Kenmore 2631312N, 2621652N, 2631652N, 2621112N Quick Reference Guide

QUICK REFERENCE GUIDE QUICK REFERENCE GUIDE

KENMOREKENMORE TOP LOADING WASHING MACHINE TOP LOADING WASHING MACHINE

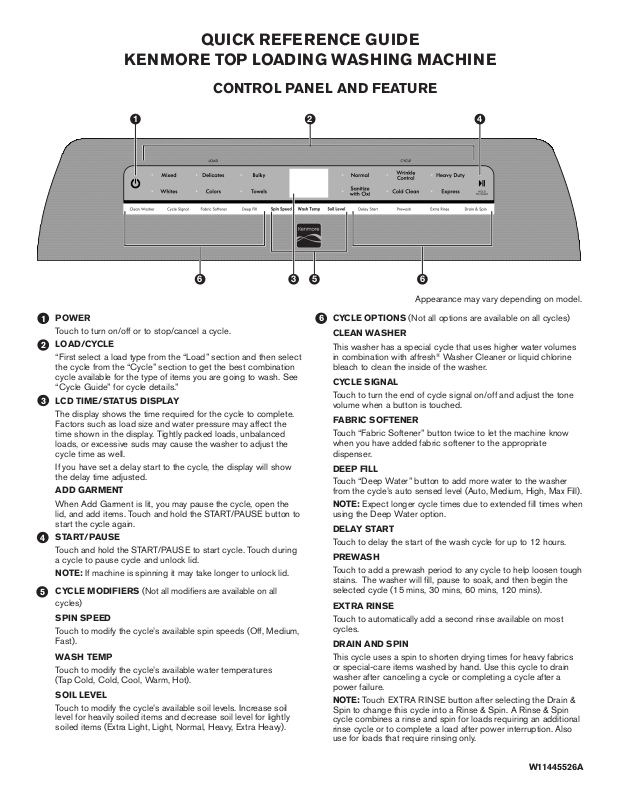

CONTROL PANEL AND FEATURE

1 2

6 5 6

POWER

1

Touch to turn on/off or to stop/cancel a cycle.

LOAD/CYCLE

2

“First select a load type from the “Load” section and then select
the cycle from the “Cycle” section to get the best combination
cycle available for the type of items you are going to wash. See
“Cycle Guide” for cycle details.”

LCD TIME/STATUS DISPLAY

3

The display shows the time required for the cycle to complete.
Factors such as load size and water pressure may affect the
time shown in the display. Tightly packed loads, unbalanced
loads, or excessive suds may cause the washer to adjust the
cycle time as well.

If you have set a delay start to the cycle, the display will show
the delay time adjusted.

ADD GARMENT

When Add Garment is lit, you may pause the cycle, open the
lid, and add items. Touch and hold the START/PAUSE button to
start the cycle again.

START/PAUSE

4

Touch and hold the START/PAUSE to start cycle. Touch during
a cycle to pause cycle and unlock lid.

NOTE: If machine is spinning it may take longer to unlock lid.

CYCLE MODIFIERS (Not all modifiers are available on all

5

cycles)

SPIN SPEED

Touch to modify the cycle’s available spin speeds (Off, Medium,
Fast).

WASH TEMP

Touch to modify the cycle’s available water temperatures
(TapCold, Cold, Cool, Warm, Hot).

SOIL LEVEL

Touch to modify the cycle’s available soil levels. Increase soil
level for heavily soiled items and decrease soil level for lightly
soiled items (Extra Light, Light, Normal, Heavy, Extra Heavy).

4

3

Appearance may vary depending on model.

CYCLE OPTIONS (Not all options are available on all cycles)

6

CLEAN WASHER

This washer has a special cycle that uses higher water volumes
in combination with affresh® Washer Cleaner or liquid chlorine
bleach to clean the inside of the washer.

CYCLE SIGNAL

Touch to turn the end of cycle signal on/off and adjust the tone
volume when a button is touched.

FABRIC SOFTENER

Touch “Fabric Softener” button twice to let the machine know
when you have added fabric softener to the appropriate
dispenser.

DEEP FILL

Touch “Deep Water” button to add more water to the washer
from the cycle’s auto sensed level (Auto, Medium, High, Max Fill).

NOTE: Expect longer cycle times due to extended fill times when
using the Deep Water option.

DELAY START

Touch to delay the start of the wash cycle for up to 12 hours.

PREWASH

Touch to add a prewash period to any cycle to help loosen tough
stains. The washer will fill, pause to soak, and then begin the
selected cycle (15 mins, 30 mins, 60 mins, 120 mins).

EXTRA RINSE

Touch to automatically add a second rinse available on most
cycles.

DRAIN AND SPIN

This cycle uses a spin to shorten drying times for heavy fabrics
or special-care items washed by hand. Use this cycle to drain
washer after canceling a cycle or completing a cycle after a
power failure.

NOTE: Touch EXTRA RINSE button after selecting the Drain &
Spin to change this cycle into a Rinse & Spin. A Rinse & Spin
cycle combines a rinse and spin for loads requiring an additional
rinse cycle or to complete a load after power interruption. Also
use for loads that require rinsing only.

W11445526A

1

Load

Press

USING YOUR WASHER

Express

Drain & Spin

Fire Hazard

Never place items in the washer that
are dampened with gasoline or other
flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any
type of oil on it (including cooking oils).

Doing so can result in death, explosion,
or fire.

4

SELECT THE
DESIRED CYCLE
FOR YOUR LOAD*

ADJUST CYCLE

5

SETTINGS, IF
DESIRED*

SORT & LOAD

1

LAUNDRY

See Loading
Recommendation
section below.

TOUCH POWER

3

TO TURN ON
THE WASHER

6

2

Dispenser Drawer
Remove inside

tray for
powder
HE detergent.

SELECT
ADDITIONAL
OPTIONS*

ADD HE DETERGENT & LAUNDRY
PRODUCTS TO DISPENSERS*

Follow manufacturer’s
instructions to determine
amount of laundry
products to use.

TOUCH AND HOLD

7

START/PAUSE TO
BEGIN CYCLE

*NOTE: Not all cycles, settings or options are available with all models.

LOADING RECOMMENDATION

For best performance, it is recommended to load items by dropping
them in loose heaps evenly around the washplate and agitator. Do
not lay items length-wise around the washplate or agitator.

RINSING BEFORE RUNNING A WASH CYCLE

faucet button

Water Faucet Operation

■ Press the faucet button once to turn on and press again to

turnoff.

■ Faucet will automatically shut off after 10 minutes or when max

water level is reached.

■ Water will automatically drain if water level becomes too high or

ifthe lid is left open for 10 minutes.

MORE WATER WHEN YOU WANT IT

Max Fill

High

Medium

Auto

Auto Sensing & Deep Water Wash

■ The washer will adjust the water level to the optimal amount for a

High Efficiency wash of the detected load size.

■ Touch “DEEP FILL” to add more water to the wash load.

■ There are four levels of deep fill “Auto”, “Medium”, “High”, “Max

Fill”.

■ Not all levels are available on all cycles.

■ The washer dampens and moves the load, the level of the items

will settle in the basket. This is normal, and does not indicate that
more items should be added.

IMPORTANT: You will not see a washer basket full of water as with
your past agitator-style washer. It is normal for some of the load to
be above the water line.

2

CYCLE GUIDE

Your Kenmore washer has a unique user interface to help you select the best cycle you need for your load. The “Load”, “Cycle” layout guides
you to the optimal cycle in two easy steps:

First determine what items are in the load that you are trying to wash. Use that to guide your “Load” selection. Then determine how you want
the washer to wash them and select the appropriate “Cycle” selection. See chart below for more details.

For best fabric care, choose the cycle that
best fits the load being washed.

R – Recommended Cycle
a – Alternate Cycle
Blank – Cycle is available but not optimal

What do you

want to wash?

Cottons/Linens
Mixed
Pajamas
Sweatshirts

T-Shirts
Athletic Wear
Bright Colors
Business Casual
Casuals

Dark Colors
Dress Shirts/Pants

Jeans
No-Iron Fabrics

Baby Clothes
Handkerchiefs

Napkins
Socks
Tablecloth
Undergarments

White Clothing

White Shirts
White Towels

White T-Shirts
Bras

Delicates
Handwash Fabrics

Lingerie
Machine Wash Silks
Wool
Blankets

Coats & Jackets
Comforters

Machine Wash Curtains
Machine Wash Slip Covers

Non-Rubber Lined Rugs &
Mats

Sheets
Sleeping Bags
Dish Cloths
Terry Cloths
Towels

*Use this cycle to eliminate 99.9% of bacteria when used in conjunction with Oxi additives. Preset cycle settings must be used to achieve proper sanitization.
Be sure to add an Oxi product to the basket before starting cycle.

“Load” Cycle

Selection

Mixed

Colors

Whites

Delicates

Bulky Items

Towels

Normal Wrinkle

Control

Energy

Conscious

Reduce

Wrinkles

R a a a a a
R a a a a a
R a a a a a
R a a a a a

R a a a a a
R a a a a
R a a a a a
a R a a a a
a R a a a a

R a a a a a
a R a a a a

R a a a a a
a R a a a a

R a a a
R a a a a

R
R
R

a a a
a a a a

a a a a a
R a a a a
R a a a a
R a a a a
R a a a a

R a a a a
R a a a a a

R a a a a a
R a a a a a

R a a a a a
R a a a a a
R a a a a a
R a a a a a

R a a a a a
R a a a a

R a a a a a
R a a a a

R a a a a
R a a a a

R a a a a
R a a a a
R a a a a
R

a a a a

How do you want to wash?

Cycle Selection

Heavy Duty

Sanitize
with Oxi

Powerful Soil

Removal

Eliminate

Bacteria*

Cold Clean Express

Energy Saving Fast

a

a

3

WASHER ICONS

Image Description Status

Door Locked Alert State

Delay Start On

PreSoak On

Deep Water On - Auto

On - Auto Medium

On - Auto High

On - Max Fill

Fabric Softener On

Image Description Status

Extra Rinse Off

PreSoak Off

Favorite Cycle

Cycle Signal Off

Low

Medium

High

Clean Washer

Extra Rinse On

Fabric Softener Off

NOTE: Not all features and options are available on all models.

Faucet On

ASSISTANCE OR SERVICE AND ADDITIONAL INFORMATIONASSISTANCE OR SERVICE AND ADDITIONAL INFORMATION

For detailed installation instructions and maintenance information, winter storage and transportation, please see the
INSTALLATION AND CARE INSTRUCTIONS MANUAL included with your machine.

For information on any of the following items or if you have additional questions, call our Customer Care Hotline at 1-844-553-6667.

REGISTER
PRODUCT

SCHEDULE

SERVICE

HOW TO’S & FAQ

MANUALS &

DOWNLOADS

ADD SERVICE

PLAN

PARTS ACCESSORIES

Off

Model & Serial

Number Tag

location

4

GUIDE DE RÉFÉRENCE RAPIDE GUIDE DE RÉFÉRENCE RAPIDE

LAVEUSE CHARGEMENT PAR LE DESSUSLAVEUSE CHARGEMENT PAR LE DESSUS KENMOREKENMORE

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

1 42

POWER (alimentation)

1

Toucher pour activer/désactiver ou pour arrêter/annuler un programme.

LOAD/CYCLE (charge/programme)

2

Sélectionner d’abord un type dans la section « Load » (charge), puis
sélectionner un programme dans la section « Cycle » (programme)
pour obtenir la meilleure combinaison de programmes offerts pour
le type d’articles à laver. Voir le « Guide des programmes » pour plus

de détails.

AFFICHEUR ACL DE DURÉE/STATUT

3

L’afficheur indique le temps nécessaire à l’achèvement du programme.
Des facteurs tels que la taille de la charge et la pression de l’eau
peuvent affecter la durée affichée. La laveuse peut également ajuster
la durée du programme si le linge est tassé dans la charge, la charge
est déséquilibrée ou si la mousse produite est excessive.

Si une mise en marche différée a été programmée, l’affichage
indiquera la durée différée réglée.

ADD GARMENT (ajouter un vêtement)

Lorsque Add Garment (ajouter un vêtement) est allumé, on peut
suspendre le programme, ouvrir le couvercle et ajouter des
articles. Toucher et maintenir enfoncé le bouton START/PAUSE

(MISE EN MARCHE/PAUSE) pour redémarrer le programme.

START/PAUSE (mise en marche/pause)

4

Toucher et maintenir enfoncé le bouton START/PAUSE
(MISE EN MARCHE/PAUSE) pour démarrer le programme.
Toucher ce bouton pendant un programme pour mettre un
programme en pause et déverrouiller le couvercle.

REMARQUE : Si la laveuse essore, le déverrouillage du
couvercle peut prendre quelque temps.

MODIFICATEURS DE PROGRAMME (Les modificateurs ne

5

sont pas tous disponibles avec tous les programmes)

SPIN SPEED (vitesse d’essorage)

Toucher ce bouton pour modifier les vitesses d’essorage disponibles
du programme (Off [désactivée], Medium [moyenne], Fast [élevée])

WASH TEMP (température de lavage)

Toucher ce bouton pour modifier les températures d’eau
disponibles du programme (Tap Cold [froide du robinet],

Cold[froide], Cool [fraîche], Warm [tiède], Hot [chaude])

SOIL LEVEL (niveau de saleté)

Toucher ce bouton pour modifier les degrés de saleté
disponibles du programme. Choisir un degré de saleté élevé
pour les articles très sales et choisir un degré de saleté inférieur
pour les articles légèrement sales (Extra Light [peu sale], Light
[légèrement sale], Normal [quantité normale de saleté], Heavy
[très sale], Extra Heavy [excessivement sale]).

5

L’aspect peut varier en fonction du
modèle.

66 53

OPTIONS DE PROGRAMME (Les options ne sont pas toutes

6

disponibles avec tous les programmes)

CLEAN WASHER (nettoyage de la laveuse)

Cette laveuse comporte un programme spécial qui utilise un volume
d’eau plus important en conjonction avec le nettoyant pour laveuse
affresh® ou un agent de blanchiment liquide au chlore pour nettoyer

l’intérieur de la laveuse.

CYCLE SIGNAL (signal de programme)

Toucher ce bouton pour activer/désactiver le signal de fin de
programme et régler le volume du signal sonore lorsqu’un

bouton est touché.

FABRIC SOFTENER (assouplissant)

Toucher le bouton « Fabric Softener » (assouplissant) pour informer
la machine lors de l’ajout de l’assouplissant dans le distributeur
approprié.

DEEP FILL (grand remplissage)

Toucher le bouton « Deep Water » (niveau d’eau élevé) pour
ajouter plus d’eau à la laveuse à partir du niveau détecté
automatiquement du programme (Auto [automatique], Medium
[moyen], High [élevé], Max Fill [remplissage maximum]).

REMARQUE : Le programme prendra plus de temps à
s’exécuter en raison du temps de remplissage supplémentaire
occasionné par l’option Deep Water (niveau d’eau élevé).

DELAY START (mise en marche différée)

Toucher ce bouton pour différer le démarrage d’un programme
de lavage jusqu’à 12 heures.

PREWASH (Prélavage)

Toucher ce bouton pour ajouter une période de prélavage à
un programme de lavage afin d’aider à décoller les taches.
La laveuse se remplit, se met en pause pour le trempage des
vêtements, puis démarre le programme sélectionné (15 minutes,

30 minutes, 60 minutes, 120 minutes).

EXTRA RINSE (rinçage supplémentaire)

Toucher ce bouton pour ajouter automatiquement un deuxième
rinçage disponible sur la plupart des programmes.

DRAIN AND SPIN (vidange et essorage)

Ce programme utilise un essorage pour réduire les durées de séchage
pour les tissus lourds ou les articles lavés à la main qui nécessitent un
soin spécial. Utiliser ce programme pour vidanger la laveuse après avoir
annulé un programme ou terminé un programme après une coupure de

courant.
REMARQUE : Appuyer sur le bouton EXTRA RINSE (rinçage

supplémentaire) après avoir sélectionné Drain & Spin (vidange
et essorage) pour changer ce programme par Drain & Spin
(vidange et essorage). Combine un programme Drain &
Spin (vidange et essorage) pour les charges nécessitant un
programme de rinçage supplémentaire ou pour terminer le
traitement d’une charge après une coupure de courant. Utiliser
également pour les charges nécessitant uniquement un rinçage.

UTILISATION DE LA LAVEUSE

Load

Express

Drain & Spin

AVERTISSEMENT

TRIER ET

1

CHARGER LES
VÊTEMENTS

Voir la section
Recommandations
concernant le chargement
ci-dessous.

AJOUTER DU DÉTERGENT ET DES

2

PRODUITS DE LESSIVE DANS LES
DISTRIBUTEURS*

Risque d’incendie

Ne jamais mettre des articles
humectés d’essence ou d’autres fluides
inflammables dans la laveuse.

Aucune laveuse ne peut complètement
enlever l’huile.

Ne pas faire sécher des articles qui
ont été salis par tout genre d’huile
(y compris les huiles de cuisson).

Le non-respect de ces instructions peut
causer un décès, une explosion ou un
incendie.

4

SÉLECTIONNER
LE PROGRAMME
SOUHAITÉ POUR
LA CHARGE*

5 6 7

AJUSTER LES
RÉGLAGES DE
PROGRAMME
SI DÉSIRÉ

TOUCHER LE

3

BOUTON POWER
(ALIMENTATION)
POUR METTRE
LA LAVEUSE
SOUS TENSION

Tiroir du distributeur

Retirer le plateau
interne pour
le détergent
HE en poudre.

SÉLECTIONNER
LES OPTIONS
SUPPLÉMENTAIRES*

Suivre les instructions du
fabricant pour déterminer
la quantité de produits
de lessive à utiliser.

TOUCHER ET
MAINTENIR ENFONCÉ
LE BOUTON START/
PAUSE (mise en
marche/pause)
POUR DÉMARRER
LE PROGRAMME

*REMARQUE : Les programmes, réglages ou options ne sont pas tous offerts sur tous les modèles.

6

Appuyer sur le bouton

RECOMMANDATIONS CONCERNANT

LE CHARGEMENT

Pour un meilleur rendement, il est recommandé de charger les
articles en les déposant en vrac et de façon uniforme autour du
plateau de lavage et de l’agitateur. Ne pas déposer les articles sur
toute leur longueur autour du plateau de lavage ou de l’agitateur.

RINÇAGE AVANT DE FAIRE FONCTIONNER

LE PROGRAMME DE LAVAGE

Faucet (robinet)

Fonctionnement du robinet d’eau

■ Appuyer sur le bouton de robinet une fois pour ouvrir le robinet,

appuyer de nouveau pour le fermer.

■ Le robinet se ferme automatiquement après 10 minutes ou

lorsque le niveau maximum d’eau est atteint.

■ L’eau se vide automatiquement si le niveau d’eau devient trop

élevé ou si le couvercle reste ouvert pendant 10 minutes.

PLUS D’EAU LORSQUE VOUS EN AVEZ BESOIN

Max fill

(remplissage

maximal)

High (élevé)

Medium (moyen)

Auto

(automatique)

Détection automatique et lavage Deep Water
(grand remplissage)

■ La laveuse règle automatiquement le niveau d’eau pour utiliser la

quantité optimale nécessaire pour laver avec grande efficacité la
charge détectée.

■ Toucher « DEEP FILL » (grand remplissage) pour ajouter plus

d’eau à la charge de lavage.

■ Il y a quatre niveaux de grand remplissage : « Auto » (automatique),

« Medium » (moyen), « High » (élevé) et « Max Fill » (remplissage
maximum).

■ Les niveaux ne sont pas tous disponibles sur tous les programmes.

■ À mesure que la laveuse imbibe et déplace la charge, les articles

se tassent dans le panier. Ceci est normal et ne signifie pas que
l’on doive rajouter des articles.

IMPORTANT : Le panier de la laveuse ne sera pas rempli d’eau,
contrairement à votre précédente laveuse de type agitateur. Il est
normal qu’une partie de la charge dépasse du niveau d’eau.

7

GUIDE DES PROGRAMMES

Cette laveuse Kenmore possède une interface utilisateur unique pour aider l’utilisateur à sélectionner le programme le mieux adapté à la charge.
Les configurations « Load » (charge) et « Cycle » (programme) indiquent le programme idéal en deux étapes faciles :

Déterminer d’abord les articles dans la charge qui doit être lavée. Sélectionner ainsi les articles adéquats dans la partie « Load » (charge).
Ensuite, déterminer la manière dont on souhaite nettoyer ces articles et sélectionner la méthode appropriée dans la section « Cycle »
(programme). Voir le tableau ci-dessous pour plus de détails.

Pour un meilleur soin des tissus, choisir
le programme qui convient le mieux à la
chargeàlaver.

R – Programme recommandé
a – Programme alternatif
Case vide – Programme disponible, mais

pasoptimal.

Quels articles

souhaite-t-on laver?

Sélection du

programme «

Load » (charge)

Coton/lin
Mélangés
Pyjamas
Hauts de survêtements
T-shirts
Vêtements de sport
Couleurs vives
Tenues de bureau

décontractées
Tout-aller
Couleurs foncées
Chemises et pantalons

habillés
Jeans
Tissus infroissables
Vêtements pour bébé
Mouchoirs
Serviettes de table
Chaussettes
Nappe
Sous-vêtements
Vêtements blancs
Chemises blanches
Serviettes blanches
T-Shirts blancs
Soutiens-gorge
Vêtements délicats
Tissus lavables à la main
Lingerie
Articles en soie lavables

enmachine
Lainages
Couvertures
Manteaux et vestes

Douillettes
Rideaux lavables en machine
Housses lavables en machine

Tapis et paillassons sans
garniture de caoutchouc

Draps
Sacs de couchage
Torchons de vaisselle
Tissu éponge
Serviettes

Mixed

(Mélangés)

Colors

(Couleurs)

Whites (blancs)

Delicates

(vêtements

délicats)

Bulky Items

(articles

volumineux)

Towels

(serviettes)

Normal Wrinkle

Éconergétique Réduire les plis Détachage

R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a
R a a a a a

a R
a R a a a a

R a a a a a
a
R a a a a a

a R a a a a
R a a a
R a a a a
R a a a a
R a a a a
R a a a a a
R a a a a
R a a a a
R a a a a
R a a a a
R a a a a
R
R
R a a a a a
R a a a a a

R
R a a a a a

R a a a a a
R a a a a a
R
R a a a a a
R a a a a

R a a a a
R a a a a

R a a a a
R a a a a
R a a a a
R

Quelle méthode de lavage souhaite-t-on utiliser?

Sélection du programme

Control

(commande

antifroisse-

ment)

Heavy Duty

(service

intense)

puissant

Sanitize
with Oxi

(assainis-

sement

avec Oxi)

Eliminer les

bactéries*

Cold Clean

(lavage eau

froide)

Économie

d’énergie

a a a a

R a a a a

a a a a a
a a a a a

a a a a a

a a a a

a a a a

Express

(séchage

rapide)

Rapide

a

*Utiliser ce programme pour éliminer 99,9% des bactéries lorsqu’il est utilisé en conjonction avec des additifs Oxi. On doit utiliser les préréglages de
programme pour un assainissement correct.
Veiller à ajouter un produit Oxi au panier avant de démarrer le programme.

8

ICÔNES DE LA LAVEUSE

Image Description État

Door locked

(porte verrouillée)

Delay Start

(mise en marche différée)

Presoak (prétrempage) On (activé)

Deep Water

(niveau d’eau élevé)

Fabric Softener

(assouplissant)

Alert State

On (activé)

On - Auto

(activé -

automatique)

On - Auto

Medium
(activé -

automatique

moyen)

On - Auto High

(activé -

automatique

élevé)

On - Max Fill

(activé -

remplissage

maximal)

On (activé)

Image Description État

Extra Rinse

(rinçage supplémentaire)

Presoak (prétrempage) Off (désactivé)

Favorite Cycle

(programme préféré)

Cycle Signal

(signal de programme)

Clean Washer

(nettoyage de la laveuse)

Faucet (robinet) On (activé)

Off (désactivé)

Off (désactivé)

Low (bas)

Medium (moyen)

High (élevé)

Extra Rinse

(rinçage supplémentaire)

Fabric Softener

(assouplissant)

On (activé)

Off (désactivé)

REMARQUE:

tous les modèles.

Les programmes et options ne sont pas tous disponibles sur

Off (désactivé)

ASSISTANCE OU SERVICE ET INFORMATIONS SUPPLÉMENTAIRESASSISTANCE OU SERVICE ET INFORMATIONS SUPPLÉMENTAIRES

Pour obtenir des instructions détaillées pour l’installation, l’entretien, l’hivernisation, ainsi que des conseils de transport, consultez le
MANUEL D’INSTRUCTIONS D’INSTALLATION ET D’ENTRETIEN fourni avec votre machine.

Pour obtenir des informations sur l’un des points suivants ou si vous avez des questions, appelez notre service d’assistance
téléphonique au 1 844 553-6667.

ENREGISTRER

PRODUIT

PRENDRE

RENDEZ-

VOUS

COMMENT FAIRE

ET FAQ

MANUELS ET

TÉLÉCHARGEMENTS

AJOUTER

UN PLAN DE

SERVICE

PIÈCES ACCESSOIRES

Emplacement
du numéro de

modèle et du

numéro de

série

9

GUÍA DE REFERENCIA RÁPIDA GUÍA DE REFERENCIA RÁPIDA

LAVADORA DE CARGA SUPERIORLAVADORA DE CARGA SUPERIOR KENMOREKENMORE

PANEL DE CONTROL Y CARACTERÍSTICAS

1 42

6 5 63

POWER (ENCENDIDO)

1

Toque esta opción para encender/apagar o para
detener/cancelar un ciclo.

LOAD/CYCLE (CARGA/CICLO)

2

“Primero seleccione un tipo de carga en “Load” (Carga) y luego
seleccione el ciclo desde la sección “Cycle” (Ciclo) para obtener el
mejor ciclo de combinación disponible para el tipo de artículos que
va a lavar. Consulte la “Guía de ciclos” para obtener detalles sobre
los ciclos.

PANTALLA LED DE TIEMPO/ESTADO

3

La pantalla muestra el tiempo que falta para que el ciclo se complete.
Factores tales como el tamaño de la carga y la presión del agua
pueden afectar el tiempo que se muestra en la pantalla. Las cargas
apretujadas, las cargas desequilibradas o el exceso de espuma
también pueden hacer que la lavadora regule el tiempo del ciclo.

Si ha configurado un inicio con retraso para el ciclo, la pantalla
mostrará el tiempo de retraso regulado.

ADD GARMENT (Agregar prenda)

Cuando Add Garment (Agregar prenda) está iluminado, puede
hacer una pausa en el ciclo, abrir la tapa y agregar artículos.
Mantenga presionado el botón START/PAUSE (Inicio/Pausa)
para comenzar el ciclo nuevamente.

START/PAUSE (Inicio/Pausa)

4

Mantenga presionado START/PAUSE (Inicio/Pausa) para
comenzar el ciclo. Toque esta opción durante un ciclo para
pausarlo y desbloquear la tapa.

NOTA: Si la máquina está centrifugando, la tapa puede tardar
más para desbloquearse.

MODIFICADORES DE CICLO (No todos los modificadores

5

están disponibles con todos los ciclos).

SPIN SPEED (Velocidad de centrifugado)

Toque esta opción para modificar las velocidades de centrifugado
disponibles en el ciclo (Off [Apagado], Medium [Medio], Fast [Rápido]).

WASH TEMP (Temperatura de lavado)

Toque esta opción para modificar las temperaturas de agua
disponibles en el ciclo (TapCold [Fría del grifo], Cold [Muy fría],
Cool [Fría], Warm [Tibia], Hot [Caliente]).

SOIL LEVEL (Nivel de suciedad)

Toque esta opción para modificar los niveles de suciedad
disponibles en el ciclo. Aumente el nivel de suciedad para
artículos muy sucios y disminúyalo para artículos menos sucios
(Extra Light [Muy ligero], Light [Ligero], Normal [Normal], Heavy
[Intenso], Extra Heavy [Superintenso]).

La apariencia puede variar según
el modelo.

OPCIONES DE CICLO (No todas las opciones están

6

disponibles en todos los ciclos)

CLEAN WASHER (Limpiar lavadora)

Esta lavadora tiene un ciclo especial que utiliza un mayor volumen
de agua, junto con un limpiador para lavadora affresh® o
blanqueador líquido con cloro para limpiar el interior de su lavadora.

CYCLE SIGNAL (Señal de ciclo)

Toque esta opción para encender o apagar el final de la señal
de ciclo y ajustar el volumen del sonido cuando se presiona un
botón.

FABRIC SOFTENER (Suavizante de telas)

Toque el botón “Fabric softener” (Suavizante de telas) para que
la máquina sepa cuando ha agregado suavizante de telas en el
dosificador apropiado.

DEEP FILL (Llenado profundo)

Toque el botón “Deep Water” (Agua profunda) para agregar
más agua a la lavadora del nivel autodetectado del ciclo (Auto
[Automático], Medium [Medio], High [Alto], Max Fill [Llenado
máximo]).

NOTA: Es probable que los tiempos de los ciclos sean más
largos debido al mayor tiempo de llenado cuando se usa la
opción Deep Water (Agua profunda).

DELAY START (Inicio diferido)

Toque esta opción para demorar el inicio del ciclo de lavado
hasta por un máximo de 12 horas.

PREWASH (Prelavado)

Presione para agregar un período de prelavado a cualquier ciclo
de lavado y ayudar a aflojar las manchas rebeldes. La lavadora se
llenará, hará una pausa para el remojo y luego comenzará el ciclo
seleccionado (15 min, 30 min, 60 min o 120 min).

EXTRA RINSE (Enjuague adicional)

Toque esta opción para agregar automáticamente un segundo
enjuague a la mayoría de los ciclos.

DRAIN AND SPIN (Desagüe y centrifugado)

Este ciclo usa un centrifugado para acortar el tiempo de secado
de las telas pesadas o para los artículos de cuidado especial
que se laven a mano. Use este ciclo para desaguar la lavadora
después de cancelar un ciclo o para completar un ciclo después
de un corte de corriente.MORE OPTIONS (Más opciones).

NOTA: NOTA: Luego de seleccionar Drain & Spin (Desagüe
y centrifugado) toque el botón EXTRA RINSE (Enjuague
adicional) para cambiar este ciclo a Rinse & Spin (Enjuague y
centrifugado). El ciclo Rinse & Spin (Enjuague y centrifugado)
combina un enjuague y centrifugado para las cargas que
requieran un ciclo de enjuague adicional o para terminar de lavar
una carga después de un corte de corriente. Úselo también para
las cargas que solamente necesitan enjuagarse.

10

USO DE SU LAVADORA

Load

Express

Drain & Spin

Peligro de Incendio

Nunca coloque en la lavadora artículos
que estén humedecidos con gasolina o
cualquier otro líquido inflamable.

Ninguna lavadora puede eliminar
completamente el aceite.

No seque ningún artículo que haya
tenido alguna vez cualquier tipo de
aceite (incluyendo aceites de cocina).

No seguir estas instrucciones puede
ocasionar la muerte, explosión
o incendio.

4

SELECCIONE EL
CICLO DESEADO
PARA SU CARGA*

5

AJUSTE LA
CONFIGURACIÓN
DEL CICLO, SI LO
DESEA*

SEPARE Y

1

PREPARE
LA ROPA

Consulte la sección
Recomendación para
cargar a continuación.

TOQUE POWER

3

(ENCENDIDO)
PARA ENCENDER
LA LAVADORA

6

AGREGUE EL DETERGENTE DE ALTO

2

RENDIMIENTO (HE) Y LOS PRODUCTOS
PARA LAVAR EN LOS DEPÓSITOS*

Cajón de dosificador

Retire la bandeja
interna para
el detergente
en polvo de alto
rendimiento (HE).

SELECCIONE
LAS OPCIONES
ADICIONALES*

Siga las instrucciones del
fabricante para determinar
la cantidad de los
productos de
lavandería que
debe usar.

7

MANTENGA
PRESIONADO
START/PAUSE
(INICIO/PAUSA)
PARA COMENZAR
EL CICLO

* NOTA: No todos los ciclos, ajustes u opciones están disponibles con todos los modelos.

11

Presione el botón

RECOMENDACIÓN PARA CARGAR

Se recomienda colocar los artículos en montones flojos y de modo
parejo alrededor de la pared de la placa de lavado y el agitador para
lograr un funcionamiento óptimo. No coloque los artículos en sentido
longitudinal alrededor de la placa de lavado o del agitador.

ENJUAGAR ANTES DE HACER FUNCIONAR

UN CICLO DE LAVADO

Faucet (grifo)

MÁS AGUA CUANDO LA NECESITA

Max Fill

(Llenado máximo)

High (Alto)

Medium (Medio)

Auto

(Automático)

Detección automática y lavado Deep Water (Agua profunda)

■ La lavadora ajusta el nivel del agua en la cantidad óptima para

lavar con gran eficiencia el tamaño de carga detectado.

■ Toque “DEEP FILL” (Llenado profundo) para agregar más agua a

la carga de lavado.

■ Hay cuatro niveles de llenado profundo: “Auto” (Automático),

“Medium” (Medio), “High” (Alto) y “Max Fill” (Llenado máximo).

■ No todos los niveles están disponibles con todos los ciclos.

■ A medida que la lavadora moja y mueve la carga, el nivel de los

artículos se asentará en la canasta. Esto es normal y no indica
que se deban agregar más prendas.

Operación del grifo de agua

■ Presione el botón Faucet (Grifo) una vez para encenderlo y

nuevamente para apagarlo.

■ El grifo se apagará automáticamente después de 10 minutos o

cuando se alcance el nivel de agua máximo.

■ El agua se desagotará automáticamente si el nivel es demasiado

alto o si se deja la tapa abierta 10 minutos.

IMPORTANTE: No verá una canasta llena de agua como solía ver
en su lavadora anterior de estilo tradicional con agitador. Es normal
que parte dela carga quede por encima del nivel de agua.

12

GUÍA DE CICLOS

Esta lavadora Kenmore tiene una interfaz de usuario exclusiva para ayudarle a seleccionar el mejor ciclo requerido para la carga. El diagrama
“Load” (Carga) y “Cycle” (Ciclo) lo guía para el ciclo óptimo en dos simples pasos:

Primero, determine qué artículos hay en la carga que intenta lavar. Use eso como guía para su selección de “Load” (Carga). Luego determine cómo quiere
que la lavadora los lave y elija la selección de “Cycle” (Ciclo) adecuada. Consulte la tabla a continuación para más detalles.

Para un cuidado óptimo de las telas, elija el
ciclo que sea más adecuado para la carga
queva a lavar.

R – Ciclo recomendado
a – Ciclo alternativo
En blanco – El ciclo está disponible pero

noes óptimo

¿Qué desea lavar? Selección de

ciclos según la

opción “Load”

(Carga)

Algodón/lino
Mezclado
Pijamas
Buzos
Camisetas
Ropa deportiva
Colores vivos
Ropa de trabajo informal
Ropa informal
Colores oscuros
Camisas/pantalones de vestir
Jeans
Telas que no se planchan
Ropa de bebé
Pañuelos de mano
Servilletas
Calcetines
Manteles
Ropa interior
Prendas blancas
Camisas blancas
Toallas blancas
Camisetas blancas
Sostenes
Prendas delicadas
Telas de lavado a mano
Lencería
Sedas para lavar a máquina
Lana
Frazadas
Abrigos y chaquetas
Mantas
Cortinas para lavar a máquina
Fundas para lavar a máquina
Alfombras sin revestimiento

de caucho
Sábanas
Bolsas de dormir
Repasadores
Telas de toalla

Toallas

Mixed

(Combinado)

Colors (Prendas

de color)

Whites (Prendas

blancas)

Delicates

(Prendas

delicadas)

Bulky Items

(Artículos

voluminosos)

Towels (toallas)

Normal

(Normal)

Wrinkle

Control

(Control de

arrugas)

Energy

Conscious

(Control de

energía)

Reduce

Wrinkles

(Reducción

dearrugas)

R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a
R a a a a a
a R a a a a
a R a a a a
R a a a a a
a R a a a a
R a a a a a
a R a a a a
R a a a
R a a a a
R a a a a
R a a a a
R a a a a a
R a a a a a
R a a a a
R a a a a
R a a a a
R a a a a
R

a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a a
R a a a a
R a a a a a
R a a a a

R a a a a
R a a a a

R a a a a
R a a a a
R a a a a
R

a a a a

Cómo desea lavar?
Selección de ciclos

Heavy Duty

(Intenso)

(Higienización

Powerful

Soil Removal

(Eliminación

intensa de

suciedad)

Eliminate

(Eliminación de

Sanitize
with Oxi

con Oxi)

Bacteria*

bacterias)

Cold Clean
(Lavado en

frío)

Energy Save

(Ahorro de

energía)

Express

Fast

(Rápido)

* Use este ciclo para eliminar el 99,9% de las bacterias cuando lo use en conjunto con la opción Oxi. Se deben utilizar los ajustes prefijados para lograr la
higienización adecuada. Asegúrese de agregar un producto Oxi a la canasta antes del comienzo del ciclo.

13

ÍCONOS DE LA LAVADORA

Image Description Estado

Door locked

(Puerta cerrada)

Delay Start

(Inicio diferido)

Presoak (Remojo previo) On (activé)

Deep Water

(Agua profunda)

Fabric Softener

(Suavizante de telas)

Alert State

On (activé)

On - Auto

(activé -

automatique)

On - Auto

Medium
(activé -

automatique

moyen)

On - Auto High

(activé -

automatique

élevé)

On - Max Fill

(activé -

remplissage

maximal)

On (activé)

Image Description Estado

Fabric Softener

(Suavizante de telas)

Extra Rinse

(Enjuague adicional)

Presoak (Remojo previo) Off (désactivé)

Favorite Cycle

(Ciclo favorito)

Cycle Signal

(Señal de ciclo)

Clean Washer

(Limpiar lavadora)

Off (désactivé)

Off (désactivé)

Off (désactivé)

Low (bas)

Medium (moyen)

High (élevé)

Faucet (Grifo) On (activé)

Off (désactivé)

NOTA:

los modelos.

No todas las características y opciones están disponibles en todos

Extra Rinse

(Enjuague adicional)

On (activé)

ASISTENCIA O SERVICIO TÉCNICO, E INFORMACIÓN ADICIONALASISTENCIA O SERVICIO TÉCNICO, E INFORMACIÓN ADICIONAL

Para obtener instrucciones de instalación e información sobre mantenimiento, almacenamiento durante el invierno y transporte, consulte
elMANUAL DE INSTRUCCIONES DE INSTALACIÓN Y CUIDADO que viene incluido con su máquina.

Para obtener información sobre cualquiera de los siguientes artículos o si tiene más preguntas, llame a nuestra Línea directa de atención al
cliente al 1-844-553-6667.

REGISTRAR
PRODUCTO

PROGRAMAR

SERVICIO
TÉCNICO

Ubicación de

la etiqueta del

número de serie

y modelo

INSTRUCCIONES

Y PREGUNTAS

FRECUENTES

MANUALES Y
DESCARGAS

AGREGAR

PLAN DE

SERVICIO

PIEZAS ACCESORIOS

14

NOTES

W11445526A

®/TM

©2020 All rights reserved.

Tous droits réservés.

Todos los derechos reservados.

03/20
