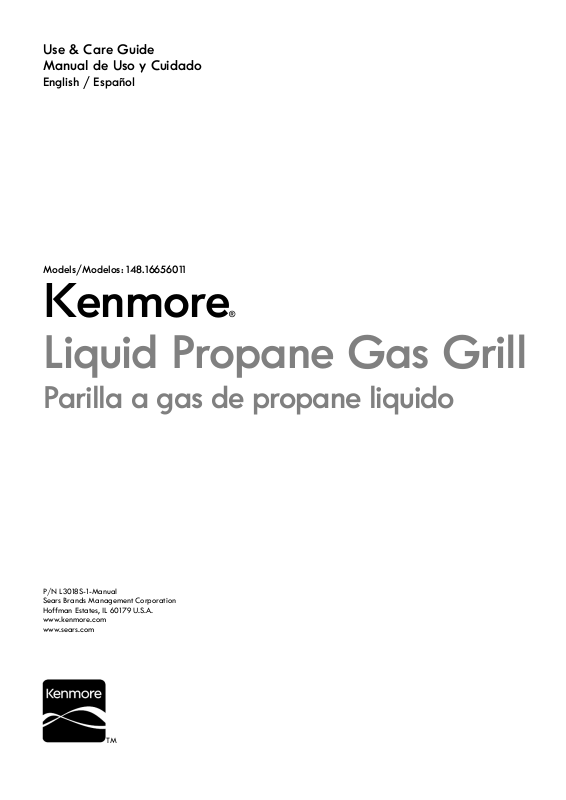

Kenmore 148.16656011 User Manual

Use & Care Guide
Manual de Uso y Cuidado

English / Español

Models/Modelos: 148.16656011

Kenmore®

Liquid Propane Gas Grill

Parilla a gas de propane liquido

P/N L3018S-1-Manual
Sears Brands Management Corporation
Hoffman Estates, IL 60179 U.S.A.
www.kenmore.com
www.sears.com

TM

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open flame.

3. Open lid.

4. If odor continues, keep away from the
appliance and immediately call your gas
supplier or your fire department.

1. Do not store or use gasoline or other
flammable liquids or vapors in the vicinity
of this or any other appliance.

2. An LP cylinder not connected for use shall
not be stored in the vicinity of this or any
other appliance.

Call Grill Service Center For Help And Parts

If you have questions or need assistance during assembly,
please call 1-800-482-0131. You will be speaking to a
representative of the grill manufacturer and not a Sears
employee. To order new parts call Sears at

1-800-4-MY-HOME.

Product Record
IMPORTANT: Fill out the product record information
below.

Model Number

Serial Number

See rating label on grill for serial number.

Date Purchased

For residential use only. Do not use for
commercial cooking.

Installation Safety Precautions

• Use grill, as purchased, only with LP (propane) gas and the

regulator/valve assembly supplied. A conversion kit must
be purchased for use with natural gas.

• Grill installation must conform with local codes, or in their

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane
Installation Code, CSA B149.1, or Propane Storage and
Handling Code, B149.2, or the Standard for Recreational
Vehicles, ANSI A 119.2/NFPA 1192, and CSA Z240 RV
Series, Recreational Vehicle Code, as applicable.

• All electrical accessories (such as rotisserie) must be
electrically grounded in accordance with local codes, or

National Electrical Code, ANSI / NFPA 70 or Canadian
Electrical Code, CSA C22.1. Keep any electrical cords

and/or fuel supply hoses away from any hot surfaces.

• This grill is safety certified for use in the United States
and/or Canada only. Do not modify for use in any other
location. Modification will result in a safety hazard.

Safety Symbols

The symbols and boxes shown below explain what each
heading means. Read and follow all of the messages found
throughout the manual.

DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
serious injury.

WARNING: Indicates an potentially hazardous
situation which, if not avoided, could result in death
or serious injury.

CAUTION: Indicates a potentially hazardous
situation or unsafe practice which, if not avoided,
may result in minor or moderate injury.

2

TABLE OF CONTENTS

For Sears professional installation of home appliances, garage
door openers, water heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME

®

For Your Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . 2

Grill Service Center. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Product Record Information . . . . . . . . . . . . . . . . . . . . . . . . 2

Safety Symbols. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Installation Safety Precautions . . .. . . . . . . . . . . . .. . . . . . . 2

Kenmore Grill Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Use and Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10

Natural Gas Conversion Box . . . . . . . . . . . . . . . . . . . . . . 11

Notes. . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .. .11

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . 13

Parts Diagram. . . . . . . . . . . . . . . . . . . . . . . .. . . .. . . . . . . 14

Assembly . . . . . . . . . . . . . . . . . . .. . . . . . . . . . .. .. . . . 15-25

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . ... . . . . . . 26-27

Repair Protection Agreements

Congratulations on making a smart purchase. Your new
Kenmore
dependable operation. But like all products, it may require
repair from time to time. That’s when having a Repair
Protection Agreement can save you money and aggravation.

Purchase a Repair Protection Agreeme nt now and protect
yourself from unexpected hassle and expense.

Here’s what the Repair Protection Agreement includes:

□ Expert service by our 10,000 professional repair

□ Unlimited service and no charge for parts and labor on

□ Product replacement up to $1500 if your covered

□ Discount of 10% from regular price of service and

□ Fast help by phone – we call it Rapid Resolution –

Once you purchase the Repair Protection Agreement, a simple
phone call is all that it takes for you to schedule service. You
can call anytime day or night, or schedule a service
appointment online.
The Repair Protection Agreement is a risk-free purchase. If you
cancel for any reason during the product warranty period, we
will provide a full refund. Or, a prorated refund anytime after
the product warranty period expires. Purchase your Repair
Protection Agreement today!

Some limitations and exclusions apply.
For prices and additional information call 1-800-827-6655.
Sears Installation Service

®

product is designed and manufactured for years of

specialists

all covered repairs

product can’t be fixed

related installed parts not covered by the agreement; also,
10% off regular price of preventive maintenance check

phone support from a Sears representative. Think of us
as a “talking owner’s manual.”

WARRANTY

Kenmore Full Warranty

If this grill fails due to a defect in material or workmanship
within one year from the date of purchase, call 1-800-4-MY-

®

HOME
proves impossible).

to arrange for free repair (or replacement if repair

Limited Warranty on Burners

For ten years from the date of purchase, any stainless steel
burner that rusts through will be replaced free of charge. After
the first year from the date of purchase, you pay for labor if
you wish to have it installed.

All warranty coverage excludes ignitor batteries and grill part
paint loss, discoloration or rusting, which are either
expendable parts that can wear out from normal use within
the warranty period, or are conditions that can be the result
of normal use, accident or improper maintenance.

All warranty coverage is void if this grill is ever used for
commercial or rental purposes.

All warranty coverage applies only if this grill is used in the
United States.

This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.

Sears Brands Management Corporation,
Hoffman Estates, IL 60179

3

USE AND CARE

• NEVER store a spare LP cylinder under or near
the grill appliance or in an enclosed area.

• Never fill a cylinder beyond 80% full.

• If the information in the two points above is not
followed exactly, a fire causing death or serious
injury may occur.

• An over filled or improperly stored cylinder is a
hazard due to possible gas release from the
safety relief valve. This could cause an intense
fire with risk of property damage, serious injury
or death.

• If you see, smell or hear gas escaping,
immediately get away from the LP cylinder and
grill appliance and call your fire department.

LP Tank Removal, Transport And Storage

• Turn OFF all control knobs and LP tank valve. Turn coupling
nut counterclockwise by hand only - do not use tools to
disconnect. Lift LP tank wire upward off of LP tank collar, then
lift LP tank up and off of support bracket. Install safety cap
onto LP tank valve. Always use cap and strap supplied with
valve.

Failure to use safety cap as directed may result in
serious personal injury and/or property damage.

LP Tank Valve

• A disconnected LP tank in storage or being transported must
have a safety cap installed (as shown). Do not store an LP
tank in enclosed spaces such as a carport, garage, porch,
covered patio or other building. Never leave an LP tank inside
a vehicle which may become overheated by the sun.

• Do not store an LP tank in an area where children play.

Safety Cap

Retainer Strap

LP Cylinder

• The LP cylinder used with your grill must meet the
following requirements:

• Use LP cylinders only with these required measurements: 12"

(30.5cm) (diameter) x 18" (45.7 cm) (tall) with 20 lb. (9 kg.)
capacity maximum.

• LP cylinders must be constructed and marked in accordance
with specifications for LP cylinders of the U.S. Department of
Transportation (DOT) or for Canada, CAN/CSA-B339,
cylinders, spheres and tubes for transportation of dangerous
goods. Transport Canada (TC). See LP cylinder collar for
marking.

• LP cylinder valve must have:

• Type 1 outlet compatible with
regulator or grill.

• Safety relief valve.

• UL listed Overfill Protection
Device (OPD). This OPD safety
feature is identified by a unique triangular hand wheel. Use

only LP cylinders equipped with this type of valve.

• LP cylinder must be arranged for vapor withdrawal and
include collar to protect LP cylinder valve. Always keep LP
cylinders in upright position during use, transit or storage.

LP cylinder in upright position for vapor withdrawal

OPD Hand Wheel

LP (Liquefied Petroleum Gas)

• LP gas is nontoxic, odorless and colorless when produced.

For Your Safety, LP gas has been given an odor (similar to
rotten cabbage) so that it can be smelled.

• LP gas is highly flammable and may ignite unexpectedly

when mixed with air.

LP Cylinder Filling

• Use only licensed and experienced dealers.

• LP dealer must purge new cylinder before filling.

• Dealer should NEVER fill LP cylinder more than 80% of LP

cylinder volume. Volume of propane in cylinder will vary by
temperature.

• A frosty regulator indicates gas overfill. Immediately close LP
cylinder valve and call local LP gas dealer for assistance.

• Do not release liquid propane (LP) gas into the atmosphere.
This is a hazardous practice.

• To remove gas from LP cylinder, contact an LP dealer or call
a local fire department for assistance. Check the telephone
directory under “Gas Companies” for nearest certified LP
dealers.

4

LP Tank Exchange

•Many retailers that sell grills offer you the option of replacing
your empty LP tank through an exchange service. Use only
those reputable exchange companies that inspect, precision
fill, test and certify their cylinders. Exchange your tank only

for an OPD safety feature-equipped tank as described in
the "LP Tank" section of this manual.

•Always keep new and exchanged LP tanks in upright position

during use, transit or storage.

•Leak test new and exchanged LP tanks BEFORE

connecting to grill.

LP Tank Leak Test

For your safety

•Leak test must be repeated each time LP tank is exchanged

or refilled.

•Do not smoke during leak test.

•Do not use an open flame to check for gas leaks.

•Grill must be leak tested outdoors in a well-ventilated area,

away from ignition sources such as gas fired or electrical
appliances. During leak test, keep grill away from open
flames or sparks.

•Use a clean paintbrush and a 50/50 mild soap and water
solution. Brush soapy solution onto areas indicated by arrows
in figure below. Leaks are indicated by growing bubbles.

If “growing” bubbles appear do not use or move the LP
tank. Contact an LP gas supplier or your fire department!

Do not use household cleaning agents. Damage to gas

train components (valve/hose/regulator) can result.

Connecting Regulator To The LP Tank

1. LP tank must be properly secured onto grill. (Refer to

assembly section.)

2. Turn all control knobs to the OFF position.

3. Turn LP tank OFF by turning OPD hand wheel clockwise to
a full stop.

4. Remove the protective cap from LP tank valve. Always use

cap and strap supplied with valve.

OPD Hand Wheel

Type 1 outlet with

Safety Relief Valve

thread on outside

Strap and Cap

Do not insert a POL transport plug
(plastic part with external threads)
into the Type 1 tank valve outlet . It
will defeat the Safety Relief Valve
feature.

5. Hold regulator and insert nipple into LP tank valve.

Hand-tighten the coupling nut, holding regulator in a straight
line with LP tank valve so as not to crossthread the
connection.

Nipple has to be centered
into the LP tank valve.

5

Hold coupling nut and regulator
as shown for proper connection
to LP tank valve.

6. Turn the coupling nut clockwise and tighten to a full stop.

The regulator will seal on the back-check feature in the LP
tank valve, resulting in some resistance. An additional

one-half to three-quarters turn is required to complete
the connection. Tighten by hand only – do not use tools.

NOTE:

If you cannot complete the connection, disconnect regulator
and repeat steps 5 and 6. If you are still unable to complete the
connection, do not use this regulator! Call 1-800-482-0131

for assistance.

Leak Testing Valves, Hose and Regulator

1. Turn all grill control knobs to OFF.

2. Be sure regulator is tightly connected to LP tank.

3. Completely open LP tank valve by turning OPD hand wheel

counterclockwise. If you hear a rushing sound, turn gas off
immediately. There is a major leak at the connection.
Correct before proceeding by calling Sears for
replacement parts at 1-800-4-MY-HOME

4. Brush soapy solution onto areas where bubbles are shown
in picture below:

Never remove threaded
orifice at end of valve.

®

.

• Do not insert any tool or foreign object into the valve
outlet or safety relief valve. You may damage the valve
and cause a leak. Leaking propane may result in
explosion, fire, severe personal injury, or death.

• Outdoor gas appliance is not intended to be installed
in or on a boat.

• Outdoor gas appliance is not intended to be installed
in or on an RV.

• Never attempt to attach this grill to the self-contained
LP gas system of a camper trailer or motor home.

• Do not use grill until leak-tested.

• If a leak is detected at any time, STOP and call the
fire department.

• If you cannot stop a gas leak, immediately close
LPcylinder valve and call LP gas supplier or your fire
department!

5. If “growing” bubbles appear, there is a leak. Close LP tank
valve immediately and retighten connections. If leaks
cannot be stopped do not try to repair. Call Sears for
replacement parts at 1-800-4-MY-HOME

6. Always close LP tank valve after performing leak test by
turning hand wheel clockwise.

®

.

6

g

p

For Safe Use of Your Grill and to Avoid Serious
Injury:

• Do not let children operate or play near grill.

• Keep grill area clear and free from materials that

burn.

• Do not block holes in sides or back of grill.

• Check burner flames regularly.

• Use grill only in well-ventilated space. NEVER use in

enclosed space such as carport, garage, porch,
covered patio, or under an overhead structure of any
kind.

• Do not use charcoal or ceramic briquets in a gas grill.

(Unless briquets are supplied with your grill.)

• Use grill at least 3 ft. from any wall or surface.

Maintain 10 ft. clearance to objects that can catch fire
or sources of ignition such as pilot lights on water
heaters, live electrical appliances, etc.

• Apartment Dwellers:

Check with management to learn the requirements
and fire codes for using an LP gas grill in your
apartment complex. If allowed, use outside on the
ground floor with a three (3) foot clearance from walls
or rails. Do not use on or under balconies.

• NEVER attempt to light burner with lid closed. A
buildup of non-ignited gas inside a closed grill is
hazardous.

• Never operate grill with LP cylinder out of correct
position specified in assembly instructions.

• Always close LP cylinder valve and remove
coupling nut before moving LP cylinder from
specified operation position.

Safety Tips

Before opening LP cylinder valve, check the coupling nut
for tightness.

When grill is not in use, turn off all control knobs and LP

cylinder valve.
Never move grill while in operation or still hot.

Use long-handled barbecue utensils and oven mitts to

avoid burns and splatters.

Maximum load for sideburner and side shelf is 10 lbs.
The grease tray must be inserted into grill and emptied

after each use. Do not remove grease tray until grill has
completely cooled.

Clean grill often, preferably after each cookout. If a bristle

brush is used to clean any of the grill cooking surfaces,
ensure no loose bristles remain on cooking surfaces prior
to grilling. It is not recommended to clean cooking surfaces
while grill is hot.

If you notice grease or other hot material dripping from grill

onto valve, hose or regulator, turn off gas supply at once.
Determine the cause, correct it, then clean and inspect
valve, hose and regulator before continuing. Perform a
leak test.

Keep ventilation openings in cylinder enclosure (grill cart)

free and clear of debris.

Do not store objects or materials inside the grill cart

enclosure that would block the flow of combustion air to the
underside of either the control panel or the firebox bowl.

The regulator may make a humming or whistling noise

during operation. This will not affect safety or use of grill.

If you have a grill problem see the "Troubleshooting

Section".

If the regulator frosts, turn off grill and LP cylinder valve

immediately. This indicates a problem with the cylinder and
it should not be used on any product. Return to supplier!

• Putting out grease fires by closing the lid is not
possible. Grills are well ventilated for safety reasons.

• Do not use water on a grease fire. Personal injury may
result. If a grease fire develops, turn knobs and LP
cylinder off.

• Do not leave grill unattended while preheating or
burning off food residue on HI. If grill has not been
regularly cleaned, a grease fire can occur that may
dama

e the

roduct.

Ignitor Lighting the Grill

1. Read instructions before lighting your grill.

2. Open lid during lighting.

3. Open LP cylinder or natural gas valve.

4. Push any burner control knob in and turn the knob to the left
to “HI” position. Keep pressing the knob until the burner is
lit.

7

5. If ignition does not occur in 5 seconds, turn the burner
control off, wait 5 minutes for gas to clear away, and repeat
the lighting procedure.

6. To light other burners, repeat step 4.

NOTE: If ignitor does not work, follow Match Lighting
instructions.

Turn controls and gas source or tank OFF when
not in use.

If ignition does not occur in 5 seconds, turn the burner
control off, wait 5 minutes, and repeat the lighting

procedure.

If the burner does not ignite with
the valve open, gas will continue to flow out of the
burner and could accidently ignite with risk of
injury.

Match-Lighting

Do not lean over grill while lighting.

1. Open lid during lighting.

2. Place match into match holder (hanging from side of cart).

Light match, place into the firebox.

3. Push in and turn right knob to HIGH position. Be sure burner

lights and stays lit.

4. Light other burners by pushing knob in and turning to HI

position.

Sideburner Match Lighting

1. Open sideburner lid. Turn on gas at LP cylinder.

2. Place lit match near burner.

3.Turn sideburner knob to HI. Be sure burner lights and

stays lit.

Burner Flame Check

•Remove cooking grates and heat diffusers. Light burners,
rotate knobs from HIGH to LOW. You should see a smaller
flame in LOW position than seen on HIGH. Perform burner
flame check on sideburner, also. Always check flame prior to
each use.

Turning Grill Off

•Turn all knobs to position. Turn LP cylinder off by turning
hand-wheel clockwise to a full stop.

Ignitor Check

•Turn gas off at LP cylinder. Push the control knob in and

turn the knob to the left to “HI” position."Click" should be
heard and spark seen each time between collector box or
burner and electrode. See "Troubleshooting" if no click or
spark.

Valve Check

•Important: Make sure gas is off at LP cylinder before
checking valves. Knobs lock in OFF position. To check

valves, first push in knobs and release, knobs should spring
back. If knobs do not spring back, replace valve assembly
before using grill. Turn knobs to LOW position then turn back
to OFF position. Valves should turn smoothly.

Hose Check

•Before each use, check to see if hoses are cut or worn.
Replace damaged hoses before using grill. Use only identical
replacement part valve/hose/regulator as specified in the
Parts List of this Use and Care Guide.

General Grill Cleaning

•Do not mistake brown or black accumulation of grease and
smoke for paint. Interiors of gas grills are not painted at the
factory (and should never be painted). Apply a strong
solution of detergent and water or use a grill cleaner with
scrub brush on insides of grill lid and bottom. Rinse and allow
to completely air dry. Do not apply a caustic grill/oven
cleaner to painted surfaces.

• Plastic parts: Wash with warm soapy water and wipe dry.

8

Do not use citrisol, abrasive cleaners, degreasers or a

concentrated grill cleaner on plastic parts. Damage to and
failure of parts can result.

•Porcelain surfaces: Because of glass-like composition, most

residue can be wiped away with baking soda/water solution or
specially formulated cleaner. Use nonabrasive scouring
powder for stubborn stains.

•Painted surfaces: Wash with mild detergent or nonabrasive

cleaner and warm soapy water. Wipe dry with a soft
nonabrasive cloth.

•Stainless steel surfaces: To maintain your grill’s high quality

appearance, wash with mild detergent and warm soapy water
and wipe dry with a soft cloth after each use. Baked-on
grease deposits may require the use of an abrasive plastic
cleaning pad. Use only in direction of brushed finish to avoid
damage. Do not use abrasive pad on areas with graphics.

• Cooking surfaces: If a bristle brush is used to clean any of

the grill cooking surfaces, ensure no loose bristles remain on
cooking surfaces prior to grilling. It is not recommended to
clean cooking surfaces while grill is hot.

Storing Your Grill

•Clean cooking grates.

•Store in dry location.

•When LP cylinder is connected to grill, store outdoors in a
wellventilated space and out of reach of children.

•Cover grill if stored outdoors. Choose from a variety of grill
covers offered by manufacturer.

•Store grill indoors ONLY if LP cylinder is turned off and
disconnected, removed from grill and stored outdoors.

•When removing grill from storage, follow “Cleaning the Burner
Assembly” instructions before starting grill.

Cleaning the Burner Assembly

Follow these instructions to clean and/or replace parts of
burner assembly or if you have trouble igniting grill.

1. Turn gas off at control knobs and LP cylinder.

2. Remove cooking grates and heat diffusers.

3. Remove R pins from rear of burners.

4. Carefully lift each burner up and away from valve openings.

R pin

SPIDER ALERT!

SPIDER AND WEBS
INSIDE BURNER TUBE

If you notice that your grill is getting hard to light or that the
flame isn’t as strong as it should be, take the time to check
and clean the burner tubes.

Spiders or small insects have been known to create “flashback”
problems. The spiders spin webs, build nests and lay eggs in the
grill’s burner tubes obstructing the flow of gas to the burner. The
backed-up gas can ignite in the burner tube behind the control
panel. This is known as a flashback and it can damage your grill
and even cause injury.

To prevent flashbacks and ensure good performance the burner
and burner tube assembly should be removed from the grill and
cleaned before use whenever the grill has been idle for an
extended period.

We suggest three ways to clean the burner tubes. Use the one
easiest for you.

(A) Bend a stiff wire (a light weight coat hanger works well)
into a small hook. Run the hook through each burner
tube several times.

(B) Use a narrow bottle brush with a flexible handle (do not
use a brass wire brush), run the brush through each
burner tube several times.

(C) Wear eye protection: Use an air hose to force air into
the burner tube and out the burner ports. Check each
port to make sure air comes out each hole.

5. Wire brush entire outer surface of burner to remove food

residue and dirt.

6. Clean any blocked ports with a stiff wire such as an open

paper clip.

7. Check burner for damage, due to normal wear and corrosion

some holes may become enlarged. If any large cracks or
holes are found replace burner.

9

VERY IMPORTANT: Burner tubes must reengage valve
openings.

Correct burner-to-valve engagement

Indirect Cooking

Poultry and large cuts of meat cook slowly to perfection on the
grill by indirect heat. Place food over unlit burner(s); the heat
from lit burners circulates gently throughout the grill, cooking
meat or poultry without the touch of a direct flame.
This method greatly reduces flare-ups when cooking extra fatty
cuts because there is no direct flame to ignite the fats and
juices that drip during cooking.

ON

OFF

OFF

1 Burner Cooking

Cook with direct or indirect heat.
Best for smaller meals or foods.
Consumes less fuel.

Indirect Cooking Instructions

• Always cook with the lid closed.

• Due to weather conditions, cooking times may vary.

During cold and windy conditions the temperature setting

may need to be increased to insure sufficient cooking
temperatures.

• Place food over unlit burner(s)

ON

OFF

ON

2 Burner Cooking

Great indirect cooking on low.
Produces slow, even heating.
Ideal for slow roasting and baking.

Food Safety

Food safety is a very important part of enjoying the outdoor
cooking experience. To keep food safe from harmful bacteria,
follow these four basic steps:
Clean: Wash hands, utensils, and surfaces with hot soapy
water before and after handling raw meat and poultry.
Separate: Separate raw meats and poultry from ready-to-eat
foods to avoid cross contamination. Use a clean platter and
utensils when removing cooked foods.
Cook: Cook meat and poultry thoroughly to kill bacteria. Use a
thermometer to ensure proper internal food temperatures.

Chill: Refrigerate prepared foods and leftovers promptly.
For more information call: USDA Meat and Poultry Hotline
at 1-800-535-4555 (In Washington, DC [phone], 10:00
am-4:00 pm EST).

How To Tell If Meat Is Grilled Thoroughly

• Meat and poultry cooked on a grill often browns very fast on

the outside. Use a meat thermometer to be sure food has
reached a safe internal temperature, and cut into food to
check for visual signs of doneness.

• Whole poultry should reach 180° F; breasts, 170° F. Juices
should run clear and flesh should not be pink.

• Hamburgers made of any ground meat or poultry should
reach 160° F, and be brown in the middle with no pink juices.
Beef, veal and lamb steaks, roasts and chops can be cooked
to 145°F. All cuts of pork should reach 160° F.

• NEVER partially grill meat or poultry and finish cooking later.
Cook food completely to destroy harmful bacteria.

• When reheating takeout foods or fully cooked meats like hot
dogs, grill to 165° F, or until steaming hot.

WARNING: To ensure that it is safe to eat, food must be
cooked to the minimum internal temperatures listed in the table
below.

10

Natural Gas Conversion Box

To purchase Natural Gas Conversion Parts call Sears at

R

1-800-4-MY-HOME

○

Natural gas conversion kit
Kenmore Model # 10478
(Manufacturer Part No.: L3018S-KIT or S3218A-KIT)

Your grill can be converted to natural gas with this
conversion kit by a qualified gas technician only. In order
to convert this grill, the technician will need this
conversion kit.

The L3018S-KIT is designed specifically for this grill and
contains all components required for the conversion.

The 10478 kit contains orifices for various grill models.
Please select the orifices as listed below and discard the
rest. Follow the conversion instruction provided with the
kit.

Model Main burner

Φ1.37

Sear burner
Φ1.44

Side burner
Φ1.31

For Natural Gas Connection
Preparing:

1. Turn off gas supply, and then remove cap on gas

2. Recommended: Install a shut-off valve on gas supply

3. Socket should be installed by an authorized

4. Before inserting plug, turn on gas supply and leak

Operating Instructions:

1. To connect, push back socket sleeve.

Notes

supply side.

side before installing the socket.

technician in accordance with the national fuel gas
code (NFPA 54/ANSI223.1).

test all connections including the stem of the shut-off
valve and the opening of the socket. For best results,
use an ammonia-free soap & water solution.

Socket

Sleeve

Plug

2. Insert plug and release sleeve.

148.16656011 3 1 1

3. Push plug until sleeve snaps forward. (Gas will flow
automatically. Failure to connect plug properly to socket

will inhibit gas flow to the appliance.)

12 ft. extension hose with 3/8 in. ID (inner diameter)

If converting the grill to natural gas, the technician in most
cases will need this 12' extension hose with 3/8" ID (inner
diameter), which is included in the natural gas conversion
kit.

To disconnect

1. Pull Sleeve back. Pull plug out of socket. (Gas is

automatically shut off.)

2. Close shut-off valve and replace dust caps on socket

and plug.

Socket

Sleeve

11

Gas Requirements

LP Gas

If your grill is for LP Gas, the regulator supplied is set for
an 11-in. water column (WC) and is for use with LP gas
only. The factory-supplied regulator and hose must be
used with a 20-lb. LP gas tank.

Natural Gas

If your grill is for Natural Gas, it is set for a 7-in. water
column (WC) and is for use with Natural Gas only. Gas
pressure is affected by gas line size and the length of gas
line run from house gas line. Follow the recommendations
in the chart below.

From House to Grill
Distance Tubing Size
Up to 25 ft. 3/8 in. diameter
26-50 ft. 1/2 in. diameter

2/3 of the run: 3/4 in. diameter

51-100 ft.

1/3 of the run :1/2 in. diameter

Over 101 ft. 3/4 in. diameter

Excess Flow Control and Low Heat

The propane regulator assembly incorporates an excess
flow device designed to supply the grill with sufficient gas
flow under normal conditions yet control excess gas flow.
Rapid changes in pressure can trigger the excess flow
device providing a low flame and low temperature. If the
tank valve is turned open to allow gas flow while a burner
valve is open, the surge of pressure will cause the device
to activate. The device will remain closed until the
pressure is equalized. This should occur within 5
seconds.
To ensure this does not cause difficulty in lighting the grill,
follow these instructions:

1. Make sure all burner valves are “OFF”.

2. Open the tank valve and wait 5 seconds.

3. Light the burners one at a time following the lighting
instructions.

Helpful Care and Maintenance Hints

Before grilling, pre-heat grill for 15 minutes on "HI" with
hood down. To avoid uncontrolled flare-ups or grease fires,
grill meats with hood open. Close hood if meats are thick
or weather is cold, or if you are using a rotisserie or
indirect cooking.

Always protect your hand with a pot holder or cooking
glove when coming into contact with a hot surface.

Hood up when grilling meats, especially chicken. Hood
down when indirect or rotisserie cooking.

NEVER leave your grill unattended while cooking.

After use, close hood, turn burners to HI for 15 min. for
self-cleaning, grease burn off.

Care and Maintenance Time Table Chart

Grill Item

Painted surface Twice yearly Car wax
Stainless surface Twice yearly Stainless cleaner
All grates After each use Burn off and wipe

Stainless grates 15 days

Porcelain grates 15 days

Burner heat tents 30 days Wire brush
Burners 90 days Wire brush

Burner box
interior

Frequency Based
on Normal Use

120 days

Cleaning Method

Wire brush/
Dishwasher safe

Scrub pad soapy water
/Dishwasher safe

Interior grill cleaning
products (available at
sears)

12

PARTS LIST

Key Qty. Description

1 1 HOOD HANDLE( LEFT ) L3018S-00-4140
2 4 HANDLE BASE L3018S-00-4102
3 1 LEFT HOOD L3018S-00-4110
4 1 TEMPERATURE GAUGE E3518-00-8002
5 1 WASHER E3518-00-4009
6 1 RIGHT HOOD L3018S-00-4210
7 2 COOKING GRID ( MAIN BURNER ) L3018S-00-2001
8 1 LEFT WARMING RACK L3018S-00-2020

9 1 RIGHT WARMING RACK L3018S-00-2030
10 1 COOKING GRID ( SEAR BURNER ) L3018S-00-2002
11 3 HEAT DIFFUSER L3018S-00-2007
12 1 SEAR BURNER SH3118B-8002
13 1 IGNITION PIN ( SEAR BURNER ) L3018S-00-8006
14 1 IGNITION PIN ( MAIN BURNER ) L3018S-00-8003
15 1 IGNITION PIN ( MAIN BURNER ) L3018S-00-8002
16 1 IGNITION PIN ( MAIN BURNER ) L3018S-00-8001
17 3 MAIN BURNER L3018S-00-2700
18 3 R-PIN R-PIN
19 1 HOOD HANDLE ( RIGHT ) L3018S-00-4240
20 1 DRAWER HEAD L3018S-00-5210
21 1 DRAWER BODY L3018S-00-5220
22 1 SIDE SHELF L3018S-00-5100
23 2 HOOD SLEEVE E3518-00-0001
24 1 BURNER BOX L3018S-00-2000
25 1 SIDE BURNER GRID L3018S-00-6201
26 1 SIDE BURNER HOOD E3518-00-6001
27 1 SIDE BURNER SHAFT E3518-00-6002
28 1 COLLECT BOX E3518-00-5002
29 1 SIDE BURNER SHELF L3018S-00-6100
30 1 IGNITION PIN ( SIDE BURNER ) L3018S-00-8005
31 1 SIDE BURNER SH3118B-8030
32 1 BOTTLE OPENER SH3118B-5010
33 1 SIDE BURNER VALVE L3018S-00-6600
34 5 BEZEL E3518-00-3002
35 5 KNOB E3518-00-3001

36-1 1 MAIN BURNER HOSE L3018S-00-8009

37 1 LP GAS PRESSURE REGULATOR P3018-00-8017
38 1 MANIFOLD L3018S-00-3200
39 1 CONTROL BOX L3018S-00-3101

NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from
those on your particular grill model. However, the method of assembly remains the same.

Manufacturer
Part #

Key Qty. Description

40 1 ELECTRICAL IGNITOR L3018S-00-8007

41-1

42 1 BEAM L3018S-00-1300
43 2 MAGNET L3018S-00-1310

44 1 DRIP TRAY P3018-00-1002
45-1
46-1

47 1 TANK RING BRACKET E3518-00-1202

48 1 TANK RING P3018-00-1203

49 1 REAR PANEL BOTTOM L3018S-00-1200
50-1

51 2 LOCKING CASTER L3218-00-8013
52-1
53-1

54 1 SIDE PANEL BRACKET (RIGHT) L3018S-00-1020

55 2 CASTER L3218-00-8012

56 1 HAND IGNITOR 3019L-1710

57 1 RIGHT DOOR L3018S-00-1600

58 1 SIDE PANEL BRACKET (LEFT) L3018S-00-1010

59 1 LEFT DOOR L3018S-00-1400

60 2 DOOR HANDLE L3018S-00-1410

61 1 IGNITION WIRE( MAIN BURNER ) L3018S-00-8004

62 1 IGNITION WIRE( SIDE BURNER ) P3018-00-8002-A

1 HARDWARE PACK

1 PRODUCT MANUAL

Manufacturer
Part #

1 LEFT PANEL L3018S-01-1700

1 DRIP TRAY SUPPORT L3018S-00-1900
1 REAR PANEL TOP L3018S-01-1500

1 RIGHT PANEL L3018S-01-1800

1 BOTTOM PANEL L3018S-01-1110
4 RUBBER PLUG 3219B-8082

L3018S-1­HARDWARE

L3018S-1­MANUAL

If you are missing hardware or have
damaged parts after unpacking grill, call
1-800-482-0131 for replacement.

To order replacement parts after using grill,
call 1-800-4-MY-HOME

®

13

PARTS DIAGRAM

2

○

3

○

4 ○5

○

6

○

7

○

8

○

9

○

20

○

62

○

61

○

40

○

○

53-1

1

21

○

19

○

22

○

17

○

18

○

16

○

23

○

15

○

14

○

24

○

13

○

25

○

12

○

10

○

○

○

○

○

11

○

26

27

28

29

60

○

59

○

41-1

○

42

○

39

38

○

43

○

37

○

○

44

36-1

45-1

35

○

46-1

34

33

○

○

○47○

48

32

○

31

○

49

○

50-1

30

○

58

○

57

○

56

○

○

14

55

54

○

52-1

51

○

UNPACKING

After removing all parts from the top of the shipping box, and when the only part showing is the grill head, use a
knife to slice down the sides of the box. Be careful of staples along shipping box edges.
Remove styrofoam packing to gain access to the grill head.
Open grill lids and remove all packaged parts and packing material.

WARNING: Assemble and place the grill on a flat level surface. Compare the parts and hardware with the
list and diagrams. Do not attempt assembly if any part is missing or damaged.

Attach the casters to the bottom panel with 4 screws each as shown. Attach the two locking casters
at the back of the grill. After attaching all casters, turn the bottom panel over.

Bottom Panel

Locking Caster

1/4-20 x 5/8″Screw

Qty. 16

Caster

Attach the door magnet to the holes in the front of the bottom panel with 2 screws. Do not fully tighten
at this time.

Bottom Panel

5/32-32 x 1/2″Screw

Qty. 2

Door Magnet

15

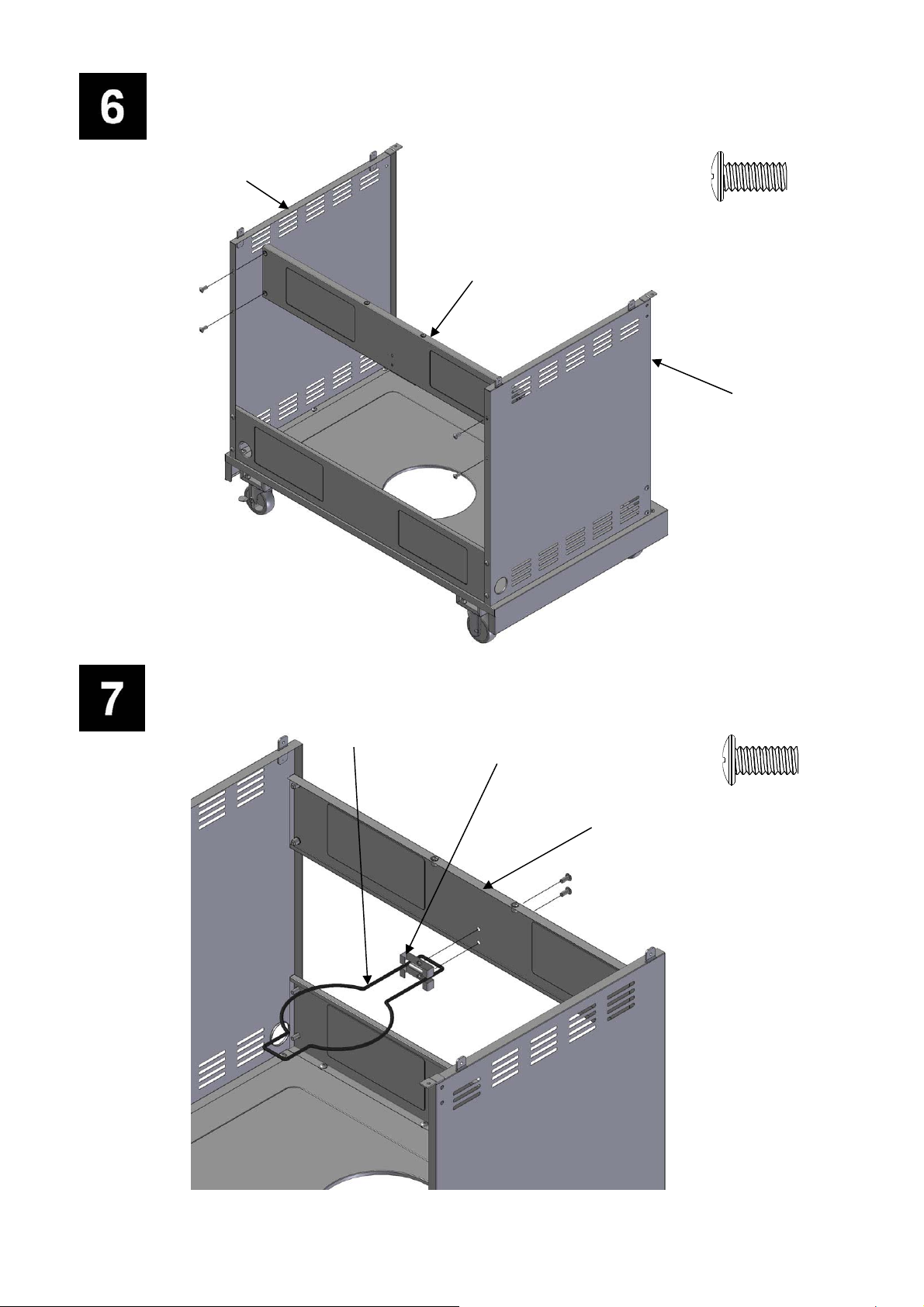

Attach Rear Panel to Bottom Panel with 4 screws as shown.

3

Rear Panel Bottom

Bottom Panel

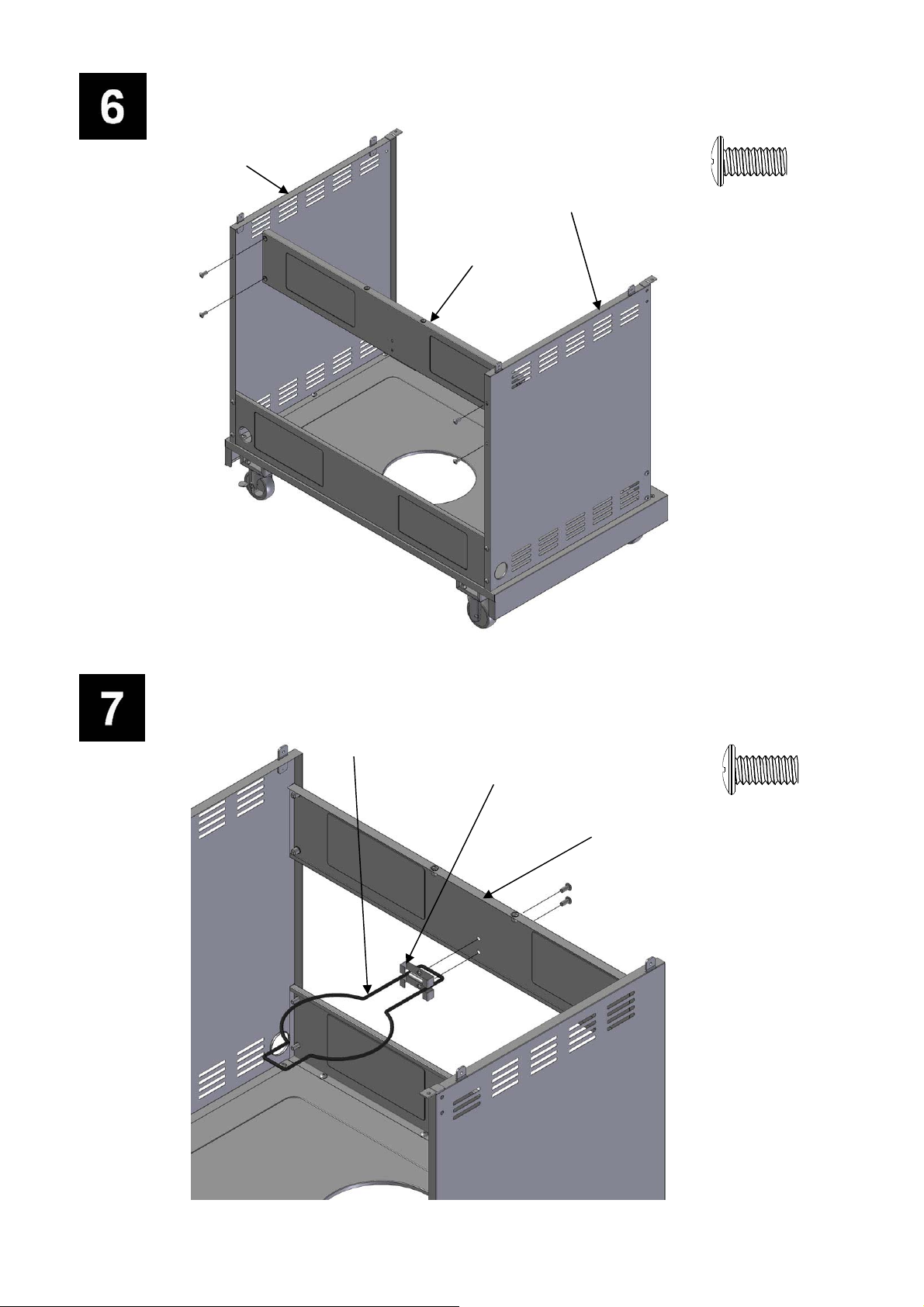

Attach side panels to bottom panel as shown. For each side panel, there are two screws for the rear

1/4-20 x 5/8″Screw

Qty. 4

panel and three for the bottom panel. Insert the three bottom panel screws first.

Right Panel

Bottom Panel

Left Panel

1/4-20 x 5/8″Screw

Qty. 10

Rear Panel Bottom

16

Attach the side panel brackets to the side panels and bottom panel with 3 screws each as shown.

Left Panel

1/4-20 x 5/8″Screw

Qty. 6

Bottom Panel

Right Panel

Side Panel Bracket

17

Attach the rear panel top to the side panels with 2 screws each as shown.

Right Panel

Left Panel

Rear Panel Top

1/4-20 x 5/8″Screw

Qty. 4

Slide the tank ring bracket onto the end of the tank ring as shown. Attach the bracket to the rear panel
top with 2 screws as shown.

Tank Ring

Tank Ring Bracket

Rear Panel Top

1/4-20 x 5/8″Screw

Qty. 2

18

Attach front beam to side panels with 2 screws each as shown.

Left Panel

1/4-20 x 5/8″Screw

Qty. 4

Right Panel

Front Beam

Attach the drip tray support to the front beam and rear panel top with 4 screws as shown.
NOTE: Drip tray tabs connect to outside of front beam.

Rear Panel Top

Drip Tray Support

Front Beam

1/4-20 x 5/8″Screw

Qty. 4

19

Slide the drip tray through the rear panel top and into the drip tray support as shown.

Drip Tray Support

Drip Tray

For each door, attach washer onto hinge pin, then insert bottom hinge pin into hole on bottom panel.
Push down on top hinge pin to insert into hole in tab at top of side panel.
Adjust magnets on the base panel and front beam to align the magnets with doors, then tighten

magnets screws.

Left Door

Washer 5

Qty. 2

Washer 5

Right Door

20

Cut tie wraps holding regulator and side burner valve in place underneath grill head control panel. Be
careful not to cut igniter wires. With the aid of an assistant, lift and place grill head onto cabinet. Grill
head sides go over attachment tabs on cabinet. Make sure that side burner valve and igniter wires

hang outside the cabinet, and that regulator hangs inside cabinet. Attach head to cabinet with 4
screws as shown.

1/4-20 x 5/8″Screw

Qty. 4

Burner Box

Cabinet

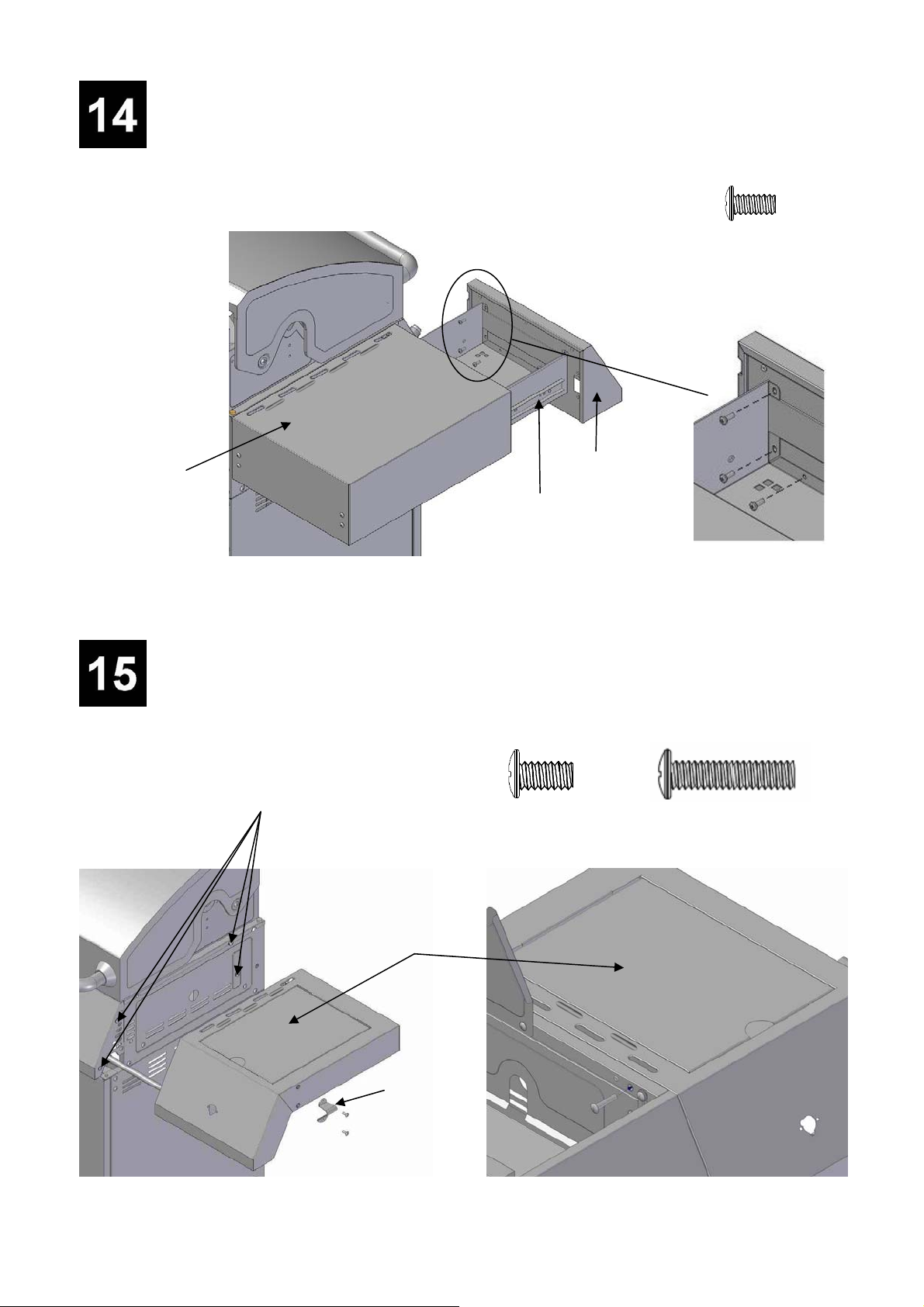

Loosen the three screws attached to the left panel of the burner box 3 to 4 turns as shown. Hang the
side shelf by the slotted holes in its side onto the three loosened screws. Open the grill lid and use
the screw to fasten the side shelf from the inside of the burner box as shown. Tighten the three

previously loosened screws.

Loosen

1/4-20 x 1-1/4″Screw

Qty. 1

Side Shelf

21

Pull drawer body out of the side shelf.
Secure the drawer head to the drawer body with 3 screws on each side as shown.
If there is any misalignment or interference in the operation of the drawer's front panel, loosen the 6
screws, readjust the positioning of the front panel to eliminate the problem, and retighten screws.

5/32-32 x 1/2″Screw

Qty. 6

Side Shelf

Drawer Head

Drawer Body

Side Burner Shelf

Loosen the four screws attached in the right panel of the burner box 3 to 4 turns as shown. Hang the

side burner shelf by the slotted holes in its side onto the four loosened screws. Open the grill lid and
use the single longer screw to fasten the side burner shelf from the inside of the burner box as shown.
Tighten the four previously loosened screws. Attach bottle opener to side burner shelf with 2 screws
as shown.

Loosen

3/16-24 x 1/2 ″Screw

Qty. 2

1/4-20 x 1-1/4 ″ Screw

Qty. 1

Side Burner Shelf

Bottle Opener

22

f

Side Burner Shelf

Loosen and remove the two screws holding side burner in place. Align the 2 bezel screw holes to
those in side burner control panel. Insert the valve control stem through control panel and bezel main
holes. Attach bezel to control panel and valve control stem with 2 screws as shown. Press Knob onto
side burner valve control stem.

Side Burner Shel

M4 x 8 Screw

Qty. 2

Bezel

Knob

Side Burner Valve Control Stem

Side Burner Valve and Ignition Wire

Insert side burner valve into side burner tube as shown. Reattach side burner to shelf with 2
previously removed screws. Connect the side burner ignition wire to the ignition pin.

Ignition Pin

Ignition Wire

Side Burner

Side Burner

Valve

Connect Here

CAUTION: Make sure that valve is inside tube.

23

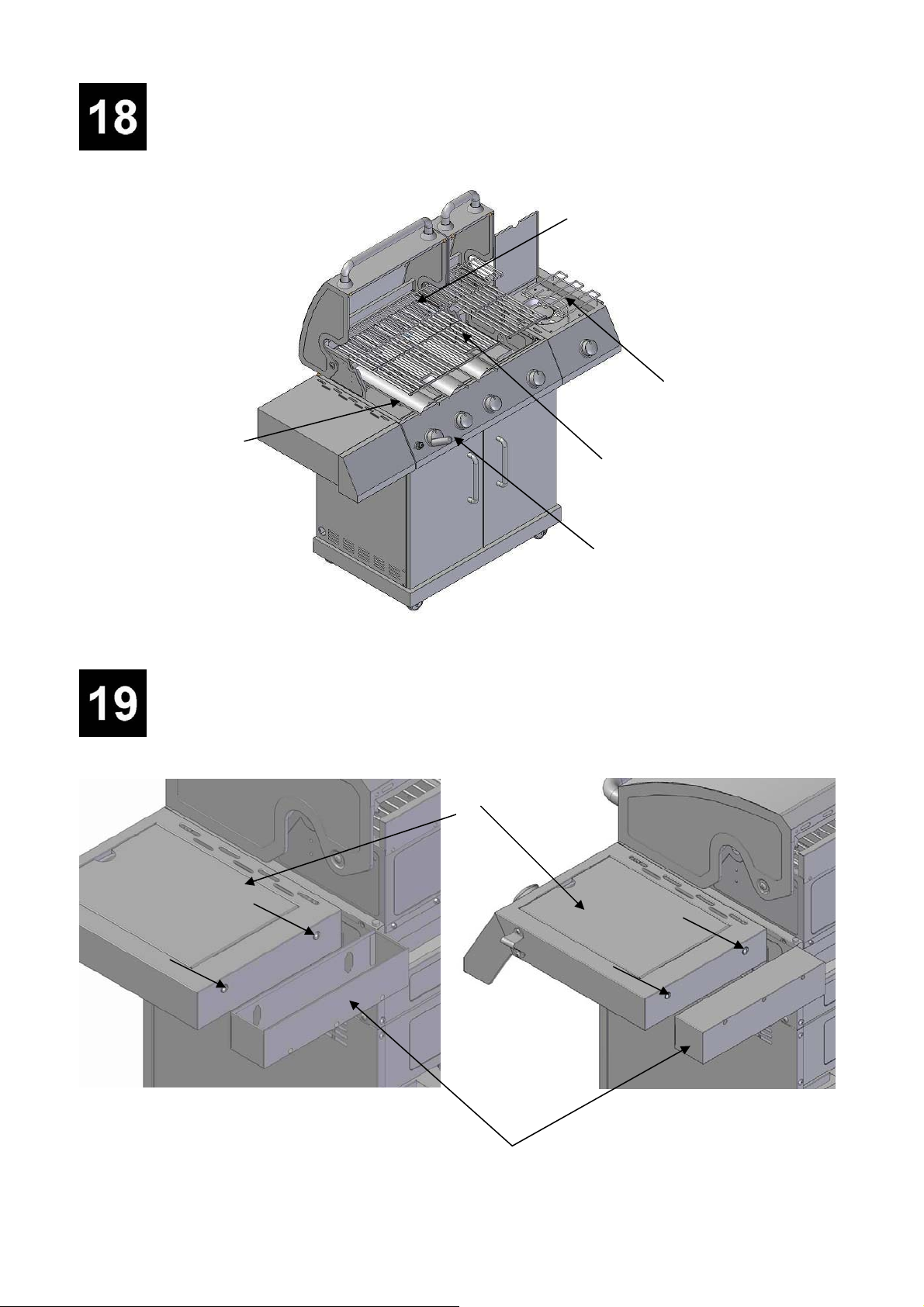

Install the Heat Diffusers, Cooking Grates and Warming Racks

Position the heat diffusers, cooking grates and warming racks as shown. NOTE: The diffuser edges fit

into slots at front and back of burner box. The rectangular hole in cooking grate goes to the front.
Remove battery cap and insert AA battery with positive pole facing out. Replace cap.

Warming Rack

Side Burner Grid

Heat Diffuser

Collect Box
Align the collect box with the 2 round screw heads at the back of the side burner shelf, and push the

box down to lock it in place. You may also invert the box and attach it to lengthen the shelf as shown.

Cooking Grid

AA Battery

Side Burner Shelf

Collect Box

24

LP Tank Installation
Open front doors of cabinet. Set base of tank into cabinet. Connect regulator to tank (see page 5 of

Use and Care section).

25

Troubleshooting

Problem Possible Cause Corrective Action

1. Reconnect the ignition wire to the
electrical igniter.

2. Loosen the ignition pin and adjust the
distance, then fasten it again.

3. Call customer service for a
replacement ignition wire.

4. Install a new AA battery.

5. Change the battery polarity.

6. Reinstall the electrode.

7. Turn on the regulator valve.

8. Loosen the air shutter and adjust the
opening to a smaller size.

Grill or side burner
will not light

1. The ignition wire came off
the electrical igniter.

2. The distance between the

ignition pin and the burner

is greater than 0.1-0.2

inch(side burner).

3. The ignition wire is broken.

4. The battery has died.

5. The battery is in the wrong

polarity.

6. The electrode tip does not

produce sparks at the

burner port.

7. No gas supplied.

8. Air shutter opening is too
big.

Burner flame is
yellow and gas
odor can be
smelled

Excessive flare-up

Burner blows out

1. The air shutter opening is
not properly set.

2. Spiders or insects block the
air shutter.

3. Gas leaks

1. Grilling fatty meats while
knobs on “HIGH”.

2. Spray water on gas flames.

3. Hood closed when grilling.

1. LP tank is empty.

2. Burner is not aligned with
the control valve.

3. Gas supply is not sufficient.

1. Loosen the air shutter and adjust the
opening to have blue flames.
1/4 in. opening for LPG.
1/8 in. or less opening for NG.

2. Clean blockages.

3. Check for the source of gas leaks.

1. Grill fatty meats when the grids are
cold while the knobs are on the “LOW”
setting. Move the meats to the
warming rack if flare up continues
until flame settles down.

2. Never spray water on gas flames.

3. Hood up when grilling.

1. Refill the LP Tank.

2. Install the burner correctly.

3. Check the gas supply hose and make
sure there are no leaks and no knots.

26

Problem Possible Cause Corrective Action

Low heat with the
knob in “HI”
position

Low heat, natural
gas

1. Low heat is found in natural
gas models.

2. Ports are blocked.

3. LP tank has run out.

Gas pressure is significantly
affected by gas line and
length of gas line from house
gas line.

1. This model is set for 7 in. natural
gas usage. Please check your
natural gas supply system to
have correct gas pressure.
Regulator is not needed for NG
model.
Check the orifice if you installed
NG nozzles.

2. Clear ports of any obstructions.

3. Refill the LP tank.

Check your gas line and make
corrections by following the chart
below.

From House to Grill

Distance Tubing Size
Up to 25 ft. 3/8 in. diameter

26 -50 ft. 1/2 in. diameter

Low heat,
LP gas

Sudden drop in
gas flow or low
flame

The propane regulator
assembly incorporates an
excess flow device designed
to supply the grill with
sufficient gas flow. Rapid
changes in pressure can
trigger the excess flow device,
providing a low flame
and low temperature.

1. Out of gas.

2. Excess flow valve tripped.

3. Vapor lock at coupling
nut/LP cylinder connection.

51 -100 ft.

2/3 in. of run 3/4 in.
1/3 in. of run 1/2 in.

Please follow these instructions:

1. Make sure all burners are “OFF”.

2. Open the tank valve and wait 5
minutes.

3. Light the burner one at a time
following the lighting instructions
listed on the door liner

1. Check for gas in LP cylinder.

2. Turn off knobs, wait 30 seconds

and light grill. If flames are still
low, turn off knobs and LP
cylinder valve. Disconnect
regulator. Reconnect regulator
and leak test. Turn on LP cylinder
valve, wait 30 seconds and then
light grill.

3. Turn off knobs and LP cylinder

valve. Disconnect coupling nut
from cylinder. Reconnect and
retry.

27

28

Use & Care Guide
Manual de Uso y Cuidado

English / Español

Models/Modelos: 148.16656011

Kenmore®

Liquid Propane Gas Grill

Parilla a gas de propane liquido

P/N L3018S-1-Manual
Sears Brands Management Corporation
Hoffman Estates, IL 60179 U.S.A.
www.kenmore.com
www.sears.com

TM

29

Si detecta olor a gas:

1. Cierre el gas que va a la unidad.

2. Extinga cualquier llama expuesta.

3. Abra la tapa.

4. Si el olor continúa, manténgase alejado de

la unidad y llame de inmediato a la
compañía que le suministra el gas o al
departamento de bomberos local.

1. No almacene ni utilice gasolina ni otros
líquidos o vapores inflamables cerca de
esta ni de ninguna otra unidad.

2. No deberá almacenar cerca de la parrilla ni
de ninguna otra unidad un cilindro de LP
que no esté conectado para ser utilizado.

Llame al Centro de Servicio de Parrillas para obtener
ayuda o repuestos

Si tiene dudas o necesita asistencia durante el ensamblaje,
llame al 1-800-482-0131. Hablará con un representante
del fabricante de la parrilla, no con un empleado de Sears.
Para pedir piezas nuevas llame a Sears al

1-800-4-MY-HOME.

Registro del producto
IMPORTANTE: Llene la información sobre el registro
del producto que aparece a continuación.

№ del modelo

№ de serie

Refiérase a la etiqueta de clasificación de la
parrilla para el número de serie.

Fecha de compra

Para uso residencial únicamente. No utilice
para cocción comercial.

Precauciones de seguridad para la instalación

• Utilice la parrilla, como la compró, sólo con gas LP (propano) y

el ensamble de regulador/válvula que se suministra. Deberá
comprar un kit de conversión para uso con gas natural.

• La instalación de la parrilla deberá conformarse con la

normativa local, o en ausencia de esta, con la Normativa

Nacional para Combustible de Gas, ANSI Z223.1/ NFPA 54,
Normativa para instalación de gas natural y propano , CSA
B149.1, o la Normativa para almacenaje y manejo de
propano, B149.2, o la Norma para vehículos recreacionales,
ANSI A 119.2/NFPA 1192, y CSA Z240 Serie RV, Normativa
para vehículos recreacionales, según sea aplicable.

• Todos los accesorios eléctricos (tales como el asador) deberán
estar conectados a tierra de conformidad con las normativas
locales o con la Normativa Nacional sobre Electricidad, ANSI /

NFPA 70 o la Normativa Canadiense de Electricidad, CSA
C22.1. Conserve los cables eléctricos y/o las mangueras de
suministro de combustible alejadas de las superficies calientes.

• Esta parrilla tiene certificación de seguridad para uso en
Estados Unidos y/o Canadá únicamente. No modifique para
utilizar en cualquier otra ubicación. La modificación
constituirá un riesgo a la seguridad.

Símbolos de seguridad

Los símbolos y recuadros que aparecen a continuación
explicar lo que cada enunciado significa. Lea y observe todos
los mensajes que se encuentran a través del manual.

PELIGRO: Indica una situación de peligro
inminente que, de no evitarse, resultará en
muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro
potencial que, de no evitarse, podría resultar en
muerte o lesiones graves.

PRECAUCIÓN: Indica una situación potencial­mente peligrosa o una práctica insegura la cual, de
no evitarse, podría ocasionar lesiones menores o
moderadas.

30

ÍNDICE

Para su seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 30

Centro de Servicio para la parrilla. . . . . . . . . . . . . . . . . . . . 30

Información de registro del producto . . . .. . . . . . . . . . . . . ..30

Símbolos de seguridad . . . . . . . . . . . . . . . . . . . . .. . . . . . . .30

Precauciones de seguridad para la instalación. . . . . . . . . . 30

Ciertas limitaciones y exclusiones aplican.
Para precios e información adicional, llame al 1-800-827-6655.
Servicio de instalación Sears

Para la instalación profesional de electrodomésticos Sears,
abridores de puertas de garaje, calenta dores de agua y
cualquier otro artículo grande en EE.UU., llam e al

1-800-4-MY-HOME

®

GARANTÍA

Garantía de la parrilla Kenmore . . . . . . . . . . . . . . . . . . . . . 31

Uso y cuidado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-38

Caja de conversión a gas natural . . . . . . . . . . . . . . .. . . .. . 39

Notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . … . 39

Lista de piezas . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .… . 41

Diagrama de piezas. . . . . . . . . . . . . . . .. . . . .. . . .. . . . ... . 42

Ensamblaje . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . … .43-53

Solución de problemas . . . . . . . . . . . . . . . . . .. . . . ... . . 54-55

Acuerdos de protección para reparación

Felicitaciones por su compra inteligente. Su nuevo producto
Kenmore
funcionamiento confiable. Pero, como cualquier otro producto,
puede que requiera reparaciones de cuando en cuando. Es allí
cuando tener un Acuerdo de protección para reparación puede
ahorrarle dinero y molestias.

Adquiera un Acuerdo de protección d e reparación ahora y
protéjase de molestias y gastos imprevistos.

He aquí lo que el acuerdo de protección para reparación incluye:

□ Servicio experto por parte de nuestros 10.000

□ Servicio ilimitado sin cargo para las piezas y mano de

□ Reemplazo del producto hasta $1500 si el producto

□ Descuento del 10% del precio regular del servicio y las

□ Ayuda telefónica rápida – la llamamos Resolución

Una vez que haya adquirido el Acuerdo de Protección para repara­ción, una simple llamada telefónica es todo lo que necesita para
programar el servicio. Puede llamar en cualquier momento, de día
o de noche, o programar una cita de servicio a través de Internet.
El Acuerdo de Protección para reparación es una compra sin
riesgos. Si cancela por cualquier razón durante el período de
garantía del producto, le proporcionaremos un reembolso
completo. O un reembolso prorrateado en cualquier momento
después de que venza el período de garantía del producto.
¡Adquiera su Acuerdo de Protección para Reparación hoy
mismo!

®

está diseñado y fabricado para brindarle años de

especialistas profesionales de reparaciones.

obra de todas las reparaciones amparadas.

amparado no puede arreglarse.

piezas relacionadas instaladas no amparadas por el
acuerdo; también, 10% de descuento sobre el precio
regular de las revisiones preventivas de mantenimiento.

Rápida – apoyo telefónico de un representante Sears.
Piense en nosotros como un manual de servicio parlante.

Garantía total Kenmore

Si esta parrilla presenta una falla originada por un defecto de
material o mano de obra, dentro de un año a partir de la

fecha de compra, llame al 1-800-4-MY- HOME
reparación gratis (o reemplazo si no fuese posible efectuar la
reparación).

Garantía limitada en los quemadores

Durante diez años a partir de la fecha de compra, cualquier
quemador de acero inoxidable que se oxide completamente
será reemplazado sin costo. Después del primer año a partir
de la fecha de compra, usted paga por la mano de obra si
desea que se lo instalen.

Toda la cobertura de garantía excluye las baterías del
encendedor y la pérdida de pintura de las partes de la
parrilla, la decoloración o el óxido, los cuales son partes
fungibles que pueden gastarse con el uso normal dentro del
período de garantía, o son situaciones que podrían
producirse por el uso normal, accidente o mantenimiento
inadecuado.

Toda la cobertura de garantía queda anulada si la parrilla se
utiliza para fines comerciales o en alquiler.

Toda la cobertura de garantía aplica únicamente si la parrilla
se utiliza en Estados Unidos.

Esta garantía le otorga derechos legales específicos y es
posible que usted goce de otros derechos que varían según
el estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

®

para obtener

31

q

USO Y CUIDADO

• NUNCA guarde un cilindro de repuesto de LP debajo
ni cerca de la parrilla ni en un área encerrada

• Nunca llene un cilindro a más del 80% de su capacidad.

• Si la información de los dos puntos anteriores no
se sigue exactamente, puede ocurrir un incendio
que ocasione la muerte o lesiones graves.

• Un cilindro que se haya llenado excesivamente o
inadecuadamente almacenado es un peligro debido
a la posibilidad de que la válvula de seguridad para
alivio de la presión libere gas. Esto podría
ocasionar un incendio intenso con riesgo de daños
a la propiedad, lesiones graves o la muerte.

• Si ve, huele o escucha gas escapando, aléjese
inmediatamente del cilindro de LP y de la parrilla y
llame al departamento de bomberos.

Remoción del tanque de LP, transporte y almacenaje

• Cierre (gire a OFF) todas las perillas de control y la válvula del
tanque de LP. Gire la tuerca de acople en el sentido antihorario
manualmente solamente – no utilice herramientas para
desconectar. Levante el cable del tanque de de LP de la anilla del
tanque LP, luego levante el tanque y sáquelo del soporte. Instale
la tapa de seguridad en la válvula del tanque de LP. Siempre
utilice la tapa y la banda que se suministra con la válvula.

No utilizar la tapa de seguridad como se indica puede oca­sionar lesiones personales graves y/o daño a la propiedad.

Válvula del
tan

ue de LP

• Un tanque de LP desconectado para almacenar o transportar

deberá tener colocada la tapa de seguridad (como se ilustra).
No almacene un tanque de LP en espacios cerrados tales como
un puesto de estacionamiento, garaje, porche, patio cubierto u
otro edificio. Nunca deje un tanque de LP dentro de un vehículo
que pueda recalentarse con el sol.

• No guarde un tanque de LP en un área donde jueguen los niños.

Tapa de seguridad

Banda retenedora

Cilindro de LP

• El cilindro de LP utilizado con su parrilla deberá cumplir
con los siguientes requisitos:

• Utilice los cilindros de LP con estas medidas requeridas: 12"

(30,5 cm) (diámetro) x 18" (45,7 cm) (alto) con 20 lb. (9,1 kg)
de capacidad máxima.

• Los cilindros de LP deberán estar fabricados y marcados de
acuerdo con las especificaciones para cilindros LP del
Departamento de Transporte de EE.UU. (DOT) o para
Canadá, CAN/CSA-B339, cilindros, esferas y tubos para
transporte de mercancías peligrosas. Transport Canada (TC).
Refiérase al anillo del cilindro LP para las marcas.

• La válvula del cilindro LP deberá tener:

• Salida tipo 1 compatible con el regulador o la parrilla.

• Válvula de alivio de la presión.

• Dispositivo de protección contra el sobrellenado con
clasificación UL (OPD). Esta característica OPD de seguridad
se identifica por una rueda manual triangular única. Utilice
sólo los cilindros LP equipados con este tipo de válvula.

• El cilindro LP deberá estar acondicionado para salida de vapor e

incluir un anillo para proteger la válvula LP del cilindro. Siempre
conserve los cilindros LP en posición vertical durante el uso,
tránsito o almacenaje.

Rueda manual

Cilindro de LP en posición vertical para la eliminación del vapor

LP (Liquefied Petroleum Gas)

• LP gas is nontoxic, odorless and colorless when produced. For

Your Safety, LP gas has been given an odor (similar to rotten
cabbage) so that it can be smelled.

• LP gas is highly flammable and may ignite unexpectedly when

mixed with air.

Llenado del cilindro LP

• Utilice sólo distribuidores autorizados y experimentados.

• El distribuidor LP deberá purgar el cilindro nuevo antes de llenarlo.

• El distribuidor NUNCA deberá llenar el cilindro LP más del

80% del volumen del cilindro LP. El volumen de propano en el
cilindro variará con la temperatura.

• Un regulador con escarcha indicará que está sobrellenado.
Cierre inmediatamente la válvula del cilindro LP y llame al
distribuidor de gas LP local para asistencia.

• No libere gas de propano líquido (LP) en la atmósfera. Esta es
una práctica peligrosa.

• Para retirar el gas del cilindro LP, contacte a un distribuidor LP

o llame a los bomberos locales para obtener asistencia.
Revise el directorio telefónico bajo “Compañías de Gas” para
el distribuidor de LP certificado más cercano.

32

q

Intercambio del tanque LP

• Muchos distribuidores que venden parrillas ofrecen la opción de
reemplazar su tanque vacío de LP a través de un servicio de
intercambio. Utilice sólo las empresas de intercambio con repu­tación que inspeccionan, llenan con precisión, prueban y certifican
sus cilindros. Intercambie su tanque sólo por un tanque

equipado con la característica de seguridad OPD según se
describe en la sección "Tanque LP" de este manual.

• Siempre conserve los tanques LP nuevos e intercambiados en

posición vertical durante el uso, transporte o almacenaje.

• Haga la prueba de fugas en los tanques LP

intercambiados ANTES de conectarlo a la parrilla.

Prueba de fuga del tanque LP

Para su seguridad

• La prueba de fuga deberá repetirse cada vez que se

intercambia o se rellena un tanque de LP.

• No fume durante la prueba de fugas.

• No utilice una llama expuesta para revisar las fugas de gas.

• La parrilla deberá probarse en busca de fugas en exteriores,
en un área bien ventilada, alejada de las fuentes de ignición
tales como los aparatos de encendido a gas o eléctrico.
Durante la prueba de fugas, mantenga la parrilla alejada de las
llamas expuestas o chispas.

• Utilice una brocha limpia y una solución de 50/50 detergente
suave y agua. Aplique la solución jabonosa en las áreas que
indican las flechas de la figura. Las fugas se identifican
mediante burbujas crecientes.

Cómo conectar el regulador al tanque de LP

1. El tanque de LP deberá estar adecuadamente fijado a la

parrilla. (Refiérase a la sección de ensamblaje).

2. Gire todas las perillas de control a la posición OFF.

3. Coloque el tanque de LP en la posición OFF girando la rueda
manual OPD en sentido horario hasta que se detenga totalmente.

4. Retire la tapa protectora de la válvula del tanque LP. Siempre

utilice la tapa y la banda que se suministran con la válvula.

Rueda manual

Salida tipo 1 con

Válvula de
seguridad

rosca externa

Banda y tapa

Si aparecen burbujas “creciendo” no utilice ni mueva
el tanque de LP. ¡Contacte un distribuidor de gas LP o
a los bomberos!

No utilice agentes limpiadores domésticos. Podrían causar

daños a los componentes y tuberías de gas
(válvula/manguera/regulador).

No inserte un tapón de transporte
POL (pieza plástica con roscas
externas) en la salida tipo 1 de la
válvula del tanque. Anulará la
función de la válvula de seguridad.

5. Sostenga el regulador e inserte el empalme en la válvula del

tanque de LP. Apriete a mano la tuerca de acople,
sosteniendo el regulador en línea recta con la válvula del
tanque de LP a objeto de no dañar la rosca.

El empalme tiene que estar
centrado en la válvula del
tan

ue de LP

33

Sostenga la tuerca de
empalme y el regulador como
se ilustra para la conexión
adecuada a la válvula del
tanque de LP.

6. Gire la tuerca de acople en el sentido horario y apriete hasta

que se detenga completamente. El regulador sellará en la
función disminución de e revisión de la válvula amortiguadora
del tanque de LP, lo cual ocasiona cierta resistencia. Se

necesita un giro adicional de mitad o tres cuartos para
completar la conexión. Apriete a mano únicamente – no
utilice herramientas.

NOTA:

Si no puede completar la conexión, desconecte el regulador y
repita los pasos 5 y 6. Si aún no puede concluir la conexión,
¡no utilice este regulador! Llame al 1-800-482-0131 para
obtener asistencia.

Válvulas para prueba de fugas, manguera y regulador

1. Gire todas las perillas de control de la parrilla a la posición

OFF (cerrado).

2. Cerciórese de que el regulador esté conectado de forma bien

ajustada al tanque de LP.

3. Abra completamente la válvula del tanque de LP girando la

rueda manual OPD en el sentido antihorario. Si escucha un
sonido semejante a una ráfaga, cierre el gas inmediatamente.
Hay una fuga importante en la conexión. Corrija antes de
proceder llamando a Sears para obtener piezas de repuesto
al 1-800-4-MY-HOME

4. Aplique la solución jabonosa con una brocha en las áreas

donde aparecen burbujas en la ilustración:

Nunca retire el anillo roscado

del extremo de la válvula

®

.

• No inserte ninguna herramienta ni objeto extraño en
la salida de la válvula ni en la válvula de seguridad.
Puede dañar la válvula y ocasionar una fuga. Las
fugas de propano podrían ocasionar una explosión,
incendio, lesiones personales graves o la muerte.

• Las unidades de gas para exteriores no están diseñadas
para ser instaladas en un barco.

• Las unidades de gas para exteriores no están diseñadas
para ser instaladas en vehículos recreacionales.

• Nunca intente fijar esta parrilla al sistema de gas LP
autónomo de una caravana, remolque o casa rodante.

• No utilice la parrilla hasta que haya efectuado la prueba
de las fugas.

• Si detecta una fuga en cualquier momento, PARE y llame
a los bomberos.

• Si no puede detener una fuga de gas inmediatamente
cierre la válvula del cilindro LP y ¡llame al distribuidor
de gas o a los bomberos!

5. Si aparecen burbujas que “crecen”, hay una fuga. Cierre la

válvula del tanque de LP inmediatamente y vuelva a apretar
las conexiones. Si no puede detener las fugas no trate de

repararlas.

al 1-800-4-MY-HOME

6. Siempre cierre la válvula del tanque de LP después de

realizar la prueba de fugas, girando la rueda manual en el
sentido horario.

Llame a Sears para pedir piezas de repuesto

®

.

34

Para el uso seguro de su parrilla y para evitar
lesiones graves:

• No permita que los niños hagan funcionar la parrilla ni
deje que jueguen cerca de ella.

• Conserve el área de la parrilla despejada y sin
materiales que pudiesen arder.

• No obstruya los agujeros de los costados o la parte
posterior de la parrilla.

• Revise las llamas del quemador regularmente.

• Utilice la parrilla sólo en un espacio bien ventilado.
NUNCA la utilice en un espacio cerrado tal como un
puesto de estacionamiento, garaje, porche, patio
cubierto o bajo una estructura de cualquier tipo.

• No use carbón ni briquetas de cerámica en una parrilla
de gas. (A menos que las briquetas se suministren
con su parrilla.)

• Use la parrilla a una distancia de al menos 3’ (91
cm) de cualquier pared o superficie. Mantenga una
separación de 10’ (3 m) de los objetos que puedan
incendiarse o de las fuentes de ignición como luces
de encendido de calentadores de agua,
electrodomésticos con conexión activa, etc.

• Ocupantes de apartamentos:

Revisen con la administración para conocer los requisitos

y las normativas sobre incendio relativas al uso de una
parrilla de gas LP en su complejo de aparta- mentos. Si
se permiten, utilice fuera sobre piso de planta baja con
una separación de 3 pies (91 cm) de paredes o barandas.
No utilice en balcones o debajo de ellos.

• NUNCA intente encender un quemador con la tapa
cerrada. Una acumulación de gas sin encender
dentro de una parrilla cerrada es peligrosa.

• Nunca haga funcionar la parrilla si el cilindro de LP
no está en la posición correcta especificada en las
instrucciones de ensamblaje.

• Siempre cierre la válvula del cilindro de LP y retire la
tuerca de acople antes de mover el cilindro de la
posición especificada para el funcionamiento.

Consejos prácticos sobre seguridad

Antes de abrir la válvula del cilindro de LP, verifique que la
tuerca de acople esté bien apretada.
Cuando la parrilla no esté en uso, cierre todas las perillas
de control y la válvula del cilindro LP.
Nunca mueva la parrilla mientras esté en funcionamiento o
aún caliente.
Utilice utensilios de mango largo para parrilla y guantes
para horno para evitar quemaduras o salpicaduras.
La carga máxima para el quemador lateral y el anaquel
lateral es 10 lb (4,6 kg).
La bandeja recolectora de grasa deberá estar insertada en la
parrilla y vaciarse después de cada uso. No retire la bandeja
de grasa hasta que la parrilla se haya enfriado completamente.
Limpie la parrilla a menudo, preferiblemente después de
terminar cada parrillada al aire libre. Si utiliza una brocha de
cerdas para limpiar cualquiera de las superficies de cocción
de la parrilla, cerciórese de no dejar cerdas sueltas en las
superficies de cocción antes de asar. No se recomienda
limpiar las superficies de cocción mientras estén calientes.

Si observa grasa u otro material caliente goteando de la

parrilla en la válvula, manguera o regulador, apague el
suministro de gas inmediatamente. Determine la causa,
corríjala y limpie e inspeccione la válvula, manguera y
regulador antes de continuar. Realice una prueba de fugas.

Las aberturas de ventilación en el compartimiento del

cilindro (en el carrito de la parrilla) deben mantenerse sin
obstrucciones ni desechos.

No almacene objetos ni materiales dentro del
compartimiento del carrito de la parrilla que pudiesen
bloquear el flujo del aire de combustión a la parte inferior
del panel de control o del tazón de la cámara de
combustión.

El regulador puede hacer un sonido de silbido o zumbido

durante el funcionamiento. Esto no afecta la seguridad ni el
uso de la parrilla.

Si tiene un problema con la parrilla, refiérase a la “Sección

de solución de problemas”.

Si el regulador se congela, apague la parrilla y la válvula del ci-

lindro de LP de inmediato. Esto indica un problema con el cilindro y

no debe ser utilizado con ningún producto. ¡Regrese al distribuidor!

• Apagar los incendios que produce la grasa cerrando la tapa no
es posible. Las parrillas están bien ventiladas por razones de
seguridad.

• No utilice agua en un incendio ocasionado por la grasa.
Podrían ocurrir lesiones personales. Si se desarrolla un
incendio originado por la grasa, gire las perillas y el cilindro
de LP a la posición de apagado.

• No deje la parrilla desatendida mientras precalienta o limpia
mediante el calor los residuos de comidas en “HI”. Si la
parrilla no se ha limpiado regularmente, puede ocurrir un
incendio causado por la grasa que pudiera dañar el producto.

Cómo encender la parrilla con el encendedor

1. Lea las instrucciones antes de encender la parrilla.

2. Abra la tapa durante el encendido.

3. Abra la válvula del cilindro de LP o gas natural.

35

4. Presione hacia adentro cualquier perilla de control del quema­dor y gire la perilla hacia la izquierda a la posición “HI”. Continúe
presionando la perilla hasta que el quemador se encienda.

5. Si no enciende en 5 segundos, apague el control del

quemador, espere 5 minutos para que se disipe el gas y
repita el procedimiento de encendido.

6. Para encender otros quemadores, repita el paso 4.

NOTA: Si el encendedor no funciona, siga las instrucciones
de encendido con fósforos.

Apague (coloque en OFF) los controles y la alimen­tación de gas del tanque cuando no esté en uso.

Si no enciende en 5 segundos, apague el control del
quemador, espere 5 minutos y repita el procedimiento
de encendido. Si el quemador no enciende con la
válvula abierta, el gas continuará fluyendo por el
quemador y podría encenderse accidentalmente con el
riesgo de lesiones.

Encendido con fósforos

No se incline sobre la parrilla para encenderla.

1. Abra la tapa durante el encendido.

2. Coloque el fósforo en el portafósforos (que cuelga del

costado del carrito). Encienda el fósforo, colóquelo en la
cámara de combustión.

3. Presione hacia adentro y gire la perilla derecha a la posición

HIGH. Cerciórese de que el quemador prende y permanece
encendido.

4. Encienda otros quemadores presionando la perilla hacia

adentro y girando a la posición HI.

Encendido del quemador lateral con fósforo

1. Abra la tapa del quemador lateral. Abra el gas en el

cilindro LP

2. Coloque el fósforo encendido cerca del quemador.

3. Gire la perilla del quemador lateral a HI. Cerciórese de que el

quemador prende y permanece encendido.

Revisión de la llama del quemador

• Retire las rejillas de cocción y los difusores de calor. Encienda
los quemadores, gire las perillas de HIGH a LOW. Debe ver una
llama más pequeña en la posición LOW que la que vio en HIGH.
Efectúe una revisión de la llama del quemador en el quemador
lateral también. Siempre revise la llama antes de cada uso.

Cómo apagar la parrilla

• Gire todas las perillas a la posición. Coloque el tanque de
LP en la posición OFF girando la rueda manual en sentido
horario hasta que se detenga totalmente.

Revisión del encendedor

• Cierre el gas en el cilindro de LP. Presione la perilla de control

hacia adentro y gire la perilla hacia la izquierda a la posición “HI”.
Debe escuchar un “clic” y ver una chispa cada vez entre la caja
colectora o el quemador y el electrodo. Refiérase a “So lución de
problemas” si no escucha un clic ni ve una chispa.

Revisión de la válvula

• Importante: Cerciórese de que el gas esté apagado en el
cilindro de LP antes de revisar las válvulas. Las perillas

trancan en la posición OFF. Para revisar las válvulas, primero
presione las perillas hacia adentro y suelte, las perillas deben
regresar hacia atrás mediante el resorte. Si no lo hacen,
reemplace el ensamble de la válvula antes de utilizar la parrilla.
Gire las perillas a la posición LOW y luego nuevamente a OFF
Las válvulas deben girar suavemente.

Revisión de la manguera

• Antes de cada uso, revise si las mangueras tienen algún corte
o están gastadas. Cambie las mangueras gastadas antes de
utilizar la parrilla. Utilice sólo piezas de repuesto idénticas para
válvula/manguera/regulador según lo especificado en la Lista
de piezas de esta guía de uso y cuidado.

Limpieza general de la parrilla

• No confunda la acumulación de grasa y humo marrón o negro
con la pintura. El interior de las parrillas de gas no está
pintado de fábrica (y nunca debe pintarse). Aplique una
solución fuerte de agua y detergente o utilice un limpiador de
parrilla con un cepillo para frotar en las partes internas de la
tapa o la parte inferior de la parrilla. Enjuague y deje secar
completamente al aire. No aplique limpiador cáustico para

parrilla/horno a las superficies pintadas.

36

• Plastic parts: Wash with warm soapy water and wipe dry.
Do not use citrisol, abrasive cleaners, degreasers or a

concentrated grill cleaner on plastic parts. Damage to and
failure of parts can result.

•Porcelain surfaces: Because of glass-like composition, most

residue can be wiped away with baking soda/water solution or
specially formulated cleaner. Use nonabrasive scouring
powder for stubborn stains.

•Painted surfaces: Wash with mild detergent or nonabrasive

cleaner and warm soapy water. Wipe dry with a soft
nonabrasive cloth.

•Stainless steel surfaces: To maintain your grill’s high quality

appearance, wash with mild detergent and warm soapy water
and wipe dry with a soft cloth after each use. Baked-on grease
deposits may require the use of an abrasive plastic cleaning
pad. Use only in direction of brushed finish to avoid damage.
Do not use abrasive pad on areas with graphics.

• Cooking surfaces: If a bristle brush is used to clean any of

the grill cooking surfaces, ensure no loose bristles remain on
cooking surfaces prior to grilling. It is not recommended to
clean cooking surfaces while grill is hot.

Storing Your Grill

•Clean cooking grates.

•Store in dry location.

•When LP cylinder is connected to grill, store outdoors in a

wellventilated space and out of reach of children.

•Cover grill if stored outdoors. Choose from a variety of grill

covers offered by manufacturer.

•Store grill indoors ONLY if LP cylinder is turned off and

disconnected, removed from grill and stored outdoors.

•When removing grill from storage, follow “Cleaning the Burner

Assembly” instructions before starting grill.

Cleaning the Burner Assembly

Follow these instructions to clean and/or replace parts of burner
assembly or if you have trouble igniting grill.

1. Turn gas off at control knobs and LP cylinder.

2. Remove cooking grates and heat diffusers.

3. Remove R pins from rear of burners.

4. Carefully lift each burner up and away from valve openings.

R pin

SPIDER ALERT!

SPIDER AND WEBS
INSIDE BURNER TUBE

If you notice that your grill is getting hard to light or that the
flame isn’t as strong as it should be, take the time to check
and clean the burner tubes.

Spiders or small insects have been known to create “flashback”
problems. The spiders spin webs, build nests and lay eggs in the
grill’s burner tubes obstructing the flow of gas to the burner. The
backed-up gas can ignite in the burner tube behind the control
panel. This is known as a flashback and it can damage your grill
and even cause injury.

To prevent flashbacks and ensure good performance the burner
and burner tube assembly should be removed from the grill and
cleaned before use whenever the grill has been idle for an
extended period.

We suggest three ways to clean the burner tubes. Use the one
easiest for you.

(A) Bend a stiff wire (a light weight coat hanger works well)
into a small hook. Run the hook through each burner
tube several times.

(B) Use a narrow bottle brush with a flexible handle (do not
use a brass wire brush), run the brush through each
burner tube several times.

(C) Wear eye protection: Use an air hose to force air into
the burner tube and out the burner ports. Check each
port to make sure air comes out each hole.

5. Wire brush entire outer surface of burner to remove food

residue and dirt.

6. Clean any blocked ports with a stiff wire such as an open

paper clip.

7. Check burner for damage, due to normal wear and corrosion

some holes may become enlarged. If any large cracks or
holes are found replace burner.

37

MUY IMPORTANTE: Los tubos del quemador deberán
volverse a enganchar en las aberturas de las válvulas.

Enganche correcto quemador-válvula

Cocción indirecta

Las aves y los cortes grandes de carne se cocinan lentamente a
la perfección en la parrilla mediante el calor indirecto. Coloque
los alimentos sobre el(los) quemador(es) sin encender; el calor
de los quemadores encendidos circula suavemente por toda la
parrilla, cocinando la carne o las aves sin una llama directa.
Este método disminuye enormemente las llamaradas cuando
cocine cortes muy grasosos porque no hay llama directa que
encienda la grasa ni los jugos que gotean mientras cocina.

ENCENDIDO

APAGADO

APAGADO

Cocción con 1 quemador

Cocine con calor directo o indirecto.
Mejor para comidas o alimentos más pequeños
Consume menos combustible.

Instrucciones para cocción indirecta

• Siempre cocine con la tapa cerrada

• Debido a las condiciones climáticas, los tiempos de cocción
pueden variar. En clima frío y con viento es posible que
necesite aumentar la configuración de temperatura para
lograr temperaturas de cocción.

• Coloque los alimentos sobre el(los) quemador(es) sin

encender.

APAGADO

ENCENDIDO

APAGADO

Cocción con 2 quemadores

Cocción indirecta estupenda a fuego bajo
Produce calor bajo y uniforme.
Ideal para asar a fuego lento y hornear.

Seguridad alimentaria

La seguridad alimentaria es una parte muy importante de
disfrutar la experiencia de cocinar al aire libre. Para conservar
los alimentos protegidos de las bacterias nocivas, siga estos
cuatro pasos básicos:
Limpiar: Lávese las manos, los utensilios y superficies con
agua caliente jabonosa antes y después de manipular carne o
aves crudas.
Separar: Separe las carnes y aves crudas de los alimentos
listos para comer para evitar contaminación cruzada. Utilice un
plato y utensilios limpios para retirar los alimentos cocinados.
Cocinar: Cocine las carnes y aves completamente para matar
las bacterias. Use un termómetro para comprobar las
temperaturas internas adecuadas de los alimentos.
Refrigerar: Refrigere los alimentos preparados y las sobras
rápidamente.

Para más información llame a: la línea de ayuda USDA
sobre carne y aves al 1-800-535-4555 (en Washington, DC
[phone], 10:00 am-4:00 pm hora del este).

Cómo saber si la carne está totalmente asada

• La carne y las aves cocinadas a la parrilla a menudo se doran

muy rápido por fuera. Use un termómetro de carnes para
cerciorarse de que el alimento haya alcanzado una
temperatura interna segura y haga cortes para observar
señales visibles de cocción.

• Las aves completas deben alcanzar 180° F (82,2°C);

pechugas, 170°F (76,7°C). Los jugos deben salir
transparentes y la carne no debe estar rosada.

• Las hamburguesas hechas de carne molida o pollo deben

alcanzar 160°F (71,1°C), y estar marrones al medio sin jugos
rosados. La carne de res, ternera y cordero, los asados y las
chuletas pueden cocinarse a 145°F (62,8°C). Todos los cortes
de cerdo deben alcanzar 160°F (71,1°C).

• NUNCA ase parcialmente la carne o las aves y termine de

cocinar más tarde. Cocine los alimentos completamente para
destruir las bacterias nocivas.

• Cuando recaliente los alimentos preparados o las carnes

completamente cocidas como perros calientes, ase a 165°F
(73,9°C), o hasta que desprendan humo.

ADVERTENCIA: Para cerciorarse de que sean seguro para
comer, los alimentos deberán estar cocinados a la temperatura
interna mínima indicada en la tabla siguiente.

Temperaturas internas mínimas seguras según USDA*

Pescado 145°F (62,8°C)
Cerdo 160°F (71,1°C)
Platos con huevos 160°F (71,1°C)
Bistés y asados o carne de res, ternera o
cordero
Carne de res, ternera o cordero molida 160°F (71,1°C)
Aves enteras (Pavo, pollo, pato, etc.) 165°F (73,9°C)
Aves molidas o en trozos (pechuga de
pollo, etc.)

*Departamento de agricultura de EE.UU.

145°F (62,8°C)

165°F (73,9°C)

38

Caja de conversión a gas natural

Para comprar las Piezas de conversión a gas natural

R

○

llame a Sears al 1-800-4-MY-HOME

Preparación para la conexión a gas natural:

1. Cierre el suministro de gas y luego retire la tapa en el

2. Recomendado: Instale una válvula de cierre en el

Kit de conversión a gas natural
Modelo Kenmore # 10478

3. El socket debe ser instalado por un técnico

(Pieza del fabricante No.:L3018S-KIT or S3218A-KIT)

Su parrilla puede ser convertida a gas natural con este kit
de conversión sólo por un técnico calificado. Para

4. Antes de insertar el tapón, abra el suministro de gas

convertir esta parrilla el técnico necesitará este kit de
conversión.

El L3018S-KIT está diseñado específicamente para esta
parrilla y contiene todos los componemts necesarios para
la conversión.
El kit 10478 contiene orificios de diferentes modelos de

Instrucciones de funcionamiento:

1. Para conectar, presione hacia atrás el manguito del

parrilla. Por favor, seleccione los orificios que se
enumeran a continuación y desechar el resto. Siga las
instrucciones de conversión incluidas en el kit.

Modelo Quemador

principal
Φ1.37

Quemador
de cocción
Φ1.44

Quemador
lateral
Φ1.31

Notas

lado del suministro de gas.

lado del suministro de gas antes de instalar el socket.

autorizado, de acuerdo con el código nacional de gas
combustible (NFPA 54/ANSI223.1).

y verifique si las conexiones tienen fugas, incluyendo
el vástago de la válvula de cierre y la apertura del
socket. Para obtener mejores resultados, utilice una
solución de jabón sin amoníaco y agua.

socket.

Manguito

Sleeve

Tapón

Plug

Soporte

Socket

2. Inserte el tapón y libere el manguito.

3. Presione el tapón hasta que el manguito encaje
adelante. (El gas fluirá automáticamente. No conectar el

148.16656011 3 1 1

Manguera de extensión de 3,70 m de 3/8” de diámetro
interior

Si convierte su parrilla a gas natural, en la mayoría de los
casos el técnico necesitará la manguera de extensión de

tapón al socket de forma adecuada podría impedir que
el gas fluya hacia el electrodoméstico).

3,70 m de 3/8” de diámetro interior, que se incluye en el
kit para conversión a gas natural.

Para desconectar

1. Jale el manguito hacia atrás. Saque el tapón del socket.
(El gas se corta automáticamente).

2. Cierre la válvula de cierre y reemplace las tapas para
polvo en el socket y el tapón.

Exigencias respecto de la conexión de gas
Gas PL

Si su parrilla funciona a gas PL, el regulador provisto está
configurado para una columna de agua de 279,4 mm
(mm.c.a.) y sólo se debe usar con gas PL. La manguera y

Soporte Manguito

Socket

Sleeve

39

el regulador provistos de fábrica se deben usar
únicamente con un tanque de gas PL de 9,10 kg.

Gas natural

Si la parrilla es para gas natural, está configurada para
una columna de agua de 177,8 mm (mm.c.a.) y es sólo
para uso con gas natural. La presión de gas se ve
afectada por el tamaño y el largo de la línea de gas
proveniente de la casa. Siga las recomendaciones del
siguiente cuadro.

Desde la casa hasta la parrilla
Distancia Tamaño de las tuberías
Hasta 7,62 m 3/8” de diámetro
De 7,92 m a 15,24 m 1/2” de diámetro

2/3” de trayecto: 3/4” de

15,54 m a 30,48 m

diámetro de 1/3" de trayecto:
1/2” de diámetro

Más de 30,78 m 3/4" de diámetro

Control de flujo excesivo y poco calor

Consejos útiles de cuidado y mantenimiento

Antes de asar, precaliente la parrilla por 15 minutos en la
posición “HI” (“ALTA”) con la cubierta abajo. Para evitar
llamaradas o llamas descontroladas producidas por grasa,
ase la carne con la cubierta abierta. Cierre la cubierta si
la carne es gruesa, el clima es frío o usa un rostizador o
el método de cocción indirecta.

Siempre protéjase la mano con una agarradera o guante
para cocinar al tomar contacto con una superficie
caliente.

Suba la cubierta al asar carnes, especialmente pollo.
Baje la cubierta al usar el método de cocción indirecta o
un rostizador.

NUNCA deje la parrilla sin supervisión durante la cocción.

Después de usar, cierre la cubierta, ponga los
quemadores en la posición HI durante 15 minutos para
realizar una autolimpieza quemando la grasa.

Cuadro de tiempo de cuidado y mantenimiento
El ensamble del regulador de propano incorpora un
dispositivo de control de flujo excesivo diseñado para
suministrar suficiente flujo de gas a la parrilla en
condiciones normales y, al mismo tiempo, controlar el
flujo de gas excesivo. Los cambios bruscos en la presión
pueden activar el dispositivo de control de flujo excesivo,
y producir una llama y temperatura bajas. Si abre la
válvula del tanque para permitir el flujo de gas mientras la
válvula del quemador está abierta, el aumento de presión
activará el dispositivo. El dispositivo permanecerá
cerrado hasta que la presión se regule. Esto debería
ocurrir en el plazo de 5 segundos.
Para asegurarse de que esto no cause dificultad para
encender la parrilla, siga estas instrucciones:

1. Asegúrese de que todas las válvulas del quemador

estén en la posición “OFF” (CERRADO).

2. Abra la válvula del tanque y espere 5 segundos.

3. Encienda los quemadores uno a la vez siguiendo las

instrucciones de encendido.

Parrilla
Superficie

pintada
Superficie de
acero inoxidable

Todas las rejillas
Rejillas de acero

inoxidable
Rejillas de

porcelana
Cámaras de

calor de
quemadores

Quemadores 90 días Cepillo de alambre

Interior de la caja
del quemador

Frecuencia según
el uso normal

Dos veces al año Cera para automóviles

Dos veces al año
Después de cada

uso
15 días

15 días

30 días Cepillo de alambre

120 días

Método de limpieza

Limpiador para acero
inoxidable

Queme y limpie
Apto para cepillo de

alambre/lavaplatos
Apto para frotar con
agua
jabonosa/lavaplatos

Productos de limpieza
para el interior de
parrillas (disponibles
en Sears)

40

LISTA DE PIEZAS

Clave Cant. Descripción

1 1 MANIJA DE LA CUBIERTA (IZQ) L3018S-00-4140
2 4 BASE DE LA MANIJA L3018S-00-4102
3 1 CUBIERTA IZQUIERDA L3018S-00-4110
4 1 INDICADOR DE TEMPERATURA E3518-00-8002
5 1 ARANDELA E3518-00-4009
6 1 CUBIERTA DERECHA L3018S-00-4210

7 2

8 1 REJILLA PARA CALENTAR IZQ. L3018S-00-2020
9 1 REJILLA PARA CALENTAR DER. L3018S-00-2030

10 1

11 3 DIFUSOR DE CALOR L3018S-00-2007
12 1 QUEMADOR SEAR SH3118B-8002

13 1

14 1

15 1

16 1

17 3 QUEMADOR PRINCIPAL L3018S-00-2700
18 3 PASADOR R R-PIN
19 1 MANIJA DE LA CUBIERTA (DER) L3018S-00-4240
20 1 CABEZAL DE GAVETA L3018S-00-5210
21 1 CUERPO DE LA GAVETA L3018S-00-5220
22 1 ANAQUEL LATERAL L3018S-00-5100
23 2 MANGUITO DE LA CUBIERTA E3518-00-0001
24 1 CAJA DEL QUEMADOR L3018S-00-2000

25 1

26 1 CUBIERTA DE COCCIÓN LATERAL E3518-00-6001
27 1 EJE LATERAL DE ESTUFA E3518-00-6002
28 1 CAJA RECOLECTORA E3518-00-5002
29 1 ESTUFA LATERAL L3018S-00-6100

30 1

31 1 QUEMADOR LATERAL SH3118B-8030
32 1 ABRIDOR DE BOTELLAS SH3118B-5010

33 1

34 5 GUARNICIÓN METÁLICA E3518-00-3002
35 5 PERILLA E3518-00-3001

36-1 1

37 1

38 1 COLECTOR L3018S-00-3200
39 1 CAJA DE CONTROL L3018S-00-3101

NOTA: Algunas piezas de la parrilla que se ilustran en los pasos del ensamblaje pueden diferir ligeramente en
apariencia con respecto a su modelo en particular. Sin embargo, el método de ensamblaje es el mismo.

REJILLA DE COCCIÓN
(QUEMADOR PPAL.)

REJILLA DE COCCIÓN
(QUEMADOR PARA ASAR A
FUEGO DIRECTO)

PASADOR DE ENCENDIDO (QMDR
SEAR)
PASADOR DE ENCENDIDO (QMDR
PPAL)
PASADOR DE ENCENDIDO (QMDR
PPAL)
PASADOR DE ENCENDIDO (QMDR
PPAL)

REJILLA DEL QUEMADOR
LATERAL

PASADOR DE ENCENDIDO
(QUEMADOR LATERAL)

VÁLVULA DE QUEMADOR
LATERAL

MANGUERA DEL QUEMADOR
PPAL.
REGULADOR DE PRESIÓN DE
GAS LP

Pieza del
fabricante

L3018S-00-2001

L3018S-00-2002

L3018S-00-8006

L3018S-00-8003

L3018S-00-8002

L3018S-00-8001

L3018S-00-6201

L3018S-00-8005

L3018S-00-6600

L3018S-00-8009

P3018-00-8017

Clave Cant. Descripción

40 1

41-1

42 1
43 2
44 1

45-1

46-1

47 1
48 1

49 1

50-1

51 2
52-1
53-1

54 1

55 2

56 1

57 1

58 1

59 1

60 2

61 1

62 1

1 PAQUETE DE ADITAMENTOS

1 MANUAL DEL PRODUCTO

ENCENDEDOR ELÉCTRICO
PANEL IZQUIERDO

1

BARRA
IMÁN
BANDEJA RECOLECTORA
SOPORTE DE BANDEJA

1

RECOLECTORA
PARTE SUPERIOR DEL PANEL

1

TRASERO
SOPORTE DEL ARO DEL TANQUE

ARO DEL TANQUE
PARTE INFERIOR DEL PANEL

POSTERIOR
PANEL DERECHO

1

RUEDA CON BLOQUEO
PANEL INFERIOR

1
4 TAPÓN DE GOMA 3219B-8082

SOPORTE DEL PANEL LATERAL
(DERECHO)
RUEDA

ENCENDEDOR MANUAL
PUERTA DERECHA
SOPORTE DEL PANEL LATERAL

(IZQUIERDO)
PUERTA IZQUIERDA

MANIJA DE LA PUERTA
CABLE DE ENCENDIDO

(QUEMADOR PRINCIAL)
CABLE DE ENCENDIDO
(QUEMADOR LATERAL)

Pieza del
fabricante

L3018S-00-8007
L3018S-01-1700
L3018S-00-1300
L3018S-00-1310
P3018-00-1002

L3018S-00-1900

L3018S-01-1500

E3518-00-1202
P3018-00-1203

L3018S-00-1200

L3018S-01-1800
L3218-00-8013
L3018S-01-1110

L3018S-00-1020

L3218-00-8012
3019L-1710
L3018S-00-1600

L3018S-00-1010

L3018S-00-1400
L3018S-00-1410

L3018S-00-8004

P3018-00-8002-A

L3018S-1­HARDWARE

L3018S-1­MANUAL

Si hay accesorios faltantes o dañados
después de desempacar la parrilla, llame al
1-800-482-0131 para obtener un reemplazo.

Para pedir piezas de repuesto después de
usar la parrilla llame a Sears al
1-800-4-MY-HOME.

41

DIAGRAMA DE LAS PIEZAS

2

○

53-1

○

1

21

○

20

○

62

○

3

○

19

○

22

○

4 ○5

○

17

○

18

○

16

○

23

○

15

○

6

○

○

○

14

24

13

○

○

25

○

7

8

○

12

○

○

10

○

○

○

9

11

○

26

27

61

○

40

○

41-1

○

42

○

39

38

○

43

○

37

○

○

44

36-1

45-1

35

○

46-1

34

33

○

○

○47○

48

32

○

31

○

49

○

50-1

28

○

29

○

30

○

60

○

59

○

58

○

57

○

56

○

○

42

55

54

○

52-1

51

○

CÓMO DESEMPACAR

Después de retirar todas las piezas de la parte superior de la caja del embalaje y cuando la única parte que
quede sea el cabezal de la parrilla, utilice un cuchillo para rasgar los costados de la caja. Tenga cuidado con las
grapas que se encuentran en los bordes de la caja de embalaje.
Retire el empaque de poliestireno para acceder al cabezal de la parrilla.
Abra las tapas de la parrilla y retire todas las piezas empacadas y el material de empaque.

ADVERTENCIA: Ensamble y coloque la parrilla en una superficie plana y nivelada. Compare las piezas y
los accesorios con la lista y los diagramas. No intente ensamblar si hay partes faltantes o dañadas.

Fije las ruedas al panel inferior con 4 tornillos cada una como se ilustra. Fije las dos ruedas con
bloqueo en la parte posterior de la parrilla. Después de fijar todas las ruedas, déle vuelta al panel
inferior.

Panel inferior

Rueda bloqueable

Tornillo de 1/4-20 x 5/8″

Cant. 16

Rueda

Fije el imán de la puerta a los agujeros al frente del panel inferior con 2 tornillos. No apriete
completamente en este momento.

Panel inferior

Tornillo de 5/32-32 x 1/2″

Cant. 2

Imán de puerta

43

Fije el panel posterior al panel inferior con 4 tornillos como se ilustra.

3

PARTE INFERIOR DEL
PANEL POSTERIOR

Panel inferior

Fije los paneles laterales al panel inferior como se ilustra. Para cada panel lateral, hay dos tornillos

Tornillo de 1/4-20 x 5/8″

Cant. 4

para el panel posterior y tres para el inferior. Inserte primero los tres tornillos del panel inferior.

Panel derecho

Panel inferior

Panel izquierda

Tornillo de 1/4-20 x 5/8”

Cant. 10

Panel inferior trasero

44

Fije los soportes del panel lateral a los paneles laterales y al panel inferior con 3 tornillos cada uno
como se ilustra.

Panel izquierda

Tornillo de 1/4-20 x 5/8”

Cant. 6

Panel inferior

Panel derecho

Soporte del panel lateral

45

Fije la parte superior del panel posterior a los paneles laterales con 2 tornillos cada uno como se
ilustra.

Panel derecho

Parte superior

Tornillo de 1/4-20 x 5/8”

Cant. 4

del panel trasero

Panel izquierda

Deslice el soporte del aro del tanque en el extremo del aro del tanque como se ilustra. Fije el soporte
a la parte superior del panel posterior con 2 tornillos cada una como se ilustra.

Aro del tanque

Soporte de aro del tanque

Parte superior

del panel trasero

Tornillo de 1/4-20 x 5/8”

Cant. 2

46

Fije la barra frontal a los paneles laterales con 2 tornillos cada uno como se ilustra.

Panel izquierda

1/4-20 x 5/8″Screw

Qty. 4

Panel derecho

Barra frontal

Fije el soporte de la bandeja recolectora a la barra frontal y a la parte superior del panel posterior con
4 tornillos como se ilustra. NOTA: Las pestañas de la bandeja de goteo se conectan a la parte de
afuera de la barra frontal.

Barra frontal

Parte superior

del panel trasero

Soporte de la bandeja de goteo

Tornillo de 1/4-20 x 5/8”

Cant. 4

47

Deslice la bandeja recolectora a través de la parte superior del panel posterior y en el soporte de la
bandeja recolectora como se ilustra.

Soporte de la bandeja de goteo

Bandeja

de goteo

Para cada puerta, inserte el pasador de bisagra inferior en el agujero en el panel inferior. Presione
hacia abajo el pasador de la bisagra para insertarlo en el agujero en la pestaña en la parte superior
del panel lateral. Ajuste el imán de la puerta del panel inferior para que haga contacto con las

puertas y apriete los tornillos del imán.

Puerta izquierda

Arandela 5

Cant. 2

Arandela 5

Puerta derecha

48

q

Corte los amarres que regulan el regulador y la válvula del quemador lateral en su lugar debajo del
panel de control del cabezal de la parrilla. Tenga cuidado de no cortar los cables del encendido. Con
la ayuda de un asistente, levante y coloque el cabezal de la parrilla en el gabinete. Los laterales del

cabezal de la parrilla van sobre las pestañas de fijación del gabinete. Cerciórese de que la válvula
del quemador lateral y los cables del encendedor cuelguen fuera del gabinete y que el regulador
cuelgue dentro del gabinete. Fije el cabezal al gabinete con 4 tornillos como se ilustra.

Tornillo de 1/4-20 x 5/8”

Cant. 4

Caja de

uemadores

Gabinete

Afloje los tres tornillos fijados al panel izquierdo de la caja del quemador 3 o 4 giros como se ilustra.
Suspenda el anaquel lateral a través de los agujeros ranurados en su costado sobre los tres tornillos
que ha aflojado. Abra la tapa de la parrilla y utilice el tornillo para apretar el anaquel lateral desde la

parte interior de la caja del quemador como se ilustra. Apriete los tres tornillos que aflojó previamente.

Afloje

Tornillo de 1/4-20 x 1-1/4”

Cant. 4

Anaquel lateral

49

Hale el cuerpo de la gaveta hacia afuera.
Asegure el cabezal de la gaveta al cuerpo de la misma con 3 tornillos en cada lado como se ilustra.
Si hay alguna desalineación o interferencia en el funcionamiento del panel frontal del cajón, aflojar

los 6 tornillos, vuelva a ajustar la posición del panel frontal para eliminar el problema y vuelva a
apretar los tornillos.

Anaquel lateral

Anaquel del quemador lateral

Afloje los cuatro tornillos fijados al panel derecho de la caja del quemador 3 o 4 giros como se ilustra.
Suspenda el anaquel del quemador lateral a través de los agujeros ranurados en su costado sobre
los cuatro tornillos que ha aflojado. Abra la tapa de la parrilla y utilice el tornillo único para apretar el
anaquel del quemador lateral desde la parte interior de la caja del quemador como se ilustra. Apriete
los cuatro tornillos que aflojó previamente. Fije el abridor de botellas al anaquel quemador lateral con
2 tornillos como se ilustra.

Afloje

Anaquel lateral de estufa

Cabezal de la

Cuerpo de la

gaveta

Tornillo de 3/16-24 x ½"

Cant. 2

Tornillo de 5/32-32 x 1/2”

Cant. 6

gaveta

Tornillo de 1/4-20 x 1-1/4"

Cant.1

Abridor de

botellas

50

Anaq

Anaquel del quemador lateral

Afloje y retire los dos tornillos que sostienen el quemador lateral en su lugar. Alinee los dos agujeros
de tornillos de la guarnición metálica con los del panel de control del quemador lateral. Inserte el
vástago de control de la válvula a través del panel de control y de los agujeros principales de la
guarnición metálica. Fije la guarnición metálica al panel de control y al vástago de control de la
válvula con 2 tornillos como se ilustra. Presione la perilla en el vástago del control de la válvula del
quemador lateral.

uel del quemador

Tornillo de M4 x 8

Cant.2

Bisel

Perilla

Vástago de control de la válvula

del quemador lateral

Válvula del quemador lateral y cable de encendido

Inserte la válvula del quemador lateral en el tubo del quemador lateral como se ilustra. Vuelva a fijar
el quemador lateral al anaquel con los 2 tornillos que retiro anteriormente. Conecte el cable de
encendido del quemador lateral al pasador.

Cable de encendido

Quemador lateral

Válvula del

quemador lateral

PRECAUCIÓN: Cerciórese de que la válvula esté dentro del tubo.

Pasador de encendido

Conecte aquí

51

Instale los difusores de calor, las rejillas de cocción y las rejillas para mantener caliente

Coloque los difusores de calor, las rejillas de cocción y las rejillas para calentar como se ilustra. NOTA:

Los bordes del difusor encajan en las ranuras al frente y parte posterior de la caja del quemador. El
agujero rectangular en la rejilla de cocción va al frente.
Retire la tapa de la batería e inserte una batería AA con el polo positivo orientado hacia afuera.
Vuelva a colocar la tapa.

Rejilla para

mantener caliente

Rejilla del quemador lateral

Difusor de calor

Rejillas para cocinar

Caja recolectora
Alinee la caja recolectora con los 2 tornillos cabeza redonda en la parte posterior del anaquel del

quemador lateral y presione la caja hacia abajo para fijarla en su lugar. También puede invertir la caja
y fijarla para alargar el anaquel como se ilustra.

Batería AA

Anaquel del

quemador lateral

Caja recolectora

52

Instalación del tanque LP
Abra las puertas frontales del gabinete. Coloque la base del tanque en el gabinete. Conecte el

regulador al tanque (refiérase a la página 5 de la sección de uso y cuidado).

53

Solución de problemas

Problema Causa posible Acción correctiva

La parrilla o el
quemador lateral
no encienden

La llama del
quemador es
amarilla y se
percibe olor a gas

1. El cable de encendido se
desconectó del encendedor
eléctrico.

2. La distancia entre el
pasador de encendido y el
quemador es superior a
2,60 mm-5,10 mm
(quemador lateral).

3. El cable de encendido está

roto.

4. La batería se ha agotado.

5. Los polos de la batería
están mal colocados.

6. La punta del electrodo no
produce chispas en el
puerto del quemador.

7. No hay suministro de gas.

8. La abertura del obturador
de aire es demasiado
grande.

1. La abertura del obturador
de aire no está bien
ajustada.

2. Arañas o insectos bloquean
el obturador de aire.

3. Hay fugas de gas

1. Vuelva a conectar el cable de
encendido al encendedor eléctrico.

2. Afloje el pasador y ajuste la distancia,
luego vuelva a apretarlo.

3. Póngase en contacto con el
Departamento de Servicio al Cliente
para obtener un cable de encendido
de repuesto.

4. Instale una nueva batería AA.

5. Cambie la ubicación de los polos de
la batería.

6. Vuelva a instalar el electrodo.

7. Abra la válvula del regulador.

8. Afloje el obturador de aire y ajuste la
abertura a un tamaño menor.

1. Afloje el obturador de aire y ajuste la
abertura hasta obtener llamas azules.
Abertura de 0,6 cm para GPL
Abertura de 0,32 cm para gas natural.

2. Despeje las obstrucciones.

3. Busque el origen de la fuga de gas.

Llamas excesivas

El quemador se
apaga

1. Se están asando carnes
grasosas mientras las
perillas se encuentran en
“HIGH” (alto).

2. Roció agua sobre las
llamas de gas.

3. La cubierta está cerrada
mientras asa.

1. El tanque de PL está vacío.

2. El quemador no está
alineado con la válvula de
control.

3. El suministro de gas no es
suficiente.

54

1. Ase las carnes grasosas con las
parrillas frías y las perillas en la
posición “LOW”
(BAJO). Si las llamas excesivas
continúan, coloque la carne en la
rejilla para calentar hasta que las
llamas se asienten.

2. Nunca rocíe agua sobre las llamas de
gas.

3. Mantenga la cubierta abierta mientras
usa la parrilla.

1. Vuelva a llenar el tanque de PL.

2. Instale el quemador correctamente.

3. Verifique la manguera de suministro
de gas y asegúrese de que no haya
fugas ni nudos.

Problem Possible Cause Corrective Action

La parrilla genera
poco calor con la
perilla en la posición
“HI” (ALTO)

Se produce poco
calor, gas natural

1. Los modelos a gas natural
generan poco calor.

2. Los puertos están bloqueados.

3. El tanque de PL se ha agotado.

La presión del gas se ve
considerablemente afectada por la
línea de gas y el largo de la línea
de gas proveniente de la casa.

1. Este modelo está configurado para
utilizar 177,80 mm de gas natural.
Verifique su sistema de suministro de
gas natural para determinar si tiene una
presión de gas correcta. Los modelos a
gas natural no requieren regulador.

Verifique los orificios si instaló boquillas
para GN.

2. Limpie las obstrucciones de los puertos.

3. Vuelva a llenar el tanque de PL.

Verifique la línea de gas y realice las
correcciones necesarias según la
siguiente tabla.

Desde la casa hasta la parrilla
Distancia Tamaño de las tuberías
Hasta 7,62

m
De 7,92 m a
15,24 m

De 15,54 m
a 30,48 m

3/8” de diámetro
1/2” de diámetro
2/3” de trayecto de 3/4”

1/3” de trayecto de 1/2”

Poco calor, gas PL

Disminución
repentina del flujo de
gas o llama baja

El ensamble del regulador de
propano cuenta con un dispositivo
de control de flujo excesivo
diseñado para suministrar
suficiente flujo de gas a la parrilla.
Los cambios bruscos en la presión
pueden activar el dispositivo de
control de flujo excesivo y producir
una llama y temperatura bajas.

1. Se agotó el gas.

2. Se activó la válvula de exceso
de flujo.

3. Hay un bloqueo de vapores en
la tuerca de
acoplamiento/conexión del
cilindro de gas PL.

Siga estas instrucciones:

1. Asegúrese de que todos los
quemadores estén en la posición “OFF”
(APAGADO).

2. Abra la válvula del tanque y espere
5 minutos.

3. Encienda de a un quemador por vez
según las instrucciones de encendido
enumeradas en el revestimiento de la
puerta

1. Verifique el nivel de gas en el cilindro

de PL.

2. Apague las perillas, espere 30

segundos y encienda la parrilla. Si las
llamas siguen bajas, apague las
perillas y la válvula del cilindro de PL.
Desconecte el regulador. Vuelva a
conectar el regulador y compruebe
que no haya fugas. Encienda la
válvula del cilindro PL, espere 30
segundos y encienda la parrilla.

3. Coloque las perillas en la posición de

apagado y cierre la válvula del cilindro
de PL. Desconecte la tuerca de
acoplamiento del cilindro. Vuelva a
conectar e intente nuevamente.

55

56

美

○
