Kenmore 116.35923 User Manual [es, en]

Owner's Manual
Manual Del Propietario

KenmorG

Vacuum Cleaner

Aspiradora

Model , Modelo 116.35922

116.35923

CAUTION:

Read and follow all
safety and operating
instructions before first
use of this product.

CUIDADO:

Lea y sigue todas las
instrucciones de operación
y seguridad antes del uso de
este producto.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

Part No. C01ZCRC00U00-KC01ZCRCZ0U0

Printed in Mexico

Impreso en Mexico

TABLE OF CONTENTS

Before Using Your New

Vacuum Cleaner ..........................................2

Kenmore Vacuum Cleaner Warranty ., , 2
Important Safety Instructions

.................

3

Parts and Features .....................................4

Assembly Instructions

Operating Instructions

Cord Release
Releasing the Handle
Touch Control
InteliCLEAN
Performance Indicator
Gentle Sweep Function
Pile Height Selection and Setting
Attachments

.............................................

.................................................

.........................................

............................

........................

..................................

..............................................

..................................

................................

..............

10-11

5-6

6
6

9

Attachment Use Table
Vacuuming Tips
Performance/Safety Features

Vacuum Cleaner Care

Vacuum Cleaner Storage
Cleaning Exterior and Attachments

Dust Bag Replacement ..............................16

Motor Safety Filter Cleaning

7
7
8
9
9

Exhaust Filter Replacement
Light Bulb Replacement
Agitator Cleaning
Clog Removal

Troubleshooting
Requesting Assistance Or Service back page

...............................

..........................................

........................................

............................................

..............

13-14

..............................

...........................

.............................

............

......................

.......................

..................................

12
12

15
15
15

17
17
18
19
19

20

BEFORE USING YOUR NEW VACUUM CLEANER

Please read this guide. It w/il! help you assemble and operate your new Kenmore vacuum
cleaner in the safest and most effective way.

For more information about vacuum cleaner care and operation, call your nearest Sears store.

You will need the complete model and serial numbers when requesting information. Your vacu

um cleaner’s model and serial numbers are located on the Model and Serial Number Plate.
Use the space below to record the model number and serial number of your new Kenmore

vacuum cleaner.

Model No._

Serial No.

Date of Purchase
Keep this book and your sales check (receipt) in a safe place for future reference.

KENMORE VACUUM CLEANER WARRANTY

ONE YEAR FULL WARRANTY ON KENMORE VACUUM CLEANER

This warranty is for one year from the date of purchase, and includes only private household
vacuum cleaner use. During the warranty year, when this vacuum cleaner is operated and

maintained according to the owner's manual instructions, Sears will repair any defects in
material or workmanship free of charge.

This warranty excludes vacuum cleaner bags, belts, light bulbs, and filters, which are

expendable parts and become worn during normal use.

For warranty service, return this vacuum cleaner to the nearest Sears Service Center in

the United States.

This warranty applies only while this product is in use in the United States. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

2

IMPORTANT SAFETY INSTRUCTIONS

Your safety is important to us. To reduce the risk

AWARNING:

of fire, electrical shock, injury to persons or
damage when using your vacuum cleaner, follow
basic safety precautions including the following:

Read all instructions in this manual before

assembling or using your vacuum cleaner.

Use your vacuum cleaner only as

described in this manual. Use only with
Sears recommended attachments.

Disconnect electrical supply before ser

vicing or cleaning out the brush area.
Failure to do so could result in the brush
unexpectedly starting, causing personal
injury from moving parts.

Do not leave vacuum cleaner when

plugged in. Unplug from outlet when not in
use and before performing maintenance.

To reduce the risk of electrical shock - Do

not use outdoors or on wet surfaces.

Do not allow to be used as a toy. Close

attention is necessary when used by or
near children.

Do not use with a damaged cord or plug. If

vacuum cleaner is not working as it should,
has been dropped, damaged, left outdoors,
or dropped in water, return it to a Sears
Service Center.

Do not pull or carry by cord, use cord as a

handle, close a door on cord, or pull cord
around sharp edges or corners. Do not run
vacuum cleaner over cord. Keep cord away

from heated surfaces.

Do not unplug by pulling on cord. To

unplug, grasp the plug, not the cord.

Do not handle plug or vacuum cleaner with

wet hands.

Do not put any objects into openings.
Do not use with any opening blocked; keep

free of dust, lint, hair, and anything that may

reduce air flow.

Keep hair, loose clothing, fingers, and all

parts of body away from openings and
moving parts.

Turn off all controls before unplugging.

Use extra care when cleaning on stairs.

Do not put on chairs, tables, etc. Keep on

floor.

Do not use vacuum cleaner to pick up

flammable or combustible liquids {gaso
line, cleaning fluid, perfumes, etc.), or use
in areas where they may be present. The
fumes from these substances can create a
fire hazard or explosion.

Do not pick up anything that is burning or

smoking, such as cigarettes, matches, or
hot ashes.

Do not use vacuum cleaner without dust

bag and/or filters in place.

Always replace the dust bag after vacuum

ing carpet cleaners or freshener, powders,
and fine dust. These products clog the fil
ters, reduce airflow and can cause damage
to the vacuum cleaner. Failure to replace
the dust bag could cause permanent dam
age to the vacuum cleaner.

Do not use the vacuum cleaner to pick up

sharp hard objects, small toys, pins, paper
clips, etc. They may damage the vacuum
cleaner or dust bag.

Unplug before connecting Handi-mate Jr.®
You are responsible for making sure that

your vacuum cleaner is not used by anyone
unable to operate it properly.

Proper assembly and safe use of your vacuum cleaner are your responsibilities. Your

cleaner is intended for Household use. Read this Owner's Manual carefully for important

use and safety information. This guide contains safety statements under warning and cau

tion symbols.

SAVE THESE INSTRUCTIONS

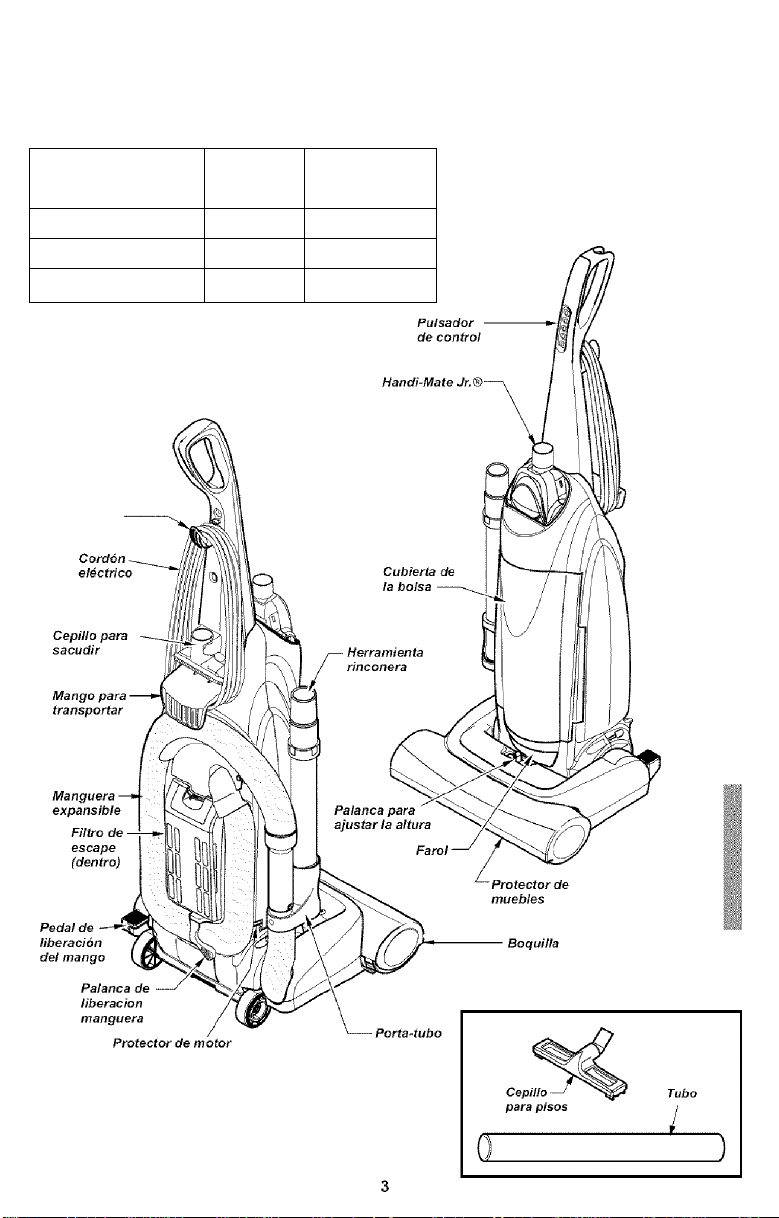

PARTS AND FEATURES

It is important to know your vacuum cleaner’s parts and features to assure its proper and safe
use. Review these before using your vacuum cleaner.

Item Part No.

In U.S.

Part No.

In Canada

Headlight Bulb 20-5248
Exhaust Filter 20-86889 20-40324
Dust Bag 20-50690 20-50510

Handle.......

Quick Release \
Upper Cord Hook ' \

Power Cord—- - ^ / j i

Combination - _ ' ' 1 1

Carrying
Handle ■

// h i' . '

' M ’ ' i

'■ f 1 ' ' l l '

V

Control

Handi-Mate Jr.®

Telescopic
Wand

------

Dust Bag ­Cover
(Dust Bag
Inside)

Touch

Exhaust Filter
Cover
(Filter Inside)

Handle ~
Release
Pedal

Extension Hose
Release Lever

Motor Protector
(Behind Hose)

Wand Holder

A

Please pay special attention to these hazard alert boxes, and follow any instructions
given. WARNING statements alert you to such hazards as fire, electric shock, burns
and personal injury. CAUTION statements alert you to such hazards as personal
injury and/or property damage.

ASSEMBLY INSTRUCTIONS

^WARNING

Electrical Shock Hazard
Do not plug into the electrical supply

until the assembly is complete. Failure
to do so could result in electrical
shock or injury.

Before assembling the vacuum cleaner,
check the PACKING LIST on the cover of
the separate REPAIR PARTS LIST. Use
this list to verify that you have received all
the components of your new Kenmore
vacuum deaner.

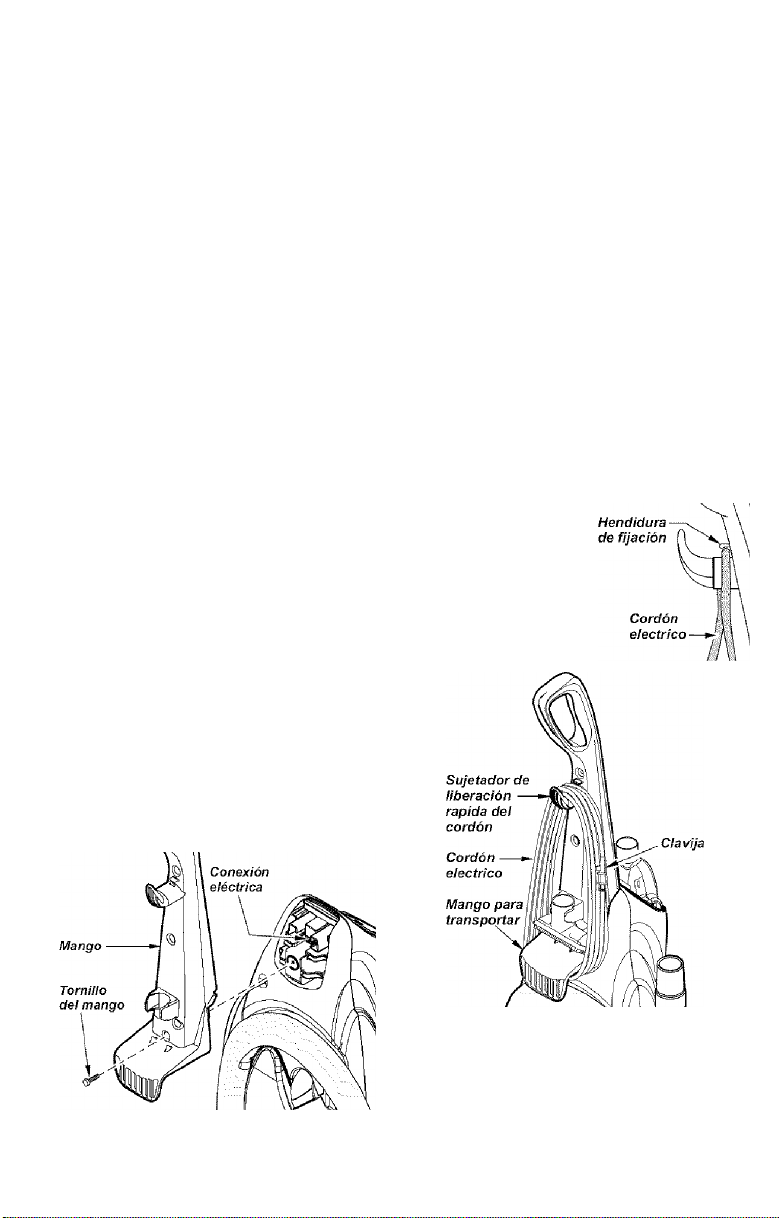

HANDLE ASSEMBLY

Remove the combination brush from
the handle to expose the handle mount
ing hole.

Remove the handle screw from the body
of the vacuum cleaner.

Position the handle assembly as shown in
the illustration below.

When installing the handle, firmly press
the handle onto the body. Secure with
handle screw provided.

Begin to tighten the screw with your fin
gers. It may be necessary to adjust the
handle slightly.

Using a screwdriver, tighten handle screw.
Reinstall combination brush.

A caution

Do not overtighten.

Overtightening could strip the screw
holes.

Do not operate the vacuum cleaner

without the screw In place.

CORD ASSEMBLY

Make sure the quick release upper cord
hook is in the upright position. Remove
the wire tie from the power cord.

Make sure the
power cord is
placed into the lock
ing notch on the
body as shown. This
helps keep the
power cord out from
under the vacuum
cleaner agitator.

release cord hook and the carrying handle.
Lock the power cord plug onto the power
cord.

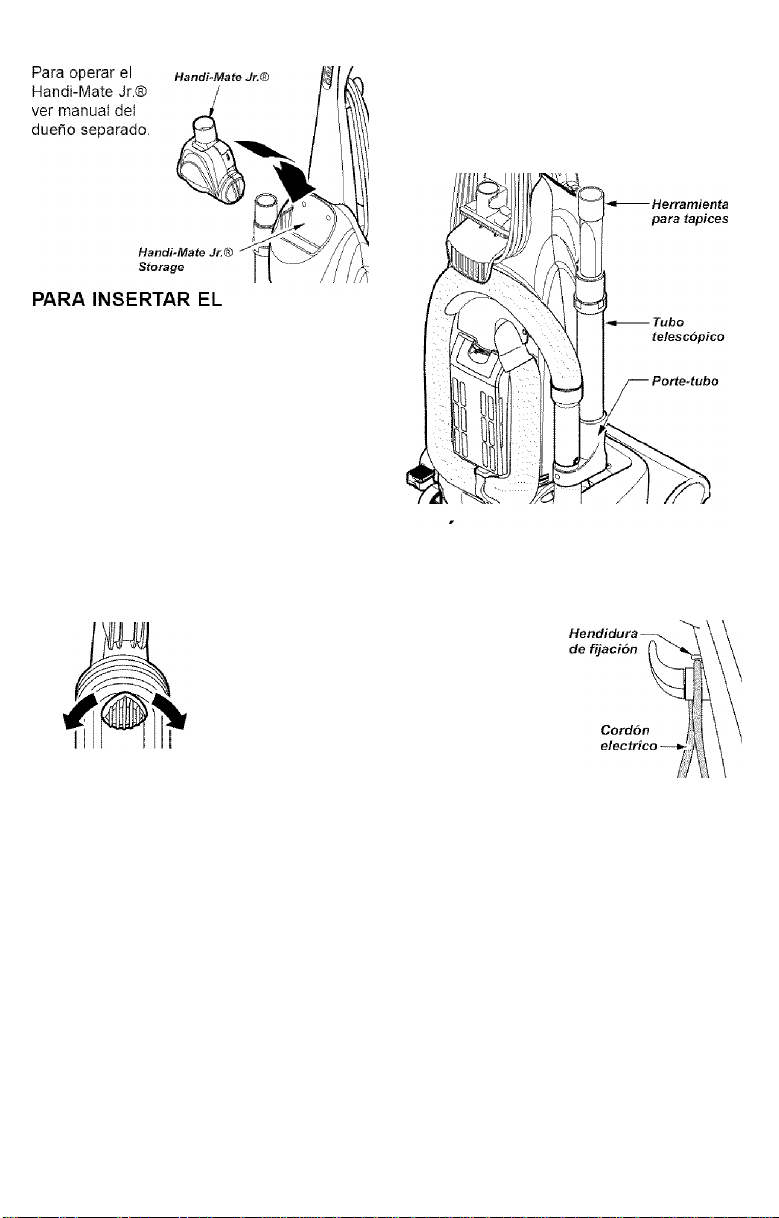

HANDI-MATE JR.®

For Opsrstion of Händi’Mate Jr.®

Handi-Mate Jr.®

see separate

Owner’s Manual.

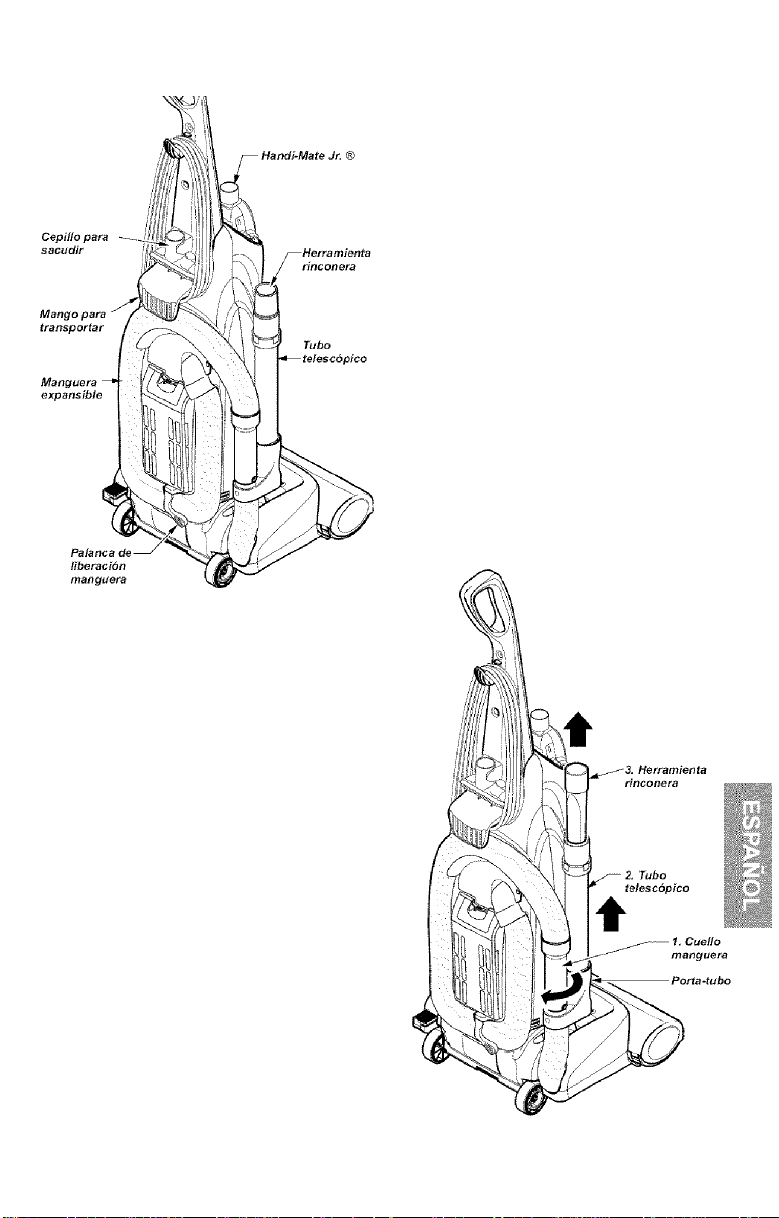

TELESCOPIC WAND

PLACEMENT

Place the telescopic wand in the wand
holder. Place the crevice tool in the top of
the telescopic wand.

Handi-Mate Jr.®
Storage

TO INSERT HANDI-MATE JR®

Place Handi-Mate Jr.® into the storage
compartment.

Rotate the Handi-Mate Jr.® back until it
snaps into place.

TO REMOVE HANDI-MATE JR.®

Rotate Handi-Mate Jr.® out of the storage
compartment.

OPERATING INSTRUCTIONS

CORD RELEASE

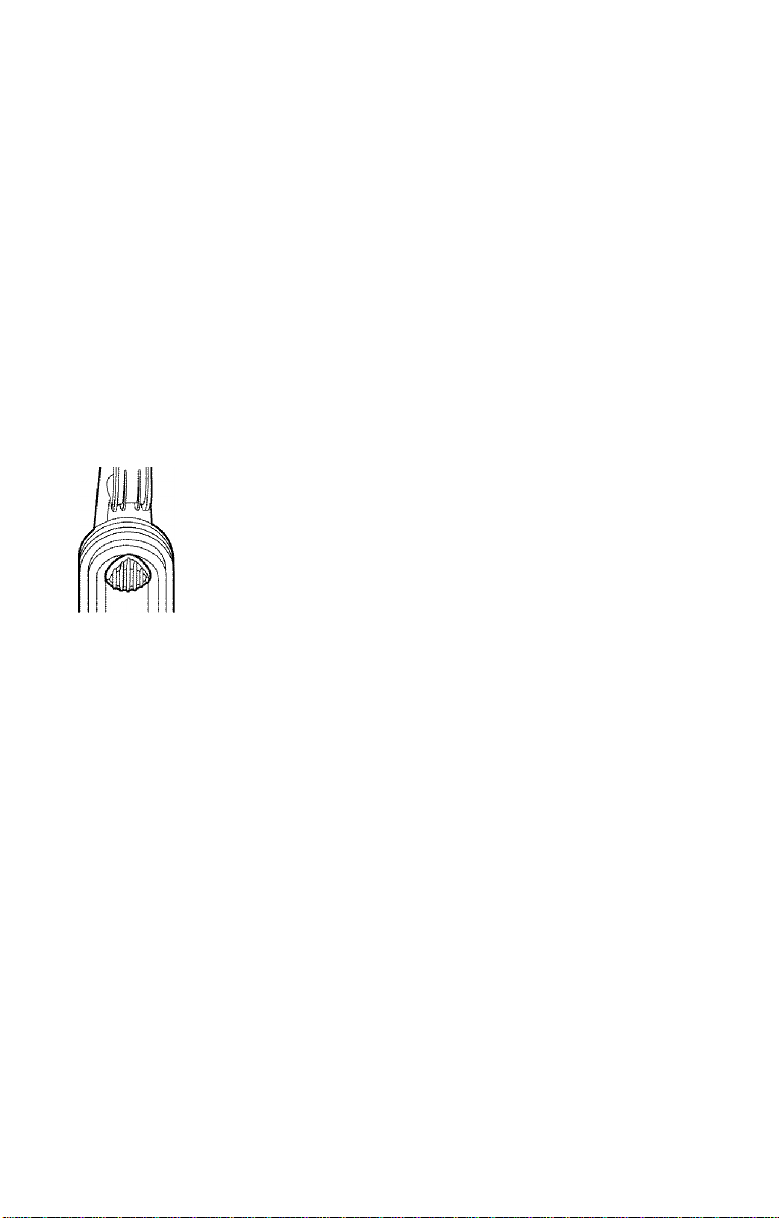

1. Turn the quick
release upper
cord hook to
either side and
down to release
the power cord.

^WARNING

• To reduce the risk of electric shock,
this vacuum cleaner has a polar
ized plug (one blade is wider than
the other).

• The plug will fit in a polarized outlet
only one way. If the plug does not
fit fully in the outlet, reverse the
plug, if it still does not fit, contact a
qualified technician to install the
proper outlet. Do not change the
plug in any way.

- Crevice

Tool

- Telescopic

Wand

Wand
Holder

2. Detach the

power cord plug
from the power cord
and pull the cord off
the quick release
upper cord hook.
Be sure the power
cord is still locked
into the locking notch of the upper cord
hook.

3. Plug the polarized power cord into a 120
'\/olt outlet located near the floor.

4. To store cord, turn upper cord hook to

the up position, then wrap cord.

A WARNING

Personal Injury and Product Damage
Hazard

• DO NOT place hands or feet under
the unit at any time.

• DO NOT use outlets above coun
ters. Damage from cord to items in
surrounding area could occur.

RELEASING THE HANDLE

Release the handle by pressing down on
the handle release pedal with your foot and
pulling back and down on the handle with
your hand.

Note: The agitator does not rotate when the
vacuum cleaner is in the upright position.

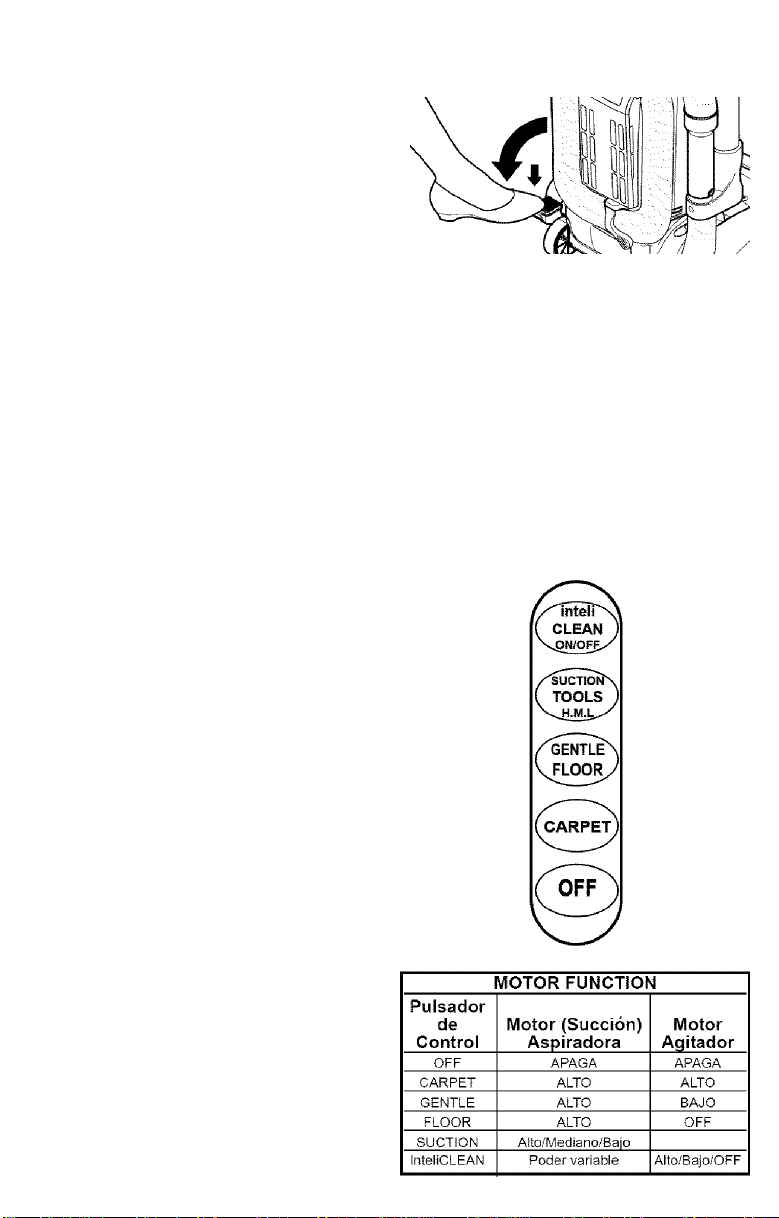

TOUCH CONTROL

inteliCLEAN - Turns ON the vacuum
cleaner In inteliCLEAN mode (see page 8
for details).

SUCTION/TOOLS - Changes the suction
level of the vacuum cleaner motor. If the
unit is OFF and locked in the upright posi
tion, pressing the SUCTION button turns
ON only the vacuum cleaner motor to
HIGH for cleaning of most carpets, rugs,
and fabrics. The agitator starts (in HIGH
speed) when the vacuum cleaner is low
ered into the operating position. Pressing
the SUCTION button cycles the vacuum
cleaner motor through suction levels.
H.M.L. = HIGH, MEDIUM, LOW

GENTLE/FLOOR - Turns ON the vacuum
cleaner motor to HIGH suction level and
the agitator motor to LOW speed level for
gentle cleaning of most delicate carpets
and rugs. Pressing the GENTLE/FLOOR
button a second time turns OFF the agita
tor motor for cleaning bare floors. In order
to get MEDIUM and LOW suction levels for
cleaning, press the SUCTION button to
cycle the vacuum cleaner motor through
MEDIUM, LOW, and HIGH suction levels
respectively.

CARPET - Turns ON the vacuum clean
er motor to HIGH suction level and the
agitator motor to HIGH speed level for
cleaning of most carpets and rugs. In
order to get MEDIUM and LOW suction
levels for cleaning, press the SUCTION
button to cycle the vacuum cleaner motor
through MEDIUM, LOW, and HIGH suction
levels respectively.

OFF - Turns OFF vacuum cleaner.

inteliCLEAN

Your Kenmore vacuum cleaner is equipped with the latest technology in floor care. The

Kenmore inteliCLEAN automatically chooses the right cleaning power for any cleaning
need. Medium power for everyday pickup, High power for normal dirt, and Maximum
power for deep cleaning high traffic areas.

When inteliCLEAN mode is activated the inteliCLEAN indicator is green.
To turn OFF or de-activate inteliCLEAN press the inteliCLEAN button or TOOLS button.

When there is little or no dirt present the dirt

sensor is green, indicating that inteliCLEAN
power is at MEDIUM. At MEDIUM power the

vacuum cleaner operates at low energy con

sumption and noise levels.

With normal dirt concentration the dirt sen

sor is amber, indicating that inteliCLEAN
power is at HIGH. Energy consumption
and noise levels increase.

With heavy dirt concentration the dirt sen

sor is amber and red, indicating that

inteliCLEAN power is at MAXIMUM. The

vacuum cleaner operates at its highest

energy consumption and noise levels.

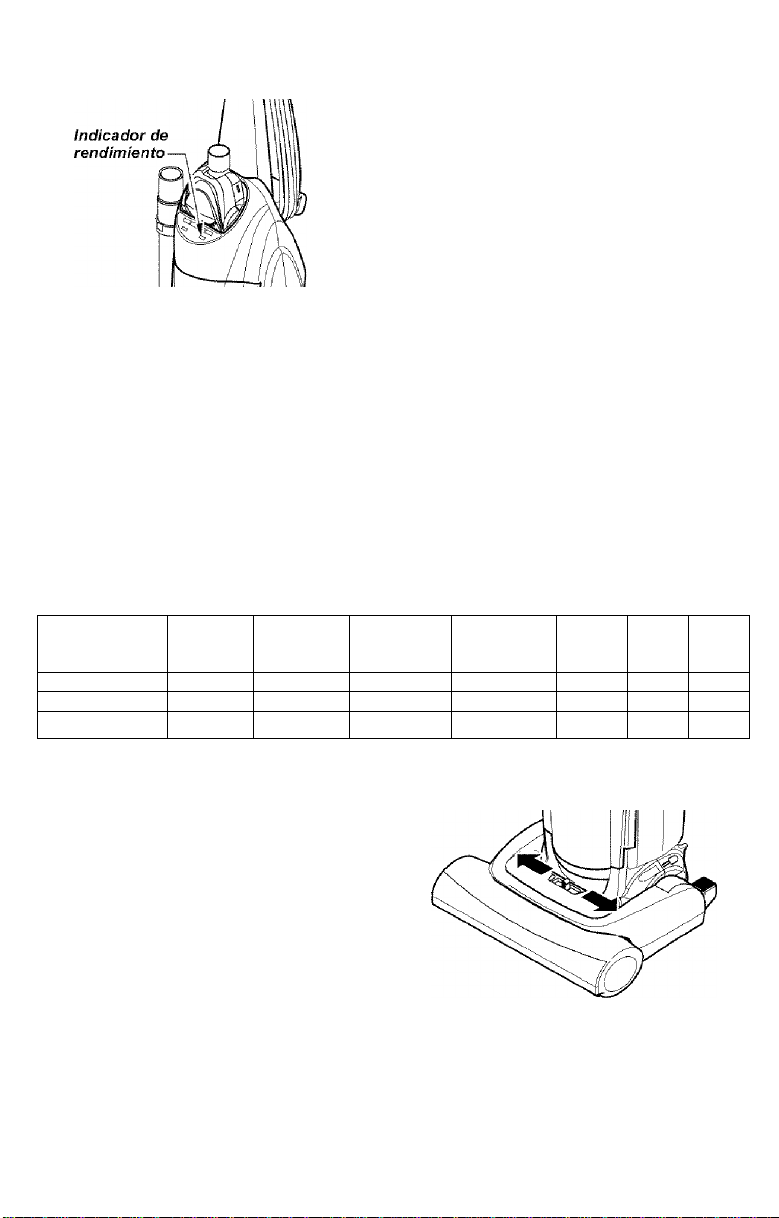

PERFORMANCE INDICATOR

When the unit is running with normal air flow,
the light on the performance indicator is off.
The light comes on whenever the airflow
becomes blocked. If that occurs, check the
disposable dust bag, motor safety filter and
other possible clog locations shown in CLOG
REMOVAL.

GENTLE SWEEP FUNCTION

Your Kenmore vacuum cleaner features a
two (2) speed, direct drive agitator for
cleaning a variety of floor surfaces. Please
review the table below before using your
vacuum cleaner.

1. Do not use the CARPET setting (high

speed) for cleaning berber style car
pet. The high agitator speed could
damage the carpet or cause excessive
carpet wear.

Touch Control

Setting

Agitator

Speed

Bare

Floor
Carpet (1) High
Gentle (2) Low
Floor (3) Off

✓

PILE HEIGHT SELECTION AND SETTING

To select a pile height setting:

Turn off vacuum cleaner. Select a pile
height setting by tilting the cleaner back
until the front wheels are lifted slightly off
the floor.

Slide the adjustment lever to the correct
setting.

There are four (4) pile height settings on
the vacuum cleaner. Use the LOW setting
for most low-pile carpets and bare floor
cleaning (with agitator OFF), and the

HIGH setting for high-pile carpets like

shag carpet, scatter rugs, etc. Use the
other settings as needed for carpet
heights in between.

2. Use the GENTLE setting (low ■! ■

speed) ONLY^or berber or delicate
pile carpeting. The agitator may slow
down or stop on thick carpeting, area
rugs or throw rugs. If agitator stops
and does not restart, see page 13,
AGITATOR MOTOR OVERLOAD PRO
TECTOR.

3. The FLOOR setting may be used for

all indoor bare floors including wood,
tile, linoleum, slate etc.

Berber

Commercial

or Low Pile

or Delicate

Carpet

Plush Shag

✓ / y y

y

^CAUTION

Do not allow vacuum cleaner to remain

in one spot for any length of time
when the agitator is turning. Damage
to carpet may occur.

Area

Rug

ATTACHMENTS

TO USE ATTACHMENTS

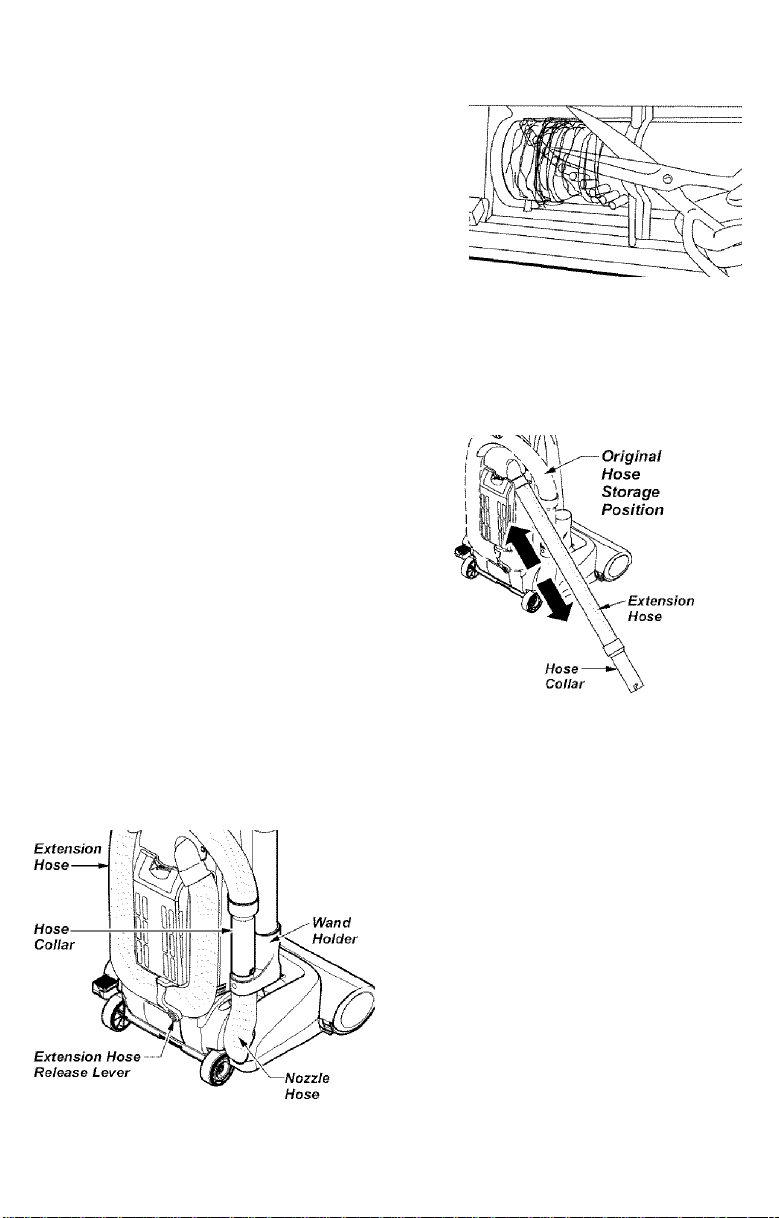

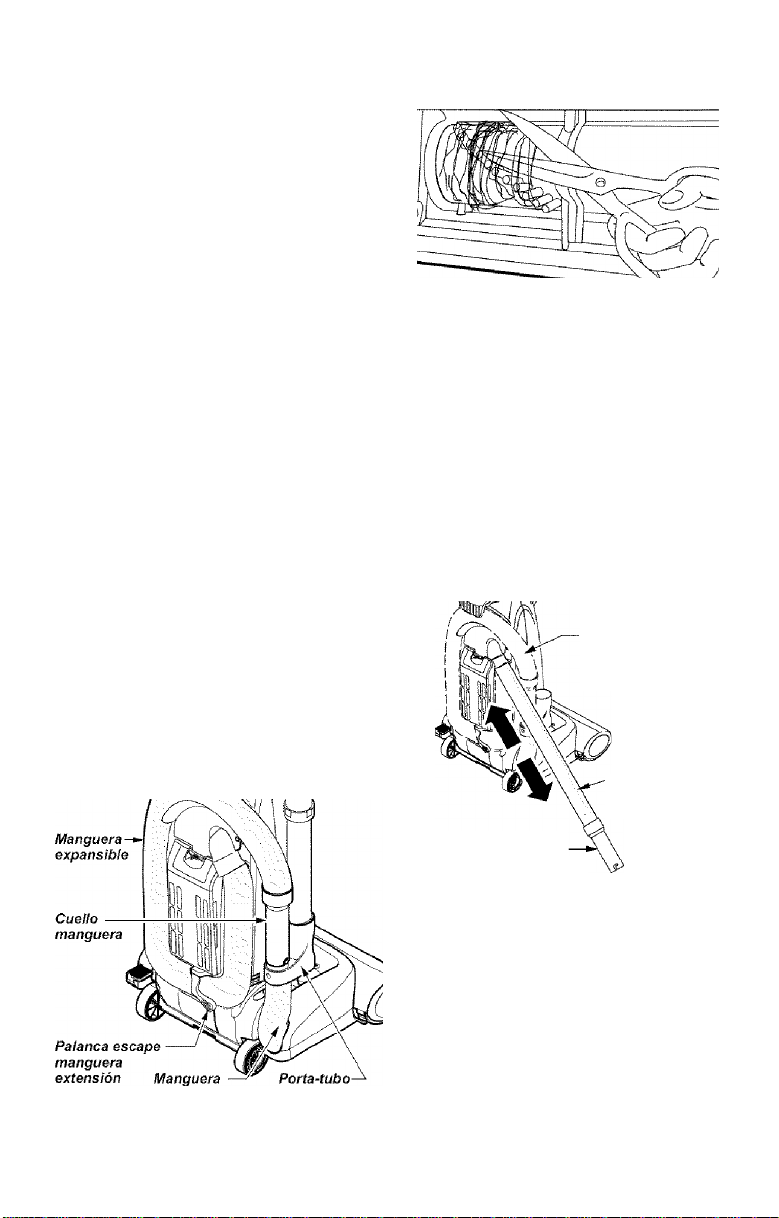

Remove the lower end of the extension
hose from the wand holder by grasping the
hose collar, twisting, and pulling straight up.

TELESCOPIC WAND WITH SUCTION CONTROL SLIDE

1. Remove the lower end of the extension
hose from the wand holder by grasping
the hose collar, twisting, and pulling
straight up.

2. Remove the telescopic wand from the
wand holder.

3. Remove the crevice tool from its storage
position in the wand. Turn the locking ring
to the UNLOCK position.

Rotate the extension hose release lever

down if maximum reach is needed.

^WARNING

Electrical Shock And Personal Injury
Hazard

Disconnect electrical supply before ser

vicing or cleaning the unit. Failure to do

so could result in electrical shock or
personal injury from vacuum cleaner
suddenly starting.

10

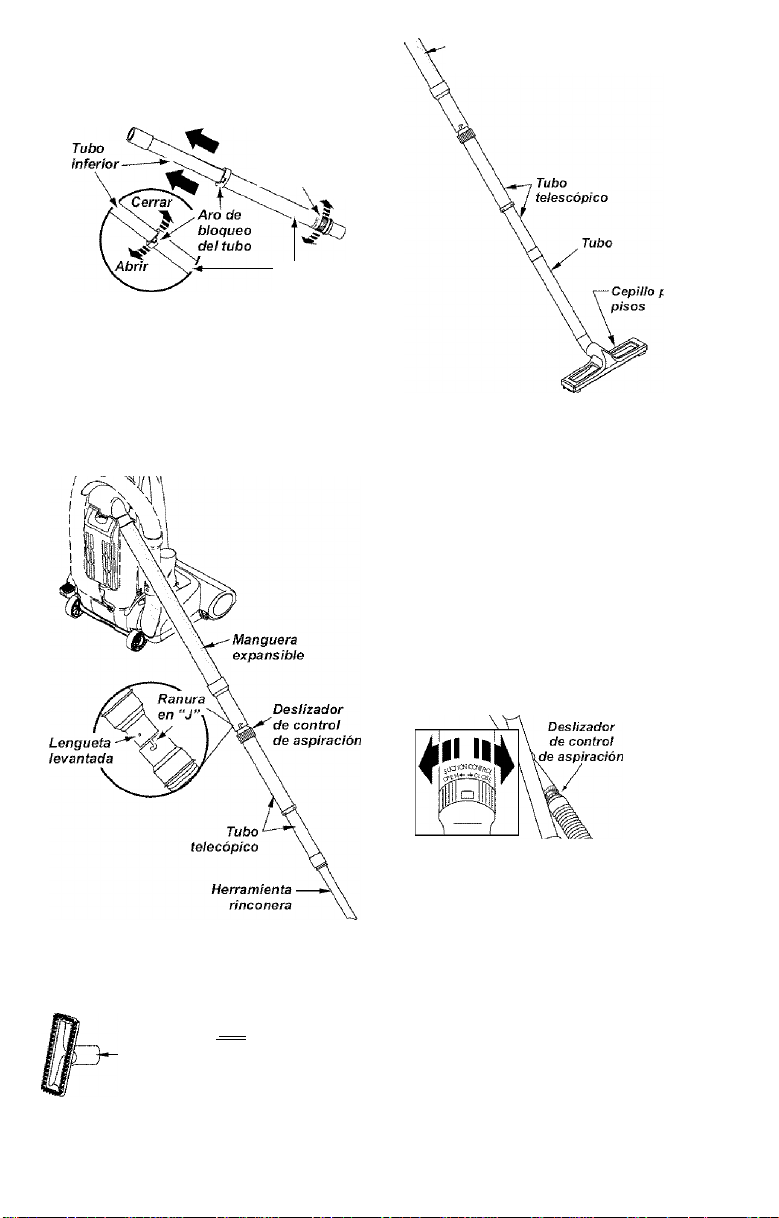

Extend the wand to its full length. Turn the
locking ring to the LOCK position. Attach
the wand onto the open end of the hose.

-Hose

Attach floor brush directly to
extension wand.

Low er

Wand--'-^

\Llnlock

- Wand

\ Locking Ring

--------------------------

Suction
Control Slide

Upper

Wand

Align the tabs on the wand with the “J”
slots in the hose. Push the wand into the
hose and twist to the right to lock.

Telescopic
Wand

Extension
Wand

Floor
Brush

Use the floor brush for cleaning of floors
or stairs.

TO OPERATE SUCTION CONTROL SLIDE

Telescopic Wand

When using attachments for cleaning
draperies, small rugs with low pile and
other delicate items, twist the suction con
trol slide to the open position. This slide is
located on the telescopic wand, close to
the hose.

Suction
Control This will reduce

suction for ease of
cleaning.

To achieve maximum reach with the
attachments, add the crevice tool to the
end of the wand by inserting and twisting
slightly.

The combination brush can be attached
directly to the wand.

Brush

Combination

Brush f \ \

Brush w \—)
Holder

Use the brush holder without the brush for
greater suction on furniture cushions or
stairs. Use brush holder with brush for
cleaning loose surfaces such as drapes.

Note: Return suction control slide to the

closed position for normal cleaning.

^CAUTION

When using attachments, be careful

not to overextend the stretch hose
when reaching. Trying to reach beyond
the hose stretch capability could cause
the vacuum cleaner to tip over.

11

TO STORE ATTACHMENTS

Remove the combination brush. Snap into
appropriate storage location.

Remove crevice tool from the wand by twist
ing. Lay aside.

Remove the teiescopic wand from the hose.

Siide the lower wand into the upper wand.
Turn the wand iocking ring to the LOCK posi
tion.

Place the crevice tool down into the com
pressed wand. Place the telescopic wand in
the wand holder

Twist the wand to the left and pull from the

hose end.

A CAUTION

DO NOT pull the vacuum cleaner

Unlock the wand by turning the wand iocking
ring to the UNLOCK position.

around the room by the hose. Property
damage or personal injury could result.

ATTACHMENT USE TABLE

CLEANING AREA

ATTACHMENT

Furniture*

CREVICE TOOL / / /
COMBINATION BRUSH “ ^

/ / /
FLOOR BRUSH
Handi-Mate Jr.®

' Always clean attachments before using on fabrics. / = Applicable
*Use the brush holder without the brush for greater suction on furniture cushions or stairs. Use

brush holder with brush for cleaning loose surfaces such as drapes.

/ /

Between

Cushions* Drapes* Stairs Floors

/ /

VACUUMING TIPS

Carpet edges

Guide either side or the front of the nozzle
along a baseboard.

Stairs

Set handle in full upright position. Agitator
stops rotating. Use the crevice tool, com
bination brush or Handi-Mate Jr.®.

Unit Tipping

When using the attachments keep the

extension hose release lever in the locked

position when possible. This helps to keep
the vacuum cleaner from tipping over
when stretching the hose. If additional

hose is needed then unlock the release

lever and pull out additional hose. Use

caution not to tip over vacuum cleaner.

^WARNING

Personal Injury Hazard

Use care if vacuum cleaner is placed on
stairs. If it falls, personal injury or prop
erty damage could result.

For best cleaning results, keep the airflow
passage clear.

Unplug the vacuum cleaner from the outlet
before checking.

12

PERFORMANCE/SAFETY FEATURES

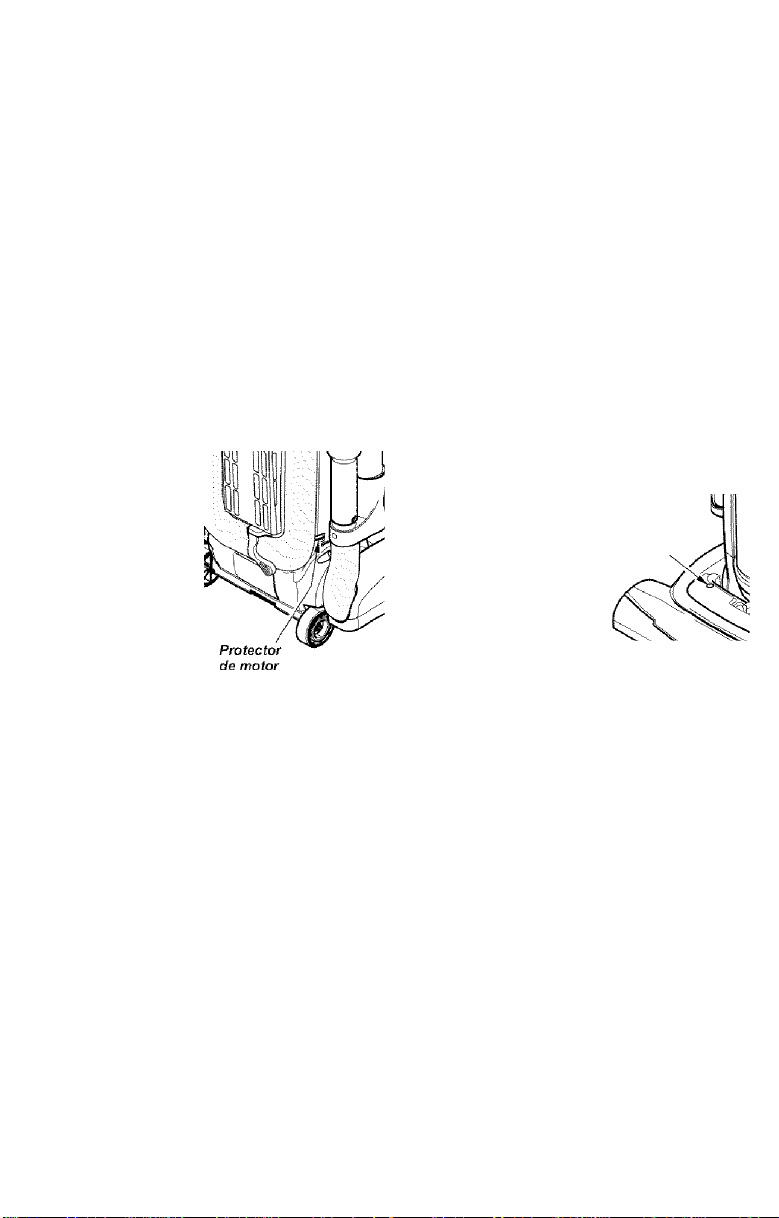

MOTOR PROTECTION SYSTEM

Motor Protector

This vacuum cleaner has a motor protector
by-pass valve which automatically opens to
provide cooling air to the vacuum cleaner
motor when a clog prevents the normal
flow of air to the motor. The by-pass valve
opens to prevent motor overheating and
possible damage to the vacuum cleaner.
You will notice a change of sound as air
rushes through the valve opening.

To correct problem install a new dust
bag. If using attachments, adjust to
allow for greater air flow.

NOTE: The motor
protector may open
when using
attachments or
when cleaning new
carpet due to
reduced airflow
caused by the
attachments
themselves or by
new carpet lint filling
the dust bag quickly. To correct problem

install a new dust bag. If using
attachments, adjust to allow for greater
air flow.

Motor Protector
(Behind Hose)

Thermal Protector

This vacuum cleaner has a thermal
protector, which automatically trips to
protect both the vacuum cleaner and the
agitator motor from overheating. If a clog
prevents the normal flow of air to the motor,
the thermal protector turns the motor off
automatically. This allows the motor to cool
in order to prevent possible damage to
the vacuum cleaner.

To correct problem: Turn the vacuum

cleaner off and unplug the power cord
from the outlet to allow the vacuum
cleaner to cool and the thermal protector
to reset. Check for and remove clogs,

replace bag if necessary. See page 19,
CLOG REMOVAL section. Also check
and replace any clogged filters. Wait
approximately 40-50 minutes before
restarting vacuum cleaner.

AGITATOR MOTOR OVERLOAD PROTECTOR

The agitator motor has built-in protection
against motor damage should the agitator
jam. If the agitator slows down or stops, the
agitator overload
protector shuts off
the agitator motor.
The vacuum
cleaner motor will
continue to run.

Note: Do not block motor protector.

To correct
problem: Turn off and unplug vacuum

cleaner, remove obstruction, then press

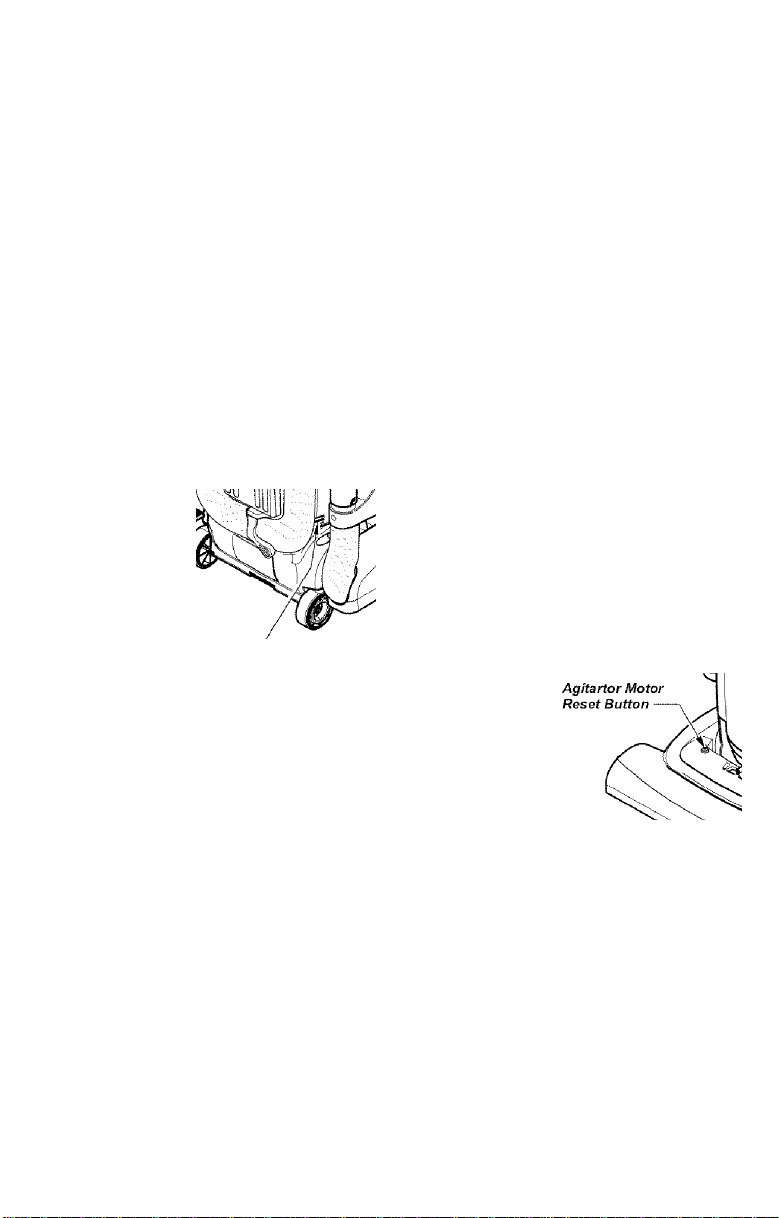

Agitator Motor reset button.

If the problem persists, have the
vacuum cleaner serviced by a Sears or
other qualified technician.

13

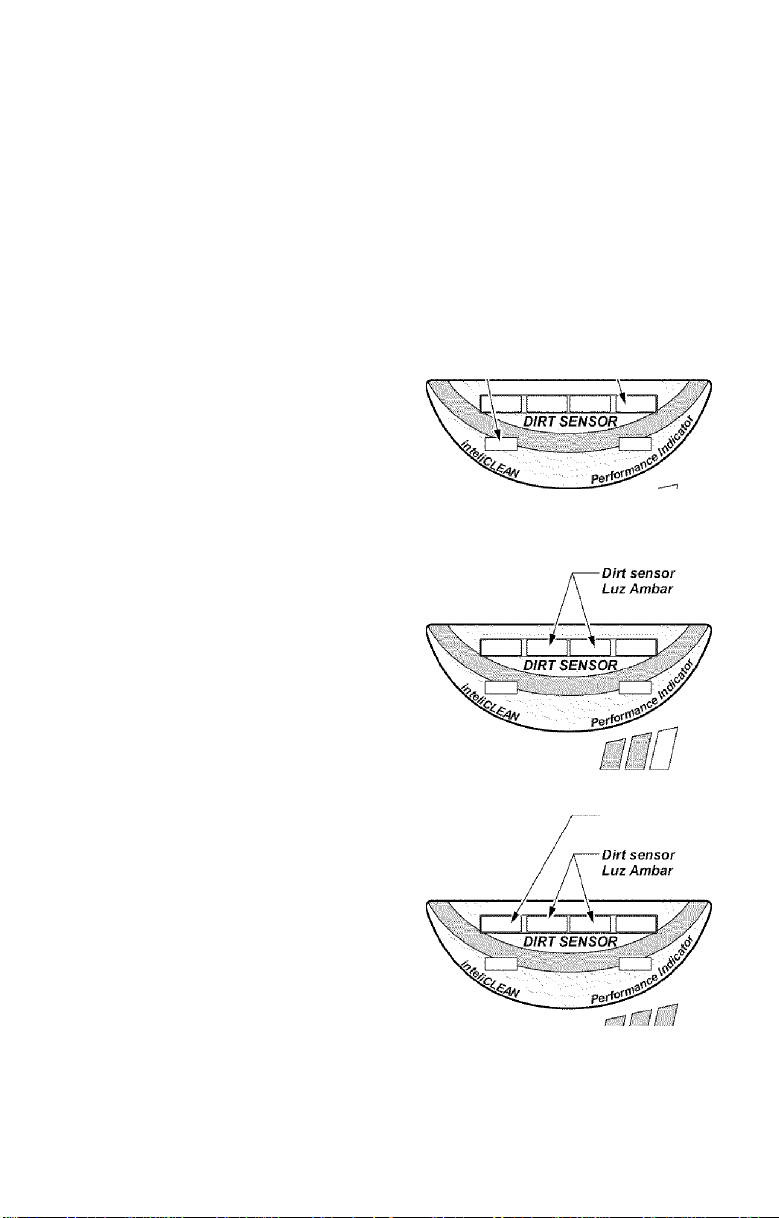

DIRT SENSOR

The electronic dirt sensor is a feature
which will detect particles as they pass
through the vacuum cleaner.

The dirt sensor indicators are located on
the front of the vacuum cleaner above the

dust bag cover.

Dirt
Sensor

When little or no dirt is present the dirt
sensor is green.
With medium dirt concentration the dirt
sensor is amber.
With heavy concentration the dirt
sensor is red and amber.

WARNING

Electrical Shock And Personal Injury
Hazard

Disconnect electrical supply before per
forming maintenance to the unit. Failure
to do so could result in electrical shock

or personal injury from vacuum cleaner

suddenly starting.

OPERATION

As you vacuum, the amber and red
indicator lights will come on and stay on as
long as the sensor detects a high
concentration of particles passing through
the vacuum cleaner.

TO CLEAN DIRT SENSOR OPTICS

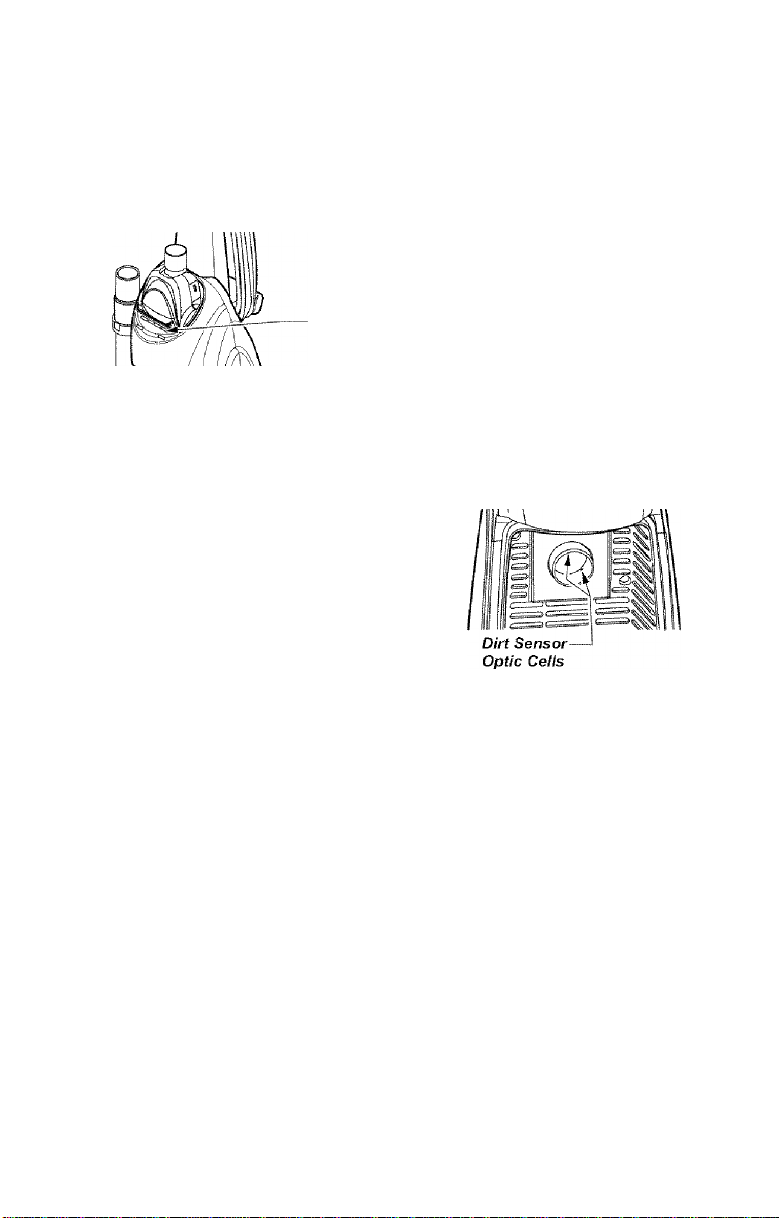

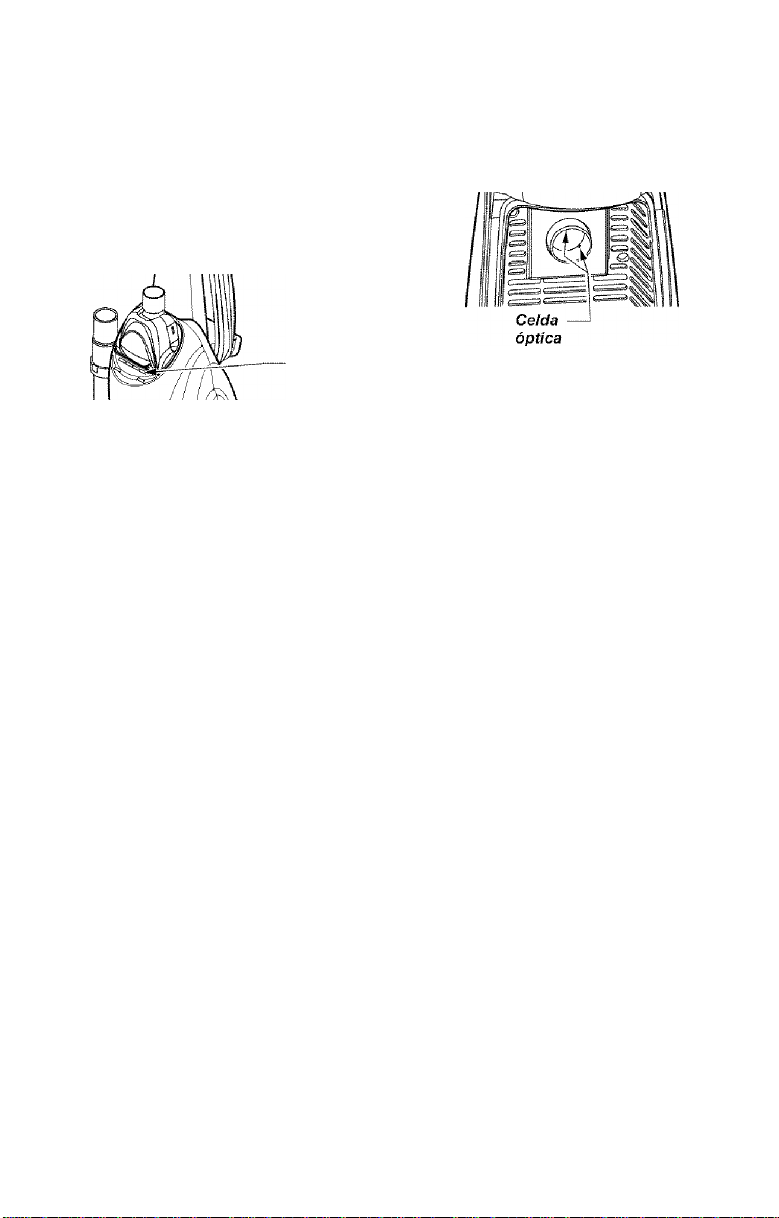

The dirt sensor optics consist of two optic
cells located inside the dust bag port.
Occasionally, it may become necessary to
clean the two optic cells to assure
maximum performance.

It is recommended the optic cells be
cleaned:

• When the red light stays on
continuously.

• When dirt or dust adheres to the
optic cells.

• Whenever the dust bag is removed.

To clean the sensor, wipe the optic cells
with a soft, dry cloth. Never use cleaners
or liquids as they can help speed the
recoating of the optic cells and make it
necessary to clean them much sooner than
normal. The dirt sensor area can be
reached by removing the dust bag.

14

VACUUM CLEANER CARE

Always follow ail safety precautions when
performing maintenance to the vacuum
cleaner.

VACUUM CLEANER STORAGE

Gather the cord and wrap it loosely around
the upper and lower cord hooks. Lock power
cord plug onto the power cord.

Store the vacuum
cleaner in a dry,
indoor area, on
the floor with the
handle locked in
the upright posi
tion.

^WARNING

Electrical Shock And Personal Injury
Hazard

Disconnect electrical supply before
servicing or cleaning the unit. Failure to
do so could result in electrical shock or
personal injury from vacuum cleaner
suddenly starting.

^WARNING

Electrical Shock And Personal Injury
Hazard

Wrapping the cord too tightly puts stress
on the cord and can cause cord damage.
A damaged cord is an electrical shock
hazard and could cause personal injury
or damage.

CLEANING EXTERIOR AND ATTACHMENTS

Unplug cord from wall outlet. DO NOT drip
water on vacuum cleaner.

Clean exterior using a clean, soft cloth that
has been dipped in a solution of mild liquid
detergent and water, then wrung dry. Wipe
dry after cleaning.

To reduce static electricity and dust build
up, wipe outer surface of vacuum cleaner
and attachments.

Wash attachments in warm soapy water,
rinse and air dry. Do not clean in dish

washer.

A caution

Do not use attachments if they are
wet. Attachments used in dirty areas,
such as under a refrigerator, should

not be used on other surfaces until
they are washed. They could leave
marks.

15

DUST BAG REPLACEMENT

A

WARNING

Always unplug power cord from elec
trical outlet before performing mainte

nance to the vacuum cleaner.

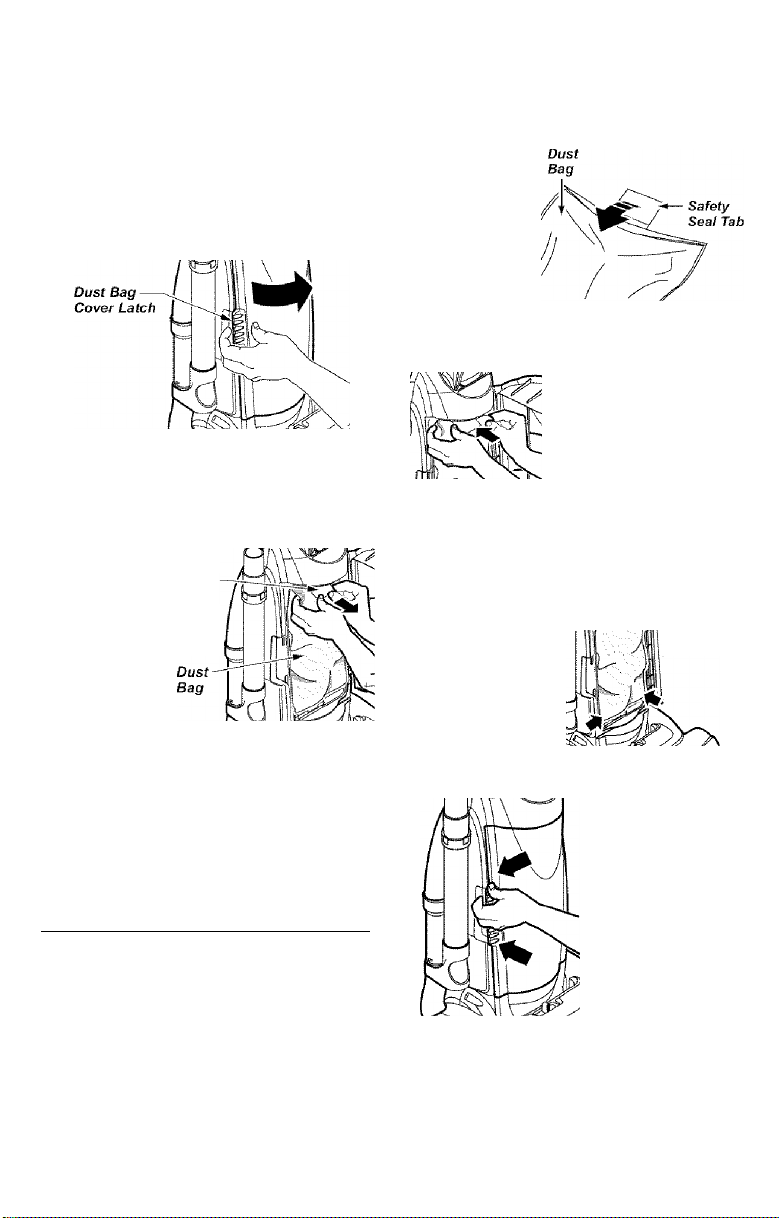

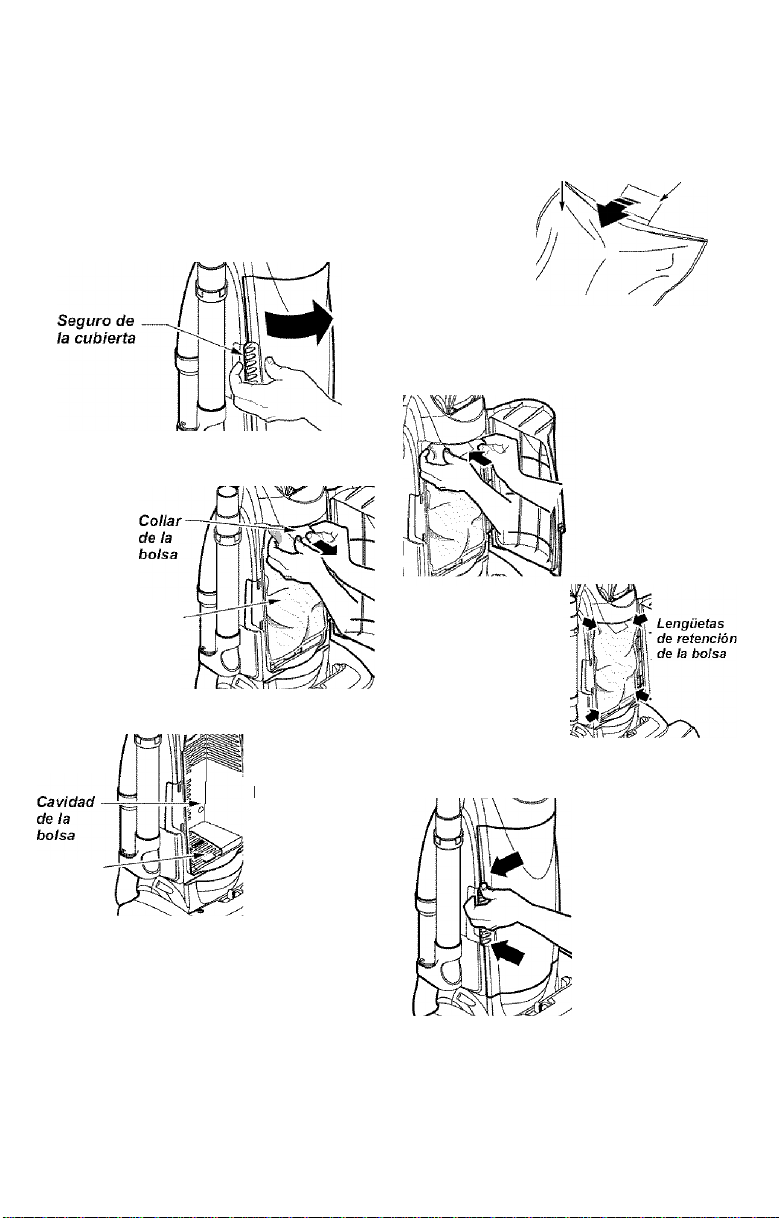

TO REMOVE DUST BAG

Pull on the dust bag cover latch located
on the side of the bag cover.

Grasp the dust bag collar and pull gently,
carefully removing the dust bag.

Throw away the

used dust bag.

Bag —
Collar

Do not reuse
dust bag.

Dust Bag—

Chamber

Motor

---------

Safety
Filter

Bag —
Collar

/ jjr

L pi II

I'ïïcÇL 1

Check the
bag collar
and the
motor safety
filter for dirt
or clogs.

A caution

NEVER REUSE A DUST BAG. Very
fine materials, such as carpet fresh
ener, face powder, fine dust, plaster,
soot, etc. can clog the bag and cause

it to burst before it is full. Change bag

more often when vacuuming these

materials.

TO REPLACE DUST BAG

Unfold the
new dust bag.
Fold the safety
seal tab on the
new dust bag
away from the
opening that

fits on the bag

holder.

Note: See PARTS AND FEATURES for

Bag number.

Insert the dust bag onto
the bag collar complete
ly by holding the bag
collar.

Place the dust bag collar into position.

Tuck the bag

behind each of

the four bag

retention corners
shown here. Be
sure the bottom
and sides of the
dust bag are
completely within
bag cavity prior to
closing the bag
cover.

Close the bag
cover.

You will hear a dis
tinct snap when
cover is securely
closed.

Check to see that the dust bag is fuliy
placed in the bag chamber.

Retention

Corner

16

MOTOR SAFETY FILTER CLEANING

A

WARNING

Electrical Shock Hazard
Unplug power cord from electrical out

let. Do not operate the vacuum cleaner
without the motor safety filter. Be sure
the filter is dry and properly installed to

prevent motor failure and/or electrical
shock.

Remove the dust bag as outlined in the
DUST BAG REPLACEMENT section.

If the filter, located in the bottom of the dust
cover cavity, is dirty, remove it by pulling for
ward out from under the ribs.

Wash the foam filter in warm soapy water,
rinse and dry thoroughly by squeezing the fil
ter in your hand and letting it air dry.

MOTOR SAFETY FILTER

Check motor safety
filter frequently and
clean when dirty.

Motor Safety
Filter Cover

Filter Element

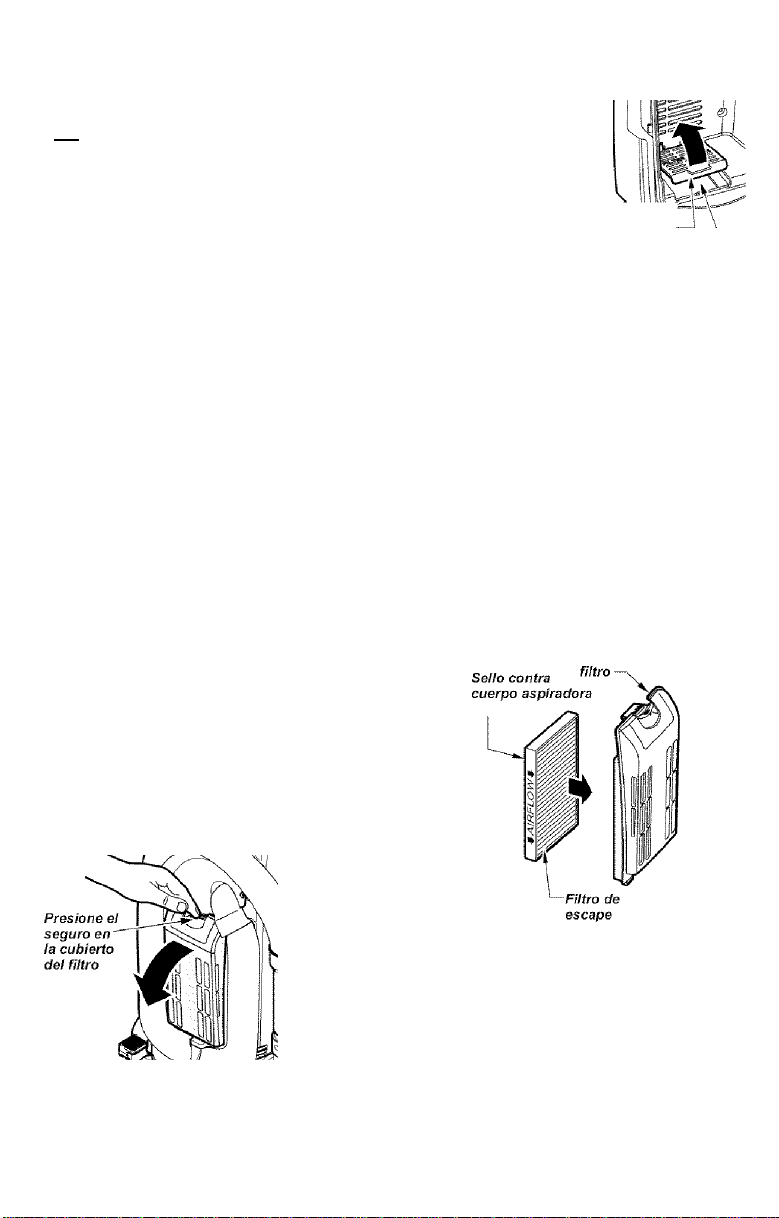

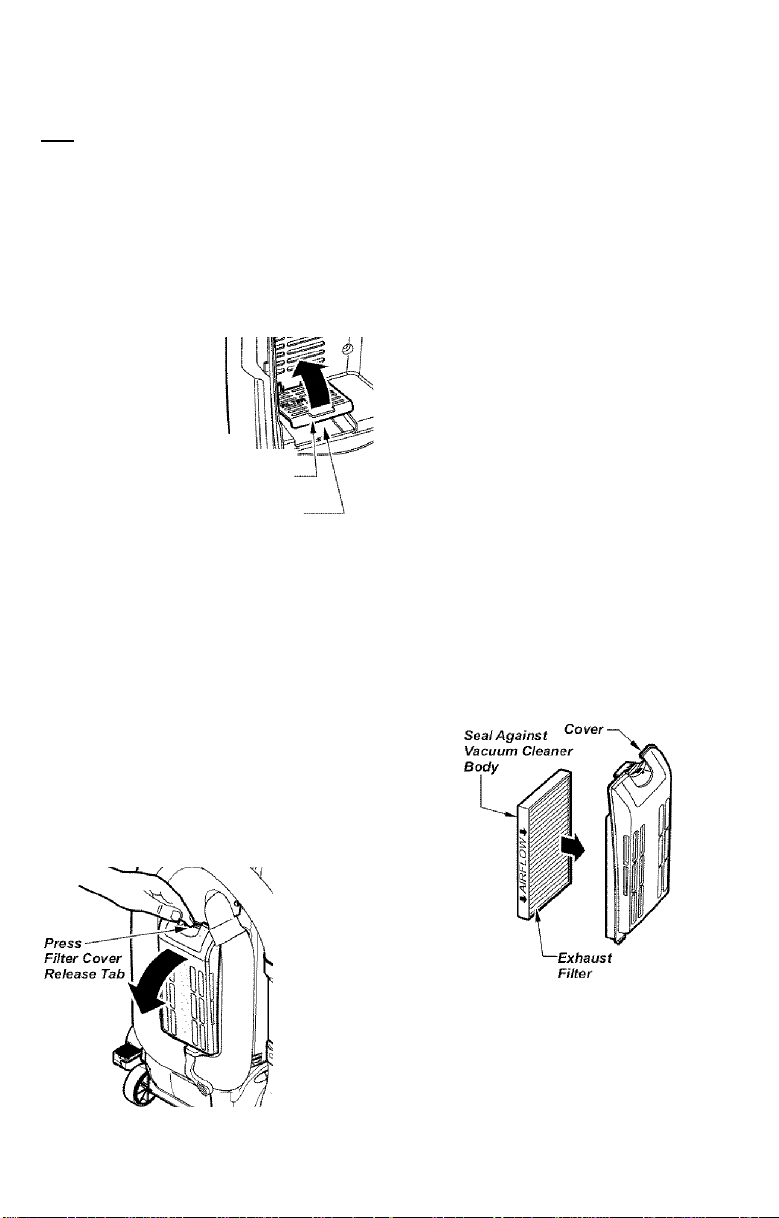

EXHAUST FILTER REPLACEMENT

The HEPA exhaust filter must be replaced
when dirty. It should be replaced regularly
depending on use conditions.

The filter CANNOT be washed as it will
lose its dust trapping ability.

Note: See PARTS AND FEATURES

for the exhaust filter number.
Remove exhaust filter cover by pressing

the release tab on the cover and rotating
out from vacuum cleaner.

DO NOT wash in the dishwasher.
DO NOT install damp.

Replace the foam filter by sliding it back
into place under the ribs in the dust cover
cavity.

Replace the dust bag as outlined in the
DUST BAG REPLACEMENT section.

The foam seal of the filter should be
placed against the vacuum cleaner
body.

Exhaust
Filter

Remove
the filter
cartridge
from cover.

Place new filter cartridge into cover making
sure that airflow arrow on side of cartridge
points into cover.

Replace the exhaust filter cover by placing
bottom tabs in slots and rotating in until
cover snaps into place.

17

LIGHT BULB REPLACEMENT

^WARNING

Electrical Shock Or Personal Injury
Hazard

Disconnect electrical supply before
performing maintenance to the unit.
Failure to do so could result in
electrical shock or personal injury

from the vacuum cleaner suddenly

starting.

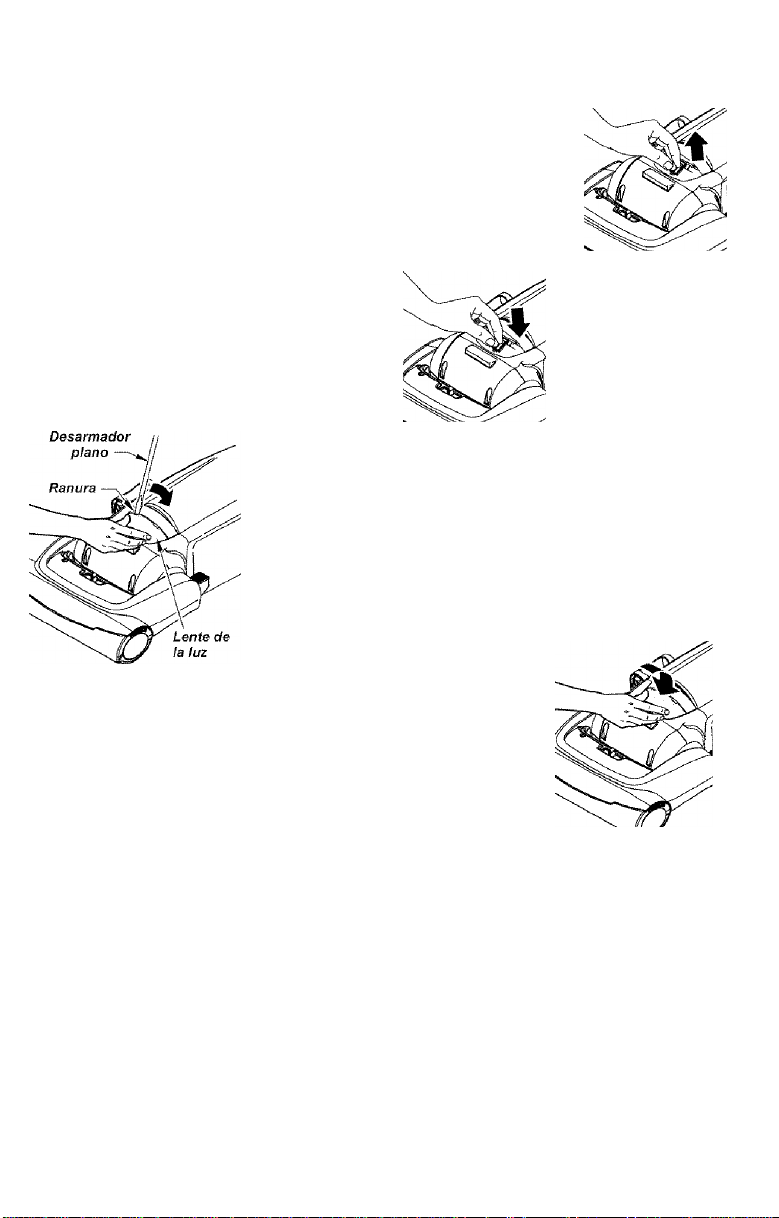

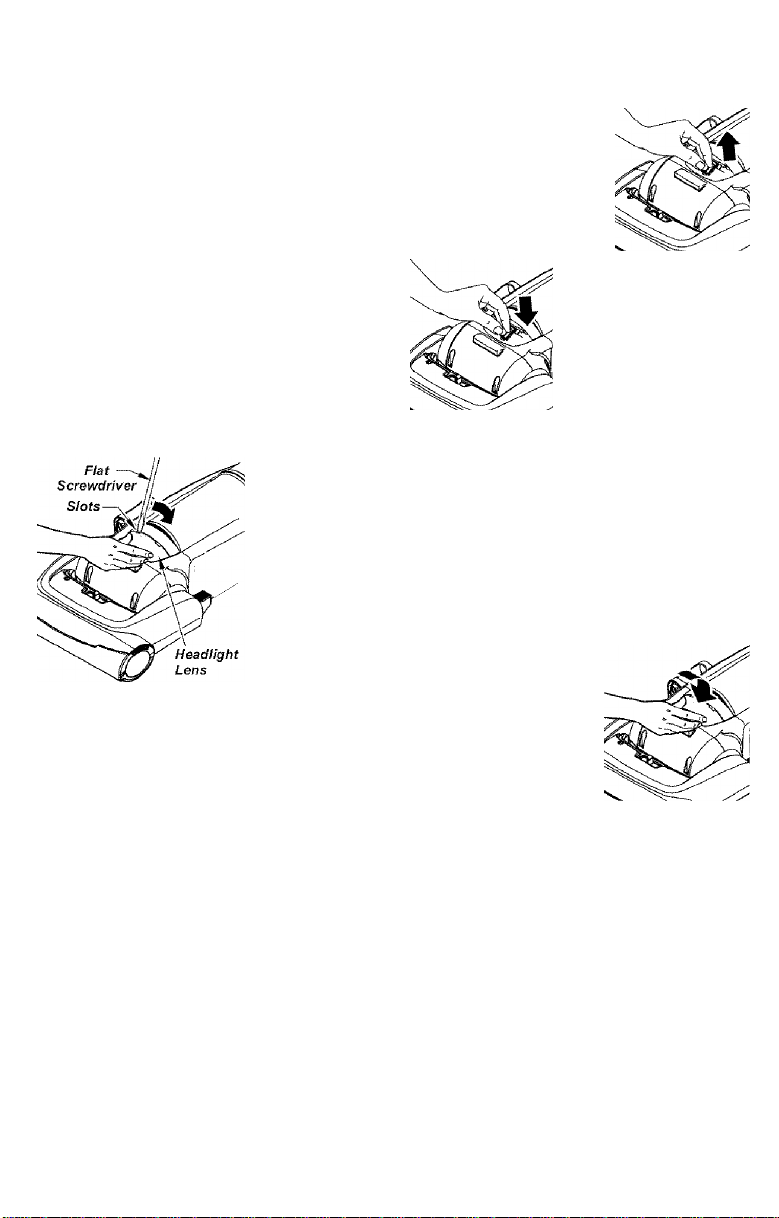

TO REMOVE LIGHT BULB

1. Disconnect power cord from electrical

outlet.

4. Remove the light bulb

by pulling straight out.

5. To replace the light
bulb carefully insert
fully into slot.

2. Press han
dle release
pedal and lay
vacuum clean
er back.

3. Pry light
lens out at
slots as shown
on both sides.
Rotate lens up
and lift off.

A caution

Do not use a bulb rated over 9W (13V).
During extended use, heat from the
bulb could overheat surrounding plas
tic parts.

Note: See PARTS AND FEATURES for

bulb number.

A CAUTION

Do not plug in or turn on until the vacu
um cleaner is completely reassembled.

6. To replace light

lens, place tab at front

of lens into slot. Rotate

lens down and firmly
snap into place.

18

AGITATOR CLEANING

To maintain efficient cleaning, the agitator
must be kept free of carpet fiber, string, or
hair build-up. After every 7 to 10 uses,
unplug and turn vacuum cleaner over and
check agitator for fiber and hair build-up.

Use scissors to remove any build-up entan
gled around the agitator.

CLOG REMOVAL

Always follow all safety precautions when per
forming maintenance to the vacuum cleaner.

^WARNING

Electrical Shock Or Personal Injury
Hazard

Disconnect electrical supply before
performing maintenance to the unit.
Failure to do so could result in
electrical shock or personal injury

from the vacuum cleaner suddenly

starting.

If the vacuum cleaner does not seem to have
adequate suction, first check if the dust bag
is full or if a filter is clogged. See DUST BAG

REPLACEMENT sections.

If the dust bag and filter areas are free of
clogs, check the extension hose. Rotate the
extension hose release lever counterclock
wise to release extension hose.

Plug in the vacuum cleaner and turn it on.
Stretch the extension hose to maximum
length and then allow the hose to return to
its natural length.

Re-insert the hose into the opening on the
body from which it was removed. Press firmly
to assure connection. Rotate hose release
lever clockwise to the locked position.

If the dust bag, filter areas and the hose
areas are free of clogs, disconnect the noz
zle hose from the wand holder and check the
nozzle for clogging.

Remove the lower end of the extension hose
from the wand holder by grasping the hose
collar, twisting, and pulling straight up.

A WARNING

Personal Injury Hazard
DO NOT place hands or feet under

neath the unit at any time.

Clean the agitator according to the instruc
tions in the AGITATOR CLEANING section.

Return the vacuum cleaner to the upright
position before plugging into an electrical
outlet.

19

TROUBLESHOOTING

Review this table to find do-it-yourself solutions for minor performance problems. Any service
needed, other than maintenance described in this Owner’s Manual, should be performed by a
Sears or other qualified service agent.

^WARNING

Disconnect electrical supply before performing maintenance to the unit. Failure to
do so could result in electrical shock or personal injury.

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Vacuum cleaner
won’t run.

Poor Job of dirt
pick-up.

Vacuum Cleaner picks up

moveable rugs or
pushes too hard.

Light won’t work. 1. Burned out iight bulb. 1. Change light bulb.
Agitator does not turn. 1. Handle in full upright position. 1. Move handle from upright position.

Airflow restricted

with attachment use.

Sound changes. 2. New carpet fuzz dogged air path. 2. Check CLOG REMOVAL and clean

Difficulty adjusting pile
height setting

1. Unplugged at wall outlet.

2. Tripped circuit breaker/blown fuse
at household service panel.

3. Thermal protector tripped.

4. Defective wail outlet.

1. Full or dogged dust bag. 1. Change bag.

2. Wrong pile height setting. 2. Adjust setting.

3. Worn agitator. 3. Replace agitator.

4. Clogged nozzle or bag holder. 4. Check CLOG REMOVAL.

5. Clogged hose. 5. Check for clogs.

6. Hole in hose. 6. Replace hose.

7. Broken/misplaced belt. 7. Replace/fix belt.

8. Hose not inserted fully. 8. Insert hose fully.

9. Motor protection system activated. 9. Check for clogs.

10. Dirty filters. 10. Clean or change motor safety filter

1. Wrong pile height setting. 1. Adjust setting.

2. Agitator Overload tripped. 2. Reset Agitator Overload.

3. Thermal protector tripped. 3. Allow vacuum to cooi 40-50 minutes.

1. Attachment use restricts air flow. 1. Check ATTACHMENTS for fuzz, lint,

1. Vacuum cleaner not in proper upright
position.

1. Plug in firmly, select the desired set
ting on the touch control.

2. Reset circuit breaker or replace fuse.

3. Allow vacuum cleaner to cool, then
reset thermal protector.

4. Check with a good appliance/lamp,

have properly serviced.

and exhaust filter.

pet hair or other debris.
hose.

1. Place vacuum cleaner in the locked
upright position, tilt the vacuum back
slightly and adjust pile height.

20

TABLA DE CONTENIDO

Antes de usar su aspiradora nueva

......

1

Garantía de la aspiradora de Kenmore ... 1
Instrucciones Importantes de

seguridad
Piezas y características de aspiradora

vertical..............................................................3

............................................

2

Instrucciones de ensamble ...................4-5

Instrucciones de operación ......................5

Liberación del cordón eléctrico
Desprendimiento del mango

Pulsador de control ......................................6

InteliCLEAN

Indicador de rendimiento..............................8

Función barrido suave..................................8

Ajuste y selección de nivel de pelo de la

alfombra .......................................................8

Accesorios

.................................................

..............................................

...................

........................

9-10

5
6

7

Cuadro de uso de los accesorios
Sugerencias para aspirar
Carecteríisticas de

rendimiento/seguridad

..........................

Cuidado de la aspiradora

Almacenamiento de la aspiradora

Limpieza del exterior y de ios accesorios ... 14
Cambio de la bolsa para polvo

Filtro de protección al motor ......................16

Filtro de escape .........................................16

Cambio de la bombilla
Limpieza del agitador
Cómo eliminar los residuos de basura

en los conductos ........................................18

...............................

.................................

Reconocimiento de problemas
Información de assístancia

o servicio .pagina posenor

..............

...........................

12-13

........................

.............

...................

11
11

14
14

15

17
18

19

ANTES DE USAR SU ASPIRADORA NUEVA

Por favor lea esta guia que le ayudara a assemblar y operar su aspiradora nueva de Kenmore en una manera
más segura y efectiva.

Para mas información acerca del cuidado y operación de esta aspirador, llame a su tienda Sears mas cercana.
Cuando pregunte por información usted necisifará el número de serie completo y modelo de la aspiradora que
están en la placa de los números de modelo y serie.

Use el espacio de abajo para registrar el número de modelo y serie de su nueva aspiradora de Kenmore.

Número de Modelo________________________________________

Número de Serie_______________________________________

Fecha de Compra
Matenga este libro y su recibo en un lugar seguro para referencias fu-.i

GARANTIA DE LA ASPIRADORA DE KENMORE

GARANTIA DE UN AÑO DE LA ASPIRADORA KENMORE

Esta garantía es por un año desde la fecha de compra, e incluye solamente el uso de la aspiradora en
hogares privados. Durante el año de garantía, cuando la aspiradora es operada y mantenida de acuerdo a!
manual de instrucciones del dueño, Sears reparará cualquier defecto en materiales o fabricación libre de cargo.

Esta garantía excluye las bolsas de colección, correas, ¡amparillas, y filtros, ¡as cuales son partes gastables que
se deterioran con el uso normal.

Para el servicio de garantía, retorne esta aspiradora al Centro de Servicio Sears más cercano en los
Estados Unidos.

Esta garantía se aplica solamente mientras este producto está en uso en los Estados Unidos. Esta garantía le
da a usted derechos legales específicos, y usted puede tener también otros derechos los cuales varían de
estado a estado.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

NSTRUC CIONE S I MPORT ANTE S DE SE GURI DAD

Su seguridad es muy Importante para nosotros. Para

^ADVERTENCIA

Lea todas las instrucciones en este manual

antes de armar o usar su aspiradora.

Use su aspiradora solamente como se

describe en este manual. Use solamente con

los accesorios Sears recomendados.

Desconecte la fuente de electricidad antes de

hacer el servicio o limpiar el área del cepillo.

La falla de hacer esto puede resultar en
choque eléctrico o en el súbito arranque del
cepillo.

No deje la aspiradora cuando está

enchufada. Desenchufe del tomacorriente
cuando no está en uso y antes de hacer el
servicio.

Para reducir el riesgo de choque eléctrico -

No la use afuera o sobre superficies mojadas.

No permita que se la use como un juguete.

Gran atención es necesaria cuando es usada

por o cerca de niños.

No la use con un cordón o clavija dañados. Sí

la aspiradora no está trabajando como debe,
se ¡a ha dejado caer, dañado, dejada afuera, o
volteada en el agua, retórnela a un Centro de
Servicio Sears.

No la tire o arrastre del cordón, use el cordón

como una manija, cierre una puerta sobre el
cordón, o tíre de! cordón alrededor de bordes
afilados o esquinas. No pase la aspiradora
sobre el cordón. Mantenga el cordón lejos de
superficies calientes.

No desenchufe tirando del cordón. Para

desenchufar, tome la clavija, no el cordón.

No tome la clavija o la aspiradora con las

manos mojadas.

No ponga ningún objeto en las aberturas.

No la use con ninguna abertura bloqueada;

manténgala libre de polvo, hilachas, pelo, y
cualquier cosa que pueda reducir la
circulación del aire.

reducir el riesgo de incendio, choque eléctrico, lesión cor
poral o daños al utilizar su aspiradora, actúe de acuerdo
con precauciones básicas de seguridad, entre ellas:

Mantenga los cabellos, ropas sueltas,

dedos, y todas las partes del cuerpo lejos de
aberturas y partes movibles.

Apague todos los controles antes de

desenchufar.

Use cuidado extra cuando limpie escaleras.

No la ponga sobre sillas, mesas, etc.
Manténgala sobre el piso.

No use la aspiradora para levantar líquidos

inflamables o combustibles (gasolina, fluido de
limpiar, perfumes, etc.), o la use en áreas
donde puedan estar presentes. Los vapores
de estas substancias pueden crear un peligro
de incendio o explosión.

No levante nada que esté ardiendo o echando

humo, tal como cigarrillos, fósforos, o cenizas
calientes.

No use la aspiradora sin la bolsa de polvo y/o

filtros en su lugar.

Siempre cambie la bolsa de polvo después

de limpiar la alfombra, limpiadores o
refrescantes, polvos, y polvo fino. Estos
productos obstruyen los filtros, reducen la
circulación del aire y pueden causar daño a la
aspiradora. La falla en cambiar la bolsa de
polvo puede causar daño permanente a la
aspiradora.

No use la aspiradora para levantar objetos

duros afilados, pequeños juguetes, alfileres,
sujetapapeles, etc. Ellos pueden dañar la
aspiradora o la bolsa de polvo.

Desenchufe antes de conectar el Handi-mate

Jr.®

Usted es responsable de estar seguro de que

su aspiradora no es usada por alguien
incapaz de operarla correctamente.

GUARDE ESTAS INSTRUCCIONES

El armado y uso seguro de su aspiradora son su responsabilidad. Esta aspiradora ha sido diseñada
exclusivamente para uso doméstico. La aspiradora deberá aimacenarse en un lugar seco y en el interior. Lea
este Manual del propietario detenidamente, pues contiene infornnación importante sobre seguridad y uso.
Esta guia contiene información sobre seguridad debajo de simbolos de advertiencia o cuidado.

PIEZAS Y CARACTERISTICAS DE ASPIRADORA VERTICAL

Es importante concer las piezas y características de su aspiradora para asegurar su uso adecuado y seguro.
Examínelas antes de usar su aspiradora.

Objeto Pieza №

en EUA

Pieza №

en Canadá

Bolsa para polvo 20-50690 20-50510
Bombilla de farol 20-5248
Filtro de escape 20-86889 20-40324

Mango

Sujetador superior

de liberación rápida

del cordon

A

Por favor ponga atención especia! a estas instrucciones dadas. Advertencia: Este información le
alertará con el poügros de fuego, choques eléctricos, quemadas y lesiones. Cuidado: Este
Información le alertara a peligros como lesiones y daños de propiedad.

INSTRUCCIONES DE ENSAMBLE

^ADVERTENCIA

Peligro de lesión personal y daño al producto
No conecte la aspiradora hasta que termine

de armarla. De lo contrario podría causar un
choque eléctrico o lesión corporal.

Antes de armar la aspiradora, cheque la LISTA

DE EMBALAJE en la cubierta separada de la
Lista de Partes para Reparación. Use esta
lista para verificar que ha recibido todos las
componentes de su nueva aspiradora Kenmore.

MONTAJE DEL MANGO

Saque el cepillo combinación de la manija
para exponer el agujero de montaje de la
manija.

Quite el tornillo del mango localizado justo
debajo del borde superior de la parte posterior
de la aspiradora, ver ilustración de arriba.

Coloque el mango como se ve en el diagrama

abajo.

Cuando instale la manija, apriete firmemente la

manija sobre el cuerpo. Asegure con el tornillo

para la manija provisto.

Empiece a apretar ei forniüo con los dedos. Quizá
sea necesario ajustar un poco el mango.

Apriete el tomillo con un destornillador.

Reinstale el cepillo combinación.

A

CUIDADO

No apriete demasiado e! tornillo.
Si lo aprieta demasiado podría arruinar los

orificios para el tornillo.
No opere la aspiradora sin tener instalado

el tornillo.

COLOCACION DEL
CORDÓN

Asegúrese de que el sujetador superior del cor
dón de liberación rápida se encuentre en posi
ción vertical. Quite el alambre con el que está
atado el cordón eléctrico.

Asegure el cordón
eléctrico en la ranura
de la base

presionándolo en el

gancho superior de

liberación rápida para
el cordón eléctrico
como se muestra.

Arrolle el cordón de poder alrededor del gancho
de soltar rápido el cordón y ¡a manija de llevar.

HAN DI-MATE JR.®

COLOCACION DEL TUBO TELESCÓPICO

Ponga el tubo telescópico en el soporte del

tubo. Ponga la herramienta de hendiduras en el

ápice del tubo telescópico.

HANDI-MATE ®

Ponga el Handi-Mate Jr.® adentro del compar
timiento de depósito.

Rote el Handi-Mate Jr. ® hacia atrás hasta que
calce en su lugar.

PARA SACAR EL HANDI-MATE ®

Rote el Handi-Mate Jr. ® afuera del compar
timiento de depósito.

INSTRUCCIONES DE OPERACION

LIBERACION DEL CORDON ELECTRICO

1. Gire el sujetador
del cordón hacia
abajo para liberar el
cordón eléctrico.

^ADVERTENCIA

Peligro de lesión personal y daño al producto

• Para reducir el riesgo de choque eléctrico,

esta aspiradora cuenta con una clavija polar

izada (uno de los contactos es más ancho que

el otro).

• La clavija sólo puede Introducirse de una
manera en el enchufe. Si la clavija no cabe
bien en el enchufe, Inviértala. Si aún no cabe,
llame a un electricista para que instale un

enchufe correcto. No altere la clavija de ningu

na manera.

2. Desprenda el
enchufe del cordón
eléctrico y quite e¡
cordón del sujetador
superior. Esté seguro
de que el cordón eléc
trico está todavía fija
do en la hendidura de
fijación del gancho de
arriba del cordón.

3. Conecte el cordón eléctrico polarizado en
un enchufe de 120 voltios que se encuentre
cerca del piso.

4. Para guardar el cordón, gire el sujetador
del cordón hacía arriva y enredelo.

A ADVERTENCIA

Peligro de lesión personal y daño al producto

• NO PONGA manos ni pies debajo de la unidad

en ningún momento.

• NO use los enchufes localizados sobre los

muebles. Los objetos cercanos podrían resul
tar dañados.

DESPRENDIMIENTO DEL MANGO

Desprenda el mango pisando el pedal de lib
eración y tirando del mango hacia abajo con la
mano.

Nota: El agitador no girará si la aspiradora
está en posición vertical.

PULSADOR DE CONTROL

inteliCLEAN - Prenda la aspiradora en e!

modo inteliCLEAN (ver página 7 por
detalles).

SUCCIÓN/HERRAMIENTAS - Cambie el

nivel de succión del motor de la
aspiradora. Si la unidad está apagada y

trabada en la posición vertical apretando el

botón SUCCION prende solamente el
motor de la aspiradora en ALTO para
limpiar la mayoría de las alfombras,

tapetes, y telas. El agitador arranca (en

ALTO velocidad) cuando la aspiradora es

bajada a la posición de operación.

Apretando el botón SUCCIÓN hace ciclar

el motor de la aspiradora a través de
niveles de succión. H.M.L. = ALTO,

MEDIO, BAJO
MODERADO - Prenda (ON) el motor de la

aspiradora a un nivel de succión ALTO y el
motor del agitador a un nivel de velocidad

BAJO para una limpieza suave de las

alfombras y tapetes más delicados. A fin
de obtener niveles de succión MEDIO y

BAJO, apriete el botón SUCCIÓN para

ciclar la aspiradora a través de los niveles
de succión
respectivamente.

MEDIO, BAJO, y ALTO

ALFOMBRA - Prenda (ON) el motor de la

aspiradora al nivel de ALTA succión y el
motor agitador al nivel de ALTA velocidad
para limpiar la mayoría de las alfombras. A
fin de obtener niveles de succión MEDIO y

BAJO para limpiar, apriete el botón
SUCCIÓN para ciclar el motor de la aspi

radora a través de los niveles de succión

MEDIO, BAJO, y ALTO respectivamente.
OFF - Apaga la aspiradora

PISO - Prenda (ON) el motor de la aspi

radora a un nivel ALTO de succión y
apage (OFF) el motor del agitador para
limpiar el piso descubierto. A fin de obten
er los niveles de succión MEDIO y BAJO
para limpiar, apriete el botón SUCCIÓN
para ciclar el motor de la aspiradora a

través de los niveles de succión MEDIO,

BAJO, y ALTO respectivamente.

inteliCLEAN

Su aspiradora Kenmore está equipada con la última tecnología en cuidado de pisos. La
Kenmore inteliCLEAN elige automáticamente el poder correcto para cualquier necesi
dad de limpieza. Poder Medio para recolección regular, Alto poder para basura normal,
y poder Máximo para limpieza a fondo de áreas de tráfico.

Cuando el modo inteliCLEAN es activado el indicador inteliCLEAN está en verde.
Para apagar o desactivar inteliCLEAN apriete el botón inteliCLEAN o el botón HER

RAMIENTAS.

Indicator T— Dirt sensor
inteliCLEAN \ Luz Verde

Cuando hay poca o nada de polvo pre
sente el sensor de polvo está verde, indi
cando que el poder de inteliCLEAN está
en MEDIO. En poder MEDIO la aspiradora
opera a bajos niveles de consumo de
energía y de ruido.

Velocidad de motor r Ji

Con concentración normal de polvo el sen
sor de polvo está ámbar, indicando que el
poder de inteliCLEAN es ALTO. El con
sumo de energía y el nivel de ruido
aumentan.

nií

Con alta concentración de polvo el sensor
de polvo está ámbar y rojo, indicando que
el poder de inteliCLEAN es al MÁXIMO.
La aspiradora opera a su nivel más alto
de consumo de energía y niveles de
ruido.

Velocidad del motor

Dirt sensor
Luz Roja

Velocidad del motor Ì-. J . / /: :/

INDICADOR DE RENDIMIENTO

Cuando la unidad esta trabajando con un flujo
de aire normal, la luz en Indicador de
Rendimiento esta apagada. En cualquier
momento el flujo de aire es restringido la luz se
enciende. Si esto ocurre, revise la bolsa del
polvo, el filtro de segundad al motor y otros
lugares con posibles bloqueos mostrados en
COMO ELIMINAR RESIDUOS DE BASURA EN
LOS CONDUCTOS.

FUNCION BARRIDO SUAVE

Su Aspiradora nueva Kenmore esta equipada
con un agitador de acción directa con 2 veloci

dades para limpiar una variedad de pisos.

Revise por favor la gráfica de abajo antes de
utilizar su Aspiradora.

1. No utilice la función CARPET (alta velocidad)

para limpiar su alfombra tipo Beréberes. La
velocidad alta dei agitador puede dañar o
causar un desgaste excesivo a su alfombra.

Velocidad
Pulsador de
Control

de

agitador

Piso

descubierto
Carpet (1) Alta
Gentle (2) Baja
Floor (3) Apagado

/

Comercial

o cerdas

cortas

Utilice la función GENTLE (velocidad baja)
únicamente para alfombras Beréberes o de
cerdas delicadas. El agitador puede ir más
despacio o detenerse en áreas de cerdas
largas o tapetes. (Vea página 12 en el Manual
del Propietario "Protector de Sobrecarga del
Agitador" si el agitador se detiene y no
comienza nuevamente.)

La función FLOOR puede ser usada en interi
ores con pisos descubiertos, incluyendo
madera, mosaico, linóleo, pizarra, etc.

Beréberes

o delicadasAfelpadaGruesa

/ / / /

/

AJUSTE Y SELECCION DE NIVEL DE PELO DE LA ALFOMBRA

Para seleccionar un ajuste de nivel de pelo
de la alfombra:

Apague la aspiradora. Seleccione un nivel de

ajuste inclinando la aspiradora hacia atrás
hasta que las ruedas delanteras estén un poco

despegadas del piso.

Areas

con

tapete

Deslice la palanca de ajuste de nivel de pelo

de la alfombra a la posición deseada.

Hay cuatro (4) posiciones de ajuste de altura
en la aspiradora. Use la posición LOW para la
mayoría de alfombras y suelos lisos (con el
agitador OFF), y la posición HIGH para alfom
bras de fibras largas o abundosas, tapetes
pequeños, etc. Utilice los otros ajustes como
sea necesario para las diferentes alturas de la
alfombra.

A CUIDADO

No deje permanecer la aspiradora en un solo
lugar durante ningún tiempo cuando el agita
dor está rotando. Se puede dañar la alfombra.

ACCESORIOS

PARA USAR ACCESORIOS

Saque el exíremo inferior de la manguera expansi
ble del soporte del tubo tomando el cuello de la
manguera, haciéndola girar, y tirando derecho
hacia arriba.

TUBO TELESCOPICO CON CONTROL DE ASPIRACIÓN

1. Remueva e¡ extremo inferior de la manguera
expansible del soporte del tubo tomando
del cuello de la manguera, rotando y tirando
derecho hacía arriba.

2. Saque el tubo telescópico de su lugar de
almacenamiento.

3. Remueva la herramienta rinconera de su
posición en el tubo. Gire el aro de bloqueo a
la posición ABRIR (UNLOCK).

Gire hacia abajo la palanca de soltar la manguera
expansibie si necesita máximo alcance.

Nota: La válvula de protección puede estar abierta

mientras se usan los accesorios o para limpiar una
alfombra nueva a causa de un flujo reducido de aire
por los accesorios mismos o por la pelusa de la
alfombra que llene la bolsa rápidamente. Consulte el
cuadro RECONOCIMIENTO DE PROBLEMAS.

A ADVERTENCIA

Peligro de choque eléctrico o lesión corpo
ral

Desconecte la unidad antes de limpiarla o
darle servicio. De lo contrario podría pro
ducirse un choque eléctrico o causar
lesión corporal si la aspiradora arranca de
manera imprevista.

Despliegue ei tubo completamente. Gire el aro de
bloqueo del tubo hasta la posición LOCK.
Instale el tubo de extensión en el extremo abierto de
la manguera.

Deslizador
de control
de aspiración

Tubo
superior

Alinee las pestañas del tubo de extensión con las

ranuras en forma de “J” de la manguera. Empuje el

tubo dentro de la manguera y gire hacia la derecha

para bloquearlo.
Para obtener ia máxima longitud con los accesorios,

instale la herramienta para hendiduras en el extremo

del tubo. Para hacerlo, introdúzcala en el tubo y gírela

un poco.

^Manguera Ajuste el cepillo para pisos

expansible dicectamente a la vara.

Vea la TABLA USO ACCESORIO para uso del
cepillo para pisos.

PARA OPERAR EL DESLIZADOR DE CONTROL DE ASPIRACIÓN

Tubo telescópico

Cuando use accesorios para limpiar cortinas, tapetes
pequeños de pelo corto y otros artículos delicados,
gire el deslizador de control de aspiración a la
posición abierta. Esto reducirá la potencia de
aspiración para facilitar la limpieza.

Este selector se encuentra en el tubo telescópico,

cerca de la manguera.

Nota: Coloque el
deslizador de
control de
aspiración a la
posición cerrada
para ia limpieza
normal.

Use el soporte del cepillo sin el cepillo para
mayor succión sobre cubiertas de muebles o

escaleras.

Cepillo—y

^

.............

___________________________»

Cepillo para

sacudir f \ \

Cepille-^ '—t
para combinación

Use el soporte del cepillo con el cepillo para
limpiar superficies sueltas tales como corti
nas.

^CUIDADO

Cuando use los accesorios, tenga cuidado
de no estirar demasiado la manguera
expansible para tratar de alcanzar más
lejos. Si trata de estirar la manguera más de
io debido, podría causar que la aspiradora
se venga abajo.

10

ALMACENAJE DE LOS ACCESORIOS

Retire ei cepillo para sacudir o el cepillo para
combinación. Colóquelos firmemente en su lugar de
almacenamiento correspondiente.

Retire la herramienta para hendiduras del tubo
girándola. Póngala a un lado.

Retire el tubo de extensión de la manguera. Gire el
tubo hacia la izquierda y tire del extremo de la
manguera.

Desbloquee el tubo girando el aro de bloqueo hasta la
posición UNLOCK.

Deslice el tubo inferior dentro del tubo superior. Gire
el aro de bloqueo del tubo a la posición LOCK.

Introduzca la herramienta para hendiduras dentro del
tubo comprimido. Instale bien en su posición de alma
cenamiento.

Asegúrese de que la unidad esté apagada. Inserte
nuevamente la manguera completamente dentro de la
abertura ubicada en la parte inferior de la aspiradora,
de donde la sacó inioialmente.

^CUIDADO

NO tire de !a aspiradora por la manguera en
la habitación. Podrían ocurrir daños a sus
pertenencias.

CUADRO DE USO DE LOS ACCESORIOS

ÁREA A LIMPIAR

ACCESORIO

HERRAMIENTA PARA ^
HENDIDURAS ^

CEPILLO PAPA %,

COMBINACION

CEPILLO PARA PISOS ^ ^ / /

Handi-Mate Jr.®

Muebles*

/ / /
/ / /

/ /

Entre

cojines* Cortinas* Escalones Pisos

‘ Siempre limpie los accesorios antes de usar sobre telas. / = Aplicable

SUGERENCIAS PARA ASPIRAR

Orillas de alfombras

Guíe uno de los costados o la parte anterior de ia
boquilla a lo largo del borde de la pared.

Escaleras

Ponga la manija en la posición vertical comple
ta. El agitador se detiene. Use la herramienta
rinconera, cepillo combinación o Handi-Mate
Jr. ®

Volcando la Unidad

Cuando use los accesorios mantenga la palan
ca de soitar la manguera expansible en la
posición cerrada cuando sea posible. Esto
ayuda a mantener la aspiradora sin caerse
cuando se estira la manguera. Si se necesita
manguera adicional entonces abra la palanca
de soltar y saque manguera adicional. Use
precaución para no voltear la aspiradora.

11

ADVERTENCIA

Peligro de lesión personal
NO COLOQUE la aspiradora en !a

escalera. Si se cae, podría causar
lesión personal o daño a la propiedad.

Para obtener los mejores resultados de lim
pieza. mantenga desbloqueados los conductos
de flujo de aire.

Desconecte la aspiradora del enchufe antes de
examinarla.

CARACTERISTICAS DE RENDIMIENTO/SEGURIDAD

SISTEMA DE PROTECTION DE MOTOR

Protector de motor

Esta aspiradora tiene una válvula de desviación
que sirve como protector de motor y se abre
automáticamente para proveer un flujo de aire al
motor cuando un bloqueo impida que circule el
aire al motor. Si se abre la válvula para impedir
que se recaliente el motor y que se dañe a la
aspiradora, se notara un cambio de sonido
mientras el aire pasa por la abertura de la

válvula.

Para corregir el problema: Consulte el cuadro
RECONOCIMIENTO DE PROBLEMAS

Nota: La válvula de

desviación puede estar

abierta mientras se
usan los accesorios o
para limpiar una
alfombra nueva a
causa de un flujo
reducido de aire por
los accesorios mismos

o por la pelusa de la

alfombra que llene la
bolsa rápidamente.
Consulte el cuadro

RECONOCIMIENTO DE PROBLEMAS.

Para corregir el problema; Si esto ocurre,

apague la aspiradora y desenchufe e! cordón del
tomacorriente para permitir que la aspiradora se
enfríe y que el protector termal se reajuste.

Busque y saque las obstrucciones o cambie
la bolsa, si es necesario. Examine también y
reemplace cualquier filtro obstruido. Espere
aproximadamente 40-50 minutos y enchufe la
aspiradora y préndala para ver si el protector

del motor se ha reajustado.

PROTECTOR DE SOBRE
CARGA DEL AGITADOR

El motor del agitador tiene una protección
incorporada contra daño del motor en caso de
que el agitador bloquee. Sí el agitador se pone
lento o se detiene, el protector de sobrecarga
del agitador apaga el motor del agitador. El
motor de succión continuará funcionando.

Para corregir el
problema: Apagué y
desconecté la
aspiradora, limpie la
obstrucción, y
después presione el
botón del protector
de sobrecarga.

Para reajustar: Empuje e! botón de protección de

sobrecarga dei agitador.

Botón para reajustar
el protector se
sobrecarga del
agitador.

Nota: No obstruya el protector de motor.

Protector Termal

Esta aspiradora tiene un protector termal que se
ajusta automáticamente para proteger a la
aspiradora del sobrecalentamiento. Sí una

obstrucción impide el flujo normal de aire al

motor, el protector termal apaga el motor
automáticamente para permitir que el motor se

enfríe a fin de evitar posibles daños a la

aspiradora.

Si el problema persiste, busque un técnico
calificado que haga el servicio de ia aspiradora.

12

INDICADOR DE POLVO

El indicador de polvo y el indicador de sensibili
dad están localizados en la parte delantera de
la cubierta del indicador.

El indicador eléctrico de polvo es una carac
terística que detecta el polvo mientras que pasa
por la aspiradora.

La luz roja indica que la aspiradora succiona el
polvo. La luz verde indica que la mayoría del
polvo fue suGcíondo por la aspiradora.

PARA LIMPIAR LAS CELDAS OPTICAS

Los ópticos del indicador de polvo consiste en
dos celdas ópticas localizadas dentro del com
partimiento para la bolsa. De vez en cuando es
necesario limpiar las dos celdas ópticas para
que funcionen a su capacidad máxima.

Indicador
de polvo

OPERACION

Al pasar la aspiradora, la luz ambar y roja del
indicador de polvo enciende y sigue encendida
mientras que el indicador detecta una concen
tración alta de polvo pasando por la aspiradora.

A ADVERTENCIA

Peligro de choque eléctrico o lesión corpo
ral

Desconecte !a unidad antes de limpiarla o
darle servicio. De lo contrario podría pro
ducirse un choque eléctrico o causar
lesión corporal si la aspiradora arranca de
manera imprevista.

Se recomienda limpiar las celdas ópticas:

• Cuando se enciende continuamente la luz
roja.

• Cuando se adhieren la tierra o el polvo en
las celdas ópticas.

• Cuando se cambia la bolsa para polvo.

Para limpiar el indicador, límpieio con un trapo
suave y seco. Nunca use detergentes o líqui
dos porque ellos pueden ensuciar más rápido
las celdas ópticas y será necesario limpiarlas
más pronto de lo normal. Se alcanza el compar
timiento para el indicador de polvo abriendo la
cubierta de polvo y quitando la bolsa para polvo.

13

CUIDADO DE LA ASPIRADORA

Siga siempre todas las instrucciones de
seguridad antes de efectuar el mantenimiento
a su aspiradora.

ALMACENAMIENTO DE LA ASPIRADORA

Recoja el cordón y enrróllelo en los sujetadores su
perior e inferior, sin que quede muy apretado.

Asegure la clavija de poder del cordón sobre e!

cordón de poder.

Guarde la aspiradora
bajo techo en un lu

gar seco, con ei

mango en posición

verticai.

LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS

A

ADVERTENCIA

Peligro de choque eléctrico o lesión corporei
Desconecte la unidad antes de efectuar el

mantenimiento a su aspiradora. De lo con
trario podría producirse un choque eléc
trico o causar lesión corporal si la aspira

dora arranca de manera imprevista.

A ADVERTENCIA

Peligro de choque eléctrico o lesión corporal

Si enrolla el cordón muy apretado puede
tensarlo mucho y causarle daños. De da

ñarse, el cordón podría causar descargas

eléctricas y lesiones o daños personales.

Desconecte el cordón eléctrico de la clavija de la
pared. NO rocié agua sobre la aspiradora.

Limpie el exterior con un trapo suave y limpio, que
ha sido exprimido después de remojar en una solu
ción de agua y detergente líquido ligero. Seque ei

exterior con un trapo seco después de limpiar.

Limpie la superficie exterior del receptáculo y de los
accesorios para reducir ia electricidad estática y la
acumulación de polvo.

Lave los accesorios en agua tibia jabonosa,

enjuague y deje secar al aire. No los lave en lava

dora de platos

A CUIDADO

No use los accesorios si están mojados.
Los accesorios que se utilicen en áreas
sucias, debajo del refrigerador, no deben
usarse en otras superficies sin antes ser
lavados. Podrían dejar marcas.

14

CAMBIO DE LA BOLSA PARA POLVO

A

ADVERTENCIA

Siempre desconecte el cordón électrico antes
de reparar alguna parte de la aspiradora.

PARA QUITAR LA BOLSA PARA POLVO

Jale del seguro de la cubierta localizado en el
costado de la misma.

Tome el collar
de la bolsa
para polvo y
tire con
cuidado para
retirar la bolsa
para polvo.

Soporte Tire la bol
de la . . .

bolsa

Filtro de
seguridad
al motor

Si estuvieran bloqueados, consulte la tabla de
diagnóstico de problemas.

Bolsa
para
polvo

Isa usa

da a la basura.

NO vuelva a usar

la bolsa.

Revise el
soporte de la
bolsa y el filtro
de seguridad al
motor.

PARA CAMBIAR LA BOLSA

Desdoble la bolsa
para polvo nueva.
Doble la lengüeta
de seguridad de la
nueva bolsa para
polvo en dirección
contraria a la aber
tura que va en el
sujetador de la
bolsa.

NOTA: Consulte las PIEZAS Y
CARACTERÍSTICAS para determinar el №. de la

bolsa para polvo.

Asegúrese que la
bolsa se queda detras
de las asegurada de
esquinas de cada lado
demostradas aquí.
Asegúrese de que la
parte inferior de la
bolsa para polvo esté
completamente dentro de la cavidad para la bolsa
antes de instalar la cubierta de la bolsa.

Bolsa para

polvo

Inserte la bolsa para
polvo completamente
sobre e! soporte de la
bolsa sujetando la
bolsa por el collar.

Coloque el collar de la
bolsa en posición.

Cierre la cubierta

de la bolsa
Al escuchar un

chasquido
característico será in

dicación de que la

cubierta ha cerrado
bien.

Lengüeta d e
seguridad

A cuidado

NUNCA REUTILICE UNA BOLSA PARA
POLVO. Los materiales muy finos, tales
como desodorantes para alfombras, talco
facial, polvo fino, yeso, hollín, pelusa de
alfombras nuevas, etc,, pueden atascar la
bolsa y causar que se rompa antes de que
esté llena. Cambie la bolsa más seguido
cuando aspire este tipo de materiales.

Asegúrese de que la bolsa para polvo esté
Instalada por completo en la cavidad de la
bolsa.

15

FILTRO DE PROTECCION AL MOTOR

A ADVERTENCIA

Peligro de choque eléctrico
Desenchufe el cable de poder del

tomacorriente. No opere la limpiadora
sin el filtro primario o el filtro de
escape. Esté seguro que el filtros esté
instalado propiamente para prevenir
falla del motor y/o sacudida eléctrica.

FILTRO DE PROTECCION

Revise el filtro de protección al motor fre
cuentemente y limpíelo cuando este sucio.

Quite la bolsa como se muestra en la sección
cambio de la bolsa para polvo.

FILTRO DE ESCAPE

Lave el filtro con agua
caliente y jabón,
enjuagúelo y séquelo
bien apretándolo con la
mano y dejando que se
seque ai aire libre.

NO lo lave en la
lavadora de platos.

NO lo Instale húmedo.

Vuelva a colocar el filtro deslizándolo de nuevo en su
lugar debajo de las estrías en la cavidad para la
bolsa.

Vuelva a colocar la bolsa de polvo y la cubierta de
polvo.

Cubierta del
filtro de protecion
al m otor

Filtro de protreccion

.......

El filtro del escape HEPA se debe reemplazar
cuando este sucio. Se debe reemplazar regular
mente dependiendo de las condiciones uso.

El filtro no se puede lavar pues perderiá su capaci

dad para atrapar polvo.

Nota: Ver PARTES Y CARACTERISTICAS

para el número del filtro de escape.

Presione hacia abajo el seguro de la cubierta del

filtro de escape y tírela hacia afuera para

remover de la aspiradora.

Remueva el

filtro de

escape.

Ponga el nuevo filtro adentro de la cubierta

estando seguro de que la flecha de flujo de aire

al costado del filtro apunta hacia la cubierta.

El sello gris del filtro debe ser puesto contra el
cuerpo de la aspiradora.

Empuje solamente sobre el marco del cartucho
del filtro, no sobre el material del filtro mismo.

Cubierta del

Reemplace la cubierta de! filtro de escape
poniendo las lengüetas en las hendiduras y
empujando hasta que la cubierta este en su lugar.

16

CAMBIO DE LA BOMBILLA

A advertencia

Peligro de choque eléctrico o lesión corpo
ral

Desconecte la unidad antes de limpiarla o

darle servicio. De lo contrario podría pro
ducirse un choque eléctrico o causar

lesión corporal si la aspiradora arranca de
manera imprevista.

PARA QUITAR LA BOMBILLA

1. Desconecte el cable de poder del tomacorri­ente.

2. Baje la manija

para poner la
aspiradora plana.

3. Extraiga el lente de la hendidura insertando

el desarmador en la rendija, empuje hacia abajo
el ¡ente y gírelo con el desarmador en dirección
hacia la unidad.

A CUIDADO

No use una bombilla de más de 9 vatios (13
volts). Cuando se use la aspiradora por un
largo periodo de tiempo, el calor de la bom
billa puede calentar las partes de plástico
cerca.

4. Remueva la bombilla

tirando derecho hacia
afuera.

5, Para reemplazar la bom

billa cuidadosamente
insértela seguramente en
la ranura. Reemplace la
cubierta de la lente.

Nota: Mire PIEZAS Y CARACTERISTICAS para el

numero de la bombilla.

A CUIDADO

No conecte o enciendo la aspiradora antes de
armarla completamente.

6. Substituya la

cubierta de la lente
insertando la parte
inferior de la lente en
la ranura, entonces
apliqué presión en la
parte superior con un
destornillador. Un
sonido “pop” índica
que la lente está colo
cada correctamente
en su lugar.

17

LIMPIEZA DEL AGITADOR

Para un aspirado eficiente, el agitador deber ser
mantenido libre de fibras de alfombra, hilos, o acu

mulación de pelo. Luego de 7 a 10 usos, des
enchufe y dé vuelta a la aspiradora y revise el agita
dor para ver si tiene acumulación de hilos, fibras o

pelo.

Use tijeras para sacar cualquier acunnulación atora
da alrededor del agitador.

COMO ELIMINAR LOS RESIDUOS DE BASURA EN LOS CONDUCTOS

Proceda siempre con precauciones de seguri
dad antes de efectuar el mantenimiento a su

aspiradora.

A advertencia

Peligro de choque eléctrico o lesión corporal
Desconecte la unidad antes de efectuar el man

tenimiento a su aspiradora. De lo contrario

podría producirse un choque eléctrico o causar
lesión corporal si la aspiradora arranca de man

era imprevista.

Sí la aspiradora no parece tener suficiente suc

ción, revise si la bolsa del polvo está llena o si

el filtro está tapado. Ver CAMBIO DE LA BOLSA

PARA POLVO y FILTRO DE PROTECCIÓN AL

MOTOR.

Sí la bolsa GIRE dei polvo y áreas del filtro
están libres de trabas, revice la manguera
expansible. Gire la palanca de soltar la

manguera expansible en dirección de las agujas
del reloj para soltar la manguera expansible.

Enchufe la aspiradora y enciéndala. Estíre al
máximo la manguera y luego permita que se
encoja hasta su tamaño normal de alma
cenamiento.

Reinserte la manguera adentro de la abertura
en el cuerpo de la cual fue sacada. Apriete
firmemente para asegurar la conexión.
Sí la bolsa del polvo y áreas dei filtro están
libres de trabas, desconecte la boquilla de la
manguera del porta-tubo y chequee la boquilla
por obstáculos. Gire la palanca de liberación de la
manguera hacia la derecha a la posición cerrada.

Posición
originai depósito
manguera

Manguera
expansible

Cuello ­manguera

A advertencia

Peligro de lesión personal
NO coloque nunca las manos ni los pies deba

jo de la unidad.

Remueva el extremo inferior de la manguera
expansible del porta-tubo tomando del cuello de

la manguera, girando, y tirando derecho hacia

arriba.

Limpíe el agitador de acuerdo a las instruciones
en la sección LIMPIEZA DEL AGITADOR.

Retorne la aspiradora a la posición vertical
antes de enchufarla en un tomacoriente.

18

Revise este recuadro para encontrar soluciones a problemas que puede corregir usted mismo. Cualquier otro
servicio debe ser realizado por SEARS u otro agente de servicio calificado.

ADVERTENOIA peligro de choque eléctrico

Desconecte la aspiradora antes de efectuar el mantenimiento a su aspiridora. De lo contrario
podría producirse un choque eléctrico o causar lesión corporal.

I I

PROBLEMA CAUSA POSiBLE SOLUCIÓN POSIBLE

La aspiradora no enciende 1. Está desconectada,

2. Cortacircuitos botado o fusible

quemado en e! tablero de servicio
de ia residencia.

3. Protector termal activado.

4. Toma-corriente defectuoso.

No aspira

satisfactoriamente.

La aspiradora levanta

tapetes o es díficil emoular.

La luz no funciona. 1. Bombilla undida. 1. Cambie la bombilla.

El agitador

no funciona

Restricción de! flujo

con el uso de los accesorios,

Cambio de sonido.

Difícüitad para ajustar la

altura de pelo de la alfombra.

1. Bolsa para polvo liena o atascada.

2. Ajuste incorrecto de nivel de pelode

la alfombra.

3. Agitador desgastado,

4. Boquilla, o sujetador de la bolsa, atascada.

5. Manguera atascado.

6. Manguera rota.

7. Correa rota.

8. La manguera no está bien insertada.

3. Activación del sistema de proíectión
de! motor.

10. Filtros de seguridad.

1 Ajuste incorrecto de nivel de pelo

de la alfombra.

1. Mango esta en posición vertical.

2. Sobrecarga del agitador activada.

3. Protector térmico activado.

1. El uso de ¡os accesorios ¡imita el

flujo de aire.

2. La pelusa de una alfombra nueva

obstruye el paso de aire.

1. La aspiradora no esta en completamente

inclínela ligeramente y ajuste !a altura de pelo.

1. Conecte bien, seleccione ¡a función deseada

en el control manual.

2. Restablezca el cortacircuitos o

cambie el fusible.

3. Desconecte la aspiradora y permita que se

enfrié, el protectortérmico se activara por si solo.

4. Pruébeio con otro aparato i lámpara, hágalo

reparar apropiadamente.

1. Cambie la bolsa.

2. Ajuste el nivel,

3. Cambie el agitador.

4. Revise GOMÓ ELIMINAR LOS

RESIDUOS DE BASURA EN LOS
CONDUCTOS.

5. Limpiar tubo para el mugre.

6. Cambie la manguera.

7. Cambie la correa.

8. Inserte bien la manguera.

9. Determine si existen bloqueos.

10. Cambie el filtro de protección al
motor y el filtro del escape.

1. Ajuste el nivel.

1. Mueva e! mango de la posición vertical.

2. Reajuste la sobrecarga del agitador,

3. Desconecte la aspiradora y permita que se

enfrié, y reactive ei protectortérmico.

1. Revise USO DE LOS

ACCESORIOS

2. Revise CÓMO ELIMINAR LOS RES-

¡DUOS DE BASURA EN LOS CON
DUCTOS y limpie ia manguera.

1. Cotoque la aspiradora en la posición verticaí fija,
en posición vertical.

19

Get it fixed, at your home or ours!

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME® Anytime, day or night

(1 -800-469-4663) (U.S.A. and Canada)

www.sears.comwww.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1 -800-488-1222 Anytime, day or night {U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U S A 1-800-361-6665 (Canada)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

© Sears, Roebuck and Co.
® Registered Trademark / Trademark / Service Mark of Sears Brand, LLC

® Marca Registrada I Marca de Fábrica / Marca de Servicio de Sears Bra Roebuck ands, LLC
“'^Marque de commerce / Marque déposée de Sears Brands, LLC

Au Canada pour service en français:

1-800-LE-FOYER“‘^

(1-800-533-6937)

www.sears.ca
