KEF KASA500 User Manual

Download

English

Introduction

KASA500 System Amplifier

English

Table of contents

Thank you for purchasing KEF KASA500 amplifier. We are confident that your KASA500 will provide reliable, high performance sound for many years to come. Please read this manual fully before you attempt any connection to the KASA500.

Introduction ......................................................................................................................................................................................................................................................................................................................................... 2

Table of contents .............................................................................................................................................................................................................................................................................................................................. 2

Inside the box .....................................................................................................................................................................................................................................................................................................................................2

Safety instructions ............................................................................................................................................................................................................................................................................................................................. 3

Controls and connections .......................................................................................................................................................................................................................................................................................................4-5

KASA500 setting – LFE mode ..............................................................................................................................................................................................................................................................................................26

KASA500 setting – stereo sub / sat .................................................................................................................................................................................................................................................................................. 27

KASA500 setting – speaker input ....................................................................................................................................................................................................................................................................................... 28

Specification ...................................................................................................................................................................................................................................................................................................................................... 29

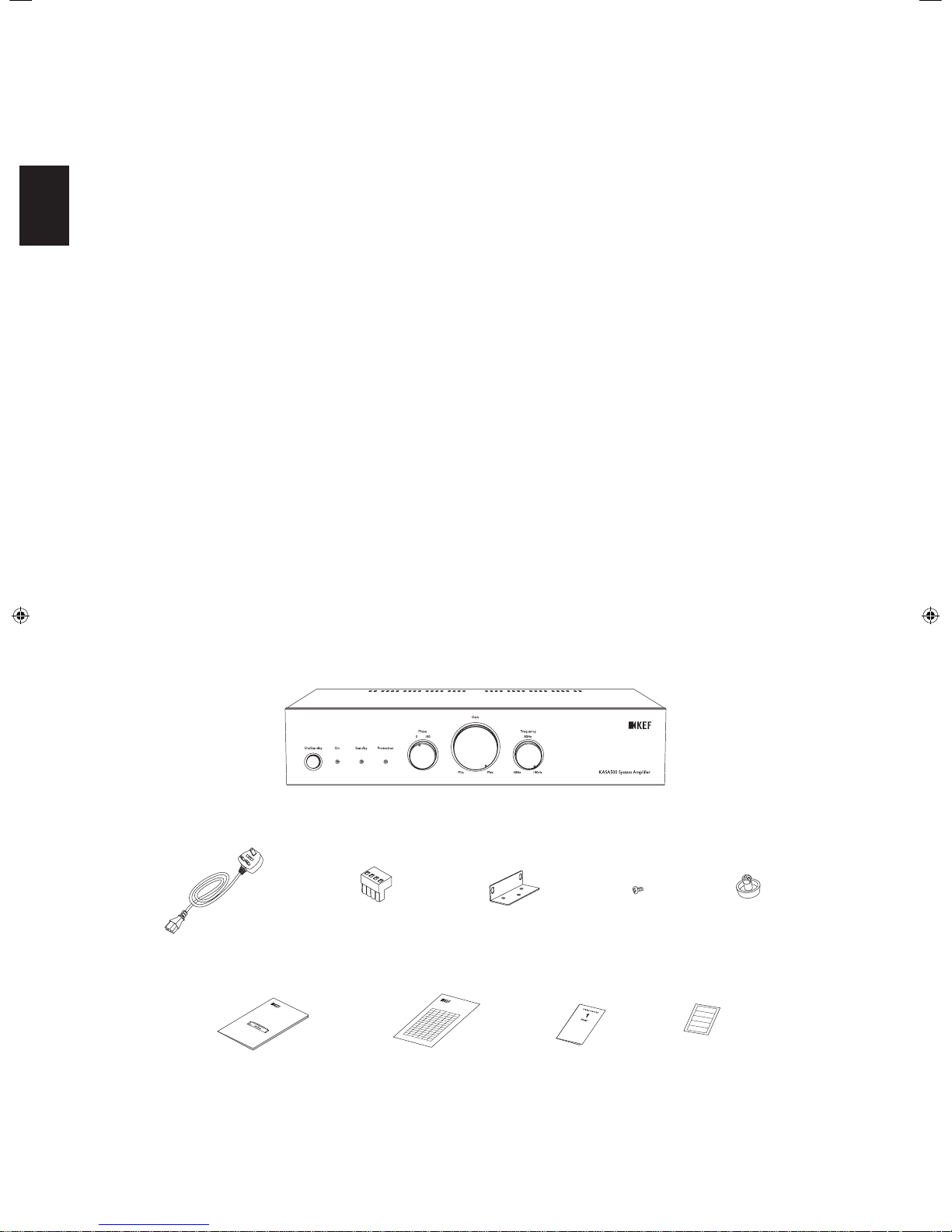

Inside the box

x1 x1 x4x2 x6

x1 x1x1 x1

English

Please take heed of the following before using the KEF Model KASA500. Note also that the word “appliance” shall refer to the KEF KASA500 amplifier or any part of it.

1. Read Instructions – All the Safety and Operating Instructions should be read before the appliance is operated.

2. Retain Instructions – The Safety and Operating Instructions should be retained for future reference.

3. Heed Warnings – All warnings on the appliance and in the Operating Instructions should be adhered to.

4. Follow Instructions – All Operating and Use Instructions should be followed. Only use attachments/accessories specified by the manufacturer.

5. Important – Do not defeat the safety purpose of the polarized or grounding type plug. The third prong is provided for your safety. If the provided plug does not fit into

your outlet, consult an electrician for replacement of the obsolete outlet. Refer all servicing to a qualified service personnel. Servicing is required for any damaged parts such as power-supply cordor plug.

6. Water and Moisture – The appliance should not be used in or near water - for example, near a bathtub, washbowl, kitchen sink, laundry tub, in a wet basement, or

near a swimming pool, and the like. The appliance shall not be exposed to dripping or splashing. Care should be taken so that objects containing liquids are not placed upon or spilled into the enclosure through openings and that no objects filled with liquids, such as a vase, shall be placed on the appliance.

7. Ventilation – The appliance should be situated so that its location or position does not interfere with its proper ventilation. For example, the appliance should not be

situated on a bed, sofa, or similar surface that may block any ventilation openings.

8. Heat – The appliance should be situated away from heat sources such as radiators, heat registers, stoves or other appliances (including amplifiers) that produce heat.

9. Power Sources – The appliance should be connected to a power supply only of the type described in the Operating Instructions or as marked on the appliance and it

shall remain readily operable. Mains plug is used as the disconnect device. To be completely disconnected from the power input, the mains plug of the appliance must be disconnected from the mains completely.

10. Power-cord Protection – Power supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying

particular attention to cords at plugs, convenience receptacles and the point where they exit from the appliance. The main plug should not be obstructed OR should be easily accessed during intended use.

11. Attachments and Accessories – Use only attachments/accessories specified by the manufacturer.

12. Handling – The appliance should be transported with the cart, stand, tripod, bracket, or table specified by manufacturer, or sold with the apparatus. When a cart is used,

use caution when moving the cart/appliance combination to avoid injury from tip-over.

13. Non-use Periods – Unplug this appliance during lightning storms or when unused for long periods of time.

14. Damage Requiring Service – The appliance should be serviced by qualified service personnel when:

a) The power supply cord or the plug has been damaged; or b) Objects have fallen or liquid has been spilled into the appliance; or c) The appliance has been exposed to rain; or d) The appliance does not appear to operate normally or exhibits a marked change in performance; or e) The appliance has been dropped or the enclosure damaged.

15. Servicing – The user shall not attempt to service the appliance beyond that described in the Operating Instructions. All other servicing should be referred to qualified

service personnel.

Important safety instructions

• Follow this manual carefully for best results from your speakers

• Read and return warranty card

• Clean with a dry lint free cloth

• Do not use spirit based cleaners

• Avoid damp

• Avoid temperature extremes

• Avoid direct sunlight

• SAFETY NOTICE! trailing cables are dangerous, secure all cables

WARNING

TO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE

WARNING:

Due to the mains switch being located on the rear panel, the appliance must be located in an open area without anything obstructing access to the mains switch. The apparatus should be connected to a mains socket with a protective earthing connection.

Correct Disposal of this product. This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer where the product was purchased. They can take this product for environmentally safe recycling.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO

NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO

QUALIFIED SERVICE PERSONNEL.

Explanation of Graphical Symbols

The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the products enclosure that may be of a sufficient magnitude to constitute a risk of electrical shock to persons.

The exclamation mark within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

• A combined mains power input lead and country specific mains plug is provided.

• Check before connecting to your local mains supply that the local supply voltage is the

same as that marked on the rear panel. If it is not, check with your supplier before proceeding.

FCC NOTICE

This equipment has been tested and found to comply with the limits for a Class B digital

device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency energy and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver

is connected

• Consult the dealer or an experienced radio/TV technician for help.

English

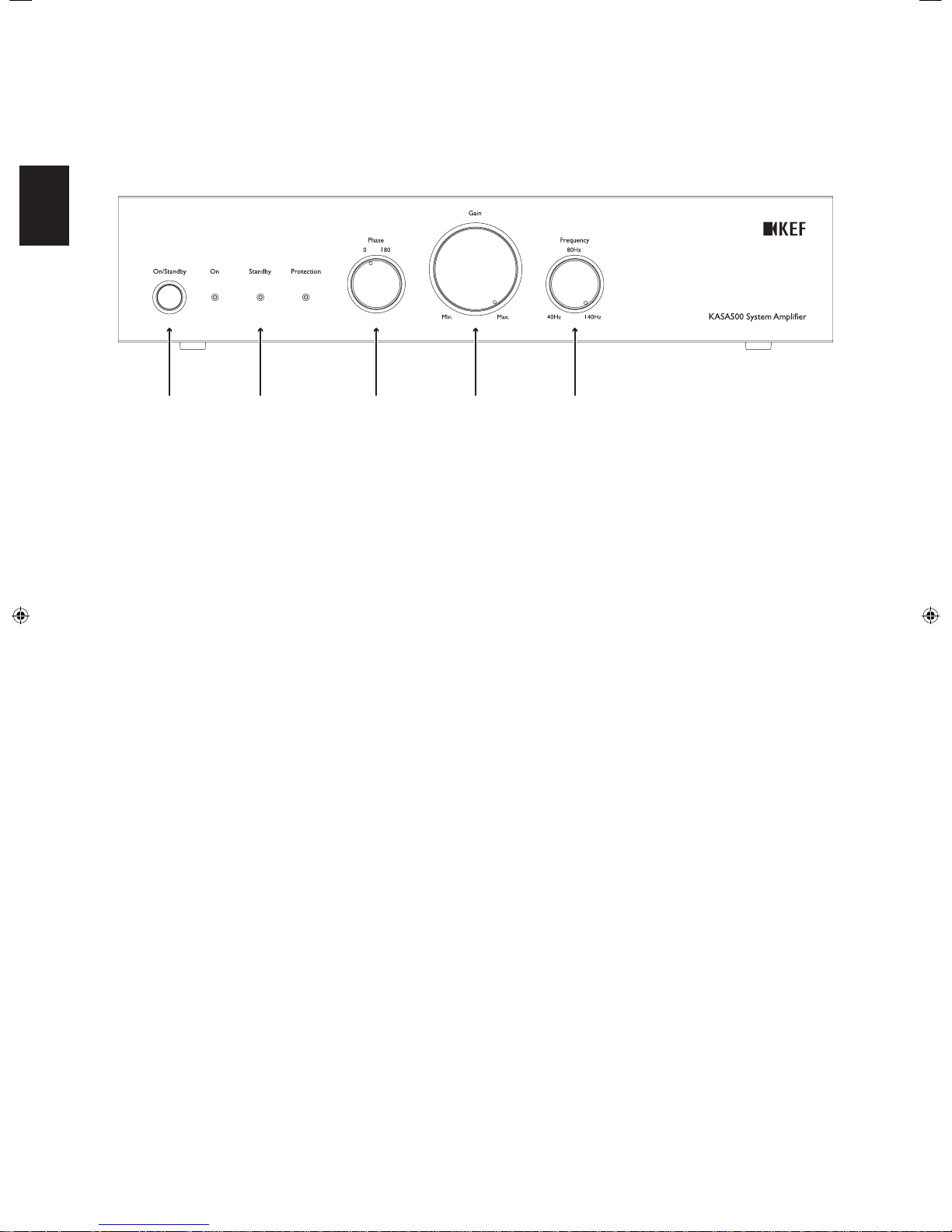

Controls and connections

1. On/Standby Switch – On/Off

2. LED indicator

On – Green – KASA500 is on and ready to play music.

Standby – Yellow – KASA500 has power but is in standby. Protection – Red – KASA500 is in protection. Switch off KASA500, let it cool down and check connections.

3. Phase – Select Signal Phase for matching to Satellite speakers

4. Gain – Input Gain (Volume)

5. Frequency – Sets Low Pass Frequency

This control can be enabled or disabled by KASA500 DSP presets. Set to 140Hz if your surround amp has an internal

subwoofer crossover (LFE out).

1 2 3 4 5

English

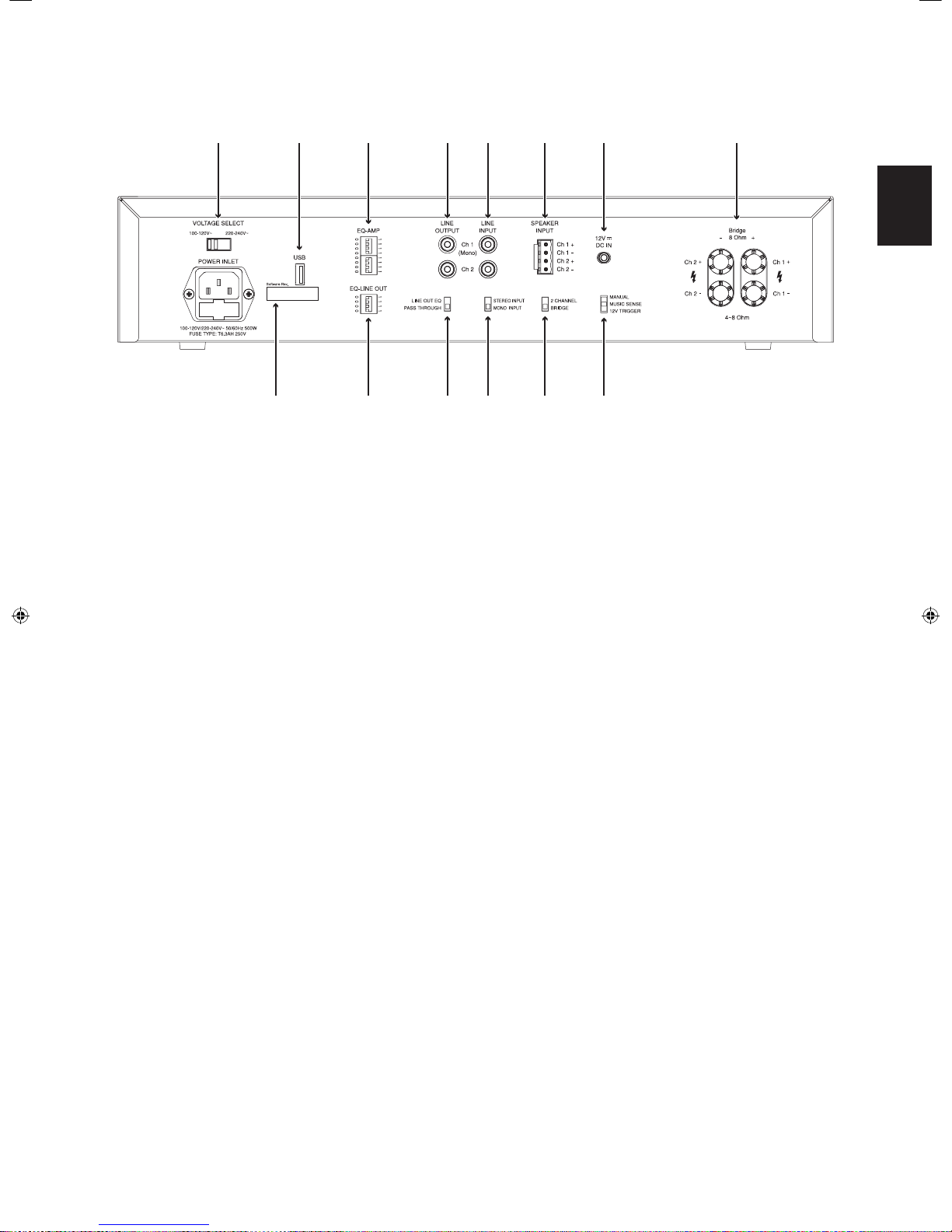

6. Voltage Select – Select your AC voltage

7. USB – For uploading new KASA500 DSP firmware

KASA500 DSP firmware available for download at www.kef.com/kasa500

8. Software Rev. – For recording software revision with the supplied labels when updating KASA500 DSP firmware.

9. EQ-AMP – 8 Dip switches for selecting KASA500 DSP presets (Confirm software revision matches your preset selection).

10. EQ-LINE OUT – 4 Dip Switches for selecting Line Output DSP presets (Confirm software revision matches your preset

selection).

11. Line Output – RCA Line level output to another KASA500 or power amplifier. When using single LFE input at "Line Input" (12) from receiver,

connect to CH1 and set "Stereo / Mono Input" (15) to Mono.

12. Line Input – Use for connecting to line level input signal

13. Speaker Inputs – Use for connecting to speaker level input signal

14. Line Out EQ / Pass through – Line Out with DSP preset / Direct Bypass

15. Stereo / Mono Input

Stereo maintains stereo signal into DSP. Mono splits mono input into both DSP or amplifier channels.

16. 2 Channel / Bridge – Converts the 2 x 250watt into 4 Ohm amplifier into a monaural 500w x 1 into 8Ohm amplifier –

Unless otherwise instructed – Must be left in 2 Channel Position!

17. 12V DC IN – Input for "12V Trigger" (any polarity).

18. Manual/Music Sense/12V Trigger – Sets KASA500 Turn on control

Manual – KASA500 switches on with front panel On/Standby switch

Music Sense – if On/Standby switch is on, KASA500 switches on with music signal 12V Trigger – if On/Standby switch is on, KASA500 switches on with 12V trigger.

19. Speaker Outputs – Connect to subwoofer or speaker

Use Ch 1 / Ch 2 markings for 2 Channel mode, amp is optimised for 4 Ohm speakers.

Use Bridge marking when in bridge mode, amp is optimised for 8 Ohm speakers.

14 15 16 18

7 9 11 12 13 17 19

Continued on Page 26

Deutsch

Einleitung

Deutsch

KASA500 Verstärker

Vielen Dank für Ihren Kauf dieses KEF KASA500 Verstärker. Wir sind davon überzeugt, dass Ihr KASA500 Ihnen über viele Jahre hinweg eine zuverlässige,

erstklassige Klangwiedergabe bieten wird.

Bitte lesen Sie sich dieses Handbuch vollständig durch, bevor Sie versuchen, den KASA500 anzuschließen.

Lieferumfang

Inhaltsverzeichnis

Einleitung ...............................................................................................................................................................................................................................................................................................................................................6

Inhaltsverzeichnis ............................................................................................................................................................................................................................................................................................................................... 6

Lieferumfang ........................................................................................................................................................................................................................................................................................................................................6

Sicherheitshinweise .......................................................................................................................................................................................................................................................................................................................... 7

Steuerungen und verbindungen ...........................................................................................................................................................................................................................................................................................8-9

KASA500 einstellung – LFE-modus ................................................................................................................................................................................................................................................................................... 26

KASA500 einstellung – stereo sub / sat .......................................................................................................................................................................................................................................................................... 27

KASA500 einstellung – lautsprechereingang ................................................................................................................................................................................................................................................................ 28

Technische daten ........................................................................................................................................................................................................................................................................................................................... 29

x1 x1 x4x2 x6

x1 x1x1 x1

Deutsch

WARNHINWEIS

BITTE SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, UM DAS RISIKO EINES BRANDS ODER EINES STROMSCHLAGS ZU VERRINGERN.

Sicherheitshinweise

ACHTUNG

STROMSCHLAGRISIKO

NICHT ÖFFNEN

ACHTUNG: NEHMEN SIE DEN GEHÄUSEDECKEL (ODER

DIE GEHÄUSERÜCKSEITE) NICHT AB, ES BESTEHT DIE

GEFAHR EINES STROMSCHLAGS. ES BEFINDEN SICH KEINE

VOM BENUTZER ZU REPARIERENDE/WARTENDE TEILE

INNERHALB DES GERÄTS. BITTE WENDEN SIE SICH IM

SERVICEFALL AN QUALIFIZIERTES FACHPERSONAL.

• Ein Netzkabel mit länderspezifischem Stecker ist im Lieferumfang inbegriffen.

• Prüfen Sie, ob die örtliche Stromspannung der Beschriftung auf der Rückseite entspricht, bevor Sie das Gerät an eine Steckdose anschließen. Wenn dies nicht der Fall ist, wenden Sie sich an

Ihren Lieferanten, bevor Sie fortfahren.

Symbolerklärung

Das Symbol eines Blitzes mit einer Pfeilspitze innerhalb eines gleichseitigen Dreiecks zeigt dem Benutzer das Vorhandensein einer nicht abgeschirmten Spannung im Gehäuse an, die so hoch sein kann, dass Personen einen elektrischen Schock erleiden können.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in der mitgelieferten Gerätedokumentation hin.

WARNHINWEIS:

Da sich der Netzschalter auf der Rückseite befindet, muss das Gerät an einem Ort aufgestellt werden, der einen freien Zugang zum Netzschalter gewährt. Das Gerät sollte an eine Steckdose mit geerdetem Schutzleiter angeschlossen werden.

Korrekte Entsorgung dieses Produkts. Diese Markierung gibt an, dass dieses Produkt innerhalb der EU nicht mit dem normalen Haushaltsmüll entsorgt werden darf. Um mögliche Umweltund Gesundheitsschäden aus unkontrollierter Abfallentsorgung zu vermeiden, recyceln Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoffen zu fördern. Verwenden Sie zur Rückgabe Ihres Altgeräts bitte die entsprechenden Rücknahme- und Sammelsysteme, oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Diese können das Produkt einem umweltverträglichen Recycling zuführen.

• Befolgen Sie dieses Handbuch genau, um die besten Ergebnisse für Ihre

Lautsprecher zu bekommen

• Lesen Sie sich die Garantiekarte durch, und schicken Sie sie zurück

• Reinigen Sie das Gerät mit einem trockenen, flusenfreien Tuch

• Verwenden Sie keine Reinigungsmittel auf Alkoholbasis

• Vermeiden Sie feuchte Umgebungen

• Vermeiden Sie Extremtemperaturen

• Vermeiden Sie direkte Sonneneinstrahlung

• SICHERHEITSHINWEIS! Lockere Kabelschlaufen sind gefährlich, sichern Sie alle

Kabel ab

Beachten Sie vor Verwendung des KEF KASA500 bitte Folgendes. Beachten Sie bitte, dass sich der Begriff „Gerät“ auf den KEF KASA500 bzw. einen Teil des KEF KASA500 bezieht.

1. Lesen Sie die Anleitung – Lesen Sie alle Sicherheitshinweise und die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen.

2. Bewahren Sie die Anleitung auf – Die Bedienungsanleitung sollte zur zukünftigen Verwendung aufbewahrt werden.

3. Beachten Sie Warnungen – Alle Warnungen auf dem Gerät und in der Bedienungsanleitung sollten beachtet werden.

4. Befolgen Sie Anweisungen – Alle Bedienungs- und Verwendungshinweise müssen befolgt werden. Verwenden Sie nur vom Hersteller angegebene Befestigungen/Zubehörteile.

5. Wichtig - Umgehen Sie nicht den Sicherheitszweck des polarisierten bzw. geerdeten Steckers. Der dritte Stift ist für Ihre Sicherheit gedacht. Wenn der Stecker des Geräts nicht

in Ihre Steckdose passt, ziehen Sie einen Elektriker zu Rate, um die veraltete Steckdose zu ersetzen. Wenden Sie sich im Servicefall bitte stets an qualifiziertes Fachpersonal.

Wartungsarbeiten oder Reparaturen sind erforderlich, wenn Teile wie das Netzkabel oder der Stecker beschädigt sind.

6. Wasser und Feuchtigkeit - Verwenden Sie das Gerät nicht in der Nähe von Wasser, z. B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle oder einer

Wäschewanne, in einem feuchten Keller oder in der Nähe eines Schwimmbads, etc. Das Gerät muss vor Tropfen und Spritzwasser geschützt werden. Achten Sie darauf, keine Gegenstände mit Flüssigkeiten auf das Gehäuse zu stellen, und verhindern Sie, dass Flüssigkeiten durch Öffnungen in das Gehäuse gelangen. Mit Flüssigkeiten gefüllte Gegenstände wie z.B. Vasen dürfen nicht auf das Gerät gestellt werden.

7. Belüftung – Das Gerät muss so aufgestellt werden, dass die Belüftung des Geräts nicht beeinträchtigt wird. Das Gerät sollte beispielsweise nicht auf einem Bett oder Sofa oder auf

einer ähnlichen Oberfläche positioniert werden, welche eventuell die Ventilationsöffnungen blockieren könnte.

8. Wärme – Stellen Sie das Gerät nicht in der Nähe von Wärmequellen, z. B. Heizkörper, Heizstrahler, Öfen oder anderen wärmeerzeugende Geräte (auch Verstärker), auf.

9. Stromquellen – Das Gerät sollte nur an Stromquellen angeschlossen werden, die in der Bedienungsanleitung beschrieben oder am Gerät vermerkt sind, und jederzeit betriebsbereit

bleiben. Der Netzstecker wird als Trenngerät verwendet. Für eine vollständige Trennung der Verbindung zur Stromquelle muss der Netzstecker des Geräts vollständig aus der

Steckdose gezogen werden.

10. Schutz des Netzkabels – Netzkabel sollten so geführt werden, dass nicht darauf getreten wird oder sie durch Gegenstände, die darauf oder dagegen gestellt oder gelegt werden,

eingeklemmt werden. Achten Sie besonders auf die Kabelabschnitte an Steckern, Verlängerungsleitungen und an dem Punkt, an dem sie aus dem Gerät kommen. Der Netzstecker darf nicht versperrt sein, ODER muss bei der beabsichtigten Verwendung leicht zugänglich sein.

11. Befestigungen und Zubehörteile – Verwenden Sie nur vom Hersteller angegebene Befestigungen/Zubehörteile.

12. Handhabung – Verwenden Sie das Gerät nur mit dem vom Hersteller angegebenen oder mit dem Gerät gelieferten Wagen, Ständer, Stativ, Tisch oder entsprechender Halterung.

Wenn ein Wagen verwendet wird, seien Sie vorsichtig, wenn Sie den Wagen mit dem Gerät bewegen, um Verletzungen durch ein mögliches Umfallen zu vermeiden.

13. Nichtbenutzung – Ziehen Sie bei Gewittern oder im Fall, dass das Gerät für längere Zeit nicht verwendet werden soll, den Stecker aus der Steckdose.

14. Beschädigungen, die eine Reparatur erforderlich machen – In folgenden Fällen sollte das Gerät von qualifiziertem Servicepersonal repariert werden:

a) Das Netzkabel oder der Stecker sind beschädigt; oder b) Gegenstände oder Flüssigkeiten sind in das Gehäuse gelangt; oder c) Das Gerät war Regen ausgesetzt; oder d) Das Gerät scheint nicht richtig zu funktionieren oder zeigt deutliche Leistungsveränderungen; oder e) Das Gerät wurde fallen gelassen, oder das Gehäuse wurde beschädigt.

15. Wartung – Der Anwender darf keine Wartung am Gerät durchführen, die nicht ausdrücklich im Handbuch beschrieben ist. Alle anderen Wartungsfälle sollten qualifiziertem

Fachpersonal überlassen werden.

Deutsch

Steuerungen und verbindungen

1. Schalter Ein/Standby – Ein/Aus

2. LED-Anzeige

Ein – Grün – KASA500 ist eingeschaltet und für die Wiedergabe von Musik bereit.

Standby – Gelb – KASA500 hat Strom, befindet sich jedoch im Standby-Modus. Schutz – Rot – KASA500 befindet sich im Schutzmodus. Schalten Sie den KASA500 aus, lassen Sie ihn abkühlen, und

überprüfen Sie die Verbindungen.

3. Phase – Wählen Sie Signalphase für einen Abgleich mit den Satelliten-Lautsprechern aus

4. Verstärkung – Eingangsverstärkung (Lautstärke)

5. Frequenz – Bestimmt die Tiefpassfrequenz

Diese Steuerung kann über KASA500 DSP-Voreinstellungen aktiviert oder deaktiviert werden. Stellen Sie den Wert auf 140

Hz ein, wenn Ihr Surround-Verstärker über eine interne Subwoofer-Frequenzweiche verfügt (LFE aus).

1 2 3 4 5

Deutsch

6. Spannungsauswahl – Wählen Sie Ihre Netzspannung

7. USB – Zum Hochladen neuer KASA500 DSP-Firmware

KASA500 DSP-Firmware kann unter www.kef.com/kasa500 heruntergeladen werden

8. Software Rev. – Für eine Aufzeichnung der Software-Revision mit den bereitgestellten Etiketten im Zuge der Aktualisierung

der KASA500 DSP-Firmware.

9. EQ-AMP – 8 DIP-Schalter für die Auswahl von KASA500 DSP-Voreinstellungen (Stellen Sie sicher, dass die Software-

Revision Ihrer Voreinstellungsauswahl entspricht.)

10. EQ-LINE OUT – 4 DIP-Schalter für die Auswahl von Ausgabe-DSP-Voreinstellungen (Stellen Sie sicher, dass die Software-

Revision Ihrer Voreinstellungsauswahl entspricht.)

11. Line-Ausgang – RCA

Line-Level-Ausgang an einen anderen KASA500 oder eine Endstufe. Bei Verwendung eines einzelnen LFE-Eingangssignals an

"Line-Eingang" (12) vom Empfänger, mit CH1 verbinden und "Stereo-/Mono-Eingang" (15) auf Mono einstellen.

12. Line-Eingang – Zur Verwendung mit einem Line-Level-Eingangssignal

13. Lautsprechereingänge – Zur Verwendung mit einem Eingangssignal auf Lautsprecherpegel

14. Line Out EQ / Durchleitung – Line Out mit DSP-Voreinstellung / Direkte Umgehung

15. Stereo- / Mono-Eingang

Stereo behält Stereosignal in DSP bei. Mono teilt das Mono-Eingangssignal in DSP- oder Verstärkerkanal auf.

16. 2 Kanal / Bridge – Konvertiert den 2 x 250 Watt in 4 Ohm-Verstärker in einen monauralen 1 x 500 Watt in 8 Ohm-

Verstärker – Muss, soweit nicht anderweitige Anweisungen vorliegen, in der Position "2 Kanal" bleiben!

17. 12V DC IN – Eingang für "12V Trigger" (gleich, welche Polarität).

18. Manuell/Music Sense/12V Trigger – Legt die Einschaltsteuerung des KASA500 fest

Manuell – KASA500 lässt sich über den Ein-/Standby-Schalter auf der Vorderseite einschalten

Music Sense – wenn der Ein-/Standby-Schalter eingeschaltet ist, schaltet sich der KASA500 ein, wenn er ein Musiksignal

empfängt

12V Trigger – wenn der Ein-/Standby-Schalter eingeschaltet ist, schaltet sich der KASA500 über einen 12V-Trigger ein

19. Lautsprecherausgänge – Mit Subwoofer oder Lautsprecher verbinden

Verwenden Sie die Markierungen Ch1 / Ch 2 für 2-Kanalmodus; Verstärker ist für 4 Ohm-Lautsprecher optimiert. Verwenden Sie die Markierung Bridge, wenn im Bridge-Modus; Verstärker ist für 8 Ohm-Lautsprecher optimiert.

14 15 16 18

7 9 11 12 13 17 19

Fortsetzung auf Seite 26

Français

x1 x1 x4x2 x6

x1 x1x1 x1

Introduction

Français

Amplificateur KASA500

Table des matières

Nous vous remercions de votre acquisition d'un amplificateur KEF KASA500. Nous sommes certains que votre KASA500 vous apportera un son de haute qualité pour les années à venir.

Veuillez lire intégralement ce manuel avant d'effectuer un branchement sur le KASA500.

À l’intérieur de la boîte

Table des matières ...................................................................................................................................................................................................................................................................................................................... 10

À l’intérieur de la boîte ............................................................................................................................................................................................................................................................................................................. 10

Précautions d'emploi ..................................................................................................................................................................................................................................................................................................................11

Commandes et prises .........................................................................................................................................................................................................................................................................................................12-13

Réglages KASA500 – mode LFE ......................................................................................................................................................................................................................................................................................... 26

Réglages KASA500 – sub / sat stereo .............................................................................................................................................................................................................................................................................. 27

Réglages KASA500 – entrée enceinte ............................................................................................................................................................................................................................................................................. 28

Caractéristique ................................................................................................................................................................................................................................................................................................................................ 29

+ 22 hidden pages

KEF KASA500 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
