Manuale utente
Supershadow 250 cc
Supershadow 250 cc
Grazie per aver scelto una moto KEEWAY!
KEEWAY è specializzata nella progettazione e nella produzione di veicoli in
grado di soddisfare le esigenze e le
aspettative degli acquirenti più esigenti.
Per integrare le caratteristiche, i sistemi
e la tecnologia del vostro veicolo abbiamo redatto questo manuale allo scopo
di agevolarne la comprensione ed il funzionamento.
La casa costruttrice si riserva il diritto di
modificare alcune caratteristiche tecniche in linea con la politica di costante
miglioramento del prodotto.
Per ogni argomento non citato in questo manuale o per richiedere informazioni riguardanti accessori o altro, non
esiti a contattare o a recarsi presso il più
vicino punto assistenza Keeway.
Usare solo parti di ricambio originali Keeway.
Tel.0573.534689
Fax 0573.532259
e-mail info@Keeway.it
1
Supershadow 250 cc
Il significato di alcuni simboli
qui sotto è il seguente:
ATTENZIONE:
Indica un pericolo che potrebbe causare alle persone
lesioni gravi o in alcuni casi anche la morte.
AVVERTENZA:
Indica un pericolo per cui il veicolo potrebbe essere
danneggiato.
NOTA:
Indica informazioni importanti riguardo la manutenzione del veicolo da effettIuarsi con estrema facilità.
2
Supershadow 250 cc
INDICE
GUIDA SICURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4
CONOSCERE IL SUO VEICOLO . . . . . . . . . . . . . . . . . . . . 5
SPIE E INTERRUTTORI PRINCIPALI . . . . . . . . . . . . . . . . . 6
INDICAZIONI DESCRITTIVE . . . . . . . . . . . . . . . . . . . . . . . 7
COMANDI PRINCIPALI . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Manopola sinistra . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Manopola destra . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Segnalazione emergenza . . . . . . . . . . . . . . . . . . . . . . .8
INTERRUTTORE PRINCIPALE . . . . . . . . . . . . . . . . . . . . . 9
Bloccasterzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
ACCESSO AI COMPARTI . . . . . . . . . . . . . . . . . . . . . . . . 10
Vano sotto sella . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Serratura per aggancio casco . . . . . . . . . . . . . . . . . .10
SERBATOIO CARBURANTE . . . . . . . . . . . . . . . . . . . . . . 11
Rubinetto carburante . . . . . . . . . . . . . . . . . . . . . . . .11
COME AVVIARE IL MOTORE . . . . . . . . . . . . . . . . . . . . . 12
Messa in moto a pedale . . . . . . . . . . . . . . . . . . . . . .13
PARTENZA E GUIDA . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Cambio marce . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Modulazione della velocità . . . . . . . . . . . . . . . . . . . . .13
SISTEMA FRENANTE . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
PARCHEGGIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
PRECAUZIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Rodaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Identificazione veicolo . . . . . . . . . . . . . . . . . . . . . . . . 16
CONTROLLI IL SUO VEICOLO . . . . . . . . . . . . . . . . . . . . 17
Freni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Controllo livello e aggiunta olio motore . . . . . . . . . . . 18
Cambio olio motore . . . . . . . . . . . . . . . . . . . . . . . . . 18
Ammortizzatore posteriore . . . . . . . . . . . . . . . . . . . . 19
Candela . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Filtro aria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Batteria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Carburatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Catena di trasmissione . . . . . . . . . . . . . . . . . . . . . . . 21
Pulizia e lavaggio del veicolo . . . . . . . . . . . . . . . . . . . 22
Rimessaggio veicolo per periodo prolungato . . . . . . . 23
Dopo un lungo periodo di inattività . . . . . . . . . . . . . . 22
SPECIFICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . . . .23
MANUTENZIONE PROGRAMMATA . . . . . . . . . . . . . . . . .25
SCHEMA ELETTRICO . . . . . . . . . . . . . . . . . . . . . . . . . . .28
3
Supershadow 250 cc
GUIDA SICURA
Questo manuale è da considerarsi parte
integrante del veicolo e dovrebbe sempre rimanere con esso anche nel caso
sia rivenduto.
Questo capitolo indica alcune regole da
seguire per una guida sicura.
È necessario essere in regola con tutte
le norme imposte dalla legge vigente
(patente, targa, registrazioni...).
Si raccomanda di guidare il veicolo nell’area di transito e di mantenere le velocità previste dal codice della strada.
Non prestare il veicolo quando il potenziale guidatore non ha esperienza, onde
evitare possibili incidenti.
Non guidare sotto l’effetto di alcol, droghe o medicinali che possono indurre
sonnolenza.
Rispettare le norme del traffico e la
segnaletica stradale.
Indossare il casco, i guanti e le relative
protezioni.
Guidare con entrambe le mani sul
4
manubrio ed i piedi sulle pedane.
Non guidare in maniera distratta (mentre sta fumando, mangiando, bevendo
o leggendo).
Controllare periodicamente il veicolo.
Questo veicolo è adibito per due persone.
Supershadow 250 cc
CONOSCERE IL SUO VEICOLO
1) Luce posteriore
2) Indicatore di direzione
3) Sella passeggero
4) Sella
5) Serbatoio carburante
6) Specchietto retrovisore
7) Indicatore livello olio del freno
8) Tachimetro
9) Luce anteriore
10) Condotto di scarico
11) Tamburo del freno
12) Pedanina retraibile passeggero
13) Motorino avviamento
14) Leva messa in moto
15) Pedale freno posteriore
16) Clacson
17) Disco freno
5
1) Spia indicatori di direzione
2) Frizione
3) Specchietto retrovisore sinistro
4) Strumenti
5) Indicatore livello carburante
6) Freno anteriore
7) Specchietto retrovisore destro
8) Manopola acceleratore
1) Spia marcia neutra inserita
2) Contachilometri
3) Tachimetro
4) Spia fari abbaglianti
5) Spia indicatore di direzione inserito
6) Spia allarme inserito
7) Contagiri
8) Contachilometri parziale
Supershadow 250 cc
SPIE E INTERRUTTORI PRINCIPALI
6
Supershadow 250 cc
INDICAZIONI DESCRITTIVE
Spia indicatori di direzione: . . . . . . . . .Segnala l’inserimento dell’indicatore di
direzione (destro o sinistro).
Contachilometri: . . . . . . . . . . . . . . . . . . . . .Segnala i chilometri totali percorsi.
Tachimetro: . . . . . . . . . . . . . . . . . . . . . . . . .Segnala la velocità di marcia.
Spia fari abbaglianti: . . . . . . . . . . . . .Si accende quando sono inseriti i fari
abbaglianti.
Spia marcia neutra: . . . . . . . . . . . . . . . . .Si accende quando è inserita la marcia
neutra (folle).
Spia allarme: . . . . . . . . . . . . . . . . . . . . . . . .Si accende quando l’allarme è inserito.
7
Supershadow 250 cc
COMANDI PRINCIPALI
MANOPOLA SINISTRA
1) Clacson:
Premere il pulsante per azionare il
clacson.
2) Premere il pulsante indicatore di
direzione se si é scelto di andare a
sinistra.
3) Luci:
Premere la parte superiore del
pulsante per accendere i fari
abbaglianti; la parte inferiore per
gli anabbaglianti.
MANOPOLA DESTRA
1) Accensione elettrica
Tenere premuto il pulsante per
almeno 5 secondi. Se il veicolo
non si mette in moto, attendere
30 secondi e provare nuovamente.
2) Comando accensione luci:
premere il pulsante per l’accensione.
3) Premere il pulsante indicatore di
direzione se si è scelto di andare a
destra.
Segnalazione emergenza
Premendo entrambi gli indicatori di direzione (sinistro e destro), tutti gli indicatori si accenderanno. Per togliere la
segnalazione di emergenza riportare gli
indicatori di direzione nella posizione iniziale.
8
Supershadow 250 cc
INTERRUTTORE PRINCIPALE
Inserire e girare la chiave nel quadro
elettrico.
ATTENZIONE:
Non usare la chiave quando il veicolo é in movimento.
NOTA:
Se la chiave è sulla posizione ON quando il veicolo
non sta viaggiando si scarica la batteria.
1. ON - Avvio
Un volta messo in moto il veicolo é possibile accendere le luci ed azionare il
clacson.
La chiave non può essere rimossa.
2. OFF - Spegnimento
Il motore è disattivato.
Luci e clacson non funzionano.
La chiave può essere rimossa.
Il motore non può essere avviato.
Operazione inserimento bloccasterzo
Inserire sempre il bloccasterzo quando
il veicolo rimane incustodito.
1. Girare lo sterzo al limite.
2. Inserire la chiave e girare da OFF
verso la posizione di chiusura.
3. Estrarre la chiave.
ATTENZIONE:
Non muovere il veicolo dopo aver inserito il bloccasterzo.
Per assicurarsi che sia entrato in funzione il bloccasterzo provare a girare leggermente il manubrio.
Per sbloccare il bloccasterzo
Inserire la chiave e ruotare fino alla posizione OFF muovendo leggermente il
manubrio.
9
Supershadow 250 cc
ACCESSO AI COMPARTI
10
Vano sotto sella
Come togliere la sella:
1. Allentare le viti di fissaggio posteriore della sella e quelle laterali.
2. Premere la sella verso il basso e
rimuovere le viti.
ATTENZIONE:
Quando si rimonta la sella non dimenticare di serrare
bene le viti.
Serratura per aggancio casco
1. Inserire la chiave e ruotare in senso orario.
2. Aprire il gancio.
3. Appendere il casco chiudere il gancio e togliere la chiave.
ATTENZIONE:
Non guidare con il casco appeso al gancio. Potrebbe causare problemi di sicurezza
durante la guida.
Supershadow 250 cc
SERBATOIO CARBURANTE
1. Inserire la chiave e ruotare a
destra per aprire il tappo del serbatoio carburante.
2. Rimuovere il tappo.
3. Inserire il carburante nel serba-
toio.
4. Rimettere il tappo e chiudere con
la chiave.
Capacità serbatoio
8 litri
ATTENZIONE:
La benzina è un combustibile, in alcune circostanze
si può infiammare. Quando si va ad inserire benzina,
é consigliabile che il veicolo sia a motore spento.
Evitare il contatto con la pelle o l’inalazione dei vapori.
RUBINETTO CARBURANTE
Posizione di chiusura (0)
1. La freccia posta sul rubinetto
rivolta verso l’alto indica la posizione di chiusura. Il carburatore
non è alimentato.
2. Il veicolo è fermo.
Posizione di apertura (I)
1. La freccia posta sul rubinetto
rivolta verso il basso Indica la
posizione di apertura.
Il carburatore è alimentato.
2. Il veicolo può marciare.
11
Supershadow 250 cc
COME AVVIARE IL MOTORE
12
Prima di avviare il motore
1. Controllare il livello dell’olio e del
carburante.
2. Portarsi alla sinistra del veicolo.
3. Togliere il veicolo dal cavalletto.
Non accendere il motore in aree chiuse
ermeticamente perché i fumi che fuoriescono possono contenere sostanze
nocive.
Avviamento
1. Portare in posizione di apertura il
rubinetto carburante
2. Verificare che l’interruttore
ON/OFF sia posizionato su ON.
3. Portare su ON.
4. Quando il motore è freddo posizio-
nare la levetta dell’aria (posta sul
carburatore) al primo scatto pos. 1
5. Quando il motore è abbastanza
caldo posizionare levetta aria al
secondo scatto pos. 2
Supershadow 250 cc

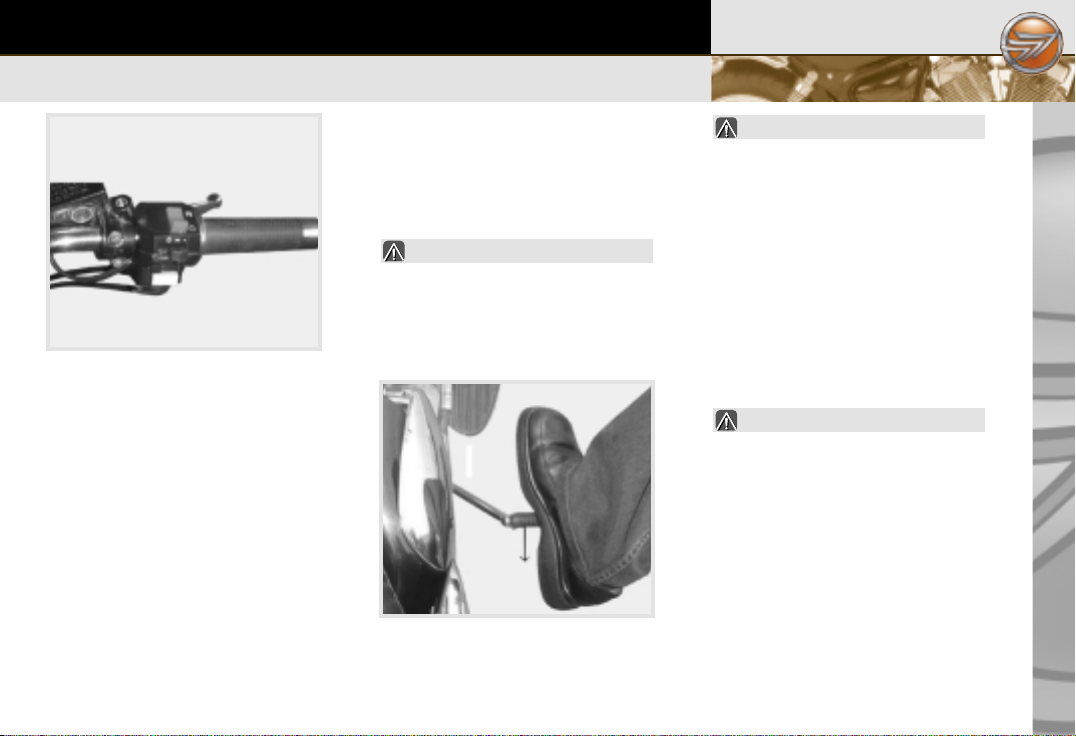

COME AVVIARE IL MOTORE
6. Premere start, tenendo premuta
la leva del freno.
7. Prima della partenza é importante
far riscaldare il motore e per i primi
mille Km viaggiare a velocità
moderata, come da tabella di
seguito riportata.
MESSA IN MOTO A PEDALE
1. Seguire quanto riportato ai primi
cinque punti del precedente paragrafo (Avviamento).
2. Premere con forsa sul pedale
ATTENZIONE:
Appena avviato il motore riporta nella posizione iniziale il pedale
AVVERTENZA:
1. Il supporto principale è dato dalla mano sinistra, la
destra invece è un supporto di presa. Per avere
un supporto più sicuro, con i piedi a terra, simulare una posizione di spinta in avanti.
Non aggrapparsi alla sella per sorreggersi.
2. Tenere il manubrio con entrambe le mani e usare
il piede sinistro come supporto. Salire sul veicolo
con la gamba destra, in modo tale da avere una
seduta stabile.
3. in caso di trasporto passeggero aprire le pedanine retraibili, altrimenti per maggiore sicurezza
tenerle chiuse.
AVVERTENZA:
Per impedire lo scatto veloce del veicolo tenere il
freno tirato, una volta partiti lasciarlo gradualmente.
Non accelerare troppo velocemente in fase di partenza.
13
Supershadow 250 cc
PARTENZA E GUIDA
14
CAMBIO MARCE
Il veicolo dispone di 5 marce più la neutra (FOLLE).
L’inserimento delle marce viene effettuato per mezzo della leva a pedale
Figura 2 e la frizione posta sul lato sinistro del manubrio Figura 1.
Figura 1
Figura 2
MODULAZIONE DELLA
VELOCITÀ
Osservare la velocità indicata sul tachimetro e modularla agendo sulla manopola posta sul lato destro del manubrio:
1. Ruotando verso il guidatore:
aumenta la velocità.
2. Ruotando in senso opposto: diminuisce la velocità.
La figura 2 illustra la disposizione delle
marce.
La tabella indica le velocità consigliate in
Km/h per ogni marcia, in funzione dei
Km totali percorsi.
Km 12345
0-300 10 24 30 35 40
300-600 15 30 35 40 45
600-1000 15 30 40 45 50
1000-1500 15 35 45 50 60
Supershadow 250 cc
SISTEMA FRENANTE
SISTEMA FRENANTE
Una prima lenta riduzione della velocità
si può ottenere agendo sulla manopola
di accelerazione e decelerazione.
Se invece si presenta la necessità di
dover frenare mentre il veicolo è in marcia, occorre usare sempre entrambi i
freni, quello anteriore posto sul lato
destro del manubrio e quello posteriore
a pedale, cercando di diminuire la velocità in modo graduale, evitando così di
perdere la stabilità di marcia.
ATTENZIONE:
In condizioni meteorologiche avverse (pioggia,
acqua, neve, ecc) i freni hanno bisogno di un maggior tempo di reazione, a differenza di quando invece
la strada è in condizioni normali.
Non frenare repentinamente in discesa, il veicolo
potrebbe perdere la normale stabilità di marcia.
Controllare il livello dell’olio nei freni frequentemente.
PARCHEGGIO
Non parcheggiare il veicolo appoggiandolo contro un muro.
Tenere il veicolo su di una superficie
piana.
Non lasciare incustodito il veicolo, specialmente con chiave inserita.
Non sedersi sul veicolo quando quest’ultimo è posizionato sul cavalletto.
Al momento in cui ci si fermi, non accostarsi al veicolo: alcune parti potrebbero
essere surriscaldate.
15
Supershadow 250 cc
PRECAUZIONI
16
RODAGGIO
Per conservare a lungo il veicolo, devono essere adottate alcune precauzioni:
0 - 100 Km
Per i primi 100 km viaggiare lentamente
e usare i freni in maniera moderata, in
modo da aumentarne l’efficienza e la
durata. Questo per ottenere una migliore prestazione del veicolo.
0 - 500 Km
Per i primi 500 km non guidare a velocità elevata, non superare l’80% della
velocità massima.
Dopo 1000 km
Portare gradualmente il veicolo a velocità più elevata (entro i limiti imposti).
IDENTIFICAZIONE DEL VEICOLO
Si raccomanda di trascrivere il numero
di identificazione ID del motore e del
telaio ed il nome del modello negli
appositi spazi.
Numero del motore
_________________________________
Numero del telaio
_________________________________
Modello
_________________________________
ATTENZIONE
La modifica dei numeri ID punzonati sul telaio e sul
motore, fanno decadere automaticamente la validità
della garanzia.
Supershadow 250 cc
CONTROLLI IL SUO VEICOLO
Ricordarsi di controllare attentamente il
veicolo prima dell’uso in modo da poter
prevenire possibili inconvenienti.
Per tutti gli interventi periodici riferirsi a
quanto riportato al paragrafo Manuten-
zione programmata pagina 25.
Se il veicolo resta lungamente inutilizzato, è consigliato effettuare comunque
un controllo prima del riutilizzo.
È importante controllare il veicolo anche
quando é stato usato in avverse condizioni metereologiche (pioggia, polvere,
ecc.).
Si raccomanda inoltre che i controlli
siano effettuati presso il punto Keeway
Service più vicino.
Controllo giornaliero
Sistema frenante:
- Controllare la sensibilità dei freni.
Pneumatici:
- Controllare che non vi siano crepature.
- Assicurarsi che non vi siano abrasioni insolite.
- Controllare altezza battistrada.
Motore
- Controllare il livello dell’olio motore.
- Controllare eventuali rumori anomali.
- Cotrollare la sensibilità della
manopola di accelerazione e
decelerazione.
FRENI
Controllare dischi freno e pastiglie e in
caso di consumo eccessivo provvedere
alla sostituzione.
Se il livello risulta essere al minimo,
aggiungere olio specifico (DOT3 o
DOT4).
Azionare la leva del freno anteriore e
verificare nuovamente il livello.
Adattare la corsa della leva del freno
agendo sul dado di registrazione.
17
Supershadow 250 cc
CONTROLLI IL SUO VEICOLO
18
AVVERTENZA:
Non usare un’olio di qualità scadente.
Impedire all’olio di andare a toccare la vernice per
evitare che si danneggi o si deteriori.
Assicurarsi di mantenere l’adattamento del dado in
perfetto contatto con la superficie.
Controllare la distanza dell’impugnatura ancora una
volta dopo la registrazione.
Premere la leva del freno per controllare se la disposizione della linea indicatrice cade entro il limite del
freno.
CONTROLLO LIVELLO E
AGGIUNTA OLIO NEL MOTORE
CAMBIO OLIO MOTORE
1. Svitare il tappo posto sotto il
1. Svitare il tappo e con l’asticella
incorporata controllare il livello.
2. Svitare il tappo posto sopra il
2. L’olio dovrebbe stare fra il livello
massimo e quello minimo.
3. Aggiungere olio specifico se
3. Far defluire l’olio residuo.
necessario ed effettuare controlli
periodici.
4. Inserire e serrare il tappo Figura 2.
4. Riavvitare il tappo.
5. Immettere l'olio (SAE10W-40 o
AVVERTENZA:
Usare una qualità scadente di olio potrebbe danneggiare il motore.
Usare il cavalletto centrale su terreno piatto.
Ricordarsi di cambiare periodicamente l’olio.
Figura 1 Figura 2
6. Controllare con l’asticella il livello e
motore (Figura 2).
motore (Figura 1).
SAE10W-50).
riavvitare il tappo Figura 1.
Supershadow 250 cc
CONTROLLI IL SUO VEICOLO
AMMORTIZZATORE POSTERIORE
L’ammortizzatore serve ad assorbire le
vibrazioni ed a equilibrare i carichi dinamici.
Regolazione della molla:
1. La regolazione della molla compensa l’aumento del carico sul
veicolo.
2. Girare la ghiera per aumentare o
diminuire l’estensione della molla.
3. Verificare che da entrambi i lati le
molle siano regolate alla solita
altezza.
ATTENZIONE :
La regolazione delle molle effettuata in modo diverso
sui due lati, può comportare instabilità di marcia e la
perdita del controllo di guida del veicolo.
CANDELA
Controllare la candela ogni 1000 km, se
sporca usare una paglietta di metallo e
pulire gli elettrodi.
Regolare la distanza tra gli elettrodi
0,6-0,8 mm.
Controllare la candela ogni 6000 Km.
Sostituzione della candela
1. Disconnettere la pipetta dalla candela.
2. Svitare e togliere la candela.
3. Inserire la nuova candela ed avvi-
tare.
4. Connettere la pipetta alla candela.
AVVERTENZA:
Non serrare troppo la candela.
Tipo di candela: NGK D7EA /CHAMPION A8YC/ NHSP/LD/D8RTC
19
Supershadow 250 cc
CONTROLLI IL SUO VEICOLO
20
FILTRO ARIA
Pulire il filtro dell’aria ogni 1000 Km.
Se il veicolo viene usato in condizioni
metereologiche avverse, o su percorsi
con molta polvere o fango, va pulito più
frequentemente.
Pulizia o sostituzione del filtro
dell’aria:
1. Mettere il veicolo sul cavalletto.
2. Togliere la mascherina di copertu-
ra.
3. Rimuovere il filtro.
4. Pulire il filtro con il solvente.
5. Impregnare il filtro con olio per
motore.
6. Riposizionare il filtro e chiudere il
coperchio.
ATTENZIONE:
Sostituire la guarnizione di tenuta se consumata.
BATTERIA
Controllare la batteria e le polarità ogni
1000 Km.
Controllo batteria
1. Assicurarsi che la chiave di
accensione sia sulla posizione
OFF.
2. Togliere la copertura bombata
posta sul lato sinistro del veicolo.
3. Disconnettere la batteria.
4. Se necessario, aggiungere il liqui-
do elettrolitico negli appositi contenitori evitando la fuoriuscita del
liquido.
FUSIBILI
Se alcuni componenti elettrici non funzionano o il motore non si avvia, controllare che il fusibile del veicolo, posto
vicino all’alloggiamento della batteria,
siano integri.
Controllo fusibile
1. Mettere il veicolo sul cavalletto.
2. Togliere la copertura bombata
dell’alloggiamento batteria.
2. Rimuovere il fusibile dalla sede e
controllarne l’efficienza.
3. Sostituirlo se danneggiato.
ATTENZIONE:
Non usare fusibili di bassa qualità o di diverso amperaggio.
Per eventuali sostituzioni di parti elettriche, usare soltanto pezzi originali.
Per la pulizzia della sede del fusibile o la sua sostituzione, prestare attenzione a non esercitare eccessiva
pressione sul fusibile stesso perchè potrebbe spaccarsi.
Supershadow 250 cc
CONTROLLI IL SUO VEICOLO
AVVERTENZA:
Se dopo l’eventuale sostituzione del fusibile persistesse l’inconveniente, é necessario recarsi al più
presto in un centro assistenza Keeway Service.
CARBURATORE
È stato tarato per funzionare al meglio
ed avere una lunga durata.
1. Levetta aria
2. Regolazione acceleratore
CATENA DI TRASMISSIONE
La catena di trasmissione deve essere
lubrificata per essere maggiormente
efficente.
21
Supershadow 250 cc
CONTROLLI IL SUO VEICOLO
22
PULIZIA E LAVAGGIO DEL
VEICOLO:
1. Bagnare abbondantemente con
acqua.
2. Lavare usando un detergente
neutro.
3. Togliere lo sporco residuo con un
panno intriso di acqua.
ATTENZIONE:
Pulire il veicolo solo dopo il raffreddamento del motore.
Attenzione a non far entrare acqua nella marmitta,
nelle parti elettriche e nel filtro dell’aria, potrebbero
verificarsi inconvenienti anche gravi!
Per una maggiore sicurezza dopo il lavaggio, guidare
con moderazione. La frenatura del veicolo potrebbero essere momentaneamente inferiore a quella normale.
Si raccomanda di attendere che il veicolo sia completamente asciutto prima di metterlo in moto.
RIMESSAGGIO VEICOLO PER
PERIODO PROLUNGATO
ATTENZIONE:
Proteggere con un telo il motore e la marmitta dopo
che la superificie è stata lavata.
Per il rimessaggio, effettuare le seguenti operazioni:
1. Pulire tutte le parti per prevenire la
ruggine
2. Per prolungare la durata della batteria, occorre smontarla dal veicolo e collocarla in un area ventilata
ma non troppo esposta alla luce.
3. Svuotare il carburatore dalla benzina residua.
DOPO UN LUNGO PERIODO DI
INATTIVITÁ
Lavare il veicolo
Controllare la batteria e se necessario
procedere alla ricarica.
Controllare livello olio e carburante.
Fare un’ulteriore controllo a tutte le parti
del veicolo.
ATTENZIONE:
Testare le prestazioni del veicolo procedendo a velocità moderata.
Supershadow 250 cc
SPECIFICHE TECNICHE
MODELLO: SUPERSHADOW
Cilindrata: 249 cc
Cilindri: 2
Sistema di raffreddamento: Aria
Aqlesaggio X Corsa: 49 mm X 66 mm
Potenza max.: 14,5 Kw/8750 min
Coppia max.: 15 Nm/8000 min
Avviamento: Electtrico
Accensione: CDI
Frizione: Multidisco a bagno d'olio
Numero marce: 5
Freno anteriore: Disco
Freno posteriore: Tamburo
Lunghezza: 2250 mm
Altezza: 1160 mm
Largezza: 740 mm
Interasse: 1530 mm
Peso: 149 kg
Carico: 2 (Conducente + Passeggero)
Sospensione: Idraulica
Quantità olio motore: 1 lt.
Pneumatico anteriore: 3.0-18
Pneumatico posteriore: 130/90-15
Capacità serbatoio: 8 lt.
-1
-1
23
Supershadow 250 cc
SPECIFICHE TECNICHE
MODELLO: SUPERSHADOW
N° di giri al minimo 1400 ±100 rpm
Sistema di trasmissione
Prima marcia 1:29,73
Seconda marcia 1:18,94
Terza marcia 1:14,17
Quarta marcia 1:14,25
Quinta marcia 1:9,23
Pressione pneumatico anteriore: 230 Kpa
Pressione pneumatico posteriore: 230 Kpa
Batteria: 12V-6Ah / YUASA / YTX7A-BS
Generatore: Alternatore
Luci: 12V-35/35W
Lampada freno posteriore: 12V-21/5W
Velocità massima: 118 Km/h
Inclinazione consentita: 20°
Spazio di frenatura: 7 m
Consumi carburante: 2,3 lt / 100 km
24
Supershadow 250 cc
MANUTENZIONE PROGRAMMATA
OPERAZIONI
Tagliando A
entro 1000 Km
(o 6 mesi)
Tagliando B
entro 5000 Km
(o 12 mesi)
Tagliando C
entro 10000 Km
(o 24 mesi)
Tagliando D
ogni 15000 Km
Tagliando E
ogni 20000 Km
Batteria C C C C C
Candele C S
Carburatore: sincronizzazione e minimo C/P C
Catena trasmissione - tensione - lubrificazione
Cinghia / Catena di distribuzione C C S
Collaudo generale C C
Comandi flessibili sterzo C C
Comandi idraulici freni e frizione C C C
Compressione cilindri C C
Corpo farfallato: sincronizzazione e minimo C C C
Cuscinetti mozzi e ruota C C
Cuscinetti sterzo: gioco C C
Elettroventilatore C/V C/V C/V
C = CONTROLLO e/o REGOLAZIONE / P = PULIZIA / L = LUBRIFICAZIONE e/o INGRASSAGGIO / V = VERIFICA CON MOTORE IN FUNZIONE / S = SOSTITUZIONE
25
Supershadow 250 cc
MANUTENZIONE PROGRAMMATA
26
OPERAZIONI
Tagliando A
entro 1000 Km
(o 6 mesi)
Tagliando B
entro 5000 Km
(o 12 mesi)
Tagliando C
entro 10000 Km
(o 24 mesi)
Tagliando D
ogni 15000 Km
Tagliando E
ogni 20000 Km
Filtro aria C C/P S C/P S
Filtro aspirazione olio motore P P
Filtro combustibile S S S
Filtro olio motore S S S S S
Fissaggio pignone / Corona trasmissione C C C C C
Gioco valvole C C C
Giunto elastico ruota posteriore C C
Impianti luci e segnalazioni V V V V V
Liquido di raffreddamento C C C C S
Lubrificazione generale guaine comandi L L L L L
Olio comando freni e frizione C C S
Olio forcella anteriore S
Olio motore - Olio mozzo S - S S - C S - C S - S S - C
C = CONTROLLO e/o REGOLAZIONE / P = PULIZIA / L = LUBRIFICAZIONE e/o INGRASSAGGIO / V = VERIFICA CON MOTORE IN FUNZIONE / S = SOSTITUZIONE
Supershadow 250 cc
MANUTENZIONE PROGRAMMATA
OPERAZIONI
Tagliando A
entro 1000 Km
(o 6 mesi)
Tagliando B
entro 5000 Km
(o 12 mesi)
Tagliando C
entro 10000 Km
(o 24 mesi)
Tagliando D
ogni 15000 Km
Tagliando E
ogni 20000 Km
Pastiglie / Ganasce freno C C S C S
Pneumatici: usura e pressione C C C C C
Pulizia generale
Serbatoio benzina P
Serraggio generale bulloneria C C P
C = CONTROLLO e/o REGOLAZIONE / P = PULIZIA / L = LUBRIFICAZIONE e/o INGRASSAGGIO / V = VERIFICA CON MOTORE IN FUNZIONE / S = SOSTITUZIONE
27
Supershadow 250 cc
SCHEMA ELETTRICO
28
KEEWAY ITALIA S.r.l.
Via Cappellini, 82
51100 Pistoia
Tel. +39 0573 534689
Fax +39 0573 532259
e-mail: info@keeway.it
web: www.keeway.it
Supershadow 250 cc
Rif. 061302 • Edizione Dicembre 2006
Loading...
