WV 4-4 Plus WV 4-4 Plus Battery Set

Deutsch 7 English 12 Français 17 Italiano 22 Nederlands 27 Español 32 Português 37 Dansk 42 Norsk 47 Svenska 52 Suomi 57 Ελληνικά 62 Türkçe 67 Русский 72 Magyar 78 Čeština 83 Slovenščina 88 Polski 93 Româneşte 98 Slovenčina 103 Hrvatski 108 Srpski 113 Български 11 8 Eesti 123 Latviešu 128 Lietuviškai 133

Українська 138 Қазақша 143

中文

ﺔﻴﺑﺮﻌﻟﺍ

148 153

59697330

(05/23)

Page 2

Page 3

B C

D E

F G

H I

Page 4

J K

L M

N O

P Q

Page 5

R S

T U

V W

X Y

Page 6

Z AA

AB AC

AD AE

Page 7

Inhalt

Sicherheitshinweise............................................. 7

Bestimmungsgemäße Verwendung .................... 7

Umweltschutz ...................................................... 8

Zubehör und Ersatzteile ...................................... 8

Lieferumfang ....................................................... 8

Gerätebeschreibung ............................................ 8

Gerät montieren .................................................. 8

Akkupack laden ................................................... 8

Akkupack einsetzen ............................................ 8

Ladezustandsanzeige ......................................... 8

Akkupack entnehmen .......................................... 8

Sprühflasche vorbereiten .................................... 8

Betrieb ................................................................. 9

Transport ............................................................. 9

Lagerung ............................................................. 9

Pflege und Wartung............................................. 9

Hilfe bei Störungen.............................................. 10

Garantie............................................................... 11

Technische Daten ................................................ 11

Sicherheitshinweise

Lesen Sie vor der ersten Verwendung des Geräts diese Originalbetriebsanleitung und Sicherheitshinweise sowie die

liegenden Originalbetriebsanleitungen und Sicherheitshinweise. Handeln Sie danach. Bewahren Sie alle Betriebsanleitungen für späteren Gebrauch oder für Nachbesitzer auf. Neben den Hinweisen in den Betriebsanleitungen müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

dem Akkupack und dem Ladegerät bei-

Gefahrenstufen

 GEFAHR

● Hinweis auf eine unmittelbar drohende Gefahr, die zu

schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu schweren Körperverletzungen oder zum Tod führen kann.

몇 VORSICHT

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu leichten Verletzungen führen kann.

ACHTUNG

● Hinweis auf eine möglicherweise gefährliche Situati-

on, die zu Sachschäden führen kann.

Allgemeine Hinweise

 GEFAHR ● Erstickungsgefahr. Halten Sie Ver-

packungsfolien von Kindern fern. ● Tauchen Sie das Gerät nicht ins Wasser. ● Berühren Sie niemals Kontakte oder Leitungen.

몇 WARNUNG ● Personen mit verringerten phy-

sischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen dürfen das Gerät nur benutzen, wenn sie korrekt beaufsichtigt werden oder wenn sie durch eine für ihre Sicherheit zuständige Person bezüglich der sicheren Anwendung des Geräts unterwiesen wurden und wenn sie die daraus resultierenden Gefahren verstanden haben. ● Beauf-

sichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ● Kinder ab mindestens 8 Jahren dürfen das Gerät betreiben, wenn sie durch eine für ihre Sicherheit zuständige Person in der Anwendung unterwiesen wurden oder wenn sie korrekt beaufsichtigt werden und wenn sie die daraus resultierenden Gefahren verstanden haben. ● Kinder dürfen Reinigung und Anwenderwartung nur unter Aufsicht durchführen. ● Kinder dürfen mit dem Gerät nicht spielen.

몇 VORSICHT ● Sicherheitseinrichtungen die-

nen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

ACHTUNG ● Lagern Sie das Gerät nur in Innen-

räumen.

Stromschlaggefahr

 GEFAHR ● Setzen Sie das Gerät mit dem Ak-

kupack keiner starken Sonneneinstrahlung, Hitze sowie Feuer aus. ● Richten Sie den Sprühstrahl nicht direkt auf Betriebsmittel, die elektrische Bauteile enthalten, wie z. B. die Innenräume von Öfen.

몇 WARNUNG ● Das Gerät enthält elektrische

Bauteile, reinigen Sie das Gerät nicht unter fließendem Wasser.

Bedienung

몇 WARNUNG ● Verletzungsgefahr. Richten Sie

den Sprühstrahl nicht auf die Augen.

몇 VORSICHT ● Verwenden Sie das Gerät nicht,

wenn es zuvor heruntergefallen, sichtbar beschädigt oder undicht ist.

ACHTUNG ● Führen Sie keine Gegenstände in die

Abluftöffnung ein. ● Führen Sie keine Gegenstände in die Akkupackaufnahme ein, außer Akkupacks des KÄRCHER Battery Power 4 V Systems. ● Testen Sie den Mikrofaser-Wischbezug an einer nicht sichtbaren Stelle, bevor Sie den Fensterreiniger auf empfindlichen (hochglänzenden) Oberflächen anwenden. ● Schalten Sie das Gerät aus, sobald die MAX-Markierung des Schmutzwassertanks erreicht ist und leeren Sie den Schmutzwassertank. ● Lagern Sie das Gerät nur aufrecht stehend. ● Lagern Sie das Gerät nur in trockenen Räumen.

Typenschild

Auf dem Typenschild finden Sie die wichtigsten Gerätedaten. Im Kapitel “Gerätebeschreibung” wird gezeigt, wo das Typenschild am Gerät angebracht ist.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Privathaushalt. Verwenden Sie das Gerät ausschließlich mit Akkupacks und Ladegeräten des KÄRCHER Battery Power 4 V Systems.

Geeignete Akkupacks sind mit dem Symbol BP 4 V gekennzeichnet.

Laden Sie den Akkupack nur mit zum Laden zugelassenen Ladegeräten.

Das akkubetriebene Gerät ist zur Reinigung von feuchten, glatten Oberflächen wie Fensterscheiben, Spiegeln oder Fliesen bestimmt.

● Verwenden Sie das Gerät nicht als Trockensauger.

Deutsch 7

Page 8

● Das Gerät kann max. 25 ml Flüssigkeit von horizontalen Oberflächen aufsaugen, z. B. von einem umgefallenen Trinkglas.

● Verwenden Sie das Gerät nur in Verbindung mit folgenden KÄRCHER Reinigungsmitteln: RM 500, RM 503, RM 508. Verwenden Sie keine herkömmlichen Fensterreinigungsmitteln (keinen Spiritus, keine Schaumreiniger etc.).

● Verwenden Sie das Gerät nur mit von KÄRCHER zugelassenem Zubehör und Ersatzteilen.

Jede andere Verwendung ist unzulässig. Für Gefährdungen, die durch unzulässige Verwendung entstehen, haftet der Anwender. Einen QR-Code finden Sie in:

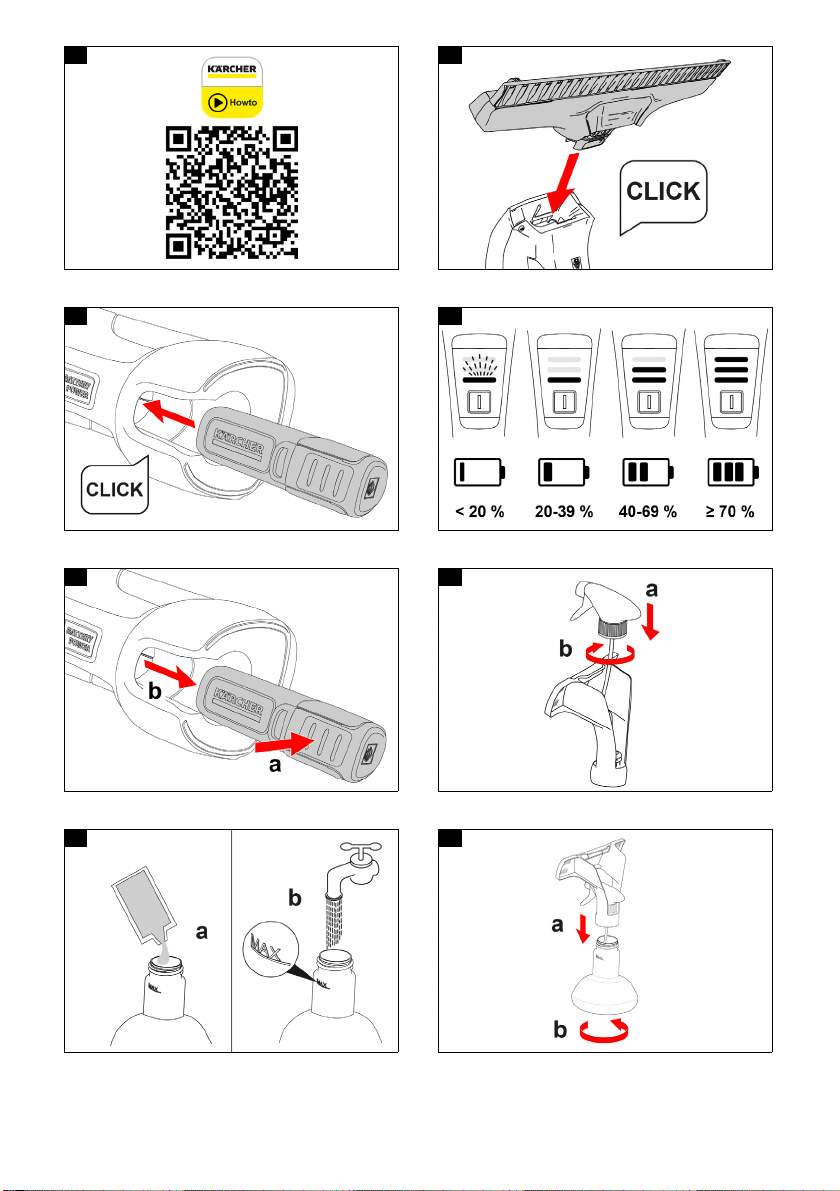

Abbildung B Warenzeichen

QR-Code DENSO WAVE INCORPORATED.

zum Abruf eines Anwendungsvideos

ist ein eingetragenes Warenzeichen von

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Gerätebeschreibung

Abbildungen siehe Grafikseite

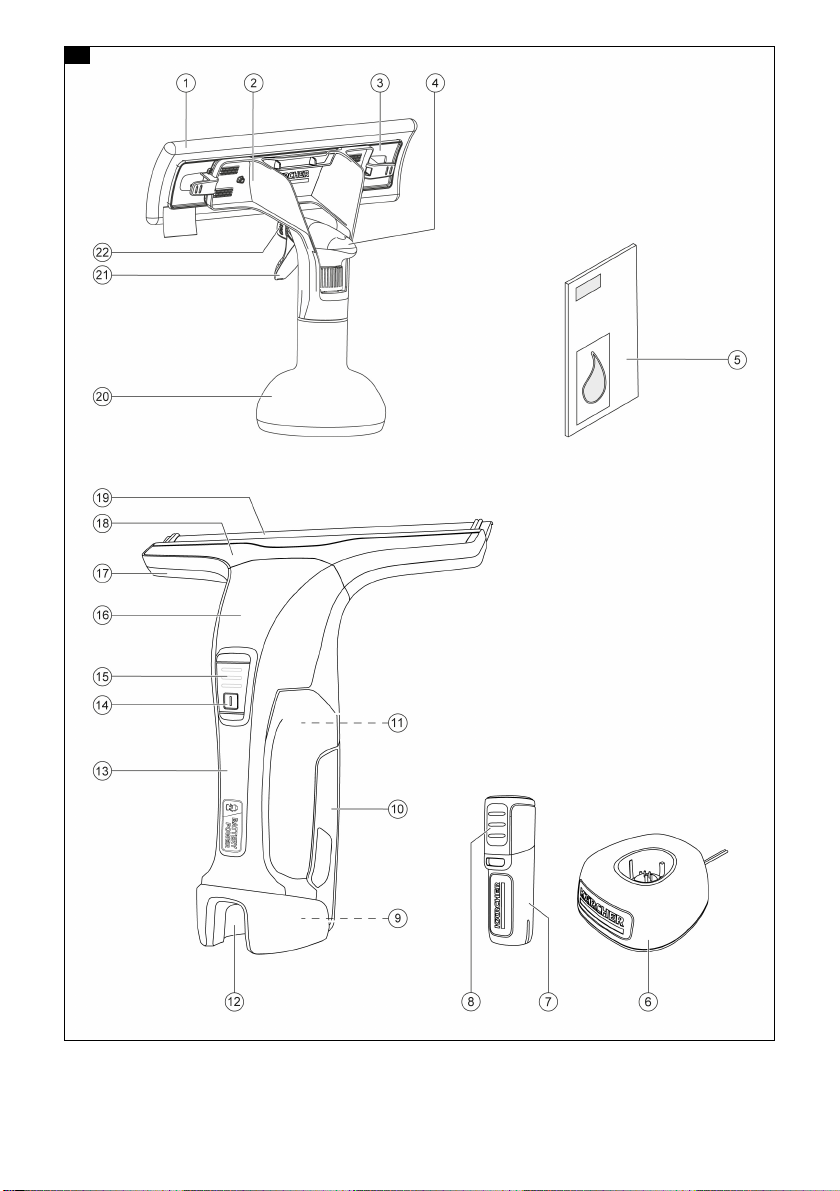

Abbildung A

1 Mikrofaser-Wischbezug 2 Wischaufsatz 3 Adapter 4 Sprühkopf 5 Reinigungsmittel 6 *Ladegerät (KÄRCHER Battery Power 4 V) 7 *Akkupack (KÄRCHER Battery Power 4 V) 8 *Entriegelungstaste Akkupack

9 Typenschild (sichtbar bei abgenommenem

Schmutzwassertank)

10 Schmutzwassertank

11 Verschluss Schmutzwassertank (sichtbar bei abge-

nommenem Schmutzwassertank)

12 Akkupackaufnahme 13 Griff 14 EIN / AUS Taste 15 Ladezustandsanzeige 16 Abscheider 17 Saugdüse 18 Klemmschiene 19 Abziehlippe 20 Sprühflasche 21 Sprühhebel 22 Sprühdüse

* WV 4-4 Plus: zusätzlich erforderlich und separat erhältlich

Gerät montieren

1. Die Saugdüse auf den Abscheider stecken, bis sie hörbar einrastet.

Abbildung C

Akkupack laden

1. Den Akkupack laden (siehe Betriebsanleitungen und Sicherheitshinweise des Akkupacks und des Ladegeräts).

Akkupack einsetzen

1. Den Akkupack in die Akkupackaufnahme am Gerät hineindrücken, bis er spürbar einrastet.

Abbildung D

Ladezustandsanzeige

Nach dem Einschalten des Geräts wird der Ladezustand des Akkupacks angezeigt.

Abbildung E

Akkupack entnehmen

Hinweis

Entfernen Sie bei längeren Arbeitsunterbrechungen den Akkupack aus dem Gerät und sichern Sie ihn gegen unbefugte Nutzung.

1. Die EIN / AUS Taste drücken, um das Gerät auszuschalten.

2. Die Entriegelungstaste Akkupack drücken und den Akkupack aus der Akkupackaufnahme herausziehen.

Abbildung F

Sprühflasche vorbereiten

1. Den Sprühkopf auf den Wischaufsatz montieren.

Abbildung G

2. Das Reinigungsmittel in die Sprühflasche füllen.

Abbildung H

3. Sauberes Wasser langsam bis zur Markierung MAX in die Sprühflasche füllen.

8 Deutsch

Page 9

4. Die Sprühflasche schließen.

Abbildung I

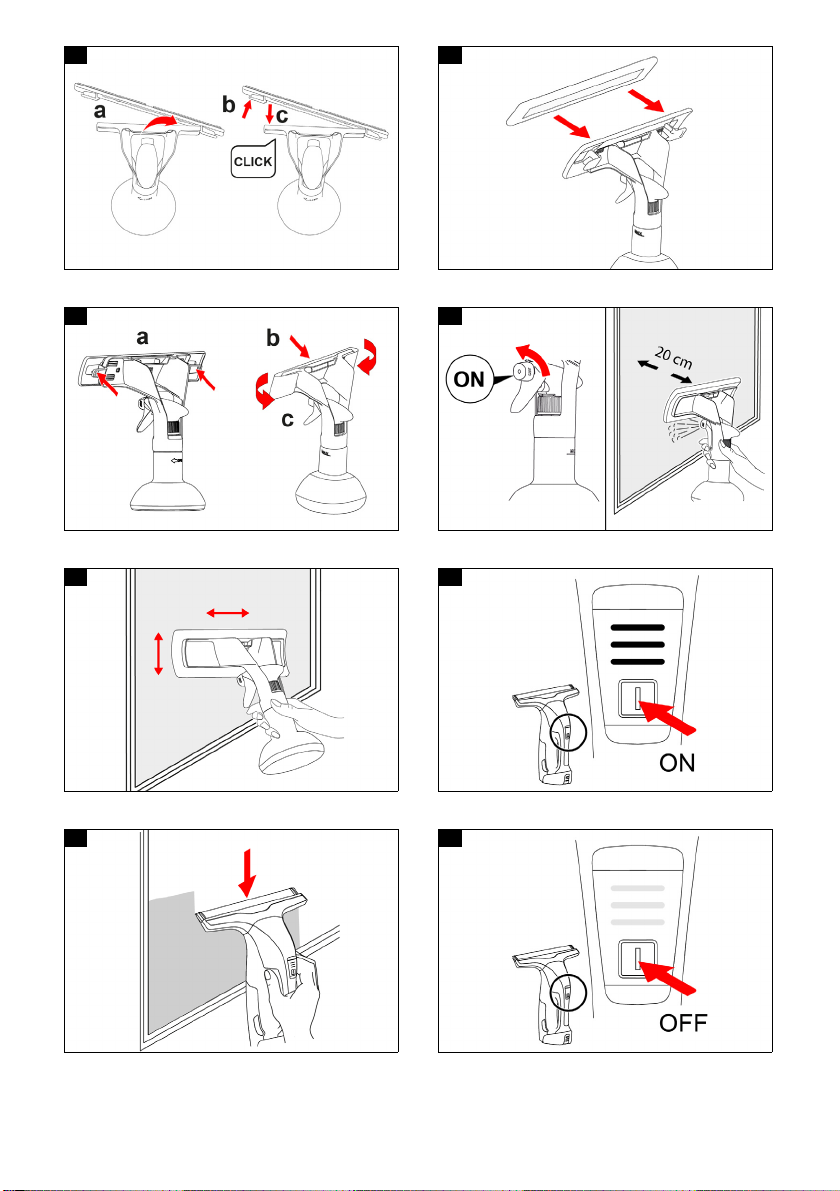

5. Den Adapter auf einer Seite am Wischaufsatz einhängen und auf der anderen Seite einrasten.

Abbildung J

6. Den Mikrofaser-Wischbezug am Adapter anbringen.

Abbildung K

7. Für kleine Flächen den Adapter am Wischaufsatz ausrasten und abnehmen.

Abbildung L

8. Den Mikrofaser-Wischbezug am Wischaufsatz anbringen und seitlich nach hinten umschlagen.

Betrieb

1. Die Sprühdüse in Stellung “ON” drehen.

Abbildung M

2. Den Sprühhebel mehrmals betätigen und das Reinigungsmittel aus ca. 20 cm Entfernung gleichmäßig auf die zu reinigende Fläche sprühen.

3. Den Schmutz mit dem Mikrofaser-Wischbezug lösen.

Abbildung N

4. Die EIN / AUS Taste drücken, um das Gerät einzuschalten.

Abbildung O

Die Ladezustandsanzeige zeigt den aktuellen Ladezustand des Akkupacks an, siehe Kapitel Ladezu- standsanzeige.

5. Die Abziehlippe über die zu reinigende Fläche ziehen, um das Schmutzwasser aufzusaugen.

Abbildung P

ACHTUNG

Arbeiten Sie nur so lange mit dem Gerät, bis die Markierung MAX am Schmutzwassertank erreicht ist. Schalten Sie das Gerät aus und leeren Sie den Schmutzwassertank, siehe Kapitel Schmutzwassertank leeren.

Zur Vermeidung von Streifen folgende Punkte beachten:

● Die Abziehlippe nicht zu stark gegen die zu reinigende Fläche drücken, nur darüber gleiten.

● Das Gerät im korrekten Winkel zu der abzusaugenden Fläche halten. Der Abstand zwischen dem unteren Geräteende und der Fläche sollte ca. 10 cm betragen.

● Nur KÄRCHER Reinigungsmittel verwenden, da diese speziell auf das Gerät abgestimmt sind.

● Eine ausreichende Menge Reinigungsmittel auf die Fläche sprühen, damit die Fläche nicht zu trocken ist.

● Die Abziehlippe regelmäßig reinigen, siehe Kapitel Abziehlippe und Saugdüse reinigen.

● Bei Abnutzung die Abziehlippe austauschen, siehe Kapitel Abziehlippe und Saugdüse reinigen.

● Die Reinigung nicht bei direkter Sonneneinstrahlung oder zu starker Hitze bzw. Kälte durchführen.

1. Die EIN / AUS Taste drücken, um das Gerät auszuschalten.

Abbildung Q

2. Das Gerät auf einer ebenen Fläche abstellen.

Den Schmutzwassertank leeren, sobald er bis zur Markierung MAX gefüllt ist.

Betrieb beginnen

Betrieb unterbrechen

Schmutzwassertank leeren

Abbildung R

1. Die EIN / AUS Taste drücken, um das Gerät auszuschalten.

Abbildung Q

2. Den Schmutzwassertank abnehmen.

Abbildung S

3. Den Schmutzwassertank leeren und mit klarem Wasser ausspülen.

Abbildung T

4. Den leeren Schmutzwassertank in das Gerät einsetzen.

Abbildung U

Betrieb beenden

1. Die EIN / AUS Taste drücken, um das Gerät auszuschalten.

Abbildung Q

2. Den Schmutzwassertank reinigen, siehe Kapitel Schmutzwassertank reinigen.

3. Den Akkupack herausnehmen, siehe Kapitel Akkupack entnehmen.

4. Den Mikrofaser-Wischbezug reinigen, siehe Kapitel Mikrofaser-Wischbezug reinigen.

5. Die Abziehlippe und die Saugdüse reinigen, siehe Kapitel Abziehlippe und Saugdüse reinigen.

6. Das Gerät trocknen lassen.

7. Das Gerät zusammenbauen.

8. Den Akkupack laden, siehe Betriebsanleitungen mit Sicherheitshinweisen von Akkupack und Ladegerät.

Transport

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Den Akkupack entnehmen, siehe Kapitel Akkupack entnehmen.

2. Beim Transport in Fahrzeugen das Gerät gegen Rutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.

ACHTUNG

Frostgefahr

Nicht vollständig entleerte Geräte können durch Frost zerstört werden. Entleeren Sie Gerät und Zubehör vollständig. Schützen Sie das Gerät vor Frost.

1. Den Akkupack entnehmen, siehe Kapitel Akkupack entnehmen und bestimmungsgemäß lagern, siehe

Betriebsanleitung des Akkupacks.

2. Das gereinigte Gerät an einem sauberen, trockenen Ort, vor Frost und Staub geschützt, stehend lagern.

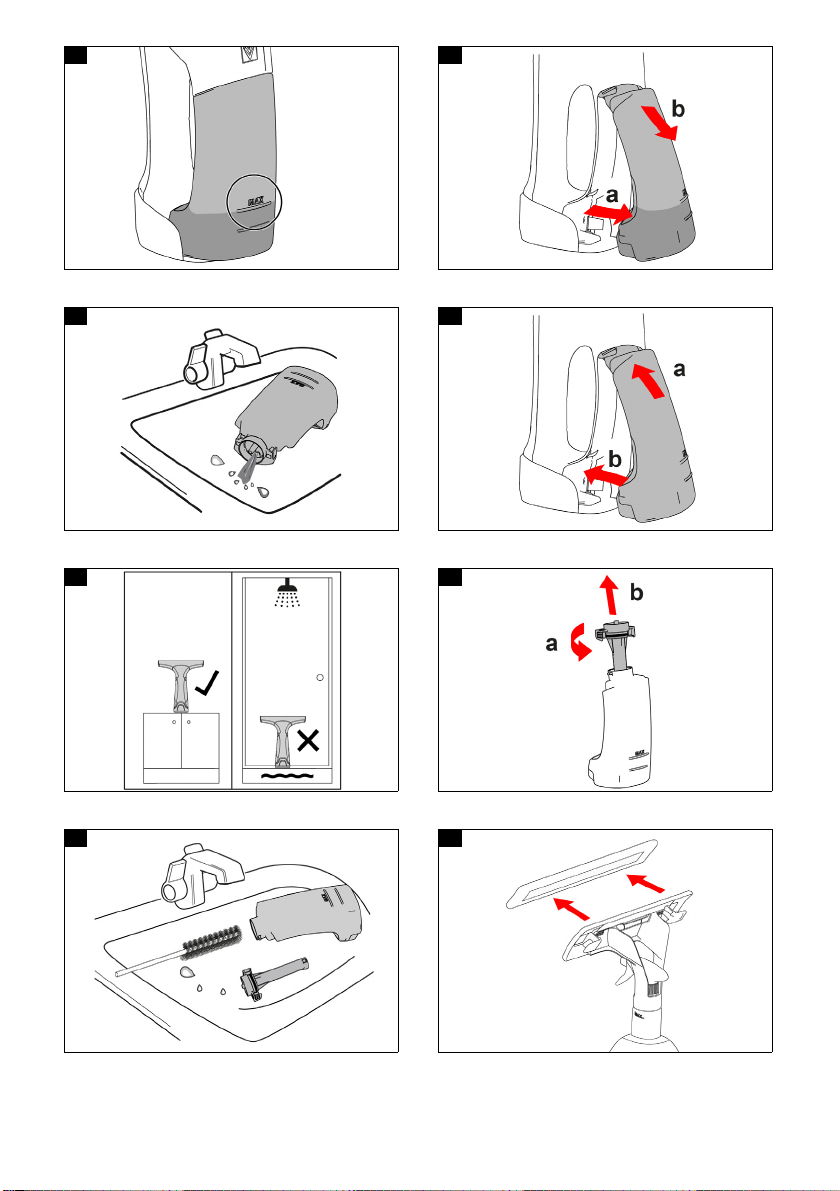

Abbildung V

Pflege und Wartung

몇 WARNUNG

Unsachgemäße Reinigung

Verletzungsgefahr durch Stromschlag, Brandgefahr, Beschädigungsgefahr Schalten Sie das Gerät aus und entnehmen Sie den Akkupack, bevor Sie das Gerät reinigen.

Deutsch 9

Page 10

Tauchen Sie das Gerät nicht in Flüssigkeiten ein. Reinigen Sie das Gerät nicht unter fließendem Wasser.

Schmutzwassertank reinigen

1. Den Schmutzwassertank leeren, siehe Kapitel Schmutzwassertank leeren.

2. Den Verschluss des Schmutzwassertanks abnehmen.

Abbildung W

3. Den Schmutzwassertank und den Verschluss von Hand reinigen.

Abbildung X

Mikrofaser-Wischbezug reinigen

1. Den Mikrofaser-Wischbezug von Wischaufsatz oder Adapter abnehmen.

Abbildung Y

2. Den Mikrofaser-Wischbezug unter fließendem Wasser waschen.

3. Alternativ kann der Mikrofaser-Wischbezug bei max. 60 °C in der Waschmaschine gewaschen werden.

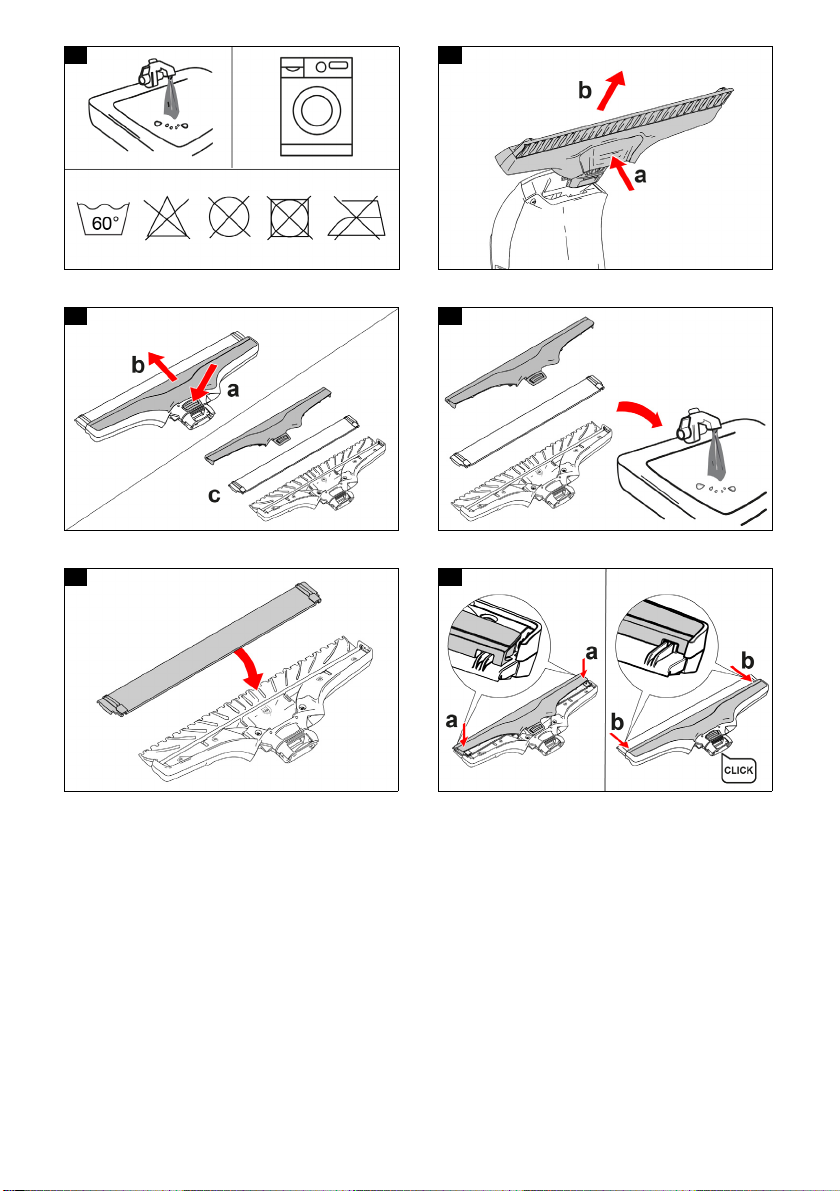

Abbildung Z

Folgende Pflegehinweise beachten:

● Den Mikrofaser-Wischbezug nicht bleichen.

● Keine Weichspüler verwenden.

● Den Mikrofaser-Wischbezug nicht im Trockner

trocknen.

● Den Mikrofaser-Wischbezug nicht bügeln.

Abziehlippe und Saugdüse reinigen

1. Das Gerät ausschalten.

2. Die Entriegelungstaste unten an der Saugdüse drücken und die Saugdüse am Gerät abziehen.

Abbildung AA

3. Die Entriegelungstaste oben an der Saugdüse drücken und die Klemmschiene von der Saugdüse herunterschieben.

Abbildung AB

4. Die Abziehlippe aus der Saugdüse herausnehmen.

5. Die Abziehlippe, Saugdüse und Klemmschiene unter fließendem Wasser reinigen.

Abbildung AC

6. Nach dem Trocknen die Abziehlippe in die Saugdüse einlegen.

Abbildung AD

7. Die Klemmschiene auf die Abziehlippe legen und nach hinten schieben, bis sie hörbar in die Saugdüse einrastet. Darauf achten, dass die Klemmschiene seitlich richtig in die Führungen an der Saugdüse gleitet.

Abbildung AE

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Fehler Ursache Behebung Das Gerät funktioniert

nicht.

Die Sprühflasche funktioniert nicht.

Während des Betriebs kommt es zu Streifenbildung.

Der Akkupack sitzt nicht richtig im Gerät. 1. Den Akkupack in die Akkupackaufnahme

Der Ladezustand des Akkupacks ist zu gering.

Der Akkupack ist überhitzt. 1. Den Akkupack aus dem Gerät nehmen und

Der Akkupack oder das Ladegerät sind defekt.

In der Sprühflasche befindet sich kein Reinigungsmittel.

Der Pumpmechanismus im Sprühkopf ist defekt.

Mit zunehmender Alterung wird sich die Kapazität des Akkus auch bei guter Pflege verringern, sodass auch im vollgeladenen Zustand nicht mehr die volle Laufzeit erreicht wird. Dies stellt keinen Mangel dar.

am Gerät drücken, bis er spürbar einrastet.

1. Den Akkupack laden, siehe Kapitel Akku- pack laden.

abkühlen lassen, siehe Kapitel Akkupack entnehmen.

Hinweis

Der Akkupack kann sehr warm sein.

2. Das Gerät und den Akkupack nicht in die Sonne stellen.

1. Den Akkupack oder das Ladegerät ersetzen, siehe Kapitel Bestimmungsgemäße Verwendung.

1. Die Sprühflasche mit Reinigungsmittel füllen, siehe Kapitel Sprühflasche vorberei- ten.

1. Den Service kontaktieren.

1. Zur Vermeidung von Streifenbildung siehe Kapitel Betrieb beginnen.

10 Deutsch

Page 11

Fehlercodes und Fehlerbeschreibungen

Ladezustandsanzei-geFehlerbeschreibung Fehlerbehebung

Die untere LED blinkt langsam und der Motor ist aus.

Alle LEDs blinken 2 x alle 2 s und der Motor läuft.

Alle LEDs blinken 2 x alle 2 s und der Motor ist aus.

Alle LEDs blinken 5 x alle 2 s.

Alle LEDs blinken schnell.

Der Akkupack ist vollständig entladen.

Temperaturwarnung: Die Temperatur des Akkupacks ist nahe des zulässigen oberen Grenzwerts.

Die Temperatur des Akkupacks ist zu hoch oder zu tief.

Dauerhafter Fehler des Akkupacks. 1 Den Akkupack aus dem Gerät entnehmen und wie-

Motorblockade oder interner Gerätefehler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

1 Den Akkupack laden bzw. gegen einen geladenen

Akkupack austauschen.

1 Verwenden und lagern Sie das Gerät nur bei für

Wohnbereiche üblichen Temperaturen.

1 Das Gerät abkühlen lassen / erwärmen.

Verwenden und lagern Sie das Gerät nur bei für Wohnbereiche üblichen Temperaturen.

der einsetzen.

2 Bleibt der Fehler bestehen, wenden Sie sich an Ihren

Händler oder einen autorisierten Kundendienst.

1 Prüfen, ob sich ein Fremdkörper im Gerät befindet

und falls ja, diesen entfernen.

2 Den Akkupack aus dem Gerät entnehmen und wie-

der einsetzen.

3 Bleibt der Fehler bestehen, wenden Sie sich an Ihren

Händler oder einen autorisierten Kundendienst.

4 Saugen Sie keine größeren Mengen Flüssigkeit von

horizontalen Flächen ab. 5 Saugen Sie keine Stäube oder Feststoffe ab. 6 Leeren Sie den Schmutzwassertank spätestens bei

Erreichen der Max.-Markierung. 7 Verwenden Sie nur geeignete Reinigungsmittel, kei-

nen Spiritus, keine Schaumreiniger. Am besten eig-

nen sich die KÄRCHER Fensterreiniger-

Konzentrate.

Technische Daten

Elektrischer Anschluss

Nennspannung Akkupack V 3,6 - 3,7 Maximalspannung Akkupack V 4,2 Schutzart IPX4

Maße und Gewichte

Höhe mm 313 Breite mm 282 Tiefe mm 133 Gewicht g 660 Volumen Schmutzwassertank ml 150

Leistungsdaten Gerät

Nennleistung W 10 Betriebsdauer mit voll geladenem

Akkupack 2,5 Ah Schalldruckpegel (EN 60704-2-1) dB(A) 50

Technische Änderungen vorbehalten.

Minuten 40

Deutsch 11

Page 12

Contents

Safety instructions ............................................... 12

Intended use........................................................ 12

Environmental protection ..................................... 13

Accessories and spare parts ............................... 13

Scope of delivery ................................................. 13

Description of the unit.......................................... 13

Mount device ....................................................... 13

Battery pack charging.......................................... 13

Inserting the battery pack .................................... 13

Charge indicator .................................................. 13

Removing the battery pack .................................. 13

Prepare spray bottle............................................ 13

Operation............................................................. 14

Transport ............................................................. 14

Storage................................................................ 14

Care and maintenance ........................................ 14

Troubleshooting guide......................................... 15

Warranty.............................................................. 16

Technical data ..................................................... 16

Safety instructions

Read these original instructions and safety instructions as well the original instructions and safety instructions sup-

before using the device for the first time. Act in accordance with them. Keep all operating instructions for future reference or for future owners. In addition to the notes in the operating instructions, you also need to take into consideration the general safety regulations and accident prevention guidelines applicable by law.

plied with the battery pack and charger

Hazard levels

 DANGER

● Indication of an imminent threat of danger that will

lead to severe injuries or even death.

몇 WARNING

● Indication of a potentially dangerous situation that

may lead to severe injuries or even death.

몇 CAUTION

● Indication of a potentially dangerous situation that

may lead to minor injuries.

ATTENTION

● Indication of a potentially dangerous situation that

may lead to damage to property.

General instructions

 DANGER ● Risk of asphyxiation. Keep pack-

aging film out of the reach of children. ● Do not immerse the device in water. ● Never touch contacts or lines.

몇 WARNING ● Persons with reduced physical,

sensory or mental capabilities and persons lacking experience and knowledge may only use the appliance if they are properly supervised, have been instructed on use of the appliance safely by a person responsible for their safety, and understand the resultant hazards involved. ● Children must be supervised to prevent them from playing with the appliance. ● Children from the minimum age of 8 may use the appliance if they are properly supervised or have been instructed in its use

by a person responsible for their safety, and if they have understood the resultant hazards involved. ● Children may only perform cleaning work and user maintenance under supervision. ● Children must not play with the appliance.

몇 CAUTION ● Safety devices are provided for

your own protection. Never modify or bypass safety devices.

ATTENTION ● Only store the device indoors.

Risk of electric shock

 DANGER ● Do not expose the device with the

battery pack to strong sunlight, heat or fire. ● Do not direct the spray jet directly onto consumables containing electrical components, e.g. the interior spaces of ovens.

몇 WARNING ● The appliance contains electrical

components - do not clean the appliance under running water.

Operation

몇 WARNING ● Risk of injury. Do not direct the

spray jet onto the eyes.

몇 CAUTION ● Do not use the appliance if it has

been dropped beforehand, is visibly damaged or if it is leaking.

ATTENTION ● Do not introduce any objects into

the air outlet. ● Do not insert any objects into the battery mount except for battery packs of the KÄRCHER Battery Power 4 V system. ● Test the microfibre wiping cloth on a spot that is not noticeable before you use the window cleaner on sensitive (high-gloss) surfaces. ● Switch off the appliance and empty the die waste water tank when the level in the waste water tank reaches the MAX mark. ● Store the appliance only so that it is standing upright. ● Store the appliance only in dry rooms.

Type plate

The major device information is specified on the type plate. The location of the type plate on the device is specified in the "Device description" chapter.

Intended use

Only use the device in private households. Only use the device with battery packs and chargers from the KÄRCHER Battery Power 4 V system.

Suitable battery packs are marked with the BP 4 V symbol.

Only charge the battery pack with the chargers approved for charging.

The battery-powered device is designed for cleaning moist, smooth surfaces such as window panes, mirrors or tiles.

● Do not use the device as a dry vacuum cleaner.

● The device can absorb max. 25 ml fluid from hori-

zontal surfaces, e.g. from a toppled drinking glass.

● Only use the device with the following KÄRCHER detergents: RM 500, RM 503, RM 508. Do not use conventional window cleaning agents (no spirit, no foam cleaners, etc.).

● Only use the appliance with accessories and spare parts approved by KÄRCHER.

Any other use is prohibited. The user shall be liable for hazards arising as a result of improper use.

12 English

Page 13

You can find a QR Code® to call up an application video in:

Illustration B Trademarks

QR-Code INCORPORATED.

is a registered trademark of DENSO WAVE

Environmental protection

The packing materials can be recycled. Please dispose of packaging in accordance with the environmental regulations. Electrical and electronic devices contain valuable, recyclable materials and often components such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can pose a potential danger to human health and the environment. However, these components are required for the correct operation of the device. Devices marked by this symbol are not allowed to be disposed of together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found at: www.kaercher.de/REACH

Accessories and spare parts

Only use original accessories and original spare parts. They ensure that the appliance will run fault-free and safely. Information on accessories and spare parts can be found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the packaging. Check the contents for completeness when unpacking. If any accessories are missing or in the event of any shipping damage, please notify your dealer.

Description of the unit

For the illustrations, refer to the graphics page

Illustration A

1 Microfibre wipe cover 2 Place the wiping attachment 3 Adapter 4 Spray head 5 Detergent 6 *Charger (KÄRCHER Battery Power 4 V) 7 *Battery Pack (KÄRCHER Battery Power 4 V) 8 *Battery pack unlocking button 9 Type plate (visible when the waste water tank is re-

moved)

10 Waste water tank 11 Waste water tank lock (visible when the waste wa-

ter tank is removed)

12 Battery mount 13 Handle 14 ON/OFF button 15 Charge indicator

16 Separator 17 Suction nozzle 18 Clamping rail 19 Squeegee blade 20 Spray bottle 21 Spray lever 22 Spray nozzle

* WV 4-4 Plus: additionally required and available separately

Mount device

1. Put the suction nozzle on the separator until it audibly clicks into place.

Illustration C

Battery pack charging

1. Charge the battery pack (see operating instructions and safety instructions for the battery pack and the charger).

Inserting the battery pack

1. Press the battery pack into the battery mount on the device until it you feel it latch into place.

Illustration D

Charge indicator

After the device has been switched on, the charging state of the battery pack is displayed.

Illustration E

Removing the battery pack

Note

During longer work breaks, remove the battery pack from the device and secure it against unauthorised use.

1. Press the ON / OFF button to switch off the device.

2. Press the battery pack unlocking button, and pull the battery pack out of the battery mount.

Illustration F

Prepare spray bottle

1. Fit the spray head onto the wiping attachment.

Illustration G

2. Fill the detergent into the spray bottle.

Illustration H

3. Slowly fill clean water into the spray bottle up to the MAX marking.

4. Close the spray bottle.

Illustration I

5. Attach the adapter to the wiping attachment on one side and snap it into place on the other side.

Illustration J

6. Attach the microfibre wipe cover to the adapter.

Illustration K

7. For small areas, disengage and remove the adapter on the wiping attachment.

Illustration L

8. Attach the microfibre wipe cover to the wiping attachment and fold it back to the side.

English 13

Page 14

Operation

1. Turn the spray nozzle to "ON".

Illustration M

2. Operate the spray lever several times and spray the detergent evenly onto the surface to be cleaned from a distance of approx. 20 cm.

3. Loosen the dirt with the microfibre wipe cover.

Illustration N

4. Press the ON / OFF button to switch the device on.

Illustration O

The charge indicator shows the current charging state of the battery pack, see chapter Charge indi- cator.

5. Pull the squeegee blade over the surface to be cleaned to suck up the waste water.

Illustration P

ATTENTION

Work with the device only until the MAX marking on the waste water tank is reached. Switch off the device and empty the waste water tank, see chapter on Emptying the waste water tank.

Observe the following points to prevent streaks appearing:

● Do not press the squeegee blade too hard against the surface to be cleaned, just glide over it.

● Hold the device at the correct angle to the surface to be vacuumed. The distance between the lower end of the device and the surface should be approx. 10 cm.

● Use only KÄRCHER detergents, as these are specially designed for the device.

● Spray a sufficient amount of detergent on the surface so that the surface is not too dry.

● Clean the squeegee blade regularly, see chapter Clean the squeegee blade and suction nozzle.

● If worn, the squeegee blade must be replaced, see chapter Clean the squeegee blade and suction noz- zle.

● Do not clean in direct sunlight or when it is too hot or cold.

1. Press the ON / OFF button to switch off the device.

Illustration Q

2. Place the device on a level surface.

Empty the waste water tank as soon as it is filled up to the MAX marking.

Illustration R

1. Press the ON / OFF button to switch off the device.

Illustration Q

2. Remove the waste water tank.

Illustration S

3. Drain the waste water tank and rinse it with clean water.

Illustration T

4. Fit the empty waste water tank into the device.

Illustration U

1. Press the ON / OFF button to switch off the device.

Illustration Q

2. Clean the waste water tank, see chapter Cleaning the waste water tank.

Starting operation

Interrupting operation

Emptying the waste water tank

Ending operation

3. Remove the battery pack, see chapter Removing the battery pack.

4. Clean the microfibre wipe cover, see chapter Clean the microfibre wipe cover.

5. Clean the squeegee blade and the suction nozzle, see chapter Clean the squeegee blade and suction nozzle.

6. Allow the device to dry.

7. Assemble the device.

8. Charge the battery pack, see operating instructions with safety instructions for the battery pack and the charger.

Transport

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during transportation.

1. Remove the battery pack, see chapter Removing the battery pack.

2. Secure the device against slipping and tipping over when transporting in vehicles.

Storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during storage.

ATTENTION

Danger of frost

Incompletely emptied devices can be destroyed by frost. Completely empty the device and accessories. Protect the device from frost.

1. Remove the battery pack, see chapter Removing the battery pack and store it properly, see the oper-

ating instructions for the battery pack.

2. Store the cleaned device upright in a clean, dry place, protected from frost and dust.

Illustration V

Care and maintenance

몇 WARNING

Improper cleaning

Risk of injury from electric shock, risk of fire, risk of damage Turn off the device and remove the battery pack before cleaning the device. Do not immerse the device in liquids. Never clean the device under running water.

Cleaning the waste water tank

1. Empty the waste water tank, see chapter Emptying the waste water tank.

2. Remove the waste water tank lock.

Illustration W

3. Clean the waste water tank and lock by hand.

Illustration X

Clean the microfibre wipe cover

1. Remove the microfibre wipe cover from the wiping attachment or adapter.

Illustration Y

2. Wash the microfibre wipe cover under running water.

14 English

Page 15

3. Alternatively, the microfibre wipe cover can be washed in the washing machine at max. 60°C.

Illustration Z

Observe the following care instructions:

● Do not bleach the microfibre wipe cover.

● Do not use fabric softeners.

● Do not dry the microfibre wipe cover in the dryer.

● Do not iron the microfibre wipe cover.

Clean the squeegee blade and suction nozzle

1. Switch off the device.

2. Press the unlocking button at the bottom of the suction nozzle and pull the suction nozzle off the device.

Illustration AA

3. Press the unlocking button on the top of the suction nozzle and slide the clamping rail off the suction nozzle.

Illustration AB

4. Remove the squeegee blade from the suction nozzle.

5. Clean the squeegee blade, suction nozzle and clamping rail under running water.

Illustration AC

6. After drying, insert the squeegee blade into the suction nozzle.

Illustration AD

7. Place the clamping rail on the squeegee blade and push it backwards until it audibly engages in the suction nozzle. Make sure that the clamping rail slides sideways correctly into the guides on the suction nozzle.

Illustration AE

Troubleshooting guide

Malfunctions often have simple causes that you can remedy yourself using the following overview. When in doubt, or in the case of malfunctions not mentioned here, please contact your authorised Customer Service.

Fault Cause Rectification The device is not work-

ing.

The spray bottle is not working.

Streaking occurs during operation.

The battery pack is not sitting properly in the device.

The charging state of the battery pack is too low.

The battery pack is overheated. 1. Take the battery pack out of the device and

The battery pack or charger is defective. 1. Replace the battery pack or charger, see

There is no detergent in the spray bottle. 1. Fill the spray bottle with detergent, see

The pump mechanism in the spray head is defective.

As the battery pack ages, even if it is looked after, the battery capacity reduces such that the full run time will no longer be reached when fully charged. This does not indicate a defect.

1. Push the battery pack into the battery mount on the device until it you feel it latch into place.

1. Charge the battery pack, see chapter Bat- tery pack charging.

let it cool down, see chapter Removing the battery pack.

Note

The battery pack can get very warm.

2. Do not the place the device and battery pack in direct sunlight.

chapter Intended use.

chapter Prepare spray bottle.

1. Contact the service department.

1. To avoid streaking, see chapter Starting operation.

English 15

Page 16

Error codes and error descriptions

Charge indicator Error description Error correction

The lower LED flashes slowly and the motor is off.

All LEDs flash twice every 2 seconds and the motor is running.

All LEDs flash twice every 2 seconds and the motor is off.

All LEDs flash five times every 2 s.

All LEDs flash quickly simultaneously.

The battery pack is fully discharged. 1 Charge the battery pack or replace it with a charged

Temperature warning: The temperature of the battery pack is close to the permissible upper limit.

Battery pack temperature too high or low.

Permanent fault of the battery pack. 1 Remove the battery pack from the device and put it

Motor blockage or internal device fault.

battery pack.

1 Operate and store the appliance at temperatures

usual for living areas.

1 Allow the device to cool down/heat up.

Operate and store the appliance at temperatures usual for living areas.

back in again.

2 If the fault persists, please contact your dealer or au-

thorised Customer Service.

1 Check if there is a foreign object in the device and if

so, remove it.

2 Remove the battery pack from the device and put it

back in again.

3 If the fault persists, please contact your dealer or au-

thorised Customer Service.

4 Do not use the appliance to absorb larger quantities

of fluids from horizontal surfaces. 5 Do not use the appliance to absorb dust or solids. 6 Empty the waste water tank when the MAX mark is

reached at the latest. 7 Only use suitable detergents, no spirits, no foam

cleanser. Window cleaner concentrates from

KÄRCHER are best suited for cleaning.

Warranty

The warranty conditions issued by our sales company responsible apply in all countries. We shall remedy possible malfunctions on your device within the warranty period free of cost, provided that a material or manufacturing defect is the cause. In a warranty case, please contact your dealer (with the purchase receipt) or the next authorised customer service site. (See overleaf for the address)

Technical data

Electrical connection

Battery pack nominal voltage V 3,6 - 3,7 Maximum voltage of the battery

pack Degree of protection IPX4

Dimensions and weights

Height mm 313 Width mm 282 Depth mm 133 Weight g 660 Waste water tank capacity ml 150

Device performance data

Nominal power W 10 Operation duration with fully

charged battery pack 2.5 Ah Sound level (EN 60704-2-1) dB(A) 50

Subject to technical modifications.

V4,2

Minutes 40

16 English

Page 17

Contenu

Consignes de sécurité ......................................... 17

Utilisation conforme............................................. 17

Protection de l'environnement............................. 18

Accessoires et pièces de rechange..................... 18

Etendue de livraison............................................ 18

Description de l'appareil ...................................... 18

Monter l’appareil.................................................. 18

Charger la batterie............................................... 18

Insérer le bloc-batterie......................................... 18

Affichage du niveau de charge............................ 18

Retirer la batterie ................................................. 18

Préparer le flacon vaporisateur. .......................... 18

Utilisation............................................................. 19

Transport ............................................................. 19

Stockage ............................................................. 19

Entretien et maintenance .................................... 20

Aide en cas de défauts ........................................ 20

Garantie............................................................... 21

Caractéristiques techniques................................ 21

Consignes de sécurité

Avant la première utilisation de l’appareil, veuillez lire cette notice originale et ces consignes de sécurité ainsi que les

sécurité du bloc-batterie et du chargeur. Et suivre les instructions qui y figurent. Conservez tous les manuels d'utilisation pour une utilisation ultérieure ou pour le propriétaire suivant. Outre les remarques dans ces manuels d'utilisation, vous devez prendre en compte les directives générales de sécurité et les directives pour la prévention des accidents du législateur.

notices originales et les consignes de

Niveaux de danger

 DANGER

● Indique un danger immédiat qui peut entraîner de

graves blessures corporelles ou la mort.

몇 AVERTISSEMENT

● Indique une situation potentiellement dangereuse qui

peut entraîner de graves blessures corporelles ou la mort.

몇 PRÉCAUTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des blessures légères.

ATTENTION

● Indique une situation potentiellement dangereuse qui

peut entraîner des dommages matériels.

Remarques générales

 DANGER ● Risque d'asphyxie. Ne laissez pas

les matériaux d'emballage à la portée des enfants. ● Ne plongez pas l'appareil dans l'eau. ● Ne touchez jamais aux contacts ou câbles.

몇 AVERTISSEMENT ● Les personnes dont

les capacités physiques sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance peuvent utiliser l'appareil, si elles sont correctement surveillées ou si elles ont été instruites sur l'utilisation sûre de l'appareil et comprennent les dangers qui en résultent. ● Surveillez les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. ● Les enfants

peuvent utiliser l'appareil à partir de l'âge de 8 ans, s'ils ont été instruits par une personne compétente de son utilisation et des consignes de sécurité ou s'ils sont surveillés et s'ils ont compris les dangers pouvant en résulter. ● Les enfants ne peuvent effectuer le nettoyage et l'entretien de l'appareil que sous surveillance. ● Les enfants ne sont pas autorisés à jouer avec l’appareil.

몇 PRÉCAUTION ● Les dispositifs de sécurité

servent à assurer votre sécurité. Ne modifiez ou ne dérivez jamais les dispositifs de sécurité.

ATTENTION ● Stockez l'appareil uniquement en

intérieur.

Risque d'électrocution

 DANGER ● N’exposez pas l’appareil avec le

bloc-batterie à un rayonnement direct du soleil, à la chaleur ou aux flammes. ● Ne dirigez pas le jet de pulvérisation directement sur les équipements contenant des composants électriques, tels que l'espace intérieur de fours.

몇 AVERTISSEMENT ● Ne nettoyez pas l'ap-

pareil sous l'eau courante car il contient des composants électriques.

Commande

몇 AVERTISSEMENT ● Risque de blessures.

Ne dirigez pas le jet de pulvérisation vers les yeux.

몇 PRÉCAUTION ● N'utilisez pas l'appareil s'il

est tombé auparavant, s'il est visiblement endommagé ou non étanche.

ATTENTION ● N’introduisez pas d'objet dans la

sortie d'air. ● N'insérez pas d'objets dans le logement du bloc-batterie, à l'exception des blocs-batteries du système Battery Power 4 V de KÄRCHER. ● Testez la serpillière microfibre sur un endroit non visible avant d'utiliser le lave-vitres sur les surfaces sensibles (à haute brillance). ● Désactivez l'appareil dès que le repère MAX du bac d'eau sale est atteint et videz ce dernier. ● Stockez toujours l'appareil en position verticale.

● Stockez l'appareil uniquement dans une pièce sèche.

Plaque signalétique

Les caractéristiques de l'appareil les plus importantes figurent sur la plaque signalétique. L'endroit sur lequel la plaque signalétique est apposée sur l'appareil est indiqué dans le chapitre « Description de l'appareil ».

Utilisation conforme

Utilisez l'appareil uniquement pour votre ménage. N'utilisez l'appareil qu'avec des blocs-batteries et des chargeurs du système Battery Power 4 V de KÄRCHER.

Les blocs-batteries adaptés portent le symbole BP 4 V.

Chargez le bloc de batterie exclusivement avec les chargeurs autorisés pour la charge.

L'appareil fonctionnant sur batterie est conçu pour le nettoyage des surfaces lisses et humides telles que les vitres, miroirs ou carrelages.

● N'utilisez pas l'appareil comme aspirateur de poussières.

Français 17

Page 18

● L'appareil peut aspirer jusqu’à max. 25 ml de liquide sur des surfaces horizontales, p. ex. un verre renversé.

● N'utilisez l'appareil qu’en association avec les détergents KÄRCHER suivants : RM 500, RM 503, RM 508. N'utilisez pas de détergents pour vitres conventionnels (pas d'alcool, pas de mousse nettoyante, etc.).

● Utilisez l'appareil uniquement avec les accessoires et pièces de rechange autorisés par KÄRCHER.

Toute autre utilisation est interdite. L'utilisateur est seul responsable des risques découlant d'une utilisation non autorisée. Vous trouverez un code QR d'application dans :

Illustration B Marque déposée

QR-Code INCORPORATED.

est une marque déposée de DENSO WAVE

pour accéder à une vidéo

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/

REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaer- cher.com.

Etendue de livraison

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Description de l'appareil

Pour les figures, voir la page des graphiques

Illustration A

1 Housse en microfibre 2 Porte-balai 3 Adaptateur 4 Tête de pulvérisation 5 Détergents 6 *Chargeur (KÄRCHER Battery Power 4 V)

7 *Bloc-batterie (KÄRCHER Battery Power 4 V) 8 *Touche de déverrouillage du bloc-batterie 9 Plaque signalétique (visible lorsque bac d'eau sale

retiré)

10 Bac d’eau sale 11 Bouchon du réservoir d'eau sale (visible lorsque ré-

servoir d'eau sale retiré)

12 Logement du bloc-batterie 13 Poignée 14 Touche MARCHE / ARRÊT 15 Affichage du niveau de charge 16 Séparateur 17 Buse d'aspiration 18 Rail de serrage 19 Lèvre démontable 20 Flacon vaporisateur

21 Levier de pulvérisation 22 Buse de pulvérisation

* WV 4-4 Plus : nécessaire en plus et disponible séparément

Monter l’appareil

1. Placer la buse d'aspiration sur le séparateur jusqu’à ce qu’elle s’enclenche de manière audible.

Illustration C

Charger la batterie

1. Charger le bloc-batterie (voir manuel d’utilisation et les consignes de sécurité du bloc-batterie et du chargeur).

Insérer le bloc-batterie

1. Enfoncer le bloc-batterie dans le logement du blocbatterie de l'appareil jusqu'à ce que vous sentiez qu'il s'est enclenché.

Illustration D

Affichage du niveau de charge

Après la mise en marche de l'appareil, l'état de charge du bloc-batterie est affiché en permanence.

Illustration E

Retirer la batterie

Remarque

Dans le cas de longues périodes d’arrêt, retirer le blocbatterie de l’appareil et le sécuriser contre toute utilisation intempestive.

1. Appuyer sur la touche MARCHE/ARRÊT pour éteindre l'appareil.

2. Appuyer sur la touche de déverrouillage du blocbatterie et retirer le bloc-batterie de son logement.

Illustration F

Préparer le flacon vaporisateur.

1. Montez la tête de pulvérisation sur le porte-balai.

Illustration G

2. Remplir le flacon vaporisateur avec du détergent.

Illustration H

18 Français

Page 19

3. Remplir lentement le flacon vaporisateur d’eau claire jusqu'au repère MAX.

4. Fermer le flacon vaporisateur.

Illustration I

5. Suspendre l'adaptateur au porte-balai d'un côté et l'enclencher de l'autre côté.

Illustration J

6. Placer la housse en microfibre sur l’adaptateur.

Illustration K

7. Pour les petites surfaces, désenclencher et retirer l'adaptateur du porte-balai.

Illustration L

8. Placer la housse en microfibre sur le porte-balai et l’envelopper latéralement vers l’arrière.

Utilisation

1. Mettre la buse de pulvérisation en

2. Actionner plusieurs fois le levier de pulvérisation et

3. Éliminer la saleté à l’aide de la housse.

4. Appuyer sur la touche MARCHE/ARRÊT pour allu-

5. Passer la lèvre démontable sur la surface à nettoyer

ATTENTION

Ne travaillez avec l’appareil que jusqu’à ce que le repère MAX du bac d'eau sale soit atteint. Éteignez l’appareil et videz le bac d'eau sale, voir le chapitre Vider le bac d'eau sale.

Pour éviter les traces, observez les points suivants :

● Ne pas presser la lèvre démontable trop fort contre

● Tenir l'appareil à un angle correct par rapport à la

● Utiliser uniquement des détergents KÄRCHER, car

● Pulvériser une quantité suffisante de détergent sur

● Nettoyer régulièrement la lèvre démontable, voir le

● Remplacer la lèvre démontable en cas d’usure, voir

● Le nettoyage ne devrait pas être effectué en cas de

1. Appuyer sur la touche MARCHE/ARRÊT pour

2. Placer l'appareil sur une surface plane.

Démarrer le fonctionnement

position « MARCHE ».

Illustration M

pulvériser le détergent uniformément sur la surface à nettoyer à une distance d'environ 20 cm.

Illustration N

mer l'appareil.

Illustration O

L'indicateur de niveau de charge indique le niveau de charge actuel du bloc batterie, voir le chapitre Af- fichage du niveau de charge.

pour aspirer l’eau sale.

Illustration P

la surface à nettoyer, elle doit juste glisser dessus.

surface à aspirer. La distance entre l'extrémité inférieure de l'appareil et la surface doit être d'env. 10 cm.

ils sont spécialement conçus pour cet appareil.

la surface afin que cette dernière ne soit pas trop sèche.

chapitre Nettoyer la lèvre démontable et la buse d'aspiration.

le chapitre Nettoyer la lèvre démontable et la buse d'aspiration.

lumière du soleil directe ou s'il fait trop chaud/froid.

Interruption d’utilisation

éteindre l'appareil.

Illustration Q

Vider le bac d'eau sale dès que ce dernier est rempli jusqu’au repère MAX.

Illustration R

1. Appuyer sur la touche MARCHE/ARRÊT pour éteindre l'appareil.

Illustration Q

2. Retirer le bac d'eau sale.

Illustration S

3. Vider le réservoir d'eau sale et le rincer à l'eau propre.

Illustration T

4. Insérer le bac d'eau sale vide dans l'appareil.

Illustration U

Fin du fonctionnement

Vider le bac d'eau sale

1. Appuyer sur la touche MARCHE/ARRÊT pour éteindre l'appareil.

Illustration Q

2. Nettoyer le bac d’eau sale, voir le chapitre Nettoyer le bac d'eau sale.

3. Retirer le bloc-batterie, voir chapitre Retirer la batterie.

4. Nettoyer la housse en microfibre , voir le chapitre Nettoyer la housse en microfibre.

5. Nettoyer la lèvre démontable et la buse d'aspiration, voir le chapitre Nettoyer la lèvre démontable et la buse d'aspiration.

6. Laisser sécher l'appareil.

7. Assembler l'appareil.

8. Charger le bloc-batterie, voir les manuels d’utilisation avec les consignes de sécurité du bloc-batterie et du chargeur.

Transport

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Observer le poids de l’appareil pour le transport.

1. Retirer le bloc-batterie, voir le chapitre Retirer la batterie.

2. En cas de transport de l'appareil dans des véhicules, le bloquer contre le glissement et le basculement.

Stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Tenir compte du poids de l’appareil pour lestockage.

ATTENTION

Risque de gel

Un appareil pas entièrement vidé peut être endommagé par le gel. Vider entièrement l'appareil et les accessoires. Protéger l'appareil contre le gel.

1. Retirer le bloc-batterie, voir chapitre Retirer la batterie et le stocker de manière conforme, voir le ma-

nuel d'utilisation du bloc-batterie.

2. Stocker l’appareil nettoyé debout dans un endroit sec et propre, à l’abri de la poussière et du gel.

Illustration V

Français 19

Page 20

Entretien et maintenance

몇 AVERTISSEMENT

Nettoyage non conforme

Risque d'électrocution, risque d'incendie, risque d'endommagement Arrêtez l’appareil et retirez le bloc-batterie avant de nettoyer l'appareil. Ne plongez pas l'appareil dans un liquide. Ne nettoyez jamais l’appareil à l’eau courante.

1. Vider le bac d’eau sale, voir le chapitre Vider le bac

2. Retirer le bouchon du bac d'eau sale.

3. Nettoyer le bac d'eau sale et le bouchon à la main.

1. Retirer la housse en microfibre du porte-balai ou de

2. Nettoyer la housse en microfibre à l'eau courante.

3. La housse en microfibre peut également être lavée

Observer les consignes d’entretien suivantes :

● Ne pas blanchir la housse en microfibre.

● Ne pas utiliser d’adoucissant.

Nettoyer le bac d'eau sale

d'eau sale.

Illustration W

Illustration X

Nettoyer la housse en microfibre

l’adaptateur.

Illustration Y

à la machine à laver à 60 °C maxi.

Illustration Z

● Ne pas sécher la housse en microfibre au sèchelinge.

● Ne pas repasser la housse en microfibre.

Nettoyer la lèvre démontable et la buse

1. Éteindre l'appareil.

2. Appuyer sur le bouton de déverrouillage au bas de la buse d'aspiration et retirer la buse d'aspiration de l'appareil.

Illustration AA

3. Appuyer sur la touche de déverrouillage sur le dessus de la buse d'aspiration et faire glisser le rail de serrage vers le bas depuis la buse d'aspiration.

Illustration AB

4. Retirer la lèvre démontable de la buse d'aspiration.

5. Nettoyer la lèvre démontable, la buse d'aspiration et le rail de serrage sous l'eau courante.

Illustration AC

6. Une fois sèche, glisser la lèvre démontable dans la buse d'aspiration.

Illustration AD

7. Placer le rail de serrage sur la lèvre démontable et le pousser vers l'arrière jusqu'à ce qu'il s'enclenche de manière audible dans la buse d'aspiration. S’assurer que le rail de serrage glisse correctement latéralement dans les guides de la buse d'aspiration.

Illustration AE

Aide en cas de défauts

Les défauts ont souvent des causes simples que vous pouvez vous-même éliminer à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.

Erreur Cause Solution L'appareil ne fonctionne

pas.

Le flacon vaporisateur ne fonctionne pas.

Des traces se forment lors du fonctionnement.

Le bloc-batterie n’est pas correctement logé dans l’appareil.

L’état de charge du bloc-batterie est trop faible.

Le bloc-batterie est en surchauffe. 1. Retirer le bloc-batterie de l’appareil et le

Le bloc-batterie ou le chargeur est défectueux.

Le flacon vaporisateur ne contient pas de détergent.

Le mécanisme de pompe de la tête de pulvérisation est défectueux.

En vieillissant la capacité de la batterie baisse, même si elle est bien entretenue et la durée de fonctionnement complète n'est plus atteinte, même à l'état pleinement chargé. Ceci n'est pas un défaut.

1. Enfoncer le bloc-batterie dans le logement du bloc-batterie de l’appareil jusqu’à ce que vous sentiez qu'il s'est enclenché.

1. Charger le bloc-batterie, voir chapitre Charger la batterie.

laisser refroidir (voir chapitre Retirer la batterie).

Remarque

Le bloc-batterie peut être très chaud.

2. Ne pas exposer l’appareil et le bloc-batterie au soleil.

1. Remplacer le bloc-batterie ou le chargeur, voir chapitre Utilisation conforme.

1. Remplir le flacon pulvérisateur de détergent, voir chapitre Préparer le flacon va- porisateur..

1. Contacter le service.

1. Pour éviter la formation de traces, voir le chapitre Démarrer le fonctionnement.

d'aspiration

20 Français

Page 21

Codes d'erreurs et descriptions des erreurs

Affichage du niveau de charge

La LED inférieure clignote lentement et le moteur est éteint.

Toutes les LED clignotent 2 fois toutes les 2 s et le moteur tourne.

Toutes les LED clignotent 5 x toutes les 2 s.

Toutes les LED clignotent rapidement.

Description de l'erreur Élimination de l'erreur

Le bloc-batterie est complètement déchargé.

Avertissement de température : La température du bloc-batterie est proche de la limite supérieure autorisée.

La température du bloc-batterie est trop élevée ou trop faible.

Défaut permanent du bloc-batterie. 1 Retirer le bloc-batterie de l'appareil et l'insérer à nou-

Blocage du moteur ou erreur interne de l'appareil.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos)

1 Charger le bloc-batterie ou le remplacer par une bat-

terie chargée.

1 Utiliser et stocker l'appareil uniquement aux tempéra-

tures habituelles dans les zones d'habitation.

1 Laisser refroidir / réchauffer l'appareil.

Utiliser et stocker l'appareil uniquement aux températures habituelles dans les zones d'habitation.

veau.

2 Si l'erreur persiste, veuillez contacter votre fournis-

seur ou un service après-vente autorisé.

1 Vérifier si un corps étranger se trouve dans l'appareil

et si oui, le retirer.

2 Retirer le bloc-batterie de l'appareil et l'insérer à nou-

veau.

3 Si l'erreur persiste, veuillez contacter votre fournis-

seur ou un service après-vente autorisé.

4 Ne pas aspirer de grandes quantités de liquides sur

les surfaces horizontales. 5 Ne pas aspirer de poussières ni de solides. 6 Vider le bac d'eau sale au plus tard lorsque le mar-

quage Max. est atteint. 7 Utiliser exclusivement des détergents adaptés, pas

d'alcool dénaturé, pas de produit de nettoyage à la

mousse. Les concentrés de lave vitres KÄRCHER

sont les mieux adaptés.

Caractéristiques techniques

Raccordement électrique

Tension nominale de la batterie V 3,6 - 3,7 Tension maximale bloc-batterie V 4,2 Type de protection IPX4

Dimensions et poids

Hauteur mm 313 Largeur mm 282 Profondeur mm 133 Poids g 660 Volume du bac d'eau sale ml 150

Caractéristiques de puissance de l’appareil

Puissance nominale W 10 Autonomie avec une batterie en-

tièrement chargée de 2,5 Ah Niveau de pression acoustique

(EN 60704-2-1) Sous réserve de modifications techniques.

Minutes 40

dB(A) 50

Français 21

Page 22

Indice

Avvertenze di sicurezza....................................... 22

Impiego conforme alla destinazione.................... 22

Tutela dell'ambiente............................................. 23

Accessori e ricambi ............................................. 23

Volume di fornitura .............................................. 23

Descrizione dell’apparecchio............................... 23

Montare il dispositivo ........................................... 23

Carica dell’unità accumulatore ............................ 23

Inserimento dell’unità accumulatore.................... 23

Indicatore di carica batteria ................................. 23

Rimuovere l'unità accumulatore .......................... 23

Preparare lo spruzzino ........................................ 23

Messa in funzione ............................................... 24

Trasporto ............................................................. 24

Stoccaggio........................................................... 24

Cura e manutenzione .......................................... 25

Guida alla risoluzione dei guasti.......................... 25

Garanzia.............................................................. 26

Dati tecnici........................................................... 26

Avvertenze di sicurezza

Prima del primo impiego del dispositivo, leggere le presenti istruzioni per l'uso originali e le avvertenze di sicurezza

le avvertenze di sicurezza allegate all’unità accumulatore e al caricabatterie. Agire secondo quanto indicato nelle istruzioni. Conservare tutte le istruzioni per l’uso per un utilizzo futuro o per un successivo proprietario. Osservare sempre sia le indicazioni riportate nelle istruzioni, sia le norme generali vigenti in materia di sicurezza/antinfortunistica.

nonché le istruzioni per l’uso originali e

Livelli di pericolo

 PERICOLO

● Indica un pericolo imminente che determina lesioni

gravi o la morte.

몇 AVVERTIMENTO

● Indica una probabile situazione pericolosa che po-

trebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

● Indica una probabile situazione pericolosa che po-

trebbe causare lesioni leggere.

ATTENZIONE

● Indica una probabile situazione pericolosa che po-

trebbe determinare danni alle cose.

Avvertenze generali

 PERICOLO ● Pericolo di soffocamento. Tene-

re le pellicole di imballaggio fuori dalla portata dei bambini. ● Non immergere l'apparecchio in acqua. ● Non toccare mai contatti o cavi.

몇 AVVERTIMENTO ● Questo apparecchio

può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell’apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l’apparecchio e se hanno compreso i pericoli derivanti dall’uso. ● Sor- vegliare i bambini per assicurarsi che non giochino con l'apparecchio. ● L’apparecchio può essere utilizzato da

bambini a partire da almeno 8 anni se supervisionati o istruiti correttamente sull’utilizzo da parte di una persona responsabile per la loro sicurezza e se hanno compreso i pericoli da esso derivanti. ● I bambini possono eseguire la pulizia e la manutenzione dell’utente solo sotto supervisione. ● Ai bambini non è consentito giocare con l'apparecchio.

몇 PRUDENZA ● I dispositivi di sicurezza servo-

no per la vostra protezione: non modificate né aggirate mai un dispositivo di sicurezza.

ATTENZIONE ● Conservare l’apparecchio sol-

tanto in ambienti interni.

Pericolo di scosse elettriche

 PERICOLO ● Non esporre il dispositivo con

l'unità accumulatore a forti raggi solari, calore o fuoco.

● Non puntare il getto di spruzzo direttamente sui dispositivi che contengono componenti elettrici, come i vani interni dei forni.

몇 AVVERTIMENTO ● L'apparecchio contie-

ne componenti elettrici, non pulire l’apparecchio sotto acqua corrente.

Funzionamento

몇 AVVERTIMENTO ● Pericolo di lesioni. Non

puntare il getto di spruzzo verso gli occhi.

몇 PRUDENZA ● Non utilizzare l'apparecchio se

dapprima è caduto a terra, è visibilmente danneggiato o non è ermetico.

ATTENZIONE ● Non introdurre alcun oggetto

nell'apertura dell'aria di scarico. ● Non introdurre alcun oggetto nell'alloggiamento dell’accumulatore, ad eccezione dell’unità accumulatore del sistema KÄRCHER Battery Power 4 V. ● Testare il panno in microfibra in un punto non visibile prima di utilizzare il lavavetri su superfici delicate (lucide). ● Disinserire l’apparecchio non appena si raggiunge la tacca MAX del serbatoio di acqua sporca; svuotare quest’ultimo. ● Conservare l'apparec- chio solo in posizione verticale. ● Conservare l’apparec- chio solo in ambienti asciutti.

Targhetta

Sulla targhetta sono riportati i dati più importanti dell’apparecchio. Nel capitolo “Descrizione dell’apparecchio” è mostrato punto dell’apparecchio sul quale è apposta la targhetta.

Impiego conforme alla destinazione

Utilizzare l’apparecchio esclusivamente in ambito domestico. Utilizzare il dispositivo solo con unità accumulatore e caricabatterie del sistema KÄRCHER Battery Power 4 V.

Le unità accumulatore idonee sono contrassegnate dal simbolo BP 4 V.

Caricare l’unità accumulatore solo con il caricabatterie autorizzato per la carica.

Questo apparecchio alimentato a batteria è indicato per la pulizia di superfici umide e lisce, quali vetri di finestre, specchi o piastrelle.

● Non utilizzare il dispositivo come aspirapolvere a secco.

● L'apparecchio può max 25 ml aspirare liquido da superfici orizzontali ad es. da un bicchiere rovesciato.

22 Italiano

Page 23

● Utilizzare l'apparecchio solo con i seguenti detergenti KÄRCHER: RM 500, RM 503, RM 508. Non utilizzare detergenti convenzionali per finestre (niente alcol, niente schiuma, ecc.).

● Utilizzare l’apparecchio solo con accessori e ricambi autorizzati dalla KÄRCHER.

Qualsiasi altro utilizzo non è consentito. L'utente è responsabile dei pericoli derivanti dall'utilizzo non conforme alle disposizioni. Puoi trovare un QR-Code dell'applicazione in:

Figura B Marchi

QR-Code INCORPORATED.

è un marchio registrato di DENSO WAVE

per richiamare un video

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se

usati o smaltiti non correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Descrizione dell’apparecchio

Per le figure vedi pagina dei grafici

Figura A

1 Panno in microfibra 2 Attacco per il panno 3 Adattatore 4 Testata di nebulizzazione 5 Detergenti

6 *Caricabatterie (KÄRCHER Battery Power 4 V) 7 *Unità accumulatore (KÄRCHER Battery

Power 4 V)

8 *Tasto di sblocco unità accumulatore 9 Targhetta del tipo (visibile quando il serbatoio

dell'acqua sporca viene rimosso)

10 Serbatoio acqua sporca

11 Tappo del serbatoio dell'acqua sporca (visibile

quando il serbatoio dell'acqua sporca viene rimosso)

12 Alloggiamento dell’accumulatore 13 Impugnatura 14 Tasto accensione/spegnimento 15 Indicatore di carica batteria 16 Separatore 17 Ugello di aspirazione 18 Binario di fissaggio 19 Labbro di rifinitura 20 Spruzzino 21 Leva di nebulizzazione 22 Ugello di nebulizzazione

* WV 4-4 Plus: necessario e disponibile separatamente.

Montare il dispositivo

1. Mettere l'ugello di aspirazione sul separatore fino a quando non scatta in posizione in maniera udibile.

Figura C

Carica dell’unità accumulatore

1. Caricare l’unità accumulatore (vedere le istruzioni per l'uso e le avvertenze di sicurezza dell’unità accumulatore e del caricabatterie).

Inserimento dell’unità accumulatore

1. Spingere l'unità accumulatore nel suo alloggiamento, finché non si sente lo scatto d'innesto.

Figura D

Indicatore di carica batteria

Dopo aver acceso l'apparecchio, viene visualizzato lo stato di carica dell’unità accumulatore.

Figura E

Rimuovere l'unità accumulatore

Nota

In caso di interruzioni di lavoro prolungate, rimuovere l’unità accumulatore dall’apparecchio ed evitarne l’utilizzo involontario.

1. Premere il tasto accensione/spegnimento per spegnere l'apparecchio.

2. Premere il tasto di sblocco dell’unità accumulatore ed estrarre l’unità accumulatore dal proprio alloggiamento.

Figura F

Preparare lo spruzzino

1. Montare la testata di nebulizzazione sull'attacco per il panno.

Figura G

2. Riempire lo spruzzino con il detergente.

Figura H

3. Riempire lentamente lo spruzzino di acqua pulita fino al segno MAX.

4. Chiudere lo spruzzino.

Figura I

Italiano 23

Page 24

5. Agganciare l'adattatore all'attacco del panno da un lato e farlo scattare in posizione dall'altro lato.

Figura J

6. Attaccare il panno in microfibra all'adattatore.

Figura K

7. Per piccole aree, sganciare e rimuovere l'adattatore sull'attacco del panno.

Figura L

8. Attaccare il panno in microfibra all'attacco del panno e ripiegalo all’indietro lateralmente.

Messa in funzione

1. Ruotare l'ugello di nebulizzazione in posizione "ON".

Figura M

2. Azionare più volte la leva di nebulizzazione e spruzzare uniformemente il detergente sulla superficie da pulire da una distanza di circa 20 cm.

3. Staccare lo sporco con il panno in microfibra.

Figura N

4. Premere il tasto accensione/spegnimento per accendere l'apparecchio.

Figura O

L'indicatore di carica batteria mostra lo stato di carica attuale del pacco batterie, vedi capitolo Indicato- re di carica batteria.

5. Tirare il labbro di rifinitura sulla superficie da pulire per aspirare l'acqua sporca.

Figura P

Avvio

ATTENZIONE

Lavorare con l'apparecchio solo fino al raggiungimento del segno MAX sul serbatoio dell'acqua sporca. Spegnere l'apparecchio e svuotare il serbatoio dell'acqua sporca, vedi capitolo Svuotare il serbatoio dell’acqua sporca.

Per evitare le striature, osservare i seguenti punti:

● Non premere il labbro di rifinitura con eccessiva forza contro la superficie da pulire, far scorrere semplicemente.

● Tenere l'apparecchio all'angolo corretto rispetto alla superficie da aspirare. La distanza tra l'estremità inferiore dell'apparecchio e la superficie deve essere di circa 10 cm.

● Utilizzare solo il liquido detergente KÄRCHER, particolarmente adatto all’apparecchio.

● Spruzzare una quantità sufficiente di detergente sulla superficie in modo che detta superficie non sia troppo asciutta.

● Pulire regolarmente il labbro di rifinitura, vedere il capitolo Pulire il labbro di rifinitura e l’ugello di aspi- razione.

● Se usurato, sostituire il labbro di rifinitura, vedere il capitolo Pulire il labbro di rifinitura e l’ugello di aspi- razione.

● La pulizia non deve avvenire in esposizione diretta ai raggi solari o in caso di caldo o freddo eccessivi.

Interruzione del funzionamento

1. Premere il tasto accensione/spegnimento per spegnere l'apparecchio.

Figura Q

2. Depositare l'apparecchio su una superficie piana.

Svuotare il serbatoio dell’acqua sporca

Svuotare il serbatoio dell’acqua sporca non appena è riempito fino al segno MAX.

Figura R

1. Premere il tasto accensione/spegnimento per spegnere l'apparecchio.

Figura Q

2. Rimuovere il serbatoio dell'acqua sporca.

Figura S

3. Svuotare il serbatoio per l’acqua sporca e sciacquarlo con acqua pulita.

Figura T

4. Introdurre il serbatoio per l’acqua sporca vuoto nell’apparecchio.

Figura U

Termine del funzionamento

1. Premere il tasto accensione/spegnimento per spegnere l'apparecchio.

Figura Q

2. Pulire il serbatoio dell'acqua sporca, vedere capitolo Pulire il serbatoio dell'acqua sporca).

3. Estrarre l'unità accumulatore, vedere il capitolo Rimuovere l'unità accumulatore.

4. Pulire il panno in microfibra, vedi capitolo Pulire il panno in microfibra.

5. Pulire il labbro di rifinitura e l'ugello di aspirazione, vedi capitolo Pulire il labbro di rifinitura e l’ugello di aspirazione.

6. Lasciare asciugare l'apparecchio.

7. Montare l'apparecchio.

8. Caricare l’unità accumulatore, vedere le istruzioni per l'uso e le avvertenze di sicurezza dell’unità accumulatore e del caricabatterie.

Trasporto

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.

1. Rimuovere l’unità accumulatore, vedere capitolo Rimuovere l'unità accumulatore.

2. Per il trasporto in veicoli, fissare l'apparecchio in modo che non possa scivolare e ribaltarsi.

Stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento. Nello stoccaggio, osservare il peso dell'apparecchio.

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere danneggiati dal gelo. Svuotare l’apparecchio e gli accessori completamente. Proteggere l’apparecchio dal gelo.

1. Rimuovere l’unità accumulatore, vedere il capitolo Rimuovere l'unità accumulatore, e conservarla co-

me previsto, vedere le istruzioni per l'uso dell’unità accumulatore.

2. Conservare l'apparecchio pulito in posizione verticale in un luogo pulito e asciutto, al riparo dal gelo e dalla polvere.

Figura V

24 Italiano

Page 25

Cura e manutenzione

몇 AVVERTIMENTO

Pulizia inappropriata

Rischio di lesioni da scossa elettrica, rischio di incendio, rischio di danni Spegnere l'apparecchio e rimuovere l’unità accumulatore prima di pulire l'apparecchio. Non immergere l'apparecchio in liquidi. Non pulire l'apparecchio sotto l'acqua corrente.

Pulire il serbatoio dell'acqua sporca

1. Pulire il serbatoio dell'acqua sporca, vedere capitolo Svuotare il serbatoio dell’acqua sporca.

2. Aprire il tappo del serbatoio dell’acqua sporca.

Figura W

3. Pulire il serbatoio dell'acqua sporca e il tappo a mano.

Figura X

1. Rimuovere il panno in microfibra dall'attacco del

2. Lavare il panno in microfibra sotto l'acqua corrente.

3. In alternativa, il panno in microfibra può essere lava-

Osservare le seguenti istruzioni per la manutenzione:

● non candeggiare il panno in microfibra.

● Non utilizzare ammorbidenti.

Pulire il panno in microfibra

panno o dall'adattatore.

Figura Y

to in lavatrice a max 60 °C.

Figura Z

● Non asciugare il panno in microfibra nell'asciugatrice.

● Non stirare il panno in microfibra.

Pulire il labbro di rifinitura e l’ugello di

1. Spegnere l’apparecchio.

2. Premere il tasto di sblocco nella parte inferiore dell’ugello di aspirazione ed estrarre l’ugello di aspirazione dell'apparecchio.

Figura AA

3. Premere il tasto di sblocco sulla parte superiore dell'ugello di aspirazione e far scorrere il binario di fissaggio fuori dall'ugello di aspirazione.

Figura AB

4. Rimuovere il labbro di rifinitura dall'ugello di aspirazione.

5. Pulire il labbro di rifinitura, l'ugello di aspirazione e il binario di fissaggio sotto l'acqua corrente.

Figura AC

6. Dopo l'asciugatura, inserire il labbro di rifinitura nell'ugello di aspirazione.

Figura AD

7. Posizionare il binario di fissaggio sul labbro di rifinitura e spingerlo all'indietro finché non si innesta in maniera udibile nell'ugello di aspirazione. Assicurarsi che il binario di fissaggio scivoli lateralmente in modo corretto nelle guide dell'ugello di aspirazione.

Figura AE

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

Errore Causa Correzione L'apparecchio non fun-

ziona.

Lo spruzzino non funziona.

Durante il funzionamento si formano striature.

L'unità accumulatore non è inserita correttamente nell’apparecchio

Lo stato di carica dell'unità accumulatore è troppo basso

L’unità accumulatore è surriscaldata. 1. Rimuovere l’unità accumulatore dall’appa-

L’unità accumulatore o il caricabatterie sono difettosi.

Nello spruzzino non vi è detergente. 1. Riempire lo spruzzino di detergente, vede-

Il meccanismo di pompaggio nella testata di nebulizzazione è difettoso.

Con l’usura, la capacità dell’accumulatore diminuisce, anche in caso di cura adeguata; per tale motivo non sarà più possibile raggiungere l’intera durata, anche in stato di carica massima. Ciò non rappresenta un difetto.

1. Spingere l'unità accumulatore nel suo alloggiamento, finché non si sente lo scatto d'innesto.

1. Caricare l'unità accumulatore, vedere il capitolo Carica dell’unità accumulatore.

recchio e lasciarla raffreddare, vedere capitolo Rimuovere l'unità accumulatore.

Nota

L’unità accumulatore può essere molto calda.

2. Non posizionare l’apparecchio e l’unità accumulatore al sole.

1. Sostituire l’unità accumulatore o il caricabatterie, vedere il capitolo Impiego confor- me alla destinazione.

re il capitolo Preparare lo spruzzino.

1. Contattare il servizio assistenza.

1. Per evitare le striature, vedere il capitolo Avvio.

aspirazione

Italiano 25

Page 26

Codici e descrizioni di errore

Indicatore di carica batteria

Il LED inferiore lampeggia lentamente e il motore è spento.

Tutti i LED lampeggiano 2 volte ogni 2 s e il motore è in funzione.

Tutti i LED lampeggiano 2 volte ogni 2 s e il motore è spento.

Tutti i LED lampeggiano 5 volte ogni 2 s.

Tutti i LED lampeggiano rapidamente.

Descrizione dell'errore Risoluzione dell'errore

Unità accumulatore completamente scarica.

Avviso di temperatura: La temperatura dell’unità accumulatore è vicina al limite superiore ammissibile.

La temperatura dell’unità accumulatore è troppo alta o troppo bassa.

Errore permanente dell’unità accumulatore.

Blocco del motore o guasto interno dell'apparecchio.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilasciate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

1 Caricare l’unità accumulatore o sostituirla con un’uni-

tà accumulatore carica.

1 Utilizzare e conservare l’apparecchio soltanto alla

temperatura solitamente presente negli ambienti interni.

1 Lasciare raffreddare / riscaldare l'apparecchio.

Utilizzare e conservare l’apparecchio soltanto alla temperatura solitamente presente negli ambienti interni.

1 Rimuovere l’unità accumulatore dall’apparecchio e

reinserirla.

2 Se l’errore rimane, rivolgersi al proprio rivenditore op-

pure a un servizio di assistenza autorizzato.

1 Controllare se c'è un corpo estraneo nell'apparecchio

e, in caso affermativo, rimuoverlo.

2 Rimuovere l’unità accumulatore dall’apparecchio e

reinserirla.

3 Se l’errore rimane, rivolgersi al proprio rivenditore op-

pure a un servizio di assistenza autorizzato.

4 Non aspirare grandi quantità di liquido da superfici

orizzontali. 5 Non aspirare polveri o corpi solidi. 6 Svuotare il serbatoio per l'acqua sporca al più tardi

quando si raggiunge la tacca Max. 7 Utilizzare solo detergenti adeguati, non utilizzare al-

col o detergenti schiumogeni. I più adatti sono i con-

centrati lavavetri KÄRCHER.

Dati tecnici

Collegamento elettrico

Tensione nominale unità accumulatore

Tensione massima unità accumulatore

Grado di protezione IPX4

Dimensioni e pesi

Altezza mm 313 Larghezza mm 282 Profondità mm 133 Peso g 660 Volume serbatoio acqua sporca ml 150

Dati sulle prestazioni dell’apparecchio

Potenza nominale W 10 Tempo di esercizio con batteria

completamente carica 2,5 Ah Livello di pressione acustica

(EN 60704-2-1) Con riserva di modifiche tecniche.

V 3,6 - 3,7

V4,2

Minuti 40

dB(A) 50

26 Italiano

Page 27

Inhoud

Veiligheidsinstructies ........................................... 27

Reglementair gebruik .......................................... 27

Milieubescherming .............................................. 28

Toebehoren en reserveonderdelen ..................... 28

Leveringsomvang ................................................ 28

Beschrijving apparaat .......................................... 28

Apparaat monteren.............................................. 28

Accupack opladen ............................................... 28

Accupack plaatsen .............................................. 28

Weergave van de ladingstoestand ...................... 28

Accupack verwijderen ......................................... 28

Sproeifles voorbereiden ...................................... 28

Werking ............................................................... 29

Transport ............................................................. 29

Opslag ................................................................. 29

Verzorging en onderhoud .................................... 29

Hulp bij storingen................................................. 30

Garantie............................................................... 31

Technische gegevens .......................................... 31

Veiligheidsinstructies

Lees deze oorspronkelijke gebruiksaanwijzing en de bij het accupack en het apparaat meegeleverde oorspron-

heidsinstructies door, voordat u met de bediening begint. Handel dienovereenkomstig. Bewaar de gebruiksaanwijzing voor later gebruik of voor de volgende eigenaar. Naast de instructies in de gebruiksaanwijzing moet u ook de algemene wettelijke veiligheidsvoorschriften en de voorschriften inzake ongevallenpreventie in acht nemen.

kelijke gebruiksaanwijzingen en veilig-

Gevarenniveaus

 GEVAAR

● Aanwijzing voor direct dreigend gevaar dat tot zware

of dodelijke verwondingen leidt.

몇 WAARSCHUWING

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot zware of dodelijke verwondingen kan leiden.

몇 VOORZICHTIG

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot lichte verwondingen kan leiden.

LET OP

● Aanwijzing voor een mogelijk gevaarlijke situatie die

tot materiële schade kan leiden.

Algemene instructies

 GEVAAR ● Verstikkingsgevaar. Houd verpak-

kingsfolie buiten het bereik van kinderen. ● Dompel het apparaat niet onder in water. ● Raak contacten of leidin- gen nooit aan.

몇 WAARSCHUWING ● Personen met ver-

minderde fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen gebruiken onder correct toezicht of wanneer ze door een voor hun veiligheid verantwoordelijke persoon zijn getraind in het veilige gebruik van het apparaat en wanneer zij de hieruit voortvloeiende gevaren begrepen hebben. ● Houd toezicht op kinderen om

ervoor te zorgen dat ze niet met het apparaat spelen.

● Kinderen vanaf minstens 8 jaar mogen het apparaat gebruiken wanneer ze in het gebruik zijn getraind of op een correcte manier toezicht op hen wordt gehouden door iemand die verantwoordelijk is voor hun veiligheid en wanneer ze de hieruit voortvloeiende gevaren hebben begrepen. ● Kinderen mogen reiniging en gebruikersonderhoud alleen onder toezicht uitvoeren.

● Kinderen mogen niet met het apparaat spelen.

몇 VOORZICHTIG ● Veiligheidsinrichtingen

zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.

LET OP ● Berg het apparaat alleen binnen op.

Gevaar voor elektrische schokken

 GEVAAR ● Stel het apparaat met accupack

niet bloot aan direct zonlicht, hitte en vuur. ● Richt de sproeistraal niet direct op apparatuur die elektrische onderdelen bevat, zoals de binnenkant van ovens.

몇 WAARSCHUWING ● Het apparaat bevat

elektrische onderdelen, reinig het apparaat niet onder stromend water.

Bediening

몇 WAARSCHUWING ● Gevaar voor letsel.

Richt de spuitstraal niet op de ogen.

몇 VOORZICHTIG ● Gebruik het apparaat niet

wanneer het lekt, gevallen of zichtbaar beschadigd is.

LET OP ● Plaats geen voorwerpen in de afvoer-

luchtopening. ● Plaats geen voorwerpen in de accupack-opname, behalve accu's van het KÄRCHER Battery Power 4 V-systeem. ● Test de microvezeldoek op een onopvallende plek, voordat u het vensterreinigingsmiddel op kwetsbare (hoogglanzende) oppervlakken gebruikt. ● Schakel het apparaat uit zodra de MAXmarkering van het vuilwaterreservoir is bereikt en leeg het vuilwaterreservoir. ● Berg het apparaat alleen rechtopstaand op. ● Berg het apparaat alleen in droge ruimten op.

Typeplaatje

Op het typeplaatje vindt u de belangrijkste gegevens over het apparaat. In het hoofdstuk ‘Beschrijving apparaat’ ziet u waar het typeplaatje zich op het apparaat bevindt.

Reglementair gebruik

Gebruik het apparaat uitsluitend voor de privé-huishouding. Gebruik het apparaat alleen met accupacks en laders van het KÄRCHER Battery Power 4 V-systeem.

Geschikte accupacks zijn gemarkeerd met het symbool BP 4 V.

Laad het accupack alleen met de toegestane oplaadapparaten.

Het apparaat met accu is bestemd voor het reinigen van vochtige, gladde oppervlakken zoals ramen, spiegels of tegels.

● Gebruik het apparaat niet bij droogzuiger.

● Het apparaat kan max. 25 ml vloeistof van horizon-

tale oppervlakken opzuigen, bijv. van een omgevallen drinkglas.

● Gebruik het apparaat alleen in combinatie met de volgende KÄRCHER-reinigingsmiddelen: RM 500, RM 503, RM 508.

Nederlands 27

Page 28

Gebruik geen conventionele vensterreinigingsmiddelen (geen spiritus, geen schuimreinigers enz.).

● Gebruik het apparaat alleen met toebehoren en reserveonderdelen die door KÄRCHER zijn toegestaan.

Elk ander gebruik is niet toegestaan. Voor risico's die ontstaan door gebruik dat niet is toegestaan, is de gebruiker verantwoordelijk. U kunt een QR-code op te roepen:

Afbeelding B Handelsmerken

QR-Code SO WAVE INCORPORATED.

vinden om een toepassingsvideo

is een geregistreerd handelsmerk van DEN-

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op:

www.kaercher.de/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken

Afbeelding A

1 Microvezel-mopovertrek 2 Mop-opzetstuk 3 Adapter 4 Sproeikop 5 Reinigingsmiddel 6 *Lader (KÄRCHER Battery Power 4 V)

7 *Accupack (KÄRCHER Battery Power 4 V) 8 *Ontgrendelingsknop accupack 9 Typeplaatje (zichtbaar als het vuilwaterreservoir is

verwijderd)

10 Vuilwaterreservoir 11 Afsluiting vuilwaterreservoir (zichtbaar als het vuil-

waterreservoir is verwijderd)

12 Accupackhouder 13 Greep 14 AAN / UIT-toets 15 Weergave van de ladingstoestand 16 Afscheider 17 Zuigmondstuk 18 Klemrail 19 Aftrekstrip 20 Sproeifles 21 Sproeihendel 22 Sproeier

* WV 4-4 Plus: extra vereist en los verkrijgbaar

Apparaat monteren

1. Zet het zuigmondstuk op de afscheider tot vastklikken hoorbaar is.

Afbeelding C

Accupack opladen

1. Laad het accupack op (zie gebruiksaanwijzingen en veiligheidsinstructies van het accupack en de oplader).

Accupack plaatsen

1. Het accupack in de accupack-opname van het apparaat schuiven tot het accupack hoorbaar vergrendelt.

Afbeelding D

Weergave van de ladingstoestand

Na het inschakelen van het apparaat wordt de laadstatus van de accu weergegeven.

Afbeelding E

Accupack verwijderen

Instructie

Verwijder bij langdurige werkonderbrekingen de accupack uit het apparaat en bescherm hem tegen onbevoegd gebruik.

1. Druk op de AAN / UIT-knop om het apparaat uit te schakelen.

2. Druk op de ontgrendelingsknop van het accupack en trek de accu uit het accupack.

Afbeelding F

Sproeifles voorbereiden

1. Plaats de sproeikop op het mop-opzetstuk.

Afbeelding G

2. Het reinigingsmiddel in de sproeifles vullen.

Afbeelding H

3. Vul langzaam tot aan de MAX-markering schoon water in de sproeifles.

4. Sluit de sproeifles.

Afbeelding I

5. Haak de adapter aan de ene kant aan het mop-opzetstuk en klik hem aan de andere kant vast.

Afbeelding J

6. Bevestig de microvezel-mopovertrek op de adapter.

Afbeelding K

28 Nederlands

Page 29

7. Voor kleine oppervlakken de adapter van het mopopzetstuk losmaken en verwijderen.

Afbeelding L

8. Bevestig de microvezel-mopovertrek aan het mopopzetstuk en vouw het aan de zijkant naar achteren om.

Werking

1. De sproeifles op “ON” zetten.

Afbeelding M

2. Bedien de sproeihendel meerdere keren en sproei het reinigingsmiddel gelijkmatig vanaf een afstand van ca. 20 cm op het te reinigen oppervlak.

3. Maak het vuil los met de microvezel-mopovertrek.

Afbeelding N

4. Druk op de AAN / UIT-knop om het apparaat aan te zetten.

Afbeelding O

De weergave van de ladingstoestand toont de actuele laadtoestand van de accupack, zie hoofdstuk Weergave van de ladingstoestand.

5. Trek de aftrekstrip over het te reinigen oppervlak om het vuile water op te zuigen.

Afbeelding P

LET OP

Werk met het apparaat tot de MAX-markering op het vuilwaterreservoir is bereikt. Schakel het apparaat uit, en leeg het vuilwaterreservoir, zie hoofdstuk Leeg het vuilwaterreservoir.

Om strepen te voorkomen, het volgende in acht nemen:

● Druk de aftrekstrip niet te strak tegen het te reinigen oppervlak. Eerder er over heen laten glijden.

● Houd het apparaat in de juiste hoek ten opzichte van het te zuigen oppervlak. De afstand tussen de onderkant van het apparaat en het oppervlak moet ca. 10 cm bedragen.

● Uitsluitend KÄRCHER-reinigingsmiddel gebruiken omdat deze op het apparaat is afgestemd.

● Sproei voldoende hoeveelheid reinigingsmiddel op het oppervlak zodat het vlak niet te droog is.

● Reinig de aftrekstrip regelmatig, zie hoofdstuk Rei- nig de aftrekstrip en het zuigmondstuk.

● Als de aftrekstrip versleten is, deze vervangen, zie hoofdstuk Reinig de aftrekstrip en het zuigmond- stuk.

● De reiniging niet bij direct zonlicht of te sterke hitte resp. kou uitvoeren.

1. Druk op de AAN / UIT-knop om het apparaat uit te schakelen.

Afbeelding Q

2. Het apparaat op een vlakke ondergrond neerzetten.

Leeg het vuilwaterreservoir zodra deze tot aan de MAXmarkering is gevuld.

Afbeelding R

1. Druk op de AAN / UIT-knop om het apparaat uit te schakelen.

Afbeelding Q

2. Verwijder het vuilwaterreservoir.

Afbeelding S

3. Leeg het vuilwaterreservoir en spoel hem uit met schoon water.

Afbeelding T

Werking beginnen

Werking onderbreken

Leeg het vuilwaterreservoir

4. Het vuilwaterreservoir in het apparaat plaatsen.

Afbeelding U

Werking beëindigen

1. Druk op de AAN / UIT-knop om het apparaat uit te schakelen.

Afbeelding Q

2. Reinig het vuilwaterreservoir, zie hoofdstuk Reinig het vuilwaterreservoir.

3. Verwijder het accupack, zie hoofdstuk Accupack verwijderen.

4. Reinig de microvezel-mopovertrek, zie hoofdstuk Reinig microvezel-mopovertrek.

5. Reinig de aftrekstrip en het zuigmondstuk, zie hoofdstuk Reinig de aftrekstrip en het zuigmond- stuk.

6. Laat het apparaat drogen.

7. Zet het apparaat in elkaar.

8. Laad de accu op, zie de gebruiksaanwijzing met veiligheidsinstructies van accupack en lader.

Transport

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat.

1. Verwijder het accupack, zie hoofdstuk Accupack verwijderen.

2. Bij het transport in voertuigen het apparaat tegen wegglijden en omvallen beveiligen.

Opslag

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het apparaat.

LET OP

Vorstgevaar

Apparaten die niet volledig leeg zijn, kunnen beschadigd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst.

1. Verwijder het accupack, zie hoofdstuk Accupack verwijderen en berg het op volgens de voorschrif-

ten, zie gebruiksaanwijzing van het accupack.

2. Bewaar het gereinigde apparaat rechtop op een schone, droge plaats, beschermd tegen vorst en stof.

Afbeelding V

Verzorging en onderhoud

몇 WAARSCHUWING

Ondeskundige reiniging

Gevaar voor verwonding door elektrische schokken, brandgevaar, gevaar voor beschadiging Schakel de motor uit en verwijder het accupack, alvorens het apparaat te reinigen. Dompel het apparaat niet onder in vloeistoffen. Reinig het apparaat niet onder stromend water.

1. Leeg het vuilwaterreservoir zie hoofdstuk Leeg het

2. Verwijder de afsluiting van het vuilwaterreservoir.

Reinig het vuilwaterreservoir

vuilwaterreservoir.

Afbeelding W

Nederlands 29

Page 30

3. Reinig het vuilwaterreservoir en de afsluiting handmatig.

Afbeelding X

Reinig microvezel-mopovertrek

1. Verwijder het microvezel-mopovertrek van de mopovertrek of de adapter.

Afbeelding Y

2. Was de microvezel-mopovertrek onder stromend water.

3. Als alternatief kan de microvezel-mopovertrek op max. 60 °C in de wasmachine worden gewassen.

Afbeelding Z

Neem de verzorgingsinstructies in acht:

● De microvezel-mopovertrek mag niet worden gebleekt.

● Geen wasverzachter gebruiken.

● Droog de microvezel-mopovertrek niet in een dro-

ger.

● De microvezel-mopovertrek niet strijken.

Reinig de aftrekstrip en het zuigmondstuk

1. Het apparaat uitschakelen.

2. Druk op de ontgrendelknop onder op het zuigmondstuk, en trek het zuigmondstuk van het apparaat.

Afbeelding AA

3. Druk op de ontgrendelknop boven aan het zuigmondstuk en schuif de klemrail van het zuigmondstuk omlaag.

Afbeelding AB

4. Verwijder de aftrekstrip uit het zuigmondstuk.

5. Reinig de aftrekstrip, zuigmondstuk en klemrail onder stromend water.

Afbeelding AC

6. Leg na het drogen de aftreklip in het zuigmondstuk.

Afbeelding AD

7. Leg de klemrail op de aftrekstrip en schuif deze naar achteren tot deze hoorbaar in het zuigmondstuk vergrendelt. Zorg ervoor dat de klemrail zijdelings correct in de geleidingen van het zuigmondstuk glijdt.

Afbeelding AE

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

Fout Oorzaak Remedie Het apparaat werkt niet. Het accupack is niet correct in het appa-

De sproeifles werkt niet. Er zit geen reinigingsmiddel in de sproei-

Streepvorming tijdens bedrijf.

raat geplaatst.

De laadtoestand van het accupack is te gering.

Het accupack is oververhit. 1. Neem het accupack uit het apparaat en

Het accupack of de lader zijn defect. 1. Het accupack of de lader vervangen, zie

fles. Het pompmechanisme in de sproeikop is

defect.

Hoe ouder de accu is, hoe lager de capaciteit ook bij goed onderhoud wordt, zodat ook in volledig opgeladen toestand niet meer de volledige looptijd wordt bereikt. Dit is geen defect.

1. Schuif het accupack in de accupack-opname van het apparaat tot het accupack hoorbaar vergrendelt.

1. Laad het accupack, zie hoofdstuk Ac- cupack opladen.

laat het afkoelen zie hoofdstuk Accupack verwijderen.

Instructie

Het accupack kan zeer warm zijn.

2. Apparaat en accupack niet in zonlicht plaatsen.

hoofdstuk Reglementair gebruik.

1. Vul de sproeifles met reinigingsmiddel, zie hoofdstuk Sproeifles voorbereiden.

1. Neem contact op met de service.

1. Om streepvorming te voorkomen, zie hoofdstuk Werking beginnen.

30 Nederlands

Page 31

Foutcodes en foutbeschrijvingen

Weergave van de ladingstoestand

De onderste led knippert langzaam en de motor is uit.

Alle leds knipperen 2 x per 2 s en de motor draait.

Alle leds knipperen 2 x per 2 s en de motor is uit.

Alle leds knipperen 5 x per 2 s.

Alle leds knipperen snel.

Foutbeschrijving Verhelpen van fouten

Het accupack is volledig leeg. 1 Laad het accupack op of vervang het door een opge-

Temperatuur-waarschuwing: De temperatuur van het accupack is dicht bij de toegestane bovengrens.

Temperatuur van het accupack is te hoog of te laag.

Permanente fout van het accupack. 1 Verwijder het accupack uit het apparaat en plaats het

Motorblokkering of interne apparaatfout.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

laden accupack.

1 Gebruik en bewaar het apparaat alleen bij voor

woonruimtes normale temperaturen.

1 Het apparaat laten afkoelen / verwarmen.

Gebruik en bewaar het apparaat alleen bij voor woonruimtes normale temperaturen.

terug.

2 Als de fout blijft bestaan, neem dan contact op met

uw dealer of met een erkende klantenservice.

1 Controleer of er zich een vreemd voorwerp in het ap-

paraat bevindt. Zo ja, het voorwerp verwijderen.

2 Verwijder het accupack uit het apparaat en plaats het

terug.

3 Als de fout blijft bestaan, neem dan contact op met

uw dealer of met een erkende klantenservice.

4 Zuig geen grotere hoeveelheden vloeistof van hori-

zontale oppervlakken op. 5 Zuig geen stof of vaste stoffen op. 6 Leeg het vuilwaterreservoir op zijn laatst wanneer de

Max.-markering is bereikt. 7 Gebruik alleen geschikte reinigingsmiddelen, geen

spiritus, geen schuimreiniger. Optimaal zijn de ven-

sterreinigingsmiddel-concentraten van KÄRCHER.

Technische gegevens

Elektrische aansluiting

Nominale spanning accupack V 3,6 - 3,7 Maximale spanning van het ac-

cupack Beschermingsgraad IPX4

Afmetingen en gewichten

Hoogte mm 313 Breedte mm 282 Diepte mm 133 Gewicht g 660 Volume vuilwaterreservoir ml 150

Gegevens capaciteit apparaat

Nominaal vermogen W 10 Bedrijfstijd met volledig opgeladen

accupack 2,5 Ah Geluidsdrukniveau (EN 60704-2-1)dB(A) 50

V4,2

Minuten 40

Technische wijzigingen voorbehouden.

Nederlands 31

Page 32

Índice de contenidos

Instrucciones de seguridad ................................. 32

Uso previsto ........................................................ 32

Protección del medioambiente ............................ 33

Accesorios y recambios ...................................... 33

Volumen de suministro ........................................ 33

Descripción del equipo ........................................ 33

Montaje del equipo.............................................. 33

Carga de la batería.............................................. 33

Colocación de la batería...................................... 33

Indicador del estado de carga............................. 33

Retirada de la batería .......................................... 33

Preparación de la botella pulverizadora.............. 33

Servicio................................................................ 34

Transporte ........................................................... 34

Almacenamiento.................................................. 34

Conservación y mantenimiento ........................... 34

Ayuda en caso de fallos ...................................... 35

Garantía .............................................................. 36

Datos técnicos ..................................................... 36

Instrucciones de seguridad

Antes de utilizar por primera vez el equipo, lea este manual original y las instrucciones de seguridad, así como

nes de seguridad proporcionados con la batería y el cargador. Actúe conforme a estos documentos. Conserve todos los manuales de instrucciones para su uso posterior o para futuros propietarios. Además de las indicaciones incluidas en los manuales de instrucciones, debe respetar las normativas de seguridad y para la prevención de accidentes del legislador correspondiente.

los manuales originales y las instruccio-

Niveles de peligro

 PELIGRO

● Aviso de un peligro inminente que produce lesiones

corporales graves o la muerte.

몇 ADVERTENCIA

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

● Aviso de una posible situación peligrosa que puede

producir lesiones corporales leves.

CUIDADO

● Aviso de una posible situación peligrosa que puede

producir daños materiales.

Avisos generales

 PELIGRO ● Riesgo de asfixia. Mantenga los

embalajes fuera del alcance de los niños. ● No sumerja el dispositivo en agua. ● Nunca toque los contactos ni los cables.

몇 ADVERTENCIA ● Las personas con capa-

cidades físicas, sensoriales o psíquicas limitadas o que carezcan de experiencia y conocimientos sobre el equipo solo pueden utilizar el equipo bajo supervisión correcta o si han recibido formación sobre el uso seguro del equipo por parte de una persona responsable de su seguridad y han comprendido los peligros existentes.

● Se debe supervisar a los niños para asegurarse de

que no jueguen con el aparato. ● Los niños mayores de 8 años pueden utilizar el equipo si han recibido formación sobre su uso por parte de una persona responsable de su seguridad o si están bajo supervisión de un adulto y comprenden los peligros existentes correctamente. ● Los niños solo pueden realizar la limpieza y el mantenimiento bajo supervisión. ● Los niños no pueden jugar con el equipo.

몇 PRECAUCIÓN ● Los dispositivos de seguri-

dad velan por su seguridad. Nunca modifique ni manipule los dispositivos de seguridad.

CUIDADO ● Almacene el equipo solo en interiores.

Peligro de choques eléctricos

 PELIGRO ● No someta el equipo con la bate-

ría a radiación solar, calor ni fuego. ● No dirija el chorro de pulverización de forma directa a artículos de consumo que contengan componentes eléctricos como, por ejemplo, las cámaras interiores de los hornos.

몇 ADVERTENCIA ● El equipo contiene com-

ponentes eléctricos, por lo que no debe limpiar el equipo con agua corriente.

Manejo

몇 ADVERTENCIA ● Riesgo de lesiones. No

dirija el chorro de pulverización a los ojos.

몇 PRECAUCIÓN ● No utilice el dispositivo si

se ha caído anteriormente, está visiblemente dañado o tiene fugas.

CUIDADO ● No introduzca ningún objeto en el ori-

ficio de salida. ● No introduzca ningún objeto en el alojamiento de la batería, excepto baterías del sistema KÄRCHER Battery Power 4 V. ● Compruebe la funda de microfibra en un lugar no visible antes de utilizar la limpiadora de ventanas sobre superficies delicadas (muy brillantes). ● Desconecte el equipo en cuanto se alcance la marca de máximo del depósito de agua sucia y vacíe el depósito de agua sucia. ● Almacene el equipo solo en posición vertical. ● Almacene el equipo solo en entornos secos.

Placa de características

En la placa de características se encuentran los datos más importantes del equipo. En el capítulo “Descripción del equipo” se indica en qué parte del equipo está colocada la placa de características.

Uso previsto

Utilice el equipo únicamente para uso doméstico. Utilice el equipo únicamente con baterías y cargadores del sistema KÄRCHER Battery Power 4 V.

Las baterías aptas están marcadas con el símbolo BP 4 V.

Cargue la batería solo con cargadores autorizados para la carga.

El equipo con alimentación por batería está diseñado para la limpieza de superficies húmedas y lisas, como cristales de ventanas, espejos o azulejos.

● No utilice el equipo como aspirador en seco.

● El equipo puede aspirar máx. 25 ml de líquido en

superficies horizontales, por ejemplo, de un vaso volcado.

32 Español

Page 33

● Utilice el equipo únicamente en combinación con los siguientes detergentes KÄRCHER: RM 500, RM 503, RM 508. No utilice productos convencionales para la limpieza de ventanas (ni alcohol, ni limpiadores de espuma, etc.).

● Utilice el equipo únicamente con los recambios y accesorios autorizados por KÄRCHER.

No se permite ningún uso distinto al descrito. El usuario es responsable de los peligros asociados con un uso no permitido. Puede encontrar un código QR deo con indicaciones sobre el uso en:

Figura B Marcas registradas

El código QR VE INCORPORATED.

es una marca registrada de DENSO WA-

para acceder a un ví-

Protección del medioambiente

Los materiales de embalaje son reciclables. Eliminar los embalajes de forma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un funcionamiento adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustancias contenidas en: www.kaercher.de/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Descripción del equipo

Véanse las figuras en la página de gráficos

Figura A

1 Bayeta de microfibra 2 Accesorio para limpiar 3 Adaptador 4 Cabezal pulverizador 5 Detergente 6 *Cargador (KÄRCHER Battery Power 4 V) 7 *Batería (KÄRCHER Battery Power 4 V) 8 *Tecla de desbloqueo de la batería 9 Placa de características (visible con el depósito de

agua sucia extraído)

10 Depósito de agua sucia 11 Cierre del depósito de agua sucia (visible con el de-

pósito de agua sucia extraído)

12 Alojamiento de la batería 13 Empuñadura 14 Tecla On/Off 15 Indicador del estado de carga 16 Separador 17 Boquilla aspiradora 18 Riel de sujeción 19 Labio rascador 20 Botella pulverizadora 21 Palanca de pulverización 22 Boquilla de pulverización

* WV 4-4 Plus: necesario adicionalmente y disponible por separado

Montaje del equipo

1. Insertar la boquilla aspiradora en el separador hasta que quede encastrada de forma audible.

Figura C

Carga de la batería

1. Cargue la batería (consulte el manual de instrucciones y las instrucciones de seguridad de la batería y del cargador).

Colocación de la batería

1. Introducir la batería en el alojamiento del equipo hasta que encaje de manera audible.

Figura D

Indicador del estado de carga

Tras encender el equipo se muestra el estado de carga de la batería.

Figura E

Retirada de la batería

Nota

Durante las interrupciones de trabajo, retire la batería del equipo y asegúrela contra un uso no autorizado.

1. Pulsar la tecla ON/OFF para desconectar el equipo.

2. Presionar la tecla de desbloqueo de la batería y extraer la batería del alojamiento.

Figura F

Preparación de la botella

pulverizadora

1. Montar el cabezal pulverizador en el accesorio para limpiar.

Figura G

2. Cargar el producto de limpieza en la botella pulverizadora.

Figura H

3. Llenar lentamente la botella pulverizadora con agua limpia hasta la marca MAX.

4. Cerrar la botella pulverizadora.

Figura I

Español 33

Page 34

5. Enganchar el adaptador al accesorio para limpiar por un lado y encajarlo por el otro.

Figura J

6. Colocar la bayeta de microfibra en el adaptador.

Figura K

7. Para superficies pequeñas, desenganchar y retirar el adaptador del accesorio para limpiar.

Figura L

8. Colocar la bayeta de microfibra en el accesorio para limpiar y doblarla hacia atrás de lado.

Servicio

1. Girar la boquilla de pulverización a la posición «ON».

Figura M

2. Accionar la palanca de pulverización varias veces y pulverizar el producto de limpieza de manera uniforme sobre la superficie que se va a limpiar, a 20 cm de distancia.

3. Desprender la suciedad con la bayeta de microfibra.

Figura N

4. Pulsar la tecla ON/OFF para encender el equipo.

Figura O

El indicador del estado de carga muestra el estado de carga actual de la batería, véase el capítulo In- dicador del estado de carga.

5. Pasar el labio rascador por la superficie que se quiere limpiar para absorber el agua sucia.

Figura P

Inicio del servicio

CUIDADO

Trabaje con el equipo solo hasta que se alcance la marca MAX del depósito de agua sucia. Desconecte el equipo y vacíe el depósito de agua sucia, véase el capítulo Vaciado del depósito de agua sucia.

Deben tenerse en cuenta los siguientes puntos para evitar rayas:

● No presionar demasiado el labio rascador contra la superficie que se va a limpiar, simplemente deslizarlo.

● Sostener el equipo en el ángulo correcto con respecto a la superficie que se va a aspirar. La distancia entre el extremo inferior del equipo y la superficie debe ser de aproximadamente 10 cm.

● Utilizar únicamente detergente KÄRCHER, ya que este está especialmente concebido para el equipo.

● Pulverizar suficiente producto de limpieza sobre la superficie para que no esté demasiado seca.

● Limpiar el labio rascador con regularidad, véase el capítulo Limpiar el labio rascador y la boquilla aspi- radora.

● Reemplazar el labio rascador si está desgastado, véase el capítulo Limpiar el labio rascador y la bo- quilla aspiradora.

● La limpieza no se debe llevar a cabo con luz solar directa o con calor o frío excesivos.

1. Pulsar la tecla ON/OFF para desconectar el equipo.

2. Colocar el equipo sobre una superficie plana.

Vaciar el depósito de agua sucia en cuanto se haya llenado hasta la marca MAX.

Figura R

Interrupción del servicio

Figura Q

Vaciado del depósito de agua sucia

1. Pulsar la tecla ON/OFF para desconectar el equipo.

Figura Q

2. Retirar el depósito de agua sucia.

Figura S

3. Vaciar el depósito de agua sucia y enjuagarlo con agua limpia.

Figura T

4. Insertar el depósito de agua sucia vacío en el equipo.

Figura U

Finalización del servicio

1. Pulsar la tecla ON/OFF para desconectar el equipo.

Figura Q

2. Limpiar el depósito de agua sucia, véase el capítulo Limpieza del depósito de agua sucia.

3. Sacar la batería, véase el capítulo Retirada de la batería.

4. Limpiar la bayeta de microfibra, véase el capítulo Limpieza de la bayeta de microfibra.

5. Limpiar el labio rascador y la boquilla aspiradora, véase el capítulo Limpiar el labio rascador y la bo- quilla aspiradora.

6. Dejar que el equipo se seque.

7. Montar el equipo.

8. Cargar la batería, véanse los manuales de instrucciones y las instrucciones de seguridad de la batería y del cargador.

Transporte

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo durante el transporte.

1. Retirar la batería, véase el capítulo Retirada de la batería.

2. Al transportar el equipo en vehículos, fijarlo para evitar que resbale o vuelque.

Almacenamiento

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo para sualmacenamiento.

CUIDADO

Riesgo de helada

Los aparatos que no estén totalmente vacíos pueden destruirse con las heladas. Vacíe el aparato y los accesorios por completo. Proteja el aparato de las heladas.

1. Retirar la batería, véase el capítulo Retirada de la batería y guardarla como es debido siguiendo el

manual de instrucciones de la batería.

2. Almacenar el equipo limpio en un lugar limpio, seco y protegido contra el polvo y contra hielo seco.

Figura V

Conservación y mantenimiento

몇 ADVERTENCIA

Limpieza incorrecta

Peligro de lesiones por choques eléctricos, peligro de incendio, peligro de daños Apague el equipo y retire la batería antes de limpiar el equipo.

34 Español

Page 35

No sumerja el equipo en ningún tipo de líquido. No limpie el equipo bajo el grifo.

Limpieza del depósito de agua sucia

1. Vaciar el depósito de agua sucia, véase el capítulo Vaciado del depósito de agua sucia.

2. Retirar el cierre del depósito de agua sucia.

Figura W

3. Limpiar a mano el depósito de agua sucia y el cierre.

Figura X

Limpieza de la bayeta de microfibra

1. Retirar la bayeta de microfibra del accesorio para limpiar o del adaptador.

Figura Y

2. Lavar la bayeta de microfibra bajo el grifo.

3. De forma alternativa, la bayeta de microfibra se puede limpiar a máx. 60 °C en el lavavajillas.

Figura Z

Prestar atención a las siguientes instrucciones de conservación:

● No blanquear la bayeta de microfibra.

● No utilizar suavizante.

● No secar la bayeta de microfibra en la secadora.

● No planchar la bayeta de microfibra.

Limpiar el labio rascador y la boquilla

1. Desconectar el equipo.

2. Presionar la tecla de desbloqueo en la parte inferior de la boquilla aspiradora y extraer la boquilla aspiradora del equipo.

Figura AA

3. Presionar la tecla de desbloqueo en la parte superior de la boquilla aspiradora y deslizar el riel de sujeción hacia abajo desde la boquilla aspiradora.

Figura AB

4. Extraer lateralmente el labio rascador de la boquilla aspiradora.

5. Limpiar el labio rascador, la boquilla aspiradora y el riel de sujeción con agua corriente.

Figura AC

6. Una vez que esté seco, introducir el labio rascador en la boquilla aspiradora.

Figura AD

7. Colocar el riel de sujeción en el labio rascador y empujar hacia atrás hasta que encaje de forma audible en la boquilla aspiradora. Asegurarse de que el riel de sujeción se desliza correctamente por las guías en el lateral de la boquilla aspiradora.

Figura AE

Ayuda en caso de fallos

A menudo, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o fallos no mencionados aquí, póngase en contacto con el servicio de posventa.

Fallo Causa Solución El equipo no funciona. La batería no está bien colocada en el

La botella pulverizadora no funciona.

Se producen rayas durante el servicio.

equipo.

El estado de carga de la batería es demasiado bajo.

La batería está sobrecalentada. 1. Sacar la batería del equipo y dejarla en-

La batería o el cargador están defectuosos.

En la botella pulverizadora no hay detergente.

El mecanismo de bombeo del cabezal pulverizador está defectuoso.

Con el paso del tiempo, la capacidad de la batería disminuye aunque se conserve correctamente, por lo que ya no se alcanzará el tiempo de marcha completo aunque esté completamente cargada. Esto no se considera una avería.

1. Presionar la batería para introducirla en el alojamiento de la batería del equipo hasta que encaje de manera audible.

1. Cargar la batería, véase el capítulo Carga de la batería.

friarse, véase el capítulo Retirada de la batería.

Nota

La batería puede estar muy caliente.

2. No exponer el equipo ni la batería directamente al sol.

1. Reemplazar la batería o el cargador, véase el capítulo Uso previsto.

1. Llenar la botella pulverizadora con detergente, véase el capítulo Preparación de la botella pulverizadora.

1. Ponerse en contacto con el servicio técnico.

1. Para evitar la aparición de rayas, véase el capítulo Inicio del servicio.

aspiradora

Español 35

Page 36

Códigos de error y descripción de los errores

Indicador del estado de carga

El LED inferior parpadea lentamente y el motor está apagado.

Todos los LED parpadean 2 veces cada 2 s y el motor está en funcionamiento.

Todos los LED parpadean 2 veces cada 2 s y el motor está apagado.

Todos los LED parpadean 5 veces cada 2 s.

Todos los LED parpadean rápido.

Descripción de errores Solución de errores

La batería está totalmente descargada.

Aviso de temperatura: La temperatura de la batería está cerca del máximo permitido.

La temperatura de la batería es demasiado alta o demasiado baja.

Fallo permanente en la batería. 1 Sacar y volver a colocar la batería en el equipo.

Bloqueo del motor o fallo interno del equipo.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

1 Cargar la batería o sustituirla por otra cargada.

1 Use y almacene el equipo solo en espacios habita-

bles y a temperatura ambiente.

1 Dejar enfriar/calentar el equipo.

Use y almacene el equipo solo en espacios habitables y a temperatura ambiente.

2 Si el fallo persiste, póngase en contacto con su dis-

tribuidor o con un servicio de postventa autorizado.

1 Comprobar si hay algún objeto extraño en la unidad

y, si es así, retírelo. 2 Sacar y volver a colocar la batería en el equipo. 3 Si el fallo persiste, póngase en contacto con su dis-

tribuidor o con un servicio de postventa autorizado. 4 No aspire una gran cantidad de líquido de superficies

horizontales. 5 No aspire polvo o material sólido. 6 Vacíe el depósito de agua sucia como máximo cuan-

do alcance la marca de máximo. 7 Utilice únicamente detergente adecuado, sin alcohol

ni limpiador con espuma. Lo ideal es usar el concen-

trado para limpiadora de ventanas de KÄRCHER.

Datos técnicos

Conexión eléctrica

Tensión nominal de la batería V 3,6 - 3,7 Voltaje máximo de la batería V 4,2 Tipo de protección IPX4

Peso y dimensiones

Altura mm 313 Anchura mm 282 Profundidad mm 133 Peso g 660 Volumen del depósito de agua su-

cia

Datos de potencia del equipo

Potencia nominal W 10 Tiempo de funcionamiento con la

batería totalmente cargada 2,5 Ah Nivel de presión acústica

(EN 60704-2-1) Reservado el derecho a realizar modificaciones.

ml 150

Minutos 40

dB(A) 50

36 Español

Page 37

Índice

Avisos de segurança ........................................... 37

Utilização prevista ............................................... 37

Proteção do meio ambiente ................................ 38

Acessórios e peças sobressalentes .................... 38

Volume do fornecimento...................................... 38

Descrição do aparelho ........................................ 38

Montar o aparelho ............................................... 38

Carregar conjunto de bateria............................... 38

Inserir conjunto da bateria ................................... 38

Indicador de estado de carregamento................. 38

Remover o conjunto da bateria ........................... 38

Preparar pulverizador.......................................... 38

Operação............................................................. 39

Transporte ........................................................... 39

Armazenamento.................................................. 39

Conservação e manutenção ............................... 40

Ajuda em caso de avarias................................... 40

Garantia............................................................... 41

Dados técnicos .................................................... 41

Avisos de segurança

Antes da primeira utilização do aparelho, leia este manual original e os avisos de segurança, bem como o manual

teria e com o carregador e os avisos de segurança. Proceda em conformidade. Conserve o manual de instruções para referência ou utilização futura. Além das indicações que constam do manual de instruções, é necessário observar as prescrições gerais de segurança e as prescrições para a prevenção de acidentes do legislador.

original fornecido com o conjunto da ba-

Níveis de perigo

 PERIGO

● Aviso de um perigo iminente, que pode provocar feri-

mentos graves ou morte.

몇 ATENÇÃO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos graves ou morte.

몇 CUIDADO

● Aviso de uma possível situação de perigo, que pode

provocar ferimentos ligeiros.

ADVERTÊNCIA

● Aviso de uma possível situação de perigo, que pode

provocar danos materiais.

Indicações gerais

 PERIGO ● Perigo de asfixia. Mantenha a pelí-

cula da embalagem afastada das crianças. ● Não mer- gulhe o dispositivo na água. ● Nunca toque nos contactos ou linhas.

몇 ATENÇÃO ● Pessoas com capacidade física,

sensorial ou intelectual reduzida ou com experiência e conhecimentos insuficientes devem apenas utilizar o aparelho sob supervisão adequada, depois de instruídas por alguém responsável pela sua segurança acerca da utilização segura do aparelho e dos perigos daí resultantes. ● Supervisione as crianças para garantir que não brincam com o aparelho. ● As crianças com, pelo menos, 8 anos de idade devem apenas operar o

aparelho se forem aconselhadas pela pessoa responsável pela sua segurança, se forem devidamente supervisionadas e se compreenderem os perigos daí resultantes. ● As crianças deve apenas realizar trabalhos de limpeza e manutenção sob supervisão. ● As crianças não devem brincar com o aparelho.

몇 CUIDADO ● As unidades de segurança ser-

vem para a sua protecção. Nunca altere ou evite as unidades de segurança.

ADVERTÊNCIA ● Guarde o aparelho apenas

em espaços interiores.

Perigo de choque eléctrico

 PERIGO ● Não exponha o aparelho com o

conjunto da bateria ao sol directo intenso, calor ou fogo.

● Não direccione o jacto de pulverização directamente para os consumíveis que contenham componentes eléctricos, como p. ex., o interior de fornos.

몇 ATENÇÃO ● O aparelho contém componen-

tes eléctricos; não limpar sob água corrente.

Operação

몇 ATENÇÃO ● Perigo de ferimentos. Não direc-

cione o jacto de pulverização para os olhos.

몇 CUIDADO ● Não utilize o aparelho se este ti-

ver caído anteriormente, se estiver visivelmente danificado ou apresentar fugas.

ADVERTÊNCIA ● Não insira objectos na saída

de exaustão. ● Não inserir quaisquer objectos no suporte do conjunto da bateria, excepto conjuntos de baterias do sistema KÄRCHER Battery Power 4 V. ● Teste o pa- no de limpeza em microfibra num local não visível, antes de utilizar o produto de limpeza de vidros em superfícies sensíveis (de alto brilho). ● Desligue o aparelho assim que for atingida a marcação MAX do depósito de água suja e esvazie o referido depósito.

● Guarde o aparelho sempre na vertical. ● Guarde o aparelho apenas em locais secos.

Placa de características

Os dados mais importantes do aparelho encontram-se na placa de características. No capítulo “Descrição do aparelho”, é apresentado o local do aparelho onde está colocada a placa de características.

Utilização prevista

Utilize o aparelho apenas na habitação privada. Utilizar o aparelho apenas com conjuntos de baterias e carregadores do sistema KÄRCHER Battery Power 4 V.

Os conjuntos de baterias adequados estão marcados com o símbolo BP 4 V.

Carregue o conjunto da bateria apenas com os carregadores autorizados para carregamento.

O aparelho com alimentação por bateria destina-se à limpeza de superfícies húmidas e lisas, tais como vidros de janelas, espelhos ou azulejos.

● Não utilize o aparelho como aspirador de sólidos.

● O aparelho consegue aspirar máx. 25 ml de líquido

de superfícies horizontais, p. ex., de um copo entornado.

Português 37

Page 38

● Apenas utilize o aparelho em conjunto com os seguintes produtos de limpeza KÄRCHER: RM 500, RM 503, RM 508. Não utilizar produtos de limpeza para vidros / janelas convencionais (sem álcool etílico, sem espuma de limpeza, etc.).

● Utilize o aparelho apenas com acessórios e peças sobressalentes autorizadas pela KÄRCHER.

Não é permitido qualquer outro tipo de utilização. Os perigos que sejam resultado de uma utilização inadmissível são da responsabilidade do utilizador. Um QR-Code de utilização:

Figura B Marca registada

QR-Code INCORPORATED.

(código QR) permite aceder a um vídeo

é uma marca registada da DENSO WAVE

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais. Os aparelhos elétricos e eletrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Descrição do aparelho

Figuras, ver página de gráficos

Figura A

1 Pano de limpeza em microfibra 2 Adaptador de esfregar 3 Adaptador 4 Cabeça de pulverização 5 Produto de limpeza

6 *Carregador (KÄRCHER Battery Power 4 V) 7 *Conjunto da bateria (KÄRCHER Battery

Power 4 V)

8 *Tecla de desbloqueio do conjunto da bateria 9 Placa de características (visível quando o depósito

de água suja é removido)

10 Depósito de água suja 11 Fecho do depósito de água suja (visível quando o

depósito de água suja é removido)

12 Suporte do conjunto da bateria 13 Pega 14 Tecla LIGAR/DESLIGAR 15 Indicador de estado de carregamento 16 Separador 17 Bocal de aspiração 18 Calha de fixação 19 Lábio 20 Pulverizador 21 Alavanca de pulverização 22 Bico pulverizador

* WV 4-4 Plus: necessário adicionalmente e disponível em separado

Montar o aparelho

1. Inserir o bocal de aspiração no separador, até que este encaixe audivelmente no lugar.

Figura C

Carregar conjunto de bateria

1. Carregar o conjunto de bateria (consultar os manuais de instruções e os avisos de segurança do conjunto de bateria e do carregador).

Inserir conjunto da bateria

1. Pressionar o conjunto da bateria no suporte do conjunto da bateria do aparelho, até encaixar firmemente.

Figura D

Indicador de estado de

carregamento

Depois de ligar o aparelho, é apresentado o estado de carga do conjunto da bateria.

Figura E

Remover o conjunto da bateria

Aviso

Durante interrupções de trabalho mais prolongadas, retire o conjunto da bateria do aparelho e guarde-o de modo a evitar uma utilização não autorizada.

1. Premir a tecla LIGAR/DESLIGAR, para desligar o aparelho.

2. Premir a tecla de desbloqueio do conjunto da bateria e retirar a bateria do suporte do conjunto da bateria.

Figura F

Preparar pulverizador

1. Montar a cabeça de pulverização no adaptador de esfregar.

Figura G

2. Encher o pulverizador com produto de limpeza.

Figura H

3. Encher lentamente água limpa no pulverizador até à marcação MAX.

38 Português

Page 39

4. Fechar o pulverizador.

Figura I

5. Prender o adaptador num dos lados do adaptador de esfregar e encaixar no outro lado.

Figura J

6. Prender o pano de limpeza em microfibra no adaptador.

Figura K

7. Para áreas pequenas, desencaixar e remover o adaptador do adaptador de esfregar.

Figura L

8. Fixar o pano de limpeza em microfibra no adaptador de esfregar e voltar a dobrá-lo para o lado.

Operação

1. Rodar o bico pulverizador para a posição “ON”.

Figura M

2. Accionar a alavanca de pulverização várias vezes e pulverizar o produto de limpeza uniformemente sobre a superfície a ser limpa a uma distância de aprox. 20 cm.

3. Soltar a sujidade com o pano de limpeza em microfibra.

Figura N

4. Premir a tecla LIGAR/DESLIGAR, para ligar o aparelho.

Figura O

O indicador do estado de carregamento mostra o estado de carga actual do conjunto de baterias, ver capítulo Indicador de estado de carregamento.

5. Puxar o lábio sobre a superfície a ser limpa para aspirar a água suja.

Figura P

ADVERTÊNCIA

Trabalhe apenas com o aparelho até ser atingida a marca MAX no depósito de água suja. Desligue o aparelho e esvazie o depósito de água suja, ver capítulo Esvaziar o depósito de água suja.

Para evitar riscos, observar os seguintes pontos:

● Não pressionar o lábio com muita força contra a superfície a limpar, apenas deslizar sobre a mesma.

● Segurar o aparelho no ângulo correcto em relação à superfície a aspirar. A distância entre a extremidade inferior do aparelho e a superfície deve ser de aprox. 10 cm.

● Utilizar apenas o produto de limpeza KÄRCHER, visto que este é especialmente indicado para o aparelho.

● Pulverizar uma quantidade suficiente de produto de limpeza sobre a superfície para que esta não esteja demasiado seca.

● Limpar regularmente o lábio, ver capítulo Limpar o lábio e o bocal de aspiração.

● Em caso de desgaste, substituir o lábio, ver capítulo Limpar o lábio e o bocal de aspiração.

● Não limpar com exposição a raios solares directos ou com muito calor ou muito frio.

1. Premir a tecla LIGAR/DESLIGAR, para desligar o aparelho.

Figura Q

2. Colocar o aparelho numa superfície plana.

Iniciar a operação

Interromper a operação

Esvaziar o depósito de água suja

Esvaziar o depósito de água suja assim que este estiver cheio até à marcação MAX.

Figura R

1. Premir a tecla LIGAR/DESLIGAR, para desligar o aparelho.

Figura Q

2. Remover o depósito de água suja.

Figura S

3. Esvaziar o depósito de água suja e lavar com água limpa.

Figura T

4. Inserir o depósito de água suja vazio no aparelho.

Figura U

Terminar a operação

1. Premir a tecla LIGAR/DESLIGAR, para desligar o aparelho.

Figura Q

2. Limpar o depósito de água suja, consultar o capítulo Limpar o depósito de água suja.

3. Remover o conjunto da bateria; consultar o capítulo Remover o conjunto da bateria.

4. Limpar o pano de limpeza em microfibra, ver capítulo Limpar o pano de limpeza em microfibra.

5. Limpar o lábio e o bocal de aspiração, ver capítulo Limpar o lábio e o bocal de aspiração.

6. Deixar o aparelho secar.

7. Montar o aparelho.

8. Carregar o conjunto da bateria, consultar os manuais de instruções e os avisos de segurança do conjunto da bateria e do carregador.

Transporte

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho ao transportá-lo.

1. Remover o conjunto da bateria, consultar o capítulo Remover o conjunto da bateria.

2. Ao transportar o aparelho em veículos, protegê-lo contra deslizes e quedas.

Armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho para o respectivo armazenamento.

ADVERTÊNCIA

Perigo de geada

Aparelhos que não estejam completamente vazios podem ficar avariados devido à geada. Esvazie o aparelho e os acessórios por completo. Proteger o aparelho da geada.

1. Retirar o conjunto da bateria, ver capítulo Remover o conjunto da bateria e armazená-lo como previsto,

ver o manual de instruções do conjunto da bateria.

2. Armazenar o aparelho limpo, de pé, num local limpo e seco, protegido do gelo e do pó.

Figura V

Português 39

Page 40

Conservação e manutenção

몇 ATENÇÃO

Limpeza inadequada

Perigo de lesões por choque eléctrico, perigo de incêndio, perigo de danos Desligue o aparelho e remova o conjunto da bateria antes de limpar o aparelho. Nunca mergulhe o aparelho em líquidos. Não limpe o aparelho sob água corrente.

Limpar o depósito de água suja

1. Esvaziar o depósito de água suja, consultar o capítulo Esvaziar o depósito de água suja.

2. Remover o fecho do depósito de água suja.

Figura W

3. Limpar o depósito de água suja e o fecho à mão.

Figura X

Limpar o pano de limpeza em microfibra

1. Remover o pano de limpeza em microfibra do adaptador de esfregar ou do adaptador.

Figura Y

2. Lavar o pano de limpeza em microfibra sob água corrente.

3. Em alternativa, o pano de limpeza em microfibra pode ser lavado na máquina de lavar a 60 °C, no máximo.

Figura Z

Observar as seguintes instruções de manutenção:

● Não usar lixívia no pano de limpeza em microfibra.

● Não utilizar amaciador.

● Não secar o pano de limpeza em microfibra na má-

quina de secar.

● Não passar a ferro o pano de limpeza em microfibra.

Limpar o lábio e o bocal de aspiração

1. Desligar o aparelho.

2. Pressionar a tecla de desbloqueio na parte inferior do bocal de aspiração e retirar o bocal de aspiração do aparelho.

Figura AA

3. Premir a tecla de desbloqueio no topo do bocal de aspiração e deslizar a calha de fixação do bocal de aspiração.

Figura AB

4. Retirar o lábio do bocal de aspiração.

5. Limpar o lábio, o bocal de aspiração e a calha de fixação sob água corrente.

Figura AC

6. Após a secagem, inserir o lábio no bocal de aspiração.

Figura AD

7. Colocar a calha de fixação sobre o lábio e empurrar para trás até engatar audivelmente no bocal de aspiração. Certifique-se de que a calha de fixação desliza na lateral correctamente para dentro das guias do bocal de aspiração.

Figura AE

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

Erro Causa Reparação O aparelho não funciona. O conjunto da bateria não está encaixa-

O pulverizador não funciona.

Durante a operação ocorre a formação de riscos.

do correctamente no aparelho.

O estado de carga do conjunto da bateria é demasiado baixo.

O conjunto da bateria sobreaqueceu. 1. Remover o conjunto da bateria do apare-

O conjunto da bateria ou o carregador estão defeituosos.

Não há produto de limpeza no pulverizador.

O mecanismo da bomba na cabeça de pulverização está defeituoso.

Com o desgaste progressivo, a capacidade do conjunto de bateria diminui mesmo com boa conservação, pelo que mesmo em estado totalmente carregado, o tempo de funcionamento nunca é total. Isto não representa qualquer defeito.

1. Premir o conjunto da bateria no suporte do conjunto da bateria do aparelho, até encaixar audivelmente.

1. Carregar o conjunto da bateria; consultar o capítulo Carregar conjunto de bateria.

lho e deixar arrefecer, ver capítulo Remo- ver o conjunto da bateria.

Aviso

O conjunto da bateria pode estar muito quente.

2. Não colocar o aparelho e o conjunto da bateria sob luz solar.

1. Substituir o conjunto da bateria ou o carregador, ver capítulo Utilização prevista.

1. Encher o pulverizador com produto de limpeza, ver capítulo Preparar pulverizador.

1. Entrar em contacto com o serviço de assistência técnica.

1. Para evitar a formação de riscos, ver capítulo Iniciar a operação.

40 Português

Page 41

Código de erro e descrições de erro

Indicador de estado de carregamento

O LED inferior pisca lentamente e o motor está desligado.

Todos os LED piscam 2 x a cada 2 s e o motor está em funcionamento.

Todos os LED piscam 2 x a cada 2 s e o motor está desligado.

Todos os LED piscam 5 vezes a cada 2 s.

Todos os LED piscam rapidamente.

Descrição do erro Eliminação do erro

O conjunto da bateria está totalmente descarregado.

Aviso de temperatura: A temperatura do conjunto da bateria está próxima do limite superior permitido.

A temperatura do conjunto da bateria demasiado está demasiado elevada ou demasiado baixa.

Erro permanente do conjunto da bateria.

Bloqueio do motor ou falha interna do aparelho.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

1 Carregar o conjunto da bateria ou substituí-lo por um

conjunto da bateria carregado.

1 Utilize e guarde o aparelho apenas com temperatu-

ras convencionais para zonas residenciais.

1 Deixar arrefecer/aquecer o aparelho.

Utilize e guarde o aparelho apenas com temperaturas convencionais para zonas residenciais.

1 Retirar o conjunto da bateria do aparelho e voltar a

inserir.

2 Se o erro permanecer, contacte o seu distribuidor ou

um serviço de assistência técnica autorizado.

1 Verificar se existe um objecto estranho no aparelho

e, em caso afirmativo, removê-lo.

2 Retirar o conjunto da bateria do aparelho e voltar a

inserir.

3 Se o erro permanecer, contacte o seu distribuidor ou

um serviço de assistência técnica autorizado.

4 Não aspirar grandes quantidades de líquidos de su-

perfícies horizontais. 5 Não aspirar pó ou sólidos. 6 Esvazie o depósito de água suja, o mais tardar ao al-

cançar a marcação máxima. 7 Utilize apenas produtos de limpeza adequados, sem

álcool etílico, sem produtos de limpeza com espuma.

De preferência, usar produtos de limpeza de vidros /

janelas concentrados KÄRCHER.

Dados técnicos

Ligação eléctrica

Tensão nominal do conjunto de bateria

Tensão máxima da bateria V 4,2 Tipo de protecção IPX4

Medidas e pesos

Altura mm 313 Largura mm 282 Profundidade mm 133 Peso g 660 Volume do depósito de água suja ml 150

Características do aparelho

Potência nominal W 10 Tempo de funcionamento com

conjunto da bateria totalmente carregado 2,5 Ah

Nível acústico (EN 60704-2-1) dB(A) 50 Reservados os direitos a alterações técnicas.

V 3,6 - 3,7

Minutos 40

Português 41

Page 42

Indhold

Sikkerhedsanvisninger ........................................ 42

Bestemmelsesmæssig anvendelse..................... 42

Miljøbeskyttelse ................................................... 43

Tilbehør og reservedele....................................... 43

Leveringsomfang ................................................. 43

Maskinbeskrivelse ............................................... 43

Montering af maskinen ........................................ 43

Opladning af batteripakke ................................... 43

Isætning af batteripakke ...................................... 43

Ladetilstandsvisning ............................................ 43

Udtagning af batteripakken ................................. 43

Klargøring af sprøjteflaske .................................. 43

Drift...................................................................... 43

Transport ............................................................. 44

Opbevaring.......................................................... 44

Pleje og vedligeholdelse...................................... 44

Hjælp ved fejl....................................................... 45

Garanti................................................................. 46

Tekniske data ...................................................... 46

Sikkerhedsanvisninger

Læs denne originale driftsvejledning og sikkerhedsanvisningerne samt de originale driftsvejledninger og sikkerhedsan-

opladeren inden den første anvendelse. Betjen maskinen i henhold til disse. Opbevar alle driftsvejledninger til senere brug eller til efterfølgende brugere. Ud over anvisningerne i driftsvejledningerne skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

visninger vedlagt batteripakken og

Faregrader

 FARE

● Henviser til en umiddelbar fare, der medfører alvorli-

ge kvæstelser eller død.

몇 ADVARSEL

● Henviser til en mulig farlig situation, der kan medføre

alvorlige kvæstelser eller død.

몇 FORSIGTIG

● Henviser til en mulig farlig situation, der kan medføre

lettere kvæstelser.

BEMÆRK

● Henviser til en mulig farlig situation, der kan medføre

materielle skader.

Generelle henvisninger

 FARE ● Kvælningsfare. Emballagefolie skal hol-

des uden for børns rækkevidde. ● Maskinen må ikke sænkes i vand. ● Berør aldrig stikben eller ledninger.

몇 ADVARSEL ● Maskinen må kun anvendes af

personer, hvis fysiske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab, hvis de er under korrekt opsyn, eller hvis de er blevet oplært af en person, som er ansvarlig for deres sikkerhed i forbindelse med anvendelse af maskinen, og hvis de har forstået de deraf resulterende farer. ● Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. ● Børn fra og med min. 8 år må anvende maskinen, hvis de er blevet oplært i brugen af maskinens af en person med ansvar for

deres sikkerhed, eller hvis de er korrekt under opsyn, og de har forstået de deraf resulterende farer. ● Børn må kun udføre rengøring og brugervedligeholdelse under opsyn. ● Børn må ikke lege med apparatet.

몇 FORSIGTIG ● Sikkerhedsanordninger funge-

rer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres.

BEMÆRK ● Opbevar kun apparatet indendørs.

Fare for elektrisk stød

 FARE ● Udsæt ikke maskinen med batteripak-

ken for direkte sollys, varme eller ild. ● Sprøjtestrålen må ikke rettes direkte mod komponenter, som indeholder elektriske dele, f.eks de indvendige dele af ovne.

몇 ADVARSEL ● Maskinen indeholder elektri-

ske komponenter; rengør ikke maskinen under rindende vand.

Betjening

몇 ADVARSEL ● Risiko for tilskadekomst. Ret

ikke sprøjtestrålen mod øjnene.

몇 FORSIGTIG ● Maskinen må ikke bruges, hvis

den forinden er faldet ned, har synlige beskadigelser eller er utæt.

BEMÆRK ● Der må ikke placeres genstande i ven-

tilationsåbningen. ● Indfør ikke nogen genstande i holderen til batteripakken, undtagen batteripakker i KÄRCHER Battery Power 4 V-systemet. ● Afprøv mikrofiber-viskebetrækket på et ikke-synligt sted, inden vinduesrenseren anvendes på sarte (højglanspolerede) overflader. ● Sluk maskinen, så snart MAX-markeringen på snavsevandstanken er nået, og tøm snavsevandstanken. ● Opbevar kun maskinen stående.

● Opbevar kun maskinen i tørre rum.

Typeskilt

Du kan finde de vigtigste apparatdata på typeskiltet. I kapitlet "Beskrivelse af apparatet" vises, hvor typeskiltet sidder på apparatet.

Bestemmelsesmæssig anvendelse

Maskinen må kun anvendes til privat brug. Brug kun maskinen med batteripakker og opladere fra KÄRCHER Battery Power 4 V-systemet.

Egnede batteripakker er mærket med BP 4 V-symbolet.

Oplad kun batteripakken med de godkendte ladeaggregater.

Den batteridrevne maskine er beregnet til rengøring af fugtige, glatte overflader såsom vinduer, spejle eller fliser.

● Anvend ikke maskinen som tørsuger.

● Maskinen kan opsuge maks. 25 ml flydende væske

fra vandrette overflader, f.eks. fra et væltet drikkeglas.

● Anvend kun maskinen i forbindelse med følgende rengøringsmidler fra KÄRCHER: RM 500, RM 503, RM 508. Brug ikke konventionelle rengøringsmidler til vinduer (ingen alkohol, ingen skumrens osv.).

● Brug kun maskinen med tilbehør og reservedele, der er godkendt af KÄRCHER.

Enhver anden anvendelse er ikke tilladt. Brugeren er ansvarlig for farer, der opstår på grund af ikke tilladt anvendelse.

42 Dansk

Page 43

En QR-Code® til hentning af anvendelsesvideoen kan findes i:

Figur B Varemærke

QR-Code® er et registreret varemærke tilhørende DENSO WAVE INCORPORATED.

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Maskinbeskrivelse

Figurer, se grafikside

Figur A

1 Mikrofiber-viskebetræk 2 Viskepåsats 3 Adapter 4 Sprøjtehoved 5 Rengøringsmidler 6 *Oplader (KÄRCHER Battery Power 4 V) 7 *Batteripakke (KÄRCHER Battery Power 4 V) 8 *Oplåsningstast batteripakke

9 Typeskilt (synligt, når spildevandstanken er fjernet) 10 Spildevandstank 11 Lås til spildevandstank (synlig ved fjernet spilde-

vandstank)

12 Batteripakkeholder 13 Greb 14 Tænd-/slukknap 15 Ladetilstandsvisning 16 Separator 17 Sugedyse 18 Klemmeskinne

19 Aftrækslæbe 20 Sprøjteflaske 21 Sprøjtearm 22 Sprøjtedyse

* WV 4-4 Plus: yderligere påkrævet og sælges separat

Montering af maskinen

1. Sæt sugedysen på separatoren, indtil det kan høres, at den går i indgreb.

Figur C

Opladning af batteripakke

1. Opladning af batteripakken (se driftsvejledningen og sikkerhedsinstruktionerne for batteripakken og opladeren).

Isætning af batteripakke

1. Skub batteripakken ind i holderen til batteripakken på maskinen, indtil det kan høres, at den går i indgreb.

Figur D

Ladetilstandsvisning

Når maskinen er tændt, vises batteripakkens opladningstilstand .

Figur E

Udtagning af batteripakken

Obs

Fjern batteripakken fra maskinen, og sørg for at sikre maskinen mod utilsigtet brug ved længere afbrydelser af arbejdet.

1. Tryk på tænd/sluk-knappen for at slukke maskinen.

2. Tryk på oplåsningstasten til batteripakken, og træk batteripakken ud af holderen til batteripakken.

Figur F

Klargøring af sprøjteflaske

1. Monter sprøjtehovedet på tørre-/vaskepåsatsen.

Figur G

2. Fyld rengøringsmiddel i sprøjteflasken.

Figur H

3. Hæld langsomt rent vand i sprøjteflasken op til markeringen MAX.

4. Luk sprøjteflasken.

Figur I

5. Hæng adapteren på den ene side af tørre-/vaskepåsatsen, og klik den på plads på den anden side.

Figur J

6. Sæt mikrofiber-viskebetrækket på adapteren.

Figur K

7. For små overflader skal du løsne adapteren på tørre-/vaskepåsatsen og fjerne den.

Figur L

8. Fastgør mikrofiber-viskebetrækket til tørre-/vaskepåsatsen, og fold det bagud i siden.

Drift

1. Drej sprøjtedysen i position "ON".

Figur M

2. Tryk på sprøjtehåndtaget flere gange, og sprøjt rengøringsmidlet jævnt på den overflade, der skal rengøres, fra en afstand på ca. 20 cm.

Start af drift

Dansk 43

Page 44

3. Fjern snavset med mikrofiber-viskebetrækket.

Figur N

4. Tryk på tænd/sluk-knappen for at tænde maskinen.

Figur O

Ladetilstandsvisningen viser batteripakkens aktuelle ladetilstand, se kapitel Ladetilstandsvisning.

5. Træk aftrækslisten over overfladen, der skal rengøres, for at opsuge det snavsede vand.

Figur P

BEMÆRK

Arbejd kun med maskinen, indtil markeringen MAX på spildevandstanken er nået. Sluk for maskinen, og tøm spildevandstanken, se kapitel Tømning af spildevandstanken.

Overhold følgende punkter for at undgår striber:

● Pres ikke aftrækslisten for hårdt mod fladen, der skal rengøres, men lad den blot glide hen over denne.

● Hold maskinen i den rigtige vinkel i forhold til den overflade, der skal støvsuges. Afstanden mellem maskinens nederste ende og overfladen skal være ca. 10 cm.

● Anvend kun KÄRCHER-rengøringsmidler, da de netop er afstemt specielt til vinduessugeren.

● Sprøjt en tilstrækkelig mængde rengøringsmiddel på overfladen, så overfladen ikke er for tør.

● Rengør aftrækslisten regelmæssigt, se kapitel Ren- gøring af aftrækslisten og sugedysen.

● Udskiftning af aftrækslisten, hvis den er slidt, se kapitel Rengøring af aftrækslisten og sugedysen.

● Udfør ikke rengøringen i direkte sollys eller ved for høj varme eller kulde eller kulde.

Afbrydelse af driften

1. Tryk på tænd/sluk-knappen for at slukke maskinen.

Figur Q

2. Stil maskinen på en jævn flade.

Tømning af spildevandstanken

Tøm spildevandstanken, så snart den er fyldt op til MAX-markeringen.

Figur R

1. Tryk på tænd/sluk-knappen for at slukke maskinen.

Figur Q

2. Fjern spildevandstanken.

Figur S

3. Tøm spildevandstanken, og skyl med rent vand.

Figur T

4. Anbring den tomme spildevandstank i maskinen.

Figur U

Afslutning af driften

1. Tryk på tænd/sluk-knappen for at slukke maskinen.

Figur Q

2. Rengøring af spildevandstanken, se kapitel Rengøring af spildevandstanken.

3. Udtagning af batteripakken, se kapitel Udtagning af batteripakken.

4. Rengøring af mikrofiber-viskebetrækket, se kapitel Rengøring af mikrofiber-viskebetrækket.

5. Rengøring af aftrækslisten og sugedyse, se kapitel Rengøring af aftrækslisten og sugedysen.

6. Lad maskinen tørre.

7. Saml maskinen.

8. Opladning af batteripakken, se driftsvejledningen og sikkerhedsanvisningerne for batteripakken og opladeren.

Transport

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten.

1. Udtagning af batteripakken, se kapitel Udtagning af batteripakken.

2. Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte.

Opbevaring

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt vedopbevaring.

BEMÆRK

Frostfare

Apparater, der ikke er tømt helt, kan ødelægges på grund af frost. Tøm apparat og tilbehør helt. Beskyt apparatet mod frost.

1. Tag batteripakken ud, se kapitel Udtagning af batteripakken, og opbevar den bestemmelsesmæssigt,

se brugsanvisningen til batteripakken.

2. Opbevar den rengjorte maskine stående på et rent, tørt sted, beskyttet mod frost og støv.

Figur V

Pleje og vedligeholdelse

몇 ADVARSEL

Ukorrekt rengøring

Risiko for personskade på grund af elektrisk stød, brandfare, risiko for beskadigelse Stands maskinen, og fjern batteripakken, før du rengør maskinen. Dyp aldrig maskinen i væske. Rengør ikke maskinen under rindende vand.

Rengøring af spildevandstanken

1. Tøm spildevandstanken, se kapitel Tømning af spildevandstanken.

2. Tag dækslet til spildevandstanken af.

Figur W

3. Rengør spildevandstanken og dækslet med hånden.

Figur X

Rengøring af mikrofiber-viskebetrækket

1. Fjern mikrofiber-viskebetrækket fra tørre-/vaskepåsatsen eller adapteren.

Figur Y

2. Vask mikrofiber-viskebetrækket under rindende vand.

3. Alternativt kan mikro-viskebetrækket vaskes i vaskemaskinen ved højst 60 °C.

Figur Z

Overhold følgende vedligeholdelsesanvisninger:

● Bleg ikke mikrofiber-viskebetrækket.

● Der må ikke anvendes skyllemiddel.

● Mikrofiber-viskebetræk må ikke tørres i tørretumb-

ler.

● Stryg ikke mikrofiber-viskebetrækket.

44 Dansk

Page 45

Rengøring af aftrækslisten og sugedysen

1. Sluk maskinen.

2. Tryk på oplåsningstasten i bunden af sugedysen, og træk sugedysen af maskinen.

Figur AA

3. Tryk på oplåsningstasten øverst på sugedysen, og skub klemmeskinnen af sugedysen.

Figur AB

4. Træk aftrækslisten ud af sugedysen.

5. Rengør aftrækslisten, sugedysen og klemmeskinnen under rindende vand.

Figur AC

6. Efter tørring indsættes aftrækslisten i sugedysen.

Figur AD

7. Placer klemmeskinnen på aftrækslisten, og skub den bagud, indtil det kan høres, at den går i indgreb i sugedysen. Sørg for, at klemmeskinnen i siden glider korrekt ind i føringerne på sugedysen.

Figur AE

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

Fejl Årsag Afhjælpning Maskinen fungerer ikke. Batteripakken sidder ikke korrekt i maski-

Sprøjteflasken virker ikke.

Under driften opstår der striber.

nen.

Batteripakkens opladningstilstand er for lav.

Batteripakken er overophedet. 1. Tag batteripakken ud af maskinen, og lad

Batteripakken eller opladeren er defekt. 1. Udskift batteripakken eller opladeren, se

Der er ikke noget rengøringsmiddel i sprøjteflasken.

Pumpemekanismen i sprøjtehovedet er defekt.

Jo ældre batteriet er, desto mere forringes dens kapacitet, også på trods af omhyggelig pleje, og selv i fuldt opladet tilstand kan den fulde driftstid ikke opnås længere. Dette er dog ikke nogen mangel eller fejl.

1. Tryk batteripakken ind i holderen til batteripakken på maskinen, indtil det kan høres, at den går i indgreb.

1. Oplad batteripakken, se kapitel Opladning af batteripakke.

den køle af, se kapitel Udtagning af batte- ripakken.

Obs

Batteripakken kan være meget varm.

2. Placer ikke maskinen og batteripakken i direkte sollys.

kapitel Bestemmelsesmæssig anvendel- se.

1. Fyld sprøjteflasken med rengøringsmiddel, se kapitel Klargøring af sprøjteflaske.

1. Kontakt serviceafdelingen.

1. For at undgå stribedannelse, se kapitel Start af drift.

Dansk 45

Page 46

Fejlkoder og fejlbeskrivelser

Ladetilstandsvisning

Den nederste LED blinker langsomt, og motoren er slukket.

Alle LED'er blinker to gange hver

2. sekund, og motoren kører.

Alle LED'er blinker to gange hver

2. sekund, og motoren er slukket.

Alle LED'er blinker 5 gange hver

2. sekund. Alle LED'er blinker

hurtigt.

Fejlbeskrivelse Udbedring af fejl

Batteripakken er fuldstændigt afladet.

Temperaturadvarsel: Batteripakkens temperatur er tæt på den tilladte øvre grænseværdi.

Batteripakkens temperatur for høj eller for lav.

Permanent batteripakkefejl. 1 Tag batteripakken ud af maskinen, og sæt den i igen.

Motorblokering eller intern maskinfejl.

Garanti

I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved apparatet udbedres gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet. (Se adressen på bagsiden)

1 Oplad batteripakken, eller udskift den med en opladet

batteripakke.

1 Anvend og opbevar kun maskinen ved sædvanlige

indendørstemperaturer.

1 Lad maskinen køle ned/varme op.

Anvend og opbevar kun maskinen ved sædvanlige indendørstemperaturer.

2 Kontakt din forhandler eller en autoriseret kundeser-

vice, hvis fejlen stadig foreligger.

1 Kontroller, om der er et fremmedlegeme i maskinen,

og fjern det, hvis det er tilfældet. 2 Tag batteripakken ud af maskinen, og sæt den i igen. 3 Kontakt din forhandler eller en autoriseret kundeser-

vice, hvis fejlen stadig foreligger. 4 Opsug ikke større mængder væske fra vandrette

overflader. 5 Opsug ikke støv eller faste stoffer. 6 Tøm senest snavsevandstanken, når maks.-marke-

ringen nås. 7 Anvend kun egnede rengøringsmidler, ingen sprit, in-

gen skumrengøring. KÄRCHER vinduesrens-kon-

centrat egner sig bedst.

Tekniske data

Elektrisk tilslutning

Nominel spænding batteripakke V 3,6 - 3,7 Batteripakkens maksimale spæn-

ding Kapslingsklasse IPX4

Mål og vægt

Højde mm 313 Bredde mm 282 Dybde mm 133 Vægt g 660 Volumen spildevandstank ml 150

Effektdata maskine

Nominel effekt W 10 Driftstid med fuldt opladet

batteripakke 2,5 Ah Lydtryksniveau (EN 60704-2-1) dB(A) 50

Der tages forbehold for tekniske ændringer.

V4,2

Minutter 40

46 Dansk

Page 47

Indhold

Sikkerhetsanvisninger ......................................... 47

Forskriftsmessig bruk .......................................... 47

Miljøvern.............................................................. 48

Tilbehør og reservedeler ..................................... 48

Leveringsomfang ................................................. 48

Beskrivelse av apparatet ..................................... 48

Monter apparatet................................................. 48

Lade batteriet ...................................................... 48

Sette inn batteriet ................................................ 48

Ladenivåindikator ................................................ 48

Ta ut batteripakken .............................................. 48

Klargjør sprayflasken........................................... 48

Drift...................................................................... 48

Transport ............................................................. 49

Lagring ................................................................ 49

Stell og vedlikehold ............................................. 49

Bistand ved feil .................................................... 50

Garanti................................................................. 51

Tekniske data ...................................................... 51

Sikkerhetsanvisninger

Før du bruker enheten for første gang, må du lese denne originale bruksanvisningen og sikkerhetsinstruksjonene

sikkerhetsinstruksjonene som følger med batteripakken og laderen. Følg anvisningene. Oppbevar alle bruksanvisninger for senere bruk eller for ny eier. I tillegg til henvisningene i bruksanvisningene må du ta hensyn til gjeldende forskrifter for sikkerhet og forebygging av ulykker.

samt de originale bruksanvisningene og

Risikonivå

 FARE

● Anvisning om en umiddelbar truende fare som kan fø-

re til store personskader eller til død.

몇 ADVARSEL

● Anvisning om en mulig farlig situasjon som kan føre

til store personskader eller til død.

몇 FORSIKTIG

● Anvisning om en mulig farlig situasjon som kan føre

til mindre personskader.

OBS

● Anvisning om en mulig farlig situasjon som kan føre

til materielle skader.

Generelle merknader

 FARE ● Fare for kvelning. Hold innpakningsfoli-

en vekke fra barn. ● Ikke senk apparatet ned i vann.

● Ta aldri på kontakter eller ledninger.

몇 ADVARSEL ● Personer med reduserte fysis-

ke, sensoriske eller mentale evner, eller med mangel på erfaring og kunnskap, kan bare bruke apparatet under korrekt tilsyn av eller med instruksjon fra en sikkerhetsansvarlig person og dermed forstår farene ved apparatet. ● Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet. ● Barn over 8 år kan bruke apparatet dersom de har fått opplæring i dette av en person som er ansvarlig for sikkerheten eller dersom de er under tilsyn og har forstått farene ved apparatet.

● Barn må alltid være under tilsyn når de rengjør med eller vedlikeholder apparatet. ● Barn skal ikke leke med apparatet.

몇 FORSIKTIG ● Sikkerhetsinnretningen er til

din egen beskyttelse. Sikkerhetsinnretningene må aldri endres eller omgås.

OBS ● Apparatet skal kun lagres inne.

Fare for elektrisk støt

 FARE ● Apparatet med batteribakken skal ikke

utsettes for sterk sol, varme eller åpen ild. ● Ikke rett sprøytestrålen rett mot driftsmidler som inneholder elektriske komponenter, som f.eks. innsiden av ovner.

몇 ADVARSEL ● Apparatet inneholder elektris-

ke komponenter og skal ikke rengjøres under rennende vann.

Betjening

몇 ADVARSEL ● Fare for personskader. Ikke

rett vannstrålen mot øynene.

몇 FORSIKTIG ● Ikke bruk apparatet dersom

det har falt ned, har synlige skader eller er utett.

OBS ● Ikke stikk gjenstander inn i utluftingsåpningen.

● Ikke før gjenstander inn i batteripakkeholderen, unn-

tatt batteripakker fra KÄRCHER Battery Power 4 V Systems. ● Test mikrofibermoppen på et sted som ikke er synlig før du bruker vindusvaskeren på ømfintlige (høyglans) overflater. ● Slå av apparatet så snart MAX-merket i bruktvannstanken er nådd og tøm bruktvannstanken. ● Apparatet skal bare lagres stående. ● Apparatet skal bare lagres i tørre rom.

Typeskilt

På typeskiltet finner du den viktigste informasjonen for apparatet. I kapitlet “Beskrivelse av apparatet” forklares det hvor på apparatet typeskiltet skal festes.

Forskriftsmessig bruk

Dette apparatet skal kun brukes til private formål. Bruk apparatet kun med batteripakker og ladere fra KÄRCHER Battery Power 4 V Systems.

Egnede batteripakker er merket med symbolet BP 4 V.

Batteripakken skal kun lades med godkjente ladere.

Det batteridrevne apparatet skal brukes til rengjøring av fuktige, glatte overflater som vinduer, speil eller fliser.

● Ikke bruk apparatet som tørrsuger.

● Apparatet kan maks. 25 ml væske fra horisontale

overflater, f.eks. fra et veltet vannglass.

● Bruk apparatet kun i forbindelse med følgende rengjøringsmidler fra KÄRCHER: RM 500, RM 503, RM 508. Ikke bruk tradisjonelle vindusrengjøringsmidler (ingen alkohol, ingen skumrengjøringsmidler osv.).

● Apparatet må bare brukes med tilbehør og reservedeler som er godkjent av KÄRCHER.

All annen bruk er forbudt. Brukeren er ansvarlig for farer som oppstår grunnet feil bruk. En QR-Code

Figur B Varemerke

QR-Code INCORPORATED.

for å hente opp en bruksvideo finner du i:

er et registrert varemerke for DENSO WAVE

Norsk 47

Page 48

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på:

www.kaercher.de/REACH

Tilbehør og reservedeler

Miljøvern

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Beskrivelse av apparatet

Figurer, se grafikkside

Figur A

1 Mikrofibermopp 2 Vaskepåsats 3 Adapter 4 Sprøytehode 5 Rengjøringsmiddel 6 *Lader (KÄRCHER Battery Power 4 V) 7 *Batteripakke (KÄRCHER Battery Power 4 V) 8 *Frigjøringsknapp batteripakke

9 Typeskilt (synlig når spillvannstanken er tatt av) 10 Spillvannstank 11 Lås på spillvannstank (synlig når spillvannstanken

er tatt av)

12 Holder til batteripakken 13 Håndtak 14 AV/PÅ-tast 15 Ladenivåindikator 16 Separator 17 Sugedyse 18 Klemskinne 19 Gummileppe 20 Sprayflaske 21 Sprayhåndtak 22 Sprøytedyse

*WV 4-4 Plus: kreves i tillegg og fås separat

1. Sett sugedysen på separatoren til du hører at den går i lås.

Figur C

Lade batteriet

Monter apparatet

1. Lad batteriet (se bruksanvisningen og sikkerhetsinstruksjonene for batteri og lader).

Sette inn batteriet

1. Skyv batteripakken inn i batteripakkeholderen på apparatet til du hører at den går i lås.

Figur D

Ladenivåindikator

Når apparatet er slått på, vises ladestatus for batteripakken.

Figur E

Ta ut batteripakken

Merknad

Ved lengre avbrudd i arbeidet skal batteripakken tas ut av apparatet, og apparatet må sikres mot uautorisert bruk.

1. Trykk på PÅ/AV-knappen for å slå av apparatet.

2. Trykk på frigjøringstasten for batteripakken, og trekk den ut av holderen.

Figur F

Klargjør sprayflasken

1. Monter spraytehodet på vaskepåsatsen.

Figur G

2. Fyll rengjøringsmiddelet i sprayflasken.

Figur H

3. Fyll rent vann i sprayflasken sakte opp til MAX-merket.

4. Lukk sprayflasken.

Figur I

5. Heng adapteren på den ene siden på vaskepåsatsen og lås den på den andre siden.

Figur J

6. Fest mikrofibermoppen på adapteren.

Figur K

7. For små overflater løsne adapteren på vaskepåsatsen og tar den av.

Figur L

8. Fest mikrofibermoppen på vaskepåsatsen og brett den over på siden.

Drift

1. Drei sprøytedysen til stillingen “ON” (På).

Figur M

2. Betjen sprøytehendelen flere ganger og spray rengjøringsmiddelet jevnt på flaten som skal rengjøres fra en avstand på ca. 20 cm.

3. Fjern smusset med mikrofibermoppen.

Figur N

4. Trykk på PÅ/AV-knappen for å slå på apparatet.

Figur O

Ladestatusindikatoren viser batteripakkens aktuelle ladestatus, se kapitlet Ladenivåindikator.

5. Trekk gummileppen over flaten som skal rengjøres for å suge opp det skitne vannet.

Figur P

Begynne driften

48 Norsk

Page 49

OBS

Du skal bare arbeide med apparatet til MAX-merket på spillvannstanken er nådd. Slå av apparatet og tøm spillvannstanken, se kapitlet Tøm spillvannstanken.

For å unngå striper må du ta hensyn til følgende punkter:

● Ikke press gummileppen for hardt mot flaten som skal rengjøres, bare la den gli over.

● Hold apparatet i riktig vinkel på flaten som skal suges av. Avstanden mellom den nedre enden av apparatet og flaten bør være ca. 10 cm.

● Bruk kun rengjøringsmidler fra KÄRCHER, da disse er spesialtilpasset til apparatet.

● Spray en tilstrekkelig mengde rengjøringsmiddel på flaten slik at den ikke er for tørr.

● Rengjør gummileppen regelmessig, se kapitlet Rengjør gummileppen og sugedysen.

● Hvis den er slitt, må gummileppen skiftes ut, se kapitlet Rengjør gummileppen og sugedysen.

● Rengjøringen skal ikke utføres ved direkte sollys eller for sterk varme eller kulde.

Avbryte driften

1. Trykk på PÅ/AV-knappen for å slå av apparatet.

Figur Q

2. Plasser apparatet på et jevnt underlag.

Tøm spillvannstanken

Tøm spillvannstanken så snart den er fylt til MAX-merket.

Figur R

1. Trykk på PÅ/AV-knappen for å slå av apparatet.

Figur Q

2. Ta av spillvannstanken.

Figur S

3. Tøm spillvannstanken og spyl den med rent vann.

Figur T

4. Sett den tømme spillvannstanken inn i apparatet.

Figur U

Avslutte driften

1. Trykk på PÅ/AV-knappen for å slå av apparatet.

Figur Q

2. Rengjør spillvannstanken, se kapitlet Rengjør spillvannstanken.

3. Ta ut batteripakken, se kapitlet Ta ut batteripakken.

4. Rengjør mikrofibermoppen, se kapitlet Rengjør mikrofibermoppen.

5. Rengjør gummileppen og sugedysen, se kapitlet Rengjør gummileppen og sugedysen.

6. La apparatet tørke.

7. Sett sammen apparatet.

8. Lad batteripakken, se bruksanvisningen og sikkerhetsinstruksjonene for batteripakke og lader.

Transport

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

1. Ta ut batteripakken, se kapitlet Ta ut batteripakken.

2. Ved transport i kjøretøy må apparatet sikres mot å skli og velte.

Lagring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

OBS

Frostfare

Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm apparatet og tilbehøret helt. Beskytt apparatet mot frost.

1. Ta ut batteripakken, se kapitlet Ta ut batteripakken og lagre det på riktig måte, se bruksanvisningen for batteripakken.

2. Oppbevar det rengjorte apparatet stående på et rent, tørt sted, beskyttet mot frost og støv.

Figur V

Stell og vedlikehold

몇 ADVARSEL

Uriktig rengjøring

Fare for personskader på grunn av elektrisk støt, brannfare, fare for skader Slå av apparatet og ta ut batteripakken før du rengjør apparatet. Apparatet skal aldri nedsenkes i væsker. Ikke rengjør apparatet under rennende vann.

1. Tøm spillvannstanken, se kapitlet Tøm spillvanns-

2. Fjern lokket på spillvannstanken.

3. Rengjør spillvannstanken og lokket for hånd.

1. Fjern mikrofibermoppen fra vaskepåsatsen eller

2. Vask mikrofibermoppen under rennende vann.

3. Du kan også vaske mikrofibermoppen i vaskemas-

Se følgende pleieinstruksjoner:

● Mikrofibermoppen må ikke blekes.

● Ikke bruk tøymykner.

● Ikke tørk mikrofibermoppen i tørketrommel.

● Mikrofibermoppen må ikke strykes.

Rengjør spillvannstanken

tanken.

Figur W

Figur X

Rengjør mikrofibermoppen

adapteren.

Figur Y

kinen på maks. 60 °C.

Figur Z

Norsk 49

Page 50

Rengjør gummileppen og sugedysen

1. Slå av apparatet.

2. Trykk på opplåsingsknappen nederst på sugedysen og trekk av sugedysen på apparatet.

Figur AA

3. Trykk på opplåsingsknappen øverst på sugedysen og skyv klemskinnen ned fra sugedysen.

Figur AB

4. Ta gummileppen ut av sugedysen.

5. Rengjør gummileppen, sugedysen og klemskinnen under rennende vann.

Figur AC

6. Etter tørking legger du gummileppen inn i sugedysen.

Figur AD

7. Legg klemskinnen på gummileppen og skyv den bakover til du hører at den går i inngrep i sugedysen. Pass på at klemskinnen glir inn i føringene på sidene på riktig måte.

Figur AE

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Feil Årsak Utbedring Apparatet fungerer ikke. Batteripakken sitter ikke riktig i apparatet. 1. Trykk batteripakken inn i batteripakkehol-

Batteripakken har for lite strøm. 1. Lad batteripakken, se kapitlet Lade batte-

Batteripakken er overopphetet. 1. Ta batteripakken ut av apparatet og la den

Batteripakken eller laderen er defekt. 1. Bytt ut batteripakken eller laderen, se ka-

Sprayflasken virker ikke. Det er ikke rengjøringsmiddel i sprayflas-

Det dannes striper under driften.

ken. Pumpemekanismen i sprøytehodet er

defekt.

Batterienes kapasitet blir dårligere når de blir eldre, også ved god pleie, derfor vil de ikke oppnå full driftstid selv om de er helt oppladet. Dette er ikke en feil.

deren på apparatet til du hører at den går i lås.

riet.

avkjøle, se kapitlet Ta ut batteripakken.

Merknad

Batteripakken kan være svært varm.

2. Ikke sett apparat og batteripakke i direkte sollys.

pitlet Forskriftsmessig bruk.

1. Fyll sprayflasken med rengjøringsmiddel, se kapitlet Klargjør sprayflasken.

1. Ta kontakt med service.

1. For å unngå striper, se kapitlet Begynne driften.

50 Norsk

Page 51

Feilkoder og feilbeskrivelser

Ladenivåindikator Beskrivelse av feil Utbedring av feil

Den nedre LED-lampen blinker sakte og motoren er av.

Alle LED-er blinker 2 ganger annenhvert sekund og motoren går.

Alle LED-er blinker 2 ganger annenhvert sekund og motoren er av.

Alle LED-er blinker 5 ganger annenhvert sekund.

Alle LED-er blinker raskt.

Batteripakken er fullstendig utladet. 1 Lad batteripakken eller erstatt den med en ladet bat-

Temperaturadvarsel: Temperaturen på batteripakken er nær tillatte øvre grenseverdi.

Temperaturen på batteripakken for høy eller for lav.

Konstant feil på batteripakken. 1 Ta batteripakken ut av apparatet og sett den inn igjen.

Motorblokkering eller intern apparatfeil.

teripakke.

1 Apparatet skal kun brukes og lagres ved romtempe-

ratur.

1 La apparatet avkjøles/varmes opp.

Apparatet skal kun brukes og lagres ved romtemperatur.

2 Hvis feilen vedvarer, må du kontakte forhandleren el-

ler en autorisert kundeservice.

1 Kontroller om det finnes et fremmedlegeme i appara-

tet, og fjern det hvis dette er tilfellet. 2 Ta batteripakken ut av apparatet og sett den inn igjen. 3 Hvis feilen vedvarer, må du kontakte forhandleren el-

ler en autorisert kundeservice. 4 Ikke sug opp større mengder væske fra horisontale

flater. 5 Ikke sug opp støv eller faste stoffer. 6 Tøm bruktvannstanken senest når maks.-merket er

nådd. 7 Bruk kun egnet rengjøringsmiddel, ikke alkohol, ikke

skumrens. Vindusrengjøringskonsentratet fra KÄR-

CHERs er best egnet.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Elektrisk tilkobling

Nominell spenning batteri V 3,6 - 3,7 Maksimal spenning på batteripak-

ken Beskyttelsesgrad IPX4

Mål og vekt

Høyde mm 313 Bredde mm 282 Dybde mm 133 Vekt g 6 60 Volum bruktvannstank ml 150

Effektspesifikasjoner apparat

Nominell effekt W 10 Driftstid med fulladet

batteripakke 2,5 Ah Lydtrykknivå (EN 60704-2-1) dB(A) 50

Med forbehold om tekniske endringer.

Tekniske data

V4,2

Minutter 40

Norsk 51

Page 52

Innehåll

Säkerhetsinformation .......................................... 52

Avsedd användning............................................. 52

Miljöskydd............................................................ 53

Tillbehör och reservdelar..................................... 53

Leveransens omfattning ...................................... 53

Beskrivning av maskinen..................................... 53

Montera maskinen ............................................... 53

Ladda batteripaket............................................... 53

Sätta in batteripaket ............................................ 53

Laddningsindikator .............................................. 53

Ta ut batteripaketet .............................................. 53

Förbered sprayflaska........................................... 53

Drift...................................................................... 54

Transport ............................................................. 54

Förvaring ............................................................. 54

Skötsel och underhåll .......................................... 54

Hjälp vid störningar.............................................. 55

Garanti................................................................. 56

Tekniska data ...................................................... 56

Säkerhetsinformation

Innan du börjar använda maskinen för första gången, läs dessa ursprungliga bruksanvisningar och säkerhetsinstruk-

visningarna och säkerhetsanvisningarna som bifogas batteripaketet och laddaren. Följ anvisningarna. Förvara bruksanvisningen för framtida bruk eller för nästa ägare. Förutom informationen i bruksanvisningen måste du ta hänsyn till lagstiftarens allmänna säkerhets- och olycksförebyggande föreskrifter.

tioner, samt de ursprungliga bruksan-

Risknivåer

 FARA

● Varnar om en omedelbart överhängande fara som

kan leda till svåra personskador eller dödsfall.

몇 VARNING

● Varnar om en möjligen farlig situation som kan leda till

svåra personskador eller dödsfall.

몇 FÖRSIKTIGHET

● Varnar om en möjligen farlig situation som kan leda till

lättare personskador.

OBSERVERA

● Varnar om en möjligen farlig situation som kan leda till

materiella skador.

Allmän information

 FARA ● Kvävningsrisk. Håll förpackningsfolier

utom räckhåll för barn. ● Sänk inte ner maskinen i vattnet. ● Rör aldrig vid kontakter eller ledningar.

몇 VARNING ● Personer med nedsatta fysiska,

sensoriska eller mentala förmågor eller med bristande erfarenhet och kunskap får endast använda maskinen om de befinner sig under kompetent uppsikt, eller har instruerats av en person som ansvarar för deras säkerhet om hur maskinen används på ett säkert sätt, och om de har förstått de risker som är förknippade med användningen av maskinen. ● Håll uppsikt över barn för att vara säker på att de inte leker med maskinen. ● Barn över minst 8 år får använda maskinen om en person

som ansvarar för deras säkerhet håller dem under ordentlig uppsikt, instruerar dem i hur maskinen används och förklarar vilka risker som är förknippade med användningen av maskinen. ● Barn får rengöra och underhålla maskinen om de hålls under uppsikt. ● Barn får inte leka med den här maskinen.

몇 FÖRSIKTIGHET ● Säkerhetsanordningar-

na är till för att skydda dig. Ändra eller kringgå aldrig säkerhetsanordningar.

OBSERVERA ● Förvara maskinen endast inom-

hus.

Risk för elektriska stötar

 FARA ● Utsätt inte maskinen med batteriet för

starkt solljus, värme eller eld. ● Rikta inte sprejstrålen direkt mot driftmedel som innehåller elektriska komponenter, som till exempel på insidan av ugnar.

몇 VARNING ● Maskinen innehåller elektriska

komponenter och får aldrig rengöras under rinnande vatten.

Manövrering

몇 VARNING ● Skaderisk. Rikta inte sprejstrålen

mot ögonen.

몇 FÖRSIKTIGHET ● Använd inte maskinen

om den just har fallit ned, har synliga skador eller är otät.

OBSERVERA ● För inte några föremål i ventila-

tionsöppningarna. ● För inte in några föremål i batteripackens uttag, förutom batteripaket i KÄRCHER Battery Power 4 V-systemet. ● Testa mikrofiberöverdraget på ett ej synligt ställe innan du använder fönsterrengöraren på känsliga (glänsande) ytor. ● Stäng av maskinen så snart som smutsvattentankens MAX-markering har nåtts och töm smutsvattentanken. ● Förvara alltid maskinen stående upprätt. ● Förvara endast maskinen i torra utrymmen.

Typskylt

På typskylten anges de viktigaste apparatdata. I kapitlet ”Apparatbeskrivning” visas var på apparaten typskylten sitter.

Avsedd användning

Denna maskin får endast användas i privata hushåll. Använd maskinen endast med batteripaket och laddare från KÄRCHER Battery Power 4 V-systemet.

Lämpliga batteripaket är märkta med symbolen BP 4 V.

Ladda batteripaketet endast med tillåtna laddare.

Den batteridrivna maskinen är avsedd för rengöring av fuktiga, släta ytor som fönster, speglar eller kakel.

● Använd inte maskinen som dammsugare.

● Maskinen kan suga upp max. 25 ml vätska från ho-

risontella ytor, t.ex. från ett omkullvält dricksglas.

● Använd denna maskin endast tillsammans med följande KÄRCHER rengöringsmedel: RM 500, RM 503, RM 508. Använd inte konventionella fönsterrengöringsmedel (ingen alkohol, inga skumrengöringsmedel osv.).

● Använd denna maskin endast tillsammans med tillbehör och reservdelar som har godkänts av KÄRCHER.

52 Svenska

Page 53

All annan användning är förbjuden. Användaren ansvarar för faror som uppstår på grund av otillåten användning. En QR-kod i:

Bild B Varumärke

QR-kod DENSO WAVE INCORPORATED.

för att öppna onlinebruksanvisningen finns

är ett registrerat varumärke som tillhör

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Beskrivning av maskinen

För bilder, se bildsidorna

Bild A

1 Moppskydd i mikrofiber 2 Moppfäste 3 Adapter 4 Spruthuvud 5 Rengöringsmedel 6 *Laddare (KÄRCHER Battery Power 4 V) 7 *Batteripaket (KÄRCHER Battery Power 4 V) 8 *Frigöringsknapp för batteripaketet

9 Namnplåt (synlig när smutsvattentanken tas bort) 10 Smutsvattentank 11 Stängning av smutsvattentanken (synlig med bort-

tagen smutsvattentanken)

12 Fäste för batteripaket 13 Handtag 14 ON/OFF-knapp 15 Laddningsindikator

16 Avskiljare 17 Sugmunstycke 18 Klämskena 19 Golvskrapa 20 Sprayflaska 21 Sprayspak 22 Spraymunstycke

* WV 4-4 Plus: behövs dessutom och säljs separat

Montera maskinen

1. Placera sugmunstycket på avskiljaren tills den klickar på plats.

Bild C

Ladda batteripaket

1. Ladda batteripaketet (se bruksanvisningen och säkerhetsanvisningarna för batteripaketet och laddaren).

Sätta in batteripaket

1. Skjut in batteripaketet i fästet för batteripaketet på apparaten tills det snäpper i hörbart.

Bild D

Laddningsindikator

När maskinen är påslagen visas batteripaketets laddningsnivå.

Bild E

Ta ut batteripaketet

Hänvisning

Vid längre arbetsuppehåll måste batteripaketet tas ut ur maskinen och skyddas mot obehörig användning.

1. Tryck på knappen PÅ/AV för att stänga av maskinen.

2. Tryck på batteripaketets upplåsningsknapp och dra ut batteripaketet ur fästet.

Bild F

Förbered sprayflaska

1. Montera spruthuvudet på moppfästet.

Bild G

2. Fyll på rengöringsmedel i sprayflaskan.

Bild H

3. Häll långsamt rent vatten i sprayflaskan upp till MAX-markeringen.

4. Stäng sprayflaskan.

Bild I

5. Häng adaptern på ena sidan på moppfästet och snäpp fast den på andra sidan.

Bild J

6. Fäst moppskyddet i mikrofiber på adaptern.

Bild K

7. För små ytor, lossa adaptern på moppfästet och ta bort den.

Bild L

8. Fäst moppskyddet i mikrofiber på moppfästet och vik det bakåt åt sidan.

Svenska 53

Page 54

Drift

1. Vrid spraymunstycket till läge ”ON”.

Bild M

2. Tryck på sprutspaken flera gånger och spraya rengöringsmedlet jämnt på ytan som ska rengöras på ett avstånd av ca 20 cm.

3. Ta bort smutsen med moppskyddet i mikrofiber.

Bild N

4. Tryck på knappen PÅ/AV för att slå på maskinen.

Bild O

Laddningsindikatorn visar det aktuella laddningstillståndet för batteripaketet, se kapitel Laddningsindi- kator.

5. Dra golvskrapan över ytan som ska rengöras för att sug upp smutsvattnet.

Bild P

OBSERVERA

Arbeta endast med maskinen tills MAX-markeringen på avloppstanken har uppnåtts. Stäng av apparaten och töm avloppstanken, se kapitel Töm smutsvattentanken.

För att undvika ränder, observera följande punkter:

● Tryck inte golvskrapan för hårt mot ytan som rengörs, den ska bara glida över den.

● Håll maskinen i rätt vinkel mot den yta som ska dammsugas. Avståndet mellan maskinens nedre ände och ytan ska vara ca 10 cm.

● Använd KÄRCHER rengöringsmedel, eftersom det är specialanpassat till maskinen.

● Spraya en tillräcklig mängd tvättmedel på ytan så att ytan inte blir för torr.

● Rengör den avdragbara golvskrapan regelbundet, se kapitel Rengör golvskrapan och sugmunstycket.

● Om den är sliten, byt ut den avdragbara golvskrapan, se kapitel Rengör golvskrapan och sugmun- stycket.

● Rengöring bör inte ske i direkt solljus eller vid för hög eller låg temperatur.

1. Tryck på knappen PÅ/AV för att stänga av maskinen.

Bild Q

2. Parkera maskinen på ett jämnt underlag.

Töm smutsvattentanken så snart den är fylld till MAXmarkeringen.

Bild R

1. Tryck på knappen PÅ/AV för att stänga av maskinen.

Bild Q

2. Ta bort den smutsiga vattentanken.

Bild S

3. Töm smutsvattentanken och skölj med rent vatten.

Bild T

4. Sätt i smutsvattentanken i maskinen.

Bild U

1. Tryck på knappen PÅ/AV för att stänga av maskinen.

Bild Q

2. Rengör smutsvattentanken, se kapitel Rengör smutsvattentanken.

3. Ta ut batteripaketet, se kapitel Ta ut batteripaketet.

Starta drift

Avbryta drift

Töm smutsvattentanken

Avbryta drift

4. Rengör moppskyddet i mikrofiber, se kapitel Rengöring av moppskyddet i mikrofiber.

5. Rengör golvskrapan och sugmunstycket, se kapitel Rengör golvskrapan och sugmunstycket.

6. Låt maskinen torka.

7. Montera maskinen.

8. Ladda batteripaketet (se bruksanvisningen och säkerhetsanvisningarna för batteripaketet och laddaren).

Transport

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Ta bort batteripaketet, se kapitel Ta ut batteripaketet.

2. Vid transport i fordon ska maskinen säkras så att den inte kan halka och välta.

Förvaring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Enheten kan välta på lutande ytor. Ta hänsyn till maskinens vikt vid förvaring.

OBSERVERA

Frostrisk

Maskiner som inte har tömts helt kan förstöras på grund av frost. Töm maskinen och tillbehöret helt. Skydda maskinen mot frost.

1. Ta bort batteripaketet, se kapitel Ta ut batteripaketet och förvara det som är avsett, se bruksanvisningen för batteripaketet.

2. Förvara den rengjorda maskinen upprätt på en ren, torr plats, skyddad från frost och damm.

Bild V

Skötsel och underhåll

몇 VARNING

Felaktig rengöring

Risk för personskada på grund av elchock, brandrisk, skaderisk Stäng av motorn och ta ut batteripaketet innan du rengör eller underhåller maskinen. Sänk aldrig ner maskinen i vatten. Rengör inte apparaten under rinnande vatten.

1. Töm smutsvattentanken, se kapitel Töm smutsvat-

2. Ta bort tätningen på smutsvattentanken.

3. Rengör den smutsvattentanken och locket för hand.

1. Ta bort moppskyddet i mikrofiber från moppfästet el-

2. Tvätta moppskyddet i mikrofiber under rinnande vat-

3. Alternativt kan moppskyddet i mikrofiber tvättas i

Följ följande skötselråd:

● Moppskyddet i mikrofiber får inte blekas.

Rengör smutsvattentanken

tentanken.

Bild W

Bild X

Rengöring av moppskyddet i mikrofiber

ler adaptern.

Bild Y

ten.

tvättmaskinen vid högst 60 °C.

Bild Z

54 Svenska

Page 55

● Använd inte mjukgörare.

● Moppskyddet i mikrofiber får inte torkas i en tork-

tumlare.

● Moppskyddet i mikrofiber får inte strykas.

Rengör golvskrapan och sugmunstycket

1. Stäng av maskinen.

2. Tryck på upplåsningsknappen längst ner på sugmunstycket och dra av sugmunstycket på maskinen.

Bild AA

3. Tryck på frigöringsknappen längst upp på sugmunstycket och tryck ner klämskenan från sugmunstycket.

Bild AB

4. Ta bort den golvskrapan från sugmunstycket.

5. Rengör golvskrapan, sugmunstycket och klämskenan under rinnande vatten.

Bild AC

6. Efter torkning, sätt in golvskrapan i sugmunstycket.

Bild AD

7. Placera klämskenan på golvskrapan och tryck den bakåt tills den hörbart snäpper fast i sugmunstycket. Se till att klämskenan glider i sidled korrekt in i styrningarna på sugmunstycket.

Bild AE

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Fel Orsak Åtgärd Enheten fungerar inte. Batteripaketet sitter inte rätt i maskinen. 1. Skjut in batteripaketet i fästet på apparaten

Batteripaketets laddningsstatus är för lågt.

Batteripaketet är överhettat. 1. Ta ut batteripaketet ur maskinen och låt det

Batteripaketet eller laddaren är defekta. 1. Byt ut batteripaketet eller laddaren, se ka-

Sprayflaskan fungerar inte.

Under drift bildas ränder. 1. Se kapitel Starta drift för att undvika rän-

Det finns inget rengöringsmedel i sprayflaskan.

Pumpmekanismen i spruthuvudet är trasig.

Med stigande ålder kommer batteripaketets kapacitet att reduceras även vid bra hantering och full drifttid kommer då inte längre att uppnås vid full laddning. Detta är inte ett fel.

tills det snäpper fast hörbart.

1. Sätt i batteripaketet, se kapitel Ladda bat- teripaket.

kyla av, se kapitel Ta ut batteripaketet.

Hänvisning

Batteripaketet kan vara mycket varmt.

2. Ställ inte maskinen och batteripaketet i solljus.

pitel Avsedd användning.

1. Fyll sprayflaskan med rengöringsmedel, se kapitel Förbered sprayflaska.

1. Kontakta kundtjänst.

der.

Svenska 55

Page 56

Felkoder och felbeskrivningar

Laddningsindikator Felbeskrivning Felavhjälpning

Den nedre lysdioden blinkar långsamt och motorn är avstängd.

Alla lysdioder blinkar två gånger varannan sekund och motorn går.

Alla lysdioder blinkar två gånger varannan sekund och motorn är avstängd.

Alla lysdioder blinkar 5 gånger varannan sekund.

Alla lysdioder blinkar snabbt.

Batteripaket är helt laddat. 1 Ladda batteripaketet eller byt ut det mot ett laddat

Temperaturvarning: Batteripaketets temperatur ligger nära det tillåtna övre gränsvärdet.

Temperaturen för batteripaketet är för hög eller för låg.

Permanent fel på batteripaketet. 1 Ta ut batteripaketet ur maskinen och låt det svalna.

Motorblockering eller internt fel på maskinen.

batteripaket.

1 Maskinen ska bara användas och förvaras i tempera-

turer som är normala för bostäder.

1 Låt maskinen svalna/värmas upp.

Maskinen ska bara användas och förvaras i temperaturer som är normala för bostäder.

2 Kontakta inköpsstället eller en auktoriserad kund-

tjänst om felet är kvar.

1 Kontrollera om det finns ett främmande föremål i ma-

skinen och ta i så fall bort det. 2 Ta ut batteripaketet ur maskinen och låt det svalna. 3 Kontakta inköpsstället eller en auktoriserad kund-

tjänst om felet är kvar. 4 Sug inte upp större mängder vätska från horisontala

ytor. 5 Sug inte upp damm eller fasta partiklar. 6 Töm smutsvattentanken senast när max-markering-

en nås. 7 Använd bara lämpliga rengöringsmedel, ingen sprit,

inga skumrengöringsmedel. Fönsterrengöringskon-

centrat från KÄRCHER passar bäst.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på enheten repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress)

Elanslutning

Batteripaketets märkspänning V 3,6 - 3,7 Batteripaketets maximala spän-

ning Kapslingsklass IPX4

Mått och vikter

Höjd mm 313 Bredd mm 282 Djup mm 133 Vikt g 660 Volym smutsvattentank ml 150

Effektdata maskin

Märkeffekt W 10 Drifttid med fulladdat

batteri 2,5 Ah Ljudtrycksnivå (EN 60704-2-1) dB(A) 50

Med förbehåll för tekniska ändringar.

Tekniska data

V4,2

Minuter 40

56 Svenska

Page 57

Sisältö

Turvallisuusohjeet................................................ 57

Määräystenmukainen käyttö ............................... 57

Ympäristönsuojelu ............................................... 58

Lisävarusteet ja varaosat .................................... 58

Toimituksen sisältö .............................................. 58

Laitekuvaus ......................................................... 58

Laitteen asennus................................................. 58

Akkupaketin lataaminen ...................................... 58

Akkupaketin asettaminen paikalleen ................... 58

Lataustilan näyttö ................................................ 58

Akkupaketin irrottaminen ..................................... 58

Suihkepullon valmistelu ....................................... 58

Käyttö .................................................................. 58

Kuljetus................................................................ 59

Varastointi............................................................ 59

Hoito ja huolto ..................................................... 59

Ohjeet häiriötilanteissa ........................................ 60

Takuu................................................................... 61

Tekniset tiedot ..................................................... 61

Turvallisuusohjeet

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje sekä akkupaketin ja laturin mukana toimitetut

suusohjeet. Menettele niiden mukaisesti. Säilytä kaikki käyttöohjeet myöhempää käyttöä tai seuraavaa omistajaa varten. Käyttöohjeiden tietojen lisäksi sinun on noudatettava lakimääräisiä yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

 VAARA

● Huomautus välittömästi uhkaavasta vaarasta, joka

voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

몇 VAROITUS

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

몇 VARO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

● Huomautus mahdollisesta vaarallisesta tilanteesta,

joka voi aiheuttaa aineellisia vahinkoja.

 VAARA ● Tukehtumisvaara. Pidä pakkauskal-

vot pois lasten ulottuvilta. ● Älä upota laitetta veteen.

● Älä koskaan kosketa koskettimia tai johtoja.

몇 VAROITUS ● Henkilöt, joilla on vajavaiset

ruumiilliset, aistilliset tai henkiset ominaisuudet tai puutteita kokemuksessa ja tietämyksessä, saavat käyttää tätä laitetta vain siinä tapauksessa, että he ovat oikein valvonnan alaisia tai ovat saaneet opastuksen heidän turvallisuudestaan vastaavan henkilön toimesta laitteen turvalliseen käyttämiseen ja ovat ymmärtäneet sen käyttöön liittyvät vaarat. ● Valvo lapsia sen varmistamiseksi, että he eivät leiki laitteella. ● Vähintään 8-vuotiaat

alkuperäiset käyttöohjeet ja turvalli-

Vaarallisuusasteet

Yleisiä ohjeita

lapset saavat käyttää laitetta, jos heidän turvallisuudestaan vastaava henkilö on antanut heille opastuksen laitteen käyttämiseen, tai jos he ovat oikein valvonnan alaisia ja ovat ymmärtäneet käytöstä aiheutuvat vaarat.

● Lapset saavat suorittaa puhdistusta ja käyttäjähuoltoa vain valvonnan alaisina. ● Lapset eivät saa leikkiä laitteella.

몇 VARO ● Turvalaitteita on sinun turvallisuutesi

vuoksi. Älä koskaan muuta tai ohita turvalaitteita.

HUOMIO ● Säilytä laitetta vain sisätiloissa.

Sähköiskun vaara

 VAARA ● Älä altista laitetta ja akkupakettia voi-

makkaalle auringonsäteilylle, kuumuudelle tai avotulelle. ● Älä suuntaa sumusuihkua suoraan käyttölaitteisiin, joissa on joissa on sähköisiä rakenneosia, kuten esim. sähköuunien sisätiloihin.

몇 VAROITUS ● Laitteessa on sähköisiä raken-

neosia, eikä sitä saa puhdistaa juoksevalla vedellä.

Käyttö

몇 VAROITUS ● Loukkaantumisvaara. Älä suun-

taa sumusuihkua silmiä kohti.

몇 VARO ● Älä käytä laitetta, jos se on aikaisem-

min pudonnut, näkyvästi vaurioitunut tai epätiivis.

HUOMIO ● Älä vie mitään esineitä poistoilma-auk-

koihin sisään. ● Älä aseta mitään esineitä akkupaketin kiinnitykseen paitsi KÄRCHER Battery Power 4 V -järjestelmän akkupaketteja. ● Testaa mikrokuitupäällys jostain huomaamattomasta paikasta, ennen kuin käytät ikkunanpesuainetta herkille (kiiltäville) pinnoille. ● Kytke laite pois päältä heti, kun likavesisäiliön MAX-merkintä on saavutettu, ja tyhjennä likavesisäiliö. ● Säilytä laitetta vain pystyasennossa. ● Säilytä laitetta vain kuivissa tiloissa.

Tyyppikilpi

Tyyppikilvessä on tärkeimmät laitetiedot. Luvussa Laitekuvaus esitetään, missä kohdassa laitetta tyyppikilpi sijaitsee.

Määräystenmukainen käyttö

Käytä tätä laitetta vain yksityisessä kotitaloudessa. Käytä laitetta vain KÄRCHER Battery Power 4 V -järjestelmän akkupakettien ja latureiden kanssa.

Soveltuvat akkupaketit on merkitty symbolilla BP 4 V.

Lataa akkupaketti vain lataukseen hyväksyttyjen latauslaitteiden kanssa.

Tämä akkukäyttöinen laite on tarkoitettu kosteiden, sileiden pintojen kuten ikkunoiden, peilien tai kaakeleiden puhdistamiseen.

● Älä käytä laitetta kuivaimurina.

● Laitteella voi imuroida enint. 25 ml nesteitä vaaka-

suorilta pinnoilta, kuten kaatuneen juomalasin sisällön.

● Käytä laitetta vain yhdessä seuraavien KÄRCHERpuhdistusaineiden kanssa: RM 500, RM 503, RM 508. Älä käytä tavanomaisia ikkunanpesuaineita (ei spriitä, ei vaahtopesuaineita jne.).

● Käytä tätä laitetta vain KÄRCHERin hyväksymien lisävarusteiden ja varaosien kanssa.

Kaikki muu käyttö on kielletty. Käyttäjä vastaa vaaratilanteista, jotka johtuvat kielletystä käytöstä.

Suomi 57

Page 58

Löydät QR-koodin® sovellusvideon hakua varten täältä:

Kuva B Tavaramerkit

QR-koodi rekisteröity tavaramerkki.

on yhtiön DENSO WAVE INCORPORATED

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta:

www.kaercher.de/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitekuvaus

Kuvat, katso kuvasivu

Kuva A

1 Mikrokuitumoppi 2 Liitoskappale 3 Sovitin 4 Suihkupää 5 Puhdistusaineet 6 *Laturi (KÄRCHER Battery Power 4 V) 7 *Akkupaketti (KÄRCHER Battery Power 4 V)

8 *Akkupaketin vapautuspainike 9 Tyyppikilpi (näkyvissä, kun likavesisäiliö on poistet-

tu)

10 Likavesitankki 11 Likavesisäiliön korkki (näkyvissä, kun likavesisäiliö

poistetaan)

12 Akun kiinnityskohta 13 Kahva 14 PÄÄLLE/POIS-painike 15 Lataustilan näyttö 16 Erotin 17 Imusuutin 18 Liitinkisko

19 Vetohuuli 20 Suihkepullo 21 Ruiskutusvipu 22 Sumutussuutin

* WV 4-4 Plus: vaaditaan lisäksi ja saatavana erikseen

Laitteen asennus

1. Aseta imusuutin erottimeen, kunnes se kuuluvasti lukittuu.

Kuva C

Akkupaketin lataaminen

1. Lataa akku (katso akun ja laturin käyttöohjeet ja turvallisuusohjeet).

Akkupaketin asettaminen

paikalleen

1. Paina akkupaketti laitteen akkupaketin kiinnitykseen, kunnes se kuuluvasti lukittuu.

Kuva D

Lataustilan näyttö

Kun laite on kytketty päälle, akkupaketin lataustila näytetään.

Kuva E

Akkupaketin irrottaminen

Huomautus

Poista akku laitteesta, kun et tarvitse laitetta pidempään aikaan, ja varmista, ettei laitetta voida käyttää luvattomasti.

1. Sammuta laite painamalla PÄÄLLE/POIS-painiketta.

2. Paina akkupaketin vapautuspainiketta ja vedä akkupaketti irti akkupaketin kiinnityksestä.

Kuva F

Suihkepullon valmistelu

1. Asenna suihkupää liitoskappaleeseen.

Kuva G

2. Täytä puhdistusainetta suihkepulloon.

Kuva H

3. Täytä puhdasta vettä suihkepulloon hitaasti MAXmerkkiin asti.

4. Sulje suihkepullo.

Kuva I

5. Kiinnitä sovitin liitoskappaleeseen toisella puolella ja napsauta se paikoilleen toisella puolella.

Kuva J

6. Kiinnitä mikrokuitumoppi sovittimeen.

Kuva K

7. Pieniä alueita varten irrota liitoskappaleen sovitin ja poista.

Kuva L

8. Kiinnitä mikrokuitumoppi liitoskappaleeseen ja käännä se ympäri sivulle.

Käyttö

1. Käännä sumutussuutin asentoon ”ON”.

Kuva M

2. Käytä suihkuvipua useita kertoja ja suihkuta puhdistusainetta tasaisesti puhdistettavalle pinnalle n. 20 cm etäisyydeltä.

Käytön aloittaminen

58 Suomi

Page 59

3. Irrota lika mikrokuitumopilla.

Kuva N

4. Kytke laite päälle painamalla PÄÄLLE/POIS-painiketta.

Kuva O

Lataustilan näytössä näkyy akkupaketin senhetkinen lataustila, katso luku Lataustilan näyttö.

5. Vedä vetohuulta puhdistettavan pinnan yli likaveden poisimemiseksi.

Kuva P

HUOMIO

Työskentele laitteella vain niin kauan, kunnes likavesisäiliön MAX-merkki on saavutettu. Kytke laite pois päältä ja tyhjennä likavesisäiliö, katso luku Likavesisäiliön tyhjentäminen.

Raitojen muodostumisen välttämiseksi otettava huomioon:

● Älä paina vetohuulta liian voimakkaasti puhdistettavaa pintaa vasten, anna sen vain liukua sen yli.

● Pidä laitetta oikeassa kulmassa imuroitavaan pintaan nähden. Laitteen alapään ja pinnan välisen etäisyyden on oltava n. 10 cm.

● Käytä vain KÄRCHER-puhdistusainetta, koska se on mukautettu erityisesti tälle laitteelle.

● Suihkuta pinnalle riittävä määrä pesuainetta, jotta pinta ei ole liian kuiva.

● Puhdista vetohuuli säännöllisesti, katso luku Veto- huulen ja imusuuttimen puhdistus.

● Vaihda vetohuuli, jos se on kulunut, katso luku Ve- tohuulen ja imusuuttimen puhdistus.

● Puhdistusta ei saa suorittaa suorassa auringonvalossa tai liiallisessa kuumuudessa tai kylmyydessä.

Käytön keskeyttäminen

1. Sammuta laite painamalla PÄÄLLE/POIS-painiketta.

Kuva Q

2. Aseta laite tasaiselle alustalle.

Likavesisäiliön tyhjentäminen

Tyhjennä likavesisäiliö heti, kun se on täyttynyt MAXmerkkiin saakka.

Kuva R

1. Sammuta laite painamalla PÄÄLLE/POIS-painiketta.

Kuva Q

2. Poista likavesisäiliö.

Kuva S

3. Tyhjennä likavesisäiliö ja huuhtele se puhtaalla vedellä.

Kuva T

4. Aseta tyhjä likavesisäiliö laitteeseen.

Kuva U

Käytön lopettaminen

1. Sammuta laite painamalla PÄÄLLE/POIS-painiketta.

Kuva Q

2. Puhdista likavesisäiliö, katso luku Likavesisäiliön puhdistaminen.

3. Poista akkupaketti, katso luku Akkupaketin irrottaminen.

4. Puhdista mikrokuitumoppi, katso luku Mikrokuitumopin puhdistus.

5. Puhdista vetohuuli ja imusuutin, katso luku Vetohuulen ja imusuuttimen puhdistus.

6. Anna laitteen kuivua.

7. Kokoa laite.

8. Lataa akkupaketti, katso akkupaketin ja laturin käyttöohjeet ja turvallisuusohjeet.

Kuljetus

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Poista akkupaketti, katso luku Akkupaketin irrottaminen.

2. Kun kuljetat laitetta ajoneuvossa, varmista, ettei se pääse liukumaan tai kallistumaan.

Varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino.

HUOMIO

Jäätymisvaara

Jos laitteita ei ole täysin tyhjennetty, ne voivat rikkoutua jäätyessään. Tyhjennä laite ja varusteet täysin. Suojaa laite jäätymiseltä.

1. Poista akkupaketti, katso luku Akkupaketin irrottaminen ja varastoi se määräystenmukaisesti, katso

akkupaketin käyttöohje.

2. Säilytä puhdistettua laitetta pystyasennossa puhtaassa, kuivassa paikassa, jäätymiseltä ja pölyltä suojattuna.

Kuva V

Hoito ja huolto

몇 VAROITUS

Epäasianmukainen puhdistaminen

Sähköiskun aiheuttama loukkaantumisvaara, tulipalon vaara, vaurioitumisvaara Kytke laite pois päältä ja poista akkupaketti ennen laitteen puhdistusta. Älä upota laitetta mihinkään nesteisiin. Älä puhdista laitetta juoksevan veden alla.

Likavesisäiliön puhdistaminen

1. Tyhjennä likavesisäiliö, katso luku Likavesisäiliön tyhjentäminen.

2. Irrota likavesisäiliön korkki.

Kuva W

3. Puhdista likavesisäiliö ja korkki käsin.

Kuva X

1. Irrota mikrokuitumoppi liitoskappaleesta tai sovitti-

2. Pese mikrokuitumoppi juoksevan veden alla.

3. Vaihtoehtoisesti voi mikrokuitumopin pestä pesuko-

Noudata seuraavia hoito-ohjeita:

● Älä valkaise mikrokuitumoppia.

● Älä käytä huuhteluainetta.

● Älä kuivaa mikrokuitumoppia kuivausrummussa.

● Älä silitä mikrokuitumoppia.

Mikrokuitumopin puhdistus

mesta.

Kuva Y

neessa enintään lämpötilassa 60 °C.

Kuva Z

Suomi 59

Page 60

Vetohuulen ja imusuuttimen puhdistus

1. Kytke laite pois päältä.

2. Paina imusuuttimen pohjassa olevaa vapautuspainiketta ja vedä imusuutin irti laitteesta.

Kuva AA

3. Paina imusuuttimen yläosassa olevaa vapautuspainiketta ja työnnä liitinkisko alas imusuuttimesta.

Kuva AB

4. Poista vetohuuli imusuuttimesta.

5. Puhdista vetohuuli, imusuutin ja liitinkisko juoksevan veden alla.

Kuva AC

6. Aseta kuivumisen jälkeen vetohuuli imusuuttimeen.

Kuva AD

7. Aseta liitinkisko vetohuuleen ja työnnä taaksepäin, kunnes se kuuluvasti lukittuu imusuuttimeen. Varmista, että liitinkisko liukuu sivusuunnassa oikein imusuuttimessa oleviin ohjaimiin.

Kuva AE

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Virhe Syy Korjaus Laite ei toimi. Akkupaketti ei ole oikein laitteessa. 1. Paina akkupaketti laitteen akkupaketin

Akkupaketin lataustila on liian alhainen. 1. Lataa akkupaketti, katso luku Akkupaketin

Akkupaketti on ylikuumentunut. 1. Poista akkupaketti laitteesta ja anna akku-

Akkupaketti tai laturi on viallinen. 1. Vaihda akkupaketti tai laturi, katso luku

Suihkepullo ei toimi. Suihkepullossa ei ole puhdistusainetta. 1. Täytä suihkepullo puhdistusaineella, katso

Suihkupään pumppumekanismi on viallinen.

Käytön aikana ilmenee raitojen muodostumista.

Akun vanhetessa sen varauskyky heikkenee, vaikka sitä hoidettaisiin hyvin, joten täyttä käyntiaikaa ei enää saavuteta edes täyteen ladattuna. Tämä ei ole osoitus viasta.

kiinnitykseen, kunnes se kuuluvasti lukittuu.

lataaminen.

paketin jäähtyä, katso luku Akkupaketin ir- rottaminen.

Huomautus

Akkupaketti voi olla erittäin kuuma.

2. Älä jätä laitetta tai akkua suoraan auringonpaisteeseen.

Määräystenmukainen käyttö.

luku Suihkepullon valmistelu.

1. Ota yhteys huoltoon.

1. Raitojen muodostumisen välttäminen, katso luku Käytön aloittaminen.

60 Suomi

Page 61

Vikakoodit ja vikojen kuvaukset

Lataustilan näyttö Vian kuvaus Vian korjaus

Alempi LED vilkkuu hitaasti ja moottori on sammunut.

Kaikki LEDit vilkkuvat 2 x 2 s välein ja moottori käy.

Kaikki LEDit vilkkuvat 2 x 2 s välein ja moottori sammunut.

Kaikki LEDit vilkkuvat 5 kertaa 2 sekunnin välein.

Kaikki LEDit vilkkuvat nopeasti.

Akkupaketin lataus on täysin purkautunut.

Lämpötilavaroitus: Akkupaketin lämpötila on lähellä sallittua ylempää raja-arvoa.

Akkupaketin lämpötila on liian korkea tai liian alhainen.

Akkupaketin pysyvä vika. 1 Poista akkupaketti laitteesta ja aseta se takaisin.

Moottorin juuttuminen tai sisäinen laitevika.

1 Lataa akkupaketti tai vaihda se ladattuun akkupaket-

tiin.

1 Säilytä ja käytä laitetta vain asuintiloille tavanomai-

sissa lämpötiloissa.

1 Anna laitteen jäähtyä/lämmetä.

Säilytä ja käytä laitetta vain asuintiloille tavanomaisissa lämpötiloissa.

2 Jos vika jatkuu, ota yhteyttä jälleenmyyjään tai val-

tuutettuun asiakaspalveluun.

1 Tarkasta, onko laitteessa jokin vieras esine, ja jos on,

poista se. 2 Poista akkupaketti laitteesta ja aseta se takaisin. 3 Jos vika jatkuu, ota yhteyttä jälleenmyyjään tai val-

tuutettuun asiakaspalveluun. 4 Älä imuroi suuria määriä nestettä vaakasuorilta pin-

noilta. 5 Älä imuroi pölyjä tai kiintoaineita. 6 Tyhjennä likavesisäiliö viimeistään, kun enimmäis-

määrää osoittava merkintä on saavutettu. 7 Käytä vain sopivia puhdistusaineita, älä käytä spriitä

tai puhdistusvaahtoa. Parhaiten soveltuvia ovat

KÄRCHER-ikkunanpesuainetiivisteet.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Sähköliitäntä

Akkupaketin nimellisjännite V 3,6 - 3,7 Akkupaketin maksimijännite V 4,2 Kotelointiluokka IPX4

Mitat ja painot

Korkeus mm 313 Leveys mm 282 Syvyys mm 133 Paino g 660 Likavesisäiliön tilavuus ml 150

Laitteen tehotiedot

Nimellisteho W 10 Käyttöaika täyteen ladatulla

akkupaketilla 2,5 Ah Äänenpainetaso (EN 60704-2-1) dB(A) 50

Oikeus teknisiin muutoksiin pidätetään.

Tekniset tiedot

minuuttia

Suomi 61

Page 62

Περιεχόμενα

Υποδείξεις ασφαλείας.......................................... 62

Προβλεπόμενη χρήση ......................................... 62

Προστασία του περιβάλλοντος ............................ 63

Παρελκόμενα και ανταλλακτικά............................ 63

Παραδοτέος εξοπλισμός...................................... 63

Περιγραφή

Τοποθέτηση συσκευής......................................... 63

Φόρτιση συστοιχίας μπαταριών........................... 63

Τοποθέτηση συστοιχίας μπαταριών .................... 63

Λυχνία κατάστασης φόρτισης .............................. 63

Αφαίρεση της συστοιχίας μπαταριών.................. 63

Προετοιμασία φιάλης ψεκασμού.......................... 64

Λειτουργία............................................................ 64

Μεταφορά............................................................ 64

Αποθήκευση........................................................ 64

Φροντίδα και συντήρηση ..................................... 65

Αντιμετώπιση βλαβών ......................................... 65

Εγγύηση .............................................................. 67

Τεχνικ ά στοιχεία ................................................... 67

συσκευής........................................... 63

Υποδείξεις ασφαλείας

Πριν από την πρώτη χρήση της συσκευής διαβάστε αυτό το πρωτότυπο οδηγιών χρήσης και τις υποδείξεις

οδηγιών χρήσης και ασφαλείας που είναι συνημμένες στη μπαταρία και στον φορτιστή. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε όλες τις οδηγίες χρήσης για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

από τις υποδείξεις στο εγχειρίδιο χρήσης πρέπει

Πέρα να τηρείτε και τους ισχύοντες γενικούς κανονισμούς ασφαλείας και πρόληψης ατυχημάτων.

ασφαλείας, καθώς και το πρωτότυπο

Διαβαθμίσεις κινδύνων

 ΚΙΝΔΥΝΟΣ

● Υπόδειξη άμεσου κινδύνου, ο οποίος οδηγεί σε

σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς ή θάνατο.

몇 ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε ελαφρείς τραυματισμούς.

ΠΡΟΣΟΧΗ

● Υπόδειξη πιθανώς επικίνδυνης κατάστασης, η οποία

μπορεί να οδηγήσει σε υλικές ζημί ες.

Γενικές υποδείξεις

 ΚΙΝΔΥΝΟΣ ● Κίνδυνος ασφυξίας. Φυλάσσετε

τις μεμβράνες συσκευασίας μακριά από παιδιά. ● Μη βυθίζετε τη συσκευή μέσα στο νερό. ● Μην ακουμπάτε ποτέ επαφές ή καλώδια.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Άτομα με

περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς επαρκή πείρα και γνώσεις επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο με επίβλεψη ή αν τους έχει εξηγηθεί από άτομο υπεύθυνο για την ασφάλειά τους η ασφαλής χρήση της συσκευής και αν κατανοούν τους κινδύνους που μπορούν να προκύψουν από αυτήν

. ● Επιβλέπετε τα παιδιά, ώστε

να είστε βέβαιοι ότι δεν παίζουν με τη συσκευή. ● Παιδιά από την ηλικία των 8 ετών επιτρέπεται να λειτουργούν τη συσκευή μόνο εάν καθοδηγούνται κατά τη χρήση της από άτομο υπεύθυνο για την ασφάλειά τους ή επιβλέπονται και υπό τον όρο ότι κατανοούν τους κινδύνους που μπορούν να προκύψουν από αυτήν καθαρισμός και η συντήρηση χρήστη επιτρέπεται να πραγματοποιούνται από παιδιά μόνο υπό επίβλεψη.

● Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή.

몇 ΠΡΟΣΟΧΗ ● Οι διατάξεις ασφαλείας

χρησιμεύουν για την προστασία σας. Μην αλλάζετε ή χρησιμοποιείτε ποτέ τις διατάξεις ασφαλείας.

ΠΡΟΣΟΧΗ ● Αποθηκεύετε το εργαλείο μόνο σε

εσωτερικούς χώρους.

. ● Ο

Κίνδυνος ηλεκτροπληξίας

 ΚΙΝΔΥΝΟΣ ● Μην εκθέτετε τη συσκευή με

μπαταρία σε έντονη ηλιακή ακτινοβολία, θερμότητα ή φωτιά. ● Μην κατευθύνετε τη ριπή ψεκασμού απευθείας σε μέσα λειτουργίας τα οποία περιέχουν ηλεκτρικά δομικά εξαρτήματα, π.χ. στον εσωτερικό χώρο των φούρνων.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Η συσκευή περιέχει

ηλεκτρικά δομικά εξαρτήματα, μην την καθαρίζετε κάτω από τρεχούμενο νερό.

Χειρισμός

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Κίνδυνος

τραυματισμού. Μην κατευθύνετε τη ριπή ψεκασμού προς τα μάτια.

몇 ΠΡΟΣΟΧΗ ● Μην χρησιμοποιείτε τη συσκευή,

εάν νωρίτερα έχει πέσει, φέρει εμφανείς ζημιές ή παρουσιάζει διαρροές.

ΠΡΟΣΟΧΗ ● Μην εισάγετε αντικείμενα στο άνοιγμα

εξαγόμενου αέρα. ● Μην τοποθετείτε αντικείμενα στην υποδοχή της μπαταρίας, εκτός από τις μπαταρίες του συστήματος KÄRCHER Battery Power 4 V. ● Ελέγξτε το πανί με μικροΐνες σε κάποια μη ορατή θέση προτού χρησιμοποιήσετε τον τζαμοκαθαριστή σε ευαίσθητες επιφάνειες (με υψηλή γυαλάδα). ● Μόλις η στάθμη στο δεξαμενή ακάθαρτου απενεργοποιήστε τη συσκευή και εκκενώστε τη δεξαμενή. ● Αποθηκεύετε τη συσκευή μόνο σε κατακόρυφη θέση. ● Αποθηκεύετε τη συσκευή μόνο σε ξηρούς χώρους.

νερού φτάσει στο σημάδι MAX

Πινακίδα τύπου

Στην πινακίδα τύπου αναγράφονται το πιο σημαντικά στοιχεία της συσκευής. Στο κεφάλαιο «Περιγραφή συσκευής» περιγράφεται η θέση της πινακίδας τύπου στη συσκευή.

Προβλεπόμενη χρήση

Χρησιμοποιείτε τη συσκευή αποκλειστικά για την ιδιωτική σας κατοικία. Χρησιμοποιήστε τη συσκευή αποκλειστικά με μπαταρίες και φορτιστές του συστήματος KÄRCHER

Battery Power 4 V.

Οι κατάλληλες μπαταρίες επισημαίνονται με το σύμβολο BP 4 V.

Φορτίζετε τη συστοιχία μπαταριών μόνο σε εγκεκριμένους φορτιστές.

Η επαναφορτιζόμενη συσκευή προορίζεται για τον καθαρισμό υγρών, λείων επιφανειών, όπως τζάμια, καθρέπτες ή πλακάκια.

62 Ελληνικά

Page 63

●Μη χρησιμοποιείτε τη συσκευή για στεγνό καθάρισμα.

●Η συσκευή μπορεί να απορροφήσει ως έως 25 ml υγρών από οριζόντιες επιφάνειες, π.χ. υγρά από ποτήρια που έχουν πέσει.

●Χρησιμοποιείτε τη συσκευή μόνο σε συνδυασμό με τα ακόλουθα προϊόντα καθαρισμού KÄRCHER:

RM 500, RM 503, RM 508.

Μη χρησιμοποιείτε συμβατικά καθαριστικά παραθύρων ( χωρίς οινόπνευμα, καθαριστικά αφρού κ.λπ.).

●Χρησιμοποιείτε τη από την KÄRCHER παρελκόμενα και ανταλλακτικά.

Οποιαδήποτε άλλη χρήση δεν επιτρέπεται. Την ευθύνη για κινδύνους που προκύπτουν από τη μη επιτρεπόμενη χρήση την φέρει ο χρήστης. Ένας κωδικός QR εφαρμογής μπορεί να βρεθεί στη διεύθυνση:

Εικόνα B Εμπορικό σήμα

Ο κωδικός QR WAVE INCORPORATED.

συσκευή μόνο με εγκεκριμένα

για την ανάκτηση ενός βίντεο

είναι σήμα κατατεθέν της DENSO

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και

επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

. Ωστόσο, αυτά τα συστατικά είναι

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Περιγραφή συσκευής

Σχήματα στη σελίδα διαγραμμάτων

Εικόνα A

1 Μαντηλάκι μικροϊνών 2 Εξάρτημα υαλοκαθαριστήρα 3 Προσαρμογέας

4 Κεφαλή ψεκασμού 5 Απορρυπαντικά

6 *Φορτιστής (KÄRCHER Battery Power 4 V) 7 *Συστοιχία μπαταριών (KÄRCHER Battery

Power 4 V)

8 *Πλήκτρο απασφάλισης μπαταριών 9 Πινακίδα τύπου (ορατή όταν αφαιρείται η δεξαμενή

βρώμικου νερού)

10 Δοχείο ακάθαρτου νερού 11 Πώμα δεξαμενής βρώμικου νερού (ορατό όταν

αφαιρείται η δεξαμενή βρώμικου νερού)

12 Υποδοχή μπαταρίας 13 Λαβή 14 Πλήκτρο On / Off 15 Λυχνία κατάστασης φόρτισης 16 Διαχωριστικό 17 Ακροφύσιο αναρρόφησης 18 Νάρθηκας σύσφιξης 19 Αποσπούμενο χείλος 20 Φιάλη ψεκασμού 21 Μοχλός ψεκασμού 22 Ακροφύσιο ψεκασμού

WV 4-4 Plus: απαιτείται επιπλέον και διατίθεται

ξεχωριστά

Τοποθέτηση συσκευής

1. Συνδέστε το ακροφύσιο αναρρόφησης στο διαχωριστικό μέχρι να ασφαλίσει στη θέση του.

Εικόνα C

Φόρτιση συστοιχίας μπαταριών

1. Φορτίστε τις μπαταρίες (βλ. εγχειρίδιο λειτουργίας και οδηγίες ασφαλείας της μπαταρίας και του φορτιστή).

Τοποθέτηση συστοιχίας μπαταριών

1. Πιέστε την μπαταρία στην υποδοχή της στη συσκευή μέχρι να ασφαλίσει αισθητά στη θέση της.

Εικόνα D

Λυχνία κατάστασης φόρτισης

Αφού ανάψετε τη συσκευή, εμφανίζεται το επίπεδο φόρτισης της μπαταρίας.

Εικόνα E

Αφαίρεση της συστοιχίας

μπαταριών

Υπόδειξη

Σε περίπτωση μη χρήσης για μεγάλα διαστήματα αφαιρέστε την μπαταρία από τη συσκευή και προστατέψτε την από αναρμόδια χρήση.

1. Πατήστε το Πλήκτρο On / Off για να απενεργοποιήσετε τη συσκευή.

2. Πατήστε το κουμπί απελευθέρωσης της συστοιχίας μπαταριών και τραβήξτε τη συστοιχία από την υποδοχή της.

Εικόνα F

Ελληνικά 63

Page 64

Προετοιμασία φιάλης ψεκασμού

1. Τοπο θ ετήστ ε την κεφαλή ψεκασμού στο εξάρτημα υαλοκαθαριστήρα.

Εικόνα G

2. Γεμίστε τη φιάλη ψεκασμού με απορρυπαντικό.

Εικόνα H

3. Ρίξτε αργά καθαρό νερό στη φιάλη ψεκασμού μέχρι το σήμα MAX.

4. Κλείστε τη φιάλη ψεκασμού.

Εικόνα I

5. Τοπο θ ετήστ ε τον προσαρμογέα στη μία πλευρά του εξαρτήματος υαλοκαθαριστήρα και ασφαλίστε τον στη θέση του στην άλλη πλευρά.

Εικόνα J

6. Συνδέστε το μαντηλάκι μικροϊνών στον προσαρμογέα.

Εικόνα K

7. Για μικρές περιοχές, ασφαλίστε τον προσαρμογέα στο εξάρτημα υαλοκαθαριστήρα και αφαιρέστε τον.

Εικόνα L

8. Συνδέστε το μαντηλάκι μικροϊνών στο εξάρτημα υαλοκαθαριστήρα και γυρίστε το προς τα πίσω.

Λειτουργία

1. Γυρίστε τον διακόπτη ψεκασμού στη θέση "ON".

Εικόνα M

2. Λειτουργήστε τον μοχλό ψεκασμού αρκετές φορές και ψεκάστε το απορρυπαντικό ομοιόμορφα στην επιφάνεια που πρόκειται να καθαριστεί από απόσταση περίπου 20 cm.

3. Αφαιρέστε τη βρωμιά με το μαντηλάκι μικροϊνών.

Εικόνα N

4. Πατήστε το Πλήκτρο On / Off για να ενεργοποιήσετε τη συσκευή.

Εικόνα O

Η ένδειξη στάθμης φόρτισης εμφανίζει κατάσταση φόρτισης της μπαταρίας, βλέπε κεφάλαιο Λυχνία κατάστασης φόρτισης.

5. Τραβήξτε το αποσπούμενο χείλος πάνω από την επιφάνεια καθαρισμού για να απορροφήσει το βρώμικο νερό.

Εικόνα P

ΠΡΟΣΟΧΗ

Εργαστείτε με τη συσκευή μόνο μέχρι να επιτευχθεί η σήμανση MAX στη δεξαμενή βρώμικου νερού. Απενεργοποιήστε τη συσκευή και αδειάστε τη δεξαμενή βρώμικου νερού, δείτε κεφάλαιο Εκκένωση δοχείου νερού.

Για να αποφύγετε τις λωρίδες, σημειώστε τα ακόλουθα σημεία:

●Μη πιέζετε το αποσπούμενο χείλος πολύ δυνατά πάνω στην επιφάνεια, αλλά αφήστε την μόνο γλιστράει.

●Κρατήστε τη συσκευή στη σωστή γωνία προς την προς εξαγωγή περιοχή. Η απόσταση μεταξύ του κάτω άκρου της συσκευής και της επιφάνειας πρέπει να είναι περίπου 10 cm.

●Χρησιμοποιείτε απορρυπαντικά KÄRCHER, επειδή είναι ειδικά σχεδιασμένα για τη συσκευή.

●Ψεκάστε επαρκή ποσότητα απορρυπαντικού στην επιφάνεια έτσι ώστε η επιφάνεια να μην είναι στεγνή.

● Καθαρίζετε τακτικά το αποσπούμενο χείλος, δείτε το κεφάλαιο Καθαρισμός αποσπούμενου χείλους και

ακροφυσίου αναρρόφησης.

Έναρξη λειτουργίας

την τρέχουσα

να

πολύ

●Σε περίπτωση φθοράς, αντικαταστήστε το αποσπούμενο χείλος, βλέπε κεφάλαιο Καθαρισμός

αποσπούμενου χείλους και ακροφυσίου αναρρόφησης.

●Μην καθαρίζετε σε άμεσο ηλιακό φως ή σε υπερβολική ζέστη ή κρύο.

Διακοπή λειτουργίας

1. Πατήστε το Πλήκτρο On / Off για να απενεργοποιήσετε τη συσκευή.

Εικόνα Q

2. Τοποθε τ ή σ τ ε τη συσκευή πάνω σε επίπεδη επιφάνεια.

Εκκένωση δοχείου νερού

Αδειάστε τη δεξαμενή βρώμικου νερού μόλις γεμίσει με τη σήμανση MAX.

Εικόνα R

1. Πατήστε το Πλήκτρο On / Off για να απενεργοποιήσετε τη συσκευή.

Εικόνα Q

2. Αφαιρέστε τη δεξαμενή βρώμικου νερού.

Εικόνα S

3. Αδειάστε το δοχείο βρώμικου νερού και ξεπλύνετε με καθαρό νερό.

Εικόνα T

4. Τοποθε τ ή σ τ ε το άδειο δοχείο βρώμικου νερού στη συσκευή.

Εικόνα U

Τερματισμός λειτουργίας

1. Πατήστε το Πλήκτρο On / Off για να απενεργοποιήσετε τη συσκευή.

Εικόνα Q

2. Καθαρίστε το δοχείο βρώμικου νερού, βλ. κεφάλαιο Καθαρισμός δοχείου βρώμικου νερού.

3. Αφαιρέστε την μπαταρία, βλ. κεφάλαιο Αφαίρεση της συστοιχίας μπαταριών.

4. Καθαρίστε το μαντηλάκι μικροϊνών, δείτε κεφάλαιο Καθαρισμός μαντηλακιού μικροϊνών.

5. Καθαρίστε το αποσπούμενο χείλος και το ακροφύσιο αναρρόφησης, βλέπε

Καθαρισμός αποσπούμενου χείλους και ακροφυσίου αναρρόφησης.

6. Αφήστε τη συσκευή να στεγνώσει.

7. Συναρμολογήστε τη συσκευή.

8. Φορτίστε τις μπαταρίες (βλ. εγχειρίδιο λειτουργίας

και οδηγίες ασφαλείας της μπαταρίας και του φορτιστή).

κεφάλαιο

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

1. Αφαιρέστε την μπαταρία, βλ. κεφάλαιο Αφαίρεση της συστοιχίας μπαταριών.

2. Κατά τη μεταφορά σε οχήματα στερεώστε τη συσκευή έναντι ολίσθησης και ανατροπής.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με τοβάρος

Κίνδυνος τραυματισμού και πρόκλησηςζημιών Κατά την αποθήκευση προσέξτε το βάροςτης συσκευής.

64 Ελληνικά

Page 65

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Οι συσκευές που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν από παγετό. Αδειάζετε τελείως τη συσκευή και τα παρελκόμενα. Προστατεύστε τη συσκευή από τον παγετό.

1. Αφαιρέστε την μπαταρία, δείτε κεφάλαιο Αφαίρεση της συστοιχίας μπαταριών και αποθηκεύστε όπως

προβλέπεται, ανατρέξτε στις οδηγίες λειτουργίας της μπαταρίας.

2. Φυλάσσετε την καθαρισμένη συσκευή ξηρό μέρος, προστατευμένο από τον παγετό και τη σκόνη, όρθια.

Εικόνα V

σε καθαρό,

Φροντίδα και συντήρηση

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λανθασμένος καθαρισμός

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας, κίνδυνος πυρκαγιάς, κίνδυνος ζημι άς Απενεργοποιήστε τη συσκευή και αφαιρέστε την μπαταρία πριν καθαρίσετε τη συσκευή. Μη βυθίζετε τη συσκευή μέσα σε υγρό. Μην καθαρίζετε τη συσκευή κάτω από τρεχούμενο νερό.

Καθαρισμός δοχείου βρώμικου νερού

1. Αδειάστε το δοχείο βρώμικου νερού (βλ. κεφάλαιο Εκκένωση δοχείου νερού).

2. Αφαιρέστε το πώμα του δοχείου βρώμικου νερού.

Εικόνα W

3. Καθαρίστε το δοχείο και το πώμα με το χέρι.

Εικόνα X

Καθαρισμός μαντηλακιού μικροϊνών

1. Αφαιρέστε το μαντηλάκι μικροϊνών από το εξάρτημα υαλοκαθαριστήρα ή τον προσαρμογέα.

Εικόνα Y

2. Πλύνετε το μαντηλάκι μικροϊνών κάτω από τρεχούμενο νερό.

3. Εναλλακτικά, το μαντηλάκι μικροϊνών μπορεί να πλυθεί στο πλυντήριο με μέγιστο αριθμό 60 °C.

Εικόνα Z

Τηρ είτε τις ακόλουθες οδηγίες φροντίδας:

●Μην λευκαίνετε το μαντηλάκι μικροϊνών.

●Μην χρησιμοποιείτε μαλακτικό.

●Μην στεγνώνετε το μαντηλάκι μικροϊνών με στεγνό αέρα.

●Μην σιδερώνετε το μαντηλάκι μικροϊνών.

Καθαρισμός αποσπούμενου χείλους και

ακροφυσίου αναρρόφησης

1. Απενεργοποιήστε τη συσκευή.

2. Πατήστε το κουμπί απελευθέρωσης στο κάτω μέρος

του ακροφυσίου αναρρόφησης και αποσυνδέστε το ακροφύσιο αναρρόφησης από τη συσκευή.

Εικόνα AA

3. Πιέστε το κουμπί απελευθέρωσης στο επάνω μέρος του ακροφυσίου αναρρόφησης και σύρετε τη σιδηροτροχιά σύσφιξης προς τα κάτω από το ακροφύσιο αναρρόφησης.

Εικόνα AB

4. Αφαιρέστε το αποσπούμενο χείλος ακροφύσιο αναρρόφησης.

5. Καθαρίστε το αποσπούμενο χείλος, το ακροφύσιο αναρρόφησης και τη ράγα σύσφιξης κάτω από τρεχούμενο νερό.

Εικόνα AC

6. Μετά το στέγνωμα, τοποθετήστε το αποσπούμενο χείλος στο ακροφύσιο αναρρόφησης.

Εικόνα AD

7. Τοποθε τ ή σ τ ε τη σιδηροτροχιά σύσφιξης στο αποσπούμενο χείλος και σύρετέ την προς τα πίσω μέχρι να ασφαλίσει δυνατά στο αναρρόφησης. Βεβαιωθείτε ότι η σιδηροτροχιά σύσφιξης γλιστράει σωστά στους οδηγούς του ακροφυσίου αναρρόφησης στο πλάι.

Εικόνα AE

Αντιμετώπιση βλαβών

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του παρακάτω πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναγράφεται εδώ μπορείτε να απευθύνεστε σε εξουσιοδοτημένο κατάστημα.

Σφάλμα Αιτία Αντιμετώπιση Η συσκευή δεν

λειτουργεί.

Οι μπαταρίες δεν κάθονται σωστά στη συσκευή.

Η κατάσταση φόρτισης των μπαταριών είναι πολύ χαμηλή.

Οι μπαταρίες υπερθερμαίνονται.1.Αφαιρέστε τη συστοιχία

Η συστοιχία μπαταριών ή ο φορτιστής είναι ελαττωματικοί.

Με την αύξηση της παλαιότητας, η απόδοση της μπαταρίας θα μειωθεί ακόμη και με προσοχή, έτσι ώστε, ακόμα και όταν φορτίζεται πλήρως, ο πλήρης χρόνος λειτουργίας δεν έχει ακόμα επιτευχθεί. Αυτό δεν αποτελεί ελάττωμα.

1. Πιέστε την μπαταρία στην υποδοχή της μπαταρίας στη συσκευή μέχρι να ασφαλίσει αισθητά στη θέση της.

1. Φορτίστε την μπαταρία, βλ. κεφάλαιο

Φόρτιση συστοιχίας μπαταριών.

συσκευή και αφήστε την να κρυώσει (βλ. κεφάλαιο Αφαίρεση της συστοιχίας

μπαταριών).

Υπόδειξη

Η μπαταρία μπορεί να είναι πολύ ζεστ ή.

2. Μην αφήνετε τη συσκευή και τη συστοιχία μπαταριών στον ήλιο.

1. Αντικαταστήστε τη συστοιχία μπαταριών ή τον φορτιστή, βλ.

από το

ακροφύσιο

πολύ καλή

μπαταριών από τη

Προβλεπόμενη χρήση.

Ελληνικά 65

Page 66

Σφάλμα Αιτία Αντιμετώπιση Η φιάλη ψεκασμού δεν

λειτουργεί.

Κατά τη διάρκεια της λειτουργίας, συμβαίνουν λωρίδες.

Δεν υπάρχει απορρυπαντικό στη φιάλη ψεκασμού.

Ο μηχανισμός αντλίας στην κεφαλή ψεκασμού είναι ελαττωματικός.

1. Γεμίστε τη φιάλη ψεκασμού με απορρυπαντικό, βλέπε κεφάλαιο

Προετοιμασία φιάλης ψεκασμού.

1. Επικοινωνήστε με το τμήμα σέρβις.

1. Για να αποφύγετε τις λωρίδες, δείτε το κεφάλαιο Έναρξη λειτουργίας.

Κωδικοί σφαλμάτων και περιγραφές σφαλμάτων

Λυχνία κατάστασης φόρτισης

Η κάτω λυχνία LED αναβοσβήνει αργά και ο κινητήρας είναι απενεργοποιημένος.

Όλες οι λυχνίες LED αναβοσβήνουν 2 x κάθε 2 s και ο κινητήρας λειτουργεί.

Όλες οι λυχνίες LED αναβοσβήνουν 2 x κάθε 2 s και ο κινητήρας είναι απενεργοποιημένος.

Όλες

οι λυχνίες LED αναβοσβήνουν 5 x κάθε 2 s.

Όλες οι λυχνίες LED αναβοσβήνουν γρήγορα.

Περιγραφή σφάλματος Αντιμετώπιση σφάλματος

Η μπαταρία είναι πλήρως αποφορτισμένη.

Προειδοποίηση θερμοκρασίας: Η θερμοκρασία της μπαταρίας είναι κοντά στο επιτρεπόμενο ανώτατο όριο.

Η θερμοκρασία της συστοιχίας μπαταριών είναι πολύ υψηλή ή πολύ χαμηλή.

Μόνιμη βλάβη της μπαταρίας.1Αφαιρέστε τη συστοιχία μπαταριών από τη συσκευή

Φράξιμο κινητήρα ή εσωτερική βλάβη συσκευής.

1 Φορτίστε την μπαταρία ή αντικαταστήστε την με μια

φορτισμένη μπαταρία.

1 Χρησιμοποιείτε και αποθηκεύετε τη συσκευή μόνο σε

συνήθεις θερμοκρασίες διαβίωσης.

1 Αφήστε τη συσκευή να κρυώσει / να ζεσταθεί.

Χρησιμοποιείτε και αποθηκεύετε τη συσκευή μόνο σε συνήθεις θερμοκρασίες διαβίωσης.

και τοποθετήστε την ξανά.

2 Αν το σφάλμα επιμένει, απευθυνθείτε στον

αντιπρόσωπό σας ή σε εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

1 Ελέγξτε αν υπάρχει ξένο αντικείμενο

και, εάν ναι, αφαιρέστε το.

2 Αφαιρέστε τη συστοιχία μπαταριών από τη συσκευή

και τοποθετήστε την ξανά.

3 Αν το σφάλμα επιμένει, απευθυνθείτε στον

αντιπρόσωπό σας ή σε εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

4 Να μην γίνεται αναρρόφηση μεγάλων ποσοτήτων

υγρού από οριζόντιες επιφάνειες.

5 Να μην γίνεται αναρρόφηση σκόνης ή στερεών

σωμάτων.

6 Αδειάζετε τη δεξαμενή ακάθαρτου νερού το αργότερο

μέχρι την επίτευξη της σήμανσης στο μέγιστο.

7 Χρησιμοποιείτε μόνο κατάλληλο απορρυπαντικό, όχι

οινόπνευμα ή καθαριστικό αφρού. Η καλύτερη μέθοδος είναι τα συμπυκνώματα - προϊόντα καθαρισμού παραθύρων.

στη συσκευή

66 Ελληνικά

Page 67

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

, προσκομίζοντας το

Τεχνικά στοιχεία

Ηλεκτρική σύνδεση

Εγγύηση

Ονομαστική τάση συστοιχίας μπαταριών

Μέγιστη τάση της μπαταρίας V4,2 Τύπ ος προστασίας IPX4

Διαστάσεις και βάρη

Ύψος mm 313 Πλάτος mm 282 Βάθος mm 133 Βάρος g660 Όγκος δεξαμενής ακάθαρτου

νερού

Στοιχεία ισχύος συσκευής

Ονομαστική ισχύς W10 Χρόνος λειτουργίας με πλήρως

φορτισμένη μπαταρία 2,5 Ah Στάθμη ηχητικής πίεσης

(EN 60704-2-1) Με την επιφύλαξη τεχνικών αλλαγών.

V 3,6 - 3,7

ml 150

Λεπτά 40

dB(A) 50

İçindekiler

Güvenlik bilgileri .................................................. 67

Amaca uygun kullanım........................................ 68

Çevre koruma...................................................... 68

Aksesuarlar ve yedek parçalar............................ 68

Teslimat kapsamı ................................................ 68

Cihaz açıklaması................................................. 68

Cihazın monte edilmesi....................................... 69

Akü paketinin şarj edilmesi.................................. 69

Akü paketinin takılması ....................................... 69

Şarj durumu göstergesi ....................................... 69

Akü paketinin çıkarılması .................................... 69

Püskürtme şişesini hazırlama ............................. 69

İşletme................................................................. 69

Taşıma................................................................. 70

Depolama............................................................ 70

Koruma ve bakım ................................................ 70

Arıza durumunda yardım..................................... 70

Garanti ................................................................ 71

Teknik bilgiler....................................................... 71

Güvenlik bilgileri

Cihazın ilk kullanımından önce bu orijinal işletim kılavuzunu, güvenlik bilgilerini ve akü paketi ve şarj cihazıyla birlikte

venlik bilgilerini okuyun. Bu bilgilere göre hareket edin. Kullanım kılavuzlarını daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın. İşletim kılavuzlarındaki uyarıların yanında yasa koyucu- nun belirlediği güvenlik ve kaza önleme yönetmeliğini dikkate almalısınız.

verilen orijinal işletim kılavuzunu ve gü-

Tehlike kademeleri

 TEHLIKE

● Ağır bedensel yaralanmalar ya da ölüme neden olan

direkt bir tehlikeye yönelik uyarı.

몇 UYARI

● Ağır bedensel yaralanmalar ya da ölüme neden ola-

bilecek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

● Hafif yaralanmalara neden olabilecek olası tehlikeli

bir duruma yönelik uyarı.

DIKKAT

● Maddi hasarlara neden olabilecek olası tehlikeli bir

duruma yönelik uyarı.

Genel uyarılar

 TEHLIKE ● Boğulma tehlikesi. Ambalaj folyo-

larını çocuklardan uzak tutunuz. ● Cihazı suya batırmayın. ● Kontaklara veya kablolara kesinlikle dokunmayın.

몇 UYARI ● Fiziksel, duyusal veya zihinsel kabili-

yetleri azalmış veya deneyim ve bilgi eksikliği olan kişi- ler, yalnızca düzgün şekilde gözetim altında tutulmaları ya da güvenlik konusunda eğitilmiş bir kişi tarafından cihazın güvenli kullanımı ile ilgili talimat almaları ve ortaya çıkan tehlikeleri anlamaları durumunda cihazı kullanabilirler. ● Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. ● En az 8 yaş üzeri çocuklar, sadece güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili eğitim aldıkları veya denetim altında oldukları ve oluşabilecek tehlikeleri anladıkları

Türkçe 67

Page 68

takdirde cihazı kullanabilir. ● Çocuklar, temizliği ve bakı- mı sadece gözetim altında yapabilir. ● Bu cihazla çocukların oynaması yasaktır.

몇 TEDBIR ● Emniyet düzenleri sizin emniyetiniz

içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

DIKKAT ● Cihazı sadece iç mekanlarda depolayın.

Elektrik çarpma tehlikesi

 TEHLIKE ● Akü paketli cihazı güçlü güneş ışı-

nı, ısı ve ateşe maruz bırakmayın. ● Fırınların içleri gibi elektrikli yapı parçaları içeren işletim maddelerine doğru püskürtme yapmayın.

몇 UYARI ● Cihaz elektrikli yapı parçaları içermek-

tedir, cihazı akar su altında yıkamayın.

Kumanda etme

몇 UYARI ● Yaralanma tehlikesi. Püskürtme tazyi-

kini gözlere yöneltmeyin.

몇 TEDBIR ● Daha önceden yere düşmüşse, gö-

rülür şekilde hasarlıysa veya sızdırıyorsa cihazı kullanmayın.

DIKKAT ● Atık hava ağzına hiçbir cisim sokmayın.

● Akü yuvasına, KÄRCHER Battery Power 4 V sistemi-

nin akü paketleri dışında herhangi bir nesne takmayın.

● Cam temizleyiciyi hassas (parlak) yüzeylere uygulamadan önce, mikro fiber silme kılıfını görünmeyen bir bölgede test edin. ● Kirli su deposu MAX işaretine kadar dolmuşsa cihazı durdurun ve kirli su deposunu bo-

şaltın. ● Cihazı sadece dik konumda depolayın.

● Cihazı sadece kuru ortamlarda depolayın.

Tip etiketi

Tip etiketi üzerinde cihaz ile ilgili en önemli bilgileri bulabilirsiniz. “Cihaz Açıklaması” bölümünde tip etiketinin cihaz üzerinde nerede bulunduğu gösterilmektedir.

Amaca uygun kullanım

Cihazı sadece evinizde kullanın. Cihazı yalnızca KÄRCHER Battery Power 4 V sistemine ait akü paketleri ve şarj cihazlarıyla birlikte kullanın.

Uygun pil paketleri, BP 4 V sembolü ile işaretlenmiştir.

Akü paketini sadece onaylı şarj cihaz- ları ile şarj edin.

Aküyle çalışan bu cihaz, sadece cam, aynalar ya da fayans gibi nemli, kaygan yüzeylerin temizlenmesi için tasarlanmıştır.

● Cihazı kuru elektrik süpürgesi olarak kullanmayın.

● Cihaz maks. 25 ml sıvıyı yatay yüzeylerden çekebi- lir, örn. düşen bir bardaktan dökülen suyu.

● Cihazı sadece aşağıdaki KÄRCHER temizlik mad-

deleriyle birlikte kullanın: RM 500, RM 503, RM 508. Standart cam temizlik maddeleri kullanmayın (alkollü, köpüklü temizleyiciler vb. kullanmayın).

● Cihazı, KÄRCHER firmasının uygun gördüğü aksesuar ve yedek parçalarla kullanın.

Diğer her türlü kullanım yasaktır. İzin verilmeyen kullanımdan kaynaklanan tehditlerden kullanıcı sorumludur. Bir uygulama videosu açmak için QR kodunu bulabilirsiniz:

Şekil B Ticari marka

burada

QR kod® DENSO WAVE INCORPORATED'in tescilli ticari markasıdır.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin. Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.:

www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Cihaz açıklaması

Resimler için grafik sayfasına bakın

Şekil A

1 Mikrofiber paspas kılıfı 2 Paspas ataşmanı 3 Adaptör 4 Püskürtme başlığı 5 Temizleme maddesi 6 *Şarj Cihazı (KÄRCHER Battery Power 4 V) 7 *Akü paketi (KÄRCHER Battery Power 4 V) 8 *Akü paketi kilit açma mekanizması tuşu

9 Tip levhası (kirli su deposu çıkarıldığında görünür) 10 Kirli su deposu 11 Kirli su deposunun kapağı (kirli su deposu çıkarıldı-

ğında görülür)

12 Akü paketi yuvası 13 Tutamak 14 AÇMA / KAPAMA tuşu 15 Şarj durumu göstergesi 16 Ayırıcı 17 Vakum memesi 18 Sıkıştırma rayı 19 Çekpas ağzı

68 Türkçe

Page 69

20 Püskürtme şişesi 21 Püskürtme kolu 22 Püskürtme memesi

* WV 4-4 Plus: ayrıca gereklidir ve ayrıca satılır

Cihazın monte edilmesi

1. Vakum memesini, duyulabilir bir şekilde yerine oturana kadar ayırıcının üzerine itin.

Şekil C

Akü paketinin şarj edilmesi

1. Akü takımını şarj edin (akü takımı ve şarj aleti için kullanım kılavuzlarına ve güvenlik bilgilerine bakın).

Akü paketinin takılması

1. Akü paketini, cihazdaki akü yuvasına duyulur şekil- de yerine oturana kadar içeriye itin.

Şekil D

Şarj durumu göstergesi

Cihaz açıldıktan sonra akü paketinin şarj durumu görüntülenir.

Şekil E

Akü paketinin çıkarılması

Not

Uzun süre çalışmaya ara verilecekse akü paketini cihazdan çıkarın ve yetkisiz kişiler tarafından kullanılma- sını engellemek için önlemler alın.

1. Cihazı kapatmak için AÇMA / KAPAMA tuşuna basın.

2. Akü paketini çıkarma düğmesine basın ve akü paketini akü paketi tutucusundan dışarı çekin.

Şekil F

Püskürtme şişesini hazırlama

1. Püskürtme başlığını paspas ataşmanına takın.

Şekil G

2. Temizleme maddesini püskürtme şişesine doldurun.

Şekil H

3. Püskürtme şişesine MAX işaretine kadar yavaşça temiz su doldurun.

4. Püskürtme şişesini kapatın.

Şekil I

5. Adaptörü bir tarafta paspas ataşmanına asın ve di- ğer tarafta yerine oturtun.

Şekil J

6. Mikrofiber paspas kılıfını adaptöre takın.

Şekil K

7. Küçük alanlarda paspas ataşmanındaki adaptörü yerinden ayırın ve çıkarın.

Şekil L

8. Mikrofiber paspas kılıfını paspas ataşmanına takın ve yandan geriye doğru katlay

ın.

İşletme

1. Püskürtme memesini "ON" konumuna çevirin.

Şekil M

2. Püskürtme kolunu birkaç kez çalıştırın ve temizlik maddesini temizlenecek yüzeye eşit şekilde yaklaşık 20 cm mesafeden püskürtün.

3. Mikrofiber paspas kılıfı ile kiri gevşetin.

Şekil N

Çalışmayı başlatma

4. Cihazı açmak için AÇMA / KAPAMA tuşuna basın.

Şekil O

Şarj durumu göstergesi, akü paketinin güncel şarj durumunu gösterir, bkz. Bölüm Şarj durumu göster- gesi.

5. Kirli suyu çekmek için çekpas ağzını temizlenecek yüzeyin üzerinde çekin.

Şekil P

DIKKAT

Cihaz, kirli su deposundaki MAX işaretine ulaşıldıktan sonra çalıştırılmamalıdır. Cihazı kapatın ve kirli su deposunu boşaltın, bkz. Bölüm Kirli su deposunun boşal- tılması.

Çizgileri oluşumunu önlemek için aşağıdaki noktalara dikkat edin:

● Cihazı cama kuvvetli bir şekilde bastırmayın, sade- ce üzerinde kaydırın.

● Cihazı vakumlanacak yüzeye doğru açıda tutun. Ci- hazın alt ucu ile yüzey arasındaki mesafe yaklaşık 10 cm olmalıdır.

● Cihaz ile uyumlu oldukları için sadece KÄRCHER temizlik maddelerini kullanın.

● Yüzeyin çok kuru olmaması için yüzeye, yeterli mik- tarda temizlik maddesi püskürtün.

● Çekpas ağzını düzenli olarak temizleyin, bkz. Bölüm Çekpas ağzının ve vakum memesinin temizlenmesi.

● Aşınmışsa çekpas ağzını değiştirin, bkz. Bölüm Çekpas ağzının ve vakum memesinin temizlenmesi.

● Doğrudan güneş ışığı altında veya aşırı sıcak veya soğukta temizlik yapmayın.

1. Cihazı kapatmak için AÇMA / KAPAMA tuşuna ba-

2. Cihazı düz bir zemin üzerine bırakın.

MAX işaretine kadar dolduğunda kirli su deposunu boşaltın.

Şekil R

1. Cihazı kapatmak için AÇMA / KAPAMA tuşuna ba-

2. Kirli su deposunu çıkarın.

3. Kirli su deposunu boşaltın ve temiz suyla durulayın.

4. Kirli su deposunu cihazın içine yerleştirin.

1. Cihazı kapatmak için AÇMA / KAPAMA tuşuna ba-

2. Kirli su deposunu temizleyin, bkz. Bölüm Kirli su de-

3. Akü paketini çıkarın, bkz. Bölüm Akü paketinin çıka-

4. Mikrofiber paspas kılıfını temizleyin, bkz. Bölüm

5. Çekpas ağzını ve vakum ağzını temizleyin, bkz. Bö-

6. Cihazı kurumaya bırakın.

7. Cihazı monte edin.

8. Akü takımını şarj edin, bkz. akü takımı ve şarj aleti

İşletimin duraklatılması

sın.

Şekil Q

Kirli su deposunun boşaltılması

sın.

Şekil Q

Şekil S

Şekil T

Şekil U

İşletmenin tamamlanması

sın.

Şekil Q

posunun temizlenmesi.

rılması.

Mikrofiber paspas kılıfının temizlenmesi.

lüm Çekpas ağzının ve vakum memesinin temizlen- mesi.

için kullanım kılavuzları

ve güvenlik bilgileri.

Türkçe 69

Page 70

Taşıma

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma sırasında cihazın ağırlığını dikkate alın.

1. Akü paketini sökün, bkz. Bölüm Akü paketinin çıka- rılması.

2. Cihazı, taşıt içerisinde taşırken kayma ve devrilmeye karşı emniyete alın.

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Depolama sırasında cihazın ağırlığına dikkat edin.

DIKKAT

Don tehlikesi

Tamamen boşaltılmamış cihazlar don nedeniyle tahrip edilebilir. Cihazı ve aksesuarları tamamen boşaltın. Cihazı dona karşı koruyun.

1. Akü paketini çıkarın, bkz. Bölüm Akü paketinin çıka- rılması ve amacına uygun olarak saklayın, pil takı-

mının çalıştırma talimatlarına bakın.

2. Temizlenmiş cihazı dik, temiz, kuru bir yerde, dondan ve tozdan koruyarak saklayın.

Şekil V

Koruma ve bakım

몇 UYARI

Yanlı ş temizleme

Elektrik çarpması nedeniyle yaralanma tehlikesi, yangın tehlikesi, hasar tehlikesi Cihazı temizlemeden önce kapatın ve akü paketini çıkarın. Cihazı sıvılara batırmayın. Cihazı akan su altında temizlemeyin.

Kirli su deposunun temizlenmesi

1. Kirli su deposunu boşaltın, bkz. Bölüm Kirli su deposunun boşaltılması.

2. Kirli su deposu kapağını çıkarın.

Şekil W

3. Kirli su deposunu ve kapağını elde yıkayın.

Şekil X

Mikrofiber paspas kılıfının temizlenmesi

1. Mikrofiber paspas kılıfını, paspas ataşmanından veya adaptörden çıkarın.

Şekil Y

2. Mikrofiber paspas kılıfını akan su altında yıkayın.

3. Alternatif olarak mikrofiber paspas kılıfı çamaşır makinesinde maksimum 60 °C'de yıkanabilir.

Şekil Z

Aşağıdaki bakım talimatlarına uyun:

● Mikrofiber paspas kılıfını ağartmayın.

● Yum uşatıcı kullanmayın.

● Mikrofiber paspas kılıfını kurutma makinesinde ku-

rutmayın.

● Mikrofiber paspas kıl

ıfını ütülemeyin.

Çekpas ağzının ve vakum memesinin

temizlenmesi

1. Cihazı kapatın.

2. Vakum memesinin altındaki kilit açma düğmesine basın ve vakum memesini cihazdan çekip çıkarın.

Şekil AA

3. Vakum memesinin üstündeki kilit açma düğmesine basın ve sıkıştırma rayını vakum memesinden aşağıya itin.

Şekil AB

4. Çekpas ağzını vakum memesinden çıkarın.

5. Çekpas ağzını, vakum memesini ve sıkıştırma rayı- nı akan su altında temizleyin.

Şekil AC

6. Kuruduktan çekpas ağzını vakum memesinin içine yerleştirin.

Şekil AD

7. Sıkıştırma rayını çekpas a sesiyle vakum memesinde yerine oturduğunu duyana kadar geriye doğru itin. Sıkıştırma rayının vakum memesindeki kılavuzların içerisine doğru bir şekilde kaydığından emin olun.

Şekil AE

Arıza durumunda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Hata Nedeni Hatanın giderilmesi Cihaz çalışmıyor. Akü paketi, cihaza doğru şekilde yerleşti-

rilmemiş. Akü paketinin şarj seviyesi çok düşük. 1. Akü paketini şarj edin, bkz. Bölüm Akü pa-

Akü paketi aşırı ısınmış. 1. Akü paketini cihazdan şarj edin ve soğu-

Akü paketi veya şarj cihazı arızalı. 1. Akü paketini veya şarj cihazını değ

Bakımı iyi yapılmasına rağmen, akünün kapasitesi zaman geçtikçe azalır; böylece şarj tam doluyken bile tam çalışma süresine artık ulaşılmaz. Bu, bir kusur değildir.

1. Akü paketini, yerine oturduğunu hissedene kadar cihazdaki akü yuvasına bastırın.

ketinin şarj edilmesi.

maya bırakın, bkz. Bölüm Akü paketinin çı- karılması.

Not

Akü paketi çok sıcak olabilir.

2. Cihazı ve akü paketini güneşin altına koymayın.

bkz. Bölüm Amaca uygun kullanım.

ğzına yerleştirin ve klik

iştirin,

70 Türkçe

Page 71

Hata Nedeni Hatanın giderilmesi Püskürtme şişesi çalış-

mıyor.

Çalışma sırasında çizgi oluşumu meydana gelir.

Püskürtme şişesinde temizlik maddesi yok.

Püskürtme başlığındaki pompa mekanizması arızalı.

1. Püskürtme şişesini temizlik maddesiyle doldurun, bkz. Püskürtme şişesini hazırla- ma.

1. Servise başvurun.

1. Çizgi oluşumunu önlemek için bkz. Bölüm Çalışmayı başlatma.

Hata kodları ve hata açıklamaları

Şarj durumu göstergesi

Alt LED yavaşça yanıp sönüyor ve motor kapalı.

Tüm LED'ler 2 saniyede bir 2 kez yanıp sönüyor ve motor çalışıyor.

Tüm LED'ler 2 saniyede bir 2 kez yanıp sönüyor ve motor kapalı.

Tüm LED'ler 2 saniyede 5 kez yanıp sönüyor.

Tüm LED'ler hızlı yanıp sönüyor.

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış fişi ile satıcınıza veya size en yakın yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

Elektrik bağlantısı

Akü paketinin nominal voltajı V 3,6 - 3,7 Akü paketi maksimum voltajı V4,2 Koruma türü IPX4

Boyutlar ve ağırlıklar

Yükseklik mm 313 Genişlik mm 282 Derinlik mm 133 Ağırlıkg660

Hata tanımı Hata giderme

Akü paketinin şarjı tamamen boşal- tılmıştır.

Sıcaklık uyarısı: Akü paketi sıcaklığı izin verilen üst sınıra yakın.

Akü paketinin s veya çok düşük.

Akü paketinde kalıcı hata. 1 Akü paketini cihazdan çıkarın ve tekrar takın.

Motor blokajı veya dahili cihaz hatası.

ıcaklığı çok yüksek

Garanti

Teknik bilgiler

1 Akü paketini şarj edin veya şarjlı bir akü paketiyle de-

ğiştirin.

1 Cihazı yalnızca yaşam alanları için normal olan sı-

caklıklarda kullanın ve saklayın.

1 Cihazın soğumasını/ısınmasını bekleyin.

Cihazı yalnızca yaşam alanları için normal olan sı- caklıklarda kullanın ve saklayın.

2 Hata devam ederse satıcınızla veya yetkili bir servis

merkeziyle iletişime geçin.

1 Cihazda yabancı cisim olup olmadığını kontrol edin

ve varsa bunu çıkarın. 2 Akü paketini cihazdan çıkar 3 Hata devam ederse satıcınızla veya yetkili bir servis

merkeziyle iletişime geçin. 4 Yatay yüzeylerden büyük miktarlarda sıvı vakumla-

mayın. 5 Toz veya katı maddeleri vakumlamayın. 6 Kirli su deposunu en geç maksimum işarete ulaşıldı-

ğında boşaltın. 7Yalnızca uygun temizlik maddeleri kullanın, alkollü ve

köpük temizleyiciler kullanmayın. KÄRCHER cam te-

mizleyici konsantreleri, cihazınız için en uygun temiz-

lik maddeleridir.

Kirli su deposu hacmi ml 150

Cihaz performans verileri

Nominal güç W 10 Ta m şarjlı 2,5 Ah akü paketi ile ça-

lışma süresi Ses basınç seviyesi (EN 60704-2-1)dB(A) 50

Tekni k d e ğişiklik hakkı saklıdır.

ın ve tekrar takın.

Dakika 40

Türkçe 71

Page 72

Содержание

Указания по технике безопасности .................. 72

Использование по назначению......................... 73

Защита окружающей среды.............................. 73

Принадлежности и запасные части.................. 73

Комплект поставки............................................. 73

Описание устройства ........................................ 73

Монтаж устройства............................................ 73

Зарядка аккумуляторного блока....................... 74

Установ ка аккумуляторного блока .................... 74

Индикация состояния зарядки.......................... 74

Съем аккумуляторного блока ........................... 74

Подготовка пульверизатора.............................. 74

Эксплуатация..................................................... 74

Транспортировка................................................ 75

Хранение ............................................................ 75

Уход и техническое обслуживание................... 75

Помощь при неисправностях............................ 75

Гарантия............................................................. 77

Технические характеристики ............................ 77

Указания по технике

безопасности

Перед первым применением устройства необходимо ознакомиться с данной оригинальной

указаниями по технике безопасности, а также прилагаемыми оригинальными инструкциями по эксплуатации и указаниями по технике безопасности аккумуляторного блока и зарядного устройства. Действовать в соответствии с ними. Сохранять все инструкции по эксплуатации для дальнейшего пользования или для следующего владельца Наряду с указаниями, содержащимися в инструкциях по эксплуатации, соблюдать также общие законодательные положения по технике безопасности и предотвращению несчастных случаев.

инструкцией по эксплуатации и

Степень опасности

 ОПАСНОСТЬ

● Указание относительно непосредственно

грозящей опасности, которая приводит к тяжелым травмам или к смерти.

몇 ПРЕДУПРЕЖДЕНИЕ

● Указание относительно возможной

потенциально опасной ситуации, которая может привести к тяжелым травмам или к смерти.

몇 ОСТОРОЖНО

● Указание на потенциально опасную ситуацию,

которая может привести к получению легких травм.

ВНИМАНИЕ

● Указание относительно возможной

потенциально опасной ситуации, которая может повлечь за собой материальный ущерб.

Общие указания

 ОПАСНОСТЬ ● Опасность удушья.

Упаковочную пленку хранить в недоступном для детей месте. ● Не погружать устройство в воду.

● Запрещено прикасаться к контактам или проводам.

몇 ПРЕДУПРЕЖДЕНИЕ ● Лица с

ограниченными физическими, сенсорными или умственными способностями, а также лица, не обладающие необходимым опытом и знаниями, могут использовать устройство только в том случае, если они находятся под надлежащим присмотром или прошли инструктаж компетентного лица относительно безопасного использования оборудования и осознают возможные риски. ● Следить за тем, чтобы дети

играли с устройством. ● Детям старше

не минимум 8 лет разрешено пользоваться устройством, если они проинструктированы лицом, отвечающим за их безопасность, или находятся под его строгим присмотром, а также понимают потенциальные риски. ● Детям разрешено проводить очистку и обслуживание устройства только под присмотром. ● Не разрешать детям играть с устройством.

몇 ОСТОРОЖНО ● Предохранительные

устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими.

ВНИМАНИЕ ● Храните устройство только в

помещениях.

Опасность поражения током

 ОПАСНОСТЬ ● Не подвергать

устройство с батарейным блоком воздействию прямых солнечных лучей, тепла или огня. ● Не направлять струю прямо на оборудование, содержащее электрические компоненты, например, на внутреннюю поверхность печей.

몇 ПРЕДУПРЕЖДЕНИЕ ● Устройство

имеет электрические компоненты, поэтому его нельзя мыть под проточной водой.

Управление

몇 ПРЕДУПРЕЖДЕНИЕ ● Опасность

травмирования. Не направлять струю в глаза.

몇 ОСТОРОЖНО ● Не использовать

прибор, если он ранее падал и имеет признаки повреждения или негерметичности.

ВНИМАНИЕ ● Не вставлять предметы в

вентиляционное отверстие. ● Не вставлять предметы в крепление аккумулятора, кроме аккумуляторных блоков системы KÄRCHER Battery Power 4 В. ● Перед использованием стеклоочистителя на чувствительных (блестящих) поверхностях необходимо проверить моп из микрофибры в незаметном месте. ● При достижении отметки MAX в баке для грязной воды немедленно отключить устройство и опорожнить следует хранить только в вертикальном положении. ● Устройство следует хранить только в сухих помещениях.

бак для грязной воды. ● Устройство

72 Русский

Page 73

На заводской табличке указаны основные данные устройства. В главе «Описание устройства» показано, где находится заводская табличка на устройстве.

Использование по назначению

Заводская табличка

Устройство предназначено только для использования в домашнем хозяйстве. Использовать устройство только с аккумуляторными блоками и зарядными устройствами системы KÄRCHER Battery Power 4 В.

Подходящие аккумуляторные блоки отмечены символом BP 4 В.

Заряжать аккумуляторный блок только с помощью допущенных зарядных устройств.

Аккумуляторное устройство предназначено для очистки влажных гладких поверхностей, таких как оконные стекла, зеркала или кафель.

●Не использовать устройство в качестве пылесоса для сухой уборки.

● Устройство может собирать макс. 25 мл жидкости с например из опрокинутого стакана.

● Использовать устройство только в сочетании со следующими моющими средствами KÄRCHER:

RM 500, RM 503, RM 508.

Не использовать обычные моющие средства для окон (не использовать моющие средства на спиртовой основе, пенящиеся моющие средства и т.д.).

● Устройство следует применять только с принадлежностями и запасными частями, допущенными для использования компанией

KÄRCHER.

Любое другое риски, связанные с недопустимым использованием, ответственность несет пользователь. QR-код

Рисунок B Товарный знак

QR-код маркой компании DENSO WAVE INCORPORATED.

горизонтальных поверхностей,

использование недопустимо. За

для вызова видеоинструкций см. в:

является зарегистрированной торговой

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и окружающей среды. Тем

менее, данные компоненты необходимы для

не правильной работы устройства. Уст ройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Принадлежности и запасные

части

Использовать только оригинальные принадлежности и запасные части. Тольк о они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

Комплектация устройства указана на упаковке. При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Описание устройства

Рисунки см. на страницах с рисунками

Рисунок A

1 Моп из микрофибры 2 Насадка для мойки 3 Адаптер 4 Разбрызгивающая головка 5 Моющее средство 6 *Зарядное устройство (KÄRCHER Battery

Power 4 В)

7 *Аккумуляторный блок (KÄRCHER Battery

Power 4 В)

8 *Кнопка разблокировки аккумуляторного блока 9 Фирменная табличка (видна при снятом баке

для грязной воды)

10 Бак для грязной воды 11 Крышка бака для грязной воды (видна при

снятом баке для грязной воды)

12 Крепление аккумулятора 13 Ручка 14 Кнопка ВКЛ./ВЫКЛ. 15 Индикация состояния зарядки 16 Отделитель 17 Всасывающая форсунка 18 Зажимная планка 19 Скребок 20 Пульверизатор 21 Распылительный рычаг 22 Распылительное сопло

* WV 4-4 Plus: требуется дополнительно и продается

отдельно

Монтаж устройства

1. Насадить всасывающую форсунку на отделитель и зафиксировать до щелчка.

Рисунок C

Русский 73

Page 74

Зарядка аккумуляторного блока

1. Зарядить аккумуляторный блок (см. инструкции по эксплуатации и инструкции по технике безопасности для аккумуляторного блока и зарядного устройства).

Установка аккумуляторного

блока

1. Вставить аккумуляторный блок в крепление аккумуляторного блока на устройстве до щелчка.

Рисунок D

Индикация состояния зарядки

После включения устройства отображается состояние заряда аккумуляторного блока.

Рисунок E

Съем аккумуляторного блока

Примечание

При длительных перерывах в работе извлечь аккумуляторный блок из устройства и предохранить его от несанкционированного использования.

1. Нажать кнопку ВКЛ./ВЫКЛ., чтобы выключить устройство.

2. Нажать кнопку разблокировки аккумуляторного блок а и извлечь аккумуляторный блок из крепления аккумуляторного блока.

Рисунок F

Подготовка пульверизатора

1. Установить разбрызгивающую головку на насадку для мойки.

Рисунок G

2. Залить чистящее средство в пульверизатор.

Рисунок H

3. Медленно налить чистую воду в пульверизатор до отметки MAX.

4. Закрыть пульверизатор.

Рисунок I

5. Навесить адаптер на насадку для мойки с одной стороны и защелкнуть его с другой стороны.

Рисунок J

6. Прикрепить моп из микрофибры к адаптеру.

7. Для обработки небольших поверхностей

8. Прикрепить моп из микрофибры к насадке для

Рисунок

отсоединить и снять адаптер с насадки для мойки.

Рисунок L

мойки и отогнуть вбок назад.

Эксплуатация

1. Установить распылительную форсунку в положение «ON» («ВКЛ.»).

Рисунок M

2. Несколько раз нажать на распылительный рычаг и равномерно распылить чистящее средство на очищаемую поверхность с расстояния прим.

20 см.

3. Уда лит ь грязь с помощью мопа из микрофибры.

Рисунок N

Начало работы

4. Нажать кнопку ВКЛ./ВЫКЛ., чтобы включить устройство.

Рисунок O

Индикация состояния зарядки показывает текущий уровень заряда аккумуляторного блока, см. главу Индикация состояния зарядки.

5. Провести скребком по очищаемой поверхности, чтобы всосать грязную воду.

Рисунок P

ВНИМАНИЕ

Выполнять работы с устройством только до тех пор, пока не будет достигнута отметка MAX на баке для грязной воды. Выключить устройство и опорожнить бак для грязной воды, см. главу Опорожнение бака для грязной воды.

Чтобы избежать возникновения полос, соблюдать следующие пункты:

●Не сильно прижимать скребок к очищаемой поверхности, а плавно скользить по

●Держать устройство под правильным углом к убираемой поверхности. Расстояние между нижним концом устройства и поверхностью должно составлять около 10 см.

● Использовать только чистящие средства KÄRCHER, поскольку они специально разработаны для данного устройства.

●Распылить на поверхность достаточное количество чистящего средства, чтобы поверхность не была слишком сухой.

●Регулярно чистить скребок, см. главу

скребка и всасывающей форсунки.

●В случае износа заменить скребок, см. главу

Очистка скребка и всасывающей форсунки.

●Не выполнять очистку под воздействием прямых солнечных лучей или при очень высоких или очень низких температурах.

ней.

Очистка

Приостановка работы

1. Нажать кнопку ВКЛ./ВЫКЛ., чтобы выключить устройство.

Рисунок Q

2. Поставить устройство на ровной поверхности.

Опорожнение бака для грязной воды

Опорожнить бак для грязной воды, как только он заполнится до отметки MAX.

Рисунок R

1. Нажать кнопку ВКЛ./ВЫКЛ., чтобы выключить устройство.

Рисунок Q

2. Снять бак для грязной воды.

Рисунок S

3. Опорожнить бак для грязной воды и промыть чистой водой.

Рисунок T

4. Вставить пустой бак для грязной воды в устройство.

Рисунок U

Окончание работы

1. Нажать кнопку ВКЛ./ВЫКЛ., чтобы выключить устройство.

Рисунок Q

2. Очистить бак для грязной воды, см. главу Очистка бака для грязной воды.

3. Извлечь аккумуляторный бл ок, см. главу Съем аккумуляторного блока.

74 Русский

Page 75

4. Очистить моп из микрофибры, см. главу Очистка мопа из микрофибры.

5. Очистить скребок и всасывающую форсунку, см.

главу Очистка скребка и всасывающей форсунки.

6. Дать устройству просохнуть.

7. Собрать устройство.

8. Зарядить аккумуляторный блок, см. инструкции

по эксплуатации с указаниями по технике безопасности для аккумуляторного блока и зарядного устройства.

Транспортировка

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений Во время транспортировки учитывать вес устройства.

1. Вынуть аккумуляторный блок, см. главу Съем аккумуляторного блока.

2. При транспортировке устройства в транспортных средствах зафиксируйте его от скольжения и опрокидывания.

Хранение

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений Во время хранения учитывать вес устройства.

ВНИМАНИЕ

Опасность замерзания

Не полностью опорожненные устройства могут быть повреждены при воздействии мороза. Полностью опорожнить устройство и принадлежности. Защитить устройство от мороза.

1. Вынуть аккумуляторный блок, см. главу Съем аккумуляторного блока и хранить его по

назначению, см. инструкцию по эксплуатации аккумуляторного блока.

2. Хранить очищенное устройство в вертикальном положении в чистом, сухом месте от мороза и пыли.

Рисунок V

, защищенном

Уход и техническое

обслуживание

몇 ПРЕДУПРЕЖДЕНИЕ

Неправильная очистка

Опасность поражения электрическим током, опасность возникновения пожара, опасность повреждения

Помощь при неисправностях

Зачастую неисправности имеют простые причины, поэтому с помощью следующего обзора их можно устранить самостоятельно. В случае сомнения или возникновения не описанных здесь неисправностей следует обращаться в авторизованную сервисную службу. При увеличении срока службы емкость аккумуляторов будет снижаться даже при хорошем обслуживании, вследствие чего даже при полной

Выключить устройство и вынуть аккумуляторный блок перед очисткой устройства. Не погружать устройство в жидкости. Не мыть устройство под проточной водой.

Очистка бака для грязной воды

1. Опорожнить бак для грязной воды, см. главу Опорожнение бака для грязной воды.

2. Снять крышку бака для грязной воды.

Рисунок W

3. Очистить бак для грязной воды и крышку вручную.

Рисунок X

Очистка мопа из микрофибры

1. Снять моп из микрофибры с насадки для мойки или адаптера.

Рисунок Y

2. Промыть моп из микрофибры под проточной водой.

3. В качестве альтернативы моп из микрофибры можно стирать в стиральной машине при температуре не более 60 °C.

Рисунок Z

Соблюдать следующие указания по уходу:

●Не отбеливать моп из микрофибры.

●Не использовать средства для полоскания.

●Не сушить моп из микрофибры в сушилке.

●Не гладить моп из микрофибры.

Очистка скребка и всасывающей

1. Выключить устройство.

2. Нажать кнопку разблокировки в нижней части

всасывающей форсунки и снять всасывающую форсунку с устройства.

Рисунок AA

3. Нажать кнопку разблокировки в верхней части всасывающей форсунки и сдвинуть зажимную планку с всасывающей форсунки вниз.

Рисунок AB

4. Извлечь скребок из всасывающей форсунки.

5. Очистить скребок, всасывающую форсунку и зажимную планку под проточной

Рисунок AC

6. После высыхания вставить скребок во всасывающую форсунку.

Рисунок AD

7. Установить зажимную планку на скребок и сдвигать ее назад до тех пор, пока она не зафиксируется во всасывающей форсунке. Убедиться в том, что зажимная планка правильно входит в направляющие на всасывающей форсунке.

Рисунок AE

зарядке полное время работы больше обеспечиваться. Это не является дефектом.

форсунки

водой.

не будет

Русский 75

Page 76

Ошибка Причина Устран ен ие Устройство не

работает.

Пульверизатор не работает.

Во время работы образуются полосы.

Аккумуляторный блок установлен в устройстве неправильно.

Слишком низкий уровень заряда аккумуляторного блока.

Аккумуляторный блок перегрет.1.Вынуть аккумуляторный блок из

Аккумуляторный блок или зарядное устройство неисправно.

В пульверизаторе нет чистящего средства.

Механизм насоса в разбрызгивающей головке неисправен.

1. Вставить аккумуляторный блок в крепление аккумуляторного блок а на устройстве до щелчка.

1. Зарядить аккумуляторный блок, см. главу Зарядка аккумуляторного блока.

устройства и дать остыть, см. главу

аккумуляторного блока.

Съем

Примечание

Аккумуляторный блок может сильно нагреваться.

2. Не оставлять устройство и аккумуляторный блок под прямыми солнечными лучами.

1. Заменить аккумуляторный блок или зарядное устройство, см. главу

Использование по назначению.

1. Заполнить пульверизатор чистящим средством, см. главу пульверизатора.

1. Обратиться в сервисную службу.

1. Во избежание возникновения полос, см. главу Начало работы.

Коды и описание ошибок

Индикация состояния зарядки

Нижний светодиод медленно мигает, двигатель выключен.

Все светодиоды мигают 2 раза каждые 2 с, и двигатель работает.

Все светодиоды мигают 2 раза каждые 2 с, и двигатель выключен.

Все светодиоды мигают 5 раз каждые 2 с.

Описание ошибки Устранение ошибки

Аккумуляторный блок полностью разряжен.

Предупреждение о температуре: Температура аккумуляторного блок а близка к допустимому верхнему пределу.

Температура аккумуляторного блок а слишком высокая или слишком низкая.

Неисправность аккумуляторного блок а в течение длительного времени.

1 Зарядить аккумуляторный блок или заменить его

заряженным.

1 Использовать и хранить устройство только при

обычной для

1 Дать устройству остыть/нагреться.

Использовать и хранить устройство только при обычной для жилых помещений температуре.

1 Вынуть

снова вставить.

2 Если неисправность сохраняется, обратиться к

местному дилеру или в авторизованную сервисную службу.

жилых помещений температуре.

аккумуляторный блок из устройства и

Подготовка

76 Русский

Page 77

Все светодиоды быстро мигают.

Блокировка двигателя или внутренняя ошибка устройства.

Гарантия

В каждой стране действуют соответствующие условия гарантии, установленные нашей дочерней сбытовой компанией. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственном браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую изделие, или сервисного обслуживания.

(Адрес указан на обороте)

в ближайшую уполномоченную службу

1 Проверить, нет ли в устройстве постороннего

предмета, и если да, удалить его.

2 Вынуть аккумуляторный блок из устройства и

снова вставить.

3 Если неисправность сохраняется, обратиться к

местному дилеру или в авторизованную сервисную службу.

собирать большие объемы жидкости с

4 Не

горизонтальных поверхностей. 5 Не собирать пыль или твердые частицы. 6 Опорожнять бак для грязной воды не позднее чем

по достижении максимальной отметки. 7 Использовать только подходящие моющие

средства, не использовать спирт, пенящиеся

моющие средства. Лучше всего подходят

концентрированные моющие средства для стекол

компании KÄRCHER.

Технические характеристики

Электрическое подключение

Номинальное напряжение аккумуляторного блока

Максимальное напряжение аккумуляторного блока

Степень защиты IPX4

Размеры и вес

Высота mm 313 Ширина mm 282 Глубина mm 133 Вес g660 Объем бака для грязной воды ml 150

Рабочие характеристики устройства

Номинальная мощность W10 Продолжительность работы при

полностью заряженном аккумуляторном блоке 2,5 Ач

Уровень звукового давления

(EN 60704-2-1)

Сохраняется право на внесение технических изменений.

V 3,6 - 3,7

V4,2

Минуты 40

dB(A) 50

Русский 77

Page 78

Tartalom

Biztonsági utasítások .......................................... 78

A rendeltetésszerű használat .............................. 78

Környezetvédelem............................................... 79

Tartozékok és pótalkatrészek .............................. 79

Szállított tartozékok ............................................. 79

A készülék leírása ............................................... 79

A készülék telepítése........................................... 79

Akkuegység töltése ............................................. 79

Az akkumulátor behelyezése .............................. 79

Töltöttségi állapot kijelző ..................................... 79

Az akkumulátor eltávolítása ................................ 79

A szórótartály előkészítése.................................. 79

Üzemeltetés ........................................................ 80

Szállítás............................................................... 80

Tárolás ................................................................ 80

Ápolás és karbantartás........................................ 80

Az üzemzavarok elhárítása ................................. 81

Garancia.............................................................. 82

Műszaki adatok ................................................... 82

Biztonsági utasítások

A készülék első használata előtt olvassa el ezt az eredeti használati útmutatót valamint az akkumulátorra és a töltőre

és biztonsági utasításokat. Kérjük, cselekedjen az azokban említett utasítások szerint. Őrizze meg az összes használati útmutatót későbbi használatra vagy a későbbi tulajdonosok számára. A használati útmutatóban foglalt utasítások mellett kérjük, figyeljen a mindenkor érvényes általános biztonsági és balesetmegelőzési utasításokra és előírásokra is.

vonatkozó eredeti használati útmutatót

Veszélyfokozat

 VESZÉLY

● Olyan, közvetlenül fenyegető veszély jelzése, amely

súlyos sérülésekhez vagy halálhoz vezet.

몇 FIGYELMEZTETÉS

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

súlyos sérülésekhez vagy halálhoz vezethet.

몇 VIGYÁZAT

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

könnyebb sérülésekhez vezethet.

FIGYELEM

● Olyan, esetlegesen veszélyes helyzet jelzése, amely

anyagi károkhoz vezethet.

Általános utasítások

 VESZÉLY ● Fulladásveszély! Tartsa távol a

gyermekektől a csomagolást! ● A készüléket ne merítse vízbe. ● Soha ne érintse meg az érintkezőket vagy a vezetékeket.

몇 FIGYELMEZTETÉS ● A csökkent szelle-

mi, fizikai és érzékelő képességgel rendelkező személyek, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak megfelelő felügyelet mellett használhatják a készüléket, illetve amennyiben egy, a biztonságukért felelős személy ismertette velük a készülék biztonságos használatát és tudatában vannak a használatból eredő veszélyeknek. ● Felügyelje a gyerekeket, és biztosítsa, hogy ne játszhassanak a készü-

lékkel. ● A gyermekek legalább 8 éves kortól, megfelelő felügyelet mellett üzemeltethetik a készüléket, illetve amennyiben egy, a biztonságukért felelős személy ismertette velük a készülék használatát és amennyiben megértették a készülék használatából eredő veszélyeket. ● Gyermekek csak felügyelet mellet végezhetnek tisztítást, illetve végezhetik el a használó általi karbantartást. ● A gyermekek ne játszanak a készülékkel!

몇 VIGYÁZAT ● A biztonsági berendezések az

Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne mellőzze használatukat!

FIGYELEM ● Csak beltéri helyiségben tárolja a

készüléket.

Áramütésveszély

 VESZÉLY ● Az akkumulátorral rendelkező ké-

szüléket soha ne tegye ki erős napfénynek, hőforrások- nak vagy tűznek. ● Soha ne irányítsa a szórófejet közvetlenül elektromos komponenseket tartalmazó alkatrészekre, például sütő belső terébe.

몇 FIGYELMEZTETÉS ● A készülék elektro-

mos alkatrészeket tartalmaz, ezért ne tisztítsa a készüléket folyó vízzel.

A használat

몇 FIGYELMEZTETÉS ● Sérülésveszély. Ne

irányítsa a szórósugarat a szem felé.

몇 VIGYÁZAT ● Ne használja a készüléket, ha

korábban leesett, láthatóan károsodott vagy az egyes elemek kilazultak.

FIGYELEM ● Ne helyezzen tárgyakat a szellőző-

nyílásba. ● Az akkumulátortartóba kizárólag a készülékhez tartozó KÄRCHER Battery Power 4 V Systems akkumulátort helyezze. ● Próbálja ki a mikroszálas törlőfejet nem látható helyen, mielőtt az ablaktisztítót érzékeny (magas fényű) felületen alkalmazná. ● Kapcsolja ki a készüléket, ha megjelenik a szennyvíztartály MAX jelölése, majd ürítse ki a szennyvíztartályt. ● Csak állítva tárolja a készüléket. ● Csak száraz helyiségben tárolja a készüléket.

Típustábla

A típustáblán megtalálhatók a készülék legfontosabb adatai. „A készülék leírása” fejezet bemutatja, hogy a típustábla hol helyezkedik el a készüléken.

A rendeltetésszerű használat

A készüléket kizárólag a magánháztartásban használja. A készüléket kizárólag KÄRCHER Battery Power 4 V Systems akkumulátorral és töltővel használja.

A megfelelő akkumulátorok a BP 4 V szimbólummal rendelkeznek.

Az akkumulátorcsomagot csak az engedélyezett töltőeszközökkel töltse.

Az akkumulátorral működő készüléket kizárólag nedves, sima felületek, például ablakok, tükrök vagy csempe, tisztítására használja.

● A készülék használata száraz porszívóként tilos.

● Használja a készüléket max. 25 ml folyadékok eltá-

volítására vízszintes felületekről, például, felborult ivópoharak esetén.

● A készüléket kizárólag a következő tisztítószerekkel használja: RM 500, RM 503, RM 508.

78 Magyar

Page 79

Az általános ablaktisztítók (alkohol, habos tisztítószer stb.) használata tilos.

● Kizárólag a KÄRCHER által engedélyezett tartozékokkal és pótalkatrészekkel használja a készüléket.

Minden egyéb használat nem engedélyezett. A berendezés nem rendeltetésszerű használatából eredő veszélyeztetésekért a felhasználó vállalja a felelősséget. Az alkalmazási videó letöltéséhez használja a QR-Co-

kódot:

Ábra B Védjegy

A QR-Code JEGYZETT VÉDJEGYE.

a DENSO WAVE INCORPORATED BE-

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást. Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az ele-

mek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

A készülék leírása

Az ábrákat a grafikonokat tartalmazó oldal tartalmazza

Ábra A

1 Mikroszálas ablaktörlő fej 2 Törlőfej 3 Adapter 4 Permetezőfej 5 Tisztítószer 6 *Töltő (KÄRCHER Battery Power 4 V) 7 *Akkumulátor (KÄRCHER Battery Power 4 V) 8 *Akkumulátor kireteszelő gomb 9 Típustábla (a szennyvíztartály eltávolítása után lát-

ható)

10 Szennyvíztartály

11 Szennyvíztartály retesz (a szennyvíztartály eltávolí-

tása után látható)

12 Akkumulátorhasználat

13 Fogantyú 14 KI/BE gomb 15 Töltöttségi állapot kijelző 16 Elválasztó 17 Szívófej 18 Rögzítősín 19 Lehúzó ajak 20 Szórótartály** 21 Szórókar 22 Szórófúvóka

* WV 4-4 Plus: külön szükséges és külön kapható

A készülék telepítése

1. Helyezze a szívófejet az elválasztóra, míg a helyére kattan.

Ábra C

Akkuegység töltése

1. Töltse fel az akkumulátort (lásd az akkumulátor és a töltő üzemeltetési és biztonsági utasításait).

Az akkumulátor behelyezése

1. Az akkumulátort nyomja az akkumulátortartóba, míg érezhetően rögzül.

Ábra D

Töltöttségi állapot kijelző

Bekapcsoláskor a készülék kijelzi az akkumulátor töltöttségi szintjét.

Ábra E

Az akkumulátor eltávolítása

Megjegyzés

Hosszabb munkamegszakítás esetén távolítsa el az akkuegységet a készülékből és biztosítsa illetéktelen alkalmazás ellen.

1. A készülék kikapcsolásához nyomja meg a BE/KI gombot.

2. Nyomja meg az akkumulátorkioldó gombot és emelje ki az akkumulátort az akkumulátortartóból.

Ábra F

A szórótartály előkészítése

1. Telepítse a szórófejet a törlőfejre.

Ábra G

2. A tisztítószert töltse a szórótartályba.

Ábra H

3. Lassan adagoljon tiszta vizet a szórótartályba, a MAX jelzésig.

4. Zárja le a szórótartályt.

Ábra I

5. Az egyik oldalon akassza az adaptert a törlőfejre, a másik oldalon pedig rögzítse a helyére.

Ábra J

6. Csatlakoztassa a mikroszálas ablaktörlő fejet az adapterhez.

Ábra K

Magyar 79

Page 80

7. Kisebb felületek esetén oldja ki az adaptert az ablaktörlő fejnél és távolítsa el.

Ábra L

8. Rögzítse a mikroszálas ablaktörlő fejet a törlőfejhez és hajtsa hátra oldalra.

Üzemeltetés

1. A szórófúvókát állítsa a „BE” állásba.

2. Nyomja meg többször a szórókart és kb. 20 cm tá-

3. Távolítsa el a szennyeződést a mikroszálas ablak-

4. A készülék bekapcsolásához nyomja meg a BE/

5. A lehúzó ajkat húzza a tisztítandó felületen és távo-

FIGYELEM

A készüléket használja, míg a szennyvíztartályban lévő szennyvízmennyiség eléri a MAX szintjelölést. Kapcsolja ki a készüléket és ürítse ki a szennyvíztartályt, lásd a(z) A szennyvíztartály ürítése fejezetet.

A csíkok kialakulásának elkerülése céljából kérjük, figyeljen a következőkre:

● A lehúzó ajkakat soha ne nyomja túl erősen a tisztí-

● A készüléket tartsa megfelelő szögben a tisztítandó

● Használjon kizárólag KÄRCHER tisztítószereket,

● Szórjon megfelelő mennyiségű mosószert a felület-

● A lehúzó ajkat tisztítsa rendszeresen, lásd a(z) A le-

● A kopott lehúzó ajak cseréjéhez lásd a(z) A lehúzó

● A tisztítás közvetlen napsütésben, túlzott hőségben

1. A készülék kikapcsolásához nyomja meg a BE/KI

2. A készüléket helyezze sima felületre.

A MAX szint elérését követően ürítse ki a szennyvíztartályt.

Ábra R

1. A készülék kikapcsolásához nyomja meg a BE/KI

2. Távolítsa el a szennyvíztartályt.

Az üzemeltetés megkezdése

Ábra M

volságból permetezze a tisztítószert egyenletesen a tisztítandó felületre.

törlő fejjel.

Ábra N

KI gombot.

Ábra O

A töltöttségi szint jelző kijelzi az akkumulátor adott töltöttségi szintjét, lásd a(z) Töltöttségi állapot kijel- ző fejezetet.

lítsa el a szennyvizet.

Ábra P

tandó felülethez, csak csúsztassa.

felülethez viszonyítva. Bizonyosodjon meg arról, hogy a készülék alsó vége és a felület közötti távolság kb. 10 cm.

mert ezek kifejezetten a készülékkel történő használatra készültek.

re, így biztosítva, hogy az adott felület nem túl száraz.

húzó ajkak és a szívófej tisztítása fejezetet.

ajkak és a szívófej tisztítása fejezetet.

vagy hidegben tilos.

Az üzemeltetés megszakítása

gombot.

Ábra Q

A szennyvíztartály ürítése

gombot.

Ábra Q

Ábra S

3. Ürítse ki a szennyvíztartályt, majd töltse fel tiszta vízzel.

Ábra T

4. Az üres szennyvíztartályt telepítse a készülékbe.

Ábra U

Az üzemeltetés befejezése

1. A készülék kikapcsolásához nyomja meg a BE/KI gombot.

Ábra Q

2. Tisztítsa meg a szennyvíztartályt, lásd a(z) Tisztítsa meg a szennyvíztartályt fejezetet.

3. Távolítsa el az akkumulátort, lásd a(z) Az akkumulátor eltávolítása fejezetet.

4. Tisztítsa meg a mikroszálas ablaktörlő fejet, lásd a(z) A mikroszálas ablakmosó fej tisztítása fejezetet.

5. Tisztítsa meg a lehúzó ajkat és a szívófejet, lásd a(z) A lehúzó ajkak és a szívófej tisztítása fejezetet.

6. Hagyja a készüléket megszáradni.

7. Szerelje össze a készüléket.

8. Töltse fel az akkumulátort, lásd az akkumulátor és a töltő használati útmutatóját és a megfelelő biztonsági utasításokat.

Szállítás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára.

1. Távolítsa el az akkumulátort, lásd a(z) Az akkumulátor eltávolítása fejezetet.

2. Járműben történő szállítás esetén a készüléket biztosítsa csúszás és felborulás ellen.

Tárolás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára.

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek. Ürítse ki teljesen a készüléket és tartozékait. Óvja a készüléket a fagytól.

1. Távolítsa el az akkumulátort - lásd a(z) Az akkumulátor eltávolítása fejezetet, és tárolja rendelte-

tésszerűen - lásd az akkumulátor használati útmutatóját.

2. A tisztított készüléket tárolja függőleges pozícióban, tiszta, száraz, fagytól és portól védett helyen.

Ábra V

Ápolás és karbantartás

몇 FIGYELMEZTETÉS

Szakszerűtlen tisztítás

Áramütés miatti sérülés-, tűz- és rongálódásveszély A készülék tisztítása előtt kapcsolja ki a készüléket és távolítsa el az akkumulátort. A merítése folyadékokba tilos. A készülék tisztítása folyó víz alatt tilos.

Tisztítsa meg a szennyvíztartályt

1. Ürítse ki a szennyvíztartályt, lásd a(z) A szennyvíztartály ürítése fejezetet.

80 Magyar

Page 81

2. Távolítsa el a szennyvíztartály zárt.

Ábra W

3. A szennyvíztartályt és a zárt tisztítsa kézzel.

Ábra X

A mikroszálas ablakmosó fej tisztítása

1. Távolítsa el a mikroszálas ablakmosó fejet a törlő- fejről vagy az adapterről.

Ábra Y

2. A mikroszálas ablakmosó fejet tisztítsa folyó víz alatt.

3. Alternatív megoldásként tisztítsa az ablakmosó fejet a mosógépben, max. 60°C-on.

Ábra Z

Kérjük, cselekedjen az alábbi ápolási utasítások szerint:

● A mikroszálas ablakmosó fej fehérítése tilos.

● A lágyító öblítők használata tilos.

● A mikroszálas ablakmosó fej szárítása a szárítógép-

ben tilos.

● A mikroszálas ablakmosó fej vasalása tilos.

A lehúzó ajkak és a szívófej tisztítása

1. Kapcsolja ki a készüléket.

2. Nyomja meg a szívófej alatti kioldógombot és emelje le a készülék szívófejét.

Ábra AA

3. Nyomja meg a szívófej tetején található kioldógombot és tolja le a rögzítősínt a szívófejről.

Ábra AB

4. Távolítsa el a lehúzó ajkat a szívófejről.

5. A lehúzó ajkat, a szívófejet és a rögzítősínt tisztítsa folyó víz alatt.

Ábra AC

6. Szárítás után helyezze be a lehúzó ajkat a szívófejbe.

Ábra AD

7. Helyezze a szorítósínt a lehúzó ajakra és tolja hátra, míg hallhatóan a szívófejbe rögzül. Győződjön meg arról, hogy a szorító sín oldalirányban helyesen csúszik be a szívófej vezetőelemeibe.

Ábra AE

Az üzemzavarok elhárítása

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.

Hiba Ok Elhárítás A készülék nem műkö-

dik.

A szórótartály nem mű- ködik.

Használat közben csíkok képződnek.

Az akkumulátor telepítése a készülékben helytelen.

Az akkumulátor töltöttségi szintje túl alacsony.

Az akkumulátor túlmelegedett. 1. Vegye ki a telepet a készülékből, és hagyja

Az akkumulátor vagy a töltő meghibásodott.

Nincs tisztítószer a szórótartályban. 1. Töltse fel tisztítószerrel a szórótartályt,

A szórófej szivattyúmechanizmusa meghibásodott.

Hibakódok és hibaleírások

Töltöttségi állapot kijelzője

Az alsó LED lassan villog és a motor ki van kapcsolva.

Minden LED 2 másodpercenként 2x villog és a motor üzemel.

Hibaleírás Hibaelhárítás

Az akkumulátor teljesen fel van töltve.

Hőmérséklet-figyelmeztetés: Az akkumulátor hőmérséklete megközelíti a megengedett felső határértéket.

A használati idő előrehaladtával az akkumulátor kapacitása megfelelő ápolás esetén is csökken, aminek következtében az akkumulátor teljesen feltöltött állapotban sem éri el a teljes üzemidőt. Ez nem hiba.

1. Az akkumulátort nyomja a készülék akkumulátor tartójába, míg a helyére kattan.

1. Töltse fel az akkumulátort, lásd a(z) Ak- kuegység töltése fejezetet.

lehűlni, lásd a(z) Az akkumulátor eltávolí- tása fejezetet.

Megjegyzés

Az akkumulátor nagyon forró lehet.

2. A készüléket és az akkumulátort soha ne tegye ki napfénynek.

1. Cserélje ki az akkumulátort vagy a töltőt, lásd a(z) A rendeltetésszerű használat fejezetet.

lásd a(z) A szórótartály előkészítése fejezetet.

1. Kérjük, forduljon a szervizhez.

1. A csíkozás elkerüléséhez lásd a(z) Az üze- meltetés megkezdése fejezetet.

1 Töltse fel az akkumulátort vagy cserélje ki egy feltöl-

tött akkumulátorral.

1 A készüléket csak a lakóterületen szokásos hőmér-

séklet mellett használja és tárolja.

Magyar 81

Page 82

Minden LED 2 másodpercenként 2x villog és a motor ki van kapcsolva.

Minden LED 5x villog 2 másodpercenként.

Minden LED gyorsan villog.

Az akkumulátor hőmérséklete túl magas vagy túl alacsony.

Tartós akkumulátorhiba. 1 Vegye ki az akkumulátort a készülékből, majd he-

Motorblokkolás vagy belső készülékhiba.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A címet lásd a hátoldalon)

Műszaki adatok

Elektromos csatlakozás

Akkuegység névleges feszültsége V 3,6 - 3,7 Az akkumulátor maximális feszült-

sége Védettség IPX4

Méretek és súlyok

Magasság mm 313 Szélesség mm 282 Mélység mm 133 Súly g 660 Szennyvíztartály-térfogat ml 150

A készülék teljesítményre vonatkozó adatai

Névleges teljesítmény W 10 Üzemidő teljesen feltöltött 2,5 Ah

akkumulátorral Zajszint (EN 60704-2-1) dB(A) 50

A műszaki változtatások jogát fenntartjuk.

V4,2

perc 40

1 Hagyja lehűlni / felmelegedni a készüléket.

A készüléket csak a lakóterületen szokásos hőmér- séklet mellett használja és tárolja.

lyezze vissza.

2 Ha a hiba tovább jelentkezik, forduljon forgalmazójá-

hoz vagy egy jóváhagyott szervizközponthoz.

1 Bizonyosodjon meg arról, hogy a készülékben ide-

gen tárgyak nem találhatók, ellenkező esetben kérjük, távolítsa el az idegen tárgyakat.

2 Vegye ki az akkumulátort a készülékből, majd he-

lyezze vissza.

3 Ha a hiba tovább jelentkezik, forduljon forgalmazójá-

hoz vagy egy jóváhagyott szervizközponthoz.

4 Nagyobb mennyiségű folyadék felszívása vízszintes

felületről tilos. 5 Porszemcsék vagy szilárd testek felszívása tilos. 6 A szennyvíztartályt legkésőbb a Max. jelölés elérése-

kor ürítse. 7 Kizárólag megfelelő tisztítószert használjon, szesz

vagy habtisztító használata tilos. Javasoljuk a KÄR-

CHER ablaktisztító koncentrátumok használatát.

82 Magyar

Page 83

Obsah

Bezpečnostní pokyny .......................................... 83

Použití v souladu s určením ................................ 83

Ochrana životního prostředí ................................ 84

Příslušenství a náhradní díly ............................... 84

Rozsah dodávky .................................................. 84

Popis přístroje ..................................................... 84

Montáž přístroje................................................... 84

Nabíjení akumulátorového bloku......................... 84

Nasazení akumulátorového bloku....................... 84

Ukazatel stavu nabití ........................................... 84

Vyjmutí akumulátorového bloku .......................... 84

Příprava postřikovací lahve ................................. 84

Provoz ................................................................. 85

Přeprava.............................................................. 85

Skladování........................................................... 85

Péče a údržba ..................................................... 85

Nápověda př

Záruka ................................................................. 87

Technické údaje................................................... 87

i poruchách ..................................... 86

Bezpečnostní pokyny

Před prvním použitím přístroje si přečtěte tento návod k používání a bezpečnostní pokyny, jakož i návod k

přiložené k akumulátorovému bloku a nabíječce. Řiďte se jimi. Všechny návody k použití uschovejte pro pozdější použití nebo pro další majitele. Kromě pokynů v návodech k použití musíte dodržovat všeobecné zákonné bezpečnostní předpisy a předpisy zákonodárce pro prevenci úrazů.

používání a bezpečnostní pokyny

Stupně nebezpečí

 NEBEZPEČÍ

● Upozornění na bezprostředně hrozící nebezpečí,

které vede k těžkým úrazům nebo usmrcení.

몇 VAROVÁNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k těžkým úrazům nebo usmrcení.

몇 UPOZORNĚNÍ

● Upozornění na možnou nebezpečnou situaci, která

může vést k lehkým úrazům.

POZOR

● Upozornění na možnou nebezpečnou situaci, která

může vést ke vzniku věcných škod.

Obecné pokyny

 NEBEZPEČÍ ● Nebezpečí udušení. Obalové

fólie udržujte mimo dosah dětí,. ● Neponořujte přístroj do vody. ● Nikdy se nedotýkejte kontaktů nebo vedení.

몇 VAROVÁNÍ ● Osoby se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat přístroj pouze tehdy, když jsou pod odborným dohledem nebo pokud byly poučeny osobou zodpovědnou za jejich bezpečnost o bezpečném používání přistroje a rozumí rizikům, které z toho vyplývají. ● Dohlížejte na děti a zajistěte, aby si s přístrojem nehrály. ● Děti od nejméně 8 let smí pracovat s přístrojem, pokud byly poučeny o používání osobou zodpovědnou za jejich bezpečnost nebo jsou

pod jejím řádným dohledem a když porozuměly rizikům, která z používání vyplývají. ● Děti smí provádět čištění a uživatelskou údržbu pouze pod dohledem. ● S přístrojem si nesmějí hrát děti.

몇 UPOZORNĚNÍ ● Bezpečnostní zařízení

slouží pro vaši ochranu. Bezpečnostní zařízení nikdy nepozměňujte ani nepřemosťujte.

POZOR ● Přístroj skladujte pouze ve vnitřních

prostorách.

Nebezpečí úrazu elektrickým proudem

 NEBEZPEČÍ ● Nevystavujte přístroj s

akumulátorovým blokem silnému slunečnímu záření, horku nebo ohni. ● Nesměřujte nástřikový paprsek přímo na provozní prostředky, které obsahují elektrické součásti, jako např. na vnitřní prostor sporáku.

몇 VAROVÁNÍ ● Přístroj obsahuje elektrické

součásti, nečistěte přístroj pod tekoucí vodou.

Ovládání

몇 VAROVÁNÍ ● Nebezpečí úrazu. Nesměřujte

postřikovací paprsek do očí.

몇 UPOZORNĚNÍ ● Nepoužívejte přístroj,

pokud před tím spadl z výšky, je viditelně poškozený nebo netěsní.

POZOR ● Do větracího otvoru nevsunujte žádné

předměty. ● Do přihrádky akumulátorového bloku nevsunujte žádné předměty, kromě akumulátorových bloků systému KÄRCHER Battery Power 4 V. ● Před použitím čističe oken na citlivých površích (s vysokým leskem) nejdříve vyzkoušejte mikrovlákenný stírací potah na neviditelném místě. ● Vypněte přístroj, jakmile je dosaženo značky MAX na nádrži na znečištěnou vodu-a nádrž vyprázdněte. ● Přístroj skladujte pouze nastojato. ● Přístroj skladujte pouze v suchých prostorách.

Výrobní štítek

Na výrobním štítku jsou uvedeny nejdůležitější údaje o přístroji. V kapitole “Popis přístroje” je zobrazeno umístění výrobního štítku na přístroji.

Použití v souladu s určením

Přístroj používejte výhradně pro soukromou domácnost. Používejte přístroj pouze s akumulátorovými bloky a nabíječkami systému KÄRCHER Battery Power 4 V.

Vhodné akumulátorové bloky jsou označeny symbolem BP 4 V.

Akumulátorový blok nabíjejte pouze schválenými nabíječkami.

Přístroj na provoz s akumulátorem je určen k čištění vlhkých, hladkých povrchů jako jsou okna, zrcadla nebo obkladačky.

● Nepoužívejte přístroj pro vysávání za sucha.

● Přístroj dokáže nasávat tekutinu max. 25 ml z

vodorovných povrchů, např. tekutinu z převržené sklenice.

● Používejte přístroj pouze ve spojení s následujícími čisticími prostředky KÄRCHER: RM 500, RM 503,

RM 508. Nepoužívejte běžné prostředky na čištění oken (žádný líh, žádné pěnové čističe atd.).

Čeština 83

Page 84

● Přístroj používejte pouze s příslušenstvím a náhradními díly schválenými firmou KÄRCHER.

Jakékoliv jiné použití je nepřípustné. Za ohrožení nastalá v důsledku nepřípustného použití nese odpovědnost sám uživatel.

pro vyvolání aplikačního videa najdete zde:

QR kód

Ilustrace B Ochranná známka

je registrovaná ochranná známka společnosti

QR kód DENSO WAVE INCORPORATED.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Popis přístroje

Ilustrace viz strana s obrázky

Ilustrace A

1 Mikrovlákenný stírací potah 2 Stírací nástavec 3 Adaptér 4 Nástřiková hlava 5 Čisticí prostředky 6 *Nabíječka (KÄRCHER Battery Power 4 V)

7 *Akumulátorový blok (KÄRCHER Battery Power

4 V)

8 *Tlačítko na odjištění akumulátorového bloku 9 Typový štítek (viditelný, když je vyjmuta nádrž na

špinavou vodu)

10 Nádrž na špinavou vodu 11 Uzávěr nádrže na špinavou vodu (viditelný, když je

vyjmuta nádrž na špinavou vodu)

12 Úchyt akumulátorového bloku 13 Držadlo

14 Tlačítko ZAP / VYP 15 Ukazatel stavu nabití 16 Odlučovač 17 Sací hubice 18 Upínací lišta 19 Stírací lišta 20 Postřikovací láhev 21 Postřikovací páčka 22 Nástřiková hubice

* WV 4-4 Plus: je vyžadován navíc a prodává se samostatně

Montáž přístroje

1. Zatlačte sací hubici na odlučovač, dokud neuslyšíte zacvaknutí.

Ilustrace C

Nabíjení akumulátorového bloku

1. Nabijte akumulátorový blok (viz návod k použití a bezpečnostní pokyny k akumulátorovému bloku a nabíječce).

Nasazení akumulátorového bloku

1. Zatlačte akumulátorový blok do úchytu akumulátorového bloku, až slyšitelně zaskočí.

Ilustrace D

Ukazatel stavu nabití

Po zapnutí přístroje se zobrazí stav nabití akumulátorového bloku.

Ilustrace E

Vyjmutí akumulátorového bloku

Upozornění

Při delším přerušení práce vyjměte akupack z přístroje a zajistěte ho proti nepovolanému použití.

1. Stisknutím tlačítka ZAP / VYP vypněte přístroj.

2. Stiskněte tlačítko na odjištění akumulátorového bloku a vytáhněte jej z úchytu akumulátorového bloku.

Ilustrace F

Příprava postřikovací lahve

1. Namontujte nástřikovou hlavu na stírací nástavec.

Ilustrace G

2. Naplňte čisticí prostředek do postřikovací lahve.

Ilustrace H

3. Pomalu naplňte postřikovací láhev čistou vodou až po značku MAX.

4. Uzavřete postřikovací láhev.

Ilustrace I

5. Zavěste adaptér na jedné straně stíracího nástavce a na druhé straně jej zacvakněte.

Ilustrace J

6. Připevněte mikrovlákenný stírací potah k adaptéru.

Ilustrace K

7. U malých ploch vycvakněte adaptér ze stíracího nástavce a sejměte jej.

Ilustrace L

8. Připevněte mikrovlákenný stírací potah na stírací nástavec a přeložte jej do strany.

84 Čeština

Page 85

Provoz

1. Natočte nástřikovou hubici do polohy „ON“.

Ilustrace M

2. Několikrát stiskněte postřikovací páčku a ze vzdálenosti cca 20 cm nastříkejte čisticí prostředek rovnoměrně na plochu, kterou chcete čistit.

3. Setřete nečistoty mikrovlákenným stíracím potahem.

Ilustrace N

4. Stisknutím tlačítka ZAP / VYP zapněte přístroj.

Ilustrace O

Ukazatel stavu nabití zobrazuje aktuální stav nabití akumulátorového bloku, viz kapitola Ukazatel stavu nabití.

5. Přejíždějte stírací chlopní přes čištěnou plochu pro nasátí pro nasátí znečištěné vody.

Ilustrace P

POZOR

S přístrojem pracujte pouze tak dlouho, dokud nedosáhnete značky MAX na nádrži na špinavou vodu. Vypněte přístroj a vyprázdněte nádrž na špinavou vodu, viz kapitola Vyprázdnění nádrže na odpadní vodu.

Abyste se vyhnuli šmouhám, dodržujte následující body:

● Netlačte stírací chlopeň proti čištěné ploše příliš silně, pouze přes sklo přejíždějte.

● Držte přístroj ve správném úhlu k povrchu, který má být vysáván. Vzdálenost mezi spodním koncem přístroje a povrchem by měla být cca 10 cm.

● Používejte pouze čisticí prostředky KÄRCHER, protože jsou speciálně určeny pro přístroj.

● Nastříkejte na povrch dostatečné množství čisticího prostředku, aby povrch nebyl příliš suchý.

● Pravidelně čistěte stírací chlopeň, viz kapitola Čištění stírací chlopně a sací hubice.

● V případě opotřebení vym kapitola Čištění stírací chlopně a sací hubice.

●Čištění neprovádějte na přímém slunečním světle nebo za příliš velkého vedra nebo mrazu.

1. Stisknutím tlačítka ZAP / VYP vypněte přístroj.

Ilustrace Q

2. Odstavte přístroj na rovnou plochu.

Vyprázdnění nádrže na odpadní vodu

Jakmile je nádrž na špinavou vodu naplněna po značku MAX, vyprázdněte ji.

Ilustrace R

1. Stisknutím tlačítka ZAP / VYP vypněte přístroj.

Ilustrace Q

2. Vyjměte nádrž na špinavou vodu.

Ilustrace S

3. Vyprázdněte nádrž na špinavou vodu a opláchněte ji čistou vodou.

Ilustrace T

4. Nasaďte nádrž na špinavou vodu do přístroje.

Ilustrace U

1. Stisknutím tlačítka ZAP / VYP vypněte přístroj.

Ilustrace Q

2. Vyčistěte nádrž na špinavou vodu, viz kapitola Čištění nádrže na špinavou vodu.

3. Vyjměte akumulátorový blok, viz kapitola Vyjmutí akumulátorového bloku.

Provozní spuštění

ěňte stírací chlopeň, viz

Přerušení provozu

Ukončení provozu

4. Vyčistěte mikrovlákenný stírací potah, viz kapitola Čištění mikrovlákenného stíracího potahu.

5. Vyčistěte stírací chlopeň a sací hubici, viz kapitola Čištění stírací chlopně a sací hubice.

6. Nechte přístroj oschnout.

7. Sestavte přístroj.

8. Nabijte akumulátorový blok, viz návod k použití a bezpečnostní pokyny k akumulátorovému bloku a nabíječce.

Přeprava

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při přepravě vezměte v úvahu hmotnost stroje.

1. Vyjměte akumulátorový blok, viz kapitola Vyjmutí akumulátorového bloku.

2. Při přepravě ve vozidlech zajistěte přístroj proti sklouznutí a převrácení.

Skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje.

POZOR

Nebezpečí mrazu

Ne zcela vypuštěné přístroje mohou být zničeny mrazem. Přístroj a příslušenství zcela vyprázdněte. Přístroj chraňte před mrazem.

1. Vyjměte akumulátorový blok, viz kapitola Vyjmutí akumulátorového bloku a skladujte jej v souladu s

určením, viz návod k použití akumulátorového bloku.

2. Vyčištěný přístroj skladujte ve svislé poloze na čistém, suchém místě, chráněném před mrazem a prachem.

Ilustrace V

Péče a údržba

몇 VAROVÁNÍ

Nesprávně provedené čištění

Nebezpečí úrazu elektrickým proudem, nebezpečí požáru, nebezpečí poškození Než začnete provádět čištění přístroje, vypněte jej a vyjměte akumulátorový blok. Neponořujte přístroj do kapalin. Přístroj nečistěte pod tekoucí vodou.

Čištění nádrže na špinavou vodu

1. Vyprázdněte nádrž na špinavou vodu, viz kapitola Vyprázdnění nádrže na odpadní vodu.

2. Sejměte uzávěr nádrže na špinavou vodu.

Ilustrace W

3. Ručně vyčistěte nádrž na špinavou vodu a uzávěr.

Ilustrace X

Čištění mikrovlákenného stíracího potahu

1. Sejměte mikrovlákenný stírací potah ze stíracího nástavce nebo adaptéru.

Ilustrace Y

2. Umyjte mikrovlákenný stírací potah pod tekoucí vodou.

3. Alternativně lze mikrovlákenný stírací potah prát v pračce při teplotě max. 60 °C.

Ilustrace Z

Čeština 85

Page 86

Dodržujte následující pokyny pro péči:

● Nebělte mikrovlákenný stírací potah.

● Nepoužívejte aviváž.

● Mikrovlákenný stírací potah nesušte v sušičce.

● Mikrovlákenný stírací potah nežehlete.

Čištění stírací chlopně a sací hubice

1. Vypněte přístroj.

2. Stiskněte tlačítko na odjištění dole na sací hubici a stáhněte sací hubici z přístroje.

Ilustrace AA

3. Stiskněte tlačítko na odjištění nahoře na sací hubici a vysuňte upínací lištu ze sací hubice.

Ilustrace AB

4. Vyjměte stírací chlopeň ze sací hubice.

5. Vyčistěte stírací chlopeň, sací hubici a upínací lištu pod tekoucí vodou.

Ilustrace AC

6. Po osušení vložte stírací chlopeň do sací hubice.

Ilustrace AD

7. Umístěte upínací lištu na stírací chlopeň a zatlačte ji dozadu, dokud neuslyšíte, že zapadla na místo v sací hubici. Ujistěte se, že upínací lišta správně zajede do vodítek na sací hubici.

Ilustrace AE

Nápověda při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

Chyba Příčina Odstranění Přístroj nefunguje. Akumulátorový blok není v přístroji

Postřikovací láhev nefunguje.

Během provozu dochází ke šmouhám.

správně usazen.

Stav nabití akumulátorového bloku je příliš nízký.

Akumulátorový blok je přehřátý. 1. Vyjměte akumulátorový blok z přístroje a

Akumulátorový blok nebo nabíječka jsou vadné.

V postřikovací láhvi není žádný čisticí prostředek.

Čerpací mechanismus v nástřikové hlavě je vadný.

Chybové kódy a popisy závad

Ukazatel stavu nabití Popis závady Odstranění závady

Spodní LED kontrolka bliká pomalu a motor je vypnutý.

Všechny LED kontrolky blikají 2x každé 2 s a motor běží.

Všechny LED kontrolky blikají 2x každé 2 s a motor je vypnutý.

Všechny LED kontrolky blikají 5x každé 2 s.

Akumulátorový blok je zcela vybitý. 1 Nabijte akumulátorový blok, resp. vyměňte jej za

Výstraha teploty: Teplota akumulátorového bloku se blíží přípustné horní mezní hodnotě.

Teplota akumulátorového bloku je příliš vysoká nebo příliš nízká.

Trvalá chyba akumulátorového bloku.

S rostoucí dobou užívání se i přes dobrou péči sníží kapacita akumulátorového bloku, což znamená, že i ve stavu plného nabití nebude již dosaženo plné doby chodu. To nepředstavuje žádnou vadu.

1. Zatlačte akumulátorový blok do úchytu akumulátorového bloku, až slyšitelně zaskočí.

1. Nabijte akumulátorový blok, viz kapitola Nabíjení akumulátorového bloku.

nechte jej vychladnout, viz kapitola Vyjmutí akumulátorového bloku.

Upozornění

Akumulátorový blok může být velmi horký.

2. Přístroj a akumulátorový blok nevystavujte slunečnímu záření.

1. Vyměňte akumulátorový blok nebo nabíječku, viz kapitola Použití v souladu s určením.

1. Naplňte postřikovací láhev čisticím prostředkem, viz kapitola Příprava postřikovací lahve.

1. Obraťte se na servis.

1. Abyste se vyhnuli šmouhám, viz kapitola Provozní spuštění.

nabitý akumulátorový blok.

1Přístroj používejte a skladujte pouze při teplotách

obvyklých v obytných prostorách.

1 Nechte přístroj vychladnout/zahřát.

Přístroj používejte a skladujte pouze při teplotách obvyklých v obytných prostorách.

1 Vyjměte akumulátorový blok z přístroje a znovu jej

nasaďte.

2 Pokud chyba dále přetrvává, obraťte se na svého

prodejce nebo na autorizovaný zákaznický servis.

86 Čeština

Page 87

3 LED kontrolky blikají rychle.

Zablokování motoru nebo vnitřní chyba přístroje.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu. (Adresa viz zadní stranu)

Technické údaje

Elektrické připojení

Jmenovité napětí akumulátorového bloku

Maximální napětí akumulátorového bloku

Krytí IPX4

Rozměry a hmotnosti

Výška mm 313 Šířka mm 282 Hloubka mm 133 Hmotnost g 660 Objem nádrže na špinavou vodu ml 150

Výkonnostní údaje přístroje

Jmenovitý výkon W 10 Provozní doba s plně nabitým

akumulátorovým blokem 2,5 Ah Hladina akustického tlaku

(EN 60704-2-1) Technické změny vyhrazeny.

V 3,6 - 3,7

V4,2

minut 40

dB(A) 50

1 Zkontrolujte, zda se v přístroji nenachází cizí

předmět, a pokud ano, odstraňte jej.

2 Vyjměte akumulátorový blok z přístroje a znovu jej

nasaďte.

3 Pokud chyba dále přetrvává, obraťte se na svého

prodejce nebo na autorizovaný zákaznický servis.

4 Nevysávejte větší množství tekutin z vodorovných

ploch. 5 Nevysávejte prach nebo pevné látky. 6 Nádrž na špinavou vodu vyprázdněte nejpozději při

dosažení horní značky (MAX). 7 Používejte pouze vhodné čisticí prostředky, žádný

líh, žádné pěnové čisticí prostředky. Nejvhodnější

jsou koncentráty čističe oken od firmy KÄRCHER.

Čeština 87

Page 88

Kazalo

Varnostna navodila.............................................. 88

Namenska uporaba ............................................. 88

Zaščita okolja ...................................................... 89

Pribor in nadomestni deli ..................................... 89

Obseg dobave..................................................... 89

Opis naprave ....................................................... 89

Nameščanje naprave .......................................... 89

Polnjenje paketa akumulatorskih baterij.............. 89

Vstavljanje paketa akumulatorskih baterij ........... 89

Prikazovalnik napolnjenosti................................. 89

Odstranjevanje paketa akumulatorskih baterij .... 89

Pripravljanje pršilne steklenice ............................ 89

Obratovanje ......................................................... 90

Transport ............................................................. 90

Skladiščenje ........................................................ 90

Nega in vzdrževanje ............................................ 90

Pomoč pri motnjah .............................................. 91

Garancija ............................................................. 92

Tehnični podatki................................................... 92

Varnostna navodila

Pred prvo uporabo naprave preberite ta varnostna navodila in izvirna navodila za uporabo ter izvirna in varnostna na-

baterij in polnilniku. ter jih upoštevajte. Vsa navodila za uporabo shranite za poznejšo uporabo ali za naslednjega uporabnika. Poleg napotkov v navodilih za uporabo upoštevajte tudi splošne zakonske predpise o varnosti in preprečevanju nesreč.

vodila, priložena paketu akumulatorskih

Stopnje nevarnosti

 NEVARNOST

● Označuje neposredno nevarnost, ki lahko povzroči

težke telesne poškodbe ali smrt.

몇 OPOZORILO

● Označuje potencialno nevarno situacijo, ki lahko

povzroči težke telesne poškodbe ali smrt.

몇 PREVIDNOST

● Označuje potencialno nevarno situacijo, ki lahko

povzroči lahke telesne poškodbe.

POZOR

● Označuje potencialno nevarno situacijo, ki lahko

povzroči materialno škodo.

Splošni napotki

 NEVARNOST ● Nevarnost zadušitve. Otro-

kom preprečite stik z embalažno folijo. ● Naprave ne potapljajte v vodo. ● Nikoli se ne dotikajte stikov ali vodnikov.

몇 OPOZORILO ● Osebe z zmanjšanimi tele-

snimi, čutnimi ali duševnimi sposobnostmi oziroma s pomanjkljivimi izkušnjami in znanjem smejo uporabljati napravo samo pod ustreznim nadzorom ali če so jih osebe, pristojne za njihovo varnost, poučile o varni uporabi naprave in če razumejo potencialne nevarnosti.

● Otrokom preprečite igro z napravo. ● Otroci od starosti najmanj 8 let naprej smejo uporabljati napravo, če jih je oseba, pristojna za njihovo varnost, poučila o uporabi ali jih med uporabo pravilno nadzoruje in če razumejo

potencialne nevarnosti. ● Otrokom je čiščenje z napravo in vzdrževanje naprave dovoljeno samo pod nadzorom. ● Otroci se ne smejo igrati z napravo.

몇 PREVIDNOST ● Varnostna navodila so na-

menjena vaši varnosti. Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

POZOR ● Napravo skladiščite v zaprtih prostorih.

Nevarnost udara elektrike

 NEVARNOST ● Naprave s paketom akumu-

latorskih baterij ne izpostavljajte močni sončni svetlobi, vročini in ognju. ● Pršilnega curka nikoli ne usmerite neposredno proti predmetom z električnimi sestavnimi deli, npr. v notranjostih pečic.

몇 OPOZORILO ● V napravi so električni se-

stavni deli. Naprave ne čistite pod tekočo vodo.

Upravljanje

몇 OPOZORILO ● Nevarnost poškodb. Razpr-

šenega curka ne usmerite proti očem.

몇 PREVIDNOST ● Naprave ne uporabljajte po

padcu, ob vidnih poškodbah ali netesnosti.

POZOR ● V odprtino za odzračevanje ne vstavljajte

predmetov. ● V držalo paketa akumulatorskih baterij ne vstavljajte nobenih predmetov, razen paketa akumulatorskih baterij sistema KÄRCHER Battery Power 4 V.

● Preden čistilnik uporabite na občutljivih površinah (z visokim leskom), prevleko za brisanje iz mikrovlaken preizkusite na mestu, ki ni vidno. ● Napravo izklopite, kakor hitro umazana voda doseže oznako MAX na rezervoarju za umazano vodo in izpraznite rezervoar.

● Napravo skladiščite v pokončnem položaju. ● Napravo skladiščite samo v suhih prostorih.

Tipska ploščica

Na tipski ploščici najdete najpomembnejše podatke o napravi. V poglavju »Opis naprave« je prikazano, kje na napravi je nameščena tipska ploščica.

Namenska uporaba

Napravo uporabljajte samo v zasebnem gospodinjstvu. Napravo uporabljajte samo z paketi akumulatorskih baterij in polnilniki sistema KÄRCHER Battery Power 4 V.

Ustrezni paketi akumulatorskih baterij so označeni s simbolom BP 4 V.

Paket akumulatorskih baterij polnite samo s polnilniki, odobrenimi za polnjenje.

Naprava s pogonom na akumulatorsko baterijo je namenjena čiščenju vlažnih in gladkih površin, kot so okenska stekla, ogledala ali keramične ploščice.

● Naprave ne uporabljajte kot sesalnik za suho sesanje.

● Naprava lahko posesa tekočino največ 25 ml z vodoravnih površin, npr. po prevrnitvi kozarca.

● Napravo uporabljate samo v kombinaciji z naslednjimi čistili KÄRCHER: RM 500, RM 503, RM 508. Ne uporabljajte običajnih čistil za okna (brez špirita in čistil, ki se penijo itd.).

● Napravo uporabljajte samo v kombinaciji s priborom in nadomestnimi deli, ki ga oziroma jih je odobrilo podjetje KÄRCHER.

88 Slovenščina

Page 89

Vsaka druga uporaba je nedovoljena. Za nevarnosti, ki nastanejo zaradi nedovoljene uporabe, odgovarja uporabnik. Kodo QR-Code najdete tukaj:

Slika B Blagovna znamka

Koda QR-Code be DENSO WAVE INCORPORATED.

za priklic video posnetka za uporabo

je registrirana blagovna znamka druž-

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstranjevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale poškodbe, obvestite prodajalca.

Opis naprave

Slike si oglejte na strani s slikami.

Slika A

1 Prevleka za brisanje iz mikrovlaken 2 Nastavek za brisanje 3 Adapter 4 Pršilna glava 5 Čistilo 6 *Polnilnik (KÄRCHER Battery Power 4 V) 7 *Paket akumulatorskih baterij (KÄRCHER Battery

Power 4 V)

8 *Tipka za sprostitev paketa akumulatorskih baterij 9 Tipska plošča (vidna, ko odstranite rezervoar za

umazano vodo)

10 Rezervoar za umazano vodo 11 Zapiralo rezervoarja za umazano vodo (viden po

odstranitvi rezervoarja za umazano vodo)

12 Nosilec za paket akumulatorske baterije 13 Ročaj 14 Tipka za VKLOP/IZKLOP

15 Prikazovalnik napolnjenosti 16 Izločevalnik 17 Sesalna šoba 18 Tirnica objemke 19 Snemalna ustnica 20 Pršilna steklenica 21 Pršilna ročica 22 Pršilna šoba

* WV 4-4 Plus: dodatno potrebno in na voljo ločeno

Nameščanje naprave

1. Sesalno šobo namestite na izločevalnik, dokler slišno ne zaskoči.

Slika C

Polnjenje paketa akumulatorskih

baterij

1. Napolnite paket akumulatorskih baterij (glejte navodila za uporabo in varnostna navodila paketa akumulatorskih baterij in polnilnika).

Vstavljanje paketa akumulatorskih

baterij

1. Paket akumulatorskih baterij potisnite v nastavek na napravi, da slišno zaskoči.

Slika D

Prikazovalnik napolnjenosti

Po vklopu naprave se prikaže stanje napolnjenosti paketa akumulatorskih baterij.

Slika E

Odstranjevanje paketa akumulatorskih baterij

Napotek

Paket akumulatorskih baterij pri daljši prekinitvi dela odstranite iz naprave in ga zavarujte pred neodobreno uporabo.

1. Za izklop naprave pritisnite tipko za VKLOP/ IZKLOP.

2. Pritisnite tipko za sprostitev paketa akumulatorskih baterij in ga izvlecite iz držala.

Slika F

Pripravljanje pršilne steklenice

1. Pršilno glavo namestite na nastavek za brisanje.

Slika G

2. Nalijte čistilo v pršilno steklenico.

Slika H

3. Počasi napolnite pršilno steklenico s čisto vodo do oznake MAX.

4. Zaprite pršilno steklenico.

Slika I

5. Adapter na eni strani pričvrstite na nastavek za brisanje, na drugi strani pa ga zaskočite.

Slika J

6. Na adapter namestite prevleko za brisanje iz mikrovlaken.

Slika K

7. Za majhne površine iztaknite in odstranite adapter na nastavku za brisanje.

Slika L

Slovenščina 89

Page 90

8. Prevleko za brisanje iz mikrovlaken pritrdite na nastavek za brisanje in jo zavihajte stransko in nazaj.

Obratovanje

1. Obrnite pršilno šobo v položaj »ON«.

Slika M

2. Večkrat aktivirajte pršilno ročico in enakomerno razpršite čistilo na površino, ki jo želite očistiti, z razdalje približno 20 cm.

3. S prevleko za brisanje iz mikrovlaken sprostite umazanijo.

Slika N

4. Za vklop naprave pritisnite tipko za VKLOP/IZKLOP.

Slika O

Prikazovalnik napolnjenosti prikazuje trenutno stanje napolnjenosti paketa akumulatorskih baterij, glejte poglavje Prikazovalnik napolnjenosti.

5. Potegnite snemalno ustnico čez površino, ki jo želite očistiti, da posesate umazano vodo.

Slika P

Začetek obratovanja

POZOR

Z napravo delajte le, dokler ni dosežena oznaka MAX na rezervoarju za umazano vodo. Izklopite napravo in izpraznite rezervoar za umazano vodo, glejte poglavje Praznjenje rezervoar za umazano vodo.

Da bi se izognili progastim madežem, upoštevajte naslednje točke:

● Snemalne ustnice ne pritiskajte premočno ob površino, ki jo želite očistiti, temveč z njo samo drsite po površini.

● Napravo držite pod ustreznim kotom glede na površino, ki jo želite sesati. Razdalja med spodnjim koncem naprave in površino mora biti približno 10 cm.

● Uporabljajte le čistilno sredstvo KÄRCHER, saj je to posebej prilagojeno napravi.

● Na površino razpršite zadostno količino čistila, da površina ne bo preveč suha.

● Redno čistite snemalno ustnico, glejte poglavje Či- ščenje snemalne ustnice in sesalne šobe.

●Če je snemalna ustnica obrabljena, jo zamenjajte, glejte poglavje Čiščenje snemalne ustnice in sesalne šobe.

● Stekel ne čistite, ko so izpostavljena neposredni sončni svetlobi ali preveliki vročini oz. zmrzali.

1. Za izklop naprave pritisnite tipko za VKLOP/ IZKLOP.

Slika Q

2. Napravo postavite na ravno površino.

Praznjenje rezervoar za umazano vodo

Rezervoar za odpadno vodo izpraznite takoj, ko je napolnjena do oznake MAX.

Slika R

1. Za izklop naprave pritisnite tipko za VKLOP/ IZKLOP.

Slika Q

2. Odstranite rezervoar za umazano vodo.

Slika S

3. Izpraznite rezervoar za umazano vodo in sperite s čisto vodo.

Slika T

4. Prazen rezervoar za umazano vodo vstavite v napravo.

Slika U

Prekinitev obratovanja

1. Za izklop naprave pritisnite tipko za VKLOP/ IZKLOP.

Slika Q

2. Očistite rezervoar za umazano vodo, glejte poglavje Čiščenje rezervoarja za umazano vodo.

3. Odstranite paket akumulatorskih baterij, glejte poglavje Odstranjevanje paketa akumulatorskih baterij.

4. Očistite prevleko za brisanje iz mikrovlaken, glejte poglavje Čiščenje prevleke za brisanje iz mikrovlaken.

5. Očistite snemalno ustnico in sesalno šobo, glejte poglavje Čiščenje snemalne ustnice in sesalne šobe.

6. Pustite, da se naprava posuši.

7. Sestavite napravo.

8. Napolnite paket akumulatorskih baterij, glejte navodila za uporabo in varnostna navodila paketa akumulatorskih baterij in polnilnika.

Transport

Konec uporabe

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave.

1. Odstranite paket akumulatorskih baterij, glejte poglavje Odstranjevanje paketa akumulatorskih baterij.

2. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi.

Skladiščenje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave.

POZOR

Nevarnost zmrzali

Zmrzal lahko uniči naprave, ki niso popolnoma izpraznjene. Napravo in pribor popolnoma izpraznite. Napravo zaščitite pred zmrzaljo.

1. Odstranite paket akumulatorskih baterij, glejte poglavje Odstranjevanje paketa akumulatorskih baterij in ga ustrezno shranite, glejte navodila za uporabo paket akumulatorskih baterij.

2. Očiščeno napravo hranite v pokončnem položaju na čistem in suhem mestu, zaščitenem pred mrazom in prahom.

Slika V

Nega in vzdrževanje

몇 OPOZORILO

Nestrokovno čiščenje

Nevarnost poškodb zaradi električnega udara, nevarnosti požara, nevarnosti poškodb Pred čiščenjem naprave, izklopite napravo in odstranite paket akumulatorskih baterij. Naprave ne potopite v tekočino. Naprave ne čistite pod tekočo vodo.

Čiščenje rezervoarja za umazano vodo

1. Izpraznite rezervoar za umazano vodo, glejte poglavje Praznjenje rezervoar za umazano vodo.

2. Odstranite zapiralo rezervoarja za umazano vodo.

Slika W

90 Slovenščina

Page 91

3. Rezervoar za umazano vodo in zapiralo očistite roč- no.

Slika X

Čiščenje prevleke za brisanje iz mikrovlaken

1. Z nastavka za brisanje ali adapterja odstranite prevleko za brisanje iz mikrovlaken.

Slika Y

2. Prevleko za brisanje iz mikrovlaken operite pod tekočo vodo.

3. Prevleko za brisanje iz mikrovlaken lahko operete tudi v pralnem stroju pri največ 60 °C.

Slika Z

Upoštevajte naslednja navodila za nego:

● Prevleke za brisanje iz mikrovlaken ne belite.

● Ne uporabljajte mehčal.

● Prevleke za brisanje iz mikrovlaken ne sušite v su-

šilniku.

● Prevleke za brisanje iz mikrovlaken ne likajte.

Čiščenje snemalne ustnice in sesalne šobe

1. Izklopite napravo.

2. Pritisnite tipko za sprostitev na dnu sesalne šobe in snemite sesalno šobo z naprave.

Slika AA

3. Pritisnite tipko za sprostitev na vrhu sesalne šobe in potisnite tirnico objemke s sesalne šobe.

Slika AB

4. S sesalne šobe odstranite snemalno ustnico.

5. Snemalno ustnico, sesalno šobo in tirnico objemke očistite pod tekočo vodo.

Slika AC

6. Po sušenju vstavite snemalno ustnico v sesalno šobo.

Slika AD

7. Položite tirnico objemke na snemalno ustnico in jo potisnite nazaj, dokler slišno ne zaskoči v sesalno šobo. Prepričajte se, da tirnica objemke pravilno stransko zdrsne v vodila na sesalni šobi.

Slika AE

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblaščeno servisno službo.

Napaka Vzrok Odpravljanje Naprava ne deluje. Paket akumulatorskih baterij ni pravilno

Pršilna steklenica ne deluje.

Med obratovanjem nastajajo proge.

nameščen na napravi. Paket akumulatorskih baterij ni dovolj

poln.

Paket akumulatorskih baterij se je pregrel.

Paket akumulatorskih baterij ali polnilnik sta okvarjena.

V pršilni steklenici ni čistila. 1. Pršilno steklenico napolnite s čistilom, glej-

Mehanizem črpalke v pršilni glavi je okvarjen.

Kapaciteta akumulatorske baterije se zaradi staranja zmanjšuje tudi pri dobri negi, zato najdaljši možni čas delovanja po določenem času ni več na voljo niti pri pov- sem napolnjeni akumulatorski bateriji. Ta pojav ni pomanjkljivost.

1. Paket akumulatorskih baterij potisnite v nastavek na napravi, da slišno zaskoči.

1. Napolnite paket akumulatorskih baterij, glejte poglavje Polnjenje paketa akumula- torskih baterij.

1. Iz naprave odstranite paket akumulatorskih baterij in pustite, da se ohladi, glejte poglavje Odstranjevanje paketa akumulator- skih baterij.

Napotek

Paket akumulatorskih baterij je lahko zelo topel.

2. Naprave in paketa akumulatorskih baterij ne izpostavljajte sončni svetlobi.

1. Zamenjajte paket akumulatorskih baterij ali polnilnik, glejte poglavje Namenska upora- ba.

te poglavje Pripravljanje pršilne steklenice.

1. Obrnite se na servis.

1. Da se izognete nastanku prog, glejte poglavje Začetek obratovanja.

Slovenščina 91

Page 92

Kode in opisi napak

Prikazovalnik napolnjenosti

Spodnja lučka LED počasi utripa, motor pa je izklopljen.

Vse LED diode utripajo 2 x vsaki 2 s, motor pa deluje.

Vse LED diode utripajo 2 x vsaki 2 s, motor pa je izklopljen.

Vse LED diode utripajo 5 x vsaki 2 s.

Vse LED diode hitro utripajo.

Opis napake Odpravljanje napake

Paket akumulatorskih baterij je povsem izpraznjen.

Opozorilo o temperaturi: Temperatura paketa akumulatorskih baterij je blizu zgornje dovoljene meje.

Temperatura paketa akumulatorskih baterij je previsoka ali prenizka.

Trajna napaka paketa akumulatorskih baterij.

Blokada motorja ali notranja napaka naprave.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali najbližjim servisom. Naslov najdete na hrbtni strani.

Tehnični podatki

Električni priključek

Nazivna napetost paketa akumulatorskih baterij

Največja napetost paketa akumulatorskih baterij

Stopnja zaščite IPX4

Mere in mase

Višina mm 313 Širina mm 282 Globina mm 133 Te ža g 6 6 0 Prostornina rezervoarja za uma-

zano vodo

Podatki o zmogljivosti naprave

Nazivna moč W10

V 3,6 - 3,7

V4,2

ml 150

1 Napolnite paket akumulatorskih baterij oz. ga zame-

njajte z napolnjenim paketom akumulatorskih baterij.

1 Napravo uporabljajte in skladiščite samo pri tempera-

turah, običajnih za bivalne prostore.

1Počakajte, da se naprava ohladi/ogreje.

Napravo uporabljajte in skladiščite samo pri temperaturah, običajnih za bivalne prostore.

1 Odstranite paket akumulatorskih baterij iz naprave in

ga ponovno vstavite.

2 Če je napaka še vedno prisotna, stopite v stik s trgov-

cem ali pooblaščeno servisno službo.

1 Preverite, ali se v napravi nahaja tujek, in ga odstra-

nite.

2 Odstranite paket akumulatorskih baterij iz naprave in

ga ponovno vstavite.

3 Če je napaka še vedno prisotna, stopite v stik s trgov-

cem ali pooblaščeno servisno službo.

4 Z vodoravnih površin ne sesajte večjih količin tekoči-

ne. 5 Ne sesajte prahov ali trdnih snovi. 6 Rezervoar za umazano vodo izpraznite najpozneje,

ko umazana voda doseže oznako za najvišji nivo na-

polnjenosti. 7 Uporabljajte samo ustrezna čistila. Ne uporabljajte

špirita in čistil, ki se penijo. Najprimernejši so koncen-

trati za čiščenje oken podjetja KÄRCHER.

Čas delovanja s popolnoma napolnjenim paketom akumulatorskih baterij 2,5 Ah

Raven zvočnega tlaka (EN 60704-2-1)

Pridržujemo si pravico do tehničnih sprememb.

minute 40

dB(A) 50

92 Slovenščina

Page 93

Spis treści

Wskazówki dotyczące bezpieczeństwa............... 93

Zastosowanie zgodne z przeznaczeniem ........... 93

Ochrona środowiska............................................ 94

Akcesoria i części zamienne ............................... 94

Zakres dostawy ................................................... 94

Opis urządzenia .................................................. 94

Montaż urządzenia .............................................. 94

Ładowanie zestawu akumulatorów ..................... 94

Wkładanie zestawu akumulatorów ...................... 94

Wskaźnik stanu naładowania .............................. 94

Wyjąć zestaw akumulatorów ............................... 94

Przygotowanie pojemnika ze spryskiwaczem ..... 95

Działanie.............................................................. 95

Transport ............................................................. 95

Przechowywanie ................................................. 95

Czyszczenie i konserwacja ................................. 96

Usuwanie usterek ................................................ 96

Gwarancja ........................................................... 97

Dane techniczne.................................................. 97

Wskazówki dotyczące

bezpieczeństwa

Przed pierwszym zastosowaniem należy przeczytać niniejszą oryginalną instrukcję i wskazówki dotyczące

do akumulatora i urządzenia oryginalne instrukcje i wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami. Zachować instrukcje obsługi do późniejszego wykorzystania lub dla następnego użytkownika. Należy przestrzegać wskazówek zawartych w tych instrukcjach obsługi oraz obowiązujących ogólnych przepisów BHP ustawodawcy.

bezpieczeństwa pracy oraz dołączone

Stopnie zagrożenia

 NIEBEZPIECZEŃSTWO

● Wskazówka dot. bezpośredniego zagrożenia, prowa-

dzącego do ciężkich obrażeń ciała lub do śmierci.

몇 OSTRZEŻENIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

몇 OSTROŻNIE

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do lekkich zranień.

UWAGA

● Wskazówka dot. możliwie niebezpiecznej sytuacji,

która może prowadzić do szkód materialnych.

Ogólne wskazówki

 NIEBEZPIECZEŃSTWO ● Niebezpie-

czeństwo uduszenia. Opakowania foliowe należy przechowywać z dala od dzieci. ● Nie zanurzać urządzenia w wodzie. ● Nigdy nie dotykać styków ani przewodów.

몇 OSTRZEŻENIE ● Urządzenie może być ob-

sługiwane przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych albo takie, którym brakuje doświadczenia i wiedzy na temat jego używania, tylko jeżeli są one odpowiednio nadzorowane lub otrzymały wskazówki na temat bezpiecznego użytkowania urządzenia od osoby odpowiedzialnej za

ich bezpieczeństwo i zrozumiały wynikające z tego zagrożenia. ● Należy pilnować dzieci, aby upewnić się, iż nie bawią się one urządzeniem. ● Dzieci w wieku przynajmniej 8 lat mogą korzystać z urządzenia, gdy są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej prawidłowe wskazówki na temat użytkowania urządzenia i zrozumiały wynikające z tego zagrożenia. ● Dzieci mogą przepro- wadzać czyszczenie i konserwację tylko pod nadzorem osoby dorosłej. ● Dzieci nie mogą bawić się urządze- niem.

몇 OSTROŻNIE ● Urządzenia zabezpieczające

służą ochronie użytkownika. Nigdy nie modyfikować ani nie obchodzić urządzeń zabezpieczających.

UWAGA ● Urządzenie składować wyłącznie w po-

mieszczeniach wewnętrznych.

Niebezpieczeństwo porażenia prądem

 NIEBEZPIECZEŃSTWO ● Nie wysta-

wiać urządzenia z akumulatorem na działanie silnego promieniowania słonecznego, wysokiej temperatury ani ognia. ● Nie kierować strumienia natrysku bezpośrednio na materiały robocze, które zawierają podzespoły elektryczne, np. do wnętrza piekarnika.

몇 OSTRZEŻENIE ● Urządzenie zawiera po-

dzespoły elektryczne, dlatego nie wolno czyścić go pod wodą bieżącą.

Obsługa

몇 OSTRZEŻENIE ● Niebezpieczeństwo zra-

nienia. Nie kierować strumienia natrysku na oczy.

몇 OSTROŻNIE ● Nie używać urządzenia, jeżeli

przedtem spadło, zostało uszkodzone lub jest nieszczelne.

UWAGA ● Nie wprowadzać żadnych przedmiotów

do otworu wylotowego. ● Do uchwytu akumulatora nie wkładać żadnych przedmiotów z wyjątkiem akumulatorów systemu KÄRCHER Battery Power 4 V. ● Ścierecz- kę z mikrofibry nasączoną środkiem do czyszczenia okien należy wypróbować w niewidocznym miejscu, zanim zostanie zastosowana na wrażliwych powierzchniach (wysoki połysk). ● Wyłączyć urządzenie po osiągnięciu oznaczenia MAX w zbiorniku brudnej wody i opróżnić zbiornik brudnej wody. ● Urządzenie przechowywać jedynie w pozycji pionowej. ● Urządzenie przechowywać tylko w suchych pomieszczeniach.

Tabliczka znamionowa

Na tabliczce znamionowej znajdują się najważniejsze dane urządzenia. W rozdziale „Opis urządzenia” pokazano miejsce, w którym umieszczona jest tabliczka znamionowa na urządzeniu.

Zastosowanie zgodne z

przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do zastosowania w gospodarstwach domowych. Urządzenie należy używać wyłącznie w połączeniu z akumulatorami i ładowarkami systemu KÄRCHER Battery Power 4 V.

Odpowiednie akumulatory są oznaczone symbolem BP 4 V.

Polski 93

Page 94

Zestaw akumulatorów można ładować tylko za pomocą dopuszczonych łado- warek.

Urządzenie akumulatorowe jest przeznaczone do czyszczenia wilgotnych, gładkich powierzchni, takich jak szyby okien, lustra lub płytki.

● Nie należy używać urządzenia jako odkurzacza.

● Urządzenie może zasysać maksymalnie

maks. 25 ml cieczy z poziomych powierzchni np. po przewróceniu napełnionej szklanki.

● Urządzenia używać tylko w połączeniu z następującymi środkami czyszczącymi KÄRCHER: RM 500, RM 503, RM 508. Nie należy używać konwencjonalnych środków do mycia okien (nie używać spirytusu, pianek do czyszczenia itp.).

● Urządzenie należy stosować tylko z akcesoriami i częściami zamiennymi dopuszczonymi przez firmę KÄRCHER.

Każde inne zastosowanie jest niedopuszczalne. Za zagrożenia powstałe w wyniku niedopuszczalnego zastosowania odpowiada użytkownik.

do otworzenia filmu instruktażowego znajduje

Kod QR się tutaj:

Rysunek B Znak towarowy

jest zastrzeżonym znakiem towarowym firmy

Kod QR DENSO WAVE INCORPORATED.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.de/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwrócić się do dystrybutora.

Opis urządzenia

Ilustracje: patrz strona z grafikami

Rysunek A

1 Nakładka do mycia z mikrofibry

2 Nasadka do mycia 3 Adapter 4 Głowica natryskowa 5 Środki czyszczące 6 *Ładowarka (KÄRCHER Battery Power 4 V) 7 *Akumulator (KÄRCHER Battery Power 4 V) 8 Przycisk odblokowujący akumulator 9 Tabliczka znamionowa (widoczna po wyjęciu zbior-

nika wody brudnej)

10 Zbiornik brudnej wody 11 Korek zbiornika brudnej wody (widoczny po zdjęciu

zbiornika brudnej wody)

12 Gniazdo zestawu akumulatorów 13 Uchwyt 14 Przycisk Wł./Wył. 15 Wskaźnik stanu naładowania

16 Separator 17 Dysza ssąca 18 Szyna zaciskowa 19 Ściągaczka do wody 20 Pojemnik ze spryskiwaczem 21 Dźwignia uruchamiająca spryskiwanie 22 Dysza natryskowa

* WV 4-4 Plus: dodatkowo wymagane i dostępne oddzielnie

Montaż urządzenia

1. Założyć dyszę ssącą na separator, tak aby się zatrzasnęła.

Rysunek C

Ładowanie zestawu akumulatorów

1. Naładować zestaw akumulatorów (patrz instrukcje obsługi i wskazówki bezpieczeństwa zestawu akumulatorów i ładowarki).

Wkładanie zestawu akumulatorów

1. Wsuwać akumulator w gniazdo w urządzeniu do momentu wyraźnego zablokowania.

Rysunek D

Wskaźnik stanu naładowania

Po włączeniu urządzenia wyświetlany jest poziom nała- dowania akumulatora.

Rysunek E

Wyjąć zestaw akumulatorów

Wskazówka

W przypadku dłuższych przerw w pracy należy wyjąć zestaw akumulatorów z urządzenia i zabezpieczyć go przed użytkowaniem przez osoby niepowołane.

1. Nacisnąć przycisk WŁ./WYŁ., aby wyłączyć urządzenie.

94 Polski

Page 95

2. Nacisnąć przycisk odblokowujący zestaw akumulatorów i wyciągnąć zestaw z gniazda.

Rysunek F

Przygotowanie pojemnika ze

spryskiwaczem

1. Zamontować głowicę natryskową na nasadce do mycia.

Rysunek G

2. Wlać środek czyszczący do pojemnika ze spryskiwaczem.

Rysunek H

3. Powoli wlewać czystą wodę do pojemnika ze spryskiwaczem aż do znacznika MAX.

4. Zamknąć pojemnik ze spryskiwaczem.

Rysunek I

5. Zaczepić adapter z jednej strony na nasadce do mycia i zatrzasnąć go z drugiej strony.

Rysunek J

6. Założyć nakładkę do mycia z mikrofibry na adapter.

Rysunek K

7. W przypadku małych powierzchni należy odłączyć i zdjąć adapter z nasadki do mycia.

Rysunek L

8. Umieścić nakładkę z mikrofibry na nasadce i złożyć ją na bokach do tyłu.

Działanie

1. Obrócić pojemnik ze spryskiwaczem w położenie „ON”.

Rysunek M

2. Kilkakrotnie nacisnąć dźwignię spryskiwania i z odległości ok. 20 cm równomiernie rozpylić środek czyszczący na czyszczonej powierzchni.

3. Usunąć brud za pomocą nakładki z mikrofibry.

Rysunek N

4. Nacisnąć przycisk WŁ./WYŁ., aby włączyć urządzenie.

Rysunek O

Wskaźnik poziomu naładowania pokazuje aktualny poziom naładowania akumulatora, patrz rozdział Wskaźnik stanu naładowania.

5. Przeciągnąć ściągaczkę po czyszczonej powierzchni, aby zassać brudną wodę.

Rysunek P

Rozpoczynanie pracy

UWAGA

Urządzeniem można pracować tylko do momentu, gdy brudna woda osiągnie oznaczenie MAX na zbiorniku. Wyłączyć urządzenie i opróżnić zbiornik na brudną wodę, patrz rozdział Opróżnianie zbiornika brudnej wody.

Aby uniknąć smug, należy przestrzegać następujących wskazówek:

● Nie należy zbyt mocno dociskać ściągaczki do czyszczonej powierzchni, tylko przesuwać ją po niej.

● Urządzenie należy trzymać pod odpowiednim kątem w stosunku do czyszczonej powierzchni. Odległość między dolnym końcem urządzenia a powierzchnią powinna wynosić ok. 10 cm.

● Używać wyłącznie środków czyszczących firmy KÄRCHER, ponieważ są one specjalnie opracowane dla tego urządzenia.

● Spryskać powierzchnię odpowiednią ilością środka czyszczącego, tak aby nie była zbyt sucha.

● Regularnie czyścić ściągaczkę, patrz rozdział Czyszczenie ściągaczki i dyszy ssącej.

● Jeśli ściągaczka jest zużyta, należy ją wymienić, patrz rozdział Czyszczenie ściągaczki i dyszy ssą- cej.

● Nie czyścić bezpośrednio w słońcu lub przy zbyt wysokiej lub zbyt niskiej temperaturze.

Przerywanie pracy

1. Nacisnąć przycisk WŁ./WYŁ., aby wyłączyć urządzenie.

Rysunek Q

2. Ustawić urządzenie na równej powierzchni.

Opróżnianie zbiornika brudnej wody

Zbiornik brudnej wody należy opróżnić, gdy tylko zostanie napełniony do oznaczenia MAX.

Rysunek R

1. Nacisnąć przycisk WŁ./WYŁ., aby wyłączyć urządzenie.

Rysunek Q

2. Wyjąć zbiornik brudnej wody.

Rysunek S

3. Opróżnić zbiornik brudnej wody i wypłukać go czystą wodą.

Rysunek T

4. Włożyć pusty zbiornik brudnej wody do urządzenia.

Rysunek U

Zakończenie pracy

1. Nacisnąć przycisk WŁ./WYŁ., aby wyłączyć urządzenie.

Rysunek Q

2. Wyczyścić zbiornik brudnej wody (patrz rozdział Czyszczenie zbiornika brudnej wody).

3. Wyjąć akumulator, patrz rozdział Wyjąć zestaw akumulatorów.

4. Wyprać nakładkę z mikrofibry, patrz rozdział Czysz- czenie nakładki z mikrofibry.

5. Wyczyścić ściągaczkę i dyszę ssącą, patrz rozdział Czyszczenie ściągaczki i dyszy ssącej.

6. Zaczekać, aż urządzenia wyschnie.

7. Zmontować urządzenie.

8. Naładować akumulator, patrz instrukcje obsługi i wskazówki bezpieczeństwa do akumulatora i łado- warki.

Transport

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu zwrócić uwagę na masę urządze- nia.

1. Wyjąć akumulator, patrz rozdział Wyjąć zestaw akumulatorów.

2. Na czas transportu w pojazdach należy zabezpieczyć urządzenie przed ślizganiem się i przechyleniem.

Przechowywanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas składowania uwzględnić masę urządzenia.

UWAGA

Zagrożenie mrozem

Nie w pełni opróżnione urządzenia mogą ulec uszkodzeniu na skutek mrozu. Całkowicie opróżnić urządzenie i akcesoria.

Polski 95

Page 96

Chronić urządzenie przed mrozem.

1. Wyjąć akumulator, patrz rozdział Wyjąć zestaw akumulatorów i przechowywać go zgodnie z zasa-

dami, patrz instrukcja obsługi akumulatora.

2. Oczyszczone urządzenie należy przechowywać w pozycji pionowej w czystym, suchym miejscu, chroniąc je przed mrozem i kurzem.

Rysunek V

Czyszczenie i konserwacja

몇 OSTRZEŻENIE

Nieprawidłowe czyszczenie

Ryzyko odniesienia obrażeń na skutek porażenia prą- dem, ryzyko pożaru, ryzyko uszkodzenia Przed rozpoczęciem czyszczenia wyłączyć silnik i wy- jąć akumulator. Nie zanurzać urządzenia w cieczach. Nie czyścić urządzenia pod bieżącą wodą.

Czyszczenie zbiornika brudnej wody

1. Opróżnić zbiornik brudnej wody (patrz rozdział Opróżnianie zbiornika brudnej wody).

2. Wyjąć korek ze zbiornika brudnej wody.

Rysunek W

3. Wyczyścić ręcznie zbiornik brudnej wody i korek.

Rysunek X

Czyszczenie nakładki z mikrofibry

1. Zdjąć nakładkę z mikrofibry z nasadki lub adaptera.

Rysunek Y

2. Wyprać nakładkę z mikrofibry pod bieżącą wodą.

3. Nakładkę z mikrofibry można też prać w pralce w temperaturze maks. 60°C.

Rysunek Z

Należy przestrzegać następujących wskazówek dotyczących pielęgnacji:

● Nie wybielać nakładki z mikrofibry.

● Nie stosować płynu to płukania tkanin.

● Nie suszyć nakładki z mikrofibry w suszarce.

● Nie prasować nakładki z mikrofibry.

Czyszczenie ściągaczki i dyszy ssącej

1. Wyłączyć urządzenie.

2. Nacisnąć przycisk zwalniający znajdujący się na dole dyszy ssącej i zdjąć dyszę z urządzenia.

Rysunek AA

3. Nacisnąć przycisk zwalniający na górze dyszy ssą- cej i zsunąć szynę zaciskową z dyszy.

Rysunek AB

4. Zdjąć ściągaczkę z dyszy ssącej.

5. Umyć ściągaczkę, dyszę ssącą i szynę zaciskową pod bieżącą wodą.

Rysunek AC

6. Po wyschnięciu włożyć ściągaczkę do dyszy ssącej.

Rysunek AD

7. Umieścić

szynę zaciskową na ściągaczce i przesunąć ją do tyłu, aż do słyszalnego zatrzaśnięcia w dyszy ssącej. Upewnić się, że szyna mocująca prawidłowo wsuwa się z boku w prowadnice na dyszy ssącej.

Rysunek AE

Usuwanie usterek

Usterki mają często proste przyczyny, które można usunąć samodzielnie, korzystając z poniższego przeglądu. W razie wątpliwości lub wystąpienia usterek innych niż wymienione należy skontaktować się z autoryzowanym serwisem.

Błąd Przyczyna Sposób usunięcia Urządzenie nie działa. Akumulator nie jest prawidłowo osadzo-

Pojemnik ze spryskiwaczem nie działa.

Podczas pracy pozostają smugi.

ny w urządzeniu. Poziom naładowania akumulatora jest

zbyt niski. Akumulator jest przegrzany. 1. Wyjąć akumulator z urządzenia i schłodzić

Akumulator lub ładowarka są uszkodzone.

W pojemniku ze spryskiwaczem nie ma środka czyszcz

Uszkodzony mechanizm pompy w głowi- cy natryskowej.

ącego.

W wyniku starzenia zmniejsza się pojemność akumulatora, mimo odpowiedniej konserwacji, dlatego nawet po całkowitym naładowaniu nie można osiągnąć maksymalnego poziomu naładowania. Nie oznacza to usterki.

1. Wsuwać akumulator w gniazdo w urządzeniu do momentu wyraźnego zablokowania.

1. Naładować akumulator, patrz rozdział Ła- dowanie zestawu akumulatorów.

go, patrz rozdział Wyjąć zestaw akumula- torów.

Wskazówka

Akumulator może być bardzo ciepły.

2. Nie wystawiać urządzenia ani zestawu akumulatorów na bezpośrednie działanie promieni słonecznych.

1. Wymienić akumulator lub ładowarkę, patrz rozdział Zastosowanie zgodne z przezna- czeniem.

1. Napełnić pojemnik ze spryskiwaczem

środkiem czyszczącym, patrz rozdział Przygotowanie pojemnika ze spryskiwaczem.

1. Skontaktować się z serwisem.

1. Aby uniknąć powstawania smug, patrz rozdział Rozpoczynanie pracy.

96 Polski

Page 97

Kody i opisy błędów

Wskaźnik stanu naładowania

Dolna dioda LED miga powoli, a silnik jest wyłączony.

Wszystkie diody LED migają 2 razy co 2 s, a silnik pracuje.

Wszystkie diody LED migają 2 razy co 2 s, a silnik jest wyłączony.

Wszystkie diody LED migają 5 razy co 2 s.

Wszystkie diody LED migają szybko.

Opis usterki Sposób usunięcia usterki

Akumulator jest całkowicie rozłado- wany.

Ostrzeżenie o temperaturze: Temperatura akumulatora jest bliska dopuszczalnej górnej granicy.

Temperatura akumulatora jest za wysoka lub za niska.

Trwały błąd akumulatora. 1 Wyj

Blokada silnika lub wewnętrzny błąd urządzenia.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo- ne przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie)

1Naładować akumulator lub wymienić go na nałado-

wany.

1Urządzenie można użytkować i składować wyłącznie

w temperaturach pokojowych.

1 Poczekać, aż urządzenie ostygnie / rozgrzeje się.

Urządzenie można użytkować i składować wyłącznie w temperaturach pokojowych.

ąć akumulator z urządzenia i ponownie włożyć.

2Jeśli błąd się utrzymuje, należy skontaktować się z

dystrybutorem lub autoryzowanym serwisem.

1 Sprawdzić, czy w urządzeniu nie znajduje się ciało

obce, w razie potrzeby usunąć je. 2Wyjąć akumulator z urządzenia i ponownie włożyć. 3Jeśli błąd się utrzymuje, należy skontaktować się z

dystrybutorem lub autoryzowanym serwisem. 4 Nie zasysać większych ilości cieczy z poziomych po-

wierzchni. 5 Nie zasysać pyłów ani substancji stałych. 6Opróżnić zbiornik brudnej wody najpóźniej po osią-

gnięciu oznaczenia MAX. 7Stosowa

ć tylko odpowiednie środki czyszczące, nie używać spirytusu ani oczyszczacza parowego. Najlepiej nadają się do tego koncentraty do czyszczenia szyb KÄRCHER.

Dane techniczne

Przyłącze elektryczne

Napięcie znamionowe zestawu akumulatorów

Maksymalne napięcie zestawu akumulatorów

Stopień ochrony IPX4

Wymiary i masa

Wysokość mm 313 Szerokość mm 282 Głębokość mm 133 Ciężar g 660 Pojemność zbiornika brudnej wo-dyml 150

V 3,6 - 3,7

V4,2

Wydajność urządzenia

Moc znamionowa W 10 Czas pracy z w pełni naładowa-

nym akumulatorem 2,5 Ah Poziom ciśnienia akustycznego

(EN 60704-2-1) Zmiany techniczne zastrzeżone.

minuty 40

dB(A) 50

Polski 97

Page 98

Cuprins

Indicații privind siguranța..................................... 98

Utilizarea conform destinației .............................. 98

Protecţia mediului................................................ 99

Accesorii şi piese de schimb ............................... 99

Set de livrare ....................................................... 99

Descrierea dispozitivului...................................... 99

Montarea dispozitivului ........................................ 99

Încărcarea setului de acumulatori ....................... 99

Montarea setului de acumulatori ......................... 99

Indicator pentru starea de încărcare ................... 99

Scoaterea setului de acumulatori........................ 99

Pregătirea recipientului de pulverizare ................ 99

Regim .................................................................. 100

Transport ............................................................. 100

Depozitarea ......................................................... 100

Îngrijirea și întreținerea........................................ 101

Remedierea defecțiunilor .................................... 101

Garanţie............................................................... 102

Date tehnice ........................................................ 102

Indicații privind siguranța

Înainte de a utiliza dispozitivul pentru prima dată, citiți aceste instrucțiuni originale și indicațiile privind siguranța,

cațiile privind siguranța incluse cu setul de acumulatori și încărcător. Respectați aceste instrucțiuni. Păstrați instrucțiunile de funcționare pentru utilizarea ulterioară sau pentru viitorul posesor. În afară de indicațiile din instrucțiunile de funcționare, este necesar să fie luate în considerare și prevederile generale privind siguranța și prevenirea accidentelor de muncă, emise de organele legislative.

precum și instrucțiunile originale și indi-

Trepte de pericol

 PERICOL

● Indicaţie referitoare la un pericol iminent, care duce la

vătămări corporale grave sau moarte.

몇 AVERTIZARE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la vătămări corporale grave sau moarte.

몇 PRECAUŢIE

● Indică o posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare.

ATEN ŢIE

● Indicaţie referitoare la o posibilă situaţie periculoasă,

care ar putea duce la pagube materiale.

Indicații generale

 PERICOL ● Pericol de asfixiere. Nu ţineţi foliile

de ambalaj la îndemâna copiilor. ● Nu scufundaţi aparatul în apă. ● Nu atingeţi niciodată contactele sau cablurile.

몇 AVERTIZARE ● Persoanele cu capacităţi

psihice, senzoriale sau mentale limitate sau care nu dispun de experienţa sau cunoştinţele necesare pot folosi aparatul doar dacă sunt supravegheate corespunzător, dacă sunt instruite de o persoană responsabilă de siguranţa lor cu privire la utilizarea în siguranţă a aparatului şi înţeleg pericolele care rezultă din aceasta. ● Nu lă-

saţi copiii nesupravegheaţi, pentru a vă asigura că nu se joacă cu aparatul. ● Copiii cu vârsta de minimum 8 ani pot folosi aparatul doar după ce au fost instruiţi în privinţa utilizării de persoana răspunzătoare de siguranţa lor, dacă sunt supravegheaţi în mod corespunzător şi doar după ce au înţeles pericolele care pot apărea. ● Copiii au voie să efectueze lucrări de curăţare sau de întreţi- nere doar sub supraveghere. ● Copiii nu trebuie lăsaţi să se joace cu aparatul.

몇 PRECAUŢIE ● Dispozitivele de siguranţă au

drept scop protecţia dvs. Nu modificaţi şi nu ignoraţi niciodată dispozitivele de siguranţă.

ATENŢIE ● Depozitaţi aparatul doar în spaţii interi-

oare.

Pericol de electrocutare

 PERICOL ● Nu expuneți dispozitivul cu setul

de acumulatori la radiații solare puternice, căldură sau foc. ● Nu orientați jetul în direcția echipamentelor care conțin componente electrice, precum spațiile interioare ale cuptoarelor.

몇 AVERTIZARE ● Aparatul conţine compo-

nente electrice, nu spălaţi aparatul cu apă curentă.

Operarea

몇 AVERTIZARE ● Pericol de accidentare. Nu

orientaţi jetul de pulverizare spre ochi.

몇 PRECAUŢIE ● Nu utilizaţi aparatul dacă

acesta a căzut în prealabil, prezintă deteriorări vizibile sau este neetanş.

ATENŢIE ● Nu introduceţi obiecte în orificiul de

evacuare a aerului. ● Nu introduceți niciun obiect în suportul setului de acumulatori, cu excepția seturilor de acumulatori ale sistemului KÄRCHER Battery Power 4 V. ● Testaţi husa din microfibră într-un loc care nu este vizibil, înainte să utilizaţi aparatul de curăţare a geamu- rilor pe suprafeţe sensibile (foarte lucioase). ● Opriţi aparatul de îndată ce marcajul MAX de pe rezervorul de apă uzată a fost atins şi goliţi rezervorul. ● Depozitaţi aparatul doar în poziţie verticală. ● Depozitaţi aparatul doar în spaţii uscate.

Plăcuţă cu caracteristici

Pe plăcuţa de tip se găsesc datele importante ale aparatului. În capitolul „Descrierea dispozitivului” este indicat locul unde se găseşte plăcuţa de tip.

Utilizarea conform destinației

Dispozitivul este destinat exclusiv uzului casnic. Utilizați dispozitivul numai cu seturi de acumulatori și încărcătoare din sistemul KÄRCHER Battery Power 4 V.

Seturile de acumulatori adecvate sunt marcate cu simbolul BP 4 V.

Încărcați setul de acumulatori numai cu încărcătoare autorizate pentru încărcare.

Dispozitivul alimentat cu set de acumulatori este prevă- zut exclusiv pentru curățarea suprafețelor umede, netede, precum ferestrele, oglinzile sau plăcile ceramice.

● Nu utilizați dispozitivul ca aspirator uscat.

● Dispozitivul max. 25 ml poate aspira lichidele de pe

suprafețe orizontale, de ex. lichidele scurse dintr-un pahar răsturnat.

98 Româneşte

Page 99

● Utilizați dispozitivul numai cu următoarele substanțe de curățare KÄRCHER: RM 500, RM 503, RM 508. Nu folosiți substanțe convenționale de curățare a ferestrelor (fără alcool, fără spumă de curățare etc.).

● Utilizați dispozitivul doar cu accesoriile și piesele de schimb aprobate de firma KÄRCHER.

Orice altă utilizare este nepermisă. Utilizatorul răspun- de pentru pericolele generate prin utilizarea nepermisă. Puteți găsi un QR Code cativ:

Figura B Marcă comercială

QR-Code INCORPORATED.

este o marcă înregistrată a DENSO WAVE

pentru a apela un video expli-

Protecţia mediului

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice şi electronice conțin materiale reciclabile prețioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau a eliminării necorespunzătoare, pot periclita sănătatea şi mediul în- conjurător. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Observaţii referitoare la materialele conţinute (REACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără ava- rii a aparatului. Informaţii despre accesorii şi piesele de schimb se gă- sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Descrierea dispozitivului

Pentru imagini, consultați pagina de grafice

Figura A

1 Husă de ștergător din microfibră 2 Accesoriu pentru ștergător 3 Adaptor 4 Cap de pulverizare 5 Substanță de curățare

6 *Încărcător (KÄRCHER Battery Power 4 V) 7 *Set de acumulatori (KÄRCHER Battery

Power 4 V)

8 *Tastă de deblocare a setului de acumulatori 9 Plăcuță de identificare (vizibilă atunci când rezervo-

rul de apă reziduală este îndepărtat)

10 Rezervor de apă reziduală

11 Capac rezervor de apă reziduală (vizibil atunci când

rezervorul de apă reziduală este îndepărtat)

12 Suport set de acumulatori

13 Mâner 14 Ta st ă PORNIRE/OPRIRE 15 Indicator pentru starea de încărcare 16 Separator 17 Duză de aspirație 18 Regletă 19 Lamelă de eliminare 20 Recipient de pulverizare 21 Manetă de pulverizare 22 Duză de pulverizare

* WV 4-4 Plus: este disponibil și poate fi achiziționat separat

Montarea dispozitivului

1. Puneți duza de aspirație pe separator până când se prinde cu un clic.

Figura C

Încărcarea setului de acumulatori

1. Încărcați acumulatorul (consultați instrucțiunile de utilizare și de siguranță ale acumulatorului și încărcătorului).

Montarea setului de acumulatori

1. Împingeți setul de acumulatori în suportul setului de acumulatori de pe dispozitiv până când se prinde cu un clic.

Figura D

Indicator pentru starea de încărcare

După pornirea dispozitivului, se afișează starea de încărcare a setului de acumulatori.

Figura E

Scoaterea setului de acumulatori

Indicaţie

În cazul perioadelor mai lungi de întrerupere a lucrului, îndepărtați setul de acumulatori din aparat și asigurați-l împotriva utilizării neautorizate.

1. Apăsați tasta PORNIRE/OPRIRE pentru a opri dispozitivul.

2. Apăsați tasta de deblocare a setului de acumulatori și scoateți setul de acumulatori din suportul acestuia.

Figura F

Pregătirea recipientului de

pulverizare

1. Montați capul de pulverizare pe accesoriul pentru ștergător.

Figura G

2. Umpleți recipientul de pulverizare cu substanță de curățare.

Figura H

3. Adăugați încet apă curată în recipientul de pulverizare până la marcajul MAX.

Româneşte 99

Page 100

4. Închideți recipientul de pulverizare.

Figura I

5. Agățați adaptorul pe accesoriul pentru ștergător pe o parte și fixați-l în poziție pe cealaltă parte.

Figura J

6. Atașați husa de ștergător din microfibră la adaptor.

Figura K

7. Pentru suprafețe mici, dezactivați și scoateți adaptorul de pe accesoriul pentru ștergător.

Figura L

8. Atașați husa de ștergător din microfibră la accesoriul pentru ștergător și pliați-o în lateral.

Regim

1. Rotiți duza de pulverizare în poziția „ON”.

Figura M

2. Acționați maneta de pulverizare de mai multe ori și pulverizați uniform substanța de curățare pe suprafața care urmează să fie curățată de la o distanță de cca 20 cm.

3. Îndepărtați murdăria cu ajutorul husei de ștergător din microfibră.

Figura N

4. Apăsați tasta PORNIRE/OPRIRE pentru a porni dispozitivul.

Figura O

Indicatorul pentru starea de încărcare arată nivelul actual de încărcare a setului de acumulatori, consultați capitolul Indicator pentru starea de încărcare.

5. Trageți lamela de eliminare peste suprafața care trebuie curățată pentru a aspira apa reziduală.

Figura P

ATEN ŢIE

Lucrați cu dispozitivul numai până când se atinge marcajul MAX de pe rezervorul de apă reziduală. Opriți dispozitivul și goliți rezervorul de apă reziduală, consultați capitolul Golirea rezervorului de apă reziduală.

Pentru a evita formarea de dungi, respectați următoarele puncte:

● Nu apăsați prea tare lamela de eliminare pe suprafața care trebuie curățată, ci doar alunecați pe ea.

●Țineți dispozitivul la unghiul corect față de suprafața care urmează să fie aspirată. Distanța dintre capătul inferior al dispozitivului și suprafață trebuie să fie de cca 10 cm.

● Utilizați numai substanțe de curățare KÄRCHER, deoarece acestea sunt special concepute pentru dispozitiv.

● Pulverizați o cantitate suficientă de substanță de curățare pe suprafață, astfel încât suprafața s prea uscată.

● Curățarea regulată a lamelei de eliminare, consultați capitolul Curățarea lamelei de eliminare și a duzei de aspirație.

● Înlocuirea lamelei de eliminare în caz de uzură, consultați capitolul Curățarea lamelei de eliminare și a duzei de aspirație.

● Nu curățați în lumina directă a soarelui sau când este prea cald sau prea rece.

1. Apăsați tasta PORNIRE/OPRIRE pentru a opri dispozitivul.

Figura Q

2. Așezați dispozitivul pe o suprafață plană.

Începerea funcționării

ă nu fie

Întreruperea funcționării

Golirea rezervorului de apă reziduală

Goliți rezervorul de apă reziduală imediat ce acesta este umplut până la marcajul MAX.

Figura R

1. Apăsați tasta PORNIRE/OPRIRE pentru a opri dispozitivul.

Figura Q

2. Îndepărtați rezervorul de apă reziduală.

Figura S

3. Goliți rezervorul de apă reziduală și clătiți-l cu apă proaspătă.

Figura T

4. Montați rezervorul de apă reziduală în dispozitiv.

Figura U

Scoaterea din funcțiune

1. Apăsați tasta PORNIRE/OPRIRE pentru a opri dispozitivul.

Figura Q

2. Curățarea rezervorului de apă reziduală, consultați capitolul Curățarea rezervorului de apă reziduală.

3. Demontarea setului de acumulatori, consultați capitolul Scoaterea setului de acumulatori.

4. Curățarea husei de ștergător din microfibră, consultați capitolul Curățarea husei de ștergător din micro- fibră.

5. Curățarea lamelei de eliminare și duzei de aspirație, consultați capitolul Curățarea lamelei de eliminare și a duzei de aspirație.

6. Lăsați dispozitivul să se usuce.

7. Asamblați dispozitivul.

8. Încărcați setul de acumulatori, consultați instrucțiunile de funcționare cu indicațiilor privind siguranța pentru setul de acumulatori și încărc

ător.

Transport

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La transport ţineţi cont de greutatea aparatului.

1. Montarea setului de acumulatori, consultați capitolul Scoaterea setului de acumulatori.

2. La transportul dispozitivului în vehicule, ancorați-l pentru a preveni alunecarea și răsturnarea.

Depozitarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La depozitare ţineţi cont de greutatea aparatului.

ATENŢIE

Pericol de îngheţ

Aparatele care nu sunt complet golite pot fi distruse de îngheţ. Goliţi aparatul şi accesoriile complet. Protejaţi aparatul de îngheţ.

1. Demontarea setului de acumulatori, consultați capitolul Scoaterea setului de acumulatori și depozitarea conform destinației, consultați instrucțiunile de funcționare ale setului de acumulatori.

2. Depozitați dispozitivul curățat în poziție verticală într-un loc curat și uscat, ferit de îngheț și praf.

Figura V

100 Româneşte
