WPC 100 FW

www

.kaercher

.com!

WPC 100 FW-A

WPC 100 FW-AM

Deutsch 3 English 11 Français 19 Italiano 27 Español 35 Ελληνικά 43 Türkçe 52 Руccкий 60 Nederlands 69 Norsk 77 Svenska 85 Suomi 93 Português 101

5.961-793.0 10/08

Sehr geehrter Kunde,

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Bedienelemente 3 Sicherheitshinweise 3 Bestimmungsgemäße Verwendung 3 Umweltschutz 3 Inbetriebnahme 4 Betrieb 4 Wartung und Pflege 4 Verbrauchsmaterial 6 Störungen 6 Technische Daten 7 EG-Konformitätserklärung 7 Garantie 7 Ersatzteile 7

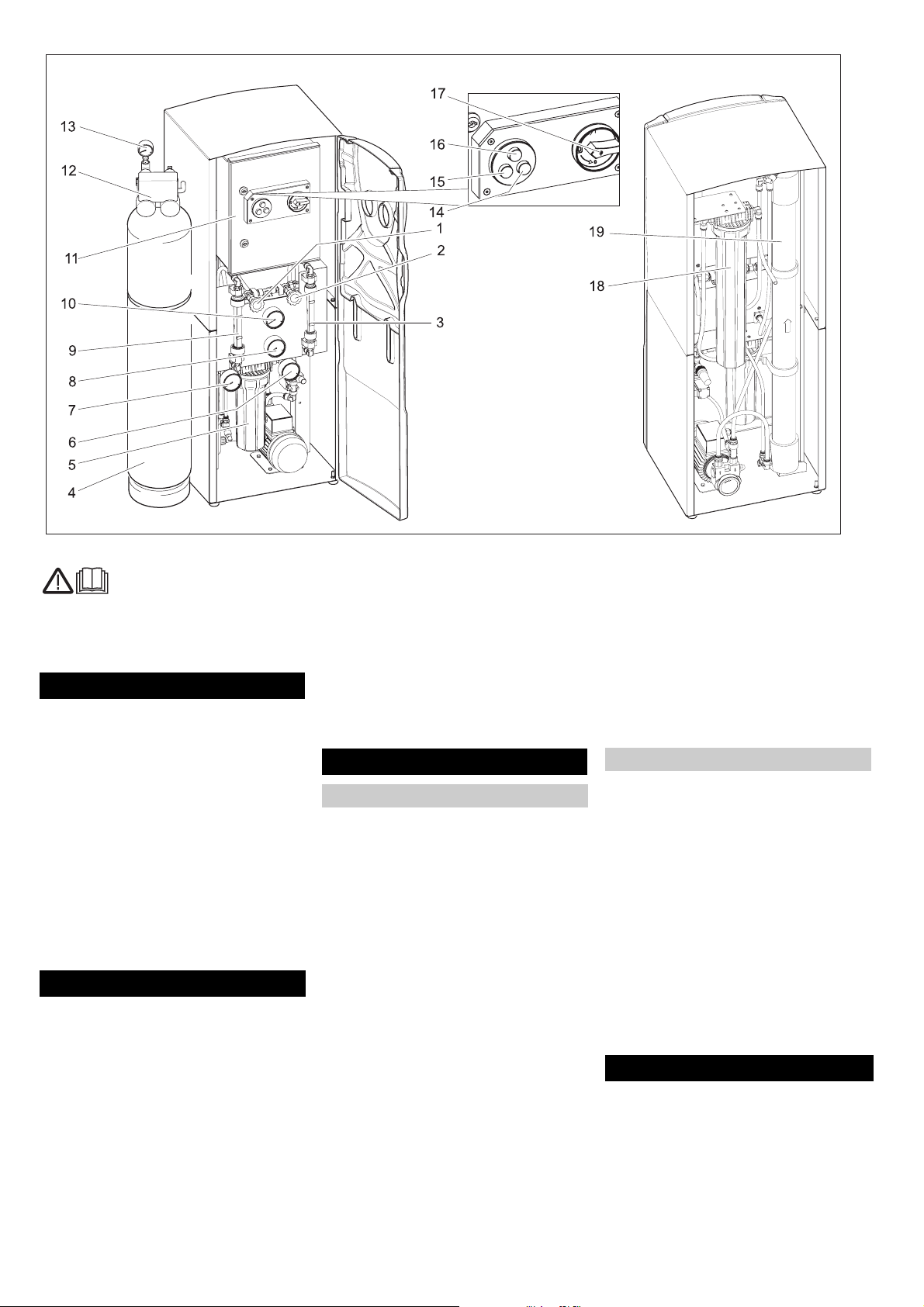

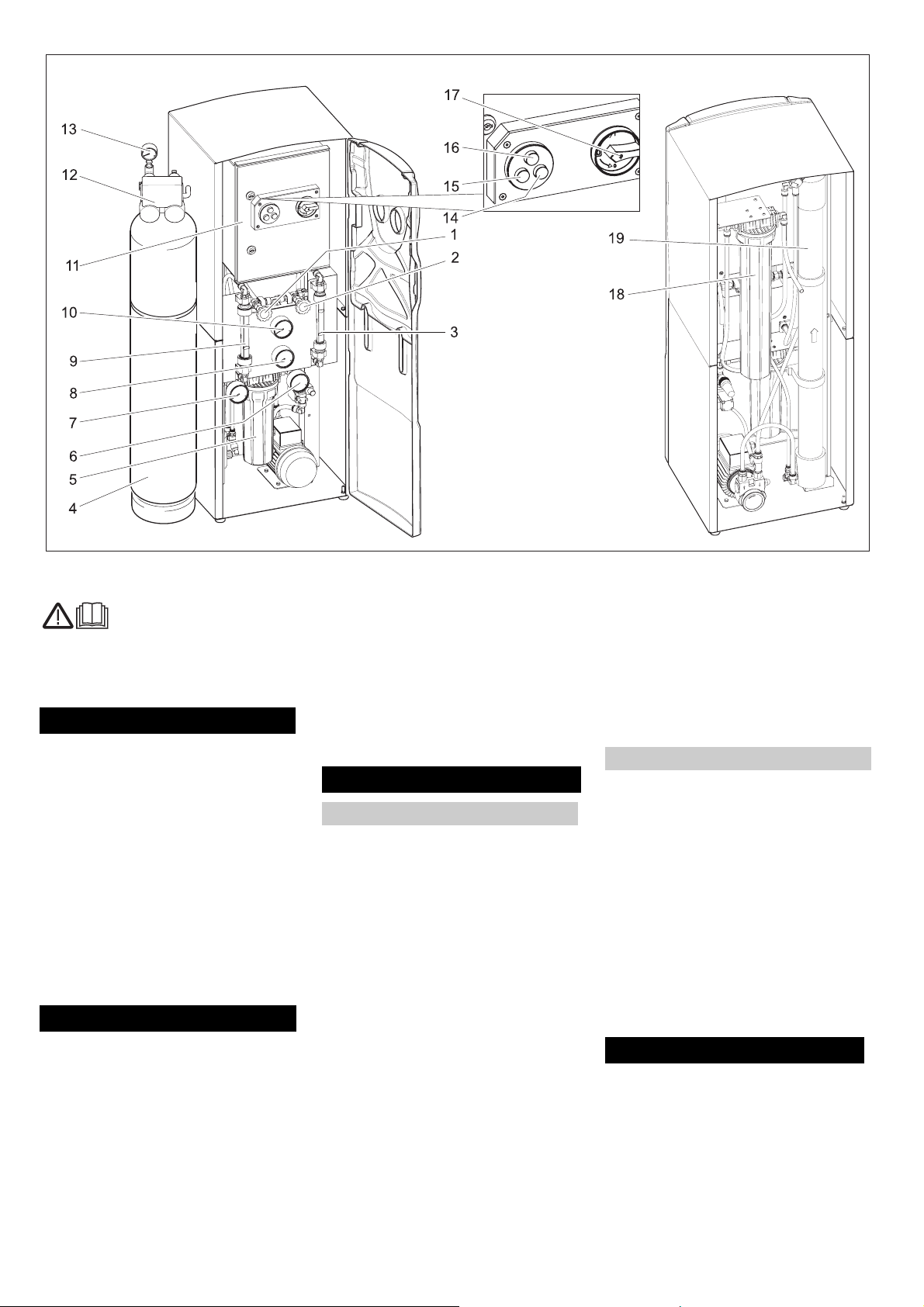

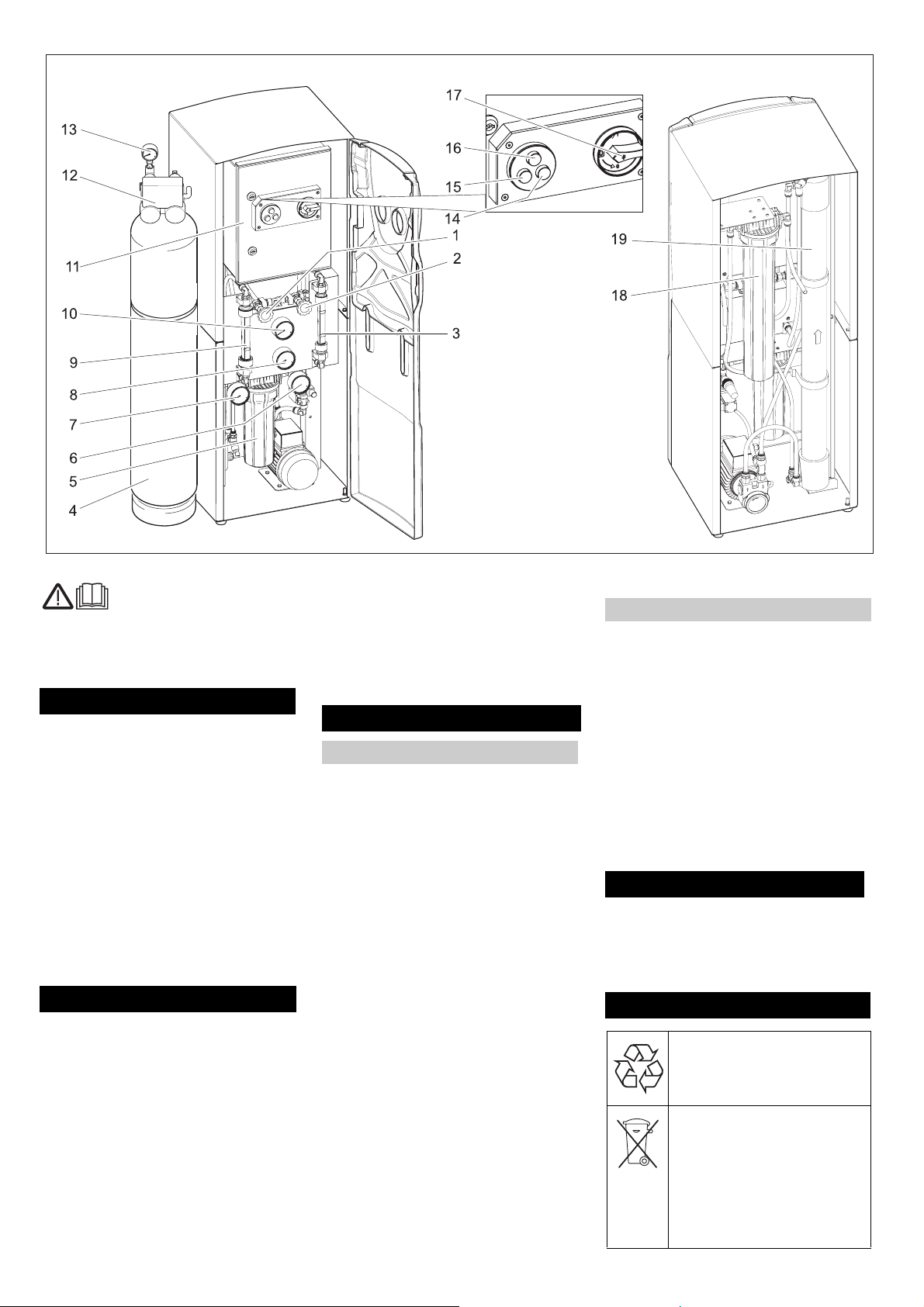

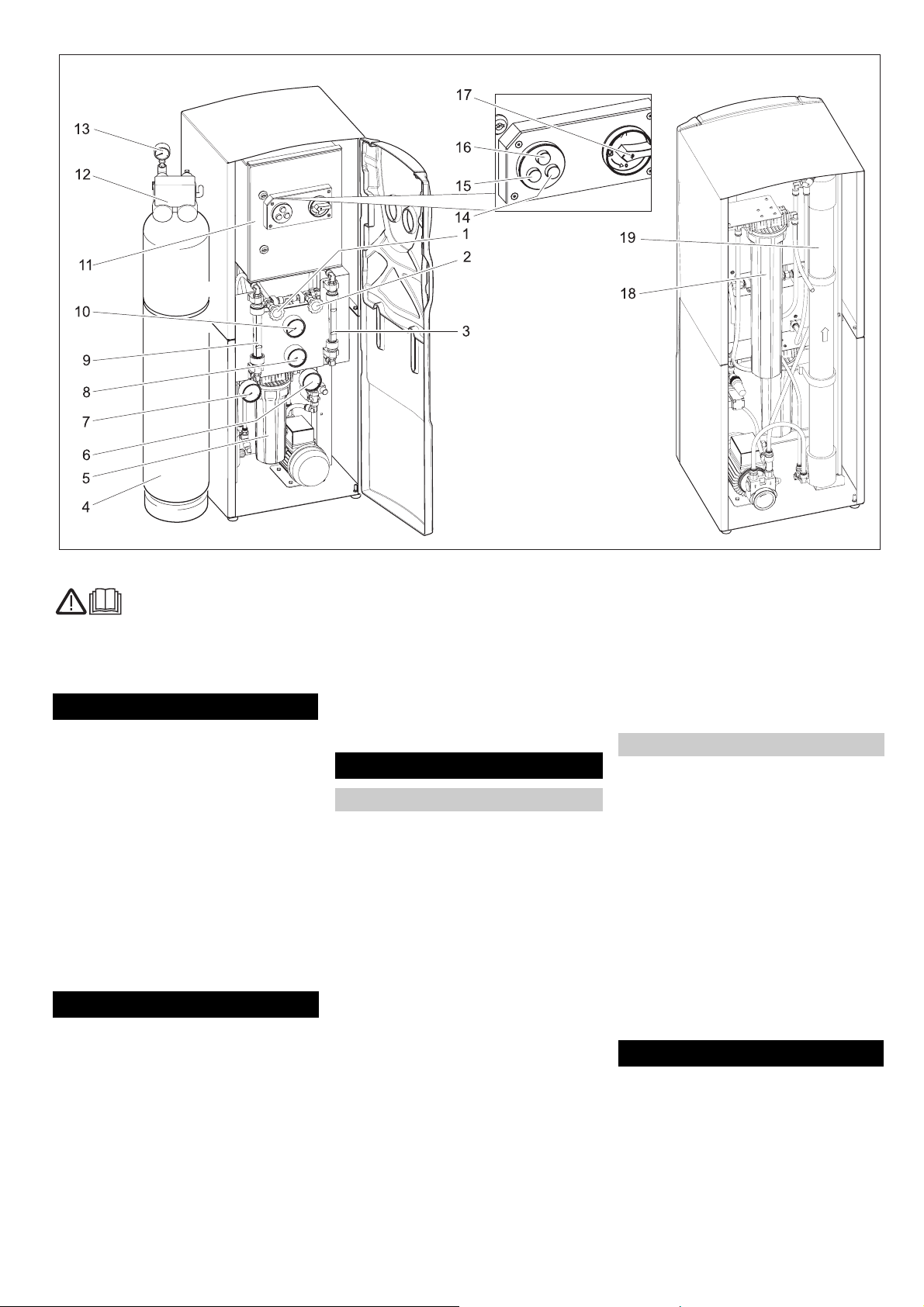

Bedienelemente

1 Druckregelventil 2 Konzentratregelventil 3 Durchflussmesser Konzentrat 4 Mediafilter (Nur WPC 100 FW-AM) 5 Feinfilter 6 Manometer Ausgangsdruck Feinfilter 7 Manometer Eingangsdruck Feinfilter 8 Manometer Pumpendruck 9 Durchflussmesser Trinkwasser 10 Manometer Konzentratdruck 11 Schaltschrank 12 Steuerung Mediafilter (nur WPC 100

FW-AM)

13 Manometer Eingangsdruck Mediafilter

(nur WPC 100 FW-AM) 14 Kontrollleuchte Bereitschaft 15 Kontrollleuchte Betrieb 16 Kontrollleuchte Störung 17 Hauptschalter 18 Aktivkohlefilter 19 Membran-Filtereinheit

Sicherheitshinweise

Allgemein

Trinkwasser

– Trinkwasserqualität ist nur bei fristge-

rechter Überwachung der Anlage ge-

währleistet. Bitte die in dieser

Betriebsanleitung angegebenen Kon-

trollen termingerecht ausführen. – Trinkwasserqualität in regelmäßigen

Abständen prüfen lassen. – Trinkwasserverordnung beachten.

Chemikalien

– Beim Umgang mit Chemikalien säure-

beständige Schutzhandschuhe und

Schutzbrille tragen. – Chemikalien kühl, trocken und bei Tem-

peraturen über 5°C lagern. – Chemikalien für Kinder unzugänglich

aufbewahren. – Beim Umgang mit Chemikalien für gute

Durchlüftung des Raumes sorgen. – In der Nähe muss sich eine Waschgele-

genheit befinden. – Augenwaschflasche bereithalten.

Elektrische Anlage

– Der elektrische Anschluss muss von ei-

nem Elektroinstallateur ausgeführt wer-

den und IEC 60364-1 entsprechen.

– Beschädigte oder durchtrennte Netzka-

bel niemals berühren. Gegebenenfalls sofort den Netzstecker ziehen.

– Anlage niemals mit beschädigtem

Netzkabel betreiben.

Symbole

In dieser Betriebsanleitung werden folgende Symbole verwendet:

 Gefahr

Kennzeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

몇 Warnung

Kennzeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen oder Sachschäden eintreten.

Hinweis

Kennzeichnet Anwendungstipps und wichtige Informationen zum Produkt.

Bestimmungsgemäße Ver-

wendung

Die Anlage wird zur Aufbereitung von Oberflächenwasser, Brunnenwasser und Flusswasser eingesetzt. In Abhängigkeit von der Rohwasserqualität werden Trübstoffe, Härtebildner, Salze, Bakterien und Viren abgetrennt.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Deutsch 3

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Inbetriebnahme

 Gefahr

Verletzungsgefahr durch unsachgemäß installierte Anlage. Gesundheitsgefahr durch schlecht aufbereitetes Trinkwasser. Die Anlage darf nur in Betrieb genommen werden, wenn sie durch geschultes, autorisiertes Personal aufgebaut, installiert und für den Betrieb vorbereitet wurde.

Vor Inbetriebnahme

Î Verbindung der Anlage mit der Roh-

wasserquelle prüfen.

Î Ungehinderten Ablauf des erzeugten

Trinkwasser in einen Tank oder eine geeignete nutzerseitige Einrichtung sicherstellen.

Hinweis

Das Trinkwasser muss ohne Gegendruck abließen können. Die Höhendifferenz darf 3 m nicht übersteigen.

Dosierstation befüllen

Hinweis

Ist die Anlage mit einer oder mehreren Dosierstationen ausgestattet, muss sichergestellt sein, dass diese korrekt angeschlossen und befüllt sind.

Î Dosierstation befüllen (siehe Kapitel

„Wartung und Pflege/Wartungsarbei-

ten“)

Betrieb

Anlage einschalten

Î Prüfen, ob die Netztecker der Dosier-

pumpen der Dosierstationen und des

Mediafilters (nur WPC 100 FW-AM) mit

dem Stromnetz verbunden sind. Î Hauptschalter in Position „1“ drehen.

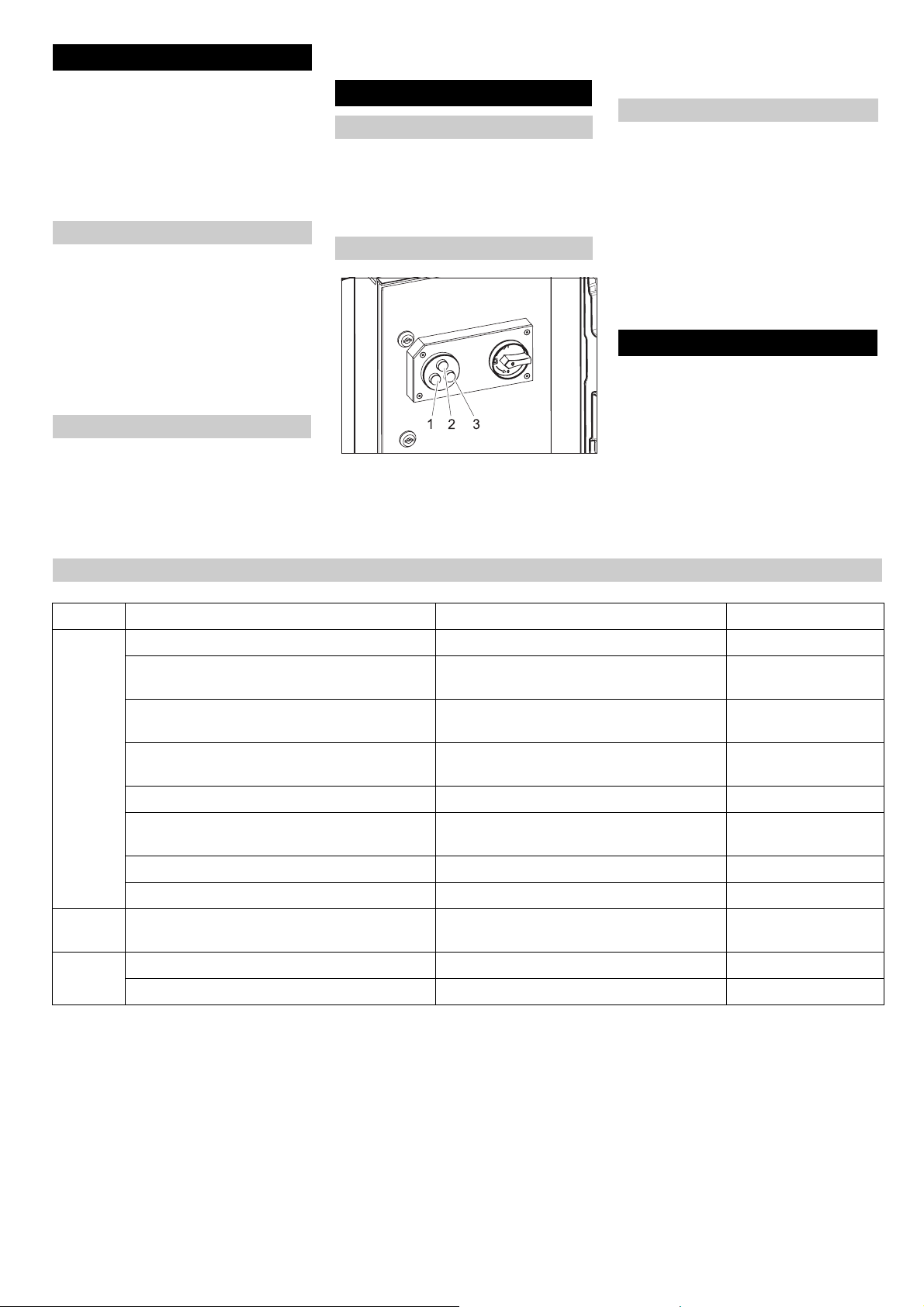

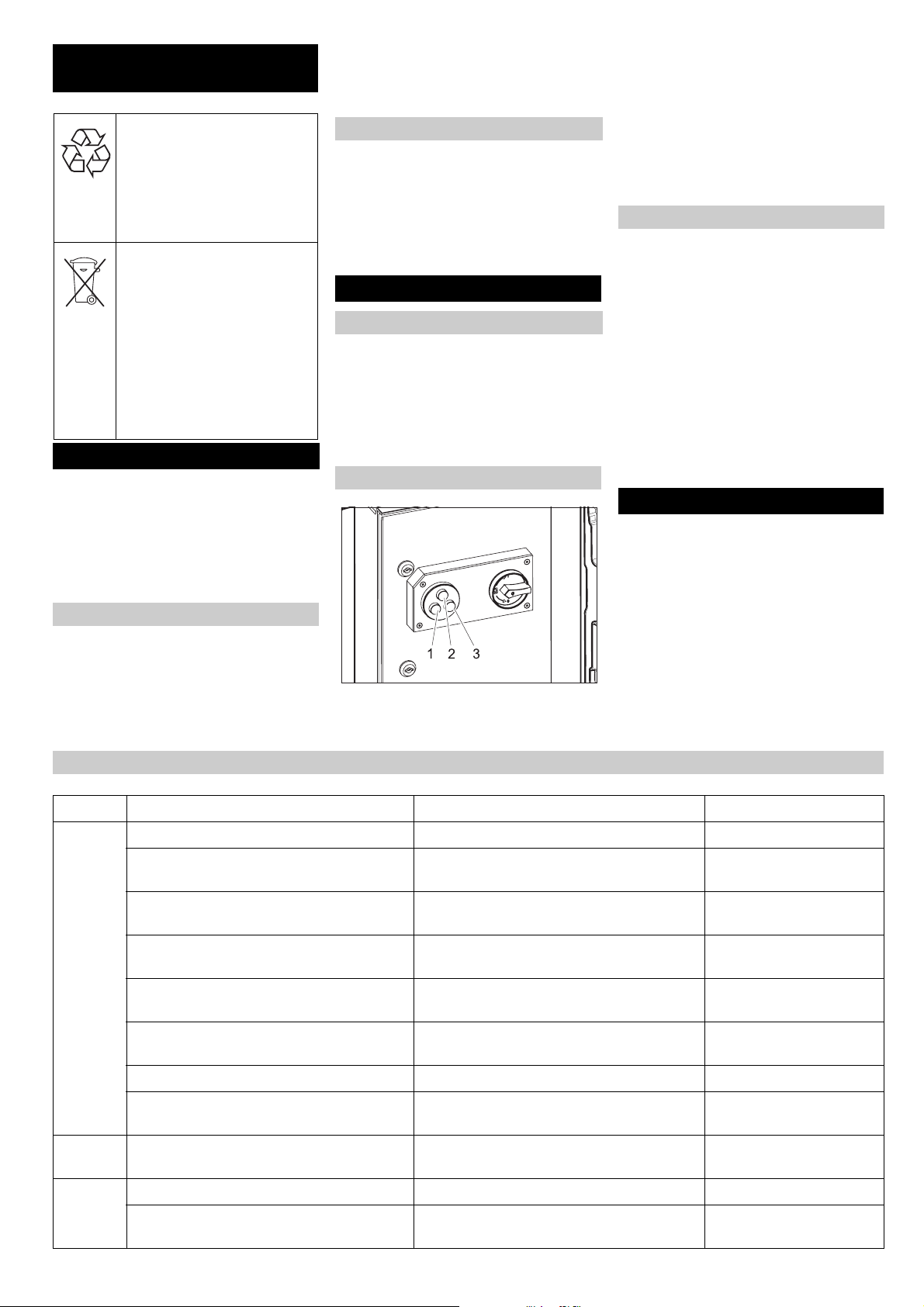

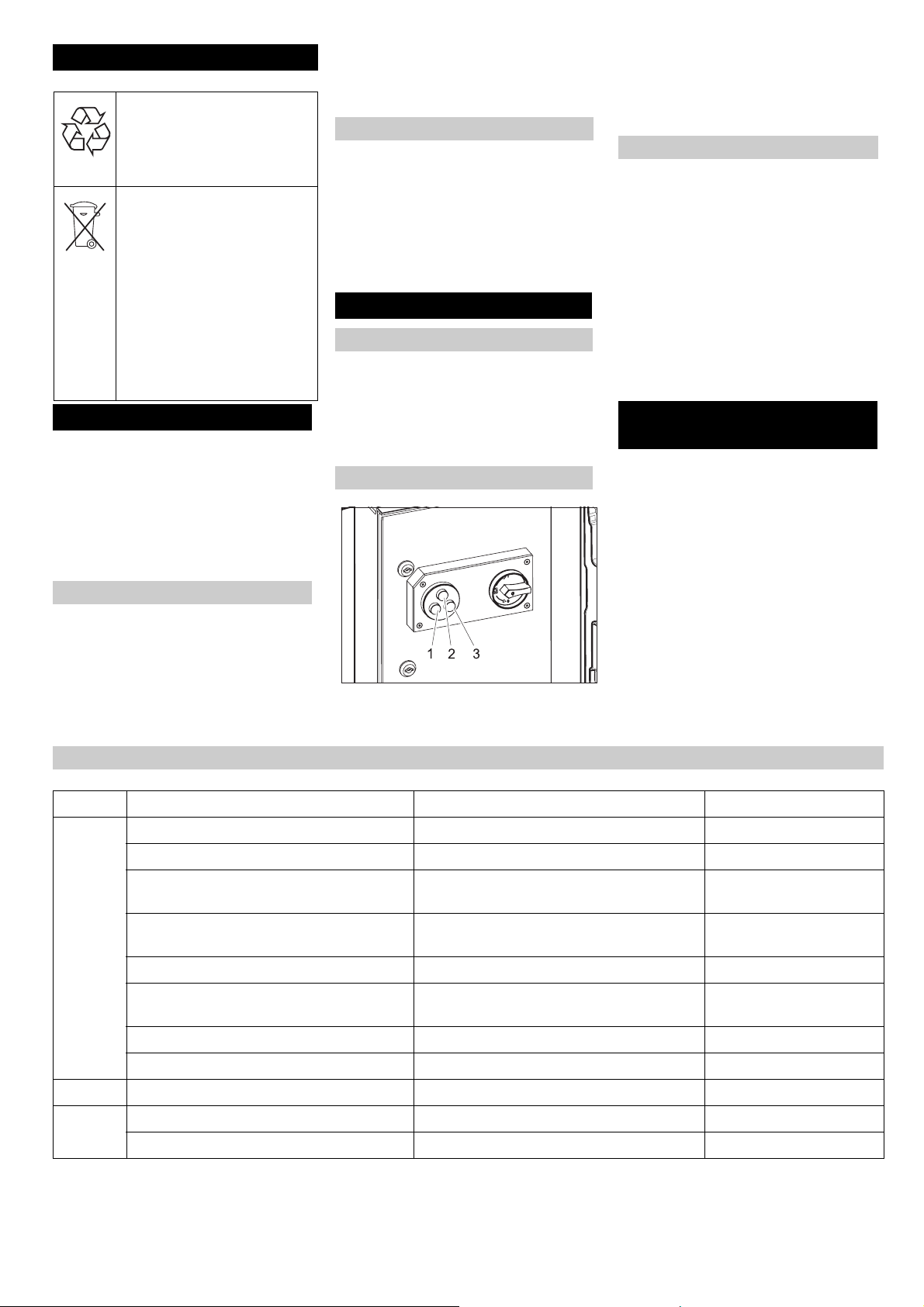

Überwachungselemente

1 Kontrollleuchte Betrieb

Leuchtet bei Trinkwasserproduktion. 2 Kontrollleuchte Störung

Leuchtet oder blinkt bei Störungen 3 Kontrollleuchte Bereitschaft

Leuchtet bei eingeschalteter Anlage

und vollem Trinkwassertank.

Anlage ausschalten

몇 Warnung

Beschädigungsgefahr. Wird die Anlage länger als 14 Tage ausgeschaltet, muss

eine Konservierung durch den Kärcher Kundendienst durchgeführt werden.

Î Hauptschalter in Stellung „0“ drehen.

Hinweis

WPC 100 FW-AM nicht über Nacht abschalten! Nachts wird die automatische Reinigung des Mediafilters durchgeführt. Beim Unterbleiben dieser Reinigung besteht die Gefahr von Schäden an der Anlage.

Wartung und Pflege

 Gefahr

Gesundheitsgefahr durch schlechte Trinkwasserqualität. Zur Sicherstellung der Trinkwasserqualität müssen die Kontrollen im folgenden Wartungsplan fristgerecht ausgeführt werden. Lassen sich Abweichungen vom Sollzustand nicht durch die angegebenen Maßnahmen beheben, muss die Trinkwasserproduktion gestoppt und der Kärcher Kundendienst verständigt werden.

Wartungsplan

Zeitpunkt Kontrolle/Tätigkeit Soll Bei Abweichung

täglich Füllstand Dosierbehälter ausreichende Befüllung auffüllen

Luftblasen in den Dosierleitungen keine Luftblasen Dosierpumpe entlüften

Trinkwasserfluss ausgehend vom Inbetriebnahmewert

Trinkwasserleitwert ausgehend vom Inbetriebnahmewert

Druckdifferenz Pumpen- und Konzentratdruck

Betriebszähler Mediafilter (nur WPC 100 FW-AM)

Druckunterschied Feinfilter maximal 0,08 MPa Feinfilter wechseln

Sichtkontrolle der Anlage keine Undichtigkeiten Kärcher Kundendienst

wöchentlich Betriebsprotokoll ausfüllen

monatlich Dosierbehälter reinigen und spülen

Schwimmerschalter im Trinkwassertank keine Funktionsstörung erkennbar Kärcher Kundendienst

Absinken innerhalb 10% Feinregulierung

Anstieg innerhalb 10% Feinregulierung

maximal 15% über Inbetriebnahmedifferenz Kärcher Kundendienst

Rückspülung hat innerhalb der letzten 24 Stunden stattgefunden

Kärcher Kundendienst

4 Deutsch

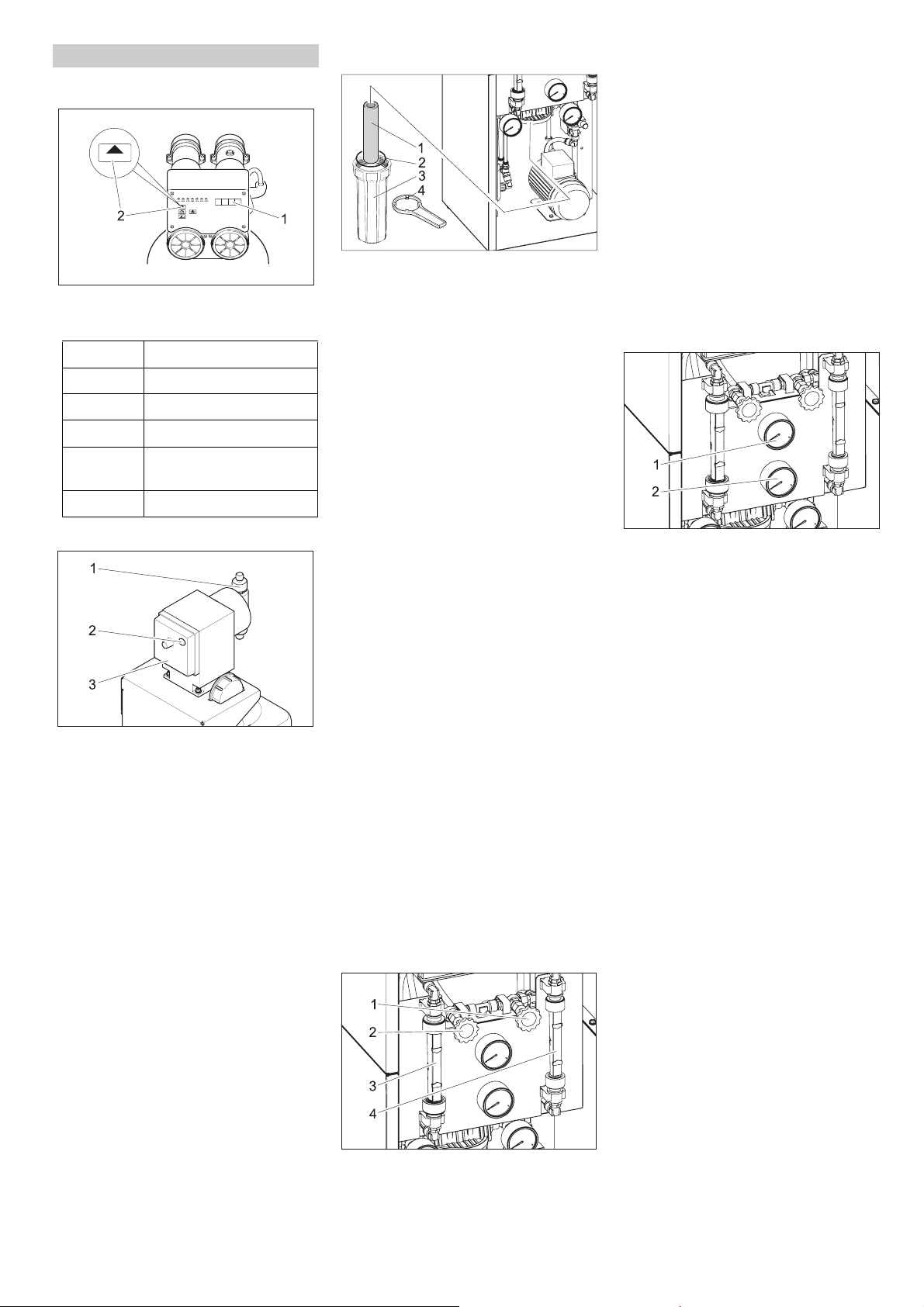

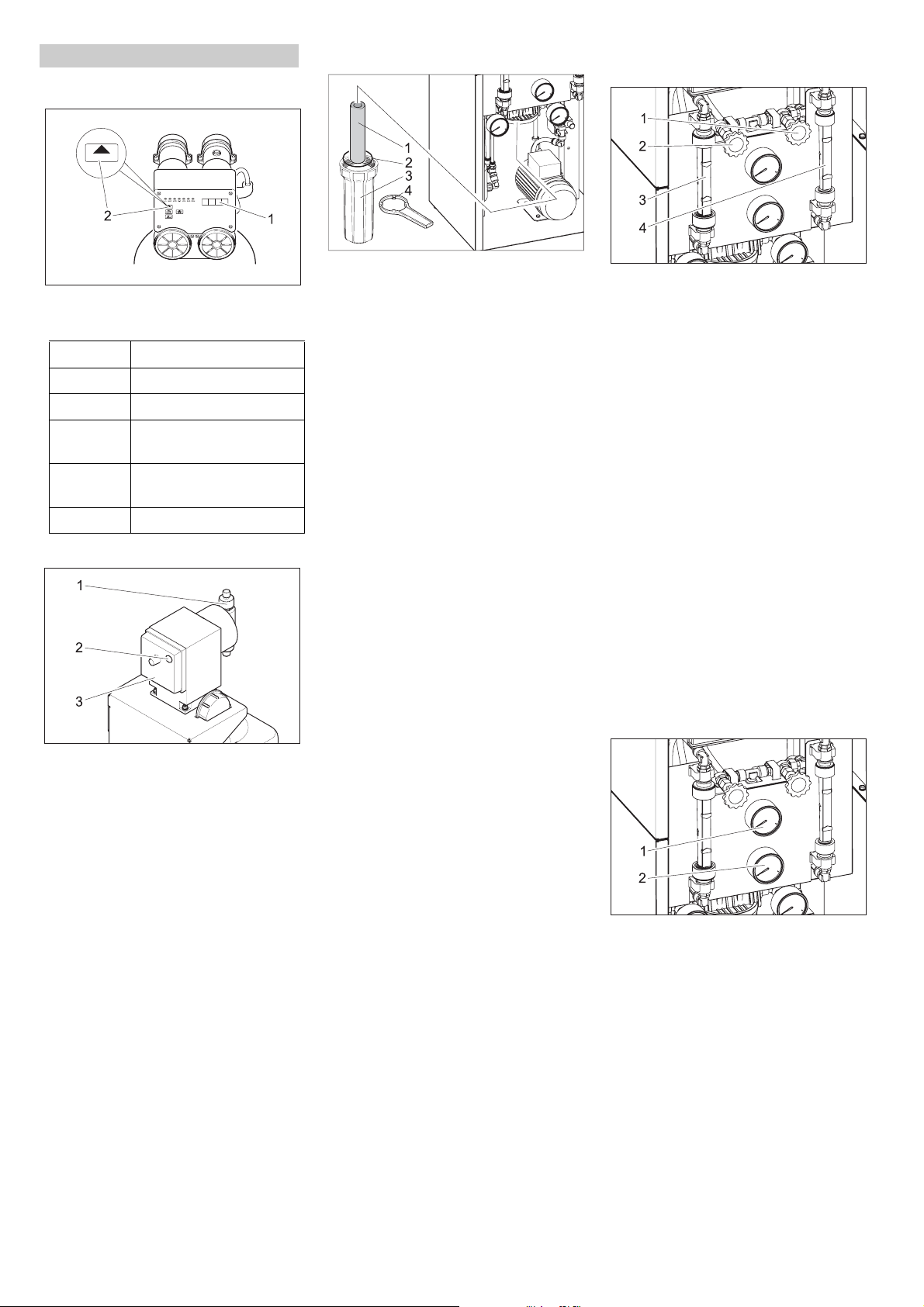

Wartungsarbeiten

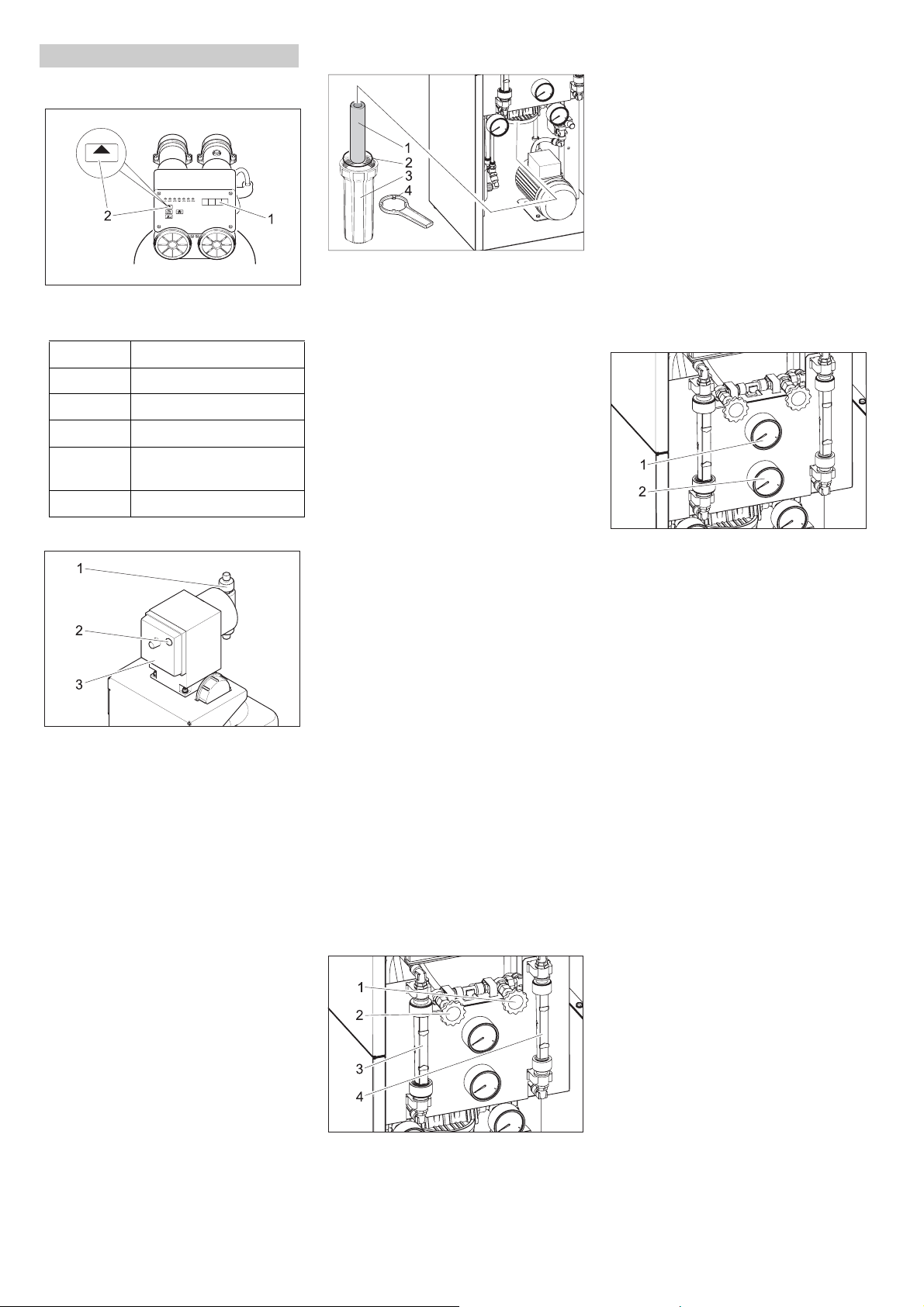

Mediafilter ablesen

1 Filtereinsatz 2 Dichtung 3 Filtertopf 4 Filterschlüssel

Hinweis

Führt die Feinregulierung zu keiner Erhöhung des Trinkwasserflusses, ist der Kärcher Kundendienst zu verständigen.

1 Display 2 Taste ADVANCE

ADVANCE Display

– aktuelle Uhrzeit 5 s Uhrzeit der Regeneration kurz Anzahl der Regnerationen kurz Tage und Stunden seit

letzter Regeneration

– aktuelle Uhrzeit

Dosierpumpe entlüften

1 Verschraubung 2 Taster Dosierfrequenz 3 Dosierpumpe

Î Dosierstation befüllen (siehe Kapitel In-

betriebnahme).

Î Verschraubung an der Dosierpumpe lo-

ckern.

Î Eingestellte Dosierfrequenz an den

LEDs auf der Dosierpumpe ablesen und merken.

Î Dosierfrequenz durch wiederholtes

Drücken des Tasters Dosierfrequenz auf 100% einstellen und warten bis keine Blasen mehr in der Saugleitung sind.

Î Verschraubung festziehen. Î Dosierpumpe wieder auf ursprüngliche

Dosierfrequenz einstellen.

Feinfilter wechseln

Î Hauptschalter in Stellung „0“ drehen. Î Rohwasserzufuhr unterbrechen. Î Einen Eimer unter den Feinfilter stellen. Î Filtertopf mit Filterschlüssel lösen und

Wasserdruck ablassen.

Î Filtertopf ganz abschrauben. Î Filtereinsatz aus dem Filtertopf heraus-

nehmen und neuen Filtereinsatz in den

Filtertopf einsetzen. Î Dichtring auf Beschädigung untersu-

chen und gegebenenfalls ersetzen. Î Filtertopf anschrauben und mit dem Fil-

terschlüssel festziehen.

Î Rohwasserzufuhr wiederherstellen. Î Hauptschalter auf „1“ drehen.

Feinregulierung der Betriebsdrücke

몇 Warnung

Beschädigungsgefahr für die Anlage. Bei Veränderungen der Anlageneinstellungen dürfen folgende Werte nicht überschritten werden:

– Pumpendruck maximal 0,6 MPa – Trinkwassermenge maximal 100 l/h – Konzentratmenge darf den Wert bei der

Inbetriebnahme nicht unterschreiten

Hinweis

Die Anlage reagiert zeitverzögert auf Änderungen an den Regelventilen. Deshalb die Einstellung am Druckregelventil und am Konzentratregelventil nur in kleinen Schritten durchführen und die jeweilige Auswirkung abwarten.

(1) Trinkwasserfluss von 100 l/h auf 80 l/ h gesunken

1 Konzentratregelventil 2 Druckregelventil 3 Durchflussmesser Trinkwasser 4 Durchflussmesser Konzentrat

Î Druckregelventil langsam im Uhrzeiger-

sinn schließen, bis am Durchflussmes-

ser Trinkwasser die Sollmenge fast

erreicht ist. Î Konzentratregelventil langsam im Uhr-

zeigersinn schließen, bis an den Durch-

flussmessern Konzentrat und

Trinkwasser der jeweilige Sollwert er-

reicht ist. Î Gegebenenfalls an beiden Ventilen

eine Nachjustierung durchführen.

(2) Differenz zwischen Pumpen- und Konzentratdruck mehr als 0,1 MPa gestiegen

1 Manometer Konzentratdruck 2 Manometer Pumpendruck

Î Manometer für Pumpendruck und Kon-

zentratdruck ablesen und Differenzdruck ermitteln.

Î Den ermittelten Differenzdruck mit dem

Wert bei Inbetriebnahme (siehe Inbetriebnahmeprotokoll) vergleichen.

Î Ist der Differenzdruck um mehr als

0,1 MPa gestiegen, ist die MembranFiltereinheit verstopft. Kärcher Kundendienst verständigen.

Chemie anmischen

 Gefahr

Verätzungsgefahr durch Chemikalien. Beim Umgang mit Chemikalien säurebeständige Schutzhandschuhe und Schutzbrille tragen.

Hinweis

Die Werte für die Dosierung der verschiedenen Chemikalien ergeben sich aus der Rohwasseranalyse und der Anlagenleistung. Der Kärcher Kundendiensttechniker trägt bei der Inbetriebnahme die für Ihre Anlage erforderlichen Dosiermengen in die nachstehende Dosiertabelle ein. Die Dosiermengen beziehen sich auf eine vollständig entleerte Dosiersation. Bei einer teilentleerten Dosierstation muss der Wert entsprechend umgerechnet werden.

Dosiertabelle

Dosierbehälter

Vorchlorung

Anti Scalant

Chemikalie Dosierung pro

10 l Dosierlösung [ml]

RM 852 Entkeimungsmittel *

Calciumhypochlorit *

RM 5000 Härtestabilisierung

Deutsch 5

Nachchlorung

* Diese Chemikalien können jeweils alternativ verwendet werden.

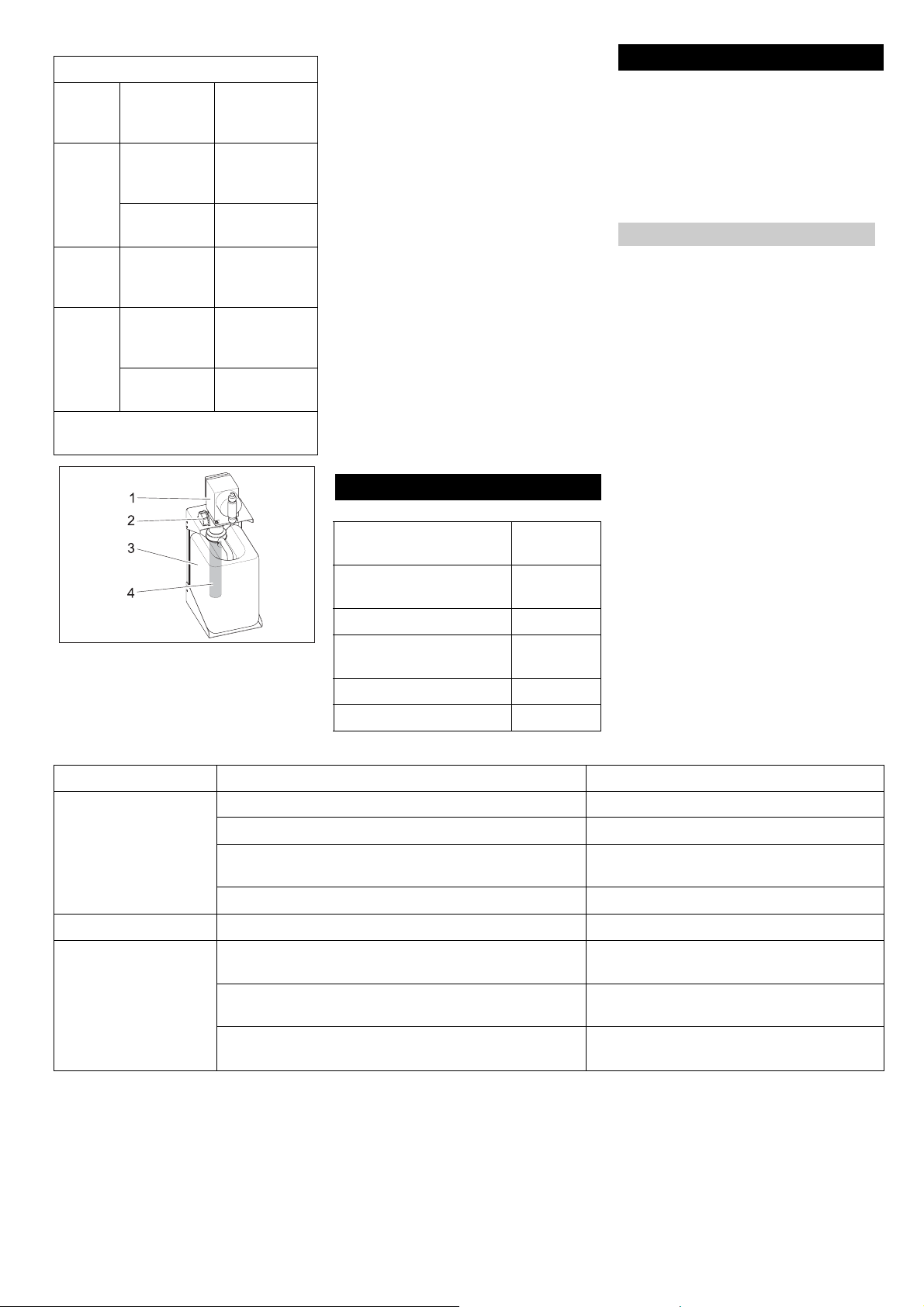

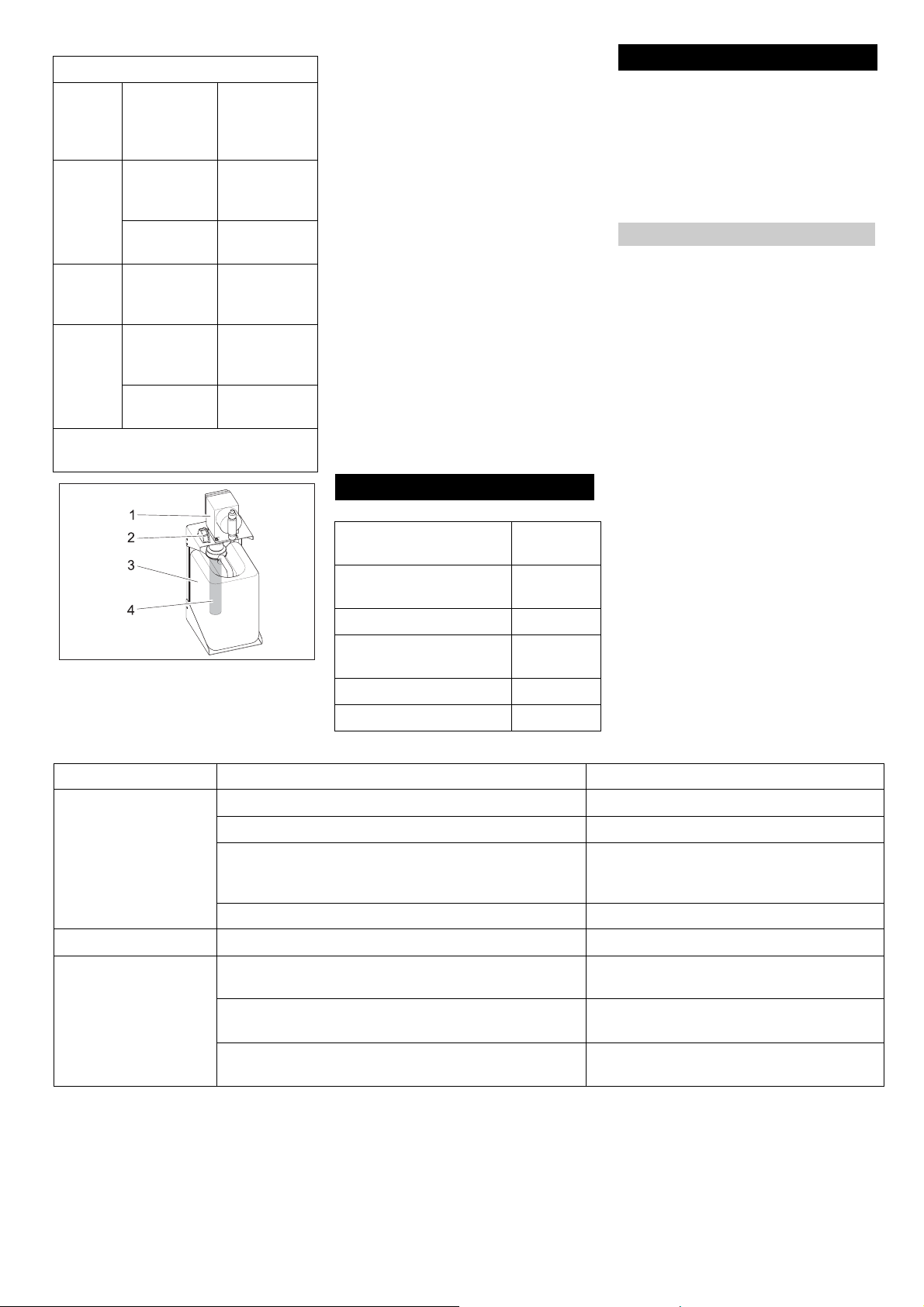

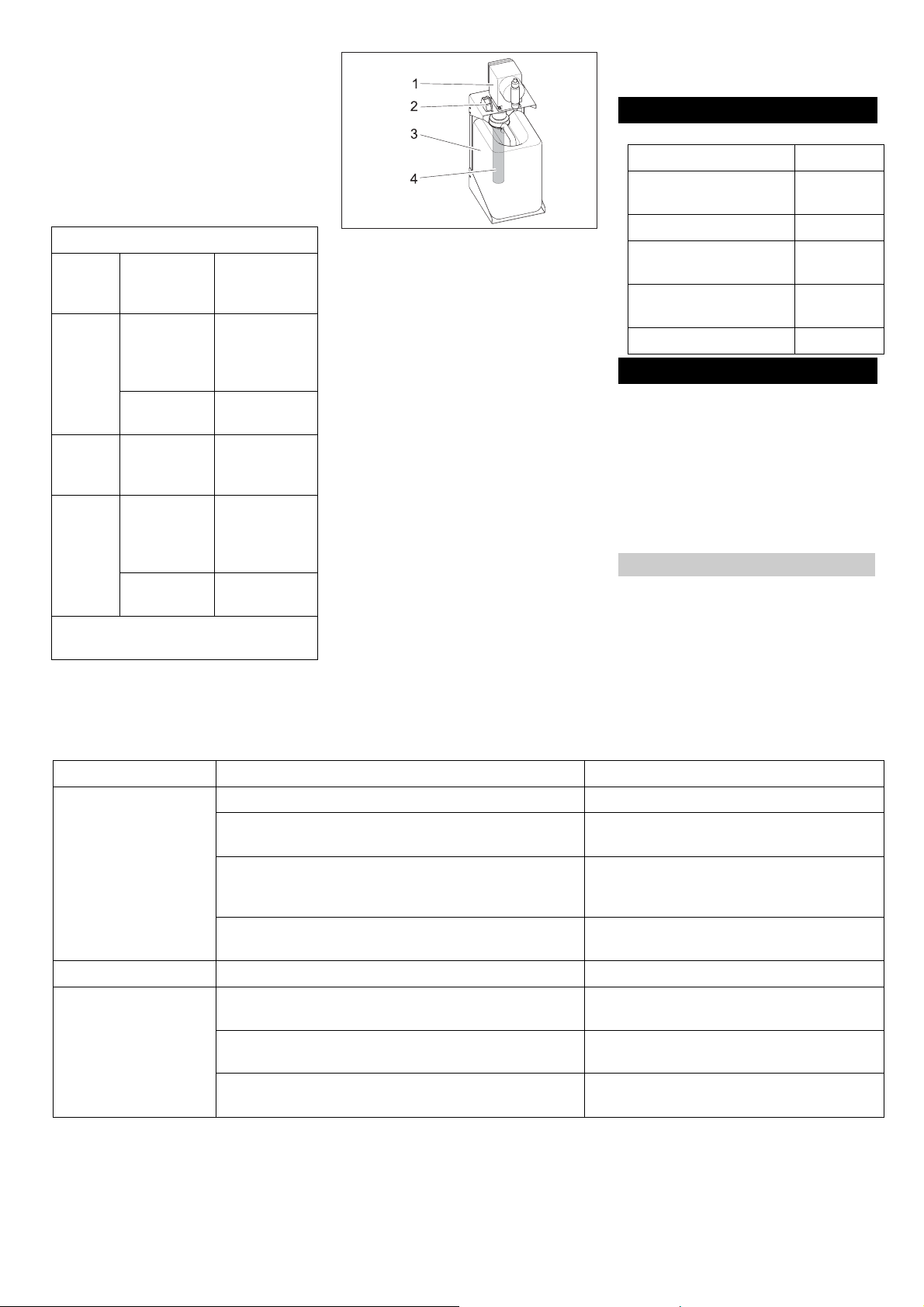

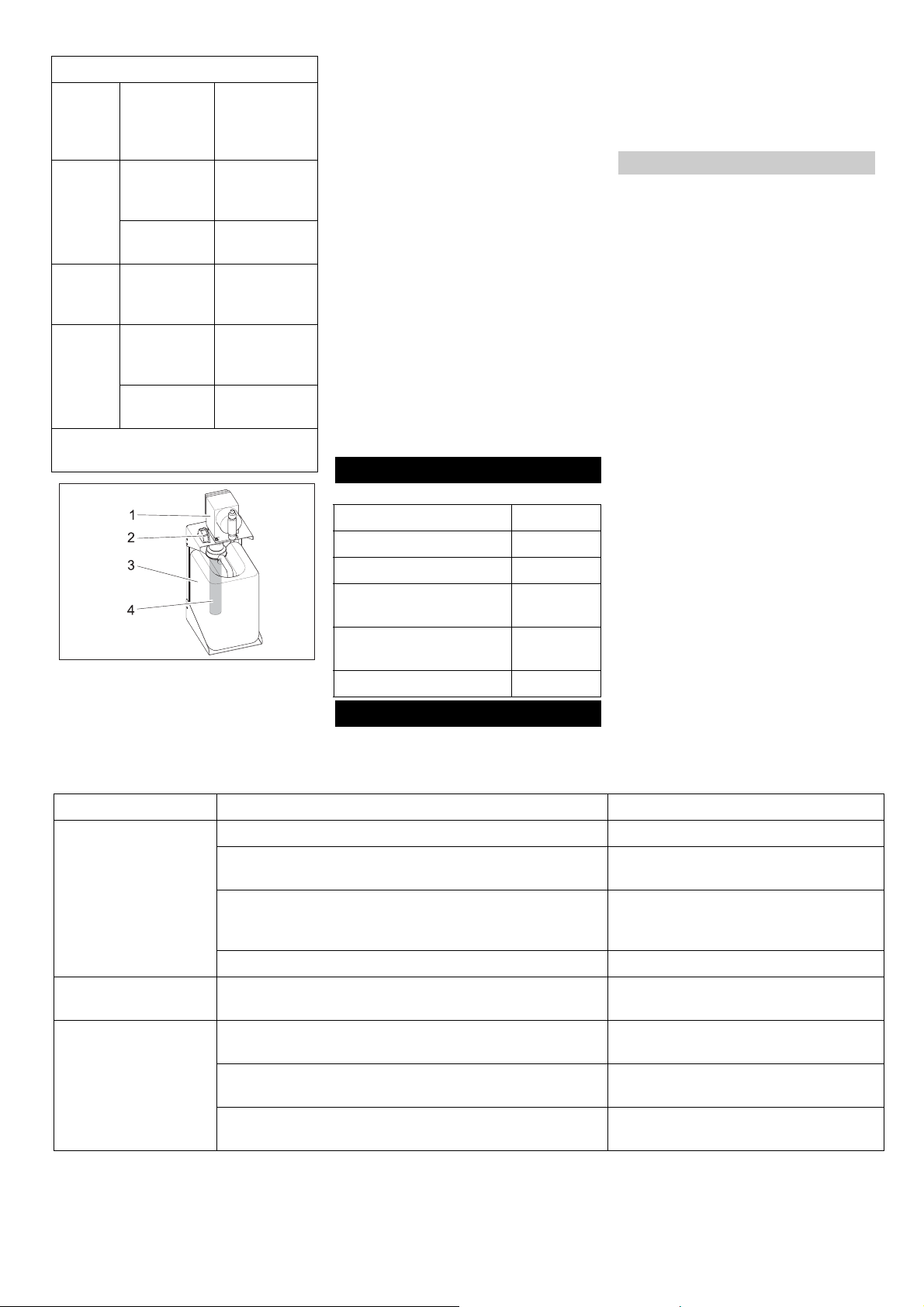

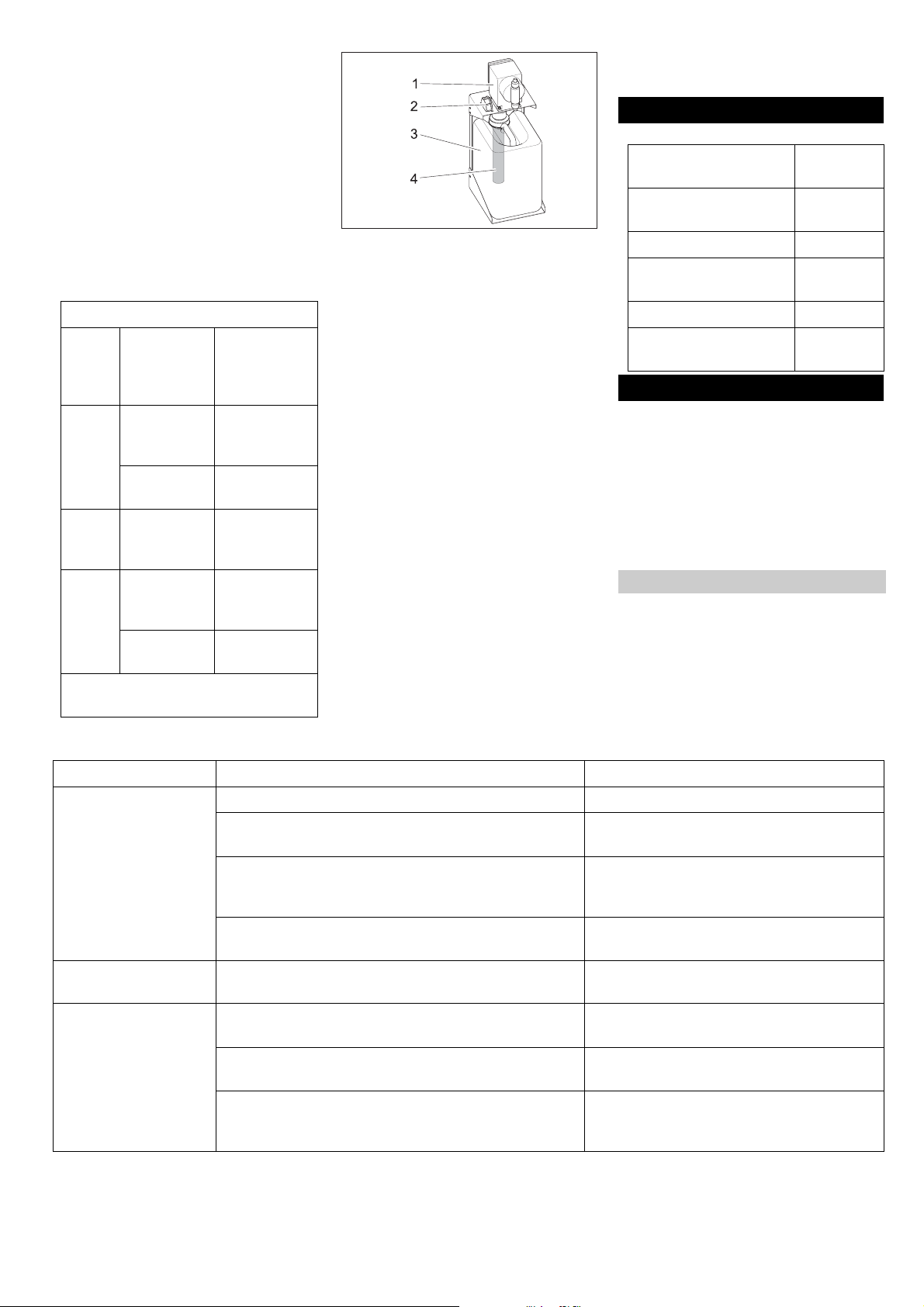

1 Dosierpumpe 2 Deckel 3Kanister 4 Saugeinheit

Î Schutzhandschuhe anziehen und

Î Kanister aus der Dosierstation entneh-

RM 852 Entkeimungsmittel *

Calciumhypochlorit *

Schutzbrille aufsetzen.

men.

 Gefahr

Verletzungsgefahr durch chemische Reaktion. Die Dosierstationen dürfen nicht verwechselt und dadurch mit der falschen Chemikalie befüllt werden.

Î In den vollständig entleerten Kanister

2 l Trinkwasser aus WPC 100 FW fül-

len. Î Die in der Dosiertabelle angegebene

Menge der betreffenden Chemikalie

abmessen und in den Kanister füllen. Î Kanister bis zur Marke „10 l“ mit Trink-

wasser aus WPC 100 FW auffüllen.

Î Kanister mit dem Deckel verschließen. Î Wasser und Chemikalie durch Schüt-

teln des Kanisters vollständig vermi-

schen. Î Deckel wieder abnehmen und in die

Halterung an der Dosierstation stecken. Î Saugeinheit in den Kanister schieben

und Kanister wieder in die Dosierstation

stellen. Î Dosierpumpe nach den Hinweisen im

Kapitel „Wartung und Pflege“ entlüften.

Verbrauchsmaterial

Bezeichnung Bestell-Nr.

RM 852 Entkeimungsmittel

Calciumhypochlorit

RM 5000 Härtestabilisierung

Filtereinsatz Feinfilter, 5µm

Aktivkohlefilter 6.414-844.0

6.414-466.0

Störungen

Störungen werden von den Kontrollleuchten auf dem Schaltschrank angezeigt.

Hinweis

Tritt eine Störung auf, wird die Anlage automatisch abgeschaltet und die Trinkwasserproduktion unterbrochen. Kann die Störung nicht behoben werden, Anlage ausschalten und Kärcher Kundendienst verständigen.

Störung beheben

Î Störung nach den Angaben in der fol-

genden Tabelle beheben.

Î Hauptschalter zum Zurücksetzen der

Störungsanzeige ca. 10 Sekunden lang auf „0“ drehen.

Kontrollleuchte Mögliche Ursache Behebung

Störung leuchtet rot Dosierstation leer. Dosierstation füllen.

Signal des Füllstandssensors einer Dosierstation fehlt. Kundendienst verständigen.

Rohwasserdruck zu gering. Rohwasserzufuhr prüfen: gebäudeseitige In-

stallation, Vordruckpumpe (Option), Rohwasserschläuche.

Motorschutzschalter der Hochdruckpumpe hat ausgelöst. Kundendienst verständigen.

Störung blinkt rot Leitwert des Trinkwassers zu hoch. Kundendienst verständigen.

Bereitschaft leuchtet orange

Trinkwassertank voll. Anlage schaltet selbsttätig wieder ein, wenn

der Wasservorrat sinkt.

Schwimmerschalter im Trinkwassertank defekt. Schwimmerschalter prüfen, ggf. Kunden-

dienst verständigen.

Anlage startet. Kontrollleuchte Bereitschaft erlischt und

Kontrollleuchte Betrieb leuchtet auf.

6 Deutsch

Technische Daten

Umgebungstemperatur °C +1...+50

Lagertemperatur, min. °C –10

Luftfeuchtigkeit, max. % rel. 100

Versorgungsspannung, Anlage V/Hz 230/1~50

Steuerung Mediafilter (nur WPC 100 FW-AM) V/Hz prim.: 230/1~50,

sek.: 12/1~50

Dosierpumpen V/Hz 220...240/1~50

Elektrische Absicherung A16

Elektrischer Anschlusswert kW 0,4

Rohwassertemperatur °C +5...+35

Bezugstemperatur °C +15

pH-Wert Rohwasser 6...9,5

pH-Wert Anlagenreinigung 3...11

Zulaufdruck Rohwasser MPa 0,2...0,6

Leistungsbereich l/Tag 2400±15%

Trinkwasserleistung max. l/h 100

Abmessungen (H x B x T) mm 1200 x 450 x 430

Gewicht im Lieferzustand (ohne Filterfüllungen) kg 55

Salzgehalt Rohwasser max. ppm 1000

EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Trinkwasseraufbereitungs-

anlage

Typ: 1.024-xxx

Einschlägige EG-Richtlinien

98/37/EG 2006/95/EG 2004/108/EG

Angewandte harmonisierte Normen

EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 2006 EN ISO 14971 EN 806-1

Angewandte nationale Normen

---

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Ersatzteile

Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung. Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

5.957-716

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Deutsch 7

Betriebsprotokoll WPC

(B) Protokoll der Betriebsdaten

Anlagentyp: 1.024- Werknummer:

Datum der Inbetriebnahme: Ort der Installation:

Art der Rohwasserquelle: Kunde:

Rohwasserwerte Betriebsdaten Trinkwasser-

werte

Zähler Rückspülungen

Datum

Bediener

Härte [°dH]

Temperatur [°C]

Leitfähigkeit [µS/cm]

Betriebsstunden [h]

Druck vor Feinfilter [MPa]

Pumpendruck [MPa]

Konzentratdruck [MPa]

Mediafilter

Aktivkohlefilter

Durchfluss [l/h]

Leitfähigkeit [µS/cm]

Störungen / Bemerkungen

Protokollseite____ (Bitte diese Seite nach Ausfüllen der Kopfdaten zur weiteren Protokollierung vervielfältigen)

8 Deutsch

Betriebsprotokoll WPC

(A) Inbetriebnahmedaten mit Übergabeprotokoll

Anlagentyp: 1.024- Werknummer:

Datum der Inbetriebnahme: Ort der Installation:

Art der Rohwasserquelle: Kunde:

Betriebsstundenanzeige [h] Rohwasserhärte [°dH]

Leitfähigkeit Rohwasser [µS/cm] pH-Wert Rohwasser [pH]

Rohwassertemperatur [°C]

Mediafilter Eingangsdruck bei Betrieb [MPa] Mediafilter Eingangsdruck bei Rückspülung [MPa]

Aktivkohlefilter Eingangsdruck bei Betrieb MPa] Aktivkohlefilter Eingangsdruck bei Rückspülung [MPa]

Feinfilter Eingangsdruck [MPa] Feinfilter Ausgangsdruck [MPa]

Pumpendruck [MPa] Konzentratdruck [MPa]

Trinkwassermenge [l/h] Konzentratmenge [l/h]

Ausbeute [%] Trinkwasserleitfähigkeit [µS/cm]

Dosierpumpe Flockung Hub / Frequenz [%] Dosierpumpe Vorchlorung Hub / Frequenz [%]

Dosierpumpe Antiscalant Hub / Frequenz [%] Dosierpumpe Nachchlorung Hub / Frequenz [%]

Bemerkungen:

Bestätigung: Die Anlage wurde vollständig funktionsfähig in Betrieb genommen und übergeben. Der Kunde wurde ausdrücklich darauf hingewiesen, dass das durch die Anlage produzierte Wasser vor der Nutzung als Trinkwasser entsprechend den örtlichen Vorschriften durch eine zugelassene Stelle überprüft und als Trinkwasser freigegeben werden muss. Außerdem wurde auf die erforderliche Führung des Betriebsprotokolls, die Gefahren im Umgang mit Chemikalien sowie auf die Gefahren durch ein Vertauschen der Chemikalien ausdrücklich hingewiesen.

Ort, Datum, Unterschrift (Kunde) Ort, Datum, Unterschrift (Kärcher-Service)

Deutsch 9

Rückseite. Bleibt leer, damit das Blatt herausgetrennt werden kann

10 Deutsch

Dear Customer,

Please read and comply with

these instructions prior to the initial operation of your appliance. Retain these operating instructions for future reference or for subsequent possessors.

Contents

Operating elements 11 Safety instructions 11 Use as intended 11 Environmental protection 11 Start up 12 Operation 12 Maintenance and care 12 Consumables 14 Faults 14 Specifications 15 EC Declaration of Conformity 15 Warranty 15 Spare parts 15

Operating elements

1 Pressure regulation valve 2 Concentrate regulation valve 3 Flow meter for concentrate 4 Media filter (only WPC 100 FW-AM) 5 Fine filter 6 Manometer for output pressure of fine

filter

7 Manometer for inlet pressure of fine fil-

ter 8 Manometre for pump pressure 9 Flow meter for drinking water 10 Manometer for concentrate pressure 11 Control board

12 Control for Media filter (only WPC 100

FW-AM)

13 Manometer for inlet pressure of media

filter (only WPC 100 FW-AM) 14 Indicator lamp - Appliance Ready 15 Indicator lamp - Operation 16 Indicator lamp - fault 17 Main switch 18 Active carbon filter 19 Membrane filter unit

Safety instructions

General

Drinking water

– Drinking water quality can only be en-

sured if the plant is monitored at regular

intervals. Please conduct the checks

given in this operating instructions man-

ual according to the schedule. – Please get the drinking water quality

checked at regular intervals. – Follow the drinking water regulations.

Chemicals

– Please wear safety gloves and safety

goggles while handling acid-resistant

chemicals. – Store the chemicals in a cool and dry

place and at temperatures above 5°C. – Store chemicals away from the reach of

children. – Ensure proper ventilation in the room

while handling chemicals. – There must be a washing room close-

by. – Keep an eye-washing liquid bottle

handy.

Electrical system

– The electrical connections must be

done by an electrician according to IEC 60364-1.

– Never touch damaged or ripped mains

cables. If required, pull out the plug from the socket immediately.

– Never operate the unit with damaged

cable.

Symbols

The following symbols are used in this operating manual:

 Danger

Indicates an immediate threat of danger. Failure to observe the instruction may result in death or serious injuries.

몇 Warning

Indicates a possibly dangerous situation. Failure to observe the instruction may result in light injuries or damage to property.

Note

Indicates useful tips and important information about the product.

Use as intended

The plant is used for treating surface water, water from natural springs and river water. Turbid substances, hardeners, salts, bacteria and water are separated depending on the quality of raw water.

Environmental protection

The packaging material can be recycled. Please do not throw the packaging material into household waste; please send it for recycling.

English 11

Old appliances contain valuable materials that can be recycled; these should be sent for recycling. Batteries, oil, and similar substances must not enter the environment. Please dispose of your old appliances using appropriate collection systems.

Start up

 Danger

Risk of injury if the plant is not installed properly. Risk to health on account of poorly treated drinking water. The plant may be put into operation only when set-up, installed and prepared for operation by skilled and authorized personnel.

Before Commissioning

Î Check the connection of the plant to the

raw water source.

Î Ensure uninterrupted flow of the gener-

ated drinking water into a tank or a suitable user-side facility.

Note

The drinking water must be able to flow out without any counter-pressure. The height difference must not be more than 3 m.

Filling up the dosing station

Note

If the plant is fitted with one or more dosing stations, then it needs to be ensured that

this has been connected properly and filled up.

Î Fill up dosing station (refer chapter

"Maintenance and Care/ Maintenance jobs")

Operation

Switching on the plant

Î Check whether the mains plug of the

dosing pumps and the media filter (only WPC 100 FW-AM) are connected to the power supply.

Î Turn the main switch to position "1"

Monitoring elements

1 Indicator lamp - Operation

Glows when drinking water is being produced.

2 Indicator lamp - fault

Glows or blinks when there are interruptions

3 Indicator lamp - Appliance Ready

Glows when the plant is switched on and when the drinking water tank is full.

Switching off the plant

몇 Warning

Risk of damage. If the plant is to be shut down for more than 14 days, then Kärcher Customer Service must carry out some preservative tasks.

Î Turn the main switch to position "0"

Note

Do not switch off WPC 100 FW-AM overnight! The media filter is automatically cleaned during the night. There is a risk of damage to the plant if you do not do this cleaning.

Maintenance and care

 Danger

Health hazard on account of poor quality of drinking water. The control tasks outlined in this maintenance plan are to be carried out according to the schedule in order to ensure the quality of drinking water. If the deviations in the target values cannot be corrected by taking the prescribed measures, then stop production of drinking water and inform Kärcher Customer Service immediately.

Maintenance schedule

Time Check / Activity Target value In case of deviation

daily Filling level of dosing container adequate filling refill

Air bubbles in the dosing pipes no air bubbles Bleed dosing pump.

Drinking water flow based on the startup val-ueLowered by less than 10% Fine regulation

Drinking water guide value based on the startup value

Pressure difference between pump and concentrate pressure

Hours meter for Media filter (only WPC 100 FW-AM)

Pressure difference fine filter maximum 0;.08 MPa Replace fine filter

Visual inspection of the plant no leaks Kärcher Customer

weekly Fill up operations log

monthly Clean and rinse dosing container

Float switch in drinking water tank no functional disruption can be detected Kärcher Customer

Increase within 10% Fine regulation

maximum 15% above startup difference Kärcher Customer

Service

Reflushing has taken place in the last 24 hours

Kärcher Customer Service

Service

12 English

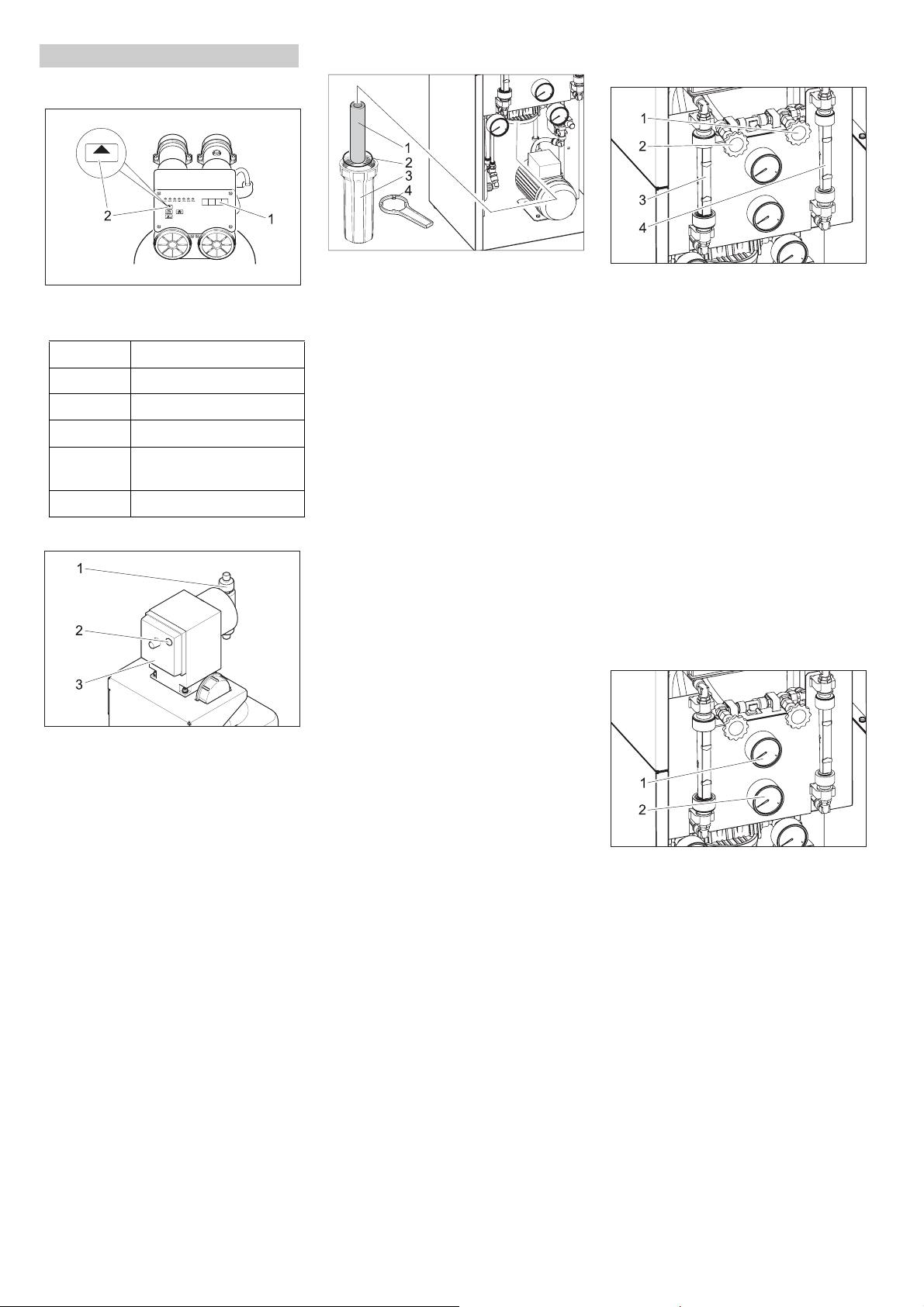

Maintenance Works

Replace fine filter

4 Flow meter for concentrate

Check media filter

1 Display 2 ADVANCE key

ADVANCE Display

– current time

5 s Regeneration time

short Number of regenerations

short Days and hours since the

last regeneration

– current time

Bleed dosing pump.

1 Screw connections 2 Dosing frequency button 3 Dosing pump

Î Refill dosing station (refer chapter on

Startup)

Î Loosen screws on the dosing pump. Î Read and note the dosing frequency

that has been set at the LEDs of the dosing pump.

Î Set the dosing frequency to 100% by re-

peatedly pressing the dosing frequency button and waiting until there are no more bubbles in the suction pipe.

Î Tighten the screws. Î Set the dosing pump to the original dos-

ing frequency.

1 Filter inlay 2 Seal 3Filter pot 4 Filter key

Î Turn the main switch to position "0" Î Interrupt raw water inflow. Î Place a bucket under the fine filter. Î Loosen the filter pot using the filter key

and release the water pressure.

Î Dismantle the filter pot completely. Î Remove the filter inlay from the filter pot

und insert a new filter inlay in the filter

pot. Î Check sealing ring for damage and re-

place if required. Î Screw on the filter pot and tighten it us-

ing the filter key.

Î Restart the raw water flow. Î Set main switch to “1”.

Fine regulation of the operating pressures

몇 Warning

Danger of damage to the plant. The following values should not be exceeded when you make changes to the plant settings:

– Maximum pump pressure 0.6 MPa – Maximum drinking water quantity 100 l/

h – The concentrate quantity should not fall

below the value at the time of startup.

Note

There is a time delay before the plant reacts to the changes done to the regulating valves. Hence do the settings at the pressure regulation valve and the concentrate regulation valve in small steps and wait for the respective effect.

(1) Drinking water flow has fallen from 100 l/h to 80 l/h

Î Close the pressure regulation valve in a

clock-wise direction until the flow meter for the drinking water has almost achieved the target value.

Î Close the concentrate regulation valve

slowly in the clock-wise direction until the required target value is reached for the flow meters of the concentrate and the drinking water.

Î Readjust both the valves if required.

Note

Inform Kärcher Customer Service if this fine regulation does not lead to any changes to the drinking water flow.

(2) Difference between pump and concentrate pressure has increased by more than 0.1 MPa

1 Manometer for concentrate pressure 2 Manometre for pump pressure

Î Read the value on the manometer for

the pump pressure and the concentrate pressure and determine the differential pressure.

Î Compare the ascertained differential

value with the value set at the time of startup (see startup report).

Î The membrane filter unit must be

blocked if the differential pressure has increased by more than 0.1 MPa. Inform Kärcher Customer Service.

Mixing the chemicals

 Danger

Risk of burns injury on account of chemicals. Please wear safety gloves and safety goggles while handling acid-resistant chemicals.

Note

The values for dosing the different chemicals are based on the raw water analysis and the plant output. Kärcher Customer Service will enter the dosing quantities required for your plant in the following table at the time of startup. The dosing quantities refer to a fully empty dosing station. Calculate the corresponding value if the dosing station is partially empty.

1 Concentrate regulation valve 2 Pressure regulation valve 3 Flow meter for drinking water

English 13

Dosing table

Dosing container

Prechlorination

Antiscalant

Postchlorination

* These chemicals can be used as alternatives.

Chemical Dosing per 10

l of dosing solution [ml]

RM 852 Sterilisation agent*

Calcium hyprochlorite *

RM 5000 Hardness stabiliser

RM 852 Sterilisation agent*

Calcium hyprochlorite *

Î Remove the can from the dosing sta-

tion.

 Danger

Risk of injury on account of chemical reaction. The dosing stations should not get interchanged and be filled up with the wrong chemicals.

Î Fill up 2 l drinking water from WPC 100

FW in the completely empty tank.

Î Measure the quantities of the respective

chemicals given in the dosing table and fill up the can.

Î Fill up the can up to the mark "10 l" with

drinking water from WPC 100 FW.

Î Close the can with the lid. Î Mix the water and the chemical thor-

oughly by shaking the can.

Î Remove the lid and insert it in the holder

bracket of the dosing station.

Î Slide the suction unit into the can and

place the can back into the dosing station.

Î Deaerate the dosing pump according to

the instructions in the chapter "Maintenance and Care".

Faults

Interruptions in operations are displayed by the indicator lamps in the switching cabinet.

Note

If there is an interruption, the plant gets switched off automatically and the drinking water production is interrupted. If the problem cannot be rectified, switch off the plant and inform Kärcher Customer Service.

Rectify fault

Î Rectify the faults according to the de-

tails provided in the following table.

Î Turn the main switch for approx. 10

secs to "0" to reset the interference display.

Consumables

Description Order No.

RM 852 Sterilisation agent

Calcium hyprochlorite

1 Dosing pump 2Cover 3Can 4 Suction unit

Î Wear safety gloves and safety goggles.

Indicator lamp Possible cause Remedy

Interruption glows red Dosing station is empty. Fill up the dosing station.

There is no signal for filling level sensor of a dosing station. Inform Customer Service.

Pressure of raw water is too low. Check raw water supply: installation in the

Motor protection switch of the high pressure pump has got released.

Interruption display is blinking red

Operational readiness indicator is glowing orange

Guide value of drinking water is too high. Inform Customer Service.

Drinking water tank is full. Plant gets switched on automatically if the

RM 5000 Hardness stabiliser

Filter inlay for fine filter, 5µm

Active carbon filter 6.414-844.0

6.414-466.0

building, admission pressure pump (optional), raw water pipes.

Inform Customer Service.

drinking water stock falls.

14 English

Float switch in drinking water tank is defective. Check float switch; inform customer service

if required.

Plant starts. Indicator lamp for 'Appliance ready' goes

off and indicator lamp for 'Operations' glows.

Specifications

Ambient temperature °C +1...+50

Storage temperature, min. °C –10

Humidity, max. % rel. 100

Supply voltage, plant V/Hz 230/1~50

Control for Media filter (only WPC 100 FW-AM) V/Hz prim.: 230/1~50,

sec.: 12/1~50

Dosing pumps V/Hz 220...240/1~50

Electrical fuses A16

Electrical connection value kW 0,4

Raw water temperature °C +5...+35

Reference temperature °C +15

pH value fo raw water 6...9,5

pH value of plant cleaning 3...11

Inlet pressure of raw water MPa 0,2...0,6

Output range l/day 2400±15%

Drinking water output, max. l/h 100

Dimensions (h x b x d) mm 1200 x 450 x 430

Weight in delivered state (without filter fillings) kg 55

Max. salt content in raw water ppm 1000

EC Declaration of Conformi-

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: Drinking water preparation

system

Type: 1.024-xxx

Relevant EU Directives

98/37/EC 2006/95/EC 2004/108/EC

Applied harmonized standards

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 2006 DIN EN ISO 14971 EN 806-1

Applied national standards

---

CEO

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Phone: +49 7195 14-0 Fax: +49 7195 14-2212

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase.

At the end of the operating instructions you will find a selected list of spare parts that are often required. For additional information about spare parts, please go to the Service section at www.kaercher.com.

Head of Approbation

Warranty

Spare parts

5.957-716

The undersigned act on behalf and under the power of attorney of the company management.

English 15

Operations log WPC

(B) Log report of operations data

Plant type: 1.024- Plant number:

Startup date: Installation site:

Type of raw water source: Customer:

Raw water values Operations data Drinking water

values

Counter for return rinsing

Date

Operator

Hardness [°dH]

Temperature [°C]

Flow rate [µS/cm]

Operating hours [h]

Pressure befor fine filter [MPa]

Pump pressure [MPa]

Concentrate pressure [MPa]

Media filter

Active carbon filter

Flow [l/h]

Flow rate [µS/cm]

Interruptions/ Remarks

Log page____ (Please make copies of this sheet after filling the header data for maintaining additional reports)

16 English

Operations log WPC

(A) Startup date with transfer log

Plant type: 1.024- Plant number:

Startup date: Installation site:

Type of raw water source: Customer:

Operating hours display [h] Raw water hardness [°dH]

Flow rate of raw water [µS/cm] pH value fo raw water [pH]

Raw water temperature [°C]

Media filter of inlet pressure during plant running [MPa]

Media filter of inlet pressure during return rinsing [MPa]

Active carbon filter of inlet pressure during plant running [MPa]

Inlet pressure of fine filter [MPa] Outlet pressure of fine filter [MPa]

Pump pressure [MPa] Concentrate pressure [MPa]

Drinking water quantity [l/h] Concentrate quantity [l/h]

Yield [%] Drinking water flow rate [µS/cm]

Dosing pump flocking stroke/ frequency [%] Dosing pump pre-chlorination stroke/ frequency [%]

Dosing pump anti-scalant stroke/ frequency [%] Dosing pump post-chlorination stroke/ frequency [%]

Remarks

Confirmation: The plant was started up and handed over in a fully functioning condition. It has been explicitly brought to the notice of the customer that the watre produced by the plant must be checked according to the local standards by an approved testing agency before releasing it as drinking water. Further, it has also been brought to the notice of the customer that the operations log is to be maintained; the customer has also been informed about the risks involved in handling chemicals and the hazards on account of interchanging the chemicals.

Place, Date, Signature (Customer) Place, Date, Signature (Kärcher Service)

Active carbon filter of inlet pressure during return rinsing [MPa]

English 17

Rear side. Is kept blank so that the sheet can be separated

18 English

Cher client,

Lisez attentivement ce mode

d’emploi avant la première utilisation de l’appareil et respectez les conseils y figurant. Conservez ce mode d’emploi pour une utilisation ultérieure ou un éventuel repreneur de votre matériel.

Table des matières

Eléments de commande 19 Consignes de sécurité 19 Utilisation conforme 19 Protection de l’environnement 20 Mise en service 20 Fonctionnement 20 Entretien et maintenance 20 Matériel de consommation 22 Pannes 22 Données techniques 23 Déclaration de conformité CE 23 Garantie 23 Pièces de rechange 23

Eléments de commande

1 Détendeur 2 Vanne de commande du concentré 3 Débitmètre Concentré 4 Filtre de media (uniquement WPC 100

FW-AM) 5 Filtre fin 6 Manomètre de la pression de sortie du

filtre finisseur 7 Manomètre de la pression d'entrée du

filtre finisseur 8 Manomètre de la pression de la pompe 9 Débitmètre d'eau potable

10 Manomètre de la pression du concentré 11 Armoire de commande 12 Commande du filtre de media (unique-

ment WPC 100 FW-AM)

13 Manomètre de la pression d'entrée du

filtre de media (uniquement WPC 100

FW-AM) 14 Voyant de contrôle de la disponibilité 15 Voyant de contrôle du service 16 Voyant de contrôle Panne 17 Interrupteur principal 18 Filtre à charbon actif 19 Membrane de l'unité de filtre

Consignes de sécurité

Généralités

Eau potable

– La qualité d'eau potable est garantie

uniquement lors de la surveillance cor-

recte de l'installation. Veuillez effectuer

les contrôles donnés dans cette mode

d'emploi dans les délais. – La qualité d'eau potable doit être exami-

ner à intervalles réguliers. – Observer le décret d'eau potable.

Substances chimiques

– Porter des gants de protection anti-aci-

des et des lunettes protectrices à l'utili-

sation des substances chimiques. – Stocker les substances chimiques froi-

dement, sec et à des températures sur

5°C. – Garder les substances chimiques inac-

cessibles pour des enfants. – A l'uitlisation des substances chimiques

s'occupent d'une bonne aération du lo-

cal.

– Dans la proximité doit se trouver une

occasion à laver.

– Une bouteille avec d'eau pour laver les

yeux doit être prête.

Installation électrique

– Le raccordement électrique doit être ef-

fectué par un électricien et doit correspondre à la CEI 60364-1.

–

Ne jamais toucher des câbles de secteurs endommagés ou coupés. En cas échéant, débrancher la fiche du secteur.

– ne jamais fonctionner l'installation avec

un câble de secteur endommagé.

Symboles

Les symboles suivants sont utilisés dans ces instructions de service :

 Danger

Signale un danger imminent. Le non-respect de cette consigne peut être source de blessures graves ou mortelles.

몇 Avertissement

Signale une situation potentiellement dangereuse. Le non-respect de cette consigne peut entraîner des blessures légères ou des dégâts matériels.

Remarque

Introduit des conseils d'utilisation et des informations majeures relatives au produit.

Utilisation conforme

L'installation est utilisée pour le traitement de l'eau de surface, de l'eau de source et de l'eau de rivière. En fonction de la qualité d'eau brute, des troubles artificiels, des éléments composants les structures de trempe, des sels, des bactéries et des virus sont séparées.

Français 19

Protection de l’environne-

ment

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Mise en service

 Danger

Risque de blessure par l'installation incorrectement installée. Risque de santé par l'eau potable mal traitée. Lorsque l'installation est construite, installée et préparée pour le service par un personnel formé et autorisé, elle peut être mise en service.

Avant la mise en service

Î Contrôler la liaison de l'installation avec

la source d'eau brute.

Î S'assurer le déroulement libre de l'eau

potable produite dans un réservoir ou une installation du côté d'utilisateur convenable.

Remarque

L'eau potable doit s'écouler sans résistance. La différence de hauteur ne peut pas dépasser 3 m.

Remplir la station de dosage

Remarque

Si l'installation est équipée d'uns ou plusieurs stations de dosage doit être assuré que ceux-ci sont correctement raccordées et remplies.

Î Remplir la station de dosage (cf. chapi-

tre "Maintenance et entretien/travaux d'entretien")

Fonctionnement

Mettre la station de lavage en mar-

che

Î Contrôler, si les fiches de secteur des

pompes de dosage de la station de dosage et du filtre media (uniquement WPC 100 A FW) sont connectées au réseau électrique.

Î Positionner l'interrupteur principal sur la

position "1".

Eléments de contrôle

1 Voyant de contrôle du service

S'allume à la production d'eau potable.

2 Voyant de contrôle Panne

S'allume ou clignote en cas de panne

3 Voyant de contrôle de la disponibilité

S'allume en cas l'installation est en marche et lorsque le réservoir d'eau potable est plein.

Arrêter l'installation

몇 Avertissement

Risque d'endommagement. Si l'installation est arrêtée plus long que 14 jours, une conservation doit être exécutée par le service après-vente Kärcher.

Î Positionner l'interrupteur principal sur

"0".

Remarque

Ne pas arrêter la WPC 100 FW-AM pendant la nuit! Le nettoyage automatique du filtre media est exécuté pendant la nuit. Si ce nettoyage n'est pas effectué, il y a un risque des dégâts à l'installation.

Entretien et maintenance

 Danger

Danger de santé par une mauvaise qualité d'eau potable. Pour pouvoir garantir la qualité d'eau potable, les contrôles doivent être accomplis au terme fixé par la suite le plan de soins. Si des différences de l'état normal ne peuvent pas être éliminées par les mesures données, la production d'eau potable doit être arrêtée et le service aprèsvente Kärcher doit être informé.

Plan de maintenance

Période Contrôle/Activité Débit En cas d'écart

1 fois par jour

hebdomadaire

mensuellement

Niveau du réservoir de dosage Remplissage suffisant remplir Il y a des bulles d'air dans des conduites de do-

sage. Fluxe d'eau potable en partant de la valeur de

mise en activité Conductance d'eau potable en partant de la va-

leur de mise en activité Différence de pression de la pression de pompes

et de concentré Compteur de service du filtre de media (unique-

ment WPC 100 FW-AM) Différence de pression du filtre finisseur 0,08 MPa au maximum Changer le filtre finis-

Contrôle visuel de l'installation aucune fuite Service après-vente de

Remplir le procès-verbal d'exploitation

Nettoyer et rincer le réservoir de dosage Interrupteur à flotteur dans le réservoir d'eau po-

table

aucunes bulles d'aires Purge de la pompe de

dosage

Abaisser dans 10% Réglage exacte

Hausse dans 10% Réglage exacte

au maximum 15% sur la différence de mise en activité

Le lavage par inversion de courant a eu lieu pendant les dernières 24 heures

aucun dysfonctionnement visible Service après-vente de

Service après-vente de Kärcher

seur

Kärcher

20 Français

Travaux de maintenance

Relever le filtre media

Changer le filtre finisseur

(1) Le fluxe d'eau potable est baissé de 100 l/h à 80 l/h

1Ecran 2 Touche ADVANCE

ADVANCE Ecran

– Heure actuelle

5 s Heure de la régénération

court Quantité des régénérations

court Jours et heures depuis la

dernière régénération

– Heure actuelle

Purge de la pompe de dosage

1 Fermeture 2 Touche de la fréquence de dosage 3 Pompe de dosage

Î Remplir la station de dosage (cf. chapi-

tre La mise en service).

Î Deserrer le boulonnage à la pompe de

dosage.

Î Relever et annoter la fréquence de do-

sage réglée aux DELs sur la pompe de dosage.

Î Régler la fréquence de dosage par la

pression répétée de la touche de la fréquence de dosage sur 100% et attendre jusqu'à aucune bulle se trouve dans la canalisation d'aspiration.

Î Serrer le boulonnage. Î Régler la pompe de dosage de nouveau

sur la fréquence de dosage originelle.

1 Elément d'un filtre 2 Joint 3 Pot de filtre 4 Clé de filtre

Î Positionner l'interrupteur principal sur

"0".

Î Interromper l'entrée d'eau brute. Î Poser un seau au-dessous du filtre finis-

seur. Î Deserrer le pot de filtre avec la clé de fil-

tre et enlever la pression d'eau.

Î Dévisser complètement le pot de filtre. Î Retirer l'élément du filtre du pot de filtre

et mettre un nouveau élément du filtre

dans le pot de filtre. Î Examiner le rondelle d'étanchéité s'il est

endommagé et en cas échéant le chan-

ger. Î Visser le pot de filtre et le serrer avec la

clé de filtre.

Î Restaurer l'adduction d'eau brute. Î Tourner l'interrupteur principal sur la po-

sition '1'.

Réglage exacte des pressions de service

몇 Avertissement

Risque d'endommagement de l'installation. Lors des changements des points de vue d'annexes, les valeurs suivantes ne peuvent pas être dépassées: – La pression de la pompe est de 0,6 MPa

au maximum

– Quantité d'eau maximale est de 100l /h – La quantité de concentré ne peut pas

descendre au-dessous de la valeur lors

de la mise en service.

Remarque

L'installation réagit retardé de temps à des modifications aux soupapes de règle. Ainsi effectuer le réglage à la soupape de règle de pression et à la soupape de règle de concentré uniquement dans de petits pas et attendent l'effet respectif.

1 Vanne de commande du concentré 2 Détendeur 3 Débitmètre d'eau potable 4 Débitmètre Concentré

Î Fermer la soupape de règle de pression

lentement dans le sens d'une aiguille d'une montre jusqu'à ce qu'au couteau d'écoulements de l'eau potable la quantité exacte soit presque atteinte.

Î Fermer la soupape de règle de concen-

tré lentement dans le sens d'une aiguille d'une montre jusqu'auquel à des couteaux d'écoulements du concentré et de l'eau potable la quantité exacte respectif est atteint.

Î Le cas échéant, effectuer un postajusta-

ge aux deux soupapes.

Remarque

Si l'ajustage ne mène vers aucune augmentation du fluxe d'eau potable, informer le service après-vente Kärcher.

2) Différence entre la pression de pompe et de concentré est monté plus que 0,1 MPa

1 Manomètre de la pression du concentré 2 Manomètre de la pression de la pompe

Î Relever le manomètre pour la pression

de pompe et la pression de concentré et découvrer la pression de différence.

Î Comparer la pression de différence dé-

terminé avec la valeur lors de la mise en service (cf. le procès-verbal de mise en service).

Î Si la pression de différence est montée

autour de plus que 0,1 MPa, l'unité de filtre de membrane est bouchée. Avertir le service après-vente de Kärcher.

Préparer la substance chimique

 Danger

Risque de brûlure par substances chimiques. Porter des gants de protection anti-

Français 21

acides et des lunettes protectrices à l'utilisation des substances chimiques.

Remarque

Les valeurs pour le dosage des substances chimiques différentes résultent de l'analyse d'eau brute et de la puissance de l'installation. Le technicien de service après-vente Kärcher inscrit les quantités de dosage nécessaires à votre installation sur le tableau de dosage suivant lors de la mise en service. Les quantités de dosage se rapportent à une station de dosage complètement vidée. A une station de dosage partiellement vidée, la valeur doit être recalculée en conséquence.

Tableau du dosage

Récipient doseur

Préchloration

Anti Scalant

Chloration finale

* Chaque de cettes substances chimiques peuvent être utilisées de façon alternative.

Substance chimique

RM 852 Produit de dégermage *

Hypochlorite de calcium *

RM 5000 Stabilisation de la dureté

RM 852 Produit de dégermage *

Hypochlorite de calcium *

Dosage par 10 l de solution de dosage [ml]

1 Pompe de dosage 2 Capot 3 Bidon 4 Unité d'aspiation

Î Mettre des gants de protection et les lu-

nettes protectrices.

Î Retirer le bidon de la station de dosage.

 Danger

Risque de blessure par réaction chimique. Les stations de dosage ne peuvent être confondues et ainsi être remplies avec des fausses substances chimiques.

Î Remplir dans le bidon complètement

vidé 2 l d'eau potable de WPC 100 FW.

Î Mesurer la quantité donnée dans le ta-

bleau de dosage de la substance chimique concernant et remplir dans le bidon.

Î Combler le bidon jusqu'à la marque "10

l" avec l'eau potable de WPC 100 FW.

Î Fermer le bidon avec le couvercle. Î Mélanger complètement l'eau et la

substance chimique en secouant le bidon.

Î Retirer de nouveau le couvercle et met-

tre dans le support à la station de dosage.

Î Pousser l'unité d'aspiration dans le bi-

don et mettre le bidon de nouveau dans la station de dosage.

Î Purger la pompe de dosage selon les

instructions dans le chapitre "Maintenance et entretien".

Matériel de consommation

Désignation N° de réf.

RM 852 Produit de dégermage

Hypochlorite de calcium

RM 5000 Stabilisation de la dureté

Elément du filtre du filtre finisseur, 5 µm

Filtre à charbon actif 6.414-844.0

6.414-466.0

Pannes

Les pannes sont affichées par les voyants de contrôle à l'armoire de commande.

Remarque

Si une panne se produit, l'installation s'arrête automatiquement et la production d'eau potable est interrompue. Si la panne ne peut être éliminée, arrêter l'installation et informer le service après-vente de Kärcher.

Eliminer la panne

Î Eliminer la panne selon les indications

dans le tableau suivant.

Î Tourner l'interrupteur principal environ

10 secondes sur "0" pour reposer l'indicateur d'avarie.

Voyant de contrôle Eventuelle cause Remède

La panne s'allume rou-geLa station de dosage est vide. Remplir la station de dosage.

Il manque le signal du détecteur d'état de remplissage d'une station de dosage.

La pression d'eau brute est trop faible. Contrôler l'entrée d'eau brute: installation du

L'interrupteur de protection de moteur de la pompe à haute pression a déclenché.

La panne clignote rouge La valeur générale de l'eau potable est trop haute. Avertir le service après-vente.

La disponibilité s'allume orange

Le réservoir d'eau potable est plein. L'installation démarre automatiquement, lors-

L'interrupteur à flotteur dans le réservoir d'eau potable est en panne.

Démarrer l'installation. Le voyant de contrôle de la disponibilité s'éteint

Avertir le service après-vente.

côté de bâtiment, la pompe de prépression (option), les tuyaux d'eau brute.

Avertir le service après-vente.

que la réserve d'eau descende.

Contrôler l'interrupteur à flotteur, le cas échéant informer le service après-vente.

et le voyant de contrôle du service s'allume.

22 Français

Données techniques

Température ambiante °C +1...+50

Température de stockage, min. °C –10

Humidité, max. % rel. 100

Tension de fourniture, installation V/Hz 230/1~50

Commande du filtre de media (uniquement WPC 100 FW-AM) V/Hz prim.: 230/1~50,

sec.: 12/1~50

Pompes de dosage V/Hz 220...240/1~50

Sécurité électrique A16

Valeur électrique de raccordement kW 0,4

Température d'eau brute °C +5...+35

Température de référence °C +15

Valeur de pH d'eau brute 6...9,5

Valeur de pH du nettoyage de l'installation 3...11

Pression d'entrée d'eau brute MPa 0,2...0,6

Zone de puissance l/jour 2400±15%

Puissance max. d'eau potable l/h 100

Dimensions (H x L x P) mm 1200 x 450 x 430

Poids à l'état de livraison (sans remplissages de filtre) kg 55

Teneur max. en sels d'eau brute ppm 1000

Déclaration de conformité CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit: Installation de flottation

d'eau potable

Type: 1.024-xxx

Directives européennes en vigueur :

98/37/CE 2006/95/CE 2004/108/CE

Normes harmonisées appliquées :

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Normes nationales appliquées :

---

CEO

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi. Plus information sur les pièces de rechange vous les trouverez sous www.kaercher.com sous le menu Service.

Head of Approbation

Garantie

Pièces de rechange

5.957-716

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

Français 23

Procès-verbal d'exploitation WPC

(B) Procès-verbal des donnés opérationnelles

Type de station : 1.024- Numéro de fabrication:

Date de la mise en service: Lieu de l'installation:

Sorte de la source d'eau brute: Client:

Valeurs d'eau brute Données operationnelles Valeurs d'eau

Compteur des lavages par inversion de courant

potable

Date

Opérateur

Dureté [°dH]

Température [°C]

Conductibilité [µS/cm]

Heures de service [h]

Pression des filtres finisseurs [MPa]

Pression de la pompe [MPa]

Pression du concentré [MPa]

Filtre media

Filtre à charbon actif

Débit [l/h]

Conductibilité [µS/cm]

Pannes / Remarques

Page du procès-verbal_______ (Veuillez copier, cette page après avoir rempli les données de tête à l'autre procédure de présentation au système)

24 Français

Procès-verbal d'exploitation WPC

(A) Données de mise en service avec le procès-verbal de transfert

Type de station : 1.024- Numéro de fabrication:

Date de la mise en service: Lieu de l'installation:

Sorte de la source d'eau brute: Client:

Affichage des heures de service [h] Dureté d'eau brute [°dH]

Conductibilité d'eau brute [µS/cm] Valeur de pH d'eau brute [pH]

Température d'eau brute [°C]

Filtre media de pression d'entrée en cas de fonctionnement [MPa]

Filtre media de pression d'entrée en cas de lavage par inversion de courant [MPa]

Filtre à charbon actif de pression d'entrée en cas de fonctionnement [MPa]

Filtre finisseur Pression d'entrée [MPa] Filtre finisseur Pression de sortie [MPa]

Pression de la pompe [MPa] Pression du concentré [MPa]

Quantité d'eau potable [l/h] Quantité de concentré [l/h]

Taux de rendement [%] Conductibilité d'eau potable [µS/cm]

Pompe de dosage de la floctuation de levage / Fréquence [%]

Pompe de dosage de antiscalant de levage / Fréquence [%]

Remarques:

Confirmation: L'installation était mise en service complètement capable de fonctionner et était remise. Le client était attiré l'attention catégoriquement sur ce que l'eau produite par l'installation doit être contrôlée avant l'utilisation comme l'eau potable conformément aux instructions locales par un service admis et être autorisé comme l'eau potable. En outre, on attirait l'attention catégoriquement sur l'existence nécessaire du procès-verbal d'exploitation, les dangers en contact avec des substances chimiques ainsi que sur les dangers en échangeant les substances chimiques.

Lieu, Date, Signature (Client) Lieu, Date, Signature (Service après-vente de Kärcher)

Filtre à charbon actif de pression d'entrée en cas de lavage par inversion de courant [MPa]

Pompe de dosage de préchloration de levage / Fréquence [%]

Pompe de dosage de chloration finale de levage / Fréquence [%]

Français 25

Verso. Reste vide, afin que la feuille peut être retirer.

26 Français

Gentile cliente,

Prima di utilizzare l'apparec-

chio per la prima volta, leggere e seguire queste istruzioni per l'uso. Conservare le presenti istruzioni per l'uso per consultarle in un secondo tempo o per darle a successivi proprietari.

Indice

Dispositivi di comando 27 Norme di sicurezza 27 Uso conforme a destinazione 27 Protezione dell’ambiente 28 Messa in funzione 28 Funzionamento 28 Cura e manutenzione 2 8 Materiale di consumo 30 Guasti 30 Dati tecnici 31 Dichiarazione di conformità CE 31 Garanzia 31 Ricambi 31

Dispositivi di comando

1 Valvola di regolazione pressione 2 Valvola di regolazione del concentrato 3 flussometro del concentrato 4 Filtro antidisturbo (solo WPC 100 FW-

AM) 5 Filtro fine 6 Manometro Pressione di uscita Filtro

fine 7 Manometro Pressione di ingresso Filtro

fine 8 Manometro pressione pompa 9 Flussometro acqua potabile 10 Manometro pressione concentrato

11 Quadro elettrico ad armadio 12 Controllore filtro antidisturbo (solo WPC

100 FW-AM)

13 Manometro pressione di ingresso filtro

antidisturbo (solo WPC 100 FW-AM) 14 Spia luminosa In attesa 15 Spia luminosa Funzionamento 16 Spia luminosa anomalie 17 Interruttore principale 18 Filtro a carbone attivo 19 Unità filtrante a membrana

Norme di sicurezza

Norme generali

acqua potabile

– La qualità dell'acqua potabile è garanti-

ta solo con un corretto monitoraggio

dell'impianto. Eseguire i controlli indicati

in questo manuale d'uso secondo i ter-

mini previsti. – Fare controllare la qualità dell'acqua po-

tabile a intervalli regolari. – Attenersi alle raccomandazioni inerenti

l'acqua potabile.

Sostanze chimiche

– Durante l'utilizzo di sostanze chimiche

indossare guanti e occhiali protetti vi re-

sistenti agli acidi. – Magazzinare le sostanze chimiche in

luoghi freschi e asciutti, a temperature

superiori a 5°C. – Tenere lontano le sostanze chimiche

dai bambini. – Durante l'utilizzo di sostanze chimiche,

accertarsi che il locale sia ben aerato. – Nelle vicinanze deve essere possibile

lavarsi.

– Tenere a portata di mano il flacon e pe r

il lavaggio oculare.

Impianto elettrico

– Il collegamento elettrico va eseguito da

un'elettricista qualificato e deve essere conforme alla norma IEC 60364-1.

– Non toccare mai cavi di rete danneggiati

o staccati. Se necessario, staccare immediatamente la spina di rete.

– Non utilizzare mai l'impianto con cavo di

rete danneggiato.

Simboli

Questo manuale d'uso contiene i seguenti simboli:

 Pericolo

Indica un pericolo di immediata incombenza. La mancata osservanza di questa avvertenza può causare morte o lesioni gravi.

몇 Attenzione

Indica una situazione di probabile pericolosità. La mancata osservanza di questa avvertenza può causare lesioni lievi o danni materiali.

Avvertenza

Indica suggerimenti per l'impiego e informazioni importanti sul prodotto.

Uso conforme a destinazione

L'impianto viene impiegato per il trattamento di acqua di superficie, di pozzo e di flusso. In base alla qualità dell'acqua non potabile vengono separate sostanze torbide, induritori, sali, batteri e virus.

Italiano 27

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell’ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Messa in funzione

 Pericolo

Pericolo di lesioni a causa di impianto installato erroneamente. Pericolo per la salute a causa di acqua potabile trattata erroneamente. L'impianto deve essere messo in funzione solo se è stato installato e preparato per l'uso da personale qualificato e autorizzato.

Prima della messa in funzione

Î Controllare il collegamento dell'impianto

alla sorgente di acqua non potabile.

Î Accertarsi che l'acqua potabile prodotta

venga scaricata in un serbatoio o in un dispositivo idoneo per l'utente.

Avvertenza

L'acqua potabile deve fluire senza contropressione. La differenza in altezza non deve superare i 3 m.

Riempimento stazione di dosaggio

Avvertenza

Se l'impianto è equipaggiato con una o più stazioni di dosaggio, accertarsi che siano correttamente collegate e riempite.

Î Riempimento stazione di dosaggio (vedi

capitolo "Manutenzione e cura/Lavori di manutenzione“)

Funzionamento

Accensione dell'impianto

Î Controllare che la spina di rete delle

pompe delle stazioni di dosaggio e del filtro antidisturbo (solo WPC 100 FWAM) sia collegata alla rete elettrica.

Î Ruotare l'interruttore principale su "1“.

Elementi di controllo

1 Spia luminosa Funzionamento

Si accende durante la produzione di acqua potabile.

2 Spia luminosa anomalie

Si accende o lampeggia in caso di anomalie

3 Spia luminosa In attesa

Si accende con impianto acceso e serbatoio acqua potabile pieno.

Spegnimento dell'impianto

몇 Attenzione

Rischio di danneggiamento. Se l'impianto resta spento per oltre 14 giorni, eseguire una conservazione da parte del servizio assistenza Kärcher.

Î Ruotare l'interruttore principale su "0“.

Avvertenza

Non disinserire WPC 100 FW-AM di notte! Di notte viene eseguita la pulizia automatica del filtro antidisturbo. Se questa pulizia non viene effettuata, sussiste il pericolo di danneggiamenti all'impianto.

Cura e manutenzione

 Pericolo

Pericolo per la salute a causa di cattiva qualità dell'acqua potabile. Per avere una buona qualità dell'acqua potabile, eseguire i controllo elencati nel seguente piano di manutenzione nei termini previsti. Se non è possibile eliminare scostamenti dallo stato nominale con le misure indicate, arrestare la produzione dell'acqua potabile e contattare il servizio assistenza Kärcher.

Schema di manutenzione

Interval-loControllo/Intervento Nomin ale In caso di scostamento

Ogni gior-noLivello di riempimento contenitore dosaggio Riempimento sufficiente Riempirlo

Bolle d'aria nelle linee di dosaggio Assenza di bolle d'aria Spurgo dell'aria della pom-

pa di dosaggio

Settimanale

Una volta al mese

Flusso dell'acqua potabile in base al valore di messa in funzione

Conduttanza dell'acqua potabile in base al valore di messa in funzione

Differenza tra pressione pompa e concentra-tomax 15% al di sopra della differenza di messa

Contaore di esercizio filtro antidisturbo (solo WPC 100 FW-AM)

Differenza di pressione filtro fine max 0,08 MPa Sostituire il filtro fine Controllo visivo dell'impianto Assenza di perdite Servizio assistenza clienti

Compilare il protocollo di esercizio

Pulire e lavare il contenitore dosaggio Interruttore a galleggiante nel serbatoio ac-

qua potabile

Riduzione entro il 10% Regolazione di precisione

Aumento entro il 10% Regolazione di precisione

Servizio assistenza clienti

in funzione Il risciacquo ha avuto luogo nelle ultime 24

ore

Nessuna anomalia di funzionamento rilevabi-leServizio assistenza clienti

Kärcher Servizio assistenza clienti

Kärcher

28 Italiano

Lavori di manutenzione

Rilevamento valori filtro antidisturbo

Sostituire il filtro fine

(1) Flusso acqua potabile ridotto da 100 l/h a 80 l/h

1 Display 2Tasto ADVANCE

ADVANCE Display

– Ora attuale 5 s Ora della rigenerazione corto Numero di regenerazioni corto Giorni e ore dall'ultima re-

generazione

– Ora attuale

Spurgo dell'aria della pompa di dosaggio

1 Raccordo a vite 2 Pulsante frequenza di dosaggio 3 Pompa dosatrice

Î Riempimento stazione di dosaggio (vedi

capitolo Messa in funzione).

Î Allentare il collegamento a vi te della

pompa dosatrice.

Î Rilevare e annotare la frequenza di do-

saggio impostata dai LED della pompa dosatrice.

Î Impostare la frequenza di dosaggio al

100% premendo più volte il pulsante Frequenza di dosaggio e attendere, finché non vi sono più bolle nel condotto di aspirazione.

Î Stringere il collegamento a vite. Î Impostare la pompa dosatrice di nuovo

alla frequenza di dosaggio originaria.

1 Inserto filtrante 2 Guarnizione 3 Tazza filtrante 4 Chiave filtro

Î Ruotare l'interruttore principal e su "0“. Î Interrompere l'alimentazione di acqua

non potabile.

Î Posizionare un secchio sotto il filtro fine. Î Allentare la tazza filtrante con l'apposita

chiave e scaricare la pressione dell'ac-

qua. Î Svitare completamente la tazza filtran-

te. Î Estrarre l'inserto filtrante dalla tazza fil-

trante e inserire un inserto nuovo nella

tazza. Î Controllare che l'anello di tenuta non sia

danneggiato e se necessario, sostituir-

lo. Î Avvitare la tazza filtrante e serrarla con

l'apposita chiave. Î Ripristinare l'alimentazione di acqua

non potabile. Î Ruotare l'interruttore principal e su "1".

Regolazione di precisione delle pressi oni di esercizio

몇 Attenzione

Pericolo di danneggiamento per l'impianto. Se si modificano le impostazioni dell'impianto, non superare i seguenti valori:

– Pressione pompa max 0,6 MPa – Quantità acqua potabile max 100 l/h – La quantità del concentrato non deve

scendere al di sotto del valore della

messa in funzione

Avvertenza

L'impianto reagisce in ritardo alle modifiche delle valvole di regolazione. Pertanto, eseguire le impostazioni sulla valvola di regolazione della pressione e sulla valvola di regolazione del concentrato per gradi e osservare la reazione.

1 Valvola di regolazione del concentrato 2 Valvola di regolazione pressione 3 Flussometro acqua potabile 4 flussometro del concentrato

Î Chiudere la valvola di regolazione della

pressione lentamente in senso orario, finchè il flussometro non indica la quantità nominale di acqua potabile.

Î Chiudere lentamente la valvola di rego-

lazione del concentrato in senso orario, finché i flussometri del concentrato e dell'acqua potabile non indicano i rispettivi valori nominali.

Î Se necessario, regolare di nuovo en-

trambe le valvole.

Avvertenza

Se la regolazione di precisione non f aumentare il flusso dell'acqua potabile, contattare il servizio assistenza Kärcher.

(2) Aumento differenza tra pressione pompa e concentrato superiore a 0,1 MPa

1 Manometro pressione concentrato 2 Manometro pressione pompa

Î Rilevare i valori dal manometro della

pressione pompa e concentrato e determinare la differenza di pressione.

Î Confrontare la differenza di pressione

determinata con il valore alla messa in funzione (vedi Protocollo messa in funzione).

Î Se la differenza di pressione è superio-

re a 0,1 MPa, significa che l'unità filtrante a membrana è intasata. Informare il Servizio Assistenza Clienti Kärcher.

Miscelazione sostanze chimiche

 Pericolo

Pericolo di ustioni chimiche a causa delle sostanze chimiche. Durante l'utilizzo di sostanze chimiche indossare guanti e occhiali protettivi resistenti agli acidi.

Italiano 29

Avvertenza

I valori del dosaggio delle diverse sostanze chimiche risultano dall'analisi dell'acqua non potabile e dalla potenza dell'impianto. Il tecnico dell'assistenza clienti Kärcher registra, alla messa in funzione, le quantità di dosaggio necessarie per l'impianto nella seguente tabella di dosaggio. Le quantità di dosaggio si riferiscono ad una stazione di dosaggio completamente vuota. Nel caso di una stazione di dosaggio parzialmente vuota, calcolare il valore corrispondente.

Tabella di dosaggio Conteni-

tore dosaggio

Clorazione preliminare

Anti Scalant

Postclorazione

* È possibile utilizzare in alternativa queste sostanze chimiche.

Sostanze chimiche

RM 852 Prodotto di debatterizzazio ne*

Ipocloruro di calcio*

RM 5000 Stabilizzazione di durezza

RM 852 Prodotto di debatterizzazio ne*

Ipocloruro di calcio*

Dosaggio per 10 l soluzione di dosaggio [ml]

1 Pompa dosatrice 2 Coperchio 3Tanica 4 Unità di aspirazione

Î Stringere i guanti protettivi e indossare

gli occhiali protettivi.

Î Rimuovere la tanica dalla stazione di

dosaggio.

 Pericolo

Pericolo di lesioni causate da reazione chimica. Non scambiare le stazioni di dosaggio e non riempirle con la sostanza chimica errata.

Î Riempire 2 l di acqua potabile nella tani-

ca completamente vuota da WPC 100 FW.

Î Misurare la quantità indicata della ri-

spettiva sostanza nella tabella di dosaggio e riempire la tanica.

Î Riempire la tanica con acqua potabile

da WPC 100 FW fino al contrassegno "10 l“.

Î Richiudere la tanica con il coperchio. Î Miscelare completamente l'acqua e la

sostanza chimica agitando la tanica.

Î Togliere di nuovo il coperchio e posizio-

narlo nel supporto della stazione di dosaggio.

Î Spingere l'unità di aspirazione ne lla ta-

nica e reinserire la tanica nella stazione di dosaggio.

Î Disareare la pompa dosatrice secondo

le istruzioni di cui al capitolo "Manutenzione e cura".

Materiale di consumo

Denominazione Codice N°

RM 852 Prodotto di debatterizzazione

Ipocloruro di calcio RM 5000 Stabilizzazione

di durezza Inserto filtrante filtro fine,

5µm Filtro a carbone attivo 6.414-844.0

6.414-466.0

Guasti

Le anomalie vengono visualizzate sul quadro elettrico mediante spie luminose.

Avvertenza

Se si verifica un'anomalia, l'impianto si spegne automaticamente e la produzione di acqua potabile viene interrotta. Se non è possibile risolvere l'anomalia, spegnere l'impianto e contattare il servizio assistenza Kärcher.

Risolvere l'anomalia

Î Eliminare l'anomalia secondo le indica-

zioni contenute nella seguente tabella.

Î Ruotare l'interruttore principale su "0"

per circa 10 secondi per resettare la segnalazione guasti.

Spia di controllo Possibile causa Rimedio

Anomalia, diventa rossa Stazione di dosaggio vuoto. Riempire la stazione di dosaggio.

Anomalia, lampeggia rossa

In attesa, diventa arancione

Assenza segnale sensore livello di riempimento di una stazione di dosaggio.

Pressione acqua non potabile insufficiente. Controllare l'alimentazione di acqua non pota-

È scattato il salvamotore della pompa ad alta pressione. Informare il Servizio Assistenza Clienti. Conduttanza dell'acqua potabile eccessiva. Informare il Servizio Assistenza Clienti.

Serbatoio acqua potabile pieno. L'impianto si riaccende autonomamente quan-

Interruttore a galleggiante nel serbatoio acqua potabile difettoso.

L'impianto si avvia. La spia di controllo In attesa si spegne e si ac-

Informare il Servizio Assistenza Clienti.

bile: installazione lato edificio, pompa di mandata (opzione), tubi flessibili acqua non potabile.

do la riserva di acqua diminuisce. Controllare l'interruttore a galleggiante. Se ne-

cessario, contattare il servizio assistenza clienti.

cende la spia di controllo Funzionamento.

30 Italiano

Dati tecnici

Temperatura ambiente °C +1...+50 Temperatura di immagazzinaggio, min. °C –10 Umidità aria, max. % rel. 100 Tensione di alimentazione, impianto V/Hz 230/1~50 Controllore filtro antidisturbo (solo WPC 100 FW-AM) V/Hz prim.: 230/1~50,

sec.: 12/1~50 Pompe dosatrici V/Hz 220...240/1~50 Protezione elettrica A16 Valore di collegamento elettrico kW 0,4 Temperatura acqua non potabile °C +5...+35 Temperatura di riferimento °C +15 Valore pH acqua non potabile 6...9,5 Valore pH pulizia impianto 3...11 Pressione in entrata acqua non potabile MPa 0,2...0,6 Campo di potenza l/gior-

no Potenza max. acqua potabile l/h 100 Dimensioni (lunghezza x larghezza x altezza) mm 1200 x 450 x 430 Peso al momento della fornitura (senza riempimenti dei filtri) kg 55

2400±15%

Contenuto di sale max. acqua non potabile ppm 1000

Dichiarazione di conformità

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Impianto di trattamento ac-

qua potabile

Modelo: 1.024-xxx Direttive CE pertinenti

98/37/CE 2006/95/CE 2004/108/CE

Norme armonizzate applicate

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Norme nazionali applicate

---

CEO

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita compet ente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

La lista dei pezzi di ricambio più comu ni è riportata alla fine del presente manuale d'uso. Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce “Service”.

Head of Approbation

Garanzia

Ricambi

5.957-716

I firmatari agiscono su incarico e con la procura dell’amministrazione.

Italiano 31

Protocollo di esercizio WPC (B) Protocollo dati di esercizio

Tipo di impianto: 1.024- Numero di fabbric azione: Data della messa in funzione: Luogo dell'installazione: Tipo di sorgente acqua non potabile: Cliente:

Valori acqua non potabile

Dati di esercizio Valori acqua

Contatore risciacqui

potabile

Data

Utente

Durezza [°dH]

Temperatura [°C]

Conducibilità [µS/cm]

Ore di esercizio [h]

Pressione davanti filtro fine

[MPa]

Pressione pompa [MPa]

Pressione concentrato [MPa]

Filtro antidisturbo

Filtro a carbone attivo

Portata [l/h]

Conducibilità [µS/cm]

Anomalie /annotazioni

Pagina protocollo____ (Duplicare questa pagina dopo averla compilata con i dati intestazione per protocollazione successiva)

32 Italiano

Protocollo di esercizio WPC (A) Dati messa in funzione con protocoll o di consegna

Tipo di impianto: 1.024- Numero di fabbricazione: Data della messa in funzione: Luogo dell'installazione: Tipo di sorgente acqua non potabile: Cliente: Indicazione ore di esercizio [h] Durezza acqua non potabile [°dH] Conducibilità acqua non potabile [µS/cm] Valore pH acqua non potabile [pH] Temperatura acqua non potabile [°C] Filtro antidisturbo pressione di ingresso in funziona-

mento [MPa]

Filtro antidisturbo pressione di ingresso in risciacquo [MPa]

Filtro a carbone attivo pressione di ingresso in funzionamento [MPa]

Filtro fine pressione di ingresso [MPa] Filtro fine pressione di uscita [MPa] Pressione della pompa [MPa] Pressione concentrato [MPa] Portata acqua potabile [l/h] Quantità concen trato [l/h] Rendimento [%] Conducibilità acqua potabile [µS/cm] Pompa dosatrice flocculazione corsa/frequenza [%] Pompa dosatrice clorazione preliminare corsa/frequenza

Pompa dosatrice Antiscalant corsa/frequenza [%] Pompa dosatrice postclorazione corsa/frequenza [%] Note: Conferma: l'impianto è stato messo in funzione e consegnato completamente funzionante. Il cliente è stato espressamente informato

sul fatto che l'acqua prodotta dall'impianto deve essere controllata da un ente au torizzato e omologata come acqua potabile prima di essere utilizzata come acqua potabile. Inoltre è stato espressamente informato sulla necessità di compilare i protocolli di esercizio, sui pericoli derivanti dall'utilizzo di sostanze chimiche e dai pericoli risultanti dallo scambio delle sostanze chimiche.

Luogo, data, firma (cliente) Luo go, data, firma (assistenza Kärcher)

Filtro a carbone attivo pressione di ingresso in risciacquo [MPa]

[%]

Italiano 33

Tergo. Resta vuoto in modo da poter separare il foglio

34 Italiano

Estimado cliente:

Antes de poner en marcha por

primera vez el aparato, lea el presente manual de instrucciones y siga las instrucciones que figuran en el mismo. Conserve estas instrucciones para su uso posterior o para propietarios ulteriores.

Índice de contenidos

Elementos de mando 35 Instrucciones de seguridad 35 Uso previsto 35 Protección del medio ambiente 36 Puesta en marcha 36 Funcionamiento 36 Mantenimiento y cuidado 36 Material de uso 38 Averías 38 Datos técnicos 39 Declaración de conformidad CE 39 Garantía 39 Piezas de repuesto 39

Elementos de mando

1 Válvula de regulación de la presión 2 Válvula de regulación de concentrado 3 Concentrado del caudalímetro 4 Filtro de ruidos electrónicos (sólo WPC

100 FW-AM) 5 filtro de depuración fina 6 Manómetro presión de salida del filtro

fino 7 Manómetro presión de entrada filtro fino 8 Manómetro presión de la bomba 9 Caudalímetro agua potable 10 Manómetro presión de concentrado 11 armario de distribución

12 Control de filtro de ruidos electrónicos

(sólo WPC 100 FW-AM)

13 Manómetro presión de entrada filtro de

ruidos electrónicos (sólo WPC 100 FW-

AM) 14 Piloto de control disposición 15 Piloto de control funcionamiento 16 Piloto de control averías 17 Interruptor principal 18 Filtro de carbón vegetal activado 19 Unidad de filtro de membrana

Instrucciones de seguridad

general

agua potable

– La calidad de agua potable sólo se pue-

de garantizar si se cumple la observa-

ción de la instalación. Llevar a cabo los

controles en la fecha indicada en este

manual de instrucciones. – Comprobar la calidad del agua potable

regularmente. – Respete la normativa sobre el agua po-

table.

Sustancias químicas

– Usar guantes y gafas de seguridad re-

sistentes al ácido cuando manipule sus-

tancias químicas. – Almacenar sustancias químicas en un

lugar fresco, seco y a temperaturas su-

periores a 5ºC. – Guardar las sustancias químicas fuera

del alcance de los niños. – Asegurar una buena ventilación cuando

manipule sustancias químicas. – En las cercanías se debe disponer de

una zona de lavado.

– Tener preparada el frasco para lavar los

ojos.

Instalación eléctrica

– La conexión eléctrica debe ser realiza-

da por un electricista y cumplir la norma CEI 60364-1.

– No tocar nunca cables de alimentación

dañados o rotos. Si es preciso desenchúfelo inmediatamente.

– No operar nunca la instalación con un

cable de alimentación dañado.

Símbolos

En este manual de instrucciones se emplean los siguientes símbolos:

 Peligro

Indica la existencia de un peligro inminente. El incumplimiento de la indicación puede acarrear la muerte o lesiones de suma gravedad.

몇 Advertencia

Hace alusión a una situación potencialmente peligrosa. El incumplimiento de la indicación puede provocar lesiones leves o daños materiales.

Nota

Identifica consejos de manejo e información importante sobre el producto.

Uso previsto

La instalación se utiliza para depurar aguas superficiales, de fuentes y ríos. Dependiendo de la calidad del agua bruta se separarán la suciedad, endurecedores, sales, bacterias y virus.

Español 35

Protección del medio ambien-

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medioambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Puesta en marcha

 Peligro

Peligro de lesiones por una instalación mal instalada. Riesgo para la salud por un agua potable mal depurada. Sólo se puede poner la instalación en funcionamiento si ha sido montada e instalada por personal formado y autorizado.

Antes de la puesta en marcha

Î Comprobar la conexión de la instalación

con la fuente de agua bruta.

Î Asegurar la salida libre del agua potable

generada a un depósito o a un dispositivo adecuado por parte del usuario.

Nota

El agua potable tiene que poder fluir sin presión en contra. La diferencia de alturas no puede sobrepasar los 3 m.

Rellenar la estación dosificadora

Nota

Si la instalación tiene una o más estaciones de dosificación, se tiene que asegurar que estén bien conectadas y rellenas.

Î Rellenar la estación de dosificación

(véase capítulo "Mantenimiento y cuidados/trabajos de mantenimiento")

Funcionamiento

Conectar la instalación

Î Comprobar si el enchufe de las bombas

de dosificación de las estaciones de dosificación y del filtro de ruidos electrónicos (sólo WPC 100 FW-AM) está conectado a la red eléctrica.

Î Girar el interruptor principal a la posi-

ción "1".

Elementos de vigilancia

1 Piloto de control funcionamiento

Se ilumina durante la producción de agua potable.

2 Piloto de control averías

Se ilumina o parpadea en caso de avería.

3 Piloto de control disposición

Se ilumina cuando la instalación está encendida y el depósito de agua potable está lleno.

Apagar la instalación

몇 Advertencia

Peligro de daños en la instalación. Si se apaga la instalación durante más de 14 días, se debe llevar a cabo una conservación por parte del servicio de atención al cliente de Kärcher.

Î Girar el interruptor principal a la posi-

ción "0".

Nota

¡No apagar el WPC 100 FW-AM durante la noche! Por la noche se realiza una limpieza automática del filtro de ruidos electrónicos. Si se omite esta limpieza se corre el riesgo de dañar la instalación.

Mantenimiento y cuidado

 Peligro

Riesgo para la salud provocado por una mala calidad del agua potable. Para asegurar la calidad el agua potable se deben cumplir los controles del siguiente plan de mantenimiento. Si no se cumplen los datos nominales se debe parar la producción de agua potable y se debe informar al servicio técnico de Kärcher.

Plan de mantenimiento

Cuándo Controles/tarea Valor nominal En caso de divergencia

A diario Nivel del depósito dosificador relleno suficiente rellenar

Burbujas de aire en las tuberías dosificadoras

Flujo de agua potable según el valor de la puesta en marcha

Valor conductor del agua potable según el valor de la puesta en marcha

Diferencia de presión de la presión de la bomba y el concentrado

Contador de funcionamiento del filtro de ruidos electrónicos (sólo WPC 100 FW-AM)

Diferencia de presión filtro fino máximo 0,08 MPa Cambiar filtro fino

Control visual de la instalación sin fugas Servicio técnico de Kär-

semanalmente

mensual Limpiar y lavar el recipiente dosificador

Completar el protocolo de funcionamiento

Interruptor de flotador en el depósito de agua potable

sin burbujas de aire Purgar de aire la bomba

dosificadora

Bajada dentro del 10% Regulación fina

Subida dentro del 10% Regulación fina

máximo 15% por encima de la diferencia de la puesta en marcha

Se ha producido el lavado contracorriente en las últimas 24 horas

no se reconoce ninguna avería en el funcionamiento

Servicio técnico de Kärcher

cher

Servicio técnico de Kärcher

36 Español

Trabajos de mantenimiento

Leer el filtro de ruidos electrónicos

Cambiar filtro fino

(1) El flujo de agua potable ha bajado de 100 l/h a 80 l/h

1 anuncio 2 Tecla ADVANCE

ADVANCE Pantalla

– hora actual

5 s Hora de la regeneración

Corto Número de regeneracio-

nes

Corto Días y horas desde la últi-

ma regeneración

– hora actual

Purgar de aire la bomba dosificadora

1 unión roscada 2 Tecla frecuencia de dosificación 3 Bomba dosificadora

Î Rellenar la estación dosificadora (véase

capítulo puesta en marcha).

Î Aflojar la rosca de la bomba dosificado-

ra.

Î Leer la frecuencia dosificadora ajusta

en los LEDs de la bomba dosificadora y apuntar.

Î Ajustar al 100% la frecuencia de dosifi-

cación pulsando repetidamente el botón de frecuencia de dosificación y esperar hasta que no haya más burbujas en la tubería de absorción.

Î Ajustar la rosca. Î Ajustar de nuevo la bomba dosificadora

a la frecuencia de dosificación original.

1 cartucho filtrante 2junta 3 Caja del filtro 4 Llave del filtro

Î Girar el interruptor principal a la posi-

ción "0". Î Interrumpir la alimentación de agua bru-

ta.

Î Colocar un cubo bajo el filtro fino. Î Aflojar la caja del filtro con la llave del fil-

tro y liberar presión del agua. Î Desatornillar completamente la caja del

filtro. Î Sacar el filtro de la caja del filtro y colo-

car uno nuevo. Î Comprobar si el anillo de obturacion

está dañado y cámbielo si es necesario. Î Atornillar la caja del filtro y ajustar con la

llave del filtro. Î Reestablecer la alimentación de agua

bruta. Î Girar el interruptor principal en la posi-

ción "1".

Regulación exacta de las presiones de funcionamiento

몇 Advertencia

Peligro de daños para la instalación. Si se realizan modificaciones a las configuraciones de la instalación no se deben sobrepasar los siguientes valores:

– Presión de bomba máximo 0,6 MPa – Caudal de agua potable máximo 100 l/h – La cantidad de concentrado no puede

sobrepasar el valor de la puesta en

marcha

Nota

La instalación reacciona con retraso a las modificaciones realizadas a las válvulas de regulación. Por esta razón, realizar la configuración de la válvula de regulación de presión y la válvula de regulación de concentrado poco a poco y esperar a que surtan efecto.

1 Válvula de regulación de concentrado 2 Válvula de regulación de la presión 3 Caudalímetro agua potable 4 Concentrado del caudalímetro

Î Cerrar la válvula de regulación de pre-

sión lentamente en el sentido de las agujas del reloj hasta que se haya alcanzado casi toda la cantidad nominal de agua potable.

Î Cerrar lentamente la válvula de regula-

ción de contrado en el sentido de las agujas del reloj hasta que se haya alcanzado los valores nominales correspondientes de concentrado y agua potable.

Î Llevar a cabo un reajuste en ambas vál-

vulas si es necesario.

Nota

Si la regulación exacta no aumenta el flujo de agua potable, se debe informar el servicio técnico de Kärcher.

(2) La diferencia entre la presión de la bomba y el contrado ha subido más de 0,1 MPa

1 Manómetro presión de concentrado 2 Manómetro presión de la bomba

Î Leer el manómetro para la presión de la

bomba y el contrado y calcular la presión diferencial.

Î Comprobar la presión diferencial calcu-

lada con el valor de la puesta en marcha (véase el protocolo de puesta en marcha).

Î Si la presión diferencial ha aumentado

más de 0,1 MPa, la unidad filtrante de membrana está atascada. Informar al servicio técnico de Kärcher.

Mezclar sustancias químicas

 Peligro

¡Peligro de causticación por sustancias químicas! Usar guantes y gafas de seguridad

Español 37

resistentes al ácido cuando manipule sustancias químicas.

Nota

Los valores de la dosis de sustancias químicas resultan del análisis del agua bruta y la potencia de la instalación. El técnico de Kärcher apunta en la puesta en marcha las dosis necesarias para la instalación en la siguiente tabla de dosificación. Las cantidades de dosificación corresponden a una estación de dosificación totalmente vacía. Si la estación de dosificación está parcialmente vacía, se debe calcular el valor correspondiente.

Tabla de dosificación

Recipiente dosificador

Preclorado

Anti Scalant

Clorado posterior

* Estas sustancias químicas también se pueden utilizar como alternativa.

Sustancias químicas

RM 852 producto antibacteriano *

Hipoclorito de calcio *

RM 5000 Estabilización de la dureza

RM 852 producto antibacteriano *

Hipoclorito de calcio *

Dosificación por 10 l de solución dosificadora [ml]

1 Bomba dosificadora 2tapa 3 Bidón 4 Unidad de aspiración

Î Utilizar guantes y gafas de seguridad. Î Sacar el bidón de la estación de dosifi-

cación.

 Peligro

Peligro de lesiones por una reacción química. Las estaciones de dosificación no se pueden intercambiar y llenar con las sustancias químicas equivocadas.

Î Llenar el bidón totalmente vacío con 2 l

de agua potable de WPC 100 FW.

Î Medir la cantidad de las sustancias co-

rrespondientes indicada en la tabla de dosificación y llenar en el bidón.

Î Llenar el bidón hasta la marca "10 l" con

agua potable del WPC 100 FW.

Î Cerrar el bidón con la tapa. Î Agitar el bidón para mezclar el agua y

las sustancias químicas totalmente.

Î Quitar de nuevo la tapa e insertar en el

soporte de la estación de dosificación.

Î Deslizar la unidad de aspiración en el

bidón y colocar de nuevo el bidón en la estación de dosificación.

Î Ventilar la bomba de dosificación según

las indicaciones del capítulo "Mantenimiento y cuidados".

Material de uso

denominación Nº referen-

cia

RM 852 producto antibacteriano

Hipoclorito de calcio

RM 5000 Estabilización de la dureza

Filtro fino, 5 µm 6.414-466.0

Filtro de carbón vegetal activado

6.414-844.0

Averías

Los pilotos de control del armario de distribución indican las averías.

Nota

Si se produce una avería, se apaga automáticamente la instalación y se interrumpe la producción de agua potable Si no se puede solucionar la avería, apagar la instalación e informar al servicio técnico de Kärcher.

Solucionar avería

Î Solucionar la avería según las indica-

ciones de la siguiente tabla.

Î Girar el interruptor principal aprox. du-

rante 10 segundos a "0" para reestablecer la indicación de avería.

Piloto de control Posible causa Modo de subsanarla

Avería se ilumina en rojo Estación de dosificación vacía. Rellenar estación de dosificación.

Avería parpardea en rojo

Disposición se ilumina en naranja

Falta la señal del sensor de nivel de una estación de dosificación.

La presión de agua bruta es escasa. Comprobar la alimentación de agua bruta: ins-

Se ha activado el guardamotor de la bomba de alta presión.

Conductancia del agua potable demasiado alta. Informar al servicio técnico.

Depósito de agua potable. La instalación se enciende de nuevo automáti-

Interruptor de flotador en el depósito de agua potable defectuoso.

Arrancar instalación. Se apaga el piloto de control de disposición y

Informar al servicio técnico.

talación en el edificio, bomba de presión previa (opcional) tuberías de agua bruta.

Informar al servicio técnico.

camente cuando baja la reserva de agua.

Comprobar el interruptor de flotador, si es necesario informar al servicio técnico.

se ilumina el piloto de control de funcionamiento.

38 Español

Datos técnicos

Temperatura ambiente °C +1...+50

Temperatura de almacenamiento, mín. °C –10

Humedad del aire, máx. % rel. 100

Tensión de alimentación, instalación V/Hz 230/1~50

Control de filtro de ruidos electrónicos (sólo WPC 100 FW-AM) V/Hz prim.: 230/1~50,

seg.: 12/1~50

Bombas dosificadoras V/Hz 220...240/1~50

Fusible de red eléctrico A16

Valor de conexión eléctrico kW 0,4

Temperatura de agua bruta °C +5...+35

Temperatura de referencia °C +15

Valor pH del agua bruta 6...9,5

Valor pH limpieza de instalación 3...11

Presión de entrada agua bruta MPa 0,2...0,6

Gama de potencia l/día 2400±15%

Potencia máx. de agua potable l/h 100

Dimensiones (al x an x pr) mm 1200 x 450 x 430

Peso en estado de entrega (sin relleno de filtro) kg 55

Índice de sal agua bruta máx. ppm 1000

Declaración de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Instalación de tratamiento

de agua potable

Modelo: 1.024-xxx

Directivas comunitarias aplicables

98/37/CE 2006/95/CE 2004/108/CE

Normas armonizadas aplicadas

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Normas nacionales aplicadas

---

CEO

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tfno.: +49 7195 14-0 Fax: +49 7195 14-2212

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Podrá encontrar una selección de las piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso. En el área de servicios de www.kaercher.com encontrará más información sobre piezas de repuesto.

Head of Approbation

Garantía

Piezas de repuesto

5.957-716

Los abajo firmantes actúan con plenos poderes y con la debida autorización de la dirección de la empresa.

Español 39

Protocolo de funcionamiento WPC

(B) Protocolo de los datos de funcionamiento

Tipo de instalación: 1.024- Número de fábrica:

Fecha de la puesta en marcha: Lugar de la instalación:

Tipo de la fuente de agua bruta: Cliente:

Valores de agua bruta Datos de servicio Valores de

Contador lavados por contracorriente

agua potable

Fecha

Operario

Dureza [°dH]

Temperatura [°C]

Conductividad [µS/cm]

Horas de servicio [h]

Presión ante el filtro fino [MPa]

Presión de la bomba [MPa]

Presión del concentrado [MPa]

Filtro de ruidos electrónicos

Filtro de carbón vegetal activado

Caudal [l/h]

Conductividad [µS/cm]

Averías /observaciones

Página del protocolo____ (Reproducir esta página tras rellenar los datos principales para otros protocolos)

40 Español

Protocolo de funcionamiento WPC

(A) Datos de puesta en marcha con el protocolo de entrega

Tipo de instalación: 1.024- Número de fábrica:

Fecha de la puesta en marcha: Lugar de la instalación:

Tipo de la fuente de agua bruta: Cliente:

Indicador de horas de servicio [h] Dureza de agua bruta [°dH]

Conductividad agua bruta [µS/cm] Valor pH del agua bruta [pH]

Temperatura de agua bruta [°C]

Filtro de ruidos presión de entrada durante el funcionamiento [MPa]

Filtro de ruidos presión de entrada durante el lavado contracorriente [MPa]

Filtro de carbono activo presión de entrada durante el funcionamiento [MPa]

Filtro fino presión de entrada [MPa] Filtro fino presión de salida [MPa]

Presión de bombeo [MPa] Presión del concentrado [MPa]

Caudal de agua potable [l/h] Cantidad de concentrado [l/h]

Resultado [%] Conductividad agua potable [µS/cm]

Bomba dosificadora floculación carrera / frecuencia [%] Bomba dosificadora preclorado carrera / frecuencia [%]

Bomba dosificadora antiscalant carrera / frecuencia [%] Bomba dosificadora clorado posterior carrera / frecuen-

Observaciones:

Confirmación Se ha recibido y entregado la instalación en perfecto estado de funcionamiento. El cliente ha sido informado expresamente de que el agua producida por la instalación debe ser examinada y autorizada por el organismo encargado como agua potable según las normativas locales. Además de esto, también se ha informado de la necesidad de llevar un protocolo de funcionamiento, los peligros que conlleva la manipulación de sustancias químicas así como los peligros de confundir sustancias químicas.

Lugar, fecha, firma (cliente) Lugar, fecha, firma (Servicio Kärcher)

Filtro de carbono activo presión de entrada durante el lavado contracorriente [MPa]

cia [%]

Español 41

Parte posterior. En blanco para separar la hoja

42 Español

Aγαπητέ πελάτη,

Πριν από την πρώτη χρήση

της συσκευής διαβάστε τις οδηγίες λειτουργίας και ενεργήστε βάσει αυτών. Φυλάξτε τις παρούσες οδηγίες λειτουργίας για μελλοντική χρήση ή για τον επόμενο κάτοχο της συσκευής.

Πίνακας περιεχομένων

Στοιχεία χειρισμού 43 Υποδείξεις ασφαλείας 43 Ενδεδειγμένη χρήση 44 Προστασία περιβάλλοντος 44 Ενεργοποίηση 44 Λειτουργία 44 Φροντίδα και συντήρηση 44 Αναλώσιμα υλικά 46 Βλάβες 47 Τεχνικά χαρακτηριστικά 47 Δήλωση Συμμόρφωσης των Ε.Κ.48 Εγγύηση 48 Ανταλλακτικά 48

Στοιχεία χειρισμού

1 Βαλβίδα ρύθμισης πίεσης 2 Βαλβίδα ρύθμισης συμπυκνώματος 3 Μετρητής ροής συμπυκνώματος 4 Φίλτρο μέσου (μόνο WPC 100 FW-AM) 5 Λεπτό φίλτρο 6 Μανόμετρο πίεσης εξόδου λεπτού

φίλτρου

7 Μανόμετρο πίεσης τροφοδοσίας

λεπτού φίλτρου

8 Μανόμετρο πίεσης αντλίας 9 Μετρητής παροχής πόσιμου νερού 10 Μανόμετρο πίεσης συμπυκνώματος

11 Κιβώτιο οργάνων χειρισμού 12 Μονάδα χειρισμού φίλτρου μέσου (μόνο

WPC 100 FW-AM)

13 Μανόμετρο πίεσης τροφοδοσίας

φίλτρου μέσου (μόνο WPC 100 FWAM)

14 Ενδεικτική λυχνία κατάστασης

ετοιμότητας

15 Ενδεικτική λυχνία λειτουργίας 16 Ενδεικτική λυχνία βλάβης 17 Κύριος διακόπτης 18 Φίλτρο ενεργού άνθρακα 19 Μονάδα φίλτρου μεμβράνης

Υποδείξεις ασφαλείας

Γενικά

Πόσιμο νερό

– Η ποιότητα του πόσιμου νερού

εξαρτάται από την παρακολούθηση της εγκατάστασης σε τακτά διαστήματα. Παρακαλούμε να εκτελείτε έγκαιρα τους ελέγχους που αναφέρονται στο παρόν εγχειρίδιο.

– Ελέγχετε την ποιότητα του πόσιμου

νερού σε τακτά διαστήματα.

– Λάβετε υπόψη τους κανονισμούς για το

πόσιμο νερό.

Χημικές ουσίες

– Κατά την επαφή με χημικές ουσίες

φοράτε προστατευτικά γάντια και γυαλιά με αντοχή στα οξέα.

– Διατηρείτε τις χημικές ουσίες σε

ψυχρούς και ξηρούς χώρους με θερμοκρασία άνω των 5°C.

– Διατηρείτε τις χημικές ουσίες μακριά

από τα παιδιά.

– Κατά την επαφή με χημικές ουσίες

φροντίστε να υπάρχει επαρκής εξαερισμός στο χώρο.

– Στο άμεσο περιβάλλον πρέπει να

υπάρχει εγκατάσταση με νερό για πλύσιμο.

– Έχετε πάντα κοντά σας ένα φιαλίδιο για

το πλύσιμο των ματιών.

Ηλεκτρική εγκατάσταση

– Η ηλεκτρική σύνδεση πρέπει να γίνει

από ηλεκτρολόγο και στο IEC 60364-1.

– Μην αγγίζετε ποτέ τα καλώδια ρεύματος

που είναι ακάλυπτα ή ελαττωματικά. Εάν χρειαστεί, τραβήξτε αμέσως το καλώδιο ρεύματος.

– Μην χρησιμοποιείτε ποτέ την

εγκατάσταση, εάν το καλώδιο ρεύματος παρουσιάζει βλάβη.

να ανταποκρίνεται

Σύμβολα

Σ' αυτές τις οδηγίες χειρισμού χρησιμοποιούνται τα ακόλουθα σύμβολα:

 Κίνδυνος

Επισημαίνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης υφίσταται κίνδυνος θανάτου ή σοβαρών τραυματισμών.

몇 Προειδοποίηση

Επισημαίνει μία πιθανή επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υφίσταται πιθανός κίνδυνος ελαφρών τραυματισμών ή υλικών ζημιών.

Υπόδειξη

Επισημαίνει συμβουλές εφαρμογής και σημαντικές πληροφορίες για το προϊόν.

Ελληνικά 43

Ενδεδειγμένη χρήση

Η εγκατάσταση χρησιμοποιείται για την επεξεργασία επιφανειακών υδάτων, υδάτων πηγών και τρεχούμενων υδάτων. Ανάλογα με την ποιότητα του μη επεξεργασμένου νερού γίνεται αποβολή των ιζημάτων, των αλάτων, των σκληρυντικών παραγόντων, των βακτηριδίων και των ιών.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

παλιών συσκευών

Ενεργοποίηση

 Κίνδυνος

Κίνδυνος τραυματισμού από τη λανθασμένη τοποθέτηση της εγκατάστασης. Κίνδυνος για την υγεία από την κακή επεξεργασία του πόσιμου νερού. Η εγκατάσταση μπορεί να τεθεί σε λειτουργία μόνον εάν η τοποθέτηση και προετοιμασία της γίνει από εκπαιδευμένο, εξουσιοδοτημένο τεχνίτη.

Πριν την ενεργοποίηση

Î Ελέγξτε τη σύνδεση της εγκατάστασης

με την πηγή μη επεξεργασμένου νερού. Εξασφαλίστε την απρόσκοπτη εκροή

του παραγόμενου πόσιμου νερού σε μια δεξαμενή ή μια κατάλληλη εγκατάσταση.

Υπόδειξη

Το πόσιμο νερό πρέπει να εκρέει χωρίς αντίθλιψη. Η διαφορά ύψους δεν πρέπει να υπερβαίνει τα 3 m.

Πλήρωση του σταθμού

δοσολόγησης

Υπόδειξη

Εάν η εγκατάσταση διαθέτει έναν ή περισσότερους σταθμούς δοσολόγησης, εξασφαλίστε τη σωστή σύνδεση και πλήρωσή τους.

Î Πλήρωση του

(βλ. κεφάλαιο "Συντήρηση και φροντίδα/

εργασίες συντήρησης")

σταθμού δοσολόγησης

Λειτουργία

Ενεργοποίηση της εγκατάστασης

Î Ελέγξτε εάν το καλώδιο ρεύματος της

δοσομετρικής αντλίας του σταθμού δοσολόγησης και του φίλτρου μέσου (μόνο WPC 100 FW-AM) είναι συνδεδεμένο με το δίκτυο παροχής ρεύματος.

Î Περιστρέψτε τον κεντρικό διακόπτη στη

θέση "1".

Στοιχεία παρακολούθησης

1 Ενδεικτική λυχνία λειτουργίας

Ανάβει κατά την παραγωγή πόσιμου νερού.

2 Ενδεικτική

Ανάβει ή αναβοσβήνει σε περίπτωση βλάβης

3 Ενδεικτική λυχνία κατάστασης

ετοιμότητας Ανάβει όταν η εγκατάσταση είναι σε λειτουργία και το δοχείο πόσιμου νερού

είναι πλήρες.

λυχνία βλάβης

Απενεργοποίηση της

εγκατάστασης

몇 Προειδοποίηση

Κίνδυνος βλάβης. Εάν η εγκατάσταση παραμείνει εκτός λειτουργίας για διάστημα άνω των 14 ημερών, να εκτελεστεί συντήρηση από την υπηρεσία εξυπηρέτησης πελατών της Kδrcher.

Î Περιστρέψτε τον κεντρικό διακόπτη στη

θέση "0".

Υπόδειξη

Μην απενεργοποιείτε το WPC 100 FW-AM στη διάρκεια της νύχτας! Τη νύχτα εκτελείται ο αυτόματος καθαρισμός του φίλτρου μέσου. Εάν ο καθαρισμός αυτός παραληφθεί, υφίσταται κίνδυνος βλάβης στην εγκατάσταση.

Φροντίδα και συντήρηση

 Κίνδυνος

Κίνδυνος για την υγεία από πόσιμο νερό κακής ποιότητας. Για να εξασφαλίσετε την καλή ποιότητα του πόσιμου νερού, εκτελείτε εγκαίρως τους ελέγχους που περιλαμβάνονται στο ακόλουθο πρόγραμμα συντήρησης. Εάν δεν καταφέρετε να αντιμετωπίσετε τις αποκλίσεις από την ενδεδειγμένη κατάσταση εφαρμόζοντας τα μέτρα που περιγράφονται εδώ, διακόψτε την παραγωγή πόσιμου νερού ενημερώστε την υπηρεσία εξυπηρέτησης πελατών της Kδrcher.

και

44 Ελληνικά

Πρόγραμμα συντήρησης

Χρονική στιγμή

καθημερινά Στάθμη πλήρωσης δοχείου δοσολόγησης επαρκής πλήρωση συμπληρώστε

εβδομαδιαίωςΣυμπλήρωση του πρωτοκόλλου λειτουργίας

μηνιαίως Καθαρισμός

Έλεγχος/ ενέργεια Ενδεδειγμένο Απόκλιση

Φυσαλίδες αέρος στους αγωγούς δοσολόγησης

Ροή πόσιμου νερού με βάση την τιμή κατά την πρώτη λειτουργία

Αγωγιμότητα πόσιμου νερού με βάση την τιμή κατά την πρώτη λειτουργία

Διαφορά πίεσης αντλίας και

Μετρητής λειτουργίας φίλτρου μέσου (μόνο

WPC 100 FW-AM)

Διαφορά πίεσης στο λεπτό φίλτρο έως 0,08 MPa Αντικατάσταση λεπτού

Οπτικός έλεγχος της εγκατάστασης απουσία διαρροών Υπηρεσία εξυπηρέτησης

και πλύση του δοχείο

δοσολόγησης

Διακόπτης με πλωτήρα του δοχείου πόσιμου νερού

συμπυκνώματος έως 15% άνω της διαφορικής πίεσης κατά την

απουσία φυσαλίδων Εξαερισμός της

δοσομετρικής αντλίας

Μείωση έως και 10% Λεπτομερής ρύθμιση

Αύξηση έως και 10% Λεπτομερής ρύθμιση

Υπηρεσία εξυπηρέτησης

πρώτη λειτουργία

Πλύση με ανάστροφη ροή εντός των τελευταίων 24 ωρών

απουσία αναγνωρίσιμης βλάβης Υπηρεσία εξυπηρέτησης

πελατών Kδrcher

Υπηρεσία εξυπηρέτησης πελατών Kδrcher

φίλτρου

πελατών Kδrcher

Εργασίες συντήρησης

Παρατήρηση φίλτρου μέσου

1 Οθόνη 2 Πλήκτρο ADVANCE

ADVANCE Ένδειξη

– τρέχουσα ώρα

5 s Ώρα ανάπλασης

σύντομο Αριθμός αναπλάσεων

σύντομο Ημέρες και ώρες από την

τελευταία ανάπλαση

– τρέχουσα ώρα

Εξαερισμός της δοσομετρικής αντλίας Αντικατάσταση λεπτού φίλτρου

1 Βίδες 2 Επαφέας συχνότητας δοσολόγησης 3 Δοσομετρική αντλία

Î Γεμίστε το σταθμό δοσολόγησης (βλ.

κεφάλαιο Ενεργοποίησης).

Î Χαλαρώστε τις βίδες της δοσομετρικής

αντλίας

Î Διαβάστε και σημειώστε τη συχνότητα

δοσολόγησης στα LED της δοσομετρικής αντλίας.

Î Ρυθμίστε τη συχνότητα δοσολόγησης

στο 100%, πιέζοντας επανειλημμένα τον επαφέα συχνότητας δοσολόγησης και περιμένετε ώσπου να εξαφανιστούν όλες οι

φυσαλίδες από τον αγωγό

αναρρόφησης.

Î Σφίξτε τις βίδες. Î Ρυθμίστε τη δοσομετρική αντλία στην

αρχική της συχνότητα δοσολόγησης.

1 Εξάρτημα φίλτρου 2 Μόνωση 3 Δοχείο φίλτρου 4 Κλειδί φίλτρου

Î Περιστρέψτε τον κεντρικό διακόπτη στη

θέση "0".

Î Διακόψτε την τροφοδοσία μη

επεξεργασμένου νερού.

Î Τοποθετήστε έναν κουβά κάτω από το

λεπτό φίλτρο.

Î Χαλαρώστε το δοχείο

κλειδί και εκτονώστε την πίεση νερού.

Î Ξεβιδώστε εντελώς το δοχείο φίλτρου. Î Αφαιρέστε το φίλτρο από το δοχείο και

τοποθετήστε στο δοχείο ένα καινούριο φίλτρο.

Î Εξετάστε το μονωτικό δακτύλιο για

φθορές και αντικαταστήστε τον εάν είναι απαραίτητο.

Î Βιδώστε το δοχείο φίλτρου και σφίξτε το

με το κλειδί

Î Αποκαταστήστε την τροφοδοσία μη

επεξεργασμένου νερού.

φίλτρου με το

Ελληνικά 45

Î Ρυθμίστε τον κεντρικό διακόπτη στη

θέση "1".

Λεπτομερής ρύθμιση της πίεσης λειτουργίας

몇 Προειδοποίηση

Κίνδυνος βλάβης στην εγκατάσταση. Εάν αλλάξετε τις ρυθμίσεις της εγκατάστασης δεν πρέπει να υπάρξει υπέρβαση των ακόλουθων τιμών:

– Πίεση αντλίας έως 0,6 MPa – Ποσότητα πόσιμου νερού έως 100 l/h – Η ποσότητα συμπυκνώματος δεν

πρέπει να είναι χαμηλότερη από την τιμή της πρώτης λειτουργίας

Υπόδειξη

Η εγκατάσταση αντιδρά με χρονική καθυστέρηση στην αλλαγή των βαλβίδων ρύθμισης. Για το λόγο αυτό ρυθμίστε τη βαλβίδα ρύθμισης πίεσης και τη βαλβίδα ρύθμισης συμπυκνώματος σταδιακά και παρατηρείτε το αποτέλεσμα.

(1) Μείωση της παροχής πόσιμου νερού από 100 l/h σε 80 l/h

1 Βαλβίδα ρύθμισης συμπυκνώματος 2 Βαλβίδα ρύθμισης πίεσης 3 Μετρητής παροχής πόσιμου νερού 4 Μετρητής ροής συμπυκνώματος

Î Κλείστε αργά τη βαλβίδα ρύθμισης

πίεσης περιστρέφοντας προς τα έως ότου επιτευχθεί η ποσότητα αναφοράς πόσιμου νερού στο μετρητή παροχής.

Î Περιστρέψτε αργά τη βαλβίδα ρύθμισης

συμπυκνώματος προς τα δεξιά, έως ότου επιτευχθεί η εκάστοτε τιμή αναφοράς στο μετρητή συμπυκνώματος και πόσιμου νερού.

Î Εκτελέστε συμπληρωματική ρύθμιση

και των δύο βαλβίδων, εάν είναι απαραίτητο.

Υπόδειξη

Εάν η λεπτομερής ρύθμιση προκαλέσει αύξηση της ροής πόσιμου νερού, ενημερώστε την υπηρεσία εξυπηρέτησης πελατών της Kδrcher.

δεξιά,

(2) Αύξηση της διαφορικής πίεσης αντίας και συμπυκνώματος κατά τουλάχιστον 0,1 MPa

1 Μανόμετρο πίεσης συμπυκνώματος 2 Μανόμετρο πίεσης αντλίας

Î Διαβάστε την ένδειξη της πίεσης αντλίας

και συμπυκνώματος στο μανόμετρο και υπολογίστε τη διαφορική πίεση.

Î Συγκρίνετε τη διαφορική πίεση με την

αντίστοιχη (βλ. πρωτόκολλο ενεργοποίησης).

Î Εάν η διαφορική πίεση είναι κατά

τουλάχιστον 0,1 MPa υψηλότερη, το φίλτρο μεμβράνης είναι φραγμένο. Ενημερώστε την υπηρεσία εξυπηρέτησης πελατών της Kδrcher.

Αναμειξη χημικών ουσιών

τιμή κατά την ενεργοποίηση

 Κίνδυνος

Κίνδυνος εγκαυμάτων από την επαφή με χημικές ουσίες. Κατά την επαφή με χημικές ουσίες φοράτε προστατευτικά γάντια και γυαλιά με αντοχή στα οξέα.

Υπόδειξη

Οι τιμές δοσολόγησης των διαφόρων χημικών ουσιών προκύπτουν από την ανάλυση του μη επεξεργασμένου νερού και της απόδοσης της εγκατάστασης. Οι τεχνικοί της υπηρεσίες εξυπηρέτησης πελατών της Kδrcher καταχωρούν κατά την ενεργοποίηση τις απαιτούμενες ποσότητες για την εγκατάσταση στον ακόλουθο πίνακα. Οι ποσότητες αυτές εφαρμόζονται σε εντελώς κενό σταθμό δοσολόγησης. Στην περίπτωση μερικώς κενού σταθμού δοσολόγησης η τιμή πρέπει να προσαρμοστεί αντιστοίχως.

Πίνακας δοσολόγησης Δοχείο

δοσολό γησης

Προκατ αρκτική χλωρίω ση

Αναστο λέας καθαλα τώσεων

Τελική χλωρίω ση

* Οι ουσίες αυτές μπορούν να χρησιμοποιηθούν εναλλακτικά.

Χημικές ουσίες

RM 852

Αντιβακτηρια κό *

Υποχλωριώδ ες ασβέστιο *

RM 5000

Σταθεροποιη τής σκληρότητας

RM 852

Αντιβακτηρια κό *

Υποχλωριώδ ες ασβέστιο *

Δοσολογία ανά

10 l διαλύματος [ml]

1 Δοσομετρική αντλία 2 Κάλυμμα 3 Δοχείο 4 Μονάδα αναρρόφησης

Î Φορέστε προστατευτικά γάντια και

γυαλιά.

Î Αφαιρέστε το δοχείο από το σταθμό

δοσολόγησης.

 Κίνδυνος

Κίνδυνος τραυματισμού από χημική αντίδραση. Οι σταθμοί δοσολόγησης δεν πρέπει να πληρωθούν με λανθασμένη χημική ουσία.

Î Γεμίστε το κενό δοχείο με 2l πόσιμο

νερό από το WPC 100 FW.

Î Γεμίστε το δοχείο με την ποσότητα

χημικής ουσίας που αναγράφεται στον πίνακα δοσολογίας.

Î Γεμίστε το δοχείο έως την ένδειξη „10 l“

με πόσιμο νερό από το

Î Σφραγίστε το δοχείο με το καπάκι. Î Αναμείξτε το νερό με τη χημική ουσία

ανακινώντας καλά το δοχείο.

Î Αφαιρέστε το καπάκι και εισάγετε το

στήριγμα στο σταθμό δοσολόγησης.

Î Εισάγετε τη μονάδα αναρρόφησης στο

δοχείο και τοποθετήστε το δοχείο στο σταθμό δοσολόγησης.

Î Κάνετε εξαέρωση της δοσομετρικής

αντλίας σύμφωνα με τις κεφαλαίου "Συντήρηση και φροντίδα".

WPC 100 FW.

υποδείξεις του

Αναλώσιμα υλικά

Περιγραφή Κωδ.

παραγγελίας

RM 852 Αντιβακτηριακό

Υποχλωριώδες ασβέστιο

RM 5000

Σταθεροποιητής σκληρότητας

Λεπτό φίλτρο, 5 µm 6.414-466.0

Φίλτρο ενεργού άνθρακα 6.414-844.0

46 Ελληνικά

Βλάβες

Οι βλάβες υποδεικνύονται στον πίνακα ελέγχου από τις ενδεικτικές λυχνίες.

Υπόδειξη

Εάν εμφανιστεί βλάβη, η εγκατάσταση θα απενεργοποιηθεί αυτόματα και η παραγωγή πόσιμου νερού θα διακοπεί. Εάν η βλάβη δεν είναι δυνατό να αντιμετωπιστεί,

Ενδεικτική λυχνία Πιθανό αίτιο Αντιμετώπιση

επενεργοποιήστε την εγκατάσταση και καλέστε την υπηρεσία εξυπηρέτησης πελατών της Kδrcher.

Αντιμετώπιση βλαβών

Î Αντιμετωπίστε τη βλάβη σύμφωνα με τα

στοιχεία του ακόλουθου πίνακα.

Î Περιστρέψτε τον κεντρικό διακόπτη επί

10 δευτ. στη θέση "0" για να σβήσει η

ένδειξη βλάβης.

Ανάβει με κόκκινο για βλάβη

Αναβοσβήνει με κόκκινο για βλάβη

Ανάβει με πορτοκαλί στην κατάσταση ετοιμότητας

Σταθμός δοσολόγησης κενός. Γεμίστε το σταθμό δοσολόγησης.

Απουσία σήματος αισθητήρα στάθμης πλήρωσης στο σταθμό δοσολόγησης.

Υπερβολικά χαμηλή πίεση μη επεξεργασμένου νερού.

Απενεργοποίηση του του κινητήρα της αντλίας υψηλής πίεσης.

Υπερβολικά υψηλή τιμή αγωγιμότητας του νερού.

Πλήρες δοχείο πόσιμου νερού. Η εγκατάστατη ενεργοποιείται αυτόματα, όταν μειώνεται το

Βλάβη στο πόσιμου νερού.

Εκκίνηση της εγκατάστασης. Η ενδεικτική λυχνία κατάστασης ετοιμότητας σβήνει και η

διακόπτη του πλωτήρα στο δοχείο

διακόπτη προστασίας

Ενημερώστε την υπηρεσία εξυπηρέτησης πελατών.

Ελέγξτε την τροφοδοσία μη επεξεργασμένου νερού: εγκατάσταση κτιρίου, αντλία προπίεσης (προαιρετική), ελαστικοί σωλήνες μη επεξεργασμένου νερού.

Ενημερώστε την υπηρεσία εξυπηρέτησης πελατών.

απόθεμα σε νερό.

Ελέγξτε το διακόπτη του πλωτήρα και ενημερώστε την υπηρεσία εξυπηρέτησης εάν είναι απαραίτητο.

ενδεικτική λυχνία λειτουργίας ανάβει.

Τεχνικά χαρακτηριστικά

Θερμοκρασία περιβάλλοντος °C +1...+50

Θερμοκρασία αποθέματος, ελάχ.°C–10

Υγρασία περιβάλλοντος, μέγ. %

σχετ.

100

Τάση ρεύματος τροφοδοσίας, εγκατάσταση V/Hz 230/1~50

Μονάδα χειρισμού φίλτρου μέσου (μόνο WPC 100 FW-AM) V/Hz πρωτ.: 230/1~50,

δευτ.: 12/1~50

Δοσομετρική αντλία V/Hz 220...240/1~50

Ηλεκτρική προστασία A16

Τιμή ηλεκτρικής σύνδεσης kW 0,4

Θερμοκρασία μη επεξεργασμένου νερού °C +5...+35

Θερμοκρασία αναφοράς °C +15

Τιμή pH μη επεξεργασμένου νερού 6...9,5

Τιμή pH καθαρισμού εγκατάστασης 3...11

Πίεση τροφοδοσίας μη επεξεργασμένου νερού MPa 0,2...0,6

Εύρος απόδοσης l/

Ημέρ α

Απόδοση

Διαστάσεις (ύψος x πλάτος x βάθος) mm 1200 x 450 x 430

Βάρος κατά την παράδοση (χωρίς γέμιση φίλτρων)kg55

Περιεκτικότητα μη επεξεργασμένου νερού σε άλατα μέγ. ppm 1000

σε πόσιμο νερό μέγ. l/h 100

2400±15%

Ελληνικά 47

Δήλωση Συμμόρφωσης των

Ε.Κ.

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Εγκατάσταση παραγωγής

πόσιμου νερού

Τύπος: 1.024-xxx

Σχετικές οδηγίες των Ε.Κ.

98/37/EΚ 2006/95/EΚ 2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυπα

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Εφαρμοσθέντα εθνικά πρότυπα

---

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Ανταλλακτικά

Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε των οδηγιών χρήσης. Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης.

στο τέλος

5.957-716

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης.

CEO

Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 D - 71364 Winnenden

Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212

Head of Approbation

48 Ελληνικά

Πρωτόκολλο λειτουργίας WPC

(A) Στοιχεία ενεργοποίησης με πρωτόκολλο παράδοσης

Τύπος εγκατάστασης: 1.024- Αριθμός εργοστασίου:

Ημερομηνία ενεργοποίησης: Τόπος εγκατάστασης:

Τύπος προέλευσης μη επεξεργασμένου νερού: Πελάτης:

Ένδειξη ωρών λειτουργίας [h] Σκληρότητα μη επεξεργασμένου νερού [°dH]

Αγωγιμότητα μη επεξεργασμένου νερού [µS/cm] Τιμή pH μη επεξεργασμένου νερού [pH]

Θερμοκρασία μη επεξεργασμένου νερού [°C]

Πίεση τροφοδοσίας φίλτρου μέσου κατά τη λειτουργία

[MPa]

Πίεση τροφοδοσίας φίλτρου ανάστροφη ροή [MPa]

μέσου σε πλύση με

Πίεση τροφοδοσίας φίλτρου ενεγού άνθρακα κατά τη λειτουργία [MPa]

Πίεση τροφοδοσίας λεπτού φίλτρου [MPa] Πίεση εξόδου λεπτού φίλτρου [MPa]

Πίεση αντλίας [MPa] Πίεση συμπυκνώματος [MPa]}

Ποσότητα πόσιμου νερού [l/h] Ποσότητα συμπυκνώματος [l/h]

Εκμετάλλευση [%] Αγωγιμότητα πόσιμου νερού [µS/cm]

Δοσομετρική αντλία κροκύδωσης διαδρομής / Συχνότητα [%]

Δοσομετρική αντλία αναστολέα καθαλατώσεων διαδρομής / Συχνότητα [%]

Σημειώσεις:

Βεβαίωση: Η εγκατάσταση τέθηκε σε λειτουργία και παραδόθηκε χωρίς να παρατηρηθούν προβλήματα. Ο πελάτης ενημερώθηκε ρητώς, ότι το νερό που παράγεται από την εγκατάσταση θα πρέπει πριν χρησιμοποιηθεί ως πόσιμο να ελεγχθεί τοπικούς κανονισμούς από εγκεκριμένη υπηρεσία και να εξασφαλιστεί άδεια για τη χρήση του ως πόσιμο νερό. Επιπλέον κατά την συμπλήρωση του πρωτοκόλλου ενεργοποίησης επισημάνθηκαν ρητώς οι κίνδυνοι από τη χρήση χημικών ουσιών, καθώς και από την λανθασμένη χρήση τους.

Τόπος, ημερομηνία, υπογραφή (Πελάτης) Τόπος, ημερομηνία, υπογραφή (Υπηρεσία Kδ

Πίεση τροφοδοσίας φίλτρου ενεργού άνθρακα σε πλύση με ανάστροφη ροή [MPa]

Δοσομετρική αντλία προκαταρκτικής χλωρίωσης διαδρομής / Συχνότητα [%]

Δοσομετρική αντλια τελικής χλωρίωση διαδρομής / Συχνότητα [%]

σύμφωνα με τους

rcher)

Ελληνικά 49

Οπισθόφυλλο Παραμένει κενό για να αποκοπεί το φύλλο

50 Ελληνικά

Πρωτόκολλο λειτουργίας WPC

(B) Πρωτόκολλο στοιχείων λειτουργίας

Τύπος εγκατάστασης: 1.024- Αριθμός εργοστασίου:

Ημερομηνία ενεργοποίησης: Τόπος εγκατάστασης:

Τύπος προέλευσης μη επεξεργασμένου νερού: Πελάτης:

Τιμές μη επεξεργασμένου νερού

Στοιχεία λειτουργίας Τιμές πόσιμου

Μετρητής πλύσεων με ανάστροφη ροή

νερού

Ημερομηνία

Χειριστής

Σκληρότητα [°dH]

Θερμοκρασία [°C]

Αγωγιμότητα [µS/cm]

Ώρες λειτουργίας [h]

Πίεση πριν το λεπτό φίλτρο [MPa]

Πίεση αντλίας [MPa]

Πίεση συμπυκνώματος [MPa]

Φίλτρο μέσου

Φίλτρο ενεργού άνθρακα

Παροχή [l/h]

Αγωγιμότητα [µS/cm]

Βλάβες / Παρατηρήσεις

Φύλλο πρωτοκόλλησης____ (Συμπληρώστε τα στοιχεία σε αυτή τη σελίδα και φωτοτυπήστε την για πρωτοκόλληση)

Ελληνικά 51

Sayın müşterimiz,

Cihazınızı ilk defa

kullanmadan önce bu kullanım kılavuzunu okuyup buna göre davranınız. Bu kullanım kılavuzunu, daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

İçindekiler

Kumanda elemanları 52 Güvenlik uyarıları 52 Kurallara uygun kullanım52 Çevre koruma 53 İşletime alma 53 Çalıştırma 53 Bakım ve koruma 53 Tüketim malzemesi 55 Arızalar 55 Teknik bilgiler 56 AB uygunluk bildirisi 56 Garanti 56 Yedek parçalar 56

Kumanda elemanları

1Basınç ayar valfı 2 Çözelti ayar valfı 3Akış metre; çözelti 4 Medya filtresi (sadece WPC 100 FW-

AM) 5 Mikro filtre 6 Manometre çıkış basıncı; mikro filtre 7 Manometre giriş basıncı; mikro filtre 8 Manometre; pompa bası 9Akış metre; içme suyu 10 Manometre; çözelti basıncı 11 Kumanda dolabı

ncı

12 Medya filtre kumandası (sadece WPC

100 FW-AM)

13 Medya filtre giriş basıncı (sadece WPC

100 FW-AM) 14 Hazır olma kontrol lambası 15 Çalışma kontrol lambası 16 Arıza kontrol lambası 17 Ana şalter 18 Aktif karbon filtresi 19 Diyafram filtre ünitesi

İçme suyu

– İçme suyu kalitesi, sadece sistemin

zamanında denetlenmesi ile garanti

edilir. Lütfen bu kullanım kılavuzunda

belirtilen kontrolleri zamanında yapın. – İçme suyu kalitesini düzenli aralıklarla

kontrol ettirin. – İçme suyu düzenlemesine dikkat edin.

Kimyasallar

– Kimyasallarla çalışma sırasında, aside

dayanıklı koruyucu eldiven ve koruyucu

gözlük kullanın. – Kimyasalları serin, kuru bir ortamda ve

5°C'nin üzerindeki sıcaklıklarda

depolayın. – Kimyasalları çocukların ulaşamayaca

şekilde saklayın. – Kimyasallarla çalışma sırasında odanın

iyice havalandırılmasını sağlayın. –Yakın bir yerde bir yıkama olanağı

bulunmalıdır. –Göz yıkama şişesini hazırda

bulundurun.

Güvenlik uyarıları

Genel

Elektrik sistemi

– Elektrik bağlantısı bir elektrik tesisatçısı

tarafından yapılmalı ve IEC 60364-1'e uygun olmalıdır.

–Hasarlı ya da boydan boya ayrılmış

kablolara kesinlikle dokunmayın. Gerekirse, hemen elektrik fişini çekin.

– Elektrik kablosu hasarlıyken sistemi

kesinlikle çalıştırmayın.

Semboller

Kullanım kılavuzunda aşağıdaki semboller kullanılmaktadır:

 Tehlike

Doğrudan tehdit edici tehlikeleri belirtir. Uyarının dikkate alınmaması durumunda ölüm ya da ağır yaralanma tehlikesi bulunmaktadır.

몇 Uyarı

Muhtemel tehlikeli bir durumu tanımlar. Uyarının dikkate alınmaması durumunda hafif yaralanmalar olabilir ya da maddi hasarlar ortaya çıkabilir.

Not

Uygulama önerileri ve ürün hakkında önemli bilgileri tanımlar.

Kurallara uygun kullanım

Sistem, üst yüzey suyu, kuyu suyu ve nehir suyunun hazırlanması için kullanılır.

ğı

Ham su kalitesine bağlı olarak, bulandırıcı maddeler, sertleştiriciler, tuzlar, bakteriler ve virüsler ayrılır.

52 Türkçe

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İşletime alma

Tehlike



Kurallara uygun kurulmamış sistem nedeniyle yaralanma tehlikesi. Doğru hazırlanmamış içme suyu nedeniyle sağlık tehlikesi. Sistem, sadece eğitimli, yetkili personel tarafından montajı yapılmış, kurulmuş ve çalışma için hazırlanmışsa işletime alınmalıdır.

Cihazı çalıştırmaya başlamadan

önce

Î Sistemin ham su kaynağına

bağlantısını kontrol edin.

Î Üretilen içme suyunun bir depoya ya da

kullanıcı tarafındaki uygun bir tertibata engellenmeden akmasını sağlayın.

Not

İçme suyu, karşı basınç olmadan akabilmelidir. Yükseklik farkı 3 metreyi geçmemelidir.

Dozaj istasyonunun doldurulması

Not

Sistemin bir ya da birden çok dozaj istasyonu ile donatılm bu istasyonların doğru şekilde bağlanmış ve doldurulmuş olması sağlanmalıdır.

Î Dozaj istasyonunun doldurulması (Bkz.

"Bakım ve koruma/Bakım çalışmaları" bölümü)

ış olması durumunda,

Çalıştırma

Sistemin çalıştırılması

Î Dozaj istasyonlarının dozaj pompaları

ve medya filtresinin (sadece WPC 100 FW-AM) elektrik fişlerinin elektrik şebekesine bağlanmış olup olmadığını kontrol edin.

Î Ana şalteri "1" pozisyonuna getirin.

Denetleme elemanları

1Çalışma kontrol lambası

İçme suyu üretimi sırasında yanar.

2Arıza kontrol lambası

Arıza olması durumunda yanar ya da yanıp söner

3Hazır olma kontrol lambası

Sistem açıkken ve içme suyu deposu doluyken yanar.

Sistemin kapatılması

몇 Uyarı

Hasar görme tehlikesi. Sistem 14 günden daha uzun bir süre kapatılırsa, Kärcher müşteri hizmetleri tarafından bir koruma çalışması yapılmalıdır.

Î Ana şalteri "0" konumuna getirin.

Not

WPC 100 FW-AM'yi geceleri kapatmayın! Geceleri, medya filtresinin otomatik temizliği yapılır. Bu temizliğin yapılmaması durumunda, sistemin zarar görme tehlikesi bulunmaktadır.

Bakım ve koruma

 Tehlike

Kötü içme suyu kalitesi nedeniyle sağlık tehlikesi. İçme suyu kalitesinin garanti edilmesi için, aşağıdaki bakım planında yer alan kontroller zamanında yapılmalıdır. Nominal durumdan sapmalar belirtilen önlemlerle giderilemezse, içme suyu üretimi durdurulmalı ve Kärcher müşteri hizmetleri bilgilendirilmelidir.

Bakım planı

Periyot Kontrol/Çalışma Nominal Sapma durumunda

Her gün Dozaj deposunun dolu seviyesi Yeterli dolum Doldurun

Dozaj hatlarında hava kabarcıkları Hava kabacığı olmamalı Dozaj pompasının

havasını alın

İçme suyu akışı işletime alma değerinin dışında % 10 içine düşürün İnce ayar

İçme suyu iletim değeri işletime alma değerinin

dışında

Pompa ve çözelti basıncı arasındaki basınç farkı İşletime alma farkının maksimum % 15

Medya filtresinin çalışma sayacı (sadece WPC 100 FW-AM)

Mikro filtrede bas

Sistem görsel kontrol Sızdırma yok Kärcher müşteri

Her hafta İşletme protokolünü doldurun

Her ay Dozaj deposunu temizleyin ve yıkayın

İçme suyu deposundaki şamandıra şalteri Bir çalışma arızası algılanamıyor Kärcher müşteri

ınç farkı maksimum 0,08 MPa Mikro filtreyi değiştirin

% 10'un içinde artışİnce ayar

Kärcher müşteri

üzerinde

Geri yıkama son 24 saat içinde gerçekleşti Kärcher müşteri

hizmetleri

Türkçe 53

Bakım çalışmaları

Medya filtresinin okunması

1Ekran 2 ADVANCE tuşu

ADVANCE Ekran

– Güncel saat

5 s Yenileme zamanı

kısa Yenileme sayısı

kısa Son yenilemeden itibaren

gün ve saat

– Güncel saat

Dozaj pompasındaki havanın alınması

1Cıvata bağlantısı 2 Dozaj frekansı tuşu 3 Dozaj pompası

Î Dozaj istasyonunu doldurun (Bkz.

İletime alma bölümü).

Î Dozaj pompasındaki cıvata bağlantısını

gevşetin.

Î Ayarlanan dozaj frekansını dozaj

pompasındaki LED'lerden okuyun ve not edin.

Î Dozaj frekansı tuşuna tekrar basarak

dozaj frekansını % 100'e ayarlayın ve emme hattında hiç kabarcık kalmayana kadar bekleyin.

Î Cıvata bağlantısını sıkın. Î Dozaj pompasını tekrar ilk baştaki dozaj

frekansına ayarlayın.

Mikro filtrenin değiştirilmesi

1 Filtre kartuş 2 Conta 3 Filtre haznesi 4 Filtre anahtarı

Î Ana şalteri "0" konumuna getirin. Î Ham su beslemesini kesin. Î Mikro filtrenin altına bir kova koyun. Î Filtre haznesini filtre anahtarıyla

gevşetin ve su basıncını boşaltın.

Î Filtre haznesini tümüyle sökün. Î Filtre kartuşunu filtre haznesinden

çıkartın ve yeni filtre kartuşunu filtre

haznesine yerleştirin. Î Contaya hasar kontrolü yapın ve

gerekirse contayı değiştirin. Î Filtre haznesini vidalayın ve filtre

anahtarıyla sıkın.

Î Ham su beslemesini tekrar oluşturun. Î Ana şalteri "1" pozisyonuna getirin.

Çalışma basınçlarının ince ayarı

몇 Uyarı

Sistemin zarar görme tehlikesi. Sistem ayarlarındaki değişikliklerde aşağıdaki değerler aşılmamalıdır:

– Pompa basıncı maksimum 0,6 MPa – İçme suyu miktarı maksimum 100 l/saat – Çözelti miktarı, işletime alma

sırasındaki değeri aşmamalıdır

Not

Sistem, zaman gecikmeli olarak ayar valflarındaki değişikliklere tepki verir. Bu nedenle, basınç ayar valfı ve çözelti ayar valfındaki ayarlamaları sadece küçük kademelerde yapın ve gerekli etkiyi bekleyin.

(1) İçme suyu akışı 100 l/saatten 80 l/ saate düştü

Î İçme suyu akış metresinde nominal

değere yaklaşık olarak ulaşılana kadar, basınç ayar valfını yavaşça saat yönünde kapatın.

Î Çözelti ve içme suyu akış metrelerinde

ilgili nominal değere ulaşılana kadar, çözelti ayar valfını yavaşça saat yönünde kapatın.

Î Gerekirse her iki valfta ek bir ayarlama

yapın.

Not

İnce ayar sonucu içme suyu akışı yükselmezse, Kärcher müşteri hizmetlerini bilgilendirin.

(2) Pompa ve çözelti basıncı arasındaki fark 0,1 MPa'dan daha fazla arttı

1 Manometre; çözelti basıncı 2 Manometre; pompa basıncı

Î Pompa basıncı ve çözelti basıncı

manometresini okuyun ve fark basıncını belirleyin.

Î Belirlenen fark basıncını işletime alma

değerleriyle (Bkz. işletime alma protokolü) karşılaştırın.

Î Fark basıncı 0,1 MPa'dan daha çok

artmışsa, diyafram mikro filtre ünitesi tıkanmıştır. Kärcher müşteri hizmetini bilgilendirin.

Kimyasalların karıştırılması

 Tehlike

Kimyasallar nedeniyle yanma tehlikesi. Kimyasallarla çalışma sırasında, aside dayanıklı koruyucu eldiven ve koruyucu gözlük kullanın.

Not

Çeşitli kimyasalların dozaj değerleri, ham su analizi ve sistem performansına göre belirlenir. Kärcher müşteri hizmetleri, işletime alma sırasında sisteminiz için gerekli dozaj miktarlarını aşağıdaki dozaj tablosuna kaydeder. Dozaj miktarları, tam olarak boşaltılmış bir dozaj istasyonunu baz alır. Kısmen boşaltılmış bir dozaj istasyonunda, değer gerekli şekilde tekrar hesaplanmalıdır.

54 Türkçe

1 Çözelti ayar valfı 2Basınç ayar valfı 3Akış metre; içme suyu 4Akı

ş metre; çözelti

Dozaj tablosu

Dozaj deposu

Ön klorlama

Anti Scalant

Son klorlama

* Bu kimyasallar alternatif olarak kullanılabilir.

Kimyasal 10 l dozaj

çözeltisi başına dozaj [ml]

RM 852 Sterilizasyon maddesi *

Kalsiyum hipoklorit *

RM 5000 Sertlik stabilizasyon u

RM 852 Sterilizasyon maddesi *

Kalsiyum hipoklorit *

Î Koruyucu eldiven takın ve koruyucu

gözlük kullanın.

Î Bidonu dozaj istasyonundan çıkartın.

 Tehlike

Kimyasal reaksiyon nedeniyle yaralanma tehlikesi. Dozaj istasyonları birbiriyle deiştirilmemeli ve bu nedenle yanlış kimyasallarla doldurulmamalıdır.

Î Tam olarak boşaltılmış bidona, WPC

100 FW'den 2 litre içme suyu doldurun.

Î Dozaj tablosunda belirtilen miktardaki

ilgili kimyalı ölçün ve bidona doldurun.

Î Bidona "10 l" işaretine kadar WPC 100

FW'den içme suyu doldurun.

Î Bidonu kapakla kapatın. Î Bidonu çalkalayarak su ve kimyasalı

tümüyle karıştırın.

Î Kapağı tekrar çıkartın ve dozaj

istasyonundaki tutucuya takın.

Î Emme ünitesini bidona itin ve bidonu

tekrar dozaj istasyonuna koyun.

Î "Bakım ve koruma" bölümündeki

uyarılara göre dozaj pompasının havasını alın.

Tüketim malzemesi

Not

Bir arıza ortaya çıkarsa, sistem otomatik olarak kapatılır ve içme suyu üretimi durdurulur. Arıza giderilemezse, sistemi kapatın ve Kärcher müşteri hizmetlerine haber verin.

Arızanın giderilmesi

Î Arızayı, aşağıdaki tabloda yer alan

bilgilere göre giderin.

Î Arıza göstergesini sıfırlamak için ana

şalteri yaklaşık 10 saniye boyunca "0" konumuna getirin.

Tanımlama Sipariş No.

RM 852 Sterilizasyon maddesi

Kalsiyum hipoklorit

RM 5000 Sertlik stabilizasyonu

Mikro filtre kartuşu, 5 µm 6.414-466.0

1 Dozaj pompası 2 Kapak 3Bidon 4 Emme ünitesi

Kontrol lambası Olası nedeni Arızanın giderilmesi

Arıza lambası kırmızı olarak yanıyor

Kırmızı arıza lambası yanıp söner

Dozaj istasyonu boş. Dozaj istasyonunu doldurun.

Bir dozaj istasyonunun doluluk seviyesi sensörünün sinyali eksik. Müşteri hizmetlerine haber verin.

Ham su basıncı çok düşük. Ham su beslemesini kontrol edin: Bina

Yüksek basınç pompasının motor koruma şalteri tetiklendi. Müşteri hizmetlerine haber verin.

İçme suyu iletim değeri çok yüksek. Müşteri hizmetlerine haber verin.

Aktif karbon filtresi 6.414-844.0

Arızalar

Arızalar, kumanda dolabındaki kontrol lambaları tarafından gösterilir.

tarafındaki tesisat, ön basınç pompası (opsiyon), ham su hortumları.

Hazır olma lambası turuncu olarak yanar

İçme suyu deposu dolu. Su rezervi düşerse sistem otomatik

olarak tekrar açılır.

İçme suyu deposundaki şamandıra şalteri arı

Sistem çalışmaya başlıyor. Hazır olma kontrol lambası söner ve

zalı. Şamandıra şalterini kontrol edin,

gerekirse müşteri hizmetlerini bilgilendirin.

çalışma kontrol lambası yanar.

Türkçe 55

Teknik bilgiler

Çevre sıcaklığı °C +1...+50

Minimum depo sıcaklığı °C –10

Maksimum nem %

bağıl

Sistem besleme gerilimi V/Hz 230/1~50

Medya filtre kumandası (sadece WPC 100 FW-AM) V/Hz birincil: 230/1~50,

saniye: 12/1~50

Dozaj pompaları V/Hz 220...240/1~50

Elektrik sigortası A16

Elektrik bağlantı değeri kW 0,4

Ham su sıcaklığı °C +5...+35

Referans sıcaklık °C +15

Ham su pH değeri 6...9,5

Sistem temizleme pH değeri 3...11

Ham su besleme basıncı MPa 0,2...0,6

Performans aralığı l/gün 2400±15%

Maksimum içme suyu performansı l/h 100

Ölçüler (U x G x Y) mm 1200 x 450 x 430

Teslimat durumundaki ağırlık (filtre dolumları hariç) kg 55

100

Ham su maksimum tuz oranı ppm 1000

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: İçme suyu hazırlama sistemi Tip: 1.024-xxx

İlgili AB yönetmelikleri

98/37/EG 2006/95/EG 2004/108/EG

Kullanılmış olan uyumlu standartlar

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Kullanılmış ulusal standartlar

---

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Faks: +49 7195 14-2212

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak kar Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

şılıyoruz.

Yedek parçalar

En sık kullanılan yedek parça çeşitlerini kullanım kılavuzunun sonunda bulabilirsiniz. Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz.

5.957-716

İmzası bulunanlar, işletme yönetimi adına ve işletme yönetimi tarafından verilen vekalete dayanarak işlem yapar.

CEO

Head of Approbation

56 Türkçe

İşletme protokolü WPC

(A) Teslimat protokolü ile birlikte işletime alma bilgileri

Sistem tipi: 1.024- Fabrika numarası:

İşletime alma tarihi: Kurulum yeri:

Ham su kaynağının türü: Müşteri:

Çalışma saati göstergesi [s] Ham su sertliği [°dH]

Ham su iletkenliği [µS/cm] Ham su pH değeri [pH]

Ham su sıcaklığı [°C]

Çalışma sırasındaki medya filtresi giriş basıncı [MPa] Geri yıkama sırasındaki medya filtresi giriş basıncı

[MPa]

Çalışma sırasındaki aktif karbon filtresi giriş basıncı [MPa]

Mikro filtre giriş basıncı [MPa] Mikro filtre çık

Pompa basıncı [MPa] Çözelti basıncı [MPa]

İçme suyu miktarı [l/s] Çözelti miktarı [l/s]

Kazanç [%] İçme suyu iletkenliği [µS/cm]

Dozaj pompası sıkıştırması Strok / Frekans [%] Dozaj pompası ön klorlama Strok / Frekans [%]

Dozaj pompası antiscalant Strok / Frekans [%] Dozaj pompası son klorlama Strok / Frekans [%]

Açıklamalar:

Teyit: Sistem, tam olarak çalışır durumda işletime alındı ve teslim edildi. Müşteri, sistem tarafından üretilen suyun içme suyu olarak kullanılmasından önce yetkili bir merkez tarafından yerel kurallara göre kontrol edilmesi ve içme suyu olarak onaylanması gerektiği hakkında açıkça bilgilendirildi. Ayrıca, işletme protokolünün gerekli şekilde uygulanması, kimyasallarla çalışma tehlikeleri ve kimyasalların birbiriyle değiştirilmesi sonucu oluşan tehlikeler hakkı

Yer, tarih, imza (müşteri) Yer, tarih, imza (Kärcher servisi)

Geri yıkama sırasındaki aktif karbon filtresi giriş basıncı [MPa]

ış basıncı [MPa]

nda açıkça bilgilendirildi.

Türkçe 57

Arka sayfa. Sayfanın ayrılabilmesi için boş kalır

58 Türkçe

İşletme protokolü WPC

(B) İletme verileri protokolü

Sistem tipi: 1.024- Fabrika numarası:

İşletime alma tarihi: Kurulum yeri:

Ham su kaynağının türü: Müşteri:

Ham su değerleri İşletme verileri İçme suyu

değerleri

Geri yıkama sayacı

Tarih

Kullanıcı

Sertlik [°dH]

Sıcaklık [°C]

İletkenlik [µS/cm]

Çalışma saati [s]

Mikro filtrenin basıncı [MPa]

Pompa basıncı [MPa]

Çözelti basıncı [MPa]

Medya filtresi

Aktif karbon filtresi

Akış [l/s]

İletkenlik [µS/cm]

Arızalar / Açıklamalar

Protokol sayfası____ (Kafa verilerini doldurduktan sonra lütfen bu sayfayı diğer protokol işlemleri için çoğaltın)

Türkçe 59

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте эту инструкцию по эксплуатации и действуйте соответственно. Сохраните эту инструкцию по эксплуатации для дальнейшего пользования или для следующего владельца.

Оглавление

Элементы управления 60 Указания по технике безопасности 60 Использование по назначению 61 Защита окружающей среды 61 Ввод в эксплуатацию 61 Эксплуатация прибора 61 Техническое обслуживание и уход 61 Расходный Неполадки 64 Технические данные 65 Заявление о соответствии ЕС 65 Гарантия 65 Запасные части 65

материал 64

Элементы управления

1 Регулирующий клапан давления 2 Регулирующий вентиль концентрата 3 Расходомер Концентрат 4 Фильтр (Только WPC 100 FW-AM) 5 Фильтр мелкой очистки 6 Манометр Давление на выходе

Фильтр тонкой очистки

7 Манометр Давление на входе Фильтр

тонкой очистки 8 Манометр Напор насоса 9 Расходомер Питьевая вода 10 Манометр Давление концентрата

11 Распределительный шкаф 12 Управление

100 FW-AM)

13 Манометр входного давления

фильтра (Только WPC 100 FW-AM) 14 Контрольный индикатор готовности 15 Контрольный индикатор рабочего

режима

16 Контрольный индикатор сбоя 17 Главный выключатель 18 Фильтр из

активированного угля 19 Устройство мембранных фильтров

фильтра (Только WPC

Указания по технике

безопасности

Общие положения

Питьевая вода

– Качество питьевой воды

гарантируется только при

своевременном контроле

устройства. Пожалуйста,

своевременно проводите проверки,

указанные в данном руководстве по

эксплуатации. – Проверяйте качество питьевой

через равные промежутки времени. – Соблюдайте положения

Постановления о питьевой воде.

Химикаты

– При обращении с химикатами

надевайте чистые защитные

перчатки и защитные очки. – Хранить химикаты в прохладном

сухом месте, при температуре выше

5°C. – Хранить химикаты в недоступном

для детей месте.

воды

– При работе с химикатами следует

обеспечить хорошую вентиляцию помещения.

В непосредственной близости

–

должна находиться мойка.

– Подготовить промывную склянку для

глаз.

Электрическое устройство

– Электрическое подключение должно

проводиться электриком и соответствовать нормам IEC 60364-

– Никогда не дотрагивайтесь до

поврежденного или рассеченного сетевого шнура. При необходимости сразу же вынуть штепсельную вилку.

– Никогда не эксплуатировать

устройство с поврежденным сетевым шнуром.

Символы

В данном руководстве по эксплуатации используются следующие символы:

 Опасность

Означает непосредственно грозящую опасность. Несоблюдение указания может повлечь смерть или самые тяжкие травмы.

몇 Внимание

Обозначает возможно потенциально опасную ситуацию. Несоблюдение указания может вызвать легкие травмы или повредить материальные ценности.

Указание

Обозначает советы по использованию прибора, а также важную информацию об изделии.

60 Руccкий

Использование по

назначению

Установка применяется для обработки поверхностной воды, ключевой и речной воды. В зависимости от качества сырой воды отделяется муть, накипеобразователь, соли, бактерии и вирусы.

Защита окружающей среды

Упаковочные материалы пригодны для вторичной переработки. Пожалуйста, не выбрасывайте упаковку вместе с бытовыми отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Аккумуляторы, масло и иные подобные материалы не должны попадать в окружающую среду. Поэтому утилизируйте приборы через соответствующие системы приемки отходов.

старые

Ввод в эксплуатацию

 Опасность

Опасность получения травм из-за неправильной установки устройства. Опасность для здоровья из-за плохо очищенной питьевой воды. Устройство можно применять только, если оно собрано, установлено и приготовлено для использования обученным и уполномоченным персоналом.

Перед началом работы

Î Проверить соединение устройства с

источником сырой воды.

Î Обеспечить свободное поступление

очищенной питьевой воды в резервуар или устройство.

Указание

Питьевая вода должна поступать без противодавления. Яц Разность высот не должна быть больше 3 м.

Наполнить дозировочную

Указание

Если устройство оборудовано одной или несколькими дозировочными станциями, необходимо обеспечить их правильное подключение и наполнение.

Î Наполнить дозировочную станцию

(см. главу "Уход и техническое

обслуживание")

специальное

станцию ь

Эксплуатация прибора

Включить устройство

Î Проверьте, соединены ли штекерные

разъемы на дозаторных насосах дозаторных станций и на фильтре (толькоr WPC 100 FW-AM) с электросетью.

Î Повернуть основной переключатель

в положение „1“.

ЬКонтрольные элементы

1 Контрольный индикатор рабочего

режима Светится режим производства питьевой воды.

2 Контрольный индикатор сбоя

Горит или мигает при сбое

3 Контрольный индикатор готовности

Горит при включенной установке и полном баке питьевой воды.

Выключить устройство

몇 Предупреждение

Опасность повреждения. Если устройство выключено на протяжении более чем 14 дней, необходимо провести консервацию службой сервисного обслуживания фирмы Kдrcher.

Î Повернуть главный выключатель в

положение 0.

Указание

Не отключать WPC 100 FW-AM на ночь! Ночью выполняется автоматическая чистка фильтра. При выпадении этой чистки существует опасность повреждения установки.

Техническое

обслуживание и уход

 Опасность

Опасность для здоровья из-за плохого качества питьевой воды. Для обеспечения качества питьевой воды необходимо своевременно проводить проверки по следующему плану технического обслуживания. Если не удается устранить отклонения от заданного состояния при помощи указанных способов, необходимо остановить производство питьевой воды и обратиться в службу сервисного обслуживания компании Кдrcher.

Руccкий 61

План технического обслуживания

Время Проверка/Действиед Плановое задание При отклонении

ежедн евно

Уровень заполнения дозировочной емкости достаточное наполнение заполнить

Пузырьки воздуха в дозировочных проводах нет пузырьков воздуха Удалить воздух из

дозировочного насоса

Поток питьевой воды исходя из величины ввода в эксплуатацию

Проводимость питьевой воды исходя из величины ввода в эксплуатацию

Падение в пределах 10% Регулировка тонкой

очистки

Повышение в пределах 10% Регулировка тонкой

очистки

Разность давлений давление

Эксплуатационный счетчик фильтра (только WPC 100

FW-AM)

Разность давлений Фильтр тонкой очистки макс. 0,08 МПа Заменить фильтр

Визуальный контроль устройства нет негерметичных мест Сервисная служба

ежене дельно

ежеме сячно

заполнить производственный протокол

Очистить и

Поплавковый выключатель в резервуаре питьевой воды

прополоскать дозировочную емкость

Работы по техническому

обслуживанию

Считать показания фильтра

насоса и концентрата макс. 15% от разности при вводе в

эксплуатацию

Обратная промывка произошла в течение последних 24 часов

нет видимых функциональных повреждений

Удалить воздух из дозировочного насосаь

Заменить фильтр тонкой очистки

Сервисная служба фирмы Kдrcher

тонкой очистки

фирмы Kдrcher

Сервисная служба фирмы Kдrcher

1 Дисплей 2 Кнопка ADVANCE

ADVANCE Дисплей

– актуальное время

5 свремя для

восстановления

короткий период

– актуальное время

Число периодов восстановления

дата и время с момента последнего восстановления

1 Резьбовое соединение 2 Кнопка частота дозировки 3 Дозировочный насос

Î Наполнить дозировочную станцию

(см. главу "Ввод в эксплуатацию").

Î Ослабить резьбовое соединение на

дозировочном насосе. Î Считать и записать данные об

установленной частоте дозировки на

светодиодах дозировочного насоса. Î Настроить частоту дозировки при

помощи повторного нажатия кнопки

"Частота дозировки" на

подождать, пока всасывающий канал

освобдится от воздуха.

Î Затянуть резьбовое соединение. Î Снова настроить дозировочный

насос на первоначальную частоту

дозировки.

100% и

1 Фильтровальная вставка 2 Уплотнение 3 Колпачок фильтра 4 Замок фильтра

Î Повернуть главный выключатель в

положение 0.

Î Прервать подачу сырой воды. Î Поставить ведро под фильтр тонкой

очистки.

Î Отдать стакан фильтра ключом для

фильтра

Î Полностью свинтить стакан фильтра. Î Вынуть патрон фильтра из колпачка

и вставить туда новый патрон.

Î Проверить уплотнительное кольцо

на повреждения и заменить его в случае необходимости.

Î Закрутить колпачок фильтра и

затянуть при помощи замка фильтра.

Î Восстановить подачу сырой воды. Î Повернуть главный выключатель в

положение "1".

и спустить давление воды.

62 Руccкий

Регулировка давленияь

몇

Предупреждение

Опасность повреждения устройства. При изменении настроек устройства следующие величины не должны превышать:

– Давление насоса макс. 0,6 MПа – Объем питьевой воды макс. 100 л/ч – Объем концентрата не должен

быть меньше величины при вводе в эксплуатацию

Указание

Установка реагирует на изменения клапанов регулировки с задержкой по времени. Поэтому выполнять регулировку клапана давления и клапана концентрата только маленькими шагами, дожидаясь соответствующего эффекта.

(1) Поток питьевой воды снизился со 100 л/ч до 80 л/ч

1 Регулирующий вентиль концентрата 2 Регулирующий клапан давления 3 Расходомер Питьевая вода 4 Расходомер Концентрат

Î Медленно закрыть клапан

регулировки давления по направлению часовой стрелки, пока на расходомере питьевой воды почти не достигнуто заданное количество.

Î Медленно

стрелке клапан регулировки подачи концентрата, пока на расходомере концентрата и питьевой воды не появится нужное значение.

Î В случае необходимости провести на

обоих клапанах дополнительную регулировку.

Указание

Если регулировка тонкой очистки не привела к увеличению потока питьевой воды, необходимо обратиться в сервисную службу фирмы Kдrcher.

тонкой очистки рабочего

закрыть по часовой

(2) Разница между давлением и концентрата возросла более чем на 0,1 MПа

1 Манометр Давление концентрата 2 Манометр Напор насоса

Î Считать данные манометра

относительно давления насоса и концентрата, и определить дифференциальное давление.

Î Сравнить установленное значение

дифференциального давления с величиной при вводе в эксплуатацию (см. протокол ввода в эксплуатацию).

Î Если разница в давлении возросла

более чем засор блока мембранных фильтров. Обратитесь в сервисную службу Kдrcher.

Примешать химикаты

на 0,1 МПа, то произошел

насоса

 Опасность

Опасность повреждения при работе с химикатами. При обращении с химикатами надевайте чистые защитные перчатки и защитные очки.

Указание

Значения для дозировки различных химикатов получены из анализа сырой воды и мощности устройства. Во время ввода в эксплуатацию техник из службы сервисного обслуживания фирмы Kдrcher заносит необходимые объемы дозировки в нижеследующую таблицу дозировки Дозировочные количества приводятся со ссылкой на полностью опорожненную дозировочную станцию. При частично опорожненной дозировочной станции величина должна быть соответственно пересчитана.

Таблица дозировки

Дозири вочная емкость

Предва ритель ное хлорир ование

Химикат Дозировка на

RM 852

Дезинфици рующее средство *

Гипохлорит кальция *

10 л дозировочного раствора [мл]

Anti Scalant

Дополн ительн ое хлорир ование

* Эти химикаты могут использоваться альтернативно.

1 Дозировочный насос 2 Крышка 3 Канистра 4 Всасывающее устройство

Î Оденьте защитные перчатки и

защитные очки.

Î Вынуть канистру из дозировочной

станции.

RM 5000

Стабилизац ия жесткости

RM 852

Дезинфици рующее средство *

Гипохлорит кальция *

 Опасность

Опасность получения повреждения вследствие химической реакции. Нельзя перепутывать дозировочные станции, чтобы вследствие этого не наполнить их другими химикатами.

Î В полностью пустую канистру залить

2 л. питьевой воды из WPC 100 FW.

Î Отмерить указанное в таблице

дозировки количество соответствующего химиката и заполнить в канистру.

Î Наполнить канистру до отметки

„10 л“ питьевой водой из WPC 100 FW.

Î Закрыть канистру крышкой. Î Полностью смешать воду с

химикатом путем встряхивания канистры.

Î Снова снять крышку и установить ее

в держатель на дозировочной станции.

Î Вставить в канистру всасыватель и

снова установить ее на дозировочную станцию.

Î Удалить воздух из дозировочного

насоса согласно указаний, приведенных в разделе "Уход и техническое обслуживание".

Руccкий 63

Расходный материал

Обозначение № заказа:

RM 852

Дезинфицирующее средство

Гипохлорит кальция

RM 5000 Стабилизация жесткости

Вставка фильтра Фильтр тонкой очистки, 5 µm

Фильтр из активированного угля

6.414-466.0

6.414-844.0

Неполадки

Сбои указываются контрольными индикаторами на пульте управления.

Указание

Если возникло повреждение, устройство отключается автоматически и процесс производства питьевой воды прерывается.ц Если повреждение не удается устранить, необходимо выключить устройство и обратиться в службу сервисного обслуживания фирмы Kдrcher.

Устранить неполадку

Î Устранить неполадку согласно

указаниям в следующей таблице.

Î Для сброса указания сбоя повернуть

основной переключатель примерно на 10 сек. в положение „0“.

Контрольный индикатор

Индикатор сбоя горит красным светом

Индикатор сбоя мигает красным светом

Индикатор готовности горит оранжевым светом

Возможная причина Способ устранения

Дозировочная станция пуста. Наполнить дозировочную станцию.

Нет сигнала от сенсора уровня дозировочной станции. Обратитесь в сервисную службу.

Давление сырой воды недостаточно. Проверить подвод сырой воды: водопровод

в здании, насос начального давления (опция), водные шланги.

Сработал выключатель защиты двигателя насоса высокого давления.

Значение проводимости питьевой воды слишком велико.

Резервуар питьевой воды полон. Установка снова включается

Дефект поплавкового включателя в баке питьевой воды.

Установка запускается. Контрольный индикатор готовности тухнет

Обратитесь

Обратитесь в сервисную службу.

самостоятельно, когда запас воды понижается.

Проверить поплавковый включатель, в случае необходимости обратиться в сервисную

и загорается индикатор рабочего режима.

в сервисную службу.

службу.

64 Руccкий

Технические данные

Окружающая температура °C +1...+50

Температура хранения, минимальная °C –10

Влажность воздуха, макс. % rel. 100

Питающее напряжение, устройство В/Гц 230/1~50

Управление фильтра (Только WPC 100 FW-AM) В/Гц prim.: 230/1~50,

сек.: 12/1~50

Дозировочные насосы В/Гц 220...240/1~50

Электрический предохранитель А 16

Электрическая общая потребляемая мощность кВт 0,4

Температура сырой воды °C +5...+35

Исходная температура °C +15

Величина pH сырой воды 6...9,5

Значение pH чистки установки 3...11

Давление напора сырой воды МПа 0,2...0,6

Мощность л/день 2400±15%

Мощность питьевой воды, макс.

л/ч 100

Размеры (В x Ш x Г) мм 1200 x 450 x 430

Вес в состоянии поставки (без заполнения фильтра) кг 55

Содержание соли в сырой воде макс. промиль 1000

Заявление о соответствии

ЕС

Настоящим мы заявляем, что нижеуказанный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполнении отвечает соответствующим основным требованиям по безопасности и здоровью согласно директивам ЕС. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Продукт Очистительная установка

для питьевой воды

Тип: 1.024-xxx

Основные директивы ЕС

98/37/ЕС 2006/95/ЕС 2004/108/ЕС

Примененные гармонизированные нормы

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Примененные внутригосударственные нормы

---

5.957-716

Нижеподписавшиеся лица действуют по поручению и руководства предприятия.

CEO

Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 D - 71364 Winnenden

Тел.: +49 7195 14-0 Факс: +49 7195 14-2212

по доверенности

Head of Approbation

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Запасные части

Выбор наиболее часто необходимых запчастей вы найдете в конце инструкции по эксплуатации. Дальнейшую информацию о запчастях вы найдете на сайте www.kaercher.com в разделе Service.

Руccкий 65

Производственный протокол WPC

(B) Протокол рабочих параметров

Тип установки: 1.024- Заводской номер:

Дата ввода в эксплуатацию: Место установки:

Тип источника сырой воды: Клиент:

Значения для сырой воды

Рабочие параметры Значения для

питьевой воды

Счетчик обратных промывок

Дата

Оператор

Жесткость воды (°dH)

Температура [°C]

Проводимость [мкС/см]

Рабочие часы [ч]

Давление до фильтра

тонкой очистки [МПа]

Напор насоса [МПa]

Давление концентрата [МПa]

Медиафильтр

Фильтр из

активированного угля

Расход [л/ч]

Проводимость [мкС/см]

Неполадка / Примечание

Страница протокола____ (Пожалуйста, размножьте эту страницу после заполнения шапки для дальнейшего протоколирования)

66 Руccкий

Производственный протокол WPC

(A) Данные о вводе в эксплуатацию с приёмо-сдаточным

актомЬ

Тип установки: 1.024- Заводской номер:

Дата ввода в эксплуатацию: Место установки:

Тип источника сырой воды: Клиент:

Индикатор рабочих часов [ч] Жесткость сырой воды [°dH]

Проводимость сырой воды [мкС/см] Значение pH сырой воды [pH]

Температура сырой воды [°C]

Медиафильтр Давление на входе во время работы [MПa]

Медиафильтр Давление на входе во время промывки обратным потоком [MПa]

Фильтр из активированного угля Давление на входе во время работы [MПa]

Фильтр тонкой очистки Давление на входе [MПa] Фильтр тонкой очистки Давление на выходе [MПa]

Напор

насоса [МПa] Давление концентрата [МПa]

Количество питьевой воды [л/ч] Количество концентрата [л/ч]

Выход [%] Проводимость питьевой воды [мкС/см]

Дозировочный насос Коагуляция ход/частота [%] Дозировочный насос Предварительное

Дозировочный насос Antiscalant ход/частота [%] Дозировочный насос дополнительное

Примечание:

Подтверждение: Устройство введено в эксплуатацию и принято в указано на то, что вода, производимая устройством, должна быть проверена на использование в качестве питьевой воды в соответствии с местными предписаниями уполномоченным органом, а также должно быть получено разрешение на использование этой воды в качестве питьевой воды. Кроме того было указано на необходимое ведение производственного протокола

Место, дата, подпись (клиента) Место, дата, подпись (сервисная служба фирмы Кдrcher)

, на опасность при работе с химикатами, а также на опасность из-за случайной перемены химикатов.

Фильтр из активированного угля Давление на входе во время промывки обратным потоком [MПa]

хлорирование ход/частота [%]

полностью работоспособном состоянии. Клиенту было

Руccкий 67

Оборотная сторона.ь Остается пустой, чтобы можно было отделить лист

68 Руccкий

Geachte klant,

Gelieve vóór het eerste ge-

bruik van uw apparaat deze gebruiksaanwijzing te lezen en ze in acht te nemen. Bewaar deze gebruiksaanwijzing voor later gebruik of voor eventuele volgende eigenaars.

Inhoudsopgave

Bedieningselementen 69 Veiligheidsaanwijzingen 69 Reglementair gebruik 69 Zorg voor het milieu 70 Ingebruikneming 70 Gebruik 70 Onderhoud en instandhouding 70 Verbruiksmateriaal 72 Storingen 72 Technische gegevens 73 EG-conformiteitsverklaring 73 Garantie 73 Reserveonderdelen 73

Bedieningselementen

1 Reduceerklep 2 Regelaar concentraat 3 Debietmeter concentraat 4 Mediafilter (allen WPC 100 FW-AM) 5 Fijn filter 6 Manometer uitgangsdruk fijne filter 7 Manometer ingangsdruk fijne filter 8 Manometer pompdruk 9 Debietmeter drinkwater 10 Manometer concentraatdruk 11 schakelkast

12 Besturing mediafilter (allen WPC 100

FW-AM)

13 Manometer ingangsdruk mediafilter

(allen WPC 100 FW-AM) 14 Controlelampje Bedrijfsklaarheid 15 Controlelampje Werking 16 Controlelampje Storing 17 Hoofdschakelaar 18 Actiefkoolstoffilter 19 Membraan-filtereenheid

Veiligheidsaanwijzingen

Algemeen

Drinkwater

– Drinkwaterkwaliteit is alleen gegaran-

deerd bij een tijdige controle van de in-

stallatie. Gelieve de in deze

gebruiksaanwijzing vermelde controles

tijdig uit te voeren. – Drinkwaterkwaliteit regelmatig laten

controleren. – Drinkwaterverordening in acht nemen.

Chemicaliën

– Bij de omgang met chemicaliën zuur-

bestendige veiligheidshandschoenen

en veiligheidsbril dragen. – Chemicaliën koel, droog en bij tempera-

turen boven 5°C bewaren. – Chamicaliën buiten bereik van kinderen

bewaren. – Bij de omgang met chemicaliën moet

gezorgd worden voor een goede ver-

luchting van de ruimte. – In de omgeving moet wasgelegenheid

voorhanden zijn. – Oogwasfles binnen handbereik houden.

Elektrische installatie

– De elektrische aansluiting moet uitge-

voerd worden door een electricien en moet voldoen aan IEC 60364-1.

– Beschadigde of gebroken electriciteits-

kabels nooit aanraken. Indien nodig de stekker onmiddellijk uittrekken.

– Installatie nooit gebruiken met een be-

schadigde electriciteitskabel.

Symbolen

In deze bedieningshandleiding worden de volgende symbolen gebruikt:

 Gevaar

Geeft een direct dreigend gevaar aan. Bij het niet in acht nemen van deze aanwijzing dreigen dood of zware verwondingen.

몇 Waarschuwing

Geeft een mogelijk gevaarlijke situatie aan. Bij het niet in acht nemen van deze aanwijzing kunnen lichte verwondingen of materiaalschades optreden.

Opmerking:

Geeft gebruikstips en belangrijke informatie voor het product.

Reglementair gebruik

De installatie wordt gebruikt voor de behandeling van oppervlaktewater, bronwater en rivierwater. Afhankelijk van de kwaliteit van het onbehandelde water worden troebelingsmiddelen, hardingselementen, zouten, bacteriën en virussen gescheiden.

Nederlands 69

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inzamelpunten.

Ingebruikneming

 Gevaar

Verwondingsgevaar door een onvakkundig geïnstalleerde installatie. Gezondheidsgevaar door slecht behandeld drinkwater. De installatie mag alleen in bedrijf genomen worden indien ze opgesteld, geïnstalleerd en op de werking voorbereid werd door geschoold en geautoriseerd personeel.

Voor ingebruikneming

Î Verbinding van de installatie met de

bron van het onbehandelde water controleren.

Î Ongehinderde afloop van het geprodu-

ceerde drinkwater in een tank of een geschikte inrichting van de gebruiker garanderen.

Instructie

Het drinkwater moet zonder tegendruk kunnen aflopen. Het hoogteverschil mag niet groter zijn dan 3 m.

Doseerstation vullen

Instructie

Indien de installatie uitgerust is met één of verschillende doseerstations, moet gegarandeerd zijn dat deze correct aangesloten en gevuld zijn.

Î Doseerstation vullen (zie hoofdstuk

„Onderhoud en reparatie/Onderhoudswerkzaamheden“)

Gebruik

Installatie inschakelen

Î Controleren of de stekker van de do-

seerpompen van de doseerstations en van de mediafilter (alleen WPC 100 FW-AM) verbonden zijn met het stroomnet.

Î Hoofdschakelaar in positie „1“ draaien.

Bewakingselementen

1 Controlelampje Werking

Brandt bij drinkwaterproductie.

2 Controlelampje Storing

Brandt of knippert bij storingen

3 Controlelampje Bedrijfsklaarheid

Brandt bij een ingeschakelde installatie en een volle drinkwatertank.

installatie uitschakelen

몇 Waarschuwing

Beschadigingsgevaar. Indien de installatie langer dan 14 dagen uitgeschakeld wordt, moet de Kärcher-klantendienst een conservering uitvoeren.

Î Hoofdschakelaar in stand „0“ draaien.

Instructie

WPC 100 FW-AM niet gedurende de nacht uitschakelen! 's Nachts wordt de automatische reiniging van de mediafilter uitgevoerd. Indien die reiniging niet uitgevoerd wordt, bestaat het risico dat de installatie beschadigd wordt.

Onderhoud en instandhou-

ding

 Gevaar

Gezondheidsgevaar door slechte drinkwaterkwaliteit. Om de drinkwaterkwaliteit te waarborgen, moeten de controles in het volgende onderhoudsschema tijdig uitgevoerd worden. Indien afwijkingen van de theoretische toestand niet opgelost kunnen worden door de vermelde maatregelen, moet de drinkwaterproductie stilgelegd worden en moet de Kärcher-klantendienst op de hoogte gebracht worden.

Onderhoudsschema

Tijdstip Controle/Handeling Theoretisch Bij afwijking

Dagelijks Vulniveau doseerbakje Voldoende gevuld Bijvullen

Luchtbellen in de doseerleidingen Geen luchtbellen Doseerpomp ontluchten

Drinkwaterstroom uitgaande van de waarde bij inbedrijfstelling

Geleidingsvermogen van het drinkwater uitgaande van de waarde bij inbedrijfstelling

Drukverschil pomp- en concentraatdruk Max. 15% boven verschil bij inbedrijfstelling Kärcher-klantendienst

Bedrijfsteller mediafilter (alleen WPC 100 FW-AM)

Drukverschil fijne filter Max. 0,08 MPa Fijne filter vervangen

Visuele controle van de installatie Geen ondichtheden Kärcher-klantendienst

wekelijks Protokol invullen

maandelijks

Doseerbakje reinigen en spoelen

Vlotterschakelaar in de drinkwatertank Geen functionele storing vaststelbaar Kärcher-klantendienst

Daling binnen 10% Fijne regeling

Stijging binnen 10% Fijne regeling

In tegenstroom spoelen vond plaats binnen de voorbije 24 uren

Kärcher-klantendienst

70 Nederlands

Onderhoudswerkzaamheden

Mediafilter aflezen

Fijne filter vervangen

(1) Drinkwaterstroom van 100 l/h gedaald tot 80 l/h

1 Display 2 Toets ADVANCE

ADVANCE Display

– Actuele tijd

5 s Tijd van de regeneratie

Kort Aantal regeneraties

Kort Dagen en uren sinds de

laatste regeneratie

– Actuele tijd

Doseerpomp ontluchten

1 Schroefsluiting 2 Knop Doseerfrequentie 3 Doseerpomp

Î Doseerstation vullen (zie hoofdstuk In-

bedrijfstelling).

Î Schroefverbinding aan de doseerpomp

lossen.

Î Ingestelde doseerfrequentie aan de

led's op de doseerpomp aflezen en noteren.

Î Doseerfrequentie door herhaaldelijk in-

drukken van de toets Doseerfrequentie instellen op 100% en wachten tot er zich geen bellen meer in de zuigleiding bevinden.

Î Schroefverbinding aanspannen. Î Doseerpomp opnieuw instellen op de

oorspronkelijke doseerfrequentie.

1 Filterelement 2 Afdichting 3 Filterpot 4 Filtersleutel

Î Hoofdschakelaar in stand „0“ draaien. Î Toevoer onbehandeld water onderbre-

ken. Î Een emmer plaatsen onder de fijne fil-

ter. Î Filterpot met filtersleutel loszetten en

waterdruk aflaten.

Î Filterpot volledig afschroeven. Î Filterinzet uit de filterpot nemen en nieu-

we filterinzet in de filterpot plaatsen. Î Afdichtingsring controleren op bescha-

diging en indien nodig vervangen. Î Filterpot erop schroeven en aanspan-

nen met de filtersleutel. Î Toevoer onbehandeld water opnieuw

tot stand brengen. Î Hoofdschakelaar op '1' zetten.

Fijne regeling van de bedrijfsdrukwaarden

몇 Waarschuwing

Beschadigingsgevaar voor de installatie. Bij veramderingen van de instellingen van de installatie mogen de volgende waarden niet overschreden worden:

– pompdruk max. 0,6 MPa – drinkwaterhoeveelheid max. 100 l/h – Concentraathoeveelheid mag de waar-

de bij de inbedrijfstelling niet overschrij-

den

Instructie

De installatie reageert vertraagd op veranderingen aan de regelventielen. Daarom mag de instelling aan de reduceerklep en de regelaar concentraat slechts in kleine stappen uitvoeren en het effect telkens afwachten.

1 Regelaar concentraat 2 Reduceerklep 3 Debietmeter drinkwater 4 Debietmeter concentraat

Î Reduceerklep langzaam sluiten in de

richting van de wijzers van de klok tot aan de bedietmeter Drinkwater de theoretische waarde bijna bereikt is.

Î Regelaar concentraat langzaam sluiten

in de richting van de wijzers van de klok tot aan de debietmeters Concentraat en Drinkwater de overeenkomstige theoretische waarde bereikt is.

Î Indien nodig beide kleppen bijregelen.

Instructie

Indien de fijne regeling de drinkwaterstroom niet kan verhogen, moet de Kärcher-klantendienst geraadpleegd worden.

(2) Verschil tussen pomp- en concentraatdruk meer dan 0,1 MPa gestegen

1 Manometer concentraatdruk 2 Manometer pompdruk

Î Manometer voor pompdruk en concen-

traatdruk aflezen en het drukverschil bepalen.

Î Het bepaalde drukverschil vergelijken

met de waarde bij de inbedrijfstelling (zie protokol inbedrijfstelling).

Î Indien het drukverschil meer dan

0,1 MPa gestegen is, is de membraanfiltereenheid verstopt. Kärcher-klantendienst raadplegen.

Chemie mengen

 Gevaar

Verbrandingsgevaar door chemicaliën. Bij de omgang met chemicaliën zuurbestendige veiligheidshandschoenen en veiligheidsbril dragen.

Instructie

De waarden voor de dosering van de verschillende chemicaliën resulteren uit de

Nederlands 71

analye van het onbehandelde water en het installatievermogen. De technicien van de klantendienst noteert bij de inbedrijfstelling de voor uw installatie vereiste doseerhoeveelheden in de volgende doseertabel. De doseerhoeveelheden hebben betrekking op een volledig leeggemaakt doseerstation. Bij een gedeeltelijk leeggemaakt doseerstation moet de waarde overeenkomstig uitgerekend worden.

Doseertabel

Doseerbakje

Voorchlorering

Anti-scalant

Nachlorering

* Die chemicaliën kunnen telkens alternatief gebruikt worden.

Chemicalie Dosering per

10 l doseeroplossing [ml]

RM 852 kiembestrijdingsmiddel *

Calciumhypochloride *

RM 5000 hardheidsstabilisering

RM 852 kiembestrijdingsmiddel *

Calciumhypochloride *

1 Doseerpomp 2 Deksel 3 Jerrycan 4 Zuigeenheid

Î Veiligheidshandschoenen aantrekken

en veiligheidsbril opzetten.

Î Jerrycan uit het doseerstation nemen.

 Gevaar

Verwondingsgevaar door chemische reactie. De doseerstations mogen niet verwisseld en daardoor met de verkeerde chemicaliën gevuld worden.

Î In de volledig leeggemaakte jerrycan 2 l

drinkwater uit WPC 100 FW vullen.

Î De in de doseertabel vermelde hoeveel-

heid van de overeenkomstige chemicalie afmeten en in de jerrycan vullen.

Î Jerrycan tot de markering „10 l“ met

drinkwater uit WPC 100 FW vullen.

Î Jerrycan met het deksel sluiten. Î Water en chemicalie volledig mengen

door schudden van de jerrycan.

Î Deksel opnieuw wegnemen en in de

houder aan het doseerstation steken.

Î Zuigeenheid in de jerrycan schuiven en

jerrycan opnieuw in het doseerstation plaatsen.

Î Doseerpomp ontluchten volgens de in-

structies in het hoofdstuk „Onderhoud en reparaties“.

Verbruiksmateriaal

Benaming Bestelnr.

RM 852 kiembestrijdingsmiddel

Calciumhypochloride

RM 5000 hardheidsstabilisering

Filterinzet fijne filter, 5µm

Actiefkoolstoffilter 6.414-844.0

6.414-466.0

Storingen

Storingen worden weergegeven door de controlelampjes op de schakelkast.

Instructie

Indien een storing optreedt, wordt de installatie automatisch uitgeschakeld en wordt de drinkwaterproductie onderbroken. Indien de storing niet kan worden opgelost, moet de installatie uitgeschakeld en de Kärcher-klantendienst geraadpleegd worden.

Storing oplossen

Î Storing oplossen volgens de gegevens

uit de volgende tabel.

Î Hoofdschakelaar voor het resetten van

de storingsindicatie ca. 10 seconden op „0“ draaien.

Controlelampje Mogelijke oorzaak Oplossing

Storing brandt rood Doseerstation leeg. Doseerstation vullen.

Signaal van de vulniveausensor van een doseerstation ontbreekt.

Druk van het onbehandelde water te laag. Toevoer onbehandeld water controleren: in-

Motorveiligheidsschakelaar van de hogedrukpomp is geactiveerd.

Storing knippert rood Geleidingsvermogen van het drinkwater te hoog. Klantendienst roepen.

Bedrijfsklaarheid brandt oranje

Drinkwatertank vol. Installatie schakelt zelfstandig opnieuw in in-

Vlotterschakelaar in de drinkwatertank defect. Vlotterschakelaar controleren, indien nodig de

Installatie start. Controlelampje Bedrijfsklaarheid gaat uit en

Klantendienst roepen.

stallatie in het gebouw, voordrukppomp (optie), slangen onbehandeld water.

Klantendienst roepen.

dien de watervoorraad daalt.

klantendienst informeren.

controlelampje Werking gaat branden.

72 Nederlands

Technische gegevens

Omgevingstemperatuur °C +1...+50

Opslagtemperatuur, min. °C –10

Luchtvochtigheid, max. % rel. 100

Voedingsspanning, installatie V/Hz 230/1~50

Besturing mediafilter (allen WPC 100 FW-AM) V/Hz prim.: 230/1~50,

sec.: 12/1~50

Doseerpompen V/Hz 220...240/1~50

Elektrische beveiliging A16

Elektrische aansluitwaarde kW 0,4

Temperatuur onbehandeld water °C +5...+35

Referentietemperatuur °C +15

pH-waarde onbehandeld water 6...9,5

pH-waarde installatiereiniging 3...11

Toevoerdruk onbehandeld water MPa 0,2...0,6

Vermogensbereik l/dag 2400±15%

Drinkwatervermogen max. l/h 100

Afmetingen (H x B x D) mm 1200 x 450 x 430

Gewicht in de leveringstoestand (zonder filtervullingen) kg 55

Zoutgehalte onbehandeld water max. ppm 1000

EG-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Drinkwaterzuiveringsinstal-

latie

Type: 1.024-xxx

Van toepassing zijnde EG-richtlijnen

98/37/EG 2006/95/EG 2004/108//EG

Toegepaste geharmoniseerde normen

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Toegepaste landelijke normen

---

CEO

Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing. Verdere informatie over reserveonderdelen vindt u op www.kaercher.com bij Service.

Head of Approbation

Garantie

Reserveonderdelen

5.957-716

De ondergetekenden handelen in opdracht en met volmacht van de bedrijfsleiding.

Nederlands 73

Protokol WPC

(B) Protokol van de bedrijfsgegevens

Soort installatie: 1.024- Fabrieksnummer:

Datum van de inbedrijfstelling: Plaats van de installatie:

Soort bron van het onbehandelde water: Klant:

Waarden onbehandeld water

Bedrijfsgegevens Drinkwater-

Teller in tegenstroom spoelen

waarden

Datum:

Bediener

Hardheid [°dH]

Temperatuur [°C]

Geleidend vermogen [µS/cm]

Bedrijfsuren [h]

Druk voor fijne filter [MPa]

Pompdruk [MPa]

Concentraatdruk [MPa]

Mediafilter

Actiefkoolstoffilter

Debiet [l/h]

Geleidend vermogen [µS/cm]

Storingen / opmerkingen

Protokolpagina____ (Gelieve deze pagina na het invullen van de kopgegevens te kopiëren voor verder gebruik)

74 Nederlands

Protokol WPC

(A) Gegevens inbedrijfstelling met protokol van de overdracht

Soort installatie: 1.024- Fabrieksnummer:

Datum van de inbedrijfstelling: Plaats van de installatie:

Soort bron van het onbehandelde water: Klant:

Indicatie bedrijfsuren [h] Hardheid onbehandeld water [°dH]

Geleidend vermogen onbehandeld water [µS/cm] pH-waarde onbehandeld water [pH]

Temperatuur onbehandeld water [°C]

Mediafilter ingangsdruk bij werking [MPa] Mediafilter ingangsdruk bij in tegenstroom spoelen [MPa]

Actiefkoolstoffilter ingangsdruk bij werking [MPa] Actiefkoolstoffilter ingangsdruk bij in tegenstroom spoelen

[MPa]

Fijne filter ingangsdruk [MPa] Fijne filter uitgangsdruk [MPa]

Pompdruk [MPa] Concentraatdruk [MPa]

Drinkwaterhoeveelheid [l/h] Concentraathoeveelheid [l/h]

Rendement [%] Geleidend vermogen drinkwater [µS/cm]

Doseerpomp vlokvorming slag / frequentie [%] Doseerpomp voorchlorering slag / frequentie [%]

Doseerpomp anti-scalant slag / frequentie [%] Doseerpomp nachlorering slag / frequentie [%]

Opmerkingen:

Bevestiging: De installatie werd volledig functioneel in bedrijf genomen en overgedragen. De klant werd er uitdrukkelijk op gewezen dat het door de installatie geproduceerde water vóór het gebruik als drinkwater volgens de plaatselijke voorschriften door een geautoriseerde instantie gecontroleerd en als drinkwater vrijgegeven moet worden. Bovendien werd uitdrukkelijk gewezen op het verplichte bijhouden van het protokol, de gevaren bij de omgang met chemicaliën en de risico's bij het verwisselen van de chemicaliën.

Plaats, datum, handtekening (klant) Plaats, datum, handtekening (Kärcher-service)

Nederlands 75

Achterkant. Blijft leeg zodat de pagina eruit gehaald kan worden

76 Nederlands

Kjære kunde,

Les denne bruksveiledningen

før apparatet tas i bruk første gang, og følg anvisningene. Oppbevar denne bruksveiledningen til senere bruk eller for annen eier.

Innholdsfortegnelse

Betjeningselementer 77 Sikkerhetsanvisninger 77 Forskriftsmessig bruk 77 Miljøvern 77 Igangsetting 78 Drift 78 Vedlikehold og pleie 78 Forbruksmaterial 80 Funksjonsfeil 80 Tekniske data 81 EU-samsvarserklæring 81 Garanti 81 Reservedeler 81

Betjeningselementer

1 Trykkreguleringsventil 2 Reguleringsventil for konsentrat 3 Gjennomstrømningsmåler konsentrat 4 Mediafilter (Bare WPC 100 FW-AM) 5 Finfilter 6 Manometer utgangstrykk finfilter 7 Manometer innløpstrykk finfilter 8 Manometer pumpetrykk 9 Gjennomstrømningsmåler drikkevann 10 Manometer konsentrat trykk 11 Koblingsskap 12

Styring mediafilter (bare WPC 100 FW-AM)

13 Manometer innløpstrykk mediafilter (ba-

re WPC 100 FW-AM) 14 Kontrollampe beredskap 15 Kontrollampe drift 16 Kontrollampe funksjonsfeil 17 Hovedbryter 18 Aktivkullfilter 19 Membranfilterenhet

Sikkerhetsanvisninger

Generelt

Drikkevann

– Drikkevannskvalitet er garantert bare

ved overvåking av anlegget innen fris-

tens utløp. Vennligst utfør de i denne

bruksanvisningen angitte kontroller

innen fristens utløp. – La drikkevannskvaliteten kontrolleres

med regelmessige mellomrom. – Følg drikkevannsforskriften.

Kjemikalier

–

Ved omgang med kjemikalier, bruk syre-

bestandige vernehansker og vernebriller. – Kjemikalier må lagres kaldt, tørt og ved

temperaturer over 5°C.

Oppbevar kjemikalier utilgjengelig for barn.

– – Ved omgang med kjemikalier, sørg for

god gjennomlufting av rommet. – I nærheten må det befinne seg en vas-

kemulighet. – Hold spyleutstyr for øyne beredt.

Elektrisk anlegg

– Den elektriske tilkoblingen må foretas

av en servicemontør eller en autorisert

elektriker og må være iht. IEC 60364-1. – Rør aldri skadete eller todelte nettkabel.

Trekk i tilfelle det elektriske støpselet ut

med en gang.

Driv aldri anlegget med skadet nettkabel.

–

Symboler

I denne bruksanvisning brukes følgende symboler:

 Fare

Betegner en umiddelbar fare! Hvis det ikke tas hensyn til dette kan det føre til død eller alvorlige personskader.

몇 Advarsel

Betegner en mulig farlig situasjon. Hvis det ikke tas hensyn til dette kan det føre til lettere personskader eller materielle skader.

Bemerk

Betegner brukertips og viktige informasjoner om produktet.

Forskriftsmessig bruk

Anlegget blir brukt til beredning av overflatevann, brønnvann og elvevann. Avhengig av råvannskvaliteten blir turbiditet, hardhetsdannende årsaker, salt, bakterier og virus utskilt.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Norsk 77

Igangsetting

 Fare

Fare for personskader gjennom amatørmessig installert anlegg. Helsefare gjennom dårlig renset drikkevann. Anlegget må bare tas i drift, hvis det ble oppbygget, installert og klargjort for drift av faglærte autoriserte personer.

Før igangsetting

Î Kontroller forbindelsen av anlegget med

råvannskilden.

Î Sikre et uhindret avløp av det produser-

te drikkevannet i en tank eller en egnet brukerinnretning.

Anvisning

Drikkevannet må kunne strømme vekk uten mottrykk. Høydeforskjellen må ikke overskrive 3 m.

Fyll doseringsstasjonen

Anvisning

Hvis anlegget er utstyrt med en eller flere doseringsstasjoner, må det sikres, at disse er korrekt tilkoblet og fylt.

Î Fyll doseringsstasjon (se avsnitt/ "Vedli-

kehold og stell/Vedlikeholdsarbeid")

Drift

Slå på anlegget

Î Kontroller om nettpluggene av dose-

ringspumpene og mediafilteret (bare WPC 100 FW-AM) er tilkoblet strømnettet.

Î Drei hovedbryteren i posisjon „1“.

Kontrollelementer

1 Kontrollampe drift

Lyser ved produksjon av drikkevann.

2 Kontrollampe funksjonsfeil

Lyser eller blinker ved feil

3 Kontrollampe beredskap

Lyser ved tilkoblet anlegg og full drikkevannstank.

Slå av anlegget

몇 Advarsel

Fare for skade. Hvis anlegget blir frakoblet lenger enn 14 dager, må en konservering foretas av en servicemontør fra Kärcher.

Î Drei hovedbryteren i posisjon „0“.

Anvisning

WPC 100 FW-AM må ikke frakobles om natten! Om natten gjennomføres den automatiske rengjøringen av mediafilteret. Hvis denne rengjøringen uteblir, er det fare for skader på anlegget.

Vedlikehold og pleie

 Fare

Helsefare grunnet dårlig drikkevannskvalitet. For sikring av drikkevannskvaliteten, må kontrollene i den følgende vedlikeholdsplan gjennomføres før fristen løper ut. Hvis avvik fra den planlagte statusen ikke lar seg overvinne ved hjelp av de nevnte tiltak, må drikkevannsproduksjonen stoppes og Kärchers kundeservice.må kontaktes.

Vedlikeholdsplan

Tidspunkt

daglig Fyllingsgrad doseringsbeholder tilstrekkelig fylling fyll på

ukentlig Fyll ut driftsprotokoll

månedlig Rengjøre og skyll doseringsbeholderen

Kontroll/aktivitet Skal Ved avvik

Luftbobler i doseringsledningene ingen luftbobler Avluft doseringspum-

pen

Drikkevannsstrøm som utgår fra igangsettingsverdien

Drikkevanns ledeverdi som utgår fra igangsettingsverdien

Trykkdifferens pumpe- og konsentrat trykk maksimal 15% over igangsettingsdifferens Kärcher-kundeservice

Driftsteller mediafilter (bare WPC 100 FW-AM) Returskylling har funnet sted innenfor de siste

Trykkforskjell finfilter maksimal 0,08 MPa Skift ut finfilter

Visuell kontroll av anlegget ingen utettheter Kärcher-kundeservice

Flotørbryter i drikkevannstanken ingen funksjonsfeil synlig Kärcher-kundeservice

Synking innenfor 10% Finregulering

Oppstigning innenfor 10% Finregulering

Kärcher-kundeservice

24 timer

78 Norsk

Vedlikeholdsarbeider

Les av mediafilteret

1 Display 2 Tast ADVANCE

ADVANCE Display

– aktuelt tidspunkt

5 s Klokkeslett for regenerering

kort Antall regenerasjoner

kort Dager og timer fra siste re-

generasjon

– aktuelt tidspunkt

Avluft doseringspumpen

1 Skrueforbindelse 2 Taster doseringsfrekvens 3 Doseringspumpe

Î Fyll doseringsstasjon (se avsnitt igang-

setting).

Î Løs tilskruingen på doseringspumpen. Î Les av og merk innstilt doseringsfre-

kvens på LEDene på doseringspumpen.

Î Still inn doseringsfrekvensen på 100%

ved gjentatt trykking av doseringsfrekvenstasten og vent til sugeledningen er fri for luftbobler.

Î Dra tilskruingen til. Î Still doseringspumpen inn igjen på den

opprinnelige doseringsfrekvensen.

Skift ut finfilter

1 Filterinnsats 2 Pakning 3 Filterholder 4 Filternøkkel

Î Drei hovedbryteren i posisjon „0“. Î Avbryt råvannstilførsel. Î Sett en bøtte under finfilteret. Î Løs filterholderen med filternøkkelen og

slipp ut vanntrykket.

Î Skru filterholderen helt av. Î Ta filterinnsatsen ut av filterholderen og

sett inn en ny filterinnsatz i filterholde-

ren. Î Undersøk tetningsringen på skader og

bytt den eventuelt ut. Î Skru på filterholderen og dra den fast

med filternøkkelen.

Î Gjenopprett råvannstilførsel. Î Sett hovedbryteren i ”1”.

Finregulering av driftstrykkene

몇 Advarsel

Fare for skade på anlegget. Ved forandringer på anleggsinnstillingene må følgende verdier ikke overskrides:

– Pumpetrykk maksimal 0,6 MPa – Drikkevannsmengde maksimal 100 l/h – Konsentratmengde må ikke underskri-

de verdien ved igangsettingen

Anvisning

Anlegget reagerer forsinket på forandringer på reguleringsventilene. Utfør derfor innstillingen på trykkreguleringsventilen og på konsentratreguleringsventilen bare i små etapper og avvent hver gang effekten.

(1) Drikkevannsstrøm sunket fra 100 l/h til 80 l/h

Î Lukk trykkreguleringsventilen langsomt

i urviserens retning, inntil på drikkevannets gjennomstrømningsmåler den planlagte mengden nesten er oppnådd.

Î Drei reguleringsventilen for konsentrat

langsomt i urviserens retning, inntil på konsentratets og drikkevannets gjennomstrømningsmåler den planlagte mengden er oppnådd.

Î Gjennomfør eventuelt en etterjustering

på begge ventilene.

Anvisning

Fører finreguleringen ikke til økning av drikkevannsstrømmen, må Kärchers kundeservice kontaktes.

(2) Differensen mellom pumpe- og konsentrattrykk er steget mer enn 0,1 MPa

1 Manometer konsentrat trykk 2 Manometer pumpetrykk

Î Les av manometeret for pumpetrykk og

konsentrattrykk og finn ut differenstrykket.

Î Sammenlign det fastsatte differenstryk-

ket med verdien ved igangsetting (se igangsettingsprotokoll).

Î Er differenstrykket steget mer enn 0,1

MPa , er membranfilterenheten tilstop-

pet. Kontakt Kärcher kundeservice.

Tilsett kjemi

 Fare

Fare for skader gjennom kjemikalier. Ved omgang med kjemikalier, bruk syrebestandige vernehansker og vernebriller.

Anvisning

Verdien for doseringen av de forskjellige kjemikaliene resulterer av råvannsanalysen og anleggets spesifikke ytelse. Ved igangsettingen, blir de for anlegget nødvendige doseringsmengder registrert i doseringstabellen av Kärchers kundeservicetekniker. Doseringsmengdene er angitte for en fullstengig uttømt doseringsstasjon. Ved en delvis uttømt doseringsstasjon må verdiene umregnes tilsvarende.

1 Reguleringsventil for konsentrat 2 Trykkreguleringsventil 3 Gjennomstrømningsmåler drikkevann 4 Gjennomstrømningsmåler konsentrat

Norsk 79

Doseringstabell

Doseringsbeholder

Forklorering

Anti Scalant

Etterklorering

* Disse kjemikaliene kan til enhver tid benyttes alternativ.

Kjemikalie Dosering pro

10 l doseringsoppløsning [ml]

RM 852, desinfeksjonsmiddel *

Kalsiumhypokloritt *

RM 5000 hardhetsstabilisering

RM 852, desinfeksjonsmiddel *

Kalsiumhypokloritt *

Î Ta på vernehansker og vernebriller. Î Ta kannen ut av doseringsstasjonen.

 Fare

Fare for personskade gjennom kjemisk reaksjon. Doseringsstasjonene må ikke forveksles og dermed fylles med feil kjemikalie.

Î Fyll 2 l drikkevann fra WPC 100 FW i

den fullstendig tomme kanisteren.

Î Mål opp den i doseringstabellen angitte

mengde av kjemikalie og fyll den i kannen.

Î Fyll opp kannen til „10 l“ merket med

drikkevann fra WPC 100 FW.

Î Lukk kannen med dekselet. Î Miks vann og kjemikale fullstendig ved

risting av kannen.

Î Ta dekselet av igjen og stikk det i holde-

ren på doseringsstasjonen.

Î Skyv sugeenheten inn i kannen og plas-

ser kannen inn i doseringsstasjonen igjen.

Î Luft doseringspumpen etter anvisnin-

gen i avsnittet "Stell og vedlikehold".

Forbruksmaterial

Funksjonsfeil

Funksjonsfeil angis av kontrollampene på koblingsskapet.

Anvisning

Hvis en funksjonsfeil opptrer, kobles anlegget automatisk ut og drikkevannsproduksjonen avbrytes. Dersom feilen ikke kan opprettes, må anlegget avkobles og Kärcher kundeservice kontakteres.

Rett opp funksjonsfeilen

Î Rett off funksjonsfeilen ved å følge an-

visningene i den etterfølgende tabellen.

Î Drei hovedbryteren for å tilbakestille

feilindikatoren, og hold den ca 10 sekunder på "0".

Betegnelse Bestillings-

nr.

RM 852, desinfeksjonsmiddel

Kalsiumhypokloritt

RM 5000 hardhetsstabili-

1 Doseringspumpe 2 Deksel 3 Kanne 4 Sugeenhet

Kontrollampe Mulige årsaker Retting

Feilfunksjon lyser rødt Doseringsstasjon tom. Fyll doseringsstasjonen.

Signalet av nivåsensoren på en doseringsstasjon mangler. Kontakt kundeservice.

Råvannstrykk er for lavt. Kontroller råvannstilførselen: Installasjonen på

Høytrykkspumpens motorvernbryter er utløst. Kontakt kundeservice.

Feilfunksjon blinker rødt Drikkevannets ledeverdi for høyt. Kontakt kundeservice.

Beredskap lyser oransje Drikkevannstank full. Anlegget kobler automatisk på igjen, når

Flotørbryter i drikkevannstanken er defekt. Kontroller flottørbryteren, ta eventuelt kontakt

sering

Filterinnsats finfilter, 5 µm 6.414-466.0

Aktivkullfilter 6.414-844.0

bygningssiden, fortrykkspumpe (tilleggsutstyr), råvannsslanger.

vannsforrådet synker.

med kundeservice.

80 Norsk

Anlegget starter. Kontrollampen beredskap slukker og kontrol-

lampen drift lyser opp.

Tekniske data

Omgivelsestemperatur °C +1...+50

Lagertemperatur, min. °C –10

Luftfuktighet, maks. % rel. 100

Spenning fra strømkilde, anlegg V/Hz 230/1~50

Styring mediafilter (bare WPC 100 FW-AM) V/Hz prim.: 230/1~50,

sek.: 12/1~50

Doseringspumper V/Hz 220...240/1~50

Elektriske sikringer A16

Tilkoplet elektrisk belastning kW 0,4

Råvannstemperatur °C +5...+35

Omgivelsestemperatur °C +15

pH-verdi råvann 6...9,5

pH-verdi anleggsrengjøring 3...11

Tilførselstrykk råvann MPa 0,2...0,6

Effektområde l/dag 2400±15%

Drikkevannsmengde maks. l/t 100

Mål (H x B x D) mm 1200 x 450 x 430

Vekt i leveringstilstand (uten filterfyllinger) kg 55

Saltinnhold råvann maks. ppm 1000

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EFdirektivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Drikkevann-beredningsan-

legg

Type: 1.024-xxx

Relevante EU-direktiver

98/37/EF 2006/95/EF 2004/108/EF

Anvendte overensstemmende normer

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Anvendte nasjonale normer

---

Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tlf: +49 7195 14-0 Faks: +49 7195 14-2212

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Reservedeler

Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen. Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

5.957-716

De undertegnede handler på oppdrag fra, og med fullmakt fra selskapsledelsen.

CEO

Alfred Kärcher GmbH & Co. KG

Head of Approbation

Norsk 81

Driftsprotokoll WPC

(B) driftsdataprotokoll

Anleggstype: 1.024- Fabrikknummer:

Datum igangsetting: Installasjonssted:

Type av råvannskilde: Kunde:

Råvannsverdi Driftsdata Drikkevanns-

verdi

Teller ioneutbytter

Dato

Operatør

Hardhetsgrad [°dH]

Temperatur [°C]

Ledningsevne [µS/cm]

Driftstimer [h]

Trykk før finfilter [MPa]

Pumpetrykk [MPa]

Konsentrattrykk [MPa]

Mediafilter

Aktivkullfilter

Gjennomstrømning [l/h]

Ledningsevne [µS/cm]

Feil/merknader

Protokollside____ (Vennligst gjør kopi av denne siden for videre protokollering, etter å ha fylt ut hodedatene)

82 Norsk

Driftsprotokoll WPC

(A) Igangsettingsdata med leveringsprotokoll

Anleggstype: 1.024- Fabrikknummer:

Datum igangsetting: Installasjonssted:

Type av råvannskilde: Kunde:

Driftstimeavlesning [h] Hardhetsgrad råvann [°dH]

Ledningsevne råvann [µS/cm] pH-verdi råvann [pH]

Råvannstemperatur [°C]

Mediafilter innløpstrykk ved drift [MPa] Mediafilter innløpstrykk ved ioneutbytter [MPa]

Aktivkullfilter innløpstrykk ved drift [MPa] Aktivkullfilter innløpstrykk ved ioneutbytter [MPa]

Finfilter innløpstrykk [MPa] Finfilter utgangstrykk [MPa]

Pumpetrykk [MPa] Konsentrattrykk [MPa]

Drikkevannsmengdel [l/h] Konsentratmengde [l/h]

Utbytte [%] Drikkevannsledningsevne [µS/cm]

Doseringspumpe flokkulasjon løfte / frekvens [%] Doseringspumpe forklorering løfte / frekvens [%]

Doseringspumpe antiscalant løfte / frekvens [%] Doseringspumpe etterklorering løfte / frekvens [%]

Merknader:

Bekreftelse: Anlegget ble tatt i drift og overlevert i full funksjonsdyktig stand. Kunden ble gjort uttrykkelig oppmerksom på at det gjennom anlegget produserte vannet må prøves gjennom en godkjent instans i samsvar med de lokale forskriftene, og må og bli frigitt som drikkevann før bruk. I tillegg ble det uttrykkelig henvist til nødvendigheten av føring av driftsprotokollen, farene i omgang med kjemikalier så vel som farene ved en ombytting av kjemikalier.

Sted, dato, underskrift (kunde) Sted, dato, underskrift (Kärcher-Service)

Norsk 83

Bakside. Blir tom, slik at bladet kan tas ut.

84 Norsk

Bäste kund,

Läs denna bruksanvisning

före första användning och följ anvisningarna noggrant. Denna bruksanvisning ska förvaras för senare användning eller lämnas vidare om maskinen byter ägare.

Innehållsförteckning

Reglage 85 Säkerhetsanvisningar 85 Ändamålsenlig användning 85 Miljöskydd 85 Idrifttagande 86 Drift 86 Skötsel och underhåll 86 Förbrukningsmaterial 88 Störningar 88 Tekniska data 89 Försäkran om EU-överensstämmelse 89 Garanti 89 Reservdelar 89

Reglage

1 Tryckregleringsventil 2 Koncentratregleringsventil 3 Flödesmätare koncentrat 4 Mediafilter (endast WPC 100 FW-AM) 5 Finfilter 6 Manometer utgångstryck finfilter 7 Manometer ingångstryck finfilter 8 Manometer pumptryck 9 Flödesmätare dricksvatten 10 Manometer koncentrattryck 11 Kopplingsskåp 12 Styrning mediafilter (endast WPC 100

FW-AM)

13 Manometer ingångstryck mediafilter

(endast WPC 100 FW-AM) 14 Kontrollampa beredskap 15 Kontrollampa drift 16 Kontrollampa störning 17 Huvudströmbrytare 18 Aktivkolfilter 19 Membranfilterenhet

Säkerhetsanvisningar

Allmänt

Dricksvatten

– Dricksvattenkvalitet kan endast garan-

teras vid regelbunden övervakning av

anläggningen. Följ vänligen föreskrivna

intervaller för de kontroller som anges i

denna bruksanvisning. – Låt kontrollera dricksvattenkvaliteten

med regelbundna intervaller. – Beakta dricksvattenförordningen.

Kemikalier

Bär skyddsglasögon och skyddshandskar

–

som tål syra när kemikalier hanteras. – Lagra kemikalier svalt, torrt och i tempe-

raturer över 5°C. –

Förvara kemikalier utom räckhåll för barn. – Sörj för bra ventilation när kemikalier

hanteras. – Tvättmöjlighet måste finnas i närheten. – Ha ögonspolningsflaska inom räckhåll.

Elektrisk anläggning

– Den elektriska anslutningen måste utfö-

ras av en elektriker och motsvara IEC

60364-1. – Berör aldrig skadade eller delade nätka-

blar. Drag omgående ur nätkontakten

när behov för detta finns.

– Kör aldrig anläggningen med skadad

nätkabel.

Symboler

I denna bruksanvisning används följande symboler:

 Fara

Markerar en omedelbart hotande fara. Om anvisningen inte iakttas föreligger risk för dödsfall eller allvarliga skador.

몇 Varning

Markerar en potentiellt farlig situation. Om anvisningen inte iakttas kan det uppstå lätta skador eller materialskador.

Observera

Markerar användningstips och viktig information om produkten.

Ändamålsenlig användning

Anläggningen används till rening av ytvatten, brunnsvatten och flodvatten. Baserat på råvattenkvaliteten avskiljs grumliga substanser, härdningsmedel, salt, bakterier och infekterade partiklar.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Svenska 85

Idrifttagande

 Fara

Skaderisk på grund av felaktigt installerad anläggning. Hälsorisk på grund av brister i beredningen av dricksvattnet. Anläggningen får endast tas ibruk om utbildad, auktoriserad personal har byggt upp och installerat, samt förberett, anläggningen för drift.

Före idrifttagandet

Î Kontrollera anslutningen mellan anlägg-

ningen och råvattenkällan.

Î Säkerställ obehindrad frånrinning av det

framtagna dricksvattnet till en tank eller annan, lämplig utrustning hos användaren.

Hänvisning

Dricksvattnet måste kunna rinna utan mottryck. Höjddifferensen får inte överskrida 3 m.

Fyll doseringsstation

Hänvisning

Är anläggningen utrustad med en eller flera doseringsstationer så måste det kontrolleras att dessa är korrekt anslutna samt fyllda.

Î Fyll doseringsstation (se kapitel “Servi-

ce och underhåll/underhållsarbeten“)

Drift

Startal anläggningen

Î Kontrollera mediafilter (endast WPC

100 FW-AM) och doseringsstationer så att doseringspumparnas nätkontakter är anslutna till elnätet.

Î Vrid huvudströmbrytaren till position "1".

Övervakningskomponenter

1 Kontrollampa drift

Lyser vid dricksvattenproduktion.

2 Kontrollampa störning

Lyser eller blinkar vid störningar

3 Kontrollampa beredskap

Lyser när anläggningen är påslagen och när dricksvattentanken är full.

Stäng av anläggningen

몇 Varning

Skaderisk. Är anläggningen avstängd under mer än två veckor måste konservering utföras av Kärcher kundservice.

Î Vrid huvudströmbrytaren till position "0".

Hänvisning

Stäng inte av WPC 100 FW-AM över natten! Under natten sker den automatiska rengöringen av mediafiltret. Utförs inte denna rengöring finns risk för skador på anläggningen.

Skötsel och underhåll

 Fara

Hälsorisk på grund av dålig dricksvattenkvalitet. Om dricksvattenkvaliteten skall säkerställas måste kontrollerna i följande serviceschema utföras planenligt. Om avvikelser från börtillstånd inte kan avhjälpas med angivna åtgärder måste dricksvattenproduktionen stoppas och Kärcher kundservice kontaktas.

Underhållsschema

Tidpunkt Kontroll/åtgärd Bör Vid avvikelse

dagligen Fyllnivå doseringsbehållare tillräcklig påfyllning fylla på

Luftblåsor i doseringsledningarna inga luftblåsor Lufta ur doseringspum-

pen

varje vecka

varje månad

Dricksvattenflöde med utgångspunkt från ibruktagningsvärde

Dricksvattenbasvärde med utgångspunkt från ibruktagningsvärde

Tryckskillnad pump- och koncentrattryck maximalt 15% över ibruktagningsdifferensen Kärcher kundservice

Driftsräkneverk mediafilter (endast WPC 100 FW-AM)

Tryckskillnad finfilter maximalt 0,08 MPa Byta finfilter

Okulärbesiktning av anläggningen inga otätheter Kärcher kundservice

Fyll i driftsprotokoll

Rengör och spola ur doseringsbehållare

Flottör i dricksvattentanken ingen funktionsstörning märks Kärcher kundservice

Fall inom 10% Finreglering

Ökning inom 10% Finreglering

Återspolning har utförts inom de senaste 24 timmarna

Kärcher kundservice

86 Svenska

Underhållsarbeten

Läs av mediafilter

1 Display 2 Knapp ADVANCE

ADVANCE Display

– aktuell tid

5 sek Tidpunkt regenerering

kort Antal regenereringar

kort Dagar och timmar sedan

senaste regenerering

– aktuell tid

Lufta ur doseringspumpen

1 Skruvanslutning 2 Knapp doseringsfrekvens 3 Doseringspump

Î Fyll doseringsstation (se kapitel Ibruk-

tagning).

Î Lossa skruvfästet på doseringspum-

pen.

Î Läs av och notera inställd frekvens hos

LED:erna på doseringspumpen.

Î Ställ in doseringsfrekvensen på 100%

genom att trycka upprepade gånger på knappen doseringsfrekvens och vänta tills det inte längre finns blåsor i sugledningen.

Î Drag fast skruvfästet. Î Ställ in doseringspumpen på ursprung-

lig doseringsfrekvens igen.

Byta finfilter

1 Filterinsats 2 Packning 3 Filterbehållare 4 Filternyckel

Î Vrid huvudströmbrytaren till position "0". Î Avbryt råvattentillförseln. Î Ställ en hink under finfiltret. Î Lossa filterbehållaren med filternyckeln

och släpp på vattentrycket.

Î Skruva bort filterbehållaren helt. Î Tag ur filterinsatsen ur filterbehållaren

och sätt i ny insats i behållaren. Î Undersök om tätningsringen är skadad

och byt då ut den. Î Skruva på filterbehållaren och drag fast

den med filternyckeln.

Î Återuppta råvattentillförseln. Î Vrid huvudströmbrytaren till "1".

Finreglering av driftstryck

몇 Varning

Risk för skador på anläggningen. Vid förändringar i anläggningsinställningarna får följande värden inte öveskridas:

– Pumptryck maximalt 0,6 MPa – Dricksvattenmängd maximalt 100 l/h – Koncentratmängd får inte underskrida

värdet vid ibruktagningen

Hänvisning

Anläggningen reagerar med tidsfördröjning på ändringar som utförs på regleringsventilerna. Utför därför bara inställning på tryckregleringsventilen och på koncentratregleringsventilen i små steg och invänta respektive resultat.

(1) Dricksvattenflöde på 100 l/h har fallit till 80 l/h

Î Stäng tryckregleringsventilen långsamt

och medsols, tills börmängd nästan uppnåtts på flödesmätaren för dricksvatten.

Î Stäng koncentratregleringsventilen

långsamt och medsols, tills respektive börvärde uppnåtts på flödesmätarna för koncentrat och dricksvatten.

Î Efterjustera båda ventilerna om detta

behövs.

Hänvisning

Leder finregleringen inte till ökat dricksvattenflöde måste Kärcher kundservice kontaktas.

(2) Differens mellan pump- och koncentrattryck har stigit med mer än 0,1 MPa

1 Manometer koncentrattryck 2 Manometer pumptryck

Î Avläs manometer för pumptryck och

koncentrattryck och beräkna differenstryck.

Î Jämför beräknat differenstryck med vär-

det vid ibruktagning (se idrifttagningsprotokoll).

Î Har differenstrycket stigit med mer än

0,1 MPa är membran-filterenheten tilltäppt. Kontakta Kärcher kundservice.

Blanda i kemikalier

 Fara

Risk för frätskador på grund av kemikalier. Bär skyddsglasögon och skyddshandskar som tål syra när kemikalier hanteras.

Hänvisning

Värden för de olika kemikaliernas dosering hämtas från råvattenanalysen och anläggningseffekten. Kärcher Kundservicetekniker för in de för anläggningen nödvändiga doseringsmängderna i efterföljande doseringstabell vid ibruktagningen. Doseringsmängderna baseras på fullständigt tömd doseringsstation. Är doseringstationen endast delvis tömd måste värdet räknas om i motsvarande grad.

1 Koncentratregleringsventil 2 Tryckregleringsventil 3 Flödesmätare dricksvatten 4 Flödesmätare koncentrat

Svenska 87

Doseringstabell

Doseringsbehållare

Förbehandling klor

Anti Scalant

Efterbehandling klor

* Dessa kemikalier kan användas alternativt i respektive fall.

Kemikalie Dosering per

10 l doseringslösning [ml]

RM 852 desinficeringsmedel*

Calciumhypochlorit *

RM 5000 Hårdhetsstabilisering

RM 852 desinficeringsmedel*

Calciumhypochlorit *

Î Tag på skyddshandskar och sätt

skyddsglasögon på plats.

Î Tag bort behållaren från doseringssta-

tionen.

 Fara

Risk för skador på grund av kemisk reaktion. Doseringsstationerna får inte blandas ihop och då fyllas med fel kemikalie.

Î Fyll den tömda behållaren med 2 l

dricksvatten från WPC 100 FW.

Î Mät upp den mängd av respektive kemi-

kalie som anges i doseringstabellen och häll i behållaren.

Î Fyll dricksvatten från WPC 100 FW i be-

hållaren upp till “10 l“ markeringen.

Î Förslut behållaren med locket. Î Blanda vatten och kemikalie genom att

skaka ordentligt på behållaren.

Î Tag av locket igen och placera det i för-

varingshållaren på doseringsstationen.

Î Skjut in sugenheten i behållaren och

ställ behållaren i doseringsstationen.

Î Lufta doseringspumpen enligt anvis-

ningar i kapitel “Service och skötsel“.

Förbrukningsmaterial

Störningar

Störningar indikeras med kontrollamporna på kopplingsskåpet.

Hänvisning

Uppträder en störning stängs anläggningen av automatiskt och dricksvattenproduktionen avbryts. Kan störningen inte åtgärdas så stäng av anläggningen och meddela Kärcher kundservice.

Åtgärda störning

Î Åtgärda störningar enligt information i

följande tabell.

Î Vrid huvudströmbrytare för återställning

av störningsindikering till "0" under ca. tio sekunder.

Beteckning Beställ-

ningsnr.

RM 852 desinficeringsmedel

Calciumhypochlorit

1 Doseringspump 2Lock 3 Behållare 4 Sugenhet

Kontrollampa Möjlig orsak Åtgärd

Störning lyser röd Doseringsstation tom. Fyll doseringsstation.

Nivåsensorsignalen hos en doseringsstation saknas. Kontakta kundtjänst.

Råvattentryck för lågt. Kontrollera råvattentillförseln: byggnadsinstal-

Motorskyddsbrytare hos högtryckspump har löst ut. Kontakta kundtjänst.

Störning blinkar röd Dricksvattnets basvärde är för högt. Kontakta kundtjänst.

Beredskap lyser orange Dricksvattentank full. Anläggningen startar självständigt igen när

Flottör i dricksvattentank defekt. Kontrollera flottör, kontakta vid behov kundser-

Anläggningen startar. Kontrollampan beredskap slocknar och kon-

RM 5000 Hårdhetsstabilisering

Filterinsats finfilter, 5 µm 6.414-466.0

Aktivkolfilter 6.414-844.0

lation, förtryckspump (tillval), råvattenslangar.

vattenförrådet sjunker.

vice.

trollampan drift tänds.

88 Svenska

Tekniska data

Omgivande temperatur °C +1...+50

Lagertemperatur, min. °C –10

Luftfuktighet, max. % rel. 100

Strömförsörjning, anläggning V Hz 230/1~50

Styrning mediafilter (endast WPC 100 FW-AM) V Hz prim.: 230/1~50,

sek.: 12/1~50

Doseringspumpar V Hz 220...240/1~50

Elektrisk säkring A16

Elektriskt anslutningsvärde kW 0,4

Råvattentemperatur °C +5...+35

Referenstemperatur °C +15

pH-värde råvatten 6...9,5

pH-värde anläggningsrengöring 3...11

Inmatningsstryck råvatten MPa 0,2...0,6

Effektområde l/dag 2400±15%

Dricksvatteneffekt max. l/h 100

Mått (l x b x d) mm 1200 x 450 x 430

Vikt vid leverans (utan filterfyllningar) kg 55

Salthalt råvatten max. ppm 1000

Försäkran om EU-överens-

stämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Reningsanläggning för

dricksvatten

Typ: 1.024-xxx

Tillämpliga EU-direktiv

98/37/EG 2006/95/EG 2004/108/EG

Tillämpade harmoniserade normer

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Tillämpade nationella normer

---

CEO

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade kundtjänst.

I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs. Ytterligare information om reservdelar hittas under service på www.kaercher.com.

Head of Approbation

Garanti

Reservdelar

5.957-716

Undertecknade agerar på order av och med fullmakt från företagsledningen.

Svenska 89

Driftsprotokoll WPC

(B) Protokoll över driftsdata

Anläggningstyp: 1.024- Fabriksnummer:

Datum för ibruktagning: Installationsort:

Typ av råvattenkälla: Kund:

Råvattenvärden Driftsdata Dricksvatten-

värden

Räkneverk återspolningar

Datum

Operatör

Hårdhet [°dH]

Temperatur [°C]

Ledningsförmåga [µS/cm]

Driftstimmar [h]

Tryck framför finfilter [MPa]

Pumptryck [MPa]

Koncentrattryck [MPa]

Mediafilter

Aktivkolfilter

Genomflöde [l/h]

Ledningsförmåga [µS/cm]

Störningar / anmärkningar

Protokollsida____ (kopiera denna sida för framtida protokollskrivning när rubrikdata har fyllts i)

90 Svenska

Driftsprotokoll WPC

(A) Ibruktagningsdata med överlämningsprotokoll

Anläggningstyp: 1.024- Fabriksnummer:

Datum för ibruktagning: Installationsort:

Typ av råvattenkälla: Kund:

Indikering driftstimmar [h] Råvattenhårdhet [°dH]

Ledningsförmåga råvatten [µS/cm] pH-värde råvatten [pH]

Råvattentemperatur [°C]

Mediafilter ingångstryck vid drift [MPa] Mediafilter ingångstryck vid återspolning [MPa]

Aktivkolfilter ingångstryck vid drift [MPa] Aktivkolfilter ingångstryck vid återspolning [MPa]

Finfilter ingångstryck [MPa] Finfilter utgångstryck [MPa]

Pumptryck [MPa] Koncentrattryck [MPa]

Dricksvattenmängd [l/h] Koncentratmängd [l/h]

Utfall [%] Dricksvattnets ledningsförmåga [µS/cm]

Doseringspump flockning kompression / frekvens [%] Doseringspump förbehandling klor kompression / frek-

vens [%]

Doseringspump Antiscalant kompression / frekvens [%]

Anmärkningar:

Intyg: Anläggningen togs komplett i drift och fungerade vid överlämning. Kunden informerades uttryckligen om att det vatten som produceras av anläggningen måste kontrolleras och godkännas av auktoriserad institution, och enligt lokala föreskrifter, innan det används som dricksvatten. Dessutom påpekades tydligt nödvändigheten av att skriva driftsprotokoll samt riskerna vid hantering av kemikalier och vid ihopblandning av kemikalierna.

Ort, datum, underskrift (kund) Ort, datum, underskrift (Kärcher service)

Doseringspump efterbehandling klor kompression / frekvens [%]

Svenska 91

Baksida. Förblir tomt så att bladet kan dras ur.

92 Svenska

Arvoisa asiakas,

Lue käyttöohje ennen laitteen

ensimmäistä käyttöä ja toimi sen mukaan. Säilytä tämä käyttöohje myöhempää käyttöä tai myöhempää omistajaa varten.

Sisällysluettelo

Hallintaelementit 93 Turvaohjeet 93 Tarkoituksenmukainen käyttö 93 Ympäristönsuojelu 93 Käyttöönotto 94 Käyttö 94 Huolto ja hoito 94 Kulutusmateriaalit 96 Häiriöt 96 Tekniset tiedot 97 EU-standardinmukaisuustodistus 97 Takuu 97 Varaosat 97

Hallintaelementit

1 Paineensäätöventtiili 2 Rikasteen säätöventtiili 3 Rikasteen virtaamamittari 4 Mediasuodatin (vain WPC 100 FW-AM) 5 Hienosuodatin 6 Hienosuodattimen lähtöpaineen paine-

mittari Hienosuodattimen tulopaineen painemittari

7 8 Pumpun painemittari 9 Juomaveden läpivirtausmittari 10 Rikasteen painemittari 11 Kytkentäkaappi 12 Mediasuodattimen ohjaus (vain WPC

100 FW-AM)

13 Mediasuodattimen tulopaineen paine-

mittari (vain WPC 100 FW-AM) 14 Merkkivalo Valmius 15 Merkkivalo Käynnissä 16 Merkkivalo Häiriö 17 Pääkytkin 18 Aktiivihiilisuodatin 19 Kalvosuodatinyksikkö

Turvaohjeet

Yleistä

Juomavesi

Vain säännöllinen valvonta takaa juoma-

–

veden laadun. Suorita käyttöohjeessa

kuvatut tarkastukset annetuin aikavälein. – Tarkastuta juomaveden laatu säännölli-

sin aikavälein.

Noudata juomavettä koskevia määräyksiä.

–

Kemikaalit

–

Käytä kemikaaleja käsitellessäsi hapon-

kestäviä suojakäsineitä ja suojalaseja. – Säilytä kemikaaleja viileässä, kuivassa

ja yli 5°C lämpötilassa. – Säilytä kemikaalit lasten saavuttamatto-

missa. – Huolehdi huonetilan hyvästä tuuletuk-

sesta kemikaaleja käsitellessäsi. – Läheisyydessä tulee olla peseytymis-

mahdollisuus. – Pidä silmienpesupullo valmiina.

Sähkölaitteisto

– Sähköliitännät on suoritettava sähkö-

asentajan toimesta ja niiden on oltava

IEC 60364-1:n mukaisia. – Älä milloinkaan kosketa vahingoittunut-

ta tai katkennutta sähkökaapelia. Vedä

tarvittaessa sähköpistoke heti irti. – Älä milloinkaan käytä laitetta vahingoit-

tunuttunutta sähkökaapelia käyttäen.

Symbolit

Tässä käyttöohjeessa käytetään seuraavia symboleja:

 Vaara

Osoittaa välittömästi uhkaavaan vaaraan. Merkin huomioimatta jättämisen seurauksena uhkaa kuolema tai vakava loukkaantuminen.

몇 Varoitus

Osoittaa mahdolliseen vaaratilanteeseen. Merkin huomioimatta jättämisestä voi aiheutua lievä loukkaantuminen tai esinevahinko.

Ohje

Osoittaa käyttövinkkeihin ja tuotetta koskeviin tärkeisiin tietoihin.

Tarkoituksenmukainen käyt-

tö

Laitteistoa käytetään pintaveden, kaivoveden ja jokiveden puhdistamiseen. Raakaveden laadusta riippuen, siitä erotetaan samennusaineet, kovuuden aiheuttajat, suolat, bakteerit ja virukset.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Suomi 93

Käyttöönotto

 Vaara

Epäasianmukaisesti asennettu laitteisto aiheuttaa loukkaantumisvaaran. Huonosti puhdistettu juomavesi on terveydelle vaarallista. Laitteiston saa ottaa käyttöön vain, kun koulutettu ja valtuutettu henkilöstö on sen koonnut, asentanut ja valmistellut käyttökuntoon.

Ennen käyttöönottoa

Î Tarkasta laitteiston liittymä raakavesi-

lähteeseen.

Î Varmista, että tuotettu juomavesi pää-

see vapaasti valumaan säiliöön tai muuhun soveltuvaan käyttäjäpuolen laitteistoon.

Huomautus

Juomaveden on päästävä valumaan pois ilman vastapainetta. Korkeusero ei saa olla yli 3 m.

Annosteluaseman täyttö

Huomautus

Jos laitteisto on varustettu useammalla annosteluasemalla, on varmistettava, että ne ovat asianmukaisesti liitettynä ja täytettynä.

Î Annosteluaseman täyttö (katso kohtaa

"Huolto ja hoito / Huoltotyöt")

Käyttö

Laitteiston päällekytkentä.

Î Tarkasta, että annosteluasemien an-

nostelupumppujen ja mediasuodattimen (vain WPC 100 FW-AM) sähköpistokkeet ovat liitettynä sähköverkkoon.

Î Kierrä pääkytkin asentoon "1".

Valvontalaitteet

1 Merkkivalo Käynnissä

Palaa juomavettä tuotettaessa.

2 Merkkivalo Häiriö

Palaa tai vilkkuu häiriötilanteissa.

3 Merkkivalo Valmius

Palaa kun laitteisto on kytkettynä päälle ja juomavesisäiliö on täynnä.

Laitteiston kytkentä pois päältä.

몇 Varoitus

Vaurioitumisvaara. Jos laitteisto on kytkettynä pois päältä pitempään kuin 14 vuorokautta, Kärcherin asiakaspalvelun on suoritettava laitteiston kunnostus.

Î Kierrä pääkytkin asentoon "0".

Huomautus

Älä kytke WPC 100 FW-AM -laitteistoa yön ajaksi pois päältä! Öisin suoritaan mediasuodattimen automaattinen puhdistus. Jos näitä puhdistuksia ei suoriteta, on vaarana, että laitteisto vahingoittuu.

Huolto ja hoito

 Vaara

Huonolaatuinen juomavesi on vaaraksi terveydelle. Seuraavassa huoltosuunnitelmassa olevat tarkastukset on suoritettava annetuin aikavälein, jotta juomaveden laatu olisi varmistettuna. Jos poikkeamaa ohjearvosta ei voi annatuilla toimenpiteillä korjata, juomaveden tuottaminen on lopetettava ja on otettava yhteys Kärcherin asiakaspalveluun.

Huoltokaavio

Ajankoh-taTarkastus/toimenpide Pitää olla Poikkeaman ilmetes-

sä

päivittäin Annostelusäiliön täyttömäärä Riittävän täynnä Täytä säiliö.

Ilmakuplia annosteluputkessa Ei ilmakuplia Annostelupumpun il-

maus

Juomaveden virtaus verrattuna käyttöönottoarvoon

Juomaveden sähkönjohtavuus verrattuna käyttöönottoarvoon

Paine-ero pumpun ja rikasteen välillä Maks. 15 % yli käyttöönottoarvon Kärcher-asiakaspalve-

Mediasuodattimen käyttötuntilaskuri (vain WPC 100 FW-AM)

Hienosuodattimen paine-ero Maks. 0,08 MPa Hienosuodattimen

Laitteiston näkötarkastus Ei vuotoja Kärcher-asiakaspalve-

viikottain Käyttöpäiväkirjan täyttö

kuukausittain

Annostussäiliön puhdistus ja huuhtelu

Juomavesisäiliön uimurikytkin Ei havaittavissa toimintahäiriötä Kärcher-asiakaspalve-

Laskenut alle 10 % Hienosäätö

Noussut alle 10 % Hienosäätö

Vastavirtahuuhtelu on tehty viimeisen 24 tunnin aikana

Kärcher-asiakaspalvelu

vaihto

94 Suomi

Huoltotyöt

Mediasuodattimen lukeminen

1Näyttö 2 ADVANCE-painike

ADVANCE Näyttö

– kellonaika

5 sek. regeneroinnin kellonaika

lyhyt regenerointien lukumäärä

lyhyt päiviä ja tunteja edellises-

tä regeneroinnista

– kellonaika

Annostelupumpun ilmaus

1 Ruuvikiinnitys 2 Annostelutaajuus-painike 3 Annostelupumppu

Î Annosteluaseman täyttö (katso kohtaa

Käyttöönotto).

Î Lyösää annostelupumpun ruuvikinnitys-

tä.

Î Lue asetettu annostelutaajuus annoste-

lupumpun ledeistä ja kirjaa muistiin.

Î Säädä annostelutaajuudeksi 100 % pai-

namalla Annostelutaajuus-painiketta useaan kertaan ja odota kunnes imuletkussa ei enää ole ilmakuplia.

Î Kiristä ruuvikiinnitys. Î Aseta annostelupumppu uudelleen al-

kuperäiselle annostelutaajuudelle.

Hienosuodattimen vaihto

1 Suodatinpatruuna 2 Tiiviste 3 Suodatinkotelo 4 Suodatinavain

Î Kierrä pääkytkin asentoon "0". Î Sulje raakaveden syöttö. Î Aseta ämpäri hienosuodattimen alle. Î Löysää suodatinkoteloa suodatinavai-

mella ja vedenpaine laskeutumaan.

Î Kierrä suodatinkotelo kokonaan pois. Î Poista suodatinpatruuna suodatinkote-

losta ja aseta tilalle uusi suodatinpatruu-

na suodatinkoteloon. Î Tarkasta tiivisterengas vahingoittumi-

sen varalta ja uusi tarvittaessa. Î Kierrä suodatinkotelo takaisin paikal-

leen ja kiristä suodatinavaimella.

Î Avaa raakaveden syöttö. Î Kierrä pääkytkin asentoon "1".

Käyttöpaineiden hienosäätö

몇 Varoitus

Laitteistoa uhkaava vaurioitumisvaara. Muutettaessa laitteiston asetuksia, seuraavia arvoja ei saa ylittää:

– Pumpun paine maks. 0,6 MPa – Juomaveden tuotto maks. 100 l/tunnis-

sa – Rikastemäärä ei saa alittaa käyttööno-

tettaessa ollutta arvoa.

Huomautus

Laitteisto reagoi aikaviiveellä säätöventtiilien asetusten muutoksiin. Tee siksi paineensäätöventtiilin ja rikasteensäätöventtiilin muutokset vain pienin askelin ja jää odottamaan kuilloistakin vaikutusta.

(1) Juomaveden virtaus on pienentynyt arvosta 100 l/h arvoon 80 l/h

Î Sulje paineensäätöventtiili hitaasti myö-

täpäivään kiertäen, kunnes juomaveden läpivirtausmittari on melkein saavuttanut ohjearvon.

Î Sulje rikasteensäätöventtiili hitaasti

myötäpäivään kiertäen, kunnes rikasteen ja juomaveden läpivirtausmittarit saavuttavat ohjearvonsa.

Î Suorita tarvittaessa kummassakin vent-

tiilissä jälkisäädöt.

Huomautus

Jos hienosäätö ei suurenna juomaveden virtausta, ota yhteys Kärcherin asiakaspalveluun.

(2) Pumpun ja rikasteen paine-ero on noussut suuremmaksi kuin 0,1 MPa

1 Rikasteen painemittari 2 Pumpun painemittari

Î Lue pumpun ja rikasteen painemittarien

arvot ja laske paine-ero.

Î Vertaa lasketun paine-eron arvoa käyt-

töönotossa olleeseen arvoon (katso Käyttöönottopöytäkirja).

Î Jos paine-ero on noussut enemmän

kuin 0,1 MPa, kalvosuodatinyksikkö on tukkeutunut. Ota yhteys Kärcher asiakaspalveluun.

Kemikaaliseoksen teko

 Vaara

Kemikaalien aiheuttama syöpymisvaara. Käytä kemikaaleja käsitellessäsi haponkestäviä suojakäsineitä ja suojalaseja.

Huomautus

Eri kemikaalien annostelumäärät riippuvat raakavesianalyysistä ja laitteiston tehosta. Kärcher asiakaspalveluteknikko kirjaa käyttöönoton yhteydessä laitteistosi tarvitsemat annostelumäärät seuraavana olevaan annostelutaulukkoon. Annostelumäärät pätevät täysin tyhjennetylle annosteluasemalle. Jos annosteluasema on vain osittain tyhjentynyt, arvot on vastaavasti laskettava uudelleen.

1 Rikasteen säätöventtiili 2 Paineensäätöventtiili 3 Juomaveden läpivirtausmittari 4 Rikasteen virtaamamittari

Suomi 95

Annostelutaulukko

Annostelusäiliö

Esiklooraus

Anti Scalant

Jälkiklooraus

* Näitä kemikaaleja voidaan käyttää vaihtoehtoisesti.

Kemikaali Annostelu-

määrä [ml] 10 litralle annosteluliuosta

RM 852 Desinfiointiaine *

Kalsiumhypokloriitti *

RM 5000 kovuuden stabilisointi

RM 852 Desinfiointiaine *

Kalsiumhypokloriitti *

Î Käytä suojakäsineitä ja suojalaseja. Î Poista kanisteri annosteluasemasta.

 Vaara

Kemiallisten reaktioiden aiheuttama loukkaantumisvaara. Annosteluasemasta ei saa erehtyä ja siksi täyttää väärällä kemikaalilla.

Î Laita täysin tyhjennettyyn kanisteriin 2

litraa WPC 100 FW:stä otettua vettä.

Î Mittaa annostelutaulukossa annetut

määrät kyseisiä kemikaaleja ja laita ne kanisteriin.

Î Täytä kanisteri „10 l“ -merkkiin asti WPC

100 FW:stä otetulla juomavedellä.

Î Sulje kanisteri kannella. Î Sekoita vesi ja kemikaalit täysin keske-

nään kanisteria ravistelemalla.

Î Poista kansi ja pistä se annosteluase-

man pitimeen.

Î Työnnä imuyksikkö kanisteriin ja laita

kanisteri takaisin annosteluasemaan.

Î Ilmaa annostelupumppu kohdan "Huol-

to ja hoito" ohjeiden mukaisesti.

Kulutusmateriaalit

Huomautus

Häiriön ilmetessä laitteisto kytkeytyy automaattisesti pois päältä ja juomaveden tuotanto keskeytyy. Jos et saa häiriötä poistettua, kytke laitteisto pois päältä ja ota yhteys Kärcher asiakaspalveluun.

Häiriönpoisto

Î Poista häiriön aiheuttajat seuraavan

taulukon mukaisesti.

Î Käännä pääkytkin n. 10 sekunnin ajaksi

"0"-asentoon, häiriönäytön poistamiseksi.

Nimike Tilausnro

RM 852 Desinfiointiaine

Kalsiumhypokloriitti

RM 5000 kovuuden stabilisointi

Hienosuodatin-suodatinpatruuna, 5 µm

1 Annostelupumppu 2 Kansi 3 Kanisteri 4 Imuyksikkö

Merkkivalo Mahdollinen syy Korjaus

Häiriö, punainen valo palaa

Häiriö, punainen valo vilkkuu

Annosteluasema tyhjä Täytä annosteluasema.

Yhden annosteluaseman täyttömääräntunnistimen signaali puuttuu.

Raakaveden tulopaine liian pieni. Tarkasta raakaveden syöttö: rakennuksen

Korkeapainepumpun moottorinsuojakytkin on lauennut. Ota yhteys asiakaspalveluun.

Juomaveden sähkönjohtavuus liian korkea. Ota yhteys asiakaspalveluun.

Aktiivihiilisuodatin 6.414-844.0

Häiriöt

Häiriöt ilmoitetaan ohjauskaapin merkkivaloilla.

6.414-466.0

Ota yhteys asiakaspalveluun.

raakavesiasennukset, esipainepumppu (lisävaruste), raakavesiletkut.

Valmius, oranssi valo palaa

96 Suomi

Juomavesisäiliö täynnä. Läitteisto käynnistyy itsestään, kun vesi-

määrä säiliössä pienenee.

Juomavesisäiliön uimurikytkin on rikki Tarkasta uimurikytkin, ota tarvittaessa yh-

teys asiakaspalveluun.

Laitteisto käynnistyy. Merkkivalo Valmius sammuu ja merkkivalo

Käynnissä syttyy.

Tekniset tiedot

Ulkoilman lämpötila °C +1...+50

Varastointilämpötila, min. °C –10

Ilmankosteus, maks. % suht. 100

Syöttöjännite, laitteisto V Hz 230/1~50

Mediasuodattimen ohjaus (vain WPC 100 FW-AM) V Hz syöt.: 230/1~50, läh-

tö: 12/1~50

Annostelupumput V Hz 220...240/1~50

Sähkösulakkeet A16

Sähköliitäntä kW 0,4

Raakaveden lämpötila °C +5...+35

Vertailulämpötila °C +15

pH-arvo, raakavesi 6...9,5

pH-arvo, laitoksen puhdistus 3...11

Raakaveden tulopaine MPa 0,2...0,6

Tehoalue l/päivä 2400±15%

Juomaveden tuotto maks. l/h 100

Mitat (pit. x lev. x kork.) mm 1200 x 450 x 430

Paino toimitettaessa (ilman suodatintäyttöjä) kg 55

Raakaveden suolapitoisuus maks. ppm 1000

EU-standardinmukaisuusto-

distus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Juomaveden puhdistuslait-

teisto

Tyyppi: 1.024-xxx

Yksiselitteiset EU-direktiivit

98/37/EY 2006/95/EY 2004/108/EY

Sovelletut harmonisoidut standardit

DIN EN 50178 EN 60204-1 EN 55011: 2003 EN 55014–1: 2006 DIN EN 55014–2:1997 +A1:2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 DIN EN ISO 14971 EN 806-1

Sovelletut kansalliset standardit

---

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Varaosat

Tärkeimpien osien varaosaluettelo löytyy tämän käyttöohjeen lopusta. Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

5.957-716

Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina.

CEO

Head of Approbation

Suomi 97

Käyttöpäiväkirja WPC

(B) Käyttötietojen päiväkirja

Laitteistotyyppi: 1.024- Valmistusnumero:

Käyttöönoton päivämäärä: Asennuspaikka:

Raakavesilähteen tyyppi: Asiakas:

Raakavesiarvot Käyttötiedot Juomavesiar-

vot

Vastavirtahuuhtelujen laskuri

Päiväys

Käyttäjä

Kovuus [°dH]

Lämpötila [°C]

Sähkönjohtavuus [µS/cm]

Käyttötunnit [h]

Paine ennen

hienosuodatinta [MPa]

Pumpun paine [MPa]

Rikasteen paine [MPa]

Mediasuodatin

Aktiivihiilisuodatin

Läpivirtaus [l/h]

Sähkönjohtavuus [µS/cm]

Häiriöt / huomautukset

Päiväkirjan sivu____ (Kun olet täyttänyt otsikkotiedet, kopioi tämä sivu jatkuvaa päiväkirjan pitämistä varten)

98 Suomi

Käyttöpäiväkirja WPC

(A) Käyttöönottoarvot ja luovutuspöytäkirja

Laitteistotyyppi: 1.024- Valmistusnumero:

Käyttöönoton päivämäärä: Asennuspaikka:

Raakavesilähteen tyyppi: Asiakas:

Käyttötuntinäyttö [h] Raakaveden kovuus [°dH]

Raakaveden sähkönjohtavuus [µS/cm] pH-arvo, raakavesi [pH]

Raakaveden lämpötila [°C]

Mediasuodattimen tulopaine käynnin aikana [MPa] Mediasuodattimen tulopaine vastavirtahuuhtelun aika-

na [MPa]

Aktiivihiilisuodattimen tulopaine käynnin aikana [MPa] Aktiivihiilisuodattimen tulopaine vastavirtahuuhtelun ai-

kana [MPa]

Hienosuodattimen tulopaine [MPa] Hienosuodattimen lähtöpaine [MPa]

Pumpun paine [MPa] Rikasteen paine [MPa]

Juomaveden tuotto [l/h] Rikastemäärä [l/h]

Tuotos [%] Juomaveden sähkönjohtavuus [µS/cm]

Hiutaloimisaineen annostelupumppu isku / frekvenssi [%]

Antiscalant:in annostelupumppu isku / frekvenssi [%] Jälkikloorauksen annostelupumppu isku / frekvenssi

Huomautuksia:

Vahvistus: Laitteisto on otettu käyttöön ja luovutettu täysin toimintakykyisenä. Asiakasta on erityisesti muistutettu siitä, että laitteiston tuottamaa vettä saa käyttää juomavetenä vasta, kun valtuutettu laitos/viranomainen on tarkastanut veden vastaavien paikallisten määräysten mukaan ja on hyväksynyt veden juomavedeksi. Lisäksi asiakasta on erityisesti muistutettu vaadittavasta käyttöpäiväkirjan pitämisestä, kemikaalien käsittelyyn liittyvistä vaaroista sekä niistä vaaroista, jotka syntyvät, jos vahingossa laitetaan väärää kemikaalia väärään paikkaan.

Paikka, päiväys, allekirjoitus (asiakas) Paikka, päiväys, allekirjoitus (Kärcher-huolto)

Esikloorauksen annostelupumppu isku / frekvenssi [%]

[%]

Suomi 99

Takasivu. On tyhjä, jotta sivu voidaan irrottaa

100 Suomi

Karcher WPC 100 FW User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
