WD 5.2xx M
WD 5.2xx MP
WD 5.2xx M
WD 5.3xx
WD 5.3xx M
WD 5.4xx
WD 5.5xx M
WD 5.6xx MP
Register and win!
www.karcher.com
Deutsch 7
English 13
Français 19
Italiano 25
Nederlands 31
Español 37
Português 43
Dansk 49
Norsk 55
Svenska 61
Suomi 67
Ελληνικά 73
Türkçe 80
Русский 86
Magyar 93
Čeština 99
Slovenščina 105
Polski 111
Româneşte 118
Slovenčina 124
Hrvatski 130
Srpski 136
Български 142
Eesti 149
Latviešu 155
Lietuviškai 161
Українська 167
ΔϳΒήόϠ
180
59641140 (10/11)
WD 5.2xx M
WD 5.2xx MP
WD 5.3xx
WD 5.3xx M
WD 5.4xx
WD 5.5xx M
WD 5.6xx MP
16
17
18
19 20 21 22 23 24 25
19
20 22 25
345
WD 5.2xx M
[V~]
WD 5.2xx MP
WD 5.3xx
WD 5.3xx M
WD 5.4xx
WD 5.5xx M
WD 5.6xx MP
EU: 2100 W
GB: 1800 W
CH: 900 W
MP- versions:
1400 W
1600 W
1600 W
1800 W
EU: 1800 W
GB: 1400 W
CH: 700 W
EU: 10 A / CH: 10 A / GB: 13 A
EU: 16 A / CH: 10 A / GB: 13 A
25 l
15 l 19 l
13 l
30 l
15 l
H 05VV-F2x1
MP- versions: H 05VV-F3G1,5
H 05VV-F3G1,5
73 dB(A) 7 dB(A)373 dB(A) 73 dB(A)
M 8,1 kg
MP 8,4 kg
6
7,9 kg
M 8,4 kg
8,7 kg
M 9,0 kg
MP 9,3 kg
Оглавление
Указания по технике безопасности RU . . . .1
Описание прибора . . . . . . . . . . RU . . . .2
Управление. . . . . . . . . . . . . . . . RU . . . .4
Уход и техническое обслуживание RU . . . .6
Помощь в случае неполадок. . RU . . . .6
Общие указания . . . . . . . . . . . . RU . . . .7
Технические данные . . . . . . . . RU . . . .7
Уважаемый покупатель!
Перед первым применением ваше-
го прибора прочитайте эту оригинальную инструкцию по эксплуатации, после
этого действуйте соответственно и сохраните
ее для дальнейшего пользования или для следующего владельца.
Использование по назначению
Прибор предназначен для использования в соответствии с описаниями, приведенными в данном руководстве по эксплуатации, и
указаниями по технике безопасности
те с пылесосами для мокрой и сухой чистки.
Данный прибор разработан для личного использования и не расчитан на требования для
профессионального применения.
–
Защищайте прибор от попадания на него
дождя. Не хранить на открытом воздухе.
–
Прибор не предназначен для уборки сажи и
пепла.
Использовать для влажной/сухой уборки только с:
–
оригинальным пылесборным мешком.
–
оригинальными запчастями, стандартными
или специальными принадлежностями.
Изготовитель не несет ответственности за пов
реждения, полученные в результате использования не по назначению или неправильного обращения с прибором.
Охрана окружающей среды
Упаковочные материалы пригодны для
вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отхода
ми, а сдайте ее в один из пунктов приема вто
ричного сырья.
Старые приборы содержат ценные пере
рабатываемые материалы, подлежащие
передаче в пункты приемки вторичного
сырья. Поэтому утилизируйте старые приборы
при рабо-
через соответствующие системы приемки отходов.
Утилизация фильтра и пылесборного мешка
Фильтр и пылесборный мешок изготовлены из
экологически безвредных материалов.
Если они не содержат никаких веществ, которые запрещены для утилизации домашнего мусора, они могут
домашним мусором.
Инструкции по применению компонентов
(REACH)
Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:
www.kaercher.com/REACH
быть утилизированы с обычным
Указания по технике безопасности
–
Это устройство не предназначено для использования людьми (в том числе и детей)
с ограниченными физическими, сенсорными или умственными способностями или
лицами с отсутствием опыта и/или знаний, за исключением случаев, если за обеспечением безопасности их работы
наблюдают специально подготовленные
лица или они получают от них указания,
касающиеся
Необходимо следит за детьми, не разрешать им играть с устройством.
–
Упаковочную пленку держите подальше
от детей, существует опасность удушения!
–
Прибор следует отключать после каждого применения и перед проведением очистки/технического обслуживания.
–
Опасность пожара. Не допускать всасывания горящих или тлеющих предметов.
–
Эксплуатация прибора во взрывоопасных
зонах запрещается.
몇
Подключение к сети питания
Прибор следует включать только в сеть переменного тока. Напряжение должно соответствовать указаниям в заводской
табличке прибора.
-
Опасность поражения током
Не прикасаться к сетевой вилке и розетке
мокрыми руками.
Не вытаскивать сетевую штепсельную вилку путем подтягивания за сетевой шнур.
использования устройства.
86 RU
– 1
Перед началом работы с прибором проверять
сетевой шнур и штепсельную вилку на повреждения. Поврежденный сетевой шнур должен быть незамадлительно заменен
уполномоченной службой сервисного обслуживания/специалистом-электриком.
Во избежание несчастных случаев, связанных
с электричеством, мы рекомендуем использование розеток с предвключенным устройством защиты от тока повреждения (макс.
номинальная
Опасность
Некоторые вещества при смешении со всасываемым воздухом могут образовывать взрывоопасные пары или смеси!
Никогда не всасывать следующие вещества:
–
Взрывчатые или горючие газы, жидкости
и пыль (реактивная пыль)
–
Реактивная металлическая пыль (например, алюминий, магний, цинк) в соединении
с сильными щелочными и кислотными моющими средствами
–
Неразбавленные сильные кислоты и щелочи
–
Органические растворители (например,
бензин, растворитель, ацетон, мазут).
Кроме того эти вещества могут разъедать
использованные в приборе материалы.
сила тока срабатывания: 30 мА).
Описание прибора
Изображения см. на разворотах!
В данной инструкции по эксплуатации описаны базовые модели пылесосов для влажной/сухой уборки, представленные на
обложке.
Оснащение и количество дополнительных
принадлежностей, входящих в объем поставки, зависит от модели устройства.
При распаковке прибора проверьте его комплектность, а также его целостность. При обнаружении повреждений, полученных во время
транспортировки, следует уведомить торговую
организацию, продавшую прибор.
содержится в объеме поставки
возможное дополнительное оборудование
Элемент подключения всасывающего шланга
Для подсоединения всасывающего шланга
во время работы.
(см. описание / рисунок )
Розетка аппарата
Указание: Учитывать максимальную присоеди-
ненную мощность (см. главу „Технические дан-
ные“).
Для подключения электроинструментов.
(см. описание / рисунок )
Выход для подачи воздуха
Присоединить всасывающий шланг к под
ключению для подачи воздуха. Тем самым
активируется функция продувки.
(см. описание / рисунок )
Захватный паз
Снять головку устройства после разблоки
ровки в захватном пазу.
Ручка
Ручка одновременно служит для разблоки
ровки головки устройства и резервуара.
Для разблокировки полностью откинуть
ручку вперед.
(см. описание / рисунок )
Взяться за головку устройства и вытянуть
ее из захватного паза.
В положении для транспортировки ручка
смотрит вверх, при использовании устройства повернуть ручку назад, чтобы получить
доступ к элементам управления устройством.
Место хранения принадлежностей
на головке устройства
Это место для хранения принадлежностей
предназначено для хранения всасывающих
насадок на головке устройства.
Указание: Место для хранения принадлежностей дополнительно предназначено для
проведения эффективной очистки фильтра.
(см. описание / рисунок )
– 2
87RU
Кнопка "Эффективная очистка
фильтра"
Для очистки встроенного фильтровального
патрона.
Указание: Не нажимать кнопку при наличие
влажного патронного фильтра.
(см. описание / рисунок )
Индикатор очистки фильтра
Если индикатор очистки фильтра горит красным цветом, следует нажать кнопку для проведения эффективной очистки фильтра.
(см. описание / рисунок )
Кнопка сматывания сетевого
шнура
Нажать кнопку сматывания сетевого шнура.
Шнур автоматически сматывается в устройство.
Место хранения принадлежностей
на крючке
Это место для хранения принадлежностей предназначено для хранения всасывающего шланга,
сетевого кабеля и всасывающих сопел.
(см. описание / рисунок )
Поворотный переключатель
(вкл./выкл.)
(без встроенной розетки)
Позиция I: Всасывание или нагнетание воздуха.
Позиция 0: Устройство выключено.
(см. описание / рисунок )
Поворотный переключатель
(вкл./выкл.)
(со встроенной розеткой)
Положение МАКС.: Всасывание или нагне-
тание воздуха.
Положение МАКС: Всасывание с присоединенными электрическими инструментами
Регулятор мощности: При необходимости,
при всасывании или при работе с электрическими инструментами снизить мощность
всасывания.
Положение 0: Устройство включено. На
электроинструмент подается напряжение.
(см. описание / рисунок )
Парковочное положение
Для выключения насадки для пола во вре
мя перерыва в работе.
(см. описание / рисунок )
Место хранения принадлежностей
на емкости
Это место для хранения принадлежностей
предназначено для хранения всасывающих
трубок или прочих аксессуаров.
(см. описание / рисунок )
Направляющий ролик
Сливная пробка
Винт сливного отверстия служит для быст
рого и удобного опорожнения грязной воды
из емкости. Для лучшего опорожнения наклонить емкость вперед.
(см. описание / рисунок )
Фильтровальный мешок
Указание: Для чистки во влажном режиме не
следует применять мешок для сбора пыли!
Рекомендация для устройств без функции эффективной очистки фильтра:
При всасывании мелкой пыли следует при
менять мешки для сбора пыли.
(см. описание / рисунок )
Фильтровальный патрон
(уже установлен в устройство)
Патронный фильтр должен быть установ
лен как при работе во влажном, так и в сухом режиме.
Указание: Перед дальнейшим применением для чистки в сухом режиме патронный
фильтр следует просушить.
(см. описание / рисунок )
Всасывающий шланг с ручкой
Вдавить всасывающий шланг в соединение
до фиксации.
(см. описание / рисунок )
Указание: Для извлечения шланга следует
нажать пальцами на стопор и вытащить
всасывающий шланг.
88 RU
– 3
Всасывающие трубки 2 х 0,5 м
Соединить обе всасывающие трубки и под
ключить их к всасывающему шлангу.
(см. описание / рисунок )
Насадка для пола
(со вставками)
Для чистки твердых и ковровых покрытий
применяются соответствующие вставки.
Твердые поверхности, влажная уборка:
Использовать вставку с 2 резиновыми
кромками.
Твердые поверхности, сухая уборка: Использовать вставку с 2 щетками.
Ковровое покрытие, влажная и сухая
уборка: Работать без применения вставок.
Насадка для пола
(с рычагом переключения)
Для чистки твердых и ковровых покрытий:
Рычаг на отметке для ковровых пок
рытий
Рычаг на отметке для твердых покры
тий
Форсунка для чистки швов и стыков
Для углов, стыков, радиаторов отопления и
труднодоступных поверхностей.
Адаптер
Для соединения всасывающего шланга с
электрооборудованием.
(см. описание / рисунок )
При необходимости прикрепить к электро
оборудованию адаптер с ножом, соответствующим диаметру подключения.
Гибкий шланг инструмента
Для большей гибкости при работе с элект
роинструментом.
Указание: Также можно использовать с
адаптером.
(см. описание / рисунок )
Комплект для сильного загрязнения
Разносторонний комплект для сильного за
грязнения любого вида.
Управление
몇
Работать всегда только с установленным патронным фильтром, как при
влажном, так и сухом всасывании!
Перед началом работы
Рисунок
Перед началом эксплуатации аппарата ус
тановить прилагаемые незакрепленные
части.
Рисунок
Рекомендация для устройств без функции эффективной очистки фильтра: При
всасывании мелкой пыли следует применять мешки для сбора пыли.
Ввод в эксплуатацию
Рисунок
Присоединить принадлежности
Рисунок
Вставьте штепсельную вилку в электророзетку.
Рисунок
Выключите прибор.
Сухая чистка
몇
Работать только при сухом патронном фильтре!
Внимание: При всасывании пепла и сажи
использовать только предварительный отсекатель (№ заказа 2.863-139).
Рекомендация для устройств без функции
эффективной очистки фильтра: При всасы-
вании мелкой пыли следует применять мешки
для сбора пыли.
(см. описание / рисунок )
Степень заполнения пылесборного мешка
зависит от всасываемой грязи.
Установленный мешок для сбора пыли мо
жет лопнуть, поэтому его следует своевременно заменить!
При мелкой пыли, песке итд. пылесборный
мешок необходио менять чаще.
В приборах с функцией эффективной очистки фильтров: При всасывании пыли без пы-
лесборного мешка индикатор очистки фильтра
горит
красным цветом в том случае, если необ-
ходимо очистить патронный фильтр.
Провести эффективную очистку фильтра.
(см. описание / рисунок )
– 4
89RU
Чистка во влажном режиме
Для всасывания влаги или влажной уборки
надеть желаемые принадлежности на всасывающие трубки или прямо на ручку.
몇
Внимание:
использование фильтровального мешка не до
пускается!
При образовании пены или вытекании жидкос
ти прибор надлежит незамедлительно выключить!
Указание: при полном резервуаре входное от-
верстие закрывается поплавком, а прибор начинает работать с повышенным числом
оборотов. Прибор следует незамедлительно
выключить, а из резервуара – удалить содержимое.
Работа с электрическими инструментами
При необходимости прикрепить к электро
оборудованию адаптер с ножом, соответствующим диаметру подключения.
Рисунок
A) Надеть на ручку всасывающего шланга
находящийся в комплекте адаптер и соединить с местом подключения электроинструмента.
или
Б) Для большей гибкости при работе ис-
пользовать шланг инструмента. Соединить
его со всасывающим шлангом и, при необходимости, с адаптером, а затем подключить электроинструмент.
Рисунок
Для устройств со встроенной розеткой:
Вставить сетевую вилку электрического
инструмента в пылесос.
Рисунок
Включить прибор (поворотный выключа-
тель влево в положение МАКС.) и начать работу.
Указание: Как только электроинстру-
мент включается, всасывающая турбина
запускается с 0,5 секундным замедлением. При выключении электроинструмента всасывающая турбина продолжает
работать по инерции еще примерно 5 секунд, чтобы всосать остатки мусора из
шланга.
Эффективная очистка фильтра
Если индикатор очистки фильтра
ным цветом, проведите очистку фильтра.
Рисунок
Вставить всасывающий шланг с ручкой в
место подключения принадлежностей на
головке устройства. Три раза нажать кнопку
эффективной очистки фильтра при работа
ющем устройстве, при этом подождать 4 секунды между нажатиями.
Указание: При горящем красном индикаторе очистки фильтра или после многократ
ного нажатия на кнопку очистки фильтра
проверить уровень заполнения резервуара
Иначе при открывании резервуара может
выделиться грязь.
Функция подачи воздуха
Очистка труднодоступных мест или мест, где
всасывание не возможно, например, удаление
листьев из гравия.
Рисунок
Присоединить всасывающий шланг к под
ключению для подачи воздуха. Тем самым
активируется функция продувки.
Перерыв в работе
Выключите прибор.
Рисунок
Установить насадку для пола в парковоч
ное положение.
Окончание работы
Выключить прибор и вытащить сетевую
вилку.
Опорожнить резервуар
Рисунок
Снять головку устройства, опорожнить ре-
зервуар с влажной или сухой грязью.
В устройствах с пробкой сливного отверстия: Удалить сухую грязь из резервуа-
ра. Для удаления жидкостей использовать
пробку сливного отверстия.
Хранение устройства
Рисунок
Сложить кабель питания от электросети и
принадлежности на устройстве. Хранить устройство в сухих помещениях.
горит крас
.
90 RU
– 5
Уход и техническое обслуживание Помощь в случае неполадок
Опасность
При проведении любых работ по уходу и тех
ническому обслуживанию аппарат следует
выключить, а сетевой шнур - вынуть из розетки.
Ремонтные работы и работы с электричес
кими узлами могут производиться только
уполномоченной службой сервисного обслужи
вания.
몇
Внимание
Не использовать чистящих паст, моющих
средств для стекла и универсальных моющих
средств! Запрещается погружать прибор в
воду.
Прибор и принадлежности из искусствен
ных материалов следует чистить стандарт
ными моющими средствами для искусственных материалов.
При необходимости бак и детали прополоскать водой и высушить для последующего
использования.
Рисунок
В случае необходимости проводить очистку
патронного фильтра под струей воды. Не
вытирать и не чистить с применением щетки. Перед установкой полностью высушить.
Сетевой шнур не сматывается
Вероятно, сетевой шнур загрязнен. Очистить сетевой шнур.
Падающая мощность всасывания
Если мощность всасывания аппарата снижает
ся, пожалуйста, проверить следующие пункты.
Засор принадлежностей, всасывающих трубок или шланга - удалить засор палкой.
Патронный фильтр загрязнен:
В приборах без функции эффективной
очистки фильтра: Очистить патронный
фильтр и, при необходимости, промыть под
струей воды.
(см. описание / рисунок )
В приборах с функцией эффективной
очистки фильтров: Очистить фильтр.
(см. описание / рисунок )
При необходимости промыть под струей во
ды.
(см. описание / рисунок )
Заменить поврежденный патронный
фильтр.
Мешок для сбора пыли заполнен, вставить
новый мешок.
(см. описание / рисунок )
– 6
91RU
Общие указания
Гарантия
В каждой стране действуют соответственно га
рантийные условия, изданные уполномоченной
организацией сбыта нашей продукции в данной
стране. Возможные неисправности прибора в
течение гарантийного срока мы устраняем бес
платно, если причина заключается в дефектах
материалов или ошибках при изготовлении. В
случае возникновения претензий в течение га
рантийного срока просьба обращаться, имея
при себе
чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую
уполномоченную службу сервисного обслужи
вания.
(Адрес указан на обороте)
Сервисная служба
В случае возникновения вопросов или поломок
наш филиал фирмы KÄRCHER поможет вам
разрешить их.
(Адрес указан на обороте)

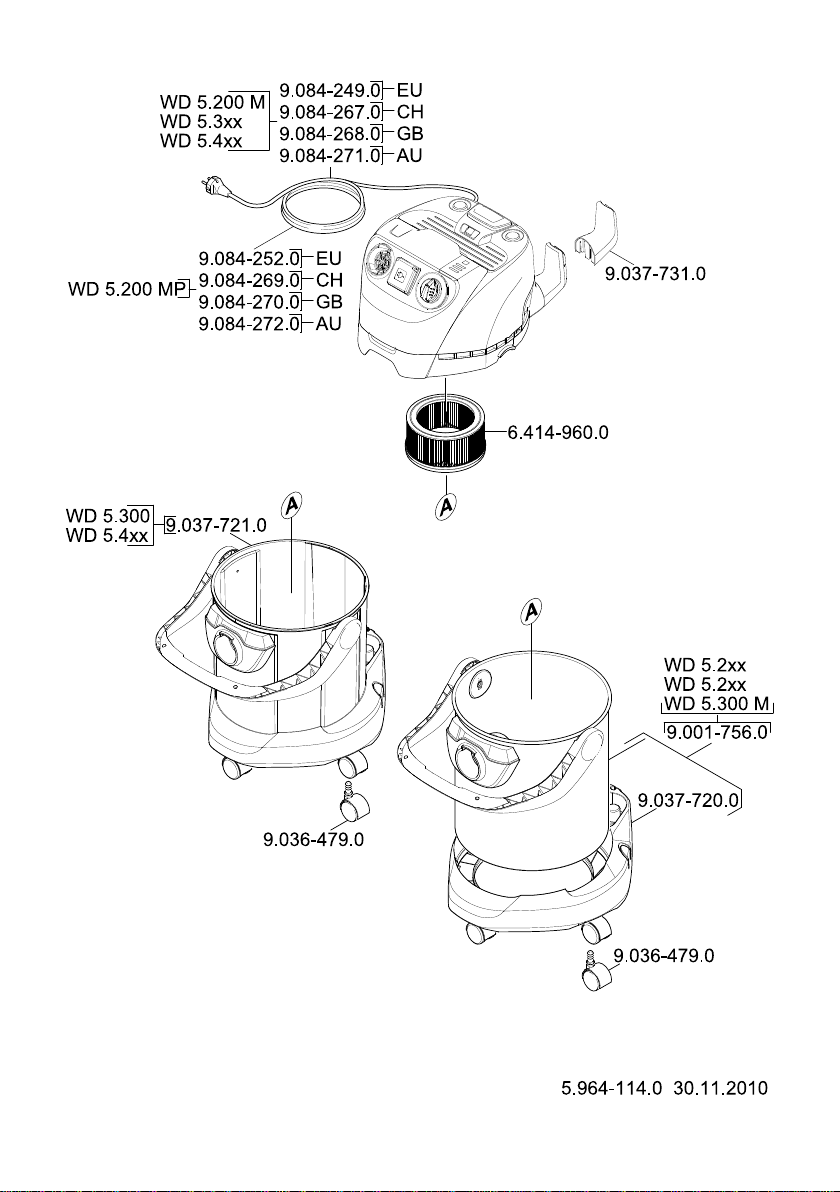

Заказ запасных частей и специальных при-
надлежностей
Выбор наиболее часто необходимых запчастей
вы найдете в конце инструкции по
эксплуата
ции.
Запасные части и принадлежности Вы можете
получить у Вашего дилера или в филиале фир
мы KÄRCHER.
(Адрес указан на обороте)
Технические данные
Технические характеристики указаны на рас
крывающихся страницах. Далее предлагается
разъяснение использованных символов.
Напряжение
Мощность Р
Мощность Р
ном
макс
Максимальное напряжение в розет
ке устройства
Сетевой предохранитель
(инертный)
Вместимость резервуара
Потребление воды рукояткой
Потребление воды насадкой для
пола
Сетевой шнур
Уровень звукового давления
(EN 60704-2-1)
Вес без (принадлежностей)
Изготовитель оставляет за собой право
внесения технических изменений!
92 RU
– 7
Loading...
