Lesen Sie vor der ersten Benut-
Deutsch
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.
–
– Bei Nichtbeachtung der Betriebsanlei-
– Bei Transportschaden sofort Händler
zung Ihres Gerätes diese Origi-
Vor erster Inbetriebnahme Sicherheitshinweise Nr. 5.956-249 unbedingt lesen!
tung und der Sicherheitshinweise können Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.
informieren.
Inhaltsverzeichnis
Umweltschutz. . . . . . . . . . . DE . . .1
Symbole in der Betriebsanlei-
tung . . . . . . . . . . . . . . . . . . DE . . .1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . DE . . .2
Geräteelemente . . . . . . . . . DE . . .2
Symbole auf dem Gerät . . . DE . . .2
Sicherheitshinweise . . . . . . DE . . .2
Inbetriebnahme . . . . . . . . . DE . . .3
Bedienung . . . . . . . . . . . . . DE . . .4
Transport . . . . . . . . . . . . . . DE . . .5
Lagerung . . . . . . . . . . . . . . DE . . .5
Pflege und Wartung . . . . . . DE . . .5
Hilfe bei Störungen. . . . . . . DE . . .6
Entsorgung. . . . . . . . . . . . . DE . . .7
Garantie . . . . . . . . . . . . . . . DE . . .7
Zubehör und Ersatzteile . . . DE . . .8
EG-Konformitätserklärung . DE . . .8
Technische Daten . . . . . . . DE . . .9
Umweltschutz
Die Verpackungsmaterialien
sind recyclebar. Bitte werfen Sie
die Verpackungen nicht in den
Hausmüll, sondern führen Sie
diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt
werden sollten. Batterien, Öl
und ähnliche Stoffe dürfen nicht
in die Umwelt gelangen. Bitte
entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme.
Symbole in der Betriebsanlei-
tung
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇 Warnung
Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
6 DE
– 1
Bestimmungsgemäße Ver-
wendung
몇 Warnung
Das Gerät ist zur Absaugung trockener,
nicht brennbarer, gesundheitsschädlicher
Stäube an Maschinen und Geräten; Staubklasse L nach EN 60 335–2–69 geeignet.
Einschränkung: Es dürfen keine krebserzeugende Stoffe aufgesaugt werden.
– Dieser Sauger ist zur Nass- und Tro-
ckenreinigung von Boden- und Wandflächen bestimmt.
– Dieses Gerät ist für den gewerblichen
Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden,
Büros und Vermietergeschäften.
Geräteelemente
1 Elektroden
2 Saugschlauch
3 Kabelhaken
4 Luftaustritt, Arbeitsluft
5 Verriegelung des Saugkopfs
6 Rad
7 Lufteintritt, Motor-Kühlluft
8 Schmutzbehälter
9 Saugkopf
10 Lenkrolle
11 Saugstutzen
12 Bodendüse (nicht im Lieferumfang)
13 Saugrohr (nicht im Lieferumfang)
14 Tragegriff
15 Filterabdeckung
16 Krümmer (nicht im Lieferumfang)
17 Drehregler für Saugleistung (min-max)
18 Kontrolllampe
19 Steckdose
20 Automatische Filterabreinigung
21 Hauptschalter
22 Flachfaltenfilter
23 Filterabreinigung
24 Halter für Bodendüse
25 Halter für Fugendüse
26 Halter für Saugrohre
27 Netzkabel
28 Typenschild

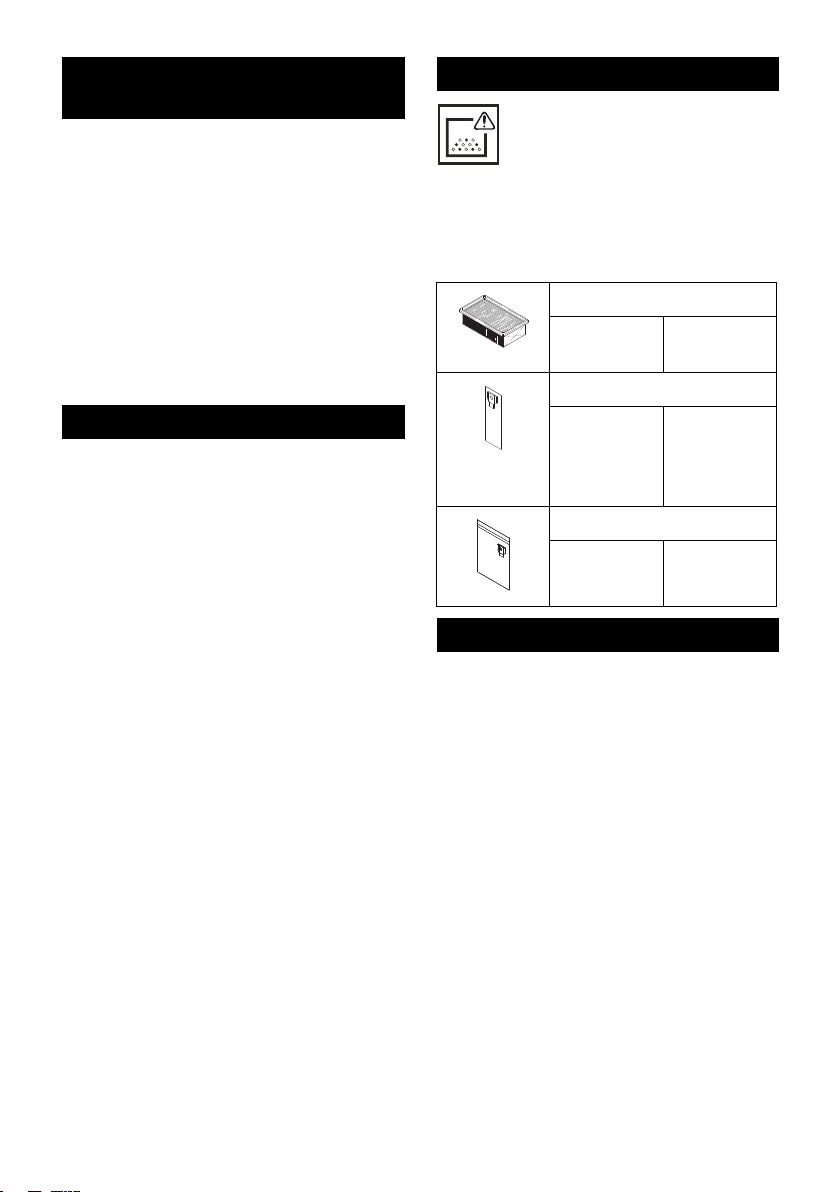

Symbole auf dem Gerät
WARNUNG: Dieses Gerät enthält gesundheitsgefährliche
Stäube. Entleerung und War-
tung, einschließlich der Entfernung des Staubbeutels, dürfen nur von
sachkundigen Personen vorgenommen
werden, die geeignete persönliche Schutzausrüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert
ist.
Flachfaltenfilter
Bestell-Nr. 337.692
Papierfiltertüte
Bestell-Nr. VCE 35:
296.961
VCE 45:
340.758
Entsorgungsbeutel
Bestell-Nr. 340.766
Sicherheitshinweise
몇 Warnung
– Wenn die Abluft in den Raum zurückge-
führt wird, muss eine ausreichende
Luftwechselrate L im Raum vorhanden
sein. Um die geforderten Grenzwerte
einzuhalten, darf der zurückgeführte
Volumenstrom maximal 50% des
Frischluftvolumenstroms (Raumvolumen V
x Luftwechselrate LW) betragen.
R
Ohne besondere Lüftungsmaßnahme
gilt: L
=1h–1.
W
– Gebrauch des Gerätes und der Substan-
zen, für die es benutzt werden soll, einschließlich des sicheren Verfahrens der
Beseitigung des aufgenommenen Materials nur durch geschultes Personal.
– 2
7DE
– Dieses Gerät enthält gesundheits-
schädlichen Staub. Leerungs- und Wartungsvorgänge, einschließlich der
Beseitigung der Staubsammelbehälter,
dürfen nur von Fachleuten durchgeführt
werden, die entsprechende Schutzausrüstung tragen.
– Gerät nicht ohne das vollständige Filtra-
tionssystem betreiben.
– Die anwendbaren Sicherheitsbestim-
mungen, die für die zu behandelnden
Materialien zutreffen, sind zu beachten.
Inbetriebnahme
Das Gerät erlaubt 2 Betriebsarten:
1 Industriestaubsaugerbetrieb (Steckdo-
se nicht belegt)
2 Entstauberbetrieb (Steckdose belegt)
Saugschlauch anschließen und je nach
Betriebsart mit Aufsaugdüse versehen
oder an das stauberzeugende Gerät
anschließen.
몇 Warnung
Nicht ohne Filterelement saugen, da sonst
der Saugmotor beschädigt wird und eine
Gesundheitsgefährdung durch erhöhten
Feinstaubausstoß auftritt.
Anti-Statik-System
Durch den geerdeten Anschlussstutzen
werden statische Aufladungen abgeleitet.
Dadurch werden mit dem im Lieferumfang
enthaltenen, elektrostatisch geerdeten Zubehör, Funkenbildung und Stromstöße verhindert.
Trockensaugen
– Das Gerät ist mit einer Papierfiltertüte
mit Verschlussschieber ausgerüstet,
VCE 35 - Bestell-Nr. 296.961 (5 Stück)
bzw. VCE 45 - Bestell-Nr. 340.758
(5 Stück).
– Das Gerät ist mit einem Entsorgungs-
beutel mit Verschlussschieber und Ver-
schlussstreifen ausgerüstet, Bestell-Nr.
340.766 (10 Stück).
Hinweis: Mit diesem Gerät können alle Arten von Stäuben bis Staubklasse L aufgesaugt werden. Die Verwendung eines
Staubsammelbeutels (Bestell-Nr. siehe Filtersysteme) ist gesetzlich vorgeschrieben.
Hinweis: Das Gerät ist als Industriestaubsauger zum Aufsaugen und als Entstauber
für ortsveränderlichen Betrieb zum Absaugen von trockenen, nicht brennbaren Stäuben mit MAK-Werten größer gleich 1 mg/
3
m
geeignet.
Vorsicht
Beim Saugen darf niemals der Flachfaltenfilter entfernt werden.
– Beim Aufsaugen von Feinstaub muss
zusätzlich eine Papierfiltertüte oder ein
Entsorgungsbeutel verwendet werden.
Papierfiltertüte einbauen
Abbildung
Saugkopf entriegeln und abnehmen.
Papierfiltertüte aufstecken.
Saugkopf aufsetzen und verriegeln.
Entsorgungsbeutel einbauen
Abbildung
Saugkopf entriegeln und abnehmen.
Entsorgungsbeutel aufstecken.
Entsorgungsbeutel über Behälter stülpen.
Saugkopf aufsetzen und verriegeln.
Nasssaugen
몇 Warnung
Beim Nasssaugen dürfen keine gesundheitsgefährlichen Stäube aufgenommen
werden.
Papierfiltertüte entfernen
Abbildung
Saugkopf entriegeln und abnehmen.
Papierfiltertüte nach hinten herausziehen.
Verschlussschieber nach oben ziehen
und Papierfiltertüte bei der Herausnahme dicht verschließen.
Gebrauchte Papierfiltertüte gemäß den
gesetzlichen Bestimmungen entsorgen.
Saugkopf aufsetzen und verriegeln.
8 DE
– 3
– Beim Aufsaugen von Nassschmutz
muss immer die Papierfiltertüte entfernt
werden.
Entsorgungsbeutel entfernen
Abbildung
Saugkopf entriegeln und abnehmen.
Entsorgungsbeutel hochstülpen.
Öffnung des Entsorgungsbeutels über
den Saugstutzen nach hinten heraus-
ziehen und dicht verschließen.
Entsorgungsbeutel mit Verschlussstrei-
fen unterhalb der Öffnung dicht ver-
schließen.
Entsorgungsbeutel herausnehmen.
Gebrauchten Entsorgungsbeutel ge-
mäß den gesetzlichen Bestimmungen
entsorgen.
Saugkopf aufsetzen und verriegeln.
– Beim Aufsaugen von Nassschmutz
muss immer der Entsorgungsbeutel
entfernt werden.
Allgemein
Vorsicht
Beim Saugen darf niemals der Flachfaltenfilter entfernt werden.
– Beim Aufsaugen von Nassschmutz mit
der Polster- oder Fugendüse (Option),
beziehungsweise wenn überwiegend
Wasser aus einem Behälter aufgesaugt
wird, empfiehlt es sich, die Funktion
„Automatische Filterabreinigung“ abzu-
schalten.
– Bei Erreichen des max. Flüssigkeitsstands
schaltet das Gerät automatisch ab.
– Bei nicht leitenden Flüssigkeiten
(zum Beispiel Bohremulsion, Öle
und Fette) wird das Gerät bei vollem
Behälter nicht abgeschaltet. Der
Füllstand muss ständig überprüft
und der Behälter rechtzeitig entleert
werden.
– Nach Beendigung des Nasssaugens:
Flachfaltenfilter mit der Filterabreini-
gung abreinigen. Elektroden mit einer
Bürste reinigen. Behälter mit einem
feuchten Tuch reinigen und trocknen.
Clipverbindung
Abbildung
Der Saugschlauch ist mit einem Clip-System ausgestattet. Alle C-35/C-DN-35 Zubehörteile können angeschlossen werden.
Bedienung
Gerät einschalten
Netzstecker einstecken.
Gerät am Hauptschalter einschalten.
Saugleistung einstellen
Saugleistung (min-max) am Drehregler
einstellen.
Arbeiten mit Elektrowerkzeugen
Gefahr
Verletzungs- und Beschädigungsgefahr!
Die Steckdose ist nur zum direkten Anschluss von Elektrowerkzeugen an den
Sauger bestimmt. Jeder andere Gebrauch
der Steckdose ist nicht zulässig.
Netzstecker des Elektrowerkzeugs am
Sauger einstecken.
Gerät am Hauptschalter einschalten.
Kontrolllampe leuchtet, Sauger befindet
sich im Standby-Modus.
Hinweis: Der Sauger wird automatisch mit
dem Elektrowerkzeug ein- und ausgeschaltet.
Hinweis: Der Sauger hat eine Anlaufverzögerung bis zu 0,5 Sekunden und eine
Nachlaufzeit von bis zu 15 Sekunden.
Hinweis: Leistungsanschlusswert der Elektrowerkzeuge, siehe Technische Daten.
Abbildung
Anschlussmuffe an den Anschluss des
Elektrowerkzeugs anpassen.
Abbildung
Anschlussmuffe an Saugschlauch
montieren.
Abbildung
Anschlussmuffe an Elektrowerkzeug
anschließen.
– 4
9DE
Automatische Filterabreinigung
Das Gerät verfügt über eine neuartige Filterabreinigung, besonders wirksam bei feinem
Staub. Dabei wird der Flachfaltenfilter alle
15 Sekunden durch einen Luftstoß automatisch gereinigt (pulsierendes Geräusch).
Hinweis: Die automatische Filterabreinigung ist werkseitig eingeschaltet.
Hinweis: Das Aus-/Einschalten der automatischen Filterabreinigung ist nur bei eingeschaltetem Gerät möglich.
– Automatische Filterabreinigung aus-
schalten:
Schalter betätigen. Kontrolllampe im
Schalter erlischt.
– Automatische Filterabreinigung ein-
schalten:
Schalter wiederholt betätigen. Kontroll-
lampe im Schalter leuchtet grün.
Gerät ausschalten
Gerät am Hauptschalter ausschalten.
Netzstecker ziehen.
Nach jedem Betrieb
Behälter entleeren.
Gerät innen und außen durch Absau-
gen und Abwischen mit einem feuchten
Tuch reinigen.
Gerät aufbewahren
Abbildung
Saugschlauch und Netzkabel entspre-
chend Abbildung aufbewahren.
Gerät in einem trockenen Raum abstel-
len und vor unbefugter Benutzung sichern.
Transport
Vorsicht
Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport beachten.
Saugrohr mit Bodendüse aus der Halte-
rung nehmen. Gerät zum Tragen am
Tragegriff und am Saugrohr fassen.
Beim Transport in Fahrzeugen Gerät
nach den jeweils gültigen Richtlinien
gegen Rutschen und Kippen sichern.
Lagerung
Vorsicht
Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.
Dieses Gerät darf nur in Innenräumen gelagert werden.
Pflege und Wartung
Gefahr
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Staubbeseitigende Maschinen sind Sicherheitseinrichtungen zur Verhütung oder Beseitigung von Gefahren im Sinne von
BGV A1.
– Zur Wartung durch den Benutzer muss
das Gerät auseinandergenommen, ge-
reinigt und gewartet werden, soweit es
durchführbar ist, ohne dabei eine Ge-
fahr für das Wartungspersonal und an-
dere Personen hervorzurufen.
Geeignete Vorsichtsmaßnahmen bein-
halten Entgiftung vor dem Auseinander-
nehmen. Vorsorge treffen für örtlich
gefilterte Zwangsentlüftung, wo das
Gerät auseinandergenommen wird,
Reinigung der Wartungsfläche und ge-
eigneter Schutz des Personals.
– Das Äußere des Gerätes sollte durch
Staubsaugverfahren entgiftet und sau-
ber abgewischt werden, oder mit Ab-
dichtmittel behandelt werden, bevor es
aus dem gefährlichen Gebiet genom-
men wird. Alle Geräteteile müssen als
verunreinigt angesehen werden, wenn
sie aus dem gefährlichen Gebiet ge-
nommen werden.
10 DE
– 5
– Bei der Durchführung von Wartungs-
und Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufriedenstellend gereinigt werden
können, weggeworfen werden. Solche
Gegenstände müssen in undurchlässigen Beuteln, in Übereinstimmung mit
den gültigen Bestimmungen für die Beseitigung solchen Abfalls, entsorgt werden.
몇 Warnung
Sicherheitseinrichtungen zur Verhütung von
Gefahren müssen regelmäßig gewartet werden. Das heißt, mindestens einmal jährlich
vom Hersteller oder einer unterwiesenen
Person auf ihre sicherheitstechnisch einwandfreie Funktion überprüft werden, z.B.
Dichtheit des Gerätes, Beschädigung des Filters, Funktion der Kontrolleinrichtungen.
Vorsicht
Beschädigungsgefahr! Keine silikonhaltigen Pflegemittel zum Reinigen verwenden.
– Einfache Wartungs- und Pflegearbeiten
können Sie selbst durchführen.
– Die Geräteoberfläche und die Behälte-
rinnenseite sollten regelmäßig mit einem feuchten Tuch gereinigt werden.
몇 Warnung
Gefahr durch gesundheitsschädlichen
Staub. Bei Wartungsarbeiten (z.B. Filterwechsel) Atemschutzmaske P2 oder höherwertig und Einwegkleidung tragen.
Flachfaltenfilter wechseln
Filterabdeckung öffnen.
Flachfaltenfilter herausnehmen.
Gebrauchten Flachfaltenfilter im staub-
dicht verschlossenen Beutel, gemäß
den gesetzlichen Bestimmungen entsorgen.
Angefallenen Schmutz auf der Reinluft-
seite entfernen.
Neuen Flachfaltenfilter einsetzen.
Filterabdeckung schließen, muss hör-
bar einrasten.
Papierfiltertüte wechseln
Abbildung
Saugkopf entriegeln und abnehmen.
Papierfiltertüte nach hinten herausziehen.
Verschlussschieber nach oben ziehen
und Papierfiltertüte bei der Herausnah-
me dicht verschließen.
Gebrauchte Papierfiltertüte gemäß den
gesetzlichen Bestimmungen entsorgen.
Neue Papierfiltertüte aufstecken.
Saugkopf aufsetzen und verriegeln.
Entsorgungsbeutel wechseln
Abbildung
Saugkopf entriegeln und abnehmen.
Entsorgungsbeutel hochstülpen.
Öffnung des Entsorgungsbeutels über
den Saugstutzen nach hinten heraus-
ziehen und dicht verschließen.
Entsorgungsbeutel mit Verschlussstrei-
fen unterhalb der Öffnung dicht ver-
schließen.
Entsorgungsbeutel herausnehmen.
Gebrauchten Entsorgungsbeutel ge-
mäß den gesetzlichen Bestimmungen
entsorgen.
Neuen Entsorgungsbeutel aufstecken.
Entsorgungsbeutel über Behälter stül-
pen.
Saugkopf aufsetzen und verriegeln.
Elektroden reinigen
Saugkopf entriegeln und abnehmen.
Elektroden mit einer Bürste reinigen.
Saugkopf aufsetzen und verriegeln.
Hilfe bei Störungen
Gefahr
Vor allen Arbeiten am Gerät, Gerät ausschalten und Netzstecker ziehen.
Hinweis: Tritt eine Störung (z.B. Filterbruch) auf, muss das Gerät sofort abgeschaltet werden. Vor erneuter
Inbetriebnahme muss die Störung beseitigt
werden.
– 6
11DE
Saugturbine läuft nicht
Steckdose und Sicherung der Strom-
versorgung überprüfen.
Netzkabel, Netzstecker, Elektroden
und Steckdose des Gerätes überprüfen.
Gerät einschalten.
Saugturbine schaltet ab
Behälter entleeren.
Saugturbine läuft nach Behälterent-
leerung nicht wieder an
Gerät ausschalten und 5 Sekunden
warten, nach 5 Sekunden wieder einschalten.
Elektroden sowie den Zwischenraum
der Elektroden mit einer Bürste reinigen.
Saugkraft lässt nach
Verstopfungen aus Saugdüse, Saug-
rohr, Saugschlauch oder Flachfaltenfilter entfernen.
Gefüllte Papierfiltertüte wechseln.
Gefüllten Entsorgungsbeutel wechseln.
Filterabdeckung richtig einrasten.
Flachfaltenfilter wechseln.
Staubaustritt beim Saugen
Korrekte Einbaulage des Flachfaltenfil-
ters überprüfen.
Flachfaltenfilter wechseln.
Abschaltautomatik (Nasssaugen)
spricht nicht an
Elektroden sowie den Zwischenraum
der Elektroden mit einer Bürste reinigen.
Füllstand bei elektrisch nicht leitender
Flüssigkeit ständig kontrollieren.
Automatische Filterabreinigung ar-
beitet nicht
Saugschlauch nicht angeschlossen.
Automatische Filterabreinigung
lässt sich nicht abschalten
Kundendienst benachrichtigen.
Automatische Filterabreinigung
lässt sich nicht einschalten
Kundendienst benachrichtigen.
Entsorgung
Das Gerät ist gemäß den gesetzlichen Bestimmungen am Ende der Lebensdauer zu
entsorgen.
Garantie
In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte
Kundendienststelle.
12 DE
– 7
Zubehör und Ersatzteile
– Es dürfen nur Zubehör und Ersatzteile
verwendet werden, die vom Hersteller
freigegeben sind. Original-Zubehör und
Original-Ersatzteile bieten die Gewähr
dafür, dass das Gerät sicher und störungsfrei betrieben werden kann.
– Eine Auswahl der am häufigsten benö-
tigten Ersatzteile finden Sie am Ende
der Betriebsanleitung.
Reinigungsset
Bestell-Nr. 369.845
Benennung Bestell-Nr. Stück
Krümmer
(Kunststoff)
Saugrohr (Metall) 300.691 2
Fugendüse 259.627 1
Bodendüse 300.659 1
Gummilippen der Bodendüse einbauen
(Nasssaugen)
Abbildung
Bürstenstreifen ausbauen.
Gummilippen einbauen.
Hinweis: Die strukturierte Seite der Gummilippen muss nach außen zeigen.
297.038 1
EG-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Produkt: Nass- und Trockensauger
Typ: VCE 35 L AC
Typ: VCE 45 L AC
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandte nationale Normen
-
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
E. Rühle
FLEX Elektrowerkzeuge GmbH
Bahnhofstr. 15
71711 Steinheim/Murr
Steinheim/Murr, 2010/10/01
– 8
13DE
Technische Daten
VCE 35 L AC VCE 45 L AC
Netzspannung V 220-240 220-240
Frequenz Hz 50/60 50/60
Max. Leistung W 1380 1380
Nennleistung W 1200 1200
Behälterinhalt l 34 43
Füllmenge Flüssigkeit l 19 30
Luftmenge (max.) m
Unterdruck (max.) kPa
Leistungsanschlusswert der Elektrowerkzeuge
Schutzart -- IP X4 IP X4
Schutzklasse -- I I
Saugschlauchanschluss (C-DN/C-ID) mm 35 35
Länge x Breite x Höhe mm 520 x 380 x 580 520 x 380 x 695
Typisches Betriebsgewicht kg 12,5 13,5
Umgebungstemperatur (max.) °C +40 +40
Ermittelte Werte gemäß EN 60335-2-69
Schalldruckpegel L
Unsicherheit K
pA
pA
Hand-Arm Vibrationswert m/s
Unsicherheit K m/s
Netzkabel H07RN-F 3x1,5 mm
2
Teile-Nr. Kabellänge
EU 297.534 7,5 m
3
/h 140 140
22,0 (220) 22,0 (220)
(mbar)
W 100-2200 100-2200
dB(A) 67 67
dB(A) 1 1
2
2
<2,5 <2,5
0,2 0,2
14 DE
– 9
Please read and comply with
English
to the initial operation of your appliance and
store them for later use or subsequent owners.
– Before first start-up it is definitely nec-
– The non-compliance of the operating
– In case of transport damage inform ven-
these original instructions prior
essary to read the safety indications Nr.
5.956-249!
and safety instructions may lead to
damages of the appliance and to dangers for the operator and other persons.
dor immediately
Contents
Environmental protection
The packaging material can be
recycled. Please do not throw
the packaging material into
household waste; please send it
for recycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recycling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appropriate collection systems.
Environmental protection . . EN . . .1
Symbols in the operating in-
structions . . . . . . . . . . . . . . EN . . .1
Proper use . . . . . . . . . . . . . EN . . .2
Device elements. . . . . . . . . EN . . .2
Symbols on the machine . . EN . . .2
Safety instructions . . . . . . . EN . . .2
Start up. . . . . . . . . . . . . . . . EN . . .3
Operation . . . . . . . . . . . . . . EN . . .4
Transport . . . . . . . . . . . . . . EN . . .5
Storage. . . . . . . . . . . . . . . . EN . . .5
Maintenance and care . . . . EN . . .5
Troubleshooting . . . . . . . . . EN . . .6
Disposal . . . . . . . . . . . . . . . EN . . .7
Warranty. . . . . . . . . . . . . . . EN . . .7
Accessories and Spare Parts EN . . .7
EC Declaration of Conformity EN . . .8
Technical specifications . . . EN . . .9
Symbols in the operating
instructions
Danger
Immediate danger that can cause severe
injury or even death.
몇 Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
– 1
15EN
Proper use
몇 Warning
The appliance is suited for the extraction of
dry, non-combustible, harmful dusts on machines and appliances; dust class L according to EN 60 335–2–69. Restriction:
No carcinogenic substances may be vacuumed up.
– The machine is meant for dry and wet
cleaning of floors and walls.
– This appliance is suited for the commer-
cial use, e.g. in hotels, schools, hospitals, factories, shops, offices, and rental
companies.
Device elements
1 Electrodes
2 Suction hose
3 Cable hook
4 Air outlet, working air
5 Suction head lock
6 Wheel
7 Air inlet, motor cooling air
8 Dirt receptacle
9 Suction head
10 Steering roller
11 Suction support
12 Floor nozzle (not included in the delivery)
13 Suction pipe (not included in the delivery)
14 Carrying handle
15 Filter cover
16 Elbow (not included in the delivery)
17 Rotary switch for suction output (min-
max)
18 Indicator lamp
19 Socket
20 Automatic filter dedusting
21 Main switch
22 Flat fold filter
23 Filter dedusting
24 Floor nozzle holder
25 Holder for crevice nozzle
26 Holder for suction pipes
27 Power cord
28 Nameplate
16 EN
Symbols on the machine
WARNING: This appliance contains harmful dust. The emptying
and maintenance, including the
removal of the dust bag, may
only be executed by trained personnel
wearing suitable protection equipment. Do
not switch on until the complete filter system has been installed.
Flat fold filter
Order No. 337.692
Paper filter bag
Order No. VCE 35:
296.961
VCE 45:
340.758
Dust disposal bag
Order No. 340.766
Safety instructions
몇 Warning
– When the outgoing air is carried back
into the room, a sufficient ventilation
rate L in the room must be ensured. To
comply with the required limit values the
carried back volume flow must be 50%
of the fresh air volume flow (room volume V
mum. Without a specific ventilation
system the following applies: L
– Only persons trained in the use of the ma-
chine and the handling of substances for
which the machine is to be used including
training in the safe disposal of the sucked-in
material may use the machine.
– This appliance contains harmful dust.
Evacuation and maintenance work, including the disposal of the dust collection containers, may only be performed
by specialists who wear the appropriate
protective equipment.
– 2
x ventilation rate LW) at maxi-
R
=1h–1.
W
– Do not use the appliance without the
complete filtering system.
– Please follow the safety regulations ap-
plicable to the materials that are to be
treated.
Start up
The appliance allows 2 operating modes:
1 Industry vacuum cleaner mode (socket
not used)
2 Dedusting mode (socket used)
Connect the suction hose and insert in-
sert the suction nozzle or connect to the
dust-generating device depending on
the operating mode.
몇 Warning
Do not vacuum without the filter elements;
otherwise, the suction motor can get damaged and this can be hazardous to health
on account of increased release of fine dust
particles.
Anti-static system
Static charge is deflected by providing
earthing to the connection nozzles. This
prevents the formation of sparks and current shocks with attachments with electrostatically grounded accessories included in
the delivery.
Dry vacuum cleaning
– The appliance is equipped with a paper
filter bag with a locking slide, VCE 35 -
order no. 296.961 (5 pc) or VCE 45 - or-
der no. 340.758 (5 pc).
– The appliance is equipped with a dis-
posal bag with locking slide and locking
strip, order no. 340.766 (10 pc).
Note:You can use this appliance to vacu-
um all types of dust up to dust class L. It is
statutorily necessary to use a dust collection bag (see Filter systems for order
number).
Note:The appliance is suited as industrial
vacuum cleaner and as dedusting device
for the mobile operation to take up dry, noncombustible dusts with MAK values greater
than or equal to 1 mg/m
3
.
Caution
The flat pleated filter must must always be
in place while vacuuming.
– To suck fine dust, you can also use an ad-
ditional paper filter bag or disposal bag.
Inserting the paper filter bag
Illustration
Release and remove the suction head.
Insert the paper filter bag.
Insert and lock the suction head.
Installing the dust disposal bag
Illustration
Release and remove the suction head.
Attach disposal bag.
Pull disposal bag over the container.
Insert and lock the suction head.
Wet vacuum cleaning
몇 Warning
No dusts hazardous to health should be
sucked in during wet vacuuming.
Remove the paper filter bag
Illustration
Release and remove the suction head.
Pull the paper filter bag out towards the
rear.
Pull the locking slide up and seal the pa-
per filter bag tightly when removing it.
Dispose of the used paper filter bag ac-
cording to the local provisions.
Insert and lock the suction head.
– To suck wet dirt, first remove the paper
filter bag.
Removing the dust disposal bag
Illustration
Release and remove the suction head.
Put the disposal bag over.
Pull the opening of the disposal bag out
toward the back over the suction support and seal it tightly.
Tightly seal the disposal bag with clo-
sure strips underneath the opening.
Remove disposal bag.
Dispose of the used disposal bag ac-
cording to the local provisions.
– 3
17EN
Insert and lock the suction head.
– To suck wet dirt, always remove the dis-
posal bag.
General
Caution
The flat pleated filter must must always be
in place while vacuuming.
– If wet dirt is vacuumed with the uphol-
stery or crevice nozzle (option) or if wa-
ter is sucked up from a container it is
recommended to deactivate the "auto-
matic filter dedusting" function.
– If the maximum liquid level is reached
the appliance will turn off automatically.
– In case of non-conductive liquids
(such as emulsion drilling fluids,
oils, and greases) the appliance is
not turned off when the container is
full. The filling level must be continu-
ously monitored and the container
must be emptied in time.
– After the wet vacuuming: Clean the flat
folded filter with the filter cleaning.
Clean the electrodes with a brush.
Clean the container with a damp rag
and dry it.
Clip connection
Illustration
The suction hose is equipped with a clip
system. All C-35/C-DN-35 accessories can
be connected.
Operation
Turning on the Appliance
Plug in the main plug.
Switch on the appliance at the main
switch.
Adjust the suction output
Set the suction output (min - max) at the
rotary switch.
Working with electrical power tools
Danger
Risk of injury and damage! The socket outlet is only for the connection of power tools
to the vacuum cleaner. Any other use of the
socket outlet is not permitted.
Connect the mains plug of the electric
power tool to the vacuum cleaner.
Switch on the appliance at the main
switch.
Indicator lamp is on; vacuum cleaner is in
the standby mode.
Note: The vacuum cleaner is turned on and
off automatically with the electric power tool.
Note: The vacuum cleaner starts automatically within 0.5 seconds and continues to
run for 15 seconds after the power tool has
being switched off.
Note: Please refer to "Technical specifications" for the power connection specifications of the power tools.
Illustration
Adjust the stepped power tool adaptor
to fit the connection of the electric power tool.
Illustration
Attach the stepped power tool adaptor
to the suction hose.
Illustration
Connect the adaptor to the electric pow-
er tool.
Automatic filter cleaning
The appliance has an innovative filter
cleaning system that is particularly effective
with fine dust. The flat pleated filter is automatically cleaned every 15 seconds
through an air jet (pulsating sound).
Note: Automatic filter dedusting is switched
on at the factory.
Note: The automatic filter dedusting function can only be switched on/ off when the
appliance is switched on.
– To switch off automatic filter cleaning:
Activate the switch. Indicator lamp in
the switch goes off.
– To switch on automatic filter cleaning:
18 EN
– 4
Press the switch again. Indicator lamp
in the switch glows green.
Turn off the appliance
Switch off the appliance at the main
switch.
Pull out the mains plug.
After each operation
Empty the container.
Vacuum and wipe the appliance inside
and outside with a damp cloth.
Storing the Appliance
Illustration
Store the suction hose and the mains
cable as shown in the illustration.
Place the appliance in a dry room and
secure it from unauthorized use.
Transport
Caution
Risk of injury and damage! Observe the
weight of the appliance when you transport it.
Remove the suction pipe with the floor
nozzle from the holder. Hold the appli-
ance at the handle and at the suction
pipe to transport it.
When transporting in vehicles, secure
the appliance according to the guide-
lines from slipping and tipping over.
Storage
Caution
Risk of injury and damage! Note the weight
of the appliance in case of storage.
This appliance must only be stored in interior rooms.
Maintenance and care
Danger
First pull out the plug from the mains before
carrying out any tasks on the machine.
Dust extracting machines are safeguards
for the prevention or elimination of hazards
defined in the regulations of BGV A1.
– In order to carry out maintenance work,
the user must disassemble, clean and
service the unit, in so far as this is possible without endangering maintenance
personnel and other persons. Suitable
precautions include decontamination
before the unit is disassembled. Precautions must be taken for local filtered
forced air ventilation at the place where
the unit is dissassembled, the cleaning
of the maintenance surface and suitable protection of the personnel.
– The outside of the unit should be
cleaned thoroughly and any harmful
substances removed. Alternatively, a
sealed coating may be applied before
the unit is removed from the danger area. All unit parts are to be considered
contaminated when they are removed
from the danger area.
– In the framework of maintenance and
repair work all contaminated objects
that cannot be cleaned satisfactorily
must be disposed of. Such objects must
be disposed of in impermeable bags in
accordance with the valid provisions for
the disposal of such waste.
몇 Warning
Safety equipment for preventing hazards
must be serviced and maintained regularly.
This means that the manufacturer's staff or
persons trained by the manufacturer must
check the equipment for proper functioning
at least once a year, i.e. check for leaks, filter damage, functioning of the controlling
elements, etc.
– 5
19EN
Caution
Risk of damage! Do not use detergents
containing silicone to clean.
– No outside help is required for carrying
out basic maintenance and cleaning.
– The appliance surface and the inside of
the container should be cleaned regu-
larly using a damp cloth.
몇 Warning
Risk due to dust hazardous to health. Always
use disposal clothing and P2 or higher
breath-safe masks while carrying out maintenance tasks (such as changing filters).
Exchanging the flat pleated filter
Open filter door.
Take out the flat folded filter.
Dispose off the used flat-folded filter in
a dust-tight bag according to the statu-
tory provisions.
Remove the dirt that has accumulated
on the pure air side.
Insert new flat-folded filter.
Close the filter door, it must lock into
place.
Exchanging the paper filter bag
Illustration
Release and remove the suction head.
Pull the paper filter bag out towards the
rear.
Pull the locking slide up and seal the pa-
per filter bag tightly when removing it.
Dispose of the used paper filter bag ac-
cording to the local provisions.
Insert the new paper filter bag.
Insert and lock the suction head.
Replace the disposal bag
Illustration
Release and remove the suction head.
Put the disposal bag over.
Pull the opening of the disposal bag out
toward the back over the suction support and seal it tightly.
Tightly seal the disposal bag with clo-
sure strips underneath the opening.
Remove disposal bag.
Dispose of the used disposal bag ac-
cording to the local provisions.
Attach the new disposal bag.
Pull disposal bag over the container.
Insert and lock the suction head.
Cleaning the electrodes
Release and remove the suction head.
Clean the electrodes with a brush.
Insert and lock the suction head.
Troubleshooting
Danger
First pull out the plug from the mains before
carrying out any tasks on the machine.
Note: In case of a failure (e.g. filter breakage) the appliance must be turned off immediately. The failure must be remedied
before the appliance is put into operation
again.
Suction turbine does not run
Check the receptacle and the fuse of
the power supply.
Check the power cable, the power plug,
the electrodes and the receptacle of the
device.
Turn on the appliance.
Suction turbine turns off
Empty the container.
20 EN
– 6
Suction turbine does not start again
after the container has been
emptied
Turn off the appliance and wait for 5
seconds, turn it on again after 5 sec-
onds.
Clean the electrodes as well as the
space between the electrodes with a
brush.
Suction capacity decreases
Remove blockages in the suction noz-
zle, suction tube, suction hose, or flat
pleated filter.
Replace the full paper filter bag.
Replace the filled disposal bag
Ensure the filter cover properly locks
into place.
Replace the flat pleated filter.
Dust comes out while vacuuming
Check for proper installation of the flat
pleated filter.
Replace the flat pleated filter.
Automatic shut-off (wet vacuum
cleaning) does not react
Clean the electrodes as well as the
space between the electrodes with a
brush.
Continuously check the filling level in
case of non-conductive liquid.
Automatic filter cleaning is not
working
Suction hose is not connected.
Automatic filter cleaning cannot be
switched off
Inform Customer Service
Automatic filter cleaning cannot be
switched on
Inform Customer Service
Disposal
At the end of its lifetime the appliance is to
be disposed of according to the statutory
provisions.
Warranty
The warranty terms published by the relevant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Accessories and Spare Parts
– Only use accessories and spare parts
which have been approved by the manufacturer. The exclusive use of original
accessories and original spare parts
ensures that the appliance can be operated safely and trouble free.
– At the end of the operating instructions
you will find a selected list of spare parts
that are often required.
Cleaning kit
Order No. 369.845
Name Order No. Piece
Elbow (plastic) 297.038 1
Suction pipe
(metal)
Crevice nozzle 259.627 1
Floor nozzle 300.659 1
Insert the rubber lips of the floor nozzle
(wet vacuuming).
Illustration
Remove the brush strips.
Install the rubber lips.
Note: The structured side of the rubber lips
must point outwards.
300.691 2
– 7
21EN
EC Declaration of Conformity
We hereby declare that the machine described below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
Product: Wet and dry vacuum cleaner
Type: VCE 35 L AC
Type: VCE 45 L AC
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2004/108/EC
Applied harmonized standards
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–69
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Applied national standards
-
The undersigned act on behalf and under
the power of attorney of the company management.
Authorised Documentation Representative:
E. Rühle
FLEX Elektrowerkzeuge GmbH
Bahnhofstr. 15
71711 Steinheim/Murr
Steinheim/Murr, 2010/10/01
22 EN
– 8
Technical specifications
VCE 35 L AC VCE 45 L AC
Mains voltage V 220-240 220-240
Frequency Hz 50/60 50/60
Max. performance W 1380 1380
Rated power W 1200 1200
Container capacity l 34 43
Filling quantity (liquid) l 19 30
Air volume (max.) m
Negative pressure (max.) kPa
Power connection data of the power tools W 100-2200 100-2200
Type of protection -- IP X4 IP X4
Protective class -- I I
Suction hose connection (C-DN/C-ID) mm 35 35
Length x width x height mm 520 x 380 x 580 520 x 380 x 695
Typical operating weight kg 12,5 13,5
Max. ambient temperature °C +40 +40
Values determined to EN 60335-2-69
Sound pressure level L
Uncertainty K
pA
pA
Hand-arm vibration value m/s
Uncertainty K m/s
3
/h 140 140
22,0 (220) 22,0 (220)
(mbar)
dB(A) 67 67
dB(A) 1 1
2
2
<2,5 <2,5
0,2 0,2
Power cord H07RN-F 3x1,5 mm
Part no.: Cable length
EU 297.534 7,5 m
2
– 9
23EN
Lire ces notice originale avant la
Français
pareil, se comporter selon ce qu'elles requièrent et les conserver pour une
utilisation ultérieure ou pour le propriétaire
futur.
– Avant la première mise en service, vous
– En cas de non-respect des instructions
– Contactez immédiatement le revendeur
première utilisation de votre ap-
devez impérativement avoir lu les
consignes de sécurité N° 5.956-249 !
de service et des consignes de sécuri-
té, l'appareil risque de subir des dom-
mages matériel et l'utilisateur ainsi que
toute tierce personne sont exposés à
des dangers potentiels.
en cas d'avarie de transport.
Table des matières
Protection de l’environnement FR . . .1
Symboles utilisés dans le mode
d'emploi . . . . . . . . . . . . . . . FR . . .1
Utilisation conforme . . . . . . FR . . .2
Éléments de l'appareil . . . . FR . . .2
Symboles sur l'appareil . . . FR . . .2
Consignes de sécurité . . . . FR . . .2
Mise en service . . . . . . . . . FR . . .3
Utilisation . . . . . . . . . . . . . . FR . . .4
Transport . . . . . . . . . . . . . . FR . . .5
Entreposage. . . . . . . . . . . . FR . . .5
Entretien et maintenance . . FR . . .5
Assistance en cas de panne FR . . .7
Mise au rebut . . . . . . . . . . . FR . . .7
Garantie . . . . . . . . . . . . . . . FR . . .8
Accessoires et pièces de re-
change . . . . . . . . . . . . . . . . FR . . .8
Déclaration de conformité CE FR . . . 8
Caractéristiques techniques FR . . .9
Protection de
l’environnement
Les matériaux constitutifs de
l’emballage sont recyclables.
Ne pas jeter les emballages
dans les ordures ménagères,
mais les remettre à un système
de recyclage.
Les appareils usés contiennent
des matériaux précieux recyclables lesquels doivent être apportés à un système de
recyclage. Il est interdit de jeter
les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison,
utiliser des systèmes de collecte
adéquats afin d'éliminer les appareils hors d'usage.
Symboles utilisés dans le
mode d'emploi
Danger
Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des blessures corporelles graves.
몇 Avertissement
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des
blessures légères ou des dommages matériels.
24 FR
– 1
Utilisation conforme
몇 Avertissement
L'appareil convient à l'aspiration de poussières sèches, ininflammables, nocives
pour la santé sur des machines et appareils
; classe de poussière L selon EN 60 335–
2–69 : Restriction : il est interdit d'aspirer
des substances cancérigènes.
– Cet aapirateur est destiné au nettoyage
à sec et au nettoyage par voie humide
des sol et murs.
– Cet appareil convient à un usage indus-
triel, par exemple dans le cadre d'hô-
tels, d'écoles, d'hôpitaux, d'usines, de
magasins, de bureaux et d'agences de
location.
Éléments de l'appareil
1 Electrodes
2 Flexible d’aspiration
3 Crochet de câble
4 Sortie d'air, air de travail
5 Verrouillage de la tête d'aspiration
6 Roue
7 Entrée d'air, air de refroidissement du
moteur
8 Récipient collecteur
9 Tête d'aspiration
10 Galet de direction
11 Consoles d'apiration
12 Buse de sol (ne faisant pas partie de la
fourniture)
13 Tube d'aspiration (ne faisant pas partie
de la fourniture)
14 Poignée de transport
15 Recouvrement du filtre
16 Coude (ne faisant pas partie de la livraison)
17 Régulateur rotatif pour la puissance
d'aspiration (mini-maxi)
18 Témoin de contrôle
19 Prise de courant
20 Nettoyage automatique du filtre
21 Interrupteur principal
22 Filtre plat de plis
23 Nettoyage du filtre
24 Support pour buse de sol
25 Support pour buse à joint
26 Support pour tubes d'aspiration
27 Câble d’alimentation
28 Plaque signalétique
Symboles sur l'appareil
AVERTISSEMENT : cet appareil
contient des poussières nocives
pour la santé. Le vidage et la
maintenance, y compris le retrait
du sac à poussière, ne doivent être faits
que par des personnes expertes, portant
l'équipement de protection personnel approprié. Ne pas enclencher avant que l'intégralité du système de filtre ne soit installée.
Filtre plat de plis
N° de réf. 337.692
Sac filtrant en papier
N° de réf. VCE 35:
296.961
VCE 45:
340.758
Sac d'élimination
N° de réf. 340.766
Consignes de sécurité
몇 Avertissement
–
Si l'air évacué est renvoyé dans la
pièce, le taux de renouvellement d'air L
dans la pièce doit être suffisant. Pour
respecter les valeurs limites exigées, le
débit volumétrique réintroduit doit représenter au maximum 50% du débit volumétrique d’air frais (Volume espace V
x taux de renouvellement de l’air L
suivant est valable sans mesures particulières de ventilation : L
– Seul du personnel formé est habilité à
opérer l'appareil et les substances pour
lesquels il doit être utilisé, y compris le
comportement sûr d'élimination du matériau aspiré.
– 2
W
W
=1h–1.
R
). Le
25FR
– Cet appareil contient des poussières
nocives pour la santé. Les opérations
de vidange et de maintenance, y compris l’élimination du collecteur de poussières, ne doivent être effectuées que
par des spécialistes portant un équipement de protection approprié.
– Ne jamais utiliser l'appareil sans le sys-
tème complet de filtration.
– Respecter les dispositions de sécurité
applicables qui concernent les matériaux à traiter.
Mise en service
2 modes de service sont possibles avec
l'appareil :
1 Fonctionnement comme aspirateur in-
dustriel (prise pas occupée)
2 Fonctionnement comme dépoussiéreur
(prise occupée)
Raccorder le tuyau d'aspiration et selon
le mode de service, l'équiper d'une
buse d'aspiration ou bien le raccorder à
l'appareil formant des poussières.
몇 Avertissement
Ne pas aspirer sans élément filtrant, sous
peine d'endommager le moteur d'aspiration
et de mettre la santé en danger par émission accrue de poussière fine
Système antistatique
Les charges statiques sont évacuées par
les embouts de raccordement reliés à la
terre. La formation d'étincelles et les chocs
électriques sont ainsi évités en cas d'utilisation des accessoires électrostatiques reliés à la terre, faisant partie de la fourniture.
Aspiration de poussières
– L'appareil est équipé d'un sac filtrant en
papier avec glissière de fermeture, VCE
35 - référence 296.961 (5 pièces) ou
VCE 45 - référence 340.758 (5 pièces).
– L'appareil est équipé d'un sachet d'éli-
mination avec glissière et bande de fermeture, référence 340.766 (10 pièce).
Remarque :Cet appareil permet d'aspirer
tous les types de poussières jusqu'à la
classe de poussières L. L'utilisation d'un
sac collecteur de poussières (référence voir
systèmes de filtrage) est imposée par la loi.
Remarque :L'appareil convient à une utilisation en tant qu'aspirateur industriel pour
l'aspiration et le dépoussiérage à différents
endroits, de poussières sèches, ininflammables avec une concentration maximale
supérieure ou égale à 1 mg/m
3
.
Attention
Le filtre à plis plats ne doit jamais être retiré
durant l'aspiration.
– Pour l'aspiration de poussières fines, il
faut en outre utiliser un sac filtrant en
papier ou un sac d'élimination.
Monter le sac filtrant en papier
Illustration
Déverrouiller et retirer la tête d'aspiration.
Enficher le sachet filtre en papier.
Positionner la tête d'aspiration et la ver-
rouiller.
Monter le sac d'élimination
Illustration
Déverrouiller et retirer la tête d'aspiration.
Enficher le sachet d'élimination.
Retourner le sachet d'élimination sur le
réservoir.
Positionner la tête d'aspiration et la ver-
rouiller.
Aspiration humide
몇 Avertissement
Pour l'aspiration de liquide, il est interdit
d'aspirer des poussières nocives pour la
santé.
Retirer le sachet filtre en papier.
Illustration
Déverrouiller et retirer la tête d'aspiration.
Sortir le sac filtrant en papier par l'arrière.
Tirer la glissière de fermeture vers le
haut et bien fermer le sac filtrant en papier lors de son retrait.
Éliminer le sac filtrant en papier usé se-
lon les dispositions légales.
26 FR
– 3
Positionner la tête d'aspiration et la ver-
rouiller.
– En cas d'aspiration de saletés humides,
il convient de toujours démonter le sachet filtre en papier.
Retirer le sac d'élimination
Illustration
Déverrouiller et retirer la tête d'aspiration.
Retourner le sac d'élimination.
Tirer l'ouverture du sac d'élimination
au-dessus de l'embout d'aspiration vers
l'arrière et bien le fermer.
Fermer le sac d'élimination de manière
étanche avec la bande fermeture en
dessous de l'ouverture.
Retirer le sac d'élimination.
Éliminer le sac d'élimination usé selon
les dispositions légales.
Positionner la tête d'aspiration et la ver-
rouiller.
– En cas d'aspiration de saletés humides, il
faut toujours enlever le filtre d'élimination.
Généralités
Attention
Le filtre à plis plats ne doit jamais être retiré
durant l'aspiration.
–
Pour l'aspiration de saletés humides
avec la buse plate ou la buse à joints
(option), ou bien si l'aspiration consiste
surtout à aspirer de l'eau d'un réservoir,
il est recommandé de désactiver la fonction "Nettoyage automatique du filtre".
– L'appareil se met automatiquement
hors marche lorsque le niveau de liquide maxi est atteint.
–
En cas de liquides non conducteurs
(par exemple émulsion de perçage,
huiles et graisses), l'appareil n'est pas
mis hors marche lorsque le réservoir
est plein. Le niveau de remplissage
doit être contrôlé en permanence et le
réservoir doit être vidé à temps.
– À la fin de l'aspiration humide : nettoyer
le filtre à plis plats en même temps que
le filtre. Nettoyer les électrodes avec
une brosse. Nettoyer le réservoir avec
un chiffon humide et le sécher.
Clip de fixation
Illustration
Le flexible d'aspiration est doté d'un système à clip. Il est possible de raccorder
tous les accessoires C-35/C-DN-35.
Utilisation
Mettre l'appareil en marche
Brancher la fiche secteur.
Mettre l'appareil en service au niveau
de l'interrupteur principal.
Régler la puissance d'aspiration
Régler la puissance d'aspiration (min-
max) sur le régulateur rotatif.
Travailler avec des outils
électriques
Danger
Risque de blessure et d'endommagement !
La prise n'est destinée qu'au raccord direct
d'outils électriques sur l'aspirateur. Toute
autre utilisation de la prise est interdite.
Brancher la fiche de secteur de l'outil
électrique sur l'aspirateur.
Mettre l'appareil en service au niveau
de l'interrupteur principal.
Le témoin de contrôle s'allume, l'aspirateur
se trouve en mode veille.
Remarque :l'aspirateur est automatiquement mis en marche et hors marche avec
l'outil électrique.
Remarque :l'aspirateur a une temporisation de démarrage d'au maximum 0,5 secondes et un temps de marche par inertie
d'au maximum 15 secondes.
Remarque : Pour les données de branchement des outils électriques, voir les caractéristiques techniques.
Illustration
Adapter le manchon de jonction au rac-
cordement de l'outil électrique.
Illustration
Monter le manchon de jonction sur le
tuyau d'aspiration.
– 4
27FR
Illustration
Raccorder le manchon de jonction à
l'outil électrique.
Nettoyage automatique du filtre
L'appareil est équipé d'un nouveau type de
nettoyage de filtre particulièrement efficace
pour les poussières fines. Avec ce procédé, le filtre à plis plats est automatiquement
nettoyé par un souffle (bruit pulsant) toutes
les 15 secondes.
Remarque :le nettoyage automatique du
filtre est mis en service en usine.
Remarque : la mise en ou hors service du
nettoyage de filtre automatique n'est possible que si l'appareil est en service.
– Mettre le nettoyage automatique de
filtre hors service :
Actionner le commutateur. La lampe té-
moin s'éteint dans le commutateur.
– Mettre le nettoyage automatique de
filtre en service :
Actionner de nouveau le commutateur.
La lampe témoin dans le commutateur
s'allume en vert.
Mise hors service de l'appareil
Mettre l'appareil hors service au niveau
de l'interrupteur principal.
Retirer le connecteur de la prise.
Après chaque mise en service
Vider le réservoir.
Nettoyer la partie intérieure et exté-
rieure de l'appareil en l'aspirant et en
l'essuyant avec un chiffon humide.
Ranger l’appareil
Illustration
Conserver le flexible d'aspiration et le
câble d'alimentation de la manière représentée.
Entreposer l’appareil dans un endroit
sec et le sécuriser contre toute utilisation non autorisée.
Transport
Attention
Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du
transport.
Retirer le tube d'aspiration avec la buse
de sol du support. Pour transporter l'appareil, le saisir au niveau de la poitnée
et du tube d'aspiration.
Sécuriser l'appareil contre les glisse-
ments ou les basculements selon les directives en vigueur lors du transport
dans des véhicules.
Entreposage
Attention
Risque de blessure et d'endommagement !
Prendre en compte le poids de l'appareil à
l'entreposage.
Cet appareil doit uniquement être entreposé en intérieur.
Entretien et maintenance
Danger
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débrancher la fiche électrique.
Des machines destinées à éliminer les
poussières sont des dispositifs de sécurité
permettant d'éviter ou d'éliminer d'éventuels risques au sens de BGV A1.
– Pour la maintenance par l'utilisateur,
l'appareil doit être désassemblé, nettoyé et entretenu, dans la mesure du
possible, sans que le personnel de
maintenance ni d'autres personnes ne
soient exposés à un danger quelconque. La décontamination avant le
désassemblage fait également partie
des mesures de précaution appropriées. Prendre des mesures adéquates pour assurer une ventilation
forcée à filtrage local aux endroits où
l'appareil est désassemblé, nettoyage
de la surface de maintenance et protection appropriée du personnel.
28 FR
– 5
– La partie extérieure de l'appareil doit
être décontaminée par aspiration des
poussières et essuyée proprement, ou
traitée avec un produit d'étanchéité
avant d'être sortie de la zone dangereuse. Tous les éléments de l'appareil
doivent être considérés comme contaminés s'ils sont sortis de la zone dangereuse.
– Lors des travaux de maintenance et de
réparation, il faut obligatoirement jeter
tous les objets contaminés ne pouvant
pas être nettoyés de manière satisfaisante. De tels objets doivent être évacués dans des sacs imperméables, en
conformité avec les prescriptions en vigueur pour l'élimination de tels déchets.
몇 Avertissement
Les dispositifs de sécurité permettant d'empêcher ou d'éviter des dangers doivent être
entretenus régulièrement. Cela signifie
qu'ils doivent être contrôlés au moins un
fois par an par le fabricant ou une personne
habilitée du point de vue de la sécurité
technique de fonctionnement, p.
ex. étanchéité de l'appareil, détérioration
du filtre, fonctionnement des dispositifs de
contrôle.
Attention
Risque d'endommagement ! Ne pas utiliser
de produits d'entretien à base de silicone
pour le nettoyage.
– Certains travaux de maintenance et de
nettoyage simples peuvent être effectués par l'utilisateur.
– La surface de l'appareil et l'intérieur de
la cuve devraient être nettoyés régulièrement avec un chiffon humide.
몇 Avertissement
Danger du fait de poussière nocive. Pour
les travaux d'entretien (par ex. remplacement du filtre), porter un masque respiratoire P2 ou supérieur et une tenue à usage
unique.
Remplacement du filtre à plis plats
Ouvrir le recouvrement du filtre.
Extraire le filtre à plis plats.
Eliminer le filtre à plis plats usé dans un
sac fermé étanche à la poussière, conformément aux prescriptions légales.
Enlever la saleté accumulée du côté de
l'air filtré.
Insérer le nouveau filtre à plis plats.
Fermer le recouvrement du filtre, il faut
l'entendre s'enclencher.
Remplacement du sachet filtre en
papier
Illustration
Déverrouiller et retirer la tête d'aspiration.
Sortir le sac filtrant en papier par l'arrière.
Tirer la glissière de fermeture vers le
haut et bien fermer le sac filtrant en papier lors de son retrait.
Éliminer le sac filtrant en papier usé se-
lon les dispositions légales.
Mettre le sac filtrant en papier en place.
Positionner la tête d'aspiration et la ver-
rouiller.
Remplacement du sac d'élimination
Illustration
Déverrouiller et retirer la tête d'aspiration.
Retourner le sac d'élimination.
Tirer l'ouverture du sac d'élimination
au-dessus de l'embout d'aspiration vers
l'arrière et bien le fermer.
Fermer le sac d'élimination de manière
étanche avec la bande fermeture en
dessous de l'ouverture.
Retirer le sac d'élimination.
Éliminer le sac d'élimination usé selon
les dispositions légales.
Mettre le nouveau sac d'élimination en
place.
Retourner le sachet d'élimination sur le
réservoir.
Positionner la tête d'aspiration et la ver-
rouiller.
– 6
29FR
Nettoyage des électrodes
Déverrouiller et retirer la tête d'aspiration.
Nettoyer les électrodes avec une
brosse.
Positionner la tête d'aspiration et la ver-
rouiller.
Assistance en cas de panne
Danger
Avant d'effectuer tout type de travaux sur
l'appareil, le mettre hors service et débrancher la fiche électrique.
Remarque : l'appareil doit immédiatement
être mis hors marche en cas de panne (par
exemple rupture de filtre). L'erreur doit être
éliminée avant de remettre l'appareil en
marche.
La turbine d'aspiration ne
fonctionne pas
Vérifier la prise et le fusible de l'alimen-
tation électrique.
Vérifier le câble d'alimentation, la fiche
secteur, les électrodes et la prise de
l'appareil.
Allumer l’appareil.
Turbine d'aspiration se met hors
marche
Vider le réservoir.
Turbine d'aspiration ne se remet
pas en marche après avoir vidé la
cuve
Mettre l'appareil hors marche et at-
tendre 5 secondes avant de le remettre
en marche.
Nettoyer les électrodes ainsi que l'es-
pace libre entre les électrodes à l'aide
d'une brosse.
La force d'aspiration diminue
Déboucher la buse d'aspiration, le
tuyau d'aspiration, le flexible d'aspiration ou le filtre plat à plis.
Remplacement du sac filtrant en papier.
Remplacer le sac d'élimination plein.
Enclencher correctement le recouvre-
ment de filtre.
Remplacer le filtre à plis plats.
De la poussière s'échappe lors de
l'aspiration
Vérifier la position de montage du filtre
à plis plats.
Remplacer le filtre à plis plats.
Dispositif automatique de coupure
(aspiration humide) ne se
déclenche pas
Nettoyer les électrodes ainsi que l'es-
pace libre entre les électrodes à l'aide
d'une brosse.
Contrôler en permanence le niveau de
remplissage en cas de liquides non
conducteurs.
Le nettoyage automatique de filtre
ne fonctionne pas
Le flexible d'aspiration n'est pas raccordé.
Le nettoyage automatique ne se
laisse pas mettre hors service
Informer le service après-vente.
Le nettoyage automatique ne se
laisse pas mettre en service
Informer le service après-vente.
Mise au rebut
Lorsqu'il n'est plus utilisé, l'appareil doit
être éliminé conformément aux prescriptions légales.
30 FR
– 7
Loading...
