KARCHER T 10/1 Bp, T 10/1 Bp Adv/HEPA, T 15/1 Bp, T 15/1 Bp Adv/HEPA User guide [pl]

Page 1

T 10/1 Bp T 10/1 Bp Adv/HEPA T 15/1 Bp T 15/1 Bp Adv/HEPA

Deutsch 5 English 9 Français 14 Italiano 18 Español 22 Português 26 Nederlands 30 Türkçe 34 Svenska 38 Suomi 42 Norsk 46 Dansk 50 Eesti 54 Latviešu 58 Lietuviškai 62 Polski 66 Magyar 70 Čeština 74 Slovenčina 78 Slovenščina 82 Româneşte 86 Hrvatski 90 Srpski 94

Ελληνικά 98 Русский 103 Українська 108 Български 113 Қазақша 118

中文

ﺔﻴﺑﺮﻌﻟﺍ

123 126

59793860

(08/24)

Page 2

ABC D

Page 3

Page 4

Page 5

Inhalt

Allgemeine Hinweise ........................................... 5

Umweltschutz ...................................................... 5

Bestimmungsgemäße Verwendung .................... 5

Gerätebeschreibung ............................................ 5

Vorbereitung ........................................................ 5

Inbetriebnahme ................................................... 5

Bedienung ........................................................... 6

Transport ............................................................. 6

Lagerung ............................................................. 6

Pflege und Wartung............................................. 6

Hilfe bei Störungen.............................................. 7

Garantie............................................................... 7

Zubehör und Ersatzteile ...................................... 7

EU-Konformitätserklärung ................................... 7

Technische Daten ................................................ 8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung

se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

● Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.

● Bei Transportschaden sofort Händler informieren.

● Prüfen Sie beim Auspacken den Packungsinhalt auf

fehlendes Zubehör oder Beschädigungen.

und die beiliegenden Sicherheitshinwei-

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bestimmungsgemäße Verwendung

몇 WARNUNG

Gesundheitsgefahr

Einatmen von gesundheitsschädlichen Stäuben Das Gerät nicht für die Absaugung gesundheitsschädlicher Stäube verwenden.

ACHTUNG

Beschädigung des Geräts

Kurzschluss durch hohe Luftfeuchtigkeit Das Gerät nur in Innenräumen verwenden und lagern.

● Dieser Universalsauger ist zur Trockenreinigung

von Boden- und Wandflächen bestimmt.

● Dieses Gerät ist für den gewerblichen Gebrauch ge-

eignet, z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

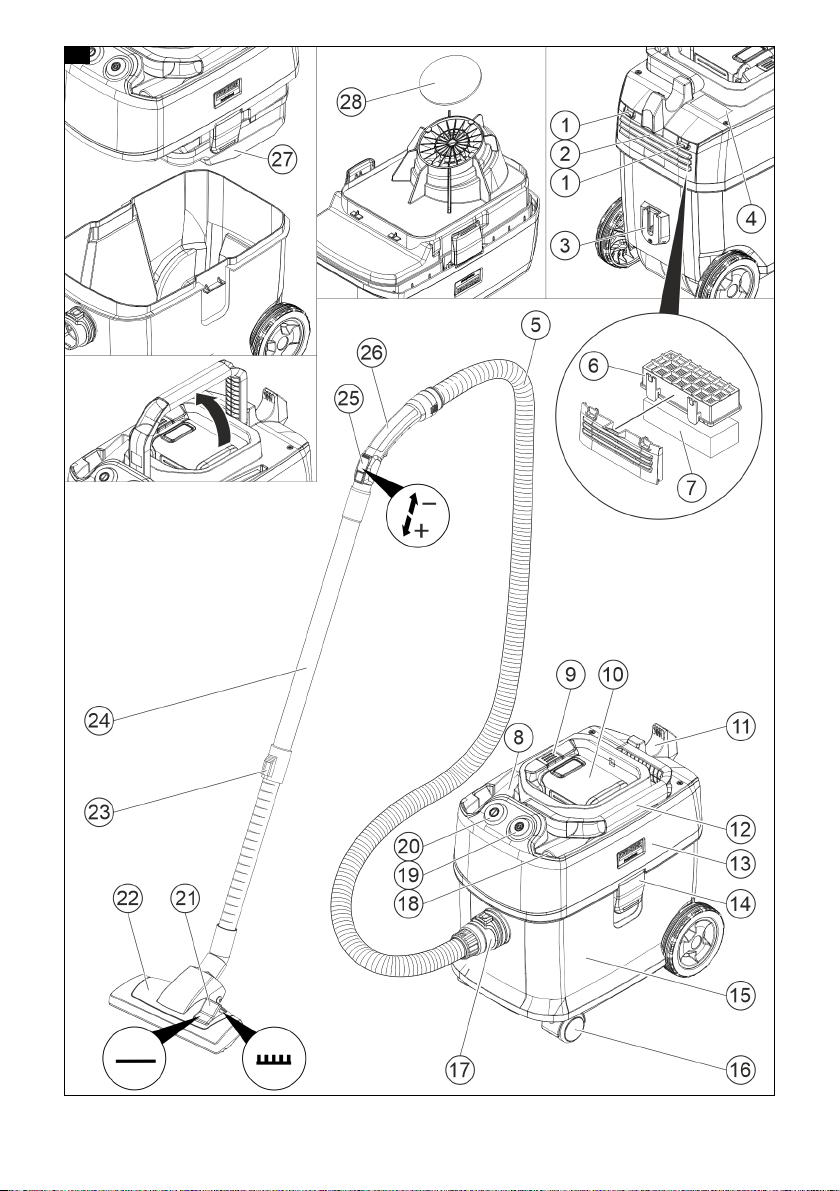

Abbildung A

1 Verriegelung des Ausblasgitters 2 Ausblasgitter 3 Parkposition für Bodendüse 4 Typenschild 5 Saugschlauch 6 Abluft-Filtergehäuse 7 Abluftfilter 8 Polsterdüse

9 Entriegelungstaste 10 Akkupack 11 Schlauchhalter 12 Tragegriff (klappbar) 13 Saugkopf 14 Verriegelung des Saugkopfs

15 Schmutzbehälter 16 Lenkrolle 17 Saugstutzen 18 Fugendüse 19 Eco-Schalter (Energiesparmodus) 20 Hauptschalter 21 Umschalter Hartfläche/Teppichboden 22 Bodendüse 23 Verstellung Teleskopsaugrohr 24 Teleskopsaugrohr 25 Saugkraftregler 26 Krümmer 27 Permanentfilterkorb 28 Motorschutzfilter

Vorbereitung

Gerätebeschreibung

1. Das Gerät auspacken und das Zubehör montieren.

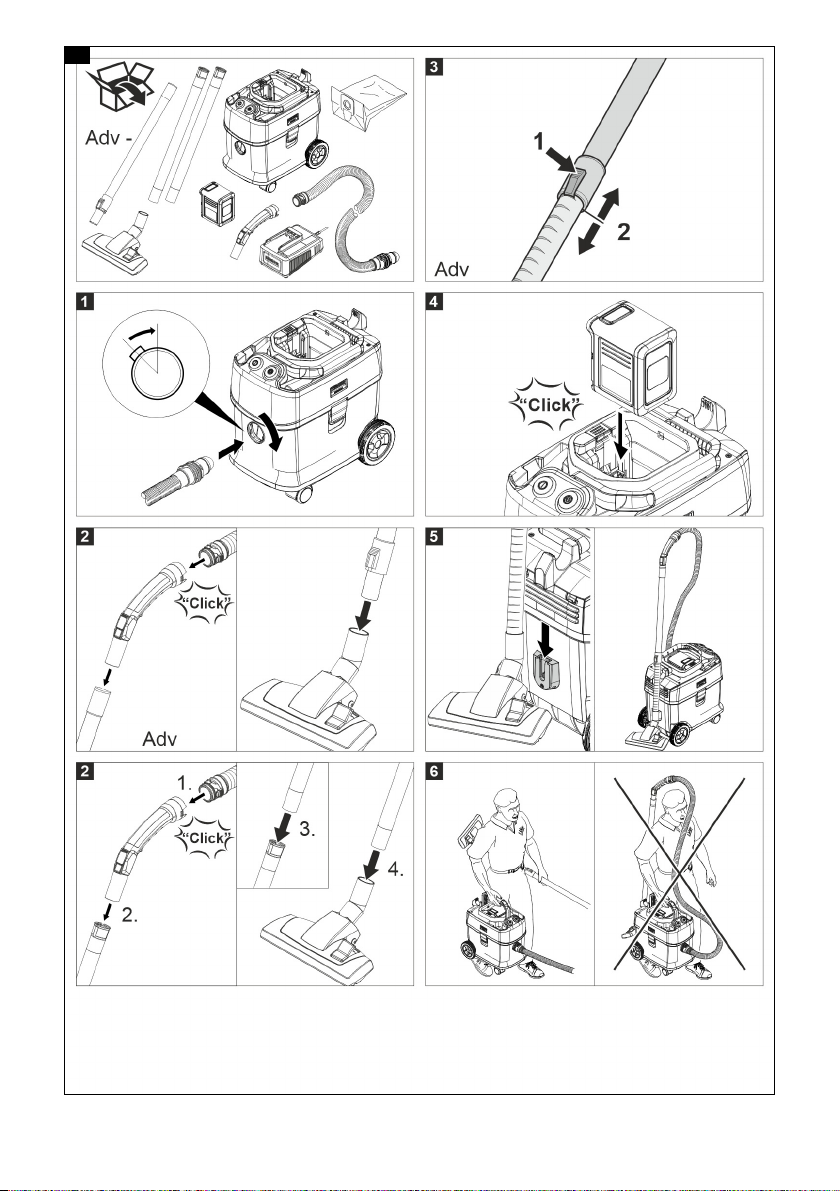

Abbildung B

Inbetriebnahme

1. Kontrollieren, ob der Permanentfilterkorb am Saugkopf befestigt ist.

1 Betrieb mit Filtertüte 2 Betrieb ohne Filtertüte

HEPA-Filter (Sonderzubehör) einbauen

1. Das Ausblasgitter entriegeln und abnehmen.

2. Das Abluft-Filtergehäuse herausnehmen.

3. Den HEPA-Filter (Sonderzubehör) einsetzen.

4. Das Ausblasgitter anbringen und verriegeln.

Betriebsarten

Deutsch 5

Page 6

1. Den Saugkopf entriegeln und abnehmen.

2. Die Vliesfiltertüte aufstecken. Dabei die Öffnung der Filtertüte vollständig über den Absatz des Saugstutzens ziehen.

Abbildung C

3. Den Saugkopf aufsetzen und verriegeln.

Akkupack einsetzen

Filtertüte einbauen

1. Den Akkupack in den Akkuhalter einschieben und einrasten.

Akkupack aufladen

Hinweis

Die Betriebsanleitung des Ladegerätherstellers lesen und insbesondere die Sicherheitshinweise beachten!

Hinweis

Die Betriebsanleitung des Akkupackherstellers lesen und insbesondere die Sicherheitshinweise beachten!

Hinweis

Der Akkupack ist bei Auslieferung teilgeladen. Vor Inbetriebnahme und bei Bedarf aufladen.

Hinweis

Das Laden des Akkupacks kann nur in entnommenem Zustand erfolgen.

1. Die Entriegelungstaste drücken und den Akkupack entnehmen.

2. Den Akkupack gemäß den Betriebsanleitungen des Ladegerätherstellers und des Akkupackherstellers aufladen.

Bedienung

1. Das Gerät am Hauptschalter einschalten.

Eco-Modus (Energiesparmodus): Das Gerät arbeitet mit reduzierter Saugleistung. Die Akkulaufzeit verlängert sich.

1. Eco-Modus einschalten: Den Eco-Schalter betätigen. Der Leuchtring des Eco-Schalters leuchtet blau.

2. Eco-Modus ausschalten: Den Eco-Schalter wiederholt betätigen. Der blaue Leuchtring erlischt.

1. Die Saugkraft am Saugkraftregler regulieren.

Hinweis

Bei der Reinigung von textilen Belägen verkürzt sich die Akkulaufzeit im Vergleich zur Reinigung von Hartflächen.

1. Den Umschalter der Bodendüse auf Hartfläche oder Teppichboden stellen.

2. Die Reinigung durchführen.

1. Das Gerät am Hauptschalter ausschalten.

1. Den Behälter entleeren.

2. Das Gerät innen und außen durch Absaugen und Abwischen mit einem feuchten Tuch reinigen.

1. Das Gerät in einem trockenen Raum abstellen und vor unbefugter Benutzung sichern.

Gerät einschalten

Eco-Modus

Saugkraft einstellen

Reinigungsbetrieb

Gerät ausschalten

Nach jedem Betrieb

Gerät aufbewahren

Transport

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Das Gerät beim Transport in Fahrzeugen nach den jeweils geltenden Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.

Das Gerät darf nur in Innenräumen gelagert werden.

1. Die Entriegelungstaste drücken und den Akkupack entnehmen, um eine Entladung zu vermeiden.

Pflege und Wartung

 GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen Schalten Sie das Gerät aus. Entnehmen Sie den Akkupack.

Permanentfilterkorb reinigen

ACHTUNG

Gefahr durch nassen Permanentfilterkorb

Beschädigungsgefahr des Geräts Setzen Sie den Permanentfilterkorb nie nass ein.

1. Den Saugkopf entriegeln und abnehmen.

2. Den Saugkopf um 180° drehen und ablegen.

3. Den Permanentfilterkorb entriegeln und abnehmen.

4. Den Permanentfilterkorb (auswaschbar) bei Bedarf unter fließendem Wasser reinigen und trocknen lassen.

5. Den Permanentfilterkorb aufsetzen und einrasten.

6. Den Saugkopf aufsetzen und verriegeln.

1. Den Saugkopf entriegeln und abnehmen.

2. Die Vliesfiltertüte vom Saugstutzen abziehen.

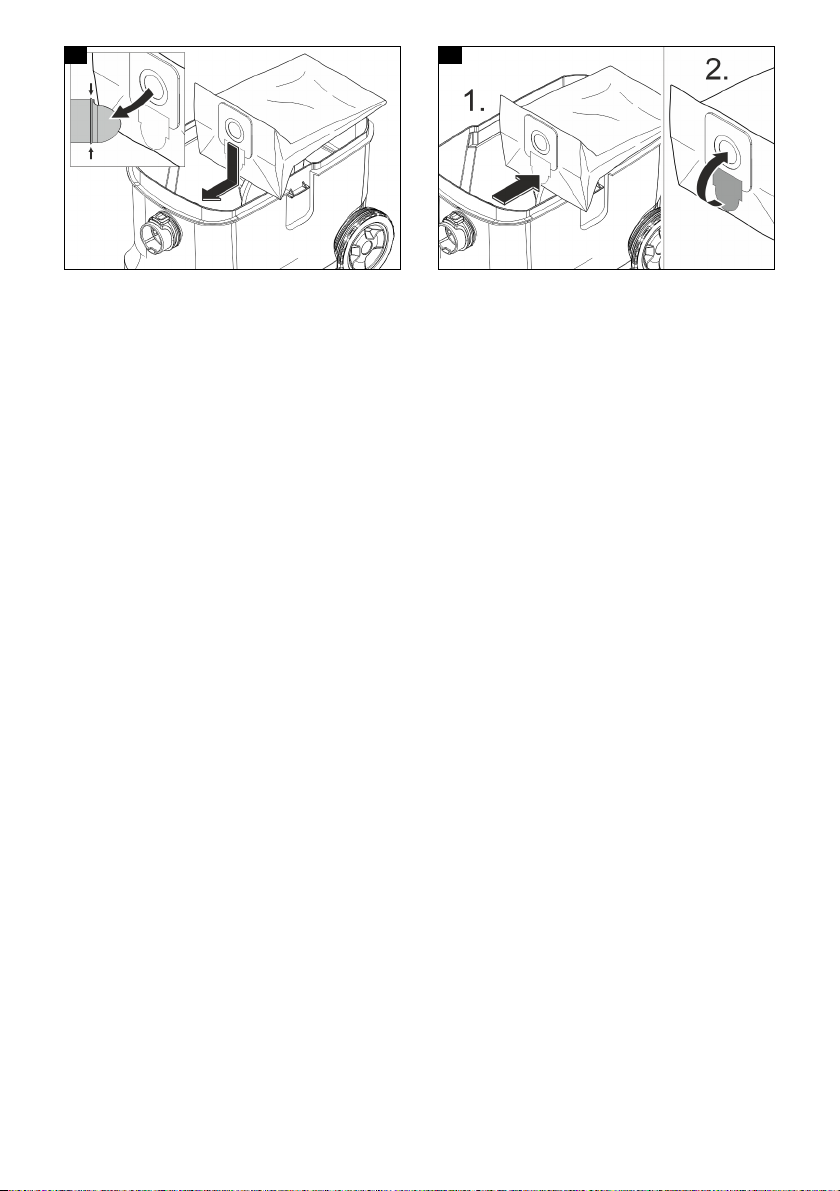

Abbildung D

3. Die Verschlusslasche einklappen und die Vliesfiltertüte dicht verschließen.

4. Eine neue Vliesfiltertüte aufstecken. Dabei die Öffnung der Filtertüte vollständig über den Absatz des Saugstutzens ziehen.

5. Den Saugkopf aufsetzen und verriegeln.

Abluftfilter: bei Bedarf, jedoch mindestens 1x jährlich wechseln

1. Das Ausblasgitter entriegeln und abnehmen.

2. Das Abluft-Filtergehäuse herausnehmen.

3. Den Abluftfilter aus dem Abluft-Filtergehäuse herausnehmen.

4. Einen neuen Abluftfilter in das Abluft-Filtergehäuse einsetzen.

5. Das Abluft-Filtergehäuse einsetzen.

6. Das Ausblasgitter anbringen und verriegeln.

Filtertüte wechseln

Abluftfilter austauschen

6 Deutsch

Page 7

HEPA-Filter (Sonderzubehör) austauschen

HEPA-Filter: bei Bedarf, jedoch mindestens 1x jährlich wechseln

1. Das Ausblasgitter entriegeln und abnehmen.

2. Den HEPA-Filter (Sonderzubehör) herausnehmen.

3. Einen neuen HEPA-Filter (Sonderzubehör) einsetzen.

4. Das Ausblasgitter anbringen und verriegeln.

Motorschutzfilter austauschen

1. Den Saugkopf entriegeln und abnehmen.

2. Den Saugkopf um 180° drehen und ablegen.

3. Den Permanentfilterkorb entriegeln und abnehmen.

4. Den Motorschutzfilter entnehmen.

5. Einen neuen Motorschutzfilter einsetzen.

6. Den Permanentfilterkorb aufsetzen und einrasten.

7. Den Saugkopf aufsetzen und verriegeln.

Hilfe bei Störungen

 GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen Schalten Sie das Gerät aus. Entnehmen Sie den Akkupack.

Gerät schaltet während des Betriebs ab

Motor-Thermoprotektor hat angesprochen

1. Alle Teile auf Verstopfungen kontrollieren.

2. Die Vliesfiltertüte wechseln.

3. Den Motorschutzfilter austauschen.

4. Den Abluftfilter oder den HEPA-Filter (Sonderzubehör) austauschen.

5. Das Gerät wieder einschalten.

Saugkraft lässt nach

1. Alle Verstopfungen aus der Saugdüse, dem Saugrohr oder dem Saugschlauch entfernen.

2. Die Vliesfiltertüte wechseln.

3. Den Permanentfilterkorb unter fließendem Wasser reinigen und trocknen lassen.

4. Den Saugkopf richtig aufsetzen/verriegeln.

5. Einen defekten Saugschlauch austauschen.

6. Den Motorschutzfilter austauschen.

Staubaustritt beim Saugen

1. Den Sitz der Vliesfiltertüte kontrollieren.

2. Die Vliesfiltertüte wechseln.

3. Den Saugkopf richtig aufsetzen/verriegeln.

4. Den Permanentfilterkorb unter fließendem Wasser reinigen und trocknen lassen.

5. Einen neuen Permanentfilterkorb einsetzen.

6. Den Motorschutzfilter richtig einsetzen oder austauschen.

Saugturbine läuft nicht

1. Eine überhitzte Platine abkühlen lassen.

2. Den Akkupack aufladen.

3. Den Akkupack einsetzen.

4. Das Gerät erneut einschalten.

Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.

Kundendienst

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite) Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Zubehör und Ersatzteile

Garantie

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Ersatzteilliste

Nur KÄRCHER Original-Akkupacks verwenden, keine nicht-wiederaufladbaren Batterien.

Bezeichnung Bestellnum-

Akkupack Battery Power+ 36/75

Akkupack Battery Power+ 36/60

Akkupack Battery Power 36/50

Schnellladegerät Battery Power+ 36/60 (EU)

Schnellladegerät Battery Power+ 36/60 (GB)

Schnellladegerät Battery Power+ 36/60 (AU)

mer, Ersatzteil

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Artikelnummer, unverpackt

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Trockensauger Typ: 1.355-xxx Typ: 1.527-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU

Angewandte harmonisierte Normen

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Deutsch 7

Page 8

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Technische Daten

T 10/1 Bp  (Adv/HEPA)

Elektrischer Anschluss

Nennspannung Akkupack V 36 DC 36 DC Schutzklasse III III

Nennleistung W 500 500 Maximale Leistung W 500 500

Leistungsdaten Gerät

Behälterinhalt l 10 15 Luftmenge (max.) l/s 40 40 Unterdruck (max.) kPa (mbar) 22,3 (223) 22,3 (223) Betriebszeit bei voller Akkuladung - Akkupack Battery

Power 36/50 Betriebszeit bei voller Akkuladung - Akkupack Battery

Minuten 19/Eco: 43 19/Eco: 43

Minuten 22/Eco: 50 22/Eco: 50

Power+ 36/60 Betriebszeit bei voller Akkuladung - Akkupack Battery

Power+ 36/75

Minuten 31/Eco: 66 31/Eco: 66

Maße und Gewichte

Typisches Betriebsgewicht kg 6,8 7,1 Länge x Breite x Höhe mm 430 x 255 x 355 430 x 255 x 405 Durchmesser Saugschlauch mm 35 35 Länge Saugschlauch m 2,0 2,0

Umgebungsbedingungen

Umgebungstemperatur °C 0/+40 0/+40

Ermittelte Werte gemäß EN 60335-2-69

Schalldruckpegel L Unsicherheit K

Hand-Arm-Vibrationswert m/s Unsicherheit K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Technische Änderungen vorbehalten.

T 15/1 Bp  (Adv/HEPA)

8 Deutsch

Page 9

Contents

General notes...................................................... 9

Environmental protection ..................................... 9

Intended use........................................................ 9

Description of the device ..................................... 9

Preparation.......................................................... 9

Initial startup ........................................................ 9

Operation............................................................. 10

Transport ............................................................. 10

Storage................................................................ 10

Care and service ................................................. 10

Troubleshooting guide......................................... 11

Warranty.............................................................. 11

Accessories and spare parts ............................... 11

Declaration of Conformity .................................... 12

Technical data ..................................................... 13

General notes

Read these original instructions and the enclosed safety instructions before us-

cordance with them. Keep both books for future reference or for future owners.

● If the operating instructions and safety instructions are not observed, the device can be damaged and dangers could arise for users and other persons.

● Notify the dealer immediately in the case of shipping damage.

● Check the package contents when unpacking for missing accessories or for damage.

ing the device for the first time. Act in ac-

Environmental protection

The packing materials can be recycled. Please dispose of packaging in accordance with the environmental regulations. Electrical and electronic devices contain valuable, recyclable materials and often components such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can pose a potential danger to human health and the environment. However, these components are required for the correct operation of the device. Devices marked by this symbol are not allowed to be disposed of together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found at: www.kaercher.de/REACH

Intended use

몇 WARNING

Health risk

Inhalation of dusts that are harmful to health Do not use the device for vacuuming up dusts that are harmful to health.

ATTENTION

Damage to the device

Short-circuit due to high levels of humidity Only use and store the device indoors.

● This universal vacuum cleaner for carpets is intend-

ed for dry cleaning floor and wall surfaces.

● This device is suitable for commercial use, e.g. in

hotels, schools, hospitals, factories, shops, offices, and rental companies.

Description of the device

Illustration A

1 Lock for exhaust grille 2 Exhaust grille 3 Parking position for floor nozzle 4 Type plate 5 Suction hose 6 Exhaust gas filter casing 7 Exhaust filter 8 Upholstery nozzle

9 Unlocking button 10 Rechargeable battery pack 11 Hose switch 12 Carrying handle (foldable) 13 Suction head 14 Suction head lock

15 Dirt receptacle 16 Steering roller 17 Suction hose port 18 Crevice nozzle 19 Eco switch (energy-saving mode) 20 Main switch 21 Hard surface/carpet switch 22 Floor nozzle 23 Telescopic suction pipe adjustment 24 Telescopic suction pipe 25 Suction control 26 Angle piece 27 Permanent filter basket 28 Motor protection filter

Preparation

1. Unpack the device and install the accessories.

Illustration B

Initial startup

1. Check whether the permanent filter basket is attached to the suction head.

1 Operation with the filter bag 2 Operation without the filter bag

Installing HEPA filter (optional accessory)

1. Unlock and remove the exhaust grille.

2. Remove the exhaust gas filter casing.

3. Insert the HEPA filter (special accessory).

4. Attach and lock the exhaust grille.

Operating modes

English 9

Page 10

1. Unlock and remove the suction head.

2. Fit the fleece filter bag. Pull the opening of the filter bag completely over the shoulder of the suction hose port.

Illustration C

3. Fit the suction head and lock.

Inserting the battery pack

Installing the filter bag

1. Slide the battery pack into the battery holder and lock it in place.

Charging the battery pack

Note

Read the operating instructions of the charger manufacturer and observe the safety instructions in particular!

Note

Please read the operating instructions of the battery pack manufacturer, especially the chapters on safety instructions!

Note

The battery pack is partially charged on delivery. Charge before use and when necessary.

Note

The battery pack can only be charged when it is removed.

1. Press the unlocking button and remove the battery pack.

2. Charge the battery pack according to the operating instructions of the charger manufacturer and the battery pack manufacturer.

Operation

1. Switch on the device at the main switch.

Eco button (energy-saving mode): The device works with reduced suction performance. The battery run time is extended.

1. To activate Eco-mode: Actuate the Eco switch. The

2. To switch off Eco-mode: Actuate the Eco switch re-

1. Regulate the suction power on the suction control.

Note

When cleaning textile floor coverings, the battery run time is shorter than when cleaning hard surfaces.

1. Set the floor nozzle switch to hard surface or carpet.

2. Perform cleaning.

1. Switch off the device at the main switch.

1. Empty the container.

2. Vacuum the inside and outside of the device and

1. Store the device in a dry room and secure it against

Switching the device on

Eco mode

illuminated ring of the Eco switch lights up blue.

peatedly. The blue illuminated ring goes out.

Adjusting the suction power

Cleaning mode

Switching off the device

After each operation

clean with a moist cloth.

Storing the device

unauthorised use.

Transport

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during transportation.

1. When transporting the device in vehicles, secure it to prevent it from slipping or overturning in accordance with the respectively applicable guidelines.

Storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during storage.

The device may only be stored indoors.

1. Press the unlocking button and remove the battery pack to prevent discharge.

Care and service

 DANGER

Danger of electric shock

Injuries due to touching live parts Switch off the device. Remove the battery pack.

Cleaning the permanent filter basket

ATTENTION

Danger due to wet permanent filter basket

Risk of damage to the device Never insert the permanent filter basket when wet.

1. Unlock and remove the suction head.

2. Turn the suction head by 180° and set it down.

3. Unlock and remove the permanent filter basket.

4. If necessary, clean the permanent filter basket (washable) under running water and let it dry.

5. Fit the permanent filter basket and snap it into place.

6. Fit the suction head and lock.

1. Unlock and remove the suction head.

2. Remove the fleece filter bag from the suction hose port.

Illustration D

3. Fold in the lock latch and seal the fleece filter bag tight.

4. Fit a new fleece filter bag. Pull the opening of the filter bag completely over the shoulder of the suction hose port.

5. Fit the suction head and lock.

Exhaust filter: replace as required, but at least once a year

1. Unlock and remove the exhaust grille.

2. Remove the exhaust gas filter casing.

3. Remove the exhaust filter from the exhaust gas filter casing.

4. Insert a new exhaust filter in the exhaust filter casing.

5. Insert the exhaust gas filter casing.

6. Attach and lock the exhaust grille.

Changing the filter bag

Replacing the exhaust filter

10 English

Page 11

Replacing HEPA filter (optional accessory)

HEPA filter: replace as required, but at least once a year

1. Unlock and remove the exhaust grille.

2. Remove the HEPA filter (special accessories).

3. Insert a new HEPA filter (special accessory).

4. Attach and lock the exhaust grille.

Replacing the motor protection filter

1. Unlock and remove the suction head.

2. Turn the suction head by 180° and set it down.

3. Unlock and remove the permanent filter basket.

4. Remove the motor protection filter.

5. Fit a new motor protection filter.

6. Fit the permanent filter basket and snap it into place.

7. Fit the suction head and lock.

Troubleshooting guide

 DANGER

Danger of electric shock

Injuries due to touching live parts Switch off the device. Remove the battery pack.

The device stops during operation

The motor thermo-protector has triggered

1. Check all parts for clogging.

2. Change the fleece filter bag.

3. Replace the motor protection filter.

4. Replace the exhaust filter or the HEPA filter (optional accessory).

5. Switch the device on again.

Suction force decreases

1. Remove all blockages from the suction nozzle, the suction pipe or the suction hose.

2. Change the fleece filter bag.

3. Clean the permanent filter basket under running water and allow to dry.

4. Position/lock the suction head correctly.

5. Replace a defective suction hose.

6. Replace the motor protection filter.

Escaping dust when vacuuming

1. Check the fit of the fleece filter bag.

2. Change the fleece filter bag.

3. Position/lock the suction head correctly.

4. Clean the permanent filter basket under running water and allow to dry.

5. Insert a new permanent filter basket.

6. Correctly insert the motor protection filter or replace.

Suction turbine does not start up

1. Allow an overheated board to cool down.

2. Charge the battery pack.

3. Insert the battery pack.

4. Turn on the device again.

Customer Service department

If the malfunction cannot be corrected, the device must be checked by the Customer Service department.

The warranty conditions issued by our relevant sales company apply in all countries. We shall remedy possible malfunctions on your appliance within the warranty period free of cost, provided that a material or manufacturing flaw is the cause. In a warranty case, please contact your dealer (with the purchase receipt) or the next authorised customer service site. (See overleaf for the address) Further warranty information (if available) can be found in the service area of your local Kärcher website under "Downloads".

Accessories and spare parts

Only use original accessories and original spare parts. They ensure that the appliance will run fault-free and safely. Information on accessories and spare parts can be found at www.kaercher.com.

Warranty

Only use KÄRCHER original battery packs, not non-rechargeable batteries.

Description Order num-

Battery pack Battery Power+ 36/75

Battery pack Battery Power+ 36/60

Battery pack Battery Power 36/50

Quick charger Battery Power+ 36/60 (EU)

Quick charger Battery Power+ 36/60 (GB)

Quick charger Battery Power+ 36/60 (AU)

Spare parts list

ber, spare part

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Item No., unpacked

English 11

Page 12

Declaration of Conformity

EU Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements in the EU Directives, both in its basic design and construction as well as in the version placed in circulation by us. This declaration is invalidated by any changes made to the machine that are not approved by us. Product: Dry vacuum cleaner Type: 1.355-xxx Type: 1.527-xxx

Currently applicable EU Directives

2006/42/EC (+2009/127/EC) 2011/65/EU 2014/30/EU

Harmonised standards used

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

National standards used

The signatories act on behalf of and with the authority of the company management.

Documentation supervisor: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Ph.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

                    

Declaration of Conformity (UK)

We hereby declare that the product described below complies with the relevant provisions of the following UK Regulations, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the product is modified without our prior approval. Product: Dry vacuum cleaner Type: 1.355-xxx Type: 1.527-xxx

Currently applicable UK Regulations

S.I. 2008/1597 (as amended) S.I. 2012/3032 (as amended) S.I. 2016/1091 (as amended)

Designated standards used

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

National standards used

The signatories act on behalf of and with the authority of the company management.

Documentation supervisor: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Ph.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

12 English

Page 13

Technical data

T 10/1 Bp  (Adv/HEPA)

Electrical connection

Battery pack nominal voltage V 36 DC 36 DC Protection class III III

Nominal power W 500 500 Maximum power W 500 500

Device performance data

Tank content l 10 15 Air quantity (max.) l/s 40 40 Vacuum (max.) kPa (mbar) 22,3 (223) 22,3 (223) Operating time at full battery charge - Battery Power 36/

50 battery pack Operating time at full battery charge - Battery Power+

Minutes 19/Eco: 43 19/Eco: 43

Minutes 22/Eco: 50 22/Eco: 50

36/60 battery pack Operating time at full battery charge - Battery Power+

36/75 battery pack

Minutes 31/Eco: 66 31/Eco: 66

Dimensions and weights

Typical operating weight kg 6,8 7,1 Length x width x height mm 430 x 255 x 355 430 x 255 x 405 Diameter of the suction hose mm 35 35 Length of the suction hose m 2,0 2,0

Ambient conditions

Ambient temperature °C 0/+40 0/+40

Determined values in acc. with EN 60335-2-69

Sound pressure level L Uncertainty K

Hand-arm vibration value m/s Uncertainty K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Subject to technical modifications.

T 15/1 Bp  (Adv/HEPA)

English 13

Page 14

Contenu

Remarques générales......................................... 14

Protection de l'environnement............................. 14

Utilisation conforme............................................. 14

Description de l'appareil ...................................... 14

Préparation.......................................................... 14

Mise en service ................................................... 14

Commande.......................................................... 15

Transport ............................................................. 15

Stockage ............................................................. 15

Entretien et maintenance .................................... 15

Dépannage en cas de défaut .............................. 16

Garantie............................................................... 16

Accessoires et pièces de rechange..................... 16

Déclaration de conformité UE ............................. 16

Caractéristiques techniques................................ 17

Remarques générales

Veuillez lire le présent le manuel d'instructions original et les consignes de sé-

utilisation de l'appareil. Suivez ces instructions. Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

● Le non-respect du manuel d'utilisation et des consignes de sécurité peut entraîner des dommages sur l’appareil et des dangers pour l’opérateur et d’autres personnes.

● Informer immédiatement le vendeur en cas de dommage dû au transport.

● Vérifiez le contenu de l'emballage lors du déballage, qu’il ne manque pas d’accessoires et qu’il n’y a pas de dommage.

curité jointes avant la première

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/

REACH

Utilisation conforme

몇 AVERTISSEMENT

Risque pour la santé

Inhalation de poussières nocives Ne pas utiliser l’appareil pour l’aspiration de poussières nocives.

ATTENTION

Endommagement de l’appareil

Court-circuit dû à une humidité de l'air élevée Utiliser et stocker l'appareil uniquement en intérieur.

● Cet aspirateur universel est conçu pour le nettoyage à sec de surfaces de sols et murales.

● Cet appareil est adapté à une utilisation professionnelle, p. ex. dans les hôtels, écoles, hôpitaux, usines, magasins, bureaux et loueurs.

Description de l'appareil

Illustration A

1 Verrouillage de la grille de soufflage

2 Grille d'évacuation 3 Position de stationnement de la buse pour sol 4 Plaque signalétique 5 Tuyau d'aspiration 6 Corps de filtre pour l'air vicié 7 Filtre pour l'air vicié 8 Suceur pour canapés

9 Touche de déverrouillage 10 Bloc-batterie 11 Porte-flexible 12 Poignée de transport (pliable) 13 Tête d’aspiration 14 Verrouillage de la tête d'aspiration 15 Collecteur d'impuretés 16 Roue directionnelle 17 Tubulure d'aspiration 18 Suceur fentes 19 Interrupteur Eco (mode économie d'énergie) 20 Interrupteur principal 21 Commutateur Surface dure/Moquette 22 Buse pour sol 23 Réglage du tube d’aspiration télescopique 24 Tube télescopique d’aspiration 25 Régulateur de puissance d’aspiration 26 Coude 27 Panier-filtre permanent 28 Filtre de protection moteur

Préparation

1. Déballer l'appareil et monter les accessoires.

Illustration B

Mise en service

1. Contrôler si le panier de filtrage permanent est bien fixé à la tête d'aspiration.

1 Fonctionnement avec sac aspirateur 2 Fonctionnement sans sac aspirateur

Modes

14 Français

Page 15

Monter le filtre HEPA (accessoire spécial)

1. Déverrouiller et retirer la grille d'évacuation.

2. Retirer le coprs de filtre d'air vicié.

3. Insérer le filtre HEPA (accessoire spécial).

4. Fixer la grille d'évacuation et la verrouiller.

Monter le sac aspirateur

1. Déverrouiller et retirer la tête d'aspiration.

2. Insérer le sac de filtre en feutre. Pour ce faire, tirer complètement l'ouverture du sac aspirateur sur le talon de la tubulure d'aspiration.

Illustration C

3. Placer et verrouiller la tête d’aspiration.

Insérer le bloc-batterie

1. Insérer le bloc-batterie dans le support de batterie et l'enclencher.

Charge du bloc-batterie

Remarque

Lire le manuel d'utilisation du fabricant du chargeur et respecter en particulier les consignes de sécurité !

Remarque

Lire le manuel d'utilisation du fabricant de bloc-batterie et respecter en particulier les consignes de sécurité !

Remarque

La batterie est partiellement chargée à la livraison. Charger avant la mise en service et en cas de besoin.

Remarque

La batterie ne peut être chargée que lorsqu'elle est retirée.

1. Appuyer sur la touche de déverrouillage et retirer le bloc-batterie.

2. Charger le bloc-batterie conformément aux manuels d'utilisation du fabricant du chargeur et du fabricant du bloc-batterie.

Commande

1. Mettre l'appareil en marche à l'interrupteur principal.

Mode Eco (mode économie d'énergie) : l'appareil fonctionne avec une puissance d'aspiration réduite. L'autonomie de la batterie augmente en conséquence.

1. Activer le mode Eco : Actionner l’interrupteur éco.

2. Désactiver le mode Eco : Actionner de nouveau l’in-

1. Régler la puissance d'aspiration sur le régulateur de

Remarque

Lors du nettoyage de revêtements textiles, l'autonomie de la batterie est réduite en comparaison avec le nettoyage de surfaces dures.

1. Régler le commutateur de la buse pour sol sur Sur-

2. Réaliser le nettoyage.

1. Arrêter l’appareil à l’interrupteur principal.

Démarrage de l’appareil

Mode Eco

L'anneau lumineux de l'interrupteur éco s'allume en bleu.

terrupteur éco. L'anneau lumineux bleu s'éteint.

Ajuster la puissance d'aspiration

puissance d’aspiration.

Opération de nettoyage

face dure ou Moquette.

Arrêter l’appareil

Après chaque fonctionnement

1. Vider le réservoir.

2. Aspirer l’appareil à l’intérieur et à l’extérieur et le nettoyer à l’aide d’un chiffon humide.

Rangement de l’appareil

1. Placer l’appareil dans une pièce sèche et le sécuriser contre toute utilisation non autorisée.

Transport

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Observer le poids de l’appareil pour le transport.

1. En cas de transport de l’appareil dans des véhicules, le bloquer contre le glissement et le basculement suivant les normes en vigueur.

Stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Tenir compte du poids de l’appareil pour lestockage.

L'appareil doit être stocké exclusivement en espace intérieur.

1. Appuyer sur la touche de déverrouillage et retirer le bloc-batterie pour éviter qu'il ne se décharge.

Entretien et maintenance

 DANGER

Risque d'électrocution

Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Retirer le bloc-batterie.

Nettoyer le panier de filtrage permanent

ATTENTION

Danger dû à un panier de filtrage permanent mouillé

Risque d'endommager l'appareil Ne jamais mouiller le panier de filtrage permanent.

1. Déverrouiller et retirer la tête d'aspiration.

2. Tourner la tête d'aspiration de 180 ° et la déposer.

3. Déverrouiller le panier de filtrage permanent et le retirer.

4. Si nécessaire, nettoyer le panier de filtrage permanent (lavable) sous l'eau courante et le laisser sécher.

5. Mettre en place le panier de filtrage permanent et l'enclencher.

6. Placer et verrouiller la tête d’aspiration.

Remplacement du sac aspirateur

1. Déverrouiller et retirer la tête d'aspiration.

2. Retirer le sac du filtre en feutre de la tubulure d'aspiration.

Illustration D

3. Rabattre la languette de fermeture et fermer le sac du filtre en feutre hermétiquement.

4. Insérer un nouveau sac du filtre en feutre. Pour ce faire, tirer complètement l'ouverture du sac aspirateur sur le talon de la tubulure d'aspiration.

5. Placer et verrouiller la tête d’aspiration.

Français 15

Page 16

Remplacement du filtre pour l'air vicié

Filtre pour l'air vicié : à changer si nécessaire, mais au moins 1x par an

1. Déverrouiller et retirer la grille d'évacuation.

2. Retirer le corps de filtre d'air vicié.

3. Sortir le filtre pour l'air vicié du corps de filtre d'air vicié.

4. Insérer un nouveau filtre pour l'air vicié dans le corps de filtre d'air vicié.

5. Insérer le corps de filtre d'air vicié.

6. Fixer la grille d'évacuation et la verrouiller.

Remplacer le filtre HEPA (accessoire spécial)

Filtre HEPA : à changer si nécessaire, mais au moins 1x par an

1. Déverrouiller et retirer la grille d'évacuation.

2. Sortir le filtre HEPA (accessoire spécial).

3. Insérer le nouveau filtre HEPA (accessoire spécial).

4. Fixer la grille d'évacuation et la verrouiller.

Remplacement du filtre de protection moteur

1. Déverrouiller et retirer la tête d'aspiration.

2. Tourner la tête d'aspiration de 180 ° et la déposer.

3. Déverrouiller le panier de filtrage permanent et le retirer.

4. Retirer le filtre de protection du moteur.

5. Mettre un filtre de protection moteur neuf en place.

6. Mettre en place le panier de filtrage permanent et l'enclencher.

7. Placer et verrouiller la tête d’aspiration.

Dépannage en cas de défaut

 DANGER

Risque d'électrocution

Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Retirer le bloc-batterie.

L'appareil s'arrête pendant le fonctionnement

Le thermoprotecteur moteur a répondu

1. Contrôler l'absence de colmatage sur toutes les pièces.

2. Remplacer le sac du filtre en feutre.

3. Remplacer le filtre de protection moteur.

4. Remplacer le filtre pour l'air vicié ou le filtre HEPA (accessoire spécial).

5. Rallumer l'appareil.

La puissance d'aspiration diminue

1. Retirer les obstructions de la buse d’aspiration, du tube d’aspiration ou du tuyau d’aspiration.

2. Remplacer le sac du filtre en feutre.

3. Nettoyer le panier de filtrage permanent à l'eau courante et le sécher.

4. Placer/verrouiller la tête d'aspiration correctement.

5. Remplacer le tuyau d'aspiration défectueux.

6. Remplacer le filtre de protection moteur.

Sortie de poussière lors de l’aspiration

1. Vérifier l'ajustement du sac du filtre en feutre.

2. Remplacer le sac du filtre en feutre.

3. Placer/verrouiller la tête d'aspiration correctement.

4. Nettoyer le panier de filtrage permanent à l'eau courante et le sécher.

5. Installer un nouveau panier de filtrage permanent.

6. Insérer correctement ou remplacer le filtre de protection moteur.

La turbine d'aspiration ne fonctionne pas

1. Laisser refroidir la carte de circuit surchauffée.

2. Charger le bloc-batterie.

3. Insérer le bloc-batterie.

4. Allumer de nouveau l'appareil.

Service après-vente

Si le défaut ne peut pas être éliminé, l’appareil doit être contrôlé par le service après-vente.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat. (Voir l'adresse au dos) Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet  www.kaercher.com.

Liste de pièces de rechange

Utilisez uniquement les blocs-batteries KÄRCHER d’origine et non des accumulateurs non-rechargeables.

Désignation Référence,

Bloc-batterie Battery Power+ 36/75

Bloc-batterie Battery Power+ 36/60

Bloc-batterie Battery Power 36/50

Chargeur rapide Battery Power+ 36/60 (EU)

Chargeur rapide Battery Power+ 36/60 (GB)

Chargeur rapide Battery Power+ 36/60 (AU)

pièce de rechange

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Référence, non emballé

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit : Aspirateur de poussières Type : 1.355-xxx Type : 1.527-xxx

16 Français

Page 17

Directives UE en vigueur

2006/42/CE (+2009/127/CE) 2011/65/UE 2014/30/UE

Normes harmonisées appliquées

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Normes nationales appliquées

Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation : S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tél. : +49 7195 14-0 Télécopie : +49 7195 14-2212 Winnenden, 2022/10/01

Caractéristiques techniques

T 10/1 Bp  (Adv/HEPA)

Raccordement électrique

Tension nominale de la batterie V 36 DC 36 DC Classe de protection III III

Puissance nominale W 500 500 Puissance maximale W 500 500

Caractéristiques de puissance de l’appareil

Contenu du réservoir l 10 15 Débit d’air (max.) l/s 40 40 Dépression (max.) kPa (mbar) 22,3 (223) 22,3 (223) Durée de fonctionnement à pleine charge - Bloc-batterie

Minutes 19/Eco: 43 19/Eco: 43

Battery Power 36/50 Durée de fonctionnement à pleine charge - Bloc-batterie

Battery Power+ 36/60 Durée de fonctionnement à pleine charge - Bloc-batterie

Battery Power+ 36/75

Minutes 22/Eco: 50 22/Eco: 50

Minutes 31/Eco: 66 31/Eco: 66

Dimensions et poids

Poids opérationnel typique kg 6,8 7,1 Longueur x largeur x hauteur mm 430 x 255 x 355 430 x 255 x 405 Diamètre du tuyau d'aspiration mm 35 35 Longueur du tuyau d'aspiration m 2,0 2,0

Conditions ambiantes

Température ambiante °C 0/+40 0/+40

Valeurs déterminées selon EN 60335-2-69

Niveau de pression acoustique L Incertitude K

Valeur de vibrations main-bras m/s Incertitude K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Sous réserve de modifications techniques.

T 15/1 Bp  (Adv/HEPA)

Français 17

Page 18

Indice

Avvertenze generali............................................. 18

Tutela dell'ambiente............................................. 18

Impiego conforme alla destinazione.................... 18

Descrizione dell’apparecchio............................... 18

Preparazione....................................................... 18

Messa in funzione ............................................... 18

Uso ...................................................................... 19

Trasporto ............................................................. 19

Stoccaggio........................................................... 19

Cura e manutenzione .......................................... 19

Guida alla risoluzione dei guasti.......................... 20

Garanzia.............................................................. 20

Accessori e ricambi ............................................. 20

Dichiarazione di conformità UE ........................... 20

Dati tecnici........................................................... 21

Avvertenze generali

Prima di utilizzare l’apparecchio per la prima volta, leggere le presenti istruzioni

ze di sicurezza. Agire secondo quanto indicato nelle istruzioni. conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

● In caso di mancata osservanza del manuale d’uso e delle avvertenze di sicurezza possono derivare danni all’apparecchio e pericoli per l’operatore e per altre persone.

● Eventuali danni da trasporto vanno comunicati immediatamente al rivenditore.

● Disimballare il contenuto della confezione e controllare l’eventuale mancanza di accessori o danni.

per l’uso originali e le allegate avverten-

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se

usati o smaltiti non correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Impiego conforme alla destinazione

몇 AVVERTIMENTO

Pericolo per la salute

Inalazione di polveri nocive Non utilizzare l’apparecchio per l’aspirazione di polveri dannose per la salute.

ATTENZIONE

Danneggiamento dell’apparecchio

In presenza di umidità d'aria elevata può verificarsi un cortocircuito Utilizzare e conservare l’apparecchio solo in ambienti chiusi.

● Questo apparecchio universale è destinato alla pu-

lizia a secco di superfici a pavimento e a parete.

18 Italiano

● Questo apparecchio è adatto all’utilizzo professionale, ad esempio in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della locazione.

Descrizione dell’apparecchio

Figura A

1 Blocco della griglia di scarico 2 Griglia di scarico 3 Vano porta accessori bocchetta per pavimenti 4 Targhetta 5 Tubo flessibile di aspirazione 6 Alloggiamento del filtro dell'aria di scarico 7 Filtro aria di scarico 8 Bocchetta poltrone

9 Tasto di sblocco 10 Unità accumulatore 11 Portatubo 12 Maniglia per il trasporto (ripiegabile) 13 Testina aspirante 14 Bloccaggio della testina aspirante 15 Vano raccolta sporco 16 Ruota pivottante 17 Raccordo di aspirazione 18 Bocchetta fessure 19 Interruttore Eco (modalità di risparmio energetico) 20 Interruttore principale 21 Commutatore superficie dura / moquette 22 Bocchetta per pavimenti 23 Regolazione tubo aspirante telescopico 24 Tubo aspirante telescopico 25 Regolatore di potenza aspirazione

26 Tubo curvo 27 Cestello del filtro permanente 28 Filtro di protezione motore

Preparazione

1. Disimballare l’apparecchio e montare gli accessori.

Figura B

Messa in funzione

1. Controllare se il cestello filtro permanente è fissato alla testata aspirante.

1 Esercizio con sacchetto filtro 2 Esercizio senza sacchetto filtro

Montaggio del filtro HEPA (accessori

1. Sbloccare e rimuovere la griglia di scarico.

2. Rimuovere il contenitore filtro dell'aria di scarico.

3. Inserire il filtro HEPA (accessori speciali).

4. Applicare e bloccare la griglia di scarico.

Modi operativi

speciali)

Page 19

1. Sbloccare e rimuovere la testina aspirante.

2. Inserire il sacchetto filtro in vello. Tirare completamente l'apertura del sacchetto filtro sopra la spalla del raccordo di aspirazione.

Figura C

3. Applicare la testina aspirante e bloccarla.

Inserimento dell’unità accumulatore

Montare il sacchetto filtro

1. Inserire e far scattare in posizione l'unità accumulatore nel supporto dell'accumulatore.

Caricamento dell’unità accumulatore

Nota

Leggere le istruzioni per l'uso del produttore del caricabatterie e prestare particolare attenzione alle avvertenze di sicurezza!

Nota

Leggere le istruzioni per l'uso del produttore dell'unità accumulatore e prestare particolare attenzione alle avvertenze di sicurezza!

Nota

L’unità accumulatore è parzialmente carica al momento della consegna. Caricare prima della messa in funzione e secondo necessità.

Nota

L’unità accumulatore può essere caricata solo quando viene rimossa.

1. Premere il tasto di sblocco e rimuovere l’unità accumulatore.

2. Caricare l'unità accumulatore in base alle istruzioni per l'uso del produttore del caricabatterie e del produttore dell'unità accumulatore.

Uso

Accensione dell’apparecchio

1. Accendere l'apparecchio tramite l'interruttore principale.

Modalità Eco (modalità di risparmio energetico): L’apparecchio funziona con una potenza di aspirazione ridotta. Il tempo di funzionamento batteria si prolunga.

1. Attivare la modalità Eco: premere l'interruttore Eco. L'anello illuminato dell'interruttore Eco si illumina di blu.

2. Disattivare la modalità Eco: premere ripetutamente l'interruttore Eco. L'anello blu illuminato si spegne.

Impostazione della forza aspirante

1. Regolare la forza aspirante sul regolatore di potenza aspirazione.

Nota

Quando si puliscono i pavimenti in tessuto, il tempo di funzionamento batteria è inferiore rispetto a quanto avviene nella pulizia delle superfici dure.

1. Posizionare il commutatore della bocchetta per pavimenti su una superficie dura o una moquette.

2. Eseguire la pulizia.

Spegnimento dell'apparecchio

1. Spegnere l'apparecchio tramite l'interruttore principale.

Modalità Eco

Operazione di pulizia

1. Svuotare il serbatoio.

2. Pulire l'apparecchio all'interno e all'esterno attraverso l'aspirazione e con un panno umido.

Conservazione dell’apparecchio

Dopo ogni utilizzo

1. Posizionare l'apparecchio in un locale asciutto e proteggerlo dall'uso non autorizzato.

Trasporto

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l’apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento. Nello stoccaggio, osservare il peso dell'apparecchio.

Utilizzare l’apparecchio solo all’interno.

1. Premere il tasto di sblocco e rimuovere l’unità accumulatore per evitare che si scarichi.

Cura e manutenzione

 PERICOLO

Pericolo di scossa elettrica

Pericolo di lesioni in caso di contatto con parti sotto tensione Spegnere l'apparecchio. Rimuovere l’unità accumulatore.

Pulizia del cestello del filtro permanente

ATTENZIONE

Pericolo dovuto al cestello filtro permanente bagnato

Pericolo di danneggiamento all’apparecchio Non bagnare mai il cestello filtro permanente.

1. Sbloccare e rimuovere la testina aspirante.

2. Ruotare la testina aspirante di 180 ° e posarla.

3. Sbloccare e rimuovere il cestello filtro permanente.

4. Se necessario, pulire il cestello filtro permanente (lavabile) sotto acqua corrente e lasciar asciugare.

5. Inserire il cestello filtro permanente e farlo scattare in posizione.

6. Applicare la testina aspirante e bloccarla.

1. Sbloccare e rimuovere la testina aspirante.

2. Rimuovere il sacchetto filtro in vello dall'ugello di

3. Chiudere l'aletta di chiusura e chiudere accurata-

4. Inserire un nuovo sacchetto filtro in vello. Tirare

5. Applicare la testina aspirante e bloccarla.

Sostituire il sacchetto filtro

aspirazione.

Figura D

mente il sacchetto filtro in vello.

completamente l'apertura del sacchetto filtro sopra la spalla del raccordo di aspirazione.

Italiano 19

Page 20

Sostituire il filtro aria di scarico

Filtro dell'aria di scarico: sostituire secondo necessità, ma almeno una volta all'anno.

1. Sbloccare e rimuovere la griglia di scarico.

2. Rimuovere il contenitore filtro dell'aria di scarico.

3. Estrarre il filtro aria di scarico dal contenitore filtro corrispondente.

4. Inserire un nuovo filtro aria di scarico nel contenitore filtro.

5. Inserire il contenitore filtro dell'aria di scarico.

6. Applicare e bloccare la griglia di scarico.

Sostituzione filtro HEPA (accessori speciali)

Filtro HEPA: sostituire secondo necessità, ma almeno una volta all'anno.

1. Sbloccare e rimuovere la griglia di scarico.

2. Estrarre il filtro HEPA (accessori speciali).

3. Inserire un nuovo filtro HEPA (accessori speciali).

4. Applicare e bloccare la griglia di scarico.

Sostituzione del filtro di protezione motore

1. Sbloccare e rimuovere la testina aspirante.

2. Ruotare la testina aspirante di 180 ° e posarla.

3. Sbloccare e rimuovere il cestello filtro permanente.

4. Rimuovere il filtro di protezione motore.

5. Inserire un nuovo filtro di protezione motore.

6. Inserire il cestello filtro permanente e farlo scattare in posizione.

7. Applicare la testina aspirante e bloccarla.

Guida alla risoluzione dei guasti

 PERICOLO

Pericolo di scossa elettrica

Pericolo di lesioni in caso di contatto con parti sotto tensione Spegnere l'apparecchio. Rimuovere l’unità accumulatore.

L’apparecchio si spegne durante l’esercizio

È scattato il termoprotettore del motore

1. Controllare la presenza di eventuali ostruzioni all’interno di tutti i componenti.

2. Sostituire il sacchetto filtro in vello.

3. Sostituire il filtro di protezione motore.

4. Sostituire il filtro aria di scarico o il filtro HEPA (accessori speciali).

5. Riaccendere l'apparecchio.

La capacità di aspirazione diminuisce

1. Rimuovere tutti i blocchi dall'ugello di aspirazione, dal tubo di aspirazione o dal tubo flessibile di aspirazione.

2. Sostituire il sacchetto filtro in vello.

3. Pulire il cestello filtrante permanente sotto acqua corrente e lasciarlo asciugare.

4. Applicare/bloccare correttamente la testata aspirante.

5. Sostituire un tubo flessibile di aspirazione difettoso.

6. Sostituire il filtro di protezione motore.

Emissione di polvere all'aspirazione

1. Controllare il posizionamento del sacchetto filtro in vello.

2. Sostituire il sacchetto filtro in vello.

3. Applicare/bloccare correttamente la testata aspirante.

4. Pulire il cestello filtrante permanente sotto acqua corrente e lasciarlo asciugare.

5. Inserire un nuovo cestello del filtro permanente.

6. Inserire correttamente o sostituire il filtro di protezione motore.

20 Italiano

La turbina di aspirazione non funziona

1. Lasciare raffreddare una scheda surriscaldata.

2. Caricare l’unità accumulatore.

3. Inserire l'unità accumulatore.

4. Riaccendere l'apparecchio.

Servizio clienti

Se non è possibile riparare il guasto occorre far controllare l’apparecchio dal servizio clienti.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilasciate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nell'area di assistenza del sito web Kärcher locale alla voce "Download".

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Lista pezzi di ricambio

Utilizzare solo unità accumulatore originali KÄRCHER, non utilizzare batterie non ricaricabili.

Denominazione Numero di

Unità accumulatore Battery Power+ 36/75

Unità accumulatore Battery Power+ 36/60

Unità accumulatore Battery Power 36/50

Caricabatterie rapido Battery Power+ 36/60 (EU)

Caricabatterie rapido Battery Power+ 36/60 (GB)

Caricabatterie rapido Battery Power+ 36/60 (AU)

ordinazione, pezzo di ricambio

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Codice articolo, non imballato

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Aspiratore a secco Tipo: 1.355-xxx Tipo: 1.527-xxx

Page 21

Direttive UE pertinenti

2006/42/CE (+2009/127/EG) 2011/65/UE 2014/30/UE

Norme armonizzate applicate

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Dati tecnici

T 10/1 Bp  (Adv/HEPA)

Collegamento elettrico

Tensione nominale unità accumulatore V 36 DC 36 DC Classe di protezione III III

Potenza nominale W 500 500 Potenza massima W 500 500

Dati sulle prestazioni dell’apparecchio

Contenuto del serbatoio l 10 15 Portata d'aria (max.) l/s 40 40 Depressione (max.) kPa (mbar) 22,3 (223) 22,3 (223) Tempo di funzionamento con batteria completamente

Minuti 19/Eco: 43 19/Eco: 43

carica - unità accumulatore Battery Power 36/50 Tempo di funzionamento con batteria completamente

carica - unità accumulatore Battery Power+ 36/60 Tempo di funzionamento con batteria completamente

carica - unità accumulatore Battery Power+ 36/75

Minuti 22/Eco: 50 22/Eco: 50

Minuti 31/Eco: 66 31/Eco: 66

Dimensioni e pesi

Tipico peso d’esercizio kg 6,8 7,1 Lunghezza x larghezza x altezza mm 430 x 255 x 355 430 x 255 x 405 Diametro tubo flessibile di aspirazione mm 35 35 Lunghezza tubo flessibile di aspirazione m 2,0 2,0

Condizioni ambientali

Temperatura ambiente °C 0/+40 0/+40

Valori rilevati secondo norma EN 60335-2-69

Livello di pressione acustica L Incertezza K

Valore di vibrazione mano-braccio m/s Incertezza K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Con riserva di modifiche tecniche.

T 15/1 Bp  (Adv/HEPA)

Italiano 21

Page 22

Índice de contenidos

Avisos generales ................................................. 22

Protección del medioambiente ............................ 22

Uso previsto ........................................................ 22

Descripción del equipo ........................................ 22

Preparación......................................................... 22

Puesta en funcionamiento ................................... 22

Manejo................................................................. 23

Transporte ........................................................... 23

Almacenamiento.................................................. 23

Conservación y mantenimiento ........................... 23

Ayuda en caso de fallos ...................................... 24

Garantía .............................................................. 24

Accesorios y repuestos ....................................... 24

Declaración de conformidad UE.......................... 24

Datos técnicos ..................................................... 25

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de ins-

dad adjuntas. Actúe conforme a estos documentos. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

● En caso de no respetar el manual de instrucciones o las instrucciones de seguridad, se pueden causar daños al equipo y crear peligros para el operario y otras personas.

● Informe inmediatamente a su distribuidor si se han producido daños durante el transporte.

● Compruebe si faltan accesorios en el contenido del paquete o si existen daños.

trucciones y las instrucciones de seguri-

Protección del medioambiente

Los materiales de embalaje son reciclables. Eliminar los embalajes de forma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un funcionamiento adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustancias contenidas en: www.kaercher.de/REACH

Uso previsto

몇 ADVERTENCIA

Riesgos para la salud

Aspiración de polvos perjudiciales para la salud No usar el equipo para la aspiración de polvos perjudiciales para la salud.

CUIDADO

Daño del equipo

Cortocircuito debido a la elevada humedad del aire Usar y almacenar el equipo solamente en interiores.

● Esta aspiradora universal para alfombras está dise-

ñada para la limpieza en seco de las superficies del suelo y de las paredes.

● Este equipo es apto para el uso industrial, p. ej. en hoteles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler.

Descripción del equipo

Figura A

1 Bloqueo de la rejilla de salida de aire 2 Rejilla de salida de aire 3 Posición de estacionamiento para la boquilla para

suelos

4 Placa de características 5 Manguera de aspiración 6 Carcasa del filtro de aire de salida 7 Filtro de aire de salida 8 Boquilla para acolchado

9 Tecla de desbloqueo 10 Batería 11 Portamangueras 12 Asa de transporte (plegable) 13 Cabezal de aspiración 14 Cierre del cabezal de aspiración 15 Recipiente de suciedad 16 Rodillo de dirección 17 Tubuladura de aspiración 18 Boquilla para ranuras 19 Interruptor Eco (modo de ahorro de energía) 20 Interruptor principal 21 Conmutador de superficie resistente/alfombra 22 Boquilla para suelos 23 Reajuste del tubo de aspiración telescópico 24 Tubo de aspiración telescópico 25 Control de aspiración 26 Codo 27 Cesto del filtro permanente 28 Filtro protector de motores

Preparación

1. Desempaquetar el equipo y montar los accesorios.

Figura B

Puesta en funcionamiento

1. Comprobar si el cesto del filtro permanente está fijado al cabezal de aspiración.

1 Servicio con bolsa de filtro 2 Servicio sin bolsa de filtro

Modos de funcionamiento

22 Español

Page 23

Montaje del filtro HEPA (accesorio adicional)

1. Desbloquear y retirar la rejilla de salida de aire.

2. Retirar la carcasa del filtro de aire de salida.

3. Insertar el filtro HEPA (accesorio especial).

4. Fijar y bloquear la rejilla de salida de aire.

Montaje de la bolsa de filtro

1. Desbloquear y retirar el cabezal de aspiración.

2. Colocar la bolsa filtrante de fieltro. Tirar de la abertura de la bolsa de filtro completamente por encima de la salida de la tubuladura de aspiración.

Figura C

3. Colocar y bloquear el cabezal de aspiración.

Colocación de la batería

1. Insertar la batería en su soporte y encajarla.

Carga de la batería

Nota

Leer el manual de instrucciones del fabricante del cargador y respetar especialmente las instrucciones de seguridad.

Nota

Leer el manual de instrucciones del fabricante de la batería y respetar especialmente las instrucciones de seguridad.

Nota

La batería está parcialmente cargada en el momento de la entrega. Cargarla antes de la puesta en funcionamiento y según sea necesario.

Nota

La batería solo se puede cargar cuando se ha extraído.

1. Pulsar la tecla de desbloqueo y extraer la batería.

2. Cargar la batería de acuerdo con el manual de instrucciones del fabricante del cargador y del fabricante de la batería.

Manejo

1. Encender el equipo con el interruptor principal.

Modo Eco (modo de ahorro de energía): el aparato trabaja con potencia de aspiración reducida. La capacidad de carga de las acumuladores se prolonga.

1. Conectar el modo Eco: Accionar el interruptor Eco. El anillo de luz del interruptor Eco se enciende en azul.

2. Desconectar el modo Eco: Volver a accionar el interruptor Eco. El anillo de luz azul se apaga.

1. Regular la potencia de aspiración en el control de aspiración.

Nota

Cuando se limpian revestimientos textiles para el suelo, la duración de la batería es menor que cuando se limpian superficies duras.

1. Colocar el conmutador de la boquilla para suelos en una superficie resistente o en una alfombra.

2. Realizar la limpieza.

1. Desconectar el equipo en el interruptor principal.

Conexión del equipo

Modo Eco

Ajuste de la potencia de aspiración

Servicio de limpieza

Desconexión del equipo

1. Vaciar el recipiente.

2. Limpie el interior y el exterior del equipo mediante aspiración y lavado con un paño húmedo.

Almacenaje del equipo

Tras cada servicio

1. Colocar el equipo en un espacio seco y protegerlo contra cualquier uso no autorizado.

Transporte

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo durante el transporte.

1. Al transportar el equipo en vehículos, asegúrelo para evitar que resbale y vuelque conforme a las directivas vigentes.

Almacenamiento

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo para sualmacenamiento.

El equipo solo se puede almacenar en interiores.

1. Pulsar la tecla de desbloqueo y extraer la batería para evitar una descarga.

Conservación y mantenimiento

 PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Retire la batería.

Limpieza del cesto del filtro permanente

CUIDADO

Peligro debido a la humedad del cesto del filtro permanente

Peligro de daños al equipo No colocar nunca el cesto del filtro permanente si está mojado.

1. Desbloquear y retirar el cabezal de aspiración.

2. Girar el cabezal de aspiración 180° y retirarlo.

3. Desbloquear y retirar el cesto del filtro permanente.

4. Si es necesario, limpiar el cesto del filtro permanente (lavable) con agua corriente y dejar que se seque.

5. Colocar el cesto del filtro permanente y encajarlo.

6. Colocar y bloquear el cabezal de aspiración.

1. Desbloquear y retirar el cabezal de aspiración.

2. Retirar la bolsa filtrante de fieltro de la tubuladura de

3. Plegar la lengüeta de cierre y sellar la bolsa filtrante

4. Colocar una bolsa filtrante de fieltro nueva. Tirar de

5. Colocar y bloquear el cabezal de aspiración.

Cambio de la bolsa de filtro

aspiración.

Figura D

de fieltro de forma hermética.

la abertura de la bolsa de filtro completamente por encima de la salida de la tubuladura de aspiración.

Español 23

Page 24

Sustitución del filtro de aire de salida

Filtro de aire de salida: sustituirlo según sea necesario, pero al menos una vez al año.

1. Desbloquear y retirar la rejilla de salida de aire.

2. Retirar la carcasa del filtro de aire de salida.

3. Extraer el filtro de aire de salida de la carcasa del filtro de aire de salida.

4. Colocar un filtro de aire de salida nuevo en la carcasa del filtro de aire de salida.

5. Colocar la carcasa del filtro de aire de salida.

6. Fijar y bloquear la rejilla de salida de aire.

Sustitución del filtro HEPA (accesorio

adicional)

Filtro HEPA: sustituirlo según sea necesario, pero al menos una vez al año.

1. Desbloquear y retirar la rejilla de salida de aire.

2. Extraer el filtro HEPA (accesorios especiales).

3. Insertar un filtro HEPA nuevo (accesorio especial).

4. Fijar y bloquear la rejilla de salida de aire.

Sustitución del filtro protector de motores

1. Desbloquear y retirar el cabezal de aspiración.

2. Girar el cabezal de aspiración 180° y retirarlo.

3. Desbloquear y retirar el cesto del filtro permanente.

4. Retirar el filtro protector de motores.

5. Colocar un filtro protector de motores nuevo.

6. Colocar el cesto del filtro permanente y encajarlo.

7. Colocar y bloquear el cabezal de aspiración.

Ayuda en caso de fallos

 PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Retire la batería.

El equipo se desconecta durante el funcionamiento.

El termoprotector del motor ha respondido.

1. Revisar la presencia de obstrucciones en todas las piezas.

2. Cambiar la bolsa filtrante de fieltro.

3. Sustituir el filtro protector de motores.

4. Sustituir el filtro de aire de salida o el filtro HEPA (accesorios especiales).

5. Encender nuevamente el equipo.

La potencia de aspiración se reduce

1. Eliminar todas las obstrucciones de la boquilla aspiradora, del tubo de aspiración o de la manguera de aspiración.

2. Cambiar la bolsa filtrante de fieltro.

3. Limpiar el cesto del filtro permanente con agua corriente y dejar secar.

4. Colocar/bloquear el cabezal de aspiración correctamente.

5. Sustituir la manguera de aspiración defectuosa.

6. Sustituir el filtro protector de motores.

Salida de polvo durante la aspiración

1. Comprobar el alojamiento de la bolsa filtrante de fieltro.

2. Cambiar la bolsa filtrante de fieltro.

3. Colocar/bloquear el cabezal de aspiración correctamente.

4. Limpiar el cesto del filtro permanente con agua corriente y dejar secar.

5. Insertar un nuevo cesto del filtro permanente.

6. Colocar el filtro protector de motores correctamente o sustituirlo.

La turbina de aspiración no funciona

1. Dejar que la pletina sobrecalentada se enfríe.

2. Cargar la batería.

3. Colocar la batería.

4. Encender nuevamente el equipo.

Servicio de postventa

Si no se puede solventar el fallo, el Servicio de postventa debe comprobar el equipo.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso) Encontrará más información sobre la garantía (si está disponible) en el área de servicio de su página web local de Kärcher en "Downloads".

Accesorios y repuestos

Utilice únicamente accesorios y repuestos originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y repuestos en www.kaercher.com.

Lista de recambios

Utilice únicamente baterías originales de KÄRCHER, no baterías no recargables.

Denominación Referencia

Batería Battery Power+ 36/752.445-043.0 6.445-059.0

Batería Battery Power+ 36/602.042-022.0 6.445-085.0

Batería Battery Power 36/502.445-031.0 6.445-039.0

Cargador rápido Battery Power+ 36/60 (EU)

Cargador rápido Battery Power+ 36/60 (GB)

Cargador rápido Battery Power+ 36/60 (AU)

de pedido, recambio

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Referencia del artículo, sin embalaje

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez. Producto: Aspirador en seco Tipo: 1.355-xxx Tipo: 1.527-xxx

24 Español

Page 25

Directivas UE aplicables

2006/42/CE (+2009/127/CE) 2011/65/UE 2014/30/UE

Normas armonizadas aplicadas

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Normas nacionales aplicadas

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Responsable de documentación: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Datos técnicos

T 10/1 Bp  (Adv/HEPA)

Conexión eléctrica

Tensión nominal de la batería V 36 DC 36 DC Clase de protección III III

Potencia nominal W 500 500 Potencia máxima W 500 500

Datos de potencia del equipo

Contenido del Contenedor l 10 15 Volumen de aire (máx.) l/s 40 40 Baja presión (máx.) kPa (mbar) 22,3 (223) 22,3 (223) Tiempo de servicio con nivel de carga de la batería com-

Minutos 19/Eco: 43 19/Eco: 43

pleto - batería Battery Power 36/50 Tiempo de servicio con nivel de carga de la batería com-

pleto - batería Battery Power+ 36/60 Tiempo de servicio con nivel de carga de la batería com-

pleto - batería Battery Power+ 36/75

Minutos 22/Eco: 50 22/Eco: 50

Minutos 31/Eco: 66 31/Eco: 66

Peso y dimensiones

Peso de servicio típico kg 6,8 7,1 Longitud x anchura x altura mm 430 x 255 x 355 430 x 255 x 405 Diámetro de la manguera de aspiración mm 35 35 Longitud de la manguera de aspiración m 2,0 2,0

Condiciones ambientales

Temperatura ambiente °C 0/+40 0/+40

Valores calculados conforme a EN 60335-2-69

Nivel de presión acústica L Inseguridad K

Nivel de vibraciones mano-brazo m/s Inseguridad K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Reservado el derecho de realizar modificaciones técnicas.

T 15/1 Bp  (Adv/HEPA)

Español 25

Page 26

Índice

Indicações gerais ................................................ 26

Proteção do meio ambiente ................................ 26

Utilização prevista ............................................... 26

Descrição do aparelho ........................................ 26

Preparação.......................................................... 26

Colocação em funcionamento ............................. 26

Operação............................................................. 27

Transporte ........................................................... 27

Armazenamento.................................................. 27

Conservação e manutenção ............................... 27

Ajuda em caso de avarias................................... 28

Garantia............................................................... 28

Acessórios e peças sobressalentes .................... 28

Declaração de conformidade UE ........................ 28

Dados técnicos .................................................... 29

Indicações gerais

Antes da primeira utilização do aparelho leia o manual original e os avisos de se-

em conformidade. Conserve as duas folhas para referência ou utilização futura.

● A não observância do manual de instruções e dos avisos de segurança pode originar danos no aparelho e perigo para o operador e terceiros.

● Em caso de danos de transporte, informar imediatamente o distribuidor.

● Ao desembalar, verifique o conteúdo da embalagem e se existem acessórios em falta ou danos.

gurança que o acompanham. Proceda

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais. Os aparelhos elétricos e eletrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos ingredientes em: www.kaercher.de/REACH

Utilização prevista

몇 ATENÇÃO

Perigo para a saúde

Inalação de poeiras prejudiciais à saúde Não utilizar o aparelho para a aspiração de poeiras prejudiciais à saúde.

ADVERTÊNCIA

Danos no aparelho

Curto-circuito devido a humidade do ar elevada Utilizar e armazenar o aparelho apenas no interior.

● Este aspirador universal é adequado para a limpeza

a seco de superfícies pavimentadas e superfícies de parede.

● Este aparelho é adequado para a utilização industrial, por exemplo, no artesanato, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e agências imobiliárias.

Descrição do aparelho

Figura A

1 Bloqueio da grelha de sopro 2 Grelha de sopro 3 Posição de estacionamento do bocal para pavi-

mentos

4 Placa de caraterísticas 5 Mangueira de aspiração 6 Caixa do filtro de ar de exaustão 7 Filtro do ar de exaustão 8 Bocal para estofados

9 Tecla de desbloqueio 10 Conjunto da bateria 11 Suporte para mangueira 12 Pega de transporte (dobrável) 13 Cabeça de aspiração 14 Bloqueio da cabeça de aspiração 15 Recipiente de sujidade 16 Roleto de direcção 17 Suporte de aspiração 18 Bocal para juntas 19 Interruptor Eco (modo de poupança de energia) 20 Interruptor principal 21 Comutador de superfícies rígidas/alcatifa 22 Bocal para pavimentos 23 Regulação do tubo de aspiração telescópico 24 Tubo de aspiração telescópico 25 Regulador da potência de aspiração

26 Tubo curvo 27 Cesto do filtro permanente 28 Filtro de proteção do motor

Preparação

1. Desembalar o aparelho e montar os acessórios.

Figura B

Colocação em funcionamento

1. Verificar se o cesto do filtro permanente está fixado à cabeça de aspiração.

1 Operação com saco filtrante 2 Operação sem saco filtrante

Modos operativos

26 Português

Page 27

Instalar o filtro HEPA (acessório especial)

1. Desbloquear e retirar a grelha de sopro.

2. Retirar a caixa do filtro de ar de exaustão.

3. Inserir o novo filtro HEPA (acessório especial).

4. Colocar e bloquear a grelha de sopro.

Instalar o saco filtrante

1. Desbloquear e retirar a cabeça de aspiração.

2. Encaixar o saco de filtro de velo. Puxar a abertura do saco do filtro completamente sobre o ombro do suporte de aspiração.

Figura C

3. Colocar e bloquear a cabeça de aspiração.

Inserir conjunto da bateria

1. Introduzir o conjunto da bateria no suporte da bateria e encaixá-lo.

Carregar conjunto da bateria

Aviso

Ler o manual de instruções do fabricante do carregador e prestar especial atenção aos avisos de segurança!

Aviso

Ler o manual de instruções do fabricante do conjunto da bateria e prestar atenção especial aos avisos de segurança!

Aviso

O conjunto da bateria está parcialmente carregado aquando do fornecimento. Carregar antes do arranque e conforme necessário.

Aviso

O conjunto da bateria só pode ser carregado quando removido.

1. Pressionar a tecla de desbloqueio e remover o conjunto da bateria.

2. Carregar o conjunto da bateria de acordo com o manual de instruções do fabricante do carregador e do fabricante do conjunto da bateria.

Operação

1. Ligar o aparelho ao interruptor principal.

Modo Eco (modo de poupança de energia): O aparelho funciona com potência de aspiração reduzida. A autonomia das baterias acumuladoras é prolongada.

1. Ligar o modo Eco: Acionar o interruptor Eco. O anel iluminado do interruptor Eco acende-se a azul.

2. Desligar o modo Eco: Acionar repetidamente o interruptor Eco. O anel luminoso azul apaga-se.

1. Regular a potência de aspiração no regulador da potência de aspiração.

Aviso

Ao limpar revestimentos de pavimentos têxteis, a duração da bateria é mais curta do que ao limpar superfícies duras.

1. Colocar o comutador do bocal para pavimentos em superfície rígida ou em alcatifa.

2. Realizar a limpeza.

1. Desligar o aparelho ao interruptor principal.

Ligar o aparelho

Modo Eco

Ajustar a potência de aspiração

Operação de limpeza

Desligar o aparelho

1. Esvaziar o depósito.

2. Aspirar o interior e o exterior do aparelho e limpar com um pano húmido.

Armazenar o aparelho

Após cada operação

1. Guardar o aparelho num lugar seco e proteger contra utilização não autorizada.

Transporte

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho ao transportá-lo.

1. Ao transportar o aparelho em veículos, protegê-lo contra deslizamento e tombo, de acordo com as directivas em vigor.

Armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho para o respectivo armazenamento.

O aparelho só pode ser armazenado no interior.

1. Pressionar a tecla de desbloqueio e remover o conjunto da bateria, para evitar uma descarga.

Conservação e manutenção

 PERIGO

Perigo de choque eléctrico

Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho. Retirar o conjunto da bateria.

Limpeza do cesto do filtro permanente

ADVERTÊNCIA

Perigo devido ao cesto do filtro permanente molhado

Perigo de dano do aparelho Nunca coloque o cesto do filtro permanente quando está molhado.

1. Desbloquear e retirar a cabeça de aspiração.

2. Girar a cabeça de aspiração em 180º e baixá-la.

3. Desbloquear e retirar o cesto do filtro permanente.

4. Se necessário, limpar o cesto do filtro permanente (lavável) em água corrente.

5. Coloque o cesto do filtro permanente e encaixe-o no lugar.

6. Colocar e bloquear a cabeça de aspiração.

1. Desbloquear e retirar a cabeça de aspiração.

2. Retirar o saco do filtro de velo do bocal de aspiração.

Figura D

3. Engatar a lingueta de fecho e fechar bem o saco do filtro de velo.

4. Encaixar um saco de filtro de velo novo. Puxar a abertura do saco do filtro completamente sobre o ombro do suporte de aspiração.

5. Colocar e bloquear a cabeça de aspiração.

Trocar o saco filtrante

Português 27

Page 28

Substituir o filtro do ar de exaustão

Filtro do ar de exaustão: substituir conforme necessário, mas pelo menos uma 1x por ano

1. Desbloquear e retirar a grelha de sopro.

2. Retirar a caixa do filtro de ar de exaustão.

3. Retirar o filtro do ar de exaustão da respetiva caixa do filtro.

4. Inserir um novo filtro do ar de exaustão na caixa do filtro.

5. Inserir a caixa do filtro do ar de exaustão.

6. Colocar e bloquear a grelha de sopro.

Substituir o filtro HEPA (acessório especial)

Filtro HEPA: substituir conforme necessário, mas pelo menos uma 1x por ano

1. Desbloquear e retirar a grelha de sopro.

2. Retirar o filtro HEPA (acessórios especiais).

3. Inserir um novo filtro HEPA (acessório especial).

4. Colocar e bloquear a grelha de sopro.

Substituir o filtro de protecção do motor

1. Desbloquear e retirar a cabeça de aspiração.

2. Girar a cabeça de aspiração em 180º e baixá-la.

3. Desbloquear e retirar o cesto do filtro permanente.

4. Retirar o filtro de proteção do motor.

5. Colocar um novo filtro de proteção do motor.

6. Coloque o cesto do filtro permanente e encaixe-o no lugar.

7. Colocar e bloquear a cabeça de aspiração.

Ajuda em caso de avarias

 PERIGO

Perigo de choque eléctrico

Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho. Retirar o conjunto da bateria.

O aparelho desliga durante a operação

O termoprotector do motor activou

1. Verificar todas as peças quanto à existência de obstruções.

2. Substituir o saco de filtro de velo.

3. Substituir o filtro de proteção do motor.

4. Substituir o filtro do ar de exaustão ou filtro HEPA (acessório especial).

5. Voltar a ligar o aparelho.

A potência de aspiração diminui

1. Remover todos bloqueios do bocal de aspiração, do tubo de aspiração ou da mangueira de aspiração.

2. Substituir o saco de filtro de velo.

3. Limpar o cesto do filtro permanente sob água corrente e deixar secar.

4. Colocar/bloquear a cabeça de aspiração corretamente.

5. Substituir uma mangueira de aspiração com defeito.

6. Substituir o filtro de proteção do motor.

Saída de pó ao aspirar

1. Verificar o assento do saco de filtro de velo.

2. Substituir o saco de filtro de velo.

3. Colocar/bloquear a cabeça de aspiração corretamente.

4. Limpar o cesto do filtro permanente sob água corrente e deixar secar.

5. Inserir um novo cesto do filtro permanente.

6. Inserir corretamente ou substituir o filtro de proteção do motor.

A turbina de aspiração não funciona

1. Deixar arrefecer a placa superaquecida.

2. Carregar o conjunto da bateria.

3. Inserir o conjunto da bateria.

4. Voltar a ligar o aparelho.

Serviço de assistência técnica

Caso a avaria não possa ser resolvida, então, o aparelho terá de ser verificado pelo serviço de assistência técnica.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso) Para mais informações sobre a garantia (se disponíveis), consultar "Transferências" na área de serviço do website local da Kärcher.

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Lista de peças sobressalentes

Utilizar apenas baterias originais KÄRCHER e não utilizar baterias não recarregáveis.

Designação Ref.ª, peça

Conjunto da bateria Battery Power+ 36/75

Conjunto da bateria Battery Power+ 36/60

Conjunto de bateria Battery Power 36/50

Aparelho de carga rápida Battery Power+ 36/60 (EU)

Aparelho de carga rápida Battery Power+ 36/60 (GB)

Aparelho de carga rápida Battery Power+ 36/60 (AU)

sobressalente

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Ref.ª, desembalada

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito. Produto: Aspirador de sólidos Tipo: 1.355-xxx Tipo: 1.527-xxx

28 Português

Page 29

Directivas da União Europeia pertinentes

2006/42/CE (+2009/127/CE) 2011/65/UE 2014/30/UE

Normas harmonizadas aplicadas

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Normas nacionais aplicadas

Os signatários actuam em nome e em procuração do Conselho de Administração.

Mandatário da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Dados técnicos

T 10/1 Bp  (Adv/HEPA)

Ligação eléctrica

Tensão nominal do conjunto de bateria V 36 DC 36 DC Classe de protecção III III

Potência nominal W 500 500 Potência máxima W 500 500

Características do aparelho

Conteúdo do depósito l 10 15 Volume de ar (máx.) l/s 40 40 Subpressão (máx.) kPa (mbar) 22,3 (223) 22,3 (223) Tempo de serviço com o carregamento total das baterias

Minutos 19/Eco: 43 19/Eco: 43

- Battery Power 36/50

Tempo de serviço com o carregamento total das baterias

- Battery Power+ 36/60

Tempo de serviço com o carregamento total das baterias

- Battery Power+ 36/75

Minutos 22/Eco: 50 22/Eco: 50

Minutos 31/Eco: 66 31/Eco: 66

Medidas e pesos

Peso de operação típico kg 6,8 7,1 Comprimento x Largura x Altura mm 430 x 255 x 355 430 x 255 x 405 Diâmetro da mangueira de aspiração mm 35 35 Comprimento da mangueira de aspiração m 2,0 2,0

Condições ambientais

Temperatura ambiente °C 0/+40 0/+40

Valores determinados de acordo com a EN 60335-2-69

Nível acústico L Insegurança K

Valor de vibração mão/braço m/s Insegurança K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Reservados os direitos a alterações técnicas.

T 15/1 Bp  (Adv/HEPA)

Português 29

Page 30

Inhoud

Algemene instructies ........................................... 30

Milieubescherming .............................................. 30

Reglementair gebruik .......................................... 30

Beschrijving apparaat .......................................... 30

Voorbereiding ...................................................... 30

Inbedrijfstelling .................................................... 30

Bediening ............................................................ 31

Vervoer................................................................ 31

Opslag ................................................................. 31

Verzorging en onderhoud .................................... 31

Hulp bij storingen................................................. 32

Garantie............................................................... 32

Toebehoren en reserveonderdelen ..................... 32

EU-conformiteitsverklaring .................................. 32

Technische gegevens .......................................... 33

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge-

veiligheidsinstructies door te lezen Houd u hieraan. Bewaar beide documenten voor later gebruik of volgende eigenaars.

● Wanneer de gebruiksaanwijzing en de veiligheidsinstructies niet worden opgevolgd, kan dit schade aan het toestel en gevaar voor de bediener en andere personen tot gevolg hebben.

● Bij transportschade de dealer onmiddellijk op de hoogte brengen.

● Controleer bij het uitpakken of de verpakkingsinhoud compleet is en niet beschadigd is.

bruiksaanwijzing en de meegeleverde

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op:

www.kaercher.de/REACH

Reglementair gebruik

몇 WAARSCHUWING

Gezondheidsrisico

Inademen van gezondheidsgevaarlijke stoffen Het apparaat niet voor de afzuiging van gezondheidsschadelijke stoffen gebruiken.

LET OP

Beschadiging van het apparaat

Kortsluiting door hoge luchtvochtigheid Het apparaat alleen in binnenruimtes gebruiken en opslaan.

● Deze universele zuiger is geschikt voor de droge

reiniging van bodem- en wandoppervlakken.

● Dit apparaat is geschikt voor commercieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven.

Beschrijving apparaat

Afbeelding A

1 Het uitblaasrooster vergrendelen 2 Uitblaasrooster 3 Parkeerpositie voor vloersproeier 4 Typeplaatje 5 Zuigslang 6 Afvoerluchtfilterhuis 7 Afvoerluchtfilter 8 Kussensproeier

9 Ontgrendelingsknop 10 Accupack 11 Slanghouder 12 Handgreep (inklapbaar) 13 Zuigkop 14 Vergrendeling van de zuigkop 15 Vuilreservoir 16 Zwenkwiel 17 Zuigopening 18 Voegensproeier 19 Eco-schakelaar (energiespaarmodus) 20 Hoofdschakelaar 21 Omschakelaar hard oppervlak/tapijtvloeren 22 Vloersproeier 23 Afstelling telescoopzuigbuis 24 Telescoopzuigbuis 25 Zuigkrachtregelaar

26 Bochtstuk 27 Permanente filterkorf 28 Filter voor motorbescherming

Voorbereiding

1. Het apparaat uitpakken en het toebehoren monteren.

Afbeelding B

Inbedrijfstelling

1. Controleren of de permanente filterkorf aan de zuigkop is bevestigd.

1 Gebruik met filterzak 2 Gebruik zonder filterzak

Bedrijfsmodi

30 Nederlands

Page 31

HEPA-filter (bijzonder toebehoren) plaatsen

1. Het luchtuitlaatrooster ontgrendelen en verwijderen.

2. Het luchtuitlaatfilterhuis verwijderen.

3. Het HEPA-filter (bijzonder toebehoren) plaatsen.

4. Het luchtuitlaatrooster aanbrengen en vergrendelen.

Filterzak inbouwen

1. De zuigkop ontgrendelen en verwijderen.

2. De vliesfilterzak plaatsen. Daarbij de opening van de filterzak volledig over de rand van de zuigopening trekken.

Afbeelding C

3. De zuigkop plaatsen en vergrendelen.

Accupack plaatsen

1. Het accupack in de accuhouder schuiven en vergrendelen.

Accupack opladen

Instructie

De gebruiksaanwijzing van de fabrikant van het oplaadapparaat lezen en in het bijzonder de veiligheidsinstructies in acht nemen!

Instructie

De gebruiksaanwijzing van de fabrikant van het accupack lezen en in het bijzonder de veiligheidsinstructies in acht nemen!

Instructie

Het accupack is bij levering gedeeltelijk opgeladen. Vóór de inbedrijfstelling en indien nodig opladen.

Instructie

Het accupack kan alleen worden opgeladen nadat het uit het apparaat is verwijderd.

1. De ontgrendelingsknop indrukken en het accupack verwijderen.

2. Het accupack opladen volgens de gebruiksaanwijzingen van de fabrikant van het oplaadapparaat en die van het accupack.

Bediening

1. Het apparaat met de hoofdschakelaar inschakelen.

Eco-modus (energiespaarmodus): Het apparaat werkt met verminderde zuigcapaciteit. De looptijd van de accu wordt verhoogd.

1. Eco-modus inschakelen: De Eco-schakelaar bedienen. De verlichte ring van de Eco-schakelaar licht blauw op.

2. Eco-modus uitschakelen: De Eco-schakelaar opnieuw bedienen. De blauw verlichte ring dooft.

1. De zuigkracht instellen via de zuigkrachtregelaar.

Instructie

Bij het reinigen van textiele vloerbedekkingen is de levensduur van de batterij korter dan bij het reinigen van harde oppervlakken.

1. De schakelaar van de vloersproeier op hard oppervlak of tapijtvloer zetten.

2. De reiniging uitvoeren.

1. Het apparaat met de hoofdschakelaar uitschakelen.

Apparaat inschakelen

Eco-modus

Zuigkracht instellen

Reinigingsbedrijf

Apparaat uitschakelen

1. Het reservoir leegmaken.

2. Het apparaat van binnen en van buiten reinigen door afzuigen en afvegen met een vochtige doek.

Apparaat opbergen

Na elk gebruik

1. Het apparaat in een droge ruimte zetten en tegen gebruik door onbevoegden beveiligen.

Vervoer

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat.

1. Apparaat bij transport in voertuigen conform de richtlijnen tegen wegglijden en omvallen beveiligen.

Opslag

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het apparaat.

Het apparaat mag alleen in binnenruimtes worden opgeslagen.

1. De ontgrendelingsknop indrukken en het accupack verwijderen om ontlading ervan te voorkomen.

Verzorging en onderhoud

 GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Verwijder het accupack.

De permanente filterkorf reinigen

LET OP

Gevaar door natte permanente filterkorf

Gevaar voor beschadiging van het apparaat Breng de permanente filterkorf nooit in natte toestand aan.

1. De zuigkop ontgrendelen en verwijderen.

2. De zuigkop over 180° draaien en verwijderen.

3. De permanente filterkorf ontgrendelen en verwijderen.

4. Indien nodig de permanente filterkorf (wasbaar) onder stromend water reinigen en laten drogen.

5. De permanente filterkorf aanbrengen en vastklikken.

6. De zuigkop plaatsen en vergrendelen.

1. De zuigkop ontgrendelen en verwijderen.

2. De vliesfilterzak verwijderen van de zuigopening.

Afbeelding D

3. De sluitstrip inklappen en vliesfilterzak afsluiten.

4. Een nieuwe vliesfilterzak plaatsen. Daarbij de opening van de filterzak volledig over de rand van de zuigopening trekken.

5. De zuigkop plaatsen en vergrendelen.

Filterzak vervangen

Nederlands 31

Page 32

Afvoerluchtfilter: vervangen wanneer nodig, maar ten minste een keer per jaar

1. Het luchtuitlaatrooster ontgrendelen en verwijderen.

2. Het luchtuitlaatfilterhuis verwijderen.

3. Het luchtuitlaatfilter uit het luchtuitlaatfilterhuis nemen.

4. Een nieuw luchtuitlaatfilter in het luchtuitlaatfilterhuis plaatsen.

5. Het luchtuitlaatfilterhuis plaatsen.

6. Het luchtuitlaatrooster aanbrengen en vergrendelen.

HEPA-filter (bijzonder toebehoren)

HEPA-filter: vervangen wanneer nodig, maar ten minste een keer per jaar

1. Het luchtuitlaatrooster ontgrendelen en verwijderen.

2. Het HEPA-filter (speciaal toebehoren) verwijderen.

3. Een nieuw HEPA-filter (bijzondere toebehoren) plaatsen.

4. Het luchtuitlaatrooster aanbrengen en vergrendelen.

vervangen

Motorbeveiligingsfilter vervangen

Afvoerluchtfilter vervangen

1. De zuigkop ontgrendelen en verwijderen.

2. De zuigkop over 180° draaien en verwijderen.

3. De permanente filterkorf ontgrendelen en verwijderen.

4. Het motorbeveiligingsfilter verwijderen.

5. Een nieuw motorbeveiligingsfilter plaatsen.

6. De permanente filterkorf aanbrengen en vastklikken.

7. De zuigkop plaatsen en vergrendelen.

Hulp bij storingen

 GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Verwijder het accupack.

Apparaat schakelt tijdens het bedrijf uit

Motor-thermoprotector is geactiveerd

1. Alle onderdelen op verstoppingen controleren.

2. De vliesfilterzak vervangen.

3. Het filter voor motorbescherming vervangen.

4. Het afvoerluchtfilter of het HEPA-filter (bijzonder toebehoren) vervangen.

5. Het apparaat weer inschakelen.

Zuigkracht neemt af

1. Alle verstoppingen uit de zuigmond, de zuigbuis of de zuigslang verwijderen.

2. De vliesfilterzak vervangen.

3. De permanente filterkorf reinigen onder stromend water en laten drogen.

4. De zuigkop correct plaatsen/vergrendelen.

5. Een defecte zuigslang vervangen.

6. Het motorbeveiligingsfilter vervangen.

Uittreden van stof tijdens het zuigen

1. Controleren of de vliesfilterzak goed zit.

2. De vliesfilterzak vervangen.

3. De zuigkop correct plaatsen/vergrendelen.

4. De permanente filterkorf reinigen onder stromend water en laten drogen.

5. Een nieuwe permanente filterkorf plaatsen.

6. Het motorbeveiligingsfilter goed plaatsen of vervangen.

Zuigturbine start niet

1. Een oververhitte printplaat laten afkoelen.

2. Het accupack opladen.

3. Het accupack plaatsen.

4. Het apparaat weer inschakelen.

Klantenservice

Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde) Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcherwebsite onder "Downloads".

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Reserveonderdelenlijst

Alleen originele KÄRCHER-accupacks gebruiken, geen batterijen die niet kunnen worden opgeladen.

Aanduiding Bestelnum-

Accupack Battery Power+ 36/75

Accupack Battery Power+ 36/60

Accupack Battery Power 36/50

Snellader Battery Power+ 36/60 (EU)

Snellader Battery Power+ 36/60 (GB)

Snellader Battery Power+ 36/60 (AU)

mer, reserveonderdee l

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Artikelnummer, onverpakt

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Droogzuiger Type: 1.355-xxx Type: 1.527-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU

32 Nederlands

Page 33

Toegepaste geharmoniseerde normen

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Technische gegevens

T 10/1 Bp  (Adv/HEPA)

Elektrische aansluiting

Nominale spanning accupack V 36 DC 36 DC Beschermingsklasse III III

Nominaal vermogen W 500 500 Maximaal vermogen W 500 500

Gegevens capaciteit apparaat

Inhoud reservoir l 10 15 Luchthoeveelheid (max.) l/s 40 40 Onderdruk (max.) kPa (mbar) 22,3 (223) 22,3 (223) Bedrijfstijd bij volledig opgeladen accu - Accupack Bat-

tery Power 36/50 Bedrijfstijd bij volledig opgeladen accu - Accupack Bat-

Minuten 19/Eco: 43 19/Eco: 43

Minuten 22/Eco: 50 22/Eco: 50

tery Power+ 36/60 Bedrijfstijd bij volledig opgeladen accu - Accupack Bat-

tery Power+ 36/75

Minuten 31/Eco: 66 31/Eco: 66

Afmetingen en gewichten

Typisch bedrijfsgewicht kg 6,8 7,1 Lengte x breedte x hoogte mm 430 x 255 x 355 430 x 255 x 405 Diameter zuigslang mm 35 35 Lengte zuigslang m 2,0 2,0

Omgevingsvoorwaarden

Omgevingstemperatuur °C 0/+40 0/+40

Berekende waarden conform EN 60335-2-69

Geluidsdrukniveau L Onzekerheid K

Hand-arm-vibratiewaarde m/s Onzekerheid K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Technische wijzigingen voorbehouden.

T 15/1 Bp  (Adv/HEPA)

Nederlands 33

Page 34

İçindekiler

Genel uyarılar...................................................... 34

Çevre koruma ...................................................... 34

Amaca uygun kullanım ........................................ 34

Cihaz açıklaması ................................................. 34

Hazırlık ................................................................ 34

İşletime alma ....................................................... 34

Kullanım .............................................................. 35

Taşıma................................................................. 35

Depolama ............................................................ 35

Koruma ve bakım ................................................ 35

Arıza durumunda yardım..................................... 36

Garanti................................................................. 36

Aksesuarlar ve yedek parçalar ............................ 36

AB Uygunluk Beyanı ........................................... 36

Teknik bilgiler....................................................... 37

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi-

edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

●İşletim kılavuzu ve güvenlik bilgilerine uyulmaması, kullanıcı ve diğer kişiler için tehlikeli durumların oluşmasına ve cihazın hasar görmesine yol açabilir.

● Ta şıma hasarları varsa hemen bayiyi bilgilendirin.

● Ambalajı açarken, paket içeriğinde eksik aksesuar

veya hasarlı parça olup olmadığını kontrol edin.

lerini okuyun. Bu bilgilere göre hareket

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin. Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.:

www.kaercher.de/REACH

Amaca uygun kullanım

몇 UYARI

Sağlık tehlikesi

Sağlığa zararlı tozların solunması Cihazı, sağlığa zararlı tozların süpürülmesi için kullanmayın.

DIKKAT

Cihazın hasar görmesi

Havadaki yüksek nem sebebiyle kısa devre Cihazı sadece iç mekanlarda kullanın ve saklayın.

● Bu üniversal cihaz; zemin ve duvar yüzeylerinin ku-

ru temizlemesi için uygundur.

● Bu cihaz, ticari kullanıma uygundur; örn., oteller,

okullar, hastaneler, fabrikalar, dükkanlar, bürolar ve kiralama dükkanları.

Şekil A

1 Hava üfleme ızgarasının kilitlenmesi 2 Hava üfleme ızgarası 3 Yer süpürme başlığı park konumu 4 Tip levhası 5 Vakum hortumu 6 Çıkış havası filtre gövdesi 7 Çıkış hava filtresi 8 Döşeme süpürme başlığı

9 Kilit açma tuşu 10 Akü paketi 11 Hortum tutucusu 12 Ta şıma kulpu (katlanabilir) 13 Emme kafası 14 Emme kafası kilit düzeni

15 Kir kabı 16 Yürütme tekerlekleri 17 Emiş bağlantısı 18 Derz süpürme başlığı 19 Eco şalteri (enerji tasarruf modu) 20 Ana şalter 21 Sert yüzey / halı zemini geçiş şalteri 22 Zemin Başlığı 23 Teleskopik emiş borusu ayarı 24 Teleskopik emiş borusu 25 Vakum gücü ayarlayıcısı 26 Dirsek 27 Kalıcı filtre sepeti 28 Motor koruma filtresi

Hazırlık

Cihaz açıklaması

1. Cihazı ambalajından çıkarın ve aksesuarlarını monte edin.

Şekil B

İşletime alma

1. Kalıcı filtre sepetinin vakum kafasında takılı olup olmadığını kontrol edin.

1 Filtre kağıdı olmadan işletme 2 Filtre kağıdı olmadan kullanım

HEPA filtresinin (özel donanım) monte

1. Hava üfleme ızgarasının kilidini açın ve çıkarın.

2. Çıkış havası filtre gövdesini çıkarın.

3. HEPA filtresini (özel donanım) yerleştirin.

4. Hava üfleme ızgarasını takın ve kilitleyin.

İşletim türleri

edilmesi

34 Türkçe

Page 35

1. Vakum kafasının kilidini açın ve vakum kafasını çı- karın.

2. Dokumasız kumaş filtre torbasını takın. Bunu yaparken, filtre torbasının ağzını tamamen vakum rakoru- nun setli kısmının üzerinden geçirin.

Şekil C

3. Emme kafasını takın ve kilitleyin.

Akü paketinin takılması

Filtre bezini monte etme

1. Akü paketini akü tutucusuna yerleştirin ve yerine oturtun.

Akü paketinin şarj edilmesi

Not

Şarj cihazı üreticisinin kullanım kılavuzunu okuyun ve güvenlik bilgilerine özellikle dikkat edin!

Not

Akü paketi üreticisinin kullanım kılavuzunu okuyun ve güvenlik bilgilerine özellikle dikkat edin!

Not

Akü paketi, teslimatta kısmen şarj edilmiştir. İşletime al- madan önce ve ihtiyaca göre şarj edin.

Not

Akü paketi, yalnızca çıkarıldığında şarj edilebilir.

1. Kilit açma tuşuna basın ve akü paketini çıkarın.

2. Akü paketini, şarj cihazı üreticisinin ve akü paket üreticisinin kullanım kılavuzuna göre şarj edin.

Kullanım

1. Cihazı ana şalterden açın.

Eco modu (enerji tasarruf modu): Cihaz, azaltılmış süpürme gücüyle çalışır. Akü çalı şma süresi uzar.

1. Eco modunu devreye alın: Eco şalterine basın. Eco şalterinin ışık halkası mavi renkte yanar.

2. Eco modunu devreden çıkarın: Eco şalterine tekrar basın. Mavi ışık halkası söner.

1. Vakum gücünü vakum gücü ayarlayıcısında ayarlayın.

Not

Tekstil kaplamaları temizlerken, sert yüzeylerin temizliğine kıyasla akü çalışma süresi azalır.

1. Yer süpürme başlığının değiştirme şalterini sert yüzeye veya halı zeminine ayarlayın.

2. Temizliği yapın.

1. Cihazı ana şalterden kapatın.

1. Hazneyi boşaltın.

2. Cihazı, içten ve dıştan süpürerek ve nemli bir bezle silerek temizleyin.

1. Cihazı kuru bir odada muhafaza edin ve izinsiz kullanıma karşı emniyete alın.

Cihazın çalıştırılması

Eco modu

Vakum gücünü ayarlayın

Temizleme işletimi

Cihazın kapatılması

Her işletimden sonra

Cihazın muhafaza edilmesi

Taşıma

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Ta şıma sırasında cihazın ağırlığını dikkate alın.

1. Cihazı araç içinde taşırken, geçerli yönetmelikler uyarınca kaymaya ve devrilmeye karşı emniyete alın.

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Depolama sırasında cihazın ağırlığına dikkat edin.

Cihaz, sadece iç mekanlarda depolanmalıdır.

1. Deşarj olmasını önlemek için kilit açma tuşuna basın ve akü paketini çıkarın.

Koruma ve bakım

 TEHLIKE

Elektrik çarpma tehlikesi

Akım ileten parçalara temas nedeniyle yaralanmalar Cihazı kapatın. Akü paketini çıkarın.

Kalıcı filtre sepetini temizleme

DIKKAT

Islak kalıcı filtre sepeti nedeniyle tehlike

Cihazda hasar riski Kalıcı filtre sepetini asla ıslak şekilde yerleştirmeyin.

1. Vakum kafasının kilidini açın ve vakum kafasını çı- karın.

2. Vakum kafasını 180° döndürün ve kenara koyun.

3. Kalıcı filtre sepetinin kilidini açın ve çıkarın.

4. Gerekirse, kalı cı filtre sepetini (yıkanabilir) akan su altında temizleyin ve kurumaya bırakın.

5. Kalıcı filtre sepetini yerleştirin ve yerine oturtun.

6. Emme kafasını takın ve kilitleyin.

1. Vakum kafasının kilidini açın ve vakum kafasını çı- karın.

2. Dokumasız kumaş filtre torbasını çekerek vakum rakorundan çıkarın.

Şekil D

3. Kilit tutamacı içeri katlayın ve dokumasız kumaş filtre torbasını sızdırmaz biçimde kapatın.

4. Yeni bir dokumasız kumaş filtre torbası takın. Bunu yaparken, filtre torbasının ağzını tamamen vakum rakorunun setli kısmının üzerinden geçirin.

5. Emme kafasını takın ve kilitleyin.

Çıkış hava filtresi: gerekirse değiştirin, ancak en az yılda bir kez

1. Hava üfleme ızgarasının kilidini açın ve çıkarın.

2. Çıkış havası filtre gövdesini çıkarın.

3. Çıkış hava filtresini çıkış havası filtre gövdesini çıkarın.

4. Yeni çıkış hava filtresini çıkış havası filtre gövdesine yerleştirin.

5. Çıkış havası filtre gövdesini çıkarın.

6. Hava üfleme ızgarasını takın ve kilitleyin.

Filtre bezini değiştirme

Egzoz hava filtresini değiştirme

Türkçe 35

Page 36

HEPA filtresinin (özel donanım)

HEPA filtresi: gerekirse değiştirin, ancak en az yılda bir kez

1. Hava üfleme ızgarasının kilidini açın ve çıkarın.

2. HEPA filtresini (özel donanım) çıkarın.

3. Yeni bir HEPA filtresi (özel donanım) yerleştirin.

4. Hava üfleme ızgarasını takın ve kilitleyin.

değiştirilmesi

Motor koruma filtresini değiştirme

1. Vakum kafasının kilidini açın ve vakum kafasını çı- karın.

2. Vakum kafasını 180° döndürün ve kenara koyun.

3. Kalıcı filtre sepetinin kilidini açın ve çıkarın.

4. Motor koruma filtresini çıkarın.

5. Yeni bir motor koruma filtresi takın.

6. Kalıcı filtre sepetini yerleştirin ve yerine oturtun.

7. Emme kafasını takın ve kilitleyin.

Arıza durumunda yardım

 TEHLIKE

Elektrik çarpma tehlikesi

Akım ileten parçalara temas nedeniyle yaralanmalar Cihazı kapatın. Akü paketini çıkarın.

Cihaz, işletim sırasında kapanıyor

Motor termo koruyucusu cevap verdi

1. Tüm parçaları tıkanıklığa karşı kontrol edin.

2. Dokumasız kumaş filtre torbasını değiştirin.

3. Motor koruma filtresini değiştirin.

4. Çıkış hava filtresini veya HEPA filtresini (özel donanım) değiştirin.

5. Cihazı tekrar açın.

Emme gücü düşüyor

1. Vakum ağzındaki, vakum borusundaki veya vakum hortumundaki tüm tıkanıklıkları giderin.

2. Dokumasız kumaş filtre torbasını değ

3. Kalıcı filtre sepetini akan su altında temizleyin ve kurumaya bırakın.

4. Vakum kafasını doğru şekilde oturtun/kilitleyin.

5. Arızalı bir vakum hortumunu değiştirin.

6. Motor koruma filtresini değiştirin.

Vaku m sırasında toz çıkışı

1. Dokumasız kumaş filtre torbasının yerine oturduğunu kontrol edin.

2. Dokumasız kumaş filtre torbasını değiştirin.

3. Vakum kafasını doğru şekilde oturtun/kilitleyin.

4. Kalıcı filtre sepetini akan su altında temizleyin ve kurumaya bırakın.

5. Yeni bir kalıcı filtre sepeti tak

6. Motor koruma filtresini doğru şekilde yerleştirin veya değiştirin.

Vakum türbini çalışmıyor

1. Aşırı ısınmış devre kartının soğumasını bekleyin.

2. Akü paketini şarj edin.

3. Akü paketini yerleştirin.

4. Cihazı yeniden açın.

Müşteri hizmetleri

Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.

iştirin.

ın.

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış faturası ile satıcınıza veya size en yakın yetkili servise başvurun. (Adres için bkz. Arka sayfa) Daha ayrıntılı garanti bilgilerini (varsa) yerel Kärcher web sitenizin servis bölümünde “İndirilenilen Dokümanlar” altında bulabilirsiniz.

Aksesuarlar ve yedek parçalar

Garanti

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Yedek parça listesi

Sadece orijinal KÄRCHER akü paketleri kullanın, şarj edilemeyen akü kullanmayın.

Tan ımSipariş nu-

Battery Power+ 36/75 akü paketi

Battery Power+ 36/60 akü paketi

Battery Power 36/50 akü paketi

Battery Power+ 36/60 (EU) akü paketi hızlı ş

Battery Power+ 36/60 (GB) akü paketi hızlı şarj cihazı

Battery Power+ 36/60 (AU) akü paketi hızlı şarj cihazı

arj cihazı

marası, yedek parça

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Ürün numarası, paketlenmemiş

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder. Ürün: Kuru elektrikli süpürge Tip: 1.355-xxx Tip: 1.527-xxx

İlgili AB direktifleri

2006/42/AT (+2009/127/AT) 2011/65/AB 2014/30/AB

Uygulanan uyumlaştırılmış normlar

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Uygulanan ulusal normlar

36 Türkçe

Page 37

Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2022/10/01

Teknik bilgiler

T 10/1 Bp  (Adv/HEPA)

Elektrik bağlantısı

Akü paketinin nominal voltajı V 36 DC 36 DC Koruma sınıfı III III

Nominal güç W 500 500 Maksimum güç W 500 500

Cihaz performans verileri

Hazne içeriği l 10 15 Hava miktarı (maks.) l/s 40 40 Vakum basıncı (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Tam dolu akü şarjında çalışma süresi - Battery Power

36/50 akü paketi Tam dolu akü şarjında çalışma süresi - Battery Power+

36/60 akü paketi Tam dolu akü şarjında çalışma süresi - Battery Power+

Dakika 19/Eco: 43 19/Eco: 43

Dakika 22/Eco: 50 22/Eco: 50

Dakika 31/Eco: 66 31/Eco: 66

36/75 akü paketi

Boyutlar ve ağırlıklar

Tipik işletim ağırlığı kg 6,8 7,1 Uzunluk x genişlik x yükseklik mm 430 x 255 x 355 430 x 255 x 405 Emme hortumu çapı mm 35 35 Emme hortumu uzunluğum2,02,0

Çevresel koşul

Ortam sıcaklığı °C 0/+40 0/+40

EN 60335-2-69 uyarınca tespit edilen değerler

Ses basınç seviyesi L Belirsizlik K

El-kol titreşim değeri m/s Belirsizlik K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Tekn ik değişiklik hakkı saklıdır.

T 15/1 Bp  (Adv/HEPA)

Türkçe 37

Page 38

Innehåll

Allmän information............................................... 38

Miljöskydd............................................................ 38

Avsedd användning............................................. 38

Beskrivning av maskinen..................................... 38

Förberedelse ....................................................... 38

Idrifttagning.......................................................... 38

Manövrering ........................................................ 39

Transport ............................................................. 39

Förvaring ............................................................. 39

Skötsel och underhåll .......................................... 39

Hjälp vid störningar.............................................. 40

Garanti................................................................. 40

Tillbehör och reservdelar..................................... 40

EU-försäkran om överensstämmelse .................. 40

Tekniska data ...................................................... 41

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinfor-

första gången. Följ anvisningarna. Förvara båda häftena för framtida bruk eller för nästa ägare.

● Om inte bruksanvisningen och säkerhetsinformationen beaktas kan det uppstå skador på apparaten och risker för användaren och andra personer.

● Informera försäljaren omgående om transportskador uppstått.

● Kontrollera vid uppackningen att inga tillbehör saknas eller är skadade.

mation innan du använder din apparat

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Avsedd användning

몇 VARNING

Hälsorisk

Inandning av hälsovådligt damm Maskinen ska inte användas för att suga upp hälsovådligt damm.

OBSERVERA

Maskinskada

Kortslutning på grund av hög luftfuktighet Använd och förvara endast maskinen inomhus.

● Denna universaldammsugare är avsedd för torren-

göring av golv- och väggytor.

● Denna apparat är avsedd för yrkesmässig använd-

ning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor.

Beskrivning av maskinen

Bild A

1 Utblåsgallrets förregling 2 Utblåsgaller 3 Parkeringsposition för golvmunstycke 4 Typsky lt 5 Sugslang 6 Frånluftsfilterhus 7 Frånluftfilter 8 Möbelmunstycke

9 Upplåsningsknapp 10 Batteripaket 11 Slanghållare 12 Bärhandtag (fällbart) 13 Sughuvud 14 Förregling av sughuvudet

15 Smutsbehållare 16 Styrhjul 17 Uppsugningsinlopp 18 Fogmunstycke 19 Eco-knapp (energisparläge) 20 Huvudströmbrytare 21 Omkopplare hårt golv/heltäckningsmatta 22 Golvmunstycke 23 Justering av teleskopsugrör 24 Teleskopsugrör 25 Sugkraftsreglage 26 Krök 27 Permanentfilterkorg 28 Motorskyddsfilter

Förberedelse

1. Packa upp maskinen och montera tillbehöret.

Bild B

Idrifttagning

1. Kontrollera att permanentfilterkorgen är fäst på sughuvudet.

1 Drift med filterpåse 2 Drift utan filterpåse

Montera HEPA-filter (specialtillbehör)

1. Lås upp och ta av utblåsgallret.

2. Ta ut frånluftsfilterhuset.

3. Sätt i HEPA-filtret (specialtillbehör).

4. Fäst och lås utblåsgallret.

Driftlägen

38 Svenska

Page 39

1. Lås upp och ta bort sughuvudet.

2. Sätt på fleecefilterpåsen. Dra då filterpåsens öppning helt över uppsugningsinloppets fläns.

Bild C

3. Sätt på sughuvudet och lås.

Sätta in batteripaket

Sätta i filterpåse

1. Skjut in batteripaketet i hållaren och haka fast det.

Ladda batteripaketet

Hänvisning

Läs noga igenom bruksanvisningen från tillverkaren av laddaren och följ framför allt säkerhetsanvisningarna!

Hänvisning

Läs noga igenom bruksanvisningen från tillverkaren av batteripaketet och följ framför allt säkerhetsanvisningarna!

Hänvisning

Batteripaketet är delvis laddat vid leverans. Ladda före idrifttagning och vid behov.

Hänvisning

Batteripaketet kan endast laddas när det tas bort.

1. Tryck på upplåsningsknappen och ta ut batteripaketet.

2. Ladda batteripaketet enligt bruksanvisningen från tillverkaren av laddaren resp. av batteripaketet.

Manövrering

1. Starta maskinen med huvudbrytaren.

Eco-läge (energisparläge): Maskinen arbetar med reducerad sugeffekt. Batteriets hållbarhet förlängs.

1. Koppla in Eco-läge: Tryck på Eco-knappen. Ljusringen på Eco-knappen lyser blått.

2. Koppla ur Eco-läge: Tryck upprepade gånger på Eco-knappen. Den blå ljusringen slocknar.

1. Reglera sugkraften på sugregulatorn.

Hänvisning

Vid rengöring av textilbeläggningar reduceras batteriets livslängd jämfört med rengöring av hårda ytor.

1. Ställ in golvmunstyckets omkopplare på hårt golv eller heltäckningsmatta.

2. Genomför rengöringen.

1. Stäng av maskinen med huvudströmbrytaren.

1. Töm behållaren.

2. Rengör maskinen invändigt och utvändigt genom uppsugning och torka av med en fuktig duk.

1. Ställ undan maskinen i ett torrt utrymme och säkra den mot obehörig användning.

Starta maskinen

Eco-läge

Justera sugkraften

Rengöringsdrift

Stänga av maskinen

Efter varje användning

Förvara maskinen

Transport

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Säkra enheten enligt gällande föreskrifter så att den inte kan glida eller välta vid transport i fordon.

Förvaring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Enheten kan välta på lutande ytor. Ta hänsyn till maskinens vikt vid förvaring.

Maskinen får endast förvaras inomhus.

1. Tryck in upplåsningsknappen och ta ut batteripaketet för att undvika urladdning.

Skötsel och underhåll

 FARA

Risk för elektriska stötar

Skador vid beröring av strömförande delar Stäng av apparaten. Ta ut batteripaketet.

Rengöring av permanentfilterkorgen

OBSERVERA

Fara på grund av våt permanentfilterkorg

Risk för skador på maskinen Sätt aldrig in permanentfilterkorgen när den är våt.

1. Lås upp och ta bort sughuvudet.

2. Vrid sughuvudet 180° och lägg ner det.

3. Lås upp och ta av permanentfilterkorgen.

4. Rengör vid behov permanentfilterkorgen (kan sköljas) under rinnande vatten och låt den torka.

5. Sätt på och haka fast permanentfilterkorgen.

6. Sätt på sughuvudet och lås.

1. Lås upp och ta bort sughuvudet.

2. Dra av fleecefilterpåsen från uppsugningsinloppet.

Bild D

3. Fäll in spännet och förslut fleecefilterpåsen tätt.

4. Sätt på en ny fleecefilterpåse. Dra då filterpåsens öppning helt över uppsugningsinloppets fläns.

5. Sätt på sughuvudet och lås.

Frånluftfilter: byt vid behov, dock minst en gång om året

1. Lås upp och ta av utblåsgallret.

2. Ta ut frånluftsfilterhuset.

3. Ta ut frånluftfiltret ur frånluftsfilterhuset.

4. Sätt i ett nytt frånluftfilter i frånluftsfilterhuset.

5. Sätt i frånluftsfilterhuset.

6. Fäst och lås utblåsgallret.

Byta HEPA-filter (specialtillbehör)

HEPA-filter: byt vid behov, dock minst en gång om året

1. Lås upp och ta av utblåsgallret.

2. Ta ut HEPA-filtret (specialtillbehör).

3. Sätt i ett nytt HEPA-filter (specialtillbehör).

4. Fäst och lås utblåsgallret.

Byta filterpåse

Byta frånluftfilter

Svenska 39

Page 40

1. Lås upp och ta bort sughuvudet.

2. Vrid sughuvudet 180° och lägg ner det.

3. Lås upp och ta av permanentfilterkorgen.

4. Ta av motorskyddsfiltret.

5. Sätt i ett nytt motorskyddsfilter.

6. Sätt på och haka fast permanentfilterkorgen.

7. Sätt på sughuvudet och lås.

Använd endast KÄRCHER originalbatteripaket, inte icke-uppladdningsbara batterier.

Hjälp vid störningar

 FARA

Risk för elektriska stötar

Skador vid beröring av strömförande delar Stäng av apparaten. Ta ut batteripaketet.

Maskinen stängs av under drift

Motorns termiska skydd har aktiverats

1. Kontrollera alla delar avseende igensättning.

2. Byt fleecefilterpåsen.

3. Byt motorskyddsfiltret.

4. Byt frånluftfiltret eller HEPA-filtret (specialtillbehör).

5. Koppla till maskinen igen.

Sugkraften minskar

1. Ta bort allt som täpper till sugmunstycke, sugrör el-

Byta motorskyddsfilter

ler sugslang.

2. Byt fleecefilterpåsen.

3. Rengör permanentfilterkorgen under rinnande vatten och låt den torka.

4. Montera/lås sughuvudet korrekt.

5. Byt ut en defekt sugslang.

6. Byt motorskyddsfiltret.

Damm tränger ut under sugning

1. Kontrollera hur fleecefilterpåsen sitter.

2. Byt fleecefilterpåsen.

3. Montera/lås sughuvudet korrekt.

4. Rengör permanentfilterkorgen under rinnande vatten och låt den torka.

5. Sätt i en ny permanentfilterkorg.

6. Sätt i motorskyddsfiltret korrekt eller byt det.

Sugturbinen går inte

1. Låt ett överhettat kretskort svalna.

2. Ladda batteripaketet.

3. Sätt i batteripaketet.

4. Koppla till maskinen igen.

Kundservice

Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgänglig) finns i serviceområdet på din lokala Kärcher-webbplats under "Nedladdningar".

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

40 Svenska

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Torrsug Typ: 1.355-xxx Typ: 1.527-xxx

Gällande EU-direktiv

2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU

Tillämpade harmoniserade standarder

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Tillämpade nationella standarder

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Reservdelslista

Beteckning Beställ-

Batteripaket Battery Power+ 36/75

Batteripaket Battery Power+ 36/60

Batteripaket Battery Power 36/50

Snabbladdare Battery Power+ 36/60 (EU)

Snabbladdare Battery Power+ 36/60 (GB)

Snabbladdare Battery Power+ 36/60 (AU)

ningsnummer, reservdel

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

EU-försäkran om

överensstämmelse

Artikelnummer, oförpackad

Page 41

Tekniska data

T 10/1 Bp  (Adv/HEPA)

Elanslutning

Batteripaketets märkspänning V 36 DC 36 DC Skyddsklass III III

Märkeffekt W 500 500 Maximal effekt W 500 500

Effektdata maskin

Behållarinnehåll l 10 15 Luftmängd (max.) l/s 40 40 Undertryck (max.) kPa (mbar) 22,3 (223) 22,3 (223) Driftstid vid full batteriladdning – batteripaket Battery

Power 36/50 Drifttid vid full batteriladdning - batteripaket Battery

Minuter 19/Eco: 43 19/Eco: 43

Minuter 22/Eco: 50 22/Eco: 50

Power+ 36/60 Driftstid vid full batteriladdning – batteripaket Battery

Power+ 36/75

Minuter 31/Eco: 66 31/Eco: 66

Mått och vikter

Typisk arbetsvikt kg 6,8 7,1 Längd x bredd x höjd mm 430 x 255 x 355 430 x 255 x 405 Diameter sugslang mm 35 35 Längd sugslang m 2,0 2,0

Miljöförhållanden

Omgivande temperatur °C 0/+40 0/+40

Fastställda värden enligt EN 60335-2-69

Ljudtrycksnivå L Osäkerhet K

Hand-arm-vibrationsvärde m/s Osäkerhet K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Med förbehåll för tekniska ändringar.

T 15/1 Bp  (Adv/HEPA)

Svenska 41

Page 42

Sisältö

Yleisiä ohjeita ...................................................... 42

Ympäristönsuojelu ............................................... 42

Määräystenmukainen käyttö ............................... 42

Laitekuvaus ......................................................... 42

Valmistelu............................................................ 42

Käyttöönotto ........................................................ 42

Käyttö .................................................................. 43

Kuljetus................................................................ 43

Varastointi............................................................ 43

Hoito ja huolto ..................................................... 43

Ohjeet häiriötilanteissa ........................................ 44

Takuu................................................................... 44

Lisävarusteet ja varaosat .................................... 44

EU-vaatimustenmukaisuusvakuutus ................... 44

Tekniset tiedot ..................................................... 45

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja muka-

tele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

● Käyttöohjeen ja turvallisuusohjeiden noudattamatta jättäminen voi aiheuttaa laitteen vaurioitumisen sekä vaaroja käyttäjälle ja muille henkilöille.

● Ilmoita kuljetusvahingoista heti myyjälle.

● Tarkasta pakkauksesta purkaessasi, ettei pakkauk-

sen sisällössä ole vaurioita eikä varusteita puutu.

na toimitetut turvallisuusohjeet. Menet-

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöä säästäen.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaisen toiminnan vuoksi. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja ainesosista löytyy osoitteesta:

www.kaercher.de/REACH

Määräystenmukainen käyttö

몇 VAROITUS

Terveydellinen vaara

Terveydelle haitallisten pölyjen hengittäminen Laitetta ei saa käyttää terveydelle haitallisten pölyjen imurointiin.

HUOMIO

Laitevauriot

Korkeasta ilmankosteudesta johtuva oikosulku Käytä ja säilytä laitetta vain sisätiloissa.

● Tämä yleisimuri on tarkoitettu lattia- ja seinäpintojen

kuivapuhdistukseen.

● Laite on tarkoitettu ammattikäyttöön, esim. hotelleis-

sa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa.

Kuva A

1 Puhallussäleikön lukitseminen 2 Puhallussäleikkö 3 Lattiasuuttimen pysäköintikohta 4 Tyyppikilpi 5 Imuletku 6 Poistoilman suodatinkotelo 7 Poistoilmansuodatin 8 Kalustesuulake

9 Lukituksen avauspainike 10 Akkupaketti 11 Letkupidike 12 Kantokahva (taitettava) 13 Imupää 14 Imupään lukitus

15 Likasäiliö 16 Ohjausrulla 17 Imuliitäntä 18 Rakosuulake 19 Eco-kytkin (energiansäästötila) 20 Pääkytkin 21 Vaihtokytkin kova pinta / kokolattiamatto 22 Lattiasuutin 23 Teleskooppi-imuputken säätö 24 Teleskooppi-imuputki 25 Imutehon säädin 26 Putkikäyrä 27 Pysyvä suodatinkori 28 Moottorisuodatin

Valmistelu

Laitekuvaus

1. Pura laite pakkauksesta ja asenna lisävarusteet.

Kuva B

Käyttöönotto

1. Tarkasta, onko pysyvä suodatinkori kiinnitetty imupäähän.

1 Käyttö pölypussin kanssa 2 Käyttö ilman pölypussia

HEPA-suodattimen (lisävaruste) asennus

1. Avaa ja irrota puhallussäleikkö.

2. Irrota poistoilman ilmansuodatinkotelo.

3. Aseta HEPA-suodatin (erikoisvaruste).

4. Kiinnitä ja lukitse puhallussäleikkö.

Käyttötavat

42 Suomi

Page 43

1. Irrota ja poista imupää.

2. Työnnä kuitusuodatinpussi paikoilleen. Vedä tässä suodatinpussin aukko kokonaan imuyhteen reunan yli.

Kuva C

3. Aseta ja lukitse imupää paikalleen.

Akkupaketin asettaminen

Pölypussin asennus

1. Työnnä akkupaketti akkupidikkeeseen ja anna lukittua.

Akkupaketin lataaminen

Huomautus

Lue laturivalmistajan käyttöohje ja kiinnitä erityistä huomiota turvallisuusohjeisiin!

Huomautus

Lue akkupaketin valmistajan käyttöohje ja kiinnitä erityistä huomiota turvallisuusohjeet!

Huomautus

Akkupaketti on toimitettaessa osittain ladattu. Lataa ennen käyttöönottoa ja tarvittaessa.

Huomautus

Akkupaketti voidaan ladata vain, kun se on irrotettu.

1. Paina lukituksen vapautuspainiketta ja irrota akkupaketti.

2. Lataa akkupaketti laturin ja akkupaketin valmistajan käyttöohjeiden mukaisesti.

Käyttö

1. Kytke laite päälle pääkytkimestä.

Eco-moodi (energiansäästötila): Laite toimii pienennetyllä imuteholla. Akun toiminta-aika pitenee.

1. Eco-tilan ottaminen käyttöön: Paina Eco-kytkintä.

2. Eco-tilan poistaminen käytöstä: Paina Eco-kytkintä

1. Säädä imutehoa imutehon säätimellä.

Huomautus

Kun puhdistat tekstiililattiapäällysteitä, akun käyttöikä on lyhyempi kuin kovia pintoja puhdistettaessa.

1. Aseta lattiasuuttimen vaihtokytkin kovalle pinnalle

2. Suorita puhdistus.

1. Kytke laite pois päältä pääkytkimestä.

1. Tyhjennä säiliö.

2. Puhdista laite käytön jälkeen ulkoa ja sisältä imuroi-

1. Aseta laite kuivaan tilaan ja varmista, etteivät sivul-

Laitteen kytkeminen päälle

Eco-tila

Eco-kytkimen valaistu rengas palaa sinisenä.

useita kertoja. Sininen valaistu rengas sammuu.

Imutehon säätö

Puhdistuskäyttö

tai kokolattiamatolle.

Laitteen kytkeminen pois

Jokaisen käytön jälkeen

malla ja pyyhkimällä kostealla liinalla.

Laitteen säilytys

liset pääse käyttämään laitetta.

Kuljetus

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

1. Estä laitteen luisuminen ja kaatuminen ajoneuvossa kuljetettaessa kiinnittämällä laite voimassa olevien direktiivien mukaisesti.

Varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino.

Laitetta saa säilyttää vain sisätiloissa.

1. Paina lukituksen vapautuspainiketta ja irrota akkupaketti tyhjäksi purkautumisen estämiseksi.

Hoito ja huolto

 VAARA

Sähköiskuvaara

Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Poista akku.

Pysyvän suodatinkorin puhdistus

HUOMIO

Vaara märän pysyvän suodatinkorin vuoksi

Laitteen vaurioitumisriski Älä koskaan aseta märkää pysyvää suodatinkoria paikoilleen.

1. Irrota ja poista imupää.

2. Käännä imupäätä 180° ja laske se alas.

3. Avaa ja poista pysyvä suodatinkori.

4. Puhdista pysyvä suodatinkori (pestävä) tarvittaessa juoksevalla vedellä ja anna sen kuivua.

5. Asenna pysyvä suodatinkori paikoilleen ja napsauta se kiinni.

6. Aseta ja lukitse imupää paikalleen.

1. Irrota ja poista imupää.

2. Poista kuitusuodatinpussi imusuuttimesta.

Kuva D

3. Käännä sulkuläppä sisään ja sulje kuitusuodatinpussi tiiviisti.

4. Työnnä uusi kuitusuodatinpussi paikoilleen. Vedä tässä suodatinpussin aukko kokonaan imuyhteen reunan yli.

5. Aseta ja lukitse imupää paikalleen.

Poistoilmansuodatin: vaihdetaan tarvittaessa, kuitenkin vähintään kerran vuodessa.

1. Avaa ja irrota puhallussäleikkö.

2. Irrota poistoilman ilmansuodatinkotelo.

3. Ota poistoilmansuodatin poistoilman suodatinkotelosta.

4. Aseta uusi poistoilmansuodatin poistoilman suodatinkoteloon.

5. Aseta poistoilman ilmansuodatinkotelo.

6. Kiinnitä ja lukitse puhallussäleikkö.

Pölypussin vaihto

Poistoilmansuodattimen vaihto

Suomi 43

Page 44

HEPA-suodattimen (lisävaruste) vaihto

HEPA-suodatin: vaihdetaan tarvittaessa, kuitenkin vähintään kerran vuodessa.

1. Avaa ja irrota puhallussäleikkö.

2. Ota HEPA-suodatin (erikoislisävaruste) pois.

3. Aseta uusi HEPA-suodatin (erikoisvaruste).

4. Kiinnitä ja lukitse puhallussäleikkö.

Moottorin suojasuodattimen vaihto

1. Irrota ja poista imupää.

2. Käännä imupäätä 180° ja laske se alas.

3. Avaa ja poista pysyvä suodatinkori.

4. Irrota moottorin suojasuodatin.

5. Aseta uusi moottorin suojasuodatin.

6. Asenna pysyvä suodatinkori paikoilleen ja napsauta se kiinni.

7. Aseta ja lukitse imupää paikalleen.

Ohjeet häiriötilanteissa

 VAARA

Sähköiskuvaara

Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Poista akku.

Laite kytkeytyy käytön aikana pois päältä

Moottorin lämpösuoja on reagoinut

1. Tarkasta kaikki osat tukosten varalta.

2. Vaihda kuitusuodatinpussi.

3. Vaihda moottorin suojasuodatin.

4. Vaihda poistoilmasuodatin tai HEPA-suodatin (lisävaruste).

5. Käynnistä laite uudelleen.

Imuteho laskee

1. Poista tukokset imusuuttimesta, imuputkesta tai imuletkusta.

2. Vaihda kuitusuodatinpussi.

3. Puhdista pysyvä suodatinkori juoksevalla vedellä ja anna sen kuivua.

4. Aseta/lukitse imupää oikein.

5. Vaihda viallinen imuletku.

6. Vaihda moottorin suojasuodatin.

Pölyä tulee ulos imuroitaessa

1. Tarkasta, että kuitusuodatinpussi on oikein paikoillaan.

2. Vaihda kuitusuodatinpussi.

3. Aseta/lukitse imupää oikein.

4. Puhdista pysyvä suodatinkori juoksevalla vedellä ja anna sen kuivua.

5. Aseta uusi pysyvä suodatinkori.

6. Aseta moottorin suojasuodatin oikein tai vaihda se.

Imuturbiini ei käynnisty

1. Anna ylikuumentuneen piirilevyn jäähtyä.

2. Lataa akkupaketti.

3. Aseta akkupaketti.

4. Käynnistä laite uudelleen.

Jos vikaa ei voida korjata, toimita laite tarkastettavaksi asiakaspalveluun.

44 Suomi

Asiakaspalvelu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiömme julkaisemat takuuehdot. Korjaamme laitteessasi mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (osoite, katso takasivu) Lisätietoja takuutiedoista (jos saatavilla) on Kärcherin paikallisen verkkosivuston palvelualueella kohdassa "Lataukset".

Lisävarusteet ja varaosat

Takuu

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Varaosaluettelo

Käytä vain alkuperäisiä KÄRCHER-akkuja, ei kertakäyttöisiä akkuja.

Nimi Tilausnu-

Battery Power+ 36/75 -ak-ku2.445-043.0 6.445-059.0

Battery Power+ 36/60 -ak-ku2.042-022.0 6.445-085.0

Battery Power 36/50 -akkupaketti

Battery Power+ 36/60 (EU)

-pikalaturi Battery Power+ 36/60 (GB)

-pikalaturi Battery Power+ 36/60 (AU)

-pikalaturi

mero, varaosa

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Tuotenumero, pakkaamattomana

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa. Tuote: Kuivaimuri Tyyppi: 1.355-xxx Tyyppi: 1.527-xxx

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY) 2011/65/EU 2014/30/EU

Sovelletut yhdenmukaistetut standardit

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Sovelletut kansalliset standardit

Page 45

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 2022/10/01

Tekniset tiedot

T 10/1 Bp  (Adv/HEPA)

Sähköliitäntä

Akkupaketin nimellisjännite V 36 DC 36 DC Suojaluokka III III

Nimellisteho W 500 500 Maksimiteho W 500 500

Laitteen tehotiedot

Säiliön tilavuus l 10 15 Ilmamäärä (maks.) l/s 40 40 Alipaine (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Toiminta-aika täydellä akun latauksella – Battery Power

36/50 -akku Toiminta-aika täydellä akun latauksella – Battery Power+

36/60 -akku Toiminta-aika täydellä akun latauksella – Battery Power+

minuuttia 19/Eco: 43 19/Eco: 43

minuuttia 22/Eco: 50 22/Eco: 50

minuuttia 31/Eco: 66 31/Eco: 66

36/75 -akku

Mitat ja painot

Tyypillinen käyttöpaino kg 6,8 7,1 Pituus x leveys x korkeus mm 430 x 255 x 355 430 x 255 x 405 Imuletkun läpimitta mm 35 35 Imuletkun pituus m 2,0 2,0

Ympäristöolosuhteet

Ympäristön lämpötila °C 0/+40 0/+40

Määritetyt arvot standardin EN 60335-2-69 mukaan

Äänenpainetaso L Epävarmuus K

Käsi-käsivarsi-tärinäarvo m/s Epävarmuus K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Oikeus teknisiin muutoksiin pidätetään.

T 15/1 Bp  (Adv/HEPA)

Suomi 45

Page 46

Indhold

Generelle merknader........................................... 46

Miljøvern.............................................................. 46

Forskriftsmessig bruk .......................................... 46

Apparatbeskrivelse .............................................. 46

Forberedelse ....................................................... 46

Igangsetting......................................................... 46

Betjening ............................................................. 47

Transport ............................................................. 47

Oppbevaring........................................................ 47

Stell og vedlikehold ............................................. 47

Bistand ved feil .................................................... 48

Garanti................................................................. 48

Tilbehør og reservedeler ..................................... 48

EU-samsvarserklæring ........................................ 48

Tekniske spesifikasjoner...................................... 49

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i

sikkerhetsanvisningene. Følg anvisningene. Oppbevar begge heftene til senere bruk eller for annen eier.

● Det kan oppstå skader på apparatet og være til fare for brukeren og andre personer dersom den originale driftsveiledningen og sikkerhetsanvisningene ikke tas til følge.

● Informer forhandleren umiddelbart ved ev. transportskader.

● Kontroller at det ikke mangler noe tilbehør, og at innholdet i pakken er uskadet når du pakker ut.

bruk første gang, og følg de vedlagte

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om innholdsstoffene finner du på:

www.kaercher.de/REACH

Forskriftsmessig bruk

몇 ADVARSEL

Helsefare

Innånding av helseskadelig støv Ikke bruk apparatet for oppsuging av helseskadelig støv.

OBS

Skader på apparatet

Kortslutning forårsaket av høy luftfuktighet Bruk og oppbevar apparatet kun innendørs.

● Denne universalsugeren er ment for tørr rengjøring

av gulv- og veggflater.

● Dette apparatet er egnet for kommersiell bruk, f.eks.

på hoteller, skoler, sykehus, fabrikker, butikker, kontorer og hos utleiere.

Figur A

1 Låsing av utblåsningsgitteret 2 Utblåsningsgitter 3 Parkeringsposisjon gulvmunnstykke 4 Typeskilt 5 Sugeslange 6 Eksosfilterhus 7 Eksosfilter 8 Møbelmunnstykke

9 Låseknapp 10 Batteripakke 11 Slangeholder 12 Bærehåndtak (sammenleggbart) 13 Sugehode 14 Låsemekanisme for sugehode

15 Smussbeholder 16 Styrehjul 17 Sugestuss 18 Fugemunnstykke 19 Eco-bryter (Energisparemodus) 20 Hovedbryter 21 Bytte mellom hard overflate/teppe 22 Gulvmunnstykke 23 Justering av teleskopsugerør 24 Teleskopsugerør 25 Sugestyrkeregulering 26 Albuerør 27 Permanent filterkurv 28 Motorvernfilter

Forberedelse

Apparatbeskrivelse

1. Pakk ut apparatet og monter tilbehøret.

Figur B

Igangsetting

1. Kontroller at den permanente filterkurven er festet til sugehodet.

1 Drift med filterpose 2 Drift uten filterpose

Montere HEPA-filter (spesialtilbehør)

1. Lås opp og ta av utblåsingsgitteret.

2. Ta ut eksosfilterhuset.

3. Sett inn HEPA-filteret (spesialtilbehør).

4. Sett på og lås utblåsingsgitteret.

Driftsmoduser

46 Norsk

Page 47

1. Løsne sugehodet og ta det av.

2. Sett på dukfilterposen. Trekk åpningen på filterposen helt over avsatsen på sugestussen.

Figur C

3. Sett på sugehodet og lås det.

Sett inn batteripakken

Montere filterpose

1. Skyv batteripakken inn i batteriholderen til den går i inngrep.

Lade batteripakken

Merknad

Les bruksanvisningen fra laderprodusenten og vær spesielt oppmerksom på sikkerhetsinstruksjonene!

Merknad

Les bruksanvisningen fra batteripakkeprodusenten og vær spesielt oppmerksom på sikkerhetsinstruksjonene!

Merknad

Batteripakken er delvis oppladet ved levering. Lad opp før idriftsettelse og etter behov.

Merknad

Batteripakken kan bare lades når den er tatt ut.

1. Trykk på frigjøringstasten og ta ut batteripakken.

2. Lad batteripakken som beskrevet i bruksanvisningen fra laderprodusenten og batteripakkeprodusenten.

Betjening

1. Slå på maskinen ved hovedbryteren.

Eco-modus (energisparing): Apparatet arbeider med redusert sugeeffekt. Batteriet varer lenger.

1. Slå på Eco-modus: Betjen Eco-bryteren. Lysringen på Eco-bryteren lyser blått.

2. Slå av Eco-modus: Betjen Eco-bryteren igjen. Den blå lysringen slukker.

1. Juster sugekraften på sugekraftregulatoren.

Merknad

Ved rengjøring av tekstilbelegg reduseres batterilevetiden sammenlignet med rengjøring av harde overflater.

1. Still inn omkoblingsbryteren for gulvdysen på hard overflate eller teppegulv.

2. Gjennomfør rengjøringen.

1. Slå av apparatet med hovedbryteren.

1. Tøm beholderen.

2. Rengjør apparatet på innsiden og utsiden ved å suge av det og tørke av med en fuktig klut.

1. Plasser apparatet i et tørt rom og sikre det mot uautorisert bruk.

Slå på apparatet

Eco-modus

Stille inn sugestyrken

Rengjøring

Slå av apparatet

Etter hver bruk

Oppbevare apparatet

Transport

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

1. Ved transport i kjøretøyer må apparatet sikres mot å skli og velte iht. gjeldende bestemmelser.

Oppbevaring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

Apparatet skal kun oppbevares innendørs.

1. Trykk på frigjøringstasten og ta ut batteripakken for å unngå utlading.

Stell og vedlikehold

 FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Ta ut batteripakken.

Rengjør den permanente filterkurven

OBS

Fare hvis den permanente filterkurven er våt

Risiko for skade på apparatet Den permanente filterkurven må aldri settes inn når den er våt.

1. Løsne sugehodet og ta det av.

2. Drei sugehodet 180° og legg det ned.

3. Lås opp og ta av den permanente filterkurven.

4. Rengjør den permanente filterkurven (vaskbar) under rennende vann ved behov og la den tørke.

5. Sett på den permanente filterkurven og la den gå i lås.

6. Sett på sugehodet og lås det.

1. Løsne sugehodet og ta det av.

2. Trekk av dukfilterposen fra sugestussen.

Figur D

3. Fold inn låseklaffen og lukk dukfilterposen godt.

4. Sett på en ny dukfilterpose. Trekk åpningen på filterposen helt over avsatsen på sugestussen.

5. Sett på sugehodet og lås det.

Eksosfilter: skift ved behov, men minst én gang i året

1. Lås opp og ta av utblåsingsgitteret.

2. Ta ut eksosfilterhuset.

3. Ta ut eksosfilteret fra eksosfilterhuset.

4. Sett inn et nytt eksosfilter i eksosfilterhuset.

5. Sett inn eksosfilterhuset.

6. Sett på og lås utblåsingsgitteret.

Skifte HEPA-filter (spesialtilbehør)

HEPA-filter: skift ved behov, men minst én gang i året

1. Lås opp og ta av utblåsingsgitteret.

2. Ta ut HEPA-filteret (spesialtilbehør).

3. Sett inn et nytt HEPA-filter (spesialtilbehør).

4. Sett på og lås utblåsingsgitteret.

Skifte filterpose

Skifte ut avtrekksfilter

Norsk 47

Page 48

1. Løsne sugehodet og ta det av.

2. Drei sugehodet 180° og legg det ned.

3. Lås opp og ta av den permanente filterkurven.

4. Ta av motorvernfilteret.

5. Sett inn et nytt motorvernfilter.

6. Sett på den permanente filterkurven og la den gå i lås.

7. Sett på sugehodet og lås det.

Bistand ved feil

Skifte motorvernfilter

 FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Ta ut batteripakken.

Apparatet slår seg av under drift

Motorens termovern er utløst

1. Kontroller alle deler med tanke på tilstopping.

2. Skift dukfilterposen.

3. Skift motorvernfilteret.

4. Skift ut eksosfilteret eller HEPA-filteret (spesialtilbehør).

5. Koble inn apparatet igjen.

Sugekraften avtar

1. Fjern blokkeringer fra sugedysen, sugerøret eller sugeslangen.

2. Skift dukfilterposen.

3. Rengjør den permanente filterkurven under rennende vann ved behov og la den tørke.

4. Sett på sugehodet på riktig måte og lås det.

5. Skift en defekt sugeslange.

6. Skift motorvernfilteret.

Støvutslipp under suging

1. Kontroller plasseringen av dukfilterposen.

2. Skift dukfilterposen.

3. Sett på sugehodet på riktig måte og lås det.

4. Rengjør den permanente filterkurven under rennende vann ved behov og la den tørke.

5. Sett inn en ny permanent filterkurv.

6. Skift motorvernfilteret på riktig måte eller skift det.

Sugeturbinen går ikke

1. Et overopphetet kretskort må avkjøles.

2. Lad batteripakken.

3. Sett inn batteripakken.

4. Slå på apparatet igjen.

Kundeservice

Dersom feilen ikke kan utbedres, må apparatet kontrolleres av kundeservice.

Garanti

Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen. (Se adresse på baksiden) Videre garantiinformasjon (hvis tilgjengelig) finner du i serviceområdet på ditt lokale Kärcher-nettsted under "Nedlastinger".

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Reservedelsliste

Bruk bare KÄRCHER originale batteripakker, ikke ikkeoppladbare batterier.

Betegnelse Bestillings-

Batteripakke Battery Power+ 36/75

Batteripakke Battery Power+ 36/60

Batteripakke Battery Power 36/50

Hurtiglader Battery Power+ 36/60 (EU)

Hurtiglader Battery Power+ 36/60 (GB)

Hurtiglader Battery Power+ 36/60 (AU)

nummer, reservedel

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Varenummer, pakket ut

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Apparat til tørrsuging Type: 1.355-xxx Type: 1.527-xxx

Gjeldende EU-direktiver

2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU

Anvendte harmoniserte standarder

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Anvendte nasjonale standarder

Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig: S. Reiser

48 Norsk

Page 49

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany)

Tlf.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2022/10/01

Tekniske spesifikasjoner

T 10/1 Bp  (Adv/HEPA)

Elektrisk tilkobling

Nominell spenning batteri V 36 DC 36 DC Beskyttelsesklasse III III

Nominell effekt W 500 500 Maksimal effekt W 500 500

Effektspesifikasjoner apparat

Innhold i beholderen l 10 15 Luftmengde (maks.) l/s 40 40 Vakuum (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Driftstid ved full batterilading - batteripakke Battery Po-

Minutter 19/Eco: 43 19/Eco: 43

wer 36/50 Driftstid ved full batterilading - batteripakke Battery Po-

wer+ 36/60 Driftstid ved full batterilading - batteripakke Battery Po-

wer+ 36/75

Minutter 22/Eco: 50 22/Eco: 50

Minutter 31/Eco: 66 31/Eco: 66

Mål og vekt

Gjennomsnittlig driftsvekt kg 6,8 7,1 Lengde x bredde x høyde mm 430 x 255 x 355 430 x 255 x 405 Diameter sugeslange mm 35 35 Lengde sugeslange m 2,0 2,0

Omgivelsesbetingelser

Omgivelsestemperatur °C 0/+40 0/+40

Registrerte verdier iht. EN 60335-2-69

Lydtrykknivå L Usikkerhet K

Hånd-arm-vibrasjonsverdi m/s Usikkerhet K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Med forbehold om tekniske endringer.

T 15/1 Bp  (Adv/HEPA)

Norsk 49

Page 50

Indhold

Generelle henvisninger ....................................... 50

Miljøbeskyttelse ................................................... 50

Bestemmelsesmæssig anvendelse..................... 50

Beskrivelse af apparat ......................................... 50

Forberedelse ....................................................... 50

Ibrugtagning ........................................................ 50

Betjening ............................................................. 51

Transport ............................................................. 51

Opbevaring.......................................................... 51

Pleje og vedligeholdelse...................................... 51

Hjælp ved fejl....................................................... 52

Garanti................................................................. 52

Tilbehør og reservedele....................................... 52

EU-overensstemmelseserklæring ....................... 52

Tekniske data ...................................................... 53

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden

jen maskinen i henhold til disse. Opbevar begge hæfter til senere brug eller til kommende brugere.

● Hvis driftsvejledningen og sikkerhedsforskrifterne ikke overholdes, kan der opstå skader på maskinen og fare for brugeren og andre personer.

● Informér straks forhandleren ved transportskader.

● Kontrollér ved udpakningen om pakkeindholdet er

komplet, og om der er sket beskadigelse.

maskinen tages i brug første gang. Bet-

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Bestemmelsesmæssig anvendelse

몇 ADVARSEL

Sundhedsfare

Indånding af sundhedsskadeligt støv Apparatet må ikke anvendes til opsugning af sundhedsskadeligt støv.

BEMÆRK

Beskadigelse af apparatet

Kortslutning som følge af høj luftfugtighed Anvend og opbevar kun apparatet indenfor.

● Denne universalsuger er beregnet til tørrengøring af

gulv- og vægflader.

● Denne maskine er beregnet til erhvervsmæssig

brug, f.eks. på hoteller, skoler, hospitaler og kontorer samt i fabrikker, butikker og udlejningsvirksomheder.

Figur A

1 Låsning af udblæsningsgitteret 2 Udblæsningsgitter 3 Parkeringsposition for gulvmundstykke 4 Typeskilt 5 Sugeslange 6 Afgangsluftfilterhus 7 Afgangsluftfilter 8 Polsterdyse

9 Oplåsningstast 10 Batteripakke 11 Slangeholder 12 Bæregreb (sammenklappeligt) 13 Sugehoved 14 Lås på sugehovedet

15 Smudsbeholder 16 Styrerulle 17 Sugestuds 18 Fugedyse 19 Eco-kontakt (energisparefunktion) 20 Hovedafbryder 21 Omskifter hård flade/væg-til-væg-tæppe 22 Gulvmundstykke 23 Justering af teleskopsugerør 24 Teleskopsugerør 25 Sugekraftregulator 26 Bøjet rørstykke 27 Permanent filterkurv 28 Motorbeskyttelsesfilter

Forberedelse

Beskrivelse af apparat

1. Pak apparatet ud, og montér tilbehøret.

Figur B

Ibrugtagning

1. Kontrollér, om den permanente filterkurv er fastgjort på sugehovedet.

1 Drift med filterpose 2 Drift uden filterpose

Montering af HEPA-filter (specialtilbehør)

1. Lås udblæsningsgitteret op, og tag det af.

2. Tag afgangsluft-filterhuset ud.

3. Sæt HEPA-filteret (specialtilbehør) i.

4. Sæt udblæsningsgitteret på, og lås det.

Driftsformer

50 Dansk

Page 51

1. Lås sugehovedet op, og tag det af.

2. Sæt filterposen af fiberstof på. Træk i den forbindelse filterposens åbning helt over sugestudsens kant.

Figur C

3. Sæt sugehoved på, og lås det fast.

Isætning af batteripakke

Montering af filterpose

1. Skub batteripakken ind i batteriholderen, indtil den går i hak.

Opladning af batteripakke

Obs

Læs driftsvejledning fra producenten af ladeaggregatet, og vær særlig opmærksom på sikkerhedsforskrifterne!

Obs

Læs batteripakkeproducentens driftsvejledning, og vær særlig opmærksom på sikkerhedsforskrifterne!

Obs

Batteripakken er delvis opladet ved levering. Oplad den inden idriftsættelse og efter behov.

Obs

Batteripakken kan kun oplades, når den tages ud.

1. Tryk på sikkerhedstasten, og tag batteripakken ud.

2. Oplad batteripakken i henhold til oplader- og batteripakkeproducentens driftsvejledning.

Betjening

1. Tænd maskinen på hovedkontakten.

Eco-modus (energisparefunktion): Maskinen kører med reduceret sugekapacitet. Batteriets løbetid forlænges.

1. Aktivering af eco-modus: Tryk på eco-kontakten. Lysringen på eco-kontakten lyser blåt.

2. Deaktivering af eco-modus: Tryk flere gange på eco-kontakten. Den blå lysring slukker.

1. Justér sugekraften på sugeregulatoren.

Obs

Ved rengøring af tekstilbeklædninger reduceres batteridrifttiden i forhold til rengøring af hårde flader.

1. Sæt gulvmundstykkets omskifter på hård flade eller gulvtæppe.

2. Udfør rengøringen.

1. Sluk maskinen på hovedkontakten.

1. Tøm beholderen.

2. Rengør maskinen indvendigt og udvendigt vha. opsugning og aftørring med en fugtig klud.

1. Anbring apparatet i et tørt rum, og sørg for at sikre den mod brug af uvedkommende.

Tilkobling af maskinen

Eco-modus

Justering af sugekraft

Rengøringsdrift

Slukning af apparatet

Efter hver brug

Opbevaring af apparatet

Transport

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten.

1. Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte iht. til de gældende retningslinjer.

Opbevaring

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt vedopbevaring.

Maskinen må kun opbevares indendørs.

1. Tryk på sikkerhedstasten, og tag batteripakken ud for at undgå en afladning.

Pleje og vedligeholdelse

 FARE

Fare for elektrisk stød

Kvæstelser ved berøring af strømførende dele Sluk for maskinen. Tag batteripakken ud.

Rengøring af den permanente filterkurv

BEMÆRK

Fare på grund af våd permanent filterkurv

Risiko for beskadigelse af apparatet Sæt aldrig den permanente filterkurv i, så længe den er våd.

1. Lås sugehovedet op, og tag det af.

2. Drej sugehovedet 180 °, og tag det af.

3. Lås den permanente filterkurv op, og tag den af.

4. Rengør om nødvendigt den permanente filterkurv (vaskbar) under rindende vand, og lad den tørre.

5. Sæt den permanente filterkurv på, og lad den gå i indgreb.

6. Sæt sugehoved på, og lås det fast.

1. Lås sugehovedet op, og tag det af.

2. Træk filterposen af fiberstof af sugedysen.

3. Vip låsesnippen ind, og luk filterposen af fiberstof

4. Sæt en ny filterpose af fiberstof på. Træk i den for-

5. Sæt sugehoved på, og lås det fast.

Afgangsluftfilter: Udskift efter behov, dog mindst en gang om året

1. Lås udblæsningsgitteret op, og tag det af.

2. Tag afgangsluft-filterhuset ud.

3. Tag afgangsluftfilteret ud af afgangsluft-filterhuset.

4. Sæt et nyt afgangsluftfilter i afgangsluft-filterhuset.

5. Sæt afgangsluft-filterhuset i.

6. Sæt udblæsningsgitteret på, og lås det.

Udskiftning af HEPA-filter (specialtilbehør)

HEPA-Afgangsluftfilter: Udskift efter behov, dog mindst en gang om året

1. Lås udblæsningsgitteret op, og tag det af.

2. Tag HEPA-filteret ud (specialtilbehør).

3. Sæt et nyt HEPA-filter (specialtilbehør) i.

4. Sæt udblæsningsgitteret på, og lås det.

1. Lås sugehovedet op, og tag det af.

2. Drej sugehovedet 180 °, og tag det af.

3. Lås den permanente filterkurv op, og tag den af.

4. Tag motorbeskyttelsesfilteret ud.

5. Sæt et nyt motorbeskyttelsesfilter i.

Dansk 51

Udskiftning af filterpose

Figur D

helt.

bindelse filterposens åbning helt over sugestudsens kant.

Udskift afgangsluftfilteret

Udskiftning af motorbeskyttelsesfilter

Page 52

6. Sæt den permanente filterkurv på, og lad den gå i indgreb.

7. Sæt sugehoved på, og lås det fast.

Hjælp ved fejl

 FARE

Fare for elektrisk stød

Kvæstelser ved berøring af strømførende dele Sluk for maskinen. Tag batteripakken ud.

Maskinen stopper under drift

Den termiske motorbeskyttelse har reageret

1. Kontrollér alle dele for tilstopninger.

2. Udskift filterposen af fiberstof.

3. Udskift motorbeskyttelsesfilteret.

4. Udskift afgangsluftfilteret eller HEPA-filteret (specialtilbehør).

5. Tænd for apparatet igen.

Sugekraft aftager

1. Fjern alle blokeringer fra sugedysen, sugerøret eller sugeslangen.

2. Udskift filterposen af fiberstof.

3. Rengør den permanente filterkurv under rindende vand, og lad den tørre.

4. Sæt sugehovedet korrekt på/lås det.

5. Udskift en defekt sugeslange.

6. Udskift motorbeskyttelsesfilteret.

Støvudslip ved sugning

1. Kontrollér, om filterposen af fiberstof sidder rigtigt.

2. Udskift filterposen af fiberstof.

3. Sæt sugehovedet korrekt på/lås det.

4. Rengør den permanente filterkurv under rindende vand, og lad den tørre.

5. Sæt en ny permanent filterkurv i.

6. Sæt motorbeskyttelsesfilteret rigtigt i, eller udskift det.

Sugeturbine kører ikke

1. Lad et overophedet printkort køle af.

2. Oplad batteripakken.

3. Sæt batteripakken i.

4. Tænd for maskinen igen.

Kundeservice

Hvis fejlen ikke kan afhjælpes, skal maskinen kontrolleres af kundeservice.

Garanti

I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved apparatet udbedres gratis inden for garantifristen, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet. (Se adressen på bagsiden) Yderligere garantioplysninger (hvis findes) kan findes i serviceområdet på dit lokale Kärcher-websted under "Downloads".

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Der må kun anvendes originale batteripakker fra KÄRCHER og ingen ikke-genopladelige batterier.

Betegnelse Bestillings-

Batteripakke Battery Power+ 36/75

Batteripakke Battery Power+ 36/60

Batteripakke Battery Power 36/50

Lynladeaggregat Battery Power+ 36/60 (EU)

Lynladeaggregat Battery Power+ 36/60 (GB)

Lynladeaggregat Battery Power+ 36/60 (AU)

nummer, reservedel

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Varenummer, udpakket

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Tørsuger Type: 1.355-xxx Type: 1.527-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF) 2011/65/EU 2014/30/EU

Anvendte harmoniserede standarder

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Anvendte nationale standarder

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Reservedelsliste

52 Dansk

Page 53

Tekniske data

T 10/1 Bp  (Adv/HEPA)

Elektrisk tilslutning

Nominel spænding batteripakke V 36 DC 36 DC Beskyttelsesklasse III III

Nominel effekt W 500 500 Maksimal ydelse W 500 500

Effektdata maskine

Beholderindhold l 10 15 Luftmængde (maks.) l/s 40 40 Undertryk (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Driftstid ved fuld batteriopladning - batteripakke Battery

Power 36/50 Driftstid ved fuld batteriopladning - batteripakke Battery

Minutter 19/Eco: 43 19/Eco: 43

Minutter 22/Eco: 50 22/Eco: 50

Power+ 36/60 Driftstid ved fuld batteriopladning - batteripakke Battery

Power+ 36/75

Minutter 31/Eco: 66 31/Eco: 66

Mål og vægt

Typisk driftsvægt kg 6,8 7,1 Længde x bredde x højde mm 430 x 255 x 355 430 x 255 x 405 Diameter sugeslange mm 35 35 Længde sugeslange m 2,0 2,0

Omgivelsesbetingelser

Omgivelsestemperatur °C 0/+40 0/+40

Beregnede værdier iht. EN 60335-2-69

Lydtryksniveau L Usikkerhed K

Hånd-arm-vibrationsværdi m/s Usikkerhed K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Der tages forbehold for tekniske ændringer.

T 15/1 Bp  (Adv/HEPA)

Dansk 53

Page 54

Sisukord

Üldised juhised .................................................... 54

Keskkonnakaitse ................................................. 54

Nõuetekohane kasutamine.................................. 54

Seadme kirjeldus ................................................. 54

Ettevalmistus ....................................................... 54

Kasutuselevõtmine .............................................. 54

Käsitsemine ......................................................... 55

Transport ............................................................. 55

Ladustamine ........................................................ 55

Hooldus ja jooksevremont ................................... 55

Abi rikete korral ................................................... 56

Garantii................................................................ 56

Lisavarustus ja varuosad ..................................... 56

EL vastavusdeklaratsioon.................................... 56

Tehnilised andmed .............................................. 57

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaa-

neile vastavalt. Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

● Kasutusjuhendi ja ohutusjuhiste eiramisel võivad tekkida kahjustused seadmel ja ohud operaatorile ning teistele inimestele.

● Informeerige transpordikahjude korral kohe edasimüüjat.

● Kontrollige lahtipakkimisel pakendi sisu puuduvate tarvikute või kahjustuste suhtes.

sasolevad ohutusjuhised läbi. Toimige

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult. Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis

võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt:

www.kaercher.de/REACH

Nõuetekohane kasutamine

몇 HOIATUS

Oht tervisele

Tervist kahjustavate tolmude sissehingamine Ärge kasutage seadet tervist kahjustavate tolmude imemiseks.

TÄHELEPANU

Seadme kahjustus

Lühis kõrge õhuniiskuse tõttu Kasutage ja ladustage seadet ainult siseruumides.

● See universaalimur on ette nähtud põranda- ja sei-

napindade kuivpuhastuseks.

● Antud seade sobib tööstuslikuks kasutamiseks nt

hotellides, koolides, haiglates, tehastes, kauplustes, büroodes ja üüriärides.

Joonis A

1 Väljapuhkevõre lukusti 2 Väljapuhkevõre 3 Põrandadüüsi parkimispositsioon 4 Tüübisilt 5 Imivoolik 6 Heitõhu filtrikorpus 7 Heitõhufilter 8 Polstridüüs

9 Lahtilukustusklahv 10 Akupakk 11 Voolikuhoidik 12 Kandekäepide (klapitav) 13 Imipea 14 Imipea lukustus

15 Mustusemahuti 16 Juhtrull 17 Imiotsak 18 Vuugidüüs 19 Eco-lüliti (energiasäästumoodus) 20 Pealüliti 21 Kõva pinna/vaipkatte ümberlüliti 22 Põrandadüüs 23 Teleskoop-imitoru seadur 24 Teleskoop-imitoru 25 Imijõuregulaator 26 Kaar 27 Püsifiltrikorv 28 Mootorikaitsefilter

Ettevalmistus

Seadme kirjeldus

1. Pakkige seade lahti ja monteerige tarvikud.

Joonis B

Kasutuselevõtmine

1. Kontrollige, kas püsifiltrikorv on kinnitatud imipea külge.

1 Käitamine filterkotiga 2 Käitamine filterkotita

HEPA-filtri (eritarvik) paigaldamine

1. Lukustage väljapuhkevõre lahti ja võtke ära.

2. Võtke heitõhu filtrikorpus välja.

3. Pange HEPA-filter sisse (erivarustus).

4. Paigaldage ja lukustage väljapuhkevõre.

Töörežiimid

54 Eesti

Page 55

1. Vabastage ja eemaldage imipea.

2. Pistke fliisfilterkott peale. Tõmmake seejuures fliisiltrikoti ava täielikult üle imiotsaku õla.

Joonis C

3. Pange imipea peale ja lukustage.

Akupaki sissepanek

Filtrikoti paigaldamine

1. Lükake akupakk akuhoidikusse ja fikseerige.

Akupaki laadimine

Märkus

Lugege läbi laadimisseadme tootja kasutusjuhend ja järgige eriti ohutusjuhiseid!

Märkus

Lugege läbi akupaki tootja kasutusjuhend ja järgige eriti ohutusjuhiseid!

Märkus

Akupakk on tarnimisel osaliselt laaditud. Laadige enne kasutuselevõttu ja vastavalt vajadusele.

Märkus

Akupakki saab laadida ainult siis, kui see on eemaldatud.

1. Vajutage luku vabastusklahvi ja võtke akupakk välja.

2. Laadige akupakki vastavalt laadija tootja ja akupaki tootja kasutusjuhenditele.

Käsitsemine

1. Lülitage seade pealülitist sisse.

Eco-moodus (energiasäästumoodus): Seade töötab vähendatud imemisvõimsusega. Aku eluiga pikeneb.

1. Eco-mooduse sisselülitamine: Vajutage Eco-lülitit.

2. Eco-mooduse väljalülitamine: Vajutage korduvalt

1. Reguleerige imivõimsuse regulaatori imijõudu.

Märkus

Tekstiilist katete puhastamisel on aku tööaeg lühem kui kõvade pindade puhastamisel.

1. Seadke põrandadüüsi ümberlüliti kõvale pinnale või

2. Viige läbi puhastamine.

1. Lülitage seade pealülitist välja.

1. Tühjendage mahuti.

2. Puhastage seade seest ja väljast, imedes selle puh-

1. Hoidke seadet kuivas ruumis ja volitamata kasuta-

Seadme sisselülitamine

Eco-moodus

Eco-lüliti valgusrõngas põleb siniselt.

Eco-lülitit. Sinine valgusrõngas kustub.

Imijõu seadistamine

Puhastusrežiim

vaipkattele.

Seadme väljalülitamine

Pärast iga käitust

taks ning pühkides niiske lapiga.

Seadme hoidmine

mise eest kaitstult.

Transport

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht Pidage transportimisel silmas seadme kaalu.

1. Kindlustage seade sõidukites transportimisel vastavalt kehtivatele määrustele libisemise ja ümberkukkumise vastu.

Ladustamine

몇 ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht Pidage ladustamisel silmas seadme kaalu.

Seadet tohib ladustada ainult siseruumides.

1. Vajutage luku vabastusklahvi ja võtke akupakk välja, et vältida tühjenemist.

Hooldus ja jooksevremont

 OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise tõttu Lülitage seade välja. Eemaldage akupakk.

Püsifiltrikorvi puhastamine

TÄHELEPANU

Oht märja püsifiltrikorvi tõttu

Seadme kahjustusoht Ärge sisestage püsifiltrikorvi kunagi niiskena.

1. Vabastage ja eemaldage imipea.

2. Pöörake imipead 180° võrra ja pange see maha.

3. Lukustage püsifiltrikorv lahti ja võtke ära.

4. Puhastage püsifiltrikorvi (pestav) vajaduse korral voolava vee all ja laske kuivada.

5. Asetage püsifiltrikorv peale ja fikseerige.

6. Pange imipea peale ja lukustage.

1. Vabastage ja eemaldage imipea.

2. Tõmmake fliisfiltrikott imiotsakult ära.

Joonis D

3. Klappige lukustuslapats sisse ja sulgege fliisfilterkott tihedalt.

4. Pistke uus fliisfilterkott peale. Tõmmake seejuures filtrikoti ava täielikult üle imiotsaku õla.

5. Pange imipea peale ja lukustage.

Heitõhufilter: vahetage vastavalt vajadusele, kuid vähemalt 1x aastas

1. Lukustage väljapuhkevõre lahti ja võtke ära.

2. Võtke heitõhu filtrikorpus välja.

3. Võtke heitõhufilter heitõhu filtrikorpusest välja.

4. Pange uus heitõhufilter heitõhu filtrikorpusesse.

5. Pange heitõhu filtrikorpus sisse.

6. Paigaldage ja lukustage väljapuhkevõre.

HEPA-filtri (eritarvik) väljavahetamine

HEPA-filter: vahetage vastavalt vajadusele, kuid vähemalt 1x aastas

1. Lukustage väljapuhkevõre lahti ja võtke ära.

2. Võtke HEPA-filter (erivarustus) välja.

3. Pange uus HEPA-filter sisse (erivarustus) sisse.

4. Paigaldage ja lukustage väljapuhkevõre.

Filtrikoti vahetamine

Heitõhufiltri väljavahetamine

Eesti 55

Page 56

Mootorikaitsefiltri väljavahetamine

1. Vabastage ja eemaldage imipea.

2. Pöörake imipead 180° võrra ja pange see maha.

3. Lukustage püsifiltrikorv lahti ja võtke ära.

4. Võtke mootorikaitsefilter välja.

5. Pange uus mootorikaitsefilter sisse.

6. Asetage püsifiltrikorv peale ja fikseerige.

7. Pange imipea peale ja lukustage.

Abi rikete korral

 OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise tõttu Lülitage seade välja. Eemaldage akupakk.

Seade lülitub käituse ajal välja

Mootori termoprotektor on reageerinud

1. Kontrollige kõiki detaile ummistuste suhtes.

2. Vahetage fliisfilterkott välja.

3. Vahetage mootorikaitsefilter välja.

4. Vahetage heitõhufilter või HEPA-filter (erivarustus) välja.

5. Lülitage seade uuesti sisse.

Imijõud nõrgeneb

1. Eemaldage imidüüsi, imitoru või imivooliku ummistused.

2. Vahetage fliisfilterkott välja.

3. Puhastage püsifiltrikorvi voolava vee all ja laske kuivada.

4. Pange imipea õigesti peale/lukustage.

5. Vahetage defektne imivoolik välja.

6. Vahetage mootorikaitsefilter välja.

Tolmu väljatungimine imemisel

1. Kontrollige fliisfilterkoti asetust.

2. Vahetage fliisfilterkott välja.

3. Pange imipea õigesti peale/lukustage.

4. Puhastage püsifiltrikorvi voolava vee all ja laske kuivada.

5. Pange uus püsifiltrikorv sisse.

6. Pange mootorikaitsefilter õigesti sisse või vahetage välja.

Imiturbiin ei tööta

1. Laske ülekuumenenud trükkplaadil maha jahtuda.

2. Laadige akupakk täis.

3. Pange akupakk sisse.

4. Lülitage seade uuesti sisse.

Klienditeenindus

Kui riket ei saa kõrvaldada, tuleb seade üle kontrollida klienditeenindusel.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole. (Aadressi vt tagaküljelt) Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Lisavarustus ja varuosad

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

56 Eesti

Kasutage ainult KÄRCHERi originaalakupakke, mitte ühekordseid akusid.

Nimetus Tellimis-

Akupakk Battery Power+ 36/75

Akupakk Battery Power+ 36/60

Akupakk Battery Power 36/502.445-031.0 6.445-039.0

Kiirlaadija Battery Power+ 36/60 (EU)

Kiirlaadija Battery Power+ 36/60 (GB)

Kiirlaadija Battery Power+ 36/60 (AU)

number, varuosa

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Toote number, pakkimata

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse. Toode: Kuivimur Tüüp: 1.355-xxx Tüüp: 1.527-xxx

Asjaomased EL direktiivid

2006/42/EÜ (+2009/127/EÜ) 2011/65/EL 2014/30/EL

Kohaldatud ühtlustatud normid

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Kohaldatud riiklikud normid

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsioonivolinik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2022/10/01

Varuosade nimekiri

Page 57

Tehnilised andmed

T 10/1 Bp  (Adv/HEPA)

Elektriühendus

Akupaki nimipinge V 36 DC 36 DC Kaitseklass III III

Nimivõimsus W 500 500 Maksimaalne võimsus W 500 500

Seadme võimsusandmed

Paagi maht l 10 15 Õhukogus (max) l/s 40 40 Alarõhk (max) kPa (mbar) 22,3 (223) 22,3 (223) Tööaeg täis aku korral - akupakk Battery Power 36/50 minutid 19/Eco: 43 19/Eco: 43 Tööaeg täis aku korral - akupakk Battery Power+ 36/60 minutid 22/Eco: 50 22/Eco: 50 Tööaeg täis aku korral - akupakk Battery Power+ 36/75 minutid 31/Eco: 66 31/Eco: 66

Mõõtmed ja kaalud

Tüüpiline töökaal kg 6,8 7,1 Pikkus x laius x kõrgus mm 430 x 255 x 355 430 x 255 x 405 Imivooliku läbimõõt mm 35 35 Imivooliku pikkus m 2,0 2,0

Ümbrustingimused

Ümbrustemperatuur °C 0/+40 0/+40

Kindlakstehtud väärtused EN 60335-2-69 kohaselt

Helirõhutase L Ebakindlus K

Labakäsi-käsivars vibratsiooniväärtus m/s Ebakindlus K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Õigus tehnilisteks muudatusteks.

T 15/1 Bp  (Adv/HEPA)

Eesti 57

Page 58

Saturs

Vispārīgas norādes.............................................. 58

Apkārtējās vides aizsardzība............................... 58

Noteikumiem atbilstoša lietošana ........................ 58

Ierīces apraksts ................................................... 58

Sagatavošana ..................................................... 58

Ekspluatācijas uzsākšana ................................... 58

Apkalpošana........................................................ 59

Transportēšana ................................................... 59

Uzglabāšana ....................................................... 59

Kopšana un apkope ............................................ 59

Palīdzība traucējumu gadījumā........................... 60

Garantija.............................................................. 60

Piederumi un rezerves daļas............................... 60

ES atbilstības deklarācija .................................... 60

Tehniskie dati....................................................... 61

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un

ties saskaņā ar tām. Saglabājiet abus bukletus turpmākai lietošanai vai nā- kamajam īpašniekam.

● Neievērojot lietošanas instrukcijas un drošības no- rādes, var tikt radīti bojājumi ierīcei un apdraudējums ierīces lietotājam un citām personām.

● Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties informējiet izplatītāju.

● Izsaiņojot pārbaudiet iepakojuma saturu, vai netrūkst piederumu un vai nav bojājumu.

pievienotās drošības norādes. Rīkojie-

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri

neatbilstošas apstrādes vai nepareizas utilizāci- jas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kop tumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet:

www.kaercher.de/REACH

ā ar sadzīves atkri-

Noteikumiem atbilstoša lietošana

몇 BRĪDINĀJUMS

Bīstamība veselībai

Veselībai kaitīgu putekļu ieelpošana Neizmantot ierīci veselībai kaitīgu putekļu iesūkšanai.

IEVĒRĪBAI

Ierīces bojājumi

Paaugstināta gaisa mitruma radīts īssavienojums Ierīci izmantot un uzglabāt tikai iekštelpās.

● Šis universālais sūcējs ir paredzēts grīdas un sienas

virsmu sausai tīrīšanai.

● Šī ierīce ir piemērota izmantošanai komerciāliem

mērķiem, piem., viesnīcās, skolās, slimnīcās, rūpnīcās, veikalos, birojos un īres īpašumos.

Attēls A

1 Izplūdes režģa bloķēšana 2 Izplūdes režģis 3 Grīdas sprauslas novietošanas pozīcija 4 Datu plāksnīte 5 Sūkšanas šļūtene 6 Izplūdes gaisa filtra korpuss 7 Izplūdes gaisa filtrs 8 Polsterējuma tīrīšanas sprausla

9 Atbloķēšanas taustiņš 10 Akumulatoru bloks 11 Šļūtenes turētājs 12 Nešanas rokturis (salokāms) 13 Sūkšanas galva 14 Sūkšanas galvas fiksators

15 Netīrumu tvertne 16 Vad ības ritenis 17 Sūkšanas īscaurule 18 Šaurā sprausla 19 Eco taustiņš (enerģijas taupības režīms) 20 Galvenais slēdzis 21 Pārslēdzējs starp cieto virsmu/paklāju režīmu 22 Grīdas tīrīšanas sprausla 23 Teleskopiskās sūkšanas caurules regulēšana 24 Teleskopiskā sūkšanas caurule 25 Sūkšanas jaudas regulators 26 Loks 27 Pastāvīgais filtra grozs 28 Motora aizsargfiltrs

Sagatavošana

Ierīces apraksts

1. Veiciet ierīces izpakošanu un piederumu montāžu.

Attēls B

Ekspluatācijas uzsākšana

1. Pārbaudiet, vai pastāvīgais filtra grozs ir piestiprināts sūkšanas galvai.

1Darbības režīms ar filtra maisiņu 2Darbības režīms bez filtra maisiņa

HEPA filtra (speciālais piederums)

1. Atbloķējiet un noņemiet izplūdes režģi.

2. Izņemiet izplūdes gaisa filtra korpusu.

3. Ievietojiet HEPA filtru (speciālais piederums).

4. Uzstādiet un nobloķējiet izplūdes režģi.

Darbības režīmi

uzstādīšana

58 Latviešu

Page 59

1. Atbloķējiet un noņemiet iesūkšanas galvu.

2. Uzspraudiet flīsa filtra maisiņu. Pārvelciet filtra maisiņa atveri pilnībā pāri sūkšanas īscaurules galam.

Attēls C

3. Uzlieciet un nofiksējiet sūkšanas galvu.

Akumulatoru bloka ievietošana

Filtra maisiņa ievietošana

1. Ievietojiet akumulatoru paku stiprinājumā un to nofiksējiet.

Akumulatoru bloka uzlāde

Norādījum

Izlasiet uzlādes ierīces ražotāja lietošanas instrukciju, īpašu uzmanību pievēršot drošības norādēm!

Norādījum

Izlasiet akumulatoru bloka ražotāja lietošanas instrukciju, īpašu uzmanību pievēršot drošības norādēm!

Norādījum

Piegādes laikā akumulators ir daļēji uzlādēts. Uzlādējiet pirms ekspluatācijas uzsākšanas un pēc nepieciešamī- bas.

Norādījum

Akumulatoru paku var uzlādēt tikai pēc izņemšanas.

1. Nospiediet atbloķēšanas taustiņu un izņemiet akumulatoru bloku.

2. Uzlādē

jiet akumulatoru bloku saskaņā ar uzlādes ierīces un akumulatoru bloka ražotāja lietošanas instrukcijām.

Apkalpošana

1. Ieslēdziet ierīci ar galveno slēdzi.

Eco režīms (enerģijas taupības režīms): Iekārta darbojas ar samazinātu sūkšanas jaudu. Akumulatora darbī- bas laiks pagarinās.

1. Eco režīma aktivizācija: nospiediet Eco slēdzi. Eco slēdža izgaismotais gredzens iedegas zilā krāsā.

2. Eco režīma deaktivizācija: atkārtoti nospiediet Eco slēdzi. Zilais izgaismotais gredzens nodziest.

1. Sūkšanas jaudu regulējiet ar sūkšanas jaudas regulatoru.

Norādījum

Tīrot tekstila grīdas segumus, akumulatora darbības laiks ir īsāks nekā tīrot cietas virsmas.

1. Grīdas tīrīšanas sprauslas pārslēdzēju iestatiet uz cieto virsmu vai paklāju režīmu.

2. Veiciet tīrīšanu.

1. Izslēdziet ierīci ar galveno slēdzi.

1. Iztukšojiet tvertni.

2. Ierīci no iekšpuses un ārpuses nosūciet un notīriet ar mitru lupatiņu.

1. Novietojiet ierīci sausā telpā un nodrošiniet to pret neatļautu lietošanu.

Ierīces ieslēgšana

Eco režīms

Sūkšanas jaudas iestatīšana

Tīrīšanas darbības režīms

Ierīces izslēgšana

Pēc katras lietošanas

Ierīces uzglabāšana

Transportēšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru.

1. Pārvadājot ierīci transportlīdzekļos, nodrošiniet to pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām prasībām.

Uzglabāšana

몇 UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru.

Ierīci drīkst uzglabāt tikai iekštelpās.

1. Nospiediet atbloķēšanas taustiņu un izņemiet akumulatoru bloku, lai novērstu tā izlādi.

Kopšana un apkope

 BĪSTAMI

Strāvas sitiena bīstamība

Iespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām Izslēdziet ierīci. Izņemiet akumulatoru paku.

Pastāvīgā filtra groza tīrīšana

IEVĒRĪBAI

Mitra pastāvīgā filtra groza radīts apdraudējums

Ierīces bojājumu risks Nekad neievietojiet pastāvīgā filtra grozu, ja tas ir mitrs.

1. Atbloķējiet un noņemiet iesūkšanas galvu.

2. Pagrieziet sūkšanas galvu par 180 ° un nolieciet.

3. Atbloķējiet un noņemiet pastāvīgā filtra grozu.

4. Ja nepieciešams, veiciet pastāvīgā filtra groza (mazgājams) tīrīšanu zem tekoša ūdens.

5. Uzlieciet pastāvīgā filtra grozu un nofiksējiet to savā vietā.

6. Uzlieciet un nofiksējiet sūkšanas galvu.

1. Atbloķējiet un noņemiet iesūkšanas galvu.

2. Noņemiet flīsa filtra maisiņu no sūkšanas īscaurules.

Attēls D

3. Ielokiet aizdares mēlīti un blīvi noslēdziet flīsa filtra maisiņu.

4. Uzspraudiet jaunu flīsa filtra maisiņu. Pārvelciet filtra maisiņa atveri pilnībā pāri sūkšanas īscaurules galam.

5. Uzlieciet un nofiksējiet sūkšanas galvu.

Izplūdes gaisa filtrs: nomainiet pēc vajadzības, bet ne retāk kā reizi gadā.

1. Atbloķējiet un noņemiet izplūdes režģi.

2. Noņemiet izplūdes gaisa filtra korpusu.

3. Gaisa izplūdes filtru izņemiet no izplūdes gaisa filtra korpusa.

4. Izplūdes gaisa filtra korpusā ievietojiet jaunu izplū- des gaisa filtru.

5. Ievietojiet izplūdes gaisa filtra korpusu.

6. Uzstādiet un nobloķējiet izplūdes režģi.

Filtra maisiņa nomaiņa

Gaisa izplūdes filtra nomaiņa

Latviešu 59

Page 60

HEPA filtra (speciālais piederums) nomaiņa

HEPA filtrs: nomainiet pēc vajadzības, bet ne retāk kā reizi gadā.

1. Atbloķējiet un noņemiet izplūdes režģi.

2. Izņemiet HEPA filtru (speciālais piederums).

3. Ievietojiet jaunu HEPA filtru (speciālais piederums).

4. Uzstādiet un nobloķējiet izplūdes režģi.

Motora aizsargfiltra nomaiņa

1. Atbloķējiet un noņemiet iesūkšanas galvu.

2. Pagrieziet sūkšanas galvu par 180 ° un nolieciet.

3. Atbloķējiet un noņemiet pastāvīgā filtra grozu.

4. Izņemiet motora aizsargfiltru.

5. Ievietojiet jaunu motora aizsargfiltru.

6. Uzlieciet pastāvīgā filtra grozu un nofiksējiet to savā vietā.

7. Uzlieciet un nofiksējiet sūkšanas galvu.

Palīdzība traucējumu gadījumā

 BĪSTAMI

Strāvas sitiena bīstamība

Iespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām Izslēdziet ierīci. Izņemiet akumulatoru paku.

Ierīce ekspluatācijas laikā izslēdzas

Nostrādājusi motora termoaizsardzība

1. Pārbaudiet visas daļas, vai tās nav nosprostotas.

2. Nomainiet flīsa filtra maisiņu.

3. Nomainiet motora aizsargfiltru.

4. Nomainiet izplūdes gaisa filtru vai HEPA filtru (speciālais piederums).

5. Ieslēdziet ierīci atkārtoti.

Samazinās sūkšanas jauda

1. Izņemiet visus nosprostojumus no sūkšanas sprauslas, sūkšanas caurules vai sūkšanas šļūte- nes.

2. Nomainiet flīsa filtra maisiņu.

3. Iztīriet pastāvīgā filtra grozu zem tekoša ļaujiet tam izžūt.

4. Kārtīgi uzlieciet/nofiksējiet sūkšanas galvu.

5. Nomainiet bojātu sūkšanas šļūteni.

6. Nomainiet motora aizsargfiltru.

Putekļu noplūde sūkšanas laikā

1. Pārbaudiet flīsa filtra maisiņa fiksāciju.

2. Nomainiet flīsa filtra maisiņu.

3. Kārtīgi uzlieciet/nofiksējiet sūkšanas galvu.

4. Iztīriet pastāvīgā filtra grozu zem tekoša ūdens un ļaujiet tam izžūt.

5. Ievietojiet jaunu pastāvīgā filtra grozu.

6. Pareizi ievietojiet vai nomainiet motora aizsargfiltru.

Sūkšanas turbīna nedarbojas

1. Ļaujiet pārkarsušajai shēmas platei atdzist.

2. Uzlādējiet akumulatoru bloku.

3. Ievietojiet akumulatoru bloku.

4. Ieslēdziet ierīci atkārtoti.

Klientu apkalpošanas dienests

Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpošanas dienestam.

ūdens un

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā- kajā pilnvarotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē) Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".

Piederumi un rezerves daļas

Garantija

Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Rezerves daļu saraksts

Izmantojiet tikai KÄRCHER oriģinālās akumulatoru pakas, neizmantojiet atkārtoti neuzlādējamus akumulatorus.

Apzīmējums Pasūtījuma

Akumulatoru paka Battery Power+ 36/75

Akumulatoru paka Battery Power+ 36/60

Akumulatoru paka Battery Power 36/50

Ātrās uzlādes ierīce Battery Power+ 36/60 (EU)

Ātrās uzlādes ierīce Battery Power+ 36/60 (GB)

Ātrās uzlādes ierīce Battery Power+ 36/60 (AU)

numurs, rezerves daļ

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Artikula numurs, neie-

saiņots

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār- tas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Sausās sūkšanas putekļsūcējs Tips: 1.355-xxx Tips: 1.527-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK) 2011/65/ES 2014/30/ES

Piemērotie saskaņotie standarti

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Piemērotie valsts standarti

60 Latviešu

Page 61

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2022/10/01

Tehniskie dati

T 10/1 Bp  (Adv/HEPA)

Strāvas pieslēgums

Akumulatoru pakas nominālais spriegums V 36 DC 36 DC Aizsardzības klase III III

Nominālā jauda W 500 500 Maksimālā jauda W 500 500

Ierīces veiktspējas dati

Tvertnes saturs l 10 15 Gaisa apjoms (maks.) l/s 40 40 Vakuuma vērtība (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Darbības laiks ar pilnu akumulatora uzlādi - akumulatoru

paka Battery Power 36/50 Darbības laiks ar pilnu akumulatora uzlādi - akumulatora

paka Battery Power+ 36/60 Darbības laiks ar pilnu akumulatora uzlādi - akumulatora

Minūtes 19/Eco: 43 19/Eco: 43

Minūtes 22/Eco: 50 22/Eco: 50

Minūtes 31/Eco: 66 31/Eco: 66

paka Battery Power+ 36/75

Izmēri un svars

Raksturīgais ekspluatācijas svars kg 6,8 7,1 Garums x platums x augstums mm 430 x 255 x 355 430 x 255 x 405 Sūkšanas šļūtenes diametrs mm 35 35 Sūkšanas šļūtenes garums m 2,0 2,0

Vides nosacījumi

Vides temperatūra °C 0/+40 0/+40

Aprēķinātās vērtības saskaņā ar EN 60335-2-69

Trokšņa spiediena līmenis L Nedrošības faktors K

Roku-plaukstu vibrācijas vērtība m/s Nedrošības faktors K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Paturētas tiesības uz tehniskajām izmaiņām.

T 15/1 Bp  (Adv/HEPA)

Latviešu 61

Page 62

Turinys

Bendrosios nuorodos .......................................... 62

Aplinkos apsauga ................................................ 62

Naudojimas laikantis nurodymų .......................... 62

Prietaiso aprašymas ............................................ 62

Paruošimas ......................................................... 62

Atidavimas eksploatuoti....................................... 62

Valdymas............................................................. 63

Gabenimas .......................................................... 63

Sandėliavimas ..................................................... 63

Kasdienė priežiūra ir techninė priežiūra .............. 63

Pagalba trikčių atveju .......................................... 64

Garantija.............................................................. 64

Priedai ir atsarginės dalys ................................... 64

ES atitikties deklaracija ....................................... 64

Techniniai duomenys ........................................... 65

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo ins-

nurodymus. Laikykitės jų. Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

● Nesilaikydami naudojimo instrukcijos reikalavimų ir saugos nurodymų, galite sugadinti prietaisą ir sukelti pavojų naudotojui ir kitiems asmenims.

● Aptikus transportavimo pažeidimų, nedelsdami informuokite apie tai pardavėją.

● Išpakavę patikrinkite, ar yra visi prietaiso priedai ir ar jie nepažeisti.

trukciją ir pridedamus saugos

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų. Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamųjų

dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/REACH

Naudojimas laikantis nurodymų

몇 ĮSPĖJIMAS

Pavojus sveikatai

Įkvėpus sveikatai kenksmingų medžiagų Nenaudokite prietaiso sveikatai kenksmingoms dulkėms siurbti.

DĖMESIO

Įrenginio pažeidimai

Trumpasis jungimas dėl didelio oro drėgnio Prietaisą naudokite ir laikykite tik patalpų viduje.

● Šis universalusis siurblys skirtas sausajam grindų ir

sienų paviršių valymui.

● Šis prietaisas skirtas komerciniam naudojimui, pvz.,

viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle.

Paveikslas A

1 Išpūtimo grotelių užrakinimas 2 Išpūtimo grotelės 3 Pastatymo padėties grindų antgaliui 4 Identifikacinė plokštelė 5 Siurbiamoji žarna 6 Išeinančio oro filtro korpusas 7 Išleidžiamojo oro filtras 8 Apmušalų valymo antgalis

9 Blokavimo panaikinimo mygtukas 10 Akumuliatoriaus blokas 11 Žarnos laikiklis 12 Nešimo rankena (sulankstoma) 13 Siurbiamoji galvutė 14 Siurbiamosios galvutės fiksatorius

15 Nešvarumų talpykla 16 Kreipiamasis ratukas 17 Siurbiamasis atvamzdis 18 Siūlių valymo antgalis 19 „Eco“ jungiklis (energijos taupymo režimas) 20 Pagrindinis jungiklis 21 Perjungiklis „Kietųjų dangų paviršiai / kiliminės dan-

gos“

22 Grindų valymo antgalis 23 Reguliuojamasis teleskopinis siurbimo vamzdis 24 Teleskopinis siurbimo vamzdis 25 Siurbimo jėgos reguliatorius

26 Alkūnė 27 Nuolatinis filtro sietelis 28 Variklio apsauginis filtras

Paruošimas

Prietaiso aprašymas

1. Išpakuokite prietaisą ir sumontuokite priedus.

Paveikslas B

Atidavimas eksploatuoti

1. Patikrinkite, ar nuolatinis filtro sietelis pritvirtintas prie siurbimo galvutės.

1 Eksploatavimas su filtro maišeliu 2 Eksploatavimas be filtro maišelio

HEPA filtro (specialusis priedas) įdėjimas

1. Atrakinkite ir nuimkite išpūtimo grotele.

2. Išimkite išeinančio oro filtro korpusą.

3. Įdėkite naują „HEPA“ filtrą (specialus priedas).

4. Pritvirtinkite ir užfiksuokite išpūtimo groteles.

Darbo režimai

62 Lietuviškai

Page 63

1. Panaikinkite siurbimo galvutės blokavimą ir ją nuimkite.

2. Užmaukite medžiaginį filtravimo maišelį. Filtro maišelio angą visiškai ištraukite per siurbimo lizdo petį.

Paveikslas C

3. Uždėkite ir užfiksuokite siurbimo galvutę.

Akumuliatoriaus bloko įdėjimas

Filtro maišelio įdėjimas

1. Įstumkite akumuliatorių į laikiklį ir užfiksuokite.

Akumuliatoriaus bloko įkrovimas

Pastaba

Perskaitykite įkroviklio gamintojo parengtą naudojimo instrukciją ir laikykitės jos nurodymų, visų pirma saugos reikalavimų!

Pastaba

Perskaitykite įkroviklio gamintojo parengtą naudojimo instrukciją ir laikykitės jos nurodymų, visų pirma saugos reikalavimų!

Pastaba

Pristatytas akumuliatoriaus blokas būna tik iš dalies įkrautas. Įkraukite prieš pradėdami eksploatuoti ir pagal poreikį.

Pastaba

Įkrauti leidžiama tik išimtą akumuliatoriaus bloką.

1. Paspauskite blokavimo panaikinimo mygtuką ir išimkite akumuliatoriaus bloką.

2. Įkraukite akumuliatorių atsižvelgdami į įkroviklio gamintojo ir akumuliatoriaus gamintojo parengtas naudojimo instrukcijas.

Valdymas

1. Įjunkite prietaiso pagrindinį jungiklį.

„Eco“ režimas (energijos taupymo režimas): Prietaisas veikia sumažinta siurbimo galia. Akumuliatoriaus eksploatavimo trukmė pailgėja.

1. „Eco“ režimo įjungimas: Paspauskite „Eco“ jungiklį. Šviečiantis „Eco“ jungiklio žiedas šviečia mėlynai.

2. „Eco“ režimo išjungimas: Dar kartą paspauskite „Eco“ jungiklį. Mėlynai šviečiantis žiedas užgęsta.

1. Siurbimo galią pasirinkite naudodami siurbimo reguliatorių.

Pastaba

Valant tekstilines dangas, akumuliatoriaus veikimo laikas trumpesnis nei valant kietus paviršius.

1. Grindų valymo antgalio perjungiklį nustatykite į kietųjų paviršių arba kiliminės dangos valymo padėtį.

2. Atlikite valymą.

1. Išjunkite prietaiso pagrindinį jungiklį.

1. Ištuštinkite rezervuarą.

2. Išvalykite prietaisą iš vidaus ir išorės nusiurbdami bei nuvalykite drėgna šluoste.

1. Pastatykite prietaisą sausoje patalpoje ir užtikrinkite, kad jis nebūtų naudojamas neteisėtai.

Prietaiso įjungimas

„Eco“ režimas

Nustatykite siurbimo galią

Valymo režimas

Įrenginio išjungimas

Po kiekvieno naudojimo

Prietaiso sandėliavimas

Gabenimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Transportuodami atsižvelkite į įrenginio svorį.

1. Prietaisą gabendami transporto priemonėje įtvirtinkite jį pagal galiojančias taisykles, kad jis neslystų ir neapvirstų.

Sandėliavimas

몇 ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Laikydami atsižvelkite į prietaiso svorį.

Prietaisą leidžiama laikyti tik vidinėse patalpose.

1. Paspauskite sustabdymo mygtuką ir nuimkite akumuliatorių, kad jis neišsikrautų.

Kasdienė priežiūra ir techninė

priežiūra

 PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių. Išjunkite prietaisą. Išimkite akumuliatorių.

Nuolatinio filtro sietelio valymas

DĖMESIO

Pavojus dėl drėgno nuolatinio filtro sietelio

Pavojus sugadinti įrenginį Niekada nedėkite šlapio nuolatinio filtro sietelio.

1. Panaikinkite siurbimo galvutės blokavimą ir ją nuimkite.

2. Pasukite siurbimo galvutę 180 ° ir padėkite žemyn.

3. Atfiksuokite ir išimkite nuolatinio filtro sietelį.

4. Jeigu būtina, išvalykite nuolatinio filtro sietelį (plaunamąjį) išplaudami tekančiu vandeniu, ir palikite išdžiūti.

5. Įdėkite nuolatinio filtro sietelį ir užfiksuokite jį vietoje.

6. Uždėkite ir užfiksuokite siurbimo galvutę.

1. Panaikinkite siurbimo galvutės blokavimą ir ją nuimkite.

2. Nuimkite pluoštinį filtro maišelį nuo siurbimo antgalio.

Paveikslas D

3. Užstumkite užspaudžiamąją juostelę ir sandariai uždarykite medžiaginį filtravimo maišelį.

4. Užmaukite naują medžiaginį filtravimo maišelį. Filtro maišelio angą visiškai ištraukite per siurbimo lizdo petį.

5. Uždėkite ir užfiksuokite siurbimo galvutę.

Išeinančio oro filtras: keiskite pagal poreikį, bet ne rečiau kaip kartą per metus.

1. Atrakinkite ir nuimkite išpūtimo grotele.

2. Išimkite išeinančio oro filtro korpusą.

3. Išimkite išeinančio oro filtrą iš išeinančio oro filtro korpuso.

4. Įdėkite į išeinančio oro filtro korpusą naują oro išeinančio oro filtrą.

5. Įdėkite išeinančio oro filtro korpusą.

6. Pritvirtinkite ir užfiksuokite išpūtimo groteles.

Filtro maišelio keitimas

Išleidžiamojo oro filtro keitimas

Lietuviškai 63

Page 64

HEPA filtro (specialusis priedas) keitimas

HEPA filtras: keiskite pagal poreikį, bet ne rečiau kaip kartą per metus.

1. Atrakinkite ir nuimkite išpūtimo grotele.

2. Išimkite HEPA filtrą (specialusis priedas).

3. Įdėkite naują HEPA filtrą (specialus priedas).

4. Pritvirtinkite ir užfiksuokite išpūtimo groteles.

Variklio apsauginio filtro keitimas

1. Panaikinkite siurbimo galvutės blokavimą ir ją nuimkite.

2. Pasukite siurbimo galvutę 180 ° ir padėkite žemyn.

3. Atfiksuokite ir išimkite nuolatinio filtro sietelį.

4. Išimkite variklio apsauginį filtrą.

5. Įdėkite naują variklio apsauginį filtrą.

6. Įdėkite nuolatinio filtro sietelį ir užfiksuokite jį vietoje.

7. Uždėkite ir užfiksuokite siurbimo galvutę.

Pagalba trikčių atveju

 PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių. Išjunkite prietaisą. Išimkite akumuliatorių.

Veikiantis įrenginys išsijungia

Suveikia apsauginis šiluminis variklio elementas

1. Patikrinkite visas dalis, ar jos nėra užkimštos.

2. Pakeiskite pluoštinio filtro maišelį.

3. Variklio apsauginio filtro keitimas

4. Pakeiskite išeinančio oro filtrą arba HEPA filtrą (specialusis priedas).

5. Vėl įjunkite prietaisą.

Siurbimo galia mažėja

1. Pašalinkite visus kamščius iš siurbimo antgalio, siurbimo vamzdžio arba siurbimo žarnos.

2. Pakeiskite pluoštinio filtro maišelį.

3. Nuolatinio filtro sietelį išplaukite po tekančiu vandeniu ir išdžiovinkite.

4. Tinkamai uždėkite / įtvirtinkite siurbimo galvutę.

5. Pakeiskite defektinę siurbimo žarną.

6. Variklio apsauginio filtro keitimas

Siurbiant sklinda dulkės

1. Patikrinkite pluoštinio filtro maišelio įtvirtinimą.

2. Pakeiskite pluoštinio filtro maišelį.

3. Tinkamai uždėkite / įtvirtinkite siurbimo galvutę.

4. Nuolatinio filtro sietelį išplaukite po tekančiu vandeniu ir išdžiovinkite.

5. Įdėkite naują nuolatinio filtro sietelį.

6. Teisingai

Neveikia siurbimo turbina

1. Palaukite, kol perkaitusi plokštelė atvėsta.

2. Įkraukite akumuliatoriaus bloką.

3. Įdėkite akumuliatoriaus bloką.

4. Vėl įjunkite įrenginį.

Jeigu negalite pašalinti gedimo, pristatykite prietaisą į klientų aptarnavimo centrą.

įdėkite arba pakeiskite variklio apsauginį

filtrą.

Klientų aptarnavimo centras

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. (Adresą rasite kitoje pusėje) Daugiau informacijos apie garantiją (jei tokia yra) rasite vietinės „Kärcher“ svetainės techninio aptarnavimo srityje, skiltyje „Atsisiuntimai“.

Priedai ir atsarginės dalys

Garantija

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Atsarginių dalių sąrašas

Naudokite tik originalius „KÄRCHER“ akumuliatorių blokus, o ne vienkartinius akumuliatorius.

Pavadinimas Užsakymo

Akumuliatoriaus blokas „Battery Power+“ 36/75

Akumuliatoriaus blokas „Battery Power+“ 36/60

Akumuliatoriaus blokas „Battery Power“ 36/50

Spartusis įkroviklis „Battery Power+“ 36/60 (EU)

Spartusis įkroviklis „Battery Power+“ 36/60 (GB)

Spartusis įkroviklis „Battery Power+“ 36/60 (AU)

numeris, atsarginė dalis

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Gaminio numeris, nesupakuotas

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios. Produktas: Sauso valymo siurblys Tipas: 1.355-xxx Tipas: 1.527-xxx

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB) 2011/65/ES 2014/30/ES

Taikomi darnieji standartai

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

64 Lietuviškai

Page 65

Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Vinendenas, Vokietija Tel.: +49 7195 14-0 Faks.: +49 7195 14-2212 Winnenden, 2022/10/01

Techniniai duomenys

T 10/1 Bp  (Adv/HEPA)

Elektros jungtis

Akumuliatoriaus bloko vardinė įtampa V 36 DC 36 DC Apsaugos klasė III III

Var dinė galia W 500 500 Didžiausia galia W 500 500

Įrenginio galios duomenys

Talpyklos tūris l 10 15 Oro kiekis (maks.) l/s 40 40 Neigiamasis slėgis (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Eksploatavimo trukmė, jeigu akumuliatoriaus blokas

„Battery Power 36/50“ yra visiškai įkrautas Eksploatavimo trukmė, jeigu akumuliatoriaus blokas

minutės 19/Eco: 43 19/Eco: 43

minutės 22/Eco: 50 22/Eco: 50

„Battery Power+ 36/60“ yra visiškai įkrautas Eksploatavimo trukmė, jeigu akumuliatoriaus blokas

„Battery Power+ 36/75“ yra visiškai įkrautas

minutės 31/Eco: 66 31/Eco: 66

Matmenys ir svoriai

Tipinis darbinis svoris kg 6,8 7,1 Ilgis x plotis x aukštis mm 430 x 255 x 355 430 x 255 x 405 Siurbiamosios žarnos skersmuo mm 35 35 Siurbiamosios žarnos ilgis m 2,0 2,0

Aplinkos sąlygos

Aplinkos temperatūra °C 0/+40 0/+40

Nustatyta vertė pagal EN 60335-2-69

Garso lygis L Neapibrėžtis K

Plaštakos ir rankos vibracijos vertė m/s Neapibrėžtis K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Pasiliekame teisę daryti techninius pakeitimus.

T 15/1 Bp  (Adv/HEPA)

Lietuviškai 65

Page 66

Spis treści

Ogólne wskazówki............................................... 66

Ochrona środowiska............................................ 66

Zastosowanie zgodne z przeznaczeniem ........... 66

Opis urządzenia .................................................. 66

Przygotowanie ..................................................... 66

Uruchomienie ...................................................... 66

Obsługa ............................................................... 67

Transport ............................................................. 67

Przechowywanie ................................................. 67

Czyszczenie i konserwacja ................................. 67

Usuwanie usterek ................................................ 68

Gwarancja ........................................................... 68

Akcesoria i części zamienne ............................... 68

Deklaracja zgodności UE .................................... 68

Dane techniczne.................................................. 69

Ogólne wskazówki

Przed rozpoczęciem użytkowania urzą- dzenia należy przeczytać oryginalną in-

wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami. Oba zeszyty przechować do późniejszego wykorzystania lub dla następnego użytkownika.

● Nieprzestrzeganie instrukcji obsługi i wskazówek dotyczących bezpieczeństwa może doprowadzić do uszkodzenia urządzenia i powstania zagrożeń dla osoby obsługującej oraz innych osób.

● Ewentualne uszkodzenia transportowe należy niezwłocznie zgłosić sprzedawcy.

● Podczas rozpakowywania urządzenia należy je sprawdzić pod kątem kompletności i uszkodzeń.

strukcję obsługi oraz załączone

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.de/REACH

Zastosowanie zgodne z

przeznaczeniem

몇 OSTRZEŻENIE

Zagrożenie dla zdrowia

Wdychanie pyłów szkodliwych dla zdrowia Nie używać urządzenia do odsysania pyłów szkodliwych dla zdrowia.

UWAGA

Uszkodzenie urządzenia

Zwarcie na skutek za wysokiej wilgotności powietrza Urządzenie może być używane i składowane tylko wewnątrz pomieszczeń.

● Niniejszy odkurzacz uniwersalny przeznaczony jest do czyszczenia na sucho powierzchni podłogowych i ściennych.

● To urządzenie jest przeznaczone do użytku komercyjnego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i lokalach na wynajem.

Opis urządzenia

Rysunek A

1 Blokada kratki wentylacyjnej 2 Kratka wentylacyjna 3 Dysza podłogowa w położeniu parkowania 4 Tabliczka znamionowa 5 Wąż ssący 6 Obudowa filtra powietrza wylotowego 7 Filtr powietrza wylotowego 8 Dysza do tapicerki

9 Przycisk odblokowania 10 Zestaw akumulatorów 11 Uchwyt węża 12 Uchwyt (składany) 13 Głowica ssąca 14 Blokada głowicy ssącej 15 Zbiornik zanieczyszczeń 16 Kółko skrętne 17 Króciec ssawny 18 Dysza do fug 19 Przełącznik Eco (tryb energooszczędny) 20 Wyłącznik główny 21 Przełącznik Powierzchnia twarda/dywan 22 Dysza podłogowa 23 Regulacja teleskopowej rury ssącej 24 Rura ssawna teleskopowa

25 Regulator siły ssania 26 Krzywka 27 Stały kosz filtracyjny 28 Filtr ochronny silnika

Przygotowanie

1. Rozpakować urządzenie i zamontować akcesoria.

Rysunek B

Uruchomienie

1. Sprawdzić, czy stały kosz filtracyjny jest przymocowany do głowicy ssącej.

1 Praca z torebką filtracyjną 2 Praca bez torebki filtracyjnej

Tryby pracy

66 Polski

Page 67

Zakładanie filtra HEPA (wyposażenie

1. Odblokować i zdjąć kratkę wentylacyjną.

2. Zdemontować obudowę filtra powietrza wylotowego.

3. Włożyć filtr HEPA (wyposażenie specjalne).

4. Zamontować i zablokować kratkę wentylacyjną.

specjalne)

Montaż torebki filtracyjnej

1. Odblokować i zdjąć głowicę ssącą.

2. Założyć worek włókninowy. Całkowicie naciągnąć otwór torebki filtracyjnej na krawędź króćca ssawnego.

Rysunek C

3. Założyć i zablokować głowicę ssącą.

Wkładanie zestawu akumulatorów

1. Wsunąć zestaw akumulatorów w uchwyt i zablokować go.

Ładowanie zestawu akumulatorów

Wskazówka

Przeczytać instrukcję obsługi ładowarki od jej producenta i zwróć szczególną uwagę na wskazówki dotyczące bezpieczeństwa!

Wskazówka

Przeczytać instrukcję obsługi od producenta zestawu akumulatorów i zwrócić szczególną uwagę na wskazówki dotyczące bezpieczeństwa!

Wskazówka

W momencie dostawy akumulatory w zestawie są częściowo naładowane. Naładować akumulator przed uru-

chomieniem i w razie potrzeby.

Wskazówka

Akumulatory z zestawu można ładować tylko po jego wyjęciu.

1. Nacisnąć przycisk odblokowujący i wyjąć zestaw akumulatorów.

2. Naładować zestaw akumulatorów zgodnie z instrukcją obsługi od producenta ładowarki i producenta zestawu akumulatorów.

Obsługa

1. Włączyć urządzenie naciskając wyłącznik główny.

Tryb eco (tryb energooszczędny) Urządzenie działa ze zmniejszoną mocą ssania. Żywotność baterii wydłuża się.

1. Włączanie trybu eco: Nacisnąć przełącznik Eco. Podświetlony pierścień przełącznika Eco świeci na niebiesko.

2. Wyłączanie tryb eco: Ponownie nacisnąć przełącznik Eco. Niebieski podświetlany pierścień gaśnie.

1. Ustawić siłę ssania na regulatorze siły ssania.

Wskazówka

W przypadku czyszczenia wykładzin tekstylnych czas pracy akumulatora jest krótszy w porównaniu z twardymi powierzchniami.

1. Ustawić przełącznik dyszy podłogowej na twardą powierzchnię lub dywan.

2. Przeprowadzić czyszczenie.

Włączanie urządzenia

Tryb eco

Ustawianie siły ssania

Tryb czyszczenia

1. Wyłączyć urządzenie naciskając wyłącznik główny.

Po każdym użyciu

Wyłączanie urządzenia

1. Opróżnić pojemnik.

2. Wyczyścić urządzenie wewnątrz i na zewnątrz odkurzając je i wycierając wilgotną ściereczką.

Przechowywanie urządzenia

1. Przenieść urządzenie do suchego pomieszczenia i zabezpieczyć je przed dostępem osób nieupoważ- nionych.

Transport

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu zwrócić uwagę na masę urządze- nia.

1. Na czas transportu w pojazdach należy zabezpieczyć urządzenie przed ślizganiem się i przechylaniem zgodnie z obowiązującymi przepisami.

Przechowywanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas składowania uwzględnić masę urządzenia.

To urządzenie może być przechowywane tylko wewnątrz pomieszczeń.

1. Nacisnąć przycisk odblokowujący i wyjąć zestaw akumulatorów, aby uniknąć rozładowania.

Czyszczenie i konserwacja

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

Obrażenia z powodu dotknięcia elementów przewodzą- cych prąd Wyłączyć urządzenie. Wyjąć zestaw akumulatorów.

Czyszczenie stałego kosza filtracyjnego

UWAGA

Niebezpieczeństwo z powodu mokrego stałego kosza filtracyjnego

Niebezpieczeństwo uszkodzenia urządzenia Nigdy nie montować stałego kosza filtracyjnego, gdy jest mokry.

1. Odblokować i zdjąć głowicę ssącą.

2. Obrócić głowicę ssącą o 180° i odłożyć.

3. Odblokować i wyjąć stały kosz filtracyjny.

4. W razie potrzeby wyczyścić stały kosz filtracyjny (nadający się do mycia) pod bieżącą wodą i pozostawić do wyschnięcia.

5. Założyć i zablokować stały kosz filtracyjny.

6. Założyć i zablokować głowicę ss

Wymiana torebki filtracyjnej

1. Odblokować i zdjąć głowicę ssącą.

2. Wyjąć worek włókninowy z króćca ssawnego.

Rysunek D

3. Włożyć suwak zamykający i szczelnie zamknąć worek włókninowy.

4. Założyć nowy worek włókninowy. Całkowicie nacią- gnąć otwór torebki filtracyjnej na krawędź króćca ssawnego.

5. Założyć i zablokować głowicę ssącą.

ącą.

Polski 67

Page 68

Wymiana filtra powietrza wylotowego

Filtr powietrza wylotowego: wymiana w razie potrzeby, jednak przynajmniej 1 raz w roku

1. Odblokować i zdjąć kratkę wentylacyjną.

2. Zdemontować obudowę filtra powietrza wylotowego.

3. Wyjąć filtr powietrza wylotowego z obudowy.

4. Włożyć nowy filtr powietrza wylotowego do obudowy.

5. Zamontować obudowę filtra powietrza wylotowego.

6. Zamontować i zablokować kratkę wentylacyjną.

Wymiana filtra HEPA (wyposażenie

specjalne)

Filtr HEPA: wymiana w razie potrzeby, jednak przynajmniej 1 raz w roku

1. Odblokować i zdjąć kratkę wentylacyjną.

2. Wyjąć filtr HEPA (wyposażenie specjalne).

3. Włożyć nowy filtr HEPA (wyposażenie specjalne).

4. Zamontować i zablokować kratkę wentylacyjną.

Wymiana filtra ochronnego silnika

1. Odblokować i zdjąć głowicę ssącą.

2. Obrócić głowicę ssącą o 180° i odłożyć.

3. Odblokować i wyjąć stały kosz filtracyjny.

4. Wyjąć filtr ochronny silnika.

5. Włożyć nowy filtr ochronny silnika.

6. Założyć i zablokować stały kosz filtracyjny.

7. Założyć i zablokować głowicę ssącą.

Usuwanie usterek

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

Obrażenia z powodu dotknięcia elementów przewodzą- cych prąd Wyłączyć urządzenie. Wyjąć zestaw akumulatorów.

Urządzenie wyłącza się w trakcie pracy

Silnik termoprotektora zadziałał

1. Sprawdzić, czy którakolwiek część nie jest zatkana.

2. Wymienić worek włókninowy.

3. Wymienić filtr ochronny silnika.

4. Wymienić filtr powietrza wylotowego lub filtr HEPA (wyposażenie specjalne).

5. Ponownie włączyć urządzenie.

Siła ssania słabnie

1. Usunąć wszystkie zatory z dyszy ssącej, rury ssącej lub węża ssącego.

2. Wymienić worek włókninowy.

3. Wyczyścić stały kosz filtracyjny pod bieżącą wodą i pozostawić

4. Prawidłowo zamontować/zablokować głowicę ssą- cą.

5. Wymienić uszkodzony wąż ssący.

6. Wymienić filtr ochronny silnika.

Wydostawanie się pyłu podczas odkurzania

1. Sprawdzić osadzenie worka włókninowego.

2. Wymienić worek włókninowy.

3. Prawidłowo zamontować/zablokować głowicę ssą- cą.

4. Wyczyścić stały kosz filtracyjny pod bieżącą wodą i pozostawić do wyschnięcia.

5. Włożyć nowy stały kosz filtracyjny.

6. Prawidłowo zamontować lub wymienić filtr ochronny silnika.

do wyschnięcia.

Tur bin a ssąca nie działa

1. Pozostawić przegrzaną płytkę do ostygnięcia.

2. Naładować zestaw akumulatorów.

3. Włożyć zestawu akumulatorów.

4. Ponownie włączyć urządzenie.

Serwis

Jeśli usterka nie może zostać usunięta, urządzenie musi zostać skontrolowane w serwisie.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo- ne przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie) Więcej informacji na temat gwarancji (jeśli są dostępne) można znaleźć w obszarze Serwis na lokalnej stronie internetowej Kärcher w sekcji "Pliki do pobrania".

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Lista części zamiennych

Używać tylko oryginalnych zestawów akumulatorów KÄRCHER, a nie akumulatorów jednorazowych.

Nazwa Numer kata-

Zestaw akumulatorów Battery Power+ 36/75

Zestaw akumulatorów Battery Power+ 36/60

Zestaw akumulatorów Battery Power 36/50

Ładowarka do szybkiego ładowania Battery Power+

36/60 (EU)

Ładowarka do szybkiego ładowania Battery Power+

36/60 (GB)

Ładowarka do szybkiego ładowania Battery Power+

36/60 (AU)

logowy, część zamienna

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Numer artykułu, niezapakowany

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urzą- dzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowią- zującym zasadniczym wymogom dyrektyw UE dotyczą- cym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia. Produkt: Odkurzacz do pracy na sucho Typ: 1.355-xxx Typ: 1.527-xxx

68 Polski

Page 69

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE) 2011/65/UE 2014/30/UE

Zastosowane normy zharmonizowane

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Zastosowane normy krajowe

Niżej podpisane osoby działają na zlecenie i z upoważ- nienia zarządu.

Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2022/10/01

Dane techniczne

T 10/1 Bp  (Adv/HEPA)

Przyłącze elektryczne

Napięcie znamionowe zestawu akumulatorów V 36 DC 36 DC Klasa ochrony III III

Moc znamionowa W 500 500 Maksymalna moc W 500 500

Wydajność urządzenia

Pojemność zbiornika l 10 15 Ilość powietrza (maks.) l/s 40 40 Podciśnienie (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Czas pracy z w pełni naładowanym akumulatorze - ze-

minuty 19/Eco: 43 19/Eco: 43

staw akumulatorów Battery Power 36/50 Czas pracy z w pełni naładowanym akumulatorze - ze-

staw akumulatorów Battery Power+ 36/60 Czas pracy z w pełni naładowanym akumulatorze - ze-

staw akumulatorów Battery Power+ 36/75

minuty 22/Eco: 50 22/Eco: 50

minuty 31/Eco: 66 31/Eco: 66

Wymiary i masa

Typowy ciężar roboczy kg 6,8 7,1 Dł. x szer. x wys. mm 430 x 255 x 355 430 x 255 x 405 Średnica węża ssącego mm 35 35 Długość węża ssącego m 2,0 2,0

Warunki otoczenia

Temperatura otoczenia °C 0/+40 0/+40

Wartości określone zgodnie z EN 60335-2-69

Poziom ciśnienie akustycznego L Niepewność pomiaru K

Drgania przenoszone przez kończyny górne m/s Niepewność pomiaru K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Zmiany techniczne zastrzeżone.

T 15/1 Bp  (Adv/HEPA)

Polski 69

Page 70

Tartalom

Általános utasítások ............................................ 70

Környezetvédelem............................................... 70

Rendeltetésszerű alkalmazás ............................. 70

A készülék leírása ............................................... 70

Előkészítés .......................................................... 70

Üzembe helyezés ................................................ 70

Kezelés................................................................ 71

Szállítás............................................................... 71

Tárolás ................................................................ 71

Ápolás és karbantartás........................................ 71

Segítség üzemzavarok esetén............................ 72

Garancia.............................................................. 72

Tartozékok és pótalkatrészek .............................. 72

EU-megfelelőségi nyilatkozat .............................. 72

Műszaki adatok ................................................... 73

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a

nek megfelelően járjon el. Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

● A használati utasítás és a biztonsági tanácsok be nem tartása a készülék károsodásához, valamint a kezelő és más személyek veszélyeztetéséhez vezethet.

● A szállítás során keletkezett károk esetén azonnal értesítse a kereskedőt.

● Kicsomagolásnál ellenőrizze, hogy a csomagolásból nem hiányzik-e valamilyen tartozék, illetve a csomagolás tartalma nem károsodott-e.

mellékelt biztonsági tanácsokat. Ezek-

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást. Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az ele-

mek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Rendeltetésszerű alkalmazás

몇 FIGYELMEZTETÉS

Egészségkárosodás veszélye

Egészségre ártalmas por belélegzése Ne használja a készüléket az egészségre ártalmas por felszívására.

FIGYELEM

A készülék károsodása

Rövidzárlat a túl magas nedvességtartalmú levegő miatt A készüléket csak belső helyiségben használja és tárolja.

● Ez az univerzális készülék padló- és falfelületek száraztisztítására alkalmas.

● A készülék ipari használatra, pl. szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérleményekben történő használatra készült.

A készülék leírása

Ábra A

1 A kifúvó rács reteszelése 2 Kipufogórács 3 A padlókefe parkoló pozíciója 4 Típustábla 5 Szívótömlő 6 Távozó levegő szűrőház 7 Távozólevegő-szűrő 8 Párna fej

9 Reteszelés feloldó billentyű 10 Akkumulátor 11 Tömlőtartó 12 Hordozófogantyú (összecsukható) 13 Szívófej 14 Szívófej retesz 15 Szennytartály 16 Vezetőgörgő 17 Szívócsonk 18 Fúgafej 19 Eco-kapcsoló (energiatakarékos üzemmód) 20 Főkapcsoló 21 Keménypadló burkolat/padlószőnyeg átkapcsoló 22 Padlókefe 23 Teleszkópszívócső beállítása 24 Teleszkópszívócső

25 Szívóerő szabályozó 26 Könyökcső 27 Állandó szűrőkosár 28 Motorvédő szűrő

Előkészítés

1. Csomagolja ki a készüléket és telepítse a tartozékokat.

Ábra B

Üzembe helyezés

1. Ellenőrizze, hogy az állandó szűrőkosár csatlakoztatva van-e a szívófejhez.

1Működés porzsákkal 2Működés porzsák nélkül

Üzemmódok

70 Magyar

Page 71

HEPA-szűrő (különleges tartozék)

1. Oldja ki és távolítsa el a kifúvó rácsot.

2. Távolítsa el a távozó levegő szűrő házát.

3. Helyezze be az új HEPA-szűrőt (külön tartozék).

4. Helyezze fel és rögzítse a kifúvó rácsot.

beszerelése

Porzsák behelyezése

1. Lazítsa meg és távolítsa el a szívófejet.

2. Csatlakoztassa a vliesszűrő tasakot. Az említett mű- velet kivitelezésekor húzza a porzsák nyílását teljesen a szívócsonkra.

Ábra C

3. Helyezze fel és reteszelje a szívófejet.

Az akkumulátorok telepítése

1. Az akkuegységet tolja be az akkumulátortartóba, és pattintsa be a helyére.

Az akkumulátor feltöltése

Megjegyzés

Olvassa el a töltő gyártójának használati útmutatóját; figyeljen különösen a biztonsági előírásokra!

Megjegyzés

Olvassa el az akkuegység gyártójának használati utasítását, és fordítson különös figyelmet a biztonsági előírá- sokra!

Megjegyzés

Az akkuegység szállításkor részlegesen fel van töltve. Üzembe helyezés előtt töltse fel, ha szükséges.

Megjegyzés

Az akkuegység töltésére csak kiszerelt állapotban kerülhet sor.

1. Nyomja meg a kioldó gombot, és vegye ki az akkuegységet.

2. Töltse fel az akkuegységet a töltő és az akkuegység gyártójának használati utasításai szerint.

Kezelés

1. Kapcsolja be a készüléket a főkapcsolóval.

Eco üzemmód (energiatakarékos üzemmód): A készülék csökkentett szívóteljesítménnyel működik. Az akkumulátor élettartama meghosszabbodik.

1. Eco üzemmód aktiválása: Nyomja meg az Eco-kap-

2. Az Eco üzemmód kikapcsolása: Nyomja meg újra

1. Szabályozza a szívóerőt a szívóerő szabályozón.

Megjegyzés

Textilburkolatok tisztításakor az akkumulátor működési idő rövidebb a kemény felületek tisztításához képest.

1. Állítsa a padlókefe átkapcsolóját keménypadló bur-

2. Végezze el a tisztítási munkálatokat.

1. Kapcsolja ki a készüléket a főkapcsolóval.

1. Ürítse ki a tartályt.

2. Tisztítsa meg a készüléket belül és kívül porszívó-

A készülék bekapcsolása

Eco üzemmód

csolót. Az Eco-kapcsoló fénygyűrűje kéken világít.

az Eco-kapcsolót. A kék fénygyűrű kialszik.

A szívóerő beállítása

Tisztító üzemmód

kolatra vagy padlószőnyegre.

A készülék kikapcsolása

Minden használat után

zással és egy nedves kendővel.

1. A készüléket tárolja száraz helységben és biztosítsa a jogosulatlan használat ellen.

Szállítás

A készülék tárolása

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára.

1. Járműben történő szállítás esetén a készüléket a mindenkori érvényes irányelvek szerint biztosítsa csúszás és felborulás ellen.

Tárolás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára.

A készüléket kizárólag zárt terekben tárolja.

1. A kisülés elkerülése érdekében nyomja meg a kioldó gombot, és vegye ki az akkumulátort.

Ápolás és karbantartás

 VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Vegye ki az akkuegységet.

Az állandó szűrőkosár tisztítása

FIGYELEM

A nedves állandó szűrőkosár miatti veszély

A készülék károsodásának veszélye Az állandó szűrőkosár telepítése nedves állapotban tilos.

1. Lazítsa meg és távolítsa el a szívófejet.

2. Forgassa el a szívófejet 180°-kal, és tegye le.

3. Nyissa ki és távolítsa el az állandó szűrőkosarat.

4. Szükség esetén tisztítsa a (mosható) állandó szűrő- kosarat folyó víz alatt, majd hagyja megszáradni.

5. Helyezze fel és rögzítse az állandó szűrőkosarat.

6. Helyezze fel és reteszelje a szívófejet.

1. Lazítsa meg és távolítsa el a szívófejet.

2. Távolítsa el a vliesszűrő tasakot a szívófejről.

Ábra D

3. Kattintsa be az elzáró fület, és zárja hézagmentesen a vliesszűrő tasakot.

4. Illesszen be egy új vliesszűrő tasakot. Az említett művelet kivitelezésekor húzza a porzsák nyílását teljesen a szívócsonkra.

5. Helyezze fel és reteszelje a szívófejet.

Távozólevegő-szűrő: szükség szerint, de legalább évente 1-szer cserélje ki

1. Oldja ki és távolítsa el a kifúvó rácsot.

2. Távolítsa el a távozó levegő szűrő házát.

3. Vegye ki a távozólevegő-szűrőt a távozó levegő szűrő házból.

4. Helyezzen be új távozólevegő-szűrőt a távozó levegő szűrő házba.

5. Helyezze be a távozó levegő szűrő házát.

6. Helyezze fel és rögzítse a kifúvó rácsot.

Porzsák cseréje

Távozólevegő-szűrő cseréje

Magyar 71

Page 72

A HEPA-szűrő (különleges tartozék) cseréje

HEPA-szűrő: szükség szerint, de legalább évente 1szer cserélje ki

1. Oldja ki és távolítsa el a kifúvó rácsot.

2. Vegye ki a HEPA-szűrőt (külön tartozék).

3. Helyezzen be egy új HEPA-szűrőt (külön tartozék).

4. Helyezze fel és rögzítse a kifúvó rácsot.

A motorvédő szűrő cseréje

1. Lazítsa meg és távolítsa el a szívófejet.

2. Forgassa el a szívófejet 180°-kal, és tegye le.

3. Nyissa ki és távolítsa el az állandó szűrőkosarat.

4. Távolítsa el a motorvédő szűrőt.

5. Helyezzen be egy új motorvédő szűrőt.

6. Helyezze fel és rögzítse az állandó szűrőkosarat.

7. Helyezze fel és reteszelje a szívófejet.

Segítség üzemzavarok esetén

 VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Vegye ki az akkuegységet.

A készülék üzem közben leáll

A motor hővédő működésbe lépett

1. Ellenőrizze az összes alkatrészt, hogy nincsenek-e eltömődve.

2. Cserélje ki a vliesszűrő tasakot.

3. Cserélje ki a motorvédő szűrőt.

4. Cserélje ki a távozó levegő szűrőt vagy HEPA-szű- rőt (külön tartozék).

5. Kapcsolja be ismét a készüléket.

A szívóerő csökken

1. Távolítsa el az összes akadályt a szívófejből, a szívócsőből vagy a szívótömlőből.

2. Cserélje ki a vliesszűrő tasakot.

3. Tisztítsa meg az állandó szűrőkosarat folyó víz alatt és hagyja megszáradni.

4. A szívófejet megfelelően helyezze fel/reteszelje.

5. Cserélje ki a hibás szívótömlőt.

6. Cserélje ki a motorvédő szűrőt.

Porszivárgás porszívózáskor

1. Ellenőrizze a vliesszűrő tasak rögzítettségét.

2. Cserélje ki a vliesszűrő tasakot.

3. A szívófejet megfelelően helyezze fel/reteszelje.

4. Tisztítsa meg az állandó szűrőkosarat folyó víz alatt és hagyja megszáradni.

5. Helyezzen be egy új állandó szűrőkosarat.

6. Helyezze be megfelelően és cserélje ki a motorvédő szűrőt.

Szívóturbina nem működik

1. Hagyja lehűlni a túlmelegedett áramköri lapot.

2. Töltse fel az akkuegységet.

3. Helyezze be az akkuegységet.

4. Ismét kapcsolja be a készüléket.

Ha az üzemzavart nem sikerül elhárítani, a készüléket az ügyfélszolgálattal kell megvizsgáltatni.

Ügyfélszolgálat

Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A cím a hátoldalon található) A garanciával kapcsolatos további információk (amennyiben elérhetők) megtekinthetők a Kärcher Magyarország Szerviz elemének „Letöltések” menüjében.

Tartozékok és pótalkatrészek

Garancia

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál:www.kaercher.com.

Pótalkatrészlista

Kizárólag eredeti KÄRCHER akkuegységeket használjon, ne használjon nem újratölthető akkumulátorokat.

Megnevezés Rendelési

Battery Power+ 36/75 akkuegység

Battery Power+ 36/60 akkuegység

Battery Power 36/50 akkuegység

Battery Power+ 36/60 gyorstöltő készülék (EU)

Battery Power+ 36/60 gyorstöltő készülék (GB)

Battery Power+ 36/60 gyorstöltő készülék (AU)

szám, pótalkatrész

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Cikkszám, csomagolás nélkül

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EUirányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Száraz porszívó Típus: 1.355-xxx Típus: 1.527-xxx

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK) 2011/65/EU 2014/30/EU

Alkalmazott harmonizált szabványok

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Alkalmazott nemzeti szabványok

72 Magyar

Page 73

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Műszaki adatok

T 10/1 Bp  (Adv/HEPA)

Elektromos csatlakozás

Akkuegység névleges feszültsége V 36 DC 36 DC Érintésvédelmi osztály III III

Névleges teljesítmény W 500 500 Maximális teljesítmény W 500 500

A készülék teljesítményre vonatkozó adatai

Tartály tartalma l 10 15 Levegőmennyiség (max.) l/s 40 40 Vákuum (max.) kPa (mbar) 22,3 (223) 22,3 (223) Működési idő teljes akkumulátortöltéssel - Battery Po-

wer 36/50 akkuegység Működési idő teljes akkumulátortöltéssel - Battery Po-

wer+ 36/60 akkuegység Működési idő teljes akkumulátortöltéssel - Battery Po-

perc 19/Eco: 43 19/Eco: 43

perc 22/Eco: 50 22/Eco: 50

perc 31/Eco: 66 31/Eco: 66

wer+ 36/75 akkuegység

Méretek és súlyok

Jellemző üzemi súly kg 6,8 7,1 Hosszúság x szélesség x magasság mm 430 x 255 x 355 430 x 255 x 405 Szívótömlő átmérője mm 35 35 Szívótömlő hossza m 2,0 2,0

Környezeti feltételek

Környezeti hőmérséklet °C 0/+40 0/+40

Az EN 60335-2-69 szerint meghatározott értékek

Zajszint L

Bizonytalansági paraméter K

Kéz-kar-vibrációs érték m/s Bizonytalansági paraméter K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

A műszaki változtatások jogát fenntartjuk.

T 15/1 Bp  (Adv/HEPA)

Magyar 73

Page 74

Obsah

Obecné pokyny ................................................... 74

Ochrana životního prostředí ................................ 74

Použití v souladu s určením ................................ 74

Popis přístroje ..................................................... 74

Příprava............................................................... 74

Uvedení do provozu ............................................ 74

Obsluha ............................................................... 75

Přeprava.............................................................. 75

Skladování........................................................... 75

Péče a údržba ..................................................... 75

Nápověda při poruchách ..................................... 76

Záruka ................................................................. 76

Příslušenství a náhradní díly ............................... 76

EU prohlášení o shodě........................................ 76

Technické údaje................................................... 77

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního

bezpečnostní pokyny. Řiďte se jimi. Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

● V případě nedodržování návodu k použití a bezpečnostních pokynů mohou vzniknout škody na přístroji a nebezpečí pro obsluhu a další osoby.

● Škody vzniklé při přepravě ihned oznamte prodejci.

● Při vybalení zkontrolujte obsah balení, zda nechybí

příslušenství a zda není obsah poškozený.

návodu k použití a přiložené

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Použití v souladu s určením

몇 VAROVÁNÍ

Zdravotní riziko

Vdechnutí prachu nebezpečného pro zdraví Přístroj není určen k odsávání prachu nebezpečného pro zdraví.

POZOR

Poškození přístroje

Zkrat z důvodu vysoké vlhkosti vzduchu Přístroj používejte a skladujte pouze ve vnitřních prostorech.

● Tento univerzální vysavač je určen pro suché čištění

podlah a stěn.

● Tento přístroj je vhodný pro komerční použití, např.

v hotelech, školách, nemocnicích, továrnách, obchodech, v kancelářích a půjčovnách.

Ilustrace A

1 Uzamykání výfukové mřížky 2 Výfuková mřížka 3 Parkovací poloha podlahové hubice 4 Typový štítek 5 Sací hadice 6 Pouzdro filtru odváděného vzduchu 7 Filtr odváděného vzduchu 8 Hubice na čalounění

9 Tlačítko na odjištění 10 Akumulátorový blok 11 Držák hadice 12 Držadlo (sklopné) 13 Sací hlava 14 Zajištění sací hlavy

15 Nádoba na nečistoty 16 Řiditelné kolečko 17 Sací hrdlo 18 Štěrbinová hubice 19 Tlačítko Eco (režim úspory energie) 20 Hlavní vypínač 21 Přepínač tvrdá podlaha/kobercová podlaha 22 Podlahová hubice 23 Nastavení teleskopické sací trubky 24 Teleskopická sací trubka 25 Regulátor sacího výkonu 26 Koleno 27 Permanentní filtrační koš 28 Ochranný filtr motoru

Příprava

Popis přístroje

1. Vybalte přístroj a namontujte příslušenství.

Ilustrace B

Uvedení do provozu

1. Zkontrolujte, zda je permanentní filtrační koš připevněn k sací hlavě.

1 Provoz se sáčkovým filtrem 2 Provoz bez sáčkového filtru

Instalace HEPA filtru (zvláštní příslušenství)

1. Odemkněte a sejměte výfukovou mřížku.

2. Vyjměte pouzdro filtru odváděného vzduchu.

3. Nasaďte HEPA filtr (zvláštní příslušenství).

4. Nasaďte a uzamkněte výfukovou mřížku.

Provozní režimy

74 Čeština

Page 75

1. Odjistěte a sejměte sací hlavu.

2. Nasaďte rounový filtrační sáček. Přetáhněte otvor filtračního sáčku úplně přes rameno sacího hrdla.

Ilustrace C

3. Nasaďte a zajistěte sací hlavu.

Nasazení akumulátorového bloku

Vložení sáčkového filtru

1. Akumulátorový blok zasuňte do držáku akumulátoru tak, aby zacvakla západka.

Nabití akumulátorového bloku

Upozornění

Přečtěte si návod k použití od výrobce nabíječky a hlavně dodržujte bezpečnostní pokyny!

Upozornění

Přečtěte si návod k použití od výrobce akumulátorového bloku a hlavně dodržujte bezpečnostní pokyny!

Upozornění

Akumulátorový blok je při dodání částečně nabitý. Před uvedením do provozu a v případě potřeby akumulátorový blok dobijte.

Upozornění

Nabíjení akumulátorového bloku je možné pouze po jeho vyjmutí z přístroje..

1. Stiskněte tlačítko na odjištění (odblokování) a vyjměte akumulátorový blok.

2. Akumulátorový blok dobijte podle návodu k použití od výrobce nabíječky a výrobce akumulátorového bloku.

Obsluha

1. Zapněte přístroj hlavní vypínačem.

Režim Eco (režim úspory energie): Přístroj pracuje se sníženým sacím výkonem. Doba chodu na akumulátor se prodlouží.

1. Zapnutí režimu Eco: Stiskněte spínač Eco. Světelný kroužek spínače Eco svítí modře.

2. Vypnutí režimu Eco: Stiskněte opakovaně spínač Eco. Modrý světelný prstenec zhasne.

1. Sací sílu regulujte pomocí regulátoru sací síly.

Upozornění

Při čištění textilních potahů se oproti čištění tvrdých povrchů zkracuje výdrž akumulátoru.

1. Přepínač podlahové hubice postavte na tvrdou podlahu nebo kobercovou podlahu.

2. Proveďte čištění.

1. Vypněte přístroj hlavní vypínačem.

1. Vyprázdněte zásobník.

2. Očistěte přístroj zvenku i zevnitř vysáním a otřením vlhkým hadříkem.

1. Přístroj odstavte do suché místnosti a zajistěte ho proti neoprávněnému použití.

Zapnutí přístroje

Režim Eco

Nastavení sací síly

Režim čištění

Vypnutí přístroje

Po každém provozu

Ukládání přístroje

Přeprava

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při přepravě vezměte v úvahu hmotnost stroje.

1. Při přepravě ve vozidle zajistěte přístroj podle příslušných platných směrnic proti sklouznutí a převržení.

Skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje.

Zařízení se smí skladovat pouze ve vnitřním prostoru.

1. Stiskněte tlačítko na odjištění (odblokování) a vyjměte akumulátorový blok, aby bylo zabráněno vybití.

Péče a údržba

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Úrazy v důsledku kontaktu s částmi pod napětím Vypněte přístroj. Vyjměte akumulátorový blok.

Čištění permanentního filtračního koše

POZOR

Nebezpečí související s mokrým permanentním filtračním košem

Nebezpečí poškození přístroje Nikdy nevsazujte mokrý permanentní filtrační koš.

1. Odjistěte a sejměte sací hlavu.

2. Sací hlavu otočte o 180° a odložte ji stranou.

3. Odjistěte a vyjměte permanentní filtrační koš.

4. Permanentní filtrační koš (pratelný) čistěte pod tekoucí vodou v případě potřeby a nechte jej oschnout.

5. Nasaďte permanentní filtrační koš a zaklapněte jej na místo.

6. Nasaďte a zajistěte sací hlavu.

1. Odjistěte a sejměte sací hlavu.

2. Stáhněte rounový filtrační sáček ze sacího hrdla.

3. Zaklapněte uzavírací klopu a rounový filtrační sáček

4. Nasaďte nový rounový filtrační sáček. Přetáhněte

5. Nasaďte a zajistěte sací hlavu.

Filtr odváděného vzduchu: výměna v případě potřeby, nejméně však jednou ročně

1. Odemkněte a sejměte výfukovou mřížku.

2. Vyjměte pouzdro filtru odváděného vzduchu.

3. Vyjměte filtr odváděného vzduchu z pouzdra filtru

4. Vložte nový filtr odváděného vzduchu do pouzdra

5. Vložte pouzdro filtru odváděného vzduchu.

6. Nasaďte a zajistěte výfukovou mřížku.

Výměna sáčkového filtru

Ilustrace D

hermeticky uzavřete.

otvor filtračního sáčku úplně přes rameno sacího hrdla.

Vyměňte filtr odváděného vzduchu

odváděného vzduchu.

filtru odváděného vzduchu.

Čeština 75

Page 76

Výměna HEPA filtru (zvláštní příslušenství)

HEPA filtr: výměna v případě potřeby, nejméně však jednou ročně

1. Odemkněte a sejměte výfukovou mřížku.

2. Vyjměte HEPA filtr (zvláštní příslušenství).

3. Nasaďte nový HEPA filtr (zvláštní příslušenství).

4. Nasaďte a zajistěte výfukovou mřížku.

Výměna ochranného filtru motoru

1. Odjistěte a sejměte sací hlavu.

2. Sací hlavu otočte o 180° a odložte ji stranou.

3. Odjistěte a vyjměte permanentní filtrační koš.

4. Vyjměte ochranný filtr motoru.

5. Vložte nový ochranný filtr motoru.

6. Nasaďte permanentní filtrační koš a zaklapněte jej na místo.

7. Nasaďte a zajistěte sací hlavu.

Nápověda při poruchách

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Úrazy v důsledku kontaktu s částmi pod napětím Vypněte přístroj. Vyjměte akumulátorový blok.

Přístroj se vypíná během provozu

Tepelný protektor motoru reaguje

1. Zkontrolujte všechny díly, zda nejsou ucpané.

2. Vyměňte rounový filtrační sáček.

3. Vyměňte ochranný filtr motoru.

4. Vyměňte filtr odváděného vzduchu nebo HEPA filtr (zvláštní příslušenství).

5. Znovu přístroj zapněte.

Klesá sací výkon

1. Odstraňte veškeré ucpání ze sací hubice, sací trubky nebo sací hadice.

2. Vyměňte rounový filtrační sáček.

3. Permanentní filtrační koš očistěte pod tekoucí vodou a vysušte.

4. Nasaďte/zajistěte správně sací hlavu.

5. Vyměňte vadnou sací hadici.

6. Vyměňte ochranný filtr motoru.

Únik prachu při vysávání

1. Zkontrolujte usazení rounového filtračního sáčku.

2. Vyměňte rounový filtrační sáček.

3. Nasaďte/zajistěte správn

4. Permanentní filtrační koš očistěte pod tekoucí vodou a vysušte.

5. Vložte nový permanentní filtrační koš.

6. Nasaďte správně ochranný filtr motoru nebo jej vyměňte.

Neběží sací turbína

1. Přehřátou desku nechte vychladnout.

2. Nabijte akumulátorový blok.

3. Nasaďte akumulátorový blok.

4. Znovu přístroj zapněte.

Zákaznický servis

Pokud nelze poruchu odstranit, musí kontrolu přístroje provést zákaznický servis.

ě sací hlavu.

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu. (Adresa viz zadní stranu) Další informace o záruce (jsou-li k dispozici) naleznete v servisní sekci na webové stránce místního zastoupení firmy Kärcher v části „Dokumenty ke stažení“.

Příslušenství a náhradní díly

Záruka

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Seznam náhradních dílů

Používejte pouze KÄRCHER originální akumulátory a nikoliv jednorázové baterie.

Označení Objednací

Akumulátorový blok Battery Power+ 36/75

Akumulátorový blok Battery Power+ 36/60

Akumulátorový blok Battery Power 36/50

Rychlonabíječka Battery Power+ 36/60 (EU)

Rychlonabíječka Battery Power+ 36/60 (GB)

Rychlonabíječka Battery Power+ 36/60 (AU)

číslo, náhradní díl

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Číslo výrobku, nezabalený

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysávání za sucha Typ: 1.355-xxx Typ: 1.527-xxx

Příslušné směrnice EU

2006/42/ES (+2009/127/ES) 2011/65/EU 2014/30/EU

Aplikované harmonizované normy

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

76 Čeština

Page 77

Aplikované národní normy

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Technické údaje

T 10/1 Bp  (Adv/HEPA)

Elektrické připojení

Jmenovité napětí akumulátorového bloku V 36 DC 36 DC Třída krytí III III

Jmenovitý výkon W 500 500 Maximální výkon W 500 500

Výkonnostní údaje přístroje

Obsah nádrže l 10 15 Množství vzduchu (max.) l/s 40 40 Podtlak (max.) kPa (mbar) 22,3 (223) 22,3 (223) Provozní čas při plném nabití akumulátoru -

akumulátorový blok Battery Power 36/50 Provozní čas při plném nabití akumulátoru -

minut 19/Eco: 43 19/Eco: 43

minut 22/Eco: 50 22/Eco: 50

akumulátorový blok Battery Power+ 36/60 Provozní čas při plném nabití akumulátoru -

akumulátorový blok Battery Power+ 36/75

minut 31/Eco: 66 31/Eco: 66

Rozměry a hmotnosti

Typická provozní hmotnost kg 6,8 7,1 Délka x šířka x výška mm 430 x 255 x 355 430 x 255 x 405 Průměr sací hadice mm 35 35 Délka sací hadice m 2,0 2,0

Okolní podmínky

Teplota prostředí °C 0/+40 0/+40

Zjištěné hodnoty podle EN 60335-2-69

Hladina akustického tlaku L Nejistota K

Hodnota vibrací rukou/paží m/s Nejistota K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Technické změny vyhrazeny.

T 15/1 Bp  (Adv/HEPA)

Čeština 77

Page 78

Obsah

Všeobecné upozornenia...................................... 78

Ochrana životného prostredia ............................. 78

Používanie v súlade s účelom ............................. 78

Popis prístroja ..................................................... 78

Príprava............................................................... 78

Uvedenie do prevádzky ....................................... 78

Obsluha ............................................................... 79

Preprava.............................................................. 79

Skladovanie ......................................................... 79

Starostlivosť a údržba.......................................... 79

Pomoc pri poruchách .......................................... 80

Záruka ................................................................. 80

Príslušenstvo a náhradné diely ........................... 80

EÚ vyhlásenie o zhode........................................ 80

Technické údaje................................................... 81

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí- tajte tento originálny návod na obsluhu a

sa informáciami a pokynmi, ktoré sú v nich uvedené. Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

● Pri nedodržaní návodu na obsluhu a bezpečnostných pokynov môže dôjsť k poškodeniu prístroja a ohrozeniu obsluhy a iných osôb.

● V prípade poškodenia počas prepravy okamžite informujte predajcu.

● Pri rozbaľovaní skontrolujte obsah balenia z hľadiska chýbajúceho príslušenstva alebo poškodenia.

priložené bezpečnostné pokyny. Riaďte

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom. Elektrické a elektronické prístroje obsahujú cenné recyklovateľné materiály a často aj komponenty, akými sú napr. batérie, akumulátory alebo

olej, ktoré môžu pri nesprávnej manipulácii alebo likvidácii predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na: www.kaercher.de/REACH

Používanie v súlade s účelom

몇 VÝSTRAHA

Ohrozenie zdravia

Vdýchnutie zdraviu škodlivých prachov Prístroj nie je určený na odsávanie zdraviu škodlivých prachov.

POZOR

Poškodenie prístroja

Skrat zapríčinený vysokou vlhkosťou vzduchu Prístroj používajte a skladujte len vo vnútorných priestoroch.

● Tento univerzálny vysávač je určený na suché čiste-

nie povrchov podláh a stien.

● Tento prístroj je vhodný na priemyselné použitie, na-

pr. v hoteloch, školách, nemocniciach, továrňach, obchodoch, kanceláriách a nájomných priestoroch.

Obrázok A

1 Zablokovanie mriežky vyfukovania 2 Mriežka vyfukovania 3 Parkovacia poloha podlahovej hubice 4 Typový štítok 5 Sacia hadica 6 Teleso filtra odpadového vzduchu 7 Filter odpadového vzduchu 8 Hubica na čalúnenie

9 Odisťovacie tlačidlo 10 Súprava akumulátorov 11 Držiak hadice 12 Držadlo (sklopné) 13 Nasávacia hlava 14 Zaistenie nasávacej hlavy

15 Nádoba na nečistoty 16 Otočné koliesko 17 Nasávacie hrdlo 18 Štrbinová hubica 19 Spínač Eco (energeticky úsporný režim) 20 Hlavný spínač 21 Prepínač tvrdá plocha/kobercová podlaha 22 Podlahová hubica 23 Prestavenie teleskopickej sacej trubice 24 Teleskopická sacia trubica 25 Regulátor sily vysávania 26 Koleno 27 Permanentný filtračný kôš 28 Ochranný filter motora

Príprava

Popis prístroja

1. Vybaľte prístroj a namontujte príslušenstvo.

Obrázok B

Uvedenie do prevádzky

1. Skontrolujte, či je permanentný filtračný kôš pripevnený k nasávacej hlave.

1 Prevádzka s filtračným vreckom 2 Prevádzka bez filtračného vrecka

Montáž HEPA filtra (špeciálne príslušenstvo)

1. Odblokujte a odstráňte mriežku vyfukovania.

2. Vyberte teleso filtra odpadového vzduchu.

3. Vložte HEPA filter (špeciálne príslušenstvo).

4. Nasaďte a zablokujte mriežku vyfukovania.

Prevádzkové režimy

78 Slovenčina

Page 79

1. Odistite a odoberte nasávaciu hlavu.

2. Nasaďte filtračné vrecko z netkanej textílie. Otvor filtračného vrecka pritom úplne pretiahnite cez odskok nasávacieho hrdla.

Obrázok C

3. Nasaďte a zaistite nasávaciu hlavu.

Vložte súpravu akumulátorov.

Montáž filtračného vrecka

1. Súpravu akumulátorov vsuňte do držiaka akumulátora a zaistite.

Nabíjanie súpravy akumulátorov

Upozornenie

Prečítajte si návod na obsluhu od výrobcu nabíjačky a venujte osobitnú pozornosť bezpečnostným pokynom!

Upozornenie

Prečítajte si návod na obsluhu výrobcu súpravy akumulátorov a venujte osobitnú pozornosť bezpečnostným pokynom!

Upozornenie

Súprava akumulátorov je pri dodávke čiastočne nabitá. Pred uvedením do prevádzky a v prípade potreby nabite.

Upozornenie

Súpravu akumulátorov je možné nabíjať, iba ak je vybratá.

1. Stlačte tlačidlo na odblokovanie a vyberte súpravu akumulátorov.

2. Súpravu akumulátorov nabíjajte podľa návodov na obsluhu výrobcu nabíjačky a výrobcu súpravy akumulátorov.

Obsluha

1. Prístroj zapnite hlavným spínačom.

Režim Eco (úsporný režim): Zariadenie pracuje so zníženým sacím výkonom. Životnosť batérií sa predĺži.

1. Zapnutie ekologického režimu: stlačte spínač Eco. Svetelný krúžok spínača Eco sa rozsvieti na modro.

2. Vypnutie ekologického režimu: znovu stlačte spínač Eco. Modrý svetelný krúžok zhasne.

1. Na regulátore sily vysávania nastavte silu vysávania.

Upozornenie

Pri čistení textilných poťahov sa skracuje výdrž akumulátora v porovnaní s čistením tvrdých povrchov.

1. Prepínač podlahovej hubice nastavte na tvrdú plochu alebo na kobercovú podlahu.

2. Vykonajte čistenie.

1. Prístroj vypnite hlavným spínačom.

1. Vyprázdnite nádrž.

2. Prístroj zvnútra a zvonka očistite povysávaním a utretím vlhkou handrou.

1. Prístroj odložte do suchej miestnosti a zaistite ho proti neoprávnenému používaniu.

Zapnutie prístroja

Režim Eco

Nastavenie sily vysávania

Čistiaca prevádzka

Vypnutie prístroja

Po každej prevádzke

Uschovanie prístroja

Preprava

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia Pri preprave dbajte na hmotnosť prístroja.

1. Prístroj pri preprave vo vozidlách zaistite v súlade s príslušne platnými smernicami proti zošmyknutiu a prevráteniu.

Skladovanie

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia Pri skladovaní dbajte na hmotnosť prístroja.

Prístroj sa smie skladovať iba vo vnútorných priestoroch.

1. Stlačte tlačidlo na odblokovanie a vyberte súpravu akumulátorov, aby nedošlo k vybitiu.

Starostlivosť a údržba

 NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vyberte súpravu akumulátorov.

Čistenie permanentného filtračného koša

POZOR

Nebezpečenstvo v dôsledku mokrého permanentného filtračného koša

Nebezpečenstvo poškodenia prístroja Do prístroja nikdy nevkladajte mokrý permanentný filtračný kôš.

1. Odistite a odoberte nasávaciu hlavu.

2. Otočte nasávaciu hlavu o 180 ° a položte ju.

3. Odblokujte a odstráňte permanentný filtračný kôš.

4. Permanentný filtračný kôš (umývateľný) v prípade potreby vyčistite pod tečúcou vodou a nechajte vyschnúť.

5. Nasaďte a zaistite permanentný filtračný kôš.

6. Nasaďte a zaistite nasávaciu hlavu.

1. Odistite a odoberte nasávaciu hlavu.

2. Stiahnite filtračné vrecko z netkanej textílie

3. Zaklapnite uzatváraciu sponu a tesne uzavrite fil-

4. Nasaďte nové filtračné vrecko z netkanej textílie.

5. Nasaďte a zaistite nasávaciu hlavu.

Filter odpadového vzduchu: vymeňte podľa potreby, minimálne však 1x ročne

1. Odblokujte a odstráňte mriežku vyfukovania.

2. Vyberte teleso filtra odpadového vzduchu.

3. Filter odpadového vzduchu vyberte z telesa filtra

4. Do telesa filtra odpadového vzduchu vložte nový fil-

5. Vložte teleso filtra odpadového vzduchu.

6. Nasaďte a zablokujte mriežku vyfukovania.

Výmena filtračného vrecka

z nasávacieho hrdla.

Obrázok D

tračné vrecko z netkanej textílie.

Otvor filtračného vrecka pritom úplne pretiahnite cez odskok nasávacieho hrdla.

Výmena filtra odpadového vzduchu

odpadového vzduchu.

ter odpadového vzduchu.

Slovenčina 79

Page 80

Výmena HEPA filtra (špeciálne

HEPA filter: vymeňte podľa potreby, minimálne však 1x ročne

1. Odblokujte a odstráňte mriežku vyfukovania.

2. Vyberte HEPA filter (špeciálne príslušenstvo).

3. Vložte nový HEPA filter (špeciálne príslušenstvo).

4. Nasaďte a zablokujte mriežku vyfukovania.

príslušenstvo)

Výmena ochranného filtra motora

1. Odistite a odoberte nasávaciu hlavu.

2. Otočte nasávaciu hlavu o 180 ° a položte ju.

3. Odblokujte a odstráňte permanentný filtračný kôš.

4. Vyberte ochranný filter motora.

5. Vložte nový ochranný filter motora.

6. Nasaďte a zaistite permanentný filtračný kôš.

7. Nasaďte a zaistite nasávaciu hlavu.

Pomoc pri poruchách

 NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vyberte súpravu akumulátorov.

Prístroj sa počas prevádzky vypne

Došlo k aktivácii tepelnej ochrany motora

1. Skontrolujte všetky diely z hľadiska ich upchatia.

2. Vymeňte filtračné vrecko z netkanej textílie.

3. Vymeňte ochranný filter motora.

4. Vymeňte filter odpadového vzduchu alebo HEPA filter (špeciálne príslušenstvo).

5. Prístroj znovu zapnite.

Sacia sila klesá

1. Z nasávacej hubice, sacej trubice alebo sacej hadice odstráňte všetky upchatia.

2. Vymeňte filtračné vrecko z netkanej textílie.

3. Permanentný filtračný kôš očistite pod tečúcou vodou a nechajte ho vyschnúť.

4. Správne nasaďte/zaistite nasávaciu hlavu.

5. Vymeňte poškodenú saciu hadicu.

6. Vymeňte ochranný filter motora.

Vystupovanie prachu pri vysávaní

1. Skontrolujte upevnenie filtračného vrecka z netkanej textílie.

2. Vymeňte filtračné vrecko z netkanej textílie.

3. Správne nasaďte/zaistite nasávaciu hlavu.

4. Permanentný filtračný kôš očistite pod tečúcou vodou a nechajte ho vyschnúť.

5. Vložte nový permanentný filtračný kôš.

6. Správne nasaďte alebo vymeňte ochranný filter motora.

Nasávacia turbína nebeží

1. Prehriatu dosku nechajte vychladnúť.

2. Nabite súpravu akumulátorov.

3. Vložte súpravu akumulátorov.

4. Prístroj znovu zapnite.

V prípade, že sa porucha nedá odstrániť, prístroj musí skontrolovať zákaznícky servis.

Zákaznícky servis

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na svojho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane) Ďalšie informácie o záruke (ak sú k dispozícii) nájdete v sekcii Servis na vašej miestnej webovej stránke Kärcher v časti „Na stiahnutie“.

Príslušenstvo a náhradné diely

Záruka

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Zoznam náhradných dielov

Používajte iba originálne súpravy akumulátorov KÄRCHER. Nepoužívajte akumulátory, ktoré nemožno znovu nabiť.

Názov Objednáva-

Súprava akumulátorov Battery Power+ 36/75

Súprava akumulátorov Battery Power+ 36/60

Súprava akumulátorov Battery Power 36/50

Rýchlonabíjačka Battery Power+ 36/60 (EU)

Rýchlonabíjačka Battery Power+ 36/60 (GB)

Rýchlonabíjačka Battery Power+ 36/60 (AU)

cie číslo, náhradný diel

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Číslo položky, nezabalené

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Suchý vysávač Typ: 1.355-xxx Typ: 1.527-xxx

Príslušné smernice EÚ

2006/42/ES (+2009/127/ES) 2011/65/EÚ 2014/30/EÚ

Aplikované harmonizované normy

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

80 Slovenčina

Page 81

Aplikované vnútroštátne normy

– Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Technické údaje

T 10/1 Bp  (Adv/HEPA)

Elektrická prípojka

Menovité napätie súpravy akumulátorov V 36 DC 36 DC Trieda ochrany III III

Menovitý výkon W 500 500 Maximálny výkon W 500 500

Výkonové údaje prístroja

Objem nádoby l 10 15 Množstvo vzduchu (max.) l/s 40 40 Podtlak (max.) kPa (mbar) 22,3 (223) 22,3 (223) Prevádzková doba pri úplnom nabití akumulátora -

súprava akumulátorov Battery Power 36/50 Prevádzková doba pri úplnom nabití akumulátora -

min. 19/Eco: 43 19/Eco: 43

min. 22/Eco: 50 22/Eco: 50

súprava akumulátorov Battery Power+ 36/60 Prevádzková doba pri úplnom nabití akumulátora -

súprava akumulátorov Battery Power+ 36/75

min. 31/Eco: 66 31/Eco: 66

Rozmery a hmotnosti

Typická prevádzková hmotnosť kg 6,8 7,1 Dĺžka x šírka x výška mm 430 x 255 x 355 430 x 255 x 405 Priemer nasávacej hadice mm 35 35 Dĺžka nasávacej hadice m 2,0 2,0

Podmienky prostredia

Teplota okolia °C 0/+40 0/+40

Zistené hodnoty podľa EN 60335-2-69

Hladina akustického tlaku L Neistota K

Hodnota vibrácií ruka-rameno m/s Neistota K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Technické zmeny vyhradené.

T 15/1 Bp  (Adv/HEPA)

Slovenčina 81

Page 82

Kazalo

Splošni napotki .................................................... 82

Zaščita okolja ...................................................... 82

Namenska uporaba ............................................. 82

Opis naprave ....................................................... 82

Priprava ............................................................... 82

Zagon .................................................................. 82

Upravljanje .......................................................... 83

Prevažanje .......................................................... 83

Skladiščenje ........................................................ 83

Nega in vzdrževanje ............................................ 83

Pomoč pri motnjah .............................................. 84

Garancija ............................................................. 84

Pribor in nadomestni deli ..................................... 84

Izjava EU o skladnosti ......................................... 84

Tehnični podatki................................................... 85

Splošni napotki

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in prilo-

vajte. Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

●Če navodil za uporabo in varnostnih navodil ne upoštevate, lahko nastanejo škoda na napravi in nevarnosti za upravljavca in druge osebe.

●Če opazite poškodbe, ki so nastale med transportom, takoj obvestite prodajalca.

● Ko vzamete vsebino paketa iz embalaže, preverite, ali manjka pribor in ali je vsebina poškodovana.

žena varnostna navodila ter jih upošte-

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način. Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprav, označenih s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Namenska uporaba

몇 OPOZORILO

Nevarnost za zdravje

Vdihavanje prahov, nevarnih za zdravje Naprave ne uporabljajte za sesanje prahov, nevarnih za zdravje.

POZOR

Poškodovanje naprave

Kratek stik zaradi visoke vlažnosti zraka Napravo uporabljajte in skladiščite samo v notranjih prostorih.

● Ta univerzalni sesalnik je primeren za suho čiščenje

talnih in stenskih površin.

● Ta naprava je predvidena za industrijsko uporabo,

npr. v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in posredniških trgovinah.

Slika A

1 Zapah izpušne rešetke 2 Izpušna rešetka 3 Parkirni položaj za talno šobo 4 Tipska ploščica 5 Sesalna gibka cev 6 Ohišje filtra odpadnega zraka 7 Filter odpadnega zraka 8 Šoba za blazine

9 Deblokirna tipka 10 Paket akumulatorskih baterij 11 Držalo gibke cevi 12 Nosilni ročaj (zložljiv) 13 Sesalna glava 14 Zaklep sesalne glave

15 Posoda za umazanijo 16 Krmilno kolesce 17 Sesalni nastavek 18 Šoba za stike 19 Stikalo Eco (način za varčevanje z energijo) 20 Glavno stikalo 21 Preklopno stikalo »trda površina/preprogasta talna

obloga«

22 Talna šoba 23 Mehanizem za nastavljanje teleskopske sesalne

cevi

24 Teleskopska sesalna cev 25 Regulator sesalne moči 26 Koleno 27 Koš stalnega filtra 28 Zaščitni filter motorja

Priprava

Opis naprave

1. Razpakirajte napravo in namestite pribor.

Slika B

Zagon

1. Preverite, ali je koš stalnega filtra pritrjen na sesalno glavo.

1 Delovanje s filtrirno vrečko 2 Delovanje brez filtrirne vrečke

Namestitev filtra HEPA (dodatna oprema)

1. Odklenite in odstranite izpušno rešetko.

2. Odstranite ohišje filtra za odpadni zrak.

3. Vstavite filter HEPA (posebni pribor).

4. Namestite in zaklenite izpušno rešetko.

Načini delovanja

82 Slovenščina

Page 83

1. Sprostite in snemite sesalno glavo.

2. Nataknite filtrirno vrečko iz flisa. Pri tem odprtino vrečke za filter v celoti povlecite čez sklop sesalnega priključka.

Slika C

3. Namestite sesalno glavo in jo zapahnite.

Vstavljanje paketa akumulatorskih baterij

Vstavljanje filtrirne vrečke

1. Paket akumulatorskih baterij potisnite v držalo akumulatorske baterije, da se zaskoči.

Polnjenje paketa akumulatorskih baterij

Napotek

Preberite navodila za uporabo proizvajalca polnilnikov in bodite posebno pozorni na varnostna navodila!

Napotek

Preberite navodila za uporabo proizvajalca paketa akumulatorskih baterij in bodite posebno pozorni na varnostna navodila!

Napotek

Paket akumulatorskih baterij je ob dobavi delno napolnjen. Napolnite jo pred zagonom in po potrebi.

Napotek

Akumulatorsko baterijo lahko polnite samo, če je odstranjena iz naprave.

1. Pritisnite gumb za sprostitev in odstranite paket akumulatorskih baterij.

2. Paket akumulatorskih baterij napolnite v skladu z navodili za uporabo proizvajalca polnilnikov in proizvajalca paketa akumulatorskih baterij.

Upravljanje

1. Napravo vklopite z glavnim stikalom.

Način Eco (način za varčevanje z energijo): Naprava deluje z zmanjšano zmogljivostjo sesanja. Čas delovanja akumulatorske baterije se podaljša.

1. Vklop načina Eco: Pritisnite stikalo Eco. Osvetljeni obroč stikala Eco zasveti modro.

2. Izklop načina Eco: Ponovno pritisnite stikalo Eco. Modro osvetljeni obroč ugasne.

1. Sesalno moč regulirajte z regulatorjem sesalne moči.

Napotek

Pri čiščenju tekstilnih talnih oblog je življenjska doba baterije krajša kot pri čiščenju trdih površin.

1. Talno šobo s preklopnim stikalom postavite na trdo podlago ali preprogasto talno oblogo.

2. Izvedite čiščenje.

1. Napravo izklopite z glavnim stikalom.

1. Izpraznite posodo.

2. Napravo od znotraj in od zunaj posesajte in obrišite z vlažno krpo.

1. Napravo hranite v suhem prostoru in jo zavarujte pred nepooblaščeno uporabo.

Vklop naprave

Način Eco

Nastavitev sesalne moči

Čiščenje

Izklop naprave

Po vsakem obratovanju

Shranjevanje naprave

Prevažanje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave.

1. Pri transportu v vozilih zavarujte napravo pred zdrsom in prevrnitvijo v skladu z veljavnimi smernicami.

Skladiščenje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave.

Napravo je dovoljeno skladiščiti samo v notranjih prostorih.

1. Pritisnite gumb za sprostitev in odstranite paket akumulatorskih baterij, da se izognete praznjenju.

Nega in vzdrževanje

 NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo. Odstranite paket akumulatorskih baterij.

Čiščenje koša stalnega filtra

POZOR

Nevarnost zaradi mokre koša stalnega filtra

Nevarnost poškodovanja naprave Nikoli ne vstavite mokre koša stalnega filtra.

1. Sprostite in snemite sesalno glavo.

2. Sesalno glavo obrnite za 180° in jo odložite.

3. Odklenite in odstranite koš stalnega filtra.

4. Koš stalnega filtra (pralna) po potrebi očistite pod tekočo vodo in pustite, da se posuši.

5. Namestite koš stalnega filtra in jo zaskočite.

6. Namestite sesalno glavo in jo zapahnite.

1. Sprostite in snemite sesalno glavo.

2. S sesalne šobe snemite filtrirno vrečko iz flisa.

3. Preklopite zapiralno loputo in tesno zaprite filtrirno

4. Nataknite novo filtrirno vrečko iz flisa. Pri tem odpr-

5. Namestite sesalno glavo in jo zapahnite.

Filter odpadnega zraka: zamenjajte ga po potrebi, vendar vsaj enkrat na leto.

1. Odklenite in odstranite izpustno rešetko.

2. Odstranite ohišje filtra za odpadni zrak.

3. Iz ohišja filtra odpadnega zraka odstranite filter od-

4. V ohišje filtra odpadnega zraka vstavite nov filter od-

5. Vstavite ohišje filtra za odpadni zrak.

6. Namestite in zaklenite izpušno rešetko.

Menjava filtrirne vrečke

Slika D

vrečko iz flisa.

tino vrečke za filter v celoti povlecite čez sklop sesalnega priključka.

Menjava filtra odpadnega zraka

padnega zraka.

Slovenščina 83

Page 84

Menjava filtra HEPA (dodatna oprema)

Filter HEPA: zamenjajte ga po potrebi, vendar vsaj enkrat na leto.

1. Odklenite in odstranite izpustno rešetko.

2. Odstranite filter HEPA (posebni pribor).

3. Vstavite novi filter HEPA (posebni pribor).

4. Namestite in zaklenite izpušno rešetko.

Menjava zaščitnega filtra motorja

1. Sprostite in snemite sesalno glavo.

2. Sesalno glavo obrnite za 180° in jo odložite.

3. Odklenite in odstranite koš stalnega filtra.

4. Odstranite zaščitni filter motorja.

5. Vstavite nov zaščitni filter motorja.

6. Namestite koš stalnega filtra in jo zaskočite.

7. Namestite sesalno glavo in jo zapahnite.

Pomoč pri motnjah

 NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo. Odstranite paket akumulatorskih baterij.

Naprava se izklopi med delovanjem

Aktivirala se je toplotna zaščita motorja

1. Vse dele preverite glede zamašitev.

2. Zamenjajte filtrirno vrečko iz flisa.

3. Zamenjajte zaščitni filter motorja.

4. Zamenjajte filter odpadnega zraka ali filter HEPA (posebni pribor).

5. Ponovno vklopite napravo.

Sesalna moč upada

1. Odstranite vse zamašitve iz sesalne šobe, sesalne cevi ali sesalne gibke cevi.

2. Zamenjajte filtrirno vrečko iz flisa.

3. Koš stalnega filtra očistite pod tekočo vodo in pustite, da se posuši.

4. Pravilno namestite/zaklenite sesalno glavo.

5. Zamenjajte okvarjeno sesalno gibko cev.

6. Zamenjajte zaščitni filter motorja.

Med sesanjem izstopa prah

1. Preverite prileganje filtrirne vrečke iz flisa.

2. Zamenjajte filtrirno vrečko iz flisa.

3. Pravilno namestite/zaklenite sesalno glavo.

4. Koš stalnega filtra očistite pod tekočo vodo in pustite, da se posuši.

5. Vstavite nov koš stalnega filtra.

6. Zamenjajte ali pravilno vstavite zaščitni filter motorja.

Sesalna turbina ne deluje

1. Počakajte, da se pregreta plošča ohladi.

2. Napolnite paket akumulatorskih baterij.

3. Vstavite paket akumulatorskih baterij

4. Ponovno vklopite napravo.

Če motnje ni mogoče odpraviti, mora napravo pregledati servisna služba.

Servisna služba

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka v izdelavi. Pri uveljavljanju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali najbližjim servisom. Naslov najdete na hrbtni strani. Dodatne garancijske informacije (če so na voljo) so na voljo na servisnem območju na lokalni spletni strani podjetja Kärcher v razdelku "Prenosi".

Pribor in nadomestni deli

Garancija

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Seznam nadomestnih delov

Uporabljajte samo originalne pakete akumulatorskih baterij znamke KÄRCHER. Ne uporabljajte baterij, ki jih lahko ponovno napolnite.

Ime Številka za

Paket akumulatorskih baterij Battery Power+ 36/75

Paket akumulatorskih baterij Battery Power+ 36/60

Paket akumulatorskih baterij Battery Power 36/50

Hitri polnilnik Battery Power+ 36/60 (EU)

Hitri polnilnik Battery Power+ 36/60 (GB)

Hitri polnilnik Battery Power+ 36/60 (AU)

naročilo, nadomestni del

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Številka izdelka, nepakirano

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost. Izdelek: Sesalnik za suho sesanje Tip: 1.355-xxx Tip: 1.527-xxx

Zadevne EU-direktive

2006/42/ES (+2009/127/ES) 2011/65/EU 2014/30/EU

Uporabljeni harmonizirani standardi

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

84 Slovenščina

Page 85

Uporabljeni nacionalni standardi

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Nemčija) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2022/10/01

Tehnični podatki

T 10/1 Bp  (Adv/HEPA)

Električni priključek

Nazivna napetost paketa akumulatorskih baterij V 36 DC 36 DC Razred zaščite III III

Nazivna moč W 500 500 Največja moč W 500 500

Podatki o zmogljivosti naprave

Vsebina posode l 10 15 Količina zraka (maks.) l/s 40 40 Podtlak (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Čas delovanja pri polni bateriji – Paket akumulatorskih

baterij Battery Power 36/50 Čas delovanja pri polni bateriji – Paket akumulatorskih

minute 19/Eco: 43 19/Eco: 43

minute 22/Eco: 50 22/Eco: 50

baterij Battery Power+ 36/60 Čas delovanja pri polni bateriji – Paket akumulatorskih

baterij Battery Power+ 36/75

minute 31/Eco: 66 31/Eco: 66

Mere in mase

Tipična delovna masa kg 6,8 7,1 Dolžina x širina x višina mm 430 x 255 x 355 430 x 255 x 405 Premer sesalne gibke cevi mm 35 35 Dolžina sesalne gibke cevi m 2,0 2,0

Okoljski pogoji

Okoljska temperatura °C 0/+40 0/+40

Ugotovljene vrednosti v skladu s standardom EN 60335-2-69

Raven tlaka hrupa L Negotovost K

Vrednost tresljajev za dlani/roke m/s Negotovost K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Pridržujemo si pravico do sprememb tehničnih podatkov.

T 15/1 Bp  (Adv/HEPA)

Slovenščina 85

Page 86

Cuprins

Indicaţii generale ................................................. 86

Protecţia mediului................................................ 86

Utilizarea conform destinaţiei .............................. 86

Descrierea aparatului .......................................... 86

Pregătirea............................................................ 86

Punerea în funcțiune ........................................... 86

Operarea ............................................................. 87

Transportarea ...................................................... 87

Depozitarea ......................................................... 87

Îngrijirea şi întreţinerea........................................ 87

Remedierea defecţiunilor .................................... 88

Garanţie............................................................... 88

Accesorii şi piese de schimb ............................... 88

Declaraţie de conformitate UE ............................ 88

Date tehnice ........................................................ 89

Indicaţii generale

Înainte de prima utilizare a aparatului, citiţi aceste instrucţiuni de utilizare origi-

Respectaţi aceste instrucţiuni. Păstraţi ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

● Dacă nu sunt respectate instrucţiunile de utilizare şi indicaţiile de siguranţă, pot apărea defecţiuni la nivelul aparatului şi pericole pentru operator şi alte persoane.

● Dacă intervin defecţiuni la transport, informaţi imediat distribuitorul.

● La despachetare, verificaţi conţinutul pentru a vă asigura că nu lipsesc accesorii şi că nu există alte deteriorări.

nale şi indicaţiile de siguranţă aferente.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice şi electronice conțin materiale reciclabile prețioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau a eliminării necorespunzătoare, pot periclita sănătatea şi mediul în- conjurător. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Observaţii referitoare la materialele conţinute (REACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Utilizarea conform destinaţiei

몇 AVERTIZARE

Pericol pentru sănătate

Inspirarea de particule dăunătoare sănătăţii Nu utilizaţi aparatul pentru aspirarea de particule dău- nătoare sănătăţii.

ATEN ŢIE

Deteriorarea aparatului

Scurtcircuitul cauzat de umiditatea ridicată a aerului Utilizaţi şi depozitaţi aparatul doar în interior.

● Acest aspirator universal este destinat pentru cură-

ţarea uscată a suprafeţelor podelelor şi pereţilor.

● Acest aparat este potrivit pentru uz comercial, de

ex. în hoteluri, şcoli, spitale, fabrici, magazine, birouri şi magazine de închiriere.

Descrierea aparatului

Figura A

1 Blocajul grilajului de purjare 2 Grilajul de evacuare 3 Poziția de parcare a duzei pentru pardoseală 4 Plăcuța de tip 5 Furtun de aspirare 6 Carcasa filtrului de aer evacuat 7 Filtrul de aer evacuat 8 Duza de tapițerie

9 Tasta de deblocare 10 Set de acumulatori 11 Suport de furtun 12 Mâner de tras (rabatabil) 13 Cap de aspirare 14 Blocajul capului de aspirare 15 Recipientul de impurităţi 16 Rolă de ghidare 17 Ștuț aspirator 18 Duze pentru colțuri 19 Comutatorul „Eco” (regim de economisire a energi-

ei)

20 Comutatorul principal 21 Inversorul pentru suprafețe dure/covoare de pardo-

seală

22 Duza pentru pardoseală 23 Reglarea țevii de aspirație telescopică 24 Țeavă de aspirație telescopică 25 Regulatorul puterii de aspirare 26 Cot 27 Cartușul filtrului permanent 28 Filtrul de protecție a motorului

Pregătirea

1. Despachetați aparatul și montați accesoriile.

Figura B

Punerea în funcțiune

1. Asigurați-vă de fixarea corespunzătoare a cartușului filtrului permanent de capul de aspirare.

1Funcţionare cu sac filtrant 2Funcţionare fără sac filtrant

Regimuri de funcţionare

86 Româneşte

Page 87

Montarea filtrului HEPA (accesoriu special)

1. Deblocați și îndepărtați grilajul de purjare

2. Scoateți carcasa filtrului de aer evacuat.

3. Montați filtrul HEPA (accesoriu special).

4. Montați și blocați grilajul de purjare.

Montarea pungii de filtru

1. Deblocați și scoateți capul de aspirare.

2. Montați punga de filtru din material textil. Trageți deschiderea sacului de filtrare complet peste umărul ștuțului aspirator.

Figura C

3. Montaţi și blocați capul de aspirare.

Montarea setului de acumulatori

1. Împingeţi setul de acumulatori în suportul de acumulator şi blocaţi-l.

Încărcarea setului de acumulatori

Indicaţie

Citiți instrucțiunile de utilizare furnizate de producătorul încărcătorului și acordați atenție deosebită instrucțiunilor de siguranță!

Indicaţie

Citiți instrucțiunile de funcționare furnizate de producă- torul setului de acumulatori și acordați atenție deosebită instrucțiunilor de siguranță!

Indicaţie

În momentul livrării setul de acumulatori este încărcat parțial. Încărcați înainte de punerea în funcțiune și dacă este cazul.

Indicaţie

Setul de acumulatori poate fi încărcat doar după scoatere.

1. Apăsați tasta de deblocare și scoateți setul de acumulatori.

2. Încărcați setul de acumulatori conform instrucțiunilor de func cărcătorului și de producătorul setului de acumulatori.

ționare comunicate de producătorul în-

Operarea

1. Porniţi aparatul folosind comutatorul principal.

Modul Eco (regimul de economisire a energiei): Aparatul funcționează cu putere de aspirare redusă. Durata de funcționare a acumulatorului este prelungită.

1. Activarea modului Eco: Acționați comutatorul Eco. Inelul luminat al comutatorului Eco luminează albastru.

2. Dezactivarea modului Eco: Acționați din nou comu- tatorul Eco. Inelul iluminat albastru se stinge.

1. Ajustați puterea de aspirare folosind regulatorului de putere de aspirare.

Indicaţie

Curățarea materialelor textile implică scăderea duratei de funcționare a acumulatorului, spre deosebire de curățarea suprafețelor dure.

1. Poziționați inversorul de duză pentru pardoseală pe suprafața dură sau pe covorul de pardoseală.

2. Efectuați lucrările de curățare.

Pornirea aparatului

Modul Eco

Reglarea puterii de aspirare

Regimul de curățare

1. Pentru oprirea aparatului folosiți comutatorul principal.

După fiecare utilizare

Oprirea aparatului

1. Goliţi recipientul.

2. Curățați interiorul şi exteriorul aparatului cu o lavetă umedă, prin aspirare şi ștergere.

Depozitarea aparatului

1. Depozitați aparatul într-un spațiu uscat și securizațil împotriva utilizării neautorizate.

Transportarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La transport ţineţi cont de greutatea aparatului.

1. În cazul transportării aparatului în autovehicule acți- onați conform directivelor aplicabile și securizați aparatul împotriva alunecării și răsturnării.

Depozitarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La depozitare ţineţi cont de greutatea aparatului.

Depozitați aparatul exclusiv în interior.

1. Apăsați tasta de deblocare și scoateți setul de acumulatori, în scopul prevenirii descărcării acestora.

Îngrijirea şi întreţinerea

 PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune Opriţi aparatul. Scoateți setul de acumulatori.

Curățarea cartușului de filtru permanent

ATENŢIE

Cartușul de filtru permanent umed constituie pericol

Pericol de deteriorare a aparatului Montarea cartușului de filtru permanent umed este interzisă.

1. Deblocați și scoateți capul de aspirare.

2. Rotiți capul de aspirare cu 180° și plasați-l.

3. Deblocați și plasați cartușul de filtru permanent.

4. Dacă este cazul, curățați cartușul filtrului permanent (cu posibilitate de spălare) sub jet de apă și lăsați-l la uscat.

5. Montați și fixați cartușul de filtru permanent.

6. Montaţi și blocați capul de aspirare.

1. Deblocați și scoateți capul de aspirare.

2. Extrageți punga de filtru din material textil de pe ștu-

3. Închideți eclisa de închidere și închideți etanș punga

4. Montați o nouă pungă de filtru din material textil.

5. Montaţi și blocați capul de aspirare.

Înlocuirea pungii de filtru

țul aspirator.

Figura D

de filtru din material textil.

Trageți deschiderea sacului de filtrare complet peste umărul ștuțului aspirator.

Româneşte 87

Page 88

Înlocuirea filtrului de aer evacuat

Filtrul de aer evacuat: dacă este cazul înlocuiți minim 1x anual

1. Deblocați și îndepărtați grilajul de purjare

2. Scoateți carcasa filtrului de aer evacuat.

3. Extrageți filtrul de aer evacuat și carcasa filtrului de aer evacuat.

4. Montați noul filtru de aer evacuat în carcasa filtrului de aer evacuat.

5. Introduceți carcasa filtrului de aer evacuat.

6. Montați și blocați grilajul de purjare.

Înlocuirea filtrului HEPA (accesoriu special)

Filtrul HEPA: dacă este cazul înlocuiți minim 1x anual

1. Deblocați și îndepărtați grilajul de purjare

2. Scoateți filtrul HEPA (accesoriu special).

3. Montați un nou filtru HEPA (accesoriu special).

4. Montați și blocați grilajul de purjare.

Înlocuirea filtrului de protecţie a motorului

1. Deblocați și scoateți capul de aspirare.

2. Rotiți capul de aspirare cu 180° și plasați-l.

3. Deblocați și plasați cartușul de filtru permanent.

4. Scoateţi filtrul de protecţie a motorului.

5. Montați un nou filtru de protecție a motorului

6. Montați și fixați cartușul de filtru permanent.

7. Montaţi și blocați capul de aspirare.

Remedierea defecţiunilor

 PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune Opriţi aparatul. Scoateți setul de acumulatori.

Aparatul se opreşte în timpul funcţionării

Termoprotectorul motorului a răspuns

1. Verificaţi toate componentele pentru a vă asigura că nu sunt înfundate.

2. Schimbați punga de filtru din material textil.

3. Schimbați filtrul de protecție al motorului.

4. Schimbați filtrul de aer evacuat sau filtrul HEPA (accesoriu special).

5. Reporniți aparatul.

Puterea de aspirare scade

1. Îndepărtați toate blocajele din duza de aspirare, din țeava de aspirat sau din furtunul de aspirare.

2. Schimbați punga de filtru din material textil.

3. Curățați cartușul de filtru permanent sub jet de apă și lăsați-l la uscat.

4. Montați/blocați capul de aspirare în mod corespunzător.

5. Schimbați furtunurile de aspirare defecte.

6. Schimbați filtrul de protecție al motorului.

Scurgere de praf pe durata aspirării

1. Verificați fixarea pungii de filtru din material textil.

2. Schimbați punga de filtru din material textil.

3. Montați/blocați capul de aspirare în mod corespun-

ător.

4. Curățați cartușul de filtru permanent sub jet de apă și lăsați-l la uscat.

5. Montați un cartuș de filtru permanent.

6. Montați corespunzător sau înlocuiți filtrul de protecție al motorului.

Turbina aspiratoare nu funcţionează

1. Lăsați platina supraîncălzită să se răcească.

2. Încărcați setul de acumulatori.

3. Montați setul de acumulatori.

4. Reporniți aparatul.

Departamentul de asistenţă clienţi

Dacă defecţiunea nu poate fi remediată, aparatul trebuie verificat de departamentul de asistenţă clienţi.

Garanţie

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventu- ale defecțiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultați pagina din spate) Pentru mai multe informații privind garanția (dacă sunt disponibile) vă rugăm accesați meniul „Descărcări” din opțiunea Service al paginii web al reprezentanței Kärcher din țara dvs.

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără ava- rii a aparatului. Informaţii despre accesorii şi piesele de schimb se gă- sesc la adresa www.kaercher.com.

Listă piese de schimb

Folosiţi numai seturi de acumulatori originale KÄRCHER, nu baterii neîncărcabile.

Denumire Număr de

Set de acumulatori Battery Power+ 36/75

Set de acumulatori Battery Power+ 36/60

Set de acumulatori Battery Power 36/50

Încărcător rapid Battery Power+ 36/60 (EU)

Încărcător rapid Battery Power+ 36/60 (GB)

Încărcător rapid Battery Power+ 36/60 (AU)

comandă, piesă de schimb

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Număr articol, neambalat

Declaraţie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerinţelor fundamentale privind siguranţa şi sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea. Produs: Aspirator pentru mediu uscat Tip: 1.355-xxx Tip: 1.527-xxx

88 Româneşte

Page 89

Directive UE relevante

2006/42/UE (+2009/127/UE) 2011/65/UE 2014/30/UE

Norme armonizate aplicate

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Standarde naţionale aplicate

Semnatarii acţionează în numele şi prin împuternicirea Consiliului director.

Însărcinat cu elaborarea documentaţiei: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germania) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/10/01

Date tehnice

T 10/1 Bp  (Adv/HEPA)

Conexiune electrică

Tensiune nominală set de acumulatori V 36 DC 36 DC Clasă de protecţie III III

Randament nominal W 500 500 Putere maximă W 500 500

Date privind puterea aparatului

Conţinutul recipientului l 10 15 Cantitate de aer (max.) l/s 40 40 Subpresiune (max.) kPa (mbar) 22,3 (223) 22,3 (223) Interval de funcționare la încărcare completă a acumula-

Minute 19/Eco: 43 19/Eco: 43

torului - set de acumulatori Battery Power 36/50 Interval de funcționare la încărcare completă a acumula-

torului - set de acumulatori Battery Power+ 36/60 Interval de funcționare la încărcare completă a acumula-

torului - set de acumulatori Battery Power+ 36/75

Minute 22/Eco: 50 22/Eco: 50

Minute 31/Eco: 66 31/Eco: 66

Dimensiuni şi greutăţi

Greutate tipică în timpul funcţionării kg 6,8 7,1 Lungime x Lăţime x Înălţime mm 430 x 255 x 355 430 x 255 x 405 Diametru furtun de aspirare mm 35 35 Lungime furtun de aspirare m 2,0 2,0

Condiţii de mediu

Temperatură ambiantă °C 0/+40 0/+40

Valori calculate conform EN 60335-2-69

Nivel de zgomot L Incertitudine K

Valoarea vibraţiilor mână-braţ m/s Incertitudine K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Sub rezerva modificărilor tehnice.

T 15/1 Bp  (Adv/HEPA)

Româneşte 89

Page 90

Sadržaj

Opće napomene.................................................. 90

Zaštita okoliša ..................................................... 90

Namjenska uporaba ............................................ 90

Opis uređaja ........................................................ 90

Priprema.............................................................. 90

Puštanje u pogon ................................................ 90

Rukovanje ........................................................... 91

Transport ............................................................. 91

Skladištenje ......................................................... 91

Njega i održavanje............................................... 91

Pomoć u slučaju smetnji...................................... 92

Jamstvo ............................................................... 92

Pribor i zamjenski dijelovi .................................... 92

EU izjava o sukladnosti ....................................... 92

Tehnički podaci.................................................... 93

Opće napomene

Prije prve uporabe Vašeg uređaja proči- tajte ove originalne upute za rad i prilo-

skladu s njima. Čuvajte obje knjižice za kasniju uporabu ili za sljedećeg vlasnika.

● U slučaju nepridržavanja uputa za uporabu i sigurnosnih naputaka može doći do oštećenja uređaja i opasnosti za rukovatelja i druge osobe.

● U slučaju štete nastale prilikom transporta smjesta obavijestite trgovca.

● Kod raspakiravanja provjerite je li sadržaj pakiranja potpun tj nedostaje li pribor i je li oštećen.

žene Sigurnosne naputke. Postupajte u

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo odložite ambalažu na ekološki prihvatljiv način. Električni i elektronički uređaji sadrže vrijedne reciklažne materijale, a često i sastavne dijelove poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog zbrinjavanja mogu predstavljati potencijalnu opasnost za ljudsko zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni za pravilan rad uređaja. Uređaji koji su označeni ovim simbolom ne smiju se odlagati zajedno s kućnim otpadom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Namjenska uporaba

몇 UPOZORENJE

Opasnost po zdravlje

Udisanje prašina opasnih po zdravlje Uređaj nemojte upotrebljavati za usisavanje prašina koje su opasne po zdravlje.

PAŽNJA

Oštećenje uređaja

Kratki spoj zbog visoke vlažnosti zraka Uređaj upotrebljavajte i skladištite samo u zatvorenim prostorijama.

● Ovaj univerzalni usisivač prikladan je za suho čišće-

nje podnih i zidnih površina.

● Ovaj uređaj prikladan je za komercijalnu uporabu,

npr. u hotelima, školama, bolnicama, tvornicama, trgovinama, uredima i iznajmljivačkim prostorima.

Slika A

1 Zaključavanje ventilacijske rešetke 2 Ventilacijska rešetka 3 Položaj za odlaganje za podni nastavak 4 Natpisna pločica 5 Usisno crijevo 6 Kućište filtra ispušnog zraka 7 Filtar ispušnog zraka 8 Nastavak za tekstilni namještaj

9 Tipka za deblokiranje 10 Paket baterija 11 Držač crijeva 12 Ručka (sklopiva) 13 Usisna glava 14 Zapor usisne glave

15 Spremnik za prljavštinu 16 Upravljački kotačić 17 Usisni nastavak 18 Nastavak za fuge 19 Eco prekidač (energetski štedljivi način rada) 20 Glavna sklopka 21 Prekidač za prebacivanje između tvrde površine/te-

piha

22 Podni nastavak 23 Prilagođavanje teleskopske usisne cijevi 24 Teleskopska usisna cijev 25 Regulator usisne snage

26 Koljeno 27 Košara trajnog filtra 28 Filtar za zaštitu motora

Priprema

Opis uređaja

1. Raspakirajte uređaj i montirajte pribor.

Slika B

Puštanje u pogon

1. Provjerite je li košara trajnog filtra košara pričvršće- na na usisnu glavu.

1 Rad s filtarskom vrećicom 2 Rad bez filtarske vrećice

Ugradnja HEPA filtra (posebni pribor)

1. Otključajte i uklonite ventilacijsku rešetku.

2. Izvadite kućište filtra ispušnog zraka.

3. Umetnite HEPA filtar (posebni pribor).

4. Postavite i zaključajte ventilacijsku rešetku.

Načini rada

90 Hrvatski

Page 91

1. Otključajte i skinite usisnu glavu.

2. Nataknite flizelinsku filtarsku vrećicu. Povucite pritom otvor filtarske vrećice do kraja preko izbočine usisnog nastavka.

Slika C

3. Postavite i pričvrstite usisnu glavu.

Umetanje kompleta baterija

Umetanje filtarske vrećice

1. Gurnite komplet baterija u držač baterije i uglavite ga.

Punjenje kompleta baterija

Napomena

Pročitajte upute za uporabu proizvođača punjača i obratite posebnu pozornost na sigurnosne naputke!

Napomena

Pročitajte upute za uporabu proizvođača kompleta baterija i obratite posebnu pozornost na sigurnosne napomene!

Napomena

Paket baterija je djelomično napunjen kod isporuke. Napunite prije puštanja u pogon i po potrebi.

Napomena

Punjenje paketa baterija može se provoditi samo kada ga izvadite.

1. Pritisnite tipku za deblokiranje i uklonite komplet baterija.

2. Napunite komplet baterije prema uputama za uporabu proizvođača punjača i proizvođača kompleta baterija.

Rukovanje

1. Uključite uređaj na glavnoj sklopki.

Eco tipka (energetski štedljiv način rada): Uređaj radi sa smanjenom usisnom snagom. Produžuje se vijek trajanja baterije.

1. Aktiviranje eco načina rada: Pritisnite Eco prekidač. Svjetlosni prsten Eco prekidača svijetli plavo.

2. Isključite eco način rada: Ponovno pritisnite Eco prekidač. Plavi svjetlosni prsten se gasi.

1. Regulirajte usisnu snagu na regulatoru usisne snage.

Napomena

Kod čišćenja tekstilnih presvlaka trajanje akumulatora se skraćuje u odnosu na čišćenje tvrdih površina.

1. Postavite prekidač podnog nastavka na tvrdu površinu ili tepih.

2. Izvršite čišćenje.

1. Isključite uređaj na glavnoj sklopki.

1. Ispraznite spremnik.

2. Očistite uređaj iznutra i izvana usisavanjem i obrišite ga vlažnom krpom.

1. Odložite uređaj u suhu prostoriju i zaštitite ga od neovlaštenog korištenja.

Uključivanje uređaja

Eco način rada

Namještanje usisne snage

Način rada čišćenja

Isključivanje uređaja

Nakon svakog rada

Čuvanje uređaja

Transport

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja Pri transportu uzmite u obzir težinu uređaja.

1. Pri transportu u vozilima uređaj osigurajte od klizanja i prevrtanja prema trenutno važećim smjernicama.

Skladištenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja Pri skladištenju uzmite u obzir težinu uređaja.

Uređaj se smije skladištiti samo u zatvorenim prostorijama.

1. Pritisnite tipku za deblokiranje i uklonite komplet baterija kako biste izbjegli pražnjenje.

Njega i održavanje

 OPASNOST

Opasnost od strujnog udara

Ozljede zbog dodira dijelova pod naponom Isključite uređaj. Izvadite paket baterija.

Čišćenje košare trajnog filtra

PAŽNJA

Opasnost zbog mokre košare trajnog filtra

Postoji opasnost od oštećenja uređaja Nikada ne stavljajte mokru košaru trajnog filtra.

1. Otključajte i skinite usisnu glavu.

2. Zakrenite usisnu glavu za 180 ° i odložite je.

3. Otključajte i uklonite košaru trajnog filtra.

4. Ako je potrebno, očistite košaru trajnog filtra (koja se može prati) pod tekućom vodom i ostavite je da se osuši.

5. Postavite košaru trajnog filtra i uglavite je na mjesto.

6. Postavite i pričvrstite usisnu glavu.

1. Otključajte i skinite usisnu glavu.

2. Skinite flizelinsku filtarsku vrećicu s usisnog nastav-

3. Preklopite ušicu za zatvaranje i nepropusno zatvori-

4. Nataknite novu flizelinsku filtarsku vrećicu. Povucite

5. Postavite i pričvrstite usisnu glavu.

Filtar ispušnog zraka: mijenjati po potrebi, ali najmanje 1x godišnje

1. Otključajte i uklonite ventilacijsku rešetku.

2. Uklonite kućište filtra ispušnog zraka.

3. Izvadite filtar ispušnog zraka iz kućišta ispušnog fil-

4. Umetnite novi filtar ispušnog zraka u kućište ispuš-

5. Stavite kućište filtra ispušnog zraka.

6. Postavite i zaključajte ventilacijsku rešetku.

Zamjena filtarske vrećice

ka.

Slika D

te flizelinsku filtarsku vrećicu.

pritom otvor filtarske vrećice do kraja preko izbočine usisnog nastavka.

Zamjena filtra ispušnog zraka

tra.

nog filtra.

Hrvatski 91

Page 92

Zamjena HEPA filtra (posebni pribor)

HEPA filtar: mijenjati po potrebi, ali najmanje 1x godišnje

1. Otključajte i uklonite ventilacijsku rešetku.

2. Izvadite HEPA filtar (posebni pribor).

3. Umetnite novi HEPA filtar (posebni pribor).

4. Postavite i zaključajte ventilacijsku rešetku.

Zamjena filtra za zaštitu motora

1. Otključajte i skinite usisnu glavu.

2. Zakrenite usisnu glavu za 180 ° i odložite je.

3. Otključajte i uklonite košaru trajnog filtra.

4. Izvadite filtar za zaštitu motora.

5. Umetnite novi filtar za zaštitu motora.

6. Postavite košaru trajnog filtra i uglavite je na mjesto.

7. Postavite i pričvrstite usisnu glavu.

Pomoć u slučaju smetnji

 OPASNOST

Opasnost od strujnog udara

Ozljede zbog dodira dijelova pod naponom Isključite uređaj. Izvadite paket baterija.

Uređaj se isključuje tijekom rada

Toplinska zaštita motora je reagirala

1. Na svim dijelovima provjerite postoje li začepljenja.

2. Zamijenite flizelinsku filtarsku vrećicu.

3. Zamijenite filtar za zaštitu motora.

4. Zamijenite filtar ispušnog zraka ili HEPA filtar (posebni pribor).

5. Ponovno uključite uređaj.

Usisna snaga se smanjuje

1. Uklonite sva začepljenja iz usisne mlaznice, usisne cijevi ili usisnog crijeva.

2. Zamijenite flizelinsku filtarsku vrećicu.

3. Očistite košaru trajnog filtra pod tekućom vodom i ostavite je da se osuši.

4. Postavite/blokirajte usisnu glavu ispravno.

5. Zamijenite neispravno usisno crijevo.

6. Zamijenite filtar za zaštitu motora.

Izlaženje prašine pri usisavanju

1. Provjerite položaj filtarske vrećice.

2. Zamijenite flizelinsku filtarsku vrećicu.

3. Postavite/blokirajte usisnu glavu ispravno.

4. Očistite košaru trajnog filtra pod tekućom vodom i ostavite je da se osuši.

5. Umetnite novu košaru trajnog filtra.

6. Postavite ili zamijenite filtar za zaštitu motora ispravno.

Usisna turbina ne radi

1. Ostavite da se pregrijana ploča ohladi.

2. Napunite komplet baterija.

3. Umetnite komplet baterija.

4. Ponovno uključite uređaj.

Ako se smetnja ne može ukloniti, uređaj mora ispitati servisna služba.

Servisna služba

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala nadležna organizacija za distribuciju. Moguće kvarove na Vašem uređaju popravljamo besplatno unutar jamstvenog roka ako je uzrok materijalna pogreška ili pogreška u proizvodnji. U slučaju koji podliježe jamstvu obratite se s potvrdom o plaćanju Vašem prodavaču ili najbližoj ovlaštenoj servisnoj službi. (vidi adresu na poleđini) Daljnje informacije o jamstvu (ako postoje) možete pronaći u servisnom području vaše lokalne web stranice tvrtke Kärcher pod “Preuzimanja”.

Pribor i zamjenski dijelovi

Jamstvo

Koristite samo originalan pribor i originalne zamjenske dijelove jer oni jamče siguran i nesmetan rad uređaja. Informacije o priboru i zamjenskim dijelovima pronađite na www.kaercher.com.

Popis rezervnih dijelova

Koristite samo originalne komplete baterija tvrtke KÄRCHER, a ne baterije koje nisu punjive.

Opis Kataloški

Komplet baterija Battery Power+ 36/75

Komplet baterija Battery Power+ 36/60

Komplet baterija Battery Power 36/50

Brzi punjač Battery Power+ 36/60 (EU)

Brzi punjač Battery Power+ 36/60 (GB)

Brzi punjač Battery Power+ 36/60 (AU)

broj, rezervni dio

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Broj artikla, nepakirano

EU izjava o sukladnosti

Ovime izjavljujemo da je dolje označeni stroj na temelju svoje koncepcije i konstrukcije kao i izvedbe koju mi stavljamo u promet sukladan odgovarajućim temeljnim sigurnosnim i zdravstvenim zahtjevima EU direktiva. U slučaju izmjene stroja koja nije dogovorena s nama ova izjava gubi svoju valjanost. Proizvod: Usisivač za suho usisavanje Tip: 1.355-xxx Tip: 1.527-xxx

Relevantne EU direktive

2006/42/EZ (+2009/127/EZ) 2011/65/EU 2014/30/EU

Primijenjene usklađene norme

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Primijenjene nacionalne norme

92 Hrvatski

Page 93

Dolje potpisani djeluju u ime i po opunomoćenju uprave. Opunomoćenik za dokumentaciju:

S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Njemačka) Tel.: +49 7195 14-0 Telefaks: +49 7195 14-2212 Winnenden, 2022/10/01

Tehnički podaci

T 10/1 Bp  (Adv/HEPA)

Električni priključak

Nazivni napon kompleta baterija V 36 DC 36 DC Klasa zaštite III III

Nazivna snaga W 500 500 Maksimalna snaga W 500 500

Podaci o snazi uređaja

Zapremina spremnika l 10 15 Protok zraka (maks.) l/s 40 40 Podtlak (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Vrijeme rada s punim baterijama - komplet baterija

Battery Power 36/50 Vrijeme rada s punim baterijama - komplet baterija

Battery Power+ 36/60 Vrijeme rada s punim baterijama - komplet baterija

minute 19/Eco: 43 19/Eco: 43

minute 22/Eco: 50 22/Eco: 50

minute 31/Eco: 66 31/Eco: 66

Battery Power+ 36/75

Dimenzije i težine

Tipična težina pri radu kg 6,8 7,1 Duljina x širina x visina mm 430 x 255 x 355 430 x 255 x 405 Promjer usisnog crijeva mm 35 35 Duljina usisnog crijeva m 2,0 2,0

Okolni uvjeti

Okolna temperatura °C 0/+40 0/+40

Vrijednosti utvrđene prema EN 60335-2-69

Razina zvučnog tlaka L Nesigurnost K

Vrijednost vibracije šaka-ruka m/s Nesigurnost K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Pridržavamo pravo na tehničke izmjene.

T 15/1 Bp  (Adv/HEPA)

Hrvatski 93

Page 94

Sadržaj

Opšte napomene ................................................. 94

Zaštita životne sredine ........................................ 94

Namenska upotreba ............................................ 94

Opis uređaja ........................................................ 94

Priprema.............................................................. 94

Puštanje u pogon ................................................ 94

Rukovanje ........................................................... 95

Transport ............................................................. 95

Skladištenje ......................................................... 95

Nega i održavanje ............................................... 95

Pomoć u slučaju smetnji...................................... 96

Garancija ............................................................. 96

Pribor i rezervni delovi ......................................... 96

EU izjava o usklađenosti ..................................... 96

Tehnički podaci.................................................... 97

Opšte napomene

Pre prve upotrebe, pročitajte originalna uputstva za upotrebu i priložene

skladu sa tim. Sačuvajte obe knjižice za buduću upotrebu ili sledeće vlasnike.

● Ukoliko se ignorišu uputstvo za rukovanje i bezbednosne napomene, može doći do oštećenja uređaja i mogu se javiti opasnosti po rukovaoca i druge ljude.

● U slučaju štete nastale prilikom transporta odmah obavestite prodavca.

● Prilikom raspakivanja proverite da li nedostaju delovi opreme i da li ima oštećenja.

bezbednosne instrukcije. Postupajte u

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja odložite u otpad u skladu sa ekološkim propisima.

Električni i elektronski uređaji sadrže vredne materijale koji se mogu reciklirati, a često i sastavne delove kao što su baterije, akumulatori

ili ulje, koji u slučaju pogrešnog tretiranja ili pogrešnog odlaganje u otpad mogu predstavljati potencijalnu opasnost po zdravlje ljudi i životnu sredinu. Međutim, ovi sastavni delovi su neophodni za pravilan rad uređaja. Uređaji označeni ovim simbolom ne smeju da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.de/REACH

Namenska upotreba

몇 UPOZORENJE

Opasnost po zdravlje

Udisanje prašina štetnih po zdravlje Nemojte koristiti uređaj za usisavanje prašina štetnih po zdravlje.

PAŽNJA

Oštećenje uređaja

Kratki spoj usled prevelike vlažnosti vazduha Uređaj skladištite i koristite samo u unutrašnjim prostorima.

● Ovaj univerzalni usisivač je namenjen za suvo

čišćenje podnih i zidnih površina.

● Ovaj uređaj je pogodan za profesionalnu upotrebu,

npr. u hotelima, školama, bolnicama, fabrikama, radnjama, kancelarijama i prostorima za iznajmljivanje.

Opis uređaja

Slika A

1 Zaključavanje izduvne rešetke 2 Izduvna rešetka 3 Položaj za parkiranje za podni nastavak 4 Natpisna pločica 5 Usisno crevo 6 Kućište izduvnog filtera 7 Filter izduvnog vazduha 8 Nastavak za tekstilni nameštaj

9 Taster za deblokadu 10 Akumulatorsko pakovanje 11 Držač creva 12 Ručka za nošenje (sklopiva) 13 Usisna glava

14 Blokada usisne glave 15 Posuda za prljavštinu 16 Upravljački točkić 17 Usisni nastavci 18 Nastavak za fuge 19 Eco prekidač (režim rada za uštedu energije) 20 Glavni prekidač 21 Prekidač za prebacivanje opcije tvrda površina/

tepih

22 Podni nastavak 23 Podešavanje teleskopske usisne cevi 24 Teleskopska usisna cev 25 Regulator usisne sile

26 Zakrivljeni nastavak 27 Korpa trajnog filtera 28 Filter za zaštitu motora

Priprema

1. Raspakujte uređaj i montirajte pribor.

Slika B

Puštanje u pogon

1. Proverite da li je korpa trajnog filtera pričvršćena na usisnu glavu.

1 Rad sa filterskom vrećicom 2 Rad bez filterske vrećice

Načini rada

94 Srpski

Page 95

Ugradnja HEPA filtera (poseban pribor)

1. Deblokirajte i skinite izduvnu rešetku.

2. Izvadite kućište filtera izduvnog vazduha.

3. Postavite HEPA filter (poseban pribor).

4. Postavite i zaključajte izduvnu rešetku.

Postavljanje filterske vrećice

1. Deblokirajte i skinite usisnu glavu.

2. Postavite flizelinsku filtersku vrećicu. Pri tome, otvor filterske vrećice u potpunosti povucite preko ivice usisnog nastavka.

Slika C

3. Postavite usisnu glavu i zaključajte je.

Postavljanje akumulatorskog pakovanja

1. Akumulatorsko pakovanje uvucite u držač akumulatora i uglavite.

Punjenje akumulatorskog pakovanja

Napomena

Pročitajte uputstvo za rad proizvođača punjača i posebno obratite pažnju na sigurnosne napomene!

Napomena

Pročitajte uputstvo za rad proizvođača akumulatorskog pakovanja i posebno obratite pažnju na sigurnosne napomene!

Napomena

Akumulatorsko pakovanje je prilikom isporuke delimično napunjeno. Napuniti pre puštanja u rad i po potrebi.

Napomena

Punjenje akumulatorskog pakovanja može da se vrši samo kada je pakovanje izvađeno.

1. Pritisnite taster za deblokadu i izvadite akumulatorsko pakovanje.

2. Napunite akumulatorsko pakovanje u skladu sa uputstvima za rad proizvođača punjača i proizvođača akumulatorskog pakovanja.

Rukovanje

1. Uključite uređaj na glavnom prekidaču.

Ekonomični način rada (energetski štedljivi način rada): Uređaj radi sa smanjenom snagom usisavanja. Vreme rada baterije se produžava.

1. Uključivanje ekonomičnog načina rada: Pritisnite prekidač za ekonomični način rada. Svetlosni prsten prekidača za ekonomični način rada svetli plavo.

2. Isključivanje ekonomičnog načina rada: Ponovo pritisnite prekidač za ekonomični način rada. Plavi svetlosni prsten se gasi.

1. Usisnu snagu regulišite na regulatoru usisne sile.

Napomena

Prilikom čišćenja tekstilnih obloga, vreme rada baterije se skraćuje u poređenju sa čišćenjem tvrdih površina.

1. Prekidač za prebacivanje podnog nastavka podesite na tvrdu površinu ili tepih.

2. Izvršite čišćenje.

1. Isključite uređaj na glavnom prekidaču.

Uključivanje uređaja

Ekonomični režim

Podešavanje usisne snage

Pogon čišćenja

Isključivanje uređaja

1. Ispraznite rezervoar.

2. Uređaj očistite unutra i spolja usisavanjem i brisanjem pomoću vlažne krpe.

Čuvanje uređaja

Posle svakog rada

1. Uređaj odložiti u suvu prostoriju i zaštititi ga od neovlašćene upotrebe.

Transport

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja Prilikom transporta obratite pažnju na težinu uređaja.

1. Prilikom transporta u vozilima, uređaj osigurajte od isklizavanja i prevrtanja u skladu sa važećim smernicama.

Skladištenje

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja Prilikom skladištenja obratite pažnju natežinu uređaja.

Uređaj sme da se skladišti samo u unutrašnjem prostoru.

1. Pritisnite taster za deblokadu i izvadite akumulatorsko pakovanje, da biste sprečili pražnjenje.

Nega i održavanje

 OPASNOST

Opasnost od strujnog udara

Povrede dodirivanjem delova koji provode struju Isključite uređaj. Izvadite akumulatorsko pakovanje.

Čišćenje korpe trajnog filtera

PAŽNJA

Opasnost usled mokre korpe trajnog filtera

Opasnost od oštećenja uređaja Nikada nemojte postavljati vlažnu korpu trajnog filtera.

1. Deblokirajte i skinite usisnu glavu.

2. Usisnu glavu okrenite za 180° i odložite.

3. Deblokirajte i skinite korpu trajnog filtera.

4. Korpu trajnog filtera (može da se pere), po potrebi, očistite pod mlazom vode i ostavite da se osuši.

5. Postavite i uglavite korpu trajnog filtera.

6. Postavite usisnu glavu i zaključajte je.

1. Deblokirajte i skinite usisnu glavu.

2. Uklonite flizelinsku filtersku vrećicu sa usisnog

3. Preklopite ušicu za zatvaranje i hermetički zatvorite

4. Postavite novu flizelinsku filtersku vrećicu. Pri tome,

5. Postavite usisnu glavu i zaključajte je.

Zamena filterske vrećice

nastavka.

Slika D

flizelinsku filtersku vrećicu.

otvor filterske vrećice u potpunosti povucite preko ivice usisnog nastavka.

Srpski 95

Page 96

Zamena filtera izduvnog vazduha

Filter izduvnog vazduha: menjati po potrebi, ali najmanje jednom godišnje

1. Deblokirajte i skinite izduvnu rešetku.

2. Izvadite kućište filtera izduvnog vazduha.

3. Izvadite filter izduvnog vazduha iz kućišta filtera izduvnog vazduha.

4. Postavite novi filter izduvnog vazduha u kućište filtera izduvnog vazduha.

5. Postavite kućište filtera izduvnog vazduha.

6. Postavite i zaključajte izduvnu rešetku.

Zamena HEPA filtera (poseban pribor)

HEPA filter: menjati po potrebi, ali najmanje jednom godišnje

1. Deblokirajte i skinite izduvnu rešetku.

2. Izvadite HEPA filter (poseban pribor).

3. Postavite novi HEPA filter (poseban pribor).

4. Postavite i zaključajte izduvnu rešetku.

Zamena filtera za zaštitu motora

1. Deblokirajte i skinite usisnu glavu.

2. Usisnu glavu okrenite za 180° i odložite.

3. Deblokirajte i skinite korpu trajnog filtera.

4. Skinite filter za zaštitu motora.

5. Postavite novi filter za zaštitu motora.

6. Postavite i uglavite korpu trajnog filtera.

7. Postavite usisnu glavu i zaključajte je.

Pomoć u slučaju smetnji

 OPASNOST

Opasnost od strujnog udara

Povrede dodirivanjem delova koji provode struju Isključite uređaj. Izvadite akumulatorsko pakovanje.

Uređaj se isključuje tokom rada

Aktivirala se termička zaštita motora

1. Proveriti sve delove na postojanje začepljenja.

2. Zameniti flizelinsku filtersku vrećicu.

3. Zameniti filter za zaštitu motora.

4. Zameniti filter izduvnog vazduha ili HEPA filter (poseban pribor).

5. Ponovo uključiti uređaj.

Usisna snaga opada

1. Ukloniti sva začepljenja iz usisnog nastavka, usisne cevi ili usisnog creva.

2. Zameniti flizelinsku filtersku vrećicu.

3. Očistiti korpu trajnog filtera pod mlazom vode i ostaviti da se osuši.

4. Pravilno postaviti/zaključati usisnu glavu.

5. Zameniti neispravno usisno crevo.

6. Zameniti filter za zaštitu motora.

Isticanje prašine prilikom usisavanja

1. Proveriti pravilan položaj flizelinske filterske vrećice.

2. Zameniti flizelinsku filtersku vrećicu.

3. Pravilno postaviti/zaključati usisnu glavu.

4. Očistiti korpu trajnog filtera pod mlazom vode i ostaviti da se osuši.

5. Postaviti novu korpu trajnog filtera.

6. Pravilno postaviti ili zameniti filter za zaštitu motora.

Usisna turbina ne radi

1. Ostaviti pregrejanu matičnu ploču da se ohladi.

2. Napuniti akumulatorsko pakovanje.

3. Postaviti akumulatorsko pakovanje.

4. Ponovo uključiti uređaj.

Ako smetnja ne može da se otkloni, uređaj mora da se odnese na proveru u servisnu službu.

Garancija

Servisna služba

U svakoj zemlji važe uslovi garancije koje je izdala naša nadležna distributivna organizacija. Sve smetnje na vašem uređaju ćemo otkloniti besplatno u okviru garantnog roka, ukoliko je uzrok smetnje greška u materijalu ili greška u proizvodnji. U slučaju koji podleže garanciji obratite se sa dokazom o kupovini vašem prodavcu ili najbližoj ovlašćenoj lokaciji servisne službe. (Adresu vidi na poleđini) Dodatne informacije o garanciji (ako postoje) možete pronaći u servisnom delu vaše lokalne Kärcher internet stranice pod opcijom „Preuzimanja“.

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne delove pošto oni garantuju bezbedan rad i rad bez smetnji na uređaju. Informacije o priboru i rezervnim delovima možete pronaći na www.kaercher.com.

Spisak rezervnih delova

Koristite samo KÄRCHER originalna akumulatorska pakovanja, nemojte upotrebljavati punjive baterije.

Naziv Kataloški

Akumulatorsko pakovanje Battery Power+ 36/75

Akumulatorsko pakovanje Battery Power+ 36/60

Akumulatorsko pakovanje Battery Power 36/50

Punjač za brzo punjenje Battery Power+ 36/60 (EU)

Punjač za brzo punjenje Battery Power+ 36/60 (GB)

Punjač za brzo punjenje Battery Power+ 36/60 (AU)

broj, rezervni deo

2.445-043.0 6.445-059.0

2.042-022.0 6.445-085.0

2.445-031.0 6.445-039.0

2.445-045.0 6.445-063.0

2.445-047.0 6.445-065.0

2.445-051.0 6.445-069.0

Broj artikla, bez pakovanja

EU izjava o usklađenosti

Ovim putem izjavljujemo da mašina označena u nastavku, na osnovu svoje koncepcije i konstrukcije kao i u izvedbi koju smo pustili u promet, odgovara važećim osnovnim zahtevima za bezbednost i zdravlje iz EU direktiva. U slučaju izmena na mašini bez naše saglasnosti ova izjava prestaje da važi. Proizvod: Usisivač za suvo usisavanje Tip: 1.355-xxx Tip: 1.527-xxx

Važeće direktive EU

2006/42/EZ (+2009/127/EZ) 2011/65/EU 2014/30/EU

96 Srpski

Page 97

Primenjene harmonizovane norme

EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 62233: 2008

Primenjene nacionalne norme

Potpisnici deluju po nalogu i uz punomoć upravnog odbora.

Lice ovlašćeno za dokumentaciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2022/10/01

Tehnički podaci

T 10/1 Bp  (Adv/HEPA)

Električni priključak

Nominalni napon akumulatorskog pakovanja V 36 DC 36 DC Klasa zaštite III III

Nominalna snaga W 500 500 Maksimalna snaga W 500 500

Podaci o snazi uređaja

Zapremina posude l 10 15 Protok vazduha (maks.) l/s 40 40 Podpritisak (maks.) kPa (mbar) 22,3 (223) 22,3 (223) Vreme rada pri punom punjenju akumulatora -

akumulatorsko pakovanje Battery Power 36/50 Vreme rada pri punom punjenju akumulatora -

minuta 19/Eco: 43 19/Eco: 43

minuta 22/Eco: 50 22/Eco: 50

akumulatorsko pakovanje Battery Power+ 36/60 Vreme rada pri punom punjenju akumulatora -

akumulatorsko pakovanje Battery Power+ 36/75

minuta 31/Eco: 66 31/Eco: 66

Dimenzije i težine

Tipična radna težina kg 6,8 7,1 Dužina x širina x visina mm 430 x 255 x 355 430 x 255 x 405 Prečnik usisnog creva mm 35 35 Dužina usisnog creva m 2,0 2,0

Uslovi okruženja

Temperatura okoline °C 0/+40 0/+40

Utvrđene vrednosti prema EN 60335-2-69

Nivo zvučnog pritiska L Nepouzdanost K

Vrednost vibracije na šaci i ruci m/s Nepouzdanost K m/s

dB(A) 57 57 dB(A) 2 2

<2,5 <2,5

0,2 0,2

Zadržavamo pravo na tehničke podatke.

T 15/1 Bp  (Adv/HEPA)

Srpski 97

Page 98

Περιεχόμενα

Γενικές υποδείξεις................................................ 98

Προστασία του περιβάλλοντος ............................ 98

Προβλεπόμενη χρήση ......................................... 98

Περιγραφή συσκευής........................................... 98

Προετοιμασία....................................................... 98

Έναρξη χρήσης ................................................... 98

Χειρισμός............................................................. 99

Μεταφορά............................................................ 99

Αποθήκευση........................................................ 99

Φροντίδα και συντήρηση ..................................... 99

Αντιμετώπιση βλαβών ......................................... 100

Εγγύηση .............................................................. 100

Παρελκόμενα και ανταλλακτικά............................ 101

Δήλωση συμμόρφωσης EΕ................................. 101

Τεχνικ ά χαρακτηριστικά ....................................... 102

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτό το εγχειρίδιο

συνημμένες υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

●Η μη τήρηση των οδηγιών χρήσης, καθώς και των υποδείξεων ασφαλείας, μπορεί να έχει ως συνέπεια βλάβες στη συσκευή ή κινδύνους για τον χειριστή ή άλλα άτομα.

●Σε περίπτωση ζημιάς από τη μεταφορά ειδοποιήστε αμέσως το κατάστημα αγοράς.

●Κατά το άνοιγμα της συσκευασίας, ελέγξτε το περιεχόμενο για τυχόν ελλείψεις σε εξαρτήματα καθώς και για ζημιές.

οδηγιών χρήσης καθώς και τις

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Ανακυκλώνετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, επίσης εξαρτήματα όπως απλές και

επαναφορτιζόμενες μπαταρίες ή λάδια, που σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά θα βρείτε στη διεύθυνση: www.kaercher.de/REACH

. Ωστόσο, αυτά τα συστατικά είναι

Προβλεπόμενη χρήση

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος για την υγεία

Εισπνοή βλαβερών σωματιδίων σκόνης Μη χρησιμοποιείτε τη συσκευή για την αναρρόφηση επιβλαβών για την υγεία σκονών.

ΠΡΟΣΟΧΗ

Πρόκληση ζημιών στη συσκευή

Βραχυκύκλωμα λόγω υψηλής ατμοσφαιρικής υγρασίας Χρησιμοποιείτε και αποθηκεύετε τη συσκευή μόνο σε εσωτερικούς χώρους.

●Αυτή ηλεκτρική σκούπα γενικής χρήσης προορίζεται για τον ξηρό καθαρισμό δαπέδων και τοίχων.

●Η συσκευή αυτή προορίζεται για επαγγελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και εταιρείες ενοικιάσεως.

Περιγραφή συσκευής

Εικόνα A

1 Ασφάλιση της γρίλιας αέρα 2 Γρίλια αέρα 3 Θέση στάθμευσης για ακροστόμιο δαπέδου 4 Πινακίδα τύπου 5 Ελαστικός σωλήνας αναρρόφησης 6 Περίβλημα φίλτρου ακάθαρτου αέρα 7 Φίλτρο ακάθαρτου αέρα 8 Ακροστόμιο ταπετσαρίας

9 Πλήκτρο απασφάλισης 10 Μπαταρίες 11 Στήριγμα σωλήνα 12 Λαβή μεταφοράς (πτυσσόμενη) 13 Κεφαλή αναρρόφησης 14 Ασφάλιση της κεφαλής αναρρόφησης 15 Δοχείο ρύπων 16 Τροχός οδήγησης 17 Στόμιο αναρρόφησης 18 Ακροστόμιο αρμών 19 Διακόπτης Eco (εξοικονόμηση ενέργειας) 20 Γενικός διακόπτης 21 Διακόπτης επιλογής για σκληρές επιφάνειες/

μοκέτες

22 Ακροφύσιο δαπέδου 23 Ρύθμιση τηλεσκοπικού σωλήνα αναρρόφησης 24 Τηλεσ κο πι κός σωλήνας αναρρόφησης 25 Ρυθμιστής αναρρόφησης 26 Καμπύλη 27 Μόνιμο φίλτρο 28 Φίλτρο προστασίας κινητήρα

Προετοιμασία

1. Αφαιρέστε τη συσκευασία της συσκευής και τοποθετήστε τα πρόσθετα εξαρτήματα.

Εικόνα B

Έναρξη χρήσης

1. Βεβαιωθείτε πως το μόνιμο φίλτρο είναι στερεωμένο στην κεφαλή αναρρόφησης.

1 Λειτουργία με σακούλα φίλτρου 2 Λειτουργία χωρίς σακούλα φίλτρου

Τρόποι λειτουργίας

98 Ελληνικά

Page 99

Τοποθέτηση φίλτρου HEPA (ειδικό

1. Απασφαλίστε και αφαιρέστε τη γρίλια εξερχόμενου αέρα.

2. Αφαιρέστε το περίβλημα φίλτρου ακάθαρτου αέρα.

3. Τοπο θ ετήστ ε το φίλτρο HEPA (ειδικό εξάρτημα).

4. Τοπο θ ετήστ ε και ασφαλίστε τη γρίλια εξερχόμενου αέρα.

εξάρτημα)

Τοποθέτηση σακούλας φίλτρου

1. Απασφαλίστε και βγάλτε την κεφαλή αναρρόφησης.

2. Τοπο θ ετήστ ε τη σακούλα φίλτρου από βάτα.

Τραβήξτε ταυτόχρονα το άνοιγμα της σακούλας φίλτρου εντελώς πάνω από το στόμιο αναρρόφησης.

Εικόνα C

3. Τοπο θ ετήστ ε και ασφαλίστε την κεφαλή αναρρόφησης.

Τοποθέτηση συστοιχίας μπαταριών

1. Βάλτε τη συστοιχία μπαταριών στην υποδοχή και ασφαλίστε την.

Φόρτιση μπαταρίας

Υπόδειξη

Διαβάστε το εγχειρίδιο λειτουργίας του κατασκευαστή του φορτιστή και δώστε ιδιαίτερη προσοχή στις οδηγίες ασφαλείας!

Υπόδειξη

Διαβάστε τις οδηγίες λειτουργίας του κατασκευαστή των μπαταριών και δώστε ιδιαίτερη προσοχή στις υποδείξεις ασφαλείας!

Υπόδειξη

Η συστοιχία μπαταριών φορτώνεται μερικώς κατά την παράδοση. Φορτώστε πριν από την έναρξη χρήσης και ανάλογα με τις ανάγκες.

Υπόδειξη

Η μπαταρία μπορεί να φορτιστεί, μόνο αφού αφαιρεθεί.

1. Πατήστε το πλήκτρο απασφάλισης και αφαιρέστε τη συστοιχία μπαταριών.

2. Φορτίστε τη συστοιχία μπαταριών, σύμφωνα με τις οδηγίες λειτουργίας του κατασκευαστή του φορτιστή και του κατασκευαστή της συστοιχίας μπαταριών.

Χειρισμός

1. Ενεργοποιήστε τη συσκευή από το γενικό διακόπτη.

Λειτουργία Eco (εξοικονόμηση ενέργειας): Η συσκευή λειτουργεί με μειωμένη ισχύ αναρρόφησης. Η διάρκεια ζωής της μπαταρίας παρατείνεται.

1. Ενεργοποίηση λειτουργίας Eco: Πατήστε τον

2. Απενεργοποίηση λειτουργίας Eco: Πατήστε

1. Ρυθμίστε την αναρροφητική ισχύ στον αντίστοιχο

Ενεργοποίηση συσκευής

Λειτουργία Eco

διακόπτη Eco. Ο φωτιζόμενος δακτύλιος του διακόπτη Eco ανάβει μπλε.

επανειλημμένα τον διακόπτη Eco. Το μπλε φωτιζόμενο δαχτυλίδι σβήνει.

Ρύθμιση ισχύος αναρρόφησης

ρυθμιστή.

Υπόδειξη

Κατά τον καθαρισμό υφασμάτινων επενδύσεων η διάρκεια ζωής της μπαταρίας είναι μικρότερη από ό,τι κατά τον καθαρισμό σκληρών επιφανειών.

1. Ρυθμίστε τον διακόπτη επιλογής του ακροστομίου δαπέδου στη θέση για σκληρές επιφάνειες ή μοκέτες.

2. Πραγματοποιήστε τον καθαρισμό.

Απενεργοποίηση συσκευής

Λειτουργία καθαρισμού

1. Απενεργοποιήστε τη συσκευή από το γενικό διακόπτη.

Μετά από κάθε λειτουργία

1. Αδειάστε το δοχείο.

2. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπισμα με υγρό πανί.

Φύλαξη συσκευής

1. Τοποθε τ ή σ τ ε τη συσκευή σε στεγνό χώρο και προστατέψτε από αναρμόδια άτομα.

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

1. Κατά τη μεταφορά με οχήματα στερεώστε τη συσκευή σύμφωνα με τις ισχύουσες οδηγίες ώστε να μην γλιστρήσει και να μην πέσει.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με τοβάρος

Κίνδυνος τραυματισμού και πρόκλησηςζημιών Κατά την αποθήκευση προσέξτε το βάροςτης συσκευής.

Η συσκευή επιτρέπεται να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

1. Πατήστε το πλήκτρο απασφάλισης και αφαιρέστε τη συστοιχία μπαταριών ώστε να αποφύγετε την εκφόρτιση.

Φροντίδα και συντήρηση

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Τραυματισμοί από την επαφή με εξαρτήματα που διαρρέονται από ρεύμα Απενεργοποιήστε τη συσκευή. Αφαιρέστε τη συστοιχία μπαταριών.

Καθαρισμός του μόνιμου φίλτρου

ΠΡΟΣΟΧΗ

Κίνδυνος λόγω υγρού μόνιμου φίλτρου

Κίνδυνος ζημιάς στη συσκευή Ποτέ μην τοποθετήσετε το μόνιμο φίλτρο σε υγρή κατάσταση.

1. Απασφαλίστε και βγάλτε την κεφαλή αναρρόφησης.

2. Στρέψτε την κεφαλή αναρρόφησης κατά 180° και αποθέστε την.

3. Απασφαλίστε και αφαιρέστε το μόνιμο φίλτρο.

4. Εάν είναι απαραίτητο, καθαρίστε το μόνιμο φίλτρο (πλένεται) κάτω από τρεχούμενο να στεγνώσει.

5. Τοποθε τ ή σ τ ε το μόνιμο φίλτρο και ασφαλίστε το στη

θέση του.

νερό και αφήστε το

Ελληνικά 99

Page 100

6. Τοπο θ ετήστ ε και ασφαλίστε την κεφαλή αναρρόφησης.

Αντικατάσταση σακούλας φίλτρου

1. Απασφαλίστε και βγάλτε την κεφαλή αναρρόφησης.

2. Αφαιρέστε τη σακούλα φίλτρου από το στόμιο αναρρόφησης.

Εικόνα D

3. Διπλώστε τη γλώσσα και κλείστε ερμητικά τη σακούλα φίλτρου.

4. Τοπο θ ετήστ ε μια νέα σακούλα φίλτρου. Τραβήξτε ταυτόχρονα το άνοιγμα της σακούλας φίλτρου εντελώς πάνω από το στόμιο αναρρόφησης.

5. Τοπο θ ετήστ ε και ασφαλίστε την κεφαλή αναρρόφησης.

Αλλαγή φίλτρου ακάθαρτου αέρα

Φίλτρο ακάθαρτου αέρα: αντικατάσταση ανάλογα με τις ανάγκες, αλλά τουλάχιστον μία φορά τον χρόνο

1. Απασφαλίστε και αφαιρέστε τη γρίλια εξερχόμενου αέρα.

2. Αφαιρέστε το περίβλημα φίλτρου ακάθαρτου αέρα.

3. Αφαιρέστε το φίλτρο ακάθαρτου αέρα από το περίβλημά του.

4. Τοπο θ ετήστ ε στο περίβλημα ένα νέο φίλτρο ακάθαρτου αέρα.

5. Τοπο θ ετήστ ε το περίβλημα φίλτρου ακάθαρτου αέρα.

6. Τοπο θ ετήστ ε και ασφαλίστε τη γρίλια εξερχόμενου αέρα.

Αντικατάσταση φίλτρου HEPA (ειδικό

Φίλτρο HEPA: αντικατάσταση ανάλογα με τις ανάγκες, αλλά τουλάχιστον μία φορά τον χρόνο

1. Απασφαλίστε και αφαιρέστε τη γρίλια εξερχόμενου αέρα.

2. Αφαιρέστε το φίλτρο HEPA (ειδικό εξάρτημα).

3. Τοπο θ ετήστ ε καινούργιο φίλτρο HEPA (ειδικό εξάρτημα).

4. Τοπο θ ετήστ ε και ασφαλίστε τη γρίλια εξερχόμενου αέρα.

Αντικατάσταση του φίλτρου προστασίας του

1. Απασφαλίστε και βγάλτε την κεφαλή αναρρόφησης.

2. Στρέψτε την κεφαλή αναρρόφησης κατά 180° και αποθέστε την.

3. Απασφαλίστε και αφαιρέστε το μόνιμο φίλτρο.

4. Αφαιρέστε το φίλτρο προστασίας του κινητήρα.

5. Τοπο θ ετήστ ε ένα νέο φίλτρο προστασίας του κινητήρα.

6. Τοπο θ ετήστ ε το μόνιμο φίλτρο και ασφαλίστε το στη θέση του.

7. Τοπο θ ετήστ ε και ασφαλίστε την αναρρόφησης.

εξάρτημα)

κινητήρα

κεφαλή

Αντιμετώπιση βλαβών

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Η συσκευή απενεργοποιείται κατά τη διάρκεια της λειτουργίας

Ενεργοποιήθηκε η προστασία υπερθέρμανσης του κινητήρα

1. Ελέγξτε όλα τα εξαρτήματα για τυχόν αποφράξεις.

2. Αντικαταστήστε τη σακούλα φίλτρου από βάτα.

3. Αντικαταστήστε το φίλτρο προστασίας του κινητήρα

4. Αντικαταστήστε το φίλτρο ακάθαρτου αέρα ή το φίλτρο HEPA (ειδικό εξάρτημα).

5. Ενεργοποιήστε ξανά τη συσκευή.

Η αναρροφητική ισχύς μειώνεται

1. Ξεβουλώστε το ακροστόμιο αναρρόφησης, τον άκαμπτο και τον ελαστικό σωλήνα αναρρόφησης.

2. Αντικαταστήστε τη σακούλα φίλτρου από βάτα.

3. Καθαρίστε το μόνιμο φίλτρο με τρεχούμενο νερό και αφήστε το να στεγνώσει.

4. Τοποθε τ ή σ τ ε αναρρόφησης.

5. Αντικαταστήστε έναν ελαττωματικό ελαστικό σωλήνα αναρρόφησης.

6. Αντικαταστήστε το φίλτρο προστασίας του κινητήρα.

Διαρροή σκόνης κατά την αναρρόφηση

1. Ελέγξτε την εφαρμογή της σακούλας φίλτρου.

2. Αντικαταστήστε τη σακούλα φίλτρου από βάτα.

3. Τοποθε τ ή σ τ ε /ασφαλίστε σωστά την κεφαλή αναρρόφησης.

4. Καθαρίστε το μόνιμο φίλτρο με τρεχούμενο νερό και αφήστε το να στεγνώσει.

5. Τοποθε τ ή σ τ ε ένα νέο μόνιμο φίλτρο.

6. Τοποθε τ ή σ τ ε σωστά ή αντικαταστήστε το φίλτρο προστασίας του κινητήρα.

Ο στρόβιλος αναρρόφησης δεν λειτουργεί

1. Αφήστε την υπερθερμασμένη πλακέτα να κρυώσει.

2. Φορτίστε την μπαταρία.

3. Τοποθε τ ή σ τ ε την μπαταρία.

4. Ενεργοποιήστε ξανά τη συσκευή.

/ασφαλίστε σωστά την κεφαλή

Υπηρεσία εξυπηρέτησης πελατών

Εάν δε διορθωθεί η βλάβη, πρέπει να γίνει έλεγχος της συσκευής από την υπηρεσία εξυπηρέτησης πελατών.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχ όν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στο πλησιέστερο εξουσιοδοτημένο συνεργείο, προσκομίζοντας το (για διευθύνσεις βλέπε την πίσω σελίδα) Περαιτέρω πληροφορίες για την εγγύηση (εάν υπάρχουν) θα βρείτε στην καρτέλα σέρβις της τοπικής ιστοσελίδας της Kärcher στην ενότητα "Downloads".

παραστατικό της αγοράς.

100 Ελληνικά
