Karcher SC 3 EasyFix Premium User Manual

SC 3 EasyFix

www.kaercher.com/welcome

SC 3 EasyFix Premium SC 3 EasyFix Premium Plus

Deutsch 5 English 11 Français 17 Italiano 23 Nederlands 30 Español 36 Português 42 Dansk 48 Norsk 54 Svenska 60 Suomi 65 Ελληνικά 71 Türkçe 78 Русский 84 Magyar 90 Čeština 96 Slovenščina 102 Polski 108 Româneşte 114 Slovenčina 121 Hrvatski 127 Srpski 133 Български 139 Eesti 145 Latviešu 151 Lietuviškai 157 Українська 163 Қазақша 169

ﺔﻴﺑﺮﻌﻟﺍ

182

001

59679020

(10/18)

A2B C D

E F G

H I J

K L M

N O P

Q R S

Inhalt

Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . 5

Bestimmungsgemäße Verwendung . . . . . . . . . . . 5

Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Zubehör und Ersatzteile . . . . . . . . . . . . . . . . . . . . 5

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sicherheitseinrichtungen . . . . . . . . . . . . . . . . . . . 5

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . 5

Erstinbetriebnahme . . . . . . . . . . . . . . . . . . . . . . .6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Wichtige Anwendungshinweise . . . . . . . . . . . . . . 7

Anwendung des Zubehörs . . . . . . . . . . . . . . . . . . 7

Pflege und Wartung . . . . . . . . . . . . . . . . . . . . . . .9

Hilfe bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . 10

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . 10

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung

se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

und die beiliegenden Sicherheitshinwei-

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Reinigungsmittel werden nicht benötigt. Beachten Sie die Sicherheitshinweise.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

Sicherheitseinrichtungen

Garantie

몇 VORSICHT Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Symbole auf dem Gerät

(Je nach Gerätetyp)

Verbrennungsgefahr, Geräteoberfläche wird während des Betriebs heiß

Verbrühungsgefahr durch Dampf

Betriebsanleitung lesen

Druckregler

Sollte im Fehlerfall ein übermäßig hoher Druck entstehen, sorgt ein Sicherheitsventil für dessen Abbau in die Umgebung.

Schmelzsicherung

Die Schmelzsicherung verhindert ein Überhitzen des Geräts. Falls das Gerät überhitzt, trennt die Schmelzsicherung das Gerät vom Netz. Wenden Sie sich vor Wiederinbetriebnahme des Geräts an den zuständigen KÄRCHER Kundendienst.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Grafikseite. Abbildung A

1 Entkalkungskartusche 2 Einfüllöffnung für Wasser 3 Tragegriff

4 Halter für Zubehör 5 Displayanzeige 6 Kontolllampe (grün) - Netzspannung vorhanden 7 Kontrolllampe (rot) Wassermangel 8 Kontrolllampe (rot) - Austausch Entkalkungskartusche.

9 RESET-Taste - Wasserhärte einstellen. 10 Schalter - Ein 11 Schalter - Aus 12 Parkhalterung für Bodendüse 13 Netzanschlussleitung mit Netzstecker

Deutsch 5

14 Laufräder (2 Stück) 15 Lenkrolle 16 Dampfpistole 17 Dampfhebel 18 Entriegelungstaste 19 Wahlschalter für Dampfmenge (Kindersicherung) 20 Dampfschlauch 21 Punktstrahldüse 22 Rundbürste (klein, schwarz) 23 ** Rundbürste (klein, gelb) 24 ** Powerdüse 25 ** Rundbürste (groß) 26 Handdüse 27 Mikrofaserüberzug für Handdüse 28 ** Mikrofaser-Abrasivtuch für Handdüse 29 Verlängerungsrohre (2 Stück) 30 Entriegelungstaste 31 Bodendüse 32 Klettverbindung 33 Mikrofaserbodentuch (1 Stück) 34 ** Mikrofaserbodentuch (2 Stück) 35 ** Teppichgleiter

** optional

Erstinbetriebnahme

ACHTUNG Geräteschaden durch Verkalkung

Die Entkalkungskartusche funktioniert nur optimal, wenn Sie das Gerät vor dem 1. Betrieb an die örtliche Wasserhärte anpassen. Gerät auf die örtliche Wasserhärte einstellen. Gerät vor dem Einsatz in einem Gebiet mit einer anderen Wasserhärte (z. B. nach Umzug) auf die aktuelle Wasserhärte einstellen

1. Die Entkalkungskartusche in die Öffnung einsetzen und drücken bis sie fest sitzt.

Abbildung C

2. Wasserhärte einstellen, siehe Kapitel Wasserhärte einstellen.

Montage

1. Lenkrolle und Laufräder einstecken und einrasten.

Abbildung B

2. Das offene Ende des Zubehörs auf die Dampfpistole schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

Abbildung H

3. Das offene Ende des Zubehörs auf die Punktstrahldüse schieben.

Abbildung I

4. Verlängerungsrohre mit der Dampfpistole verbinden. a Das 1. Verlängerungsrohr auf die Dampfpistole

Zubehör montieren

schieben, bis die Entriegelungstaste der Dampfpistole einrastet.

Das Verbindungsrohr ist verbunden.

b Das 2. Verlängerungsrohr auf das

1. Verlängerungsrohr schieben. Die Verbindungsrohre sind verbunden.

Abbildung J

5. Zubehör und / oder Bodendüse auf das freie Ende des Verlängerungsrohres schieben.

Abbildung K

Das Zubehör ist verbunden.

Zubehör trennen

1. Wahlschalter für Dampfmenge nach hinten stellen. Dampfhebel ist gesperrt.

2. Entriegelungstaste drücken und die Teile auseinanderziehen.

Abbildung N

Betrieb

Der Wassertank kann jederzeit befüllt werden.

ACHTUNG Schäden am Gerät

Durch ungeeignetes Wasser können die Düsen verstopfen bzw. die Wasserstandanzeige beschädigt werden. Füllen Sie kein Kondenswasser aus dem Wäschetrockner ein. Füllen Sie kein gesammeltes Regenwasser ein. Füllen Sie keine Reinigungsmittel oder andere Zusätze (z. B. Düfte) ein.

1. Wassertank mit maximal 1 l Leitungswasser füllen.

Abbildung D

ACHTUNG Geräteschaden durch falsch eingestellte Wasserhärte

Die Entkalkungskartusche funktioniert nur optimal, wenn das Gerät an die örtliche Wasserhärte angepasst ist. Bei falsch eingestellter Wasserhärte kann das Gerät verkalken. Das Gerät vor dem 1. Betrieb an die örtliche Wasserhärte anpassen, siehe Kapitel Wasserhärte einstellen.

Hinweis

Beim 1. Dampfen nach Entnahme und Wiedereinsetzen der Entkalkungskartusche kann der Dampfstoß schwach oder unregelmäßig sein und es können einzelne Wassertropfen austreten. Das Gerät benötigt eine kurze Einlaufzeit, in der sich die Entkalkungskartusche mit Wasser füllt. Die ausströmende Dampfmenge nimmt stetig zu, bis nach ca. 30 Sekunden die maximale Dampfmenge erreicht ist.

1. Das Gerät auf festen Untergrund stellen.

2. Netzstecker in eine Steckdose stecken. a Schalter-Ein drücken.

Abbildung E

3. Die grüne Kontrolllampe-Heizung leuchtet. Das Gerät ist nach ca. 30 Sekunden einsatzbereit.

Abbildung F

Mit dem Wahlschalter für Dampfmenge wird die ausströmende Dampfmenge geregelt. Der Wahlschalter hat 3 Stellungen:

Wasser einfüllen

Gerät einschalten

Dampfmenge regeln

Maximale Dampfmenge

6 Deutsch

Reduzierte Dampfmenge

Kein Dampf - Kindersicherung

Hinweis

In dieser Stellung kann der Dampfhebel nicht betätigt werden.

1. Den Wahlschalter für Dampfmenge auf benötigte Dampfmenge stellen.

2. Den Dampfhebel drücken.

3. Vor dem Beginn der Reinigung die Dampfpistole auf ein Tuch richten, bis der Dampf gleichmäßig ausströmt.

Wasser nachfüllen

Bei Wassermangel leuchtet die rote KontrolllampeWassermangel konstant. Für eine konstante Dampfleistung, muss das Wasser über den Deckel der Entkalkungskartusche eingefüllt werden. Beim Nachfüllen des Wassers bleibt die Entkalkungskartusche im Gerät fixiert.

Hinweis

Das Gerät ist mit einem Trockenlaufschutz für die Pumpe ausgestattet. Wenn die Pumpe längere Zeit trocken läuft, z. B. weil die Entkalkungskartusche nicht richtig eingesetzt ist, schaltet sich die Pumpe ab und die rote Kontrolllampe-Wassermangel blinkt. Um das Gerät wieder betreiben zu können, muss das Gerät aus- und wieder eingeschaltet werden. Dabei muss sichergestellt werden, dass die Kartusche richtig eingesetzt ist und sich genügend Wasser im Wassertank befindet.

1. Wassertank über den Deckel der Entkalkungskartusche mit maximal 1 l Leitungswasser füllen. Die rote Kontrolllampe Wassermangel erlischt.

Betrieb unterbrechen

Um Energie zu sparen empfehlen wir, das Gerät bei Betriebspausen über 20 Minuten auszuschalten.

1. Schalter-Aus drücken.

Gerät ausschalten

1. Schalter-Aus drücken.

Abbildung O

Das Gerät ist ausgeschaltet.

2. Dampfhebel drücken, bis kein Dampf mehr ausströmt.

Abbildung P

Der Dampfkessel ist drucklos.

3. Kindersicherung (Wahlschalter für Dampfmenge) nach hinten stellen. Der Dampfhebel ist gesperrt.

4. Netzstecker aus der Steckdose ziehen.

ACHTUNG Geräteschaden durch Wasserfäulnis

Wenn das Gerät länger als 2 Monate nicht in Betrieb genommen wird, kann das Wasser im Tank faulen. Wassertank vor Betriebspausen leeren.

5. Wassertank leeren.

Abbildung S

Gerät aufbewahren

1. Verlängerungsrohre in die großen Halter für Zubehör stecken.

2. Handdüse und Punktstrahldüse auf je 1 Verlängerungsrohr stecken.

3. Große Rundbürste auf der Punktstrahldüse befestigen.

4. Kleine Rundbürste und Düsen in die mittleren Halter für Zubehör stecken.

5. Bodendüse in die Parkhalterung einhängen.

Abbildung Q

6. Dampfschlauch um die Verlängerungsrohre wickeln und Dampfpistole in die Bodendüse stecken.

Abbildung R

7. Netzkabel um die Verlängerungsrohre wickeln.

8. Gerät an einem trockenen und frostsicheren Ort lagern.

Wichtige Anwendungshinweise

Wir empfehlen den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit.

Vor einer Behandlung mit dem Gerät immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Textil eindampfen, trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Beschichtete oder lackierte Oberflächen

ACHTUNG Beschädigte Oberflächen

Dampf kann Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe und den Umleimer von Kanten lösen. Richten Sie den Dampf nicht auf verleimte Kanten, da sich der Umleimer lösen könnte. Verwenden Sie das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden. Verwenden Sie das Gerät nicht zum Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen oder Parkett.

1. Zur Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen.

ACHTUNG Glasbruch und beschädigte Oberfläche

Dampf kann versiegelte Stellen des Fensterrahmens beschädigen und bei niedrigen Außentemperaturen zu Spannungen an der Oberfläche von Fensterscheiben und dadurch zu Glasbruch führen. Richten Sie den Dampf nicht auf versiegelte Stellen des Fensterrahmens. Erwärmen Sie Fensterscheiben bei niedrigen Außentemperaturen, in dem Sie die gesamte Glasoberfläche leicht eindampfen.  Fensterfläche mit Handdüse und Überzug reinigen.

Zum Abziehen des Wassers einen Fensterabzieher verwenden oder die Flächen trockenwischen.

Bodenflächen reinigen

Auffrischen von Textilien

reinigen

Glasreinigung

Anwendung des Zubehörs

Die Dampfpistole kann für folgende Einsatzbereiche ohne Zubehör verwendet werden:  Zum Beseitigen von leichten Falten aus hängenden

Kleidungsstücken: Das Kleidungsstück aus 1020 cm Entfernung bedampfen.

 Zum feuchten Staub wischen: Ein Tuch kurz ein-

dampfen und damit über die Möbel wischen.

Dampfpistole

Deutsch 7

Die Punktstrahldüse eignet sich für die Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Je näher die Punktstrahldüse an der verschmutzten Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampfmenge am Düsenaustritt am höchsten sind. Starke Kalkablagerungen können vor dem Dampfreinigen mit einem geeigneten Reinigungsmittel behandelt werden. Reinigungsmittel ca. 5 Minuten einwirken lassen und danach abdampfen.

1. Die Punktstrahldüse auf die Dampfpistole schieben.

Abbildung H

Die kleine Rundbürste eignet sich für die Reinigung von hartnäckigen Verschmutzungen. Durch Bürsten können hartnäckige Verschmutzungen leichter entfernt werden.

ACHTUNG Beschädigte Oberflächen

Die Bürste kann empfindliche Flächen zerkratzen. Nicht geeignet zur Reinigung empfindlicher Flächen.

1. Die kleine Rundbürste auf die Punktstrahldüse montieren.

Abbildung I

Die große Rundbürste eignet sich für die Reinigung von großen abgerundeten Flächen, z. B. Waschbecken, Duschwanne, Badewanne, Küchenspülbecken.

ACHTUNG Beschädigte Oberflächen

Die Bürste kann empfindliche Flächen zerkratzen. Nicht geeignet zur Reinigung empfindlicher Flächen.

1. Die große Rundbürste auf die Punktstrahldüse montieren.

Abbildung I

Die Powerdüse eignet sich für die Reinigung von hartnäckigen Verschmutzungen, Ausblasen von Ecken, Fugen usw.

1. Die Powerdüse entsprechend der Rundbürste auf die Punktstrahldüse montieren.

Abbildung I

Rundbürste (klein)

Rundbürste (groß)

Powerdüse

Handdüse

Punktstrahldüse

Die Handdüse eignet sich für die Reinigung von kleinen abwaschbaren Flächen, Duschkabinen und Spiegeln.

1. Die Handdüse entsprechend der Punktstrahldüse auf die Dampfpistole schieben.

Abbildung H

2. Überzug über die Handdüse ziehen.

Bodendüse

Die Bodendüse eignet sich für die Reinigung von abwaschbaren Wand- und Bodenbelägen, z. B. Steinböden, Fliesen und PVC-Böden.

ACHTUNG Schäden durch Dampfeinwirkung

Hitze und Durchfeuchtung können zu Schäden führen. Prüfen Sie vor der Anwendung die Hitzebeständigkeit und Dampfauswirkung an einer unauffälligen Stelle mit kleinster Dampfmenge.

Hinweis

Reinigungsmittelrückstände oder Pflegeemulsionen auf der zu reinigenden Fläche können bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden.

Wir empfehlen den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit. Auf stark verschmutzten Flächen langsam arbeiten, damit der Dampf länger einwirken kann.

1. Verlängerungsrohre mit der Dampfpistole verbinden.

Abbildung J

2. Bodendüse auf Verlängerungsrohr schieben.

Abbildung K

3. Bodentuch an Bodendüse befestigen. a Bodentuch mit den Klettbändern nach oben auf

den Boden legen.

b Bodendüse mit leichtem Druck auf das Boden-

tuch stellen.

Abbildung L

Das Bodentuch haftet durch die Klettbefestigung selbsttätig an der Bodendüse.

1. Einen Fuß auf die Fußlasche des Bodentuchs stellen und die Bodendüse nach oben heben.

Abbildung L Hinweis

Zu Beginn ist das Klettband des Bodentuchs noch sehr stark und lässt sich ggf. schwer von der Bodendüse entfernen. Nach mehrmaligem Gebrauch und nach dem Waschen des Bodentuchs lässt sich dieses gut von der Bodendüse entfernen und hat die optimale Haftung erreicht.

1. Bei Arbeitsunterbrechung die Bodendüse in die Parkhalterung einhängen.

Abbildung Q

Bodentuch abnehmen

Bodendüse parken

Teppichgleiter

Mit dem Teppichgleiter können Teppiche aufgefrischt werden.

ACHTUNG Schäden an Teppichgleiter und Teppich

Verschmutzungen am Teppichgleiter, sowie Hitze und Durchfeuchtung können zu Schäden am Teppich führen. Prüfen Sie zudem vor der Anwendung die Hitzebeständigkeit und Dampfauswirkung auf den Teppich an einer unauffälligen Stelle mit kleinster Dampfmenge. Beachten Sie die Reinigungshinweise des Teppichherstellers. Stellen Sie sicher, dass der Teppich vor Anwendung des Teppichgleiters abgesaugt und Flecken entfernt wurden. Entfernen Sie vor der Anwendung und nach Betriebspausen durch Abdampfen in einen Abfluss (ohne Bodentuch / mit Zubehör) mögliche Wasseransammlungen (Kondensat) im Gerät. Verwenden Sie den Teppichgleiter nur mit Bodentuch an der Bodendüse. Dampfreinigen Sie bei der Verwendung des Teppichgleiters mit schwacher Dampfstufe. Richten Sie den Dampf nicht kontinuierlich auf eine Stelle (maximal 5 Sekunden), um eine starke Befeuchtung und das Risiko von Beschädigungen durch Temperatureinwirkung zu vermeiden. Verwenden Sie den Teppichgleiter nicht auf hochflorigen Teppichen.

8 Deutsch

Teppichgleiter an Bodendüse befestigen

1. Bodentuch an Bodendüse befestigen, siehe Kapitel Bodendüse.

Abbildung L

2. Bodendüse mit leichtem Druck in den Teppichgleiter hineingleiten und einrasten lassen.

Abbildung M

3. Mit der Teppichreinigung beginnen.

Teppichgleiter von Bodendüse abnehmen

몇 VORSICHT Verbrennungen am Fuß

Der Teppichgleiter kann sich beim Bedampfen erhitzen. Den Teppichgleiter nicht barfuß oder mit offenen Sandalen betreiben und abnehmen. Den Teppichgleiter nur mit geeignetem Schuhwerk betreiben und abnehmen.

1. Die Lasche des Teppichgleiters mit der Schuhspitze nach unten drücken.

2. Die Bodendüse nach oben heben.

Abbildung M

Pflege und Wartung

ACHTUNG Geräteschaden durch Wasserfäulnis

Wenn das Gerät länger als 2 Monate nicht in Betrieb genommen wird, kann das Wasser im Tank faulen. Wassertank vor Betriebspausen leeren.

1. Schalter-Aus drücken. Das Gerät ist ausgeschaltet.

2. Den Netzstecker aus der Steckdose ziehen.

3. Das Zubehör aus den Zubehörhaltern nehmen.

4. Die Entkalkungskartusche aus dem Gerät nehmen.

5. Den Wassertank leeren.

Abbildung S

Entkalkungskartusche austauschen

ACHTUNG Geräteschäden und verkürzte Lebensdauer

Die Nichteinhaltung der Austauschintervalle (Anzeige Kontrolllampe) der Entkalkungskartusche kann zu Geräteschäden führen und verkürzt die Lebensdauer des Geräts. Austauschintervalle (Anzeige Kontrolllampe) einhalten.

Hinweis

Die Austauschintervalle hängen von der örtlichen Wasserhärte ab. Gebiete mit hartem Wasser (z. B. III/IV) haben ein höheres Austauschintervall, als Gebiete mit weichem Wasser (z. B. I/II).

Kontrolllampenanzeige bei Ende der Laufzeit

Der erforderliche Austausch der Entkalkungskartusche wird folgendermaßen über die “Kontrolllampe Entkalkungskartusche” angezeigt:  2 Stunden vor Ablauf der Laufzeit blinkt die Kont-

rolllampe.

 1 Stunde vor Ablauf der Laufzeit blinkt die Kontrolll-

ampe schneller.

 Ist die Laufzeit der Entkalkungskartusche erschöpft,

leuchtet die Kontrolllampe konstant und das Gerät schaltet sich selbsttätig ab, um einen Geräteschaden zu vermeiden.

Wassertank leeren

Entkalkungskartusche einsetzen

ACHTUNG Geräteschaden

Durch das Wiedereinsetzen der verbrauchten Entkalkungskartusche kann das Gerät beschädigt werden. Sorgfältig arbeiten, um ein Verwechseln der Kartuschen zu vermeiden.

Hinweis

1. Den Schalter-Aus drücken. Das Gerät ist ausgeschaltet.

2. Die Entkalkungskartusche entnehmen.

3. Neue Entkalkungskartusche einsetzen.

4. Den Schalter-Ein drücken. Das Gerät ist eingeschaltet.

5. Die RESET-Taste 4 Sekunden gedrückt halten. Die Kontrolllampe “Austausch Entkalkungskartusche” erlischt und die Laufzeit der Entkalkungskartusche beginnt neu.

6. Das Gerät aufheizen lassen.

7. Den Dampfhebel ca. 30 Sekunden gedrückt halten, um die Entkalkungskartusche zu entlüften.

Wasserhärte einstellen

ACHTUNG Geräteschaden durch Verkalkung

Ohne eingesetzte Entkalkungskartusche und bei falsch eingestellter Wasserhärte kann das Gerät verkalken. Immer mit Entkalkungskartusche arbeiten. Gerät auf die örtliche Wasserhärte einstellen. Gerät vor Einsatz in einem Gebiet mit anderer Wasserhärte (z. B. nach Umzug) auf die aktuelle Wasserhärte einstellen.

Hinweis

Das Wasserwirtschaftsamt oder die Stadtwerke geben Auskunft über die Härte des Leitungswassers. Die Wasserhärte wird über die RESET-Taste eingestellt. Die Wasserhärteeinstellung bleibt so lange gespeichert, bis eine neue Einstellung (z. B. nach einem Umzug) vorgenommen wird. Das Gerät ist werkseitig auf die höchste Wasserhärte (Stufe IV) eingestellt. Das Gerät zeigt die eingestellte Wasserhärte mit Blinkimpulsen an.

Wasserhärtestufen und Blinkimpulse

Härtebereich

I weich 0-7 0-1,3 1x 4 Sekunde II mittel 7-14 1,3-2,5 2x III hart 14-21 2,5-3,8 3x IV sehr

Hinweis

Die Antikalkwirkung der Entkalkungskartusche aktiviert sich, sobald das Gerät mit Wasser gefüllt und in Betrieb genommen wird. Kalk im Wasser wird durch das Granulat in der Entkalkungskartusche aufgenommen. Eine zusätzliche Entkalkung ist nicht erforderlich.

°dH mmol/l Anzahl

>21 >3,8 4x

hart

Blinkimpulse

Abstand Blinkimpulse

Deutsch 9

Hinweis

Das Granulat in der Kartusche kann sich nach Wasserkontakt farblich verändern, das hängt mit dem Mineralstoffgehalt im Wasser zusammen. diese Verfärbung ist unbedenklich und hat keinen negativen Einfluss auf das Gerät, Reinigungsarbeiten oder die Funktionsweise der Entkalkungskartusche.

Hinweis

Während der Einstellung nicht länger als 15 Sekunden pausieren, da das Gerät sich sonst automatisch auf die zuletzt gewählte Wasserhärte bzw. bei Erstinbetriebnahme auf die höchste Wasserhärte einstellt.

1. Den Netzstecker einstecken.

2. Sicherstellen, dass das Gerät ausgeschaltet ist.

3. RESET-Taste drücken und während des Einschaltens des Geräts gedrückt halten.

Abbildung G

Nach ca. 2 Sekunden blinkt die Kontrolllampe und signalisiert über die Anzahl der Impulse die aktuelle Einstellung der Wasserhärte.

4. RESET-Taste wiederholt drücken, um die Wasserhärtestufe zu ändern.

Hinweis

Bei gedrückter RESET-Taste wird der Blinkimpuls für die Wasserhärtestufe nicht angezeigt.

5. RESET-Taste loslassen. Der Blinkimpuls für die eingestellte Wasserhärte wird angezeigt.

6. Den Vorgang gegebenenfalls wiederholen bis die gewünschte Wasserhärtestufe erreicht ist.

7. RESET-Taste 3 Sekunden gedrückt halten, um die Einstellung der Wasserhärtestufe zu speichern. Die Kontrolllampe für Wasserhärte leuchtet auf.

Pflege des Zubehörs

(Zubehör - je nach Lieferumfang)

Hinweis

Die Mikrofasertücher sind nicht für den Trockner geeignet.

Hinweis

Zum Waschen der Tücher die Hinweise auf dem Waschzettel beachten. Keinen Weichspüler verwenden, damit die Tücher den Schmutz gut aufnehmen können.

1. Bodentücher und Überzüge bei maximal 60 °C in der Waschmaschine waschen.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

몇 WARNUNG Stromschlag- und Verbrennungsgefahr

Solange das Gerät an das Stromnetz angeschlossen oder noch nicht abgekühlt ist, ist die Störungsbehebung gefährlich Z Lassen Sie das Gerät abkühlen.

Die Kontrolllampe-Wassermangel blinkt rot

Der Trockenlaufschutz der Pumpe ist aktiviert.

1. Das Gerät aus- und wieder einschalten.

2. Sicherstellen, dass die Entkalkungskartusche rich-

Die Kontrolllampe-Wassermangel leuchtet konstant rot

Kein Wasser im Wassertank.

1. Wassertank nachfüllen, siehe Kapitel Wasser nach-

Dampfhebel lässt sich nicht drücken

Der Dampfhebel ist mit der Kindersicherung gesichert.

iehen Sie den Netzstecker.

tig eingesetzt und ausreichend Wasser im Tank ist.

füllen.

 Kindersicherung (Wahlschalter für Dampfmenge)

ach vorne stellen.

n Dampfhebel ist entsperrt.

Kein / wenig Dampf trotz ausreichend Wasser im Tan k

Entkalkungskartusche wurde nicht oder falsch eingesetzt.  Entkalkungskartusche einsetzen bzw. richtig ein-

setzen. Entkalkungskartusche wurde während der Wasserbefüllung entnommen.  Entkalkungskartusche während der Befüllung im

Gerät lassen. Neue Entkalkungskartusche wurde eingesetzt.  Dampfhebel dauerhaft gedrückt halten.

Nach ca. 30 Sekunden erfolgt die volle Dampfleistung.

Rote Kontrolllampe “Austausch Entkalkungskartusche” leuchtet / blinkt

Laufzeit der Entkalkungskartusche endet bald.  Neue Entkalkungskartusche einsetzen und die War-

tungsanzeige zurücksetzen, siehe Kapitel Entkal-

kungskartusche austauschen. RESET-Taste wurde nach Austausch der Entkalkungskartusche nicht gedrückt.  RESET-Taste nach Einsetzen der Entkalkungskar-

tusche 4 Sekunden drücken, siehe Kapitel Entkal-

kungskartusche austauschen.

Gerät schaltet sich selbsttätig ab

Laufzeit der Entkalkungskartusche ist zu Ende  Neue Entkalkungskartusche einsetzen und die War-

tungsanzeige zurücksetzen, siehe Kapitel Entkal-

kungskartusche austauschen. RESET-Taste wurde nach Austausch der Entkalkungskartusche nicht gedrückt.  RESET-Taste nach Einsetzen der Entkalkungskar-

tusche 4 Sekunden drücken, siehe Kapitel Entkal-

kungskartusche austauschen.

Technische Daten

Elektrischer Anschluss

Spannung V 220-240 Phase ~ 1 Frequenz Hz 50-60 Schutzart IPX4 Schutzklasse I

Leistungsdaten

Heizleistung W 1900 Maximaler Betriebsdruck MPa 0,35 Aufheizzeit Sekun-

Dauerdampfen g/min 40 Maximaler Dampfstoß g/min 100

Füllmenge

Wassertank l 1,0

Maße und Gewichte

Gewicht (ohne Zubehör) kg 3,2 Länge mm 360 Breite mm 236 Höhe mm 252

Technische Änderungen vorbehalten.

den

10 Deutsch

Contents

General notes. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Intended use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Environmental protection . . . . . . . . . . . . . . . . . . . 11

Accessories and spare parts . . . . . . . . . . . . . . . . 11

Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . 11

Warranty. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Safety devices . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Description of the unit. . . . . . . . . . . . . . . . . . . . . . 11

Initial start-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Important application instructions . . . . . . . . . . . . . 13

How to use the Accessories . . . . . . . . . . . . . . . . . 13

Care and service . . . . . . . . . . . . . . . . . . . . . . . . . 15

Troubleshooting guide . . . . . . . . . . . . . . . . . . . . . 16

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

General notes

Read these original operating instructions and the enclosed safety instruc-

time. Act in accordance with them. Keep both books for future reference or for future owners.

tions before using the device for the first

Intended use

Only use the appliance in private households. The appliance is intended for cleaning with steam and can be used with appropriate accessories as described in these operating instructions. Detergents are not required. Observe the safety instructions.

Environmental protection

The packing materials can be recycled. Please dispose of packaging in accordance with the environmental regulations. Electrical and electronic appliances contain valuable, recyclable materials and often components such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can pose a potential threat to human health and the environment. However, these components are required for the correct operation of the appliance. Appliances marked by this symbol are not allowed to be disposed of together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found at: www.kaercher.com/REACH

Accessories and spare parts

Only use original accessories and original spare parts. They ensure that the appliance will run fault-free and safely. Information on accessories and spare parts can be found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the packaging. Check the contents for completeness when unpacking. If any accessories are missing or in the event of any shipping damage, please notify your dealer.

The warranty conditions issued by our relevant sales company apply in all countries. We shall remedy possible malfunctions on your appliance within the warranty period free of cost, provided that a material or manufacturing defect is the cause. In a warranty case, please contact your dealer (with the purchase receipt) or the next authorised customer service site. (See overleaf for the address)

Safety devices

Warranty

몇 CAUTION Missing or modified safety devices

Safety devices are provided for your own protection. Never modify or bypass safety devices.

Symbols on the appliance

(according to type of appliance)

Risk of burns, surface of appliance becomes hot during operation

Risk of scalding from steam

Read operating instructions

Pressure controller

In case of inadmissibly high pressure in the event of a fault, a safety valve relieves the pressure into the atmosphere.

Fuse

The fuse prevents the device from overheating. If the device overheats, the fuse disconnects the device from the power supply. Before re-commissioning the device, contact the responsible KÄRCHER Customer Service.

Description of the unit

The maximum amount of equipment is described in these operating instructions. Depending on the model used, there are differences in the scope of delivery (see packaging).

For the illustrations, refer to the graphics page. Illustration A

1 Decalcification cartridge 2 Filling hole for water 3 Carrying handle 4 Holder for accessories 5 Display 6 Indicator light (green) - mains voltage present 7 Indicator light (red) - water shortage 8 Indicator light (red) - replace decalcification car-

tridge.

9 RESET button - set water hardness. 10 Switch - On 11 Switch - Off 12 Park bracket for floor nozzle 13 Mains connection cable with mains plug

English 11

14 Non-driven wheels (2 x) 15 Steering roller 16 Steam gun 17 Steam lever 18 Unlocking button 19 Selector switch for steam volume (child lock) 20 Steam hose 21 Spotlight nozzle 22 Round brush (small, black) 23 ** Round brush (small, yellow) 24 ** Power nozzle 25 ** Round brush (large) 26 Manual nozzle 27 Microfibre cover for manual nozzle 28 ** Microfibre abrasive cloth for manual nozzle 29 Extension tubes (2 x) 30 Unlocking button 31 Floor nozzle 32 Hook and loop fastener 33 Microfibre floor cloth (1 x) 34 ** Microfibre floor cloth (2 x) 35 ** Carpet glider

** optional

Initial start-up

ATTENTION Device damage due to calcification

The decalcification cartridge only works properly if you adjust the device to the local water hardness before operating it for the first time. Set the device to the local water hardness. Set the device to the current water hardness before using it in an area with a different water hardness (e.g. after a move)

1. Insert the decalcification cartridge into the opening and push it so that it is firmly in place.

Illustration C

2. Set the water hardness, see chapter Setting the water hardness.

Installation

1. Insert and engage the steering roller and non-driven wheels.

Illustration B

2. Push the open end of the accessory onto the steam gun so that the unlocking button on the steam gun engages.

Illustration H

3. Push the open end of the accessory onto the spotlight nozzle.

Illustration I

Installing accessories

4. Connect the extension tubes with the steam gun. a Push the first extension tube onto the steam gun

so that the unlocking button on the steam gun engages. The connection pipe is connected.

b Push the second extension tube onto the

first extension tube. The connection pipes are connected.

Illustration J

5. Push the accessory and / or the floor nozzle onto the free end of the extension tube.

Illustration K

The accessory is connected.

Disconnecting accessories

1. Set the selector switch for the steam volume to the rear. The steam lever is locked.

2. Push the unlocking button and pull the parts apart.

Illustration N

Operation

The water reservoir can be filled at any time.

ATT EN TIO N Damage to the device

Unsuitable water can block the nozzles or damage the water level indicator. Do not use condensation from the clothes dryer for filling. Do not use collected rain water for filling. Do not use cleaning agents or other additives (e.g. scents) for filling.

1. Fill the water reservoir with a maximum of 1 l of tap water.

Illustration D

ATT EN TIO N Device damage due to incorrectly set water hardness

The decalcification cartridge only works properly if the device is adjusted to the local water hardness. The device may calcify if the water hardness is set incorrectly. Adjust the device to the local water hardness before first operation, see chapter Setting the water hardness.

Note

When steaming for the first time after removing and reinserting the decalcification cartridge, the steam jet may be weak or irregular, and individual drops of water may be expelled. The device requires a short running-in period in which the decalcification cartridge fills with water. The steam volume that is expelled increases constantly until the maximum steam volume has been reached after approx. 30 seconds.

1. Place the device on a firm surface.

2. Connect the mains plug into a socket to a socket. a Press the On switch.

Illustration E

3. The green indicator light lights up. The device is ready for use after approximately 30 seconds.

Illustration F

Filling water

Switch on the device

12 English

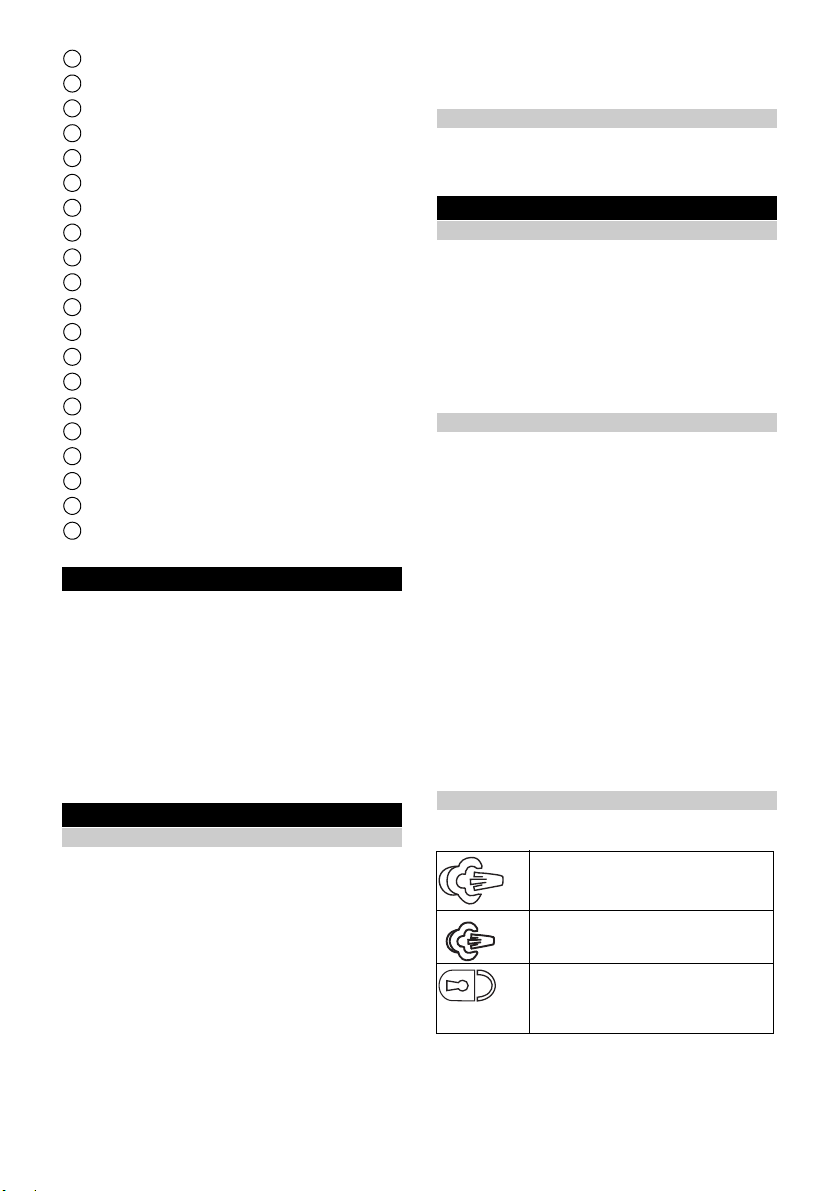

Regulating the steam volume

The expelled steam volume is regulated using the selector switch for steam volume. The selector switch has 3 positions:

Maximum steam volume

Reduced steam volume

No steam - child lock

Note

In this position, the steam lever cannot be operated.

1. Set the selector switch for the steam volume to required steam volume.

2. Press the steam lever.

3. Before starting cleaning, point the steam gun at a cloth until steam is expelled evenly.

Topping up the water

If there is a water shortage, the red water shortage indicator light lights up constantly. For constant steam output, the water has to be topped up through the cover of the decalcification cartridge. When topping up the water, the decalcification cartridge remains secured in the device.

Note

The device is equipped with dry-run protection for the pump. If the pump runs dry for a longer period, e.g. because the decalcification cartridge is not correctly inserted, the pump switches off and the red water shortage indicator light flashes. To be able to operate the device again, the device has to be switched off and back on again. In the process, you must make sure that the cartridge has been inserted correctly and there is enough water in the water reservoir.

1. Fill the water reservoir with a maximum of 1 l of tap water through the cover of the decalcification cartridge. The red water shortage indicator light goes out.

Interrupting operation

In order to save energy, we recommend that you switch off the device for breaks in operation of longer than 20 minutes.

1. Press the Off switch.

Switching off the device

1. Press the Off switch.

Illustration O

The device has been switched off.

2. Press the steam lever until no more steam flows out.

Illustration P

The steam boiler is depressurised.

3. Set the child lock (selector switch for steam volume) to the rear. The steam lever is locked.

4. Pull the mains plug from the socket.

ATTENTION Device damage due to water putrefaction

If the device is not put into operation for more than 2 months, the water in the reservoir may putrefy. Drain the water reservoir before breaks in operation.

5. Drain the water reservoir.

Illustration S

1. Connect the extension tubes to the large mounts for accessories.

2. Connect a manual nozzle and spotlight nozzle to each extension tub

3. Fasten the large round brush to the spotlight nozzle.

4. Connect the small round brush and nozzles to the medium-sized mount for accessories.

5. Hang the floor nozzle in the park bracket.

Illustration Q

6. Wind the steam hose around the extension tube and connect the steam gun to the floor nozzle.

Illustration R

7. Wind the mains cable around the extension tube.

8. Store the device in a dry location that is protect

om frost.

Important application instructions

Storing the device

We recommend sweeping the floor or vacuum cleaning it before using the appliance. In this way the floor will be cleared of dirt and loose particles before the wet cleaning.

Prior to using the appliance, always check the compatibility of the textiles at a concealed point: Steam down the textile, allow it to dry and then check it for any change in colour or shape.

ATT EN TIO N Damaged surfaces

Steam can loosen wax, furniture polish, plastic coatings or paint and edge band from edges. Do not direct the steam at glued laminated edges as the edge band may loosen. Do not use the appliance for cleaning unsealed wood or parquet floors. Do not use the appliance for cleaning painted or plastic coated surfaces such as kitchen or living room furniture, doors or parquet.

1. To clean these surfaces, steam a cloth briefly and

ATT EN TIO N Glass breakages and damaged surfaces

Steam can damage sealed points of the window frame and, at low outside temperatures, lead to tension on the surface of window panes and hence to glass breakages. Do not direct the steam at sealed points on the window frame. At low outside temperatures, heat up the window panes by gently steaming the full surface of the glass.  Clean the window area with a manual nozzle and

Cleaning the floor areas

Freshening up textiles

Cleaning coated or painted surfaces

use it to wipe over the surfaces.

Glass cleaner

cover. To remove the water, use a squeegee or wipe the surfaces dry.

How to use the Accessories

The steam gun can be used for the following applications without accessories:  For removing slight creases from the hanging cloth-

ing items: Steam the clothing item from a distance of 10-20 cm.

 For wiping damp dust: Steam a cloth briefly and use

it to wipe over the furniture.

Steam gun

English 13

The spotlight nozzle is suitable for cleaning areas, joins, fittings, drains, sinks, WCs, blinds or radiators that are difficult to access. The closer the spotlight nozzle is to the soiled area, the greater the cleaning efficiency will be as the temperature and steam volume are at their highest at the nozzle opening. Larger lime deposits can be treated before steam cleaning with a suitable detergent. Allow the detergent to soak in for approx. 5 minutes and then steam it off.

1. Slide the spotlight nozzle onto the steam gun.

Illustration H

Round brush (small)

The small round brush is used for cleaning stubborn dirt. Stubborn dirt can be removed more easily by brushing.

ATTENTION Damaged surfaces

The brush may scratch sensitive surfaces. It is not suitable for cleaning sensitive surfaces.

1. Fit the round brush to the spotlight nozzle.

Illustration I

Round brush (large)

The large round brush is suitable for cleaning large rounded surfaces, e.g. wash basin, shower tray, bath tub, kitchen sink.

ATTENTION Damaged surfaces

The brush may scratch sensitive surfaces. It is not suitable for cleaning sensitive surfaces.

1. Fit the large round brush to the spotlight nozzle.

Illustration I

Power nozzle

The power nozzle is used for cleaning stubborn dirt, blowing down corners, joins etc.

1. Install the power nozzle onto the spotlight nozzle according to the round brush.

Illustration I

Manual nozzle

Spotlight nozzle

The manual nozzle is used for cleaning small areas that can be washed down, shower cubicles and mirrors.

1. Push the manual nozzle onto the steam gun according to the spotlight nozzle.

Illustration H

2. Pull the cover over the manual nozzle.

Floor nozzle

The floor nozzle is used for cleaning washable wall and floor coverings e.g. stone floors, tiles and PVC floors.

ATTENTION Damage due to build-up of steam

Heat and moisture can lead to damage. Check the heat resistance and steam effect on an inconspicuous area using a minimal volume of steam prior to use.

Note

Detergent residue or care emulsions on the surface to be cleaned can lead to streaks during steam cleaning, which will disappear however once these have been used several times. We recommend sweeping the floor or vacuum cleaning it before using the device. In this way the floor will be cleared of dirt and loose particles before the wet cleaning commences. Work slowly on surfaces that are heavily soiled so that the steam has longer to take effect.

1. Connect the extension tubes with the steam gun.

Illustration J

2. Push the floor nozzle onto the extension tube.

Illustration K

3. Fasten the floor cleaning cloth to the floor nozzle. a Place the floor cleaning cloth with the hook and

loop fastener strips pointing upwards on the floor.

b Place the floor nozzle onto the floor cleaning

cloth, applying slight pressure.

Illustration L

The floor cleaning cloth will stick to the floor nozzle of its own accord due to the hook and loop fastener.

Removing the floor cleaning cloth

1. Place one foot on the bottom corner of the floor cleaning cloth and lift the floor nozzle up.

Illustration L Note

Initially, the floor cleaning cloth's hook and loop fastener strip is very strong and cannot be removed from the floor nozzle easily. After the floor cleaning cloth has been used several times and washed, it is easier to remove from the floor nozzle and it has reached the optimum adhesion.

1. Hang the floor nozzle in the park bracket during breaks in work.

Illustration Q

Parking the floor nozzle

Carpet glider

The carpet glider is used for freshening up carpets.

ATT EN TIO N Beware of damaging the carpet glider and carpet

Contamination on the carpet glider, as well as heat and moisture penetration, can result in the carpet being damaged. Prior to the application, also check the heat resistance and impact of steam on the carpet at an insignificant spot using as small an amount of steam as possible. Observe the cleaning instructions from the carpet manufacturer. Prior to using the carpet glider, make sure that the carpet has been vacuumed and that stains have been removed. Prior to application and following operating pauses, remove any possible water accumulation (condensate) in the appliance by means of evaporating the condensate into a drain (without floor cleaning cloth / with accessories). Only use the carpet glider with a floor cleaning cloth on the floor nozzle. Steam clean with a weak steam stage when using the carpet glider. In order to prevent too much moistening and to avoid the risk of damage due to temperature effects, do not direct the steam continuously onto one spot (maximum 5 seconds). Do not use the carpet glider on deep-pile carpets.

Fastening the carpet glider to the floor nozzle

1. For fastening the floor cleaning cloth to the floor nozzle, please refer to chapter Floor nozzle.

Illustration L

2. Using a little force, allow the floor nozzle to slide into the carpet glider and engage there.

Illustration M

3. Start cleaning the carpet.

14 English

Removing the carpet glider from the floor nozzle

몇 CAUTION Beware of burns to your feet

The carpet glider can heat up during the steaming process. Do not operate or remove the carpet glider bare-footed or using open sandals. Only operate or remove the carpet glider using suitable footwear.

1. Press the strap on the carpet glider downwards using your toecap.

2. Lift the floor nozzle upwards.

Illustration M

Care and service

ATTENTION Device damage due to water putrefaction

If the device is not put into operation for more than 2 months, the water in the reservoir may putrefy. Drain the water reservoir before breaks in operation.

1. Press the Off switch.

2. Pull the mains plug out of the socket.

3. Remove the accessories from the accessory holders.

4. Remove the decalcification cartridge from the de-

5. Drain the water reservoir.

ATTENTION Device damage and shortened service life

If the replacement intervals (indicator light) for the decalcification cartridge are not observed, there is a risk of device damage and the service life of the device may be shortened. Observe the replacement intervals (indicator light).

Note

The replacement intervals depends on the local water hardness. Areas with hard water (e.g. III/IV) have a higher replacement interval than areas with soft water (e.g. I/II).

The "decalcification cartridge indicator light" indicates when the decalcification cartridge has to be replaced:

 The indicator light flashes 2 hours before the run

 The indicator light flashes more quickly 1 hour be-

 Once the run time for the decalcification cartridge

ATTENTION Device damage

There is a risk of damage to the device if the used decalcification cartridge is re-used. Work carefully in order to prevent mixing up the cartridges.

Note

Draining the water reservoir

The device has been switched off.

vice.

Illustration S

Replacing the decalcification cartridge

Indicator lamp at end of the run time

time expires.

fore the run time expires.

has expired, the indicator light lights up constantly and the device switches off automatically in order to prevent device damage.

Inserting the decalcification cartridge

The steam volume that is expelled increases constantly until the maximum steam volume has been reached after approx. 30 seconds.

1. Press the Off switch. The device has been switched off.

2. Remove the decalcification cartridge.

3. Insert the new decalcification cartridge.

4. Press the On switch. The device is switched on.

5. Press and hold the RESET key for 4 seconds. The "replace decalcification cartridge" indicator light goes out and the run time for the decalcification cartridge starts again.

6. Allow the device to heat up.

7. Press and hold the steam lever for approximately 30 seconds to vent the decalcification cartridge.

Setting the water hardness

ATT EN TIO N Device damage due to calcification

Without a decalcification cartridge, the device may calcify if the water hardness is set incorrectly. Always work with a decalcification cartridge. Set the device to the local water hardness. Set the device to the current water hardness before using it in an area with a different water hardness (e.g. after a move).

Note

Your water board or municipal utilities authority can provide information on hardness of tap water. The water hardness is set using the RESET key. The water hardness setting is stored until a new setting (e.g. after a move) is made. The device is set to the highest water hardness (level IV) in the factory. The device indicates the set water hardness with flash pulses.

Water hardness levels and flash pulses

Hardness range

I soft 0-7 0-1.3 1x 4 seconds II Medium 7-14 1.3-2.5 2x III Hard 14-21 2.5-3.8 3x IV Very

Note

The anti-calcification effect of the decalcification cartridge is activated as soon as the device is filled with water and put into operation. Lime in the water is absorbed by the granulate in the decalcification cartridge. Additional descaling is not required.

Note

The granulate in the cartridge may change colour after it comes into contact with water. This depends on the mineral content in the water. This discolouration is harmless and does not have a negative effect on the device, cleaning work or the functionality of the decalcification cartridge.

Note

Do not pause for longer than 15 seconds when setting as the device will otherwise be set automatically to the last selected water hardness or the highest water hardness set during initial start-up.

1. Connect the mains plug.

2. Make sure that the device is switched off.

°dH mmol/l Number

>21 >3.8 4x

hard

of flash pulses

Interval between flash pulses

English 15

3. Press the RESET key and hold it while the device is switched on.

Illustration G

After approximately 2 seconds, the indicator light flashes and signals the current water hardness setting with the number of pulses.

4. Press the RESET key repeatedly to change the water hardness level.

Note

When the RESET key is pressed, the flash pulse for the water hardness level is not indicated.

5. Release the RESET key. The flash pulse for the set water hardness is indicated.

6. Repeat the process as necessary until the desired water hardness level has been achieved.

7. Press and hold the RESET key for 3 seconds to save the setting for the water hardness level. The indicator light for the water hardness lights up.

Care of accessories

(Accessories - depending on scope of delivery)

Note

The micro fibre cloths are not suitable for dryer.

Note

When washing the cloths, observe the instructions on the washing tag. Do not use any liquid softeners as this will affect the ability of the cloths to pick up dirt.

1. Wash the floor cleaning cloths and covers at a max. temperature of 60 °C in the washing machine.

Troubleshooting guide

Malfunctions often have simple causes that you can remedy yourself using the following overview. When in doubt, or in the case of malfunctions not mentioned here, please contact your authorised Customer Service.

몇 WARNING Risk of electric shock and burns

Trying to eliminate faults while the appliance is connected to the mains or has not yet cooled down is always dangerous. Remove the mains plug. Allow the appliance to cool down.

The water shortage indicator light flashes red

The dry-run protection for the pump is deactivated.

1. Switch the device off and back on again.

2. Make sure that the decalcification cartridge has been inserted correctly and there is sufficient water in the reservoir.

The water shortage indicator light lights up constantly in red

No water in the water reservoir.

1. Top up the water reservoir, see chapter Topping up the water.

The steam lever cannot be pressed

The steam lever is locked with the child lock.  Set the child lock (selector switch for steam volume)

to the front. The steam lever is released.

No / little steam although there is water in the reservoir

The decalcification cartridge has not been inserted or has been inserted incorrectly.

 Insert the decalcification cartridge or insert it cor-

rectly. The decalcification cartridge has been removed while topping up the water.  Leave the decalcification cartridge in the device

when topping up. New decalcification cartridge has been inserted.  Press and hold the steam lever constantly.

The full steam output is reached after approximately

30 seconds.

Red indicator light "replace descaling cartridge" lights up / flashes

Run time of the decalcification cartridge ends soon.  Insert the new decalcification cartridge and reset the

maintenance indicator, see chapter Replacing the

decalcification cartridge. The RESET key was not pressed after replacement of the decalcification cartridge.  Press and hold the RESET key for 4 seconds after

inserting the decalcification cartridge, see chapter

Replacing the decalcification cartridge.

Device switches off automatically

Run time for the decalcification cartridge has expired  Insert the new decalcification cartridge and reset the

maintenance indicator, see chapter Replacing the

decalcification cartridge. The RESET key was not pressed after replacement of the decalcification cartridge.  Press and hold the RESET key for 4 seconds after

inserting the decalcification cartridge, see chapter

Replacing the decalcification cartridge.

Technical data

Electrical connection

Voltage V 220-240 Phase ~ 1 Frequency Hz 50-60 Protection class IPX4 Protection category I

Performance data

Heating capacity W 1900 Maximum operating pressure MPa 0.35 Heating-up time Seconds 30 Continuous steaming g/min 40 Maximum steam blast g/min 100

Filling quantity

Water reservoir l 1.0

Dimensions and weights

Weight (without accessories) kg 3.2 Length mm 360 Width mm 236 Height mm 252

Subject to technical modifications.

16 English

Contenu

Remarques générales . . . . . . . . . . . . . . . . . . . . . 17

Utilisation conforme . . . . . . . . . . . . . . . . . . . . . . . 17

Protection de l'environnement . . . . . . . . . . . . . . . 17

Accessoires et pièces de rechange . . . . . . . . . . . 17

Etendue de livraison. . . . . . . . . . . . . . . . . . . . . . . 17

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Dispositifs de sécurité . . . . . . . . . . . . . . . . . . . . . 17

Description de l'appareil. . . . . . . . . . . . . . . . . . . .17

Première mise en service . . . . . . . . . . . . . . . . . . . 18

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Consignes d'utilisation importantes . . . . . . . . . . . 19

Utilisation des accessoires . . . . . . . . . . . . . . . . . . 20

Entretien et maintenance . . . . . . . . . . . . . . . . . . . 21

Dépannage en cas de pannes . . . . . . . . . . . . . . . 22

Caractéristiques techniques. . . . . . . . . . . . . . . . . 23

Remarques générales

Veuillez lire le présent le manuel d'instructions original et les consignes de sé-

tion de l'appareil. Agissez en conséquence. Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

curité jointes avant la première utilisa-

Utilisation conforme

Utilisez l'appareil uniquement dans pour votre ménage. L'appareil est conçu pour le nettoyage à la vapeur et peut être utilisé avec les accessoires appropriés, tel qu'il est décrit dans cette notice d'utilisation. Les détergents ne sont pas nécessaires. Respectez les consignes de sécurité.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l’environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaer-

cher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaer- cher.com.

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie

Etendue de livraison

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Dispositifs de sécurité

몇 PRÉCAUTION Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger. Ne modifiez, ni ne contournez jamais les dispositifs de sécurité.

Symboles sur l'appareil

(Selon le type de l'appareil)

Risque de brûlures, la surface de l'appareil devient très chaude pendant l'exploitation.

Risque de brûlures avec la vapeur

Lire la notice d'utilisation

Régulateur de pression

Si une pression trop élevée devait se produire en cas de défaut, une soupape de sécurité assure son évacuation à l'air libre.

Fusible

Le fusible permet d'éviter une surchauffe de l'appareil. Le fusible coupe l'appareil du secteur en cas de surchauffe. Avant de remettre l'appareil en service, adressez-vous au service après-vente KÄRCHER compétent.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. Le contenu de la livraison varie selon les modèles (voir l'emballage).

Pour les figures, voir la page des graphiques. Illustration A

1 Cartouche de détartrage 2 Orifice de remplissage de l'eau 3 Poignée de transport 4 Support pour accessoires 5 Afficheur 6 Témoin lumineux (vert) - Tension du secteur dispo-

nible

7 Témoin lumineux (rouge) - Manque d'eau

Français 17

8 Témoin lumineux (rouge) - Remplacement de la

cartouche de détartrage.

9 Touche RESET - Réglage de la dureté de l'eau.

10 Interrupteur - Marche 11 Interrupteur - Arrêt 12 Gardiennage de parking pour buse pour sol 13 Câble d'alimentation électrique avec fiche secteur 14 Roues (2 pièces) 15 Roue directionnelle 16 Poignée vapeur 17 Manette vapeur 18 Touche de déverrouillage 19 Sélecteur du débit de vapeur (sécurité enfants) 20 Flexible vapeur 21 Buse à jet crayon 22 Brosse ronde (petite, noire) 23 ** Brosse ronde (petite, jaune) 24 ** Buse « Power » 25 ** Brosse ronde (grande) 26 Suceur à main 27 Revêtement microfibre pour suceur à main 28 ** Chiffon abrasif microfibre pour suceur à main 29 Tubes de rallonge (2 pièces) 30 Touche de déverrouillage 31 Buse pour sol 32 Bande agrippante 33 Chiffon de sol microfibre (1 pièce) 34 ** Chiffon de sol microfibre (2 pièces) 35 ** Patin à moquette

** Option

Première mise en service

ATTENTION Endommagement de l'appareil dû à des dépôts de tartre

La cartouche de détartrage ne fonctionne de manière optimale que si l'appareil a été adapté à la dureté de l'eau locale avant la 1re mise en service. Régler l'appareil en fonction de la dureté de l'eau locale. Lorsque l'appareil est utilisé dans une zone présentant une dureté d'eau différente (p. ex. après un déménagement), le régler sur la dureté de l'eau locale.

1. Placer la cartouche de détartrage dans l'ouverture

et l'y presser fermement.

Illustration C

2. Régler la dureté de l'eau, voir le chapitre Réglage

de la dureté de l'eau.

Montage

1. Mettre la roue directionnelle et les roues en place et

2. Faire glisser l'extrémité ouverte de l'accessoire sur

3. Faire glisser l'extrémité ouverte de l'accessoire sur

4. Relier les tubes de rallonge avec la poignée vapeur.

5. Faire glisser l'accessoire et/ou la buse pour sol sur

1. Pousser le sélecteur de débit de vapeur vers l'arrière.

2. Appuyer sur la touche de déverrouillage et séparer

Montage des accessoires

les enclencher.

Illustration B

la poignée vapeur jusqu'à ce que la touche de déverrouillage de la poignée vapeur s'enclenche.

Illustration H

la buse à jet crayon.

Illustration I

a Pousser le 1er tube de rallonge sur la poignée

vapeur jusqu'à ce que la touche de déverrouillage de la poignée vapeur s'enclenche. Le tube de raccordement est raccordé.

b Pousser le 2e tube de rallonge sur le 1er tube de

rallonge. Les tubes de raccordement sont raccordés.

Illustration J

l'extrémité libre du tube de rallonge.

Illustration K

L'accessoire est raccordé.

Démontage des accessoires

La manette vapeur est verrouillée.

les pièces.

Illustration N

Utilisation

Le réservoir d'eau peut être rempli à tout moment.

ATT EN TIO N Dommages sur l'appareil

Une eau inappropriée peut boucher les buses ou endommager l'indicateur de niveau d'eau. Ne pas remplir d'eau de condensation du sécheur à linge. Ne pas remplir d'eau de pluie récupérée. Ne pas remplir de détergent ou d'autres additifs (des parfums p. ex.).

1. Remplir au maximum 1 l d'eau potable.

Illustration D

ATT EN TIO N Détérioration de l'appareil due à une dureté de l'eau mal réglée

La cartouche de détartrage ne fonctionne de manière optimale que si l'appareil est adapté à la dureté de l'eau locale. L'appareil peut s'entartrer si la dureté de l'eau est mal réglée. Adapter l'appareil à la dureté de l'eau locale avant la 1re mise en service, voir le chapitre Réglage de la dureté de l'eau.

Remarque

Lors de la 1re vapeur après retrait et remise en place de la cartouche de détartrage, le pic de vapeur peut être faible ou irrégulier, quelques gouttes sont susceptibles de s'écouler. L'appareil nécessite une brève durée de démarrage au cours de laquelle la cartouche de détartrage se remplit d'eau. Le débit de vapeur qui s'écoule s'accroît continuellement jusqu'à ce que le débit maximal soit atteint, après env. 30 secondes.

Remplissage d'eau

Allumage de l’appareil

18 Français

1. Placer l'appareil sur une base solide.

2. Brancher la fiche dans une prise de courant.

a Appuyer sur l'interrupteur « Ein » (Marche).

Illustration E

3. Le témoin lumineux vert du chauffage s'allume.

L'appareil est opérationnel au bout de 30 secondes.

Illustration F

Régulation du débit de vapeur

Le sélecteur du débit de vapeur permet de réguler le débit de vapeur qui s'écoule. Le sélecteur présente 3 positions :

Débit de vapeur maximum

Débit de vapeur réduit

Aucune sécurité vapeur/enfants

Remarque

Dans cette position, il n'est pas possible d'actionner la manette vapeur.

1. Régler le sélecteur de débit de vapeur sur le débit

de vapeur nécessité.

2. Actionner la manette vapeur.

3. Avant de commencer à nettoyer, diriger la poign

peur vers un chiffon jusqu'à ce que la vapeur

s'écoule régulièrement.

ée

Rajouter de l'eau

Le témoin lumineux Manque d'eau est allumé en permanence en cas de manque d'eau. Pour que la puissance de vaporisation soit constante, remplir l'eau par le biais du couvercle de la cartouche de détartrage. La cartouche de détartrage reste fixée sur l'appareil lorsque de l'eau est ajoutée.

Remarque

L'appareil est équipé d'une protection contre la marche à sec de la pompe. Si la pompe marche à sec pendant une longue durée, p. ex. parce que la cartouche de détartrage n'est pas bien en place, elle s'arrête et le témoin lumineux de manque d'eau rouge clignote. L'appareil doit être mis hors et sous tension pour pouvoir être utilisé. Lors de cette opération, s'assurer que la cartouche est bien en place et qu'il y a suffisamment d'eau dans le réservoir.

1. Remplir au maximum 1 litre d'eau potable dans le

réservoir d'eau via le couvercle de la cartouche

artrage.

dét Le témoin lumineux de manque d'eau rouge s'éteint.

Interrompre le fonctionnement

Pour économiser de l'énergie, il est conseillé d'éteindre l'appareil lors de pauses de fonctionnement supérieures à 20 minutes.

1. Appuyer sur l'interrupteur « Aus » (Arrêt).

Éteindre l’appareil

1. Appuyer sur l'interrupteur « Aus » (Arrêt).

Illustration O

L'appareil est hors tension.

2. Appuyer sur la manette vapeur jusqu'à ce qu'il ne

s'échappe plus de vapeur.

Illustration P

La chaudière à vapeur est hors pression.

3. Pousser la sécurité enfants (sélecteur de débit de vapeur) vers l'arrière. La manette vapeur est verrouillée.

4. Débrancher la fiche secteur de la prise de courant.

ATT EN TIO N Endommagement de l'appareil dû à de l'eau croupie

L'eau contenue dans le réservoir peut croupir si l'appareil n'est pas utilisé pendant plus de 2 mois. Vider le réservoir d'eau avant les pauses de fonctionnement.

5. Vider le réservoir d'eau.

Illustration S

Rangement de l'appareil

1. Placer les tubes de rallonge dans les gros supports d'accessoires.

2. Enficher le suceur à main et la buse à jet crayon sur respectivement un tube de rallonge.

3. Fixer la grosse brosse ronde sur la buse à jet crayon.

4. Enficher la petite brosse ronde et les buses dans les supports centraux des accessoires.

5. Suspendre la buse pour sol dans le gardiennage de parking.

Illustration Q

6. Enrouler le flexible vapeur sur les tubes de rallonge et enficher la poignée vapeur dans la buse pour sol.

Illustration R

7. Enrouler le câble d'alimentation autour des tubes de rallonge.

8. Stocker l'appareil dans un endroit sec et protégé du gel.

Consignes d'utilisation importantes

Nous recommandons de balayer ou d'aspirer le sol avant d'utiliser l'appareil. Ainsi, le sol est déjà libéré des salissures et des particules avant le nettoyage humide.

Avant un traitement avec l'appareil, toujours vérifier la compatibilité des textiles sur un emplacement caché : Imprégner le textile de vapeur, le laisser sécher et vérifier ensuite s'il y a modification de la couleur ou de la forme.

Nettoyage des surfaces revêtues ou peintes

ATT EN TIO N Surfaces endommagées

La vapeur peut décoller la cire, le lustrant pour meubles, les revêtements synthétiques ou la couleur et la baguette de lisière des bords. Ne dirigez pas la vapeur sur les bords collés, au risque de détacher la baguette de lisière. N'utilisez pas l'appareil pour nettoyer les sols en bois ou les parquets non vitrifiés. N'utilisez pas l'appareil pour nettoyer les surfaces peintes ou à revêtement synthétique tel que p. ex. les meubles de cuisine ou de maison, portes ou parquets.

1. Pour nettoyer ces surfaces, imprégner légèrement

ATT EN TIO N Bris de verre et surfaces endommagées

La vapeur peut endommager les emplacement scellés du cadre de fenêtre et entraîner, à basse température extérieure, des tensions sur la surface des vitres et par conséquent un bris de verre.

Nettoyer les surfaces au sol

Rafraîchissement des textiles

de vapeur un chiffon et essuyer les surfaces.

Nettoyage du verre

Français 19

Ne dirigez pas le jet de vapeur sur les emplacement scellés du cadre de fenêtre. À basse température extérieure, réchauffez les vitres de la fenêtre en évaporant légèrement toute la surface du verre.  Nettoyer la surface de fenêtre avec le suceur à main

et le revêtement. Pour retirer l'eau, utiliser une raclette pour vitres ou essuyer les surfaces à sec.

Utilisation des accessoires

La poignée vapeur peut être utilisée sans accessoire pour les domaines d'application suivants :  Pour enlever les plis légers sur les vêtements

suspendus : vaporiser le vêtement à une distance de 10 à 20 cm.

 Pour essuyer la poussière humide : imprégner légè-

rement de vapeur un chiffon et le passer sur les meubles.

La buse à jet crayon convient pour le nettoyage des emplacements difficilement accessibles, joints, robinetterie, déversoirs, lavabos, WC, stores à lamelles ou radiateurs. Plus la buse à jet crayon est près de l'emplacement encrassé, plus grand est l'effet de nettoyage, car la température et le débit de vapeur sur la sortie de buse sont au maximum. Les dépôts calcaires tenaces peuvent être traités avec un détergent approprié avant le nettoyage vapeur. Laisser agir le détergent env. 5 minutes et vaporiser ensuite.

1. Pousser la buse à jet crayon sur la poignée vapeur.

Illustration H

La petite brosse ronde convient pour le nettoyage des taches tenaces. Le brossage permet d'éliminer plus facilement les taches tenaces.

ATTENTION Surfaces endommagées

La brosse risque de rayer les surfaces sensibles. Non approprié pour le nettoyage des surfaces délicates.

1. Monter la petite brosse ronde sur la buse à jet crayon.

Illustration I

La grosse Brosse ronde convient pour nettoyer de grandes surfaces arrondies, p. ex. des lavabos, des bacs de douche, des baignoires, des éviers.

ATTENTION Surfaces endommagées

La brosse risque de rayer les surfaces sensibles. Non approprié pour le nettoyage des surfaces délicates.

1. Monter la grosse brosse ronde sur la buse à jet crayon.

Illustration I

La buse « Power » convient pour le nettoyage des taches tenaces, le soufflage des coins, joints, etc.

1. Monter la buse « Power » sur la buse à jet crayon comme pour la brosse ronde.

Illustration I

Poignée vapeur

Buse à jet crayon

Brosse ronde (petite)

Brosse ronde (grosse)

Buse « Power »

Le suceur à main convient pour nettoyer les petites surfaces lavables, cabines de douche et miroirs.

1. Pousser le suceur à main de la buse à jet crayon sur la poignée vapeur.

Illustration H

2. Enfiler le revêtement sur le suceur à main.

Buse pour sol

Suceur à main

La buse pour sol convient pour nettoyer les revêtements de mur et de sol lavables, p. ex. les sols en pierre, carreaux et sols en PVC.

ATT EN TIO N Dégâts causés par l'imprégnation de vapeur

La chaleur et l'humidification peuvent causer des dégâts. Vérifier, avant l’utilisation, la résistance à la chaleur et à l’imprégnation de vapeur à un endroit dissimulé, à l’aide du plus petit débit de vapeur.

Remarque

Les résidus de détergent ou les émulsions d'entretien sur la surface à nettoyer peuvent entraîner des salissures lors du nettoyage vapeur, lesquelles disparaissent néanmoins après plusieurs applications. Nous recommandons de balayer ou d'aspirer le sol avant d'utiliser l'appareil. Ainsi, le sol est déjà libéré des salissures et des particules avant le nettoyage humide. Travailler lentement sur les surfaces encrassées pour que la valeur puisse agir plus longtemps.

1. Relier les tubes de rallonge avec la poignée vapeur.

Illustration J

2. Pousser la buse pour sol sur le tube de rallonge.

Illustration K

3. Fixer la serpillière sur la buse pour sol. a Placer la serpillière sur le sol avec les bandes

agrippantes vers le haut.

b Placer la buse pour sol sur la serpillière avec une

légère pression.

Illustration L

La serpillière adhère d'elle-même sur la buse pour sol grâce à la fixation agrippante.

1. Mettre un pied sur la languette de la serpillière et lever la buse pour sol vers le haut.

Illustration L Remarque

Au début, la bande agrippante de la serpillière est très raide et il est possible qu'elle se laisse difficilement retirer de la buse pour sol. Après plusieurs utilisations et lavages de la serpillière, celle-ci se retire aisément de la buse pour sol et a atteint l'adhérence optimale.

1. Lorsque le travail est interrompu, suspendre la buse pour sol dans le gardiennage de parking.

Illustration Q

Retirer la serpillière

Garer la buse pour sol

Patin à moquette

Les tapis peuvent être rafraîchis par le patin à moquette.

ATT EN TIO N Dommages sur le patin à moquette et le tapis

Les encrassements sur le patin à moquette ainsi que la chaleur et l’accumulation d’humidité peuvent entraîner des dommages sur le tapis.

20 Français

Vérifier, avant l’utilisation, la résistance à la chaleur et l’imprégnation de vapeur sur le tapis, à un endroit dissimulé, à l’aide du plus petit débit de vapeur. Respecter les consignes de nettoyage du fabricant du tapis. S’assurer que le tapis puisse être aspiré et que les tâches ont été enlevées avant l’utilisation du patin à moquette. Retirer les éventuelles accumulations d’eau (condensat) dans l’appareil, avant l’utilisation et après les pauses de fonctionnement, en vaporisant dans un écoulement (sans serpillière / avec accessoires). Utiliser le patin à moquette exclusivement avec une serpillière sur la buse pour sol. Réaliser le nettoyage vapeur en utilisant le patin à moquette et le mode vapeur bas. Ne pas orienter la vapeur en continu sur le même endroit (maximum 5 secondes) pour éviter une forte imprégnation et le risque de dommages dus à l’effet de la température. Ne pas utiliser le patin à moquette sur des tapis épais.

Fixer le patin à moquette à la buse pour sol

1. Fixer la serpillière à la buse pour sol, voir le chapitre Buse pour sol.

Illustration L

2. Faire glisser et enclencher la buse pour sol dans le patin à moquette avec une légère pression.

Illustration M

3. Commencer le nettoyage de tapis.

Retirer le patin à moquette de la buse pour sol

몇 PRÉCAUTION Brûlures au pied

Le patin à moquette peut s’échauffer lors de la vaporisation. Ne pas utiliser, ni retirer, le patin à moquette pieds nus ou avec des sandalettes. Utiliser et retirer le patin à moquette uniquement avec des chaussures adaptées.

1. Appuyer la languette du patin à moquette vers le bas avec la pointe de la chaussure.

2. Lever la buse pour sol vers le haut.

Illustration M

Entretien et maintenance

ATTENTION Endommagement de l'appareil dû à de l'eau croupie

L'eau contenue dans le réservoir peut croupir si l'appareil n'est pas utilisé pendant plus de 2 mois. Vider le réservoir d'eau avant les pauses de fonctionnement.

1. Appuyer sur l'interrupteur « Aus » (Arrêt).

2. Retirer la fiche de la prise du réseau.

3. Sortir l'accessoire du porte-accessoires.

4. Sortir la cartouche de détartrage de l'appareil.

5. Vider le réservoir d'eau.

Remplacement de la cartouche de détartrage

ATTENTION Endommagement de l'appareil et durée de vie raccourcie

Le non respect des intervalles de remplacement (indicateur par témoin lumineux) de la cartouche de détartrage peut provoquer des dommages sur l'appareil et réduire sa durée de vie.

Vidange du réservoir d'eau

L'appareil est hors tension.

Illustration S

Respecter les intervalles de remplacement (indicateur par témoin lumineux).

Remarque

Les intervalles de remplacement dépendent de la dureté de l'eau locale. L'intervalle est plus fréquent dans les zones présentant une eau dure (p. ex. III/IV) que dans celles présentant une eau douce (p. ex. I/II).

Affichage par témoin lumineux à la fin de la durée

La nécessité de remplacer la cartouche de détartrage est indiquée de la manière suivante via le « Témoin lumineux de la cartouche de détartrage » :  le témoin lumineux clignote 2 heures avant la fin de

la durée de marche.

 le témoin lumineux clignote plus rapidement 1 heure

avant la fin de la durée de marche.

 Lorsque la durée de marche de la cartouche de dé-

tartrage est écoulée, le témoin lumineux est allumée en permanence et l'appareil s'arrête automatiquement pour éviter un endommagement.

Mise en place de la cartouche de détartrage

ATT EN TIO N Dommages de l’appareil

L'appareil peut être endommagé si la cartouche de détartrage usée est remise en place. Travailler soigneusement pour éviter de confondre les cartouches.

Remarque

1. Actionner l'interrupteur « Aus » (Arrêt). L'appareil est hors tension.

2. Retirer la cartouche de détartrage.

3. Mettre une nouvelle cartouche de détartrage en place.

4. Actionner l'interrupteur « Ein » (Marche). L'appareil est sous tension.

5. Maintenir la touche RESET appuyée pendant 4 secondes. Le témoin lumineux « Remplacement cartouche de détartrage » s'éteint et la durée de marche de la cartouche de détartrage repart dès le début.

6. Laisser chauffer l'appareil.

7. Maintenir la manette vapeur appuyée pendant 30 secondes pour purger la cartouche de détartrage.

de marche

Réglage de la dureté de l'eau

ATT EN TIO N Endommagement de l'appareil dû à des dépôts de tartre

Sans cartouche de détartrage, l'appareil peut s'entartrer si la dureté de l'eau est mal réglée. Travailler toujours avec une cartouche de détartrage en place. Régler l'appareil en fonction de la dureté de l'eau locale. Lorsque l'appareil est utilisé avec une dureté d'eau différente (p. ex. après un déménagement), le régler sur la dureté de l'eau locale.

Français 21

Remarque

L'administration des eaux ou les services publics municipaux donnent des renseignements sur la dureté de l'eau potable. La dureté de l'eau est réglée via la touche RESET. Le réglage de la dureté de l'eau reste mémorisé jusqu'à ce qu'un nouveau réglage soit effectué (p. ex., après un déménagement). L'appareil est réglé en usine sur la dureté d'eau maximale (niveau IV). L'appareil indique la dureté de l'eau réglée par des impulsions clignotantes.

Niveaux de dureté de l'eau et impulsions clignotantes

Plage de dureté

I douce 0-7 0-1,3 1x 4 seII moyenne7-14 1,3-2,5 2x

III dure 14-21 2,5-3,8 3x IV très

Remarque

L'effet anti-calcaire de la cartouche de détartrage est activé dès que l'appareil est rempli d'eau et mis en service. Le calcaire contenu dans l'eau est absorbé par les granulés de la cartouche de détartrage. Un détartrage supplémentaire n'est pas nécessaire.

Remarque

Les granulés dans la cartouche peuvent changer de couleur après contact avec l'eau, cela dépend de la teneur en minéraux dans l'eau. Cette coloration n'a aucun effet négatif sur l'appareil, sur les tâches de nettoyage ou le fonctionnement de la cartouche de détartrage.

Remarque

Pendant le réglage, ne pas faire de pause supérieure à 15 secondes, car l'appareil reprend sinon automatiquement la dernière dureté de l'eau réglée ou la plus élevée définie pour la première mise en service.

1. Brancher la fiche secteur.

2. S'assurer que l'appareil est hors tension.

3. Actionner la touche RESET et la maintenir appuyée

4. Actionner de nouveau la touche RESET pour modi-

5. Relâcher la touche RESET.

6. Si nécessaire, répéter l'opération jusqu'à ce que la

7. Maintenir la touche RESET appuyée pendant 3 se-

°dH mmol/l Nombre

>21 >3,8 4x

dure

lors de la mise sous tension de l'appareil.

Illustration G

Le témoin lumineux clignote au bout de 2 secondes et signale, par le nombre d'impulsions, le réglage actuel de la dureté de l'eau.

fier la dureté de l'eau.

Remarque

Lorsque la touche RESET est actionnée, l'impulsion clignotante du niveau de dureté de l'eau n'est pas indiquée.

L'impulsion clignotante de la dureté de l'eau réglée est indiquée.

dureté de l'eau souhaitée soit obtenue.

condes pour mémoriser le réglage de la dureté de l'eau. Le témoin lumineux de la dureté de l'eau s'allume.

d'impulsions clignotantes

Espacement des impulsions clignotantes

condes

Entretien des accessoires

(accessoire - en fonction de l'étendue de livraison)

Remarque

Les chiffons microfibre ne sont pas adaptés pour le séchoir.

Remarque

Pour laver les chiffons, tenir compte des indications sur la notice de lavage. Ne pas utiliser d'adoucissant textile afin que les chiffons puissent bien absorber les salissures.

1. Laver les serpillières et revêtements à 60 ° max. en machine à laver.

Dépannage en cas de pannes

Les pannes ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des pannes, veuillez vous adresser au service client autorisé.

몇 AVERTISSEMEN

que d'électrocution et de brûlures

Ris

Tant que l'appareil est raccordé au réseau ou qu'il n'est pas encore refroidi, le dépannage est dangereux. Débranchez la fiche secteur. Laissez l’appareil refroidir.

Le témoin lumineux de manque d'eau clignote en rouge.

La protection contre la marche à sec de la pompe a

ctivée.

1. Éteindre, puis rallumer l’appareil.

2. S'assurer que la cartouche de détartrage est bien en place et que le réservoir contient suffisamment d'eau.

Le témoin lumineux de manque d'eau est allumé en permanence.

Le réservoir d'eau est vide.

1. Rajouter de l'eau dans le réservoir, voir le chapitre Rajouter de l'eau.

Impossible d'appuyer sur la manette vapeur

La manette vapeur est protégée par la sécurité enfants.  Pousser la sécurité enfants (sélecteur de débit de

vapeur) vers l'avant. La manette vapeur est déverrouillée.

Pas/peu de vapeur malgré un remplissage suffisant du réservoir

La cartouche de détartrage n'a pas été correctement mise en place ou ne l'est pas.  Mettre la cartouche de détartrage en place ou cor-

rectement.

La cartouche de détartrage a été enlevée en cours de remplissage de l'eau.  Laisser la cartouche de détartrage dans l'appareil

pendant le remplissage de l'eau.

Une nouvelle cartouche de détartrage a été mise en place.  Maintenir la manette vapeur appuyée en perma-

nence. La puissance de vaporisation maximale est obtenue au bout de 30 secondes.

Le témoin lumineux rouge « Remplacement de la cartouche de détartrage » s’allume/clignote

La durée de marche de la cartouche de détartrage arrive à terme.

est

22 Français

 Mettre une nouvelle cartouche de détartrage en

place et réinitialiser l'indicateur de maintenance, voir le chapitre Remplacement de la cartouche de

détartrage. La touche RESET n'a pas été actionnée après le remplacement de la cartouche de détartrage.  Actionner la touche RESET pendant 4 secondes

après la mise en place de la cartouche de dé-

tartrage, voir le chapitre Remplacement de la car-

touche de détartrage.

L’appareil s’arrête tout seul

La durée de marche de la cartouche de détartrage est arrivée à terme.  Mettre une nouvelle cartouche de détartrage en

place et réinitialiser l'indicateur de maintenance,

voir le chapitre Remplacement de la cartouche de

détartrage. La touche RESET n'a pas été actionnée après le remplacement de la cartouche de détartrage.  Actionner la touche RESET pendant 4 secondes

après la mise en place de la cartouche de dé-

tartrage, voir le chapitre Remplacement de la car-

touche de détartrage.

Caractéristiques techniques

Raccordement électrique

Tension V 220-240 Phase ~ 1 Fréquence Hz 50-60 Type de protection IPX4 Classe de protection I

Caractéristiques de puissance

Puissance de chauffe W 1900 Pression de service maximale MPa 0,35 Durée de chauffage se-

Vaporisation permanente g/min 40 Pic de vapeur maximal g/min 100

Volume de remplissage

Réservoir d'eau l 1,0

Dimensions et poids

Poids (sans accessoires) kg 3,2 Longueur mm 360 Largeur mm 236 Hauteur mm 252 Sous réserve de modifications techniques.

condes

Indice

Avvertenze generali . . . . . . . . . . . . . . . . . . . . . . .23

Impiego conforme alla destinazione. . . . . . . . . . . 23

Tutela dell’ambiente. . . . . . . . . . . . . . . . . . . . . . . 23

Accessori e ricambi . . . . . . . . . . . . . . . . . . . . . . . 23

Volume di fornitura . . . . . . . . . . . . . . . . . . . . . . . . 23

Garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Dispositivi di sicurezza . . . . . . . . . . . . . . . . . . . . . 24

Descrizione dell'apparecchio . . . . . . . . . . . . . . . . 24

Prima messa in funzione . . . . . . . . . . . . . . . . . . . 24

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . 25

Istruzioni d’uso importanti . . . . . . . . . . . . . . . . . . 26

Uso degli accessori . . . . . . . . . . . . . . . . . . . . . . . 26

Cura e manutenzione . . . . . . . . . . . . . . . . . . . . . . 27

Aiuto in caso di guasti . . . . . . . . . . . . . . . . . . . . . 29

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Avvertenze generali

Prima di utilizzare l’apparecchio per la prima volta, leggere le presenti istruzioni

ze di sicurezza. Agire secondo quanto indicato e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

per l’uso originali e le allegate avverten-

Impiego conforme alla destinazione

Questo apparecchio è destinato esclusivamente all’uso domestico. L’apparecchio è per la pulizia a vapore e può essere utilizzato con accessori adeguati, come descritto nel presente manuale. Non sono necessari detergenti. Osservare le avvertenze di sicurezza.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se

usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REA-

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Italiano 23

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dispositivi di sicurezza

Garanzia

몇 PRUDENZA Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore. Non modificare né aggirare mai i dispositivi di sicurezza.

Simboli riportati sull’apparecchio

(A seconda del tipo di apparecchio)

Pericolo di ustione, la superficie dell’apparecchio si riscalda molto durante l’utilizzo

Pericolo di ustione attraverso il vapore

Leggere le istruzioni per l’uso

Regolatore di pressione

Se in caso di errore dovesse crearsi un'elevata pressione eccessiva, è presente una valvola di sicurezza che provvede a scaricarla nell'ambiente.

Valvola fusibile

La valvola fusibile impedisce all’apparecchio di surriscaldarsi. Se l’apparecchio si surriscalda, la valvola fusibile lo stacca dalla rete elettrica, Prima della rimessa in funzione dell’apparecchio, rivolgersi al Servizio Assistenza KÄRCHER.

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione (vedi imballaggio).

Per le figure vedi pagina dei grafici. Figura A

1 Cartuccia di decalcificazione 2 Apertura di riempimento per acqua 3 Maniglia di trasporto 4 Supporto per accessori 5 Display di visualizzazione 6 Spia di controllo (verde) - Tensione di rete presente 7 Spia di controllo (rosso) - Mancanza acqua 8 Spia di controllo (rosso) - Sostituzione cartuccia di

decalcificazione.

9 Tasto RESET - Impostazione della durezza dell'ac-

qua.

10 Interruttore - On 11 Interruttore - Off

12 Supporto porta accessori per la bocchetta per pavi-

menti

13 Cavo di collegamento alla rete con spina

14 Ruote (2 pezzi) 15 Ruota pivottante 16 Pistola a vapore 17 Leva vapore 18 Tasto di sblocco 19 Selettore per quantità di vapore (con sicura per

bambini)

20 Tubo flessibile vapore 21 Ugello a getto puntiforme 22 Spazzola rotonda (piccola, nera) 23 ** Spazzola rotonda (piccola, gialla) 24 ** Ugello Power 25 ** Spazzola rotonda (grande)

26 Ugello manuale 27 Rivestimento in microfibra per l'ugello manuale 28 ** Panno abrasivo in microfibra per l'ugello manuale 29 Tubi di prolunga (2 pezzi) 30 Tasto di sblocco 31 Bocchetta per pavimenti 32 Attacco a strappo 33 Panno in microfibra per pavimenti (1 pezzo) 34 ** Panno in microfibra per pavimenti (2 pezzi) 35 ** Piastra

** opzionale

Prima messa in funzione

ATT EN ZIO NE Danni all’apparecchio causati dalla formazione di calcare

Il funzionamento della cartuccia di decalcificazione è ottimale solo se l’apparecchio è adattato alla durezza locale dell’acqua prima del primo funzionamento. Impostazione dell’apparecchio alla durezza locale dell'acqua. Prima di usare l’apparecchio in un luogo con una diversa durezza dell’acqua (ad es. dopo un trasloco), occorre impostare l’attuale valore di quest’ultima.

1. Inserire la cartuccia di decalcificazione nell’apertura

e premere fino a quando è fissa nell’alloggiamento.

Figura C

2. Impostazione della durezza dell’acqua, vedi capitolo

Regolazione della durezza dell’acqua.

Montaggio

1. Inserire la ruota pivotante e le ruote e agganciare.

Figura B

2. Spingere l’estremità aperta dell’accessorio sulla pi-

stola a vapore, fino a che il tasto di sblocco dell’ugello vapore o della pistola a vapore non scatta.

Figura H

Montaggio accessori

24 Italiano

3. Spingere l’estremità aperta dell’accessorio sull’ugello a getto puntiforme.

Figura I

4. Collegare i tubi di prolunga alla pistola a spruzzo. a Spingere il 1° tubo di prolunga sulla pistola a va-

pore, fino a che il tasto di sblocco dell’ugello vapore o della pistola a vapore non scatta. Il tubo di collegamento è collegato.

b Spingere il 2° tubo di prolunga sul 1° tubo di pro-

lunga. I tubi di collegamento sono collegati.

Figura J

5. Spingere l’accessorio e/o la bocchetta per pavimenti sull’estremità libera del tubo di prolunga.

Figura K

L’accessorio è collegato.

Smontaggio accessori

1. Posizionare indietro il selettore della quantità di vapore. La leva vapore è bloccata.

2. Premere il tasto di sblocco e smontare le parti.

Figura N

Messa in funzione

È possibile riempire il serbatoio dell'acqua in qualsiasi momento.

ATTENZIONE Danni all’apparecchio

L’uso di acqua non adatta può comportare l’intasamento degli ugelli o il danneggiamento della visualizzazione del livello dell'acqua. Non usare acqua di condensa ricavata dall’asciugabiancheria. Non usare l’acqua piovana raccolta. Non aggiungere detergenti o altri additivi (ad es. profumi).

1. Versare una quantità massima di 1 litro d'acqua del rubinetto nel serbatoio dell’acqua.

Figura D

ATTENZIONE Danni all’apparecchio a causa di un’errata impostazione della durezza dell’acqua

Il funzionamento della cartuccia di decalcificazione è ottimale solo se l’apparecchio è adattato alla durezza locale dell’acqua. In caso di errata impostazione della durezza dell'acqua, può formarsi del calcare nell’apparecchio. Adattare l’apparecchio alla durezza locale dell’acqua prima del primo funzionamento, vedi capitolo Regolazione della durezza dell’acqua.

Nota

Alla prima erogazione di vapore dopo la rimozione e il reinserimento della cartuccia di decalcificazione, il getto di vapore potrebbe essere debole o irregolare e potrebbero fuoriuscire singole gocce d’acqua. L'apparecchio necessita di un breve tempo di avvio, durante il quale la cartuccia si riempie di acqua. La quantità di vapore che fuoriesce aumenta in modo costante, fino al raggiungimento della quantità massima di vapore dopo ca. 30 secondi.

1. Mettere l’apparecchio su un fondo stabile.

2. Inserire la spina nella presa. a Premere l’interruttore On.

Figura E

3. La spia di controllo verde (riscaldamento) si accende. L'apparecchio è pronto all'uso dopo circa 30 secondi.

Figura F

Introdurre acqua

Accendere l’apparecchio

Con il selettore della quantità di vapore si regola la quantità di vapore che fuoriesce. Il selettore ha 3 posizioni:

Massima quantità di vapore

Ridotta quantità di vapore

Assenza di vapore - Sicurezza bambini

Nota

In questa posizione la leva del vapore non può essere azionata.

1. Posizionare il selettore della quantità di vapore sulla quantità necessaria.

2. Premere la leva vapore.

3. Prima di iniziare la pulizia, puntare la pistola vapore su un panno, fino a ottenere un vapore uniforme.

Aggiungere acqua

Regolazione del vapore

Quando manca acqua nel relativo serbatoio, la spia di controllo rossa che indica la mancanza di acqua è costantemente accesa. Per una potenza costante del vapore, occorre aggiungere l’acqua tramite il coperchio della cartuccia di decalcificazione. Quando si aggiunge acqua, la cartuccia di decalcificazione rimane nell’apparecchio.

Nota

L'apparecchio è dotato di una protezione da funzionamento a secco della pompa. Se la pompa dovesse funzionare a secco per lungo tempo, ad es. perché la cartuccia non è inserita correttamente, la pompa si spegne e la spia di controllo rossa che indica la mancanza di acqua lampeggia. Per fare funzionare di nuovo l'apparecchio, occorre spegnerlo e riaccenderlo. A tal proposito occorre assicurarsi che la cartuccia sia correttamente inserita e che nel serbatoio la quantità dell'acqua sia sufficiente.

1. Riempire il serbatoio versando al massimo 1 litro di acqua del rubinetto attraverso il coperchio della cartuccia di decalcificazione. La spia di controllo rossa che indica la mancanza di acqua si spegne.

Interruzione del funzionamento

Per risparmiare energia consigliamo di spegnere l’apparecchio nelle pause di funzionamento per 20 minuti.

1. Premere l’interruttore Off.

Spegnere l’apparecchio

1. Premere l’interruttore Off.

Figura O

L’apparecchio è spento.

2. Premere la leva vapore fino a completa erogazione del vapore.

Figura P

La caldaia a vapore è priva di pressione.

3. Posizionare indietro la sicurezza bambini (selettore della quantità di vapore). La leva vapore è bloccata.

4. Staccare la spina dalla presa.

ATT EN ZIO NE Danni all’apparecchio causati dalla formazione di acqua putrefatta.

Se l'apparecchio non viene utilizzato per più di 2 mesi, l'acqua può diventare putrefatta nel serbatoio.

Italiano 25

Svuotare il serbatoio dell’acqua prima di sospendere il funzionamento.

5. Svuotare il serbatoio dell’acqua.

Figura S

Deposito dell’apparecchio

1. Collocare il tubo prolunga nel sostegno grande per gli accessori.

2. Inserire l’ugello manuale e l'ugello a getto puntiforme su un tubo prolunga ognuno.

3. Montare la spazzola rotonda grande sull’ugello a getto puntiforme.

4. Inserire la spazzola rotonda piccola e gli ugelli nel supporto centrale per gli accessori.

5. Agganciare la bocchetta per pavimenti nel supporto di parcheggio.

Figura Q

6. Avvolgere il tubo flessibile vapore attorno al tubo di prolunga ed inserire la pistola vapore nella bocchetta per pavimenti.

Figura R

7. Avvolgere il cavo di rete attorno al tubo di prolunga.

8. Conservare l'apparecchio in un posto asciutto e anti-gelo.

Istruzioni d’uso importanti

Consigliamo di pulire il pavimento con la scopa o con l’aspirapolvere prima di utilizzare l’apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato già prima della pulizia a umido.

Prima di un trattamento con l’apparecchio, controllare sempre la compatibilità dei tessuti in punti nascosti: Vaporizzare sul tessuto e lasciar asciugare e poi verificare che non si siano alterati colore e forma.

Pulire le superfici verniciate o laccate

ATTENZIONE Superfici danneggiate

Il vapore può staccare cera, lucido per mobili, rivestimenti in plastica o colore e i frontali dai bordi. Non orientare il vapore su angoli incollati, perché potrebbe staccarsi il frontale. Non utilizzare l’apparecchio per la pulizia di pavimenti in legno o parquet non sigillati. Non utilizzare l’apparecchio per pulire superfici laccate o rivestite in plastica, come ad es. mobili per cucina o per la casa, porte o parquet.

1. Per pulire tali superfici, vaporizzare brevemente su un panno e passarvelo sopra.

ATTENZIONE Rottura vetro e superfici danneggiate

Il vapore può danneggiare i punti sigillati del telaio della finestra e, in caso di basse temperature esterne, provocare tensioni sulla superficie dei vetri della finestra e di conseguenza rompere il vetro. Non dirigere il getto di vapore verso punti sigillati del telaio finestra. Riscaldare i vetri delle finestre in caso di basse temperature esterne, vaporizzando leggermente l’intera superficie in vetro.  Pulire la superficie della finestra con l’ugello manua-

le e pulire il rivestimento. Per rimuovere l’acqua, utilizzare un tergivetri o passare un panno sulle superfici.

Pulire il pavimento

Rinfrescare i tessuti

Pulizia del vetro

Uso degli accessori

La pistola a vapore può essere utilizzata per i seguenti campi di impiego senza accessori:  per eliminare piccole pieghe da indumenti appesi:

stirare l’indumento da una distanza di 10-20 cm;

 per rimuovere la polvere umida: vaporizzare rapida-

mente su un panno e passarlo sui mobili.

L’ugello a getto puntiforme è adatto per la pulizia di punti poco accessibili, fughe, rubinetti, scarichi, lavandini, WC, veneziane o corpi riscaldanti. Più vicino è l’ugello a getto puntiforme al punto sporco, maggiore è il potere pulente, perché temperatura e quantità di vapore sull’uscita ugello sono ai massimi livelli. Forti depositi di calcare possono essere trattati, prima della pulizia a vapore, con un detergente adeguato. Lasciare agire il detergente per ca. 5 minuti e poi vaporizzare.

1. Spingere l’ugello a getto puntiforme sulla pistola a vapore.

Figura H

La spazzola rotonda piccola è adatta alla pulizia dello sporco ostinato. Con le spazzole, è più facile rimuovere lo sporco ostinato.

ATT EN ZIO NE Superfici danneggiate

Le spazzole possono graffiare le superfici sensibili. Non adatte per la pulizia di superfici delicate.

1. Montare la spazzola rotonda piccola sull’ugello a getto puntiforme.

Figura I

La spazzola rotonda grande è adatta alla pulizia di grandi superfici arrotondate, ad es. lavabo, piatto doccia, vasca da bagno, lavandino da cucina.

ATT EN ZIO NE Superfici danneggiate

Le spazzole possono graffiare le superfici sensibili. Non adatte per la pulizia di superfici delicate.

1. Montare la spazzola rotonda grande sull’ugello a getto puntiforme.

Figura I

L’ugello Power è adatto per la pulizia dello sporco ostinato, per il soffiaggio di angoli, fughe, etc.

1. Montare l’ugello Power sull’ugello a getto puntiforme in modo corrispondente alla spazzola rotonda.

Figura I

L’ugello manuale è adatto alla pulizia di piccole superfici lavabili, box doccia e specchi.

1. Spingere l’ugello manuale sulla pistola a vapore in modo corrispondente all’ugello a getto puntiforme.

Figura H

2. Tirare la foderina sull’ugello manuale.

Pistola a vapore

Ugello a getto puntiforme

Spazzola rotonda (piccola)

Spazzola rotonda (grande)

Ugello Power

Ugello manuale

26 Italiano

La bocchetta per pavimenti è adatta alla pulizia di rivestimenti lavabili per pareti e pavimenti, ad es. pavimenti in pietra, piastrelle e pavimenti in PVC.

ATTENZIONE Danni provocati dal vapore

Calore e umidità possono provocare danni. Prima dell’uso, con una quantità di vapore minima su un punto non in vista, controllare la stabilità al calore e l’effetto dell’umidità.

Nota

Residui di pulizia o emulsioni di cura sulla superficie da pulire possono comportare strisce durante la pulizia a vapore, che però scompaiono in caso di applicazioni ripetute. Consigliamo di pulire il pavimento con la scopa o con l'aspirapolvere prima di utilizzare l'apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato già prima della pulizia a umido. Lavorare lentamente sulle superfici molto sporche, perché il vapore possa agire più a lungo.

1. Collegare i tubi di prolunga alla pistola a vapore.

Figura J

2. Spingere la bocchetta per pavimenti sul tubo di prolunga.

Figura K

3. Fissaggio del panno per pavimenti alla bocchetta per pavimenti. a Posizionare il panno per pavimenti con le strisce

a strappo verso l'alto sul pavimento.

b Posizionare la bocchetta per pavimenti con una

leggera pressione sul panno per pavimenti.

Figura L

Il panno per pavimenti aderisce autonomamente alla bocchetta per pavimenti attraverso il fissaggio a strappo.

Rimozione del panno per pavimenti

1. Posizionare un piede sulla linguetta del panno per pavimenti e sollevare la bocchetta per pavimenti verso l’alto.

Figura L Nota

Inizialmente la striscia a strappo del panno per pavimenti è molto dura e si riesce a eliminare dalla bocchetta per pavimenti con difficoltà. Dopo vari utilizzi e dopo aver lavato il panno, si riesce a togliere dalla bocchetta per pavimenti senza difficoltà garantendo l’aderenza ottimale.

Parcheggiare la bocchetta per pavimenti

1. In caso di interruzione dei lavori agganciare la bocchetta per pavimenti nel supporto di parcheggio.

Figura Q

Piastra

I tappeti possono essere rinfrescati con la piastra.

ATTENZIONE Danni al panno e al tappeto

Eventuale sporco sul panno, così come calore e umidità possono danneggiare il tappeto. Prima dell’uso, con una quantità di vapore minima su un punto non in vista, accertarsi della stabilità del calore e dell’effetto del vapore sul tappeto. Osservare le indicazioni di pulizia del produttore del tappeto. Prima di utilizzare la piastra, assicurarsi che il tappeto sia pulito e senza macchie.

Bocchetta per pavimenti

Prima dell’uso e dopo le pause rimuovere il possibile accumulo d’acqua (condensa) nell’apparecchio facendolo evaporare in uno scolo (senza panno per pavimenti / con accessori). Impiegare la piastra solo con il panno per i pavimenti sull’apposita bocchetta. Quando si utilizza la piastra, eseguire la pulizia a vapore con livello di vapore minimo. Non rivolgere il vapore in un’unica direzione in modo continuo (max. 5 secondi) al fine di evitare un’eccessiva umidificazione e il rischio di danni per effetto delle temperature. Non impiegare la piastra sui tappeti a pelo lungo.

Fissaggio della piastra alla bocchetta per pavimenti

1. Fissare il panno per i pavimenti alla bocchetta per pavimenti, vedere capitolo Bocchetta per pavimenti.

Figura L

2. Con leggera pressione far scivolare la bocchetta per pavimenti nella piastra e inserirla.

Figura M

3. Iniziare la pulizia del tappeto.

Rimozione della piastra dalla bocchetta per

몇 PRUDENZA Ustioni al piede

La piastra può prendere fuoco con la vaporizzazione. Non utilizzare o rimuovere la piastra a piedi scalzi o con sandali. Utilizzare e rimuovere la piastra solo con scarpe adeguate.

1. Con la punta della scarpa spingere la linguetta della piastra verso il basso.

2. Sollevare la bocchetta per pavimenti verso l’alto.

Figura M

pavimenti

Cura e manutenzione

Svuotare il serbatoio dell’acqua

ATT EN ZIO NE Danni all’apparecchio causati dalla formazione di acqua putrefatta.

Se l'apparecchio non viene utilizzato per più di 2 mesi, l'acqua può diventare putrefatta nel serbatoio. Svuotare il serbatoio dell’acqua prima di sospendere il funzionamento.

1. Premere l’interruttore Off. L’apparecchio è spento.

2. Togliere la spina di rete dalla presa.

3. Togliere gli accessori dal supporto.

4. Togliere la cartuccia di decalcificazione dall’apparecchio.

5. Svuotare il serbatoio dell’acqua.

Figura S

Sostituire la cartuccia di decalcificazione

ATT EN ZIO NE Danni all’apparecchio e durata ridotta

Il mancato rispetto degli intervalli di sostituzione (segnalati dalla spia di controllo) della cartuccia di decalcificazione possono comportare danni all’apparecchio e ridurne la durata. Rispettare gli intervalli di sostituzione (segnalati dalla spia di controllo).

Nota

Gli intervalli di sostituzione dipendono dalla durezza dell’acqua del luogo di utilizzo. Territori con acqua dura (ad es. III/IV) hanno intervalli di sostituzione più frequenti rispetto ai territori con acqua dolce (ad es. I/II).

Italiano 27

Segnalazione spia di controllo al termine della

La sostituzione necessaria della cartuccia viene segnalata dalla spia di controllo “Cartuccia di decalcificazione” nel seguente modo:  2 ore prima che scada il tempo utile, la spia di con-

trollo lampeggia.

 1 ora prima che scada il tempo utile, la spia di con-

trollo lampeggia più rapidamente.

 Se il tempo utile della cartuccia è completamente

scaduto, la spia di controllo si accende in modo fisso e l'apparecchio si spegne autonomamente per evitare un danno all'apparecchio stesso.

Inserimento della cartuccia di decalcificazione

ATTENZIONE Danni all'apparecchio

Il riutilizzo della cartuccia di decalcificazione usata può provocare danni all’apparecchio. Procedere con attenzione, per evitare di scambiare le cartucce.

Nota

1. Premere l’interruttore Off. L’apparecchio è spento.

2. Inserire la nuova cartuccia di decalcificazione.

3. Inserire la nuova cartuccia di decalcificazione.

4. Premere l’interruttore On. L’apparecchio è acceso.

5. Tenere premuto per 4 secondi il tasto RESET. La spia di controllo “Sostituzione cartuccia di decalcificazione” si spegne e inizia il nuovo periodo di durata della cartuccia.

6. Far riscaldare l’apparecchio.

7. Tenere premuta per ca. 30 secondi la leva vapore per sfiatare la cartuccia di decalcificazione.

durata

Regolazione della durezza dell’acqua

ATTENZIONE Danni all’apparecchio causati dalla formazione di calcare

Se la cartuccia non è inserita o è impostata una durezza dell'acqua errata, può formarsi del calcare nell’apparecchio. Lavorare sempre con la cartuccia di decalcificazione inserita. Impostazione dell’apparecchio alla durezza locale dell'acqua. Prima di usare l’apparecchio in un luogo con una diversa durezza dell’acqua (ad es. dopo un trasloco), occorre impostare l’attuale valore di quest’ultima.

Nota

L’ufficio per le acque demaniali o le aziende municipalizzate fornisce informazioni sulla durezza dell’acqua di rubinetto. La durezza dell’acqua viene impostata tramite il tasto RESET. L’impostazione della durezza dell’acqua rimane memorizzata fino a quando non viene inserita una nuova impostazione (ad es. dopo un trasloco). L’impostazione di fabbrica dell’apparecchio per la durezza

dell’acqua è al livello massimo (livello IV). L’apparecchio visualizza la durezza dell’acqua impostata con impulsi lampeggianti.

Livelli della durezza dell’acqua e impulso lampeggiante

Campo di durezza

I dolce 0-7 0-1,3 1x 4 secondi II durezza

III dura 14-21 2,5-3,8 3x IV molto

Nota

L'effetto anticalcare della cartuccia viene attivato non appena l'apparecchio viene riempito di acqua e viene fatto funzionare. Il calcare, contenuto nell'acqua, viene assorbito nella cartuccia per mezzo del granulato. Una decalcificazione addizionale dell'apparecchio non è quindi necessaria.

Nota

Il granulato contenuto nella cartuccia potrebbe variare di colore dopo il contatto con l’acqua, risultato che dipende del contenuto di sostanze minerali nell'acqua. Questa colorazione non ha effetto pericoloso e non influisce negativamente sull'apparecchio, sui lavori di pulizia o sul funzionamento della cartuccia.

Nota

Durante la procedura di impostazione non deve esserci nessuna pausa che duri più di 15 secondi, altrimenti l'apparecchio viene automaticamente reimpostato sull’ultima durezza dell'acqua selezionata ovvero alla durezza massima dell'acqua della prima messa in funzione.

1. Inserire la spina.

2. Accertarsi che l’apparecchio sia spento.

3. Premere il tasto RESET e tenerlo premuto durante

4. Premere ripetutamente il tasto RESET, per modifi-

5. Lasciare il tasto RESET.

6. Ripetere eventualmente la procedura fino a quando

7. Tenere premuto il tasto RESET per 3 secondi affin-

°dH mmol/l Numero

7-14 1,3-2,5 2x

media

>21 >3,8 4x

dura

l'accensione dell'apparecchio.

Figura G

Dopo circa 2 secondi la spia di controllo lampeggia e segnala, con il numero di impulsi, l'attuale impostazione della durezza dell'acqua.

care il livello di durezza dell’acqua.

Nota

Con il tasto RESET premuto, l’impulso lampeggiante che indica il livello di durezza dell’acqua non viene visualizzato.

L’impulso lampeggiante relativo alla durezza dell’acqua impostata viene visualizzato.

non si è impostato il livello di durezza dell'acqua desiderato.

ché l'impostazione possa essere memorizzata. La spia di controllo che indica la durezza dell’acqua si accende.

impulsi lampeggianti

Distanza impulsi lampeggianti

28 Italiano

Cura degli accessori

(Accessori - forniti in dotazione)

Nota

I panni in microfibra non sono adatti all’asciugatrice.

Nota

Per lavare i panni, seguire le istruzioni sul risvolto. Non utilizzare ammorbidenti perché i panni possano assorbire bene lo sporco.

1. Lavare panni per pavimenti e rivestimenti a max. 60 °C in lavatrice.

Aiuto in caso di guasti

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

몇 AVVERTIMENTO Pericolo di scossa elettrica e ustione!

Fino a che l’apparecchio è collegato alla rete o non si è ancora raffreddato, è pericoloso riparare i guasti. Staccare la spina. Lasci raffreddare l’apparecchio.

La spia di controllo di mancanza acqua è rossa e lampeggia

La protezione da funzionamento a secco della pompa è attivata.

1. Spegnere e riaccendere l'apparecchio.

2. Assicurarsi che la cartuccia sia correttamente inserita e che nel serbatoio d'acqua vi sia sufficiente acqua.

La spia di controllo di mancanza acqua è costantemente accesa ed è rossa

Il serbatoio dell'acqua è vuoto.

1. Aggiungere acqua, vedi capitolo Aggiungere acqua.

Impossibile premere la leva vapore

La leva vapore è fissata con la sicura bambini.  Posizionare verso l’avanti la sicurezza bambini (se-

lettore della quantità di vapore). La leva vapore è sbloccata.

Mancanza / troppo poco vapore nonostante acqua sufficiente nel serbatoio dell'acqua

Cartuccia di decalcificazione non inserita oppure inserita non correttamente.  Inserire la cartuccia ovvero inserirla correttamente. La cartuccia di decalcificazione è stata rimossa durante il riempimento dell'acqua.  Lasciare la cartuccia nell'apparecchio durante il ri-

empimento.

La nuova cartuccia di decalcificazione è stata inserita.  Tenere premuta in modo continuativo la leva vapo-

re. Dopo circa 30 secondi avviene l'erogazione piena di vapore.

La spia di controllo rossa “Sostituzione della cartuccia di decalcificazione” si illumina/lampeggia

La durata utile della cartuccia di decalcificazione è quasi terminata.  Inserire una nuova cartuccia e azzerare la segnala-

zione di manutenzione, vedi capitolo Sostituire la cartuccia di decalcificazione.

Dopo la sostituzione della cartuccia di decalcificazione non è stato premuto il tasto RESET.  Dopo l'inserimento della cartuccia di decalcificazio-

ne, tenere premuto il tasto RESET per 4 secondi. Sostituire la cartuccia di decalcificazione.

Spegnimento automatico dell’apparecchio

La durata utile della cartuccia di decalcificazione è terminata

 Inserire una nuova cartuccia e azzerare la segnala-

zione di manutenzione, vedi capitolo Sostituire la

cartuccia di decalcificazione. Dopo la sostituzione della cartuccia di decalcificazione non è stato premuto il tasto RESET.  Dopo l'inserimento della cartuccia di decalcificazio-

ne, tenere premuto il tasto RESET per 4 secondi.

Sostituire la cartuccia di decalcificazione.

Dati tecnici

Collegamento elettrico

Tensione V 220-240 Fase ~ 1 Frequenza Hz 50-60 Grado di protezione IPX4 Classe di protezione I

Dati sulle prestazioni

Capacità di riscaldamento W 1900 Massima pressione di esercizio MPa 0,35 Tempo di riscaldamento secondi 30 Vapore continuo g/min. 40 Getto di vapore massimo g/min. 100

Capacità di riempimento

Serbatoio dell’acqua l 1,0

Dimensioni e pesi

Peso (senza accessori) kg 3,2 Lunghezza mm 360 Larghezza mm 236 Altezza mm 252

Con riserva di modifiche tecniche.

Inhoud

Algemene instructies . . . . . . . . . . . . . . . . . . . . . .30

Reglementair gebruik . . . . . . . . . . . . . . . . . . . . . . 30

Milieubescherming . . . . . . . . . . . . . . . . . . . . . . . .30

Toebehoren en reserveonderdelen . . . . . . . . . . . 30

Leveringsomvang. . . . . . . . . . . . . . . . . . . . . . . . .30

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Veiligheidsinrichtingen . . . . . . . . . . . . . . . . . . . . . 30

Beschrijving apparaat. . . . . . . . . . . . . . . . . . . . . .30

Eerste inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . 31

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Belangrijke gebruiksinstructies. . . . . . . . . . . . . . . 32

Toepassing van accessoires . . . . . . . . . . . . . . . . 32

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Hulp bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . 35

Technische gegevens. . . . . . . . . . . . . . . . . . . . . . 35

Nederlands 29

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge-

veiligheidsinstructies door te lezen. Volg deze op. Bewaar beide documenten voor later gebruik of volgende eigenaars.

bruiksaanwijzing en de meegeleverde

Reglementair gebruik

Gebruik het apparaat uitsluitend voor de privé-huishouding. Het apparaat is bestemd voor reiniging met stoom en kan worden gebruikt met geschikt toebehoren, zoals beschreven in deze gebruiksaanwijzing. Reinigingsmiddelen zijn niet nodig. Neem de veiligheidsinstructies in acht.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij on-

juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder:

www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Veiligheidsinrichtingen

몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.

Symbolen op het apparaat

(naargelang apparaattype)

Gevaar voor verbranding, oppervlak van het apparaat wordt tijdens gebruik heet

Gevaar voor brandwonden door stoom

Gebruiksaanwijzing lezen

Drukregelaar

Als bij een storing een overmatig hoge druk ontstaat, zorgt een veiligheidsventiel voor een verlaging van de druk in de omgeving.

Smeltveiligheid

De smeltveiligheid voorkomt oververhitting van het apparaat. Als het apparaat oververhit raakt, koppelt de smeltveiligheid het apparaat van het net los. Neem contact op met de verantwoordelijke klantenservice van KÄRCHER, voordat u het apparaat weer in bedrijf stelt.

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrusting beschreven. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

Afbeeldingen, zie pagina met grafieken. Afbeelding A

1 Ontkalkingspatroon 2 Vulopening voor water 3 Handgreep 4 Houder voor toebehoren 5 Display 6 Controlelampje (groen) - Netspanning aanwezig 7 Controlelampje (rood) - Watertekort 8 Controlelampje (rood) - Vervanging ontkalkingspa-

troon.

9 RESET-toets - Waterhardheid instellen. 10 Schakelaar - aan 11 Schakelaar - uit 12 Houder voor vloersproeier 13 Stroomleiding met netstekker 14 Loopwielen (2 stuks) 15 Zwenkwiel 16 Stoompistool 17 Stoomhendel 18 Ontgrendelingsknop 19 Keuzeschakelaar voor stoomhoeveelheid (kinder-

beveiliging)

20 Stoomslang 21 Puntstraalsproeier 22 Ronde borstel (klein, zwart) 23 ** Ronde borstel (klein, geel) 24 ** Powersproeier 25 ** Ronde borstel (groot) 26 Handsproeier

30 Nederlands

+ 156 hidden pages
