KARCHER Patio Cleaner PCL 4 1.644-000.0 User guide

PCL 4

Deutsch 5 English 9 Français 13 Italiano 18 Nederlands 22 Español 26 Português 30 Dansk 35 Norsk 39 Svenska 43 Suomi 47 Ελληνικά 51 Türkçe 55 Русский 59 Magyar 64 Čeština 68 Slovenščina 72 Polski 76 Româneşte 81 Slovenčina 85 Hrvatski 89 Srpski 93 Български 97 Eesti 101 Latviešu 105 Lietuviškai 109

Українська 113 Қазақша 118

ﺔﻴﺑﺮﻌﻟﺍ

123

59685540

(02/22)

B C

D E

F G

H I

J K

L M

Inhalt

Allgemeine Hinweise ........................................... 5

Allgemeine Sicherheitshinweise .......................... 5

Sicherheitshinweise............................................. 5

Typenschild ......................................................... 5

Bestimmungsgemäße Verwendung .................... 5

Umweltschutz ...................................................... 6

Zubehör und Ersatzteile ...................................... 6

Lieferumfang ....................................................... 6

Gerätebeschreibung ............................................ 6

Symbole auf dem Gerät ...................................... 6

Montage .............................................................. 6

Inbetriebnahme ................................................... 7

Betrieb ................................................................. 7

Transport ............................................................. 7

Lagerung ............................................................. 7

Frostschutz .......................................................... 7

Pflege und Wartung............................................. 8

Hilfe bei Störungen.............................................. 8

Garantie............................................................... 8

Technische Daten ................................................ 8

EU-Konformitätserklärung ................................... 8

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung

die Originalbetriebsanleitung für den späteren Gebrauch oder für Nachbesitzer auf.

und handeln Sie danach. Bewahren Sie

Allgemeine Sicherheitshinweise

 GEFAHR ● Erstickungsgefahr. Halten Sie Ver-

packungsfolien von Kindern fern.

몇 WARNUNG ● Personen mit verringerten phy-

sischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen dürfen das Gerät nur benutzen, wenn sie korrekt beaufsichtigt werden oder wenn sie durch eine für ihre Sicherheit zuständige Person bezüglich der sicheren Anwendung des Geräts unterwiesen wurden und wenn sie die daraus resultierenden Gefahren verstanden haben. ● Kinder dürfen das Gerät nicht betreiben. ● Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen. wenn sich andere Personen oder Tiere im Arbeitsbereich aufhalten.

Hinweis ● Betreiben Sie das Gerät nicht,

Sicherheitshinweise

● Bitte beachten Sie beim Anschluss dieses Produktes an das Trinkwassernetz die Anforderungen der EN 1717 und wenden Sie Sich bei eventuellen Rückfragen an Ihren Sanitärfachbetrieb.

● Betreiben Sie das Gerät nur mit unbehandeltem, klarem Süßwasser. Das Gerät darf keinesfalls in Verbindung mit explosiven, korrosiven oder entzündlichen Stoffen betrieben werden.

● Die Wassertemperatur darf nicht über 35°C liegen.

● Tauchen Sie das Gerät niemals vollständig in Flüs-

sigkeiten.

● Betreiben Sie das Gerät nur im Außenbereich.

● Prüfen Sie das Gerät regelmäßig auf Beschädigun-

gen. Bei sichtbaren Beschädigungen Gerät nicht mehr in Betrieb nehmen.

● Verwenden Sie das Gerät nicht auf Flächen auf denen bereits Wasser steht.

● Vergewissern Sie sich vor der Arbeit, dass die zu reinigende Fläche frei von Sand, Steinen oder losen Bestandteilen ist. Bei der Reinigung können diese weggeschleudert werden oder die Oberfläche und das Gerät beschädigen.

● Ziehen Sie nicht am angeschlossenen Schlauch und Netzkabel.

● Schalten Sie das Gerät nur ein, wenn die Bürsten auf dem Boden aufliegen.

● Beachten Sie beim Betrieb den Rückstoß des Geräts. Das eingeschaltete Gerät schiebt beim Betrieb auf den Anwender zu. Halten Sie das Gerät gut fest und sorgen Sie für einen sicheren Stand.

● Heben Sie das eingeschaltete Gerät nicht vom Boden ab.

● Verwenden Sie nur ein geeignetes, mit Schutzart IPX4 gekennzeichnetes Verlängerungskabel.

● Alle stromführenden Teile im Arbeitsbereich müssen spritzwassergeschützt sein.

● Netzstecker und Kupplung der Verlängerungsleitung müssen wasserdicht sein und dürfen nicht im Wasser liegen.

● Verwenden Sie das Gerät nur an einem ordnungsgemäß installierten Fehlerstromschutzschalter mit einem Auslösestrom von nicht mehr als 30 mA. Wenden Sie sich bei eventuellen Rückfragen an eine Elektrofachkraft.

● Schützen Sie das Gerät vor Frost und großer Hitze (erlaubte Umgebungstemperatur 5°C bis 40°C).

● Betreiben Sie das Gerät nicht in der Nähe von Geräten, die unter Spannung stehen.

● Stellen Sie vor jeder Verwendung des Geräts sicher, dass die Netzanschlussleitung mit Netzstecker nicht beschädigt ist. Wenn die Netzanschlussleitung beschädigt ist, muss sie unverzüglich durch den Hersteller, den autorisierten Kundendienst oder von einer Elektro-Fachkraft ersetzt werden, um jegliche Gefahr zu vermeiden.

● Verletzen oder beschädigen Sie die Netzanschlussund Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.

Typenschild

Auf dem Typenschild finden Sie die wichtigsten Gerätedaten. Im Kapitel “Gerätebeschreibung” wird gezeigt, wo das Typenschild am Gerät angebracht ist.

Bestimmungsgemäße Verwendung

몇 WARNUNG

Verletzungsgefahr durch hochgeschleuderte Partikel

Verwenden Sie das Gerät nur auf vorgereinigten Flächen und beachten Sie die Sicherheitshinweise.

Das Gerät ist zum Entfernen von Verschmutzungen von Oberflächen im Außenbereich, wie zum Beispiel Terrassen bestimmt. Abhängig von den eingesetzten Bürsten, eignet sich das Gerät für Holzflächen, glatte Steinfliesen und Verbundwerkstoffe (WPC).

Deutsch 5

Vorhersehbarer Fehlgebrauch

Jede nicht bestimmungsgemäße Verwendung ist unzulässig. Der Bediener haftet für Schäden, die durch nicht bestimmungsgemäße Verwendung entstehen. Verwenden Sie das Gerät nicht zur Reinigung von Flächen mit Bewuchs wie zum Beispiel Rasengittersteinen.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Gerätebeschreibung

Abbildungen siehe Grafikseite Abbildung A

1 Geräteschalter 2 Entriegelung Geräteschalter 3 Handgriff 4 Stiel 5 Reinigungskopf 6 Rotierende Bürsten 7 Wasserdüsen 8 Getriebegehäuse

9 Spritzschutz mit Abstellkante 10 Netzkabel 11 Klettband 12 Wasserfilter 13 Dichtung Wasserfilter 14 Wasseranschluss (Stecksystem) 15 Wassermengenregulierventil 16 Typenschild 17 Bürstenbefestigung (Drehverschluss)

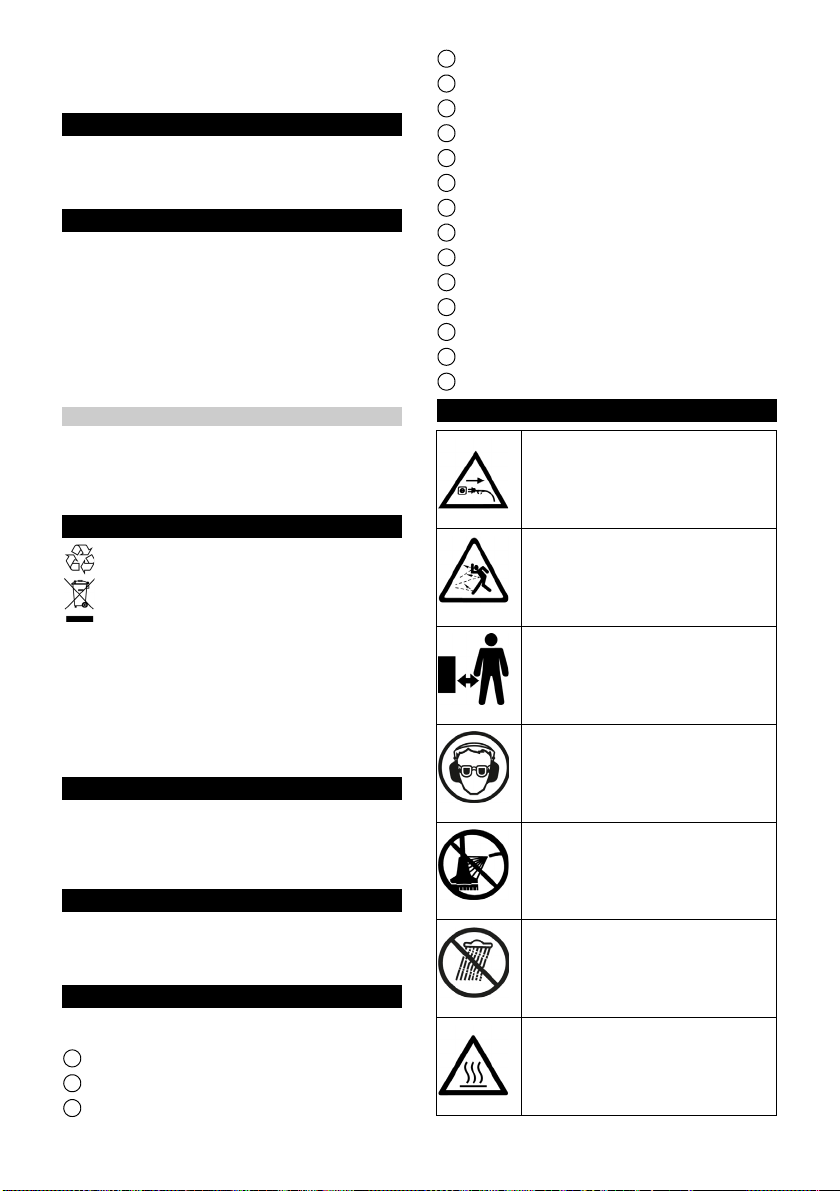

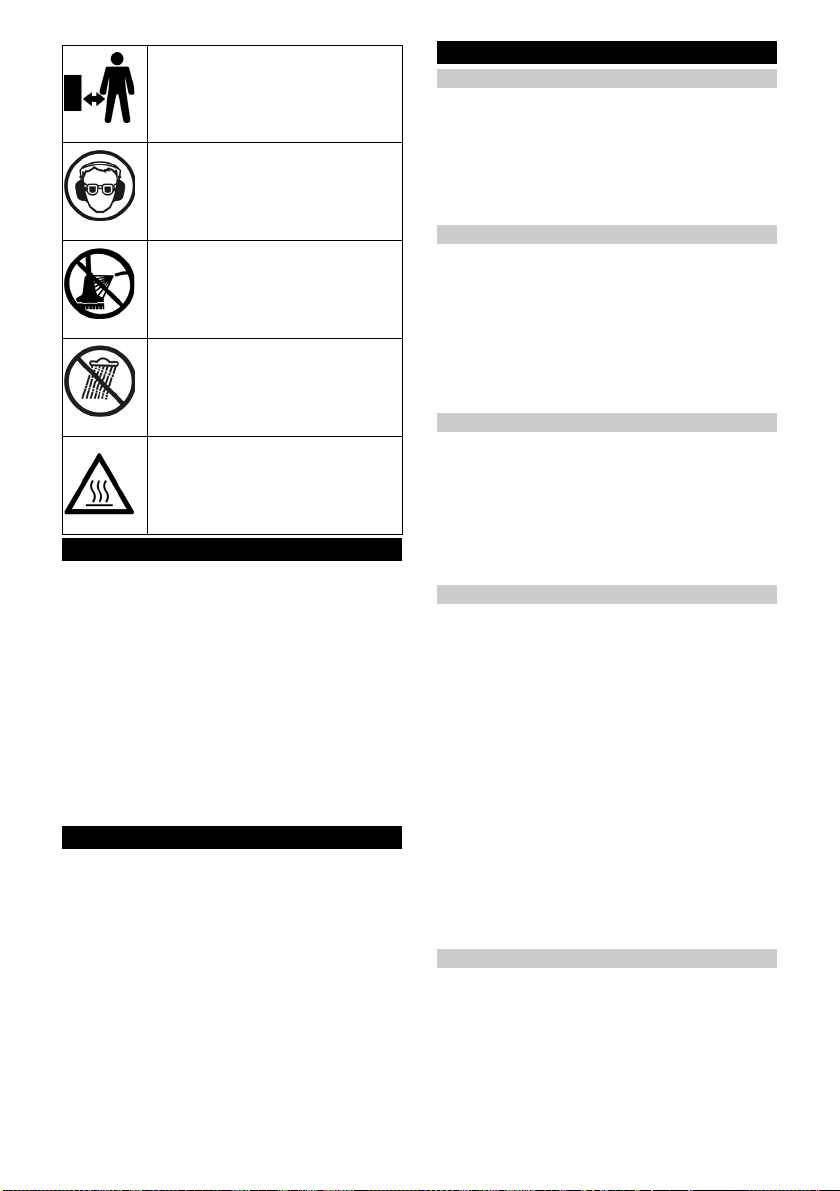

Symbole auf dem Gerät

Gefahr eines Stromschlags. Netzstecker bei beschädigtem Netzkabel ziehen!

Verletzungsgefahr durch herumfliegende Gegenstände!

Verletzungsgefahr. Andere Personen fernhalten!

Gefahr von Augen- und Gehörschäden. Schutzbrille und Gehörschutz tragen!

Beschädigungsgefahr. Gerät nicht mit Schlauch- oder Hochdruckwasserstrahl reinigen!

Beschädigungsgefahr. Nicht dem Regen aussetzen!

Verbrennungsgefahr durch heiße Oberflächen!

Montage

Hinweis

Die Montage des Stiels erfolgt einmalig. Nach der Montage dürfen die Stielhälften nicht mehr getrennt werden. Achten Sie bei der Montage darauf, dass der Wasserschlauch und das Netzkabel nicht eingeklemmt oder gequetscht werden.

1. Stiel zusammenstecken. Rastet hörbar ein.

Abbildung B

2. Wasserschlauch und danach Netzkabel von oben nach unten (vom Griff beginnend) in den Kabelkanal drücken.

Abbildung C

3. Überstehendes Kabel und Wasserschlauch kräftig in das Bürstenkopfgehäuse drücken.

Abbildung D

Netzkabel und Wasserschlauch dürfen beim Betrieb nicht aus dem Gerät ragen!

6 Deutsch

1. Wassermengenregulierventil schließen.

Abbildung H

2. Wasserschlauch an das Gerät anschließen. Kupplung muss hörbar einrasten.

3. Den Wasserschlauch zur Entlastung mit Klettband am Griff sichern.

Abbildung E

4. Wasserschlauch mit dem Wasserhahn verbinden und Wasserhahn öffnen. Bitte beachten Sie den maximalen Betriebsdruck (siehe “Technische Daten”).

5. Das Netzanschlusskabel an ein geeignetes, mit Schutzart IPX4 gekennzeichnetes Verlängerungskabel anschließen. Bitte beachten Sie unbedingt die Sicherheitshinweise.

Betrieb

Richtige Handhabung der Bürsten

Hinweis

Verwenden Sie nur Bürsten, die für die zu reinigende Oberfläche und das Gerät geeignet sind. Beachten Sie folgende Hinweise zur richtigen Verwendung der Bürsten.

1. Die Bürsten gleichmäßig auf die Oberfläche aufsetzen.

Abbildung F

2. Die Bürsten mit wenig Druck über die Oberfläche führen.

Inbetriebnahme

Hinweis

Sie müssen zum Einschalten den Geräteschalter entriegeln, damit das Gerät anläuft. Die Reihenfolge muss dabei eingehalten werden

1. Die Entriegelungstaste drücken.

Abbildung G

2. Den Geräteschalter drücken. Das Gerät läuft an.

3. Den Geräteschalter loslassen. Das Gerät stoppt.

Hinweis

Die Menge des über die Düsen am Gerät ausgebrachten Wassers kann über das Wassermengenregulierventil eingestellt und der Reinigungsaufgabe angepasst werden.

1. Ventilhebel nach hinten ziehen um Wassermenge zu erhöhen.

2. Ventilhebel nach vorne drücken um Wassermenge zu verringern oder Ventil ganz zu schließen.

Abbildung H

Zur Reinigung von Holzoberflächen die Bürsten für Holzbelag verwenden.

Hinweis

● Testen Sie das Gerät vor der Verwendung auf empfindlichen Oberflächen an einer unauffälligen Stelle.

● Verharren Sie nicht auf einer Stelle, sondern halten Sie das Gerät in Bewegung.

Hinweis

● Reinigen Sie Holzoberflächen immer in Faserrichtung. Immer entlang der Dielen oder Holzelemente und mit dem Gefälle reinigen.

Gerät einschalten

Wassermengenregulierventil

Holzoberfläche reinigen

Hinweis

Bei behandelten Oberflächen kann möglicherweise die Vorbehandlung entfernt werden. Ungleichmäßige hell/ dunkel Effekte sind der Holzart oder der Behandlung des Holzes geschuldet.Bei verwitterten Holzoberflächen ist die Grauschleierentfernung ein gewolltes Ergebnis.

1. Das Gerät langsam über die Oberfläche führen.

Abbildung I Tragen Sie für ein optimales Ergebnis nach der Reinigung ein geeignetes Pflegemittel oder Schutzmittel auf!

Steinoberfläche reinigen

Zur Reinigung von glatten Steinfliesen im Außenbereich Bürste für Steinbelag einsetzen (nicht im Lieferumfang enthalten - Bezugsquellen siehe Kapitel Zubehör und Ersatzteile).

Hinweis

Entfernen Sie vor der Reinigung lose Bestandteile wie zum Beispiel Kieselsteine.

1. Das Gerät langsam über die Oberfläche führen.

Gerät aufbewahren

Abbildung J

Das Gerät kann zur Aufbewahrung an einen Wandhaken gehängt werden. Alternativ können Sie das Gerät auf der Abstellkante des Spritzschutzes abstellen. Achten Sie darauf, dass das Gerät nicht auf den Bürsten steht um Beschädigungen der Borsten zu vermeiden.

1. Anschlüsse trennen.

2. Gerät entleeren (siehe “Frostschutz”).

3. Gerät reinigen (siehe “Reinigung”).

Transport

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.

Frostschutz

ACHTUNG

Frostgefahr

Nicht vollständig entleerte Geräte können durch Frost zerstört werden. Entleeren Sie Gerät und Zubehör vollständig. Schützen Sie das Gerät vor Frost.

1. Gerät an einem frostfreien Ort aufbewahren.

Hinweis

Ist eine frostfreie Lagerung nicht möglich:

2. Wassermengenregulierventil ganz öffnen.

3. Gerät Aufrecht stellen und leerlaufen lassen.

Abbildung K

Deutsch 7

Pflege und Wartung

Bürsten wechseln

 GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker.

Hinweis

Wechseln Sie immer beide Bürsten gleichzeitig aus. Die Bürsten müssen gewechselt werden, wenn das Getriebegehäuse bei der Reinigung die Oberfläche berührt, ohne dass Druck auf das Gerät ausgeübt wird.

ACHTUNG

Verbrennungsgefahr

Das Getriebe kann nach Benutzung sehr heiß sein. Lassen Sie das Gerät vor dem Bürstenwechsel abkühlen.

1. Die Bürstenbefestigung abschrauben und abnehmen.

2. Abgenutzte Bürsten herausziehen.

3. Neue Bürsten einsetzen.

4. Die Bürstenbefestigung aufsetzen und festschrauben.

Abbildung L

Achten Sie beim Aufsetzen der Bürstenbefestigung auf die Zuordnung (links / rechts, vom Typenschild aus gesehen)!

Wasserfilter reinigen

Hinweis

Wenn der Wasserdurchfluss ungenügend ist, muss der Wasserfilter des Geräts gereinigt werden.

Abbildung M

1. Den Steckverbinder am Wasseranschluss abschrauben.

2. Den Wasserfilter herausziehen.

3. Den Wasserfilter unter fließendem Wasser gegen die Flussrichtung ausspülen.

4. Den Wasserfilter einsetzen.

5. Den Steckverbinder aufschrauben.

Achten Sie darauf, dass die Dichtung im Steckverbinder richtig eingesetzt ist.

Reinigung

ACHTUNG

Unsachgemäße Reinigung

Schäden am Gerät Reinigen Sie das Gerät nicht mit Schlauch- oder Hochdruckwasserstrahl. Verwenden Sie keine aggressiven Reinigungsmittel. Klopfen Sie die Bürste nicht auf dem Boden aus.

1. Verschmutzungen, Pflanzenreste und Sand/Steine aus der Bürste entfernen.

2. Bei Bedarf Bürsten ausbauen und unter fließendem Wasser reinigen.

3. Das Gerät mit einem feuchten Tuch reinigen.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

Gerät läuft nicht oder schaltet im Betrieb ab

Keine Spannungsversorgung

 Spannungsversorgung (Steckverbindungen des

Verlängerungskabels) prüfen. Fehlerstromschutzschalter hat angesprochen  Fehlerstromschutzschalter der Hausinstallation prü-

fen. Tritt der Fehler häufiger auf, Elektrofachkraft

hinzuziehen. Motorüberlastschalter hat angesprochen  Gerät abkühlen lassen (mindestens 10 Minuten).

Motorüberlastschutzschalter setzt sich automatisch

zurück und das Gerät ist wieder betriebsbereit.

Während der Abkühlphase darf der Geräteschal-

ter nicht gedrückt werden, um ein unvermitteltes

Anlaufen des Geräts zu vermeiden. Warten Sie

vor der Wiederinbetriebnahme unbedingt die ge-

nannte Abkühlzeit ab. Im Falle einer wiederhol-

ten Abschaltung, reduzieren Sie während der

Reinigung den Druck auf die Bürsten und halten

Sie das Gerät in einem flacheren Winkel. Ungenügendes Reinigungsergebnis

Verschmutzte Bürsten  Bürsten reinigen. Abgenutzte Bürsten  Bürsten austauschen. Wasserfilter verstopft

 Wasserfilter reinigen  Wasserfilter austauschen

Wasserdüsen verstopft  Wasserdüsen beim autorisierten Kundendienst er-

setzen lassen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

Technische Daten

Leistungsdaten Gerät

Betriebsspannung V 220-240 Phase ~ 1 Schutzart IPX4 Bürstendrehzahl 1/min 600-800 Bürstendurchmesser mm 100

Maße und Gewichte

Gewicht kg 4,9 Länge x Breite x Höhe mm 1281 x 307 x 350 Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Bodenreiniger Typ: PCL 4

8 Deutsch

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Angewandte harmonisierte Normen

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

PCL 4t Gemessen: 89 Garantiert: 91 Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/04/01

Contents

General notes...................................................... 9

General safety instructions.................................. 9

Safety instructions............................................... 9

Type plate............................................................ 10

Intended use ....................................................... 10

Environmental protection .................................... 10

Accessories and spare parts............................... 10

Scope of delivery................................................. 10

Device description............................................... 10

Symbols on the device ........................................ 10

Installation ........................................................... 11

Initial startup........................................................ 11

Operation ............................................................ 11

Transport............................................................. 12

Storage................................................................ 12

Frost protection ................................................... 12

Care and service ................................................. 12

Troubleshooting guide......................................... 12

Warranty.............................................................. 13

Technical data ..................................................... 13

EU Declaration of Conformity.............................. 13

General notes

Read the original instructions before using the device for the first time and act in

structions for future reference or for future owners.

accordance with it. Keep the original in-

General safety instructions

 DANGER ● Risk of asphyxiation. Keep pack-

aging film out of the reach of children.

몇 WARNING ● Persons with reduced physical,

sensory or mental capabilities and persons lacking experience and knowledge may only use the appliance if they are properly supervised, have been instructed on use of the appliance safely by a person responsible for their safety, and understand the resultant hazards involved. ● Children must not operate the device. ● Children must be supervised to prevent them from playing with the appliance. when other persons or animals are in the work area.

Note ● Do not operate the device

Safety instructions

● Please observe the requirements of EN 1717 when

connecting this product to the drinking water net-

work and contact your sanitation specialists if you

have any queries.

● Operate the device only with untreated, clean fresh

water. The device must not under any circumstanc-

es be operated with explosive, corrosive or inflam-

mable substances.

● The water temperature must not exceed 35°C.

● Never fully immerse the device in liquids.

● Only operate the device outdoors.

● Regularly check the device for damage. Do not op-

erate the device if you discover visible damage.

● Do not use the device on surfaces where water is al-

ready present.

● Ensure that the surface to be cleaned is free of

sand, stones or loose elements before starting work.

These can be flung away during cleaning or damage

the surface and the device.

English 9

● Do not pull on the connected hose or mains cable.

● Only switch the device on when the brushes are on

the floor.

● Be aware of the recoil of the device during operation. The device pushes toward the operator when switched on. Hold the device securely and maintain a solid and safe footing.

● Do not lift the device off the floor when switched on.

● Use only a suitable extension cable labelled as con-

forming to protection class IPX4.

● All live parts in the work area must be protected against spray water.

● The mains plug and coupling of the extension cable must be water tight and must not be placed in water.

● Use the device only when connected to a correctly installed fault current protection switch having a trigger current no greater than 30 mA. Consult a qualified electrician if you have any queries.

● Protect the device from frost and excessive heat (permitted ambient temperature range of 5°C to 40°C).

● Do not operate the device in the vicinity of devices that are connected to electrical power.

● Check that the mains connection cable with mains plug is undamaged each time before using the device. To avoid any possible danger, a damaged mains connection cable must be immediately replaced by the manufacturer, or the authorised customer service department or a qualified electrician.

● Do not damage the power supply and extension cable by running over it, crushing or yanking it or similar. Protect the mains cable from heat, oil and sharp edges.

Type plate

The major device information is specified on the type plate. The location of the type plate on the device is specified in the "Device description" chapter.

Intended use

몇 WARNING

Risk of injury from flung particles

Use the device only on pre-cleaned surfaces and observe the safety instructions.

The device is intended for the removal of soiling from outdoor surfaces, such as e.g. terraces. The device is suitable for wooden, stone or composite material (WPC) surfaces, according to the brushes used.

Foreseeable misuse

Any type of improper use is prohibited. The operating personnel are liable for damage resulting from incorrect use. Do not use the device for cleaning planted areas such as e.g. lawn checker bricks.

Environmental protection

The packing materials can be recycled. Please dispose of packaging in accordance with the environmental regulations. Electrical and electronic appliances contain valuable, recyclable materials and often components such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can pose a potential threat to human health and the environment. However, these components are required for the correct operation of the appliance. Appliances marked

10 English

by this symbol are not allowed to be disposed of together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found at: www.kaercher.com/REACH

Accessories and spare parts

Only use original accessories and original spare parts. They ensure that the appliance will run fault-free and safely. Information on accessories and spare parts can be found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the packaging. Check the contents for completeness when unpacking. If any accessories are missing or in the event of any shipping damage, please notify your dealer.

Device description

For the illustrations, refer to the graphics page Illustration A

1 Power switch 2 Power switch lock 3 Handle 4 Handle 5 Cleaning head 6 Rotating brushes 7 Water nozzles 8 Gearbox casing

9 Splash guard with parking edge 10 Mains cable 11 Hook and loop fastener 12 Water filter 13 Water filter seal 14 Water connection (plug system) 15 Water volume regulation valve 16 Type plate 17 Brush fastener (twist lock)

Symbols on the device

Danger of electric shock. Unplug the mains plug if the mains cable is damaged!

Risk of injury due to flaying objects!

Risk of injury. Keep other persons away!

Risk of eye and hearing damage. Wear safety goggles and hearing protection!

Risk of damage. Do not clean the device with a hose or high-pressure water jet!

Risk of damage. Do not subject the device to rain!

Risk of burns from hot surfaces!

Installation

Note

The handle is installed only once. The handle halves may not be separated again after installation. Take care to ensure that the water hose and the mains cable are not crushed during installation.

1. Plug the handle sections together. The pipe latches audibly into place.

Illustration B

2. Press the water hose and then the mains cable into the cable channel from the top to the bottom (starting at the hand grip).

Illustration C

3. Press any protruding cable and water hose firmly into the brush head casing.

Illustration D

The mains cable and water hose must not protrude out of the device during operation!

Initial startup

1. Close the water volume regulation valve.

Illustration H

2. Connect the water hose to the device. The coupling must audibly engage.

3. Secure the water hose to the hand grip using hook and loop fastener to provide strain relief.

Illustration E

4. Connect the water hose to the water tap and open the water tap. Please observe the maximum water pressure (see "Technical data").

5. Connect the mains cable to a suitable extension cable labelled as conforming to protection class IPX4. Please be sure to observe the safety instructions.

Operation

Correct handling of the brushes

Note

Use only the brushes suitable for the surface to be cleaned and the device. Observe the following instructions for correct use of the brushes.

1. Position the brushes evenly on the surface to be cleaned.

Illustration F

2. Guide the brushes over the surface with light pressure.

Note

You must unlock the power switch in order to start the device. The specified sequence must be adhered to

1. Press the unlocking button.

2. Press the power switch.

3. Release the power switch.

Note

The volume of water emitted by the device through the nozzles can be adjusted using the water volume regulation valve to suit the cleaning task.

1. Pull the valve lever backwards to increase the water

2. Push the valve lever forwards to decrease the water

Use the brushes for wooden floor coatings for cleaning wooden surfaces.

Note

● Test the device on an inconspicuous area before us-

● Do not allow the device to remain in one area, keep

Note

● Always clean wooden surfaces in the direction of the

Note

Pre-treatments may be removed from pre-treated surfaces. Uneven light-dark effects result from the type of wood or its treatment. It is a desirable result to remove the film on weathered wooden surfaces.

1. Guide the device slowly over the surface.

For optimum results, apply a suitable care agent or preservative after cleaning!

Use the brush for stone coverings for cleaning stone surfaces in outside areas (not included in the scope of delivery - see the Accessories and spare parts chapter for sources).

Note

Remove any loose elements such as gravel before cleaning.

1. Guide the device slowly over the surface.

Switching on the device

Illustration G

The device starts up.

The device stops.

Water volume regulation valve

volume.

volume or close the valve completely.

Illustration H

Cleaning wooden surfaces

ing on sensitive surfaces.

it in motion.

grain. Always clean along the floorboards or wooden elements and down the slope.

Illustration I

Cleaning stone surfaces

English 11

Illustration J

The device can be stored hanging on a wall hook. You can also alternatively place the device on the parking edge of the spray guard. Take care to ensure that the device does not stand on the brushes to prevent damage to the bristles.

1. Disconnect the connections.

2. Empty the device (see "Frost protection").

3. Clean the device (see "Cleaning").

Transport

Storing the device

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during transportation.

Storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during storage.

Frost protection

ATTENTION

Danger of frost

Incompletely emptied devices can be destroyed by frost. Completely empty the device and accessories. Protect the device from frost.

1. Store the device in a frost-protected place.

Note

If frost-free storage is not possible:

2. Open the water volume regulation valve completely.

3. Stand the device upright and allow it to drain.

Illustration K

Care and service

Replacing the brushes

 DANGER

Danger of electric shock

Injuries due to touching live parts Switch off the device. Remove the mains plug.

Note

Always replace both brushes at the same time. The brushes must be replaced when the gearbox housing touches the ground while cleaning the surface without exerting pressure on the device.

ATTENTION

Danger of burns

The gearbox can be very hot after use. Allow the device to cool down before replacing the brushes.

1. Unscrew and remove the brush fasteners.

2. Pull out the worn brushes.

3. Fit the new brushes.

4. Fit and tighten the brush fasteners.

Illustration L Pay attention to the assignment when fitting the brush fasteners (left / right, as seen on the type plate)!

Note

If the water flow is inadequate then the water filter of the device must be cleaned.

Illustration M

1. Unscrew the plug connector at the water connection.

2. Pull out the water filter.

3. Clean the water filter under running water against the direction of flow.

4. Insert the water filter.

5. Screw on the plug connector.

Ensure that the sealing ring in the plug connector has been inserted correctly.

Cleaning

Cleaning the water filter

ATTENTION

Improper cleaning

Damage to the device Do not clean the device with a hose or high-pressure water jet. Do not use aggressive detergents. Do not knock the brush on the ground.

1. Remove soiling, plant residue and sand/stone from the brush.

2. If necessary, remove the brushes and clean them under running water.

3. Clean the device with a moist cloth.

Troubleshooting guide

Malfunctions often have simple causes that you can remedy yourself using the following overview. When in doubt, or in the case of malfunctions not mentioned here, please contact your authorised Customer Service.

Device does not run or switches off during operation

No voltage supply  Check the voltage supply (plug connections of the

extension cable).

The fault current protection switch has triggered  Check the in-house fault current protection switch.

Consult a qualified electrician if the fault occurs frequently.

The motor overload switch has triggered  Allow the device to cool down (at least 10 minutes).

The motor overload switch resets automatically and the device is ready for operation again.

The power switch must not be pressed during the cooling phase to avoid the device starting up unexpectedly. Always wait for the specified cooling time before restarting the device. In case of a repeated shut-down, reduce the pressure on the brushes while cleaning and hold the device at a flatter angle.

Unsatisfactory cleaning results

Dirty brushes  Clean the air brushes. Worn brushes  Replace the brushes. Clogged water filter

 Cleaning the water filter  Replace the water filter

Clogged water nozzles  Have the water nozzles replaced by an authorised

Customer Service department.

12 English

The warranty conditions issued by our relevant sales company apply in all countries. We shall remedy possible malfunctions on your appliance within the warranty period free of cost, provided that a material or manufacturing defect is the cause. In a warranty case, please contact your dealer (with the purchase receipt) or the next authorised customer service site. (See overleaf for the address)

Technical data

Warranty

Device performance data

Working voltage of the battery

Phase ~ 1 Degree of protection IPX4 Brush speed 1/min 600-800 Brush diameter mm 100

Dimensions and weights

Weight kg 4,9 Length x width x height mm 1281 x 307 x 350

Subject to technical modifications.

V 220-240

EU Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements in the EU Directives, both in its basic design and construction as well as in the version placed in circulation by us. This declaration is invalidated by any changes made to the machine that are not approved by us. Product: Floor cleaner Type: PCL 4

Currently applicable EU Directives

2006/42/EC (+2009/127/EC) 2014/30/EU 2011/65/EU 2000/14/EC

Harmonised standards used

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Conformity evaluation procedure used

2000/14/EC: Annex V

Sound power level dB(A)

PCL 4t Measured: 89 Guaranteed: 91 The signatories act on behalf of and with the authority of the company management.

Documentation supervisor:

S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Ph.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/04/01

Contenu

Remarques générales......................................... 13

Consignes de sécurité générales ........................ 13

Consignes de sécurité......................................... 13

Plaque signalétique............................................. 14

Utilisation conforme............................................. 14

Protection de l'environnement............................. 14

Accessoires et pièces de rechange .................... 14

Etendue de livraison............................................ 14

Description de l'appareil ...................................... 14

Symboles sur l'appareil ....................................... 15

Montage .............................................................. 15

Mise en service ................................................... 15

Utilisation............................................................. 15

Transport............................................................. 16

Stockage ............................................................. 16

Protection antigel ................................................ 16

Entretien et maintenance .................................... 16

Dépannage en cas de défaut.............................. 16

Garantie .............................................................. 17

Caractéristiques techniques ................................ 17

Déclaration de conformité UE ............................. 17

Remarques générales

Veuillez lire ce manuel d'instructions original avant la première utilisation de

Conservez le manuel d'instructions original pour une utilisation ultérieure ou pour le propriétaire suivant.

votre appareil et agissez conformément.

Consignes de sécurité générales

 DANGER ● Risque d'asphyxie. Ne laissez pas

les matériaux d'emballage à la portée des enfants.

몇 AVERTISSEMENT ● Les personnes dont

les capacités physiques sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance peuvent utiliser l'appareil, si elles sont correctement surveillées ou si elles ont été instruites sur l'utilisation sûre de l'appareil et comprennent les dangers qui en résultent. ● Les enfants ne sont pas autorisés à utiliser l’appareil. ● Surveillez les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

marque

sonnes ou animaux se trouvent dans la zone de travail.

● N'utilisez pas l'appareil si d'autres per-

Re-

Consignes de sécurité

● Lors du raccordement de ce produit au réseau d'eau potable, respecter les exigences de la norme EN 1717 et s’adresser à un spécialiste sanitaire pour toute question.

● Utiliser l'appareil exclusivement avec de l’eau douce claire et non traitée. N’utiliser en aucun cas l’appareil en lien avec des substances explosives, corrosives ou inflammables.

● La température de l'eau ne doit pas dépasser 35 °C.

Français 13

● Ne jamais plonger l'appareil complètement dans un liquide.

● Utiliser l'appareil exclusivement à l'extérieur.

● Contrôler régulièrement l'absence de dommages

sur l'appareil. En cas de dommage visible, ne pas mettre l'appareil en service.

● Ne pas utiliser l'appareil sur des surfaces sur lesquelles de l'eau est déjà présente.

● S'assurer, avant le travail, que la surface à nettoyer est exempte de sable, de pierres ou de composants détachés. Ces éléments pourraient être projetés lors du nettoyage ou endommager la surface et l'appareil.

● Ne tirer ni sur le flexible raccordé, ni sur le câble secteur.

● Ne mettre l'appareil sous tension que lorsque les brosses reposent sur le sol.

● Observer le recul de l'appareil pendant le fonctionnement. Lorsque l'appareil est sous tension, il exerce une poussée vers l'utilisateur. Bien tenir l'appareil ainsi qu'une position stable.

● Ne pas soulever l'appareil du sol quand il est sous tension.

● Utiliser exclusivement un câble de rallonge approprié, signalé par le type de protection IPX4.

● Toutes les pièces conductrices de courant dans la zone de travail doivent être protégées contre les éclaboussures d'eau.

● La prise murale et le couplage de la rallonge électrique doivent être étanches à l'eau et ne doivent pas se trouver dans l'eau.

● Utiliser l'appareil exclusivement lorsqu'il est correctement installé à un disjoncteur de courant de défaut dont le courant de déclenchement n'excède pas 30 mA. En cas de doute, contacter un électricien.

● Protéger l'appareil conter le gel et les fortes chaleurs (température ambiante autorisée entre 5 °C et 40 °C).

● Ne pas utiliser l'appareil à proximité d'appareils sous tension.

● Avant toute utilisation de l’appareil, s'assurer que le câble d'alimentation électrique et sa fiche secteur ne sont pas endommagés. Si le câble d'alimentation électrique est endommagé, le faire remplacer immédiatement par le fabricant, le service après-vente autorisé ou un électricien spécialisé pour éviter tout danger.

● N’abimer, ni endommager les câbles d’alimentation électrique et les conduites de rallonge en roulant dessus, les écrasant, les tirant ou autre. Protéger le câble d'alimentation électrique de la chaleur, de l’huile et des bords vifs.

exemple. Selon les brosses utilisées, l'appareil est approprié pour nettoyer des surfaces en bois, des carreaux en pierre lisses, ainsi que des matériaux composites (WPC).

Toute utilisation non conforme est interdite. L'opérateur est responsable des risques découlant d'une utilisation non conforme. Ne pas utiliser l'appareil pour nettoyer des surfaces présentant de la végétation, comme par exemple des pavés ajourés.

tentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaer-

cher.com/REACH

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaer- cher.com.

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Pour les figures, voir la page des graphiques Illustration A

Plaque signalétique

Les caractéristiques de l'appareil les plus importantes figurent sur la plaque signalétique. L'endroit sur lequel la plaque signalétique est apposée sur l'appareil est indiqué dans le chapitre « Description de l'appareil ».

Utilisation conforme

몇 AVERTISSEMENT

Risque de blessure dû à la projection de particules

Utiliser exclusivement l'appareil sur des surfaces prénettoyées et observer les consignes de sécurité.

L'appareil est prévu pour retirer les salissures sur des surfaces en extérieur, comme des terrasses par

14 Français

Utilisation non conforme prévisible

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l’environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l’huile représentant un danger po-

Accessoires et pièces de rechange

Etendue de livraison

Description de l'appareil

1 Interrupteur principal 2 Déverrouillage de l'interrupteur principal 3 Poignée 4 Manche 5 Tête de nettoyage 6 Brosses en rotation 7 Buses d'eau 8 Carter du réducteur

9 Protection anti-éclaboussures avec bord d'arrêt 10 Câble secteur 11 Bande Velcro

12 Filtre à eau 13 Joint du filtre à eau 14 Raccord d'alimentation en eau (système à enfi-

chage)

15 Vanne de régulation du débit d'eau 16 Plaque signalétique 17 Fixation des brosses (verrouillage rotatif)

Symboles sur l'appareil

Risque d'électrocution. Retirer la fiche secteur si le câble secteur est endommagé !

Risque de blessures dû à des objets éjectés !

Risque de blessures. Tenir les autres personnes éloignées !

Risque de dommages oculaires et auditifs. Porter des lunettes de protection et une protection auditive !

Risque d'endommagement. Ne pas nettoyer l'appareil avec un flexible ou jet d'eau sous forte pression !

Risque d'endommagement. Ne pas exposer l'appareil à la pluie !

Risque de brûlures sur les surfaces très chaudes !

Montage

Remarque

Le manche n'est monté qu'une seule fois. Ne plus séparer les deux demi-manches lorsqu'ils sont montés. Lors du montage, veiller à ce que le flexible d'eau et le câble de raccordement ne soient ni coincés, ni écrasés.

1. Assembler le manche. L'enclenchement est audible.

Illustration B

2. Enfoncer le flexible d'eau, puis le câble secteur du haut vers le bas (à partir de la poignée) dans le canal de câble.

Illustration C

3. Enfoncer vigoureusement le câble qui dépasse et le flexible d'eau dans le boîtier du sabot.

Illustration D

Le câble secteur et le flexible d'eau ne doivent pas dépasser de l'appareil en cours de service !

Mise en service

1. Fermer la vanne de régulation du débit d'eau.

Illustration H

2. Raccorder le flexible d'eau sur l'appareil. L’accouplement doit être audible.

3. Fixer le flexible d'eau sur la poignée avec une bande Velcro pour le délester.

Illustration E

4. Raccorder le flexible d'eau et le robinet d'eau, puis ouvrir celui-ci. Respecter la pression de service maximale (voir « Caractéristiques techniques »).

5. Raccorder le câble de raccordement secteur à un câble de rallonge approprié, signalé par le type de protection IPX4. Respecter impérativement les consignes de sécurité.

Utilisation

Manipulation correcte des brosses

Remarque

Utilisez exclusivement des brosses appropriées pour la surface à nettoyer et l’appareil. Respecter les remarques suivantes pour utiliser correctement les brosses.

1. Appliquer les brosses sur la surface de manière homogène.

Illustration F

2. Passer les brosses sur la surface en exerçant une légère pression.

Remarque

Pour que l'appareil démarre, le mettre sous tension au moyen de l'interrupteur principal. La chronologie de démarrage doit être respectée

1. Appuyer sur la touche de déverrouillage.

Illustration G

2. Appuyer sur l'interrupteur principal. L'appareil démarre.

3. Relâcher l'interrupteur principal. L'appareil s'arrête.

Vanne de régulation du débit d'eau

Remarque

La quantité de l'eau amenée sur l'appareil par les buses peut être réglée au moyen de la vanne de régulation du débit d'eau et adaptée à la tâche de nettoyage.

1. Tirer le levier de la vanne vers l'arrière pour augmenter le débit d'eau.

2. Tirer le levier de la vanne vers l'avant pour réduire le débit d'eau ou fermer complètement la vanne.

Illustration H

Utiliser les brosses pour revêtement en bois afin de nettoyer des surfaces en bois.

Remarque

● Testez l’appareil à un endroit peu visible avant de l’utiliser sur des surfaces fragiles.

Démarrer l'appareil

Nettoyage d'une surface en bois

Français 15

● Ne demeurez pas sur un endroit, mais maintenez

l'appareil en mouvement.

Remarque

● Nettoyer toujours les surfaces en bois dans le sens

des fibres. Nettoyer toujours le long des planches et des éléments en bois et dans le sens de la pente.

Remarque

Dans le cas de surfaces traitées, le prétraitement peut éventuellement s'enlever. Les effets irréguliers de clairobscur sont dus au type de bois ou au traitement du bois. Dans le cas de surfaces en bois érodées, l'élimination du voile grisâtre est un résultat voulu.

1. Conduire l'appareil lentement sur la surface.

Illustration I Pour un résultat optimal, appliquez après le nettoyage un détergent ou un produit de protection approprié !

Nettoyage des surfaces en pierre

Pour nettoyer des carreaux en pierre lisses à l'extérieur, utiliser une brosse pour revêtement en pierre (non comprise dans la fourniture - pour les sources d'approvisionnement, voir chapitre Accessoires et Pièces de rechange).

Remarque

Avant d'effectuer le nettoyage, enlever les particules détachées telles que les cailloux.

1. Conduire l'appareil lentement sur la surface.

Rangement de l'appareil

Illustration J

L'appareil peut être suspendu à un crochet au mur pour le ranger. Une alternative consiste à placer l'appareil sur le bord d'arrêt de la protection anti-éclaboussures. Veiller à ce que l'appareil ne repose pas sur les brosses afin d'éviter d'endommager les poils.

1. Couper les raccordements.

2. Vider l'appareil (voir « Protection antigel »).

3. Nettoyer l'appareil (voir « Nettoyage »).

Transport

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Observer le poids de l’appareil pour le transport.

Stockage

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Tenir compte du poids de l’appareil pour le stockage.

Protection antigel

ATTENTION

Risque de gel

Un appareil pas entièrement vidé peut être endommagé par le gel. Vider entièrement l'appareil et les accessoires. Protéger l'appareil contre le gel.

1. Conserver l'appareil dans un endroit protégé du gel.

Remarque

Si le stockage hors gel n'est pas possible :

2. Ouvrir complètement la vanne de régulation du dé-

bit d'eau.

3. Placer l'appareil verticalement et le laisser se vider.

Illustration K

Entretien et maintenance

Remplacement des brosses

 DANGER

Risque d'électrocution

Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Débrancher la fiche secteur.

Remarque

Remplacer toujours les deux brosses simultanément. Les brosses doivent être remplacées lorsque le carter du réducteur touche la surface lors du nettoyage sans qu'une pression soit exercée sur l'appareil.

ATTENTION

Risque de brûlures

Le réducteur peut être très chaud à l'issue de l'utilisation. Laisser refroidir l'appareil avant tout changement de brosses.

1. Dévisser et retirer la fixation des brosses.

2. Sortir les brosses usées.

3. Mettre de nouvelles brosses en place.

4. Poser et visser la fixation des brosses.

Illustration L Lors de la pose de la fixation de la brosse, veillez au sens de montage (gauche/droite, le repère étant la plaque signalétique) !

Nettoyer le filtre à eau

Remarque

Le filtre à eau de l’appareil doit être nettoyé lorsque le débit d’eau est insuffisant.

Illustration M

1. Dévisser le connecteur sur le raccord d’alimentation

en eau.

2. Retirer le filtre à eau.

3. Rincer le filtre à eau à l’eau courante dans le sens

contraire du débit.

4. Insérer le filtre à eau.

5. Visser le connecteur. Veiller à ce que le joint soit inséré correctement dans le connecteur.

Nettoyage

ATTENTION

Nettoyage non conforme

Dommages sur l'appareil Ne pas nettoyer l'appareil avec un flexible ou jet d'eau sous forte pression. Ne pas utiliser de détergent agressif. Ne pas frapper la brosse sur le sol.

1. Retirer les salissures, les restes de végétaux et de

sable/pierre des brosses.

2. Si nécessaire, démonter les brosses et les nettoyer

à l'eau courante.

3. Nettoyer l'appareil avec un chiffon humide.

Dépannage en cas de défaut

Les défauts ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service aprèsvente autorisé.

L'appareil ne fonctionne pas ou se désactive en cours de fonctionnement

Alimentation électrique absente

16 Français

 Contrôler l'alimentation électrique (connexions du

câble de rallonge). Le disjoncteur de courant de défaut s'est déclenché  Contrôler le disjoncteur de courant de défaut de

l'installation domestique. Si le défaut surgit plus sou-

vent, faire appel à un électricien. Le disjoncteur de surcharge moteur s'est déclenché  Laisser refroidir l'appareil (au moins 10 minutes). Le

disjoncteur de surcharge moteur est réinitialisé au-

tomatiquement et l'appareil est à nouveau opéra-

tionnel.

Ne pas appuyer sur l'interrupteur principal pen-

dant la phase de refroidissement afin d'éviter un

démarrage inattendu de l'appareil. Avant la re-

mise en service, attendre impérativement la fin

de la durée de refroidissement indiquée. En cas

de coupures répétées, réduisez la pression sur

les brosses pendant le nettoyage et tenez l'ap-

pareil dans un angle plus plat. Résultat de nettoyage insuffisant

Brosses encrassées  Nettoyer les brosses. Brosses usées  Remplacer les brosses. Filtre à eau bouché

 Nettoyer le filtre à eau  Remplacer le filtre à eau

Buses d'eau bouchées  Faire remplacer les buses d'eau par un service

après-vente agréé.

Garantie

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Caractéristiques techniques

Caractéristiques de puissance de l’appareil

Tension de service V 220-240 Phase ~ 1 Type de protection IPX4 Vitesse de rotation de la

brosse Diamètre de la brosse mm 100

Dimensions et poids

Poids kg 4,9 Longueur x largeur x hau-

teur Sous réserve de modifications techniques.

1/min 600-800

mm 1281 x 307 x 350

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification

de la machine sans notre accord annule cette déclaration. Produit : Nettoyeur de sol Type : PCL 4

Normes UE en vigueur

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/EU 2000/14/CE

Normes harmonisées appliquées

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Méthode d'évaluation de conformité appliquée

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

PCL 4t Mesuré : 89 Garanti : 91 Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation : S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tél. : +49 7195 14-0 Télécopie : +49 7195 14-2212 Winnenden, le 01/04/2021

Indice

Avvertenze generali ............................................ 18

Avvertenze di sicurezza generali ........................ 18

Avvertenze di sicurezza ...................................... 18

Targhetta ............................................................. 18

Impiego conforme alla destinazione.................... 18

Tutela dell’ambiente............................................ 18

Accessori e ricambi ............................................. 19

Volume di fornitura .............................................. 19

Descrizione dell’apparecchio .............................. 19

Simboli riportati sull’apparecchio......................... 19

Montaggio ........................................................... 19

Messa in funzione ............................................... 19

Messa in funzione ............................................... 20

Trasporto............................................................. 20

Stoccaggio .......................................................... 20

Antigelo ............................................................... 20

Cura e manutenzione.......................................... 20

Guida alla risoluzione dei guasti ......................... 21

Garanzia.............................................................. 21

Dati tecnici........................................................... 21

Dichiarazione di conformità UE........................... 21

Italiano 17

Avvertenze generali

Prima di utilizzare l’apparecchio per la prima volta leggere e rispettare le Istru-

Istruzioni per l'uso originali per un uso futuro o per un successivo proprietario.

zioni per l'uso originali. Conservare le

Avvertenze di sicurezza generali

 PERICOLO ● Pericolo di soffocamento. Tene-

re le pellicole di imballaggio fuori dalla portata dei bambini.

몇 AVVERTIMENTO ● Questo apparecchio

può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell’apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l’apparecchio e se hanno compreso i pericoli derivanti dall’uso.

● L'apparecchio non deve essere utilizzato da bambini.

● Sorvegliare i bambini per assicurarsi che non giochino

con l'apparecchio. se vi sono altre persone o animali nell'area di lavoro.

Nota ● Non utilizzare l'apparecchio

Avvertenze di sicurezza

● Nel collegamento di questo prodotto alla rete

dell'acqua potabile attenersi ai requisiti della norma

EN 1717 e rivolgersi alla propria impresa sanitaria

specializzata per eventuali domande.

● Utilizzare l’apparecchio solo con acqua dolce pulita

e non trattata. Non utilizzare mai l'apparecchio in ab-

binamento con sostanze esplosive, corrosive o in-

fiammabili.

● La temperatura dell'acqua non deve essere maggio-

re di 35°C.

● Non immergere mai completamente l'apparecchio in

un fluido.

● Utilizzare l'apparecchio solo in un'area esterna.

● Verificate regolarmente la presenza di eventuali

danni sull'apparecchio. Non utilizzare l'apparecchio

se presenta danni visibili.

● Non utilizzare l'apparecchio per superfici, sulle quali

è già presente dell’acqua.

● Prima di iniziare il lavoro accertarsi che le superfici

da ripulire siano prive di sabbia, pietre o componenti

allentati. Durante la pulizia questi potrebbero essere

scagliati oppure danneggiare le superfici e l'appa-

recchio.

● Non tirare il tubo flessibile e il cavo di alimentazione

collegati.

● Accendere l’apparecchio solo quando le spazzole

sono a contatto con il pavimento.

● Durante l'esercizio tenere in considerazione il con-

traccolpo dell'apparecchio. Una volta acceso, l’ap-

parecchio spinge in direzione dell’utente. Trattenere

saldamente l'apparecchio e assicurarsi un appoggio

sicuro.

● Non sollevare l’apparecchio acceso dal pavimento.

● Utilizzare solo un cavo di prolunga adatto e con gra-

do di protezione IPX4.

● Nella zona di lavoro, tutte le parti conduttrici di cor-

rente devono essere protette dagli spruzzi d’acqua.

● La spina e il giunto della condotta di prolunga devo-

no essere impermeabili e non devono essere collo-

cati nell’acqua.

● Utilizzare l’apparecchio solo se è collegato ad un in-

terruttore per dispersione di corrente correttamente

installato e con una corrente di scatto non superiore a 30 mA. In caso di eventuali dubbi rivolgersi ad un elettricista.

● Proteggere l’apparecchio dal gelo e dal calore eccessivo (temperatura ambiente consentita 5°C 40°C).

● Non utilizzare l'apparecchio vicino ad apparecchi sotto tensione.

● Prima di ogni impiego dell’apparecchio, assicurarsi che la condotta di collegamento alla rete con la spina non sia danneggiata. Se il cavo di collegamento alla rete è danneggiato, deve essere immediatamente sostituito dal produttore, dal servizio assistenza autorizzato o da un elettricista specializzato per evitare qualsiasi pericolo.

● Aver cura di non danneggiare il cavo di alimentazione o il cavo prolunga passandovi sopra con l’apparecchio, schiacciandoli o tirandoli in alcun modo. Proteggere il cavo dal calore e dal contatto con oli o spigoli taglienti.

Targhetta

Sulla targhetta sono riportati i dati più importanti dell’apparecchio. Nel capitolo “Descrizione dell’apparecchio” è mostrato punto dell’apparecchio sul quale è apposta la targhetta.

Impiego conforme alla destinazione

몇 AVVERTIMENTO

Pericolo di lesioni causato da particelle proiettate in alto

Utilizzare l'apparecchio esclusivamente su superfici prepulite e in modo conforme alle Avvertenze di sicurezza.

L’apparecchio è destinato alla rimozione di sporcizia da superfici in aree esterne, ad esempio terrazze. A seconda delle spazzole utilizzate, l’apparecchio può essere utilizzato su superfici in legno, piastrelle in pietra liscia e materiale composito (WPC).

Uso errato prevedibile

Non è consentito alcun impiego che non sia conforme alle disposizioni. L'operatore è responsabile dei danni conseguenti a un impiego non conforme alla destinazione. Non utilizzare l’apparecchio per la pulizia di superfici con vegetazione, come ad esempio pietre a reticolo da prato.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se

usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

18 Italiano

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Accessori e ricambi

Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Descrizione dell’apparecchio

Per le figure vedi pagina dei grafici Figura A

1 Interruttore dell’apparecchio 2 Sblocco dell’interruttore dell'apparecchio 3 Impugnatura 4 Manico 5 Testa di pulizia 6 Spazzole rotanti 7 Ugelli d'acqua 8 Scatola ingranaggi

9 Protezione antispruzzo con spigolo di appoggio 10 Cavo di rete 11 Nastro di velcro

12 Filtro dell’acqua 13 Guarnizione filtro per l'acqua 14 Collegamento idrico (sistema ad innesto) 15 Valvola di regolazione della portata dell’acqua 16 Ta r gh e tt a 17 Fissaggio per spazzole (tappo girevole)

Simboli riportati sull’apparecchio

Pericolo di scossa elettrica. Staccare la spina se il cavo di alimentazione è danneggiato!

Pericolo di lesioni dovute a oggetti volanti!

Pericolo di lesioni. Tener lontane altre persone!

Pericolo di danni agli occhi e all’udito. Portare gli occhiali di protezione e la protezione dell'udito!

Pericolo di danneggiamento. Non pulire l'apparecchio con un tubo flessibile o con un getto d'acqua ad alta pressione!

Pericolo di danneggiamento. Non esporre alla pioggia!

Pericolo di scottature causate da superfici calde!

Montaggio

Nota

Il manico viene montato una sola volta. Dopo il montaggio le due parti del manico non devono più essere separate. Durante il montaggio assicurarsi che il tubo flessibile dell’acqua e il cavo di alimentazione non vengano incastrati o schiacciati.

1. Collegare le due parti del manico. Deve innestarsi a scatto in modo udibile.

Figura B

2. Premere prima il tubo flessibile dell’acqua e poi il cavo di alimentazione nel canale per il cavo, dall’alto verso il basso (iniziando dall’impugnatura).

Figura C

3. Premere con forza nella scatola della testa spazzole il cavo e il tubo flessibile dell’acqua che sporgono.

Figura D

Durante il funzionamento, il cavo di alimentazione e il tubo flessibile dell’acqua non devono sporgere dall’apparecchio!

Messa in funzione

1. Chiudere la valvola di regolazione della portata dell’acqua.

Figura H

2. Collegare l’apparecchio con un tubo flessibile dell’acqua. Il giunto deve scattare in posizione in modo udibile.

3. Per evitare sollecitazioni, assicurare il tubo flessibile dell’acqua all’impugnatura con la striscia di velcro.

Figura E

4. Collegare il tubo flessibile dell’acqua con il rubinetto dell’acqua e aprire il rubinetto. Prestare attenzione alla pressione d’esercizio massima (vedi “Dati tecnici”).

5. Collegare il cavo di collegamento alla rete con un cavo di prolunga adatto con grado di protezione IPX4. È assolutamente necessario attenersi alle Avvertenze di sicurezza.

Italiano 19

Messa in funzione

Gestione corretta delle spazzole

Nota

Utilizzare solo spazzole adatte per la superficie da pulire e per l'apparecchio. Attenersi alle indicazioni seguenti per il corretto uso delle spazzole.

1. Appoggiare le spazzole sulla superficie in modo uniforme.

Figura F

2. Condurre le spazzole sopra la superficie esercitando una leggera pressione.

Nota

Per l’accensione occorre sbloccare l’interruttore dell’apparecchio. Questa operazione va effettuata con la seguente sequenza

1. Premere il tasto di sblocco.

2. Premere l'interruttore dell'apparecchio.

3. Rilasciare l'interruttore dell'apparecchio.

Nota

La quantità dell’acqua erogata dagli ugelli dell’apparecchio può essere regolata con la valvola di regolazione della portata dell’acqua a seconda del tipo di pulizia da eseguire.

1. Tirare all’indietro la leva della valvola, per aumenta-

2. Premere in avanti la leva della valvola, per ridurre la

Per la pulizia di superfici in legno, utilizzare le spazzole per rivestimenti in legno.

Nota

● Prima dell'utilizzo su superfici delicate, testare l'ap-

● Non rimanere su un solo punto, ma tenere l'appa-

Nota

● Pulire le superfici in legno sempre in direzione della

Nota

In caso di superfici trattate, è possibile eventualmente rimuovere il pretrattamento. Effetti di chiaro/scuro non uniformi sono dovuti al tipo di legno o al trattamento del legno. In caso di superfici in legno disgregate, la rimozione della patina grigia rappresenta un risultato desiderato.

1. Condurre lentamente l’apparecchio sulla superficie.

Per ottenere risultati ottimali dopo la pulizia, applicare un detergente di pulizia o un agente protettivo adatto!

Per la pulizia delle piastrelle in pietra liscia in aree esterne, inserire la spazzola per superfici in pietra (non com-

Accensione dell’apparecchio

Figura G

L’apparecchio si accende.

L’apparecchio si arresta.

Valvola di regolazione della portata

dell’acqua

re la quantità d’acqua.

quantità dell’acqua o per chiudere completamente la valvola.

Figura H

Pulizia di superfici in legno

parecchio su un punto non in vista.

recchio in movimento.

venatura. Pulire sempre seguendo la direzione delle assi o degli elementi in legno e in direzione della discesa.

Figura I

Pulizia di superfici in pietra

presa nel volume di fornitura - per l’acquisto vedi capitolo Accessori e ricambi).

Nota

Prima della pulizia rimuovere i pezzi sciolti, come ad esempio pietrisco.

1. Condurre lentamente l’apparecchio sulla superficie.

Conservazione dell’apparecchio

Figura J

Per lo stoccaggio, l’apparecchio può essere attaccato ad un gancio a muro. Alternativamente è possibile riporre l’apparecchio appoggiandolo sul bordo di appoggio della protezione antispruzzo. Prestare attenzione a non appoggiare l’apparecchio sulle spazzole, per evitare danneggiamenti delle setole.

1. Staccare i collegamenti.

2. Svuotare l’apparecchio (vedi “Protezione antigelo”).

3. Pulire l’apparecchio (vedi “Pulizia”).

Trasporto

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.

Stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nello stoccaggio, osservare il peso dell'apparecchio.

Antigelo

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere danneggiati dal gelo. Svuotare l’apparecchio e gli accessori completamente. Proteggere l’apparecchio dal gelo.

1. Conservare l’apparecchio in un luogo privo di gelo.

Nota

Se non è possibile conservare l’apparecchio al riparo dal gelo:

2. Aprire completamente la valvola di regolazione della portata dell’acqua.

3. Disporre l’apparecchio in posizione verticale e lasciarlo svuotare.

Figura K

Cura e manutenzione

Sostituzione delle spazzole

 PERICOLO

Pericolo di scossa elettrica

Pericolo di lesioni in caso di contatto con parti sotto tensione Spegnere l'apparecchio. Staccare la spina.

Nota

Sostituire sempre contemporaneamente entrambe le spazzole. Le spazzole devono essere sostituite, se la scatola ingranaggi viene a contatto con la superficie durante la pulizia, senza che si eserciti pressione sull’apparecchio.

20 Italiano

ATTENZIONE

Pericolo di ustioni

Dopo l’utilizzo, la trasmissione potrebbe essere molto calda. Lasciar raffreddare l'apparecchio prima di sostituire le spazzole.

1. Svitare e rimuovere il fissaggio per le spazzole.

2. Sfilare le spazzole usurate.

3. Inserire le nuove spazzole.

4. Applicare il fissaggio per le spazzole e avvitarlo.

Figura L Durante l’applicazione del fissaggio per le spazzole, prestare attenzione alla corrispondenza (a sinistra / destra, come si vede dalla targhetta di identificazione)!

Pulizia del filtro dell’acqua

Nota

In caso di flusso d’acqua insufficiente, va pulito il filtro per l’acqua nell’apparecchio.

Figura M

1. Svitare il giunto a innesto del collegamento idrico.

2. Estrarre il filtro dell'acqua.

3. Sciacquare il filtro dell’acqua sotto acqua corrente,

procedendo contro la direzione del flusso nel filtro.

4. Inserire il filtro dell'acqua.

5. Avvitare il giunto a innesto. Assicurarsi che la guarnizione sia inserita correttamente nel giunto a innesto.

Pulizia

ATTENZIONE

Pulizia inappropriata

Danni all’apparecchio Non pulire l'apparecchio con un getto d'acqua da tubo flessibile o un getto d'acqua ad alta pressione. Non impiegare detergenti di pulizia aggressivi. Non battere la spazzola sul suolo.

1. Rimuovere la sporcizia, i resti di piante e sabbia/

sassi dalla spazzola.

2. All’occorrenza smontare la spazzola e lavarla sotto

l’acqua corrente.

3. Pulire l’apparecchio con un panno umido.

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

L’apparecchio non funziona o si spegne durante l’esercizio

Mancanza di alimentazione di tensione  Controllare l’alimentazione di tensione (collegamen-

ti a spina del cavo di prolunga). È scattato l'interruttore per dispersione di corrente  Controllare l’interruttore per dispersione di corrente

dell’impianto domestico. Se l’errore si presenta

spesso, rivolgersi ad un elettricista. È scattato l'interruttore di sovraccarico del motore  Lasciare raffreddare l’apparecchio (almeno 10 mi-

nuti). L’interruttore di sovraccarico del motore si riar-

ma automaticamente e l’apparecchio può essere

messo nuovamente in funzione.

Non premere l’interruttore dell’apparecchio du-

rante la fase di raffreddamento, per evitare un

avviamento improvviso dell’apparecchio. Prima

della rimessa in funzione attendere per il tempo

di raffreddamento indicato. In caso di ripetuti

spegnimenti, ridurre la pressione sulle spazzole durante la pulizia e mantenere l'apparecchio ad un angolo più piatto.

Risultato di pulizia insufficiente

Spazzole sporche  Pulire le spazzole. Spazzole usurate  Sostituire le spazzole. Filtro per l'acqua ostruito

 Pulizia del filtro dell’acqua  Sostituire il filtro per l'acqua

Ugelli per l’acqua ostruiti  Far sostituire gli ugelli per l’acqua dal servizio assi-

stenza autorizzato.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

Dati sulle prestazioni dell’apparecchio

Tensione d'esercizio V 220-240 Fase ~ 1 Grado di protezione IPX4 Numero di giri delle spazzo-le1/min 600-800

Diametro spazzole mm 100

Dimensioni e pesi

Peso kg 4,9 Lunghezza x larghezza x al-

tezza Con riserva di modifiche tecniche.

mm 1281 x 307 x 350

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Apparecchio per la pulizia di pavimenti Tipo: PCL 4

Direttive UE pertinenti

2006/42/CE (+2009/127/EG) 2014/30/UE 2011/65/UE 2000/14/CE

Norme armonizzate applicate

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013

Italiano 21

EN IEC 63000: 2018

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

PCL 4t Misurato: 89 Garantito: 91 I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2021

Inhoud

Algemene instructies ........................................... 22

Algemene veiligheidsinstructies .......................... 22

Veiligheidsinstructies ........................................... 22

Typeplaatje .......................................................... 23

Reglementair gebruik .......................................... 23

Milieubescherming .............................................. 23

Toebehoren en reserveonderdelen ..................... 23

Leveringsomvang ................................................ 23

Beschrijving apparaat .......................................... 23

Symbolen op het apparaat .................................. 23

Montage .............................................................. 24

Inbedrijfstelling .................................................... 24

Werking ............................................................... 24

Vervoer................................................................ 24

Opslag ................................................................. 24

Vorstbescherming................................................ 25

Onderhoud .......................................................... 25

Hulp bij storingen................................................. 25

Garantie............................................................... 25

Technische gegevens .......................................... 25

EU-conformiteitsverklaring .................................. 25

Algemene instructies

Lees voor het eerste gebruik van het toestel deze originele gebruiksaanwij-

waar de originele gebruiksaanwijzing voor later gebruik of voor de volgende eigenaar.

zing en volg de instructies erin op. Be-

Algemene veiligheidsinstructies

 GEVAAR ● Verstikkingsgevaar. Houd verpak-

kingsfolie buiten het bereik van kinderen.

몇 WAARSCHUWING ● Personen met ver-

minderde fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen gebruiken onder correct toezicht of wanneer ze door een voor hun veiligheid verantwoordelijke persoon zijn getraind in het veilige gebruik van het

apparaat en wanneer zij de hieruit voortvloeiende gevaren begrepen hebben. ● Kinderen mogen het apparaat niet gebruiken. ● Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.

structie

personen of dieren in de werkzone bevinden.

● Gebruik het apparaat niet, als zich andere

In-

Veiligheidsinstructies

● Neem tijdens de aansluiting van dit product op het drinkwaternet de vereisten van EN 1717 in acht en neem bij vragen contact op met uw sanitair specialist.

● Gebruik het apparaat alleen met onbehandeld, helder zoet water. Het apparaat mag in geen geval in combinatie met explosieve, corrosieve of brandbare stoffen worden gebruikt.

● De watertemperatuur mag niet meer dan 35°C bedragen.

● Dompel het apparaat nooit volledig in vloeistoffen.

● Gebruik het apparaat alleen buiten.

● Controleer het apparaat regelmatig op schade. Bij

zichtbare schade het apparaat niet meer in werking nemen.

● Gebruik het apparaat niet op oppervlakken, waar al water op staat.

● Controleer voor de werkzaamheden of de te reinigen vlakken vrij zijn van zand, stenen en losse delen. Bij de reiniging kunnen deze worden weggeslingerd of het oppervlak en het apparaat beschadigen.

● Trek nooit aan de aangesloten slang en elektriciteitskabel.

● Schakel het apparaat alleen in als de borstels op de grond liggen.

● Houd tijdens de werking rekening met de terugstoot van het apparaat. Tijdens de werking schuift het ingeschakelde apparaat naar de gebruiker. Houd het apparaat goed vast en zorg ervoor dat het stabiel staat.

● Til het apparaat niet van de grond op.

● Gebruik alleen een geschikte, met beschermings-

klasse IPX4 aangeduide verlengkabel.

● Alle stroomgeleidende onderdelen in het werkbereik moeten beschermd zijn tegen spatwater.

● Netstekker en koppeling van de verlengkabel moeten waterdicht zijn en mogen niet in het water liggen.

● Gebruik het apparaat alleen op een volgens de voorschriften geplaatste aardlekschakelaar met een inschakelstroom van max. 30 mA. Neem bij eventuele vragen contact op met een elektricien.

● Bescherm het apparaat tegen vorst en hitte (toegelaten omgevingstemperatuur 5 °C tot 40 °C).

● Gebruik het apparaat niet in de buurt van apparaten die onder spanning staan.

● Controleer voor elk gebruik van het apparaat of de stroomleiding met netstekker niet is beschadigd. Als de stroomleiding is beschadigd, moet deze onmiddellijk door de fabrikant, de geautoriseerde klantenservice of een elektricien worden vervangen om gevaar te vermijden.

● Beschadig de stroom- en verlengkabel niet door overrijden, beknellen, scheuren en dergelijke. Bescherm de stroomkabel tegen hitte, olie en scherpe randen.

22 Nederlands

Op het typeplaatje vindt u de belangrijkste gegevens over het apparaat. In het hoofdstuk ‘Beschrijving apparaat’ ziet u waar het typeplaatje zich op het apparaat bevindt.

Reglementair gebruik

Typeplaatje

몇 WAARSCHUWING

Letselgevaar door omhoog geslingerde delen

Gebruik het apparaat alleen op vooraf gereinigde oppervlakken en houd rekening met de veiligheidsinstructies.

Het apparaat is bedoeld om vuil te verwijderen van oppervlakken buiten, bijv. terrassen. Afhankelijk van de gebruikte borstels is het apparaat geschikt voor houten oppervlakken, gladde tegels van steen en composietmaterialen (HKC).

Te voorzien fout gebruik

Niet-reglementair gebruik is verboden. De bediener is aansprakelijk voor schade die ontstaat door niet-reglementair gebruik. Gebruik het apparaat niet voor de reiniging van oppervlakken met begroeiing, bijv. grastegels.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij on-

juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder:

www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Beschrijving apparaat

Afbeeldingen, zie pagina met grafieken Afbeelding A

1 Apparaatschakelaar 2 Ontgrendeling apparaatschakelaar 3 Handgreep 4 Steel 5 Reinigingskop 6 Roterende borstels

7 Watersproeier 8 Aandrijfbehuizing

9 Spatbescherming met neerzetrand 10 Elektriciteitskabel 11 Klittenband 12 Waterfilter 13 Pakking waterfilter 14 Wateraansluiting (insteeksysteem) 15 Regelklep voor waterhoeveelheid 16 Typeplaatje 17 Borstelbevestiging (draaisluiting)

Symbolen op het apparaat

Gevaar voor elektrische schokken. Netstekker uittrekken als de elektriciteitskabel beschadigd is!

Gevaar voor letsels door rondvliegende voorwerpen!

Gevaar voor letsels. Houd andere personen uit de buurt!

Gevaar voor oog- en gehoorschade! Veiligheidsbril en gehoorbescherming dragen!

Gevaar voor schade. Het apparaat niet reinigen met een slang of een hogedrukstraal.

Gevaar voor schade. Het apparaat niet blootstellen aan regen.

Verbrandingsgevaar door hete oppervlakken!

Nederlands 23

Instructie

De steel moet eenmalig gemonteerd worden. Na de montage mogen beide delen van de steel niet meer uit elkaar gehaald worden. Let er bij de montage op dat de waterslang en de elektriciteitskabel niet geklemd worden.

1. Steel in elkaar steken. Vergrendelt hoorbaar.

Afbeelding B

2. Waterslang en daarna elektriciteitskabel van boven naar beneden (te beginnen bij de greep) in het kabelkanaal drukken.

Afbeelding C

3. Uitstekend deel van de kabel en de waterslang stevig in de behuizing van de borstelkop drukken.

Afbeelding D

De elektriciteitskabel en de waterslang mogen tijdens de werking niet uit het toestel steken!

Inbedrijfstelling

Montage

1. Regelklep voor waterhoeveelheid sluiten.

Afbeelding H

2. Waterslang op het apparaat aansluiten. De koppeling moet hoorbaar vergrendelen.

3. Om de waterslang te ontlasten, met klittenband op de greep vastzetten.

Afbeelding E

4. Waterslang met de waterkraan verbinden en kraan openen. Rekening houden met de maximale werkingsdruk (zie ‘Technische gegevens’).

5. De elektriciteitskabel op een geschikte, met beschermingsklasse IPX4 aangeduide verlengkabel aansluiten. Houd altijd rekening met de veiligheidsvoorschriften.

Werking

Juiste hantering van de borstels

Instructie

Gebruik alleen borstels die geschikt zijn voor het te reinigen oppervlak en het apparaat. Houd rekening met de volgende instructies voor het juiste gebruik van de borstels.

1. De borstels gelijkmatig op het oppervlak plaatsen.

Afbeelding F

2. De borstels met lichte druk over het oppervlak leiden.

Instructie

Voor de inschakeling ontgrendelt u de apparaatschakelaar, zodat het apparaat start. De juiste volgorde is van belang.

1. De ontgrendelingstoets indrukken.

Afbeelding G

2. De apparaatschakelaar indrukken. Het apparaat start.

3. De apparaatschakelaar loslaten. Het apparaat stopt.

Instructie

De waterhoeveelheid uit de sproeikoppen van het apparaat kan met de regelklep ingesteld en aan de betreffende reiniging aangepast worden.

1. Knop naar achteren trekken om de waterhoeveelheid te verhogen.

Apparaat inschakelen

Regelklep voor waterhoeveelheid

2. Knop naar voren drukken om de waterhoeveelheid te verminderen of de klep helemaal te sluiten.

Afbeelding H

Houten oppervlakken reinigen

Voor de reiniging van houten oppervlakken gebruikt u de borstel voor hout.

Instructie

● Probeer het apparaat eerst op een onopvallende plek uit, voordat u het op gevoelige oppervlakken gebruikt.

● Blijf niet op een plek staan, maar houd het apparaat in beweging.

Instructie

● Reinig houten oppervlakken altijd in de richting van de vezels. Reinig altijd in de lengte van de vloerplanken of houten delen en zorg voor afschot.

Instructie

Bij behandelde oppervlakken kan de voorbehandeling eventueel worden verwijderd. Ongelijkmatig lichte of donkere effecten liggen aan de houtsoort of de behandeling van het hout. Bij verweerde houten oppervlakken wordt aanbevolen de cementsluier te verwijderen.

1. Beweeg het apparaat langzaam over het oppervlak.

Afbeelding I

Breng voor een optimaal resultaat na de reiniging een geschikt onderhoudsmiddel of beschermend middel aan!

Stenen oppervlakken reinigen

Gebruik voor de reiniging van gladde tegels van steen buiten de borstel voor steen (niet bij de leveringsomvang inbegrepen verkrijgbaar bij: zie hoofdstuk Toebehoren en reserveonderdelen).

Instructie

Verwijder vóór de reiniging losse onderdelen zoals kiezelstenen.

1. Beweeg het apparaat langzaam over het oppervlak.

Apparaat opbergen

Afbeelding J

Het apparaat kan aan een haak in de wand gehangen worden. Alternatief kunt u het apparaat ook op de neerzetrand van de spatbescherming plaatsen. Zorg ervoor dat het apparaat niet op de borstels staat om schade hieraan te vermijden.

1. Aansluitingen loskoppelen.

2. Apparaat leegmaken (zie ‘Vorstbescherming’).

3. Apparaat reinigen (zie ‘Reiniging’).

Vervoer

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat.

Opslag

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het apparaat.

24 Nederlands

Vorstbescherming

LET OP

Vorstgevaar

Apparaten die niet volledig leeg zijn, kunnen beschadigd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst.

1. Apparaat op een vorstvrije plaats bewaren.

Instructie

Als vorstvrij opbergen niet mogelijk is:

2. Regelklep voor waterhoeveelheid volledig openen.

3. Apparaat rechtop zetten en laten leeglopen.

Afbeelding K

Onderhoud

Borstels vervangen

 GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit.

Instructie

Vervang altijd beide borstels tegelijk. De borstels moeten vervangen worden als de aandrijfbehuizing bij de reiniging het oppervlak aanraakt, zonder dat er druk op het apparaat wordt uitgeoefend.

LET OP

Gevaar voor verbranding

De aandrijving kan na gebruik erg heet zijn. Laat het apparaat afkoelen voordat u de borstels vervangt.

1. De borstelbevestiging losschroeven en verwijderen.

2. Versleten borstels eruit nemen.

3. Nieuwe borstels plaatsen.

4. De borstelbevestiging weer plaatsen en vastschroeven.

Afbeelding L

Let bij het neerzetten van de borstelbevestiging op de toewijzing (links/rechts, gezien vanuit het typeplaatje)!

Waterfilter reinigen

Instructie

Als er onvoldoende waterdebiet is, moet het waterfilter van het apparaat gereinigd worden.

Afbeelding M

1. De connector van de wateraansluiting losmaken.

2. Trek het waterfilter eruit.

3. Het waterfilter onder stromend water tegen de stromingsrichting uitspoelen.

4. Plaats het waterfilter.

5. Schroef de connector vast.

Let erop dat de pakking in de connector juist zit.

Reiniging

LET OP

Ondeskundige reiniging

Schade aan het apparaat Reinig het apparaat niet met een slang of een hogedrukstraal. Gebruik geen agressieve reinigingsmiddelen. Klop de borstel niet op de grond schoon.

1. Verwijder vuil, plantenresten en zand/stenen uit de borstel.

2. Indien nodig borstels demonteren en onder stromend water schoonmaken.

3. Het apparaat met een vochtige doek reinigen.

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

Apparaat draait niet of schakelt tijdens de werking uit

Geen spanningsvoorziening  Spanningsvoorziening (connectoren van de ver-

lengkabel) controleren. Aardlekschakelaar is geactiveerd.  Aardlekschakelaar van het huis controleren. Als de

fout zich vaker voordoet, elektricien raadplegen. Overbelastingsschakelaar van motor is geactiveerd.  Apparaat laten afkoelen (minstens 10 minuten).

Overbelastingsschakelaar van motor herstelt zich

automatisch; daarna is het apparaat gebruiksklaar.

Druk tijdens het afkoelen niet op de apparaat-

schakelaar om te vermijden dat het apparaat

meteen start. Wacht absoluut de volledige af-

koeltijd voor u het apparaat weer inschakelt. Bij

een herhaaldelijke uitschakeling vermindert u

tijdens de reiniging de druk op de borstels en

houdt u het apparaat in een kleinere hoek. Onbevredigend reinigingsresultaat

Vuile borstels  Borstels reinigen. Versleten borstels  Borstels vervangen. Waterfilter verstopt

 Waterfilter reinigen  Waterfilter vervangen

Watersproeikoppen verstopt  Watersproeikoppen bij erkende klantenservice laten

vervangen.

Garantie

Hulp bij storingen

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Technische gegevens

Gegevens capaciteit apparaat

Bedrijfsspanning V 220-240 Fase ~ 1 Beschermingsgraad IPX4 Borsteltoerental 1/min 600-800 Borsteldoorsnede mm 100

Afmetingen en gewichten

Gewicht kg 4,9 Lengte x breedte x hoogte mm 1281 x 307 x 350

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante

Nederlands 25

veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: bodemreiniger Type: PCL 4

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

PCL 4t Gemeten: 89 Gegarandeerd: 91 De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/04/01

Índice de contenidos

Avisos generales ................................................. 26

Instrucciones generales de seguridad................. 26

Instrucciones de seguridad ................................. 26

Placa de características ...................................... 27

Uso previsto ........................................................ 27

Protección del medioambiente ............................ 27

Accesorios y recambios ...................................... 27

Volumen de suministro ........................................ 27

Descripción del equipo ........................................ 27

Símbolos del equipo............................................ 27

Montaje................................................................ 28

Puesta en funcionamiento ................................... 28

Servicio................................................................ 28

Transporte ........................................................... 29

Almacenamiento.................................................. 29

Protección antiheladas ........................................ 29

Cuidado y mantenimiento.................................... 29

Ayuda en caso de fallos ...................................... 29

Garantía .............................................................. 30

Datos técnicos ..................................................... 30

Declaración de conformidad UE ......................... 30

Avisos generales

Antes de utilizar por primera vez el equipo, lea este manual de instrucciones y

ciones para su uso posterior o para propietarios ulteriores.

sígalo. Conserve el manual de instruc-

Instrucciones generales de

seguridad

 PELIGRO ● Riesgo de asfixia. Mantenga los

embalajes fuera del alcance de los niños.

몇 ADVERTENCIA ● Las personas con capa-

cidades físicas, sensoriales o psíquicas limitadas o que carezcan de experiencia y conocimientos sobre el equipo solo pueden utilizar el equipo bajo supervisión correcta o si han recibido formación sobre el uso seguro del equipo por parte de una persona responsable de su seguridad y han comprendido los peligros existentes.

● Los niños no pueden utilizar el equipo. ● Se debe supervisar a los niños para asegurarse de que no jueguen con el aparato. na de trabajo hay otras personas o animales.

Nota ● No utilice el equipo si en la zo-

Instrucciones de seguridad

● Respete los requisitos de EN 1717 al conectar este

producto a la red de agua potable y, en caso de te-

ner alguna duda, póngase en contacto con su em-

presa especializada en instalaciones sanitarias.

● Utilice el equipo únicamente con agua dulce limpia

no tratada. No utilizar el equipo en ningún caso en

combinación con sustancias explosivas, corrosivas

o inflamables.

● La temperatura del agua no debe ser superior a

35°C.

● Nunca sumerja completamente el equipo en líqui-

dos.

● Utilice el equipo únicamente en el exterior.

● Compruebe regularmente la presencia de daños en

el equipo. Si existen daños visibles, no vuelva a po-

ner en funcionamiento el equipo.

● No utilice el equipo sobre superficies donde ya haya

agua.

● Asegúrese de que la superficie que se va a limpiar

está libre de arena, piedras y componentes suelos

antes de realizar los trabajos. Estos pueden salir

disparados durante la limpieza o dañar las superfi-

cies y el equipo.

● No tire de la manguera ni del cable de red conecta-

dos.

● Conecte el equipo solo si los cepillos están en con-

tacto con el suelo.

● Tenga en cuenta el retroceso del equipo durante su

utilización. Durante uso, el equipo conectado tiende

a desplazarse en la dirección del usuario. Sujete fir-

memente el equipo y busque una posición segura.

● No levante del suelo el equipo conectado.

● Utilice únicamente un cable de prolongación apro-

piado, marcado con el grado de protección IPX4.

● Todas las piezas que conducen corriente en la zona

de trabajo deben estar protegidas contra salpicadu-

ras de agua.

● El conector de red y el acoplamiento del conducto

de prolongación deben ser impermeables y no pue-

den tenderse en el agua.

26 Español

● Utilice el equipo únicamente con un interruptor de corriente de defecto debidamente instalado con una corriente de disparo inferior a 30 mA. Para cualquier consulta, póngase en contacto con un electricista.

● Proteja el equipo de heladas y calor extremo (la temperatura ambiente permitida es de 5 °C a 40 °C).

● No utilice el equipo cerca de equipos que se encuentren bajo tensión.

● Cada vez que utilice el equipo, asegúrese de que el cable de conexión de red con el conector de red no está dañado. Si el cable de conexión de red está dañado, el fabricante, el servicio de postventa autorizado o el personal electricista especialista deben sustituirlo inmediatamente para evitar cualquier peligro.

● No dañe el conducto de prolongación ni el cable de conexión de red pasando por encima, aplastándolo, arrastrándolo o similares. Proteja el cable de conexión de red frente al calor, el aceite y los cantos afilados.

Placa de características

En la placa de características se encuentran los datos más importantes del equipo. En el capítulo “Descripción del equipo” se indica en qué parte del equipo está colocada la placa de características.

Uso previsto

몇 ADVERTENCIA

Riesgo de lesiones por partículas que salen disparadas

Utilice el equipo únicamente en superficies que se hayan limpiado previamente y tenga en cuenta las instrucciones de seguridad.

El equipo está diseñado para eliminar la suciedad de superficies en zonas exteriores, por ejemplo, terrazas. Dependiendo de los cepillos que se empleen, el equipo también puede utilizarse en superficies de madera, baldosas planas de piedra y materiales compuestos (WPC).

Usos erróneos previsibles

No se permite ningún uso no previsto. El operario será responsable de los daños producidos por un uso no previsto. No utilice el equipo para limpiar superficies con vegetación, como, por ejemplo, bloques de césped.

Protección del medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que

suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Descripción del equipo

Ver figuras en la página de gráficos Figura A

1 Interruptor del equipo 2 Desbloqueo del interruptor del equipo 3 Asa 4 Mango 5 Cabezal de limpieza 6 Cepillos giratorios 7 Boquillas de agua 8 Carcasa del engranaje 9 Protección contra salpicaduras con borde para

apoyar

10 Cable de red 11 Banda de velcro 12 Filtro de agua 13 Sellado del filtro de agua 14 Conexión de agua (sistema de conexión) 15 Válvula de regulación del volumen de agua 16 Placa de características 17 Fijación para cepillos (cierre giratorio)

Símbolos del equipo

Peligro de choques eléctricos. Retire el conector de red si el cable de red está dañado.

Peligro de lesiones por objetos en suspensión.

Riesgo de lesiones. Mantenga alejadas al resto de personas.

Español 27

Peligro de lesiones oculares o acústicas. Use gafas de protección y protección para oídos.

Peligro de daños. No limpie el equipo mediante pulverizaciones de mangueras o agua de alta presión.

Peligro de daños. No exponga el equipo a la lluvia.

Peligro de quemaduras por superficies calientes.

Montaje

Nota

El montaje del mango se realiza una única vez. Una vez montadas, las mitades del mango no se deben volver a separar. Durante el montaje, tenga cuidado de que ni la manguera de agua ni el cable de red se queden pillados o aprisionados.

1. Ensamble el mango. Encastra de forma audible.

Figura B

2. Presione la manguera de agua de arriba a abajo

(empezando por la empuñadura) hacia el conducto para cables. Posteriormente haga lo mismo con el cable de red.

Figura C

3. Presione con fuerza la parte sobresaliente del cable

o de la manguera de agua en la carcasa del cabezal de cepillos.

Figura D

El cable de red y la manguera de agua no deben sobresalir del equipo mientras éste esté en uso.

Puesta en funcionamiento

1. Cierre la válvula de regulación del volumen de

agua.

Figura H

2. Conecte la manguera de agua al equipo. Debe es-

cucharse cómo encaja el acoplamiento.

3. Para descargarla, asegure la manguera de agua a

la empuñadura con la banda de velcro.

Figura E

4. Conecte la manguera de agua al grifo de agua y

ábralo. Preste atención a la máxima presión de servicio permitida (véase “Datos técnicos”).

5. Conecte la conexión de red a un cable de prolonga-

ción apropiado marcado con el grado de protección IPX4. Es imprescindible que respete las instrucciones de seguridad.

Servicio

Manipulación correcta de los cepillos

Nota

Utilice únicamente cepillos adecuados para la superficie que desea limpiar y para el equipo. Tenga en cuenta los siguientes avisos para el uso correcto de los cepillos.

1. Aplique los cepillos de manera uniforme sobre la superficie.

Figura F

2. Mueva los cepillos sobre la superficie con poca presión.

Nota

Para que el equipo arranque, primero debe desbloquear el interruptor del equipo. Para desbloquearlo, debe seguir los siguientes pasos por orden

1. Presione la tecla de desbloqueo.

Figura G

2. Pulse el interruptor del equipo. El equipo arranca.

3. Suelte el interruptor del equipo. El equipo se detiene.

Válvula de regulación del volumen de agua

Nota

La cantidad de agua que el equipo expulsa por la boquilla se puede ajustar mediante la válvula de regulación del volumen de agua y se puede adecuar a la tarea de limpieza.

1. Accione la palanca de la válvula hacia atrás para aumentar la cantidad de agua.

2. Accione la palanca de la válvula hacia delante para reducir la cantidad de agua o para cerrar totalmente la válvula.

Figura H

Para limpiar las superficies de madera, utilice cepillos para revestimientos de madera.

Nota

● Antes de su uso, compruebe el equipo en superficies sensibles en un lugar poco visible.

● No debe insistir en una zona concreta, sino mantener el equipo en movimiento.

Nota

● Limpie las superficies de madera en la dirección de las fibras. Limpie siempre a lo largo de las tablas o los elementos de madera y siguiendo la pendiente.

Nota

En las superficies tratadas se puede omitir este tratamiento previo. Los efectos desiguales de luz/oscuridad se deben al tipo de madera o a su tratamiento. En el caso de superficies de madera desgastadas, se busca eliminar el tono grisáceo.

1. Guíe el equipo lentamente sobre la superficie.

Figura I

Tras la limpieza, aplique un detergente o producto protector para obtener un resultado óptimo!

Para limpiar las baldosas lisas de piedra en zonas exteriores, utilice cepillos para las superficies de piedra (no incluidos en el alcance del suministro; los medios de suministro posibles se pueden consultar en el capítulo Accesorios y recambios).

Conexión del equipo

Limpieza de la superficie de madera

Limpieza de la superficie de piedra

28 Español

Nota

Antes de la limpieza retire los componentes sueltos, como por ejemplo, guijarros.

1. Guíe el equipo lentamente sobre la superficie.

Almacenaje del equipo

Figura J

Para almacenarlo, el equipo se puede colgar de un gancho de pared. De forma alternativa también se puede dejar el equipo sobre el borde para apoyar de la protección contra salpicaduras. Asegúrese de que el equipo no se apoye sobre los cepillos para evitar daños en los mismos.

1. Desconecte las conexiones.

2. Vacíe el equipo (véase "Protección antiheladas").

3. Limpie el equipo (véase "Limpieza").

Transporte

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo durante el transporte.

Almacenamiento

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo para su almacenamiento.

Protección antiheladas

CUIDADO

Riesgo de helada

Los aparatos que no estén totalmente vacíos pueden destruirse con las heladas. Vacíe el aparato y los accesorios por completo. Proteja el aparato de las heladas.

1. Almacene el equipo en un lugar libre de heladas.

Nota

Si no es posible un almacenamiento sin heladas:

2. Abra la válvula de regulación del volumen de agua en su totalidad.

3. Coloque el equipo erguido y déjelo en el modo marcha en vacío.

Figura K

Cuidado y mantenimiento

Cambiar los cepillos

 PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Desconecte el conector de red.

Nota

Cambie siempre los dos cepillos al mismo tiempo. Los cepillos deben cambiarse si la carcasa de engranajes toca la superficie durante la limpieza sin ejercer presión sobre el equipo.

CUIDADO

Peligro de quemaduras

El engranaje puede estar muy caliente tras su uso. Deje que el equipo se enfríe antes de realizar el cambio de cepillos.

1. Desatornille y retire la fijación de los cepillos.

2. Extraiga los cepillos desgastados.

Español 29

3. Coloque nuevos cepillos.

4. Coloque y atornille los anillos de tensión.

Figura L Al colocar la fijación de los cepillos tenga en cuenta la disposición (izquierda/derecha, como se muestra en la placa de características).

Limpieza del filtro de agua

Nota

Si el caudal de agua es insuficiente, hay que limpiar el filtro de agua del equipo.

Figura M

1. Desenrosque el conector de la conexión de agua.

2. Saque el filtro de agua.

3. Enjuague el filtro de agua bajo el agua corriente en

sentido contrario a la corriente.

4. Introduzca el filtro de agua.

5. Atornille el conector de enchufe. Asegúrese de que el sellado está correctamente insertado en el conector de enchufe.

Limpieza

CUIDADO

Limpieza incorrecta

Daños en el equipo No limpie el equipo con mangueras o agua de alta presión. No utilice detergentes agresivos. No golpee el suelo con el cepillo.

1. Elimine cualquier suciedad, restos de plantas, are-

na o piedras que pueda haber en los cepillos.

2. Si es necesario, desmonte los cepillos y límpielos

con agua corriente.

3. Limpie el equipo con un paño húmedo.

Ayuda en caso de fallos

A menudo, las causas de las averías son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o averías no mencionadas aquí, póngase en contacto con el servicio de postventa.

El equipo no funciona o se desconecta

Sin alimentación de tensión  Compruebe la alimentación de tensión (conexiones

de enchufe del cable de prolongación). El interruptor de corriente de defecto se ha accionado  Compruebe el interruptor de corriente de defecto de

la instalación doméstica. Si el error aparece con ma-

yor frecuencia, consúltelo con un electricista. El interruptor protector del motor se ha accionado  Deje enfriar el equipo (al menos 10 minutos). El in-

terruptor protector del motor se reinicializa automá-

ticamente y el equipo vuelve a estar listo para

operar.

Durante la fase de enfriamiento, no debe pulsar-

se el interruptor del equipo para evitar un arran-

que súbito del equipo. Antes de la nueva puesta

en marcha, es imprescindible esperar a que fina-

lice el tiempo de refrigeración. Si se produce

una nueva desconexión, reduzca la presión en

los cepillos durante la limpieza y apoye el equi-

po sobre un ángulo plano. Resultados de limpieza insuficientes

Cepillos sucios  Limpie los cepillos. Cepillos desgastados  Sustituya los cepillos. Filtro de agua obstruido

 Limpie el filtro de agua

 Sustituya el filtro de agua

Boquillas de agua obstruidas  El servicio de postventa autorizado se encargará de

la sustitución de las boquillas de agua.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

Datos técnicos

Datos de potencia del equipo

Tensión de funcionamiento de la batería

Fase ~ 1 Tipo de protección IPX4 Velocidad de rotación de ce-

pillos Diámetro de cepillos mm 100

Peso y dimensiones

Peso kg 4,9 Longitud x anchura x altura mm 1281 x 307 x 350

Reservado el derecho a realizar modificaciones.

V 220-240

1/min 600-800

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez. Producto: Limpiador de suelos Tipo: PCL 4

Directivas UE aplicables

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2000/14/CE

Normas armonizadas aplicadas

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Intensidad acústica dB(A)

PCL 4t Medida: 89 Garantizada: 91

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Responsable de documentación: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2021

Índice

Indicações gerais ................................................ 30

Avisos gerais de segurança ................................ 30

Avisos de segurança ........................................... 31

Placa de características ...................................... 31

Utilização prevista ............................................... 31

Protecção do meio ambiente .............................. 31

Acessórios e peças sobressalentes.................... 31

Volume do fornecimento ..................................... 31

Descrição do aparelho ........................................ 31

Símbolos no aparelho ......................................... 32

Montagem ........................................................... 32

Arranque ............................................................. 32

Operação ............................................................ 32

Transporte........................................................... 33

Armazenamento.................................................. 33

Protecção anticongelante.................................... 33

Conservação e manutenção ............................... 33

Ajuda em caso de avarias ................................... 34

Garantia .............................................................. 34

Dados técnicos.................................................... 34

Declaração de conformidade UE ........................ 34

Indicações gerais

Antes da primeira utilização do aparelho, leia o manual original e proceda de

nual original para referência ou utilização futura.

acordo com o mesmo. Conserve o ma-

Avisos gerais de segurança

 PERIGO ● Perigo de asfixia. Mantenha a pelí-

cula da embalagem afastada das crianças.

몇 ATENÇÃO ● Pessoas com capacidade física,

sensorial ou intelectual reduzida ou com experiência e conhecimentos insuficientes devem apenas utilizar o aparelho sob supervisão adequada, depois de instruídas por alguém responsável pela sua segurança acerca da utilização segura do aparelho e dos perigos daí resultantes. ● O aparelho não pode ser operado por crianças. ● Supervisione as crianças para garantir que não brincam com o aparelho. aparelho caso se encontrem outras pessoas ou animais na área de trabalho.

Aviso ● Não opere o

30 Português

● Ao ligar este produto à rede de água potável tenha em atenção os requisitos da norma EN 1717 e em caso de dúvidas contacte o seu especialista em instalações sanitárias.

● Opere o aparelho apenas com água doce fresca, não tratada. O aparelho nunca deve ser operado em conjunto com substâncias explosivas, corrosivas ou inflamáveis.

● A temperatura da água não deve ultrapassar os 35°C.

● Nunca mergulhe o aparelho completamente em líquidos.

● Opere o aparelho apenas no exterior.

● Verifique com regularidade a existência de danos

no aparelho. Em caso de danos visíveis, não volte a colocar o aparelho em operação.

● Não utilize o aparelho em superfícies que já tenham água.

● Antes do trabalho, certifique-se de que a superfície a ser limpa não tem areia, pedras ou componentes soltos. Durante a limpeza, estes poderão ser projetados ou danificar a superfície e o aparelho.

● Não retire na mangueira conectada e no cabo de rede.

● Ligue apenas o aparelho se as escovas assentarem no solo.

● Durante a operação, considere o recuo do aparelho. Durante a operação, o aparelho ligado faz impulso no sentido do utilizador. Mantenha o aparelho bem fixo e garanta um posicionamento seguro.

● Não levante o aparelho ligado do solo.

● Utilize apenas um cabo de extensão adequado e

assinalado com o tipo de protecção IPX4.

● Todas as peças sob tensão na área de trabalho devem estar protegidas contra salpicos de água.

● A ficha de rede e o acoplamento da linha de extensão têm de ser estanques e não podem ficar dentro de água.

● Utilize o aparelho apenas num disjuntor de corrente parasita instalado correctamente com uma corrente de disparo não superior a 30 mA. Em caso de dúvidas, consulte um técnico electricista.

● Proteja o aparelho da geada e do calor intenso (temperatura ambiente permitida entre os 5 ºC e os 40 ºC).

● Não opere o aparelho próximo de aparelhos sob tensão.

● Antes de cada utilização do aparelho, certifique-se de que o cabo de ligação à rede com ficha de rede não está danificado. Se o cabo de ligação à rede estiver danificado, este deverá ser substituído imediatamente pelo fabricante, serviço de assistência técnica autorizado ou por um técnico electricista, a fim de evitar perigos.

● Não danifique o cabo de ligação à rede e a linha de extensão passando por cima, esmagando, arrastando ou semelhante. Proteja o cabo de ligação à rede contra o calor, óleo e cantos afiados.

Placa de características

Os dados mais importantes do aparelho encontram-se na placa de características. No capítulo “Descrição do aparelho”, é apresentado o local do aparelho onde está colocada a placa de características.

Avisos de segurança

Utilização prevista

몇 ATENÇÃO

Perigo de lesões devido a partículas projetadas

Utilize o aparelho apenas em superfícies previamente limpas e observe os avisos de segurança.

O aparelho destina-se à remoção de sujidades de superfícies no exterior como, por exemplo, terraços. Conforme as escovas utilizadas, o aparelho é adequado para superfícies de madeira, ladrilhos de pedra lisos e materiais compostos (WPC).

Utilização incorrecta prevista

Não é permitida a utilização não adequada. O operador é o responsável por danos decorrentes da utilização não adequada. Não utilize o aparelho para a limpeza de superfícies com coberto vegetal como, por exemplo, grelhas para relvado.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais. Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Descrição do aparelho

Figuras, ver página de gráficos Figura A

1 Interruptor do aparelho 2 Desbloqueio do interruptor do aparelho 3 Punho 4 Cabo 5 Cabeça de limpeza 6 Escovas rotativas 7 Bicos de água 8 Caixa de velocidades

9 Protecção contra salpicos com aresta de paragem

Português 31

10 Cabo de rede 11 Tira de velcro 12 Filtro de água 13 Junta do filtro de água 14 Ligação de água (sistema de encaixe) 15 Válvula de regulação do volume de água 16 Placa de características 17 Fixação das escovas (bloqueio rotativo)

Símbolos no aparelho

Perigo de choque eléctrico. Retirar a ficha de rede em caso de cabo de rede danificado!

Perigo de lesões por objectos que se deslocam no ar!

Perigo de lesões. Manter outras pessoas afastadas!

Perigo de lesões oculares e auditivas. Utilizar óculos de protecção e protecção auditiva!

Perigo de dano. Não limpar o aparelho com o jacto de mangueira ou de água de alta pressão.

Perigo de dano. Não expor a chuva!

Perigo de combustão devido a superfícies quentes!

Montagem

Aviso

A montagem do cabo realiza-se uma vez. Após a montagem, as metades do cabo já não podem ser separadas. Durante a montagem, garanta que a mangueira de água e o cabo de rede não são apertados ou esmagados.

1. Encaixar o cabo. Encaixa de modo audível.

Figura B

2. Pressionar a mangueira de água e, depois, o cabo

de rede, de cima para baixo (começando pela pega), no sentido do canal de cabos.

Figura C

3. Pressionar o cabo saliente e a mangueira de água

com força, no sentido da caixa da cabeça de escovas.

Figura D

Durante a operação, o cabo de rede e a mangueira de água não podem sobressair do aparelho!

Arranque

1. Fechar a válvula de regulação do volume de água.

Figura H

2. Ligar a mangueira de água ao aparelho. O acopla-

mento tem de encaixar de forma audível.

3. Com a tira de velcro, fixar a mangueira de água à

pega para aliviar a pressão.

Figura E

4. Ligar a mangueira de água à torneira de água e

abrir a torneira de água. Observe a pressão máxima de trabalho (ver “Dados técnicos”).

5. Ligar o cabo de ligação à rede a um cabo de exten-

são adequado e assinalado com o tipo de protecção IPX4. Observe impreterivelmente os avisos de segurança.

Operação

Manuseamento correcto as escovas

Aviso

Utilize apenas escovas adequadas para o aparelho e a superfície a limpar. Para a utilização correcta das escovas, observe os seguintes avisos.

1. Colocar uniformemente as escovas na superfície.

Figura F

2. Conduzir as escovas sobre a superfície, com pouca

pressão.

Aviso

Para a ligação, deve desbloquear o interruptor do aparelho, para que o mesmo arranque. Nesse contexto, a sequência deve ser cumprida

1. Premir a tecla de desbloqueio.

Figura G

2. Pressionar o interruptor do aparelho.

O aparelho funciona.

3. Soltar o interruptor do aparelho.

O aparelho pára.

Válvula de regulação do volume de água

Aviso

A quantidade de água extraída pelos bicos do aparelho pode ser ajustada através da válvula de regulação do volume de água e adaptada à tarefa de limpeza.

1. Puxar a alavanca da válvula para trás para aumen-

tar a quantidade de água.

2. Pressionar a alavanca da válvula para a frente, para

reduzir a quantidade de água, ou fechar completamente a válvula.

Figura H

Ligar o aparelho

32 Português

Limpar a superfície de madeira

Para a limpeza de superfícies de madeira, utilizar as escovas para revestimento de madeira.

Aviso

● Antes da utilização em superfícies sensíveis, teste

o aparelho numa zona mais escondida.

● Não permaneça sempre no mesmo sítio, mantenha

o aparelho em movimento.

Aviso

● Limpe sempre as superfícies de madeira no sentido

da fibra. Limpar sempre ao longo do hall ou dos elementos de madeira e com inclinação.

Aviso

Em caso de superfícies tratadas, o pré-tratamento pode ser removido. Os efeitos claro/escuro não uniformes devem-se ao tipo de madeira ou ao tratamento da madeira. Em caso de superfícies de madeira desgastadas, a remoção de sujidade é um resultado desejado.

1. Conduzir o aparelho lentamente sobre a superfície.

Figura I Para um resultado ideal, aplique um produto de conservação ou um produto de proteção adequado após a limpeza!

Limpar a superfície de pedra

Para a limpeza de ladrilhos de pedra lisos no exterior, utilizar a escova para revestimento de pedra (não incluída no volume do fornecimento. Para obter informações sobre os fornecedores, consultar o capítulo Acessórios e peças sobressalentes).

Aviso

Antes da limpeza, remova os componentes soltos como, por exemplo, os seixos soltos.

1. Conduzir o aparelho lentamente sobre a superfície.

Armazenar o aparelho

Figura J

Para o armazenamento, o aparelho pode ser preso a um gancho de parede. Alternativamente, também pode colocar o aparelho na aresta de paragem da protecção contra salpicos. Garanta que o aparelho não assenta das escovas, para evitar danos nas cerdas.

1. Separar as ligações.

2. Esvaziar o aparelho (consultar “Protecção anticon-

gelante”).

3. Limpar o aparelho (consultar "Limpeza").

Transporte

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho ao transportá-lo.

Armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho para o respectivo armazenamento.

Protecção anticongelante

ADVERTÊNCIA

Perigo de geada

Aparelhos que não estejam completamente vazios podem ficar avariados devido à geada. Esvazie o aparelho e os acessórios por completo. Proteger o aparelho da geada.

1. Guardar o aparelho num local livre de geadas.

Aviso

Se não for possível um armazenamento sem perigo de congelamento:

2. Abrir completamente a válvula de regulação do volume de água.

3. Colocar o aparelho na vertical e deixá-lo ao ralenti.

Figura K

Conservação e manutenção

Substituir as escovas

 PERIGO

Perigo de choque eléctrico

Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho. Retire a ficha de rede.

Aviso

Substitua sempre as duas escovas ao mesmo tempo. As escovas devem ser substituídas quando, durante a limpeza, a caixa de velocidades toca na superfície, sem que seja exercida pressão sobre o aparelho.

ADVERTÊNCIA

Perigo de queimadura

Após a utilização, a engrenagem pode estar muito quente. Deixe arrefecer o aparelho antes da substituição de escovas.

1. Desenroscar e retirar a fixação das escovas.

2. Remover as escovas gastas.

3. Colocar as escovas novas.

4. Colocar e enroscar bem a fixação das escovas.

Figura L

Tenha em atenção a correspondência ao montar a fixação das escovas (esquerda/direita, visto a partir da placa de características)!

Limpar o filtro de água

Aviso

Se o débito da água for insuficiente, o filtro de água do aparelho deve ser limpo.

Figura M

1. Desenroscar a união de encaixe na ligação de água.

2. Extrair o filtro de água.

3. Lavar o filtro de água em água corrente, contra o sentido do fluxo.

4. Colocar o filtro de água.

5. Enroscar a união de encaixe.

Garanta que a junta na união de encaixe está colocada correctamente.

Limpeza

ADVERTÊNCIA

Limpeza inadequada

Danos no aparelho Não limpe o aparelho com o jacto de mangueira ou de água de alta pressão. Não utilize produtos de limpeza agressivos. Não bata com a escova no chão.

1. Retirar as sujidades, os restos de plantas e a areia ou as pedras da escova.

2. Se necessário, desmontar as escovas e limpar em água corrente.

3. Limpar o aparelho com um pano húmido.

Português 33

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

O aparelho não funciona ou desliga durante a operação

Sem alimentação de tensão  Verificar a alimentação de tensão (ligações de en-

caixe do cabo de extensão). O disjuntor de corrente parasita foi accionado  Verificar o disjuntor de corrente parasita da instala-

ção doméstica. Se o erro ocorrer com frequência,

contactar um técnico electricista. O interruptor de sobrecarga do motor foi accionado  Deixar arrefecer o aparelho (pelo menos, 10 minu-

tos). O interruptor de sobrecarga do motor restabe-

lece-se automaticamente e o aparelho volta a estar

operacional.

Durante a fase de arrefecimento, o interruptor

do aparelho não pode ser premido, para evitar

um arranque abrupto do aparelho. Antes da re-

colocação em funcionamento, aguarde imprete-

rivelmente pelo chamado período de

arrefecimento. Em caso de desligamento repeti-

do, reduza a pressão nas escovas durante a lim-

peza e mantenha o aparelho num ângulo mais

plano. Resultado de limpeza insuficiente

Escovas sujas  Limpar as escovas. Escovas gastas  Substituir as escovas. Filtro de água obstruído

 Limpar o filtro de água  Substituir o filtro de água

Bicos de água obstruídos  Solicitar a substituição dos bicos de água junto do

serviço de assistência técnica autorizado.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Dados técnicos

Características do aparelho

Tensão eléctrica de serviço V 220-240 Fase ~ 1 Tipo de protecção IPX4 Velocidade de rotação das

escovas Diâmetro das escovas mm 100

Medidas e pesos

Peso kg 4,9 Comprimento x Largura x

Altura Reservados os direitos a alterações técnicas.

1/min 600-800

mm 1281 x 307 x 350

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito. Produto: Detergente para pavimentos Tipo: PCL 4

Directivas da União Europeia pertinentes

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE 2000/14/CE

Normas harmonizadas aplicadas

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Procedimento de avaliação da conformidade aplicado

2000/14/CE: Anexo V

Nível de potência sonora dB(A)

PCL 4t Medido: 89 Garantido: 91 Os signatários actuam em nome e em procuração do Conselho de Administração.

Mandatário da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2021

34 Português

Indhold

Generelle henvisninger ....................................... 35

Generelle sikkerhedsforskrifter............................ 35

Sikkerhedsforskrifter............................................ 35

Typeskilt .............................................................. 35

Bestemmelsesmæssig anvendelse..................... 35

Miljøbeskyttelse ................................................... 35

Tilbehør og reservedele....................................... 36

Leveringsomfang ................................................. 36

Beskrivelse af apparatet ...................................... 36

Symboler på apparatet ........................................ 36

Montering ............................................................ 36

Ibrugtagning ........................................................ 36

Drift...................................................................... 37

Transport ............................................................. 37

Opbevaring.......................................................... 37

Frostbeskyttelse .................................................. 37

Pleje og vedligeholdelse...................................... 37

Hjælp ved fejl....................................................... 38

Garanti................................................................. 38

Tekniske data ...................................................... 38

EU-overensstemmelseserklæring ....................... 38

Generelle henvisninger

Læs denne originale driftsvejledning inden du benytter apparatet første gang

Opbevar den originale driftsvejledning til senere brug eller til efterfølgende ejere.

og betjen apparatet i henhold til denne.

Generelle sikkerhedsforskrifter

 FARE ● Kvælningsfare. Emballagefolie skal hol-

des uden for børns rækkevidde.

몇 ADVARSEL ● Maskinen må kun anvendes af

personer, hvis fysiske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab, hvis de er under korrekt opsyn, eller hvis de er blevet oplært af en person, som er ansvarlig for deres sikkerhed i forbindelse med anvendelse af maskinen, og hvis de har forstået de deraf resulterende farer. ● Børn må ikke anvende apparatet.

● Børn skal være under opsyn for at sikre, at de ikke leger med maskinen. dre personer eller dyr opholder sig i arbejdsområdet.

Obs ● Brug ikke apparatet, når an-

Sikkerhedsforskrifter

● Vær venligst opmærksom på kravene i EN 1717 i

forbindelse med tilslutning af dette produkt til drikke-

vandsnettet, og henvend dig til din sanitetsekspert i

tilfælde af spørgsmål.

● Anvend kun apparatet med ubehandlet, klart fersk-

vand. Apparatet må under ingen omstændigheder

anvendes i forbindelse med eksplosive, ætsende el-

ler antændelige stoffer.

● Vandtemperaturen må ikke være over 35°C.

● Dyp aldrig apparatet helt ned i væsker.

● Anvend kun apparatet udendørs.

● Kontrollér regelmæssigt apparatet for beskadigel-

ser. Tag ikke apparatet i brug, hvis det udviser syn-

lige beskadigelser.

● Anvend ikke apparatet på flader, hvor der allerede

står vand.

● Kontrollér før arbejdet, at den flade, der skal rengøres, er fri for sand, sten eller løse dele. Dette kan blive slynget væk under rengøring eller beskadige overfladen og apparatet.

● Træk ikke i den tilsluttede slange eller netkablet.

● Tænd kun apparatet, når børsterne er i kontakt med

underlaget.

● Vær opmærksom på apparatets tilbagestød under brugen. Det tilkoblede apparat skubber hen mod brugeren under brugen. Hold derfor godt fast i apparatet, og sørg for, at du står sikkert.

● Løft ikke apparatet fra underlaget.

● Anvend kun et egnet forlængerkabel, der er mærket

iht. kapslingsklasse IPX4.

● Alle strømførende dele i arbejdsområdet skal være stænkvandsbeskyttede.

● Netstik og kobling for forlængerledningen skal være vandtætte og må ikke ligge i vandet.

● Anvend kun apparatet ved et korrekt installeret HFIrelæ med en brydestrøm på ikke mere end 30 mA. Kontakt en autoriseret elektriker ved eventuelle spørgsmål.

● Beskyt apparatet mod frost og høj varme (tilladt omgivelsestemperatur 5°C til 40°C).

● Brug ikke apparatet i nærheden af apparater, der står under spænding.

● Sørg før hver anvendelse for, at nettilslutningsledningen med netstikket ikke er beskadiget. Hvis nettilslutningsledningen er beskadiget, skal den omgående udskiftes af producenten, den autoriserede kundeservice eller en elinstallatør for at undgå enhver form for fare.

● Ødelæg eller beskadig ikke nettilslutnings- eller forlængerledningen ved at køre over den, klemme den, rykke i den eller lignende. Beskyt nettilslutningsledningen mod varme, olie og skarpe kanter.

Typeskilt

Du kan finde de vigtigste apparatdata på typeskiltet. I kapitlet "Beskrivelse af apparatet" vises, hvor typeskiltet sidder på apparatet.

Bestemmelsesmæssig anvendelse

몇 ADVARSEL

Fare for kvæstelser pga. partikler, der slynges op i luften

Anvend kun apparatet på flader, der er renset først, og overhold sikkerhedsforskrifterne.

Apparatet er beregnet til at fjerne snavs på overflader udenfor, som f.eks. terrasser. Afhængigt af de anvendte børster, egner apparatet sig til træoverflader, glatte stenfliser og kompositmateriale (WPC).

Forudseelig fejlagtig anvendelse

Enhver form for ukorrekt anvendelse er ikke tilladt. Brugeren hæfter for skader, der opstår som følge af ukorrekt anvendelse. Anvend ikke apparatet til rengøring af flader med bevoksning som f.eks. gittersten.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

Dansk 35

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.com/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Beskrivelse af apparatet

Figurer, se grafikside Figur A

1 Apparatkontakt 2 Oplåsning apparatkontakt 3 Håndgreb 4 Skaft 5 Rengøringshoved 6 Roterende børster 7 Vanddyser 8 Gearhus

9 Sprøjtebeskyttelse med kant 10 Netkabel

11 Velcrolukning 12 Vandfilter 13 Pakning vandfilter 14 Vandtilslutning (stiksystem) 15 Vandmængdereguleringsventil 16 Typeskilt 17 Børstefastgørelse (drejelukning)

Symboler på apparatet

Fare for elektrisk stød. Træk netstikket ud ved beskadiget netkabel!

Fare for kvæstelser på grund af omkringflyvende genstande!

Fare for kvæstelser. Hold andre personer borte!

Fare for øjen- og høreskader. Bær beskyttelsesbriller og høreværn!

Risiko for beskadigelse. Apparatet må ikke rengøres med slange- eller højtryksvandstråle!

Risiko for beskadigelse. Må ikke udsættes for regn!

Fare for forbrændinger på grund af varme overflader!

Montering

Obs

Monteringen af skaftet foretages kun en gang. Efter monteringen må skafthalvdelene ikke skilles ad igen. Vær ved monteringen opmærksom på, at vandslangen og netkablet ikke kommer i klemme eller mases.

1. Sæt skaftet sammen. Går tydeligt i indgreb.

Figur B

2. Tryk vandslangen og derefter netkablet ned i kabelkanalen oppe fra og ned (startende fra grebet).

Figur C

3. Tryk overskydende kabel og vandslange kraftigt ned i børstehovedhuset.

Figur D

Netkabel og vandslange må ikke rage ud af apparatet under brugen!

Ibrugtagning

1. Luk for vandmængdereguleringsventilen.

Figur H

2. Tilslut vandslangen ved apparatet. Koblingen skal gå tydeligt i indgreb.

3. Vandslangen sikres med velcrobånd ved grebet til aflastning.

Figur E

4. Forbind vandslangen med vandhanen, og åbn vandhanen. Overhold det maksimale driftstryk (se "Tekniske data").

5. Tilslut nettilslutningskablet ved en egnet forlængerledning, der er mærket iht. kapslingsklasse IPX4. Overhold altid sikkerhedsforskrifterne.

36 Dansk

Drift

Rigtig håndtering af børsterne

Obs

Anvend kun børster, der er egnet til maskinen og den overflade, der skal rengøres. Vær opmærksom på følgende henvisninger for korrekt anvendelse af børsterne.

1. Placer børsterne ensartet på overfladen.

Figur F

2. Før børsterne hen over overfladen med let tryk.

Obs

Ved tilkobling skal apparatkontakten låses op, så apparatet starter. Rækkefølgen skal overholdes

1. Tryk på oplåsningsknappen.

Figur G

2. Tryk på apparatkontakten. Apparatet starter.

3. Slip apparatkontakten. Apparatet stopper.

Obs

Den mængde vand, der kommer ud via dyserne på apparatet, kan indstilles via vandmængdereguleringsventilen og tilpasses til rengøringsopgaven.

1. Træk ventilarmen bagud for at øge vandmængden.

2. Tryk ventilarmen fremad for at reducere vandmængden eller lukke ventilen helt.

Figur H

Anvend børsterne til træbelægning ved rengøring af træoverflader.

Obs

● Test maskinen på et diskret sted, før den anvendes på sarte overflader.

● Undgå at rense på samme sted i længere tid, men hold maskinen i bevægelse.

Obs

● Rengør altid træoverfladen i fiberretning. Rengør altid langs plankerne eller træelementerne og med hældningen.

Obs

I forbindelse med behandlede overflader kan overfladebehandlingen eventuelt blive fjernet. Uregelmæssige lys/mørk-effekter skyldes træsorten eller behandlingen af træet. I forbindelse med forvitrede træoverflader er fjernelse af den grålige overflade et ønsket resultat.

1. Før maskinen langsomt hen over overfladen.

Figur I

Påfør et egnet pleje- eller beskyttelsesmiddel efter rengøringen, så der opnås et optimalt resultat!

Anvend børste til stenbelægning (ikke omfattet af leverancen - leverandører, se kapitlet Tilbehør og reservedele) til rengøring af glatte stenfliser.

Obs

Fjern løse bestanddele, som f.eks. småsten, inden rengøringen.

1. Før apparatet langsomt hen over overfladen.

Figur J

Apparatet kan hænges op på en krog på væggen til opbevaring. Du kan også stille apparatet på sprøjtebeskyt-

Tilkobling af apparatet

Vandmængdereguleringsventil

Rengøring af træoverflade

Rengøring af stenoverflade

Opbevaring af apparatet

telsens kant. Vær opmærksom på, at apparatet ikke står på børsterne for at undgå en beskadigelse af børsterne.

1. Frakobl tilslutningerne.

2. Tøm apparatet (se "Frostbeskyttelse").

3. Rengør apparatet (se "Rengøring").

Transport

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten.

Opbevaring

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved opbevaring.

Frostbeskyttelse

BEMÆRK

Frostfare

Apparater, der ikke er tømt helt, kan ødelægges på grund af frost. Tøm apparat og tilbehør helt. Beskyt apparatet mod frost.

1. Opbevar apparatet på et frostfrit sted.

Obs

Hvis en frostfri opbevaring ikke er mulig:

2. Åbn vandmængdereguleringsventilen helt.

3. Stil apparatet i oprejst position, og lad det køre tomt.

Figur K

Pleje og vedligeholdelse

Udskiftning af børster

 FARE

Fare for elektrisk stød

Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud.

Obs

Udskift altid begge børster samtidigt. Børsterne skal udskiftes, hvis gearhuset rører overfladen ved rengøring, uden at der udøves tryk på apparatet.

BEMÆRK

Fare for forbrændinger

Gearet kan være meget varmt efter brug. Lad apparatet afkøle inden børsteskift.

1. Skru børstefastgørelsen af, og fjern den.

2. Træk slidte børster ud.

3. Isæt nye børster.

4. Sæt børstefastgørelsen på, og skru den fast.

Figur L Vær opmærksom på placeringen (venstre/højre, set fra typeskiltet), når børstefastgørelsen sættes på!

Obs

Hvis vandgennemstrømningen er utilstrækkelig, skal vandfiltret i maskinen renses.

Figur M

1. Skru stikforbindelsen på vandtilslutningen af.

2. Træk vandfilteret ud.

3. Skyl vandfiltret under rindende vand mod flowretnin-

4. Sæt vandfilteret i.

5. Skru stikforbindelsen på.

Dansk 37

Rengøring af vandfilteret

gen.

Sørg for, at pakningen i stikforbindelsen er isat korrekt.

Rengøring

BEMÆRK

Ukyndig rengøring

Skader på apparatet Apparatet må ikke rengøres med slange- eller højtryksvandstråle. Brug ikke aggressive rengøringsmidler. Bank ikke børsten mod jorden.

1. Fjern snavs, planterester og sand/sten fra børsten.

2. Afmontér børsterne ved behov, og rengør dem under rindende vand.

3. Rengør apparatet med en fugtig klud.

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

Apparatet kører ikke eller slukker under brugen

Ingen spændingsforsyning  Kontrollér spændingsforsyningen (forlængerkablets

stikforbindelser).

HFI-relæ har aktiveret  Kontrollér husinstallationens HFI-relæ. Hvis fejlen

optræder hyppigere, kontaktes en autoriseret elektriker.

Motorrelæ har aktiveret  Lad apparatet afkøle (mindst 10 minutter). Motorre-

læet nulstiller automatisk, og apparatet er atter klar til drift.

Under afkølingsfasen må der ikke trykkes på apparatkontakten for at undgå en pludselig start af apparatet. Afvent altid den nævnte afkølingstid inden genstart. Reducér trykket på børsterne under rengøringen og hold apparatet i en fladere vinkel, hvis det afbrydes igen.

Utilstrækkeligt rengøringsresultat

Snavsede børster  Rengør børsterne. Slidte børster  Udskift børsterne. Tilstoppet vandfilter

 Rengør vandfilteret  Udskift vandfilteret

Tilstoppede vanddyser  Lad den autoriserede kundeservice udskifte vand-

dyserne.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

Tekniske data

Effektdata maskine

Driftsspænding V 220-240 Fase ~ 1 Kapslingsklasse IPX4 Børsteomdrejningstal 1/min 600-800 Børstediameter mm 100

Mål og vægt

Vægt kg 4,9 Længde x bredde x højde mm 1281 x 307 x 350

Der tages forbehold for tekniske ændringer.

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Gulvrenser Type: PCL 4

Relevante EU-direktiver

2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU 2000/14/EF

Anvendte harmoniserede standarder

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

PCL 4t Målt: 89 Garanteret: 91 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/04/01

38 Dansk

Indhold

Generelle merknader........................................... 39

Generelle sikkerhetsinstrukser............................ 39

Sikkerhetshenvisninger ....................................... 39

Typeskilt .............................................................. 39

Forskriftsmessig bruk .......................................... 39

Miljøvern.............................................................. 39

Tilbehør og reservedeler ..................................... 40

Leveringsomfang ................................................. 40

Beskrivelse av apparatet ..................................... 40

Symboler på apparatet ........................................ 40

Montering ............................................................ 40

Igangsetting......................................................... 40

Drift...................................................................... 41

Transport ............................................................. 41

Lagring ................................................................ 41

Frostbeskyttelse .................................................. 41

Stell og vedlikehold ............................................. 41

Bistand ved feil .................................................... 42

Garanti................................................................. 42

Tekniske data ...................................................... 42

EU-samsvarserklæring ........................................ 42

Generelle merknader

Før du tar i bruk apparatet første gang, må du lese og følge den originale

nale driftsveiledningen til senere bruk eller for annen eier.

driftsveiledningen. Oppbevar den origi-

Generelle sikkerhetsinstrukser

 FARE ● Fare for kvelning. Hold innpakningsfoli-

en vekke fra barn.

몇 ADVARSEL ● Personer med reduserte fysis-

ke, sensoriske eller mentale evner, eller med mangel på erfaring og kunnskap, kan bare bruke apparatet under korrekt tilsyn av eller med instruksjon fra en sikkerhetsansvarlig person og dermed forstår farene ved apparatet. ● Barn må ikke betjene apparatet. ● Barn skal holdes under tilsyn for å sikre at de ikke leker med ap-

Merknad ● Ikke bruk apparatet dersom an-

paratet. dre personer eller dyr oppholder seg i arbeidsområdet.

Sikkerhetshenvisninger

● Når dette produktet skal kobles til drikkevannsnettet bør du være oppmerksom på kravene i NS-EN

1717. Henvend deg til en VVS-entreprenør hvis det er noe du lurer på.

● Bruk apparatet kun med ubehandlet, rent ferskvann. Apparatet må aldri brukes i forbindelse med eksplosive, korroderende eller antennelige stoffer.

● Vanntemperaturen må ikke ligge over 35 °C.

● Dypp aldri apparatet helt ned i væsker.

● Bruk apparatet kun i områder utendørs.

● Kontroller apparatet regelmessig for skader. Ved

synlige skader må ikke apparatet tas i bruk lenger.

● Ikke bruk apparatet på overflater som allerede står under vann.

● Før du påbegynner arbeidet må du sjekke at det ikke ligger sand, steiner eller løse gjenstander på overflaten som skal rengjøres. Disse kan slynges ut eller skade overflaten og apparatet under rengjøringen.

● Ikke dra i tilkoblet slange og nettkabel.

● Apparatet må kun slås på når børstene ligger an mot

gulvet.

● Ta hensyn til apparatets tilbakeslag ved drift. Når apparatet er slått på, skyves det tilbake mot brukeren under drift. Hold apparatet godt fast og sørg for at du står støtt.

● Ikke løft apparatet opp fra gulvet når det er slått på.

● Bruk kun en egnet skjøteledning merket med kaps-

lingsgrad IPX4.

● Alle strømførende deler i arbeidsområdet må være beskyttet mot vannsprut.

● Skjøteledningens nettplugg og kobling må være vanntette, og må ikke ligge i vann.

● Apparatet skal kun brukes med en riktig montert jordfeilbryter, hvis strømstyrke for utløsning ikke er høyere enn 30 mA. Ta kontakt med elektriker dersom du har noen spørsmål.

● Beskytt apparatet mot frost og sterk varme (tillatt omgivelsestemperatur fra 5 °C til 40 °C).

● Ikke bruk apparatet i nærheten av apparater som står under spenning.

● Kontroller at tilkoblingsledningen til strømnettet og nettpluggen er uten skade hver gang før du bruker apparatet. Hvis tilkoblingsledningen har skade, må den umiddelbart skiftes ut av produsenten, autorisert kundeservice eller av elektrofagfolk for å unngå fare.

● Strømledningen eller skjøteledningen må ikke skades ved at den kjøres over, klemmes, strekkes eller lignende. Beskytt strømledningen mot sterk varme, olje og skarpe kanter.

Typeskilt

På typeskiltet finner du den viktigste informasjonen for apparatet. I kapitlet “Beskrivelse av apparatet” forklares det hvor på apparatet typeskiltet skal festes.

Forskriftsmessig bruk

몇 ADVARSEL

Fare for personskader forårsaket av partikler som slynges ut

Bruk apparatet kun på rengjorte overflater, og følg sikkerhetsanvisningene.

Apparatet brukes til fjerning av smuss fra utendørs overflater, som for eksempel terrasser. Avhengig av hva slags koster som anvendes, er apparatet egnet til treeller steinoverflater samt komposittmaterialer (WPC).

Forutsigbar feil bruk

All bruk som ikke er faller inn under tiltenkt bruk er forbudt. Brukeren er ansvarlig for skader som oppstår på grunn av ikke tiltenkt bruk. Ikke bruk apparatet til rengjøring av overflater med vegetasjon, som for eksempel gressarmering.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjø-

re en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater

Norsk 39

merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Beskrivelse av apparatet

Figurer, se grafikkside Figur A

1 Apparatbryter 2 Frigjøringsknapp apparatbryter 3 Håndtak 4 Skaft 5 Rengjøringshode 6 Roterende børster 7 Vanndyser 8 Girkasse

9 Sprutbeskyttelse med hensettingskant 10 Nettkabel

11 Borrelås 12 Vannfilter 13 Tetning vannfilter 14 Vanntilkobling (innstikksystem) 15 Reguleringsventil for vannmengde 16 Typeskilt 17 Børstefeste (skrulås)

Symboler på apparatet

Fare for elektrisk støt. Trekk ut nettpluggen dersom nettkabelen er skadet!

Fare for personskader på grunn av gjenstander som slynges ut!

Fare for personskader. Hold unna andre personer!

Fare for syns- og hørselsskader. Bruk vernebrille og hørselsvern!

Fare for skader. Ikke rengjør apparatet med slange- eller høytrykksvannstråle!

Fare for skader. Må ikke utsettes for regn!

Forbrenningsfare på grunn av varme overflater!

Montering

Merknad

Skaftet kan bare monteres én gang. Etter monteringen kan ikke halvdelene tas fra hverandre igjen. Under monteringen må du sørge for at vannslangen og nettkabelen ikke kommer i klem eller skvises.

1. Sett sammen skaftet. Smekker hørbart på plass.

Figur B

2. Trykk vannslangen og deretter nettkabelen ovenfra og ned (begynn fra håndtaket) inn i kabelkanalen.

Figur C

3. Trykk tiloversblivende kabel og vannslange hardt inn i børstehodehuset.

Figur D

Nettkabelen og vannslangen må ikke stikke ut av apparatet under drift!

Igangsetting

1. Steng reguleringsventilen for vannmengde.

Figur H

2. Koble vannslangen til apparatet. Koblingen må smekke hørbart i lås.

3. Fest vannslangen med borrelås til håndtaket for å avlaste den.

Figur E

4. Koble vannslangen til vannkranen, og åpne vannkranen. Ta hensyn til maksimalt driftstrykk (se “Tekniske data”).

5. Nettkabelen skal kun kobles til en egnet skjøteledning merket med kapslingsgrad IPX4. Følg alltid sikkerhetshenvisningene.

40 Norsk

Drift

Riktig håndtering av børstene

Merknad

Bruk kun børster som er egnet for apparatet og overflatene som skal rengjøres. Overhold følgende anvisninger for riktig bruk av børstene.

1. Sett børstene jevnt på overflaten.

Figur F

2. Før børstene over overflaten med et lett trykk.

Merknad

Du må frigjøre apparatbryteren for å kunne slå på apparatet. Overhold rekkefølgen.

1. Trykk på frigjøringsknappen.

Figur G

2. Trykk på apparatbryteren. Apparatet starter.

3. Slipp apparatbryteren. Apparatet stopper.

Reguleringsventil for vannmengde

Merknad

Mengden vann som strømmer ut av dysene på apparatet kan stilles inn med reguleringsventilen for vannmengde, og dermed tilpasses rengjøringsoppgaven.

1. Skyv ventilspaken bakover for å øke vannmengden.

2. Skyv ventilspaken forover for å redusere vannmengden eller lukke ventilen helt.

Figur H

Bruk børstene for trebelegg til rengjøring av treoverflater.

Merknad

● Før bruk på ømfintlige overflater bør apparatet testes på et ikke synlig sted.

● Ikke bli værende på ett sted, men hold apparatet i bevegelse.

Merknad

● Treoverflater må alltid rengjøres i fiberretningen. Rengjør alltid langs gulvplankene eller treelementene, og med hellingen.

Merknad

Ved overflater som er behandlet kan kanskje forbehandlingen fjernes. Uregelmessig lys/mørk effekt skyldes treslaget eller behandling av treverket. Ved forvitrede treoverflater er fjerning av gråslør et ønsket resultat.

1. Før apparatet sakte over overflaten.

Figur I

For et best mulig resultat bør det brukes et egnet pleie- eller beskyttelsesmiddel etter rengjøring!

Bruk kost for steinbelegg til rengjøring av glatte steinfliser utendørs (ikke inkludert i leveringsomfanget – se kapitlet Tilbehør og reservedeler for informasjon om salgssteder).

Merknad

Fjern løse gjenstander, som for eksempel løse kiselsteiner.

1. Før apparatet sakte over overflaten.

Slå på apparatet

Rengjøre treoverflater

Rengjøre overflater av stein

Figur J

Apparatet kan henges til oppbevaring på en veggkrok. Alternativt kan det hensettes slik at det står på kanten av sprutbeskyttelsen. Pass på at apparatet ikke står på børstene, ellers kan børstene skades.

1. Koble fra tilkoblingene.

2. Tøm apparatet (se “Frostbeskyttelse”).

3. Rengjør apparatet (se “Rengjøring”).

Transport

Oppbevare apparatet

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

Lagring

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

Frostbeskyttelse

OBS

Frostfare

Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm apparatet og tilbehøret helt. Beskytt apparatet mot frost.

1. Oppbevar apparatet på et frostfritt sted.

Merknad

Dersom frostfri lagring ikke er mulig:

2. Åpne reguleringsventilen for vannmengde helt.

3. Still apparatet slik at det står oppreist, og la det tømmes.

Figur K

Stell og vedlikehold

Skifte ut børster

 FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Trekk ut strømstøpselet.

Merknad

Skift alltid begge børstene samtidig. Børstene må skiftes når girkassen under rengjøringen berører overflaten, selv når det ikke utøves trykk på apparatet.

OBS

Forbrenningsfare

Giret kan være svært varmt etter bruk. La apparatet avkjøles før du skifter børster.

1. Skru av og fjern børstefestet.

2. Dra av de slitte børstene.

3. Sett inn nye børster.

4. Sett på og skru fast børstefestet.

Figur L

Vær obs. på plassering når du fester børsten (venstre / høyre, sett fra typeskiltet)!

Norsk 41

Merknad

Dersom vanngjennomstrømningen er utilstrekkelig, må vannfilteret i apparatet rengjøres.

Figur M

1. Skru av pluggkontakten på vanntilkoblingen.

2. Trekk ut vannfilteret.

3. Skyll av vannfilteret under rennende vann, mot gjennomstrømningsretningen.

4. Sett inn vannfilteret.

5. Skru på pluggkontakten.

Pass på at tetningen i pluggkontakten sitter riktig.

Rengjøring

OBS

Rengjøre vannfilteret

Uriktig rengjøring

Skade på apparatet Ikke rengjør apparatet med slange- eller høytrykksvannstråle. Ikke bruk sterke rengjøringsmidler. Ikke bank ut børsten på bakken.

1. Fjern smuss, planterester og sand/stein fra børsten.

2. Demonter børstene og rengjør dem under rennende vann om nødvendig.

3. Rengjør apparatet med en fuktig klut.

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Apparatet går ikke eller slår seg av under drift

Ingen strømforsyning  Kontroller strømforsyningen (skjøteledningens

pluggforbindelser).

Jordfeilbryteren har løst seg ut  Kontroller jordfeilbryteren til husinstallasjonen. Der-

som feilen opptrer hyppig, ta kontakt med elektriker.

Motorvernet har løst seg ut  La apparatet avkjøles (minst 10 minutter). Motorver-

net stilles automatisk tilbake, og apparatet er igjen klart til bruk.

For å unngå at apparatet starter utilsiktet må du ikke trykke på apparatbryteren under avkjølingsfasen. Du må alltid vente til den angitte avkjølingstiden er omme før ny igangsetting. Dersom du må slå av flere ganger, må du redusere trykket på kosten under rengjøring og holde apparatet i en flatere vinkel.

Utilfredsstillende rengjøringsresultat

Skitne børster  Rengjør børstene. Slitte børster  Skift ut børstene. Vannfilter tilstoppet

 Rengjør vannfilteret.  Skift ut vannfilteret.

Vanndyser tilstoppet  Vanndysene må skiftes ut av autorisert kundeser-

vice.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner,

vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Tekniske data

Effektspesifikasjoner apparat

Driftsspenning V 220-240 Fase ~ 1 Beskyttelsesgrad IPX4 Børsteturtall 1/min 600-800 Børstediameter mm 100

Mål og vekt

Vekt kg 4,9 Lengde x bredde x høyde mm 1281 x 307 x 350

Med forbehold om tekniske endringer.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Gulvvasker Type: PCL 4

Gjeldende EU-direktiver

2006/42/EF (+2009/127/EF) 2014/30/EU 2011/65/EU 2000/14/EF

Anvendte harmoniserte standarder

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Anvendte samsvarsvurderingsprosesser

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

PCL 4t Målt: 89 Garantert: 91 Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2021/04/01

42 Norsk

Innehåll

Allmän information............................................... 43

Allmänna säkerhetsanvisningar .......................... 43

Säkerhetsanvisningar .......................................... 43

Typskylt ............................................................... 43

Avsedd användning............................................. 43

Miljöskydd............................................................ 43

Tillbehör och reservdelar..................................... 44

Leveransens omfattning ...................................... 44

Apparatbeskrivning.............................................. 44

Symboler på apparaten ....................................... 44

Montering ............................................................ 44

Idrifttagning.......................................................... 44

Drift...................................................................... 45

Transport ............................................................. 45

Förvaring ............................................................. 45

Frostskydd........................................................... 45

Skötsel och underhåll .......................................... 45

Hjälp vid störningar.............................................. 46

Garanti................................................................. 46

Tekniska data ...................................................... 46

EU-försäkran om överensstämmelse .................. 46

Allmän information

Läs igenom och följ denna originalbruksanvisning innan du använder ma-

originalbruksanvisningen för senare bruk eller för nästa ägare.

skinen för första gången. Spara

Allmänna säkerhetsanvisningar

 FARA ● Kvävningsrisk. Håll förpackningsfolier

utom räckhåll för barn.

몇 VARNING ● Personer med nedsatta fysiska,

sensoriska eller mentala förmågor eller med bristande erfarenhet och kunskap får endast använda maskinen om de befinner sig under kompetent uppsikt, eller har instruerats av en person som ansvarar för deras säkerhet om hur maskinen används på ett säkert sätt, och om de har förstått de risker som är förknippade med användningen av maskinen. ● Maskinen får inte användas av barn. ● Håll uppsikt över barn för att vara säker på att de inte leker med maskinen.

● Använd inte apparaten när andra personer eller djur

uppehåller sig i arbetsområdet.

Hänvisning

Säkerhetsanvisningar

● När du ansluter denna produkt till dricksvattennätet måste du följa kraven i EN 1717. Kontakta en VVSfirma om du har ytterligare frågor.

● Använd endast obehandlat, rent sötvatten tillsammans med apparaten. Apparaten får under inga omständigheter användas tillsammans med explosiva, frätande eller antändningsbara ämnen.

● Vattentemperaturen får inte överstiga 35 °C.

● Lägg aldrig ner apparaten helt i vätska.

● Använd endast apparaten utomhus.

● Kontrollera regelbundet att apparaten inte har några

skador. Använd inte apparaten om den har synliga skador.

● Använd inte apparaten på vattentäckta ytor.

● Kontrollera före arbetet att ytan som ska rengöras är

fri från sand, stenar eller lösa delar. Vid rengöringen

kan dessa slungas iväg eller skada ytan och apparaten.

● Dra inte i den anslutna slangen och nätkabeln.

● Koppla endast till apparaten om borstarna ligger an

mot marken.

● Ta hänsyn till apparatens rekyl vid användning. Den tillkopplade apparaten utövar kraft i riktning mot användaren när den är igång. Håll fast apparaten ordentligt och se till att du står stadigt.

● Lyft inte den tillkopplade apparaten från marken.

● Använd endast lämpliga förlängningskablar som är

märkta med kapslingsklass IPX4.

● Alla strömförande delar i arbetsområdet måste vara stänksäkra.

● Nätkontakt och koppling till förlängningsledningen måste vara vattentäta och får inte ligga i vatten.

● Apparaten får endast användas via en korrekt installerad jordfelsbrytare med en utlösningsström på högst 30 mA. Kontakta en behörig elektriker om du har ytterligare frågor.

● Skydda apparaten mot frost och stark värme (tillåten omgivningstemperatur 5 °C till 40 °C).

● Använd inte apparaten i närheten av strömförande apparater.

● Kontrollera varje gång innan du använder apparaten att nätkabeln och nätkontakten inte är skadade. Om nätkabeln är skadad måste den omedelbart bytas av tillverkare, auktoriserad kundtjänst eller en behörig elektriker för att undvika alla risker.

● Se till att ström- och förlängningskabeln inte skadas genom att köra över, klämma, dra i den eller liknande. Skydda strömkabeln mot stark värme, olja och vassa kanter.

Typskylt

På typskylten anges de viktigaste apparatdata. I kapitlet ”Apparatbeskrivning” visas var på apparaten typskylten sitter.

Avsedd användning

몇 VARNING

Risk för personskador p.g.a. partiklar som slungas upp

Använd apparaten endast på grovrengjorda ytor och beakta säkerhetsinformationen.

Apparaten är avsedd för borttagning av smuts på ytor utomhus, som t.ex. terrasser. Beroende på vilka borstar som används lämpar sig apparaten för ytor av trä, blanka stenplattor samt kompositmaterial (WPC).

Sannolik felaktig användning

All användning utöver avsett ändamål är otillåten. Operatören ansvarar för skador som uppstår på grund av felaktig användning. Apparaten får inte användas för rengöring av ytor med växtlighet, som t.ex. gräsarmering.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maski-

Svenska 43

nen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Apparatbeskrivning

För bilder, se grafiksida Bild A

1 Apparatens strömbrytare 2 Strömbrytarens upplåsning 3 Handtag 4 Skaft 5 Rengöringshuvud 6 Roterande borstar 7 Vattenmunstycken 8 Växelhus

9 Stänkskydd med uppställningskant 10 Nätkabel 11 Kardborrband 12 Vattenfilter 13 Vattenfiltrets tätning 14 Vattenanslutning (instickssystem) 15 Vattenreglerventil 16 Typskylt 17 Borstfäste (vridförslutning)

Symboler på apparaten

Risk för elektriska stötar. Dra ut nätkontakten om nätkabeln är skadad!

Risk för personskador på grund av kringflygande föremål!

Risk för personskador. Håll andra personer borta!

Risk för ögon- och hörselskador. Använd skyddsglasögon och hörselskydd!

Skaderisk. Rengör inte apparaten med slang- eller högtrycksvattenstråle!

Skaderisk. Får inte utsättas för regn!

Risk för brännskador på grund av heta ytor!

Montering

Hänvisning

Skaftet monteras en gång. Efter monteringen får skafthalvorna inte längre separeras. Se vid monteringen till att vattenslangen och nätkabeln inte kläms eller krossas.

1. Sätt ihop skaftet. Det hakar i hörbart.

Bild B

2. Tryck vattenslangen och sedan nätkabeln uppifrån och ned (börja med handtaget) i kabelkanalen.

Bild C

3. Tryck den överskjutande kabeln och vattenslangen med kraft i borsthuvudets hus.

Bild D

Nätkabeln och vattenslangen får inte sticka ut från apparaten när den används!

Idrifttagning

1. Stäng vattenreglerventilen.

Bild H

2. Anslut vattenslangen till apparaten. Kopplingen ska haka i hörbart.

3. Fäst vattenslangen vid handtaget med kardborrband för avlastning.

Bild E

4. Koppla ihop vattenslangen med vattenkranen och öppna vattenkranen. Beakta det maximala arbetstrycket (se ”Tekniska data”).

5. Anslut nätkabeln endast till lämpliga förlängningskablar som är märkta med kapslingsklass IPX4. Säkerhetsanvisningarna måste följas.

44 Svenska

Drift

Korrekt hantering av borstarna

Hänvisning

Använd endast borstar som är lämpliga för ytan som ska rengöras och apparaten. Beakta följande anvisningar om rätt användning av borstarna.

1. Sätt borstarna jämnt på ytan.

Bild F

2. För borstarna över ytan med litet tryck.

Hänvisning

För att tillkoppla apparaten måste du först låsa upp strömbrytaren så att apparaten startar. Ordningsföljden måste iakttas

1. Tryck på frigöringsknappen.

Bild G

2. Tryck på strömbrytaren. Apparaten startar.

3. Släpp strömbrytaren. Apparaten stannar.

Hänvisning

Mängden vatten som kommer ut ur apparatens munstycken kan ställas in med vattenreglerventilen och anpassas med rengöringsuppgiften.

1. Dra ventilspaken bakåt för att öka vattenmängden.

2. Dra ventilspaken framåt för att minska vattenmängden eller stänga ventilen helt.

Bild H

Använd borstarna för träbeläggningar för att rengöra träytor.

Hänvisning

● Testa först apparaten på känsliga ytor på ett ställe som inte syns så väl.

● Stanna inte på en plats, utan håll alltid apparaten i rörelse.

Hänvisning

● Rengör träytor alltid i fiberriktningen. Rengör alltid längs med träplankorna eller -elementen och med sluttningen.

Hänvisning

På behandlade ytor försvinner eventuellt förbehandlingen. Ojämna ljusa/mörka effekter beror på trätypen eller hur träet har behandlats. På väderbitna träytor är borttagning av gråa beläggningar ett önskat resultat.

1. För apparaten långsamt över ytan.

Bild I

Applicera ett lämpligt skötselmedel eller skyddsmedel efter rengöringen för att få ett optimalt resultat!

Använd borsten för stenbeläggningar (ingår inte i leveransen – se i kapitlet Tillbehör och reservdelar var den finns att beställa) för att rengöra blanka stenplattor utomhus.

Hänvisning

Ta lösa delar, t.ex. grus, innan du påbörjar rengöringen.

1. För apparaten långsamt över ytan.

Bild J

Apparaten kan hängas på en väggkrok för förvaring. Som alternativ kan du ställa apparaten på stänkskyd-

Koppla till apparaten

Vattenreglerventil

Rengöra träytor

Rengöra stenytor

Förvara maskinen

Svenska 45

dets kant. Kontrollera att apparaten inte står på borstarna för att undvika skador på borstarna.

1. Lossa anslutningarna.

2. Töm apparaten (se ”Frostskydd”).

3. Rengör apparaten (se ”Rengöring”).

Transport

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

Förvaring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid förvaring.

Frostskydd

OBSERVERA

Frostrisk

Maskiner som inte har tömts helt kan förstöras på grund av frost. Töm maskinen och tillbehöret helt. Skydda maskinen mot frost.

1. Förvara maskinen på en frostsäker plats.

Hänvisning

Om frostfri förvaring inte är möjlig:

2. Öppna vattenreglerventilen helt.

3. Ställ apparaten i upprätt läge och låt den tomköras.

Bild K

Skötsel och underhåll

Byta borstar

 FARA

Risk för elektriska stötar

Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten.

Hänvisning

Byt alltid båda borstarna samtidigt. Borstarna måste bytas när växelhuset berör ytan under rengöringen utan att du utövar tryck på apparaten.

OBSERVERA

Risk för brännskador

Apparaten kan vara mycket varm efter användningen. Låt maskinen svalna före borstbytet.

1. Skruva loss borstfästet och ta av det.

2. Dra ut de slitna borstarna.

3. Sätt i nya borstar.

4. Sätt på borstfästet och skruva fast det.

Bild L Observera riktningen när du sätter fast borsten (vänster/höger sett från typskylten)!

Hänvisning

Om vattenflödet är otillräckligt måste apparatens vattenfilter rengöras.

Bild M

1. Skruva loss insticksanslutningen på vattenanslut-

ningen.

2. Dra ut vattenfiltret.

3. Skölj ur vattenfiltret under rinnande vatten mot flö-

desriktningen.

4. Sätt i vattenfiltret.

Rengör vattenfiltret

5. Skruva på insticksanslutningen. Kontrollera att tätningen i insticksanslutningen sitter som den ska.

Rengöring

OBSERVERA

Felaktig rengöring

Skador på apparaten Rengör inte apparaten med slang- eller högtrycksvattenstråle. Använd inte aggressiva rengöringsmedel. Knacka inte ur borsten på marken.

1. Ta bort smuts, växtrester och sand/stenar från borsten.

2. Demontera borstarna och rengör dem under rinnande vatten om det behövs.

3. Torka av apparaten med en fuktig trasa.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Maskinen fungerar inte eller stängs av under användningen

Ingen spänningsförsörjning  Kontrollera spänningsförsörjningen (förlängnings-

kabelns insticksanslutningar).

Jordfelsbrytaren har löst ut  Kontrollera bostadsinstallationens jordfelsbrytare.

Kontakta en behörig elektriker om felet förekommer oftare.

Motorskyddsbrytaren har löst ut  Låt maskinen svalna (minst 10 minuter). Motor-

skyddsbrytaren återställs automatiskt och apparaten är driftklar igen.

Tryck inte på apparatens strömbrytare under avsvalningsfasen. På så sätt undviker du att apparaten startar oavsiktligt. Den angivna avsvalningsfasen måste absolut inväntas innan apparaten används igen. Vid upprepad avstängning minskar du trycket på borstarna under rengöringen och håller maskinen i en planare vinkel.

Otillfredsställande resultat av rengöring

Smutsiga borstar  Rengör borstarna. Utslitna borstar  Byt borstarna. Vattenfiltret är igensatt

 Rengöra vattenfiltret  Byta vattenfilter

Vattenmunstyckena är igensatta  Låt en auktoriserad kundtjänst byta vattenmun-

styckena.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress)

Tekniska data

Effektdata maskin

Driftspänning V 220-240 Fas ~ 1 Kapslingsklass IPX4 Borstvarvtal 1/min 600-800 Borstdiameter mm 100

Mått och vikter

Vikt kg 4,9 Längd x bredd x höjd mm 1281 x 307 x 350

Med förbehåll för tekniska ändringar.

EU-försäkran om

överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Golvrengörare Typ: PCL 4

Gällande EU-direktiv

2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU 2000/14/EG

Tillämpade harmoniserade standarder

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Tillämpad konformitetsbedömningsprocedur

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

PCL 4t Uppmätt: 89 Garanterad: 91 Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.04.2021

46 Svenska

Sisältö

Yleisiä ohjeita ...................................................... 47

Yleiset turvallisuusohjeet ..................................... 47

Turvaohjeet.......................................................... 47

Tyyppikilpi............................................................ 47

Määräystenmukainen käyttö ............................... 47

Ympäristönsuojelu ............................................... 47

Lisävarusteet ja varaosat .................................... 48

Toimituksen sisältö .............................................. 48

Laitekuvaus ......................................................... 48

Laitteessa olevat merkinnät................................. 48

Asentaminen ....................................................... 48

Käyttöön ottaminen ............................................. 48

Käyttö .................................................................. 48

Kuljetus................................................................ 49

Varastointi............................................................ 49

Pakkassuoja ........................................................ 49

Hoito ja huolto ..................................................... 49

Ohjeet häiriötilanteissa ........................................ 50

Takuu................................................................... 50

Tekniset tiedot ..................................................... 50

EU-vaatimustenmukaisuusvakuutus ................... 50

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja toimi sen mukaan.

tai laitteen seuraavaa omistajaa varten.

Säilytä käyttöohje myöhempää käyttöä

Yleiset turvallisuusohjeet

 VAARA ● Tukehtumisvaara. Pidä pakkauskal-

vot pois lasten ulottuvilta.

몇 VAROITUS ● Henkilöt, joilla on vajavaiset

ruumiilliset, aistilliset tai henkiset ominaisuudet tai puutteita kokemuksessa ja tietämyksessä, saavat käyttää tätä laitetta vain siinä tapauksessa, että he ovat oikein valvonnan alaisia tai ovat saaneet opastuksen heidän turvallisuudestaan vastaavan henkilön toimesta laitteen turvalliseen käyttämiseen ja ovat ymmärtäneet sen käyttöön liittyvät vaarat. ● Lapset eivät sas käyttää laitetta. ● Valvo lapsia sen varmistamiseksi, että he eivät leiki laitteella. työskentelyalueella on muita ihmisiä tai eläimiä.

Huomautus ● Älä käytä laitetta, jos

Turvaohjeet

● Huomioi standardin EN 1717 vaatimukset, kun liität tämän tuotteen juomavesiverkkoon, ja ota kysymyksiä varten yhteyttä erikoistuneeseen putkialan yritykseen.

● Käytä laitetta vain käsittelemättömällä, puhtaalla, suolattomalla vedellä. Laitetta ei missään tapauksessa saa käyttää yhdessä räjähtävien, syövyttävien tai tulenarkojen aineiden kanssa.

● Veden lämpötila ei saa olla yli 35°C.

● Älä koskaan upota laitetta kokonaan nesteeseen.

● Käytä laitetta vain ulkotiloissa.

● Tarkasta laite säännöllisesti vaurioiden varalta. Jos

laitteessa on näkyviä vaurioita, älä enää käytä sitä.

● Älä käytä laitetta pinnoilla, joilla on vettä.

● Varmista ennen töitä, että puhdistettavalla pinnalla

ei ole hiekkaa, kiviä eikä irrallisia esineitä. Ne voivat sinkoilla ympäriinsä puhdistuksen aikana tai pinta ja laite voivat vaurioitua.

● Älä vedä kiinnitettyä letkua tai verkkojohtoa.

● Käynnistä laite vain silloin, kun harjat osuvat latti-

aan.

● Huomioi käytettäessä laitteen takaisinisku. Käynnissä oleva laite työntyy käytön yhteydessä käyttäjää kohti. Pidä laitteesta tiukasti kiinni ja huolehdi tukevasta asennosta.

● Älä nosta käynnissä olevaa laitetta irti maasta.

● Käytä vain sopivaa ja IPX4-luokiteltua jatkojohtoa.

● Kaikkien virtaa johtavien osien työskentelyalueella

täytyy olla roiskevesisuojattuja.

● Jatkojohdon verkkopistokkeen ja liitännän täytyy olla vesitiiviitä, eivätkä ne saa olla vedessä.

● Käytä laitetta vain asianmukaisesti asennetulla vikavirtasuojakytkimellä, jossa on enintään 30 mA:n laukaisuvirta. Jos sinulla esiintyy kysyttävää, ota tarvittaessa yhteys sähköalan ammattilaiseen.

● Suojaa laitetta pakkaselta ja kuumuudelta (sallittu ympäristölämpötila on 5–40 °C).

● Älä käytä laitetta jännitteisten laitteiden lähellä.

● Varmista aina ennen laitteen käyttöä, että verkko-

johto ja verkkopistoke eivät ole vaurioituneet. Jos verkkojohto on vaurioitunut, valmistajan, valtuutetun asiakaspalvelun tai sähköalan ammattilaisen täytyy vaihtaa se, jotta se ei aiheuta vaaraa.

● Verkkoliitäntä- ja jatkojohtoa ei saa vaurioittaa ajamalla sen yli, puristamalla, kiskomalla tai muulla vastaavalla tavalla. Suojaa verkkoliitäntäjohto kuumudelta, öljyltä ja teräviltä kulmilta.

Tyyppikilpi

Tyyppikilvessä on tärkeimmät laitetiedot. Luvussa Laitekuvaus esitetään, missä kohdassa laitetta tyyppikilpi sijaitsee.

Määräystenmukainen käyttö

몇 VAROITUS

Korkealle sinkoilevien kappaleiden aiheuttama loukkaantumisvaara

Käytä laitetta vain esipuhdistetuilla pinnoilla ja huomioi turvaohjeita.

Laite on tarkoitettu ulkotilapintojen, kuten terassien, puhdistamiseen. Laite soveltuu käytettävistä harjoista riippuen puupinnoille, sileille kivilaatoille sekä komposiittipinnoille (puukomposiittipinnoille).

Ennakoitavissa oleva virheellinen

Kaikki muu kuin tarkoituksenmukainen käyttö on kielletty. Käyttäjä on vastuussa vaurioista, jotka aiheutuvat muusta kuin tarkoituksenmukaisesta käytöstä. Älä käytä laitetta alueiden puhdistamiseen, joilla on kasvustoa, kuten nurmikon reikälaatalla.

käyttäminen

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Suomi 47

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitekuvaus

Kuvat, katso kuvasivu Kuva A

1 Laitekytkin 2 Laitekytkimen vapautin 3 Kahva 4 Var si 5 Puhdistuspää 6 Pyörivät harjat 7 Vesisuuttimet 8 Harjakotelo

9 Roiskesuoja, jossa reunus 10 Verkkojohto 11 Tarranauha 12 Vedensuodatin 13 Vesisuodattimen tiiviste 14 Vesiliitäntä (kytkinjärjestelmä) 15 Vesimäärän säätöventtiili 16 Tyyppikilpi 17 Harjakiinnitys (kääntösulku)

Laitteessa olevat merkinnät

Sähköiskuvaara. Irrota vaurioitunut verkkojohto irti pistokkeesta!

Tiellä olevien esineiden aiheuttama loukkaantumisvaara!

Loukkaantumisvaara. Pidä muut henkilöt etäällä!

Näkö- ja kuulovaurioiden vaara. Käytä suojalaseja ja kuulosuojaimia!

Vaurioitumisvaara. Älä puhdista laitetta suihkuttamalla letkulla tai suurpaineisella vedellä!

Vaurioitumisvaara. Älä jätä laitetta sateeseen!

Kuumien pintojenaiheuttama palovammojen vaara!

Asentaminen

Huomautus

Varsi asennetaan kerran. Asennuksen jälkeen varsiosia ei voi enää irrottaa toisistaan. Varo asennuksen aikana, ettei vesiletku tai verkkojohto jää jumiin tai puristukseen.

1. Yhdistä varren osat. Ne lukkiutuvat kuuluvasti.

Kuva B

2. Vie vesiletku ja sitten verkkojohto (kahvasta katsoen) ylhäältä alaspäin johtokanavaan.

Kuva C

3. Vie ylijäävä johto ja vesiletku tukevasti harjapääkotelon sisään.

Kuva D

Verkkojohto ja vesiletku eivät saa käytön aikana roikkua laitteen ulkopuolella!

Käyttöön ottaminen

1. Sulje vesimäärän säätöventtiili.

Kuva H

2. Liitä vesiletku laitteeseen. Liitännän on lukkiuduttava kuuluvasti.

3. Kevennä käsipainoa kiinnittämällä letku kahvan tarranauhaan.

Kuva E

4. Yhdistä vesiletku vesihanaan ja avaa hana. Huomioi enimmäiskäyttöpaine (katso kohtaa Tekniset tiedot).

5. Liitä verkkoliitäntäjohto sopivaan ja IPX4-luokiteltuun jatkojohtoon. Noudata ehdottomasti myös turvaohjeita.

Käyttö

Huomautus

Käytä vain harjoja, jotka soveltuvat puhdistettavalle pinnalle. Ota huomioon seuraavat harjojen oikeaan käyttöön liittyvät ohjeet.

1. Aseta harjat tasaisesti pinnan päälle.

2. Vie harjoja pinnan päällä kevyesti painamalla.

Harjojen oikea käsittely

Kuva F

48 Suomi

Huomautus

Laitteen saa käynnistettyä avaamalla laitekytkimen ensin. Siinä on noudatettava annettua järjestystä.

1. Paina vapautuspainiketta.

Kuva G

2. Paina laitekytkintä. Laite käynnistyy.

3. Vapauta laitekytkin. Laite pysähtyy.

Vesimäärän säätöventtiili

Laitteen käynnistäminen

Huomautus

Laitteen tuottamaa vesimäärää, joka välitetään suuttimien välityksellä, voi säätää vesimäärän säätöventtiilillä ja sovittaa puhdistustehtävään sopivaksi.

1. Lisää vesimäärää vetämällä venttiilivipua taakse.

2. Vähennä vesimäärää tai sulje venttiili kokonaan työntämällä venttiilivipua eteen.

Kuva H

Puupinnan puhdistaminen

Käytä puupintojen puhdistamiseen niille soveltuvia harjoja.

Huomautus

● Kokeile laitetta huomaamattomaan kohtaan, ennen kuin käytät sitä herkille pinnoille.

● Älä pysähdy yhteen kohtaan, vaan pidä laite jatkuvasti liikkeessä.

Huomautus

● Puhdista puupinnat aina syiden suuntaisesti. Puhdista niitä aina lattialautojen tai puuelementtien suuntaisesti ja kaltevuuksien mukaisesti.

Huomautus

Käsiteltyjen pintojen yhteydessä on mahdollista, että esikäsittely poistetaan. Epäsäännölliset vaaleat/tummat vaikutelmat johtuvat puutyypistä tai puun käsittelystä. Kuluneiden puupintojen yhteydessä harmaan nukan poisto on haluttu tulos.

1. Aja harjoja hitaasti pinnan päällä.

Kuva I

Levitä pinnalle parhaan mahdollisen tuloksen saamiseksi puhdistuksen jälkeen soveltuvaa hoitoainetta tai suoja-ainettaa!

Kivipintojen puhdistaminen

Käytä ulkoalueiden sileiden kivilaattojen puhdistukseen kivipinnoille soveltuvaa harjaa (ei kuulu toimitukseen – tarkista harjojen hankintapaikat luvusta Lisävarusteet ja varaosat).

Huomautus

Poista ennen puhdistusta irtonaiset ainekset, kuten sora.

1. Aja harjoja hitaasti pinnan päällä.

Laitteen säilyttäminen

Kuva J

Laitetta voi säilyttää ripustamalla sen seinäkoukkuun. Vaihtoehtoisesti voit asettaa laitteen myös suojuksen reunuksen varaan. Varo, ettei laite ole harjojen päällä, jotta voit välttää harjasten vaurioitumista.

1. Irrota liitännät.

2. Tyhjennä laite (katso kohta Pakkassuoja).

3. Puhdista laite (katso kohta Puhdistaminen).

Kuljetus

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

Varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino.

Pakkassuoja

HUOMIO

Jäätymisvaara

Jos laitteita ei ole täysin tyhjennetty, ne voivat rikkoutua jäätyessään. Tyhjennä laite ja varusteet täysin. Suojaa laite jäätymiseltä.

1. Säilytä laitetta jäätymiseltä suojatussa tilassa.

Huomautus

Jos jäätymiseltä suojattu säilytys ei ole mahdollista:

2. Avaa vesimäärän säätöventtiili kokonaan.

3. Aseta laite pystyasentoon ja anna sen tyhjentyä vedestä kokonaan.

Kuva K

Hoito ja huolto

Harjojen vaihtaminen

 VAARA

Sähköiskuvaara

Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Irrota verkkopistoke.

Huomautus

Vaihda molemmat harjat aina yhtä aikaa. Harjojen vaihtaminen on ajankohtaista, kun harjakotelo osuu puhdistuksen aikana pintaan, vaikka laitteeseen ei kohdistu painetta.

HUOMIO

Palovammojen vaara

Laite voi olla käytön jälkeen erittäin kuuma. Anna laitteen jäähtyä ennen harjojen vaihtoa.

1. Kierrä harjakiinnitys irti ja irrota se.

2. Irrota kuluneet harjat.

3. Aseta uudet harjat paikalleen.

4. Aseta harjakiinnitys paikalleen ja kierrä se kiinni.

Kuva L

Kiinnitä harjakiinnityksen asettamisen yhteydessä huomiota kohdistukseen (vasemmalla/oikealla tyyppikilvestä käsin katsottuna)!

Vesisuodattimen puhdistaminen

Huomautus

Jos vesivirtaus on riittämätön, laitteen vesisuodatin täytyy puhdistaa.

Kuva M

1. Kierrä vesiliitännän pistoliitin irti.

2. Vedä vesisuodatin ulos.

3. Huuhtele vesisuodatin juoksevan veden alla virtaussuuntaa vastaan.

4. Aseta vedensuodatin paikoilleen.

5. Kierrä pistoliitin kiinni.

Varmista, että pistoliittimen tiiviste on oikein paikoillaan.

Suomi 49

Puhdistaminen

HUOMIO

Epäasianmukainen puhdistaminen

Laitteen vaurioituminen Älä puhdista laitetta suihkuttamalla letkulla tai suurpaineisella vedellä. Älä käytä voimakkaita puhdistusaineita. Älä puhdista harjaa koputtamalla sitä maahan.

1. Poista lika, kasviperäiset roskat ja hiekka/kivet harjoista.

2. Irrota harjat tarvittaessa ja puhdista ne juoksevan veden alla.

3. Puhdista laite kostealla liinalla.

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

Laite ei käynnisty tai sammuu käytön aikana

Jännitelähde puuttuu  Tarkista jännitelähde (jatkojohdon liitäntä). Vikavirtasuojakytkin käynnistyi  Tarkista sisäasennukset. Jos virhe toistuu useam-

min, ota yhteys sähköalan ammattilaiseen.

Moottoriylikuormituskytkin käynnistyi  Anna laitteen jäähtyä (10 minuuttia). Moottoriyli-

kuormituskytkin kytkeytyy pois ja laite on jälleen käyttövalmis.

Laitekytkintä ei saa painaa jäähtymisen aikana, jotta laite ei käynnistyisi. Odota ehdottomasti tarvittavan jäähdytysajan, ennen kuin otat laitteen jälleen käyttöön. Jos laite sammuu uudelleen, vähennä harjoihin kohdistuvaa painetta puhdistuksen aikana ja pidä laitetta loivemmassa kulmassa.

Riittämätön puhdistustulos

Likaantuneet harjat  Puhdista harjat. Kuluneet harjat  Vaihda harjat. Tukkeutunut vesisuodatin

 Vesisuodattimen puhdistaminen  Vesisuodattimen vaihtaminen

Tukkeutuneet vesisuuttimet  Anna asianmukaisen asiakaspalvelijan vaihtaa vesi-

suuttimet.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

Laitteen tehotiedot

Käyttöjännite V 220-240 Vai he ~ 1 Kotelointiluokka IPX4 Harjan pyörimisnopeus 1/min 600-800 Harjan läpimitta mm 100

Mitat ja painot

Paino kg 4,9 Pituus x leveys x korkeus mm 1281 x 307 x 350

Oikeus teknisiin muutoksiin pidätetään.

EU-

vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa. Tuote: Lattiapuhdistin Tyyppi: PCL 4

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU 2000/14/EY

Sovelletut yhdenmukaistetut standardit

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY: liite V

Äänen tehotaso dB(A)

PCL 4t Mitattu: 89 Taattu: 91 Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 1.4.2021

50 Suomi

Περιεχόμενα

Γενικές υποδείξεις................................................ 51

Γενικές υποδείξεις ασφαλείας.............................. 51

Υποδείξεις ασφαλείας.......................................... 51

Πινακίδα τύπου

Προβλεπόμενη χρήση ......................................... 51

Προστασία του περιβάλλοντος ............................ 52

Παρελκόμενα και ανταλλακτικά............................ 52

Παραδοτέος εξοπλισμός...................................... 52

Περιγραφή συσκευής........................................... 52

Σύμβολα επάνω στη συσκευή ............................. 52

Συναρμολόγηση................................................... 52

Έναρξη χρήσης ................................................... 53

Λειτουργία............................................................ 53

Μεταφορά............................................................ 53

Αποθήκευση........................................................ 53

Αντιπαγετική προστασία...................................... 53

Φροντίδα και συντήρηση ..................................... 54

Αντιμετώπιση βλαβών ......................................... 54

Εγγύηση .............................................................. 54

Τεχνικ ά στοιχεία ................................................... 55

Δήλωση συμμόρφωσης EΕ................................. 55

.................................................... 51

Γενικές υποδείξεις

Προτού θέσετε τη συσκευή για πρώτη φορά σε λειτουργία, διαβάστε τις

ακολουθήστε τις. Φυλάξτε τις αρχικές οδηγίες λειτουργίας για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

παρούσες οδηγίες χρήσης και

Γενικές υποδείξεις ασφαλείας

 ΚΙΝΔΥΝΟΣ ● Κίνδυνος ασφυξίας. Φυλάσσετε

τις μεμβράνες συσκευασίας μακριά από παιδιά.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ ● Άτομα με

περιορισμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς επαρκή πείρα και γνώσεις επιτρέπεται να χρησιμοποιούν τη συσκευή μόνο με επίβλεψη ή αν τους έχει εξηγηθεί από άτομο υπεύθυνο για την ασφάλειά τους η ασφαλής χρήση της συσκευής και αν κατανοούν τους κινδύνους που μπορούν να προκύψουν από αυτήν χρησιμοποιήσουν τη συσκευή. ● Επιβλέπετε τα παιδιά, ώστε να είστε βέβαιοι ότι δεν παίζουν με τη

Υπόδειξη ● Μην λειτουργείτε τη συσκευή

συσκευή. όταν στο χώρο εργασίας βρίσκονται άλλα άτομα ή ζώα.

. ● Τα παιδιά δεν επιτρέπεται να

Υποδείξεις ασφαλείας

●Κατά τη σύνδεση αυτού του προϊόντος στο δίκτυο πόσιμου νερού τηρείτε τις απαιτήσεις του προτύπου EN 1717 και σε περίπτωση ερωτήσεων απευθυνθείτε στα ειδικά καταστήματα ειδών υγιεινής.

●Η συσκευή επιτρέπεται να λειτουργεί μόνο με ακατέργαστο, καθαρό γλυκό νερό. Η συσκευή δεν επιτρέπεται σε καμία περίπτωση να λειτουργεί σε συνδυασμό με εκρηκτικά, διαβρωτικά υλικά.

●Η θερμοκρασία του νερού δεν επιτρέπεται να είναι πάνω από 35°C.

●Ποτέ μη βυθίζετε τη συσκευή εντελώς μέσα σε υγρά.

●Η συσκευή επιτρέπεται να λειτουργεί μόνο σε εξωτερικούς χώρους.

ή εύφλεκτα

●Εξετάζετε τη συσκευή τακτικά για τυχόν ζημιές ή φθορές. Αν υπάρχουν εμφανείς ζημιές μην χρησιμοποιείτε άλλο τη συσκευή.

●Μην χρησιμοποιείτε τη συσκευή πάνω σε επιφάνειες στις οποίες υπάρχει νερό.

●Πριν από την εργασία βεβαιωθείτε πως πάνω στην επιφάνεια που θέλετε να καθαρίσετε δεν υπάρχουν άμμος, πέτρες ή ελεύθερα σωματίδια. Κατά τον καθαρισμό αυτά μπορούν να εκσφενδονιστούν ή να προκαλέσουν ζημιές στην επιφάνεια και στη συσκευή.

●Μην τραβάτε από τον συνδεδεμένο ελαστικό σωλήνα και το καλώδιο ρεύματος.

●Ενεργοποιείτε τη συσκευή μόνο όταν οι βούρτσες ακουμπούν στο έδαφος.

●Κατά τη λειτουργία προσέξτε την ανάκρουση της συσκευής. Κατά τη λειτουργία η συσκευή κινείται

τον χρήστη. Κρατήστε γερά τη συσκευή και

προς φροντίστε να στηρίζεστε σταθερά.

●Μην ανυψώνετε την ενεργοποιημένη συσκευή από το έδαφος.

● Χρησιμοποιείτε μόνο κατάλληλο καλώδιο προέκτασης με βαθμό προστασίας IPX4.

●Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργασίας πρέπει να διαθέτουν αδιάβροχη προστασία από σταγόνες νερού.

●Το αρσενικό και το θηλυκό φις του καλωδίου προέκτασης βρίσκονται μέσα σε νερό.

● Χρησιμοποιείτε τη συσκευή μόνο με σωστά εγκατεστημένο προστατευτικό διακόπτη ρεύματος διαρροής με ρεύμα ενεργοποίησης όχι πάνω από 30 mA. Για τυχόν ερωτήσεις απευθυνθείτε σε έναν ηλεκτρολόγο.

●Προστατέψτε τη συσκευή από τον παγετό και από υψηλές θερμοκρασίες (επιτρεπτή θερμοκρασία περιβάλλοντος 5°C έως 40°C).

●Μην που βρίσκονται υπό ηλεκτρική τάση.

●Πριν από κάθε χρήση της συσκευής, βεβαιωθείτε ότι το καλώδιο και το φις ρεύματος δεν έχουν ζημιά. Αν το καλώδιο ρεύματος έχει ζημιά, θα πρέπει να αντικατασταθεί αμέσως από τον κατασκευαστή, από κάποιο εξουσιοδοτημένο τμήμα ή από ηλεκτρολόγο ώστε

●Μην προκαλείτε φθορές ή ζημιές στο ηλεκτρικό καλώδιο και το καλώδιο προέκτασης από πατήματα, συνθλίψεις, τραβήγματα ή παρόμοιες αιτίες. Προστατέψτε το ηλεκτρικό καλώδιο από τη ζέστη, τα λάδια και τις αιχμηρές ακμές.

πρέπει να είναι υδατοστεγή και να μην

λειτουργείτε τη συσκευή κοντά σε συσκευές

να αποφευχθεί κάθε πιθανός κίνδυνος.

Πινακίδα τύπου

Στην πινακίδα τύπου αναγράφονται το πιο σημαντικά στοιχεία της συσκευής. Στο κεφάλαιο «Περιγραφή συσκευής» περιγράφεται η θέση της πινακίδας τύπου στη συσκευή.

Προβλεπόμενη χρήση

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα

Χρησιμοποιείτε τη συσκευή μόνο πάνω σε επιφάνειες τις οποίες προηγούμενα έχετε καθαρίσει και τηρείτε τις υποδείξεις ασφαλείας.

Η συσκευή προορίζεται για την αφαίρεση ακαθαρσιών από εξωτερικές επιφάνειες, όπως μπαλκόνια. Ανάλογα με τις χρησιμοποιούμενες βούρτσες η συσκευή

Ελληνικά 51

ενδείκνυται για ξύλινες επιφάνειες, λεία πέτρινα πλακάκια καθώς και για συνθετικά υλικά (WPC).

Προβλέψιμη λανθασμένη χρήση

Δεν επιτρέπεται οποιαδήποτε μη ενδεδειγμένη χρήση. Ο χειριστής έχει την ευθύνη για ζημιές που προκύπτουν από τη μη ενδεδειγμένη χρήση. Μην χρησιμοποιείτε τη συσκευή για τον καθαρισμό «πρασινισμένων» επιφανειών όπως για παράδειγμα κυβόλιθοι γκαζόν.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές,

επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/

REACH

τα συστατικά είναι

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Περιγραφή συσκευής

Εικόνες, βλ. σελίδα διαγραμμάτων Εικόνα A

1 Διακόπτης συσκευής 2 Απασφάλιση διακόπτη συσκευής 3 Χειρολαβή 4 Στέλεχος 5 Κεφαλή καθαρισμού

6 Περιστρεφόμενες βούρτσες 7 Ακροφύσια νερού 8 Περίβλημα μειωτήρα

9 Κάλυμμα με άκρη στήριξης 10 Ηλεκτρικό καλώδιο 11 Ταινία βέλκρο 12 Φίλτρο νερού

13 Λαστιχάκι φίλτρου νερού 14 Υποδοχή νερού (κουμπωτή) 15 Ρυθμιστική βαλβίδα νερού 16 Πινακίδα τύπου 17 Στήριγμα βούρτσας (περιστροφική ασφάλεια)

Σύμβολα επάνω στη συσκευή

Κίνδυνος ηλεκτροπληξίας. Αποσυνδέστε από την πρίζα το φις ενός χαλασμένου ηλεκτρικού καλωδίου!

Κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα!

Κίνδυνος τραυματισμού. Κρατάτε μακριά τα άλλα άτομα!

Κίνδυνος τραυματισμού ματιών και βλάβης ακοής. Φοράτε προστατευτικά γυαλιά και ωτοασπίδες!

Κίνδυνος πρόκλησης ζημιάς. Μην καθαρίζετε τη συσκευή με σωλήνα ή με δέσμη νερού υψηλής πίεσης!

πρόκλησης ζημιάς. Μην

Κίνδυνος αφήνετε τη συσκευή εκτεθειμένη στη βροχή!

Κίνδυνος εγκαυμάτων από καυτές επιφάνειες!

Συναρμολόγηση

Υπόδειξη

Η συναρμολόγηση του στελέχους γίνεται μια φορά. Μετά τη συναρμολόγηση τα δύο κομμάτια του στελέχους δεν επιτρέπεται πλέον να αποσυνδεθούν. Κατά τη συναρμολόγηση προσέξετε να μην μαγκώσετε και να μην συμπιέσετε τον ελαστικό σωλήνα νερού ή το ηλεκτρικό καλώδιο.

1. Συνδέστε τα τμήματα του στελέχους. Ακούγεται καθώς ασφαλίζει.

Εικόνα B

2. Πιέστε

πρώτα τον σωλήνα νερού και μετά το

ηλεκτρικό καλώδιο από πάνω προς τα κάτω

52 Ελληνικά

(αρχίζοντας από τη λαβή) μέσα στο κανάλι καλωδίου.

Εικόνα C

3. Πιέστε με δύναμη μέσα στο περίβλημα της κεφαλής βούρτσας το καλώδιο και τον σωλήνα νερού που προεξέχουν.

Εικόνα D

Κατά τη λειτουργία το ηλεκτρικό καλώδιο και ο σωλήνας νερού δεν επιτρέπεται να προεξέχουν από τη συσκευή!

Έναρξη χρήσης

1. Κλείστε τη ρυθμιστική βαλβίδα νερού.

Εικόνα H

2. Συνδέστε τον σωλήνα νερού στη συσκευή. Ο θηλυκός σύνδεσμος πρέπει να ακουστεί καθώς ασφαλίζει.

3. Για αποφόρτιση στερεώστε τον σωλήνα νερού στη λαβή με ταινία βέλκρο.

Εικόνα E

4. Συνδέστε τον σωλήνα νερού με τη βρύση και ανοίξτε τη βρύση. Λάβετε υπόψη τη μέγιστη πίεση λειτουργίας

5. Συνδέστε το ηλεκτρικό καλώδιο μόνο σε κατάλληλο καλώδιο προέκτασης με βαθμό προστασίας IPX4. Τηρεί τε οπωσδήποτε τις υποδείξεις ασφαλείας.

(βλ. "Τεχνι κ ά στοιχεία").

Λειτουργία

Σωστή μεταχείριση των βουρτσών

Υπόδειξη

Χρησιμοποιείτε μόνο βούρτσες κατάλληλες για την επιφάνεια και τη συσκευή που θέλετε να καθαρίσετε. Τηρεί τε τις παρακάτω υποδείξεις σχετικά με τη σωστή χρήση των βουρτσών.

1. Ακουμπήστε τις βούρτσες ομοιόμορφα πάνω στην επιφάνεια.

Εικόνα F

2. Οδηγήστε τις βούρτσες πάνω στην επιφάνεια με λίγη πίεση.

Υπόδειξη

Για ενεργοποίηση της συσκευής απασφαλίστε τον διακόπτη της συσκευής. Πρέπει εδώ να τηρείται η σειρά:

1. Πιέστε το πλήκτρο απασφάλισης.

2. Πιέστε τον διακόπτη της συσκευής.

3. Αφήστε τον διακόπτη της συσκευής.

Υπόδειξη

Η ποσότητα του νερού που φτάνει στα ακροφύσια της συσκευής μπορεί να ρυθμίζεται από τη ρυθμιστική βαλβίδα και να προσαρμόζεται στις ανάγκες καθαρισμού.

1. Για να αυξήσετε την ποσότητα του νερού τραβήξτε

2. Για να μειώσετε την ποσότητα του νερού ή για να

Ενεργοποίηση συσκευής

Εικόνα G

Η συσκευή αρχίζει να λειτουργεί.

Η συσκευή σταματά.

Ρυθμιστική βαλβίδα νερού

τον μοχλό της βαλβίδας προς τα πίσω.

τελείως τη βαλβίδα σπρώξτε τον μοχλό

κλείσετε προς τα εμπρός.

Εικόνα H

Καθαρισμός ξύλινης επιφάνειας

Για τον καθαρισμό ξύλινων επιφανειών χρησιμοποιήστε την αντίστοιχη βούρτσα.

Υπόδειξη

● Πριν από τη χρήση σε ευαίσθητες επιφάνειες,

ελέγξτε τη συσκευή σε κάποιο μη εμφανές σημείο.

● Μην μένετε σε ένα σημείο αλλά να έχετε τη συσκευή

σε κίνηση.

Υπόδειξη

● Καθαρίζετε τις ξύλινες επιφάνειες πάντα στην

κατεύθυνση των ινών. Καθαρίζετε πάντα κατά των σανίδων ή των ξύλινων στοιχείων και καθοδικά.

Υπόδειξη

Σε επεξεργασμένες επιφάνειες μπορεί ίσως να αφαιρεθεί η αρχική επίστρωση. Ανομοιόμορφα ανοιχτά/ σκούρα σημεία οφείλονται στο είδος ή στον τρόπο επεξεργασίας του ξύλου.Σε ξύλινες επιφάνειες με καιρικές επιδράσεις είναι επιθυμητή η αφαίρεση του επιφανειακού γκρίζου χρώματος.

1. Οδηγήστε τη συσκευή αργά

Εικόνα I Για ιδανικό αποτέλεσμα, μετά τον καθαρισμό επαλείψτε με κάποιο κατάλληλο μέσο περιποίησης ή προστασίας!

πάνω στην επιφάνεια.

μήκος

Καθαρισμός πέτρινης επιφάνειας

Για τον καθαρισμό λείων πέτρινων πλακιδίων σε εξωτερικούς χώρους χρησιμοποιήστε βούρτσα για πέτρινη επιφάνεια (δεν συμπεριλαμβάνεται στον βασικό εξοπλισμό - για παραγγελία βλ. κεφάλαιο Παρελκόμενα και ανταλλακτικά).

Υπόδειξη

Πριν από τον καθαρισμό αφαιρέστε τα ελεύθερα σωματίδια όπως π.χ. βότσαλα.

1. Οδηγήστε τη συσκευή αργά πάνω στην επιφάνεια.

Αποθήκευση συσκευής

Εικόνα J

Για αποθήκευση η συσκευή μπορεί να κρεμαστεί σε έναν γάντζο στον τοίχο. Εναλλακτικά μπορείτε να ακουμπήσετε τη συσκευή πάνω στην άκρη του προστατευτικού καλύμματος. Ταυτόχρ ο ν α προσέξτε η συσκευή να μην στηρίζεται πάνω στις βούρτσες ώστε να μην προκληθεί ζημιά στις τρίχες.

1. Αποσυνδέστε σωλήνα και καλώδιο.

2. Αδειάστε τη συσκευή (βλ

προστασία»).

3. Καθαρίστε τη συσκευή (βλ. «Καθαρισμός»).

. «Αντιπαγετική

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Οι συσκευές που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν από παγετό. Αδειάζετε τελείως τη συσκευή και τα παρελκόμενα.

Ελληνικά 53

Προστατεύστε τη συσκευή από τον παγετό.

1. Αποθηκεύστε τη συσκευή σε έναν χώρο χωρίς παγετό.

Υπόδειξη

Εάν δεν είναι εφικτή η αποθήκευση σε μέρος χωρίς κίνδυνο παγετού:

2. Ανοίξτε τελείως τη ρυθμιστική βαλβίδα νερού.

3. Αφήστε την συσκευή όρθια ώστε να αδειάσει τελείως.

Εικόνα K

Φροντίδα και συντήρηση

Αλλαγή βουρτσών

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Τραυματισμοί από την επαφή με εξαρτήματα που διαρρέονται από ρεύμα Θέστε τη συσκευή εκτός λειτουργίας. Αποσυνδέστε το φις από την πρίζα.

Υπόδειξη

Αντικαθιστάτε πάντα και τις δύο βούρτσες μαζί. Οι βούρτσες πρέπει να αντικαθίστανται όταν κατά τον καθαρισμό το περίβλημα μειωτήρα ακουμπάει κάτω στην επιφάνεια, χωρίς να εξασκείται πίεση στη

ΠΡΟΣΟΧΗ

Κίνδυνος εγκαυμάτων

Μετά τη χρήση ο μειωτήρας μπορεί να είναι πολύ καυτός. Πριν από την αλλαγή των βουρτσών αφήστε τη συσκευή να κρυώσει.

1. Ξεβιδώστε και αφαιρέστε το στήριγμα των βουρτσών.

2. Αφαιρέστε τις φθαρμένες βούρτσες.

3. Τοπο θ ετήστ ε καινούριες βούρτσες.

4. Τοπο θ ετήστ ε και βιδώστε γερά το στήριγμα των βουρτσών.

Εικόνα L

Κατά τη στερέωση αντιστοίχιση (αριστερά / δεξιά, βλέποντας από την πινακίδα τύπου)!

της βούρτσας προσέξτε την

Καθαρίστε το φίλτρο νερού

Υπόδειξη

Αν η ροή νερού δεν είναι ικανοποιητική πρέπει να καθαρίσετε το φίλτρο νερού της συσκευής.

Εικόνα M

1. Ξεβιδώστε τον σύνδεσμο στη σύνδεση νερού.

2. Τραβήξτε έξω το φίλτρο νερού.

3. Καθαρίστε το φίλτρο νερού κάτω από τρεχούμενο νερό αντίθετα προς την κατεύθυνση ροής.

4. Εισάγετε το φίλτρο νερού.

5. Βιδώστε τον σύνδεσμο.

Προσέξετε στεγανοποίησης στον σύνδεσμο.

τη σωστή εφαρμογή του παρεμβύσματος

Καθαρισμός

ΠΡΟΣΟΧΗ

Λανθασμένος καθαρισμός

Ζημιές στη συσκευή Μην καθαρίζετε τη συσκευή με σωλήνα ή με δέσμη νερού υψηλής πίεσης. Μην χρησιμοποιείτε καυστικά απορρυπαντικά. Μην χτυπάτε τη βούρτσα πάνω στο έδαφος.

1. Αφαιρέστε βρομιές, φυτικά υπολείμματα καθώς και άμμο και πέτρες από τη βούρτσα.

2. Εάν είναι απαραίτητο, λύστε τη βούρτσα και καθαρίστε την με τρεχούμενο

3. Καθαρίζετε τη συσκευή με ένα υγρό πανί.

νερό.

συσκευή.

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του παρακάτω πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναγράφεται εδώ μπορείτε να απευθύνεστε σε εξουσιοδοτημένο κατάστημα.

Η συσκευή δεν λειτουργεί ή απενεργοποιείται κατά τη λειτουργία

Δεν υπάρχει ηλεκτρική τροφοδοσία  Ελέγξτε

Ο προστατευτικός διακόπτης ρεύματος διαρροής ενεργοποιήθηκε  Ελέγξτε τον προστατευτικό διακόπτη ρεύματος

Ο διακόπτης υπερφόρτωσης μοτέρ ενεργοποιήθηκε  Αφήστε τη συσκευή να κρυώσει (τουλάχιστον 10

Μη ικανοποιητικό αποτέλεσμα καθαρισμού

Λερωμένες βούρτσες  Καθαρίστε τις βούρτσες. Φθαρμένες βούρτσες  Αντικαταστήστε τις βούρτσες. Βουλωμένο φίλτρο νερού

 Καθαρίστε το φίλτρο νερού.  Αντικαταστήστε το φίλτρο νερού.

Στομωμένα ακροφύσια νερού  Αναθέστε την αντικατάσταση των ακροφυσίων

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχ όν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα)

54 Ελληνικά

Αντιμετώπιση βλαβών

την ηλεκτρική τροφοδοσία (συνδέσεις του

καλωδίου προέκτασης).

διαρροής της οικιακής εγκατάστασης. Αν το σφάλμα εμφανίζεται συχνότερα, συμβουλευτείτε έναν ηλεκτρολόγο.

λεπτά). Ο διακόπτης υπερφόρτωσης μοτέρ επανέρχεται αυτόματα και η συσκευή έτοιμη για λειτουργία.

Κατά τη φάση ψύξης ο διακόπτης της συσκευής δεν επιτρέπεται να πατηθεί ώστε να αποφευχθεί τυχόν απρόσμενη εκκίνηση της συσκευής. Πριν από την επόμενη επανενεργοποίηση περιμένετε να περάσει ο χρόνος ψύξης. Σε περίπτωση επαναλαμβανόμενης απενεργοποίησης μειώστε κατά τον καθαρισμό την πίεση στις βούρτσες και κρατήστε συσκευή σε πιο χαμηλή γωνία.

νερού σε εξουσιοδοτημένο κατάστημα.

είναι πάλι

τη

Εγγύηση

, προσκομίζοντας το

Τεχνικά στοιχεία

Στοιχεία ισχύος συσκευής

Τάση λειτουργίας V 220-240 Φάση ~1 Τύπ ος προστασίας IPX4 Περιστροφές βούρτσας 1/min 600-800 Διάμετρος βούρτσας mm 100

Διαστάσεις και βάρη

Βάρος kg 4,9 Μήκος x πλάτος x ύψος mm 1281 x 307 x 350

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης EΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί

, αυτή η δήλωση ακυρώνεται.

με εμάς Προϊόν: Συσκευή καθαρισμού δαπέδων Τύπ ος: PCL 4

Σχετικές Οδηγίες ΕΕ

2006/42/EΚ (+2009/127/EΚ) 2014/30/EΕ 2011/65/EΕ 2000/14/EΚ

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/EΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

PCL 4t

Μετρημένη: 89 Εγγυημένη: 91 Οι υπογράφοντες ενεργούν κατ’ εντολή και με εξουσιοδότηση από το διοικητικό συμβούλιο.

Υπεύθυνος τεχνικού φακέλου:

S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany)

.: +49 7195 14-0

Τηλ Φαξ: +49 7195 14-2212

Winnenden, 2021/04/01

İçindekiler

Genel uyarılar...................................................... 55

Genel güvenlik bilgileri ........................................ 55

Güvenlik bilgisi .................................................... 55

Tip etiketi............................................................. 56

Amaca uygun kullanım........................................ 56

Çevre koruma...................................................... 56

Aksesuarlar ve yedek parçalar............................ 56

Teslimat kapsamı ................................................ 56

Cihaz açıklaması................................................. 56

Cihazdaki simgeler.............................................. 56

Montaj ................................................................. 57

İşletime alma ....................................................... 57

İşletme................................................................. 57

Taşıma................................................................. 58

Depolama............................................................ 58

Antifriz ................................................................. 58

Bakım ve koruma ................................................ 58

Arıza durumunda yardım..................................... 58

Garanti ................................................................ 58

Teknik bilgiler....................................................... 59

AB Uygunluk Beyanı ........................................... 59

Genel uyarılar

Cihazı ilk kez kullanmadan önce bu orijinal kullanım kılavuzunu okuyun ve bu-

Orijinal kullanım kılavuzunu daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

radaki bilgilere göre hareket edin.

Genel güvenlik bilgileri

 TEHLIKE ● Boğulma tehlikesi. Ambalaj folyo-

larını çocuklardan uzak tutunuz.

몇 UYARI ● Fiziksel, duyusal veya zihinsel kabili-

yetleri azalmış veya deneyim ve bilgi eksikliği olan kişi- ler, yalnızca düzgün şekilde gözetim altında tutulmaları ya da güvenlik konusunda eğitilmiş bir kişi tarafından cihazın güvenli kullanımı ile ilgili talimat almaları ve ortaya çıkan tehlikeleri anlamaları durumunda cihazı kullanabilirler. ● Çocukların bu cihazı kullanması yasaktır. ● Ci- hazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. kişi veya hayvan varsa cihazı çalıştırmayın.

Not ● Çalışma alanında başka bir

Güvenlik bilgisi

● Lütfen bu ürünün içme suyu şebekesine bağlantısı sırasında EN 1717 normlarının gerekliliklerine uyun ve olası sorularda uzman sıhhi tesisatçınıza başvurun.

● Cihazı sadece işlenmemiş, temiz tatlı su ile çalıştırın. Cihaz asla patlayıcı, aşındırıcı veya yanıcı maddelerle birlikte çalıştırılmamalıdır.

● Su sıcaklığı 35°C'yi geçmemelidir.

● Cihazı asla sıvı içine tamamen batırmayın.

● Cihazı

● Cihazda hasar olup olmadığını düzenli olarak kont-

● Cihazı üzerinde su bulunan zeminlerde kullanma-

● Çalıştırmadan önce, temizlenecek yüzeyde kum,

sadece dış alanda çalıştırın.

rol edin. Görünür bir hasar olması durumunda cihazı çalıştırmayın.

yın.

taş veya hareket edebilen parçalar olmadığından

Türkçe 55

emin olun. Bu cisimler, temizleme sırasında fırlaya- bilir veya yüzeye ve cihaza hasar verebilir.

● Cihaza bağlı olan hortumu veya elektrik kablosunu çekmeyin.

● Cihazı sadece fırçalar zemine değiyorsa açın.

● Çalıştırma sırasında, cihazın geri tepmesini dikkate

alın. Açılan cihaz çalışma sırasında kullanıcıya doğ- ru hareket eder. Cihazı iyi kavrayın ve güvenli bir mesafede durun.

● Cihazı sadece tutamaktan kaldırın.

● Sadece IPX4 ile işaretlenmiş, uygun bir uzatma kab-

losu kullanın.

● Çalışma alanında bulunan tüm akım taşıyan parça- lar püskürme suyuna karşı emniyetli olmalıdır.

● Uzatma hatt mez olmalı ve suyun içinde durmamalıdır.

● Cihazı sadece 30 mA’dan fazla olmayan salma akım ile gerektiği şekilde kurulmuş bir hatalı akım koruma şalterinde kullanın. Sorularınız için bir elektrik uzma- nına başvurun.

● Cihazı dona ve yüksek ısıya karşı koruyun (izin ve- rilen ortam sıcaklığı 5 °C - 40°C arasıdır).

● Cihazı gerilim altında bulanan cihazların yakınında çalıştırmayın.

● Cihazın her kullanımından önce şebeke fişli bağlantı hattının hasarlı olmadığından emin olun. Şebeke bağlantı hattı hasarlı olduğunda, herhangi bir tehlikeyi önlemek için üretici, yetkili müşteri hizmetleri veya bir elektrik uzmanı tarafından derhal değiştirilmelidir.

●Şebeke bağlantısı hattına ve uzatma hattına üzerin- den arabayla geçerek, ezerek, çekerek veya benzeri şekilde hasar vermeyin. Şebeke bağlantı hattını sıcak ortamlardan ve keskin kenarlardan koruyun.

ının şebeke fişi ve kavraması su geçir-

şebeke

Tip etiketi

Tip etiketi üzerinde cihaz ile ilgili en önemli bilgileri bulabilirsiniz. “Cihaz Açıklaması” bölümünde tip etiketinin cihaz üzerinde nerede bulunduğu gösterilmektedir.

Amaca uygun kullanım

몇 UYARI

Fırlayan parçalar nedeniyle yaralanma tehlikesi

Cihazı sadece önceden temizlenmiş yüzeylerde kullanın ve güvenlik bilgilerini dikkate alın.

Cihaz, örn. teras gibi dış alanlardaki yüzeyleri temizlemek için tasarlanmıştır. Kullanılan fırçalara bağlı olarak, cihaz ahşap yüzeyler, pürüzsüz taş karolar ve kompozit malzemeler (WPC) üzerinde kullanıma uygundur.

Öngörülebilir yanlış kullanım

Amaca uygun olmayan her türlü kullanım yasaktır. Amaca uygun olmayan kullanımdan kaynaklanan hasarlardan kullanıcı sorumludur. Cihazı çim taşı kalıpları gibi üzerinde yeşillik bulunan yüzeylerin temizliğinde kullanmayın.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parça-

lar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Cihaz açıklaması

Resimler için grafik sayfasına bakın Şekil A

1 Cihaz şalteri 2 Cihaz şalteri kilidini açma 3 Tutamak 4 Kol 5 Temizleme başlığı 6 Döner fırça 7 Su kanalı 8 Vites kutusu

9 Yer le ştirme kenarlı püskürtme koruması 10 Şebeke kablosu 11 Cırt cırt bandı 12 Su filtresi 13 Su filtresi contası 14 Su bağlantısı (Geçme sistemi) 15 Su miktar regülasyonu valfi 16 Tip etiketi 17 Fırça sabitlemesi (Vidalı kilit)

Cihazdaki simgeler

Elektrik çarpma tehlikesi. Şebeke fişini hasarlı elektrik kablosundan ayırın!

Savrulan cisimlerden yaralanma tehlikesi!

56 Türkçe

Yaralanma tehlikesi. Diğer kişileri uzak tutun!

Görme ve işitme kaybı tehlikesi. Koruyucu gözlük ve kulaklık takın!

Zarar görme tehlikesi. Cihazı hortumla veya yüksek basınçlı suyla temizlemeyin!

Zarar görme tehlikesi. Cihazı yağmura maruz bırakmayın!

Sıcak yüzeyler nedeniyle yanma tehlikesi!

Montaj

Not

Kol montajı bir kereye mahsus olmak üzere yapılır. Montajdan sonra kol yarıları bir daha ayrılmamalıdır. Montaj sırasında su hortumunun ve elektrik kablosunun sıkışmamasına veya ezilmemesine dikkat edin.

1. Kolu birleştirin. Duyulabilir şekilde kilitlenir.

Şekil B

2. Su hortumunu ve sonra da elektrik kablosunu yukarıdan aşağıya (tutamaktan başlayarak) kablo kanalına itin.

Şekil C

3. Dışarıda kalan kabloyu ve su hortumunu fırça kafası yuvasına sıkıca bastırın.

Şekil D

Elektrik kablosu ve su hortumu çalışma sırasında cihazdan dışarı çıkmamalıdır!

İşletime alma

1. Su miktar regülasyon valfini kapatın.

Şekil H

2. Su hortumunu cihaza bağlayın. Kavrama duyulur şekilde yerine oturmalıdır.

3. Rahatlık için su hortumunu cırt cırtlı bant ile tutamağa sabitleyin.

Şekil E

4. Su hortumunu musluğa bağlayın ve musluğu açın. Lütfen maksimum çalışma basıncına dikkat edin (bkz. “Teknik Bilgiler”).

5. Elektrik kablosunu IPX4 ile işaretlenmiş, uygun bir uzatma kablosuna bağlayın. Güvenlik uyarılarını dikkate alın.

İşletme

Not

Sadece temizlenen yüzeye ve cihaza uygun fırçalar kullanın. Fırçaların doğru kullanımı için aşağıdaki bilgileri dikkate alın.

1. Fırçaları yüzeye eşit olarak yerleştirin.

2. Fırçaları yüzey üzerinde az baskı ile yönlendirin.

Not

Cihazın çalışmaya başlaması için cihaz şalterinin kilidini açın. Bu adımlar sıralı şekilde uygulanmalıdır

1. Kilit açma tuşuna basın.

2. Cihaz şalterine basın.

3. Cihaz şalterini serbest bırakın.

Not

Memeler üzerinden cihaza boşaltılan su miktarı, su miktar regülasyonu valfi ile yapılan temizleme görevine göre ayarlanabilir.

1. Su miktarını artırmak için valf kolunu geriye doğru

2. Su miktarını azaltmak veya valfi tamamen kapatmak

Ahşap yüzeyleri temizlemek için ahşap döşeme fırçalarını kullanın.

Not

● Hassas yüzeylerde kullanmadan önce cihazı, göze

● Tek bir yerde kalmayın, cihazı hareket ettirmeye de-

Not

● Ahşap yüzeyleri her zaman elyaf yönünde temizle-

Not

İşlem görmüş yüzeyler için ön işlem kaldırılabilir. Dü- zensiz açık / koyu renkler, odun türünden veya odun iş- lenmesinden kaynaklanır. Yıpranmış odun yüzeyleri için grileşmenin giderilmesi istenen bir sonuçtur.

1. Cihazı yüzey üzerinde yavaşça yönlendirin.

Temizledikten sonra, optimum sonuçlar için uygun bir bakım ürünü veya koruyucu madde uygulayın!

Dış mekanda pürüzsüz taş karolarını temizlemek için, taş döşeme fırçalarını (teslimat içeriğine dahil değildir nereden alabileceğiniz için bkz. “Aksesuar ve Yedek Parça” bölümü) kullanın.

Not

Temizlemeden çakıllar vb. gibi gevşek parçaları uzaklaştırın.

1. Cihazı yüzey üzerinde yavaşça yönlendirin.

Fırçaların doğru kullanımı

Şekil F

Cihazı çalıştırın

Şekil G

Cihaz çalışıyor.

Cihaz durur.

Su miktar regülasyonu valfi

çekin.

için valf kolunu öne doğru itin.

Şekil H

Ahşap yüzeylerin temizlenmesi

çarpmayan bir yerde test edin.

vam edin.

yin. Her zaman tahtalar veya ahşap elemanlar boyunca ve eğimle temizleyin.

Şekil I

Taş yüzeylerin temizlenmesi

Türkçe 57

Şekil J

Cihaz saklanmak için duvarda bir kancaya asılabilir. Alternatif olarak cihazı, püskürtme korumasının yerleştir- me kenarı üzerine koyabilirsiniz. Kıl fırçaların zarar görmemesi için cihazın fırçalar üzerinde durmadığına dikkat edin.

1. Bağlantıları ayırın.

2. Cihazı boşaltın (bkz. "Antifriz").

3. Cihazı temizleyin (bkz. "Temizleme").

Taşıma

Cihazın muhafaza edilmesi

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma sırasında cihazın ağırlığını dikkate alın.

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Depolama sırasında cihazın ağırlığına dikkat edin.

Antifriz

DIKKAT

Don tehlikesi

Tamamen boşaltılmamış cihazlar don nedeniyle tahrip edilebilir. Cihazı ve aksesuarları tamamen boşaltın. Cihazı dona karşı koruyun.

1. Cihazı donsuz bir yerde muhafaza edin.

Not

Don olmayan yerde muhafaza mümkün değilse:

2. Su miktar regülasyonu valfini tamamen açın.

3. Cihazı dik konuma getirin ve rölantide çalışmaya bı- rakın.

Şekil K

Bakım ve koruma

Fırçaların değiştirilmesi

 TEHLIKE

Akım çarpma tehlikesi

Akım ileten parçalara temas nedeniyle yaralanmalar Cihazı kapatın. Şebeke fişini çekin.

Not

İki fırçayı her zaman aynı zamanda değiştirin. Vites kutusu temizlik sırasında zemine değiyorsa, cihaza basınç uygulanmaması için fırçalar değiştirilmelidir.

DIKKAT

Yanık tehlikesi

Şanzıman kullanımdan sonra oldukça sıcak olabilir. Fır- çaları değiştirmeden önce cihazı soğumaya bırakın.

1. Fırça vidasını sökün ve çıkartın.

2. Aşınmış fırçaları çıkartın.

3. Yeni fırçaları yerleştirin.

4. Fırça vidasını takın ve sıkın.

Şekil L

Fırça vidasını takarken yerleşime dikkat edin (sol / sağ, tip levhasında görüldüğü gibi)!

Not

Su akışı yetersiz ise cihazın su filtresi temizlenmelidir.

Şekil M

Su filtresini temizleyin

1. Su hortumundaki soket bağlantısını sökün.

2. Su filtresini dışarı çekin.

3. Su filtresini akan su altında akışa karşı durulayın.

4. Su filtresini takın.

5. Soket bağlantısını sökün. Contanın soket bağlantısına düzgün oturduğundan emin olun.

Temizleme

DIKKAT

Yanlış temizleme

Cihazda zararlar Cihazı hortumla veya yüksek basınçlı suyla temizlemeyin. Aşındırıcı temizleme maddeleri kullanmayın. Fırçayı zemine vurmayın.

1. Fırçalardaki kiri, bitki kalıntılarını ve kum/taşları temizleyin.

2. Gerektiğinde fırçaları sökün ve su altında temizleyin.

3. Cihazı nemli bir bezle temizleyin.

Arıza durumunda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Cihaz çalışmıyor veya işletme sırasında kapanıyor

Gerilim beslemesi yok  Gerilim beslemesini (uzatma kablosunun soket bağ-

lantısını) kontrol edin.

Hatalı akım koruma şalteri devreye girdi  Yer le şik tesisatın hatalı akım koruma şalterini kont-

rol edin. Bu hatanın daha sık meydana gelmesi durumunda elektrik uzmanı çağırın.

Motor aşırı yük anahtarı  Cihazı soğumaya bırakın (en az 10 dakika). Motor

aşırı yük anahtarı otomatik olarak sıfırlanır ve cihaz tekrar çalışmaya hazırdır.

Soğutma sırasında, cihazın aniden çalışmasını önlemek için cihaz şalterine basılmamalıdır. Cihazı tekrar işletime almadan önce mutlaka belirtilen soğutma süresinin geçmesini bekleyin. Tekrar eden kapanma durumunda, temizlik sıra- sında fırçalar üzerindeki basıncı azaltın ve cihazı daha sığ bir açıda tutun.

Temizlik sonucu yetersiz

Kirlenmiş fırçalar

 Fırçaları temizleyin.

ınmış fırçalar

Aş  Fırçaları değiştirin. Su filtresi tıkalı

 Su filtresini temizleyin  Su filtresini değiştirin

Su kanalı tıkalı  Su kanalını yetkili müşteri hizmetlerine değiştirtin.

devreye girdi

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

58 Türkçe

Teknik bilgiler

Cihaz performans verileri

Çalışma gerilimi V 220-240 Faz ~ 1 Koruma türü IPX4 Fırça devri 1/min 600-800 Fırça çapı mm 100

Boyutlar ve ağırlıklar

Ağırlıkkg4,9 Uzunluk x genişlik x yüksek-

lik Tekn ik değişiklik hakkı saklıdır.

mm 1281 x 307 x 350

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder. Ürün: Zemin temizleyici Tip: PCL 4

İlgili AB direktifleri

2006/42/AT (+2009/127/AT) 2014/30/AB 2011/65/AT 2000/14/AT

Uygulanan uyumlaştırılmış normlar

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Uygulanan uygunluk değerlendirme yöntemi

2000/14/EG: Ek V

Ses gücü seviyesi dB(A)

PCL 4t Ölçülen: 89 Garanti edilen: 91 Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2021/04/01

Содержание

Общие указания ................................................ 59

Общие указания по технике безопасности...... 59

Указания по технике безопасности .................. 59

Заводская табличка........................................... 60

Использование по назначению ........................ 60

Защита окружающей среды.............................. 60

Принадлежности и запасные части ................. 60

Комплект поставки ............................................ 60

Описание устройства........................................ 61

Символы на устройстве.................................... 61

Сборка................................................................ 61

Ввод в эксплуатацию......................................... 61

Эксплуатация..................................................... 61

Транспортировка ............................................... 62

Хранение............................................................ 62

Защита от замерзания ...................................... 62

Уход и

техническое обслуживание................... 62

Помощь при неисправностях ........................... 63

Гарантия............................................................. 63

Технические характеристики............................ 63

Декларация о соответствии стандартам ЕС ... 63

Общие указания

Перед первым использованием устройства следует ознакомиться с

эксплуатации и действовать в соответствии с ней. Сохранять оригинальную инструкцию по эксплуатации для дальнейшего пользования или для следующего владельца.

данной оригинальной инструкцией по

Общие указания по технике

безопасности

 ОПАСНОСТЬ ● Опасность удушья.

Упаковочную пленку хранить в недоступном для детей месте.

몇 ПРЕДУПРЕЖДЕНИЕ ● Лица с

ограниченными физическими, сенсорными или умственными способностями, а также лица, не обладающие необходимым опытом и знаниями, могут использовать устройство только в том случае, если они находятся под надлежащим присмотром или прошли инструктаж компетентного лица относительно безопасного использования оборудования и осознают возможные риски. ● Запрещается работать с устройством детям. дети не играли с устройством.

● Не использовать устройство, если в рабочей зоне находятся другие люди или животные.

● Следить за тем, чтобы

Примечание

Указания по технике

безопасности

●При подключении данного устройства к сети

питьевого водоснабжения соблюдать требования стандарта EN 1717 и по любым вопросам обращаться в специализированное санитарно-техническое предприятие.

●Для работы устройства использовать только

необработанную чистую пресную воду. При работе с устройством ни в коем случае не

Русский 59

использовать взрывчатые, коррозионные или воспламеняющиеся вещества.

● Температура воды не должна превышать 35 °C.

●Не погружать устройство полностью в жидкости.

● Эксплуатировать устройство только вне помещений.

●Регулярно проверять устройство на наличие повреждений. При наличии видимых повреждений не использовать устройство.

●Не использовать устройство на поверхностях, на которых уже присутствует вода.

● Перед работой убедиться, что очищаемая поверхность незакрепленных компонентов. Во время очистки они могут быть отброшены или могут повредить поверхность и устройство.

●Не тянуть устройство за подключенный шланг и сетевой кабель.

●Включать устройство только тогда, когда щетки лежат на полу.

●Во время работы учитывать отдачу устройства. Включенное устройство во время работы дает отдачу на пользователя. Прочно удерживать устройство и следить за устойчивым положением.

●Не поднимать включенное устройство с пола.

● Использовать только подходящий удлинительный кабель с маркировкой степени защиты IPX4.

●Все токопроводящие элементы в рабочей зоне должны быть брызгозащищенными.

●Штепсельная вилка и соединительный элемент удлинителя должны быть герметичными и не находиться в воде.

● Использовать устройство установленном автомате защитного отключения с током отключения не более 30 мА. В случае возникновения вопросов обратиться к электрику.

●Защищать устройство от мороза и высоких температур (допустимая температура окружающей среды от 5 °C до 40 °C).

●Не эксплуатировать устройство вблизи устройств, находящихся под напряжением.

● Перед каждым использованием устройства убедиться, что сетевой кабель с не повреждены. Если сетевой кабель поврежден, то он должен быть немедленно заменен производителем, авторизованной сервисной службой или квалифицированным электриком во избежание опасности.

●Не допускать повреждения сетевого кабеля и удлинителя путем наезда, сдавливания, растягивания и т. п. Защищать сетевой кабель от высоких температур, воздействия масла или повреждения острыми краями.

не содержит песка, камней или

только на правильно

сетевой вилкой

Заводская табличка

На заводской табличке указаны основные данные устройства. В главе «Описание устройства» показано, где находится заводская табличка на устройстве.

Использование по назначению

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования отброшенными частицами

Использовать устройство только на предварительно очищенных поверхностях и соблюдать указания по технике безопасности.

Устройство предназначено для удаления загрязнений с поверхностей, расположенных вне помещений, например террас. В зависимости от используемых щеток устройство подходит для деревянных поверхностей, гладкой каменной плитки и композитных материалов (ДПК).

Предсказуемое неправильное

Любое использование не по назначению недопустимо. Оператор несет ответственность за ущерб, вызванный использованием не по назначению. Не использовать устройство для очистки поверхностей с растительностью, например биобрусчатки.

использование

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACH

Принадлежности и запасные

части

Использовать только оригинальные принадлежности и запасные части. Тольк о они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

Комплектация устройства указана на упаковке. При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

60 Русский

Рисунки см. на страницах с рисунками Рисунок A

1 Выключатель устройства 2 Кнопка разблокировки выключателя устройства

3 Ручка 4 Рукоятка 5 Чистящая головка 6 Вращающиеся щетки 7 Водяные сопла 8 Корпус редуктора

9 Защита от брызг с кромкой-подставкой 10 Сетевой кабель 11 Лента-липучка 12 Водяной фильтр 13 Упл отнение водяного фильтра 14 Подвод воды (система штекерного соединения) 15 Регулировочный клапан расхода воды 16 Заводская табличка 17 Крепление щеток (поворотный замок)

Символы на устройстве

Опасность поражения электрическим током. При повреждении сетевого кабеля извлечь сетевую вилку из розетки!

Описание устройства

Опасность травмирования из-за разлетающихся

Опасность травмирования. Не допускать других людей в зону работы устройства!

Опасность для глаз или органов слуха. Использовать средства защиты глаз и органов слуха!

Опасность повреждения. Не мыть устройство из шланга или под струей высокого давления!

вокруг предметов!

Опасность повреждения. Не оставлять и не использовать под дождем!

Опасность ожогов о горячие поверхности!

Сборка

Примечание

Сборка рукоятки выполняется один раз. После сборки половинки рукоятки больше нельзя разделять. Во время сборки следить за тем, чтобы водяной шланг и сетевой кабель не были зажаты или защемлены.

1. Собрать рукоятку. При фиксации слышится щелчок.

Рисунок B

2. Вставить водяной шланг, а затем сетевой кабель сверху вниз (начиная с ручки) в канал.

Рисунок C

3. С усилием прижать выступающий кабель и водяной шланг в корпус щеточной головки.

Рисунок D

Сетевой кабель и водяной шланг не должны выступать из устройства во время работы!

кабельный

Ввод в эксплуатацию

1. Закрыть регулировочный клапан расхода воды.

Рисунок H

2. Подсоединить водяной шланг к устройству. Соединение должно зафиксироваться со щелчком.

3. Прикрепить водяной шланг к ручке лентойлипучкой для снятия нагрузки.

Рисунок E

4. Подсоединить водяной шланг к водопроводному крану и открыть кран. Обратить внимание на максимальное рабочее давление (см.

«Технические характеристики»).

5. Подсоединять сетевой кабель

подходящему удлинительному кабелю с маркировкой степени защиты IPX4. Обязательно соблюдать указания по технике безопасности.

только к

Эксплуатация

Правильное обращение со щетками

Примечание

Использовать только те щетки, которые подходят для очищаемой поверхности и устройства. Соблюдать следующие указания по правильному использованию щеток.

1. Равномерно приложить щетки к поверхности.

Рисунок F

2. Направлять щетки, слегка прижимая их к поверхности.

Русский 61

Примечание

Для включения необходимо разблокировать переключатель устройства, чтобы запустить устройство. Соблюдать правильную последовательность.

1. Нажать кнопку разблокировки.

Рисунок G

2. Нажать выключатель устройства. Устройство запускается.

3. Отпустить выключатель устройства. Устройство останавливается.

Регулировочный клапан расхода воды

Включение устройства

Примечание

Количество воды, выпускаемой через сопла на устройстве, можно регулировать с помощью регулировочного клапана расхода воды в зависимости от задачи очистки.

1. Потянуть рычаг клапана назад, чтобы увеличить количество воды.

2. Нажать на рычаг клапана вперед, чтобы уменьшить количество воды или полностью закрыть клапан.

Рисунок H

Очистка деревянной поверхности

Для очистки деревянных поверхностей использовать щетки для деревянного покрытия.

Примечание

● Перед применением на чувствительных поверхностях необходимо проверить устройство в малозаметном месте.

● Не фиксировать устройство в одном положении, постоянно передвигать во время чистки.

Примечание

● Очищать деревянные поверхности всегда в направлении волокон. Всегда чистить вдоль досок или деревянных элементов и под наклоном.

Примечание

Для очищенных поверхностей можно исключить предварительную обработку. Неравномерный светлый/темный эффект на деревянных поверхностях зависит от породы дерева или обработки древесины. При выветренных деревянных поверхностях удаление серого слоя древесины является желаемым результатом.

1. Медленно вести устройство по поверхности.

Рисунок I

Для достижения оптимального результата после очистки следует нанести подходящее средство для ухода

или защитное средство!

Очистка каменной поверхности

Для очистки гладкой каменной плитки вне помещений использовать щетку для каменного покрытия (не входит в комплект поставки — см. главу «Принадлежности и запасные части»).

Примечание

Перед очисткой удалить все незакрепленные компоненты, например гальку.

1. Медленно вести устройство по поверхности.

Рисунок J

Устройство можно повесить на настенный крючок для хранения. Кроме того, устройство можно поставить на кромку-подставку защиты от брызг. Во избежание повреждений щетины не допускать, чтоб устройство стояло на щетках.

1. Разъединить подключения.

2. Опорожнить устройство (см. «Защита от замерзания»).

3. Очистить устройство (см. «Очистка»).

Транспортировка

몇 ОСТОРОЖНО

Хранение устройства

Несоблюдение веса

Опасность получения травм и повреждений Во время транспортировки учитывать вес устройства.

Хранение

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений Во время хранения учитывать вес устройства.

Защита от замерзания

ВНИМАНИЕ

Опасность замерзания

Не полностью опорожненные устройства могут быть повреждены при воздействии мороза. Полностью опорожнить устройство и принадлежности. Защитить устройство от мороза.

1. Устройство следует хранить в защищенном от мороза месте.

Примечание

Если хранение в месте, защищенном от мороза, невозможно:

2. Полностью открыть регулировочный клапан расхода воды.

3. Вертикально поставить устройство и дать ему поработать вхолостую.

Рисунок K

Уход и техническое

обслуживание

Замена щеток

 ОПАСНОСТЬ

Опасность поражения электрическим током

Травмы в результате касания токоведущих частей Выключить устройство. Извлечь штепсельную вилку.

Примечание

Всегда заменять обе щетки одновременно. Щетки необходимо заменять, если корпус редуктора касается поверхности во время очистки, не оказывая давления на устройство.

ВНИМАНИЕ

Опасность ожога

Редуктор может быть очень горячим после использования. Перед заменой щеток дать устройству остыть.

1. Отвинтить и снять крепление щеток.

2. Вынуть изношенные щетки.

62 Русский

3. Вставить новые щетки.

4. Установить и затянуть крепление щеток.

Рисунок L При установке крепления щеток следует обратить внимание на размещение щеток (слева/ справа, видно на фирменной табличке)!

Очистка водяного фильтра

Примечание

Если расход воды недостаточен, необходимо очистить водяной фильтр в устройстве.

Рисунок M

1. Отвинтить штекерный соединитель на патрубке

подвода воды.

2. Извлечь водяной фильтр.

3. Промыть водяной фильтр против направления

потока под проточной водой.

4. Вставить водяной фильтр.

5. Навинтить штекерный соединитель.

Убедиться, что уплотнение в штекерном соединителе вставлено правильно.

Очистка

ВНИМАНИЕ

Неправильная очистка

Повреждения устройства Запрещается мыть устройство из шланга или под струей высокого давления. Не использовать агрессивные моющие средства. Не стучать щеткой о пол.

1. Уда лит ь грязь, остатки растений и песок/камни

из щетки.

2. При необходимости снять щетки и промыть под

проточной водой.

3. Очистить устройство влажной тканью.

Помощь при неисправностях

Зачастую неисправности имеют простые причины, поэтому с помощью следующего руководства их можно устранить самостоятельно. В случае сомнения или возникновения не описанных здесь неисправностей следует обращаться в авторизованную сервисную службу.

Устройство не работает или выключается во время работы

Отсутствует электропитание  Проверить электропитание (штекерные

соединения удлинительного кабеля). Сработал автомат защитного отключения  Проверить автомат

внутренней проводки здания. Если сбой

возникает часто, обратиться к электрику. Сработал автомат защиты двигателя от перегрузки  Дать устройству остыть (не менее 10 минут).

Автомат защиты двигателя от перегрузки

сбрасывается автоматически, и устройство

снова готово к работе.

Во избежание внезапного запуска устройства

во время фазы охлаждения нельзя нажимать

на выключатель устройства

повторным вводом в эксплуатацию

обязательно выждать указанное время

охлаждения. В случае повторного

отключения следует уменьшить давление на

щетки во время чистки и держать устройство

под меньшим углом. Неудовлетворительный результат очистки

Загрязненные щетки

защитного отключения

. Перед

 Очистить щетки. Изношенные щетки  Заменить щетки. Водяной фильтр забит

 Очистить водяной фильтр.  Заменить водяной фильтр.

Водяные сопла забиты  Заменить водяные сопла в авторизованной

сервисной службе.

Гарантия

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

изделие или в

Технические характеристики

Рабочие характеристики устройства

Рабочее напряжение V 220-240 Фаза ~1 Степень защиты IPX4 Частота вращения щетки 1/min 600-800 Диаметр щетки mm 100

Размеры и вес

Вес kg 4,9 Длина х ширина х высота mm 1281 x 307 x 350

Сохраняется право на внесение технических изменений.

Декларация о соответствии

стандартам ЕС

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Устройство для очистки полов Тип: PCL 4

Русский 63

Действующие директивы ЕС

2006/42/ЕС (+2009/127/ЕС) 2014/30/EС 2011/65/EС 2000/14/ЕС

Примененные гармонизированные стандарты

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Примененный метод оценки соответствия

2000/14/ЕС: Приложение V

Уровень звуковой мощности дБ(A)

PCL 4t

Измерено: 89 Гарантировано: 91 Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany)

Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 г. Винненден, 01.04.2021

Tartalom

Általános utasítások ............................................ 64

Általános biztonsági utasítások........................... 64

Biztonsági utasítások .......................................... 64

Típustábla............................................................ 65

Rendeltetésszerű alkalmazás ............................. 65

Környezetvédelem............................................... 65

Tartozékok és pótalkatrészek .............................. 65

Szállított tartozékok ............................................. 65

A készülék leírása ............................................... 65

Szimbólumok a készüléken ................................. 65

Szerelés .............................................................. 66

Üzembe helyezés ................................................ 66

Üzemeltetés ........................................................ 66

Szállítás............................................................... 66

Tárolás ................................................................ 67

Fagyvédelem....................................................... 67

Ápolás és karbantartás........................................ 67

Üzemzavarok elhárítása...................................... 67

Garancia.............................................................. 67

Műszaki adatok ................................................... 68

EU-megfelelőségi nyilatkozat .............................. 68

Általános utasítások

Készüléke első használata előtt olvassa el ezt az eredeti kezelési útmutatót, és ennek megfelelően járjon el. Őrizze meg

az eredeti kezelési útmutatót későbbi használatra vagy a következő tulajdonos számára.

Általános biztonsági utasítások

 VESZÉLY ● Fulladásveszély! Tartsa távol a

gyermekektől a csomagolást!

몇 FIGYELMEZTETÉS ● A csökkent szelle-

mi, fizikai és érzékelő képességgel rendelkező személyek, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak megfelelő felügyelet mellett használhatják a készüléket, illetve amennyiben egy, a biztonságukért felelős személy ismertette velük a készülék biztonságos használatát és tudatában vannak a használatból eredő veszélyeknek. ● Gyermekek nem használhatják a készüléket! ● Felügyelje a gyerekeket, és biztosítsa, hogy ne játszhassanak a készülék-

Megjegyzés ● Ne üzemeltesse a készüléket,

kel. ha más személyek vagy állatok tartózkodnak a munkaterületen.

Biztonsági utasítások

● Kérjük, a termék ivóvízhálózatra való csatlakoztatása során vegye figyelembe az EN 1717 szabvány szerinti követelményeket, és esetleges kérdéseivel forduljon szaniterforgalmazójához.

● Az készüléket csak kezeletlen, tiszta édesvízzel üzemeltesse. A készüléket semmiképpen sem szabad robbanásveszélyes, korrozív vagy gyúlékony anyagokkal együtt üzemeltetni.

● A vízhőmérséklet nem haladhatja meg a 35°C-ot.

● A készüléket soha ne merítse teljesen folyadékba.

● A készüléket kizárólag külső térben üzemeltesse.

● Rendszeresen ellenőrizze, hogy a készülék nem sé-

rült-e. Látható sérülések esetén ne helyezze többé üzembe a készüléket.

● Ne használja a készüléket vizes felületen.

● Munkavégzés előtt győződjön meg arról, hogy a

tisztítandó felület homok- és kőmentes, és nincs rajta laza alkotóelem. Tisztítás során ezek a részek kirepülhetnek, illetve károsíthatják a felületet és a készüléket.

● Ne húzza a készüléket a csatlakoztatott tömlőnél vagy hálózati kábelnél fogva.

● A készüléket csak akkor kapcsolja be, ha a kefék a talajon vannak.

● Az üzemeltetés során ügyeljen a készülék visszalökő erejére. A bekapcsolt készülék üzem közben a kezelőjéhez tolódik. Fogja meg erősen a készüléket, és közben ügyeljen a stabil pozícióra.

● A bekapcsolt készüléket ne emelje fel a padlóról.

● Kizárólag megfelelő, IPX4 védelmi osztály jelölésű

hosszabbító kábelt használjon.

● A munkaterület minden, áramot vezető részének védve kell lennie a vízsugártól.

● A hálózati csatlakozónak és a hosszabbítókábel csatlakozó aljzatának víztömörnek kell lennie és azok nem érhetnek bele a vízbe.

● A készüléket kizárólag szabályosan felszerelt olyan hibaáram védőkapcsolóval használja, amelynek a kioldási árama nem haladja meg a 30 mA-t. Esetleges kérdéseivel forduljon villamosági szakemberhez.

● Védje a készüléket fagytól és nagy hőségtől (megengedett környezeti hőmérséklet 5°C és 40°C között). Ne üzemeltesse a készüléket feszültség alatt álló

●

készülékek közelében.

64 Magyar

● A készülék minden egyes használata előtt győződ- jön meg arról, hogy a hálózati csatlakozó vezeték és a hálózati dugasz nem sérült-e. A veszélyek elkerülése érdekében a sérült hálózati csatlakozó vezetéket haladéktalanul cseréltesse ki a gyártóval, a hivatalos ügyfélszolgálattal vagy villamossági szakemberrel.

● Ne menjen át a hálózati csatlakozó vezetéken és a hosszabbítókábelen, illetve ne hagyja beszorulni és megtörni őket stb., mivel megsérülhetnek, illetve károsodhatnak. Védje a hálózati csatlakozó vezetéket a hőtől, olajtól és az élektől.

Típustábla

A típustáblán megtalálhatók a készülék legfontosabb adatai. „A készülék leírása” fejezet bemutatja, hogy a típustábla hol helyezkedik el a készüléken.

Rendeltetésszerű alkalmazás

몇 FIGYELMEZTETÉS

Sérülésveszély a felcsapódó részecskéknek tulajdoníthatóan

A készüléket kizárólag előzetesen megtisztított felületen használja, és tartsa be biztonsági tanácsokban leírtakat.

A készülék a szennyeződések külső felületekről, pédául teraszokról való eltávolítására szolgál. Az alkalmazott keféktől függően a készülék alkalmas fafelületek, csúszós csempék és kompozit anyagok (WPC) tisztítására.

Előrelátható hibás használat

A készülék nem rendeltetésszerű használata tilos. A kezelő felel a nem rendeltetésszerű használatból eredő károkért. Ne használja a készüléket növényekkel benőtt felületek, mint például gyeprács tisztítására.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást. Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akku-

mulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy

megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

A készülék leírása

Ábrák, lásd a grafikonokat tartalmazó oldalt Ábra A

1 Készülékkapcsoló 2 Készülékkapcsoló reteszelésfeloldó billentyűje 3 Kézi fogantyú 4 Szár 5 Tisztítógomb 6 Forgó kefék 7 Vízfúvókák 8 Készülékház

9 Fröcskölés elleni védelem leállító széllel 10 Hálózati kábel 11 Tépőszalag 12 Vízszűrő 13 Vízszűrő tömítése

14 Vízcsatlakozás (dugaszoló rendszer) 15 Vízmennyiség-szabályozó szelep 16 Típustábla 17 Keferögzítés (bajonettzár)

Szimbólumok a készüléken

Áramütés veszélye. A sérült hálózati kábel dugazát húzza ki!

Sérülésveszély kirepülő tárgyak miatt!

Sérülésveszély. Más személyeket tartson távol a készüléktől!

Szem- és halláskárosodás veszélye. Viseljen védőszemüveget és fülvédőt!

Károsodás veszélye. Ne tisztítsa a készüléket tömlővel vagy nagynyomású vízsugárral!

Magyar 65

Károsodás veszélye. Ne tegye ki a készüléket cspadék hatásának!

Égésisérülés-veszély forró felületek miatt!

Szerelés

Megjegyzés

A szárat csak egyszer kell összeszerelni. A szár két felét az összeszerelés után már nem v szabad szétválasztani. Szereléskor ügyeljen arra, hogy a víztömlő és a hálózati kábel ne csípődjön be, illetve ne zúzódjon össze.

1. Csatlakoztassa egymáshoz a szárrészeket. Hallhatóan bepattan.

Ábra B

2. A víztömlőt, majd a hálózati kábelt felülről lefelé (a fogantyútól kezdve) nyomja a kábelcsatornába.

Ábra C

3. A kiálló kábelt és víztömlőt nyomja erősen a kefefejházba.

Ábra D

A hálózati kábel és a víztömlő nem nyúlhat ki az üzemben levő készülékből!

Üzembe helyezés

1. Zárja el a vízmennyiség szabályozü szelepet.

Ábra H

2. Csatlakoztassa a víztömlőt a készülékhez. A csatlakozónak hallhatóan reteszelődnie kell.

3. A víztömlőt a fogantyúnál tépőszalaggal rögíztse, hogy ne mozdulhasson el.

Ábra E

4. Kösse össze a víztömlőt a vízcsappal és nyissa ki a vízcsapot. Ügyeljen a maximális üzemi nyomása (lásd „Műszaki adatok”).

5. Csatlakoztassa a hálózati csatlakozó kábelt egy megfelelő, IPX4 védelmi osztály jelölésű hosszabbí- tó kábelhez. Feltétlenül vegye figyelembe a biztonsági tanácsokat is.

Üzemeltetés

A kefék megfelelő használata

Megjegyzés

Bizonyosodjon meg arról hogy a használt kefék összeférhetők a készülékkel és alkalmasak az adott felület tisztítására. A kefék megfelelő használata érdekében tartsa be a következő útmutatást.

1. A keféket helyezze egyenletesen a felületre.

Ábra F

2. A keféket alacsony nyomással mozgassa a felületen.

Megjegyzés

Bekapcsoláshoz a készülékkpacsolót ki kell reteszelni, ekkor a készülék beindul. Ehhez be kell tartani az előírt sorrendet

A készülék bekapcsolása

1. Nyomja meg a reteszelésfeloldó billentyűt.

Ábra G

2. Nyomja meg a készülékkapcsolót. A készülék beindul.

3. Engedje el a készülékkapcsolót. A készülék leáll.

Vízmennyiség-szabályozó szelep

Megjegyzés

A készülék fúvókáin keresztül kilépő víz mennyisége a vízmennyiség szabályozó szelepen állítható be a tisztítási feladatnak megfelelően.

1. A vízmennyiség növeléséhez húzza hátra a szelepemelőt.

2. A vízmennyiség csökkentéséhez vagy a szelep teljes elzárásához nyomja előre a szelepemelőt.

Ábra H

Fafelületek tisztítása

A fafelületek tisztításához használjon fatisztító kefét.

Megjegyzés

● Amennyiben a készüléket érzékeny felületen óhajtja használni, használat előtt próbálja ki a készüléket egy alig észlelhető ponton.

● A készüléket tartsa állandó mozgásban, soha ne tartsa egy adott helyen.

Megjegyzés

● Fafelületeket mindig szálirányban tisztítson. Mindig a pallók vagy a faelemek mentén, lejtés irányban tisztítson.

Megjegyzés

Kezelt felületek esetén az előkezelt réteget lehet, hogy el kell távolítani. Az egyenetlen világos/sötét felülethatások oka a fafajta vagy a fa kezelési módja. Kopott fafelület esetén a kívánt eredmény a szürke bevonat eltávolításával érhető el.

1. A készüléket lassan vezesse a felületen.

Ábra I

Az optimális eredmény céljából a tisztítás után használjon megfelelő ápolószert vagy védőanya- got.!

Kőfelületek tisztítása

Külső területek csúszós csempefelületeinek tisztításához kőburkolatokhoz való keféket használjon (a szállítási terjedelemnek nem része - a beszerezhetőséget lásd a Tartozékok és pótalkatrészek fejezetben).

Megjegyzés

Tisztítás előtt távolítsa el a meglazult alkotóelemeket, mint például a kavicsokat.

1. A készüléket lassan vezesse a felületen.

A készülék tárolása

Ábra J

A készülék falikampóra akasztva tárolható. A készüléket a fröcskölés ellen védő burkolat peremére is állíthatja. Ügyeljen arra, hogy a készüléket a sörték sérülésének elkerülése érdekében ne a kefékre állítsa.

1. Válassza le a csatlakozókat.

2. Ürítse le a készüléket (lásd „Fagyvédelem”).

3. Tisztítsa meg a készülket (lásd „Tisztítás”).

Szállítás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára.

66 Magyar

Tárolás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára.

Fagyvédelem

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek. Ürítse ki teljesen a készüléket és tartozékait. Óvja a készüléket a fagytól.

1. A készüléket fagymentes helyen tárolja.

Megjegyzés

Ha fagymentes tárolás nem lehetséges:

2. Nyissa ki teljesen a vízmennyiség szabályozó szelepet.

3. A készüléket állítsa függőleges helyzetbe és járassa üresben.

Ábra K

Ápolás és karbantartás

A kefék cseréje

 VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt.

Megjegyzés

Mindig mindkét kefét cserélje ki. A keféket ki kell cserélni, ha tisztításkor a készülékház a felülethez ér úgy, hogy ehhez a készülékre nem kell nyomást kifejteni.

FIGYELEM

Égésisérülés-veszély

A hajtómű használat után nagyon forró lehet. Hagyja lehűlni a készüléket kefecsere előtt.

1. Csavarja le és vegye le a keferögzítést.

2. Húzza ki az elhasznált keféket.

3. Helyezzen be új keféket.

4. Helyezze be és csavarozza fel a keferögzítést.

Ábra L

A keferögzítés felhelyezésekor ügyeljen az összerendelésre (bal / jobb, a típustáblából látszik)!

Megjegyzés

Elégtelen vízátáramlás esetén tisztítsa meg a készülék vízszűrőjét.

Ábra M

1. Csavarja le a vízcsatlakozó csatlakozóját.

2. Távolítsa el a vízszűrőt.

3. Öblítse át a vízszűrőt folyó víz alatt, az áramlás irányával ellentétesen.

4. Telepítse a vízszűrőt.

5. Csavarja és rögzítse a csatlakozót.

Ügyeljen arra, hogy a csatlakozó dugasz tömítése a helyén legyen.

FIGYELEM

Szakszerűtlen tisztítás

A készülék károsodása Ne tisztítsa a készüléket tömlővel vagy nagynyomású vízsugárral.

A vízszűrő tisztítása

Tisztítás

Ne használjon durva tisztítószereket. A kefét ne a talajon rázza ki.

1. Távolítsa el a keféből a szennyeződéseket, növényi maradványokat és a homokot/köveket.

2. Szükség esetén vegye ki és folyó víz alatt tisztítsa meg a keféket.

3. Tisztítsa meg a készüléket nedves kendővel.

Üzemzavarok elhárítása

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a hivatalos ügyfélszolgálathoz.

A készülék nem működik vagy üzem közben kikapcsol

Nincs áramellátás  Ellenőrizze az áramellátást (a hosszabbító kábel

dugaszoló catlakozói).

A hibaáram védőkapcsoló működésbe lépett  Ellenőrizze az épület elektromos rendszerének hi-

baáram védőkapcsolóját. Ha a hiba gyakrabban fellép, forduljon villamossági szekemberhez.

A motortúlterhelés kapcsoló működésbe lépett  Hagyja lehűlni a készüléket (minimum 10 percig). A

motortúlterhelés kapcsoló automatikusan visszakapcsol, és a készülék ismét üzemképes.

A lehűlési szakaszban a készülékkapcsolót nem szabad megnyomni, hogy a készülék váratlanul ne léphessen működésbe. Az újraüzembehelyezés előtt feltétlenü várja meg az említett lehűlési idő leteltét. Ismételt lekapcsolás esetén csökkentse a tisztítás során a kefékre ható nyomást, és tartsa a készüléket laposabb szögben.

Nem kielégítő tisztítási eredmény

Szennyezett kefék  Tisztítsa meg a keféket. Elhasználódott kefék  Cserélje ki a keféket. A vízszűrő eltömődött

 Tisztítsa ki a vízszűrőt  Cserélje ki a vízszűrőt

A vízfúvókák eltömődtek  A vízfúvókákat hivatalos ügyfélszolgálatnál cserél-

tesse ki.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A címet lásd a hátoldalon)

Magyar 67

Műszaki adatok

A készülék teljesítményre vonatkozó adatai

Üzemi feszültség V 220-240 Fázis ~ 1 Védettség IPX4 Kefefordulatszám 1/min 600-800 Kefeátmérő mm 100

Méretek és súlyok

Súly kg 4,9 Hosszúság x szélesség x

magasság A műszaki változtatások jogát fenntartjuk.

mm 1281 x 307 x 350

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EUirányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Padlótisztító Típus: PCL 4

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK) 2014/30/EU irányelv 2011/65/EU irányelv 2000/14/EK

Alkalmazott harmonizált szabványok

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Alkalmazott megfelelőségértékelési eljárások

2000/14/EK: V. melléklet

Zajteljesítményszint dB(A)

PCL 4t Mért: 89 Szavatolt: 91 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/04/01

Obsah

Obecné pokyny ................................................... 68

Všeobecné bezpečnostní pokyny ....................... 68

Bezpečnostní pokyny .......................................... 68

Výrobní štítek ...................................................... 69

Použití v souladu s určením................................ 69

Ochrana životního prostředí................................ 69

Příslušenství a náhradní díly............................... 69

Rozsah dodávky.................................................. 69

Popis přístroje ..................................................... 69

Symboly na přístroji............................................. 69

Montáž ................................................................ 70

Uvedení do provozu............................................ 70

Provoz ................................................................. 70

Přeprava.............................................................. 71

Skladování .......................................................... 71

Ochrana před mrazem ........................................ 71

Péče a údržba ..................................................... 71

Nápověda při poruchách ..................................... 71

Záruka ................................................................. 71

Technické údaje .................................................. 72

EU prohlášení o shodě........................................ 72

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento originální návod k použití

originální návod k použití pro pozdější použití nebo dalšího vlastníka.

a postupujte podle něj. Uschovejte

Všeobecné bezpečnostní pokyny

 NEBEZPEČÍ ● Nebezpečí udušení. Obalové

fólie udržujte mimo dosah dětí,.

몇 VAROVÁNÍ ● Osoby se sníženými fyzickými,

smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat přístroj pouze tehdy, když jsou pod odborným dohledem nebo pokud byly poučeny osobou zodpovědnou za jejich bezpečnost o bezpečném používání přistroje a rozumí rizikům, které z toho vyplývají. ● Přístroj nesmí používat děti. ● Dohlížejte na děti a zajistěte, aby si s přístrojem

Upozornění ● Neprovozujte přístroj,

nehrály. pokud se v pracovní oblasti zdržují jiné osoby nebo zvířata.

Bezpečnostní pokyny

● Při připojování tohoto výrobku na vodovodní řad je nutno dodržet požadavky normy EN 1717. S případnými otázkami se prosím obraťte na svého dodavatele instalatérských služeb.

● Provozujte přístroj pouze s neupravenou a čistou pitnou vodou. Přístroj se v žádném případě nesmí dostat do kontaktu s výbušnými, korozivními nebo vznětlivými látkami.

● Teplota vody nesmí přesáhnout 35°C.

● Nikdy neponořujte přístroj zcela do kapaliny.

● Přístroj provozujte pouze ve venkovním prostředí.

● Přístroj pravidelně kontrolujte, zda není poškozený.

Při viditelném poškození neuvádějte přístroj do provozu.

● Nepoužívejte přístroj na plochách, na kterých je již voda.

68 Čeština

● Před zahájením práce se ujistěte, že je čištěná plocha bez písku, kamínků nebo volných částic. Při čištění mohou být tyto odmrštěny nebo mohou poškodit povrch a přístroj.

● Netahejte za připojenou hadici a sítový kabel.

● Přístroj zapínejte pouze tehdy, jestliže kartáče

doléhají na podlahu.

● Při provozu vezměte v úvahu zpětný ráz přístroje. Zapnutý přístroj se při provozu přisune k uživateli. Přístroj držte pevně a zaujměte bezpečný postoj.

● Zapnutý přístroj nezvedejte z podlahy.

● Používejte pouze vhodný prodlužovací kabel označený ochranou IPX4.

● Všechny díly v pracovní oblasti, které jsou pod proudem, musí být chráněny proti rozstřiku vody.

● Síťová zástrčka a spojka prodlužovacího kabelu musí být vodotěsné a nesmí ležet ve vodě.

● Používejte přístroj pouze v elektroinstalačním

rozvodu chráněném proudovým chráničem s vypínacím proudem max. do 30 mA. V případě otázek se obraťte na kvalifikovaného elektrikáře.

● Chraňte přístroj před mrazem a velkým horkem (přípustná teplota prostředí od 5°C do 40°C).

● Neprovozujte přístroj v blízkosti jiných spotřebičů, jež jsou pod napětím.

● Před každým použitím přístroje se ujistěte, že síťový přívod se síťovou zástrčkou není poškozený. Pokud je síťové přívodní vedení poškozené, musí být okamžitě vyměněno výrobcem, autorizovaným zákaznickým servisem nebo kvalifikovaným elektrikářem, aby se zabránilo jakémukoli riziku.

● Nepoškoďte síťovou přípojku a prodlužovací kabel přejetím, přimáčknutím, škubnutím a podobně. Chraňte síťový kabel před horkem, olejem a ostrými hranami.

Výrobní štítek

Na výrobním štítku jsou uvedeny nejdůležitější údaje o přístroji. V kapitole “Popis přístroje” je zobrazeno umístění výrobního štítku na přístroji.

Použití v souladu s určením

몇 VAROVÁNÍ

Nebezpečí úrazu od vymrštěných částic

Přístroj používejte pouze na předčištěných plochách a dodržujte bezpečnostní pokyny.

Přístroj je určený pro odstranění nečistot z povrchů ve venkovních prostorách, jako jsou například terasy. V závislosti na použitých kartáčích je přístroj vhodný pro dřevěné plochy, hladké kamenné dlažby a povrchy z dřevoplastu (WPC).

Předvídatelné nesprávné používání

Jakékoliv použití, které není v souladu s určením, je nepřípustné. Obsluha ručí za škody způsobené použitím v rozporu s určením. Přístroj nepoužívejte pro čištění povrchů s porostem, jako je například zatravňovací dlažba.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Popis přístroje

Obrázky viz obrazová příloha Ilustrace A

1 Hlavní spínač 2 Odblokování hlavního spínače 3 Rukojeť 4 Násada 5 Čisticí hlava 6 Rotující kartáče 7 Vodní trysky 8 Kryt převodovky

9 Ochrana před rozstřikem se clonou 10 Síťový kabel 11 Upínací páska 12 Vodní filtr 13 Těsnění vodního filtru 14 Vodní přípojka (rychlospojka) 15 Regulační ventil průtoku vody 16 Výrobní štítek 17 Uchycení kartáčů (šroubový uzávěr)

Symboly na přístroji

Nebezpečí úrazu elektrickým proudem. V případě poškození síťového kabelu vytáhněte síťovou zástrčku.

Nebezpečí poranění poletujícími předměty!

Čeština 69

Nebezpečí zranění. Ostatní osoby musí stát v dostatečné vzdálenosti!

Nebezpečí poškození zraku a sluchu. Noste ochranné brýle a ochranu sluchu!

Nebezpečí poškození. Nečistěte přístroj proudem vody z hadice ani vysokotlakého čističe!

Nebezpečí poškození. Nevystavujte dešti!

Nebezpečí popálení o horké povrchy!

Montáž

Upozornění

Instalace násady se provádí jednorázově. Po montáži násady již nelze její jednotlivé poloviny oddělit od sebe. Při montáži dbejte na to, aby nedošlo ke skřípnutí nebo přimáčknutí zahradní hadice a síťového kabelu.

1. Násadu zasuňte do sebe Tato slyšitelně zacvakne.

Ilustrace B

2. Hadici a poté síťový kabel zasuňte směrem odshora dolů (od rukojeti) do kabelového kanálku.

Ilustrace C

3. Přebývající kabel a hadici zatlačte silou do krytu kartáčové hlavy.

Ilustrace D

Sítový kabel a hadice nesmějí při provozu vyčnívat z přístroje!

Uvedení do provozu

1. Zavřete regulační ventil průtoku vody.

Ilustrace H

2. Připojte hadici k přístroji. Spojka musí slyšitelně zaklapnout.

3. Pro odlehčení zajistěte hadici na rukojeti upínací páskou.

Ilustrace E

4. Hadici připojte na vodovodní kohoutek a kohoutek otevřete. Dbejte na maximální provozní tlak (viz “Technické údaje”).

5. Používejte pouze vhodný prodlužovací kabel označený ochranou IPX4. Dodržujte bezpodmínečně bezpečnostní předpisy.

Provoz

Správná manipulace s kartáči

Upozornění

Používejte pouze kartáče, které jsou pro čištěný povrch a pro přístroj vhodné. Pro správné použití kartáčů dodržujte tyto pokyny.

1. Kartáče umístěte rovně na povrch.

Ilustrace F

2. Kartáče veďte s mírným přitlačením po povrchu.

Upozornění

Před zapnutím přístroje musíte odblokovat hlavní spínač. Při tom je nutné dodržet správné pořadí.

1. Stiskněte tlačítko na odblokování.

Ilustrace G

2. Stiskněte hlavní spínač. Přístroj se spustí.

3. Uvolněte hlavní spínač. Přístroj se zastaví.

Upozornění

Množství průtoku vody tryskami je možné nastavit pomocí regulačního ventilu a přizpůsobit tak procesu čištění.

1. Pro zvýšení průtoku vody posuňte páčku ventilu dozadu.

2. Pro snížení průtoku vody nebo úplné zavření ventilu posuňte páčku dopředu.

Ilustrace H

Pro čištění dřevěných povrchů používejte kartáče vhodné pro dřevěnou podlahu.

Upozornění

● Před použitím na citlivých površích otestujte přístroj na málo viditelném místě.

● Nesetrvávejte na jednom místě, přístroj musí být stále v pohybu.

Upozornění

● Dřevěný povrch čistěte vždy ve směru vláken. Prkna nebo dřevěné prvky čistěte vždy v podélném směru a ve sklonu.

Upozornění

U ošetřovaných povrchů může dojít k odstranění předúpravy. Příčinou nepravidelných efektů světlá/ tmavá je druh dřeva nebo způsob ošetření dřeva. U zvětralých povrchů d ze dřeva požadovaný výsledek.

1. Přístroj veďte pomalu po povrchu.

Ilustrace I

Optimálního výsledku dosáhnete tím, že po vyčištění nanesete vhodný čisticí nebo ochranný prostředek!

Pro čištění hladkých kamenných dlažeb ve venkovním prostoru používejte kartáč vhodný pro kamenné podlahy (není obsahem dodávky - možnost objednání viz kapitola Příslušenství a náhradní díly).

Upozornění

Před čištěním odstraňte volně ležící předměty jako například kamínky.

1. Přístroj veďte pomalu po povrchu.

Zapnutí přístroje

Regulační ventil průtoku vody

Čištění dřevěného povrchu

řeva představuje odstranění šedi

Čištění kamenného povrchu

70 Čeština

Ilustrace J

Pro uložení můžete přístroj zavěsit na hák na zdi. Alternativně můžete přístroj postavit na hraně clony ochrany proti rozstřiku. Pro zabránění poškození dávejte pozor, aby přístroj nestál na kartáčích.

1. Odpojte přípojky.

2. Přístroj vyprázdněte (viz “Ochrana před mrazem“).

3. Přístroj vyčistěte (viz “Čištění“).

Přeprava

Uložení přístroje

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při přepravě vezměte v úvahu hmotnost stroje.

Skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje.

Ochrana před mrazem

POZOR

Nebezpečí mrazu

Ne zcela vypuštěné přístroje mohou být zničeny mrazem. Přístroj a příslušenství zcela vyprázdněte. Přístroj chraňte před mrazem.

1. Uložte přístroj na místo chráněné před mrazem.

Upozornění

Pokud není možné skladování na místě chráněném před mrazem:

2. Otevřete naplno regulační ventil průtoku vody

3. Přístroj postavte nastojato a vypusťte vodu.

Ilustrace K

Péče a údržba

Výměna kartáčů

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Zranění v důsledku kontaktu s částmi pod elektrickým proudem Vypněte přístroj. Odpojte síťovou zástrčku.

Upozornění

Vyměňujte vždy oba kartáče současně. Kartáče je nutno vyměnit, pokud se kryt převodovky při čištění dotýká povrchu, aniž by byl na přístroj vykonáván tlak.

POZOR

Nebezpečí popálení

Převodovka může být po používání velmi horká. Přístroj nechte před výměnou kartáčů vychladnout.

1. Odšroubujte a odstraňte uchycení kartáčů.

2. Použité kartáče vytáhněte.

3. Vložte nové kartáče.

4. Nasaďte a přišroubujte uchycení kartáčů.

Ilustrace L

Při nasazování uchycení kartáčů dbejte na přiřazení (vlevo / vpravo, viděno od typového štítku)!

Upozornění

Pokud je nedostatečný přítok vody, je nutno vyčistit v přístroji vodní filtr.

Čištění vodního filtru

Ilustrace M

1. Odšroubujte zástrčkový spoj na vodní přípojce.

2. Vytáhněte vodní filtr.

3. Vodní filtr vypláchněte pod tekoucí vodou proti směru toku.

4. Vložte vodní filtr.

5. Odšroubujte zástrčkový spoj.

Dávejte pozor, aby bylo v rychlospojce správně nasazené těsnění.

Čištění

POZOR

Nesprávně provedené čištění

Poškození přístroje Nečistěte stroj proudem vody z hadice ani vysokotlakého čističe. Nepoužívejte agresivní čisticí prostředky. Nevyklepávejte kartáč na zem.

1. Odstraňte z kartáče nečistoty, zbytky rostlin a písek/ kamínky.

2. V případě potřeby kartáče vyjměte a očistěte pod tekoucí vodou.

3. Očistěte přistroj vlhkým hadříkem.

Nápověda při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při poruchách, které zde nejsou uvedeny, se obraťte na autorizovaný zákaznický servis.

Přístroj neběží nebo se během provozu vypíná

Není elektrické napájení  Zkontrolujte elektrické napájení (konektory

prodlužovacího kabelu).

Zareagoval proudový chránič  Zkontrolujte proudový chránič domovní instalace.

Jestliže se chyba vyskytuje častěji, obraťte se na elektrikáře.

Zareagovala ochrana přetížení motoru.  Nechte přístroj zchladnout (minimálně 10 minut).

Ochrana přetížení motoru se automaticky vrátí zpět a přístroj je opět připraven k provozu.

Během fáze chladnutí nesmíte stisknout hlavní spínač, aby nedošlo k nechtěnému zapnutí přístroje. Přístroj můžete opět uvést do provozu až po uplynutí uvedené doby chladnutí. V případě opakovaného vypnutí snižte během čištění tlak na kartáče a p plošším úhlů.

Nedostatečný výsledek čištění

Znečištěné kartáče  Vyčistěte kartáče. Opotřebené kartáče  Vyměňte kartáče. Ucpaný vodní filtr

 Vyčistěte vodní filtr  Vyměňte vodní filtr

Ucpané vodní trysky  Vodní trysky nechejte vyměnit autorizovaným

zákaznickým servisem.

řístroj přidržujte v

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte

Čeština 71

s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Technické údaje

Výkonnostní údaje přístroje

Provozní napětí V 220-240 Fáze ~ 1 Krytí IPX4 Otáčky kartáče 1/min 600-800 Průměr kartáče mm 100

Rozměry a hmotnosti

Hmotnost kg 4,9 Délka x šířka x výška mm 1281 x 307 x 350

Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Čistič podlah Typ: PC L 4

Příslušné směrnice EU

2006/42/ES (+2009/127/ES) 2014/30/EU 2011/65/EU 2000/14/ES

Aplikované harmonizované normy

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Použitý postup posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

PCL 4t Naměřeno: 89 Zaručeno: 91 Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/04/01

Kazalo

Splošna navodila................................................. 72

Splošna varnostna navodila ................................ 72

Varnostna navodila.............................................. 72

Tipska ploščica.................................................... 73

Namenska uporaba............................................. 73

Varovanje okolja.................................................. 73

Pribor in nadomestni deli..................................... 73

Obseg dobave..................................................... 73

Opis naprave....................................................... 73

Simboli na napravi............................................... 73

Sestavljanje......................................................... 74

Zagon.................................................................. 74

Obratovanje......................................................... 74

Transport............................................................. 75

Skladiščenje........................................................ 75

Zaščita pred zmrzovanjem .................................. 75

Nega in vzdrževanje............................................ 75

Pomoč pri motnjah .............................................. 75

Garancija............................................................. 76

Tehnični podatki .................................................. 76

Izjava EU o skladnosti......................................... 76

Splošna navodila

Pred prvo uporabo naprave preberite in upoštevajte ta izvirna navodila za upora-

shranite za kasnejšo uporabo ali za naslednjega uporabnika.

bo. Originalna navodila za uporabo

Splošna varnostna navodila

 NEVARNOST ● Nevarnost zadušitve. Otro-

kom preprečite stik z embalažno folijo.

몇 OPOZORILO ● Osebe z zmanjšanimi tele-

snimi, čutnimi ali duševnimi sposobnostmi oziroma s pomanjkljivimi izkušnjami in znanjem smejo uporabljati napravo samo pod ustreznim nadzorom ali če so jih osebe, pristojne za njihovo varnost, poučile o varni uporabi naprave in če razumejo potencialne nevarnosti.

● Otroci ne smejo uporabljati naprave. ● Otrokom pre-

prečite igro z napravo. rabljajte, ko se na delovni površini zadržujejo druge osebe ali živali.

Napotek ● Naprave ne upo-

Varnostna navodila

● Pri priključitvi tega izdelka na omrežje pitne vode upoštevajte zahteve standarda EN 1717. Če imate dodatna vprašanja, se posvetujte s specializiranim sanitarnim podjetjem.

● Napravo uporabljajte samo z neobdelano in čisto sladko vodo. Naprave v nobenem primeru ne uporabljajte v kombinaciji z eksplozivnimi, korozivnimi ali vnetljivimi snovmi.

● Temperatura vode ne sme presegati 35 °C.

● Naprave nikoli povsem ne potopite v tekočino.

● Napravo uporabljajte samo na prostem.

● Redno preverjajte, ali je naprava poškodovana. Vi-

dno poškodovane naprave ne uporabljajte.

● Naprave ne uporabljajte na površinah, na katerih že stoji voda.

● Pred delom se prepričajte, da na površini, ki jo želite očistiti, ni peska, kamnov ali nepritrjenih kosov. Pri

72 Slovenščina

čiščenju jih naprava lahko zaluča vstran, lahko pa tudi poškodujejo površino ali napravo.

● Ne vlecite za priključeno cev ali omrežni kabel.

● Napravo vklapljajte samo, kadar so krtače položene

na tla.

● Pri uporabi upoštevajte odriv naprave. Vklopljeno napravo pri delovanju potiska proti uporabniku. Napravo trdno držite in poskrbite za varno stojišče.

● Vklopljene naprave nikoli ne dvigujte s tal.

● Uporabljajte samo primerne kabelske podaljške, označene z razredom zaščite IPX4.

● Vsi deli pod električno napetostjo v delovnem obmo- čju morajo biti zaščiteni pred brizganjem vode.

● Omrežni vtikač in priključek podaljška morata biti

vodotesna in ne smeta ležati v vodi.

● Napravo uporabljajte samo v povezavi s pravilno nameščenim zaščitnim stikalom na diferenčni tok s sprožilnim tokom, ki ni večji od 30 mA. Če imate do- datna vprašanja, se obrnite na usposobljenega elektrikarja.

● Napravo zaščitite pred zmrzaljo in visokimi temperaturami (dovoljena temperatura okolice od 5 °C do 40 °C).

● Naprave ne uporabljajte v bližini naprav, ki so pod napetostjo.

● Pred vsako uporabo naprave se prepričajte, da električni priključni kabel in električni vtič nista poškodovana. Če je električni priključni kabel poškodovan, ga mora takoj zamenjati proizvajalec, pooblaščena servisna služba ali strokovnjak elektrikar, da ne pride do nevarnih situacij.

● Električnega priklju smet poškodovati, zato ne vozite čez njiju, ju ne stiskajte, nategujte ipd. Električni priključni kabel varujte pred vročino, oljem in ostrimi robovi.

čnega kabla in podaljška ne

Tipska ploščica

Na tipski ploščici najdete najpomembnejše podatke o napravi. V poglavju »Opis naprave« je prikazano, kje na napravi je nameščena tipska ploščica.

Namenska uporaba

몇 OPOZORILO

Nevarnost poškodb zaradi letečih delcev

Napravo uporabljajte samo na predhodno očiščenih površinah in upoštevajte varnostna navodila.

Naprava se uporablja za odstranjevanje umazanije z zunanjih površin, kot so terase. Naprava je primerna za čiščenje lesenih površin, gladkih kamnitih ploščic in kompozitnih materialov (WPC).

Predvidljiva napačna uporaba

Vsaka uporaba, ki ni v skladu z namenom uporabe, je nedopustna. Uporabnik odgovarja za škodo, ki bi nastala zaradi uporabe, ki ni v skladu z namenom uporabe naprave. Naprave ne uporabljajte za čiščenje poraščenih površin, na primer travnih plošč.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije, akumulatorske baterije ali olja, ki lahko pri napač-

ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.com/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstranjevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale poškodbe, obvestite prodajalca.

Opis naprave

Slike si oglejte na strani s slikami Slika A

1 Stikalo naprave 2 Odklep stikala naprave 3 Držaj 4 Ročaj 5 Čistilna glava 6 Vrtljive krtače 7 Šobe za vodo 8 Ohišje gonila

9 Zaščita pred brizganjem z odlagalnim robom 10 Omrežni kabel 11 Sprijemalni trak 12 Filter za vodo 13 Tesnilo filtra za vodo 14 Priključek za vodo (vtični sistem) 15 Ventil za regulacijo količine vode 16 Tipska ploščica 17 Pritrditev krtač (vrtljiva spojka)

Simboli na napravi

Nevarnost električnega udara. Če je omrežni kabel poškodovan, izvlecite vtič iz vtičnice!

Nevarnost poškodb zaradi letečih predmetov!

Slovenščina 73

Nevarnost telesnih poškodb. Druge osebe naj se ne približujejo!

Nevarnost poškodb oči in sluha. Nosite zaščitna očala in zaščito za sluh!

Nevarnost poškodb. Naprave ne čistite z vodnim curkom iz gibke cevi ali vodnim curkom pod visokim tlakom!

Nevarnost poškodb. Naprave ne puščaj- te na dežju!

Nevarnost opeklin zaradi vročih površin!

Sestavljanje

Napotek

Sestavljanje ročaja je potrebno samo enkrat. Po sestavljanju polovic ročaja ne smete več razstavljati. Pri sestavljanju pazite na to, da se cev za vodo in omrežni kabel ne ukleščita ali zmečkata.

1. Sestavite polovici ročaja. Pri tem se slišno zaskoči- ta.

Slika B

2. Cev za vodo in nato omrežni kabel potisnite v kabelski kanal od zgoraj navzdol (od držaja).

Slika C

3. Kabel in cev za vodo, ki štrlita iz ročaja, s silo potisnite v ohišje ščetk.

Slika D

Omrežni kabel in cev za vodo med uporabo ne smeta štrleti iz naprave!

Zagon

1. Zaprite ventil za regulacijo količine vode.

Slika H

2. Cev za vodo priključite na napravo. Spojka se mora slišno zaskočiti.

3. Vodno cev razbremenite tako, da jo s sprijemalnim trakom pritrdite na držaj.

Slika E

4. Gibko cev za vodo priključite na pipo za vodo in odprite pipo. Pri tem upoštevajte maksimalni delovni tlak (glejte »Tehnični podatki«).

5. Omrežni kabel priključite na primeren kabelski podaljšek, označen z razredom zaščite IPX4. Pri tem nujno upoštevajte varnostna navodila.

Obratovanje

Pravilno rokovanje s krtačami

Napotek

Uporabljajte samo krtače, ki so primerne za površino, ki jo želite očistiti, in napravo. Za pravilno uporabo krtač upoštevajte naslednja navodila.

1. Krtače enakomerno nanesite na površino.

Slika F

2. Z majhnim pritiskom premikajte krtače po površini.

Napotek

Za vklop naprave morate odkleniti stikalo naprave, da se naprava zažene. Pri tem je treba upoštevati vrstni red

1. Pritisnite tipko za odklep stikala.

Slika G

2. Pritisnite stikalo naprave. Naprava se vklopi.

3. Spustite stikalo naprave. Naprava se izklopi.

Ventil za regulacijo količine vode

Napotek

Količino vode, ki prihaja iz šob naprave, lahko nastavljate z ventilom za regulacijo količine vode in jo tako prilagajate opravilu čiščenja.

1. Za povečanje količine vode vzvod ventila potegnite nazaj.

2. Za zmanjšanje količine vode ali popolno zapiranje ventila vzvod ventila potisnite naprej.

Slika H

Pri čiščenju lesenih površin uporabite krtače za lesene talne obloge.

Napotek

● Pred čiščenjem občutljivih površin, napravo preizku- site na neopaznem mestu.

● Naprave ne zadržujte na enem mestu, temveč jo premikajte.

Napotek

● Lesene površine vedno čistite v smeri vlaken. Ved- no čistite vzdolž desk ali lesenih elementov in z naklonom.

Napotek

Z obdelanih površin lahko odstranite nanos. Neenakomerni svetli in temni odtenki so posledica vrste in obdelave lesa. Odstranitev sivega sloja s preperelih lesenih površin je želen rezultat.

1. Naprav počasi premikajte po površini.

Slika I

Da bo rezultat optimalen, na površino po čiščenju nanesite ustrezno sredstvo za nego ali ustrezno zaščitno sredstvo!

Zunanje kamnite površine očistite s krtačo za kamnite talne obloge (ni del obsega dobave – za naročilo glejte poglavje Pribor in nadomestni deli).

Napotek

Pred čiščenjem odstranite proste delce, npr. kamenčke.

1. Naprav počasi premikajte po površini.

Vklop naprave

Čiščenje lesenih površin

Čiščenje kamnitih površin

74 Slovenščina

Slika J

Napravo lahko shranite tako, da jo obesite na kavelj na steni. Druga možnost je, da napravo postavite na odlagalni rob zaščite pred brizganjem. Pazite na to, da naprava ne stoji na krtačah, sicer lahko pride do poškodb ščetin.

1. Odklopite priključke.

2. Izpraznite napravo (glejte »Zaščita pred zmrzovanjem«).

3. Napravo očistite (glejte »Čiščenje«).

Transport

몇 PREVIDNOST

Shranjevanje naprave

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave.

Skladiščenje

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave.

Zaščita pred zmrzovanjem

POZOR

Nevarnost zmrzali

Zmrzal lahko uniči naprave, ki niso popolnoma izpraznjene. Napravo in pribor popolnoma izpraznite. Napravo zaščitite pred zmrzaljo.

1. Napravo shranite na mestu, kjer ni zmrzali.

Napotek

Če skladiščenje na mestu brez zmrzali ni mogoče:

2. Do konca odprite ventil za regulacijo količine vode.

3. Napravo postavite pokonci in počakajte, da izteče vsa voda.

Slika K

Nega in vzdrževanje

Menjava krtače

 NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo. Izvlecite električni vtič.

Napotek

Vedno hkrati zamenjajte obe krtači. Krtači je treba zamenjati, ko se ohišje gonila med čiščenjem dotika površine, ne da bi pritiskali na napravo.

POZOR

Nevarnost opeklin

Gonilo je lahko po uporabi zelo vroče. Pred menjavo krtač počakajte, da se naprava ohladi.

1. Odvijte in odstranite vrtljivo spojko za pritrditev krtač.

2. Izvlecite obrabljeni krtači.

3. Vstavite novi krtači.

4. Namestite in trdno privijte vrtljivo spojko za pritrditev krtač.

Slika L

Pri nameščanju vrtljive spojke za pritrditev krtač upoštevajte razporeditev (levo/desno, gledano od tipske ploščice)!

Napotek

Če je pretok vode nezadosten, je treba očistiti filter za vodo naprave.

Slika M

1. Odvijte vtični spoj na priključku za vodo.

2. Izvlecite filter za vodo.

3. Filter za vodo sperite pod tekočo vodo v nasprotni smeri toka.

4. Vstavite filter za vodo.

5. Privijte vtični spoj.

Prepričajte se, da je tesnilo pravilno vstavljeno v vtični spoj.

Čiščenje

Čiščenje filtra za vodo

POZOR

Nepravilno čiščenje

Poškodbe naprave Naprave ne čistite z vodnim curkom iz gibke cevi ali vodnim curkom pod visokim tlakom. Ne uporabljajte agresivnih čistilnih sredstev. Krtače ne čistite s trkanjem po tleh.

1. S krtače odstranite umazanijo, ostanke rastlin in pesek/kamne.

2. Po potrebi krtače odmontirajte in jih očistite pod tekočo vodo.

3. Napravo očistite z vlažno krpo.

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblaščeno servisno službo.

Naprava ne deluje ali se med delovanjem izklopi

Ni oskrbe z napetostjo  Preverite oskrbo z napetostjo (vtični spoji kabelske-

ga podaljška).

Sproženo zaščitno stikalo na okvarni tok  Preverite zaščitno stikalo na okvarni tok hišne nape-

ljave. Če je napaka pogosta, pokličite strokovnjaka za elektriko.

Sproženo stikalo za zaščito motorja pred preobremenitvijo  Počakajte, da se naprava ohladi (vsaj 10 minut). Sti-

kalo za zaščito motorja pred preobremenitvijo se avtomatsko ponastavi in naprava je ponovno pripravljena za uporabo.

Med ohlajanjem ne smete pritisniti stikala naprave, da preprečite nenadni zagon naprave. Pred ponovnim zagonom obvezno počakajte, da preteče navedeni čas ohlajanja. Če se naprava ponovno izklopi, med čiščenjem zmanjšajte pritisk na krtači. Zmanjšajte tudi naklon naprave.

Nezadostno čiščenje

Zamazane krtače  Očistite krtače. Izrabljene krtače  Zamenjajte krtače. Filter za vodo zamašen

 Očistite filter za vodo  Zamenjajte filter za vodo

Šobe za vodo zamašene  Šobe za vodo naj zamenja pooblaščena servisna

služba.

Slovenščina 75

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo. Naslov najdete na hrbtni strani.

Tehnični podatki

Garancija

Podatki o zmogljivosti naprave

Obratovalna napetost V 220-240 Število faz ~ 1 Stopnja zaščite IPX4 Vrtilna frekvenca krtač 1/min 600-800 Premer krtač mm 100

Mere in mase

Teža kg 4,9 Dolžina x širina x višina mm 1281 x 307 x 350

Pridržujemo si pravico do tehničnih sprememb.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost. Izdelek: Čistilnik tal Tip: PCL 4

Zadevne EU-direktive

2006/42/ES (+2009/127/ES) 2014/30/EU 2011/65/EU 2000/14/ES

Uporabljeni harmonizirani standardi

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Veljaven postopek ocene skladnosti

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

PCL 4t Izmerjeno: 89 Zajamčeno: 91 Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo: S. Reiser Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Nemčija) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 1. 4. 2021

Spis treści

Wskazówki ogólne .............................................. 76

Ogólne zasady bezpieczeństwa.......................... 76

Przepisy dot. bezpieczeństwa pracy ................... 76

Tabliczka znamionowa ........................................ 77

Zastosowanie zgodne z przeznaczeniem ........... 77

Ochrona środowiska ........................................... 77

Akcesoria i części zamienne ............................... 77

Zakres dostawy ................................................... 77

Opis urządzenia .................................................. 77

Symbole na urządzeniu....................................... 78

Montaż ................................................................ 78

Uruchamianie ...................................................... 78

Działanie ............................................................. 78

Transport............................................................. 79

Składowanie........................................................ 79

Ochrona przeciwmrozowa................................... 79

Czyszczenie i konserwacja ................................. 79

Usuwanie usterek................................................ 80

Gwarancja ........................................................... 80

Dane techniczne ................................................. 80

Deklaracja zgodności UE.................................... 80

Wskazówki ogólne

Przed pierwszym uruchomieniem urzą- dzenia należy przeczytać oryginalną in-

jej zaleceniami. Oryginalną instrukcją obsługi przechować do późniejszego wykorzystania lub dla kolejnego właściciela.

strukcję obsługi i postępować zgodnie z

Ogólne zasady bezpieczeństwa

 NIEBEZPIECZEŃSTWO ● Niebezpie-

czeństwo uduszenia. Opakowania foliowe należy przechowywać z dala od dzieci.

몇 OSTRZEŻENIE ● Urządzenie może być ob-

sługiwane przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych albo takie, którym brakuje doświadczenia i wiedzy na temat jego używania, tylko jeżeli są one odpowiednio nadzorowane lub otrzymały wskazówki na temat bezpiecznego użytkowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo i zrozumiały wynikające z tego zagrożenia. ● Dzieci nie mogą obsługiwać urządzenia.

● Należy pilnować dzieci, aby upewnić się, iż nie bawią

się one urządzeniem. atować urządzenia, jeśli w obszarze roboczym znajdują się ludzie lub zwierzęta.

Wskazówka ● Nie eksplo-

Przepisy dot. bezpieczeństwa pracy

● Podczas podłączania tego produktu do sieci wodociągowej należy przestrzegać wymogów normy EN 1717 i w razie ewentualnych pytań skontaktować się z zakładem specjalistycznym w zakresie instalacji sanitarnych.

● Urządzenie użytkować wyłącznie do nieuzdatnianej, czystej wody słodkiej. Urządzenia w żadnym wypadku nie wolno użytkować w połączeniu z sub-

76 Polski

stancjami wybuchowymi, wywołującymi korozję ani łatwopalnymi.

● Temperatura wody nie może przekraczać 35°C.

● Nigdy nie zanurzać urządzenia całkowicie w cieczy.

● Urządzenie należy użytkować wyłącznie na ze- wnątrz.

● Regularnie sprawdzać urządzenie pod kątem

uszkodzeń. W przypadku widocznych uszkodzeń zaprzestać użytkowania urządzenia.

● Nie używać urządzenia w basenach pływackich napełnionych wodą.

● Przed rozpoczęciem pracy należy upewnić się, że czyszczona powierzchnia jest wolna od piasku, kamieni lub poluzowanych elementów. Mogą one zostać wyrzucone podczas czyszczenia lub doprowadzić do uszkodzenia powierzchni i urzą- dzenia.

● Nie cią

● Włączać urządzenie tylko wtedy, gdy szczotki przy-

● Podczas eksploatacji uważać na odrzut urządzenia.

● Nie unosić (odsuwać) włączonego urządzenia od

● Jako przedłużacz można stosować tylko odpowied-

● Wszystkie części przewodzące prąd w miejscu pra-

● Wtyczka i złączka przedłużacza muszą być wodo-

● Urządzenie może pracować tylko z prawidłowo za-

● Chronić urządzenie przed mrozem i wysoką tempe-

● Nie korzystać z urządzenia w pobliżu urządzeń

● Przed każdym użyciem urządzenia upewnić się, że

● Nie dopuścić do uszkodzenia przewodu zasilające-

gnąć za podłączony wąż lub przewód zasila-

jący.

legają do podłoża.

Włączone urządzenie przesuwa się podczas pracy w stronę użytkownika. Urządzenie należy trzymać pewnie i utrzymywać stabilną postawę.

podłoża.

ni kabel o stopniu ochrony IPX4.

cy urządzenia muszą być zabezpieczone przed pry-

cą wodą.

skają

szczelne i nie mogą znajdować się w wodzie.

instalowanym wyłącznikiem różnicowo-prądowym o prądzie zadziałania maks. 30 mA. W razie pytań należy zwrócić się do elektryka.

raturą (dopuszczalny zakres temperatury otoczenia 5°C – 40°C).

znajdujących się pod napięciem.

przewód zasilaj ne. W razie uszkodzenia przewodu zasilającego należy niezwłocznie zlecić jego wymianę przez producenta, w autoryzowanym serwisie lub przez specjalistę elektryka, aby zapobiec jakiemukolwiek zagrożeniu.

go lub przedłużacza w wyniku zgniecenia, złamania, szarpnięcia itp. Chronić przewód zasilający przed wysokimi temperaturami, olejami i ostrymi krawę- dziami.

ący oraz wtyczka nie są uszkodzo-

Tabliczka znamionowa

Na tabliczce znamionowej znajdują się najważniejsze dane urządzenia. W rozdziale „Opis urządzenia” pokazano miejsce, w którym umieszczona jest tabliczka znamionowa na urządzeniu.

Zastosowanie zgodne z

przeznaczeniem

몇 OSTRZEŻENIE

Niebezpieczeństwo odniesienia obrażeń z powodu wyrzucanych cząsteczek

Urządzenie można stosować tylko na oczyszczonych wstępnie powierzchniach, przestrzegając przepisów bezpieczeństwa.

Urządzenie jest przeznaczone do usuwania zabrudzeń z powierzchni w sektorze zewnętrznym, np. z tarasów. W zależności od wykorzystywanych szczotek, urządze- nie można stosować do powierzchni drewnianych, gład- kich płyt kamiennych oraz z WPC (kompozytu drzewnopolimerowego).

Możliwe do przewidzenia nieprawidłowe

użycie

Każde inne zastosowanie jest niedopuszczalne. Użytkownik ponosi odpowiedzialność za szkody wynikające z niezgodnego z przeznaczeniem użytkowania urządzenia. Nie stosować urządzenia do czyszczenia powierzchni porośniętych roślinnością, np. ażurowe płyty chodnikowe.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.com/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwró- cić się do dystrybutora.

Opis urządzenia

Ilustracje, patrz strona z grafikami Rysunek A

1 Wyłącznik urządzenia 2 Przycisk odblokowujący wyłącznik urządzenia 3 Uchwyt

Polski 77

4 Drążek 5 Głowica czyszcząca 6 Szczotki obrotowe 7 Dysze wodne 8 Obudowa przekładni

9 Osłona przed pryskaniem z krawędzią stojącą 10 Przewód zasilający 11 Ta śma na rzepy 12 Filtr wody 13 Uszczelka filtra wody 14 Przyłącze wody (system wtykowy) 15 Zawór do regulacji ilości wody 16 Tabliczka znamionowa 17 Mocowanie szczotek (zamek obrotowy)

Symbole na urządzeniu

Niebezpieczeństwo porażenia prądem. W przypadku uszkodzenia przewodu zasilającego wyciągnąć wtyczkę z gniazdka!

Niebezpieczeństwo zranienia przez odrzucane przedmioty!

Niebezpieczeństwo zranienia. W pobliżu pracującego urządzenia nie mogą przebywać inne osoby!

Niebezpieczeństwo uszkodzenia oczu i słuchu. Nosić okulary ochronne i nauszniki!

Niebezpieczeństwo uszkodzenia. Nie czyścić urządzenia wodą z węża ani strumieniem wody pod ciśnieniem!

Niebezpieczeństwo uszkodzenia. Chronić przed deszczem!

Niebezpieczeństwo oparzenia się o gorące powierzchnie!

Wskazówka

Drążek mocuje się na stałe. Po zamontowaniu nie wolno już rozłączać połówek drążka. Podczas montażu należy dopilnować, aby wąż doprowadzający wodę i przewód zasilający nie zakleszczyły się ani nie były zgniecione.

1. Złączyć obydwie części drążka. Blokuje się on w słyszalny sposób.

Rysunek B

2. Wsunąć przewód doprowadzający wodę, a następnie przewód zasilający do kanału kablowego od góry do dołu (zaczynając od uchwytu).

Rysunek C

3. Wystający fragment przewodu i węża mocno wcisnąć do obudowy głowicy szczotek.

Rysunek D

Przewód zasilający i wąż doprowadzający wodę nie mogą wystawać z urz

ądzenia podczas pracy.

Uruchamianie

Montaż

1. Zamknąć zawór do regulacji ilości wody.

Rysunek H

2. Podłączyć wąż doprowadzający wodę do urządzenia. Musi być wyraźnie słychać zatrzaśnięcie się złączki.

3. Taśmą na rzepy przymocować wąż do uchwytu w celu jego odciążenia.

Rysunek E

4. Połączyć wąż doprowadzający wodę z zaworem wody i otworzyć zawór. Przestrzegać wartości maks. ciśnienia roboczego (patrz „Dane techniczne”).

5. Podłączyć przewód zasilający do odpowiedniego przedłużacza o stopniu ochrony IPX4. Koniecznie przestrzegać przepisów dot. bezpieczeństwa.

Działanie

Prawidłowe posługiwanie się szczotkami

Wskazówka

Stosować tylko takie szczotki, które są przeznaczone do czyszczenia danej powierzchni i odpowiednie do pracy z urządzeniem. Przestrzegać podanych niżej wskazówek dot. prawidłowego posługiwania się szczotkami.

1. Równomiernie przyłożyć szczotki do powierzchni.

Rysunek F

2. Przesuwać szczotki po powierzchni, lekko je naciskając.

Wskazówka

Przed włączeniem urządzenia należy odblokować wy- łącznik urządzenia, aby umożliwić jego włączenie. Za- chować opisaną tutaj kolejność działań.

1. Nacisnąć przycisk odblokowujący.

Rysunek G

2. Nacisnąć wyłącznik urządzenia. Następuje uruchomienie urządzenia.

3. Zwolnić wyłącznik urządzenia. Urządzenie zatrzyma się.

Wskazówka

Istnieje możliwość regulowania ilości wody przepuszczanej przez dysze urządzenia i dostosowania jej do

Włączanie urządzenia

Zawór do regulacji ilości wody

78 Polski

warunków czyszczenia. Można to wykonać za pomocą zaworu do regulacji ilości wody.

1. Pociągnięcie dźwigni zaworu do tyłu powoduje zwiększenie ilości wody.

2. Przesunięcie dźwigni zaworu do przodu powoduje zmniejszenie ilości wody lub całkowite zamknięcie zaworu.

Rysunek H

Czyszczenie powierzchni drewnianych

Do czyszczenia powierzchni drewnianych należy stosować szczotki przeznaczone do okładzin drewnianych.

Wskazówka

● Przed użyciem należy sprawdzić urządzenie na de- likatnych powierzchniach w niewidocznym miejscu.

● Nie zatrzymywać się w jednym miejscu, ale utrzy- mywać urządzenie w ruchu.

Wskazówka

● Powierzchnie drewniane należy zawsze czyścić zgodnie z przebiegiem włókien. Zawsze czyścić powierzchnie wzdłuż przebiegu elementów drewnianych i zgodnie ze spadkiem.

Wskazówka

W przypadku czyszczonych powierzchni rezultaty czyszczenia wstępnego mogą zostać usunięte. Nierównomiernie jasne/ciemne efekty wynikają z rodzaju drewna lub sposobu czyszczenia drewna. W przypadku zwietrzałych powierzchni drewnianych usunięcie szarego odcienia jest pożądanym rezultatem.

1. Powoli przesuwać urządzenie po powierzchni.

Rysunek I

Aby osiągnąć optymalny efekt, po zakończeniu czyszczenia należy zastosować odpowiedni środek pielęgnacyjny lub ochronny!

Czyszczenie powierzchni kamiennych

Do czyszczenia gładkich płyt kamiennych na zewnątrz należy stosować szczotki przeznaczone do okładzin kamiennych (nie są objęte zakresem dostawy — możli- wość zaopatrzenia, patrz rozdz. „Akcesoria i części zamienne”).

Wskazówka

Przed przystąpieniem do czyszczenia usunąć luźne elementy, np. żwir.

1. Powoli przesuwać urządzenie po powierzchni.

Przechowywanie urządzenia

Rysunek J

Nieużywane urządzenie można zawiesić na haku zamontowanym w ścianie. Alternatywnie można też postawić urządzenie na krawędzi osłony przed pryskaniem. Urządzenie nie może stać na szczotkach, ponieważ może to spowodować ich uszkodzenie.

1. Odłączyć wąż i przewód.

2. Opróżnić urządzenie (patrz „Ochrona przeciwmrozowa”).

3. Wyczyścić urządzenie (patrz „Czyszczenie”).

Transport

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu zwrócić uwagę na masę urządze- nia.

Składowanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas składowania uwzględnić masę urządzenia.

Ochrona przeciwmrozowa

UWAGA

Zagrożenie mrozem

Nie w pełni opróżnione urządzenia mogą ulec uszkodzeniu na skutek mrozu. Całkowicie opróżnić urządzenie i akcesoria. Chronić urządzenie przed mrozem.

1. Urządzenie należy przechowywać w miejscu nienarażonym na działanie mrozu.

Wskazówka

Jeżeli przechowywanie w miejscu nienarażonym na działanie mrozu jest niemożliwe:

2. Całkowicie otworzyć zawór do regulacji ilości wody.

3. Postawić urządzenie pionowo i uruchomić na biegu jałowym.

Rysunek K

Czyszczenie i konserwacja

Wymiana szczotek

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

Obrażenia z powodu dotknięcia elementów przewodzą- cych prąd Wyłączyć urządzenie. Odłączyć wtyczkę sieciową.

Wskazówka

Zawsze wymieniać razem obie szczotki. Szczotki nale- ży wymienić, gdy obudowa urządzenia dotyka po-

wierzchni podczas jej czyszczenia, podczas gdy użytkownik nie naciska na urządzenie.

UWAGA

Niebezpieczeństwo poparzenia

Po zakończeniu pracy urządzenie może być bardzo gorące. Przed wymianą szczotek poczekać, aż urządzenie ostygnie.

1. Odkręcić i wyjąć elementy mocujące szczotki.

2. Wyjąć zużyte szczotki.

3. Założyć nowe szczotki.

4. Założyć i zakręcić elementy mocujące szczotki.

Rysunek L

Podczas zakładania elementów mocujących szczotki zwracać uwagę na przyporządkowanie (po lewej / po prawej stronie, patrząc z perspektywy tabliczki znamionowej)!

Wskazówka

Gdy przepływ wody jest słaby, należy wyczyścić filtr wody urządzenia.

Rysunek M

1. Odkręcić złącze wtykowe przy przyłączu wody.

2. Wyjąć filtr wody.

3. Przepłukać filtr wody pod bieżącą wodą w kierunku

4. Założyć filtr wody.

5. Zakręcić złącze wtykowe.

Dopilnować, aby uszczelka w złączu wtykowym była prawidłowo osadzona.

Czyszczenie filtra wody

przeciwnym do przepływu wody w filtrze.

Polski 79

Czyszczenie

UWAGA

Nieprawidłowe czyszczenie

Uszkodzenie urządzenia Nie czyścić urządzenia wodą z węża ani strumieniem wody pod ciśnieniem. Nie stosować agresywnych środków czyszczących. Nie uderzać szczotką o podłogę.

1. Usunąć ze szczotki zabrudzenia, resztki roślin i piasek/kamienie.

2. W razie potrzeby wymontować szczotkę i umyć pod bieżącą wodą.

3. Wyczyścić urządzenie wilgotną szmatką.

Usuwanie usterek

Usterki mają często proste przyczyny, które można usunąć samodzielnie, korzystając z poniższego przeglądu. W razie wątpliwości lub wystąpienia usterek innych niż wymienione należy skontaktować się z autoryzowanym serwisem.

Urządzenie nie działa lub wyłącza się podczas pracy

Brak napięcia zasilającego  Sprawdzić napięcie zasilające (połączenie wtykowe

przedłużacza).

Zadziałał wyłącznik różnicowo-prądowy  Sprawdzić wyłącznik różnicowo-prądowy w instala-

cji budynku. Jeśli problem powtarza się, należy wezwać elektryka.

Zadziałał wyłącznik przeciąż  Poczekać, aż urządzenie ostygnie (co najmniej 10

min). Wyłącznik przeciążeniowy silnika powraca automatycznie do położenia roboczego, gdy urządze- nie jest ponownie gotowe do pracy.

W czasie schładzania się silnika nie wolno naciskać wyłącznika urządzenia, aby nie spowodować jego niepożądanego włączenia. Przed ponownym uruchomieniem należy koniecznie poczekać na schłodzenie się urządzenia. W przypadku powtórnego wyłączenia należy podczas czyszczenia zmniejszyć ciśnienie wywierane na szczotki i trzymać urządzenie pod mniejszym kątem.

Niezadowalający wynik czyszczenia

Zabrudzone szczotki  Wyczyścić szczotki. Zużyte szczotki  Wymienić szczotki. Zatkany filtr wody

 Wyczyścić filtr wody.  Wymienić filtr wody.

Zatkane dysze wodne

wymianę dysz w autoryzowanym serwisie.

 Zlecić

eniowy silnika

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo- ne przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie)

Dane techniczne

Wydajność urządzenia

Napięcie robocze V 220-240 Faza ~ 1 Stopień ochrony IPX4 Prędkość obrotowa szczotek 1/min 600-800 Średnica szczotek mm 100

Wymiary i masa

Ciężar kg 4,9 Dł. x szer. x wys. mm 1281 x 307 x 350

Zmiany techniczne zastrzeżone.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urzą- dzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowią- zującym zasadniczym wymogom dyrektyw UE dotyczą- cym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia. Produkt: urządzenie do czyszczenia podłóg Typ: PCL 4

Obowiązujące dyrektywy UE

2006/42/WE (+2009/127/WE) 2014/30/UE 2011/65/UE 2000/14/WE

Zastosowane normy zharmonizowane

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

PCL 4t Zmierzony: 89 Gwarantowany: 91 Niżej podpisane osoby działają na zlecenie i z upoważ- nienia zarządu.

Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 01.04.2021 r.

80 Polski

Cuprins

Indicaţii generale ................................................. 81

Indicaţii de siguranţă generale ............................ 81

Indicaţii privind siguranţa..................................... 81

Plăcuţă cu caracteristici....................................... 81

Utilizare conform destinaţiei ................................ 81

Protecţia mediului................................................ 82

Accesorii şi piese de schimb ............................... 82

Set de livrare ....................................................... 82

Descrierea aparatului .......................................... 82

Simboluri pe aparat ............................................. 82

Montajul............................................................... 82

Punerea în funcţiune ........................................... 83

Regim .................................................................. 83

Transport ............................................................. 83

Depozitarea ......................................................... 83

Protecţia împotriva îngheţului.............................. 83

Îngrijirea şi întreţinerea........................................ 84

Remedierea defecţiunilor .................................... 84

Garanţie............................................................... 84

Date tehnice ........................................................ 84

Declaraţie de conformitate UE ............................ 84

Indicaţii generale

Înainte de prima utilizare a aparatului, citiţi aceste instrucţiuni de utilizare origi-

traţi instrucţiunile de utilizare originale pentru viitoarele utilizări sau pentru viitorul posesor.

nale şi procedaţi în conformitate. Păs-

Indicaţii de siguranţă generale

 PERICOL ● Pericol de asfixiere. Nu ţineţi foliile

de ambalaj la îndemâna copiilor.

몇 AVERTIZARE ● Persoanele cu capacităţi

psihice, senzoriale sau mentale limitate sau care nu dispun de experienţa sau cunoştinţele necesare pot folosi aparatul doar dacă sunt supravegheate corespunzător, dacă sunt instruite de o persoană responsabilă de siguranţa lor cu privire la utilizarea în siguranţă a aparatului şi înţeleg pericolele care rezultă din aceasta. ● Este in- terzisă utilizarea aparatului de către copii. ● Nu lăsaţi copiii nesupravegheaţi, pentru a vă asigura că nu se joacă cu aparatul. dacă în zona de lucru se află alte persoane sau animale.

Indicaţie ● Nu folosiți aparatul

Indicaţii privind siguranţa

● La racordarea acestui produs la reţeaua de apă potabilă, respectaţi cerinţele EN 1717 şi luaţi legătura cu firma de instalaţii sanitare dacă aveţi întrebări.

● Utilizaţi aparatul numai cu apă dulce netratată, curată. Aparatul nu trebuie utilizat în niciun caz cu substanţe explozive, corozive sau inflamabile.

● Temperatura apei nu trebuie să depăşească 35°C.

● Nu scufundaţi niciodată complet aparatul în lichide.

● Utilizaţi aparatul numai în exterior.

● Veri ficaţi periodic aparatul în privinţa deteriorărilor.

Nu mai utilizaţi aparatul, în caz de deteriorări vizibile.

● Nu utilizaţi aparatul pe suprafeţe pe care există deja apă.

● Înaintea lucrului, asiguraţi-vă că, pe suprafaţa de curăţat, nu există nisip, pietre sau ale componente

libere. În timpul curăţării, acestea pot fi aruncate prin centrifugare sau pot deteriora suprafaţa şi aparatul.

● Nu trageţi de furtunul racordat sau de cablul de alimentare de la reţea.

● Porniţi aparatul numai când periile se află pe podea.

● În timpul funcţionării, ţineţi cont de reculul aparatu-

lui. Aparatul conectat tinde să se deplasează spre utilizator în timpul funcţionării. Ţineţi aparatul bine fixat şi asiguraţi-vă stabilitatea.

● Nu ridicaţi de pe podea aparatul când este conectat.

● Utilizaţi doar un cablu prelungitor adecvat, marcat cu gradul de protecţie IPX4.

● Toate componentele conducătoare de curent din zo-

na de lucru trebuie să fie protejate împotriva stropirii cu apă.

●Ştecherul de alimentare şi mufa cablului prelungitor trebuie să fie etanşe la apă şi să nu fie plasate în apă.

● Utilizaţi aparatul doar la un comutator de protecţie împotriva curenţilor vagabonzi, montat corect, cu un curent de declan întrebări, luaţi legătura cu un electrician.

● Protejaţi aparatul de frig şi de căldură excesivă (temperatura ambientală permisă 5°C până la 40°C).

● Nu utilizaţi aparatul în apropierea aparatelor aflate sub tensiune.

● Înainte de fiecare utilizare a aparatului, asiguraţi-vă că nu este deteriorat cablul de alimentare cu ştecherul de reţea. În cazul în care cablul de alimentare este deteriorat, trebuie înlocuit imediat de către producător, serviciul de asistenţă clienţi autorizat sau un electrician autorizat, pentru a se evita orice pericol.

● Nu stricaţi şi nu deterioraţi cablul de alimentare şi cablul prelungitor prin trecere peste acestea, strivire, tragere sau altele asemenea. Protejaţi cablul de alimentare împotriva căldurii, uleiului şi muchiilor ascuţite.

şare de maximum 30 mA. Pentru

Plăcuţă cu caracteristici

Pe plăcuţa de tip se găsesc datele importante ale aparatului. În capitolul „Descrierea dispozitivului” este indicat locul unde se găseşte plăcuţa de tip.

Utilizare conform destinaţiei

몇 AVERTIZARE

Pericol de deteriorare din cauza particulelor centrifugate cu putere

Utilizaţi aparatul doar pe suprafeţe curăţate anterior şi respectaţi indicaţiile privind siguranţa.

Aparatul este destinat îndepărtării murdăriei de pe suprafeţe din zonele exterioare, ca, de exemplu, terase. În funcţie de periile utilizate, aparatul este adecvat pentru suprafeţe din lemn, lespezile uniforme şi materialele compozite (WPC).

Orice utilizare necorespunzătoare este interzisă. Utilizatorul este responsabil pentru pericolele cauzate de utilizarea necorespunzătoare. Nu utilizaţi aparatul pentru curăţarea suprafeţelor ceruite, ca de ex. dale de gazon.

Utilizarea eronată prevăzută

Româneşte 81

Protecţia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminaţi ambalajele în mod ecologic. Aparatele electrice şi electronice conţin materiale reciclabile preţioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau al eliminării necorespunzătoare, pot reprezenta un potenţial pericol pentru sănătatea oamenilor şi pentru mediul înconjură- tor. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observaţii referitoare la materialele conţinute (REACH)

Informaţii actuale referitoare la materialele conţinute puteţi găsi la adresa: www.kaercher.com/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără ava- rii a aparatului. Informaţii despre accesorii şi piesele de schimb se gă- sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Descrierea aparatului

Pentru imagini, consultaţi pagina de grafice Figura A

1 Comutator aparat 2 Deblocarea întrerupătorului principal 3 Mâner 4 Braţ 5 Vas de curăţare 6 Perii rotative 7 Duze pentru apă 8 Carcasa acţionării

9 Protecţie împotriva stropirii cu margine de aşezare 10 Cablu de reţea 11 Bandă tip arici 12 Filtru de apă 13 Garnitură pentru filtrul de apă 14 Racord de apă (sistem de conectare) 15 Supapă de reglare a debitului apei 16 Plăcuţă cu caracteristici 17 Fixarea periilor (dispozitiv de închidere prin rotaţie)

Simboluri pe aparat

Pericol de electrocutare Trageţi fişa de reţea dacă cablul de alimentare este deteriorat!

Pericol de accidentare din cauza aruncă- rii obiectelor!

Pericol de accidentare. Ţineţi la distanţă celelalte persoane!

Pericol de afectare a ochilor şi a auzului. Purtaţi ochelari de protecţie şi protecţie pentru auz!

Pericol de deteriorare. Nu curăţaţi apara- tul cu furtun cu jet de apă sau cu jet de apă de înaltă presiune!

Pericol de deteriorare. Nu depozitaţi în ploaie!

Pericol de arsuri din cauza suprafeţelor fierbinţi!

Montajul

Indicaţie

Montarea braţului se realizează o dată. După montaj, segmentele de braţ nu mai trebuie demontate. La montaj, aveţi grijă ca furtunul de apă şi cablul de reţea să nu se prindă sau să se strivească.

1. Îmbinaţi braţul. Se fixează cu zgomot.

Figura B

2. Apăsaţi furtunul de apă şi apoi cablul de reţea de sus în jos (începând de la mâner), în cablul de canal.

Figura C

3. Apăsaţi cu putere elementele de cablu şi de furtun de apă rămase, în carcasa capului de perii.

Figura D

În timpul funcţionării, cablul de reţea şi furtunul de apă nu trebuie să iasă din aparat!

82 Româneşte

1. Închideţi supapa de reglare a debitului de apă.

Figura H

2. Racordaţi furtunul de apă la aparat. Cuplajul trebuie să se fixeze cu zgomot.

3. Asiguraţi furtunul de apă împotriva tragerii, la mâner cu banda tip arici.

Figura E

4. Conectaţi furtunul de apă la robinetul de apă şi deschideţi robinetul de apă. Respectaţi presiunea maximă de funcţionare (vezi „Datele tehnice”).

5. Racordaţi cablul de racordare la reţea la un cablu prelungitor adecvat, marcat cu gradul de protecţie IPX4. Respectaţi în mod obligatoriu indicaţiile privind siguranţa.

Regim

Punerea în funcţiune

Indicaţie

Utilizați doar perii adecvate pentru suprafața de curățat și compatibile cu aparatul.

Respectaţi următoarele indicaţii referitoare la utilizarea corectă a periilor.

1. Așezați periile uniform pe suprafață.

2. Mișcați periile cu presiune ușoară pe suprafețe.

Indicaţie

Pentru pornire, trebuie să deblocaţi întrerupătorul principal, pentru ca aparatul să pornească. Pentru aceasta, trebuie respectată succesiunea operaţiunilor.

1. Apăsaţi tasta de deblocare.

2. Apăsaţi întrerupătorul principal.

3. Eliberaţi întrerupătorul principal.

Indicaţie

Cantitatea de apă eliberată prin duzele aparatului poate fi reglată de la supapa de reglare a debitului apei şi adaptată în funcţie de operaţiunea de curăţare.

1. Trageţi spre spate maneta supapei pentru a creşte

2. Apăsaţi maneta supapei spre faţă pentru a reduce

Pentru curățarea suprafeţelor din lemn, utilizați perii pentru suprafețe din lemn.

Indicaţie

● Înainte de utilizarea pe suprafețe sensibile, testați

● Folosiți aparatul în mișcare permanentă, nu insistați

Indicaţie

● Suprafeţele din lemn trebuie curăţate întotdeauna

Utilizarea corectă a periilor

Figura F

Pornirea aparatului

Figura G

Aparatul porneşte.

Aparatul se opreşte.

Supapă de reglare a debitului apei

cantitatea de apă.

cantitatea de apă sau pentru a închide complet supapa.

Figura H

Curăţarea suprafeţelor din lemn

aparatul pe o secțiune ascunsă a suprafeței sensibile în cauză.

asupra unui loc.

pe direcţia fibrei. Curăţaţi întotdeauna de-a lungul plăcilor sau a elementelor din lemn, ţinând periile înclinate.

Indicaţie

Dacă este posibil, la suprafeţele tratate se poate îndepărta pretratamentul. Efectele neuniforme luminoase/ întunecate sunt cauzate de tipul de lemn sau de tratarea lemnului. La suprafeţele de lemn îmbătrânite, îndepăr- tarea stratului cenuşiu este de dorit.

1. Deplasaţi aparatul încet pe suprafaţă.

Figura I

Pentru un rezultat optim, aplicați după curățare un produs de îngrijire sau un agent de protecție adecvat!

Curăţarea suprafeţelor de piatră

Pentru curăţarea lespezilor uniforme în exterior, utilizaţi perii pentru piatră (nu sunt incluse în pachetul de livrare

- pentru achiziţionare, vezi capitolul Accesorii şi piese de schimb).

Indicaţie

Înainte de curăţare, îndepărtaţi componentele aflate liber, ca de ex. pietrişul de pe plăcile de beton.

1. Deplasaţi aparatul încet pe suprafaţă.

Depozitarea aparatului

Figura J

Pentru depozitare, aparatul poate fi suspendat de u cârlig de perete. Opţional, puteţi depozita aparatul pe marginea de aşezare a protecţiei împotriva stropirii. Aveţi grijă ca aparatul să nu stea pe perii, pentru a evita deteriorarea periilor.

1. Decuplaţi racordurile.

2. Goliţi aparatul (vezi „Protecţia împotriva îngheţului”).

3. Curăţaţi aparatul (vezi „Curăţarea”).

Transport

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La transport ţineţi cont de greutatea aparatului.

Depozitarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La depozitare ţineţi cont de greutatea aparatului.

Protecţia împotriva îngheţului

ATENŢIE

Pericol de îngheţ

Aparatele care nu sunt complet golite pot fi distruse de îngheţ. Goliţi aparatul şi accesoriile complet. Protejaţi aparatul de îngheţ.

1. Depozitaţi aparatul într-un loc ferit de îngheţ.

Indicaţie

Dacă nu se poate asigura depozitarea într-un loc ferit de îngheţ:

2. Deschideţi complet supapa de reglare a debitului apei.

3. Aşezaţi aparatul pe verticală şi lăsaţi să funcţioneze în gol.

Figura K

Româneşte 83

Îngrijirea şi întreţinerea

Înlocuirea periilor

 PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune Opriţi aparatul. Scoateţi ştecărul.

Indicaţie

Înlocuiţi întotdeauna ambele perii în acelaşi timp. Periile trebuie înlocuite, dacă carcasa acţionării atinge suprafaţa în timpul curăţării, fără să fie exercitată presiune pe aparat.

ATEN ŢIE

Pericol de arsuri

După utilizare, acţionarea poate fi foarte fierbinte. Lăsaţi aparatul să se răcească înainte de înlocuirea periilor.

1. Deşurubaţi elementul de fixare a periilor şi scoateţil.

2. Scoateţi periile uzate.

3. Montaţi noile perii.

4. Aşezaţi elementul de fixare a periilor şi înşurubaţi-l.

Figura L

La aşezarea elementului de fixare a periilor aveţi grijă la ordine (stânga/dreapta, prevăzut pe plăcuţa cu indicaţii)!

Curăţarea filtrului de apă

Indicaţie

Dacă debitul de apă este insuficient, filtrul de apă din aparat trebuie curățat.

Figura M

1. Deșurubați racordul tip ștecher de la racordul de apă.

2. Îndepărtați filtrul de apă.

3. Curățați filtrul de apă cu apă curgătoare, în direcția opusă sensului de curgere.

4. Montați filtrul de apă.

5. Înșurubați racordul tip ștecher.

Aveţi grijă ca garnitura să fie aşezată corect în legătura cu fişă.

Curăţarea

ATEN ŢIE

Curăţare incorectă

Defecţiuni ale aparatului Nu curăţaţi aparatul cu jet de apă prin furtun sau jet de apă de înaltă presiune. Nu utilizaţi agenţi de curăţare agresivi. Nu loviţi cu peria pe podea.

1. Îndepărtaţi de pe perie murdăria, resturile de plante şi nisip/pietre.

2. La nevoie, demontaţi peria şi curăţaţi-o sub apă cu- rentă.

3. Curăţaţi aparatul cu o cârpă umedă.

Remedierea defecţiunilor

De cele mai multe ori, defecţiunile au cauze simple, pe care le puteţi remedia cu ajutorul următoarei liste de ansamblu. În caz de dubiu sau de defecţiuni nemenţiona- te, vă rugăm să vă adresaţi unităţii de service autorizate.

Aparatul nu funcţionează sau se deconectează în timpul funcţionării.

Lipsa alimentării cu tensiune  Verific aţi alimentarea cu tensiune (legături cu fişă

ale cablului prelungitor).

Comutatorul de protecţie împotriva curenţilor vagabonzi a declanşat  Verifi caţi comutatorul de protecţie împotriva curenţi-

lor vagabonzi de la instalaţia locală. Dacă eroarea

se produce des, apelaţi la un electrician. Comutatorul de suprasarcină al motorului a declanşat  Lăsaţi aparatul să se răcească (minimum 10 minu-

te). Comutatorul de suprasarcină al motorului se re-

setează automat şi aparatul este din nou în stare de

funcţionare.

În timpul fazei de răcire, nu trebuie apăsat între-

rupătorul principal, pentru a evita pornirea ne-

controlată a aparatului. Înainte de repunerea în

funcţiune, aşteptaţi să treacă timpul de răcire in-

dicat. În cazul unei opriri repetate, în timpul cu-

răţării reduceţi presiunea periilor şi ţineţi

aparatul într-un unghi plat. Rezultat de curăţare insuficient

Perii murdare  Curăţaţi periile. Perii uzate  Înlocuiţi periile. Filtru de apă înfundat

 Curăţarea filtrului de apă  Înlocuirea filtrului de apă

Duze pentru apă înfundat  Dispuneţi înlocuirea duzelor de apă la serviciul au-

torizat pentru relaţii cu clienţii.

Garanţie

În fiecare ţară sunt valabile condiţiile de garanţie publicate de distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabricaţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultaţi pagina din spate)

Date tehnice

Date privind puterea aparatului

Tensiune de lucru V 220-240 Fază ~1 Grad de protecţie IPX4 Turație perie 1/min 600-800 Diametru perie mm 100

Dimensiuni şi greutăţi

Greutate kg 4,9 Lungime x Lăţime x Înălţime mm 1281 x 307 x 350

Sub rezerva modificărilor tehnice.

Declaraţie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerinţelor fundamentale privind siguranţa şi sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea. Produs: Dispozitiv de curăţare a pardoselilor Tip: PCL 4

84 Româneşte

Directive UE relevante

2006/42/UE (+2009/127/UE) 2014/30/UE 2011/65/UE 2000/14/UE

Norme armonizate aplicate

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Procedura aplicată de evaluare a conformităţii

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

PCL 4t Măsurat: 89 Garantat: 91 Semnatarii acţionează în numele şi prin împuternicirea Consiliului director.

Însărcinat cu elaborarea documentaţiei: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germania) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/04/01

Obsah

Všeobecné upozornenia...................................... 85

Všeobecné bezpečnostné pokyny....................... 85

Bezpečnostné pokyny ......................................... 85

Typový štítok ....................................................... 86

Používanie v súlade s účelom ............................. 86

Ochrana životného prostredia ............................. 86

Príslušenstvo a náhradné diely ........................... 86

Rozsah dodávky .................................................. 86

Popis prístroja ..................................................... 86

Symboly na prístroji ............................................. 86

Montáž................................................................. 87

Uvedenie do prevádzky ....................................... 87

Prevádzka ........................................................... 87

Preprava.............................................................. 87

Skladovanie ......................................................... 87

Ochrana proti mrazu............................................ 88

Ošetrovanie a údržba .......................................... 88

Pomoc pri poruchách .......................................... 88

Záruka ................................................................. 88

Technické údaje................................................... 88

EÚ vyhlásenie o zhode........................................ 88

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí- tajte tento originálny návod na obsluhu a riaďte sa podľa neho. Originálny návod

na obsluhu si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Všeobecné bezpečnostné pokyny

 NEBEZPEČENSTVO ● Nebezpečen-

stvo zadusenia. Obalové fólie uchovávajte mimo dosahu detí.

몇 VÝSTRAHA ● Osoby s obmedzenými fyzic-

kými, zmyslovými alebo duševnými schopnosťami resp. osoby s nedostatkom skúseností alebo vedomostí smú zariadenie používať len vtedy, keď sú pod správnym dozorom resp. keď ich osoba kompetentná z hľadiska bezpečnosti poučila o bezpečnom používaní zariadenia a rozumejú príslušným nebezpečenstvám. ● Deti nesmú používať tento prístroj. ● Dozerajte na deti, aby sa nemohli hrať so zariadením. nepoužívajte, keď sa v pracovnej oblasti nachádzajú iné osoby alebo zvieratá.

Upozornenie ● Prístroj

Bezpečnostné pokyny

● Pri pripojení tohto výrobku k sieti pitnej vody zohľad-

nite požiadavky normy EN 1717 a v prípade otázok

sa obráťte na svoju odbornú firmu sanitárnej techni-

ky.

● Prístroj používajte len s neupravenou čistou sladkou

vodou. Prístroj sa v žiadnom prípade nesmie použí-

vať v spojení s výbušnými, korozívnymi alebo zápal-

nými látkami.

● Teplota vody nesmie byť vyššia ako 35°C.

● Prístroj celkom neponorte do tekutín.

● Prístroj používajte len v exteriéri.

● Prístroj pravidelne kontrolujte z hľadiska poškode-

nia. V prípade viditeľných poškodení prístroj už ne-

uveďte do prevádzky.

● Prístroj nepoužívajte na plochách, na ktorých sa už

nachádza voda.

● Pred prácou sa ubezpečte, že na čistenej ploche sa

nenachádza piesok, kamene alebo voľné súčasti.

Pri čistení môžu odlietavať alebo poškodiť povrch a

prístroj.

● Neťahajte za pripojenú hadicu ani sieťový kábel.

● Prístroj zapínajte len vtedy, keď kefy dosadajú na

podlahu.

● Pri prevádzke dbajte na spätný náraz prístroja. Zap-

nutý prístroj sa počas prevádzky posúva

k používateľovi. Držte pevne prístroj a zabezpečte

jeho stabilitu.

● Zapnutý prístroj nedvíhajte z podlahy.

● Používajte len vhodný označený predlžovací kábel

s druhom krytia IPX4.

● Všetky diely pod napätím v pracovnej zóne musia

byť chránené pred striekajúcou vodou.

● Sieťová zástrčka a spojka predlžovacieho kábla mu-

sia byť vodotesné a nesmú leža

● Prístroj používajte len na správne nainštalovanom

ochrannom vypínači proti chybnému prúdu so spúš-

ťacím prúdom, ktorý nie je väčší ako 30 mA.

V prípade otázok sa obráťte na elektrikára.

● Chráňte prístroj pred mrazom a veľkým teplom (po-

volená teplota okolia 5 °C až 40 °C).

● Prístroj nepoužívajte v blízkosti prístrojov, ktoré sú

pod napätím.

● Pred každým použitím prístroja sa ubezpečte, že

sieťový pripojovací kábel a sieťová zástrčka nie sú

poškodené. Keď je poškodený sieťový pripojovací

kábel, výrobca, autorizovaný zákaznícky servis ale-

ť vo vode.

Slovenčina 85

bo odborný elektrikár ho musia okamžite vymeniť, aby sa predišlo každému ohrozeniu.

● Dbajte na to, aby sa sieťový pripojovací kábel a predlžovacie vedenie nepoškodili a neznehodnotili prejazdom, pomliaždením, vytrhnutím a podobne. Sieťový pripojovací kábel chráňte pred vysokými teplotami, olejom a ostrými hranami.

Typový štítok

Na typovom štítku nájdete najdôležitejšie údaje o prístroji. V kapitole „Popis prístroja“ je uvedené, kde na prístroji je umiestnený typový štítok.

Používanie v súlade s účelom

몇 VÝSTRAHA

Nebezpečenstvo poranenia odlietavajúcimi časticami

Používajte prístroj len na predbežne vyčistených plochách a dbajte na bezpečnostné pokyny.

Prístroj je určený na odstránenie nečistôt povrchov v exteriéri, napr. na terasách. V závislosti od použitých kief je prístroj vhodný na drevené povrchy, hladké kamenné dlaždice a kompozitné materiály (WPC).

Predpokladané nesprávne použitie

Akékoľvek používanie v rozpore s účelom je neprípustné. Obslužný personál je zodpovedný za poškodenie, ktoré vznikajú pri používaní v rozpore s účelom. Nepoužívajte prístroj na čistenie plôch s porastom, akým je napríklad zatrávňovacia dlažba.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej,

ktoré pri nesprávnej manipulácii alebo likvidácii môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Popis prístroja

Obrázky sú uvedené na strane s grafikami Obrázok A

1 Spínač prístroja

2 Odblokovanie spínača prístroja 3 Rukoväť 4 Rúčka 5 Čistiaca hlava 6 Rotujúca kefa 7 Dýzy vody 8 Kryt prevodovky

9 Ochrana proti striekaniu s odstavnou plochou 10 Sieťový kábel 11 Upínacia páska 12 Filter vody 13 Tesnenie filtra vody 14 Prípojka vody (zasúvací systém) 15 Regulačný ventil množstva vody 16 Typový štítok 17 Upevnenie kief (otočný uzáver)

Symboly na prístroji

Nebezpečenstvo zásahu elektrickým prúdom. Vytiahnite sieťovú zástrčku pri poškodenom sieťovom kábli!

Nebezpečenstvo zranenia v dôsledku poletujúcich dielov!

Nebezpečenstvo zranenia. Všetky osoby udržujte dostatočne vzdialené!

Nebezpečenstvo poškodenia očí a sluchu. Noste ochranné okuliare a chrániče sluchu!

Nebezpečenstvo poškodenia. Na čistenie prístroja nepoužívajte prúd vody z hadice alebo vysokotlakový prúd vody!

Nebezpečenstvo poškodenia. Nevystavujte dažďu!

86 Slovenčina

Nebezpečenstvo popálenia horúcimi povrchmi!

Montáž

Upozornenie

Montáž rúčky sa vykonáva raz. Po montážni sa polovice rúčky už nesmú oddeliť. Pri montáži dbajte na to, aby sa hadica na vodu a sieťový kábel nepricvikli ani nezasekli.

1. Rúčku zasuňte do seba. Počuteľne zapadne.

Obrázok B

2. Hadicu na vodu a potom sieťový kábel zatlačte do káblového kanála smerom zhora nadol (začínajte od rukoväti).

Obrázok C

3. Prečnievajúci kábel a hadicu na vodu silno zatlačte do krytu kefovej hlavy.

Obrázok D

Sieťový kábel ani hadica na vodu nesmú počas prevádzky vyčnievať z prístroja!

Uvedenie do prevádzky

1. Uzatvorte regulačný ventil množstva vody.

Obrázok H

2. Pripojte hadicu na vodu k prístroju. Spojka musí počuteľne zapadnúť.

3. Hadicu na vodu na odľahčenie zabezpečte na rúčke upínacou páskou.

Obrázok E

4. Spojte hadicu na vodu s vodovodným kohútikom a otvorte vodovodný kohútik. Dbajte na maximálny prevádzkový tlak (pozrite si „Technické údaje“).

5. Sieťový pripojovací kábel pripájajte na vhodný označený predlžovací kábel s druhom krytia IPX4. Bezpodmienečne dodržiavajte bezpečnostné pokyny.

Prevádzka

Správna manipulácia s kefami

Upozornenie

Používajte len kefy, ktoré sú vhodné pre čistený povrch a prístroj. Dbajte na nasledujúce pokyny týkajúce sa správneho používania kief.

1. Kefy rovnomerne nasaďte na povrch.

Obrázok F

2. Kefy pri aplikácii malého tlaku veďte po povrchu.

Upozornenie

Na zapnutie musíte odblokovať spínač prístroja, aby sa prístroj spustil. Pritom treba dodržať poradie

1. Stlačte tlačidlo na odblokovanie.

Obrázok G

2. Stlačte spínač prístroja. Prístroj sa spustí.

3. Uvoľnite spínač prístroja. Prístroj sa zastaví.

Upozornenie

Množstvo vody, ktorá sa na prístroj rozstrieka cez dýzy, je možné nastaviť prostredníctvom regulačného ventilu množstva vody a prispôsobiť danej úlohe čistenia.

Zapnutie prístroja

Regulačný ventil množstva vody

1. Na zvýšenie množstva vody potiahnite ventilovú páku dozadu.

2. Na zníženie množstva vody alebo na úplne zatvorenie ventilu stlačte ventilovú páku dopredu.

Obrázok H

Čistenie dreveného povrchu

Na čistenie drevených povrchov používajte kefy na drevené podlahové krytiny.

Upozornenie

● Prístroj pred jeho použitím na citlivých povrchoch najprv otestujte na nenápadnom mieste.

● Nezdržiavajte sa na jednom mieste. Namiesto toho udržiavajte prístroj v pohybe.

Upozornenie

● Drevené povrchy čistite vždy v smere vláken. Čistite vždy pozdĺž podlahových dosiek alebo drevených prvkov a s náklonom.

Upozornenie

V prípade upravených povrchov príp. možno odstrániť povrchovú úpravu. Nerovnomerné/tmavé efekty sú zapríčinené druhom dreva alebo úpravou dreva. V prípade zvetraných drevených povrchov je odstránenie sivého povlaku požadovaným výsledkom.

1. Prístroj pomaly posúvajte po povrchu.

Obrázok I

Pre dosiahnutie optimálneho výsledku naneste po čistení vhodný ošetrovací alebo ochranný prostriedok!

Čistenie kamenného povrchu

Na čistenie hladkých kamenných dlaždíc v exteriéri používajte kefy na kamenné obloženie (nie sú súčasťou dodávky - nákupné zdroje si pozrite v kapitole Príslušenstvo a náhradné diely).

Upozornenie

Pred čistením odstráňte uvoľnené časti, ako napríklad kamienky.

1. Prístroj pomaly posúvajte po povrchu.

Uschovanie prístroja

Obrázok J

Na uschovanie prístroja je ho možné zavesiť na nástenný hák. Alternatívne môžete prístroj odstaviť na odstavnej ploche ochrany proti striekaniu. Dbajte na to, aby prístroj nebol položený na kefách, aby ste predišli poškodeniu štetín.

1. Odpojte prípojky.

2. Vyprázdnite prístroj (pozrite si „Ochrana proti mrazu“).

3. Vyčistite prístroj (pozrite si „Čistenie“).

Preprava

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia Pri preprave dbajte na hmotnosť prístroja.

Skladovanie

몇 UPOZORNENIE

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia Pri skladovaní dbajte na hmotnosť prístroja.

Slovenčina 87

Ochrana proti mrazu

POZOR

Ohrozenie prístroja mrazom

Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničiť. Prístroj a príslušenstvo celkom vyprázdnite. Prístroj chráňte pred mrazom.

1. Prístroj uchovávajte na mieste zaistenom proti mrazu.

Upozornenie

Ak nie je možné skladovanie zabezpečené proti mrazu:

2. Úplne otvorte regulačný ventil množstva vody.

3. Prístroj umiestnite rovno a vyprázdnite ho.

Obrázok K

Ošetrovanie a údržba

Výmena kief

 NEBEZPEČENSTVO

Nebezpečenstvo zásahu elektrickým prúdom

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj. Vytiahnite sieťovú zástrčku zo zásuvky.

Upozornenie

Vždy vymieňajte obidve kefy súčasne. Kefy je potrebné vymeniť vtedy, keď sa kryt prevodovky pri čistení dotýka povrchu bez toho, aby sa na prístroj vyvinul tlak.

POZOR

Nebezpečenstvo popálenia

Prevodovka môže byť po použití veľmi horúca. Pred výmenou kief nechajte prístroj vychladnúť.

1. Odskrutkujte upevnenie kief a snímte ho.

2. Vytiahnite opotrebované kefy.

3. Nasaďte nové kefy.

4. Nasaďte upevnenie kief a zaskrutkujte ho.

Obrázok L

Pri nasadzovaní upevnenia kief dbajte na usporiadanie (vľavo/vpravo, pri pohľade od typového štítka)!

Čistenie vodného filtra

Upozornenie

Keď je prietok vody nedostatočný, tak je nutné v prístroji vymeniť vodný filter.

Obrázok M

1. Odskrutkujte zásuvný konektor na prípojke vody.

2. Vytiahnite vodný filter.

3. Vodný filter vypláchnite pod tečúcou vodou v protismere prúdu.

4. Vložte vodný filter.

5. Naskrutkujte zásuvný konektor.

Dbajte na to, aby bolo tesnenie v zásuvnom konektore správne nasadené.

Čistenie

POZOR

Neodborné čistenie

Poškodenie prístroja Na čistenie prístroja nepoužívajte prúd vody z hadice alebo vysokotlakový prúd vody. Nepoužívajte žiadne agresívne čistiace prostriedky. Kefu nevyklepávajte na podlahe.

1. Z kefy odstráňte nečistoty, zvyšky rastlín a piesok/ kamene.

2. V prípade potreby demontujte kefy a vyčistite ich pod tečúcou vodou.

3. Prístroj očistite mokrou utierkou.

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené, sa obráťte na autorizovaný zákaznícky servis.

Prístroj nebeží alebo sa počas prevádzky vypína

Žiadne napájanie napätím  Skontrolujte napájanie napätím (zásuvné spojenia

predlžovacieho kábla). Ochranný vypínač proti chybnému prúdu zareagoval  Skontrolujte ochranný vypínač proti chybnému prú-

du domovej inštalácie. Ak sa chyba vyskytuje čas-

tejšie, obráťte sa na elektrikára. Vypínač proti preťaženiu motora zareagoval  Prístroj nechajte vychladnúť (aspoň 10 minút). Vypí-

nač proti preťaženiu motora sa automaticky resetuje

a prístroj je znovu pripravený na prevádzku.

Počas ochladzovacej fázy sa spínač prístroja

nesmie stláčať, aby sa predišlo bezprostredné-

mu spusteniu prístroja. Pred opätovným uvede-

ním do prevádzky bezpodmienečne vyčkajte

uvedený čas ochladenia. V prípade opakované-

ho vypnutia počas čistenia zmenšite tlak na kefy

a prístroj podržte v užšom uhle. Nedostatočný výsledok čistenia

Znečistené kefy  Vyčistite kefy. Opotrebované kefy  Vymeňte kefy. Upchatý filter vody

 Čistenie filtra vody  Výmena filtra vody

Upchaté dýzy vody  Dýzy vody nechajte vymeniť

níckou službou.

autorizovanou zákaz-

Záruka

Pomoc pri poruchách

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

Výkonové údaje prístroja

Prevádzkové napätie V 220-240 Fáza ~ 1 Stupeň ochrany IPX4 Otáčky kefy 1/min 600-800 Priemer kefy mm 100

Rozmery a hmotnosti

Hmotnosť kg 4,9 Dĺžka x šírka x výška mm 1281 x 307 x 350

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a

88 Slovenčina

zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Podlahový čistič Typ: PC L 4

Príslušné smernice EÚ

2006/42/ES (+2009/127/ES) 2014/30/EÚ 2011/65/EÚ 2000/14/ES

Aplikované harmonizované normy

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Hladina akustického výkonu dB (A)

PCL 4t Namerané: 89 Zaručené: 91 Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.04.2021

Sadržaj

Opće napomene.................................................. 89

Opće sigurnosne napomene ............................... 89

Sigurnosne napomene ........................................ 89

Natpisna pločica .................................................. 90

Namjenska uporaba ............................................ 90

Zaštita okoliša ..................................................... 90

Pribor i zamjenski dijelovi .................................... 90

Sadržaj isporuke.................................................. 90

Opis uređaja ........................................................ 90

Simboli na uređaju............................................... 90

Montaža............................................................... 91

Puštanje u rad ..................................................... 91

Rad...................................................................... 91

Transport ............................................................. 91

Skladištenje ......................................................... 91

Zaštita od smrzavanja ......................................... 91

Njega i održavanje............................................... 92

Pomoć u slučaju smetnji...................................... 92

Jamstvo ............................................................... 92

Tehnički podaci.................................................... 92

EU izjava o sukladnosti ....................................... 92

Opće napomene

Prije prve uporabe uređaja pročitajte ove originalne upute za rad i postupajte

upute za rad za kasniju uporabu ili za sljedećeg vlasnika.

u skladu s njima. Čuvajte originalne

Opće sigurnosne napomene

 OPASNOST ● Opasnost od gušenja. Držite

ambalažnu foliju dalje od djece.

몇 UPOZORENJE ● Osobe s ograničenim fi-

zičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja smiju koristiti uređaj samo uz pravilan nadzor ili ako ih je osoba zadužena za njihovu sigurnost uputila u sigurnu uporabu uređaja te ako razumiju opasnosti koje mogu nastati iz toga. ● Djeca ne smiju upravljati uređajem. ● Djeca trebaju biti pod nadzorom kako bi se osiguralo da se ne igraju s uređa-

Napomena ● Ne koristite uređaj ako se u

jem. području rada nalaze druge osobe ili životinje.

Sigurnosne napomene

● Prilikom priključka ovog proizvoda na vodovodnu

mrežu pridržavajte se zahtjeva EN 1717 te se u slu-

čaju eventualnih pitanja obratite vašem stručnom

poduzeću za sanitarije.

● Uređaj koristite samo s netretiranom, bistrom slat-

kom vodom. Uređaj se ni u kojem slučaju ne smije

koristiti s eksplozivnim, korozivnim ili zapaljivim tva-

rima.

● Temperatura vode ne smije biti viša od 35 °C.

● Uređaj nikad nemojte potpuno uranjati u tekućine.

● Koristite uređaj samo na otvorenom.

● Redovito provjeravajte postoje li na uređaju ošteće-

nja. Ako postoje vidljiva oštećenja, više nemojte ko-

ristiti uređaj.

● Nemojte koristiti uređaj na površinama na kojima se

već nalazi voda.

● Provjerite prije rada da na površini za čišćenje nema

pijeska, kamenja ili nepričvršćenih sastavnih dijelo-

va. Prilikom čišćenja isti se mogu odbaciti ili oštetiti

površinu uređaja.

● Nemojte vući za priključeno crijevo i mrežni kabel.

● Uređaj uključite samo ako četke naliježu na pod.

● Pri radu vodite računa o povratnom udaru uređaja.

Uključeni uređaj pri radu se pomiče prema korisni-

vrsto držite uređaj i pobrinite se da čvrsto sto-

ku. Č

jite.

● Uključeni uređaj nemojte podizati s poda.

● Koristite samo odgovarajući produžni kabel s ozna-

kom vrste zaštite IPX4.

● Svi dijelovi koji provode struju u području rada mo-

raju biti zaštićeni od prskanja vode.

● Strujni utikač i spojnica produžnog voda moraju biti

vodonepropusni i ne smiju ležati u vodi.

● Uređaj koristite samo na propisno instaliranoj zaštit-

noj nadstrujnoj sklopki s okidnom strujom od najviše

30 mA. S eventualnim pitanjima obratite se elektri-

čaru.

● Zaštitite uređaj od smrzavanja i velike vrućine (do-

zvoljena okolna temperatura 5°C – 40°C).

● Uređaj nemojte koristiti u blizini uređaja koji su pod

naponom.

● Prije svake uporabe uređaja provjerite nije li vod pri-

ključka na mrežu sa strujnim utikačem oštećen. Ako

je vod priključka na mrežu oštećen, proizvođač,

Hrvatski 89

ovlaštena servisna služba ili stručni električar mora ga bez odlaganja zamijeniti, kako bi se spriječila bilo kakva opasnost.

● Nemojte ozlijediti ili oštetiti priključak na električnu mrežu ili produžni vod prelaženjem preko njega, prignječenjem, istezanjem ili slično. Zaštitite priključni strujni kabel od vrućine, ulja i oštrih rubova.

Natpisna pločica

Na natpisnoj pločici navedeni su najvažniji podaci o ure- đaju. U poglavlju „Opis uređaja” prikazano je gdje se na ure- đaju nalazi natpisna pločica.

Namjenska uporaba

몇 UPOZORENJE

Opasnost od ozljeda uslijed čestica koje su odbače- ne u visinu

Uređaj koristite samo na prethodno očišćenim površina- ma i pridržavajte se sigurnosnih napomena.

Uređaj je namijenjen za uklanjanje prljavštine s površina u vanjskom području kao što su, npr. terase. Uređaj je, ovisno o upotrijebljenim četkama, prikladan za čišće- nje drvenih površina, glatkih kamenih pločica i kompozitnih materijala (WPC).

Predvidiva pogrešna uporaba

Zabranjena je svaka nenamjenska uporaba. Rukovatelj odgovara za štete nastale uslijed nenamjenske uporabe. Uređaj nemojte koristiti za čišćenje površina s vegetacijom kao što su, npr. travni opločnici.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo odložite ambalažu na ekološki prihvatljiv način.

Električni i elektronički uređaji sadrže vrijedne reciklažne materijale, a često i sastavne dijelove poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog odlaganja u otpad mogu predstavljati potencijalnu opasnost za ljudsko zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni za pravilan rad uređaja. Uređaji koji su označeni ovim simbolom ne smiju se odlagati zajedno s kućnim otpadom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađite na:

www.kaercher.com/REACH

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske dijelove jer oni jamče siguran i nesmetan rad uređaja. Informacije o priboru i zamjenskim dijelovima pronađite na www.kaercher.com.

Sadržaj isporuke

Sadržaj isporuke uređaja prikazan je na ambalaži. Kod raspakiravanja provjerite je li sadržaj potpun. U slučaju nedostatka pribora ili štete nastale prilikom transporta obavijestite svog prodavača.

Opis uređaja

Vidi slike na stranici sa slikama Slika A

1 Sklopka uređaja 2 Deblokada sklopke uređaja

3 Ručka 4 Držak 5 Glava za čišćenje 6 Rotirajuće četke 7 Sapnice za vodu 8 Kućište prijenosnika

9 Zaštita od prskanja s rubom za odlaganje 10 Mrežni kabel 11 Čičak traka 12 Filtar za vodu 13 Brtva filtra za vodu 14 Priključak za vodu (utični sustav) 15 Ventil za reguliranje količine vode 16 Natpisna pločica 17 Učvršćenje četki (rotirajući zatvarač)

Simboli na uređaju

Opasnost od strujnog udara. Izvucite utikač, ako je mrežni kabel oštećen!

Opasnost od ozljeda uslijed letećih predmeta!

Opasnost od ozljeda. Ostale osobe držati podalje!

Opasnost od ozljede očiju i oštećenja sluha. Nosite zaštitne naočale i zaštitu sluha!

Opasnost od oštećenja. Uređaj nemojte čistiti vodenim mlazom iz crijeva ili vodenim mlazom pod visokim tlakom!

Opasnost od oštećenja. Ne izlagati kiši!

90 Hrvatski

Opasnost od opeklina zbog vrućih površina!

Montaža

Napomena

Držak se montira jednom. Nakon montaže polovice drška se više ne smiju razdvajati. Kod montaže pazite na to da ne dođe do uglavljivanja ili prignječenja crijeva za vodu i mrežnog kabla.

1. Sastavite držak. Čuje se zvuk uglavljivanja.

Slika B

2. Crijevo za vodu, a zatim mrežni kabel odozdo prema dolje pritisnite u kanal za kabel (počevši od ruč- ke).

Slika C

3. Preostali kabel i crijevo za vodu snažno pritisnite u kućište bloka četki.

Slika D

Mrežni kabel i crijevo za vodu pri pogonu ne smiju stršati iz uređaja!

Puštanje u rad

1. Zatvorite ventil za reguliranje količine vode.

Slika H

2. Crijevo za vodu priključite na uređaj. Spojnica se mora čujno uglaviti.

3. Crijevo za vodu radi rasterećenja učvrstite za ručku pomoću čičak trake.

Slika E

4. Spojite crijevo za dotok vode sa slavinom za vodu i otvorite slavinu. Pazite na maksimalan radni tlak (vidi „Tehnički podaci”).

5. Priključak na električnu mrežu priključite na odgovarajući produžni kabel s oznakom vrste zaštite IPX4. Obvezno se pridržavajte sigurnosnih napomena.

Rad

Napomena

Koristite samo četke koje su prikladne za površine za či- šćenje i za uređaj. Pridržavajte se sljedećih napomena za pravilnu uporabu četki.

1. Postavite četke ravnomjerno na površinu.

2. Vodite četke s malim pritiskom po površini.

Napomena

Za uključivanje uređaja morate deblokirati sklopku ure- đaja da bi se uređaj pokrenuo. Pritom se treba pridrža-

vati redoslijeda.

1. Pritisnite tipku za deblokiranje.

2. Pritisnite sklopku uređaja.

3. Pustite sklopku uređaja.

Napomena

Količina vode koja izlazi iz mlaznica na uređaju može se podesiti pomoću ventila za regulaciju količine vode i prilagoditi zahtjevima čišćenja.

Pravilno rukovanje četkama

Slika F

Uključivanje uređaja

Slika G

Uređaj se uključuje.

Uređaj prestaje raditi.

Ventil za reguliranje količine vode

Hrvatski 91

1. Za povećanje količine vode ručicu ventila povucite prema natrag.

2. Za smanjenje količine vode ili potpuno zatvaranje ventila ručicu ventila pritisnite prema naprijed.

Slika H

Čišćenje drvene površine

Za čišćenje drvenih površina upotrebljavajte četke za drvene obloge.

Napomena

● Prije uporabe na osjetljivim površinama, testirajte uređaj na neupadljivom mjestu.

● Nemojte uređaj držati na jednom mjestu, već ga dr- žite u pokretu.

Napomena

● Drvene površine uvijek čistite u smjeru vlakana. Uvi- jek čistite duž dasaka ili drvenih elemenata i s nagibom.

Napomena

Kod obrađenih površina može doći do skidanja predobrade. Neravnomjerne svjetlije/tamnije površine posljedica su vrste drva ili njegove obrade. Kod istrošenih drvenih površina cilj je uklanjanje sivila.

1. Uređaj polako vodite po površini.

Slika I

Za optimalan rezultat nakon čišćenja nanesite odgovarajuće sredstvo za njegu ili zaštitno sredstvo!

Čišćenje kamene površine

Za čišćenje glatkih kamenih pločica u vanjskom područ- ju upotrebljavajte četku za kamene obloge (nije sadržana u opsegu isporuke – za mjesta nabave vidi poglavlje Pribor i rezervni dijelovi).

Napomena

Prije čišćenja uklonite neučvršćene elemente poput kamenčića.

1. Uređaj polako vodite po površini.

Čuvanje uređaja

Slika J

Uređaj se može čuvati obješen na zidnu kukicu. Alternativno, uređaj možete postaviti i na rub za odlaganje zaštite od prskanja. Pazite na to da uređaj ne stoji na četkama kako bi se izbjegla oštećenja čekinja.

1. Odvojite priključke.

2. Ispraznite uređaj (vidi „Zaštita od smrzavanja”).

3. Očistite uređaj (vidi „Čišćenje”).

Transport

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja Pri transportu uzmite u obzir težinu uređaja.

Skladištenje

몇 OPREZ

Nepridržavanje težine

Opasnost od ozljeda i oštećenja Pri skladištenju uzmite u obzir težinu uređaja.

Zaštita od smrzavanja

PAŽNJA

Opasnost od smrzavanja

Mraz može uništiti uređaje koji nisu u potpunosti ispražnjeni. Uređaj i pribor potpuno ispraznite. Zaštitite uređaj od smrzavanja.

1. Čuvajte uređaj na mjestu zaštićenom od smrzavanja.

Napomena

Ako nije moguće skladištenje na mjestu zaštićenom od smrzavanja:

2. Potpuno otvorite ventil za reguliranje količine vode.

3. Uređaj postavite okomito i pustite da radi u praznom hodu.

Slika K

Njega i održavanje

Zamjena četki

 OPASNOST

Opasnost od strujnog udara

Ozljede zbog dodira dijelova pod naponom Isključite uređaj. Izvucite strujni utikač.

Napomena

Uvijek istovremeno mijenjajte obje četke. Četke se moraju zamijeniti kad kućište prijenosnika kod čišćenja dodiruje površinu bez pritiskanja uređaja.

PAŽNJA

Opasnost od opeklina

Nakon uporabe prijenosnik može biti vrlo vruć. Pustite da se uređaj ohladi prije zamjene četki.

1. Odvrnite i skinite element za učvršćivanje četki.

2. Izvucite istrošene četke.

3. Umetnite nove četke.

4. Postavite i zavrnite element za učvršćivanje četki.

Slika L

Prilikom postavljanja elementa za učvršćivanje čet- ki pazite na raspored (lijevo/desno, gledano s natpisne pločice)!

Čišćenje filtra za vodu

Napomena

Ako je protok vode nedostatan, mora se očistiti filtar za vodu uređaja.

Slika M

1. Odvrnite utični spoj na priključku za vodu.

2. Izvucite filtar za vodu.

3. Filtar za vodu isperite pod tekućom vodom u smjeru suprotnom od smjera protoka.

4. Umetnite filtar za vodu.

5. Zavrnite utični spoj.

Pazite na to da je brtva u utičnom spoju pravilno umetnuta.

Čišćenje

PAŽNJA

Nestručno čišćenje

Oštećenja uređaja Uređaj ne čistite vodenim mlazom iz crijeva ili vodenim mlazom pod visokim tlakom. Nemojte koristiti agresivna sredstva za čišćenje. Četku nemojte čistiti tako da njome lupate o pod.

1. Iz četke uklonite prljavštinu, ostatke biljaka i pijesak/ kamenje.

2. Po potrebi demontirajte četke i očistite ih pod tekućom vodom.

3. Uređaj očistite vlažnom krpom.

Pomoć u slučaju smetnji

Smetnje često imaju jednostavne uzroke koje možete sami ukloniti uz pomoć pregleda u nastavku. Ako niste sigurni ili ako smetnje nisu ovdje navedene, obratite se ovlaštenoj servisnoj službi.

92 Hrvatski

Uređaj ne radi ili se isključuje u pogonu

Nema napajanja električnom energijom  Provjerite napajanje električnom energijom (utični

spojevi produžnog kabla). Aktivirala se zaštitna nadstrujna sklopka  Provjerite zaštitnu nadstrujnu sklopku kućne instala-

cije. Ako češće dolazi do pogreške, angažirajte

električara. Aktivirala se sklopka preopterećenja motora  Ostavite uređaj da se ohladi (najmanje 10 minuta).

Sklopka za zaštitu motora od preopterećenja auto-

matski se resetira i uređaj je ponovno spreman za

rad.

Za vrijeme faze hlađenja sklopka uređaja se ne

smije pritiskati kako bi se spriječilo neposredno

pokretanje uređaja. Prije ponovnog uključivanja

obvezno pričekajte da prođe navedeno vrijeme

hlađenja. U slučaju ponovnog isključivanja sma-

njite pritisak na četke za vrijeme čišćenja i držite

uređaj pod manjim kutom. Nedovoljan rezultat čišćenja

Zaprljane četke  Očistite četke. Istrošene četke  Zamijenite četke. Začepljen filtar za vodu.

 Očistite filtar za vodu.  Zamijenite filtar za vodu.

Začepljene sapnice za vodu  Sapnice za vodu dajte zamijeniti ovlaštenoj servi-

snoj službi.

Jamstvo

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala nadležna organizacija za distribuciju. Moguće kvarove na Vašem uređaju popravljamo besplatno unutar jamstvenog roka ako je uzrok materijalna pogreška ili pogreška u proizvodnji. U slučaju koji podliježe jamstvu obratite se s potvrdom o plaćanju Vašem prodavaču ili sljedećoj ovlaštenoj lokaciji servisne službe. (vidi adresu na poleđini)

Tehnički podaci

Podaci o snazi uređaja

Radni napon V 220-240 Faza ~ 1 Vrsta zaštite IPX4 Broj okretaja četke 1/min 600-800 Promjer četke mm 100

Dimenzije i težine

Težina kg 4,9 Duljina x širina x visina mm 1281 x 307 x 350

Pridržano pravo na tehničke izmjene.

EU izjava o sukladnosti

Ovime izjavljujemo da je dolje označeni stroj na temelju svoje koncepcije i konstrukcije kao i izvedbe koju mi stavljamo u promet sukladan odgovarajućim temeljnim sigurnosnim i zdravstvenim zahtjevima EU direktiva. U slučaju izmjene stroja koja nije dogovorena s nama ova izjava gubi svoju valjanost. Proizvod: čistač podova Tip: PCL 4

Relevantne EU direktive

2006/42/EZ (+2009/127/EZ) 2014/30/EU 2011/65/EU 2000/14/EZ

Primijenjene usklađene norme

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Primijenjeni postupak procjene sukladnosti

2000/14/EZ: Prilog V.

Razina zvučne snage dB(A)

PCL 4t Izmjereno: 89 Zajamčeno: 91 Dolje potpisani djeluju u ime i po opunomoćenju uprave.

Opunomoćenik za dokumentaciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Njemačka) Tel.: +49 7195 14-0 Telefaks: +49 7195 14-2212 Winnenden, 01.04.2021.

Sadržaj

Opšte napomene ................................................. 93

Opšte sigurnosne napomene .............................. 93

Sigurnosne napomene ........................................ 93

Natpisna pločica .................................................. 94

Namenska upotreba ............................................ 94

Zaštita životne sredine ........................................ 94

Pribor i rezervni delovi ......................................... 94

Obim isporuke ..................................................... 94

Opis uređaja ........................................................ 94

Simboli na uređaju............................................... 94

Montaža............................................................... 95

Puštanje u rad ..................................................... 95

Rad...................................................................... 95

Transport ............................................................. 95

Skladištenje ......................................................... 95

Zaštita od smrzavanja ......................................... 95

Nega i održavanje ............................................... 96

Pomoć u slučaju smetnji...................................... 96

Garancija ............................................................. 96

Tehnički podaci.................................................... 96

EU izjava o usklađenosti ..................................... 96

Opšte napomene

Pre prve upotrebe uređaja, pročitajte ovo originalno uputstvo za rad i postupajte u skladu sa njim. Čuvajte

originalna uputstva za upotrebu za buduću upotrebu ili za buduće vlasnike.

Opšte sigurnosne napomene

 OPASNOST ● Opasnost od gušenja. Folije

za pakovanje držite dalje od dece.

몇 UPOZORENJE ● Lica sa smanjenim

fizičkim, senzoričkim ili psihičkim sposobnostima ili nedostatkom iskustva i znanja smeju da koriste uređaj samo uz pravilan nadzor ili ako su od strane lica odgovornog za njihovu bezbednost obučeni za bezbedno korišćenje uređaja i ako razumeju opasnosti koje iz toga proizilaze. ● Deca ne smeju da rukuju uređajem. ● Nadgledajte decu kako biste obezbedili da se ne igraju uređajem. koristiti uređaj ako se u radnom području zadržavaju ljudi ili životinje.

Napomena ● Nemojte

Sigurnosne napomene

● Prilikom priključivanja ovog proizvoda na

vodovodnu mrežu obratite pažnju na zahteve EN

1717 i u slučaju eventualnih pitanja se obratite svom

profesionalnom sanitarnom preduzeću.

● Uređaj koristite samo sa netretiranom, čistom

slatkom vodom. Uređaj ni u kom slučaju ne sme da

se koristi u kombinaciji sa eksplozivnim, korozivnim

ili zapaljivim materijalima.

● Temperatura vode ne sme da prelazi 35 °C.

● Nikada ne uranjajte uređaj u potpunosti u tečnosti.

● Uređaj koristite samo na otvorenom prostoru.

● Redovno proveravajte, da li na uređaju postoje

oštećenja. Kod vidljivih oštećenja, uređaj nemojte

više puštati u rad.

● Nemojte koristiti uređaj na površinama na kojima

već ima vode.

● Pre rada se uverite da na površini koja treba da se

čisti nema peska, kamenja ili slobodnih komponenti.

To ko m čišćenja oni bi mogli biti odbačeni ili bi mogli

da oštete površinu i uređaj.

● Nemojte povlačiti priključeno crevo i mrežni kabl.

● Uređaj uključite samo kada su četke položene na

pod.

● Prilikom rada obratite pažnju na trzaje uređaja.

Uključen uređaj tokom rada se pomera prema

korisniku. Čvrsto držite uređaj i obezbedite mu

siguran položaj.

Uključeni uređaj nemojte odizati od poda.

●

● Koristite samo odgovarajući produžni kabl sa

zaštitnom oznakom IPX4.

● Svi delovi koji provode struju u oblasti rada moraju

da budu zaštićeni od vode koja prska.

● Strujni utikač i spojnica produžnog kabla moraju biti

nepromočivi i ne smeju se nalaziti u vodi.

● Uređaj koristite samo na ispravno postavljenoj

automatskoj zaštitnoj sklopki sa isključnom strujom

koja nije veća od 30 mA. Za eventualna dodatna

pitanja obratite se električaru.

● Zaštitite uređaj od mraza i velike vrućine

(dozvoljena temperatura okoline od 5°C do 40°C).

● Nemojte koristiti uređaj u blizini uređaja koji su pod

naponom.

● Pre svakog korišćenja uređaja uverite se da vod za

mrežni priključak sa strujnim utikačem nije oštećen.

Ako je vod za mrežni priključak oštećen, proizvođač,

ovlašćena servisna služba ili stručnjak za elektriku

moraju neodložno da ga zamene, kako bi se izbegla

svaka opasnost.

Srpski 93

● Vod za mrežni priključak i produžni vod nemojte povrediti ili oštetiti tako što ćete ga pregaziti, prignječiti, povlačiti ili slično. Zaštitite vod za mrežni priključak od toplote, ulja i oštrih ivica.

Natpisna pločica

Na natpisnoj pločici nalaze se najvažniji podaci o uređaju. U poglavlju „Opis uređaja“ prikazano je, gde se nalazi natpisna pločica na uređaju.

Namenska upotreba

몇 UPOZORENJE

Opasnost od povređivanja usled čestica koje odleću nagore

Uređaj koristite samo na površinama koje su prethodno čišćene i obratite pažnju na sigurnosne napomene.

Uređaj je namenjen za otklanjanje prljavštine sa površina u otvorenom prostoru, kao što su na primer terase. U zavisnosti od četki koje se koriste, uređaj je pogodan za drvene površine, glatke kamene ploče i kompozitne materijale (WPC).

Predvidiva pogrešna upotreba

Svaka nenamenska upotreba nije dozvoljena. Rukovalac odgovara za štete koje su prouzrokovane nenamenskom upotrebom. Uređaj nemojte koristiti za čišćenje površina sa rastinjem kao što su rešetkaste ploče za travu.

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja odložite u otpad na ekološki način.

Električni i elektronski uređaji sadrže dragocene materijale koji se mogu reciklirati, a često i sastavne delove kao što su baterije, akumulatori

ili ulje koji, u slučaju pogrešnog rukovanja ili pogrešnog odlaganja u otpad mogu da predstavljaju potencijalnu opasnost za zdravlje ljudi i životnu sredinu. Međutim, ovi sastavni delovi su neophodni za pravilan rad uređaja. Uređaji označeni ovim simbolom ne smeju da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.com/REACH

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne delove pošto oni garantuju bezbedan rad i rad bez smetnji na uređaju. Informacije o priboru i rezervnim delovima možete pronaći na www.kaercher.com.

Obim isporuke

Obim isporuke uređaja je prikazan na pakovanju. Prilikom otpakivanja proverite da li je sadržaj potpun. Ukoliko nedostaje pribor ili u slučaju štete nastale prilikom transporta obavestite vašeg distributera.

Opis uređaja

Slike pogledati na stranici sa grafikama Slika A

1 Prekidač uređaja 2 Deblokada prekidača uređaja 3 Ručka

4 Drška 5 Glava za čišćenje 6 Rotirajuće četke 7 Mlaznica za vodu 8 Kućište prenosnika

9 Zaštita od prskanja sa ivicom za odlaganje 10 Mrežni kabl 11 Čičak traka 12 Filter za vodu 13 Zaptivka filtera za vodu 14 Priključak za vodu (utični sistem) 15 Regulacioni ventil za količinu vode 16 Natpisna pločica 17 Pričvršćivanje četki (obrtno zatvaranje)

Simboli na uređaju

Opasnost od strujnog udara. Kod oštećenog mrežnog kabla izvući strujni utikač!

Opasnost od povređivanja usled predmeta koji lete naokolo!

Opasnost od povređivanja. Ostale osobe držati podalje!

Opasnost od oštećivanja vida i sluha. Nositi zaštitne naočare i zaštitu sluha!

Opasnost od oštećenja. Nemojte čistiti uređaj pod mlazom vode iz creva ili mlazom vode pod visokim pritiskom!

Opasnost od oštećenja. Ne izlagati kiši!

Opasnost od opekotina usled vrelih površina!

94 Srpski

Napomena

Montaža drške vrši se jednom. Posle montaže se polovine ručke više ne smeju razdvajati. Prilikom montaže vodite računa o tome, da crevo za vodu i mrežni kabl ne budu priklješteni ili zgnječeni.

1. Sastaviti ručku. Čujno uleže.

Slika B

2. Crevo za vodu, a zatim mrežni kabl utisnuti odozgo nadole (počevši od ručke) u kanal za kabl.

Slika C

3. Gornji kabl i crevo za vodu pritisnuti snažno u kućište glave četke.

Slika D

Mrežni kabl i crevo za vodu tokom rada ne smeju štrčati iz uređaja!

Puštanje u rad

Montaža

1. Zatvorite regulacioni ventil za količinu vode.

Slika H

2. Priključiti crevo za vodu na uređaj. Spojnica mora čujno da ulegne.

3. Crevo za vodu radi rasterećivanja osigurati pomoću čičak trake za ručku.

Slika E

4. Crevo za vodu povežite sa slavinom i otvorite slavinu. Obratite pažnju na maksimalni radni pritisak (pogledati poglavlje„Tehnički podaci“).

5. Kabl za mrežni priključak priključite na odgovarajući produžni kabl sa zaštitnom oznakom IPX4. Obavezno obratite pažnju na sigurnosne napomene.

Rad

Napomena

Koristite samo one četke, koje su odgovarajuće za površinu koju treba čistiti i za uređaj. Pratite sledeće napomene radi ispravnog korišćenja četki.

1. Četke postavite ravnomerno na površinu.

2. Vodite četke pomoću blagog pritiska preko površine.

Napomena

Radi uključivanja morate otključati prekidač uređaja, kako bi se uređaj pokrenuo. Pri tom se mora poštovati redosled

1. Pritisnuti taster za deblokadu.

2. Pritisnuti prekidač uređaja.

3. Pustiti prekidač uređaja.

Napomena

Količina vode koja se ispušta preko mlaznica na uređaju može da se podešava preko regulacionog ventila za količinu vode i da se prilagođava zadatku čišćenja.

1. Polugu ventila povući unazad, kako bi se povećala

2. Polugu ventila pritisnuti ka napred, kako bi se

Ispravno rukovanje četkama

Slika F

Uključivanje uređaja

Slika G

Uređaj se pokreće.

Uređaj se zaustavlja.

Regulacioni ventil za količinu vode

količina vode.

smanjila količina vode ili potpuno zatvorio ventil.

Slika H

Za čišćenje drvenih površina koristite četke za obloge od drveta.

Napomena

● Pre korišćenja na osetljivim površinama proverite

uređaj na nekom neupadljivom mestu.

● Nemojte se zadržavati na jednom mestu već se

stalno pomičite uređaj.

Napomena

● Drvene površine čistite uvek u smeru vlakana. Čistiti

uvek duž dasaka ili drvenih elemenata kao i sa nagibom.

Napomena

Pri tretiranju površina se može ukloniti predobrada. Neujednačeni svetli/tamni efekti su posledica vrste drveta ili obrade drveta. Željeni rezultat kod obrađenih drvenih površina je odstranjivanje sive boje.

1. Voditi uređaj polako preko površine.

Slika I

Za optimalne rezultate, nanesite nakon čišćenja odgovarajuće sredstvo za negu ili zaštitno sredstvo!

Čišćenje površine od kamena

Čišćenje drvenih površina

Za čišćenje glatkih kamenih površina na otvorenom prostoru, koristite četku za obloge od kamena (nije uključena u obim isporuke - Za mogućnost nabavke videti poglavlje Pribor i rezervni delovi).

Napomena

Pre čišćenja uklonite sve slobodne sastavne delove, kao na primer šljunak.

1. Voditi uređaj polako preko površine.

Čuvanje uređaja

Slika J

Uređaj se radi čuvanja može okačiti o kuku na zidu. Alternativno možete da odložite uređaj na ivicu za odlaganje na zaštiti od prskanja. Obratite pažnju na to, da uređaj ne stoji na četkama, kako bi se izbegla oštećenja dlačica.

1. Odvojiti priključke.

2. Isprazniti uređaj (pogledati poglavlje „Zaštita od smrzavanja“).

3. Očistiti uređaj (pogledati poglavlje „Čišćenje“).

Transport

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja Prilikom transporta obratite pažnju na težinu uređaja.

Skladištenje

몇 OPREZ

Zanemarivanje težine

Opasnost od povreda i oštećenja Prilikom skladištenja obratite pažnju na težinu uređaja.

Zaštita od smrzavanja

PAŽNJA

Opasnost od smrzavanja

Mraz može da uništi uređaje koji nisu u potpunosti ispražnjeni. Uređaj i pribor u potpunosti isprazniti. Zaštititi uređaj od mraza.

1. Uređaj čuvati na mestu zaštićenom od mraza.

Napomena

Ukoliko nije moguće skladištenje na mestu bez mraza:

Srpski 95

2. Regulacioni ventil za količinu vode potpuno otvoriti.

3. Uređaj postaviti uspravno da se isprazni.

Slika K

Nega i održavanje

Zamena četki

 OPASNOST

Opasnost od strujnog udara

Povrede dodirivanjem delova koji provode struju Isključite uređaj. Izvucite strujni utikač.

Napomena

Uvek menjajte obe četke istovremeno. Četke se moraju zameniti, kada kućište prenosnika tokom čišćenja dodiruje površinu, a da se ne vrši pritisak na uređaj.

PAŽNJA

Opasnost od opekotina

Posle korišćenja, prenosnik može biti izuzetno vreo. Pustite da se pre zamene četki uređaj ohladi.

1. Odvrnuti pričvršćenje četki i skinuti ga.

2. Izvući pohabane četke.

3. Umetnuti nove četke.

4. Postaviti pričvršćenje četki i zavrnuti ga.

Slika L

Prilikom pričvršćivanja četki vodite računa na raspored (levo / desno, vidi se na tipskoj pločici)!

Čišćenje filtera za vodu

Napomena

Ako protok vode nije dovoljan, potrebno je očistiti filter za vodu uređaja.

Slika M

1. Odvrnite konektor na priključku za vodu.

2. Izvucite filter za vodu.

3. Filter za vodu isperite pod tekućom vodom u smeru suprotnom od protoka vode.

4. Postavite filter za vodu.

5. Zavrnite konektor.

Vodite računa o tome, da je zaptivka u konektoru ispravno postavljena.

Čišćenje

PAŽNJA

Nepravilno čišćenje

Oštećenja na uređaju Nemojte čistiti uređaj pod mlazom vode iz creva ili mlazom vode pod visokim pritiskom. Nemojte koristiti agresivna sredstva za čišćenje. Nemojte tresti četku na pod.

1. Iz četke odstraniti prljavštinu, ostatke od biljaka i pesak/kamenje.

2. Prema potrebi demontirati četke i očistiti ih pod tekućom vodom.

3. Uređaj očistiti vlažnom krpom.

Pomoć u slučaju smetnji

Smetnje obično imaju jednostavne uzroke koje možete samostalno da otklonite uz pomoć sledećeg pregleda. U slučaju da imate nedoumice ili smetnje koje nisu ovde navedene, obratite se ovlašćenoj servisnoj službi.

Uređaj ne radi ili se gasi tokom rada

Bez dovoda napona  Proveriti dovod napona (konektori produžnog

kabla).

Automatska zaštitna sklopka se aktivirala

 Proveriti automatsku zaštitnu sklopku na kućnoj

instalaciji. Ukoliko se ova greška češće javlja,

konsultovati električara. Prekidač preopterećenja motora se aktivirao  Ostaviti uređaj da se ohladi (najmanje 10 minuta).

Prekidač preopterećenja motora se automatski

resetuje i uređaj je opet spreman za rad.

Tokom faze hlađenja, ne sme se pritiskati

prekidač uređaja, kako bi se sprečilo

neposredno pokretanje uređaja. Pre ponovne

upotrebe, obavezno sačekajte navedeno vreme

hlađenja. U slučaju ponovnog isključivanja,

smanjite pritisak na četke tokom čišćenja i držite

uređaj pod oštrim uglom. Nedovoljan rezultat čišćenja

Zaprljane četke  Očistite četke. Pohabane četke  Zamenite četke. Zapušen filter za vodu

 Čišćenje filtera za vodu  Zamena filtera za vodu

Zapušene mlaznice za vodu  Mlaznice za vodu zameniti u ovlašćenoj servisnoj

službi.

Garancija

U svakoj zemlji važe uslovi garancije koje je izdala naša nadležna distributivna organizacija. Bilo kakve smetnje na uređaju otklanjamo besplatno u garantnom roku, ukoliko je uzrok smetnje greška u materijalu ili proizvodnji. U slučaju koji podleže garanciji obratite se sa računom vašem distributeru ili narednoj ovlašćenoj lokaciji servisne službe. (Adresu vidi na poleđini)

Tehnički podaci

Podaci o snazi uređaja

Radni napon V 220-240 Faza ~ 1 Vrsta zaštite IPX4 Broj obrtaja četki 1/min 600-800 Prečnik četki mm 100

Dimenzije i težine

Težina kg 4,9 Dužina x širina x visina mm 1281 x 307 x 350

Zadržano pravo na tehničke promene.

EU izjava o usklađenosti

Ovim putem izjavljujemo da mašina označena u nastavku, na osnovu svoje koncepcije i konstrukcije kao i u izvedbi koju smo pustili u promet, odgovara važećim osnovnim zahtevima za bezbednost i zdravlje iz EU direktiva. U slučaju izmena na mašini bez naše saglasnosti ova izjava prestaje da važi. Proizvod: Čistač poda Tip: PCL 4

Važeće direktive EU

2006/42/EZ (+2009/127/EZ) 2014/30/EU 2011/65/EU 2000/14/EZ

96 Srpski

Primenjene harmonizovane norme

EN 60335-1 EN 60335-2-10 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018

Primenjeni postupak ocenjivanja usklađenosti

2000/14/EZ: Prilog V

Nivo zvučne snage dB(A)

PCL 4t Izmereno: 89 Garantovano: 91 Potpisnici deluju po nalogu i uz punomoć upravnog odbora.

Lice ovlašćeno za dokumentaciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2021/04/01

Съдържание

Общи указания................................................... 97

Общи указания за безопасност ........................ 97

Указания за

Типова табелка .................................................. 98

Употреба по предназначение............................ 98

Защита на околната среда................................ 98

Аксесоари и резервни части............................. 98

Обхват на доставка ........................................... 98

Описание на уреда ............................................ 98

Символи върху уреда ........................................ 98

Монтаж ............................................................... 99

Пускане в експлоатация.................................... 99

Експлоатация..................................................... 99

Транспортиране................................................. 100

Съхранение........................................................ 100

Защита от замръзване ...................................... 100

Грижа и поддръжка............................................ 100

Помощ при повреди........................................... 100

Гаранция............................................................. 101

Технически данни .............................................. 101

Декларация за съответствие на ЕС................. 101

безопасност................................... 97

Общи указания

Преди първото използване на уреда прочетете това оригинално

действайте съответно. Запазете оригиналното ръководство за експлоатация за последващо използване или за следващия собственик.

ръководство за експлоатация и

Общи указания за безопасност

 ОПАСНОСТ ● Опасност от задушаване.

Дръжте опаковъчното фолио далече от обсега на деца.

몇 ПРЕДУПРЕЖДЕНИЕ ● Лица с

намалени физически, психически или умствени възможности, или които нямат опит и познания, могат да използват уреда само под правилен надзор или ако са били инструктирани от отговарящо за тяхната безопасност лице относно безопасната употреба на уреда и ако са разбрали произтичащите от употребата на уреда опасности. ● Децата уреда. ● Децата трябва да бъдат под надзор, за да се гарантира, че не си играят с

Указание ● Не използвайте уреда, ако в

уреда. работната зона има други хора или животни.

не бива да използват

Указания за безопасност

●Моля, при свързването на този продукт към

мрежата за питейна вода спазвайте

изискванията на EN 1717 и при евентуални

въпроси се обръщайте към Вашата санитарна

служба.

●Използвайте уреда само с нетретирана, чиста

сладка вода. Уредът в никакъв случай не трябва

да се използва във връзка с експлозивни,

корозивни или запалими вещества.

● Температурата на

превишава 35°C.

●Никога не потапяйте уреда изцяло в течности.

●Използвайте уреда само навън.

●Редовно проверявайте уреда за повреди. При

видими повреди повече не пускайте уреда в

експлоатация.

●Не използвайте уреда върху повърхности, върху

които вече има вода.

●Преди работа се уверявайте, че по

повърхността, която ще бъде

пясък, камъни или отделни части от предмети.

При почистването те могат да отхвърчат или да

повредят повърхността и уреда.

●Не дърпайте уреда за присъединения маркуч и

мрежовия захранващ кабел.

●Включвайте уреда само когато четките са

прилегнали към пода.

●При работата съблюдавайте реактивната сила

на уреда. При работата включеният уред

оттласква към потребителя. Дръжте уреда

здраво и осигурете стабилно положение.

●Не повдигайте включения уред от пода.

●Използвайте само подходящ, обозначен със знак

за тип защита IPX4 удължителен кабел.

●Всички провеждащи електричество части в

работната зона трябва да са защитени от водни

пръски.

● Щепселът и куплунгът на удължителния кабел

трябва да

се намират във вода.

●Използвайте уреда само при употреба на

инсталиран в съответствие с правилата

предпазен прекъсвач против утечен ток с ток на

изключване, не по-голям от 30 mA. При

евентуални въпроси се обръщайте към

електротехник.

водата не трябва да

почиствана, няма

се

са водонепропускливи и не трябва да

Български 97

●Пазете уреда от замръзване и силна топлина (разрешена температура на заобикалящата

среда 5°C до 40°C).

●Не използвайте уреда в близост до уреди, намиращи се под напрежение.

●Преди всяка употреба на уреда се уверявайте, че мрежовият захранващ кабел с щепсел не е повреден. Ако мрежовият захранващ кабел е повреден, той трябва незабавно да от производителя, от оторизиран сервиз или от електротехник, за да се избегне всякаква опасност.

●Мрежовият захранващ кабел и електрическият удължителен кабел да не се повреждат или нараняват поради настъпване, притискане, опъване или други подобни. Пазете мрежовия захранващ кабел от силна топлина, масло и остри ръбове.

бъде сменен

Типова табелка

На типовата табелка ще намерите най-важните данни на уреда. В глава “Описание на уреда” се посочва къде на уреда е поставена типовата табелка.

Употреба по предназначение

몇 ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване поради изхвърлени с висока скорост частици

Използвайте уреда само върху предварително почистени повърхности и спазвайте указанията за безопасност.

Уредът е предназначен за отстраняване на замърсявания от външни повърхности, като например тераси. В зависимост от използваните четки уредът е подходящ за употреба върху дървени повърхности, гладки каменни плочи и комбинирани материали (WPC).

такива от

Предвидима неправилна употреба

Всяка употреба не по предназначение е недопустима. Обслужващото лице носи отговорност за повреди, настъпващи поради употреба не по предназначение. Не използвайте уреда за почистване на повърхности с растителност, като например затревен паваж.

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр.

батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH

околната среда. За

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Обхват на доставка

Обхватът на доставката на уреда е изобразен върху опаковката. При разопаковане проверете съдържането за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Описание на уреда

Вижте изображенията на страницата с графики Фигура A

1 Прекъсвач на уреда 2 Деблокиращ механизъм на прекъсвача на уреда 3 Ръкохватка 4 Дръжка 5 Почистваща глава 6 Въртящи се четки 7 Дюзи за вода 8 Корпус на предавката 9 Предпазител против пръскане с ръб за

поставяне

10 Мрежов захранващ кабел 11 Лепенка

12 Воден филтър 13 Уплътнение на водния филтър 14 Извод за вода (щепселна система) 15 Вентил за регулиране на количеството вода 16 Тип ова табелка 17 Закрепване на четките (въртящ се затварящ

механизъм)

Символи върху уреда

Опасност от токов удар. При повреден мрежов захранващ кабел извадете щепсела!

Опасност от нараняване поради отхвърчащи предмети!

Опасност от нараняване. Дръжте други хора на разстояние!

98 Български

Опасност от увреждане на зрението и слуха. Носете защитни очила и защита за слуха!

Опасност от увреждане. Не почиствайте уреда с водна струя от маркуч или под високо налягане!

Опасност от увреждане. Не излагайте на дъжд!

Опасност от изгаряне поради горещи повърхности!

Монтаж

Указание

Монтажът на дръжката се извършва еднократно. След монтажа двете половини на дръжката не трябва да се разглобяват повече. При монтажа внимавайте маркучът за вода и мрежовият захранващ кабел да не бъдат прищипвани или притискани.

1. Поставете частите на дръжката една в друга.

Фиксирането се чува.

Фигура B

2. Натиснете маркуча за вода,

мрежовия захранващ кабел отгоре надолу (като започнете от дръжката) в кабелния канал.

Фигура C

3. Притиснете силно стърчащите части на кабела и

маркуча за вода в корпуса на главата на четката.

Фигура D

По време на работата мрежовият захранващ кабел и маркучът за вода не трябва да стърчат от

а след това и

уреда!

Пускане в експлоатация

1. Затворете вентила за регулиране на

количеството вода.

Фигура H

2. Свържете маркуча за вода към уреда. Трябва да

се чуе фиксирането на куплунга.

3. За разтоварването фиксирайте маркуча за вода

с лепенка към дръжката.

Фигура E

4. Свържете маркуча за вода с крана за вода и

отворете последния. Моля, съблюдавайте максималното работно налягане (вж

“Технически данни”).

5. Свържете мрежовия захранващ кабел към

подходящ, обозначен със знак за тип защита IPX4 удължителен кабел. Моля, задължително спазвайте указанията за безопасност.

Експлоатация

Правилна употреба на четките

Указание

Използвайте само четки, подходящи за повърхността, която ще се почиства, и за уреда. За правилна употреба на четките съблюдавайте дадените по-долу указания.

1. Поставете равномерно четките върху повърхността.

Фигура F

2. Прокарвайте четките по повърхността със слаб натиск.

Указание

За включване на уреда трябва да деблокирате прекъсвача на уреда, за да стартира уредът. При това трябва да се спазва последователността

1. Натиснете бутона за деблокиране.

Фигура G

2. Натиснете прекъсвача на уреда. Уредът стартира.

3. Отпуснете прекъсвача на уреда. Уредът спира.

Вентил за регулиране на количеството

Указание

Количеството на доставяната през дюзите на уреда вода може да се настройва от вентила за регулиране на количеството вода и да се адаптира към задачата за почистване.

1. Дръпнете лоста на вентила назад, за да увеличите количеството вода.

2. Натиснете лоста на вентила напред, за да намалите количеството вода или да изцяло вентила.

Фигура H

Почистване на дървена повърхност

За почистване на дървени повърхности използвайте четките за дървена настилка.

Указание

● Преди употреба върху чувствителни повърхности тествайте уреда върху незабележимо място.

● Не стойте на едно място, движете уреда.

Указание

● Винаги почиствайте дървените повърхности по посока на влакната. Винаги почиствайте по продължение на дъските или дървените елементи и под наклон.

Указание

При отстрани материалът на предварителната обработка. Неравномерни ефекти от светли/ тъмни петна се дължат на вида дървесина или на обработката на дървесината. При изветрени дървени повърхности отстраняването на сивия пласт е желан резултат.

1. Прокарвайте бавно уреда по повърхността.

Фигура I

За оптимален резултат след почистването нанесете защитно средство!

Включване на уреда

вода

затворите

обработени повърхности е възможно да се

подходящо средство за поддръжка или

Български 99

Почистване на каменна повърхност

За почистване на гладки каменни плочи навън използвайте четка за каменна настилка (не е включена в комплекта на доставката - начини за получаване - вж. глава Принадлежности и резервни части).

Указание

Преди почистването отстранявайте отделни части от предмети, като например чакълен материал.

1. Прокарвайте бавно уреда по повърхността.

Съхранение на уреда

Фигура J

За съхранение уредът може да се закачва на стенна кука. Като алтернатива на това можете да поставите уреда подпрян на ръба за поставяне на предпазителя против пръскане. Следете уредът да не е подпрян на четките, за да се избегнат повреди по тях.

1. Отделете връзките.

2. Изпразнете уреда (вж. “Защита от

3. Почистете уреда (вж. “Почистване”).

замръзване”).

Транспортиране

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди При транспортиране съблюдавайте теглото на уреда.

Съхранение

몇 ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди При съхранението вземайте под внимание теглото на уреда.

Защита от замръзване

ВНИМАНИЕ

Опасност от замръзване

Ненапълно изпразнените уреди могат да бъдат разрушени от замръзване. Изпразнете напълно уреда и принадлежностите. Защитете уреда от замръзване.

1. Съхранявайте уреда на място, където липсват условия за замръзване.

Указание

Ако не е възможно съхранение без замръзване:

2. Отворете докрай вентила за регулиране на количеството вода.

3. Поставете уреда в изправено положение оставете да се изпразни.

Фигура K

и го

Грижа и поддръжка

Смяна на четките

 ОПАСНОСТ

Опасност от токов удар

Наранявания поради допир до провеждащи ток части Изключете уреда. Издърпайте щепсела.

Указание

Винаги сменяйте двете четки едновременно. Четките трябва да бъдат сменени, ако при

почистването корпусът на предавката докосва повърхността, без да упражнява натиск върху уреда.

ВНИМАНИЕ

Опасност от изгаряне

След употреба предавката може да бъде много нагорещена. Преди смяната на четките оставете уреда да се охлади.

1. Развийте закрепването на четките и го свалете.

2. Извадете износените четки.

3. Поставете нови четки.

4. Поставете и завинтете закрепването на четките.

Фигура L При поставянето на закрепването на четките внимавайте за съответстващото (ляво/дясно, видяно от типовата табелка)!

положение

Почистване на водния филтър

Указание

Ако дебитът на водата е недостатъчен, водният филтър на уреда трябва да се почисти.

Фигура M

1. Развийте щепселния съединител на извода за

вода.

2. Извадете водния филтър.

3. Изплакнете водния филтър под течаща вода в

посока, обратна на потока.

4. Поставете водния филтър.

5. Завинтете щепселния съединител. Внимавайте уплътнението в щепселния съединител

е поставено правилно.

да

Почистване

ВНИМАНИЕ

Неправилно почистване

Повреди по уреда Не почиствайте уреда с водна струя от маркуч или под високо налягане. Не използвайте агресивни почистващи препарати. Не изтупвайте четката с удари в пода.

1. Отстранявайте замърсявания, растителни

остатъци и пясък/камъни от четката.

2. При необходимост демонтирайте четките и ги

почистете под течаща вода.

3. Почистете уреда

с влажна кърпа.

Помощ при повреди

Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервиз.

Уредът не работи или се изключва по време на работа

Липсва захранване с напрежение

 Проверете захранването с напрежение

(щепселни съединения на удължителния кабел).

Предпазният прекъсвач против утечен ток се е задействал  Проверете предпазния прекъсвач против утечен

ток на битовата електрическа инсталация. Ако

грешката настъпва често, се обърнете към

електротехник. Прекъсвачът за претоварване на мотора се е задействал  Оставете уреда да се охлади (най-малко 10

минути). Прекъсвачът за претоварване на

100 Български

KARCHER Patio Cleaner PCL 4 1.644-000.0 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
