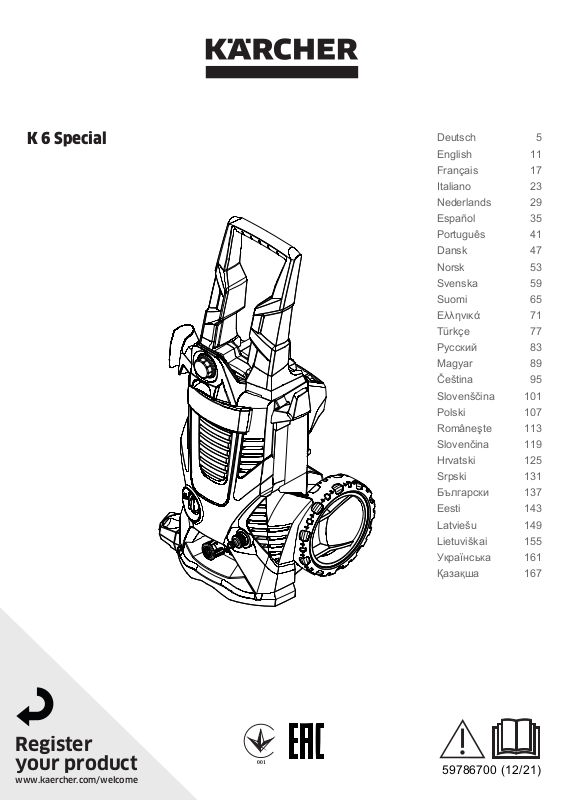

KARCHER K 6 Special User guide [pl]

001

Register
your product

www.kaercher.com/welcome

K 6 Special

59786700 (12/21)

Deutsch 5
English 11
Français 17
Italiano 23
Nederlands 29
Español 35
Português 41
Dansk 47
Norsk 53
Svenska 59
Suomi 65
Ελληνικά 71
Türkçe 77
Русский 83
Magyar 89
Čeština 95
Slovenščina 101
Polski 107
Româneşte 113
Slovenčina 119
Hrvatski 125
Srpski 131
Български 137
Eesti 143
Latviešu 149
Lietuviškai 155
Українська 161
Қазақша 167

234

– 5

Lesen Sie vor der ersten Benutzung Ihres
Gerätes diese Originalbetriebsanleitung

und die beiliegenden Sicherheitshinweise.
Handeln Sie danach. Bewahren Sie beide Hefte für spä­teren Gebrauch oder für Nachbesitzer auf.

몇 VORSICHT

 Sicherheitseinrichtungen dienen dem Schutz des

Benutzers und dürfen nicht verändert oder umgan­gen werden.

Die Verriegelung sperrt den Hebel der Hochdruckpisto­le und verhindert den unbeabsichtigten Start des Gerä­tes.

Der Geräteschalter verhindert den unbeabsichtigten
Betrieb des Gerätes.

Bei zu hoher Stromaufnahme schaltet der Motorschutz­schalter das Gerät ab.

Das Überströmventil verhindert eine Überschreitung
des zulässigen Arbeitsdrucks.
Wird der Hebel an der Hochdruckpistole losgelassen,
schaltet der Druckschalter die Pumpe ab, der Hoch­druckstrahl stoppt. Wird der Hebel gezogen, schaltet
die Pumpe wieder ein.

Verwenden Sie diesen Hochdruckreiniger ausschließ­lich für den Privathaushalt.
– zum Reinigen von Maschinen, Fahrzeugen, Bau-

werken, Werkzeugen, Fassaden, Terrassen, Gar­tengeräten usw. mit Hochdruck-Wasserstrahl (bei
Bedarf mit Zusatz von Reinigungsmitteln).

– mit von KÄRCHER zugelassenen Zubehörteilen,

Ersatzteilen und Reinigungsmitteln. Beachten Sie
die Hinweise, die den Reinigungsmitteln beigege­ben sind.

Nur Original-Zubehör und Original-Ersatzteile verwen­den, sie bieten die Gewähr für einen sicheren und stö­rungsfreien Betrieb des Gerätes.
Informationen über Zubehör und Ersatzteile finden Sie
unter www.kaercher.com.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Inhaltsverzeichnis

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Bestimmungsgemäße Verwendung. . . . . . . . DE 5

Zubehör und Ersatzteile . . . . . . . . . . . . . . . . DE 5

Umweltschutz . . . . . . . . . . . . . . . . . . . . . . . . DE 5

Gerätebeschreibung . . . . . . . . . . . . . . . . . . . DE 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 6

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . DE 6

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 8

Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 8

Pflege und Wartung. . . . . . . . . . . . . . . . . . . . DE 9

Hilfe bei Störungen . . . . . . . . . . . . . . . . . . . . DE 9

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . DE 9

Technische Daten . . . . . . . . . . . . . . . . . . . . . DE 10

EU-Konformitätserklärung . . . . . . . . . . . . . . . DE 10

Sicherheit

Symbole auf dem Gerät

Hochdruckstrahl nicht auf Personen, Tiere,
aktive elektrische Ausrüstung oder auf das
Gerät selbst richten.
Gerät vor Frost schützen.

Das Gerät darf nicht unmittelbar an das öf­fentliche Trinkwassernetz angeschlossen
werden.

Sicherheitseinrichtungen

Verriegelung Hochdruckpistole

Geräteschalter

Motorschutzschalter

Überströmventil mit Druckschalter

Bestimmungsgemäße Verwendung

Zubehör und Ersatzteile

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte
Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten oft
Bestandteile, die bei falschem Umgang oder fal­scher Entsorgung eine potentielle Gefahr für die
menschliche Gesundheit und die Umwelt darstel­len können. Für den ordnungsgemäßen Betrieb
des Gerätes sind diese Bestandteile jedoch not­wendig. Mit diesem Symbol gekennzeichnete Ge­räte dürfen nicht mit dem Hausmüll entsorgt wer­den.
Altgeräte enthalten wertvolle recyclebare Materia­lien, die einer Verwertung zugeführt werden soll­ten. Batterien und Akkus enthalten Stoffe, die
nicht in die Umwelt gelangen dürfen. Bitte Altgerä­te sowie Batterien oder Akkus umweltgerecht ent­sorgen.

Reinigungsarbeiten, bei denen ölhaltiges Abwas­ser entsteht z. B. Motorenwäsche, Unterbodenwä­sche dürfen nur an Waschplätzen mit Ölabschei­der durchgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüs­sigkeitsdichten Arbeitsflächen mit Anschluss an
die Schmutzwasserkanalisation durchgeführt wer­den. Reinigungsmittel nicht in Gewässer oder Erd­reich eindringen lassen.

Die Entnahme von Wasser aus öffentlichen Ge­wässern ist in einigen Ländern nicht erlaubt.

5DE

Gerätebeschreibung

Der Lieferumfang Ihres Gerätes ist auf der Verpackung
abgebildet. Prüfen Sie beim Auspacken den Inhalt auf
Vollständigkeit.
Bei fehlendem Zubehör oder bei Transportschäden be­nachrichtigen Sie bitte ihren Händler.

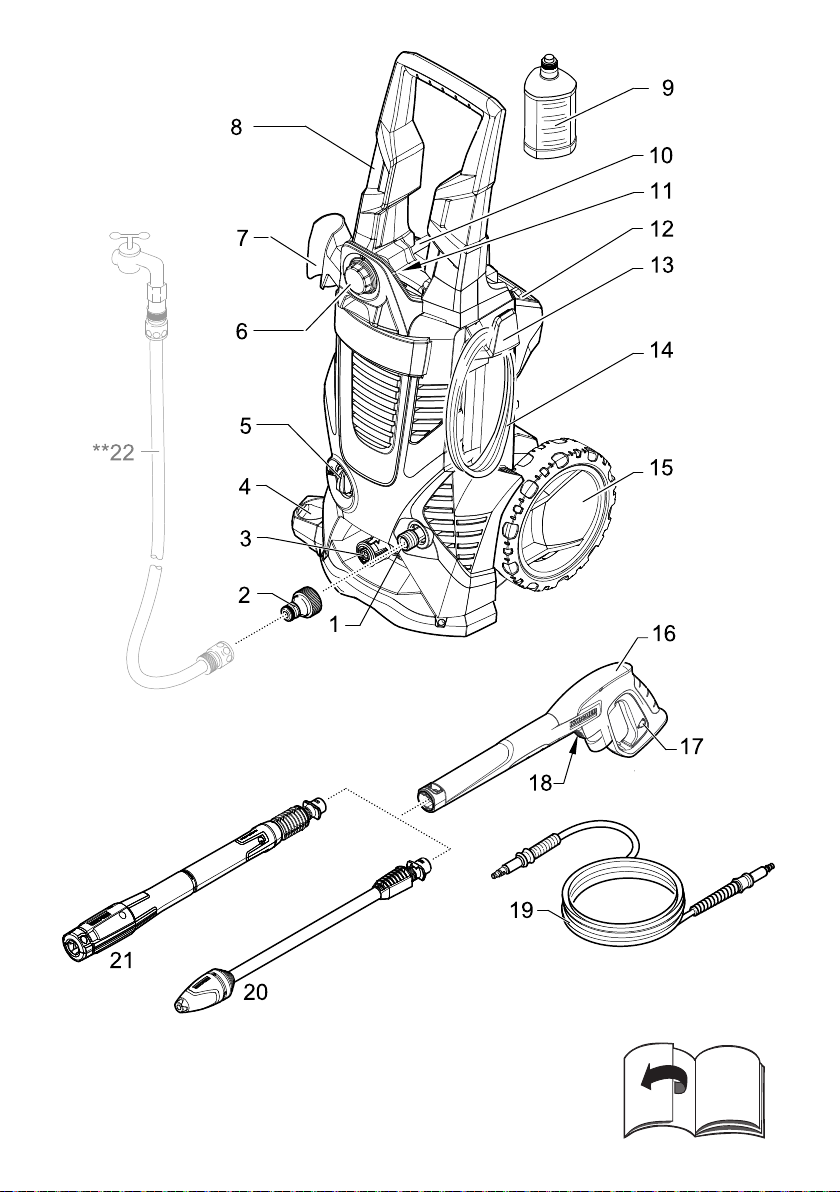

Abbildungen siehe Seite 2

1 Wasseranschluss mit eingebautem Sieb
2 Kupplung für Wasseranschluss
3 Schnellkupplung für Hochdruckschlauch
4 Aufbewahrung für Hochdruckpistole
5 Geräteschalter „0/OFF“ / „I/ON“
6 Dosierregler für Reinigungsmittel
7 Aufbewahrung für Hochdruckpistole
8 Transportgriff
9 Plug 'n' Clean Reinigungsmittelflasche mit Ver-

schlussdeckel

10 Aufbewahrung Plug 'n' Clean Reinigungsmittelfla-

sche mit Anschluss für Reinigungsmittel
11 Aufbewahrung für Hochdruckschlauch
12 Aufbewahrung für Strahlrohr
13 Aufbewahrungshaken für Netzanschlussleitung
14 Netzanschlussleitung mit Netzstecker
15 Transportrad
16 Hochdruckpistole
17 Verriegelung Hochdruckpistole
18 Taste zum Trennen des Hochdruckschlauches von

der Hochdruckpistole
19 Hochdruckschlauch
20 Strahlrohr mit Dreckfräser

Für hartnäckige Verschmutzungen.
21 Strahlrohr mit Druckregulierung (Vario Power)

Für die gängigsten Reinigungsaufgaben.

Der Arbeitsdruck lässt sich stufenlos von „SOFT“

bis „HARD“ erhöhen. Zum Verstellen des Arbeits-

drucks, Hebel der Hochdruckpistole loslassen und

Strahlrohr auf gewünschte Stellung drehen.

Zum Arbeiten mit Reinigungsmittel geeignet.

** Zusätzlich erforderlich

22 Gewebeverstärkter Wasserschlauch mit handels-

üblicher Kupplung

– Durchmesser mindestens 1/2 Zoll (13 mm)
– Länge mindestens 7,5 m

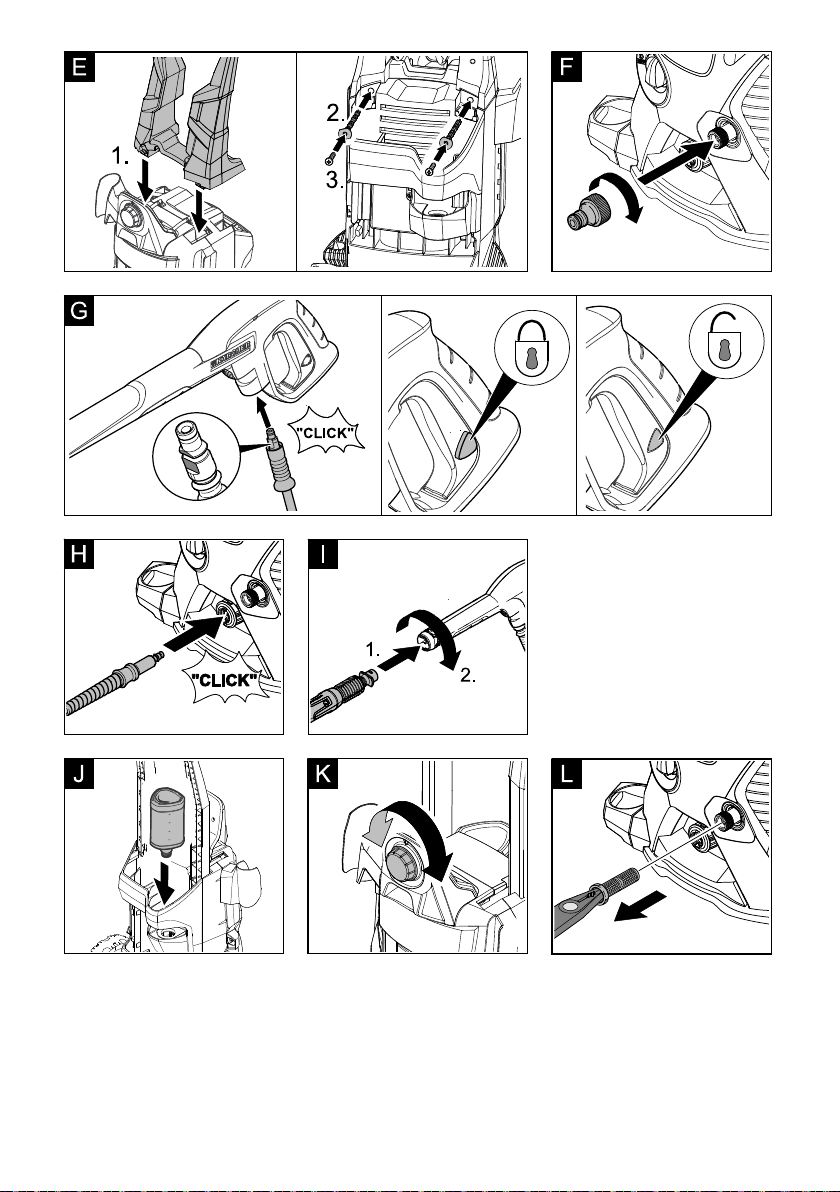

Montage

Abbildungen siehe Ausklappseiten!

Dem Gerät lose beigelegte Teile vor Inbetriebnahme
montieren.

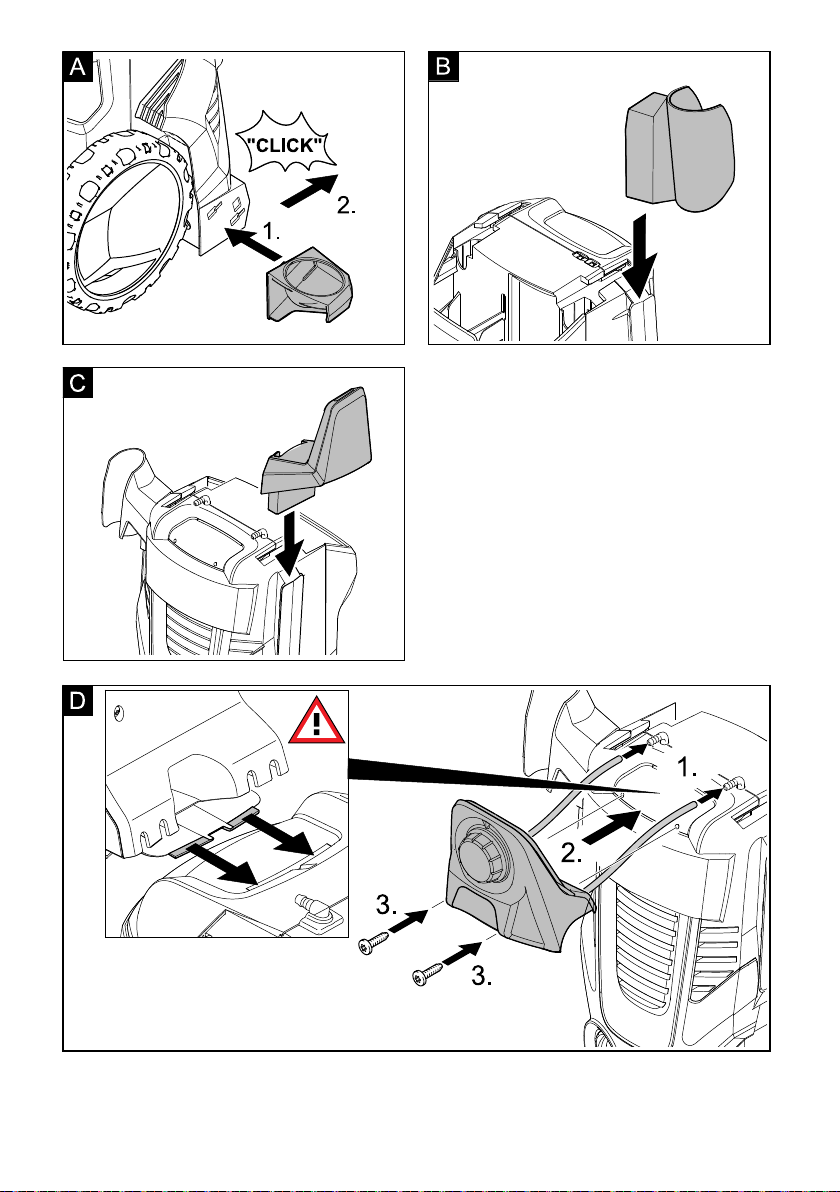

Aufbewahrung für Hochdruckpistole

montieren

Abbildung
 Unteren Halter in Aussparungen setzen und nach

vorne schieben, er rastet hörbar ein.
Abbildung
 Oberen Halter ansetzen und bis Anschlag nach un-

ten drücken.

Aufbewahrungshaken für

Netzanschlussleitung montieren

Abbildung
 Aufbewahrungshaken eindrücken und in oberer

Position einrasten.

Dosierregler für Reinigungsmittel montieren

Benötigt werden die zwei mitgelieferten Schrauben und
ein Kreuzschlitz-Schraubendreher PH 2.
Abbildung
 Beide Reinigungsmittelschläuche auf Anschlüsse

stecken.

 Dosierregler aufsetzen und mit zwei Schrauben

befestigen.
Hinweis: Bei der Montage unbedingt darauf ach­ten, dass sich die Laschen vom Dosierregler in den
vorgesehenen Aussparungen am Gehäuse fixie­ren.

Transportgriff montieren

Abbildung
 Transportgriff aufstecken, Bolzen in die Bohrungen

stecken und verschrauben.

Kupplung montieren

Abbildung
 Kupplung auf Wasseranschluss des Gerätes

schrauben.

Inbetriebnahme

ACHTUNG

Die maximal zulässige Netzimpedanz am elektrischen
Anschlusspunkt (siehe Technische Daten) darf nicht
überschritten werden. Bei Unklarheiten bezüglich der
an Ihrem Anschlusspunkt vorliegenden Netzimpedanz
setzen Sie sich bitte mit Ihrem Energieversorgungsun­ternehmen in Verbindung.

 Gerät auf eine ebene Fläche stellen.
Abbildung
 Hochdruckschlauch in Hochdruckpistole stecken,

bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des Anschluss­nippels achten.
Sichere Verbindung durch Ziehen am Hochdruck-

schlauch prüfen.
Abbildung
 Hochdruckschlauch in Schnellkupplung stecken,

bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des Anschluss-

nippels achten.

Sichere Verbindung durch Ziehen am Hochdruck-

schlauch prüfen.
 Netzstecker in Steckdose stecken.

6 DE

– 6

Wasserversorgung

Anschlusswerte siehe Typenschild/Technische Daten.

ACHTUNG

Verunreinigungen im Wasser können die Hochdruck­pumpe und das Zubehör beschädigen. Zum Schutz
wird die Verwendung des KÄRCHER-Wasserfilters
(Sonderzubehör, Bestellnummer 4.730-059) empfoh­len.

Wasserversorgung aus Wasserleitung

Vorschriften des Wasserversorgungsunternehmens be­achten.

ACHTUNG

Schlauchkupplungen aus Metall mit Aquastop können
zur Beschädigung der Pumpe führen! Bitte Schlauch­kupplung aus Kunststoff oder KÄRCHER Schlauch­kupplung aus Messing verwenden.

 Wasserzulaufschlauch auf Kupplung am Wasser-

anschluss stecken.

 Wasserzulaufschlauch an die Wasserversorgung

anschließen.

 Wasserhahn vollständig öffnen.

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saug­schlauch mit Rückschlagventil (Sonderzubehör, Be­stellnr. 2.643-100) zum Ansaugen von Oberflächen­wasser z. B. aus Regentonnen oder Teichen geeignet
(Maximale Ansaughöhe siehe technische Daten).

 Kupplung vom Wasseranschluss entfernen.
 Saugschlauch mit Wasser füllen.
 Saugschlauch auf Wasseranschluss des Gerätes

schrauben und in Wasserquelle (zum Beispiel Re­gentonne) hängen.

Gerät vor dem Betrieb entlüften.

 Gerät einschalten „I/ON“.
 Hebel der Hochdruckpistole entsperren.
 Hebel der Hochdruckpistole drücken, das Gerät

schaltet ein.

 Gerät laufen lassen (max. 2 Minuten), bis Wasser

blasenfrei an der Hochdruckpistole austritt.

 Hebel der Hochdruckpistole loslassen.

Hinweis: Wird der Hebel losgelassen, schaltet das
Gerät ab. Der Hochdruck im System bleibt erhal­ten.

 Hebel der Hochdruckpistole verriegeln.

Betrieb

ACHTUNG

Trockenlauf von mehr als 2 Minuten führt zu Beschädi­gungen an der Hochdruckpumpe. Baut das Gerät inner­halb von 2 Minuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“
verfahren.

Betrieb mit Hochdruck

몇 VORSICHT

Mindestens 30 cm Strahlabstand bei der Reinigung von
lackierten Oberflächen einhalten, um Beschädigungen
zu vermeiden.

ACHTUNG

Autoreifen, Lack oder empfindliche Oberflächen wie
Holz nicht mit dem Dreckfräser reinigen, Gefahr der Be­schädigung.

Abbildung
 Strahlrohr in Hochdruckpistole einstecken und

durch 90° Drehung fixieren.

 Gerät einschalten „I/ON“.
 Hebel der Hochdruckpistole entsperren.
 Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel losgelassen, schaltet das

Gerät ab. Der Hochdruck im System bleibt erhal-

ten.

Betrieb mit Reinigungsmittel

Hinweis: Reinigungsmittel kann nur im Niederdruck zu-

gemischt werden.

 GEFAHR

Bei Verwendung von Reinigungsmitteln ist das Sicher­heitsdatenblatt des Reinigungsmittel-Herstellers zu be­achten, insbesondere die Hinweise zur persönlichen
Schutzausrüstung.

Hinweise zum Reinigungsmittel: Die gebräuchlichs­ten KÄRCHER Reinigungsmittel können für diese Gerä­te bereits gebrauchsfertig in der Plug 'n' Clean Reini­gungsmittelflasche mit Verschlussdeckel gekauft wer­den. So entfällt das lästige Um- bzw. Einfüllen.
Abbildung
 Deckel von der Plug 'n' Clean Reinigungsmittelfla-

sche abnehmen und die Flasche mit der Öffnung

nach unten in den Anschluss für Reinigungsmittel

drücken.
 Strahlrohr mit Druckregulierung (Vario Power) ver-

wenden.
 Strahlrohr bis zum Anschlag in Richtung „SOFT“

drehen.

Hinweis: Dadurch wird bei Betrieb die Reinigungs-

mittellösung dem Wasserstrahl zugemischt.
Abbildung
 Ansaugmenge der Reinigungsmittellösung mit Do-

sierregler für Reinigungsmittel einstellen.

Empfohlene Reinigungsmethode

 Reinigungsmittel sparsam auf die trockene Ober-

fläche sprühen und einwirken (nicht trocknen) las-

sen.
 Gelösten Schmutz mit Hochdruckstrahl abspülen.

– 7

7DE

Betrieb unterbrechen

 Hebel der Hochdruckpistole loslassen.
 Hebel der Hochdruckpistole verriegeln.
 Hochdruckpistole in Aufbewahrung für Hochdruck-

pistole stecken.

 Bei längeren Arbeitspausen (über 5 Minuten) zu-

sätzlich das Gerät ausschalten „0/OFF“.

Betrieb beenden

몇 VORSICHT

Den Hochdruckschlauch nur von der Hochdruckpistole
oder dem Gerät trennen, wenn kein Druck im System
vorhanden ist.

 Plug 'n' Clean Reinigungsmittelflasche aus Aufnah-

me herausziehen und mit Deckel verschließen. Zur
Aufbewahrung um 180 ° gedreht in Aufnahme stel­len.

 Hebel der Hochdruckpistole loslassen.
 Gerät ausschalten „0/OFF“.
 Netzstecker aus der Steckdose ziehen.
 Wasserhahn schließen.
 Hebel der Hochdruckpistole drücken, damit der

noch vorhandenen Druck im System abgebaut
wird.

 Hebel der Hochdruckpistole verriegeln.

몇 VORSICHT

Beim Trennen von Zulauf– oder Hochdruckschlauch
kann nach dem Betrieb heißes Wasser aus den An­schlüssen austreten.

 Gerät von der Wasserversorgung trennen.

Transport

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes beim Transport beachten.

Transport von Hand

 Gerät am Transportgriff ziehen.

Transport in Fahrzeugen

 Vor liegendem Transport: Plug 'n' Clean Reini-

gungsmittelflasche aus Aufnahme herausziehen

und mit Deckel verschließen.
 Gerät gegen Verrutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Verletzungs- und Beschädigungsgefahr!
Gewicht des Gerätes bei der Lagerung beachten.

Gerät aufbewahren

Vor längerer Lagerung, z.B. im Winter zusätzlich die
Hinweise im Kapitel Pflege beachten.

 Gerät auf einer ebenen Fläche abstellen.
 Gehäuse der Schnellkupplung für Hochdruck-

schlauch in Pfeilrichtung drücken und Hochdruck-

schlauch herausziehen.
 Trenntaste an der Hochdruckpistole drücken und

Hochdruckschlauch aus der Hochdruckpistole zie-

hen.
 Hochdruckpistole in Aufbewahrung für Hochdruck-

pistole stecken.
 Strahlrohr in die Aufbewahrung für Strahlrohr ein-

rasten.
 Netzanschlussleitung, Hochdruckschlauch und Zu-

behör am Gerät verstauen.

Frostschutz

ACHTUNG

Nicht vollständig entleerte Geräte und Zubehör können
von Frost zerstört werden. Gerät und Zubehör vollstän­dig entleeren und vor Frost schützen.

Um Schäden zu vermeiden:

 Gerät von der Wasserversorgung trennen.
 Gerät vollständig von Wasser entleeren: Gerät

ohne angeschlossenen Hochdruckschlauch und

ohne angeschlossene Wasserversorgung ein-

schalten (max. 1 min) und warten, bis kein Wasser

mehr am Hochdruckanschluss austritt. Gerät aus-

schalten.

 Gerät ausschalten.
 Gerät mit komplettem Zubehör in einem frostsiche-

ren Raum aufbewahren.
Vor längerer Lagerung, z.B. im Winter zusätzlich die
Hinweise im Kapitel Pflege beachten.

8 DE

– 8

Pflege und Wartung

 GEFAHR

Gefahr eines Stromschlags.
 Vor allen Arbeiten am Gerät, Gerät ausschalten

und Netzstecker ziehen.

Sieb im Wasseranschluss reinigen

Das Sieb im Wasseranschluss regelmäßig reinigen.

ACHTUNG

Sieb darf nicht beschädigt werden.

 Kupplung vom Wasseranschluss entfernen.
Abbildung

 Sieb mit einer Flachzange herausziehen.
 Sieb unter fließendem Wasser reinigen.
 Sieb wieder in den Wasseranschluss einsetzen.

Wartung

Das Gerät ist wartungsfrei.

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe der folgenden
Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den autorisier­ten Kundendienst.

 GEFAHR

Gefahr eines Stromschlags.
 Vor allen Arbeiten am Gerät, Gerät ausschalten

und Netzstecker ziehen.

Gerät läuft nicht

 Hebel der Hochdruckpistole drücken, das Gerät

schaltet ein.

 Prüfen ob die angegebene Spannung auf dem Ty-

penschild mit der Spannung der Stromquelle über­einstimmt.

 Netzanschlussleitung auf Beschädigung prüfen.
 Motor überlastet, der Motorschutzschalter hat aus-

gelöst.

– Gerät ausschalten „0/OFF“.
– Gerät eine Stunde abkühlen lassen.
– Gerät einschalten und wieder in Betrieb nehmen.

Tritt die Störung mehrmalig auf, Gerät durch Kun­dendienst prüfen lassen.

Gerät läuft nicht an, Motor brummt

Spannungsabfall wegen schwachem Stromnetz oder
bei Verwendung eines Verlängerungskabels.
 Beim Einschalten zuerst den Hebel der Hochdruck-

pistole drücken, dann den Geräteschalter auf „I/ON“
stellen.

Gerät kommt nicht auf Druck

 Einstellung am Strahlrohr prüfen.
 Wasserversorgung auf ausreichende Fördermen-

ge überprüfen.
 Sieb im Wasseranschluss mit einer Flachzange

herausziehen und unter fließendem Wasser reini-

gen.
 Gerät vor dem Betrieb entlüften.

Ohne angeschlossenes Strahlrohr das Gerät ein-

schalten und laufen lassen (max. 2 Minuten), bis

Wasser blasenfrei an der Pistole austritt. Gerät

ausschalten und Strahlrohr wieder anschließen.

Starke Druckschwankungen

 Hochdruckdüse reinigen: Verschmutzungen aus

der Düsenbohrung mit einer Nadel entfernen und

von vorne mit Wasser ausspülen.
 Wasserzulaufmenge überprüfen.

Gerät undicht

 Eine geringe Undichtheit des Gerätes ist technisch

bedingt. Bei starker Undichtheit den autorisierten

Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

 Strahlrohr mit Druckregulierung (Vario Power) ver-

wenden.

Strahlrohr bis zum Anschlag in Richtung „SOFT“

drehen.
 Einstellung am Dosierregler für Reinigungsmittel

überprüfen.
 Prüfen ob Plug 'n' Clean Reinigungsmittelflasche

mit der Öffnung nach unten im Anschluss für Reini-

gungsmittel sitzt.

Garantie

In jedem Land gelten die von unserer zuständigen Ver­triebsgesellschaft herausgegebenen Garantiebedin­gungen. Etwaige Störungen an Ihrem Gerät beseitigen
wir innerhalb der Garantiefrist kostenlos, sofern ein Ma­terial- oder Herstellungsfehler die Ursache sein sollte.
Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an
Ihren Händler oder die nächste autorisierte Kunden­dienststelle.
Adressen finden Sie unter:

www.kaercher.com/dealersearch

– 9

9DE

Technische Daten

Elektrischer Anschluss

Spannung 230

Anschlussleistung 3,0 kW

Schutzgrad IP X5

Schutzklasse I

Netzabsicherung (träge) 16 A

Maximal zulässige Netzimpedanz 0,394

Wasseranschluss

Zulaufdruck (max.) 1,2 MPa

Zulauftemperatur (max.) 60 °C

Zulaufmenge (min.) 12 l/min

Max. Ansaughöhe 0,5 m

Leistungsdaten

Arbeitsdruck 15 MPa

Max. zulässiger Druck 16 MPa

Fördermenge, Wasser 9,2 l/min

Fördermenge maximal 10,0 l/min

Fördermenge, Reinigungsmittel 0-0,3 l/min

Rückstoßkraft der Hochdruckpistole 27 N

Maße und Gewichte

Länge 404 mm

Breite 440 mm

Höhe 968 mm

Gewicht, betriebsbereit mit Zubehör 20,3 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert
Unsicherheit K

Schalldruckpegel L
Unsicherheit K

pA

pA

Schallleistungspegel LWA +
Unsicherheit K

WA

Ausnahmegrund nach Verordnung (EU) 2019/1781
Anhang I Abschnitt 2 (12): j)

Technische Änderungen vorbehalten.

1~50VHz

+ j0,246

<2,5

0,3

Ohm
Ohm

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete
Maschine aufgrund ihrer Konzipierung und Bauart so­wie in der von uns in Verkehr gebrachten Ausführung
den einschlägigen grundlegenden Sicherheits- und Ge­sundheitsanforderungen der EU-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung der Ma­schine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger
Typ: K 6 Special
Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
2000/14/EG
2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 92
Garantiert: 95

Die Unterzeichnenden handeln im Auftrag und mit Voll­macht des Vorstands.

Chairman of the Board of Management

2

2

Dokumentationsbevollmächtigter:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

10 DE

– 10

Contents

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 5

Proper use. . . . . . . . . . . . . . . . . . . . . . . . . . . EN 5

Accessories and Spare Parts . . . . . . . . . . . . EN 5

Environmental protection. . . . . . . . . . . . . . . . EN 5

Description of the Appliance . . . . . . . . . . . . . EN 6

Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 6

Start up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 6

Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . .EN 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .EN 8

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN 8

Care and maintenance . . . . . . . . . . . . . . . . . EN 9

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . EN 9

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . .EN 9

Technical specifications . . . . . . . . . . . . . . . . . EN 10

EU Declaration of Conformity . . . . . . . . . . . . EN 10

Safety

Please read and comply with these origi­nal operating instructions and the en-

closed safety instructions. Proceed ac­cordingly. Keep both booklets for future reference or
subsequent owners.

Symbols on the machine

The high pressure jet must not be directed at
persons, animals, live electrical equipment
or at the appliance itself.
Protect the appliance against frost.

The appliance must not be directly connect­ed to the public drinking water network.

Safety Devices

몇 CAUTION

 Safety installations serve the protection of the user

and may not be modified or bypassed.

Lock trigger gun

The lock locks the lever of the trigger gun and prevents
the accidental start of the device.

Appliance switch

The appliance switch prevents unintentional operation
of the appliance.

Motor protection switch

The motor protection switch switches off the device if
the power consumption is high.

Overflow valve with pressure switch

The overflow valve prevents the permissible working
pressure from being exceeded.
If the lever on the trigger gun is released, the pressure
switch turns off the pump, the high-pressure jet stops. If
the lever is pulled the pump is turned on again.

Proper use

This high pressure cleaner is designed for domestic use
only.
– for cleaning machines, vehicles, buildings, tools,

facades, terraces, gardening tools, etc. by means
of a high-pressure water jet (if necessary, with ad­ditional cleaning agents).

– with accessories, replacement parts and cleaning

agents approved by KÄRCHER. Please observe
the information accompanying the cleaning agents.

Accessories and Spare Parts

Only use original accessories and spare parts, they en­sure the safe and trouble-free operation of the device.
For information about accessories and spare parts,
please visit www.kaercher.com.

Environmental protection

The packaging material can be recycled. Please
arrange for the environmentally appropriate dis­posal of the packaging.

Electrical and electronic devices often contain
components which could potentially pose a dan­ger to human health and the environment if han­dled or disposed of incorrectly. However, these
components are necessary for the proper opera­tion of the device. Devices marked with this sym­bol must not be disposed of with regular house­hold rubbish.
Old appliances contain valuable recyclable mate­rials that should be recycled properly. Batteries
and accumulators contain substances that must
not enter the environment. Please dispose of old
devices and batteries or accumulators in an envi­ronmentally friendly way.

Cleaning operations which produce oily waste wa­ter, e.g. engine washes, underbody washes, may
only be carried out using washing stations
equipped with an oil separator.

Work with detergents must only be performed on
liquid-tight work surfaces with a connection to the
sewer system. Do not let release detergent into
waters or earth.

The extraction of water from public waters is pro­hibited in some countries.

Notes about the ingredients (REACH)

You will find current information about the ingredients
at:

www.kaercher.com/REACH

– 5

11EN

Description of the Appliance

The scope of delivery of your appliance is illustrated on
the packaging. Check the contents of the appliance for
completeness when unpacking.
In the event of missing accessories or any transport
damage, please contact your dealer.

Illustrations on Page 2

1 Water connection with integrated sieve
2 Coupling element for water connection
3 Quick coupling for high pressure hose
4 Storage for trigger gun
5 Appliance switch „0/OFF“ / „I/ON“
6 Dosage regulator for detergent
7 Storage for trigger gun
8 Transport handle
9 Plug 'n' Clean detergent bottle with locking lid
10 Storage of Plug 'n' Clean detergent bottle with de-

tergent connection
11 Storage for high pressure hose
12 Storage for spray lance
13 Storage hook for mains connection cable
14 Mains cable with mains plug
15 Bearing wheel
16 Trigger gun
17 Lock trigger gun
18 Button for detaching the high-pressure hose from

the trigger gun
19 High pressure hose
20 Spray lance with Dirtblaster

For strong contaminations.
21 Spray lance with pressure regulation (Vario Power)

Carrying out the most common cleaning tasks.

The working pressure can be continuously in-

creased from "SOFT" to "HARD". To adjust the

working pressure, release the trigger gun lever and

turn the spray lance to the desired position.

Suitable for use with detergents.

** Additionally required

22 Fabric-reinforced water hose with commercially

available coupling.

– Minimum diameter, 1/2 inches (13 mm).
– Minimum length 7.5 m.

Assembly

Illustrations on fold-out pages!

Mount loose parts delivered with appliance prior to start­up.

Install the storage for trigger gun

Illustration
 Place the bottom holder into the recesses and push

forward until it audibly locks in.
Illustration
 Insert the top holder and push down all the way.

Install the storage hook for the mains

connection cable

Illustration
 Press in the storage hook and lock it into the top po-

sition.

Install the dosage regulator for detergent

You will need the 2 included screws as well as a Phillips
screwdriver PH 2.
Illustration

 Insert both detergent hoses onto the hose fittings.
 Install the dosage regulator and connect using 2

screws.
Note: During installation you must make sure that
the tongues of the dosage regulator match up with
the intended recesses in the casing.

Install the transport handle

Illustration
 Attach the transport handle, insert the bolts into the

bores and screw them in.

Installing coupling

Illustration
 Screw the coupling element to the water connec-

tion on the appliance.

Start up

ATTENTION

The highest allowed net impedance at the electrical
connection point (refer to technical data) is not to be ex­ceeded. In case of confusion regarding the power im­pedance present on your connection, please contact
your utilities provider.

 Park the appliance on an even surface.
Illustration
 Push the high pressure hose into the trigger gun

until it locks audibly.
Note: Make sure the connection nipple is aligned
correctly.
Check the secure connection by pulling on the high

pressure hose.
Illustration
 Push the high pressure hose into the quick cou-

pling until it locks audibly.

Note: Make sure the connection nipple is aligned

correctly.

Check the secure connection by pulling on the high

pressure hose.
 Insert the mains plug into the socket.

12 EN

– 6

Water supply

For connection values, see type plate/technical data.

ATTENTION

Impurities in the water can damage the high-pressure
pump and the accessories. For protection, the use of
the KÄRCHER water filter (optional accessory, order
no. 4.730-059) is recommended.

Water supply from mains

Observe regulations of water supplier.

ATTENTION

Hose couplings made of metal with aquastop can dam­age the pump! Please use plastic couplings or KÄRCH­ER brass couplings.

 Attach the water supply hose to the coupling on the

water connection.

 Connect the water supply hose to the water supply.
 Completely open the water tap.

Drawing in water from open reservoirs

This high-pressure cleaner is suited to work with the
KÄRCHER suction hose with backflow valve (Optional
accessory, order no. 2.643-100) to draw in surface wa­ter, e.g. from water butts or ponds (see specifications for
max. suction height).

 Remove coupling from the water connection.
 Fill the suction hose with water.
 Screw the suction hose into the water connection of

the appliance and insert it into the water source
(e.g. rainwater drum).

Remove air from appliance before operation.

 Turn on the appliance “I/ON”.
 Unlock the lever of the trigger gun.
 Push the lever of the trigger gun, the device will

switch on.

 Let the appliance work until the water exits at the

trigger gun without bubbles (max. 2 minutes).

 Release the lever of the trigger gun.

Note: Release the lever of the trigger gun; the de­vice will switch off again. High pressure remains in
the system.

 Lock the lever of the trigger gun.

Operation

ATTENTION

Dry running of more than 2 minutes leads to damage of
the high-pressure pump. If the appliance does not build
up pressure within 2 minutes, switch the appliance off
and proceed in accordance with the instructions in
Chapter "Troubleshooting".

High pressure operation

몇 CAUTION

Keep a distance of at least 30 cm when using the jet for
cleaning painted surfaces to avoid damage.

ATTENTION

Car tyres, paint or sensitive surfaces such as wood
should not be cleaned with the dirt blaster, as there is a
risk of damage.

Illustration
 Push the spray lance into the trigger gun and fasten

it by a 90° rotation.

 Turn on the appliance “I/ON”.
 Unlock the lever of the trigger gun.
 Pull on the lever of the trigger gun; the device will

switch on.

Note: Release the lever of the trigger gun; the de-

vice will switch off again. High pressure remains in

the system.

Operation with detergent

Note: Detergent can only be added when the device is

operated in low pressure mode.

 DANGER

When using detergents, the material data safety sheet
issued by the detergent manufacturer must be adhered
to, especially the instructions regarding personal pro­tective equipment.

Notes regarding the detergent: The most commonly
used KÄRCHER detergents can be purchased ready to
use in their Plug 'n' Clean detergent bottles with locking
lids. This will make the pesky refilling and filling process­es redundant.
Illustration
 Remove the lid from the Plug 'n' Clean detergent

bottle and press the detergent bottle into the deter-

gent connection with the opening facing down.
 Use spray lance with pressure regulation (Vario

Power).
 Turn the spray lance as far as it will go in the direc-

tion of "SOFT".

Note: This will mix the detergent with the water

stream.
Illustration
 Adjust the suction volume of the detergent solution

by means of the dosage regulator for detergents.

Recommended cleaning method

 Spray the detergent sparingly on the dry surface

and allow it to react, but not to dry.
 Spray off loosened dirt with the high pressure jet.

– 7

13EN

Interrupting operation

 Release the lever of the trigger gun.
 Lock the lever of the trigger gun.
 Place the trigger gun into the storage for the trigger

gun.

 During longer breaks (more than 5 minutes), also

turn the appliance off using the "0/OFF" switch.

Finish operation

몇 CAUTION

Only separate the high-pressure hose from the trigger
gun or the device when there is no pressure in the sys­tem.

 Remove the Plug 'n' Clean detergent bottle from

the intake and close it with the lid. To store, place
into the intake rotated by 180°.

 Release the lever of the trigger gun.
 Turn off the appliance "0/OFF".
 Disconnect the mains plug from the socket.
 Turn off tap.
 Press the lever of the trigger gun to release any re-

maining pressure in the system.

 Lock the lever of the trigger gun.

몇 CAUTION

When disconnecting the supply or high pressure hose,
hot water may leak from the connections after opera­tion.

 Detach the appliance from the water supply.

Transport

몇 CAUTION

Risk of personal injury or damage!
Mind the weight of the appliance during transport.

When transporting by hand

 Pull the appliance by its transport handle.

When transporting in vehicles

 Prior to horizontal transport: Remove the Plug 'n'

Clean detergent bottle from the intake and close it

with the lid.
 Secure the appliance against shifting and tipping

over.

Storage

몇 CAUTION

Risk of personal injury or damage!
Consider the weight of the appliance when storing it.

Storing the Appliance

Prior to extended storage periods, as during the winter,
also observe the instructions in the Care section.

 Park the machine on an even surface.
 Push the casing of the quick coupling for the high

pressure hose toward the rear and disconnect the

high pressure hose from the appliance.
 Push the disconnect button on the trigger gun and

pull the high-pressure hose out of the trigger gun.
 Place the trigger gun into the storage for the trigger

gun.

 Engage the spray lance in its holder.
 Stow away the mains cable, the high-pressure

hose and accessory on the appliance.

Frost protection

ATTENTION

Appliances and accessories that are not completely
drained can be destroyed by frost. Completely drain ap­pliance and accessories and protect them against frost.

To avoid damage:

 Detach the appliance from the water supply.
 Completely drain all water from the appliance:

Switch the appliance on with detached high pres-

sure hose and detached water supply (max. 1 min-

ute) and wait, until no more water exits at the high

pressure connection. Turn off the appliance.

 Turn off the appliance.
 Store the appliance and the entire accessories in a

frost free room.
Prior to extended storage periods, as during the winter,
also observe the instructions in the Care section.

14 EN

– 8

Care and maintenance

 DANGER

Risk of electric shock.
 Prior to all work on the appliance, switch off the ap-

pliance and pull the power plug.

Clean the sieve in the water connection

Clean the sieve in the water connection regularly.

ATTENTION

The sieve must not be damaged.

 Remove coupling from the water connection.
Illustration

 Pull the sieve out using flat pliers.
 Clean the sieve under running water.
 Reinsert the sieve into the water connection.

Maintenance

The appliance is maintenance free.

Troubleshooting

You can rectify minor faults yourself with the help of the
following overview.
If in doubt, please consult the authorized customer ser­vice.

 DANGER

Risk of electric shock.
 Prior to all work on the appliance, switch off the ap-

pliance and pull the power plug.

Appliance is not running

 Push the lever of the trigger gun, the device will

switch on.

 Check whether the voltage indicated on the type

plate corresponds to the voltage of the mains sup­ply.

 Check the mains connection cable for damages.
 Motor overloaded, the motor circuit breaker has

tripped.
– Turn off the appliance "0/OFF".
– Allow the device to cool down for one hour.
– Switch on the device and put it into operation again.

If the malfunction occurs repeatedly, have the de-

vice checked by the customer service.

Appliance does not start, motor hums

Voltage reduction due to weak mains supply or when
using an extension cable.
 Upon switch-on, push the lever of the trigger gun

first and then switch the power switch to "I/ON".

Pressure does not build up in the appliance

 Check setting at the spray lance.
 Check water supply for adequate delivery rate.
 Pull out the sieve in the water connection using flat-

nose pliers and clean under running water.

 Remove air from appliance before operation.

Switch on the appliance without connection the HP
hose (max. 2 minutes) and run it until the water dis­charging from the HP outlet is free of bubbles.
Switch off appliance and reconnect HP hose.

Strong pressure fluctuations

 Clean high-pressure nozzle: Remove dirt and de-

bris from the nozzle bore, using a needle and rinse
through with water from the front.

 Check water flow quantity.

Appliance is leaking

 Slight leakage from the appliance pump is normal.

If the leakage increases contact the authorized
customer service.

No detergent infeed

 Use spray lance with pressure regulation (Vario

Power).
Turn the spray lance as far as it will go in the direc­tion of "SOFT".

 Check the settings at the dosage regulator for de-

tergent.

 Check whether the Plug 'n' Clean detergent bottle

is placed into the detergent connection facing
down.

Warranty

The warranty terms published by the relevant sales
company are applicable in each country. We will repair
potential failures of your appliance within the warranty
period free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In
the event of a warranty claim please contact your dealer
or the nearest authorized Customer Service center.
Please submit the proof of purchase.
Addresses can be found under:

www.kaercher.com/dealersearch

– 9

15EN

Technical specifications

Electrical connection

Voltage 230

Connected load 3,0 kW

Protection class IP X5

Protective class I

Mains fuse (slow-blow) 16 A

Maximum allowed net impedance 0,394

Water connection

Max. feed pressure 1,2 MPa

Max. feed temperature 60 °C

Min. feed volume 12 l/min

Max. Suction height 0,5 m

Performance data

Working pressure 15 MPa

Max. permissible pressure 16 MPa

Water flow rate 9,2 l/min

Max. flow rate 10,0 l/min

Detergent flow rate 0-0,3 l/min

Recoil force of the trigger gun 27 N

Dimensions and weights

Length 404 mm

Width 440 mm

Height 968 mm

Typical operating weight 20,3 kg

Values determined as per EN 60335-2-79

Hand-arm vibration value
Uncertainty K

Sound pressure level L
Uncertainty K

pA

pA

Sound power level LWA + Uncertainty
K

WA

Reason for exception according to regulation (EU)
2019/1781 Annex I Section 2 (12): (j)

Subject to technical changes.

1~50VHz

+ j0,246

<2,5

0,3

Ohm
Ohm

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

EU Declaration of Conformity

We hereby declare that the machine described below
complies with the relevant basic safety and health re­quirements of the EU Directives, both in its basic design
and construction as well as in the version put into circu­lation by us. This declaration shall cease to be valid if
the machine is modified without our prior approval.

Product: High pressure cleaner
Type: K 6 Special
Relevant EU Directives

2006/42/EC (+2009/127/EC)
2014/30/EU
2011/65/EU
2000/14/EC
2009/125/EC

Applied regulations

(EU) 2019/1781

Applied harmonized standards

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 92
Guaranteed: 95

The signatories act on behalf of and with of the authority
of the company management.

Chairman of the Board of Management

2

2

Documentation supervisor:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

16 EN

– 10

Table des matières

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 5

Utilisation conforme. . . . . . . . . . . . . . . . . . . . FR 5

Accessoires et pièces de rechange. . . . . . . . FR 5

Protection de l’environnement. . . . . . . . . . . . FR 5

Description de l’appareil . . . . . . . . . . . . . . . . FR 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 6

Mise en service . . . . . . . . . . . . . . . . . . . . . . . FR 6

Fonctionnement. . . . . . . . . . . . . . . . . . . . . . . FR 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .FR 8

Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . FR 8

Entretien et maintenance . . . . . . . . . . . . . . . FR 9

Assistance en cas de panne . . . . . . . . . . . . . FR 9

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . FR 9

Caractéristiques techniques . . . . . . . . . . . . . FR 10

Déclaration UE de conformité . . . . . . . . . . . . FR 10

Sécurité

Avant la première utilisation de votre ap­pareil, lire attentivement ce manuel d'ins-

tructions original et les consignes de sécu­rité qu'il contient. Respecter l'ensemble de ces instruc­tions. Conservez les deux livrets pour une utilisation ul­térieure ou pour le futur propriétaire.

Symboles sur l'appareil

Ne pas diriger le jet haute pression sur des
personnes, des animaux, un équipement
électrique actif ou sur l'appareil lui-même.
Mettre l'appareil à l'abri du gel.

L'appareil ne doit pas être directement rac­cordé au réseau public d'eau potable.

Dispositifs de sécurité

몇 PRÉCAUTION

 Le but des dispositifs de sécurité est de protéger

l'utilisateur. Ils ne doivent en aucun cas être trans­formés ou désactivés.

Dispositif de verrouillage du pistolet haute pression

Le dispositif de verrouillage bloque le levier du pistolet
haute pression et empêche un démarrage non désiré
de l'appareil.

Interrupteur principal

L'interrupteur principal empêche un fonctionnement in­volontaire de l'appareil.

Disjoncteur-protecteur moteur

En cas de surintensité le disjoncteur de protection met
l’appareil hors de fonctionnement.

Clapet de décharge avec pressostat

Le clapet de décharge évite de dépasser la pression de
service admissible.
Si le levier est relâché au niveau du pistolet haute pres­sion, le pressostat coupe la pompe et le jet haute pres­sion est arrêté. Si le levier est tiré, la pompe est remise
en service.

Utilisation conforme

Ce nettoyeur haute pression ne doit être utilisé que pour
un usage privé:
– pour le nettoyage de machines, véhicules, bâti-

ments, outils, façades, terrasses, outils de jardi­nage etc. avec un jet d'eau sous pression (et si be­soin en ajoutant des détergents).

– avec des accessoires, pièces de rechange et dé-

tergents homologués par KÄRCHER. Veuillez res­pecter les consignes livrées avec les détergents.

Accessoires et pièces de rechange

N'utiliser que des accessoires et pièces de rechange
d'origine, ils garantissent le bon fonctionnement de l'ap­pareil.
Vous trouverez des informations relatives aux acces­soires et pièces de rechange sur www.kaercher.com.

Protection de l’environnement

Les matériels d'emballage sont recyclables. Élimi­nez l'emballage d'une manière respectueuse de
l'environnement.

Les appareils électriques et électroniques renfer­ment souvent des composants qui peuvent repré­senter un danger potentiel pour l'intégrité phy­sique et l'environnement s'ils sont mal utilisés ou
éliminés. Ces composants sont pourtant néces­saires au bon fonctionnement de l'appareil. Les
appareils qui présentent ce symbole ne doivent
pas être jetés avec les déchets ménagers.
Les anciens modèles contiennent des matériaux
précieux recyclables qui doivent être amenés à un
lieu de recyclage. Les batteries et les accumula­teurs contiennent des substances ne devant pas
être tout simplement jetées. Veuillez éliminer les
anciens appareils ainsi que les batteries ou les ac­cumulateurs d'une manière respectueuse de l'en­vironnement.

Tous travaux de nettoyage produisant des eaux
usées contenant de l’huile, par exemple un net­toyage de moteur ou de bas de caisse, doivent
uniquement être effectués à des postes de lavage
équipés d’un séparateur d’huile.

Les travaux avec du détergent ne doivent être faits
que sur des plans de travail étanches aux liquides,
avec raccord à la canalisation d'eaux usées. Ne
pas laisser le détergent s'infiltrer dans les eaux ou
dans le sol.

Il est dans certains pays interdit de prélever de
l'eau dans les cours d'eau publics.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se
trouvent sous :

www.kaercher.com/REACH

– 5

17FR

Description de l’appareil

La liste des composants de votre appareil figure sur
l'emballage. Lors du déballage, contrôler l’intégralité du
matériel.
S'il manque des accessoires ou en cas de dommages
imputables au transport, informer immédiatement le re­vendeur.

Illustrations voir page 2

1 Arrivée d'eau avec tamis intégré
2 Raccord pour l'arrivée d'eau
3 Accouplement rapide pour flexible haute pression
4 Rangement pour pistolet haute pression
5 Interrupteur principal "0/OFF" / "I/ON"
6 Régulateur de dosage pour le détergent
7 Rangement pour pistolet haute pression
8 Poignée de transport
9 Bouteille de détergent Plug 'n' Clean avec cou-

vercle de fermeture

10 Rangement de la bouteille de détergent Plug 'n'

Clean avec raccord pour détergent
11 Support pour le flexible haute pression
12 Support pour la lance
13 Crochet-support pour le câble d'alimentation.
14 Câble d'alimentation secteur avec fiche secteur
15 Roulette de transport
16 Pistolet haute pression
17 Dispositif de verrouillage du pistolet haute pression
18 Bouton poussoir pour séparer le flexible haute

pression du pistolet haute pression
19 Flexible haute pression
20 Lance avec rotabuse

Pour les salissures tenaces
21 Lance avec réglage de la pression (Vario Power)

Pour les travaux courants de nettoyage.

La pression de travail peut être augmentée en

continu de 'SOFT' à 'HARD'. Pour régler la pres-

sion de travail, relâcher le levier du pistolet haute

pression et tourner la lance sur la position souhai-

tée.

Approprié pour le travail avec du détergent.

** Nécessaire en supplément

22 Flexible renforcé avec raccord standard.

– Diamètre minimal 1/2 pouce (13 mm)
– Longueur minimale 7,5 m

Montage

Pour les illustrations, voir les pages dépliantes !

Monter les pièces jointes en vrac à l'appareil avant la
mise en service.

Montage du support pour la poignée-pistolet

Figure :
 Placer le support inférieur dans les échancrures et

le pousser vers l'avant jusqu'à ce qu'il s'encliquette

de façon audible.
Figure :
 Mettre le support supérieur en place et le presser

vers le bas jusqu'en butée.

Montage du crochet-support pour le câble

d'alimentation

Figure :
 Presser le crochet-support et l'encliqueter dans la

position supérieure.

Montage du régulateur de dosage pour le

détergent

Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis
à lame cruciforme PH 2.
Figure :
 Brancher les deux flexibles de détergent sur les

raccords.

 Mettre le régulateur de dosage en place et le fixer

à l'aide des 2 vis.
Remarque : Lors du montage, veiller impérative­ment à ce que les languettes du régulateur de do­sage viennent se fixer dans les échancrures
prévues à ce effet sur le boîtier.

Montage de la poignée de transport

Figure :
 Insérer la poignée de transport, introduire les axes

dans les alésages et la visser.

Monter le raccord

Figure :
 Visser le raccord à l'arrivée d'eau de l'appareil.

Mise en service

ATTENTION

L'impédance de réseau maximale admissible au niveau
du point de raccordement ne doit en aucun cas être dé­passée (voir Caractéristiques techniques). En cas de
doute concernant l'impédance de réseau présente sur
votre point de raccordement, veuillez vous adresser à
l'entreprise responsable de votre alimentation énergé­tique.

 Garer l'appareil sur une surface plane.
Figure :
 Enficher le flexible haute pression dans la poignée-

pistolet jusqu'à ce qu'il s'enclenche de manière au­dible.
Remarque : Veiller à un alignement correct du
nipple de raccordement.
Contrôler que la connexion est bien fixée en tirant

sur le flexible haute pression.
Figure :
 Enficher le flexible haute pression dans le raccord

rapide jusqu'à son enclenchement audible.

Remarque : Veiller à un alignement correct du

nipple de raccordement.

Contrôler que la connexion est bien fixée en tirant

sur le flexible haute pression.
 Brancher la fiche secteur dans une prise de cou-

rant.

18 FR

– 6

Alimentation en eau

Données de raccordement, voir plaque signalétique /
caractéristiques techniques

ATTENTION

Des impuretés dans l'eau peuvent endommager la
pompe haute pression et les accessoires. Il est recom­mandé d'utiliser le filtre à eau KÄRCHER (accessoires
spéciaux, référence 4.730-059).

Raccordement à la conduite d'eau du réseau public

Respecter les prescriptions de votre société distri­butrice en eau.

ATTENTION

Les coupleurs de flexibles en métal avec Aquastop
peuvent être à l'origine d'un endommagement de la
pompe ! N'utiliser par conséquent qu'un coupleur de
flexible en plastique ou le coupleur de flexible en liaison
de KÄRCHER.

 Enficher le flexible d'arrivée d'eau sur le raccord

sur le raccord d'alimentation en eau.

 Raccorder le flexible d'eau à l'alimentation en eau.
 Ouvrir le robinet d'eau complètement.

Aspiration d'eau depuis des réservoirs ouverts

Ce nettoyeur haute pression est approprié pour l'aspira­tion de l'eau de surface, par ex. des cuves d'eau de
pluie ou étangs (hauteur manométrique maximale cf.
caractéristiques techniques) avec le flexible d'aspiration
avec soupape antiretour Kärcher
ciaux, référence 2.643-100).

 Retirer le raccord du raccord d'alimentation en eau.
 Remplir d'eau le flexible d'aspiration.
 Visser le flexible d'aspiration sur le raccord d'eau

de l'appareil et l'accrocher dans la source d'eau
(par ex. réservoir de pluie).

Purger l'appareil avant l'utilisation.

 Interrupteur principal sur "I/ON".
 Déverrouiller le levier du pistolet haute pression.
 Actionner le levier du pistolet haute pression, l'ap-

pareil se met en service.

 Laisser l'appareil en service (2 minutes au maxi-

mum) jusqu'à ce que l'eau ressorte sans bulles au
niveau de la poignée-pistolet.

 Relâcher le levier du pistolet haute pression.

Remarque : Si le levier est relâché, l'appareil se
met hors service. La haute pression est conservée
dans le système.

 Verrouiller le levier du pistolet haute pression.

®

(accessoires spé-

Fonctionnement

ATTENTION

Une marche à sec de plus de 2 minutes endommage la
pompe haute pression. Si l'appareil n'établit pas de
pression dans les deux minutes, le mettre hors service
et procéder de la manière indiquée dans les instructions
du chapitre "Aide en cas de défauts".

Fonctionnement à haute pression

몇 PRÉCAUTION

Une distance d'au moins 30 cm entre la lance et les sur­faces peintes est nécessaire pour éviter tout endomma­gement

ATTENTION

Ne pas nettoyer les pneus, la carrosserie ou les sur­faces sensibles telles que le bois avec la rotabuse pour
éviter tout endommagement.

Figure :
 Insérer la lance dans le pistolet haute pression et la

fixer en effectuant une rotation à 90 °.

 Interrupteur principal sur "I/ON".
 Déverrouiller le levier du pistolet haute pression.
 Tirer le levier, l'appareil se met en service.

Remarque : Si le levier est relâché, l'appareil se

met hors service. La haute pression est conservée

dans le système.

Fonctionnement avec détergent

Remarque : L'ajout de détergent est uniquement pos-

sible en mode basse pression.

 DANGER

Lors de l'utilisation de détergents, la fiche de données
de sécurité du fabricant du détergent doit être respec­tée, notamment les remarques relatives à l'équipement
de protection personnel.

Remarques concernant le détergent : les détergents
KÄRCHER usuels peuvent être achetés prêts à l'em­ploi, dans la bouteille de détergent Plug 'n' Clean avec
bouchon, pour ces appareils. Ceci évite d'avoir à effec­tuer des transvasements ou remplissages ennuyeux.
Figure :
 Retirer le bouchon de la bouteille de détergent Plug

'n' Clean et presser la bouteille dans le raccord de

détergent, avec l'ouverture dirigée vers le bas.
 Utiliser la lance avec réglage de la pression (Vario

Power).
 Tourner la lance jusqu'en butée en direction de

'SOFT'.

Remarque : Ainsi, la solution de détergent est mé-

langée au jet d'eau lors du fonctionnement.
Figure :
 Régler la quantité de dosage de la solution de dé-

tergent avec le régulateur de dosage pour le dé-

tergent.

Méthode de nettoyage conseillée

 Pulvériser le détergent sur la surface sèche et lais-

ser agir sans toutefois le laisser sécher complète-

ment.
 Retirer les saletés dissoutes au moyen du jet haute

pression.

– 7

19FR

Interrompre le fonctionnement

 Relâcher le levier du pistolet haute pression.
 Verrouiller le levier du pistolet haute pression.
 Insérer le pistolet haute pression dans le logement

prévu pour le pistolet haute pression.

 En cas de pauses de longue durée (plus de 5 mi-

nutes), mettre en plus l'appareil hors service avec
l'interrupteur "0/OFF".

Fin de l'utilisation

몇 PRÉCAUTION

Séparer le tuyau haute pression du pistolet haute pres­sion ou de l'appareil uniquement quand il n'y a pas de
pression dans le système.

 Retirer la bouteille de détergent Plug 'n' Clean du

logement et la fermer à l'aide du bouchon. Pour le
rangement, la placer avec une rotation de 180 °
dans la fixation.

 Relâcher le levier du pistolet haute pression.
 Mettre l'appareil hors service "0/OFF".
 Retirer la fiche secteur de la prise de courant.
 Fermer le robinet d'eau.
 Appuyer sur le levier du pistolet haute pression afin

d'éliminer la pression encore présente dans le sys­tème.

 Verrouiller le levier du pistolet haute pression.

몇 PRÉCAUTION

En cas de séparation du flexible d'amenée ou haute
pression, de l'eau chaude peut s'échapper des raccords
pendant le fonctionnement.

 Séparer l'appareil de l'alimentation en eau.

Transport

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Respecter le poids de l'appareil lors du transport.

Transport manuel

 Tirer l'appareil à l'aide de la poignée de transport.

Transport dans des véhicules

 Avant un transport à l'horizontale : Retirer la bou-

teille de détergent Plug 'n' Clean du logement et la

fermer à l'aide du bouchon.
 Freiner l'appareil pour l'empêcher de glisser et de

basculer.

Entreposage

몇 PRÉCAUTION

Risque de blessure et d'endommagement !
Tenir compte du poids de l'appareil lors du stockage.

Ranger l’appareil

En cas de stockage prolongé, par ex. en hiver, respec­ter en plus les recommandations fournies au chapitre
Entretien.

 Garer l'appareil sur une surface plane.
 Pousser le logement du couplage rapide pour le

flexible haute pression dans le sens de la flèche et

sortir le flexible haute pression.
 Appuyer sur la touche de séparation du pistolet

haute pression et retirer le flexible haute pression

du pistolet haute pression.
 Insérer le pistolet haute pression dans le logement

prévu pour le pistolet haute pression.
 Enclencher le tube d'acier uniquement dans le sup-

port de tube d'acier.
 Ranger le câble d'alimentation, le flexible à haute

pression et l'accessoire sur l'appareil.

Protection antigel

ATTENTION

Des appareils et des accessoires qui n'ont pas été com­plètement vidés peuvent être détruits par le gel. Vider
complètement l'appareil et les accessoires et les mettre
à l'abri du gel.

Pour éviter des dommages :

 Séparer l'appareil de l'alimentation en eau.
 Vider complètement l'eau de l'appareil : Mettre l'ap-

pareil en service sans le flexible haute pression

raccordé et sans alimentation d'eau raccordé (max.

1 min.) et attendre jusqu'à ce qu'il ne sorte plus

d'eau du raccord haute pression. Désactiver l'ap-

pareil.

 Mettre l’appareil hors tension.
 Conserver l'appareil et l'intégralité des accessoires

dans un endroit à l'abri du gel.
En cas de stockage prolongé, par ex. en hiver, respec­ter en plus les recommandations fournies au chapitre
Entretien.

20 FR

– 8

Entretien et maintenance

 DANGER

Risque d'électrocution.
 Avant d'effectuer des travaux sur l'appareil, couper

l'interrupteur principal et débrancher la fiche sec­teur.

Nettoyage du tamis de l'arrivée d'eau

Nettoyer régulièrement le tamis dans le raccord
d'alimentation en eau.

ATTENTION

Le tamis ne doit pas être endommagé.

 Retirer le raccord du raccord d'alimentation en eau.
Figure :

 Enlever le tamis avec une pince plate.
 Nettoyer le tamis sous l'eau courante.
 Remettre en place le tamis dans le raccord d'ali-

mentation en eau.

Maintenance

L'appareil ne nécessite aucune maintenance.

Assistance en cas de panne

Il est possible de résoudre des pannes sans trop grande
gravité en utilisant la liste suivante.
En cas de doute, s'adresser au service après-vente
agréé.

 DANGER

Risque d'électrocution.
 Avant d'effectuer des travaux sur l'appareil, couper

l'interrupteur principal et débrancher la fiche sec­teur.

L'appareil ne fonctionne pas

 Actionner le levier du pistolet haute pression, l'ap-

pareil se met en service.

 Vérifier que la tension indiquée sur la plaque signa-

létique correspond à la tension de la prise de cou­rant.

 Vérifier si le câble d'alimentation est endommagé
 La protection thermique du disjoncteur du moteur

s'est est déclenchée (surcharge ou court-circuit).
– Mettre l'appareil hors service "0/OFF".
– Faire refroidir l'appareil pendant une heure.
– Mettre l'appareil sous tension et le remettre en ser-

vice.

Si la panne apparaît à plusieurs reprises, faire vé-

rifier l'appareil par le service après-vente.

L'appareil ne démarre pas, le moteur

ronronne

Chute de tension en raison d'un réseau électrique faible
ou dans le cas de l'utilisation d'un câble de rallonge.
 Lors de la mise en service, appuyer en premier sur

le levier du pistolet haute pression, puis mettre l'in-

terrupteur principal sur « I/ON ».

L'appareil ne monte pas en pression

 Contrôler le réglage sur la lance.
 Vérifier la présence d'un débit suffisant au niveau

de l'alimentation en eau.

 Enlever le tamis de l'arrivée d'eau à l'aide d'une

pince et le nettoyer à l'eau courante.

 Purger l'appareil avant l'utilisation.

Mettre l'appareil en marche en vérifiant que la
lance n'est pas branchée et le laisser tourner (max.
2 minutes) jusqu'à ce que l'eau qui s'échappe du
pistolet ne contienne plus de bulles d'air. Mettre
l'appareil hors tension et raccorder la lance.

Fluctuations de pression importantes

 Nettoyer la buse à haute pression : Ôtez les salis-

sures situées dans l'orifice de la buse à l'aide d'une
aiguille et rincez-la avec de l'eau.

 Contrôler la quantité d'eau alimentée.

Appareil non étanche

 Une fuite minime au niveau de l'appareil peut sur-

venir sous certaines conditions techniques. Si la
fuite est importante, contacter le service après­vente agréé.

Le détergent n'est pas aspirée

 Utiliser la lance avec réglage de la pression (Vario

Power).
Tourner la lance jusqu'en butée en direction de
'SOFT'.

 Contrôler le réglage sur le régulateur de dosage

pour détergent.

 Vérifier si la bouteille de détergent Plug 'n' Clean se

trouve avec l'ouverture dirigée vers le bas dans le
raccord de détergent.

Garantie

Dans chaque pays, les conditions de garantie en vi­gueur sont celles publiées par notre société de distribu­tion responsable. Les éventuelles pannes sur l’appareil
sont réparées gratuitement dans le délai de validité de
la garantie, dans la mesure où celles-ci relèvent d'un
défaut matériel ou d'un vice de fabrication. En cas de re­cours en garantie, adressez-vous à votre revendeur ou
au service après-vente agréé le plus proche munis de
votre preuve d'achat.
Vous trouverez les adresses sous :

www.kaercher.com/dealersearch

– 9

21FR

Caractéristiques techniques

Branchement électrique

Tension 230

Puissance de raccordement 3,0 kW

Degré de protection IP X5

Classe de protection I

Protection du réseau (à action retar­dée)

Impédance du circuit maximale ad­missible

Arrivée d'eau

Pression d'alimentation (max.) 1,2 MPa

Température d'alimentation (max.) 60 °C

Débit d'alimentation (min.) 12 l/min

Hauteur max. de l'aspiration 0,5 m

Performances

Pression de service 15 MPa

Pression maximale admissible 16 MPa

Débit (eau) 9,2 l/min

Débit maximum 10,0 l/min

Débit (détergent) 0-0,3 l/min

Force de recul du pistolet haute pres­sion

Dimensions et poids

Longueur 404 mm

Largeur 440 mm

Hauteur 968 mm

Poids, opérationnel avec acces­soires

Valeurs définies selon EN 60335-2-79

Valeur de vibrations bras-main
Incertitude K

Niveau de pression acoustique L
Incertitude K

pA

Niveau de pression acoustique LWA +
incertitude K

WA

Motif d’exemption conformément au règlement (UE)
2019/1781, annexe I, section 2, point 12) : j)

Sous réserve de modifications techniques.

pA

1~50VHz

0,394

+ j0,246

20,3 kg

<2,5

0,3

16 A

Ohms
Ohms

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée
ci-après répond de par sa conception et son type de
construction ainsi que de par la version que nous avons
mise sur le marché aux prescriptions fondamentales sti­pulées en matière de sécurité et d’hygiène par les direc­tives européennes en vigueur. Toute modification ap­portée à la machine sans notre accord rend cette décla­ration invalide.

Produit : Nettoyeur haute pression
Type : K 6 Special
Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)
2014/30/UE
2011/65/UE
2000/14/CE
2009/125/CE

Décrets appliqués

(UE) 2019/1781

Normes harmonisées appliquées :

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 92
Garanti: 95

Les signataires agissent sous ordre et avec le pouvoir
de la direction.

Chairman of the Board of Management

Responsable de la documentation :

2

2

S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

22 FR

– 10

Indice

Sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 5

Uso conforme a destinazione . . . . . . . . . . . . IT 5

Accessori e ricambi . . . . . . . . . . . . . . . . . . . . IT 5

Protezione dell’ambiente . . . . . . . . . . . . . . . . IT 5

Descrizione dell’apparecchio. . . . . . . . . . . . . IT 6

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 6

Messa in funzione . . . . . . . . . . . . . . . . . . . . . IT 6

Funzionamento . . . . . . . . . . . . . . . . . . . . . . . IT 7

Trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 8

Supporto . . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 8

Cura e manutenzione . . . . . . . . . . . . . . . . . . IT 9

Guida alla risoluzione dei guasti . . . . . . . . . . IT 9

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . .IT 9

Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . IT 10

Dichiarazione di conformità UE . . . . . . . . . . . IT 10

Sicurezza

Prima di utilizzare l'apparecchio per la pri­ma volta, leggere queste istruzioni per

l'uso originali e le avvertenze di sicurezza
in allegato. Agire corrispondentemente e conservare
entrambi i libretti per un uso futuro o per un successivo
proprietario.

Simboli riportati sull’apparecchio

Il getto ad alta pressione non va mai puntato
su persone, animali, equipaggiamenti elettri­ci attivi o sull'apparecchio stesso.
Proteggere l'apparecchio dal gelo.

L'apparecchio non deve essere collegato di­rettamente alla rete idrica pubblica.

Dispositivi di sicurezza

몇 PRUDENZA

 I dispositivi di sicurezza servono alla protezione

dell'utente e non devono essere modificati o essere
raggirati.

Dispositivo di blocco lancia idropulitrice

Il dispositivo di blocco blocca la leva della lancia idropu­litrice ed impedisce l'azionamento accidentale dell'ap­parecchio.

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento
accidentale dell'apparecchio.

Salvamotore

In caso di eccessivo assorbimento di corrente il salva­motore provvede a disattivare l’apparecchio.

Valvola di troppopieno con pressostato

La valvola di troppo pieno impedisce che venga supera­ta la pressione di esercizio massima consentita.
Se si allenta la leva della lancia idropulitrice, il presso­stato spegne la pompa, il getto ad alta pressione si fer­ma. Se si tira la leva, si riattiva la pompa.

Uso conforme a destinazione

Utilizzate questa idropulitrice esclusivamente nell'uso
domestico:
– per la pulizia di macchine, veicoli, edifici, attrezzi,

facciate, terrazzi, attrezzi da giardinaggio ecc. con
getto d'acqua ad alta pressione (se necessario con
l'aggiunta di detergenti).

– con accessori, ricambi e detergenti omologati da

KÄRCHER. Rispettate le indicazioni allegate ai de­tergenti.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si
garantisce un funzionamento sicuro e privo di disturbi
dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e
ricambi su www.kaercher.com.

Protezione dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire a
regola d'arte gli imballaggi.

Gli apparecchi elettrici ed elettronici contengono
spesso componenti che, con un utilizzo o smalti­mento non corretti, possono costituire un poten­ziale pericolo per la salute umana e per l'ambien­te. Questi componenti sono tuttavia necessari per
un corretto funzionamento dell'apparecchio. Gli
apparecchi contrassegnati con questo simbolo
non devono essere smaltiti con i rifiuti domestici.
Gli apparecchi dismessi contengono preziosi ma­teriali riciclabili che devono essere consegnati al
riciclaggio. Sia le batterie che gli accumulatori
contengono sostanze che non devono essere di­sperse nell’ambiente. Smaltire gli apparecchi di­smessi nonché le batterie e gli accumulatori nel ri­spetto delle norme ambientali.

I lavori di pulizia durante i quali si produce acqua
di scarico contenente olio, per es. alla pulizia di
motori o di sottoscocche vanno effettuati esclusi­vamente in luoghi di lavaggio provvisti di separa­tori d'olio.

Gli interventi con detergenti possono essere ese­guiti solo su superfici di lavoro impermeabili con
collegamento alla canalizzazione dell'acqua spor­ca. Non fare infiltrare il detergente nelle acque di
scarico o nel terreno.

Il prelievo di acqua da impianti di acque pubbliche
in alcuni paesi non è consentito.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili
all'indirizzo:

www.kaercher.com/REACH

– 5

23IT

Descrizione dell’apparecchio

La fornitura del Suo apparecchio è riportata sulla confe­zione. Controllare che il contenuto dell'imballaggio sia
completo.
In caso di accessori assenti o danni dovuti al trasporto
si prega di contattare il rivenditore.

Per le figure vedi pagina 2

1 Collegamento dell'acqua con filtro montato
2 Giunto per collegamento dell'acqua
3 Giunto rapido per tubo flessibile di alta pressione
4 Custodia per lancia dell'idropulitrice
5 Interruttore dell'apparecchio „0/OFF“ / „I/ON“
6 Regolatore di dosaggio per detergenti
7 Custodia per lancia dell'idropulitrice
8 Maniglia per trasporto
9 Bottiglia di detergente Plug 'n' Clean con tappo di

chiusura

10 Conservazione della bottiglia del detergente Plug

'n' Clean con raccordo per il detergente
11 Custodia per tubo flessibile di alta pressione
12 Custodia per lancia
13 Gancio di conservazione per cavo di allacciamento

alla rete
14 Cavo di allacciamento alla rete con connettore
15 Ruota trasporto
16 Lancia dell'idropulitrice
17 Dispositivo di blocco lancia idropulitrice
18 Tasto per scollegare il tubo flessibile di alta pres-

sione dalla lancia idropulitrice
19 Tubo flessibile alta pressione
20 Lancia con fresa per lo sporco

Per lo sporco più resistente
21 Lancia con regolazione della pressione (Vario Po-

wer)

Per operazioni di pulizia più comuni.

È possibile aumentare in modo continuo la pressio-

ne di lavoro da “SOFT” a “HARD”. Per regolare la

pressione di lavoro, rilasciare la leva della pistola

ad alta pressione e girare la lancia nella posizione

desiderata.

Adatto per interventi con detergenti.

** Aggiuntivamente necessario

22 Tubo flessibile acqua PVC in fibra-tela con raccor-

do commerciale.

– Diametro minimo 1/2 pollice (13 mm)
– Lunghezza minima 7,5 m

Montaggio

Per le figure vedi lato pieghevole!

Prima della messa in funzione montare i componenti
singoli dell'apparecchio.

Montare la custodia per pistola a spruzzo

Figura
 Posizionare il sostegno nelle rientranze e spingere

in avanti. Questi si aggancia.
Figura
 Posizionate il sostegno superiore e premere in bas-

so fino alla battuta.

Montare il gancio di conservazione per il

cavo di allacciamento alla rete

Figura
 Premere il gancio di conservazione ed agganciarlo

nella posizione superiore.

Montare il regolatore di dosaggio per

detergenti

Sono necessarie le 2 viti comprese nella fornitura ed un
cacciavite con intaglio a croce PH 2.
Figura
 Inserire i due tubi flessibili per detergente sui rac-

cordi.

 Posizionare il regolatore di dosaggio e fissare con

le 2 viti.
Nota: Durante il montaggio è assolutamente ne­cessario accertarsi che le linguette del regolatore di
dosaggio si fissino nelle apposite rientranze dell'al­loggiamento.

Montare la maniglia per il trasporto

Figura
 Inserire il manico di trasporto, i perni nei fori ed av-

vitare.

Montaggio del giunto

Figura
 Avvitare il giunto fornito sul collegamento acqua

dell'apparecchio.

Messa in funzione

ATTENZIONE

Non superare il valore massimo d'impedenza di rete
consentito per il punto d'allacciamento elettrico (vedi
Dati tecnici). In caso di dubbi sull'impedenza di rete pre­sente sul punto di collegamento si prega di contattare la
propria azienda fornitrice di energia elettrica.

 Posizionare l'apparecchio su una superficie piana.
Figura
 Introdurre il tubo di alta pressione alla pistola a

spruzzo fino al suo aggancio.
Avviso: Verificare la corretta posizione del nipplo
di raccordo.
Accertarsi del corretto aggancio tirando il tubo fles-

sibile di alta pressione.
Figura
 Introdurre il tubo di alta pressione nel giunto rapido

fino al suo aggancio.

Avviso: Verificare la corretta posizione del nipplo

di raccordo.

Accertarsi del corretto aggancio tirando il tubo fles-

sibile di alta pressione.
 Inserire la spina in una presa elettrica.

24 IT

– 6

Alimentazione dell'acqua

Valori di collegamento: vedi targhetta e Dati tecnici.

ATTENZIONE

Impurità nell'acqua possono danneggiare la pompa ad
alta pressione e gli accessori. Consigliamo come prote­zione di utilizzare il filtro per l'acqua KÄRCHER (acces­sorio speciale, codice d'ordine 4.730-059).

Alimentazione da rete idrica

Rispettare le disposizioni fornite dalla società per l'ap­provvigionamento idrico.

ATTENZIONE

I giunti dei tubi flessibili di metallo con il dispositivo
Aquastop possono causare il danneggiamento della
pompa! Si prega di utilizzare giunti dei tubi flessibili di
plastica oppure quelli della KÄRCHER in ottone.

 Infilare il tubo flessibile di mandata dell'acqua sul

giunto dell'attacco d'acqua.

 Collegare il tubo flessibile acqua all'alimentazione

idrica.

 Aprire completamente il rubinetto.

Aspirazione di acqua da contenitori aperti

Questa idropulitrice con il tubo di aspirazione KÄR­CHER con valvola di non ritorno (accessoro speciale,
N. ordine 2.643-100) è adatta all'aspirazione di acqua di
superficie per es. da raccoglitori di acqua piovana o da
stagni (altezza di aspirazione max. vedi Dati tecnici).

 Rimuovere il giunto dall'attacco dell'acqua.
 Riempire il tubo flessibile di aspirazione con acqua.
 Avvitare il tubo flessibile di aspirazione al raccordo

dell'acqua dell'apparecchio ed agganciarlo alla fon­te (ad es. raccoglitore di acqua piovana).

Sfiatare l'aria eventualmente presente all'interno
dell'apparecchio prima dell'utilizzo.

 Accendere l'apparecchio „I/ON“.
 Sbloccare la leva della lancia idropulitrice.
 Premere la leva della lancia idropulitrice e l'appa-

recchio si attiva.

 Fare funzionare l'apparecchio (max. 2 minuti), fin-

ché l’acqua fuoriesce priva di bolle d’aria dalla pi­stola a spruzzo manuale.

 Rilasciare la leva della lancia idropulitrice.

Avviso: Quando si rilascia la leva, l'apparecchio si
spegne. L’alta pressione nel sistema resta invaria­ta.

 Bloccare la leva della lancia idropulitrice.

Funzionamento

ATTENZIONE

Un funzionamento a secco di oltre 2 minuti determina
dei danneggiamenti sulla pompa ad alta pressione. Nel
caso in cui l'apparecchio non produca alcuna pressione
entro 2 minuti, spegnere l'apparecchio e procedere se­condo le indicazioni riportate al capitolo „Guida alla riso­luzione dei guasti“.

Funzionamento ad alta pressione

몇 PRUDENZA

Mantenere una distanza minima di 30 cm dal getto du­rante la pulizia di superfici verniciate, in modo da evitare
danneggiamenti.

ATTENZIONE

Non usare la fresa per pulire pneumatici di auto, vernici
o superfici sensibili, rischio di danneggiamento.

Figura
 Inserire la lancia nella lancia idropulitrice e fissarla

con una rotazione di 90°.

 Accendere l'apparecchio „I/ON“.
 Sbloccare la leva della lancia idropulitrice.
 Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'apparecchio si

spegne. L’alta pressione nel sistema resta invaria-

ta.

Funzionamento con detergente

Indicazione: Il detergente può essere aggiunto solo

con bassa pressione.

 PERICOLO

All'impiego di detergenti va osservato la scheda tecnica
di sicurezza del produttore del detergente, in particolare
le indicazioni riguardo all'equipaggiamento di protezio­ne individuale.

Avvertenze sul detergente: I detergenti KÄRCHER
comunemente in commercio possono essere acquistati
già pronti all'uso nella bottiglia di detergente Plug 'n'
Clean con tappo di chiusura. In questo modo non sono
necessarie operazioni di rabbocco e di versamento.
Figura
 Rimuovere il tappo dalla bottiglia di detergente

Plug 'n' Clean e premere la bottiglia nell'apertura

verso il basso nel raccordo per detergente.
 Utilizzare la lancia con regolazione della pressione

(Vario Power).
 Girare la lancia fino alla battuta di arresto nella di-

rezione “SOFT”.

Avviso: In questo modo durante il funzionamento

al getto d'acqua viene aggiunta la soluzione deter-

gente.
Figura
 Regolare la quantità di aspirazione della soluzione

detergente con il regolatore di dosaggio per deter-

genti.

Metodo di pulizia consigliato

 Spruzzare misuratamente il detergente e lasciare

agire (non asciugare) sulla superficie asciutta.
 Sciacquare lo sporco sciolto con il getto alta pres-

sione.

– 7

25IT

Interrompere il funzionamento

 Rilasciare la leva della lancia idropulitrice.
 Bloccare la leva della lancia idropulitrice.
 Introdurre la lancia idropulitrice nell’apposita custo-

dia.

 Durante pause di lavoro prolungate (più di 5 min.)

spegnere anche l'apparecchio „0/OFF“.

Terminare il lavoro

몇 PRUDENZA

Scollegare il tubo flessibile ad alta pressione dalla lan­cia idropulitrice o dall’on sistema depressurizzato.

 Estrarre la bottiglia di detergente Plug 'n' Clean

dall'alloggiamento e chiudere con il tappo. Per con­servarla, inserire nell'alloggiamento ruotata di 180
°.

 Rilasciare la leva della lancia idropulitrice.
 Spegnere l'apparecchio „0/OFF“.
 Togliere la spina di alimentazione dalla presa.
 Chiudere il rubinetto.
 Premere la leva della lancia idropulitrice in modo

da scaricare la pressione ancora presente nel si­stema.

 Bloccare la leva della lancia idropulitrice.

몇 PRUDENZA

Quando si scollega il tubo flessibile di mandata o di alta
pressione, dopo il funzionamento potrebbe fuoriuscire
dell'acqua scottante dai raccordi.

 Scollegare l'apparecchio dall'alimentazione idrica.

Trasporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento!
Per il trasporto osservare il peso dell'apparecchio.

Posizione manuale

 Sollevare l'apparecchio dal manico di trasporto.

Posizione in veicoli

 Prima di un eventuale trasporto: Estrarre la bottiglia

di detergente Plug 'n' Clean dall'alloggiamento e

chiudere con il tappo.
 Bloccare l'apparecchio in modo tale che non possa

scivolare o ribaltarsi.

Supporto

몇 PRUDENZA

Pericolo di lesioni e di danneggiamento!
Osservare il peso dell'attrezzo quando lo si mette a ma­gazzino.

Deposito dell’apparecchio

Prima di depositi di lunga durata, per es. in inverno, ri­spettare anche le avvertenze riportate al capitolo Cura.

 Depositare la spazzatrice su una superficie piana.
 Premere l'alloggiamento del giunto rapido per il

tubo flessibile di alta pressione nella direzione della

freccia ed estrarre il tubo flessibile di alta pressio-

ne.
 Premere il tasto di sblocco sulla lancia idropulitrice

e scollegare il tubo flessibile d’alta pressione dalla

lancia idropulitrice.
 Introdurre la lancia idropulitrice nell’apposita custo-

dia.

 Far innestare la lancia nell'apposito alloggiamento.
 Conservare il cavo di allacciamento alla rete, il tubo

flessibile di alta pressione e gli accessori all'appa-

recchio.

Antigelo

ATTENZIONE

Apparecchi e accessori non completamente svuotati
potrebbero venire danneggiati dal gelo. Svuotare com­pletamente l'apparecchio e gli accessori e proteggerli
dal gelo.

Per evitare danni:

 Scollegare l'apparecchio dall'alimentazione idrica.
 Svuotare completamente l'acqua dall'apparecchio:

accendere l'apparecchio senza il tubo flessibile di

alta pressione collegato e senza l'alimentazione

idrica collegata (max. 1 min) ed attendere fino a

quando dal raccordo di alta pressione non fuorie-

sce più dell'acqua. Spegnere l’apparecchio.

 Spegnere l’apparecchio.
 Conservare l'apparecchio e tutti gli accessori in un

ambiente protetto dal gelo.
Prima di depositi di lunga durata, per es. in inverno, ri­spettare anche le avvertenze riportate al capitolo Cura.

26 IT

– 8

Cura e manutenzione

 PERICOLO

Pericolo di scossa elettrica.
 Prima di eseguire qualsiasi lavoro, spegnere l'ap-

parecchio e staccare la spina.

Pulizia del filtro nel raccordo dell'acqua

Pulire regolarmente il filtro nel raccordo dell'acqua.

ATTENZIONE

Non danneggiare il filtro.

 Rimuovere il giunto dall'attacco dell'acqua.
Figura

 Estrarre il filtro con una pinza piatta.
 Pulire il filtro sotto acqua corrente.
 Inserire il filtro di nuovo nel raccordo dell'acqua.

Manutenzione

L'apparecchio è senza manutenzione.

Guida alla risoluzione dei guasti

Piccoli guasti o disfunzioni possono essere eliminati se­guendo le seguenti istruzioni.
In caso di dubbi si prega di rivolgersi al servizio assi­stenza autorizzato.

 PERICOLO

Pericolo di scossa elettrica.
 Prima di eseguire qualsiasi lavoro, spegnere l'ap-

parecchio e staccare la spina.

L'apparecchio non funziona

 Premere la leva della lancia idropulitrice e l'appa-

recchio si attiva.

 Controllare se la tensione dichiarata sulla targhetta

coincide con la tensione della fonte di energia.

 Verificare la presenza di eventuali danni sul cavo di

allacciamento alla rete.
 Motore sovraccarico, il salvamotore è scattato.
– Spegnere l'apparecchio „0/OFF“.
– Lasciare raffreddare l'apparecchio per un'ora.
– Accendere l'apparecchio e rimetterlo in funzione.

Se il guasto si presenta più volte, rivolgersi al ser-

vizio di assistenza clienti per un controllo.

L'apparecchio non si accende, il motore

emette un ronzio

Calo della tensione a causa di una bassa corrente o in
caso di utilizzo di una prolunga.
 All’accensione, premere prima la leva della lancia

idropulitrice, quindi posizionare l'interruttore

dell'apparecchio su „I/ON“.

L'apparecchio non raggiunge pressione

 Verificare la regolazione della lancia.
 Verificare l'alimentazione dell'acqua su sufficiente

portata.

 Estrarre il filtro nel raccordo dell'acqua con una pin-

za piatta e lavarlo sotto acqua corrente.

 Sfiatare l'aria eventualmente presente all'interno

dell'apparecchio prima dell'utilizzo.
Accendere e lasciare in funzione l'apparecchio a
lancia scollegata (max. 2 minuti), fino a quando
l'acqua in uscita dalla pistola risulta essere priva di
bolle. Spegnere l'apparecchio e collegare la lancia.

Forti variazioni di pressione

 Pulire l’ugello ad alta pressione: Rimuovere con un

ago lo sporco dai fori degli ugelli e sciacquare con
acqua dalla parte anteriore.

 Controllare l'afflusso di acqua.

L'apparecchio perde

 Alcune cause tecniche fanno sì che ci sia una lieve

permeabilità dell'apparecchio. In caso di permeabi­lità elevata rivolgersi al servizio clienti autorizzato.

Il detergente non viene aspirato

 Utilizzare la lancia con regolazione della pressione

(Vario Power).
Girare la lancia fino alla battuta di arresto nella di­rezione “SOFT”.

 Controllare le impostazioni del regolatore di dosag-

gio per detergente.

 Accertarsi che la bottiglia di detergente Plug 'n' Cle-

an sia posizionata con l'apertura rivolta in basso
nel raccordo per detergente.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di
pubblicazione da parte della nostra società di vendita
competente. Entro il termine di garanzia eliminiamo gra­tuitamente eventuali guasti all’apparecchio, se causati
da difetto di materiale o di produzione. Nei casi previsti
dalla garanzia si prega di rivolgersi al proprio rivendito­re, oppure al più vicino centro di assistenza autorizzato,
esibendo lo scontrino di acquisto.
Gli indirizzi li trovate sotto:

www.kaercher.com/dealersearch

– 9

27IT

Dati tecnici

Attacco elettrico

Tensione 230

Potenza allacciata 3,0 kW

Grado di protezione IP X5

Classe di protezione I

Protezione rete (fusibile ritardato) 16 A

Massima impedenza di rete consen­tita

Collegamento idrico

Pressione in entrata (max.) 1,2 MPa

Temperatura in entrata (max.) 60 °C

Portata (min.) 12 l/min

Max. altezza di aspirazione 0,5 m

Dati potenza

Pressione di esercizio 15 MPa

Pressione max. consentita 16 MPa

Portata, acqua 9,2 l/min

Portata massima 10,0 l/min

Portata, detergente 0-0,3 l/min

Forza repulsiva della lancia idropuli­trice

Dimensioni e Pesi

Lunghezza 404 mm

Larghezza 440 mm

Altezza 968 mm

Peso, pronto all'uso con accessori 20,3 kg

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio
Dubbio K

Pressione acustica L
Dubbio K

pA

pA

Pressione acustica LWA + Dubbio K

Motivo dell’eccezione ai sensi del regolamento (UE)
2019/1781 allegato I sezione 2 (12): j)

Con riserva di modifiche tecniche.

WA

1~50VHz

0,394

+ j0,246

<2,5

0,3

Ohm
Ohm

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di se­guito indicata, in base alla sua concezione, al tipo di co­struzione e nella versione da noi introdotta sul mercato,
è conforme ai requisiti fondamentali di sicurezza e di sa­nità delle direttive UE. In caso di modifiche apportate
alla macchina senza il nostro consenso, la presente di­chiarazione perde ogni validità.

Prodotto: Idropulitrice
Modello: K 6 Special
Direttive UE pertinenti

2006/42/CE (+2009/127/CE)
2014/30/UE
2011/65/UE
2000/14/CE
2009/125/CE

Regolamentazioni applicate

(UE) 2019/1781

Norme armonizzate applicate

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 92
Garantito: 95

I firmatari agiscono per incarico e con delega della dire­zione.

Chairman of the Board of Management

2

2

Responsabile della documentazione:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

28 IT

– 10

Inhoud

Veiligheid. . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 5

Reglementair gebruik . . . . . . . . . . . . . . . . . . NL 5

Toebehoren en reserveonderdelen . . . . . . . . NL 5

Zorg voor het milieu. . . . . . . . . . . . . . . . . . . . NL 5

Beschrijving apparaat . . . . . . . . . . . . . . . . . . NL 6

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 6

Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . NL 6

Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 7

Vervoer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 8

Opslag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 8

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . NL 9

Hulp bij storingen. . . . . . . . . . . . . . . . . . . . . . NL 9

Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . NL 9

Technische gegevens . . . . . . . . . . . . . . . . . . NL 10

EU-conformiteitsverklaring . . . . . . . . . . . . . . NL 10

Veiligheid

Lees voor het eerste gebruik van uw ap­paraat deze veiligheidsinstructies en de

originele gebruiksaanwijzing. Neem deze
in acht. Bewaar beide documenten voor later gebruik of
volgende eigenaars.

Symbolen op het toestel

Richt de hogedrukstraal niet op personen,
dieren, actieve elektrische uitrusting of het
apparaat zelf.
Apparaat tegen vorst beschermen.

Het apparaat mag niet onmiddellijk aange­sloten worden op het openbare drinkwater­net.

Veiligheidsinrichtingen

몇 VOORZICHTIG

 Veiligheidsinrichtingen dienen ter bescherming van

de gebruiker en mogen niet veranderd of omzeild
worden.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het hand­spuitpistool en verhindert een onbedoelde start van het
apparaat.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de on­voorziene werking van het apparaat.

Motorveiligheidsschakelaar

Bij een te hoge stroomopname schakelt de motorveilig­heidsschakelaar het apparaat uit.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toe­gelaten werkdruk.
Als de hendel van het handspuitpistool wordt losgela­ten, schakelt de drukschakelaar de pomp uit, de hoge­drukstraal stopt. Als de hendel aangetrokken wordt,
schakelt de pomp opnieuw in.

Reglementair gebruik

Deze hogedrukreiniger is uitsluitend bestemd voor huis­houdelijk gebruik:
– voor het reinigen van machines, voertuigen, ge-

bouwen, gereedschap, gevels, terrassen, tuintoe­stellen, enz. met een hogedrukwaterstraal (indien
nodig met toevoeging van reinigingsmiddelen);

– met door KÄRCHER vrijgegeven toebehoren, re-

serveonderdelen en reinigingsmiddelen. Neem de
instructies in acht die bij de reinigingsmiddelen ho­ren.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reser­veonderdelen. Deze garanderen dat het apparaat veilig
en zonder storingen functioneert.
Informatie over het toebehoren en de reserveonderde­len vindt u op www.kaercher.com.

Zorg voor het milieu

Het verpakkingsmateriaal is recyclebaar. Gelieve
verpakkingen op milieuvriendelijke manier te ver­wijderen.

Elektrische en elektronische apparaten bevatten
vaak onderdelen die een potentieel gevaar kun­nen vormen voor de menselijke gezondheid en
het milieu als ze foutief worden gebruikt of niet
correct worden afgevoerd. Deze onderdelen zor­gen er desalniettemin voor dat het apparaat naar
behoren functioneert. Apparaten die dit symbool
dragen, mogen niet met het huisvuil worden afge­voerd.
Oude apparaten bevatten waardevolle recycle­bare materialen die moeten worden hergebruikt.
Batterijen en accu's bevatten stoffen die niet in het
milieu mogen terechtkomen. Gelieve oude appa­raten en batterijen en accu's op milieuvriendelijke
manier te verwijderen.

Reinigingswerkzaamheden waarbij oliehoudend
afvalwater ontstaat, bv. motor- of bodemwas, mo­gen enkel uitgevoerd worden in wasplaatsen met
olieafscheider.

Werkzaamheden met reinigingsmiddelen mogen
enkel uitgevoerd worden op vloeistofdichte opper­vlakken die aangesloten zijn op de vuilwateraf­voer. Laat reinigingsmiddel niet in waterlopen of
de grond dringen.

De afname van water uit openbare waterlopen is
in bepaalde landen niet toegestaan.

Aanwijzingen betreffende de inhoudsstoffen
(REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

– 5

29NL

Beschrijving apparaat

Het leveringspakket van het apparaat staat op de ver­pakking afgebeeld. Controleer bij het uitpakken of de in­houd volledig is.
Mochten er eventueel accessoires ontbreken of mocht
u transportschade constateren, neem dan contact op
met uw leverancier.

Afbeeldingen zie pagina 2

1 Wateraansluiting met ingebouwde zeef
2 Koppelinggedeelte voor wateraansluiting
3 Snelkoppeling voor hogedrukslang
4 Opberging voor hogedrukpistool
5 Hoofdschakelaar „0/OFF“ / „I/ON“
6 Doseerregeling voor reinigingsmiddel
7 Opberging voor hogedrukpistool
8 Transportgreep
9 Fles Plug 'n' Clean schoonmaakmiddel met afsluit-

dop

10 Bewaring van fles Plug 'n' Clean schoonmaakmid-

del met aansluiting voor schoonmaakmiddel
11 Houder voor de hogedrukslang
12 Houder voor de straalpijp
13 Opberghaak voor netsnoer
14 Stroomleiding met stekker
15 Transportwiel
16 Hogedrukpistool
17 Vergrendeling handspuitpistool
18 Toets voor het scheiden van de hogedrukslang van

het handspuitpistool
19 Hogedrukslang
20 Spuitlans met vuilfrees

Voor hardnekkig vuil
21 Spuitlans met drukregeling (Vario Power)

Voor de meest courante reinigingsopdrachten

De werkdruk kan traploos van „SOFT“ tot „HARD“

worden verhoogd. Om de werkdruk te wijzigen,

hendel van het hogedrukpistool loslaten en straal-

buis in de gewenste stand draaien.

Niet geschikt voor de werking met reinigingsmidde-

len.

** Extra vereist

22 Versterkte waterslang met courante koppeling

– Diameter minstens 1/2 inch (13 mm)
– Lengte minstens 7,5 m

Montage

Afbeeldingen zie uitklappagina's!

Losse onderdelen die bij het apparaat geleverd werden,
moeten voor de inbedrijfstelling gemonteerd worden.

Opberging voor handspuitpistool monteren

Afbeelding
 Onderste houder in uitsparingen zetten en naar vo-

ren schuiven, hij klikt hoorbaar in.
Afbeelding
 Bovenste houder inzetten en naar onderen tot aan-

slag drukken.

Opberghaak voor netsnoer monteren

Afbeelding
 Opberghaak indrukken en in bovenste positie klik-

ken.

Doseringsregelaar voor reinigingsmiddel

monteren

Nodig zijn de 2 meegeleverde schroeven en een kruis­kopschroevendraaier PH 2.
Afbeelding
 Beide reinigingsmiddelslangen op aansluitingen

steken.

 Doseringsregelaar aanbrengen en met 2 schroe-

ven bevestigen.
Aanwijzing: Bij de montage er absoluut op letten
dat de verbindingsstukken van de doseringsrege­laar in de voorziene uitsparingen op de behuizing
gefixeerd worden.

Transportgreep monteren

Afbeelding
 Transportgreep aanbrengen, bouten in boringen

steken en vastschroeven.

Koppeling monteren

Afbeelding
 De meegeleverde koppeling aan het wateraansluit-

punt van het apparaat schroeven.

Inbedrijfstelling

LET OP

De maximaal toegelaten netimpedantie aan het elektri­sche aansluitpunt (zie Technische gegevens) mag niet
overschreden worden. In geval van onduidelijkheden in
verband met de netimpedantie aan uw aansluitpunt
neemt u best contact op met uw electriciteitsmaat­schappij.

 Zet het apparaat op een effen oppervlak.
Afbeelding
 Hogedrukslang in handspuitpistool steken tot die

hoorbaar vastklikt.
Instructie: Letten op een correcte uitrichting van
de aansluitnippel.
Veilige verbinding controleren door aan de hoge-

drukslang te trekken.
Afbeelding
 Hogedrukslang in snelkoppeling steken tot die

hoorbaar vastklikt.

Instructie: Letten op een correcte uitrichting van

de aansluitnippel.

Veilige verbinding controleren door aan de hoge-

drukslang te trekken.
 Netstekker in het stopcontact steken.

30 NL

– 6

Watertoevoer

Aansluitwaarden zie typeplaatje/Technische gegevens.

LET OP

Verontreinigingen in het water kunnen de hogedruk­pomp en de toebehoren beschadigen. Ter bescherming
wordt het gebruik van de KÄRCHER-waterfilter (bijzon­dere toebehoren, bestelnummer 4.730-059) aanbevo­len.

Watertoevoer vanuit de waterleiding

Voorschriften van de watermaatschappij in acht nemen.

LET OP

Slangverbindingen van metaal met aquastop kunnen
leiden tot beschadiging aan de pomp! Gebruik een
slangverbinding van kunststof of een KÄRCHER-slang­verbinding van messing.

 Watertoevoerslang op koppeling aan de wateraan-

sluiting steken.

 Waterslang aan de watertoevoer aansluiten.
 Waterkraan volledig opendraaien.

Water aanzuigen uit open reservoirs

Deze hogedrukreiniger is met de KÄRCHER-zuigslang
met terugslagklep (speciale accessoires, bestelnr.

2.643-100) geschikt voor het opzuigen van oppervlakte­water bv. uit regentonnen of vijvers (max. aanzuighoog­te zie technische gegevens).

 Verwijder de koppeling van de wateraansluiting.
 Zuigslang met water vullen.
 Zuigslang op de wateraansluiting van het apparaat

schroeven en in een waterbron (bijvoorbeeld re­genton) hangen.

Apparaat voor de werking ontluchten.

 Apparaat inschakelen "I/ON".
 Ontgrendel de hendel van het handspuitpistool.
 Druk de hendel van het handspuitpistool in, het ap-

paraat schakelt in.

 Apparaat laten draaien (max. 2 minuten), tot water

zonder bellen uit het handspuitpistool komt.

 Laat de hendel van het handspuitpistool los.

Instructie: Wanneer de hendel opnieuw wordt los­gelaten, schakelt het apparaat opnieuw uit. Hoge­druk blijft in het systeem behouden.

 Vergrendel de hendel van het handspuitpistool.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot bescha­digingen van de hogedrukpomp. Indien het apparaat
binnen 2 minuten geen druk opbouwt, schakelt u het ap­paraat uit en gaat u te werk volgens de instructies in het
hoofdstuk „Hulp bij storingen“.

Werken met hoge druk

몇 VOORZICHTIG

Respecteer bij de reiniging van gelakte oppervlakken
een minimumstraalafstand van 30 cm om beschadigin­gen te vermijden.

LET OP

Autobanden, lak of gevoelige oppervlakken zoals hout
mogen niet met de vuilfrees gereinigd worden wegens
beschadigingsgevaar.

Afbeelding
 Steek de straalbuis in het handspuitpistool en zet

vast door 90° te draaien.

 Apparaat inschakelen "I/ON".
 Ontgrendel de hendel van het handspuitpistool.
 Hendel aantrekken, het apparaat wordt ingescha-

keld.

Instructie: Wanneer de hendel opnieuw wordt los-

gelaten, schakelt het apparaat opnieuw uit. Hoge-

druk blijft in het systeem behouden.

Werken met reinigingsmiddel

Instructie: Reinigingsmiddel kan in lage druk toege-

voegd worden.

 GEVAAR

Bij gebruik van reinigingsmiddelen moet het veiligheids­gegevensblad van de reinigingsmiddelfabrikant in acht
genomen worden, in het bijzonder de instructies betref­fende de persoonlijke veiligheidsuitrusting.

Tips bij het schoonmaakmiddel: De meest gebruikte
schoonmaakmiddelen van KÄRCHER kunnen voor dit
apparaat al gebruiksklaar in de fles Plug 'n' Clean
schoonmaakmiddel met afsluitdop gekocht worden. Zo
vervalt het lastige overgieten resp. vullen.
Afbeelding
 Dop van fles Plug 'n' Clean schoonmaakmiddel ne-

men en de fles met de opening naar beneden in de

aansluiting voor schoonmaakmiddelen drukken.
 Straalpijp met drukregeling (Vario Power) gebrui-

ken.
 Straalbuis tot aan de aanslag in de richting van

„SOFT“ draaien.

Instructie: Daardoor wordt tijdens de werking de

reinigingsmiddeloplossing bij de waterstraal ge-

mengd.
Afbeelding
 Aanzuighoeveelheid van de reinigingsmiddeloplos-

sing met doseerregeling voor reinigingsmiddelen

instellen.

Aanbevolen reinigingsmethode

 Reinigingsmiddel in geringe hoeveelheid op het

droge oppervlak sproeien en laten inwerken (niet

laten opdrogen!).
 losgekomen vuil met hogedrukstraal afspoelen.

– 7

31NL

Werking onderbreken

 Laat de hendel van het handspuitpistool los.
 Vergrendel de hendel van het handspuitpistool.
 Steek het handspuitpistool in het opbergvak voor

het handspuitpistool.

 Bij langere werkonderbrekingen (langer dan 5 mi-

nuten) het apparaat tevens uitschakelen "0/OFF".

Werking stopzetten

몇 VOORZICHTIG

Scheid de hogedrukslang enkel van het handspuitpi­stool of het apparaat wanneer geen druk in het systeem
voorhanden is.

 Fles Plug 'n' Clean schoonmaakmiddel uit vulope-

ning trekken en met dop afsluiten. Voor het opber­gen 180 ° gedraaid in vulopening zetten.

 Laat de hendel van het handspuitpistool los.
 Apparaat uitschakelen "0/OFF"
 Trek de stekker uit het stopcontact.
 Draai de waterkraan dicht.
 Druk de hendel van het handspuitpistool in zodat

de nog voorhanden druk in het systeem afgebouwd
wordt.

 Vergrendel de hendel van het handspuitpistool.

몇 VOORZICHTIG

Bij het scheiden van toevoer- of hogedrukslangen kan
na de werking heet water uit de aansluitingen komen.

 Apparaat scheiden van de watertoevoer.

Vervoer

몇 VOORZICHTIG

Verwondings- en beschadigingsgevaar!
Neem bij het transport het gewicht van het apparaat in
acht.

Transport met de hand

 Apparaat aan de transportgreep verplaatsen.

Transport in voertuigen

 Voor liggend transport: Fles Plug 'n' Clean schoon-

maakmiddel uit vulopening trekken en met dop af-

sluiten.
 Apparaat beveiligen tegen verschuiven en kante-

len.

Opslag

몇 VOORZICHTIG

Verwondings- en beschadigingsgevaar!
Neem bij de opslag het gewicht van het apparaat in
acht.

Apparaat opslaan

Voor langdurige opslag, bv. tijdens de wintermaanden,
moeten tevens de instructies in het hoofdstuk Onder­houd in acht genomen worden.

 Apparaat op een egaal oppervlak neerzetten.
 Behuizing van de snelkoppeling voor hogedruk-

slang in pijlrichting duwen en hogedrukslang eruit

trekken.
 Druk op de scheidingstoets van het handspuitpi-

stool en trek de hogedrukslang uit het handspuitpi-

stool.
 Steek het handspuitpistool in het opbergvak voor

het handspuitpistool.
 Straalpijp laten vastklikken in de houder voor de

straalpijp.
 Stroomleiding, hogedrukslang en accessoires aan

het apparaat opbergen.

Vorstbescherming

LET OP

Niet volledig leeggemaakte apparaten en toebehoren
kunnen door vorst vernield worden. Maak het apparaat
en de toebehoren volledig leeg en bescherm ze tegen
vorst.

Om schade te vermijden:

 Apparaat scheiden van de watertoevoer.
 Water volledig uit het apparaat aflaten: Apparaat

zonder aangesloten hogedrukslang en zonder aan-

gesloten watertoevoer inschakelen (max. 1 min) en

wachten tot geen water meer uit de hogedrukaan-

sluiting komt. Apparaat uitschakelen.

 Apparaat uitschakelen.
 Apparaat met alle accessoires in een vorstvrije

ruimte bewaren.
Voor langdurige opslag, bv. tijdens de wintermaanden,
moeten tevens de instructies in het hoofdstuk Onder­houd in acht genomen worden.

32 NL

– 8

Onderhoud

 GEVAAR

Gevaar van stroomschok
 Voor alle werkzaamheden aan het apparaat moet

het apparaat uitgeschakeld en de stekker uitge­trokken worden.

Zeef in de wateraansluiting reinigen

Reinig de zeef in de wateraansluiting regelmatig.

LET OP

De zeef mag niet beschadigd worden.

 Verwijder de koppeling van de wateraansluiting.
Afbeelding

 Trek de zeef met een platte tang eruit.
 Reinig de zeef onder stromend water.
 Zet de zeef opnieuw in de wateraansluiting.

Onderhoud

Het apparaat is onderhoudsvrij.

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met behulp van
het volgende overzicht.
Bij twijfel neemt u contact op met de bevoegde klanten­service.

 GEVAAR

Gevaar van stroomschok
 Voor alle werkzaamheden aan het apparaat moet

het apparaat uitgeschakeld en de stekker uitge­trokken worden.

Apparaat draait niet

 Druk de hendel van het handspuitpistool in, het ap-

paraat schakelt in.

 Controleren of de aangegeven spanning op het

typeplaatje overeenkomt met de spanning van de
stroombron.

 Stroomleiding op beschadiging controleren.
 Motor overbelast, de motorveiligheidsschakelaar is

in werking getreden.
– Apparaat uitschakelen "0/OFF"
– Laat het apparaat een uur afkoelen.
– Schakel het apparaat in en neem het opnieuw in

bedrijf.

Als de storing meermaals optreedt, moet het appa-

raat door de klantendienst nagezien worden.

Apparaat start niet, motor bromt

Spanningsdaling door zwak stroomnet of bij gebruik van
een verlengsnoer.
 Duw bij het inschakelen eerst de hendel van het

handspuitpistool in en zet de apparaatschakelaar

vervolgens op „I/ON“.

Apparaat komt niet op druk

 Instelling aan de straalpijp controleren.
 Watertoevoer op voldoende volume controleren.
 De zeef in het wateraansluitpunt er met een platte

tang uittrekken en onder stromend water reinigen.

 Apparaat voor de werking ontluchten.

Het apparaat zonder aangesloten straalpijp inscha­kelen en laten draaien (max. 2 minuten) tot water
zonder luchtbellen bij het pistool naar buiten treedt.
Het apparaat uitschakelen en straalpijp weer aan­sluiten.

Sterke drukschommelingen

 Hogedruksproeier reinigen: Verontreinigingen met

een naald uit het gat van de sproeier verwijderen
en met water naar voren toe uitspoelen.

 Watertoevoervolume controleren.

Apparaat ondicht

 Een geringe ondichtheid van het apparaat is tech-

nisch bepaald. Als de pomp echter erg lekt, moet
contact worden opgenomen met de bevoegde
klantenservice.

Reinigingsmiddel wordt niet aangezogen

 Straalpijp met drukregeling (Vario Power) gebrui-

ken.
Straalbuis tot aan de aanslag in de richting van
„SOFT“ draaien.

 Instelling aan de doseerregeling voor reinigings-

middel controleren.

 Controleren of de fles met Plug 'n' Clean schoon-

maakmiddel met de opening naar beneden in de
aansluiting voor schoonmaakmiddelen zit.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor
uitgegeven garantiebepalingen van toepassing. Even­tuele storingen aan het apparaat verhelpen wij zonder
kosten binnen de garantietermijn, mits een materiaal of
fabrieksfout de oorzaak van deze storing is. Neem bij
klachten binnen de garantietermijn contact op met uw
leverancier of de dichtstbijzijnde klantenservicewerk­plaats en neem uw aankoopbewijs mee.
Adressen vindt u onder:

www.kaercher.com/dealersearch

– 9

33NL

Technische gegevens

Elektrische aansluiting

Spanning 230

Aansluitvermogen 3,0 kW

Veiligheidsklasse IP X5

Beschermingsklasse I

Netzekering (traag) 16 A

Maximum toegelaten netimpedantie 0,394

Wateraansluiting

Toevoerdruk (max.) 1,2 MPa

Toevoertemperatuur (max.) 60 °C

Toevoerhoeveelheid (min.) 12 l/min

Max. aanzuighoogte 0,5 m

Vermogensgegevens

Werkdruk 15 MPa

Maximaal toegestane druk 16 MPa

Opbrengst, water 9,2 l/min

Volume maximaal 10,0 l/min

Opbrengst, reinigingsmiddel 0-0,3 l/min

Terugstootkracht van het handspuit­pistool

Afmetingen en gewichten

Lengte 404 mm

Breedte 440 mm

Hoogte 968 mm

Gewicht, bedrijfsklaar met accessoi­res

Bepaalde waarden conform EN 60335-2-79

Hand-arm vibratiewaarde
Onzekerheid K

Geluidsdrukniveau L
Onzekerheid K

pA

pA

Geluidskrachtniveau LWA + onveilig­heid K

WA

Uitzondering volgens verordening (EU) 2019/1781 bij­lage I punt 2 (12): j)

Technische wijzigingen voorbehouden.

1~50VHz

+ j0,246

20,3 kg

<2,5

0,3

Ohm
Ohm

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine
door haar ontwerp en bouwwijze en in de door ons in de
handel gebrachte uitvoering voldoet aan de betreffende
fundamentele veiligheids- en gezondheidseisen, zoals
vermeld in de desbetreffende EU-richtlijnen. Deze ver­klaring verliest haar geldigheid wanneer zonder overleg
met ons veranderingen aan de machine worden aange­bracht.

Product: Hogedrukreiniger
Type: K 6 Special
Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
2000/14/EG
2009/125/EG

Toegepaste verordeningen

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 92
Gegarandeerd: 95

De ondergetekenden handelen in opdracht en met vol­macht van de directie.

Chairman of the Board of Management

Documentatieverantwoordelijke:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

34 NL

– 10

Índice de contenidos

Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 5

Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . ES5

Accesorios y piezas de repuesto. . . . . . . . . . ES 5

Protección del medio ambiente . . . . . . . . . . . ES 5

Descripción del aparato. . . . . . . . . . . . . . . . . ES 6

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 6

Puesta en marcha . . . . . . . . . . . . . . . . . . . . . ES 6

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . ES 7

Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . ES 8

Almacenamiento . . . . . . . . . . . . . . . . . . . . . . ES 8

Cuidados y mantenimiento . . . . . . . . . . . . . . ES 9

Ayuda en caso de avería. . . . . . . . . . . . . . . . ES 9

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . .ES 9

Datos técnicos. . . . . . . . . . . . . . . . . . . . . . . . ES 10

Declaración UE de conformidad . . . . . . . . . . ES 10

Seguridad

Antes de poner en marcha por primera
vez el aparato, lea el manual de instruc-

ciones original y las indicaciones de segu­ridad suministradas. Actúe de acuerdo a ellas. Conser­ve estos dos manuales para su uso posterior o para
propietarios ulteriores.

Símbolos en el aparato

No dirija el chorro de alta presión hacia per­sonas, animales, equipamiento eléctrico ac­tivo, ni apunte con él al propio aparato.
Proteger el aparato de las heladas.

El aparato no se puede conectar directa­mente al abastecimiento de agua potable
público.

Dispositivos de seguridad

몇 PRECAUCIÓN

 Los dispositivos de seguridad sirven para proteger

al usuario y no se pueden modificar o sortear.

Bloqueo de la pistola pulverizadora manual

El bloqueo bloquea la palanca de la pistola pulverizado­ra manual e impide que el aparato se ponga en marcha
de forma involuntaria.

Interruptor del equipo

El interruptor del aparato impide el funcionamiento invo­luntario del mismo.

Interruptor de guardamotor

Si el consumo de corriente es demasiado alto, el guar­damotor desconecta el aparato.

Válvula de derivación con presostato

La válvula de derivación evita sobrepasar la presión de
trabajo permitida.
Cuando se suelta la palanca de la pistola pulverizadora
manual, un presostato desconecta la bomba y el chorro
de alta presión se para. Cuando se acciona la palanca,
se conecta la bomba nuevamente.

Uso previsto

Utilice esta limpiadora de alta presión, exclusivamente,
en el ámbito doméstico:
– para limpiar máquinas, vehículos, obras, herra-

mientas, fachadas, terrazas, herramientas de jardi­nería etc. con chorro de agua de alta presión (si es
necesario agregar detergente).

– con accesorios autorizados por KÄRCHER, re-

cambios y detergentes. Respetar las indicaciones
de los detergentes.

Accesorios y piezas de repuesto

Utilice solamente accesorios y recambios originales, ya
que garantizan un funcionamiento correcto y seguro del
equipo.
Puede encontrar información acerca de los accesorios
y recambios en www.kaercher.com.

Protección del medio ambiente

Los materiales empleados para el embalaje son
reciclables y recuperables. Rogamos elimine los
envases de forma que no se dañe el medio am­biente.

Los equipos eléctricos y electrónicos contienen a
menudo componentes que pueden representar un
peligro potencial para la salud de las personas y
para el medio ambiente en caso de que se mani­pulen o se eliminen de forma errónea. Estos com­ponentes son necesarios para el correcto funcio­namiento del equipo. Los equipos marcados con
este símbolo no pueden eliminarse con la basura
doméstica.
Los aparatos viejos contienen materiales valiosos
reciclables que deberán ser entregados para su
aprovechamiento posterior. Las baterías y los
acumuladores contienen sustancias que no de­ben entrar en contacto con el medio ambiente. Eli­minar los aparatos usados, batería o acumulado­res ecológicamente.

Los trabajos de limpieza que producen aguas re­siduales que contienen aceite (p. ej., el lavado de
motores o el lavado de los bajos) solo se deben
realizar en zonas de lavado que dispongan de se­parador de aceite.

Solo se pueden realizar trabajos con detergentes
en superficies herméticas con una conexión al
desagüe de agua sucia. No permitir que se entre
el detergente en las aguas naturales ni penetre en
el suelo.

El uso de agua de aguas naturales públicas no
está permitido en algunos países.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes
en:

www.kaercher.com/REACH

– 5

35ES

Descripción del aparato

El contenido de suministro de su aparato está ilustrado
en el embalaje. Verifique durante el desembalaje que
no falta ninguna pieza.
En caso de detectar que faltan accesorios o o que han
surgido daños durante el transporte, informe a su distri­buidor.

Ilustraciones, véase la página 2

1 Conexión de agua con filtro incorporado
2 Pieza de acoplamiento para la conexión de agua
3 Acoplamiento rápido para manguera de alta pre-

sión
4 Almacenamiento para pistola de alta presión
5 Interruptor del aparato „0/OFF“ / „I/ON“
6 Regulador de dosificación de detergente
7 Almacenamiento para pistola de alta presión
8 Mango para el transporte
9 Botella Plug 'n' Clean de detergente con tapa de

cierre
10 Almacenamiento de la botella Plug 'n' Clean de de-

tergente con toma para detergente
11 Zona de recogida para la manguera de alta presión
12 Zona de recogida para la lanza dosificadora
13 Gancho de almacenamiento del cable de alimenta-

ción de red
14 Cable de conexión a red y enchufe de red
15 Rueda de transporte
16 Pistola de alta presión
17 Bloqueo de la pistola pulverizadora manual
18 Tecla para separar la manguera de alta presión de

la pistola pulverizadora manual
19 Manguera de alta presión
20 Lanza de agua con fresadora de suciedad

Para las suciedades más difíciles de eliminar
21 Lanza dosificadora con regulación de la presión

(Vario Power)

Para las tareas de limpieza más habituales.

La presión de trabajo aumenta de forma continua

de «SOFT» a «HARD». Para ajustar la presión de

trabajo, soltar la palanca de la pistola de alta pre-

sión y girar el tubo pulverizador hacia la posición

deseada.

Apto para trabajar con detergentes.

** También se necesita

22 Manguera de agua de tejido resistente con acopla-

miento habitual en el mercado.

– diámetro de por lo menos 1/2 pulgada (13 mm).
– longitud de por lo menos 7,5 m

Montaje

Ilustraciones, véase las contraportadas.

Antes de la puesta en marcha montar las piezas sueltas
suministradas con el aparato.

Montar la zona de recogida para pistola

pulverizadora manual

Imagen
 Colocar el soporte inferior en las ranuras y despla-

zar hacia delante hasta que se oiga como encaja.
Imagen
 Colocar el soporte superior y presionar hacia abajo

hasta el tope.

Montar el gancho de almacenamiento del

cable de alimentación de red

Imagen
 Presionar el gancho de almacenamiento y encajar

en la posición superior.

Montar el regulador de dosificación de

detergente

Se necesitan los dos tornillos suministrados y un des­tornillador de cabeza en cruz PH2.
Imagen
 Insertar las dos mangueras de detergente en las

conexiones.

 Colocar el regulador de dosificación y fijar con los

dos tornillos.
Indicación: A la hora de realizar el montaje, procu­rar que las lengüetas del regulador de dosificación
queden fijadas en las ranuras de la carcasa.

Montar el asa de transporte

Imagen
 Insertar el asa, insertar el perno en los orificios y

atornillar.

Montar el acoplamiento

Imagen
 Atornille la pieza de acoplamiento a la conexión de

agua del aparato suministrada.

Puesta en marcha

CUIDADO

La impedancia de red máxima permitida en el punto de
conexión eléctrica (véanse los datos técnicos) no debe
ser excedida. En caso de confusión respecto a la im­pendacia de red existente en su punto de conexión,
póngase en contacto con la empresa que le suministra
la energía.

 Coloque la dispositivo sobre una superficie plana.
Imagen
 Introducir la manguera de alta presión en la pistola

pulverizadora manual hasta que esta haga un ruido
al encajarse.
Nota: Procurar que el racor de conexión esté ali­neado correctamente.
Comprobar si la conexión es segura tirando de la

manguera de alta presión.
Imagen
 Introducir la manguera de alta presión en el acopla-

miento rápido hasta que esta haga un ruido al en-

cajarse.

Nota: Procurar que el racor de conexión esté ali-

neado correctamente.

Comprobar si la conexión es segura tirando de la

manguera de alta presión.
 Enchufar la clavija de red a una toma de corriente.

36 ES

– 6

Suministro de agua

Valores de conexión: véase la placa de características/
datos técnicos.

CUIDADO

La suciedad en el agua puede dañar la bomba de alta
presión y los accesorios. Como protección se reco­mienda utilizar el filtro de agua KÄRCHER (accesorios
especiales, referencia de pedido 4.730-059).

Suministro de agua desde la tubería de agua

Tenga en cuenta las normas de la empresa suministra­dora de agua.

CUIDADO

¡Los acoplamientos de metal de la manguera con
Aquastop pueden dañar la bomba! Utilizar un acopla­miento de manguera de plástico o el acoplamiento de
manguera de KÄRCHER de latón.

 Insertar la manguera de alimentación de agua en el

acoplamiento de la toma de agua.

 Conectar la manguera de agua a la toma de agua.
 Abrir totalmente el grifo del agua.

Aspiración del agua de depósitos abiertos

Esta limpiadora de alta presión es apta con la mangue­ra de aspiración KÄRCHER con válvula de retorno (ac­cesorio especial, Ref. 2.643-100) para la aspiración de
agua de superficie, p. ej. de los bidones para agua plu­vial o de los estanques (altura de aspiración máxima,
véase los datos técnicos).

 Quitar el acoplamiento de la toma de agua.
 Llenar de agua la manguera de agua.
 Atornillar manguera de aspiración a la conexión de

agua del aparato y colgar en la fuente de agua (por
ejemplo en un bidón para agua pluvial).

Purgue el aire del aparato antes de su puesta en
servicio.

 Conectar el aparato „I/ON“.
 Desbloquear la palanca de la pistola pulverizadora

manual.

 Presionar la palanca de la pistola pulverizadora

manual, el aparato se conecta.

 Dejar el aparato en funcionamiento (máx. 2 minu-

tos), hasta que salga el agua de la pistola pulveri­zadora manual sin burbujas.

 Suelte la palanca de la pistola pulverizadora ma-

nual.
Nota: Si no se suelta la palanca, el aparato vuelve
a apagarse. La alta presión se mantiene en el sis­tema.

 Bloquear la palanca de la pistola pulverizadora ma-

nual.

Funcionamiento

CUIDADO

La marcha en vacío durante más de 2 minutos provoca
daños en la bomba de alta presión. Si el equipo no ge­nera presión en 2 minutos, desconectar el equipo y pro­ceder conforme a las indicaciones del capítulo "Ayuda
en caso de fallo".

Funcionamiento con alta presión

몇 PRECAUCIÓN

Mantener una distancia mínima de 30 cm con el chorro
a la hora de limpiar superficies lacadas, para evitar da­ños.

CUIDADO

No limpiar neumáticos, pintura o superficies delicadas
como la madera con la fresa de suciedad, se pueden
dañar.

Imagen
 Inserte la lanza dosificadora en la pistola pulveriza-

dora manual y fíjela girándola 90º.

 Conectar el aparato „I/ON“.
 Desbloquear la palanca de la pistola pulverizadora

manual.
 Tirar de la palanca, el aparato se enciende.

Nota: Si no se suelta la palanca, el aparato vuelve

a apagarse. La alta presión se mantiene en el sis-

tema.

Funcionamiento con detergente

Indicación:El detergente solo se puede mezclar a baja

presión.

 PELIGRO

Si se usan detergentes se debe tener en cuenta la hoja
de datos de seguridad del fabricante del detergente, es­pecialmentelas indicaciones sobre el equipamiento de
protección personal.

Indicaciones sobre el detergente: Los detergentes
más habituales de KÄRCHER se pueden comprar ya
preparados en botellas Plug 'n' Clean con tapa para
este aparato. Así no es necesario el llenado.
Imagen
 Quitar la tapa de la botella de detergente Plug 'n'

Clean y presionar la botella con el orificio hacia

abajo en la toma de detergente.
 Utilizar la lanza dosificadora con regulación de la

presión (Vario Power).
 Girar el tubo pulverizador hasta el tope en la direc-

ción «SOFT».

Nota: De este modo se añade durante el funciona-

miento la solución de detergente al chorro de agua.
Imagen
 Ajustar la cantidad de absorción de la solución de

detergente con el regulador de dosificación de de-

tergente.

Método de limpieza recomendado

 Rocíe la superficie seca con detergente y déjelo

actuar pero sin dejar que se seque.
 Aplicar el chorro de agua a alta presión sobre la su-

ciedad disuelta para eliminarla.

– 7

37ES

Interrupción del funcionamiento

 Suelte la palanca de la pistola pulverizadora ma-

nual.

 Bloquear la palanca de la pistola pulverizadora ma-

nual.

 Insertar la pistola pulverizadora manual en la zona

de recogida para pistolas pulverizadoras manua­les.

 Durante las pausas de trabajo prolongadas (de una

duración superior a 5 minutos), desconectar ade­más el aparato „0/OFF“.

Finalización del funcionamiento

몇 PRECAUCIÓN

Separar la manguera de alta presión de la pistola pulve­rizadora manual o del aparato solamente cuando no
haya presión en el sistema.

 Extraer la botella de detergente Plug 'n' Clean del

alojamiento y cerrar con la tapa. Para su almace­namiento, colocarlo en el alojamiento con un giro
de 180º.

 Suelte la palanca de la pistola pulverizadora ma-

nual.

 Desconectar el aparato "0/OFF".
 Saque el enchufe de la toma de corriente.
 Cierre el grifo de agua.
 Pulse la palanca de la pistola pulverizadora manual

para eliminar la presión que así quede en el siste­ma.

 Bloquear la palanca de la pistola pulverizadora ma-

nual.

몇 PRECAUCIÓN

Al separar el tubo de alimentación o el de alta presión,
puede salir agua muy caliente de las tomas después del
funcionamiento.

 Desconectar el aparato del suministro de agua.

Transporte

몇 PRECAUCIÓN

¡Peligro de lesiones y daños!
Respetar el peso del aparato para el transporte.

Transporte manual

 Tirar del aparato por el asa de transporte.

Transporte en vehículos

 Antes del transporte en horizontal: Extraer la bote-

lla de detergente Plug 'n' Clean del alojamiento y

cerrar con la tapa.
 Asegurar el aparato para evitar que se deslice o

vuelque.

Almacenamiento

몇 PRECAUCIÓN

¡Peligro de lesiones y daños!
Respetar el peso del aparato en el almacenamiento.

Almacenamiento del aparato

Antes de almacenar el aparato durante un período pro­longado, como por ejemplo en invierno, respetar tam­bién las indicaciones del capítulo Cuidados.

 Coloque el dispositivo sobre una superficie plana.
 Presionar en la dirección que indica la flecha la car-

casa del acoplamiento rápido para la manguera de

alta presión y extraer la manguera de alta presión.
 Pulsar el botón de desconexión en la pistola pulve-

rizadora manual y tirar de la manguera de alta pre-

sión para sacarla de la pistola pulverizadora ma-

nual.
 Insertar la pistola pulverizadora manual en la zona

de recogida para pistolas pulverizadoras manua-

les.
 Encajar la lanza dosificadora en la zona de recogi-

da para la lanza dosificadora.
 Guardar el cable de conexión de red, la manguera

de alta presión y los accesorios en el aparato.

Protección antiheladas

CUIDADO

Los equipos y accesorios que no hayan sido totalmente
vaciados puede ser destrozados por las heladas. Va­ciar completamente el equipo y los accesorios y prote­ger de las heladas.

Para evitar daños:

 Desconectar el aparato del suministro de agua.
 Vaciar totalmente el aparato, sacando todo el

agua: conectar el aparato (máx. 1 min) con la man-

guera de alta presión y el suministro de agua des-

conectados, hasta que ya no salga agua de la co-

nexión de alta presión. Desconectar el aparato.

 Desconexión del aparato
 Almacenar el aparato en un lugar a prueba de he-

ladas con todos los accesorios.
Antes de almacenar el aparato durante un período pro­longado, como por ejemplo en invierno, respetar tam­bién las indicaciones del capítulo Cuidados.

38 ES

– 8

Cuidados y mantenimiento

 PELIGRO

Riesgo de descarga eléctrica.
 Antes de efectuar cualquier trabajo en el aparato,

hay que desconectarlo de la red eléctrica.

Limpie el tamiz en la conexión del agua

Limpiar el tamiz regularmente en la toma de agua.

CUIDADO

El tamiz no se debe dañar.

 Quitar el acoplamiento de la toma de agua.
Imagen

 Extraer el tamiz con los alicates de punta plana.
 Limpiar el tamiz con agua corriente.
 Colocar de nuevo el tamiz en la toma de agua.

Mantenimiento

El aparato no precisa mantenimiento.

Ayuda en caso de avería

Usted mismo puede solucionar las pequeñas averías
con ayuda del resumen siguiente.
En caso de duda, diríjase al servicio de atención al
cliente autorizado.

 PELIGRO

Riesgo de descarga eléctrica.
 Antes de efectuar cualquier trabajo en el aparato,

hay que desconectarlo de la red eléctrica.

El aparato no funciona

 Presionar la palanca de la pistola pulverizadora

manual, el aparato se conecta.

 Comprobar si la tensión indicada en la placa de ca-

racterísticas coincide con la tensión de la fuente de
alimentación.

 Comprobar si el cable de conexión a la red presen-

ta daños.

 El motor está sobrecargado, el guardamotor se ha

activado.

– Desconectar el aparato "0/OFF".
– Enfríar el aparato durante una hora.
– Conectar y poner de nuevo en funcionamiento el

aparato.
Si la avería se produce varias veces, haga que re­visen el aparato en el servicio técnico.

El aparato no arranca, el motor ronronea

Caída de tensión debida a que la red es débil o por el
uso de cable alargador.
 Al conectar, primero tirar de la palanca de la pistola

pulverizadora manual, después colocar el aparato
en la posición "I/ON“.

El aparato no alcanza la presión necesaria

 Comprobar el ajuste de la lanza dosificadora.
 comprobar que el suministro de agua tiene sufi-

ciente caudal.
 Extraer el tamiz de la conexión del agua con unos

alicates de punta plana y limpiarlo colocándolo

bajo agua corriente.
 Purgue el aire del aparato antes de su puesta en

servicio.

Conecte el aparato sin que esté conectada la lanza

dosificadora y déjelo en marcha (máx. 2 minutos)

hasta que el agua que salga de la pistola no tenga

burbujas. Desconecte el aparato y conecte la man-

guera de alta presión.

Grandes oscilaciones de la presión

 Limpiar la boquilla de alta presión: eliminar las im-

purezas del orificio de la boquilla con una aguja y

aclarar con agua desde la parte delantera.
 Comprobar el caudal de agua.

El aparato presenta fugas

 El aparato presenta una ligera falta de estanquei-

dad por razones técnicas. En caso de que la falta

de estanqueidad sea grande, contactar al Servicio

técnico autorizado.

El aparato no aspira detergente

 Utilizar la lanza dosificadora con regulación de la

presión (Vario Power).

Girar el tubo pulverizador hasta el tope en la direc-

ción «SOFT».
 Comprobar el ajuste del regulador de dosificación

de detergente.
 Comprobar si la botella de detergente Plug 'n'

Clean con el orificio hacia abajo en la toma de de-

tergente.

Garantía

En todos los países rigen las condiciones de garantía
establecidas por nuestra empresa distribuidora. Las
averías del aparato serán subsanadas gratuitamente
dentro del periodo de garantía, siempre que se deban a
defectos de material o de fabricación. En un caso de ga­rantía, le rogamos que se dirija con el comprobante de
compra al distribuidor donde adquirió el aparato o al
servicio al cliente autorizado más próximo a su domici­lio.
Aquí encontrará las direcciones:

www.kaercher.com/dealersearch

– 9

39ES

Datos técnicos

Conexión eléctrica

Tensión 230

Potencia conectada 3,0 kW

Grado de protección IP X5

Clase de protección I

Fusible de red (inerte) 16 A

Impedancia de red máxima permitida 0,394

Conexión de agua

Presión de entrada (máx.) 1,2 MPa

Temperatura de entrada (máx.) 60 °C

Velocidad de alimentación (mín.) 12 l/min

Altura de absorción máx. 0,5 m

Potencia y rendimiento

Presión de trabajo 15 MPa

Presión máx. admisible 16 MPa

Caudal, agua 9,2 l/min

Caudal máximo 10,0 l/min

Caudal, detergente 0-0,3 l/min

Fuerza de retroceso de la pistola pul­verizadora manual

Medidas y pesos

Longitud 404 mm

Anchura 440 mm

Altura 968 mm

Peso, listo para el funcionamiento
con accesorios

Valores calculados conforme a la norma EN 60335­2-79

Valor de vibración mano-brazo
Inseguridad K

Nivel de presión acústica L
Inseguridad K

pA

pA

Nivel de potencia acústica LWA + inse­guridad K

WA

Motivo de la excepción según el Reglamento (UE)
2019/1781, anexo I, sección 2 (12): j)

Sujeto a modificaciones técnicas.

1~50VHz

+ j0,246

20,3 kg

<2,5

0,3

Ohm
Ohm

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

Declaración UE de conformidad

Por la presente declaramos que la máquina designada
a continuación cumple, tanto en lo que respecta a su di­seño y tipo constructivo como a la versión puesta a la
venta por nosotros, las normas básicas de seguridad y
sobre la salud que figuran en las directivas comunita­rias correspondientes. La presente declaración perderá
su validez en caso de que se realicen modificaciones en
la máquina sin nuestro consentimiento explícito.

Producto: Limpiadora a alta presión
Modelo: K 6 Special
Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)
2014/30/UE
2011/65/UE
2000/14/CE
2009/125/EG

Normativas aplicadas

(UE) 2019/1781

Normas armonizadas aplicadas

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Procedimiento de evaluación de la conformidad
aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 92
Garantizado: 95

Los abajo firmantes actúan en nombre y con la autori­zación de la junta directiva.

Chairman of the Board of Management

Responsable de documentación:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

40 ES

– 10

Índice

Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . PT5

Utilização conforme o fim a que se destina a

máquina. . . . . . . . . . . . . . . . . . . . . . . . . . . . .PT 5

Acessórios e peças sobressalentes . . . . . . . PT 5

Proteção do meio-ambiente . . . . . . . . . . . . . PT 5

Descrição da máquina. . . . . . . . . . . . . . . . . . PT 6

Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 6

Colocação em funcionamento. . . . . . . . . . . . PT 6

Funcionamento . . . . . . . . . . . . . . . . . . . . . . . PT 7

Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 8

Armazenamento . . . . . . . . . . . . . . . . . . . . . . PT 8

Conservação e manutenção . . . . . . . . . . . . . PT 9

Ajuda em caso de avarias . . . . . . . . . . . . . . . PT 9

Garantia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . PT 9

Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . PT 10

Declaração UE de conformidade . . . . . . . . . PT 10

Segurança

Antes da primeira utilização deste apare­lho leia o manual de instruções original e

os avisos de segurança anexos. Proceda
em conformidade. Guarde os dois documentos para
uma utilização futura ou para o proprietário seguinte.

Símbolos no aparelho

O jacto de alta pressão não deve ser dirigido
contra pessoas, animais, equipamento eléc­trico activo ou contra o próprio aparelho.
Proteger o aparelho contra congelamento.

O aparelho não pode ser conectado de ime­diato à rede de água pública.

Equipamento de segurança

몇 CUIDADO

 As unidades de segurança protegem o utilizador e

não podem ser alteradas ou colocadas fora de ser­viço.

Bloqueio da pistola pulverizadora manual

O bloqueio trava a alavanca da pistola pulverizadora
manual e impede um arranque inadvertido do aparelho.

Interruptor do aparelho

O interruptor do aparelho impede a activação inadverti­da do aparelho.

Disjuntor do motor

Em caso de consumo de corrente demasiado elevado,
o aparelho é desligado por meio do interruptor de pro­tecção do motor.

Válvula de descarga com interruptor de pressão

A válvula de descarga evita a ultrapassagem da pres­são de serviço permitida.
Ao soltar a alavanca da pistola pulverizadora manual, a
bomba é desligada por um interruptor de pressão; o jac­to de alta pressão pára. Se a alavanca for puxada, a
bomba volta a ligar.

Utilização conforme o fim a que se

destina a máquina

Utilize esta lavadora de alta pressão unicamente para o
uso privado:
– para a limpeza de máquinas, veículos, edifícios,

ferramentas, fachadas, terraços, aparelhos de jar­dinagem, etc. com jato de água de alta pressão (se
for necessário com detergentes).

– com acessórios, peças sobressalentes e detergen-

tes homologados pela KÄRCHER. Observe os avi­sos que acompanham os detergentes.

Acessórios e peças sobressalentes

Utilizar apenas acessórios e peças sobressalentes ori­ginais. Só assim poderá garantir uma operação do apa­relho segura e sem avarias.
Para mais informações sobre acessórios e peças so­bressalentes, consulte www.kaercher.com.

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Eli­minar as embalagens de forma a preservar o meio
ambiente.

Muitas vezes, os aparelhos eléctricos e electróni­cos contém componentes que, em caso de manu­seamento incorrecto ou recolha errada, podem re­presentar um perigo para a saúde e para o am­biente. Contudo, estes componentes são neces­sários para a operação adequada do aparelho. Os
aparelhos assinalados com este símbolo não po­dem ser eliminados com o lixo doméstico.
Os aparelhos velhos contêm materiais preciosos
e recicláveis e deverão ser reutilizados. Pilhas e
baterias recarregáveis contêm materiais que não
devem entrar em contacto com o meio ambiente.
Eliminar os aparelhos velhos, assim como as pi­lhas ou baterias recarregáveis, de acordo com as
normas de preservação do meio ambiente.

Efectuar os trabalhos de limpeza com formação
de águas sujas oleosas, p.ex. lavagem do motor,
lavagem do chassis inferior, só em lugares de la­vagem onde existem colectores de óleo.

Os trabalhos com detergentes só podem ser rea­lizados sobre superfícies estanques à água com
uma ligação directa à canalização dos efluentes.
Não permitir a contaminação de lençóis freáticos
ou do solo com detergentes.

Em alguns países é proibido retirar água de rios
ou lagos públicos.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser
encontradas em:

www.kaercher.com/REACH

– 5

41PT

Descrição da máquina

O volume de fornecimento do seu aparelho é ilustrado
na embalagem. Ao desembalar verifique a integridade
do conteúdo.
Contacte imediatamente o vendedor, em caso de falta
de acessórios ou no caso de danos de transporte.

Figuras veja página 2

1 Conexão de água com peneira incorporada
2 Peça de acoplamento para ligação da água
3 Acoplamento rápido para mangueira de alta pres-

são

4 Armazenamento para pistola pulverizadora manu-

al
5 Interruptor do aparelho "0/OFF" / "I/ON"
6 Regulador de dosagem para detergente
7 Armazenamento para pistola pulverizadora manu-

al
8 Alça de transporte
9 Garrafa do detergente de limpeza Plug 'n' Clean

com tampa de fecho
10 Armazenamento da garrafa do detergente de lim-

peza Plug 'n' Clean com conexão para o produto

de limpeza
11 Local de armazenamento para mangueira de alta

pressão
12 Local de armazenamento para lança
13 Gancho de armazenamento para o cabo de ligação

à rede
14 Cabo de ligação à rede com ficha de rede
15 Roda de transporte
16 Pistola pulverizadora manual
17 Bloqueio da pistola pulverizadora manual
18 Botão para separar a mangueira de alta pressão

da pistola pulverizadora manual
19 Mangueira de alta pressão
20 Tubo de jacto com fresadora de sujidade

Para sujidade persistente
21 Lança com regulação da pressão (Vario Power)

Para os trabalhos de limpeza mais frequentes

É possível aumentar a pressão de trabalho conti-

nuamente de “SOFT” até “HARD”. Para ajustar a

pressão de trabalho, soltar a alavanca da pistola

de alta pressão e rodar a lança para a posição de-

sejada.

Adequado para trabalhos com detergente.

** Adicionalmente necessário

22 Mangueira de água de material reforçado com aco-

plamento convencional.

– Diâmetro mínimo 1/2 polegada (13 mm)
– Comprimento mínimo 7,5 m

Montagem

Figuras, ver páginas desdobráveis!

Montar os componentes soltos na embalagem no apa­relho, antes de proceder à colocação em funcionamen­to.

Montar o armazenamento para a pistola

pulverizadora manual

Figura
 Posicionar o suporte inferior nos entalhes e deslo-

car para a frente, até encaixar audivelmente.
Figura
 Posicionar o suporte superior e pressionar para

baixo até ao batente.

42 PT

Montar o gancho de armazenamento para o

cabo de ligação à rede

Figura
 Pressionar o gancho de armazenamento para den-

tro e encaixar na posição superior.

Montar o regulador de dosagem para o

detergente

São necessários os 2 parafusos (incluídos no volume
de fornecimento) e uma chave de parafusos em cruz
PH 2.
Figura
 Encaixar as duas mangueiras do detergente nas

conexões.

 Posicionar o regulador de dosagem e fixar com os

dois parafusos.
Aviso: Durante a montagem deve ter-se em aten­ção que as talas do regulador de dosagem encai­xem nos respectivos entalhes da carcaça.

Montar o manípulo de transporte

Figura
 Encaixar a pega de transporte, inserir os pinos nos

furos e aparafusar.

Montar o acoplamento

Figura
 Fixar o elemento de acoplamento na conexão de

água da máquina.

Colocação em funcionamento

ADVERTÊNCIA

A impedância de rede máx. permitida, no ponto de co­nexão eléctrico (ver dados técnicos), não pode ser ex­cedida. Em caso de dúvidas sobre a impedância de
rede existente no seu ponto de conexão, deve entrar
em contacto com a empresa de fornecimento de ener­gia.

 Colocar o aparelho sobre uma superfície plana.
Figura
 Encaixar a mangueira de alta pressão na pistola

pulverizadora manual, até encaixar audivelmente.
Aviso: ter atenção ao alinhamento correcto do bo­cal de conexão.
Controlar a ligação segura, puxando pela man-

gueira de alta pressão.
Figura
 Encaixar a mangueira de alta pressão no acopla-

mento rápido, até encaixar audivelmente.

Aviso: ter atenção ao alinhamento correcto do bo-

cal de conexão.

Controlar a ligação segura, puxando pela man-

gueira de alta pressão.
 Ligue a ficha de rede à tomada de corrente.

– 6

Alimentação de água

Para os valores de ligação veja a placa de característi­cas / dados técnicos.

ADVERTÊNCIA

Contaminações na água podem danificar a bomba de
alta pressão e os acessórios. Como meio de proteção é
recomendado o filtro de água KÄRCHER (acessórios
especiais, refª 4.730-059).

Alimentação de água a partir da canalização

Respeite as normas da companhia de abastecimento
de água.

ADVERTÊNCIA

Acoplamentos de mangueira em metal com Aquastop
podem causar danos na bomba! P. f. utilizar um acopla­mento de mangueira em plástico ou um acoplamento
de mangueira KÄRCHER em latão.

 Colocar a mangueira de admissão da água no aco-

plamento da ligação da água.

 Conectar a mangueira da água na alimentação da

água.

 Abrir a torneira totalmente.

Aspirar a água de recipientes abertos

Esta lavadora de alta pressão com tubo de aspiração
KÄRCHER e válvula de retenção (acessório especial,
n.º enc. 2.643-100), é adequada para a aspiração de
água superficial como, por exemplo, de vasilhas de
água pluvial ou lagos domésticos (altura máxima de as­piração, ver dados técnicos).

 Remover o acoplamento da ligação de água.
 Encher a mangueira de aspiração com água.
 Enroscar a mangueira de aspiração na ligação da

água do aparelho e posicionar na fonte de água (p.
ex. bidão com águas pluviais).

Purgar o ar do aparelho, antes deste entrar em fun­cionamento.

 Ligar o aparelho "I/ON".
 Desbloquear a alavanca da pistola pulverizadora

manual.

 Pressionar a alavanca da pistola pulverizadora

manual, o aparelho entra em funcionamento.

 Deixar o aparelho trabalhar (máx. 2 minutos) até a

água sair sem bolhas de ar da pistola pulverizado­ra manual.

 Soltar a alavanca da pistola pulverizadora manual.

Aviso: o aparelho desliga assim que soltar a ala­vanca. A alta pressão permanece no sistema.

 Bloquear a alavanca da pistola pulverizadora ma-

nual.

Funcionamento

ADVERTÊNCIA

O funcionamento a seco durante mais de 2 minutos
conduz a danos irreparáveis na bomba de alta pressão.
Se o aparelho não estabelecer nenhuma pressão den­tro de 2 minutos, deve desligar o aparelho e proceder
conforme indicado no capítulo "Ajuda em caso de ava­rias".

Funcionamento a alta pressão

몇 CUIDADO

Guardar uma distância do jato mínima de 30 cm duran­te a limpeza de superfícies lacadas para evitar danos.

ADVERTÊNCIA

Não limpar os pneumáticos de automóveis, a pintura ou
superfícies sensíveis como, por exemplo, madeira, com
a fresa de sujidade, devido ao perigo de danificação.

Figura
 Introduzir o tubo de jacto na pistola pulverizadora

manual e rodar em 90° para fixá-la.

 Ligar o aparelho "I/ON".
 Desbloquear a alavanca da pistola pulverizadora

manual.
 Puxar a alavanca e o aparelho entra em funciona-

mento.

Aviso: o aparelho desliga assim que soltar a ala-

vanca. A alta pressão permanece no sistema.

Funcionamento com detergente

Aviso: o detergente só pode ser adicionado quando o

aparelho funcionar a baixa pressão.

 PERIGO

Em caso de utilização de produtos de limpeza deve-se
ler a ficha técnica de segurança do fabricante do produ­to de limpeza, especialmente os avisos relativos ao
equipamento de protecção pessoal.

Avisos sobre o detergente: Os detergentes KÄR­CHER mais convencionais para estes aparelhos po­dem ser adquiridos prontos a utilizar em garrafas de de­tergente de limpeza Plug 'n' Clean com tampa de fecho.
Desta forma são desnecessários os trabalhos morosos
de enchimento/reenchimento.
Figura
 Retirar a tampa da garrafa de detergente de limpe-

za Plug 'n' Clean e pressionar a garrafa, com a

abertura para baixo, contra a conexão para o de-

tergente.
 Utilizar lança com regulação da pressão (Vario Po-

wer).
 Rodar a lança no sentido “SOFT” até ao batente.

Aviso: Deste modo, a solução de detergente é adi-

cionada ao jacto de água.
Figura
 Ajustar a quantidade de aspiração do detergente

com o regulador de dosagem.

Métodos de limpeza recomendados

 Espalhar o detergente de forma económica sobre

a superfície seca e deixá-lo actuar (não secar).
 Remover a sujidade solta com o jacto de alta pres-

são.

– 7

43PT

Interromper o funcionamento

 Soltar a alavanca da pistola pulverizadora manual.
 Bloquear a alavanca da pistola pulverizadora ma-

nual.

 Colocar a pistola pulverizadora manual no respec-

tivo dispositivo de armazenamento.

 Se não trabalhar durante um período prolongado

(superior a 5 minutos) com o aparelho, o mesmo
deve ser desligado "0/OFF".

Desligar o aparelho

몇 CUIDADO

Separar a mangueira de alta pressão da pistola pulve­rizadora manual ou do aparelho apenas se o sistema
estiver livre de pressão.

 Retirar a garrafa de detergente de limpeza Plug 'n'

Clean do encaixe e fechar com a tampa. Para ar­mazenar deve-se colocar a mesma no encaixe,
mas efectuar primeiro uma revolução de 180 °.

 Soltar a alavanca da pistola pulverizadora manual.
 Desligar o aparelho "0/OFF".
 Retirar a ficha de rede da tomada.
 Fechar a torneira de água.
 Premir a alavanca da pistola pulverizadora manual

para eliminar a pressão ainda existente no siste­ma.

 Bloquear a alavanca da pistola pulverizadora ma-

nual.

몇 CUIDADO

Durante a separação da mangueira de admissão ou da
mangueira de alta pressão, pode verificar-se a saída de
água quente pelas ligações após o funcionamento.

 Separar o aparelho da alimentação da água.

Transporte

몇 CUIDADO

Perigo de ferimentos e de danos!
Ter atenção ao peso do aparelho durante o transporte.

Transporte manual

 Puxar o aparelho pelo manípulo de transporte.

Transporte em veículos

 Antes de um transporte deitado: Retirar a garrafa

de detergente de limpeza Plug 'n' Clean do encaixe

e fechar com a tampa.
 Proteger o aparelho contra deslizamentos e tom-

bamentos.

Armazenamento

몇 CUIDADO

Perigo de ferimentos e de danos!
Ter atenção ao peso do aparelho durante o armazena­mento.

Guardar a máquina

Antes de armazenar o aparelho durante um longo perí­odo (p. ex. no Inverno), deve-se prestar especial aten­ção ao capítulo da conservação.

 Estacionar o aparelho sobre uma superfície plana.
 Pressionar a carcaça do acoplamento, para man-

gueiras de alta pressão, no sentido da seta e retirar

a mangueira de alta pressão.
 Premir o botão de separação na pistola pulveriza-

dora manual e retirar a mangueira de alta pressão

da pistola pulverizadora manual.
 Colocar a pistola pulverizadora manual no respec-

tivo dispositivo de armazenamento.

 Encaixar a lança no respectivo encaixe.
 Arrumar o cabo de ligação à rede, a mangueira de

alta pressão e os acessórios no aparelho.

Protecção contra o congelamento

ADVERTÊNCIA

Aparelhos ou acessórios que não tenham sido comple­tamente esvaziados podem ser destruídos pela geada.
Esvaziar completamente o aparelho e acessórios e pro­teger contra geada.

Para evitar danos:

 Separar o aparelho da alimentação da água.
 Esvaziar toda a água do aparelho: ligar o aparelho

sem a mangueira de alta pressão conectada e sem

a alimentação de água conectada (máx. 1 min) e

aguardar até não sair mais nenhuma água da liga-

ção de alta pressão. Desligar o aparelho.

 Desligar o aparelho.
 Guardar o aparelho com todos os acessórios um

local protegido contra geada.
Antes de armazenar o aparelho durante um longo perí­odo (p. ex. no Inverno), deve-se prestar especial aten­ção ao capítulo da conservação.

44 PT

– 8

Conservação e manutenção

 PERIGO

Perigo de um choque eléctrico.
 Desligar o aparelho e retirar a ficha de rede antes

de efectuar quaisquer trabalhos no aparelho.

Limpar o coador na ligação de água

Limpar regularmente o coador na ligação de água.

ADVERTÊNCIA

O coador não pode ficar danificado.

 Remover o acoplamento da ligação de água.
Figura
 Puxar o coador para fora com um alicate de pontas

chatas.

 Limpar o coador sob água corrente.
 Voltar a inserir o coador na ligação de água.

Manutenção

O aparelho está isento de manutenção.

Ajuda em caso de avarias

Com a ajuda da seguinte tabela sinóptica, você mesmo
pode eliminar pequenas avarias.
Em caso de dúvida contacte o serviço de assistência
técnica autorizado.

 PERIGO

Perigo de um choque eléctrico.
 Desligar o aparelho e retirar a ficha de rede antes

de efectuar quaisquer trabalhos no aparelho.

A máquina não funciona

 Pressionar a alavanca da pistola pulverizadora

manual, o aparelho entra em funcionamento.

 Verificar se a tensão indicada na placa de caracte-

rísticas coincide com a tensão da fonte de alimen­tação.

 Verificar o cabo de rede a respeito de danos.
 Sobrecarga do motor, disparo do disjuntor do mo-

tor.

– Desligar o aparelho "0/OFF".
– Deixar o aparelho arrefecer durante uma hora.
– Ligar o aparelho e colocá-lo novamente em funcio-

namento.
Se a avaria ocorrer repetidamente, mandar o apa­relho ser inspeccionado pelo Serviço de Assistên­cia Técnica.

O motor não entra em funcionamento, motor

emite zumbido

Queda de tensão devido a rede eléctrica fraca ou utili­zação de uma extensão.
 Durante a activação, pressionar primeiro a alavan-

ca da pistola pulverizadora manual e, de seguida,
colocar o interruptor do aparelho em "I/ON".

A máquina não atinge a pressão de serviço

 Verificar o ajuste na lança.
 Verificar se a alimentação da água tem um caudal

de débito suficiente.
 Extrair o coador da conexão de água por meio de

um alicate de pontas chatas e lavar-lo com água

corrente.
 Purgar o ar do aparelho, antes deste entrar em fun-

cionamento.

Ligar a máquina sem a lança e deixá-la funcionar

(máx. 2 minutos), até a água sair da pistola sem

bolhas de ar. Desligar a máquina e conectar a lan-

ça.

Fortes variações de pressão

 Limpar o bocal de alta pressão: Elimine a sujidade

da abertura do bocal com uma agulha e lave pela

frente com água.
 Verificar a quantidade de alimentação de água.

Aparelho com fuga

 Uma pequena fuga no aparelho é normal e deve-

se a razões técnicas. Se houver fortes fugas de

água, manda inspeccionar pelo Serviço Técnico

autorizado.

O detergente não é aspirado

 Utilizar lança com regulação da pressão (Vario Po-

wer).

Rodar a lança no sentido “SOFT” até ao batente.
 Controlar o ajuste no regulador de dosagem do de-

tergente.
 Verificar se a garrafa de detergente de limpeza

Plug 'n' Clean está encaixada, com a abertura para

baixo, na conexão para o produto de limpeza.

Garantia

Em cada país vigem as respectivas condições de ga­rantia estabelecidas pelas nossas Empresas de Co­mercialização. Eventuais avarias no aparelho durante o
período de garantia serão reparadas, sem encargos
para o cliente, desde que se trate dum defeito de mate­rial ou de fabricação. Em caso de garantia, dirija-se,
munido do documento de compra, ao seu revendedor
ou ao Serviço Técnico mais próximo.
Os endereços podem ser consultados em:

www.kaercher.com/dealersearch

– 9

45PT

Dados técnicos

Ligação eléctrica

Tensão 230

Potência da ligação 3,0 kW

Grau de protecção IP X5

Classe de protecção I

Protecção de rede (de acção lenta) 16 A

Impedância da rede máx. permitida 0,394

Ligação de água

Pressão de admissão (máx.) 1,2 MPa

Temperatura de admissão (máx.) 60 °C

Quantidade de admissão (mín.) 12 l/min

Máx. altura de aspiração 0,5 m

Dados relativos à potência

Pressão de serviço 15 MPa

Pressão máxima admissível 16 MPa

Débito, água 9,2 l/min

Caudal de débito máximo 10,0 l/min

Débito, detergente 0-0,3 l/min

Força de recuo da pistola pulveriza­dora manual

Medidas e pesos

Comprimento 404 mm

Largura 440 mm

Altura 968 mm

Peso, operacional com acessórios 20,3 kg

Valores obtidos segundo EN 60335-2-79

Valor de vibração mão/braço
Insegurança K

Nível de pressão acústica L
Insegurança K

pA

pA

Nível de potência acústica LWA + In­segurança K

WA

Motivo da excepção de acordo com o Regulamento
(UE) 2019/1781 Anexo I, Parte 2, n.º 12: j)

O fabricante reserva-se o direito de proceder a quaisquer altera­ções técnicas.

1~50VHz

+ j0,246

<2,5

0,3

Ohm
Ohm

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

Declaração UE de conformidade

Declaramos que a máquina a seguir designada corres­ponde às exigências de segurança e de saúde básicas
estabelecidas nas Directivas UE por quanto concerne à
sua concepção e ao tipo de construção assim como na
versão lançada no mercado. Se houver qualquer modi­ficação na máquina sem o nosso consentimento prévio,
a presente declaração perderá a validade.

Produto: Lavadora de alta pressão
Tipo: K 6 Special
Respectivas Directrizes da UE

2006/42/CE (+2009/127/CE)
2014/30/UE
2011/65/UE
2000/14/CE
2009/125/CE

Disposições aplicadas

(UE) 2019/1781

Normas harmonizadas aplicadas

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Processo aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 92
Garantido: 95

Os signatários actuam em nome e em procuração do
Conselho de Administração.

Chairman of the Board of Management

Responsável pela documentação:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

46 PT

– 10

Indholdsfortegnelse

Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 5

Bestemmelsesmæssig anvendelse. . . . . . . . DA 5

Tilbehør og reservedele. . . . . . . . . . . . . . . . . DA 5

Miljøbeskyttelse. . . . . . . . . . . . . . . . . . . . . . . DA 5

Beskrivelse af apparatet . . . . . . . . . . . . . . . . DA 6

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 6

Ibrugtagning . . . . . . . . . . . . . . . . . . . . . . . . . DA6

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .DA 8

Opbevaring . . . . . . . . . . . . . . . . . . . . . . . . . . DA8

Pleje og vedligeholdelse . . . . . . . . . . . . . . . . DA 9

Hjælp ved fejl. . . . . . . . . . . . . . . . . . . . . . . . . DA 9

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DA 9

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . DA 10

EU-overensstemmelseserklæring . . . . . . . . . DA 10

Sikkerhed

Læs den originale driftsvejledning før før­ste gangs brug af maskinen og de vedlag-

te sikkerhedsanvisninger. Følg den nøje.
Opbevar de to hæfter til senere brug eller til senere eje­re.

Symboler på maskinen

Strålen må ikke rettes mod personer, dyr,
tændt elektrisk udstyr eller mod selve maski­nen.
Beskyt maskinen imod frost.

Maskinen må ikke tilsluttes umiddelbart til
det offentlige drikkevandsnet.

Sikkerhedsanordninger

몇 FORSIGTIG

 Sikkerhedsanordninger skal beskytte mod kvæ-

stelser og må hverken ændres eller omgås.

Låseanordning på sprøjtepistolen

Låseanordningen blokerer sprøjtepistolens greb og for­hindrer maskinens utilsigtede start.

Afbryder

Hovedafbryderen forhindrer et utilsigtet brug af maski­nen.

Motorbeskyttelsesafbryder

Ved for højt strømforbrug slukker motorværnet for høj­tryksrenseren.

Overstrømsventil med trykafbryder

Overstrømsventilen forhindrer, at det maksimalt tilladte
tryk overskrides.
Hvis sprøjtepistolens greb slippes, frakobles højtryks­pumpen af en trykafbryder, og højtryksstrålen stopper.
Hvis der trækkes i grebet, kobler trykafbryderen pum­pen til igen.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til privat brug:
– Til rengøring af maskiner, køretøjer, bygninger,

værktøjer, facader, terrasser, haveredskaber etc.
med højtryksvandstråle (efter behov med tilsæt­ning af rengøringsmiddel).

– Med tilbehør, reservedele og rengøringsmidler, der

er godkendt af Kärcher. Følg de anvisninger, der er
vedlagt rengøringsmidlerne.

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en
garanti for en sikker og fejlfri drift af maskinen.
Informationer om tilbehør og reservedele findes
www.kaercher.com

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe
emballagen på en miljømæssigt forsvarlig måde.

Elektriske og elektroniske maskiner indeholder
ofte bestanddele, der ved forkert omgang eller for­kert bortskaffelse kan udgøre en mulig fare for
menneskers sundhed og for miljøet. For en kor­rekt drift af maskinen er disse bestanddele imidler­tid nødvendige. Maskiner kendetegnet med dette
symbol må ikke bortskaffes sammen med hus­holdningsaffaldet.
Udtjente maskiner indeholder værdifulde materia­ler, der kan og bør afleveres til genbrug. Akku'er
og batterier indeholder stoffer, der ikke må komme
ud i naturen. Gamle apparatet og batterier skal
bortskaffes miljøvenligt.

Rengøringsarbejder, hvor der opstår olieholdigt
spildevand, f.eks. motorvask eller undervogns­vask må kun foregå på vaskepladser udstyret med
en olieudskiller.

Arbejder med rensemiddel må kun gennemføres
på arbejdsoverflader som er væsketæt og med til­slutning til spildevandskanalisationen. Rensemid­del må ikke trænge ind i vandløb eller jorden.

I nogle lande er det ikke tilladt at udtage vand fra
kollektivt vand.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

– 5

47DA

Beskrivelse af apparatet

Maskinen, tilbehør m.m. vises på emballagen. Kontrol­ler ved udpakningen, om indholdet er komplet.
Kontakt venligst forhandleren, hvis der mangler tilbehør
eller ved transportskader.

Se figurerne på side 2

1 Vandtilslutning med integreret si
2 Tilkoblingsdel til vandforsyning
3 Lynkobling til højtryksslangen
4 Opbevaring til højtrykpistol
5 Hovedafbryder „0/OFF“ / „I/ON“
6 Doseringsregulering til rensemiddel
7 Opbevaring til højtrykpistol
8 Transportgreb
9 Plug 'n' Clean rensemiddeldunk med dæksel
10 Opbevaring Plug 'n' Clean rensemiddeldunk med

tilslutning for rensemiddel
11 Opbevaring til højtryksslangen
12 Opbevaring til strålerøret
13 Opbevaringskrog til strømledningen
14 Strømledning med netstik
15 Tranporthjul
16 Højtrykpistol
17 Låseanordning på sprøjtepistolen
18 Knap til at adskille højtrykslangen fra sprøjtepisto-

len
19 Højtryksslange
20 Strålerør med rotordyse

Til svære tilsmudsinger
21 Strålerør med trykregulering (Vario Power)

Til de mest almindelige rengøringsopgaver

Arbejdstrykket kan øges trinløst fra "SOFT" til

"HARD". Giv slip på højtrykspistolens greb, og drej

strålerøret til den ønskede stilling for at justere ar-

bejdstrykket.

Egnet til arbejde med rensemidler.

** Desuden nødvendigt

22 Armeret vandslange med almindelig kobling.

– Diameter min. 1/2 tommer (13 mm)
– Længde min. 7,5 m

Montering

Se hertil figurerne på siderne!

Løse komponenter, som er vedlagt maskinen, skal før
brugen monteres.

Montering af opbevaring til

håndsprøjtepistolen

Figur
 Den nederste holder sættes ind i åbningen og

skubbes fremad indtil den går i hak.
Figur
 Den øverste holder sættes ind og trykkes nedad til

anslaget.

Montering af opbevaringskrogen til

strømledningen

Figur
 Opbevaringskrogen trykkes ind indtil den går i hak

i øverste position.

Montering af doseringsregulering til

rensemiddel

Hertil bruges de 2 vedlagte skruer og en stjerneskrue­trækker PH 2.
Figur
 Begge rensemiddelslanger sættes på tilslutninger-

ne.

 Doseringsreguleringen sættes på og sikres med 2

skruer.
Bemærk: Vær især opmærksom på, at doserings­reguleringen sidder rigtig fast i huset.

Montering af transportgrebet

Figur
 Sæt transportgrebet på, sæt bolten ind i åbningen

og skru dem sammen.

Monter koblingen

Figur
 Skru den medfølgende koblingsdel på højtryksren-

serens vandtilslutning.

Ibrugtagning

BEMÆRK

Den maksimal tilladelige netimpedans ved el-tilslut­ningspunktet (se tekniske data) må ikke overskrides.
Hvis der er tvivl om netimpedansen af tilslutningspunk­tet, kontakt venligst energiforsyningsvirksomheden.

 Stil apparatet på en plan flade.
Figur
 Skru højtryksslangen ind i håndsprøjtepistolen ind-

til det kan høres at den går i hak.
Bemærk: Tag hensyn til den rigtige orientering af
tilslutningsstykket.
Kontroller om forbindelsen er sikker ved at trække

i højtryksslangen.
Figur
 Stik højtryksslangen ind i lynkoblingen indtil det kan

høres at den går i hak.

Bemærk: Tag hensyn til den rigtige orientering af

tilslutningsstykket.

Kontroller om forbindelsen er sikker ved at trække

i højtryksslangen.
 Sæt netstikket i en stikdåse.

48 DA

– 6

Vandforsyning

Se typeskilt/tekniske data for tilslutningsværdier

BEMÆRK

Forureninger i vandet kan beskadige højtrykspumpen
og tilbehøret. For at beskytte maskinen anbefales brug
af KÄRCHER-vandfilter (specialtilbehør, bestillings­nummer 4.730-059).

Vandforsyning fra vandledning

Læg mærke til vandforsyningsselskabets reglementer.

BEMÆRK

Slangekoblinger af metal med Aquastop kan føre til be­skadigelse af pumpen! Brug venligst slangekoblinger af
kunststof eller KÄRCHER slangekoblinger af messing.

 Sæt vandtilløbsslangen på vandtillsutningens kob-

ling.

 Slut vandslangen til vandforsyningen.
 Åbn for vandhanen.

Opsugning af vand fra åbne beholdere

Denne højtryksrenser er sammen med KÄRCHER-su­geslangen med kontraventil (ekstratilbehør, bestil­lingsnr. 2.643-100) beregnet til opsugning af overflade­vand, som f.eks vand af regntønder eller damme (max.
opsugningshøjde, se tekniske data).

 Fjern koblingen fra vandtilslutningen.
 Sugeslangen skal fyldes med vand.
 Skru sugeslangen på maskinens vandtilslutning og

hæng den i vandkilden (f.eks. regntønde).

Afluft højtryksrenseren inden brug.

 Stil hovedafbryderen på "I/ON".
 Oplås sprøjtepistolens håndtag.
 Apparatet tændes ved at trykke på sprøjtepistolens

håndtag.

 Maskinen skal køre (max. 2 minutter), indtil vandet

strømmer ud af håndsprøjtepistolen uden bobler.

 Slip sprøjtepistolens håndtag.

Bemærk: Hvis der gives slip for grebet, afbrydes
maskinen igen. Højtrykket opretholdes i systemet.

 Lås sprøjtepistolens håndtag.

Drift

BEMÆRK

Tørkørsel på mere end 2 minutter fører til skader på høj­trykspumpen. Afbryd maskinen hvis den ikke opbygger
tryk indenfor 2 minutter og gå frem ifølge anvisningerne
i kapitel "Hjælp ved fejl".

Drift med højtryk

몇 FORSIGTIG

Hold mindst 30 cm stråleafstand ved rengøring af lake­rede overflader for at undgå lakskader.

BEMÆRK

Bildæk, lakeringer eller følsomme overflader af træ må
ikke renses med snavsfræseren, fare for beskadigelse.

Figur
 Strålerøret sættes ind i sprøjtepistolen og fikseres

med en 90° omdrejning.

 Stil hovedafbryderen på "I/ON".
 Oplås sprøjtepistolens håndtag.
 Højtryksrenseren tændes ved at trække i grebet.

Bemærk: Hvis der gives slip for grebet, afbrydes

maskinen igen. Højtrykket opretholdes i systemet.

Drift med rengøringsmiddel

Bemærk: Der kan kun tilsættes rengøringsmiddel i lav-

tryk.

 FARE

Ved brug af rensemidler skal der tages hensyn til sikker­hedsdatabladet af rensemiddelproducenten, især hen­visningerne til personlige værnemidler.

Anvisninger til rensemiddel: Til disse maskiner kan
de gængse KÄRCHER rensemidler købes klar til brug i
Plug 'n' Clean rensemiddeldunk med dæksel. På den
måde bortfalder den generende omfyldning, hhv. på­fyldning.
Figur
 Fjern dækslet fra Plug 'n' Clean rensemiddeldun-

ken og tryk rensemiddeldunken med åbningen

nedad i tilslutningen for rensemiddel.

 Brug strålerør med trykregulering (Vario Power).
 Drej strålerøret indtil anslaget i retning af "SOFT".

Bemærk: På den måde tilsættes der rensemiddel-

opløsning til vandstrålen under driften.
Figur
 Juster opsugningsmængden af rensemiddelopløs-

ningen med doseringsregulatoren til rensemiddel.

Anbefalet rensemetode

 Sprøjt lidt rengøringsmiddel på den tørre overflade

og lad det virke (skal ikke tørre).
 Vask det løsnede snavs af med højtryksstrålen.

– 7

49DA

Afbrydelse af driften

 Slip sprøjtepistolens håndtag.
 Lås sprøjtepistolens håndtag.
 Sæt sprøjtepistolen i den påtænkte holder.
 Afbryd endvidere maskinen "0/OFF" ved længere

arbejdspauser (mere end 5 minutter).

Efter brug

몇 FORSIGTIG

Højtryksslangen må kun adskilles fra sprøjtepistolen el­ler maskinen, hvis systemet er uden tryk.

 Træk Plug 'n' Clean rensemiddeldunken ud af hol-

deren og luk den med dækslet. Til opbevaring sæt­tes den 180 ° drejet ind i holderen.

 Slip sprøjtepistolens håndtag.
 Sluk maskinen "0/OFF“.
 Træk stikket ud af stikkontakten.
 Luk vandhanen.
 Tryk på sprøjtepistolens håndtag for at fjerne det

tryk, der er i systemet.

 Lås sprøjtepistolens håndtag.

몇 FORSIGTIG

Hvis tilløbs- og højtryksslangen adskilles efter driften
kan der udtræde varmt vand.

 Adskil maskinen fra vandforsyningen.

Transport

몇 FORSIGTIG

Fare for person- og materialeskader!
Hold øje med maskinens vægt ved transporten.

Manuel transport

 Træk maskinen i transportgrebet.

Transport i køretøjer

 Før liggende transport: Træk Plug 'n' Clean rense-

middeldunken ud af holderen og luk den med

dækslet.
 Maskinen sikres/fastgøres, så den ikke kan vælte

eller flytte sig.

Opbevaring

몇 FORSIGTIG

Fare for person- og materialeskader!
Hold øje med maskinens vægt ved oplagringen.

Opbevaring af apparatet

Inden maskinen opbevares over et længere tidsrum,
f.eks. om vinteren, skal der tages hensyn til anvisnin­gerne i kapitel "Pleje".

 Stil fejemaskinen på et plant underlag.
 Tryk huset af lynkoblingen til højtryksslangen i pi-

lens retning og træk højtryksslangen ud.
 Tryk på sprøjtepistolens skilleknap og adskil høj-

tryksslangen fra sprøjtepistolen.

 Sæt sprøjtepistolen i den påtænkte holder.
 Strålerøret skal gå i hak i opbevaringsstedet.
 Anbring nettilslutningskablet, højtryksslangen og

tilbehøret på højtryksrenseren.

Frostbeskyttelse

BEMÆRK

Ikke fuldstændig tømte maskin- eller tilbehørsdele kan
ødelægges af frost. Tøm maskin- og tilbehørsdele fuld­stændig og frostsikre dem.

For at undgå skader:

 Adskil maskinen fra vandforsyningen.
 Tømme maskinen for vand: Tænd maskinen uden

tilsluttet højtryksslange og uden tilsluttet vandforsy-

ning (max. 1 min.) og vent, indtil der ikke længere

kommer vand ud af højtrykstilslutningen. Sluk for

maskinen.

 Sluk for renseren
 Maskinen og alt tilbehør opbevares i et frostfrit rum.

Inden maskinen opbevares over et længere tidsrum,
f.eks. om vinteren, skal der tages hensyn til anvisnin­gerne i kapitel "Pleje".

50 DA

– 8

Pleje og vedligeholdelse

 FARE

Risiko for elektrisk stød.
 Træk netstikket og afbryd maskinen inden der ar-

bejdes på maskinen.

Rens filteret i vandtilslutningen.

Rens vandtilslutningens filter med jævne mellem­rum.

BEMÆRK

Sien må ikke beskadiges.

 Fjern koblingen fra vandtilslutningen.
Figur

 Træk sien ud med en flad tang.
 Rens sien under rindende vand.
 Sæt igen sien i vandtilslutningen.

Vedligeholdelse

Højtryksrenseren er vedligeholdelsesfri.

Hjælp ved fejl

Ved hjælp af denne oversigt kan De selv afhjælpe min­dre fejl.
Kontakt den autoriserede kundeservice i tvivlstilfælde.

 FARE

Risiko for elektrisk stød.
 Træk netstikket og afbryd maskinen inden der ar-

bejdes på maskinen.

Maskinen kører ikke

 Apparatet tændes ved at trykke på sprøjtepistolens

håndtag.

 Kontroller, at den angivne spænding på typeskiltet

stemmer overens med strømkildens spænding.

 Kontroller nettilslutningskablet for beskadigelse.
 Motor overbelastet, motor-beskyttelseskontakten

blev aktiveret.
– Sluk maskinen "0/OFF“.
– Afbryd maskinen, og lad den afkøle i en time.
– Tænd for maskinen, og tag den i brug igen.

Hvis denne fejl forekommer flere gange, skal ma-

skinen kontrolleres af kundeservice.

Maskinen starter ikke, motoren brummer

Spændingstab på grund af et svagt strømnet eller hvis
der bruges en forlængerledning.
 Træk først sprøjtepistolens greb ved starten, sæt

så afbryderen til "I/ON".

Maskinen kommer ikke op på det nødvendige

tryk

 Kontroller indstillingerne på strålerøret.
 Kontroller vandforsyningen for tilstrækkelig trans-

portkapacitet.

 Træk sien i vandtilslutningen ud med en fladtang

og rens den under løbende vand.

 Afluft højtryksrenseren inden brug.

Tænd for maskinen uden strålerør tilsluttet og lad
den køre (max. 2 minutter), indtil der kommer vand
uden bobler ud af pistolen. Sluk for maskinen og til­slut strålerøret igen.

Kraftige trykudsving

 Rens højtryksdysen: Fjern snavs fra dyseborehul-

let med en nål og skyl ved at spule vand fremad.

 Kontroller den tilløbende vandmængde.

Maskinen er utæt

 Teknisk betinget er maskinen lidt utæt. Kontakt den

autoriserede kundeservice, hvis den er meget
utæt.

Rensemiddel bliver ikke indsuget

 Brug strålerør med trykregulering (Vario Power).

Drej strålerøret indtil anslaget i retning af "SOFT".

 Kontroller indstillingen på doseringsregulatoren til

rensemidlet.

 Kontrollèr, om Plug 'n' Clean rensemiddeldunken

sidder i tilslutningen for rensemiddel med åbningen
nedad.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlag­te garantibetingelser. Eventuelle fejl på apparatet af­hjælpes gratis inden for garantien, såfremt fejlen kan til­skrives en materiale- eller produktionsfejl. Hvis De øn­sker at gøre garantien gældende, bedes De henvende
Dem til Deres forhandler eller nærmeste kundeservice
medbringende kvittering for købet.
Adresser finder De under:

www.kaercher.com/dealersearch

– 9

51DA

Tekniske data

El-tilslutning

Spænding 230

Tilslutningseffekt 3,0 kW

Beskyttelsesniveau IP X5

Beskyttelsesklasse I

Netsikring (træg) 16 A

Maksimalt tilladelig netimpedans 0,394

Vandtilslutning

Tilførselstryk, maks. 1,2 MPa

Forsyningstemperatur, maks. 60 °C

Forsyningsmængde, min. 12 l/min

Max. indsugningshøjde 0,5 m

Ydelsesdata

Arbejdstryk 15 MPa

Maks. tilladt tryk 16 MPa

Kapacitet, vand 9,2 l/min

Transportmængde max. 10,0 l/min

Kapacitet, rengøringsmiddel 0-0,3 l/min

Sprøjtepistolens tilbagestødskraft 27 N

Mål og vægt

Længde 404 mm

Bredde 440 mm

Højde 968 mm

Vægt, driftsklar med tilbehør 20,3 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi
Usikkerhed K

Lydtryksniveau L
Usikkerhed K

pA

pA

Lydeffektniveau LWA + usikkerhed
K

WA

Årsag til undtagelse i henhold til forordning (EU) 2019/
1781, bilag I, afsnit 2 (12): j)

Der tages forbehold for tekniske ændringer.

1~50VHz

+ j0,246

<2,5

0,3

Ohm
Ohm

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

EU-overensstemmelseserklæring

Hermed erklærer vi, at den nedenfor nævnte maskine i
design og konstruktion og i den af os i handlen bragte
udgave overholder de gældende grundlæggende sik­kerheds- og sundhedskrav i EU-direktiverne. Ved æn­dringer af maskinen, der foretages uden forudgående
aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser
Type: K 6 Special
Gældende EU-direktiver

2006/42/EF (+2009/127/EF)
2014/30/EU
2011/65/EU
2000/14/EF
2009/125/EF

Anvendte direktiver

(EU) 2019/1781

Anvendte harmoniserede standarder

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Anvendte overensstemmelsesvurderingsprocedu­rer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 92
Garanteret: 95

Underskriverne handler på bestyrelsens vegne og med
dennes fuldmagt.

Chairman of the Board of Management

Dokumentationsbefuldmægtiget:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

52 DA

– 10

Innholdsfortegnelse

Sikkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . .NO 5

Forskriftsmessig bruk . . . . . . . . . . . . . . . . . . NO 5

Tilbehør og reservedeler . . . . . . . . . . . . . . . . NO 5

Miljøvern . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 5

Beskrivelse av apparatet . . . . . . . . . . . . . . . . NO 6

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 6

Ta i bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 6

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .NO 8

Lagring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 8

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . NO 9

Feilretting. . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 9

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NO 9

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . NO 10

EU-samsvarserklæring . . . . . . . . . . . . . . . . . NO 10

Sikkerhet

Les disse denne originale bruksanvisnin­gen før apparatet tas i bruk første gang, og

følg de vedlagte sikkerhetsanvisningene.
Følg den. Oppbevar begge deler til senere bruk eller for
annen eier.

Symboler på maskinen

Høytrykksstrålen må ikke rettes mot perso­ner, dyr, elektrisk utstyr som er på, eller mas­kinen selv.
Skal ikke utsettes for frost.

Maskinen skal ikke kobles direkte til den of­fentlige vannforsyningen.

Sikkerhetsinnretninger

몇 FORSIKTIG

 Sikkerhetsinnretningen fungerer som beskyttelse

for brukeren, og må ikke endres eller omgås.

Låsing høytrykkspistol

Låsingen sperrer hendelen til høytrykkspistolen og for­hindrer utilsiktet start av apparatet.

Apparatbryter

Apparatbryteren forhindrer utilsiktet bruk av apparatet.

Motorvernbryter

Ved for høyt strømopptak kobler motervernbryteren
maskinen ut.

Overstrømsventil med trykkbryter

Overstrømsventilen forhindrer at maskinens tillatte ar­beidstrykk overskrides.
Hvis hendelen på høytrykkspistolen slippes, slår trykk­bryteren av pumpen, og høytrykksstrålen stopper. Når
hendelen betjenes igjen, kobles pumpen inn igjen.

Forskriftsmessig bruk

Denne høytrykksvaskeren må kun brukes til private for­mål.
– for rengjøring av maskiner, biler, bygninger, verk-

tøy, fasader, terrasser, hageutstyr, etc. med høy­trykkvannstråle (ved behov tilsatt rengjøringsmid­ler).

– med tilbehør, reservedeler og rengjøringsmidler

som er godkjent av KÄRCHER. Følg anvisningene
som følger med rengjøringsmiddelet.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de
garanterer for en sikker og problemfri drift av maskinen.
Informasjon om tilbehør og reservedeler finner du på
www.kaercher.com.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg
med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder
ofte deler som kan utgjøre en potensiell fare for
helse og miljø ved feil bruk eller feil avfallsbehand­ling. Disse delene er imidlertid nødvendige for kor­rekt drift av apparatet. Apparater merket med det­te symbolet skal ikke kastes i husholdningsavfal­let.
Gamle apparater inneholder verdifulle materialer
som kan gjenbrukes og som bør sendest til gjen­bruk. Akkumulatorene inneholder stoffer som ikke
må komme ut i miljøet. Vennligst deponer gamle
apparater samt batterier eller oppladbare batterier
på en miljøvennlig måte.

Rengjøringsarbeid som medfører oljeholdig av­løpsvann, f. eks. motorvask, karosserivask, må
bare utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjøringsmidler skal kun utføres på
væsketette arbeidsflater med tilkobling til avløps­systemet. Ikke la rengjøringsmiddelet slippe ut til
vann eller jord.

I noen land er det forbudt å ta opp vann fra offent­lige vannkilder.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du un­der:

www.kaercher.com/REACH

– 5

53NO

Beskrivelse av apparatet

Leveringsomfang for apparatet er vist på emballasjen.
Kontroller at innholdet i pakken er fullstendig, når du
pakker ut.
Ved manglende tilbehør eller ved transportskader,
vennligst informer forhandleren.

Se side 2 for illustrasjoner

1 Vanntilkobling med innebygget sil
2 Koblingsdel for vanntilkoblingen
3 Hurtigkobling for høytrykkslange
4 Oppbevaring for høytrykkspistol
5 Apparatbryter "0/OFF" / "I/ON"
6 Doseringsregulator for rengjøringsmiddel
7 Oppbevaring for høytrykkspistol
8 Transportgrep
9 Plug 'n' Clean rengjøringsmiddelflaske med lokk.
10 Oppbevaring av Plug 'n' Clean rengjøringsmiddel-

flaske med tilkobling for rengjøringsmiddel
11 Oppbevaring for høytrykkslange
12 Oppbevaring for strålerør
13 Oppbevaringskroker for strømkabel
14 Strømledning med støpsel
15 Transporthjul
16 Høytrykkspistol
17 Låsing høytrykkspistol
18 Tast for å skille høytrykkslangen fra høytrykkspis-

tolen
19 Høytrykksslange
20 Strålerør med Rotojet

For hardnakket smuss
21 Strålerør med trykkregulering (Vario Power)

For enkle rengjøringsoppgaver

Arbeidspresset kan økes trinnløst fra "SOFT" til

"HARD". For å regulere arbeidspresset, slipp spa-

ken på høytrykkspistolen og drei strålerøret til øn-

sket stilling.

Egnet for bruk med rengjøringsmiddel.

** I tillegg kreves

22 Vevforsterket vannslange med alminnelig kobling.

– Minimumsdiameter 1/2 tomme (13 mm).
– Minimumslengde 7,5 m.

Montering

Illustrasjoner se utfoldingssidene!

De løse delene som følger apparatet skal monteres før
det tas i bruk.

Montere oppbevaring for høytrykkspistol

Figur
 Sett nedre holder i utsparingen og skyv forover, du

skal høre den gå i lås.
Figur
 Sett på øvre holder og trykk den ned til anslag.

Montere oppbevaringskroker for strømkabel

Figur
 Trykk inn oppbevaringskrokene og lås dem i øvre

posisjon.

Montere doseringsregulator for

rengjøringsmiddel

Du trenger de to vedlagte skruene og en skrutrekker
med krysspor PH 2.
Figur
 Sett begge rengjøringsmiddelslangene på koblin-

gene.

 Doseringsregulator settes på og festes med to

skruer.
Merk: Ved montering må du passe nøye på at las­ken på doseringsregulatoren festes i tilhørende ut­sparinger i huset.

Montere transporthåndtak

Figur
 Sett på transporthåndtak, sett boltene i hullene og

skru til.

Montere kobling

Figur
 Skru den medfølgende koblingsdelen på vanntil-

koblingen på høytrykksvaskeren.

Ta i bruk

OBS

Maksimalt tillatt nettimpedans på det elektriske tilkob­lingspunktet (se tekniske data) skal ikke overskrides.
Dersom det er uklarheter om nettimpedansen på tilkob­lingspunktet ditt, vennligst kontakt strømleverandøren
for informasjon.

 Sett maskinen på en jevn flate.
Figur
 Sett høytrykkslangen i høytrykkspistolen til du hø-

rer den går i lås.
Merk: Pass på riktig innretning av tilkoblingsnippel.
Kontroller sikker tilkobling ved å trekke i høytrykk-

slangen.
Figur
 Sett høytrykkslangen i hurtigkoblingen til du hører

den går i lås.

Merk: Pass på riktig innretning av tilkoblingsnippel.

Kontroller sikker tilkobling ved å trekke i høytrykk-

slangen.
 Sett støpselet i stikkontakten.

54 NO

– 6

Vanntilførsel

Se typeskilt/tekniske data for tilkoblingsverdier.

OBS

Forurensning i vannet kan skade høytrykkspumpen og
tilbehøret. For beskyttelse anbefales bruk av KÄR­CHER vannfilter (spesialtilbehør, bestillingsnr. 4.730-

059).

Vanntilførsel fra vannledning

Følg vannverkets forskrifter.

OBS

Slangekoblinger av metall med Aquastop kan føre til
skader på pumpen! Vennligst bruk slangekoblinger av
plast eller KÄRCHER slangekoblinger av messing.

 Koble vanntilførselsslangen til koblingen på vann-

tilkoblingen.

 Vannslangen kobles til vannforsyningen.
 Åpne vannkranen helt.

Suging av vann fra åpen beholder

Denne høytrykksvaskeren er egnet for bruk med KÄR­CHER sugeslange med tilbakeslagsventil (spesialtibe­hør, bestillingsnr. 2.643-100) for oppsuging av overfla­tevann f.eks. fra regnvanns-tønne eller dammer (maks.
oppsugingshøyde se Tekniske data).

 Ta av koblingen fra vanntilkoblingen.
 Fyll sugeslangen med vann.
 Skru sugeslangen til vanntilkoblingen på maskinen

og heng den i vannkilden (f.eks. regntønne).

Luft maskinen før det tas i bruk.

 Slå på apparatet "I/ON".
 Lås opp hendelen på høytrykkspistolen.
 Trykk hendelen på høytrykkspistolen, apparatet

slås på.

 La maskinen gå (maks. 2 minutter), til det kommer

boblefritt vann ut av høytrykkspistolen.

 Slipp hendelen til høytrykkspistolen.

Merk: Dersom du slipper hendelen igjen, vil appa­ratet stoppe. Høyt trykk beholdes i systemet.

 Lås hendelen til høytrykkspistolen.

Drift

OBS

Tørrkjøring i mer enn 2 minutter fører til skader på høy­trykkspumpen. Dersom maskinen ikke bygger opp trykk
innen 2 minutter, slå av maskinen og gå frem som be­skrevet i kapittel "Feilretting".

Drift med høytrykk

몇 FORSIKTIG

Hold en avstand på minst 30 cm ved rengjøring av lak­kerte flater, for å unngå skader

OBS

Bildekk, lakk eller ømfintlige overflater som treverk skal
ikke rengjøres med smussfreser, det er fare for skader.

Figur
 Sett strålerøret inn i høytrykkspistolen og fest det

ved å dreie 90°.

 Slå på apparatet "I/ON".
 Lås opp hendelen på høytrykkspistolen.
 Betjen hendelen, og maskinen starter.

Merk: Dersom du slipper hendelen igjen, vil appa-

ratet stoppe. Høyt trykk beholdes i systemet.

Bruk av rengjøringsmiddel

Merknad: Rengjøringsmiddel kan kun tilsettes ved bruk

av lavtrykk.

 FARE

Ved bruk av rengjøringsmidler skal sikkerhetsdatabla­det fra produsenten av rengjøringsmidler følges, spesi­elt anvisnigner om verneutstyr.

Merknader om rengjøringmiddel: De vanligste KÄR­CHER rengjøringsmidler for dette apparatet kan kjøpes
ferdig blandet i Plug 'n' Clean rengjøringsmiddelflaske
med lokk. Da slipper du tidkrevende påfylling.
Figur
 Ta av lokket på Plug 'n' Clean rengjøringsmiddel-

flaske og trykk flasken med åpningne ned i koblin-

gen for rengjøringsmiddel.

 Bruk strålerør med trykkregulering (Vario Power).
 Drei strålerøret mot "SOFT" til det stanser.

Merk: Derved vil rengjøringsløsning blandes med

vannstrålen ved drift.
Figur
 Innsugingsmengde av rengjøringsmiddel-løsnin-

gen stilles inn med doseringsregulator.

Anbefalt rengjøringsmetode

 Sprøyt litt rengjøringsmiddel på den tørre overfla-

ten og la det virke (men ikke tørke).
 Spyl det oppløste smusset vekk med høytrykks-

strålen.

– 7

55NO

Opphold i arbeidet

 Slipp hendelen til høytrykkspistolen.
 Lås hendelen til høytrykkspistolen.
 Sett høytrykkspistolen inn i holderen for høytrykk-

spistolen.

 Ved lengre arbeidspauser (mer enn 5 minutter) må

høytrykksvaskeren i tillegg slås av "0/OFF".

Etter bruk

몇 FORSIKTIG

Høytrykkslangen må bare tas av høytrykkspistolen eller
apparatet, når det ikke er noe trykk i systemet.

 Trekk Plug 'n' Clean rengjøringsmiddelflasken ut av

holderen og lukk med lokket. For oppbevaring set­tes den 180 ° rotert i holderen.

 Slipp hendelen til høytrykkspistolen.
 Slå av apparatet "0/OFF".
 Trekk ut støpselet fra veggkontakten.
 Steng vannkranen.
 Trykk hendelen til høytrykkspistolen for å utligne

det gjenværende trykket i systemet.

 Lås hendelen til høytrykkspistolen.

몇 FORSIKTIG

Ved frakobling av tilførsels- og høytrykkslange kan det
strømme ut varmt vann fra koblingene etter bruk.

 Skill apparatet fra vannforsyningen.

Transport

몇 FORSIKTIG

Fare for personskade og materiell skade!
Pass på vekten av apparatet ved transport.

Transport for hånd

 Trekk maskinen i transporthåndtaket.

Transport i kjøretøy

 Før liggende transport: Trekk Plug 'n' Clean rengjø-

ringsmiddelflasken ut av holderen og lukk med lok-

ket.
 Sikre maskinen mot å skli eller vippe.

Lagring

몇 FORSIKTIG

Fare for personskade og materiell skade!
Vær oppmerksom på vekten til apparatet ved lagring.

Oppbevaring av apparatet

Før lengre tids lagring, f.eks. om vinteren, pass på an­visningene i kapittelet Pleie.

 Sett høytrykksvaskeren på et jevnt underlag.
 Huset på hurtigkoblingen for sugeslange trykkes i

pilretningen, og trekk av høytrykkslangen.
 Trykk skilletasten på høytrykkpistolen og trekk høy-

trykkslangen ut av høytrykkpistolen.
 Sett høytrykkspistolen inn i holderen for høytrykk-

spistolen.

 Sett inn strålerøret i strålerørsholderen.
 Lagre strømkabel, høytrykkslange og tilbehør med

maskinen.

Frostbeskyttelse

OBS

Maskiner og tilbehør som ikke er helt tømt kan bli øde­lagt av frost. Tøm maskin og tilbehør komplett og sikre
mot frost.

For å unngå skader:

 Skill apparatet fra vannforsyningen.
 Tømme apparatet helt for vann: Slå på apparatet

uten tilkoblet høytrykkslange og uten tilkoblet vann-

forsyninf (maks 1 min.) og vent til det ikke kommer

mer vann ut av høytrykkslangen. Slå av maskinen.

 Slå av maskinen.
 Oppbevar apparat med alt utstyr i et frostsikkert

rom.
Før lengre tids lagring, f.eks. om vinteren, pass på an­visningene i kapittelet Pleie.

56 NO

– 8

Pleie og vedlikehold

 FARE

Fare for elektrisk støt.
 Før alt arbeide på apparatet skal apparatet slås av

og strømkabelen trekkes ut.

Rengjør sil i vanntilkobling

Rengjør sil i vanntilkoblingen regelmessig.

OBS

Silen skal ikke være skadet.

 Ta av koblingen fra vanntilkoblingen.
Figur

 Trekk ut silen med en flat tang.
 Rengjør silen under rennende vann.
 Sett inn igjen silen i vanntilkoblingen.

Vedlikehold

Høytrykksvaskeren er vedlikeholdsfri.

Feilretting

Mindre funksjonsfeil kan du ved hjelp av følgende over­sikt utbedre selv.
Ved tvilstilfeller, ta kontakt med autorisert kundeservice.

 FARE

Fare for elektrisk støt.
 Før alt arbeide på apparatet skal apparatet slås av

og strømkabelen trekkes ut.

Apparatet går ikke

 Trykk hendelen på høytrykkspistolen, apparatet

slås på.

 Kontroller at spenningen som er oppgitt på typeskil-

tet er overensstemmende med strømkildens spen­ning.

 Kontroller strømkabelen for skader.
 Motor overbelastet, motorvernbryteren er utløst.

– Slå av apparatet "0/OFF".
– La apparatet kjøle ned i én time.
– Slå på apparatet og ta det i bruk igjen.

Dersom feilen oppstår flere ganger, la kundeser­vice undersøke apparatet.

Apparatet starter ikke, motoren brummer

Spenningsbrudd pga. svakt strømnett eller ved bruk av
skjøteledning.
 Ved innkobling trekk først i hendelen til høytrykk-

spistolen, og sett så apparatbryteren på "I/ON".

Høytrykksvaskeren bygger ikke opp trykk

 Kontroller innstilling på strålerøret.
 Kontroller at vannforsyningen har tilstrekkelig ma-

tevolum.
 Ta ut sugeinntaket i vanntilkoblingen med en flat-

tang, og rengjør det under rennende vann.
 Luft maskinen før det tas i bruk.

Slå på høytrykksvaskeren uten at strålerøret koblet

til, og la den gå til vannet kommer ut av pistolen

uten luftbobler (maks 2 minutter). Slå av høytrykks-

vaskeren, og koble til strålerøret på nytt.

Sterke trykksvingninger

 Rengjøre høytrykksdyse: Fjern smuss fra dysehul-

lene med en nål, og skyll med vann i retning fra

fremsiden.
 Kontroller vanntilførselsmengde.

Apparatet er utett

 Små utettheter i apparatet skyldes tekniske årsa-

ker. Ved større utettheter, ta kontakt med autorisert

kundeservice.

Maskinen suger ikke rengjøringsmiddel

 Bruk strålerør med trykkregulering (Vario Power).

Drei strålerøret mot "SOFT" til det stanser.
 Kontrollet innstillings av doseringsregulator for ren-

gjøringsmiddel.
 Kontroller om Plug 'n' Clean rengjøringsmiddelflas-

ken sitter med åpningen ned i koblingen for rengjø-

ringsmiddel.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land
har utgitt garantibetingelsene som gjelder i det aktuelle
landet. Eventuelle feil på maskinen blir reparert gratis i
garantitiden dersom disse kan føres tilbake til material­eller produksjonsfeil. Ved behov for garantireparasjo­ner, vennligst henvend deg med kjøpskvitteringen til din
forhandler eller nærmeste autoriserte kundeservice.
Adresser finner du under:

www.kaercher.com/dealersearch

– 9

57NO

Tekniske data

Elektrisk tilkobling

Spenning 230

Kapasitet 3,0 kW

Beskyttelsesklasse IP X5

Beskyttelsesklasse I

Strømsikring (trege) 16 A

Maks. tillatt nettimpedanse 0,394

Vanntilkobling

Tilførselstrykk (max) 1,2 MPa

Vanntilførsels-temperatur (max) 60 °C

Tilførselsmengde (min) 12 l/min

Maks. sugehøyde 0,5 m

Effektspesifikasjoner

Arbeidstrykk 15 MPa

Maks. tillatt trykk 16 MPa

Vannmengde 9,2 l/min

Matemengde maks 10,0 l/min

Rengjøringsmiddelmengde 0-0,3 l/min

Rekylkraft til høytrykkspistolen 27 N

Mål og vekt

Lengde 404 mm

Bredde 440 mm

Høyde 968 mm

Vekt, driftsklar, med tilbehør 20,3 kg

Registrerte verdier etter EN 60335-2-79

Hånd-arm vibrasjonsverdi
Usikkerhet K

Støytrykksnivå L
Usikkerhet K

pA

pA

Støyeffektnivå LWA + usikkerhet K

Unntaksgrunn i henhold til forordning (EU) 2019/1781
vedlegg I avsnitt 2 (12): j)

Det tas forbehold om tekniske endringer.

WA

1~50VHz

+ j0,246

<2,5

0,3

Ohm
Ohm

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyl­ler de grunnleggende sikkerhets- og helsekravene i de
relevante EU-direktivene, med hensyn til både design,
konstruksjon og type markedsført av oss. Ved endringer
på maskinen som er utført uten vårt samtykke, mister
denne erklæringen sin gyldighet.

Produkt: Høytrykksvasker
Type: K 6 Special
Relevante EU-direktiver

2006/42/EF (+2009/127/EF)
2014/30/EU
2011/65/EU
2000/14/EF
2009/125/EU

Anvendte direktiver

(EU) 2019/1781

Anvendte overensstemmende normer

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Anvendt metode for samsvarsvurdering

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 92
Garantert: 95

Undertegnede handler på vegne av og med fullmakt fra
styret.

Chairman of the Board of Management

Ansvarlig for dokumentasjon:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

58 NO

– 10

Innehållsförteckning

Säkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . .SV 5

Ändamålsenlig användning . . . . . . . . . . . . . . SV 5

Tillbehör och reservdelar. . . . . . . . . . . . . . . . SV 5

Miljöskydd . . . . . . . . . . . . . . . . . . . . . . . . . . .SV 5

Beskrivning av aggregatet. . . . . . . . . . . . . . . SV 6

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 6

Idrifttagning . . . . . . . . . . . . . . . . . . . . . . . . . . SV 6

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 7

Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . .SV 8

Förvaring . . . . . . . . . . . . . . . . . . . . . . . . . . . .SV 8

Skötsel och underhåll . . . . . . . . . . . . . . . . . . SV 9

Åtgärder vid störningar . . . . . . . . . . . . . . . . . SV 9

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SV 9

Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . SV 10

EU-försäkran om överensstämmelse . . . . . . SV 10

Säkerhet

Läs igenom denna originalbruksanvisning
och de medföljande säkerhetsanvisning-

arna innan du använder din maskin första
gången. Följ dem. Spara båda häftena för senare behov
eller för nya ägare.

Symboler på aggregatet

Rikta inte högtrycksstråle mot människor,
djur, aktiv elektrisk utrustning eller mot själva
maskinen.
Skydda apparaten mot frost.

Apparaten får inte anslutas i omedelbar när­het till det offentliga dricksvattennätet.

Säkerhetsanordningar

몇 FÖRSIKTIGHET

 Säkerhetsanordningar är till för att skydda använ-

daren och får inte ändras eller sättas ur spel.

Handsprutpistolens lås

Spärren låser handsprutspistolens spak och förhindrar
att aggregatet startas av misstag.

Maskinens strömbrytare

Strömbrytaren förhindrar att aggregatet startas av miss­tag.

Motorskyddsbrytare

Vid för hög strömförbrukning stänger motorskyddsbry­taren av aggregatet.

Överströmningsventil med tryckbrytare

Överströmningsventieln förhindrar överskridning av till­låtet arbetstryck.
När handtaget på handsprutpistolen släpps kopplas
högtryckspumpen från av en tryckbrytare som stoppar
högtrycksstrålen. Drar man i handtaget kopplar tryck­brytaren in pumpen igen.

Ändamålsenlig användning

Högtryckstvätten får endast användas för privat bruk.
– för rengöring av maskiner, fordon, verktyg, fasader,

terrasser, trädgårdsredskap o.s.v. med högtrycks­stråle (använd vid behov rengöringsmedel).

– tillsammans med av KÄRCHER godkända tillbe-

hör, reservdelar och rengöringsmedel. Beakta an­visningarna som medföljer rengöringsmedlen.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar,
så att en säker och störningsfri drift av maskinen är ga­ranterad.
Information om tillbehör och reservdelar finns på
www.kaercher.com.

Miljöskydd

Emballagematerialen kan återvinnas. Avfallshan­tera emballag på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller
ofta komponenter som vid felaktig användning el­ler felaktig avfallshantering kan utgöra en potenti­ell risk för människors hälsa och för miljön. Dessa
komponenter är dock nödvändiga för att maskinen
ska kunna arbeta korrekt. Maskiner som märkts
med denna symbol får inte kastas i hushållssopor­na.
Uttjänta maskiner innehåller värdefulla material
som kan återvinnas och de ska därför lämnas till
ett insamlingsställe. Batterier, engångs och upp­laddningsbara, innehåller ämnen som inte får
komma ut i miljön. Avfallshantera uttjänta maski­ner och batterier på ett miljövänligt sätt.

Rengöringsarbeten som orsakar oljehaltigt av­loppsvatten som t.ex. motortvätt och underre­destvätt får endast utföras på tvättplatser med ol­jeavskiljare.

Arbeten med rengöringsmedel får endast utföras
på vattentäta arbetsytor med anslutning till smuts­vattenskanalisationen. Låt inte rengöringsmedel
tränga in i vattendrag eller i jordmånen.

I en del länder är det inte tillåtet att hämta vatten
från allmänna vattendrag.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

– 5

59SV

Beskrivning av aggregatet

Aggregatets leveransomfång är avbildat på förpack­ningen. Kontrollera att innehållet i leveransen är full­ständig.
Kontakta din försäljare om något tillbehör saknas eller
om det finns transportskador.

Bilder, se sida 2

1 Vattenanslutning med inbyggt filter
2 Kopplingsdel för vattenanslutning
3 Snabbkoppling till högtrycksslang
4 Förvaring för högtrycksspruta
5 Strömbrytare "0/OFF / I/ON"
6 Doseringsreglage för rengöringsmedel
7 Förvaring för högtrycksspruta
8 Transporthandtag
9 Plug 'n' Clean rengöringsmedelsflaska med förslut-

ningslock

10 Förvaring Plug 'n' Clean rengöringsmedelsflaska

med anslutning för rengöringsmedel
11 Förvaring för högtrycksslang
12 Förvaring för stålrör
13 Förvaringskrok för nätkabel
14 Nätkabel med nätkontakt
15 Transporthjul
16 Högtrycksspruta
17 Handsprutpistolens lås
18 Knapp för att ta loss högtrycksslangen från hand-

sprutpistolen
19 Högtrycksslang
20 Spolrör med rotojet

Vid hårt fastsittande smuts
21 Spolrör med tryckreglering (Vario Power)

För de vanligaste rengöringsuppgifterna

Arbetstrycket kan ökas steglöst från ”SOFT” till

”HARD”. För att justera arbetstrycket släpper du

handsprutans spak och vrider strålröret till önskat

läge.

Lämpad för arbeten med rengöringsmedel.

** Behövs dessutom

22 Vävförstärkt vattenslang med vanlig koppling.

– Diameter minst 1/2 tum (13 mm)
– Längd minst 7,5 m

Montering

Figurer och bilder finns på kartongens utfällbara si­dor!

Montera de bifogade lösa delarna på aggregatet innan
det tas i drift.

Montera förvaringsfästet för handsprutpistol

 Sätt den nedre hållaren i öppningarna och skjut

framåt tills den hakar fast med ett hörbart „klick“.
 Fäst den övre hållaren och tryck ner den tills det tar

stopp.

Montera förvaringskrok för nätkabel

 Tryck i förvaringskroken och haka fast den i det

övre läget.

Montera doseringsreglage för

rengöringsmedel

2 av de bifogade skruvarna och en krysspårsmejsel PH
2 behövs.
 Trä på båda rengöringsmedelsslangarna på an-

slutningarna.

 Sätt fast doseringsreglaget och fäst det med 2

skruvar.
Hänvisning: Vid monteringen är det mycket viktigt
att se till att doseringsreglagets öglor fixeras i de
därför avsedda öppningarna på maskinkåpan.

Montera transporthandtaget

 trä på transporthandtaget, stick in bultarna i borrhå-

len och skruva fast.

Montera koppling

 Skruva fast den medföljande kopplingen på aggre-

gatets vattenanslutning.

Idrifttagning

OBSERVERA

Maximalt tillåten nätimpedans på den elektriska anslut­ningspunkten (se Tekniska data) får inte överskridas.
Vid oklarheter gällande den aktuella nätimpedansen
som gäller för din anslutningspunkt, ta kontakt med ditt
energiförsörjningsföretag.

 Ställ maskinen på ett jämnt underlag.
 Tryck in högtrycksslangens nippel i spolhandtaget

tills den hakar fast med ett hörbart „klick“.
Hänvisning: Se till att anslutningsnippeln är rätt
placerad.
Kontrollera att förbindelsen sitter säkert genom att

dra i högtrycksslangen.
 Tryck in högtrycksslangen i snabbkopplingen tills

den hakar fast med ett hörbart klickande.

Hänvisning: Se till att anslutningsnippeln är rätt

placerad.

Kontrollera att förbindelsen sitter säkert genom att

dra i högtrycksslangen.
 Anslut nätkontakt till vägguttag.

60 SV

– 6

Vattenförsörjning

Anslutningsvärde, se typskylt/Tekniska Data.

OBSERVERA

Föroreningar i vattnet kan skada högtryckspumpen eller
tillbehören. Som skydd rekommenderas att man använ­der KÄRCHER vattenfilter (specialtillbehör, artikelnum­mer 4.730-059).

Vattenförsörjning från vattenledning

Beakta vattenleverantörens föreskrifter.

OBSERVERA

Slangkopplingar i metall med Aquastop kan orsaka ska­dor på pumpen! Använd en slangkoppling i plast eller
KÄRCHER slangkoppling i mässing.

 Trä på slangen för vattentillförsel på kopplingen på

vattenanslutningen.

 Anslut vattenslangen till vattenförsörjningen.
 Öppna vattenkranen helt.

Suga upp vatten ur öppna behållare

Denna högtryckstvätt är med KÄRCHER-sugslang med
backventil (specialtillbehör, beställningnr. 2.643-100)
lämpad att suga upp ytvatten t.ex. ur regntunnor eller
dammar (max sughöjd se tekniska data).

 Ta bort kopplingen på vattenanslutningen.
 Fyll sugslang med vatten.
 Skruva fast sugslangen på apparatens vattenans-

lutning och häng ner den i vattenkällan (till exempel
en regntunna).

Lufta aggregatet före användning.

 Starta aggregatet "I/ON“ .
 Lås upp upp spaken på handsprutpistolen.
 Tryck in spaken till handsprutpistolen. Aggregatet

startar.

 Låt aggregatet arbeta (max. 2 minuter), tills vatten

utan luftbubblor kommer ut ur sprutpistolen.

 Släpp spaken till handsprutpistolen.

Hänvisning: Släpps avtryckaren stängs aggrega­tet av igen. Högtryck blir stående i systemet.

 Lås spaken till handsprutpistolen.

Drift

OBSERVERA

Torrkörning under mer än 2 minuter leder till skador på
högtryckspumpen. Om maskinen inte bygger upp tryck
inom 2 minuter, stäng av maskinen och följ hänvisning­arna i kapitlet "Åtgärder vid störning"

Drift med högtryck

몇 FÖRSIKTIGHET

Håll aldrig strålen närmare än 30 cm vid rengöring av
lackerade ytor för att undvika skador.

OBSERVERA

Rengör inte bildäck, lack eller känsliga ytor som trä med
rotorjet, risk för skador.

 Sätt i strålröret i handsprutpistolen och fixera det

genom att vrida det 90°.

 Starta aggregatet "I/ON“ .
 Lås upp upp spaken på handsprutpistolen.
 Aktivera avtryckaren, aggregatet startar.

Hänvisning: Släpps avtryckaren stängs aggrega-

tet av igen. Högtryck blir stående i systemet.

Drift med rengöringsmedel

Hänvisning: Rengöringsmedel kan endast användas i

lågtryck.

 FARA

Vid användning av rengöringsmedel måste man beakta
säkerhetsdatabladet från rengöringsmedelstillverkaren,
särskilt anvisningarna om personlig skyddsutrustning.

Hänvisningar angående rengöringsmedel: De vanli­gaste rengöringsmedlen från KÄRCHER kan köpas
bruksfärdiga i Plug 'n' Clean-rengöringsmedelsflaskan
med lock för dessa maskiner. Därmed undviks besvärlig
på- och omfyllning.
 Ta loss locket från Plug 'n' Clean-rengöringsme-

delsflaskan och tryck in flaskan med öppningen

neråt i anslutningen för rengöringsmedel.
 Använd spolröret med tryckregulator (Vario Po-

wer).
 Vrid strålröret till anslag i riktning mot ”SOFT”.

Anmärkning: Därigenom tillsätts rengöringsme-

delslösningen till vattenstrålen vid körning.
 Ställ in mängden rengöringsmedelslösning som

sugs in med doseringregleraren för rengöringsme-

del.

Rekommenderade rengöringsmetoder

 Spruta sparsamt med rengöringsmedel på den

torra ytan och låt det verka (låt det inte torka).
 Spola bort upplöst smuts med högtrycksstråle.

– 7

61SV

Avbryta driften

 Släpp spaken till handsprutpistolen.
 Lås spaken till handsprutpistolen.
 Placera handsprutpistolen i dess förvaring.
 Vid längre pauser i arbetet (över fem minuter) bör

aggregatet dessutom slås av "0/OFF".

Avsluta driften

몇 FÖRSIKTIGHET

Högtrycksslangen ska bara lossas från handsprutpisto­len eller från maskinen när det inte finns något tryck i
systemet.

 Dra ut Plug 'n' Clean-rengöringsmedelsflaskan ur

hållaren och stäng den med locket. För förvaring,
vänd behållaren 180 ° och ställ den i hållaren

 Släpp spaken till handsprutpistolen.
 Stäng av strömbrytaren "0/OFF“.
 Dra ut nätkontakten ur vägguttaget.
 Stäng av vattenkranen.
 Tryck på handsprutpistolens spak för att reducera

det kvarvarande trycket i systemet.

 Lås spaken till handsprutpistolen.

몇 FÖRSIKTIGHET

När tilloppsslangen eller högtrycksslangen tas loss efter
användning kan hett vatten strömma ur anslutningarna.

 Koppla bort aggregatet från vattenförsörjningen.

Transport

몇 FÖRSIKTIGHET

Risk för person och egendomsskada!
Tänk på maskinens vikt vid transporten.

Transport för hand

 Dra maskinen med hjälp av transporthandtaget.

Transport i fordon

 Innan transport i liggande position: Dra ut Plug 'n'

Clean-rengöringsmedelsflaskan ur hållaren och

stäng den med locket.
 Säkra maskinen så att den inte kan glida eller tippa.

Förvaring

몇 FÖRSIKTIGHET

Risk för person och egendomsskada!
Tänk på fordonets vikt vid lagringen.

Förvara aggregatet

Beakta innan lägre lagring, t.ex. över vintern, även de
extra anvisningarna i kapitlet om skötsel.

 Ställ maskinen på ett jämnt underlag.
 Tryck kåpan på snabbkopplingen till högtrycks-

slangen i pilens riktning och dra ut högtrycksslang-

en.
 Tryck på frånskiljningsknappen på handsprutpisto-

len och dra ut högtrycksslangen från handsprutpi-

stolen.

 Placera handsprutpistolen i dess förvaring.
 Haka fast strålröret i förvaringen för strålröret.
 Förvara nätanslutning, högtrycksslang och tillbehör

på aggregatet.

Frostskydd

OBSERVERA

Maskiner och inte komplett tömda maskiner och tillbe­hör kan förstöras av frostskador. Skydda maskinen och
tillbehören mot frost.

För att undvika skador:

 Koppla bort aggregatet från vattenförsörjningen.
 Töm aggregatet helt på vatten: Slå på aggregatet

utan ansluten högtrycksslang och utan ansluten

vattenförsörjning (max 1 min) och vänta tills det inte

längre kommer ut vatten från högtrycksanslutning-

en. Stäng av apparaten.

 Stäng av aggregatet.
 Förvara aggregatet med alla tillbehör i frostsäkert

utrymme.
Beakta innan lägre lagring, t.ex. över vintern, även de
extra anvisningarna i kapitlet om skötsel.

62 SV

– 8

Skötsel och underhåll

 FARA

Risk för elektrisk stöt.
 Stäng av aggregatet och dra ut nätkontakten innan

arbete utförs på aggregatet.

Rengör sil i vattenanslutningen

Rengör silen i vattenanslutningen regebundet.

OBSERVERA

Silen får inte ta skada.

 Ta bort kopplingen på vattenanslutningen.

 Dra ut silen med en plattång.
 Rengör silen under rinnande vatten.
 Sätt in silen i vattenanslutningen igen.

Underhåll

Aggregatet är underhållsfritt.

Åtgärder vid störningar

Med hjälp av följande översikt kan du själv åtgärda ett
flertal störningar.
Kontakta auktoriserad serviceverkstad om du är osäker.

 FARA

Risk för elektrisk stöt.
 Stäng av aggregatet och dra ut nätkontakten innan

arbete utförs på aggregatet.

Apparaten arbetar inte

 Tryck in spaken till handsprutpistolen. Aggregatet

startar.

 Kontrollera om den angivna spänningen på typ-

skylten överensstämmer med strömkällans spän­ning.

 Kontrollera om nätkabeln är skadad.
 Motorn är överbelastad, motorskyddsbrytaren har

löst ut.

– Stäng av strömbrytaren "0/OFF“.
– Låt apparaten svalna i eine Stunde.
– Starta apparaten och ta den i drift igen.

Om störningen uppträder flera gånger skall appa­raten testas av kundtjänst.

Aggregatet startar inte, motorn går

Spänningsfall på grund av svagt elnät eller vid använd­ning av en förlängningskabel.
 Tryck först på spaken till handsprutpistolen vid start

och sätt sedan strömbrytaren på "I/ON".

Aggregatet ger inget tryck

 Kontrollera inställningen på strålrör.
 Kontrollera att vattenförsörjningen levererar till-

räcklig mängd vatten.
 Lossa filtret i vattenanslutningen med ett plattång

och rengör den under rinnande vatten.
 Lufta aggregatet före användning.

Slå på aggregatet och låt det vara på (max 2 minu-

ter) utan anslutet spolrör tills vatten utan luftbubblor

kommer ut ur spolhandtaget. Stäng av aggregatet

och anslut spolröret igen.

Kraftiga tryckvariationer

 Rengör högtrycksmunstycke: Ta bort smuts från

munstyckshålet med en nål och spola ut det frami-

från med vatten.
 Kontrollera vattenflödesmängden.

Aggregatet ej tätt

 En lätt otäthet på aggregatet är normal. Kontakta

auktoriserad serviceverksstad om det finns stora

otätheter.

Rengöringsmedel sugs inte in

 Använd spolröret med tryckregulator (Vario Po-

wer).

Vrid strålröret till anslag i riktning mot ”SOFT”.
 Kontrollera inställning på doseringsreglaget för

rengöringsmedel.
 Kontrollera om Plug 'n' Clean-rengöringsmedels-

flaskan sitter med öppningen neråt i anslutningen

för rengöringsmedlet.

Garanti

I respektive land gäller de garantivillkor som publicerats
av våra auktoriserade distributörer. Eventuella fel på
aggregatet repareras utan kostnad under förutsättning
att det orsakats av ett material- eller tillverkningsfel. I
frågor som gäller garantin ska du vända dig med kvitto
till inköpsstället eller närmaste auktoriserade service­verkstad.
Adressen hittar du på:

www.kaercher.com/dealersearch

– 9

63SV

Tekniska data

Elanslutning

Spänning 230

Anslutningseffekt 3,0 kW

Skyddsgrad IP X5

Skyddsklass I

Nätsäkring (trög) 16 A

Maximalt tillåten nätimpedans 0,394

Vattenanslutning

Inmatningsstryck (max.) 1,2 MPa

Inmatningstemperatur (max.) 60 °C

Inmatningsmängd (min.) 12 l/min

Max. uppsugningshöjd 0,5 m

Prestanda

Arbetstryck 15 MPa

Max. tillåtet tryck 16 MPa

Matningsmängd, vatten 9,2 l/min

Maximal matningsmängd 10,0 l/min

Matningsmängd, rengöringsmedel 0-0,3 l/min

Handsprutpistolens rekylkraft 27 N

Mått och vikter

Längd 404 mm

Bredd 440 mm

Höjd 968 mm

Vikt, driftklar med tillbehör 20,3 kg

Fastställda värden enligt SS-EN 60335-2-79

Hand-Arm Vibrationsvärde
Osäkerhet K

Ljudtrycksnivå L
Osäkerhet K

pA

pA

Ljudteffektsnivå LWA + Osäkerhet K

Orsak till undantag enligt förordning (EU) 2019/1781
bilaga I avsnitt 2 (12): j)

Tekniska ändringar förbehålls.

WA

1~50VHz

+ j0,246

<2,5

0,3

Ohm
Ohm

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade ma­skin i ändamål och konstruktion samt i den av oss leve­rerade versionen motsvarar EU-direktivens tillämpliga
grundläggande säkerhets- och hälsokrav. Vid ändringar
på maskinen som inte har godkänts av oss blir denna
överensstämmelseförklaring ogiltig.

Produkt: Högtryckstvätt
Typ: K 6 Special
Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
2000/14/EG
2009/125/EG

Tillämpade förordningar

(EU) 2019/1781

Tillämpade harmoniserade normer

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Tillämpad metod för överensstämmelsevärdering

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Upmätt: 92
Garanterad: 95

Undertecknande agerar på uppdrag av och med styrel­sens godkännande.

Chairman of the Board of Management

2

2

Dokumentationsbefullmäktigad:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

64 SV

– 10

Sisällysluettelo

Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . FI 5

Käyttötarkoitus. . . . . . . . . . . . . . . . . . . . . . . . FI5

Varusteet ja varaosat. . . . . . . . . . . . . . . . . . . FI 5

Ympäristönsuojelu. . . . . . . . . . . . . . . . . . . . . FI 5

Laitekuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . FI6

Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 6

Käyttöönotto . . . . . . . . . . . . . . . . . . . . . . . . . FI6

Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 7

Kuljetus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 8

Säilytys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 8

Hoito ja huolto . . . . . . . . . . . . . . . . . . . . . . . . FI9

Häiriöapu . . . . . . . . . . . . . . . . . . . . . . . . . . . .FI 9

Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FI 9

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . FI10

EY-vaatimustenmukaisuusvakuutus . . . . . . . FI 10

Turvallisuus

Lue tämä alkuperäiskäyttöohje ja mukana
olevat turvaohjeet ennen laitteen ensim-

mäistä käyttöä. Toimi niiden mukaisesti.
Säilytä molemmat ohjeet myöhempää käyttöä tai myö­hempää omistajaa varten.

Laitteessa olevat symbolit

Suihkua ei saa suunnata ihmisiin, eläimiin,
jännitteellisiin sähkövarusteisiin tai itse lait­teeseen.
Suojaa laite jäätymiseltä.

Laitetta ei saa välittömästi liittää julkiseen
juomavesiverkkoon.

Turvalaitteet

몇 VARO

 Turvalaitteet on tarkoitettu loukkaantumisilta suo-

jaamiseksi, niitä ei saa muuttaa eikä ohittaa.

Käsiruiskupistoolin lukitus

Lukitus lukitsee käsiruiskupistoolin liipaisimen ja estää
täten laitteen tahattoman käynnistymisen.

Laitekytkin

Laitekytkin estää laitteen tahattoman käyttämisen.

Moottorin turvakytkin

Jos virranotto on liian korkea, moottorin suojakytkin kyt­kee laitteen pois päältä.

Ylivirtausventtiili painekytkimellä

Ylivuotoventtiili estää sallitun käyttöpaineen ylittymisen.
Kun käsiruiskupistoolin liipaisin päästetään irti, kytkee
painekytkin pumpun pois päältä, korkeapainesuihku py­sähtyy. Kun liipaisimesta vedetään, kytkee painekytkin
taas pumpun päälle.

Käyttötarkoitus

Käytä tätä painepesuria yksinomaan yksityisessä koti­paloudessa
– koneiden, ajoneuvojen, rakennusten, työkalujen,

julkisivujen, terassien, puutarhavälineiden jne.
puhdistamiseen käyttäen suurpaineista vesisuih­kua (tarvittaessa lisäten puhdistusaineita).

– KÄRCHER:in hyväksymien varusteosien, varaosi-

en ja puhdistusaineiden kanssa. Huomioi ohjeet,
jotka on liitetty puhdistusaineiden mukaan.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne ta­kaavat laitteen turvallisen ja häiriöttömän toiminnan.
Tietoja tarvikkeista ja varaosista on sivustolla www.ka­ercher.com.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Huolehdi
pakkausten ympäristöystävällisestä hävittämises­tä.

Sähkö- ja elektroniikkalaitteet sisältävät usein ra­kenneosia, jotka voivat aiheuttaa mahdollisen
vaaran ihmisten terveydelle ja ympäristölle, jos nii­tä käsitellään väärin tai ne hävitetään väärin.
Nämä rakenneosat ovat kuitenkin tarpeellisia, jot­ta laite toimisi asianmukaisesti. Tällä symbolilla
merkittyjä laitteita ei saa hävittää tavallisena ta­lousjätteenä.
Käytetyt laitteet sisältävät arvokkaita kierrätettäviä
materiaaleja, jotka tulee toimittaa kierrätykseen.
Paristot ja akut sisältävät aineita, joita ei saa pääs­tää ympäristöön. Huolehdi vanhojen laitteiden
sekä paristojen ja akkujen ympäristöystävällisestä
hävittämisestä.

Puhdistustöitä, joissa syntyy öljynpitoista jätevet­tä, esim. moottorinpesu, alustanpesu, saa suorit­taa vain pesupaikoissa, joissa on öljyn erottimet.

Jos töissä käytetään puhdistusaineita, puhdistuk­sia saa suorittaa vain vesitiiviillä lattiapinnoilla, jot­ka on liitetty likavesiviemäröintiin. Älä päästä puh­distusaineita vesistöihin tai imeytymään maape­rään.

Veden ottaminen julkisista vesistöistä on joissakin
maissa kiellettyä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

– 5

65FI

Laitekuvaus

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tar­kasta purkaessasi laitetta pakkauksesta pakkauksen si­sällön täydellisyys.
Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai ha­vaitset kuljetusvahinkoja.

Kuvat, katso sivu 2

1 Suodattimella varustettu vesiliitäntä
2 Tulovesiliitäntä
3 Korkeapaineletkun pikaliitin
4 Pesukahvan säilytyspaikka
5 Laitekytkin „0/OFF“ / „I/ON“
6 Puhdistusaineen annostelusäädin
7 Pesukahvan säilytyspaikka
8 Kuljetuskahva
9 Plug 'n' Clean -puhdistusainepullo sulkutulpalla
10 Plug 'n' Clean -puhdistusainepullon säilytyspaikka

puhdistusaineliitännällä
11 Pidike korkeapaineletkulle
12 Pidike suihkuputkelle
13 Verkkoliitäntäjohdon säilytyskoukku
14 Verkkojohto, jossa on verkkopistoke
15 Kuljetuspyörä
16 Pesukahva
17 Käsiruiskupistoolin lukitus
18 Painike korkeapaineletkun irroittamiseksi käsiruis-

kupistoolista
19 Korkeapaineletku
20 Suihkuputki ja Pyörivä pistesuutin

Pinttyneen lian poistoon.
21 Paineensäädöllä (Vario Power) varustettu suihku-

putki

Tarkoitettu yleisimpiin puhdistustehtäviin.

Työpainetta voi korottaa portaattomasti tasolta

"SOFT" tasoon "HARD". Säädä työpainetta va-

pauttamalla korkeapainepistoolin vipu ja kääntä-

mällä suihkuputki haluttuun asentoon.

Soveltuu töihin, joissa käytetään puhdistusaineita.

** Lisäksi tarvitaan

22 Kudosvahvistettu vesiletku tavallisella kaupasta

saatavalla liittimellä.

– Läpimitta vähintään 1/2 tuuma (13 mm)
– Pituus vähintään 7,5 m

Asennus

Katso kansisivuilla olevia kuvia!

Kiinnitä laitteen mukana irtonaisena tulleet osat laittee­seen ennen käyttöönottamista.

Suihkupistoolin säilytyspidikkeen

kiinnittäminen

Kuva
 Aseta alempi pidike reikään ja työnnä eteenpäin,

se lukkiutuu kuuluvasti paikalleen.
Kuva
 Aseta ylempi pidike paikalleen ja paina alas vas-

teeseen asti.

Verkkoliitäntäjohdon säilytyskoukun

kiinnittäminen

Kuva
 Paina säilytyskoukku sisään ja napsauta lukituk-

seen ylempään positioon.

Puhdistusaineen annostelusäätimen

kiinnittäminen

Kiinnittämiseen tarvitaan 2 mukana toimitettua ruuvia ja
ristipää-ruuvitaltta PH 2.
Kuva

 Pistä molemmat puhdistusaineletkut liittimiin.
 Aseta annostelusäädin paikalleen ja kiinnitä 2 ruu-

villa.
Huomautus: Huomioi ehdottomasti kiinnitettäes­sä, että annostelusäätimen ulokkeet osuvat kote­lossa oleviin, niille tarkoitettuihin reikiin.

Kuljetuskahvan kiinnittäminen

Kuva
 Pistä koljetuskahva paikalleen, pistä pultit reikiin ja

kiristä kiinni.

Liitännän asentaminen

Kuva
 Ruuvaa mukana toimitettu liitin laitteen vesiliitän-

tään.

Käyttöönotto

HUOMIO

Sähköliitännän suurinta sallittua verkkovastusta ei saa
ylittää (katso tekniset tiedot). Jos ilmenee epäselvyyk­siä koskien verkkoliitäntäsi käytettävissä olevaa verkko­vastusta, ota yhteys energiansyöttöyhtiöösi.

 Pysäköi laite tasaiselle alustalle.
Kuva
 Pistä korkeapaineletku niin syvälle suihkupistoo-

liinkäsiruiskupistooliin, että kuulet sen napsahta­van lukitukseen.
Huomautus: Huomioi liitinnipan oikea suuntaus.
Kokeile liitoksen pitävyys korkeapaineletkusta ve-

tämällä.
Kuva
 Pistä korkeapaineletku käsiruiskupistooliin niin,

että kuulet sen napsahtavan lukitukseen.

Huomautus: Huomioi liitinnipan oikea suuntaus.

Kokeile liitoksen pitävyys korkeapaineletkusta ve-

tämällä.
 Liitä virtapistoke pistorasiaan.

66 FI

– 6

Vedensyöttö

Liitäntäarvot katso tyyppikilpi/tekniset tiedot.

HUOMIO

Veden epäpuhtaudet voivat vahingoittaa korkeapaine­pumppua ja varusteita. Vahinkojen estämiseksi suosit­telemme käyttämään KÄRCHER-vesisuodatinta (lisä­varuste, tilausnumero 4.730-059).

Vedensyöttö vesijohdosta

Noudata vesilaitoksen ohjeita.

HUOMIO

Metallisten letkuliittimien käyttäminen Aquastop:issa voi
johtaa pumpun vaurioitumiseen! Käytä muovista val­mistettua letkuliitintä tai messingistä valmistettua KÄR­CHER-letkuliitintä.

 Pistä vedentuloletku vesiliitännän liittimeen.
 Liitä vesiletku vedensyöttöön.
 Avaa vesihana kokonaan.

Veden ottaminen avoimista säiliöistä

Käyttämällä KÄRCHERin pohjaventtiilillä varustettua
imuletkua (erityisvaruste, tilausnumero 2.643-100)
tämä korkeapainepesuri soveltuu pintavesien imemi­seen esim. sadevesitynnyreistä tai lammista (katso
maks. imukorkeus kohdasta Tekniset tiedot).

 Irrota liitin vesiliitännästä.
 Täytä imuletku vedellä.
 Ruuvaa imuletku kiinni laitteen vesiliittimeen ja ri-

pusta letkun toinen pää vedenottopisteeseen
(esim. sadevesitynnyriin).

Poista ilma laitteesta ennen käyttöä.

 Kytke laite päälle "I/ON".
 Vapauta käsiruiskupistoolin liipaisin lukituksesta.
 Paina käsiruiskupistoolin liipaisinta, laite käynnis-

tyy.

 Anna laitteen käydä (maks. 2 minuuttia), kunnes

käsiruiskupistoolista tulevassa vedessä ei ole ilma­kuplia.

 Päästä käsiruiskupistoolin liipaisin vapaaksi.

Huomautus: Kun ote liipaisimesta irrotetaan, kone
pysähtyy. Järjestelmä pysyy korkeapaineisena

 Lukitse käsiruiskupistoolin liipaisin.

Käyttö

HUOMIO

Yli 2 minuuttia kestävä kuivakäynti vahingoittaa korkea­painepumppua. Jos laitteeseen ei muodostu painetta 2
minuutin sisällä, kytke laite pois ja toimi luvun "Apu häi­riötapauksissa" ohjeiden mukaan.

Käyttö suurpaineella

몇 VARO

Pidä maalattuja pintoja puhdistettaessa, vaurioiden
välttämiseksi, vähintään 30 cm:n suihkutusetäisyys

HUOMIO

Älä puhdista autonrenkaita, maalipintoja tai arkoja pin­toja kuten puuta likajyrsimella, vahingoittumisvaara.

Kuva
 Pistä ruiskuputki käsiruiskupistooliin ja kiinnitä pai-

kalleen putkea 90° kiertämällä.

 Kytke laite päälle "I/ON".
 Vapauta käsiruiskupistoolin liipaisin lukituksesta.
 Vedä liipaisimesta, laite käynnistyy.

Huomautus: Kun ote liipaisimesta irrotetaan, kone

pysähtyy. Järjestelmä pysyy korkeapaineisena

Käyttö puhdistusaineella

Huomautus: Puhdistusainetta voidaan lisätä vain pien-

paineella.

 VAARA

Puhdistusaineita käytettäessä on huomioitava puhdis­tusaineen valmistajan turvaohjeet ja noudatettava erityi­sesti henkilökohtaista suojavarustusta koskevia ohjeita.

Puhdistusaineita koskeva huomautus: Näille laitteille
voi ostaa yleisimmät KÄRCHER-puhdistusaineet jo
käyttövalmiina sulkutulpallisissa Plug 'n' Clean -puhdis­tusainepulloissa. Näin sinun ei tarvitse tehdä vaivalloi­sia jälleentäyttöjä.
Kuva
 Poista Plug 'n' Clean -puhdistusainepullon tulppa ja

paina puhdistusainepullo aukko alaspäin puhdis-

tusaineliittimeen.
 Käytä paineensäädöllä (Vario Power) varustettua

suihkuputkea.
 Käännä suihkuputki vasteeseen saakka suuntaan

"SOFT".

Huomautus: Tällöin laitetta käytettäessä vesisuih-

kuun lisätään puhdistusaineliuosta.
Kuva
 Säädä puhdistusaineliuoksen käyttömäärää puh-

distusaineen annostelusäätimellä.

Suositeltavat puhdistusmenetelmät

 Suihkuta puhdistusainetta säästeliäästi kuivalle

pinnalle ja anna sen vaikuttaa (ei kuivua).
 Huuhdo irrotettu lika pois korkeapainesuihkulla.

– 7

67FI

Käytön keskeytys

 Päästä käsiruiskupistoolin liipaisin vapaaksi.
 Lukitse käsiruiskupistoolin liipaisin.
 Pistä käsiruiskupistooli omaan säilytyspaikkaansa.
 Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite

on lisäksi kytkettävä pois päältä „0/OFF“.

Käytön lopetus

몇 VARO

Irrota korkeapaineletku käsiruiskupistoolista tai laittees­ta vain, kun järjestelmässä ei ole painetta.

 Vedä Plug 'n' Clean -puhdistusainepullo pidikkees-

tä ja sulje tulpalla. Aseta pullo pidikkeeseen säily­tettäväksi 180 ° käännettynä.

 Päästä käsiruiskupistoolin liipaisin vapaaksi.
 Kytke laite pois päältä "0/OFF".
 Vedä virtapistoke irti pistorasiasta.
 Sulje vesihana.
 Poista järjestelmässä vielä oleva paine käsiruisku-

pistoolin liipaisintaa painamalla.

 Lukitse käsiruiskupistoolin liipaisin.

몇 VARO

Irrotettaessa syöttö- tai korkeapaineletkua käytön jäl­keen, liittimistä voi purkautua ulos kuumaa vettä.

 Irrota laite vedensyötöstä.

Kuljetus

몇 VARO

Loukkaantumis- ja vaurioitumisvaara!
Huomioi kuljetettaessa laitteen paino.

Kuljetus käsin

 Vedä laitetta kuljetuskahvasta.

Kuljetus ajoneuvoissa

 Ennen kuljetusta makuullaan: Vedä Plug 'n' Clean

-puhdistusainepullo pidikkeestä ja sulje tulpalla.

 Varmista laite siirtymisen ja kaatumisen varalta.

Säilytys

몇 VARO

Loukkaantumis- ja vaurioitumisvaara!
Huomioi säilytettäessä laitteen paino.

Laitteen säilytys

Jos säilytys on pitempiaikaista, esim talven ajaksi, huo­mioi lisäksi luvussa Hoito olevat ohjeet.

 Pysäytä laite tasaiselle pinnalle.
 Työnnä korkeapaineletkun pikaliittimen koteloa

nuolen suuntaan ja vedä korkeapaineletku ulos.
 Paina käsiruiskupistoolin irrotuspainiketta ja vedä

korkeapaineletku irti käsiruiskupistoolista.

 Pistä käsiruiskupistooli omaan säilytyspaikkaansa.
 Lukitse ruiskuputki säilytyspaikkaansa.
 Kokoa verkkoliitäntäkaapeli, korkeapaineletku ja

varusteet laitteeseen.

Suojaaminen pakkaselta

HUOMIO

Pakkanen voi vaurioittaa laitteita ja varusteita, jotka ei
ole täysin tyhjennetty vedestä. Tyhjennä laite ja varus­teet täysin vedestä ja suojaa jäätymiseltä.

Vaurioiden välttämiseksi:

 Irrota laite vedensyötöstä.
 Veden poistaminen laitteesta: Käynnistä laite ilman

korkeapaineletkua ja vesiliitäntää (maks. 1 min) ja

odota kunnes korkeapaineliittimestä ei tule enää

vettä. Kytke laite pois päältä.

 Kytke laite pois päältä.
 Säilytä laitetta kaikkine varusteineen pakkaselta

suojatuissa tiloissa.
Jos säilytys on pitempiaikaista, esim talven ajaksi, huo­mioi lisäksi luvussa Hoito olevat ohjeet.

68 FI

– 8

Hoito ja huolto

 VAARA

Sähköiskun vaara
 Virtapistoke on vedettävä irti pistorasiasta ennen

kaikkia laitteeseen kohdistuvia töitä.

Vesiliitännän sihdin puhdistus

Puhdista vesiliitännän sihti säännöllisesti.

HUOMIO

Sihtiä ei saa vaurioittaa.

 Irrota liitin vesiliitännästä.
Kuva

 Vedä sihti lattapihdillä ulos.
 Puhdista sihti juoksevassa vedessä.
 Aseta sihti takaisin vesiliitäntään.

Huolto

Laitetta ei tarvitse huoltaa.

Häiriöapu

Pienemmät häiriöt voit itse poistaa seuraavan yhteen­vedon avulla.
Epäselvissä tapauksissa käänny valtuutetun asiakas­palvelun puoleen.

 VAARA

Sähköiskun vaara
 Virtapistoke on vedettävä irti pistorasiasta ennen

kaikkia laitteeseen kohdistuvia töitä.

Laite ei toimi

 Paina käsiruiskupistoolin liipaisinta, laite käynnis-

tyy.

 Tarkasta, onko tyyppikilvessä ilmoitettu jännite

sama kuin virtalähteen jännite.

 Tarkasta, onko verkkojohto vaurioitunut.
 Moottori ylikuormittunut, moottorinsuojakytkin on

lauennut.

– Kytke laite pois päältä "0/OFF".
– Anna laitteen jäähtyä yhden tunnin ajan.
– Kytke laite päälle ja ota se uudelleen käyttöön.

Jos häiriö toistuu useammin, tarkastuta laite asia­kaspalvelussa.

Laite ei käynnisty, moottori murisee

Jännite on pudonnut liian matalaksi, johtuen heikosta
sähköverkosta tai jatkojohdon käytöstä.
 Vedä laitetta päälle kytkettäessä ensin käsiruisku-

pistoolin liipaisimesta, aseta sitten laitekytkin asen­toon „I/ON“.

Laitteeseen ei tule painetta

 Tarkasta suihkuputken säätö.
 Tarkasta, että vedensyötön syöttömäärä on riittä-

vä.
 Vedä suodatin ulos vesiliitännästä lattapihtiä käyt-

täen ja puhdista sihti juoksevassa vedessä.
 Poista ilma laitteesta ennen käyttöä.

Kytke laite päälle Ilman liitettyä suihkuputkea ja

anna sen käydä (kork. 2 minuuttia), kunnes vesi tu-

lee kuplimatta ulos ruiskusta. Kytke laite pois pääl-

tä ja liitä suihkuputki takaisin.

Suuret paineenvaihtelut

 Korkeapainesuuttimen puhdistus: Poista suuttimen

reiän likaantumat neulan avulla ja huuhtele reikää

edestäpäin vedellä.
 Tarkasta veden tulomäärä.

Laite ei ole tiivis

 Laitteen vähäinen epätiiviys on tekniikasta johtu-

vaa ja normaalia. Jos epätiiviys on suurempaa, ota

yhteys valtuutettuun asiakaspalveluun.

Laite ei ime puhdistusainetta

 Käytä paineensäädöllä (Vario Power) varustettua

suihkuputkea.

Käännä suihkuputki vasteeseen saakka suuntaan

"SOFT".
 Tarkasta puhdistusaineen annostelusäätimen ase-

tus.
 Tarkasta, onko Plug 'n' Clean -puhdistusainepullo

asetettuna aukko alaspäin puhdistusaineliitäntään.

Takuu

Kussakin maassa ovat voimassa valtuuttamamme
myyntiorganisaation julkaisemat takuuehdot. Materiaa­li- ja valmistusvirheistä aiheutuvat virheet laitteessa kor­jaamme takuuaikana maksutta. Takuutapauksessa ota
yhteys ostotositteen kanssa jälleenmyyjään tai lähim­pään valtuutettuun huoltoon.
Osoitteet löydät sivustoltamme:

www.kaercher.com/dealersearch

– 9

69FI

Tekniset tiedot

Sähköliitäntä

Jännite 230

Liitosjohto 3,0 kW

Suojausluokka IP X5

Kotelointiluokka I

Verkkosulake (hidas) 16 A

Suurin sallittu verkkovastus 0,394

Vesiliitäntä

Tulopaine (maks.) 1,2 MPa

Tulolämpötila (maks.) 60 °C

Tulomäärä (min.) 12 l/min

Maks. alkuimukorkeus 0,5 m

Suoritustiedot

Työpaine 15 MPa

Maks. sallittu paine 16 MPa

Syöttömäärä, vesi 9,2 l/min

Pumppausmäärä maks. 10,0 l/min

Syöttömäärä, puhdistusaine 0-0,3 l/min

Käsiruiskupistoolin takaiskuvoima 27 N

Mitat ja painot

Pituus 404 mm

Leveys 440 mm

Korkeus 968 mm

Paino, käyttövalmiina varusteineen 20,3 kg

Mitatut arvot EN 60335-2-79 mukaisesti

Käsi-käsivarsi tärinäarvo
Epävarmuus K

Äänenpainetaso L
Epävarmuus K

pA

pA

Äänitehotaso LWA + epävarmuus K

Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I
osan 2 (12): j) mukaan

Oikeus teknisiin muutoksiin pidätetään.

WA

1~50VHz

+ j0,246

<2,5

0,3

Ohmia
Ohmia

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suun­nittelultaan ja rakenteeltaan sekä valmistustavaltaan
EU-direktiivien asianomaisia turvallisuus- ja terveys­vaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muu­toksia, joista ei ole sovittu kanssamme, tämä vakuutus
ei ole enää voimassa.

Tuote: korkeapainepesuri
Tyyppi: K 6 Special
Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)
2014/30/EU
2011/65/EU
2000/14/EY
2009/125/EY

Käytetyt määräykset

(EU) 2019/1781

Sovelletut harmonisoidut standardit

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Sovellettu yhdenmukaisuuden analysointimenetel­mä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 92
Taattu: 95

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta
ja sen valtakirjalla.

Chairman of the Board of Management

Dokumentointivastaava:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

70 FI

– 10

Πίνακας περιεχομένων

Ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 5

Χρήση σύμφωνα με τους κανονισμούς . . . . . EL 5

Εξαρτήματα και ανταλλακτικά . . . . . . . . . . . . EL 5

Προστασία περιβάλλοντος. . . . . . . . . . . . . . . EL 5

Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . EL 6

Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . EL 6

Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . EL 6

Λειτουργία . . . . . . . . . . . . . . . . . . . . . . . . . . .EL 7

Μεταφορά . . . . . . . . . . . . . . . . . . . . . . . . . . . EL8

Αποθήκευση . . . . . . . . . . . . . . . . . . . . . . . . . EL 8

Φροντίδα και συντήρηση . . . . . . . . . . . . . . . . EL 9

Αντιμετώπιση βλαβών . . . . . . . . . . . . . . . . . . EL 9

Εγγύηση . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 9

Τεχνικά χαρακτηριστικά . . . . . . . . . . . . . . . . . EL 10

Δήλωση Συμμόρφωσης των ΕE . . . . . . . . . . EL 10

Ασφάλεια

Πριν από την πρώτη χρήση της συσκευής
σας, διαβάστε αυτές τις γνήσιες οδηγίες

λειτουργίας και τις συνοδευτικές υποδεί­ξεις ασφαλείας. Ενεργείτε πάντα σύμφωνα με αυτές.
Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή
για τον επόμενο ιδιοκτήτη.

Σύμβολα στη συσκευή

Η δέσμη υψηλής πίεσης δεν πρέπει να κα­τευθύνεται πάνω σε άτομα, ζώα, ενεργοποι­ημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συ­σκευή.
Προστατεύετε τη συσκευή από τον παγετό.

Η συσκευή δεν πρέπει να συνδεθεί απευθεί­ας στο δημόσιο δίκτυο πόσιμου νερού.

Μηχανισμοί ασφάλειας

몇 ΠΡΟΣΟΧΗ

 Οι διατάξεις ασφαλείας αποσκοπούν στην προστα-

σία του χρήστη και δεν πρέπει να τροποποιούνται ή
να παραλείπονται.

Ασφάλιση πιστολιού ψεκασμού χειρός

Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκα­σμού χειρός και αποτρέπει την ακούσια ενεργοποίηση
της συσκευής.

Διακόπτης συσκευής

Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία
ενεργοποίηση του μηχανήματος.

Διακόπτης προστασίας κινητήρα

Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο
διακόπτης προστασίας του κινητήρα απενεργοποιεί το
μηχάνημα.

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της
επιτρεπτής πίεσης εργασίας.
Όταν αφήνετε ελεύθερο το μοχλό του πιστολιού ψεκα­σμού χειρός, απενεργοποιείται ο διακόπτης πίεσης της
αντλία και διακόπτεται η ριπή υψηλής πίεσης. Τραβώ­ντας το μοχλό, ο διακόπτης πίεσης θέτει πάλι την αντλία
σε λειτουργία.

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιήστε αυτό το σύστημα καθαρισμού υψηλής
πίεσης αποκλειστικά για οικιακή χρήση:
– για τον καθαρισμό μηχανημάτων, οχημάτων, οικο-

δομών, εργαλείων, προσόψεων, βεραντών, μηχα­νημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίε­σης (κατά περίπτωση με προσθήκη απορρυπαντι­κών).

– με τα εγκεκριμένα από την KÄRCHER παρελκόμε-

να, ανταλλακτικά και απορρυπαντικά. Λάβετε υπό­ψη τις υποδείξεις που συνοδεύουν τα απορρυπα­ντικά.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλα­κτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκο­πτη λειτουργία της συσκευής.
Πληροφορίες για παρελκόμενα και ανταλλακτικά θα
βρείτε στη διεύθυνση www.kaercher.com.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορ­ρίψτε τη συσκευασία με οικολογικό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά
περιλαμβάνουν εξαρτήματα, που σε περίπτωση
λανθασμένης μεταχείρισης ή απόρριψης μπορούν
να αποτελέσουν εστία κινδύνου για την υγεία και
το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως
απαραίτητα για τη σωστή λειτουργία της συσκευ­ής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν
επιτρέπεται να πετιούνται στα σκουπίδια.
Οι παλιές συσκευές περιέχουν πολύτιμα ανακυ­κλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται
για ανακύκλωση. Οι μπαταρίες και οι συσσωρευ­τές περιέχουν υλικά, τα οποία δεν επιτρέπεται να
καταλήξουν στο περιβάλλον. Απορρίψτε τις παλι­ές συσκευές, τις μπαταρίες ή τους συσσωρευτές
με περιβαλλοντικά ορθό τρόπο.

Οι εργασίες καθαρισμού, κατά τις οποίες προκύ­πτουν απόνερα που περιέχουν λάδια, π.χ. πλύσι­μο κινητήρων, πλύσιμο του κάτω μέρους των οχη­μάτων, επιτρέπονται μόνο σε πλυντήρια που δια­θέτουν διαχωριστή λαδιών.

Οι εργασίες με απορρυπαντικό μπορούν να εκτε­λούνται μόνο σε υδατοστεγείς επιφάνειες εργασί­ας με σύνδεση στο σύστημα απορροής βρώμικου
νερού. Το απορρυπαντικό δεν πρέπει να καταλή­γει στα υπόγεια ύδατα ή στο έδαφος.

Η λήψη νερού από δημόσιες πηγές δεν επιτρέπε­ται σε ορισμένες χώρες.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε
να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

– 5

71EL

Περιγραφή συσκευής

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη
συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περι­εχόμενο της ως προς την πληρότητα.
Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά
τη μεταφορά, παρακαλούμε ενημερώστε τον προμη­θευτή σας.

Εικόνες, βλ. σελίδα 2

1 Σύνδεση νερού με ενσωματωμένη σίτα
2 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νε-

ρού
3 Ταχυσύνδεσμος ελαστικού σωλήνα υψηλής πίεσης
4 Αποθήκευση του πιστολέτου υψηλής πίεσης
5 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“
6 Ελεγκτής δοσολόγησης απορρυπαντικού
7 Αποθήκευση του πιστολέτου υψηλής πίεσης
8 Λαβή μεταφοράς
9 Φιάλη απορρυπαντικού Plug 'n' Clean με σφραγι-

ζόμενο καπάκι
10 Αποθήκευση φιάλης απορρυπαντικού Plug 'n'

Clean με σύνδεση για απορρυπαντικό
11 Θήκη φύλαξης του ελαστικού σωλήνα υψηλής πίε-

σης
12 Θήκη φύλαξης του σωλήνα ρίψης
13 Άγκιστρο φύλαξης σύνδεσης με το δίκτυο
14 Αγωγός σύνδεσης δικτύου με ρευματολήπτη
15 Τροχός μεταφοράς
16 Πιστόλι υψηλής πίεσης
17 Ασφάλιση πιστολιού ψεκασμού χειρός
18 Πλήκτρο διαχωρισμού του εύκαμπτου σωλήνα

υψηλής πίεσης από το πιστόλι ψεκασμού χειρός
19 Ελαστικός σωλήνας υψηλής πίεσης
20 Σωλήνας ψεκασμού με φρέζα ρύπων

Για επίμονους ρύπους
21 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario

Power)

Για τις συνηθέστερες εργασίες καθαρισμού

Η πίεση εργασίας μπορεί να αυξάνεται αδιαβάθμη-

τα από "SOFT" μέχρι 'HARD". Για τη ρύθμιση της

πίεσης εργασίας, αφήστε τη σκανδάλη του πιστο-

λέτου υψηλής πίεσης και περιστρέψτε το σωλήνα

ρίψης στην επιθυμητή θέση.

Ενδείκνυται για εργασία με απορρυπαντικό.

** Επιπροσθέτως απαραίτητο

22 Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς

και τυπικό σύνδεσμο.

– Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm)
– Μήκος τουλάχιστον 7,5 m.

Συναρμολόγηση

Εικόνες, βλ. αναδιπλούμενες σελίδες!

Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα
τα μη συνδεδεμένα συνοδευτικά εξαρτήματα.

Συναρμολόγηση θήκης φύλαξης του

πιστολέτου χειρός

Εικόνα
 Τοποθετήστε την κάτω βάση στις εγκοπές και

σπρώξτε προς τα εμπρός, έως ότου ασφαλίσει κά-

νοντας έναν χαρακτηριστικό ήχο.
Εικόνα
 Τοποθετήστε την πάνω βάση και πιέστε προς τα

κάτω μέχρι τέρμα.

Συναρμολόγηση άγκιστρου φύλαξης

σύνδεσης με το δίκτυο

Εικόνα
 Πιέστε το άγκιστρο φύλαξης και ασφαλίστε το στην

επάνω θέση.

Συναρμολόγηση ελεγκτή δοσολόγησης

απορρυπαντικού

Θα χρειαστείτε τις 2 παρεχόμενες βίδες και ένα σταυρο­κατσάβιδο PH 2.
Εικόνα
 Συνδέστε και τους δύο ελαστικούς σωλήνες απορ-

ρυπαντικού.

 Τοποθετήστε τον ελεγκτή δοσολόγησης και στερε-

ώστε τον με τις 2 βίδες.
Υπόδειξη: Κατά τη συναρμολόγηση προσέχετε
οπωσδήποτε ώστε τα πτερύγια του ελεγκτή δοσο­λόγησης να στερεωθούν στις προβλεπόμενες
εγκοπές στο περίβλημα.

Συναρμολόγηση λαβής μεταφοράς

Εικόνα
 Τοποθετήστε τη λαβή μεταφοράς, τοποθετήστε και

βιδώστε τους κοχλίες στις οπές.

Συναρμολόγηση συνδέσμου

Εικόνα
 Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συ-

σκευασία στην σύνδεση νερού του μηχανήματος.

Έναρξη λειτουργίας

ΠΡΟΣΟΧΗ

Δεν επιτρέπεται η υπέρβαση της μέγιστης επιτρεπόμε­νης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδε­σης (βλ. τεχνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι
για την αντίσταση δικτύου στο σημείο
νωνήστε με την εταιρεία ηλεκτροδότησης.

 Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια.
Εικόνα
 Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο

πιστολέτο χειρός έως ότου κλειδώσει με το χαρα­κτηριστικό ήχο.
Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά
τους οδηγούς σύνδεσης.
Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ-

ντας τον ελαστικό σωλήνα υψηλής πίεσης.
Εικόνα
 Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης

στον ταχυσύνδεσμο, έως ότου κλειδώσει με το χα-

ρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά

τους οδηγούς σύνδεσης.

Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώ-

ντας τον ελαστικό σωλήνα υψηλής πίεσης.
 Εισάγετε τον ρευματολήπτη στην πρίζα.

σύνδεσης, επικοι-

72 EL

– 6

Παροχή νερού

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη­ριστικά.

ΠΡΟΣΟΧΗ

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά
στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για
προστασία συνιστάται η χρήση του φίλτρου νερού

KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας

4.730-059).

Παροχή νερού από τον αγωγό νερού

Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου
ύδρευσης.

ΠΡΟΣΟΧΗ

Οι μεταλλικοί σύνδεσμοι ελαστικού σωλήνα με Aquastop
μπορεί να προκαλέσουν βλάβη στην αντλία! Χρησιμο­ποιήστε ένα συνθετικό σύνδεσμο ελαστικού σωλήνα ή
έναν ορειχάλκινο

KÄRCHER.

 Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής

νερού στο σύνδεσμο της σύνδεσης νερού.

 Συνδέστε τον ελαστικό σωλήνα νερού στην παρο-

χή νερού.

 Ανοίξτε εντελώς τη βάνα νερού.

Αναρρόφηση νερού από ανοιχτό δοχείο

Το παρόν μηχάνημα καθαρισμού υψηλής πίεσης ενδεί­κνυται για χρήση με τον ελαστικό σωλήνα αναρρόφη­σης της KARCHER με βαλβίδα αντεπιστροφής (ειδικός
εξοπλισμός, κωδ. παραγγελίας 2.643-100) για αναρρό­φηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων
υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρόφησης,
βλ. τεχνικά χαρακτηριστικά).

 Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.
 Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με νε-

ρό.

 Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στη

σύνδεση νερού της συσκευής και αναρτήστε τον
στην πηγή νερού (για παράδειγμα στο δοχείο όμ­βριων υδάτων).

Εξαέρωση της συσκευής πριν από τη λειτουργία.

 Ενεργοποιήστε το μηχάνημα στο „I/ON“.
 Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

χειρός.

 Η συσκευή τίθεται σε λειτουργία με πίεση του μο-

χλού του πιστολιού ψεκασμού χειρός.

 Αφήστε τη συσκευή να λειτουργήσει (έως 2 λεπτά),

μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλί­δες από το πιστολέτο χειρός.

 Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.

Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα
απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται
στο σύστημα.

 Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

ρός.

σύνδεσμο ελαστικού σωλήνα της

Λειτουργία

ΠΡΟΣΟΧΗ

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά
προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συ­σκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργο­ποιήστε την και ενεργήστε
στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

σύμφωνα με τις υποδείξεις

Λειτουργία με υψηλή πίεση

몇 ΠΡΟΣΟΧΗ

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση
30 cm από τις λακαρισμένες επιφάνειες, προκειμένου να
αποφύγετε ενδεχόμενες ζημιές.

ΠΡΟΣΟΧΗ

Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινή­των, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες,
όπως ξύλο. Κίνδυνος βλάβης.

Εικόνα
 Τοποθετήστε το σωλήνα ψεκασμού στο πιστόλι

ψεκασμού χειρός και στερεώστε τον περιστρέφο-

ντάς τον κατά 90°.

 Ενεργοποιήστε το μηχάνημα στο „I/ON“.
 Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού

χειρός.

Πατώντας ξανά το μοχλό τίθεται το μηχάνημα και



πάλι σε λειτουργία.

Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα

απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται

στο σύστημα.

Λειτουργία με απορρυπαντικό

Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μό-

νον υπό χαμηλή πίεση.

 ΚΙΝΔΥΝΟΣ

Σε περίπτωση χρήσης απορρυπαντικού λάβετε υπόψη
το φύλλο δεδομένων ασφαλείας του κατασκευαστή του
απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα
ατομικής προστασίας.

Υποδείξεις για το απορρυπαντικό: Τα απορρυπαντι­κά ευρείας κυκλοφορίας της KÄRCHER για τις συσκευ­ές αυτές διατίθενται και σε έτοιμη προς χρήση φιάλη
απορρυπαντικού Plug 'n' Clean με σφραγιζόμενο καπά­κι. Με αυτό τον τρόπο αποφεύγετε την ενοχλητική συ­μπλήρωση και μεταφορά απορρυπαντικού από το ένα
δοχείο στο άλλο.
Εικόνα
 Αφαιρέστε το καπάκι της φιάλης απορρυπαντικού

Plug 'n' Clean και πιέστε τη φιάλη πάνω στη σύνδε-

ση απορρυπαντικού με το άνοιγμα προς τα κάτω.
 Χρησιμοποιήστε έναν σωλήνα εκτόξευσης με ελε-

γκτή πίεσης (Vario Power).
 Στρέψτε τον σωλήνα ψεκασμού ως το τέρμα στην

κατεύθυνση "SOFT".

Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυμα

στον πίδακα νερού κατά τη λειτουργία της συσκευ-

ής.
Εικόνα
 Ρυθμίστε την ποσότητα αναρρόφησης του διαλύ-

ματος απορρυπαντικού με τον ελεγκτή δοσολόγη-

σης απορρυπαντικού.

Προτεινόμενη μέθοδος καθαρισμού

 Ψεκάστε με οικονομία το απορρυπαντικό σε στε-

γνή επιφάνεια και αφήστε το να δράσει (όχι να στε-

γνώσει).
 Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας

με ριπή υψηλής πίεσης.

– 7

73EL

Διακοπή λειτουργίας

 Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.
 Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

ρός.

 Τοποθετήστε το πιστόλι ψεκασμού χειρός στην

αντίστοιχη θήκη αποθήκευσης.

 Σε περίπτωση μεγάλων διαλειμμάτων από τις ερ-

γασίες (πάνω από 5 λεπτά) απενεργοποιήστε επι­πλέον το μηχάνημα στη θέση „0/OFF“.

Τερματισμός λειτουργίας

몇 ΠΡΟΣΟΧΗ

Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης
από το πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον
εάν στο σύστημα δεν υπάρχει πίεση.

 Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean

από την υποδοχή και κλείστε την με το καπάκι. Πε­ριστρέψτε την κατά 180 ° και τοποθετήστε την στην
υποδοχή για φύλαξη.

 Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.
 Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.
 Αποσυνδέστε το ρευματολήπτη από την πρίζα.
 Κλείστε τη βρύση.
 Πατήστε το μοχλό του πιστολιού ψεκασμού χειρός,

για να εξαλείψετε την εναπομείνασα πίεση του συ­στήματος.

 Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει-

ρός.

몇 ΠΡΟΣΟΧΗ

Κατά την αποσύνδεση του ελαστικού σωλήνα προσαγω­γής ή υψηλής πίεσης είναι δυνατόν να
νερό από τις συνδέσεις μετά τη λειτουργία.

 Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

νερού.

εξέλθει καυτό

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!
Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευ­ής.

Μεταφορά με το χέρι

 Τραβήξτε τη συσκευή από τη λαβή μεταφοράς.

Μεταφορά σε οχήματα

 Πριν τη μεταφορά σε οριζόντια θέση: Τραβήξτε τη

φιάλη απορρυπαντικού Plug 'n' Clean από την

υποδοχή και κλείστε την με το καπάκι.
 Ασφαλίστε τη συσκευή έναντι της ολίσθησης και

της ανατροπής.

Αποθήκευση

몇 ΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!
Κατά την αποθήκευση λάβετε υπόψη το βάρος της συ­σκευής.

Φύλαξη της συσκευής

Πριν από την αποθήκευση για μεγαλύτερο διάστημα,
π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις
στο κεφάλαιο Φροντίδα.

 Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.
 Πιέστε το περίβλημα του ταχυσυνδέσμου του ελα-

στικού σωλήνα υψηλής πίεσης προς την κατεύθυν-

ση του βέλους και τραβήξτε τον ελαστικό σωλήνα

υψηλής πίεσης.
 Πιέστε το πλήκτρο απόσπασης του πιστολιού ψε-

κασμού χειρός και τραβήξτε τον εύκαμπτο σωλήνα

υψηλής πίεσης από το πιστόλι ψεκασμού χειρός.
 Τοποθετήστε το πιστόλι ψεκασμού χειρός στην

αντίστοιχη θήκη αποθήκευσης.
 Ασφαλίστε το σωλήνα ψεκασμού στην ειδική για το

σκοπό αυτόν θήκη φύλαξης.
 Αποθηκεύστε τον αγωγό σύνδεσης δικτύου, τον

ελαστικό σωλήνα υψηλής πίεσης και τα εξαρτήμα-

τα στο μηχάνημα.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενω­θεί πλήρως μπορεί να καταστραφούν σε περίπτωση πα­γετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκό­μενα και προστατέψτε τα από τον παγετό.

Για να αποφύγετε τις βλάβες:
 Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής

νερού.
 Αδειάστε εντελώς το νερό από το μηχάνημα: Ενερ-

γοποιήστε το μηχάνημα χωρίς να έχετε συνδέσει

τον ελαστικό σωλήνα υψηλής πίεσης και το σωλή-

να παροχής νερού (έως 1 λεπτό) και περιμένετε,

έως ότου το νερό σταματήσει να εκρέει από τη σύν-

δεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνη-

μα.

 Απενεργοποιήστε τη συσκευή.
 Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτή-

ματα σε χώρο όπου δεν επικρατεί παγετός.
Πριν από την αποθήκευση για μεγαλύτερο διάστημα,
π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις
στο κεφάλαιο Φροντίδα.

74 EL

– 8

Φροντίδα και συντήρηση

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.
 Πριν από όλες τις εργασίες στη συσκευή, απενερ-

γοποιήστε τη συσκευή και τραβήξτε το φις από την
πρίζα.

Καθαρισμός του φίλτρου σύνδεσης νερού

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού.

ΠΡΟΣΟΧΗ

Το φίλτρο δεν πρέπει να υποστεί βλάβη.

 Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.
Εικόνα

 Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια.
 Καθαρίστε το φίλτρο με τρεχούμενο νερό.
 Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού.

Συντήρηση

Το μηχάνημα δεν χρειάζεται συντήρηση.

Αντιμετώπιση βλαβών

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι­μετωπίσετε μόνες/οι σας απλές βλάβες.
Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην
εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.
 Πριν από όλες τις εργασίες στη συσκευή, απενερ-

γοποιήστε τη συσκευή και τραβήξτε το
πρίζα.

Η συσκευή δεν λειτουργεί

 Η συσκευή τίθεται σε λειτουργία με πίεση του μο-

χλού του πιστολιού ψεκασμού χειρός.

 Ελέγξτε εάν συμφωνεί η τάση που αναγράφεται

στην πινακίδα τύπου με την τάση της πηγής ρεύμα­τος.

 Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν

βλάβες.

 Υπερφόρτωση κινητήρα, ο διακόπτης κυκλώματος

κινητήρα ενεργοποιήθηκε.
– Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.
– Αφήστε τη συσκευή να κρυώσει για μία ώρα.
– Ενεργοποιήστε και θέστε σε λειτουργία τη συ-

σκευή.

Εάν η βλάβη επανεμφανιστεί αρκετές φορές, καλέ-

στε την υπηρεσία εξυπηρέτησης πελατών προκει-

μένου να ελέγξει τη συσκευή.

Το μηχάνημα δεν ενεργοποιείται, ο

κινητήρας βουίζει

Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος
δικτύου ή χρήσης ενός καλωδίου προέκτασης.
 Κατά την ενεργοποίηση, τραβήξτε πρώτα το μοχλό

του πιστολιού ψεκασμού χειρός και στη συνέχεια

ρυθμίστε το διακόπτη της συσκευής στη θέση "I/

ON".

φις από την

Η συσκευή δεν αναπτύσσει πίεση

 Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.
 Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμε-

νου νερού.

 Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλ-

τρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από
τρεχούμενο νερό.

 Εξαέρωση της συσκευής πριν από τη λειτουργία.

Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέ­σει το σωλήνα ψεκασμού και αφήστε την να λει­τουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να
βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο
χειρός. Απενεργοποιήστε τη συσκευή και συνδέστε
και πάλι το σωλήνα ψεκασμού.

Έντονες διακυμάνσεις πίεσης

 Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέ-

στε τις ακαθαρσίες από την οπή του ακροφυσίου με
μια βελόνα και ξεπλύνετε από την μπροστινή πλευ­ρά με νερό.

 Ελέγξτε την ποσότητα προσαγωγής νερού.

Το μηχάνημα δεν είναι στεγανό

 Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυ-

σιολογική για τεχνικούς λόγους. Σε περίπτωση
έντονης έλλειψης στεγανότητας, ενημερώστε την
εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελα­τών.

Το απορρυπαντικό δεν αναρροφάται

 Χρησιμοποιήστε έναν σωλήνα εκτόξευσης με ελε-

γκτή πίεσης (Vario Power).
Στρέψτε τον σωλήνα ψεκασμού ως το τέρμα στην
κατεύθυνση "SOFT".

 Ελέγξτε τις ρυθμίσεις στον ελεγκτή δοσολόγησης

απορρυπαντικού.

 Ελέγξετε εάν η φιάλη απορρυπαντικού Plug 'n'

Clean είναι τοποθετημένη στη σύνδεση απορρυ­παντικού με το άνοιγμα προς τα κάτω.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν
από την αρμόδια εταιρία μας προώθησης πωλήσεων.
Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδή­ποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε
αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της
προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση
που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακα­λούμε απευθυνθείτε με την απόδειξη αγοράς στο κατά­στημα από το οποίο προμηθευτήκατε τη συσκευή ή
στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής
εξυπηρέτησης πελατών μας.
Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα:

www.kaercher.com/dealersearch

– 9

75EL

Τεχνικά χαρακτηριστικά

Ηλεκτρολογική σύνδεση

Τάση 230

Ισχύς σύνδεσης 3,0 kW

Βαθμός προστασίας IP X5

Κατηγορία προστασίας I

Ασφάλεια δικτύου (βραδείας τήξης) 16 A

Μέγιστη επιτρεπόμενη αντίσταση δι­κτύου

Υδραυλική σύνδεση

Πίεση προσαγωγής (μέγ.) 1,2 MPa

Θερμοκρασία προσαγωγής (μέγ.) 60 °C

Ποσότητα προσαγωγής (ελάχ.) 12 l/min

Μέγ. ύψος αναρρόφησης 0,5 m

Στοιχεία ισχύος

Πίεση λειτουργίας 15 MPa

Μέγ. επιτρεπόμενη πίεση 16 MPa

Παροχή, νερό 9,2 l/min

Παρεχόμενη ποσότητα, μέγιστη 10,0 l/min

Παροχή, απορρυπαντικό 0-0,3 l/min

Δύναμη αντεπιστροφής πιστολιού
ψεκασμού χειρός

Διαστάσεις και βάρη

Μήκος 404 mm

Πλάτος 440 mm

Ύψος 968 mm

Βάρος, έτοιμο για λειτουργία με εξαρ­τήματα

Μετρούμενες τιμές κατά EN 60335-2-79

Κραδασμοί στο χέρι/στο βραχίονα
Αβεβαιότητα K

Επιτρεπόμενη στάθμη ηχητικής ισχύ­ος L

pA

Αβεβαιότητα K

Επιτρεπόμενη στάθμη ηχητικής ισχύ­ος L

WA

pA

+ Αβεβαιότητα K

WA

Λόγος εξαίρεσης σύμφωνα με τον κανονισμό (ΕΕ)
2019/1781 Παράρτημα Ι Τμήμα 2 (12): j)

Με την επιφύλαξη τεχνικών αλλαγών.

1~50VHz

0,394

+ j0,246

20,3 kg

<2,5

0,3

Ohm
Ohm

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

Δήλωση Συμμόρφωσης των ΕE

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα­ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την
κατασκευή του, υπό τη μορφή που διατίθεται στην αγο­ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας
και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση
παύει να ισχύει σε περίπτωση τροποποιήσεων του μη­χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψηλής πίεσης
Τύπος: K 6 Special
Σχετικές οδηγίες των ΕE

2006/42/EK (+2009/127/EK)
2014/30/EE
2011/65/EE
2000/14/EΚ
2009/125/EΚ

Eφαρμοστέοι κανονισμοί

(EE) 2019/1781

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/EΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 92
Εγγυημένη: 95

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρε­ξούσιο από το διοικητικό συμβούλιο.

Chairman of the Board of Management

Υπεύθυνος εγγράφων τεκμηρίωσης:

2

2

S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

76 EL

– 10

İçindekiler

Güvenlik . . . . . . . . . . . . . . . . . . . . . . . . . . . .TR 5

Kurallara uygun kullanım. . . . . . . . . . . . . . . . TR 5

Aksesuarlar ve yedek parçalar . . . . . . . . . . . TR 5

Çevre koruma . . . . . . . . . . . . . . . . . . . . . . . . TR 5

Cihaz tanımı . . . . . . . . . . . . . . . . . . . . . . . . . TR6

Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 6

İşletime alma . . . . . . . . . . . . . . . . . . . . . . . . . TR6

Çalıştırma . . . . . . . . . . . . . . . . . . . . . . . . . . .TR 7

Taşıma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 8

Depolama . . . . . . . . . . . . . . . . . . . . . . . . . . . TR8

Koruma ve Bakım . . . . . . . . . . . . . . . . . . . . . TR 9

Arızalarda yardım . . . . . . . . . . . . . . . . . . . . . TR 9

Garanti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TR 9

Teknik Bilgiler . . . . . . . . . . . . . . . . . . . . . . . . TR 10

AB uygunluk bildirisi . . . . . . . . . . . . . . . . . . . TR 10

Güvenlik

Cihazınızı ilk defa kullanmadan önce bu
orijinal kullanım kılavuzunu ve birlikte veri-

len güvenlik uyarılarını okuyun. Buna göre
davranın. Her iki kitabı da daha sonra tekrar kullanmak
ya da cihazın sonraki kullanıcılarına iletmek üzere sak­layın.

Cihazdaki semboller

Yüksek basınçlı tazyiki insanlara, hayvanla­ra, elektrikli aletlere ve makinenin kendisine
doğru tutmayın.
Cihazı donmaya karşı koruyun.

Cihaz, açık içme suyu şebekelerine direkt
olarak bağlanmamalıdır.

Güvenlik tertibatları

몇 TEDBIR

 Güvenlik tertibatları kullanıcıyı korur ve değiştiril-

memelidir veya herhangi bir işlem yapılmamalıdır.

El püskürtme tabancasının kilidi

Kilit, el püskürtme tabancasının kolunu bloke eder ve ci­hazın farkında olmadan çalıştırılmasını önler.

Cihaz şalteri

Cihaz şalteri cihazın istenmeden çalıştırılmasını önler.

Motor koruma şalteri

Akım çekişinin çok yüksek olması durumunda motor ko­ruma şalteri cihazı kapatır.

Basınç şalterli taşma valfı

Taşma valfı, izin verilen çalışma basıncının aşılmasını
önler.
El püskürtme tabancasının kolu bırakılırsa bir basınç
şalteri pompayı kapatır, yüksek basınçlı tazyik durduru­lur. Kol çekilirse, pompa tekrar açılır.

Kurallara uygun kullanım

Bu yüksek tazyikli temizleyiciyi sadece evinizde şu
amaçlar için kullanın.
– makineleri, araçları, inşaat malzemesini, aletleri,

bina cephesini, terasları, bahçe malzemeleri v.s.
yüksek tazyikle temizlemek (gerektiğinde temizlik
maddesi katkısı kullanarak).

– KÄRCHER firmasının onayladığı aksesuar parça-

ları, yedek parçalar ve temizlik maddeleri de dahil­dir. Temizlik maddelerinin ekinde yer alan uyarıları
dikkate alın.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar
kullanın; cihazın güvenli şekilde ve arızasız işletilmesini
garantilerler.
Aksesuarlar ve yedek parçalar hakkında bilgi için site­mizi ziyaret edin: www.kaercher.com.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen
ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar genellikle, yanlış
kullanıldıklarında veya yanlış şekilde tasfiye edil­diklerinde insan sağlığı ve çevre için tehlikeli ola­bilecek bileşenler içerir. Cihazın kurallara uygun
şekilde işletilmesi için bu bileşenlerin bulunması
gereklidir. Bu simge ile işaretlenmiş cihazlar evsel
çöpler ile birlikte tasfiye edilmemelidir.
Eski cihazlarda, yeniden değerlendirme işlemine
tabi tutulması gereken değerli geri dönüşüm mal­zemeleri bulunmaktadır. Piller ve şarjlı piller çev­reye yayılmaması gereken, zararlı maddeler içerir.
Eski cihazları ve pilleri ya da şarjlı pilleri çevreye
uyumlu şekilde tasfiye edin.

Örneğin motorların yıkanması, zeminin yıkanması
gibi yağ içerikli atık suyun oluştuğu temizlik çalış­maları sadece yıkama yerlerinde yağ seperatörüy­le yapılmalıdır.

Temizlik maddeleriyle yapılacak çalışmalar sade­ce, pis su kanalizasyonuna bağlantısı olan sıvı ge­çirmez yüzeylerde gerçekleştirilmelidir. Temizlik
maddesinin suya ve toprağa karışmasını önleyin.

Açık sulardan su alınması bazı ülkelerde yasaktır.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad­res:

www.kaercher.com/REACH

– 5

77TR

Cihaz tanımı

Cihazınızın teslimat kapsamı ambalajı üzerinde göste­rilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik
olup olmadığını kontrol ediniz.
Aksesuarların eksik olması durumunda ya da nakliye
hasarlarında yetkili satıcınızı bilgilendirin.

Şekiller Bkz. Sayfa 2

1 Entegre süzgeçli su bağlantısı
2 Su bağlantısının bağlantı parçası
3 Yüksek basınç hortumu için hızlı bağlantı
4 Yüksek basınç tabancasını saklama parçası
5 Cihaz şalteri „0/OFF“ / „I/ON“
6 Temizlik maddesi dozaj ayarlayıcısı
7 Yüksek basınç tabancasını saklama parçası
8 Taşıma kolu
9 Kapakla birlikte Plug 'n' Clean temizlik maddesi şi-

sesi

10 Temizlik maddesi bağlantısı ile birlikte Plug 'n' Cle-

an temizlik maddesi şişesini saklama
11 Yüksek basınç hortumunun saklama parçası
12 Püskürtme borusunun saklama parçası
13 Elektrik bağlantı hattının saklama kancası
14 Elektrik fişiyle birlikte şebeke bağlantı kablosu
15 Taşıma tekerleği
16 Yüksek basınç tabancası
17 El püskürtme tabancasının kilidi
18 Yüksek basınç hortumunu el püskürtme tabanca-

sından ayırma tuşu
19 Yüksek basınç hortumu
20 Kir frezeli püskürtme borusu

İnatçı kirler için
21 Basınç ayarlı püskürtme borusu (Vario Power)

En yaygın temizlik görevleri için

Çalışma basıncı aşamasız olarak “SOFT” derece-

sinden “HARD” derecesine arttırılabilir. Çalışma

basıncının ayarlanması için kol ve yüksek basınç

tabancasını bırakın ve huzme borusunu istenen

konuma çevirin.

Temizlik maddesi ile çalışmak için uygundur.

** Ek olarak gereklidir

22 Piyasada bulunan bir kavramaya sahip, kumaş tak-

viyeli su hortumu.

– Çap minimum 1/2 inç (13 mm)
– Uzunluk minimum 7,5 m

Montaj

Şekiller Bkz. Katlanır sayfalar!

Cihazla birlikte gelen gevşek parçaları işletime almadan
önce yerine takın.

El püskürtme tabancasının saklama

parçasının takılması

Şekil
 Alt tutucuyu girintilere oturtun ve öne itin; duyulur

şekilde kilitlenir.
Şekil
 Üst tutucuyu oturtun ve dayanağa kadar aşağı bas-

tırın.

Elektrik bağlantı hattının saklama kancasının

takılması

Şekil
 Saklama kancasını içeri bastırın ve üst pozisyonda

kilitleyin.

Temizlik maddesi dozaj ayarlayıcısının

takılması

Birlikte verilen 2 cıvata ve bir PH2 yıldız tornavidaya ih­tiyaç duyulur.
Şekil
 Her iki temizlik maddesi hortumunu bağlantılara ta-

kın.

 Dozaj ayarlayıcısını oturtun ve 2 cıvatayla emniye-

te alın.
Uyarı: Montaj sırasında, dozaj ayarlayıcının kulak­larının gövdede ön görülen girintilere sabitlenmesi­ne mutlaka dikkat edin.

Taşıma kolunun takılması

Şekil
 Taşıma kolunu takın, pimi deliğe sokun ve vidala-

yın.

Kavramanın takılması

Şekil
 Gönderilen kavrama parçasını cihazın su girişine

takın.

İşletime alma

DIKKAT

Elektrik bağlantı noktasında izin verilen maksimum no­minal empedans (Bkz. Teknik Bilgiler) aşılmamalıdır.
Bağlantı noktanızdaki mevcut şebeke empedansıyla il­gili belirsizlikler olması durumunda lütfen enerji tedarik
kurumunuzla bağlantı kurun.

 Cihazı düz bir yüzeye koyun.
Şekil
 Duyulur şekilde kilitlenene kadar yüksek basınç

hortumunu el püskürtme tabancasına sokun.
Not: Bağlantı nipelinin doğru hizada olmasına dik­kat edin.
Yüksek basınç hortumundan çekerek bağlantının

güvenli olup olmadığını kontrol edin.
Şekil
 Duyulur şekilde kilitlenene kadar yüksek basınç

hortumunu hızlı bağlantıya sokun.

Not: Bağlantı nipelinin doğru hizada olmasına dik-

kat edin.

Yüksek basınç hortumundan çekerek bağlantının

güvenli olup olmadığını kontrol edin.
 Elektrik fişini prize takın.

78 TR

– 6

Su beslemesi

Bağlantı değerleri için Bkz. Tip levhası/Teknik bilgiler.

DIKKAT

Sudaki kirlenmeler yüksek basınç pompası ve aksesu­arlara zarar verebilir. Korumak için, KÄRCHER su filtre­sinin (özel aksesuar, sipariş numarası 4.730-059) kulla­nılması önerilir.

Su boru hattından su beslemesi

Su besleme işletmesinin talimatlarını dikkate alın.

DIKKAT

Aquastop bulunan metal hortum kavramaları pompanın
zarar görmesine neden olabilir! Lütfen plastik hortum
kavraması veya KÄRCHER pirinç hortum kavraması
kullanın.

 Su besleme hortumunu su bağlantısındaki kavra-

maya takın.

 Su hortumunu su beslemesine bağlayın.
 Su musluğunu tamamen açın.

Açık kaplardan su emilmesi

Bu yüksek basınçlı temizleyici, tek yönlü valf (özel akse­suar, Sipariş No. 2.643-100) bulunan KÄRCHER emme
hortumuyla Örn; yağmur havuzları ya da göletlerden
(maksimum emme yüksekliği için Bkz. Teknik bilgiler)
yüzey suyunun emilmesi için uygundur.

 Kavramayı su bağlantısından çıkartın.
 Emme hortumuna su doldurun.
 Süpürme hortumunu cihazın su bağlantısına vida-

layın ve su kaynağının içine (Örn; yağmur çukuru)
asın.

Kullanmadan önce cihazın havasını alın.

 Cihazı açın "I/ON".
 El püskürtme tabancasının kolundaki kilidi açın.
 El püskürtme tabancasının kolunu bastırın, cihaz

çalışır.

 Su kabarcıksız şekilde el püskürtme tabancasın-

dan çıkana kadar cihazı çalıştırın (en fazla 2 daki­ka).

 El püskürtme tabancasının kolundaki kilidi bırakın.

Not: Kol tekrar bırakılırsa, cihaz tekrar kapanır.
Yüksek basınç sistemde kalır.

 El püskürtme tabancasının kolunu kilitleyin.

Çalıştırma

DIKKAT

2 dakikadan daha uzun süreli kuru çalışma, yüksek ba­sınç pompasında hasarlara neden olur. Cihaz 2 dakika
içinde basınç oluşturmazsa, cihazı kapatın ve "Arızalar-
da yardım" bölümündeki uyarılara göre hareket edin.

Yüksek basınçla çalışma

몇 TEDBIR

Hasar oluşumunu önlemek için, boyalı üst yüzeyleri te­mizlerken minimum 30 cm püskürtme mesafesine uyul­malıdır

DIKKAT

Araç lastikleri, cila veya ahşap gibi hassas yüzeyleri kir
frezesiyle temizleyin, hasar tehlikesi.

Şekil
 Püskürtme borusunu el püskürtme tabancasına ta-

kın ve 90° döndürerek sabitleyin.

 Cihazı açın "I/ON".
 El püskürtme tabancasının kolundaki kilidi açın.
 Kolu çekin, cihaz çalışır.

Not: Kol tekrar bırakılırsa, cihaz tekrar kapanır.

Yüksek basınç sistemde kalır.

Temizlik maddesiyle çalışma

Not: Temizlik maddesi, sadece alçak basınçta karıştırı-

labilir.

 TEHLIKE

Temizlik maddelerinin kullanılması sırasında, başta kişi-
sel koruyucu donanım olmak üzere temizlik maddesi
üreticisinin güvenlik bilgi formuna dikkat edilmelidir.

Temizlik maddesine ilişkin bilgiler: En çok kullanılan
KÄRCHER temizlik maddeleri, bu cihazlar için kapaklı
Plug 'n' Clean temizlik maddesi şişesinde kullanıma ha­zır şekilde satın alınabilir. Bu sayede, zahmetli doldur­ma çalışmalarına gerek kalmaz.
Şekil
 Kapağı Plug 'n' Clean temizlik maddesi şişesinden

çıkartın ve şişeyi deliği alta gelecek şekilde temizlik

maddesi bağlantısına bastırın.
 Basınç ayarlı püskürtme borusu (Vario Power) kul-

lanın.
 Huzme boruyu sonuna kadar “SOFT” yönüne çevi-

rin.

Not: Bunun sonucunda, çalışma sırasında temizlik

maddesi çözeltisi püskürtülen suya karıştırılır.
Şekil
 Temizlik maddesi çözeltisinin emme miktarını te-

mizlik maddesi dozaj ayarlayıcısı ile ayarlayın.

Önerilen temizlik yöntemleri

 Temizlik maddesini ekonomik bir şekilde üst yüze-

ye sıkın ve etkili olmasını (kurutmayın) sağlayın.
 Çözülen kiri yüksek basınç huzmesiyle yıkayın.

– 7

79TR

Çalışmaya ara verme

 El püskürtme tabancasının kolundaki kilidi bırakın.
 El püskürtme tabancasının kolunu kilitleyin.
 El püskürtme tabancasını el püskürtme tabancası-

nın saklama parçasına takın.

 Uzun çalışma molalarında (5 dakikanın üstünde)

ek olarak cihazı kapatın "0/OFF".

Çalışmanın tamamlanması

몇 TEDBIR

Sistemde basınç yoksa, yüksek basınç hortumunu sa­dece el püskürtme tabancası ya da cihazdan ayırın.

 Plug 'n' Clean temizlik maddesi şişesini yuvadan

dışarı çekin ve kapakla kapatın. Saklamak için, 180
° döndürerek yuvaya getirin.

 El püskürtme tabancasının kolundaki kilidi bırakın.
 Cihazı kapatın "0/OFF".
 Cihazın fişini prizden çekin.
 Musluğu kapatın.
 Sistemdeki mevcut basıncı boşaltmak için el püs-

kürtme tabancasının kolunu bastırın.

 El püskürtme tabancasının kolunu kilitleyin.

몇 TEDBIR

Besleme veya yüksek basınç hortumunun ayrılması sı­rasında, çalışmanın ardından bağlantılardan sıcak su
çıkabilir.

 Cihazı su beslemesinden ayırın.

Taşıma

몇 TEDBIR

Yaralanma ve hasar tehlikesi!
Taşıma sırasında cihazın ağırlığına dikkat edin.

Elle taşıma

 Cihazı taşıma kolundan çekin.

Araçlarda taşıma

 Yatay taşımadan önce: Plug 'n' Clean temizlik mad-

desi şişesini yuvadan dışarı çekin ve kapakla kapa-

tın.
 Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

몇 TEDBIR

Yaralanma ve hasar tehlikesi!
Depolama sırasında cihazın ağırlığına dikkat edin.

Cihazın saklanması

Örn. kış aylarında olduğu gibi uzun süreli depolamadan
önce, bakım bölümündeki uyarılara dikkat edin.

 Cihazı düz bir yüzeye bırakın.
 Yüksek basınç hortumunun hızlı bağlantısının göv-

desini ok yönünde bastırın ve yüksek basınç hortu-

munu dışarı çekin.
 El püskürtme tabancasındaki ayırma tuşuna basın

ve yüksek basınç hortumunu el püskürtme taban-

casından çekin.
 El püskürtme tabancasını el püskürtme tabancası-

nın saklama parçasına takın.
 Püskürtme borusunu, püskürtme borusunun sakla-

ma bölümüne oturtun.
 Şebeke bağlantı kablosu, yüksek basınç hortumu

ve aksesuarı cihaza yerleştirin.

Antifriz koruma

DIKKAT

Tam olarak boşaltılmamış cihazlar ve aksesuarlar don­ma nedeniyle tahrip olabilir. Cihazı ve aksesuarlarını ta­mamen boşaltın ve donmaya karşı koruyun.

Hasarları önlemek için:

 Cihazı su beslemesinden ayırın.
 Cihazdaki suyun komple boşaltılması: Yüksek ba-

sınç hortumu ve su besleme bağlı değilken cihazı

çalıştırın (maksimum 1 dakika) ve yüksek basınç

bağlantısından su çıkmayana kadar bekleyin. Ci-

hazı kapatın.

 Cihazı kapatın.
 Cihazı komple aksesuarları ile birlikte donyama

karşı korunmuş bir bölümde saklayın.
Örn. kış aylarında olduğu gibi uzun süreli depolamadan
önce, bakım bölümündeki uyarılara dikkat edin.

80 TR

– 8

Koruma ve Bakım

 TEHLIKE

Elektrik çarpması tehlikesi.
 Cihazdaki tüm çalışmalardan önce cihazı kapatın

ve elektrik fişini çekin.

Su bağlantısındaki süzgecin temizlenmesi

Su bağlantısındaki süzgeci düzenli olarak temizle­yin.

DIKKAT

Süzgeç zarar görmemelidir.

 Kavramayı su bağlantısından çıkartın.
Şekil

 Süzgeci bir düz penseyle dışarı çekin.
 Süzgeci akar su altında temizleyin.
 Süzgeci su bağlantısına takın.

Bakım

Cihaz bakım gerektirmez.

Arızalarda yardım

Küçük arızaları aşağıdaki genel bakışın yardımıyla ken­diniz giderebilirsiniz.
Şüphe etmeniz durumunda, yetkili müşteri hizmetlerine
başvurun.

 TEHLIKE

Elektrik çarpması tehlikesi.
 Cihazdaki tüm çalışmalardan önce cihazı kapatın

ve elektrik fişini çekin.

Cihaz çalışmıyor

 El püskürtme tabancasının kolunu bastırın, cihaz

çalışır.

 Tip etiketinde belirtilen gerilimin güç kaynağındaki

gerilimle aynı olup olmadığını kontrol edin.

 Şebeke bağlantı kablosuna hasar kontrolü yapın.
 Motorda aşırı yük, motor koruma şalteri devreye

girdi.

– Cihazı kapatın "0/OFF".
– Cihazı bir saat süreyle soğumaya bırakın.
– Cihazı çalıştırın ve kullanmaya başlayın.

Arıza birkaç kez ortaya çıkarsa, müşteri hizmetleri­ne cihazı kontrol ettirin.

Cihaz çalışmaya başlamıyor, motordan ses

geliyor

Zayıf elektrik şebekesi ya da bir uzatma kablosunun kul­lanılması nedeniyle voltaj düşüşü.
 Çalıştırma sırasında ilk önce el püskürtme taban-

casının kolunu çekin, daha sonra cihazı "I/ON" ko­numuna getirin.

Cihaz basınca gelmiyor

 Püskürtme borusundaki ayarı kontrol edin.
 Su beslemesinde yeterli sevk miktarı olup olmadı-

ğını kontrol edin.
 Su bağlantısındaki süzgeci düz bir penseyle dışarı

çıkartın ve suyun altında temizleyin.
 Kullanmadan önce cihazın havasını alın.

Bağlı bulunan püskürtme borusu olmadan cihazı

çalıştırın ve tabancadan kabarcıksız su çıkana ka-

dar (maksimum 2 dakika) çalıştırmaya devam edin.

Cihazı kapatın ve püskürtme borusunu tekrar bağ-

layın.

Güçlü basınç dalgalanmaları

 Yüksek basınç memesinin temizlenmesi: Meme

deliğindeki kirleri bir iğneyle çıkartın ve suyla öne

doğru yıkayın.
 Su besleme miktarını kontrol edin.

Cihaz sızdırıyor

 Cihazda az bir sızıntı olması teknik olarak normal-

dir. Ağır sızıntılarda yetkili müşteri hizmetini çağı-

rın.

Temizlik maddesi emilmiyor

 Basınç ayarlı püskürtme borusu (Vario Power) kul-

lanın.

Huzme boruyu sonuna kadar “SOFT” yönüne çevi-

rin.
 Temizlik maddesi dozaj ayarlayıcısındaki ayarı

kontrol edin.
 Plug 'n' Clean temizlik maddesi şişesinin, deliği alt

tarafta olacak şekilde temizlik maddesi bağlantısı-

na oturup oturmadığını kontrol edin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş
garanti şartları geçerlidir. Garanti süresi içinde cihazı­nızda oluşan muhtemel hasarları, arızanın kaynağı üre­tim veya malzeme hatası olduğu sürece ücretsiz olarak
karşılıyoruz. Garanti hakkınızdan yararlanmanızı ge­rektiren bir durum olduğu zaman, ilgili faturanız ile birlik­te satıcınıza veya size en yakın yetkili servisimize baş­vurunuz.
Adresleri burada bulabilirsiniz:

www.kaercher.com/dealersearch

– 9

81TR

Teknik Bilgiler

Elektrik bağlantısı

Gerilim 230

Bağlantı gücü 3,0 kW

Koruma derecesi IP X5

Koruma sınıfı I

Şebeke sigortası (gecikmeli) 16 A

İzin verilen maksimum şebeke empe­dansı

Su bağlantısı

Besleme bas 1,2 MPa

Besleme sıcaklığı (maks.) 60 °C

Besleme miktar 12 l/min

Maksimum emme yüksekliği 0,5 m

Performans değerleri

Çalışma basıncı 15 MPa

Maksimum müsaade edilen basınç 16 MPa

Besleme miktarı, su 9,2 l/min

Maksimum sevk miktarı 10,0 l/min

Besleme miktarı, temizlik maddesi 0-0,3 l/min

El püskürtme tabancasının geri tep­me kuvveti

Ölçüler ve ağırlıklar

Uzunluk 404 mm

Genişlik 440 mm

Yükseklik 968 mm

Çalışmaya hazır aksesuarla birlikte
ağırlık

60335-2-79'a göre belirlenen değerler

El-kol titreşim değeri
Güvensizlik K

Ses basıncı seviyesi L
Güvensizlik K

pA

pA

Ses basıncı seviyesi LWA + Güvensiz­lik K

WA

(AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarın­ca istisna nedeni: j)

Teknik değişiklik yapma hakkı saklıdır.

1~50VHz

0,394

+ j0,246

20,3 kg

<2,5

0,3

Ohm
Ohm

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti
ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle
AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve
sağlık yükümlülüklerine uygun olduğunu bildiririz. Ona­yımız olmadan cihazda herhangi bir değişiklik yapılması
durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi
Tip: K 6 Special
İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
2000/14/EG
2009/125/EG

Uygulanan düzenlemeler

(AB) 2019/1781

Kullanılmış olan uyumlu standartlar

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses şiddeti dB(A)

Ölçülen: 92
Garanti edilen: 95

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yö­netim kurulunun yetkisine sahip olarak hareket eder.

Chairman of the Board of Management

Dokümantasyon sorumlusu:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

82 TR

– 10

Оглавление

Безопасность . . . . . . . . . . . . . . . . . . . . . . . . RU 5

Использование по назначению. . . . . . . . . . RU 5

Принадлежности и запасные детали . . . . . RU 5

Защита окружающей среды . . . . . . . . . . . . RU 5

Описание прибора. . . . . . . . . . . . . . . . . . . . RU 6

Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 6

Начало работы. . . . . . . . . . . . . . . . . . . . . . . RU 6

Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . RU 7

Транспортировка . . . . . . . . . . . . . . . . . . . . . RU 8

Хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . RU8

Уход и техническое обслуживание . . . . . . . RU 9

Помощь в случае неполадок . . . . . . . . . . . RU 9

Гарантия. . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 9

Технические данные . . . . . . . . . . . . . . . . . . RU 10

Заявление о соответствии ЕU . . . . . . . . . . RU 10

Безопасность

Перед первым использованием устрой­ства необходимо прочесть настоящую

оригинальную инструкцию по эксплуа­тации и прилагаемые указания по безопасности. Да­лее действовать в соответствии с ними. Сохранять
обе брошюры для дальнейшего пользования или
для следующего владельца.

Символы на приборе

Не направлять струю воды под высоким
напором на людей, животных, включен­ное электрическое оборудование или на
само устройство.
Защищать прибор от мороза.

Запрещается напрямую подключать
устройство к трубопроводу с питьевой
водой.

Защитные устройства

몇 ОСТОРОЖНО

 Защитные устройства служат для защиты

пользователей. Видоизменение защитных
устройств или пренебрежение ими не допу­скается.

Блокировка высоконапорного пистолета

Фиксатор блокирует рычаг высоконапорного писто­лета и защищает от непроизвольного запуска
устройства.

Приборный выключатель

Главный выключатель препятствует непроизволь­ной работе аппарата.

Выключатель защиты двигателя

При чрезмерном напряжении в сети, выключатель
защиты двигателя отключает прибор.

Перепускной клапан с пневматическим реле

Перепускной клапан предотвращает превышение
допустимого рабочего давления.
Если рычаг высоконапорного пистолета отпускает­ся, манометрический выключатель отключает на­сос, подача воды под высоким давлением прекра­щается. При нажатии на рычаг насос снова включа­ется.

Использование по назначению

Данный моечный аппарат высокого давления пред­назначен только для использования в домашнем хо­зяйстве.
– для мойки машин, автомобилей, строений, ин-

струментов, фасадов, террас, садовых принад­лежностей и т.д. с помощью струи воды под вы­соким давлением (при необходимости с добав­лением моющих средств).

– При этом применению подлежат принадлежно-

сти, запасные части и чистящие средства, раз­решенные для использования фирмой
KÄRCHER. Указания, приложенные к чистящим
средствам, подлежат соблюдению.

Принадлежности и запасные детали

Используйте оригинальные принадлежности и за­пчасти — только они гарантируют безопасную и бес­перебойную работу устройства.
Информацию о принадлежностях и запчастях вы
можете найти на сайте www.kaercher.com.

Защита окружающей среды

Упаковочные материалы поддаются вторич­ной переработке. Упаковку необходимо утили­зировать без ущерба для окружающей среды.

Электрические и электронные приборы часто
содержат компоненты, которые при непра­вильном обращении или ненадлежащей ути­лизации представляют потенциальную опа­сность для людей и экологии. Тем не менее
данные компоненты необходимы для правиль­ной работы прибора. Приборы, обозначенные
этим символом, запрещено утилизировать
вместе с бытовыми отходами.
Отслужившие устройства содержат пригодные
для вторичного использования ценные мате­риалы, которые должны передаваться на пере­работку. Батареи и аккумуляторы содержат ве­щества, которые не должны попасть в окружа­ющую среду. Отслужившие устройства, такие
как батареи или аккумуляторы, утилизировать
согласно требованиям по защите окружающей
среды.

Работы по очистке, в результате которых обра­зуется отходящая вода, содержащая масла,
например, промывка двигателя, мойка днища,
должны производиться только на моечных
площадках с маслоотделителем.

Работы с моющими средствами должны про­водиться только на рабочих поверхностях, не
проницаемых для жидкостей, с подключением
к бытовой канализации. Моющие средства не
должны попадать в водоемы или почву.

Забор воды из открытых водоемов в некоторых
странах не разрешен.

Инструкции по применению компонентов
(REACH)

Актуальные сведения о компонентах приведены на
веб-узле по следующему адресу:

www.kaercher.com/REACH

– 5

83RU

Описание прибора

Комплектация прибора указана на упаковке. При
распаковке прибора проверить комплектацию.
При обнаружении недостающих принадлежностей
или повреждений, полученных во время транспор­тировки, следует уведомить торговую организацию,
продавшую прибор.

Изображения прибора см. на стр. 2

1 Элемент для подключения водоснабжения со

встроенным сетчатым фильтром

2 Cоединительный элемент для подключения во-

ды,

3 Быстроразъемное соединение для подключе-

ния высоконапорного шланга

4 Место для хранения высоконапорного пистоле-

та

5 Главный выключатель „0/OFF“ / „I/ON“ (0/ВЫКЛ

/ I/ВКЛ)
6 Регулятор дозировки моющего средства
7 Место для хранения высоконапорного пистоле-

та
8 Pукоятка
9 Бутылка с моющим средством Plug 'n' Clean с

запорной крышкой
10 Хранение бутылки с моющим средством Plug 'n'

Clean с элементом подключения для моющего

средства
11 Хранение шланга высокого давления
12 Хранение струйной трубки
13 Крючки для хранения сетевого шнура
14 Сетевой кабель со штепсельной вилкой
15 Транспортное колесо
16 Высоконапорный пистолет
17 Блокировка высоконапорного пистолета
18 Кнопка для отсоединения высоконапорного

шланга от высоконапорного пистолета
19 Шланг высокого давления
20 Cтруйная трубка с фрезой для удаления грязи

Для устойчивых загрязнений
21 Струйная трубка с регулятором давления (Vario

Power)

Трубка предназначена для самых распростра-

ненных задач по чистке

Рабочее давление можно плавно повышать от

«SOFT» (низкое) до «HARD» (высокое). Для ре-

гулировки рабочего давления следует отпу-

стить рычаг высоконапорного пистолета и

повернуть струйную трубку в нужное положе-

ние.

Предназначена для работы с моющим средст-

вом.

** Дополнительно требуется

22 Армированный водяной шланг со стандартной

муфтой

– минимальный диаметр 1/2 дюйма (13 мм)
– минимальная длина 7,5 м.

Монтаж

Рисунки см. на вкладках!

Перед началом эксплуатации аппарата установить
прилагаемые незакрепленные части.

Сборка места для хранения ручного

пистолета-распылителя

Рисунок
 Установить нижний держатель в выемки и пере-

двинуть его вперед до щелчка.
Рисунок
 Установить верхний держатель и нажать его

вниз до упора.

Установка крючков для хранения

сетевого шнура

Рисунок
 Вдавить крючки для хранения и зафиксировать

в верхнем положении.

Установка регулятора дозировки

моющего средства

Для проведения установки потребуются 2 прило­женных винта и одна крестовая отвертка PH 2.
Рисунок
 Установить в элементы подключения оба шлан-

га для моющего средства.
 Установить регулятор дозировки и закрепить

его при помощи 2 винтов.

Указание: Во время установки непременно сле-

дует проверить наличие фиксации планок регу-

лятора дозировки в предусмотренных для них

выемках на устройстве.

Установка рукоятки для транспортировки

Рисунок
 Насадить ручку для транспортировки, вставить

болты в отверстия и завинтить.

Смонтировать муфту

Рисунок
 Находящуюся в комплекте соединительную

муфту подсоедините к элементу аппарата для

подачи воды.

Начало работы

ВНИМАНИЕ

Превышение максимально допустимого полного
сопротивления сети в точке электрического под­ключения (см. раздел "Технические данные") не до­пускается. В том случае, если вам не
личина полного сопротивления сети в точке элек­трического подключения, обратитесь в энерго­снабжающую организацию.

 Поставить устройство на ровную поверхность.
Рисунок
 Вставить шланг высокого давления в ручной пи-

столет-распылитель до щелчка.

Указание: Соблюдать правильность располо-

жения соединительного ниппеля.

Проверить надежность крепления, потянув за

шланг высокого давления.

известна ве-

84 RU

– 6

Рисунок
 Вставить высоконапорный шланг в быстроразъ-

емное соединение до щелчка.
Указание: Соблюдать правильность располо­жения соединительного ниппеля.
Проверить надежность крепления, потянув за
шланг высокого давления.

 Вставить сетевую штепсельную вилку в розет-

ку.

Подача воды

Параметры для подключения указаны на заводской
табличке и в разделе "Технические данные".

ВНИМАНИЕ

Загрязнения, содержащиеся в воде, могут выз­вать повреждения насоса высокого давления и
принадлежностей. Для защиты рекомендуется
использовать водяной фильтр KÄRCHER (специ­альные принадлежности, номер для заказа 4.730-

059).

Подача воды из водопровода

Соблюдайте предписания предприятия водоснаб­жения.

ВНИМАНИЕ

Шланговые муфты из металла с системой защи­ты от протечек Aquastop могут привести к по­вреждению насоса! Необходимо использовать
шланговую муфту
мы KÄRCHER из латуни.

 Вставить шланг подачи воды в соответствую-

щее соединение.

 Подсоединить водяной шланг к водопроводу.
 Полностью откройте водопроводный кран.

Подача воды из открытых водоемов

Данный высоконапорный моющий аппарат со вса­сывающим шлангом KARCHER и обратным клапа­ном (специальные принадлежности, номер заказа.

2.643-100) предназначен для всасывания воды из
открытых резервуаров, например, из бочек для до­ждевой воды или прудов (максимальную высоту
всасывания см. в разделе "Технические данные").

 Снять муфту с подвода воды.
 Заполнить всасывающий шланг водой.
 Привинтить всасывающий шланг к элементу по-

дачи воды на приборе и поместить в источник
воды (например, в дождевую бочку).

Перед эксплуатацией удалить воздух из аппара­та.

 Включить аппарат „I/ON“ (I/ВКЛ).
 Разблокировать рычаг высоконапорного писто-

лета.

 Нажать рычаг высоконапорного пистолета и

включить устройство.

 Оставить устройство включенным (не более,

чем на 2 минуты) до тех пор, пока из высокона­порного пистолета-распылителя не начнет вы­ходить вода без пузырьков воздуха.

 Отпустить рычаг высоконапорного пистолета.

Указание: Если рычаг снова освободится, ап­парат снова отключится. Высокое давление со­храняется в системе.

 Заблокировать рычаг высоконапорного писто-

лета.

из пластмассы или муфту фир-

Эксплуатация

ВНИМАНИЕ

Работа всухую в течение более 2 минут приводит
к выходу из строя насоса высокого давления. Если
устройство в течение 2 минут не набирает дав­ление, то его
в соответствии с указаниям, которые приводят­ся в главе „Помощь в случае неполадок“.

Режим работы высокого давления

몇 ОСТОРОЖНО

При мойке лакированный поверхностей следует
выдерживать расстояние 30 см от форсунки до
поверхности, чтобы избежать повреждения лаки­ровки.

ВНИМАНИЕ

Не чистить автомобильные шины, лакокрасочное
покрытие или чувствительные поверхности (на­пример, деревянные) с применением фрезы
удаления грязи. Существует опасность повре­ждения.

Рисунок
 Надеть на высоконапорный пистолет струйную

трубку и зафиксировать ее, повернув на 90°.

 Включить аппарат „I/ON“ (I/ВКЛ).
 Разблокировать рычаг высоконапорного писто-

лета.
 Потянуть за рычаг, аппарат включится.

Указание: Если рычаг снова освободится, ап-

парат снова отключится. Высокое давление со-

храняется в системе.

Режим работы с моющим средством

Примечание: Моющее средство может добавлять-

ся только при низком давлении.

 ОПАСНОСТЬ

При применении чистящих средств следует со­блюдать требования сертификата безопасности
производителя, особенно указания относительно
применения средств индивидуальной защиты.

Указания по моющим средствам: Наиболее упо­требляемое моющее средство марки KÄRCHER для
этого устройства можно приобрести в готовом к при­менению виде в бутылке для моющего средства
Plug 'n' Clean, оснащенной запорной крышкой. Та­ким образом исключается обременительная обя­занность по сливанию или наполнению бака.
Рисунок
 Снять крышку с бутылки для моющего средства

Plug 'n' Clean и вставить открытую бутылку вниз

в соединительный элемент для моющего сред-

ства.
 Использовать струйную трубку с регулятором

давления (Vario Power).
 Повернуть струйную трубку до упора в направ-

лении «SOFT».

Указание: Такми образом, при эксплуатации

раствор моющего средства смешивается со

струей воды.
Рисунок
 Установить объем всасывания раствора мою-

щего средства с помощью регулятора дозиров-

ки моющего средства.

следует выключить и действовать

для

– 7

85RU

Рекомендуемый способ мойки

 Экономно разбрызгать моющее средство по су-

хой поверхности и дать ему подействовать (не
позволять высыхать).

 Растворенную грязь смыть струей высокого

давления.

Перерыв в работе

 Отпустить рычаг высоконапорного пистолета.
 Заблокировать рычаг высоконапорного писто-

лета.

 Поместить высоконапорный пистолет в место

для хранения.

 Во время продолжительных перерывов в рабо-

те (свыше 5 минут) аппарат следует выключать
„0/OFF“ (0/ВЫКЛ).

Окончание работы

몇 ОСТОРОЖНО

Отсоединять высоконапорный шланг от высоко­напорного пистолета или устройства только
тогда, когда в системе отсутствует давление.

 Вынуть бутылку для моющего средства Plug 'n'

Clean из крепления и закрыть крышкой. Для
хранения повернуть на 180 ° и установить в кре­пление.

 Отпустить рычаг высоконапорного пистолета.
 Выключить аппарат "0/OFF" (0/ВЫКЛ).
 Вытащите штепсельную вилку из розетки.
 закрыть водный кран.
 Для сброса давления в системе нажать рычаг

высоконапорного пистолета.

 Заблокировать рычаг высоконапорного писто-

лета.

몇 ОСТОРОЖНО

При снятии питающего или высоконапорного
шланга во время работы может образоваться
утечка горячей воды в местах

 Отделить аппарат от водоснабжения.

соединения.

Транспортировка

몇 ОСТОРОЖНО

Опасность травм и повреждений!
При транспортировке следует обратить внима­ние на вес устройства.

Транспортировка вручную

 Прибор тянуть за ручку для транспортирования.

Транспортировка на транспортных

средствах

 Перед транспортировкой в горизонтальном по-

ложении: Вынуть бутылку для моющего средст-

ва Plug 'n' Clean из крепления и закрыть крыш-

кой.
 Зафиксировать прибор от смещения и опроки-

дывания.

Хранение

몇 ОСТОРОЖНО

Опасность травм и повреждений!
При хранении следует обратить внимание на вес
устройства.

Хранение прибора

При длительном хранении, например зимой, допол­нительно следует принять во внимание указания в
разделе "Уход".

 Установить устройству на ровную поверхность.
 Нажать на корпус быстроразъемного соедине-

ния для высоконапорного шланга в направле-

нии, указанном стрелкой, и вынуть высокона-

порный шланг.
 Нажать размыкающую кнопку на высоконапор-

ном пистолете и отсоединить высоконапорный

шланг от пистолета.
 Поместить высоконапорный пистолет в место

для хранения.
 Зафиксировать струйную трубку в соответству-

ющем держателе.
 Сложить сетевой кабель, шланг высокого дав-

ления и принадлежности на аппарате.

Защита от замерзания

ВНИМАНИЕ

Не полностью опорожненные устройства и обору­дование могут
воздействии мороза. Полностью опорожнить
устройство и принадлежности, а также обеспе­чить защиту от мороза.

Во избежание повреждений:

 Отделить аппарат от водоснабжения.
 Из аппарата следует полностью удалить воду.

Включить аппарат без подключенного шланга

высокого давления и без присоединенного во-

доснабжения (максимум на 1 минуту) и подо-

ждать до тех пор, пока не прекратиться вытека-

ние воды из шланга высокого давления. Выклю-

чите аппарат.

 Выключите прибор.
 Храните прибор и все принадлежности в защи-

щенном от мороза помещении.
При длительном хранении, например зимой, допол­нительно следует принять во внимание указания в
разделе "Уход".

быть повреждены разрушению при

86 RU

– 8

Уход и техническое обслуживание

 ОПАСНОСТЬ

Опасность поражения электрическим током.
 Перед проведением любых работ по обслужи-

ванию устройство следует выключить и из­влечь штепсельную вилку из розетки.

Очистка сетки в подводе воды

Регулярно очищать сетку в подводе воды.

ВНИМАНИЕ

Сетку нельзя повреждать.

 Снять муфту с подвода воды.
Рисунок

 Вытянуть сетку плоскогубцами.
 Сетку очищать под проточной водой.
 Снова вставить сетку в подвод воды.

Техническое обслуживание

Аппарат не нуждается в профилактическом обслу­живании.

Помощь в случае неполадок

Небольшие неисправности можно устранить само­стоятельно с помощью следующего описания.
В случае сомнения следует обращаться в уполно­моченную службу сервисного обслуживания.

 ОПАСНОСТЬ

Опасность поражения электрическим током.
 Перед проведением любых работ по обслужи-

ванию устройство следует выключить и из­влечь штепсельную

Прибор не работает

 Нажать рычаг высоконапорного пистолета и

включить устройство.

 Проверьте соответствие напряжения, указанно-

го в заводской табличке, напряжению источника
электроэнергии.

 Проверить сетевой кабель на повреждения.
 Мотор перегружен, сработал защитный автомат

электродвигателя.
– Выключить аппарат "0/OFF" (0/ВЫКЛ).
– Дать устройству остыть в течение одного часа.
– Включить устройство и снова приступить к ра-

боте.

Если неисправность повторяется, поручить

проверку устройства сервисной службе.

Прибор не включается, двигатель гудит

Падение напряжения из-за слабой электросети или
при использовании удлинителя.
 При включении прежде всего нажать рычаг вы-

соконапорного пистолета, затем установить вы-

ключатель устройства в положение „I/ON“ (I/

ВКЛ).

вилку из розетки.

Давление в приборе не увеличивается

 Проверить настройку струйной трубки.
 Проверить достаточность объема подачи воды.
 Выньте с помощью плоскогубцев сетевой

фильтр из элемента для водоснабжения и про­мойте его проточной водой.

 Перед эксплуатацией удалить воздух из аппа-

рата.
Включить прибор без подсоединенной струйной
трубки и дать ему поработать (не более 2 ми­нут), пока из пистолета не начнет выходить
вода без пузырьков воздуха. Выключить прибор
и снова подсоединить струйную трубку.

Сильные перепады давления

 Очистить форсунку высокого давления: Игол-

кой удалить загрязнение из отверстия форсунки
и промыть ее спереди водой.

 Проверьте количество подаваемой воды.

Прибор негерметичен

 Незначительная негерметичность аппарата об-

условлена техническими особенностями. При
сильной негерметичности обратитесь в автори­зованную службу сервисного обслуживания.

Чистящее средство не всасывается

 Использовать струйную трубку с регулятором

давления (Vario Power).
Повернуть струйную трубку до упора в направ­лении «SOFT».

 Проверить регулятор дозировки моющего сред-

ства.

 Проверить, вставлена ли открытая бутылка для

моющего средства Plug 'n' Clean вниз в соеди­нительный элемент для моющего средства.

Гарантия

В каждой стране действуют соответственно гаран­тийные условия, изданные уполномоченной органи­зацией сбыта нашей продукции в данной стране.
Возможные неисправности прибора в течение га­рантийного срока мы устраняем бесплатно, если
причина заключается в дефектах материалов или
ошибках при изготовлении. В случае возникновения
претензий в течение гарантийного срока просьба
обращаться, имея при себе чек о покупке, в торго­вую организацию, продавшую вам прибор или в бли­жайшую уполномоченную службу сервисного обслу­живания.

адреса вы сможете найти на веб-странице:

www.kaercher.com/dealersearch

– 9

87RU

Технические данные

Электрическое подключение

Напряжение 230

Потребляемая мощность 3,0 kW

Степень защиты IP X5

Класс защиты I

Сетевой предохранитель (инер­тный)

Максимально допустимое сопро­тивление сети

Подключение водоснабжения

Давление напора (макс.) 1,2 MPa

Температура подаваемой воды
(макс.)

Количество подаваемой воды
(мин.)

Макс. высота всасывания 0,5 m

Рабочие характеристики

Рабочее давление 15 MPa

Макс. допустимое давление 16 MPa

Подача, вода 9,2 l/min

Максимальная подача 10,0 l/min

Подача, моющее средство 0-0,3 l/min

Сила отдачи высоконапорного пи­столета

Размеры и вес

Длина 404 mm

Ширина 440 mm

высота 968 mm

Вес, в готовности к эксплуатации и
с принадлежностями

Значение установлено согласно стандарту EN
60335-2-79

Значение вибрации рука-плечо
Опасность K

Уровень шума дб
Опасность K

а

pA

Уровень мощности шума LWA + опа­сность K

WA

Причина исключения в соответствии с Регламен­том (ЕС) 2019/1781, приложение I, раздел 2 (12): j)

Сохраняется право на внесение технических изменений.

1~50VHz

16 A

0,394

+ j0,246ОмОм

60 °C

12 l/min

27 N

20,3 kg

<2,5

m/s
m/s

0,3

773dB(A)

dB(A)

95 dB(A)

2

2

Заявление о соответствии ЕU

Настоящим мы заявляем, что нижеуказанный при­бор по своей концепции и конструкции, а также в
осуществленном и допущенном нами к продаже ис­полнении отвечает соответствующим основным
требованиям по безопасности и здоровью согласно
директивам ЕU. При внесении изменений, не согла­сованных с нами, данное заявление теряет свою си­лу.

Продукт высоконапорный моющий прибор
Тип: K 6 Special
Основные директивы ЕU

2006/42/EC (+2009/127/EC)
2014/30/EC
2011/65/ЕC
2000/14/ЕС
2009/125/ЕС

примененные предписания

(EC) 2019/1781

Примененные гармонизированные нормы

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Примененный порядок оценки соответствия

2000/14/ЕС: Приложение V

Уровень мощности звука дБ(A)

Измерено: 92
Гарантировано: 95

Нижеподписавшиеся лица действуют от имени и по
доверенности Правления.

Chairman of the Board of Management

Уполномоченный сотрудник по ведению документо­оборота:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

88 RU

– 10

Tartalomjegyzék

Biztonság. . . . . . . . . . . . . . . . . . . . . . . . . . . .HU 5

Rendeltetésszerű használat . . . . . . . . . . . . . HU 5

Tartozékok és alkatrészek . . . . . . . . . . . . . . . HU 5

Környezetvédelem. . . . . . . . . . . . . . . . . . . . . HU 5

Készülék leírása . . . . . . . . . . . . . . . . . . . . . . HU 6

Összeszerelés. . . . . . . . . . . . . . . . . . . . . . . . HU 6

Üzembevétel . . . . . . . . . . . . . . . . . . . . . . . . . HU 6

Üzem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 7

Szállítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 8

Tárolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 8

Ápolás és karbantartás . . . . . . . . . . . . . . . . . HU 9

Segítség üzemzavar esetén . . . . . . . . . . . . . HU 9

Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .HU 9

Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . HU 10

EU konformitási nyilatkozat . . . . . . . . . . . . . . HU 10

Biztonság

Készüléke első használata előtt olvassa el
az eredeti üzemeltetési útmutatót és a

mellékelt biztonsági utasításokat. Ezek
alapján járjon el. Tartsa meg a mindkét füzetet későbbi
használatra, vagy az esetleges új tulajdonos számára!

Szimbólumok a készüléken

A magasnyomású sugarat soha ne irányítsa
személyek, állatok, aktív elektromos szerel­vények vagy maga a készülék felé.
A készüléket fagy ellen védje.

A készüléket nem szabad közvetlenül a nyil­vános ivóvízellátáshoz csatlakoztatni.

Biztonsági berendezések

몇 VIGYÁZAT

 A biztonsági berendezések a felhasználó védelmét

szolgálják és ezeket nem szabad megváltoztatni
vagy megkerülni.

Kézi szórópisztoly fedélzárja

A zár lezárja a kézi szórópisztoly karját és megakadá­lyozza a készülék véletlen beindítását.

Készülék kapcsoló

A készülékkapcsoló megakadályozza a készülék vélet­len üzemeltetését.

Motor védőkapcsoló

Túl nagy áramfelvétel esetén a motorvédő kapcsoló ki­kapcsolja a készüléket.

Túlfolyószelep nyomás kapcsolóval

A túlfolyószelep megakadályozza az engedélyezett
munkanyomás túllépését.
Ha a kézi szórópisztoly karját elengedi, akkor a nyo­máskapcsoló a szivattyút lekapcsolja, a magasnyomá­sú sugár leáll. Ha a kart meghúzza, a szivattyú ismét
bekapcsol.

Rendeltetésszerű használat

Ez a magasnyomású tisztítóberendezés kizárólag ma­gánháztartásban használható:
– gépek, járművek, épületek, szerszámok, homlok-

zatok, teraszok, kerti gépek stb. magasnyomású
vízsugárral (szükség esetén tisztítószer hozzáadá­sával) történő tisztításához.

– a KÄRCHER által jóváhagyott tartozékokkal, pótal-

katrészekkel és tisztítószerekkel. Vegye figyelem­be a tisztítószerekhez mellékelt utasításokat.

Tartozékok és alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrésze­ket alkalmazzon, mivel ezek szavatolják a készülék biz­tonságos és zavarmentes üzemét.
A tartozékokkal és pótalkatrészekkel kapcsolatos infor­mációkat a www.kaercher.com oldalon olvashatja.

Környezetvédelem

A csomagolóanyagok újrahasznosíthatók. Kérjük
a csomagolást környezetkímélő módon ártalmat­lanítsa.

Az elektromos és az elektronikus készülékek
gyakran tartalmaznak olyan alkotóelemeket, ame­lyek helytelen kezelés vagy helytelen ártalmatlaní­tás esetén potenciális veszélyt jelenthetnek az
emberi egészségre és a környezetre. A készülék
szabályszerű üzemeltetéséhez azonban szükség
van ezekre az alkotóelemekre. Az ilyen szimbó­lummal megjelölt készülékeket nem szabad a
háztartási hulladékkal együtt ártalmatlanítani.
A használt készülékek értékes újrahasznosítható
anyagokat tartalmaznak, amelyeket újrahasznosí­tó helyen kell elhelyezni. Az elemek és az akku­mulátorok olyan anyagokat tartalmaznak, ame­lyeknek nem szabad a környezetbe kerülni. Kér­jük, az elhasznált készüléket, valamint az elemet
vagy az akkumulátort környezetkímélő módon tá­volítsa el.

Tisztítási munkákat, amelyeknél olajtartalmú
szennyvíz keletkezik pl. motormosás, alvázmosás
csak olajleválasztóval ellátott mosóhelyen szabad
elvégezni.

Tisztítószeres munkát csak szennyvízcsatorná­hoz csatlakoztatott vízzáró munkafelületen sza­bad végezni. A tisztítószert ne hagyja vizekbe
vagy a talajba jutni.

A szabad vizekből való vízvétel néhány ország­ban nem megengedett.

Megjegyzések a tartalmazott anyagokkal kapcsolat­ban (REACH)

Aktuális információkat a tartalmazott anyagokkal kap­csolatosan a következő címen talál:

www.kaercher.com/REACH

– 5

89HU

Készülék leírása

A készülék szállítási terjedelme fel van tüntetve a cso­magoláson. Kicsomagoláskor ellenőrizze a csomagolás
tartalmát, hogy megvan-e minden alkatrész.
Hiányzó tartozék vagy szállítási sérülés esetén kérem,
értesítse a kereskedőt.

Ábrákat lásd a 2. oldalon

1 Vízcsatlakozás beépített szűrővel
2 Csatlakozóelem a vízcsatlakozáshoz
3 Gyorscsatlakozó magasnyomású tömlőhöz
4 A magasnyomású pisztoly tárolási helye
5 Készülékkapcsoló „0/OFF“ / „I/ON“
6 Tisztítószer adagolás szabályozója
7 A magasnyomású pisztoly tárolási helye
8 Szállító markolat
9 Plug 'n' Clean tisztítószer flakon zárófedéllel
10 A Plug 'n' Clean tisztítószer csatlakozós flakon tá-

rolása
11 A magasnyomású tömlő tárolója
12 A sugárcső tárolója
13 A hálózati csatlakozóvezeték tárolókampója
14 Hálózati csatlakozóvezeték hálózati csatlakozóval
15 Szállításhoz használt kerék
16 Magasnyomású pisztoly
17 Kézi szórópisztoly fedélzárja
18 Gomb a magasnyomású tömlő leválasztásához a

kézi szórópisztolyról
19 Magasnyomású tömlő
20 Sugárcső szennymaróval

A makacs szennyeződésekhez
21 Sugárcső nyomásszabályozóval (Vario Power)

A legáltalánosabb tisztítási feladatokhoz.

A munkanyomás fokozatmentesen „SOFT”-ról

„HARD”-ra növelhető. A munkanyomás átállításá-

hoz engedje el a nagynyomású pisztoly karját, és

forgassa a szórócsövet a kívánt állásba.

Alkalmas munkavégzésre tisztítószerrel.

** Továbbá szükséges

22 Megerősített anyagú víztömlő kereskedelmi forga-

lomban kapható csatlakozóval.

– Átmérő legalább 1/2 coll (13 mm)
– Hosszúság legalább 7,5 m

Összeszerelés

Az ábrákat lásd a kihajtható oldalakon!

Üzembevétel előtt szerelje fel a mellékelt különálló al­katrészeket.

A kézi szórópisztoly tárolójának felszerelése

Ábra
 Az alsó tartót a mélyedésbe helyezni, és előre tolni,

hallhatóan bekattan.
Ábra
 A felső tartó ráhelyezni, és lefelé ütközésig nyomni.

A hálózati csatlakozóvezeték

tárolókampójának felszerelése

Ábra
 A tárolókampót benyomni, és a felső állásba bekat-

tintani.

Tisztítószer adagolás szabályozójának

felszerelése

Ehhez a 2 mellékelt csavar szükséges és egy PH 2 mé­retű csillag csavarhúzó.
Ábra
 Mindkét tisztítószer tömlőt a csatlakozókra helyez-

ni.

 Az adagolás szabályozóját felhelyezni és a 2 csa-

varral rögzíteni.
Megjegyzés: A felszerelésnél mindenképpen
ügyeljen arra, hogy az adagolás szabályozó fülei a
készülékházon található mélyedésekben rögzítve
legyenek.

A szállítófogantyú felszerelése

Ábra
 Helyezze fel a szállítófogantyút, nyomja a csapot a

furatba, és csavarja be.

Csatlakozót felszerelni

Ábra
 Csavarozza a szállított csatlakozó alkatrészt a ké-

szülék vízcsatlakozójára.

Üzembevétel

FIGYELEM

A megengedett maximális hálózati impedenciát az
elektromos csatlakozási pontnál (lásd Műszaki adatok)
nem szabad túllépni. Amennyiben valami nem világos a
csatlakozási pontnál lévő hálózati impedanciával kap­csolatban, akkor kérem, lépjen kapcsolatba az energia­ellátó vállalattal.

 A készüléket sík területre állítsa.
Ábra
 Helyezze a magasnyomású tömlőt a kézi szóró-

pisztolyba, amíg ez hallhatóan bekattan.
Megjegyzés: Ügyeljen a csatlakozási nipli helyes
beállítására.
A biztos csatlakozást a magasnyomású tömlő

meghúzásával ellenőrizni.
Ábra
 Helyezze a magasnyomású tömlőt a gyorscsatla-

kozóba, amíg ez hallhatóan bekattan.

Megjegyzés: Ügyeljen a csatlakozási nipli helyes

beállítására.

A biztos csatlakozást a magasnyomású tömlő

meghúzásával ellenőrizni.
 Dugja be a hálózati dugót a dugaljba.

90 HU

– 6

Vízellátás

A csatlakozási értékeket lásd a típus táblán/Műszaki
adatoknál.

FIGYELEM

A vízben lévő szennyeződések megrongálhatják a ma­gasnyomású szivattyút és a tartozékokat. A védelem ér­dekében ajánlott a KÄRCHER vízszűrő használata (kü­lönleges tartozék, megrendelési szám: 4.730-059).

Vízellátás a vízvezetékből

Vegye figyelembe víz-szolgáltató vállalat előírásait.

FIGYELEM

A fémből készült Aquastoppal ellátott tömlőcsatlakozók
a szivattyú rongálódásához vezethetnek! Kérem, hasz­náljon műanyag tömlőcsatlakozót vagy a sárgarézből
készült KÄRCHER tömlőcsatlakozót.

 A víz táplálóvezetéket a vízcsatlakozásra helyezni.
 Csatlakoztassa a víztömlőt a vízellátáshoz.
 Teljesen nyissa ki a vízcsapot.

Víz kiszívása nyitott tartályokból

Ez a a magasnyomású tisztító a KÄRCHER visszacsa­pó szeleppel ellátott szívótömlővel (különleges tartozék,
megrend. szám 2.643-100) felületi vizek pl. esővíztar­tályból vagy tóból, felszívására alkalmas (A maximális
felszívási magasságot lásd a Műszaki adatoknál).

 Távolítsa el csatlakozót a vízcsatlakozásról.
 Töltse fel a szívócsövet vízzel.
 A szívótömlőt csavarja a készülék vízcsatlakozójá-

hoz, és engedje bele a vízforrásba (például esővíz­tartály).

Használat előtt légtelenítse a készüléket.

 Kapcsolja be a készüléket „I/ON“.
 Oldja ki a kézi szórópisztoly karját.
 Nyomja meg a kézi szórópisztoly karját, a készülék

bekapcsol.

 Hagyja járni a készüléket (max. 2 perc), amíg a víz

buborékmentesen nem jön ki a kézi szórópisztoly­ból.

 Engedje el a kézi szórópisztoly karját.

Megjegyzés: Ha a kart ismét elengedi, akkor a ké­szülék ismét lekapcsol. A magasnyomás megma­rad a rendszerben.

 Zárja be a kézi szórópisztoly karját.

Üzem

FIGYELEM

2 percnél hosszabb szárazmenet a magasnyomású szi­vattyú rongálódásához vezet. Ha a készülék 2 percen
belül nem épít fel nyomást, akkor kapcsolja ki a készü­léket és a „Segítség üzemzavar esetén“ c.fejezet utasí­tásainak megfelelően járjon el.

Nagynyomású üzem

몇 VIGYÁZAT

Lakkozott felületek tisztításánál tartsa be a legalább
30 cm-es sugártávolságot a rongálódások elkerülése
érdekében.

FIGYELEM

Járműgumikat, lakkot vagy érzékeny felületeket, mint
pl. fát ne tisztítson szennymaróval, rongálódás veszélye
áll fenn.

Ábra
 A szórócsövet helyezze be a kézi szórópisztolyba

és 90°-os elfordítással rögzítse.

 Kapcsolja be a készüléket „I/ON“.
 Oldja ki a kézi szórópisztoly karját.
 Húzza meg a kart, a készülék bekapcsol.

Megjegyzés: Ha a kart ismét elengedi, akkor a ké-

szülék ismét lekapcsol. A magasnyomás megma-

rad a rendszerben.

Használat tisztítószerrel

Megjegyzés: Tisztítószer csak alacsony nyomás mel-

lett keverhető hozzá.

 VESZÉLY

Tisztítószer használata esetén figyelembe kell venni a
tisztítószer gyártójának biztonsági adatlapját, különös
tekintettel a személyes védelmi felszerelésre vonatkozó
utasításokra.

Megjegyzések a tisztítószerekhez: Az általában hasz­nálatos KÄRCHER tisztítószereket ehhez a készülék­hez már használatra készen lehet kapni Plug 'n' Clean
zárófedeles tisztítószer flakonban. Így nincs szükség a
kellemetlen át- ill. betöltésre.
Ábra
 Vegye le a Plug 'n' Clean tisztítószer flakon kupak-

ját, és a tisztítószer flakont nyílással lefelé nyomja

a tisztítószer csatlakozásba.
 Használja a nyomásszabályozós sugárcsövet (Va-

rio Power).
 Forgassa el szórócsövet ütközésig „SOFT” irány-

ba.

Megjegyzés: Ezáltal az üzem alatt a tisztítószerol-

datot a vízsugárhoz keveri.
Ábra
 A tisztítószer felszívási mennyiségét a tisztítószer

adagolás szabályozójával beállítani.

Javasolt tisztítási módszer

Takarékosan permetezze fel a tisztítószert a szá-



raz felületre és hagyja hatni (ne hagyja megszárad-

ni).
 A feloldott szennyeződést magasnyomású sugár-

ral mossa le.

– 7

91HU

A használat megszakítása

 Engedje el a kézi szórópisztoly karját.
 Zárja be a kézi szórópisztoly karját.
 A kézi szórópisztolyt helyezze a kézi szórópisztoly

tárolójába.

 Hosszabb munkaszünetekben (5 percen túl) továb-

bá kapcsolja ki a készüléket „0/OFF“.

Használat befejezése

몇 VIGYÁZAT

A magasnyomású tömlőt csak akkor válassza le a kézi
szórópisztolyról vagy a készülékről, ha nincs nyomás a
rendszerben.

 A Plug 'n' Clean tisztítószer flakont húzza ki a befo-

góból és zárja le a kupakkal. Tároláshoz 180 °-kal
elfordítva tegye a helyére.

 Engedje el a kézi szórópisztoly karját.
 A készüléket kikapcsolni "0/OFF" .
 Húzza ki a hálózati csatlakozót az aljzatból.
 Zárja el a vízcsapot.
 Nyomja meg a kézi szórópisztoly karját, hogy a

rendszerben még meglevő nyomás eltávozzon.

 Zárja be a kézi szórópisztoly karját.

몇 VIGYÁZAT

A bevezető- vagy a magasnyomású tömlő leválasztásá­nál az üzem után forró víz léphet ki a csatlakozásokból.

 Válassza le a készüléket vízellátásról.

Szállítás

몇 VIGYÁZAT

Sérülés- és rongálódásveszély!
Szállítás esetén vegye figyelembe a készülék súlyát.

Szállítás kézzel

 A készüléket a szállítófogantyúnál húzza.

Szállítás járműben

 Fekve szállítás előtt: A Plug 'n' Clean tisztítószer

flakont húzza ki a befogóból és zárja le a kupakkal.
 A készüléket elcsúszás és borulás ellen biztosítani

kell.

Tárolás

몇 VIGYÁZAT

Sérülés- és rongálódásveszély!
Tárolás esetén vegye figyelembe a készülék súlyát.

A készülék tárolása

Hosszabb tárolás előtt, ill. tél idején vegye figyelembe
az "Ápolás" fejezet utasításait is.

 A készüléket sík területen állítsa le.
 A magasnyomású tömlő gyorscsatlakozó házát

nyomja a nyíl irányába, és húzza ki a magasnyo-

mású tömlőt.
 Nyomja meg a leválasztó gombot a kézi szórópisz-

tolyon és húzza ki a magasnyomású tömlőt a kézi

szórópisztolyból.
 A kézi szórópisztolyt helyezze a kézi szórópisztoly

tárolójába.

 A sugárcsövet kattintsa be a sugárcső tartójába.
 A hálózati csatlakozóvezetéket, a magasnyomású

tömlőt és a tartozékokat tárolja a készüléken.

Fagyás elleni védelem

FIGYELEM

A nem teljesen kiürített készüléket vagy tartozékokat a
fagy megrongálhatja. A készüléket és a tartozékokat
teljesen ürítse ki és óvja a fagytól.

Károk elkerülése érdekében:

 Válassza le a készüléket vízellátásról.
 A készülékből teljesen ürítse ki a vizet: A készülé-

ket magasnyomású tömlő és vízellátás csatlakoz-

tatása nélkül kapcsolja be (max. 1 perc) és várjon,

amíg nem jön ki víz a magasnyomású csatlakozó-

ból. A készüléket kikapcsolni.

 A készüléket ki kell kapcsolni.
 A készüléket az össze tartozékkal együtt fagymen-

tes helyen tárolja.
Hosszabb tárolás előtt, ill. tél idején vegye figyelembe
az "Ápolás" fejezet utasításait is.

92 HU

– 8

Ápolás és karbantartás

 VESZÉLY

Áramütés veszélye.
 A készüléken történő bármiféle munka előtt kap-

csolja ki a készüléket és húzza ki a hálózati csatla­kozót.

A vízcsatlakozás szűrőjének tisztítása

A vízcsatlakozás szűrőjét rendszeresen tisztítani
kell.

FIGYELEM

A szűrőt nem szabad megsérteni.

 Távolítsa el csatlakozót a vízcsatlakozásról.
Ábra

 Laposfogóval húzza ki a szűrőt.
 A szűrőt folyóvíz alatt tisztítsa meg.
 A szűrőt helyezze be ismét a vízcsatlakozóba.

Karbantartás

A készülék nem igényel karbantartást.

Segítség üzemzavar esetén

A kisebb meghibásodásokat a következő áttekintő táb­lázat segítségével Ön is megszüntetheti.
Kétség esetén kérjük, forduljon jogosult ügyfélszolgálat­hoz.

 VESZÉLY

Áramütés veszélye.
 A készüléken történő bármiféle munka előtt kap-

csolja ki a készüléket és húzza ki a hálózati csatla­kozót.

A készülék nem megy

 Nyomja meg a kézi szórópisztoly karját, a készülék

bekapcsol.

 Ellenőrizze, hogy a feszültség adata a típustáblán

megegyezik-e az áramforrás feszültségével.

 Vizsgálja meg a hálózati csatlakozóvezetéket eset-

leges sérülésekre.

 A motor túl van terhelve, a motorvédő kapcsoló ki-

oldott.

– A készüléket kikapcsolni "0/OFF" .
– Hagyja a készüléket egy óráig lehűlni.
– Kapcsolja be és helyezze ismét üzembe a készülé-

ket.
Ha az üzemzavar többször fellép, a készüléket el­lenőriztesse a szerviz szolgálattal.

A készülék nem indul, a motor zúg

Feszültségesés gyenge áram hálózat vagy hosszabbító
kábel használata miatt.
 Bekapcsoláskor először a kézi szórópisztoly karját

nyomja meg, azután állítsa a készülékkapcsolót „I/
ON“-ra.

A készülék nem termel nyomást

 Ellenőrizze a sugárcső beállítását.
 Ellenőrizze a vízellátás megfelelő szállítási men-

nyiségét.
 A vízcsatlakozóban található szűrőszitát húzza ki

laposfogóval és tisztítsa meg folyó víz alatt.
 Használat előtt légtelenítse a készüléket.

Csatlakoztatott sugárcső nélkül kapcsolja be a ké-

szüléket, és addig hagyja menni (max. 2 percig),

amíg a víz buborékmentesen jön ki a pisztolyból.

Kapcsolja ki a készüléket és csatlakoztassa ismét

a sugárcsövet.

Erős nyomásingadozások

 Magasnyomású fúvóka tisztítása: A szennyeződé-

seket a szórófej furatból egy tű segítségével távo-

lítsa el és vízzel előrefelé öblítse ki.
 Ellenőrizze a vízellátás mennyiségét.

A készülék szivárog

 A készülék kismértékű szivárgása műszaki okok

miatt lehetséges. Erős szivárgás esetén hívja a jó-

váhagyott szerviz szolgálatot.

Nem szívja fel a tisztítószert

 Használja a nyomásszabályozós sugárcsövet (Va-

rio Power).

Forgassa el szórócsövet ütközésig „SOFT” irány-

ba.
 Ellenőrizze a tisztítószer adagolás szabályozójá-

nak beállítását.
 Ellenőrizze, hogy a Plug 'n' Clean tisztítószer fla-

kon nyílással lefelé van-e a tisztítószer csatlako-

zón.

Garancia

Minden országban az illetékes forgalmazónk által ki­adott garancia feltételek érvényesek. Az esetleges
üzemzavarokat az Ön készülékén a garancia lejártáig
költségmentesen elhárítjuk, amennyiben anyag- vagy
gyártási hiba az oka. Garanciális esetben kérjük, fordul­jon a vásárlást igazoló bizonylattal kereskedőjéhez
vagy a legközelebbi hivatalos szakszervizhez.
A címeket a következő helyen találja:

www.kaercher.com/dealersearch

– 9

93HU

Műszaki adatok

Elektromos csatlakozás

Feszültség 230

Csatlakozási teljesítmény 3,0 kW

Védelmi fokozat IP X5

Védelmi osztály I

Hálózati biztosító (lomha) 16 A

Maximális megengedett hálózati im­pedancia

Vízcsatlakozás

Hozzáfolyási nyomás (max.) 1,2 MPa

Hozzáfolyási hőmérséklet (max.) 60 °C

Hozzáfolyási mennyiség (min.) 12 l/min

Max. felszívási magasság 0,5 m

Teljesítmény adatok

Üzemi nyomás 15 MPa

Max. megengedett nyomás 16 MPa

Szállított mennyiség, víz 9,2 l/min

Maximális szállítási mennyiség 10,0 l/min

Szállított mennyiség, tisztítószer 0-0,3 l/min

Kézi szórópisztoly visszalökődési
ereje

Méret és súly

Hossz 404 mm

Szélesség 440 mm

Magasság 968 mm

Súly, üzemkészen a tartozékkal 20,3 kg

Az EN 60335-2-79 szerint megállapított értékek

Kéz-kar vibrációs kibocsátási érték
Bizonytalanság K

Hangnyomás szint L
Bizonytalanság K

pA

pA

Hangnyomás szint LWA + bizonytalan­ság K

WA

A kivétel oka az (EU) 2019/1781 rendelet I. mellékleté­nek 2. szakaszának 12. pontja szerint: j)

Műszaki változtatások joga fenntartva.

1~50VHz

0,394

+ j0,246

<2,5

0,3

Ohm
Ohm

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

EU konformitási nyilatkozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett
gép tervezése és építési módja alapján az általunk for­galomba hozott kivitelben megfelel az EU irányelvek vo­natkozó, alapvető biztonsági és egészségügyi követel­ményeinek. A gép jóváhagyásunk nélkül történő módo­sítása esetén ez a nyilatkozat elveszti érvényességet. A
készülék megfelel az EU-ban és Magyarországon (HU)
harmonizált szabványoknak.

Termék: Nagynyomású tisztító
Típus: K 6 Special
Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)
2014/30/EU
2011/65/ЕU
2000/14/EK
2009/125/EG

Alkalmazott rendszabályok

(EU) 2019/1781

Alkalmazott harmonizált szabványok:

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

Mért: 92
Garantált: 95

Az aláírók az igazgatóság megbízásából és teljes körű
meghatalmazásával járnak el.

Chairman of the Board of Management

A dokumentáció összeállításáért felelős:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

94 HU

– 10

Obsah

Bezpečnost . . . . . . . . . . . . . . . . . . . . . . . . . . CS5

Používání v souladu s určením . . . . . . . . . . . CS 5

Příslušenství a náhradní díly . . . . . . . . . . . . . CS 5

Ochrana životního prostředí . . . . . . . . . . . . . CS 5

Popis zařízení . . . . . . . . . . . . . . . . . . . . . . . . CS6

Montáž. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 6

Uvedení do provozu . . . . . . . . . . . . . . . . . . . CS 6

Provoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 7

Přeprava . . . . . . . . . . . . . . . . . . . . . . . . . . . .CS 8

Ukládání . . . . . . . . . . . . . . . . . . . . . . . . . . . .CS 8

Ošetřování a údržba . . . . . . . . . . . . . . . . . . . CS 9

Pomoc při poruchách . . . . . . . . . . . . . . . . . . CS 9

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CS 9

Technické údaje. . . . . . . . . . . . . . . . . . . . . . . CS 10

EU prohlášení o shodě . . . . . . . . . . . . . . . . . CS 10

Bezpečnost

Před prvním použitím přístroje si přečtěte
tento originální provozní návod a přilože-

né bezpečnostní instrukce. Jednejte podle
nich. Uschovejte si obě příručky pro pozdější použití
nebo pro dalšího majitele.

Symboly na zařízení

Vysokotlakým vodním paprskem se nesmí
mířit na osoby, zvířata, elektrickou výstroj
pod napětím ani na zařízení samotné.
Přístroj chraňte před mrazem.

Přístroj nesmí být připojen přímo k veřejné
vodovodní síti.

Bezpečnostní prvky

몇 UPOZORNĚNÍ

 Bezpečnostní zařízení slouží k ochraně uživatele a

nesmějí být měněny či obcházeny.

Zablokování ruční stříkací pistole

Pojistné ústrojí blokuje páčku ruční stříkací pistole a
brání nahodilému spuštění zařízení.

Přístrojový spínač

Vypínač na zařízení zabraňuje zařízení v nahodilému
provozu.

Motorový jistič

V případě přílišné spotřeby proudu ochranný spínač
motoru vypne zařízení.

Přepadový ventil s tlakovým spínačem

Přepadový ventil brání překročení přípustného pracov­ního tlaku.
Uvolněním páčky na ruční stříkací pistoli vypne tlakový
spínač čerpadlo a vysokotlaký vodní paprsek se přeru­ší. Přitažením páčky se čerpadlo opět zapne.

Používání v souladu s určením

Tento vysokotlaký čistič používejte výhradně v domác­nosti.
– na čištění strojů, vozidel, budov, nářadí, fasád, te-

ras, zahradního náčiní apod. vysokotlakým pa­prskem vody (dle potřeby použijte čisticí prostřed­ky).

– pouze příslušenství, náhradní díly a čisticí pro-

středky schválené firmou KÄRCHER. Při používání
čisticích prostředků se řiďte pokyny na nich uvede­nými.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální
náhradní díly, ty poskytují záruku bezpečného a bezpo­ruchového provozu přístroje.
Informace o příslušenství a náhradních dílech nalezne­te na adrese www.kaercher.com.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Při likvida­ci obalu berte ohled na životní prostředí.

Elektrické a elektronické přístroje jsou často tvoře­ny složkami, které při nesprávném používání nebo
nesprávné likvidaci mohou představovat potenci­ální riziko pro lidské zdraví a životní prostředí.
Tyto složky jsou však nezbytné pro správnou
funkci zařízení. Přístroj označený tímto symbolem
nesmíte likvidovat v domovním odpadu.
Vysloužilá zařízení obsahují cenné recyklovatelné
materiály, které by měly být odevzdány k recykla­ci. Baterie a akumulátory obsahují látky, které se
nesmějí dostat do životního prostředí. Staré pří­stroje nebo akumulátory zlikvidujte ekologicky.

Čisticí práce, při kterých vzniká odpadová voda
obsahující olej např. při čištění motoru či podvoz­ku automobilu, se smějí provádět výhradně na
místech k tomu určených disponujících odlučova­čem oleje.

Práce s čisticími prostředky se smí provádět pou­ze na nepropustných pracovních plochách s při­pojením ke kanalizaci. Nenechte proniknout čisticí
prostředek do vodních toků nebo do zeminy.

Odběr vody z veřejných vodních zdrojů není v ně­kterých zemích dovoleno.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na
adrese:

www.kaercher.com/REACH

– 5

95CS

Popis zařízení

Obsah dodávky je zobrazen na obale vašeho zařízení.
Během vybalování zkontrolujte, zda je dodávka kom­pletní.
Pokud chybí části příslušenství nebo bylo transportem
poškozeny, obraťte se na vaší prodejnu.

Ilustrace viz stránka 2

1 Vodní přípojka s integrovaným sítkem
2 Spojovací element pro přívod vody
3 Rychlopřípojka pro vysokotlakou hadici
4 Odkládání vysokotlaké pistole
5 Vypínač na přístroji "0/OFF" / "I/ON"
6 Dávkovací regulátor čisticího prostředku
7 Odkládání vysokotlaké pistole
8 Přepravní držadlo
9 Plug 'n' Clean nádoby s čisticím prostředkem se

závěrným víkem

10 Plug 'n' Clean nádoby s čisticím prostředkem s při-

pojením pro čisticí prostředek
11 Uložení pro vysokotlakou hadici
12 Uložení pro stříkací trubku
13 Držák pro vedení do sítě
14 Síťové napájecí vedení se zástrčkou
15 Přepravní kolo
16 Vysokotlaká pistole
17 Zablokování ruční stříkací pistole
18 Tlačítko k oddělení vysokotlaké hadice od ruční

stříkací pistole
19 Vysokotlaká hadice
20 Vysokotlaká trubka s frézou na nečistoty

Pro těžká znečištění
21 Používejte ocelovou trubku s regulací tlaku (Vario

Power)

Pro obvyklé čištění

Pracovní tlak lze plynule zvyšovat od „SOFT“ do

„HARD“. Pro přestavení pracovního tlaku uvolněte

páčku vysokotlaké pistole a pracovní nástavec

otočte do požadované polohy.

Hodí se pro práci s čisticími prostředky.

** Navíc je potřeba

22 Tkaninou vyztužená hadice se standardní přípoj-

kou.

– minimální průměr 1/2 palce (13 mm)
– minimální délka 7,5 m

Montáž

Vyobrazení najdete na výklopných záložkách!

Před uvedením do provozu namontujte díly volně přilo­žené k zařízení.

Montáž ukládacího místo pro ruční stříkací

pistoli

Ilustrace
 Nasaďte spodní držák do drážek a zasuňte smě-

rem dopředu. Uslyšíte, jak držák zaskočí.
Ilustrace
 Nasaďte horní držák a tlačte dolů až na doraz.

Montáž držáku pro vedení do sítě

Ilustrace
 Držák zatlačte a zajistěte v horní poloze.

Montáž dávkovacího regulátoru čisticího

prostředku

Potřebovat budete 2 přiložené šrouby a křížový šroubo­vák PH 2.
Ilustrace
 Nasaďte obě hadice pro čisticí prostředek na pří-

pojky.

 Nasaďte regulátor dávkování a pomocí dvou šrou-

bů jej upevněte.
Upozornění: Při montáži je nezbytné, abyste dbali
na upevnění spony regulátoru dávkování do pří­slušných drážek na tělese zařízení.

Montáž přepravní rukojeti

Ilustrace
 Nasaďte přepravní rukojeť, zasuňte čep do otvoru

a sešroubujte.

Nainstalujte přípojku

Ilustrace
 Spojku našroubujte na vodovodní přípojku zaříze-

ní.

Uvedení do provozu

POZOR

Maximální přípustná impedance sítě v bodě připojení
elektřiny (viz Technická data) nesmí být překročena.
Nebudete-li jisti impedancí sítě ve Vašem bodě připoje-
ní, kontaktujte prosím Vašeho dodavatele elektřiny.

 Přístroj postavte na rovné ploše.
Ilustrace
 Zasuňte vysokotlakou hadici do ruční stříkací pisto-

le tak, aby slyšitelně zaskočila.
Upozornění: Dbejte na správné seřízení připojo­vací matice.
Prověřte bezpečné spojení tahem za vysokotlakou

hadici.
Ilustrace
 Zasuňte vysokotlakou hadici do rychlopřípojky tak,

aby slyšitelně zaskočila.

Upozornění: Dbejte na správné seřízení připojo-

vací matice.

Prověřte bezpečné spojení tahem za vysokotlakou

hadici.
 Zapojte síťovou zástrčku do zásuvky.

96 CS

– 6

Přívod vody

Hodnoty připojení viz typový štítek, resp. Technické
údaje.

POZOR

Nečistoty ve vodě mohou poškodit vysokotlaké čerpa­dlo a příslušenství. Na ochranu doporučujeme použití
vodního filtru KÄRCHER (zvláštní příslušenství, obj.
číslo 4.730-059).

Zásobování vodou z přívodu vody

Dbejte pokynů příslušné místní organizace zajišťující
zásobování vodou.

POZOR

Hadicové armatury z kovu včetně zajištění proti prosaku
Aquastop mohou být příčinou poškození čerpadla! Po­užívejte prosím hadici spojky z plastu nebo hadicovou
spojku KÄRCHER z mosazi.

 Nasaďte hadici přívodu vody na spojku u vodovod-

ní přípojky.

 Vodní hadici připojte k vodovodní síti.
 Zcela otevřete vodovodní kohoutek.

Nasávání vody z otevřených nádrží

Tento vysokotlaký čistič je díky sací hadici KÄRCHER
se zpětným ventilem (zvláštní příslušenství obj. č.

2.643-100) vhodný k nasávání povrchové vody např. z
kádí na dešťovou vodu nebo tůní apod. (ohledně max.
sací výšky viz technická data).

 Odmontujte spojku z vodovodní přípojky.
 Naplňte sací hadici vodou.
 Sací hadici našroubujte na vodní přípojku přístroje

a zavěste do vodního zdroje (např. kádě na dešťo­vou vodu).

Před uvedením do provozu přístroj odvzdušněte.

 Zapněte přístroj "I/ON".
 Odjistěte páčku na ruční stříkací pistoli.
 Stiskněte páčku na ruční stříkací pistoli, zařízení se

zapne.

 Nechte běžet přístroj tak dlouho (max. 2 minuty),

až s ruční stříkací pistole vychází voda bez bubli­nek.

 Uvolněte páčku na ruční stříkací pistoli.

Upozornění: Jestliže se páčka znovu uvolní, zaří­zení se znovu vypne. Vysoký tlak zůstává v systé­mu zachován.

 Zajistěte páčku na ruční stříkací pistoli.

Provoz

POZOR

Chod nasucho po dobu delší než 2 minuty vede k po­škození vysokotlakého čerpadla. Pokud přístroj během
2 minut nevytvoří tlak, vypněte jej a postupujte podle po­kynů v kapitole „Nápověda při poruchách“.

Provoz s vysokým tlakem

몇 UPOZORNĚNÍ

Při čištění lakovaných povrchů dodržujte minimální
vzdálenost 30 cm, abyste zabránili poškození plochy.

POZOR

ěte pneumatiky, lak nebo citlivé povrchy jako dře-

Nečist
vo pomocí frézy na nečistoty, hrozí poškození.

Ilustrace
 Proudnici nasaďte na ruční stříkací pistoli a otoče-

ním o 90° ji zajistěte.

 Zapněte přístroj "I/ON".
 Odjistěte páčku na ruční stříkací pistoli.
 Zatáhněte za páčku, zařízení se zapne.

Upozornění: Jestliže se páčka znovu uvolní, zaří-

zení se znovu vypne. Vysoký tlak zůstává v systé-

mu zachován.

Provoz s použitím čisticího prostředku

Upozornění: Čisticí prostředek lze přidávat pouze při

nízkém tlaku.

 NEBEZPEČÍ

Používáte-li čisticí prostředky musíte dodržovat bez­pečnostní list výrobce čisticího prostředku, zejména
upozornění na osobním ochranném vybavení.

Pokyny k práci s čisticím prostředkem: Nejobvyklejší
čisticí prostředky KÄRCHER pro tyto přístroje je možné
zakoupit již připravené k použití v Plug 'n' Clean nádobě
na čisticí prostředek s uzavíracím víkem. Takto se vy­hnete zbytečnému přeplňování resp. naplňování.
Ilustrace
 Sejměte víko Plug 'n' Clean z nádoby na čisticí pro-

středek a nádobu zasuňte na přípojku pro čisticí

prostředek otvorem dolu.
 Používejte ocelovou trubku s regulací tlaku (Vario

Power).
 Otáčejte pracovním nástavcem až na doraz ve

směru „SOFT“.

Upozornění: Tímto způsobem se roztok čisticího

prostředku za provozu přimíchává k vodnímu pa-

prsku.
Ilustrace
 Nasávané množství roztoku čisticího prostředku

nastavte dávkovacím regulátorem čisticího pro-

středku.

Doporučovaná metoda čištění

 Čisticí prostředek úsporně nastříkejte na suchý po-

vrch a nechte působit (ne však zaschnout).
 Uvolněnou nečistotu opláchněte paprskem vyso-

kého tlaku.

– 7

97CS

Přerušení provozu

 Uvolněte páčku na ruční stříkací pistoli.
 Zajistěte páčku na ruční stříkací pistoli.
 Ruční stříkací pistoli zasuňte do uložení pro ruční

stříkací pistoli.

 Při delších přestávkách v práci (přes 5 minut) pří-

stroj ještě vypněte vypínačem „0/OFF“.

Ukončení provozu

몇 UPOZORNĚNÍ

Vysokotlakou hadici odpojujte od ruční stříkací pistole
nebo od zařízení pouze, pokud v systému není tlak.

 Vysuňte Plug 'n' Clean nádobu na čisticí prostředek

z úchytu a uzavřete víkem. Chcete-li nádrž usklad­nit, otočte ji o 180 ° a umístěte do úchytu.

 Uvolněte páčku na ruční stříkací pistoli.
 Zařízení vypněte „0/OFF“.
 Vytáhněte zástrčku ze sítě.
 Zavřete vodovodní kohoutek.
 Stiskněte páčku na stříkací pistoli za účelem od-

stranění zbylého tlaku ze systému.

 Zajistěte páčku na ruční stříkací pistoli.

몇 UPOZORNĚNÍ

Při oddělování přívodní nebo vysokotlaké hadice může
po provozu z přípojek vytékat horká voda.

 Odpojte zařízení od přívodu vody.

Přeprava

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při přepravě.

Ruční přeprava

 Přístroj tahejte za přepravní úchyt.

Přeprava ve vozidle

 Přeprava v poloze na ležato: Vysuňte Plug 'n' Cle-

an nádobu na čisticí prostředek z úchytu a uzavřete

víkem.
 Zajistěte přístroj proti sklouznutí a převrácení.

Ukládání

몇 UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození!
Dbejte na hmotnost přístroje při jeho uskladnění.

Uložení přístroje

Před dlouhodobým uskladněním, např. v zimě navíc do­držujte pokyny v kapitole Péče.
 Přístroj odstavte na rovné ploše.

Kryt rychlopřípojky pro vysokotlakou hadici tlačte



ve směru šipky a vysokotlakou hadici vytáhněte.
 Stiskněte přerušovací tlačítko na ruční stříkací pis-

toli a vytáhněte vysokotlakou hadici z ruční stříkací

pistole.
 Ruční stříkací pistoli zasuňte do uložení pro ruční

stříkací pistoli.
 Stříkací trubku zaaretujte v uložení pro stříkací

trubku.
 Síťové napájecí vedení, vysokotlakou hadici a pří-

slušenství uložte na zařízení.

Ochrana proti zamrznutí

POZOR

Ne zcela vyprázdněné přístroje a příslušenství mohou
být znehodnoceny mrazem. Zcela vyprazdňuje přístroj
a příslušenství a chraňte je před mrazem.

Aby nedošlo ke škodám:

 Odpojte zařízení od přívodu vody.
 Ze zařízení vypusťte veškerou vodu: zařízení za-

pněte bez připojené vysokotlaké hadice a bez při-

pojeného přívodu vody (na max. 1 minutu) a po-

čkejte, dokud z vysokotlakého přípoje nepřestane

vytékat voda. Zařízení vypněte.

 Vypněte přístroj.
 Zařízení s úplným příslušenstvím ukládejte na mís-

to chráněné před mrazem.
Před dlouhodobým uskladněním, např. v zimě navíc do­držujte pokyny v kapitole Péče.

98 CS

– 8

Ošetřování a údržba

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.
 Před každou prací na zařízení vždy zařízení vypně-

te a vytáhněte síťovou zástrčku.

Vyčistěte síto na přívodu vody

Pravidelně čistěte síto v přípojce vody.

POZOR

Síto nesmí být poškozeno.

 Odmontujte spojku z vodovodní přípojky.
Ilustrace

 Vytáhněte síto pomocí plochých kleští.
 Vyčistěte síto pod tekoucí vodou.
 Síto opět nasaďte do vodovodní přípojky.

Údržba

Zařízení je bezúdržbové.

Pomoc při poruchách

Drobné poruchy můžete odstranit sami s pomocí násle­dujících údajů.
V případě nejistoty se laskavě obraťte na autorizovaný
zákaznický servis.

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem.
 Před každou prací na zařízení vždy zařízení vypně-

te a vytáhněte síťovou zástrčku.

Přístroj neběží

 Stiskněte páčku na ruční stříkací pistoli, zařízení se

zapne.

 Zkontrolujte, zda napětí uvedené na typovém štítku

přístroje souhlasí s napětím zdroje elektrického
proudu.

 Zkontrolujte, zda není síťové napájecí vedení po-

škozeno.
 Přetížení motoru, jistič motoru se aktivoval.
– Zařízení vypněte „0/OFF“.
– Přístroj nechte vychladnout po dobu jedné hodiny.
– Přístroj zapněte a znovu uveďte do provozu.

Pokud se porucha objeví opakovaně, nechte pří-

stroj zkontrolovat zákaznickou službou.

Zařízení se nerozbíhá, motor hučí

Pokles napětí v důsledku slabé elektrické sítě nebo při
použití prodlužovacího kabelu.
 Při zapínání nejprve stiskněte páčku ruční stříkací

pistole a teprve poté přepněte vypínač zařízení na

"I/ON".

Zařízení nelze natlakovat

 Zkontrolujte nastavení stříkací trubky.
 Zkontrolujte, zda je u přívodu vody dostatečný prů-

tok.

 Síto ve vodní přípojce vyjměte plochými kleštěmi a

vyčistěte je pod tekoucí vodou.

 Před uvedením do provozu přístroj odvzdušněte.

Přístroj zapněte bez nasazené rozprašovací trubky
a nechte jej běžet (max. 2 minuty), dokud z pistole
nezačne vytékat voda bez vzduchových bublinek.
Přístroj vypněte a namontujte rozprašovací trubku.

Silné kolísání tlaku

 Vyčistěte vysokotlakou trysku: Odstraňte jehlou

nečistoty z otvoru trysky a zpředu ji propláchněte
vodou.

 Zkontrolujte množství přiváděné vody.

Zařízení je netěsné

 Mírná netěsnost zařízení je podmíněna technicky.

Při značné netěsnosti je třeba řešením pověřit au­torizovaný zákaznický servis.

Čisticí prostředek není nasáván

 Používejte ocelovou trubku s regulací tlaku (Vario

Power).
Otáčejte pracovním nástavcem až na doraz ve
směru „SOFT“.
Zkontrolujte nastavení dávkovacího regulátoru čis-



ticího prostředku.

 Zkontrolujte, zda je Plug 'n' Clean nádoba na čisticí

prostředek umístěna v přípojce na čisticí prostře­dek otvorem dolu.

Záruka

V každé zemi platí záruční podmínky vydané příslušnou
distribuční společností. Případné poruchy zařízení od­straníme během záruční lhůty bezplatně, pokud byl je­jich příčinou vadný materiál nebo výrobní závady. V pří­padě uplatňování nároku na záruku se s dokladem o za­koupení obraťte na prodejce nebo na nejbližší oddělení
služeb zákazníkům.
Adresy najdete zde:

www.kaercher.com/dealersearch

– 9

99CS

Technické údaje

Připojení elektrického proudu

Napětí 230

Příkon 3,0 kW

Stupeň krytí IP X5

Třída krytí I

Síťová pojistka (pomalá) 16 A

Maximálně přípustná impedance sítě 0,394

Přívod vody

Přívodní tlak (max.) 1,2 MPa

Teplota přívodu (max.) 60 °C

Přiváděné množství (min.) 12 l/min

Max. sací výška 0,5 m

Výkonové parametry

Pracovní tlak 15 MPa

Max. přípustný tlak 16 MPa

Čerpané množství vody 9,2 l/min

Maximální výkon čerpadla 10,0 l/min

Čerpané množství čisticího prostřed-ku0-0,3 l/min

Síla zpětného nárazu ruční stříkací
pistole

Rozměry a hmotnost

Délka 404 mm

Šířka 440 mm

Výška 968 mm

Hmotnost přístroje připraveného k
provozu s příslušenstvím

Zjištěné hodnoty dle EN 60335-2-79

Hodnota vibrace ruka-paže
Kolísavost K

Hladina akustického tlaku L
Kolísavost K

pA

pA

Hladina akustického výkonu LWA +
Kolísavost K

WA

Důvod výjimky podle nařízení (EU) 2019/1781, příloha
I, oddíl 2 (12): j)

Technické změny jsou vyhrazeny.

1~50VHz

+ j0,246

20,3 kg

<2,5

0,3

ohmů
ohmů

27 N

m/s
m/s

773dB(A)

dB(A)

95 dB(A)

2

2

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovída­jí jejich základní koncepcí a konstrukčním provedením,
stejně jako námi do provozu uvedenými konkrétními
provedeními, příslušným zásadním požadavkům o bez­pečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na
stroji provedených změnách, které nebyly námi odsou­hlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Vysokotlaký čistič
Typ: K 6 Special
Příslušné směrnice EU:

2006/42/ES (+2009/127/ES)
2014/30/EU
2011/65/EU
2000/14/ES
2009/125/ES

Použitá ustanoven’

(EU) 2019/1781

Použité harmonizační normy

EN 60335–1
EN 60335–2–79
EN 62233: 2008
EN 55014–1: 2017 + A11: 2020
EN 55014–2: 2015
EN 61000–3–2: 2014
EN 61000–3–11: 2000
EN IEC 63000: 2018

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Namerenou: 92
Garantovanou: 95

Níže podepsaní jednají z pověření a se zplnomocněním
představenstva společnosti.

Chairman of the Board of Management

Zplnomocněná osoba pro sestavení dokumentace:
S. Reiser

Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]

Winnenden, 2021/06/01

Director Regulatory Affairs & Certification

100 CS

– 10
