KARCHER K5200 COMPACT, K5800 ECO T 250, K5800 ECOLOGIQUE User Manual

www.karcher.com

59643920 (04/13)

K 5.800 eco!ogic

Deutsch 5

English 14

Français 23

Italiano 33

Nederlands 43

Español 53

Português 63

Dansk 73

Norsk 82

Svenska 91

Suomi 100

Ελληνικά 109

Türkçe 119

Русский 128

Magyar 138

Čeština 147

Slovenščina 156

Polski 165

Româneşte 175

Slovenčina 184

Hrvatski 194

Srpski 203

Български 212

Eesti 222

Latviešu 231

Lietuviškai 240

Українська 249

– 5

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Der Lieferumfang ihres Gerätes ist auf der

Verpackung abgebildet. Prüfen Sie beim

Auspacken den Inhalt auf Vollständigkeit.

Bei fehlendem Zubehör oder bei Transport-

schäden benachrichtigen Sie bitte ihren

Händler.

Verwenden Sie diesen Hochdruckreiniger

ausschließlich für den Privathaushalt:

– zum Reinigen von Maschinen, Fahr-

zeugen, Bauwerken, Werkzeugen,

Fassaden, Terrassen, Gartengeräten

usw. mit Hochdruck-Wasserstrahl (bei

Bedarf mit Zusatz von Reinigungsmit-

tel).

– mit von KÄRCHER zugelassenen Zu-

behörteilen, Ersatzteilen und Reini-

gungsmitteln. Beachten Sie die

Hinweise, die den Reinigungsmitteln

beigegeben sind.

 Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Hochdruckstrahl nicht auf Per-

sonen, Tiere, aktive elektri-

sche Ausrüstung oder auf das

Gerät selbst richten. Gerät vor

Frost schützen.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll,

sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb

über geeignete Sammelsysteme.

Die Entnahme von Wasser aus öf-

fentlichen Gewässern ist in einigen

Ländern nicht erlaubt.

Arbeiten mit Reinigungsmitteln dürfen

nur auf flüssigkeitsdichten Arbeitsflä-

chen mit Anschluss an die Schmutz-

wasserkanalisation durchgeführt wer-

den. Reinigungsmittel nicht in Gewäs-

ser oder Erdreich eindringen lassen.

Reinigungsarbeiten, bei denen ölhal-

tiges Abwasser entsteht z. B. Moto-

renwäsche, Unterbodenwäsche

dürfen nur an Waschplätzen mit Öl-

abscheider durchgeführt werden.

Geringerer Wasser- und Stromver-

brauch durch die Geräteschalterstel-

lung „eco“ (siehe Kapitel Bedienung).

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Inhaltsverzeichnis

Allgemeine Hinweise . . . . . . . . . . DE 5

Sicherheitshinweise . . . . . . . . . . . DE 6

Bedienung . . . . . . . . . . . . . . . . . . DE 8

Transport . . . . . . . . . . . . . . . . . . . DE 11

Lagerung . . . . . . . . . . . . . . . . . . . DE 11

Pflege und Wartung . . . . . . . . . . . DE 12

Hilfe bei Störungen . . . . . . . . . . . . DE 12

Technische Daten. . . . . . . . . . . . . DE 13

EG-Konformitätserklärung . . . . . . DE 13

Allgemeine Hinweise

Lieferumfang

Bestimmungsgemäße Verwendung

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Umweltschutz

5DE

– 6

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Das Gerät nicht in Betrieb setzen, wenn

die Netzanschlussleitung oder wichtige

Teile des Gerätes, z.B. Hochdruck-

schlauch, Handspritzpistole oder Sicher-

heitseinrichtungen beschädigt sind.

 Netzanschlussleitung mit Netzstecker

vor jedem Betrieb auf Schäden prüfen.

Beschädigte Netzanschlussleitung un-

verzüglich durch autorisierten Kunden-

dienst/Elektro-Fachkraft austauschen

lassen.

 Hochdruckschlauch vor jedem Betrieb

auf Schäden prüfen. Beschädigten

Hochdruckschlauch unverzüglich aus-

tauschen.

 Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrbe-

reichen (z.B. Tankstellen) sind die ent-

sprechenden Sicherheitsvorschriften

zu beachten.

 Hochdruckstrahlen können bei unsach-

gemäßem Gebrauch gefährlich sein.

Der Strahl darf nicht auf Personen, Tie-

re, aktive elektrische Ausrüstung oder

auf das Gerät selbst gerichtet werden.

 Den Hochdruckstrahl nicht auf andere

oder sich selbst richten, um Kleidung

oder Schuhwerk zu reinigen.

 Keine Gegenstände abspritzen, die ge-

sundheitsgefährdende Stoffe (z.B. As-

best) enthalten.

 Fahrzeugreifen/Reifenventile können

durch den Hochdruckstrahl beschädigt

werden und platzen. Erstes Anzeichen

hierfür ist eine Verfärbung des Reifens.

Beschädigte Fahrzeugreifen/Reifen-

ventile sind lebensgefährlich. Mindes-

tens 30 cm Strahlabstand bei der

Reinigung einhalten!

 Explosionsgefahr!

Keine brennbaren Flüssigkeiten ver-

sprühen.

Niemals lösungsmittelhaltige Flüssig-

keiten oder unverdünnte Säuren und

Lösungsmittel ansaugen! Dazu zählen

z.B. Benzin, Farbverdünner oder Heiz-

öl. Der Sprühnebel ist hochentzündlich,

explosiv und giftig. Kein Aceton, unver-

dünnte Säuren und Lösungsmittel ver-

wenden, da sie die am Gerät

verwendeten Materialien angreifen.

몇 Warnung

 Netzstecker und Kupplung einer Ver-

längerungsleitung müssen wasserdicht

sein und dürfen nicht im Wasser liegen.

Die Kupplung darf weiterhin nicht auf

dem Boden liegen. Es wird empfohlen,

Kabeltrommeln zu verwenden, die ge-

währleisten, dass die Steckdosen sich

mindestens 60 mm über dem Boden

befinden.

 Ungeeignete Verlängerungsleitungen

können gefährlich sein. Verwenden Sie

im Freien nur dafür zugelassene und

entsprechend gekennzeichnete Verlän-

gerungsleitungen mit ausreichendem

Leitungsquerschnitt:

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Verlängerungsleitung immer vollstän-

dig von der Kabeltrommel abwickeln.

 Hochdruckschläuche, Armaturen und

Kupplungen sind wichtig für die Geräte-

sicherheit. Nur vom Hersteller empfoh-

lene Hochdruckschläuche, Armaturen

und Kupplungen verwenden.

 Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrie-

ben werden.

 Das Gerät kann von Personen mit ver-

ringerten physischen, sensorischen

oder geistigen Fähigkeiten oder Mangel

Garantie

Sicherheitshinweise

6 DE

– 7

an Erfahrung und Wissen benutzt wer-

den, wenn sie beaufsichtigt oder bezüg-

lich des sicheren Gebrauchs des Gerä-

tes unterwiesen wurden und die daraus

resultierenden Gefahren verstehen.

 Kinder beaufsichtigen, um sicherzustel-

len, dass sie nicht mit dem Gerät spie-

len.

 Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

 Der Benutzer hat das Gerät bestim-

mungsgemäß zu verwenden. Er hat die

örtlichen Gegebenheiten zu berücksich-

tigen und beim Arbeiten mit dem Gerät

auf Personen im Umfeld zu achten.

 Das Gerät nicht verwenden, wenn sich

andere Personen in Reichweite befinden,

es sei denn, sie tragen Schutzkleidung.

 Zum Schutz vor zurückspritzendem

Wasser oder Schmutz geeignete

Schutzkleidung und Schutzbrille tragen.

Vorsicht

 Bei längeren Arbeitspausen Gerät am

Hauptschalter / Geräteschalter aus-

schalten oder Netzstecker ziehen.

 Das Gerät bei Temperaturen unter 0 °C

nicht betreiben.

 Mindestens 30 cm Strahlabstand bei

der Reinigung von lackierten Oberflä-

chen einhalten, um Beschädigungen zu

vermeiden.

 Das Gerät niemals unbeaufsichtigt las-

sen, solange das Gerät in Betrieb ist.

 Darauf achten, dass Netzanschluss-

oder Verlängerungsleitung nicht durch

Überfahren, Quetschen, Zerren oder

dergleichen verletzt oder beschädigt

werden. Die Netzleitungen vor Hitze, Öl

und scharfen Kanten schützen.

 Alle stromführenden Teile im Arbeitsbe-

reich müssen strahlwassergeschützt

sein.

 Das Gerät darf nur an einen elektri-

schen Anschluss angeschlossen wer-

den, der von einem Elektroinstallateur

gemäß IEC 60364 ausgeführt wurde.

 Das Gerät nur an Wechselstrom an-

schließen. Die Spannung muss mit dem

Typenschild des Gerätes übereinstim-

men.

 Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen

Fehlerstromschutzschalter (max.

30 mA) zu betreiben.

 Reinigungsarbeiten, bei denen ölhalti-

ges Abwasser entsteht z.B. Motoren-

wäsche, Unterbodenwäsche dürfen nur

an Waschplätzen mit Ölabscheider

durchgeführt werden.

 Dieses Gerät wurde entwickelt für die

Verwendung von Reinigungsmittel, die

vom Hersteller geliefert oder empfohlen

werden. Die Verwendung von anderen

Reinigungsmitteln oder Chemikalien

kann die Sicherheit des Gerätes beein-

trächtigen.

Vorsicht

Sicherheitseinrichtungen dienen dem

Schutz des Benutzers und dürfen nicht ver-

ändert oder umgangen werden.

Der Geräteschalter verhindert den unbeab-

sichtigten Betrieb des Gerätes.

Die Verriegelung sperrt den Hebel der

Handspritzpistole und verhindert den unbe-

absichtigten Start des Gerätes.

Das Überströmventil verhindert eine Über-

schreitung des zulässigen Arbeitsdrucks.

Wird der Hebel an der Handspritzpistole

losgelassen, schaltet der Druckschalter die

Pumpe ab, der Hochdruckstrahl stoppt.

Wird der Hebel gezogen, schaltet die Pum-

pe wieder ein.

Vorsicht

Vor allen Tätigkeiten mit oder am Gerät

Standsicherheit herstellen, um Unfälle oder

Beschädigungen durch Umfallen des Ge-

räts zu vermeiden.

– Die Standsicherheit des Gerätes ist ge-

währleistet, wenn es auf einer ebenen

Fläche abgestellt wird.

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Handspritzpistole

Überströmventil mit Druckschalter

Voraussetzungen für die

Standsicherheit

7DE

– 8

In dieser Betriebsanleitung wird die maxi-

male Ausstattung beschrieben. Je nach

Modell gibt es Unterschiede im Lieferum-

fang (siehe Verpackung).

Abbildungen siehe

Ausklappseite!

1 Kupplung für Wasseranschluss

2 Saugschlauch

3 Schnellkupplung für Hochdruck-

schlauch

4 Aufbewahrung für Handspritzpistole

5 Wasseranschluss mit eingebautem

Sieb

6 Geräteschalter (0/OFF – 1/ON – eco)

7 Dosierregler für Reinigungsmittel

8 Aufbewahrung für Handspritzpistole

9 Transportgriff, ausziehbar

10 Aufbewahrung für Hochdruckschlauch

11 Aufbewahrung Plug 'n' Clean Reini-

gungsmittelflasche mit Anschluss für

Reinigungsmittel

12 Aufbewahrung für Zubehör

13 Aufbewahrungshaken für Netzan-

schlussleitung

14 Plug 'n' Clean Reinigungsmittelflasche

mit Verschlussdeckel

15 Netzanschlussleitung mit Netzstecker

16 Räder

17 Handspritzpistole

18 Verriegelung Handspritzpistole

19 Taste zum Trennen des Hochdruck-

schlauches von der Handspritzpistole

20 Hochdruckschlauch

21 Strahlrohr mit Dreckfräser

22 Strahlrohr mit Druckregulierung (Vario

Power)

Optional

23 Wasserfilter (Bestellnr. 4.730-059)

Sonderzubehör erweitert die Nutzungs-

möglichkeiten Ihres Gerätes. Nähere Infor-

mationen dazu erhalten Sie bei Ihrem

KÄRCHER-Händler.

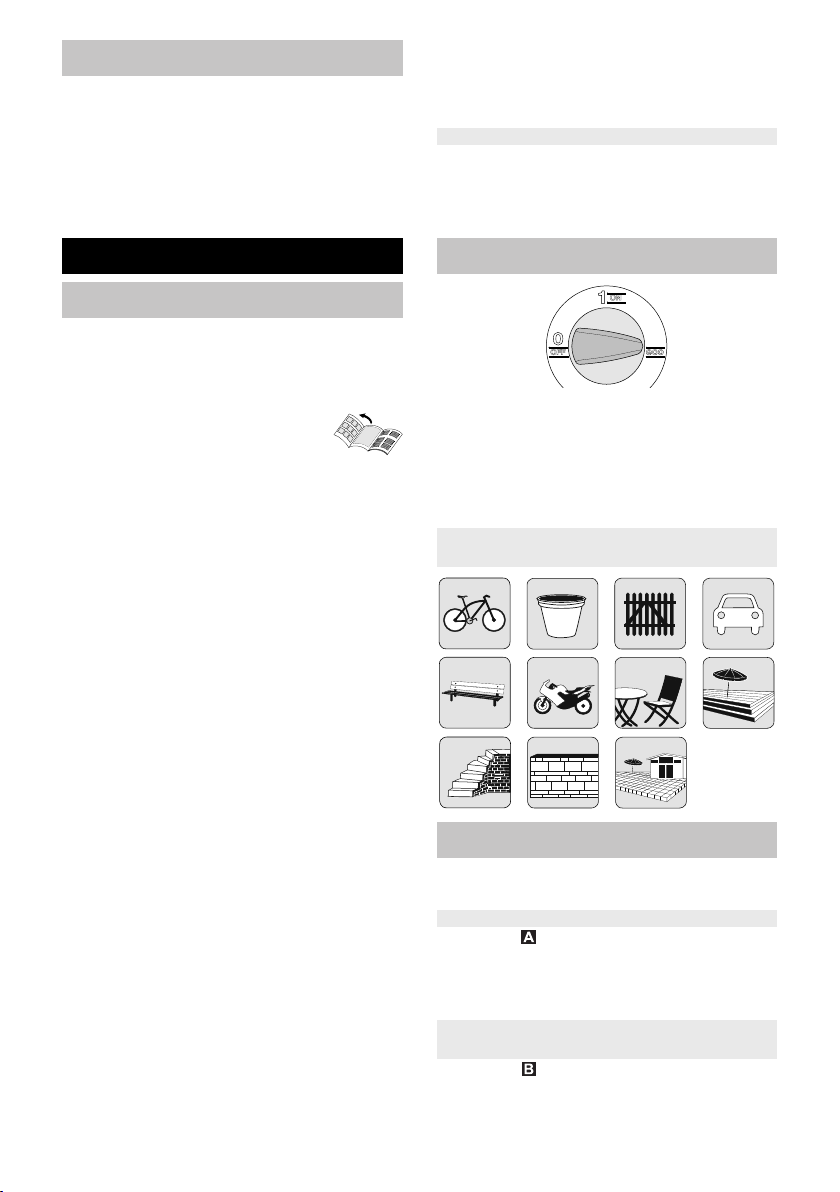

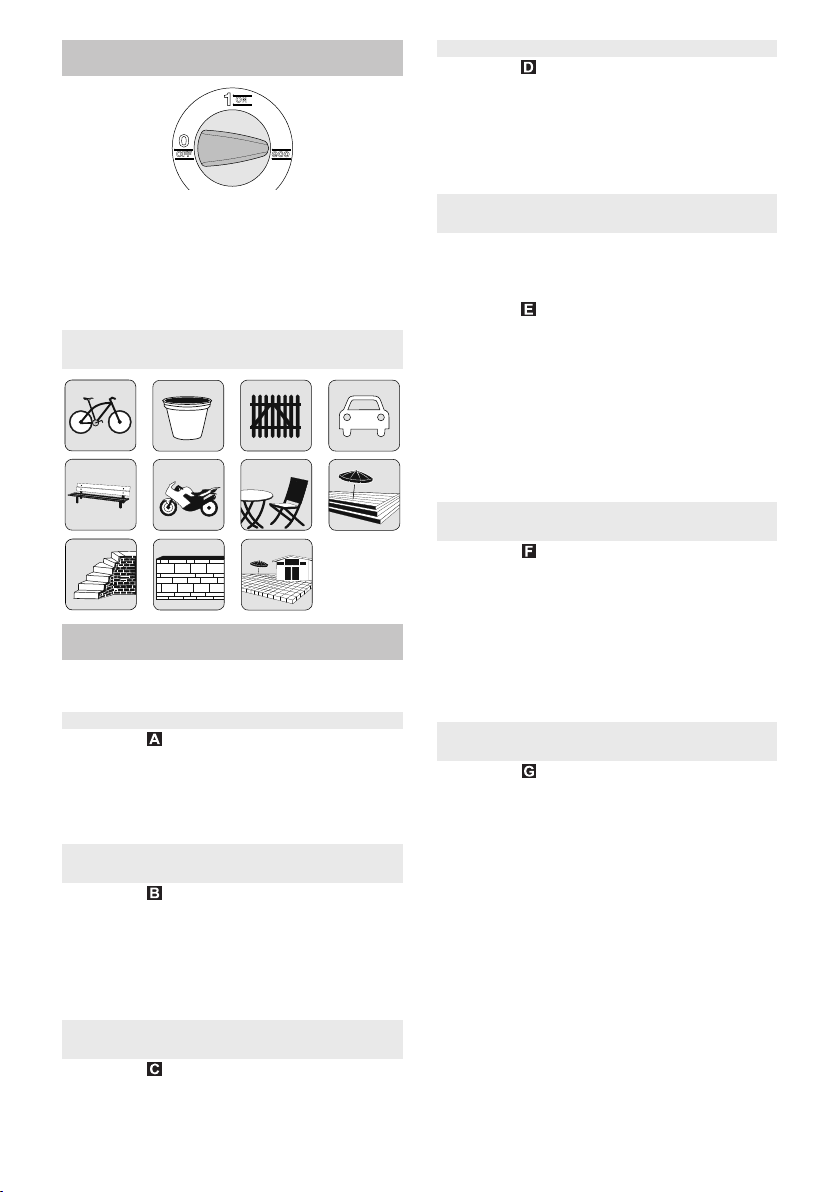

Um das Gerät einzuschalten gibt es die

Schalterstellung „1/ON“ und „eco“.

Hinweis: Die Schalterstellung „eco“ er-

möglicht mit der Verwendung des Strahl-

rohres mit Druckregulierung eine Wasser-

und Stromersparnis von ca. 20%.

Dem Gerät lose beigelegte Teile vor Inbe-

triebnahme montieren.

 Abbildung

1 Räder in Aufnahme drücken.

2 Räder mit beiliegendem Stopfen si-

chern. Ausrichtung des Stopfens be-

achten!

 Abbildung

Unteren Halter in Aussparungen setzen

und nach vorne schieben, er rastet hör-

bar ein.

Oberen Halter ansetzen und bis An-

schlag nach unten drücken.

 Abbildung

Aufbewahrungshaken eindrücken und

in oberer Position einrasten.

Bedienung

Gerätebeschreibung

Sonderzubehör

Schalterstellung „eco“

Empfohlene Anwendungsbereiche für

Schalterstellung „eco“

Vor Inbetriebnahme

Räder montieren

Aufbewahrung für Handspritzpistole

montieren

Aufbewahrungshaken für

Netzanschlussleitung montieren

8 DE

– 9

 Abbildung

Transportgriff in die Aufnahme setzen

bis Widerstand spürbar ist. Mit dem

Handballen oder einem weichen Gum-

mihammer durch einen kurzen Schlag

in Position bringen.

Benötigt werden die zwei mitgelieferten

Schrauben und ein Kreuzschlitz-Schrau-

bendreher PH 2.

 Abbildung

Beide Reinigungsmittelschläuche auf

Anschlüsse stecken.

Dosierregler aufsetzen und mit zwei

Schrauben befestigen.

Hinweis: Bei der Montage unbedingt

darauf achten dass sich die Laschen

vom Dosierregler in den vorgesehenen

Aussparungen am Gehäuse fixieren.

 Abbildung

Hochdruckschlauch in Handspritzpisto-

le stecken, bis dieser hörbar einrastet.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

 Abbildung

Hochdruckschlauch fest in Schnell-

kupplung am Gerät stecken, er rastet

hörbar ein.

Hinweis: Auf richtige Ausrichtung des

Anschlussnippels achten.

Sichere Verbindung durch Ziehen am

Hochdruckschlauch prüfen.

몇 Warnung

Gemäß gültiger Vorschriften darf

das Gerät nie ohne Systemtrenner

am Trinkwassernetz betrieben

werden. Es ist ein geeigneter Sys-

temtrenner der Fa. KÄRCHER oder alter-

nativ ein Systemtrenner gemäß EN 12729

Typ BA zu verwenden. Wasser, das durch

einen Systemtrenner geflossen ist, wird als

nicht trinkbar eingestuft.

Vorsicht

Systemtrenner immer an der Wasserversor-

gung, niemals direkt am Gerät anschließen!

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Anschlusswerte siehe Typenschild/Techni-

sche Daten.

 Einen gewebeverstärkten Wasser-

schlauch (nicht im Lieferumfang) mit ei-

ner handelsüblichen Kupplung verwen-

den. (Durchmesser mindestens 1/2 Zoll

bzw. 13 mm; Länge mindestens 7,5 m).

 Abbildung

1 Kupplung auf Wasseranschluss des

Gerätes schrauben.

2 Wasserschlauch auf Kupplungsteil ste-

cken.

 Wasserschlauch an die Wasserversor-

gung anschließen.

 Wasserhahn vollständig öffnen.

Hinweis: Die max. Ansaughöhe beträgt

0,5 m.

Hinweis: Verunreinigungen im Wasser

können die Hochdruckpumpe und das Zu-

behör beschädigen. Zum Schutz wird die

Verwendung des KÄRCHER-Wasserfilters

(Sonderzubehör, Bestellnummer 4.730-

059) empfohlen.

 Saugschlauch mit Wasser füllen.

 Abbildung

Saugschlauch auf Wasseranschluss

des Gerätes schrauben und in Wasser-

quelle (zum Beispiel Regentonne) hän-

gen.

Vorsicht

Trockenlauf von mehr als 2 Minuten führt

zu Beschädigungen an der Hochdruck-

pumpe. Baut das Gerät innerhalb von 2 Mi-

nuten keinen Druck auf, Gerät abschalten

und gemäß Hinweisen im Kapitel „Hilfe bei

Störungen“ verfahren.

 Netzstecker in Steckdose stecken.

 Geräteschalter auf „1/ON“ stellen.

 Hebel der Handspritzpistole entsperren.

 Hebel ziehen, das Gerät schaltet ein.

Transportgriff montieren

Dosierregler für Reinigungsmittel

montieren

Hochdruckschlauch mit

Handspritzpistole verbinden

Hochdruckschlauch mit Gerät verbinden

Wasserversorgung

Wasserversorgung aus Wasserleitung

Wasser aus offenen Behältern ansaugen

Inbetriebnahme

9DE

– 10

Gerät laufen lassen (max. 2 Minuten),

bis Wasser blasenfrei an der Hand-

spritzpistole austritt.

 Hebel der Handspritzpistole loslassen.

 Geräteschalter auf „0/OFF“ stellen.

Vorsicht

Vor Reinigungsbeginn sicherstellen dass

der Hochdruckreiniger sicher auf ebenem

Untergrund steht. Bei der Reinigung Schutz-

brille und Schutzkleidung verwenden.

 Abbildung

Strahlrohr in Handspritzpistole einste-

cken und durch 90° Drehung fixieren.

 Geräteschalter auf „1/ON“ stellen.

몇 Gefahr

Durch den austretenden Wasserstrahl an

der Hochdruckdüse wirkt eine Rückstoß-

kraft auf die Handspritzpistole. Für siche-

ren Stand sorgen, Handspritzpistole und

Strahlrohr gut festhalten.

 Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losgelas-

sen, schaltet das Gerät wieder ab. Der

Hochdruck im System bleibt erhalten.

Für die gängigsten Reinigungsaufgaben.

Der Arbeitsdruck ist stufenlos zwischen

„Min“ und „Max“ regelbar.

 Hebel der Handspritzpistole loslassen.

 Strahlrohr auf die gewünschte Stellung

drehen.

– Zum Arbeiten in Schalterstellung „eco“

geeignet.

Hinweis: Zum Arbeiten mit Reinigungsmit-

tel geeignet, Strahlrohr dazu auf Stellung

„Mix“ drehen.

Für hartnäckige Verschmutzungen.

Vorsicht

Autoreifen, Lack oder empfindlichen Ober-

flächen wie Holz nicht mit dem Dreckfräser

reinigen, Gefahr der Beschädigung.

– Nicht zum Arbeiten mit Reinigungsmit-

tel geeignet.

– Der Dreckfräser erreicht seine maxima-

le Reinigungsleistung im Standard Mo-

dus.

Verwenden Sie zur jeweiligen Reinigungs-

aufgabe ausschließlich KÄRCHER Reini-

gungs- und Pflegemittel, da diese speziell

für die Verwendung mit Ihrem Gerät entwi-

ckelt wurden. Die Verwendung von anderen

Reinigungs- und Pflegemitteln kann zu

schnellerem Verschleiß und dem Erlöschen

der Garantieansprüche führen. Bitte infor-

mieren Sie sich im Fachhandel oder fordern

Sie direkt bei KÄRCHER Informationen an.

Hinweise zum Reinigungsmittel: Die ge-

bräuchlichsten KÄRCHER Reinigungsmit-

tel können für diese Geräte bereits

gebrauchsfertig in der Plug 'n' Clean Reini-

gungsmittelflasche mit Verschlussdeckel

gekauft werden. So entfällt das lästige Um-

bzw. Einfüllen.

 Abbildung

Deckel von der Plug 'n' Clean Reini-

gungsmittelflasche abnehmen und die

Flasche mit der Öffnung nach unten in

den Anschluss für Reinigungsmittel

drücken.

 Abbildung

Ansaugmenge der Reinigungsmittellö-

sung mit Dosierregler für Reinigungs-

mittel einstellen.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

 Strahlrohr auf Stellung „Mix“ drehen.

Hinweis: Dadurch wird bei Betrieb die

Reinigungsmittellösung dem Wasser-

strahl zugemischt.

 Reinigungsmittel sparsam auf die tro-

ckene Oberfläche sprühen und einwir-

ken (nicht trocknen) lassen.

 Gelösten Schmutz mit Hochdruckstrahl

abspülen.

 Hebel der Handspritzpistole loslassen.

 Hebel der Handspritzpistole verriegeln.

 Bei längeren Arbeitspausen (über 5 Mi-

nuten) zusätzlich das Gerät ausschal-

ten „0/OFF“.

 Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

Betrieb

Strahlrohr mit Druckregulierung

(Vario Power)

Strahlrohr mit Dreckfräser

Arbeiten mit Reinigungsmittel

Empfohlene Reinigungsmethode

Betrieb unterbrechen

10 DE

– 11

Vorsicht

Den Hochdruckschlauch nur von der Hand-

spritzpistole oder dem Gerät trennen, wenn

kein Druck im System vorhanden ist.

 Plug 'n' Clean Reinigungsmittelflasche

aus Aufnahme herausziehen und mit

Deckel verschließen. Zur Aufbewahrung

um 180 ° gedreht in Aufnahme stellen.

 Hebel der Handspritzpistole loslassen.

 Gerät ausschalten „0/OFF“.

 Wasserhahn schließen.

 Hebel der Handspritzpistole drücken,

um den noch vorhandenen Druck im

System abzubauen.

 Hebel der Handspritzpistole verriegeln.

 Gerät von der Wasserversorgung trennen.

Vorsicht

Beim Trennen von Zulauf– oder Hoch-

druckschlauch kann nach dem Betrieb

heißes Wasser aus den Anschlüssen

austreten.

 Netzstecker aus der Steckdose ziehen.

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den beim Transport das Gewicht des Gerä-

tes beachten (siehe technische Daten).

Abbildung

 Zum Schieben des Gerätes vorher den

Transportgriff ganz nach oben ziehen,

er rastet hörbar ein.

 Gerät am Transportgriff ziehen.

 Vor liegendem Transport: Plug 'n' Clean

Reinigungsmittelflasche aus Aufnahme

herausziehen und mit Deckel verschlie-

ßen.

 Gerät gegen Verrutschen und Kippen

sichern.

Vorsicht

Um Unfälle oder Verletzungen zu vermei-

den bei der Auswahl des Lagerortes das

Gewicht des Gerätes beachten (siehe tech-

nische Daten).

 Gerät auf einer ebenen Fläche abstel-

len.

 Trenntaste an der Handspritzpistole

drücken und Hochdruckschlauch von

der Handspritzpistole trennen.

 Gehäuse der Schnellkupplung für

Hochdruckschlauch in Pfeilrichtung

drücken und Hochdruckschlauch her-

ausziehen.

 Handspritzpistole mit Strahlrohr in Auf-

bewahrung für Handspritzpistole stellen.

 Netzanschlussleitung, Hochdruck-

schlauch und Zubehör am Gerät ver-

stauen.

Vor längerer Lagerung, z.B. im Winter zu-

sätzlich die Hinweise im Kapitel Pflege be-

achten.

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von

Frost zerstört, wenn sie nicht vollständig

von Wasser entleert sind. Um Schäden zu

vermeiden:

 Gerät vollständig von Wasser entlee-

ren: Gerät ohne angeschlossenen

Hochdruckschlauch und ohne ange-

schlossene Wasserversorgung ein-

schalten (max. 1 min) und warten, bis

kein Wasser mehr am Hochdruckan-

schluss austritt. Gerät ausschalten.

 Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Betrieb beenden

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Frostschutz

11DE

– 12

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Vor längerer Lagerung, z. B. im Winter:

 Filter vom Saugschlauch für Reini-

gungsmittel abziehen und unter fließen-

dem Wasser reinigen.

 Abbildung

Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

Das Gerät ist wartungsfrei.

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile. Eine Ersatzteilüber-

sicht finden Sie am Ende dieser Betriebs-

anleitung.

Kleinere Störungen können Sie mit Hilfe

der folgenden Übersicht selbst beheben.

Im Zweifelsfall wenden Sie sich bitte an den

autorisierten Kundendienst.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

 Hebel der Handspritzpistole ziehen,

das Gerät schaltet ein.

 Prüfen ob die angegebene Spannung

auf dem Typenschild mit der Spannung

der Stromquelle übereinstimmt.

 Netzanschlussleitung auf Beschädi-

gung prüfen.

 Einstellung am Strahlrohr prüfen.

 Gerät entlüften: Gerät ohne angeschlos-

senen Hochdruckschlauch einschalten

und warten (max. 2 Minuten), bis Was-

ser blasenfrei am Hochdruckanschluss

austritt. Gerät ausschalten und Hoch-

druckschlauch wieder anschließen.

 Wasserversorgung überprüfen.

 Sieb im Wasseranschluss mit einer

Flachzange herausziehen und unter

fließendem Wasser reinigen.

 Ansaughöhe 0,5 m beim Ansaugen aus

offenem Behälter überschritten.

Ursache: Spannungsabfall wegen schwa-

chem Stromnetz oder bei Verwendung ei-

nes Verlängerungskabels.

 Beim Einschalten zuerst den Hebel der

Handspritzpistole ziehen, dann den Ge-

räteschalter auf „I/ON“ oder „eco“ stellen.

 Hochdruckdüse reinigen: Verschmut-

zungen aus der Düsenbohrung mit ei-

ner Nadel entfernen und von vorne mit

Wasser ausspülen.

 Wasserzulaufmenge überprüfen.

 Eine geringe Undichtheit des Gerätes

ist technisch bedingt. Bei starker Un-

dichtheit den autorisierten Kunden-

dienst beauftragen.

 Strahlrohr mit Druckregulierung (Vario

Power) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

 Einstellung am Dosierregler für Reini-

gungsmittel überprüfen.

 Prüfen ob Plug 'n' Clean Reinigungsmit-

telflasche mit der Öffnung nach unten

im Anschluss für Reinigungsmittel sitzt.

 Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

Pflege und Wartung

Pflege

Wartung

Ersatzteile

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Gerät läuft nicht an, Motor brummt

Starke Druckschwankungen

Gerät undicht

Reinigungsmittel wird nicht

angesaugt

12 DE

– 13

Technische Änderungen vorbehalten!

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische Daten

Elektrischer Anschluss

Spannung 230

1~50

Anschlussleistung 2,1 kW

Schutzgrad IP X5

Schutzklasse I

Netzabsicherung (träge) 10 A

Wasseranschluss

Zulaufdruck (max.) 0,8 MPa

Zulauftemperatur (max.) 40 °C

Zulaufmenge (min.) 9 l/min

Max. Ansaughöhe 0,5 m

Leistungsdaten

Arbeitsdruck 12,5 MPa

Max. zulässiger Druck 14 MPa

Fördermenge, Wasser 7,5 l/min

Fördermenge,

Reinigungsmittel

0 - 0,3 l/min

Rückstoßkraft der Hand-

spritzpistole

17 N

Maße und Gewichte

Länge 349 mm

Breite 427 mm

Höhe 867 mm

Gewicht, betriebsbereit mit

Zubehör

13,8 kg

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm Vibrationswert

Unsicherheit K

<2,5

0,3

m/s

Schalldruckpegel L

Unsicherheit K

dB(A)

Schallleistungspegel L

Unsicherheit K

91 dB(A)

EG-Konformitätserklärung

Produkt: Hochdruckreiniger

Typ: 1.181-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

2000/14/EG

2011/65/EG

Angewandte harmonisierte Normen

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Angewandtes

Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 89

Garantiert: 91

Winnenden, 2013/02/01

CEO

Head of Approbation

13DE

– 5

Dear Customer,

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

The scope of delivery of your appliance is il-

lustrated on the packaging. Check the con-

tents of the appliance for completeness

when unpacking.

In the event of missing accessories or any

transport damage, please contact your

dealer.

This high-pressure cleaner is designed for

domestic use only:

– to clean machines, vehicles, buildings,

tools, facades, terraces, garden equip-

ment etc. using a high-pressure water

jet (and detergents if required).

– with accessories, replacement parts

and detergents approved by KÄRCH-

ER. Observe the instructions provided

with these detergents.

 Danger

Immediate danger that can cause severe

injury or even death.

몇 Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

The high pressure jet may not

be directed at persons, ani-

mals, live electrical equipment

or at the appliance itself. Pro-

tect the appliance against

frost.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for

disposal, but arrange for the proper

recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old

appliances using appropriate collec-

tion systems.

The extraction of water from public

waters is prohibited in some coun-

tries.

Work with detergents must only be

performed on liquid-tight work surfac-

es with connections to the wastewa-

ter runoff. Do not let release

detergent into waters or earth.

Cleaning operations which produce

oily waste water, e.g. engine washes,

underbody washes, may only be car-

ried out using washing stations

equipped with an oil separator.

Lower water and energy use thanks

to the "eco" setting (see chapter "Op-

eration").

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

General information . . . . . . . . . . . EN 5

Safety instructions . . . . . . . . . . . . EN 6

Operation . . . . . . . . . . . . . . . . . . . EN 8

Transport . . . . . . . . . . . . . . . . . . . EN 11

Storage . . . . . . . . . . . . . . . . . . . . . EN 11

Maintenance and care . . . . . . . . . EN 12

Troubleshooting . . . . . . . . . . . . . . EN 12

Technical specifications . . . . . . . . EN 13

EC Declaration of Conformity . . . . EN 13

General information

Scope of delivery

Proper Use

Symbols in the operating

instructions

Symbols on the machine

Environmental protection

14 EN

– 6

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

(See address on the reverse)

 Danger

 Never touch the mains plug and the

socket with wet hands.

 The appliance must not be used if the

power cord or important parts of the ap-

pliance, e.g. high pressure hoses, trig-

ger gun or safety devices are damaged.

 Check the power cord and mains plug

for damage before every use. If the

power cord is damaged, please arrange

for it to be replaced immediately by an

authorised repair agent or a skilled

electrician.

 Check the high pressure hose for dam-

age before every use. Please arrange

for the immediate replacement of a

damaged high pressure hose.

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous ar-

eas (e.g. filling stations) all of the safety

provisions and operating instructions

detailed in this manual must be ob-

served.

 High pressure jets can be dangerous if

improperly used. The jet must not be di-

rected at persons, animals, live electri-

cal equipment or at the appliance itself.

 The high pressure jet must not be di-

rected at other persons or directed by

the user at him/herself to clean clothing

or footwear.

 Never use the appliance to clean ob-

jects containing hazardous substances

(e.g. asbestos).

 Vehicle tyres or tyre valves are suscep-

tible to damage from the high pressure

jet and may burst. The first indication of

this is a discolouration of the tyre. Dam-

aged vehicle tyres/tyre valves are high-

ly dangerous. Ensure that a distance of

at least 30 cm is observed when clean-

ing with the jet!

 Risk of explosion!

Do not spray flammable liquids.

Never draw in fluids containing solvents

or undiluted acids! This includes petrol,

paint thinner and heating oil. The spray

mist thus generated is highly inflamma-

ble, explosive and poisonous. Do not

use acetone, undiluted acids or sol-

vents as they are damaging to the ma-

terials from which the appliance is

made.

몇 Warning

 The mains plug and the coupling of an

extension cable must be watertight and

must never lie in water. Moreover, the

coupling may never lie on the ground.

The use of cable reels that ensure that

the sockets are at least 60 mm above

the ground is recommended.

 Unsuitable extension cables can be

hazardous. Only use extension cables

outdoors which have been approved for

this purpose and labelled with a suffi-

cient cable cross-section:

1 - 10 m: 1.5 mm

; 10 - 30 m: 2.5 mm

 Always fully unroll electrical cables from

the cable drum.

 High pressure hoses, fixtures and cou-

plings are important for the safety of the

appliance. Only use high pressure hos-

es, fixtures and couplings recommend-

ed by the manufacturer.

 The appliance must not be operated by

children or persons who have not been

instructed accordingly.

 The appliance may be used by individu-

als with limited physical, sensory or

cognitive abilities or lack of experience

and knowledge if they are under super-

vision or were instructed regarding the

safe use of the appliance and under-

stand the resulting risks.

Warranty

Safety instructions

15EN

– 7

 Supervise children to prevent them

from playing with the appliance.

 Keep packaging film away from children

- risk of suffocation!

 The operator must use the appliance

correctly. When working with the appli-

ance, he must consider the local condi-

tions and pay due care and attention to

other persons, in particular children,

who are nearby.

 Do not use the appliance when there

are other persons around unless they

are also wearing safety equipment.

 Wear protective clothing and safety

goggles to protect against splash back

containing water or dirt.

Caution

 In case of extended downtimes, switch

the appliance off at the main switch / ap-

pliance switch or remove the mains plug.

 Do not operate the appliance at temper-

atures below 0 °C.

 Observe a distance of at least 30 cm

when using the jet to clean painted sur-

faces to avoid damaging paintwork.

 Never leave the appliance unattended

when it is in operation.

 Make sure that the power cable or ex-

tension cables are not damaged by run-

ning over, pinching, dragging or similar.

Protect the power cable from heat, oil,

and sharp edges.

 All current-conducting parts in the work-

ing area must be protected against jet

water.

 The appliance may only be connected

to an electrical supply which has been

installed in accordance with IEC 60364.

 The appliance may only be connected

to alternating current. The voltage must

correspond with the type plate on the

appliance.

 For safety reasons, we recommend that

you operate the appliance only via an earth-

leakage circuit breaker (max. 30 mA).

 Cleaning operations which produce oily

waste water, e.g. engine washes, un-

derbody washes, may only be carried

out using washing stations equipped

with an oil separator.

 This appliance was designed to be

used with detergents which are sup-

plied or recommended by the manufac-

turer. The use of other detergents or

chemicals may compromise the safety

of the appliance.

Caution

Safety devices protect the user and must

not be modified or bypassed.

The appliance switch prevents unintention-

al operation of the appliance.

This lock locks the lever of the trigger gun

and prevents the inadvertent start of the ap-

pliance.

The overflow valve prevents the permissi-

ble working pressure from being exceeded.

If the lever on the trigger gun is released

the pressure switch turns off the pump, the

high pressure jet is stopped. If the lever is

pulled the pump is turned on again.

Caution

Create stability for the appliance prior to all

work on or with the appliance to prevent ac-

cidents or damage.

– The stability of the appliance is warrant-

ed when it is placed onto an even sur-

face.

Safety Devices

Power switch

Lock trigger gun

Overflow valve with pressure switch

Prerequisites for the appliance's

stability

16 EN

– 8

These operating instructions describe the

maximum equipment. Depending on the

model, there are differences in the scopes

of delivery (see packaging).

Illustrations on fold-out page!

1 Coupling element for water

connection

2 Suction hose

3 Quick coupling for high pressure hose

4 Storage for trigger gun

5 Water connection with integrated sieve

6 Appliance switch (0/OFF – 1/ON eco).

7 Dosage regulator for detergent

8 Storage for trigger gun

9 Transport handle, detachable

10 Storage for high pressure hose

11 Storage of Plug 'n' Clean detergent bot-

tle with detergent connection

12 Storage for accessories

13 Storage hook for mains connection cable

14 Plug 'n' Clean detergent bottle with

locking lid

15 Mains cable with mains plug

16 Wheels

17 Trigger gun

18 Lock trigger gun

19 Key to detach the high pressure hose

from the trigger gun

20 High pressure hose

21 Spray lance with Dirtblaster

22 Spray lance with pressure regulation

(Vario Power)

Optional

23 Water filter (order no. 4.730-059)

Special accessories expand the possibili-

ties of using your appliance. Please contact

your KÄRCHER dealer for further informa-

tion.

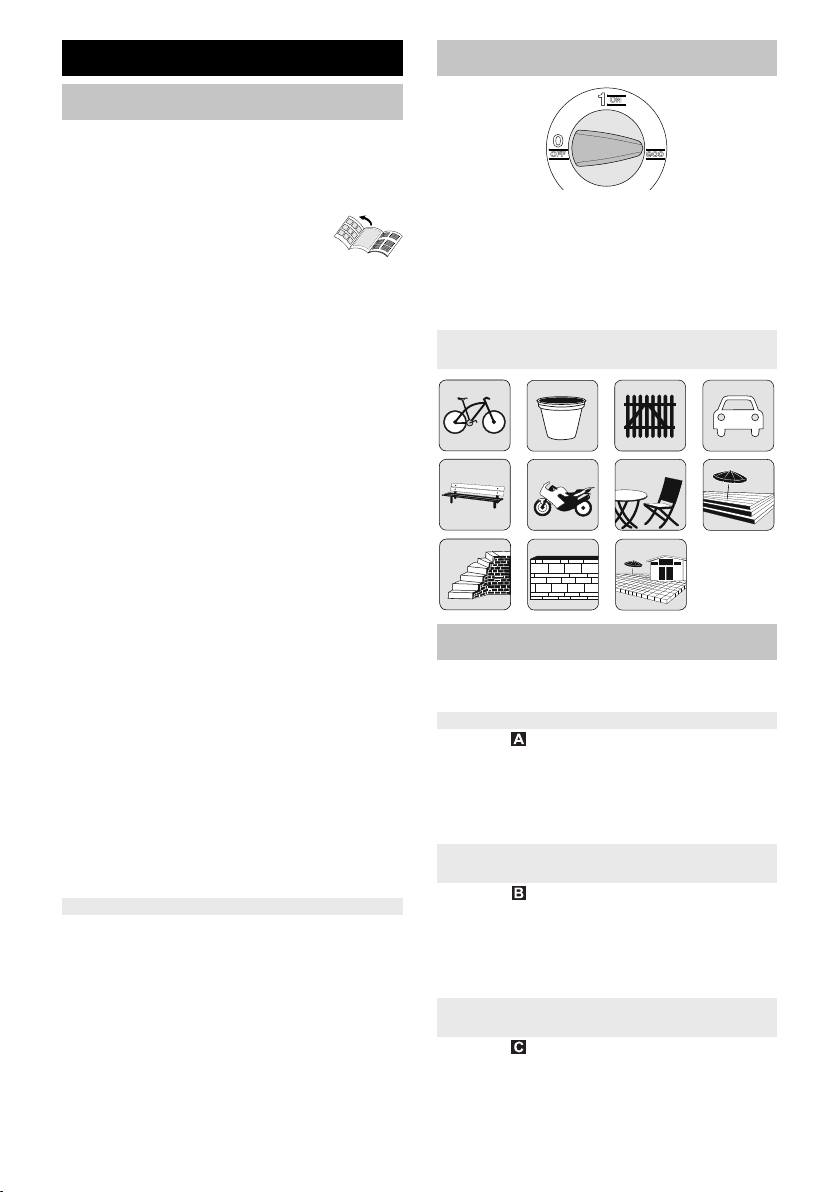

There are the switch positions "1/ON" and

"eco" to switch the appliance on.

Note: The switch position "eco" allows the

control of pressure and leads to water and

energy savings of approx. 20% by using the

spray lance.

Mount loose parts delivered with appliance

prior to start-up.

 Illustration

1 Push the wheels into the intake.

2 Secure the wheels using the included

plug. Align the plug properly!

 Illustration

Place the bottom holder into the recess-

es and push forward until it audibly

locks in.

Insert the top holder and push down all

the way.

 Illustration

Press in the storage hook and lock it

into the top position.

Operation

Description of the Appliance

Special accessories

Switch position "eco"

Recommended application ranges for

switch position "eco"

Before Startup

Install wheels

Install the storage for trigger gun

Install the storage hook for the mains

connection cable

17EN

– 9

 Illustration

Place the transport handle into the in-

take until you feel resistance. Use the

heel of your hand or a soft rubber mallet

to position it.

You will need the 2 included screws as well

as a Phillips screwdriver PH 2.

 Illustration

Insert both detergent hoses onto the

hose fittings.

Install the dosage regulator and con-

nect using 2 screws.

Note: During installation you must

make sure that the tongues of the dos-

age regulator match up with the intend-

ed recesses in the casing.

 Illustration

Push the high pressure hose into the

trigger gun until it locks audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

 Illustration

Insert the high pressure hose tightly into

the quick coupling on the appliance, it

will lock in audibly.

Note: Make sure the connection nipple

is aligned correctly.

Check the secure connection by pulling

on the high pressure hose.

몇 Warning

According to the applicable regula-

tions, the appliance must never be

used on the drinking water supply

without a system separator. Use a

suitable system separator manufactured by

KÄRCHER; or, as an alternative, a system

separator as per EN 12729 Type BA. Water

flowing through a system separator is con-

sidered non-drinkable.

Caution

Always connect the system separator to

the water supply, never directly to the appli-

ance!

Observe regulations of water supplier.

For connection values, see type plate/tech-

nical data.

 Use a fibre-reinforced water hose (not

included) with a standard coupling.

(Minimum diameter 1/2 inch (13 mm),

minimum length 7.5 m).

 Illustration

1 Screw the coupling element to the wa-

ter connection on the appliance.

2 Push the water supply hose onto the

coupling unit.

 Connect the water supply hose to the

water supply.

 Completely open the water tap.

Note: The max. suction height is 0.5 m.

Note: Impurities in the water can damage

the high-pressure pump and accessories.

For protection, the use of the KÄRCHER

water filter (optional accessory, order no.

4.730-059) is recommended.

 Fill the suction hose with water.

 Illustration

Screw the suction hose into the water con-

nection of the appliance and insert it into the

water source (e.g. rainwater drum).

Caution

Dry runs lasting longer than two minutes

lead to damages to the high pressure

pump. If the appliance does not build up

pressure within two minutes, switch it off

and proceed as instructed in the Chapter

"Troubleshooting".

 Insert the mains plug into the socket.

 Set the appliance switch to "1/ON".

 Unlock the lever on the trigger gun.

 Pull on the lever of the trigger gun; the

device will switch on.

Switch the appliance on for a (max. of 2

minutes) and wait until the water exits at

the hand spray gun without bubbles.

 Release the lever on the trigger gun.

 Set the appliance switch to "0/OFF“.

Install the transport handle

Install the dosage regulator for

detergent

Connect the high pressure hose to the

trigger gun

Connect high pressure hose to the

appliance

Water supply

Water supply from mains

Drawing in water from open reservoirs

Start up

18 EN

– 10

Caution

Prior to cleaning, make sure that the high

pressure is placed safely on level ground.

Wear protective goggles and protective

clothing during the cleaning process.

 Illustration

Push the spray lance into the trigger

gun and fasten it by turning it through

90°.

 Set the appliance switch to "1/ON".

몇 Danger

The handgun is subjected to a recoil force

when the water jet is discharged. Make

sure that you have a firm footing and are

also holding the handgun and spray lance

firmly.

 Pull on the lever of the trigger gun; the

device will switch on.

Note: Release the lever of the trigger gun;

the device will switch off again. High pres-

sure remains in the system.

Carrying out the most common cleaning

tasks. The work pressure can be infinitely

regulated between "Min" and "Max".

 Release the lever on the trigger gun.

 Turn the spray lance to the desired po-

sition.

– Suitable for working in switch position

"eco".

Note: Suitable for working with detergent;

for this, turn the spray lance to the "Mix" po-

sition.

For particularly dirty items or areas.

Caution

Car tyres, paint or sensitive surfaces such

as wood should not be cleaned with the dirt

blaster, as there is a risk of damage.

– Not suitable for use with detergents.

– The Dirtblaster reaches its maximum

cleaning performance in standard

mode.

Please use exclusively KÄRCHER deter-

gents and care products to carry out the re-

spective cleaning task, as these were

specifically developed for your appliance.

The use of other detergents and care prod-

ucts may lead to premature wear and can

invalidate your warranty claims. Please ob-

tain information at your local dealer or re-

quest information directly from KÄRCHER.

Notes regarding the detergent: The most

commonly used KÄRCHER detergents can

be purchased ready to use in their Plug 'n'

Clean detergent bottles with locking lids.

This will make the pesky refilling and filling

processes redundant.

 Illustration

Remove the lid from the Plug 'n' Clean

detergent bottle and press the deter-

gent bottle into the detergent connec-

tion with the opening facing down.

 Illustration

Adjust the suction volume of the deter-

gent solution by means of the dosage

regulator for detergents.

 Use spray lance with pressure regula-

tion (Vario Power).

 Turn the spray lance to "Mix" position.

Note: This will mix the detergent with

the water stream.

 Spray the detergent sparingly on the

dry surface and allow it to react, but not

to dry.

 Spray off loosened dirt with the high

pressure jet.

 Release the lever on the trigger gun.

 Lock the lever on the trigger gun.

 During longer breaks (more than 5 min-

utes), also turn the appliance off using

the "0/OFF" switch.

 Insert the trigger gun in its holder.

Operation

Spray lance with pressure regulation

Spray lance with Dirtblaster

Working with detergent

Recommended cleaning method

Interrupting operation

19EN

– 11

Caution

Only separate the high-pressure hose from

the trigger gun or the appliance while there

is no pressure in the system.

 Remove the Plug 'n' Clean detergent

bottle from the intake and close it with

the lid. To store, place into the intake ro-

tated by 180°.

 Release the lever on the trigger gun.

 Turn off the appliance "0/OFF".

 Turn off tap.

 Press the lever on the trigger gun to re-

lease any remaining pressure in the

system.

 Lock the lever on the trigger gun.

 Detach the appliance from the water

supply.

Caution

When disconnecting the supply or high

pressure hose, hot water may leak from

the connections after operation.

 Disconnect the mains plug from the

socket.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

during transport (see Specifications).

Illustration

 To push the appliance, the transport

handle must be pulled all the way up; it

will lock into place audibly.

 Pull the appliance by its transport han-

dle.

 Prior to horizontal transport: Remove

the Plug 'n' Clean detergent bottle from

the intake and close it with the lid.

 Secure the appliance against shifting

and tipping over.

Caution

In order to prevent accidents or injuries,

keep in mind the weight of the appliance

when selecting a storage location for it (see

Specifications).

 Park the machine on an even surface.

 Press the disconnect on the trigger gun

and remove the high pressure hose

from the trigger gun.

 Push the casing of the quick coupling

for the high pressure hose toward the

rear and disconnect the high pressure

hose from the appliance.

 Insert the trigger gun with the spray

lance into the holder for the trigger gun.

 Stow away the mains cable, the high-

pressure hose and accessory on the

appliance.

Prior to extended storage periods, as dur-

ing the winter, also observe the instructions

in the Care section.

Caution

Protect the appliance and its accessories

against frost.

The appliance and its accessories can get

destroyed through frost if there is any water

residues in them. To avoid damage to

them:

 Completely drain all water from the ap-

pliance: Switch the appliance on with

detached high pressure hose and de-

tached water supply (max. 1 minute)

and wait, until no more water exits at the

high pressure connection. Turn off the

appliance.

 Store the appliance and the entire ac-

cessories in a frost free room.

Store the appliance and the entire ac-

cessories in a frost free room.

Finish operation

Transport

When transporting by hand

When transporting in vehicles

Storage

Storing the Appliance

Frost protection

20 EN

– 12

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Prior to longer periods of storage, e.g. in

the winter:

 Remove filter from suction hose for de-

tergent and clean under running water.

 Illustration

Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

The appliance is maintenance free.

Use only original KÄRCHER spare parts.

You will find a list of spare parts at the end

of these operating instructions.

You can rectify minor faults yourself with

the help of the following overview.

If in doubt, please consult the authorized

customer service.

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorized customer service.

 Pull on the lever of the trigger gun; the

device will switch on.

 Check whether the voltage indicated on

the type plate corresponds to the volt-

age of the mains supply.

 Check the mains connection cable for

damages.

 Check setting at the spray lance.

 Appliance ventilation: Switch the appli-

ance on with the high-pressure hose

detached and operate (max. 2 minutes)

until the water exits the high-pressure

connection without bubbles. Switch off

appliance and reconnect high-pressure

hose.

 Check the water supply.

 Pull out the sieve in the water connec-

tion using flat-nose pliers and clean un-

der running water.

 Suction height of 0.5 m when vacuum-

ing from open container has been ex-

ceeded.

Cause: Voltage reduction due to weak mains

supply or when using an extension cable.

 When switching on, first pull the lever of

the hand spray gun and then switch the

appliance switch to "I/ON" or "eco".

 Clean high-pressure nozzle: Remove

dirt and debris from the nozzle bore, us-

ing a needle and rinse through with wa-

ter from the front.

 Check water flow quantity.

 Slight leakage from the appliance pump

is normal. If the leakage increases con-

tact the authorized customer service.

 Use spray lance with pressure regula-

tion (Vario Power).

Turn the spray lance to "Mix" position.

 Check the settings at the dosage regu-

lator for detergent.

 Check whether the Plug 'n' Clean deter-

gent bottle is placed into the detergent

connection facing down.

 Check the detergent suction hose for

kinks.

Maintenance and care

Care

Maintenance

Spare parts

Troubleshooting

Appliance is not running

Pressure does not build up in the

appliance

Appliance does not start, motor

hums

Strong pressure fluctuations

Appliance is leaking

No detergent infeed

21EN

– 13

Subject to technical modifications!

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Authorised Documentation Representative

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Technical specifications

Electrical connection

Voltage 230

1~50

Connected load 2,1 kW

Protection class IP X5

Protective class I

Mains fuse (slow-blow) 10 A

Water connection

Max. feed pressure 0,8 MPa

Max. feed temperature 40 °C

Min. feed volume 9 I/min

Max. Suction height 0,5 m

Performance data

Working pressure 12,5 MPa

Max. permissible pressure 14 MPa

Water flow rate 7,5 I/min

Detergent flow rate 0 - 0,3 I/min

Recoil force of trigger gun 17 N

Dimensions and weights

Length 349 mm

Width 427 mm

Height 867 mm

Weight, ready to operate with

accessories

13,8 kg

Values determined as per EN 60335-2-79

Hand-arm vibration value

Uncertainty K

<2,5

0,3

m/s

Sound pressure level L

Uncertainty K

dB(A)

Sound power level L

+ Un-

certainty K

91 dB(A)

EC Declaration of Conformity

Product: High pressure cleaner

Type: 1.181-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

2000/14/EC

2011/65/EC

Applied harmonized standards

EN 50581

EN 55014–1: 2006+A1: 2009+A2: 2011

EN 55014–2: 1997+A1: 2001+A2: 2008

EN 60335–1

EN 60335–2–79

EN 61000–3–2: 2006+A1: 2009+A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Applied conformity evaluation method

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 89

Guaranteed: 91

Winnenden, 2013/02/01

CEO

Head of Approbation

22 EN

– 5

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

L'étendue de la fourniture de votre appareil

figure sur l'emballage. Lors du déballage,

contrôler l’intégralité du matériel.

S'il manque des accessoires ou en cas de

dommages imputables au transport, infor-

mer immédiatement le revendeur.

Ce nettoyeur haute pression ne doit être

utilisé que pour un usage privé:

– pour le nettoyage de machines, véhi-

cules, bâtiments, outils, fassades, ter-

rasses, outils de jardinage etc. avec un

jet d'eau sous pression (et si besoin en

ajoutant des détergents).

– avec des accessoires, pièces de re-

change et détergents homologués par

Kärcher

. Veuillez respecter les

consignes livrées avec les détergents.

 Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

Le jet haute pression ne doit

être dirigé ni sur des per-

sonnes ou des animaux, ni sur

des installations électriques

actives, ni sur l'appareil lui-

même. Mettre l'appareil à

l'abri du gel.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures mé-

nagères, mais les remettre à un sys-

tème de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte

adéquats afin d'éliminer les appareils

usés.

Il est dans certains pays interdit de

prélever de l'eau dans les cours d'eau

publiques.

Les travaux avec du détergent ne

doivent être faits que sur des plans

de travail étanches aux liquides, avec

raccord à la canalisation d'eaux

usées. Ne pas laisser le détergent

s'infiltrer dans les eaux ou dans le sol.

Table des matières

Consignes générales . . . . . . . . . . FR 5

Consignes de sécurité . . . . . . . . . FR 6

Utilisation . . . . . . . . . . . . . . . . . . . FR 8

Transport . . . . . . . . . . . . . . . . . . . FR 12

Entreposage . . . . . . . . . . . . . . . . . FR 12

Entretien et maintenance . . . . . . . FR 12

Assistance en cas de panne. . . . . FR 13

Caractéristiques techniques . . . . . FR 14

Déclaration de conformité CE. . . . FR 14

Consignes générales

Contenu de livraison

Utilisation conforme

Symboles utilisés dans le mode

d'emploi

Symboles sur l'appareil

Protection de l’environnement

23FR

– 6

Tous travaux de nettoyage produi-

sant des eaux usées contenant de

l’huile, par exemple un nettoyage de

moteur ou de bas de caisse, doivent

uniquement être effectués à des

postes de lavage équipés d’un sépa-

rateur d’huile.

Consommation très faible d'eau et de

courant en mettant l'interrupteur de

l'appareil en position "eco" (cf. cha-

pitre Commande).

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

(Adresse au dos)

 Danger

 Ne jamais saisir la fiche secteur ni la

prise de courant avec des mains hu-

mides.

 Ne jamais mettre l’appareil en service si

le câble d’alimentation ou des pièces

importantes de l’appareil, telles que par

exemple le flexible haute pression, le

poignée-pistolet ou les dispositifs de

sécurité sont endommagés.

 Vérifier avant chaque utilisation que le

câble d'alimentation et la fiche secteur

ne sont pas endommagés. Un câble

d’alimentation endommagé doit immé-

diatement être remplacé par le service

après-vente ou un électricien agréé.

 Vérifier avant chaque utilisation que le

flexible haute-pression n'est pas en-

dommagé. Un flexible haute pression

endommagé doit immédiatement être

remplacé.

 Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

 Si l’appareil est utilisé dans des zones

de danger (par exemple des stations

essence), il faut tenir compte des

consignes de sécurité correspon-

dantes.

 Une utilisation incorrecte des jets haute

pression peut présenter des dangers.

Le jet ne doit pas être dirigé sur des per-

sonnes, animaux, installations élec-

triques actives ni sur l'appareil lui-

même.

 Ne jamais diriger le jet haute pression

sur soi-même ni sur d’autres personnes

dans le but de nettoyer les vêtements

ou les chaussures.

 Ne jamais laver au jet des objets conte-

nant des substances nocives (par

exemple de l’amiante).

 Le jet haute pression risque d’endom-

mager les pneus/valves de véhicules et

les pneus risquent d’éclater. Le premier

indice d’endommagement est une dé-

coloration du pneu. Des pneus/valves

de véhicules endommagés présentent

des dangers de mort. Il faut toujours se

tenir au moins à 30 cm des pièces pour

les laver au jet !

 Risque d'explosion !

Ne pas pulvériser de liquides inflam-

mables.

Ne jamais aspirer des liquides conte-

nant des solvants ni des acides ou des

solvants non dilués, tels que par

exemple de l’essence, du diluant pour

peinture ou du fuel ! Le nuage de pulvé-

risation est extrêmement inflammable,

explosif et toxique. Ne pas utiliser

d’acétone, d’acides ni de solvants non

dilués, du fait de leur effet corrosif sur

les matériaux constituant l’appareil.

Garantie

Consignes de sécurité

24 FR

– 7

몇 Avertissement

 La fiche secteur et le couplage d'une

conduite de rallonge doivent être

étanches et ne doivent pas reposer

dans l'eau. Le raccord ne doit pas se si-

tuer sur le sol. Il est recommandé d'uti-

liser des enrouleurs de câble qui

garantissent lefait que les prises se

trouvent à au moins 60 mm au-dessus

du sol.

 Des rallonges non adaptées peuvent

présenter des risques. Utiliser à l’air

libre uniquement des câbles de rallonge

autorisées et marquées de façon adé-

quate avec une section suffisante du

conducteur.

1 - 10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Toujours dérouler entièrement les ral-

longes de l’enrouleur de câble.

 Les flexibles haute pression, les robi-

nets et les raccords sont importants

pour la sécurité de l’appareil. N'utiliser

que des flexibles haute pression, des

robinets et des raccords recommandés

par le fabricant.

 L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non

avisées.

 L'appareil peut être utilisé par des per-

sonnes ayant des capacités physiques,

sensorielles ou intellectuelles réduites

ou par des personnes qui manquent

d'expérience ou de connaissances si

elles sont surveillées ou informées de

l'usage sûr de l'appareil et des dangers

qui peuvent en résulter.

 Surveiller les enfants pour s'assurer

qu'ils ne jouent pas avec l'appareil.

 Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

 L’utilisateur doit faire preuve d'un usage

conforme de l'appareil. Il doit prendre

en considération les données locales et

lors du maniement de l’appareil, il doit

prendre garde aux tierces personnes,

et en particulier aux enfants.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le

rayon de portée de l’appareil, à moins

que ces personnes ne portent des vête-

ments de protection.

 Pour se protéger contre les éclabous-

sures ou les poussières, porter le cas

échéant des vêtements et des lunettes

de protection.

Attention

 Lors des pauses d'exploitation prolon-

gées, mettre l'appareil hors service au

niveau du sectionneur général / de l'in-

terrupteur d'appareil ou de la fiche sec-

teur.

 Ne pas exploiter l'appareil à des tempé-

ratures inférieures à 0 °C.

 Une distance d'au moins 30 cm entre la

lance et les surfaces peintes est néces-

saire pour éviter tout endommagement.

 Ne jamais laisser l’appareil sans sur-

veillance lorsqu’il est en marche.

 Veiller à ne pas abîmer ni endommager

le câble d’alimentation ni le câble de ral-

longe en roulant dessus, en les coin-

çant ni en tirant violemment dessus.

Protéger les câbles d’alimentation

contre la chaleur, l’huile et les bords

tranchants.

 Toutes les pièces conductrices dans la

zone de travail doivent être protégées

contre les jets d’eau.

 L’appareil doit uniquement être raccor-

dé à un branchement électrique mis en

service par un électricien conformé-

ment à la norme IEC 60364.

 L'appareil doit être raccordé unique-

ment au courant alternatif. La tension

doit être identique avec celle indiquée

sur la plaque signalétique de l’appareil.

 Pour des raisons de sécurité, nous re-

commandons fondamentalement que

l'appareil soit exploité avec un disjonc-

teur de courant de défaut (max. 30 mA).

 Tous travaux de nettoyage produisant

des eaux usées contenant de l’huile,

par exemple un nettoyage de moteur ou

de bas de chassis, doivent uniquement

être effectués à des postes de lavage

équipés d’un séparateur d’huile.

25FR

– 8

 Cet appareil a été conçu pour l’utilisa-

tion de détergents ayant été fournis ou

recommandés par le fabricant. L’utilisa-

tion d’autres détergents ou d’autres

produits chimiques peut nuire à la sécu-

rité de l’appareil.

Attention

Le but des dispositifs de sécurité est de

protéger l'utilisateur. Ils ne doivent en au-

cun cas être transformés ou désactivés.

L'interrupteur principal empêche un fonc-

tionnement involontaire de l'appareil.

Le verrouillage verrouille le levier de la poi-

gnée-pistolet et empêche un démarrage

non désiré de l'appareil.

Le clapet de décharge évite un dépassage

de la pression de service admissible.

Si vous relâchez la gâchette, la pompe est

éteinte par un manu contacteur, le jet haute

pression est interrompu. Si vous appuyez à

nouveau sur le levier, la pompe est remise

en marche.

Attention

Avant d'effectuer toute opération avec ou

sur le travail, en assurer la stabilité afin

d'éviter tout accident ou tout endommage-

ment.

– La stabilité de l'appareil est assurée

lorsqu'il peut être posé sur une surface

plane.

Ces instructions de service décrivent l'équi-

pement maximum. Suivant le modèle, la

fourniture peut varier (voir l'emballage).

Illustrations, cf. côté escamo-

table !

1 Raccord pour l'arrivée d'eau

2 Flexible d’aspiration

3 Accouplement rapide pour flexible

haute pression

4 Support pour la poignée-pistolet

5 Arrivée d'eau avec tamis intégré

6 Interrupteur de l'appareil (0/OFF - 1/ON

- eco)

7 Régulateur de dosage pour le détergent

8 Support pour la poignée-pistolet

9 Poignée de transport, amovible

10 Support pour le flexible haute pression

11 Rangement de la bouteille de détergent

Plug 'n' Clean avec raccord pour dé-

tergent

12 Support pour accessoires

13 Crochet-support pour le câble d'alimen-

tation.

14 Bouteille de détergent Plug 'n' Clean

avec couvercle de fermeture

15 Câble d'alimentation secteur avec fiche

secteur

16 Roues

17 Poignée-pistolet

18 Verrouillage poignée-pistolet

19 Touche pour séparer le tuyau à haute

pression de la poignée-pistolet

20 Flexible haute pression

21 Lance avec rotabuse

22 Lance avec réglage de la pression (Va-

rio Power)

Option

23 Filtre d'eau (n° de commande 4.730-059)

Les accessoires spéciaux élargissent le

champ d'action de votre appareil. Vous

trouverez de plus amples informations

chez votre revendeur Kärcher

Dispositifs de sécurité

Interrupteur principal

Verrouillage poignée-pistolet

Clapet de décharge avec pressostat

Conditions pour la stabilité

Utilisation

Description de l’appareil

Accessoires en option

26 FR

– 9

Pour mettre l'appareil en service, utiliser la

position de l'interrupteur "1/ON" et "eco".

Remarque : La position "eco" de l'interrup-

teur permet une économie de l'eau et du

courant d'environ 20 % grâce à l'utilisation

de la lance avec régulation de pression.

Monter les pièces jointes en vrac à l'appa-

reil avant la mise en service.

 Illustration

1 Presser les roues dans la fixation.

2 Fixer les roues à l'aide des obturateurs

fournis. Veiller à l'alignement de l'obtu-

rateur !

 Illustration

Placer le support inférieur dans les

échancrures et le pousser vers l'avant

jusqu'à ce qu'il s'encliquette de façon

audible.

Mettre le support supérieur en place et

le presser vers le bas jusqu'en butée.

 Illustration

Presser le crochet-support et l'enclique-

ter dans la position supérieure.

 Illustration

Mettre la poignée de transport en place

dans la fixation, jusqu'à ce qu'une résis-

tance se fasse sentir. La mettre en po-

sition en administrant un bref coup de

poing ou de maillet souple.

Sont nécessaires : les 2 vis livrées ainsi

qu'un tournevis à lame cruciforme PH 2.

 Illustration

Brancher les deux flexibles de dé-

tergent sur les raccords.

Mettre le régulateur de dosage en place

et le fixer à l'aide des 2 vis.

Remarque : Lors du montage, veiller

impérativement à ce que les languettes

du régulateur de dosage viennent se

fixer dans les échancrures prévues à ce

effet sur le boîtier.

 Illustration

Enficher le flexible haute pression dans

la poignée-pistolet jusqu'à ce qu'il s'en-

clenche de manière audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien

fixée en tirant sur le flexible haute pres-

sion.

 Illustration

Enficher fermement le flexible haute

pression dans le coupleur rapide su

l'appareil, jusqu'à ce qu'il s'encliquette

de façon audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien

fixée en tirant sur le flexible haute pres-

sion.

Position « eco » de l'interrupteur

Champs d'application recommandés

pour la position "eco" de l'interrupteur

Avant la mise en service

Montage des roues

Montage du support pour la poignée-

pistolet

Montage du crochet-support pour le

câble d'alimentation

Montage de la poignée de transport

Montage du régulateur de dosage pour

le détergent

Relier le flexible haute pression à la

poignée-pistolet

Relier le flexible haute pression à

l'appareil

27FR

– 10

몇 Avertissement

Selon les directives en vigueur,

l'appareil ne doit jamais être ex-

ploité sans séparateur système

sur le réseau d'eau potable. Utili-

ser un séparateur système approprié de la

Sté. Kärcher

ou en alternative un sépara-

teur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un sépara-

teur system est classifiée comme non po-

table.

Attention

Toujours raccorder le séparateur du sys-

tème au niveau de l'alimentation en eau et

jamais directement sur l'appareil!

Respecter les prescriptions de votre socié-

té distributrice en eau.

Données de raccordement, voir plaque si-

gnalétique / caractéristiques techniques

 Utiliser un flexible renforcé (non livré)

avec un raccord standard. (diamètre

minimum 1/2 pouce ou 13 mm, lon-

gueur au moins 7,5 m).

 Figure

1 Visser le raccord à l'arrivée d'eau de

l'appareil.

2 Fixer le flexible d'eau sur le raccord.

 Raccorder le flexible d'eau à l'alimenta-

tion en eau.

 Ouvrir le robinet d'eau complètement.

Remarque : La hauteur d'aspiration max.

est de 0,5 m.

Remarque : Des impuretés dans l'eau

peuvent endommager la pompe haute

pression et les accessoires. Il est recom-

mandé d'utiliser le filtre à eau Kärcher

(ac-

cessoires spéciaux, référence : 4.730-059)

à des fins de protection.

 Remplir d'eau le flexible d'aspiration.

 Figure

Visser le flexible d'aspiration sur le rac-

cord d'eau de l'appareil et l'accrocher

dans la source d'eau (par ex. réservoir

de pluie).

Attention

Une marche à sec de plus de 2 minutes en-

traîne des endommagements de la pompe

haute pression. Si l'appareil n'établit pas de

pression dans les deux minutes, le mettre

hors service et procéder de la manière indi-

quée dans les instructions du chapitre

"Aide en cas de défauts".

 Brancher la fiche secteur dans une

prise de courant.

 Mettre l'interrupteur de l'appareil sur

« 1/ON ».

 Déverrouiller la manette de la poignée-

pistolet.

 Tirer le levier, l'appareil se met en ser-

vice.

Laisser l'appareil en service (2 minutes

au maximum) jusqu'à ce que l'eau res-

sorte sans bulles au niveau de la poi-

gnée-pistolet.

 Relâcher la manette de la poignée-pis-

tolet.

 Positionner l'interrupteur sur '0/OFF'.

Attention

S'assurer avant le début du nettoyage que

le nettoyeur haute pression se trouve sur

un sol plan. Utiliser lors du nettoyage des

lunettes de protection et revêtir une tenue

de protection.

 Illustration

Raccorder la lance à la poignée-pistolet

et la fixer en effectuant une rotation à

90°.

 Mettre l'interrupteur de l'appareil sur

« 1/ON ».

몇 Danger

Le jet d'eau sortant de la buse haute pres-

sion provoque une force de réaction sur la

poignée-pistolet. Veiller à adopter une po-

sition stable et à tenir la poignée et la lance

fermement.

 Tirer le levier, l'appareil se met en ser-

vice.

Remarque : Si le levier est relâché, l'appa-

reil se met hors service. La haute pression

est conservée dans le système.

Alimentation en eau

Raccordement à la conduite d'eau du

réseau public

Aspiration d'eau depuis des réservoirs

ouverts

Mise en service

Fonctionnement

28 FR

– 11

Pour les travaux courants de nettoyage. La

pression de travail peut être réglable de

manière continue entre "Min" et "Max".

 Relâcher la manette de la poignée-pis-

tolet.

 Tourner la lance sur la position souhai-

tée.

– Adapté à un travail en position de sélec-

teur "eco".

Remarque : convient aux travaux avec

détergent ; tourner pour cela la lance en

position « Mix ».

Pour les salissures tenaces.

Attention

Ne pas nettoyer les pneus, la carrosserie

ou les surfaces sensibles telles que le bois

avec la rotabuse pour éviter tout endom-

magement.

– Pas approprié pour un travail avec du

détergent.

– La rotabuse a atteint sa puissance de

nettoyage maximale en mode standard.

Utilisez pour la tâche de nettoyage respec-

tive exclusivement des détergents et des

produits d'entretien Kärcher

, car ceux-ci

ont été mis au point spécialement pour une

utilisation avec votre appareil. L'emploi

d'autres détergents ou produits de soin

peut entraîner une usure plus rapide et l'an-

nulation de la garantie. Veuillez vous infor-

mer chez votre distributeur spécialisé ou

consultez Kärcher

directement.

Remarques concernant le détergent : les

détergents KÄRCHER usuels peuvent être

achetés prêts à l'emploi, dans la bouteille

de détergent Plug 'n' Clean avec bouchon,

pour ces appareils. Ceci évite d'avoir à ef-

fectuer des transvasements ou remplis-

sages ennuyeux.

 Illustration

Retirer le bouchon de la bouteille de dé-

tergent Plug 'n' Clean et presser la bou-

teille dans le raccord de détergent, avec

l'ouverture dirigée vers le bas.

 Illustration

Régler la quantité de dosage de la solu-

tion de détergent avec le régulateur de

dosage pour le détergent.

 Utiliser la lance avec réglage de la pres-

sion (Vario Power).

 Tourner la lance sur la position "Mix".

Remarque : Ainsi, la solution de dé-

tergent est mélangée au jet d'eau lors

du fonctionnement.

 Pulvériser le détergent sur la surface

sèche et laisser agir sans toutefois le

laisser sécher complètement.

 Retirer les saletés dissoutes au moyen

du jet haute pression.

 Relâcher la manette de la poignée-pis-

tolet.

 Verrouiller le levier de la poignée-pistolet.

 En cas de pauses de longue durée

(plus de 5 minutes), mettre en plus l'ap-

pareil hors service avec l'interrupteur

"0/OFF".

 Enficher la poignée-pistolet dans le

support de poignée-pistolet.

Attention

Séparer le tuyau haute pression de la poi-

gnée-pistolet ou de l'appareil uniquement

quand il n'y a pas de pression dans le sys-

tème.

 Retirer la bouteille de détergent Plug 'n'

Clean du logement et la fermer à l'aide

du bouchon. Pour le rangement, la pla-

cer avec une rotation de 180 ° dans la

fixation.

 Relâcher la manette de la poignée-pis-

tolet.

 Mettre l'appareil hors service "0/OFF".

 Fermer le robinet d'eau.

 Actionner la gachette de la poignée-pis-

tolet afin de faire échapper la pression

restante dans le système.

 Verrouiller le levier de la poignée-pisto-

let.

 Séparer l'appareil de l'alimentation en

eau.

Lance avec réglage de la pression

(Vario Power)

Lance avec rotabuse

Travail avec le détergent

Méthode de nettoyage conseillée

Interrompre le fonctionnement

Fin de l'utilisation

29FR

– 12

Attention

En cas de séparation du flexible d'ame-

née ou haute pression, de l'eau chaude

peut s'échapper des raccords pendant

le fonctionnement.

 Retirer la fiche secteur de la prise de

courant.

Attention

Afin d'éviter tout accident ou toute blessure

lors du transport, tenir compte du poids de

l'appareil (voir les caractéristiques tech-

niques).

Illustration

 Pour pousser l'appareil, tirer tout

d'abord la poignée de transport complè-

tement vers le haut, jusqu'à ce qu'elle

s'encliquette de façon audible.

 Tirer l'appareil à l'aide de la poignée de

transport.

 Avant un transport à l'horizontale : Reti-

rer la bouteille de détergent Plug 'n'

Clean du logement et la fermer à l'aide

du bouchon.

 Freiner l'appareil pour l'empêcher de

glisser et de basculer.

Attention

Afin d'éviter tout accident ou toute bles-

sure, tenir compte du poids de l'appareil

(voir les caractéristiques techniques) en

choisissant son emplacement pour le stoc-

kage.

 Garer l'appareil sur une surface plane.

 Appuyer sur la touche de séparation de

la poignée-pistolet et séparer le flexible

haute pression de celle-ci.

 Pousser le logement du couplage ra-

pide pour le flexible haute pression

dans le sens de la flèche et sortir le

flexible haute pression.

 Placer la poignée-pistolet avec lance

dans le support de poignée-pistolet.

 Ranger le câble d'alimentation, le

flexible à haute pression et l'accessoire

sur l'appareil.

En cas de stockage prolongé, par ex. en hi-

ver, respecter en plus les recommanda-

tions fournies au chapitre Entretien.

Attention

Mettre l'appareil et les accessoires à l'abri

du gel.

L'appareil et les accessoires sont détruits

par le gel si l'eau n'a pas été totalement vi-

dée. Pour éviter tout endommagement :

 Vider complètement l'eau de l'appareil :

Mettre l'appareil en service sans le

flexible haute pression raccordé et sans

alimentation d'eau raccordé (max. 1

min.) et attendre jusqu'à ce qu'il ne

sorte plus d'eau du raccord haute pres-

sion. Désactiver l'appareil.

 Conserver l'appareil et l'intégralité des

accessoires dans un endroit à l'abri du

gel.

Conserver l'appareil et l'intégralité des

accessoires dans un endroit à l'abri du

gel.

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Avant un stockage prolongé, par exemple

en hiver :

 Retirer le filtre du flexible d'aspiration

pour détergent et le nettoyer à l'eau

courante.

 Illustration

Enlever le tamis de l'arrivée d'eau à

l'aide d'une pince et le nettoyer à l'eau

courante.

L'appareil ne nécessite aucune mainte-

nance.

Transport

Transport manuel

Transport dans des véhicules

Entreposage

Ranger l’appareil

Protection antigel

Entretien et maintenance

Entretien

Maintenance

30 FR

+ 232 hidden pages

KARCHER K5200 COMPACT, K5800 ECO T 250, K5800 ECOLOGIQUE User Manual

K 5.800 eco!ogic

Inhaltsverzeichnis

Allgemeine Hinweise

Lieferumfang

Bestimmungsgemäße Verwendung

Symbole in der Betriebsanleitung

Symbole auf dem Gerät

Umweltschutz

Garantie

Sicherheitshinweise

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Handspritzpistole

Überströmventil mit Druckschalter

Bedienung

Gerätebeschreibung

Sonderzubehör

Schalterstellung „eco“

Vor Inbetriebnahme

Räder montieren

Transportgriff montieren

Hochdruckschlauch mit Gerät verbinden

Wasserversorgung

Wasserversorgung aus Wasserleitung

Wasser aus offenen Behältern ansaugen

Inbetriebnahme

Betrieb

Strahlrohr mit Dreckfräser

Arbeiten mit Reinigungsmittel

Empfohlene Reinigungsmethode

Betrieb unterbrechen

Betrieb beenden

Transport

Transport von Hand

Transport in Fahrzeugen

Lagerung

Gerät aufbewahren

Frostschutz

Pflege und Wartung

Pflege

Wartung

Ersatzteile

Hilfe bei Störungen

Gerät läuft nicht

Gerät kommt nicht auf Druck

Gerät läuft nicht an, Motor brummt

Starke Druckschwankungen

Gerät undicht

Technische Daten

EG-Konformitätserklärung

Contents

General information

Scope of delivery

Proper Use

Symbols on the machine

Environmental protection

Warranty

Safety instructions

Safety Devices

Power switch

Lock trigger gun

Overflow valve with pressure switch

Operation

Description of the Appliance

Special accessories

Switch position "eco"

Before Startup

Install wheels

Install the storage for trigger gun

Install the transport handle

Water supply

Water supply from mains

Drawing in water from open reservoirs

Start up

Operation

Spray lance with pressure regulation

Spray lance with Dirtblaster

Working with detergent

Recommended cleaning method
