K 3 Premium Power Control

www.kaercher.com/welcome

001

Deutsch 5 English 10 Français 14 Italiano 20 Nederlands 25 Español 30 Português 35 Dansk 40 Norsk 45 Svenska 49 Suomi 54

Ελληνικά 59

Türkçe 64

Русский 69

Magyar 75 Čeština 80 Slovenščina 85 Polski 90 Româneşte 95 Slovenčina 100 Hrvatski 105 Srpski 11 0

Български 115

Eesti 121 Latviešu 125 Lietuviškai 130

Українська 135

59688770

(07/20)

Page 2

2A3

Page 3

B C

D E

F G

H I

Page 4

J K

L M

Page 5

Inhalt

Allgemeine Hinweise ........................................... 5

KÄRCHER Home & Garden App......................... 5

Umweltschutz ...................................................... 5

Bestimmungsgemäße Verwendung .................... 5

Zubehör und Ersatzteile ...................................... 5

Lieferumfang ....................................................... 5

Gerätebeschreibung ............................................ 5

Sicherheitseinrichtungen..................................... 6

Symbole auf dem Gerät ...................................... 6

Montage .............................................................. 6

Inbetriebnahme ................................................... 6

Betrieb ................................................................. 7

Transport ............................................................. 8

Lagerung ............................................................. 8

Pflege und Wartung............................................. 8

Hilfe bei Störungen.............................................. 8

Garantie............................................................... 9

Technische Daten ................................................ 9

EU-Konformitätserklärung ................................... 9

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung

se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

und die beiliegenden Sicherheitshinwei-

KÄRCHER Home & Garden App

Die KÄRCHER Home & Garden App enthält:

 Informationen zur Montage und Inbetriebnahme  Informationen zu den Anwendungsgebieten  Tipps & Tricks  FAQ  Verbindung zum KÄRCHER Service Center

Die App kann hier heruntergeladen werden:

Warenzeichen

 Google Play™ und Android™ sind Marken oder ein-

getragene Warenzeichen der Google Inc.

 Apple

und App Store® sind Marken oder eingetra-

gene Warenzeichen der Apple Inc.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsarbeiten, bei denen ölhaltiges Abwas-

ser entsteht, z. B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüs-

sigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt werden. Reinigungsmittel nicht in Gewässer oder Erdreich eindringen lassen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Bestimmungsgemäße Verwendung

Benutzen Sie den Hochdruckreiniger ausschließlich für den Privathaushalt. Der Hochdruckreiniger ist zur Reinigung von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl bestimmt.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung). Abbildungen siehe Grafikseite

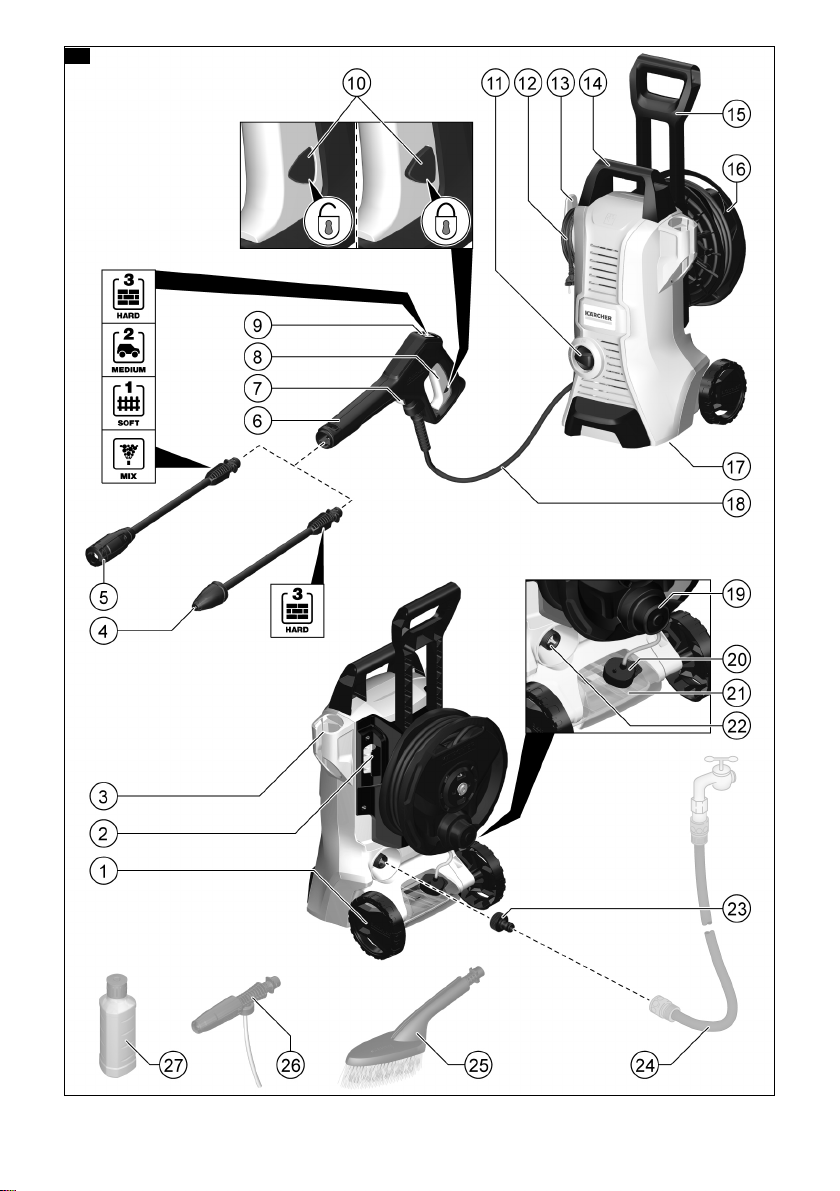

Abbildung A

1 Transportrad 2 Aufbewahrung für Strahlrohre 3 Aufbewahrung / Parkposition für Hochdruckpistole 4 Power Control Strahlrohr Dreckfräser für hartnäcki-

ge Verschmutzungen, Druckstufe: HARD

5 Power Control Strahlrohr Vario Power für die gän-

gigsten Reinigungsaufgaben, Druckstufen: HARD /

MEDIUM / SOFT / MIX

6 Power Control Hochdruckpistole 7 Taste zum Trennen des Hochdruckschlauchs von

der Hochdruckpistole

8 Hebel Hochdruckpistole 9 Druckanzeige (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

Deutsch 5

Page 6

10 Verriegelung Hochdruckpistole 11 Geräteschalter “0/OFF” / “I/ON” 12 Netzanschlussleitung mit Netzstecker 13 Aufbewahrungshaken für Netzanschlussleitung 14 Tragegriff 15 Transportgriff, ausziehbar 16 Hochdruck-Schlauchtrommel 17 Typenschild 18 Hochdruckschlauch 19 Handkurbel für Schlauchtrommel 20 Reinigungsmittel-Saugschlauch mit Reinigungsmit-

tel-Filter und Deckel

21 Reinigungsmitteltank 22 Wasseranschluss mit eingebautem Sieb 23 Kupplung für den Wasseranschluss 24 **Gartenschlauch mit handelsüblicher Kupplung

– Gewebeverstärkt – Durchmesser mindestens 1/2 Zoll (13 mm) – Länge mindestens 7,5 m

25 *Waschbürste, geeignet zum Arbeiten mit Reini-

gungsmittel

26 *Schaumdüse für kraftvollen Reinigungsmittel-

schaum

27 *Reinigungsmittelbehälter

* optional, ** zusätzlich erforderlich

Sicherheitseinrichtungen

몇 VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Geräts.

Verriegelung Hochdruckpistole

Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Geräts.

Auto-Stopp-Funktion

Wenn der Hebel an der Hochdruckpistole losgelassen wird, schaltet der Druckschalter die Pumpe ab und der Hochdruckstrahl stoppt. Wenn der Hebel gedrückt wird, schaltet die Pumpe wieder ein.

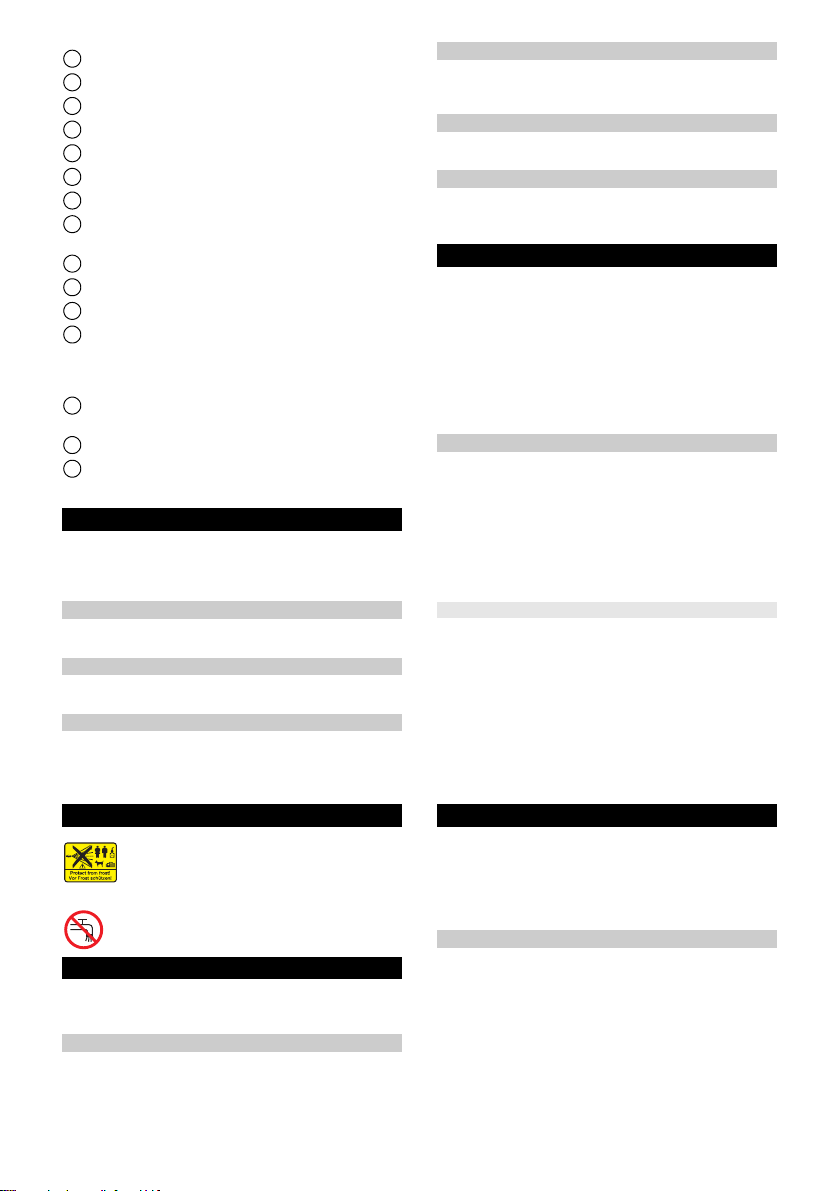

Symbole auf dem Gerät

Den Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Das Gerät vor Frost schützen.

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen

Abbildungen siehe Grafikseite.

Vor der Inbetriebnahme die lose beigelegten Teile an das Gerät montieren.

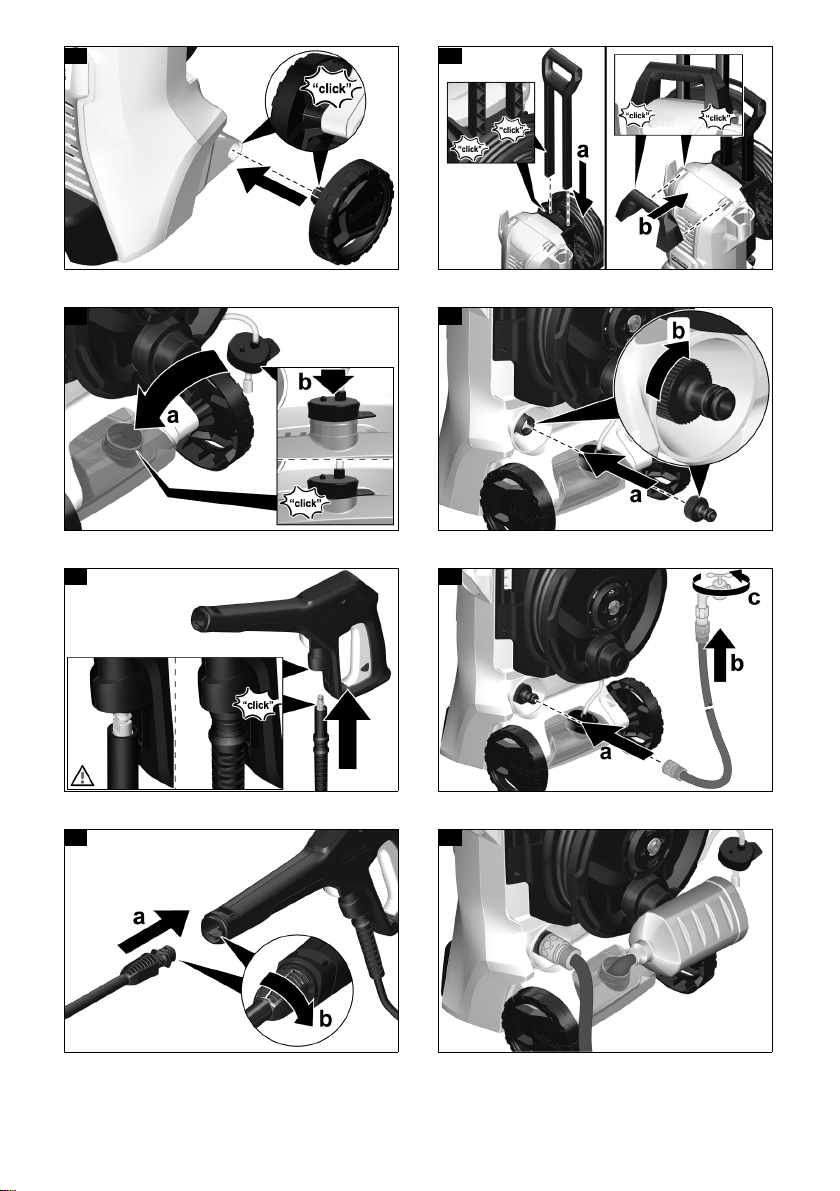

Räder montieren

1. Die Räder am Gerät befestigen und sichern.

Abbildung B

Griffe montieren

1. Den Transportgriff aufstecken.

2. Den Tragegriff aufstecken.

Abbildung C

Reinigungsmitteltank verschließen

1. Den Reinigungsmitteltank mit dem Deckel ver-

schließen.

Abbildung D

Kupplung für den Wasseranschluss

1. Die Kupplung für den Wasseranschluss auf den

Wasseranschluss des Geräts schrauben.

Abbildung E

montieren

Inbetriebnahme

1. Das Gerät auf eine ebene Fläche stellen.

2. Den Hochdruckschlauch komplett von der

Schlauchtrommel abwickeln.

3. Den Hochdruckschlauch in die Hochdruckpistole

stecken, bis dieser hörbar einrastet.

Hinweis

Auf die richtige Ausrichtung des Nippels achten.

Abbildung F

4. Die sicheren Verbindungen durch Ziehen am Hoch-

druckschlauch prüfen.

5. Den Netzstecker in eine Steckdose stecken.

Montage

Anschlusswerte siehe Typenschild oder Kapitel Technische Daten.

Vorschriften des Wasserversorgungsunternehmens beachten.

ACHTUNG

Schäden durch verunreinigtes Wasser

Verunreinigungen im Wasser können die Pumpe und das Zubehör beschädigen. Zum Schutz empfiehlt KÄRCHER die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnummer 4.730-059).

ACHTUNG

Schlauchkupplung mit Aquastop am Wasseranschluss des Geräts

Beschädigung der Pumpe Verwenden Sie niemals eine Schlauchkupplung mit Aquastop am Wasseranschluss des Geräts. Sie können eine Aquastop-Kupplung am Wasserhahn verwenden.

1. Den Gartenschlauch auf die Kupplung für den Was-

seranschluss stecken.

2. Den Gartenschlauch an die Wasserleitung anschlie-

ßen.

3. Den Wasserhahn vollständig öffnen.

Abbildung G

Wasserversorgung

Anschluss an die Wasserleitung

6 Deutsch

Page 7

ACHTUNG

Betrieb

Trockenlauf der Pumpe

Beschädigung des Geräts Wenn das Gerät innerhalb von 2 Minuten keinen Druck aufbaut, dann schalten Sie das Gerät ab und verfahren Sie gemäß den Hinweisen im Kapitel Hilfe bei Störungen.

Die Druckanzeige an der Hochdruckpistole zeigt im Betrieb mit einem Power Control Strahlrohr die aktuell eingestellte Druckstufe an.

Hinweis

Die Empfindlichkeit von Materialien kann je nach Alter und Zustand stark abweichen. Die Empfehlungen sind daher unverbindlich.

Hinweis

Die Druckanzeige ist bei Betrieb mit Flächenreiniger und anderem Zubehör nicht aussagekräftig.

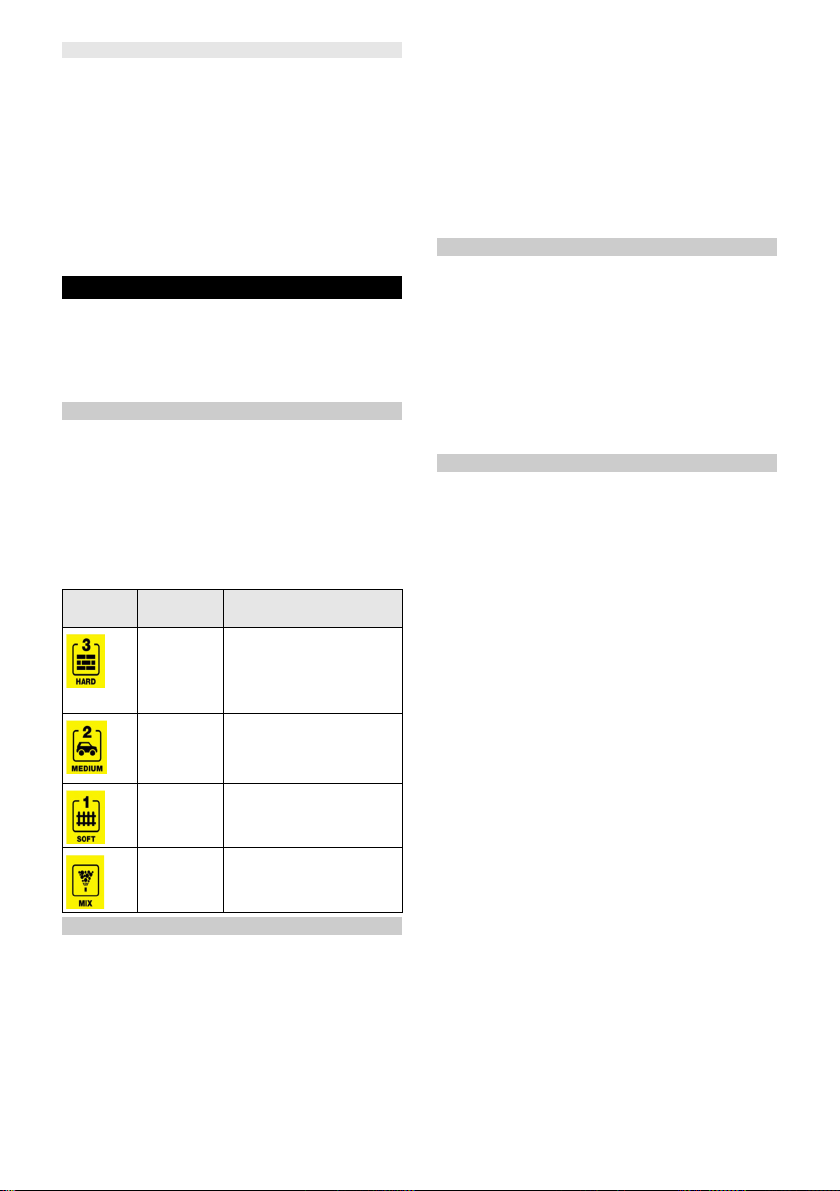

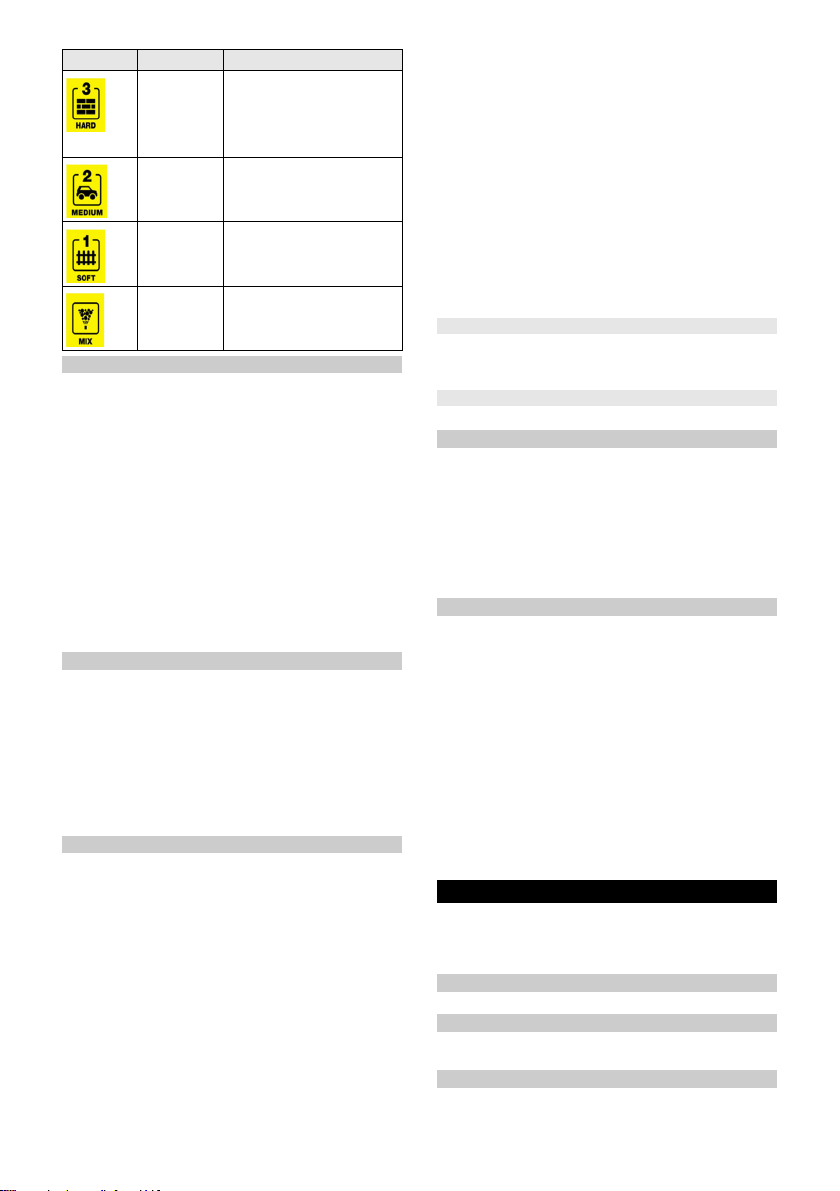

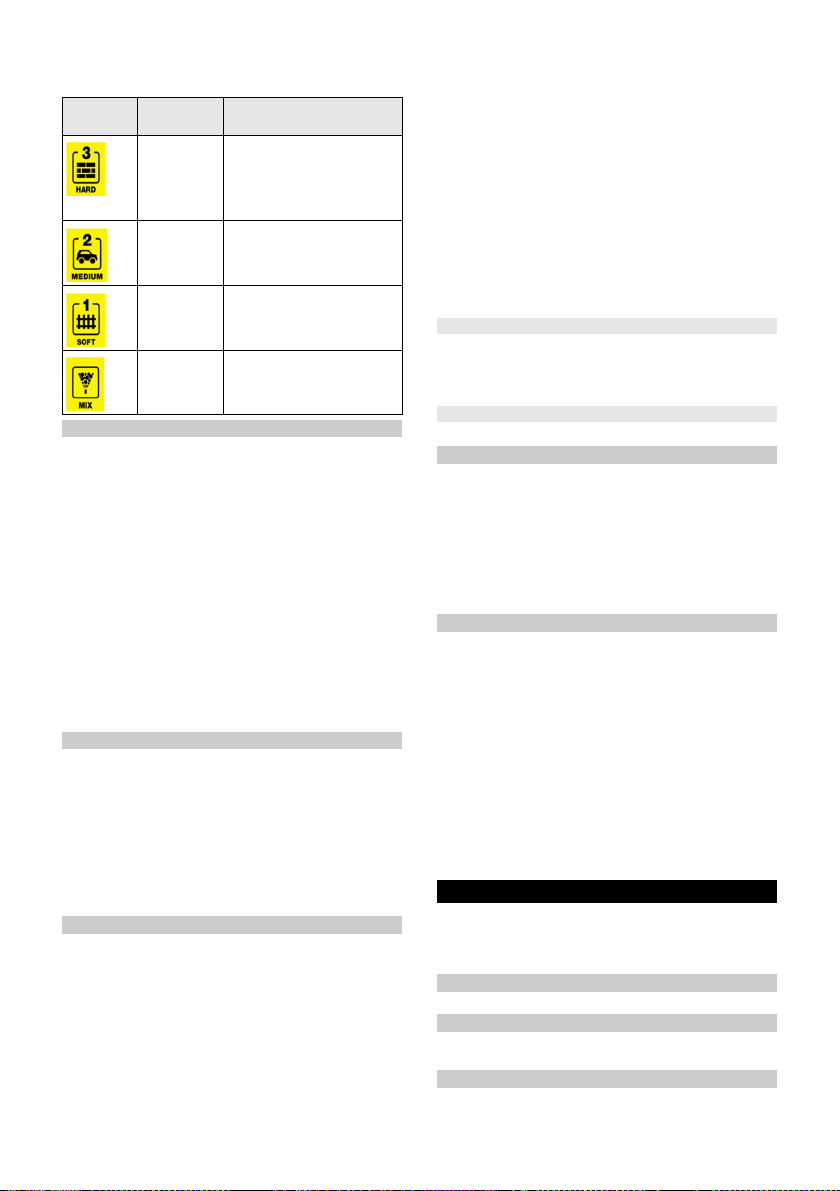

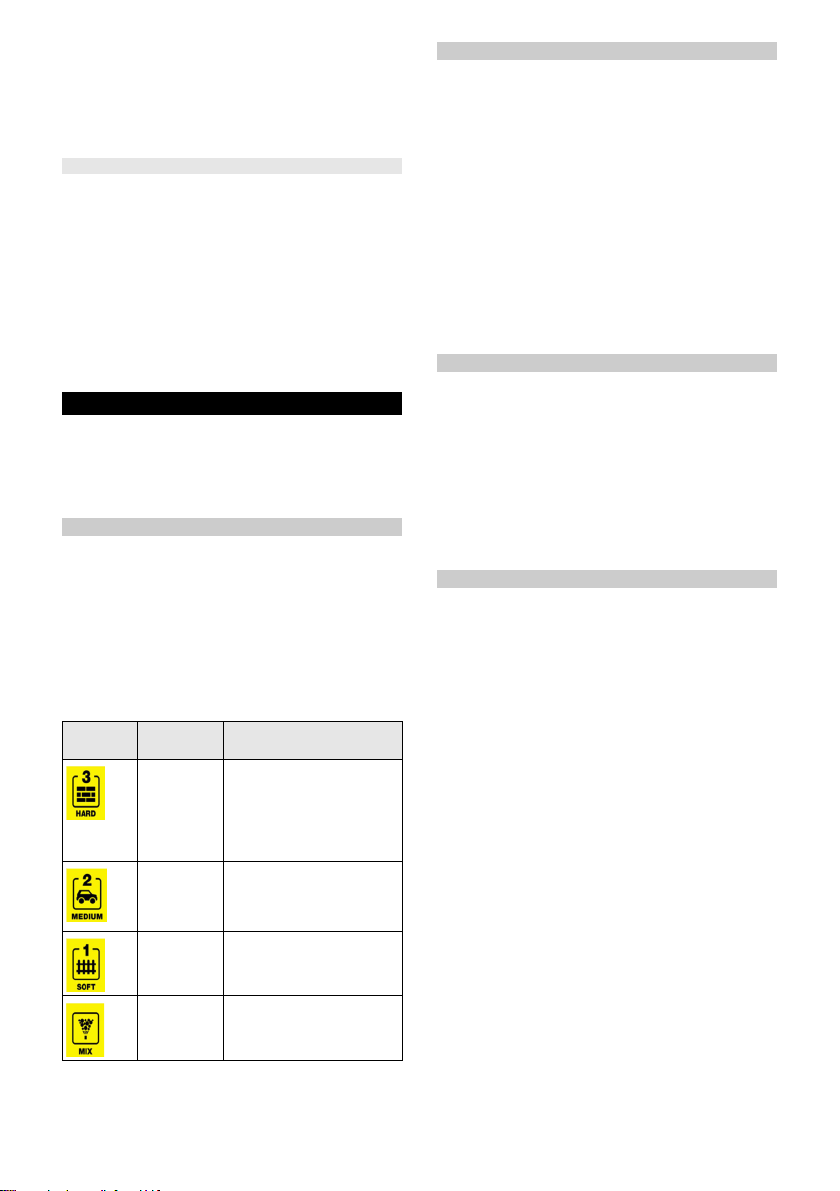

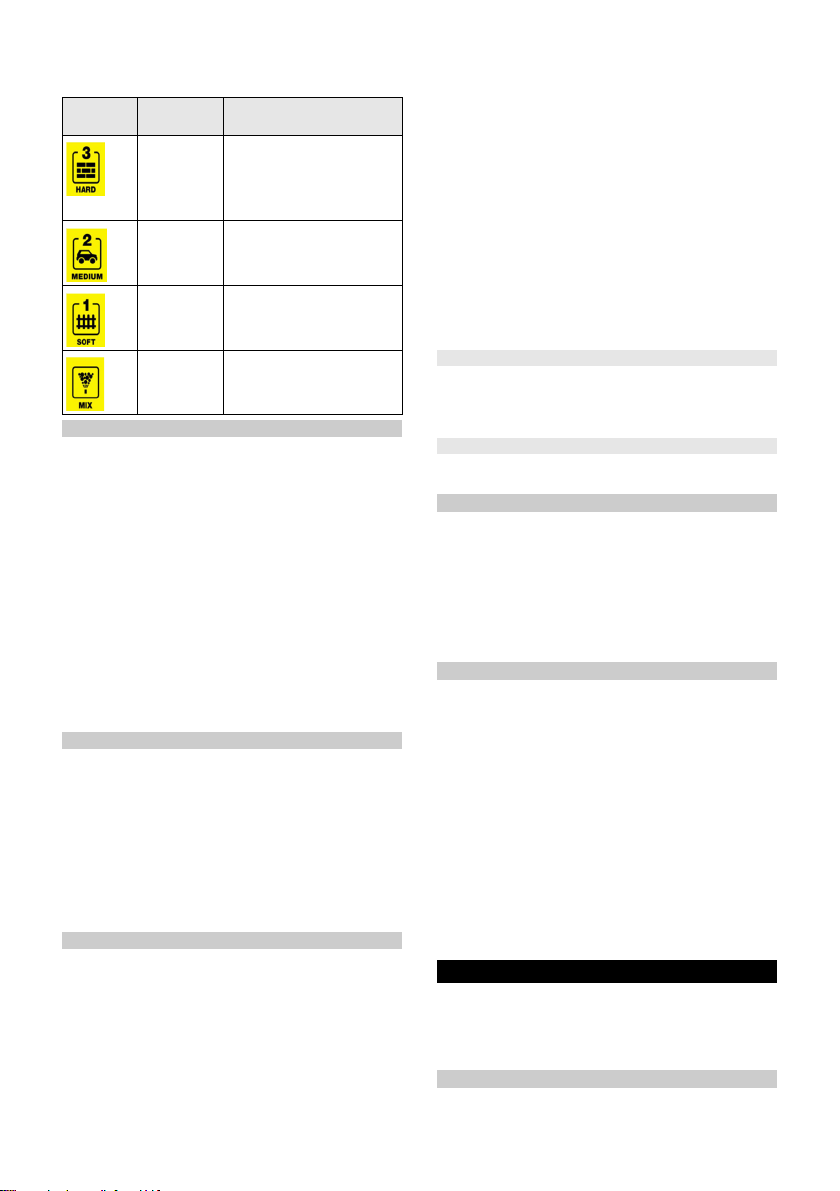

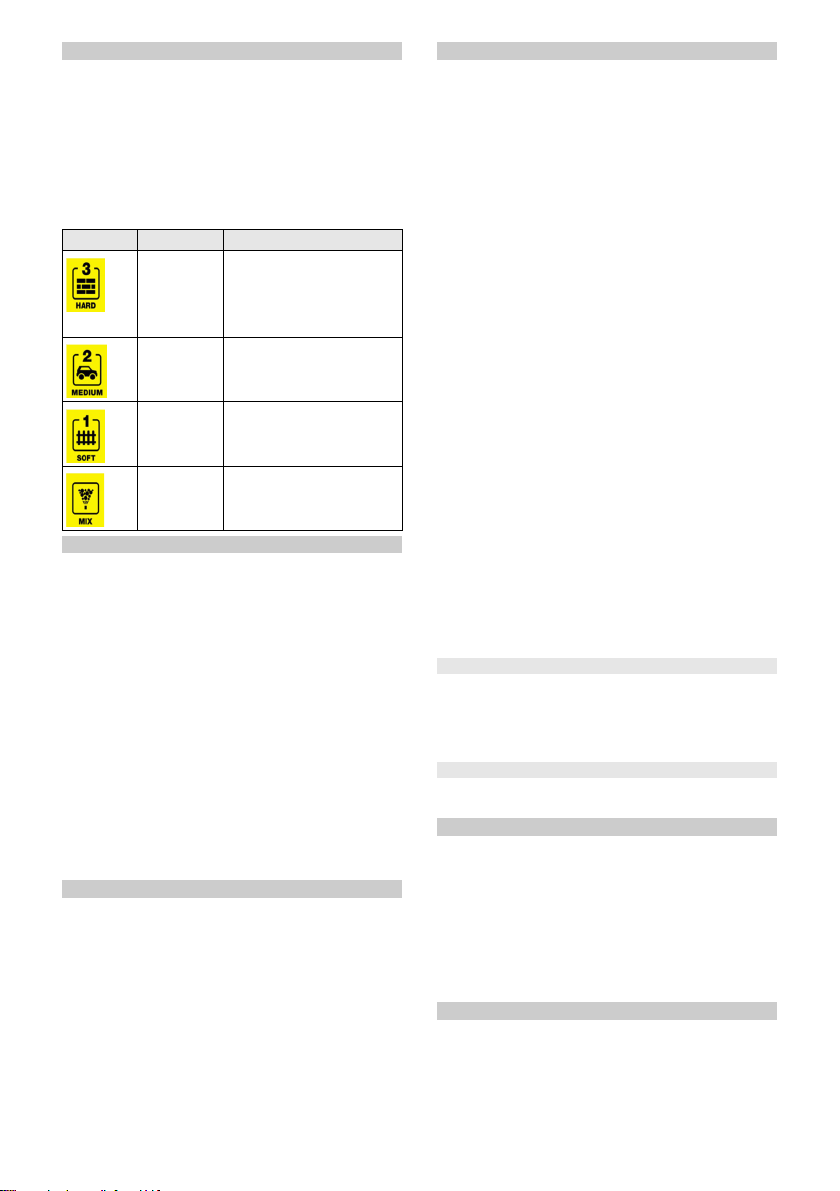

Anzeige Druckstufe Empfohlen für z. B.

ACHTUNG

Beschädigung von lackierten oder empfindlichen Oberflächen

Oberflächen werden bei zu geringem Strahlabstand oder durch die Wahl eines ungeeigneten Strahlrohrs beschädigt. Halten Sie mindestens 30 cm Strahlabstand bei der Reinigung von lackierten Oberflächen ein. Reinigen Sie Autoreifen, Lack oder empfindliche Oberflächen wie Holz nicht mit dem Dreckfräser.

1. Ein Strahlrohr in die Hochdruckpistole einstecken und durch 90° Drehung fixieren.

Abbildung H

2. Das Gerät einschalten (“I/ON”).

3. Den Hebel der Hochdruckpistole entsperren.

4. Den Hebel der Hochdruckpistole drücken. Das Gerät schaltet ein.

5. Das Power Control Strahlrohr Vario Power drehen bis an der Druckanzeige die benötigte Druckstufe angezeigt wird.

ACHTUNG

Lackschäden

Beschädigung von Oberflächen durch verschmutzte Waschbürste

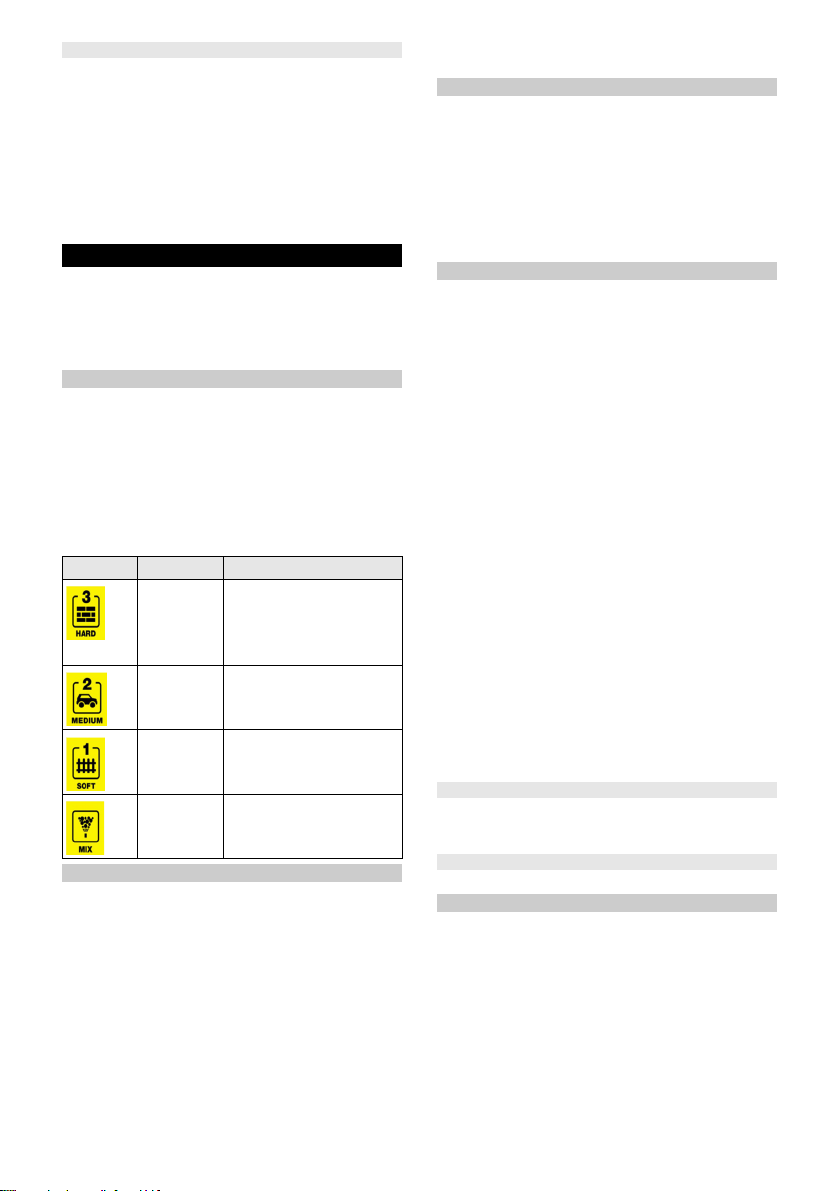

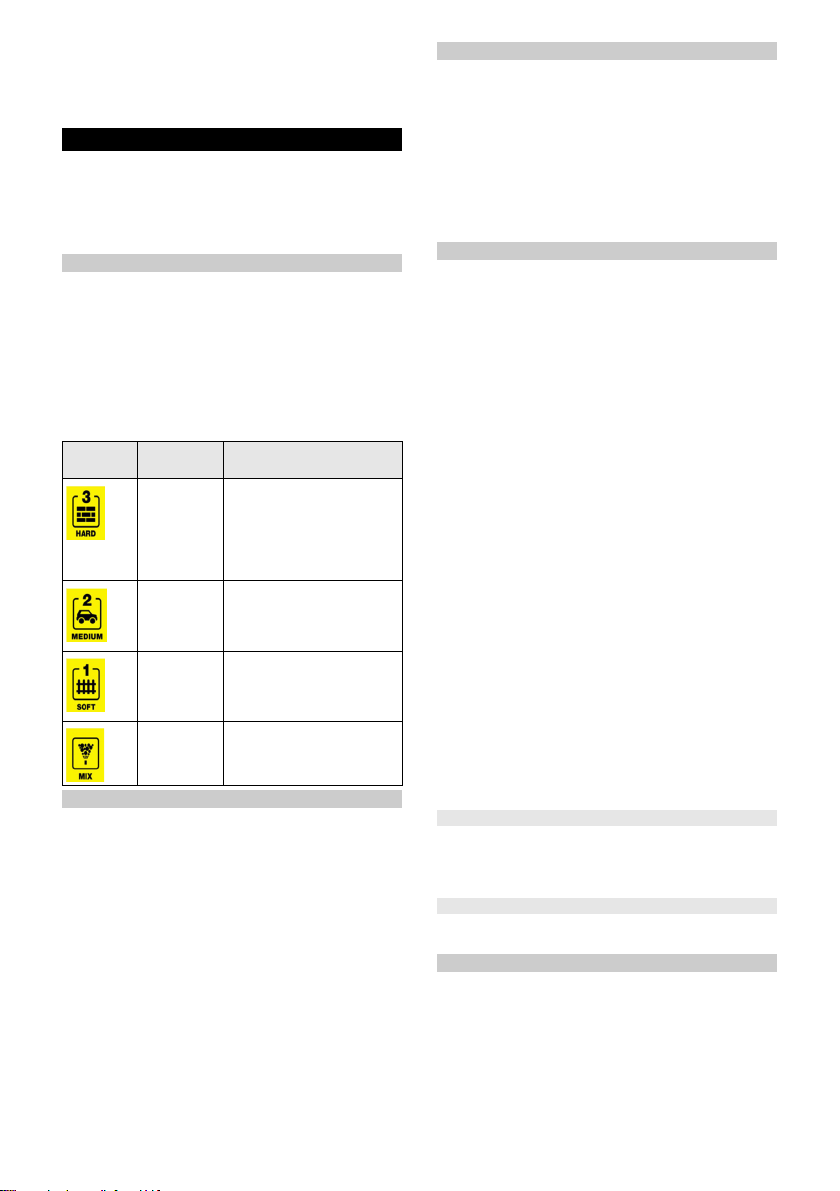

Power Control System

HARD Steinterrassen aus Pflaster-

MEDIUM PKW / Motorrad, Ziegel-

SOFT Holzflächen, Fahrrad, Sand-

MIX Betrieb mit Reinigungsmittel

steinen oder Waschbeton, Asphalt, Metalloberflächen, Gartenutensilien (Schubkarre, Spaten, etc.)

steinflächen, verputzte Wände, Kunststoffmöbel

steinflächen, Rattan-Möbel

Betrieb mit Hochdruck

Betrieb mit Waschbürste

Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonstigen Partikeln ist, bevor Sie sie einsetzen.

Hinweis

Bei Verwendung von Waschbürsten arbeitet das Gerät mit Niederdruck. Daher können Reinigungsmittel beigemischt werden.

1. Die Waschbürste in die Hochdruckpistole einstecken und durch 90° Drehung fixieren.

Betrieb mit Reinigungsmittel

 GEFAHR

Nichtbeachtung des Sicherheitsdatenblatts

Schwere Gesundheitsschäden durch unsachgemäße Verwendung des Reinigungsmittels Beachten Sie das Sicherheitsdatenblatt des Reinigungsmittelherstellers, insbesondere die Hinweise zur persönlichen Schutzausrüstung.

Hinweis

Das Reinigungsmittel kann nur bei Niederdruck zugemischt werden.

Hinweis

KÄRCHER-Reinigungsmittel garantieren ein störungsfreies Arbeiten. Bitte lassen Sie sich beraten oder fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

1. Die Reinigungsmittellösung in den Reinigungsmitteltank füllen. Dabei die Dosierungsangabe auf dem Gebinde der Reinigungsmittel beachten.

Abbildung I

2. Den Reinigungsmitteltank mit dem Deckel verschließen.

Abbildung D

3. Den Reinigungsmitteltank in das Gerät einrasten.

4. Das Strahlrohr Vario Power verwenden.

5. Das Strahlrohr Richtung “MIX” drehen, bis an der Hochdruckpistole “MIX” angezeigt wird. Während des Betriebs wird die Reinigungsmittellösung dem Wasserstrahl zugemischt.

6. Optional die Schaumdüse verwenden. a Die Schaumdüse mit der Reinigungsmittelfla-

sche verbinden.

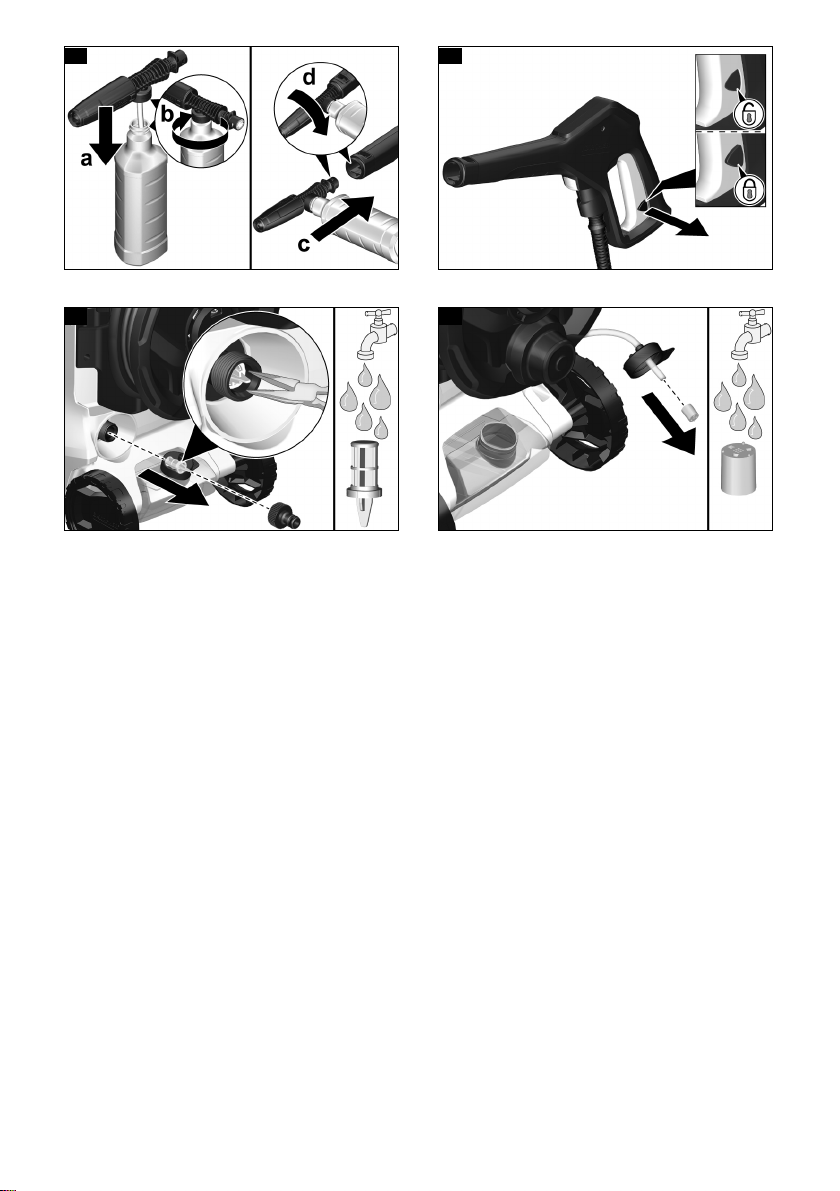

Abbildung J

b Die Schaumdüse in die Hochdruckpistole ste-

cken und durch 90° Drehung fixieren.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

1. Das Gerät ca. 30 Sekunden mit klarem Wasser spülen.

Betrieb unterbrechen

1. Den Hebel der Hochdruckpistole loslassen. Wenn der Hebel losgelassen wird, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

2. Den Hebel der Hochdruckpistole verriegeln.

Abbildung K

3. Die Hochdruckpistole mit dem Strahlrohr in die Parkposition stellen.

4. Bei Arbeitspausen über 5 Minuten das Gerät ausschalten “0/OFF”.

Deutsch 7

Page 8

몇 VORSICHT

Druck im System

Verletzungen durch unter Hochdruck unkontrolliert austretendes Wasser Trennen Sie den Hochdruckschlauch nur von der Hochdruckpistole oder dem Gerät, wenn kein Druck im System vorhanden ist.

1. Den Hebel der Hochdruckpistole loslassen.

2. Den Wasserhahn schließen.

3. Den Hebel der Hochdruckpistole 30 Sekunden drücken. Der noch im System verbliebene Druck w ird abgebaut.

4. Den Hebel der Hochdruckpistole loslassen.

5. Den Hebel der Hochdruckpistole verriegeln.

6. Das Gerät von der Wasserversorgung trennen.

7. Das Gerät ausschalten “0/OFF”.

8. Den Netzstecker aus der Steckdose ziehen.

Transport

Betrieb beenden

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

Gerät tragen

1. Das Gerät am Tragegriff hochheben und tragen.

Gerät ziehen

1. Den Transportgriff ausziehen bis er hörbar einrastet.

2. Das Gerät am Transportgriff ziehen.

Gerät im Fahrzeug transportieren

1. Den Reinigungsmitteltank leeren.

2. Das Gerät gegen Verrutschen und Kippen sichern.

Lagerung

몇 VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.

1. Das Gerät auf einer ebenen Fläche abstellen.

2. Das Strahlrohr von der Hochdruckpistole trennen.

3. Die Trenntaste an der Hochdruckpistole drücken und den Hochdruckschlauch von der Hochdruckpistole trennen.

ACHTUNG

Beschädigung des Hochdruckschlauchs

Beschädigung des Hochdruckschlauchs durch falsche Drehrichtung Beachten Sie beim Aufwickeln die Drehrichtung der Schlauchtrommel.

4. Mit der Handkurbel die Schlauchtrommel gegen den Uhrzeigersinn drehen und den Hochdruckschlauch aufwickeln.

5. Die Netzanschlussleitung und das Zubehör am Gerät verstauen.

Vor längerer Lagerung zusätzliche Hinweise beachten, siehe Kapitel Pflege und Wartung.

ACHTUNG

Frostgefahr

Nicht vollständig entleerte Geräte können durch Frost zerstört werden. Entleeren Sie Gerät und Zubehör vollständig. Schützen Sie das Gerät vor Frost.

Gerät aufbewahren

Frostschutz

Folgendes muss erfüllt sein:

 Das Gerät ist von der Wasserversorgung getrennt.  Die Hochdruckpistole ist vom Hochdruckschlauch

getrennt.

1. Das Gerät einschalten “I/ON”.

2. Maximal 1 Minute warten, bis kein Wasser mehr am Hochdruckschlauch austritt.

3. Das Gerät ausschalten.

4. Das Gerät mit komplettem Zubehör in einem frostsicheren Raum aufbewahren.

Pflege und Wartung

 GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker.

Das Gerät ist wartungsfrei, d. h. Sie müssen keine regelmäßigen Wartungsarbeiten durchführen.

Sieb im Wasseranschluss reinigen

ACHTUNG

Beschädigtes Sieb im Wasseranschluss

Beschädigung des Geräts durch Wasserverunreinigung Prüfen Sie das Sieb vor dem Einsetzen in den Wasseranschluss auf Beschädigungen.

Reinigen Sie bei Bedarf das Sieb im Wasseranschluss.

1. Die Kupplung vom Wasseranschluss entfernen.

2. Das Sieb mit einer Flachzange herausziehen.

3. Das Sieb unter fließendem Wasser reinigen.

Abbildung L

4. Das Sieb in den Wasseranschluss einsetzen.

Reinigungsmittelfilter reinigen

Reinigen Sie den Reinigungsmittelfilter vor längerer Lagerung.

1. Den Filter vom Saugschlauch für das Reinigungsmittel abziehen.

2. Den Filter unter fließendem Wasser reinigen.

Abbildung M

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

 GEFAHR

Gefahr eines Stromschlags

Verletzungen durch Berühren von stromführenden Teilen Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker.

Gerät läuft nicht

1. Den Hebel der Hochdruckpistole drücken. Das Gerät schaltet ein.

2. Prüfen, ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.

3. Die Netzanschlussleitung auf Beschädigungen prüfen.

Gerät kommt nicht auf Druck

Die Wasserzufuhr ist zu gering

1. Den Wasserhahn vollständig öffnen.

2. Den Wasserzulauf auf ausreichende Fördermenge prüfen.

8 Deutsch

Page 9

Das Sieb im Wasseranschluss ist verschmutzt.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

1. Das Sieb im Wasseranschluss mit einer Flachzange herausziehen.

2. Das Sieb unter fließendem Wasser reinigen.

Im Gerät ist Luft.

1. Gerät entlüften: a Das Gerät ohne angeschlossenes Strahlrohr ma-

ximal 2 Minuten einschalten.

b Die Hochdruckpistole drücken und warten, bis

Wasser blasenfrei an der Hochdruckpistole austritt.

c Das Strahlrohr anschließen.

Starke Druckschwankungen

1. Die Hochdruckdüse reinigen: a Verschmutzungen aus der Düsenbohrung mit ei-

ner Nadel entfernen.

b Die Hochdruckdüse von vorne mit Wasser spülen.

2. Die Wasserzulaufmenge prüfen.

Gerät undicht

1. Eine geringe Undichtheit des Geräts ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

Reinigungsmittel wird nicht angesaugt

1. Das Strahlrohr Vario Power verwenden und auf “MIX” drehen.

2. Den Filter am Saugschlauch für Reinigungsmittel reinigen.

3. Den Saugschlauch für Reinigungsmittel auf Knickstellen prüfen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

Technische Daten

Elektrischer Anschluss

Spannung V 220-240 Phase ~ 1 Frequenz Hz 50-60 Stromaufnahme A 6 Schutzart IPX5 Schutzklasse II Netzabsicherung (träge) A 10

Wasseranschluss

Zulaufdruck (max.) MPa 1,2 Zulauftemperatur (max.) °C 40 Zulaufmenge (min.) l/min 8

Leistungsdaten Gerät

Betriebsdruck MPa 8 Max. zulässiger Druck MPa 12 Fördermenge, Wasser l/min 5,5 Fördermenge maximal l/min 6,3 Fördermenge, Reinigungsmittel l/min 0,3 Rückstoßkraft der Hochdruckpistole N 12

Maße und Gewichte

Typisches Betriebsgewicht kg 6,2 Länge mm 340 Breite mm 281 Höhe mm 677

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm-Vibrationswert m/s Unsicherheit K m/s Schalldruckpegel L Unsicherheit K Schallleistungspegel L

Unsicherheit K Technische Änderungen vorbehalten.

dB(A) 76 dB(A) 3 dB(A) 91

<2,5 0,6

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Hochdruckreiniger Typ: 1.602-xxx

Einschlägige EU-Richtlinien

2000/14/EG 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU

Angewandte harmonisierte Normen

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

Gemessen: 88 Garantiert: 91 Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

Deutsch 9

Page 10

General notes...................................................... 10

KÄRCHER Home & Garden app ......................... 10

Environmental protection ..................................... 10

Intended use........................................................ 10

Accessories and spare parts ............................... 10

Scope of delivery ................................................. 10

Description of the device ..................................... 10

Safety devices ..................................................... 11

Symbols on the device ........................................ 11

Assembly............................................................. 11

Initial startup ........................................................ 11

Operation............................................................. 11

Transport ............................................................. 12

Storage................................................................ 13

Care and service ................................................. 13

Troubleshooting guide......................................... 13

Warranty.............................................................. 13

Technical data ..................................................... 14

EU Declaration of Conformity .............................. 14

General notes

Read these original operating instructions and the enclosed safety instruc-

time. Proceed accordingly. Keep both books for future reference or for future owners.

tions before using the device for the first

KÄRCHER Home & Garden app

The KÄRCHER Home & Garden app contains:

 Installation and initial startup information  Information about the areas of application  Tips & Tricks  FAQ  Connection to the KÄRCHER Service Centre

The app can be downloaded here:

Trademarks

 Google Play™ and Android™ are trademarks or

registered trademarks of Google Inc.

 Apple

and App store® are trademarks or registered

trademarks of Apple Inc.

Environmental protection

The packing materials can be recycled. Please dispose of packaging in accordance with the environmental regulations.

Electrical and electronic appliances contain valuable, recyclable materials and often components such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can pose a potential danger to human health and the environment. However, these components are required for the correct operation of the appliance. Appliances marked by this symbol are not allowed to be disposed of together with the household rubbish.

Cleaning work producing in oily waste water, e.g.

washing engines, washing undercarriages etc., may only be performed at washing stations with an oil separator.

Working with detergents may only be performed on

watertight surfaces with connection to the waste water sewage system. Do not allow detergent to enter waterways or the soil.

Notes on the content materials (REACH)

Current information on content materials can be found at: www.kaercher.de/REACH

Intended use

Use the high-pressure cleaner in private households only. The high-pressure cleaner is intended for cleaning machines, vehicles, buildings, tools, façades, terraces, garden machines etc. using a high-pressure water jet.

Accessories and spare parts

Only use original accessories and original spare parts. They ensure that the appliance will run fault-free and safely. Information on accessories and spare parts can be found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the packaging. Check the contents for completeness when unpacking. If any accessories are missing or in the event of any shipping damage, please notify your dealer.

Description of the device

The maximum amount of equipment is described in these operating instructions. Depending on the model used, there are differences in the scope of delivery (see packaging). For the illustrations, refer to the graphics page

Illustration A

1 Transport wheel 2 Storage for spray lance 3 Storage / parking position for high-pressure gun 4 Power Control spray lance dirt grinder for stubborn

dirt, pressure level: HARD

5 Vario Power Power Control spray lance for the most

common cleaning tasks, pressure levels: HARD /

MEDIUM / SOFT / MIX

6 Power Control high-pressure gun 7 Button for separating the high-pressure hose from

the high-pressure gun

8 High-pressure gun lever 9 Pressure indicator (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

10 High-pressure gun lock

10 English

Page 11

11 Trigger "0/OFF" / "I/ON" 12 Mains connection with mains plug 13 Storage hook for power cord 14 Carrying handle 15 Transport handle, telescoping 16 High pressure hose reel 17 Type plate 18 High-pressure hose 19 Crank handle for hose reel 20 Detergent suction hose with detergent filter and cap 21 Detergent tank 22 Water connection with integrated sieve 23 Water connection coupling 24 **Garden hose with commonly available coupling

– Fabric reinforced – Diameter of at least 1/2 inch (13 mm) – Length at least 7.5 m

25 *Washing brush, suitable for working with deter-

gents

26 *Foam nozzle for powerful detergent foam 27 *Detergent container

* optional, ** additionally required

Safety devices

몇 CAUTION

Missing or modified safety devices

Safety devices are provided for your own protection. Never modify or bypass safety devices.

Power switch

The power switch prevents unintentional operation of the device.

High-pressure gun lock

The lock locks the lever of the high-pressure gun and prevents the device from starting unintentionally.

Auto-stop function

If the lever of the high-pressure gun is released, the pressure switch turns off the pump and the high-pressure jet stops. The pump switches on again when the lever is pressed.

Symbols on the device

Do not aim the high-pressure jet may at persons, animals, live electrical equipment or the device itself. Protect the device against frost.

The device may not be directly connected to the public drinking water network

Assembly

For the illustrations, refer to the graphics page.

Fit the supplied loose parts onto the device before starting up the device.

1. Fasten and secure the wheels to the device.

Illustration B

Fitting the wheels

1. Attach the transport handle.

2. Attach the carrying handle.

Illustration C

Close the detergent tank

Installing the handles

1. Close the detergent tank with the cover.

Illustration D

Installing the water connection coupling

1. Screw the water connection coupling onto the water

connection on the device.

Illustration E

Initial startup

1. Place the device on a flat and level surface.

2. Completely unwind the high-pressure hose from the

hose reel.

3. Insert the high-pressure hose into the high-pressure

gun until it audibly latches into place.

Note

Take care to ensure the correct alignment of the nipple.

Illustration F

4. Check for a secure connection by pulling on the

high-pressure hose.

5. Plug the mains plug into a mains socket.

Water supply

For the connection values, see the type plate or chapter Technical data.

Observe the water distribution company regulations.

ATT EN TIO N

Damage through contaminated water

Contamination in the water can damage the pump and the accessories. KÄRCHER recommends using the KÄRCHER water filter for protection(special accessory, order number

4.730-059).

Connection to the water line

ATT EN TIO N

Hose coupling with Aquastop on the water connection of the device

Damage to the pump Never use a hose coupling with Aquastop on the water connection of the device. You can use an Aquastop coupling on the tap.

1. Plug the garden hose onto the water connection

coupling.

2. Connect the garden hose to the water line.

3. Open the water tap fully.

Illustration G

Operation

ATT EN TIO N

Pump running dry

Damage to the device If pressure does not build up in the device after 2 minutes then switch the device off and proceed according to the instructions in chapter Troubleshooting guide.

The pressure indicator on the high-pressure gun shows the currently set pressure level when operating with a Power Control spray lance.

Note

The sensitivity of materials can vary greatly depending on age and condition. The recommendations are therefore not binding.

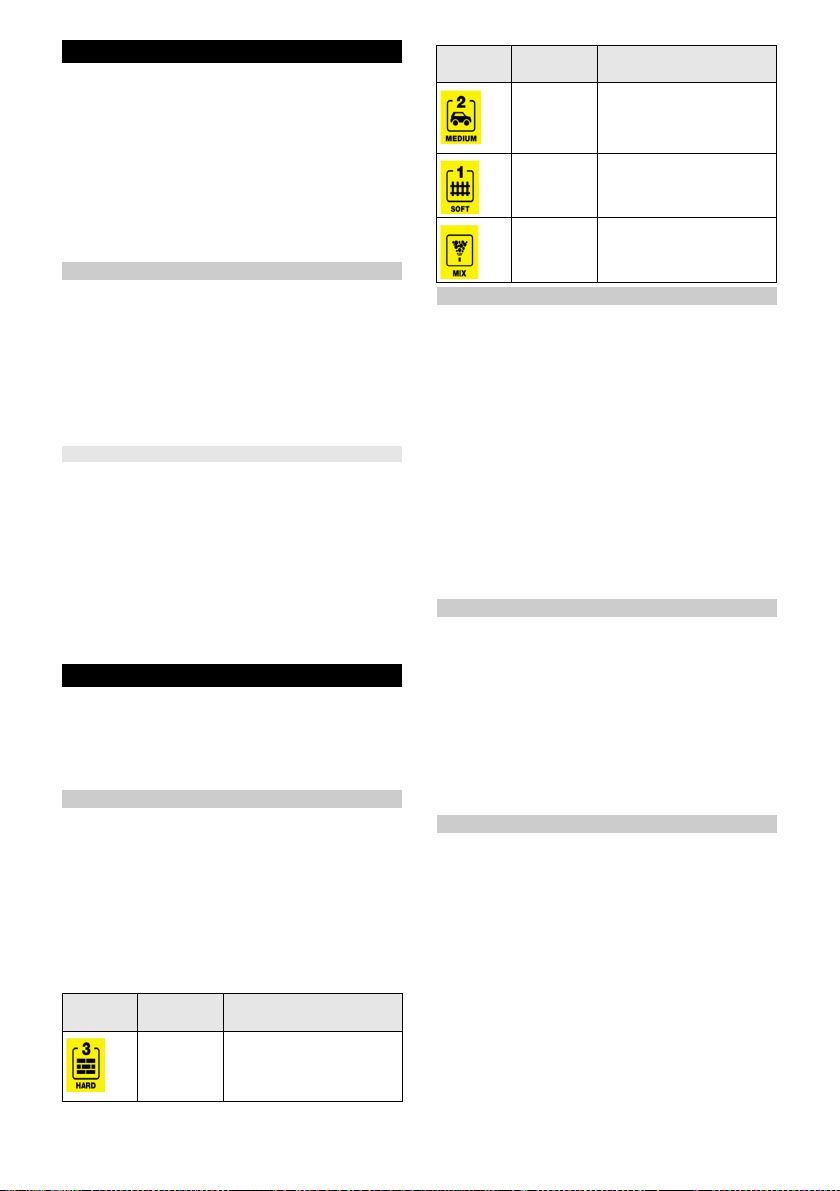

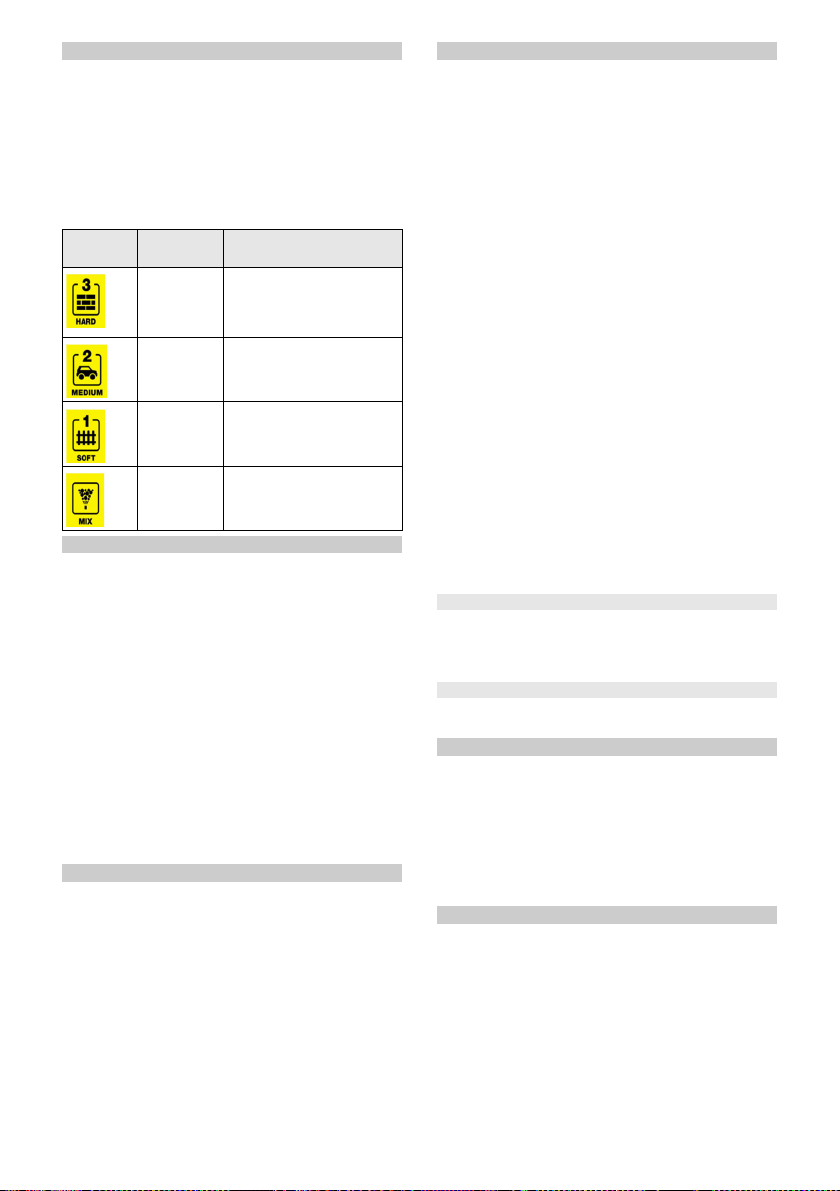

Power Control System

English 11

Page 12

Note

When operating with surface cleaner and other accessories, the pressure indicator is not accurate.

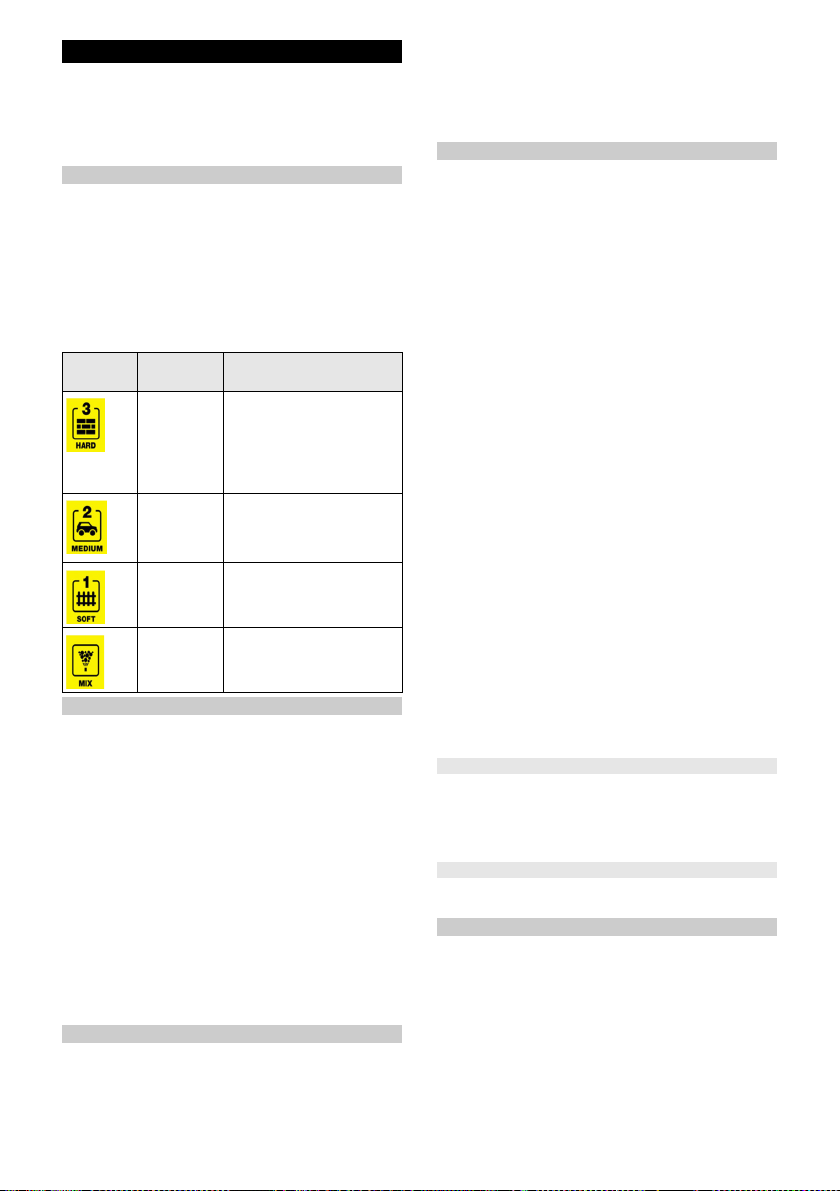

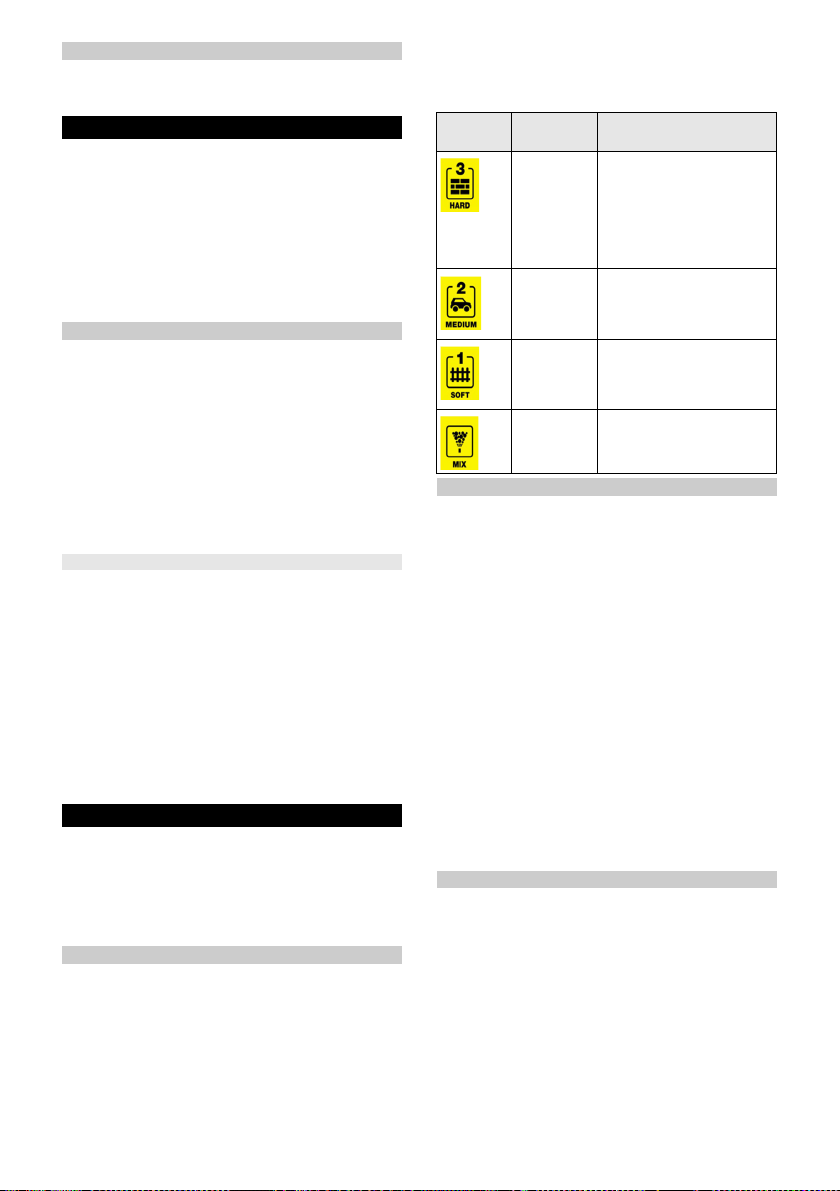

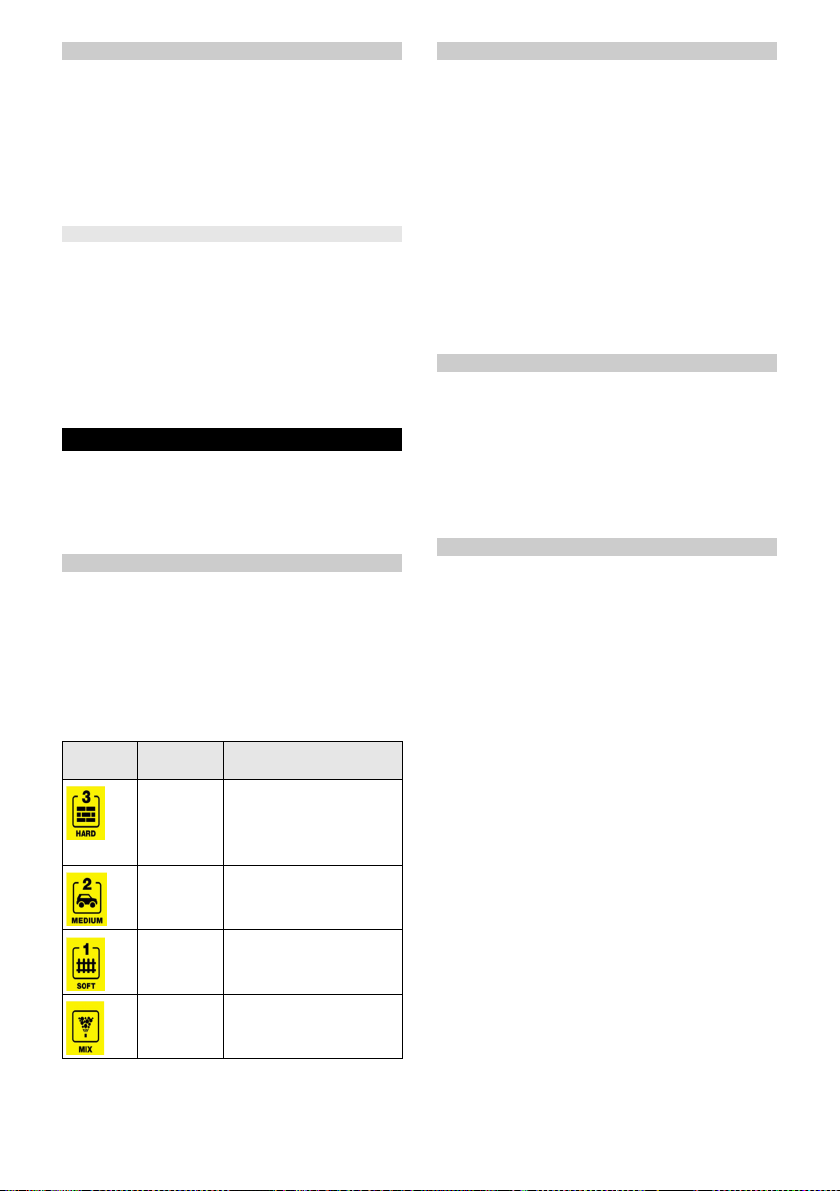

Display Pressure

level

HARD Stone terraces made of pav-

MEDIUM Cars / motorcycles, brick

SOFT Wooden surfaces, bicycle,

MIX Operation with detergent

Recommended for e.g.

ing stones or washed concrete, asphalt, metal surfaces, garden utensils (wheelbarrow, spade, etc.)

surfaces, plastered walls, plastic furniture

sandstone surfaces, rattan furniture

High-pressure operation

ATTENTION

Damage to painted or sensitive surfaces

Surfaces can be damaged when the jet is too close to the surface or an unsuitable spray lance is used. Maintain a minimum spray distance of 30 cm when cleaning painted surfaces. Do not clean car tyres, paint or sensitive surfaces such as wood with the dirt grinder.

1. Insert a spray lance into the high-pressure gun and lock it by turning it 90°.

Illustration H

2. Switch the device on ("I/ON").

3. Unlock the lever of the high-pressure gun.

4. Press the lever of the high-pressure gun. The device switches on.

5. Turn the Vario Power Power Control spray lance until the required pressure level is shown on the pressure indicator.

Operation with a washing brush

ATTENTION

Paint damage

Damage to surfaces through a dirty brush Ensure that the washing brush is free from dirt or other particles before using it.

Note

The device operates at low pressure when using washing brushes. This means that detergent can be mixed with the water.

1. Insert the washing brush into the high-pressure gun and turn by 90° to fasten it.

Operation with detergent

 DANGER

Failure to adhere to the safety data sheet

Incorrect handling of the detergent can seriously damage your health Observe the safety data sheet of the detergent manufacturer, in particular the instructions on personal protective equipment.

Note

Detergent can only be mixed into the jet at low pressure.

Note

KÄRCHER detergents ensure fault-free operation. Ask

us for a consultation, request our catalogue or our detergent information sheets.

1. Fill the detergent solution into the detergent tank. Adhere to the dosage specifications on the detergent container.

Illustration I

2. Close the detergent tank with the cover.

Illustration D

3. Latch the detergent tank in the device.

4. Use the Vario Power spray lance.

5. Turn the spray lance towards "MIX" until "MIX" is displayed on the high-pressure gun. The detergent solution is mixed with the water jet during operation.

6. You can optionally use the foam nozzle. a Connect the foam nozzle to the detergent bottle.

Illustration J

b Insert the foam nozzle into the high-pressure gun

and turn by 90° to fasten it.

Recommended cleaning method

1. Spray the detergent sparingly on the dry surface and let it work for a while (do not let it dry).

2. Rinse off the loosened dirt with the high-pressure jet.

1. Flush the device with clear water for approx. 30 sec-

After operation with detergent

onds.

Interrupting operation

1. Release the lever of the high-pressure gun. The device switches off when the lever is released. The high pressure in the system is retained.

2. Lock the lever of the high-pressure gun.

Illustration K

3. Place the high-pressure gun with the spray lance in the parking position.

4. Switch the device off "0/OFF" during work breaks longer than 5 minutes.

Ending operation

몇 CAUTION

Pressure in the system

Injuries from high-pressure water escaping uncontrollably Only disconnect the high-pressure hose from the highpressure gun or the device when the system is fully depressurised.

1. Release the lever of the high-pressure gun.

2. Close the water tap.

3. Press the lever of the high-pressure gun for 30 seconds. The pressure remaining in the system is discharged.

4. Release the lever of the high-pressure gun.

5. Lock the lever of the high-pressure gun.

6. Disconnect the device from the water supply.

7. Switch off the device "0/OFF".

8. Pull the mains plug out of the socket.

Transport

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during transportation.

1. Lift up the device by the carrying handle, and carry it.

Carrying the device

12 English

Page 13

1. Pull the transport handle out until it audibly latches into place.

2. Pull the device via the transport handle.

Transporting the device in a vehicle

Pulling the device

1. Drain the detergent tank.

2. Secure the device against slipping and tipping over.

Storage

몇 CAUTION

Failure to observe the weight

Risk of injury and damage Be aware of the weight of the device during storage.

Storing the device

1. Place the device on a level surface.

2. Disconnect the spray lance from the high-pressure gun.

3. Press the separation button on the high-pressure gun and disconnect the high-pressure hose from the high-pressure gun.

ATTENTION

Damage to the high-pressure hose

Damage to the high-pressure hose through incorrect direction of rotation Observe the correct direction of rotation of the hose reel when winding on the hose.

4. Use the crank handle to turn the hose reel anticlockwise and coil up the high-pressure hose.

5. Store the mains connection cable and accessories on the device.

Observe the additional notes before storing the device for a long period of time, see chapter Care and service.

Frost protection

ATTENTION

Danger of frost

Incompletely emptied devices can be destroyed by frost. Completely empty the device and accessories. Protect the device from frost.

The following requirements must be satisfied:

 The device is disconnected from the water supply.  The high-pressure gun is disconnected from the

high-pressure hose.

1. Switch the device on "I/ON".

2. Wait for a maximum of 1 minute until no more water escapes from the high-pressure hose.

3. Switch off the device.

4. Store the device in a frost-protected room, together with all accessories.

Care and service

 DANGER

Danger of electric shock

Injuries due to touching live parts Switch off the device. Remove the mains plug.

The device is maintenance-free, i.e. you do not need to perform any maintenance work.

Clean the sieve in the water connection

ATTENTION

Damaged sieve in the water connection

Damage to the device through contaminated water Check the sieve for damage before inserting it in the water connection.

If necessary, clean the sieve in the water connection.

1. Remove the water connection coupling.

2. Pull the sieve out using flat pliers.

3. Clean the sieve under running water.

Illustration L

4. Insert the sieve into the water connection.

Clean the detergent filter

Clean the detergent filter before longer periods of storage.

1. Pull the filter off the detergent suction hose.

2. Clean the filter under running water.

Illustration M

Troubleshooting guide

Malfunctions often have simple causes that you can remedy yourself using the following overview. When in doubt, or in the case of malfunctions not mentioned here, please contact your authorised Customer Service.

 DANGER

Danger of electric shock

Injuries due to touching live parts Switch off the device. Remove the mains plug.

Device not running

1. Press the lever of the high-pressure gun. The device switches on.

2. Check that the voltage specified on the type plate corresponds to the voltage of the power source.

3. Check the mains connection cable for damage.

Device does not reach required pressure

The water supply is too low

1. Open the water tap fully.

2. Check the water inlet for an adequate flow rate.

The sieve in the water connection is dirty.

1. Pull the sieve in the water connection out using flat pliers.

2. Clean the sieve under running water.

Air is in the device.

1. Vent the device: a Switch on the device without a connected spray

lance for a maximum of 2 minutes.

b Press the high-pressure gun and wait until the

water escaping from the high-pressure gun is free of air bubbles.

c Connect the spray lance.

Strong pressure fluctuations

1. Clean the high-pressure nozzle: a Use a needle to remove dirt from the nozzle drill. b Rinse the high-pressure nozzle from the front

with water.

2. Check the water supply volume.

Device leaking

1. The device leaks a small amount for technical reasons. If the leak is severe, request authorised Customer Service.

Detergent is not sucked in

1. Use the Vario Power spray lance and turn it to "MIX".

2. Clean the filter on the detergent suction hose.

3. Check the detergent suction hose for kinks.

Warranty

The warranty conditions issued by our relevant sales company apply in all countries. We shall remedy possible malfunctions on your appliance within the warranty period free of cost, provided that a material or manufacturing defect is the cause. In a warranty case, please contact your dealer (with the purchase receipt) or the next authorised customer service site. (See overleaf for the address)

English 13

Page 14

Technical data

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Electrical connection

Voltage V 220-240 Phase ~ 1 Frequency Hz 50-60 Current consumption A 6 Degree of protection IPX5 Protection class II Power protection (slow-blowing) A 10

Water connection

Feed pressure (max.) MPa 1,2 Input temperature (max.) °C 40 Input amount (min.) l/min 8

Device performance data

Operating pressure MPa 8 Max. permissible pressure MPa 12 Water flow rate l/min 5,5 Maximum flow rate l/min 6,3 Detergent flow rate l/min 0,3 High-pressure gun recoil force N 12

Dimensions and weights

Typical operating weight kg 6,2 Length mm 340 Width mm 281 Height mm 677

Determined values in acc. with EN 60335-2-79

Hand-arm vibration value m/s Uncertainty K m/s Sound pressure level L Uncertainty K Sound power level L

uncertainty Subject to technical modifications.

+ K

dB(A) 76 dB(A) 3 dB(A) 91

<2,5 0,6

EU Declaration of Conformity

We hereby declare that the machine described below complies with the relevant basic safety and health requirements in the EU Directives, both in its basic design and construction as well as in the version placed in circulation by us. This declaration is invalidated by any changes made to the machine that are not approved by us. Product: High-pressure cleaner Type: 1.602-xxx

Currently applicable EU Directives

2000/14/EC 2014/30/EU 2006/42/EC (+2009/127/EC) 2011/65/EU

Harmonised standards used

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79

EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Conformity evaluation procedure used

2000/14/EC: Appendix V

Sound power level dB(A)

Measured: 88 Guaranteed: 91 The signatories act on behalf of and with the authority of the company management.

Documentation supervisor: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Ph.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

Contenu

Remarques générales......................................... 14

KÄRCHER Home & Garden App ........................ 14

Protection de l'environnement............................. 15

Utilisation conforme............................................. 15

Accessoires et pièces de rechange .................... 15

Etendue de livraison............................................ 15

Description de l'appareil ...................................... 15

Dispositifs de sécurité ......................................... 16

Symboles sur l'appareil ....................................... 16

Montage .............................................................. 16

Mise en service ................................................... 16

Fonctionnement .................................................. 16

Transport............................................................. 17

Stockage ............................................................. 18

Entretien et maintenance .................................... 18

Dépannage en cas de pannes ............................ 18

Garantie .............................................................. 19

Caractéristiques techniques ................................ 19

Déclaration de conformité UE ............................. 19

Remarques générales

Veuillez lire le présent le manuel d'instructions original et les consignes de sé-

utilisation de l'appareil. Suivez ces instructions. Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

curité jointes avant la première

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App contient :  des informations sur le montage et la mise en ser-

vice

 des informations sur les domaines d’application  des trucs et astuces  une FAQ  la connexion avec le centre de service KÄRCHER

L'application peut être téléchargée ici :

14 Français

Page 15

Marque déposée

 Google Play™ et Android™ sont des marques ou

des marques déposées de Google Inc.

 Apple

et App store® sont des marques ou des

marques déposées de Apple Inc.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l’environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Les travaux de nettoyage provoquant des eaux

usées huileuses, p. ex. lavage de moteur, lavage de dessous de caisse, ne doivent être effectués que sur les pistes de lavage équipées de séparateur d'huile.

Les travaux avec du détergent ne doivent être faits

que sur des plans de travail étanches aux liquides, avec raccord à la canalisation d'eaux usées. Ne pas laisser le détergent s'infiltrer dans les eaux ou dans le sol.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/

REACH

Utilisation conforme

Utilisez le nettoyeur haute pression uniquement pour un usage ménager privé. Le nettoyeur haute pression est prévu pour le nettoyage de machines, véhicules, bâtiments, outils, façades, terrasses, appareils de jardin, etc. avec le jet d'eau haute pression.

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaer- cher.com.

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. L’étendue de livraison varie selon les modèles (voir l'emballage). Pour les figures, voir la page des graphiques

Illustration A

1 Roue de transport 2 Rangement des lances 3 Rangement / position de stationnement du pistolet

haute pression

4 Lance Rotabuse Power Control pour encrassement

tenace, niveau de pression : HARD

5 Lance Power Control Vario Power pour les tâches

de nettoyage les plus courantes, niveaux de pression : HARD / MEDIUM / SOFT / MIX

6 Pistolet haute pression Power Control 7 Touche de séparation du flexible haute pression et

du pistolet haute pression

8 Levier du pistolet haute pression 9 Affichage de la pression (MIX / 1-SOFT / 2-ME-

DIUM / 3-HARD)

10 Verrouillage du pistolet haute pression 11 Interrupteur principal « 0/OFF »/« I/ON » 12 Câble d'alimentation électrique avec fiche secteur 13 Crochet de rangement pour câble d'alimentation

électrique

14 Poignée de transport 15 Poignée de transport, extensible 16 Enrouleur de flexible haute pression 17 Plaque signalétique 18 Flexible haute pression 19 Manivelle pour enrouleur de flexible 20 Tuyau d'aspiration du détergent avec filtre de dé-

tergent et couvercle

21 Bac à détergent 22 Raccord d'alimentation en eau avec tamis intégré 23 Raccord pour le raccord d'alimentation en eau 24 **Tuyau d'arrosage avec raccord traditionnel

– renforcé – Diamètre de minimum 1/2 pouce (13 mm) – Longueur minimum de 7,5 m

25 *Brosse de lavage, adaptée pour le travail avec dé-

tergent

26 *Buse à mousse pour une mousse détergente puis-

sante

27 *Réservoir de détergent

* en option, ** également nécessaire

Etendue de livraison

Français 15

Page 16

몇 PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger. Ne modifiez, ni ne contournez jamais les dispositifs de sécurité.

Interrupteur principal

L'interrupteur principal évite un fonctionnement involontaire de l'appareil.

Verrouillage du pistolet haute pression

Le verrouillage bloque le levier du pistolet haute pression et évite un démarrage involontaire de l'appareil.

Fonction Auto-Stop

Lorsque le levier sur le pistolet haute pression est relâché, le pressostat désactive la pompe et arrête le jet haute pression. La pompe est réactivée lorsque le levier est actionné.

Symboles sur l'appareil

Dispositifs de sécurité

Ne pas diriger le jet haute pression sur des personnes, des animaux, des équipements électriques sous tension ou sur l'appareil luimême. Protéger l'appareil contre le gel.

L’appareil ne doit pas être raccordé directement au réseau d'eau potable public.

Montage

Pour les figures, voir la page des graphiques.

Monter les pièces détachées fournies sur l'appareil avant sa mise en service.

Montage des roues

1. Fixer et bloquer les roues sur l'appareil.

Illustration B

Monter les poignées

1. Placer la poignée de transport.

2. Placer la poignée de transport.

Illustration C

Fermer le bac à détergent

1. Fermer le bac à détergent avec le couvercle.

Illustration D

Montage de l'accouplement du raccord

d'alimentation en eau

1. Visser l'accouplement du raccord d'alimentation en

eau sur le raccord d'alimentation en eau de l'appareil.

Illustration E

Mise en service

1. Placer l'appareil sur une surface plane.

2. Dérouler complètement le flexible haute pression de

l'enrouleur de flexible.

3. Enficher le flexible haute pression sur le pistolet

haute pression jusqu'à ce qu'il s'enclenche de manière audible.

Remarque

S'assurer de l'orientation correcte de l'embout.

Illustration F

4. Vérifier si la connexion est correcte en tirant sur le

flexible haute pression.

5. Brancher la fiche secteur dans la prise de courant.

La puissance raccordée est indiquée sur la plaque signalétique ou dans le chapitre des Caractéristiques techniques. Respecter les directives de l'entreprise de distribution d'eau.

ATT EN TIO N

Dommages dus à de l'eau impure

Les impuretés contenues dans l'eau peuvent endommager la pompe et les accessoires. Pour les protéger, KÄRCHER recommande d'utiliser le filtre à eau KÄRCHER (accessoire spécial, référence

4.730-059).

Raccordement à une conduite d'eau

ATT EN TIO N

Coupleur rapide du flexible avec Aquastop sur le raccord d'alimentation en eau de l'appareil

Détérioration de la pompe Ne jamais utiliser le coupleur rapide du flexible avec Aquastop sur le raccord d'alimentation en eau de l'appareil. Vous pouvez utiliser un raccord Aquastop sur le robinet d’eau.

1. Enficher le tuyau d'arrosage sur l'accouplement du raccord d'alimentation en eau.

2. Raccorder le tuyau d'arrosage à la conduite d'eau.

3. Ouvrir complètement le robinet d'eau.

Illustration G

Fonctionnement

ATT EN TIO N

Marche à sec de la pompe

Endommagement de l'appareil Si l'appareil n'établit pas la pression dans un délai de 2 minutes, le mettre hors tension et procéder selon les indications fournies dans le chapitre Dépannage en cas de pannes.

Alimentation en eau

L'affichage de la pression sur le pistolet haute pression indique le niveau de pression actuellement réglé en fonctionnement avec une lance Power Control.

Remarque

La sensibilité des matériaux peut varier considérablement en fonction de l'âge et de l'état. Les recommandations ne sont donc pas contraignantes.

Remarque

En cas de fonctionnement avec le nettoyeur de surface et autres accessoires, l’affichage de la pression n’est pas significatif.

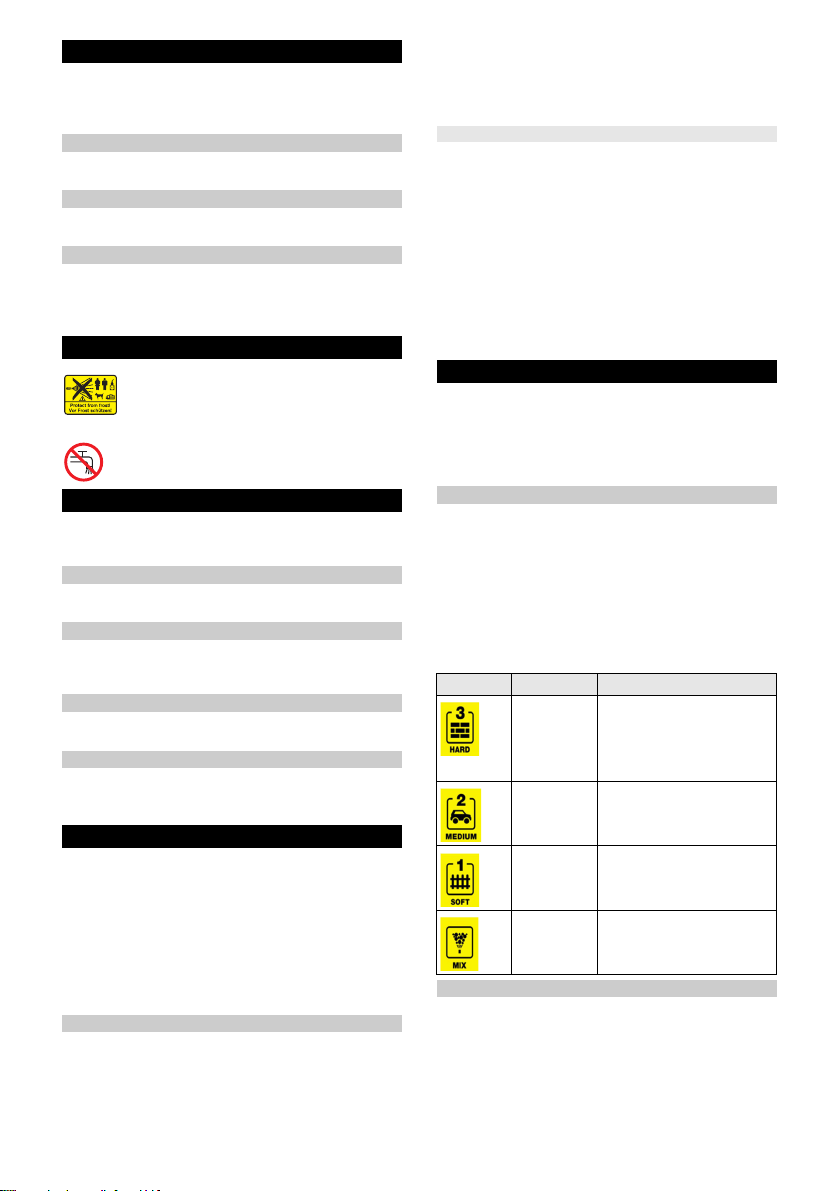

Affichage Niveau de

Système Pressure Control

pression

HARD Terrasses en pierre en pa-

MEDIUM Voitures / motos, surfaces

SOFT Surfaces en bois, vélo, sur-

Recommandé pour p.ex.

vés ou béton désactivé, asphalte, surfaces métalliques, ustensiles de jardin (brouette, bêche, etc.)

en briques, murs enduits, meubles en matière synthétique

faces en grès, meubles en rotin

16 Français

Page 17

Affichage Niveau de

pression

MIX Fonctionnement avec dé-

Recommandé pour p.ex.

tergent

Fonctionnement avec la haute pression

ATTENTION

Détérioration de surfaces peintes ou sensibles

Des surfaces sont endommagées lorsque la distance par rapport au jet est trop faible ou lorsque le choix de la lance est inapproprié. Respecter au moins un écartement du jet de 30 cm lors du nettoyage de surfaces peintes. Ne pas nettoyer des pneus de voiture, de la peinture ou des surfaces sensibles telles que le bois avec la Rotabuse.

1. Enficher une lance dans le pistolet haute pression et la fixer par une rotation de 90°.

Illustration H

2. Mettre l'appareil sous tension (« I/ON »).

3. Déverrouiller le levier du pistolet haute pression.

4. Appuyer sur le levier du pistolet haute pression. L'appareil démarre.

5. Tourner la lance Power Control Vario Power jusqu'à ce que le niveau de pression requis s'affiche sur l'affichage de la pression.

Fonctionnement avec brosse de lavage

ATTENTION

Dommages de peinture

Endommagement de surfaces dus à une brosse de lavage encrassée S'assurer que la brosse de lavage ne contient pas de particules de saletés ou autres avant de l'utiliser.

Remarque

L'appareil fonctionne à basse pression lorsque des brosses de lavage sont utilisées. Il est donc possible de mélanger des détergents.

1. Enficher la brosse de lavage dans le pistolet haute pression et la fixer par une rotation de 90°.

Fonctionnement avec détergent

 DANGER

Non-observation de la fiche de données de sécurité

Graves dommages pour la santé dus à une utilisation inappropriée du détergent Respecter la fiche de données de sécurité du fabricant du détergent, en particulier les remarques sur l’équipement de protection individuelle.

Remarque

Le détergent doit être uniquement mélangé à basse pression.

Remarque

Les détergents KÄRCHER garantissent un fonctionnement sans défaut. Veuillez demander conseil ou commander notre catalogue ou nos fiches d'informations sur les détergents.

1. Remplir la solution de nettoyage dans le bac à détergent. Lors de cette opération, respecter les indications fournies sur le réservoir de détergent.

Illustration I

2. Fermer le bac à détergent avec le couvercle.

Illustration D

3. Enclencher le bac à détergent dans l'appareil.

4. Utiliser la lance Vario Power.

5. Tourner la lance vers « MIX » jusqu'à ce que « MIX » s'affiche sur le pistolet haute pression. En cours de fonctionnement, la solution de nettoyage est mélangée au jet d'eau.

6. Utiliser la buse à mousse en option. a Raccorder la buse à mousse à la bouteille de dé-

tergent.

Illustration J

b Fixer la buse à mousse dans le pistolet haute

pression et la fixer par une rotation de 90°.

Méthode de nettoyage conseillée

1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).

2. Rincer les salissures détachées avec le jet haute pression.

Après le fonctionnement avec détergent

1. Rincer l'appareil à l'eau claire pendant 30 secondes.

Interrompre le fonctionnement

1. Relâcher le levier du pistolet haute pression. L'appareil se met hors tension lorsque le levier est relâché. La haute pression demeure dans le système.

2. Verrouiller le levier du pistolet haute pression.

Illustration K

3. Placer le pistolet haute pression et la lance dans la position de stationnement.

4. Mettre l'appareil hors tension « 0/OFF » dans le cas de pauses de travail excédant 5 minutes.

Terminer l'utilisation

몇 PRÉCAUTION

Pression dans le système

Blessures dues à de l'eau éjectée à haute pression de manière incontrôlée Ne séparer le flexible haute pression du pistolet haute pression ou de l'appareil que lorsque le système est hors pression.

1. Relâcher le levier du pistolet haute pression.

2. Fermer le robinet d'eau.

3. Appuyer sur le levier du pistolet haute pression pendant 30 secondes. La pression résiduelle dans le système est évacuée.

4. Relâcher le levier du pistolet haute pression.

5. Verrouiller le levier du pistolet haute pression.

6. Couper l'appareil de l'alimentation en eau.

7. Mettre l'appareil hors pression « 0/OFF ».

8. Retirer la fiche secteur de la prise de courant.

Transport

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Observer le poids de l’appareil pour le transport.

1. Soulever et porter l'appareil par la poignée de transport.

1. Sortir la poignée de transport jusqu'à ce qu'elle s'enclenche de manière audible.

2. Tirer l'appareil par la poignée de transport.

Transport de l'appareil dans un véhicule

1. Vider le bac à détergent.

2. Empêcher l'appareil de glisser et de se renverser.

Porter l'appareil

Tirer l'appareil

Français 17

Page 18

몇 PRÉCAUTION

Non-observation du poids

Risque de blessure et d'endommagement Tenir compte du poids de l’appareil pour le stockage.

Rangement de l'appareil

1. Placer l'appareil sur une surface plane.

2. Séparer la lance du pistolet haute pression.

3. Appuyer sur le bouton de séparation du pistolet haute pression et séparer le flexible haute pression du pistolet haute pression.

ATTENTION

Endommagement du flexible haute pression

Endommagement du flexible haute pression dû à un sens de rotation erroné Lors de l'enroulement, tenir compte du sens de rotation de l'enrouleur de flexible.

4. Au moyen de la manivelle, tourner l'enrouleur de flexible dans le sens anti-horaire et enrouler le flexible haute pression.

5. Ranger le câble d'alimentation électrique et les accessoires sur l'appareil.

Avant le stockage de longue durée, tenir compte des remarques complémentaires, voir chapitre Entretien et maintenance.

Protection antigel

ATTENTION

Risque de gel

Un appareil pas entièrement vidé peut être endommagé par le gel. Vider entièrement l'appareil et les accessoires. Protéger l'appareil contre le gel.

Les conditions suivantes doivent être remplies :

 L'appareil est coupé de l'alimentation en eau.  Le pistolet haute pression est déconnecté du

flexible haute pression.

1. Mettre l'appareil sous tension « I/ON ».

2. Attendre maximum 1 minute jusqu'à ce que de l'eau ne sorte plus du flexible haute pression.

3. Éteindre l'appareil.

4. Conserver l'appareil et les accessoires complets dans un local à l'abri du gel.

Entretien et maintenance

 DANGER

Risque d'électrocution

Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Débrancher la fiche secteur.

L'appareil est exempt de maintenance, c.-à-d. qu'il est inutile d'effectuer des travaux de maintenance réguliers.

Nettoyer le filtre dans le raccord

Stockage

ATTENTION

Tamis endommagé dans le raccord d'alimentation en eau

Endommagement de l'appareil dû à de l'eau encrassée Contrôler si le tamis n'est pas endommagé avant de le placer dans le raccord d'alimentation en eau.

Si nécessaire, nettoyer le tamis dans le raccord d'alimentation en eau.

1. Retirer l'accouplement du raccord d'alimentation en eau.

2. Sortir le tamis à l'aide d'une pince plate.

d'alimentation en eau

3. Nettoyer le tamis à l'eau courante.

Illustration L

4. Mettre le tamis en place dans le raccord d'alimentation en eau.

Nettoyer le filtre du détergent

Nettoyer le filtre pour détergent avant tout stockage de longue durée.

1. Retirer le filtre du tuyau d'aspiration du détergent.

2. Nettoyer le filtre à l'eau courante.

Illustration M

Dépannage en cas de pannes

Les pannes ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des pannes, veuillez vous adresser au service aprèsvente autorisé.

 DANGER

Risque d'électrocution

Blessures dues au contact avec des pièces sous tension Mettre l’appareil hors tension. Débrancher la fiche secteur.

L'appareil ne fonctionne pas

1. Appuyer sur le levier du pistolet haute pression. L'appareil démarre.

2. Vérifier si la tension indiquée sur la plaque signalétique correspond à la tension de la source de courant.

3. Vérifier si le câble d'alimentation électrique n'est pas endommagé.

L'appareil ne se met pas sous pression

L'alimentation en eau est trop faible

1. Ouvrir complètement le robinet d'eau.

2. S'assurer qu'un débit suffisant est appliqué sur l'arrivée d'eau.

Le tamis dans le raccord d'alimentation en eau est encrassé.

1. Sortir le tamis dans le raccord d'alimentation en eau à l'aide d'une pince plate.

2. Nettoyer le tamis à l'eau courante.

De l'air se trouve dans l'appareil.

1. Purger l'appareil : a Mettre l'appareil sous tension pendant maximum

2 minutes sans raccorder la lance.

b Appuyer sur le pistolet haute pression et attendre

que l'eau sorte du pistolet haute pression sans faire de bulles.

c Raccorder la lance.

Fortes variations de pression

1. Nettoyer la buse haute pression : a Retirer les salissures de l'orifice de la buse au

moyen d'une épingle.

b Rincer la buse haute pression par l'avant avec de

l'eau.

2. Contrôler le débit d'alimentation de l'eau.

L'appareil n'est pas étanche.

1. Une faible fuite de l'appareil est purement technique. En cas de forte fuite, commissionner le Service après-vente autorisé.

Le détergent n'est pas aspiré

1. Utiliser la lance Vario Power et la tourner sur « MIX ».

2. Nettoyer le filtre sur le tuyau d'aspiration du détergent.

3. Vérifier si le tuyau d'aspiration du détergent n'est pas plié.

18 Français

Page 19

Les conditions de garantie publiées par notre société

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Caractéristiques techniques

Raccordement électrique

Tension V 220-240 Phase ~ 1 Fréquence Hz 50-60 Puissance absorbée A 6 Type de protection IPX5 Classe de protection II Fusible principal (lent) A 10

Raccord d'alimentation en eau

Pression d'alimentation (max.) MPa 1,2

Garantie

Température d'alimentation (max.)

Débit d'alimentation (min.) l/min 8

Caractéristiques de puissance de l’appareil

Pression de service MPa 8 Pression max. admissible MPa 12 Débit, eau l/min 5,5 Débit maximal l/min 6,3 Débit, détergent l/min 0,3 Force de recul du pistolet haute

pression

Dimensions et poids

Poids opérationnel typique kg 6,2 Longueur mm 340 Largeur mm 281 Hauteur mm 677

Valeurs déterminées selon EN 60335-2-79

Valeur de vibrations main-bras m/s Incertitude K m/s Niveau de pression acoustique

Incertitude K Niveau de puissance acoustique

Sous réserve de modifications techniques.

+ incertitude K

°C 40

N12

<2,5

0,6

dB(A) 76

dB(A) 3 dB(A) 91

Déclaration de conformité UE

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit : Nettoyeur haute pression Type : 1.602-xxx

Normes UE en vigueur

2000/14/CE 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/EU

Normes harmonisées appliquées

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Méthode d'évaluation de conformité appliquée

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré : 88 Garanti : 91 Les signataires agissent sous ordre et avec le pouvoir de la direction.

Responsable de la documentation : S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tél. : +49 7195 14-0 Télécopie : +49 7195 14-2212 Winnenden, le 01/04/2020

Français 19

Page 20

Indice

Avvertenze generali............................................. 20

App KÄRCHER Home & Garden ........................ 20

Tutela dell’ambiente ............................................ 20

Impiego conforme alle disposizioni ..................... 20

Accessori e ricambi ............................................. 20

Volume di fornitura .............................................. 20

Descrizione dell’apparecchio............................... 20

Dispositivi di sicurezza ........................................ 21

Simboli riportati sull’apparecchio......................... 21

Montaggio............................................................ 21

Messa in funzione ............................................... 21

Esercizio.............................................................. 22

Trasporto ............................................................. 23

Stoccaggio........................................................... 23

Cura e manutenzione .......................................... 23

Guida alla risoluzione dei guasti.......................... 23

Garanzia.............................................................. 24

Dati tecnici........................................................... 24

Dichiarazione di conformità UE ........................... 24

Avvertenze generali

Prima di utilizzare l’apparecchio per la prima volta, leggere le presenti istruzioni

ze di sicurezza. Agire secondo quanto indicato nelle istruzioni. conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

per l’uso originali e le allegate avverten-

App KÄRCHER Home & Garden

L'app KÄRCHER Home & Garden contiene:

 Informazioni sul montaggio e la messa in funzione  Informazioni sui settori d'impiego  Consigli e suggerimenti  FAQ  Collegamento al centro assistenza KÄRCHER

L'app può essere scaricata qui:

Marchi

 Google Play™ e Android™ sono marchi o marchi

registrati di Google Inc.

 Apple

e App Store® sono marchi o marchi registrati

di Apple Inc.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se

usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

I lavori di pulizia durante i quali si produce acqua di

scarico contenente olio, per es. il lavaggio di motori o di sottoscocche, vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separatori d'olio.

Gli interventi con detergenti possono essere ese-

guiti solo su superfici di lavoro impermeabili con collegamento alla canalizzazione dell'acqua sporca. Non fare infiltrare il detergente nelle acque di scarico o nel terreno.

Avvertenze sui componenti (REACH)

Informazioni aggiornate sui componenti sono disponibili all'indirizzo: www.kaercher.de/REACH

Impiego conforme alle disposizioni

Questa idropulitrice è destinata esclusivamente all’uso domestico. L'idropulitrice è progettata per la pulizia con getto d'acqua ad alta pressione di macchine, veicoli, edifici, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Descrizione dell’apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione (vedi imballaggio). Per le figure vedi pagina dei grafici

Figura A

1 Ruota trasporto 2 Alloggiamento per lance 3 Conservazione / Posizione di parcheggio per la pi-

stola AP

4 Lancia con ugello mangia sporco Power Control per

sporco ostinato, livello di pressione: HARD

5 Lancia Power Control Vario Power per le operazioni

di pulizia più comuni, livelli di pressione: HARD /

MEDIUM / SOFT / MIX

6 Pistola AP Power Control 7 Tasto per scollegare il tubo flessibile per alta pres-

sione dalla pistola AP

8 Leva della pistola AP 9 Indicatore di pressione (MIX / 1 SOFT / 2

MEDIUM / 3 HARD)

20 Italiano

Page 21

10 Bloccaggio pistola AP 11 Interruttore dell'apparecchio "0/OFF" / "I/ON" 12 Cavo di collegamento alla rete con spina 13 Gancio per l'avvolgimento del cavo di collegamento

alla rete

14 Maniglia di trasporto 15 Maniglia per trasporto, estraibile 16 Tamburo avvolgitubo flessibile per alta pressione 17 Ta rg h et t a 18 Tubo flessibile per alta pressione 19 Manovella per tamburo avvolgitubo 20 Tubo flessibile di aspirazione detergente con filtro

detergente e coperchio

21 Serbatoio detergente 22 Collegamento idrico con filtro integrato 23 Giunto per il collegamento idrico 24 **Tubo flessibile per giardino con giunto commer-

ciale – Rinforzato con tessuto – Diametro minimo 1/2 pollice (13 mm) – Lunghezza minima 7,5 m

25 *Spazzola di lavaggio, adatta per lavorare con de-

tergenti

26 *Ugello per schiumatura per creare una potente

schiuma detergente

27 *Serbatoio del detergente

* opzionale, ** richiesto in aggiunta

Dispositivi di sicurezza

몇 PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore. Non modificare né aggirare mai i dispositivi di sicurezza.

Interruttore dell’apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento accidentale dell'apparecchio.

Bloccaggio pistola AP

Il dispositivo di blocco inibisce la leva della pistola AP ed impedisce l'azionamento accidentale dell'apparecchio.

Funzione di stop automatico

Se si allenta la leva della pistola AP, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompa.

Simboli riportati sull’apparecchio

Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo.

L'apparecchio non deve essere collegato direttamente alla rete dell’acqua potabile

Per le figure vedi pagina dei grafici.

Prima della messa in funzione, montare nell'apparecchio le parti singole fornite.

Montaggio delle ruote

1. Fissare e assicurare le ruote all'apparecchio.

Figura B

Montaggio dei manici

1. Infilare dall'alto la maniglia per trasporto estraibile, si deve sentire lo scatto.

2. Infilare dall'alto la maniglia di trasporto, si deve sentire lo scatto.

Figura C

Chiusura del serbatoio detergente

1. Richiudere il serbatoio detergente con il coperchio.

Figura D

Montaggio del giunto per il collegamento

1. Avvitare il giunto per il collegamento idrico al collegamento idrico dell'apparecchio.

Figura E

idrico

Messa in funzione

1. Posizionare l'apparecchio su una superficie piana.

2. Svolgere completamente il tubo flessibile per alta pressione dal tamburo avvolgitubo.

3. Introdurre il tubo flessibile per alta pressione nella pistola AP fino al suo aggancio.

Nota

Accertarsi del corretto allineamento del raccordo.

Figura F

4. Accertarsi che i collegamenti siano sicuri tirando il tubo flessibile per alta pressione.

5. Inserire la spina di rete in una presa.

Montaggio

Valori di collegamento: vedi targhetta o capitolo Dati tecnici.

Rispettare le disposizioni fornite dalla società per l'approvvigionamento idrico.

ATT EN ZIO NE

Pericolo di danneggiamento causato da acqua impura

Le impurità nell'acqua possono danneggiare la pompa e gli accessori. KÄRCHER consiglia come protezione di utilizzare il filtro per l'acqua KÄRCHER (accessorio speciale, codice d'ordine 4.730-059).

ATT EN ZIO NE

Attacco con Aquastop per tubo flessibile allacciato al collegamento idrico dell'apparecchio

Danneggiamento della pompa Non allacciare mai l'attacco con Aquastop per tubo flessibile direttamente al collegamento idrico dell'apparecchio. È possibile utilizzare un attacco con Aquastop allacciandolo direttamente al rubinetto.

1. Inserire il tubo flessibile per giardino sull'attacco per

2. Collegare il tubo flessibile per giardino all'alimenta-

3. Aprire completamente il rubinetto dell'acqua.

Alimentazione dell'acqua

Collegamento alla rete idrica

il collegamento idrico.

zione idrica.

Figura G

Italiano 21

Page 22

ATTENZIONE

Esercizio

Funzionamento a secco della pompa

Danneggiamento dell’apparecchio Se l'apparecchio non produce pressione entro 2 minuti, spegnerlo e seguire le istruzioni indicate nel capitolo Guida alla risoluzione dei guasti.

L'indicatore di pressione sulla pistola AP mostra il livello di pressione attualmente impostato durante il funzionamento con lancia Power Control.

Nota

La sensibilità dei materiali può variare notevolmente a seconda dell'età e dello stato degli stessi. I consigli non sono quindi vincolanti.

Nota

Durante il funzionamento con il pulitore superficiale e altri accessori l’indicatore di pressione non è significativo.

Visualizzazione

ATTENZIONE

Danneggiamento di superfici verniciate o delicate

Dirigere il flusso a distanza troppo ravvicinata o scegliere una lancia non adeguata può danneggiare le superfici. Durante la pulizia tenere il getto ad almeno 30 cm di distanza dalle superfici verniciate. Non usare l'ugello mangia sporco per pulire pneumatici di auto, vernici o superfici sensibili.

1. Inserire una lancia sulla pistola AP e fissarla con

2. Accendere l'apparecchio ("I/ON").

3. Sbloccare la leva della pistola AP.

4. Premere la leva della pistola AP.

5. Ruotare la lancia Power Control Vario Power fino a

Funzionamento con spazzola di lavaggio

ATTENZIONE

Danneggiamento della vernice

Le spazzole di lavaggio sporche possono danneggiare le superfici Accertarsi che la spazzola di lavaggio non sia sporca e non vi siano altre particelle prima di utilizzarla.

Sistema Power Control

Livelli di pressione

HARD Pavimentazioni in pietra per

MEDIUM Automobili / motociclette, la-

SOFT Superfici di legno, biciclette,

MIX Utilizzo con detergenti

Consigliato ad es. per

terrazze o calcestruzzo lavato, asfalto, superfici metalliche, utensili da giardino (carriola, vanga, ecc.)

terizi, pareti intonacate, mobili in plastica

superfici di arenaria, mobili di rattan

Funzionamento ad alta pressione

una rotazione di 90°.

Figura H

L'apparecchio si accende.

quando sull'indicatore di pressione non viene visualizzato il livello di pressione richiesto.

Nota

Quando si utilizzano le spazzole di lavaggio, l'apparecchio funziona a bassa pressione. È quindi possibile aggiungere detergenti.

1. Inserire la spazzola di lavaggio sulla pistola AP e fissarla con una rotazione di 90°.

Utilizzo con detergenti

 PERICOLO

Mancata osservanza della scheda tecnica di sicurezza

L'utilizzo non corretto di detergenti può causare gravi danni alla salute Osservare la scheda tecnica di sicurezza del produttore del detergente, in particolare le indicazioni riguardo all'equipaggiamento di protezione individuale.

Nota

Il detergente può essere aggiunto solo con funzionamento a bassa pressione.

Nota

I detergenti KÄRCHER garantiscono un lavoro senza inconvenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

1. Versare la soluzione detergente nel serbatoio del detergente. Osservare il dosaggio indicato sul contenitore del detergente.

Figura I

2. Richiudere il serbatoio detergente con il coperchio.

Figura D

3. Agganciare il serbatoio detergente nell’apparecchio.

4. Utilizzare la lancia Vario Power.

5. Ruotare la lancia in direzione "MIX" fino a quando sulla pistola AP non viene visualizzato "MIX". Durante il funzionamento, al getto d'acqua viene aggiunta la soluzione detergente.

6. È possibile usare facoltativamente l'ugello per schiumatura. a Collegare l'ugello per schiumatura alla bottiglia

del detergente.

Figura J

b Inserire l'ugello per schiumatura sulla pistola AP

e fissarlo con una rotazione di 90°.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).

2. Sciacquare lo sporco sciolto con il getto ad alta pressione.

Dopo il funzionamento con il detergente

1. Sciacquare l'apparecchio per circa 30 secondi con acqua pulita.

Interruzione del funzionamento

1. Rilasciare la leva della pistola AP. Quando si rilascia la leva, l'apparecchio si spegne. Il sistema rimane comunque in pressione.

2. Bloccare la leva della pistola AP.

Figura K

3. Mettere la pistola AP con la lancia in posizione di parcheggio.

4. Durante pause di lavoro superiori a 5 min spegnere l'apparecchio "0/OFF".

22 Italiano

Page 23

몇 PRUDENZA

Pressione nel sistema

Rischio di lesioni causate dalla fuoriuscita non controllata di acqua ad alta pressione Scollegare il tubo flessibile per alta pressione dalla pistola AP o dall'apparecchio solo quando la pressione è scaricata dal sistema.

1. Rilasciare la leva della pistola AP.

2. Chiudere il rubinetto dell'acqua.

3. Premere la leva della pistola AP per 30 secondi. La pressione ancora presente nel sistema viene scaricata.

4. Rilasciare la leva della pistola AP.

5. Bloccare la leva della pistola AP.

6. Scollegare l'apparecchio dall'alimentazione idrica.

7. Spegnere l'apparecchio "0/OFF".

8. Togliere la spina di rete dalla presa.

Trasporto

Termine del funzionamento

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.

Spostamenti a mano

1. Sollevare l’apparecchio dalla maniglia di trasporto e portarlo.

Tirare l’apparecchio

1. Estrarre la maniglia per trasporto fino a quando non si aggancia in modo udibile.

2. Tirare l'apparecchio dalla maniglia per trasporto.

Trasporto dell’apparecchio in veicoli

1. Svuotare il serbatoio del detergente.

2. Fissare l’apparecchio per impedirne lo scivolamento e il ribaltamento.

Stoccaggio

몇 PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nello stoccaggio, osservare il peso dell'apparecchio.

Conservazione dell’apparecchio

1. Depositare l'apparecchio su una superficie piana.

2. Scollegare la lancia dalla pistola AP.

3. Premere il tasto di sblocco sulla pistola AP e scollegare il tubo flessibile per alta pressione dalla pistola AP.

ATTENZIONE

Danneggiamento del tubo flessibile per alta pressione

Danneggiamento del tubo flessibile per alta pressione causato da un errato senso di rotazione Durante l'avvolgimento prestare attenzione al senso di rotazione del tamburo avvolgitubo.

4. Ruotare il tamburo avvolgitubo con la manovella in senso antiorario e avvolgere il tubo flessibile per alta pressione.

5. Sistemare la condotta di collegamento alla rete e gli accessori sull'apparecchio.

In previsione di uno stoccaggio di lunga durata, occorre osservare altre indicazioni, vedi capitolo Cura e manu- tenzione.

ATTENZIONE

Pericolo di gelo

Apparecchi non interamente svuotati possono essere

Antigelo

danneggiati dal gelo. Svuotare l’apparecchio e gli accessori completamente. Proteggere l’apparecchio dal gelo.

Occorre attenersi alle seguenti istruzioni:

 L'apparecchio è scollegato dall'alimentazione idrica.  La pistola AP è scollegata dal tubo flessibile per alta

pressione.

1. Accendere l'apparecchio "I/ON".

2. Attendere fino a 1 minuto fino a quando non esce più acqua dal tubo flessibile per alta pressione.

3. Spegnere l’apparecchio.

4. Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo.

Cura e manutenzione

 PERICOLO

Pericolo di scossa elettrica

Pericolo di lesioni in caso di contatto con parti sotto tensione Spegnere l'apparecchio. Staccare la spina.

L'apparecchio non richiede manutenzione, quindi non è necessario eseguire lavori di manutenzione periodici.

Pulizia del filtro nel collegamento idrico

ATT EN ZIO NE

Filtro danneggiato nel collegamento idrico

Danni all'apparecchio causati da impurità nell'acqua Verificare la presenza di danni al filtro prima di impiegarlo nel collegamento idrico.

Se necessario, pulire il filtro del collegamento idrico.

1. Rimuovere il giunto dal collegamento idrico.

2. Estrarre il filtro con una pinza piatta.

3. Pulire il filtro sotto acqua corrente.

Figura L

4. Inserire il filtro nel collegamento idrico.

Pulizia del filtro del detergente

Prima di uno stoccaggio di lunga durata, pulire il filtro del detergente.

1. Rimuovere il filtro dal tubo flessibile di aspirazione per il detergente.

2. Pulire il filtro sotto acqua corrente.

Figura M

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

 PERICOLO

Pericolo di scossa elettrica

Pericolo di lesioni in caso di contatto con parti sotto tensione Spegnere l'apparecchio. Staccare la spina.

L'apparecchio non funziona

1. Premere la leva della pistola AP. L'apparecchio si accende.

2. Controllare se la tensione dichiarata sulla targhetta coincide con la tensione della sorgente di corrente.

3. Verificare la presenza di eventuali danni sul cavo di collegamento alla rete.

L’apparecchio non raggiunge pressione

L'alimentazione di acqua è insufficiente

1. Aprire completamente il rubinetto dell'acqua.

2. Verificare che l'alimentazione dell'acqua abbia una portata sufficiente.

Italiano 23

Page 24

Il filtro nel collegamento idrico è sporco.

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

1. Estrarre il filtro nel collegamento idrico con una pinza piatta.

2. Pulire il filtro sotto acqua corrente.

È presente dell'aria nell'apparecchio.

1. Sfiatare l'apparecchio: a Far funzionare l'apparecchio per un massimo di 2

minuti senza collegare la lancia.

b Premere la pistola AP e attendere fino a che l'ac-

qua non fuoriesca dalla pistola AP senza bolle.

c Collegare la lancia.

Forti variazioni di pressione

1. Pulire l’ugello per alta pressione: a Eliminare con un ago lo sporco nei fori degli ugel-

li.

b Risciacquare l'ugello per alta pressione dirigendo

l'acqua dalla parte anteriore.

2. Controllare la portata dell'acqua.

L'apparecchio perde

1. Alcune cause tecniche fanno sì che ci sia una lieve permeabilità dell'apparecchio. In caso di permeabilità elevata rivolgersi al servizio clienti autorizzato.

Il detergente non viene aspirato

1. Utilizzare la lancia Vario Power e ruotarla su "MIX".

2. Pulire il filtro sul tubo flessibile di aspirazione per detergente.

3. Controllare se il tubo flessibile di aspirazione per detergente presenta dei punti di piegatura.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

Collegamento elettrico

Tensione V 220-240 Fase ~ 1 Frequenza Hz 50-60 Corrente assorbita A 6 Grado di protezione IPX5 Classe di protezione II Protezione di rete (lento) A 10

Collegamento idrico

Pressione in entrata (max.) MPa 1,2 Temperatura in entrata (max.) °C 40 Portata (min.) l/min 8

Dati sulle prestazioni dell’apparecchio

Pressione d’esercizio MPa 8 Pressione max. consentita MPa 12 Portata, acqua l/min 5,5 Portata massima l/min 6,3 Portata, detergente l/min 0,3 Forza repulsiva della pistola AP N 12

Dimensioni e pesi

Tipico peso d’esercizio kg 6,2 Lunghezza mm 340 Larghezza mm 281 Altezza mm 677

Valori rilevati secondo EN 60335-2-79

Valore di vibrazione mano-braccio m/s Incertezza K m/s Livello di pressione acustica L Incertezza K Livello di potenza acustica L

incertezza K Con riserva di modifiche tecniche.

dB(A) 76 dB(A) 3 dB(A) 91

<2,5 0,6

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità. Prodotto: Idropulitrice Tipo: 1.602-xxx

Direttive UE pertinenti

2000/14/CE 2014/30/UE 2006/42/CE (+2009/127/EG) 2011/65/UE

Norme armonizzate applicate

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

Misurato: 88 Garantito: 91 I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2020

24 Italiano

Page 25

Inhoud

Algemene instructies ........................................... 25

KÄRCHER Home & Garden App......................... 25

Milieubescherming .............................................. 25

Reglementair gebruik .......................................... 25

Toebehoren en reserveonderdelen ..................... 25

Leveringsomvang ................................................ 25

Beschrijving apparaat .......................................... 25

Veiligheidsinrichtingen......................................... 26

Symbolen op het apparaat .................................. 26

Montage .............................................................. 26

Inbedrijfstelling .................................................... 26

Werking ............................................................... 26

Vervoer................................................................ 28

Opslag ................................................................. 28

Onderhoud .......................................................... 28

Hulp bij storingen................................................. 28

Garantie............................................................... 29

Technische gegevens .......................................... 29

EU-conformiteitsverklaring .................................. 29

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge-

veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgende eigenaars.

bruiksaanwijzing en de meegeleverde

KÄRCHER Home & Garden App

De KÄRCHER Home & Garden App bevat:

 Informatie over montage en inbedrijfstelling  Informatie over de toepassingsgebieden  Tips & tricks  FAQ  Verbinding met het KÄRCHER Service Center

De app kan hier worden gedownload:

Handelsmerken

 Google Play™ en Android™ zijn handelsmerken of

geregistreerde handelsmerken van Google Inc.

 Apple

en App Store® zijn handelsmerken of gere-

gistreerde handelsmerken van Apple Inc.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Verpakkingen op een milieuvriendelijke manier afvoeren.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Reinigingswerkzaamheden waarbij oliehoudend af-

valwater ontstaat, zoals motorreiniging en bodemwas, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd.

Werkzaamheden met reinigingsmiddelen mogen

alleen worden uitgevoerd op vloeistofdichte werkoppervlakken met een aansluiting op de vuilwaterafvoer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien.

Instructies voor stoffen (REACH)

Actuele informatie over stoffen vindt u onder: www.kaercher.nl/REACH

Reglementair gebruik

Gebruik de hogedrukreiniger uitsluitend voor de privéhuishouding. De hogedrukreiniger is bestemd voor het reinigen van bijvoorbeeld machines, voertuigen, bouwwerken, gereedschap, gevels, terrassen, tuintoestellen met hogedrukwaterstralen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrusting beschreven. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking). Afbeeldingen, zie pagina met grafieken

Afbeelding A

1 Transportwiel 2 Opbergvak voor straalbuizen 3 Opberg-/parkeerpositie voor hogedrukpistool 4 Power Control-straalbuis vuilfrees voor hardnekkig

vuil, drukniveau: HARD

5 Power Control-straalbuis Vario Power voor gebrui-

kelijke reinigingstaken, drukniveaus: HARD /

MEDIUM / SOFT / MIX

6 Power Control hogedrukpistool 7 Toets om de hogedrukslang van het hogedruk-

pistool te scheiden

8 Hendel hogedrukpistool 9 Drukindicatie (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

Nederlands 25

Page 26

10 Vergrendeling hogedrukpistool 11 Apparaatschakelaar "0/OFF" / "I/ON" 12 Stroomleiding met netstekker 13 Opberghaak voor stroomleiding 14 Handgreep 15 Transportgreep, uittrekbaar 16 Hogedrukslangtrommel 17 Typeplaatje 18 Hogedrukslang 19 Handkruk voor slangtrommel 20 Reinigingsmiddelzuigslang met reinigingsmiddelfil-

ter en deksel

21 Reinigingsmiddelreservoir 22 Wateraansluiting 23 Koppeling voor de wateraansluiting 24 **Tuinslang met gangbare koppeling

– Vezelversterkt – Diameter minstens 1/2 inch (13 mm) – Lengte minstens 7,5 m

25 *Wasborstel, geschikt voor het werken met reini-

gingsmiddelen

26 *Schuimsproeier voor krachtig schuimend reini-

gingsmiddel

27 *Reinigingsmiddelreservoir

* optioneel, ** tevens vereist

Veiligheidsinrichtingen

몇 VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.

Apparaatschakelaar

De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld.

Vergrendeling hogedrukpistool

De vergrendeling blokkeert de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld wordt gestart.

Automatische stopfunctie

Als de hendel op het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld.

Symbolen op het apparaat

De hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf richten. Het apparaat tegen vorst beschermen. Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten.

Montage

Afbeeldingen, zie pagina met grafieken.

Vóór de inbedrijfstelling de los meegeleverde onderdelen op het apparaat monteren.

1. De wielen aan het apparaat bevestigen en borgen.

Afbeelding B

Greep monteren

Wielen monteren

1. De transportgreep aanbrengen.

2. De handgreep aanbrengen.

Afbeelding C

Reinigingsmiddelreservoir afsluiten

1. Het reinigingsmiddelreservoir met het deksel afslui-

ten.

Afbeelding D

Koppeling voor de wateraansluiting

monteren

1. De koppeling voor de wateraansluiting op de wa-

teraansluiting van het apparaat schroeven.

Afbeelding E

Inbedrijfstelling

1. Het apparaat op een vlakke ondergrond zetten.

2. De hogedrukslang compleet van de slangtrommel

afwikkelen.

3. De hogedrukslang in het hogedrukpistool steken tot

deze hoorbaar vastklikt.

Instructie

Op de juiste positionering van de nippel letten.

Afbeelding F

4. Controleren of de verbindingen goed vastzitten door

aan de hogedrukslang te trekken.

5. De netstekker in een stopcontact steken.

Watertoevoer

Aansluitwaarden, zie typeplaatje of hoofdstuk Technische gegevens.

Voorschriften van het waterbedrijf in acht nemen.

LET OP

Schade door verontreinigd water

Verontreinigingen in het water kunnen beschadigingen aan de pomp en het toebehoren veroorzaken. Ter bescherming adviseert KÄRCHER het KÄRCHERwaterfilter (bijzondere toebehoren, bestelnummer

4.730-059) te gebruiken.

LET OP

Slangkoppeling met aquastop op de wateraansluiting van het apparaat

Beschadiging van de pomp Gebruik nooit een slangkoppeling met aquastop op de wateraansluiting van het apparaat. U kunt een aquastop-koppeling op de waterkraan gebruiken.

1. De tuinslang op de koppeling voor de wateraanslui-

2. De tuinslang op de waterleiding aansluiten.

3. De waterkraan volledig opendraaien.

Aansluiting op de waterleiding

ting plaatsen.

Afbeelding G

Werking

LET OP

Droogloop van de pomp

Beschadiging van het apparaat Als het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk Hulp bij storingen.

26 Nederlands

Page 27

De drukindicatie op het hogedrukpistool geeft het momenteel ingestelde drukniveau weer bij gebruik met een Power Control-straalbuis.

Instructie

De gevoeligheid van de materialen kan sterk variëren afhankelijk van leeftijd en conditie. De aanbevelingen zijn daarom niet bindend.

Instructie

Bij het gebruik met oppervlaktereiniger en ander toebehoren is de drukindicatie niet zinvol.

Indicatie Drukniveau Aanbevolen voor bijv.

HARD Stenen terrassen van

MEDIUM Auto/motor, bakstenen op-

SOFT Houten oppervlakken, fiet-

MIX Werking met reinigingsmid-

straatstenen of uitgewassen beton, asfalt, metalen oppervlakken, tuingereedschap (kruiwagen, spade, enz.)

pervlakken, gestucte muren, plastic meubels

sen, zandstenen oppervlakken, rotan meubels

del

Werking met hoge druk

Power Control System

LET OP

Beschadiging van gelakte of gevoelige oppervlakken

Oppervlakken raken beschadigd bij een te kleine straalafstand of door de keuze van een ongeschikte straalbuis. Houd bij de reiniging van gelakte oppervlakken een straalafstand van minstens 30 cm aan. Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de vuilfrees.

1. Een straalbuis in het hogedrukpistool steken en vastzetten door 90° te draaien.

Afbeelding H

2. Het apparaat inschakelen ("I/ON").

3. De hendel van het hogedrukpistool ontgrendelen.

4. De hendel van het hogedrukpistool indrukken. Het apparaat wordt ingeschakeld.

5. De Power Control-straalbuis Vario Power draaien tot het gewenste drukniveau op de drukindicatie wordt weergegeven.

Werking met wasborstel

LET OP

Lakschade

Beschadiging van oppervlakken door verontreinigde wasborstel Zorg ervoor dat op de wasborstel geen vuil- of andere deeltjes zitten, voordat u de borstel gebruikt.

Instructie

Bij gebruik van wasborstels werkt het apparaat met lage druk. Daarom kunnen er reinigingsmiddelen worden bijgevuld.

1. De wasborstel in het hogedrukpistool steken en vastzetten door 90° te draaien.

Werking met reinigingsmiddel

 GEVAAR

Niet in acht nemen van het veiligheidsgegevensblad

Ernstige gezondheidsschade door ondeskundig gebruik van het reinigingsmiddel Neem het veiligheidsgegevensblad van de fabrikant van het reinigingsmiddel in acht, met name de instructies over de persoonlijke veiligheidsuitrusting.

Instructie

Het reinigingsmiddel kan alleen bij lage druk worden bijgevuld.

Instructie

KÄRCHER-reinigingsmiddelen garanderen een storingsvrij gebruik. Vraag om advies of bestel onze catalogus of de informatiebladen bij onze reinigingsmiddelen.

1. De reinigingsmiddeloplossing in het reinigingsmiddelreservoir vullen. Hierbij de doseerinstructies op de verpakking van het reinigingsmiddel in acht nemen.

Afbeelding I

2. Het reinigingsmiddelreservoir met het deksel afsluiten.

Afbeelding D

3. Het reinigingsmiddelreservoir in het apparaat vastklikken.

4. De straalbuis Vario Power gebruiken.

5. De straalbuis in de richting van “MIX” draaien tot op het hogedrukpistool “MIX” wordt weergegeven. Tijdens de werking wordt de reinigingsmiddeloplossing aan de waterstraal toegevoegd.

6. Optioneel de schuimsproeier gebruiken. a De schuimsproeier met de fles met reinigings-

middel verbinden.

Afbeelding J

b De schuimsproeier in het hogedrukpistool steken

en vastzetten door 90° te draaien.

Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen).

2. Het losgeweekte vuil met de hogedrukstraal wegspoelen.

1. Het apparaat ca. 30 seconden lang met helder wa-

Na gebruik met reinigingsmiddel

ter spoelen.

Werking onderbreken

1. De hendel van het hogedrukpistool loslaten. Als de hendel wordt losgelaten, wordt het apparaat uitgeschakeld. De hoge druk in het systeem blijft behouden.

2. De hendel van het hogedrukpistool vergrendelen.

Afbeelding K

3. Het hogedrukpistool met de straalbuis in de parkeerpositie zetten.

4. Bij werkonderbrekingen van meer dan 5 minuten het apparaat uitschakelen "0/OFF".

Werking beëindigen

몇 VOORZICHTIG

Druk in het systeem

Letsel door water dat ongecontroleerd onder hoge druk uittreedt Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem drukloos is.

Nederlands 27

Page 28

1. De hendel van het hogedrukpistool loslaten.

2. De waterkraan sluiten.

3. De hendel van het hogedrukpistool 30 seconden lang indrukken. De resterende druk in het systeem wordt verminderd.

4. De hendel van het hogedrukpistool loslaten.

5. De hendel van het hogedrukpistool vergrendelen.

6. Het apparaat loskoppelen van de watertoevoer.

7. Het apparaat uitschakelen "0/OFF".

8. De netstekker uit het stopcontact trekken.

Vervoer

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat.

Apparaat dragen

1. Het apparaat bij de handgreep optillen en dragen.

Apparaat trekken

1. De transportgreep uittrekken tot deze hoorbaar vastklikt.

2. Het apparaat aan de transportgreep trekken.

Apparaat in voertuig vervoeren

1. Het reinigingsmiddelreservoir legen.

2. Het apparaat borgen tegen wegglijden en kantelen.

Opslag

몇 VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het apparaat.

1. Het apparaat op een vlakke ondergrond neerzetten.

2. De straalbuis loskoppelen van het hogedrukpistool.

3. De ontkoppeltoets op het hogedrukpistool indrukken en de hogedrukslang van het hogedrukpistool loskoppelen.

LET OP

Beschadiging van de hogedrukslang

Beschadiging van de hogedrukslang door verkeerde draairichting Neem bij het opwikkelen de draairichting van de slangtrommel in acht.

4. Met de handkruk de slangtrommel tegen de wijzers van de klok in draaien en de hogedrukslang opwikkelen.

5. De stroomleiding en het toebehoren aan het apparaat opbergen.

Vóór langere opslag de aanvullende instructies in acht nemen, zie hoofdstuk Onderhoud.

LET OP

Vorstgevaar

Apparaten die niet volledig leeg zijn, kunnen beschadigd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst.

Aan de volgende voorwaarden moet zijn voldaan:

 Het apparaat is losgekoppeld van de watertoevoer.  Het hogedrukpistool is losgekoppeld van de hoge-

drukslang.

1. Het apparaat inschakelen "I/ON".

Apparaat opbergen

Vorstbescherming

2. Maximaal 1 minuut wachten tot er geen water meer uit de hogedrukslang komt.

3. Het apparaat uitschakelen.

4. Het apparaat met het complete toebehoren in een vorstveilige ruimte opbergen.

Onderhoud

 GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit.

Het apparaat is onderhoudsvrij, d.w.z. dat u geen regelmatige onderhoudswerkzaamheden hoeft uit te voeren.

Zeef in de wateraansluiting reinigen

LET OP

Beschadigde zeef in de wateraansluiting

Beschadiging van het apparaat door verontreinigd water Voordat u de zeef in de wateraansluiting plaatst, moet deze worden gecontroleerd op beschadigingen.

Indien nodig, de zeef in de wateraansluiting reinigen.

1. De koppeling van de wateraansluiting verwijderen.

2. De zeef met een platte tang eruit trekken.

3. De zeef onder stromend water reinigen.

Afbeelding L

4. De zeef in de wateraansluiting plaatsen.

Reinigingsmiddelfilter reinigen

Reinig het reinigingsmiddelfilter voordat het voor langere tijd wordt opgeslagen.

1. Het filter van de zuigslang voor het reinigingsmiddel eraf trekken.

2. Het filter onder stromend water reinigen.

Afbeelding M

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

 GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Trek de netstekker eruit.

Apparaat draait niet

1. De hendel van het hogedrukpistool indrukken. Het apparaat wordt ingeschakeld.

2. Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.

3. De stroomleiding op beschadiging controleren.

Het apparaat bereikt niet de vereiste druk

De watertoevoer is te klein

1. De waterkraan volledig opendraaien.

2. Controleren of het volume van de watertoevoer voldoende is.

De zeef in de wateraansluiting is verontreinigd.

1. De zeef in de wateraansluiting met een platte tang eruit trekken.

2. De zeef onder stromend water reinigen.

Er zit lucht in het apparaat.

1. Apparaat ontluchten: a Het apparaat zonder aangesloten straalbuis

maximaal 2 minuten inschakelen.

28 Nederlands

Page 29

b Het hogedrukpistool indrukken en wachten tot

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

het water zonder bellen uit het hogedrukpistool komt.

c De straalbuis aansluiten.

Sterke drukschommelingen

1. De hogedruksproeier reinigen: a Verontreinigingen uit het sproeiergat met een

naald verwijderen.

b De hogedruksproeier van voren met water spoe-

len.

2. De watertoevoerhoeveelheid controleren.

Apparaat ondicht

1. Geringe lekkage van het apparaat ligt aan de constructie en is normaal. Neem contact op met de verantwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont.

Reinigingsmiddel wordt niet aangezogen

1. Gebruik de straalbuis Vario Power en stel deze in op “MIX”.

2. Het filter aan de zuigslang voor reinigingsmiddel reinigen.

3. De zuigslang voor reinigingsmiddel op knikplaatsen controleren.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Technische gegevens

Elektrische aansluiting

Spanning V 220-240 Fase ~ 1 Frequentie Hz 50-60 Stroomopname A 6 Beschermingsgraad IPX5 Beschermingsklasse II Netbeveiliging (traag) A 10

Wateraansluiting

Toevoerdruk (max.) MPa 1,2 Toevoertemperatuur (max.) °C 40 Toevoerdebiet (min.) l/min 8

Gegevens capaciteit apparaat

Bedrijfsdruk MPa 8 Max. toegestane druk MPa 12 Opbrengst, water l/min 5,5 Opbrengst maximaal l/min 6,3 Opbrengst, reinigingsmiddel l/min 0,3 Reactiekracht van het hogedruk-

pistool

Afmetingen en gewichten

Typisch bedrijfsgewicht kg 6,2 Lengte mm 340

N12

Breedte mm 281 Hoogte mm 677

Berekende waarden conform EN 60335-2-79

Hand-arm-vibratiewaarde m/s Onzekerheid K m/s Geluidsdrukniveau L Onzekerheid K Geluidsvermogensniveau L

onzekerheid K Technische wijzigingen voorbehouden.

dB(A) 76 dB(A) 3

dB(A) 91

<2,5

0,6

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Hogedrukreiniger Type: 1.602-xxx

Relevante EU-richtlijnen

2000/14/EG 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU

Toegepaste geharmoniseerde normen

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 88 Gegarandeerd: 91 De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

Nederlands 29

Page 30

Índice de contenidos

Avisos generales ................................................. 30

KÄRCHER Home & Garden App......................... 30

Protección del medio ambiente ........................... 30

Uso previsto ........................................................ 30

Accesorios y recambios ...................................... 30

Volumen de suministro ........................................ 30

Descripción del equipo ........................................ 30

Dispositivos de seguridad ................................... 31

Símbolos en el equipo ......................................... 31

Montaje................................................................ 31

Puesta en funcionamiento ................................... 31

Funcionamiento ................................................... 32

Transporte ........................................................... 33

Almacenamiento.................................................. 33

Conservación y mantenimiento ........................... 33

Ayuda en caso de avería ..................................... 33

Garantía .............................................................. 34

Datos técnicos ..................................................... 34

Declaración de conformidad UE.......................... 34

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de ins-

dad adjuntas. Actúe conforme a estos documentos. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

trucciones y las instrucciones de seguri-

KÄRCHER Home & Garden App

La aplicación KÄRCHER Home & Garden App contiene:  Información sobre el montaje y la puesta en funcio-

namiento

 Información sobre los campos de aplicación  Consejos y trucos  FAQ  Conexión al centro de servicio KÄRCHER

La aplicación se puede descargar aquí:

Marcas registradas

 Google Play™ y Android™ son marcas o marcas

registradas de Google Inc.

 Apple

y App Store® son marcas o marcas registra-

das de Apple Inc.

Protección del medio ambiente

Los materiales de embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medio ambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que

suponen un peligro potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Los trabajos de limpieza que generan agua sucia

con un alto contenido en aceite, p. ej., los lavados de motores o la limpieza de bajos, deben realizarse únicamente en estaciones de lavado con un separador de aceite.

Los trabajos con detergentes deben realizarse úni-

camente sobre superficies de trabajo a prueba de filtraciones y conectadas a la canalización de agua sucia. No permita que los detergentes penetren en masas de agua o en la tierra.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actualizada sobre las sustancias contenidas en: www.kaercher.de/REACH

Uso previsto

Utilice la limpiadora de alta presión únicamente en el ámbito doméstico. La limpiadora de alta presión está diseñada para la limpieza de máquinas, vehículos, edificios, herramientas, fachadas, terrazas, equipos para el jardín, etc. con un chorro de agua de alta presión.

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo de muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Descripción del equipo

En este manual de instrucciones se describe el equipamiento máximo. Existen diferencias en el alcance del suministro según el modelo (véase el embalaje). Véanse las figuras en la página de gráficos

Figura A

1 Rueda de transporte 2 Almacenaje para tubos pulverizadores 3 Almacenaje/posición de estacionamiento para la

pistola de alta presión

4 Tubo pulverizador Power Control con boquilla tur-

bo: para contaminación incrustada, nivel de pre-

sión: HARD

5 Tubo pulverizador Vario Power Power Control para

tareas de limpieza habituales, niveles de presión:

HARD/MEDIUM/SOFT/MIX

30 Español

Page 31

6 Pistola de alta presión Power Control 7 Tecla para separar la manguera de alta presión de

la pistola de alta presión

8 Palanca de pistola de alta presión 9 Indicador de presión (MIX/1-SOFT/2-MEDIUM/3-

HARD)

10 Cierre de la pistola de alta presión 11 Interruptor del equipo «0/OFF»/«I/ON» 12 Cable de conexión de red con conector de red 13 Gancho de almacenaje para cable de conexión de

red

14 Asa de transporte 15 Asa de transporte, extraíble 16 Enrollador de mangueras de alta presión 17 Placa de características 18 Manguera de alta presión 19 Manivela para enrollador de mangueras 20 Manguera de aspiración de detergente con filtro de

detergente y tapa

21 Depósito de detergente 22 Conexión de agua con tamiz integrado 23 Acoplamiento de la conexión de agua 24 **Manguera de riego con acoplamiento convencio-

nal – Refuerzo de tela – Diámetro mínimo de 1/2 pulgada (13 mm) – Longitud mínima de 7,5 m

25 *Cepillo de lavado, adecuado para trabajar con de-

tergente

26 *Boquilla de espuma para espuma de detergente

potente

27 *Recipiente de detergente

* opcional, ** necesaria de manera adicional

Dispositivos de seguridad

몇 PRECAUCIÓN

Dispositivo de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad. Nunca modifique ni manipule los dispositivos de seguridad.

El interruptor del equipo impide el funcionamiento involuntario del equipo.

El cierre bloquea la palanca de la pistola de alta presión y evita el arranque involuntario del equipo.

Cuando se suelta la palanca de la pistola de alta presión, el interruptor de presión desconecta la bomba y se para el chorro de alta presión. Al presionar la palanca, vuelve a conectarse la bomba.

Interruptor del equipo

Cierre de la pistola de alta presión

Función de parada automática

Símbolos en el equipo

No dirija el chorro de alta presión hacia personas, animales, equipamiento eléctrico activo, ni apunte con él al propio equipo. Proteja el equipo de las heladas.

El equipo no debe conectarse directamente a la red pública de agua potable.

Montaje

Véanse las figuras en la página de gráficos.

Antes de la puesta en funcionamiento, monte en el equipo las piezas que se suministran sueltas.

Montaje de las ruedas

1. Fije y asegure las ruedas en el equipo.

Figura B

Montaje de las empuñaduras

1. Coloque el asa de transporte.

2. Coloque el asa de transporte.

Figura C

Cierre del depósito de detergente

1. Cierre el depósito de detergente con la tapa.

Figura D

Montaje del acoplamiento de la conexión de

1. Enrosque el acoplamiento de la conexión de agua en dicha conexión del equipo.

Figura E

agua

Puesta en funcionamiento

1. Coloque el equipo sobre una superficie plana.

2. Desenrollar por completo la manguera de alta presión del enrollador de mangueras.

3. Conecte la manguera de alta presión en la pistola de alta presión hasta que encaje de manera audible.

Nota

Preste atención a que el inyector esté correctamente alineado.

Figura F

4. Comprobar que las conexiones son seguras tirando de la manguera de alta presión.

5. Conecte el conector de red en un enchufe.

Para consultar los valores de conexión, véase la placa de características o el apartado Datos técnicos. Respete las normas de la empresa de suministro de agua.

CUIDADO

Daños por agua sucia

La suciedad en el agua puede dañar la bomba y los accesorios. Para protegerlos, KÄRCHER recomienda usar su filtro de agua (accesorio especial, referencia de pedido

4.730-059).

CUIDADO

Acoplamiento de mangueras con Aquastop en la conexión de agua del equipo

Daños en la bomba Nunca use un acoplamiento de mangueras con Aquastop en la conexión de agua del equipo. Puede usar un acoplamiento Aquastop en el grifo de agua.

Alimentación de agua

Conexión al conducto de agua

Español 31

Page 32

1. Inserte la manguera de riego en el acoplamiento de la conexión de agua.

2. Conecte la manguera de riego al conducto de agua.

3. Abra el grifo de agua por completo.

Figura G

Funcionamiento

CUIDADO

Marcha en vacío de la bomba

Daños en el equipo Si el equipo no genera ninguna presión en un intervalo de 2 minutos, desconéctelo y proceda conforme a las instrucciones del apartado Ayuda en caso de avería.

El indicador de presión en la pistola de alta presión muestra el nivel de presión establecido actualmente para el servicio con un tubo pulverizador Power Control.

Nota

La sensibilidad de los materiales puede variar mucho según la antigüedad y el estado. Por lo tanto, las recomendaciones no tienen carácter vinculante.

Nota

El indicador de presión no es relevante para el servicio con limpiador de superficies y con otros accesorios.

Indicación Nivel de pre-

CUIDADO

Daños en superficies pintadas o delicadas

Las superficies resultan dañadas si no se mantiene la suficiente distancia con la boquilla de pulverizado o si se selecciona un tubo pulverizador inadecuado. Mantenga una distancia con la boquilla de pulverizado de al menos 30 cm al limpiar superficies pintadas. No utilice la boquilla turbo para limpiar llantas de vehículos, pinturas ni superficies delicadas, como la madera.

1. Introduzca un tubo pulverizador en la pistola de alta presión y fíjelo con un giro 90°.

Figura H

2. Conecte el equipo («I/ON»).

3. Desbloquee la palanca de la pistola de alta presión.

4. Presione la palanca de la pistola de alta presión. El equipo se conecta.

5. Gire el tubo pulverizador Vario Power Power Control hasta que el nivel de presión necesario se muestre en el indicador de presión.

32 Español

Power Control System

sión

HARD Terrazas de baldosas he-

MEDIUM Automóviles/motocicletas,

SOFT Superficies de madera, bici-

MIX Funcionamiento con deter-

Recomendado, p. ej., para

chas de adoquines u hormigón lavado, asfalto, superficies de metal, utensilios de jardín (carretilla, pala, etc.)

superficies de ladrillo, paredes enlucidas, muebles de plástico

cletas, superficies de piedra arenisca, muebles de mimbre

gente

Funcionamiento con alta presión

Funcionamiento con cepillo de lavado

CUIDADO

Daños en la pintura

Daños en superficies por un cepillo de lavado sucio Asegúrese de que el cepillo de lavado esté libre de suciedad y partículas antes de utilizarlo.

Nota

Al usar cepillos de lavado, el equipo funciona a baja presión. Como consecuencia, es posible añadir un detergente.

1. Introduzca el cepillo de lavado en la pistola de alta presión y fíjelo con un giro 90°.

Funcionamiento con detergente

 PELIGRO

Inobservancia de la hoja de datos de seguridad

Problemas de salud graves por un uso inadecuado del detergente Observe la hoja de datos de seguridad del fabricante de detergentes, especialmente las indicaciones sobre equipos de protección personal.

Nota

El detergente solo se puede añadir al utilizar baja presión.

Nota

Los detergentes KÄRCHER garantizan un funcionamiento sin averías. Solicite el asesoramiento oportuno o pida nuestro catálogo o nuestra hoja informativa sobre detergentes.

1. Llene el depósito de detergente con la solución de detergente. Al hacerlo, tenga en cuenta la indicación de dosificación del envase del detergente.

Figura I

2. Cierre el depósito de detergente con la tapa.

Figura D

3. Encaje el depósito de detergente en el equipo.

4. Use el tubo pulverizador Vario Power.

5. Gire el tubo pulverizador en dirección a «MIX» hasta que se muestre «MIX» en la pistola de alta presión. Durante el funcionamiento, se añade la solución de detergente al chorro de agua.

6. Use la boquilla de espuma de manera opcional. a Conectar la boquilla de espuma con la botella de

detergente.

Figura J

b Inserte la boquilla de espuma en la pistola de alta

presión y fíjela con un giro 90°.

Métodos de limpieza recomendados

1. Pulverizar poco detergente sobre la superficie seca y dejar que actúe (no secar).

2. Lavar la suciedad desprendida con el chorro de alta presión.

Tras el funcionamiento con detergente

1. Enjuague el equipo con agua limpia durante unos 30 segundos.

Interrupción del servicio

1. Suelte la palanca de la pistola de alta presión. Al soltar la palanca, el equipo se desconecta. Se mantiene la alta presión en el sistema.

2. Bloquee la palanca de la pistola de alta presión.

Figura K

3. Coloque la pistola de alta presión con el tubo pulverizador en la posición de estacionamiento.

4. Desconecte el equipo con «0/OFF» durante las pausas de trabajo de más de 5 minutos.

Page 33

Finalización del funcionamiento

몇 PRECAUCIÓN

Presión en el sistema

Lesiones por la salida incontrolada de agua a alta presión Desconecte la manguera de alta presión de la pistola de alta presión o del equipo únicamente cuando no haya ninguna presión en el sistema.

1. Suelte la palanca de la pistola de alta presión.

2. Cierre el grifo de agua.

3. Presione la palanca de la pistola de alta presión durante 30 segundos. Se elimina toda la presión que queda en el sistema.

4. Suelte la palanca de la pistola de alta presión.

5. Bloquee la palanca de la pistola de alta presión.

6. Desconecte el equipo de la alimentación de agua.

7. Desconecte el equipo con «0/OFF».

8. Desconectar el conector de red del enchufe.

Transporte

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo durante el transporte.

Trasporte del equipo

1. Levante y transporte el equipo agarrándolo por el asa de transporte.

Arrastre del equipo

1. Extraiga el asa de transporte hasta que encaje de forma audible.

2. Tire del equipo utilizando el asa de transporte.

Transporte del equipo en vehículo

1. Vacíe el depósito de detergente.

2. Asegure el equipo para evitar que se desplace o vuelque.

Almacenamiento

몇 PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños Tenga en cuenta el peso del equipo para su almacenamiento.

1. Deposite el equipo sobre una superficie plana.

2. Desconecte el tubo pulverizador de la pistola de alta

3. Pulse la tecla de separación de la pistola de alta

CUIDADO

Daños en la manguera de alta presión

Daños en la manguera de alta presión por un sentido de giro incorrecto Al enrollar la manguera, tenga en cuenta el sentido de giro del enrollador.

4. Girar el enrollador de mangueras en el sentido con-

5. Guardar el cable de conexión de red y el accesorio

Tener en cuenta las instrucciones adicionales si se va a almacenar el equipo durante un periodo de tiempo prolongado; véase el capítulo Conservación y manteni- miento.

Almacenaje del equipo

presión.

presión y separe la manguera de alta presión de la pistola de alta presión.

trario a las agujas de reloj utilizando la manivela y enrollar la manguera de alta presión.

en el equipo.

CUIDADO

Riesgo de helada

Los aparatos que no estén totalmente vacíos pueden destruirse con las heladas. Vacíe el aparato y los accesorios por completo. Proteja el aparato de las heladas.

Debe cumplirse los siguiente:  El equipo está desconectado de la alimentación de

agua.

 La pistola de alta presión está desconectada de la

manguera de alta presión.

1. Conecte el equipo con «I/ON».

2. Espere 1 minuto como máximo hasta que ya no salga agua de la manguera de alta presión.

3. Desconecte el equipo.

4. Guarde el equipo con todos los accesorios en una sala protegida de heladas.

Conservación y mantenimiento

Anticongelante

 PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Desconecte el conector de red.

El equipo no requiere mantenimiento, es decir, no es necesario llevar a cabo trabajos de mantenimiento de forma periódica.

Limpieza del tamiz de la conexión de agua

CUIDADO

Tamiz de la conexión de agua dañado

Daños en el equipo debido a agua sucia Antes de colocarlo en la conexión de agua, compruebe si el tamiz presenta daños.

En caso necesario, limpie el tamiz de la conexión de agua.

1. Retire el acoplamiento de la conexión de agua.

2. Extraiga el tamiz con un alicate de boca plana.

3. Limpie el tamiz con agua corriente.

Figura L

4. Coloque el tamiz en la conexión de agua.

Limpieza del filtro de detergente

Limpie el filtro de detergente si lo va almacenar durante un tiempo prolongado.

1. Retire el filtro de la manguera de aspiración de detergente.

2. Limpie el filtro con agua corriente.

Figura M

Ayuda en caso de avería

A menudo, las causas de las averías son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o averías no mencionadas aquí, póngase en contacto con el servicio de posventa.

 PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente Desconecte el equipo. Desconecte el conector de red.

El equipo no funciona

1. Presione la palanca de la pistola de alta presión. El equipo se conecta.

2. Compruebe si la tensión indicada en la placa de características coincide con la tensión de la fuente de corriente.

Español 33

Page 34

3. Compruebe si el cable de conexión de red presenta daños.

El equipo no genera presión

Entrada de agua insuficiente

1. Abra el grifo de agua por completo.

2. Compruebe que la entrada de agua cuenta con el volumen transportado suficiente.

El tamiz de la conexión de agua está sucio.

1. Extraer el tamiz de la conexión de agua con un alicate de boca plana.

2. Limpie el tamiz con agua corriente.

Hay aire en el equipo.

1. Purgar el equipo: a Conectar el equipo sin tubo pulverizador conec-

tado durante un máximo de 2 minutos.

b Presionar la pistola de alta presión y esperar has-

ta que el agua salga sin burbujas de la conexión de alta presión.

c Conectar el tubo pulverizador.

Fuertes variaciones de presión

1. Limpie la boquilla de alta presión: a Elimine la suciedad del taladro de boquilla con

ayuda de una aguja.

b Enjuague la boquilla de alta presión con agua

desde la parte frontal.

2. Compruebe el volumen de entrada de agua.

Equipo no estanco

1. Desde un punto de vista técnico, el equipo puede presentar una pequeña falta de estanqueidad. En caso de que la falta de estanqueidad sea más grave, informe al servicio de posventa.

No se aspira el detergente

1. Use el tubo pulverizador Vario Power y gírelo hacia «MIX».

2. Limpiar el filtro de la manguera de aspiración de detergente.

3. Comprobar si la manguera de aspiración de detergente presenta puntos de flexión.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

Datos técnicos

Conexión eléctrica

Tensión V 220-240 Fase ~ 1 Frecuencia Hz 50-60 Consumo de corriente A 6 Tipo de protección IPX5 Clase de protección II Fusible de red (lento) A 10

Conexión de agua

Presión de entrada (máx.) MPa 1,2 Temperatura de entrada (máx.) °C 40 Volumen de entrada (mín.) l/min 8

Datos de potencia del equipo

Presión de servicio MPa 8 Presión máx. admisible MPa 12 Volumen transportado, agua l/min 5,5 Volumen transportado máximo l/min 6,3 Volumen transportado, detergente l/min 0,3 Fuerza de retroceso de la pistola

de alta presión

Peso y dimensiones

Peso de servicio típico kg 6,2 Longitud mm 340 Anchura mm 281 Altura mm 677

Valores calculados conforme a EN 60335-2-79

Nivel de vibraciones mano-brazo m/s Inseguridad K m/s Nivel de presión acústica L Inseguridad K Intensidad acústica L

Inseguridad K Reservado el derecho a realizar modificaciones.

N12

dB(A) 76

dB(A) 3 dB(A) 91

<2,5

0,6

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez. Producto: Limpiadora de alta presión Tipo: 1.602-xxx

Directivas UE aplicables

2000/14/CE 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/UE

Normas armonizadas aplicadas

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Intensidad acústica dB(A)

Medida: 88 Garantizada: 91 Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

34 Español

Page 35

Responsable de documentación: S. Reiser

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2020

Índice

Indicações gerais ................................................ 35

KÄRCHER Home & Garden App......................... 35

Protecção do meio ambiente............................... 35

Utilização adequada............................................ 35

Acessórios e peças sobressalentes .................... 35

Volume do fornecimento...................................... 36

Descrição do aparelho ........................................ 36

Unidades de segurança ...................................... 36

Símbolos no aparelho ......................................... 36

Montagem ........................................................... 36

Arranque.............................................................. 36

Operação............................................................. 37

Transporte ........................................................... 38

Armazenamento.................................................. 38

Conservação e manutenção ............................... 38

Ajuda em caso de avarias................................... 39

Garantia............................................................... 39

Dados técnicos .................................................... 39

Declaração de conformidade UE ........................ 39

Indicações gerais

Antes da primeira utilização do aparelho leia o manual de instruções original e os

nham. Proceda em conformidade. Conserve as duas folhas para referência ou utilização futura.

avisos de segurança que o acompa-

KÄRCHER Home & Garden App

A KÄRCHER Home & Garden App contém:  Informações sobre a instalação e colocação em ser-

viço

 Informações sobre as áreas de utilização  Dicas e truques  FAQ  Ligação ao Centro de Assistência KÄRCHER

A aplicação pode ser descarregada aqui:

Marca registada

 Google Play™ e Android™ são marcas comerciais

ou marcas registadas da Google Inc.

 Apple

e App Store® são marcas comerciais ou

marcas registadas da Apple Inc.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais. Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Trabalhos de limpeza dos quais resulte água resi-

dual contendo óleo, como, p.ex., lavagem de motores ou carroçarias, apenas devem ser executados em locais que disponham de separador de óleo.

Trabalhos com produtos de limpeza apenas devem

ser executados sobre superfícies de trabalho estanques, com ligação à canalização de esgoto própria. Não permitir que os produtos de limpeza penetrem nas massas de água ou no solo.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.de/REACH

Utilização adequada

Utilize a lavadora de alta pressão exclusivamente na habitação privada. A lavadora de alta pressão destina-se à limpeza de máquinas, veículos, estruturas, ferramentas, fachadas, terraços, aparelhos de jardinagem, entre outros, com jacto de água de alta pressão.

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Português 35

Page 36

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Descrição do aparelho

Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem). Figuras, ver página de gráficos

Figura A

1 Roda de transporte 2 Armazenamento para lanças 3 Armazenamento/posição de estacionamento para

pistola de alta pressão

4 Lança com bico fresador Power Control para suji-

dade persistente, nível de pressão: HARD

5 Lança Vario Power Power Control para as tarefas

de limpeza mais comuns, níveis de pressão: HARD / MEDIUM / SOFT / MIX

6 Pistola de alta pressão Power Control 7 Tecla para separar a mangueira de alta pressão da

pistola de alta pressão

8 Gatilho da pistola de alta pressão 9 Indicador do nível de pressão (MIX / 1-SOFT / 2-

MEDIUM / 3-HARD)

10 Bloqueio da pistola de alta pressão 11 Interruptor do aparelho “0/OFF”/“I/ON” 12 Cabo de ligação à rede com ficha de rede 13 Gancho de armazenamento para cabo de ligação à

rede

14 Pega de transporte 15 Pega de transporte, amovível 16 Enrolador de mangueira de alta pressão 17 Placa de características 18 Mangueira de alta pressão 19 Manivela do enrolador de mangueira 20 Mangueira de aspiração do produto de limpeza

com filtro de produto de limpeza e tampa

21 Depósito do detergente 22 Ligação de água com filtro incorporado 23 Acoplamento para a ligação de água 24 **Mangueira de jardim com acoplamento disponível

comercialmente – Reforçado com tecido – Diâmetro mínimo de 1/2 pol. (13 mm) – Comprimento mínimo de 7,5 m

25 *Escova de lavagem, adequada para trabalhar com

detergentes

26 *Bocal de espuma para detergentes em espuma

poderosos

27 *Depósito do detergente

* opcional, ** adicionalmente necessário

36 Português

몇 CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua protecção. Nunca altere ou evite as unidades de segurança.

O interruptor do aparelho evita o accionamento involuntário do mesmo.

O bloqueio bloqueia a alavanca da pistola de alta pressão e impede o arranque inadvertido do aparelho.

Ao soltar a alavanca da pistola de alta pressão, o interruptor de pressão desliga a bomba e interrompe o jacto de alta pressão. Se a alavanca for premida, a bomba é novamente ligada.

Figuras, ver página de gráficos.

Antes do arranque, montar as peças soltas no aparelho.

1. Fixar as rodas no aparelho e travá-las.

1. Encaixar a pega de transporte amovível.

2. Encaixar a pega de transporte.

1. Fechar o depósito de produto de limpeza com a

Montar o acoplamento para a ligação de água

1. Aparafusar o acoplamento para a ligação de água

1. Colocar o aparelho numa superfície plana.

2. Desenrolar completamente a mangueira de alta

3. Inserir a mangueira de alta pressão na pistola de al-

Aviso

Ter atenção ao alinhamento correcto do bocal.

4. Verificar a segurança das ligações, puxando a man-

5. Ligar a ficha de rede a uma tomada.

Os valores de ligação podem ser consultados na placa de características ou no capítulo Dados técnicos. Respeitar as directrizes da empresa fornecedora da água.

Unidades de segurança

Interruptor do aparelho

Bloqueio da pistola de alta pressão

Função de paragem automática

Símbolos no aparelho

Não direccionar o jacto de alta pressão para pessoas, animais, equipamento eléctrico activo ou para o próprio aparelho. Proteger o aparelho da geada.

O aparelho não pode ser ligado directamente à rede de água potável pública

Montagem

Montar as rodas

Figura B

Montar as pegas

Figura C

Fechar o depósito do detergente

tampa.

Figura D

na ligação de água do aparelho.

Figura E

Arranque

pressão do enrolador de mangueira.

ta pressão, até que engate de forma audível.

Figura F

gueira de alta pressão.

Alimentação de água

Page 37

ADVERTÊNCIA

Danos deviso a água suja

Impurezas na água podem danificar a bomba e os acessórios. Para protecção, a KÄRCHER recomenda a utilização do filtro de água KÄRCHER (acessórios opcionais, n.º de referência 4.730-059).

Ligação à conduta de água

ADVERTÊNCIA

Acoplamento de mangueira com Aquastop na ligação de água do aparelho

Danos na bomba Nunca utilize um acoplamento de mangueira com Aquastop na ligação de água do aparelho. Pode utilizar um acoplamento Aquastop na própria torneira.

1. Inserir a mangueira de jardim no acoplamento para a ligação de água.

2. Ligar a mangueira de jardim à conduta de água.

3. Abrir completamente a torneira de água.

Figura G

Operação

ADVERTÊNCIA

Funcionamento a seco da bomba

Danos no aparelho Se o aparelho não desenvolver qualquer pressão no espaço de 2 minutos, desligue-o e siga os procedimentos indicados no capítulo Ajuda em caso de avarias.

O indicador do nível de pressão na pistola de alta pressão mostra o nível de pressão actualmente ajustado durante a operação de uma lança Power Control.

Aviso

A sensibilidade dos materiais pode variar bastante, dependendo da sua respectiva idade e condição. As recomendações não são, portanto, vinculativas.

Aviso

O indicador do nível de pressão não é relevante para a operação com detergente para pavimentos e outros acessórios.

Indicador Nível de

Sistema Power Control

pressão

HARD Terraços de pedra feitos de

MEDIUM Automóvel/motociclo, su-

SOFT Superfícies em madeira, bi-

MIX Operação com produto de

Recomendado para, por ex.

pedras de calçada ou betão lavado, asfalto, superfícies metálicas, utensílios de jardim (carrinho de mão, pá, etc.)

perfícies em tijolo, paredes rebocadas, móveis em plástico

cicleta, superfícies em arenito, móveis em rotim

limpeza

ADVERTÊNCIA

Danos em superfícies lacadas ou sensíveis

Uma distância de jacto demasiado curta ou a selecção de uma lança inadequada danificam as superfícies. Na limpeza de superfícies lacadas, mantenha uma distância de jacto de 30 cm, no mínimo. Não limpe pneus de automóveis, laca ou superfícies sensíveis, como madeira, com a fresa de sujidade.

1. Inserir uma lança na pistola de alta pressão e fixar rodando 90°.

Figura H

2. Ligar o aparelho (“I/ON”).

3. Destravar a alavanca da pistola de alta pressão.

4. Pressionar a alavanca da pistola de alta pressão. O aparelho é ligado.

5. Rodar a lança Vario Power Power Control até que o nível de pressão necessário seja exibido no respectivo indicador.

Operação com escova de limpeza

Operação com alta pressão

ADVERTÊNCIA

Danos em lacados

Danos de superfícies devido a uma escova de limpeza suja Certifique-se de que a escova de limpeza está livre de sujidade ou outras partículas, antes de a utilizar.

Aviso

Ao utilizar escovas de limpeza, o aparelho trabalha com baixa pressão. Por isso pode adicionar-se produto de limpeza.

1. Inserir a escova de limpeza na pistola de alta pressão e fixar rodando 90°.

Operação com produto de limpeza

 PERIGO

Não observância da ficha técnica de segurança

Efeitos graves para a saúde devido à utilização inadequada do produto de limpeza Tenha em atenção a ficha técnica de segurança do fabricante do produto de limpeza, especialmente os avisos relativos ao equipamento de protecção individual.

Aviso

O produto de limpeza apenas pode ser adicionado com baixa pressão.

Aviso

Os produtos de limpeza KÄRCHER garantem um trabalho sem problemas. Procurar aconselhamento ou solicitar o nosso catálogo ou os nossos folhetos informativos sobre produtos de limpeza.

1. Encher o depósito de produto de limpeza com a solução de limpeza. Respeitar as indicações de dosagem na embalagem do produto de limpeza.

Figura I

2. Fechar o depósito de produto de limpeza com a tampa.

Figura D

3. Encaixar o depósito de produto de limpeza no aparelho.

4. Utilizar a lança Vario Power.

5. Rodar a lança no sentido “MIX” até que seja exibido “MIX” na pistola de alta pressão. Durante a operação, a solução de limpeza é misturada ao jacto de água.

6. Utilizar opcionalmente o bocal de espuma. a Ligar o bico de espuma com o frasco de produto

de limpeza.

Figura J

Português 37

Page 38

b Inserir o bocal de espuma na pistola de alta pres-

são e fixar rodando 90°.

Método de limpeza recomendado

1. Pulverizar uma pequena quantidade de produto de limpeza na superfície seca e deixar actuar (não secar).

2. A sujidade libertada pode ser removida com o jacto de alta pressão.

Após operação com produto de limpeza

1. Enxaguar o aparelho durante aprox. 30 segundos com água limpa.

Interromper a operação

1. Soltar a alavanca da pistola de alta pressão. Quando a alavanca é solta, o aparelho desliga-se. A alta pressão no sistema é mantida.

2. Bloquear a alavanca da pistola de alta pressão.

Figura K

3. Colocar a pistola de alta pressão com a lança na posição de estacionamento.

4. No caso de pausas de trabalho superiores a 5 minutos, desligar o aparelho “0/OFF”.

Terminar a operação

몇 CUIDADO

Pressão no sistema

Ferimentos devido a saída descontrolada de água sob alta pressão Separe a mangueira de alta pressão da pistola de alta pressão ou do aparelho apenas quando não existir qualquer pressão no sistema.

1. Soltar a alavanca da pistola de alta pressão.

2. Fechar a torneira de água.

3. Pressionar a alavanca da pistola de alta pressão durante 30 segundos. A pressão ainda restante no sistema é libertada.

4. Soltar a alavanca da pistola de alta pressão.

5. Bloquear a alavanca da pistola de alta pressão.

6. Separar o aparelho da alimentação de água.

7. Desligar o aparelho “0/OFF”.

8. Retirar a ficha de rede da tomada.

Transporte

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho ao transportá-lo.

Transportar o aparelho

1. Pegar no aparelho pela pega de transporte e transportá-lo.

Puxar o aparelho

1. Puxar a pega de transporte para fora até encaixar de forma audível.

2. Puxar o aparelho pela pega de transporte.

Transportar o aparelho em veículos

1. Esvaziar o depósito do produto de limpeza.

2. Proteger o aparelho de forma a que o mesmo não se mova ou tombe.

Armazenamento

몇 CUIDADO

Não observância do peso

Perigo de ferimentos e danos Considere o peso do aparelho para o respectivo armazenamento.

1. Colocar o aparelho numa superfície plana.

2. Separar a lança da pistola de alta pressão.

3. Premir a tecla separadora na pistola de alta pressão e separar a mangueira de alta pressão da pistola.

ADVERTÊNCIA

Danos na mangueira de alta pressão

Danos na mangueira de alta pressão devido a rotação no sentido incorrecto Ao desenrolar, tenha em atenção o sentido de rotação do enrolador de mangueira.

4. Com a manivela, rodar o enrolador de mangueira no sentido contrário ao dos ponteiros do relógio e desenrolar a mangueira de alta pressão.

5. Guardar o cabo de ligação de rede e os acessórios no aparelho.

Observar indicações adicionais antes de um armazenamento prolongado, consultar o capítulo Conservação e manutenção.

Protecção anticongelante

Armazenar o aparelho

ADVERTÊNCIA

Perigo de geada

Aparelhos que não estejam completamente vazios podem ficar avariados devido à geada. Esvazie o aparelho e os acessórios por completo. Proteger o aparelho da geada.

Têm de estar cumpridas as seguintes condições:

 O aparelho está separado da alimentação de água.  A pistola de alta pressão está separada da man-

gueira de alta pressão.

1. Ligar o aparelho “I/ON”.

2. Aguardar no máximo 1 minuto, até não sair mais água da mangueira de alta pressão.

3. Desligar o aparelho.

4. Armazenar o aparelho com os acessórios completos num compartimento resistente ao gelo.

Conservação e manutenção

 PERIGO

Perigo de choque eléctrico

Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho. Retire a ficha de rede.

O aparelho é isento de manutenção, ou seja, não é necessário efectuar trabalhos de manutenção regulares.

Limpar o filtro na ligação de água

ADVERTÊNCIA

Filtro danificado na ligação de água

Danos no aparelho devido a sujidade da água Inspeccione o filtro quanto a danos antes de o colocar na ligação de água.

Caso necessário, limpe o filtro na ligação de água.

1. Retirar o acoplamento da ligação de água.

2. Puxar o filtro para fora com um alicate universal.

3. Limpar o filtro sob água corrente.

Figura L

4. Inserir o filtro na ligação de água.

Limpar o filtro de produto de limpeza

Limpe o filtro de produto de limpeza antes de um armazenamento prolongado.

1. Puxar o filtro da mangueira de aspiração para produto de limpeza.

2. Limpar o filtro sob água corrente.

Figura M

38 Português

Page 39

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

 PERIGO

Perigo de choque eléctrico

Ferimentos devido ao contacto com peças sob tensão Desligue o aparelho. Retire a ficha de rede.

O aparelho não funciona

1. Pressionar a alavanca da pistola de alta pressão. O aparelho é ligado.

2. Verificar se a tensão indicada na placa de características coincide com a tensão da fonte de corrente.

3. Verificar o cabo de ligação de rede quanto a danos.

O aparelho não aplica pressão

A admissão de água é insuficiente

1. Abrir completamente a torneira de água.

2. Verificar a admissão de água quanto ao caudal de bombagem necessário.

O filtro da ligação de água está sujo.

1. Puxar o filtro da ligação de água para fora com um alicate de pontas chatas.

2. Limpar o filtro sob água corrente.

Há ar no aparelho.

1. Purgar o aparelho: a Ligar o aparelho sem lança durante um máximo

de 2 minutos.

b Pressionar a pistola de alta pressão e aguardar

até a água sair sem bolhas da pistola de alta pressão.

c Ligar a lança.

Oscilações de pressão acentuadas

1. Limpar o bocal de alta pressão: a Remover quaisquer sujidades do orifício do bocal

com uma agulha.

b Enxaguar o bocal de alta pressão de frente com

água.

2. Verificar o volume de admissão de água.

Aparelho não estanque

1. O aparelho tem uma pequena fuga por razões técnicas. Em caso de fugas significativas, consultar o serviço de assistência técnica autorizado.

O produto de limpeza não é aspirado

1. Utilizar a lança Vario Power e rodar para “MIX”.

2. Limpar o filtro da mangueira de aspiração do produto de limpeza.

3. Verificar a mangueira de aspiração de produto de limpeza quanto a vincos.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Dados técnicos

Ligação eléctrica

Tensão V 220-240 Fase ~ 1 Frequência Hz 50-60 Consumo de corrente A 6 Tipo de protecção IPX5 Classe de protecção II Protecção da rede (de acção lenta) A 10

Ligação de água

Pressão de admissão (máx.) MPa 1,2 Temperatura de admissão (máx.) °C 40 Volume de admissão (mín.) l/min 8

Características do aparelho

Pressão de trabalho MPa 8 Pressão máx. admissível MPa 12 Caudal de bombagem, água l/min 5,5 Caudal de bombagem máximo l/min 6,3 Caudal de bombagem, produto de

limpeza Recuo da pistola de alta pressão N 12

Medidas e pesos

Peso de operação típico kg 6,2 Comprimento mm 340 Largura mm 281 Altura mm 677

Valores determinados de acordo com a EN 603352-79

Valor de vibração mão/braço m/s Insegurança K m/s Nível acústico L Insegurança K Nível de potência sonora L

Insegurança K Reservados os direitos a alterações técnicas.

l/min 0,3

<2,5

0,6 dB(A) 76 dB(A) 3 dB(A) 91

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito. Produto: Lavadora de alta pressão Tipo: 1.602-xxx

Directivas da União Europeia pertinentes

2000/14/CE 2014/30/UE 2006/42/CE (+2009/127/CE) 2011/65/UE

Normas harmonizadas aplicadas

EN 50581 EN 55014-1: 2017

Português 39

Page 40

EN 55014-2: 2015

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Procedimento de avaliação da conformidade aplicado

2000/14/CE: Anexo V

Nível de potência sonora dB(A)

Medido: 88 Garantido: 91 Os signatários actuam em nome e em procuração do Conselho de Administração.

Representante da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/04/2020

Indhold

Generelle henvisninger ....................................... 40

KÄRCHER Home & Garden App......................... 40

Miljøbeskyttelse ................................................... 40

Korrekt anvendelse ............................................. 40

Tilbehør og reservedele....................................... 40

Leveringsomfang ................................................. 40

Beskrivelse af maskinen...................................... 41

Sikkerhedsanordninger ....................................... 41

Symboler på maskinen ........................................ 41

Montering ............................................................ 41

Ibrugtagning ........................................................ 41

Drift...................................................................... 42

Transport ............................................................. 43

Opbevaring.......................................................... 43

Pleje og vedligeholdelse...................................... 43

Hjælp ved fejl....................................................... 43

Garanti................................................................. 44

Tekniske data ...................................................... 44

EU-overensstemmelseserklæring ....................... 44

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden

jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommende brugere.

maskinen tages i brug første gang. Bet-

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App indeholder:

 Oplysninger om montering og idrifttagning  Oplysninger om anvendelsesområder  Tips og tricks

 FAQ  Forbindelse til KÄRCHER Servicecenter

Appen kan downloades her:

Varemærke

 Google Play™ og Android™ er varemærker eller re-

gistrerede varemærker tilhørende Google Inc.

 Apple

og App butik® er varemærker eller registre-

rede varemærker tilhørende Apple Inc.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el-

ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Rengøringsopgaver, der genererer olieholdigt spildevand, f.eks. motorvask, undervognsvask, må

kun udføres på vaskepladser med olieudskiller.

Arbejde med rengøringsmidler må kun udføres på

væsketætte arbejdsflader med tilslutning til spildevandsafløbet. Rengøringsmidler må ikke løbe ud i vandløb eller jorden.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.de/REACH

Korrekt anvendelse

Denne højtryksrenser må kun anvendes til privat brug. Højtryksrenseren er beregnet til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, haveredskaber osv. med en højtryksvandstråle.

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

40 Dansk

Page 41

Beskrivelse af maskinen

I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsomfanget (se emballage). Figurer, se grafikside

Figur A

1 Transporthjul 2 Holder til strålerør 3 Opbevaring / parkeringsposition for højtrykspistol 4 Power Control-strålerør roto-jet dyse til hårdnakke-

de tilsmudsninger, tryktrin: HARD

5 Power Control-strålerør Vario Power til de mest al-

mindelige rengøringsopgarver, tryktrin: HARD / MEDIUM / SOFT / MIX

6 Power Control højtrykspistol 7 Knap til at adskille højtryksslangen fra højtrykspi-

stolen

8 Greb højtrykspistol

9 Trykvisning (MIX / 1-SOFT / 2-MEDIUM / 3-HARD) 10 Lås højtrykspistol 11 Maskinkontakt "0/OFF" / "I/ON" 12 Nettilslutningsledning med netstik 13 Opbevaringskrog til nettilslutningsledning 14 Bæregreb 15 Transportgreb, kan trækkes ud 16 Højtryksslangetromle 17 Typeskilt 18 Højtryksslange 19 Håndsving til slangetromle 20 Rengøringsmiddel-sugeslange med rengørings-

middelfilter og låg

21 Rengøringsmiddeltank 22 Vandtilslutning med indbygget si 23 Kobling til vandtilslutningen 24 **Haveslange med almindelig kobling

– Stofforstærket – Diameter mindst 1/2 tomme (13 mm) – Længde mindst 7,5 m

25 *Vaskebørste, egnet til arbejde med rengøringsmid-

del

26 *Skumdyse til kraftigt rengøringsmiddelskum 27 *Rengøringsmiddelbeholder

* option, ** derudover nødvendigt

Sikkerhedsanordninger

몇 FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger

Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres.

Maskinkontakten forhindrer en utilsigtet start af maskinen.

Maskinkontakt

Låsen spærrer højtrykspistolens greb og hindrer, at maskinen starter utilsigtet.

Auto-stop-funktion

Lås højtrykspistol

Når grebet på højtrykspistolen slippes, frakobler trykkontakten pumpen, og højtryksstrålen stopper. Hvis der trykkes på grebet, tilkobles pumpen igen.

Symboler på maskinen

Højtryksstrålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen. Beskyt maskinen mod frost.

Maskinen må ikke sluttes direkte til det offentlige drikkevandsnet

Montering

Figurer, se grafikside.

Inden ibrugtagningen skal de løse dele, der følger med maskinen, monteres.

Monter hjul

1. Fastgør hjulene på maskinen, og sikr dem.

Figur B

Montering af greb

1. Sæt transporthåndtaget på.

2. Sæt bæregrebet på.

Figur C

Lukning af rengøringsmiddeltank

1. Luk rengøringsmiddeltanken med låget.

Figur D

Monter koblingen til vandtilslutningen

1. Skru koblingen til vandtilslutningen på maskinens vandtilslutning.

Figur E

Ibrugtagning

1. Stil maskinen på en jævn flade.

2. Rul højtryksslangen helt af slangetromlen.

3. Stik højtryksslangen ind i højtrykspistolen, til det kan høres, at den går i hak.

Obs

Sørg for, at niplen er justeret korrekt.

Figur F

4. Kontrollér, at forbindelserne er sikre ved at trække i højtryksslangen.

5. Sæt netstikket i en stikkontakt.

Tilslutningsværdier, se typeskiltet eller kapitel Tekniske data. Overhold forskrifterne fra vandforsyningsvirksomheden.

BEMÆRK

Skader på grund af forurenet vand

Forurening i vandet kan beskadige pumpen og tilbehøret. KÄRCHER anbefaler at bruge KÄRCHER-vandfiltret til beskyttelse (specialtilbehør, ordrenummer 4.730-059).

BEMÆRK

Slangekobling med aquastop på maskinens vandtilslutning

Beskadigelse af pumpen

Vandforsyning

Tilslutning til vandledningen

Dansk 41

Page 42

Brug aldrig en slangekobling med aquastop på maskinens vandtilslutning. Du kan bruge en aquastop-kobling på vandhanen.

1. Sæt haveslangen på koblingen til vandtilslutningen.

2. Tilslut haveslangen til vandledningen.

3. Åbn vandhanen helt.

Figur G

Drift

BEMÆRK

Tørløb på pumpen

Beskadigelse af maskinen Hvis maskinen ikke opbygger et tryk inden for 2 minutter, skal du slukke maskinen og gøre som beskrevet i henvisningerne i kapitlet Hjælp ved fejl.

Trykvisningen på højtrykspistolen viser det aktuelt indstillede tryktrin under driften med et Power Control strålerør.

Obs

Materialers modstandsdygtighed kan variere meget afhængigt af alder og tilstand. Anbefalingerne er derfor ikke bindende.

Obs

Trykvisningen er ikke meningsfuld under driften med overfladrens og andet tilbehør.

Visning Tryktrin Anbefales til f.eks.

BEMÆRK

Beskadigelse af lakerede eller sarte overflader

Overflader bliver beskadiget ved for lille stråleafstand, eller hvis der vælges et uegnet strålerør. Hold en stråleafstand på mindst 30 cm ved rengøring af lakerede overflader. Rengør ikke bildæk, lak eller sarte overflader som træ med roto-jet dysen.

1. Sæt et strålerør ind i højtrykspistolen, og fastgør det ved at dreje 90°.

Figur H

2. Tænd maskinen ("I/ON").

3. Lås grebet på højtrykspistolen op.

4. Tryk på grebet på højtrykspistolen. Maskinen tændes.

5. Drej Power Control strålerøret Vario Power, indtil det krævede tryktrin vises på trykvisningen.

BEMÆRK

Lakskader

Skader på overflader på grund af tilsmudset vaskebørste

Power Control System

HARD Stenterrasser af brosten el-

MEDIUM Personbiler/motorcykler,

SOFT Træoverflader, cykler, sand-

MIX Drift med rengøringsmiddel

ler vaskebeton, asfalt, metaloverflader, haveudstyr (trillebør, spade osv.)

murstensoverflader, pudsede vægge, plastmøbler

stensoverflader, rattanmøbler

Drift med højtryk

Drift med vaskebørste

Kontroller, at vaskebørsten er uden smuds- eller andre partikler inden brugen.

Obs

Når der bruges vaskebørster, fungerer maskinen med lavtryk. Derfor kan der tilføjes rengøringsmiddel.

1. Sæt vaskebørsten ind i højtrykspistolen, og fastgør den ved at dreje 90°.

Drift med rengøringsmiddel

 FARE

Manglende overholdelse af sikkerhedsdatabladet

Alvorlige sundhedsskader på grund af ukorrekt anvendelse af rengøringsmidlet Overhold sikkerhedsdatabladet fra rengøringsmiddelproducenten, specielt henvisningerne vedr. personligt beskyttelsesudstyr.

Obs

Rengøringsmidlet kan kun tilsættes ved lavtryk.

Obs

KÄRCHER-rengøringsmidler garanterer fejlfrit arbejde. Indhent rådgivning eller rekvirer vores katalog eller vores informationsblade til rengøringsmidlerne.

1. Fyld rengøringsmiddelopløsning i rengøringsmiddeltanken. Overhold i den forbindelse doseringsangivelsen på rengøringsmidlets emballage.

Figur I

2. Luk rengøringsmiddeltanken med låget.

Figur D

3. Rengøringsmiddeltanken gå i hak i maskinen.

4. Brug strålerøret Vario Power.

5. Drej strålerøret i retning af “MIX”, indtil “MIX” vises på højtrykspistolen. Under driften tilsættes rengøringsmiddelopløsningen til vandstrålen.

6. Brug skumdysen efter valg. a Forbind skumdysen med rengøringsmiddelfla-

sken.

Figur J

b Sæt skumdysen ind i højtrykspistolen, og fastgør

den ved at dreje 90°.

1. Spray en lille smule rengøringsmiddel på den tørre

2. Skyl den løsnede snavs af med højtryksstrålen.

1. Skyl maskinen ca. 30 sekunder med rent vand.

Anbefalet rengøringsmetode

overflade og lad det virke (ikke tørre).

Efter drift med rengøringsmiddel

Afbrydelse af driften

1. Slip grebet på højtrykspistolen. Hvis grebet slippes, frakobles maskinen. Højtrykket i systemet bevares.

2. Lås grebet på højtrykspistolen.

Figur K

3. Sæt højtrykspistol med strålerør i parkeringsposition.

4. Sluk maskinen "0/OFF" ved arbejdspauser over 5 minutter.

Afslutning af driften

몇 FORSIGTIG

Tryk i systemet

Kvæstelser på grund af vand, der trænger ud ukontrolleret under højtryk Højtryksslangen må kun afbrydes fra højtrykspistolen eller maskinen, når der ikke er tryk i systemet.

1. Slip grebet på højtrykspistolen.

2. Luk vandhanen.

3. Tryk på grebet på højtrykspistolen i 30 sekunder.

42 Dansk

Page 43

Det tryk, der er tilbage i systemet, reduceres.

4. Slip grebet på højtrykspistolen.

5. Lås grebet på højtrykspistolen.

6. Afbryd maskinen fra vandforsyningen.

7. Sluk maskinen "0/OFF".

8. Træk netstikket ud af stikkontakten.

Transport

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten.

Bær maskinen

1. Løft og bær maskinen i bæregrebet.

Træk maskinen

1. Tryk transportgrebet ud, indtil man kan høre, at det går i hak.

2. Træk maskinen i transportgrebet.

Transporter maskinen i køretøj

1. Tøm rengøringsmiddeltanken.

2. Maskinen sikres mod at blive forskubbet eller vælte.

Opbevaring

몇 FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved opbevaring.

1. Stil maskinen på en jævn flade.

2. Adskil strålerøret fra højtrykspistolen.

3. Tryk på afbryderen på højtrykspistolen, og adskil

BEMÆRK

Beskadigelse af højtryksslangen

Beskadigelse af højtryksslangen på grund af forkert omdrejningsretning Vær opmærksom på slangetromlens omdrejningsretning ved opvikling.

4. Drej slangetromlen mod uret med håndsvinget, og

5. Pak nettilslutningsledning og tilbehør på maskinen

Inden længere tids opbevaring skal der tages hensyn til yderligere henvisninger, se kapitel Pleje og vedligehol- delse.

BEMÆRK

Frostfare

Apparater, der ikke er tømt helt, kan ødelægges på grund af frost. Tøm apparat og tilbehør helt. Beskyt apparatet mod frost.

Følgende skal være opfyldt:

 Maskinen er afbrudt fra vandforsyningen.  Højtrykspistolen er koblet fra højtryksslangen.

1. Tænd maskinen "I/ON".

2. Vent maks. 1 minut, til der ikke mere løber vand ud

3. Sluk maskinen.

4. Maskinen og alt udstyr skal opbevares i et frostsik-

Opbevaring af maskinen

højtryksslangen fra højtrykspistolen.

rul højtryksslangen op.

ned.

Frostbeskyttelse

ved højtryksslangen.

kert rum.

Pleje og vedligeholdelse

 FARE

Fare for elektrisk stød

Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud.

Maskinen er vedligeholdelsesfri, dvs. at du ikke skal udføre regelmæssig vedligeholdelse.

Rengør sien i vandtilslutningen

BEMÆRK

Beskadiget si i vandtilslutningen

Beskadigelse af maskinen på grund af vandforurening Kontroller sien for skader, inden den sættes ind i vandtilslutningen.

Rengør ved behov sien i vandtilslutningen.

1. Fjern koblingen fra vandtilslutningen.

2. Træk sien ud med en fladtang.

3. Rengør sien under rindende vand.

Figur L

4. Sæt sien ind i vandtilslutningen.

Rengør rengøringsmiddelfiltret

Rengør rengøringsmiddelfiltret inden længere tids opbevaring.

1. Træk filteret af sugeslangen til rengøringsmiddel.

2. Rengør filtret under rindende vand.

Figur M

Hjælp ved fejl

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

 FARE

Fare for elektrisk stød

Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud.

Maskinen kører ikke

1. Tryk på grebet på højtrykspistolen. Maskinen tændes.

2. Kontrollér, om den angivne spænding på typeskiltet stemmer overens med strømkildens spænding.

3. Kontroller nettilslutningsledningen for skader.

Trykket i maskinen opbygges ikke

Vandtilførslen er for lav

1. Åbn vandhanen helt.

2. Kontrollér, at vandtilløbet har tilstrækkelig transportmængde.

Sien i vandtilslutningen er tilsmudset.

1. Træk sien i vandtilslutningen ud med en fladtang.

2. Rengør sien under rindende vand.

Der er luft i maskinen.

1. Udluft maskinen: a Tænd maskinen uden tilsluttet strålerør i maks. 2

minutter.

b Tryk på højtrykspistolen, og vent, til der kommer

vand ud uden bobler ved højtrykspistolen.

c Tilslut strålerøret.

Kraftige tryksvingninger

1. Rengør højtryksdysen: a Fjern smuds fra dysehullet med en nål. b Skyl højtryksdysen forfra med vand.

2. Kontroller vandindløbsmængden.

Dansk 43

Page 44

Maskine utæt

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

1. En lille utæthed på maskinen er tekniske betinget. Send bud efter den autoriserede kundeservice ved stor utæthed.

Rengøringsmidlet suges ikke ind

1. Brug strålerøret Vario Power, og drej det til “MIX”.

2. Rengør filteret på sugeslangen for rengøringsmiddel.

3. Kontrollér sugeslangen til rengøringsmiddel for knæk.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

Tekniske data

Elektrisk tilslutning

Spænding V 220-240 Fase ~ 1 Frekvens Hz 50-60 Strømforbrug A 6 Kapslingsklasse IPX5 Beskyttelsesklasse II Netsikring (træg) A 10

Vandtilslutning

Tilløbstryk (maks.) MPa 1,2 Tilløbstemperatur (maks.) °C 40 Tilløbsmængde (min.) l/min 8

Effektdata maskine

Driftstryk MPa 8 Maks. tilladt tryk MPa 12 Transportmængde, vand l/min 5,5 Transportmængde maks. l/min 6,3 Transportmængde, rengørings-

middel Højtrykspistolens tilbageslags-

kraft

Mål og vægt

Typisk driftsvægt kg 6,2 Længde mm 340 Bredde mm 281 Højde mm 677

Beregnede værdier iht. EN 60335-2-79

Hånd-arm-vibrationsværdi m/s Usikkerhed K m/s Lydtryksniveau L Usikkerhed K Lydeffektniveau L

usikkerhed K Der tages forbehold for tekniske ændringer.

l/min 0,3

N12

<2,5

0,6 dB(A) 76 dB(A) 3 dB(A) 91

EU-overensstemmelseserklæring

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.602-xxx

Relevante EU-direktiver

2000/14/EF 2014/30/EU 2006/42/EF (+2009/127/EF) 2011/65/EU

Anvendte harmoniserede standarder

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

Målt: 88 Garanteret: 91 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

44 Dansk

Page 45

Indhold

Generelle merknader........................................... 45

KÄRCHER Home & Garden-app......................... 45

Miljøvern.............................................................. 45

Forskriftsmessig bruk .......................................... 45

Tilbehør og reservedeler ..................................... 45

Leveringsomfang ................................................. 45

Beskrivelse av apparatet ..................................... 45

Sikkerhetsinnretninger......................................... 46

Symboler på apparatet ........................................ 46

Montering ............................................................ 46

Igangsetting......................................................... 46

Bruk ..................................................................... 46

Transport ............................................................. 47

Lagring ................................................................ 48

Stell og vedlikehold ............................................. 48

Utbedring av feil .................................................. 48

Garanti................................................................. 48

Tekniske data ...................................................... 49

EU-samsvarserklæring ........................................ 49

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i

sikkerhetsanvisningene. Følg anvisningene. Oppbevar begge heftene til senere bruk eller for annen eier.

bruk første gang, og følg de vedlagte

KÄRCHER Home & Garden-app

KÄRCHER Home & Garden-appen inneholder:

 Informasjon om montering og igangkjøring  Informasjon om bruksområder  Tips og triks  FAQ  Tilkobling til KÄRCHER Servicesenter

Appen kan lastes ned her:

Varemerke

 Google Play™ og Android™ er merker eller regis-

trerte varemerker for Google Inc.

 Apple

og App Store® er merker eller registrerte va-

remerker for Apple Inc.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan

utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Rengjøringsarbeid som medfører oljeholdig spillvann, som f.eks. vask av motor og karosseri, skal

bare utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjøringsmidler skal bare utføres på

vanntette arbeidsområder som er koblet til kloakksystemet. Ikke la rengjøringsmiddel renne ut i vassdrag eller trenge ned i jordsmonn.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.de/REACH

Forskriftsmessig bruk

Høytrykksvaskeren skal kun brukes til private formål. Høytrykksvaskeren er ment for rengjøring av maskiner, kjøretøy, byggverk, verktøy, fasader, terrasser, hageutstyr osv. med høytrykksvannstråle.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Figurer, se grafikkside

Figur A

1 Transporthjul 2 Oppbevaring for strålerør 3 Oppbevaring / beredskapsstilling for

høytrykkspistol

4 Power Control strålerør smussfreser for vanskelig

smuss, trykknivå: HARD

5 Power Control strålerør Vario Power for de

vanligste rengjøringsoppgavene, trykknivåer:

HARD / MEDIUM / SOFT / MIX

6 Power Control høytrykkspistol 7 Knapp for å skille høytrykksslangen fra

høytrykkspistolen

8 Spak for høytrykkspistol 9 Trykkvisning (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

10 Låsemekanisme høytrykkspistol 11 Apparatbryter “0/OFF” / “I/ON” 12 Strømledning med strømstøpsel

Norsk 45

Page 46

13 Lagringskrok for strømledning 14 Bærehåndtak 15 Transporthåndtak, uttrekkbart 16 Høytrykksslangetrommel 17 Typeskilt 18 Høytrykksslange 19 Håndsveiv for slangetrommel 20 Sugeslange for rengjøringsmiddel med

rengjøringsmiddelfilter og lokk

21 Rengjøringsmiddeltank 22 Vanntilkobling med innebygd sil 23 Kobling for vanntilkoblingen 24 **Hageslange med vanlig kobling

– Forsterket med stoffinnlegg – Diameter minst 1/2 tomme (13 mm) – Lengde minst 7,5 m

25 *Vaskebørste, egnet for arbeid med

rengjøringsmidler

26 *Skumdyse for kraftig rengjøringsmiddelskum 27 *Rengjøringsmiddelbeholder

* ekstrautstyr, ** kreves i tillegg

Sikkerhetsinnretninger

몇 FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Apparatbryter

Apparatbryteren forhindrer utilsiktet oppstart av apparatet.

Låsemekanisme høytrykkspistol

Låsemekanismen sperrer avtrekkeren på høytrykkspistolen og forhindrer at apparatet slås utilsiktet på.

Auto-stopp-funksjon

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av pumpen og høytrykksstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen.

Symboler på apparatet

Ikke rett høyttrykksstrålen mot personer, dyr, aktiv elektrisk utrustning eller mot selve apparatet. Beskytt apparatet mot frost.

Apparatet må ikke kobles rett på det offentlige drikkevannsnettet

Montering

Illustrasjoner, se grafikkside.

Monter på de løse delene som følger med før apparatet tas i bruk.

1. Fest hjulene på apparatet og sikre dem.

Figur B

Montere hjul

1. Sett på transporthåndtaket.

2. Sett på bærehåndtaket.

Figur C

Lukk rengjøringsmiddeltanken

Monter håndtak

1. Lukk rengjøringsmiddeltanken med dekslet.

Figur D

Monter koblingen for vanntilkoblingen

1. Skru koblingen for vanntilkoblingen på apparatets

vanntilkobling.

Figur E

Igangsetting

1. Sett apparatet på et jevnt underlag.

2. Vikle høytrykksslangen helt av slangetrommelen.

3. Sett inn høytrykksslangen i høytrykkspistolen til du

hører at den smekker i lås.

Merknad

Pass på at nippelen står i riktig stilling.

Figur F

4. Sjekk at forbindelsen er sikker ved å dra i høytrykks-

slangen.

5. Sett støpselet inn i en stikkontakt.

Vannforsyning

Tilkoblingsverdier, se typeskiltet eller kapitlet Tekniske data.

Overhold vannverkets forskrifter.

OBS

Skader forårsaket av skittent vann

Smuss i vannet kan skade pumpen og tilbehøret. KÄRCHER anbefaler bruk av vannfilter fra KÄRCHER som beskyttelse (spesialtilbehør, bestillingsnummer

4.730-059).

OBS

Slangekobling med Aquastop på vanntilkoblingen for apparatet

Skade på pumpen Bruk aldri en slangekobling med Aquastop på vanntilkoblingen for apparatet. Du kan bruke en Aquastop-kobling på vannkranen.

1. Sett hageslangen på koblingen for vanntilkoblingen.

2. Koble hageslangen til vannledningen.

3. Åpne vannkranen helt.

Tilkobling til vannledningen

Figur G

Bruk

OBS

Tørrkjøring av pumpen

Skader på apparatet Dersom apparatet ikke bygger opp trykk i løpet av 2 minutter, slår du det av og går fram som beskrevet i kapitlet Utbedring av feil.

Trykkindikatoren på høytrykkspistolen viser trykknivået som er stilt inn for øyeblikket under drift med Power Control-strålerør.

Merknad

Materialenes følsomhet kan variere kraftig avhengig av alder og tilstand. Anbefalingene er derfor ikke bindende.

Merknad

Ved drift med flaterengjører og annet tilbehør er trykkindikatoren ikke relevant.

Power Control-system

46 Norsk

Page 47

Indikator Trykknivå Anbefales for f.eks.

HARD Steinterrasser laget av bro-

MEDIUM Personbil/motorsykkel, tegl-

SOFT Treflater, sykkel, sandsteins-

MIX Drift med rengjøringsmiddel

stein eller betong med frilagt tilslag, asfalt, metalloverflater, hageutstyr (trillebårer, spader osv.)

steinsflater, pussede vegger, kunststoffmøbler

flater, rottingmøbler

Drift med høytrykk

OBS

Skade på lakkerte eller ømfintlige overflater

Overflatene kan ta skade av for kort stråleavstand eller dersom det velges et uegnet strålerør. Hold en stråleavstand på minst 30 cm ved rengjøring av lakkerte overflater. Ikke rengjør bilhjul, lakk eller ømfintlige overflater, som tre, med smussfreseren.

1. Sett et strålerør i høytrykkspistolen og lås det ved å dreie det 90° rundt.

Figur H

2. Slå på apparatet “(I/ON”).

3. Lås opp avtrekkeren på høytrykkspistolen.

4. Trykk inn avtrekkeren på høytrykkspistolen. Apparatet slås på.

5. Drei Power Control-strålerøret Vario Power til ønsket trykknivå vises på trykkindikatoren.

Drift med vaskebørste

OBS

Lakkskader

Skade på overflater forårsaket av skitten vaskebørste Forviss deg om at vaskebørsten er fri for smuss og andre partikler før du tar den i bruk.

Merknad

Når du bruker vaskebørster arbeider apparatet med lavtrykk. Dermed kan det blandes i rengjøringsmiddel.

1. Sett vaskebørsten i høytrykkspistolen og lås den ved å dreie den 90° rundt.

Drift med rengjøringsmiddel

 FAR E

Ved ignorering av sikkerhetsdatabladet

Alvorlige helseskader forårsaket av uriktig bruk av rengjøringsmiddel Ta hensyn til sikkerhetsbladet fra produsenten av rengjøringsmiddelet, særlig informasjonen om personlig verneutstyr.

Merknad

Rengjøringsmiddelet skal bare blandes i ved lavtrykk.

Merknad

KÄRCHER rengjøringsmidler garanterer at arbeidet skjer uten problemer. Innhent råd eller be om å få tilsendt vår katalog eller våre informasjonsblader om rengjøringsmidlene.

1. Fyll rengjøringsmiddeloppløsningen i rengjøringsmiddeltanken. Følg doseringsanvisningene på emballasjen til rengjøringsmiddelet.

Figur I

2. Lukk rengjøringsmiddeltanken med dekslet.

Figur D

3. Sett rengjøringsmiddeltanken på plass i apparatet.

4. Bruk strålerøret Vario Power.

5. Drei strålerøret mot “MIX” til “MIX” vises på høytrykkspistolen. Rengjøringsmiddeloppløsningen blandes i vannstrålen under driften.

6. Bruk eventuelt skumdysen. a Koble skumdysen til rengjøringsmiddelflasken.

Figur J

b Sett skumdysen i høytrykkspistolen og lås den

ved å dreie den 90° rundt.

1. Spray rengjøringsmiddelet sparsommelig på den

2. Spyl det løsnede smusset av med høytrykksstrålen.

1. Spyl apparatet med rent vann i ca. 30 sekunder.

Anbefalt rengjøringsmetode

tørre overflaten og la det virke litt (ikke tørke).

Etter drift med rengjøringsmiddel

Avbryte driften

1. Slipp avtrekkeren på høytrykkspistolen. Når du slipper avtrekkeren, slår apparatet seg av. Høytrykket i systemet blir bevart.

2. Lås avtrekkeren på høytrykkspistolen.

Figur K

3. Sett høytrykkspistolen med strålerør i parkeringsposisjonen.

4. Slå av apparatet ved arbeidspauser som varer lenger enn 5 minutter “0/OFF”.

Avslutte driften

몇 FORSIKTIG

Trykk i systemet

Skader forårsaket av vann som strømmer ukontrollert ut under høytrykk Høytrykksslangen skal kun tas av høytrykkspistolen eller apparatet så lenge det ikke er trykk i systemet.

1. Slipp avtrekkeren på høytrykkspistolen.

2. Steng vannkranen.

3. Trykk inn avtrekkeren på høytrykkspistolen og hold den inne i 30 sekunder. Det gjenværende trykket i systemet reduseres.

4. Slipp avtrekkeren på høytrykkspistolen.

5. Lås avtrekkeren på høytrykkspistolen.

6. Koble apparatet fra vannforsyningen.

7. Slå av apparatet “0/OFF”.

8. Trekk støpselet ut av stikkontakten.

Transport

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt under transport.

1. Løft og bær apparatet i bærehåndtaket.

1. Trekk ut transporthåndtaket til det hørbart går i lås.

2. Trekk apparatet ved å holde i transporthåndtaket.

Transportere apparatet i kjøretøy

1. Tøm rengjøringsmiddeltanken.

2. Sikre apparatet så det ikke kan skli eller velte.

Bære apparatet

Trekke apparatet

Norsk 47

Page 48

몇 FORSIKTIG

Ved ignorering av vekten

Fare for personskader og materielle skader Ta hensyn til apparatets vekt ved lagring.

Oppbevare apparatet

1. Sett apparatet på et jevnt underlag.

2. Ta strålerøret av høytrykkspistolen.

3. Trykk på løsneknappen på høytrykkspistolen og ta av høytrykksslangen.

OBS

Skade på høytrykksslangen

Skade på høytrykksslangen forårsaket av feil dreieretning Ta hensyn til slangetrommelens dreieretning når du vikler på slangen.

4. Drei slangetrommelen mot urviseren med håndsveiven og vikle opp høytrykksslangen.

5. Oppbevar strømledningen og tilbehøret på apparatet.

Ved langvarig lagring må du ta hensyn til tilleggshenvisningene, se kapitlet Stell og vedlikehold.

Frostbeskyttelse

OBS

Frostfare

Apparater som ikke er helt tømt, kan bli ødelagt av frost. Tøm apparatet og tilbehøret helt. Beskytt apparatet mot frost.

Følgende må være oppfylt:

 Apparatet er koblet fra vannforsyningen.  Høytrykkspistolen er koblet fra høytrykksslangen.

1. Slå på maskinen “I/ON”.

2. Vent i maksimalt 1 minutt til det ikke kommer mer vann ut av høytrykksslangen.

3. Slå av apparatet.

4. Oppbevar apparatet og alt tilbehøret i et frostsikkert rom.

Stell og vedlikehold

 FAR E

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Trekk ut strømstøpselet.

Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid.

Rengjøre silen i vanntilkoblingen

OBS

Skadet sil i vanntilkoblingen

Skade på apparatet forårsaket av skittent vann Kontroller om silen er skadet før du setter den inn i vanntilkoblingen.

Rengjør silen i vanntilkoblingen om nødvendig.

1. Ta koblingen av vanntilkoblingen.

2. Ta ut silen med en flattang.

3. Rengjør silen under rennende vann.

Figur L

4. Sett silen inn i vanntilkoblingen.

Rengjøre rengjøringsmiddelfilter

Rengjør rengjøringsmiddelfilteret før langtidslagring.

1. Trekk filteret av sugeslangen for rengjøringsmiddel.

2. Rengjør filteret under rennende vann.

Figur M

Lagring

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

 FARE

Fare for elektrisk støt

Personskader forårsaket av berøring av strømførende deler Slå av apparatet. Trekk ut strømstøpselet.

Maskinen går ikke

1. Trykk inn avtrekkeren på høytrykkspistolen. Apparatet slås på.

2. Kontroller at spenningen som er oppgitt på typeskiltet stemmer overens med strømkildens spenning.

3. Kontroller om strømledningen er skadet.

Apparatet bygger ikke opp trykk

Vanntilførselen er for liten

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

Silen i vanntilkoblingen er skitten.

1. Ta ut silen i vanntilkoblingen med en flattang.

2. Rengjør silen under rennende vann.

Det er luft i apparatet.

1. Luft ut apparatet: a Slå på apparatet i maksimalt 2 minutter uten at

strålerøret er satt inn.

b Trykk inn høytrykkspistolen og vent til vannet

kommer ut uten bobler.

c Koble til strålerøret.

Store trykksvingninger

1. Rengjør høytrykksdysen: a Fjern smuss fra dyseboringen med en nål. b Skyll høytrykksdysen forfra med vann.

2. Kontroller vanntilløpsmengden.

Lekk apparat

1. Litt lekkasje fra apparatet må man regne med. Ved stor utetthet må du kontakte autorisert kundeservice.

Rengjøringsmiddel suges ikke opp

1. Bruk strålerøret Vario Power og drei det til “MIX”.

2. Rengjør filteret på sugeslangen for rengjøringsmiddel.

3. Kontroller at sugeledningen for rengjøringsmiddel ikke er knekt.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Utbedring av feil

48 Norsk

Page 49

Tekniske data

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Elektrisk tilkobling

Spenning V 220-240 Fase ~ 1 Frekvens Hz 50-60 Strømforbruk A 6 Beskyttelsesgrad IPX5 Beskyttelsesklasse II Nettsikring (treg) A 10

Vanntilkobling

Tilførselstrykk (maks.) MPa 1,2 Tilførselstemperatur (maks.) °C 40 Tilførselsmengde (min.) l/min 8

Effektspesifikasjoner apparat

Driftstrykk MPa 8 Maks. tillatt trykk MPa 12 Transportmengde, vann l/min 5,5 Transportmengde maks. l/min 6,3 Transportmengde, rengjørings-

middel Rekylkraften til høytrykkspistolen N 12

Mål og vekt

Gjennomsnittlig driftsvekt kg 6,2 Lengde mm 340 Bredde mm 281 Høyde mm 677

Registrerte verdier mht. EN 60335-2-79

Hånd-arm-vibrasjonsverdi m/s Usikkerhet K m/s Lydtrykknivå L Usikkerhet K Lydeffektnivå L

Med forbehold om tekniske endringer.

+ usikkerhet

l/min 0,3

<2,5

0,6 dB(A) 76 dB(A) 3 dB(A) 91

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig. Produkt: Høytrykksspyler Type: 1.602-xxx

Gjeldende EU-direktiver

2000/14/EF 2014/30/EU 2006/42/EF (+2009/127/EF) 2011/65/EU

Anvendte harmoniserte standarder

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79

EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Anvendte samsvarsvurderingsprosesser

2000/14/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 88 Garantert: 91 Undertegnede handler på vegne av og med fullmakt fra styret.

Dokumentasjonsfullmektig: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2020/04/01

Innehåll

Allmän information .............................................. 49

KÄRCHER Home & Garden-app ........................ 50

Miljöskydd ........................................................... 50

Ändamålsenlig användning ................................. 50

Tillbehör och reservdelar..................................... 50

Leveransens omfattning ...................................... 50

Beskrivning av maskinen .................................... 50

Säkerhetsanordningar......................................... 51

Symboler på maskinen........................................ 51

Montering ............................................................ 51

Idrifttagning ......................................................... 51

Drift...................................................................... 51

Transport............................................................. 52

Förvaring ............................................................. 52

Skötsel och underhåll.......................................... 53

Hjälp vid störningar ............................................. 53

Garanti ................................................................ 53

Tekniska data ...................................................... 53

EU-försäkran om överensstämmelse.................. 54

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinfor-

första gången. Följ alla anvisningar. Förvara båda häftena för framtida bruk eller för nästa ägare.

mation innan du använder din apparat

Svenska 49

Page 50

KÄRCHER Home & Garden-app

KÄRCHER Home & Garden-appen innehåller:

 Information om montering och idrifttagning  Information om användningsområden  Tips och tricks  FAQ  Uppkoppling till KÄRCHER Servicecenter

Appen kan laddas ner här:

Varumärke

 Google Play™ och Android™ är varumärken eller

registrerade varumärken som tillhör Google Inc.

 Apple

och App Store® är varumärken eller registre-

rade varumärken som tillhör Apple Inc.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladd-

ningsbara batterier och olja, som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten, t.ex. motortvätt och underredestvätt

får endast utföras på tvättplatser med oljeavskiljare.

Arbeten med rengöringsmedel får endast utföras

på vattentäta arbetsytor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.de/REACH

Ändamålsenlig användning

Denna högtrycksrengörare får endast användas i privathushåll. Högtrycksrengöraren är avsedd för rengöring av maskiner, fordon, byggnationer, verktyg, fasader, terasser, trädgårdsredskap osv. med högtrycksvattenstråle.

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Beskrivning av maskinen

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning). För bilder, se bildsidorna

Bild A

1 Transporthjul 2 Förvaring för strålrör 3 Förvaring/hållare för spolhandtag 4 Power Control-strålröret smutsfräs för envis smuts,

trycknivå: HARD

5 Power Control-strålröret Vario Power: för de vanli-

gaste rengöringsuppgifterna, trycknivåer: HARD/ MEDIUM/SOFT/MIX

6 Power Control-spolhandtag 7 Knapp för lossning av högtrycksslangen från spol-

handtaget

8 Spak spolhandtag

9 Tryckindikator (MIX/1-SOFT/2-MEDIUM/3-HARD) 10 Spolhandtagets lås 11 Maskinens strömbrytare ”0/OFF”/”I/ON” 12 Nätkabel med nätkontakt 13 Förvaringskrok för nätkabeln 14 Bärhandtag 15 Transporthandtag, utdragbart 16 Högtrycksslangtrumma 17 Typskylt 18 Högtrycksslang 19 Handvev för slangtrumma 20 Sugslang för rengöringsmedel med rengörings-

medelsfilter och lock

21 Rengöringsmedelsbehållare 22 Vattenanslutning med inbyggd sil 23 Koppling för vattenanslutning 24 **Trädgårdsslang med vanlig koppling

– Materialförstärkt – Diameter minst 1/2 tum (13 mm) – Längd minst 7,5 m

25 * Tvättborste, lämplig för arbete med rengöringsme-

del

26 * Skummunstycke för kraftfullt rengöringsskum 27 *Behållare för rengöringsmedel

* tillval, ** behövs dessutom

50 Svenska

Page 51

몇 FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar.

Maskinens strömbrytare

Strömbrytaren förhindrar att maskinen startas av misstag.

Spolhandtagets lås

Spärren låser spolhandtaget spak och förhindrar att maskinen startas av misstag.

Automatiskt stopp

När handtaget på spolhandtaget släpps kopplas högtryckspumpen från av en tryckbrytare som stoppar högtrycksstrålen. När man trycker in handtaget kopplas pumpen till igen.

Symboler på maskinen

Säkerhetsanordningar

Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva maskinen. Skydda maskinen mot frost.

Maskinen får inte anslutas direkt till drickvattennätet.

Montering

För bilder, se bildsidorna.

Montera de lösa delarna på maskinen före idrifttagningen.

Montera hjulen

1. Montera hjulen på maskinen och fäst dem.

Bild B

Montera handtagen

1. Fäst transporthandtaget.

2. Fäst bärhandtaget.

Bild C

Försluta rengöringsmedelstanken

1. Förslut rengöringsmedelstanken med locket.

Bild D

Montera kopplingen för vattenanslutningen

1. Skruva fast kopplingen för vattenanslutningen på maskinens vattenanslutning.

Bild E

Idrifttagning

1. Ställ maskinen på ett jämnt underlag.

2. Rulla av hela högtrycksslangen från slangtrumman.

3. Stick in högtrycksslangen i spolhandtaget tills den hakar fast med ett hörbart klick.

Hänvisning

Var noga med att nippeln ligger rätt.

Bild F

4. Dra i högtrycksslangen för att kontrollera att allt sitter ordentligt.

5. Anslut nätkontakten till uttaget.

Anslutningsvärden, se typskylten eller kapitel Tekniska data. Beakta vattenleverantörens anvisningar och föreskrifter.

Vattenförsörjning

OBSERVERA

Skador på grund av förorenat vatten

Föroreningar i vattnet kan skada pumpen eller tillbehören. Som skydd rekommenderar KÄRCHER att man använder vattenfilter (specialtillbehör, artikelnummer 4.730-059).

OBSERVERA

Slangkoppling med Aquastop på maskinens vattenanslutning

Skador i pumpen Använd aldrig en slangkoppling med Aquastop på maskinens vattenanslutning. Du kan använda en Aquastop-koppling på vattenkranen.

1. Stick in trädgårdsslangen i kopplingen för vattenan-

2. Anslut trädgårdsslangen till vattenledningen.

3. Öppna vattenkranen helt.

Anslutning till vattenledningen

slutning.

Bild G

Drift

OBSERVERA

Torrkörning av pumpen

Skador på maskinen Om maskinen inte genererar något tryck inom 2 minuter stänger du av den och går till väga enligt informationen i kapitlet Hjälp vid störningar.

När man arbetar med ett Power Control-strålrör visar tryckindikatorn på spolhandtaget den inställda trycknivån.

Hänvisning

Materialens känslighet kan variera mycket beroende på ålder och skick. Rekommendationerna utgör därför endast information och inget ansvar kan utkrävas.

Hänvisning

Vid drift med ytrengöringsmedel och annat tillbehör är tryckindikatorn inte tillförlitlig.

Indikering Trycknivå Rekommenderas för t.ex.

OBSERVERA

Skador på lackerade eller känsliga ytor

Ytor skadas om strålavståndet är för kort eller om ett olämpligt strålrör används. Håll alltid ett lägsta strålavstånd på 30 cm när du rengör lackerade ytor. Rengör inte bildäck, lack eller känsliga ytor som trä med smutsfräsen.

Power Control System

HARD Stenterrasser bestående av

MEDIUM Bilar/motorcyklar, tegelytor,

SOFT Träytor, cyklar, sandsten-

MIX Drift med rengöringsmedel

stenläggning eller frilagda plattor, asfalt, metallytor, trädgårdsredskap (skottkärra, spade etc.)

putsade väggar, plastmöbler

ytor, rottingmöbler

Drift med högtryck

Svenska 51

Page 52

1. Stick in strålröret i spolhandtaget och fäst det genom att vrida det 90°.

Bild H

2. Starta maskinen (”I/ON”).

3. Lås upp spolhandtagets spak.

4. Tryck in spolhandtagets spak. Maskinen slås på.

5. Vrid Power Control-strålröret Vario Power tills önskad trycknivå visas på tryckindikatorn.

Användning med tvättborste

OBSERVERA

Lackskador

Skador på ytor på grund av smutsiga tvättborstar Kontrollera att tvättborstarna är fria från smuts och övriga partiklar innan du sätter in dem.

Hänvisning

När du använder tvättborstar arbetar maskinen med lågtryck. Därför kan rengöringsmedel blandas med.

1. Stick in tvättborsten i spolhandtaget och fäst den genom att vrida den 90°.

Drift med rengöringsmedel

 FAR A

Ej överensstämmelse med säkerhetsdatabladet

Allvarliga maskinskador på grund av felaktig användning av rengöringsmedlet Observera tillverkarens säkerhetsblad, särskilt anvisningarna om personlig skyddsutrustning.

Hänvisning

Rengöringsmedlet kan endast användas vid lågtryck.

Hänvisning

KÄRCHER-rengöringsmedel garanterar ett störningsfritt arbete. Låt oss ge dig råd eller beställ vår katalog eller våra informationsblad om rengöringsmedel.

1. Fyll på rengöringsmedelstanken med rengöringsmedelslösningen. Observera doseringsangivelsen på rengöringsmedlets förpackning.

Bild I

2. Förslut rengöringsmedelstanken med locket.

Bild D

3. Haka i rengöringsmedelstanken i maskinen.

4. Använd strålröret Vario Power.

5. Vrid strålröret mot ”MIX” tills ”MIX” visas på spolhandtaget. Under drift blandas rengöringsmedelslösningen in i vattenstrålen.

6. Använd skummunstycket vid behov. a Anslut skummunstycket till rengöringsmedels-

flaskan.

Bild J

b Stick in skummunstycket i spolhandtaget och fäst

det genom att vrida det 90°.

Rekommenderad rengöringsmetod

1. Spruta sparsamt med rengöringsmedel på den torra ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycksstrålen.

1. Spola maskinen i 30 sekunder med klart vatten.

Efter drift med rengöringsmedel

Stoppa driften

1. Släpp spolhandtagets spak. Om spaken släpps stängs maskinen av. Högtrycket i systemet bibehålls.

2. Lås spolhandtagets spak.

Bild K

3. Placera spolhandtaget med strålröret i parkeringsposition.

4. Stäng av maskinen vid arbetspauser över 5 minuter ”0/OFF”.

Avsluta driften

몇 FÖRSIKTIGHET

Tryck i systemet

Skador på grund av vatten som sprutar ut okontrollerat under högtryck Högtrycksslangen ska bara lossas från spolhandtaget eller från maskinen när det inte finns något tryck i systemet.

1. Släpp spolhandtagets spak.

2. Stäng vattenkranen.

3. Tryck in spolhandtagets spak i 30 sekunder. Det återstående trycket i systemet reduceras.

4. Släpp spolhandtagets spak.

5. Lås spolhandtagets spak.

6. Koppla från maskinen från vattenförsörjningen.

7. Stäng av maskinen ”0/OFF”.

8. Dra ut strömkontakten ur uttaget.

Transport

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

Bära maskinen

1. Lyft maskinen på bärhandtaget och bär den.

Dra i maskinen

1. Dra ut transporthandtaget tills det hakar i så det hörs.

2. Dra maskinen i transporthandtaget.

Transportera maskinen i fordonet

1. Töm rengöringsmedelstanken.

2. Säkra maskinen så att den inte kan glida eller tippa.

Förvaring

몇 FÖRSIKTIGHET

Bristande hänsyn till vikt

Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid förvaring.

1. Parkera maskinen på ett jämnt underlag.

2. Lossa strålrörets från spolhandtaget.

3. Tryck på frånskiljningsknappen på spolhandtaget och lossa högtrycksslangen från spolhandtaget.

OBSERVERA

Skador på högtrycksslangen

Skador på högtrycksslangen på grund av fel vridriktning Observera slangtrummans vridriktning när du rullar upp den.

4. Vrid slangtrumman moturs med handveven och linda upp högtrycksslangen.

5. Förvara nätkabeln och tillbehöret på apparaten.

Observera ytterligare information före längre förvaring, se kapitlet Skötsel och underhåll.

OBSERVERA

Frostrisk

Maskiner som inte har tömts helt kan förstöras på grund av frost. Töm maskinen och tillbehöret helt. Skydda maskinen mot frost.

Följande måste uppfyllas:  Maskinen har kopplats bort från vattenförsörjningen.

Förvara maskinen

Frostskydd

52 Svenska

Page 53

 Spolhandtaget har kopplats bort från högtryckss-

langen.

1. Starta maskinen ”I/ON”.

2. Vänta högst 1 minut tills det inte längre kommer ut vatten ur högtrycksslangen.

3. Stäng av maskinen.

4. Förvara maskinen med alla tillbehör i frostsäkert utrymme.

Skötsel och underhåll

 FAR A

Risk för elektriska stötar

Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten.

Maskinen är underhållsfri, dvs. inga regelbundna underhållsarbeten behöver genomföras.

Rengöra silen i vattenanslutningen

OBSERVERA

Skadad sil i vattenanslutningen

Skador på maskinen på grund av vattenförorening Kontrollera om silen är skadad innan du sätter in den i vattenanslutningen.

Rengör vid behov silen i vattenanslutningen.

1. Ta bort kopplingen på vattenanslutningen.

2. Dra ut silen med en plattång.

3. Rengör silen under rinnande vatten.

Bild L

4. Sätt silen i vattenanslutningen.

Rengöra rengöringsmedelsfiltret

Rengör rengöringsmedelsfiltret före längre förvaring.

1. Dra av filtret från sugslangen för rengöringsmedlet.

2. Rengör filtret under rinnande vatten.

Bild M

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här kontaktar du auktoriserad kundtjänst.

 FAR A

Risk för elektriska stötar

Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten.

Maskinen fungerar inte

1. Tryck in spolhandtagets spak. Maskinen slås på.

2. Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkällans spänning.

3. Kontrollera att nätkabeln inte är skadad.

Inget tryck skapas i maskinen

Vattentillförseln är för låg

1. Öppna vattenkranen helt.

2. Kontrollera att vattentillflödet levererar tillräcklig mängd vatten.

Silen i vattenanslutningen är smutsig.

1. Dra ut silen i vattenanslutningen med en plattång.

2. Rengör silen under rinnande vatten.

Det finns luft i maskinen.

1. Avlufta maskinen: a Starta maskinen utan anslutet strålrör i högst 2

minuter.

b Tryck in spolhandtaget och vänta tills vattnet

kommer ut ur spolhandtaget utan luftbubblor.

c Anslut stålröret.

Kraftiga tryckvariationer

1. Rengör högtrycksmunstycket: a Ta bort smuts från munstyckshålen med en nål. b Skölj högtrycksmunstycket framifrån med vatten.

2. Kontrollera vattentillflödesmängden.

Maskinen otät

1. En lätt otäthet på maskinen är normalt. Kontakta auktoriserad kundtjänst om det finns stora otätheter.

Rengöringsmedel sugs inte in

1. Använd Vario Power-strålröret och vrid det till ”MIX”.

2. Rengör filtret på sugslangen för rengöringsmedel.

3. Kontrollera att sugslangen för rengöringsmedel inte är knäckt.

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress)

Tekniska data

Elanslutning

Spänning V 220-240 Fas ~ 1 Frekvens Hz 50-60 Strömförbrukning A 6 Kapslingsklass IPX5 Skyddsklass II Nätsäkring (trög) A 10

Vattenanslutning

Tilloppstryck (max.) MPa 1,2 Tilloppstemperatur (max.) °C 40 Tilloppsmängd (min.) l/min 8

Effektdata maskin

Drifttryck MPa 8 Max. tillåtet tryck MPa 12 Transportmängd, vatten l/min 5,5 Transportmängd, maximalt l/min 6,3 Transportmängd, rengöringsmedel l/min 0,3 Spolhandtagets rekylkraft N 12

Mått och vikter

Typisk arbetsvikt kg 6,2 Längd mm 340 Bredd mm 281 Höjd mm 677

Fastställda värden enligt EN 60335-2-79

Hand-arm-vibrationsvärde m/s Osäkerhet K m/s Ljudtrycksnivå L Osäkerhet K Ljudeffektsnivå L

Med förbehåll för tekniska ändringar.

+ Osäkerhet

dB(A) 76 dB(A) 3 dB(A) 91

<2,5 0,6

Svenska 53

Page 54

EU-försäkran om

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

överensstämmelse

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Högtryckstvätt Typ: 1.602-xxx

Gällande EU-direktiv

2000/14/EG 2014/30/EU 2006/42/EG (+2009/127/EG) 2011/65/EU

Tillämpade harmoniserade standarder

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Tillämpad konformitetsbedömningsprocedur

2000/14/EG: Bilaga V

Ljudeffektsnivå dB(A)

Uppmätt: 88 Garanterad: 91 Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01.04.2020

Sisältö

Yleisiä ohjeita ...................................................... 54

KÄRCHER Home & Garden App......................... 54

Ympäristönsuojelu ............................................... 54

Määräystenmukainen käyttö ............................... 54

Lisävarusteet ja varaosat .................................... 55

Toimituksen sisältö .............................................. 55

Laitekuvaus ......................................................... 55

Turvalaitteet......................................................... 55

Laitteessa olevat symbolit ................................... 55

Asennus .............................................................. 55

Käyttöönotto ........................................................ 55

Käyttö .................................................................. 56

Kuljetus................................................................ 57

Varastointi............................................................ 57

Hoito ja huolto ..................................................... 57

Ohjeet häiriötilanteissa ........................................ 57

Takuu................................................................... 58

Tekniset tiedot ..................................................... 58

EU-vaatimustenmukaisuusvakuutus ................... 58

54 Suomi

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja muka-

tele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

na toimitetut turvallisuusohjeet. Menet-

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App sisältää:

 Asennus- ja käyttöönotto-ohjeet  Tiedot sovellusalueista  Vinkkejä & niksejä  FAQ  Yhteys KÄRCHER-palvelukeskukseen

Sovelluksen voi ladata täältä:

Tavaramerkit

 Google Play™ ja Android™ ovat Google Inc:n tava-

ramerkkejä tai rekisteröityjä tavaramerkkejä.

 Apple

ja App Store® ovat Apple Inc:n tavaramerk-

kejä tai rekisteröityjä tavaramerkkejä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää kotitalousjätteenä.

Puhdistustöitä, joiden yhteydessä syntyy öljypitoista jätevettä, esim. moottorin pesu, alustapesu, saa

tehdä vain pesupaikoilla, joilla on öljynerotin.

Puhdistusaineita sisältäviä töitä saa tehdä vain

nestetiivistetyillä työpinnoilla, joilla on liitäntä likavesiviemäriin. Älä päästä puhdistusaineita vesistöihin tai maaperään.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.de/REACH

Määräystenmukainen käyttö

Käytä korkeapainepesuria vain yksityisissä kotitalouksissa. Korkeapainepesuri on tarkoitettu koneiden, ajoneuvojen, rakenteiden, työkalujen, julkisivujen, terassien, puutarhalaitteiden jne. puhdistamiseen korkeapaineisella vesisuihkulla.

Page 55

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus). Kuvat, katso kuvasivu

Kuva A

1 Kuljetuspyörä 2 Suihkuputkien säilytys 3 Korkeapainepistoolin säilytys / lepopaikka 4 Power Control -suihkuputken pyörivä suutin vai-

keasti irtoavaan likaan, painetaso: HARD

5 Power Control -suihkuputki Vario Power yleisimpiin

puhdistustöihin, painetasot: HARD / MEDIUM / SOFT / MIX

6 Power Control -korkeapainepistooli 7 Painike, jolla irrotetaan korkeapaineletku korkea-

painepistoolista

8 Korkeapainepistoolin vipu

9 Painenäyttö (MIX / 1-SOFT / 2-MEDIUM / 3-HARD) 10 Korkeapainepistoolin lukitus 11 Laitekytkin ”0/OFF” / ”I/ON” 12 Verkkoliitäntäjohto ja verkkopistoke 13 Verkkoliitäntäjohdon säilytyskoukku 14 Kantokahva 15 Kuljetuskahva, ulosvedettävä 16 Korkeapaineletkukela 17 Tyyppikilpi 18 Korkeapaineletku 19 Letkukelan käsikäyttöinen kampi 20 Puhdistusaineen imuletku sekä suodatin ja kansi 21 Puhdistusainesäiliö 22 Vesiliitäntä ja sisään rakennettu siivilä 23 Vesiliitännän kytkin 24 **Puutarhaletku, jossa tavallinen kytkin

– Kudosvahvisteinen – Halkaisija vähintään 1/2 tuumaa (13 mm) – Pituus vähintään 7,5 m

25 *Pesuharja, sopii puhdistusaineiden kanssa työs-

kentelemiseen

26 *Vaahtosuutin tehokkaalle pesuainevaahdolle 27 *Puhdistusainesäiliö

* valinnainen, ** vaaditaan lisäksi

몇 VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Laitekytkin

Laitekytkin estää laitteen tahattoman käytön.

Korkeapainepistoolin lukitus

Lukitus lukitsee korkeapainepistoolin vivun ja estää laitteen tahattoman käynnistämisen.

Automaattinen pysäytystoiminto

Kun korkeapainepistoolin vipu vapautetaan, painekytkin kytkee pumpun pois päältä ja korkeapainesuihku loppuu. Kun vipua taas painetaan, pumppu käynnistyy.

Laitteessa olevat symbolit

Turvalaitteet

Älä suuntaa korkeapainesuihkua kohti ihmisiä, eläimiä, toimivaa sähkövarustusta tai itse laitetta. Suojaa laite jäätymiseltä.

Laitetta ei saa liittää suoraan julkiseen juomavesiverkkoon.

Asennus

Kuvat, katso kuvasivu.

Asenna irrallaan toimitetut osat laitteeseen ennen käyttöönottoa.

Pyörien asentaminen

1. Kiinnitä pyörät laitteeseen ja varmista ne.

Kuva B

Kahvojen asentaminen

1. Kiinnitä kuljetuskahva.

2. Kiinnitä kantokahva.

Kuva C

Puhdistusainesäiliön sulkeminen

1. Sulje puhdistusainesäiliön kansi.

Kuva D

Vesiliitännän kytkimen asentaminen

1. Ruuvaa vesiliitännän kytkin laitteen vesiliitäntään.

Kuva E

Käyttöönotto

1. Aseta laite tasaiselle alustalle.

2. Kelaa korkeapaineletku kokonaan pois letkukelalta.

3. Aseta korkeapaineletku korkeapainepistooliin niin, että se lukittuu kuuluvasti.

Huomautus

Varmista nippelin oikea suunta.

Kuva F

4. Tarkista korkeapaineletkua vetämällä, että liitännät ovat tukevia.

5. Yhdistä verkkopistoke pistorasiaan.

Katso liitäntäarvot tyyppikilvestä tai luvusta Tekniset tie- dot. Noudata vesiyhtiön määräyksiä.

HUOMIO

Likaisen veden aiheuttamat vauriot

Veden epäpuhtaudet voivat vaurioittaa pumppua ja varusteita. KÄRCHER suosittelee käyttämään suojaksi KÄRCHER-vesisuodatinta (erikoisvaruste, tilausnumero 4.730-059).

Suomi 55

Vedensyöttö

Page 56

Liitäntä vesijohtoon

HUOMIO

Letkun kytkentä Aquastop-mekanismin kanssa laitteen vesiliitäntään

Pumpun vaurioituminen Älä koskaan liitä vesikytkentää, jossa on Aquastop-mekanismi, laitteen vesiliitäntään. Voit käyttää Aquastop-mekanismia hanassa.

1. Yhdistä puutarhaletku vesiliitännän kytkimeen.

2. Liitä puutarhaletku vesijohtoon.

3. Avaa vesihana kokonaan.

Kuva G

Käyttö

HUOMIO

Pumpun kuivakäynti

Laitevauriot Jos laite ei muodosta painetta 2 minuutin kuluessa, kytke laite pois päältä ja menettele ohjeiden mukaan, jotka ovat luvussa Ohjeet häiriötilanteissa.

Korkeapainepistoolin painenäyttö näyttää tällä hetkellä asetetun painetason, kun sitä käytetään yhdessä Power Control -suihkuputken kanssa.

Huomautus

Materiaalien herkkyys voi vaihdella suuresti iästä ja kunnosta riippuen. Tämän vuoksi suositukset eivät ole sitovia.

Huomautus

Painenäyttö ei näytä oikeita tietoja käytettäessä pintapuhdistinta ja muita lisätarvikkeita.

Näyttö Painetaso Suositusesimerkki

HUOMIO

Maalattujen tai herkkien pintojen vaurioituminen

Pinnat vaurioituvat, jos ruiskutusetäisyys on liian pieni tai valitaan väärä suihkuputki. Säilytä vähintään 30 cm:n ruiskutusetäisyys puhdistettaessa maalattuja pintoja. Älä puhdista pyörivällä suuttimella autonrenkaita, maalia tai herkkiä pintoja, kuten puuta.

1. Yhdistä suihkuputki korkeapainepistooliin ja kiinnitä

2. Kytke laite päälle (“I/ON”).

3. Vapauta korkeapainepistoolin vivun lukitus.

4. Paina korkeapainepistoolin vipua.

Power Control -järjestelmä

HARD Päällystekivistä tai pesube-

MEDIUM Autot / moottoripyörät, tiili-

SOFT Puupinnat, polkupyörät,

MIX Käyttö puhdistusaineiden

tonista valmistetut kiviterassit, asfaltti, metallipinnat, puutarhavälineet (kottikärry, lapio jne.)

pinnat, rapatut seinät, muovikalusteet

hiekkakivipinnat, rottinkihuonekalut

kanssa

Käyttö korkeapaineella

se kääntämällä 90°.

Kuva H

Laite kytkeytyy päälle.

5. Käännä Power Control -suihkuputkea Vario Power, kunnes vaadittu painetaso näkyy painenäytössä.

Käyttö pesuharjan kanssa

HUOMIO

Maalivauriot

Pintojen vaurioituminen likaisen pesuharjan vuoksi Varmista ennen käyttöä, ettei pesuharjassa ole likaa tai muita hiukkasia.

Huomautus

Pesuharjoja käytettäessä laite toimii matalapaineella. Siksi voidaan lisätä puhdistusainetta.

1. Laita pesuharja korkeapainepistooliin ja kiinnitä se kääntämällä 90°.

Käyttö puhdistusaineiden kanssa

 VAARA

Käyttöturvallisuustiedotteen noudattamatta jättäminen

Vakavat terveyshaitat puhdistusaineen epäasianmukaisen käytön vuoksi Noudata puhdistusaineen valmistajan käyttöturvallisuustiedotetta, erityisesti henkilökohtaista suojavarustusta koskevia ohjeita.

Huomautus

Puhdistusainetta voidaan lisätä vain matalapaineella.

Huomautus

KÄRCHER-puhdistusaineet takaavat häiriöttömän työskentelyn. Pyydä meiltä lisää ohjeita tai tilaa meiltä luettelo tai puhdistusaineiden esittelylehtiset.

1. Lisää puhdistusaineliuosta puhdistusainesäiliöön. Noudata puhdistusaineen pakkauksessa olevia annosteluohjeita.

Kuva I

2. Sulje puhdistusainesäiliön kansi.

Kuva D

3. Lukitse puhdistusainesäiliö laitteeseen.

4. Käytä Vario Power -suihkuputkea.

5. Kierrä suihkuputkea suuntaan ”MIX”, kunnes ”MIX” näkyy korkeapainepistoolissa. Käytön aikana puhdistusaineliuosta sekoitetaan vesisuihkuun.

6. Käytä halutessasi vaahtosuutinta. a Yhdistä vaahtosuutin puhdistusainepulloon.

Kuva J

b Laita vaahtosuutin korkeapainepistooliin ja kiinni-

tä se kääntämällä 90°.

Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle ja anna vaikuttaa (ei kuivua).

2. Huuhtele lika pois korkeapainesuihkulla.

1. Huuhtele laitetta n. 30 sekuntia puhtaalla vedellä.

Käytön jälkeen puhdistusaineilla

Käytön keskeyttäminen

1. Päästä korkeapainepistoolin vivusta. Kun vipu vapautetaan, laite kytkeytyy pois päältä. Järjestelmässä pysyy korkeapaine.

2. Lukitse korkeapainepistoolin vipu.

Kuva K

3. Aseta korkeapainepistooli suihkuputken kanssa pysäköintikohtaan.

4. Jos laitetta ei käytetä yli 5 minuuttiin, kytke laite pois päältä ”0/OFF”.

56 Suomi

Page 57

몇 VARO

Järjestelmässä on paine

Korkeapaineen aikana hallitsemattomasti ulos tulevan veden aiheuttamat loukkaantumiset Irrota korkeapaineletku korkeapainepistoolista tai laitteesta vain, kun järjestelmässä ei ole painetta.

1. Päästä korkeapainepistoolin vivusta.

2. Sulje vesihana.

3. Paina korkeapainepistoolin vipua 30 sekuntia. Järjestelmässä vielä oleva paine purkautuu.

4. Päästä korkeapainepistoolin vivusta.

5. Lukitse korkeapainepistoolin vipu.

6. Irrota laite vedensyötöstä.

7. Kytke laite pois päältä “0/OFF”.

8. Irrota verkkopistoke pistorasiasta.

Kuljetus

Käytön lopettaminen

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi kuljetettaessa laitteen paino.

Laitteen kantaminen

1. Nosta laitetta ja kanna sitä kantokahvasta.

Laitteen vetäminen

1. Vedä kuljetuskahvaa ulos, kunnes se lukittuu kuuluvasti.

2. Vedä laitetta kuljetuskahvasta.

Laitteen kuljetus ajoneuvossa

1. Tyhjennä puhdistusainesäiliö.

2. Varmista laite siirtymistä ja kaatumista vastaan.

Varastointi

몇 VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara Huomioi varastoitaessa laitteen paino.

1. Aseta laite tasaiselle alustalle.

2. Irrota suihkuputki korkeapainepistoolista.

3. Paina korkeapainepistoolin irrotuspainiketta ja irrota korkeapaineletku korkeapainepistoolista.

HUOMIO

Korkeapaineletkun vaurioituminen

Korkeapaineletkun vaurioituminen väärän pyörimissuunnan vuoksi Noudata rullattaessa letkukelan pyörimissuuntaa.

4. Kierrä letkukelaa käsikammella vastapäivään ja kelaa korkeapaineletku.

5. Säilytä verkkoliitäntäjohto ja varusteet laitteen luona.

Noudata lisäohjeita ennen pitkää varastointia, katso luku Hoito ja huolto.

HUOMIO

Jäätymisvaara

Jos laitteita ei ole täysin tyhjennetty, ne voivat rikkoutua jäätyessään. Tyhjennä laite ja varusteet täysin. Suojaa laite jäätymiseltä.

Seuraavien ehtojen on täytyttävä:

 Laite on irrotettu vedensyötöstä.  Korkeapainepistooli on irrotettu korkeapaineletkus-

ta.

1. Kytke laite päälle “I/ON”.

Laitteen säilytys

Jäätymisenesto

2. Odota enintään 1 minuutti, kunnes korkeapaineletkusta ei enää tule ulos vettä.

3. Kytke laite pois päältä.

4. Säilytä laite ja kaikki varusteet jäätymiseltä suojatussa tilassa.

Hoito ja huolto

 VAARA

Sähköiskuvaara

Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Irrota verkkopistoke.

Laitetta ei tarvitse huoltaa, eli säännöllisiä huoltotöitä ei tarvitse suorittaa.

Vesiliitännän siivilän puhdistaminen

HUOMIO

Vesiliitännän vaurioitunut siivilä

Veden epäpuhtauden aiheuttama laitevaurio Tarkasta ennen siivilän asettamista vesiliitäntään, onko siinä vaurioita.

Puhdista vesiliitännän siivilä tarvittaessa.

1. Irrota kytkin vesiliitännästä.

2. Vedä siivilä ulos lattapihdeillä.

3. Puhdista siivilä juoksevan veden alla.

Kuva L

4. Aseta siivilä vesiliitäntään.

Puhdistusainesuodattimen puhdistaminen

Puhdista puhdistusainesuodatin ennen pitkää varastointia.

1. Irrota puhdistusaineen imuletkun suodatin.

2. Puhdista suodatin juoksevan veden alla.

Kuva M

Ohjeet häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

 VAARA

Sähköiskuvaara

Loukkaantumisvaara kosketettaessa sähköä johtavia osia Kytke laite pois päältä. Irrota verkkopistoke.

Laite ei käynnisty

1. Paina korkeapainepistoolin vipua. Laite kytkeytyy päälle.

2. Tarkasta, onko tyyppikilvessä ilmoitettu jännite yhteensopiva virtalähteen jännitteen kanssa.

3. Tarkasta verkkoliitäntäjohto vaurioiden varalta.

Laitteeseen ei muodostu painetta

Vedensyöttö on liian vähäistä

1. Avaa vesihana kokonaan.

2. Tarkista, että vedentulon pumppausmäärä on riittävä.

Vesiliitännän siivilä on likainen.

1. Vedä vesiliitännän siivilä ulos lattapihdeillä.

2. Puhdista siivilä juoksevan veden alla.

Laitteessa on ilmaa.

1. Poista ilma laitteesta: a Käynnistä laite suihkuputkea liittämättä enintään

2 minuutiksi.

b Paina korkeapainepistoolia ja odota, kunnes kor-

keapainepistoolista tulee ulos vettä, jossa ei ole kuplia.

c Liitä suihkuputki.

Suomi 57

Page 58

Suuret paineen heilahtelut

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

1. Puhdista korkeapainesuutin: a Poista lika suuttimen kanavasta neulalla. b Huuhtele korkeapainesuutin edestä vedellä.

2. Tarkista veden tulomäärä.

Laite vuotaa

1. Laitteen vähäinen epätiiviys johtuu tekniikasta. Jos laite vuotaa paljon, ota yhteyttä valtuutettuun asiakaspalveluun.

Puhdistusainetta ei imetä

1. Käytä suihkuputkea Vario Power ja kierrä se kohtaan ”MIX”.

2. Puhdista puhdistusaineen imuletkun suodatin.

3. Tarkista, onko puhdistusaineen imuletkussa taitekohtia.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

Sähköliitäntä

Jännite V 220-240 Vai he ~ 1 Taajuus Hz 50-60 Virrankulutus A 6 Kotelointiluokka IPX5 Suojaluokka II Verkkosulake (hidas) A 10

Vesiliitäntä

Tulopaine (enint.) MPa 1,2 Tulolämpötila (enint.) °C 40 Tulomäärä (väh.) l/min 8

Laitteen tehotiedot

Käyttöpaine MPa 8 Suurin sallittu paine MPa 12 Pumppausmäärä, vesi l/min 5,5 Pumppausmäärä, enintään l/min 6,3 Pumppausmäärä, puhdistusaine l/min 0,3 Käsiruiskupistoolin rekyylivoima N 12

Mitat ja painot

Tyypillinen käyttöpaino kg 6,2 Pituus mm 340 Leveys mm 281 Korkeus mm 677

Määritetyt arvot EN 60335-2-79 mukaan

Käsi-käsivarsi-tärinäarvo m/s Epävarmuus K m/s Äänenpainetaso L Epävarmuus K Äänen tehotaso L

epävarmuus K Oikeus teknisiin muutoksiin pidätetään.

dB(A) 76 dB(A) 3 dB(A) 91

<2,5 0,6

vaatimustenmukaisuusvakuutus

EU-

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa. Tuote: Painepesuri Tyyppi: 1.602-xxx

Sovellettavat EU-direktiivit

2000/14/EY 2014/30/EU 2006/42/EY (+2009/127/EY) 2011/65/EU

Sovelletut yhdenmukaistetut standardit

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Sovellettu vaatimustenmukaisuuden arviointimenettely

2000/14/EY: liite V

Äänen tehotaso dB(A)

Mitattu: 88 Taattu: 91 Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 1.4.2020

58 Suomi

Page 59

Περιεχόμενα

Γενικές υποδείξεις................................................ 59

KÄRCHER Home & Garden App......................... 59

Προστασία του περιβάλλοντος ............................ 59

Ενδεδειγμένη χρήση............................................ 59

Παρελκόμενα και ανταλλακτικά............................ 59

Παραδοτέος εξοπλισμός...................................... 59

Περιγραφή συσκευής........................................... 59

Συστήματα ασφαλείας ......................................... 60

Σύμβολα επάνω στη συσκευή ............................. 60

Τοποθέτηση......................................................... 60

Έναρξη χρήσης ................................................... 60

Λειτουργία............................................................ 61

Μεταφορά............................................................ 62

Αποθήκευση........................................................ 62

Φροντίδα και συντήρηση ..................................... 62

Αντιμετώπιση βλαβών ......................................... 63

Εγγύηση .............................................................. 63

Τεχνικά στοιχεία................................................... 63

Δήλωση

συμμόρφωσης EΕ................................. 63

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες

συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

οδηγίες χρήσης καθώς και τις

KÄRCHER Home & Garden App

Η εφαρμογή KÄRCHER Home & Garden App περιλαμβάνει:

 Πληροφορίες εγκατάστασης και έναρξης χρήσης  Πληροφορίες σχετικά με τους τομείς εφαρμογής  Συμβουλές και λύσεις  FAQ  Σύνδεση με το Κέντρο σέρβις KÄRCHER

Μπορείτε να κατεβάσετε την εφαρμογή εδώ:

Εμπορικό σήμα

 Google Play™ και Android™ είναι εμπορικά σήματα

ή σήματα κατατεθέντα της Google Inc.

 Apple

και App Store® είναι εμπορικά σήματα ή

σήματα κατατεθέντα της Apple Inc.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές,

επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Εργασίες καθαρισμού που παράγουν ελαιούχα

υγρά απόβλητα, π.χ. πλύση κινητήρων ή της κάτω πλευράς οχημάτων, μπορούν να εκτελούνται μόνο σε θέσεις πλυντηρίου που διαχωριστή λαδιού.

Οι εργασίες με απορρυπαντικό μπορούν να

εκτελούνται μόνο σε υδατοστεγείς επιφάνειες εργασίας με σύνδεση στο σύστημα απορροής ακάθαρτου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.de/

REACH

τα συστατικά είναι

είναι εξοπλισμένες με

Ενδεδειγμένη χρήση

Χρησιμοποιήστε τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για οικιακή χρήση. Η συσκευή καθαρισμού υψηλής πίεσης προορίζεται για τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης.

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία). Σχήματα στη σελίδα διαγραμμάτων

Εικόνα A

1 Τροχός μεταφοράς 2 Υποδοχή φύλαξης για σωλήνες ψεκασμού 3 Αποθήκευση / θέση απόθεσης του πιστολιού

υψηλής πίεσης

Ελληνικά 59

Page 60

4 Τού ρ μ πο ακροφύσιο σωλήνα ψεκασμού Power

Control για επίμονους ρύπους, βαθμίδα πίεσης: HARD

5 Σωλήνας ψεκασμού Power Control Vario Power για

τις συνηθέστερες εργασίες καθαρισμού, βαθμίδες πίεσης: HARD / MEDIUM / SOFT / MIX

6 Πιστολέτο υψηλής πίεσης Power Control 7 Πλήκτρο διαχωρισμού του ελαστικού σωλήνα

υψηλής πίεσης από το πιστόλι υψηλής πίεσης

8 Μοχλός πιστολέτου υψηλής πίεσης 9 Ένδειξη πίεσης (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

10 Ασφάλιση πιστολιού υψηλής πίεσης 11 Διακόπτης συσκευής "0/OFF" / "I/ON" 12 Ηλεκτρικό καλώδιο με φις 13 Άγκιστρο φύλαξης για ηλεκτρικό καλώδιο 14 Λαβή μεταφοράς 15 Λαβή μεταφοράς, αποσπώμενη 16 Καρούλι σωλήνα υψηλής πίεσης 17 Πινακίδα τύπου 18 Ελαστικός σωλήνας υψηλής πίεσης 19 Μανιβέλα για καρούλι σωλήνα 20 Ελαστικός σωλήνας αναρρόφησης

απορρυπαντικού με φίλτρο και καπάκι

21 Δοχείο απορρυπαντικού 22 Σύνδεση νερού με ενσωματωμένη σήτα 23 Σύνδεσμος για τη σύνδεση νερού 24 **Λάστιχο κήπου με συνήθη σύνδεσμο

– Ενισχυμένης πλέξης – Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm) – Μήκος τουλάχιστον 7,5 m

25 *Βούρτσα πλυσίματος, κατάλληλη για εργασία με

απορρυπαντικό

26 *Ακροφύσιο αφρού για ισχυρό αφρό

απορρυπαντικού

27 *Δοχείο απορρυπαντικού

* Προαιρετικά, ** επιπροσθέτως απαραίτητο

Συστήματα ασφαλείας

몇 ΠΡΟΣΟΧΗ

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας. Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα συστήματα ασφαλείας.

Ο διακόπτης της συσκευής αποτρέπει την ακούσια ενεργοποίηση της συσκευής.

Η ασφάλεια κλειδώνει τη σκανδάλη του πιστολιού υψηλής πίεσης και αποτρέπει την ακούσια ενεργοποίηση της συσκευής.

Διακόπτης συσκευής

Ασφάλιση πιστολιού υψηλής πίεσης

Λειτουργία Auto-Stop (αυτόματο σταμάτημα)

Αν απελευθερωθεί η σκανδάλη του πιστολιού υψηλής πίεσης, ο διακόπτης πίεσης απενεργοποιεί την αντλία και η ριπή υψηλής πίεσης σταματάει. Αν πιεστεί η σκανδάλη, η αντλία ενεργοποιείται ξανά.

Σύμβολα επάνω στη συσκευή

Η ριπή υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα , ενεργοποιημένο ηλεκτρικό εξοπλισμό ή την ίδια τη συσκευή. Προστατέψτε τη συσκευή από τον παγετό.

Η συσκευή δεν επιτρέπεται να συνδέεται άμεσα στο δημόσιο δίκτυο πόσιμου νερού

Τοποθέτηση

Για τα σχήματα δείτε τη σελίδα διαγραμμάτων.

Πριν από την έναρξη χρήσης συναρμολογήστε τα λυμένα παρεχόμενα εξαρτήματα στη συσκευή.

Συναρμολόγηση των τροχών

1. Στερεώστε και ασφαλίστε τους τροχούς στη

συσκευή.

Εικόνα B

Τοποθέτηση λαβής

1. Συνδέστε τη λαβή μεταφοράς.

2. Συνδέστε τη λαβή.

Εικόνα C

Κλείστε το δοχείο απορρυπαντικού

1. Κλείστε το δοχείο του απορρυπαντικού με το

καπάκι.

Εικόνα D

Συναρμολόγηση του συνδέσμου για τη

1. Βιδώστε το σύνδεσμο για τη σύνδεση νερού στη

σύνδεση νερού της συσκευής.

Εικόνα E

σύνδεση νερού

Έναρξη χρήσης

1. Τοποθετήστε τη συσκευή πάνω σε μια επίπεδη

επιφάνεια.

2. Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής

πίεσης από το καρούλι του.

3. Συνδέστε τον ελαστικό σωλήνα υψηλής πίεσης στο

πιστόλι υψηλής πίεσης, έτσι ώστε να ακουστεί που ασφαλίζει.

Υπόδειξη

Προσέξτε τη σωστή ευθυγράμμιση του μαστού.

Εικόνα F

4. Βεβαιωθείτε ότι οι συνδέσεις είναι ασφαλείς

τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.

5. Συνδέστε τον ρευματολήπτη σε μια πρίζα.

Για τις τιμές σύνδεσης βλέπε την πινακίδα τύπου ή το κεφάλαιο Τεχν ι κά στοιχεία. Τηρ είτ ε τους κανονισμούς της υπηρεσίας υδροδότησης.

ΠΡΟΣΟΧΗ

Ζημιές από ακάθαρτο νερό

Οι ρύποι που περιέχονται στο νερό μπορούν να προκαλέσουν ζημιές στην αντλία και στα παρελκόμενα. Για λόγους προστασίας η KÄRCHER συνιστά τη χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059).

Παροχή νερού

60 Ελληνικά

Page 61

Σύνδεση σε αγωγό νερού

ΠΡΟΣΟΧΗ

Σύνδεσμος σωλήνα με Aquastop στην υποδοχή νερού της συσκευής

Ζημιά στην αντλία Ποτέ μην χρησιμοποιείτε σύνδεσμο σωλήνα με Aquastop στην υποδοχή νερού της συσκευής. Μπορείτε να χρησιμοποιήσετε έναν σύνδεσμο Aquastop στη βρύση.

1. Εισαγάγετε το λάστιχο κήπου στο σύνδεσμο για τη σύνδεση νερού.

2. Συνδέστε το λάστιχο κήπου στον αγωγό νερού.

3. Ανοίξτε εντελώς τη βρύση.

Εικόνα G

Λειτουργία

ΠΡΟΣΟΧΗ

Ξηρή λειτουργία της αντλίας

Πρόκληση ζημιών στη συσκευή Αν δεν αναπτυχθεί πίεση στη συσκευή μέσα σε 2 λεπτά, απενεργοποιήστε τη συσκευή και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο Αντιμετώπιση βλαβών.

Η ένδειξη πίεσης στο πιστολέτο υψηλής πίεσης κατά τη λειτουργία με σωλήνα ψεκασμού Power Control δείχνει την τρέχουσα ρυθμισμένη βαθμίδα πίεσης.

Υπόδειξη

Η ευαισθησία των υλικών μπορεί να ποικίλλει σε μεγάλο βαθμό ανάλογα με την ηλικία και την κατάσταση. Επομένως, οι συστάσεις δεν είναι δεσμευτικές.

Υπόδειξη

Κατά τη λειτουργία με συσκευή δαπέδου και άλλα αξεσουάρ η ένδειξη πίεσης δεν είναι αξιόπιστη.

Ένδειξη Βαθμίδα

ΠΡΟΣΟΧΗ

Ζημιές σε λακαρισμένες ή ευαίσθητες επιφάνειες

Σε περίπτωση πολύ μικρής απόστασης ριπής ή σε περίπτωση επιλογής ακατάλληλου σωλήνα ψεκασμού, προκαλούνται ζημιές στις επιφάνειες. Κατά τον καθαρισμό, τηρείτε μια απόσταση τουλάχιστον 30 cm από τις λακαρισμένες επιφάνειες. Μην καθαρίζετε ελαστικά αυτοκινήτων, βερνίκι ή ευαίσθητες επιφάνειες όπως ξύλο με το τούρμπο μπεκ.

Σύστημα Power Control

πίεσης

HARD Πέτρινες βεράντες από

MEDIUM Αυτοκίνητα / μοτοσικλέτες,

SOFT Ξύλινες επιφάνειες,

MIX Λειτουργία με

Συνιστάται για π.χ.

πλάκες δαπέδου ή μπετόν, άσφαλτο, μεταλλικές επιφάνειες, εργαλεία κήπου (καρότσια, φτυάρια κλπ.)

επιφάνειες από τούβλα, σοβατισμένοι τοίχοι, πλαστικά έπιπλα

ποδήλατα, ψαμμολιθικές επιφάνειες, έπιπλα ρατάν

απορρυπαντικό

Λειτουργία με υψηλή πίεση

1. Συνδέστε έναν σωλήνα ψεκασμού στο πιστόλι υψηλής πίεσης και στερεώστε τον περιστρέφοντάς τον κατά 90°.

Εικόνα H

2. Ενεργοποιήστε τη συσκευή ("I/ON").

3. Απασφαλίστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

4. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης. Η συσκευή ενεργοποιείται.

5. Περιστρέψτε τον σωλήνα ψεκασμού Power Control Vario Power μέχρι να εμφανιστεί στην ένδειξη πίεσης η απαιτούμενη βαθμίδα

πίεσης.

Λειτουργία με βούρτσα πλύσης

ΠΡΟΣΟΧΗ

Ζημιές στη βαφή

Ζημιές σε επιφάνειες από βρώμικες βούρτσες πλύσης Βεβαιωθείτε ότι η βούρτσα πλύσης δεν έχει ρύπους ή άλλα σωματίδια, πριν την τοποθετήσετε.

Υπόδειξη

Κατά τη χρήση βουρτσών πλύσης η συσκευή λειτουργεί με χαμηλή πίεση. Επομένως, μπορούν να προστεθούν απορρυπαντικά.

1. Εισαγάγετε τη βούρτσα πλύσης στο πιστόλι υψηλής πίεσης και στερεώστε

90°.

την περιστρέφοντάς τη κατά

Λειτουργία με απορρυπαντικό

 ΚΙΝΔΥΝΟΣ

Μη τήρηση του δελτίου δεδομένων ασφαλείας

Σοβαρές βλάβες στην υγεία λόγω λανθασμένης χρήσης του απορρυπαντικού Λάβετε υπόψη το δελτίο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας.

Υπόδειξη

Το απορρυπαντικό μπορεί να προστεθεί μόνο υπό χαμηλή πίεση.

Υπόδειξη

Τα απορρυπαντικά KÄRCHER εγγυώνται εργασία χωρίς βλάβες. Ζητήστε συμβουλές κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για απορρυπαντικά.

1. Γεμίστε το δοχείο απορρυπαντικού με διάλυμα απορρυπαντικού. Κατά τη διαδικασία αυτή λάβετε υπόψη τις συστάσεις δοσολογίας στη συσκευασία του απορρυπαντικού.

Εικόνα I

2. Κλείστε το δοχείο του απορρυπαντικού με το καπάκι.

Εικόνα D

3. Ασφαλίστε το δοχείο απορρυπαντικού στη συσκευή. Χρησιμοποιήστε τον σωλήνα ψεκασμού Va rio

4. Power.

5. Περιστρέψτε τον σωλήνα ψεκασμού προς το "MIX"

μέχρι να εμφανιστεί το "MIX" στο πιστολέτο υψηλής πίεσης. Κατά τη λειτουργία το διάλυμα απορρυπαντικού προστίθεται στη ριπή νερού.

6. Χρησιμοποιήστε προαιρετικά το μπεκ αφρού. a Συνδέστε το ακροφύσιο αφρού με τη φιάλη

απορρυπαντικού.

Εικόνα J

b Εισαγάγετε το μπεκ αφρού στο πιστόλι

πίεσης και στερεώστε το περιστρέφοντάς το κατά

90°.

ή προμηθευτείτε τον

υψηλής

Ελληνικά 61

Page 62

Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια και αφήστε να δράσει (να μη στεγνώσει).

2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι υψηλής πίεσης.

Μετά τη λειτουργία με απορρυπαντικό

1. Ξεπλύνετε τη συσκευή για περ. 30 δευτερόλεπτα με καθαρό νερό.

Διακοπή λειτουργίας

1. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού υψηλής πίεσης. Εάν αφήσετε τη σκανδάλη, το μηχάνημα απενεργοποιείται. Η υψηλή πίεση στο σύστημα διατηρείται.

2. Ασφαλίστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

Εικόνα K

3. Αφήστε το πιστόλι υψηλής πίεσης με το σωλήνα ψεκασμού στη θέση στάθμευσης.

4. Σε περίπτωση διαλειμμάτων εργασίας με διάρκεια πάνω από με τη θέση "0/OFF".

5 λεπτά, απενεργοποιήστε τη συσκευή

Τερματισμός λειτουργίας

몇 ΠΡΟΣΟΧΗ

Πίεση στο σύστημα

Τραυματισμοί από ανεξέλεγκτα εξερχόμενο νερό υπό υψηλή πίεση Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης από το πιστόλι υψηλής πίεσης ή τη συσκευή, μόνο αν στο σύστημα δεν υπάρχει πίεση.

1. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού υψηλής πίεσης.

2. Κλείστε τη βρύση.

3. Πιέστε τη σκανδάλη του πιστολιού υψηλής

για 30 δευτερόλεπτα. Η πίεση που υπάρχει στο σύστημα εκτονώνεται.

4. Αφήστε ελεύθερη τη σκανδάλη του πιστολιού υψηλής πίεσης.

5. Ασφαλίστε τη σκανδάλη του πιστολιού υψηλής πίεσης.

6. Αποσυνδέστε τη συσκευή από την παροχή νερού.

7. Απενεργοποιήστε τη συσκευή στη θέση "0/OFF".

8. Αποσυνδέστε το φις από την πρίζα.

πίεσης

Μεταφορά

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά τη μεταφορά προσέξτε το βάρος του μηχανήματος.

1. Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς.

1. Τραβήξτε τη λαβή μεταφοράς μέχρι να ασφαλίσει με ένα χαρακτηριστικό ήχο.

2. Τραβήξτε τη συσκευή από τη λαβή μεταφοράς.

1. Αδειάστε το δοχείο απορρυπαντικού.

2. Ασφαλίστε τη συσκευή έναντι ολίσθησης και ανατροπής.

Σηκώστε τη συσκευή

Τράβηγμα της συσκευής

Μεταφορά της συσκευής σε όχημα

몇 ΠΡΟΣΟΧΗ

Μη τήρηση των οδηγιών σχετικά με το βάρος

Κίνδυνος τραυματισμού και πρόκλησης ζημιών Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

Αποθήκευση συσκευής

1. Τοποθετήστε τη συσκευή πάνω σε επίπεδη επιφάνεια.

2. Αποσυνδέστε τον σωλήνα ψεκασμού από το πιστόλι υψηλής πίεσης.

3. Πιέστε το πλήκτρο απόσπασης του πιστολιού υψηλής πίεσης και αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης από το πιστόλι.

ΠΡΟΣΟΧΗ

Πρόκληση ζημιών στον ελαστικό σωλήνα υψηλής πίεσης

Πρόκληση ζημιών στον ελαστικό σωλήνα υψηλής πίεσης από λανθασμένη Προσέξτε κατά την τύλιξη τη φορά περιστροφής του τυμπάνου ελαστικού σωλήνα.

4. Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης περιστρέφοντας τη μανιβέλα του καρουλιού αριστερόστροφα.

5. Αποθηκεύστε το ηλεκτρικό καλώδιο και τα παρελκόμενα στη συσκευή.

Για αποθήκευση μεγαλύτερης διάρκειας, λάβετε υπόψη τις επιπλέον υποδείξεις, βλ. κεφάλαιο Φροντίδα και

συντήρηση.

φορά περιστροφής

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Οι συσκευές που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν από παγετό. Αδειάζετε τελείως τη συσκευή και τα παρελκόμενα. Προστατεύστε τη συσκευή από τον παγετό.

Πρέπει να ισχύουν τα παρακάτω:  Η συσκευή έχει αποσυνδεθεί από την παροχή

νερού.

 Το πιστολέτο υψηλής πίεσης έχει αποσυνδεθεί από

τον εύκαμπτο σωλήνα

1. Ενεργοποιήστε τη συσκευή με το "I/ON".

2. Περιμένετε το πολύ 1 λεπτό, μέχρι να μην εξέρχεται

πλέον νερό από τον ελαστικό σωλήνα υψηλής πίεσης.

3. Απενεργοποιήστε τη συσκευή.

4. Αποθηκεύστε το μηχάνημα μαζί με όλα τα παρελκόμενα σε χώρο χωρίς κίνδυνο παγετού.

υψηλής πίεσης.

Φροντίδα και συντήρηση

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Τραυματισμοί από την επαφή με εξαρτήματα που διαρρέονται από ρεύμα Θέστε τη συσκευή εκτός λειτουργίας. Αποσυνδέστε το φις από την πρίζα.

Η συσκευή δεν χρειάζεται συντήρηση, δηλαδή δεν είναι απαραίτητο να πραγματοποιείτε τακτικές εργασίες συντήρησης.

Καθαρισμός φίλτρου στη σύνδεση νερού

ΠΡΟΣΟΧΗ

Χαλασμένη σήτα στη σύνδεση νερού

Πρόκληση ζημιών στη συσκευή από βρώμικο νερό Ελέγξτε τη σήτα για ζημιές προτού την τοποθετήσετε στη σύνδεση νερού.

Καθαρίστε, αν χρειάζεται, το φίλτρο στη σύνδεση νερού.

1. Αφαιρέστε τον σύνδεσμο από την υποδοχή νερού.

Αποθήκευση

62 Ελληνικά

Page 63

2. Αφαιρέστε τη σήτα με μια πλακέ πένσα.

3. Καθαρίστε το φίλτρο με τρεχούμενο νερό.

Εικόνα L

4. Τοπ ο θ ε τ ή σ τε το φίλτρο στην υποδοχή νερού.

Καθαρισμός του φίλτρου απορρυπαντικού

Πριν από αποθήκευση για μεγαλύτερο χρονικό διάστημα καθαρίστε το φίλτρο απορρυπαντικού.

1. Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού.

2. Καθαρίστε το φίλτρο με τρεχούμενο νερό.

Εικόνα M

Αντιμετώπιση βλαβών

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ παρακαλούμε να απευθύνεστε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας

Τραυματισμοί από την επαφή με εξαρτήματα που διαρρέονται από Θέστε τη συσκευή εκτός λειτουργίας. Αποσυνδέστε το φις από την πρίζα.

Η μηχάνημα δε λειτουργεί

1. Πιέστε τη σκανδάλη του πιστολιού υψηλής πίεσης. Η συσκευή ενεργοποιείται.

2. Ελέγξτε αν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος.

3. Ελέγξτε το ηλεκτρικό καλώδιο για ζημιές.

Η συσκευή

Η παροχή νερού είναι πολύ μικρή

1. Ανοίξτε εντελώς τη βρύση.

2. Ελέγξτε αν είναι επαρκής η παροχή νερού.

Το φίλτρο στην υποδοχή νερού είναι λερωμένο.

1. Αφαιρέστε τη σήτα στη σύνδεση νερού με μια επίπεδη τανάλια.

2. Καθαρίστε το φίλτρο με τρεχούμενο νερό.

Στη συσκευή υπάρχει αέρας.

1. Εξαέρωση συσκευής: a Ενεργοποιήστε τη συσκευή το πολύ για 2 λεπτά

χωρίς να έχετε συνδέσει το σωλήνα ψεκασμού.

b Πιέστε το πιστόλι υψηλής πίεσης και περιμένετε

μέχρι να εξέρχεται νερό χωρίς φυσαλίδες από το πιστόλι υψηλής πίεσης.

c Συνδέστε το σωλήνα ψεκασμού.

Έντονες διακυμάνσεις πίεσης

1. Καθαρίστε το ακροφύσιο υψηλής πίεσης: a Απομακρύνετε τους ρύπους από την

ακροφυσίου με μια βελόνα.

b Ξεπλύνετε από μπροστά με νερό το ακροφύσιο

υψηλής πίεσης.

2. Ελέγξτε την ποσότητα παροχής νερού.

Μη στεγανή συσκευή

1. Μια μικρή διαρροή στη συσκευή θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση έντονης διαρροής, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Δεν γίνεται αναρρόφηση του απορρυπαντικού

1. Χρησιμοποιήστε και στρέψτε στο "MIX".

2. Καθαρίστε το φίλτρο στον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού.

3. Ελέγξτε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού για τυχόν τσακίσματα.

ρεύμα

δεν έχει πίεση

οπή του

το σωλήνα ψεκασμού Var io P owe r

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχ όν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

, προσκομίζοντας το

Τεχνικά στοιχεία

Εγγύηση

Ηλεκτρική σύνδεση

Τάση V 220-240 Φάση ~1 Συχνότητα Hz 50-60 Κατανάλωση ρεύματος A6 Τύπ ος προστασίας IPX5 Κατηγορία προστασίας II Ασφάλεια δικτύου (με

χρονοκαθυστέρηση)

Σύνδεση νερού

Πίεση παροχής (μέγ.) MPa 1,2 Θερμοκρασία παροχής (μέγ.) °C 40 Ποσότητα παροχής (ελάχ.) l/min 8

Στοιχεία ισχύος συσκευής

Πίεση λειτουργίας MPa 8 Μέγ. επιτρεπτή πίεση MPa 12 Παροχή, νερό l/min 5,5 Παροχή μέγιστη l/min 6,3 Παροχή, απορρυπαντικό l/min 0,3 Δύναμη οπισθοδρόμησης του

πιστολιού υψηλής πίεσης

Διαστάσεις και βάρη

Τυπ ι κό βάρος λειτουργίας kg 6,2 Μήκος mm 340 Πλάτος mm 281 Ύψος mm 677

Μετρημένες τιμές κατά EN 60335-2-79

Τιμή δονήσεων χεριού-βραχίονα m/s Αβεβαιότητα Κ m/s Στάθμη ηχητικής πίεσης L Αβεβαιότητα Κ Στάθμη ηχητικής ισχύος L

Αβεβαιότητα Κ Με την επιφύλαξη τεχνικών αλλαγών.

A10

N12

dB(A) 76

dB(A) 3

dB(A) 91

<2,5

0,6

Δήλωση συμμόρφωσης EΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση

Ελληνικά 63

Page 64

τροποποίησης της μηχανής που δεν έχει συμφωνηθεί

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

με εμάς, αυτή η δήλωση ακυρώνεται. Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης Τύπ ος: 1.602-xxx

Σχετικές Οδηγίες ΕΕ

2000/14/EΚ 2014/30/EΕ 2006/42/EΚ (+2009/127/EΚ) 2011/65/EΕ

Εφαρμοζόμενα εναρμονισμένα πρότυπα

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης

2000/14/EΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

Μετρημένη: 88 Εγγυημένη: 91 Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο

από το διοικητικό συμβούλιο.

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

edin.

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App içeriği:

 Montaj ve işletime alma bilgileri  Kullanım alanları hakkında bilgi  İpuçları & Pratik tavsiyeler  FAQ  KÄRCHER Servis Merkezi ile bağlantı

Uygulama buradan indirilebilir:

Πληρεξούσιος τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212

Winnenden, 2020/04/01

İçindekiler

Genel uyarılar...................................................... 64

KÄRCHER Home & Garden App......................... 64

Çevre koruma ...................................................... 64

Amaca uygun kullanım ........................................ 64

Aksesuarlar ve yedek parçalar ............................ 65

Teslimat kapsamı................................................. 65

Cihaz açıklaması ................................................. 65

Güvenlik tertibatları ............................................. 65

Cihazdaki simgeler .............................................. 65

Montaj.................................................................. 65

İşletime alma ....................................................... 65

İşletim .................................................................. 66

Taşıma................................................................. 67

Depolama ............................................................ 67

Bakım ve periyodik bakım ................................... 67

Arızalarda yardım ................................................ 68

Garanti................................................................. 68

Teknik bilgiler ....................................................... 68

AB Uygunluk Beyanı ........................................... 68

64 Türkçe

Ticari marka

 Google Play™ ve Android™ Google Inc. şirketinin

markaları veya tescilli ticari markalarıdır.

 Apple

ve App Store® Apple Inc. şirketinin markaları

veya tescilli ticari markalarıdır.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış tasfiye edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte imha edilmemelidir.

Ör. motor yıkama, alt zemin yıkama gibi yağ içerikli atık su oluşan temizlik çalışmaları sadece yağ ay-

rıştırıcılı yıkama yerlerinde yapılabilir.

Temizleme maddeli işler sadece kirli su kanalizas-

yonuna bağlantılı de yapılabilir. Temizleme maddeleri akarsulara veya toprağa ulaşmamalıdır.

İçeriği hakkında uyarılar (REACH)

İçeriği hakkında ayrıntılı bilgileri bulabileceğiniz adres:

www.kaercher.de/REACH

sıvı geçirmez çalışma yüzeylerin-

Amaca uygun kullanım

Yüksek basınç temizleyicisini sadece evde kullanın. Yüksek basınç temizleyicisi makinelerin, araçların, yapıların, aletlerin, ön cephelerin, terasların, bahçe aletlerinin vb. yüksek basınçlı su huzmesi ile temizlenmesi için öngörülmüştür.

Page 65

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklan- maktadır. Modele b ağlı olarak teslimat kapsamında farklılıklar bulunur (bkz. ambalaj). Resimler için grafik sayfasına bakın

Şekil A

1 Ta şıma bantı 2 Hüzme borusu için saklama yeri 3 Saklama / Yüksek basınç tabancası için park konu-

4 İnatçı kirler için Power Control huzme borusu kir fre-

zesi, basınç kademesi: HARD

5 En yaygın uygulanan temizleme görevleri için

Power Control Vario Power huzme borusu, basınç kademeleri: HARD / MEDIUM / SOFT / MIX

6 Power Control yüksek basınç tabancası 7 Yüksek basınç hortumunu yüksek basınç tabanca-

sından ayırmak için tuş

8 Yüksek basınç tabancası kolu 9 Basınç göstergesi (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

10 Yüksek basınç tabancası kilidi 11 Cihaz şalteri "0/KAPALI" / "I/AÇIK" 12 Şebeke fişli şebeke bağlantı hattı 13 Şebeke bağlantı hattı için saklama kancası 14 Ta şıma kulpu 15 Ta şıma tutamağı, dışarı çekilebilir 16 Yüksek basınç hortum tamburu 17 Tip etiketi 18 Yüksek basınç hortumu 19 Hortum tamburu için el krankı 20 Temizleme maddesi filtreli ve kapaklı temizleme

maddesi vakum hortumu

21 Temizleme maddesi deposu 22 Entegre süzgeçli su bağlantısı 23 Su bağlantısı için kavrama 24 **Piyasada bulunan kavrama ile bahçe hortumu

– Dokuma takviyeli – Çap en az 1/2 inç (13 mm) – Uzunluk en az 7,5 m

25 *Yıkama fırçası, temizlik maddeleriyle çalışmaya

uygun

26 *Güçlü temizleme maddesi köpüğü için köpük no-

zulu

27 *Temizleme malzemesi haznesi

* opsiyonel, ** ek olarak gerekli

Güvenlik tertibatları

몇 TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Cihaz şalteri

Cihaz şalteri, cihazın istenmeden işletmesini engeller.

Yüksek basınç tabancası kilidi

Kilit, yüksek basınç tabancasının kolunu kilitler ve cihazın istenmeden başlatılmasını engeller.

Otomatik durma fonksiyonu

Yüksek basınç tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınç huzmesi durdu- rulur. Kola basıldığında pompa tekrar açılır.

Cihazdaki simgeler

Yüksek basınç huzmesini asla insanlara, hayvanlara, aktif elektrik donatımlarına veya cihazın kendisine doğrultmayın. Cihazı dona karşı koruyun.

Cihaz içme suyu şebekesine doğrudan bağ- lanamaz

Montaj

Resimler için grafik sayfasına bakın.

İşletime alma öncesinde ayrı olarak birlikte verilen par- çaları cihaza monte edin.

Tekerleklerin montajı

1. Tekerlekleri cihaza monte edin ve emniyete alın.

Şekil B

Tutamakların montajı

1. Taşıma tutamağını takın.

2. Taşıma kulpunu takın.

Şekil C

Temizleme maddesi deposunu kapatın

1. Temizleme maddesi deposunu kapakla kapatın.

Şekil D

Su bağlantısı için kavramanın montajı

1. Su bağlantısı kavramasını cihazın su bağlantısına

vidalayın.

Şekil E

İşletime alma

1. Cihazı düz bir zemin üzerine yerleştirin.

2. Yüksek basınç hortumunu hortum tamburundan ta-

mamen çözün.

3. Yüksek basınç hortumunu duyulabilir şekilde kilitle-

nene kadar yüksek basınç tabancasına takın.

Not

Nipelin doğru hizalanmasına dikkat edin.

Şekil F

4. Yüksek basınç hortumunu çekerek güvenli bağlantı-

yı kontrol edin.

5. Şebeke fişini bir prize takın.

Türkçe 65

Page 66

Bağlantı değerleri için bkz. tip levhası veya Bölüm Tek nik bilgiler.

Su tedarik şirketinin yönetmeliklerini dikkate alın.

DIKKAT

Kirlenmiş su nedeniyle hasarlar

Sudaki kirlenmeler pompaya ve aksesuarlara zarar verebilir. KÄRCHER, koruma için KÄRCHER su filtresinin kullanılmasını önerir (özel donanım, sipariş numarası 4.730-

059).

DIKKAT

Cihazın su bağlantısında Aquastop olan hortum kavraması

Pompanın zarar görmesi Cihazın su bağlantısında asla Aquastop olan bir hortum kavraması kullanmayın. Muslukta bir Aquastop kavraması kullanabilirsiniz.

1. Bahçe hortumunu su bağlantısı kavramasına takın.

2. Bahçe hortumunu su hattına bağlayın.

3. Su musluğunu tam olarak açın.

Şekil G

Su hattına bağlantı

İşletim

DIKKAT

Pompanın kuru çalışması

Cihazın hasar görmesi Cihaz 2 dakika içinde basınç oluşturmazsa cihazı kapatın ve uyarıları takip etmek için bakınız Bölüm Arızalarda yardım.

Su beslemesi

Yüksek basınç tabancasındaki basınç göstergesi, bir Power Control huzme borusu ile işletimde güncel olarak ayarlanmış basınç kademesini gösterir.

Not

Malzemelerin hassasiyeti, yaşa ve duruma göre büyük ölçüde değişebilir. Bu nedenle öneriler bağlayıcı değil- dir.

Not

Yüzey temizleyici ve başka aksesuarlarla işletimde basınç göstergesi doğru bilgiler vermeyebilir.

Gösterge Basınç ka-

Power Control System

demesi

HARD Kaldırım taşlarından veya yı-

MEDIUM Binek otomobili / motosiklet,

SOFT Ahşap yüzeyler, bisiklet,

MIX Temizleme malzemeleriyle

Örneğin aşağıdakiler için önerilir.

kanmış betondan taş teraslar, asfalt, metal yüzeyler, bahçe eşyaları (el arabası, kürek vb.)

tuğla yüzeyler, sıvalı duvarlar, plastik mobilyalar

kumtaşı yüzeyler, rattan mobilyalar

çalışma

DIKKAT

Boyalı veya hassas yüzeylerde zarar oluşabilir

Yüzeyler çok düşük huzme mesafesinde veya uygun olmayan bir huzme borusu seçiminde zarar görür. Boyalı yüzeyleri temizlerken en az 30 cm huzme mesafesi bırakın. Araba lastikleri, boya ya da ahşap gibi hassas yüzeyleri kir frezesi ile temizlemeyin.

1. Yüksek basınç tabancasına bir huzme borusu takın

ve 90° döndürerek sabitleyin.

Şekil H

2. Cihazı açın ("I/ON").

3. Yüksek basınç tabancasının kolunun kilidini açın.

4. Yüksek basınç tabancasının koluna basın.

Cihaz açılır.

5. Basınç göstergesinde gerekli basınç kademesi gös-

terilene dek Power Control Vario Power huzme borusunu çevirin.

Yıkama fırçasıyla işletme

Yüksek basınçla işletme

DIKKAT

Boya hasarları

Kirlenmiş yıkama fırçası nedeniyle yüzeylerde zarar Kullanmadan önce yıkama fırçasının kir veya başka partiküllerden arındırılmış olduğundan emin olun.

Not

Yıkama fırçası kullanıldığında cihaz alçak basınçla çalışır. Bu nedenle temizleme maddesi eklenemez.

1. Yüksek basınç tabancasına yıkama fırçasını takı n

ve 90° döndürerek sabitleyin.

Temizleme malzemeleriyle çalışma

 TEHLIKE

Güvenlik bilgi formunun dikkate alınmaması

Temizleme maddesinin uygun olmayan kullanımı nedeniyle ağır sağlık zararları Temizleme maddesi üreticisinin, özellikle kişisel koruyucu donanım ile ilgili güvenlik bilgi formunu dikkate alın.

Not

Temizleme maddesi sadece alçak basınçta eklenebilir.

Not

KÄRCHER temizleme maddeleri sorunsuz çalışmayı garanti eder. Lütfen danışmanlık hizmeti alın veya kataloğumuzu ya da temizleme maddesi bilgi broşürlerini talep edin.

1. Temizleme maddesi çözeltisini temizleme maddesi

deposuna doldurun. Bu esnada temizleme maddesinin kabındaki dozaj bilgisini dikkate alın.

Şekil I

2. Temizleme maddesi deposunu kapakla kapatın.

Şekil D

3. Temizleme maddesi deposunu cihaz içerisine kilitle-

yin.

4. Vario Power huzme borusunu kullanın.

5. Yüksek basınç tabancasında "MIX" gösterilene dek

huzme borusunu "MIX" yönünde çevirin. İşletme sırasında temizleme maddesi çözeltisi su huzmesine karıştırılır.

6. Opsiyon olarak köpük memesi kullanın.

a Köpük memesini temizleme maddesi şiş

bağlayın.

Şekil J

b Yüksek basınç tabancasına köpük memesini ta-

kın ve 90° döndürerek sabitleyin.

esine

66 Türkçe

Page 67

Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir şekilde püskürtün ve etki etmesini bekleyin (kurutmayın).

2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

Temizleme maddeleriyle işletme sonrasında

1. Cihaz yakl. 30 saniye boyunca temiz suyla çalıştırın.

İşletmeyi iptal etme

1. Yüksek basınç tabancasının kolunu bırakın. Kol bırakıldığında cihaz kapanır. Sistemdeki yüksek basınç olduğu gibi kalır.

2. Yüksek basınç tabancasının kolunu kilitleyin.

Şekil K

3. Yüksek basınç tabancasını huzme borusuyla birlikte park konumuna getirin.

4. 5 dakikadan uzun çalışma molalarında cihazı kapatın "0/OFF".

İşletmenin tamamlanması

몇 TEDBIR

Sistemde basınç

Yüksek basınç altında kontrolsüz çıkan su nedeniyle yaralanmalar Yüksek basınç hortumunu sadece sistemde basınç yokken yüksek basınç tabancasından veya cihazdan ayı- rın.

1. Yüksek basınç tabancasının kolunu bırakın.

2. Su musluğunu kapatın.

3. Yüksek basınç tabancasının koluna 30 saniye boyunca basın. Sistemde kalan basınç tahliye edilir.

4. Yüksek basınç tabancasının kolunu bırakın.

5. Yüksek basınç tabancasının kolunu kilitleyin.

6. Cihazı su beslemesinden ayırın.

7. Cihazı kapatın "0/OFF".

8. Şebeke fişini prizden çekin.

Taşıma

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma sırasında cihazın ağırlığını dikkate alın.

Cihazı taşıma

1. Cihazı taşıma kulpundan kaldırın ve taşıyın.

Cihazı çekme

1. Taşıma tutamağını duyulacak şekilde kilitlenene kadar çekin.

2. Cihazı taşıma tutamağından çekin.

Cihazı araç içinde taşıma

1. Temizleme maddesi deposunu boşaltın.

2. Cihazı kaymaya ve devrilmeye karşı emniyete alın.

Depolama

몇 TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Depolama sırasında cihazın ağırlığına dikkat edin.

1. Cihazı düz bir zemin üzerine bırakın.

2. Huzme borusunu yüksek basınç tabancasından ayı-

3. Yüksek basınç tabancasındaki ayırma düğmesine

Cihazın muhafaza edilmesi

rın.

basın ve yüksek basınç hortumunu yüksek basınç tabancasından ayırın.

DIKKAT

Yüksek basınç hortumunun zarar görmesi

Yan lış dönüş yönü nedeniyle yüksek basınç hortumunun zarar görmesi Sarma sırasında hortum tamburunun dönüş yönüne dikkat edin.

4. El krankı ile hortum tamburunu saat yönünün tersi yönde döndürün ve yüksek basınç hortumunu sarın.

5. Şebeke bağlantı hattı ve aksesuarları cihazda depolayın.

Uzun süreli depolama öncesinde ek uyarıları dikkate alın, bkz. bölüm Bakım ve periyodik bakım.

Antifriz

DIKKAT

Don tehlikesi

Tamamen boşaltılmamış cihazlar don nedeniyle tahrip edilebilir. Cihazı ve aksesuarları tamamen boşaltın. Cihazı dona karşı koruyun.

Aşağıdakiler yerine getirilmiş olmalıdır:

 Cihaz su beslemesinden ayrılmış.  Yüksek basınç tabancası, yüksek basınç hortumun-

dan ayrılmıştır.

1. Cihazı açın "I/ON".

2. Yüksek basınç hortumundan su çıkmayana kadar maksimum 1 dakika bekleyin.

3. Cihazı kapatın.

4. Cihazı komple aksesuarlarla birlikte dona karşı emniyetli bir yerde saklayın.

Bakım ve periyodik bakım

 TEHLIKE

Akım çarpma tehlikesi

Akım ileten parçalara temas nedeniyle yaralanmalar Cihazı kapatın. Şebeke fişini çekin.

Cihaz bakım gerektirmemektedir, yani düzenli bakım çalışmalarının yapılması gerekli değildir.

Su bağlantısındaki süzgeci temizleyin

DIKKAT

Su bağlantısında hasarlı süzgeç

Su kirliliği nedeniyle cihazın zarar görmesi Su bağlantısına takmadan önce süzgeçte hasar olup olmadığını kontrol edin.

Gerekirse su bağlantısındaki süzgeci temizleyin.

1. Kavramayı su bağlantısından çıkarın.

2. Süzgeci bir yassı penseyle dışarı çekin.

3. Süzgeci akan su altında yıkayın.

Şekil L

4. Süzgeci su bağlantısına takın.

Temizleme maddesi filtresini temizleme

Uzun süreli depolamadan önce temizleme maddesi filtresini temizleyin.

1. Filtreyi temizleme maddesi vakum hortumundan çekip çıkarın.

2. Filtreyi akan su altında yıkayın.

Şekil M

Türkçe 67

Page 68

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

 TEHLIKE

Akım çarpma tehlikesi

Akım ileten parçalara temas nedeniyle yaralanmalar Cihazı kapatın. Şebeke fişini çekin.

Cihaz çalışmıyor

1. Yüksek basınç tabancasının koluna basın. Cihaz açılır.

2. Tip levhasında belirtilen gerilimin akım kaynağı gerilimiyle uyuşup uyuşmadığını kontrol edin.

3. Şebeke bağlantı hattında herhangi bir ar madığını kontrol edin.

Cihaz basınca ulaşmıyor

Su beslemesi çok düşük

1. Su musluğunu tam olarak açın.

2. Su girişinde yeterli pompalama miktarını kontrol edin.

Su bağlantısındaki süzgeç kirlenmiş.

1. Su bağlantısındaki süzgeci bir yassı penseyle dışarı çekin.

2. Süzgeci akan su altında yıkayın.

Cihazda hava var.

1. Cihazın havasını boşaltın: a Cihazı huzme borusunu bağlamadan maksimum

2 dakika çalıştırın.

b Yüksek basınç tabancasına basın ve su, balon-

cuksuz bir şekilde dışarı

c Huzme borusunu bağlayın.

Güçlü basınç dalgalanmaları

1. Yüksek basınç memesini temizleyin: a Enjektör delmesindeki kirlenmeleri bir iğne ile te-

mizleyin.

b Yüksek basınç memesini önden suyla durulayın.

2. Su giriş miktarını kontrol edin.

Cihaz sızdırıyor

1. Cihazın az miktarda sızdırması teknik açıdan zorunludur. Güçlü sızıntıda yetkili müşteri hizmetlerini görevlendirin.

Temizleme maddesi emilmiyor

1. Vario Power huzme borusunu kullanın ve "MIX" konumuna çevirin.

2. Temizleme maddesi vakum hortumundaki filtreyi temizleyin.

3. Temizleme maddesi vakum hortumunda bükülme yerleri kontrolü yapın.

çıkana kadar bekleyin.

ıza olup ol-

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

Arızalarda yardım

Teknik bilgiler

Elektrik bağlantısı

Gerilim V 220-240 Faz ~ 1 Frekans Hz 50-60 Akım çekişiA6 Koruma türü IPX5 Koruma sınıfı II Şebeke emniyeti (gecikmeli) A 10

Su bağlantısı

Giriş basıncı (maks.) MPa 1,2 Giriş sıcaklığı (maks.) °C 40 Giriş miktarı (min.) l/min 8

Cihaz performans verileri

Çalışma basıncı MPa 8 İzin verilen maks. basınç MPa 12

Pompalama miktarı, su l/min 5,5 Maksimum pompalama miktarı l/min 6,3 Pompalama miktarı, temizleme

maddesi Yüksek basınç tabancasının geri

tepme kuvveti

Boyutlar ve ağırlıklar

Tipik işletim ağırlığı kg 6,2 Uzunluk mm 340 Genişlik mm 281 Yükseklik mm 677

EN 60335-2-79 uyarınca tespit edilen değerler

El-kol titreşim değeri m/s Belirsizlik K m/s Ses basınç seviyesi L Belirsizlik K Ses gücü seviyesi L

lik K Teknik değişiklik hakkı saklıdır.

+ Belirsiz-

l/min 0,3

N12

<2,5

0,6 dB(A) 76 dB(A) 3 dB(A) 91

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder. Ürün: Yüksek basınç temizleyicisi Tip: 1.602-xxx

İlgili AB direktifleri

2000/14/EG 2014/30/AB 2006/42/AT (+2009/127/AT) 2011/65/AT

Uygulanan uyumlaştırılmış normlar

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1

68 Türkçe

Page 69

EN 60335-2-79

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Uygulanan uygunluk değerlendirme yöntemi

2000/14/EG: Ek V

Ses gücü seviyesi dB(A)

Ölçülen: 88 Garanti edilen: 91 Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder.

Приложение можно скачать здесь:

Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2020/04/01

Содержание

Общие указания................................................. 69

KÄRCHER Home & Garden App......................... 69

Защита окружающей среды.............................. 69

Использование по назначению......................... 69

Принадлежности и запасные части.................. 70

Комплект поставки............................................. 70

Описание устройства ........................................ 70

Предохранительные устройства....................... 70

Символы на устройстве .................................... 70

Монтаж ............................................................... 70

Ввод в эксплуатацию......................................... 71

Эксплуатация..................................................... 71

Транспортировка................................................ 72

Хранение ............................................................ 72

Уход и техническое обслуживание................... 73

Помощь при неисправностях............................ 73

Гарантия............................................................. 73

Технические характеристики ............................ 74

Декларация о соответствии стандартам ЕС.... 74

Общие указания

Перед первым применением устройства ознакомиться с данной

эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними. Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

оригинальной инструкцией по

KÄRCHER Home & Garden App

Приложение KÄRCHER Home & Garden App содержит:

 информацию о сборке и вводе в эксплуатацию;  информация о сферах применения;  советы и рекомендации;  FAQ  подключение к сервисному центру KÄRCHER.

Товарный знак

 Google Play™ и Android™ являются товарными

знаками или зарегистрированными товарными знаками Google Inc.

 Apple

и App Store® являются товарными

знаками или зарегистрированными товарными знаками Apple Inc.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей

среды.

Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Работы по очистке, в результате которых

образуется сточная вода, содержащая масла, например, промывка двигателя, мойка днища, должны производиться только на моечных площадках с маслоотделителем.

Работы с моющими средствами должны

проводиться только на водонепроницаемых рабочих поверхностях с подключением к бытовой канализации. Не допускать попадания моющих средств в водоемы или почву.

Указания по компонентам (REACH)

Для получения актуальной информации о компонентах см. www.kaercher.de/REACH

Использование по назначению

Использовать моющий аппарат высокого давления только в быту. Моющий аппарат высокого давления предназначен для мойки машин, автомобилей, строений, инструментов, фасадов, террас, садово-огородного инвентаря и т. д. с помощью струи воды под высоким давлением.

Русский 69

Page 70

Принадлежности и запасные

части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

Комплектация устройства указана на упаковке. При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Описание устройства

В данной инструкции по эксплуатации приведено описание устройства с максимальной комплектацией. Комплектация отличается в зависимости от модели (см. упаковку). Рисунки см. на страницах с рисунками

Рисунок A

1 Транспортное колесо 2 Место для хранения струйной трубки 3 Место для хранения / парковочное положение

высоконапорного пистолета

4 Струйная трубка Power Control для струйной

очистки от стойких загрязнений, уровень давления: HARD

5 Струйная трубка Vario Power устройства Power

Control для самых распространенных задач по очистке, уровней давления: HARD/MEDIUM/ SOFT/MIX

6 Пистолет высокого давления Power Control 7 Кнопка для отсоединения шланга высокого

давления от высоконапорного пистолета

8 Рычаг пистолета высокого давления 9 Индикатор давления (MIX / 1-SOFT / 2-

MEDIUM / 3-HARD)

10 Фиксатор высоконапорного пистолета 11 Выключатель устройства «0/OFF»/«I/ON» 12 Сетевой кабель со штепсельной вилкой 13 Крюк для хранения шнура питания 14 Ручка для переноски 15 Ручка для транспортировки, выдвижная 16 Барабан для шланга высокого давления 17 Заводская табличка 18 Шланг высокого давления 19 Рукоятка для шлангового барабана 20 Всасывающий шланг для моющего средства с

фильтром для моющего средства и крышкой

21 Бак для моющего средства 22 Патрубок подвода воды со встроенным

сетчатым фильтром

23 Муфта для подвода воды 24 **Садовый шланг со стандартной муфтой

– армированный – минимальный диаметр 1/2 дюйма (13 мм) – минимальная длина 7,5 м

25 *Моющая щетка, подходит для работы с

моющими средствами

26 *Пенная насадка для интенсивного вспенивания

моющего средства

27 Емкость для моющего средства

* опция, ** требуется дополнительно

Предохранительные устройства

몇 ОСТОРОЖНО

Отсутствующие или измененные предохранительные устройства

Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими.

Выключатель устройства

Выключатель устройства препятствует непреднамеренной работе устройства.

Фиксатор высоконапорного пистолета

Фиксатор блокирует рычаг высоконапорного пистолета и защищает от непреднамеренного запуска устройства.

Функция автоматического останова

Если рычаг высоконапорного пистолета отпускается, манометрический выключатель отключает насос, подача воды под высоким давлением прекращается. При нажатии на рычаг насос снова включается.

Символы на устройстве

Не направлять струю воды под высоким давлением на людей, животных, включенное электрическое оборудование или на само устройство. Защищать устройство от мороза.

Запрещается подключать устройство непосредственно к коммунальной хозяйственно-питьевой водопроводной сети

Монтаж

Рисунки см. на страницах с рисунками.

Перед вводом в эксплуатацию установить незакрепленные прилагаемые части на устройстве.

1. Закрепить колеса на устройстве и

зафиксировать их.

Рисунок B

1. Прикрепите ручку для транспортировки.

2. Прикрепите ручку.

Рисунок C

Закрытие бака для моющего средства

1. Закрыть бак для моющего средства крышкой.

Рисунок D

Установка колес

Монтаж рукоятки

70 Русский

Page 71

Установка муфты для подвода воды

1. Привинтить муфту для подвода воды к патрубку для подвода воды на устройстве.

Рисунок E

Ввод в эксплуатацию

1. Поставить устройство на ровную поверхность.

2. Полностью размотать шланг высокого давления с барабана.

3. Вставить шланг высокого давления в высоконапорный пистолет до щелчка.

Примечание

Следить за правильным выравниванием ниппеля.

Рисунок F

4. Проверить надежность соединений, потянув за шланг высокого давления.

5. Вставить штепсельную вилку в розетку.

Подача воды

Параметры для подключения указаны на заводской табличке или в главе Технические

характеристики.

Соблюдать предписания предприятия водоснабжения.

ВНИМАНИЕ

Повреждения из-за загрязненной воды

Загрязнения, содержащиеся в воде, могут вызвать повреждения насоса и принадлежностей. Для защиты компания KÄRCHER рекомендует использовать водяной фильтр KÄRCHER

(специальные принадлежности, номер для заказа

4.730-059).

ВНИМАНИЕ

Шланговая муфта с водопроводном патрубке устройства

Повреждение насоса Никогда не используйте шланговую муфту с системой Aquastop на водопроводном патрубке устройства. Вы можете использовать муфту Aquastop на водопроводном кране.

1. Установить садовый шланг на муфту для

2. Подсоединить садовый шланг к водопроводу.

3. Полностью открыть водопроводный кран.

Подключение к водопроводу

системой Aquastop на

подвода воды.

Рисунок G

Эксплуатация

ВНИМАНИЕ

Сухой ход насоса

Повреждение устройства Если устройство не создает давления в течение 2 минут, выключить устройство и следовать инструкциям в главе Помощь при неисправностях.

Индикатор давления на пистолете высокого давления показывает текущий установленный уровень давления при работе со струйной трубкой

Power Control.

Примечание

Чувствительность материалов может сильно различаться в зависимости от возраста и состояния. Поэтому рекомендации не являются обязательными.

Система Power Control

Примечание

Индикация давления при эксплуатации с очистителем поверхностей и другими принадлежностями неинформативна.

ИндикацияУровень

давления

HARD Каменные террасы из

MEDIUM Автомобили/мотоциклы,

SOFT Деревянные поверхности,

MIX Режим работы с моющим

Пример рекомендуемого использования

брусчатки или мытого бетона, асфальта, металлических поверхностей, садовой утвари (тачка, лопата и пр.)

кирпичные поверхности, оштукатуренные стены, пластиковая мебель

велосипеды, поверхности из песчаника, мебель из ротанга

средством

Режим работы с высоким давлением

ВНИМАНИЕ

Повреждение окрашенных или чувствительных поверхностей

Поверхности повреждаются при слишком малом расстоянии до объекта или при выборе неподходящей струйной трубки. При очистке окрашенных поверхностей соблюдать расстояние не менее 30 см. Не чистить автомобильные шины, окрашенные или чувствительные поверхности с использованием грязевой фрезы.

1. Вставить струйную трубку в высоконапорный пистолет и зафиксировать ее, повернув

Рисунок H

2. Включить устройство («I/ON»).

3. Разблокировать рычаг высоконапорного пистолета.

4. Нажать рычаг высоконапорного пистолета. Устройство включается.

5. Поворачивайте струйную трубку Va rio Pow er

установки Power Control до тех пор, пока на дисплее давления не отобразится необходимый уровень давления.

на 90°.

Режим работы с моющей щеткой

ВНИМАНИЕ

Повреждения окрашенных поверхностей

Повреждение поверхностей из-за загрязненной моющей щетки Перед использованием убедиться, что моющая щетка не содержит грязи или других частиц.

Примечание

При использовании моющих щеток устройство работает с низким давлением. Поэтому можно добавлять моющие средства.

1. Вставить моющую щетку в высоконапорный пистолет и зафиксировать ее, повернув на 90°.

Русский 71

Page 72

Режим работы с моющим средством

 ОПАСНОСТЬ

Несоблюдение паспорта безопасности

Серьезный вред здоровью из-за неправильного использования моющего средства Соблюдать паспорт безопасности производителя моющего средства, в частности указания относительно средств индивидуальной защиты.

Примечание

Моющее средство можно добавлять только при низком давлении.

Примечание

Использование моющих средств KÄRCHER обеспечивает безотказную работу оборудования. Вы можете обратиться за консультацией, запросить наш каталог или информационные памятки по моющим средствам.

1. Залить раствор моющего средства в бак для моющего средства. При этом соблюдать информацию о дозировке на упаковке моющего средства.

Рисунок I

2. Закрыть бак для моющего средства крышкой.

Рисунок D

3. Вставить бак для моющего средства в устройство до фиксации.

4. Использовать струйную трубку Var io P owe r.

5. Поворачивайте струйную трубку в направлении «MIX», пока на пистолете высокого давления не

отобразится «MIX». Во время работы раствор моющего средства добавляется к струе воды.

6. Дополнительно использовать пенную насадку. a Подсоединить пенную насадку к контейнеру с

моющим средством.

Рисунок J

b Вставить пенную насадку в высоконапорный

пистолет и зафиксировать ее, повернув на

90°.

После эксплуатации с моющим средством

1. Промыть устройство чистой водой в течение прибл. 30 секунд.

на сухую

Приостановка работы

1. Отпустить рычаг высоконапорного пистолета. При отпускании рычага устройство выключается. Высокое давление в системе сохраняется.

2. Зафиксировать рычаг высоконапорного пистолета.

Рисунок K

3. Установить высоконапорный пистолет и струйную трубку в парковочное положение.

4. Во время перерывов в работе более 5 минут устройство следует выключать «0/OFF».

Окончание работы

몇 ОСТОРОЖНО

Давление в системе

Травмы в результате неконтролируемого выхода воды под высоким давлением

Отсоединять шланг высокого давления от высоконапорного пистолета или устройства только тогда, когда в системе отсутствует давление.

1. Отпустить рычаг высоконапорного пистолета.

2. Закрыть водопроводный кран.

3. Нажимать рычаг высоконапорного пистолета в

течение 30 секунд. Оставшееся в системе давление сбрасывается.

4. Отпустить рычаг высоконапорного пистолета.

5. Зафиксировать рычаг высоконапорного пистолета.

6. Отсоединить устройство от системы

водоснабжения

7. Выключить устройство «0/OFF».

8. Извлечь штепсельную вилку из розетки.

Транспортировка

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений Во время транспортировки учитывать вес устройства.

Переноска устройства

1. Поднять устройство за ручку и перенести.

Волочение устройства

1. Вытянуть ручку для транспортировки до щелчка.

2. Тян уть устройство за ручку для транспортирования.

Транспортировка устройства в

1. Опорожнить бак для моющего средства.

2. Зафиксировать прибор от смещения и

транспортном средстве

опрокидывания.

Хранение

몇 ОСТОРОЖНО

Несоблюдение веса

Опасность получения травм и повреждений Во время хранения учитывать вес устройства.

1. Поставить устройство на ровной поверхности.

2. Отсоединить струйную трубку от высоконапорного пистолета.

3. Нажать размыкающую кнопку на

высоконапорном пистолете и отсоединить шланг высокого давления от пистолета.

ВНИМАНИЕ

Повреждение шланга высокого давления

Повреждение шланга высокого давления из-за неправильного направления вращения При намотке обращать внимание на направление вращения барабана для шланга.

4. С помощью рукоятки шланга против часовой стрелки и намотать шланг высокого давления.

5. Уложит ь сетевой кабель и остальные принадлежности на устройстве.

Соблюдать дополнительные указания перед длительным хранением, см. главу Уход и

техническое обслуживание.

Хранение устройства

повернуть барабан для

72 Русский

Page 73

ВНИМАНИЕ

Опасность замерзания

Не полностью опорожненные устройства могут быть повреждены при воздействии мороза. Полностью опорожнить устройство и принадлежности. Защитить устройство от мороза.

Должны быть выполнены следующие условия:  Устройство отсоединено от системы

водоснабжения.

 Пистолет высокого давления отсоединен от

шланга высокого давления.

1. Включить устройство «I/ON».

2. Подождать не более 1 минуты, пока на шланге

3. Выключить устройство.

4. Хранить устройство и все принадлежности в

давления не перестанет выступать

высокого вода.

защищенном от мороза помещении.

Уход и техническое

обслуживание

Защита от замерзания

 ОПАСНОСТЬ

Опасность поражения электрическим током

Травмы в результате касания токоведущих частей Выключить устройство. Извлечь штепсельную вилку.

Устройство не требует технического обслуживания, то есть выполнения регулярного технического обслуживания не требуется.

Очистка сетчатого фильтра в патрубке

для подвода воды

ВНИМАНИЕ

Поврежденный сетчатый фильтр в патрубке для подвода воды

Повреждение устройства из-за загрязнения воды Проверить сетчатый фильтр на наличие повреждений, прежде чем вставлять его в патрубок для подвода воды.

Очищать сетчатый фильтр в патрубке для подвода воды по мере необходимости.

1. Снять муфту с патрубка для подвода воды.

2. Вынуть сетчатый фильтр

3. Промыть сетчатый фильтр под проточной водой.

Рисунок L

4. Вставить сетчатый фильтр в патрубок для подвода воды.

плоскогубцами.

Очистка фильтра моющего средства

Перед длительным хранением очищать фильтр моющего средства.

1. Снять фильтр со всасывающего шланга для моющего средства.

2. Промыть фильтр под проточной водой.

Рисунок M

Помощь при неисправностях

Зачастую неисправности имеют простые причины, поэтому с помощью следующего обзора их можно устранить самостоятельно. В случае сомнения или возникновении не описанных здесь неисправностей следует обращаться в авторизованную сервисную службу.

 ОПАСНОСТЬ

Опасность поражения электрическим током

Травмы в результате касания токоведущих частей Выключить устройство. Извлечь штепсельную вилку.

Устройство не работает

1. Нажать рычаг высоконапорного пистолета. Устройство включается.

2. Проверить соответствие напряжения, указанного на заводской табличке, напряжению источника питания.

3. Проверить сетевой кабель на повреждения.

Давление в устройстве не создается

Слишком слабая подача воды

1. Полностью открыть

2. Проверить подачу воды на достаточный объем.

Сетчатый фильтр в патрубке подвода воды загрязнен.

1. Вынуть сетчатый фильтр из патрубка подвода воды плоскогубцами.

2. Промыть сетчатый фильтр под проточной водой.

В устройстве содержится воздух.

1. Удаление воздуха из устройства: a Включить устройство без подключенной

струйной трубки не более чем на 2 минуты.

b Нажать высоконапорный пистолет и

подождать, пока на пистолете не начнет выступать вода без пузырьков воздуха.

c Подсоединить струйную трубку.

Сильные перепады давления

1. Очистить сопло высокого давления: a Уда лит ь загрязнения из отверстия сопла

иглой.

b Промыть сопло высокого давления водой

спереди.

2. Проверить объем подаваемой воды.

Устройство негерметично

1. Незначительная негерметичность устройства обусловлена техническими сильной негерметичности обратиться в авторизованную сервисную службу.

Моющее средство не всасывается.

1. Используйте струйную трубку Vario Power и поверните ее на «MIX».

2. Очистить фильтр во всасывающем шланге для моющего средства.

3. Проверить всасывающий шланг для моющего средства на перегибы.

водопроводный кран.

особенностями. При

Гарантия

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

изделие или в

Русский 73

Page 74

Декларация о соответствии

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Настоящим заявляем, что концепция, конструкция и исполнение указанной ниже машины отвечают соответствующим основным требованиям директив ЕС по безопасности и охране здоровья. При любых изменениях машины, не согласованных с нашей компанией, данная декларация теряет свою силу. Изделие: Моющий аппарат высокого давления Тип: 1.602-xxx

Действующие директивы ЕС

2000/14/ЕС 2014/30/EС 2006/42/ЕС (+2009/127/ЕС)

Технические характеристики

Электрическое подключение

Напряжение V 220-240 Фаза ~1 Частота Hz 50-60 Потребляемый ток A6 Степень защиты IPX5 Класс защиты II Сетевой предохранитель

(инертный)

Патрубок подвода воды

Давление на входе (макс.) MPa 1,2 Температура на входе (макс.) °C 40 Объем подачи (мин.) l/min 8

Рабочие характеристики устройства

Рабочее давление MPa 8 Макс. допустимое давление MPa 12 Расход, вода l/min 5,5 Расход макс.l/min6,3 Расход, моющее средство l/min 0,3 Сила отдачи высоконапорного

пистолета

Размеры и вес

Типичный рабочий вес kg 6,2 Длина mm 340 Ширина mm 281 Высота mm 677

Расчетные значения в соответствии с EN 60335- 2-79

Вибрация на руке/кисти m/s Погрешность K m/s Уровень звукового давления L Погрешность K Уровень звуковой мощности

Погрешность K

Сохраняется право на внесение технических изменений.

A10

N12

<2,5

0,6

dB(A) 76

dB(A) 3 dB(A) 91

2011/65/EС

Примененные гармонизированные

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Примененный метод оценки соответствия

2000/14/ЕС: Приложение V

Уровень звуковой мощности дБ(A)

Измерено: 88 Гарантировано: 91 Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany)

Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 г. Винненден, 01.04.2020

стандартам ЕС

стандарты

74 Русский

Page 75

Tartalom

Általános utasítások ............................................ 75

KÄRCHER Home & Garden alkalmazás ............. 75

Környezetvédelem............................................... 75

Rendeltetésszerű alkalmazás ............................. 75

Tartozékok és pótalkatrészek .............................. 75

Szállított tartozékok ............................................. 75

A készülék leírása ............................................... 75

Biztonsági berendezések .................................... 76

Szimbólumok a készüléken ................................. 76

Szerelés .............................................................. 76

Üzembe helyezés ................................................ 76

Üzemeltetés ........................................................ 76

Szállítás............................................................... 78

Tárolás ................................................................ 78

Ápolás és karbantartás........................................ 78

Segítség üzemzavarok esetén ............................ 78

Garancia.............................................................. 79

Műszaki adatok ................................................... 79

EU-megfelelőségi nyilatkozat .............................. 79

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a

nek megfelelően járjon el. Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

mellékelt biztonsági tanácsokat. Ezek-

KÄRCHER Home & Garden

alkalmazás

A KÄRCHER Home & Garden alkalmazás tartalmazza:

 Szerelési és üzembe helyezési információk  Információk az alkalmazási területekről  Tippek és trükkök  FAQ  Kapcsolat a KÄRCHER szervizközponttal

Az alkalmazás letölthető itt:

Védjegy

 A Google Play™ és az Android™ a Google Inc. véd-

jegyei vagy bejegyzett védjegyei.

 Az Apple

vagy bejegyzett védjegyei.

és az App Store® az Apple Inc. védjegyei

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akku-

mulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Olyan tisztítási munkálatokat, amelyek során olaj-

tartalmú szennyvíz keletkezik – pl. motormosás, alvázmosás –, csak olajleválasztóval rendelkező mosóhelyeken szabad végezni.

Tisztítószerekkel végzett munkákat csak szigetelt,

a szennyvízcsatornára csatlakoztatott munkafelületeken szabad végezni. A tisztítószerek nem kerülhetnek vizekbe vagy talajba.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

Rendeltetésszerű alkalmazás

Kizárólag magánháztartásban használja a magasnyomású mosót. A magasnyomású mosó gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti készülékek stb. magasnyomású vízsugárral történő tisztítására.

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

A készülék leírása

A használati utasításban a maximális felszereltséget ismertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást). Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A

1 Szállító kerék 2 Szórócsövek tárolása 3 Magasnyomású pisztoly tárolása / parkoló pozíció 4 A Power Control szórószár szennymaró makacs

szennyeződésekhez, nyomásszint: HARD

5 Power Control Vario Power szórószár a leggyako-

ribb tisztítási feladatokhoz, nyomásszintek: HARD / MEDIUM / SOFT / MIX

6 Power Control nagynyomású pisztoly 7 Billentyű a magasnyomású tömlő magasnyomású

pisztolyról történő leválasztásához

8 Nagynyomású pisztoly kar 9 Nyomáskijelző (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

Magyar 75

Page 76

10 Magasnyomású pisztoly retesze 11 Készülék kapcsoló „0/OFF” / „I/ON” 12 Hálózati csatlakozó vezeték hálózati dugasszal 13 Tárolóhorog a tápkábelhez 14 fogó 15 Szállító fogó, kihúzható 16 Nagynyomású tömlő dob 17 Típustábla 18 Magasnyomású tömlő 19 Forgattyúfogantyú a tömlődobhoz 20 Tisztítószer-szívótömlő tisztítószer-szűrővel és fe-

déllel

21 Tisztítószer tartály 22 Vízcsatlakozás beszerelt szitával 23 Vízcsatlakozás csatlakozója 24 **Kerti tömlő kereskedelemben kapható csatlako-

zóval – Szálerősítéses – Minimális átmérő 1/2 inch (13 mm) – Minimális hossz 7,5 m

25 *Mosókefe, tisztítószerekkel történő munkavégzés-

hez

26 *Habosítófej az erős tisztítószerhab érdekében 27 *Tisztítószertartály

* opcionális, ** kiegészítőleg szükséges

Biztonsági berendezések

몇 VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne mellőzze használatukat.

Készülék kapcsoló

A készülék kapcsoló megakadályozza a készülék véletlenszerű működtetését.

Magasnyomású pisztoly retesze

A retesz lezárja a magasnyomású pisztoly karját, és megakadályozza a készülék véletlen elindítását.

Auto-stop funkció

A magasnyomású pisztolyon található kar elengedésével a nyomáskapcsoló lekapcsolja a szivattyút, és a magasnyomású sugár leáll. Ha a kart megnyomjuk, a szivattyú ismét bekapcsol.

Szimbólumok a készüléken

Ne irányítsa a magasnyomású sugarat személyekre, állatokra, működő elektromos berendezésekre vagy közvetlenül a készülékre. Óvja a készüléket a fagytól.

A készüléket nem szabad közvetlenül a nyilvános ivóvíz hálózatra csatlakoztatni

Lásd az ábrákat tartalmazó oldalon.

Üzembe helyezés előtt szerelje a készülékre a külön mellékelt alkatrészeket.

Kerekek felszerelése

1. Rögzítse a kerekeket a készülékre.

Ábra B

A fogantyúk felszerelése

1. Helyezze fel a szállítófogantyút.

2. Helyezze fel a hordozófogantyút.

Ábra C

A tisztítószer-tartály bezárása

1. Zárja le fedéllel a tisztítószer tartályt.

Ábra D

Szereljen csatlakozót a vízcsatlakozásra

1. Csavarozza a vízcsatlakozás csatlakozóját a készülék vízcsatlakozására.

Ábra E

Üzembe helyezés

Szerelés

1. Állítsa a készüléket sík felületre.

2. A magasnyomású tömlőt teljesen tekerje le tömlő- dobról.

3. Dugja be a magasnyomású tömlőt a magasnyomású pisztolyba, amíg hallhatóan bekattan.

Megjegyzés

Ügyeljen a csőkapcsoló megfelelő irányára.

Ábra F

4. Ellenőrizze a biztonságos kapcsolatot a magasnyomású tömlő meghúzásával.

5. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

Vízellátás

A csatlakozási értékeket az ismertető címkén vagy a Műszaki adatokfejezetben találja.

Vegye figyelembe a vízszolgáltató vállalat előírásait.

FIGYELEM

Szennyezett víz által okozott károk

A víz szennyeződései károsíthatják a szivattyút és a tartozékot. A megelőzéshez a KÄRCHER saját gyártmányú vízszű- rő használatát javasolja (külön tartozék, rendelési szám

4.730-059).

Csatlakoztatás a vízvezetékhez

FIGYELEM

Tömlőcsatlakozás az Aquastop-pal a készülék vízcsatlakozásánál

A szivattyú károsodása Soha ne használjon Aquastop-pal rendelkező tömlő- csatlakozót a készülék vízcsatlakozásánál. Használhat egy Aquastop-csatlakozót a vízcsapon.

1. Dugja a kerti tömlőt a vízcsatlakozáshoz szolgáló csatlakozóra.

2. Csatlakoztassa a kerti tömlőt a vízvezetékhez.

3. Nyissa meg teljesen a vízcsapot.

Ábra G

Üzemeltetés

FIGYELEM

A szivattyú szárazon futása

A készülék károsodása Ha a készülékben 2 percen belül nem épül fel a nyomás, kapcsolja le a készüléket, és a Segítség üzemzavarok esetén.

76 Magyar

Page 77

A nagynyomású pisztoly nyomáskijelzője Power Control szórószárral való üzemeltetés során az aktuálisan beállított nyomásszintet mutatja.

Megjegyzés

Az anyagok érzékenysége azok életkorától és állapotától függően nagy mértékben változhat. Az ajánlások ezért nem kötelező érvényűek.

Megjegyzés

Felülettisztítóval és más tartozékokkal való üzemeltetés esetén a nyomáskijelzés nem valós értéket jelez.

Kijelző Nyomássz-

int

HARD Kőteraszok kövekből vagy

MEDIUM Autók / motorkerékpárok,

SOFT Fafelületek, kerékpár, ho-

MIX Tisztítószerrel együtt történő

Ajánlott pl. az alábbiakhoz:

mosott betonból, aszfalt, fémfelületek, kerti eszközök (talicska, ásó stb.)

tégla felületek, vakolt falak, műanyag bútorok

mokkő felületek, rattan bútorok

használat

Magasnyomáson történő üzemeltetés

Power Control System

FIGYELEM

Fényezett vagy érzékeny felületek károsodása

A csekély szórás távolság vagy nem megfelelő szórócső választása esetén a felületek károsodhatnak. Tartson be legalább 30 cm-es szórás távolságot a fényezett felületek tisztítása során. Ne tisztítson szennymaróval gumiabroncsot, lakkozott vagy érzékeny felületeket, pl. fát.

1. Dugjon be egy szórócsövet a magasnyomású pisztolyba, és rögzítse 90°-os elforgatással.

Ábra H

2. Kapcsolja be a készüléket („I/ON”).

3. Oldja fel a magasnyomású pisztoly karjának reteszelését.

4. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.

5. Forgassa el a Vario Power Power Control szórószárat, amíg a nyomáskijelzőn meg nem jelenik a kívánt nyomásszint.

Mosókefével történő üzemeltetés

FIGYELEM

Lakk károsodása

A felületek károsodása szennyezett mosókefe miatt Használat előtt győződjön meg róla, hogy a mosókefén nincs szennyeződés vagy egyéb részecskék.

Megjegyzés

Mosókefe alkalmazása esetén a készülék alacsony nyomással működik. Ezért tisztítószereket is adhatunk a vízhez.

1. Dugja be a mosókefét a magasnyomású pisztolyba, és rögzítse 90°-os elforgatással.

Tisztítószerrel együtt történő használat

 VESZÉLY

A biztonsági adatlap figyelmen kívül hagyása

Súlyos egészségkárosodás a tisztítószer szakszerűtlen használata miatt Vegye figyelembe a tisztítószergyártó biztonsági adatlapját, különös tekintettel a személyi védőfelszerelésre vonatkozó útmutatásokra.

Megjegyzés

A tisztítószert csak alacsony nyomás esetén lehet bekeverni.

Megjegyzés

A KÄRCHER-tisztítószerek biztosítják a zökkenőmen- tes munkavégzést. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy a tisztítószerekkel kapcsolatos tájékoztató füzeteinket.

1. Töltse a tisztítószer oldatot a tisztítószer tartályba. Ügyeljen a tisztítószer tartályán lévő adagolási utasításra.

Ábra I

2. Zárja le fedéllel a tisztítószer tartályt.

Ábra D

3. Pattintsa be a tisztítószer tartályt a készülékbe.

4. Alkalmazzon Vario Power szórócsövet.

5. Forgassa a fúvókát a „MIX” irányba, amíg a „MIX” felirat meg nem jelenik a nagynyomású pisztolyon. Üzem közben a tisztítószer oldat a vízsugárhoz adódik.

6. Használhatja a habosítófejet is. a Csatlakoztassa a habosítófejet a tisztítószeres

palackkal.

Ábra J

b Dugja be a habosítófejet a magasnyomású pisz-

tolyba, és rögzítse 90°-os elforgatással.

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).

2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

1. Öblítse át a készüléket kb. 30 másodpercig tiszta vízzel.

Ajánlott tisztítási módszer

Tisztítószeres használat után

Az üzem megszakítása

1. Engedje el a magasnyomású pisztoly karját. Ha a kart elengedjük, a készülék ismét lekapcsol. A magasnyomás a rendszerben megmarad.

2. Reteszelje a magasnyomású pisztoly karját.

Ábra K

3. Állítsa a szórócsöves magasnyomású pisztolyt parkoló pozícióba.

4. 5 percnél hosszabb munkaszünet esetén kapcsolja ki a készüléket („0/OFF”).

Az üzem befejezése

몇 VIGYÁZAT

Nyomás a rendszerben

Sérülésveszély a magasnyomáson szabályozatlanul kilépő víz miatt A magasnyomású tömlőt csak akkor válassza le a magasnyomású pisztolyról vagy a készülékről, ha már nincs nyomás a rendszerben.

1. Engedje el a magasnyomású pisztoly karját.

2. Zárja el a vízcsapot.

3. Nyomja 30 másodpercig a magasnyomású pisztoly karját. A rendszerben visszamaradt nyomás megszűnik.

Magyar 77

Page 78

4. Engedje el a magasnyomású pisztoly karját.

5. Reteszelje a magasnyomású pisztoly karját.

6. Válassza le a készüléket a vízellátásról.

7. Kapcsolja ki a készüléket „0/OFF”.

8. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

Szállítás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára.

A készülék hordozása

1. Emelje meg a készüléket a fogónál, és így szállítsa.

A készülék húzása

1. Húzza ki a szállító fogót hallható kattanásig.

2. A készüléket a szállító fogónál húzza.

A készülék szállítása járműveken

1. Ürítse le a tisztítószer tartályt.

2. Biztosítsa ki a készüléket elcsúszás és felborulás ellen.

Tárolás

몇 VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára.

1. A készüléket sík felületre kell leállítani.

2. Válassza le a szórócsövet a magasnyomású mosópisztolyról.

3. Nyomja meg a magasnyomású pisztoly leválasztógombját, és válassza le a magasnyomású tömlőt a magasnyomású pisztolyról.

FIGYELEM

A magasnyomású tömlő károsodása

A magasnyomású tömlő károsodása hibás forgásirány miatt Feltekerésnél vegye figyelembe a tömlődob forgásirányát.

4. Forgassa a tömlődobot a kurbli segítségével az óramutató járásával ellentétes irányban és tekerje fel a magasnyomású tömlőt.

5. Helyezze a hálózati csatlakozó vezetéket és a tartozékot a készülékre.

Hosszabb raktározás előtt vegye figyelembe a kiegészítő utasításokat, lásd a Ápolás és karbantartás. fejezetet.

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek. Ürítse ki teljesen a készüléket és tartozékait. Óvja a készüléket a fagytól.

Az alábbiaknak teljesülnie kell:

 A készülék le van választva a vízellátásról.  A nagynyomású pisztoly le van választva a nagy-

nyomású tömlőről.

1. Kapcsolja be a készüléket „I/ON”.

2. Legfeljebb egy percig várjon, amíg nem folyik ki több víz a magasnyomású tömlőből.

3. Kapcsolja ki a készüléket.

4. A készüléket és összes tartozékát fagymentes helyiségben tárolja.

A készülék tárolása

Fagyvédelem

 VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt.

A készülék nem igényel karbantartást, tehát nem kell tervszerű karbantartást végeznie.

A vízcsatlakozás szitájának tisztítása

FIGYELEM

Sérült szita a vízcsatlakozásban

A készülék károsodhat a szennyezett víztől Ellenőrizze a szitát károsodások tekintetében a vízcsatlakozásba való behelyezés előtt.

Szükség esetén tisztítsa meg a vízcsatlakozásban lévő szitát.

1. Távolítsa el a csatlakozót a vízcsatlakozásból.

2. A szitát laposfogóval kell kihúzni.

3. Tisztítsa meg a szitát folyó víz alatt.

Ábra L

4. Helyezze be a szitát a vízcsatlakozásba.

Tisztítószer szűrő tisztítása

Tisztítsa meg a tisztítószer szűrőt hosszabb raktározási időszak előtt.

1. Húzza le a szűrőt a tisztítószer-szívótömlőről.

2. Tisztítsa meg a szűrőt folyó víz alatt.

Ábra M

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.

 VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt.

A készülék nem megy

1. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.

2. Ellenőrizze, hogy az ismertető címkén megadott feszültség megegyezik az áramforrás feszültségével.

3. Ellenőrizze a hálózati csatlakozó vezetéket károsodások tekintetében.

A készülék nem kerül nyomás alá

A vízbevitel túl kicsi

1. Nyissa meg teljesen a vízcsapot.

2. Ellenőrizze a vízbefolyás szállítási mennyiségét.

A vízcsatlakozás szitája szennyeződött.

1. A vízcsatlakozás szitáját laposfogóval kell kihúzni.

2. Tisztítsa meg a szitát folyó víz alatt.

A készülékben levegő van.

1. A készülék légtelenítése: a A készüléket csatlakoztatott szórócső nélkül ma-

ximum 2 percre kapcsolja be.

b Nyomja meg a magasnyomású pisztolyt és vár-

jon, amíg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.

c Csatlakoztassa a szórócsövet.

Ápolás és karbantartás

78 Magyar

Page 79

Erős nyomásingadozások

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

1. A magasnyomású fúvóka megtisztítása: aTűvel távolítsa el a szennyeződést a fúvókafurat-

ból.

b A magasnyomású fúvókát elölről öblítse ki vízzel.

2. Ellenőrizze a vízbefolyás mennyiségét.

A készülék tömítetlen

1. A készülék csekély tömítetlensége műszakilag indokolt. Erős tömítetlenség esetén keresse fel a hivatalos ügyfélszolgálatot.

Nem szívja fel a tisztítószert

1. Használja a Vario Power szórószárat és fordítsa azt „MIX” állásba.

2. Tisztítsa meg a tisztítószer-szívótömlőn található szűrőt.

3. Ellenőrizze a tisztítószer szívótömlőt töréshelyek tekintetében.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A címet lásd a hátoldalon)

Műszaki adatok

Elektromos csatlakozás

Feszültség V 220-240 Fázis ~ 1 Frekvencia Hz 50-60 Áramfelvétel A 6 Védettség IPX5 Érintésvédelmi osztály II Hálózati biztosíték (lassú

kioldású)

Vízcsatlakozás

Hozzáfolyási nyomás (max.) MPa 1,2 Hozzáfolyási hőmérséklet (max.) °C 40 Hozzáfolyási mennyiség (min.) l/min 8

A készülék teljesítményre vonatkozó adatai

Üzemi nyomás MPa 8 Max. engedélyezett nyomás MPa 12 Szállítási mennyiség, víz l/min 5,5 Max. szállítási mennyiség l/min 6,3 Szállítási mennyiség, tisztítószer l/min 0,3 A magasnyomású pisztoly vissza-

lökőereje

Méretek és súlyok

Jellemző üzemi súly kg 6,2 Hosszúság mm 340 Szélesség mm 281 Magasság mm 677

Az EN 60335-2-79 szerint meghatározott értékek

Kéz-kar-vibrációs érték m/s

A10

N12

<2,5

Bizonytalansági paraméter K m/s20,6 Zajszint L

Bizonytalansági paraméter K L zajteljesítményszint

zonytalansági paraméter A műszaki változtatások jogát fenntartjuk.

+ K bi-

dB(A) 76 dB(A) 3 dB(A) 91

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EUirányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Magasnyomású mosó Típus: 1.602-xxx

Vonatkozó EU-irányelvek

2000/14/EK 2014/30/EU irányelv 2006/42/EK (+2009/127/EK) 2011/65/EU irányelv

Alkalmazott harmonizált szabványok

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Alkalmazott megfelelőségértékelési eljárások

2000/14/EK: V. melléklet

Zajteljesítményszint dB(A)

Mért: 88 Szavatolt: 91 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

Dokumentációs ügyekben meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

Magyar 79

Page 80

Obsah

Obecné pokyny ................................................... 80

Aplikace KÄRCHER Home & Garden ................. 80

Ochrana životního prostředí ................................ 80

Použití ke stanovenému účelu ............................ 80

Příslušenství a náhradní díly ............................... 80

Rozsah dodávky .................................................. 80

Popis přístroje ..................................................... 80

Bezpečnostní mechanismy ................................. 81

Symboly na přístroji............................................. 81

Montáž................................................................. 81

Uvedení do provozu ............................................ 81

Provoz ................................................................. 82

Přeprava.............................................................. 83

Skladování........................................................... 83

Péče a údržba ..................................................... 83

Pomoc při poruchách .......................................... 83

Záruka ................................................................. 84

Technické údaje................................................... 84

EU prohlášení o shodě........................................ 84

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního

bezpečnostní pokyny. Řiďte se jimi. Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

návodu k použití a přiložené

Aplikace KÄRCHER Home & Garden

Aplikace KÄRCHER Home & Garden obsahuje:

 Informace o montáži a uvedení do provozu  Informace o oblastech použití  Tipy a triky  FAQ (často kladené otázky)  Připojení k servisnímu středisku KÄRCHER

Aplikaci je možné si stáhnout zde:

Ochranná známka

 Google Play™ a Android™ jsou ochranné známky

nebo registrované ochranné známky společnosti Google Inc.

 Apple

a App Store® jsou ochranné známky nebo registrované ochranné známky společnosti Apple Inc.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Procesy čištění, u nichž vzniká odpadní voda

obsahující oleje, např. mytí motoru, mytí spodků vozidel se smí provádět pouze v mycích boxech s odlučovačem oleje.

Práce s čisticími prostředky se smí provádět

výhradně na vodotěsných pracovních plochách s připojením ke kanalizaci odpadních vod. Čisticí prostředky nesmí proniknout do vod nebo půdy.

Upozornění k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Použití ke stanovenému účelu

Vysokotlaký čistič používejte výhradně pro soukromé domácí použití. Vysokotlaký čistič je určený pro čištění strojů, vozidel, zdiva, nářadí, fasád, teras, zahradního náčiní atd. vysokotlakým vodním paprskem.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Popis přístroje

Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v rozsahu dodávky (viz obal). Ilustrace viz strana s obrázky

Ilustrace A

1 Přepravní kolo 2 Místo uložení pracovních nástavců 3 Uložení / Parkovací poloha pro vysokotlakou pistoli 4 Fréza na nečistoty pracovního nástavce Power

Control pro silná znečištění, stupeň tlaku: HARD

5 Pracovní nástavec Power Control Vario Power pro

nejběžnější úkoly čištění, stupeň tlaku: HARD / MEDIUM / SOFT / MIX

6 Vysokotlaká pistole Power Control 7 Tlačítko k odpojení vysokotlaké hadice od

vysokotlaké pistole

8 Páka vysokotlaké pistole

80 Čeština

Page 81

9 Indikace tlaku (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

10 Zajištění vysokotlaké pistole 11 Hlavní spínač „0/OFF” / „I/ON“ 12 Síťové přívodní vedení se síťovou zástrčkou 13 Ukládací háček pro síťové přívodní vedení 14 Držadlo 15 Přepravní držadlo, teleskopické 16 Vysokotlaký hadicový buben 17 Typový štítek 18 Vysokotlaká hadice 19 Ruční klika pro hadicový buben 20 Sací hadice pro čisticí prostředek s filtrem pro čisticí

prostředek a víkem

21 Zásobník na čisticí prostředek 22 Vodní přípojka s vestavěným sítem 23 Spojka pro vodní přípojku 24 **Zahradní hadice s běžnou spojkou

– Vyztužení tkaninou –Průměr nejméně 1/2 palce (13 mm) – Délka nejméně 7,5 m

25 *Mycí kartáč, vhodný pro práci s čisticími

prostředky

26 *Pěnovací tryska pro hustou a efektivní pěnu

čisticího prostředku

27 *Nádrž na čisticí prostředek

* volitelné příslušenství, ** dodatečně nutné

Bezpečnostní mechanismy

몇 UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemosťujte.

Hlavní spínač

Hlavní spínač brání nechtěnému provozu přístroje.

Zajištění vysokotlaké pistole

Zajištění zablokuje páku vysokotlaké pistole a zabrání neúmyslnému zapnutí přístroje.

Funkce automatického zastavení

Při uvolnění páky vysokotlaké pistole vypne tlakový spínač čerpadlo a vysokotlaký paprsek se zastaví. Při stlačení páky se čerpadlo opět zapne.

Symboly na přístroji

Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Přístroj chraňte před mrazem.

Přístroj se nesmí připojovat p veřejnému vodovodnímu řádu

římo k

Ilustrace viz strana s obrázky.

Před uvedením do provozu namontujte volně přiložené součástky na přístroj.

Montáž kol

1. Upevněte kola k přístroji a zajistěte je.

Ilustrace B

Montáž rukojetí

1. Nasaďte přepravní držadlo.

2. Nasaďte držadlo.

Ilustrace C

Zavření zásobníku na čisticí prostředek

1. Zásobník na čisticí prostředek uzavřete víkem.

Ilustrace D

Montáž spojky pro vodní přípojku

1. Našroubujte spojku pro vodní přípojku na vodní

přípojku přístroje.

Ilustrace E

Uvedení do provozu

1. Postavte přístroj na rovnou plochu.

2. Vysokotlakou hadici odviňte úplně z hadicového

bubnu.

3. Vysokotlakou hadici zasuňte do vysokotlaké pistole,

až slyšitelně zaskočí.

Upozornění

Dbejte na správné ustavení vsuvky.

Ilustrace F

4. Zkontrolujte bezpečná spojení zatáhnutím za

vysokotlakou hadici.

5. Zastrčte síťovou zástrčku do zásuvky.

Montáž

Připojovací hodnoty viz typový štítek nebo kapitola Technické údaje.

Dodržujte předpisy stanovené vodárnou.

POZOR

Škody způsobené znečištěnou vodou

Znečištění vody může poškodit čerpadlo i příslušenství. K ochraně doporučuje firma KÄRCHER používání vodního filtru KÄRCHER (zvláštní příslušenství,objednací číslo 4.730-059).

POZOR

Hadicová spojka s Aquastopem na vodní přípojce přístroje

Poškození čerpadla Nikdy nepoužívejte hadicovou spojku s Aquastopem na vodní přípojce přístroje. Můžete používat spojku Aquastop na vodovodním kohoutku.

1. Zahradní hadici nastrčte na spojku pro vodní

přípojku.

2. Zahradní hadici připojte k vodovodu.

3. Úplně otevřete vodovodní kohoutek.

Ilustrace G

Zásobování vodou

Připojení k vodovodu

Čeština 81

Page 82

POZOR

Provoz

Chod čerpadla nasucho

Poškození přístroje V případě, že se na přístroji v průběhu 2 minut nevytvoří tlak, vypněte přístroj a postupujte podle pokynů v kapitole Pomoc při poruchách.

Indikace tlaku na vysokotlaké pistoli ukazuje aktuálně nastavený stupeň tlaku při provozu s pracovním nástavcem Power Control.

Upozornění

Citlivost materiálů se může velmi lišit v závislosti na věku a stavu. Doporučení proto nejsou závazná.

Upozornění

Při provozu s plošným čističem a jiným příslušenstvím není indikace tlaku věrohodná.

Zobrazení Stupeň

POZOR

Poškození lakovaných nebo citlivých povrchů

Povrchy jsou poškozeny při příliš nízké vzdálenosti paprsku vody nebo v důsledku volby nevhodného pracovního nástavce. Dodržujte nejméně 30 cm vzdálenost paprsku vody při čištění lakovaných povrchů. Pneumatiky, lak či citlivé povrchy jako dřevo nečistěte frézou na nečistoty.

1. Nasaďte pracovní nástavec do vysokotlaké pistole a zajistěte ho otočením o 90°.

Ilustrace H

2. Zapněte přístroj („I/ON”).

3. Odblokujte páku vysokotlaké pistole.

4. Stiskněte páku vysokotlaké pistole. Přístroj se zapne.

5. Otáčejte pracovním nástavcem Power Control Vario Power, dokud se na indikaci tlaku nezobrazí požadovaný stupeň tlaku.

POZOR

Poškození laku

Poškození povrchů v důsledku znečištěného mycího kartáče Ujistěte se, že je mycí kartáč před jeho vsazením bez nečistot či jiných částic.

Power Control System

tlaku

HARD Kamenné terasy vyrobené z

MEDIUM Automobily / motocykly,

SOFT Dřevěné plochy, jízdní kolo,

MIX Provoz s čisticím

Doporučeno např. pro

dlažebních kamenů nebo vymývaného betonu, asfalt, kovové povrchy, zahradní náčiní (kolečko, rýč atd.)

cihlové povrchy, omítnuté stěny, plastový nábytek

pískovcové plochy, ratanový nábytek

prostředkem

Provoz s vysokým tlakem

Provoz s mycím kartáčem

Upozornění

Při použití mycích kartáčů pracuje přístroj s nízkým tlakem. Proto lze přidat čisticí prostředky.

1. Nasaďte mycí kartáč do vysokotlaké pistole a zajistěte ho otočením o 90°.

Provoz s čisticím prostředkem

 NEBEZPEČÍ

Nerespektování bezpečnostního listu

Vážná poškození zdraví v důsledku neodborného použití čisticích prostředků Řiďte se bezpečnostním listem výrobce čisticích prostředků, zejména pokyny ohledně osobní ochranné výstroje.

Upozornění

Čistící prostředek lze přidávat výhradně při nízkém tlaku.

Upozornění

Čisticí prostředky KÄRCHER zaručují bezporuchoou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům.

1. Roztok čisticího prostředku nalijte do zásobníku na čisticí prostředek. Při tom dbejte na údaje o dávkování na obalu čisticího prostředku.

Ilustrace I

2. Zásobník na čisticí prostředek uzavřete víkem.

Ilustrace D

3. Nasaďte zásobník na čisticí prostředek do přístroje.

4. Použijte pracovní nástavec Vario Power.

5. Otáčejte pracovním nástavcem směrem k „MIX”, dokud se na vysokotlaké pistoli nezobrazí „MIX”. Za provozu je roztok čisticího prostředku přidáván do vodního paprsku.

6. Případně používejte pěnovací trysku. a Spojte pěnovací trysku s lahví na čisticí

prostředek.

Ilustrace J

bNasaďte pěnovací trysku do vysokotlaké pistole

a zajistěte ji otočením o 90°.

1. Nastříkejte úsporným způsobem čisticí prostředek

2. Uvolněnou nečistotu opláchněte vysokotlakým

1. Přístroj vypláchněte čistou vodou po dobu cca 30

Doporučená metoda čištění

na suchý povrch a nechte působit (nikoliv zaschnout).

paprskem.

Po provozu s čisticím prostředkem

sekund.

Přerušení provozu

1. Uvolněte spouštěcí páčku vysokotlaké pistole. Při uvolnění páky se čerpadlo vypne. Vysoký tlak zůstane v systému zachován.

2. Zajistěte páku vysokotlaké pistole.

Ilustrace K

3. Vysokotlakou pistoli s pracovním nástavcem nastavte do parkovací polohy.

4. V případě pracovních přestávek nad 5 minut přístroj vypněte „0/OFF”.

Ukončení provozu

몇 UPOZORNĚNÍ

Tlak v systému

Zranění v důsledku vody, která nekontrolovaně uniká pod vysokým tlakem

82 Čeština

Page 83

Vysokotlakou hadici odpojte od vysokotlaké pistole nebo od přístroje jen tehdy, když systém není pod tlakem.

1. Uvolněte spouštěcí páčku vysokotlaké pistole.

2. Zavřete vodovodní kohoutek.

3. Stiskněte páku vysokotlaké pistole po dobu 30 sekund. Systém se zbaví zbylého tlaku.

4. Uvolněte spouštěcí páčku vysokotlaké pistole.

5. Zajistěte páku vysokotlaké pistole.

6. Odpojte přístroj od zásobování vodou.

7. Vypněte přístroj „0/OFF“.

8. Síťovou zástrčku vytáhněte ze zásuvky.

Přeprava

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při přepravě vezměte v úvahu hmotnost stroje.

Přenášení přístroje

1. Přístroj nadzvedněte a přenášejte pomocí držadla.

Tažení přístroje

1. Vytáhněte přepravní držadlo, dokud neuslyšíte cvaknutí.

2. Přístroj tahejte za přepravní držadlo.

Přeprava přístroje ve vozidle

1. Vypusťte zásobník na čisticí prostředek.

2. Zajistěte přístroj proti sklouznutí a překlopení.

Skladování

몇 UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození Při skladování vezměte v úvahu hmotnost přístroje.

1. Odstavte přístroj na rovnou plochu.

2. Odpojte pracovní nástavec od vysokotlaké pistole.

3. Stiskněte odpojovací tlačítko na vysokotlaké pistoli a odpojte vysokotlakou hadici od vysokotlaké pistole.

POZOR

Poškození vysokotlaké hadice

Poškození vysokotlaké hadice v důsledku nesprávného směru otáčení Při navíjení dbejte na směr otáčení hadicového bubnu.

4. Pomocí ruční kliky otáčejte hadicovým bubnem proti směru hodinových ručiček a navíjejte vysokotlakou hadici.

5. Uložte síťové přívodní vedení a příslušenství v přístroji.

Před delším skladování dbejte na dodatečná upozornění, viz kapitola Péče a údržba.

POZOR

Nebezpečí mrazu

Ne zcela vypuštěné přístroje mohou být zničeny mrazem. Přístroj a příslušenství zcela vyprázdněte. Přístroj chraňte před mrazem.

Splněno musí být následující:

 Přístroj je odpojen od zásobování vodou.  Vysokotlaká pistole je odpojena od vysokotlaké

hadice.

1. Zapněte přístroj „I/ON”.

Uložení přístroje

Ochrana před mrazem

2. Vyčkejte maximálně 1 minutu, dokud voda zcela nepřestane unikat z vysokotlaké hadice.

3. Vypněte přístroj.

4. Přístroj s kompletním příslušenstvím skladujte v prostoru odolném proti mrazu.

Péče a údržba

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Zranění v důsledku kontaktu s částmi pod elektrickým proudem Vypněte přístroj. Odpojte síťovou zástrčku.

Přístroj je bezúdržbový, tj. nemusíte provádět pravidelné údržbářské práce.

Čištění síta ve vodní přípojce

POZOR

Poškozené síto ve vodní přípojce

Poškození přístroje znečištěním vody Před vsazením síta do vodní přípojky zkontrolujte, zda není síto poškozené.

V případě potřeby vyčistěte síto ve vodní přípojce.

1. Odstraňte spojku z vodní přípojky.

2. Vytáhněte síto pomocí plochých kleští.

3. Síto očistěte pod tekoucí vodou.

Ilustrace L

4. Síto vsaďte do vodní přípojky.

Čištění filtru čisticího prostředku

Očistěte filtr čisticího prostředku před delším uskladnění.

1. Stáhněte filtr ze sací hadice pro čisticí prostředek.

2. Filtr očistěte pod tekoucí vodou.

Ilustrace M

Pomoc při poruchách

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při poruchách, které zde nejsou neuvedeny, se obraťte na autorizovaný zákaznický servis.

 NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Zranění v důsledku kontaktu s částmi pod elektrickým proudem Vypněte přístroj. Odpojte síťovou zástrčku.

Stroj neběží

1. Stiskněte páku vysokotlaké pistole. Přístroj se zapne.

2. Zkontrolujte, zda údaj o napětí na typovém štítku shoduje s napětím zdroje el. proudu.

3. Zkontrolujte nezávadnost síťového přívodního vedení.

Přístroj se nenatlakuje

Přívod vody je příliš nízký

1. Úplně otevřete vodovodní kohoutek.

2. Zkontrolujte, zda přívod vody vykazuje dostatečné čerpané množství.

Síto ve vodní přípojce je znečištěné.

1. Vytáhněte síto ve vodní přípojce pomocí plochých kleští.

2. Síto očistěte pod tekoucí vodou.

V přístroji je vzduch.

1. Odvzdušnění přístroje: aPřístroj zapněte bez připojeného pracovního

nástavce na dobu maximálně 2 minut.

Čeština 83

Page 84

b Stiskněte vysokotlakou pistoli a vyčkejte, dokud u

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

vysokotlaké pistole nevystoupí voda bez bublinek.

cPřipojte pracovní nástavec.

Silné výkyvy tlaku

1. Čištění vysokotlaké trysky: aOdstraňte jehlou nečistoty z otvoru trysky. b Vysokotlakou trysku vypláchněte zepředu vodou.

2. Zkontrolujte množství přiváděné vody.

Přístroj netěsný

1. Nepatrná netěsnost přístroje má technické příčiny. V případě silné netěsnosti se obraťte na autorizovaný zákaznický servis.

Nedochází k nasávání čisticího prostředku

1. Použijte pracovní nástavec Vario Power a otočte jej na „MIX“.

2. Očistěte filtr na sací hadici pro čisticí prostředek.

3. Zkontrolujte sací hadici pro čisticí prostředek, zda se na ní nenacházejí místa zlomu.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Technické údaje

Elektrické připojení

Napětí V 220-240 Fáze ~ 1 Kmitočet Hz 50-60 Odběr proudu A 6 Krytí IPX5 Třída krytí II Síťové jištění (se zpožděnou

reakcí)

Vodní přípojka

Přívodní tlak (max.) MPa 1,2 Vstupní teplota (max.) °C 40 Vstupní množství (min.) l/min 8

Výkonnostní údaje přístroje

Provozní tlak MPa 8 Max. přípustný tlak MPa 12

Čerpané množství, voda l/min 5,5 Čerpané množství, maximální l/min 6,3 Čerpané množství, čisticí

prostředek Reaktivní síla vysokotlaké pistole N 12

Rozměry a hmotnosti

Typická provozní hmotnost kg 6,2 Délka mm 340 Šířka mm 281 Výška mm 677

A10

l/min 0,3

Zjištěné hodnoty podle EN 60335-2-79

Hodnota vibrací rukou/paží m/s Nejistota K m/s Hladina akustického tlaku L Nejistota K Hladina akustického

výkonu L Technické změny vyhrazeny.

+ Nejistota K

dB(A) 76 dB(A) 3 dB(A) 91

<2,5 0,6

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysokotlaký čistič Typ: 1.602-xxx

Příslušné směrnice EU

2000/14/ES 2014/30/EU 2006/42/ES (+2009/127/ES) 2011/65/EU

Aplikované harmonizované normy

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Použitý postup posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

Naměřeno: 88 Zaručeno: 91 Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zmocněnec pro dokumentaci: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Německo) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

84 Čeština

Page 85

Kazalo

Splošna navodila ................................................. 85

Aplikacija KÄRCHER za dom in vrt ..................... 85

Zaščita okolja ...................................................... 85

Namenska uporaba ............................................. 85

Pribor in nadomestni deli ..................................... 85

Obseg dobave..................................................... 85

Opis naprave ....................................................... 85

Varnostne naprave .............................................. 86

Simboli na napravi ............................................... 86

Montaža............................................................... 86

Zagon .................................................................. 86

Obratovanje ......................................................... 86

Transport ............................................................. 87

Skladiščenje ........................................................ 88

Nega in vzdrževanje ............................................ 88

Pomoč pri motnjah .............................................. 88

Garancija ............................................................. 88

Tehnični podatki................................................... 89

Izjava EU o skladnosti ......................................... 89

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in priložena varnostna navodila ter jih upošte-

Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

vajte.

Aplikacija KÄRCHER za dom in vrt

Aplikacija KÄRCHER za dom in vrt vsebuje:

 Informacije o montaži in zagonu  Informacije o področjih uporabe  Nasveti in triki  FAQ  Povezava s servisnim centrom KÄRCHER

Aplikacijo lahko prenesete tukaj:

Blagovne znamke

 Google Play™ in Android™ sta blagovni znamki ali

registrirani blagovni znamki družbe Google Inc.

 Apple

in App Store® sta blagovni znamki ali regi-

strirani blagovni znamki družbe Apple Inc.

Zaščita okolja

Pakirni material je mogoče reciklirati. Embalažo odstranite na okolju varen način.

Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Čistilna dela, pri katerih nastaja odpadna voda z

vsebnostjo olja, npr. pri čiščenju motorjev ali podvozij, je dovoljeno opravljati samo na mestih za pranje, ki so opremljena z izločevalnikom olja.

Delo s čistili je dovoljeno izvajati samo na delovnih

površinah, ki so neprepustne za tekočine in imajo priključek na kanalizacijo za umazano vodo. Ne dovolite, da čistila prodrejo v vodo ali zemljo.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.de/REACH

Namenska uporaba

Visokotlačni čistilnik uporabljajte izključno v zasebnem gospodinjstvu. Visokotlačni čistilnik je namenjen za čiščenje strojev, vozil, zgradb, orodja, fasad, teras, vrtnih naprav itd. z visokotlačnim curkom.

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstranjevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale poškodbe, obvestite prodajalca.

Opis naprave

V teh navodilih za uporabo je opisana vsa možna oprema. Odvisno od modela se obsegi dobave razlikujejo (glejte pakiranje). Slike si oglejte na strani s slikami.

Slika A

1 Transportno kolo 2 Mesto za shranjevanje brizgalnih cevi 3 Mesto za shranjevanje visokotlačne pištole 4 Peskalna cev cev Power Control za rezkar blata za

trdovratno umazanijo, raven tlaka: HARD

5 Peskalna cev Power Control Vario Power za najpo-

membnejša čistilna opravila, ravni tlaka: HARD / MEDIUM / SOFT / MIX

6 Visokotlačna pištola Power Control 7 Tipka za ločitev visokotlačne gibke cevi od visoko-

tlačne pištole

8 Ročica visokotlačne pištole

9 Prikaz tlaka (MIX / 1-SOFT / 2-MEDIUM / 3-HARD) 10 Zapah visokotlačne pištole 11 Stikalo naprave »0/OFF« / »I/ON«

Slovenščina 85

Page 86

12 Električni priključni kabel z električnim vtičem 13 Kavelj za shranjevanje napajalnega kabla 14 Nosilni ročaj 15 Transportni ročaj, z možnostjo izvlečenja 16 Boben za visokotlačno cev 17 Tipska ploščica 18 Visokotlačna gibka cev 19 Ročna ročica za boben za cev 20 Sesalna gibka cev za čistilo s filtrom za čistilo in po-

krovom

21 Posoda za čistilo 22 Priključek za vodo z vgrajenim sitom 23 Sklopka za priključek za vodo 24 **Cev za zalivanje z običajnim priklopom

–Ojačana s tkanino – Premer najmanj 1/2 palca (13 mm) – Dolžina najmanj 7,5 m

25 *Pralna krtača, primerna za delo s čistili 26 *Šoba za peno za močno pralno peno 27 *Posoda za čistilo

* opcijsko, ** dodatno potrebno

Varnostne naprave

몇 PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti. Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

Stikalo naprave

Stikalo naprave preprečuje nenameren vklop naprave.

Zapahnitev visokotlačne pištole

Zapahnitev blokira ročico visokotlačne pištole in prepre- čuje nenameren vklop naprave.

Avtomatska ustavitev

Pri sprostitvi ročice na visokotlačni pištoli tlačno stikalo izklopi črpalko in visokotlačni curek se prekine. Pri pritisku ročice se črpalka spet vklopi.

Simboli na napravi

Ne usmerjajte visokotlačnega curka proti osebam, ljudem, priključeni električni opremi ali proti sami napravi. Varujte napravo pred zmrzaljo.

Naprave ni dovoljeno priključiti neposredno na omrežje pitne vode.

Montaža

Glejte slike na strani s slikami.

Pred zagonom naprave montirajte priložene dele na napravo.

1. Kolesi namestite na napravo in ju pritrdite.

Slika B

Montaža koles

1. Namestite transportni ročaj.

2. Namestite nosilni ročaj.

Slika C

Zapiranje posode za čistilo

Montaža ročajev

1. Zaprite posodo za čistilo s pokrovom.

Slika D

Montaža priključka za vodo

1. Sklopko priključka za vodo privijte na priključek za vodo na napravi.

Slika E

Zagon

1. Napravo postavite na ravno površino.

2. Celotno visokotlačno gibko cev odvijte z bobna za cev.

3. Visokotlačno gibko cev vstavite v visokotlačno pištolo, da se slišno zaskoči.

Napotek

Pazite na pravilno naravnanost nastavka.

Slika F

4. Preverite zanesljivost povezave s tem, da povlečete visokotlačno gibko cev.

5. Električni vtič vstavite v vtičnico.

Oskrba z vodo

O priključnih vrednostih glejte tipsko ploščico ali poglavje Tehnični podatki. Upoštevajte predpise podjetja za dobavo vode.

POZOR

Poškodovanje zaradi onesnažene vode

Onesnažena voda lahko poškoduje črpalko in pribor. Za zaščito KÄRCHER priporoča uporabo filtra za vodo KÄRCHER (posebni pribor, številka za naročilo 4.730-

059).

POZOR

Cevna sklopka s funkcijo aquastop na priključku za vodo na napravi

Poškodovanje črpalke Na priključku za vodo na napravi nikoli ne uporabljajte cevne sklopke s funkcijo aquastop. Na vodovodni pipi lahko uporabite sklopko za funkcijo aquastop.

1. Nataknite cev za zalivanje na sklopko priključka za vodo.

2. Priključite cev za zalivanje na vodovodno omrežje.

3. Povsem odprite vodovodno pipo.

Slika G

Priključitev na vodovod

Obratovanje

POZOR

Suhi tek črpalke

Poškodovanje naprave Če naprava v 2 minutah ne vzpostavi tlaka, jo izklopite in se ravnajte po navodilih v poglavju Pomoč pri mot- njah.

Kazalnik tlaka na visokotlačni pištoli prikazuje trenutno nastavljeno stopnjo tlaka pri delovanju s peskalno cevjo Power Control.

Napotek

Občutljivost materialov se lahko zelo razlikuje glede na starost in stanje. Priporočila zato niso zavezujoča.

Sistem Power Control

86 Slovenščina

Page 87

Napotek

Prikaz tlaka ni uporaben, če se uporablja s čistilniki površin in drugim priborom.

Prikaz Tlačna sto-

pnja

HARD Kamnite terase iz tlakovcev

MEDIUM Avtomobili/motorji, opečnate

SOFT Lesene površine, kolo, povr-

MEŠANI Obratovanje s čistilom

Priporočljivo za npr.

ali pralnega betona, asfalta, kovinskih površin, vrtnih pripomočkov (samokolnice, lopate itd.)

površine, ometane stene, plastično pohištvo

šine iz peščenca, pohištvo iz ratana

Obratovanje z visokim tlakom

POZOR

Poškodovanje lakiranih ali občutljivih površin

Zaradi majhne razdalje curka ali izbire neprimerne brizgalne cevi lahko pride do poškodovanja površin. Pri čiščenju lakiranih površin ohranjajte razdaljo curka najmanj 30 cm. Ne čistite avtomobilskih pnevmatik, lakiranih in občutljivih površin, npr. lesa, z rezkarjem blata.

1. Vtaknite brizgalno cev v visokotlačno pištolo in jo pritrdite z zasukom za 90°.

Slika H

2. Vklopite napravo (“I/ON”).

3. Sprostite ročico na visokotlačni pištoli.

4. Pritisnite ročico na visokotlačni pištoli. Naprava se vklopi.

5. Peskalno cev Power Control Vario Power zasukajte, dokler ni na prikazu tlaka prikazana zahtevana raven tlaka.

Obratovanje s pralno krtačo

POZOR

Poškodovanje laka

Poškodovanje površin zaradi umazane pralne krtače Pred uporabo poskrbite, da pralna krtača ne vsebuje umazanije in drugih delcev.

Napotek

Pri uporabi pralnih krtač naprava deluje z nizkim tlakom. Zato je mogoče dodajati čistilo.

1. Vtaknite pralno krtačo v visokotlačno pištolo in jo pritrdite z zasukom za 90°.

Obratovanje s čistilom

 NEVARNOST

Neupoštevanje varnostnega lista

Hudo poškodovanje zdravja zaradi nestrokovne uporabe čistila Upoštevajte varnostni list, ki je priložen čistilu, zlasti napotke za uporabo osebne zaščitne opreme.

Napotek

Čistilo je mogoče dodajati samo pri nizkem tlaku.

Napotek

Čistila podjetja KÄRCHER zagotavljajo nemoteno delo. Posvetujte se z nami ali zahtevajte naš katalog oziroma gradivo z informacijami o čistilih.

1. Nalijte raztopino čistila v posodo za čistilo. Pri tem upoštevajte navedbo za doziranje na posodi.

Slika I

2. Zaprite posodo za čistilo s pokrovom.

Slika D

3. Vtaknite posodo za čistilo v ohišje tako, da se zasko- či.

4. Uporabite brizgalno cev Vario Power.

5. Peskalno cev obrnite v smeri »MIX«, dokler na visokotlačni pištoli ni prikazano »MIX«. Med obratovanjem se raztopina čistila dodaja vodnemu curku.

6. Uporabite opcijsko šobo za peno. a Povežite šobo za peno s plastenko za čistilo.

Slika J

b Vtaknite šobo za peno v visokotlačno pištolo in jo

pritrdite z zasukom za 90°.

1. Čistilo varčno popršite po suhi površini in pustite, da

2. Odstranjeno umazanijo sperite z visokotlačnim cur-

1. Napravo približno 30 sekund izpirajte s čisto vodo.

Priporočena metoda čiščenja

učinkuje (naj se ne posuši).

kom.

Po obratovanju s čistilom

Prekinitev obratovanja

1. Spustite ročico visokotlačne pištole. Če spustite ročico, se naprava izklopi. Visok tlak v

napravi se ohrani.

2. Zapahnite ročico visokotlačne pištole.

Slika K

3. Postavite visokotlačno pištolo z brizgalno cevjo v parkirni položaj.

4. Pred premori med delom, daljšimi od 5 minut, izklopite napravo, “0/OFF”.

Konec uporabe

몇 PREVIDNOST

Tlak v sistemu

Telesne poškodbe zaradi nenadzorovanega brizganja vode pod visokim tlakom Ločite visokotlačno gibko cev od visokotlačne pištole ali naprave samo, če v sistemu ni tlaka.

1. Spustite ročico visokotlačne pištole.

2. Zaprite vodovodno pipo.

3. Pritisnite ročico na visokotlačni pištoli za 30 sekund. Tlak, ki je še prisoten v sistemu, se sprosti.

4. Spustite ročico visokotlačne pištole.

5. Zapahnite ročico visokotlačne pištole.

6. Napravo ločite od sistema za oskrbo z vodo.

7. Izklopite napravo, “0/OFF”.

8. Izklopite električni vtič iz omrežne vtičnice.

Transport

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri transportu upoštevajte težo naprave.

1. Dvignite napravo za nosilni ročaj in jo nesite.

1. Izvlecite transportni ročaj tako, da se slišno zaskoči.

2. Vlecite napravo s prijemom za transportni ročaj.

1. Izpraznite posodo za čistilo.

2. Zavarujte napravo pred zdrsom in prevrnitvijo.

Nošnja naprave

Vlečenje naprave

Transport naprave na vozilu

Slovenščina 87

Page 88

몇 PREVIDNOST

Neupoštevanje teže

Nevarnost telesnih poškodb in materialne škode Pri skladiščenju upoštevajte težo naprave.

Shranjevanje naprave

1. Napravo postavite na ravno površino.

2. Ločite brizgalno cev od visokotlačne pištole.

3. Pritisnite tipko za ločitev visokotlačne pištole in loči- te visokotlačno gibko cev do visokotlačne pištole.

POZOR

Poškodovanje visokotlačne gibke cevi

Poškodovanje visokotlačne gibke cevi zaradi zasuka v napačno smer Pri navijanju upoštevajte smer vrtenja bobna za cev.

4. Z ročico obračajte boben za cev v nasprotni smeri urnih kazalcev in navijte visokotlačno gibko cev.

5. Električni priključni kabel in pribor shranite v napravo.

Pred daljšim skladiščenjem upoštevajte dodatna navodila, glejte poglavje Nega in vzdrževanje.

Zaščita pred zamrzovanjem

POZOR

Nevarnost zmrzali

Zmrzal lahko uniči naprave, ki niso popolnoma izpraznjene. Napravo in pribor popolnoma izpraznite. Napravo zaščitite pred zmrzaljo.

Izpolnjeni morajo biti naslednji pogoji:

 Naprava je ločena od sistema za oskrbo z vodo.  Visokotlačna pištola je odklopljena od visokotlačne

gibke cevi.

1. Vklopite napravo, “I/ON”.

2. Počakajte največ 1 minuto, da iz visokotlačne gibke cevi več ne izstopa voda.

3. Izklopite napravo.

4. Napravo s celotnim priborom shranite v prostoru, kjer ni zmrzali.

Nega in vzdrževanje

 NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo. Izvlecite električni vtič.

Naprava ne potrebuje vzdrževanja; to pomeni, da vam ni treba izvajati rednih vzdrževalnih del.

Čiščenje sita v priključku za vodo

POZOR

Poškodovano sito v priključku za vodo

Poškodovanje naprave zaradi onesnažene vode Preglejte sito glede poškodb, preden ga vstavite v priključek za vodo.

Po potrebi očistite sito v priključku za vodo.

1. Odstranite sklopko s priključka za vodo.

2. Izvlecite sito s ploščatimi kleščami.

3. Očistite sito s tekočo vodo.

Slika L

4. Vstavite sito v priključek za vodo.

Skladiščenje

Pred daljšim skladiščenjem očistite filter za čistilo.

1. Snemite filter s sesalne gibke cevi za čistilo.

2. Očistite filter s tekočo vodo.

Čiščenje filtra za čistilo

Slika M

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, se obrnite na pooblaščeno servisno službo.

 NEVARNOST

Nevarnost udara elektrike

Telesne poškodbe zaradi dotika delov pod napetostjo Izklopite napravo. Izvlecite električni vtič.

Naprava ne deluje

1. Pritisnite ročico na visokotlačni pištoli. Naprava se vklopi.

2. Preverite, ali napetost vira električnega toka ustreza napetosti, ki je navedena na tipski ploščici.

3. Preglejte električni priključni kabel glede poškodovanja.

Naprava ne vzpostavi tlaka

Dovajanje vode ni zadostno

1. Povsem odprite vodovodno pipo.

2. Preverite, ali je dotok vode zadosten.

Sito v priključku za vodo je umazano.

1. Izvlecite sito iz priključka za vodo s ploščatimi kleščami.

2. Očistite sito pod tekočo vodo.

V napravi je zrak.

1. Odzračevanje naprave: a Naprava naj bo brez priključene visokotlačne gib-

ke cevi vključena največ 2 minuti.

b Aktivirajte visokotlačno pištolo in počakajte, da iz

visokotlačne pištole izstopa voda brez mehurčkov.

c Priključite brizgalno cev.

Močno nihanje tlaka

1. Očistite visokotlačno šobo: a z iglo odstranite umazanijo iz izvrtine šobe. b Od spredaj izperite visokotlačno šobo z vodo.

2. Preverite količino dovajanja vode.

Naprava je netesna

1. Majhni netesnosti naprave se tehnično ni mogoče izogniti. V primeru več servisno službo.

Ni vsesavanja čistilnega sredstva

1. Uporabite brizgalno cev Vario Power in jo zavrtite na “MIX”.

2. Očistite filter na sesalni gibki cevi za čistilo.

3. Preglejte, ali je sesalna gibka cev za čistilo prepognjena.

je netesnosti stopite v stik s

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo. Naslov najdete na hrbtni strani.

Pomoč pri motnjah

88 Slovenščina

Page 89

Tehnični podatki

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Električni priključek

Napetost V 220-240 Število faz ~ 1 Frekvenca Hz 50-60 Poraba toka A 6 Stopnja zaščite IPX5 Razred zaščite II Omrežna varovalka (počasna) A 10

Priključek za vodo

Tlak na dotoku (maks.) MPa 1,2 Temperatura na dotoku (maks.) °C 40 Količina dotoka (min.) l/min 8

Podatki o zmogljivosti naprave

Obratovalni tlak MPa 8 Maks. dovoljeni tlak MPa 12 Črpalna količina, voda l/min 5,5 Maks. črpalna količina l/min 6,3 Črpalna količina, čistilo l/min 0,3 Sila vzvratnega sunka visokotlač-

ne pištole

Mere in mase

Tipična delovna masa kg 6,2 Dolžina mm 340 Širina mm 281 Višina mm 677

Ugotovljene vrednosti v skladu s standardom EN 60335-2-79

Vrednost tresljajev za dlani/roke m/s Negotovost K m/s Raven tlaka hrupa L Negotovost K Raven moči hrupa L

vost K

+ negoto-

Pridržujemo si pravico do tehničnih sprememb.

N12

<2,5

0,6 dB(A) 76 dB(A) 3 dB(A) 91

S tem izjavljamo, da v nadaljevanju navedeni stroj zara-

Izjava EU o skladnosti

di svoje zasnove in konstrukcije ter v izvedbi, kakršno dajemo na tržišče, ustreza osnovnim zahtevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru sprememb na stroju brez našega soglasja ta izjava izgubi veljavnost. Izdelek: Visokotlačni čistilnik Tip: 1.602-xxx

Zadevne EU-direktive

2000/14/ES 2014/30/EU 2006/42/ES (+2009/127/ES) 2011/65/EU

Uporabljeni harmonizirani standardi

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Veljaven postopek ocene skladnosti

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 88 Zajamčeno: 91 Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Nemčija) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 1. 4. 2020

Slovenščina 89

Page 90

Spis treści

Wskazówki ogólne............................................... 90

Aplikacja KÄRCHER Home & Garden App ......... 90

Ochrona środowiska............................................ 90

Zastosowanie zgodne z przeznaczeniem ........... 90

Akcesoria i części zamienne ............................... 90

Zakres dostawy ................................................... 90

Opis urządzenia .................................................. 90

Urządzenia zabezpieczające............................... 91

Symbole na urządzeniu....................................... 91

Montaż................................................................. 91

Uruchamianie ...................................................... 91

Eksploatacja ........................................................ 92

Transport ............................................................. 93

Składowanie ........................................................ 93

Czyszczenie i konserwacja ................................. 93

Usuwanie usterek ................................................ 93

Gwarancja ........................................................... 94

Dane techniczne.................................................. 94

Deklaracja zgodności UE .................................... 94

Wskazówki ogólne

Przed rozpoczęciem użytkowania urzą- dzenia należy przeczytać oryginalną in-

wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami. Oba zeszyty przechować do późniejszego wykorzystania lub dla następnego użytkownika.

strukcję obsługi oraz załączone

Aplikacja KÄRCHER Home &

Garden App

Aplikacja KÄRCHER Home & Garden App zawiera:

 Informacje dotyczące montażu i uruchomienia  Informacje o możliwościach zastosowania  Porady & wskazówki  FAQ  Połączenie z centrum serwisowym KÄRCHER

Aplikację można pobrać tutaj:

Znak towarowy

 Google Play™ i Android™ są znakami towarowymi

lub zastrzeżonymi znakami towarowymi firmy Google Inc.

 Apple

i App Store® są znakami towarowymi lub za-

strzeżonymi znakami towarowymi firmy Apple Inc.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Czyszczenie, podczas którego powstaje woda za-

wierająca olej, np. mycie silnika, mycie podwozia, może być wykonywane tylko na stanowiskach do mycia wyposażonych w oddzielacz oleju.

Prace z użyciem środków czyszczących można wy-

konywać tylko na wodoszczelnych powierzchniach roboczych z podłączeniem do kanalizacji odprowadza-

cej brudną wodę. Nie dopuszczać, aby środki czysz-

ją czące dostały się do zbiorników wodnych lub do gleby.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.de/REACH

Zastosowanie zgodne z

przeznaczeniem

Myjka wysokociśnieniowa jest przeznaczona wyłącznie do zastosowania w gospodarstwach domowych. Myjka wysokociśnieniowa jest przeznaczona do czyszczenia maszyn, pojazdów, budynków, narzędzi, fasad, tarasów, sprzętu ogrodowego itd. za pomocą strumienia wody pod wysokim ciśnieniem.

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwró- cić się do dystrybutora.

Opis urządzenia

W niniejszej instrukcji obsługi opisany jest maksymalny zakres wyposażenia. W zależności od modelu występu- ją różnice w zakresie dostawy (patrz opakowanie). Ilustracje: patrz strona z grafikami

Rysunek A

1 Kółko transportowe 2 Schowek na lance 3 Schowek na pistolet wysokociśnieniowy / pozycja

spoczynkowa pistoletu wysokociśnieniowego

4 Lanca z dyszą rotacyjną Power Control do uporczy-

wych zabrudzeń, poziom ciśnienia: HARD

90 Polski

Page 91

5 Lanca Vario Power Power Control do najczęstszych

zadań czyszczenia, poziomy ciśnienia: HARD / MEDIUM / SOFT / MIX

6 Pistolet wysokociśnieniowy Power Control 7 Przycisk do odłączania węża wysokociśnieniowego

od pistoletu wysokociśnieniowego

8 Dźwignia pistoletu wysokociśnieniowego 9 Wskaźnik ciśnienia (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

10 Blokada pistoletu wysokociśnieniowego 11 Wyłącznik urządzenia „0/OFF” / „I/ON” 12 Przewód zasilający z wtyczką sieciową 13 Hak do przechowywania przewodu zasilającego 14 Uchwyt do noszenia 15 Uchwyt transportowy, wyciągany 16 Bęben na wąż wysokociśnieniowy 17 Tabliczka znamionowa 18 Wąż wysokociśnieniowy 19 Korba ręczna do nawijania węża na bęben 20 Wąż ssący środka czyszczącego z filtrem środka

czyszczącego i pokrywą

21 Zbiornik środka czyszczącego 22 Przyłącze wody z wbudowanym sitkiem 23 Złączka przyłącza wody 24 **Wąż ogrodowy z dostępną w sklepach złączką

– Wzmocniony – Średnica co najmniej 1/2 cala (13 mm) –Długość co najmniej 7,5 m

25 * Szczotka myjąca, odpowiednia do pracy ze środ-

kami czyszczącymi

26 * Dysza piankowa do silnego spieniania środka

czyszczącego

27 * Zbiornik środka czyszczącego

* opcjonalnie, ** konieczne dodatkowo

Urządzenia zabezpieczające

몇 OSTROŻNIE

Brak urządzeń zabezpieczających lub zmiany wprowadzone w urządzeniach

Urządzenia zabezpieczające służą ochronie użytkownika. Dlatego nigdy nie wolno zmieniać ani pomijać urządzeń zabezpieczających.

Wyłącznik urządzenia zapobiega niezamierzonemu włączeniu urządzenia.

Blokada pistoletu wysokociśnieniowego

Blokada unieruchamia dźwignię pistoletu wysokociśnie- niowego i zapobiega niezamierzonemu włączeniu urzą- dzenia.

Funkcja automatycznego zatrzymania

Po zwolnieniu dźwigni pistoletu wysokociśnieniowego wyłącznik ciśnieniowy wyłącza pompę wysokociśnieniową i wysokociśnieniowy strumień wody ustaje. Po naciśnięciu dźwigni pompa ponownie się włącza.

Wyłącznik urządzenia

Symbole na urządzeniu

Nie kierować strumienia pod wysokim ci-

nieniem na osoby, zwierzęta, aktywne wy-

posażenie elektryczne ani na samo urządzenie. Chronić urządzenie przed mrozem.

Urządzenia nie wolno podłączać bezpośrednio do publicznej sieci wody pitnej

Montaż

Ilustracje patrz strona z grafikami.

Przed uruchomieniem zamontować do urządzenia dostarczone luzem części.

Montaż kółek

1. Zamocować kółka do urządzenia i zabezpieczyć.

Rysunek B

Montaż uchwytów

1. Zamocować uchwyt transportowy.

2. Zamocować uchwyt do noszenia.

Rysunek C

Zamknąć zbiornik środka czyszczącego

1. Zamknąć zbiornik środka czyszczącego pokrywką.

Rysunek D

Montaż złączki przyłącza wody

1. Przykręcić złączkę przyłącza wody na urządzeniu.

Rysunek E

Uruchamianie

1. Ustawić urządzenie na równej powierzchni.

2. Całkowicie odwinąć wąż wysokociśnieniowy z bębna.

3. Podłączyć wąż wysokociśnieniowy do pistoletu wy-

sokociśnieniowego, aż słyszalnie się zatrzaśnie.

Wskazówka

Zwrócić uwagę na prawidłowe ustawienie złączki.

Rysunek F

4. Sprawdzić bezpieczne połączenia poprzez pocią-

gnięcie węża wysokociśnieniowego.

5. Włożyć wtyczkę sieciową do gniazdka.

Wartości przyłączeniowe patrz tabliczka znamionowa lub rozdział Dane techniczne. Przestrzegać przepisów przedsiębiorstwa wodociągowego.

UWAGA

Uszkodzenia z powodu zanieczyszczonej wody

Zanieczyszczenia w wodzie mogą uszkodzić pompę oraz akcesoria. W celu ochrony KÄRCHER zaleca stosowanie filtra wody KÄRCHER (wyposażenie specjalne, numer artykułu

4.730-059).

UWAGA

Złączka węża z Aquastop na przyłączu wody urządzenia

Uszkodzenie pompy Nigdy nie używać złączki węża z Aquastop na przyłączu wody urządzenia. Można użyć złączki z Aquastop na kranie.

1. Podłączyć wąż ogrodowy do złączki przyłącza wo-

dy.

2. Podłączyć wąż ogrodowy do instalacji wodnej.

3. Całkowicie odkręcić kran.

Rysunek G

Polski 91

Dopływ wody

Podłączenie do instalacji wodnej

Page 92

UWAGA

Eksploatacja

Praca pompy na sucho

Uszkodzenie urządzenia Jeśli urządzenie nie wytworzy ciśnienia w ciągu 2 minut, wyłączyć urządzenie i postępować zgodnie ze wskazówkami w rozdziale Usuwanie usterek.

Wskaźnik ciśnienia na pistolecie wysokociśnieniowym pokazuje aktualnie ustawiony poziom ciśnienia podczas pracy z lancą Power Control.

Wskazówka

Czułość materiałów może się znacznie różnić w zależ- ności od wieku i stanu. Zalecenia nie są zatem wiążące.

Wskazówka

Podczas pracy przy użyciu oczyszczacza powierzchniowego i innego wyposażenia wskaźnik ciśnienia podaje niejednoznaczne dane.

Wskaźnik Poziom ci-

UWAGA

Uszkodzenie delikatnych lub lakierowanych powierzchni

Zbyt mała odległość spryskiwania lub wybór nieodpowiedniej lancy powoduje uszkodzenie powierzchni. Zachować odległość strumienia min. 30 cm podczas czyszczenia lakierowanych powierzchni. Nie czyścić opon, lakieru ani delikatnych powierzchni, np. drewna, za pomocą dyszy rotacyjnej.

1. Włożyć lancę do pistoletu wysokociśnieniowego i

2. Włączyć urządzenie („I/ON”).

3. Odblokować dźwignię pistoletu wysokociśnieniowe-

4. Nacisnąć dźwignię pistoletu wysokociśnieniowego.

5. Obracaj lancę Vario Pow er, aż na wyświetlaczu ci-

UWAGA

Uszkodzenia lakieru

Uszkodzenie powierzchni przez zabrudzoną szczotkę Przed użyciem szczotki upewnić się, że nie jest ona zabrudzona i nie znajdują się w niej żadne cząstki.

System Pressure Control

śnienia

HARD Kamienne tarasy wykonane

MEDIUM Samochody / motocykle, po-

SOFT Powierzchnie drewniane, ro-

MIX Praca ze środkiem czysz-

Zalecany do np.

z kostki brukowej lub betonu płukanego, asfalt, powierzchnie metalowe, przybory ogrodowe (taczki, łopaty itp.)

wierzchnie z cegły, otynkowane ściany, meble z tworzyw sztucznych

wer, powierzchnie z piaskowca, meble ratanowe

czącym

Praca z wysokim ciśnieniem

zablokować poprzez obrót o 90°.

Rysunek H

go.

Urządzenie włącza się.

śnienia pojawi się wymagany poziom ciśnienia.

Praca z użyciem szczotki

Wskazówka

W przypadku użycia szczotek urządzenie pracuje z niskim ciśnieniem. Dlatego można wtedy dodawać środki czyszczące.

1. Włożyć szczotkę do pistoletu wysokociśnieniowego

i zablokować poprzez obrót o 90°.

Praca ze środkiem czyszczącym

 NIEBEZPIECZEŃSTWO

Nieprzestrzeganie karty charakterystyki

Poważnie uszkodzenie zdrowia z powodu nieprawidłowego użycia środka czyszczącego Przestrzegać karty charakterystyki producenta środka czyszczącego, a w szczególności wskazówek dotyczących osobistego wyposażenia ochronnego.

Wskazówka

Tylko podczas pracy z niskim ciśnieniem można dodawać środki czyszczące.

Wskazówka

Środki czyszczące KÄRCHER gwarantują niezakłóconą pracę urządzenia. Zachęcamy do skorzystania z porady lub zamówienia naszego katalogu albo broszury z informacjami o naszych środkach czyszczą- cych.

1. Wlać roztwór środka czyszczącego do zbiornika

środka czyszczącego. Przestrzegać przy tym infor-

macji dot. dozowania, znajdujących się na pojemniku środka czyszczącego.

Rysunek I

2. Zamknąć zbiornik środka czyszczącego pokrywką.

Rysunek D

3. Zbiornik środka czyszczącego włożyć do urządze-

nia i zatrzasnąć.

4. Zastosować lancę Var io Powe r.

5. Obrócić dyszę w kierunku „MIX” tak, aby na pistole-

cie wysokociśnieniowym pojawiło się wskazanie „MIX”. Podczas pracy do strumienia wody dodawany jest roztwór środka czyszczącego.

6. Opcjonalnie można użyć dyszy do piany.

aPołączyć dyszę do piany z butelką ze środkiem

czyszczącym.

Rysunek J

bWłożyć dyszę do piany do pistoletu wysokoci-

śnieniowego i zablokować poprzez obrót o 90°.

Zalecana metoda czyszczenia

1. Cienko spryskać suchą powierzchnię środkiem

czyszczącym i pozostawić na pewien czas (ale nie do wyschnięcia).

2. Spłukać rozpuszczony brud strumieniem wysokoci-

śnieniowym.

ńczeniu pracy ze środkiem czyszczącym

Po zako

1. Płukać urządzenie przez ok. 30 sekund w czystej

wodzie.

Przerwanie pracy

1. Puścić dźwignię pistoletu wysokociśnieniowego.

Po zwolnieniu dźwigni urządzenie wyłącza się. W układzie pozostaje wysokie ciśnienie.

2. Zablokować dźwignię pistoletu wysokociśnieniowe-

go.

Rysunek K

3. Pistolet wysokociśnieniowy wraz z lancą ustawić w

pozycji spoczynkowej.

4. Podczas przerw w pracy trwających dłużej niż 5 mi-

nut wyłączyć urządzenie „0/OFF”.

92 Polski

Page 93

몇 OSTROŻNIE

Ciśnienie w układzie

Obrażenia spowodowane przez wodę wydostającą się w niekontrolowany sposób pod wysokim ciśnieniem Wąż ciśnieniowy odłączać od pistoletu wysokociśnieniowego lub od urządzenia tylko wtedy, gdy układ nie znajduje się pod ciśnieniem.

1. Puścić dźwignię pistoletu wysokociśnieniowego.

2. Zamknąć kran.

3. Nacisnąć dźwignię pistoletu wysokociśnieniowego i przytrzymać 30 s. Ciśnienie znajdujące się jeszcze w układzie zostaje zredukowane.

4. Puścić dźwignię pistoletu wysokociśnieniowego.

5. Zablokować dźwignię pistoletu wysokociśnieniowego.

6. Odłączyć urządzenie od dopływu wody.

7. Wyłączyć urządzenie „0/OFF”.

8. Odłączyć wtyczkę od gniazdka.

Transport

Zakończenie pracy

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu zwrócić uwagę na masę urządze- nia.

Noszenie urządzenia

1. Urządzenie podnosić i nosić za uchwyt.

Ciągnięcie urządzenia

1. Wyciągnąć uchwyt transportowy, aż słyszalnie się zatrzaśnie.

2. Ciągnąć urządzenie za uchwyt transportowy.

Transport urządzenia pojazdem

1. Opróżnić zbiornik środka czyszczącego.

2. Zabezpieczyć urządzenie przed przesunięciem i upadkiem.

Składowanie

몇 OSTROŻNIE

Nieuwzględnianie masy urządzenia

Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas składowania uwzględnić masę urządzenia.

1. Ustawić urządzenie na równej powierzchni.

2. Odłączyć lancę od pistoletu wysokociśnieniowego.

3. Nacisnąć przycisk rozłączający na pistolecie wyso-

UWAGA

Uszkodzenie węża wysokociśnieniowego

Uszkodzenie węża wysokociśnieniowego z powodu nieprawidłowego kierunku obracania Podczas nawijania zwrócić uwagę na kierunek obracania bębna.

4. Obracać bęben węża korbką przeciwnie do ruchu

5. Umieścić na urządzeniu przewód zasilający i akce-

Przed dłuższym przechowywaniem zapoznać się z dodatkowymi wskazówkami, patrz rozdział Czyszczenie i konserwacja.

Przechowywanie urządzenia

kociśnieniowym i odłączyć wąż wysokociśnieniowy od pistoletu wysokociśnieniowego.

wskazówek zegara i nawijać wąż wysokociśnienio- wy.

soria.

UWAGA

Zagrożenie mrozem

Nie w pełni opróżnione urządzenia mogą ulec uszkodzeniu na skutek mrozu. Całkowicie opróżnić urządzenie i akcesoria. Chronić urządzenie przed mrozem.

Muszą być spełnione następujące warunki:

 Urządzenie jest odłączone od dopływu wody.  Pistolet wysokociśnieniowy jest odłączony od węża

wysokociśnieniowego.

1. Włączyć urządzenie „I/ON”.

2. Poczekać maks. 1 minutę, aż z węża wysokociśnie- niowego przestanie wypływać woda.

3. Wyłączyć urządzenie.

4. Przechowywać urządzenie ze wszystkimi akcesoriami w pomieszczeniu zabezpieczonym przed mrozem.

Czyszczenie i konserwacja

Ochrona przeciwmrozowa

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

Obrażenia z powodu dotknięcia elementów przewodzą- cych prąd Wyłączyć urządzenie. Odłączyć wtyczkę sieciową.

Urządzenie jest bezobsługowe, tj. nie trzeba wykonywać żadnych regularnych czynności konserwacyjnych.

Czyszczenie sitka w przyłączu wody

UWAGA

Uszkodzone sitko w przyłączu wody

Uszkodzenie urządzenia z powodu zanieczyszczenia wody Przed włożeniem sitka do przyłącza wody sprawdzić, czy sitko nie jest uszkodzone.

W razie potrzeby wyczyścić sitko w przyłączu wody.

1. Wyjąć złączkę z przyłącza wody.

2. Wyjąć sitko za pomocą płaskich szczypiec.

3. Umyć sitko pod bieżącą wodą.

Rysunek L

4. Włożyć sitko do przyłącza wody.

Czyszczenie filtra środka czyszczącego

Przed dłuższym składowaniem wyczyścić filtr środka czyszczącego.

1. Wyjąć filtr z węża ssawnego środka czyszczącego.

2. Wyczyścić filtr pod bieżącą wodą.

Rysunek M

Usuwanie usterek

Usterki mają często proste przyczyny, które można usunąć samodzielnie, korzystając z poniższego przeglądu. W razie wątpliwości lub wystąpienia usterek innych niż wymienione należy skontaktować się z autoryzowanym serwisem.

 NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem

Obrażenia z powodu dotknięcia elementów przewodzą- cych prąd Wyłączyć urządzenie. Odłączyć wtyczkę sieciową.

Urządzenie nie działa

1. Nacisnąć dźwignię pistoletu wysokociśnieniowego. Urządzenie włącza się.

2. Sprawdzić, czy napięcie sieciowe podane na tabliczce znamionowej odpowiada napięciu źródł prądu.

Polski 93

Page 94

3. Sprawdzić przewód zasilający pod kątem uszkodzeń.

Urządzenie nie osiąga odpowiedniego ciśnienia

Za mały dopływ wody

1. Całkowicie odkręcić kran.

2. Sprawdzić, czy zasilanie wodą ma wystarczającą wydajność.

Sitko w przyłączu wody jest zanieczyszczone.

1. Wyjąć sitko z przyłącza wody za pomocą płaskich szczypiec.

2. Umyć sitko pod bieżącą wodą.

Urządzenie jest zapowietrzone.

1. Odpowietrzyć urządzenie: aWłączyć urządzenie bez podłączonej lancy na

maks. 2 minuty.

bNacisnąć pistolet wysokociśnieniowy i poczekać,

aż z pistoletu wysokociśnieniowego będzie się wydostawać woda bez pę

cPodłączyć lancę.

Mocne wahania ciśnienia

1. Wyczyścić dyszę wysokociśnieniową: a Za pomocą igły usunąć zanieczyszczenia z otwo-

ru dyszy.

bPrzepłukać dyszę wysokociśnieniową wodą od

przodu.

2. Sprawdzić ilość doprowadzanej wody.

Urządzenie nieszczelne

1. Nieznaczna nieszczelność urządzenia jest uwarunkowana technicznie. Przy mocnej nieszczelności skontaktować się z autoryzowanym serwisem.

Środek czyszczący nie jest zasysany

1. Zastosować lancę Vario Power i zmienić ustawienie na „MIX”.

2. Wyczyścić filtr węża ssawnego środka czyszczącego.

3. Sprawdzić, czy wąż ssawny środka czyszczącego nie jest zgięty.

cherzyków.

Gwarancja

W każdym kraju obowiązują warunki gwarancji określo- ne przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie)

Dane techniczne

Przyłącze elektryczne

Napięcie V 220-240 Faza ~ 1 Częstotliwość Hz 50-60 Pobór prądu A 6 Stopień ochrony IPX5 Klasa ochrony II Bezpiecznik sieciowy (zwłoczny) A 10

Przyłącze wody

Ciśnienie dopływu (maks.) MPa 1,2 Temperatura dopływu (maks.) °C 40 Ilość dopływu (min.) l/min 8

Wydajność urządzenia

Ciśnienie robocze MPa 8 Maks. dopuszczalne ciśnienie MPa 12 Ilość pobieranej wody l/min 5,5 Maks. ilość przetłaczanej cieczy l/min 6,3 Ilość pobieranego środka czysz-

czącego Odrzut pistoletu wysokociśnienio-

wego

Wymiary i masa

Typowy c iężar roboczy kg 6,2 Długość mm 340 Szerokość mm 281 Wysokość mm 677

Wartości określone zgodnie z EN 60335-2-79

Drgania przenoszone przez koń- czyny górne

Niepewność pomiaru K m/s Poziom ciśnienie akustycznego

Niepewność pomiaru K Poziom mocy akustycznej L

niepewność pomiaru K Zmiany techniczne zastrzeżone.

l/min 0,3

N12

m/s

dB(A) 76

dB(A) 3

dB(A) 91

<2,5

0,6

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urzą- dzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowią- zującym zasadniczym wymogom dyrektyw UE dotyczą- cym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia. Produkt: Myjka wysokociśnieniowa Typ: 1.602-xxx

Obowiązujące dyrektywy UE

2000/14/WE 2014/30/UE 2006/42/WE (+2009/127/WE) 2011/65/UE

Zastosowane normy zharmonizowane

EN 50581

94 Polski

Page 95

EN 55014-1: 2017

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 88 Gwarantowany: 91 Niżej podpisane osoby działają na zlecenie i z upoważ- nienia zarządu.

Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 01.04.2020 r.

Cuprins

Indicații generale ................................................. 95

KÄRCHER Home & Garden App......................... 95

Protecţia mediului................................................ 95

Utilizarea conform destinaţiei .............................. 95

Accesorii şi piese de schimb ............................... 96

Set de livrare ....................................................... 96

Descrierea aparatului .......................................... 96

Dispozitive de siguranţă ...................................... 96

Simboluri pe aparat ............................................. 96

Montajul............................................................... 96

Punerea în funcțiune ........................................... 97

Funcţionare ......................................................... 97

Transport ............................................................. 98

Depozitarea ......................................................... 98

Îngrijirea şi întreţinerea........................................ 98

Remedierea defecţiunilor .................................... 99

Garanţie............................................................... 99

Date tehnice ........................................................ 99

Declaraţie de conformitate UE ............................ 100

Indicații generale

Înainte de prima utilizare a aparatului, citiţi aceste instrucţiuni de utilizare origi-

Respectați aceste instrucțiuni. Păstraţi ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

nale şi indicaţiile de siguranţă aferente.

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App cuprinde:

 Informații despre montaj și punerea în funcțiune  Informații despre domeniile de aplicare  Sfaturi si trucuri  Întrebări frecvente  Conexiune la Centrul de service KÄRCHER

Aplicația poate fi descărcată de aici:

Marcă comercială

 Google Play™ şi Android™ sunt mărci comerciale

sau mărci înregistrate Google Inc.

 Apple

şi App Store® sunt mărci comerciale sau

mărci înregistrate Apple Inc.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminaţi ambalajele în mod ecologic. Aparatele electrice şi electronice conţin materiale reciclabile preţioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau al eliminării necorespunzătoare, pot reprezenta un potenţial pericol pentru sănătatea oamenilor şi pentru mediul înconjură- tor. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Lucrări de curăţare care produc apă uzată uleioasă,

de ex. la spălarea motoarelor, spălarea caroseriei pot fi efectuate numai în spălătorii cu separatoare de ulei.

Lucrări cu soluţie de curăţat pot fi efectuate numai

pe suprafeţe de lucru etanşe la lichide, conectate la sistemul de canalizare. Nu permiteţi ca soluţia de cură- ţat să ajungă în ape sau sol.

Observaţii referitoare la materialele conţinute (REACH)

Informaţii actuale referitoare la materialele con teţi găsi la adresa: www.kaercher.de/REACH

ţinute pu-

Utilizarea conform destinaţiei

Aparatul de curăţat cu înaltă presiune este destinat exclusiv uzului casnic. Aparatul de curăţat cu înaltă presiune este destinat pentru curăţarea maşinilor, autovehiculelor, construcţiilor, utilajelor, faţadelor, teraselor, aparatelor de grădinărit etc. cu jet de apă cu înaltă presiune.

Româneşte 95

Page 96

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără ava- rii a aparatului. Informaţii despre accesorii şi piesele de schimb se gă- sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Descrierea aparatului

În aceste instrucţiuni de utilizare se prezintă echiparea maximă. În funcţie de model, există diferenţe în pachetul de livrare (consultaţi ambalajul). Pentru imagini, consultați pagina de grafice

Figura A

1 Bicicletă cargo 2 Depozitare pentru lănci 3 Depozitare /poziţie staţionară pentru pistolul de

înaltă presiune

4 Lance Power Control, duză rotativă pentru murdă-

rie persistență, nivel de presiune: HARD

5 Lance Power Contro Vario Power pentru cele mai

obișnuite comenzi de curățare, niveluri de presiune: HARD / MEDIUM / SOFT / MIX

6 Pistol de înaltă presiune Power Control 7 Buton pentru separarea furtunului de înaltă presiu-

ne de pistolul de înaltă presiune

8 Pârghia pistolului de înaltă presiune 9 Afișaj de presiune (MIX / 1-SOFT / 2-MEDIUM / 3-

HARD)

10 Sistem de blocare pistol de înaltă presiune 11 Comutator aparat „0/OFF” / „I/ON” 12 Cablu de alimentare cu ştecăr 13 Cârlig de stocare pentru conductă racord rețea 14 Mâner de tras 15 Mâner pentru transport, extensibil 16 Tambur de furtun de înaltă presiune 17 Plăcuţă cu caracteristici 18 Furtun de înaltă presiune 19 Manivelă pentru tambur de furtun 20 Furtun de aspirare a substanței de curățare, cu filtru

de substanță de curățare și capac

21 Rezervor pentru detergent 22 Conectare la sursa de apă cu sită încorporată 23 Cuplaj pentru conectarea la sursa de apă 24 **Furtun de grădină cu cuplaj disponibil în comerţ

–Inerţie textilă – Diametru minim 1/2 ţoli (13 mm) – Lungime minimă 7,5 m

25 *Perie de spălare, adecvată pentru lucrul cu sub-

stanțe de curățare

26 *Duza de spumă pentru spumă puternică substanță

de curățare

27 *Recipient pentru substanță de curăţare

* opțional, ** necesar suplimentar

Dispozitive de siguranţă

몇 PRECAUŢIE

Dispozitive de siguranţă care lipsesc sau care au fost modificate

Dispozitivele de siguranţă au drept scop protecţia dvs. Nu modificaţi şi nu ignoraţi niciodată dispozitivele de siguranţă.

Comutator aparat

Comutatorul aparatului împiedică funcţionarea accidentală a aparatului.

Sistem de blocare pistol de înaltă presiune

Dispozitivul de blocare blochează maneta pistolului de înaltă presiune şi împiedică pornirea accidentală a aparatului.

Funcţia Oprire automată

Când maneta pistolului de înaltă presiune este eliberat, comutatorul de presiune opreşte pompa, iar jetul de înaltă presiune se opreşte. Dacă maneta este trasă, pompa porneşte din nou.

Simboluri pe aparat

Nu îndreptaţi jetul de înaltă presiune spre persoane, animale, echipamente electrice aflate în funcţiune sau spre aparat. Protejaţi aparatul de îngheţ.

Aparatul nu trebuie conectat direct la reţeaua publică de apă potabilă

Montajul

Pentru imagini, consultaţi pagina de grafice.

Înainte de punerea în funcţiune, montaţi pe aparat piesele fixate lejer.

1. Fixaţi roţile de aparat şi asiguraţi-le.

Figura B

1. Atașați mânerul de transport.

2. Atașați mânerul.

Figura C

Închiderea rezervorului de detergent

1. Închideţi cu capacul rezervorul pentru detergent.

Figura D

Montarea cuplajului pentru conectarea la

1. Înşurubaţi cuplajul pentru conectarea la sursa de

apă la conectarea la sursa de apă a aparatului.

Figura E

Montarea roţilor

Montarea mânerelor

sursa de apă

96 Româneşte

Page 97

1. Amplasaţi aparatul pe o suprafaţă plană.

2. Desfăşuraţi complet furtunul de înaltă presiune de pe tamburul de furtun.

3. Introduceţi furtunul de înaltă presiune în pistolul de înaltă presiune, până când se aude distinct sunetul de conectare.

Indicaţie

Acordaţi atenţie alinierii corecte a niplului.

Figura F

4. Verificaţi dacă conexiunile sunt fixe, trăgând de furtunul de înaltă presiune.

5. Introduceţi ştecărul într-o priză.

Alimentarea cu apă

Pentru valorile de racordare, vezi plăcuţa cu caracteristici sau capitolul Date tehnice. Respectaţi reglementările companiei de alimentare cu apă.

ATE NŢIE

Daune cauzate de apa contaminată

Impurităţile din apă pot deteriora pompa şi accesoriile. Pentru protecţie KÄRCHER recomandă utilizarea filtrului de apă KÄRCHER (accesoriu special, număr de comandă 4.730-059).

ATE NŢIE

Cuplajul furtunului cu Aquastop la racordul de apă al aparatului

Deteriorarea pompei Nu folosiți niciodată un cuplaj de furtun cu Aquastop la racordul de apă al aparatului. Puteți utiliza un cuplaj Aquastop la robinetul de apă.

1. Introduceţi furtunul de grădină la cuplajul pentru co-

2. Conectaţi furtunul de grădină la conducta de apă.

3. Deschideţi complet robinetul de apă.

Racord la conducta de apă

nectarea la sursa de apă.

Figura G

Funcţionare

ATE NŢIE

Funcţionarea uscată a pompei

Deteriorarea aparatului Dacă aparatul nu se presurizează în decurs de 2 minute, opriţi aparatul şi urmaţi indicaţiile din capitol Remedierea defecţiunilor.

Punerea în funcțiune

Afișajul de presiune de la pistolul de înaltă presiune arată nivelul de presiune curent setat, atunci când funcționează cu o lance Power Control.

Indicaţie

Sensibilitatea materialelor poate varia foarte mult în funcție de vârstă și de stare. Prin urmare, recomandările nu sunt obligatorii.

Indicaţie

Afișajul de presiune nu este semnificativ, atunci când este folosit cu soluția de curățat suprafețe și alte accesorii.

Afișaj Treaptă de

Power Control System

presiune

HARD Terase din de pavaj sau din

Recomandat de ex. pentru

beton spălat, asfalt, suprafe- țe metalice, ustensile de grădină (roată, lopată etc.)

Afișaj Treaptă de

presiune

MEDIUM Autoturisme / motociclete,

SOFT Suprafețe din lemn, bicicle-

MIX Funcţionare cu detergent

Recomandat de ex. pentru

suprafețe din cărămidă, pereți tencuiți, mobilier din plastic

tă, gresie, mobilier din ratan

Funcţionarea la înaltă presiune

ATE NŢIE

Deteriorarea suprafeţelor vopsite sau sensibile

Suprafeţele se deteriorează în caz de distanţă prea mică a jetului sau dacă este selectată o lance necorespunzătoare. Păstraţi o distanţă a jetului de cel puţin 30 cm când curăţaţi suprafeţele vopsite. Nu curăţaţi anvelopele pentru maşini, vopseaua sau su- prafeţele sensibile, cum ar fi lemnul, cu freza cu dinţi.

1. Introduceţi o lance în pistolul de înaltă presiune şi fixaţi-o prin rotire la 90°.

Figura H

2. Porniţi aparatul („I/ON”).

3. Deblocaţi maneta pistolului de înaltă presiune.

4. Apăsaţi maneta pistolului de înaltă presiune. Dispozitivul porneşte.

5. Rotiți lancea Power Control Vario Power, până când afișajul presiunii indică nivelul de presiune necesar.

Funcţionarea cu perie de spălare

ATE NŢIE

Deteriorări ale vopselei

Deteriorarea suprafeţelor datorită periei de spălare murdare Asiguraţi-vă că peria de spălare nu conţine murdărie sau alte particule înainte de a o introduce.

Indicaţie

Când utilizaţi perii de spălare, aparatul funcţionează la presiune joasă. Prin urmare, se poate adăuga o soluţie de curăţat.

1. Introduceţi peria de spălare în pistolul de înaltă presiune şi fixaţi-o prin rotire la 90°.

Funcţionare cu detergent

 PERICOL

Nerespectarea fişei cu date de securitate

Probleme grave de sănătate datorită utilizării necorespunzătoare a soluţiei de curăţat Respectaţi fişa cu date de securitate a producătorului soluţiei de curăţat, în special indicaţiile referitoare la echipamentul individual de protecţie.

Indicaţie

Soluţia de curăţat poate fi adăugată numai la presiune joasă.

Indicaţie

Soluțiile de curățat KÄRCHER garantează o funcţionare fără probleme. Cereţi sfaturi de la angajaţii noştri sau solicitaţi catalogul nostru sau broşurile informative despre soluții de curățat.

Româneşte 97

Page 98

1. Umpleţi cu detergent rezervorul pentru detergent. În acest caz, ţineţi cont de informaţiile de dozare de pe recipientul detergent.

Figura I

2. Închideţi cu capacul rezervorul pentru detergent.

Figura D

3. Fixaţi rezervorul pentru soluţia de curăţat în aparat prin înclichetare.

4. Utilizaţi lancea Vario Power.

5. Rotiți duza în sensul „MIX” până când la pistolul de înaltă presiune este afișat „MIX”. În timpul utilizării, soluţia de curăţat este adăugată la jetul de apă.

6. Opţional, utilizaţi duza de evacuare. a Conectaţi duza de spumă cu recipientul pentru

substanța de curăţare.

Figura J

b Introduceţi duza de evacuare în pistolul de înaltă

presiune şi fixaţi-o prin rotire la 90°.

Metoda de curăţare recomandată

1. Pulverizaţi cu moderaţie soluţie de curăţat pe suprafaţa uscată şi lasaţi să acţ

2. Clătiţi murdăria dizolvată cu jetul de apă de înaltă presiune.

După funcţionarea cu soluţie de curăţat

1. Spălaţi aparatul aprox. 30 de secunde cu apă curată.

ioneze (nu să se usuce).

Întreruperea funcţionării

1. Eliberaţi maneta pistolului de înaltă presiune. Dacă maneta este eliberată, aparatul se opreşte. Se menţine presiunea înaltă din sistem.

2. Blocaţi maneta pistolului de înaltă presiune.

Figura K

3. Aşezaţi pistolul de înaltă presiune cu lancea în pozi- ţia de parcare.

4. În cazul pauzelor de lucru care depăşesc 5 minute, opriţi aparatul „0/OFF”.

Scoaterea din funcțiune

몇 PRECAUŢIE

Presiune în sistem

Răniri cauzate de scurgerile necontrolate de apă la presiune înaltă Dacă sistemul nu este presurizat, atunci doar separaţi furtunul de înaltă presiune de pistolul de înaltă presiune sau de aparat.

1. Eliberaţi maneta pistolului de înaltă presiune.

2. Închideţi robinetul de apă.

3. Apăsaţi maneta pistolului de înaltă presiune timp de 30 de secunde. Presiunea rămasă în sistem este eliminată.

4. Eliberaţi maneta pistolului de înaltă presiune.

5. Blocaţi maneta pistolului de înaltă presiune.

6. Deconectaţi aparatul de la alimentarea cu apă.

7. Deconectaţi aparatul „0/OFF”.

8. Scoateţi fişa de reţea din priză.

Transport

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La transport ţineţi cont de greutatea aparatului.

1. Ridicaţi aparatul de mânerul pentru transport şi

Transportarea aparatului

transportaţi-l.

1. Trageţi mânerul de transport până când se înclichetează cu un sunet.

2. Trageţi aparatul de mânerul pentru transport.

Transportarea aparatului în vehicul

Tragerea aparatului

1. Goliţi rezervorul pentru soluţia de curăţat.

2. Asiguraţi aparatul împotriva alunecării şi basculării.

Depozitarea

몇 PRECAUŢIE

Nerespectarea greutăţii

Pericol de accidentare şi de deteriorare La depozitare ţineţi cont de greutatea aparatului.

Păstrarea dispozitivului

1. Aşezaţi aparatul pe o suprafaţă plană.

2. Separaţi lancea de pistolul de înaltă presiune.

3. Apăsaţi butonul de separare de pe pistolul de înaltă presiune şi separaţi furtunul de înaltă presiune de pistolul de înaltă presiune.

ATE NŢIE

Deteriorarea furtunului de înaltă presiune

Deteriorarea furtunului de înaltă presiune ca urmare a rotirii în direcţia greşită La înfăşurare, respectaţi direcţia de rotaţie a tamburului de furtun.

4. Cu ajutorul manivelei, rotiţi tamburul de furtun în sens invers acelor de ceasornic şi înfăşuraţi furtunul de înaltă presiune.

5. Depozitaţi cablul de alimentare şi accesoriile pe aparat.

Înainte de o depozitare mai îndelungată, respectaţi indicaţiile suplimentare, vezi capitolul Îngrijirea şi întreţine- rea.

Protecţia împotriva îngheţului

ATE NŢIE

Pericol de îngheţ

Aparatele care nu sunt complet golite pot fi distruse de îngheţ. Goliţi aparatul şi accesoriile complet. Protejaţi aparatul de îngheţ.

Trebuie îndeplinite următoarele:

 Aparatul este separat de la alimentarea cu apă.  Pistolul de înaltă presiune este deconectat de la fur-

tunul de înaltă presiune.

1. Porniţi aparatul „I/ON”.

2. Aşteptaţi maxim 1 minut până când din furtunul de înaltă presiune nu mai scapă apă.

3. Opriţi aparatul.

4. Depozitaţi aparatul cu toate accesoriile într-un spaţiu protejat împotriva îngheţului.

Îngrijirea şi întreţinerea

 PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune Opriţi aparatul. Scoateţi ştecărul.

Aparatul nu necesită întreţinere, de ex. nu trebuie să efectuați periodic nicio lucrare de întreţinere.

Curăţaţi sita de la racordul la sursa de apă

ATE NŢIE

Sită deteriorată în conectarea la sursa de apă

Deteriorarea aparatului cauzată de contaminarea apei Verificaţi dacă sita este deteriorată înainte de a o introduce la conectarea la sursa de apă.

98 Româneşte

Page 99

Dacă este necesar, curăţaţi sita de la racordul la sursa de apă.

1. Îndepărtaţi cuplajul de la racordul la sursa de apă.

2. Trageţi în afară sita cu un cleşte plat.

3. Curăţaţi sita sub jet de apă curentă.

Figura L

4. Introduceţi sita în racordul la sursa de apă.

Curăţaţi filtrul pentru detergent

Curăţaţi filtrul pentru detergent înainte de o depozitare mai îndelungată.

1. Scoateţi filtrul de la furtunul de aspirare pentru soluţia de curăţat.

2. Curăţaţi filtrul sub jet de apă curentă.

Figura M

Remedierea defecţiunilor

De cele mai multe ori, defecţiunile au cauze simple, pe care le puteţi remedia cu ajutorul următoarei liste de ansamblu. În caz de dubiu sau de defecţiuni nemenţiona- te, vă rugăm să vă adresaţi unităţii de service autorizate.

 PERICOL

Pericol de electrocutare

Răniri cauzate de atingerea pieselor aflate sub tensiune Opriţi aparatul. Scoateţi ştecărul.

Aparatul nu funcţionează

1. Apăsaţi maneta pistolului de înaltă presiune. Aparatul porneşte.

2. Verificaţi dacă tensiunea indicată pe plăcuţa cu ca- racteristici coincide cu tensiunea sursei de curent.

3. Verificaţi cablul de alimentare cu privire la deteriorare.

Aparatul nu ajunge la presiunea dorită

Alimentarea cu apă este prea redusă

1. Deschideţi complet robinetul de apă.

2. Verificaţi alimentarea cu apă pentru a vă asigura că are un debit de pompare suficient.

Sita racordului la sursa de apă este murdară.

1. Trageţ

2. Curăţaţi sita sub jet de apă curentă.

În aparat există aer.

1. Aerisiţi aparatul:

Vari aţii de presiune puternice

1. Curăţarea duzei de înaltă presiune:

2. Verificaţi cantitatea de apă alimentată.

Aparatul nu este etanş

1. O uşoară neetanşeitate a aparatului este necesară

Soluţia de curăţat nu este aspirată

1. Folosiți lancea Vario Power și rotiți la „MIX”.

2. Curăţaţi filtrul de la furtunul de aspirare pentru solu-

3. Verificaţi furtunul de aspirare pentru soluţia de cură-

i în afară sita din conectarea la sursa de apă

cu un cleşte plat.

a Porniţi aparatul timp de maximum 2 minute fără a

conecta lancea.

bApăsaţi pistolului de înaltă presiune şi aşteptaţi

până când apa din pistolul de înaltă presiune nu mai conţine bule de aer.

c Conectaţi lancea.

a Îndepărtaţi murdăria din gaura duzei cu un ac. bSpălaţi duza de înaltă presiune din faţă cu apă.

din punct de vedere tehnic. În caz de neetanş serioasă, contactaţi serviciul de asistenţă clienţi autorizat.

ţia de curăţat.

ţat dacă prezintă urme de rupere.

eitate

În fiecare ţară sunt valabile condiţiile de garanţie publicate de distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabricaţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultaţi pagina din spate)

Date tehnice

Conexiune electrică

Tensiune V 220-240 Fază ~1 Frecvenţă Hz 50-60 Curent absorbit A 6 Grad de protecţie IPX5 Clasă de protecţie II

Garanţie

Siguranţă pentru reţea (temporizată)

Conectare la sursa de apă

Presiune de alimentare (max.) MPa 1,2 Temperatură de alimentare (max.) °C 40 Cantitate alimentată (min.) l/min 8

Date privind puterea aparatului

Presiune de lucru MPa 8 Presiune maximă admisă MPa 12 Debit de pompare, apă l/min 5,5 Debit de pompare maxim l/min 6,3 Debit de pompare, soluţie de cură-

ţat Forţă de recul a pistolului de înaltă

presiune

Dimensiuni şi greutăţi

Greutate tipică în timpul funcţionă- rii

Lungime mm 340 Lăţime mm 281 Înălţime mm 677

Valori calculate conform EN 60335-2-79

Valoarea vibraţiilor mână-braţ m/s Incertitudine K m/s Nivel de zgomot L Incertitudine K Nivel de putere acustică L

certitudine K Sub rezerva modificărilor tehnice.

A10

l/min 0,3

N12

kg 6,2

dB(A) 76 dB(A) 3

+ In-

dB(A) 91

<2,5

0,6

Româneşte 99

Page 100

Declaraţie de conformitate UE

Chairman of the Board of Management

Director Regulatory Affairs & Certification

H. Jenner

S. Reiser

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerinţelor fundamentale privind siguranţa şi sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această de- claraţie îşi pierde valabilitatea. Produs: Aparat de curăţat cu înaltă presiune Tip: 1.602-xxx

Directive UE relevante

2000/14/UE 2014/30/UE 2006/42/UE (+2009/127/UE) 2011/65/UE

Norme armonizate aplicate

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008

Procedura aplicată de evaluare a conformităţii

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

Măsurat: 88 Garantat: 91 Semnatarii acţionează în numele şi prin împuternicirea Consiliului director.

Însărcinat cu elaborarea documentaţiei: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germania) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/04/01

Obsah

Všeobecné upozornenia ..................................... 100

KÄRCHER Home & Garden App ........................ 100

Ochrana životného prostredia............................. 101

Používanie v súlade s účelom............................. 101

Príslušenstvo a náhradné diely ........................... 101

Rozsah dodávky.................................................. 101

Popis prístroja ..................................................... 101

Bezpečnostné zariadenia.................................... 101

Symboly na prístroji............................................. 101

Montáž ................................................................ 102

Uvedenie do prevádzky....................................... 102

Prevádzka ........................................................... 102

Preprava.............................................................. 103

Skladovanie......................................................... 103

Ošetrovanie a údržba .......................................... 104

Pomoc pri poruchách .......................................... 104

Záruka ................................................................. 104

Technické údaje .................................................. 104

EÚ vyhlásenie o zhode ....................................... 105

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí- tajte tento originálny návod na obsluhu a

sa informáciami a pokynmi, ktoré sú v nich uvedené. Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

priložené bezpečnostné pokyny. Riaďte

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App obsahuje:

 Informácie o montáži a uvedení do prevádzky  Informácie o oblastiach použitia  Tipy a triky  FAQ  Pripojenie k servisnému stredisku KÄRCHER

Aplikáciu si môžete stiahnuť tu:

100 Slovenčina

Ochranná známka

 Google Play™ a Android™ sú ochranné známky

alebo registrované ochranné známky spoločnosti Google Inc.

 Apple

a App Store® sú ochranné známky alebo re-

gistrované ochranné známky spoločnosti Apple Inc.

KARCHER K 3 Premium Power Control User guide [pl]

Inhalt

Allgemeine Hinweise

KÄRCHER Home & Garden App

Umweltschutz

Bestimmungsgemäße Verwendung

Zubehör und Ersatzteile

Lieferumfang

Gerätebeschreibung

Sicherheitseinrichtungen

Geräteschalter

Verriegelung Hochdruckpistole

Auto-Stopp-Funktion

Symbole auf dem Gerät

Räder montieren

Griffe montieren

Reinigungsmitteltank verschließen

Inbetriebnahme

Montage

Wasserversorgung

Anschluss an die Wasserleitung

Betrieb

Power Control System

Betrieb mit Hochdruck

Betrieb mit Waschbürste

Betrieb mit Reinigungsmittel

Empfohlene Reinigungsmethode

Nach Betrieb mit Reinigungsmittel

Betrieb unterbrechen

Transport

Betrieb beenden

Gerät tragen

Gerät ziehen

Gerät im Fahrzeug transportieren

Lagerung

Gerät aufbewahren

Frostschutz

Pflege und Wartung

Sieb im Wasseranschluss reinigen

Reinigungsmittelfilter reinigen

Hilfe bei Störungen

Garantie

Technische Daten

EU-Konformitätserklärung

Contents

General notes

KÄRCHER Home & Garden app

Environmental protection

Intended use

Accessories and spare parts

Scope of delivery

Description of the device

Safety devices

Power switch

High-pressure gun lock

Auto-stop function

Symbols on the device

Assembly

Fitting the wheels

Close the detergent tank

Installing the handles

Installing the water connection coupling

Initial startup

Water supply

Connection to the water line

Operation

Power Control System

High-pressure operation

Operation with a washing brush

Operation with detergent

Recommended cleaning method

After operation with detergent

Interrupting operation

Ending operation

Transport

Carrying the device

Transporting the device in a vehicle

Pulling the device

Storage

Storing the device
