Karcher K 3.740 User Manual

K 3.740

HIGH PRESSURE WASHER - OPERATOR MANUAL

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

English 3
Français 22
Español 42

59639230 (12/10)

2

HIGH PRESSURE WASHER OPERATOR MANUAL

HIGH PRESSURE WASHER OPERA-

TOR MANUAL . . . . . . . . . . . . . . . . 3

MODEL OVERVIEW . . . . . . . . . . . 4

IMPORTANT SAFETY INSTRUCTIONS . . . 5

ASSEMBLY INSTRUCTIONS . . . . 7

OPERATING INSTRUCTIONS . . . 9

USING THE ACCESSORIES . . . . 11

WORKING WITH DETERGENTS . . 11
TAKING A BREAK ..five minutes or more . . 12

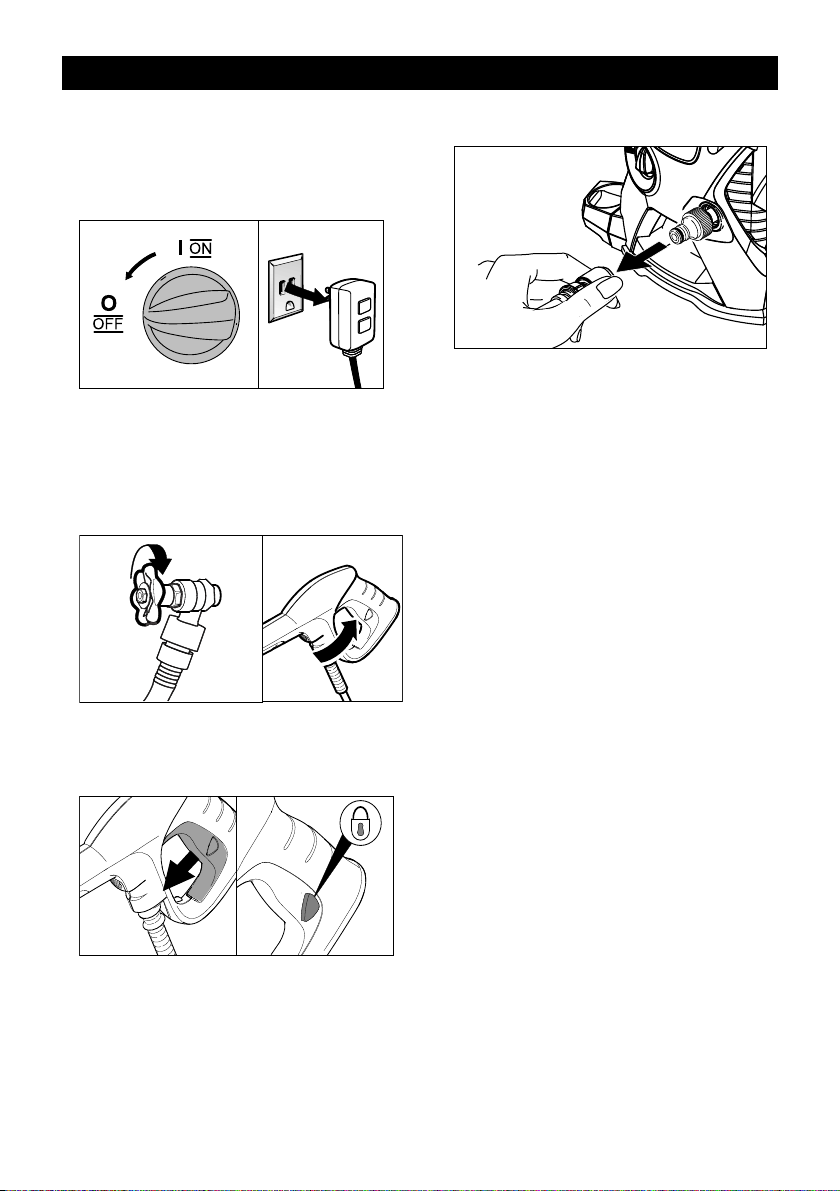

SHUTTING DOWN & CLEAN-UP . . 13
WINTERIZING AND LONG-TERM STOR-

AGE . . . . . . . . . . . . . . . . . . . . . . . 14

CARE AND MAINTENANCE INSTRUC-

TIONS. . . . . . . . . . . . . . . . . . . . . . 14

CLEANING TIPS . . . . . . . . . . . . . 15

OPTIONAL CLEANING ACCESSORIES . . 17

TROUBLESHOOTING . . . . . . . . . 19

Safety Alert Symbols

DANGER



indicates “an imminently hazardous sit­uation which, if not avoided, will result
in death or serious injury.”

 WARNING

indicates “a potentially hazardous situ­ation which, if not avoided, could result
in death or injury.”

 CAUTION

indicates “a potentially hazardous situ­ation which, if not avoided, may result
in minor or moderate injury or in prop­erty damage incidents.”

Specifications

Max. Pressure 1800 PSI Max. Water Flow 1.5 GPM Amp draw 13 AMPS Voltage 120 V Part No. 1.603-120.0 Serial no.

For household use only!

Owner/User Responsibility

The owner and/or user must have an
understanding of the manufacturer’s
operating instructions and warnings
before using this pressure washer.
Warning information should be empha­sized and understood.
If the operator is not fluent in English,
the manufacturer’s instructions and
warnings shall be read to and dis­cussed with the operator in the opera­tor’s native language by the purchaser/
owner, making sure that the operator
comprehends its contents.
Owner and/or user must study and
maintain for future reference the man­ufacturers’ instructions.

Customer Support

USA and Canada

In the U.S. or Canada, please call
1-800-537-4129 for warranty issues
and visit www.karcher-help.com for
technical support and product assis­tance.
Please take a moment to register your
pressure washer online at
www.karcher-register.com. Be sure
to save your purchase receipt, it will be
required for repairs covered by warran­ty.

Customer Support

Mexico

Call: 01-800-024-13-13 for help or visit our website: www.karcher.com.mx

English 3

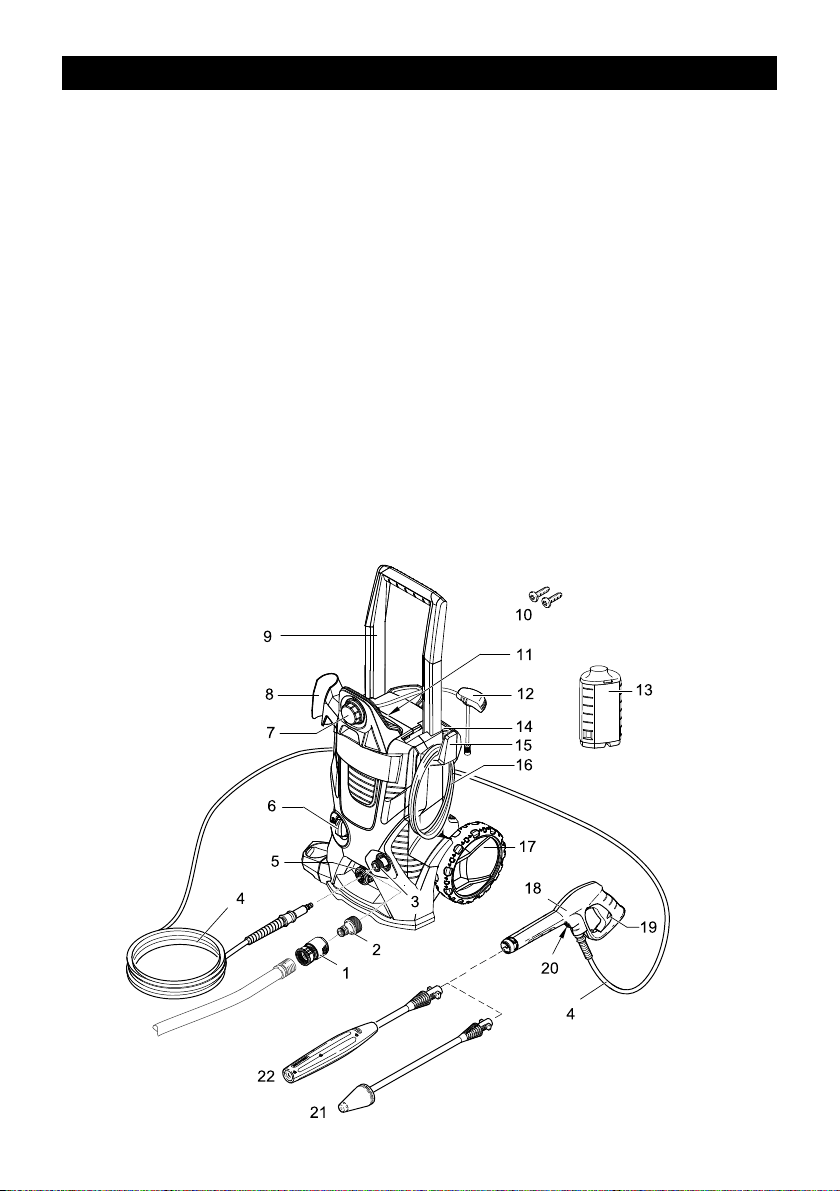

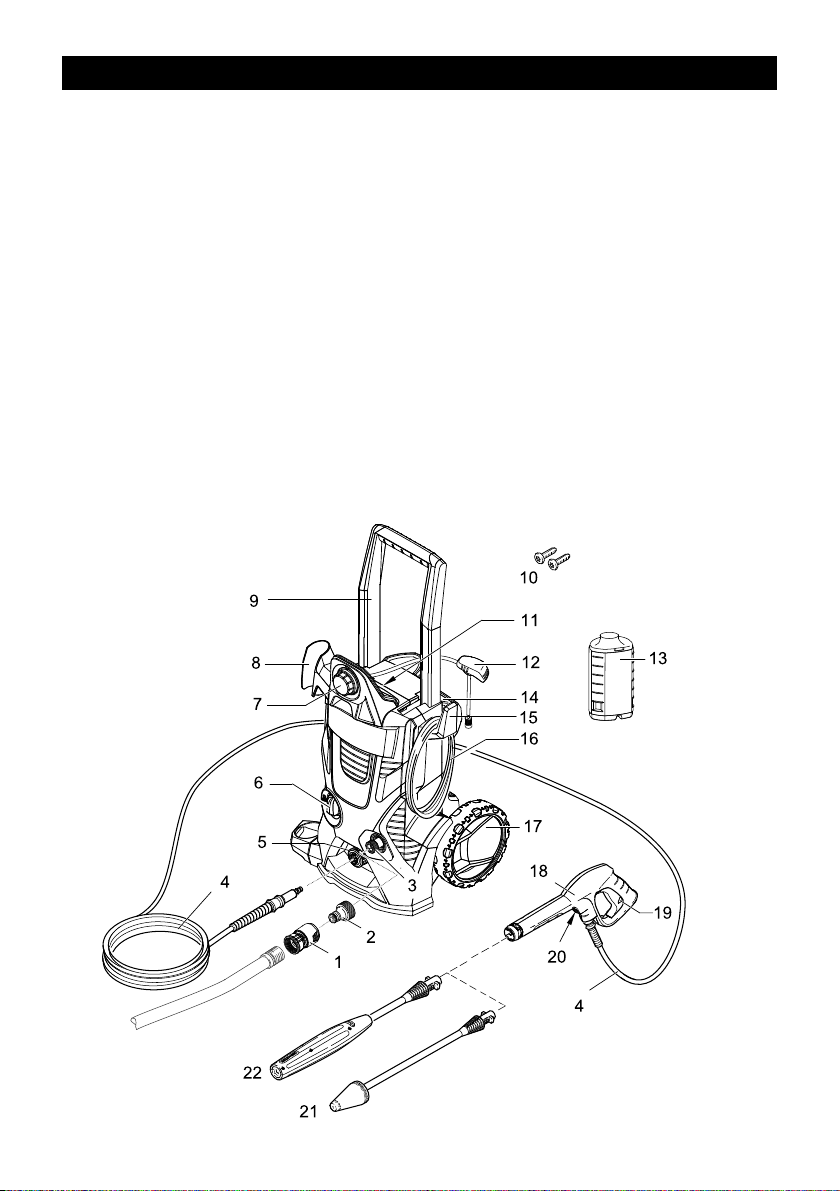

MODEL OVERVIEW

1 Garden hose connector (female)
2 Water inlet connector
3 Water inlet with filter
4 High pressure hose
5 Quick coupling for high pressure

hose
6 ON/OFF switch
7 Dosage regulator for detergent
8 Storage for trigger gun
9 Transport handle, detachable
10 Screws (Philips style)
11 Storage for high-pressure hose
12 Detergent suction tube with filter

and cap

13 Detergent tank
14 Accessory storage
15 Storage hook for mains connection

cable

16 Power cord with Ground Fault Cir-

cuit Interrupter (GFCI)
17 Wheels
18 Trigger gun
19 Lock trigger gun
20 Key to detach the high pressure

hose from the trigger gun
21 Dirtblaster ® (Rotary spray wand)
22 Vario Power Spray wand

4 English

IMPORTANT SAFETY INSTRUCTIONS



WARNING

When using this product basic precau­tions should always be followed, in­cluding the following:

 To reduce the risk of injury, close

supervision is necessary when a
product is used near children.

 Know how to stop the product and

bleed pressures quickly. Be thor­oughly familiar with the controls.

 Stay alert – watch what you are do-

ing.

 Do not operate the product when fa-

tigued or under the influence of al­cohol or drugs.

 Keep operating area clear of all per-

sons.

 Do not overreach or stand on unsta-

ble support. Keep good footing and
balance at all times.

 Follow the maintenance instruc-

tions specified in the manual.

 This product is provided with a

Ground Fault Circuit Interrupter
built into the power cord plug. If re­placement of the plug or cord is
needed, use only identical replace­ment parts.

 WARNING

Risk of Injection or Injury – Do Not
Direct Discharge Stream At Per­sons.

 High pressure jets can be danger-

ous if misused. The jet must not be
directed at persons, animals, elec­trical devices, or the unit itself.

 Wear safety goggles.

 WARNING

Risk Of Explosion – Do not spray

flammable liquids.

 Do not use acids, alkaline, solvents, or

any flammable material in this prod-

uct. These products can cause physi-

cal injuries to the operator and

irreversible damage to the machine.

 CAUTION

Gun Kicks Back – Hold with both

hands.

 The Trigger Gun Safety Lock pre-

vents the trigger from accidentally

being engaged. This safety feature

DOES NOT lock trigger in the ON

position.

 WARNING – Risk of Electrocu-

tion

 Inspect cord before using – Do not

use if cord is damaged.

 Keep all connections dry and off the

ground.

 Do not touch plug with wet hands.  Do not use extension cord with this

product.

 Connect to individual branch circuit

only.

 CAUTION

This unit has been designed for use
with cleaning detergents recommend­ed by the manufacturer. The use of
other cleaning detergents may affect
the operation of the machine and void
the warranty.

 WARNING

Do not spray electrical apparatus and
wiring.
Do not use with flammable liquids and
toxic chemicals.
Injection hazard: equipment can cause
serious injury if the spray penetrates

English 5

the skin. do not point the gun at anyone
or any part of the body. In case of pen­etration seek medical aid immediately.
This system is capable of producing
12400 kPa /1800 PSI to avoid rupture
and injury, do not operate this pump
with components rated less than
12400 kPa /1800 PSI working pres­sure (including but not limited to spray
guns, hose and hose connections).
Before servicing, cleaning or removing
any parts, shut off power and relieve
pressure.

GROUNDING INSTRUCTIONS

This product must be grounded. If it
should malfunction or breakdown,
grounding provides a path of least re­sistance for electric current to reduce
the risk of electric shock. This product
is equipped with a cord having an
equipment-grounding conductor and a
grounding plug. The plug must be
plugged into an appropriate outlet that
is properly installed and grounded in
accordance with all local codes and or­dinances.

 DANGER

Improper connection of the equipment­grounding conductor can result in a
risk of electrocution. Check with a qual­ified electrician or service personnel if
you are in doubt as to whether the out­let is properly grounded. Do not modify
the plug provided with the product - if it
will not fit the outlet, have a proper out­let installed by a qualified electrician.
Do not use any type of adapter with this
product.

GROUND FAULT CIRCUIT IN-

TERRUPTER PROTECTION

CI) built into the plug of the power-sup­ply cord. This device provides
additional protection from the risk of
electric shock. Should replacement of
the plug or cord become necessary,
use only identical replacement parts
that include GFCI protection.

WATER SUPPLY

(Cold Water Only)

 CAUTION

When connecting the water inlet to the
water supply mains, local regulations
of your water company must be ob­served. In some areas the unit must
not be connected directly to the public
drinking water supply. This is to ensure
that there is no feedback of chemicals
into the water supply. Direct connec­tion via a receiver tank or backflow pre­venter, for example, is permitted.
Dirt in the feed water will damage the
unit. To avoid this risk, we recommend
fitting a water filter.

 Garden hose must be at least 1/2

inch or 5/8 inch in diameter.

 Flow rate of water supply must not

fall below 2 GPM (gallons per min-

ute).

 Flow rate can be determined by

running the water for one minute

into an empty 5-gallon container.

 The water supply temperature must

not exceed 104°F/40°C.

 Never use the pressure washer to

draw in water contaminated with

solvents, e.g. paint thinners, gaso-

line, oil, etc.

 Always prevent debris from being

drawn into the unit by using a clean

water source.

This pressure washer is provided with
a ground-fault circuit-interrupter (GF-

6 English

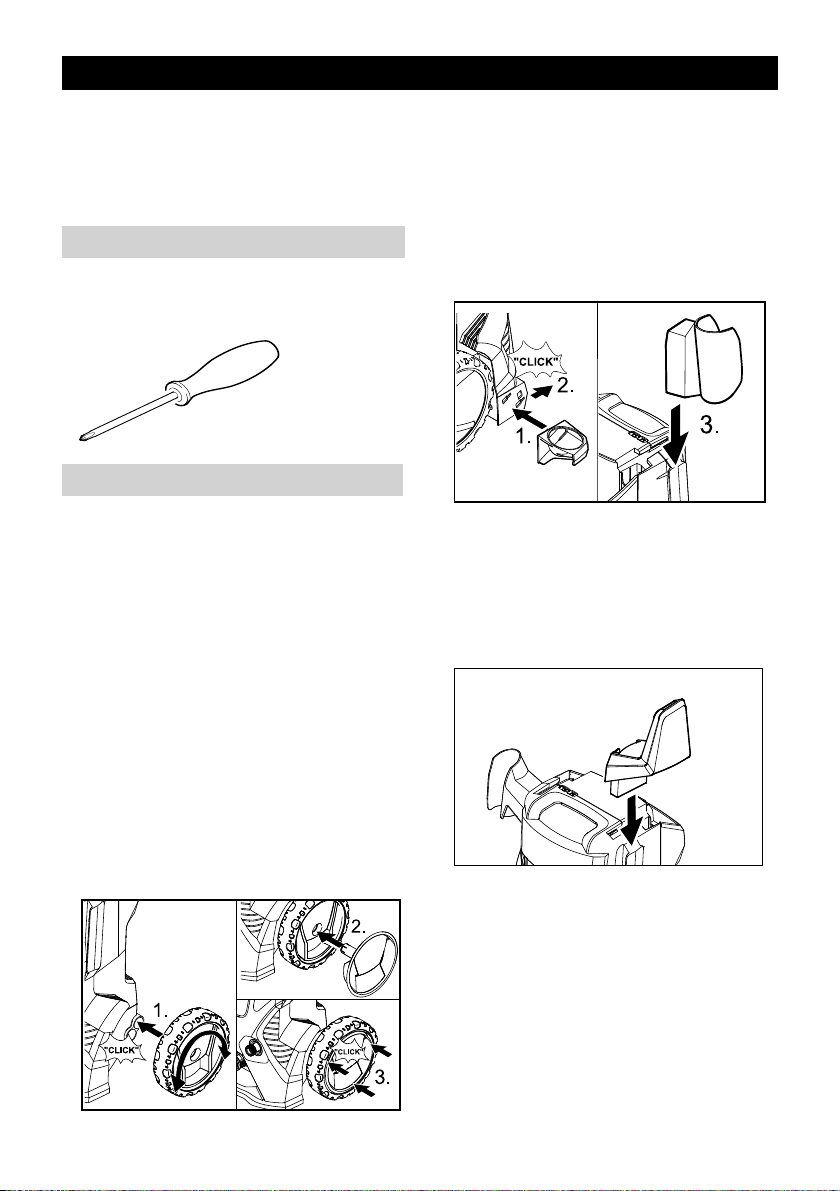

ASSEMBLY INSTRUCTIONS

 For more detailed information on

how to assemble this pressure
washer, please visit

www.karcherresidential.com/
assembly

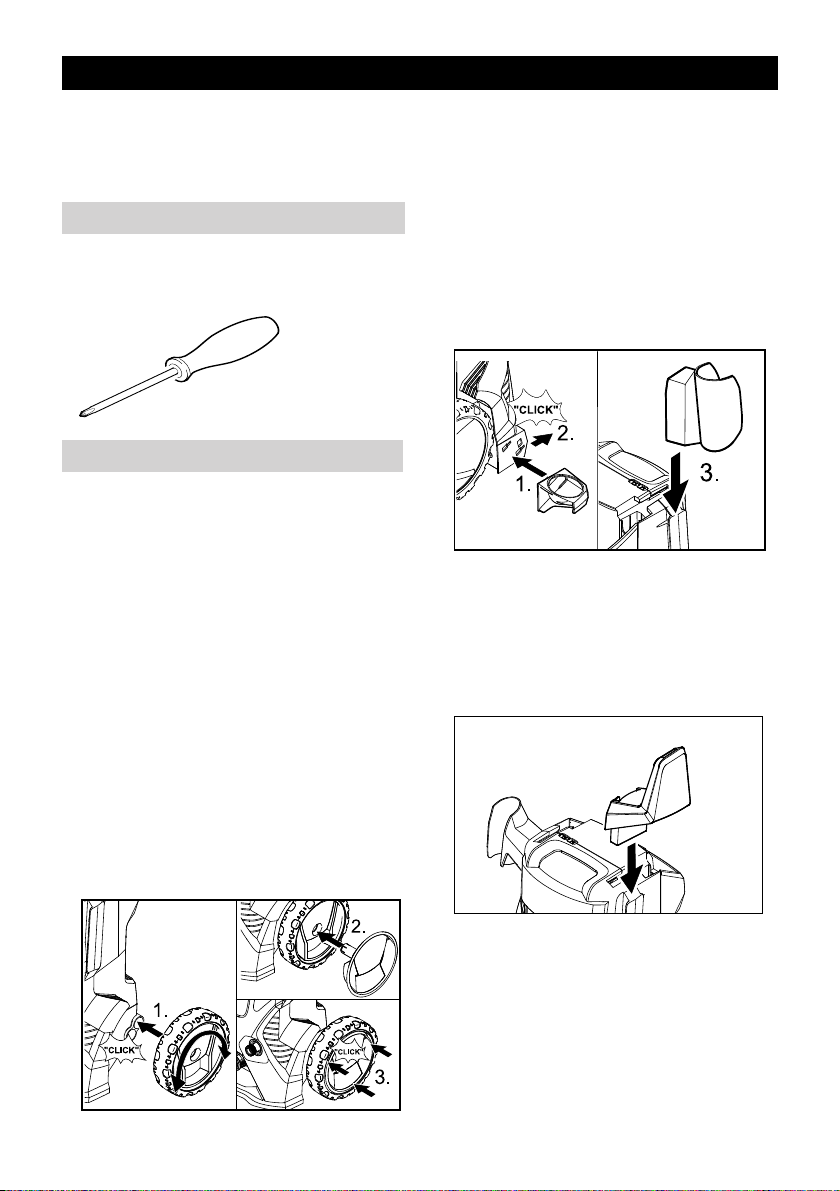

Required tools

A Philips Screwdriver, medium

size (not supplied)

for final assembly

Assembly

Mount loose parts delivered with appli­ance prior to start-up.

Install wheels and hub caps

 STEP 1:

Insert the wheel into the body, rotat­ing the wheel as you push it into
place. You should hear a click when
the wheel is completely inserted.

Then push the wheel cap into place
on the wheel, press around edges
and the center of the wheel cap to
make sure it is properly seated. You
should hear another click. Do not
proceed with the assembly until the
wheels are securely installed.

Install the storage for hand-spray
gun

 STEP 2:

Place the bottom holder into the re-

cesses and push forward until it au-

dibly locks in.

Insert the top holder and push down

all the way.

Install the storage hook for the
mains connection cable

 STEP 3:

Press in the storage hook and lock

it into the top position.

English 7

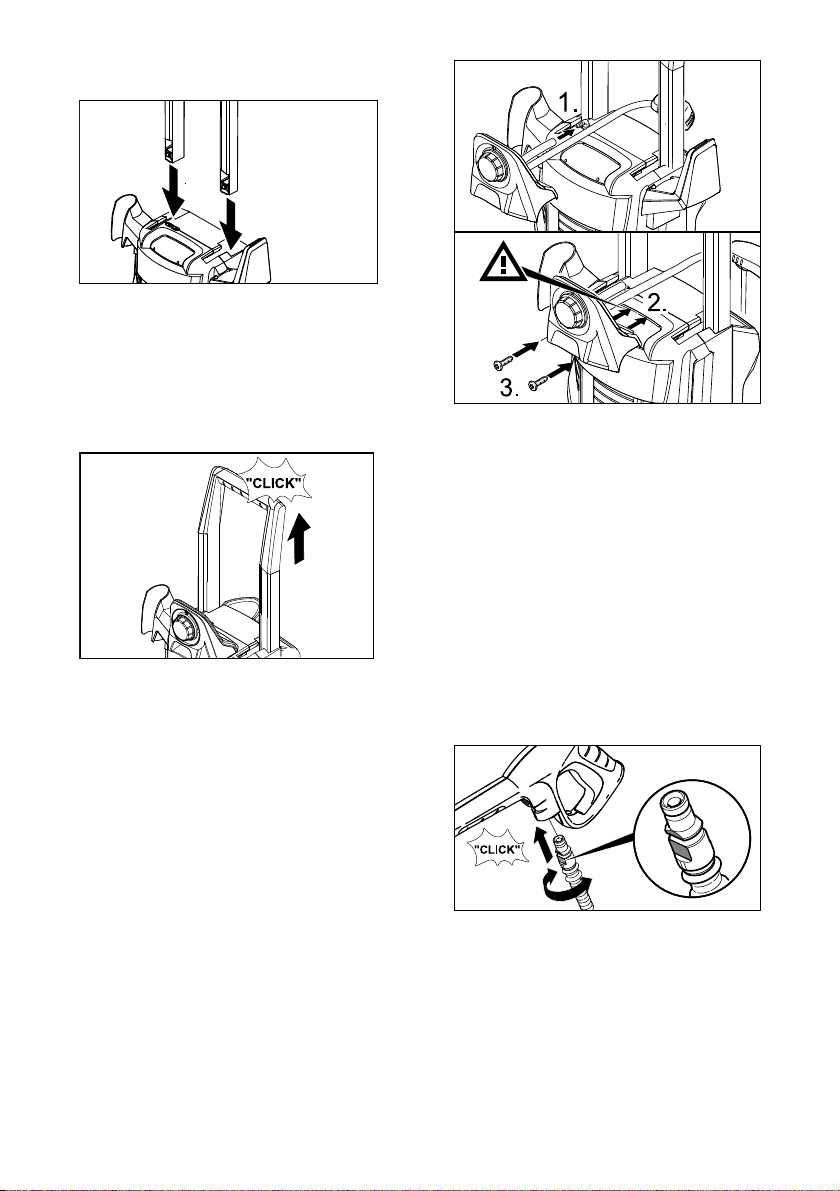

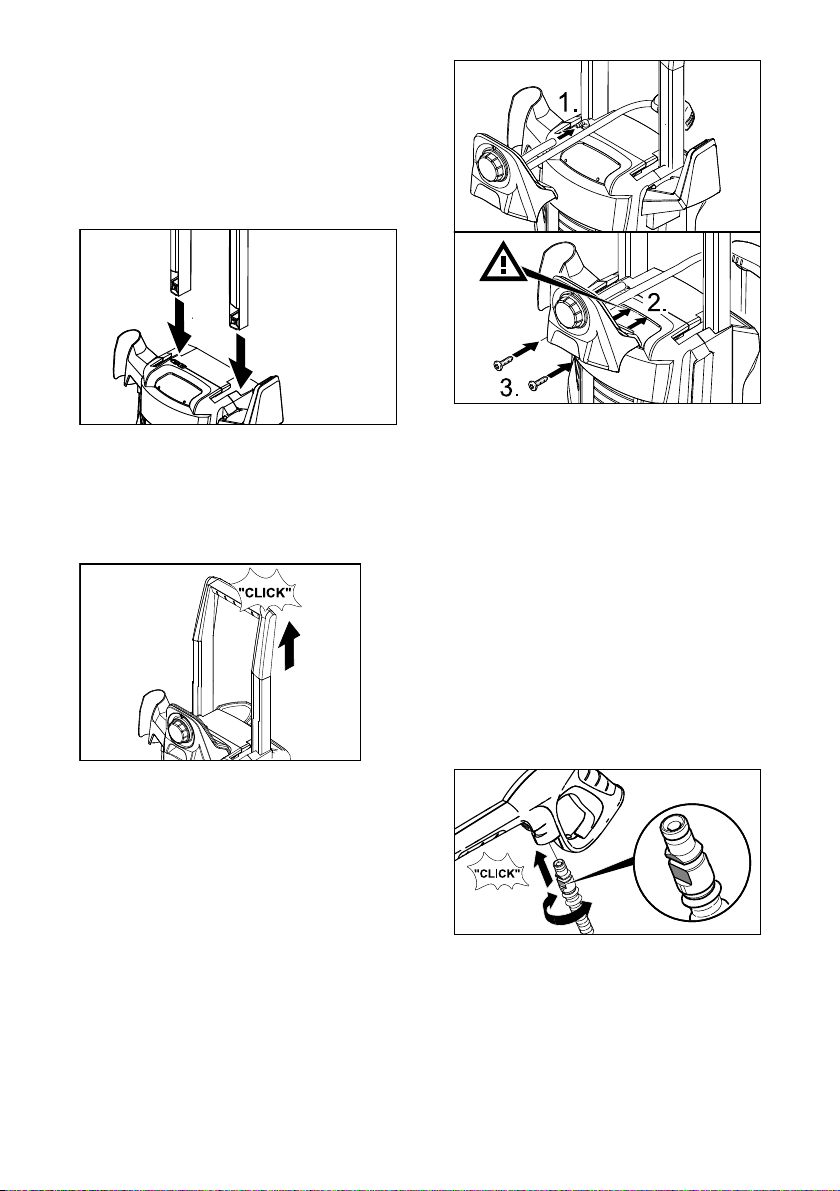

Install the transport handle

STEP 4:



Place the transport handle into the
intake until you feel resistance. Use
the heel of your hand or a soft rub­ber mallet to position it.

 STEP 5:

To push the appliance, the trans­port handle must be pulled all the
way up; it will lock into place audi­bly.

Install the dosage regulator for de­tergent

 STEP 6:

Insert detergent suction tube onto
the hose fitting.

Install the dosage regulator and
connect using 2 screws.

Note: During installation you must
make sure that the tongues of the
dosage regulator match up with the
intended recesses in the casing.

Connect the high pressure hose to
the hand spray gun

 STEP 7:

Push the high pressure hose into

the trigger gun until it locks audibly.

Note: Make sure the connection

nipple is aligned correctly.

Check the secure connection by

pulling on the high pressure hose.

Disconnect:

 Press the disconnect key on the

trigger gun and remove the high

pressure hose from the trigger gun.

8 English

OPERATING INSTRUCTIONS

This pressure washer has been tested
by Kärcher's quality assurance team. A
small amount of water may be present
in the water inlet or outlet. This is nor­mal and will not affect the performance
of the pressure washer.

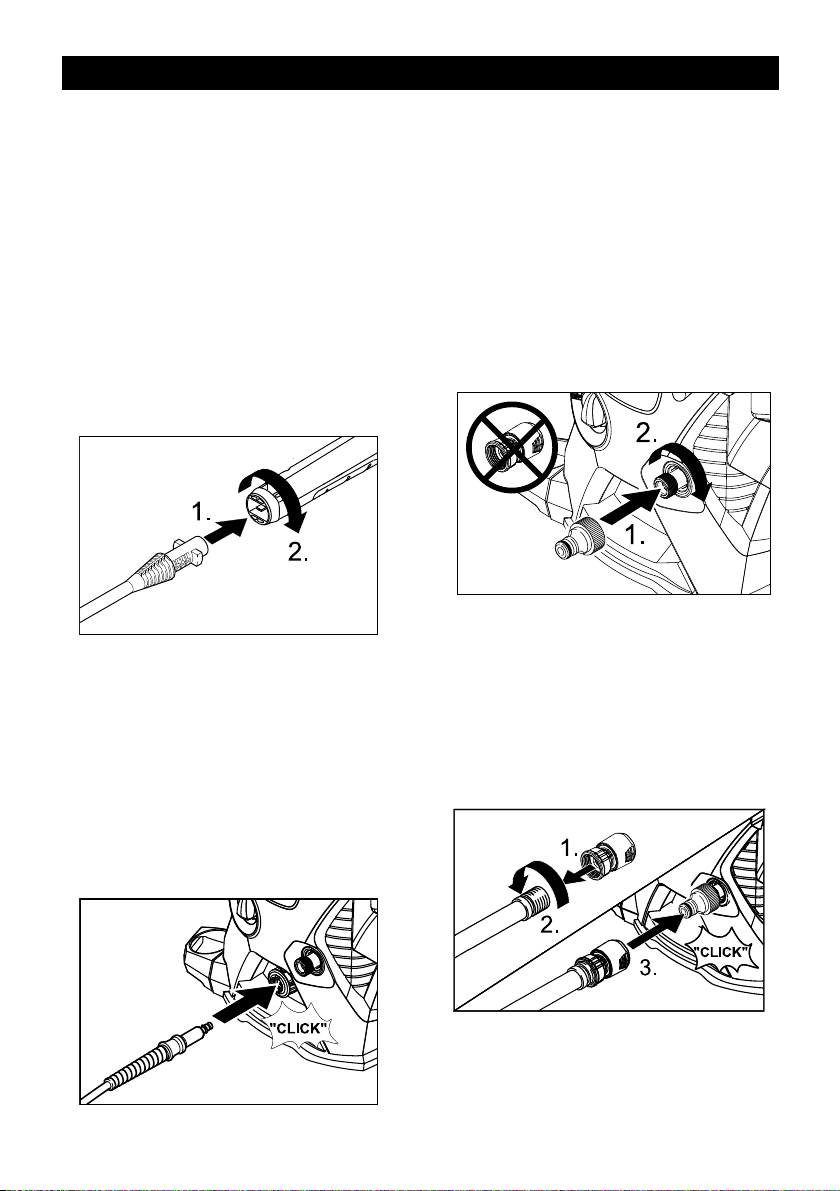

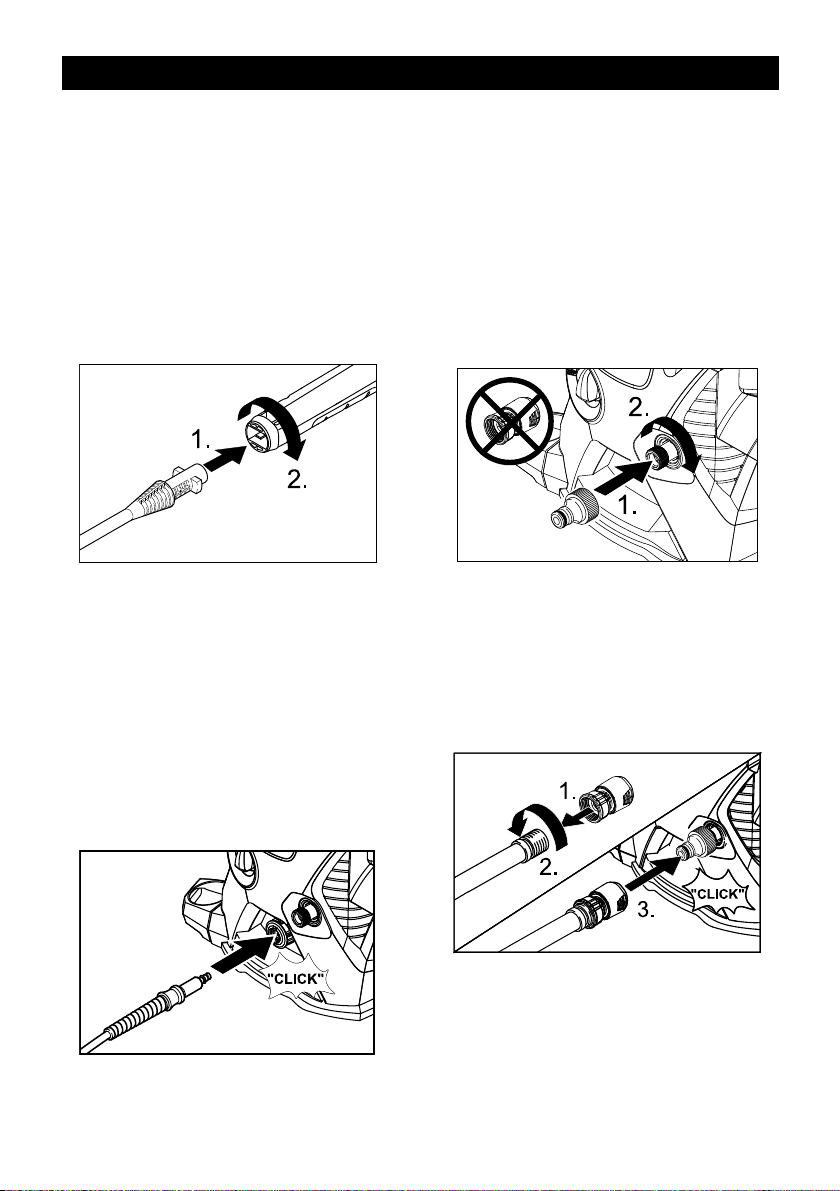

 STEP 1:

Insert the spray wand of your
choice into the trigger gun. Press in
against the spring tension and twist
into locked position.

 STEP 2:

Insert the high pressure hose tightly
into the quick coupling on the appli­ance, it will lock in audibly.

Note: Make sure the connection
nipple is aligned correctly.

Check the secure connection by
pulling on the high pressure hose.

 STEP 3:

Install the supplied connector to the

unit’s water inlet.

Note: Never attach the garden

hose connector to the unit’s water

inlet!

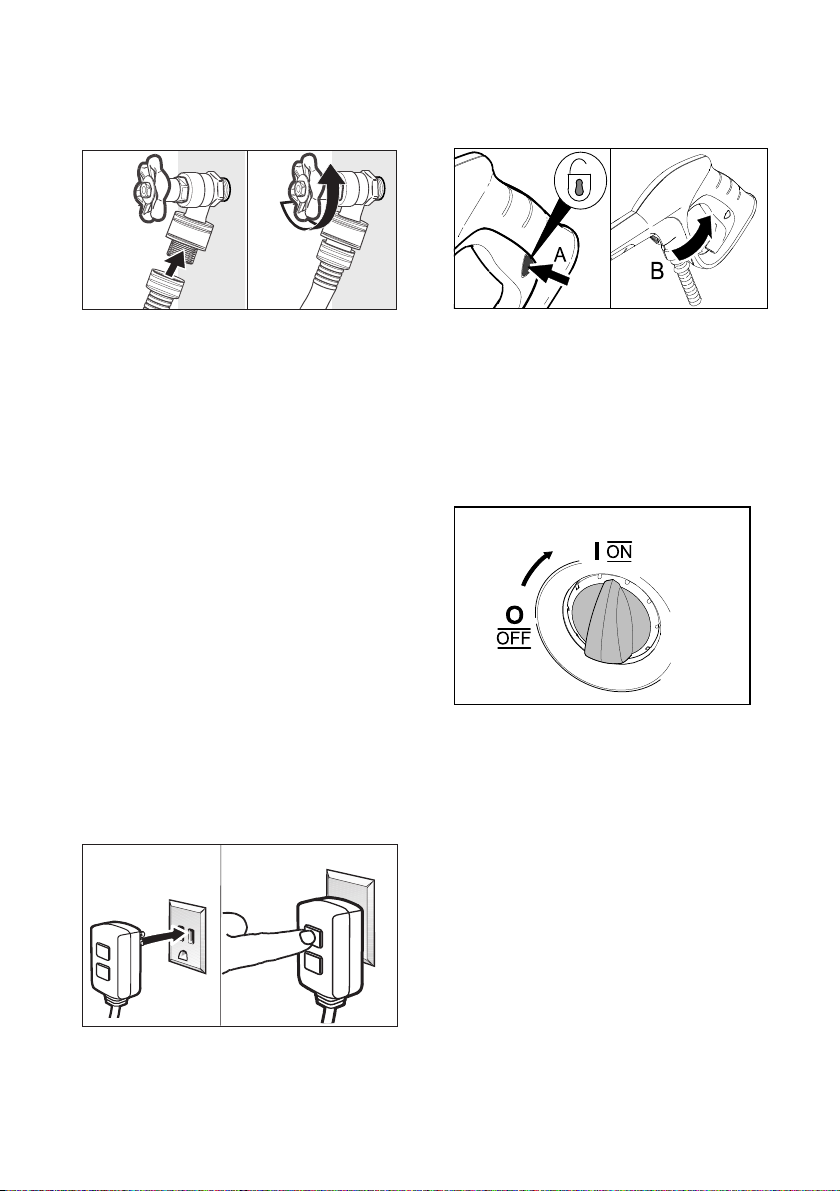

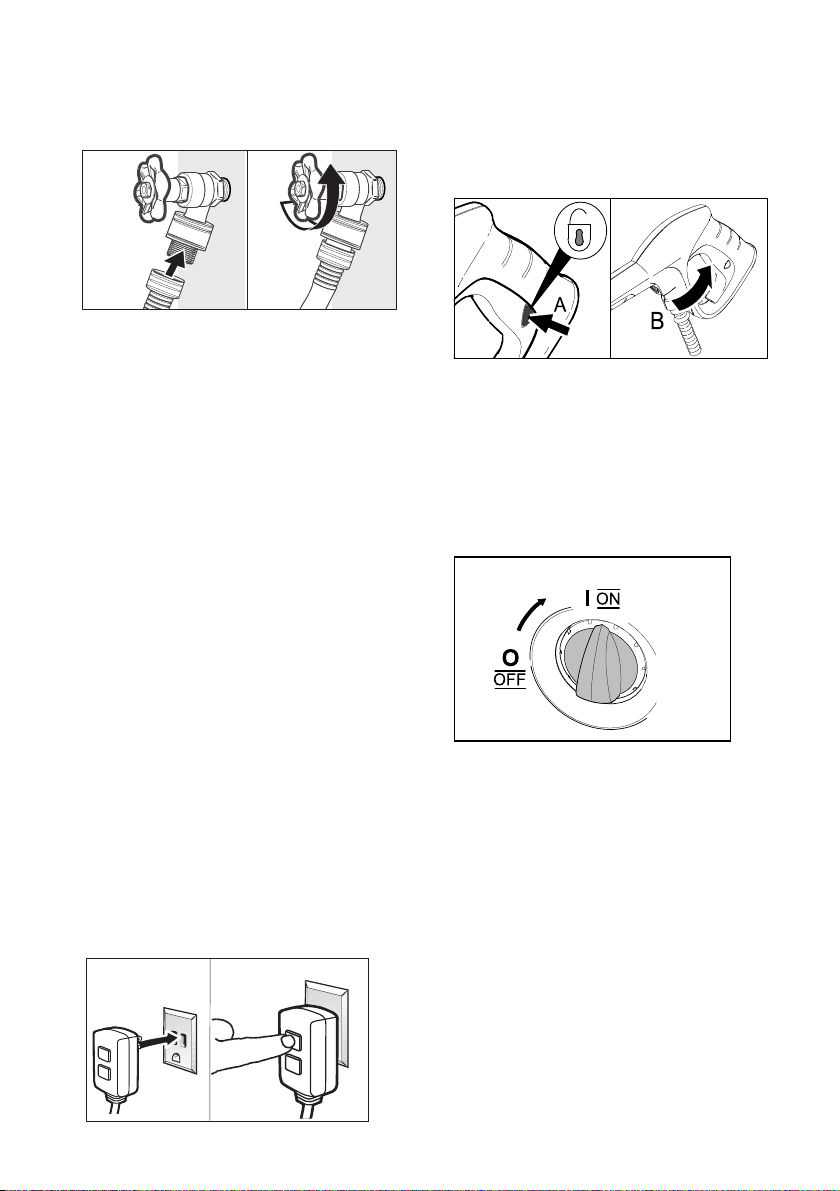

 STEP 4:

Screw the supplied garden hose

connector on to the end of your gar-

den hose. Push the garden hose

connector on to the water inlet con-

nector and make sure you hear it

click into place before proceeding.

Disconnect:

 Push the casing of the quick cou-

pling for the high pressure hose to­ward the rear and disconnect the
high pressure hose from the appli­ance.

English 9



STEP 5:

Connect garden hose to the cold
water source and turn water on
completely.

 STEP 6:

Plug the Ground Fault Circuit Inter­rupter (GFCI) into a receptacle.

Press RESET button, indicator
should be “ON”.

Press TEST button, indicator
should be “OFF”.

Press RESET button for use.

We recommend that you test the
GFCI as part of your startup proce­dure each time you use your pres­sure washer. To learn how to
peform this test on your unit, visit
http://www.karcherresidential.com/
gfci_test.php for detailed instruc­tions for your type of GFCI.

 WARNING

Do not use if above test fails.

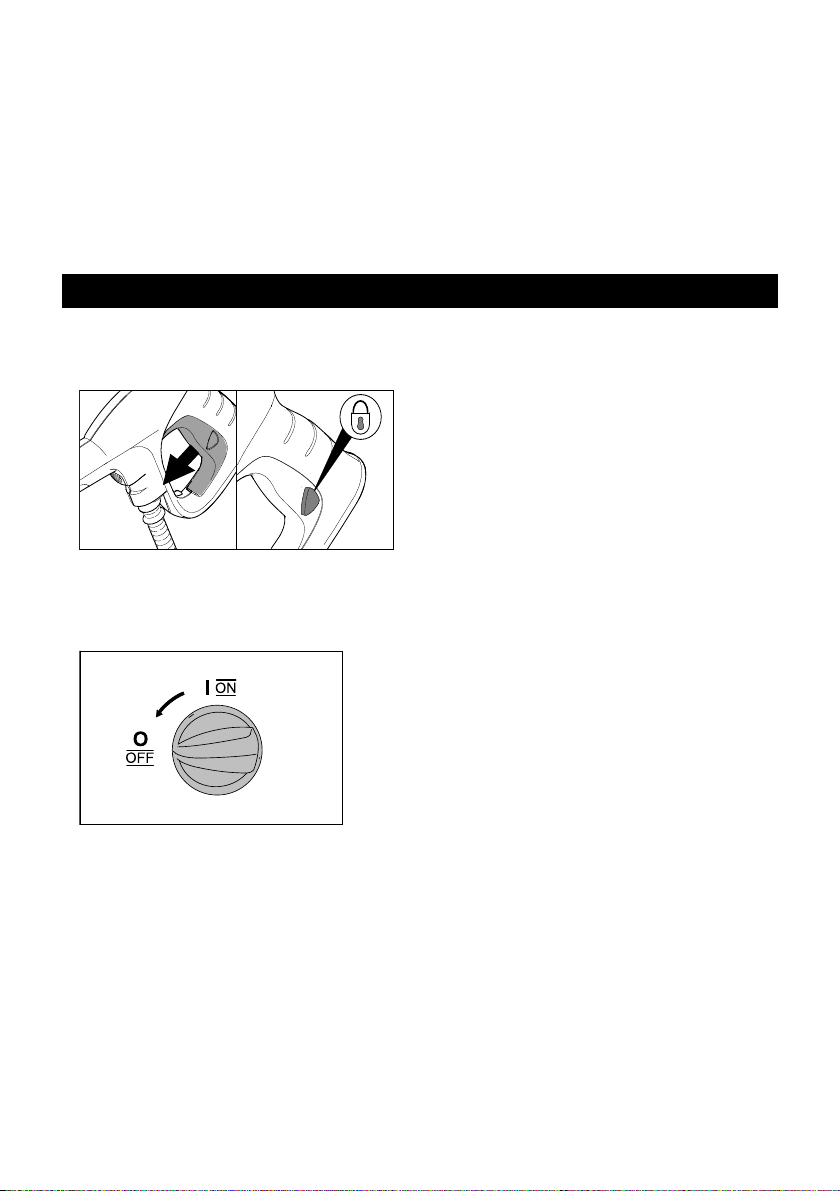

 STEP 7:

Unlock the trigger gun safety lock.

Trigger the gun to eliminate trapped

air, wait for a steady flow of water to

emerge from the spray nozzle.

 STEP 8:

Turn on the high pressure washer

(I/ON).

The motor starts only if the trig-

ger of the gun is pulled and shuts

off when the trigger is released.

10 English

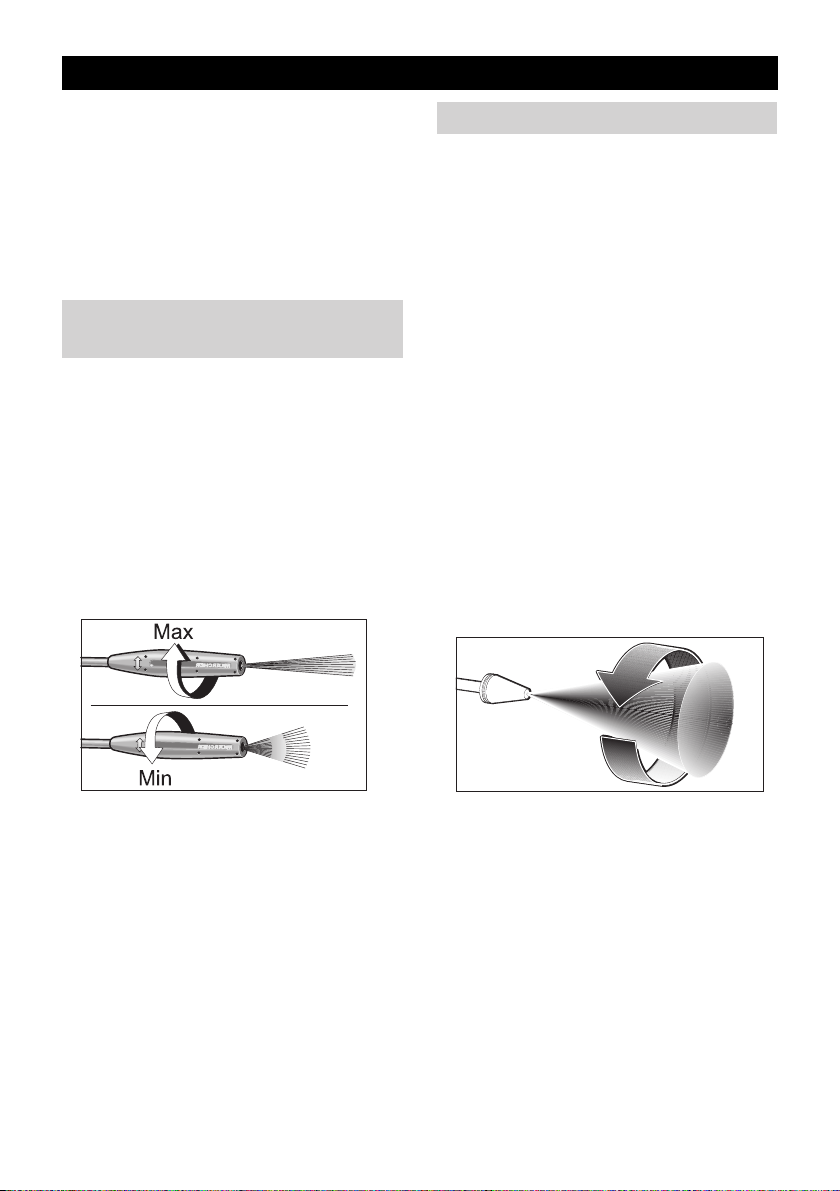

USING THE ACCESSORIES



WARNING

To avoid serious injury never point
spray nozzle at yourself, other per­sons or animals.
Always test an inconspicuous area
before cleaning with high pressure.

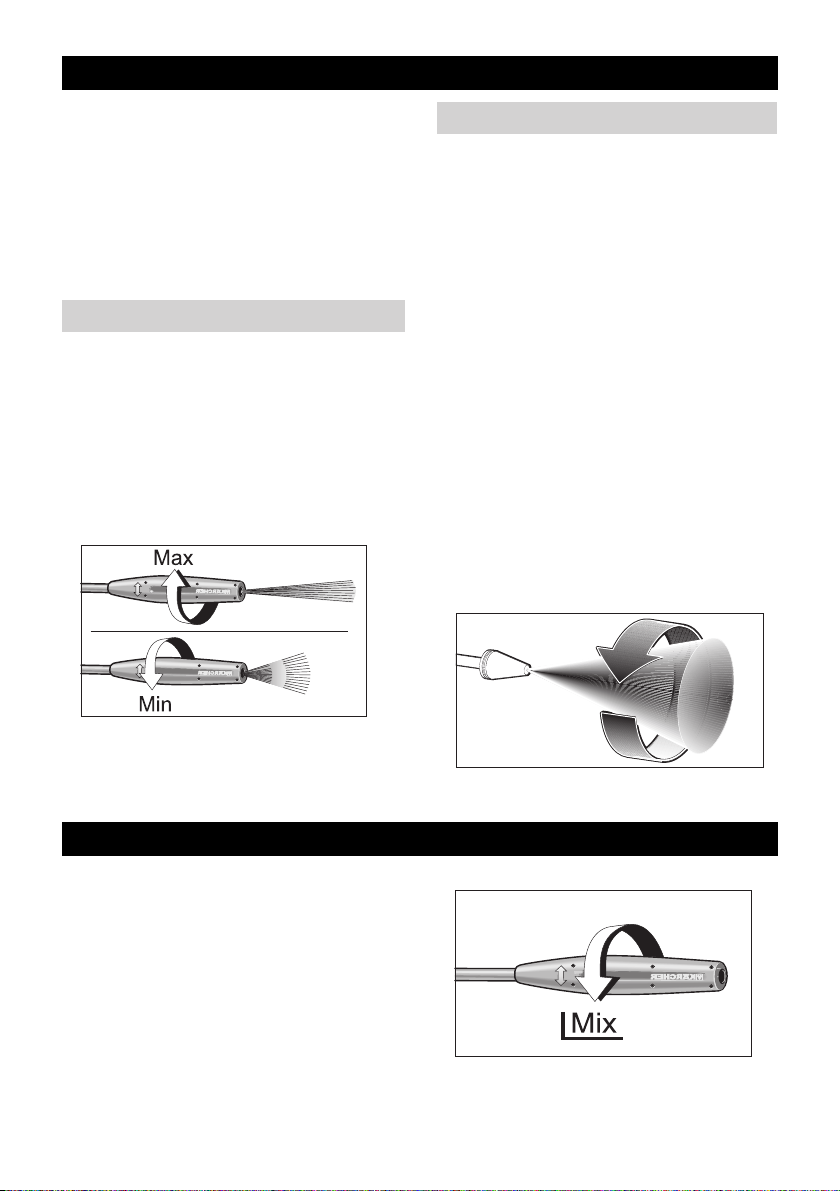

Vario Power Spray Wand

The Vario Power Spray Wand allows
you to adjust the cleaning pressure.

 To clean at maximum pressure, the

wand must be positioned to the high
pressure setting (Max).

 For lower pressure turn the wand

collar in the minus (Min) direction.

Dirtblaster

 This nozzle features a 0º pencil jet

®

which rotates 360º for maximum dirt

cutting action, effectively increasing

cleaning performance up to 50%.

This nozzle combines the cleaning

performance of a 0º pencil jet with

the surface coverage of a wide an-

gle nozzle.

Not recommended for soft mate-

rials, siding, painted surfaces,

decks or autos.

 Before cleaning any surface an in-

conspicuous area should be

cleaned to test spray pattern and

distance for maximum cleaning re-

sults.

 To apply detergent, the wand must

be positioned to the lower pressure
setting (Mix).

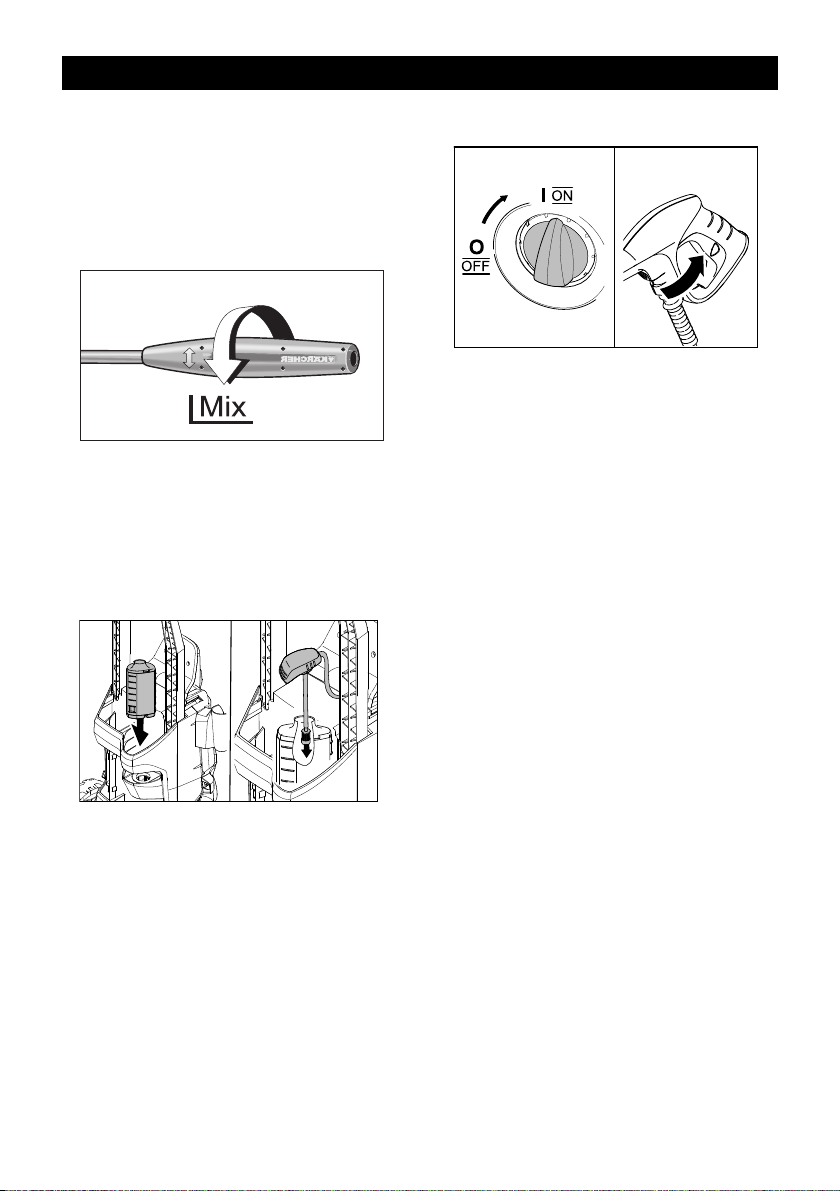

WORKING WITH DETERGENTS

Detergents can only be applied at
low pressure setting (Mix).

 STEP 1:

Install the Vario Power Spray
Wand. Set the spray wand to the
low pressure setting (Mix).

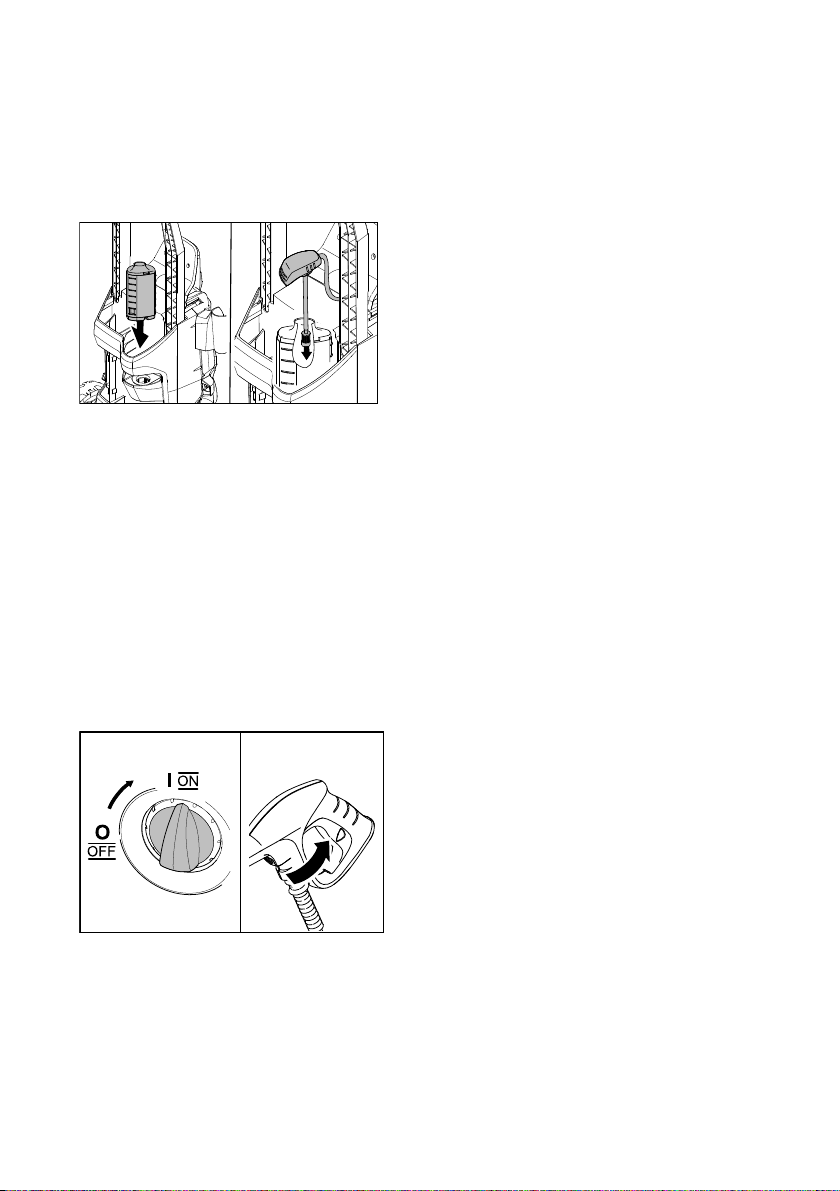

 STEP 2:

Fill the detergent tank with Karcher

detergent and position the tank into

its storage area. Insert the suction

tube with filter into the tank and

close it with the cap.

English 11



STEP 3:

Adjust the suction volume of the de­tergent solution by means of the
dosage regulator for detergents.

 STEP 4:

Turn on the pressure washer (I).
Pull trigger to operate unit. Liquid
detergent is drawn into the unit and
mixed with water. Apply detergent
to work area. Do not allow deter­gent to dry on surface.

 STEP 5:

To rinse, move the VPS out of „Mix“ position and pull trigger to operate unit.

 STEP 6:

Cleaning up: Always draw fresh
water through the detergent tank or
siphon tube when done to flush any
remaining detergents from the in­jection system.

For best results see Cleaning Tips for specific information on how to clean different surfaces.

Always Use Kärcher ® Detergent for Best Results

Kärcher ® biodegradable detergents
are specially formulated to protect the
environment and your pressure wash­er. The special formula won’t clog the
suction tube filter and will protect the
internal parts of the pressure washer
for a longer life. For Kärcher ® Deter­gents, check your retailer or visit our
website:

www.buykarcher.com

 CAUTION

Never use:

– Bleach, Chlorine products and oth-

er corrosive chemicals

– Liquids containing solvents (i.e.,

paint thinners, gasoline, oils)

– Tri-sodium phosphate products
– Ammonia products
– Acid-based products

These chemicals will harm the unit and will damage the surface being cleaned.

Use of these items will void the war­ranty.

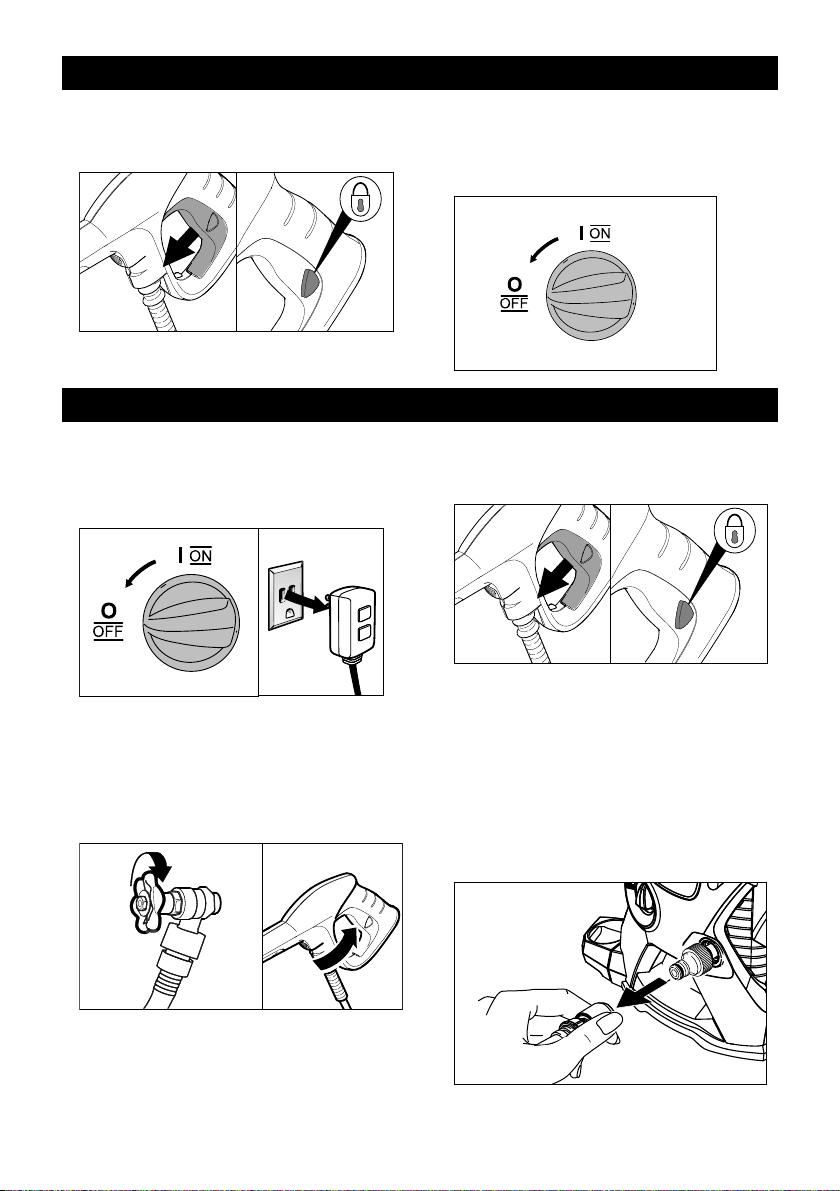

TAKING A BREAK ..five minutes or more

 STEP 1:

Release trigger and engage gun safety lock.

12 English

 STEP 2:

Turn pressure washer to OFF (0)

position.

SHUTTING DOWN & CLEAN-UP

 STEP 1:

Turn the switch to OFF (0) position
and unplug cord from outlet.

 STEP 2:

Turn off the water source.

 STEP 3:

Press trigger to release water pres­sure.

 STEP 4:

Release trigger and engage gun
safety lock.

 STEP 5:

Disconnect the garden hose from

the water inlet on the unit.

Caution: When disconnecting the

supply or high pressure hose, warm

water may leak from the connec-

tions after operation.

English 13

WINTERIZING AND LONG-TERM STORAGE

1: Disconnect all water connec-



tions.

 2: Turn on the machine for a few

seconds, until the water which had
remained in the pump exits, turn off
immediately.

 3: Do not allow high pressure hose

to become kinked.

 4: Store the machine and accesso-

ries in a room which does not reach
freezing temperatures. DO NOT
store near furnace or other sources

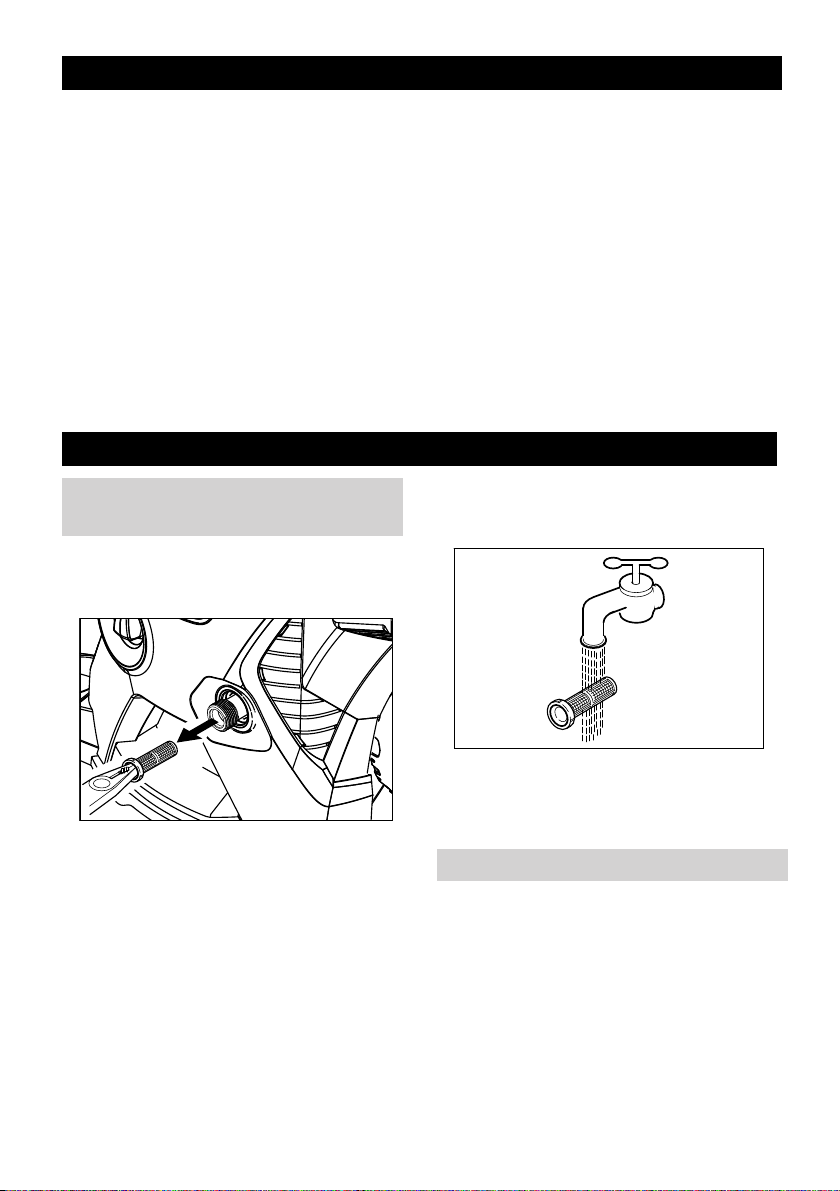

CARE AND MAINTENANCE INSTRUCTIONS

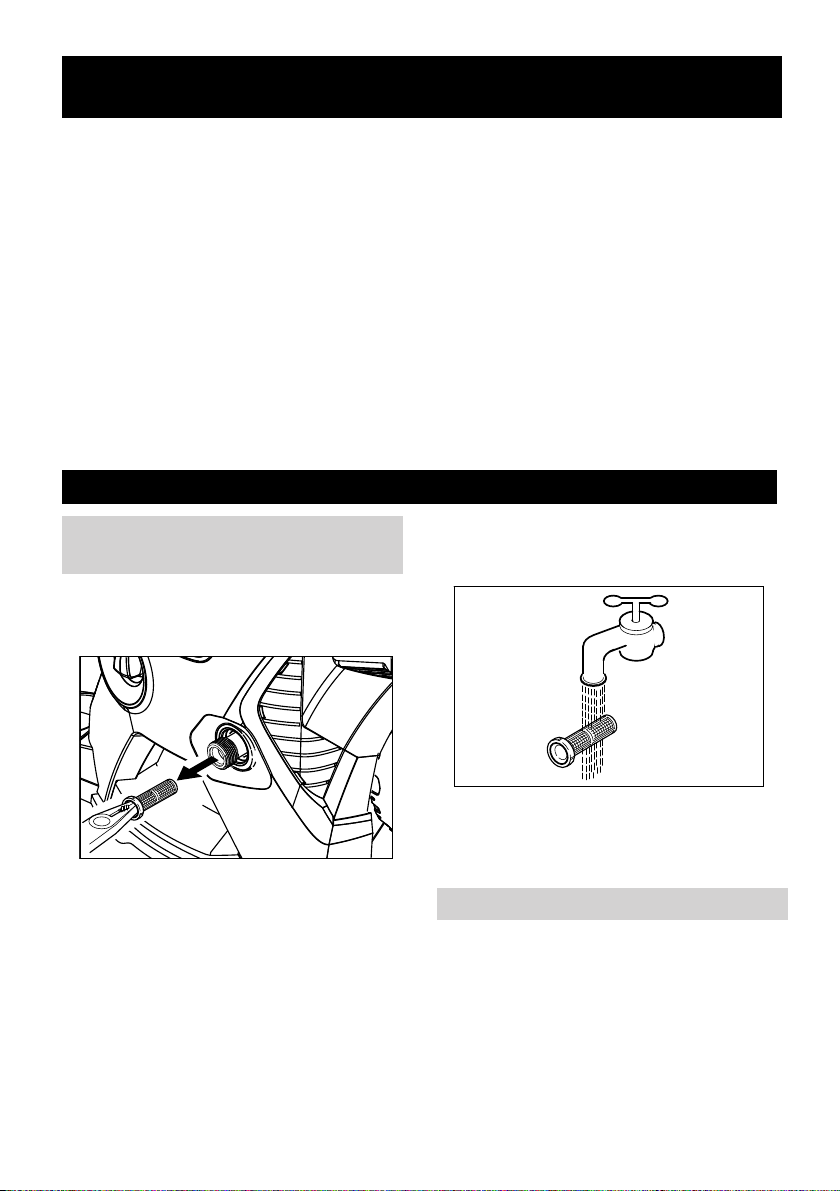

Cleaning the water inlet filter

 STEP 1:

Pull out water inlet filter with flat­nose pliers.

of heat as it may dry out the pump

seals.

 CAUTION

Failure to follow the above directions
will result in damage to the pump as­sembly and accessories and will void
the warranty.
Kärcher ® also recommends the regular
practice of using a pump protector like
“Kärcher ® Pump Guard” to prevent
cold weather damage during storage in
the winter months.

 STEP 3:

Reinsert water inlet filter.

Maintenance

The unit is maintenance-free.

 STEP 2:

Rinse out water inlet filter in warm water.

14 English

CLEANING TIPS



CAUTION

 Before cleaning any surface an in-

conspicuous area should be
cleaned to test spray pattern and
distance for maximum cleaning re­sults.

 If painted surfaces are peeling or

chipping, use extreme caution as
pressure washer may remove the
loose paint from the surface.

 When using on surfaces which

might come in contact with food,
flush surfaces with plenty of drink­ing water.

 For additional cleaning tips and a

complete video library, visit our
website:

www.karcherresidential.com

Deck Cleaning

(with or without detergent). Pre-rinse

deck and surrounding area with fresh
water. If using detergent, apply to sur­face at low pressure. For best results,
limit your work area to smaller sections
of approximately 25 square feet. Allow
detergent to remain on surface 1-3
minutes. Do not allow detergent to dry
on surface. Rinse at high pressure in a
long sweeping motion keeping the
spray nozzle approximately 3-6 inches
from the cleaning surface. Always
clean from top to bottom and from left
to right. When moving on to a new sec­tion of the cleaning surface, be sure to
overlap the previous section to elimi­nate stop marks and ensure a more
even cleaning result.

House Siding

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent, apply to surface at low
pressure (for best results, limit your
work area to sections of approximately
6 feet and always apply detergent from
bottom to top). Allow detergent to re­main on surface 1-3 minutes. Do not
allow detergent to dry on surface, if
surface appears to be drying, simply
wet down surface with fresh water. If
needed, use special wash brush at­tachment (not included) to remove
stubborn dirt. Rinse at high pressure
from top to bottom in an even sweep­ing motion keeping the spray nozzle
approximately 6 inches from the clean­ing surface.

Cement Patios, Brick and Stone

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us­ing detergent or Degreaser, apply to
surface at low pressure. For best re­sults, limit your work area to smaller
sections of approximately 25 square
feet. Allow detergent or Degreaser to
remain on surface 1-3 minutes. Do not
allow detergent to dry on surface.
Rinse at high pressure in a sweeping
motion keeping the spray nozzle ap­proximately 3-6 inches from the clean­ing surface. Always clean from top to
bottom and from left to right. For re­moving extremely stubborn stains, use
the Dirtblaster ® Nozzle.

Cars, Boats & Motorcycles

(with or without detergent). Pre-rinse

vehicle with fresh water. If using deter­gent, apply to surface at low pressure.
For best results, clean one side of ve­hicle at a time and always apply deter­gent from bottom to top, do not allow
detergent to dry on surface. If needed,

English 15

use special wash brush attachment
(not included) to remove stubborn dirt.
Rinse at high pressure in a sweeping
motion keeping the spray nozzle ap­proximately 6-8 inches from the clean­ing surface (distance should increase
when rinsing pin-striping or other sen­sitive surfaces). Always clean from top
to bottom and from left to right. For best
results, wipe surface dry with a cham­ois or soft dry cloth.

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us­ing detergent or Degreaser, apply de­tergent at low pressure. Allow
detergent to remain on surface 1-3
minutes. Do not allow detergent to dry
on surface. Rinse at high pressure
keeping the spray nozzle approximate­ly 3-6 inches from the cleaning surface.
For removing extremely stubborn dirt,
it may be necessary to move the spray
nozzle even closer to the surface for
greater dirt cutting action.

Patio & Lawn Furniture

(with or without detergent). Pre-rinse

furniture and surrounding area with
fresh water. If using detergent, apply to
surface at low pressure. Allow deter­gent to remain on surface 1-3 minutes.
Do not allow detergent to dry on sur­face. If needed use special Wash
Brush Attachment (not included) to re­move stubborn dirt. Rinse at high pres­sure in a sweeping motion keeping the
spray nozzle approximately 3-6 inches
from the cleaning surface. For best re­sults, clean from top to bottom and
from left to right.

16 English

OPTIONAL CLEANING ACCESSORIES

Optional accessories are available to
further enhance your cleaning capabil­ities. These accessories are accurate
as of the printing date of this manual.
Please check our website for pricing
and up-to-date information.

Pump Guard

Specially formulated to protect your
pressure washer from freezing, corro­sion and premature wear. The Pump
Guard also adds lubrication to valves
and seals to prevent sticking. Highly
recommended for all Kärcher ® pres­sure washers!

Part No. 9.558-998.0

25 Ft. Extension High-Pressure

Hose

Extension Hose for all Kärcher ® high pressure washers between the original equipment hose and gun up to 2000 PSI.

Part No. 2.642-588.0

66" Extension Wand (Four piece)

Need to clean second story windows or
other high areas? Increase the reach
of your pressure washer by up to 66"
with this extension kit. Includes 4 alu­minum sections for variable length. 66"
fully assembled. Fits most Kärcher ®
pressure washers up to 2300 PSI.
(bayonet)

Part No. 2.640-746.0

Rotating Wash Brush (bayonet)

For more effortless cleaning of all
smooth surfaces (painted, glass and
plastic) try the Kärcher ® Rotating Wash
Brush. Use it on your automobile,
house siding or windows. The water
pressure from your pressure washer

causes the inner brushes to gently
spin, making your cleaning job much
easier. The angle of brush head is ad­justable to help you reach difficult ar­eas. Excellent for the application of
detergent. A must-have accessory de­signed for Kärcher ® pressure washers
up to 2300 PSI. (bayonet)

Part No. 2.640-743.0

Soft Clean Washing Brush

Made with soft bristles that will not
harm painted surfaces. Easily attaches
directly to the trigger gun. Ideal for
stubborn dirt on cars, boats, patio furni­ture and other surfaces. Great for ap­plying detergent. Fits most Kärcher ®
pressure washers up to 2300 PSI.
(bayonet)

Part No. 2.640-740.0

25 ft. Pipe Cleaning Kit (bayonet)

Need to clean blocked pipes, drains or
downspouts? The Kärcher ® pipe
cleaning kit is the answer! The pipe
cleaner propels itself forward while si­multaneously flushing out debris. For
example, insert the cleaning nozzle in
the base of a downspout, pull the trig­ger on the pressure washer gun and
watch as the nozzle shoots out leaves
and other debris while climbing up­ward. Connects directly to the trigger
gun of most Kärcher ® pressure wash­ers up to 2300 PSI. (bayonet)

Part No. 2.640-747.0

Wet Sandblasting Kit (bayonet)

Why spend hours stripping old paint
and rust by hand using harsh chemi­cals? Let the Kärcher ® Wet Sandblast­ing Kit do the work! Attach the kit to
your pressure washer, add abrasive

English 17

material and attack the rust and paint
with our eco-friendly alternative. Fits
most Kärcher ® pressure washers up to
2300 PSI. (bayonet)

Part No. 2.638-792.0

Detergent Foamer Attachment

Ideal for applications which require a
thick foam. Simply fill the resevoir cup
with liquid pressure washer detergent
to generate a foam spray. Connects di­rectly to the trigger gun. Fits most
Kärcher ® pressure washers up to
2300 PSI. (bayonet)

Part No. 6.964-507.0

T 200 Wide Area Surface Cleaner

For cleaning surfaces such as patios,
terraces and driveways without splash­back, there is no better solution than
the Kärcher ® T 200. It saves time by
cleaning a one foot wide area gently as
it hovers, providing consistent, streak­free cleaning. When you finish clean­ing the patio and driveway, remove the
wand and use the handle to clean ga­rage doors and other vertical surfaces.
Includes two nozzles which spin at
high speed for optimum results. Our
top selling accessory for Kärcher ®
pressure washers up to 2300 PSI.
(bayonet)

Part No. 2.642-188.0

18 English

TROUBLESHOOTING



CAUTION

Symptom Cause Solution

Motor will not start On/Off switch is in the “OFF”

(0) position.
Power cord is not plugged in. Plug in power cord.
Electrical outlet does not

supply adequate power.
Tripped GFCI plug. Press “RESET” button on GFCI

Tripped circuit breaker. Switch off pressure washer.

Unit does not
reach high pres­sure.

Output pressure varies high and low.

Diameter of garden hose is too small.

Water supply is restricted. Check garden hose for kinks,

Not enough inlet water sup­ply.

Water inlet filter is clogged. Remove filter and rinse out in

Spray wand is on low pres­sure position.

Not enough inlet water sup­ply.

Pump is sucking air. Check that hoses and fittings

Water inlet filter is clogged. Remove filter and rinse out in

Discharge nozzle is obstruct­ed.

Calcified gun, hose or spray wand.

Disconnect the machine from the pow­er source before making any repair.

Turn switch to the “ON” (I) posi­tion

Try a different outlet.

plug.

The reset comes automatically
once the temperature of the
unit drops.

Replace with a 5/8 inch or larg­er garden hose.

leaks and blockage.
Open water source full force.

warm water.
Turn spray wand to high pres-

sure position.
Turn water on full force. Check

garden hose for kinks, leaks or
blockage.

are air tight. Turn off machine
and purge pump by squeezing
trigger gun until a steady flow of
water emerges through the
nozzle.

warm water.
Blow out or remove debris with

a fine needle.
Run distilled vinegar through

detergent suction tube.

English 19

Symptom Cause Solution

No detergent. Detergent suction tube not

properly connected to the
machine.

Detergent is too thick. Dilute detergent, for best re-

Filter on detergent suction tube is clogged.

Damaged or clogged deter­gent suction tube.

Spray wand is in high pres­sure position.

Discharge nozzle is obstruct­ed.

Garden hose con­nection leaks.

Spray wand leaks. Spray wand not properly at-

Pump is noisy. Pump is sucking air. Check that hoses and fittings

Water leaks from pump (up to 10 drops per minute is permissible).

Oil Drip. Oil seals are damaged or

Loose fittings. Tighten fittings. Missing/worn rubber washer. Insert new washer.

tached.

Broken o-ring or plastic in­sert.

Loose fittings. Check that all fittings are tight. Water seals are damaged or

worn.

worn.

Check connection.

sults use Kärcher ® detergent.
Run warm water through filter

to remove debris.
Remove obstruction or replace

detergent suction tube.
Turn spray wand tip to low

pressure position.
Blow out or remove debris with

fine needle.

Insert the spray wand into the trigger gun. Carefully press in against the spring tension and twist into the locked position.

Call Customer Support

are air tight. Turn off machine
and purge pump by squeezing
trigger gun until a steady flow of
water emerges through the
nozzle.

Call Customer Support

Call Customer Support

If you encounter any additional difficul­ties not listed, please visit our website.

USA / Canada:

www.karcher-help.com

México:

www.karcher.com.mx

20 English

Notes:

21

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

NETTOYEUR HAUTE PRESSION - MA-

NUEL D'UTILISATION . . . . . . . . . 22

GÉNÉRALITÉS . . . . . . . . . . . . . . 23

CONSIGNES DE SÉCURITÉ IMPOR-

TANTES . . . . . . . . . . . . . . . . . . . . 24

INSTRUCTIONS DE MONTAGE . . 27

MODE D'EMPLOI. . . . . . . . . . . . . 29

UTILISATION DES ACCESSOIRES . . 31

EMPLOI DE DÉTERGENTS . . . . 31

PRENDRE UNE PAUSE ...cinq minutes

ou plus . . . . . . . . . . . . . . . . . . . . . 33

ARRÊT DE L'APPAREIL ET NETTOYAGE. . 33
REMISAGE HIVERNAL ET ENTREPO-

SAGE A LONG TERME . . . . . . . . 34

INSTRUCTIONS D'ENTRETIEN ET DE

MAINTENANCE . . . . . . . . . . . . . . 34

CONSEILS DE NETTOYAGE . . . 35
ACCESSOIRES DE NETTOYAGE EN

OPTION . . . . . . . . . . . . . . . . . . . . 37

DÉPANNAGE. . . . . . . . . . . . . . . . 39

Symboles d'alerte de sécurité

 DANGER

Identifie “une situation de danger immi­nent qui, si elle n'est pas évitée, en­traîne la mort ou des blessures
graves”.

 AVERTISSEMENT

Identifie “une situation de danger po­tentiel qui, si elle n'est pas évitée, pour­rait entraîner la mort ou des
blessures”.

 ATTENTION

Identifie “une situation de danger po­tentiel qui, si elle n'est pas évitée, peut
éventuellement entraîner des bles­sures légères ou modérées” ou des
dommages matériels.

Caractéristiques

Pression max. 1800 PSI Débit d'eau max. 1.5 GPM Ampérage 13 AMPS Tension 120 V

22 Français

N° de pièce 1.603-120.0 N° de série

A usage domestique seulement !

Responsabilité du propriétaire/

de l'utilisateur

Avant d'utiliser ce nettoyeur pression,
le propriétaire et/ou l'utilisateur doit im­pérativement avoir pris connaissance
des consignes d'utilisation et mises en
garde du fabricant.
Il est nécessaire d'insister sur les aver­tissements et de les comprendre.
Si l'utilisateur ne parle pas couram­ment l'anglais, l'acheteur/le proprié­taire doit lire les consignes et mises en
garde du fabricant avec l'utilisateur
dans la langue maternelle de ce der­nier et s'assurer qu'il en comprend bien
le contenu.
Le propriétaire et/ou l'utilisateur doit se
familiariser avec les consignes du fa­bricant et les conserver afin de pouvoir
s'y référer ultérieurement.

Service client USA et Canada

Pour faire valoir une demande en ga­rantie, appeler : 1-800-537-4129. Tous
les autres informations sont dispo­nibles sous : www.karcher-help.com
Prenez le temps d'enregistrer votre
nettoyeur haute pression en ligne en
vous adressant à
www.karcher-register.com. Veillez à
conserver précieusement votre bon
d'achat, dont la présence est néces­saire en cas de réparation sous le cou­vert de la garantie.

Assistance Mexique

Appeler : 01-800-024-13-13 pour obte­nir de l'aide ou visiter notre site Web :

www.karcher.com.mx

GÉNÉRALITÉS

1 Raccord pour tuyau d'arrosage (fe-

male)
2 Raccord pour arrivée d'eau
3 Arrivée d'eau avec tamis
4 Tuyau à haute pression
5 Accouplement rapide pour flexible

haute pression
6 Interrupteur marche/arrêt
7 Régulateur de dosage pour le dé-

tergent
8 Support pour la poignée-pistolet
9 Poignée de transport, amovible
10 Vis (modèle Philips)
11 Support pour le flexible haute pres-

sion

12 Flexible d'aspiration du détergent

avec filtre et capuchon
13 Réservoir de détergent
14 Compartiment de rangement des

accessoires
15 Crochet-support pour le câble d'ali-

mentation.
16 Cordon d'alimentation avec dis-

joncteur différentiel
17 Roues
18 Poignée-pistolet
19 Verrouillage poignée-pistolet
20 Touche pour séparer le flexible haute

pression de la poignée-pistolet
21 Dirtblaster ® (lance rotative)
22 Lance Vario

Français 23

CONSIGNES DE SÉCURITÉ IMPORTANTES

 AVERTISSEMENT

En utilisant ce produit, toujours obser­ver une certaine prudence élémen­taire, incluant notamment:

 Afin de minimiser les risques de

blessure, ne jamais laisser l'appa­reil sans surveillance lorsque celui­ci est utilisé à proximité d'enfants.

 Il est impératif de savoir arrêter et

mettre l'appareil hors pression rapi­dement. Une connaissance appro­fondie des commandes est
nécessaire.

 Rester attentif – se concentrer sur

la tâche en cours.

 L'utilisateur ne doit jamais faire

usage de l'appareil lorsqu'il est fati­gué ou sous l'emprise d'alcool ou
de drogues.

 Veiller à ce qu'aucun individu ne se

trouve dans la zone de travail.

 Ne jamais passer ou monter sur

des supports instables. Toujours
rester stable et équilibré.

 Respecter les consignes d'entre-

tien figurant dans le manuel.

 Ce produit est fourni avec un dis-

joncteur différentiel monté dans la
fiche du cordon d'alimentation. Si le
remplacement de la fiche ou du cor­don d'alimentation s'avère néces­saire, n'utiliser que des pièces de
rechange identiques.

 AVERTISSEMENT

Risque de projection ou de bles­sure – Ne pas diriger le jet de va­peur en direction d'individus.

 En cas d'utilisation incorrecte, les

jets haute pression peuvent être

dangereux. Ne jamais diriger les

jets de vapeur en direction d'indivi-

dus, d'animaux, de dispositifs élec-

triques ou de l'appareil lui-même.

 Le port de lunettes de protection est

obligatoire.

 AVERTISSEMENT

Risque d'explosion – Ne pas vapo-

riser de liquides inflammables.

 N'utiliser en aucun cas d'acides, de

solutions alcalines, de solvants ou

de produits inflammables dans cet

appareil. Ces produits peuvent être

à l'origine de blessures graves ou

d'endommagement irréversible de

l'appareil.

 ATTENTION

Le pistolet génère une force de pro-

pulsion – Le maintenir toujours à

deux mains.

 Le dispositif de sécurité de la poi-

gnée-pistolet permet d'éviter tout

actionnement accidentel de la gâ-

chette. Ce dispositif de sécurité NE

verrouille PAS la gâchette en posi-

tion marche (ON).

 AVERTISSEMENT

– Risque d'électrocution

 Examiner la cordon avant de l'utili-

ser – Ne pas utiliser de cordon en-

dommagée.

 Garder toutes les connexions au

sec et ne pas les laisser à terre.

 Ne pas toucher la fiche avec les

mains mouillées.

 Ne pas utiliser que des rallonges.  Brancher à une dérivation distincte.

24 Français

ATTENTION



Cette machine a été conçue pour être
utilisée avec des détergents du fabri­cant. L'utilisation d'autres détergents
peut altérer le fonctionnement de la
machine et annuler la garantie.

 AVERTISSEMENT

Il est dangereux de trop arroser le ma­tériel et les câbles électriques.
Risque d´injection de peinture: le ma­tériel peut entraîner des graves bles­sures s´il y a pénétration de la peau par
la peinture. Ne jamais pointer le pisto­let vers une personne ou vers soi­même. en cas d´accident, demander
immédiatement des soins médicaux.
Cet appareil peut produire une pres­sion de 12400 kPa /1800 PSI afin d´é­viter des ruptures et des blessures, ne
pas utiliser cette pompe avec des élé­ments dont la pression nominale de
service est inférieure à 12400 kPa /
1800 PSI (y compris les pulvérisateurs,
tuyaux flexibles et raccords).
Couper le courant et détendre la pres­sion avant de procéder au dépannage,
au nettoyage, ou d´enlever toute
pièce.

Instructions de mise à terre

Ce produit doit-être mis à la terre. En
cas de mauvais fonctionnement ou de
panne, la mise à la terre établit un che­min de moindre résistance pour le cou­rant électrique afin de réduire le risque
de décharge électrique. Ce produit est
équipé d'un cordon doté d'un conduc­teur de mise à la terre de l'équipement
et d'une prise de mise à la terre. La
prise doit être branchée dans une prise
appropriée qui est correctement instal­lée et mise à la terre en conformité
avec les codes et ordonnances locaux.

 DANGER

Un conducteur de mise à la terre
d'équipement incorrectement branché
peut entraîner un risque d'électrocu­tion. Vérifier avec un électricien ou un
technicien d'entretien qualifié en cas
de doute sur la mise à terre correcte de
la prise. Ne pas modifier la fiche four­nie avec le produit - si elle ne peut pas
être branchée, faire installer une prise
appropriée par un électricien qualifié.
Ne pas utiliser n'importe quel type
d'adaptateur avec ce produit.

Protection par disjoncteur

différentiel

Ce produit est fourni avec un disjonc­teur différentiel intégré dans la fiche de
cordon d'alimentation. Ce dispositif
fournit une protection supplémentaire
contre les risques de décharges élec­triques. Utiliser des pièces de re­change identiques en cas de
remplacement du cordon ou de la
fiche.

ALIMENTATION EN EAU

(eau froide seulement)

 ATTENTION

Lors de la connexion de l'entrée d'eau
à la canalisation d'alimentation en eau,
les régulations locales de votre compa­gnie d'eau doivent être observées.
Dans certaines zones, l'appareil ne
doit pas être connecté directement à
l'alimentation en eau potable publique.
Il s'agit de s'assurer qu'il n'y a pas de
retour de produits chimiques dans l'ali­mentation en eau. Une connexion di­recte par l'intermédiaire d'un réservoir
de réception ou d'un disconnecteur hy­draulique par exemple est autorisée.
D'éventuelles impuretés dans l'eau
d'alimentation endommagent l'appa-

Français 25

reil. Pour prévenir ce risque, nous re­commandons d'installer un filtre à eau.

 Le tuyau d'eau doit avoir un dia-

mètre d'au moins 1/2“ (13 mm) ou
5/8“ (16 mm).

 Le débit d'alimentation en eau ne

doit pas être inférieur à 7,6 l/min
(litres par minute).

 Le débit peut être déterminé en lais-

sant couler de l'eau pendant une
minute dans un bidon vide de 20
litres.

 La température de l'eau d'alimenta-

tion ne doit pas excéder 40°C/
104°F.

 Ne jamais utiliser le nettoyeur à

haute pression pour aspirer de l'eau
contaminée par des solvants, des
diluants, de l'essence, de l'huile,
etc.

 Toujours utiliser une source d'eau

propre pour éviter d'aspirer des dé­bris.

26 Français

INSTRUCTIONS DE MONTAGE

 Pour de plus amples détails quant à

la manière d'assembler ce nettoyeur
haute pression, consulter le site

www.karcherresidential.com/assembly

Outils nécessaires

A Tournevis Philips, médiale (non

fourni)
pour l’assemblage final de l’appareil.

Montage

Monter les pièces jointes en vrac à
l'appareil avant la mise en service.

Montage des roues et des chapeaux
de roue

 ETAPE 1 :

Insérer la roue dans l'emplacement
en la faisant tourner pour la mettre
en place. Un clic audible indique
que la roue est bien mise en place.

Mettre le chapeau de roue en place
sur la roue, exercer une pression au
niveau des coins et du centre du
moyeu, pour s'assurer de sa bonne
assise. Un nouveau clic devrait être
perceptible. Ne pas poursuivre le
montage tant que les roues ne sont
pas correctement montées.

Montage du support pour la poi­gnée-pistolet

 ETAPE 2 :

Placer le support inférieur dans les

échancrures et le pousser vers

l'avant jusqu'à ce qu'il s'encliquette

de façon audible.

Mettre le support supérieur en

place et le presser vers le bas jus-

qu'en butée.

Montage du crochet-support pour le
câble d'alimentation

 ETAPE 3 :

Presser le crochet-support et l'en-

cliqueter dans la position supé-

rieure.

Montage de la poignée de transport

 ETAPE 4 :

Mettre la poignée de transport en

place dans la fixation, jusqu'à ce

qu'une résistance se fasse sentir.

La mettre en position en adminis-

Français 27

trant un bref coup de poing ou de
maillet souple.

 ETAPE 5 :

Pour pousser l'appareil, tirer tout
d'abord la poignée de transport
complètement vers le haut, jusqu'à
ce qu'elle s'encliquette de façon au­dible.

Montage du régulateur de dosage
pour le détergent

 ETAPE 6 :

Insérer le flexible d'aspiration de
détergent sur la garniture de
flexible.

Mettre le régulateur de dosage en
place et le fixer à l'aide des 2 vis.

Remarque : Lors du montage,
veiller impérativement à ce que les
languettes du régulateur de dosage
viennent se fixer dans les échan­crures prévues à ce effet sur le boî­tier.

Relier le flexible haute pression à la
poignée-pistolet

 ETAPE 7 :

Enficher le flexible haute pression

dans la poignée-pistolet jusqu'à ce

qu'il s'enclenche de manière au-

dible.

Remarque : Veiller à un aligne-

ment correct du nipple de raccorde-

ment.

Contrôler que la connexion est bien

fixée en tirant sur le flexible haute

pression.

Débrancher:

 Appuyer sur la touche de sépara-

tion de la poignée-pistolet et sépa-

rer le flexible haute pression de

celle-ci.

28 Français

MODE D'EMPLOI

Cette laveuse à pression a été testée
par l’équipe d’assurance de la qualité
de Kärcher. Il est possible qu’une pe­tite quantité d’eau soit présente dans
l’entrée d’eau ou la sortie d’eau. Ceci
est normal et n’aura aucun effet sur le
rendement de la laveuse à pression.

 ETAPE 1 :

Fixer la lance choisie à la poignée­pistolet. Presser contre le ressort et
tourner en position verrouillée.

 ETAPE 2 :

Enficher fermement le flexible
haute pression das le coupleur ra­pide su l'appareil, jusqu'à ce qu'il
s'encliquette de façon audible.

Remarque : Veiller à un aligne­ment correct du nipple de raccorde­ment.

Contrôler que la connexion est bien
fixée en tirant sur le flexible haute
pression.

Débrancher:

 Pousser le logement du couplage

rapide pour le flexible haute pres-

sion dans le sens de la flèche et

sortir le flexible haute pression.

 ETAPE 3 :

Mettre le raccord fourni sur l'arrivée

d'eau de l'unité.

Remarque : Ne jamais raccorder le

tuyau d'arosage à l'arrivée d'eau de

l'unité !

 ETAPE 4 :

Visser le tuyau de jardin fourni sur

l'extrémité de votre tuyau de jardin.

Relier le tuyau de jardin au raccord

d'arrivée d'eau et s'assurer qu'un

clic audible soit perceptible, avant

de continuer.

Français 29



ETAPE 5 :

Raccorder le tuyau d'arrosage à la
source d'eau froide et ouvrir com­plètement le robinet.

 ETAPE 6 :

Brancher l'interrupteur de protec­tion contre les courts-circuits à la
masse (GFCI) dans une prise ap­propriée.

Appuyer sur le bouton RESET, l'in­dicateur devrait être sur "ON".

Appuyer sur le bouton TEST, l'indi­cateur devrait être sur "OFF".

Appuyer sur le bouton RESET pour
la mise en service.

Nous vous recommandons de tes­ter le GFCI comme partie inté­grante de votre procédeure de
démarrage à chaque fois que vous
utilisez votre nettoyeur haute pres­sion. Pour apprendre comment réa­liser ce test sur votre unité, visitez
http://www.karcherresidential.com/
gfci_test.php où vous trouverez des
instructions détaillées pour votre
type de GFCI.

 AVERTISSEMENT

Ne pas mettre l'appareil en service si le
test ci-dessus échoue.

 ETAPE 7 :

Déverrouiller la sécurité de la poi-

gnée-pistolet. Appuyer sur la gâ-

chette pour purger l'air jusqu'à

obtenir un jet d'eau régulier à la

lance.

 ETAPE 8 :

Mettre le nettoyeur à haute pres-

sion en marche (I/ON).

Le moteur démarre seulement

lorsque la gâchette est actionnée

et s'éteint lorsque celle-ci est re-

lâchée.

30 Français

UTILISATION DES ACCESSOIRES



AVERTISSEMENT

Afin d'éviter de graves blessures,
ne jamais pointer la lance sur soi­même, d'autres personnes ou des
animaux.
Toujours tester sur une zone dis­crète avant de procéder au net­toyage haute pression.

Lance Vario

La lance Vario permet de régler la
pression de nettoyage.

 Pour nettoyer à la pression maxi-

male, la lance doit être tournée en
position haute pression (Max).

 Pour réduire la pression, tourner la

lance vers la position basse pres­sion (Min).

Dirtblaster

 Cette buse comporte un jet crayon

®

de 0° en rotation sur 360° pour une

efficacité maximale du décrassage,

permettant d'augmenter les perfor-

mances de nettoyage jusqu'à 50%.

La buse allie le pouvoir nettoyant

d'un jet crayon de 0° au pouvoir

couvrant d'une buse à grand angle.

Non recommandé pour les maté-

riaux tendres, les revêtements de

façades, les surfaces peintes, les

terrasses en bois et les automo-

biles.

 Avant de nettoyer une quelconque

surface, procéder à un essai sur

une petite surface discrète pour dé-

terminer le mode d'action et la dis-

tance qui produiront les meilleurs

résultats de nettoyage.

 Pour appliquer du détergent, la

lance doit être tournée en position
basse pression (Mix).

EMPLOI DE DÉTERGENTS

Les détergents ne peuvent être ap­pliqués qu'à basse pression (Mix).

 ETAPE 1 :

Monter la lance Vario. Régler la
lance en position de basse pression
(Mix).

Français 31



ETAPE 2 :

Remplir le réservoir de détergent de détergent Karcher et remettre le réservoir dans sa position initiale. Insérer le tube d'aspiration avec filtre dans le réservoir et le fermer à l'aide du capuchon.

 ETAPE 3 :

Régler la quantité de dosage de la
solution de détergent avec le régu­lateur de dosage pour le détergent.

 ETAPE 4 :

Mettre le nettoyeur à haute pres­sion en marche (I). Appuyer sur la
gâchette pour faire fonctionner
l'appareil : le détergent liquide est
aspiré dans l'appareil et mélangé à
l'eau. Appliquer le détergent sur la
surface à nettoyer. Ne pas laisser
sécher.

 ETAPE 5 :

Pour rincer, placer le VPS hors po­sition “ « Mix » et tirer le déclen­cheur pour faire fonctionner l’unité.

 ETAPE 6 :

Nettoyage : Une fois les travaux de
nettoyage terminés, il convient de

toujours rincer le réservoir à déter-

gent à l'eau propre afin d'éliminer

tout résidu de détergent du sys-

tème d'injection.

Pour obtenir les meilleurs résultats,
voir les conseils donnant des infor­mations propres au nettoyage des
différents types de surfaces.

Toujours utiliser les détergents Kär­cher® pour produire les meilleurs ré­sultats.

Les détergents biodégradables de
Kärcher ® sont spécialement élaborés
pour ménager l'environnement et le
nettoyeur à haute pression. La formule
spéciale évite d'encrasser le filtre du
tuyau d'aspiration et protège les pièces
internes du nettoyeur à haute pression
pour en prolonger la durée de vie. Pour
obtenir des détergents Kärcher ®,
s'adresser au revendeur ou visiter
notre site Web :

www.buykarcher.com

 ATTENTION

Ne jamais utiliser :

– javellisant, produits à base de

chlore et autres produits chimiques

corrosifs

– liquides contenant des solvants

(p.ex. diluants pour peintures, es-

sence, huiles)

– produits à base de trisodium de

phosphate

– produits à base d'ammoniaque
– produits à base d'acide

Ces produits chimiques endommagent
l'appareil et altèrent la surface à net­toyer.

L'utilisation de ces produits entraî­nera l'annulation de la garantie.

32 Français

PRENDRE UNE PAUSE ...cinq minutes ou plus

 ETAPE 1 :

Relâcher la gâchette et engager le
verrouillage de sécurité du pistolet.

ARRÊT DE L'APPAREIL ET NETTOYAGE

 ETAPE 1 :

Tourner l'interrupteur d’alimenta­tion sur OFF (0) et débrancher le
cordon de la prise.

 ETAPE 2 :

Arrêter le nettoyeur à haute pres-

sion en tournant l'interrupteur sur

OFF (0).

 ETAPE 4 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

 ETAPE 2 :

Fermer l'arrivée d'eau.

 ETAPE 3 :

Appuyer sur la gâchette pour éva­cuer la pression de l'eau.

 ETAPE 5 :

Débrancher le tuyau d'arrosage de

l'entrée d'eau sur l'appareil.

Attention : En cas de séparation

du flexible d'amenée ou haute pres-

sion, de l'eau chaude peut s'échap-

per des raccords avec le

fonctionnement.

Français 33

REMISAGE HIVERNAL ET ENTREPOSAGE A LONG TERME

1: Débrancher tous les raccorde-



ments d'eau.

 2: Mettre l'appareil en marche pen-

dant quelques secondes pour éva­cuer toute l'eau restant dans les
pompes, puis l'arrêter immédiate­ment.

 3: Ne pas laisser le tuyau d'arro-

sage tordu.

 4: Ranger l'appareil et les acces-

soires dans une pièce à l'abri du
gel. NE PAS stocker près d'un four­neau ou d'autres sources de cha-

leur, afin d'éviter un dessèchement

des joints de la pompe.

 ATTENTION

L'inobservation des instructions ci-des­sus cause des dégâts au bloc-pompe
et aux accessoires en outre, d'entraî­ner l'annulation de la garantie .
Kärcher ® recommande d'utiliser cor­rectement un dispositf de protection de
pompe tel que "Kärcher ® Pump Guard"
afin de garantir un meilleur stockage
au cours de l'hiver.

INSTRUCTIONS D'ENTRETIEN ET DE MAINTENANCE

Nettoyage du filtre d'admission

d'eau

 ETAPE 1 :

Sortir le filtre d'arrivée d'eau avec une pince plate.

 ETAPE 2 :

Rincer le filtre d'arrivée d'eau à

l'eau chaude.

34 Français

 ETAPE 3 :

Remettre le filtre d'arrivée d'eau

dans l'arrivée d'eau.

Maintenance

L'appareil n'exige aucune mainte­nance.

CONSEILS DE NETTOYAGE



ATTENTION

 Avant de nettoyer une quelconque

surface, procéder à un essai sur
une petite surface discrète pour dé­terminer le mode d'action et la dis­tance qui produiront les meilleurs
résultats de nettoyage.

 Si des surfaces peintes s'écaillent,

procéder avec une extrême précau­tion car le nettoyeur à haute pres­sion peut détacher la peinture à ces
endroits.

 Rincer abondamment à l'eau po-

table les surfaces traitées pouvant
éventuellement entrer en contact
avec de la nourriture.

Terrasses en bois

(avec ou sans détergent). Commen-

cer par un prérinçage de la terrasse et
des abords à l'eau fraîche. S'il est pré­vu d'utiliser du détergent pour ter­rasses et clôtures en bois Kärcher ®,
l'appliquer à basse pression. Pour ob­tenir de meilleurs résultats, limiter la
surface de travail à environ 2,3 mètres
carrés. Laisser le détergent agir 1-3
minutes sur la surface. Ne pas laisser
sécher. Rincer à haute pression d'un
ample mouvement de balayage en
maintenant la buse à environ 7,5-15
cm de la surface à nettoyer. Toujours
nettoyer de haut en bas et de gauche à
droite. En entamant une nouvelle sec­tion de la surface à nettoyer, veiller à
chevaucher la section précédente afin
de ne pas laisser de marques et d'as­surer un résultat uniforme.

Revêtements de façades

(avec ou sans détergent) Commen-

cer par un prérinçage à l'eau fraîche.
S'il est prévu d'utiliser du presso-net
Kärcher ®, l'appliquer à basse pression
sur la surface (pour obtenir de
meilleurs résultats, limiter la surface de
travail à des sections d'environ 1,8
mètre et toujours appliquer le déter­gent de bas en haut). Laisser le déter­gent agir 1-3 minutes sur la surface.
Ne pas laisser sécher. Si la surface
semble sécher, il suffit de la mouiller
avec de l'eau fraîche. Au besoin, utili­ser l'embout spécial à brosse de la­vage (non compris) pour éliminer la
saleté tenace. Rincer à haute pression
de haut en bas d'un mouvement de ba­layage régulier en maintenant la buse
à environ 15 cm de la surface à net­toyer.

Patios de ciment, briques et

pierres

(avec ou sans détergent) Commen-

cer par un prérinçage à l'eau fraîche.
S'il est prévu d'utiliser du presso-net ou
du dégraisseur Kärcher ®, l'appliquer à
basse pression. Pour obtenir de
meilleurs résultats, limiter la surface de
travail à environ 2,3 mètres carrés.
Laisser le presso-net ou le dégraisseur
agir 1-3 minutes sur la surface. Ne pas
laisser sécher. Rincer à haute pression
d'un mouvemant de balayage en main­tenant la buse à environ 7,5-15 cm de
la surface à nettoyer. Toujours net­toyer de haut en bas et de gauche à
droite.. Pour éliminer la saleté extrê­mement tenace, utiliser la lance rota­tive.

Français 35

Autos, bateaux et motos

Meubles de patio et de jardin

(avec ou sans détergent) Commen-

cer par un prérinçage du véhicule à
l'eau fraîche. S'il est prévu d'utiliser du
détergent pour véhicules Kärcher ®,
l'appliquer à basse pression. Pour ote­nir de meilleurs résultats, nettoyer un
côté du véhicule après l'autre et tou­jours appliquer le détergent de bas en
haut. Ne pas laisser sécher. Au besoin,
utiliser l'embout spécial à brosse de la­vage (non compris) pour éliminer la sa­leté tenace. Rincer à haute pression
d'un mouvemant de balayage en main­tenant la buse à environ 15-20 cm de la
surface à nettoyer (augmenter la dis­tance pour des surfaces fragiles). Tou­jours nettoyer de haut en bas et de
gauche à droite. Pour obtenir de
meilleurs résultats, essuyer la surface
avec une peau de chamois ou un chif­fon doux.

Grilles de barbecue, équipe-

ments mécaniques d'extérieur et

outils de jardinage

(avec ou sans détergent) Commen-

cer par un prérinçage des meubles et
des abords à l'eau fraîche. S'il est pré­vu d'utiliser du presso-net Kärcher ®,
l'appliquer à basse pression. Laisser le
détergent agir 1-3 minutes sur la sur­face. Ne pas laisser sécher. Au besoin,
utiliser l'embout spécial à brosse de la­vage (non compris) pour éliminer la sa­leté tenace. Rincer à haute pression
d'un mouvemant de balayage en main­tenant la buse à environ 7,5-15 cm de
la surface à nettoyer. Pour obtenir de
meilleurs résultats, nettoyer de haut en
bas et de gauche à droite.

(avec ou sans détergent) Commen­cer par un prérinçage à l'eau fraîche.
S'il est prévu d'utiliser du presso-net ou
du dégraisseur Kärcher ®, l'appliquer à
basse pression. Laisser le détergent
agir 1-3 minutes sur la surface. Ne pas
laisser sécher. Rincer à haute pression
en maintenant la buse à environ 7,5-15
cm de la surface à nettoyer. Pour élimi­ner la saleté extrêmement tenace, il
peut s'avérer nécessaire d'approcher
la buse plus près de la surface afin
d'augmenter l'efficacité du nettoyage.

36 Français

ACCESSOIRES DE NETTOYAGE EN OPTION

Des accessoires sont disponibles en
option afin d'augmenter encore l'effica­cité du nettoyage : Ces accessoires
sont disponibles à la date d'impression
du présent catalogue. Veuillez consul­ter notre site Web pour de plus amples
informations sur les prix et les nou­veautés.

Protecteur de pompe

Formule spéciale pour protéger le net­toyeur à haute pression contre le gel,
la corrosion et l'usure prématurée. Le
protecteur de pompe ajoute également
du lubrifiant aux valves et joints afin de
prévenir les adhérences. Hautement
recommandé pour tous les nettoyeurs
à haute pression Kärcher ® !

N° de pièce 9.558-998.0

Flexible d'extension à haute

pression 7.5 m

Le flexible d'extension à tous les net­toyeurs à haute pression Kärcher ®
entre le flexible de l'équipement d'ori­gine et la machine jusqu'à 2000 PSI.

N° de pièce 2.642-588.0

Extension de lance 66" (1,67 m)

(quatre pièces)

Comment nettoyer des fenêtres au
deuxième étage ou d'autres zones en
hauteur ? Ce kit d'extension permet
d'augmenter de 66" le rayon d'action
du nettoyeur à haute pression. Com­prend 4 sections en aluminium pour
une longueur variable. Longueur com­plètement assemblée de 66". Convient
à la plupart des nettoyeurs à haute
pression Kärcher ® jusqu'à 2300 PSI.
(Baïonnette)

N° de pièce 2.640-746.0

Brosse de lavage rotative

(baïonnette)

Pour un nettoyage à moindre effort de
toute surface lisse (peinture, verre et
plastique), la brosse rotative Kärcher ®
s'impose. Elle s’utilise sur les voitures,
les revêtements de façades ou les fe­nêtres. La pression de l'eau du net­toyeur à haute pression fait tourner
douce men les brosses intérieures,
exigeant ainsi moins d'effort pour le
travail de nettoyage. L'angle de la tête
de brosse est ajustable pour faciliter
l'acès aux moindres recoins. Excellent
pour l'application de détergent. Un ac­cessoire indispensable pour les net­toyeurs à haute pression Kärcher ®
jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-743.0

Brosse de rinçage douce

Faite de poils doux qui n'endomma­gent pas les surfaces peintes. Se fixe
facilement sur la poignée-pistolet.
Idéale contre la saleté tenace sur les
voitures, les bateaux, les meubles de
patio et autres surfaces. Parfaite pour
l'application de détergent. Convient à
la plupart des nettoyeurs à haute pres­sion Kärcher ® jusqu'à 2300 PSI.
(Baïonnette)

N° de pièce 2.640-740.0

Kit de nettoyage de conduite

25 Ft. (7,5 m) (baïonnette)

Des conduites, gouttières ou canalisa­tions bouchées à nettoyer ? La ré­ponse est un kit de nettoyage de
conduite Kärcher ® ! Le nettoyeur de
conduites se propulse lui-même en
avant, tout en évacuant les débris. Par
exemple, en insérant la buse de net-

Français 37

toyage au bas de la gouttière, il suffit
d'appuyer sur la gâchette du pistolet du
nettoyeur à haute pression pour voir la
buse dégager des feuilles et autres dé­bris tout en grimpant vers le haut. Se
branche directement sur la poignée­pistolet de la plupart des nettoyeurs à
haute pression Kärcher ® jusqu'à
2300 PSI. (Baïonnette)

N° de pièce 2.640-747.0

Kit de sablage humide

(baïonnette)

Pourquoi passer des heures à décaper
d'anciennes peintures ou de la rouille à
la main à l'aide de produits chimiques
agressifs ? Alors qu'il suffit de laisser le
kit de sablage humide Kärcher ® s'en
charger ! Fixer le kit sur le nettoyeur à
haute pression, ajouter l'abrasif et atta­quer la rouille et la peinture avec notre
alternative ménageant l'environne­ment. Convient à la plupart des net­toyeurs à haute pression Kärcher ®
jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.638-792.0

Embout moussant

Nettoyeur grande surface

T-Racer

Pour nettoyer des surfaces telles que
patios, terrasses et allées sans bor­dures, il n'y a pas de meilleure solution
que le T-Racer de Kärcher ®. Il fait ga­gner du temps en agissant sur une lar­geur de 30 cm, assurant ainsi un
nettoyage régulier, sans traces. Après
avoir terminé le nettoyage du patio ou
de l'allée, il suffit d'enlever la lance et
d'utiliser la poignée pour nettoyer les
portes du garage et autres surfaces
verticales. Comprend deux buses tour­nant à grande vitesse pour produire
des résultats parfaits. Notre accessoire
le plus vendu pour les nettoyeurs à
haute pression Kärcher ® jusqu'à
2300 PSI. (Baïonnette)

N° de pièce 2.642-188.0

Idéal pour les applications requérant
une mousse épaisse. Il suffit de remplir
le réservoir avec du détergent liquide
de nettoyeur à haute pression pour
produire un jet moussant. Se fixe direc­tement sur la poignée-pistolet.
Convient à la plupart des nettoyeurs à
haute pression Kärcher ® jusqu'à 2300
PSI. (Baïonnette)

N° de pièce 6.964-507.0

38 Français

DÉPANNAGE



ATTENTION

Symptôme Cause Solution

Le moteur ne dé­marre pas.

L'appareil n'at­teint pas le niveau
de haute pression.

Assurer que l'interrupteur principal est sur OFF (O).

Cordon d'alimentation non branché.

Prise fournissant un courant insuffisant.

Fiche GFCI disjonctée. Appuyez sur le bouton "RE-

Disjoncteur déclenché. Arrêter le nettoyeur à haute

Diamètre du tuyau d'arro­sage insuffisant.

Débit d'eau restreint. Vérifier si le tuyau d'arrosage

Alimentation d'eau insuffi­sante.

Filtre d'admission d'eau en­crassé.

Lance en position basse pression.

Débrancher l'appareil du secteur avant
de procéder à une quelconque répara­tion.

Tourner l’interrupteur du mo­teur en position ON (I).

Brancher le cordon d'alimenta­tion.

Essayer une autre prise.

SET" de la fiche GFCI.

pression. Réinitialisation auto­matique, attendre que la tem­pérature baisse.

Remplacer par un tuyau d'arro­sage de 5/8" ou plus.

est tordu, s'il présente des
fuites ou est bouché.

Ouvrir le robinet d'eau à fond.

Retirer le filtre et le rincer à l'eau tiède.

Mettre la lance en position haute pression.

Français 39

Symptôme Cause Solution

La pression de sortie varie.

Il n'y a pas de dé­tergent.

Le raccord du tuyau d'arrosage fuit.

Alimentation d'eau insuffi­sante.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux

Filtre d'admission d'eau en­crassé.

Buse obstruée. Souffler dans la buse ou retirer

Calcification du pistolet, du tuyau ou de la lance.

Tube d'aspiration de déter­gent mal raccordé à l'appa­reil.

Détergent trop épais. Diluer le détergent; pour de

Filtre ou tube d'aspiration de détergent obstrué.

Tube d'aspiration de déter­gent endommagé ou obs­trué.

Lance en position haute pression.

Buse obstruée. Souffler dans la buse ou retirer

Raccords desserrés. Serrer les raccords. Rondelle caoutchouc perdue

ou usée.

Ouvrir le robinet d'eau à fond. Vérifier si le tuyau d'arrosage est tordu, s'il présente des fuites ou est bouché.

et raccords. Arrêter l'appareil et
purger la pompe en appuyant
sur la gâchette jusqu'à obtenir
un jet d'eau régulier à la sortie
de la buse.

Retirer le filtre et le rincer à l'eau tiède.

le débris à l'aide d'une aiguille.
Faire couler du vinaigre distillé

dans le tube d'aspiration de dé­tergent.

Vérifier le raccord.

meilleurs résultats, utiliser du
détergent Kärcher ®.

Faire couler de l'eau tiède à tra­vers le filtre pour éliminer les
débris.

Eliminer l'obstruction ou rem­placer le tube d'aspiration de
détergent.

Tourner l'extrémité de la lance en position basse pression.

le débris à l'aide d'une aiguille.

Monter une nouvelle rondelle.

40 Français

Symptôme Cause Solution

La lance fuit. Lance mal fixée. Réinsérer la lance dans la poi-

gnée-pistolet. Presser soigneu­sement contre le ressort et
tourner en position verrouillée.

Joint torique ou insert plas-

Appeler le service après-vente.

tique brisé.

La pompe est bruyante.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux

et raccords. Arrêter l'appareil et
purger la pompe en appuyant
sur la gâchette jusqu'à obtenir
un jet d'eau régulier à la sortie
de la buse.

La pompe pré­sente des fuites
d'eau (jusqu'à 10
gouttes par minute

Raccords desserrés. Vérifier si tous les raccords

sont bien serrés.

Joints d'eau endommagés

Appeler le service après-vente.

ou usés.

sont admissibles).
De l'huile

s'égoutte.

Joints d'huile endommagés ou usés.

Appeler le service après-vente.

En cas d'apparition d'un problème ne figurant pas dans cette liste, faire rendre sur le site Web.

États-Unis / Canada :

www.karcher-help.com

Mexique :

www.karcher.com.mx

Français 41

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

MANUAL DE USUARIO DEL LIMPIADOR

DE ALTA PRESIÓN . . . . . . . . . . . 42

VISTA GENERAL DEL MODELO . . 44
INSTRUCCIONES IMPORTANTES DE

SEGURIDAD . . . . . . . . . . . . . . . . 45

INSTRUCCIONES DE MONTAJE . . 48
INSTRUCCIONES DE FUNCIONAMIEN-

TO. . . . . . . . . . . . . . . . . . . . . . . . . 50

UTILIZACIÓN DE LOS ACCESORIOS . . 52
TRABAJAR CON DETERGENTES . . 53
TOMARSE UN DESCANSO de cinco mi-

nutos o más . . . . . . . . . . . . . . . . . 54

APAGADO Y LIMPIEZA . . . . . . . . 55

PROTECCIÓN CONTRA LOS AGENTES
INVERNALES Y ALMACENAMIENTO

PROLONGADO . . . . . . . . . . . . . . 56

INSTRUCCIONES DE CONSERVACIÓN

Y MANTENIMIENTO . . . . . . . . . . 56

CONSEJOS DE LIMPIEZA . . . . . 57

ACCESORIOS DE LIMPIEZA OPCIONA-

LES. . . . . . . . . . . . . . . . . . . . . . . . 59

LOCALIZACIÓN Y REPARACIÓN DE

AVERÍASG . . . . . . . . . . . . . . . . . . 61

Símbolos de aviso de seguridad

 PELIGRO

indica “una situación de peligro inmi­nente que, si no se evita, puede causar
lesiones graves e incluso la muerte”.

 ADVERTENCIA

indica “una situación de peligro poten­cial que, si no se evita, puede causar
lesiones e incluso la muerte”.

 ATENCIÓN

indica “una situación de peligro poten­cial que, si no se evita, puede causar
lesiones de poca importancia o leves",
o daños materiales.

Especificaciones

Nº de pieza 1.603-120.0 Nº de serie

Sólo para uso doméstico.

Responsabilidades del

propietario/usuario

El propietario y/o el usuario deben
comprender bien las instrucciones de
servicio y advertencias del fabricante
antes de empezar a utilizar este limpia­dor de alta presión.
Debe prestarse especial atención y te­ner muy claras las advertencias.
Si el operador no habla bien el espa­ñol, el propietario/comprador debe res­ponsabilizarse de leer y comentar las
instrucciones y las advertencias en su
lengua natal, y asegurarse de que en­tienda a la perfección su contenido.
El propietario y/o el usuario deben leer
y guardar como referencia para el futu­ro las instrucciones del fabricante.

Ayuda a clientes

EE.UU. y Canadá

En EE.UU: o Canadá, llame al
1-800-537-4129 para temas de garan­tía y visite www.karcher-help.com
para el servicio técnico y asesoramien­to sobre productos.
Registre su limpiadora a alta presión
online en www.karcher-regis-
ter.com. Guarde bien el ticket de com­pra, será necesario para reparaciones
que cubra la garantía.

Soporte México

Máx. presión 1800 PSI Máx. caudal de agua 1.5 GPM Corriente 13 AMPS Tensión 120 V

42 Español

Llame al: 01-800-024-13-13 si necesi­ta ayuda o visite nuestra página Web:

www.karcher.com.mx

VISTA GENERAL DEL MODELO

1 Conector para manguera de jardín

(female)
2 Conector para entrada de agua
3 Entrada de agua con filtro
4 Manguera de alta presión
5 Acoplamiento rápido para mangue-

ra de alta presión
6 Interruptor de encendido/apagado
7 Regulador de dosificación de deter-

gente
8 Zona de recogida para pistola pul-

verizadora manual
9 Mango para el transporte, desple-

gable
10 Tornillos (tipo Philips)
11 Zona de recogida para la manguera

de alta presión

12 Tubo de succión de detergente con

filtro y tapa
13 Depósito de detergente
14 Soporte de accesorios
15 Gancho de almacenamiento del ca-

ble de alimentación de red
16 Cable de potencia con interruptor de

circuito de avería por puesta a tierra
17 Ruedas
18 Pistola de disparo
19 Bloqueo de la pistola pulverizadora

manual
20 Tecla para separar la manguera de

alta presión de la pistola pulveriza-

dora manual
21 Dirtblaster ® (Lanza rotativa de alta

presión)
22 Lanza de alta presión variable

Español 43

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

 ADVERTENCIA

Al utilizar este producto, tome siempre las precauciones básicas, incluidas las siguientes:

 Para reducir el riesgo de lesiones,

es preciso vigilar atentamente si se
usa el producto cerca de niños.

 Es necesario saber cómo parar rá-

pidamente el producto y parar he­morragias. Estar familiarizado con
los mandos.

 Estar atento, prestar atención a lo

que se está haciendo.

 No ponga en funcionamiento el pro-

ducto si está cansado o está bajo la
influencia de alcohol o drogas.

 Mantenga la zona de trabajo libre

de personas.

 No sobrecargar o colocar sobre un

soporte inestable. Mantener el
equilibrio en todo momento.

 Seguir las instrucciones de mante-

nimiento especificadas en el ma­nual.

 Este producto se suministra con un

interruptor de circuito de avería por
puesta a tierra, que está montado
en el enchufe del cable de potencia.
Si es necesario reemplazar el en­chufe o el cable, utilice sólo piezas
de repuesto idénticas.

 ADVERTENCIA

Riesgo de inyección o lesiones - no dirigir el chorro directamente sobre personas.

 Los aparatos a alta presión pueden

resultar peligrosos si se usan de

forma incorrecta. No se debe dirigir

el aparato a personas, animales,

dispositivos eléctricos o la equipo

mismo.

 Utilizar gafas de seguridad.

 ADVERTENCIA

Riesgo de explosión - no pulverizar

sobre líquidos inflamables.

 No usar ácidos, alcalinos, disolven-

tes, o cualquier material inflamable

con este producto. Estos productos

pueden causar heridas físicas al

operario y daños irreparables a la

máquina.

 ATENCIÓN

La pistola tiene efecto de retroces-

co - sujetar con las dos manos.

 El seguro del gatillo de la pistola

evita que el gatillo salte de forma in-

voluntaria. El dispositivo de seguri-

dad NO bloquea el gatillo en la

posición ON (encendido).

 ADVERTENCIA – Riesgo de elec-

trocución

 Examine el cable eléctrico antes

del uso – No utilice cable dañados.

 Mantenga todas las conexiones se-

cas y alejadas del suelo.

 No toque el enchufe con las manos

mojadas.

 No se debe usar el cable de exten-

sión para esta máquina.

 Conéctese solo a un circuito eléctri-

co individual.

 ATENCIÓN

Este aparato ha sido diseñado para
ser utilizado con detergentes de lim­pieza del fabricante. El uso de otros
detergentes de limpieza puede afectar
al funcionamiento del aparato y hacer
que deje de tener validez la garantía.

44 Español

ADVERTENCIA



No pulverice aparatos eléctricos ni ca­bleado.
No use líquidos inflamables y produc­tos químicos tóxicos.
Peligro de inyección: el equipo puede
causar heridas greves si el pulveriza­dor penetra la piel, no dirija la pistola a
nadie ni ninguna parte del cuerpo. En
caso de penetración, consulte inme­diatamente a un médico.
Este sistema es capaz de producir
12400 kPa/1800 PSI para evitar ruptu­ra y heridas, no opere esta bomba con
componentes que tenga una tasa me­nor de 12400 kPa /1800 PSI de pre­sión de trabajo (incluido pero no
limitado a pistolas pulverizadoras,
mangueras y conectoras de mangue­ras).
Antes de realizar el mantenimiento,
limpieza o retirada de cualquiera de las
piezas, desconectar el interruptor y ali­viar la presión.

Instrucciones de puesta a tierra

Este producto se tiene que poner a tie­rra. Si funcionase mal o si se rompie­se, la puesta a tierra proporcionaría
una circuito menos resistente a la
energía eléctrica para reducir el riesgo
de electrochoque. Este producto está
equipado con un cable que tiene un
conductor a tierra y un enchufe a tierra
para el equipo. El enchufe se tiene que
enchufar a un tomacorriente adecua­do, que esté correctamente instalado y
puesto a tierra conforme a todas las
normas y reglamentos locales.

 PELIGRO

Si la conexión del conductor a tierra
del equipo es incorrecta puede existir
riesgo de electrochoque. En caso de
duda, compruebe con ayuda de un

electricista cualificado o del personal
del servicio técnico que el tomacorrien­te está correctamente puesto a tierra.
No modifique el enchufe proporciona­do con el producto; si no encaja en el
tomacorriente, pida a un electricista
cualificado que le instale un tomaco­rriente adecuado. No utilice ningún
tipo de adaptador con este producto.

Protección mediante interruptor

de circuito de avería por puesta

a tierra

Este producto se suministra con un in­terruptor de circuito de avería por
puesta a tierra montado en el enchufe
del cable de potencia. Este aparato
proporciona una protección adicional
contra el riesgo de electrochoque. Si
es necesario reemplazar el enchufe o
el cable, utilice piezas idénticas.

SUMINISTRO DE AGUA (sólo

agua fría)

 ATENCIÓN

Al conectar la toma de agua a la red de
suministro del agua, es obligatorio res­petar la normativa local establecida
por la compañía del agua. En algunas
zonas, está prohibido conectar la uni­dad directamente a la red pública de
suministro de agua potable. Esto es
así para garantizar que no penetren
sustancias químicas en la red de sumi­nistro del agua. Sí se permite efectuar
la conexión directamente por ejemplo
a través de un depósito receptor o un
dispositivo antirretorno.
Si el agua de alimentación está sucia,
la unidad sufrirá daños. Para evitar
este riesgo, le recomendamos que
monte un filtro de agua.

Español 45



La manguera de agua tiene que te­ner al menos 1/2“ (13 mm) pulga­das de diámetro.

 El caudal de agua no debe ser infe-

rior a 450 l/h (litros por hora).

 El caudal de agua se puede deter-

minar llenando de agua un reci­piente vacío de 8 litros durante un
minuto.

 La temperatura de la toma de agua

no debe sobrepasar los 104°F/
40°C.

 No utilice nunca el limpiador a pre-

sión para aspirar agua contamina­da con disolventes como, p. ej.,
diluyentes de pintura, gasolina,
aceite, etc.

 Evite siempre que la unidad aspire

residuos utilizando una fuente de
abastecimiento cuya agua esté lim­pia.

46 Español

INSTRUCCIONES DE MONTAJE

 Para obtener información más de-

tallada sobre cómo montar esta lim­piadora a presión, visitar

www.karcherresidential.com/
assembly

Herramientas necesarias

A Destornillador Philips, tamaño

mediano (no viene incluido)

para montar la unidad.

Montaje

Antes de la puesta en marcha montar
las piezas sueltas suministradas con el
aparato.

Instalar las ruedas y las tapas

 PASO 1:

Insertar la rueda en el cuerpo y gi­rarla mientras se coloca en su sitio.
Se tiene que oír un clic cuando la
rueda está totalmente insertada.

Después colocar la tapa de la rueda
en su sitio, presionar en los extre­mos y el centro de la tapa de la rue­da y asegúrese de que esté bien
colocado. Se tendría que oir otro
clic. No siga con el montaje hasta
que las ruedas estén bien montadas.

Montar la zona de recogida para pis­tola pulverizadora manual

 PASO 2:

Colocar el soporte inferior en las ra-

nuras y desplazar hacia delante

hasta que se oiga como encaja.

Colocar el soporte superior y pre-

sionar hacia abajo hasta el tope.

Montar el gancho de almacenamien­to del cable de alimentación de red

 PASO 3:

Presionar el gancho de almacena-

miento y encajar en la posición su-

perior.

Español 47

Montar el asa de transporte

PASO 4:



Colocar el asa de transporte en el
alojamiento hasta sentir la resisten­cia. Poner en posición con un golpe
breve con la palma de la mano o un
martillo de goma suave.

 PASO 5:

Para desplazar el aparato, tirar pri­mero del asa de transporte hacia
arriba hasta que se oiga como en­caja.

Montar el regulador de dosificación
de detergente

 PASO 6:

Insertar el tubo de succión de deter­gente en la guarnición de la man­guera.

Colocar el regulador de dosifica­ción y fijar con los dos tornillos.

Indicación: A la hora de realizar el
montaje, procurar que las lengüe­tas del regulador de dosificación
queden fijadas en las ranuras de la
carcasa.

Conectar la manguera de alta pre­sión con la pistola pulverizadora
manual

 PASO 7:

Introducir la manguera de alta pre-

sión en la pistola pulverizadora ma-

nual hasta que esta haga un ruido

al encajarse.

Nota: Procurar que el racor de co-

nexión esté alineado correctamen-

te.

Comprobar si la conexión es segu-

ra tirando de la manguera de alta

presión.

Desconecte:

 Pulsar el botón de desconexión en

la pistola pulverizadora manual y

desconectar manguera de alta pre-

sión de la pistola pulverizadora ma-

nual.

48 Español

INSTRUCCIONES DE FUNCIONAMIENTO

Esta lavadora a presión ha sido proba­da por el equipo de control de calidad
de Kärcher. Puede haber una pequeña
cantidad de agua en la entrada o sali­da del agua. Esto es normal y no afec­ta el rendimiento de la lavadora a
presión.

 PASO 1:

Inserte la lanza de alta presión de
su elección en la pistola de disparo.
Empújelo en sentido contrario al de
la tensión que ejerce el muelle y gí­relo hasta que quede en la posición
de bloqueo.

 PASO 2:

Insertar la manguera de alta pre­sión en el acoplamiento rápido del
aparato hasta que encaje.

Nota: Procurar que el racor de co­nexión esté alineado correctamen­te.

Comprobar si la conexión es segu­ra tirando de la manguera de alta
presión.

Desconecte:

 Presionar en la dirección que indica

la flecha la carcasa del acoplamien-

to rápido para la manguera de alta

presión y extraer la manguera de

alta presión.

 PASO 3:

Instalar el conector suministrado a

la toma de agua del equipo.

Nota: No sujetar nunca el conector

de la manguera de jardín a la toma

de agua del equipo.

 PASO 4:

Enroscar el conector de manguera

suministrado al extremo de su man-

guera de jardín. Empujar el conec-

tor de la manguera de jardín al

conector de la toma de agua y ase-

gúrese de oir el clic cuando encaje

antes de seguir.

Español 49



PASO 5:

Conecte la manguera de jardín a la
toma de agua fría y abra el agua del
todo.

re la pistola para eliminar el aire

aprisionado y espere hasta que sal-

ga un caudal de agua constante de

la boquilla de alta presión.

 PASO 6:

Conectar el interruptor del circuito
de toma a tierra (GFCI) a un enchu­fe.

Pulsar el botón RESET, el indica­dor debe ponerse en "ON".

Pulsar el botón TEST, el indicador
debe ponerse en "OFF".

Pulsar el botón RESET para usar.

Recomendamos que pruebe el
GFCI como parte de su procedi­miento de arranque cada que use
su arandela de presión. Para cono­cer cómo realizar esta prueba en su
unidad, visite http://www.karcherre­sidential.com/gfci_test.php para
más información para su modelo de
GFCI.

 ADVERTENCIA

No usar si el test anterior da error.

 PASO 8:

Encienda el limpiador de alta pre-

sión (I/ON).

El motor sólo arranca si se pre-

siona el gatillo de la pistola, y se

desconecta cuando se libera el

gatillo.

 PASO 7:

Desbloquee el pestillo de seguridad
de la pistola de alta presión. Dispa-

50 Español

UTILIZACIÓN DE LOS ACCESORIOS



ADVERTENCIA

Para evitar heridas graves, nunca
dirija la boquilla de alta presión ha­cia usted mismo, hacia otras perso­nas o hacia animales.
Haga una prueba siempre en las
áreas que pasan desapercibidas
antes de limpiar con alta presión.

Lanza variable de alta presión

accionada mecánicamente

La lanza variable de alta presión accio­nada mecánicamente le permite ajus­tar la presión de limpieza.

 Para limpiar a la presión máxima, la

lanza de alta presión se tiene que
posicionar en el ajuste de alta pre­sión (Max).

 Para una presión menor, gire el ani-

llo de la lanza en dirección al míni­mo (Min).

Dirtblaster

 Esta boquilla cuenta con chorro fino

®

de 0º que rota 360º para que la ac-

ción erosiva sea máxima, lo que au-

menta de forma efectiva la potencia

de limpieza hasta un 50%. Esta bo-

quilla combina la potencia de lim-

pieza del chorro fino de 0º con la

cobertura de superficie de la boqui-

lla de gran ángulo.

Non recommandé pour les maté-

riaux tendres, les revêtements de

façades, les surfaces peintes, les

terrasses en bois et les automo-

biles.

 Antes de limpiar cualquier superfi-

cie, se debe limpiar una parte de la

misma que sea poco visible para

probar el ajuste del chorro a presión

y la distancia para obtener los me-

jores resultados de limpieza.

 Para aplicar detergente, la lanza se

tiene que posicionar en el ajuste de
presión más baja (Mix).

Español 51

TRABAJAR CON DETERGENTES

Los detergentes sólo se pueden aplicar a baja presión (Mix).

 PASO 1:

Monte la lanza variable de alta pre­sión accionada mecánicamente.
Gire la boquilla al ajuste de baja
presión (Míx).

 PASO 2:

Llenar el depósito de detergente
con detergente Kärcher y colocar el
depósito en su zona de almacén.
Insertar el tubo de succión con filtro
en el depósito y cerrarlo con la ta­pa.

 PASO 3:

Ajustar la cantidad de absorción de
la solución de detergente con el re­gulador de dosificación de deter­gente.

 PASO 4:

Encienda el limpiador de alta pre­sión (I). Presione el gatillo para po­ner en funcionamiento la unidad: el
detergente líquido es succionado
en la unidad y mezclado con agua.
Aplique detergente al área de tra-

bajo. No deje que se seque el de-

tergente sobre la superficie.

 PASO 5:

Para enjuagar, mueva la VPS fuera

de la posición "Mix" y tire del dispa-

rador para operar la unidad.

 PASO 6:

Limpieza: Al terminar, haga correr

siempre agua limpia por el depósito

del detergente para eliminar todos

los restos del sistema de inyección.

Para obtener mejores resultados,
consulte la sección de consejos de
limpieza para obtener información
específica sobre cómo limpiar dife­rentes superficies.

Utilice siempre detergente Kärcher® para obtener los mejores resultados

Los detergentes biodegradables de
Kärcher ® han sido especialmente con­cebidos para proteger el medio am­biente y el limpiador a presión. Su
fórmula especial no obstruirá el filtro
de la manguera de succión y protegerá
las piezas internas del limpiador de
alta presión para que su vida útil sea
más larga. Para adquirir los detergen­tes Kärcher ®, diríjase a su comerciante
minorista o visite nuestra página Web:

www.karcher.com.mx

52 Español

ATENCIÓN



No utilice nunca:

– Lejía, productos que contengan

cloro ni otro tipo de productos quí­micos corrosivos

– Líquidos que contengan disolven-

tes (p. ej., diluyentes de pintura, ga­solina, aceites)

TOMARSE UN DESCANSO de cinco minutos o más

 PASO 1:

Suelte el gatillo y accione el pestillo de seguridad de la pistola.

 PASO 2:

Ponga el limpiador a presión en la posición de apagado (0).

– Productos de fosfato trisódico
– Productos con amoniaco
– Productos con base ácida

Los productos químicos mencionados
dañarán la unidad y dañarán la super­ficie que se limpie.

El uso de estos productos invalida­rá la garantía.

Español 53

APAGADO Y LIMPIEZA

PASO 1:



Gire el interruptor y póngalo en la
posición de apagado (0); después,
desenchufe el cable del tomaco­rriente.

 PASO 2:

Cierre el grifo del agua.

 PASO 3:

Presione el gatillo para que salga la
presión.

puede salir agua caliente de las to-

mas después del funcionamiento.

 PASO 4:

Suelte el gatillo y accione el pestillo
de seguridad de la pistola.

 PASO 5:

Desconecte la manguera de jardín
de la toma de agua de la unidad.

Precaución: Al separar el tubo de
alimentación o el de alta presión,

54 Español

PROTECCIÓN CONTRA LOS AGENTES INVERNALES Y ALMA-

CENAMIENTO PROLONGADO

 1: Desconecte todas las conexio-

nes de agua.

 2: Encienda el aparato durante

unos segundos hasta que haya sa­lido el agua que haya quedado en
la bomba, y apáguelo inmediata­mente.

 3: Evite que la manguera de alta

presión se retuerza.

 4: Almacene el aparato y los acce-

sorios en una habitación que no lle­gue a temperaturas bajo cero. NO
lo almacene cerca de hornos u

otras fuentes de calor, ya que se

podrían secar las juntas de estan-

queidad de la bomba.

 ATENCIÓN

Si no se cumplen las instrucciones
mencionadas arriba, el grupo de la
bomba y los accesorios sufrirán daños
y anular su garantía.
Kärcher ® también recomienda el prác­tica general de usar un protector de
bomba como "Protección de bomba
Kärcher ®" para ayudar en el almacena­miento durante los meses de invierno.

INSTRUCCIONES DE CONSERVACIÓN Y MANTENIMIENTO

Limpieza del filtro de entrada de

agua

 PASO 1:

Sacar el filtro de entrada de agua con pinzas planas.

 PASO 2:

Enjuagar el filtro de entrada de

agua en agua caliente.

 PASO 3:

Reinsertar öde filtro de entrada de

agua.

Mantenimiento

La unidad no necesita mantenimiento.

Español 55

CONSEJOS DE LIMPIEZA

 ATENCIÓN

 Antes de limpiar cualquier superfi-

cie, se debe limpiar una parte de la
misma que sea poco visible para
probar el ajuste del chorro a presión
y la distancia para obtener los me­jores resultados de limpieza.

 Si las superficies pintadas se están

pelando o descarapelando, extre­me las precauciones, ya que el lim­piador a presión podría arrancar la
pintura suelta de la superficie.

 Cuando se utilice en superficies

que puedan entrar en contacto con
comida, enjuáguelas abundante­mente con agua potable.

Limpieza de cubiertas

(con o sin detergente). Preenjuague

la cubierta y el área circundante con
agua limpia. Si utiliza Deck Wash de
Kärcher ®, aplíquelo en la superficie a
baja presión. Para obtener mejores re­sultados, divida el área de trabajo en
pequeñas secciones de aprox. 2.5 me­tros cuadrados. Deje el Deck Wash so­bre la superficie durante 1-3 minutos.
No deje que se seque el detergente
sobre la superficie. Enjuague a alta
presión mediante un movimiento de
barrido, manteniendo la boquilla de
alta presión a aprox. 8 a 15 cm de la
superficie a limpiar. Limpie siempre de
arriba a abajo y de izquierda a dere­cha. Cuando pase a la siguiente sec­ción de la superficie a limpiar,
asegúrese de solapar la nueva sección
con la sección anterior para evitar que
queden marcas de separación y ga­rantizar, así, un resultado homogéneo.

Paredes de la casa

(con o sin detergente). Preenjuague

la superficie a limpiar con agua limpia.
Si utiliza Paredes de Kärcher ®, aplí­quelo a la superficie a baja presión
(para obtener mejores resultados, divi­da la zona de trabajo en secciones de
aproximadamente 2 m y aplique siem­pre el detergente de abajo a arriba).
Deje el detergente para alta presión
sobre la superficie durante 1­3 minutos. No deje que el detergente
se seque sobre la superficie. Si ve que
la superficie se va a secar, simplemen­te moje la superficie con agua limpia.
Si es necesario, utilice un accesorio
especial con cepillo de lavado (no in­cluido) para quitar la suciedad difícil.
Enjuague a alta presión mediante un
movimiento de barrido homogéneo,
manteniendo la boquilla de alta pre­sión a aprox. 15 centímetros de la su­perficie a limpiar.

Patios de cemento, ladrillos y

piedras

(con o sin detergente). Preenjuague

la superficie a limpiar con agua limpia.
Si utiliza detergente para alta presión ó
desengrasante de Kärcher ®, aplíquelo
en la superficie a baja presión. Para
obtener mejores resultados, divida el
área de trabajo en pequeñas seccio­nes de aprox. 2.5 metros cuadrados.
Deje el detergente para alta presión ó
desengrasante sobre la superficie du­rante 1-3 minutos. No deje que se se­que el detergente sobre la superficie.
Enjuague a alta presión mediante un
movimiento de barrido, manteniendo la
boquilla de alta presión a aprox. 8 a 15
cm de la superficie a limpiar. Limpie

56 Español

siempre de arriba a abajo y de izquier­da a derecha. Para quitar manchas es­pecialmente difíciles, utilice la boquilla
desincrustante.

Autos, lanchas y motos

dad especialmente difícil, puede ser
necesario tener que poner la boquilla
de alta presión más cerca para que la
potencia de limpieza sea mayor.

Mobiliario de patios y jardines

(con o sin detergente). Preenjuague

el vehículo con agua limpia. Si utiliza
Touchless Vehicle Wash de Kärcher ®,
aplíquelo en la superficie a baja pre­sión. Para obtener mejores resultados,
limpie un lado del vehículo cada vez y
aplique siempre el detergente de abajo
a arriba. No deje que el detergente se
seque sobre la superficie. Si es nece­sario, utilice un accesorio especial con
cepillo de lavado (no incluido) para qui­tar la suciedad difícil. Enjuague a alta
presión mediante un movimiento de
barrido y manteniendo la boquilla pul­verizadora a aprox. 15 a 20 centíme­tros de la superficie a limpiar (la
distancia se debe incrementar en el
caso de que se enjuaguen superficies
con ranuras u otras superficies delica­das). Limpie siempre de arriba a abajo
y de izquierda a derecha. Para obtener
mejores resultados, seque la superfi­cie con una gamuza o un trapo suave
y seco.

Parrillas de asadores, equipos

con motor exteriores y herra-

mientas de jardín

(con o sin detergente). Preenjuague

el mueble y el área circundante con
agua limpia. Si utiliza detergente para
alta presión de Kärcher ®, aplíquelo a la
superficie a baja presión. Deje el Pres­sure Wash sobre la superficie durante
1-3 minutos. No deje que se seque el
detergente sobre la superficie. Si es
necesario, utilice un accesorio espe­cial con cepillo de lavado (no incluido)
para quitar la suciedad difícil. Enjua­gue a alta presión mediante un movi­miento de barrido, manteniendo la
boquilla de alta presión a aprox. 8 a 15
cm de la superficie a limpiar. Para ob­tener mejores resultados, limpie de
arriba a abajo y de izquierda a dere­cha.

(con o sin detergente). Preenjuague
la superficie a limpiar con agua limpia.
Si utiliza detergente para alta presión o
desengrasante, aplique el detergente
a baja presión. Deje el detergente para
alta presión sobre la superficie 1-3 mi­nutos. No deje que el detergente se
seque sobre la superficie. Enjuague a
alta presión manteniendo la boquilla
pulverizadora a aprox. 8 a 15 cm de la
superficie a limpiar. Para quitar sucie-

Español 57

ACCESORIOS DE LIMPIEZA OPCIONALES

Disponemos de accesorios de limpie­za opcionales para mejorar la capaci­dad de limpieza. Estos accesorios son
precisos desde la fecha de impresión
de este manual. Consulte nuestra pá­gina Web para obtener información
acerca de precios e información actua­lizada.

Protector de bomba

Especialmente indicado para proteger
el limpiador a presión de las heladas,
la corrosión y el desgaste prematuro.
El protector de bomba también añade
lubricante a las válvulas y juntas de es­tanqueidad para prevenir del engarro­tamiento. ¡Muy recomendable para
todos los limpiadores a presión de
Kärcher ®!

Nº de pieza 9.558-998.0

Manguera alargadora para lim-

piadoras de presión de 7.5 m

Manguera alargadora para limpiado­ras de presión Kärcher ® entre la man­guera del equipo original y la máquina
(hasta 2000 PSI).

Nº de pieza 2.642-588.0

Extensión de lanza de alta pre-

sión de 1.7 m (cuatro piezas)

¿Necesita limpiar ventanas de segun­dos pisos u otras áreas altas? Aumen­te el alcance del limpiador a presión
hasta 1.7 m con este kit alargador. In­cluye 4 piezas de aluminio para que la
longitud sea variable. De 1.7 m monta­do por completo. Encaja en la mayoría
de limpiadores a presión de Kärcher ®
de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-746.0

Cepillo de lavado rotatorio (ba-

yoneta)

Para que la limpieza de las zonas más
delicadas (superficies pintadas, cristal
y plástico) le cueste menos esfuerzo,
pruebe el cepillo de lavado rotatorio
Kärcher ®. Utilícelo en el automóvil, pa­redes o ventanas de casa. La presión
del agua del limpiador a presión hace
que giren suavemente los cepillos in­ternos, haciendo mucho más fácil la ta­rea de limpieza. El ángulo de la cabeza
del cepillo es ajustable para ayudarle a
llegar a áreas de difícil acceso. Exce­lente para la aplicación de detergente.
Un accesorio imprescindible diseñado
para los limpiadores a presión de
Kärcher ® de hasta 2300 PSI. (bayone­ta)

Nº de pieza 2.640-743.0

Cepillo de lavado de suave

Hecho con cerdas suaves que no da­ñan las superficies pintadas. Se monta
fácilmente en la pistola de disparo.
Ideal para la suciedad difícil de autos,
lanchas, muebles de patios y otras su­perficies. Fantástico para la aplicación
de detergente. Encaja en la mayoría
de limpiadores a presión de Kärcher ®
de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-740.0

Kit de limpieza de tuberías de

7.5 m (bayoneta)

¿Necesita limpiar tubos, desagües o
bajadas de agua atascados? ¡El kit de
limpieza de tuberías de Kärcher ® es la
solución! El limpiador de tubos se pro­pulsa así mismo hacia delante y quita
a la vez la suciedad. Por ejemplo, in­serte la boquilla de limpieza en la base

58 Español

de una bajada de agua, presione el ga­tillo del limpiador a presión y observe
como la boquilla hace saltar las hojas y
la suciedad conforme asciende por la
tubería. Se conecta, directamente, a la
pistola de disparo de la mayoría de los
limpiadores a presión de Kärcher ® de
hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-747.0

Kit de limpieza mediante asper-

sión de arena húmeda (bayone-

ta)

¿Por qué emplear horas rascando la
pintura vieja y el óxido a mano usando
productos químicos fuertes? ¡Deje que
haga el trabajo el kit de limpieza me­diante aspersión de arena húmeda!
Monte el kit en el limpiador a presión,
añada material abrasivo y ataque el
óxido y la pintura con nuestra alternati­va ecológica. Encaja en la mayoría de
limpiadores a presión de Kärcher ® de
hasta 2300 PSI. (bayoneta)

Nº de pieza 2.638-792.0

Accesorio espumador de deter-

gente

área a un pie suavemente mientras "le­vita", proporcionando una limpieza
consistente sin rayar. Cuando termine
de limpiar el patio o camino, quite el
pulverizador y utilice el asa para lim­piar las puertas del garaje y otras su­perficies verticales. Incluye dos
boquillas que giran a gran velocidad
para que el resultado sea óptimo.
Nuestro accesorio líder en ventas para
limpiadores a presión de Kärcher ® de
hasta 2300 PSI. (bayoneta)

Nº de pieza 2.642-188.0

Ideal para aplicaciones que requieren
mucha espuma. Simplemente llene el
tapón del depósito con detergente lí­quido para el limpiador a presión para
generar la pulverización de espuma.
Se conecta, directamente, a la pistola
de disparo. Encaja en la mayoría de
limpiadores a presión de Kärcher ® de
hasta 2300 PSI. (bayoneta)

Nº de pieza 6.964-507.0

Limpiador de superficies de zo-

nas amplias T 200

Para limpiar superficies como patios,
terrazas y caminos sin salpicar. No hay
solución mejor que el T 200 de
Kärcher ®. Ahorra tiempo al limpiar un

Español 59

LOCALIZACIÓN Y REPARACIÓN DE AVERÍASG

 ATENCIÓN

Síntoma Causa Solución

El motor no arran-caEl interruptor de encendido/

apagado está en la posición
de “apagado” (O).

El cable eléctrico no está en­chufado.

El tomacorriente eléctrico no
suministra la corriente ade­cuada.

Tomacorriente GFCI equivo­cado.

El interruptor automático está desconectado.

La unidad no llega a la alta presión.

El diámetro de la manguera
de jardín es demasiado pe­queño.

El suministro de agua está restringido.

El suministro de agua de en­trada no es suficiente.

El filtro de entrada de agua está obstruido.

La lanza de alta presión está
en la posición de baja pre­sión.

Desconecte el aparato de la fuente de alimentación antes de hacer cualquier reparación.

Gire el interruptor hasta la posi­ción de “encendido” (I).

Enchufe el cable eléctrico.

Inténtelo con otro tomacorrien­te.

Pulsar el botón "RESET" del enchufe GFCI.

Apague el limpiador a presión.
El reencendido será automáti­co, por tanto, espere hasta que
la temperatura baje.

Sustituir con una manguera de jardín de 5/8 pulgadas o más.

Compruebe si la manguera de jardín tiene grietas, fugas o si está obstruida.

Abra la toma de agua del todo.

Quite el filtro y enjuáguelo en agua caliente.

Ponga la lanza de alta presión en la posición de alta presión.

60 Español

Síntoma Causa Solución

La presión de sali­da varía entre alta
y baja presión.

El suministro de agua de en­trada no es suficiente.

Abra el grifo de agua del todo. Compruebe si la manguera de jardín tiene grietas, fugas o si está obstruida.

La bomba está succionando aire.

Compruebe que las mangue­ras y conectores están bien
apretados. Apague el aparato y
purgue la bomba apretando la
pistola de disparo hasta que
salga un caudal constante de
la boquilla.

El filtro de entrada de agua está obstruido.

La boquilla de descarga está obstruida.

Quite el filtro y enjuáguelo en agua caliente.

Limpie con aire comprimido o
quite la suciedad con una agu­ja fina.

Pistola, manguera o lanza de alta presión calcificados.

Vierta vinagre destilado por la
manguera de succión de de­tergente.

No entra deter­gente.

La manguera de succión de
detergente no está correcta-

Compruebe la conexión.

mente conectada al aparato.
El detergente está demasia-

do espeso.

Diluya el detergente. Para ob­tener mejores resultados utilice
detergente Kärcher ®.

El filtro de la manguera de
succión de detergente está

Deje correr agua caliente por el filtro para quitar la suciedad.

obstruido.
La manguera de succión de

detergente está dañado u
obstruido.

La lanza de alta presión está
en la posición de alta pre­sión.

La boquilla de descarga está obstruida.

Quite la obstrucción o reempla­ce la manguera de succión de
detergente.

Ponga la punta del pulveriza­dor telescópico en la posición
de baja presión.

Limpie con aire comprimido o
quite la suciedad con una agu­ja fina.

La conexión de la
manguera de jar­dín fuga.

Las conexiones están suel­tas.

No hay arandela de hule o

Apriete las conexiones.

Inserte una arandela nueva.

está desgastada.

Español 61

Síntoma Causa Solución

La lanza de alta presión fuga.

La bomba hace ruido.

Fuga agua de la bomba (hasta 10 gotas por minuto es permisible).

Goteo de aceite. La juntas de estanqueidad

La lanza de alta presión no
está montado correctamen­te.

Anillo tórico o inserción de plástico rotos.

La bomba está succionando aire.

Las conexiones están suel­tas.

Las juntas de estanqueidad de agua están dañadas o desgastadas.

de aceite están dañadas o
desgastadas.

Inserte la lanza de alta presión
en la pistola de disparo. Presió­nelo en contra de la tensión
que ejerce el muelle y gírelo
hasta que quede en la posición
de bloqueo.

Llame al Servicio de asistencia al cliente.

Compruebe que las mangue­ras y conectores están bien
apretados. Apague el aparato y
purgue la bomba apretando la
pistola de disparo hasta que
salga un caudal constante de
la boquilla.

Compruebe que todos los ac­cesorios están apretados.

Llame al Servicio de asistencia al cliente.

Llame al Servicio de asistencia al cliente.

Si tiene más problemas de los que es­tán indicados, visite nuestra página
web.

USA / CDN:

www.karcher-help.com

México:

www.karcher.com.mx

62 Español

63

59639230_K 3.740
