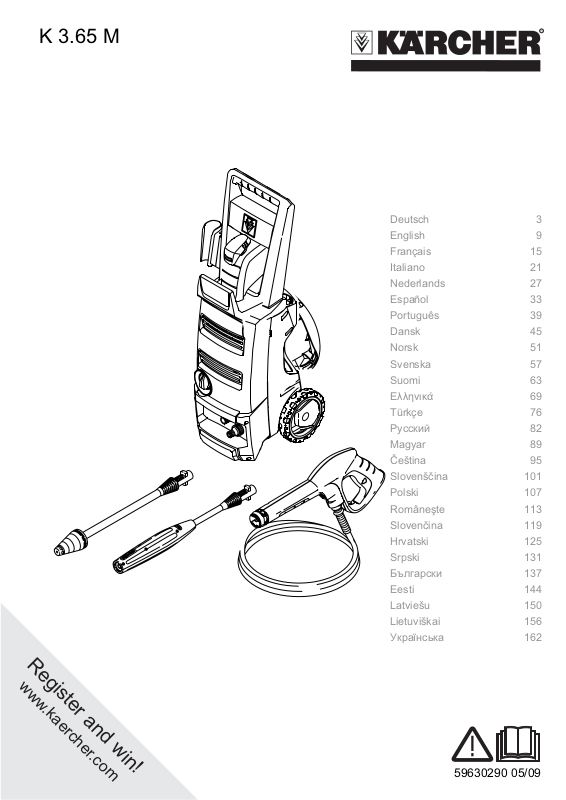

KARCHER K 3.65 M User Manual

K 3.65 M

'HXWVFK  (QJOLVK  )UDQoDLV  ,WDOLDQR  1HGHUODQGV  (VSDxRO  3RUWXJXrV  'DQVN  1RUVN  6YHQVND  6XRPL  ǼȜȜȘȞȚțȐ  7UNoH  Ɋɭɫɫɤɢɣ  0DJ\DU  ýHãWLQD  6ORYHQãþLQD  3ROVNL  5RPkQHúWH  6ORYHQþLQD  +UYDWVNL  6USVNL  Ȼɴɥɝɚɪɫɤɢ  (HVWL  /DWYLHãX  /LHWXYLãNDL  ɍɤɪɚʀɧɫɶɤɚ 

www.kaercher.com

59630290 05/09

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung

Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Allgemeine Hinweise

Gefahrenstufen

 Gefahr

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 Warnung

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt: – zum Reinigen von Maschinen, Fahrzeugen,

Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit HochdruckWasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).

– mit von KÄRCHER zugelassenen Zubehör-

teilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.

Umweltschutz

Die Verpackungsmaterialien sind recycle-

bar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfä-

hige Materialien, die einer Verwertung zu-

geführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

Sicherheitshinweise

 Gefahr

 Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

 Das Gerät nicht in Betrieb setzen, wenn die

Netzanschlussleitung oder wichtige Teile des Gerätes, z.B. Hochdruckschlauch, Handspritzpistole, oder Sicherheitseinrichtungen beschädigt sind.

 Netzanschlussleitung mit Netzstecker vor je-

dem Betrieb auf Schäden prüfen. Beschädigte Netzanschlussleitung unverzüglich durch autorisierten Kundendienst/ElektroFachkraft austauschen lassen.

 Hochdruckschlauch vor jedem Betrieb auf

Schäden prüfen. Beschädigten Hochdruckschlauch unverzüglich austauschen.

 Der Betrieb in explosionsgefährdeten Berei-

chen ist untersagt.

 Beim Einsatz des Gerätes in Gefahrberei-

chen (z.B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten.

 Der Hochdruckstrahl kann bei

unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

 Den Hochdruckstrahl nicht auf andere oder

sich selbst richten, um Kleidung oder Schuhwerk zu reinigen.

 Keine Gegenstände abspritzen, die gesund-

heitsgefährdende Stoffe (z.B. Asbest) enthalten.

 Fahrzeugreifen/Reifenventile können durch

den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine

'HXWVFK 

Deutsch 3

Verfärbung des Reifens. Beschädigte Fahr-

zeugreifen/Reifenventile sind lebensgefähr-

lich. Mindestens 30 cm Strahlabstand bei der

Reinigung einhalten!

 Niemals lösungsmittelhaltige Flüssigkeiten

oder unverdünnte Säuren und Lösungsmittel

ansaugen! Dazu zählen z.B. Benzin, Farb-

verdünner oder Heizöl. Der Sprühnebel ist

hochentzündlich, explosiv und giftig. Kein

Aceton, unverdünnte Säuren und Lösungs-

mittel verwenden, da sie die am Gerät ver-

wendeten Materialien angreifen.

몇 Warnung

 Netzstecker und Kupplung einer Verlänge-

rungsleitung müssen wasserdicht sein und

dürfen nicht im Wasser liegen.

 Ungeeignete Verlängerungsleitungen kön-

nen gefährlich sein. Verwenden Sie im Frei-

en nur dafür zugelassene und entsprechend

gekennzeichnete Verlängerungsleitungen

mit ausreichendem Leitungsquerschnitt: 1 -

10 m: 1,5 mm

; 10 - 30 m: 2,5 mm

 Verlängerungsleitung immer vollständig von

der Kabeltrommel abwickeln.

 Hochdruckschläuche, Armaturen und Kupp-

lungen sind wichtig für die Gerätesicherheit.

Nur vom Hersteller empfohlene Hochdruck-

schläuche, Armaturen und Kupplungen ver-

wenden.

 Dieses Gerät ist nicht dafür bestimmt, durch

Personen mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten be-

nutzt zu werden.

Das Gerät darf nicht von Kindern oder nicht

unterwiesenen Personen betrieben werden.

Kinder sollten beaufsichtigt werden, um si-

cherzustellen, dass sie nicht mit dem Gerät

spielen.

 Der Benutzer hat das Gerät bestimmungsge-

mäß zu verwenden. Er hat die örtlichen Ge-

gebenheiten zu berücksichtigen und beim

Arbeiten mit dem Gerät auf Personen im Um-

feld zu achten.

 Das Gerät nicht verwenden, wenn sich ande-

re Personen in Reichweite befinden, es sei

denn, sie tragen Schutzkleidung.

 Zum Schutz vor zurückspritzendem Wasser

oder Schmutz geeignete Schutzkleidung und

Schutzbrille tragen.

Vorsicht

 Bei längeren Betriebspausen Gerät am

Hauptschalter / Geräteschalter ausschalten oder Netzstecker ziehen.

 Das Gerät bei Temperaturen unter 0 °C nicht

betreiben.

 Mindestens 30 cm Strahlabstand bei der

Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden.

 Das Gerät niemals unbeaufsichtigt lassen,

solange das Gerät in Betrieb ist.

 Darauf achten, dass Netzanschluss- oder

Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schützen.

 Alle stromführenden Teile im Arbeitsbereich

müssen strahlwassergeschützt sein.

 Das Gerät darf nur an einen elektrischen An-

schluss angeschlossen werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde.

 Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

 Aus Sicherheitsgründen empfehlen wir

grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30 mA) zu betreiben.

 Reinigungsarbeiten, bei denen ölhaltiges

Abwasser entsteht z.B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

 Dieses Gerät wurde entwickelt für die Ver-

wendung von Reinigungsmittel, die vom Hersteller geliefert oder empfohlen werden. Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen.

 'HXWVFK

4 Deutsch

Sicherheitseinrichtungen

Vor Inbetriebnahme

Vorsicht

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.

Geräteschalter

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.

Verriegelung Handspritzpistole

Die Verriegelung sperrt den Hebel der Handspritzpistole und verhindert den unbeabsichtigten Start des Gerätes.

Überströmventil mit Druckschalter

Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks. Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pumpe wieder ein.

Bedienung

Gerätebeschreibung

Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler.

Abbildungen siehe Seite 2

1 Wasseranschluss mit Sieb 2 Kupplungsteil für Wasseranschluss 3 Hochdruckanschluss 4 Geräteschalter „0/OFF“ / „I/ON“ 5 Reinigungsmitteltank 6 Saugschlauch für Reinigungsmittel 7 Aufbewahrung für Handspritzpistole 8 Transportgriff 9 Aufbewahrung für Zubehör 10 Schlauchtrommel 11 Netzanschlussleitung mit Netzstecker 12 Handspritzpistole 13 Verriegelung Handspritzpistole 14 Hochdruckschlauch 15

Strahlrohr mit Druckregulierung (Vario Power)

16 Strahlrohr mit Dreckfräser

Sonderzubehör

Sonderzubehör erweitert die Nutzungsmöglichkeiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei Ihrem KÄRCHER-Händler.

Abbildung

Î Dem Gerät lose beigelegte Teile vor Inbe-

triebnahme montieren.

Abbildung

Î Hochdruckschlauch in Handspritzpistole ste-

cken, bis dieser hörbar einrastet. Hinweis: Auf richtige Ausrichtung des An-

schlussnippels achten.

Î Sichere Verbindung durch Ziehen am Hoch-

druckschlauch prüfen.

Wasserversorgung

Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.

Hinweis: Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnr. 4.730-059) empfohlen.

Wasserversorgung aus Wasserleitung

Vorschriften des Wasserversorgungsunternehmens beachten. Anschlusswerte siehe Typenschild/Technische Daten.

Î Einen gewebeverstärkten Wasserschlauch

(nicht im Lieferumfang) mit einer handelsüblichen Kupplung verwenden. (Durchmesser mindestens 1/2 Zoll bzw. 13 mm; Länge mindestens 7,5 m).

Abbildung

Î Mitgeliefertes Kupplungsteil am Wasseran-

schluss des Gerätes anschrauben.

Î Wasserschlauch auf Kupplungsteil des Ge-

rätes stecken, und an die Wasserversorgung anschließen.

Wasser aus offenen Behältern ansaugen

Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saugschlauch mit Rückschlagventil (Sonderzubehör, Bestellnr. 4.440-238) zum Ansaugen von Oberflächenwasser z. B. aus Regentonnen oder Teichen geeignet (Maximale Ansaughöhe siehe technische Daten).

Î KÄRCHER-Saugschlauch mit Rückschlag-

ventil mit Wasser füllen, an Wasseran-

'HXWVFK 

Deutsch 5

schluss schrauben und in Regentonne

hängen.

Î Hochdruckschlauch vom Hochdruckan-

schluss des Gerätes trennen.

Î Gerät einschalten „I/ON“ und warten (max. 2

Minuten), bis Wasser blasenfrei am Hoch-

druckanschluss austritt.

Î Gerät ausschalten „0/OFF“.

Inbetriebnahme

Vorsicht

Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren.

Abbildung

Î Hochdruckschlauch mit dem Hochdruckan-

schluss des Gerätes verbinden.

Abbildung

Î Strahlrohr in Handspritzpistole einstecken

und durch 90° Drehung fixieren.

Î Wasserhahn vollständig öffnen. Î Netzstecker in Steckdose stecken. Î Gerät einschalten „I/ON“.

Betrieb

몇 Gefahr

Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoßkraft auf die Handspritzpistole. Für sicheren Stand sorgen, Handspritzpistole und Strahlrohr gut festhalten.

Î Hebel der Handspritzpistole entsperren. Î Hebel ziehen, das Gerät schaltet ein.

Hinweis: Wird der Hebel wieder losgelassen, schaltet das Gerät wieder ab. Der Hochdruck im System bleibt erhalten.

Strahlrohr mit Druckregulierung (Vario Power)

Für die gängigsten Reinigungsaufgaben. Der Arbeitsdruck ist stufenlos zwischen „Min“ und „Max“ regelbar.

Î Hebel der Handspritzpistole loslassen. Î Strahlrohr auf die gewünschte Stellung dre-

hen.

Strahlrohr mit Dreckfräser

Für hartnäckige Verschmutzungen. Nicht zum Arbeiten mit Reinigungsmittel geeignet.

Betrieb mit Reinigungsmittel

Verwenden Sie zur jeweiligen Reinigungsaufgabe ausschließlich KÄRCHER Reinigungs- und Pflegemittel, da diese speziell für die Verwendung mit Ihrem Gerät entwickelt wurden. Die Verwendung von anderen Reinigungs- und Pflegemitteln kann zu schnellerem Verschleiß und dem Erlöschen der Garantieansprüche führen. Bitte informieren Sie sich im Fachhandel oder fordern Sie direkt bei KÄRCHER Informationen an.

Î Reinigungsmittellösung in Reinigungsmittel-

tank füllen (Dosierungsangabe auf Gebinde der Reinigungsmittel beachten).

Î Strahlrohr mit Druckregulierung (Vario Po-

wer) verwenden.

Î Strahlrohr auf Stellung „Mix“ - Niederdruck

drehen. Hinweis: Dadurch wird bei Betrieb die Reini-

gungsmittellösung dem Wasserstrahl zugemischt.

Empfohlene Reinigungsmethode

Î Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht trocknen) lassen.

Î Gelösten Schmutz mit Hochdruckstrahl ab-

spülen.

Betrieb unterbrechen

Î Hebel der Handspritzpistole loslassen. Î Hebel der Handspritzpistole verriegeln. Î Bei längeren Arbeitspausen (über 5 Minuten)

zusätzlich das Gerät ausschalten „0/OFF“.

Î Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

Betrieb beenden

Vorsicht

Den Hochdruckschlauch nur von der Handspritzpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist.

Î Nach Arbeiten mit Reinigungsmittel: Saug-

schlauch in einen Behälter mit klarem Wasser hängen, Gerät etwa 1 Minute lang mit demontiertem Strahlrohr einschalten und klarspülen.

Î Hebel der Handspritzpistole loslassen. Î Gerät ausschalten „0/OFF“. Î Wasserhahn schließen. Î Gerät von der Wasserversorgung trennen.

 'HXWVFK

6 Deutsch

Î Hebel der Handspritzpistole drücken, um

den noch vorhandenen Druck im System abzubauen.

Î Hebel der Handspritzpistole verriegeln. Î Netzstecker ziehen. Î Netzanschlussleitung aufwickeln und z.B.

um den Griff hängen.

Î Hochdruckschlauch auf Schlauchtrommel

aufwickeln.

Î Handspritzpistole in Aufbewahrung für

Handspritzpistole stecken.

Î Zubehör in Aufbewahrung für Zubehör ver-

stauen.

Pflege und Wartung

 Gefahr

Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

Wartung

Das Gerät ist wartungsfrei.

Lagerung

Vor längerer Lagerung, z. B. im Winter:

Î Gerät vollständig von Wasser entleeren: Ge-

rät ohne angeschlossenen Hochdruckschlauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckanschluss austritt. Gerät ausschalten.

Î Filter vom Saugschlauch für Reinigungsmit-

tel abziehen und unter fließendem Wasser reinigen.

Î Sieb im Wasseranschluss mit einer Flach-

zange herausziehen und unter fließendem Wasser reinigen.

Frostschutz

Vorsicht

Gerät und Zubehör vor Frost schützen.

Das Gerät und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind. Um Schäden zu vermeiden:

Î Gerät mit komplettem Zubehör in einem

frostsicheren Raum aufbewahren.

Ersatzteile

Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.

Hilfe bei Störungen

Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelsfall wenden Sie sich bitte an den autorisierten Kundendienst.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen. Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Gerät läuft nicht

Î Hebel der Handspritzpistole ziehen, das Ge-

rät schaltet ein.

Î Prüfen ob die angegebene Spannung auf

dem Typenschild mit der Spannung der Stromquelle übereinstimmt.

Î Netzanschlussleitung auf Beschädigung prü-

fen.

Gerät kommt nicht auf Druck

Î Einstellung am Strahlrohr prüfen. Î Gerät entlüften: Gerät ohne angeschlosse-

nen Hochdruckschlauch einschalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruckanschluss austritt. Gerät ausschalten und Hochdruckschlauch wieder anschließen.

Î Wasserversorgung überprüfen. Î Sieb im Wasseranschluss mit einer Flach-

zange herausziehen und unter fließendem Wasser reinigen.

Gerät läuft nicht an, Motor brummt

Ursache: Spannungsabfall wegen schwachem Stromnetz oder bei Verwendung eines Verlängerungskabels.

Î Beim Einschalten zuerst den Hebel der

Handspritzpistole ziehen, dann den Geräteschalter auf „I/ON“ stellen.

Starke Druckschwankungen

Î Hochdruckdüse reinigen: Verschmutzungen

aus der Düsenbohrung mit einer Nadel entfernen und von vorne mit Wasser ausspülen.

Î Wasserzulaufmenge überprüfen.

Gerät undicht

Î Eine geringe Undichtheit des Gerätes ist

technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

'HXWVFK 

Deutsch 7

Reinigungsmittel wird nicht angesaugt

Strahlrohr mit Druckregulierung (Vario Po-

wer) verwenden.

Strahlrohr auf Stellung „Mix“ drehen.

Î Filter am Saugschlauch für Reinigungsmittel

reinigen.

Î Saugschlauch für Reinigungsmittel auf

Knickstellen überprüfen.

Technische Daten

CE-Erklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Stromanschluss

Spannung

230 V

1~50 Hz Anschlussleistung 1,7 kW Netzabsicherung (träge) 10 A Schutzklasse I Schutzgrad IP X5

Wasseranschluss

Zulauftemperatur (max.) 40 °C Zulaufmenge (min.) 10 l/min Zulaufdruck (max.) 1,2 MPa Max. Ansaughöhe 0,5 m

Leistungsdaten

Arbeitsdruck 11 MPa Max. zulässiger Druck 12 MPa Fördermenge, Wasser 6,3 l/min Fördermenge, Reinigungsmittel 0,3 l/min Rückstoßkraft der Handspritzpis-

20 N

tole Hand-Arm Vibrationswert

1,34 m/s

(ISO 5349) Schalldruckpegel

(EN60704-1)

Schallleistungspegel

(2000/14/EG)

71 dB(A)

86 dB(A)

Maße

Länge 372 mm Breite 355 mm Höhe 902 mm Gewicht 15 kg

Technische Änderungen vorbehalten!

Produkt: Hochdruckreiniger Typ: 1.601-xxx

Einschlägige EG-Richtlinien

2006/95/EG (bis 28.12.2009) 2006/42/EG (ab 29.12.2009)

2004/108/EG 2000/14/EG

Angewandte harmonisierte Normen

EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005 EN 62233: 2008

Angewandtes Konformitätsbewertungsverfahren

Anhang V

Schallleistungspegel dB(A)

Gemessen: 84 Garantiert: 86

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.

CEO

Head of Approbation

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

 'HXWVFK

8 Deutsch

Dear Customer,

Please read and comply with

these original operating instructions prior to the initial operation of your appliance and store them for later use or subsequent owners.

General information

Hazard levels

 Danger

Immediate danger that can cause severe injury or even death.

몇 Warning

Possible hazardous situation that could lead to severe injury or even death.

Caution

Possible hazardous situation that could lead to mild injury to persons or damage to property.

Proper Use

This high-pressure cleaner is designed for domestic use only:

– to clean machines, vehicles, buildings,

tools, facades, terraces, garden equipment etc. using a high-pressure water jet (and detergents if required).

– with accessories, replacement parts and

detergents approved by KÄRCHER. Observe the instructions provided with these detergents.

Environmental protection

The packaging material can be recy-

cled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliances contain valuable materi-

als that can be recycled. Please arrange

for the proper recycling of old appliances. Please dispose your old appliances using appropriate collection systems.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Warranty

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase. (See address on the reverse)

Safety instructions

 Danger

 Never touch the mains plug and the sock-

et with wet hands.

 The appliance must not be used if the

power cord or important parts of the appliance, e.g. high-pressure hoses, trigger gun or safety devices are damaged.

 Check the power cord and mains plug for

damage before every use. If the power cord is damaged, please arrange for it to be replaced immediately by an authorised repair agent or a skilled electrician

 Check the high-pressure hose for damage

before every use. Please arrange for the immediate replacement of a damaged high-pressure hose.

 The appliance may not be used in areas

where a risk of explosion is present.

 If the appliance is used in hazardous are-

as (e.g. filling stations) the corresponding safety provisions must be observed.

 High-pressure jets can be

dangerous if improperly used. The jet must not be directed at persons, animals, live electrical equipment or at the appliance itself.

 The high-pressure jet must not be directed

at other persons or directed by the user at him/herself to clean clothing or footwear.

 Never use the appliance to clean objects

containing hazardous substances (e.g. asbestos).

 Vehicle tyres or tyre valves are suscepti-

ble to damage from the high-pressure jet

Deutsch 3

(QJOLVK 

and may burst. The first indication of this

is a discolouration of the tyre. Damaged

vehicle tyres/tyre valves are highly dan-

gerous. Ensure that a distance of at least

30 cm is observed when cleaning with the

jet!

 Never draw in fluids containing solvents or

undiluted acids and solvents! This in-

cludes petrol, paint thinner and heating oil.

The spray mist thus generated is highly in-

flammable, explosive and poisonous. Do

not use acetone, undiluted acids and sol-

vents as they are damaging to the materi-

als from which the appliance is made.

몇 Warning

 The mains plug and the coupling of an ex-

tension cable must be watertight and must

never lay in the water.

 Unsuitable extension cables can be haz-

ardous. Only use extension cables out-

doors which have been approved for this

purpose and labelled with a sufficient ca-

ble cross-section: 1 - 10 m: 1.5 mm

30 m: 2.5 mm

 Always fully unroll electrical cables from

the cable drum.

 High-pressure hoses, fixtures and cou-

plings are important for the safety of the

appliance. Only use high-pressure hoses,

fixtures and couplings recommended by

the manufacturer.

 This appliance is not intended for use by

persons with reduced physical, sensory or

mental capabilities.

The appliance must not be operated by

children or persons who have not been in-

structed accordingly.

Children should be supervised to prevent

them from playing with the appliance.

 The operator must use the appliance cor-

rectly. When working with the appliance,

he must consider the local conditions and

pay due care and attention to other per-

sons, in particular children, who are near-

by.

 Do not use the appliance when there are

other persons around unless they are also

wearing safety equipment.

; 10 -

 Wear protective clothing and safety gog-

gles to protect against splash back containing water or dirt.

Caution

 In case of extended downtimes, switch the

appliance off at the main switch / appliance switch or remove the mains plug.

 Do not operate the appliance at tempera-

tures below 0 °C.

 Observe a distance of at least 30 cm when

using the jet to clean painted surfaces to avoid damaging paintwork.

 Never leave the appliance unattended

when it is in operation.

 Make sure that the power cable or exten-

sion cables are not damaged by running over, pinching, dragging or similar. Protect the power cable from heat, oil, and sharp edges.

 All current-conducting parts in the working

area must be protected against jet water.

 The appliance may only be connected to

an electrical supply which has been installed in accordance with IEC 60364.

 The appliance may only be connected to

alternating current. The voltage must correspond with the type plate on the appliance.

 For safety reasons, we recommend that

you operate the appliance only via a earthleakage circuit breaker (max. 30 mA).

 Cleaning operations which produce oily

waste water, e.g. engine washes, underbody washes, may only be carried out using washing stations equipped with an oil separator.

 This appliance was designed to be used

with detergents which are supplied or recommended by the manufacturer. The use of other detergents or chemicals may compromise the safety of the appliance.

 (QJOLVK

4 Deutsch

Safety Devices

Caution

Safety devices protect the user and must not be modified or bypassed.

Power switch

The appliance switch prevents unintentional operation of the appliance.

Lock trigger gun

This lock locks the lever of the trigger gun and prevents the inadvertent start of the appliance.

Overflow valve with pressure switch

The overflow valve prevents the permissible working pressure from being exceeded. If the lever on the trigger gun is released the pressure switch turns off the pump, the highpressure jet ist stopped. If the lever is pulled the pump is turned on again.

Operation

Description of the Appliance

When unpacking the product, make sure that no accessories are missing and that none of the package contents have been damaged. If you detect any transport damages please contact your dealer.

Illustrations on Page 2

1 Connection for water supply with filter 2 Coupling element for water connection 3 High pressure connection 4 Appliance switch "0/OFF“/ „I/ON“ 5 Detergent Tank 6 Suction hose for detergent 7 Storage for trigger gun 8 Transport handle 9 Storage for accessories 10 Hose drum 11 Mains cable with mains plug 12 Trigger gun 13 Lock trigger gun 14 High pressure hose 15 Spray lance with pressure regulation

(Vario Power)

16 Spray lance with Dirtblaster

Special accessories

Special accessories expand the possibilities of using your appliance. Please contact your KÄRCHER dealer for further information.

Before Startup

Illustration

Î Mount loose parts delivered with appli-

ance prior to start-up.

Illustration

Î Push the high pressure hose into the trig-

ger gun until it locks audibly. Note: Make sure the connection nipple is aligned correctly.

Î Check the secure connection by pulling on

the high-pressure hose.

Water supply

According to the applicable regulations, the appliance must never be used on the drinking water supply without a system separator. Use a suitable system separator manufactured by KÄRCHER; or, as an alternative, a system separator as per EN 12729 Type BA. Water flowing through a system separator is considered non-drinkable.

Note: Impurities in the water can damage the high-pressure pump and accessories. For protection, the use of the KÄRCHER water filter (optional accessory, order no. 4.730-059) is recommended.

Water supply from mains

Observe regulations of water supplier. For connection values, see type plate/technical data.

Î Use a fibre-reinforced water hose (not in-

cluded) with a standard coupling. (Minimum diameter 1/2 inch (13 mm), minimum length 7.5 m).

Illustration

Î Screw the coupling element (supplied) to

the water connection on the appliance.

Push the water supply hose onto the coupling unit, then connect it to the water supply.

Drawing in water from open reservoirs

This high-pressure cleaner is suited to work with the KÄRCHER suction hose with backflow valve (Optional accessory, order no.

4.440-238) to draw in surface water, e.g. from

(QJOLVK 

Deutsch 5

water butts or ponds (see specifications for max. suction height).

Î Fill the KÄRCHER suction hose with back-

flow valve with water, screw to water sup-

ply and hang into he water butt.

Separate the high pressure hose from the

high pressure connection of the appliance.

Switch the appliance on (I/ON) for a max. of

2 minutes and wait until the water exits the

high-pressure connection without bubbles.

Î Turn off the appliance "0/OFF".

Start up

Caution

Dry runs lasting longer than two minutes lead to damages to the high pressure pump. If the appliance does not build up pressure within two minutes, switch it off and proceed as instructed in the Chapter "Help with faults".

Illustration

Î Connect the high pressure hose to the

high pressure connection of the appli-

ance.

Illustration

Î Push the spray lance into the trigger gun

and fasten it by turning it through 90°.

Î Completely open the water tap. Î Insert the mains plug into the socket. Î Turn on the appliance “I/ON”.

Operation

몇 Danger

The trigger gun is subjected to a recoil force when the water jet is discharged. Make sure that you have a firm footing and are also holding the trigger gun and spray lance firmly.

Î Unlock the lever on the trigger gun. Î Pull on the lever of the trigger gun; the de-

vice will switch on.

Note: Release the lever of the trigger gun; the device will switch off again. High pressure remains in the system.

Spray lance with pressure regulation

Carrying out the most common cleaning tasks. The work pressure can be stagelessly regulated between "Min" and "Max".

Î Release the lever on the trigger gun. Î Turn the spray lance to the desired posi-

tion.

Spray lance with Dirtblaster

For particularly dirty items or areas. Not suitable for use with detergents.

Operation with detergent

Please use exclusively KÄRCHER detergents and care products to carry out the respective cleaning task, as these were specifically developped for your appliance. The use of other detergents and care products may lead to premature wear and can invalidate your warranty claims. Please obtain information at your local dealer or request information directly from KÄRCHER.

Î Fill the detergent solution in the detergent

tank (observe dosage instructions on the packaging of the detergent).

Î Use spray lance with pressure regulation

(Vario Power).

Î Turn the spray lance to "Mix" position - low

pressure. Note: This will mix the detergent with the water stream.

Recommended cleaning method

Î Spray the detergent sparingly on the dry

surface and allow it to react, but not to dry.

Î Spray off loosened dirt with the high-pres-

sure jet.

Interrupting operation

Î Release the lever on the trigger gun. Î Lock the lever on the trigger gun. Î During longer breaks (more than 5 min-

utes), also turn the appliance off using the "0/OFF" switch.

Î Insert the trigger gun in its holder.

Finish operation

Caution

Only separate the high-pressure hose from the trigger gun or the appliance while there is no pressure in the system.

Î After working with detergent, suspend de-

tergent suction hose in a container filled with clear water, switch the appliance on for around 1 minute once the spray lance has been removed and rinse until water runs clear.

Î Release the lever on the trigger gun. Î Turn off the appliance "0/OFF".

 (QJOLVK

6 Deutsch

Î Turn off tap. Î Detach the appliance from the water sup-

ply.

Î Press the lever on the trigger gun to re-

lease any remaining pressure in the system.

Î Lock the lever on the trigger gun. Î Pull out the mains plug. Î Roll up the power cord and loop it e.g.

round the handle.

Î Roll the high pressure hose on to the hose

drum.

Î Insert the trigger gun in its holder. Î Stow away the accessories in the acces-

sory holder.

Spare parts

Use only original KÄRCHER spare parts. You will find a list of spare parts at the end of these operating instructions.

Troubleshooting

You can rectify minor faults yourself with the help of the following overview. If in doubt, please consult the authorized customer service.

 Danger

Turn off the appliance and remove the mains plug prior to any care and maintenance work. Repair works may only be performed by the authorized customer service.

Maintenance and care

 Danger

Turn off the appliance and remove the mains plug prior to any care and maintenance work.

Maintenance

The appliance is maintenance-free.

Storage

Prior to longer periods of storage, e.g. in the winter:

Î Completely drain all water from the appli-

ance: Switch the appliance on with detached high-pressure hose and detached water supply (max. 1 minute) and wait, until no more water exits at the high-pressure connection. Turn off the appliance.

Î Remove filter from suction hose for deter-

gent and clean under running water.

Î Pull out the sieve in the water connection

using flat-nose pliers and clean under running water.

Frost protection

Caution

Protect the appliance and its accessories against frost.

The appliance and its accessories can get destroyed through frost if there are any water residues in them. To avoid damage to them:

Î Store the appliance and the entire acces-

sories in a frost-safe room.

Appliance is not running

Î Pull on the lever of the trigger gun; the de-

vice will switch on.

Î Check whether the voltage indicated on

the type plate corresponds to the voltage of the mains supply.

Î Check the mains connection cable for

damages.

Pressure does not build up in the appliance

Î Check setting at the spray lance. Î Appliance ventilation: Switch the appli-

ance on with the high-pressure hose detached and operate (max. 2 minutes) until the water exits the high-pressure connection without bubbles. Switch off appliance and reconnect high-pressure hose.

Î Check the water supply. Î Pull out the sieve in the water connection

using flat-nose pliers and clean under running water.

Appliance does not start, motor hums

Cause: Voltage reduction due to weak mains supply or when using an extension cable.

Î When switching on, first pull the lever of

the trigger gun and then switch the appliance switch to "I/ON".

Strong pressure fluctuations

Î Clean high-pressure nozzle: Remove dirt

and debris from the nozzle bore, using a needle and rinse through with water from the front.

Î Check water flow quantity.

(QJOLVK 

Deutsch 7

Appliance is leaking

Slight leakage from the appliance pump is

normal. If the leakage increases contact

the authorized customer service.

No detergent infeed

Î Use spray lance with pressure regulation

(Vario Power).

Turn the spray lance to "Mix" position.

Î Clean the detergent suction hose filter. Î Check the detergent suction hose for

kinks.

CE declaration

We hereby declare that the machine described below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.

Product: High-pressure cleaner Type: 1.601-xxx

Technical specifications

Power connection

Voltage 1~50 Hz

Connected load 1,7 kW Mains fuse (slow-blow) 10 A Protective class I Protection class IP X5

Water connection

Max. feed temperature 40 °C Min. feed volume 10 I/min Max. feed pressure 1,2 MPa Max. Suction height 0,5 m

Performance data

Working pressure 11 MPa Max. permissible pressure 12 MPa Water flow rate 6,3 I/min Detergent flow rate 0,3 I/min

230 V

Relevant EU Directives

2006/95/EC (to 28.12.2009) 2006/42/EC (from 29.12.2009)

2004/108/EC 2000/14/EC

Applied harmonized standards

EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005 EN 62233: 2008

Applied conformity evaluation method

Appendix V

Sound power level dB(A)

Measured: 84 Guaranteed: 86

Recoil force of trigger gun 20 N Hand-arm vibration

1,34 m/s

(ISO 5349) Sound pressure level

(EN60704-1)

Sound power level L

(2000/14/EG)

Dimensions

Length 372 mm Width 355mm Height 902 mm Weight 15 kg

Subject to technical modifications!

 (QJOLVK

8 Deutsch

71 dB(A)

86 dB(A)

The undersigned act on behalf and under the power of attorney of the company management.

CEO

Head of Approbation

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Phone: +49 7195 14-0 Fax: +49 7195 14-2212

Cher client,

Lire ces instructions de service d'ori-

gine avant la première utilisation de votre appareil, se comporter selon ce qu'elles requièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Consignes générales

Niveaux de danger

 Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

몇 Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Utilisation conforme

Ce nettoyeur haute pression ne doit être utilisé que pour un usage privé: –

pour le nettoyage de machines, véhicules, bâtiments, outils, fassades, terrasses, outils de jardinage etc. avec un jet d'eau sous pression (et si besoin en ajoutant des détergents).

– avec des accessoires, pièces de rechange et

détergents homologués par Kärcher Veuillez respecter les consignes livrées avec les détergents.

Protection de l’environnement

Les matériaux constitutifs de l’emballage

sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des maté-

riaux précieux recyclables lesquels doivent

être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)

Consignes de sécurité

 Danger

 Ne jamais saisir la fiche secteur ni la prise de

courant avec des mains humides.

 Ne jamais mettre l’appareil en service si le

câble d’alimentation ou des pièces importantes de l’appareil, telles que par exemple le flexible haute pression, le poignée-pistolet ou les dispositifs de sécurité sont endommagés.

 Vérifier avant chaque utilisation que le câble

d'alimentation et la fiche secteur ne sont pas endommagés. Un câble d’alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé.

 Vérifier avant chaque utilisation que le flexi-

ble haute-pression n'est pas endommagé. Un flexible haute pression endommagé doit immédiatement être remplacé.

 Il est interdit d’utiliser l’appareil dans des do-

maines présentant des risques d’explosion.

 Si l’appareil est utilisé dans des zones de

danger (par exemple des stations essence), il faut tenir compte des consignes de sécurité correspondantes.

 Une utilisation incorrecte du

jet haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, animaux, installations électriques actives ni sur l'appareil lui-même.

 Ne jamais diriger le jet haute pression sur

soi-même ni sur d’autres personnes dans le but de nettoyer les vêtements ou les chaussures.

)UDQoDLV 

Deutsch 3

Ne jamais laver au jet des objets contenant



des substances nocives (par exemple de

l’amiante).

 Le jet haute pression risque d’endommager

les pneus/valves de véhicules et les pneus

risquent d’éclater. Le premier indice d’en-

dommagement est une décoloration du

pneu. Des pneus/valves de véhicules en-

dommagés présentent des dangers de mort.

Il faut toujours se tenir au moins à 30 cm des

pièces pour les laver au jet !

 Ne jamais aspirer des liquides contenant des

solvants ni des acides ou des solvants non

dilués, tels que par exemple de l’essence, du

diluant pour peinture ou du fuel ! Le nuage

de pulvérisation est extrêmement inflamma-

ble, explosif et toxique. Ne pas utiliser d’acé-

tone, d’acides ni de solvants non dilués, du

fait de leur effet corrosif sur les matériaux

constituant l’appareil.

몇 Avertissement

 La fiche secteur et le couplage d'une condui-

te de rallonge doivent être étanches et ne

doivent pas reposer dans l'eau.

 Des rallonges non adaptées peuvent pré-

senter des risques. Utiliser à l’air libre uni-

quement des câbles de rallonge autorisées

et marquées de façon adéquate avec une

section suffisante du conducteur. 1 - 10 m :

1,5 mm

; 10 - 30 m: 2,5 mm

 Toujours dérouler entièrement les rallonges

de l’enrouleur de câble.

 Les flexibles haute pression, les armatures

et les raccords sont importants pour la sécu-

rité de l’appareil. N'utiliser que des flexibles

haute pression, des armatures et des rac-

cords recommandés par le fabricant.

 Cet appareil n'est pas destiné à être utilisé

par des personnes avec des capacités phy-

siques, sensorielles ou mentales restreintes.

L’appareil ne doit jamais être utilisé par des

enfants ni par des personnes non avisées.

Les enfants doivent être surveillés pour s'as-

surer qu'ils ne jouent pas avec l'appareil.

 L’utilisateur doit faire preuve d'un usage con-

forme de l'appareil. Il doit prendre en consi-

dération les données locales et lors du

maniement de l’appareil, il doit prendre gar-

de aux tierces personnes, et en particulier

aux enfants.

 L’appareil ne doit jamais être utilisé si

d’autres personnes figurent dans le rayon de

portée de l’appareil, à moins que ces personnes ne portent des vêtements de protection.

 Pour se protéger contre les éclaboussures

ou les poussières, porter le cas échéant des vêtements et des lunettes de protection.

Attention

 Lors des pauses d'exploitation prolongées,

mettre l'appareil hors service au niveau du sectionneur général / de l'interrupteur d'appareil ou de la fiche secteur.

 Ne pas exploiter l'appareil à des températu-

res inférieures à 0 °C.

 Une distance d'au moins 30 cm entre la lan-

ce et les surfaces peintes est nécessaire pour éviter tout endommagement.

 Ne jamais laisser l’appareil sans surveillance

lorsqu’il est en marche.

 Veiller à ne pas abîmer ni endommager le

câble d’alimentation ni le câble de rallonge en roulant dessus, en les coinçant ni en tirant violemment dessus. Protéger les câbles d’alimentation contre la chaleur, l’huile et les bords tranchants.

 Toutes les pièces conductrices dans la zone

de travail doivent être protégées contre les jets d’eau.

 L’appareil doit uniquement être raccordé à

un branchement électrique mis en service par un électricien conformément à la norme IEC 60364.

 L'appareil doit être raccordé uniquement au

courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l’appareil.

 Pour des raisons de sécurité, nous recom-

mandons fondamentalement que l'appareil soit exploité avec un disjoncteur de courant de défaut (max. 30 mA).

 Tous travaux de nettoyage produisant des

eaux usées contenant de l’huile, par exemple un nettoyage de moteur ou de bas de caisse, doivent uniquement être effectués à des postes de lavage équipés d’un séparateur d’huile.

 Cet appareil a été conçu pour l’utilisation de

détergents ayant été fournis ou recommandés par le fabricant. L’utilisation d’autres détergents ou d’autres produits chimiques peut nuire à la sécurité de l’appareil.

 )UDQoDLV

4 Deutsch

Dispositifs de sécurité

Avant la mise en service

Attention

Le but des dispositifs de sécurité est de protéger l'utilisateur. Ils ne doivent en aucun cas être transformés ou désactivés.

Interrupteur principal

L'interrupteur principal empêche un fonctionnement involontaire de l'appareil.

Verrouillage poignée-pistolet

Le verrouillage verrouille le levier de la poignéepistolet et empêche un démarrage non désiré de l'appareil.

Clapet de décharge avec pressostat

Le clapet de décharge écite un dépasse de la pressions de service admissible. Si vous relâchez la gâchette, la pompe est éteinte par un manocontacteur, le jet haute pression est interrompu. Si vous appuyez à nouveau sur le levier, la pompe est remise en marche.

Utilisation

Description de l’appareil

Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dégâts dus au transport sont constatés, il faut en informer le revendeur.

Illustrations voir page 2

1 Arrivée d'eau avec tamis 2 Raccord pour l'arrivée d'eau 3 Raccord haute pression 4 Interrupteur principal "0/OFF" / "I/ON" 5 Réservoir de détergent 6 Flexible d'aspiration pour le détergent 7 Support pour la poignée-pistolet 8 Poignée de transport 9 Support pour accessoires 10 Dévidoir 11 Câble d'alimentation secteur avec fiche secteur 12 Poignée-pistolet 13 Verrouillage poignée-pistolet 14 Flexible haute pression 15 Lance avec réglage de la pression (Vario Power) 16 Lance avec rotabuse

Accessoires en option

Les accessoires spéciaux élargissent le champ d'action de votre appareil. Vous trouverez de plus amples informations chez votre revendeur Kärcher

Illustration

Î Monter les pièces jointes en vrac à l'appareil

avant la mise en service.

Illustration

Î Enficher le flexible haute pression dans la

poignée-pistolet jusqu'à ce qu'il s'enclenche de manière audible.

Remarque : Veiller à un alignement correct du nipple de raccordement.

Î Contrôler que la connexion est bien fixée en

tirant sur le flexible haute pression.

Alimentation en eau

Selon les directives en vigueur, l'appareil ne doit jamais être exploité sans séparateur système sur le réseau d'eau potable. Utiliser un séparateur système approprié de la Sté. Kärcher un séparateur système selon EN 12729 type BA. L'eau qui s'est écoulée à travers un séparateur systeme est classifiée comme non potable.

Remarque : Des impuretés dans l'eau peuvent endommager la pompe haute pression et les accessoires. Il est recommandé d'utiliser le filtre à eau Kärcher

4.730-059) à des fins de protection.

Raccordement à la conduite d'eau du réseau public

Respecter les prescriptions de votre société distributrice en eau. Données de raccordement, voir plaque signalétique / caractéristiques techniques

(accessoires spéciaux, référence :

ou en alternative

Î Utiliser un flexible renforcé (non livré) avec

un raccord standard. (diamètre minimum 1/2 pouce ou 13 mm, longueur au moins 7,5 m).

Illustration

Î Visser le raccord livré à l'arrivée d'eau de

l'appareil.

Î Fixer le flexible d'eau sur le raccord de l'ap-

pareil et raccorder à l'alimentation en eau.

Aspiration d'eau depuis des réservoirs ouverts

Ce nettoyeur haute pression est approprié pour l'aspiration de l'eau de surface, par ex. des cuves d'eau de pluie ou étangs (hauteur manométrique maximale cf. caractéristiques techniques) avec le flexible d'aspiration avec soupape antiretour Kärcher

4.440-238).

(accessoires spéciaux, référence :

)UDQoDLV 

Deutsch 5

Remplir le flexible d'aspiration Kärcher

avec soupape antiretour avec de l'eau, le vis-

ser sur le raccord d'eau et l'accrocher dans la

cuve d'eau.

Î Séparer le flexible haute pression du raccord

haute pression de l'appareil.

Î Mettre l'appareil en service "I/ON" et atten-

dre (max. 2 minutes) jusqu'à ce qu'il s'écoule

de l'eau sans bulle du raccord haute pres-

sion.

Î Mettre l'appareil hors service "0/OFF".

Mise en service

Attention

Une marche à sec de plus de 2 minutes entraîne des endommagements de la pompe haute pression. Si l'appareil n'établit pas de pression dans les deux minutes, le mettre hors service et procéder de la manière indiquée dans les instructions du chapitre "Aide en cas de défauts".

Illustration

Î Connecter le flexible haute pression avec le

raccord haute pression de l'appareil.

Illustration

Î Raccorder la lance à la poignée-pistolet et la

fixer en effectuant une rotation à 90 °.

Î Ouvrir le robinet d'eau complètement. Î Brancher la fiche secteur dans une prise de

courant.

Î Interrupteur principal sur "I/ON".

Lance avec rotabuse

Pour les salissures tenaces. Pas approprié pour un travail avec du détergent.

Fonctionnement avec détergent

Utilisez pour la tâche de nettoyage respective exclusivement des détergents et des produits d'entretien Kärcher spécialement pour une utilisation avec votre appareil. L'emploi d'autres détergents ou produits de soin peut entraîner une usure plus rapide et l'annulation de la garantie. Veuillez vous informer chez votre distributeur spécialisé ou consultez Kärcher

, car ceux-ci ont été mis au point

directement.

Î Remplir la solution de détergent dans le ré-

servoir de détergent (respecter l'indication de dosage sur l'emballage de détergent).

Î Utiliser la lance avec réglage de la pression

(Vario Power).

Î Tourner la lance sur la position "Mix" - Basse

pression. Remarque : Ainsi, la solution de détergent

est mélangée au jet d'eau lors du fonctionnement.

Méthode de nettoyage conseillée

Î Pulvériser le détergent sur la surface sèche

et laisser agir sans toutefois le laisser sécher complètement.

Î Retirer les saletés dissoutes au moyen du jet

haute pression.

Fonctionnement

몇 Danger

Le jet d'eau sortant de la buse haute pression provoque une force de réaction sur la poignéepistolet. Veiller à adopter une position stable et à tenir la poignée et la lance fermement.

Î Déverrouiller la manette de la poignée-pisto-

let.

Î Tirer le levier, l'appareil se met en service.

Remarque : Si le levier est relâché, l'appareil se met hors service. La haute pression est conservée dans le système.

Lance avec réglage de la pression (Vario Power)

Pour les travaux courants de nettoyage. La pression de travail peut être réglable de manière continue entre "Min" et "Max".

Î Relâcher la manette de la poignée-pistolet. Î Tourner la lance sur la position souhaitée.

Interrompre le fonctionnement

Î Relâcher la manette de la poignée-pistolet. Î Verrouiller le levier de la poignée-pistolet. Î En cas de pauses de longue durée (plus de

5 minutes), mettre en plus l'appareil hors service avec l'interrupteur "0/OFF".

Î Enficher la poignée-pistolet dans le support

de poignée-pistolet.

Fin de l'utilisation

Attention

Séparer le tuyau haute pression de la poignéepistolet ou de l'appareil uniquement quand il n'y a pas de pression dans le système.

Î Après le travail avec le détergent, accrocher

le flexible d'aspiration dans un récipient contenant de l'eau propre, mettre l'appareil en marche environ pendant une minute après avoir démonté la lance et rincer.

Î Relâcher la manette de la poignée-pistolet.

 )UDQoDLV

6 Deutsch

Î Mettre l'appareil hors service "0/OFF". Î Fermer le robinet d'eau. Î Séparer l'appareil de l'alimentation en eau. Î Actionner la gachette de la poignée-pistolet

afin de faire échapper la pression restante dans le système.

Î Verrouiller le levier de la poignée-pistolet. Î Retirer le connecteur de la prise. Î Enrouler le câble d'alimentation et par ex.

l'accrocher à la poignée.

Î Enrouler le flexible haute pression sur le dé-

vidoir.

Î Enficher la poignée-pistolet dans le support

de poignée-pistolet.

Î Ranger les accessoires dans le rangement.

Entretien et maintenance

 Danger

Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.

Entretien

L'appareil ne nécessite aucune maintenance.

Entreposage

Avant un stockage prolongé, par exemple en hiver :

Î Vider complètement l'eau de l'appareil : Met-

tre l'appareil en service avec le flexible haute pression raccordé et sans alimentation d'eau raccordé (max. 1 min.) et attendre jusqu''à ce qu'il ne sorte plus d'eau du raccord haute pression. Désactiver l'appareil.

Î Retirer le filtre du flexible d'aspiration pour

détergent et le nettoyer à l'eau courante.

Î Enlever le tamis de l'arrivée d'eau à l'aide

d'une pince et le nettoyer à l'eau courante.

Protection antigel

Attention

Mettre l'appareil et les accessoires à l'abri du gel.

L'appareil et les accessoires sont détruits par le gel si l'eau n'a pas été totalement vidée. Pour éviter tout endommagement :

Î conserver l'appareil et l'intégralité des acces-

soires dans un endroit à l'abri du gel.

Pièces de rechange

Utiliser uniquement des pièces de rechange de la marque Kärcher des pièces de rechanges à la fin de cette notice.

. Vous trouverez une liste

Assistance en cas de panne

Il est possible de résoudre des pannes sans trop grande gravité en utilisant la liste suivante. En cas de doute, s'adresser au service aprèsvente agréé.

 Danger

Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur. Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.

L'appareil ne fonctionne pas

Î Tirer le levier de la poignée pistolet, l'appareil

se met en service.

Î Vérifier que la tension indiquée sur la plaque

signalétique correspond à la tension de la prise de courant.

Î Vérifier si le câble d'alimentation est endom-

magé

L'appareil ne monte pas en pression

Î Contrôler le réglage sur la lance. Î Purger l'appareil : Mettre l'appareil en servi-

ce sans flexible haute pression et attendre (max. 2 minutes) jusqu'à ce qu'il s'écoule de l'eau sans bulle du raccord haute pression. Mettre l'appareil hors tension et raccorder le flexible haute pression.

Î Contrôler l'alimentation en eau. Î Enlever le tamis de l'arrivée d'eau à l'aide

d'une pince et le nettoyer à l'eau courante.

L'appareil ne démarre pas, le moteur ronronne

Cause : Chute de tension en raison d'un réseau électrique faible ou d'utilisation d'un câble de rallonge.

Î Lors de la mise en service, tirer en premier

sur le levier de la poignée-pistolet, puis mettre l'interrupteur principal sur "I/ON".

Fluctuations de pression importantes

Î Nettoyer la buse à haute pression : Ôtez les

salissures situées dans l'orifice de la buse à l'aide d'une aiguille et rincez-la avec de l'eau.

Î Contrôler la quantité d'eau alimentée.

Appareil non étanche

Î Une fuite minime au niveau de l'appareil peut

survenir sous certaines conditions techniques. Si la fuite est importante, contacter le service après-vente agréé.

)UDQoDLV 

Deutsch 7

Le détergent n'est pas aspirée

Utiliser la lance avec réglage de la pression

(Vario Power).

Tourner la lance sur la position "Mix".

Î Nettoyer le filtre situé sur le flexible d'aspira-

tion du détergent.

Î Contrôler le flexible d'aspiration pour le dé-

tergent afin de détecteur tout pli.

Caractéristiques techniques

Déclaration CE

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Alimentation électrique

Tension

230 V

1~50 Hz Puissance de raccordement 1,7 kW Protection du réseau (à action re-

10 A

tardée) Classe de protection I Degré de protection IP X5

Arrivée d'eau

Température d'alimentation

40 ° C

(max.) Débit d'alimentation (min.) 10 l/min Pression d'alimentation (max.) 1,2 MPa Hauteur max. de l'aspiration 0,5 m

Performances

Pression de service 11 MPa Pression maximale admissible 12 MPa Débit (eau) 6,3 l/min Débit (détergent) 0,3 l/min Force de réaction sur la poignée-

20 N

pistolet Valeur de vibration main/bras

1,34 m/s

(ISO 5349) Niveau de pression acoustique

(EN60704-1)

Niveau de puissance acoustique

(2000/14/EF)

71 dB(A)

86 dB(A)

Dimensions

Longueur 372 mm Largeur 355 mm Hauteur 902 mm Poids 15 kg

Produit: Nettoyeur haute pression Type: 1.601-xxx

Directives européennes en vigueur :

2006/95/CE (à 28.12.2009) 2006/42/CE (A partir du 29.12.2009)

2004/108/CE 2000/14/CE

Normes harmonisées appliquées :

EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005 EN 62233: 2008

Procédures d'évaluation de la conformité

Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 84 Garanté: 86

Les soussignés agissent sur ordre et sur procuration de la Direction commerciale.

CEO

Head of Approbation

Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Téléphone : +49 7195 14-0 Télécopieur : +49 7195 14-2212

Sous réserve de modifications techniques !

 )UDQoDLV

8 Deutsch

Gentile cliente,

Prima di utilizzare l'apparecchio per

la prima volta, leggere le presenti istruzioni per l'uso originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Avvertenze generali

Livelli di pericolo

 Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

몇 Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Uso conforme a destinazione

Utilizzate questa idropulitrice esclusivamente nell'uso domestico: – per la pulizia di macchine, veicoli, edifici, at-

trezzi, facciate, terrazzi, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'aggiunta di detergenti).

– con accessori, pezzi di ricambio e detergenti

autorizzati da KÄRCHER. Rispettate le indicazioni allegate ai detergenti.

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti dome-

stici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò

consegnati ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Norme di sicurezza

 Pericolo

 Non toccare mai la spina e la presa con le

mani bagnate.

 Non accendere l'apparecchio nel caso il

cavo di allacciamento alla rete o parti importanti dell'apparecchio, per es. il tubo flessibile di alta pressione, la pistola a spruzzo oppure i dispositivi di sicurezza siano danneggiati.

 Prima di ogni utilizzo controllare che il cavo

di allacciamento alla rete e la spina di alimentazione non presentino danni. Far sostituire immediatamente il cavo di allacciamento alla rete danneggiato dal servizio clienti autorizzato/da un elettricista specializzato.

 Prima di ogni utilizzo controllare che il tubo

flessibile alta pressione non sia danneggiato. Sostituire immediatamente il tubo flessibile alta pressione danneggiato.

 E' vietato l'utilizzo in ambienti a rischio di

esplosione.

 In caso di utilizzo dell'apparecchio in am-

bienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza.

 Il getto ad alta pressione può

risultare pericoloso se usato in modo non conforme alla destinazione d'uso. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.

 Non puntare il getto ad alta pressione su altri

o su se stessi per pulire indumenti o calzature.

,WDOLDQR 

Deutsch 3

Non spruzzare oggetti che possano contene-



re sostanze tossiche (per es. amianto).

 Pneumatici/valvole di pneumatici possono

essere danneggiati e scoppiare se trattati

con getto ad alta pressione. Il primo segno è

dato dal cambiamento del colore del pneu-

matico. Pneumatici/valvole di pneumatici

danneggiati possono essere pericolosissimi.

Mantenere una distanza del getto di almeno

30 cm durante la pulizia!

 Non aspirare mai liquidi contenenti solventi o

acidi allo stato puro o solventi! Ne fanno par-

te per es. benzina, diluenti per vernici o ga-

solio. La nebbia di polverizzazione è

altamente infiammabile, esplosiva e veleno-

sa. Non utilizzare acetone, acidi allo stato

puro e solventi, in quanto corrodono i mate-

riali utilizzati nell'apparecchio.

몇 Attenzione

 La spina di alimentazione ed il collegamento

del cavo prolunga utilizzato devono essere a

tenuta d'acqua e non devono trovarsi in ac-

qua.

 Prolunghe non adatte possono risultare peri-

colose. All'aperto utilizzate solo prolunghe

autorizzate e previste per quell'utilizzo con

sezione di conduzione sufficiente: 1 - 10 m:

1,5 mm

; 10 - 30 m: 2,5 mm

 Estrarre il cavo prolunga sempre completa-

mente dall'avvolgicavo.

 I tubi flessibili alta pressione, i raccordi e i

giunti di accoppiamento sono importanti per

la sicurezza dell'apparecchio. Utilizzare

esclusivamente tubi flessibili alta pressione,

raccordi e giunti di sicurezza raccomandati

dal produttore.

 Questo apparecchio non è indicato ad esse-

re utilizzato da persone con limitate capacità

fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizzato da

bambini e da persone non autorizzate.

I bambini devono essere sorvegliati affinché

non giochino con l'apparecchio.

 L'operatore deve utilizzare l'apparecchio in

modo conforme a destinazione. Deve tener

conto delle condizioni presenti in loco e du-

rante il lavoro con l'apparecchio fare atten-

zione alle persone nelle vicinanze.

 Non utilizzare l'apparecchio in presenza di

persone nelle immediate vicinanze, a meno

che non indossino gli indumenti protettivi

adeguati.

 Per proteggersi dagli spruzzi d'acqua o di

sporco indossare indumenti e occhiali di protezione adatti.

Attenzione

 In caso di pause di esercizio prolungate di-

sattivare l'apparecchio dall'interruttore principale / interruttore dell'apparecchio o tirare la spina di rete.

 Non utilizzare l'apparecchio in caso di tem-

perature inferiori a 0 °C.

 Mantenere una distanza minima di 30 cm del

getto durante la pulizia di superfici verniciate, in modo da evitare danneggiamenti.

 Non lasciare mai l'apparecchio incustodito

quando è acceso.

 Prestare attenzione che il cavo di allaccia-

mento alla rete o il cavo prolunga non vengano danneggiati passandovi sopra, schiacciandoli, tirandoli o simili. Proteggere i cavi di rete contro il caldo eccessivo, olio e spigoli vivi.

 Tutti i componenti conduttori nell'area di la-

voro devono essere protetti contro i getti di acqua.

 Allacciare l'apparecchio solo ad un collega-

mento elettrico installato da un installatore elettrico in conformità alla norma IEC 60364.

 Collegare l'apparecchio solo a corrente alter-

nata. La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.

 Per motivi di sicurezza si consiglia in linea di

principio di utilizzare l'apparecchio solo con un interruttore differenziale (max. 30 mA).

 I lavori di pulizia durante i quali si produce

acqua di scarico contenente olio, per es.la pulizia di motori, di sottoscocche vanno effettuati esclusivamente in luoghi di lavaggio provvisti di separatori d'olio.

 Questo apparecchio è stato concepito per

essere utilizzato con i detergenti forniti dal produttore o da esso raccomandati. L'utilizzo di altri detergenti o agenti chimici può compromettere la sicurezza dell'apparecchio.

Dispositivi di sicurezza

Attenzione

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere utilizzati al di fuori della loro funzione.

 ,WDOLDQR

4 Deutsch

Interruttore dell'apparecchio

L'interruttore dell'apparecchio impedisce l'azionamento accidentale dell'apparecchio.

Blocco della pistola a spruzzo

Il dispositivo di blocco inibisce la leva della pistola a spruzzo ed impedisce l'azionamento accidentale dell'apparecchio.

Valvola di troppopieno con pressostato

La valvola di troppo pieno impedisce che venga superata la pressione di esercizio massima consentita. Se si allenta la leva della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompa.

Uso

Descrizione dell’apparecchio

Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contenuto. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.

Figure vedi pag. 2

1 Collegamento dell'acqua con filtro 2 Giunto per collegamento dell'acqua 3 Attacco alta pressione 4 Interruttore dell'apparecchio „0/OFF“ / „I/ON“ 5 Serbatoio detergente 6 Tubo flessibile di aspirazione per detergente 7 Custodia per pistola a spruzzo 8 Maniglia per trasporto 9 Custodia degli accessori 10 Avvolgitubo 11

Cavo di allacciamento alla rete con connettore 12 Pistola a spruzzo 13 Blocco della pistola a spruzzo. 14 Tubo flessibile alta pressione 15 Lancia con regolazione della pressione (Va-

rio Power) 16 Lancia con fresa per lo sporco

Accessori optional

Gli accessori optional aumentano le possibilità di utilizzo dell'apparecchio. Maggiori informazioni sono a vostra disposizione dal vostro rivenditore KÄRCHER.

Prima della messa in funzione

Figura

Î Prima della messa in funzione montare i

componenti singoli dell'apparecchio.

Figura

Î Introdurre il tubo di alta pressione alla pistola

a spruzzo fino al suo aggancio. Avviso: Verificare la corretta posizione del

nipplo di raccordo.

Î Accertarsi del corretto aggancio tirando il

tubo flessibile di alta pressione.

Alimentazione dell'acqua

Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai senza disgiuntore di rete sulla rete di acqua potabile. Utilizzare un idoneo disgiuntore di rete della ditta KÄRCHER oppure in alternativa un disgiuntore di rete secondo la normativa EN 12729 Tipo BA. L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile.

Avviso: Impurità nell'acqua possono danneggiare la pompa ad alta pressione e gli accessori. Consigliamo come protezione di utilizzare il filtro per l'acqua KÄRCHER (accessorio speciale, N. ordine 4.730-059).

Alimentazione da rete idrica

Rispettare le disposizioni fornite dalla società per l'approvvigionamento idrico. Valori di collegamento: vedi targhetta e Dati tecnici.

Î Utilizzare un tubo flessibile per l'acqua raffor-

zato di tessuto (non in dotazione) con un giunto commerciale. (Diametro minimo 1/2 pollici o 13 mm; Lunghezza minima 7,5 m).

Figura

Î Avvitare il giunto fornito sul collegamento ac-

qua dell'apparecchio.

Î Inserire il tubo flessibile acqua sul giunto

dell'apparecchio e collegarlo all'alimentazione idrica.

Aspirazione di acqua da contenitori aperti

Questa idropulitrice con il tubo di aspirazione KÄRCHER con valvola di non ritorno (accessoro speciale, N. ordine 4.440-238) è adatta all'aspirazione di acqua di superficie per es. da raccoglitori di acqua piovana o da stagni (altezza di aspirazione max. vedi Dati tecnici).

,WDOLDQR 

Deutsch 5

Riempire d'acqua il tubo di aspirazione KÄR-

CHER con valvola di non ritorno, avvitarlo al raccordo dell'acqua ed agganciarlo nel raccoglitore di acqua piovana.

Î Scollegare il tubo flessibile alta pressione

dall'attacco alta pressione dell'apparecchio.

Î Accendere l'apparecchio „I/ON“ ed attendere

(max. 2 minuti) finché l’acqua che fuoriesce sia priva di bolle d’aria dal raccordo di alta pressione.

Î Spegnere l'apparecchio „0/OFF“.

Messa in funzione

Attenzione

Un funzionamento a secco di oltre 2 minuti determina dei danneggiamenti sulla pompa ad alta pressione. Nel caso in cui l'apparecchio non produca alcuna pressione entro 2 minuti, disattivare l'apparecchio e procedere secondo le indicazioni riportate al capitolo „Guida alla risoluzione dei guasti“.

Figura

Î Collegare il tubo flessibile alta pressione

all'attacco alta pressione dell'apparecchio.

Figura

Î Inserire la lancia sulla pistola a spruzzo e fis-

sarla con una rotazione di 90°.

Î Aprire completamente il rubinetto. Î Inserire la spina in una presa elettrica. Î Accendere l'apparecchio „I/ON“.

Funzionamento

몇 Pericolo

L'uscita del getto d'acqua dall'ugello alta pressione causa una forza repulsiva della pistola a spruzzo. Assumere una posizione sicura, tenere con forza la pistola a spruzzo e la lancia.

Î Sbloccare la leva della pistola a spruzzo. Î Tirare la leva e l'apparecchio si attiva.

Avviso: Quando si rilascia la leva, l'apparecchio si spegne. L’alta pressione nel sistema resta invariata.

Lancia con regolazione della pressione (Vario Power)

Per i compiti di pulizia più comuni. La pressione di esercizio può essere regolata in continuo tra "Min“ e "Max“.

Î Rilasciare la leva della pistola a spruzzo. Î Ruotare la lancia sulla posizione desiderata.

Lancia con fresa per lo sporco

Per lo sporco più resistente. Non adatto per interventi con detergenti.

Funzionamento con detergente

Utilizzare per il relativo intervento di pulizia solo detergenti e prodotti di cura KÄRCHER poiché sviluppati appositamente per l’utilizzo con il vostro apparecchio. L’utilizzo di altri detergenti e prodotti di cura può determinare una più rapida usura e la cancellazione dei diritti di garanzia. Per maggiori informazioni rivolgetevi ai negozi specializzati o direttamente a KÄRCHER.

Î Introdurre la soluzione di detergente nel ser-

batoio (osservare le indicazioni sul dosaggio riportate sulla confezione del detergente).

Î Utilizzare la lancia con regolazione della

pressione (Vario Power).

Î Ruotare la lancia su pressione bassa "Min".

Avviso: In questo modo durante il funzionamento al getto d'acqua viene aggiunta la soluzione detergente.

Metodo di pulizia consigliato

Î Spruzzare misuratamente il detergente e la-

sciare agire (non asciugare) sulla superficie asciutta.

Î Sciacquare lo sporco sciolto con il getto alta

pressione.

Interrompere il funzionamento

Î Rilasciare la leva della pistola a spruzzo. Î Bloccare la leva della pistola a spruzzo. Î Durante pause di lavoro prolungate (più di 5

min.) spegnere anche l'apparecchio „0/OFF“.

Î Introdurre la pistola a spruzzo nella custodia

per la pistola a spruzzo.

Terminare il lavoro

Attenzione

Scollegare il tubo flessibile di alta pressione dalla pistola a spruzzo o l'apparecchio solo quando la pressione è scaricata dal sistema.

Î Dopo gli interventi con il detergente, aggan-

ciare il tubo flessibile di aspirazione in un contenitore di acqua pulita, azionare l'apparecchio per almeno un minuto con lancia smontata e lavare.

Î Rilasciare la leva della pistola a spruzzo. Î Spegnere l'apparecchio „0/OFF“. Î Chiudere il rubinetto. Î Scollegare l'apparecchio dall'alimentazione

idrica.

Î Premere la leva della pistola a spruzzo in

modo da scaricare la pressione ancora pre-

 ,WDOLDQR

6 Deutsch

sente nel sistema.

Î Bloccare la leva della pistola a spruzzo. Î Staccare la spina. Î Avvolgere il cavo di allacciamento alla rete e

appandere per es. intorno alla maniglia.

Î Avvolgere il tubo flessibile alta pressione

sull'avvolgitubo.

Î Introdurre la pistola a spruzzo nella custodia

per la pistola a spruzzo.

Î Conservare gli accessori nella custodia per

gli accessori.

Guida alla risoluzione dei guasti

Piccoli guasti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni. In caso di dubbi si prega di rivolgersi al servizio assistenza autorizzato.

 Pericolo

Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina. Lavori di riparazione e lavori sugli impianti elettrici possono essere effettuati solo dal servizio clienti autorizzato.

Cura e manutenzione

 Pericolo

Prima di ogni intervento di cura e di manutenzione, spegnere l'apparecchio e staccare la spina.

Manutenzione

L'apparecchio è senza manutenzione.

Supporto

Prima di depositi di lunga durata, per es. in inverno:

Î Svuotare completamente l'acqua dall'appa-

recchio: accendere l'apparecchio senza il

tubo flessibile di alta pressione collegato e

senza l'alimentazione idrica collegata (max.

1 min) ed attendere fino a quando dal raccor-

do di alta pressione non fuoriesce più dell'ac-

qua. Spegnere l’apparecchio.

Î Staccare il filtro dal tubo flessibile di aspira-

zione per detergente e lavarlo sotto acqua

corrente.

Î Estrarre il filtro nel raccordo dell'acqua con

una pinza piatta e lavarlo sotto acqua corren-

te.

Antigelo

Attenzione

Proteggere l'apparecchio e gli accessori dal gelo.

L'apparecchio e gli accessori saranno distrutti dal gelo se non saranno svuotati completamente dell'acqua contenuta in essi. Per prevenire danni:

Î Conservare l'apparecchio e tutti gli accessori

in un ambiente protetto dal gelo.

Ricambi

Impiegare solamente ricambi originali KÄRCHER. La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso.

L'apparecchio non funziona

Î Tirare la leva della pistola a spruzzo e l'appa-

recchio si attiva.

Î Controllare se la tensione dichiarata sulla

targhetta coincide con la tensione della fonte di energia.

Î Verificare la presenza di eventuali danni sul

cavo di allacciamento alla rete.

L'apparecchio non raggiunge pressione

Î Verificare la regolazione della lancia. Î Eliminare l'aria dall' apparecchio: Accendere

l'apparecchio senza il tubo flessibile di alta pressione collegato ed attendere (max. 2 minuti) finché l’acqua che fuoriesce sia priva di bolle d’aria dal raccordo di alta pressione. Spegnere l'apparecchio e collegare il tubo flessibile di alta pressione.

Î Controllare l'alimentazione idrica. Î Estrarre il filtro nel raccordo dell'acqua con

una pinza piatta e lavarlo sotto acqua corrente.

L'apparecchio non si accende, il motore emette un ronzio

Causa: Calo della tensione a causa di una bassa corrente o in caso di utilizzo di una prolunga.

Î All'attivazione tirare prima la leva della pisto-

la a spruzzo, quindi posizionare l'interruttore dell'apparecchio su „I/ON“.

Forti variazioni di pressione

Î Pulire l’ugello ad alta pressione: Rimuovere

con un ago lo sporco dai fori degli ugelli e sciacquare con acqua dalla parte anteriore.

Î Controllare l'afflusso di acqua.

L'apparecchio perde

Î Alcune cause tecniche fanno sì che ci sia

una lieve permeabilità dell'apparecchio. In caso di permeabilità elevata rivolgersi al servizio clienti autorizzato.

,WDOLDQR 

Deutsch 7

Il detergente non viene aspirato

Utilizzare la lancia con regolazione della

pressione (Vario Power). Ruotare la lancia in posizione „Mix“.

Î Pulire il filtro sul tubo flessibile di aspirazione

per detergente.

Î Controllare se il tubo flessibile di aspirazione

per detergente presenti delle incrinature.

Dati tecnici

Collegamento elettrico

Tensione 1~50 Hz

Potenza allacciata 1,7 kW Protezione rete (fusibile ritardato) 10 A Grado di protezione I Grado di protezione IP X5

Collegamento acqua

Temperatura in entrata (max.) 40 °C Portata (min.) 10 l/min Pressione in entrata (max.) 1,2 MPa Max. altezza di aspirazione 0,5 m

Prestazioni

Pressione di esercizio 11 MPa Pressione max. consentita 12 MPa Portata, acqua 6,3 l/min Portata, detergente 0,3 l/min Forza repulsiva della pistola a

spruzzo Valore di vibrazione mano-braccio

(ISO 5349) Pressione acustica

(EN60704-1)

Livello di potenza sonora

(2000/14/EF)

Dimensioni

Lunghezza 372 mm Larghezza 355 mm Altezza 902 mm Peso 15 kg

Con riserva di modifiche tecniche!

230 V

20 N

1,34 m/s

71 dB(A)

86 dB(A)

Dichiarazione CE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice Modelo: 1.601-xxx

Direttive CE pertinenti

2006/95/CE (al 28.12.2009) 2006/42/CE (dal 29.12.2009)

2004/108/CE 2000/14/CE

Norme armonizzate applicate

EN 60335–1 EN 60335–2–79 EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 61000–3–2: 2006 EN 61000–3–3: 1995 + A1: 2001 + A2: 2005 EN 62233: 2008

Procedura di valutazione della conformità applicata

Allegato V

Livello di potenza sonora dB(A)

Misurato: 84 Garantito: 86

I firmatari agiscono su incarico e con la procura dell’amministrazione.

CEO

Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel.: +49 7195 14-0 Fax: +49 7195 14-2212

Head of Approbation

 ,WDOLDQR

8 Deutsch

Beste klant,

Lees vóór het eerste gebruik van uw

apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Algemene instructies

Gevarenniveaus

 Gevaar

Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels.

몇 Waarschuwing

Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade.

Doelmatig gebruik

Gebruik deze hogedrukreiniger uitsluitend voor de huishouding: – voor het reinigen van machines, voertuigen,

gebouwen, gereedschappen, gevels, terrassen, tuingereedschap, enzovoort, met een hogedrukspuit (indien nodig onder toevoeging van reinigingsmiddel).

– met door KÄRCHER goedgekeurde acces-

soires, onderdelen en reinigingsmiddelen. Neem de aanwijzingen die bij de reinigingsmiddelen gevoegd zijn, in acht.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar.

Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevat-

ten waardevolle materialen die geschikt

zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adres zie achterzijde)

Veiligheidsinstructies

 Gevaar

 Pak de stekker en wandcontactdoos nooit

met vochtige handen beet.

 Neem het apparaat niet in bedrijf als de net-

aansluiting of belangrijke onderdelen van het apparaat (zoals veiligheidsinrichtingen, hogedrukslangen of handspuitpistool) zijn beschadigd.

 Controleer vóór gebruik altijd of netsnoer en

-stekker onbeschadigd zijn. Laat een beschadigd netsnoer onmiddellijk vervangen door een bevoegde medewerker van de technische dienst of een electricien.

 Controleer de hogedrukslang vóór ieder ge-

bruik altijd op beschadigingen. Vervang een beschadigde hogedrukslang onmiddellijk.

 U mag het apparaat niet in gebieden met ex-

plosiegevaar gebruiken.

 Wanneer u het apparaat in gevaarlijke gebie-

den gebruikt (bijvoorbeeld tankstations), moet u de betreffende veiligheidsvoorschriften naleven.

 Bij een onvakkundig gebruik

kan de hogedrukstraal gevaarlijk zijn. U mag de straal mag niet richten op personen, dieren, onder stroom staande voorwerpen of de hogedrukreiniger zelf.

 De hogedrukstraal niet op anderen of op

uzelf, richten om bijvoorbeeld kleding of schoeisel te reinigen.

 Sproei geen voorwerpen af die stoffen bevat-

ten die gevaarlijk zijn voor de gezondheid (bijvoorbeeld asbest).

 Hogedrukstralen kunnen banden / ventielen

van voertuigen beschadigen, waardoor de banden springen. Eerste teken hiervoor is

1HGHUODQGV 

Deutsch 3

een verkleuring van de band. Beschadigde

voertuigbanden / ventielen zijn levensge-

vaarlijk. Houd minstens 30 cm straalafstand

aan bij het reinigen!

 Zuig nooit oplosmiddelhoudende vloeistof of

onverdunde zuren en oplosmiddelen op! Tot

deze stoffen behoren bijvoorbeeld benzine,

verfverdunner en stookolie. De sproeinevel

is zeer licht ontvlambaar, explosief en giftig.

Gebruik geen aceton, onverdund zuur of op-

losmiddel, omdat die de materialen aantas-

ten die in het apparaat zijn verwerkt.

몇 Waarschuwing

 Netsnoer en koppeling van een verlengsnoer

moeten waterdicht zijn en mogen niet in het

water liggen.

 Ongeschikte verlengsnoeren kunnen ge-

vaarlijk zijn. Gebruik in de open lucht alleen

daarvoor goedgekeurde en overeenkomstig

gemerkte verlengsnoeren met een voldoen-

de grote diameter: 1 - 10 m: 1,5 mm

m: 2,5 mm

 Rol de verlengsnoer altijd helemaal van de

kabeltrommel af.

 Hogedrukslangen, armaturen en koppelin-

gen zijn belangrijk voor de veiligheid van het

apparaat. Gebruik uitsluitend hogedrukslan-

gen, armaturen en koppelingen die de pro-

ducent heeft aanbevolen.



Dit apparaat is niet bedoeld om door personen

met beperkte psychische, sensorische of gees-

telijke vaardigheden te worden gebruikt.

Kinderen of niet-geïnstrueerd personeel mo-

gen het apparaat niet gebruiken.

Kinderen moeten onder toezicht blijven om te

garanderen dat ze niet met het apparaat spe-

len.

 De gebruiker moet het apparaat voor het

juiste doel gebruiken. De gebruiker moet re-

kening houden met de plaatselijke omstan-

digheden en speciaal letten op personen die

zich in de buurt bevinden.

 Het apparaat niet gebruiken als er zich ande-

re personen binnen bereik bevinden, tenzij

ze veiligheidskledij dragen.

 Draag de juiste beschermende kleding en

een veiligheidsbril ter bescherming tegen te-

rugspattend water.

Voorzichtig

 Bij langdurige bedrijfsonderbrekingen moet

het apparaat aan de hoofdschakelaar / appa-

; 10 - 30

raatschakelaar uitgeschakeld worden of moet de netstekker uitgetrokken worden.

 Gebruik het apparaat niet bij temperaturen

beneden de 0 °C.

 Houd minstens 30 cm straalafstand aan bij

het reinigen van gelakte oppervlakken, teneinde beschadigingen te vermijden.

 Laat het apparaat niet zonder toezicht achter

zolang het aan staat.

 Let erop dat het netsnoer of een verleng-

snoer niet wordt beschadigd doordat men eroverheen rijdt, ze knikt, er te hard aan trekt of dergelijke. Bescherm de netsnoeren tegen hitte, olie en scherpe randen.

 Alle stroomvoerende delen in het werkbereik

moeten zijn beschermd tegen straalwater.

 U mag het apparaat uitsluitend aansluiten op

een wandcontactdoos, die is aangebracht door een elektrotechnische installateur, volgens IEC 60364.

 Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat.

 Om veiligheidsredenen raden wij principieel

aan het apparaat te gebruiken via een aardlekschakelaar (max. 30 mA).

 Reinigingswerkzaamheden waarbij afvalwa-

ter ontstaat dat olie bevat (bijvoorbeeld het reinigen van de motor of de onderkant van een motorvoertuig), mag u uitsluitend verrichten in wasplaatsen met een olieafscheider.

 Dit apparaat werd ontwikkeld voor gebruik

van reinigingsmiddelen die de producent levert of aanbeveelt. Gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat beïnvloeden.

Veiligheidsinrichtingen

Voorzichtig

Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de onvoorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het spparaat.

 1HGHUODQGV

4 Deutsch

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toegelaten werkdruk. Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

Bediening

Beschrijving apparaat

Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren, of beschadigingen. Neem bij transportschades contact op met uw leverancier.

Afbeeldingen: zie pagina 2

1 Wateraansluiting met zeef 2 Koppelinggedeelte voor wateraansluiting 3 Hogedrukaansluiting 4 Hoofdschakelaar „0/OFF“ / „I/ON“ 5 Reinigingsmiddelreservoir 6 Zuigslang voor reinigingsmiddel 7 Houder voor het handspuitpistool 8 Transportgreep 9 Bewaarplaats voor accessoires 10 Slangtrommel 11 Stroomleiding met stekker 12 Handpistool 13 Vergrendeling handspuitpistool 14 Hogedrukslang 15 Spuitlans met drukregeling (Vario Power) 16 Spuitlans met vuilfrees

Bijzondere toebehoren

Met extra accessoires breidt u de gebruiksmogelijkheden van uw apparaat uit. Nadere informatie daarover kunt u verkrijgen bij uw KÄRCHERdealer.

Voor de inbedrijfstelling

Afbeelding

Î Losse onderdelen die bij het apparaat gele-

verd werden, moeten voor de inbedrijfstelling gemonteerd worden.

Afbeelding

Î Hogedrukslang in handspuitpistool steken

tot die hoorbaar vastklikt. Instructie: Letten op een correcte uitrichting

van de aansluitnippel.

Î Veilige verbinding controleren door aan de

hogedrukslang te trekken.

Watertoevoer

Volgens de geldige voorschriften mag het apparaat nooit zonder systeemscheider aangesloten worden op het drinkwaternet. Er moet een geschikte systeemscheider van de firma KÄRCHER of als alternatief een systeemscheider conform EN 12729 type BA gebruikt worden. Water dat door een systeemscheider is gestroomd, wordt als niet drinkbaar geclassificeerd.

Instructie: Verontreinigingen in het water kunnen de hogedrukpomp en de accessoires beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (speciale accessoires, bestelnr. 4.730-059) aanbevolen.

Watertoevoer vanuit de waterleiding

Voorschriften van de watermaatschappij in acht nemen. Aansluitwaarden zie typeplaatje/Technische gegevens.

Î Een met weefsel versterkte waterslang (niet

in de levering inbegrepen) met een in de handel verkrijgbare koppeling gebruiken. (diameter minimum 1/2 inch resp. 13 mm; lengte minimum 7,5 m).

Afbeelding

Î De meegeleverde koppeling aan het water-

aansluitpunt van het apparaat schroeven.

Î De waterslang op het koppelingsdeel van het

apparaat steken en op de watertoevoer aansluiten.

Water aanzuigen uit open reservoirs

Deze hogedrukreiniger is met de KÄRCHERzuigslang met terugslagklep (speciale accessoires, bestelnr. 4.440-238) geschikt voor het opzuigen van oppervlaktewater bv. uit regentonnen of vijvers (max. aanzuighoogte zie technische gegevens).

Î KÄRCHER-zuigslang met terugslagklep met

water vullen, aan het wateraansluitpunt schroeven en in de regenton hangen.

Î Hogedrukslang van de hogedrukaansluiting

van het apparaat scheiden.

Î Apparaat inschakelen "I/ON" en wachten

(max. 2 minuten) tot water zonder bellen uit de hogedrukaansluiting komt.

Î Apparaat uitschakelen "0/OFF"

1HGHUODQGV 

Deutsch 5

Inbedrijfstelling

Voorzichtig

Droogloop gedurende meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, moet het apparaat uitgeschakeld worden en volgt u de instructies in het hoofdstuk „Hulp bij storingen“.

Afbeelding

Î Hogedrukslang met de hogedrukaansluiting

van het apparaat verbinden.

Afbeelding

Î Straalpijp in het handspuitpistool steken en

vastschroeven door hem 90° te draaien.

Î Waterkraan volledig opendraaien. Î Netstekker in het stopcontact steken. Î Apparaat inschakelen "I/ON".

Werking

몇 Gevaar

Door het uittreden van de waterstraal uit de hogedruksproeier werkt er een reactiekracht op de spuitlans. Ervoor zorgen dat u stevig staat en handspuitpistool en straalpijp goed vasthouden.

Î Hefboom van het handspuitpistool ontgren-

delen.

Î Hendel aantrekken, het apparaat wordt inge-

schakeld.

Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hogedruk blijft in het systeem behouden.

Straalpijp met drukregeling (Vario Power)

Voor de meest courante reinigingstaken. De werkdruk kan traploos tussen „Min“ en „Max“ ingesteld worden.

Î Hefboom van het handspuitpistool loslaten. Î Straalpijp in de gewenste stand draaien.

Spuitlans met vuilfrees

voor hardnekkig vervuilde oppervlakken. Niet geschikt voor de werking met reinigingsmiddelen.

Werken met reinigingsmiddel

Gebruik voor de overeenkomstige reinigingstaak uitsluitend reinigings- en onderhoudsproducten van KÄRCHER, aangezien die speciaal ontwikkeld werden voor het gebruik met uw apparaat. Het gebruik van andere reinigings- en onderhoudsproducten kan leiden tot een versnelde slijtage en het vervallen van de garantiebepalingen.

Gelieve u te laten adviseren in de vakhandel of direct bij KÄRCHER informatie aan te vragen.

Î Reinigingsmiddeloplossing in reinigingsmid-

delreservoir vullen (doseergegevens op het vat met reinigingsmiddel in acht nemen).

Î Straalpijp met drukregeling (Vario Power)

gebruiken.

Î Straalpijp in stand „Mix“ - lage druk draaien.

Instructie: Daardoor wordt tijdens de werking de reinigingsmiddeloplossing bij de waterstraal gemengd.

Aanbevolen reinigingsmethode

Î Reinigingsmiddel in geringe hoeveelheid op

het droge oppervlak sproeien en laten inwerken (niet laten opdrogen!).

Î losgekomen vuil met hogedrukstraal afspoe-

len.

Werking onderbreken

Î Hefboom van het handspuitpistool loslaten. Î Hefboom van het handspuitpistool vergren-

delen.

Î Bij langere werkonderbrekingen (langer dan

5 minuten) het apparaat tevens uitschakelen "0/OFF".

Î Handspuitpistool in houder voor handspuit-

pistool steken.

Werking stopzetten

Voorzichtig

De hogedrukstraal alleen van het handspuitpistool of het apparaat scheiden wanneer geen druk in het systeem voorhanden is.

Î Na het werken met reinigingsmiddel de

zuigslang in een bak met schoon water hangen. Het apparaat ongeveer 1 minuut met gedemonteerde straalpijp laten draaien en schoonspoelen.

Î Hefboom van het handspuitpistool loslaten. Î Apparaat uitschakelen "0/OFF" Î Draai de waterkraan dicht. Î Apparaat scheiden van de watertoevoer. Î Druk de hendel van het handspuitpistool in,

om de nog aanwezige druk in het systeem af te laten nemen.

Î Hefboom van het handspuitpistool vergren-

delen.

Î Netstekker uittrekken. Î De stroomkabel oprollen en rond bijvoor-

beeld de handgreep hangen.

 1HGHUODQGV

6 Deutsch

+ 142 hidden pages
