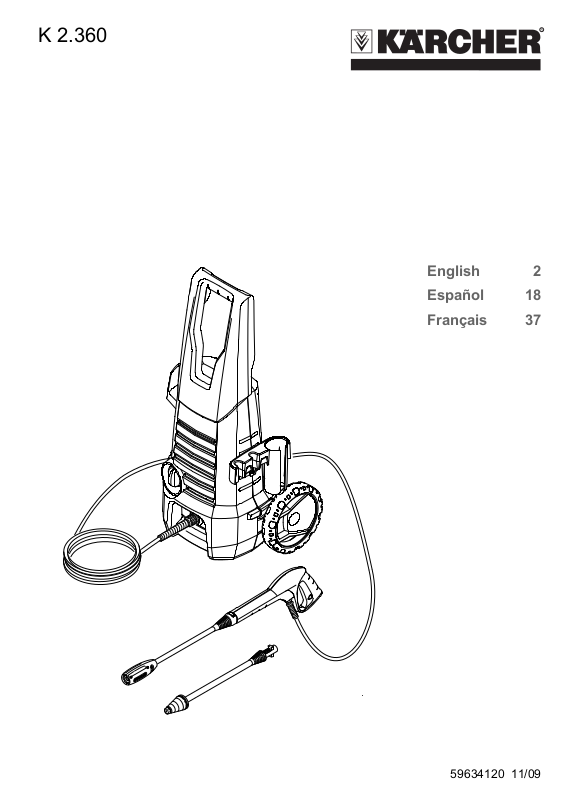

HIGH PRESSURE WASHER OPERATOR MANUAL

Model Overview 3
Important Safety Instructions 4
Assembly Instructions 6
Operating Instructions 6
Using the Accessories 8
Working with Detergents 9
Taking a Break 11
Shutting Down & Clean-Up 11
Winterizing and Long-Term Storage 12
Maintenance Instructions 12
Cleaning Tips 13
Optional Cleaning Accessories 14
Troubleshooting 16

Safety Alert Symbols

 DANGER

indicates “an imminently hazardous situ­ation which, if not avoided, will result in
death or serious injury.”

 WARNING

indicates “a potentially hazardous situa­tion which, if not avoided, could result in
death or injury.”

 CAUTION

indicates “a potentially hazardous situa­tion which, if not avoided, may result in
minor or moderate injury or in property
damage incidents.”

Owner/User Responsibility

The owner and/or user must have an un­derstanding of the manufacturer’s oper­ating instructions and warnings before
using this pressure washer.
Warning information should be empha­sized and understood.
If the operator is not fluent in English,
the manufacturer’s instructions and
warnings shall be read to and discussed
with the operator in the operator’s native
language by the purchaser/owner, mak­ing sure that the operator comprehends
its contents.
Owner and/or user must study and
maintain for future reference the manu­facturers’ instructions.

Customer Support

USA and Canada

In the U.S. or Canada, please call
1-800-537-4129 for warranty issues and
visit www.karcher-help.com for techni­cal support and product assistance.

Please take a moment to register your
pressure washer online at
www.karcher-register.com. Be sure to
save your purchase receipt, it will be re­quired for repairs covered by warranty.

Specifications

Max. Pressure 1600 PSI
Max. Water Flow 1.25 GPM
Amp draw 13 AMPS
Voltage 120 V
Part No. 1.601-681.0
Serial no.

For household use only!

2 English

Customer Support

Mexico

Call: 01-800-024-13-13 for help or visit
our website: www.karcher.com.mx

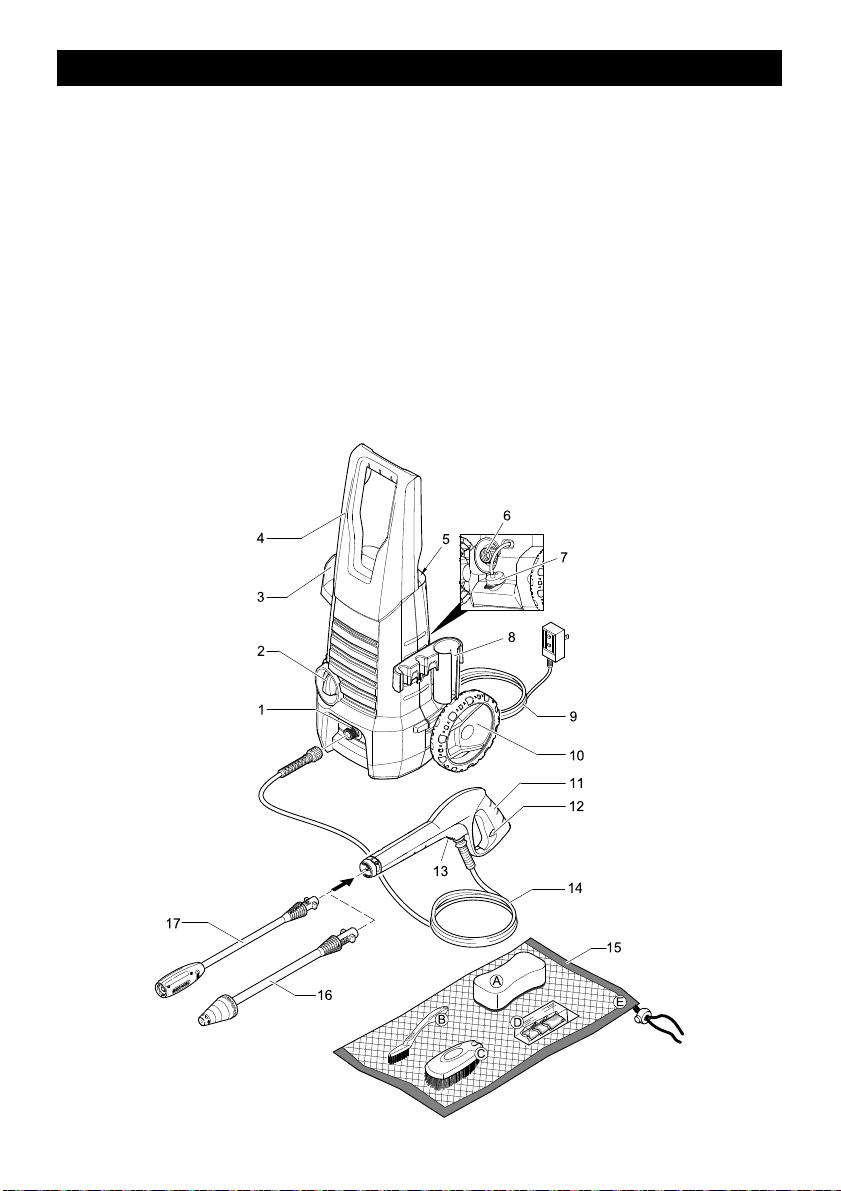

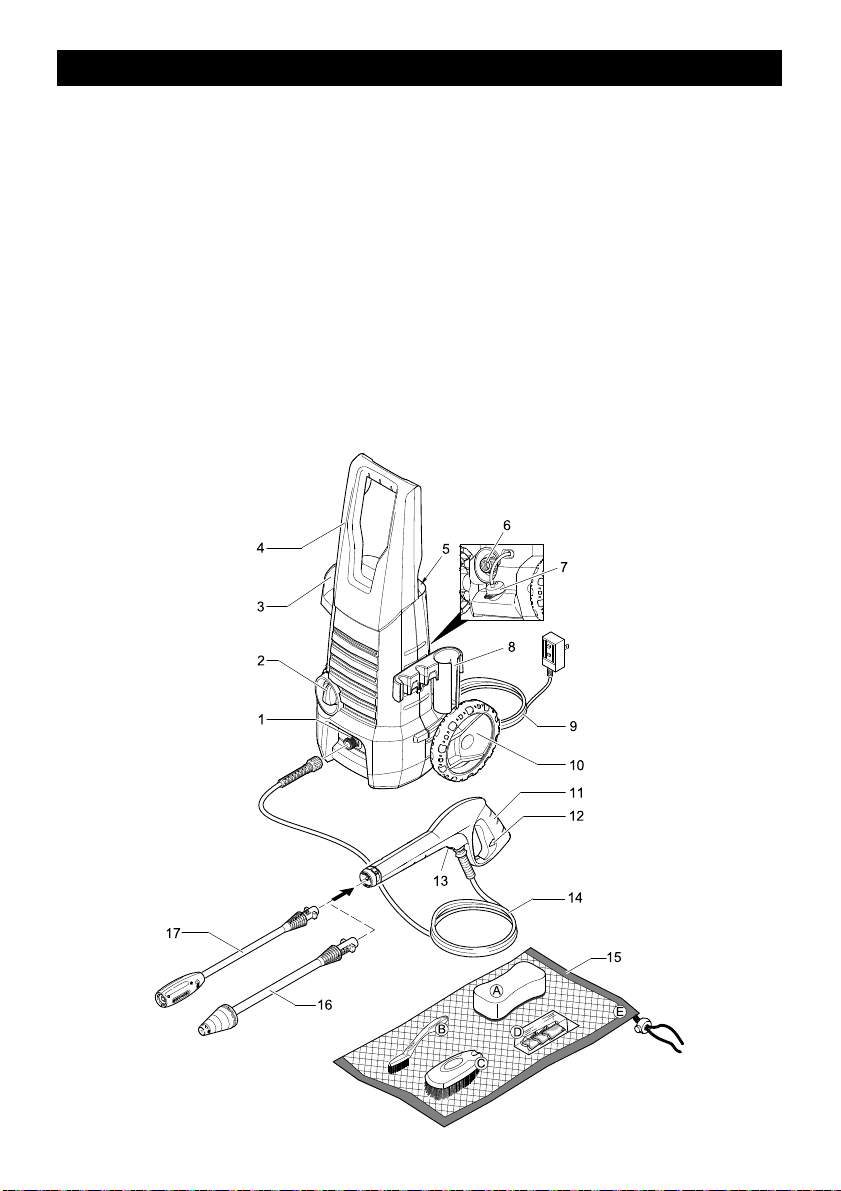

MODEL OVERVIEW

1 High pressure outlet
2 ON/OFF switch
3 Hose/Cord Hook
4 Handle
5 Spray Wand Storage
6 Water inlet with garden hose

connector
7 Detergent tank
8 Trigger Gun Holder
9 Power cord with Ground Fault Circuit

Interrupter (GFCI)
10 Wheels
11 Trigger gun

12 Trigger gun safety lock
13 Locking slide for high pressure hose
14 High pressure hose
15 Cleaning Kit

Sponge
Rim Brush
Bristle Brush
Detergent SoapPac
Accessory Bag

16 Dirtblaster

®

(Rotary spray wand)

17 Vario Power Spray wand

English 3

IMPORTANT SAFETY INSTRUCTIONS

 WARNING

When using this product basic precau­tions should always be followed, includ­ing the following:

 Read all the instructions before using

the product.

 To reduce the risk of injury, close su-

pervision is necessary when a prod-

uct is used near children.

 Know how to stop the product and

bleed pressures quickly. Be thor-

oughly familiar with the controls.

 Stay alert – watch what you are do-

ing.

 Do not operate the product when fa-

tigued or under the influence of alco-

hol or drugs.

 Keep operating area clear of all per-

sons.

 Do not overreach or stand on unsta-

ble support. Keep good footing and

balance at all times.

 Follow the maintenance instructions

specified in the manual.

 This product is provided with a

Ground Fault Circuit Interrupter built

into the power cord plug. If replace-

ment of the plug or cord is needed,

use only identical replacement parts.

 WARNING

Risk of Injection or Injury – Do Not

Direct Discharge Stream At Persons.

 High pressure jets can be dangerous

if misused. The jet must not be di-

rected at persons, animals, electrical

devices, or the unit itself.

 Wear safety goggles.

 WARNING

Risk Of Explosion – Do not spray

flammable liquids.

 Do not use acids, alkaline, solvents,

or any flammable material in this

product. These products can cause

physical injuries to the operator and
irreversible damage to the machine.

 CAUTION

Gun Kicks Back – Hold with both
hands.

 The Trigger Gun Safety Lock pre-

vents the trigger from accidentally
being engaged. This safety feature
DOES NOT lock trigger in the ON po­sition.

 WARNING – Risk of Electrocution

 Inspect cord before using – Do not

use if cord is damaged.

 Keep all connections dry and off the

ground.

 Do not touch plug with wet hands.
 Do not use extension cord with this

product.

 Connect to individual branch circuit

only.

 CAUTION

This unit has been designed for use with
cleaning detergents recommended by
the manufacturer. The use of other
cleaning detergents may affect the oper­ation of the machine and void the war­ranty.

 WARNING

 DO NOT SPRAY ELECTRICAL APPA-

RATUS AND WIRING.

 DO NOT USE WITH FLAMMABLE

LIQUIDS AND TOXIC CHEMICALS.

 HIGH PRESSURE. KEEP CLEAR OF

NOZZLE.

 INJECTION HAZARD: EQUIPMENT

CAN CAUSE SERIOUS INJURY IF
THE SPRAY PENETRATES THE
SKIN. DO NOT POINT THE GUN AT
ANYONE OR ANY PART OF THE
BODY. IN CASE OF PENETRATION
SEEK MEDICAL AID IMMEDIATELY.

4 English

THIS SYSTEM IS CAPABLE OF PRO-



DUCING 1600 PSI TO AVOID RUP-

TURE AND INJURY, DO NOT

OPERATE THIS PUMP WITH COM-

PONENTS RATED LESS THAN 1600

PSI WORKING PRESSURE (INCLUD-

ING BUT NOT LIMITED TO SPRAY

GUNS, HOSE AND HOSE CONNEC-

TIONS).

 BEFORE SERVICING, CLEANING

OR REMOVING ANY PARTS, SHUT

OFF POWER AND RELIEVE PRES-

SURE.

 IF CONNECTION IS MADE TO A PO-

TABLE WATER SYSTEM, THE SYS-

TEM SHALL BE PROTECTED

AGAINST BACKFLOW.

GROUND FAULT CIRCUIT

INTERRUPTER PROTECTION

This pressure washer is provided with a
ground-fault circuit-interrupter (GFCI)
built into the plug of the power-supply
cord. This device provides additional
protection from the risk of electric shock.
Should replacement of the plug or cord
become necessary, use only identical
replacement parts that include GFCI
protection.

SERVICING OF A DOUBLE-

INSULATED PRODUCT

In a double-insulated product, two sys­tems of insulation are provided instead
of grounding. No grounding means is
provided on a double-insulated product,
nor should a means for grounding be
added to the product. Servicing a dou­ble-insulated product requires extreme
care and knowledge of the system, and
should be done only by qualified service
personnel. Replacement parts for a dou­ble-insulated product must be identical

to the parts they replace. A doubleinsu­lated product is marked with the words
“DOUBLE INSULATION” or “DOUBLE
INSULATED”. The symbol “ ” may also
be marked on the product.

WATER SUPPLY

(Cold Water Only)

 CAUTION

When connecting the water inlet to the
water supply mains, local regulations of
your water company must be observed.
In some areas the unit must not be con­nected directly to the public drinking wa­ter supply. This is to ensure that there is
no feedback of chemicals into the water
supply. Direct connection via a receiver
tank or backflow preventer, for example,
is permitted.
Dirt in the feed water will damage the
unit. To avoid this risk, we recommend
fitting a water filter.

 Garden hose must be at least 1/2

inch or 5/8 inch in diameter.

 Flow rate of water supply must not

fall below 2 GPM (gallons per
minute).

 Flow rate can be determined by run-

ning the water for one minute into an
empty 5-gallon container.

 The water supply temperature must

not exceed 104°F/40°C.

 Never use the pressure washer to

draw in water contaminated with sol­vents, e.g. paint thinners, gasoline,
oil, etc.

 Always prevent debris from being

drawn into the unit by using a clean
water source.

SAVE THESE INSTRUCTIONS!

English 5

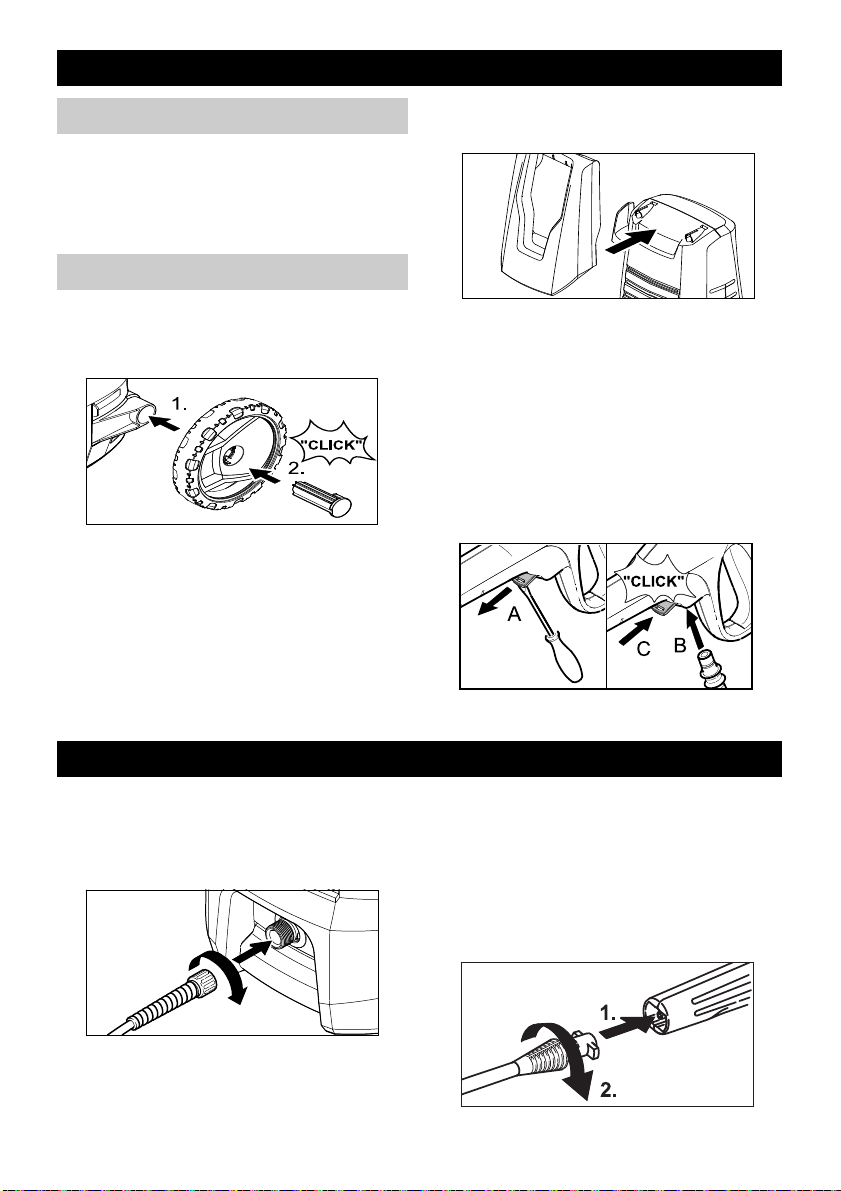

ASSEMBLY INSTRUCTIONS

Required tools

Screwdriver, small size (not supplied)

for connecting high pressure hose and
trigger gun.

Assembly

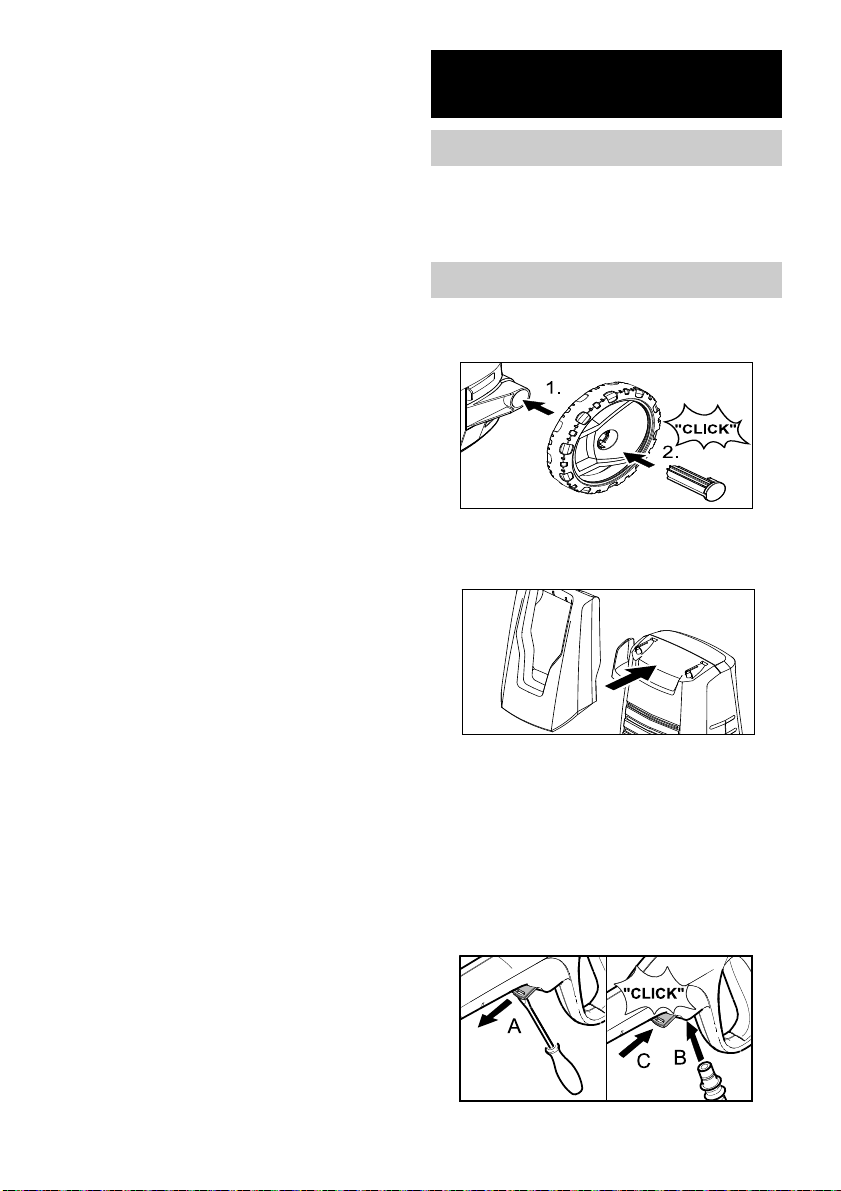

Î STEP 1:

Insert wheels into the side holes of

the unit.

Î STEP 2:

Slide the transport handle into place.

Î STEP 3:

A Pull out the locking slide of the trigger

gun handle.

B Insert the small end of the high pres-

sure hose into place.

C Push the locking slide back into the

trigger gun to lock the hose in posi­tion.

OPERATING INSTRUCTIONS

Î STEP 1:

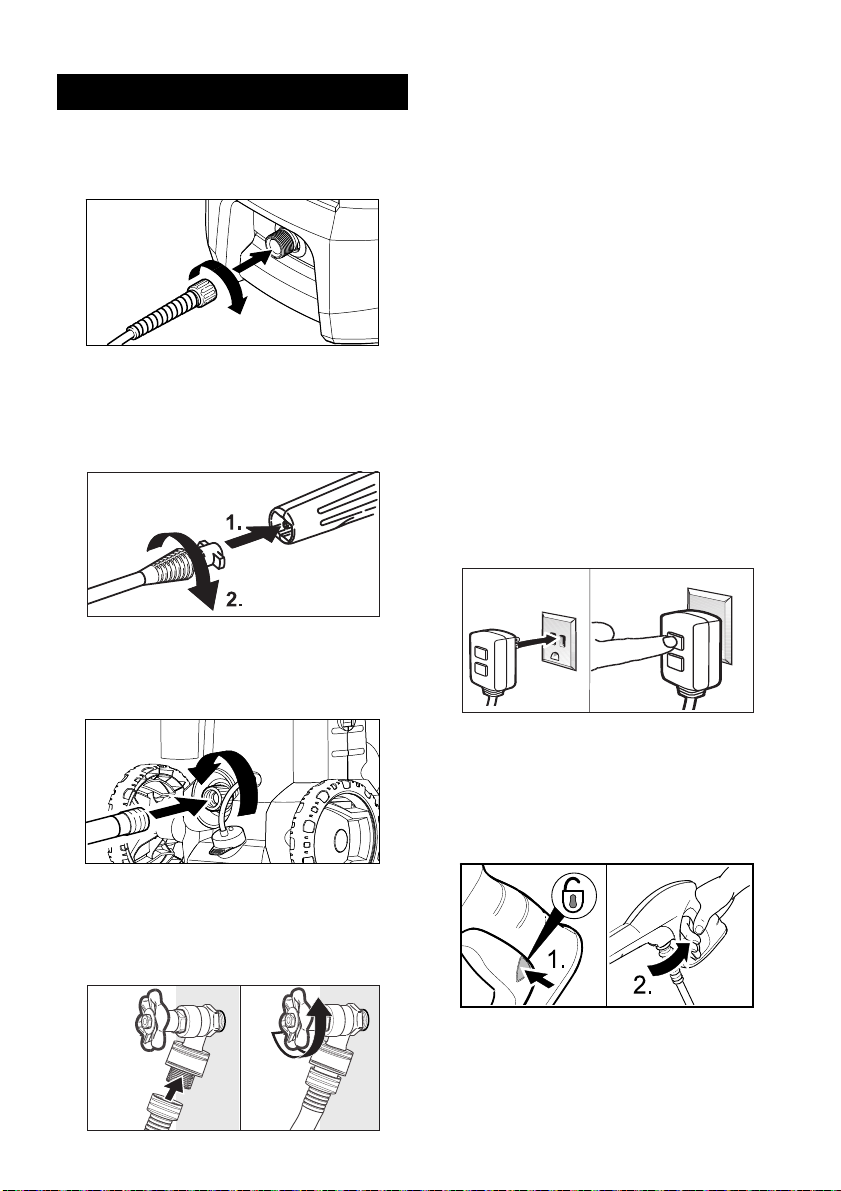

Connect the high pressure hose to

the unit’s high pressure outlet.

6 English

Î STEP 2:

Insert the spray wand of your choice
into the trigger gun. Press in against
the spring tension and twist into
locked position.

STEP 3:

Î

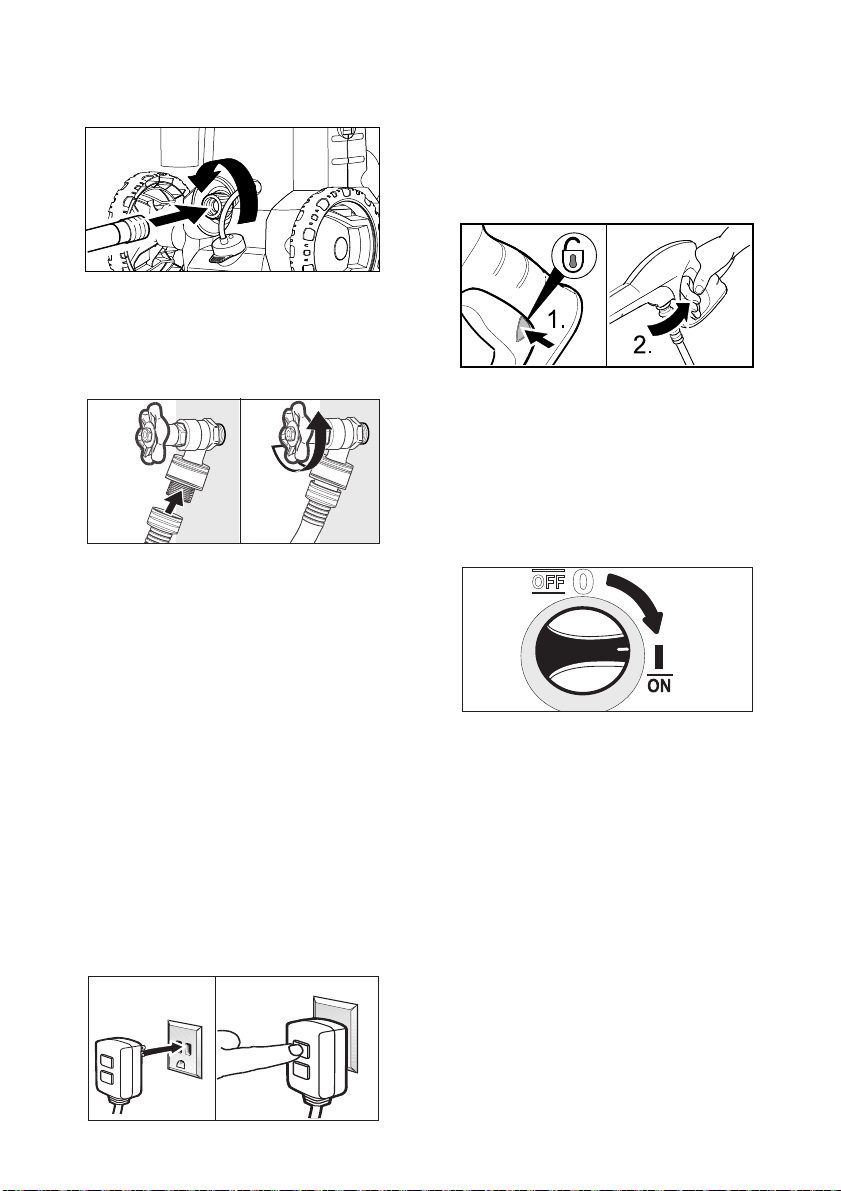

Connect garden hose to unit’s water

inlet.

Î STEP 4:

Connect garden hose to the cold wa-

ter source and turn water on com-

pletely.

Î STEP 5:

Plug the Ground Fault Circuit Inter-

rupter (GFCI) into a receptacle.

Press RESET button, indicator

should be “ON”.

Press TEST button, indicator should

be “OFF”.

Press RESET button for use.

We recommend that you test the GFCI as

part of your startup procedure each time

you use your pressure washer. To learn

how to peform this test on your unit, visit

http://www.karcherresidential.com/

gfci_test.php for detailed instructions for

your type of GFCI.

 WARNING

Do not use if above test fails.

Î STEP 6:

Unlock the trigger gun safety lock.
Trigger the gun to eliminate trapped
air, wait for a steady flow of water to
emerge from the spray nozzle.

Î STEP 7:

Turn on the high pressure washer (I/
ON).

The motor starts only if the trigger
of the gun is pulled and shuts off
when the trigger is released.

English 7

USING THE ACCESSORIES

 WARNING

To avoid serious injury never point

spray nozzle at yourself, other per-

sons or animals.

Always test an inconspicuous area

before cleaning with high pressure.

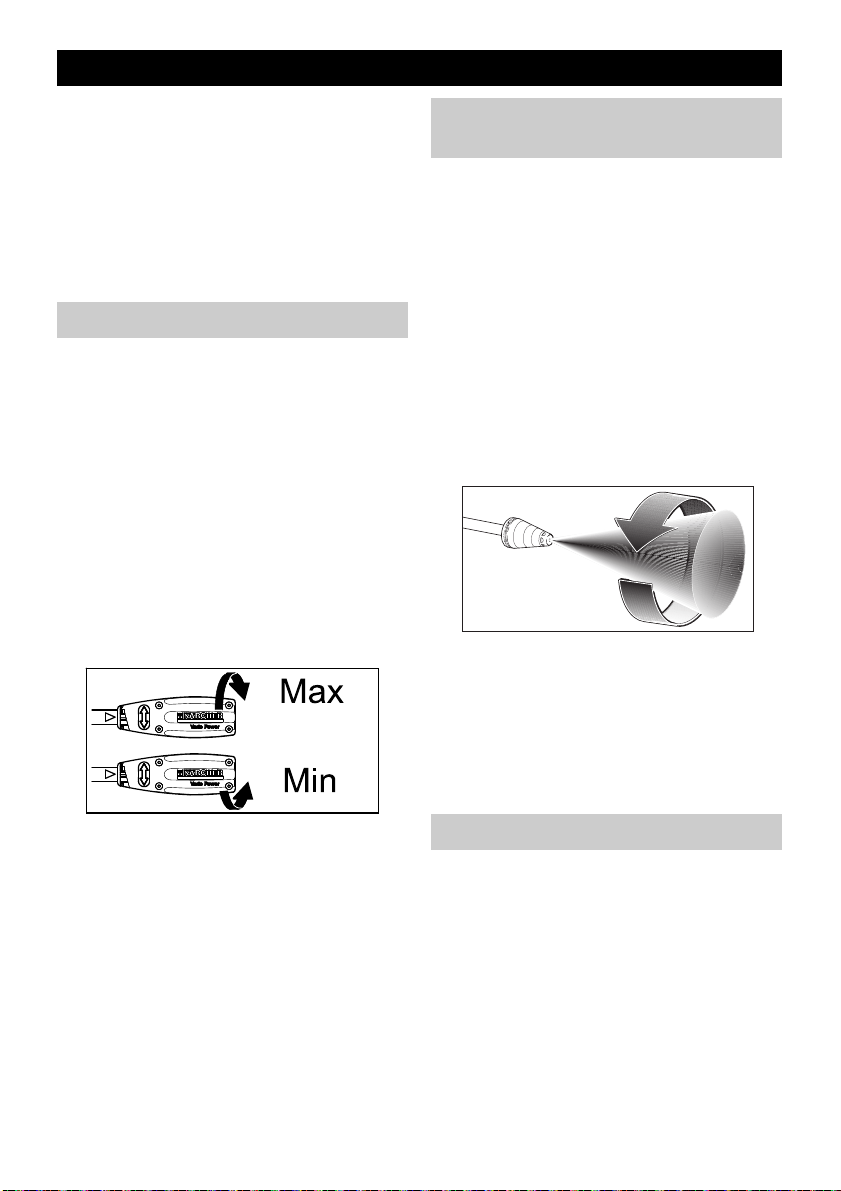

Vario Power Spray Wand

 The Vario Power Spray Wand allows

you to adjust the cleaning pressure.

To clean at maximum pressure, the

wand must be positioned to the high

pressure setting (Max).

For reduced pressure turn the wand

collar in the „Min“ direction.

To apply detergent, the wand must

be positioned to the low pressure

setting (Mix).

Dirtblaster®

 This nozzle features a 0º pencil jet

which rotates 360º for maximum dirt
cutting action, effectively increasing
cleaning performance up to 50%.
This nozzle combines the cleaning
performance of a 0º pencil jet with
the surface coverage of a wide angle
nozzle.

Not recommended for soft materi­als, siding, painted surfaces,
decks or autos.

 Before cleaning any surface an in-

conspicuous area should be cleaned
to test spray pattern and distance for
maximum cleaning results.

8 English

Cleaning Kit

 WARNING

Do not use the rim and bristle brush
on the clear coat finish of a vehicle.
These brushes are intended for tires,
unfinished metal or chrome finishes.

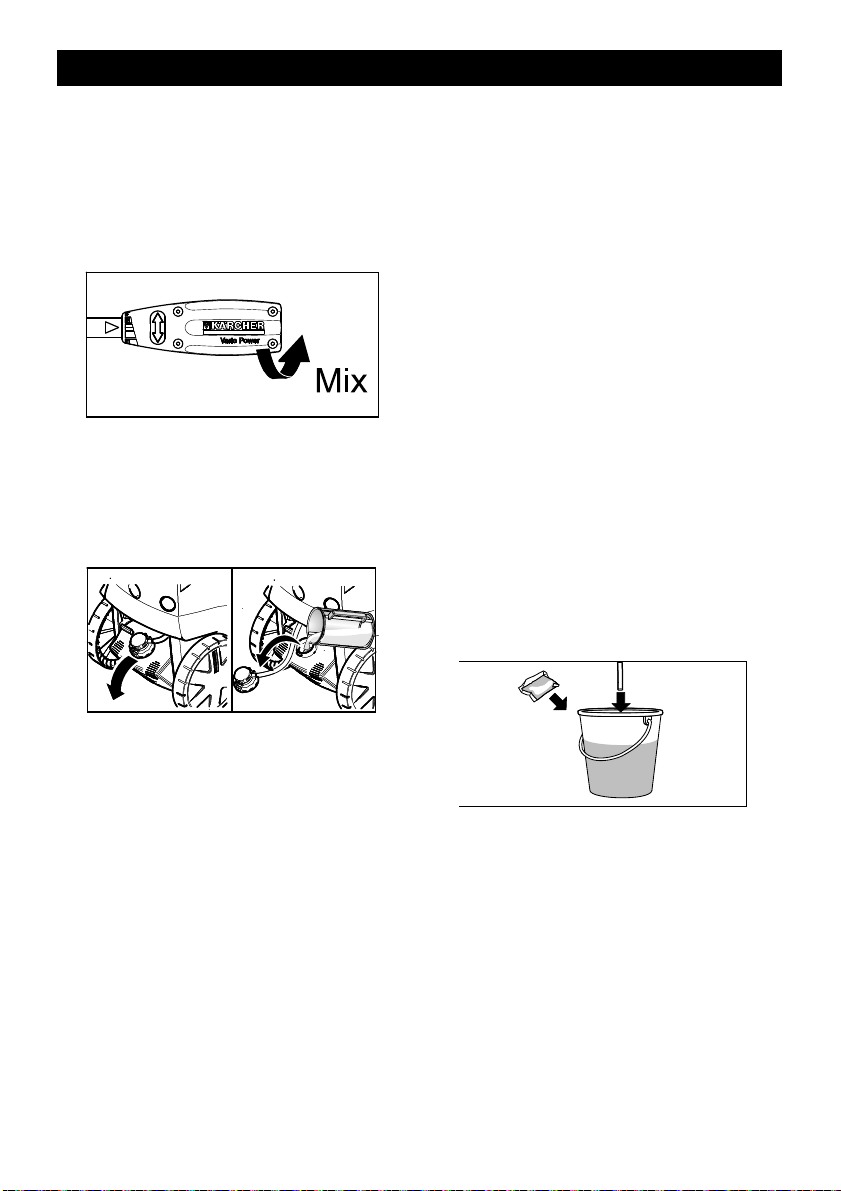

WORKING WITH DETERGENTS

Detergents can only be applied at low
pressure setting (Mix).

Î STEP 1:

Install the Vario Power Spray Wand.

Set the spray wand to the low pres-

sure setting (Mix).

Î STEP 2:

One Gallon Ready to Use Instruc-

tions:

Fill the Detergent Tank with the se-

lected detergent.

Kärcher SoapPac Instructions:

Kärcher SoapPacs are designed to
completely dissolve in water. A Kärcher
SoapPac Sample of Concentrated Vehi­cle Wash & Wax is included with your
pressure washer. This product is pack­aged in self dissolving film that is formu­lated to quickly remove dirt, grease and
grime, while leaving the surface film­free. It provides a just-waxed look in one
simple product

Do not cut or tear open the Kärcher
SoapPac. Do not handle with wet
hands. Avoid contact with skin, eyes
and mucous membranes. May cause
irritation. Harmful if swallowed. Mix
only with water. DO NOT mix with
other chemicals or cleaning agents.

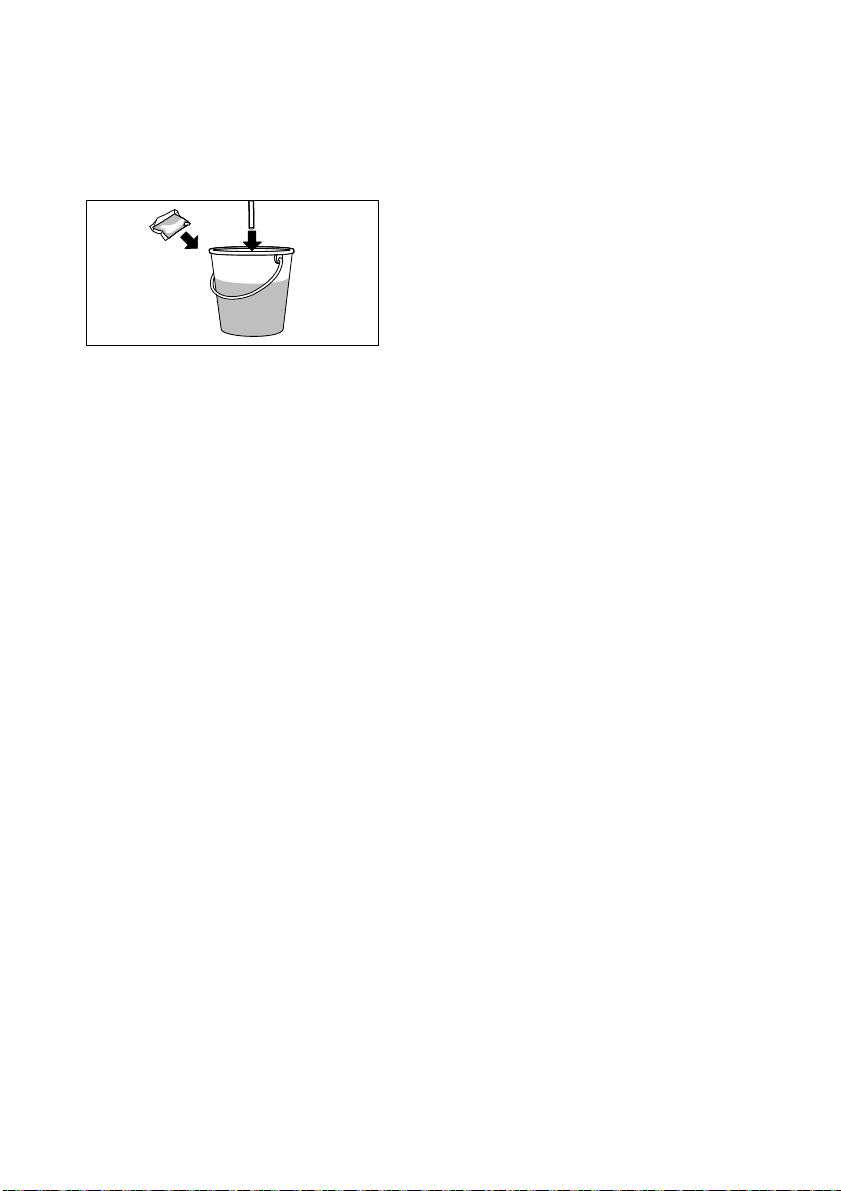

– Insert one SoapPac into a bucket.
– Fill the bucket with cool or warm wa-

ter (1/4 gal/1 qt /1 L).

– Agitate water in the bucket and wait

for product to completely dissolve.

– Fill the solution into the detergent

tank.

– Apply detergent on low pressure set-

ting.
For other Kärcher SoapPac Deter­gents, check your retailer or visit our
website: www.soappac.com for more
information.

English 9

STEP 3:

Î

Turn on the pressure washer (I). Pull

trigger to operate unit. Liquid deter-

gent is drawn into the unit and mixed

with water. Apply detergent to work

area. Do not allow detergent to dry

on surface.

Î STEP 4:

Cleaning up: Always draw fresh wa-

ter through the detergent suction

tube when the cleaning job is done,

to flush any remaining detergents

from the injection system.

For best results see Cleaning Tips for
specific information on how to clean
different surfaces.

Always Use Kärcher

®

Detergent for

Best Results

Kärcher

®

biodegradable detergents are
specially formulated to protect the envi­ronment and your pressure washer. The
special formula won’t clog the suction
tube filter and will protect the internal
parts of the pressure washer for a longer
life. For Kärcher

®

Detergents, check

your retailer or visit our website:

www.buykarcher.com

The following Kärcher SoapPac de­tergents are available:

 Vehicle Wash & Wax Cleaner
 All Purpose Cleaner
 Deck & Patio Cleaner
 Degreaser
 Exterior House Cleaner

 CAUTION

Never use:

– Bleach, Chlorine products and other

corrosive chemicals

– Liquids containing solvents (i.e.,

paint thinners, gasoline, oils)

– Tri-sodium phosphate products
– Ammonia products
– Acid-based products

These chemicals will harm the unit and
will damage the surface being cleaned.

Use of these items will void the war­ranty.

10 English

TAKING A BREAK ..five minutes or more

Î

STEP 1:

Release trigger and engage gun
safety lock.

Î STEP 2:

Turn pressure washer to OFF (0) po­sition.

SHUTTING DOWN & CLEAN-UP

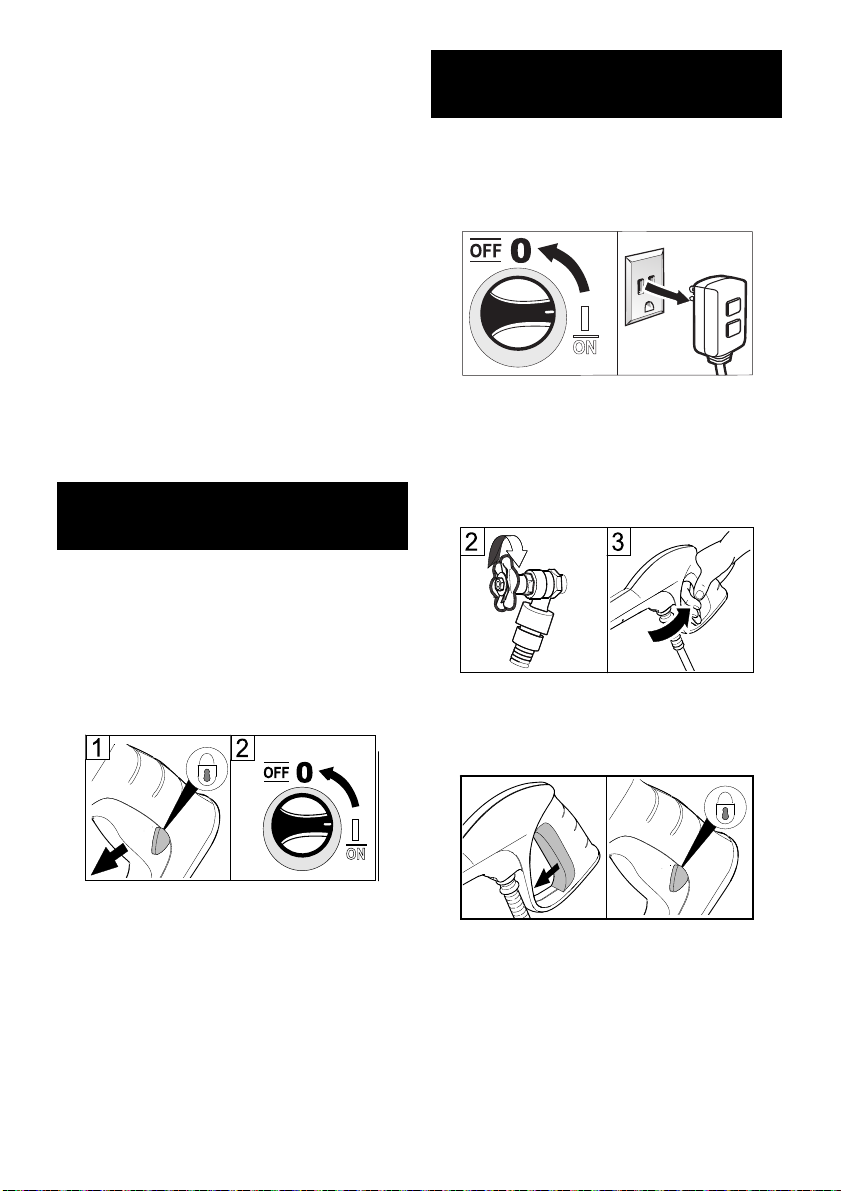

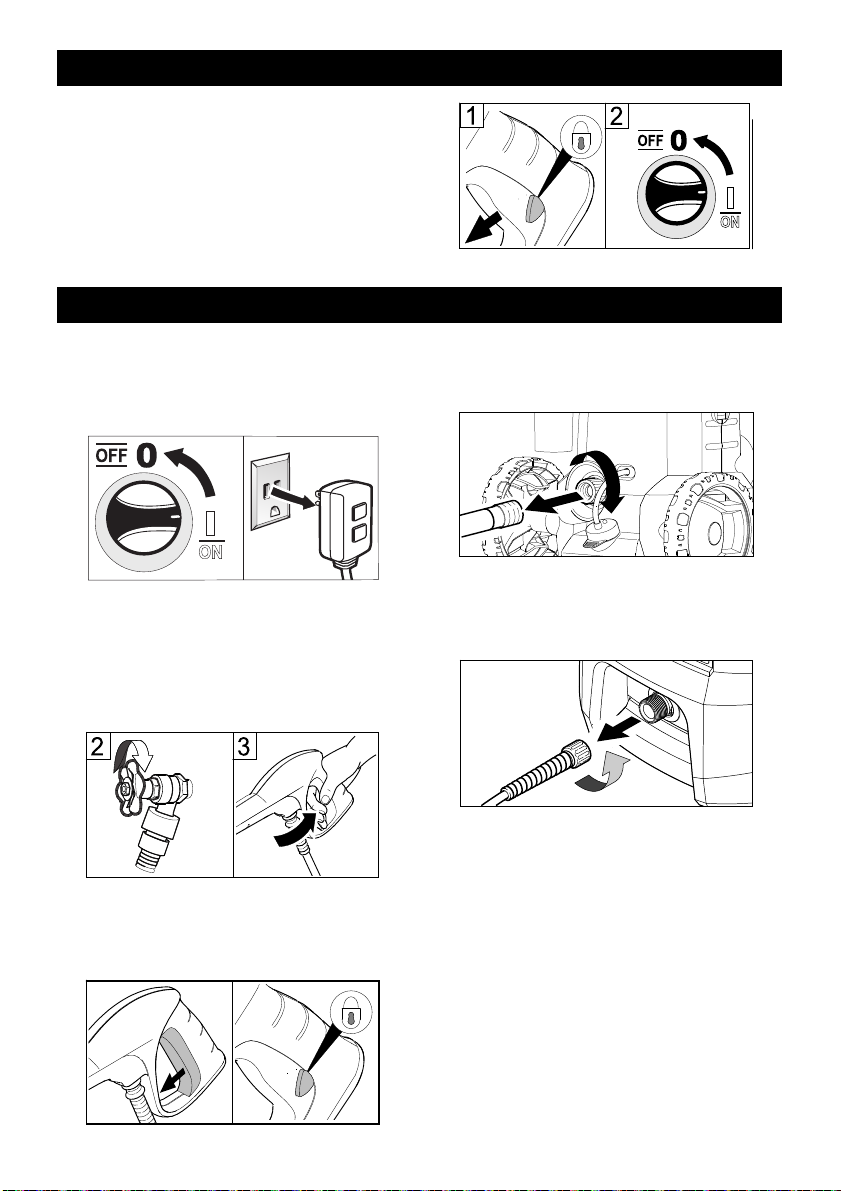

Î STEP 1:

Turn the switch to OFF (0) position
and unplug cord from outlet.

Î STEP 2:

Turn off the water source.

Î STEP 3:

Press trigger to release water pres­sure.

Î STEP 4:

Release trigger and engage gun
safety lock.

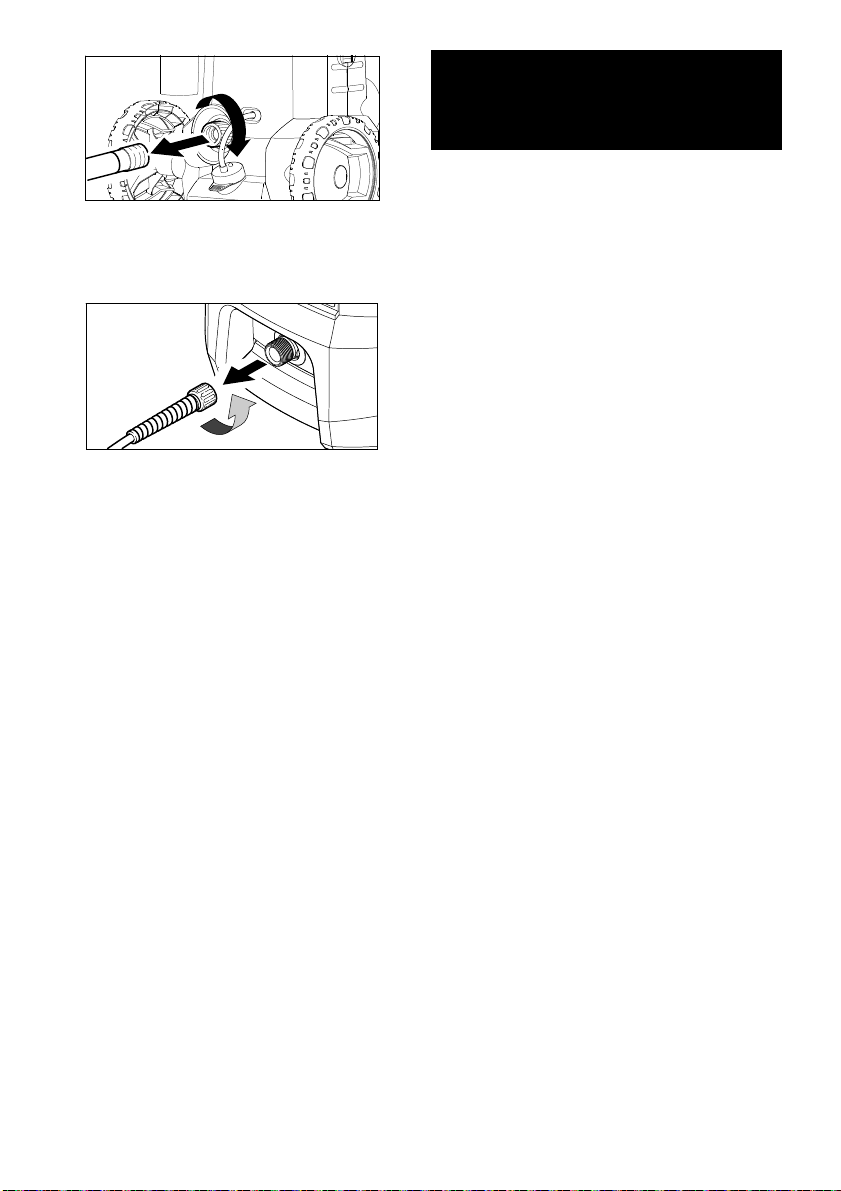

Î STEP 5:

Disconnect the garden hose from the
water inlet on the unit.

Î STEP 6:

Disconnect the high pressure hose
from the high pressure outlet.

English 11

WINTERIZING AND LONG-TERM STORAGE

Î

1: Disconnect all water connections.

Î 2: Turn on the machine for a few sec-

onds, until the water which had re­mained in the pump exits, turn off
immediately.

Î 3: Do not allow high pressure hose to

become kinked.

Î 4: Store the machine and accesso-

ries in a room which does not reach
freezing temperatures. DO NOT

 CAUTION

Failure to follow the above directions will
result in damage to the pump assembly
and accessories and will void the war­ranty.
Kärcher
practice of using a pump protector like
“Kärcher
weather damage during storage in the
winter months.

®

also recommends the regular

®

Pump Guard” to prevent cold

store near furnace or other sources
of heat as it may dry out the pump
seals.

CARE AND MAINTENANCE INSTRUCTIONS

Cleaning the water inlet filter Maintenance

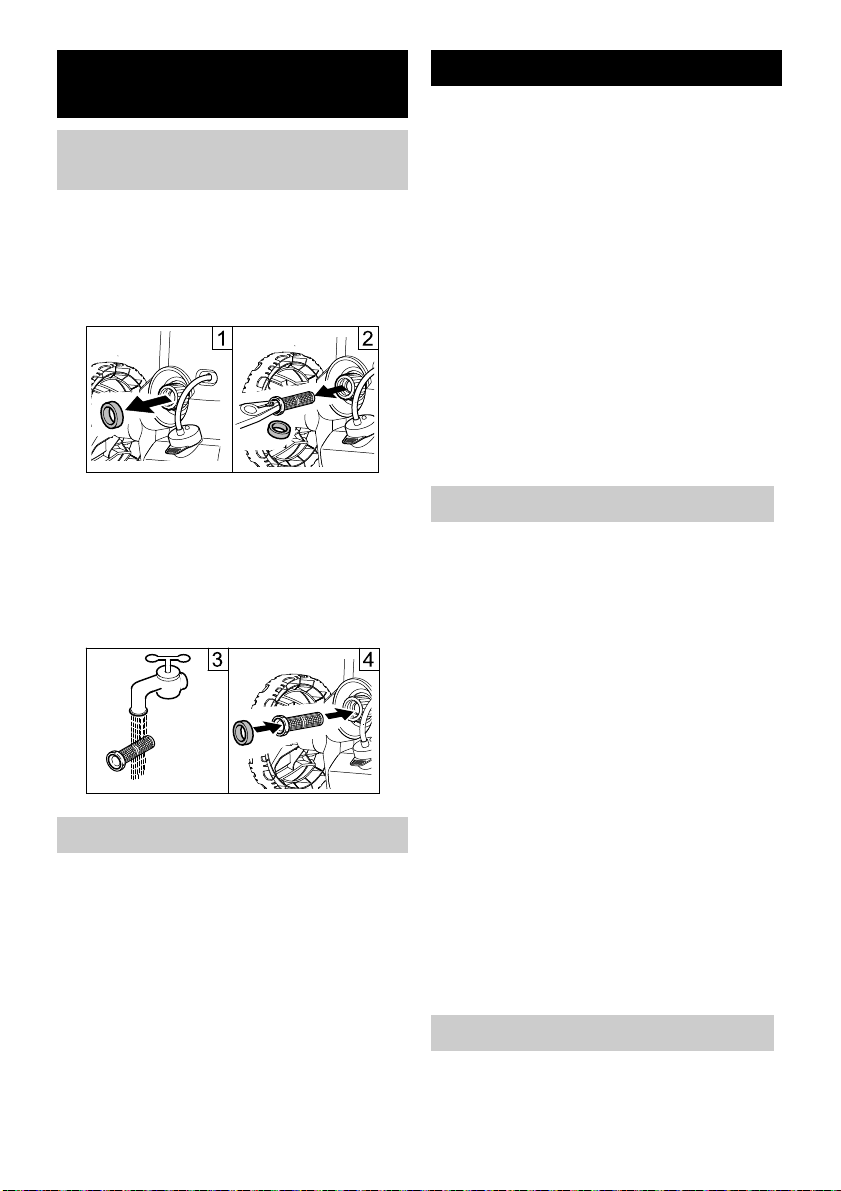

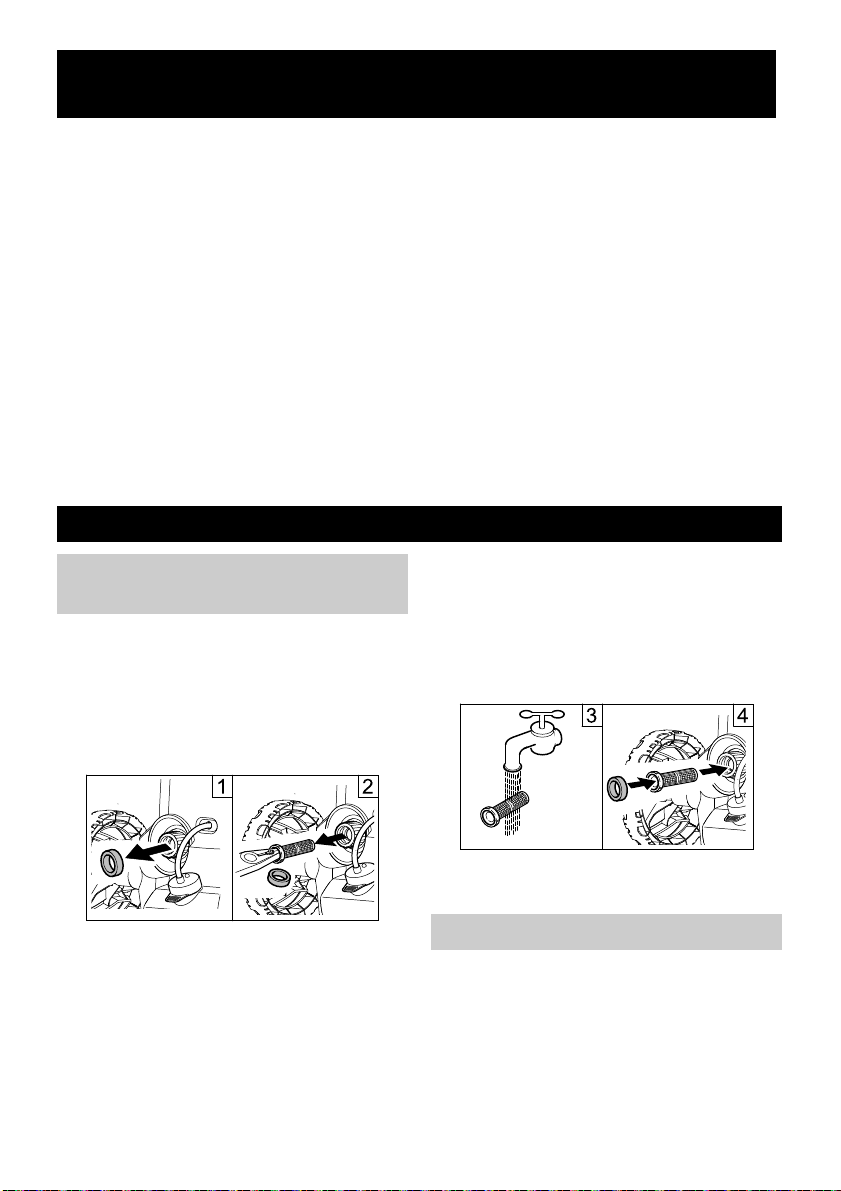

Î STEP 1:

Pull out washer from the water inlet.

Î STEP 2:

Pull out water inlet filter with flat-nose
pliers.

Î STEP 3:

Rinse out water inlet filter in warm
water.

Î STEP 4:

Reinsert water inlet filter and washer
into the water inlet.

The unit is maintenance-free.

12 English

CLEANING TIPS

 CAUTION

 Before cleaning any surface an in-

conspicuous area should be cleaned
to test spray pattern and distance for
maximum cleaning results.

 If painted surfaces are peeling or

chipping, use extreme caution as
pressure washer may remove the
loose paint from the surface.

 When using on surfaces which might

come in contact with food, flush sur­faces with plenty of drinking water.

 For additional cleaning tips and a

complete video library, visit our web­site:

www.karcherresidential.com

Deck Cleaning

(with or without detergent). Pre-rinse

deck and surrounding area with fresh
water. If using detergent, apply to sur­face at low pressure. For best results,
limit your work area to smaller sections
of approximately 25 square feet. Allow
detergent to remain on surface 1-3 min­utes. Do not allow detergent to dry on
surface. Rinse at high pressure in a long
sweeping motion keeping the spray noz­zle approximately 3-6 inches from the
cleaning surface. Always clean from top
to bottom and from left to right. When
moving on to a new section of the clean­ing surface, be sure to overlap the previ­ous section to eliminate stop marks and
ensure a more even cleaning result.

House Siding

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us­ing detergent, apply to surface at low
pressure (for best results, limit your
work area to sections of approximately

6 feet and always apply detergent from
bottom to top). Allow detergent to re­main on surface 1-3 minutes. Do not al­low detergent to dry on surface, if
surface appears to be drying, simply wet
down surface with fresh water. If need­ed, use special wash brush attachment
(not included) to remove stubborn dirt.
Rinse at high pressure from top to bot­tom in an even sweeping motion keep­ing the spray nozzle approximately
6 inches from the cleaning surface.

Cement Patios, Brick and Stone

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us­ing detergent or Degreaser, apply to
surface at low pressure. For best re­sults, limit your work area to smaller sec­tions of approximately 25 square feet.
Allow detergent or Degreaser to remain
on surface 1-3 minutes. Do not allow de­tergent to dry on surface. Rinse at high
pressure in a sweeping motion keeping
the spray nozzle approximately 3-6
inches from the cleaning surface. Al­ways clean from top to bottom and from
left to right. For removing extremely
stubborn stains, use the Dirtblaster

®

Nozzle.

Cars, Boats & Motorcycles

(with or without detergent). Pre-rinse

vehicle with fresh water. If using deter­gent, apply to surface at low pressure.
For best results, clean one side of vehi­cle at a time and always apply detergent
from bottom to top, do not allow deter­gent to dry on surface. If needed, use
special wash brush attachment (not in­cluded) to remove stubborn dirt. Rinse
at high pressure in a sweeping motion

English 13

keeping the spray nozzle approximately
6-8 inches from the cleaning surface
(distance should increase when rinsing
pin-striping or other sensitive surfaces).
Always clean from top to bottom and
from left to right. For best results, wipe
surface dry with a chamois or soft dry
cloth.

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us­ing detergent or Degreaser, apply deter­gent at low pressure. Allow detergent to
remain on surface 1-3 minutes. Do not
allow detergent to dry on surface. Rinse
at high pressure keeping the spray noz­zle approximately 3-6 inches from the

OPTIONAL CLEANING ACCESSORIES

cleaning surface. For removing ex­tremely stubborn dirt, it may be neces­sary to move the spray nozzle even
closer to the surface for greater dirt cut­ting action.

Patio & Lawn Furniture

(with or without detergent). Pre-rinse

furniture and surrounding area with
fresh water. If using detergent, apply to
surface at low pressure. Allow detergent
to remain on surface 1-3 minutes. Do
not allow detergent to dry on surface. If
needed use special Wash Brush Attach­ment (not included) to remove stubborn
dirt. Rinse at high pressure in a sweep­ing motion keeping the spray nozzle ap­proximately 3-6 inches from the
cleaning surface. For best results, clean

Optional accessories are available to
further enhance your cleaning capabili­ties. These accessories are accurate as
of the printing date of this manual.
Please check our website for pricing and
up-to-date information.

Pump Guard

Specially formulated to protect your
pressure washer from freezing, corro­sion and premature wear. The Pump
Guard also adds lubrication to valves
and seals to prevent sticking. Highly rec­ommended for all Kärcher

®

pressure

washers!

Part No. 9.558-998.0

25 Ft. Extension /Replacement

High-Pressure Hose

Replacement hose fits Kärcher
sure washer with screw-on type gun

14 English

®

pres-

connections from 2400 PSI to 2500 PSI,
Extension Hose for all Kärcher

®

high
pressure washers between the original
equipment hose and machine up to
2500 PSI.

Part No. 2.640-850.0

66" Extension Wand (Four piece)

Need to clean second story windows or
other high areas? Increase the reach of
your pressure washer by up to 66" with
this extension kit. Includes 4 aluminum
sections for variable length. 66" fully as­sembled. Fits most Kärcher

®

pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.640-746.0

Rotating Wash Brush (bayonet)

For more effortless cleaning of all
smooth surfaces (painted, glass and
plastic) try the Kärcher

®

Rotating Wash

Brush. Use it on your automobile, house
siding or windows. The water pressure
from your pressure washer causes the
inner brushes to gently spin, making
your cleaning job much easier. The an­gle of brush head is adjustable to help
you reach difficult areas. Excellent for
the application of detergent. A must­have accessory designed for Kärcher

®

pressure washers up to 2300 PSI. (bay­onet)

Part No. 2.640-743.0

Wet Sandblasting Kit (bayonet)

Why spend hours stripping old paint and
rust by hand using harsh chemicals? Let
the Kärcher
the work! Attach the kit to your pressure
washer, add abrasive material and at­tack the rust and paint with our eco­friendly alternative. Fits most Kärcher
pressure washers up to 2300 PSI. (bay­onet)

Part No. 2.638-792.0

®

Wet Sandblasting Kit do

®

Soft Clean Washing Brush

Made with soft bristles that will not harm
painted surfaces. Easily attaches direct­ly to the trigger gun. Ideal for stubborn
dirt on cars, boats, patio furniture and
other surfaces. Great for applying deter­gent. Fits most Kärcher

®

pressure wash-

ers up to 2300 PSI. (bayonet)

Part No. 2.640-740.0

25 ft. Pipe Cleaning Kit (bayonet)

Need to clean blocked pipes, drains or
downspouts? The Kärcher
ing kit is the answer! The pipe cleaner
propels itself forward while simulta­neously flushing out debris. For exam­ple, insert the cleaning nozzle in the
base of a downspout, pull the trigger on
the pressure washer gun and watch as
the nozzle shoots out leaves and other
debris while climbing upward. Connects
directly to the trigger gun of most
Kärcher

®

pressure washers up to

2300 PSI. (bayonet)

Part No. 2.640-747.0

®

pipe clean-

Detergent Foamer Attachment

Ideal for applications which require a
thick foam. Simply fill the resevoir cup
with liquid pressure washer detergent to
generate a foam spray. Connects direct­ly to the trigger gun. Fits most Kärcher
pressure washers up to 2300 PSI. (bay­onet)

Part No. 6.964-507.0

T 100 Wide Area Surface Cleaner

For cleaning surfaces such as patios,
terraces and driveways without splash­back, there is no better solution than the
Kärcher
ing a one foot wide area gently as it hov­ers, providing consistent, streak-free
cleaning. When you finish cleaning the
patio and driveway, remove the wand
and use the handle to clean garage
doors and other vertical surfaces. In­cludes two nozzles which spin at high
speed for optimum results. Our top sell­ing accessory for Kärcher
washers up to 2300 PSI. (bayonet)

Part No. 2.640-959.0

®

T 100. It saves time by clean-

®

pressure

®

English 15

TROUBLESHOOTING

 CAUTION

Disconnect the machine from the power
source before making any repair.

Symptom Cause Solution

Motor will not start On/Off switch is in the “OFF”

(0) position.
Power cord is not plugged in. Plug in power cord.
Electrical outlet does not

supply adequate power.
Tripped GFCI plug. Press “RESET” button on GFCI

Unit does not
reach high
pressure.

Output pressure
varies high and
low.

Diameter of garden hose is
too small.

Water supply is restricted. Check garden hose for kinks,

Not enough inlet water supply. Open water source full force.
Water inlet filter is clogged. Remove filter and rinse out in

Spray wand is on low
pressure position.

Not enough inlet water supply. Turn water on full force. Check

Pump is sucking air. Check that hoses and fittings

Water inlet filter is clogged. Remove filter and rinse out in

Discharge nozzle is
obstructed.

Calcified gun, hose or spray
wand.

Turn switch to the “ON” (I)
position

Try a different outlet.

plug.
Replace with a 5/8 inch or

larger garden hose.

leaks and blockage.

warm water.
Turn spray wand to high

pressure position.

garden hose for kinks, leaks or
blockage.

are air tight. Turn off machine
and purge pump by squeezing
trigger gun until a steady flow of
water emerges through the
nozzle.

warm water.
Blow out or remove debris with

a fine needle.
Run distilled vinegar through

detergent suction tube.

16 English

Symptom Cause Solution

No detergent. Detergent is too thick. Dilute detergent, for best re-

®

detergent.

Filter on detergent suction
tube is clogged.

Damaged or clogged
detergent suction tube.

Spray wand is in high
pressure position.

Discharge nozzle is
obstructed.

Garden hose
connection leaks.

Loose fittings. Tighten fittings.
Missing/worn rubber washer. Insert new washer.

Spray wand leaks. Spray wand not properly

attached.

sults use Kärcher
Run warm water through filter

to remove debris.
Remove obstruction or replace

detergent suction tube.
Turn spray wand tip to low

pressure position.
Blow out or remove debris with

fine needle.

Insert the spray wand into the
trigger gun. Carefully press in
against the spring tension and
twist into the locked position.

Broken o-ring or plastic insert. Call Customer Support

Pump is noisy. Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine
and purge pump by squeezing
trigger gun until a steady flow of
water emerges through the
nozzle.

Water leaks from
pump (up to 10
drops per minute

Loose fittings. Check that all fittings are tight.
Water seals are damaged or

Call Customer Support

worn.

is permissible).
Oil Drip. Oil seals are damaged or

Call Customer Support

worn.

If you encounter any additional difficul­ties not listed, please visit our website.

USA / Canada:

www.karcher-help.com

México:

www.karcher.com.mx

English 17

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

Vista general del modelo 19
Instrucciones de seguridad 20
Instrucciones de montaje 22
Instrucciones de funcionamiento 22
Utilicación de los accesorios 24
Trabajar con detergentes 25
Tomarse un descanso 27
Apagado y limpieza 27
Almacenamiento prolongado 28
Instrucciones de mantenimiento 28
Consejos de limpieza 29
Accesorios de limpieza opcionales 31
Localización y reparación de averías 33

Símbolos de aviso de seguridad

 PELIGRO

indica “una situación de peligro inminen­te que, si no se evita, puede causar le­siones graves e incluso la muerte”.

 ADVERTENCIA

indica “una situación de peligro poten­cial que, si no se evita, puede causar le­siones e incluso la muerte”.

 ATENCIÓN

indica “una situación de peligro poten­cial que, si no se evita, puede causar le­siones de poca importancia o leves", o
daños materiales.

Especificaciones

Responsabilidades del

propietario/usuario

El propietario y/o el usuario deben com­prender bien las instrucciones de servi­cio y advertencias del fabricante antes
de empezar a utilizar este limpiador de
alta presión.
Debe prestarse especial atención y te­ner muy claras las advertencias.
Si el operador no habla bien el español,
el propietario/comprador debe respon­sabilizarse de leer y comentar las ins­trucciones y las advertencias en su
lengua natal, y asegurarse de que en­tienda a la perfección su contenido.
El propietario y/o el usuario deben leer y
guardar como referencia para el futuro
las instrucciones del fabricante.

Ayuda a clientes

EE.UU. y Canadá

En EE.UU: o Canadá, llame al
1-800-537-4129 para temas de garantía
y visite www.karcher-help.com para el
servicio técnico y asesoramiento sobre
productos.
Registre su limpiadora a alta presión on­line en www.karcher-register.com.
Guarde bien el ticket de compra, será
necesario para reparaciones que cubra
la garantía.

Máx. presión 1600 PSI
Máx. caudal de agua 1.25 GPM
Corriente 13 AMPS
Tensión 120 V
Nº de pieza 1.601-681.0
Nº de serie

Sólo para uso doméstico.

18 Español

Soporte México

Llame al: 01-800-024-13-13 si necesita
ayuda o visite nuestra página Web:

www.karcher.com.mx

VISTA GENERAL DEL MODELO

1 Salida de alta presión
2 Interruptor de encendido/apagado
3 Soporte para manguera/cable
4 Asa de transporte
5 Zona de recogida, pulverizador
6 Toma de agua con conector para

manguera de jardín
7 Depósito de detergente
8 Zona de recogida, pistola
9 Cable de potencia con interruptor de

circuito de avería por puesta a tierra
10 Ruedas
11 Pistola de disparo

12 Pestillo de seguridad de la pistola de

disparo

13 Grapa para manguera de alta pre-

sión
14 Manguera de alta presión
15 Juego para automóvil

Esponja

Cepillo para rines

Cepillo de cerdas suaves

Paquete detergente

Bolsa para accesorios
16 Dirtblaster

®

(Lanza rotativa de alta

presión)
17 Lanza de alta presión variable

Español 19

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

 ADVERTENCIA

Al utilizar este producto, tome siempre
las precauciones básicas, incluidas las
siguientes:

 Lea todas las instrucciones antes de

usar el producto.

 Para reducir el riesgo de lesiones, es

preciso vigilar atentamente si se usa
el producto cerca de niños.

 Es necesario saber cómo parar rápi-

damente el producto y parar hemo­rragias. Estar familiarizado con los
mandos.

 Estar atento, prestar atención a lo

que se está haciendo.

 No ponga en funcionamiento el pro-

ducto si está cansado o está bajo la
influencia de alcohol o drogas.

 Mantenga la zona de trabajo libre de

personas.

 No sobrecargar o colocar sobre un

soporte inestable. Mantener el equi­librio en todo momento.

 Seguir las instrucciones de manteni-

miento especificadas en el manual.

 Este producto se suministra con un

interruptor de circuito de avería por
puesta a tierra, que está montado en
el enchufe del cable de potencia. Si
es necesario reemplazar el enchufe
o el cable, utilice sólo piezas de re­puesto idénticas.

 ADVERTENCIA

Riesgo de inyección o lesiones - no
dirigir el chorro directamente sobre
personas.

 Los aparatos a alta presión pueden

resultar peligrosos si se usan de for­ma incorrecta. No se debe dirigir el
aparato a personas, animales, dis­positivos eléctricos o la equipo mis­mo.

 Utilizar gafas de seguridad.

 ADVERTENCIA

Riesgo de explosión - no pulverizar

sobre líquidos inflamables.

 No usar ácidos, alcalinos, disolven-

tes, o cualquier material inflamable

con este producto. Estos productos

pueden causar heridas físicas al

operario y daños irreparables a la

máquina.

 ATENCIÓN

La pistola tiene efecto de retrocesco

- sujetar con las dos manos.

 El seguro del gatillo de la pistola evi-

ta que el gatillo salte de forma invo-

luntaria. El dispositivo de seguridad

NO bloquea el gatillo en la posición

ON (encendido).

 ADVERTENCIA – Riesgo de elec-

trocución

 Examine el cable eléctrico antes del

uso – No utilice cable dañados.

 Mantenga todas las conexiones se-

cas y alejadas del suelo.

 No toque el enchufe con las manos

mojadas.

 No se debe usar el cable de exten-

sión para esta máquina.

 Conéctese solo a un circuito eléctri-

co individual.

 ATENCIÓN

Este aparato ha sido diseñado para ser
utilizado con detergentes de limpieza
del fabricante. El uso de otros detergen­tes de limpieza puede afectar al funcio­namiento del aparato y hacer que deje
de tener validez la garantía.

20 Español

Protección mediante interruptor

de circuito de avería por puesta a

tierra

Este producto se suministra con un inte­rruptor de circuito de avería por puesta
a tierra montado en el enchufe del cable
de potencia. Este aparato proporciona
una protección adicional contra el riesgo
de electrochoque. Si es necesario re­emplazar el enchufe o el cable, utilice
piezas idénticas.

MANTENIMIENTO DE LOS

EQUIPOS DOTADOS DE DOBLE

AISLAMIENTO

Un aparato dotado de doble aislamiento
incorpora dos sistemas de aislamiento
en lugar de la puesta a tierra. Es decir,
los equipos dotados de doble aislamien­to no incorporan ningún conductor ni
dispositivo des puesta a tierra ni hay
que acoplar adicionalmente a los mis­mos una puesta a tierra. Los trabajos de
mantenimiento de un equipo dotado de
un sistema de doble aislamiento requie­ren unos conocimientos particularmente
amplios y completos de dicho dispositi­vo y del aparato en cuestión, debiendo
ser ejecutados exclusivamente por per­sonal especializado del Servicio Técni­co Postventa Oficial. En caso de tener
que sustituir piezas o componentes de­fectuosos del sistema de doble aisla­miento, las piezas de repuesto deberán
ser idénticas a las piezas defectuosas
que deben sustituir. Los artefactos con
doble aislamiento están marcados "DO­UBLE INSULATION" o "DOUBLE INSU­LATED". También podría tener el
símbolo “ ”.

SUMINISTRO DE AGUA (sólo

agua fría)

 ATENCIÓN

Al conectar la toma de agua a la red de
suministro del agua, es obligatorio res­petar la normativa local establecida por
la compañía del agua. En algunas zo­nas, está prohibido conectar la unidad
directamente a la red pública de sumi­nistro de agua potable. Esto es así para
garantizar que no penetren sustancias
químicas en la red de suministro del
agua. Sí se permite efectuar la conexión
directamente por ejemplo a través de un
depósito receptor o un dispositivo anti­rretorno.
Si el agua de alimentación está sucia, la
unidad sufrirá daños. Para evitar este
riesgo, le recomendamos que monte un
filtro de agua.

 La manguera de agua tiene que te-

ner al menos 1/2“ (13 mm) pulgadas

de diámetro.

 El caudal de agua no debe ser infe-

rior a 450 l/h (litros por hora).

 El caudal de agua se puede determi-

nar llenando de agua un recipiente

vacío de 8 litros durante un minuto.

 La temperatura de la toma de agua

no debe sobrepasar los 104°F/40°C.

 No utilice nunca el limpiador a pre-

sión para aspirar agua contaminada

con disolventes como, p. ej., diluyen-

tes de pintura, gasolina, aceite, etc.

 Evite siempre que la unidad aspire

residuos utilizando una fuente de

abastecimiento cuya agua esté lim-

pia.

CONSERVE ESTAS INSTRUCCIO­NES!

Español 21

INSTRUCCIONES DE MONTAJE

Herramientas necesarias

Destornillador, tamaño pequeño (no

viene incluido)
para conectar la manguera de alta pre­sión y la pistola de gatillo.

Montaje

Î PASO 1:

Colocar y encajar las ruedas en el
alojamiento para los ejes.

Î PASO 2:

Monte la agarradera.

Î PASO 3:

A Desenganche la lengüeta corrediza

de fijación del asa de la pistola.
B Inserte el extremo pequeño de la

manguera de alta presión en su sitio.
C Vuelva a meter la lengüeta corrediza

de fijación en la pistola de disparo

para fijar la manguera en esa posi-

ción.

INSTRUCCIONES DE FUNCIONAMIENTO

Î PASO 1:

Conecte la manguera de alta presión
a la salida de alta presión de la uni­dad.

22 Español

Î PASO 2:

Inserte la lanza de alta presión de su

elección en la pistola de disparo.

Empújelo en sentido contrario al de

la tensión que ejerce el muelle y gí-

relo hasta que quede en la posición

de bloqueo.

PASO 3:

Î

Conecte la manguera de jardín a la
toma de agua de la unidad.

Î PASO 4:

Conecte la manguera de jardín a la
toma de agua fría y abra el agua del
todo.

Î PASO 5:

Conectar el interruptor del circuito de
toma a tierra (GFCI) a un enchufe.
Pulsar el botón RESET, el indicador
debe ponerse en "ON".
Pulsar el botón TEST, el indicador
debe ponerse en "OFF".
Pulsar el botón RESET para usar.

Recomendamos que pruebe el GFCI
como parte de su procedimiento de
arranque cada que use su arandela de
presión. Para conocer cómo realizar esta
prueba en su unidad, visite http://
www.karcherresidential.com/
gfci_test.php para más información para
su modelo de GFCI.

 ADVERTENCIA

No usar si el test anterior da error.

Î PASO 6:

Desbloquee el pestillo de seguridad

de la pistola de alta presión. Dispare

la pistola para eliminar el aire aprisio-

nado y espere hasta que salga un

caudal de agua constante de la bo-

quilla de alta presión.

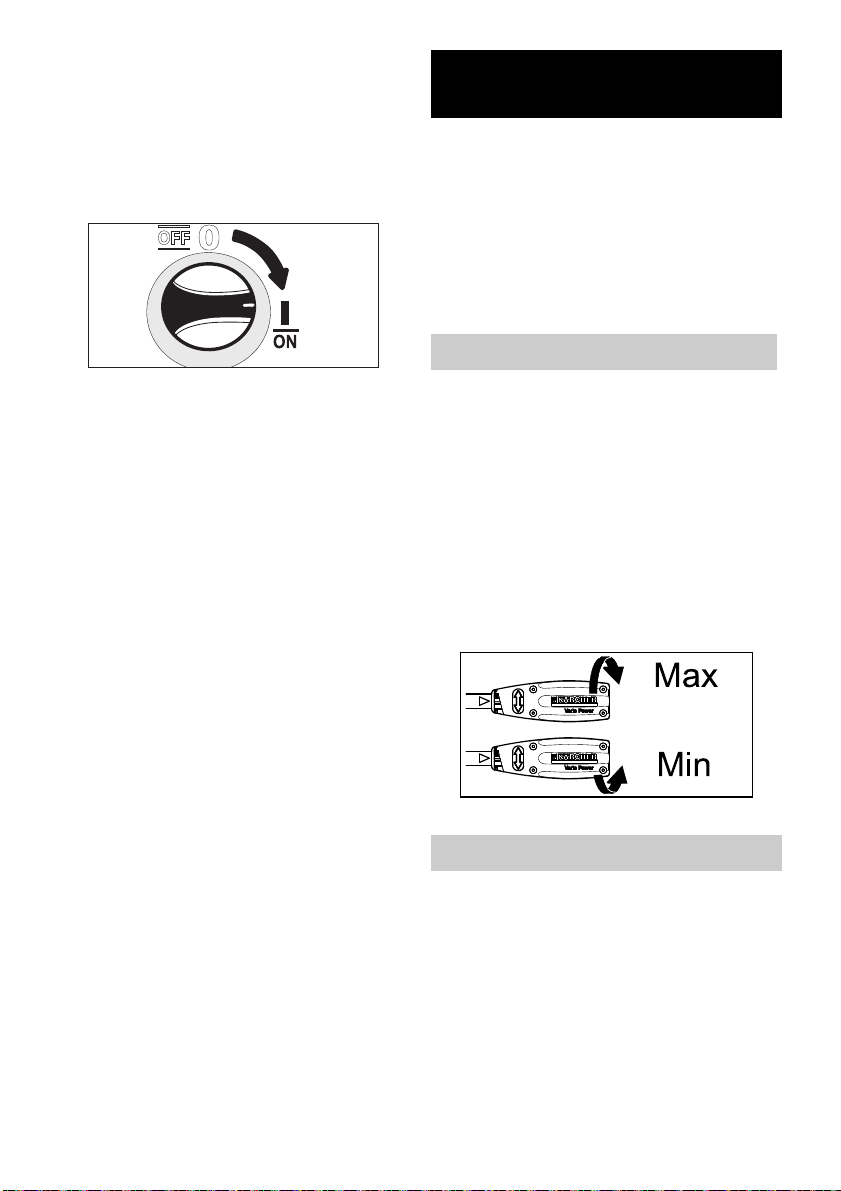

Î PASO 7:

Encienda el limpiador de alta presión

(I/ON).

El motor sólo arranca si se presio-

na el gatillo de la pistola, y se des-

conecta cuando se libera el

gatillo.

Español 23

UTILIZACIÓN DE LOS ACCESORIOS

 ADVERTENCIA

Para evitar heridas graves, nunca di­rija la boquilla de alta presión hacia
usted mismo, hacia otras personas o
hacia animales.
Haga una prueba siempre en las
áreas que pasan desapercibidas an­tes de limpiar con alta presión.

Pulverizador variable

 El pulverizador variable accionado

mecánicamente le permite ajustar la
presión de limpieza.
Para limpiar a la presión máxima, el
pulverizador se tiene que posicionar
en el ajuste de alta presión (Máx).
Para una presión menor, gire la ani­lla del pulverizador en dirección al
„Mín“.

Para poner detergente, el pulveri­zador se tiene que posicionar en
el ajuste de presión más baja
(Mix).

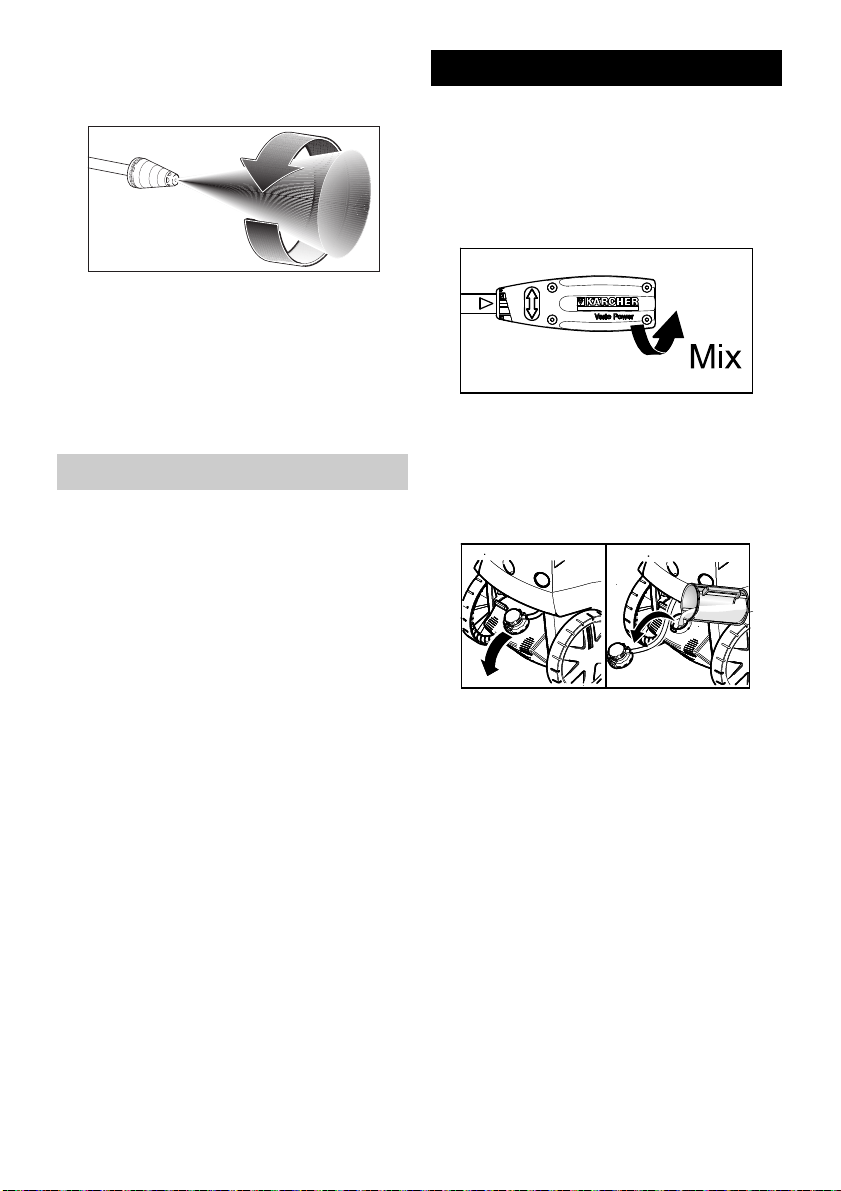

Dirtblaster®

Lanza rotativa de alta presión

 Esta boquilla cuenta con chorro fino

de 0º que rota 360º para que la ac-

ción erosiva sea máxima, lo que au-

menta de forma efectiva la potencia

de limpieza hasta un 50%. Esta bo-

quilla combina la potencia de limpie-

za del chorro fino de 0º con la

cobertura de superficie de la boquilla

de gran ángulo.

No está recomendada para mate-

riales delicados, solapados, su-

perficies pintadas, cubiertas o

coches.

 Antes de limpiar cualquier superficie,

se debe limpiar una parte de la mis-

ma que sea poco visible para probar

el ajuste del chorro a presión y la dis-

tancia para obtener los mejores re-

sultados de limpieza.

24 Español

Juego para automóvil

 ADVERTENCIA

No utilice el cepillo de cerdas sobre

el acabado transparente de un vehí-

culo. Esos cepillos son para los neu-

máticos, metales sin acabado o

acabados cromados.

TRABAJAR CON DETERGENTES

Los detergentes sólo se pueden apli­car a baja presión (Mix).

Î PASO 1:

Monte la boquilla variable accionada
mecánicamente. Ponga el pulveriza­dor telescópico en el ajuste de baja
presión (Mix).

Î PASO 2:

Instrucciones para un galón listo
para usar:

Llene el depósito de detergente con
el detergente seleccionado.

Instrucciones para los paquetes
SoapPac de Kärcher:

Los paquetes SoapPac de Kärcher es­tán diseñados para disolverse comple­tamente en agua. Esta lavadora a
presión trae una muestra de un concen­trado de Kärcher para lavar y encerar
vehículos que viene en paquete
SoapPac envuelto en una película solu­ble. Este concentrado está formulado
para remover rápidamente la tierra, gra­sa y mugre sin dejar película en la su­perficie, proveyendo una apariencia de
recién encerado; todo en un solo pro­duct.

No corte ni abra el paquete SoapPac
de Kärcher ni lo agarre con las ma­nos mojadas. Evite el contacto con la
piel, ojos y membranas mucosas por­que puede causar irritación. Es noci­vo si se ingiere. No lo mezcle con
otros productos químicos ni agentes
limpiadores.

– Introduzca un (1) paquete de

SoapPac en un balde.

– Vierta 1 litro (1/4 de galón) de agua

fría o tibia en el balde.

– Revuelva el agua en el balde hasta

que el SoapPac se disuelva comple-

tamente.

– Introduzca el extremo con filtro del

tubo succionador de detergente en el

balde.

– Aplique el detergente a presión baja

O con la escobilla lavadora fija.

Español 25

Para otros detergentes de Kärcher
en paquete SoapPac, pregunte a su
proveedor o para más información
visite nuestro sitio web:
www.soappac.com

Î PASO 3:

Encienda el limpiador de alta presión
(I). Presione el gatillo para poner en
funcionamiento la unidad: el deter­gente líquido es succionado en la
unidad y mezclado con agua. Apli­que detergente al área de trabajo.
No deje que se seque el detergente
sobre la superficie.

Î PASO 4:

Limpieza: Dejar correr siempre
agua fresca por el tubo de absorción
de detergente al acabar el trabajo de
limpieza para limpiar/extraer los res­tos de detergente del sistema de in­yección.

Para obtener mejores resultados,
consulte la sección de consejos de
limpieza para obtener información
específica sobre cómo limpiar dife­rentes superficies.

Utilice siempre detergente Kärcher

®

para obtener los mejores resultados

Los detergentes biodegradables de
Kärcher

®

han sido especialmente con­cebidos para proteger el medio ambien­te y el limpiador a presión. Su fórmula
especial no obstruirá el filtro de la man­guera de succión y protegerá las piezas
internas del limpiador de alta presión
para que su vida útil sea más larga.
Para adquirir los detergentes Kärcher

®

diríjase a su comerciante minorista o vi­site nuestra página Web:

www.karcher.com.mx

Kärcher dispone de detergentes
SoapPac para lo siguiente:

 Lavar y encerar vehículos
 Uso general
 Lavar terrazas y patios
 Desengrasar
 Lavar los exteriores de casas

 ATENCIÓN

No utilice nunca:

– Lejía, productos que contengan clo-

ro ni otro tipo de productos químicos
corrosivos

– Líquidos que contengan disolventes

(p. ej., diluyentes de pintura, gasoli­na, aceites)

– Productos de fosfato trisódico
– Productos con amoniaco
– Productos con base ácida

Los productos químicos mencionados
dañarán la unidad y dañarán la superfi­cie que se limpie.

El uso de estos productos invalidará
la garantía.

,

26 Español

TOMARSE UN DESCANSO de cinco minutos o más

Î

PASO 1:

Suelte el gatillo y accione el pestillo
de seguridad de la pistola.

Î PASO 2:

Ponga el limpiador a presión en la
posición de apagado (0).

APAGADO Y LIMPIEZA

Î PASO 1:

Gire el interruptor y póngalo en la po­sición de apagado (0); después, des­enchufe el cable del tomacorriente.

Î PASO 2:

Cierre el grifo del agua.

Î PASO 3:

Presione el gatillo para que salga la
presión.

Î PASO 4:

Suelte el gatillo y accione el pestillo
de seguridad de la pistola.

Î PASO 5:

Desconecte la manguera de jardín
de la toma de agua de la unidad.

Î PASO 6:

Desconecte la manguera de alta pre­sión de la salida de alta presión.

Español 27

PROTECCIÓN CONTRA LOS AGENTES INVERNALES Y

ALMACENAMIENTO PROLONGADO

Î

1: Desconecte todas las conexiones
de agua.

Î 2: Encienda el aparato durante unos

segundos hasta que haya salido el
agua que haya quedado en la bom­ba, y apáguelo inmediatamente.

Î 3: Evite que la manguera de alta pre-

sión se retuerza.

Î 4: Almacene el aparato y los acceso-

rios en una habitación que no llegue

 ATENCIÓN

Si no se cumplen las instrucciones men­cionadas arriba, el grupo de la bomba y
los accesorios sufrirán daños y anular
su garantía.
Kärcher
ca general de usar un protector de bom­ba como "Protección de bomba
Kärcher
miento durante los meses de invierno.

®

también recomienda el prácti-

®

" para ayudar en el almacena-

a temperaturas bajo cero. NO lo al­macene cerca de hornos u otras
fuentes de calor, ya que se podrían
secar las juntas de estanqueidad de
la bomba.

INSTRUCCIONES DE CONSERVACIÓN Y MANTENIMIENTO

Limpieza del filtro de entrada de

agua

Î PASO 1:

Sacar la arandela de la entrada de
agua.

Î PASO 2:

Sacar el filtro de entrada de agua
con pinzas planas.

Î PASO 3:

Enjuagar el filtro de entrada de agua
en agua caliente.

Î PASO 4:

Reinsertar de nuevo el filtro de entra­da de agua y la arandela.

Mantenimiento

La unidad no necesita mantenimiento.

28 Español

CONSEJOS DE LIMPIEZA

 ATENCIÓN

 Antes de limpiar cualquier superficie,

se debe limpiar una parte de la mis­ma que sea poco visible para probar
el ajuste del chorro a presión y la dis­tancia para obtener los mejores re­sultados de limpieza.

 Si las superficies pintadas se están

pelando o descarapelando, extreme
las precauciones, ya que el limpiador
a presión podría arrancar la pintura
suelta de la superficie.

 Cuando se utilice en superficies que

puedan entrar en contacto con comi­da, enjuáguelas abundantemente
con agua potable.

Limpieza de cubiertas

(con o sin detergente). Preenjuague la

cubierta y el área circundante con agua
limpia. Si utiliza Deck Wash de
Kärcher
baja presión. Para obtener mejores re­sultados, divida el área de trabajo en pe­queñas secciones de aprox. 2.5 metros
cuadrados. Deje el Deck Wash sobre la
superficie durante 1-3 minutos. No deje
que se seque el detergente sobre la su­perficie. Enjuague a alta presión me­diante un movimiento de barrido,
manteniendo la boquilla de alta presión
a aprox. 8 a 15 cm de la superficie a lim­piar. Limpie siempre de arriba a abajo y
de izquierda a derecha. Cuando pase a
la siguiente sección de la superficie a
limpiar, asegúrese de solapar la nueva
sección con la sección anterior para evi­tar que queden marcas de separación y
garantizar, así, un resultado homogé­neo.

®

, aplíquelo en la superficie a

Paredes de la casa

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si
utiliza Paredes de Kärcher

®

, aplíquelo a
la superficie a baja presión (para obte­ner mejores resultados, divida la zona
de trabajo en secciones de aproximada­mente 2 m y aplique siempre el deter­gente de abajo a arriba). Deje el
detergente para alta presión sobre la
superficie durante 1-3 minutos. No deje
que el detergente se seque sobre la su­perficie. Si ve que la superficie se va a
secar, simplemente moje la superficie
con agua limpia. Si es necesario, utilice
un accesorio especial con cepillo de la­vado (no incluido) para quitar la sucie­dad difícil. Enjuague a alta presión
mediante un movimiento de barrido ho­mogéneo, manteniendo la boquilla de
alta presión a aprox. 15 centímetros de
la superficie a limpiar.

Patios de cemento, ladrillos y pie-

dras

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si
utiliza detergente para alta presión ó
desengrasante de Kärcher
en la superficie a baja presión. Para ob­tener mejores resultados, divida el área
de trabajo en pequeñas secciones de
aprox. 2.5 metros cuadrados. Deje el
detergente para alta presión ó desen­grasante sobre la superficie durante 1­3 minutos. No deje que se seque el de­tergente sobre la superficie. Enjuague a
alta presión mediante un movimiento de
barrido, manteniendo la boquilla de alta
presión a aprox. 8 a 15 cm de la super­ficie a limpiar. Limpie siempre de arriba
a abajo y de izquierda a derecha. Para

®

, aplíquelo

Español 29

quitar manchas especialmente difíciles,
utilice la boquilla desincrustante.

presión más cerca para que la potencia
de limpieza sea mayor.

Autos, lanchas y motos

(con o sin detergente). Preenjuague el

vehículo con agua limpia. Si utiliza
Touchless Vehicle Wash de Kärcher
aplíquelo en la superficie a baja presión.
Para obtener mejores resultados, limpie
un lado del vehículo cada vez y aplique
siempre el detergente de abajo a arriba.
No deje que el detergente se seque so­bre la superficie. Si es necesario, utilice
un accesorio especial con cepillo de la­vado (no incluido) para quitar la sucie­dad difícil. Enjuague a alta presión
mediante un movimiento de barrido y
manteniendo la boquilla pulverizadora a
aprox. 15 a 20 centímetros de la super­ficie a limpiar (la distancia se debe incre­mentar en el caso de que se enjuaguen
superficies con ranuras u otras superfi­cies delicadas). Limpie siempre de arri­ba a abajo y de izquierda a derecha.
Para obtener mejores resultados, seque
la superficie con una gamuza o un trapo
suave y seco.

®

,

Mobiliario de patios y jardines

(con o sin detergente). Preenjuague el

mueble y el área circundante con agua
limpia. Si utiliza detergente para alta
presión de Kärcher
perficie a baja presión. Deje el Pressure
Wash sobre la superficie durante 1-3
minutos. No deje que se seque el deter­gente sobre la superficie. Si es necesa­rio, utilice un accesorio especial con
cepillo de lavado (no incluido) para qui­tar la suciedad difícil. Enjuague a alta
presión mediante un movimiento de ba­rrido, manteniendo la boquilla de alta
presión a aprox. 8 a 15 cm de la super­ficie a limpiar. Para obtener mejores re­sultados, limpie de arriba a abajo y de
izquierda a derecha.

®

, aplíquelo a la su-

Parrillas de asadores, equipos

con motor exteriores y herra-

mientas de jardín

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si
utiliza detergente para alta presión o
desengrasante, aplique el detergente a
baja presión. Deje el detergente para
alta presión sobre la superficie 1-3 mi­nutos. No deje que el detergente se se­que sobre la superficie. Enjuague a alta
presión manteniendo la boquilla pulveri­zadora a aprox. 8 a 15 cm de la superfi­cie a limpiar. Para quitar suciedad
especialmente difícil, puede ser necesa­rio tener que poner la boquilla de alta

30 Español

ACCESORIOS DE LIMPIEZA OPCIONALES

Disponemos de accesorios de limpieza
opcionales para mejorar la capacidad
de limpieza. Estos accesorios son preci­sos desde la fecha de impresión de este
manual. Consulte nuestra página Web
para obtener información acerca de pre­cios e información actualizada.

Protector de bomba

Especialmente indicado para proteger
el limpiador a presión de las heladas, la
corrosión y el desgaste prematuro. El
protector de bomba también añade lu­bricante a las válvulas y juntas de estan­queidad para prevenir del
engarrotamiento. ¡Muy recomendable
para todos los limpiadores a presión de
Kärcher

®

!

Nº de pieza 9.558-998.0

Manguera alargadora/de repues-

to de alta presión de 7.5 m

La manguera de repuesto encaja en las
arandelas de presión Kärcher
nexiones roscadas para pistola desde
2400 PSI a 2500 PSI, manguera alarga­dora para limpiadoras de presión
Kärcher

®

entre la manguera del equipo

original y la máquina (hasta 2500 PSI).

Nº de pieza 2.640-850.0

®

con co-

Extensión de lanza de alta pre-

sión de 1.7 m (cuatro piezas)

¿Necesita limpiar ventanas de segun­dos pisos u otras áreas altas? Aumente
el alcance del limpiador a presión hasta

1.7 m con este kit alargador. Incluye 4
piezas de aluminio para que la longitud
sea variable. De 1.7 m montado por
completo. Encaja en la mayoría de lim­piadores a presión de Kärcher
2300 PSI. (bayoneta)

Nº de pieza 2.640-746.0

®

de hasta

Cepillo de lavado rotatorio

(bayoneta)

Para que la limpieza de las zonas más
delicadas (superficies pintadas, cristal y
plástico) le cueste menos esfuerzo,
pruebe el cepillo de lavado rotatorio
Kärcher

®

. Utilícelo en el automóvil, pare­des o ventanas de casa. La presión del
agua del limpiador a presión hace que
giren suavemente los cepillos internos,
haciendo mucho más fácil la tarea de
limpieza. El ángulo de la cabeza del ce­pillo es ajustable para ayudarle a llegar
a áreas de difícil acceso. Excelente para
la aplicación de detergente. Un acceso­rio imprescindible diseñado para los lim­piadores a presión de Kärcher

®

de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.640-743.0

Cepillo de lavado de suave

Hecho con cerdas suaves que no dañan
las superficies pintadas. Se monta fácil­mente en la pistola de disparo. Ideal
para la suciedad difícil de autos, lan­chas, muebles de patios y otras superfi­cies. Fantástico para la aplicación de
detergente. Encaja en la mayoría de
limpiadores a presión de Kärcher

®

de

hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-740.0

Kit de limpieza de tuberías de

7.5 m (bayoneta)

¿Necesita limpiar tubos, desagües o ba­jadas de agua atascados? ¡El kit de lim­pieza de tuberías de Kärcher
solución! El limpiador de tubos se pro­pulsa así mismo hacia delante y quita a
la vez la suciedad. Por ejemplo, inserte
la boquilla de limpieza en la base de una
bajada de agua, presione el gatillo del

®

es la

Español 31

limpiador a presión y observe como la
boquilla hace saltar las hojas y la sucie­dad conforme asciende por la tubería.
Se conecta, directamente, a la pistola
de disparo de la mayoría de los limpia­dores a presión de Kärcher

®

de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.640-747.0

Kit de limpieza mediante

aspersión de arena húmeda

(bayoneta)

¿Por qué emplear horas rascando la
pintura vieja y el óxido a mano usando
productos químicos fuertes? ¡Deje que
haga el trabajo el kit de limpieza me­diante aspersión de arena húmeda!
Monte el kit en el limpiador a presión,
añada material abrasivo y ataque el óxi­do y la pintura con nuestra alternativa
ecológica. Encaja en la mayoría de lim­piadores a presión de Kärcher
2300 PSI. (bayoneta)

Nº de pieza 2.638-792.0

®

de hasta

vita", proporcionando una limpieza con­sistente sin rayar. Cuando termine de
limpiar el patio o camino, quite el pulve­rizador y utilice el asa para limpiar las
puertas del garaje y otras superficies
verticales. Incluye dos boquillas que gi­ran a gran velocidad para que el resulta­do sea óptimo. Nuestro accesorio líder
en ventas para limpiadores a presión de
Kärcher

®

de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-959.0

Accesorio espumador de

detergente

Ideal para aplicaciones que requieren
mucha espuma. Simplemente llene el
tapón del depósito con detergente líqui­do para el limpiador a presión para ge­nerar la pulverización de espuma. Se
conecta, directamente, a la pistola de
disparo. Encaja en la mayoría de limpia­dores a presión de Kärcher

®

de hasta

2300 PSI. (bayoneta)

Nº de pieza 6.964-507.0

Limpiador de superficies de

zonas amplias T 100

Para limpiar superficies como patios, te­rrazas y caminos sin salpicar. No hay
solución mejor que el T 100 de
Kärcher
área a un pie suavemente mientras "le-

32 Español

®

. Ahorra tiempo al limpiar un

LOCALIZACIÓN Y REPARACIÓN DE AVERÍASG

 ATENCIÓN

Desconecte el aparato de la fuente de
alimentación antes de hacer cualquier
reparación.

Síntoma Causa Solución

El motor no arranca El interruptor de encendido/apa-

gado está en la posición de “apa­gado” (O).

El cable eléctrico no está enchu­fado.

El tomacorriente eléctrico no su­ministra la corriente adecuada.

Tomacorriente GFCI equivocado. Pulsar el botón "RESET" del en-

La unidad no llega a
la alta presión.

La presión de salida
varía entre alta y
baja presión.

El diámetro de la manguera de
jardín es demasiado pequeño.

El suministro de agua está res­tringido.

El suministro de agua de entrada
no es suficiente.

El filtro de entrada de agua está
obstruido.

La lanza de alta presión está en
la posición de baja presión.

El suministro de agua de entrada
no es suficiente.

La bomba está succionando aire. Compruebe que las mangueras y

El filtro de entrada de agua está
obstruido.

La boquilla de descarga está obs­truida.

Pistola, manguera o lanza de alta
presión calcificados.

Gire el interruptor hasta la posición
de “encendido” (I).

Enchufe el cable eléctrico.

Inténtelo con otro tomacorriente.

chufe GFCI.
Sustituir con una manguera de jar-

dín de 5/8 pulgadas o más.
Compruebe si la manguera de jar-

dín tiene grietas, fugas o si está
obstruida.

Abra la toma de agua del todo.

Quite el filtro y enjuáguelo en agua
caliente.

Ponga la lanza de alta presión en
la posición de alta presión.

Abra el grifo de agua del todo.
Compruebe si la manguera de jar­dín tiene grietas, fugas o si está
obstruida.

conectores están bien apretados.
Apague el aparato y purgue la
bomba apretando la pistola de dis­paro hasta que salga un caudal
constante de la boquilla.

Quite el filtro y enjuáguelo en agua
caliente.

Limpie con aire comprimido o quite
la suciedad con una aguja fina.

Vierta vinagre destilado por la
manguera de succión de deter­gente.

Español 33

Síntoma Causa Solución

No entra detergen­te.

La conexión de la
manguera de jardín
fuga.

La lanza de alta pre­sión fuga.

La bomba hace rui­do.

Fuga agua de la
bomba (hasta 10
gotas por minuto es
permisible).

Goteo de aceite. La juntas de estanqueidad de

El detergente está demasiado es­peso.

El filtro de la manguera de suc­ción de detergente está obstrui­do.

La manguera de succión de de­tergente está dañado u obstruido.

La lanza de alta presión está en
la posición de alta presión.

La boquilla de descarga está obs­truida.

Las conexiones están sueltas. Apriete las conexiones.
No hay arandela de hule o está

desgastada.
La lanza de alta presión no está

montado correctamente.

Anillo tórico o inserción de plásti­co rotos.

La bomba está succionando aire. Compruebe que las mangueras y

Las conexiones están sueltas. Compruebe que todos los acceso-

Las juntas de estanqueidad de
agua están dañadas o desgasta­das.

aceite están dañadas o desgas­tadas.

Diluya el detergente. Para obtener
mejores resultados utilice deter­gente Kärcher®.

Deje correr agua caliente por el fil­tro para quitar la suciedad.

Quite la obstrucción o reemplace
la manguera de succión de deter­gente.

Ponga la punta del pulverizador te­lescópico en la posición de baja
presión.

Limpie con aire comprimido o quite
la suciedad con una aguja fina.

Inserte una arandela nueva.

Inserte la lanza de alta presión en
la pistola de disparo. Presiónelo en
contra de la tensión que ejerce el
muelle y gírelo hasta que quede en
la posición de bloqueo.

Llame al Servicio de asistencia al
cliente.

conectores están bien apretados.
Apague el aparato y purgue la
bomba apretando la pistola de dis­paro hasta que salga un caudal
constante de la boquilla.

rios están apretados.
Llame al Servicio de asistencia al

cliente.

Llame al Servicio de asistencia al
cliente.

Si tiene más problemas de los que están
indicados, visite nuestra página web.

34 Español

México:

www.karcher.com.mx

USA / CDN:

www.karcher-help.com

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

Généralités 36
Consignes de sécurité importantes 37
Instructions de montage 39
Mode d'emploi 40
Utilisation des accessoires 41
Emploi de détergents 42
Prendre une pause 44
Arrêt de l'appareil et nettoyage 44
Entreposage à long terme 45
Consignes d'entretien 46
Conseils de nettoyage 46
Accessoires de nettoyage en option 48
Dépannage 50

Symboles d'alerte de sécurité

 DANGER

Identifie “une situation de danger immi­nent qui, si elle n'est pas évitée, entraî­ne la mort ou des blessures graves”.

 ATTENTION

Identifie “une situation de danger poten­tiel qui, si elle n'est pas évitée, pourrait
entraîner la mort ou des blessures”.

 PRUDENCE

Identifie “une situation de danger poten­tiel qui, si elle n'est pas évitée, peut
éventuellement entraîner des blessures
légères ou modérées” ou des domma­ges matériels.

Caractéristiques

Pression max. 1600 PSI
Débit d'eau max. 1.25 GPM
Ampérage 13 AMPS
Tension 120 V
N° de pièce 1.601-681.0
N° de série

Responsabilité du propriétaire/

de l'utilisateur

Avant d'utiliser ce nettoyeur pression, le
propriétaire et/ou l'utilisateur doit impé­rativement avoir pris connaissance des
consignes d'utilisation et mises en garde
du fabricant.
Il est nécessaire d'insister sur les aver­tissements et de les comprendre.
Si l'utilisateur ne parle pas couramment
l'anglais, l'acheteur/le propriétaire doit
lire les consignes et mises en garde du
fabricant avec l'utilisateur dans la lan­gue maternelle de ce dernier et s'assu­rer qu'il en comprend bien le contenu.
Le propriétaire et/ou l'utilisateur doit se
familiariser avec les consignes du fabri­cant et les conserver afin de pouvoir s'y
référer ultérieurement.

Service client USA et Canada

Pour faire valoir une demande en garan­tie, appeler : 1-800-537-4129. Tous les
autres informations sont disponibles
sous : www.karcher-help.com
Prenez le temps d'enregistrer votre net­toyeur haute pression en ligne en vous
adressant à
www.karcher-register.com. Veillez à
conserver précieusement votre bon
d'achat, dont la présence est nécessaire
en cas de réparation sous le couvert de
la garantie.

Assistance Mexique

Appeler : 01-800-024-13-13 pour obte-
nir de l'aide ou visiter notre site Web :

www.karcher.com.mx

A usage domestique seulement !

Français 35

GÉNÉRALITÉS

1 Sortie haute pression
2 Interrupteur marche/arrêt
3 Support de rangement pou tuyau/

cordon
4 Poignée
5 Rangement, lance
6 Entrée d'eau avec raccord pour

tuyau d'arrosage
7 Réservoir de détergent
8 Rangement, poignée-pistolet
9 Cordon d'alimentation avec disjonc-

teur différentiel
10 Roulette de transport

11 Poignée-pistolet
12 Verrouillage de sécurité de la poi-

gnée-pistolet
13 Agrafe pour le flexible haute pression
14 Tuyau à haute pression
15 Ensemble pour automobile

Éponge

Brosse à rebord

Brosse de soie

Détergent SoapPac

Sac d’accessoires

®

16 Dirtblaster

(lance rotative)

17 Lance Vario

36 Français

CONSIGNES DE SECURITE IMPORTANTES

 AVERTISSEMENT

En utilisant ce produit, toujours observer
une certaine prudence élémentaire, in­cluant notamment:

 Lire toutes les instructions de service

avant d'utiliser l'appareil.

 Afin de minimiser les risques de bles-

sure, ne jamais laisser l'appareil
sans surveillance lorsque celui-ci est
utilisé à proximité d'enfants.

 Il est impératif de savoir arrêter et

mettre l'appareil hors pression rapi­dement. Une connaissance appro­fondie des commandes est
nécessaire.

 Rester attentif – se concentrer sur la

tâche en cours.

 L'utilisateur ne doit jamais faire usa-

ge de l'appareil lorsqu'il est fatigué
ou sous l'emprise d'alcool ou de dro­gues.

 Veiller à ce qu'aucun individu ne se

trouve dans la zone de travail.

 Ne jamais passer ou monter sur des

supports instables. Toujours rester
stable et équilibré.

 Respecter les consignes d'entretien

figurant dans le manuel.

 Ce produit est fourni avec un disjonc-

teur différentiel monté dans la fiche
du cordon d'alimentation. Si le rem­placement de la fiche ou du cordon
d'alimentation s'avère nécessaire,
n'utiliser que des pièces de rechange
identiques.

 AVERTISSEMENT

Risque de projection ou de blessure
– Ne pas diriger le jet de vapeur en
direction d'individus.

 En cas d'utilisation incorrecte, les

jets haute pression peuvent être dan­gereux. Ne jamais diriger les jets de
vapeur en direction d'individus, d'ani-

maux, de dispositifs électriques ou

de l'appareil lui-même.

 Le port de lunettes de protection est

obligatoire.

 AVERTISSEMENT

Risque d'explosion – Ne pas vapori-

ser de liquides inflammables.

 N'utiliser en aucun cas d'acides, de

solutions alcalines, de solvants ou de

produits inflammables dans cet ap-

pareil. Ces produits peuvent être à

l'origine de blessures graves ou d'en-

dommagement irréversible de l'ap-

pareil.

 ATTENTION

Le pistolet génère une force de pro-

pulsion – Le maintenir toujours à

deux mains.

 Le dispositif de sécurité de la poi-

gnée-pistolet permet d'éviter tout ac-

tionnement accidentel de la

gâchette. Ce dispositif de sécurité

NE verrouille PAS la gâchette en po-

sition marche (ON).

 AVERTISSEMENT

– Risque d'électrocution

 Examiner la cordon avant de l'utiliser

– Ne pas utiliser de cordon endom-

magée.

 Garder toutes les connexions au sec

et ne pas les laisser à terre.

 Ne pas toucher la fiche avec les

mains mouillées.

 Ne pas utiliser que des rallonges.
 Brancher à une dérivation distincte.

 ATTENTION

Cette machine a été conçue pour être
utilisée avec des détergents du fabri­cant. L'utilisation d'autres détergents
peut altérer le fonctionnement de la ma­chine et annuler la garantie.

CONSERVER CES INSTRUCTIONS !

Français 37

 ATTENTION

 NE PAS ASPERGER DES APPA-

REILS OU CÂBLAGES ÉLECTRI­QUES.

 NE PAS UTILISER AVEC DES LIQUI-

DES INFLAMMABLES OU DES PRO­DUITS CHIMIQUES TOXIQUES.

 HAUTE PRESSION. NE PAS S’AP-

PROCHER DE LA BUSE.

 RISQUE D'INJECTION : L'ÉQUIPE-

MENT PEUT CAUSER BLESSURES
GRAVES SI LE JET PÉNÈTRE SOUS
LA PEAU. NE PAS DIRIGER LE PIS­TOLET SUR UNE PERSONNE OU
UNE QUELCONQUE PARTIE DU
CORPS. EN CAS DE PÉNÉTRATION,
DEMANDER IMMÉDIATEMENT DES
SOINS MÉDICAUX.

 CE SYSTÈME EST CAPABLE DE

PRODUIRE UNE PRESSION DE 1400
PSI. AFIN D'ÉVITER TOUT RISQUE
DE RUPTURE OU DE BLESSURE,
NE PAS UTILISER CETTE POMPE
AVEC DES ÉLÉMENTS DANS LA
PRESSION DE SERVICE NOMINALE
EST INFÉRIEURE À 1400 PSI (NO­TAMMENT LES POIGNÉES-PISTO­LETS, LES FLEXIBLES ET
RACCORDS).

 COUPER LE COURANT ET RELÂ-

CHER LA PRESSION AVANT DE
PROCÉDER AU DÉPANNAGE, AU
NETTOYAGE OU À TOUT ENLÈVE­MENT DE PIÈCE.

 SI CET APPAREIL EST RACCORDÉ

À UN RÉSEAU D’EAU POTABLE, CE
DERNIER DOIT ÊTRE PROTÉGÉ
CONTRE LES RETOURS

.

Protection par disjoncteur

différentiel

Ce produit est fourni avec un disjoncteur
différentiel intégré dans la fiche de cor­don d'alimentation. Ce dispositif fournit
une protection supplémentaire contre

38 Français

les risques de décharges électriques.
Utiliser des pièces de rechange identi­ques en cas de remplacement du cor­don ou de la fiche.

ENTRETIEN DES APPAREILS A

DOUBLE ISOLATION

Dans un appareil à double isolation,
deux isolations distinctes remplacent la
mise à la terre. L’appareil à double iso­lation n’est pourvu d’aucun dispositif de
mise à la terre et un tel dispositif ne doit
pas être ajouté. L’entretien d’un appareil
à double isolation demande beaucoup
de soins ainsi qu’une bonne connais­sance du système et ne davrait être ef­fectué que par un techncien d’entretien
qualifé. Les pièces de rechange d’un
appareil à double isolation doivent être
identiques aux pièces originales.

ALIMENTATION EN EAU

(eau froide seulement)

 ATTENTION

Lors de la connexion de l'entrée d'eau à
la canalisation d'alimentation en eau, les
régulations locales de votre compagnie
d'eau doivent être observées. Dans cer­taines zones, l'appareil ne doit pas être
connecté directement à l'alimentation
en eau potable publique. Il s'agit de s'as­surer qu'il n'y a pas de retour de produits
chimiques dans l'alimentation en eau.
Une connexion directe par l'intermédiai­re d'un réservoir de réception ou d'un
disconnecteur hydraulique par exemple
est autorisée.
D'éventuelles impuretés dans l'eau d'ali­mentation endommagent l'appareil.
Pour prévenir ce risque, nous recom­mandons d'installer un filtre à eau.

 Le tuyau d'eau doit avoir un diamètre

d'au moins 1/2“ (13 mm) ou 5/8“ (16

mm).

 Le débit d'alimentation en eau ne

doit pas être inférieur à 7,6 l/min (li­tres par minute).

 Le débit peut être déterminé en lais-

sant couler de l'eau pendant une mi­nute dans un bidon vide de 20 litres.

 La température de l'eau d'alimenta-

tion ne doit pas excéder 40°C/104°F.

 Ne jamais utiliser le nettoyeur à hau-

te pression pour aspirer de l'eau con­taminée par des solvants, des
diluants, de l'essence, de l'huile, etc.

 Toujours utiliser une source d'eau

propre pour éviter d'aspirer des dé­bris.

INSTRUCTIONS DE

MONTAGE

Outils nécessaires

Tournevis, petites (non fourni)

pour fixe le tuyau à haute pression à la
poignée-pistolet

Montage

Î ETAPE 1 :

Attacher les roulette de transport.

Î ETAPE 2 :

Attacher la poignée de transport.

Î ETAPE 3 :

A Retirer la languette de verrouillage

de la poignée-pistolet.
B Mettre en place l'extrémité la plus

petite du tuyau à haute pression.
C Repousser la languette de verrouilla-

ge dans la poignée-pistolet pour blo-

quer le tuyau en position.

Français 39

MODE D'EMPLOI

ETAPE 1 :

Î

Fixer le tuyau à haute pression à la
sortie haute pression de l'appareil.

Î ETAPE 2 :

Fixer la lance choisie à la poignée­pistolet. Presser contre le ressort et
tourner en position verrouillée.

Î ETAPE 5 :

Brancher l'interrupteur de protection

contre les courts-circuits à la masse

(GFCI) dans une prise appropriée.

Appuyer sur le bouton RESET, l'indi-

cateur devrait être sur "ON".

Appuyer sur le bouton TEST, l'indi-

cateur devrait être sur "OFF".

Appuyer sur le bouton RESET pour

la mise en service.

Nous vous recommandons de tester le

GFCI comme partie intégrante de votre

procédeure de démarrage à chaque fois

que vous utilisez votre nettoyeur haute

pression. Pour apprendre comment réali-

ser ce test sur votre unité, visitez http://

www.karcherresidential.com/

gfci_test.php où vous trouverez des ins-

tructions détaillées pour votre type de

GFCI.

 AVERTISSEMENT

Ne pas mettre l'appareil en service si le
test ci-dessus échoue.

Î ETAPE 3 :

Raccorder le tuyau d'arrosage à l'en­trée d'eau de l'appareil.

Î ETAPE 4 :

Raccorder le tuyau d'arrosage à la
source d'eau froide et ouvrir complè­tement le robinet.

40 Français

Î ETAPE 6 :

Déverrouiller la sécurité de la poi-

gnée-pistolet. Appuyer sur la gâchet-

te pour purger l'air jusqu'à obtenir un

jet d'eau régulier à la lance.

ETAPE 7 :

Î

Mettre le nettoyeur à haute pression
en marche (I/ON).

Le moteur démarre seulement
lorsque la gâchette est actionnée
et s'éteint lorsque celle-ci est relâ­chée.

UTILISATION DES

ACCESSOIRES

 AVERTISSEMENT

Afin d'éviter de graves blessures, ne

jamais pointer la lance sur soi-mê-

me, d'autres personnes ou des ani-

maux.

Toujours tester sur une zone discrète

avant de procéder au nettoyage hau-

te pression.

Lance Vario

 La lance Vario permet de régler la

pression de nettoyage.

Pour nettoyer à la pression maxima-

le, la lance doit être tournée en posi-

tion haute pression (Max).

Pour réduire la pression, tourner la

lance vers la position basse pression

(Min).

Pour appliquer du détergent, la

lance doit être tournée en position

basse pression (Mix).

Dirtblaster® (lance rotative)

 Cette buse comporte un jet crayon

de 0° en rotation sur 360° pour une

efficacité maximale du décrassage,

permettant d'augmenter les perfor-

mances de nettoyage jusqu'à 50%.

La buse allie le pouvoir nettoyant

d'un jet crayon de 0° au pouvoir cou-

vrant d'une buse à grand angle.

Non recommandé pour les maté-

riaux tendres, les revêtements de

Français 41

façades, les surfaces peintes, les
terrasses en bois et les automobi­les.

 Avant de nettoyer une quelconque

surface, procéder à un essai sur une
petite surface discrète pour détermi­ner le mode d'action et la distance
qui produiront les meilleurs résultats
de nettoyage.

Ensemble pour automobile

 AVERTISSEMENT

N'utilisez pas la brosse à jantes ni la
brosse en soies sur le fini à revête­ment transparent d'un véhicule. Ces
brosses ont été conçues pour l'utili­sation sur les pneus, le métal non fini
ou les finis chromés.

EMPLOI DE DÉTERGENTS

Les détergents ne peuvent être appli­qués qu'à basse pression (Mix).

Î ETAPE 1 :

Monter la lance Vario. Régler la lan-

ce en position de basse pression

(Mix).

Î ETAPE 2 :

Instructions pour un gallon « Prêt

à l’emploi » :

Remplir le réservoir avec le déter-

gent prêt à l'emploi choisi.

42 Français

Instructions pour SoapPac Kärcher:

Les sachets SoapPacs Kärcher sont
conçus pour se dissoudre complète­ment dans l’eau. Un échantillon du sa­chet SoapPac Kärcher de détergent et
cire concentré pour véhicule est inclus
avec votre laveuse à pression. Ce pro­duit est emballé dans une pellicule auto
dissolvante et il est formulé pour élimi­ner rapidement la saleté, la graisse et
les souillures, tout en laissant la surface
libre de toute pellicule. Il fournit une ap­parence de « frais ciré » en un seul pro­duit simple.

Ne pas couper ou déchirer le sachet
SoapPac Kärcher. Ne pas le manipu­ler avec les mains humides. Évitez le

contact avec la peau, les yeux, les
membranes muqueuses. Pourrait
causer l’irritation. Nocif si avalé. Ne
mélanger qu’avec l’eau seulement.
NE PAS mélanger avec d’autres pro­duits chimiques ou nettoyeurs.

– Déposez un (1) sachet SoapPac

dans un seau.

– Remplissez le seau d’eau froide ou

tiède (1/4 gal/1 pte /1 L).

– Agitez l’eau dans le seau et attendez

pour permettre au produit de se dis­soudre complètement.

– Placez l’extrémité à filtre du tube de

succion du détergent dans le conte­nant.

– Appliquez le détergent en utilisant le

réglage de basse pression OU en uti­lisant la brosse de lavage fixe.
Pour d’autres détergents SoapPac
Kärcher, voyez votre détaillant ou vi­sitez notre site Web : www.soap­pac.com pour d’autres
renseignements.

– Déposez un (1) sachet SoapPac

dans un seau.

– Remplissez le seau d’eau froide ou

tiède (1/4 gal/1 pte /1 L).

– Agitez l’eau dans le seau et attendez

pour permettre au produit de se dis­soudre complètement.

– Placez l’extrémité à filtre du tube de

succion du détergent dans le conte­nant.

– Appliquez le détergent en utilisant le

réglage de basse pression OU en uti­lisant la brosse de lavage fixe.

Î ETAPE 3 :

Mettre le nettoyeur à haute pression

en marche (I). Appuyer sur la gâchet-

te pour faire fonctionner l'appareil : le

détergent liquide est aspiré dans

l'appareil et mélangé à l'eau. Appli-

quer le détergent sur la surface à

nettoyer. Ne pas laisser sécher.

Î ETAPE 4 :

Nettoyage : Une fois les travaux de

nettoyage terminés, toujours rincer

le réservoir à détergent à l'eau pro-

pre afin d'éliminer les éventuels rési-

du de détergent du système

d'injection.

Pour obtenir les meilleurs résultats,
voir les conseils donnant des infor­mations propres au nettoyage des
différents types de surfaces.

Toujours utiliser les détergents Kär-

®

pour produire les meilleurs ré-

cher
sultats.

Les détergents biodégradables de

®

Kärcher

sont spécialement élaborés
pour ménager l'environnement et le net­toyeur à haute pression. La formule spé­ciale évite d'encrasser le filtre du tuyau
d'aspiration et protège les pièces inter­nes du nettoyeur à haute pression pour
en prolonger la durée de vie. Pour obte-

®

nir des détergents Kärcher

, s'adresser

au revendeur ou visiter notre site Web :

www.buykarcher.com

Les détergents en sachet SoapPac
Kärcher sont disponibles :

 Nettoyeur de lavage et cire pour vé-

hicule

 Nettoyeur tout usage
 Nettoyeur pour terrasse et patio
 Dégraisseur
 Nettoyeur pour extérieur de maison

 ATTENTION

Français 43

Ne jamais utiliser :

– javellisant, produits à base de chlore

et autres produits chimiques corro­sifs

– liquides contenant des solvants

(p.ex. diluants pour peintures, es­sence, huiles)

– produits à base de trisodium de

phosphate

– produits à base d'ammoniaque
– produits à base d'acide

Ces produits chimiques endommagent
l'appareil et altèrent la surface à net­toyer.

ARRÊT DE L'APPAREIL ET

NETTOYAGE

Î ETAPE 1 :

Tourner l'interrupteur d’alimentation
sur OFF (0) et débrancher le cordon
de la prise.

L'utilisation de ces produits entraîne­ra l'annulation de la garantie.

PRENDRE UNE PAUSE

...cinq minutes ou plus

Î ETAPE 1 :

Relâcher la gâchette et engager le
verrouillage de sécurité du pistolet.

Î ETAPE 2 :

Arrêter le nettoyeur à haute pression
en tournant l'interrupteur sur OFF
(0).

Î ETAPE 2 :

Fermer l'arrivée d'eau.

Î ETAPE 3 :

Appuyer sur la gâchette pour éva­cuer la pression de l'eau.

Î ETAPE 4 :

Relâcher la gâchette et engager le
verrouillage de sécurité du pistolet.

Î ETAPE 5 :

Débrancher le tuyau d'arrosage de
l'entrée d'eau sur l'appareil.

44 Français

ETAPE 6 :

Î

Débrancher le tuyau à haute pres­sion de la sortie haute pression.

REMISAGE HIVERNAL ET

ENTREPOSAGE A LONG

TERME

Î 1: Débrancher tous les raccorde-

ments d'eau.

Î 2: Mettre l'appareil en marche pen-

dant quelques secondes pour éva­cuer toute l'eau restant dans les
pompes, puis l'arrêter immédiate­ment.

Î 3: Ne pas laisser le tuyau d'arrosage

tordu.

Î 4: Ranger l'appareil et les accessoi-

res dans une pièce à l'abri du gel. NE
PAS stocker près d'un fourneau ou
d'autres sources de chaleur, afin
d'éviter un dessèchement des joints
de la pompe.

 ATTENTION

L'inobservation des instructions ci-des­sus cause des dégâts au bloc-pompe et
aux accessoires en outre, d'entraîner
l'annulation de la garantie .
Kärcher
tement un dispositf de protection de
pompe tel que "Kärcher
afin de garantir un meilleur stockage au
cours de l'hiver.

®

recommande d'utiliser correc-

®

Pump Guard"

Français 45

INSTRUCTIONS D'ENTRE-

TIEN ET DE MAINTENANCE

Nettoyage du filtre d'admission

d'eau

Î

ETAPE 1 :

Sortir la rondelle de l'arrivée d'eau.

Î ETAPE 2 :

Sortir le filtre d'arrivée d'eau avec
une pince plate.

CONSEILS DE NETTOYAGE

 ATTENTION

 Avant de nettoyer une quelconque

surface, procéder à un essai sur une
petite surface discrète pour détermi­ner le mode d'action et la distance
qui produiront les meilleurs résultats
de nettoyage.

 Si des surfaces peintes s'écaillent,

procéder avec une extrême précau­tion car le nettoyeur à haute pression
peut détacher la peinture à ces en­droits.

 Rincer abondamment à l'eau potable

les surfaces traitées pouvant éven­tuellement entrer en contact avec de
la nourriture.

Î ETAPE 3 :

Rincer le filtre d'arrivée d'eau à l'eau
chaude.

Î ETAPE 4 :

Remettre le filtre d'arrivée d'eau et la
rondelle dans l'arrivée d'eau.

Maintenance

L'appareil n'exige aucune maintenance.

Terrasses en bois

(avec ou sans détergent). Commencer

par un prérinçage de la terrasse et des
abords à l'eau fraîche. S'il est prévu
d'utiliser du détergent pour terrasses et

®

clôtures en bois Kärcher

, l'appliquer à
basse pression. Pour obtenir de
meilleurs résultats, limiter la surface de
travail à environ 2,3 mètres carrés. Lais­ser le détergent agir 1-3 minutes sur la
surface. Ne pas laisser sécher. Rincer à
haute pression d'un ample mouvement
de balayage en maintenant la buse à
environ 7,5-15 cm de la surface à net­toyer. Toujours nettoyer de haut en bas
et de gauche à droite. En entamant une
nouvelle section de la surface à net­toyer, veiller à chevaucher la section
précédente afin de ne pas laisser de
marques et d'assurer un résultat unifor­me.

Revêtements de façades

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est
prévu d'utiliser du presso-net Kärcher

®

,

46 Français

l'appliquer à basse pression sur la surfa­ce (pour obtenir de meilleurs résultats,
limiter la surface de travail à des sec­tions d'environ 1,8 mètre et toujours ap­pliquer le détergent de bas en haut).
Laisser le détergent agir 1-3 minutes sur
la surface. Ne pas laisser sécher. Si la
surface semble sécher, il suffit de la
mouiller avec de l'eau fraîche. Au be­soin, utiliser l'embout spécial à brosse
de lavage (non compris) pour éliminer la
saleté tenace. Rincer à haute pression
de haut en bas d'un mouvement de ba­layage régulier en maintenant la buse à
environ 15 cm de la surface à nettoyer.

Patios de ciment, briques et pier-

res

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est
prévu d'utiliser du presso-net ou du dé-

®

graisseur Kärcher

, l'appliquer à basse
pression. Pour obtenir de meilleurs ré­sultats, limiter la surface de travail à en­viron 2,3 mètres carrés. Laisser le
presso-net ou le dégraisseur agir 1-3
minutes sur la surface. Ne pas laisser
sécher. Rincer à haute pression d'un
mouvemant de balayage en maintenant
la buse à environ 7,5-15 cm de la surfa­ce à nettoyer. Toujours nettoyer de haut
en bas et de gauche à droite.. Pour éli­miner la saleté extrêmement tenace, uti­liser la lance rotative.

Autos, bateaux et motos

(avec ou sans détergent) Commencer

par un prérinçage du véhicule à l'eau
fraîche. S'il est prévu d'utiliser du déter­gent pour véhicules Kärcher
quer à basse pression. Pour otenir de
meilleurs résultats, nettoyer un côté du
véhicule après l'autre et toujours appli­quer le détergent de bas en haut. Ne
pas laisser sécher. Au besoin, utiliser

®

, l'appli-

l'embout spécial à brosse de lavage
(non compris) pour éliminer la saleté te­nace. Rincer à haute pression d'un mou­vemant de balayage en maintenant la
buse à environ 15-20 cm de la surface à
nettoyer (augmenter la distance pour
des surfaces fragiles). Toujours nettoyer
de haut en bas et de gauche à droite..
Pour obtenir de meilleurs résultats, es­suyer la surface avec une peau de cha­mois ou un chiffon doux.

Grilles de barbecue, équipe-

ments mécaniques d'extérieur et

outils de jardinage

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est
prévu d'utiliser du presso-net ou du dé-

®

graisseur Kärcher

, l'appliquer à basse
pression. Laisser le détergent agir 1-3
minutes sur la surface. Ne pas laisser
sécher. Rincer à haute pression en
maintenant la buse à environ 7,5-15 cm
de la surface à nettoyer. Pour éliminer la
saleté extrêmement tenace, il peut
s'avérer nécessaire d'approcher la buse
plus près de la surface afin d'augmenter
l'efficacité du nettoyage.

Meubles de patio et de jardin

(avec ou sans détergent) Commencer

par un prérinçage des meubles et des
abords à l'eau fraîche. S'il est prévu
d'utiliser du presso-net Kärcher
quer à basse pression. Laisser le déter­gent agir 1-3 minutes sur la surface. Ne
pas laisser sécher. Au besoin, utiliser
l'embout spécial à brosse de lavage
(non compris) pour éliminer la saleté te­nace. Rincer à haute pression d'un mou­vemant de balayage en maintenant la
buse à environ 7,5-15 cm de la surface
à nettoyer. Pour obtenir de meilleurs ré­sultats, nettoyer de haut en bas et de
gauche à droite.

®

, l'appli-

Français 47

ACCESSOIRES DE NET-

TOYAGE EN OPTION

Des accessoires sont disponibles en op­tion afin d'augmenter encore l'efficacité
du nettoyage : Ces accessoires sont
disponibles à la date d'impression du
présent catalogue. Veuillez consulter
notre site Web pour de plus amples in­formations sur les prix et les nouveau­tés.

Protecteur de pompe

Formule spéciale pour protéger le net­toyeur à haute pression contre le gel, la
corrosion et l'usure prématurée. Le pro­tecteur de pompe ajoute également du
lubrifiant aux valves et joints afin de pré­venir les adhérences. Hautement re­commandé pour tous les nettoyeurs à
haute pression Kärcher

N° de pièce 9.558-998.0

Flexible de remplacement / d'ex-

tension à haute pression 7.5 m

Le flexible de remplacement convient
aux nettoyeurs à haute pression

®

Kärcher

avec raccord vissé de 2400 à
2500 psi, le flexible d'extension à tous
les nettoyeurs à haute pression

®

Kärcher

entre le flexible de l'équipe­ment d'origine et la machine jusqu'à
2500 psi.

N° de pièce 2.640-850.0

Extension de lance 66" (1,67 m)

(quatre pièces)

Comment nettoyer des fenêtres au
deuxième étage ou d'autres zones en
hauteur ? Ce kit d'extension permet
d'augmenter de 66" le rayon d'action du
nettoyeur à haute pression. Comprend 4
sections en aluminium pour une lon­gueur variable. Longueur complètement
assemblée de 66". Convient à la plupart

®

!

des nettoyeurs à haute pression

®

Kärcher

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-746.0

Brosse de lavage rotative

(baïonnette)

Pour un nettoyage à moindre effort de
toute surface lisse (peinture, verre et

®

plastique), la brosse rotative Kärcher
s'impose. Elle s’utilise sur les voitures,
les revêtements de façades ou les fenê­tres. La pression de l'eau du nettoyeur à
haute pression fait tourner douce men
les brosses intérieures, exigeant ainsi
moins d'effort pour le travail de nettoya­ge. L'angle de la tête de brosse est ajus­table pour faciliter l'acès aux moindres
recoins. Excellent pour l'application de
détergent. Un accessoire indispensable
pour les nettoyeurs à haute pression

®

Kärcher

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-743.0

Brosse de rinçage douce

Faite de poils doux qui n'endommagent
pas les surfaces peintes. Se fixe facile­ment sur la poignée-pistolet. Idéale con­tre la saleté tenace sur les voitures, les
bateaux, les meubles de patio et autres
surfaces. Parfaite pour l'application de
détergent. Convient à la plupart des net-

®

toyeurs à haute pression Kärcher

jus-

qu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-740.0

Kit de nettoyage de conduite

25 Ft. (7,5 m) (baïonnette)

Des conduites, gouttières ou canalisa­tions bouchées à nettoyer ? La réponse
est un kit de nettoyage de conduite
Kärcher
propulse lui-même en avant, tout en
évacuant les débris. Par exemple, en in­sérant la buse de nettoyage au bas de la
gouttière, il suffit d'appuyer sur la gâ-

®

! Le nettoyeur de conduites se

48 Français

chette du pistolet du nettoyeur à haute
pression pour voir la buse dégager des
feuilles et autres débris tout en grimpant
vers le haut. Se branche directement
sur la poignée-pistolet de la plupart des

®

nettoyeurs à haute pression Kärcher
jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-747.0

Kit de sablage humide (baïonnet-

te)

Pourquoi passer des heures à décaper
d'anciennes peintures ou de la rouille à
la main à l'aide de produits chimiques
agressifs ? Alors qu'il suffit de laisser le
kit de sablage humide Kärcher
charger ! Fixer le kit sur le nettoyeur à
haute pression, ajouter l'abrasif et atta­quer la rouille et la peinture avec notre
alternative ménageant l'environnement.
Convient à la plupart des nettoyeurs à
haute pression Kärcher

®

2300 PSI. (Baïonnette)

N° de pièce 2.638-792.0

®

jusqu'à

s'en

le nettoyage du patio ou de l'allée, il suf­fit d'enlever la lance et d'utiliser la poi­gnée pour nettoyer les portes du garage
et autres surfaces verticales. Comprend
deux buses tournant à grande vitesse
pour produire des résultats parfaits. No­tre accessoire le plus vendu pour les

®

nettoyeurs à haute pression Kärcher
jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-959.0

Embout moussant

Idéal pour les applications requérant
une mousse épaisse. Il suffit de remplir
le réservoir avec du détergent liquide de
nettoyeur à haute pression pour produi­re un jet moussant. Se fixe directement
sur la poignée-pistolet. Convient à la
plupart des nettoyeurs à haute pression

®

Kärcher

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 6.964-507.0

Nettoyeur grande surface

T-Racer

Pour nettoyer des surfaces telles que
patios, terrasses et allées sans bordu­res, il n'y a pas de meilleure solution que
le T-Racer de Kärcher
temps en agissant sur une largeur de
30 cm, assurant ainsi un nettoyage ré­gulier, sans traces. Après avoir terminé

®

. Il fait gagner du

Français 49

DÉPANNAGE

 ATTENTION

Débrancher l'appareil du secteur avant
de procéder à une quelconque répara­tion.

Symptôme Cause Solution

Le moteur ne dé­marre pas.

L'appareil n'atteint
pas le niveau de
haute pression.

La pression de sor­tie varie.

Assurer que l'interrupteur princi­pal est sur OFF (O).

Cordon d'alimentation non bran­ché.

Prise fournissant un courant in­suffisant.

Fiche GFCI disjonctée. Appuyez sur le bouton "RESET" de

Diamètre du tuyau d'arrosage in­suffisant.

Débit d'eau restreint. Vérifier si le tuyau d'arrosage est

Alimentation d'eau insuffisante. Ouvrir le robinet d'eau à fond.
Filtre d'admission d'eau encras-

sé.
Lance en position basse pres-

sion.
Alimentation d'eau insuffisante. Ouvrir le robinet d'eau à fond. Véri-

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux et

Filtre d'admission d'eau encras­sé.

Buse obstruée. Souffler dans la buse ou retirer le

Calcification du pistolet, du tuyau
ou de la lance.

Tourner l’interrupteur du moteur en
position ON (I).

Brancher le cordon d'alimentation.

Essayer une autre prise.

la fiche GFCI.
Remplacer par un tuyau d'arrosa-

ge de 5/8" ou plus.

tordu, s'il présente des fuites ou est
bouché.

Retirer le filtre et le rincer à l'eau
tiède.

Mettre la lance en position haute
pression.

fier si le tuyau d'arrosage est tordu,
s'il présente des fuites ou est bou­ché.

raccords. Arrêter l'appareil et pur­ger la pompe en appuyant sur la
gâchette jusqu'à obtenir un jet
d'eau régulier à la sortie de la buse.

Retirer le filtre et le rincer à l'eau
tiède.

débris à l'aide d'une aiguille.
Faire couler du vinaigre distillé

dans le tube d'aspiration de déter­gent.

50 Français

Symptôme Cause Solution

Il n'y a pas de déter­gent.

Le raccord du tuyau
d'arrosage fuit.

La lance fuit. Lance mal fixée. Réinsérer la lance dans la poi-

La pompe est
bruyante.

La pompe présente
des fuites d'eau (jus­qu'à 10 gouttes par
minute sont admis­sibles).

De l'huile s'égoutte. Joints d'huile endommagés ou

Détergent trop épais. Diluer le détergent; pour de

meilleurs résultats, utiliser du dé­tergent Kärcher

Filtre ou tube d'aspiration de dé­tergent obstrué.

Tube d'aspiration de détergent
endommagé ou obstrué.

Lance en position haute pression. Tourner l'extrémité de la lance en

Buse obstruée. Souffler dans la buse ou retirer le

Raccords desserrés. Serrer les raccords.
Rondelle caoutchouc perdue ou

usée.

Joint torique ou insert plastique
brisé.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux et

Raccords desserrés. Vérifier si tous les raccords sont

Joints d'eau endommagés ou
usés.

usés.

Faire couler de l'eau tiède à travers
le filtre pour éliminer les débris.

Eliminer l'obstruction ou remplacer
le tube d'aspiration de détergent.

position basse pression.

débris à l'aide d'une aiguille.

Monter une nouvelle rondelle.

gnée-pistolet. Presser soigneuse­ment contre le ressort et tourner en
position verrouillée.

Appeler le service après-vente.

raccords. Arrêter l'appareil et pur­ger la pompe en appuyant sur la
gâchette jusqu'à obtenir un jet
d'eau régulier à la sortie de la buse.

bien serrés.
Appeler le service après-vente.

Appeler le service après-vente.

®

.

En cas d'apparition d'un problème ne fi­gurant pas dans cette liste, faire rendre
sur le site Web.

États-Unis / Canada :
www.karcher-help.com

Mexique :

www.karcher.com.mx

Français 51
