Page 1
K 2.250
Español 3
English 11
Français 19
59637110 09/10
Page 2
2
Page 3
Índice de contenidos
Ilustración del aparato 2
Indicaciones generales 3
Indicaciones de seguridad 4
Manejo 6
Transporte 8
Almacenamiento 8
Cuidados y mantenimiento 9
Ayuda en caso de avería 9
Datos técnicos 10

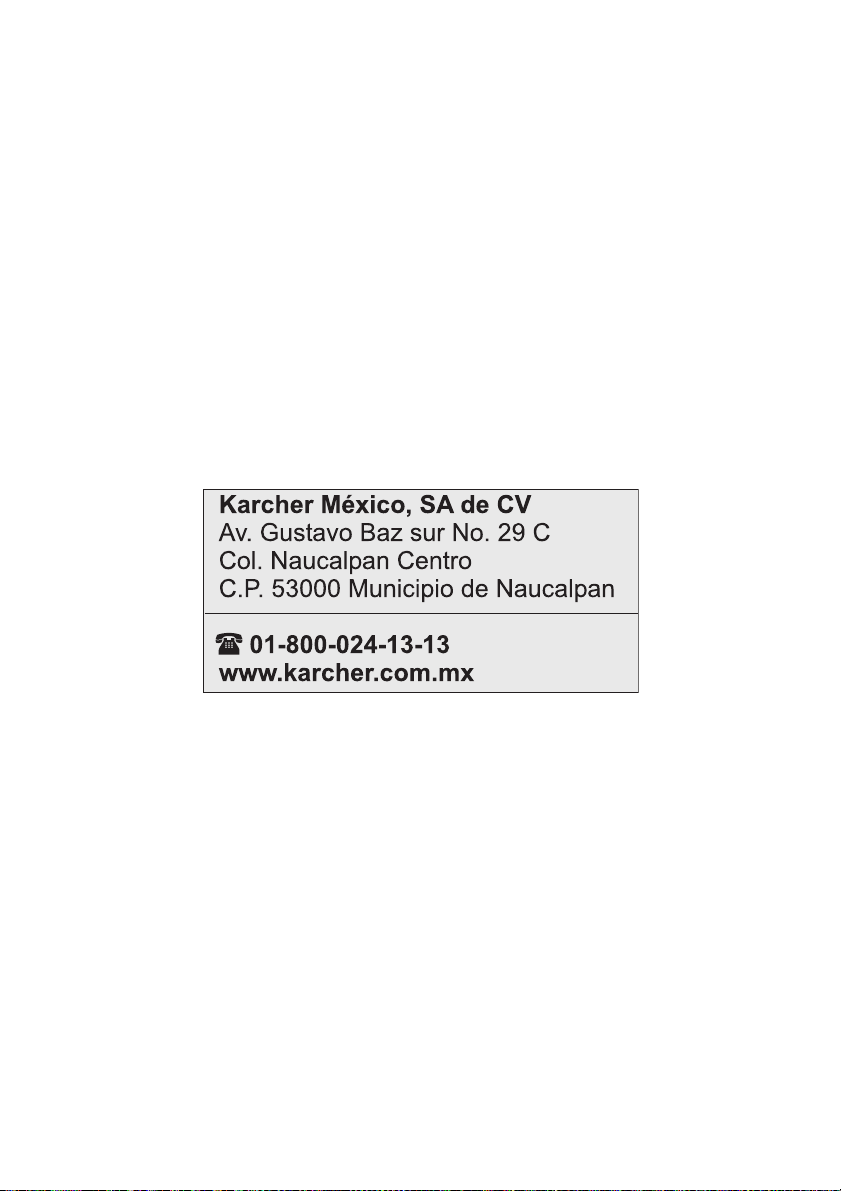

Soporte México 10
Indicaciones generales
Estimado cliente:
Antes del primer uso de su apa-
rato, lea este manual original,
actúe de acuerdo a sus indicaciones y
guárdelo para un uso posterior o para otro
propietario posterior.
Uso previsto
Utilice esta limpiadora de alta presión, exclusivamente, en el ámbito doméstico:
– para limpiar máquinas, vehículos, edifi-
cios, herramientas, fachadas, terrazas,
herramientas de jardín, etc. con un chorro de agua de alta presión (en caso necesario, mediante el uso adicional de
detergentes).
– con los accesorios, repuestos y deter-
gentes autorizados por KÄRCHER.
Tenga en cuenta las indicaciones que
incluyen los detergentes.
Protección del medio ambiente
Los materiales de embalaje son reci-
clables. Po favor, no tire el embalaje
a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida
para su reciclaje o recuperación.
Los aparatos viejos contienen materiales valiosos reciclables que debe-
rían ser entregados para su aprovechamiento posterior. Por este motivo, entregue los aparatos usados en los puntos
de recogida previstos para su reciclaje.
Garantía
En todos los países rigen las condiciones
de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato
serán subsanadas gratuitamente dentro
del periodo de garantía, siempre que se deban a defectos de material o de fabricación.
En un caso de garantía, le rogamos que se
dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su
domicilio.
Símbolos del manual de
instrucciones
Peligro
Para un peligro inminente que acarrea lesiones de gravedad o la muerte.
몇 Advertencia
Para una situación que puede ser peligrosa, que puede acarrear lesiones de gravedad o la muerte.
Precaución
Para una situación que puede ser peligrosa, que puede acarrear lesiones leves o
daños materiales.
Símbolos en el aparato
No dirija el chorro de alta presión hacia personas, animales, equipamiento eléctrico
activo, ni apunte con él al propio aparato. Proteger el aparato de las heladas.
Español 3
Page 4
Indicaciones de seguridad
Peligro
No toque nunca el enchufe de red o la
toma de corriente con las manos mojadas.
No ponga el aparato en funcionamiento
si el cable de conexión a red u otras
partes importantes del aparato, como
pueden ser la manguera de alta presión, la pistola pulverizadora o los dispositivos de seguridad presentan
daños.
Antes de cada puesta en servicio, com-
pruebe si el cable de conexión a red y
el enchufe de red presentan daños. Si
el cable de conexión a red estuviera deteriorado, debe encargar sin demora a
un electricista especializado del servicio de atención al cliente autorizado
que lo sustituya.
Antes de cada puesta en servicio, com-
pruebe si la manguera de alta presión
presenta daños. Si la manguera de alta
presión presentase daños, debe sustituirla sin demora.
Está prohibido usar el aparato en zonas
en las que exista riesgo de explosiones.
Para usar el aparato en zonas con peli-
gro de explosión (p. ej., gasolineras)
son de obligado cumplimiento las normas de seguridad correspondientes.
Los chorros a alta presión pueden ser
peligrosos si se usan indebidamente.
No dirija el chorro hacia personas, animales o equipamiento eléctrico activo,
ni apunte con él al propio aparato.
No dirija el chorro hacia otras personas
o hacia sí mismo para limpiar ropa o
calzado.
No rocíe objetos que puedan contener
sustancias nocivas para la salud (p. ej.,
asbesto).
El chorro a alta presión puede dañar los
neumáticos del vehículo y sus válvulas
y los puede reventar. Un primer síntoma de que se están provocando daños
es el cambio de tonalidad de los neumáticos. Los neumáticos de vehículo y
4 Español
las válvulas de neumáticos deteriorados suponen un peligro mortal. Al efectuar la limpieza, aplique el chorro a una
distancia mínima de 30 cm.
Peligro de explosiones
No pulverizar ningun líquido inflamable.
No aspire nunca líquidos que contengan disolventes o ácidos y disolventes
sin diluir. Entre estos se encuentran, p.
ej., la gasolina, los diluyentes cromáticos o el fuel. La neblina pulverizada es
altamente inflamable, explosiva y tóxica. No utilice acetona ni ácidos o disolventes sin diluir, ya que pueden afectar
negativamente a los materiales empleados en el aparato.
몇 Advertencia
El enchufe y acoplamiento del cable de
prolongación deben ser impermeables
y no deben sumergirse en agua.
El uso de cables de prolongación in-
adecuados puede resultar peligroso.
Para el exterior, utilice sólo cables prolongadores autorizados para exterior,
adecuadamente marcados y con una
sección de cable suficiente:
1 - 10 m: 1,5 mm
Desenrolle siempre totalmente el cable
de prolongación del tambor del cable.
Las mangueras de alta presión, la grife-
ría y los acoplamientos son importantes
para la seguridad del aparato. Utilice
sólo las mangueras de alta presión, la
grifería y los acoplamientos recomendados por el fabricante.
Este aparato no es apto para ser utiliza-
do por personas con capacidades físicas, sensoriales e intelectuales
limitadas.
Los niños o las personas no instruidas
sobre su uso no deben utilizar el aparato.
Se debe supervisar a los niños para
asegurarse de que no juegan con el
aparato.
Mantener alejado el plástico del emba-
laje de los niños, se pueden ahogar.
Este aparato ha sido concebido para el
uso con los detergentes suministrados
2
; 10 - 30 m: 2.5 mm
2
Page 5
por el fabricante o recomendados por el
mismo. La utilización de otros detergentes o sustancias químicas puede
menoscabar la seguridad del aparato.
El usuario deberá utilizar el aparato de
conformidad con sus instrucciones. Deberá tener en cuenta las condiciones locales y tener cuidado de no causar
daños a las personas que se encuentren en las proximidades cuando use el
aparato.
No utilizar el aparato cuando se en-
cuentren otras personas al alcance a
no ser que lleven ropa protectora.
Póngase ropa y gafas protectoras ade-
cuadas para protegerse de las salpicaduras de agua y de la suciedad.
Precaución
Para pausas de operación prolongadas
desconecte el aparato del interruptor
principal / interruptor del aparato o desenchufe la clavija de red.
No se puede operar el aparato a tempe-
raturas inferiores a 0 ºC.
Para evitar daños, mantenga el chorro
a una distancia mínima de 30 cm durante la limpieza de superficies pintadas.
No deje nunca el aparato sin vigilancia
mientras esté en funcionamiento.
Debe tener cuidado de no dañar ni es-
tropear el cable de conexión a red y el
cable de prolongación por pisarlos,
aplastarlos, tirar de ellos, u otras acciones similares. Proteja los cables de red
del calor, el aceite y los bordes afilados.
Todas las partes conductoras de co-
rriente de la zona de trabajo tienen que
estar protegidas contra los chorros de
agua.
El aparato sólo debe estar conectado a
una conexión eléctrica que haya sido
realizada por un electricista de conformidad con la norma CEI 60364.
Conecte el aparato únicamente a co-
rriente alterna. La tensión tiene que corresponder a la indicada en la placa de
características del aparato.
Por razones de seguridad, recomenda-
mos utilizar el aparato siempre con un
interruptor de corriente por defecto
(máx. 30 mA).
Los trabajos de limpieza que producen
aguas residuales que contienen aceite
(p. ej., el lavado de motores o el lavado
de los bajos) sólo se deben realizar en
zonas de lavado que dispongan de separador de aceite.
Dispositivos de seguridad
Precaución
Los dispositivos de seguridad sirven para
proteger al usuario y no se deben modificar
o ignorar.
Interruptor del aparato
El interruptor del aparato impide el funcionamiento involuntario del mismo.
Bloqueo de la pistola pulverizadora
manual
El bloqueo bloquea la palanca de la pistola
pulverizadora manual e impide que el aparato se ponga en marcha de forma involuntaria.
Válvula de derivación con presostato
La válvula de derivación evita sobrepasr la
presión de trabajo permitida.
Cuando se suelta la palanca de la pistola
pulverizadora manual, un presostato desconecta la bomba y el chorro de alta presión se para. Cuando se acciona la
palanca, se conecta la bomba nuevamente.
Requisitos para la seguridad de
posición
Precaución
Antes de realizar cualquier trabajo con el
aparato o en el aparato, asegúrese de que
está bien posicionado para evitar accidentes o daños.
– La posición segura del aparato se ga-
ranza si se coloca sobre una superficie
lisa.
Español 5
Page 6
Manejo
Volumen del suministro
El contenido de suministro de su aparato
está ilustrado en el embalaje. Verifique durante el desembalaje que no falta ninguna
pieza.
En caso de detectar que faltan accesorios
o o que han surgido daños durante el transporte, informe a su distribuidor.
Descripción del aparato
Ilustraciones, véase la página 2
1 Conexión de alta presión
2 Interruptor del aparato „0/OFF“ / „I/ON“
3 Zona de recogida para la manguera de
alta presión
4 Asa de transporte
5 Zona de recogida para la lanza dosifi-
cadora
6 Conector para manguera de jardín (fe-
male)
7 Pieza de acoplamiento para la co-
nexión de agua
8 Conexión de agua con filtro
9 Manguera de aspiración para detergen-
te
10 Cable de conexión a red y enchufe de
red
11 Zona de recogida para pistola pulveri-
zadora manual
12 Pistola pulverizadora manual
13 Bloqueo de la pistola pulverizadora ma-
nual
14 Manguera de alta presión
15 Grapa para manguera de alta presión
16 Lanza de agua con fresadora de sucie-
dad
17 Lanza dosificadora con regulación de la
presión (Vario Power)
Accesorios especiales
Los accesorios especiales amplian las posibilidades de uso del aparato. Su distribuidor KÄRCHER le dará información más
detallada.
Antes de la puesta en marcha
Antes de la puesta en marcha montar las
piezas sueltas suministradas con el aparato.
Ilustraciones, véase la página 2
Figura
Î Insertar mango de transporte.
Figura
Î Insertar la zona de recogida para la pis-
tola pulverizadora manual.
Figura
Î Extraer la grapa para la manguera de
alta presión de la pistola pulverizadora
manual (p. ej. con un destornillador).
Figura
Î Introducir la manguera de alta presión
en la pistola pulverizadora manual.
Î Presionar la grapa hacia dentro hasta
que se encaje. Comprobar si la co-
nexión es segura tirando de la mangue-
ra de alta presión.
Suministro de agua
Nota: Las impurezas en el agua pueden
dañar la bomba de alta presión y los accesorios. Como medida de protección se recomienda el uso del filtro de agua de
KÄRCHER (accesorio especial,
Ref.:4.730-059).
Suministro de agua desde la tubería de
agua
Tenga en cuenta las normas de la empresa
suministradora de agua.
Valores de conexión: véase la placa de características/datos técnicos.
Precaución
La manguera de agua (no está incluida en
el volumen de suministro) tiene que tener al
menos 1/2“ (13 mm) pulgadas de diámetro
, longitud mínima 7,5 m.
Î Figura
1 Atornille la pieza de acoplamiento a la
conexión de agua del aparato suminis-
trada.
2 Enroscar el conector de manguera su-
ministrado al extremo de su manguera
de jardín.
6 Español
Page 7
3 Empujar el conector de la manguera de
jardín al conector de la toma de agua y
asegúrese de oir el clic cuando encaje
antes de seguir.
Î Conecte la manguera de jardín a la
toma de agua fría y abra el agua del todo.
Puesta en marcha
Precaución
La marcha en seco durante más de 2 minutos produce daños en la bomba de alta presión. Si el aparato no genera presión en un
lapso de 2 minutos, desconectar el aparato
y proceder según las indicaciones del capítulo "Averías".
Î Unir la manguera de alta presión con la
conexión de alta presión del aparato.
Î Inserte la lanza dosificadora en la pisto-
la pulverizadora manual y fíjela girándola 90°.
Î Abrir totalmente el grifo del agua.
Î Enchufar la clavija de red a una toma de
corriente.
Î Conectar el aparato „I/ON“.
Funcionamiento
No se emplee el equipo por mas de 15
minutos continuos.
몇 Peligro
El chorro de agua que sale de la boquilla de
alta presión provoca una fuerza de retroceso en la pistola pulverizadora manual. Asegúrese de estar en una posición segura y
sujete con firmeza la pistola pulverizadora
manual y la lanza dosificadora.
Î Desbloquear la palanca de la pistola
pulverizadora manual.
Î Tirar de la palanca, el aparato se en-
ciende.
Nota: Si no se suelta la palanca, el aparato
vuelve a apagarse. La alta presión se mantiene en el sistema.
Lanza dosificadora con regulación de la
presión (Vario Power)
Para las tareas de limpieza más habituales.
La presión de trabajo se puede regular en
pasos entre „Min“ y „Max“.
Î Suelte la palanca de la pistola pulveri-
zadora manual.
Î Girar la lanza dosificadora a la posición
deseada.
Lanza dosificadora con fresadora de
suciedad
Para las suciedades más difíciles de eliminar.
No apto para trabajar con detergentes.
Trabajo con detergentes
Utilice sólo detergentes y productos de limpieza KÄRCHER para cada tipo de tarea
de limpieza. Han sido especialmente creados para su aparato. El uso de otros detergentes y productos de limpieza pueden
provocar un desgaste más rápido y la invalidación de la garantía. Solicite el asesoramiento oportuno en una tienda
especializada y pida la información correspondiente a KÄRCHER.
Î Saque la manguera de aspiración de
detergente de la carcasa hasta la longi-
tud deseada.
Î Cuelgue la manguera de aspiración de
detergente en un depósito que conten-
ga una solución de detergente.
Î Utilizar la lanza dosificadora con regu-
lación de la presión (Vario Power).
Î Girar la lanza dosificadora hasta la po-
sición "Mix".
Nota: De este modo se añade durante
el funcionamiento la solución de deter-
gente al chorro de agua.
Método de limpieza recomendado
Î Rocíe la superficie seca con detergente
y déjelo actuar pero sin dejar que se se-
que.
Î Aplicar el chorro de agua a alta presión
sobre la suciedad disuelta para elimi-
narla.
Español 7
Page 8
Interrupción del funcionamiento
Î Suelte la palanca de la pistola pulveri-
zadora manual.
Î Bloquear la palanca de la pistola pulve-
rizadora manual.
Î Durante las pausas de trabajo prolon-
gadas (de una duración superior a 5 minutos), desconectar además el aparato
„0/OFF“.
Î Insertar la pistola pulverizadora manual
en la zona de recogida para pistolas
pulverizadoras manuales.
Finalización del funcionamiento
Precaución
Separar la manguera de alta presión de la
pistola pulverizadora manual o del aparato
solamente cuando no haya presión en el
sistema.
Î Después de trabajar con detergentes:
llene el depósito de detergente con
agua limpia, girar la lanza dosificadora
hasta la posición „Mix“, conectar el
aparato aprox. 1 minuto y enjuagarlo.
Î Suelte la palanca de la pistola pulveri-
zadora manual.
Î Desconectar el aparato "0/OFF".
Î Cierre el grifo de agua.
Î Desconectar el aparato del suministro
de agua.
Î Apriete la palanca de la pistola pulveri-
zadora manual para eliminar la presión
que todavía hay en el sistema.
Î Bloquear la palanca de la pistola pulve-
rizadora manual.
Î Extraer el enchufe de la red.
Transporte
Precaución
Para evitar accidentes o lesiones, tener en
cuenta el peso del aparato para el transporte (véase Datos técnicos).
Transporte manual
Î Levante el aparato por el asa y de so-
pórtelo.
Transporte en vehículos
Î Asegurar el aparato para evitar que se
deslice o vuelque.
Almacenamiento
Precaución
Para evitar accidentes o lesiones, tener en
cuenta el peso del aparato al elegir el lugar
de almacenamiento (véase Datos técnicos).
Almacenamiento del aparato
Antes de almacenar el aparato durante un
período prolongado, como por ejemplo en
invierno, respetar también las indicaciones
del capítulo Cuidados.
Î Coloque la dispositivo sobre una super-
ficie plana.
Î Insertar la pistola pulverizadora manual
en la zona de recogida para pistolas
pulverizadoras manuales.
Î Guardar el cable de conexión de red, la
manguera de alta presión y los acceso-
rios en el aparato.
Protección antiheladas
Precaución
Proteger el aparato y los accesorios de las
heladas.
El aparato y los accesorios sufren daños
con las heladas, si no se vacía totalmente
el agua. Para evitar daños:
Î Vaciar totalmente el aparato, sacando
todo el agua: conectar el aparato (máx.
1 min) con la manguera de alta presión
y el suministro de agua desconectados,
hasta que ya no salga agua de la co-
nexión de alta presión. Desconectar el
aparato.
Î Almacenar el aparato en un lugar a
prueba de heladas con todos los acce-
sorios.
8 Español
Page 9
Cuidados y mantenimiento
Peligro
Apague el aparato y desenchufe la clavija
de red antes de efectuar los trabajos de
cuidado y mantenimiento.
Cuidado del aparato
Antes de un almacenamiento prolongado,
p. e., durante el invierno:
Î Quitar el filtro de la manguera de aspi-
ración del detergente y limpiarlo colocándolo bajo agua corriente.
Î Extraer el tamiz de la conexión del agua
con unos alicates de punta plana y limpiarlo colocándolo bajo agua corriente.
Mantenimiento
El aparato no precisa mantenimiento.
Piezas de repuesto
Emplear únicamente repuestos originales
de KÄRCHER. Al final de este manual de
instrucciones encontrará un listado resumido de repuestos.
Ayuda en caso de avería
Usted mismo puede solucionar las pequeñas averías con ayuda del resumen siguiente.
En caso de duda, diríjase al servicio de
atención al cliente autorizado.
Peligro
Apague el aparato y desenchufe la clavija
de red antes de efectuar los trabajos de
cuidado y mantenimiento.
Los trabajos de reparación y trabajos en
componentes eléctricos sólo los puede
realizar el Servicio técnico autorizado.
El aparato no funciona
Î Tirar de la palanca de la pistola pulveri-
zadora manual, el aparato se conecta.
Î Comprobar si la tensión indicada en la
placa de características coincide con la
tensión de la fuente de alimentación.
Î Comprobar si el cable de conexión a la
red presenta daños.
El aparato no alcanza la presión
necesaria
Î Comprobar el ajuste de la lanza dosifi-
cadora.
Î Purgar el aparato: conectar el aparato
sin conectar la manguera de alta pre-
sión y esperar (máx. 2 minutos) hasta
que salga el agua sin burbujas por la
conexión de alta presión. Desconectar
el aparato y volver a conectar la man-
guera de alta presión.
Î Comprobar el suministro de agua.
Î Extraer el tamiz de la conexión del agua
con unos alicates de punta plana y lim-
piarlo colocándolo bajo agua corriente.
Grandes oscilaciones de la presión
Î Limpiar la boquilla de alta presión: eli-
minar las impurezas del orificio de la
boquilla con una aguja y aclarar con
agua desde la parte delantera.
Î Comprobar el caudal de agua.
El aparato presenta fugas
Î El aparato presenta una ligera falta de
estanqueidad por razones técnicas. En
caso de que la falta de estanqueidad
sea grande, contactar al Servicio técni-
co autorizado.
El aparato no aspira detergente
Î Utilizar la lanza dosificadora con regu-
lación de la presión (Vario Power).
Girar la lanza dosificadora hasta la po-
sición "Mix".
Î Limpiar el filtro de la manguera de aspi-
ración de detergente.
Î Comprobar si la manguera de aspira-
ción presenta dobleces.
Español 9
Page 10
Datos técnicos
Conexión eléctrica
Tensión 127
1~60VHz
Consumo de corriente 13 A
Grado de protección IP X5
Clase de protección II
Conexión de agua
Temperatura de entrada
(máx.)
Presión de entrada 0,2-1,2 MPa
Velocidad de alimentación
(mín.)
Potencia y rendimiento
Presión máx. admisible 10,5
Caudal, agua 300 l/h
Caudal, detergente 0,4 l/min
Fuerza de retroceso de la pis-
tola pulverizadora manual
Medidas y pesos
Longitud 161 mm
Anchura 241 mm
Altura 601 mm
Peso 5,0 kg
40 °C
1500
11 N
6 l/min
MPa
PSI
Soporte México
Llame al: 01-800-024-13-13 si necesita
ayuda o visite nuestra página Web:
www.karcher.com.mx
Reservado el derecho a realizar modificaciones técnicas.
10 Español
Page 11
Contents
Illustration of appliance 2
General information 11
Safety instructions 12
Operation 14
Transport 16
Storage 16
Maintenance and care 17
Troubleshooting 17
Technical specifications 18
Customer Support Mexico 18
General information
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent owners.
Environmental protection
The packaging material can be recy-
cled. Please do not place the packaging into the ordinary refuse for disposal, but
arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old appliances using appropriate collection systems.
Warranty
The warranty terms published by the relevant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
Proper Use
This high-pressure cleaner is designed for
domestic use only:
– to clean machines, vehicles, buildings,
tools, facades, terraces, garden equipment etc. using a high-pressure water
jet (and detergents if required).
– with accessories, replacement parts
and detergents approved by KÄRCHER. Observe the instructions provided
with these detergents.
Symbols in the operating
instructions
Danger
Immediate danger that can cause severe
injury or even death.
몇 Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Symbols on the machine
The high pressure jet may not
be directed at persons, animals, live electrical equipment
or at the appliance itself. Protect the appliance against
frost.
English 11
Page 12
Safety instructions
Danger
Never touch the mains plug and the
socket with wet hands.
The appliance must not be used if the
power cord or important parts of the appliance, e.g. high-pressure hoses, trigger gun or safety devices are damaged.
Check the power cord and mains plug
for damage before every use. If the
power cord is damaged, please arrange
for it to be replaced immediately by an
authorised repair agent or a skilled
electrician
Check the high-pressure hose for dam-
age before every use. Please arrange
for the immediate replacement of a
damaged high-pressure hose.
The appliance may not be used in areas
where a risk of explosion is present.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corresponding safety provisions must be
observed.
High-pressure jets can be dangerous if
improperly used. The jet must not be directed at persons, animals, live electrical equipment or at the appliance itself.
The high-pressure jet must not be di-
rected at other persons or directed by
the user at him/herself to clean clothing
or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres or tyre valves are suscep-
tible to damage from the high-pressure
jet and may burst. The first indication of
this is a discolouration of the tyre. Damaged vehicle tyres/tyre valves are highly dangerous. Ensure that a distance of
at least 30 cm is observed when cleaning with the jet!
Risk of explosion!
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This includes petrol, paint thinner and heating
12 English
oil. The spray mist thus generated is
highly inflammable, explosive and poisonous. Do not use acetone, undiluted
acids and solvents as they are damaging to the materials from which the appliance is made.
몇 Warning
The mains plug and the coupling of an
extension cable must be watertight and
must never lay in the water.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a sufficient cable cross-section:
1 - 10 m: 1.5 mm
Always fully unroll electrical cables from
the cable drum.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high-pressure hoses, fixtures and couplings recommended by the manufacturer.
This appliance is not intended for use
by persons with reduced physical, sensory or mental capabilities.
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
Children should be supervised to prevent them from playing with the appliance.
Keep packaging film away from children
- risk of suffocation!
This appliance was designed to be
used with detergents which are supplied or recommended by the manufacturer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
The operator must use the appliance
correctly. When working with the appliance, he must consider the local conditions and pay due care and attention to
other persons, in particular children,
who are nearby.
Do not use the appliance when there
are other persons around unless they
are also wearing safety equipment.
2
; 10 - 30 m: 2.5 mm
2
Page 13
Wear protective clothing and safety
goggles to protect against splash back
containing water or dirt.
Caution
In case of extended downtimes, switch
the appliance off at the main switch / appliance switch or remove the mains
plug.
Do not operate the appliance at temper-
atures below 0 °C.
Observe a distance of at least 30 cm
when using the jet to clean painted surfaces to avoid damaging paintwork.
Never leave the appliance unattended
when it is in operation.
Make sure that the power cable or ex-
tension cables are not damaged by running over, pinching, dragging or similar.
Protect the power cable from heat, oil,
and sharp edges.
All current-conducting parts in the work-
ing area must be protected against jet
water.
The appliance may only be connected
to an electrical supply which has been
installed in accordance with IEC 60364.
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate on the
appliance.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max.
30 mA).
Cleaning operations which produce oily
waste water, e.g. engine washes, underbody washes, may only be carried
out using washing stations equipped
with an oil separator.
Safety Devices
Caution
Safety devices protect the user and must
not be modified or bypassed.
Power switch
The appliance switch prevents unintentional operation of the appliance.
Lock trigger gun
This lock locks the lever of the trigger gun
and prevents the inadvertent start of the appliance.
Overflow valve with pressure switch
The overflow valve prevents the permissible working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high-pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Prerequisites for the appliance's
stability
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent accidents or damage.
– The stability of the appliance is warrant-
ed when it is placed onto an even surface.
English 13
Page 14
Operation
Scope of delivery
The scope of delivery of your appliance is illustrated on the packaging. Check the contents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.
Description of the Appliance
Illustrations on Page 2
1 High pressure connection
2 Appliance switch "0/OFF“/ „I/ON“
3 Storage for high-pressure hose
4 Carrying handle
5 Storage for spray lance
6 Garden hose connector (female)
7 Coupling element for water inlet
8 Water inlet (with water inlet filter)
9 Suction hose for detergent
10 Mains cable with mains plug
11 Storage for trigger gun
12 Trigger gun
13 Lock trigger gun
14 High pressure hose
15 Clamp for high pressure hose
16 Spray lance with Dirtblaster
17 Spray lance with pressure regulation
(Vario Power)
Special accessories
Special accessories expand the possibilities
of using your appliance. Please contact your
KÄRCHER dealer for further information.
Before Startup
Mount loose parts delivered with appliance
prior to start-up.
Illustrations on Page 2
Illustration
Î Insert the transport handle.
Illustration
Î Insert holder for trigger gun.
Illustration
Î Pull out the clamp for the high-pressure
hose from the trigger gun (e.g. a small
screwdriver).
Illustration
Î Connect high pressure hose to trigger
gun.
Î Push the clamp in until it locks. Check
the secure connection by pulling on the
high-pressure hose.
Water supply
Note: Impurities in the water can damage
the high-pressure pump and accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
Water supply from mains
Observe regulations of water supplier.
For connection values, see type plate/technical data.
Caution
Garden hose (not included) must be at
least 1/2 inch or 5/8 inch in diameter, minimum length 7.5 m.
Î Illustration
1 Screw the supplied coupling element to
unit’s water inlet.
2 Screw the supplied garden hose con-
nector on to the end of your garden
hose.
3 Push the garden hose connector on to
the water inlet connector and make
sure you hear it click into place before
proceeding.
Î Connect garden hose to the cold water
source and turn water on completely.
14 English
Page 15
Start up
Caution
Dry runs lasting longer than two minutes
lead to damages to the high pressure
pump. If the appliance does not build up
pressure within two minutes, switch it off
and proceed as instructed in the Chapter
"Troubleshooting".
Î Connect the high pressure hose to the
high pressure connection of the appliance.
Î Push the spray lance into the trigger
gun and fasten it by turning it through
90°.
Î Completely open the water tap.
Î Insert the mains plug into the socket.
Î Turn on the appliance “I/ON”.
Operation
Only use equipment for less than
15 minutes continual.
몇 Danger
The trigger gun is subjected to a recoil force
when the water jet is discharged. Make
sure that you have a firm footing and are
also holding the trigger gun and spray lance
firmly.
Î Unlock the lever on the trigger gun.
Î Pull on the lever of the trigger gun; the
device will switch on.
Note: Release the lever of the trigger gun;
the device will switch off again. High pressure remains in the system.
Spray lance with pressure regulation
Carrying out the most common cleaning
tasks. The work pressure can be stagelessly regulated between "Min" and "Max".
Î Release the lever on the trigger gun.
Î Turn the spray lance to the desired po-
sition.
Spray lance with Dirtblaster
For particularly dirty items or areas.
Not suitable for use with detergents.
Working with detergent
Please use exclusively KÄRCHER detergents and care products to carry out the respective cleaning task, as these were
specifically developed for your appliance.
The use of other detergents and care products may lead to premature wear and can
invalidate your warranty claims. Please obtain information at your local dealer or request information directly from KÄRCHER.
Î Pull detergent suction hose as far as is
required out of the housing.
Î Suspend end of detergent suction hose
in a container filled with detergent.
Î Use spray lance with pressure regula-
tion (Vario Power).
Î Turn the spray lance to "Mix" position.
Note: This will mix the detergent with
the water stream.
Recommended cleaning method
Î Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Î Spray off loosened dirt with the high-
pressure jet.
Interrupting operation
Î Release the lever on the trigger gun.
Î Lock the lever on the trigger gun.
Î During longer breaks (more than 5 min-
utes), also turn the appliance off using
the "0/OFF" switch.
Î Insert the trigger gun in its holder.
English 15
Page 16
Finish operation
Storage
Caution
Only separate the high-pressure hose from
the trigger gun or the appliance while there
is no pressure in the system.
Î After operation with detergent: Fill the
detergent tank with clear water, turn the
spray lance with pressure regulator to
the position "Mix", switch the appliance
on for about 1 minute and rinse with
clear water.
Î Release the lever on the trigger gun.
Î Turn off the appliance "0/OFF".
Î Turn off tap.
Î Detach the appliance from the water
supply.
Î Press the lever on the trigger gun to re-
lease any remaining pressure in the
system.
Î Lock the lever on the trigger gun.
Î Pull out the mains plug.
Transport
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
When transporting by hand
Î Lift appliance by the carrying handle
and carry it.
When transporting in vehicles
Î Secure the appliance against shifting
and tipping over.
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
Storing the Appliance
Prior to extended storage periods, as during the winter, also observe the instructions
in the Care section.
Î Park the machine on an even surface.
Î Insert the trigger gun in its holder.
Î Stow away the mains cable, the high-
pressure hose and accessory at the ap-
pliance.
Frost protection
Caution
Protect the appliance and its accessories
against frost.
The appliance and its accessories can get
destroyed through frost if there are any water residues in them. To avoid damage to
them:
Î Completely drain all water from the ap-
pliance: Switch the appliance on with
detached high-pressure hose and de-
tached water supply (max. 1 minute)
and wait, until no more water exits at the
high-pressure connection. Turn off the
appliance.
Î Store the appliance and the entire ac-
cessories in a frost-safe room.
16 English
Page 17
Maintenance and care
Danger
Turn off the appliance and remove the
mains plug prior to any care and maintenance work.
Care
Prior to longer periods of storage, e.g. in
the winter:
Î Remove filter from suction hose for de-
tergent and clean under running water.
Î Pull out the sieve in the water connec-
tion using flat-nose pliers and clean under running water.
Maintenance
The appliance is maintenance-free.
Spare parts
Use only original KÄRCHER spare parts.
You will find a list of spare parts at the end
of these operating instructions.
Troubleshooting
You can rectify minor faults yourself with
the help of the following overview.
If in doubt, please consult the authorized
customer service.
Danger
Turn off the appliance and remove the
mains plug prior to any care and maintenance work.
Repair works may only be performed by the
authorized customer service.
Appliance is not running
Î Pull on the lever of the trigger gun; the
device will switch on.
Î Check whether the voltage indicated on
the type plate corresponds to the voltage of the mains supply.
Î Check the mains connection cable for
damages.
Pressure does not build up in the
appliance
Î Check setting at the spray lance.
Î Appliance ventilation: Switch the appli-
ance on with the high-pressure hose
detached and operate (max. 2 minutes)
until the water exits the high-pressure
connection without bubbles. Switch off
appliance and reconnect high-pressure
hose.
Î Check the water supply.
Î Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un-
der running water.
Strong pressure fluctuations
Î Clean high-pressure nozzle: Remove
dirt and debris from the nozzle bore, us-
ing a needle and rinse through with wa-
ter from the front.
Î Check water flow quantity.
Appliance is leaking
Î Slight leakage from the appliance pump
is normal. If the leakage increases con-
tact the authorized customer service.
No detergent infeed
Î Use spray lance with pressure regula-
tion (Vario Power).
Turn the spray lance to "Mix" position.
Î Clean the detergent suction hose filter.
Î Check the detergent suction hose for
kinks.
English 17
Page 18
Technical specifications
Electrical connection
Voltage 127
1~60VHz
Power consumption 13 A
Protection class IP X5
Protective class II
Water connection
Max. feed temperature 40 °C
Feed pressure 0,2-1,2 MPa
Min. feed volume 6 I/min
Performance data
Max. permissible pressure 10,5
Water flow rate 300 l/h
Detergent flow rate 0,4 I/min
Recoil force of trigger gun 11 N
Dimensions and weights
Length 161 mm
Width 241 mm
Height 601 mm
Weight 5,0 kg
1500
MPa
PSI
Customer Support
Mexico
Call: 01-800-024-13-13 for help or visit our
website: www.karcher.com.mx
Subject to technical modifications!
18 English
Page 19
Table des matières
Illustration de l'appareil 2
Consignes générales 19
Consignes de sécurité 20
Utilisation 22
Transport 24
Entreposage 24
Entretien et maintenance 25
Assistance en cas de panne 25
Caractéristiques techniques 26
Assistance Mexique 26
Consignes générales
Cher client,
Lire cette notice originale avant
la première utilisation de votre
appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.
Utilisation conforme
Ce nettoyeur haute pression ne doit être
utilisé que pour un usage privé:
– pour le nettoyage de machines, véhicu-
les, bâtiments, outils, fassades, terrasses, outils de jardinage etc. avec un jet
d'eau sous pression (et si besoin en
ajoutant des détergents).
– avec des accessoires, pièces de re-
change et détergents homologués par
Kärcher
gnes livrées avec les détergents.
Protection de l’environnement
les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
®
. Veuillez respecter les consi-
Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter
Les appareils usés contiennent des
matériaux précieux recyclables les-
quels doivent être apportés à un système de recyclage. Pour cette raison,
utilisez des systèmes de collecte adéquats
afin d'éliminer les appareils usés.
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un
vice de fabrication. En cas de recours en
garantie, adressez-vous à votre revendeur
ou au service après-vente agréé le plus
proche munis de votre preuve d'achat.
Symboles utilisés dans le mode
d'emploi
Danger
Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des blessures corporelles graves.
몇 Avertissement
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des
blessures légères ou des dommages matériels.
Symboles sur l'appareil
Le jet haute pression ne doit
être dirigé ni sur des personnes ou des animaux, ni sur
des installations électriques
actives, ni sur l'appareil lui-même. Mettre
l'appareil à l'abri du gel.
Français 19
Page 20
Consignes de sécurité
Danger
Ne jamais saisir la fiche secteur ni la pri-
se de courant avec des mains humides.
Ne jamais mettre l’appareil en service si
le câble d’alimentation ou des pièces
importantes de l’appareil, telles que par
exemple le flexible haute pression, le
poignée-pistolet ou les dispositifs de
sécurité sont endommagés.
Vérifier avant chaque utilisation que le
câble d'alimentation et la fiche secteur
ne sont pas endommagés. Un câble
d’alimentation endommagé doit immédiatement être remplacé par le service
après-vente ou un électricien agréé.
Vérifier avant chaque utilisation que le
flexible haute-pression n'est pas endommagé. Un flexible haute pression
endommagé doit immédiatement être
remplacé.
Il est interdit d’utiliser l’appareil dans
des zones présentant des risques d’explosion.
Si l’appareil est utilisé dans des zones
de danger (par exemple des stations
essence), il faut tenir compte des consignes de sécurité correspondantes.
Une utilisation incorrecte des jets haute
pression peut présenter des dangers.
Le jet ne doit pas être dirigé sur des personnes, animaux, installations électriques actives ni sur l'appareil lui-même.
Ne jamais diriger le jet haute pression
sur soi-même ni sur d’autres personnes
dans le but de nettoyer les vêtements
ou les chaussures.
Ne jamais laver au jet des objets conte-
nant des substances nocives (par
exemple de l’amiante).
Le jet haute pression risque d’endom-
mager les pneus/valves de véhicules et
les pneus risquent d’éclater. Le premier
indice d’endommagement est une décoloration du pneu. Des pneus/valves
de véhicules endommagés présentent
des dangers de mort. Il faut toujours se
20 Français
tenir au moins à 30 cm des pièces pour
les laver au jet !
Risque d'explosion !
Ne pas pulvériser de liquides inflammables.
Ne jamais aspirer des liquides contenant des solvants ni des acides ou des
solvants non dilués, tels que par exemple de l’essence, du diluant pour peinture ou du fuel ! Le nuage de
pulvérisation est extrêmement inflammable, explosif et toxique. Ne pas utiliser d’acétone, d’acides ni de solvants
non dilués, du fait de leur effet corrosif
sur les matériaux constituant l’appareil.
몇 Avertissement
La fiche secteur et la fiche d'une rallon-
ge doivent être étanches et ne doivent
pas reposer dans l'eau.
Des rallonges non adaptées peuvent
présenter des risques. Utiliser à l’air libre uniquement des câbles de rallonge
autorisées et marquées de façon adéquate avec une section suffisante du
conducteur.
1 - 10 m : 1,5 mm
Toujours dérouler entièrement les ral-
longes de l’enrouleur de câble.
Les flexibles haute pression, les robi-
nets et les raccords sont importants
pour la sécurité de l’appareil. N'utiliser
que des flexibles haute pression, des
robinets et des raccords recommandés
par le fabricant.
Cet appareil n'est pas destiné à être uti-
lisé par des personnes avec des capacités physiques, sensorielles ou
mentales restreintes.
L’appareil ne doit jamais être utilisé par
des enfants ni par des personnes non
avisées.
Les enfants doivent être surveillés pour
s'assurer qu'ils ne jouent pas avec l'appareil.
Tenir les films plastiques d'emballages
hors de portée des enfants, risque
d'étouffement !
Cet appareil a été conçu pour l’utilisa-
tion de détergents ayant été fournis ou
2
; 10 - 30 m: 2,5 mm
2
Page 21
recommandés par le fabricant. L’utilisation d’autres détergents ou d’autres
produits chimiques peut nuire à la sécurité de l’appareil.
L’utilisateur doit faire preuve d'un usage
conforme de l'appareil. Il doit prendre
en considération les données locales et
lors du maniement de l’appareil, il doit
prendre garde aux tierces personnes,
et en particulier aux enfants.
L’appareil ne doit jamais être utilisé si
d’autres personnes figurent dans le
rayon de portée de l’appareil, à moins
que ces personnes ne portent des vêtements de protection.
Pour se protéger contre les éclabous-
sures ou les poussières, porter le cas
échéant des vêtements et des lunettes
de protection.
Attention
Lors des pauses d'exploitation prolon-
gées, mettre l'appareil hors service au
niveau du sectionneur général / de l'interrupteur d'appareil ou de la fiche secteur.
Ne pas exploiter l'appareil à des tempé-
ratures inférieures à 0 °C.
Une distance d'au moins 30 cm entre la
lance et les surfaces peintes est nécessaire pour éviter tout endommagement.
Ne jamais laisser l’appareil sans sur-
veillance lorsqu’il est en marche.
Veiller à ne pas abîmer ni endommager
le câble d’alimentation ni le câble de rallonge en roulant dessus, en les coinçant ni en tirant violemment dessus.
Protéger les câbles d’alimentation contre la chaleur, l’huile et les bords tranchants.
Toutes les pièces conductrices dans la
zone de travail doivent être protégées
contre les jets d’eau.
L’appareil doit uniquement être raccor-
dé à un branchement électrique mis en
service par un électricien conformément à la norme IEC 60364.
L'appareil doit être raccordé unique-
ment au courant alternatif. La tension
doit être identique avec celle indiquée
sur la plaque signalétique de l’appareil.
Pour des raisons de sécurité, nous re-
commandons fondamentalement que
l'appareil soit exploité avec un disjoncteur de courant de défaut (max. 30 mA).
Tous travaux de nettoyage produisant
des eaux usées contenant de l’huile,
par exemple un nettoyage de moteur ou
de bas de chassis, doivent uniquement
être effectués à des postes de lavage
équipés d’un séparateur d’huile.
Dispositifs de sécurité
Attention
Le but des dispositifs de sécurité est de
protéger l'utilisateur. Ils ne doivent en
aucun cas être transformés ou désactivés.
Interrupteur principal
L'interrupteur principal empêche un fonctionnement involontaire de l'appareil.
Verrouillage poignée-pistolet
Le verrouillage verrouille le levier de la poignée-pistolet et empêche un démarrage
non désiré de l'appareil.
Clapet de décharge avec pressostat
Le clapet de décharge évite un dépassage
de la pression de service admissible.
Si vous relâchez la gâchette, la pompe est
éteinte par un manocontacteur, le jet haute
pression est interrompu. Si vous appuyez à
nouveau sur le levier, la pompe est remise
en marche.
Conditions pour la stabilité
Attention
Avant d'effectuer toute opération avec ou
sur le travail, en assurer la stabilité afin
d'éviter tout accident ou tout endommagement.
– La stabilité de l'appareil est assurée
lorsqu'il peut être posé sur une surface
plane.
Français 21
Page 22
Utilisation
Contenu de livraison
L'étendue de la fourniture de votre appareil
figure sur l'emballage. Lors du déballage,
contrôler l’intégralité du matériel.
S'il manque des accessoires ou en cas de
dommages imputables au transport, informer immédiatement le revendeur.
Description de l’appareil
Illustrations voir page 2
1 Raccord haute pression
2 Interrupteur principal "0/OFF" / "I/ON"
3 Support pour le flexible haute pression
4 Poignée de transport
5 Support pour la lance
6 Raccord pour tuyau d'arrosage (fema-
le)
7 Raccord pour l'arrivée d'eau
8 Arrivée d'eau avec tamis
9 Flexible d'aspiration pour le détergent
10 Câble d'alimentation secteur avec fiche
secteur
11 Support pour la poignée-pistolet
12 Poignée-pistolet
13 Verrouillage poignée-pistolet
14 Flexible haute pression
15 Agrafe pour le flexible haute pression
16 Lance avec rotabuse
17 Lance avec réglage de la pression (Va-
rio Power)
Accessoires en option
Les accessoires spéciaux élargissent le
champ d'action de votre appareil. Vous
trouverez de plus amples informations
chez votre revendeur Kärcher
Avant la mise en service
Monter les pièces jointes en vrac à l'appareil avant la mise en service.
Illustrations voir page 2
Illustration
Î Enficher la poignée de transport.
Illustration
Î Enficher le support pour la poignée-pis-
tolet.
®
.
Illustration
Î Sortir l'agrafe pour le flexible haute
pression sur la poignée-pistolet (par ex.
avec un petit tournevis).
Illustration
Î Enficher le flexible haute pression dans
les poignée-pistolet.
Î Enfoncer les agrafes jusqu'á ce qu'elles
s'enclenchent. Contrôler que la con-
nexion est bien fixée en tirant sur le
flexible haute pression.
Alimentation en eau
Remarque : Des impuretés dans l'eau
peuvent endommager la pompe haute
pression et les accessoires. Il est recommandé d'utiliser le filtre à eau Kärcher
cessoires spéciaux, référence : 4.730-059)
à des fins de protection.
Raccordement à la conduite d'eau du
réseau public
Respecter les prescriptions de votre société distributrice en eau.
Données de raccordement, voir plaque signalétique / caractéristiques techniques
Attention
Le tuyau d'eau (non livré) doit avoir un diamètre d'au moins 1/2“ (13 mm) ou 5/8“ (16
mm), longueur au moins 7,5 m.
Î Illustration
1 Visser le raccord livré à l'arrivée d'eau
de l'appareil.
2 Visser le tuyau de jardin fourni sur l'ex-
trémité de votre tuyau de jardin.
3 Relier le tuyau de jardin au raccord d'ar-
rivée d'eau et s'assurer qu'un clic audi-
ble soit perceptible, avant de continuer.
Î Raccorder le tuyau d'arrosage à la
source d'eau froide et ouvrir complète-
ment le robinet.
®
(ac-
22 Français
Page 23
Mise en service
Attention
Une marche à sec de plus de 2 minutes entraîne des endommagements de la pompe
haute pression. Si l'appareil n'établit pas de
pression dans les deux minutes, le mettre
hors service et procéder de la manière indiquée dans les instructions du chapitre
"Aide en cas de défauts".
Î Connecter le flexible haute pression
avec le raccord haute pression de l'appareil.
Î Raccorder la lance à la poignée-pistolet
et la fixer en effectuant une rotation à
90°.
Î Ouvrir le robinet d'eau complètement.
Î Brancher la fiche secteur dans une pri-
se de courant.
Î Interrupteur principal sur "I/ON".
Fonctionnement
L'appareil n'est pas approprié pour un
fonctionnement plus de 15 min.
몇 Danger
Le jet d'eau sortant de la buse haute pression provoque une force de réaction sur la
poignée-pistolet. Veiller à adopter une position stable et à tenir la poignée et la lance
fermement.
Î Déverrouiller la manette de la poignée-
pistolet.
Î Tirer le levier, l'appareil se met en service.
Remarque : Si le levier est relâché, l'appareil se met hors service. La haute pression
est conservée dans le système.
Lance avec réglage de la pression
(Vario Power)
Pour les travaux courants de nettoyage. La
pression de travail peut être réglable de
manière continue entre "Min" et "Max".
Î Relâcher la manette de la poignée-pis-
tolet.
Î Tourner la lance sur la position souhai-
tée.
Lance avec rotabuse
Pour les salissures tenaces.
Pas approprié pour un travail avec du détergent.
Travail avec le détergent
Utilisez pour la tâche de nettoyage respective exclusivement des détergents et des
®
produits d'entretien Kärcher
, car ceux-ci
ont été mis au point spécialement pour une
utilisation avec votre appareil. L'emploi
d'autres détergents ou produits de soin
peut entraîner une usure plus rapide et l'annulation de la garantie. Veuillez vous informer chez votre distributeur spécialisé ou
®
consultez Kärcher
directement.
Î Tirer le flexible d'aspiration pour le dé-
tergent du logement à la longueur souhaitée.
Î Plonger le flexible d’aspiration pour le
détergent dans un récipient contenant
une solution de détergent.
Î Utiliser la lance avec réglage de la pres-
sion (Vario Power).
Î Tourner la lance sur la position "Mix".
Remarque : Ainsi, la solution de détergent est mélangée au jet d'eau lors du
fonctionnement.
Méthode de nettoyage conseillée
Î Pulvériser le détergent sur la surface
sèche et laisser agir sans toutefois le
laisser sécher complètement.
Î Retirer les saletés dissoutes au moyen
du jet haute pression.
Interrompre le fonctionnement
Î Relâcher la manette de la poignée-pis-
tolet.
Î Verrouiller le levier de la poignée-pisto-
let.
Î En cas de pauses de longue durée
(plus de 5 minutes), mettre en plus l'appareil hors service avec l'interrupteur
"0/OFF".
Î Enficher la poignée-pistolet dans le
support de poignée-pistolet.
Français 23
Page 24
Fin de l'utilisation
Entreposage
Attention
Séparer le tuyau haute pression de la poignée-pistolet ou de l'appareil uniquement
quand il n'y a pas de pression dans le système.
Î Après le travail avec le détergent :
Remplir le réservoir de détergent avec
de l'eau claire, tourner le tube d'acier
avec la régulation de pression sur la position "Mix", mettre l'appareil en service
pendant environ 1 minute et rincer.
Î Relâcher la manette de la poignée-pis-
tolet.
Î Mettre l'appareil hors service "0/OFF".
Î Fermer le robinet d'eau.
Î Séparer l'appareil de l'alimentation en
eau.
Î Actionner la gachette de la poignée-pis-
tolet afin de faire échapper la pression
restante dans le système.
Î Verrouiller le levier de la poignée-pisto-
let.
Î Retirer le connecteur de la prise.
Transport
Attention
Afin d'éviter tout accident ou toute blessure
lors du transport, tenir compte du poids de
l'appareil (voir les caractéristiques techniques).
Transport manuel
Î Soulever l'appareil avec la poignée et le
porter.
Attention
Afin d'éviter tout accident ou toute blessure, tenir compte du poids de l'appareil (voir
les caractéristiques techniques) en choisissant son emplacement pour le stockage.
Ranger l’appareil
En cas de stockage prolongé, par ex. en hiver, respecter en plus les recommandations fournies au chapitre Entretien.
Î Garer l'appareil sur une surface plane.
Î Enficher la poignée-pistolet dans le
support de poignée-pistolet.
Î Ranger le câble d'alimentation, le flexi-
ble à haute pression et l'accessoire sur
l'appareil.
Protection antigel
Attention
Mettre l'appareil et les accessoires à l'abri
du gel.
L'appareil et les accessoires sont détruits
par le gel si l'eau n'a pas été totalement vidée. Pour éviter tout endommagement :
Î Vider complètement l'eau de l'appareil :
Mettre l'appareil en service avec le flexible haute pression raccordé et sans alimentation d'eau raccordé (max. 1 min.)
et attendre jusqu''à ce qu'il ne sorte plus
d'eau du raccord haute pression. Désactiver l'appareil.
Î Conserver l'appareil et l'intégralité des
accessoires dans un endroit à l'abri du
gel.
Transport dans des véhicules
Î Freiner l'appareil pour l'empêcher de
glisser et de basculer.
24 Français
Page 25
Entretien et maintenance
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Entretien
Avant un stockage prolongé, par exemple
en hiver :
Î Retirer le filtre du flexible d'aspiration
pour détergent et le nettoyer à l'eau
courante.
Î Enlever le tamis de l'arrivée d'eau à
l'aide d'une pince et le nettoyer à l'eau
courante.
Maintenance
L'appareil ne nécessite aucune maintenance.
Pièces de rechange
Utiliser uniquement des pièces de rechange de la marque Kärcher
une liste des pièces de rechanges à la fin
de cette notice.
®
. Vous trouverez
Assistance en cas de panne
Il est possible de résoudre des pannes
sans trop grande gravité en utilisant la liste
suivante.
En cas de doute, s'adresser au service
après-vente agréé.
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation
ou des travaux concernant les pièces électriques de l'appareil.
L'appareil ne fonctionne pas
Î Tirer le levier de la poignée pistolet,
l'appareil se met en service.
Î Vérifier que la tension indiquée sur la
plaque signalétique correspond à la
tension de la prise de courant.
Î Vérifier si le câble d'alimentation est en-
dommagé
L'appareil ne démarre pas, le moteur
ronronne
Cause : Chute de tension en raison d'un réseau électrique faible ou d'utilisation d'un
câble de rallonge.
Î Lors de la mise en service, tirer en pre-
mier sur le levier de la poignée-pistolet,
puis mettre l'interrupteur principal sur "I/
ON".
L'appareil ne monte pas en pression
Î Contrôler le réglage sur la lance.
Î Purger l'appareil : Mettre l'appareil en
service sans flexible haute pression et
attendre (max. 2 minutes) jusqu'à ce
qu'il s'écoule de l'eau sans bulle du raccord haute pression. Mettre l'appareil
hors tension et raccorder le flexible
haute pression.
Î Contrôler l'alimentation en eau.
Î Enlever le tamis de l'arrivée d'eau à
l'aide d'une pince et le nettoyer à l'eau
courante.
Fluctuations de pression importantes
Î Nettoyer la buse à haute pression :
Ôtez les salissures situées dans l'orifice
de la buse à l'aide d'une aiguille et rincez-la avec de l'eau.
Î Contrôler la quantité d'eau alimentée.
Appareil non étanche
Î Une fuite minime au niveau de l'appareil
peut survenir sous certaines conditions
techniques. Si la fuite est importante,
contacter le service après-vente agréé.
Le détergent n'est pas aspirée
Î Utiliser la lance avec réglage de la pres-
sion (Vario Power).
Tourner la lance sur la position "Mix".
Î Nettoyer le filtre situé sur le flexible
d'aspiration du détergent.
Î Contrôler le flexible d'aspiration pour le
détergent afin de détecteur tout pli.
Français 25
Page 26
Caractéristiques techniques
Branchement électrique
Tension 127
1~60VHz
Courant absorbée 13 A
Degré de protection IP X5
Classe de protection II
Arrivée d'eau
Température d'alimentation (max.)
Pression d'alimentation 0,2-1,2 MPa
Débit d'alimentation (min.) 6 l/min
Performances
Pression maximale admissible
Débit (eau) 300 l/h
Débit (détergent) 0,4 l/min
Force de réaction sur la poi-
gnée-pistolet
Dimensions et poids
Longueur 161 mm
Largeur 241 mm
Hauteur 601 mm
Poids 5,0 kg
40 ° C
10,5
1500
11 N
MPa
PSI
Assistance Mexique
Appeler : 01-800-024-13-13 pour obtenir
de l'aide ou visiter notre site Web :
www.karcher.com.mx
Sous réserve de modifications
techniques !
26 Français
Page 27
Page 28
Loading...
