Page 1
G 2600 VC
G 2600 VC Plus
English 2
Español 16
Français 31
9.800-498.0 01/10A
Page 2
HIGH PRESSURE WASHER OPERATOR MANUAL
Model Overview 3
Important Safety Instructions 4
Assembly Instructions 5
Operating Instructions 9
Using the Accessories 10
Working with Detergents 10
Taking a Break 11
Shutting Down & Clean-Up 11
Winterizing and Long-Term Storage 12
Maintenance Instructions 12
Cleaning Tips 12
Troubleshooting 14
Specifications
Operating pressure 2600 PSI
Max. Water Flow* 2.3 GPM
Detergent suction 0.15 - 0.20 GPM
Engine 173cc
Part No. G2600 VC
Part No. G2600 VC Plus
Serial no.
1.107-109.0
1.107-110.0
Owner/User Responsibility
The owner and/or user must have an understanding of the manufacturer’s operating instructions and warnings before using this pressure
washer.
Warning information should be emphasized and
understood.
If the operator is not fluent in English, the manufacturer’s instructions and warnings shall be read
to and discussed with the operator in the operator’s native language by the purchaser/owner,
making sure that the operator comprehends its
contents.
Owner and/or user must study and maintain for
future reference the manufacturers’ instructions.
Kärcher Customer Support
USA & Canada
Please call 1-800-537-4129 for warranty related
issues. Please visit www.karcher-help.com for
technical support and product assistance.
Please take a moment to register your product
online at www.karcher-register.com. Be sure to
save your purchase receipt, it will be required for
repairs covered by warranty.
Safety Alert Symbols
DANGER
indicates “an imminently hazardous situation which, if
not avoided, will result in death or serious injury.”
WARNING
indicates “a potentially hazardous situation which, if
not avoided, could result in death or injury.”
CAUTION
indicates “a potentially hazardous situation which, if
not avoided, may result in minor or moderate injury or
in property damage incidents.”
English
2
Customer Support
Mexico
Call: 01-800-024-13-13 for help or visit our website: www.karcher.com.mx
Page 3

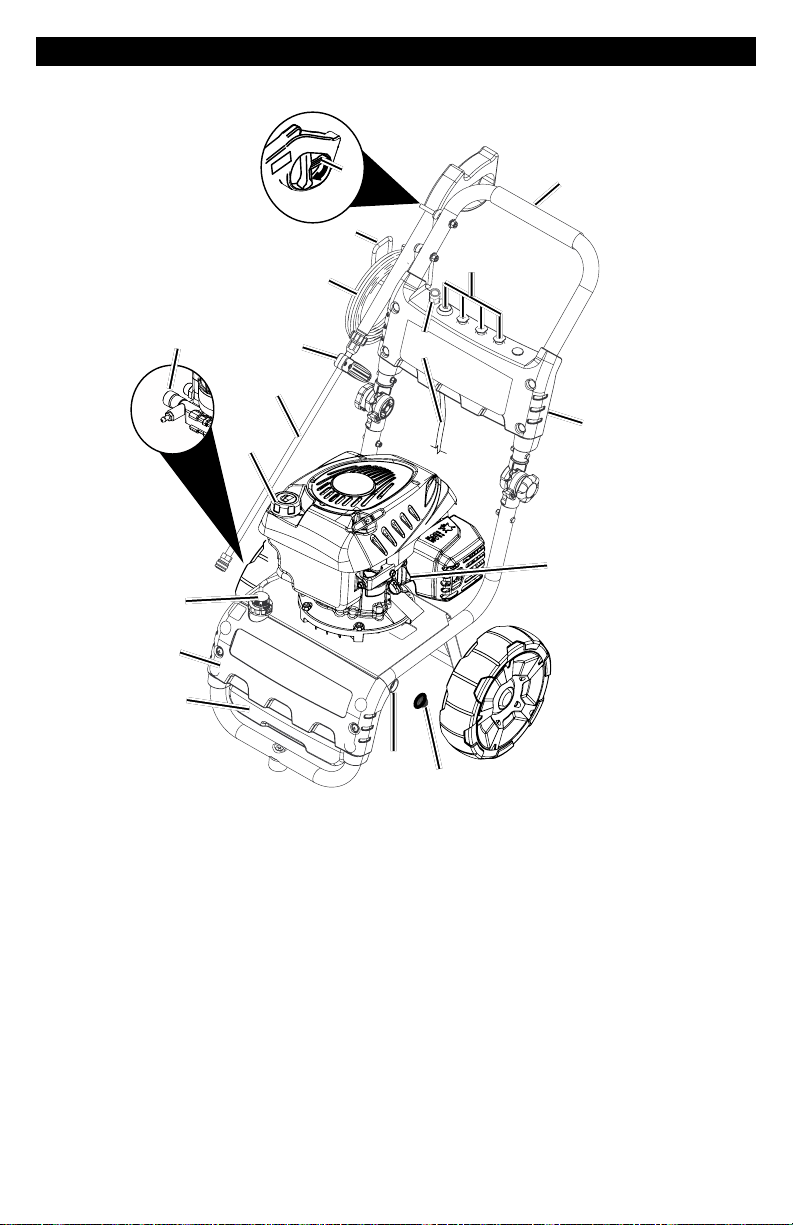

MODEL OVERVIEW
11
15
10
3
1
2
4
9
13
16
12
6
5
14
7
1 Handle
2 Trigger gun
3 Trigger gun safety lock
4 High pressure hose
5 Gas tank
6 Spray wand
7 Dipstick
8 Water inlet with garden hose connector
9 Quick connect high pressure outlet
10 Detergent tank (G2600 VC Plus only)
8
17
11 Detergent metering valve and detergent
suction tube (G2600 VC Plus only)
12 Quick connect nozzles
13 Hand grip
14 Nozzle holder
15 Detergent tank cover (2600 VC Plus only)
16 Detergent filter & suction tube (2600 VC
only)
17 Water intel filter
For engine details see engine manual.
English
3
Page 4
IMPORTANT SAFETY INSTRUCTIONS
Read the operating instructions of the engine ■
manufacturer before start-up and follow the
safety instructions carefully.
WARNING
When using this product basic precautions should
always be followed, including the
following:
Read all the instructions before using the ■
product.
To reduce the risk of injury, close supervision is ■
necessary when a product is used near children.
Know how to stop the product and bleed pres- ■
sures quickly. Be thoroughly familiar with the
controls.
Stay alert – watch what you are doing. ■
Do not operate the product when fatigued ■
or under the influence of alcohol or drugs.
Keep operating area clear of all persons. ■
Do not overreach or stand on unstable support. ■
Keep good footing and balance at all times. ■
Wear safety goggles. ■
Follow the maintenance instructions specified in ■
the manual.
To avoid risks, all repairs and replacement of ■
spare parts may only be carried out by authorized
customer service personnel.
WARNING
Risk of Injection or Injury – Do Not Direct Discharge
Stream At Persons.
High pressure jets can be dangerous if ■
misused. The jet must not be directed at
persons, animals, electrical devices, or the
unit itself.
Do not spray electrical connections, electri- ■
cal outlets or fixtures.
WARNING
Risk Of Explosion – Do not spray flammable liquids.
Do not use acids, alkaline, solvents, or any ■
flammable material in this product. These
products can cause physical injuries to the
operator and irreversible damage to the
machine.
WARNING
Gun Kicks Back – Hold with both hands.
The Trigger Gun Safety Lock prevents the ■
trigger from accidentally being engaged.
This safety feature DOES NOT lock trigger
in the ON position.
WARNING
The engine exhaust from this product contains chemicals known to the State of California to cause cancer,
birth defects or other reproductive harm. Operation
of this equipment may create sparks that can start
fires around dry vegetation. A spark arrestor may be
required. The operator should contact local fire agencies for laws or regulations relating to fire prevention
requirements.
CAUTION
Risk of Asphyxiation – Use this product only in a
well ventilated area.
Operate and fuel machine in a well ven- ■
tilated area, free of devices featuring an
open pilot or flame such as boilers, water
heaters, etc.
CAUTION
Risk of Fire – Do not add fuel when the product
is operating.
Do not operate if fuel has been spilled. ■
Instead, move the machine to a different
location and avoid creating sparks.
The machine has hot surfaces which can ■
cause burns. Operate the unit in a safe
environment and away from children.
Do not touch hot surfaces or allow acces- ■
sories to contact hot surfaces.
Do not allow the high pressure hose to ■
come into contact with the muffler guard.
Do not leave the machine running unat- ■
tended.
Avoid tipping the machine on its side. ■
SAVE THESE INSTRUCTIONS!
4
English
Page 5
WATER SUPPLY
(Cold Water Only)
CAUTION
When connecting the water inlet to the water
supply mains, local regulations of your water
company must be observed. In some areas
the unit must not be connected directly to the
public drinking water supply. This is to ensure
that there is no feedback of chemicals into the
water supply. Direct connection via a receiver
tank or backflow preventer, for example, is
permitted.
Dirt in the feed water will damage the unit. To
avoid this risk, we recommend fitting a water
filter.
Garden hose must be at least 5/8 inch in ■
diameter.
ASSEMBLY INSTRUCTIONS

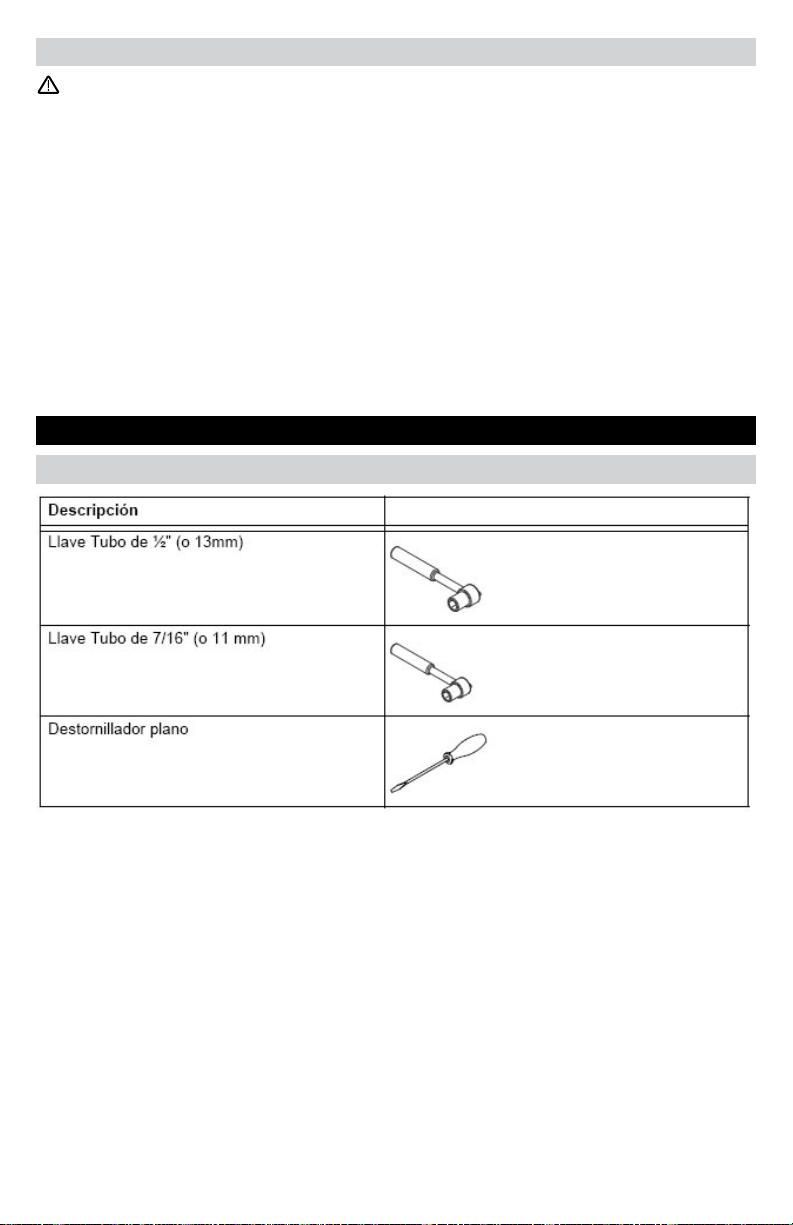

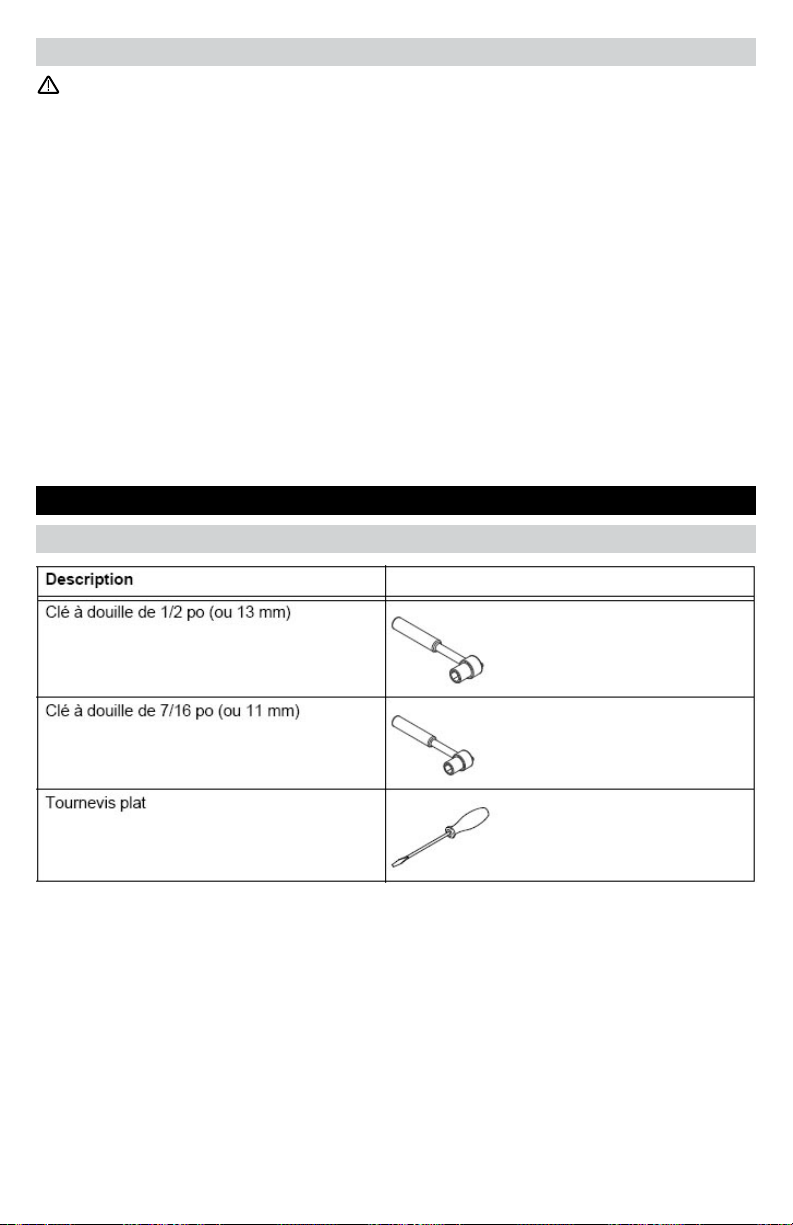

Required Tools (not included)
Flow rate of water supply must not fall ■
below 2.5 GPM (gallons per minute).
Flow rate can be determined by running the ■
water for one minute into an empty 5-gallon
container.
The water supply temperature must not ■
exceed 104°F/40°C.
Never use the pressure washer to draw in ■
water contaminated with solvents, e.g. paint
thinners, gasoline, oil, etc.
Always prevent debris from being drawn ■
into the unit by using a clean water source.
Use additional water filter.
Do not operate pressure washer without the ■
water turned on.

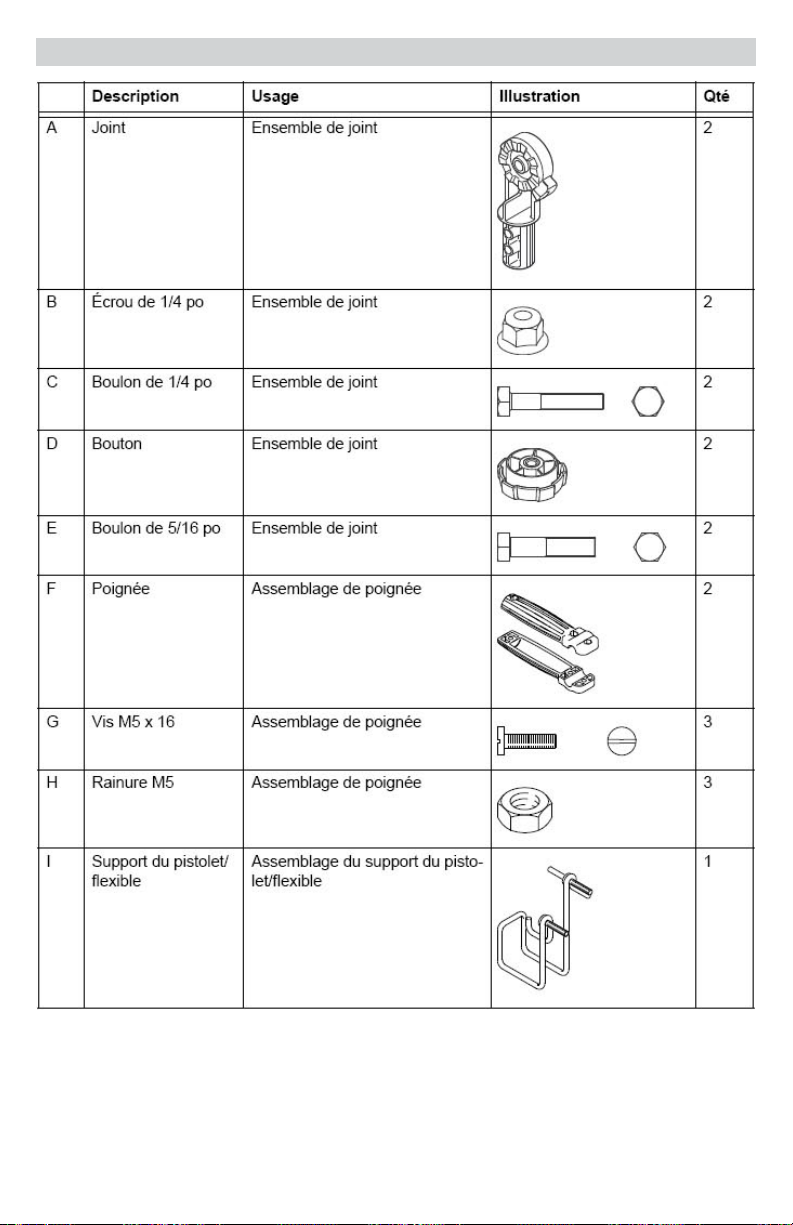

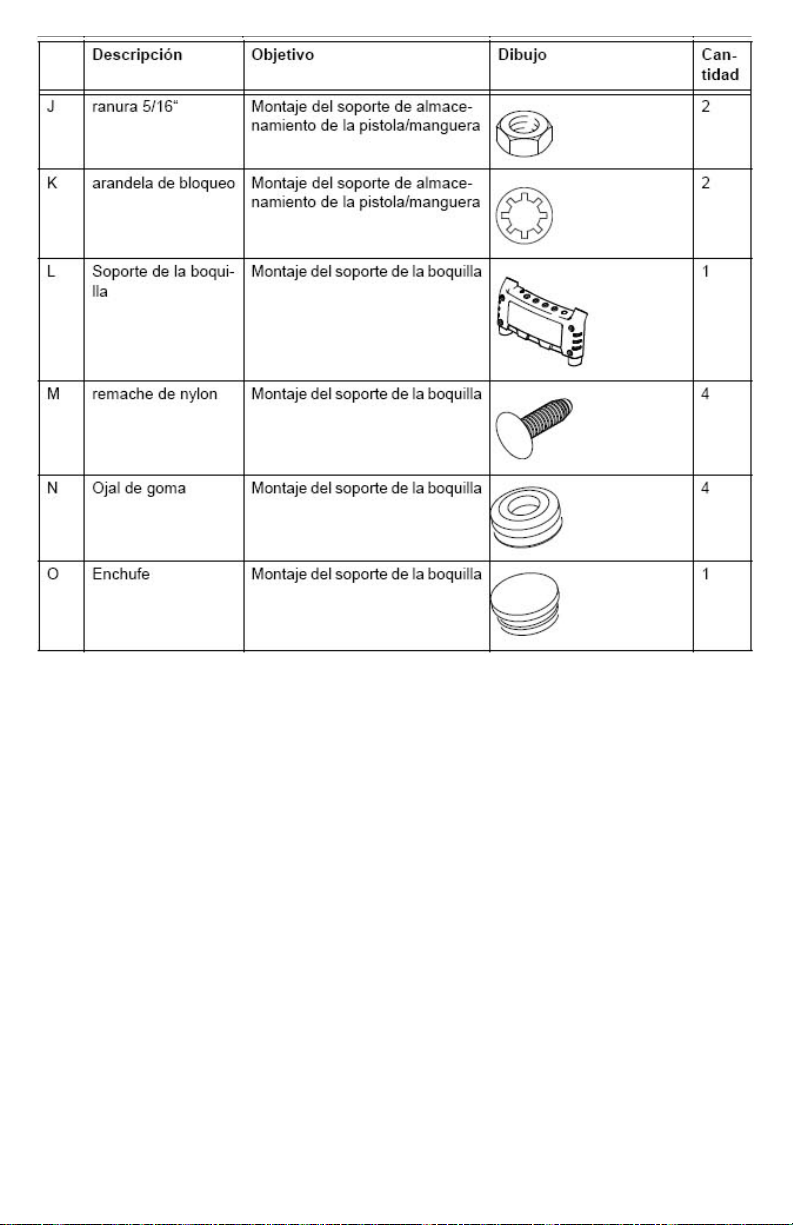

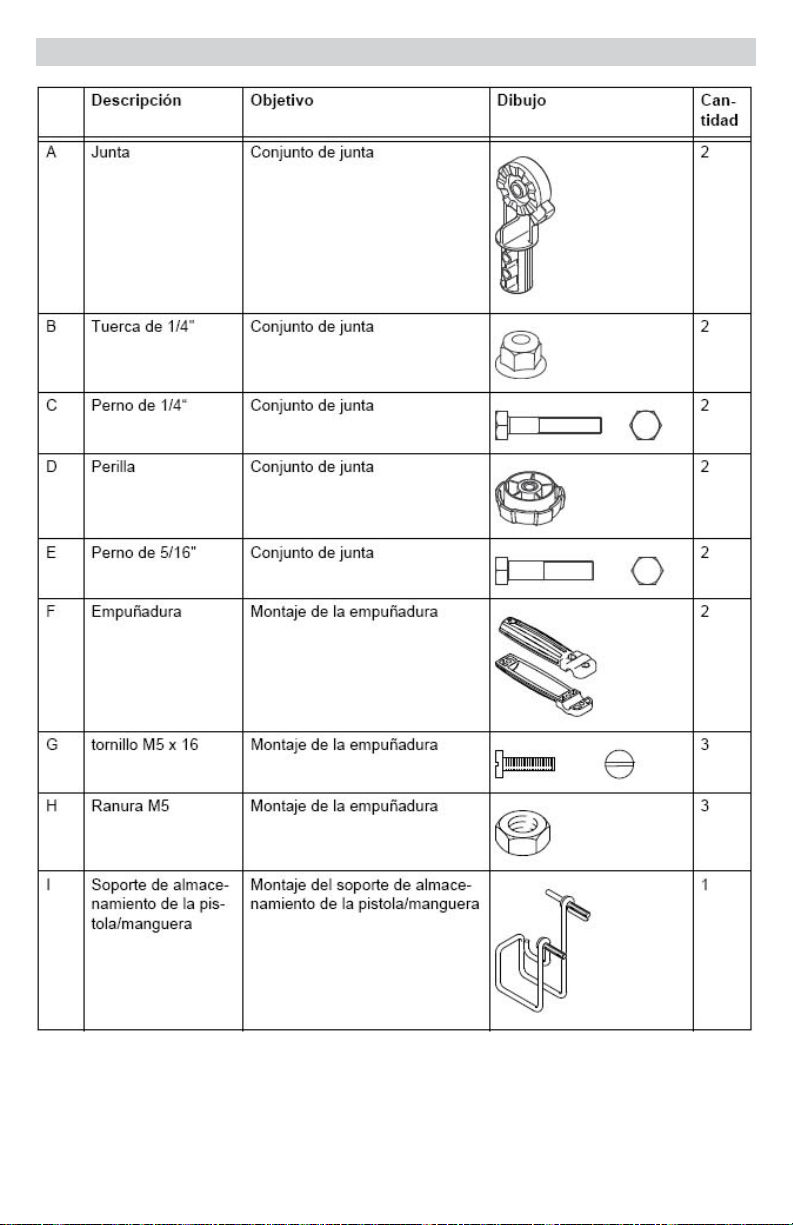

Hardware (included)
English
5
Page 6
6
English
Page 7

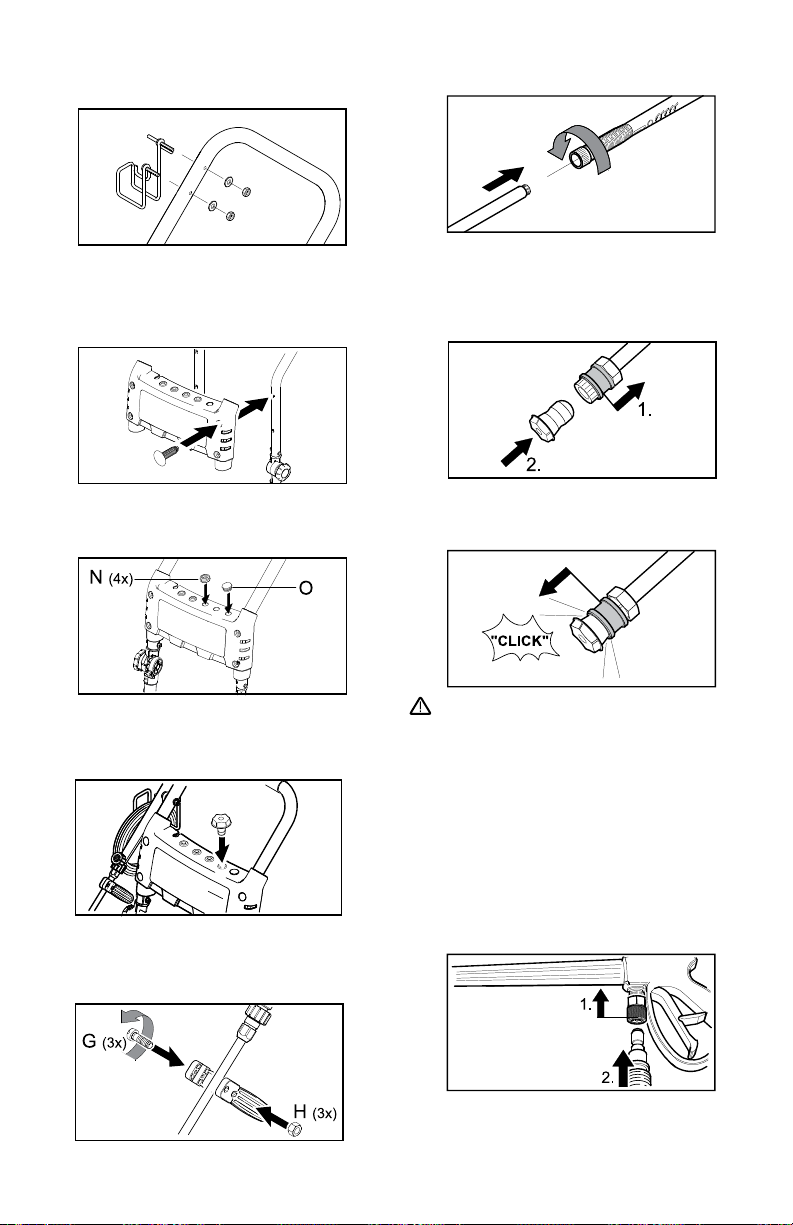

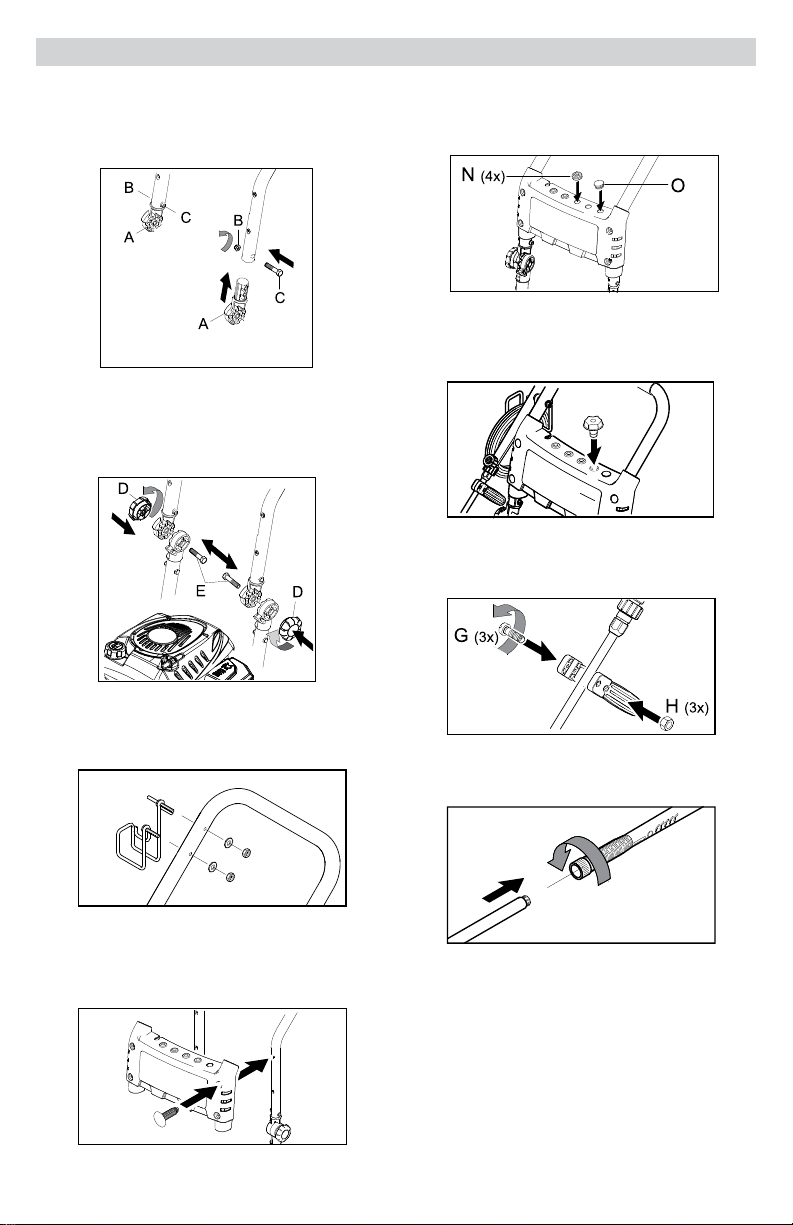

Assembling
STEP 1:
Insert joints (A) into handle. Use one 1/4” bolt
(C) and tighten with one 1/4” nut (B) on each
side. Hand tighten.
STEP 2:
Attach the handle to the frame of the pressure
washer.
Align holes, insert one 5/16” bolt (E), and
tighten the knob (D) on each side.
STEP 3:
Mount the gun/hose storage handle.
STEP 4:
Mount the nozzle holder with enclosed nylon
rivets to the handle.
STEP 5:
Fasten the rubber grommets and the finishing
plug in the nozzle holder.
English
7
Page 8
STEP 6:
Place the quick connect nozzles in the nozzle
holder.
STEP 7:
Assemble Hand grip to the spray lance.
STEP 8:
Attach the wand to the trigger gun.
WARNING
High pressure in nozzle area.
Risk of injury caused by improperly locked
nozzle.
Make sure you hear a ‘click’ when inserting ■
the nozzle tip into the wand.
Pull the nozzle to make sure it is seated ■
properly before operating your unit.

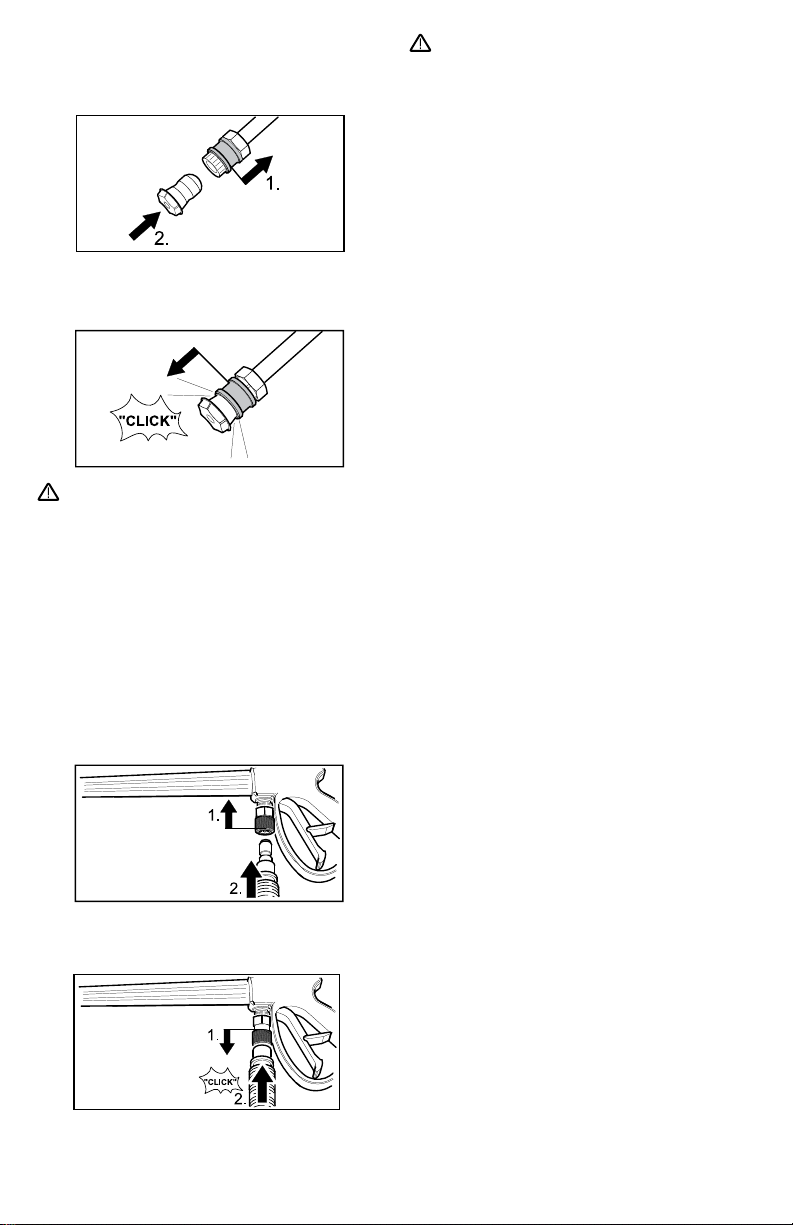

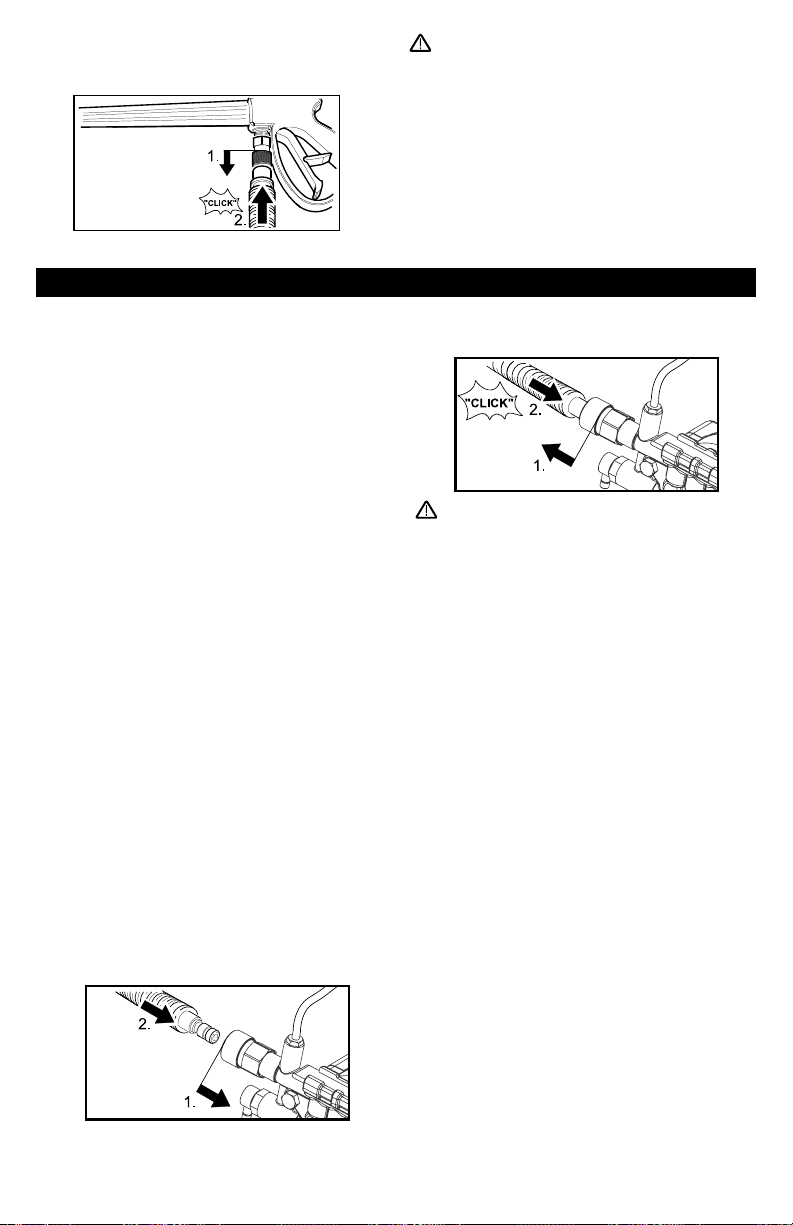

STEP 10:
Pull back the springloaded collar at the spray
gun and insert the high pressure hose.
Release the collar and push the high pressure
hose until the collar clicks
STEP 9:
Pull the spring-loaded collar of the wand back
to insert your choice of quick connect nozzle.
Release the collar and push the nozzle until
the collar clicks.
English
8
WARNING
High pressure in quick connect area.
Risk of injury caused by improperly locked
high pressure hose.
Make sure you hear a ‘click’ when insert- ■
ing the high pressure hose into the quick
connection.
Pull the high pressure hose to make sure ■
it is seated properly before operating your
unit.
Page 9
OPERATING INSTRUCTIONS
CAUTION
Engine shipped without oil. Before starting engine, fill
with oil. Do not over-fill. Do not run the engine with a
high or low oil level as this can cause engine damage.
If you have further questions regarding the engine,
please refer to the engine manual included with the
unit.
STEP 1:
Check oil level. Oil level should always be
between the “FULL” and “ADD” marks on the
dipstick.
Be sure the machine is level when checking the
oil level. (Refer to the engine’s operating manual
for seasonal grades.).
We recommend that the oil be changed after the first 5
hours of use, then once every 50 hours.
STEP 2:
Fill gas tank with unleaded gasoline.
Do not use leaded gasoline.
Do not add oil to the gasoline.

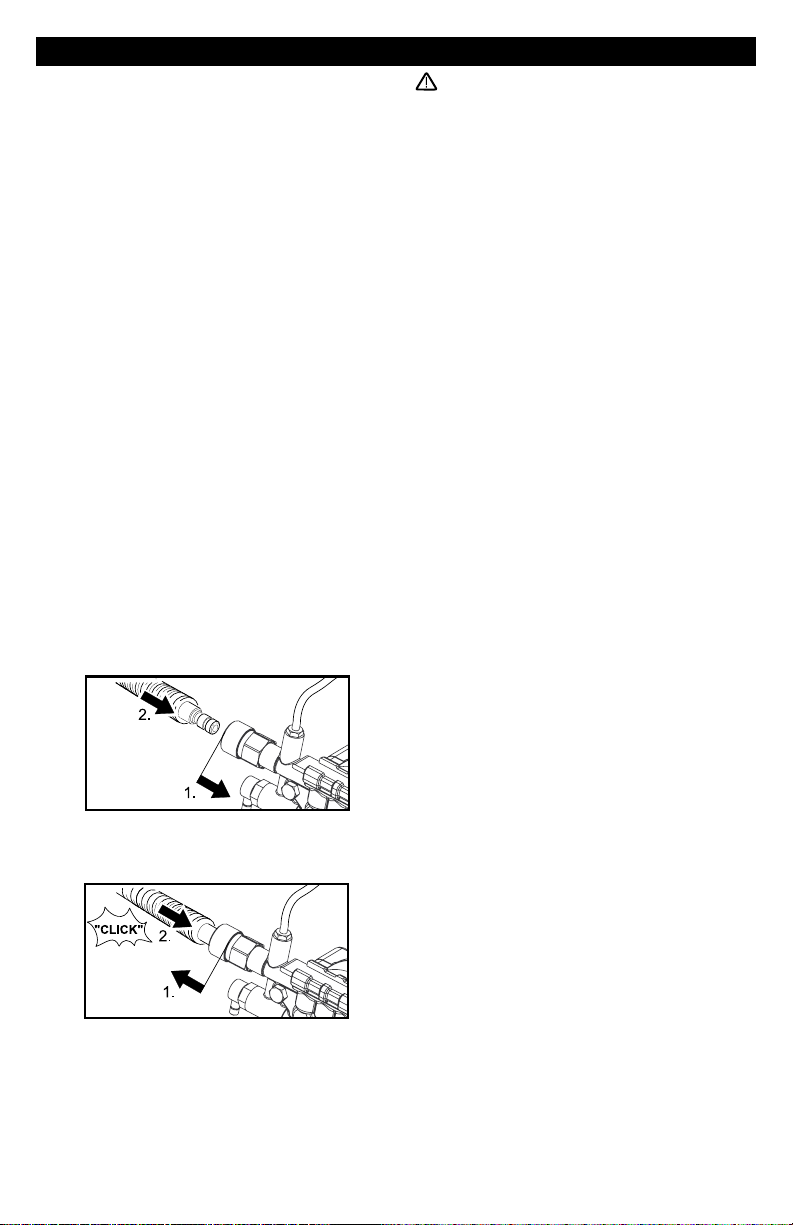

STEP 3:
Pull back the springloaded collar at the high
pressure outlet and insert the high pressure
hose.
Release the collar and push the high pressure
hose until the collar clicks.
WARNING
High pressure in quick connect area.
Risk of injury caused by improperly locked
high pressure hose.
Make sure you hear a ‘click’ when inserting
the high pressure hose into the quick connection.
Pull the high pressure hose to make sure it is
seated properly before operating your unit.
STEP 4:
Connect garden hose to unit’s water inlet.
STEP 5:
Connect garden hose to the cold water source
and turn water on completely.
Do not use hot water.
STEP 6:
Unlock the trigger gun safety lock. Trigger the
gun to eliminate trapped air, wait for a steady
flow of water to emerge from the spray nozzle.
STEP 7:
Pull the choke rod to the ON position (on a
warm engine, leave the choke rod in the OFF
position).
STEP 8:
Move the engine stop switch to the ON position.
For engine details see engine manual.
STEP 9:
Pull the starter handle.
If the engine fails to start after 3 pulls,
squeeze the trigger gun to release pressure,
and repeat step.
After the engine warms up enough to run
smoothly, move choke rod to OFF position
.
English
9
Page 10
USING THE ACCESSORIES

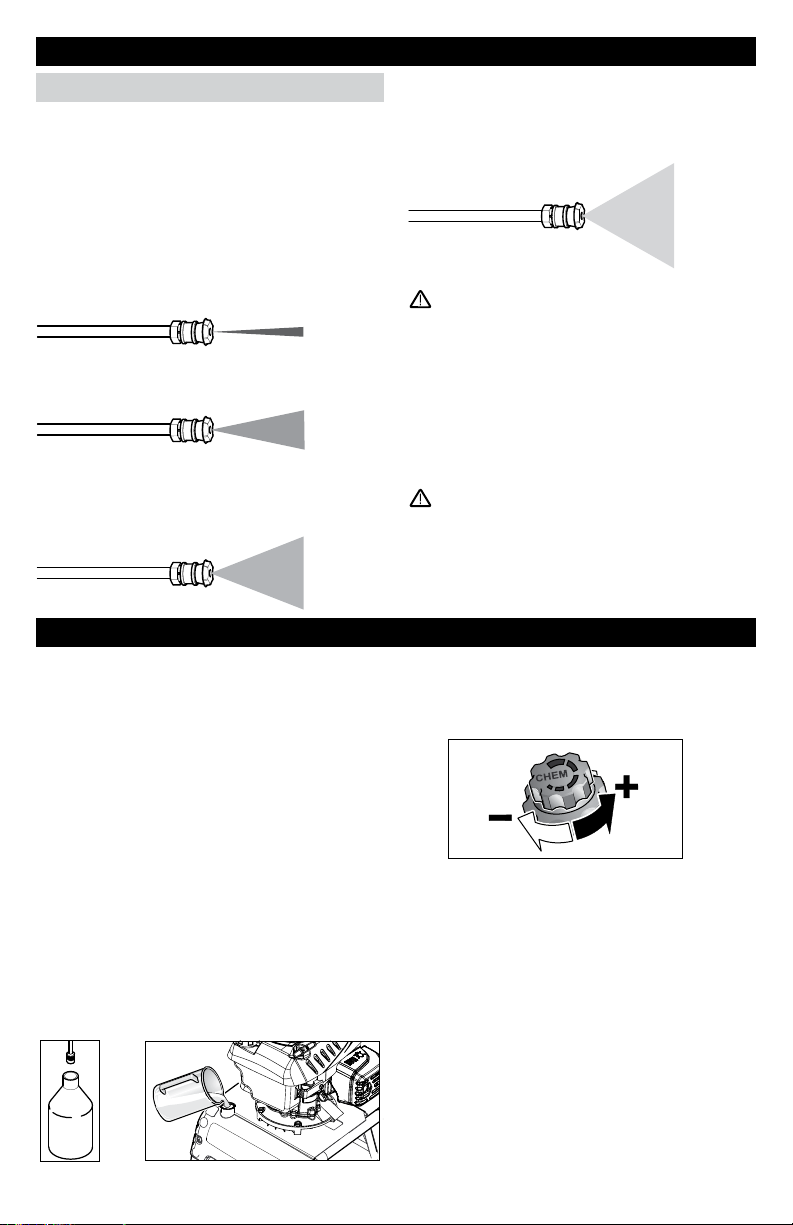

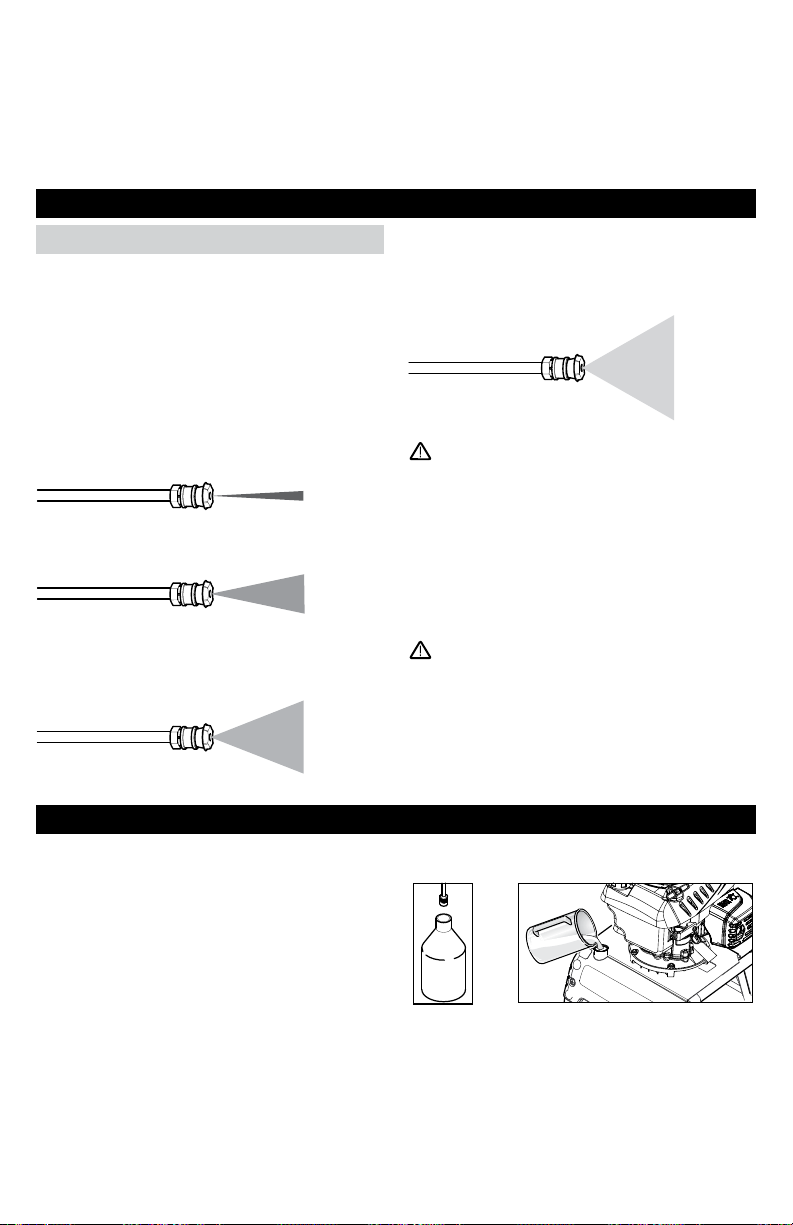

Quick connect nozzles
The color-coded quick connect nozzles provide a
wide array of spray widths from 0° to 65° and are
easily accessible when placed in the convenient
nozzle holder.
0° spray angle = Red nozzle
For particularly stubborn accumulation of grime.
Not recommended for soft materials like sidings, decks, painted surfaces, cars.
25° spray angle = Green nozzle
For dirt accumulation over a large surface.
40° spray angle = White nozzle
For moderate dirt accumulation over a large
surface.
WORKING WITH DETERGENTS
Detergents can only be applied with the black
detergent nozzle.
STEP 1:
Install the black detergent nozzle for detergent
application (will work at low pressure
only).
STEP 2:
G2600 VC - Fill a container (not included) with
Kärcher detergent. Place the filter end of detergent suction tube into the container.
G2600 VC Plus - Fill the detergent tank or
container with Kärcher detergent.Close the detergent tank with the detergent metering valve.
G2600 VC G2600 VC Plus
English
10
65° spray angle = Black detergent nozzle
For operating with detergent or cleaning with low
pressure.
WARNING
High pressure in nozzle area.
Risk of injury caused by improperly locked nozzle.
Make sure you hear a ‘click’ when inserting ■
the nozzle tip into the wand.
Pull the nozzle to make sure it is seated ■
properly before operating your unit.
(See ASSEMBLY INSTRUCTIONS: Step 9 )
WARNING
To avoid serious injury never point spray nozzle
at yourself, other persons or animals.
STEP 3:

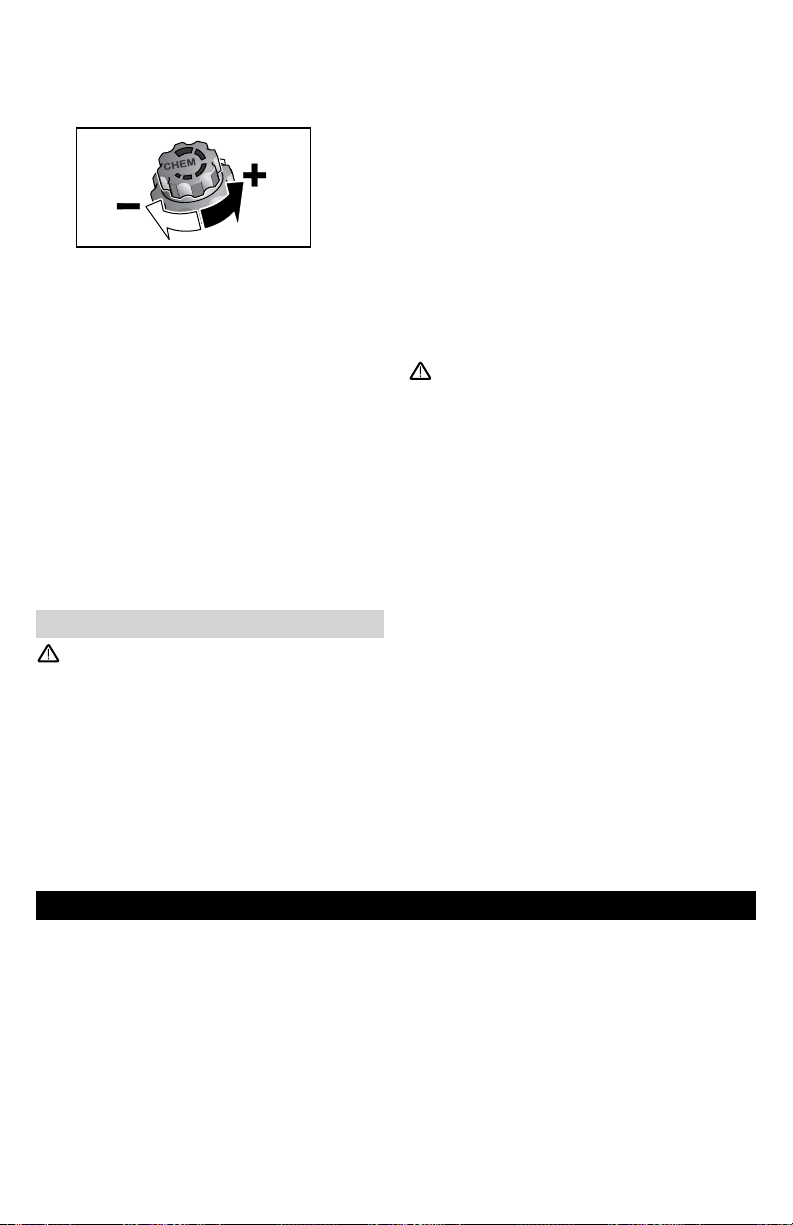

Adjust the detergent metering valve to the desired dosage. (G 2600 VC Plus only)
STEP 4:
With the engine running, pull trigger to operate
unit.
Liquid detergent is drawn into the unit and mixed with
water.
Apply detergent to work area.
Do not allow detergent to dry on surface.
STEP 5:
Always draw fresh water through the detergent
suction tube when the cleaning job is done, to
rinse/flush any remaining detergents from the
injection system.
For best results see Cleaning Tips for specific
information on how to clean different surfaces.
Page 11
Detergents
CAUTION
This unit has been designed for use with cleaning
detergents recommended by the manufacturer.
The use of other cleaning detergents may affect
the operation of the machine and void the warranty.
Always Use Kärcher® Detergent for Best
Results
Kärcher® biodegradable detergents are specially
formulated to protect the environment and your
pressure washer. The special formula won’t clog
the suction tube filter and will protect the internal
parts of the pressure washer for a longer life. For
Kärcher® Detergents, check your retailer or visit
our websites:
www.soappac.com
www.karcher-usa.com/home
Kärcher detergents available:
– All Purpose & Vehicle Cleaner
– Exterior House Cleaner
– Deck & Patio Cleaner
TAKING A BREAK ..five minutes or more
STEP 1:
Move the engine stop switch to the OFF position.
– Heavy Duty Degreaser
– Vehicle Wash & Wax
CAUTION
Never use:
– Bleach, Chlorine products and other corrosive
chemicals
– Liquids containing solvents (i.e., paint thinners,
gasoline, oils)
– Tri-sodium phosphate products
– Ammonia products
– Acid-based products
These chemicals will harm the unit and will damage the surface being cleaned.
Use of these items will void the warranty.
STEP 2:
Release trigger and engage gun safety lock.
For engine details see engine manual.
SHUTTING DOWN & CLEAN-UP
STEP 1:
Remove detergent suction tube from container
and insert into 1 gallon of fresh water.
Siphon water at low pressure for one minute.
STEP 2:
Move the engine stop switch to the OFF position.
STEP 3:
Turn off the water source.
STEP 4:
Press trigger to release water pressure.
STEP 5:
Release trigger and engage gun safety lock.
STEP 6:
Disconnect the garden hose from the water inlet
on the unit.
STEP 7:
Disconnect the high pressure hose from the
high pressure outlet.
English
11
Page 12
WINTERIZING AND LONG-TERM STORAGE
1: Disconnect all water connections.
2: Turn on the machine for a few seconds, until
the water which had remained in the pump
exits, turn off immediately.
3: Do not allow high pressure hose to become
kinked.
4: Store the machine and accessories in a
room which does not reach freezing temperatures. DO NOT store near furnace or other
sources of heat as it may dry out the pump
seals.
MAINTENANCE INSTRUCTIONS
Kärcher pump
Initial Use
All Kärcher pumps ship with oil already inside direct from the factory. There is no need to add oil.
Pump Inspection
You should routinely make a visual inspection of
the pressure washer’s pump. If you notice oil
leaking around the pump seals, you should take
the pressure washer to a Kärcher-Authorized
Service Center for repair. (You can locate a service center in your area online at www.karcherresidential.com)
CAUTION
Failure to follow the above directions will result in
damage to the pump assembly and accessories
and will void the warranty.
Kärcher® also recommends the regular practice of
using a pump protector like “Kärcher® Pump
Guard” to prevent cold weather damage during
storage in the winter months.
Pump Mainenance
The pump on your Kärcher pressure washer
does not require maintenance. Any attempts
to service or alter the pump may damage your
pressure washer and void your product warranty.
Engine
Carry out maintenance tasks for the engine
according to the specifications provided in the
operating instructions provided by engine
manufacturer.
CLEANING TIPS
Deck Cleaning House Siding
(with or without detergent). Pre-rinse deck and
surrounding area with fresh water. If using
detergent, apply to surface at low pressure.
For best results, limit your work area to smaller
sections of approximately 25 square feet. Allow
detergent to remain on surface 1-3 minutes. Do
not allow detergent to dry on surface. Rinse at
high pressure in a long sweeping motion keeping
the spray nozzle approximately 3-6 inches from
the cleaning surface. Always clean from top to
bottom and from left to right. When moving on to
a new section of the cleaning surface, be sure
to overlap the previous section to eliminate stop
marks and ensure a more even cleaning result.
CAUTION
Do not use Dirtblaster spray nozzle on wood
surface as it may cause damage.
English
12
(with or without detergent). Pre-rinse cleaning
surface with fresh water. If using detergent, apply
to surface at low pressure (for best results, limit
your work area to sections of approximately 6
feet and always apply detergent from bottom to
top). Allow detergent to remain on surface 1-3
minutes. Do not allow detergent to dry on surface, if surface appears to be drying, simply wet
down surface with fresh water. If needed, use
special wash brush attachment (not included)
to remove stubborn dirt. Rinse at high pressure
from top to bottom in an even sweeping motion
keeping the spray nozzle approximately 6 inches
from the cleaning surface.
CAUTION
Do not use Dirtblaster spray nozzle on siding
as it may cause damage.
Page 13
Cement Patios, Brick and Stone
(with or without detergent). Pre-rinse cleaning
surface with fresh water. If using detergent or
Degreaser, apply to surface at low pressure.
For best results, limit your work area to smaller
sections of approximately 25 square feet. Allow
detergent or Degreaser to remain on surface
1-3 minutes. Do not allow detergent to dry on
surface. Rinse at high pressure in a sweeping
motion keeping the spray nozzle approximately
3-6 inches from the cleaning surface. Always
clean from top to bottom and from left to right.
For removing extremely stubborn stains, use the
Dirtblaster® Nozzle.
Cars, Boats & Motorcycles
(with or without detergent). Pre-rinse vehicle
with fresh water. If using detergent, apply to surface at low pressure. For best results, clean one
side of vehicle at a time and always apply detergent from bottom to top, do not allow detergent
to dry on surface. If needed, use special wash
brush attachment (not included) to remove stubborn dirt. Rinse at high pressure in a sweeping
motion keeping the spray nozzle approximately
6-8 inches from the cleaning surface (distance
should increase when rinsing pin-striping or
other sensitive surfaces). Always clean from top
to bottom and from left to right. For best results,
wipe surface dry with a chamois or soft dry cloth.
CAUTION
Do not use Dirtblaster spray nozzle on vehicles
as it may cause damage.
Barbecue Grills, Outdoor Power
Equipment & Gardening
(with or without detergent). Pre-rinse cleaning
surface with fresh water. If using detergent or Degreaser, apply detergent at low pressure. Allow
detergent to remain on surface 1-3 minutes. Do
not allow detergent to dry on surface. Rinse at
high pressure keeping the spray nozzle approximately 3-6 inches from the cleaning surface. For
removing extremely stubborn dirt, it may be necessary to move the spray nozzle even closer to
the surface for greater dirt cutting action.
CAUTION
Do not use Dirtblaster spray nozzle on cloth,
plastic or other sensitive surfaces as it may
cause damage.
Patio & Lawn Furniture
(with or without detergent). Pre-rinse furniture
and surrounding area with fresh water. If using
detergent, apply to surface at low pressure. Allow
detergent to remain on surface 1-3 minutes. Do
not allow detergent to dry on surface. If needed
use special Wash Brush Attachment (not
included) to remove stubborn dirt. Rinse at high
pressure in a sweeping motion keeping the spray
nozzle approximately 3-6 inches from the cleaning surface. For best results, clean from top to
bottom and from left to right.
CAUTION
Do not use Dirtblaster spray nozzle on patio or
lawn furniture as it may cause damage.
CAUTION
Before cleaning any surface an inconspicu- ■
ous area should be cleaned to test spray
pattern and distance for maximum cleaning
results.
If painted surfaces are peeling or chipping, ■
use extreme caution as pressure washer
may remove the loose paint from the
surface.
When using on surfaces which might come ■
in contact with food, flush surfaces with
plenty of drinking water.
For additional cleaning tips and a complete- ■
video library, visit our website:
www.karcherresidential.com
Optional Accessories
Optional accessories are available to further
enhance your cleaning capabilities. Please check
our website for pricing and
up-to-date information.
English
13
Page 14
TROUBLESHOOTING
CAUTION
Remove the spark plug cable to prevent accidental ignition of the engine before making any
repair.
Symptom POSSIBLE CAUSE SOLUTION
Engine will not start
Unit does not reach
high pressure.
Output pressure
varies high and low.
No detergent.
Garden hose connection leaks.
Spray wand leaks.
No gasoline Fill gas tank
Choke is not in the correct position. Slide choke lever out to closed position.
Water pressure built up in the ma-
chine.
For additional engine problems refer to the engine manual.
Diameter of garden hose is too
small.
Water supply is restricted. Check garden hose for kinks, leaks and
Not enough inlet water supply. Turn water on full force. Check garden hose
Water inlet filter is clogged. Remove filter and rinse out in warm water.
Black detergent nozzle is attached. Remove black detergent nozzle and attach
Not enough inlet water supply. Turn water on full force. Check garden hose
Pump is sucking air. Check that hoses and fittings are air tight.
Water inlet filter is clogged. Remove filter and rinse out in warm water.
Spray nozzle is obstructed. Blow out or remove debris with a fine needle.
Calcified gun, hose or spray wand. Run distilled vinegar through detergent suc-
Detergent suction tube not properly
connected to the machine.
Detergent is too thick. Dilute detergent, for best results use
Filter on detergent suction tube is
clogged.
Damaged or clogged detergent suction tube.
A high pressure nozzle is attached. Replace with black detergent nozzle.
Metering valve closed. Open metering valve.
Spray nozzle is obstructed. Blow out or remove debris with fine needle.
Loose fittings. Check and replace if necessary.
Missing/worn rubber washer. Insert new washer.
Spray wand not properly attached. Turn the swivel nut of the gun clockwise until
Broken o-ring or plastic insert. Call Customer Support
Squeeze the trigger to release the pressure.
Replace with a 5/8 inch or larger garden
hose.
blockage.
for kinks, leaks or blockage.
high pressure nozzle
for kinks, leaks or blockage.
Turn off machine and purge pump by
squeezing trigger gun until a steady flow of
water emerges through the nozzle.
tion tube.
Check connection.
Kärcher® detergent.
Run warm water through filter to remove
debris.
Remove obstruction or replace detergent
suction tube.
connection is tight.
14
English
Page 15
Symptom POSSIBLE CAUSE SOLUTION
Pump is noisy.
Water leaks from
pump (up to 10
drops per minute is
permissible).
Oil Drip.
Pump is sucking air. Check that hoses and fittings are air tight.
Loose fittings. Tighten fittings.
Water seals are damaged or worn. Call Customer Support
Thermal protection device is acti-
vated.
Oil seals are damaged or worn. Call Customer Support
Turn off machine and purge pump by
squeezing trigger gun until a steady flow of
water emerges through the nozzle.
Thermal protection device will auto reset.
Do not run pump for more than 5 minutes
without spraying.
If you encounter any additional difficulties not
listed, please call for help or visit our website.
USA / Canada: 1-800-537-4129
www.karcher-help.com
Mexico: 01-800-024-13-13
www.karcher.com.mx
English
15
Page 16
MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN
Vista general del modelo 17
Instrucciones de seguridad 18
Instrucciones de montaje 19
Instrucciones de funcionamiento 24
Utilicación de los accesorios 25
Trabajar con detergentes 25
Tomarse un descanso 26
Apagado y limpieza 26
Almacenamiento prolongado 27
Instrucciones de mantenimiento 27
Consejos de limpieza 27
Localización y reparación de averías 29
Especificaciones
Presión de trabajo 2600 PSI
Máx. caudal de agua* 2.3 GPM
Absorción de detergente 0.15 - 0.20 GPM
Motor 173cc
Nº de pieza G2600 VC
Nº de pieza G2600 VC Plus
Nº de serie
1.107-109.0
1.107-110.0
Símbolos de aviso de seguridad
PELIGRO
indica “una situación de peligro inminente que, si
no se evita, puede causar lesiones graves e incluso
la muerte”.
ADVERTENCIA
indica “una situación de peligro potencial que, si
no se evita, puede causar lesiones e incluso la
muerte”.
ATENCIÓN
indica “una situación de peligro potencial que, si
no se evita, puede causar lesiones de poca importancia
o leves”, o daños materiales.
Responsabilidades del
propietario/usuario
El propietario y/o el usuario deben comprender
bien las instrucciones de servicio y advertencias
del fabricante antes de empezar a utilizar este
limpiador de alta presión.
Debe prestarse especial atención y tener muy
claras las advertencias.
Si el operador no habla bien el español, el
propietario/ comprador debe responsabilizarse
de leer y comentar las instrucciones y las advertencias en su lengua natal, y asegurarse de que
entienda a la perfección su contenido.
El propietario y/o el usuario deben leer y guardar
como referencia para el futuro las instrucciones
del fabricante.
Servicio de atención al cliente de
Kärcher USA & Canada
En los E.E.U.U. o Canadá llame por favor al
1-800-537-4129 para circunstancias relacionadas con la garantía. Visite por favor
www.karcher-help.com para soporte técnico y
asistencia relacionada con el producto. Por favor
dedique un momento para registrar su producto en línea en www.karcher-register.com.
Asegúrese de conservar su recibo de compra,
éste le será requerido para las reparaciones
cubiertas por la garantía.
Soporte Mexico
Llame al: 01-800-024-13-13 si necesita ayuda o
visite nuestra página Web: www.karcher.
com.mx
16
Español
Page 17
VISTA GENERAL DEL MODELO
11
15
10
3
1
2
12
4
9
13
16
6
14
5
7
1 Asa de transporte
2 Pistola de disparo
3 Pestillo de seguridad de la pistola de disparo
4 Manguera de alta presión
5 Depósito de gasolina
6 Barra pulverizadora
7 Varilla del aceite
8 Toma de agua con conector para manguera
de jardín
9 Conexión rápida a toma de alta presión
10 Deposito de detergente (Sólo 2600 VC Plus)
8
17
11 Tubo de succión de detergente con válvula de
dosificado de detergente (Sólo 2600 VC
Plus)
12 Boquillas de conexión rápida
13 Empuñadura
14 Soporte de boquillas
15 Cubierta del deposito de detergente (Sólo
2600 VC Plus)
16 Tubo de succión de detergente con filtro
(Sólo 2600 VC)
17 Filtro para toma de agua
Consulte el manual del motor para más información
sobre el motor.
Español
17
Page 18
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Antes de la puesta en marcha, leer el manual de ■
instrucción del fabricante del motor, especialmente las indicaciones de seguridad.
ADVERTENCIA
Al utilizar este producto, tome siempre las precauciones básicas, incluidas las siguientes:
Lea todas las instrucciones antes de usar el ■
producto.
Para reducir el riesgo de lesiones, es preciso ■
vigilar atentamente si se usa el producto cerca
de niños.
Es necesario saber cómo parar rápidamente el ■
producto y parar hemorragias. Estar familiarizado
con los mandos.
Estar atento, prestar atención a lo que se está ■
haciendo.
No ponga en funcionamiento el producto si está ■
cansado o está bajo la influencia de alcohol o
drogas.
Mantenga la zona de trabajo libre de personas. ■
No sobrecargar o colocar sobre un soporte in- ■
estable. Mantener el equilibrio en todo momento.
Utilizar gafas de seguridad. ■
Seguir las instrucciones de mantenimiento ■
especificadas en el manual.
Para evitar riesgos, es necesario que las repara- ■
ciones y el montaje de piezas de repuesto sean
realizados únicamente por el servicio técnico
autorizado.
ADVERTENCIA
Riesgo de inyección o lesiones - no dirigir el
chorro directamente sobre personas.
Los aparatos a alta presión pueden resultar ■
peligrosos si se usan de forma incorrecta.
No se debe dirigir el aparato a personas,
animales, dispositivos eléctricos o la equipo
mismo.
No pulverizar sobre conexiones eléctricas, ■
enchufes o aparatos.
ADVERTENCIA
Riesgo de explosión - no pulverizar sobre líquidos
inflamables.
No usar ácidos, alcalinos, disolventes, ■
o cualquier material inflamable con este
producto. Estos productos pueden causar
heridas físicas al operario y daños irreparables a la máquina.
ADVERTENCIA
La pistola rebota hacia atrás - sujetar con las dos
manos.
El seguro del gatillo de la pistola evita que ■
el gatillo salte de forma involuntaria. El dispositivo de seguridad NO bloquea el gatillo
en la posición ON (encendido).
ADVERTENCIA
Los humos de escape de este producto contienen
productos químicos que según el Estado de California pueden causar cáncer, defectos de nacimiento
o reproducción. El funcionamiento de este equipo
puede generar chispas que pueden provocar incendios
si se encuentra en una zona de vegetación seca. Es
posible que sea necesario un dispositivo anti chispas.
El operador del equipo debe ponerse en contacto con
los organismos anti-incendios para informar sobre las
leyes y normativas de los requisitos anti incendios.
ATENCIÓN
Riesgo de asfixia - usar este producto únicamente en
una zona bien ventilada.
Operar y repostar la máquina en una zona bien ■
ventilada, donde no haya dispositivos con un
piloto o llama abierta tales como bóiler, calentadores de agua, etc.
ATENCIÓN
Riesgo de incendio - no repostar la máquina
mientras esté en funcionamiento.
No poner en funcionamiento si se ha derramado ■
gasolina. Mueva la máquina a otro lugar para
evitar que se produzcan chispas.
La máquina tiene superficies calientes que ■
pueden causar quemaduras. Poner en funcionamiento el aparato en un ambiente seguro y lejos
de niños.
No tocar las superficies calientes o permitir a los ■
accesorios que estén en contacto con las superficies calientes.
No permitir a la manguera de alta presión que ■
esté en contacto con la cinta de protección.
No dejar la máquina sin supervisión cuando esté ■
en funcionamiento.
Evitar inclinar la máquina hacia un lado. ■
CONSERVE ESTAS INSTRUCCIONES!
18
Español
Page 19
SUMINISTRO DE AGUA (Sólo agua fría)
ATENCIÓN
Cuando conecte la entrada de agua al suministro
de agua principal, respete las normativas locales de
la compañía de agua. En algunas zonas no se puede
conectar directamente al suministro público de agua
potable. Esto para asegurar que no entran productos
químicos al suministro de agua. Se permite, por ejemplo, conectar directamente a través de un depósito
receptor o bloqueo de reflujo. Si entra suciedad en la
entrada de agua se dañará el equipo. Para evitar correr
este riesgo, recomendamos usar un filtro de agua.
La manguera del jardín debe tener al me- ■
nos un diámetro de 5/8 pulgadas.
El índice de flujo de agua no deben ser ■
inferior a 2.5 GPM (galones por minuto).
INSTRUCCIONES DE MONTAJE
Herramientas NECESARIAS (no incluidas)
El índice de flujo se puede determinar si se ■
deja correr el agua durante un minuto en un
bidón de 5 galones.
La temperatura de agua no debe exceder ■
los 104°F/40°C.
No usar la limpiadora de alta presión para ■
agua contaminada con disolventes, por
ejemplo para diluir pintura, gasolina, aceite
etc.
Evitar que entren escombros en la unidad, ■
para ello use una fuente de agua limpia.
Use un filtro adicional de agua.
No utilizar la limpiadora de presión sin el ■
agua encendida.
Español
19
Page 20
Partes (incluidas)
20
Español
Page 21
Español
21
Page 22
Montaje
PASO 1:
Fije las juntas (A) a la asa de transporte. Use un
perno de 1/4” (C) y ajústelo con una tuerca de
1/4” (B) para cada lado. Ajústelo manualmente.
PASO 2:
Fije el mango al cuerpo de la lavadora a presión.
Alinee los agujeros, coloque un perno de
5/16” (E), y ajuste la perilla (D) de cada lado.
PASO 5:
Fije el ojal de goma e inserte en el soporte
de boquilla.
PASO 6:
Colocar las boquillas de conexión rápida en el
soporte de boquilla.
PASO 7:
Monte la empuñadura a la pistola dosificadora.
PASO 3:
Montar el mango de almacenamiento de la
pistola/manguera.
PASO 4:
Monte el soporte de boquilla al mango con los
remaches de nylon.
Español
22
PASO 8:
Conectar la barra con la pistola pulverizadora.
Page 23
PASO 9:
Colocar el cuello con resorte a la barra para
insertar la boquilla rápida de conexión elegida.
Soltar el cuello y empujar la boquilla hasta
que encaje.
ADVERTENCIA
Alta presión en la zona de la boquilla. Riesgo
de lesiones causados por una boquilla mal cerrada.
Asegúrese de oir el “clic” al insertar la punta ■
de la boquilla en la barra.
Tirar de la boquilla para asegurarse de está ■
bien colocada antes de poner en funcionamiento la unidad.
STEP 10:
Tire del cuello de resorte en la pistola dosificadora e inserte la manguera de alta presión.gun
and insert the high pressure hose.
ADVERTENCIA
Alta presión en la zona de conexión rápida.
Riesgo de lesiones causadas por una manguera
de alta presión mal cerrada.
Asegúrese de oir el “clic” al insertar la ■
manguera de alta presión en la conexión
rápida.
Tirar de la manguera de alta presión para ■
asegurarse de está bien colocada antes de
poner en funcionamiento la unidad.
Soltar el cuello y empujar la boquilla alta presión
hasta que el collar encaje.
Español
23
Page 24
INSTRUCCIONES DE FUNCIONAMIENTO
ATENCIÓN
El motor no tiene aceite. Antes de dar arranque al motor, pongale elaceite. No lo llene demasiado. No poner
en funcionamiento el motor con un nivel de aceite
demasiado bajo o demasiado alto ya que este puede
dañado.
Si tiene más preguntas sobre el motor, consulte el
manual suministrado con el equipo.
PASO 1:
Comprobar el nivel de aceite. El nivel de aceite
tiene que estar siempre entre las marcas
“FULL” y “ADD” en la varilla.
Asegúrese de que la máquina esté nivelada
cuando compruebe el nivel de aceite. (Consulte
el manual de funcionamiento de la máquina
para los grados según la estación.).
Recomendamos cambiar el aceite tras las primeras
5 horas de uso y después cada 50 horas.
PASO 2:
Llenar el depósito de gasolina con gasolina
sin plomo.
No usar gasolina con plomo.
No añada aceite a la gasolina.
PASO 3:
Tire del collar con resorte en la toma de alta
presión e inserte la manguera de alta presión.
Soltar el cuello y empujar la boquilla alta presión
hasta que el collar encaje.
ADVERTENCIA
Alta presión en la zona de conexión rápida.
Riesgo de lesiones causadas por una manguera
de alta presión mal cerrada.
Asegúrese de oir el “clic” al insertar la ■
manguera de alta presión en la conexión
rápida.
Tirar de la manguera de alta presión para ■
asegurarse de está bien colocada antes de
poner en funcionamiento la unidad.
PASO 4:
Conecte la manguera de jardín a la toma de
agua de la unidad.
PASO 5:
Conecte la manguera de jardín a la toma de
agua fría y abra el agua del todo.
No usar agua caliente.
PASO 6:
Desbloquee el pestillo de seguridad de la pistola
de alta presión. Dispare la pistola para eliminar
el aire aprisionado y espere hasta que
salga un caudal de agua constante de la boquilla
de alta presión.
PASO 7:
Tirar del estrangulador a la posición ON (en
un motor caliente, dejar el estrangulador en la
posición OFF).
PASO 8:
Mover el interruptor de parada del motor a la
posición ON.
Consulte el manual del motor para más información
sobre el motor.
PASO 9:
Tirar del mango de arranque.
Si el motor no arranca tras 3 intentos, apretar
la pistola de gatillo para soltar presión y repetir
el paso.
Después de que el motor haya entrado en calor
lo suficiente para poder funcionar sin problemas,
mover el estrangulador a la posición OFF.
24
Español
Page 25
UTILIZACIÓN DE LOS ACCESORIOS
Boquillas de conexión rápida
Las boquillas de conexión rápida codificadas por
colores ofrecen una gran variedad de anchos de
pulverización de 0º a 65º y son de fácil acceso si
se colocan en un práctico soporte de boquilla.
0° ángulo de pulverización = boquilla roja
Para una suciedad muy resistente. No se
recomienda para material suaves como
revestimientos, cubiertas, superficies pintadas,
coches.
25° ángulo de pulverización = boquilla verde
Para suciedad sobre una superficie grande.
40° ángulo de pulverización = boquilla blanca
Para suciedad moderada sobre una superficie
grande.
65° ángulo de pulverización = boquilla de
detergente negra
Para trabajar con detergente o limpiar con una
presión muy baja.
ADVERTENCIA
Alta presión en la zona de la boquilla. Riesgo de
lesiones causados por una boquilla mal cerrada.
Asegúrese de oir el “clic” al insertar la punta ■
de la boquilla en la barra.
Tirar de la boquilla para asegurarse de está ■
bien colocada antes de poner en funcionamiento la unidad.
(INSTRUCCIONES DE MONTAJE: paso 9)
ADVERTENCIA
Para evitar heridas graves, nunca dirija la boquilla
de alta presión hacia usted mismo, hacia otras personas o hacia animales.
TRABAJANDO CON DETERGENTES
Sólo se pueden aplicar detergentes con la
boquilla de detergente negra.
PASO 1:
Colocar la boquilla de detergente negra para
aplicar detergente (sólo trabajará a baja presión).
PASO 2:
G2600 VC - Llene un recipiente (no incluido) con
detergente Kärcher. Coloque el extremo con filtro
del tubo de succión de detergente dentro del
recipiente.
G2600 VC Plus - Llene el deposito de detergente con detergente Kärcher. Cerrar el deposito
de detergente con la válvula dosificadora para
detergente.
G2600 VC G2600 VC Plus
PASO 3:
Ajuste la válvula de dosificado de detergente
a la dosis deseada. (Sólo G2600 VC Plus)
PASO 4:
Con el motor en marcha, tirar del gatillo para
poner el equipo en funcionamiento.
El detergente líquido se introduce en el equipo
y se mezcla con agua.
Aplicar detergente al área de trabajo.
No permitir que el detergente se seque sobre
la superficie.
Español
25
Page 26

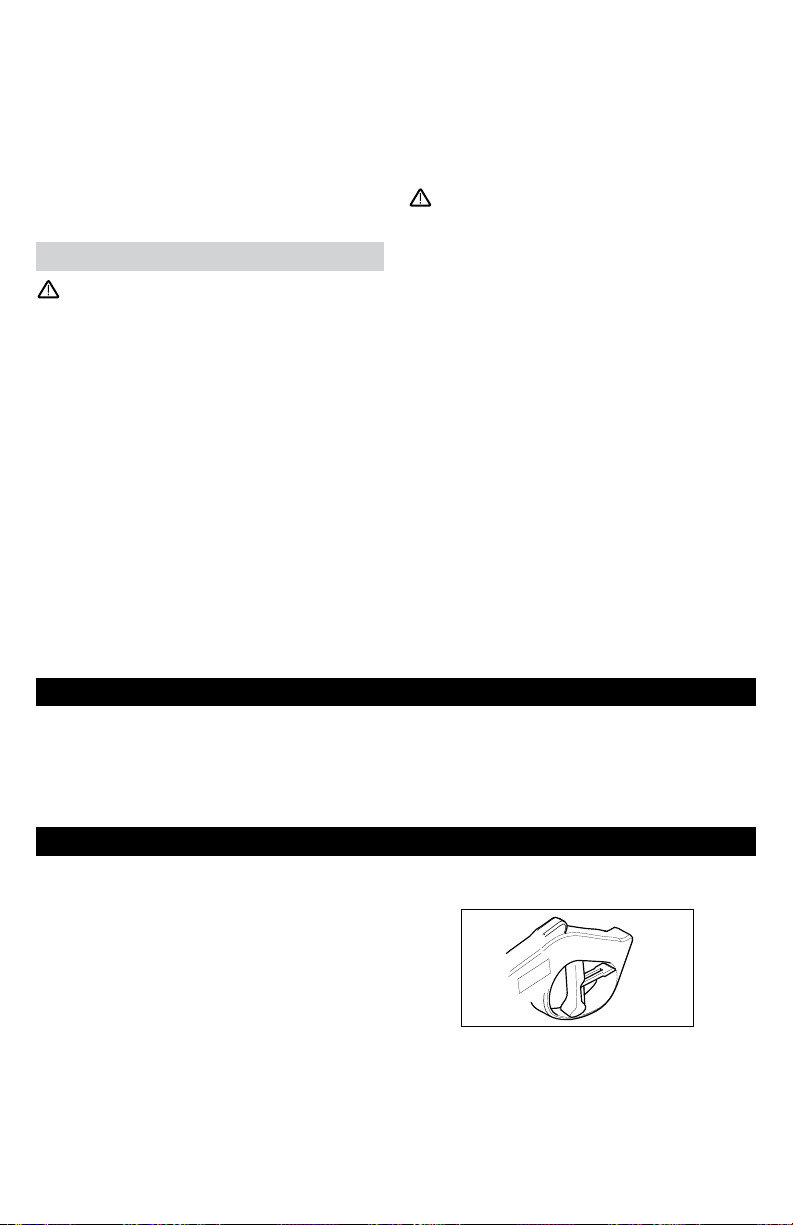

PASO 5:
Dejar correr siempre agua fresca por el tubo
de absorción de detergente al acabar el trabajo
de limpieza para limpiar/extraer los restos de
detergente del sistema de inyección.
Para obtener mejores resultados, consulte la
sección de consejos de limpieza para obtener
información específica sobre cómo limpiar
diferentes superficies.
Detergentes
ATENCIÓN
Este aparato ha sido diseñado para ser utilizado con
detergentes de limpieza del fabricante. El uso de otros
detergentes de limpieza puede afectar al funcionamiento del aparato y hacer que deje de tener validez la
garantía.
Utilice siempre detergente Kärcher® para
obtener los mejores resultados
Los detergentes biodegradables de Kärcher®
han sido especialmente concebidos para proteger el medio ambiente y el limpiador a presión.
Su fórmula especial no obstruirá el filtro de la
manguera de succión y protegerá las piezas
internas del limpiador de alta presión para que
su vida útil sea más larga. Para adquirir los
detergentes Kärcher®, diríjase a su comerciante
minorista o visite nuestra página Web:
www.karcher.com.mx
TOMARSE UN DESCANSO de cinco minutos o más
PASO 1:
Mover el interruptor de parada del motor a la
posición OFF.
Consulte el manual del motor para más información
sobre el motor.
APAGADO Y LIMPIEZA
PASO 1:
Quitar el tubo de absorción de detergente del
bidón e introducir en un galón de agua limpia.
Sacar agua a baja presión durante un minuto.
PASO 2:
Mover el interruptor de parada del motor a la
posición OFF.
PASO 3:
Cierre el grifo del agua.
PASO 4:
Presione el gatillo para liberar presión.
PASO 5:
Español
26
Detergentes Kärcher disponibles:
– Para todos los usos para limpiar automóviles
– Limpiador de exteriores de casas
– Limpiador de pisos y patios
– Desengrasante muy potente
– Detergentes y cera para automóviles
ATENCIÓN
No utilice nunca:
– Lejía, productos que contengan cloro ni otro
tipo de productos químicos corrosivos
– Líquidos que contengan disolventes (p. ej.,
diluyentes de pintura, gasolina, aceites)
– Productos de fosfato trisódico
– Productos con amoniaco
– Productos con base ácida
Los productos químicos mencionados dañarán
la unidad y dañarán la superficie que se limpie.
El uso de estos productos invalidará la
garantía.
PASO 2:
Suelte el gatillo y accione el pestillo de seguridad de la pistola.
Suelte el gatillo y accione el pestillo de seguridad de la pistola.
PASO 6:
Desconecte la manguera de jardín de la toma
de agua de la unidad.
PASO 7:
Desconecte la manguera de alta presión de la
salida de alta presión.
Page 27
PROTECCIÓN CONTRA LOS AGENTES INVERNALES Y ALMACENAMIENTO
PROLONGADO
1: Desconecte todas las conexiones de agua.
2: Encienda el aparato durante unos segundos
hasta que haya salido el agua que haya
quedado en la bomba, y apáguelo inmediatamente.
3: Evite que la manguera de alta presión se
retuerza.
4: Almacene el aparato y los accesorios en
una habitación que no llegue a temperaturas
bajo cero. NO lo almacene cerca de hornos u
otras fuentes de calor, ya que se podrían secar
las juntas de estanqueidad de la bomba.
ATENCIÓN
Si no se cumplen las instrucciones mencionadas
arriba, el grupo de la bomba y los accesorios sufrirán
daños y anular su garantía.
Kärcher® también recomienda el práctica general de
usar un protector de bomba como “Protección de
bomba Kärcher®” para ayudar en el almacenamiento
durante los meses de invierno.
INSTRUCCIONES DE MANTENIMIENTO
Bomba Kärcher
Uso inicial
Todas las bombas Kärcher viene con aceite
directamente de fábrica. No es necesario añadir
aceite.
Inspección de la bomba
Debe realizar una inspección visual de rutina de
la bomba de la limpiadora a presión. Si ve que
pierde aceite en las juntas de la bomba, lleve la
limpiadora a presión a un servicio técnico autorizado de Kärcher. (Puede localizar a un servicio
CONSEJOS DE LIMPIEZA
Limpieza de cubiertas Paredes de la casa
(con o sin detergente). Preenjuague la cubierta
y el área circundante con agua limpia. Si utiliza
Deck Wash de Kärcher®, aplíquelo en la superficie a baja presión. Para obtener mejores resultados, divida el área de trabajo en pequeñas
secciones de aprox. 2.5 metros cuadrados. Deje
el Deck Wash sobre la superficie durante 1-3
minutos. No deje que se seque el detergente
sobre la superficie. Enjuague a alta presión mediante un movimiento de barrido, manteniendo
la boquilla de alta presión a aprox. 8 a 15 cm de
la superficie a limpiar. Limpie siempre de arriba
a abajo y de izquierda a derecha. Cuando pase
a la siguiente sección de la superficie a limpiar,
asegúrese de solapar la nueva sección con la
sección anterior para evitar que queden marcas
de separación y garantizar, así, un resultado
homogéneo.
técnico en su zona online en www.karcherresidential.com.)
Mantenimiento de la bomba
La bomba de su limpiadora Kärcher no precisa
mantenimiento. Cualquier intento de revisar o
modificar la bomba puede dañar su limpiadora a
presión y anular su garantía.
Motor
Llevar a cabo las tareas de mantenimiento del
motor de acuerdo con las especificaciones
indicadas en las instrucciones de funcionamiento
del fabricante del motor.
ATENCIÓN
No usar la boquilla pulverizadora para levantar
suciedad sobre una superficie de madera ya que
puede causar daños.
(con o sin detergente). Preenjuague la superficie a limpiar con agua limpia. Si utiliza Paredes
de Kärcher®, aplíquelo a la superficie a baja
presión (para obtener mejores resultados, divida
la zona de trabajo en secciones de aproximadamente 2 m y aplique siempre el detergente
de abajo a arriba). Deje el detergente para alta
presión sobre la superficie durante 1-3 minutos.
No deje que el detergente se seque sobre la
superficie. Si ve que la superficie se va a secar,
simplemente moje la superficie con agua limpia.
Si es necesario, utilice un accesorio especial
con cepillo de lavado (no incluido) para quitar
la suciedad difícil. Enjuague a alta presión
Español
27
Page 28
mediante un movimiento de barrido homogéneo,
manteniendo la boquilla de alta presión a aprox.
15 centímetros de la superficie a limpiar.
ATENCIÓN
No usar la boquilla pulverizadora para levantar
suciedad sobre revestimientos ya que puede
causar daños.
Patios de cemento, ladrillos y piedras
(con o sin detergente). Preenjuague la superfi-
ciea limpiar con agua limpia. Si utiliza detergente
para alta presión ó desengrasante de Kärcher®,
aplíquelo en la superficie a baja presión. Para
obtener mejores resultados, divida el área de
trabajo en pequeñas secciones de aprox. 2.5
metros cuadrados. Deje el detergente para alta
presión ó desengrasante sobre la superficie
durante 1- 3 minutos. No deje que se seque el
detergente sobre la superficie. Enjuague a alta
presión mediante un movimiento de barrido,
manteniendo la boquilla de alta presión a aprox.
8 a 15 cm de la superficie a limpiar. Limpie siempre de arriba a abajo y de izquierda a derecha.
Para quitar manchas especialmente difíciles,
utilice la boquilla desincrustante.
Autos, lanchas y motos
(con o sin detergente). Preenjuague el vehículo
con agua limpia. Si utiliza Touchless Vehicle
Wash de Kärcher®, aplíquelo en la superficie a
baja presión. Para obtener mejores resultados,
limpie un lado del vehículo cada vez y aplique
siempre el detergente de abajo a arriba. No deje
que el detergente se seque sobre la superficie.
Si es necesario, utilice un accesorio especial
con cepillo de lavado (no incluido) para quitar
la suciedad difícil. Enjuague a alta presión
mediante un movimiento de barrido y manteniendo la boquilla pulverizadora a aprox. 15
a 20 centímetros de la superficie a limpiar (la
distancia se debe incrementar en el caso de que
se enjuaguen superficies con ranuras u otras
superficies delicadas). Limpie siempre de arriba
a abajo y de izquierda a derecha. Para obtener
mejores resultados, seque la superficie con una
gamuza o un trapo suave y seco.
ATENCIÓN
No use boquilla pulverizadora para quitar
suciedad en vehículos, esto podria dañarlos.
Parrillas de asadores, equipos con mo-
tor exterior y herramientas de jardín
(con o sin detergente). Preenjuague la superfi-
cie a limpiar con agua limpia. Si utiliza detergente para alta presión o desengrasante, aplique
el detergente a baja presión. Deje el detergente
para alta presión sobre la superficie 1-3 minutos.
No deje que el detergente se seque sobre la
superficie. Enjuague a alta presión manteniendo
la boquilla pulverizadora a aprox. 8 a 15 cm de la
superficie a limpiar. Para quitar suciedad especialmente difícil, puede ser necesario tener que
poner la boquilla de alta presión más cerca para
que la potencia de limpieza sea mayor.
ATENCIÓN
No usar la boquilla pulverizadora para levantar
suciedad sobre sobre paños, plástico u otras
superficies delicadas ya que puede causar
daños.
Mobiliario de patios y jardines
(con o sin detergente). Preenjuague el mueble
y el área circundante con agua limpia. Si utiliza
detergente para alta presión de Kärcher®,
aplíquelo a la superficie a baja presión. Deje el
Pressure Wash sobre la superficie durante 1-3
minutos. No deje que se seque el detergente
sobre la superficie. Si es necesario, utilice un
accesorio especial con cepillo de lavado (no incluido) para quitar la suciedad difícil. Enjuague a
alta presión mediante un movimiento de barrido,
manteniendo la boquilla de alta presión a aprox.
8 a 15 cm de la superficie a limpiar. Para obtener
mejores resultados, limpie de arriba a abajo y de
izquierda a derecha.
ATENCIÓN
No usar la boquilla pulverizadora para levantar
suciedad sobre terrazas o muebles de jardín ya que
puede causar daños.
ATENCIÓN
Antes de limpiar cualquier superficie, se ■
debe limpiar una parte de la misma que sea
poco visible para probar el ajuste del chorro
a presión y la distancia para obtener los
mejores resultados de limpieza.
Si las superficies pintadas se están pelando ■
o descarapelando, extreme las precauciones, ya que el limpiador a presión podría
arrancar la pintura suelta de la superficie
28
Español
Page 29
Cuando se utilice en superficies que ■
puedan entrar en contacto con comida,
enjuáguelas abundantemente con agua
potable.
Disponemos de accesorios de limpieza opcionales para mejorar la capacidad de limpieza.
Consulte nuestra página Web para obtener
Accesorios opcionales
información acerca de precios e información
actualizada.
LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS
ATENCIÓN
Quitar el cable de enchufe de chispas para evitar
que el motor se encienda de forma involuntaria
antes de realizar cualquier reparación.
SINTOMA POSIBLE CAUSA SOLUCIÓN
El motor no arranca
La unidad no llega a
la alta presión.
La presión de salida
varía entre alta y
baja presión.
No hay gasolina Llenar el depósito de gasolina
El estrangulador no está en la
posición correcta.
Presión de agua formada en la
máquina.
Si tiene más problemas con el motor consulte el manual.
El diámetro de la manguera de jardín
es demasiado pequeño.
El suministro de agua está restringido.
El suministro de agua de entrada no
es suficiente.
El filtro de entrada de agua está
obstruido.
La boquilla de detergente negra está
conectada.
El suministro de agua de entrada no
es suficiente.
La bomba está succionando aire. Compruebe que las mangueras y conec-
El filtro de entrada de agua está
obstruido.
La boquilla pulverizadora está
atascada.
Pistola, manguera o lanza de alta
presión calcificados.
Deslizar la palanca del estrangulador de la
posición de cerrado.
Apretar el gatillo para liberar presión.
Sustituir con una manguera de jardín de 5/8
pulgadas o más.
Compruebe si la manguera de jardín tiene
grietas, fugas o si está obstruida.
Abra el grifo de agua del todo. Compruebe
si la manguera de jardín tiene grietas, fugas
o si está obstruida.
Quite el filtro y enjuáguelo en agua caliente.
Quitar la boquilla de detergente negra y
colocar la boquilla para alta presión.
Abra el grifo de agua del todo. Compruebe
si la manguera de jardín tiene grietas, fugas
o si está obstruida.
tores están bien apretados. Apague el
aparato y purgue la bomba apretando la
pistola de disparo hasta que salga un caudal
constante de la boquilla.
Quite el filtro y enjuáguelo en agua caliente.
Limpie con aire comprimido o quite la suciedad con una aguja fina.
Vierta vinagre destilado por la manguera
de succión de detergente.
Español
29
Page 30
SINTOMA POSIBLE CAUSA SOLUCIÓN
No entra detergente.
La conexión de la
manguera de jardín
fuga.
La lanza de alta
presión fuga.
La bomba hace
ruido.
Fuga agua de la
bomba (hasta 10
gotas por minuto es
permisible).
Goteo de aceite.
La manguera de succión de detergente no está correctamente
conectada al aparato.
El detergente está demasiado
espeso.
El filtro de la manguera de succión
de detergente está obstruido.
La manguera de succión de detergente está dañado u obstruido.
Está colocada una boquilla de alta
presión.
Válvula de medición cerrada. Abra la válvula de medición.
La boquilla pulverizadora está
atascada.
Las conexiones están sueltas. Apriete las conexiones.
No hay arandela de hule o está
desgastada.
La lanza de alta presión no está
montado correctamente.
Anillo tórico o inserción de plástico
rotos.
La bomba está succionando aire. Compruebe que las mangueras y conec-
Las conexiones están sueltas. Apriete las conexiones.
Las juntas de estanqueidad de agua
están dañadas o desgastadas.
La protección térmica del dispositivo
está activada.
Sellos de aceite están dañados o
desgastados.
Compruebe la conexión.
Diluya el detergente. Para obtener mejores
resultados utilice detergente Kärcher®.
Deje correr agua caliente por el filtro para
quitar la suciedad.
Quite la obstrucción o reemplace la
manguera de succión de detergente.
Sustituir por una boquilla de detergente
negra.
Limpie con aire comprimido o quite la suciedad con una aguja fina.
Inserte una arandela nueva.
Girar la ranura giratoria de la pistola en el
sentido de las agujas del reloj hasta ajustar
la conexión.
Llame al Servicio de asistencia al cliente.
tores están bien apretados. Apague el
aparato y purgue la bomba apretando la
pistola de disparo hasta que salga un caudal
constante de la boquilla.
Llame al Servicio de asistencia al cliente.
La protección térmica del dispositivo se
reestablecerá automáticamente. No poner la
bomba en funcionamiento durante más de 5
minutos sin pulverizar.
Llame al Servicio de asistencia al cliente.
Si tiene más problemas de los que están indicados, llame o visite nuestra página web.
USA / CDN: 1-800-537-4129
www.karcher-help.com
México: 01-800-024-13-13
www.karcher.com.mx
Français
30
Page 31
NETTOYEUR HAUTE PRESSION - MANUEL D’UTILISATION
Généralités 32
Consignes de sécurité importantes 33
Instructions de montage 34
Mode d’emploi 38
Utilisation des accessoires 39
Emploi de détergents 39
Prendre une pause 40
Arrêt de l’appareil et nettoyage 41
Entreposage à long terme 41
Consignes d’entretien 41
Conseils de nettoyage 41
Dépannage 43
Caractéristiques
Pression de fonctionnement 2600 PSI
Débit d’eau max.* 2.3 GPM
Aspiration de détergent 0.15 -0.20 GPM
Moteur 173cc
N° de pièce G2600 VC
N° de pièce G2600 VC Plus
N° de série
1.107-109.0
1.107-110.0
Symboles d’alerte de sécurité
DANGER
Identifie “une situation de danger imminent qui, si
elle n’est pas évitée, entraîne la mort ou des blessures
graves”.
AVERTISSEMENT
Identifie “une situation de danger potentiel qui, si
elle n’est pas évitée, pourrait entraîner la mort ou
des blessures”.
ATTENTION
Identifie “une situation de danger potentiel qui, si
elle n’est pas évitée, peut éventuellement entraîner
des blessures légères ou modérées” ou des
dommages matériels.
Responsabilité du propriétaire/de
l’utilisateur
Avant d’utiliser ce nettoyeur pression, le propriétaire et/ou l’utilisateur doit impérativement avoir
pris connaissance des consignes d’utilisation et
mises en garde du fabricant.
Il est nécessaire d’insister sur les avertissements
et de les comprendre.
Si l’utilisateur ne parle pas couramment l’anglais,
l’acheteur/le propriétaire doit lire les consignes et
mises en garde du fabricant avec l’utilisateur
dans la langue maternelle de ce dernier et
s’assurer qu’il en comprend bien le contenu.
Le propriétaire et/ou l’utilisateur doit se familiariser avec les consignes du fabricant et les conserver afin de pouvoir s’y référer ultérieurement.
Service à la clientèle aux
États-Unis et Canada
Aux États-Unis ou le Canada Appelez s’il vous
plaît à le 1-800-537-4129 pour des circonstances
en rapport avec la garantie. Visitez s’il vous plaît
www.karcher-help.com pour support technique
et assistance en rapport avec le produit. S’il vous
plaît consacrez un moment pour enregistrer son
produit en ligne dans www.karcher-register.
com. On asegúrese demandera de conserver
son reçu d’achat, celui-ci lui pour les réparations
couvertes par la garantie.
Assistance Mexique
Appeler: 01-800-024-13-13 pour obtenir de l’aide
ou visiter notre site Web: www.karcher.com.mx
Français
31
Page 32
GÉNÉRALITÉS
11
15
10
3
1
2
12
4
9
13
16
6
5
14
7
1 Poignée
2 Poignée-pistolet
3 Verrouillage de sécurité de la poignée-pistolet
4 Tuyau à haute pression
5 Réservoir à essence
6 Lance
7 Jauge à huile
8 Entrée d’eau avec raccord pour tuyau
d’arrosage
9 Prise haute pression à connexion rapide
10 Réservoir de détergent (2600 VC Plus
uniquement)
Français
32
8
17
11 Tuyau d’aspiration de détergent avec valve de
dosage (2600 VC Plus uniquement)
12 Buses à connexion rapide
13 Poignée
14 Support de buse
15 Couverture du réservoir de détergent
(2600 VC Plus uniquement)
16 Tuyau d’aspiration de détergent avec filtre
(2600 VC uniquement)
17 Filtre das l’entreé d’eau
Pour de plus amples informations à propos du
moteur, reportez-vous au manuel du moteur.
Page 33
CONSIGNES DE SÉCURITÉ IMPORTANTES
Avant la mise en service, lire le mode d’emploi ■
du constructeur du moteur et en particulier
respecter les consignes de sécurité.
AVERTISSEMENT
En utilisant ce produit, toujours observer une certaine
prudence élémentaire, incluant notamment:
Lire toutes les instructions de service avant ■
d’utiliser l’appareil.
Afin de minimiser les risques de blessure, ne ■
jamais laisser l’appareil sans surveillance lorsque
celui-ci est utilisé à proximité d’enfants.
Il est impératif de savoir arrêter et mettre ■
l’appareil hors pression rapidement. Une connaissance approfondie des commandes est
nécessaire.
Rester attentif – se concentrer sur la tâche en ■
cours.
L’utilisateur ne doit jamais faire usage de ■
l’appareil lorsqu’il est fatigué ou sous l’emprise
d’alcool ou de drogues.
Veiller à ce qu’aucun individu ne se trouve ■
dans la zone de travail.
Ne jamais passer ou monter sur des supports ■
instables. Toujours rester stable et équilibré.
Le port de lunettes de protection est obligatoire. ■
Respecter les consignes d’entretien figurant dans ■
le manuel.
Afin d’éviter tout danger, seul le service après- ■
vente agréé est habilité à effectuer des réparations ou à monter des pièces de rechanger sur
l’appareil.
AVERTISSEMENT
Risque de projection ou de blessure – Ne pas diriger le
jet de vapeur en direction d’individus.
En cas d’utilisation incorrecte, les jets haute ■
pression peuvent être dangereux. Ne jamais
diriger les jets de vapeur en direction d’individus,
d’animaux, de dispositifs électriques ou de
l’appareil lui-même.
Ne pas vaporiser les branchements électriques, ■
les prises ou les ferrures.
AVERTISSEMENT
Risque d’explosion – Ne pas vaporiser de liquides
inflammables.
N’utiliser en aucun cas d’acides, de ■
solutions alcalines, de solvants ou de
produits inflammables dans cet appareil.
Ces produits peuvent être à l’origine de
blessures graves ou d’endommagement
irréversible de l’appareil.
AVERTISSEMENT
Le pistolet génère une force de propulsion –
Le maintenir toujours à deux mains.
Le dispositif de sécurité de la poignée-pistolet ■
permet d’éviter tout actionnement accidentel de
la gâchette. Ce dispositif de sécurité NE verrouille
PAS la gâchette en position marche (ON).
AVERTISSEMENT
L’échappement moteur de ce produit contient
des produits chimiques connus de l’Etat de Californie qui provoquent le cancer, des malformations
congénitales et d’autres dommages de reproduction.
Le fonctionnement de cet équipement peut provoquer
des étincelles à l’origine d’incendies dans la végétation
sèche environnante. Un extincteur d’étincelles peut être
nécessaire. L’opérateur devrait contact les autorités
de lutte contre les incendies locales pour consulter les
lois ou les règlements relatifs aux obligations pour la
prévention des incendies.
ATTENTION
Risque d’asphyxie – Utiliser l’appareil uniquement dans des zones bien ventilées.
Utiliser et faire le plein de l’appareil ex- ■
clusivement dans une zone bien ventilée,
exempte de dispositifs à veilleuse ou
présentant une flamme vive, tels que les
chaudières, les chauffe-eau, etc.
ATTENTION
Risque d’incendie – Ne jamais faire l’appoint
d’essence lorsque l’appareil est en fonctionnement.
Ne pas utiliser l’appareil si de l’essence a été ■
renversée. Dans ce cas, déplacer l’appareil
CONSIGNES DE SÉCURITÉ IMPORTANTES 34
Français vers un autre endroit en veillant à ne pas
créer d’étincelles
La machine présente des surfaces chaudes. Tout ■
contact avec ces dernières peut être source de
brûlures. Utiliser l’appareil dans un lieu sûr et à
l’écart des enfants.
Eviter de toucher les surfaces chaudes ou de ■
mettre des accessoires en contact avec ces
dernières.
Le flexible haute pression ne doit jamais entrer ■
en contact avec le carter de l’échappement.
Ne jamais laisser l’appareil en service sans ■
surveillance.
Eviter de faire basculer l’appareil sur le côté. ■
CONSERVER CES INSTRUCTIONS !
Français
33
Page 34
ALIMENTATION EN EAU (eau froide uniquement)
ATTENTION
Lors du raccordement de l’arrivée d’eau à la conduite principale d’alimentation en eau, respecter les
réglementations locales de votre société de distribution
d’eau. Dans certaines zones, il est interdit de raccorder
directement l’appareil au système public d’alimentation
en eau potable. Cette mesure est destinée à éviter
toute infiltration de produits chimiques dans le circuit
d’alimentation en eau. Toutefois, l’appareil peut être
raccordé par exemple à un réservoir collecteur ou à un
disconnecteur hydraulique.
Les impuretés contenues dans l’eau d’alimentation
peuvent endommager l’appareil. Afin d’éviter les
risques d’endommagement, nous recommandons
l’emploi d’un filtre à eau.
Le tuyau d’arrosage doit avoir un diamètre ■
minimum de 5/8 pouces.
INSTRUCTIONS DE MONTAGE
Outils requis (non fournis)
Le débit de l’alimentation en eau ne doit ■
pas être inférieur à 2,5 GPM (gallons par
minute).
Pour calculer le débit, faire couler l’eau ■
pendant une minute dans un récipient vide
d’une contenance de 5 gallons.
La température de l’eau d’alimentation ne ■
doit pas excéder 104 °F/40 °C.
Ne jamais aspirer d’eau contaminée par ■
des solvants, par exemple des diluants pour
peinture, de l’essence, de l’huile, etc..
Toujours utiliser une source d’eau propre ■
afin d’éviter toute infiltration de débris dans
l’appareil. Utiliser un filtre à eau supplémentaire.
Ne pas mettre le nettoyeur pression en ■
service lorsque l’arrivée d’eau n’est pas
ouverte.
34
Français
Page 35
Quincaillerie (fournie)
Français
35
Page 36

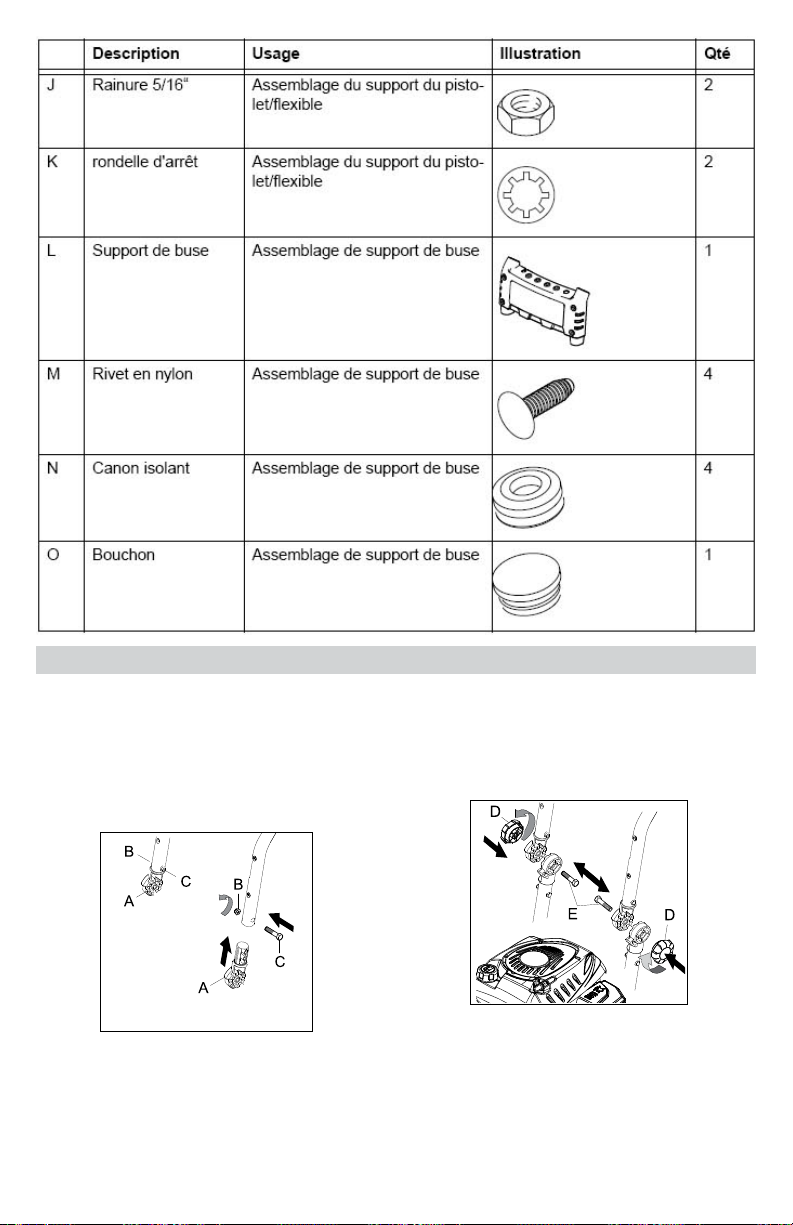

Assemblage
ETAPE 1:
Posez les joints (A) à la poignée. Utilisez un
boulon de 1/4 po (C) et serrez-le avec un écrou
de 1/4 po (B) de chaque côté. Serrez les pièces
à la main à l’aide d’une clé à douille de 7/16 po
(ou 11mm).
Français
36
ETAPE 2:
Attachez la poignée au cadre de la laveuse à
pression. Alignez les trous, insérez un boulon de
5/16 po (E) et serrez le bouton (D) de chaque
côté.
Page 37
ETAPE 3:
Monter le support de rangement du pistolet/
flexible.
ETAPE 4:
Monter le support de la buse sur la poignée
avec les rivets en nylon joints.
ETAPE 8:
Fixer la lance au pistolet.
ETAPE 9:
Pousser le collier à ressort de la lance pour
connecter la buse à connexion rapide de votre
choix.
ETAPE 5:
Fixez les canon isolant et le bouchon.
ETAPE 6:
Placer la buse à connexion rapide dans le
support de buse.
ETAPE 7:
Assembler la poignée pour la lance de pulvérisation.
Relâcher le collier et enfoncer la buse jusqu’à
ce que le collier s’enclenche.
AVERTISSEMENT
Haute pression dans la zone de la buse. Risque de
blessure en cas de fixation incorrecte de la buse.
Un clic doit être audible lors de l’insertion ■
de la buse dans la lance.
Avant de mettre l’appareil en service, en- ■
foncer la buse afin de s’assurer qu’elle est
correctement fixée.
ETAPE 10:
Ramener en arrière le collier à ressort du pistolet
et insérer le flexible haute pression.
Français
37
Page 38
Relâcher le collier et enfoncer le flexible haute
pression jusqu’à ce que le collier s’enclenche.
MODE D’EMPLOI
ATTENTION
Le moteur est expédié sans huile. Avant de lancer le
moteur, faire le plein d’huile. Eviter de trop remplir.
Ne jamais démarrer le moteur si le niveau d’huile est
insuffisant ou excessif sous peine d’endommager le
moteur.
Pour de plus amples informations à propos du moteur,
se reporter au manuel du moteur fourni avec l’appareil.
AVERTISSEMENT
Haute pression dans la zone de connexion rapide.
Risque de blessure en cas de fixation incorrecte du
flexible haute pression.
Un clic doit être audible lors de l’insertion ■
du flexible haute pression dans la connexion rapide.
Avant de mettre l’appareil en service, ■
tirer sur le flexible haute pression afin de
s’assurer qu’elle est correctement fixée.
Relâcher le collier et enfoncer le flexible haute
pression jusqu’à ce que le collier s’enclenche.
ETAPE 1:
Contrôler le niveau d’huile. Le niveau d’huile
doit toujours être compris entre les repères
“FULL” (plein) et “ADD” (ajout) de la jauge.
Vérifier que la machine est à l’horizontale lors
du contrôle du niveau d’huile. (Se reporter au
manuel d’utilisation du moteur pour connaître
les diffétentes qualités d’huile à utiliser en
fonction des saisons.).
Nous recommandons de changer l’huile au terme des
5 premières heures de fonctionnement puis toutes les
50 heures.
ETAPE 2:
Remplir le réservoir à essence avec de l’essence
sans plomb.
Ne pas utiliser d’essence au plomb.
Ne pas ajouter d’huile à l’essence.
ETAPE 3:
Ramener le collier à ressort en arrière à la prise
haute pression et insérer le flexible haute
pression.
AVERTISSEMENT
Haute pression dans la zone de connexion rapide.
Risque de blessure en cas de fixation incorrecte du
flexible haute pression.
Un clic doit être audible lors de l’insertion ■
du flexible haute pression dans la connexion rapide.
Avant de mettre l’appareil en service, ■
tirer sur le flexible haute pression afin de
s’assurer qu’elle est correctement fixée.
ETAPE 4:
Raccorder le tuyau d’arrosage à l’entrée d’eau
de l’appareil.
ETAPE 5:
Raccorder le tuyau d’arrosage à la source
d’eau froide et ouvrir complètement le robinet.
Ne pas utiliser d’eau chaude.
ETAPE 6:
Déverrouiller la sécurité de la poignée-pistolet.
Appuyer sur la gâchette pour purger l’air
jusqu’à obtenir un jet d’eau régulier à la lance.
ETAPE 7:
Positionner la tige d’étrangleur sur ON (si le
moteur est chaud, laisser la tige d’étrangleur
sur OFF).
38
Français
Page 39
ETAPE 8:
Mettre le commutateur d’arrêt du moteur sur
ON.
Pour de plus amples informations à propos du
moteur, reportez-vous au manuel du moteur.
ETAPE 9:
Tirer la poignée du starter.
UTILISATION DES ACCESSOIRES
Buses à connexion rapide
Les buses à connexion rapide sont repérées via
un code chromatique. Elles offrent un large
éventail de largeurs de jet, de 0 ° à 65 °, et sont
facilement accessibles lorsqu’elles sont rangées
dansle support à buses en caoutchouc.
Angle de vaporisation 0 ° = buse rouge
Pour accumulation de saletés particulièrement
tenaces. Déconseillée pour les matériaux
tendres tels que les parements, les terrasses, les
surfaces peintes, les voitures.
Angle de vaporisation 25 ° = buse verte
Pour l’accumulation de saletés sur une large
surface.
Angle de vaporisation 40 ° = buse blanche
Pour l’accumulation modérée de saletés sur une
large surface.
Si le moteur ne démarre pas après 3 tentatives,
appuyez sur la gâchette du pistolet de manière à
libérer la pression puis recommencer l’opération.
Une fois que le moteur est suffisamment chaud
et tourne régulièrement, mettre la tige
d’étrangleur sur OFF.
Angle de vaporisation 65 ° = buse à détergent
noire
Pour l’utilisation de détergent ou le nettoyage à
pression réduite.
AVERTISSEMENT
Haute pression dans la zone de la buse. Risque
de blessure en cas de fixation incorrecte de la buse.
Un clic doit être audible lors de l’insertion ■
de la buse dans la lance.
Avant de mettre l’appareil en service, en- ■
foncer la buse afin de s’assurer qu’elle est
correctement fixée.
(INSTRUCTIONS DE MONTAGE: étape 9)
AVERTISSEMENT
Afin d’éviter de graves blessures, ne jamais pointer
la lance sur soi-même, d’autres personnes ou des
animaux.
EMPLOI DE DÉTERGENTS
Utilisez uniquement la buse à détergent noire
pour l’usage de détergents.
ETAPE 1:
Installer la buse à détergent noire pour procéder
à un nettoyage au détergent (fonctionne à basse
pression uniquement).
ETAPE 2:
G2600 VC - Remplir un récipient (non fournis)
avec du détergent Kärcher. Insérer dans le
récipient l’extrémité du tuyau d’aspiration de
détergent munie d’un filtre.
G2600 VC Plus - Remplir le réservoir à détergent avec du détergent Kärcher. Refermer le
réservoir à détergent à l’aide de la valve de dosage du détergent.
G2600 VC G2600 VC Plus
Français
39
Page 40
ETAPE 3:
Régler la valve de dosage du détergent pour
obtenir le mélange voulu. (2600 VC Plus
uniquement)
ETAPE 4:
Lorsque le moteur tourne, enfoncer la gâchette
pour actionner l’appareil.
Le détergent est aspiré dans l’appareil et se mélange
à l’eau.
Laisser agir le détergent sur la surface à ne
toyer. Veiller à ce que le détergent ne sèche pas.
ETAPE 5:
Une fois les travaux de nettoyage terminés,
toujours rincer le réservoir à détergent à
l’eau propre afin d’éliminer les éventuels résidu
de détergent du système d’injection.
Pour obtenir les meilleurs résultats, voir les
conseils donnant des informations propres
au nettoyage des différents types de surfaces.
Détergents
ATTENTION
Cette machine a été conçue pour être utilisée avec des
détergents du fabricant. L’utilisation d’autres détergents peut altérer le fonctionnement de la machine et
annuler la garantie.
Toujours utiliser les détergents Kärcher®
pour produire les meilleurs résultats.
Les détergents biodégradables de Kärcher® sont
spécialement élaborés pour ménager
l’environnement et le nettoyeur à haute pression.
La formule spéciale évite d’encrasser le filtre du
tuyau d’aspiration et protège les pièces internes
du nettoyeur à haute pression pour en prolonger
la durée de vie. Pour obtenir des détergents
Kärcher®, s’adresser au revendeur ou visiter
notre site Web :
www.soappac.com
Détergents Kärcher disponibles :
– Multi-usages et nettoyants pour automobiles
– Nettoyant pour extérieur
– Nettoyant terrasses et patios
– Dégraissant ultra puissant
– Détergents et cire de voiture
ATTENTION
Ne jamais utiliser :
– javellisant, produits à base de chlore et autres
produits chimiques corrosifs
– liquides contenant des solvants (p.ex. diluants
pour peintures, essence, huiles)
– produits à base de trisodium de phosphate
– produits à base d’ammoniaque
– produits à base d’acide
Ces produits chimiques endommagent l’appareil
et altèrent la surface à nettoyer.
L’utilisation de ces produits entraînera
l’annulation de la garantie.
PRENDRE UNE PAUSE ...cinq minutes ou plus
ETAPE 1:
Mettre le commutateur d’arrêt du moteur sur
OFF.
Pour de plus amples informations à propos du moteur,
reportez-vous au manuel du moteur.
Français
40
ETAPE 2:
Relâcher la gâchette et engager le verrouillage
de sécurité du pistolet.

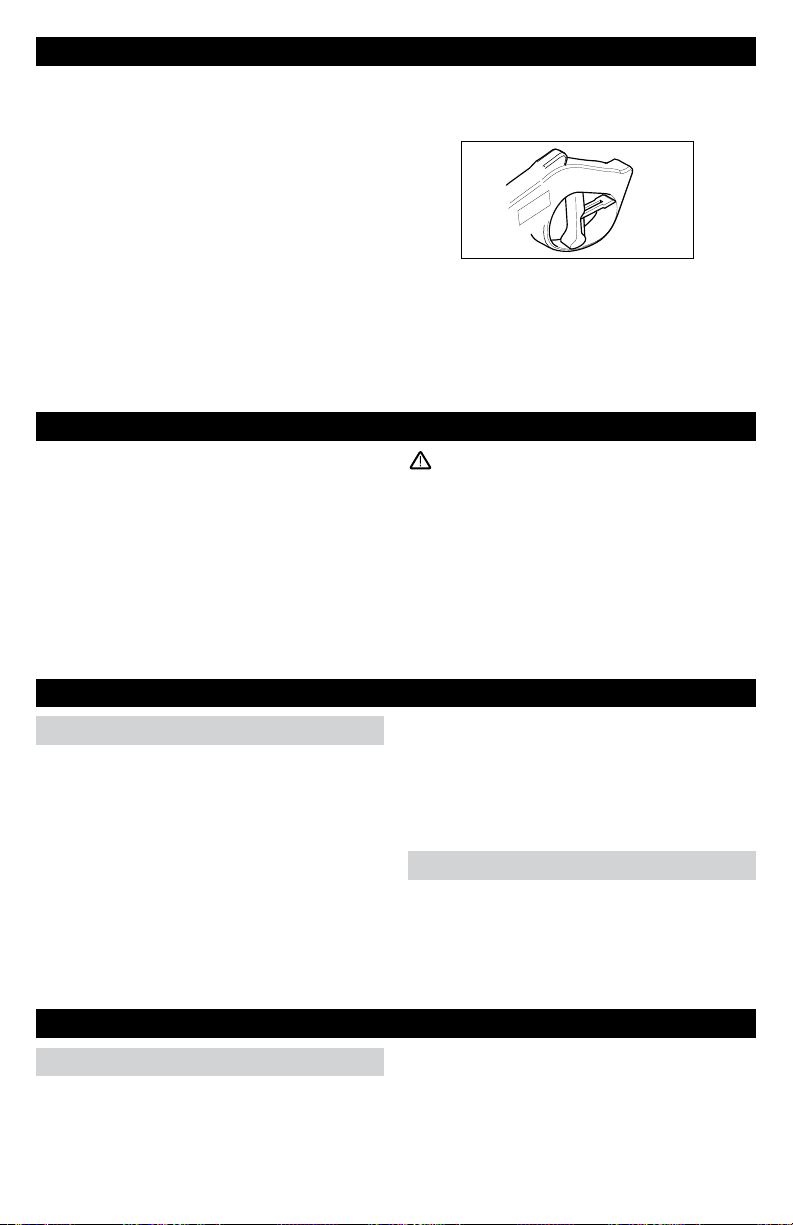

Page 41
ARRÊT DE L’APPAREIL ET NETTOYAGE
ETAPE 1:
Retirer le tuyau d’aspiration de détergent du
récipient et ajouter 1 gallon d’eau fraîche.
Siphonner l’eau à basse pression pendant
une minute.
ETAPE 2:
Mettre le commutateur d’arrêt du moteur sur
OFF.
ETAPE 3:
Fermer l’arrivée d’eau.
ETAPE 4:
Appuyer sur la gâchette pour évacuer la pression
de l’eau.
REMISAGE HIVERNAL ET ENTREPOSAGE A LONG TERME
1: Débrancher tous les raccordements d’eau.
2: Mettre l’appareil en marche pendant quelques
secondes pour évacuer toute l’eau restant dans
les pompes, puis l’arrêter immédiatement.
3: Ne pas laisser le tuyau d’arrosage tordu.
4: Ranger l’appareil et les accessoires dans
une pièce à l’abri du gel. NE PAS stocker près
d’un fourneau ou d’autres sources de chaleur,
afin d’éviter un dessèchement des joints de la
pompe.
ETAPE 5:
Relâcher la gâchette et engager le verrouillage
de sécurité du pistolet.
ETAPE 6:
Débrancher le tuyau d’arrosage de l’entrée
d’eau sur l’appareil.
ETAPE 7:
Débrancher le tuyau à haute pression de la
sortie haute pression.
ATTENTION
L’inobservation des instructions ci-dessus cause
des dégâts au bloc-pompe et aux accessoires en
outre, d’entraîner l’annulation de la garantie .
Kärcher® recommande d’utiliser correctement un
dispositf de protection de pompe tel que “Kärcher®
Pump Guard” afin de garantir un meilleur stockage
au cours de l’hiver.
CONSIGNES D’ENTRETIEN
Pompe Kärcher
Première utilisation
Toutes les pompes Kärcher sont remplies d’huile
d’usine. Il est inutile de rajouter de l’huile
Contrôle de la pompe
Contrôler régulièrement l’état de la pompe du
nettoyeur pression (contrôle visuel). En cas de
fuite d’huile au niveau des joints d’étanchéité de
la pompe, faire réparer le nettoyeur vapeur dans
un centre de service agréé Kärcher. (Pour trouver le centre de service le plus proche, se rendre
à l’adresse www.karcherresidential.com.)
CONSEILS DE NETTOYAGE
Terrasses en bois
(avec ou sans détergent). Commencer par un
prérinçage de la terrasse et des abords à l’eau
fraîche. S’il est prévu d’utiliser du détergent pour
Entretien de la pompe
La pompe du nettoyeur pression Kärcher ne requiert pas d’entretien. Toute tentative d’entretien
risque d’altérer la pompe, d’endommager le
nettoyeur pression et, en outre, d’entraîner
l’annulation de la garantie.
Moteur
Effectuer les opérations d’entretien du moteur en
respectant les spécifications figurant dans les
instructions de service du fabricant du moteur.
terrasses et clôtures en bois Kärcher®,
l’appliquer à basse pression. Pour obtenir de
meilleurs résultats, limiter la surface de travail à
environ 2,3 metres carrés. Laisser le détergent
agir 1-3 minutes sur la surface. Ne pas laisser
Français
41
Page 42
sécher. Rincer à haute pression d’un ample
mouvement de balayage en maintenant la buse
à environ 7,5-15 cm de la surface à nettoyer.
Toujours nettoyer de haut en bas et de gauche
à droite. En entamant une nouvelle section de la
surface à nettoyer, veiller à chevaucher la section
précédente afin de ne pas laisser de marques et
d’assurer un résultat uniforme.
ATTENTION
L’utilisation de la buse Dirtblaster risque
d’endommager les surfaces en bois.
Revêtements de façades
(avec ou sans détergent). Commencer par un
prérinçage à l’eau fraîche. S’il est prévu d’utiliser
du presso-net Kärcher®, l’appliquer à basse
pression sur la surface (pour obtenir de meilleurs
résultats, limiter la surface de travail à des sections d’environ 1,8 mètre et toujours appliquer le
détergent de bas en haut). Laisser le détergent
agir 1- 3 minutes sur la surface. Ne pas laisser
sécher. Si la surface semble sécher, il suffit de
la mouiller avec de l’eau fraîche. Au besoin,
utiliser l’embout spécial à brosse de lavage (non
compris) pour éliminer la saleté tenace. Rincer à
haute pression de haut en bas d’un mouvement
de balayage régulier en maintenant la buse à
environ 15 cm de la surface à nettoyer.
ATTENTION
L’utilisation de la buse Dirtblaster risque
d’endommager les parements.
Patios de ciment, briques et pierres
(avec ou sans détergent). Commencer par un
prérinçage à l’eau fraîche. S’il est prévu d’utiliser
du presso-net ou du dégraisseur Kärcher®,
l’appliquer à basse pression. Pour obtenir de
meilleurs résultats, limiter la surface de travail à
environ 2,3 mètres carrés. Laisser le presso-net
ou le dégraisseur agir 1-3 minutes sur la surface.
Ne pas laisser écher. Rincer à haute pression
d’un mouvemant de balayage en maintenant
la buse à environ 7,5-15 cm de la surface à
nettoyer. Toujours nettoyer de haut en bas et de
gauche à droite. Pour éliminer la saleté extrêmement tenace, utiliser la lance rotative.
Français
42
Autos, bateaux et motos
(avec ou sans détergent). Commencer par un
prérinçage du véhicule à l’eau fraîche. S’il est
prévu d’utiliser du détergent pour véhicules
Kärcher®, l’appliquer à basse pression. Pour
otenir de meilleurs résultats, nettoyer un côté
du véhicule après l’autre et toujours appliquer le
détergent de bas en haut. Ne pas laisser sécher.
Au besoin, utiliser l’embout spécial à brosse
de lavage (non compris) pour éliminer la saleté
tenace. Rincer à haute pression d’un mouvemant
de balayage en maintenant la buse à environ
15-20 cm de la surface à nettoyer (augmenter
la distance pour des surfaces fragiles). Toujours
nettoyer de haut en bas et de gauche à droite..
Pour obtenir de meilleurs résultats, essuyer la
surface avec une peau de chamois ou un chiffon
doux.
ATTENTION
L’utilisation de la buse Dirtblaster risque
d’endommager les véhicules.
Grilles de barbecue, équipements
mécaniques d’extérieur et outils de
jardinage
(avec ou sans détergent). Commencer par un
prérinçage à l’eau fraîche. S’il est prévu d’utiliser
du presso-net ou du dégraisseur Kärcher®,
l’appliquer à basse pression. Laisser le détergent
agir 1- 3 minutes sur la surface. Ne pas laisser
sécher. Rincer à haute pression en maintenant
la buse à environ 7,5-15 cm de la surface à
nettoyer. Pour éliminer la saleté extrêmement
tenace, il peut s’avérer nécessaire d’approcher
la buse plus près de la surface afin d’augmenter
l’efficacité du nettoyage.
ATTENTION
L’utilisation de la buse Dirtblaster risque
d’endommager les surfaces textiles, plastique ou
fragiles.
Meubles de patio et de jardin
(avec ou sans détergent). Commencer par un
prérinçage des meubles et des abords à l’eau
fraîche. S’il est prévu d’utiliser du presso-net
Kärcher®, l’appliquer à basse pression. Laisser
le détergent agir 1-3 minutes sur la surface. Ne
pas laisser sécher. Au besoin, utiliser l’embout
spécial à brosse de lavage (non compris) pour
éliminer la saleté tenace. Rincer à haute pression d’un mouvemant de balayage en mainte-
Page 43
nant la buse à environ 7,5-15 cm de la surface
à nettoyer. Pour obtenir de meilleurs résultats,
nettoyer de haut en bas et de gauche à droite.
Rincer abondamment à l’eau potable les ■
surfaces traitées pouvant éventuellement
entrer en contact avec de la nourriture.
ATTENTION
L’utilisation de la buse Dirtblaster risque
d’endommager les terrasses et les meubles de
jardin.
ATTENTION
Avant de nettoyer une quelconque surface, ■
Des accessoires sont disponibles en option afin
d’augmenter encore l’efficacité du nettoyage. Veuillez
consulter notre site Web pour de plus amples informations sur les prix et les nouveautés.
Accessoires optionnels
procéder à un essai sur une petite surface
discrète pour déterminer le mode d’action
et la distance qui produiront les meilleurs
résultats de nettoyage.
Si des surfaces peintes s’écaillent, procéder ■
avec une extrême précaution car le nettoyeur à haute pression peut détacher la
peinture à ces endroits.
DÉPANNAGE
ATTENTION
Avant de procéder aux réparations, débrancher
toujours le câble de la bougie l’allumage afin d’éviter
tout démarrage accidentel du moteur.
Symptôme Cause Solution
Le moteur ne dé-
marre pas
L’appareil n’atteint
pas le niveau de
haute pression.
Réservoir d’essence vide Remplir le réservoir d’essence
Le levier d’étrangleur n’est pas dans
la bonne position.
La pression de l’eau augmente dans
la machine.
Pour les autres problèmes relatifs au moteur, se reporter au manuel du moteur.
Diamètre du tuyau d’arrosage insuffisant.
Débit d’eau restreint. Vérifier si le tuyau d’arrosage est tordu, s’il
Alimentation d’eau insuffisante. Ouvrir le robinet d’eau à fond. Vérifier si le
Filtre d’admission d’eau encrassé. Retirer le filtre et le rincer à l’eau tiède.
La buse à détergent noire est con-
nectée.
Déplacer le levier d’étrangleur dans la position fermée.
Enfoncer la gâchette pour libérer la pression.
Remplacer par un tuyau d’arrosage de 5/8”
ou plus.
présente des fuites ou est bouché.
tuyau d’arrosage est tordu, s’il présente des
fuites ou est bouché.
Retirer la buse à détergent noire et la remplacer par la buse haute pression
Français
43
Page 44
Symptôme Cause Solution
La pression de
sortie varie.
Il n’y a pas de détergent.
Le raccord du tuyau
d’arrosage fuit.
La lance fuit.
La pompe est
bruyante.
La pompe présente
des fuites d’eau
(jusqu’à 10 gouttes
par minute sont
admissibles).
De l’huile s’égoutte.
Alimentation d’eau insuffisante. Ouvrir le robinet d’eau à fond. Vérifier si le
Pompe aspirant de l’air. Vérifier l’étanchéité des tuyaux et raccords.
Filtre d’admission d’eau encrassé. Retirer le filtre et le rincer à l’eau tiède.
La buse de vaporisation est obstruée. Souffler dans la buse ou retirer le débris à
Calcification du pistolet, du tuyau ou
de la lance.
Tube d’aspiration de détergent mal
raccordé à l’appareil.
Détergent trop épais. Diluer le détergent; pour de meilleurs résul-
Filtre ou tube d’aspiration de détergent obstrué.
Tube d’aspiration de détergent endommagé ou obstrué.
La buse haute pression est installée. La remplacer par la buse à détergent noire.
Valve de dosage fermée. Ouvrir la valve de dosage.
La buse de vaporisation est obstruée. Souffler dans la buse ou retirer le débris à
Raccords desserrés. Serrer les raccords.
Rondelle caoutchouc perdue ou
usée.
Lance mal fixée. Tourner l’écrou du pistolet dans le sens des
Joint torique ou insert plastique brisé. Appeler le service après-vente.
Pompe aspirant de l’air. Vérifier l’étanchéité des tuyaux et raccords.
Raccords desserrés. Serrer les raccords.
Joints d’eau endommagés ou usés. Appeler le service après-vente.
Le dispositif de protection thermale
est activé.
Joints d’huile endommagés ou usés. Appeler le service après-vente.
tuyau d’arrosage est tordu, s’il présente des
fuites ou est bouché.
Arrêter l’appareil et purger la pompe en appuyant sur la gâchette jusqu’à obtenir un jet
d’eau régulier à la sortie de la buse.
l’aide d’une aiguille.
Faire couler du vinaigre distillé dans le tube
d’aspiration de détergent.
Vérifier le raccord.
tats, utiliser du détergent Kärcher®.
Faire couler de l’eau tiède à travers le filtre
pour éliminer les débris.
Eliminer l’obstruction ou remplacer le tube
d’aspiration de détergent.
l’aide d’une aiguille.
Monter une nouvelle rondelle.
aiguilles d’une montre jusqu’à ce que le raccord soit bien serré.
Arrêter l’appareil et purger la pompe en appuyant sur la gâchette jusqu’à obtenir un jet
d’eau régulier à la sortie de la buse.
Le dispositif de protection thermale se réinitialisera automatiquement. Ne pas faire
fonctionner la pompe plus de 5 minutes
sans actionner le pistolet de vaporisation.
En cas d’apparition d’un problème ne figurant
pas dans cette liste, faire appel à l’assistance
téléphonique ou se rendre sur le site Web.
États-Unis / Canada :
1-800-537-4129
www.karcher-help.com
Mexique: 01-800-024-13-13
www.karcher.com.mx
44
Français
Page 45
Page 46
Loading...
