KARCHER FC 3 Premium 1.055-360.0 User guide

FC 3 Cordless FC 3 Cordless Premium

59693860 (07/20)

001

΍ΔϳΒήόϠ

217

Deutsch 6 English 13 Français 20 Italiano 28 Nederlands 35 Español 42 Português 50 Dansk 57 Norsk 64 Svenska 71 Suomi 78 Ελληνικά 85 Türkçe 93 Русский 100 Magyar 108 Čeština 115 Slovenščina 122 Polski 129 Româneşte 136 Slovenčina 143 Hrvatski 150 Srpski 157 Български 164 Eesti 172 Latviešu 179 Lietuviškai 186 Українська 193 Қазақша 201

www.kaercher.com/welcome

OFF

4 h

8 9

~ 2 Min.

1211

16 17

19 20

23 24

1/2 x

(

ฬ

1 ml)

Shake well

俺

FoamStop:

✓

俺

RM 536

RM 534

RM 536

– 6

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Benutzen Sie den Bodenreiniger ausschließlich für die Hartbodenreinigung im Privathaushalt und nur auf wasserfesten Hartböden. Keine wasserempfindlichen Beläge wie z. B. unbehandelte Korkböden reinigen (Feuchtigkeit kann eindringen und den Boden beschädigen). Das Gerät eignet sich zur Reinigung von PVC, Linoleum, Fliesen, Stein, geöltem und gewachstem Parkett, Laminat sowie allen wasserunempfindlichen Bodenbelägen.

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien und Stoffe, die nicht in die Umwelt gelangen dürfen. Das Gerät und der enthaltene

Akku dürfen deshalb nicht mit dem Hausmüll entsorgt werden. Die Entsorgung kann kostenlos über lokal verfügbare Rückgabe- und Sammelsysteme erfolgen.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Der Lieferumfang Ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren Händler.

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

– Neben den Hinweisen in der Betriebsanleitung

müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigt werden.

– Am Gerät angebrachte Warn- und Hinweisschilder

geben wichtige Hinweise für den gefahrlosen Betrieb.

Inhalt

Allgemeine Hinweise DE 6 Sicherheitshinweise DE 6 Gerätebeschreibung DE 8 Montage DE 8 Inbetriebnahme DE 8 Betrieb DE 9 Pflege und Wartung DE 10 Hilfe bei Störungen DE 11 Technische Daten DE 12

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Lieferumfang

Ersatzteile

Garantie

Sicherheitshinweise

Symbole auf dem Gerät

 GEFAHR

Das Gerät enthält elektrische Bauteile und darf deshalb nicht unter fließendes Wasser oder in mit Wasser gefüllte Behälter gehalten werden - auch nicht zur Reinigung des Gerätes.

ACHTUNG

Beim Auffüllen des Frischwassertanks während den Reinigungsarbeiten bitte folgende Vorgehensweise beachten:

Zuerst Schmutzwassertank entleeren.

Danach Frischwassertank befüllen.

6 DE

– 7

 GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

몇 WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

몇 VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

 GEFAHR

 Gerät nicht ins Wasser tauchen!  Das Gerät und das Zubehör vor Benutzung auf ord-

nungsgemäßen Zustand prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.

 Das Ladegerät mit Ladekabel bei sichtbarer Be-

schädigung unverzüglich durch ein Originalteil ersetzen.

 Vor allen Pflege– und Wartungsarbeiten das Gerät

ausschalten und den Netzstecker ziehen.

 Reparaturarbeiten am Gerät dürfen nur vom auto-

risierten Kundendienst durchgeführt werden.

 Das Gerät enthält elektrische Bauteile - nicht unter

fließendem Wasser reinigen.

 Keine leitenden Gegenstände (z. B. Schrauben-

dreher oder Ähnliches) in die Ladebuchse stecken.

 Keine Kontakte oder Leitungen berühren.  Die Angabe der Spannung auf dem Typenschild

muss mit der Versorgungsspannung übereinstimmen.

 Das Netzanschlusskabel nicht über scharfe Kanten

ziehen und nicht einquetschen.

몇 WARNUNG

 Das Gerät darf nur an einen elektrischen An-

schluss angeschlossen werden, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde.

 Das Gerät nur an Wechselstrom anschließen. Die

Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

 Aus Sicherheitsgründen empfehlen wir grundsätz-

lich, das Gerät über einen Fehlerstromschutzschalter (max. 30mA) zu betreiben.

 GEFAHR

Gefahr eines Stromschlags.  Netzstecker und Steckdose niemals mit feuchten

Händen anfassen.

 Ladegerät nicht in verschmutztem oder nassem

Zustand benutzen.

 Ladegerät nicht in explosionsgefährdeter Umge-

bung betreiben.

 Ladegerät nicht am Netzkabel tragen.

 Das Ladegerät nur in trockenen Räumen verwen-

den und lagern.

 Netzkabel von Hitze, scharfen Kanten, Öl und sich

bewegenden Geräteteilen fernhalten.

 Verlängerungskabel mit Mehrfachsteckdosen und

gleichzeitigem Betrieb von mehreren Geräten sind zu vermeiden.

 Netzstecker nicht durch Ziehen am Netzkabel aus

der Steckdose ziehen.

 Ladegerät nicht abdecken und Lüftungsschlitze

des Ladegeräts frei halten.

 Ladegerät nicht öffnen. Reparaturen nur von Fach-

personal ausführen lassen.

 Ladegerät nur zum Laden zugelassener Akku-

packs verwenden.

 Das Ladegerät mit Ladekabel bei sichtbarer Be-

schädigung unverzüglich durch ein Originalteil ersetzen.

 GEFAHR

Gefahr eines Stromschlags.  Den Akku keiner starken Sonneneinstrahlung, Hit-

ze sowie Feuer aussetzen.

몇 WARNUNG

 Den Akku nur mit beiliegendem Originalladegerät

oder einem von KÄRCHER zugelassenen Ladegerät laden.

Folgenden Adapter benutzen:

 Akku nicht öffnen, es besteht die Gefahr eines

Kurzschlusses, zusätzlich können reizende Dämpfe oder ätzende Flüssigkeiten austreten.

 Dieses Gerät enthält Akkus, die nicht austauschbar

sind.

 GEFAHR

 Der Benutzer hat das Gerät bestimmungsgemäß

zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.

 Der Betrieb in explosionsgefährdeten Bereichen ist

untersagt.

 Beim Einsatz des Gerätes in Gefahrbereichen sind

die entsprechenden Sicherheitsvorschriften zu beachten.

 Das Gerät nicht verwenden, wenn es zuvor herun-

tergefallen, sichtbar beschädigt oder undicht ist.

 Verpackungsfolien von Kindern fernhalten, es be-

steht Erstickungsgefahr!

몇 WARNUNG

 Das Gerät darf nicht von Kindern oder nicht unterwie-

senen Personen betrieben werden.

 Dieses Gerät ist nicht dafür bestimmt, durch Perso-

nen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu

Gefahrenstufen

Elektrische Komponenten

Ladegerät

Akku

Sicherer Umgang

PS02

7DE

– 8

benutzen ist und haben die daraus resultierenden Gefahren verstanden.

 Kinder dürfen mit dem Gerät nicht spielen.  Kinder beaufsichtigen, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

 Gerät von Kindern fernhalten, solange es einge-

schaltet oder noch nicht abgekühlt ist.

 Die Reinigung und Anwenderwartung dürfen von

Kindern nicht ohne Aufsicht durchgeführt werden.

 Das Gerät nur entsprechend der Beschreibung

bzw. Abbildung betreiben oder lagern!

몇 VORSICHT

 Vor allen Tätigkeiten mit oder am Gerät Standsi-

cherheit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

 Niemals Lösungsmittel, lösungsmittelhaltige Flüs-

sigkeiten oder unverdünnte Säuren (z. B. Reinigungsmittel, Benzin, Farbverdünner und Azeton) in den Wassertank füllen, da sie die im Gerät verwendeten Materialien angreifen.

 Das Gerät niemals unbeaufsichtigt lassen, solange

es in Betrieb ist.

 Körperteile (z. B. Haare, Finger) von den rotieren-

den Reinigungswalzen fern halten.

 Hände während der Reinigung des Bodenkopfes

schützen, da Verletzungsgefahr durch spitze Gegenstände (z. B. Splitter).

 Verbindungskabel von Hitze, scharfen Kanten, Öl

und sich bewegenden Geräteteilen fernhalten.

ACHTUNG

 Das Gerät nur einschalten, wenn Frischwassertank

und Schmutzwassertank eingesetzt sind.

 Mit dem Gerät dürfen keine scharfen oder größe-

ren Gegenstände (z. B. Scherben, Kieselsteine, Spielzeugteile) aufgenommen werden.

 Keine Essigsäure, Entkalker, ätherische Öle oder

ähnliche Stoffe in den Frischwasserbehälter füllen. Ebenfalls darauf achten, dass diese Stoffen nicht aufgenommen werden.

 Gerät nur auf Hartböden mit wasserfester Be-

schichtung (z. B. lackiertes Parkett, emaillierte Fliesen, Linoleum) verwenden.

 Gerät nicht zur Reinigung von Teppichen oder Tep-

pichböden verwenden.

 Gerät nicht über das Bodengitter von Konvektor-

Heizungen führen. Das austretende Wasser kann nicht vom Gerät aufgenommen werden, wenn es über das Gitter geführt wird.

 Bei längeren Arbeitspausen und nach Gebrauch das

Gerät am Hauptschalter / Geräteschalter ausschalten und Netzstecker des Ladegeräts ziehen.

 Das Gerät nicht bei Temperaturen unter 0 °C be-

treiben.

 Das Gerät vor Regen schützen. Nicht im Aussenbe-

reich lagern.

* FC 3 Cordless ** FC 3 Cordless Premium

ACHTUNG

Zu beachten ist, dass das Stromkabel durchgehend in der Führungsschiene liegt, bevor die Handgriffsleiste montiert wird.

Abbildung  Handgriffleiste bis zum Anschlag in das Grundge-

rät einsetzen, bis sie hörbar einrastet. Handgriffleiste muss fest im Gerät sitzen.

Abbildung  Zur Standsicherung das Gerät in die Parkstation

stellen.

Abbildung  Reinigungswalzen bis zum Anschlag auf die Wal-

zenhalterung eindrehen.

 Auf die farbliche Zuordnung von Walzeninnenseite

und Walzenhalterung am Gerät achten (z. B. blau zu blau).

 Nach dem Einbau überprüfen, ob Reinigungswal-

zen fest sitzen.

Abbildung  Ladekabel des Ladegerätes in Ladebuchse am

Gerät stecken.  Netzstecker des Ladegeräts in Steckdose stecken. Abbildung  Die LED-Kontrollleuchten zeigen den aktuellen La-

dezustand des Akkus an.  Beim Laden des komplett leeren Akkus blinken alle

3 LED-Kontrollleuchten von unten nach oben nach-

einander auf.  Bei 1/3 Akkuaufladung leuchtet die unterste LED dauer-

haft, die beiden oberen LEDs blinken weiterhin.  Bei 2/3 Akkuaufladung leuchten die beiden unteren

LEDs dauerhaft, die oberste LED blinkt weiterhin.  Nachdem der Akku vollständig aufgeladen ist,

leuchten die 3 LED-Kontrollleuchten 60 Minuten

konstant weiter. Nach dieser Zeit sind die LED-

Kontrollleuchten erloschen. Abbildung  Nach der Aufladung Netzstecker aus der Steckdo-

se und Ladekabel aus der Ladebuchse nehmen.

Gerätebeschreibung

1 EIN-/AUS-Schalter 2 Handgriff 3 Wandrutschsicherung Handgriff 4 Frischwassertank 5 Griffmulde Frischwassertank 6 Ladebuchse 7 Schmutzwassertank

8 Griffmulde Reinigungswalze 9 Reinigungswalzen 10 Bodenkopfabdeckung 11 Verriegelung Bodenkopfabdeckung 12 Akkuanzeige 13 Ladegerät mit Ladekabel 14 Parkstation 15 Aufbewahrung Walzen

16 * Reinigungsmittel RM 536 30 ml 17 ** Reinigungsmittel RM 534 30 ml 18 ** Reinigungsmittel RM 536 500 ml 9 ** Reinigungswalzen 2x

Montage

Inbetriebnahme

Walzen montieren

Ladevorgang

8 DE

– 9

Abbildung  Gerät in die Parkstation stellen. Abbildung  Frischwassertank an Griffmulde greifen und aus

dem Gerät herausnehmen. Abbildung  Tankverschluss öffnen und zur Seite drehen. Abbildung  Frischwassertank mit kaltem oder lauwarmen Lei-

tungswasser befüllen.  Nach Bedarf können KÄRCHER Reinigungs- bzw. Pfle-

gemittel in den Frischwassertank gefüllt werden.*  Markierung „MAX“ darf bei der Befüllung nicht

überschritten werden.  Tankverschluss schließen. Abbildung

 Frischwassertank in das Gerät einsetzen.  Frischwassertank muss fest im Gerät sitzen.

ACHTUNG

*Auf die Dosierungsempfehlung der Reinigungs- bzw. Pflegemittel achten.

ACHTUNG

Abbildung

Gerät kann nur angetrockneten Schmutz und Flüssigkeiten (max. 140 ml) aufnehmen.

Abbildung

Vor Arbeitsbeginn den Boden kehren oder saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz bzw. losen Partikeln befreit. Boden vor dem Einsatz des Gerätes an unauffälliger Stelle auf Wasserbeständigkeit überprüfen. Keine wasserempfindlichen Beläge wie z. B. unbehandelte Korkböden reinigen (Feuchtigkeit kann eindringen und den Boden beschädigen).

Abbildung Damit keine Fußabdrücke auf dem frisch gewischten Boden entstehen, rückwärts Richtung Tür arbeiten.  Bodenreinigung erfolgt durch Vor- und Zurückbe-

wegung des Gerätes in einer Geschwindigkeit wie

beim Staubsaugen.  Bei stärkeren Verschmutzungen das Gerät lang-

sam über den Boden gleiten lassen.

Das Ausüben von Druck auf das Gerät ist nicht not-

wendig.  Bei Lieferumfang der Walzenpaare in grau und

gelb: Beide Walzenpaare haben die gleiche Funk-

tionalität, können aber für unterschiedliche Anwen-

dungsbereiche (farbliche Unterscheidung z. B. für

Küche und Bad) verwendet werden.

ACHTUNG

Sobald das Gerät eingeschaltet wird, beginnen sich die Reinigungswalzen zu drehen. Damit sich das Gerät nicht von selbst fortbewegt, muss der Handgriff festgehalten werden. Sicherstellen, ob Frischwassertank mit Wasser befüllt und Schmutzwassertank im Gerät eingesetzt ist.

Abbildung  Zum Einschalten den Geräteschalter (Ein-/Aus)

drücken.

 Mit Gerät mehrmals vor- und zurückfahren, bis

Walzen ausreichend befeuchtet sind.

Abbildung – 3 LEDs leuchten - 3/3 Akkulaufzeit (volle Laufzeit). – 2 LEDs leuchten - 2/3 Akkulaufzeit. – 1 LED leuchtet - 1/3 Akkulaufzeit.  Ca. 2 Minuten bevor der Akku leer ist, blinkt die un-

terste LED.

 Nachdem der Akku leer ist und sich das Gerät ab-

geschaltet hat, blinkt die unterste LED 60 Sekunden lang schneller.

ACHTUNG

Vor der Befüllung des Frischwassertanks bitte den Schmutzwassertank entleeren. So wird das Überlaufen des Schmutzwassertanks vermieden.

Siehe Kapitel „Frischwassertank befüllen“. Siehe Kapitel „Schmutzwassertank entleeren“.

Abbildung  Gerät in die Parkstation stellen. Abbildung

 Verriegelung Bodenkopfabdeckung betätigen.  Bodenkopfabdeckung abnehmen.

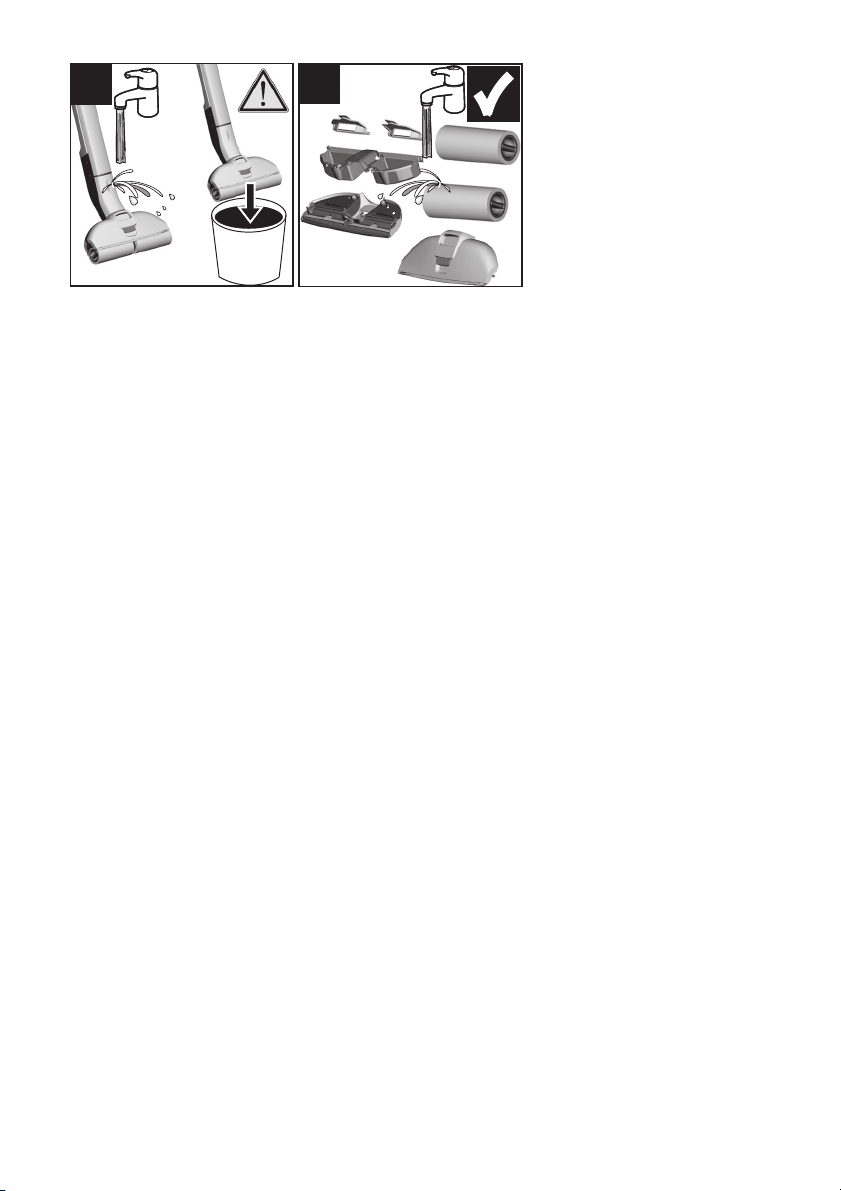

Abbildung  Schmutzwassertank aus dem Bodenkopf heraus-

nehmen. Abbildung  Die Klappen über den beiden Schmutzwassertank-

kammern aufklappen.  Schmutzwassertank entleeren. Abbildung  Je nach Verschmutzung Bodenkopfabdeckung

und Schmutzwassertank mit Leitungswasser reini-

gen.  Die Klappen der beiden Schmutzwassertankkam-

mern können abgenommen und separat gereinigt

werden.  Die Klappen der beiden Schmutzwassertankkam-

mern wieder einsetzen und schließen. Abbildung  Den Schmutzwassertank in den Bodenkopf einset-

zen. Abbildung  Die Verriegelung der Bodenkopfabdeckung betäti-

gen und die Abdeckung auf den Bodenkopf aufset-

zen, dann die Verriegelung loslassen.  Schmutzwassertank und Bodenkopfabdeckung

müssen fest im bzw. am Gerät sitzen.

ACHTUNG

Bei längeren Arbeitspausen wird empfohlen das Gerät in die Parkstation zu stellen, um Schäden an sensiblen Böden durch feuchte Walzen zu vermeiden.

Abbildung  Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken. Abbildung  Gerät in die Parkstation stellen.

Frischwassertank befüllen

Betrieb

Allgemeine Hinweise zur

Bedienung

Mit der Arbeit beginnen

Akkulaufzeit

Reinigungsflüssigkeit nachfüllen

Schmutzwassertank entleeren

Betrieb unterbrechen

9DE

Gerät ausschalten

Abbildung  Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken. Abbildung  Gerät in die Parkstation stellen.

ACHTUNG

Nach Beendigung der Arbeit Gerät reinigen.

Abbildung  Falls sich noch Wasser im Frischwassertank befin-

det, Wasser ausleeren. Abbildung bis  Schmutzwassertank, Bodenkopfabdeckung und

Reinigungswalzen reinigen.

Siehe Kapitel „Schmutzwassertank reinigen“.

Siehe Kapitel „Bodenkopf reinigen“.

Siehe Kapitel „Walzen reinigen“.

Gerät aufbewahren

ACHTUNG

Zur Vermeidung von Geruchsentwicklung müssen bei Lagerung des Gerätes Frischwasser- und Schmutzwassertank vollständig entleert werden. Nasse Walzen an der Luft trocken lassen (z. B. auf der Parkstation), die nassen Walzen zum Trocknen nicht in geschlossene Schränke stellen.

Abbildung  Das Gerät in die Parkstation stellen. Abbildung  Zum Trocknen die nassen Walzen auf die Parksta-

tion aufstecken.  Gerät in trockenen Räumen aufbewahren.

Pflege und Wartung

 GEFAHR

Abbildung

Das Gerät enthält elektrische Bauteile und darf deshalb nicht unter fließendes Wasser oder in mit Wasser gefüllte Behälter gehalten werden - auch nicht zur Reinigung des Gerätes.

ACHTUNG

Abbildung

Um das Gerät zu reinigen, sind die einzelnen Komponenten (Bodenkopfdeckel, Frisch- und Schmutzwassertank sowie Walzen) abzunehmen und separat zu reinigen. Das Gerät selbst kann mit einem feuchten Tuch abgewischt werden.

Schmutzwassertank reinigen

ACHTUNG

Damit sich der Schmutz nicht im Tank festsetzt, muss der Schmutzwassertank regelmäßig gereinigt werden.

ACHTUNG

Die Bodenkopfabdeckung nicht in der Spülmaschine reinigen: Die Grundfunktion des Geräts kann beeinträchtigt werden, wenn sich die Bodenkopfabdeckung durch den Spülvorgang verzieht und die Abstreifkante dann nicht mehr richtig auf die Walzen drückt. Das Reinigungsergebnis verschlechtert sich.

Abbildung  Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken. Abbildung  Das Gerät in die Parkstation stellen.

Abbildung bis  Schmutzwassertank aus dem Gerät nehmen.

Siehe Kapitel „Schmutzwassertank entleeren“.

 Bodenkopfabdeckung, Schmutzwassertank und

Schmutzwassertankklappen mit Leitungswasser reinigen.

 Die Klappen der beiden Schmutzwassertankkam-

mern können abgenommen und separat gereinigt werden.

 Schmutzwassertank und Schmutzwassertankklap-

pen können alternativ in der Spülmaschine gereinigt werden.

Hinweis

Die Gummierung bei den Klappen kann durch das Waschen in der Spülmaschine klebrig werden. Die Dichtheit wird aber nicht beeinträchtigt. Abbildung bis  Wenn kein weiterer Betrieb des Geräts erwünscht,

Walzen ebenfalls reinigen.

Siehe Kapitel „Walzen reinigen“. Abbildung bis  Nach der Reinigung Schmutzwassertank mit Klap-

pen und Bodenkopfabdeckung wieder in das Gerät

einsetzen.

Bodenkopf reinigen

ACHTUNG

Bei Verschmutzung Bodenkopf reinigen.

ACHTUNG

Abbildung  Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken. Abbildung  Das Gerät in die Parkstation stellen. Abbildung

 Verriegelung Bodenkopfabdeckung betätigen.  Bodenkopfabdeckung abnehmen.

Abbildung  Bodenkopfabdeckung unter fließendem Wasser

reinigen.  Schmutzwassertank und Walzen reinigen.

Siehe Kapitel „Schmutzwassertank reinigen“.

Siehe Kapitel „Walzen reinigen“.  Walzenantrieb mit einem feuchten Tuch reinigen. Abbildung  Bodenkopfabdeckung in Bodenkopf einsetzen.

Walzen reinigen

ACHTUNG

Walzen sollten nach jedem Einsatz unter dem Wasserhahn ausgewaschen oder in der Waschmaschine gereinigt werden damit sich keine Reinigungsmittelrückstände in den Walzen bilden, die mit der Zeit zu Schaumbildungen führen könnten. Falls das Gerät zur Walzenentnahme auf dem Boden abgelegt wird, muss der Frischwasser- und Schmutzwassertank entleert werden. So wird vermieden, dass während der Bodenablage Flüssigkeiten aus den Tanks auslaufen.

Abbildung  Gerät ausschalten, dazu Geräteschalter Ein-/Aus

drücken.

10 DE

– 10

– 11

Abbildung  Das Gerät in die Parkstation stellen. Abbildung  An Griffmulde Reinigungswalzen herausdrehen. Abbildung  Reinigungswalzen unter fließendem Wasser reinigen. oder  Reinigungswalzen in der Waschmaschine bei bis

zu 60 °C waschen.

ACHTUNG

Bei Reinigung in der Waschmaschine keinen Weichspüler verwenden. So werden die Mikrofasern nicht beschädigt und die Reinigungswalzen behalten ihre hohe Reinigungswirkung. Die Reinigungswalzen sind nicht für den Trockner geeignet.

Abbildung bis  Nach der Reinigung Walzen auf die Parkstation

stecken und an der Luft trocknen lassen.

 Zeitminimierung der Trocknung durch vorheriges

Auswringen der Walzen möglich.

 Wenn kein weiterer Gerätebetrieb erwünscht, Bo-

denkopfabdeckung und Schmutzwassertank ebenfalls reinigen.

 Walzenantrieb mit einem feuchten Tuch reinigen.

ACHTUNG

Verwendung ungeeigneter Reinigungs- und Pflegemittel kann das Gerät beschädigen und zum Ausschluss von Garantieleistungen führen.

Hinweis

Nach Bedarf zur Bodenreinigung KÄRCHER Reinigungs- oder Pflegemittel verwenden.  Bei der Dosierung der Reinigungs- und Pflegemit-

tel auf die Mengenangaben des Herstellers achten.

 Um Schaumbildung zu vermeiden, den Frischwas-

sertank zuerst mit Wasser und dann mit Reinigungs- oder Pflegemittel befüllen.

 Damit die Füllmenge „MAX“ vom Frischwassertank

nicht überschritten wird, bei der Wasserbefüllung noch Platz für die Menge der Reinigungs- oder Pflegemittel lassen.

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

 Ladestecker/Netzstecker nicht korrekt angeschlossen.  Ladestecker/Netzstecker korrekt anschließen.

 Akku ist leer.  Gerät aufladen.  Prüfen, ob das Ladekabel noch im Gerät steckt.  Ladekabel ausstecken, da kein Betrieb bei einge-

stecktem Ladekabel möglich.

Unterste LED blinkt beim Einschalten des Geräts und das Gerät läuft nicht an.

 Akku ist leer.  Gerät aufladen.

Alle LEDs blinken gleichzeitig schnell.

 Gerät hat eine Motorblockade (z. B. aufgrund von

zu starkem Druck auf die Walzen oder aufgrund

von Fahren gegen eine Wand/Ecke).  Gerät aus- und wieder einschalten. oder

 Nutzung von falschem oder defektem Netzteil.  Original Netzteil verwenden/defektes Netzteil aus-

tauschen. Die drei LEDs leuchten nacheinander im 1-Sekundentakt auf.  Gerät zu heiß während der Anwendung (z. B. bei

Betrieb bei hohen Umgebungstemperaturen).

 Pause machen und Gerät abkühlen lassen.  Wenn sich das Gerät zudem abschaltet:  Pause machen und Gerät abkühlen lassen.  Gerät lässt sich erst wieder einschalten, wenn es

entsprechend abgekühlt ist.

Walzen sind nicht ausreichend befeuchtet.  Befeuchtung der Walzen durch mehrmaliges Vor-

und Zurückfahren auf einer Stelle. Filter unter Frischwassertank ist falsch oder gar nicht eingesetzt.  Sicherstellen, dass der Filter unter dem Frischwas-

sertank richtig im Gerät sitzt. Schaumstoff mit gel-

bem Pin in der Mitte muss nach oben zeigen.

Hinweis

Falls der Filter nicht vorhanden ist, kann dieser als Ersatzteil bestellt werden. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Kein Wasser im Frischwassertank.  Wasser nachfüllen. Frischwassertank sitzt nicht richtig im Gerät.  Frischwassertank so einsetzen, dass er fest im Ge-

rät sitzt. Reinigungswalzen fehlen oder sind nicht richtig eingesetzt.  Reinigungswalzen einsetzen bzw. Reinigungswal-

zen bis zum Anschlag auf die Walzenhalterung ein-

drehen. Reinigungswalzen sind verschmutzt oder abgenutzt.  Reinigungswalzen reinigen. oder  Reinigungswalzen ersetzen. Das Reinigungsmittel wurde vergessen, falsch dosiert oder es wurde ein falsches Reinigungsmittel verwendet  Nur KÄRCHER Reinigungsmittel verwenden und

auf die richtige Dosierung achten. Bodenkopfabdeckung nicht richtig montiert  Prüfen, ob die Bodenkopfabdeckung richtig sitzt.

Dazu Abdeckung entnehmen und erneut einset-

zen.

Hinweis

Eine

leichte Schaumbildung im Bodenkopf während des Betriebs ist normal und führt zu keiner Beeinträchtigung der Funktion. Nur bei übermäßiger Schaumbildung (z. B. Schaumstreifen auf dem Boden) sind weitere Maßnahmen notwendig. Falsches Reinigungsmittel oder falsche Dosierung.  Nur KÄRCHER Reinigungsmittel verwenden und

auf die richtige Dosierung achten.

Reinigungs- und Pflegemittel

Hilfe bei Störungen

Akku wird nicht geladen

Gerät lässt sich nicht einschalten

LED-Fehleranzeige

Walzen sind zu trocken

Gerät nimmt Schmutz nicht auf

Schaumbildung im Bodenkopf und auf dem

Boden

11DE

– 12

Die Funktionsweise des Geräts beruht auf dem Abstreifen des Schmutzes von den Reinigungswalzen. Dabei sammeln sich Schmutz und Reinigungsmittelrückstände von Bodenbelägen im Schmutzwassertank. Unter bestimmten Umständen kann dies zu Schaumbildung führen.  Schmutzwassertank, Bodenkopfabdeckung und

Reinigungswalzen reinigen.

Walzen sind verschmutz.  Walzen reinigen. Walzen sind nicht ausreichend befeuchtet.  Befeuchtung der Walzen durch mehrmaliges Vor-

und Zurückfahren auf einer Stelle. Falsches Reinigungsmittel oder falsche Dosierung.  Nur KÄRCHER Reinigungsmittel verwenden und

auf die richtige Dosierung achten. Es befinden sich Rückstände von Fremdreinigungsmitteln auf dem Boden.  Walzen gründlich mit Wasser von Reinigungsmit-

telrückständen befreien.  Boden mehrmals mit Gerät und sauberen Walzen

reinigen ohne Reinigungsmittel zu verwenden. Da-

durch werden Reinigungsmittelrückstände auf dem

Boden entfernt.

Walzen werden blockiert.  Walzen entnehmen und prüfen, ob sich ein Gegen-

stand in den Walzen verklemmt hat.  Prüfen, ob die Walzen bis zum Anschlag auf die

Walzenhalterung eingedreht sind.  Prüfen, ob die Bodenkopfabdeckung richtig sitzt. Dazu

Abdeckung entnehmen und erneut einsetzen.

Bodenkopfabdeckung nicht richtig montiert  Prüfen, ob die Bodenkopfabdeckung richtig sitzt.

Dazu Abdeckung entnehmen und erneut einsetzen. Walzen sind abgenutzt.  Walzen ersetzen.

Schmutzwassertank ist überfüllt.  Schmutzwassertank sofort leeren. Schmutzwassertank sitzt nicht richtig im Gerät.

 Überprüfen, ob die Bodenkopfabdeckung fest auf

dem Schmutzwassertank sitzt.  Überprüfen, ob die Schmutzwassertankklappen

richtig verschlossen sind.

ACHTUNG

Handgriff nach dem Zusammenbau nicht mehr vom Grundgerät abnehmen. Die Abnahme des Handgriffs vom Grundgerät darf nur erfolgen, wenn das Gerät zu Servicezwecken versendet wird.

Abbildung Siehe Abbildung am Ende der Betriebsanleitung  Schraubendreher im 90 Grad Winkel in die kleine

Öffnung an der Rückseite des Handgriffs stecken

und Handgriff abnehmen.

ACHTUNG

Bitte darauf achten, dass das Verbindungskabel zwischen Grundgerät und Handgriff nicht beschädigt wird. Vorsichtig ziehen, da sonst das Gerät beschädigt werden kann.

Technische Änderungen vorbehalten!

Kein gutes Reinigungsergebnis

Walzen drehen sich nicht

Wasseraufnahme nicht optimal

Gerät verliert Schmutzwasser

Abnahme des Handgriffs vom Grundgerät

Technische Daten

Elektrischer Anschluss

Spannung 100-240 V

1~50-60 Hz Schutzgrad IPX4 Gerät

Schutzklasse

III

Ladegerät Schutzklasse II Nennleistung Gerät 40 W Nennspannung Akku 7,2 V Akkutyp Li-Ion Betriebszeit bei voller Akkuladung 20 min Ladezeit bei leerem Akku 4 h Ausgangsspannung Ladegerät: 9,5 V Ausgangsstrom Ladegerät 0,6 A

Leistungsdaten

Walzenumdrehungen pro Minute 500 U/min

Füllmenge

Frischwassertank 360 ml Schmutzwassertank 140 ml

Maße

Gewicht (ohne Zubehör und Reinigungsflüssigkeiten)

2,4 kg

Länge 305 mm Breite 226 mm Höhe 1220 mm Kabellänge

Ladegerät 1800 mm

12 DE

– 6

Before using your appliance for the first time, read these original operating instructions, act in compliance with them, and keep them for later use or for subsequent owners.

Use the floor cleaner exclusively for cleaning hard floors in your private household and only on waterproof hard floors. Do not clean water-sensitive floor coverings such as untreated cork floors (the moisture could penetrate and damage the floor). The device is suitable for cleaning PVC, linoleum, tiled, stone, oiled and waxed parquet, laminate and all waterresistant floor coverings.

The packaging material can be recycled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliance contain valuable recyclable materials and substances that must not be released into the environment. Thus, the appliance and

the accumulator contained must not be disposed of via the domestic waste. The disposal can take place via locally available return and collection systems free of charge.

Notes about the ingredients (REACH)

You will find current information about the ingredients at:

www.kaercher.com/REACH

The scope of delivery of your appliance is illustrated on the packaging. Check the contents of the appliance for completeness when unpacking. In the event of missing accessories or any transport damage, please contact your dealer.

Only use original accessories and spare parts, they ensure the safe and trouble-free operation of the device. For information about accessories and spare parts, please visit www.kaercher.com.

The warranty terms published by the relevant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in manufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service center. Please submit the proof of purchase. (See address on the reverse)

– Apart from the notes contained herein the general

safety provisions and rules for the prevention of accidents of the legislator must be observed.

– Warnings and notes that are attached on the appli-

ance provide important notes for the safe operation.

General information EN 6 Safety instructions EN 6 Description of the Appliance EN 8 Assembly EN 8 Commissioning EN 8 Operation EN 9 Care and maintenance EN 10 Troubleshooting EN 11 Technical specifications EN 12

General information

Proper use

Environmental protection

Scope of delivery

Spare parts

Warranty

Safety instructions

Symbols on the machine

 DANGER

The device contains electrical components and must therefore never be held under running water or immersed in a container containing water - even for cleaning the device.

ATTENTION

Please adhere to the following procedure for filling the fresh water tank during cleaning work:

First empty the waste water tank.

Then fill the fresh water tank.

13EN

– 7

 DANGER

Pointer to immediate danger, which leads to severe injuries or death.

몇 WARNING

Pointer to a possibly dangerous situation, which can lead to severe injuries or death.

몇 CAUTION

Pointer to a possibly dangerous situation, which can lead to minor injuries.

ATTENTION

Pointer to a possibly dangerous situation, which can lead to property damage.

 DANGER

 Do not immerse the device into water.  Check the faultless condition of the appliance and

the accessories before using it. Otherwise, the appliance must not be used.

 Immediately replace the charger with the charging

cable in case of visible damage.

 Turn off the appliance and remove the mains plug

prior to any care and maintenance work.

 Repair works may only be performed by the author-

ized customer service.

 The appliance contains electrical components - do

not clean under running water.

 Do not insert conductive objects (such as screw-

drivers or the like) into the charging socket.

 Do not touch contacts or wires.  The voltage indicated on the type plate must corre-

spond to the supply voltage.

 Do not scrape the power cord across sharp edges

and ensure that it does not get pressed.

몇 WARNING

 The appliance may only be connected to an electric

supply that has been installed by an electrician in accordance with IEC 60364.

 The appliance may only be connected to alternat-

ing current. The voltage must correspond with the type plate of the appliance.

 For safety reasons, we recommend that you oper-

ate the appliance only via a earth-leakage circuit breaker (max. 30 mA).

 DANGER

Risk of electric shock.  Never touch the mains plug and the socket with wet

hands.

 Do not use the charger if dirty or wet.  Do not operate the charger in explosive environment.  Do not carry the charger by holding the mains cable.  Store and use the charger in dry rooms only.  Protect the mains cable against heat, sharp edges,

oil and moving parts of the machine.

 Avoid using extension wires with multiple sockets

and simultaneous operation of multiple devices.

 Do not pull the plug from the socket by pulling the

mains cable.

 Do not cover the charger and keep the air vents of

the charger open.

 Do not open the charger. Get repairs done only by

authorised experts.

 Use the charger only to charge approved battery

packs.

 Immediately replace the charger with the charging

cable in case of visible damage.

 DANGER

Risk of electric shock.  Do not expose the battery to direct sunlight, heat or

fire.

몇 WARNING

 Charge the battery with the enclosed original

charger or a charger approved by KÄRCHER only.

Use the following adaptor:

 Do not open the battery, as there is a risk of an

electrical shock; also, irritating or caustic vapors can escape.

 This device contains non-replaceable batteries.

 DANGER

 The user must use the appliance as intended. The

person must consider the local conditions and must pay attention to other persons in the vicinity when working with the appliance.

 The appliance may not be operated in explosive at-

mospheres.

 If the appliance is used in hazardous areas the cor-

responding safety provisions must be observed.

 Do not use the appliance if it fell down, is visibly

damaged or leaking.

 Keep packaging films away from children, there is

a risk of suffocation!

몇 WARNING

 The appliance must not be operated by children or

persons who have not been instructed accordingly.

 This appliance is not intended for use by persons

with limited physical, sensory or mental capacities or lacking experience and/or skills, unless such persons are accompanied and supervised by a person in charge of their safety or they have received precise instructions on the use of this appliance and have understood the resulting risks.

 Children must not play with this appliance.  Supervise children to prevent them from playing

with the appliance.

 Keep appliance out of reach of children as long as

it is switched on or hasn't cooled down.

 Cleaning and user maintenance must not be per-

formed by children without supervision.

 Operate or store the appliance only in accordance

with the description or illustration!

Hazard levels

Electric components

Charger

Battery

Safe handling

PS02

14 EN

– 8

몇 CAUTION

 Create stability for the appliance prior to any work

on or with the appliance to prevent accidents or damage.

 Never fill solvents, solvent-containing liquids or un-

diluted acids (e.g. detergents, petrol, paint thinner, and acetone) into the water reservoir as these substances corrode the materials used in the appliance.

 Never leave the appliance unattended as long as it

is in operation.

 Keep parts of the body (e.g. hair, fingers) away

from the rotating cleaning rollers.

 Protect your hands when cleaning the floor head

due to a danger of injury from sharp objects (e.g. splinters).

 Keep connection cable away from heat, sharp edg-

es, oil and moving parts.

ATTENTION

 Only switch on the appliance when the fresh water

tank and waste water tank are fitted.

 The device may not be used for vacuuming sharp

objects or large objects (e.g. glass shards, gravel, toy parts).

 Do not fill the fresh water container with vinegar,

decalcification agents, essential oils or similar substances. Also take care to ensure that these substances are not vacuumed.

 Only use this appliance on hard floors with water-

proof coatings (e. g. varnished parquet, enamelled tiles, Linoleum).

 Do not use the appliance for cleaning of carpets or

carpeted floors.

 Do not use the appliance over the floor grilles of con-

vector heaters. The appliance is not able to take in the water discharged when used above grilles.

 In case of longer breaks in operation and after use,

switch off the device at the main switch / device switch and pull the charger’s mains plug.

 Do not operate the appliance at temperatures be-

low 0 °C.

 Protect the unit from rain. Do not store outside.

* FC 3 Cordless ** FC 3 Cordless Premium

ATTENTION

Take care to ensure that the power cable lies fully in the guide rail before fitting the handle bar.

Illustration  Insert handle into the basic unit as far as it goes un-

til it engages audibly. The handle must sit snugly into the appliance.

Illustration  Place the device in the parking station for safe storage.

Illustration  Screw the cleaning rollers onto the threaded rod up

to the mechanical stop.

 Pay attention to the colour-codes on the inside of

the roller and roller holder on the appliance (e.g. blue should match up with blue).

 After the installation, check to ensure that the

cleaning rollers sit snugly.

Illustration  Plug the charging cable of the charger into the

charging socket on the device.  Plug the mains plug of the charger into a power outlet. Illustration  The LED indicator lights display the battery's cur-

rent charging state.  All 3 LED indicator lights flash from bottom to top

when charging a completely empty battery.  The lowermost LED lights up continuously when

the battery is 1/3 charged, the two upper LEDs con-

tinue to flash.  When the battery is 2/3 charged, the two lower

LEDs light up continuously, the uppermost LED

continues to flash.  After the battery has been fully charged, the 3 LED

indicator lights will continue to light constantly for

60 minutes. After this time, the LED indicator lights

go out. Illustration

 Once the battery is charged, pull the mains plug out

of the socket and the charging cable out of the

charging socket.

Illustration  Place the device in the parking station. Illustration  Grasp the fresh water tank by the recessed grip

and remove it from the device. Illustration  Open the tank cap and turn it to the side. Illustration  Fill the fresh water tank with cold or lukewarm tap

water.  KÄRCHER detergents/care agents can also be

added to the fresh water tank as required.*

 Do not exceed the "MAX" marking when filling.  Close tank lock.

Description of the Appliance

1 ON/OFF switch 2 Handle 3 Wall anti-slip handle 4 Fresh water tank 5 Fresh water tank recessed grip 6 Charging socket 7 Waste water tank 8 Recessed grip cleaning roller 9 Cleaning rollers 10 Floor head cover 11 Floor head cover lock 12 Battery indicator 13 Charger with charging cable 14 Parking station 15 Roller storage

16 * Detergent RM 536 30 ml 17 ** Detergent RM 534 30 ml

18 ** Detergent RM 536 500 ml 9 ** Cleaning rollers 2x

Assembly

Commissioning

Installing the rollers

Charging process

Fill fresh water reservoir

15EN

– 9

Illustration

 Insert the fresh water container into the appliance.  The fresh water tank must sit snugly into the appliance.

ATTENTION

*Follow the recommended dosage instructions on the detergent/care agent.

ATTENTION

Illustration

The device can only vacuum dried dirt and liquids (max. 140 ml).

Illustration

Brush or vacuum the floor before starting work. This removes dirt and loose particles from the floor before the wet cleaning commences. Before use, check the floor for water consistency at suspect areas. Do not clean water-sensitive coatings, such as untreated cork floors (moisture ingress is possible which may damage the floor).

Illustration To avoid fresh footprints on the freshly-wiped floor, work backwards towards the door.  Clean the floor by moving the appliance back and

forth at a similar speed as if you were vacuum cleaning.

 If the floor is especially dirty, let the appliance glide

slowly across the floor. Pressure does not need to be exerted on the device.

 For scope of delivery of the roller pads in grey and yel-

low: Both roller pads have the same functionality, they can be used for different areas of application (colour distinction, e.g. for kitchen and bathroom).

ATTENTION

After switching on the appliance, the cleaning rollers will begin to rotate. Hold the handle tight to prevent the appliance from moving forwards by itself. Make sure the fresh water tank is filled with water and the waste water tank is fitted in the appliance.

Illustration

 To switch on the appliance press the on/off switch.  Move the unit back and forth several times until the

rollers are sufficiently moistened.

Illustration – 3 LEDs illuminated - 3/3 battery run time (full run

time). – 2 LEDs illuminated - 2/3 battery run time. – 1 LEDs illuminated - 1/3 battery run time.  The lowermost LED starts to flash approx. 2 min-

utes before the battery has to be charged.  The last LED flashes quicker for 60 seconds when

the battery is empty and the device has switched

off.

ATTENTION

Before filling the fresh water tank, please empty the waste water tank. In this way you can avoid overflowing of the waste water tank.

See chapter "Filling the fresh water tank". See Chapter "Emptying the waste water tank".

Illustration  Place the device in the parking station. Illustration

 Actuate the floor head cover latch.  Remove the floor head cover.

Illustration  Remove the waste water tank from the floor head. Illustration

 Fold the flaps over the two waste water tank chambers.  Empty the waste water tank.

Illustration  Clean the floor head cover and waste water tank

with tap water, depending on the degree of soiling.

 The flaps of the two waste water tank chambers

can be removed and cleaned separately.

 Re-insert and close the flaps of the two waste water

tank chambers. Illustration  Insert the waste water tank into the floor head. Illustration  Actuate the latch on the floor head cover, fit the cover

onto the floor head and then release the latch.  The waste water tank and floor head cover must sit

firmly in and on the device.

ATTENTION

To prevent damage to sensitive floors through wet rollers, we recommend placing the device in the parking station during longer work breaks.

Illustration  Switch off the appliance; press the on/off button to

do so. Illustration  Place the device in the parking station.

Illustration  Switch off the appliance; press the on/off button to

do so. Illustration  Place the device in the parking station.

ATTENTION

Clean the device after completing the work.

Illustration  Drain any water remaining in the fresh water tank. Figure to  Clean the waste water tank, floor head cover and

cleaning rollers.

See chapter "Cleaning the waste water tank".

See chapter "Cleaning the floor head".

See chapter "Cleaning the rollers".

ATTENTION

To prevent odours developing, the fresh water and waste water tank must be completely emptied prior to storing the appliance. Allow wet rollers to dry in the air (e.g. on the parking station), do not place wet rollers in closed cupboards to dry.

Illustration  Place the device in the parking station. Illustration

 Place the wet rollers on the parking station to dry.  Store the appliance in a dry room.

Operation

General information on the

operation

Start working

Battery service life

Refill detergent

Emptying the waste Water tank

Interrupting operation

Turning Off the Appliance

Storing the Appliance

16 EN

– 10

 DANGER

Illustration

The device contains electrical components and must therefore never be held under running water or immersed in a container containing water - even for cleaning the device.

ATTENTION

Illustration

To clean the device, remove the individual components (floor head cover, fresh water tank, waste water tank and rollers) and clean them separately. Wipe down the rest of the device with a moist cloth.

ATTENTION

The waste water tank must be cleaned regularly to ensure that dirt does not accumulate in the tank.

ATTENTION

Do not clean the floor head cover in a dishwasher: The basic function of the device can be impaired if the floor head cover is distorted by the dishwasher and the wiper edge no longer presses correctly onto the rollers. This will produce a worse cleaning result.

Illustration  Switch off the appliance; press the on/off button to

do so. Illustration  Place the device in the parking station. Figure to  Remove the waste water tank from the appliance.

See Chapter "Emptying the waste water tank".  Clean the floor head cover, waste water tank and

waste water tank flaps with tap water.  The flaps of the two waste water tank chambers

can be removed and cleaned separately.  Alternatively, the waste water tank and waste water

tank flaps can be cleaned in a dishwasher.

Note

The rubber inlays of the waste water tank flaps can become sticky when washed in a dishwasher. This does not affect their sealing ability. Figure to  Also clean the rollers if the device is not going to be

used further.

See chapter "Cleaning the rollers". Figure to  After cleaning, fit the waste water tank with flaps

and floor head cover back into the device.

ATTENTION

Clean the floor head if dirty.

ATTENTION

Illustration  Switch off the appliance; press the on/off button to

do so. Illustration  Place the device in the parking station. Illustration

 Actuate the floor head cover latch.  Remove the floor head cover.

Illustration

 Rinse off the floor head cover under running water.  Clean the waste water tank and rollers.

See chapter "Cleaning the waste water tank".

See chapter "Cleaning the rollers".  Clean the roller drive with a moist cloth. Illustration  Insert the floor head cover into the floor head.

ATTENTION

The rollers should be washed under a tap or cleaned in a washing machine after each use to prevent accumulation of detergent residues in the rollers that can lead to the formation of foam over time. The fresh water tank and waste water tank must be emptied if the device is laid on the floor in order to remove the rollers. This prevents liquids from escaping from the tanks while the device is lying on the floor.

Illustration  Switch off the appliance; press the on/off button to

do so. Illustration  Place the device in the parking station. Illustration  Twist out the cleaning rollers from the recessed

grip. Illustration  Clean the cleaning rollers under running water. or  Wash the cleaning rollers in the washing machine

up to 60°C.

ATTENTION

Do not use any soft detergents when cleaning in the washing machine. This avoids causing damage to the microfibres. It also preserves the high performance levels of the cleaning rollers. The cleaning rollers are not suitable for the tumble dryer.

Figure to  Once cleaned, place the rollers on the cleaning sta-

tion storage and leave them to air dry.  Drying time can be minimized by wringing out the

rollers beforehand.  Also clean the floor head cover and waste water

tank if the device is not going to be used further.  Clean the roller drive with a moist cloth.

ATTENTION

The use of unsuitable cleaning and disinfecting agents can damage the appliance and will void the warranty.

Note

Add cleaning or disinfecting agent as required.  When dosing the detergent and care product, fol-

low the manufacturer's dosage instructions.  To prevent foaming, first fill the fresh water tank

with water then cleaning or disinfecting agent.  To avoid exceeding the "MAX" fill level on the fresh

water tank, leave room for the cleaning or disinfect-

ing agent when filling with water.

Care and maintenance

Clean the waste water tank

Cleaning the floor head

Cleaning the rollers

Detergents and care products

17EN

– 11

Often, failures have simple causes and you can do the troubleshooting yourself using the following overview. If you are in doubt or if the failure is not listed here please contact the authorized customer service.

 Charging plug/mains plug not correctly connected.  Connect charging plug/mains plug correctly.

 Battery is empty.  Charge the device.  Check whether the charging cable is still plugged

into the device.

 Take out charging cable, operation is not possible

while charging cable is plugged in.

Lowermost LED flashes when the device is switched on and does not start.

 Battery is empty.  Charge the device.

All LEDs flash quickly simultaneously.  The device has a motor blockage (e.g. due to ex-

cessive pressure on the rollers or through move-

ment into a wall/corner).  Switch on/off the appliance again. or

 Use of wrong or defective mains plug.  Use original mains plug/replace defective mains plug.

The three LEDs light up sequentially in a 1-second cycle.  Device too hot during use (e.g. when operating in

high ambient temperatures).

 Take a break and let the device cool down.  If the device also switches off:  Take a break and let the device cool down.  The device can only be switched on again once it

has cooled down enough.

Rollers are not being sufficiently moistened.  Moisten the rollers by moving back and forth over

the same position. The filter under the fresh water tank is incorrectly fitted or not fitted at all.  Ensure that the filter under the fresh water tank is

correctly fitted in the device. The foam with the yel-

low pin in the middle must point upwards.

Note

If the filter is not present, it can be ordered as a spare part. For information about accessories and spare parts, please visit www.kaercher.com.

No water in the fresh water tank.  Refill water Fresh water tank does not fit properly in the device.  Insert the fresh water tank so that it sits snugly in

the appliance. Cleaning rollers missing or not fitted correctly.  Fit the cleaning rollers or turn them onto the roller

holder up to the mechanical stop. Cleaning rollers are contaminated or worn.  Clean the cleaning rollers. or  Replace the cleaning rollers.

The detergent has been forgotten, an incorrect dosage is being used or the incorrect detergent is being used  Use only KÄRCHER detergent and be sure to use

the correct dosage. Floor head cover not installed correctly  Check that the floor head cover is correctly seated.

For this, remove the cover and then fit it back in

place.

Note

Slight foam formation in the floor head during operation is normal and does not impair functionality. Further measures are only necessary when there is excessive foam formation (e.g. streaks of foam on the floor). Incorrect detergent or incorrect dosage.  Use only KÄRCHER detergent and be sure to use

the correct dosage. Device operation is based on the cleaning rollers removing dirt. Dirt and detergent residues from floor coverings collect in the waste water tank. This can lead to foam formation under some circumstances.  Clean the waste water tank, floor head cover and

cleaning rollers.

The rollers are dirty.  Clean the rollers. Rollers are not being sufficiently moistened.  Moisten the rollers by moving back and forth over

the same position. Incorrect detergent or incorrect dosage.  Use only KÄRCHER detergent and be sure to use

the correct dosage. Foreign detergents are present on the floor.  Remove all detergent residues from the rollers us-

ing water.  Clean the floor several times using the device and

clean rollers, without using detergent. This re-

moves detergent residues from the floor

Rollers are blocked.  Remove rollers and check if an object has become

stuck in the rollers.  Check that the rollers are screwed in as far as they

will go onto the roller holder.  Check

that the floor head cover is correctly seated. For this, remove the cover and then fit it back in place.

Floor head cover not installed correctly  Check that the floor head cover is correctly seated.

For this, remove the cover and then fit it back in place.

The rollers are worn out.  Replace the rollers.

Waste water tank is overfilled.  Empty the waste water tank right away. Waste water tank does not fit properly in the appliance.  Check that the floor head cover is firmly seated on

the waste water tank.

 Check that the waste water tank flaps are correctly

closed.

Troubleshooting

Battery is not charging

The device cannot be switched on

LED fault display

Rollers are too dry

Appliance is not sucking up dirt

Formation of foam in the floor head and on

the floor

Poor cleaning result

Rollers do not turn

Water vacuuming not optimum

Appliance is leaking waste water.

18 EN

– 12

ATTENTION

Do not remove the handle from the basic unit once it has been assembled. The handle may only be removed from the basic unit if the unit is sent out for service purposes.

Illustration See illustration at the end of the operating instructions  Insert screwdriver at a 90 degree angle in the small

opening at the rear side of the handle and remove handle.

ATTENTION

Please ensure that the connection cable between the basic unit and the handle are not damaged. Pull carefully to avoid damaging the device.

Subject to technical modifications!

Removing the handle from the basic unit

Technical specifications

Electrical connection

Voltage 100-240 V

1~50-60 Hz Protection class IPX4 Device

Protective class

III

Charger protection class II Rated power of appliance 40 W Nominal battery voltage 7,2 V Battery type Li-Ion Operating time with full charge 20 min Charging time for empty battery 4 h Charger initial voltage: 9,5 V Output current, charger 0,6 A

Performance data

Roller revolutions per minute 500 rpm

Filling quantity

Fresh water tank 360 ml waste water tank 140 ml

Dimensions

Weight (without accessories and cleaning fluids)

2,4 kg

Length 305 mm Width 226 mm Height 1220 mm Cable length

Charger 1800 mm

19EN

– 6

Veuillez lire ce manuel d'instructions original avant la première utilisation de votre appareil ; agissez selon ces instructions et conservez ce manuel pour une utilisation ultérieure ou pour le futur propriétaire.

Le nettoyeur de sols est uniquement destiné au nettoyage des sols durs et résistants à l'eau dans les ménages. Ne pas nettoyer les revêtements sensibles à l'eau comme par ex. les sols en liège non traités (l'humidité peut pénétrer et endommager le sol). L'appareil convient pour le nettoyage des sols en PVC, du linoléum, des carrelages, des sols en pierre, des parquets huilés ou cirés, des revêtements de sol stratifiés ainsi que pour tous les revêtements de sol résistants à l'eau.

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils ancien modèle contiennent des matériaux et des substances de qualité recyclables qui ne doivent pas être tout simplement

jetés. L'appareil et l'accumulateur qu'il contient ne doivent donc pas être éliminés dans les ordures ménagères. L'élimination se fait gratuitement par des systèmes de reprise et de collecte disponibles localement.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

www.kaercher.com/REACH

Le liste des composants de votre appareil figure sur l'emballage. Lors du déballage, contrôler l’intégralité du matériel. S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil. Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)

– En plus des consignes figurant dans ce mode

d'emploi, les règles générales de sécurité et de prévention des accidents imposées par la loi doivent être respectées.

– Afin d'assurer un fonctionnement sans danger, les

avertissements et les consignes placés sur l'appareil doivent être respectés.

Contenu

Consignes générales FR 6 Consignes de sécurité FR 6 Description de l’appareil FR 8 Montage FR 8 Mise en service FR 8 Fonctionnement FR 9 Entretien et maintenance FR 10 Assistance en cas de panne FR 11 Caractéristiques techniques FR 13

Consignes générales

Utilisation conforme

Protection de l’environnement

Contenu de livraison

Pièces de rechange

Garantie

Consignes de sécurité

Symboles sur l'appareil

 DANGER

L'appareil contient des sous-ensembles électriques et ne doit donc pas être maintenu sous l'eau courante ni dans des récipients remplis d'eau - pas même pour le nettoyage de l'appareil.

ATTENTION

Prière de respecter la procédure suivante lors du remplissage du réservoir d'eau propre pendant les travaux de nettoyage :

Vider d'abord le bac d'eau sale.

Remplir ensuite le réservoir d'eau propre.

20 FR

– 7

 DANGER

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

몇 AVERTISSEMENT

Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

몇 PRÉCAUTION

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

ATTENTION

Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.

 DANGER

 Ne pas plonger l'appareil dans l'eau !  Contrôler l'état de l 'appareil et de l'accessoire

avant de les utiliser. Si l'appareil n'est pas en bon état, il ne doit pas être utilisé.

 En cas d'endommagement visible, remplacer im-

médiatement le chargeur avec le câble de chargement par des pièces d'origine.

 Avant tout travail d'entretien et de maintenance,

mettre l'appareil hors tension et débrancher la fiche secteur.

 Seul le service après-vente agréé est autorisé à ef-

fectuer des travaux de réparation sur l'appareil.

 L'appareil contient des composants électriques -

ne pas nettoyer sous l'eau courante.

 Ne pas enficher d'objets conducteurs (par ex. tour-

nevis ou équivalent) dans la douille de chargement.

 Ne toucher aucun contact ou aucun câble.  La tension indiquée sur la plaque signalétique doit

correspondre à la tension d'alimentation.

 Ne pas faire passer le câble d'alimentation sur des

arêtes vives et ne pas le coincer.

몇 AVERTISSEMENT

 L’appareil doit uniquement être raccordé à un bran-

chement électrique mis en service par un électricien conformément à la norme IEC 60364.

 Branchement l’appareil uniquement à du courant

alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l’appareil.

 Pour des raisons de sécurité, nous recommandons

fondamentalement que l'appareil soit exploité avec un disjoncteur de courant de défaut (max. 30mA).

 DANGER

Risque d'électrocution.  Ne jamais saisir la fiche secteur ni la prise de cou-

rant avec des mains humides.

 Ne pas utiliser l'appareil de charge en état sale ou

mouillé.

 Ne pas utiliser l'appareil de charge dans un envi-

ronnement où il y a un risque de explosion.

 Ne pas porte l'appareil de charge au câble d'ali-

mentation.

 Utiliser et entreposer le chargeur uniquement dans

des locaux secs

 Eloigner le câble d'alimentation de chaleur, des re-

bords aigus, de l'huile et des pièces d'appareil mobiles.

 On doit évité des prolongateurs avec des prises

multiples et le fonctionnement parallèlement de plusieurs appareils.

 Ne pas débrancher la fiche en tirant le câble d'ali-

mentation.

 Ne pas couvrir l'appareil de charge et laisser les in-

terstices d'aération libres.

 Ne pas ouvrir l'appareil de charge. Les réparations

doivent être fait uniquement par des spécialistes.

 Ne utiliser l'appareil de charge que pour le charge-

ment des groupes d'accumulateurs autorisés.

 En cas d'endommagement visible, remplacer im-

médiatement le chargeur avec le câble de chargement par des pièces d'origine.

 DANGER

Risque d'électrocution.  Ne pas soumettre l'accumulateur à un fort rayonne-

ment solaire, à la chaleur ainsi qu'au feu.

몇 AVERTISSEMENT

 Rechargez la batterie uniquement avec le chargeur

d'origine fourni ou un chargeur approuvé par KÄRCHER .

Utiliser l'adaptateur suivant :

 Ne pas ouvrir l'accumulateur, Risque de court-

circuit ! Il est en outre possible que des vapeurs irritantes ou des fluides agressifs s'en échappent.

 Cet appareil contient des batteries qui ne peuvent

pas être remplacées.

 DANGER

 L’utilisateur doit utiliser l’appareil de façon

conforme. Il doit prendre en considération les données locales et lors du maniement de l’appareil, il doit prendre garde aux tierces personnes, et en particulier aux enfants.

 Il est interdit d’utiliser l’appareil dans des domaines

présentant des risques d’explosion.

 Si l’appareil est utilisé dans des zones dange-

reuses, tenir compte des consignes de sécurité correspondantes.

 Ne pas utiliser l'appareil s'il est tombé, s'il présente

des dommages visibles ou s'il fuit.

 Tenir les feuilles d'emballage hors de la portée

d'enfants - Risque d'asphyxie !

몇 AVERTISSEMENT

 L’appareil ne doit jamais être utilisé par des enfants

ni par des personnes non avisées.

 Cet appareil n'est pas destiné à être utilisé par des

personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expé-

Niveaux de danger

Composants électriques

Chargeur

Accumulateur

Manipulation fiable

PS02

21FR

– 8

rience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil.

 Les enfants ne doivent pas jouer avec l'appareil.  Surveiller les enfants pour s'assurer qu'ils ne jouent

pas avec l'appareil.

 Tenir l'appareil à l'écart des enfants lorsqu'il est en

marche ou tant qu'il n'est pas encore refroidi.

 Le nettoyage et la maintenance par l'utilisateur ne

doivent pas être effectués par des enfants sans surveillance.

 N'utiliser ou ne stocker l'appareil que conformé-

ment à la description ou à la figure !

몇 PRÉCAUTION

 Avant d'effectuer toute opération avec ou sur l'ap-

pareil, en assurer la stabilité afin d'éviter tout accident ou tout endommagement dû à une chute de l'appareil.

 Ne jamais remplir le réservoir d'eau de solvants, de

liquides contenant des solvants ou d'acides non dilués (tels que détergents, essence, diluants pour peinture et acétone), car ceux-ci ont un effet corrosif sur les matériaux se trouvant dans l'appareil.

 Ne jamais laisser l’appareil sans surveillance lors-

qu’il est en marche.

 Eloigner les parties du corps (p. ex. cheveux,

doigts) des rouleaux de nettoyage en rotation.

 Se protéger les mains pendant le nettoyage de la

tête de lavage, car il existe un risque de blessures dues à des objets acérés (p. ex. des éclats).

 Tenir le câble de liaison éloigné de la chaleur, de

bords vifs, d’huile et des pièces de l’appareil mobiles.

ATTENTION

 Mettre l'appareil en marche uniquement si le réser-

voir d'eau propre et le bac d'eau sale sont mis en place.

 Ne pas aspirer d'objets acérés ou de grosses di-

mensions (p. ex. des morceaux cassés, du gravier, des éléments de jouets, etc.).

 Ne pas remplir d'acide acétique, de produit détar-

trant, d'huiles essentielles ou de produits analogues dans le réservoir d'eau propre. Veiller également à ce que ces produits ne soient pas aspirés.

 Utiliser cet appareil uniquement sur des sols durs

avec revêtement étanche à l'eau (p. ex. parquet peint, carrelage émaillé, linoléum).

 Ne pas utiliser l'appareil pour le nettoyage de tapis

ou de moquettes.

 Ne pas passer l'appareil sur la grille des chauf-

fages par convecteur. En passant sur la grille, l'appareil ne peut pas absorber l'eau qui s'écoule.

 Lors de pauses de fonctionnement prolongées et

après avoir utilisé l’appareil, le mettre hors circuit via l’interrupteur principal et débrancher la fiche secteur du chargeur.

 Ne pas exploiter l'appareil à des températures infé-

rieures à 0 °C.

 Protéger l'appareil de la pluie. Ne pas l'entreposer

à extérieur.

* FC 3 Cordless ** FC 3 Cordless Premium

ATTENTION

Veiller à ce que le cordon d'alimentation soit posé en continu dans le rail de guidage avant le montage de la poignée.

Figure :  Insérer la barre de la poignée jusqu'en butée dans

l'appareil de base jusqu'à ce qu'elle s'enclenche de manière audible. La barre de la poignée doit être bien fixée dans l'appareil.

Figure :  Placer l'appareil dans la station de parking pour as-

surer sa stabilité.

Figure :  Visser les rouleaux de nettoyage sur le porte-rou-

leaux jusqu'en butée.

 Tenir compte de l'affectation des couleurs figurant

à l'intérieur des rouleaux et sur le porte-rouleaux de l'appareil (p. ex. le bleu avec le bleu).

 Après le montage, vérifier si les rouleaux de net-

toyage sont bien installés.

Figure :  Brancher le câble du chargeur sur la prise du char-

geur de l'appareil.

 Brancher la fiche secteur du chargeur dans la

prise. Figure :  Les témoins de contrôle LED indiquent l’état de

chargement actuel de la batterie.  Pendant le chargement de la batterie complète-

ment déchargée, les 3 témoins de contrôle LED cli-

gnotent successivement de bas en haut.

Description de l’appareil

1 Interrupteur Marche/Arrêt 2 Poignée 3 Poignée de sécurité anti-dérapage 4 Réservoir d'eau propre 5 Poignée encastrée du réservoir d'eau propre 6 Prise de chargeur 7 Réservoir d'eau sale 8 Poignée encastrée rouleau de nettoyage 9 Rouleaux de nettoyage 10 Cache de la tête de lavage 11 Verrouillage du cache de la tête de lavage 12 Indicateur d'accu 13 Appareil de charge avec câble de charge 14 Station de parking 15 Rangement des rouleaux

16 * Produit détergent RM 536 30 ml 17 ** Produit détergent RM 534 30 ml 18 ** Produit détergent RM 536 500 ml 9 ** Rouleaux de nettoyage 2x

Montage

Mise en service

Montage des rouleaux

Processus de charge

22 FR

– 9

 Pendant la recharge de la batterie au 1/3 déchar-

gée, la LED inférieure reste allumée, les deux LED supérieures continuent de clignoter.

 Pendant la recharge de la batterie au 2/3 déchar-

gée, les deux LED inférieures restent allumées, la LED supérieure continue de clignoter.

 Lorsque la batterie est entièrement rechargée, les

3 témoins lumineux LED restent allumés pendant 60 minutes. Après ce délai, les témoins lumineux

LED s’éteignent. Figure :  À l'issue de la recharge, débrancher la fiche sec-

teur de la prise de courant et le câble de charge de

la prise du chargeur.

Figure :  Placer l'appareil dans la station de parking. Figure :  Saisir le réservoir d'eau propre par la poignée en-

castrée et le sortir de l'appareil. Figure :  Ouvrir le verrouillage du réservoir et le tourner sur

le côté. Figure :  Remplir le réservoir d'eau propre à l'eau potable

froide ou tiède.  Selon les besoins, les produits d'entretien et de

nettoyage de la marque KÄRCHER peuvent être

ajoutés dans le réservoir d'eau propre.*  Le marquage « MAX » ne doit pas être dépassé

lors du remplissage.  Fermer le couvercle du réservoir. Figure :  Mettre le réservoir d'eau fraîche en place dans l'ap-

pareil.  Le réservoir d'eau propre doit être bien installé

dans l'appareil.

ATTENTION

*Tenir compte de la recommandation de dosage figurant sur le produit de nettoyage ou d'entretien.

ATTENTION

Figure :

L'appareil ne peut aspirer que des salissures sèches et des liquides (max. 140 ml).

Figure :

Balayer ou aspirer le sol avant de commencer à travailler. Ainsi, le sol est déjà libéré des salissures et/ou des particules avant le nettoyage humide. Avant d'utiliser l'appareil sur un endroit peu visible, vérifier si le sol est résistant à l'eau. Ne pas nettoyer de revêtements sensibles à l'eau tels que les sols en liège non traités (l'humidité risque de pénétrer et d'endommager le sol).

Figure : Afin d'éviter que toute empreinte n'apparaisse sur le sol fraîchement nettoyé, travailler en marche arrière en direction de la porte.  Le nettoyage du sol a lieu en effectuant un mouve-

ment avant et arrière de l'appareil à une vitesse si-

milaire à celle d'un aspirateur.

 En cas d'encrassement plus important, faire glisser

lentement l'appareil sur le sol. Il n'est pas nécessaire d'exercer une pression sur l'appareil.

 Pour les livraisons des paires de rouleaux en gris

et jaune : les deux paires de rouleaux ont la même fonction, mais ne peuvent pas être utilisées dans des domaines d'utilisation différents (différents coloris, p. ex. pour la cuisine et la salle de bain).

ATTENTION

Les rouleaux de nettoyage se mettent à tourner dès que l'appareil est sous tension. La poignée doit être maintenue afin d'empêcher l'appareil de se déplacer de façon autonome. S'assurer que le réservoir d'eau propre est rempli d'eau et que le bac d'eau sale est inséré dans l'appareil.

Figure :  Pour mettre en service, appuyer sur le sectionneur

général (marche/arrêt).

 Faire avancer et reculer l'appareil plusieurs fois

jusqu'à ce que les rouleaux soient suffisamment humides.

Figure : – 3 LED allumées - 3/3 d’autonomie de la batterie

(durée de marche maximum). – 2 LED allumées - 2/3 d’autonomie de la batterie. – 1 LED allumée - 1/3 d’autonomie de la batterie.  Environ 2 minutes avant que la batterie ne soit

vide, la LED inférieure clignote.  Une fois que la batterie est vide et que l’appareil

s’est éteint, la dernière LED inférieure clignote plus

vite pendant 60 secondes.

ATTENTION

Avant de remplir le réservoir d'eau propre, prière de vider le bac d'eau sale. Cela permet d'éviter le débordement du bac d'eau sale.

Voir le chapitre « Remplissage du réservoir d'eau propre ». Cf. le chapitre « Vidage du bac d'eau sale ».

Figure :  Placer l'appareil dans la station de parking. Figure :  Actionner le verrouillage du cache de la tête de la-

vage.  Déposer le cache de la tête de lavage. Figure :  Sortir le bac d'eau sale de la tête de lavage. Figure :  Rabattre les clapets sur les deux compartiments du

bac d'eau sale.  Vidange du réservoir d'eau sale. Figure :  Selon le degré d'encrassement, nettoyer le cache

du bac d'eau sale et le bac d'eau sale avec de l'eau

du robinet.  Les clapets sur les deux compartiments du bac

d'eau sale peuvent être retirés et nettoyés séparé-

ment.  Remettre les clapets les deux compartiments du

bac d'eau sale en place et les fermer.

Remplir le réservoir d'eau fraîche

Fonctionnement

Remarques générales relatives

à la commande

Commencer le travail

Autonomie de la batterie

Ajout de détergent

Vidange du réservoir d'eau sale

23FR

– 10

Figure :  Placer le bac d'eau sale dans la tête de lavage. Figure :  Actionner le verrouillage du cache de la tête de la-

vage et placer le cache sur la tête de lavage, puis relâcher le verrouillage.

 Le bac d'eau sale et le cache de la tête de lavage

doivent être solidement fixés dans ou sur l'appareil.

ATTENTION

Lors d'arrêts de travail prolongés,il est conseillé de placer l'appareil dans la station de parking afin d'éviter que les rouleaux humides endommagent les sols sensibles.

Figure :  Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal. Figure :  Placer l'appareil dans la station de parking.

Figure :  Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal. Figure :  Placer l'appareil dans la station de parking.

ATTENTION

Nettoyer l'appareil à l'issue du travail.

Figure :  Retirer l'eau s'il est reste encore dans le réservoir

d'eau propre. Figure à  Nettoyer le bac d'eau sale, le cache de la tête de la-

vage et les rouleaux de nettoyage.

Voir le chapitre « Nettoyage du bac d'eau sale ».

Voir le chapitre « Nettoyage de la tête de lavage ».

Voir le chapitre « Nettoyage des rouleaux ».

ATTENTION

Pour éviter la formation d'odeurs, les réservoirs d'eau propre et d'eau sale doivent être complètement vidés lors du stockage de l'appareil. Laisser sécher les rouleaux humides à l'air (p. ex. sur la station de parking), pour les faire sécher, ne pas placer les rouleaux humides dans des armoires fermées.

Figure :  Placer l'appareil dans la station de parking. Figure :  Placer les rouleaux humides sur la station de par-

king pour les faire sécher.  Stocker l’appareil dans des locaux secs.

 DANGER

Figure :

L'appareil contient des sous-ensembles électriques et ne doit donc pas être maintenu sous l'eau courante ni dans des récipients remplis d'eau - pas même pour le nettoyage de l'appareil.

ATTENTION

Figure :

Afin de nettoyer l'appareil, les composants individuels (couvre-plancher, réservoir d'eau propre et bac d'eau sale ainsi que les rouleaux) doivent être retirés et nettoyés séparément. L'appareil lui-même peut être essuyé avec un chiffon humide.

ATTENTION

Pour que les salissures ne s'incrustent pas dans le réservoir, nettoyer régulièrement le bac d'eau sale.

ATTENTION

Ne pas nettoyer le cache de la tête de lavage dans un lave-vaisselle : La fonction de base de l'appareil peut être influencée négativement lorsque le cache de la tête de lavage se gauchit pendant le rinçage, le bord de raclage se s'appuyant plus correctement sur les rouleaux. Le résultat de nettoyage se dégrade.

Figure :  Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal. Figure :  Placer l'appareil dans la station de parking. Figure à  Retirer le bac d'eau sale de l'appareil.

Cf. le chapitre « Vidage du bac d'eau sale ».  Nettoyer le cache de la tête de lavage, le bac d'eau

sale et les clapets du bac d'eau sale avec de l'eau

du robinet.  Les clapets sur les deux compartiments du bac d'eau

sale peuvent être retirés et nettoyés séparément.  Une alternative consiste à nettoyer le bac d'eau

sale et les clapets du bac d'eau sale dans un lave-

vaisselle.

Remarque

Le nettoyage en lave-vaisselle peut rendre collants les caoutchoucs des clapets du bac d'eau sale. L'étanchéité n'est cependant pas influencée. Figure à  Nettoyez également les rouleaux si vous ne sou-

haitez pas poursuivre l'utilisation de l'appareil.

Voir le chapitre « Nettoyage des rouleaux ». Figure à  À l'issue du nettoyage, replacer le bac d'eau sale

avec les clapets et le cache de la tête de lavage

dans l'appareil.

ATTENTION

Nettoyer la tête de lavage si elle est encrassée.

ATTENTION

Figure :  Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal. Figure :  Placer l'appareil dans la station de parking. Figure :

 Actionner le verrouillage du cache de la tête de lavage.  Déposer le cache de la tête de lavage.

Figure :

 Nettoyer le cache de la tête de lavage à l'eau claire.  Nettoyer le bac d'eau sale et les rouleaux.

Voir le chapitre « Nettoyage du bac d'eau sale ».

Voir le chapitre « Nettoyage des rouleaux ».  Nettoyer l'entraînement des rouleaux avec un chif-

fon humide. Figure :  Placer le cache de la tête de lavage dans la tête de

lavage.

Interrompre le fonctionnement

Mise hors tension de l’appareil

Ranger l’appareil

Entretien et maintenance

Nettoyage du bac d'eau sale

Nettoyage de la tête de lavage

24 FR

– 11

ATTENTION

Il est conseillé de laver les rouleaux sous le robinet d'eau ou dans un lave-vaisselle après chaque utilisation pour que des résidus de détergent susceptibles de provoquer une formation de mousse avec le temps ne se forment pas sur les rouleaux. Vider le réservoir d'eau et le bac d'eau sale si l'appareil est posé sur le sol pour sortir les rouleaux. On évite ainsi un écoulement de liquides hors du bac pendant la pose sur le sol.

Figure :  Eteindre l'appareil. Pour cela, appuyer sur l'inter-

rupteur principal. Figure :  Placer l'appareil dans la station de parking. Figure :  Dévisser les rouleaux de nettoyage au niveau de la

poignée encastrée. Figure :  Nettoyer les rouleaux de nettoyage sous l'eau cou-

rante. ou  Nettoyer les rouleaux de nettoyage à la machine à

laver jusqu'à 60 °C.

ATTENTION

Ne pas utiliser d'adoucisseur en cas de nettoyage dans la machine à laver. Ainsi, les microfibres ne seront pas endommagées et les rouleaux de nettoyage conservent leur effet élevé de nettoyage. Les rouleaux de nettoyage ne peuvent pas passer au sèche-linge.

Figure à  À l'issue du nettoyage, placer les rouleaux sur la

station de parking et les laisser sécher à l'air.  Une réduction de la durée de séchage est possible

en essorant les rouleaux au préalable.  Nettoyez également le cache de la tête de lavage

et le bac d'eau sale si vous ne souhaitez pas pour-

suivre l'utilisation de l'appareil.  Nettoyer l'entraînement des rouleaux avec un chif-

fon humide.

ATTENTION

L'utilisation de produits de nettoyage et d'entretien non appropriés peut endommager l'appareil et entraîner l'extinction des droits à garantie.

Remarque

Selon les besoins, utiliser un produit de nettoyage ou d'entretien de la marque KÄRCHER pour le nettoyage du sol.  Lors du dosage du produit de nettoyage et d'entre-

tien, tenir compte des quantités recommandées

par le fabricant.  Afin d'éviter toute formation de mousse, remplir

d'abord le réservoir d'eau propre avec de l'eau puis

ajouter le produit de nettoyage et d'entretien.  Pour ne pas dépasser le volume de remplissage

« MAX » du réservoir d'eau propre, laisser encore

de la place lors du remplissage de l'eau pour le pro-

duit de nettoyage et d'entretien.

Les pannes ont souvent des causes simples auxquelles il est facile de remédier soi-même à l'aide de la liste suivante. En cas de doute ou de panne non citée ici, s'adresser au service après-vente agréé.

 La prise du chargeur/la fiche secteur ne sont pas

branchées correctement.

 Brancher correctement la prise du chargeur/fiche

secteur.

 La batterie est vide.  Recharger l'appareil.  Vérifier si le câble de charge est encore branché à

l'appareil.

 Débrancher le câble de charge car l'appareil ne

fonctionne pas s'il est branché.

La LED inférieure clignote lorsque l'appareil est activé, et il ne se met pas en marche.

 La batterie est vide.  Recharger l'appareil.

Toutes les LED clignotent rapidement en même temps.  Le moteur de l'appareil est bloqué (p. ex. en raison

d'une forte pression sur les rouleaux ou du choc

avec un mur ou un angle).  Arrêter et redémarrer l'appareil. ou

 Emploi d'un bloc secteur erroné ou défectueux.  Utiliser un bloc secteur d'origine/remplacer le bloc

secteur défectueux. Les trois LED clignotent successivement toutes les secondes.  L'appareil chauffe trop pendant l'application (p. ex.

lors d'une utilisation à des températures ambiantes

élevées.

 Faire une pause et laisser refroidir l’appareil.  Si l'appareil se coupe malgré cela :  Faire une pause et laisser refroidir l’appareil.  Ne remettre l'appareil sous tension que lorsqu'il a

suffisamment refroidi.

Les rouleaux ne sont pas suffisamment humides.  Humidification des rouleaux en avançant et en re-

culant plusieurs fois sur place. Le filtre sous le réservoir d'eau propre est mal utilisé ou n'est pas utilisé.  Assurez-vous que le filtre situé sous le réservoir

d'eau propre est correctement installé dans l'appa-

reil. La mousse avec une épingle jaune au milieu

doit être dirigée vers le haut.

Remarque

Si le filtre manque, vous pouvez le commander en tant que pièce de rechange. Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.

Nettoyage des rouleaux

Produit de nettoyage et d'entretien

Assistance en cas de panne

La batterie ne charge pas.

Impossible d'allumer l'appareil

Messages d’erreur via les LED

Les rouleaux sont trop secs

25FR

– 12

Le réservoir d'eau propre est vide.  Appoint en eau Le réservoir d’eau propre n'est pas positionné correctement dans l'appareil.  Mettre le réservoir d'eau propre en place et s'assu-

rer qu'il est bien fixé dans l'appareil. Les rouleaux de nettoyage sont absents ou ne sont pas insérés correctement.  Insérer les rouleaux de nettoyage et visser les rou-

leaux de nettoyage jusqu'en butée sur le porte-rou-

leaux. Les rouleaux de nettoyage sont encrassés ou usés.  Nettoyer les rouleaux de nettoyage. ou  Remplacer les rouleaux de nettoyage. Le produit d'entretien a été oublié, mal dosé ou un produit d'entretien erroné a été utilisé.  Utiliser exclusivement un produit d'entretien KÄR-

CHER et s'assurer que le dosage est correct. Le cache de la tête de lavage n'est pas monté correctement.  Vérifier si le cache de la tête de lavage est bien en

place. Pour ce faire, retirer le cache et le remettre

en place.

Remarque

Une légère formation de mousse dans la tête de brossage des sols pendant le fonctionnement est normale et n'engendre aucun dysfonctionnement. Des mesures complémentaires doivent être prises uniquement en cas de formation excessive de mousse (p. ex. bandes de mousse sur le sol). Produit d'entretien erroné ou mauvais dosage.  Utiliser exclusivement un produit d'entretien KÄR-

CHER et s'assurer que le dosage est correct. Le fonctionnement de l'appareil repose sur l'élimination de la mousse des rouleaux de nettoyage. La poussière et les restes de résidus de détergents des revêtements de sol sont récoltés dans le réservoir d'eau usée. Cela peut occasionner la formation de mousse dans certaines circonstances.  Nettoyer le bac d'eau sale, le cache de la tête de la-

vage et les rouleaux de nettoyage.

Les rouleaux sont encrassés.  Nettoyer les rouleaux. Les rouleaux ne sont pas suffisamment humides.  Humidification des rouleaux en avançant et en re-

culant plusieurs fois sur place. Produit d'entretien erroné ou mauvais dosage.  Utiliser exclusivement un produit d'entretien KÄR-

CHER et s'assurer que le dosage est correct. Des résidus de produits d'entretien étrangers se trouvent sur le sol.  Nettoyer soigneusement les rouleaux avec de l'eau

pour retirer les restes de résidus de détergents.  Pour ce faire, nettoyer plusieurs fois le sol avec

l'appareil et des rouleaux propres sans utiliser de

produit d'entretien. Les résidus de détergent sont

ainsi retirés du sol.

Les rouleaux sont bloqués.  Retirer les rouleaux et s'assurer qu'aucun objet

n'est coincé dans les rouleaux.

 Vérifier si les rouleaux sont insérés jusqu'en butée

sur le support mural.

 Vérifier si le cache de la tête de lavage est bien en

place. Pour ce faire, retirer le cache et le remettre en place.

Le cache de la tête de lavage n'est pas monté correctement.  Vérifier si le cache de la tête de lavage est bien en

place. Pour ce faire, retirer le cache et le remettre

en place. Les rouleaux sont usés.  Remplacer les rouleaux.

Le bac d'eau sale est trop rempli.  Vider immédiatement le bac d'eau sale. Le bac d'eau sale n'est pas positionné correctement dans l'appareil.  Vérifier si le cache de la tête de lavage est solide-

ment fixé sur le bac d'eau sale.  Vérifier si les clapets du bac d'eau sale sont correc-

tement fermés.

ATTENTION

Ne plus retirer la poignée de l'appareil de base après assemblage. Le retrait de la poignée de l'appareil de base ne peut être effectué que lorsque l'appareil est expédié à des fins de maintenance.

Figure : Cf. Figure à la fin du Manuel d'utilisation  Insérer le tournevis à un angle de 90° dans l'ouver-

ture à l'arrière de la poignée et retirer la poignée.

ATTENTION

Merci de noter que le câble de liaison entre l'appareil de base et la poignée ne doit pas être endommagé. Tirez avec attention, sinon l'appareil pourrait être endommagé.

Non-aspiration des salissures par l'appareil

Formation de mousse dans la tête de lavage

et sur le sol

Résultat de nettoyage insatisfaisant

Les rouleaux ne tournent pas

Absorption d'eau non optimale

Fuite d'eau sale de l'appareil

Retrait de la poignée de l'appareil de base

26 FR

– 13

Sous réserve de modifications techniques !

Caractéristiques techniques

Branchement électrique

Tension 100-240 V

1~50-60 Hz Degré de protection IPX4 Appareil

Classe de protection

III

Classe de protection du chargeur II Puissance nominale de l'appareil 40 W Tension nominale accumulateur 7,2 V Type d'accumulateur Li-Ion Durée de service avec charge

d'accumulateur totale

20 min

Temps de charge d'un accumulateur vide

Tension de sortie du chargeur 9,5 V Courant de sortie du chargeur 0,6 A

Performances

Rotations des rouleaux par minute

500 tr/min

Contenance

Réservoir d'eau propre 360 ml Réservoir d'eau sale 140 ml

Dimensions

Poids (sans accessoires et détergents)

2,4 kg

Longueur 305 mm Largeur 226 mm Hauteur 1220 mm Longueur de câble

Chargeur 1800 mm

27FR

– 6

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Utilizzare la pulitrice per pavimenti esclusivamente per la pulizia di pavimenti duri in ambiente domestico e solo su pavimenti duri con rivestimento impermeabile all'acqua. Non pulire superfici sensibili all'acqua quali ad es. pavimenti in sughero non trattati (l'umidità si potrebbe infiltrare e danneggiare il pavimento). L'apparecchio è adatto alla pulizia di PVC, linoleum, piastrelle, pietra, parquet oliato e cerato, laminato nonché tutti i pavimenti non sensibili all'acqua.

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Apparecchi vecchi contengono materiali di valore riciclabili e sostanze che non devono essere dispersi nell'ambiente. L'apparecchio e l'accu-

mulatore all'interno non devono perciò essere smaltiti con i rifiuti domestici. Lo smaltimento può essere eseguito gratuitamente tramite sistemi di consegna e raccolta differenziata disponibili localmente.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

www.kaercher.com/REACH

La fornitura del Suo apparecchio è riportata sulla confezione. Controllare che il contenuto dell'imballaggio sia completo. In caso di accessori assenti o danni dovuti al trasporto si prega di contattare il rivenditore.

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

– Osservare sempre sia le indicazioni riportate nelle

istruzioni, sia le norme vigenti in materia di sicurezza/antinfortunistica.

– Le targhette di avvertimento poste sull'apparecchio

forniscono importanti indicazioni in materia di sicurezza.

Indice

Avvertenze generali IT 6 Norme di sicurezza IT 6 Descrizione dell’apparecchio IT 8 Montaggio IT 8 Messa in funzione IT 8 Funzionamento IT 9 Cura e manutenzione IT 10 Guida alla risoluzione dei guasti IT 11 Dati tecnici IT 12

Avvertenze generali

Uso conforme a destinazione

Protezione dell’ambiente

Fornitura

Ricambi

Garanzia

Norme di sicurezza

Simboli riportati

sull’apparecchio

 PERICOLO

L’apparecchio contiene componenti elettrici e pertanto non deve essere tenuto sotto l'acqua corrente o in serbatoi riempiti con acqua, neppure per la pulizia dell’apparecchio.

ATTENZIONE

Per il riempimento del serbatoio acqua pulita durante i lavori di pulizia, seguire la seguente procedura:

Innanzitutto svuotare il serbatoio acqua sporca.

Poi riempire il serbatoio acqua pulita.

28 IT

– 7

 PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

몇 AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

몇 PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

 PERICOLO

 Non immergere l'apparecchio nell'acqua!  Verificare il perfetto stato dell'apparecchio e degli

accessori prima della messa in funzione. In caso contrario è vietato usarlo.

 Se un accumulatore con rispettivo cavo dovesse ri-

sultare visibilmente danneggiato, sostituirlo immediatamente con un ricambio originale.

 Prima di ogni intervento di cura e di manutenzione,

spegnere l'apparecchio e staccare la spina.

 Gli interventi di riparazione dell'apparecchio vanno

eseguiti esclusivamente dal servizio assistenza autorizzato.

 L'apparecchio contiene componenti elettrici, non

pulirlo sotto acqua corrente.

 Non introdurre oggetti conduttori (p.es. giraviti o si-

mili) nella presa di carica.

 Non toccare nessun contatto o cavo.  L'indicazione della tensione sulla targhetta deve

corrispondere alla tensione di alimentazione.

 Tenere lontano il cavo di allacciamento da spigoli

vivi ed evitare di schiacciarlo.

몇 AVVERTIMENTO

 Collegare l'apparecchio solo ad un allacciamento

elettrico installato da un installatore elettrico in conformità alla norma IEC 60364.

 Collegare l'apparecchio solo alla corrente alterna-

ta. La tensione deve corrispondere a quella indicata sulla targhetta tipo dell'apparecchio.

 Per motivi di sicurezza si consiglia in linea di prin-

cipio di utilizzare l'apparecchio solo con un interruttore differenziale (max. 30 mA).

 PERICOLO

Pericolo di scossa elettrica.  Mai toccare e afferrare la spina e la presa elettrica

con mani bagnate.

 Non utilizzare il caricabatterie sporco o bagnato.  Non utilizzare il caricabatterie in ambienti a rischio

d'esplosione.

 Non trasportare il caricabatterie tramite il cavo di

alimentazione.

 Usare e conservare il caricabatterie solo in ambien-

ti asciutti.

 Tenere lontano il cavo di alimentazione da fonti di

calore, spigoli vivi, olio e parti in movimento.

 Da evitarsi il funzionamento di diversi apparecchi

contemporaneo utilizzando prolunghe con spine multiple.

 Non staccare la spina dalla presa tirando il cavo di

alimentazione.

 Non coprire il caricabatterie e tenere libere le feri-

toie di ventilazione.

 Non aprire il caricabatterie. Le riparazioni vanno

eseguite solo da personale qualificato.

 Utilizzare il caricabatterie solo per caricare unità

accumulatore autorizzate.

 Se un accumulatore con rispettivo cavo dovesse ri-

sultare visibilmente danneggiato, sostituirlo immediatamente con un ricambio originale.

 PERICOLO

Pericolo di scossa elettrica.  Non esporre l'accumulatore a forti raggi solari, ca-

lore o fuoco.

몇 AVVERTIMENTO

 Caricare l’accumulatore (batteria) solo con il cari-

cabatterie originale in dotazione o con un caricabatterie autorizzato da KÄRCHER.

Utilizzare il seguente adattatore:

 Non aprire l'accumulatore, sussiste il rischio di

corto circuito, inoltre possono fuoriuscire vapori irritanti o liquidi irritanti.

 Questo apparecchio contiene batterie non inter-

cambiabili.

 PERICOLO

 L'utente deve utilizzare l'apparecchio in modo con-

forme alla sua destinazione. Esso deve rispettare le condizioni del luogo e durante il lavoro con l'apparecchio, fare attenzione alle persone presenti sul luogo circostante.

 È interdetto fare funzionare l'apparecchio in aree

potenzialmente a rischio di esplosione.

 Rispettare assolutamente le relative norme di sicu-

rezza in caso di utilizzo dell'apparecchio in aree a rischio.

 Non utilizzare l'apparecchio se dapprima è caduto a

terra, è visibilmente danneggiato o non è ermetico.

 Tenere le pellicole di imballaggio fuori dalla portata

dei bambini. Pericolo di asfissia!

몇 AVVERTIMENTO

 L'apparecchio non deve essere utilizzato da bam-

bini e da persone non autorizzate.

 Questo apparecchio non è indicato per essere usa-

to da persone con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell'apparecchio a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio e dei pericoli da esso derivante.

Livelli di pericolo

Componenti elettrici

Caricabatterie

Accumulatore

Uso sicuro

PS02

29IT

– 8

 I bambini non devono giocare con l'apparecchio.  Sorvegliare i bambini per assicurarsi che non gio-

chino con l'apparecchio.

 Tenere l'apparecchio fuori la portata dei bambini

finché è acceso oppure non è ancora raffreddato.

 La pulitura e la manutenzione utente non devono

essere eseguiti dai bambini senza sorveglianza.

 Utilizzare e conservare l'apparecchio solo secondo

la descrizione o la figura!

몇 PRUDENZA

 Prima di qualsiasi attività con o sull'apparecchio è ne-

cessario renderlo stabile per evitare incidenti o danneggiamenti dovuto dalla caduta dell'apparecchio.

 Non versare mai solventi, liquidi contenenti solventi o

acidi allo stato puro (p.es. detergenti, benzina, diluenti per vernici e acetone) nel serbatoio dell'acqua, in quanto corrodono i materiali dell'apparecchio.

 Non lasciare mai l’apparecchio incustodito quando

è in funzione.

 Tenere lontane le parti del corpo (ad es. capelli, di-

ta) dai rulli per la pulizia rotanti.

 Durante la pulizia della testata pavimento proteg-

gere le mani dal rischio di lesioni causate da oggetti appuntiti (ad es. schegge).

 Tenere lontano il cavo di collegamento da fonti di

calore, spigoli vivi, olio e parti in movimento.

ATTENZIONE

 Accendere l'apparecchio solo con il serbatoio ac-

qua pulita e acqua sporca inseriti.

 Non raccogliere con l'apparecchio oggetti con spi-

goli vivi o di grandi dimensioni (ad es. frantumi, pietrisco, parti di giocattoli).

 Non riempire il serbatoio acqua pulita con aceto,

decalcificanti, oli essenziali o altre sostanze simili. Prestare sempre attenzione a non assorbire sostanze di questo tipo.

 Utilizzare l'apparecchio solo su pavimenti duri con

rivestimento impermeabile all'acqua (ad es. parquet verniciato, piastrelle smaltate, linoleum).

 L'apparecchio non è destinato alla pulizia di tappeti

o moquette.

 Non far passare l'apparecchio sulle griglie di fondo

di riscaldamenti a convettori. L'acqua che fuoriesce non può essere raccolta dall'apparecchio se questo viene fatto passare sulla griglia.

 In caso di pause di lavoro prolungate e al termine

dell'utilizzo, disattivare l'apparecchio dall'interruttore principale / interruttore dell'apparecchio e staccare la spina del caricabatterie.

 Non utilizzare l'apparecchio in caso di temperature

inferiori a 0 °C.

 Proteggere l'apparecchio contro la pioggia. Depo-

sitare l'apparecchio soltanto in ambienti chiusi.

* FC 3 Cordless ** FC 3 Cordless Premium

ATTENZIONE

Accertarsi che il cavo elettrico poggi in modo continuo nel binario di guida prima di montare l’impugnatura.

Figura  Inserire l'impugnatura fino all'arresto nell'apparec-

chio di base, finché non si sente lo scatto. L'impugnatura deve essere ben salda nell'apparecchio.

Figura  Per assicurare la stabilità dell'apparecchio, posizio-

narlo nella stazione di parcheggio.

Figura  Avvitare i rulli per la pulizia sull'apposito supporto

fino all'arresto.

 Fare attenzione ad abbinare correttamente i colori

del lato interno dei rulli e del supporto dei rulli sull'apparecchio (ad es. blu con blu).

 Dopo il montaggio verificare se i rulli per la pulizia

sono saldamente posizionati.

Figura  Inserire il cavo di ricarica del caricabatterie nella

presa di carica dell'apparecchio.

 Inserire la spina del caricabatterie in una presa

elettrica. Figura  Le spie di controllo a LED indicano lo stato di carica

attuale della batteria.  Durante la carica della batteria totalmente scarica,

tutte e 3 le spie di controllo a LED lampeggiano in

sequenza dal basso verso l'alto.  Raggiunto 1/3 di carica della batteria, il LED più in

basso rimane acceso fisso, mentre i due LED so-

vrastanti\ continuano a lampeggiare.  Raggiunti 2/3 di carica della batteria, i due LED più

in basso rimangono accesi fissi, mentre il LED su-

periore continua a lampeggiare.  Dopo il completo caricamento della batteria, le 3

spie di controllo a LED restano accese per altri

60 minuti, poi si spengono. Figura  Al termine della carica, togliere la spina dalla presa

e il cavo di ricarica dalla presa del caricabatterie.

Descrizione dell’apparecchio

1 Interruttore ON/OFF 2 Impugnatura 3 Impugnatura antiscivolo 4 Serbatoio acqua pulita 5 Portamaniglia serbatoio acqua pulita 6 Presa di carica 7 Serbatoio acqua sporca 8 Presa rullo per la pulizia 9 Rulli per la pulizia

10 Copertura della testata pavimento 11 Bloccaggio della copertura della testata pavimen-

to 12 Indicatore batteria 13 Caricabatteria con rispettivo cavo 14 Stazione di parcheggio 15 Alloggiamento rulli

16 * Detergente RM 536 30 ml 17 ** Detergente RM 534 30 ml 18 ** Detergente RM 536 500 ml 9 ** Rulli per la pulizia 2x

Montaggio

Messa in funzione

Montaggio dei rulli

Processo di carica

30 IT

– 9

Figura  Posizionare l'apparecchio nella stazione di par-

cheggio. Figura  Estrarre dall'apparecchio il serbatoio acqua pulita

prendendolo dal portamaniglia. Figura  Aprire il tappo del serbatoio e ruotarlo di lato. Figura  Riempire il serbatoio dell'acqua pulita con acqua

del rubinetto fredda o tiepida.  In caso di necessità, possono essere aggiunti al

serbatoio dell'acqua pulita anche prodotti per la pu-

lizia e la manutenzione KÄRCHER.*  Durante il riempimento non si deve superare il con-

trassegno "MAX".  Chiudere il tappo del serbatoio. Figura

 Inserire il serbatoio acqua pulita nell'apparecchio.  Il serbatoio acqua pulita deve avere una posizione

salda all'interno dell'apparecchio.

ATTENZIONE

*Attenersi ai consigli di dosaggio dei prodotti per la pulizia e la manutenzione.

ATTENZIONE

Figura

L'apparecchio può essere utilizzato solo per raccogliere sporco secco e liquidi (max. 140 ml).

Figura

Prima di iniziare a lavorare, spazzare o aspirare il pavimento. In questo modo, il pavimento viene liberato da sporco e particolato già prima della pulizia a umido. Prima di utilizzare l'apparecchio verificare in un punto poco visibile la resistenza all'acqua. Non pulire rivestimenti sensibili all'acqua come ad es. pavimenti di sughero non trattati (l'umidità potrebbe penetrare e danneggiare il pavimento).

Figura Per evitare di lasciare delle impronte sul pavimento appena lavato procedere camminando all'indietro in direzione della porta.  La pulizia del pavimento si effettua muovendo l'ap-

parecchio avanti e indietro alla stessa velocità con

cui si passa l'aspirapolvere.  In caso di sporco più tenace far scorrere lentamen-

te l'apparecchio sul pavimento.

Non è necessario applicare una pressione sull'ap-

parecchio.  Per la fornitura delle coppie di rulli in grigio e giallo:

Entrambe le coppie di rulli hanno la stessa funzio-

nalità, ma possono essere usate per diversi campi

d'impiego (distinzione in base al colore, ad es. per

cucina e bagno).

ATTENZIONE

Non appena l'apparecchio si accende i rulli per la pulizia iniziano a girare. Affinché l'apparecchio non si muova da solo, è necessario tenere saldamente la maniglia. Accertarsi che il serbatoio acqua pulita sia pieno d'acqua e che nell'apparecchio sia stato inserito il serbatoio acqua sporca.

Figura  Accendere l'apparecchio premendo l'interruttore

(on/off).

 Passare avanti e indietro più volte con l'apparec-

chio fino a quando i rulli non sono sufficientemente bagnati.

Figura – 3 LED accesi - 3/3 del tempo di funzionamento bat-

teria (intera durata).

– 2 LED accesi - 2/3 del tempo di funzionamento bat-

teria.

– 1 LED acceso - 1/3 del tempo di funzionamento

batteria.

 Ca. 2 minuti prima che la batteria debba essere ri-

caricata, il LED più in basso lampeggia.

 Quando la batteria è completamente scarica e l’ap-

parecchio si è spento, il LED più in basso lampeggia più velocemente per 60 secondi.

ATTENZIONE

Prima del rabbocco del serbatoio dell'acqua pulita svuotare il serbatoio acqua sporca. In questo modo si evita di far traboccare il serbatoio acqua sporca.

Vedere capitolo “Riempire il serbatoio dell'acqua pulita”. Vedi il capitolo "Svuotamento del serbatoio acqua sporca".

Figura  Posizionare l'apparecchio nella stazione di par-

cheggio. Figura  Attivare il bloccaggio della copertura della testata

pavimento.  Togliere la copertura della testata pavimento. Figura  Estrarre il serbatoio per l'acqua sporca dalla testata

pavimento. Figura  Ribaltare lo sportello di entrambe le camere del

serbatoio per l'acqua sporca.  Svuotare il serbatoio acqua sporca. Figura  A seconda della sporcizia pulire la copertura della

testata pavimento e il serbatoio per l'acqua sporca

con acqua del rubinetto.  Gli sportelli di entrambe le camere del serbatoio

per l'acqua sporca possono essere rimossi e lavati

separatamente.  Riposizionare e chiudere gli sportelli di entrambe le

camere del serbatoio per l'acqua sporca. Figura  Inserire il serbatoio per l'acqua sporca nella testata

pavimento. Figura  Attivare il bloccaggio della copertura della testata

pavimento e applicare la copertura sulla testata pa-

vimento, quindi rilasciare il bloccaggio.

Riempire il serbatoio acqua pulita

Funzionamento

Indicazioni generali riguardo all'

uso

Iniziare a lavorare

Durata della batteria

Rabbocco del liquido per la pulizia

Svuotare il serbatoio dell'acqua sporco

31IT

– 10

 Il serbatoio per l'acqua sporca e la copertura della

testata pavimento devono avere una posizione salda all'interno dell'apparecchio o sull'apparecchio.

ATTENZIONE

In caso di pause prolungate dal lavoro si consiglia di riporre l'apparecchio nella stazione di parcheggio per evitare che i rulli bagnati possano danneggiare i pavimenti delicati.

Figura  Spegnere l'apparecchio premendo l'interruttore on/off. Figura  Posizionare l'apparecchio nella stazione di par-

cheggio.

Figura  Spegnere l'apparecchio premendo l'interruttore on/off. Figura  Posizionare l'apparecchio nella stazione di par-

cheggio.

ATTENZIONE

Al termine dei lavori pulire l'apparecchio.

Figura  Se nel serbatoio dell'acqua pulita c'è ancora

dell'acqua, svuotarla. Figura fino a  Pulire il serbatoio per l'acqua sporca, la copertura

della testata pavimento e i rulli di pulizia.

Vedi il capitolo "Pulizia del serbatoio per l'acqua

sporca".

Vedi il capitolo "Pulizia della testata pavimento".

Vedi il capitolo "Pulizia dei rulli".

ATTENZIONE

Per evitare la formazione di odori durante la conservazione dell'apparecchio, svuotare completamente il serbatoio dell'acqua pulita e quello dell'acqua sporca. Lasciare asciugare i rulli bagnati solo all'aria (ad es. sulla stazione di parcheggio), non mettere i rulli bagnati ad asciugare in armadi chiusi.

Figura  Posizionare l'apparecchio nella stazione di par-

cheggio. Figura  Per asciugare i rulli bagnati, posizionarli sulla sta-

zione di parcheggio.  Conservare l’apparecchio in luoghi asciutti.

 PERICOLO

Figura

L’apparecchio contiene componenti elettrici e pertanto non deve essere tenuto sotto l'acqua corrente o in serbatoi riempiti con acqua, neppure per la pulizia dell’apparecchio.

ATTENZIONE

Figura

Per pulire l'apparecchio, i singoli componenti (coperchio della testata pavimento, serbatoio per l'acqua pulita e l’acqua sporca e rulli) devono essere rimossi e puliti separatamente. L’apparecchio stesso può essere pulito con un panno umido.

ATTENZIONE

Per evitare che lo sporco si depositi nel serbatoio occorre pulire periodicamente il serbatoio per l'acqua sporca.

ATTENZIONE

Non lavare la copertura della testata pavimento nella lavastoviglie: la funzionalità di base dell'apparecchio potrebbe essere pregiudicata nel caso in cui la copertura della testata pavimento venga piegata dal processo di lavaggio e il bordo di spazzolamento non prema più correttamente sui rulli. In questa eventualità si potrebbero ottenere risultati di pulizia peggiori.

Figura  Spegnere l'apparecchio premendo l'interruttore on/off. Figura  Posizionare l'apparecchio nella stazione di par-

cheggio. Figura fino a  Rimuovere il serbatoio acqua sporca dall'apparecchio.

Vedi il capitolo "Svuotamento del serbatoio acqua

sporca".  Pulire la copertura della testata pavimento, il serba-

toio per l'acqua sporca e gli sportelli del serbatoio

per l'acqua sporca con acqua corrente.  Gli sportelli di entrambe le camere del serbatoio

per l'acqua sporca possono essere rimossi e lavati

separatamente.  Il serbatoio per l'acqua sporca e gli sportelli del ser-

batoio per l'acqua sporca possono in alternativa

essere anche lavati in lavastoviglie.

Indicazione

La guarnizione degli sportelli del serbatoio per l'acqua sporca può diventare appiccicosa a seguito del lavaggio in lavastoviglie, senza comunque pregiudicare la tenuta. Figura fino a  Se non si desidera più utilizzare l'apparecchio, pu-

lire i rulli.

Vedi il capitolo "Pulizia dei rulli". Figura fino a  Dopo la pulizia reinserire nell'apparecchio il serba-

toio per l'acqua sporca con gli sportelli e la coper-

tura della testata pavimento.

ATTENZIONE

Pulire la testata pavimento quando è sporca.

ATTENZIONE

Figura  Spegnere l'apparecchio premendo l'interruttore on/off. Figura  Posizionare l'apparecchio nella stazione di par-

cheggio. Figura  Attivare il bloccaggio della copertura della testata

pavimento.  Togliere la copertura della testata pavimento. Figura  Pulire la copertura della testata pavimento sotto ac-

qua corrente.

Interrompere il funzionamento

Spegnere l’apparecchio

Deposito dell’apparecchio

Cura e manutenzione

Pulizia del serbatoio acqua sporca

Pulizia della testata pavimento

32 IT

– 11

 Pulire il serbatoio per l'acqua sporca e i rulli.

Vedi il capitolo "Pulizia del serbatoio per l'acqua sporca".

Vedi il capitolo "Pulizia dei rulli".  Pulire l'azionamento dei rulli con un panno umido. Figura  Inserire la copertura della testata pavimento nella

testata pavimento.

ATTENZIONE

I rulli devono essere lavati dopo ogni utilizzo con acqua corrente o in lavatrice per evitare che si accumulino depositi di detergenti nei rulli che col tempo possono portare alla formazione di schiuma. Se l'apparecchio viene posto sul pavimento per rimuoverne i rulli, è necessario svuotare il serbatoio dell'acqua pulita e il serbatoio per l'acqua sporca. In questo modo si evita che mentre è appoggiato per terra fuoriesca dell'acqua dai serbatoi.

Figura  Spegnere l'apparecchio premendo l'interruttore on/off. Figura  Posizionare l'apparecchio nella stazione di par-

cheggio. Figura  Svitare i rulli per la pulizia dall'apposita presa. Figura  Pulire i rulli per la pulizia sotto acqua corrente. oppure  Lavare i rulli per la pulizia in lavatrice a un massimo

di 60 °C.

ATTENZIONE

Se si lava in lavatrice non utilizzare ammorbidenti. In questo modo non si danneggia la microfibra e i rulli per la pulizia mantengono il loro elevato effetto pulente. I rulli per la pulizia non sono compatibili con l'asciugatrice.

Figura fino a  Dopo il lavaggio mettere i rulli sulla stazione di par-

cheggio e farli asciugare all'aria.  Per ridurre il tempo di asciugatura è possibile striz-

zare preventivamente il rullo.  Se non si desidera più utilizzare l'apparecchio, pu-

lire la copertura della testata pavimento e il serba-

toio per l'acqua sporca.  Pulire l'azionamento dei rulli con un panno umido.

ATTENZIONE

L'impiego di prodotti per la pulizia e la manutenzione non adatti può danneggiare l'apparecchio e causare l'esclusione della garanzia.

Indicazione

A seconda della necessità utilizzare un prodotto KÄRCHER per la pulizia o la manutenzione.  Per il dosaggio dei prodotti per la pulizia e la manu-

tenzione osservare le quantità indicate dal produt-

tore.  Per evitare la formazione di schiuma, riempire il

serbatoio acqua pulita prima d'acqua e poi versare

il prodotto per la pulizia o la manutenzione.  Per non superare il livello di riempimento "MAX" del

serbatoio dell'acqua pulita, durante il riempimento

dell'acqua lasciare posto alla quantità di prodotto

per la pulizia o la manutenzione.

Spesso i guasti sono riconducibili a cause di poca entità e possono essere eliminati facilmente osservando le seguenti istruzioni. In caso di dubbi o di guasti non riportati qui di seguito si prega di rivolgersi al servizio assistenza autorizzato.

 La spina del caricabatterie/di rete non è collegata

correttamente.

 Collegare la spina del caricabatterie/di rete.

 La batteria è scarica.  Caricare l’apparecchio.  Verificare se il cavo del caricabatterie è inserito

nell'apparecchio.

 Staccare il cavo del caricabatterie perché l'appa-

recchio non può funzionare con il cavo del caricabatterie inserito.

Il LED inferiore lampeggia quando si accende l'apparecchio e l'apparecchio non funziona.

 La batteria è scarica.  Caricare l’apparecchio.

Tutti i LED lampeggiano insieme rapidamente.  L'apparecchio ha un blocco del motore (ad es. a

causa di una pressione eccessiva sui rulli o per l'ur-

to contro una parete/uno spigolo).  Spegnere e riaccendere l'apparecchio. oppure

 L'alimentatore utilizzato non è corretto o è guasto.  Utilizzare un alimentatore originale/sostituire l'ali-

mentatore guasto. I tre LED si accendono in sequenza con frequenza di 1 secondo.  Apparecchio troppo caldo durante l'utilizzo (ad es.

durante l'utilizzo a temperatura ambiente elevata).

 Fare una pausa e lasciare raffreddare l’apparecchio.  Se l'apparecchio si spegne anche:  Fare una pausa e lasciare raffreddare l’apparecchio.  accendere nuovamente l'apparecchio solo dopo

che si è raffreddato.

I rulli non sono sufficientemente bagnati.  Bagnare i rulli passando più volte avanti e indietro

sullo stesso punto. Il filtro sotto il serbatoio dell'acqua pulita non è inserito

in modo corretto oppure non è inserito affatto.  Assicurarsi che il filtro sotto il serbatoio dell'acqua

pulita sia posizionato correttamente nell'apparec-

chio. Il materiale espanso con il pin giallo al centro

deve essere rivolto verso l'alto.

Indicazione

Se il filtro non è disponibile, può essere ordinato come pezzo di ricambio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Il serbatoio dell’acqua pulita è vuoto.



Aggiungere acqua Il

serbatoio dell'acqua pulita non è posizionato correttamente nell'apparecchio.  Inserire il serbatoio acqua pulita in modo che sia

saldamente posizionato nell'apparecchio. Rulli per la pulizia mancanti o non introdotti correttamente.

Pulizia dei rulli

Prodotti per la pulizia e la manutenzione

Guida alla risoluzione dei guasti

La batteria non viene caricata

L'apparecchio non si accende

Indicatore errori a LED

I rulli sono troppo asciutti

L'apparecchio non raccoglie lo sporco

33IT

– 12

 Inserire i rulli per la pulizia o avvitarli sull'apposito

supporto fino all'arresto. I rulli per la pulizia sono sporchi o usurati.  Pulire i rulli per la pulizia. oppure  Sostituire i rulli per la pulizia. Il detergente non è stato aggiunto, è stato aggiunto con un dosaggio non corretto o è stato utilizzato un detergente non coretto  Utilizzare solo detergenti KÄRCHER e prestare at-

tenzione al corretto dosaggio. La copertura della testata pavimento non è montata correttamente  Verificare se la copertura della testata pavimento è

correttamente in posizione. A tal fine rimuovere e

riposizionare la copertura.

Indicazione

Una leggera formazione di schiuma nella testata pavimento durante l’esercizio è normale e non pregiudica il funzionamento. Solo in caso di formazione eccessiva di schiuma (ad es. strisce di schiuma sul pavimento) sono necessaria ulteriori misure. Detergente non corretto o non correttamente dosato.  Utilizzare solo detergenti KÄRCHER e prestare at-

tenzione al corretto dosaggio. Il funzionamento dell’apparecchio si basa sulla rimozione dello sporco dei rulli di pulizia. Lo sporco e i residui di detergente vengono così raccolti dal pavimento e convogliati nel serbatoio per l'acqua sporca. In determinate circostanze, ciò può causare la formazione di schiuma.  Pulire il serbatoio per l'acqua sporca, la copertura

della testata pavimento e i rulli di pulizia.

I rulli sono troppo sporchi.  Pulire i rulli. I rulli non sono sufficientemente bagnati.  Bagnare i rulli passando più volte avanti e indietro

sullo stesso punto. Detergente non corretto o non correttamente dosato.  Utilizzare solo detergenti KÄRCHER e prestare at-

tenzione al corretto dosaggio. Sono presenti residui di detergente sul pavimento.  Eliminare attentamente i residui di detergente dai

rulli con acqua.  Pulire più volte il pavimento con l'apparecchio e rul-

li puliti senza detergenti. In questo modo si elimina-

no i residui di detergente dal pavimento

I rulli sono bloccati.  Rimuovere i rulli e controllare che non si sia inca-

strato un oggetto tra i rulli.  Verificare se i rulli sono avvitati sull'apposito sup-

porto fino all'arresto.  Verificare se la copertura della testata pavimento è

correttamente in posizione. A tal fine rimuovere e

riposizionare la copertura.

La copertura della testata pavimento non è montata correttamente  Verificare se la copertura della testata pavimento è

correttamente in posizione. A tal fine rimuovere e

riposizionare la copertura. I rulli sono usurati.  Sostituire i rulli.

Il serbatoio acqua sporca è troppo pieno.  Svuotare immediatamente il serbatoio acqua sporca. IL serbatoio acqua sporca non è posizionato correttamente nell'apparecchio.  Verificare se la copertura della testata pavimento è

saldamente posizionata sul serbatoio acqua sporca.

 Accertarsi che gli sportelli del serbatoio per l'acqua

sporca siano correttamente chiusi.

ATTENZIONE

Dopo l'assemblaggio non rimuovere più la maniglia dall'apparecchio di base. La rimozione della maniglia dall'apparecchio base deve avvenire solo quando l'apparecchio viene inviato al servizio assistenza.

Figura Vedere la figura alla fine delle istruzioni per l'uso  Inserire il cacciavite ad angolo di 90 gradi nella pic-

cola apertura sul retro della maniglia e rimuoverla.

ATTENZIONE

Si prega di fare attenzione che il cavo di collegamento tra l'apparecchio base e la maniglia non venga danneggiato. Tirare con cautela, altrimenti l’apparecchio potrebbe essere danneggiato.

Con riserva di modifiche tecniche!

Formazione di schiuma nella testata

pavimento e sul pavimento

Risultato di pulizia insoddisfacente

I rulli non ruotano

Assorbimento di acqua non ottimale

L'apparecchio perde acqua sporca

Rimozione della maniglia dall'apparecchio

base

Dati tecnici

Attacco elettrico

Tensione 100-240 V

1~50-60 Hz Grado di protezione IPX4 Apparecchio

Classe di protezione

III

Classe di protezione del caricabatterie

Potenza nominale apparecchio 40 W Tensione nominale accumulatore 7,2 V Tipo accumulatore ioni di li-

tio

Tempo di funzionamento a carica massima

20 min

Tempo di carica, accumulatore scarico

Tensione di uscita caricabatterie 9,5 V Corrente di uscita caricabatterie 0,6 A

Prestazioni

Rotazioni dei rulli al minuto 500 giri/min.

Capacità di riempimento

Serbatoio acqua pulita 360 ml Serbatoio acqua sporca 140 ml

Dimensioni

Peso (senza accessori e liquidi di pulizia)

2,4 kg

Lunghezza 305 mm Larghezza 226 mm Altezza 1220 mm Lunghezza cavo

Caricabatterie 1800 mm

34 IT

– 6

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een andere eigenaar.

Gebruik de vloerreiniger uitsluitend voor het reinigen van harde vloeren in het privé-huishouden en alleen op waterbestendige harde vloeren. Geen watergevoelige ondergronden zoals onbehandelde kurkvloer reinigen (vochtigheid kan indringen en de vloerbedekking beschadigen). Het apparaat is geschikt voor het reinigen van PVC, linoleum, tegels, steen, geolied en gewaxt parket, laminaat evenals alle waterbestendige vloerbedekkingen.

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Oude apparaten bevatten waardevolle, voor recycling geschikte materialen en stoffen, die niet in het milieu terecht mogen komen. Het appa-

raat en de accu mogen daarom niet met het huisvuil afgevoerd worden. De afvoer kan gratis via de plaatselijk beschikbare teruggave- en inzamelsystemen gebeuren.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

www.kaercher.com/REACH

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert. Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. (adres zie achterzijde)

– Naast de instructies in de gebruiksaanwijzing moe-

ten de algemene voorschriften inzake veiligheid en ongevallenpreventie van de wetgever in acht genomen worden.

– Waarschuwings- en instructiestickers op het appa-

raat geven belangrijke aanwijzingen over veilig gebruik.

Inhoud

Algemene instructies NL 6 Veiligheidsaanwijzingen NL 6 Beschrijving apparaat NL 8 Montage NL 8 Inbedrijfstelling NL 8 Gebruik NL 9 Onderhoud NL 10 Hulp bij storingen NL 11 Technische gegevens NL 12

Algemene instructies

Reglementair gebruik

Zorg voor het milieu

Leveringsomvang

Reserveonderdelen

Garantie

Veiligheidsaanwijzingen

Symbolen op het toestel

 GEVAAR

Het apparaat bevat elektrische onderdelen en mag daarom niet onder stromend water worden gehouden of in met water gevulde reservoirs worden ondergedompeld - ook niet om het apparaat te reinigen.

LET OP

Let bij het vullen van het verswaterreservoir tijdens de reinigingswerkzaamheden op de volgende procedure:

Eerst vuilwaterreservoir leegmaken.

Vervolgens verswaterreservoir vullen.

35NL

– 7

 GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

몇 WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

몇 VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiele schade kan leiden.

 GEVAAR

 Apparaat niet in water onderdompelen!  Het apparaat en de accessoires voor gebruik contro-

leren op goede staat. Indien zij niet in goede staat verkeren, mag u de apparatuur niet gebruiken.

 Vervang het oplaadapparaat met kabel onmiddel-

lijk door een origineel wisselstuk bij een zichtbare beschadiging.

 Bij alle reinigings- en onderhoudswerkzaamheden

altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.

 Reparaties aan het apparaat mogen alleen worden

uitgevoerd door een erkende klantendienst.

 Het apparaat bevat elektrische onderdelen - reinig

het niet onder stromend water.

 Steek geen geleidende voorwerpen (bv. schroe-

vendraaiers e.d.) in de laadbus.

 Geen contacten of leidingen aanraken.  De opgave van de spanning op het typeplaatje

moet overeenkomen met de voedingsspanning.

 Het elektriciteitssnoer niet over scherpe randen

trekken en niet bekneld laten raken.

몇 WAARSCHUWING

 Het apparaat mag enkel aan een elektrische aan-

sluiting aangesloten zijn die door een elektromonteur conform IEC 60364 werd uitgevoerd.

 Sluit het apparaat enkel aan wisselstroom aan. De

spanning moet overeenstemmen met het typeplaatje van het apparaat.

 Om veiligheidsredenen raden wij principieel aan

het apparaat te gebruiken via een aardlekschakelaar (max. 30mA).

 GEVAAR

Gevaar van stroomschok  Neem de netstekker en de contactdoos nooit met

vochtige handen vast.

 Laadapparaat niet in vervuilde of natte toestand

gebruiken.

 Laadapparaat niet in een explosiegevaarlijke om-

geving gebruiken.

 Laadapparaat niet aan de netkabel dragen.  Gebruik en bewaar het oplaadapparaat enkel in

droge ruimten.

 Netkabel beschermen tegen hitte, scherpe kanten,

olie en bewegende toestelonderdelen.

 Verlengsnoeren met meervoudige stopcontacten

en gelijktijdige werking van meerdere apparaten zijn te vermijden.

 Netstekker niet verwijderen door hem aan de net-

kabel uit het stopcontact te trekken.

 Laadapparaat niet afdekken en ventilatiespleet van

het laadapparaat vrijhouden.

 Laadapparaat niet openen. Herstellingen uitslui-

tend laten uitvoeren door vakkundig personeel.

 Laadapparaat uitsluitend voor het opladen van

goedgekeurde accupacks gebruiken.

 Vervang het oplaadapparaat met kabel onmiddel-

lijk door een origineel wisselstuk bij een zichtbare beschadiging.

 GEVAAR

Gevaar van stroomschok  Stel de batterij niet bloot aan sterke zonnestralen,

hitte en vuur.

몇 WAARSCHUWING

 Laad de accu enkel met het origineel bijgevoegde of

een door KÄRCHER vrijgegeven oplaadapparaat.

Volgende adapter gebruiken:

 Accu niet openen, er bestaat gevaar van kortslui-

ting en er kunnen irriterende dampen of bijtende vloeitsoffen vrijkomen.

 Dit apparaat bevat accu’s die niet kunnen worden

vervangen.

 GEVAAR

 De gebruiker moet het apparaat op reglementaire

wijze gebruiken. Hij moet rekening houden met de plaatselijke omstandigheden en tijdens de werkzaamheden met het apparaat letten op personen in de omgeving.

 Het is verboden om het apparaat in explosiege-

vaarlijke bereiken te gebruiken.

 Bij het gebruik van het apparaat in gevaarlijke be-

reiken moeten de overeenkomstige veiligheidsvoorschriften in acht genomen worden.

 Gebruik het apparaat niet als het vooraf gevallen,

zichtbaar beschadigd of ondicht is.

 Houd verpakkingsfolie uit de buurt van kinderen, er

bestaat verstikkingsgevaar!

몇 WAARSCHUWING

 Kinderen of niet-geïnstrueerd personeel mogen het

apparaat niet gebruiken.

 Dit apparaat mag niet gebruikt worden door perso-

nen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met te weinig ervaring en/of kennis, tenzij ze onder toezicht staan van een bevoegde persoon die instaat voor hun veiligheid of van die persoon instructies hebben gekregen over het gebruik van het apparaat en de daaruit resulterende gevaren begrijpen.

 Kinderen mogen niet met het apparaat spelen.

Gevarenniveaus

Elektrische componenten

Oplaadapparaat

Batterij

Veilige omgang

PS02

36 NL

– 8

 Kinderen moeten gecontroleerd worden om te ga-

randeren dat ze niet met het apparaat spelen.

 Houd het apparaat uit de buurt van kinderen zolang

het ingeschakeld of niet afgekoeld is.

 De reiniging en het gebruikersonderhoud moegen niet

zonder toezicht door kinderen uitgevoerd worden.

 Bedien of bewaar het apparaat overeenkomstig de

beschrijving c.q. afbeelding!

몇 VOORZICHTIG

 Zorg er vóór alle handelingen met of aan het appa-

raat voor dat het apparaat stabiel staat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden.

 Giet nooit oplosmiddelen, vloeistoffen die oplos-

middelen bevatten of onverdunde zuren (bijv. reinigingsmiddelen, benzine, verfverdunner en aceton) in het waterreservoir omdat deze stoffen materialen in het apparaat aantasten.

 Laat het apparaat nooit zonder toezicht staan ter-

wijl het in bedrijf is.

 Lichaamsdelen (bijv. haar, vinger) uit de buurt van

de roterende borstelwalsen houden.

 Handen tijdens de reiniging van de vloerkop be-

schermen. Er bestaat gevaar voor letsel door puntige voorwerpen (bijv. splinters).

 Verbindingskabel uit de buurt houden van hitte-

bronnen, scherpe kanten, olie en bewegende apparaatonderdelen.

LET OP

 Schakel het apparaat alleen in als het verswater-

en het vuilwaterreservoir zijn geplaatst.

 Met het apparaat mogen geen scherpe of grote

voorwerpen (bijv. scherven, kiezelstenen, delen van speelgoed) worden opgenomen.

 Geen azijnzuur, ontkalkingsmiddel, etherische olie

of gelijkaardige stoffen in het verswaterreservoir doen. Let er ook op dat deze stoffen niet worden opgenomen.

 Gebruik het apparaat alleen op harde vloeren met

watervaste coating (bijv. gelakt parket, geëmailleerde tegels, linoleum).

 Gebruik het apparaat niet voor de reiniging van ta-

pijten en vloerbedekking.

 Rijd met het apparaat niet over het vloerrooster van

convectorverwarmingen. Het apparaat kan het uittredende water niet opnemen als het over het rooster rijdt.

 Schakel het apparaat bij langere pauzes en na gebruik

met de hoofdschakelaar/apparaatschakelaar uit en trek de netstekker van het oplaadapparaat los.

 Gebruik het apparaat niet bij temperaturen onder

0 °C.

 Het apparaat tegen regen beschermen. Niet buiten

opslaan.

* FC 3 Cordless ** FC 3 Cordless Premium

LET OP

Let erop dat de stroomkabel ononderbroken in de geleidingsrail ligt, voordat de handgreeprail wordt gemonteerd.

Afbeelding  De stang van de handgreep tot de aanslag in het

basisapparaat plaatsen tot ze hoorbaar vastklikt. Handgreepstang moet vast in het apparaat steken.

Afbeelding  Plaats het apparaat in het parkeerstation zodat

deze stabiel staat.

Afbeelding  Borstelwalsen tot de aanslag op de walshouder

draaien.

 Let erop dat de kleurindicaties op de binnenkant

van de wals en de walshouder op het apparaat overeenkomen (blauw op blauw).

 Controleer na de montage of de borstelwalsen ste-

vig vastzitten.

Afbeelding  Sluit de laadkabel van het oplaadapparaat op de

laadbus van het apparaat aan.

 Netstekker van het oplaadapparaat in de contact-

doos steken. Afbeelding  De led-controlelampjes geven de actuele laadtoe-

stand van de accu aan.  Tijdens het laden van een volledig lege accu knip-

peren alle 3 led-controlelampjes na elkaar van on-

der naar boven.  Wanneer de accu voor 1/3 is opgeladen, branden

de onderste ledlampjes continu, de beide bovenste

ledlampjes knipperen verder.  Wanneer de accu voor 2/3 is opgeladen, branden

de beide onderste ledlampjes continu, de bovenste

ledlampjes knipperen verder.  Nadat de batterij volledig is opgeladen, blijven de 3

led-controlelampjes 60 minuten continu branden.

Daarna gaan de led-controlelampjes uit. Afbeelding  Na het opladen de netstekker uit het stopcontact

trekken en de laadkabel uit de laadbus halen.

Beschrijving apparaat

1 AAN/UIT-schakelaar 2 Handgreep 3 Handgreep beveiliging tegen schuren tegen de

wand 4 Schoonwaterreservoir 5 Greep verswaterreservoir 6 Laadbus 7 Vuilwaterreservoir

8 Greep borstelwals 9 Borstelwalsen 10 Vloerkopafdekking 11 Vergrendeling vloerkopafdekking 12 Accu-indicatie 13 Laadapparaat met laadkabel 14 Parkeerstation 15 Opberging walsen

16 * Reinigingsmiddel RM 536 30 ml 17 ** Reinigingsmiddel RM 534 30 ml 18 ** Reinigingsmiddel RM 536 500 ml 9 ** Borstelwalsen 2x

Montage

Inbedrijfstelling

Walsen monteren

Laadproces

37NL

– 9

Afbeelding  Apparaat in het parkeerstation plaatsen. Afbeelding  Verswaterreservoir aan de greep vastnemen en uit

het apparaat halen. Afbeelding  Tankafsluiting openen en opzij draaien. Afbeelding  Vul het verswaterreservoir met koud of lauwwarm

leidingswater.  Indien nodig kunnen reinigings- en onderhouds-

middelen van KÄRCHER in het schoonwaterreser-

voir worden gevuld.*  Markering "MAX" mag tijdens het vullen niet wor-

den overschreden.  Tankdop sluiten. Afbeelding

 Schoonwatertank in het apparaat plaatsen.  Verswaterreservoir moet vast in het apparaat zitten.

LET OP

*Let op de aanbevolen dosering voor het reinigings- of onderhoudsmiddel.

LET OP

Afbeelding

Apparaat kan alleen droog vuil en vloeistof (max. 140 ml) opnemen.

Afbeelding

Voor begin van de werkzaamheden de vloer vegen of stofzuigen. Zo worden het vuil en de losse deeltjes al vóór de vochtige reiniging van de vloer verwijderd. Controleer voor het gebruik van het apparaat op een normale plaats of de vloer waterbestendig is. Reinig geen ondergrond die gevoelig is voor water, zoals onbehandelde kurkvloer (vocht kan binnendringen en de vloer beschadigen).

Afbeelding Rijd achterwaarts richting de deuropening zodat er geen voetsporen op de vers gereinigde vloer achterblijven.  De vloer wordt door de voorwaartse en achter-

waartse bewegingen van het apparaat gereinigd,

net zoals bij stofzuigen.  Laat op sterk vervuilde plaatsen het apparaat lang-

zaam over de grond glijden.

Er moet geen druk op het apparaat worden uitge-

oefend.  Bij meegeleverde walsparen in grijs en geel: Beide

walsparen hebben dezelfde functie, maar kunnen

voor verschillende toepassingsgebieden worden

ingezet (kleur dient als onderscheiding, bijv. voor

keuken en bad).

LET OP

De borstelwalsen beginnen meteen te draaien als het apparaat wordt ingeschakeld. De handgreep moet worden vastgehouden om ervoor te zorgen dat het apparaat niet uit zichzelf wegrijdt. Controleer of het verswaterreservoir met water is gevuld en het vuilwaterreservoir in het apparaat is geplaatst.

Afbeelding  Voor het inschakelen de hoofdschakelaar (in/uit)

indrukken.

 Met het apparaat meermaals heen en terug rijden

tot de walsen voldoende zijn bevochtigd.

Afbeelding – 3 leds branden - 3/3 batterijlooptijd (volledige looptijd). – 2 leds branden - 2/3 batterijlooptijd. – 1 led brandt - 1/3 acculooptijd.  Ca. 2 minuten voordat de accu leeg is, knippert de

onderste led.

 Als de accu leeg is en het apparaat is uitgescha-

keld, knippert de onderste led gedurende 60 seconden sneller.

LET OP

Voor het vullen van het verswaterreservoir het vuilwaterreservoir legen. Zo wordt vermeden dat het vuilwaterreservoir overloopt.

Zie hoofdstuk "Verswaterreservoir vullen". Zie hoofdstuk "Vuilwaterreservoir leegmaken".

Afbeelding  Apparaat in het parkeerstation plaatsen. Afbeelding

 Vergrendeling vloerkopafdekking bedienen.  Vloerkopafdekking verwijderen.

Afbeelding  Vuilwaterreservoir uit de vloerkop nemen. Afbeelding  De kleppen boven beide kamers van het vuilwater-

reservoir open klappen.  Vuilwatertank leegmaken. Afbeelding  Afhankelijk van de verontreiniging de vloerkopaf-

dekking en vuilwaterreservoir met leidingwater rei-

nigen.  De kleppen van beide kamers van het vuilwaterre-

servoir kunnen eruit worden gehaald en apart wor-

den gereinigd.  De kleppen van beide kamers van het vuilwaterre-

servoir opnieuw plaatsen en sluiten. Afbeelding  Het vuilwaterreservoir in de vloerkop plaatsen. Afbeelding  De vergrendeling van de vloerkopafdekking bedie-

nen en de afdekking op de vloerkop plaatsen, dan

de vergrendeling loslaten.  Vuilwaterreservoir en vloerkopafdekking moeten

vast in en op het apparaat zitten.

LET OP

Bij langere pauzes wordt aangeraden om het apparaat in het parkeerstation te plaatsen om te vermijden dat gevoelige vloeren door vochtige walsen worden beschadigd.

Afbeelding  Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen. Afbeelding  Apparaat in het parkeerstation plaatsen.

Schoonwatertank vullen

Gebruik

Algemene instructies voor de

bediening

Beginnen met het werk

Looptijd batterij

Reinigingsvloeistof navullen

Vuilwatertank leegmaken

Werking onderbreken

38 NL

– 10

Afbeelding  Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen. Afbeelding  Apparaat in het parkeerstation plaatsen.

LET OP

Na beëindiging van het werk het apparaat reinigen.

Afbeelding  Indien er nog water in het verswaterreservoir is, het

water verwijderen. Afbeelding tot  Vuilwaterreservoir, vloerkopafdekking en reini-

gingswalsen reinigen.

Zie hoofdstuk "Verswaterreservoir reinigen".

Zie hoofdstuk "Vloerkop reinigen".

Zie hoofdstuk "Walsen reinigen".

LET OP

Om de ontwikkeling van geurtjes te voorkomen, moet bij het opbergen van het apparaat het schoonwater- en vuilwaterreservoir volledig worden geleegd. Natte walsen aan de lucht drogen (bijv. op het parkeerstation), de natte walsen voor het drogen niet in gesloten kasten plaatsen.

Afbeelding  Het apparaat in het parkeerstation plaatsen. Afbeelding  De natte walsen laten drogen door ze op het par-

keerstation te plaatsen.  Apparaat in een droge ruimte bewaren.

 GEVAAR

Afbeelding

Het apparaat bevat elektrische onderdelen en mag daarom niet onder stromend water worden gehouden of in met water gevulde reservoirs worden ondergedompeld - ook niet om het apparaat te reinigen.

LET OP

Afbeelding

Om het apparaat te reinigen, moeten de afzonderlijke componenten (vloerkopdeksel, schoon- en vuilwaterreservoir en walsen) afzonderlijk worden verwijderd en gereinigd. Het apparaat zelf kan met een vochtige doek worden schoongemaakt.

LET OP

Om ervoor te zorgen dat het vuil niet in de tank aankoekt, moet het vuilwaterreservoir regelmatig worden gereinigd.

LET OP

De vloerkopafdekking niet in de afwasmachine reinigen: dit kan de basisfuncties van het apparaat beïnvloeden wanneer de vloerkopafdekking door de reiniging scheefgetrokken wordt en de schraaprand dan niet meer correct tegen de walsen drukt. Dit zorgt voor een slechter reinigingsresultaat.

Afbeelding  Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen. Afbeelding  Het apparaat in het parkeerstation plaatsen.

Afbeelding tot  Vuilwaterreservoir uit het apparaat nemen.

Zie hoofdstuk "Vuilwaterreservoir leegmaken".

 Vloerkopafdekking, vuilwaterreservoir en vuilwa-

terreservoirkleppen met leidingwater reinigen.

 De kleppen van beide kamers van het vuilwaterre-

servoir kunnen eruit worden gehaald en apart worden gereinigd.

 Vuilwaterreservoir en vuilwaterreservoirkleppen

kunnen als alternatief in de afwasmachine worden gereinigd.

Tip

De rubberen onderdelen van de vuilwaterreservoirkleppen kunnen door de reiniging in de afwasmachine kleverig worden. Dit heeft echter geen effect op de dichtheid van de onderdelen. Afbeelding tot  Wanneer het apparaat niet verder wordt gebruikt,

de walsen ook reinigen.

Zie hoofdstuk "Walsen reinigen". Afbeelding tot  Na de reiniging vuilwaterreservoir met kleppen en

vloerkopafdekking opnieuw in het apparaat plaatsen.

LET OP

Bij verontreiniging vloerkop reinigen.

LET OP

Afbeelding  Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen. Afbeelding  Het apparaat in het parkeerstation plaatsen. Afbeelding

 Vergrendeling vloerkopafdekking bedienen.  Vloerkopafdekking verwijderen.

Afbeelding

 Vloerkopafdekking onder stromend water afspoelen.  Vuilwaterreservoir en walsen reinigen.

Zie hoofdstuk "Verswaterreservoir reinigen".

Zie hoofdstuk "Walsen reinigen".  De aandrijving van de walsen met een vochtige

doek reinigen. Afbeelding  Vloerkopafdekking in de vloerkop plaatsen.

LET OP

Walsen moeten na elk gebruik onder de waterkraan worden afgewassen of in de wasmachine worden gereinigd zodat geen resten van reinigingsmiddel in de walsen blijven die na verloop van tijd schuim zouden kunnen veroorzaken. Wanneer het apparaat voor het verwijderen van de walsen op de bodem wordt gelegd, moet het verswater- en vuilwaterreservoir worden leeggemaakt. Zo wordt vermeden dat er vloeistof uit de reservoirs loopt terwijl het apparaat op de bodem wordt geplaatst.

Afbeelding  Apparaat uitschakelen. Hiervoor de schakelaar

aan-/uitschakelen.

Apparaat uitschakelen

Apparaat opslaan

Onderhoud

Vuilwaterreservoir reinigen

Vloerkop reinigen

Walsen reinigen

39NL

– 11

Afbeelding  Het apparaat in het parkeerstation plaatsen. Afbeelding  Draai aan de greep de borstelwalsen eruit. Afbeelding  Reinig de walsen onder stromend water. of  Was de walsen op maximaal 60 °C in de wasma-

chine.

LET OP

Bij reiniging in de wasmachine geen wasverzachter gebruiken. Zo raken de microvezels niet beschadigd en behouden de borstelwalsen hun hoge reinigingskracht. De borstelwalsen zijn niet geschikt voor de droogtrommel.

Afbeelding tot  Na de reiniging de walsen op het parkeerstation

plaatsen en aan de lucht laten drogen.

 De nodige tijd voor het drogen kan worden verkort

door de walsen uit te wringen.

 Wanneer het apparaat niet verder wordt gebruikt,

de vloerkopafdekking en vuilwaterreservoir ook reinigen.

 De aandrijving van de walsen met een vochtige

doek reinigen.

LET OP

Gebruik van ongeschikte reinigings- en onderhoudsmiddelen kan het apparaat beschadigen en de aanspraak op garantie laten vervallen.

Tip

Gebruik indien nodig reinigings- of onderhoudsmiddelen van KÄRCHER voor de vloerreiniging.  Let bij de dosering van de reinigings- of onder-

houdsmiddelen op de aanbevolen hoeveelheden van de fabrikant.

 Vul het vuilwaterreservoir eerst met water en dan

met reinigings- of onderhousdmiddelen om schuimvorming te vermijden.

 Laat tijdens het vullen met water nog plaats over

voor de hoeveelheid reinigings- of onderhoudsmiddel zodat het "MAX"-vulpeil van het verswaterreservoir niet wordt overschreden.

Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplossen. Bij twijfel of bij storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst.

 Laadstekker/netstekker niet correct aangesloten.  Laadstekker/netstekker correct aansluiten.

 Accu is leeg.  Apparaat opladen.  Controleer of de laadkabel nog in het apparaat

steekt.

 Laadkabel loskoppelen omdat bedrijf met aange-

sloten laadkabel niet mogelijk is.

Onderste led knippert bij het inschakelen van het apparaat en het apparaat start niet.

 Accu is leeg.  Apparaat opladen.

Alle leds knipperen tegelijkertijd aan snel tempo.

 Apparaat heeft een motorblokkering (bijv. door te

hoge druk op de walsen of door rijden tegen een

wand/hoek).  Schakel het apparaat uit en opnieuw in. of

 Gebruik van foute of defecte voeding.  Gebruik de originele voeding of vervang de defecte

voeding. De drie leds branden na elkaar gedurende 1 seconde.  Apparaat te heet tijdens het gebruik (bijv. bij ge-

bruik bij hoge omgevingstemperaturen).

 Neem een pauze en laat het apparaat afkoelen.  Wanneer het apparaat ook wordt uitgeschakeld:  Neem een pauze en laat het apparaat afkoelen.  het apparaat kan pas opnieuw worden ingescha-

keld wanneer het voldoende is afgekoeld.

Walsen zijn niet voldoende bevochtigd.  Bevochtiging van de walsen door meermaals heen

en terug rijden op dezelfde plaats. Filter onder schoonwaterreservoir is verkeerd of zelfs niet gebruikt.  Zorg ervoor dat het filter onder het schoonwaterre-

servoir goed in het apparaat is geplaatst. Schuim-

stof met gele pen in het midden moet naar boven

wijzen.

Tip

Als er geen filter voorhanden is, dan kan dat als reserveonderdeel worden besteld. Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Geen water in het verswaterreservoir.  Water bijvullen Schoonwaterreservoir is niet correct in het apparaat geplaatst.  Verswaterreservoir zodanig plaatsen dat het vast

in het apparaat zit. Borstelwalsen ontbreken of zijn niet correct gemonteerd.  Borstelwalsen monteren of de walsen tot de aan-

slag op de walshouder draaien. Borstelwalsen zijn vervuild of versleten.  Borstelwalsen reinigen. of  Borstelwalsen vervangen. Het reinigingsmiddel werd vergeten, fout gedoseerd of er werd een fout reinigingsmiddel gebruikt  Gebruik alleen reinigingsmiddel van KÄRCHER en

let op de juiste dosering. Vloerkopafdekking niet correct gemonteerd  Controleer of de vloerkopafdekking juist zit. Hier-

voor de afdekking verwijderen en opnieuw plaat-

sen.

Tip

Tijdens

het bedrijf is het normaal dat er wat schuim in de vloerkop ontstaat. Dit heeft geen invloed op de werking. Alleen bij overmatig schuim (bijv. schuimstrepen op de vloer) zijn verdere maatregelen nodig. Fout reinigingsmiddel of foute dosering.  Gebruik alleen reinigingsmiddel van KÄRCHER en

let op de juiste dosering.

Reinigings- en onderhoudsmiddelen

Hulp bij storingen

Accu wordt niet geladen

Apparaat kan niet worden ingeschakeld

Led-foutweergave

Walsen zijn te droog

Apparaat neemt geen vuil op

Er wordt schuim in de vloerkop en op de

bodem gevormd

40 NL

– 12

Het apparaat verwijdert vuil aan de hand van de reinigingswalsen. Hierbij verzamelen zich vuil en resten van reinigingsmiddelen van vloerbedekkingen in het vuilwaterreservoir. Onder bepaalde omstandigheden kan hierdoor schuim ontstaan.  Vuilwaterreservoir, vloerkopafdekking en reini-

gingswalsen reinigen.

Walsen zijn vuil.  Walsen reinigen. Walsen zijn niet voldoende bevochtigd.  Bevochtiging van de walsen door meermaals heen

en terug rijden op dezelfde plaats. Fout reinigingsmiddel of foute dosering.  Gebruik alleen reinigingsmiddel van KÄRCHER en

let op de juiste dosering. Er zijn resten van ongeschikte reinigingsmiddelen op de bodem.  Reinig de walsen grondig met water om de resten

van het reinigingsmiddel te verwijderen.  Reinig de bodem met het apparaat en propere wal-

sen zonder reinigingsmiddel te gebruiken. Hierdoor

worden de resten van het reinigingsmiddel van de

bodem verwijderd

Walsen worden geblokkeerd.  Walsen verwijderen en controleren of een voor-

werp in de walsen vastzit.  Controleren of de walsen tot aan de aanslag op de

walshouder zijn gedraaid.  Controleer of de vloerkopafdekking juist zit. Hiervoor

de afdekking verwijderen en opnieuw plaatsen.

Vloerkopafdekking niet correct gemonteerd  Controleer of de vloerkopafdekking juist zit. Hiervoor

de afdekking verwijderen en opnieuw plaatsen. Walsen zijn versleten.  Walsen vervangen.

Vuilwaterreservoir is te vol.  Vuilwaterreservoir meteen leegmaken. Vuilwaterreservoir is niet correct in het apparaat geplaatst.  Controleren of de vloerkopafdekking vast op het

vuilwaterreservoir zit.  Controleren of de vuilwaterreservoirkleppen cor-

rect zijn afgesloten.

LET OP

Verwijder de handgreep na de montage niet meer van het basisapparaat. De handgreep mag alleen van het basisapparaat worden verwijderd wanneer het apparaat voor servicedoeleinden wordt verzonden.

Afbeelding Zie afbeelding aan het einde van de gebruiksaanwijzing  Steek de schroevendraaier in een hoek van 90 gra-

den in de kleine opening aan de achterkant van de

handgreep en verwijder de handgreep.

LET OP

Let erop dat de verbindingskabel tussen het basisapparaat en de handgreep niet wordt beschadigd. Voorzichtig trekken want anders kan het apparaat beschadigd raken.

Technische veranderingen voorbehouden!

Geen goed reinigingsresultaat

Walsen draaien niet

Wateropname niet optimaal

Apparaat verliest vuil water

De handgreep van het basisapparaat

verwijderen

Technische gegevens

Elektrische aansluiting

Spanning 100-240 V

1~50-60 Hz Veiligheidsklasse IPX4 Apparaat

Beschermingsklasse

III

Oplaadapparaat beschermingsklasse

Nominaal vermogen toestel 40 W Nominale spanning accu 7,2 V Accutype Li-ion Bedrijfstijd bij volle acculading 20 min Laadtijd bij lege accu 4 h Uitgangsspanning oplaadappa-

raat

9,5 V

Uitgangsstroom laadapparaat 0,6 A

Capaciteit

Walsomwentelingen per minuut 500 u/min

Inhoud

Schoonwaterreservoir 360 ml Vuilwaterreservoir 140 ml

Afmetingen

Gewicht (zonder toebehoren en reinigingsvloeistof)

2,4 kg

Lengte 305 mm Breedte 226 mm Hoogte 1220 mm Lengte snoer

Oplaadapparaat 1800 mm

41NL

– 6

Antes de utilizar por primera vez el equipo, lea este manual, siga sus instrucciones y consérvelo para posteriores usos o futuros propietarios.

Utilice el limpiador de suelos únicamente para la limpieza de suelos resistentes en el hogar y solamente sobre suelos resistentes impermeables. No limpiar pavimentos sensibles al agua, como, por ejemplo, suelos de corcho sin tratar (la humedad puede introducirse en el suelo y dañar el pavimento). El equipo sirve para limpiar PVC, linóleo, azulejos, piedra, parqué engrasado y encerado, laminado, así como todos los recubrimientos de suelos resistentes al agua.

Los materiales de embalaje son reciclables. Por favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los equipos antiguios contienen materiales y sustancias valiosas y aptas para el reciclaje que no deben entrar en contacto con el medio am-

biente. Por eso, el aparato y la batería que contiene no se deben eliminar con la basura doméstica. Se puede eliminar de forma gratuita a través de los sistema de entrega y recogida locales.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

www.kaercher.com/REACH

El contenido de suministro de su aparato está ilustrado en el embalaje. Verifique durante el desembalaje que no falta ninguna pieza. En caso de detectar que faltan accesorios o o que han surgido daños durante el transporte, informe a su distribuidor.

Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo. Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio. (La dirección figura al dorso)

– Además de las indicaciones contenidas en este

manual de instrucciones, deben respetarse las normas generales vigentes de seguridad y prevención de accidentes.

– Las placas de advertencia e indicadoras colocadas

en el aparato proporcionan indicaciones importantes para un funcionamiento seguro.

Índice de contenidos

Indicaciones generales ES 6 Instrucciones de seguridad ES 6 Descripción del aparato ES 8 Montaje ES 8 Puesta en marcha ES 8 Funcionamiento ES 9 Cuidados y mantenimiento ES 10 Ayuda en caso de avería ES 11 Datos técnicos ES 13

Indicaciones generales

Uso previsto

Protección del medio ambiente

Volumen del suministro

Piezas de repuesto

Garantía

Instrucciones de

seguridad

Símbolos en el aparato

 PELIGRO

El equipo contiene componentes de construcción eléctricos y, por lo tanto, no debe ponerse bajo agua corriente ni en recipientes llenos de agua, ni siquiera para limpiarlo.

CUIDADO

Tener en cuenta el siguiente procedimiento al llenar el depósito de agua limpia durante los trabajos de limpieza:

En primer lugar, vaciar el depósito de agua sucia.

A continuación, rellenar el depósito de agua fresca.

42 ES

Niveles de peligro

 PELIGRO

Aviso sobre un riesgo de peligro inmediato que puede provocar lesiones corporales graves o la muerte.

몇 ADVERTENCIA

Aviso sobre una situación propablemente peligrosa que puede provocar lesiones corporales graves o la muerte.

몇 PRECAUCIÓN

Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves.

CUIDADO

Aviso sobre una situación probablemente peligrosa que puede provocar daños materiales.

Componentes eléctricos

 PELIGRO

 No sumergir el aparato en agua.  Antes de emplear el aparato y los accesorios, com-

pruebe que están en perfecto estado. Si no está en perfecto estado, no debe utilizarse.

 Sustituir inmediatamente el cargador con el cable por

una pieza original si se aprecia algún tipo de daño.

 Apague el aparato y desenchufe la clavija de red

antes de efectuar los trabajos de cuidado y mantenimiento.

 Los trabajos de reparación en el aparato sólo los

puede realizar el Servicio técnico autorizado.

 El equipo contiene componentes eléctricos. No

limpiar estos con agua corriente.

 No inserte ningún objeto conductor (p.ej. destorni-

llador o similar) en clavija de carga.

 No tocar los contactos ni los conductos.  La tensión de alimentación tiene que coincidir con

la indicada en la placa de características.

 Evitar que el cable quede tirante en las esquinas o

quede aplastado.

몇 ADVERTENCIA

 El equipo solo se puede conectar a una toma eléc-

trica que haya sido instalada por un electricista conforme a IEC 60364.

 Conectar el equipo solo a corriente AC. La tensión

tiene que coincidir con la placa de características del equipo.

 Por razones de seguridad, también recomenda-

mos utilizar el aparato siempre con un interruptor de corriente por defecto (máx. 30mA).

cargador

 PELIGRO

Riesgo de descarga eléctrica.  No tocar nunca la clavija ni el enchufe con manos

húmedas.

 No utilizar el cargador si está sucio o húmedo.  No utilizar el cargador en un ambiente con peligro

de explosión.

 No transportar el cargador cogiéndolo por el cable.  Usar y almacenar el cargador solamente en lugar

seco.

 No exponer el cable al calor y mantenerlo alejado

de cantos afilados, aceite y piezas en movimiento.

 Se debe evitar enchufar el cable alargador a una

toma de corriente múltiple y el funcionamiento simultáneo de varios aparatos.

 No saque el enchufe de la toma de corriente tiran-

do del cable.

 No cubrir el cargador y dejar libres las rejillas de

ventilación.

 No abrir el cargador. Encargar las reparaciones

sólo a personal técnico especializado.

 Utilice el cargador sólo para cargar la batería per-

mitida.

 Sustituir inmediatamente el cargador con el cable

por una pieza original si se aprecia algún tipo de daño.

Batería

 PELIGRO

Riesgo de descarga eléctrica.  No exponer la batería a rayos de sol muy potentes

ni al calor o el fuego.

몇 ADVERTENCIA

 Caegar la batería solo con el cargador original sumi-

nistrado o con un cargador autorizado por KÄRCHER.

Utilizar los siguientes adaptadores:

PS02

 No abrir la batería, hay peligro de que se produz-

ca un cortocircuito, adicionalmente puede producirse la salida de vapores irritantes o líquidos corrosivos.

 Este equipo tiene baterías que no se pueden sus-

tituir.

Manipulación segura

 PELIGRO

 El usuario debe utilizar el equipo de forma correcta.

Debe tener en cuenta las situaciones locales y respetar las personas del entorno a la hora de trabajar con el aparato.

 Está prohibido el funcionamiento en zonas donde

haya riesgo de explosión.

 Para usar el aparato en zonas de peligro deben cum-

plirse las normas de seguridad correspondientes.

 No utilizar el aparato si se ha caido antes, o está

dañado o no es estanco.

 ¡Mantener los plásticos del embalaje fuera del al-

cance de los niños, se corre el riesgo de asfixia!

몇 ADVERTENCIA

 Los niños o las personas no instruidas sobre su

uso no deben utilizar el aparato.

 Este aparato no es apto para ser manejado por

personas con incapacidades físicas, sensoriales o intelectuales o falta de experiencia y/o conocimientos, a no ser que sean supervisados por una persona encargada o hayan recibido instrucciones de esta sobre como usar el aparato y qué peligros conlleva.

 Los niños no pueden jugar con el aparato.  Supervisar a los niños para asegurarse de que no

jueguen con el aparato.

 Mantener los aparatos alejados de los niños mien-

tras estén conectados o no se hayan enfriado.

– 7

43ES

– 8

 Los niños no pueden realizar la limpieza ni el man-

tenimiento sin supervisión.

 Operar y almacenar el aparato solo de acuerdo con

la descripción o la ilustración.

몇 PRECAUCIÓN

 Antes de realizar cualquier tarea con o en el equi-

po, estabilizarlo para evitar accidentes o daños si se cae el equipo.

 No echar nunca en el depósito de agua disolven-

tes, líquidos que contengan disolventes o ácidos sin diluir (por ejemplo: detergentes, gasolina, diluyentes cromáticos y acetona), ya que atacan a los materiales utilizados en el equipo.

 No dejar el equipo nunca sin vigilancia mientras

esté en funcionamiento.

 Mantener las partes del cuerpo (p. ej. pelo, dedos)

alejadas de los rodillos de limpieza giratorios.

 Protegerse las manos durante la limpieza del cabe-

zal para limpieza de suelos debido al peligro de lesiones por objetos afilados (p. ej., esquirlas).

 Alejar el cable de conexión del calor, bordes afila-

dos, aceite y componentes del equipo en movimiento.

CUIDADO

 Conecte el equipo solo si se han colocado el depó-

sito de agua fresca y el depósito de agua sucia.

 No está permitido recoger con el equipo objetos

grandes ni afilados (p. ej., vidrios rotos, guijarros o piezas de juguetes).

 No introducir en el depósito de agua limpia ácido

acético, descalcificador, aceites esenciales ni sustancias similares. Prestar también atención a no recoger dichas sustancias.

 Utilizar este equipo únicamente sobre suelos duros

con revestimiento impermeable (p. ej. parqué lacado, azulejos esmaltados, linóleo).

 No utilizar el equipo para limpiar alfombras o mo-

quetas.

 No pasar el equipo por encima de los suelos de re-

jilla de las calefacciones por convector. El equipo no puede recoger el agua que sale si pasa por encima de la rejilla.

 En caso de pausas prolongadas y tras su uso, apa-

gar el equipo en el interruptor principal/interruptor del equipo y desconectar el conector de red del cargador.

 No operar el equipo a temperaturas inferiores a

0 ºC.

 Proteger el aparato de la lluvia. No depositarlo a la

intemperie.

* FC 3 Cordless ** FC 3 Cordless Premium

CUIDADO

Es importante asegurarse de que el cable de corriente esté continuamente en el riel guía antes de montar la prolongación del asa.

Imagen  Colocar el asidero hasta el tope en el equipo bási-

co de forma que haga ruido al encajarse. El asidero debe estar firmemente asentado en el equipo.

Imagen  Colocar el equipo en la estación de parada para

estabilizarlo.

Imagen  Enroscar los rodillos de limpieza hasta el tope en el

soporte de rodillos.

 Tener en cuenta la asignación cromática del lado

interno de los rodillos y del soporte de rodillos en el equipo (p. ej. azul con azul).

 Tras el montaje, comprobar si los rodillos de limpie-

za están firmemente asentados.

Imagen  Enchufar el cable de carga del cargador a la termi-

nal de carga del equipo.  Enchufar el cargador en la clavija. Imagen  Los pilotos de control LED muestran el estado de

carga actual de la batería.  Al cargar la batería completamente descargada,

parpadean los 3 pilotos de control LED sucesiva-

mente de abajo a arriba.  Cuando se alcanza 1/3 de la carga de la batería, el

LED inferior permanece iluminado, y los dos LED

superiores siguen parpadeando.  Cuando se alcanzan 2/3 de la carga de la batería,

los dos LED inferiores permanecen iluminados, y el

LED superior sigue parpadeando.  Una vez cargada por completo la batería, los 3 pi-

lotos de control LED siguen encendidos durante

60 minutos. Pasado este tiempo se apagan. Imagen  Después de la carga, extraer el conector de red del

enchufe y el cable de carga a la terminal de carga.

Descripción del aparato

1 Interruptor ON/OFF 2 Mango 3 Asa con protección antideslizante 4 Depósito de agua limpia 5 Empuñadura del depósito de agua limpia 6 Terminal de carga 7 Depósito de agua sucia 8 Ranura de rodillo de limpieza 9 Rodillos de limpieza 10 Cubierta del cabezal para limpieza de suelos

11 Bloqueo de la cubierta del cabezal para limpieza

de suelos 12 Indicador de la batería 13 Cargador con cable 14 Estación de parada 15 Almacenaje de los rodillos

16 * Detergente RM 536 30 ml 17 ** Detergente RM 534 30 ml 18 ** Detergente RM 536 500 ml 9 ** Rodillos de limpieza 2x

Montaje

Puesta en marcha

Montaje de los rodillos

Proceso de carga

44 ES

– 9

Imagen  Colocar el equipo en la estación de parada. Imagen  Tomar el depósito de agua limpia por la empuña-

dura y extraerlo del equipo. Imagen  Abrir el cierre del depósito y girarlo hacia un lado. Imagen  Llenar el depósito de agua fresca con agua del gri-

fo fría o tibia.  El depósito de agua fresca puede llenarse con de-

tergentes o productos de conservación KÄRCHER

en caso necesario.*  Durante el llenado no debe sobrepasarse la marca

"MAX".  Cerrar la tapa del depósito. Imagen

 Colocar el depósito de agua limpia en el aparato.  El depósito de agua fresca debe estar firmemente

asentado en el equipo.

CUIDADO

*Tener en cuenta la dosis recomendada del detergente o del producto de conservación.

CUIDADO

Imagen

El equipo solo puede recoger suciedad seca y líquidos (máx. 140 ml).

Imagen

Barrer y aspirar el suelo antes de iniciar el trabajo. Así se eliminarán las partículas sueltas y la suciedad antes de la limpieza húmeda. Antes de utilizar el equipo probar en una zona discreta si el suelo es resistente al agua. No limpiar pavimentos sensibles al agua como p. ej. suelos de corcho sin tratar (la humedad puede introducirse en el suelo y dañarlo).

Imagen Para evitar la aparición de pisadas sobre el suelo limpio, trabajar hacia atrás en dirección a la puerta.  La limpieza del suelo se realiza mediante movi-

mientos hacia delante y hacia atrás a una veloci-

dad semejante a la utilizada durante la aspiración.  En caso de un alto nivel de suciedad, deslizar el

equipo lentamente sobre el suelo.

No es necesario ejercer presión en el equipo.  En el alcance de suministro del par de rodillos en

gris y amarillo: los dos rodillos tienen la misma fun-

ción, pero se pueden utilizar en diferentes campos

de aplicación (diferentes colores, p. ej. para la co-

cina o baño).

CUIDADO

Los rodillos de limpieza comienzan a girar tan pronto se encienda el equipo. Para que el equipo no se desplace por sí solo, debe agarrarse por el asa. Comprobar que el depósito de agua fresca esté lleno de agua y que el depósito de agua sucia se encuentre colocado en el equipo.

Imagen  Para encender pulsar el interruptor del aparato

(ON/OFF).

 Pasar varias veces con el equipo hacia delante y

hacia atrás hasta que los rodillos estén suficientemente húmedos.

Imagen – 3 LED encendidos: 3/3 capacidad de carga de las

acumuladores (tiempo de marcha completo).

– 2 LED encendidos: 2/3 capacidad de carga de las

acumuladores.

– 1 LED encendido: 1/3 de la capacidad de carga de

la batería.

 Aprox. 2 minutos antes de que la batería se des-

cargue por completo, el LED inferior parpadea.

 Cuando la batería se descarga por completo y el

equipo se apaga, el LED inferior parpadea más rápido durante 60 segundos.

CUIDADO

Vaciar el depósito de agua sucia antes de llenar el depósito de agua fresca. Así se evita que el depósito de agua sucia rebose.

Véase el capítulo "Llenado del depósito de agua limpia". Véase el capítulo "Vaciado del depósito de agua sucia".

Imagen  Colocar el equipo en la estación de parada. Imagen  Accionar el bloqueo de la cubierta del cabezal para

limpieza de suelos.

 Retirar la cubierta del cabezal para limpieza de

suelos. Imagen  Extraer el depósito de agua sucia del cabezal para

limpieza de suelos. Imagen  Abrir las chapaletas sobre las dos cámaras del de-

pósito de agua sucia.  Vaciado del depósito de agua sucia. Imagen  En función del grado de suciedad, limpiar la cubier-

ta del cabezal para limpieza de suelos y el depósito

de agua sucia con agua del grifo.  Las chapaletas de ambas cámaras del depósito de

agua sucia pueden retirarse y limpiarse por sepa-

rado.  Volver a colocar las chapaletas de ambas cámaras

del depósito de agua sucia y cerrarlas. Imagen  Colocar el depósito de agua sucia en el cabezal

para limpieza de suelos. Imagen  Accionar el bloqueo de la cubierta del cabezal para

limpieza de suelos y colocar la cubierta en el cabe-

zal para limpieza de suelos. A continuación soltar

el bloqueo.  El depósito de agua sucia y la cubierta del cabezal

para limpieza de suelos deben asentar de forma

fija en el equipo.

Rellenar el depósito de agua limpia

Funcionamiento

Indicaciones generales sobre

Manejo

Comenzar con el trabajo

Tiempo de funcionamiento de la batería

Llenado de detergente líquido

Vaciado del depósito de agua sucia

45ES

– 10

CUIDADO

En caso de pausas prolongadas se recomienda colocar el equipo en la estación de parada con el fin de evitar daños en los suelos delicados debido a los rodillos húmedos.

Imagen  Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo. Imagen  Colocar el equipo en la estación de parada.

Imagen  Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo. Imagen  Colocar el equipo en la estación de parada.

CUIDADO

Tras finalizar los trabajos, limpiar el equipo.

Imagen  En caso de que siga habiendo agua en el depósito

de agua limpia, vaciar el agua. Figura hasta  Limpiar el depósito de agua sucia, la cubierta del

cabezal para limpieza de suelos y los rodillos de

limpieza.

Véase el capítulo "Limpieza del depósito de agua

sucia".

Véase el capítulo "Limpieza del cabezal para lim-

pieza de suelos".

Véase el capítulo "Limpieza de los rodillos".

CUIDADO

Para impedir la formación de olores, al almacenar el equipo se debe vaciar por completo el agua fresca y el depósito de agua sucia. Dejar secar al aire los rodillos mojados (p. ej., en la estación de parada), no colocar los rodillos mojados en armarios cerrados para secarlos.

Imagen  Colocar el equipo en la estación de parada. Imagen  Colocar los rodillos mojados en la estación de pa-

rada para secarlos.  Guarde el aparato en un lugar seco.

 PELIGRO

Imagen

El equipo contiene componentes de construcción eléctricos y, por lo tanto, no debe ponerse bajo agua corriente ni en recipientes llenos de agua, ni siquiera para limpiarlo.

CUIDADO

Imagen

Para limpiar el equipo, los componentes individuales (tapa del cabezal para limpieza de suelos, depósito de agua fresca y sucia y rodillos) deben retirarse y limpiarse por separado. El equipo en sí puede limpiarse con un paño húmedo.

CUIDADO

Para que la suciedad no se adhiera al depósito, debe limpiarse regularmente el depósito de agua sucia.

CUIDADO

No limpiar la cubierta del cabezal para limpieza de suelos en el lavavajillas: Puede verse mermada la función básica del equipo si la cubierta del cabezal para limpieza de suelos se deforma durante el proceso de limpieza y el borde de rascado ya no presiona correctamente contra los rodillos. Empeora el resultado de la limpieza.

Imagen  Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo. Imagen  Colocar el equipo en la estación de parada. Figura hasta  Sacar el depósito de agua sucia del equipo.

Véase el capítulo "Vaciado del depósito de agua

sucia".  Limpiar la cubierta del cabezal para limpieza de

suelos, el depósito de agua sucia y las chapaletas

del depósito de agua sucia con agua del grifo.  Las chapaletas de ambas cámaras del depósito de

agua sucia pueden retirarse y limpiarse por separado.  De forma alternativa, el depósito de agua sucia y

las chapaletas del depósito de agua sucia pueden

lavarse en el lavavajillas.

Nota

La goma de las chapaletas del depósito de agua sucia puede volverse viscosa al limpiarlas en el lavavajillas. Sin embargo, no afecta a la estanqueidad. Figura hasta  Si no se desea seguir utilizando el equipo, limpiar

también los rodillos.

Véase el capítulo "Limpieza de los rodillos". Figura hasta  Después de la limpieza, volver a colocar el depósi-

to de agua sucia con las chapaletas y la cubierta

del cabezal para limpieza de suelos en el equipo.

CUIDADO

Limpiar el cabezal para limpieza de suelos si está sucio.

CUIDADO

Imagen  Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo. Imagen  Colocar el equipo en la estación de parada. Imagen  Accionar el bloqueo de la cubierta del cabezal para

limpieza de suelos.  Retirar la cubierta del cabezal para limpieza de

suelos. Imagen  Limpiar la cubierta del cabezal para limpieza de

suelos con agua corriente.  Limpiar el depósito de agua sucia y los rodillos.

Véase el capítulo "Limpieza del depósito de agua sucia".

Véase el capítulo "Limpieza de los rodillos".

Interrupción del funcionamiento

Desconexión del aparato

Almacenamiento del aparato

Cuidados y mantenimiento

Limpieza del depósito de agua sucia

Limpieza del cabezal para limpieza de suelos

46 ES

 Limpiar el accionamiento de los rodillos con un

paño húmedo. Imagen  Colocar la cubierta del cabezal para limpieza de

suelos en el cabezal.

Limpieza de los rodillos

CUIDADO

Los rodillos deben limpiarse después de cada uso debajo del grifo o en la lavadora para que no se formen restos de detergente en los rodillos que con el tiempo puedan provocar la formación de espuma. En caso de que se coloque el equipo en el suelo para retirar los rodillos, debe vaciarse el depósito de agua sucia y el depósito de agua limpia. Así se evita que salga líquido de los depósitos mientras se encuentra en el suelo.

Imagen  Apagar el equipo; para ello, pulsar el interruptor de

conexión y desconexión del equipo. Imagen  Colocar el equipo en la estación de parada. Imagen  Desenroscar los rodillos de limpieza por la ranura. Imagen  Limpiar los rodillos de limpieza con agua corriente. o  Limpiar los rodillos de limpieza en la lavadora con

hasta 60 °C.

CUIDADO

No utilizar suavizante si se lava a máquina. De esa forma, no se dañan las microfibras y los rodillos de limpieza conservan su alto efecto de limpieza. Los rodillos de limpieza no pueden meterse en la secadora.

Figura hasta  Después de la limpieza, introducir los rodillos en la

estación de parada y dejarlos secar al aire.  Es posible minimizar el tiempo de secado si se es-

curren previamente los rodillos.  Si no se desea seguir utilizando el equipo, limpiar

también la cubierta del cabezal para limpieza de

suelos y el depósito de agua sucia.  Limpiar el accionamiento de los rodillos con un

paño húmedo.

Detergentes y productos de conservación

CUIDADO

El uso de detergentes y productos de conservación inapropiados puede dañar el equipo y provocar una anulación de la garantía.

Nota

En caso necesario, añadir detergente o producto de limpieza KÄRCHER para la limpieza de suelos.  A la hora de dosificar el detergente y producto de

conservación, tener en cuenta las indicaciones del

fabricante.  Para evitar la formación de espuma, llenar el depó-

sito de agua fresca primero con agua y, a continua-

ción, con detergente o producto de conservación.  Para no sobrepasar el volumen de llenado "MAX"

del depósito de agua fresca, dejar suficiente espa-

cio para el detergente o producto de conservación

al llenar con agua.

Ayuda en caso de avería

Muchas averías las puede solucionar usted mismo con ayuda del resumen siguiente. En caso de duda, diríjase al servicio de atención al cliente autorizado.

No se carga la batería

 El conector de carga/conector de red no está co-

rrectamente conectado.

 Conectar correctamente el conector de carga/co-

nector de red.

El equipo no se enciende

 La batería está vacía.  Cargar el equipo.  Comprobar si el cable de carga sigue enchufado

en el equipo.

 Desenchufar el cable de carga, pues no es posible

el funcionamiento con el cable de carga conectado.

Indicador de fallos LED

El LED inferior parpadea al conectar el equipo y el equipo no funciona.

 La batería está vacía.  Cargar el equipo.

Todos los LED parpadean rápidamente al mismo tiempo.  El equipo presenta un bloqueo del motor (p, ej., de-

bido a una presión excesiva sobre los rodillos o debido a que se ha desplazado contra una pared/es-

quina).  Apagar y encender el aparato de nuevo. o  Utilización de una fuente de alimentación errónea

o defectuosa.  Utilizar la fuente de alimentación original/sustituir

la fuente de alimentación defectuosa. Los tres LED se iluminan sucesivamente en ciclos de 1 segundo.  Equipo demasiado caliente durante la utilización

(p. ej., al funcionar a alta temperatura ambiente).

 Realizar una pausa y dejar enfriar el equipo.  Cuando el equipo además se desconecta:  Realizar una pausa y dejar enfriar el equipo.  El equipo no se puede volver a conectar hasta que

esté frío.

Los rodillos están demasiado secos

Los rodillos no están suficientemente húmedos.  Humedecer los rodillos pasándolos hacia delante y

hacia atrás por un punto. El filtro que se encuentra debajo del depósito de agua fresca está mal colocado o no está colocado.  Asegúrese de que el filtro situado debajo del depó-

sito de agua fresca esté correctamente instalado

en el equipo. La espuma con un pin amarillo en el

centro debe apuntar hacia arriba.

Nota

Si el filtro no está disponible, se puede pedir como recambio. Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.

– 11

47ES

– 12

No hay agua en el depósito de agua limpia.  Rellenado del depósito con agua El depósito de agua fresca no se encuentra correctamente colocado en el equipo.  Colocar el depósito de agua fresca de forma que

quede firmemente asentado en el equipo. Faltan rodillos de limpieza o no están correctamente insertados.  Colocar los rodillos de limpieza o enroscar los rodi-

llos de limpieza hasta el tope en el soporte de rodi-

llos. Los rodillos de limpieza están sucios o desgastados.  Limpiar los rodillos de limpieza. o  Sustituir los rodillos de limpieza. Se ha olvidado introducir el detergente, se ha dosificado de forma errónea o se ha utilizado un detergente incorrecto  Utilizar únicamente detergente KÄRCHER y respe-

tar la dosis correcta. La cubierta del cabezal para limpieza de suelos no está montada correctamente  Comprobar si la cubierta del cabezal para limpieza

de suelos asienta correctamente. Para ello retirar

la cubierta y volverla a colocar.

Nota

La formación leve de espuma en el cabezal para limpieza de suelos durante el servicio es normal y no perjudica al funcionamiento. Solo en caso de formación excesiva de espuma (p. ej. tiras de espuma en el suelo), será necesario adoptar otras medidas. Detergente incorrecto o dosis incorrecta.  Utilizar únicamente detergente KÄRCHER y respe-

tar la dosis correcta. El modo de funcionamiento del equipo basado en retirar la suciedad de los rodillos de limpieza. Además, se acumula la suciedad y los residuos de detergente de los recubrimientos del suelo en el depósito de agua sucia. En determinadas circunstancias, esto puede provocar la formación de espuma.  Limpiar el depósito de agua sucia, la cubierta del

cabezal para limpieza de suelos y los rodillos de

limpieza.

Los rodillos están sucios.  Limpiar los rodillos. Los rodillos no están suficientemente húmedos.  Humedecer los rodillos pasándolos hacia delante y

hacia atrás por un punto. Detergente incorrecto o dosis incorrecta.  Utilizar únicamente detergente KÄRCHER y respe-

tar la dosis correcta. Hay restos de detergente en el suelo.  Limpiar a fondo los rodillos con agua y eliminar los

restos de detergente.  Limpiar el suelo varias veces con el equipo y los ro-

dillos limpios sin utilizar detergentes. De este modo

se eliminan los restos de detergente del suelo.

Los rodillos se bloquean.  Retirar los rodillos y comprobar si se ha atascado

en los rodillos algún objeto.

 Comprobar si los rodillos están girados hasta el

tope en el soporte de rodillos.

 Comprobar si la cubierta del cabezal para limpieza

de suelos asienta correctamente. Para ello retirar la cubierta y volverla a colocar.

La cubierta del cabezal para limpieza de suelos no está montada correctamente  Comprobar si la cubierta del cabezal para limpieza

de suelos asienta correctamente. Para ello retirar

la cubierta y volverla a colocar. Los rodillos están desgastados.  Sustituir los rodillos.

El depósito de agua sucia está lleno.  Vaciar inmediatamente el depósito de agua sucia. El depósito de agua sucia no se encuentra correctamente colocado en el equipo.  Comprobar si la cubierta del cabezal para limpieza

de suelos asienta de forma fija en el depósito de

agua sucia.  Comprobar si las chapaletas del depósito de agua

sucia están cerradas correctamente.

CUIDADO

No extraer el asa del equipo básico una vez montada. Solo se puede extraer el asa del equipo básico cuando se va a enviar el equipo por motivos de servicio técnico.

Imagen Ver la figura al final del manual de instrucciones  Introducir el destornillador en un ángulo de 90º en

la abertura pequeña de la parte trasera del asa y

retirarla.

CUIDADO

Prestar atención a que no se produzcan daños en el cable de conexión entre el equipo básico y el asa. Tire con cuidado ya que de lo contrario el equipo podría dañarse.

El equipo no elimina suciedad

Formación de espuma en el cabezal para

limpieza de suelos y en el suelo

Resultado de limpieza no aceptable

Los rodillos no giran

Recogida de agua no óptima

El equipo pierde agua sucia

Extracción del asa del equipo básico

48 ES

– 13

Reservado el derecho a realizar modificaciones técnicas.

Datos técnicos

Conexión eléctrica

Tensión 100-240 V

1~50-60 Hz Grado de protección IPX4 Aparato

Clase de protección

III

Clase de protección del cargador II Potencia nominal del aparato 40 W Área de tensión de la batería 7,2 V Tipo de batería Iones de

litio

Tiempo de servicio con la batería totalmente cargada

20 min

Tiempo de carga cuando la batería esté vacía

Tensión de salida del cargador 9,5 V Corriente de salida del cargador 0,6 A

Potencia y rendimiento

Revoluciones por minuto de los rodillos

500 rpm

Cantidad de llenado

Depósito de agua limpia 360 ml depósito de agua sucia 140 ml

Medidas

Peso (sin accesorios ni líquidos de limpieza)

2,4 kg

Longitud 305 mm Anchura 226 mm Altura 1220 mm Longitud del cable

Cargador 1800 mm

49ES

– 6

Leia o manual de instruções original antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Utilize o detergente para pavimentos exclusivamente para a limpeza de pavimentos rígidos em habitações privadas e apenas em pavimentos rígidos impermeáveis. Não limpar pavimentos sensíveis à água como, por exemplo, soalhos de cortiça (a humidade pode penetrar e danificar o pavimento). O aparelho é adequado à limpeza de PVC, linóleo, ladrilhos, pedra, parquet oleado e encerado, chão flutuante, bem como todos os pavimentos impermeáveis à água.

Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos usados contêm valiosos materiais recicláveis que não devem entrar em contacto com o meio-ambiente. Assim sendo, o aparelho

e a bateria acumuladora não podem ser eliminados com o lixo doméstico. A eliminação pode ser efectuada gratuitamente nos centros de recolha disponíveis.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

www.kaercher.com/REACH

O volume de fornecimento do seu aparelho é ilustrado na embalagem. Ao desembalar verifique a integridade do conteúdo. Contacte imediatamente o vendedor, em caso de falta de acessórios ou no caso de danos de transporte.

Utilizar apenas acessórios e peças sobressalentes originais. Só assim poderá garantir uma operação do aparelho segura e sem avarias. Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com.

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo. (Endereços no verso)

– Além das indicações do manual de instruções deve

respeitar as regras gerais de segurança e de prevenção de acidentes em vigor.

– Constam das placas de aviso e de alerta montadas

no aparelho instruções importantes para a sua segurança.

Índice

Instruções gerais PT 6 Avisos de segurança PT 6 Descrição da máquina PT 8 Montagem PT 8 Colocação em funcionamento PT 8 Funcionamento PT 9 Conservação e manutenção PT 10 Ajuda em caso de avarias PT 11 Dados técnicos PT 12

Instruções gerais

Utilização conforme o fim a que se destina a

máquina

Proteção do meio-ambiente

Volume do fornecimento

Peças sobressalentes

Garantia

Avisos de segurança

Símbolos no aparelho

 PERIGO

O aparelho contém componentes eléctricos e, portanto, não deve ser mantido em água corrente ou em recipientes cheios de água - nem mesmo para a limpeza do aparelho.

ADVERTÊNCIA

Ao encher o depósito de água limpa durante os trabalhos de limpeza, observe o procedimento seguinte:

Esvaziar primeiro o depósito de água suja.

Encher em seguida o depósito de água limpa.

50 PT

– 7

 PERIGO

Aviso referente a um perigo eminente que pode conduzir a graves ferimentos ou à morte.

몇 ATENÇÃO

Aviso referente a uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

몇 CUIDADO

Aviso referente a uma situação potencialmente perigosa que pode causar ferimentos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigosa que pode causar danos materiais.

 PERIGO

 Não imergir o aparelho na água!  Verificar, antes da utilização, o bom estado do apa-

relho e dos acessórios. Se tiver dúvidas quanto ao bom estado do aparelho, não o utilize.

 Substituir imediatamente o carregador, juntamente

com o cabo, por uma peça original, sempre que detectar quaisquer danos.

 Antes de efectuar trabalhos de conservação e de ma-

nutenção desligar o aparelho e retirar a ficha de rede.

 Os trabalhos de reparação no aparelho só poderão

ser realizados pelo Serviço de Assistência Técnica autorizado.

 O aparelho contém componentes eléctricos. Este

não pode ser limpo sob água corrente.

 Não inserir objectos comutadores (p. ex., chave de

fendas ou similar) no conector de carregamento.

 Não tocar em contactos ou fios eléctricos.  A tensão indicada na placa de características tem

que estar de acordo com a tensão de alimentação.

 Não entale o cabo de ligação à rede nem o passe

sobre arestas vivas.

몇 ATENÇÃO

 O aparelho só deve ser ligado a uma ligação elétri-

ca executada por um técnico de instalação elétrica, de acordo com IEC 60364.

 Ligar o aparelho só à corrente alternada. A tensão

deve corresponder à placa de características do aparelho.

 Por motivos de segurança recomendamos, regra

geral, que o aparelho seja operado com um disjuntor para corrente de defeito (máx. 30mA).

 PERIGO

Perigo de um choque eléctrico.  Nunca tocar na ficha de rede e na tomada com as

mãos molhadas.

 Não utilizar o carregador em estado húmido ou sujo.  Não utilizar o carregador em ambientes potencial-

mente explosivos.

 Não transportar o carregador pelo cabo de rede.  Utilizar e armazenar o carregador apenas em es-

paços secos.

 Manter o cabo de rede afastado de calor, arestas

vivas, óleo e peças móveis de aparelhos.

 Evitar a utilização do cabo de extensão em toma-

das múltiplas que forneçam electricidade a vários aparelhos em simultâneo.

 Não puxar a ficha de rede pelo cabo para a retirar

da tomada.

 Não cobrir o carregador e manter as aberturas de

ventilação do carregador desobstruídas.

 Não abrir o carregador. As reparações devem ser

efectuadas por técnicos especializados.

 Utilizar o carregador somente para carregar as ba-

terias acumuladoras autorizadas.

 Substituir imediatamente o carregador, juntamente

com o cabo, por uma peça original, sempre que detectar quaisquer danos.

 PERIGO

Perigo de um choque eléctrico.  Não expor a bateria acumuladora a raios solares

directos, a calor ou chama.

몇 ATENÇÃO

 A bateria acumuladora só pode ser carregada com

o carregador original incluído no volume de fornecimento ou um dos carregadores devidamente autorizados pela KÄRCHER.

Utilizar o seguinte adaptador:

 Não abrir a bateria acumuladora, uma vez que

existe o perigo de um curto-circuito e, adicionalmente, podem ser evacuados líquidos ou vapores irritantes ou corrosivos.

 Este aparelho contém baterias que não são subs-

tituíveis.

 PERIGO

 Utilize o aparelho somente para os fins a que se

destina. Deve ter em consideração as condições locais e, ao utilizar o aparelho, ter em conta o comportamento de pessoas nas proximidades.

 É proibido pôr o aparelho em funcionamento em

áreas com perigo de explosão.

 Ao utilizar o aparelho em zonas de perigo devem

ser observadas as respectivas instruções de segurança.

 Não utilizar o aparelho se este tiver caído ao chão,

apresentar danos visíveis ou fugas.

 Manter as películas da embalagem fora do alcance

das crianças! Perigo de sufocamento!

몇 ATENÇÃO

 Este aparelho não deve ser manobrado por crian-

ças ou pessoas não instruídas.

 Este aparelho não é adequado para a utilização

por pessoas com capacidades físicas, sensoriais e psíquicas reduzidas e por pessoas com falta de experiência e/ou conhecimentos, excepto se forem supervisionadas por uma pessoa responsável pela segurança ou receberam instruções sobre o manuseamento do aparelho e que tenham percebido os perigos inerentes.

 Crianças não podem brincar com o aparelho.

Níveis do aparelho

Componentes elétricos

Carregador

Bateria acumuladora

Manuseamento seguro

PS02

51PT

– 8

 Supervisionar as crianças, de modo a assegurar

que não brincam com o aparelho.

 Manter o aparelho fora do alcance das crianças,

enquanto este estiver ligado ou quente.

 A limpeza e manutenção de aplicação não podem

ser realizadas por crianças sem uma vigilância adequada.

 Operar e armazenar o aparelho apenas em confor-

midade com a descrição ou figura!

몇 CUIDADO

 Antes de iniciar quaisquer trabalhos com ou no

aparelho, deve-se assegurar o posicionamento estável do aparelho, de modo a evitar acidentes ou danos causados pelo tombamento do aparelho.

 Nunca encher solventes, líquidos que contenham

solventes ou ácidos não diluídos (p.ex., detergentes, gasolina, diluentes de tinta ou acetona) no reservatório de água, pois estas substâncias atacam os materiais do aparelho.

 Nunca deixar o aparelho sem vigilância enquanto

estiver a funcionar.

 Manter todas as partes do corpo (p.ex., cabelos, de-

dos) afastadas dos cilindros de limpeza em rotação.

 Proteja as mão durante a limpeza da cabeça de

chão, pois existe perigo de ferimentos devido a objectos afiados (p.ex., Splitter).

 Manter o cabo de ligação afastado de calor, ares-

tas afiadas, óleo e peças móveis do aparelho.

ADVERTÊNCIA

 Ligar o aparelho apenas com o depósito de água

limpa e o depósito de água suja montados.

 Não devem ser recolhidos objectos afiados ou de

maiores dimensões com o aparelho (p.ex., cacos, seixos ou peças de brinquedos).

 Não colocar ácidos acéticos, descalcificantes, óleos

essenciais ou outras substâncias semelhantes no depósito de água limpa. Ter igualmente atenção para não recolher estas substâncias com a aparelho.

 Utilizar este aparelho apenas em pavimentos rígi-

dos com revestimento à prova de água (p.ex., parquet lacado, ladrilhos esmaltados, linóleo).

 Não utilizar o aparelho para limpeza de tapetes ou

alcatifas.

 Não passar o aparelho por cima da grelha de pavi-

mento de convectores embutidos. A água que sai não pode ser apanhada pelo aparelho, quando este passa por cima da grelha.

 Desligue o aparelho no interruptor principal/inter-

ruptor do aparelho durante pausas de trabalho mais longas e após a utilização, e desligue a ficha de rede do carregador.

 Não operar o aparelho a temperaturas inferiores a

0 °C.

 Proteger o aparelho contra a chuva. Não armaze-

nar fora de casa.

* FC 3 Cordless ** FC 3 Cordless Premium

ADVERTÊNCIA

Deve garantir-se que o cabo eléctrico é contínuo no carril guia, antes da montagem da barra de punho.

Figura  Inserir a barra do punho no aparelho base até ao

batente, até encaixar de forma audível. A barra do punho tem de estar firmemente encaixada no aparelho.

Figura  Colocar o aparelho na estação de parqueamento

para estabilidade.

Figura  Enroscar os cilindros de limpeza no respectivo su-

porte até ao batente.

 Ter atenção à correspondência entre as cores no

lado interior dos cilindros e no suporte dos cilindros no aparelho (p.ex., azul com azul).

 Depois da montagem, verificar se os cilindros de

limpeza estão firmemente encaixados.

Figura  Inserir o cabo de carga do carregador na ligação

fêmea para carga do aparelho.

 Meter a ficha de rede do carregador na tomada de

corrente. Figura  As luzes de controlo LED apresentam o estado de

carga actual da bateria.  Ao carregar a bateria completamente vazia, as 3

luzes de controlo LED piscam sucessivamente, de

baixo para cima.  Quando o carregamento da bateria está a 1/3, o

LED inferior permanece aceso, enquanto os dois

LED superiores piscam.  Quando o carregamento da bateria está a 2/3, os

dois LED inferiores permanecem acesos, enquan-

to o LED superior pisca.  Após o carregamento completo da bateria, as 3 lu-

zes de controlo LED permanecem acesas durante

60 minutos. Decorrido este tempo, as luzes de con-

trolo LED apagam-se. Figura  Após o carregamento, retirar a ficha de rede da to-

mada e o cabo do carregador da tomada de carga.

Descrição da máquina

1 Interruptor LIGAR/DESLIGAR 2 Punho 3 Punho de segurança antideslizante de parede 4 Tanque de água fresca 5 Alça do depósito de água limpa 6 Ligação fêmea para carga 7 depósito de água suja

8 Punho do cilindro de limpeza 9 Cilindros de limpeza 10 Cobertura da cabeça de chão 11 Bloqueio da cobertura da cabeça de chão 12 Indicação da bateria acumuladora 13 Carregador com cabo 14 Estação de parqueamento 15 Armazenamento dos cilindros

16 * Detergente RM 536 30 ml 17 ** Detergente RM 534 30 ml 18 ** Detergente RM 536 500 ml 9 ** Cilindros de limpeza 2x

Montagem

Colocação em funcionamento

Montar os cilindros

Processo de carga

52 PT

– 9

Figura  Colocar o aparelho na estação de parqueamento. Figura  Segurar o depósito de água limpa pela alça e reti-

rá-lo do aparelho. Figura  Abrir a tampa do depósito e rodar para o lado. Figura  Encher o depósito de água limpa com água da tor-

neira fria ou morna.  Se necessário, pode ser acrescentado detergente

ou produto de conservação KÄRCHER no depósi-

to de água limpa.*  A marcação "MAX" não deve ser ultrapassada du-

rante o enchimento.  Fechar a tampa do tanque. Figura

 Inserir o depósito de água limpa no aparelho.  O depósito de água limpa tem de estar firmemente

encaixado no aparelho.

ADVERTÊNCIA

*Respeitar as recomendações de dosagem do detergente ou produto de conservação.

ADVERTÊNCIA

Figura

O aparelho apenas pode recolher sujidade seca e líquidos (máx. 140 ml).

Figura

Antes do início do trabalho, varrer ou aspirar o chão. Desta forma, assegura-se de que não existe sujidade ou partículas soltas no chão antes da limpeza húmida. Antes de utilizar o aparelho, testar num local escondido, para verificar se o pavimento é resistente à água. Não limpar revestimentos sensíveis à água, como, p.ex., pavimentos de cortiça não tratada (a humidade pode penetrar e danificar o pavimento).

Figura Para que não se formem pegadas no chão acabado de lavar, trabalhar para trás em direcção à porta.  A limpeza de pavimentos é efectuada através de

movimentos para a frente e para trás do aparelho,

a uma velocidade semelhante à de um aspirador.  Em caso de forte sujidade, fazer deslizar o apare-

lho lentamente sobre o pavimento.

Não é necessário exercer pressão sobre o aparelho.  Caso o volume do fornecimento dos discos de ci-

lindro seja em cinzento e amarelo: Os dois discos

de cilindro têm a mesma funcionalidade, mas po-

dem utilizar-se para diferentes campos de utiliza-

ção (diferença cromática, por ex., para cozinha e

casa de banho).

ADVERTÊNCIA

Assim que o aparelho é ligado, os cilindros de limpeza começam a rodar. Para que o aparelho não se desloque para a frente por si próprio, é necessário segurar no punho. Verificar se o depósito de água limpa está cheio de água e se o depósito de água suja está montado no aparelho.

Figura  Carregar no interruptor do aparelho (ligar/desligar)

para ligar o aparelho.

 Passar diversas vezes com o aparelho para a fren-

te e para trás, até os cilindros estarem suficientemente humedecidos.

Figura – 3 LED acendem-se - 3/3 autonomia das baterias

(autonomia total). – 2 LED acendem-se - 2/3 autonomia das baterias. – 1 LED acende-se - 1/3 autonomia da bateria.  Cerca de 2 minutos antes de a bateria estar des-

carregada, o LED inferior pisca.  Depois de a bateria estar descarregada e de o apa-

relho se ter desligado, o LED inferior pisca de for-

ma mais rápida durante 60 segundos.

ADVERTÊNCIA

Antes do enchimento do depósito de água limpa, despejar o depósito de água suja. Deste modo evita-se que o depósito de água suja verta.

Consultar o capítulo “Encher o depósito de água limpa”. Ver capítulo "Esvaziar o depósito de água suja".

Figura  Colocar o aparelho na estação de parqueamento. Figura  Accionar o bloqueio da cobertura da cabeça de

chão.  Retirar a cobertura da cabeça de chão. Figura  Retirar o depósito de água suja da cabeça de chão. Figura  Abrir as abas sobre as duas câmaras do depósito

de água suja.  Esvaziar o depósito de água suja. Figura  Consoante a sujidade, limpar a cobertura da cabe-

ça de chão e o depósito de água suja com água da

torneira.  As abas das duas câmaras do depósito de água

suja podem ser retiradas e limpas em separado.  Voltar a colocar as abas das duas câmaras do de-

pósito de água suja e fechá-las. Figura  Colocar o depósito de água suja na cabeça de chão. Figura  Accionar o bloqueio da cobertura da cabeça de

chão e colocar a cobertura sobre a cabeça de

chão, em seguida soltar o bloqueio.  O depósito de água suja e a cobertura da cabeça

de chão têm de estar bem fixos no aparelho.

ADVERTÊNCIA

No caso de pausas de trabalho prolongadas, recomendamos que o aparelho seja colocado na estação de parqueamento, para evitar danos em pavimentos sensíveis devido aos cilindros húmidos.

Figura  Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar. Figura  Colocar o aparelho na estação de parqueamento.

Encher o depósito da água limpa

Funcionamento

Avisos gerais para o

comando

Iniciar o trabalho

Autonomia das baterias recarregáveis

Adicionar líquido de limpeza

Esvaziar o depósito de água suja

Interromper o funcionamento

53PT

– 10

Figura  Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar. Figura  Colocar o aparelho na estação de parqueamento.

ADVERTÊNCIA

Após a conclusão do trabalho, limpar o aparelho.

Figura  Caso ainda se encontre água no depósito de água

limpa, despejar a água. Figura até  Limpar o depósito de água suja, a cobertura da ca-

beça de chão e os cilindros de limpeza.

Consultar o capítulo “Limpar o depósito de água

suja”.

Consultar o capítulo “Limpar a cabeça de chão”.

Consultar o capítulo “Limpar os cilindros”.

ADVERTÊNCIA

Para evitar o desenvolvimento de odores, os depósitos de água de rede e de água suja devem ser completamente esvaziados em caso de armazenamento do aparelho. Deixar secar os cilindros molhados ao ar (p.ex., na estação de parqueamento), não pôr os cilindros molhados a secar dentro de armários fechados.

Figura  Colocar o aparelho na estação de parqueamento. Figura  Para secar, colocar os cilindros molhados sobre a

estação de parqueamento.  Guarde o aparelho em locais secos.

 PERIGO

Figura

O aparelho contém componentes eléctricos e, portanto, não deve ser mantido em água corrente ou em recipientes cheios de água - nem mesmo para a limpeza do aparelho.

ADVERTÊNCIA

Figura

Para limpar o aparelho, os componentes individuais (tampa da cabeça de chão, depósitos de água limpa e de água suja e cilindros) devem ser removidos e limpos separadamente. O aparelho em si pode ser limpo com um pano húmido.

ADVERTÊNCIA

Para que a sujidade não se incruste no depósito, é necessário limpar regularmente o depósito de água suja.

ADVERTÊNCIA

Não lavar a cobertura da cabeça de chão na máquina de lavar louça: a função básica do aparelho pode ser afectada se a cobertura da cabeça de chão ficar deformada devido ao processo de lavagem e a aresta de limpeza deixar de exercer a pressão correcta sobre os cilindros. Os resultados da limpeza deterioram-se.

Figura  Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar. Figura  Colocar o aparelho na estação de parqueamento.

Figura até  Retirar o depósito da água suja do aparelho.

Ver capítulo "Esvaziar o depósito de água suja".

 Limpar a cobertura da cabeça de chão, o depósito

de água suja e as abas do depósito de água suja com água da torneira.

 As abas das duas câmaras do depósito de água

suja podem ser retiradas e limpas em separado.

 Alternativamente, o depósito de água suja e as res-

pectivas abas podem ser lavados na máquina de lavar louça.

Aviso

O revestimento de borracha das abas do depósito de água suja pode tornar-se pegajoso devido à lavagem na máquina de lavar louça. No entanto, a respectiva estanqueidade não é afectada. Figura até  Quando não é necessário continuar a utilizar o

aparelho, limpar igualmente os cilindros.

Consultar o capítulo “Limpar os cilindros”. Figura até  Após a limpeza, voltar a colocar o depósito de

água suja com as abas e a cobertura da cabeça de

chão no aparelho.

ADVERTÊNCIA

Em caso de sujidade, limpar a cabeça de chão.

ADVERTÊNCIA

Figura  Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar. Figura  Colocar o aparelho na estação de parqueamento. Figura

 Accionar o bloqueio da cobertura da cabeça de chão.  Retirar a cobertura da cabeça de chão.

Figura  Limpar a cobertura da cabeça de chão sob água

corrente.  Limpar o depósito de água suja e os cilindros.

Consultar o capítulo “Limpar o depósito de água suja”.

Consultar o capítulo “Limpar os cilindros”.  Limpar o accionamento dos cilindros com um pano

húmido. Figura  Colocar a cobertura da cabeça de chão na mesma.

ADVERTÊNCIA

Os cilindros devem ser lavados sob a torneira ou na máquina de lavar após cada utilização, para que não se formem resíduos de produto de limpeza, os quais, com o tempo, podem levar à formação de espuma. Caso o aparelho seja deitado no chão para retirar os cilindros, os depósitos de água limpa e suja têm de ser esvaziados. Evita-se assim o escorrimento de líquidos dos depósitos quando o aparelho é deitado no chão.

Figura  Desligar o aparelho, premindo para o efeito o inter-

ruptor do aparelho Ligar/Desligar.

Desligar o aparelho

Guardar a máquina

Conservação e manutenção

Limpar o depósito de água suja

Limpar a cabeça de chão

Limpar os cilindros

54 PT

Figura  Colocar o aparelho na estação de parqueamento. Figura  Desenroscar os cilindros de limpeza pelo punho. Figura  Lavar os cilindros de limpeza sob água corrente. ou  Lavar os cilindros de limpeza na máquina de lavar

roupa, até 60 ºC.

ADVERTÊNCIA

Em caso de lavagem na máquina de lavar roupa, não utilizar amaciador. Deste modo, as microfibras não são danificadas e os cilindros de limpeza preservam o seu elevado efeito de limpeza. Os cilindros de limpeza não podem ser secados no secador de roupa.

Figura até  Após a limpeza, colocar os cilindros sobre a esta-

ção de parqueamento e deixar secar ao ar.

 É possível reduzir o tempo de secagem torcendo

previamente os cilindros.

 Quando não é necessário continuar a utilizar o

aparelho, limpar igualmente a cobertura da cabeça de chão e o depósito de água suja.

 Limpar o accionamento dos cilindros com um pano

húmido.

Produtos de limpeza e de conservação

ADVERTÊNCIA

A utilização de detergentes e produtos de conservação inadequados pode danificar o aparelho e levar ao cancelamento da garantia.

Aviso

Sempre que necessário, utilizar detergentes ou produtos de conservação KÄRCHER para limpeza de pavimentos.  Para a dosagem dos detergentes e produtos de

conservação, respeitar as quantidades indicadas pelo fabricante.

 Para evitar a formação de espuma, encher o depó-

sito de água limpa primeiro com água e, em seguida, com detergente ou produto de conservação.

 Para que o volume de enchimento "MAX" do depó-

sito de água limpa não seja ultrapassado, ao encher com água deixar espaço para a quantidade necessária de detergente ou produto de conservação.

Ajuda em caso de avarias

Avarias muitas vezes têm causas simples que poderão ser eliminados seguindo as seguintes instruções. Em caso de dúvidas ou de avarias não referidas neste capítulo, consulte os nossos Serviços Técnicos autorizados.

Bateria não carregada

 Ficha do carregador/ficha de rede não correcta-

mente ligadas.

 Ligar correctamente a ficha do carregador/ficha de

rede.

É impossível ligar o aparelho

 A bateria está descarregada.  Carregar o aparelho.  Verificar se o cabo do carregador ainda está ligado

ao aparelho.

 Retirar o cabo do carregador, pois o funcionamen-

to não é possível com o cabo do carregador ligado.

Indicação de erros LED

O LED inferior pisca ao ligar o aparelho e este não arranca.

 A bateria está descarregada.  Carregar o aparelho.

Todos os LED piscam rapidamente ao mesmo tempo.  O aparelho tem um bloqueio do motor (p.ex., devi-

do a pressão demasiado forte sobre os cilindros ou

a estar a avançar contra uma parede/esquina).  Desligar e voltar a ligar o aparelho. ou  Utilização de uma fonte de alimentação incorrecta

ou defeituosa.  Utilizar a fonte de alimentação original/substituir a

fonte de alimentação defeituosa. Os três LED piscam sucessivamente em impulsos de 1 segundo.  Aparelho demasiado quente durante a utilização

(p.ex., no caso de funcionamento em temperaturas

ambientes elevadas).

 Fazer uma pausa e deixar arrefecer o aparelho.  Quando, além disso, o aparelho se desliga:  Fazer uma pausa e deixar arrefecer o aparelho.  só é possível voltar a ligar o aparelho depois de

este ter arrefecido adequadamente.

Os cilindros estão demasiado secos

Os cilindros não estão suficientemente humedecidos.  Humedecer os cilindros passando várias vezes

com o aparelho para a frente e para trás num local. O filtro sob o depósito de água limpa não está correcto ou não está colocado.  Garantir que o filtro sob o depósito de água limpa

está encaixado correctamente no aparelho. A es-

puma com pino amarelo no meio deve apontar

para cima.

Aviso

Se o filtro não estiver disponível, poderá ser encomendado como peça sobressalente. Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com.

O aparelho não aspira a sujidade

Sem água no depósito de água limpa.  Encher água O depósito de água limpa não está correctamente montado no aparelho.  Montar o depósito de água limpa de modo a ficar

firmemente encaixado no aparelho. Os cilindros de limpeza faltam ou não estão correctamente montados.  Montar os cilindros de limpeza ou enroscar os cilin-

dros de limpeza no respectivo suporte até ao ba-

tente. Os cilindros de limpeza estão sujos ou desgastados.  Lavar os cilindros de limpeza. ou  Substituir os cilindros de limpeza. O produto de limpeza foi esquecido, mal doseado ou foi utilizado um produto de limpeza incorrecto  Utilizar apenas produtos de limpeza KÄRCHER e

observar a dosagem correcta.

cobertura da cabeça de chão não está correctamente

A montada  Verificar se a cobertura da cabeça de chão está

correctamente assente. Para isso, retirar a cober-

tura e colocá-la de novo.

– 11

55PT

– 12

Aviso

É normal que se forme alguma espuma na cabeça de limpeza durante a operação, sem que tal afecte o funcionamento. Apenas são necessárias medidas adicionais em caso de formação de espuma excessiva (por ex., rasto de espuma no chão). Produto de limpeza incorrecto ou dosagem incorrecta.  Utilizar apenas produtos de limpeza KÄRCHER e

observar a dosagem correcta. O modo de funcionamento do aparelho baseia-se na remoção da sujidade dos cilindros de limpeza. No processo, acumulam-se sujidade e resíduos de detergente dos pavimentos no depósito de água suja. Em certos casos, tal pode fazer com que se forme espuma.  Limpar o depósito de água suja, a cobertura da ca-

beça de chão e os cilindros de limpeza.

Os cilindros estão sujos.  Limpar os cilindros. Os cilindros não estão suficientemente humedecidos.  Humedecer os cilindros passando várias vezes

com o aparelho para a frente e para trás num local. Produto de limpeza incorrecto ou dosagem incorrecta.  Utilizar apenas produtos de limpeza KÄRCHER e

observar a dosagem correcta. Existem resíduos de produtos de limpeza estranhos no pavimento.  Limpar os cilindros minuciosamente com água,

para os libertar de resíduos de produtos de limpe-

za.  Limpar o chão repetidamente com o aparelho e ci-

lindros limpos, sem utilizar produtos de limpeza.

Deste modo, os resíduos de produtos de limpeza

são removidos do pavimento.

Os cilindros foram bloqueados.  Retirar os cilindros e verificar se existe um objecto

encravado nos mesmos.  Verificar se os cilindros estão enroscados no res-

pectivo suporte até ao batente.  Verificar se a cobertura da cabeça de chão está

correctamente assente. Para isso, retirar a cober-

tura e colocá-la de novo.

A cobertura da cabeça de chão não está correctamente montada  Verificar se a cobertura da cabeça de chão está

correctamente assente. Para isso, retirar a cober-

tura e colocá-la de novo. Os cilindros estão gastos.  Substituir os cilindros.

O depósito de água suja está demasiado cheio.  Esvaziar imediatamente o depósito de água suja. O depósito de água suja não está correctamente montado no aparelho.  Verificar se a cobertura da cabeça de chão está

bem assente no depósito de água suja.  Verificar se as abas do depósito de água suja es-

tão correctamente fechadas.

ADVERTÊNCIA

Não voltar a remover o punho do aparelho base após a montagem. O punho deve apenas ser removido do aparelho base se o aparelho for enviado para assistência técnica.

Figura Consultar figura no final do manual de instruções  Inserir a chave de parafusos num ângulo de 90

graus através da pequena abertura na parte posterior do punho e remover o punho.

ADVERTÊNCIA

Ter atenção para não danificar o cabo de ligação entre o aparelho base e o punho. Puxar com cuidado, ou o aparelho poderá sofrer danos.

Reservados os direitos a alterações técnicas!

Formação de espuma na cabeça de chão e

no pavimento

Resultados de limpeza deficientes

Os cilindros não rodam

A entrada de água não é óptima

O aparelho perde água suja

Remoção do punho do aparelho base

Dados técnicos

Ligação eléctrica

Tensão 100-240 V

1~50-60 Hz Grau de protecção IPX4 Aparelho

Classe de protecção

III

Classe de protecção do carregador II Potência nominal do aparelho 40 W Tensão nominal da bateria 7,2 V Tipo de acumulador Iões de

lítio

Tempo de operação com a bateria cheia

20 min

Tempo de carga de uma bateria acumuladora vazia

Tensão de saída do carregador 9,5 V Corrente de saída do carregador 0,6 A

Dados relativos à potência

Rotações dos cilindros por minuto 500 rpm

Capacidade de carga

Tanque de água fresca 360 ml depósito de água suja 140 ml

Dimensões

Peso (sem acessórios e líquidos de limpeza)

2,4 kg

Comprimento 305 mm Largura 226 mm Altura 1220 mm Comprimento do cabo

Carregador 1800 mm

56 PT

– 6

Læs den originale driftsvejledning inden første brug, følg anvisningerne og opbevar vejledningen til senere brug eller til den næste ejer.

Gulvrenseren må kun anvendes til rengøring af hårde gulve i private husholdninger og kun på vandfaste hårde gulve. Rens ingen belægninger, som f.eks. ubehandlede korkgulve, der er følsomme overfor vand (fugtighed kan trænge ind og beskadige gulvet). Maskinen er egnet til rengøring af PVC, linoleum, fliser, sten, olie- og voksbehandlet parket, laminat samt alle gulvbelægninger.

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Brugte maskiner indeholder værdifulde materialer og stoffer, der skal recycles, og som ikke må komme ud i naturen. Maskinen og batteriet må derfor ikke bortskaffes i normalt affald. De kan

bortskaffes gratis via lokale genbrugsstationer.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

www.kaercher.com/REACH

Maskinen, tilbehør m.m. vises på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

– Ud over henvisningerne i denne brugsanvisning

skal lovens generelle sikkerheds- og ulykkesforebyggelsesforskrifter overholdes.

– Advarsels- og henvisningsskilte på damprenseren

giver vigtige anvisninger for farefri drift.

Indhold

Generelle henvisninger DA 6 Sikkerhedsanvisninger DA 6 Beskrivelse af apparatet DA 8 Montering DA 8 Ibrugtagning DA 8 Drift DA 9 Pleje og vedligeholdelse DA 10 Hjælp ved fejl DA 11 Tekniske data DA 12

Generelle henvisninger

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Leveringsomfang

Reservedele

Garanti

Sikkerhedsanvisninger

Symboler på maskinen

 FARE

Maskinen indeholder elektriske komponenter og må derfor ikke holdes under rindende vand eller sænkes ned i beholdere fyldte med vand - heller ikke til rengøring af maskinen.

BEMÆRK

Følg venligst denne fremgangsmåde ved påfyldning af rentvandstanken under rengøring:

Tøm først snavsevandsbeholderen.

Påfyld derefter friskvandsbeholderen.

57DA

Faregrader

 FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

몇 ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

몇 FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Elektriske Komponenter

 FARE

 Dyk ikke maskinen i vand!  Kontroller at renser og tilbehør er korrekt og i orden

før brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes.

 Ved synlige skader skal opladeapparatet med op-

ladekablet omgående erstattes med originale dele.

 Før alle service- og vedligeholdelsesarbejder skal

maskinen afbrydes og stikket trækkes ud.

 Reparationsarbejder på damprenseren må kun ud-

føres af den autoriserede kundeservice.

 Apparatet indeholder elektriske komponenter, dis-

se må ikke renses under rindende vand!

 Stik ingen ledende genstande (f.eks. skruetrækker

eller lignende) ind i opladebøsningen.

 Berør ingen kontakter eller ledninger.  Angivelsen af spænding på typeskiltet skal stemme

overens med forsyningsspændingen.

 Træk tilslutningskablet ikke over skarpe kanter og

sørg for at kablet ikke klemmes ind.

몇 ADVARSEL

 Maskinen skal altid tilsluttes et elektrisk stik, der er

installeret af en el-installatør iht. IEC 603064.

 Maskinen må kun sluttes til vekselstrøm. Spændin-

gen skal svare til angivelsen på typeskiltet.

 Af sikkerhedsgrunde anbefaler vi principielt at ma-

skinen anvendes over en fejlstrøm-beskyttelseskontakt (max. 30mA).

Oplader

 FARE

Risiko for elektrisk stød.  Rør aldrig ved netstik og stikkontakt med fugtige

hænder.

 Brug ladeapparatet aldrig tilsmudset eller vådt.  Opladeren må ikke bruges i områder med eksplo-

sionsfare.

 Bær ladeapparatet aldrig på kablet.  Opladeren må kun bruges og opbevares i tørre rum.  Hold netkablet fjernt fra varme, skarpe kanter, olie

og bevægende dele.

 Undgå at bruge forlængelsesledninger sammen

med stikdåser til mange stikkontakter.

 Træk stikkontakten ikke ud af stikdåsen ved at

trække i ledningen.

 ladeapparater må ikke tildækkes og apparatets åb-

ninger skal holdes fri.

 Åbn ikke for ladeapparater. Reparationer må kun

gennemføres af sagkyndigt personale.

 Brug opladeapparatet kun til opladning af godkend-

te akkuer.

 Ved synlige skader skal opladeapparatet med op-

ladekablet omgående erstattes med originale dele.

Akku

 FARE

Risiko for elektrisk stød.  Udsæt ikke batteriet for direkte sol, vamr eller ild.

몇 ADVARSEL

 Oplad batteriet med den vedlagte originale oplader

eller en af KÄRCHER godkendt oplader.

Anvend følgende adapter:

PS02

 Batteriet må ikke åbnes, der er fare for en kort-

slutning, yderligere kan der udtræde irriterende dampe eller ætsende væsker.

 Dette apparat indeholder batterier, der ikke kan

skiftes ud.

Sikker brug

 FARE

 Brugeren skal anvende højtryksrenseren iht. dens

anvendelsesformål. Han skal tage hensyn til lokale forhold og holde øje med, om der er personer i nærheden, når han arbejder med aggregatet.

 Det er forbudt at bruge højtryksrenseren i områder,

hvor der er eksplosionsfare.

 Ved anvendelse af damprenseren i fareområder

skal de relevante sikkerhedsforskrifter overholdes.

 Renseren må ikke bruges, hvis den før enten er fal-

det ned, er tydeligt beskadiget eller utæt.

 Emballagefolie skal holdes fjern fra børn, kvæl-

ningsfare!

몇 ADVARSEL

 Højtryksrenseren må ikke anvendes af børn eller af

personer, der ikke er blevet instrueret i brugen.

 Apparatet er ikke beregnet til at blive brugt af per-

soner (inklusive børn), hvis fysiske, sensoriske eller åndelige evner er indskrænket eller af personer med manglende erfaring og/eller kendskab med mindre disse personer overvåges af en person, som er ansvarlig for deres sikkerhed, eller blev trænet i apparatets håndtering og de evt. resulterende farer.

 Børn må ikke lege med apparatet.  Børn skal være under opsyn for at sørge for, at de

ikke leger med maskinen.

 Opbevar renseren utilgængeligt for børn så længe

den er tændt eller ikke helt kølet af.

 Rengøringen og vedligeholdelsen må ikke gen-

nemføres af børn uden overvågning.

 Maskinen bør kun bruges og opbevares iht. beskri-

velsen, hhv. figuren!

58 DA

– 7

– 8

몇 FORSIGTIG

 Inden der arbejdes med eller ved maskinen, skal

det sikres, at maskinen står stabilt for at forhindre ulykker eller beskadigelser/kvæstelser ved at maskinen vælter.

 Hæld aldrig opløsningsmidler, væsker, der indehol-

der opløsningsmidler eller ufortyndede syrer (f.eks. rengøringsmidler, benzin, farvefortynder og acetone) i vandbeholderen, da de angriber materialerne i apparatet.

 Lad aldrig damprenseren være uden opsyn, mens

den er i drift.

 Hold legemsdele (f.eks. hår, fingre) væk fra de ro-

terende rengøringsvalser.

 Beskyt hænder ved rengøring af gulvhovedet, da

der er fare for at komme til skade på grund af spidse genstande (f.eks. splinter).

 Hold forbindelseskablet væk fra varme, skarpe

kanter, olie og bevægende maskindele.

BEMÆRK

 Tænd kun for apparatet, når friskvandsbeholderen

og snavsevandsbeholderen er sat i.

 Der må ikke opsamles skarpe eller større genstan-

de (f.eks. skår, småsten, dele af legetøj) med maskinen.

 Fyld ikke eddikesyre, afkalkningsmiddel, æteriske

olier eller lignende stoffer i rentvandsbeholderen. Pas ligeledes på, at disse stoffer ikke opsamles.

 Anvend kun apparatet på hårde gulve med vand-

fast belægning (f.eks. lakerede parketgulve, emaljerede fliser, linoleum).

 Apparatet må ikke anvendes til rengøring af tæpper

og gulvtæpper.

 Apparatet må ikke føres hen over gulvvarmegitre.

Det udstrømmende vand kan ikke opsuges af apparatet, hvis det føres hen over et gitter.

 Sluk maskinen på hovedafbryderen/maskinkontak-

ten, og træk netstikket ud af opladeren ved længere driftspauser og efter brug.

 Apparatet må ikke bruges ved temperaturer under

0 °C.

 Beskyt damprenseren mod regn. Må ikke opbeva-

res udendørs.

* FC 3 Cordless ** FC 3 Cordless Premium

BEMÆRK

Sørg for, at strømkablet ligger kontinuerligt i styreskinnen, inden håndtagslisten monteres.

Figur  Sæt håndtagslisten helt ind i grundenheden, indtil

du kan høre et klik. Håndtagslisten skal være fast monteret i apparatet.

Figur  Stil maskinen i parkeringsstationen, så den står

stabilt.

Figur

 Drej rengøringsvalserne helt i bund på valseholderen.  Vær opmærksom på farvemarkeringen på valser-

nes inderside og valseholderen på apparatet (f.eks. blå til blå).

 Efter monteringen skal du kontrollere, at rengø-

ringsvalserne er fastmonterede.

Figur  Sæt opladerens opladekabel i opladningsbøsnin-

gen på maskinen.  Ladeaggregatets netstik stikkes i stikdåsen. Figur  LED-kontrollamperne viser batteriets aktuelle lade-

tilstand.  Ved opladning af det helt tomme batteri blinker alle

3 LED-kontrollamper nedefra og op.  Ved 1/3 batteriopladning lyser den nederste LED

konstant, de to øverste LED'er blinker fortsat.  Ved 2/3 batteriopladning lyser de to nederste

LED'er konstant, den øverste LED blinker fortsat.  Når batteriet er ladet helt op, lyser de 3 LED-kon-

trollamper fortsat i 60 minutter. Derefter slukkes

LED-kontrollamperne. Figur  Efter opladningen skal netstikket tages ud af stik-

dåsen og ladekablet ud af ladebøsningen.

Figur  Stil maskinen i parkeringsstationen. Figur  Tag fat i rentvandstanken ved grebfordybningen,

og tag den ud af maskinen. Figur  Åbn tankdækslet, og drej det til siden. Figur  Fyld friskvandsbeholderen op med koldt eller lun-

kent vand fra vandhanen.  Der kan om nødvendigt påfyldes hhv. rengørings- el-

ler plejemiddel fra KÄRCHER i ferskvandstanken.*  Markeringen „MAX“ må ikke overskrides ved på-

fyldningen.  tanklåg skal lukkes.

Beskrivelse af apparatet

1 TIL-/FRA-knap 2 Håndtag 3 Vægskridsikring håndtag 4 Ferskvandtank 5 Grebfordybning rentvandstank 6 Opladningbøsning 7 Snavsevandsbeholder 8 Håndtagsfordybning, rengøringsvalse 9 Rengøringsvalser 10 Gulvhovedafdækning 11 Lås gulvhoved 12 Batteri-indikator 13 Opladeapparat med opladekabel 14 Parkeringsstation 15 Opbevaring valser

16 * Rensemiddel RM 536 30 ml

17 ** Rensemiddel RM 534 30 ml 18 ** Rensemiddel RM 536 500 ml 9 ** Rengøringsvalser 2x

Montering

Ibrugtagning

Montering af valser

Opladning

Påfyld ferskvandstanken

59DA

– 9

Figur

 Sæt friskvandstanken ind i maskinen.  Friskvandsbeholderen skal være fast monteret i

apparatet.

BEMÆRK

*Overhold den anbefalede dosering for hhv. rengøringseller plejemidlet.

BEMÆRK

Figur

Maskinen kan kun opsamle indtørret snavs og væsker (maks. 140 ml).

Figur

Inden arbejdet påbegyndes, skal gulvet fejes eller støvsuges. På den måde er gulvet frit for snavs og løse partikler allerede før vådrengøringen. Kontrollér gulvets vandbestandighed et diskret sted, inden apparatet anvendes. Rens ikke gulvbelægninger, der er følsomme overfor vand, såsom ubehandlede korkgulve (fugtighed kan trænge ind og beskadige gulvet).

Figur Arbejd dig tilbage i retning mod døren, så du ikke efterlader fodaftryk på det nyvaskede gulv.  Bevæg apparatet frem og tilbage med samme ha-

stighed som en støvsuger, når gulvet rengøres.

 Lad apparatet glide langsomt over gulvet på steder

med kraftig tilsmudsning. Det er ikke nødvendigt at udøve tryk på maskinen.

 Ved leveringsomfang af valsepads i grå og gul:

Begge valsepads har den samme funktionalitet, men kan bruges i forskellige anvendelsesområder (farveforskelle f.eks. for køkken og bad).

BEMÆRK

I samme øjeblik apparatet tændes, begynder rengøringsvalserne at rotere. Hold fast i håndtaget, så apparatet ikke bevæger sig af sig selv. Kontrollér, om friskvandsbeholderen er fyldt op med vand og om snavsevandsbeholderen er monteret i apparatet.

Figur  Tryk på afbryderen (Tænd/Sluk) for at tænde ma-

skinen.

 Kør maskinen frem og tilbage flere gange, til val-

serne er tilstrækkeligt fugtede.

Figur – 3 LED-lyser - 3/3 batteridrifttid (fuld løbetid). – 2 LED-lyser - 2/3 batteridrifttid. – 1 LED-lyser – 1/3 batteridriftstid.  Den nederste LED blinker ca. 2 minutter, før batte-

riet er tomt.

 Når batteriet er tomt, og maskinen er frakoblet, blin-

ker den nederste LED hurtigere i 60 sekunder.

BEMÆRK

Tøm snavsevandsbeholderen, inden du fylder vand i friskvandsbeholderen. På den måde forhindres snavsevandsbeholderen i at løbe over.

Se kapitel "Påfyldning af rentvandstank". Se kapitlet "Tømning af snavsevandsbeholder".

Figur  Stil maskinen i parkeringsstationen. Figur

 Aktivér gulvhovedafdækningens lås.  Tag gulvhovedafdækningen af.

Figur  Tag snavsevandstanken ud af gulvhovedafdæk-

ningen. Figur  Slå klapperne op over de to kamre på snavse-

vandstanken.  Tøm snavsevandsbeholderen. Figur  Afhængigt af tilsmudsning skal gulvhovedafdæk-

ning og snavsevandstank rengøres med vandha-

nevand.  Klapperne på de to kamre på snavsevandstanken

kan tages af og rengøres separat.  Sæt igen klapperne på de to kamre på snavse-

vandstanken i, og luk dem. Figur

 Sæt snavsevandstanken ind i gulvhovedet. Figur  Aktivér låsen på gulvhovedafdækningen, og sæt

afdækningen på gulvhovedet. Slip derefter låsen.  Snavsevandstanken og gulvhovedafdækningen

skal sidde fast i eller på maskinen.

BEMÆRK

Ved længere arbejdspauser anbefales det at sætte maskinen ind i parkeringsstationen for at undgå skader på skrøbelige gulve på grund af fugtige valser.

Figur  Tryk på tænd/sluk-afbryderen for at slukke apparatet. Figur  Stil maskinen i parkeringsstationen.

Figur  Tryk på tænd/sluk-afbryderen for at slukke appara-

tet. Figur  Stil maskinen i parkeringsstationen.

BEMÆRK

Rengør maskinen, når arbejdet er afsluttet.

Figur  Hvis der stadig er vand i rentvandstanken, skal det

tømmes ud. Figur til  Rengør snavsevandstank, gulvhovedafdækning og

rengøringsvalser.

Se kapitel "Rengøring af snavsevandstank".

Se kapitel "Rengøring af gulvhoved".

Se kapitel "Rengøring af valser".

BEMÆRK

For at undgå lugtudvikling skal ferskvand- og snavsevandstanken tømmes helt ved opbevaring af maskinen. Lad våde valser lufttørre (f.eks. på parkeringsstationen), stil ikke de våde valser til tørre i lukkede skabe.

Figur  Stil maskinen i parkeringsstationen. Figur

 Sæt de våde valser til tørre på parkeringsstationen.  Opbevar maskinen i tørre rum.

Drift

Generelle henvisninger til

betjening

Starte med arbejdet

Batteriets løbetid

Efterfyldning af rengøringsvæske

Tømning af snavsevandstanken

Afbrydelse af driften

Sluk for maskinen

Opbevaring af apparatet

60 DA

Pleje og vedligeholdelse

 FARE

Figur

Maskinen indeholder elektriske komponenter og må derfor ikke holdes under rindende vand eller sænkes ned i beholdere fyldte med vand - heller ikke til rengøring af maskinen.

BEMÆRK

Figur

For at rengøre maskinen skal de enkelte komponenter (gulvhoveddæksel, rentvands- og spildevandstank samt valser) afmonteres og rengøres separat. Selve maskinen kan aftørres med en fugtig klud.

Rengøring af snavsevandsbeholderen

BEMÆRK

Snavsevandstanken skal rengøres regelmæssigt, så snavs ikke sætter sig fast i tanken.

BEMÆRK

Rengør ikke gulvhovedafdækningen i opvaskemaskinen: Maskinens grundfunktion kan blive påvirket, hvis gulvhovedafdækningen vrides under skylningen, og afstrygningskanterne kan ikke længere trykkes korrekt på valserne. Rengøringsresultatet bliver dårligere.

Figur  Tryk på tænd/sluk-afbryderen for at slukke apparatet. Figur  Stil maskinen i parkeringsstationen. Figur til  Tag snavsevandsbeholderen ud af apparatet.

Se kapitlet "Tømning af snavsevandsbeholder".

 Rengør gulvhovedafdækning, snavsevandstank og

klapperne på snavsevandstanken med vandhanevand.

 Klapperne på de to kamre på snavsevandstanken

kan tages af og rengøres separat.

 Snavsevandstank og klapperne på snavsevandstan-

ken kan alternativt rengøres i opvaskemaskinen.

OBS

Gummieringen på klapperne på snavsevandstanken kan blive fedtede af rengøring i opvaskemaskinen. Tætheden påvirkes dog ikke. Figur til  Hvis maskinen ikke skal bruges mere, skal valser-

ne ligeledes rengøres.

Se kapitel "Rengøring af valser". Figur til  Efter rengøringen skal snavsevandstanken med

klapper og gulvhovedafdækningen igen sættes ind

i maskinen.

Rengør gulvhovedet

BEMÆRK

Rengør gulvhovedet i tilfælde af tilsmudsning.

BEMÆRK

Figur  Tryk på tænd/sluk-afbryderen for at slukke apparatet. Figur  Stil maskinen i parkeringsstationen. Figur

 Aktivér gulvhovedafdækningens lås.  Tag gulvhovedafdækningen af.

Figur  Rengør gulvhovedafdækningen under rindende

vand.

 Rengør snavsevandstank og valser.

Se kapitel "Rengøring af snavsevandstank".

Se kapitel "Rengøring af valser".  Rengør valsedrevet med en fugtig klud. Figur  Sæt gulvhovedafdækningen ind i gulvhovedet.

Rengør valserne

BEMÆRK

Efter hver anvendelse skal valserne vaskes af under vandhanen eller rengøres i vaskemaskinen, så der ikke samler sig rester af rengøringsmidler i valserne, der med tiden vil kunne føre til skumdannelse. Hvis maskinen lægges på gulvet med henblik på at fjerne valserne, skal rentvands- og snavsevandstank tømmes. På den måde hindres det, at der løber væske ud af tanken, mens maskinen ligger på gulvet.

Figur  Tryk på tænd/sluk-afbryderen for at slukke apparatet. Figur  Stil maskinen i parkeringsstationen. Figur  Drej rengøringsvalserne ud ved håndtagsfordyb-

ningen. Figur  Rens rengøringsvalserne under rindende vand. eller  Vask rengøringsvalserne i vaskemaskinen på op til

60 °C.

BEMÆRK

Anvend intet blødgøringsmiddel, hvis den vaskes i vaskemaskinen. Så bliver mikrofibrene ikke beskadiget, og rengøringsvalserne bevarer deres høje virkningsgrad. Rengøringsvalserne må ikke komme i tørretumbleren.

Figur til  Sæt valserne på parkeringsstationen efter rengø-

ringen, og lad dem lufttørre.  Der er mulighed for spare tid på tørringen, hvis val-

serne vrides forinden.  Hvis maskinen ikke skal bruges mere, skal gulvho-

vedafdækning og snavsevandstank ligeledes ren-

gøres.  Rengør valsedrevet med en fugtig klud.

Rengørings- og plejemiddel

BEMÆRK

Anvendelse af uegnede rengørings- og plejemidler kan beskadige apparatet og medføre bortfald af garantien.

OBS

Anvend om nødvendigt rengørings- eller plejemiddel fra KÄRCHER til gulvrengøring.  Overhold producentens mængdeangivelser ved

doseringen af rengørings- og plejemidler.  Fyld først friskvandsbeholderen med vand og der-

efter med rengørings- eller plejemiddel for at undgå

skumdannelse.  Undlad at fylde beholderen helt op, så der er plads

til mængden af rengørings- eller plejemiddel og

"MAX"-markeringen på friskvandsbeholderen ikke

overskrides.

– 10

61DA

– 11

Fejl skyldes ofte simple årsager, som du selv kan afhjælpe ved at se på følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, bedes du henvende dig til den autoriserede kundeservice.

 Ladestik/netstik ikke korrekt tilsluttet.  Tilslut ladestik/netstik korrekt.

 Batteriet er tomt.  Lad maskinen op.  Kontrollér, om ladekablet stadig sidder i maskinen.  Tag ladekablet ud, da drift ikke er mulig med lade-

kablet sat i.

Nederste LED blinker ved tilkobling af maskinen, og maskinen starter ikke.

 Batteriet er tomt.  Lad maskinen op.

Alle LED'er blinker hurtigt på samme tid.  Maskinens motor er blokeret (f.eks. på grund af for

kraftigt tryk på valserne eller på grund af kørsel

mod en væg/et hjørne).  Sluk apparatet og tænd det igen. eller

 Brug af forkert eller defekt netdel.  Brug en original netdel/udskift den defekte netdel.

De tre LED'er lyser efter hinanden 1 gang i sekundet.  Maskine for varm under brugen (f.eks. efter drift

ved høje omgivende temperaturer).

 Hold en pause, og lad maskinen køle af.  Hvis maskinen desuden frakobles:  Hold en pause, og lad maskinen køle af.  Maskinen kan først startes igen, når den er tilstræk-

keligt afkølet.

Valserne er ikke tilstrækkeligt fugtede.  Fugtning af valserne ved hjælp af kørsel frem og til-

bage på ét sted flere gange. Filteret under rentvandstanken er forkert eller slet ikke sat i.  Sørg for, at filteret under rentvandstanken sidder

korrekt i maskinen. Skumstof med gul stift i midten

skal pege opad.

OBS

Hvis der ikke forefindes noget filter, kan dette bestilles som reservedel. Informationer om tilbehør og reservedele findes www.kaercher.com

Intet vand i rentvandstanken.  Påfyld vand, når kedlen er afkølet. Ferskvandsbeholderen sidder ikke korrekt i maskinen.  Anbring snavsevandsbeholderen korrekt i apparatet. Rengøringsvalserne mangler eller sidder ikke korrekt.  Sæt rengøringsvalserne i, eller drej rengøringsval-

serne helt i bund på valseholderen. Rengøringsvalserne er snavsede eller slidte.  Rengør rengøringsvalserne. eller  Udskift rengøringsvalserne. Rengøringsmidlet er glemt, forkert doseret, eller der er brugt et forkert rengøringsmiddel

 Brug kun KÄRCHER-rengøringsmiddel, og vær op-

mærksom på korrekt dosering. Gulvhovedafdækningen er ikke korrekt monteret  Kontrollér, om gulvhovedafdækningen sidder kor-

rekt. For at gøre det skal afdækningen tages af og

sættes i igen.

OBS

En let skumdannelse i gulvhovedet under driften er normalt og medfører ingen nedsættelse af funktionen. Kun i tilfælde af overdreven skumdannelse (f.eks. skumstriber på gulvet) er yderligere foranstaltninger nødvendige. Forkert rengøringsmiddel eller forkert dosering.  Brug kun KÄRCHER-rengøringsmiddel, og vær op-

mærksom på korrekt dosering. Maskinens funktionsmåde afhænger af afstrygningen af smudset fra rengøringsvalserne. Derved samler der sig smuds og rengøringsmiddelrester fra gulvbelægninger i smudsvandtanken. Dette kan under særlige omstændigheder fører til skumdannelse.  Rengør snavsevandstank, gulvhovedafdækning og

rengøringsvalser.

Valserne er tilsmudset.  Rengør valserne. Valserne er ikke tilstrækkeligt fugtede.  Fugtning af valserne ved hjælp af kørsel frem og til-

bage på ét sted flere gange. Forkert rengøringsmiddel eller forkert dosering.  Brug kun KÄRCHER-rengøringsmiddel, og vær op-

mærksom på korrekt dosering. Der er rester af andre rengøringsmidler på gulvet.  Fjern grundigt resterne af andre rengøringsmidler

med vand.  Rengør gulvet flere gange med maskinen og rene

valser uden rengøringsmiddel. På den måde fjer-

nes rester af andre rengøringsmidler på gulvet

Valserne blokeres.  Tag valserne af, og kontrollér, om der sidder en

genstand i klemme i valserne.  Kontrollér, om valserne er drejet helt ind på valse-

holderen.  Kontrollér, om gulvhovedafdækningen sidder kor-

rekt. For at gøre det skal afdækningen tages af og

sættes i igen.

Gulvhovedafdækningen er ikke korrekt monteret  Kontrollér, om gulvhovedafdækningen sidder kor-

rekt.

For at gøre det skal afdækningen tages af og

sættes i igen. Valserne er slidt.  Udskift valserne.

Snavsevandsbeholderen er overfyldt.  Tøm omgående snavsevandsbeholderen. Snavsevandsbeholderen sidder ikke korrekt i apparatet.  Kontrollér, om gulvhovedafdækningen sidder fast

på snavsevandstanken.  Kontrollér, om klapperne på snavsevandstanken er

lukket korrekt.

Hjælp ved fejl

Batteriet oplades ikke

Maskinen kan ikke startes

LED-fejlvisning

Valserne er for tørre

Apparatet opsuger ikke snavs

Skumdannelse i gulvhovedet og på gulvet

Ikke noget godt rengøringsresultat

Valserne drejer ikke

Vandoptagelsen ikke optimal

Apparatet lækker snavsevand

62 DA

– 12

BEMÆRK

Tag ikke længere håndtaget af grundenheden efter samling. Håndtaget på grundenheden må kun tages af, hvis maskinen afsendes til serviceformål.

Figur Se figur i slutningen af driftsvejledningen  Sæt skruetrækkeren i en vinkel på 90 grader i den

lille åbning på bagsiden af håndtaget, og tag håndtaget af.

BEMÆRK

Vær opmærksom på, at forbindelseskablet mellem grundenheden og håndtaget ikke beskadiges. Træk forsigtigt, så maskinen ikke beskadiges.

Forbehold for tekniske ændringer!

Aftagning af håndtaget på grundenheden

Tekniske data

El-tilslutning

Spænding 100-240 V

1~50-60 Hz Beskyttelsesniveau IPX4 Maskine

Beskyttelsesklasse

III

Oplader beskyttelsesklasse II Nominel kapacitet maskine 40 W Nominel spænding batteri 7,2 V Akkutype Li-Ion Driftstid ved fuldt batteri 20 min Opladningstid ved tom akku 4 h Opladerens udgangsspænding 9,5 V Opladeapparatets udgangseffekt 0,6 A

Ydelsesdata

Valseomdrejninger pr. minut 500 o/min

Påfyldningsmængde

Ferskvandtank 360 ml Snavsevandsbeholder 140 ml

Mål

Vægt (uden tilbehør og rengøringsvæsker)

2,4 kg

Længde 305 mm Bredde 226 mm Højde 1220 mm Kabellængde

Oplader 1800 mm

63DA

– 6

Les og følg denne originale bruksanvisningen før første gangs bruk av enheten og oppbevar den til senere bruk eller overlevering til neste eier.

Gulvrengjøringsmaskinen må kun brukes til rengjøring av vannfaste, harde gulv i privathusholdninger. Ikke rengjør belegg som er ømfintlige ovenfor vann, som f.eks. ubehandlet korkgulv (fuktighet kan trenge inn og skade gulvet). Maskinen egner seg til rengjøring av PVC, linoleum, fliser, stein, oljet og voksbelagt parkett, laminat samt alle gulvbelegg som tåler vann.

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Brukte maskiner inneholder verdifulle gjenbrukbare materialer og stoffer som ikke skal ende opp i naturen. Maskinen og de inkluderte opp-

ladbare batteriene skal derfor ikke kastes i husholdningsavfallet. Avhending kan gjøres uten kostnader via lokale retur- og gjenbrukspunkter.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

www.kaercher.com/REACH

Leveringsomfang for apparatet er vist på emballasjen. Kontroller at innholdet i pakken er fullstendig, når du pakker ut. Ved manglende tilbehør eller ved transportskader, vennligst informer forhandleren.

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til materialeller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

– I tillegg til anvisningene i bruksveiledningen, må det

tas hensyn til lokale, generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

– Advarsel- og henvisningsskilt som er anbrakt på

apparatet gir viktig informasjon for en farefri drift.

Innhold

Generelle merknader NO 6 Sikkerhetsanvisninger NO 6 Beskrivelse av apparatet NO 8 Montering NO 8 Ta i bruk NO 8 Drift NO 9 Pleie og vedlikehold NO 10 Feilretting NO 10 Tekniske data NO 12

Generelle merknader

Forskriftsmessig bruk

Miljøvern

Leveringsomfang

Reservedeler

Garanti

Sikkerhetsanvisninger

Symboler på maskinen

 FARE

Apparatet inneholder elektriske komponenter og må derfor ikke holdes under rennende vann eller i beholdere fylt med vann – heller ikke ved rengjøring av apparatet.

OBS

Overhold den følgende framgangsmåten ved påfylling av rentvannstanken under rengjøringsarbeidet:

Tøm først bruktvanntanken.

Fyll deretter renvanntanken.

64 NO

– 7

 FARE

Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

몇 ADVARSEL

Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

몇 FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

 FARE

 Ikke dypp maskinen i vann!  Kontroller at apparatet og tilbehøret er i forskrifts-

messig stand før det tas i bruk. Apparat og tilbehør må ikke brukes dersom det ikke er i feilfritt stand.

 Ladeapparat og ladekabel skal ved synlige skader

bare repareres ved å skifte originaldeler.

 Slå av apparatet og ta ut strømstøpselet innen ser-

vice eller vedlikeholdsarbeider påbegynnes.

 Reparasjonsarbeider på apparatet må kun utføres

av autorisert kundeservice.

 Apparatet inneholder elektriske komponenter - skal

ikke rengjøres under rennende vann.

 Stikk ingen ledende gjenstander (f.eks. skrujern el-

ler lignende) inn i ladekontakten.

 Ikke berør noen kontakter eller ledninger.  Spenningen på strømtilførselen må stemme over

ens med spenningsangivelsen på typeskiltet.

 Ikke trekk nettkabelen over skarpe kanter, og ikke

klem den fast.

몇 ADVARSEL

 Maskinen må kun tilkobles strømuttak som er in-

stallert av en elektromontør, i henhold til IEC

60364.

 Maskinen skal kun kobles til vekselstrøm. Spennin-

gen må stemme overens med maskinens typeskilt.

 Av sikkerhetsgrunner anbefaler vi i utgangspunktet

at apparatet drives via en overspenningsbryter (maks. 300 mA).

 FARE

Fare for elektrisk støt.  Ta aldri i støpselet eller stikkontakten med våte

hender.

 Bruk ikke ladeapparat i skitten eller våt tilstand.  Ladeapparatet skal ikke brukes i eksplosjonsfarlige

omgivelser.

 Bær ikke ladeapparatet etter strømkabelen.  Batteriladeren må kun brukes og oppbevares i tør-

re rom.

 Hold strømkabelen borte fra varme, skarpe kanter,

olje og bevegelige apparatdeler.

 Skjøteledninger med flere uttak og samtidig drift av

flere apparater skal unngås.

 Strømkabelen skal ikke tas ut av stikkkontakten

ved at du trekker i den.

 Ikke dekk til ladeapparatet, og hold ventilasjonsåp-

ningene på ladeapparatet fri.

 Ikke åpne ladeapparatet. Reparasjoner skal bare

utføres av fagfolk.

 Ladeapparatet skal bare brukes til lading av god-

kjente batteripakker.

 Ladeapparat og ladekabel skal ved synlige skader

bare repareres ved å skifte originaldeler.

 FARE

Fare for elektrisk støt.  Ikke utsett det ladbare batteriet for sterk solstråling,

varme eller åpen ild.

몇 ADVARSEL

 Batteriet skal kun lades med det vedlagte originale

ladeapparat eller et ladeapparat som er godkjent av KÄRCHER.

Bruk følgende adapter:

 Ikke åpne batteriet, det er fare for kortslutning, i til-

legg kan irriterende damper eller etsende væsker strømme ut.

 Apparatet inneholder batterier som ikke kan byttes.

 FARE

 Maskinen må brukes på korrekt måte. Brukeren må

ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer som måtte befinne seg i nærheten.

 Bruk i eksplosjonsfarlige områder er forbudt.  Ved bruk av apparatet i risikoområder skal angjel-

dende sikkerhetsforskrifter følges.

 Ikke bruk apparatet dersom det har falt ned, har

synlige skader eller er utett.

 Emballasjefolien holdes unna barn, fare for kvel-

ning!

몇 ADVARSEL

 Høytrykksvaskeren må ikke brukes av barn, eller

personer som ikke er kjent med hvordan høytrykksvaskeren fungerer.

 Dette apparatet er ikke ment for bruk av personer

med reduserte fysiske, sensoriske eller sjelelige evner, eller som pga. mangel på erfaring og/eller kunnskap ikke kan benytte apparatet trygt. De skal da kun bruke apparatet under oppsyn av en sikkerhetsansvarlig person, eller få instruksjoner av vedkommende om bruk av appratet.

 Barn skal ikke leke med apparatet.  Barn skal holdes under tilsyn for å sikre at de ikke

leker med apparatet.

 Hold apparatet unna barn så lenge det er slått på

og ikke avkjølt.

 Rengjøring og bruksvedlikehold skal ikke utføres

av barn uten under tilsyn.

 Apparatet skal kun brukes og lagres som angitt i

beskrivelse eller illustrasjoner!

Risikotrinn

Elektriske komponenter

Batterilader

Batteri

Sikker håndtering

PS02

65NO

– 8

몇 FORSIKTIG

 Før alle arbeider på maskinen, sørg for at den står

støtt for å forhindre personskader eller materielle skader dersom den velter.

 Fyll aldri løsemidler, væske som inneholdende lø-

semidler eller ufortynnet syre (f.eks. rengjøringsmidler, bensin, lakktynner eller aceton) i vanntanken ettersom disse angriper materialene i enheten.

 La aldri maskinen være ubevoktet når det er i gang.  Kroppsdeler (f.eks. fingre, hår) må holdes unna de

roterende rengjøringsvalsene.

 Beskytt hendene under rengjøringen av gulvstyk-

ket, da det er fare for skade forårsaket av spisse gjenstander (f.eks. splinter).

 Hold tilkoblingskablen unna varmekilder, skarpe

kanter, olje og apparatdeler som beveger seg.

OBS

 Slå enheten bare på når renvanntanken og brukt-

vanntanken er satt inn.

 Ikke sug opp skarpe eller store gjenstander (f.eks.

glasskår, kiselsteiner, deler av leketøy) med apparatet.

 Ikke fyll eddiksyre, avkalkingsmiddel, eteriske oljer

eller lignende stoffer i rentvannstanken. Pass også på at det ikke suges opp slike stoffer i apparatet.

 Bruk enheten kun på harde gulv med vanntett belegg

(f.eks lakkert parkettgulv, emaljerte fliser, linoleum).

 Bruk ikke enheten til rengjøring av tepper eller hel-

dekkende teppegulv.

 Før ikke enheten over gulvgitre for konvektorvar-

meanlegg. Utlekkende vann kan ikke absorberes av enheten når den føres over risten.

 Ved lengre arbeidspauser og etter bruk må appara-

tet slås av med hovedbryteren/apparatbryteren og nettpluggen trekkes ut.

 Maskinen skal ikke brukes ved temperaturer under

0 °C.

 Beskytt apparatet mot regn. Det må ikke oppbeva-

res utendørs.

* FC 3 Cordless ** FC 3 Cordless Premium

OBS

Pass på at strømledningen ligger fullstendig i føringsskinnen før du monterer håndtaksstangen.

Figur  Sett inn håndtaklisten til anslaget i grunnenheten til

den klikker på plass. Gripelisten må sitte godt fast i enheten.

Figur  Plasser apparatet i parkeringsstasjonen, slik at det

står sikkert.

Figur  Skru inn rengjøringsvalsene til anslaget i valshol-

deren.

 Vær oppmerksom på fargetilordningen på innsiden av

valsen og valsholderen på enheten (f.eks. blå til blå).

 Kontroller at rengjøringsvalsen sitter godt fast etter

monteringen.

Figur  Stikk laderens ladekabel inn i ladekontakten på ap-

paratet.  Sett ladeapparatets støpsel i en stikkontakt. Figur

 LED-kontrollampene viser batteriets aktuelle ladenivå.  Ved lading av et helt utladet batteri blinker alle de 3

LED-kontrollampene etter hverandre, nedenfra og

opp.  Når batteriet er 1/3 fullt, lyser den nederste LED-

lampen kontinuerlig mens de to øverste blinker vi-

dere.  Når batteriet er 2/3 fullt, lyser de to nederste LED-

lampene kontinuerlig mens den øverste blinker vi-

dere.  Etter at batteriet er helt oppladet, lyser de 3 LED-

kontrollampene kontinuerlig i 60 minutter. Etter

denne tiden slukkes LED-kontrollampene. Figur  Trekk nettpluggen ut av stikkontakten og ladekabe-

len ut av ladekontakten etter oppladingen.

Figur  Sett apparatet i parkeringsstasjonen. Figur  Ta tak i grepsfordypningen på rentvannstanken, og

løft tanken ut av apparatet. Figur  Åpne tanklåsen og drei den til siden. Figur  Fyll renvanntanken med kaldt eller lunkent vann fra

springen.  Ved behov kan KÄRCHER rengjørings- og pleie-

middel fylles i renvanntanken.*

 Merket "MAX" må ikke overskrides under fylling.  Lukk tanklokket.

Figur

 Sett rentvannstanken i apparatet.  Renvanntanken må sitte godt fast i enheten.

OBS

* Sørg for å overholde doseringsanbefalingen for rengjørings- og pleiemidler.

Beskrivelse av apparatet

1 PÅ/AV-bryter 2 Håndtak 3 Sklisikring for vegg, håndtak 4 Rentvannstank 5 Grepsfordypning rentvannstank 6 Ladekontakt 7 Spillvanntank 8 Gripespor rengjøringsvals 9 Rengjøringsvalser 10 Gulvstykkedeksel 11 Låsemekanisme gulvstykkedeksel 12 Batteriindikator 13 Ladeapparat med ladekabel 14 Parkeringsstasjon 15 Oppbevaring valser

16 * Rengjøringsmiddel RM 536 30 ml 17 ** Rengjøringsmiddel RM 534 30 ml 18 ** Rengjøringsmiddel RM 536 500 ml 9 ** Rengjøringsvalser 2x

Montering

Ta i bruk

Montere valser

Lading

Fylle rentvannsbeholderen

66 NO

– 9

OBS

Figur

Apparatet kan bare ta opp væsker (maks. 140 ml) og størknet smuss.

Figur

Fei eller støvsug gulvet først. Da blir det fjernet smuss og løse partikler fra gulvet før den fuktige rengjøringen. Kontroller gulvet på et lite synlig sted for vanntetthet før du bruker enheten. Må ikke brukes på vannfølsomme overflater, f.eks. ubehandlet korkgulv (fuktighet kan trenge inn og skade gulvet).

Figur Arbeid bakover mot døren for å hindre at det blir fotspor på det nyvaskede gulvet.  Rengjøring av gulvet foregår ved å bevege enheten

forover og bakover i en hastighet som ved støvsuging.

 Ved sterk nedsmussing lar du enheten gli langsomt

over gulvet. Det er ikke nødvendig å utøve trykk på apparatet.

 Ved leveringsomfang av valseparene i grått og gult:

Begge valseparene har den samme funksjonaliteten, men kan brukes til ulike bruksområder (f.eks. fargeskille for kjøkken og bad).

OBS

Straks enheten blir slått på, begynner rengjøringsvalsene å rotere. Håndtaket må holdes fast slik at enheten ikke beveger seg av seg selv. Sørg for at renvanntanken er fylt med vann og at bruktvanntanken er satt inn i enheten.

Figur

 Trykk på bryteren for å slå på (på/av).  Kjør apparatet fram og tilbake til valsene er tilstrek-

kelig fuktige.

Figur – 3 LED-er lyser - 3/3 batteri-brukstid (full brukstid). – 2 LED-er lyser - 2/3 batteri-brukstid. – 1 LED-lampe lyser – 1/3 batterinivå gjenstår.  Ca. 2 minutter før batteriet må lades opp, blinker

den nederste LED-lampen.

 Når batteriet er tomt og apparatet har koblet seg ut,

blinker den nederste LED-lampen raskt i 60 sekunder.

OBS

Tøm bruktvanntanken før du fyller renvanntanken. Dermed hindres at bruktvanntanken renner over.

Se kapitlet "Fylle rentvannstank". Se kapittel "Tømme bruktvanntanken".

Figur  Sett apparatet i parkeringsstasjonen. Figur

 Åpne låsemekanismen på gulvstykkedekslet.  Ta av gulvstykkedekslet.

Figur  Ta spillvannstanken ut av gulvstykket.

Figur

 Åpne klaffene på begge spillvannstankrommene.  Tøm bruktvannstanken.

Figur  Rengjør gulvstykkedekslet og spillvannstanken

med vann fra springen, alt etter hvor tilsmusset de

er.  Klaffene til de to spillvannstankrommene kan tas av

og rengjøres separat.  Sett klaffene til de to spillvannstankrommene på

igjen og lukk dem. Figur  Sett spillvannstanken inn i gulvstykket. Figur  Åpne låsemekanismen på gulvstykkedekslet, sett

dekslet på gulvstykket og slipp deretter låsemeka-

nismen.  Spillvannstanken og gulvstykkedekslet må sitte

godt fast i, henholdsvis på, apparatet.

OBS

Ved lengre arbeidspauser anbefales det å plassere apparatet i parkeringsstasjonen for å unngå skader på ømfintlige gulv, forårsaket av fuktige valser.

Figur  Slå av enheten ved å trykke på På/Av-bryteren. Figur  Sett apparatet i parkeringsstasjonen.

OBS

Rengjør apparatet når du er ferdig med arbeidet.

Figur  Dersom det er vann igjen i rentvannstanken, må

det tømmes ut. Bilde til  Rengjør spillvannstanken, gulvstykkedekslet og

rengjøringsvalsene.

Se kapitlet "Rengjøre spillvannstank".

Se kapitlet "Rengjøre gulvstykke".

Se kapitlet "Rengjøre valser".

OBS

For å unngå luktdannelse må ferskvannstanken og spillvannstanken tømmes fullstendig forut for oppbevaring av apparatet. La de våte valsene lufttørke (f.eks. på parkeringsstasjonen). Ikke still de våte valsene til tørking i et lukket skap.

Figur  Sett apparatet i parkeringsstasjonen. Figur  Sett de våte valsene til tørking på parkeringsstasjo-

nen.  Oppbevar støvsugeren i et tørt tom.

Drift

Generelle anvinsninger for

betjening

Arbeidsstart

Batteripakkens brukstid

Etterfylle rengjøringsvæske

Tømming av spillvannsbeholderen

Opphold i arbeidet

Slå maskinen av

Oppbevaring av apparatet

67NO

– 10

 FARE

Figur

Apparatet inneholder elektriske komponenter og må derfor ikke holdes under rennende vann eller i beholdere fylt med vann – heller ikke ved rengjøring av apparatet.

OBS

Figur

Ved rengjøring av apparatet må de enkelte komponentene (gulvhodedeksel, fersk- eller smussvannstank og ruller) fjernes og rengjøres separat. Selve apparatet kan tørkes av med en fuktig klut.

OBS

Spillvannstanken må rengjøres regelmessig for å unngå at smuss setter seg fast inni tanken.

OBS

Ikke rengjør gulvstykkedekslet i oppvaskmaskinen: Apparatets grunnfunksjon kan forringes dersom gulvstykkedekslet trekker seg sammen i oppvaskmaskinen slik at avstrykerkanten ikke kan presse ordentlig mot valsene. Rengjøringsresultatet blir dårligere.

Figur  Slå av enheten ved å trykke på På/Av-bryteren. Figur  Sett apparatet i parkeringsstasjonen. Bilde til  Ta bruktvanntanken ut av apparatet.

Se kapittel "Tømme bruktvanntanken".

 Rengjør gulvstykkedeksel, spillvannstank og spill-

vannstankklaffer med vann fra springen.

 Klaffene til de to spillvannstankrommene kan tas av

og rengjøres separat.

 Spillvannstanken og spillvannstankklaffene kan

eventuelt rengjøres i oppvaskmaskinen.

Merknad

Gummibelegget på spillvannstankklaffene kan bli klebrig av å vaskes i oppvaskmaskinen. Tettheten blir imidlertid ikke påvirket av dette. Bilde til  Rengjør også valsene når du er ferdig med å bruke

apparatet.

Se kapitlet "Rengjøre valser". Bilde til  Etter rengjøringen setter du spillsvanntanken med

klaffer og gulvstykkedeksel inn i apparatet igjen.

OBS

Rengjør gulvstykket dersom det er tilsmusset.

OBS

Figur  Slå av enheten ved å trykke på På/Av-bryteren. Figur  Sett apparatet i parkeringsstasjonen. Figur

 Åpne låsemekanismen på gulvstykkedekslet.  Ta av gulvstykkedekslet.

Figur

 Rengjør gulvstykkedekslet under rennende vann.

 Rengjør spillvannstanken og valsene.

Se kapitlet "Rengjøre spillvannstank".

Se kapitlet "Rengjøre valser".  Rengjør valsedrevet med en fuktig klut. Figur  Sett gulvstykkedekslet på gulvstykket.

OBS

Valsene bør skylles under vannkranen eller vaskes i oppvaskmaskinen etter hver gangs bruk, slik at det ikke bygger seg opp rester av rengjøringsmiddel på valsene, som på sikt kan føre til skumdannelse. Dersom apparatet legges på gulvet for å ta ut valsene, må tankene for både rent vann og spillvann tømmes. På den måten unngås det at det siver ut væske fra tankene mens apparatet ligger på gulvet.

Figur  Slå av enheten ved å trykke på På/Av-bryteren. Figur  Sett apparatet i parkeringsstasjonen. Figur  Skru ut rengjøringsvalsene i gripesporet. Figur  Rengjør rengjøringsvalsene under rennende vann. eller  Vask rengjøringsvalsene i vaskemaskin ved opptil

60 °C.

OBS

Bruk ikke tøymykner ved rengjøring i vaskemaskin. På den måten blir ikke mikrofiber skadet og rengjøringsvalsene beholder rengjøringsevnen. Rengjøringsvalsene må ikke tørkes i tørketrommel.

Bilde til  Etter rengjøringen setter du valsene til lufttørking

på parkeringsstasjonen.  Du kan korte ned tørketiden ved å vri opp valsene

først.  Rengjør også gulvstykkedeksel og spillvannstank

når du er ferdig med å bruke apparatet.  Rengjør valsedrevet med en fuktig klut.

OBS

Bruk av uegnede rengjørings- og pleiemidler kan ødelegge enheten og føre til at garantien bortfaller.

Merknad

Tilsett KÄRCHER rengjørings- eller pleiemiddel for gulvrengjøring etter behov.  Ved dosering av rengjørings- og pleiemidler må

produsentens anvisninger følges.  For å hindre skumdannelse fylles tanken først med

vann og deretter med rengjørings- eller pleiemidler.  Dermed blir fyllmengden "MAX" ikke overskredet i

renvanntanken, og ved vannpåfylling er det fortsatt

plass til rengjørings- eller pleiemidler.

Driftsforstyrrelser har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

 Ladeplugg/nettplugg ikke riktig satt inn.  Sett ladeplugg/nettplugg riktig inn.

Pleie og vedlikehold

Rengjøre bruktvanntanken

Rengjøre gulvstykke

Rengjøre valser

Rengjørings- og pleiemidler

Feilretting

Batteriet lades ikke

68 NO

– 11

 Batteriet er tomt.  Slå på apparatet.  Kontroller om ladekabelen ennå står i apparatet.  Trekk ut ladekabelen. Apparatet vil ikke starte der-

som ladekabelen står i.

Den nederste LED-lampen blinker når apparatet slås på, og apparatet starter ikke.

 Batteriet er tomt.  Slå på apparatet.

Alle LED-lampene blinker raskt samtidig.  Apparatets motor er blokkert (f.eks. på grunn av for

stort press på valsene eller at apparatet har kjørt på

en vegg eller et hjørne).  Slå maskinen på og av igjen. eller

 Bruk av feil eller defekt strømadapter.  Bruk original eller skift defekt strømadapter.

De tre LED-lampene lyser etter hverandre i en takt på 1 sekund.  Apparatet er for varmt under drift (f.eks.ved bruk i

høye omgivelsestemperaturer).

 Ta en pause og la apparatet avkjøles.  Dersom apparatet i tillegg slår seg av:  Ta en pause og la apparatet avkjøles.  Apparatet kan først slås på igjen når det er tilstrek-

kelig avkjølt.

Valsene er ikke tilstrekkelig fuktet.  Fukt valsene ved å kjøre flere ganger fram og tilba-

ke på stedet. Filteret under ferskvannstanken er satt inn på feil måte eller ikke i det hele tatt.  Forsikre deg om at filteret under ferskvannstanken

sitter riktig i apparatet. Skumplasten med gul stift i

midten må peke oppover.

Merknad

Hvis det ikke finnes noe filter, kan dette bestilles som reservedel. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Ikke noe vann i rentvannstanken.  Etterfylle vann Rentvannstanken sitter ikke korrekt i apparatet.  Sett inn renvanntanken slik at den sitter på plass i

enheten. Rengjøringsvalser mangler eller er ikke riktig satt inn.  Sett inn rengjøringsvalsene eller skru dem inn til

anslaget i valsholderen. Rengjøringsvalsene er skitne eller slitt  Rengjør rengjøringsvalsene. eller  Skift ut rengjøringsvalsene. Rengjøringsmiddelet ble glemt, feil dosert, eller det ble brukt feil rengjøringsmiddel  Bruk kun rengjøringsmiddel fra KÄRCHER, og

overhold riktig dosering. Gulvstykkedeksel ikke riktig montert  Kontroller om gulvstykkedekslet sitter riktig. Ta av

dekslet og sett det på igjen.

Merknad

Det er normalt at det oppstår litt skum i gulvhodet under drift. Det vil ikke ha noen negativ innflytelse på funksjonen. Ytterligere tiltak er kun nødvendig dersom det dannes store mengder skum (f.eks. striper av skum på gulvet). Feil rengjøringsmiddel eller feil dosering.  Bruk kun rengjøringsmiddel fra KÄRCHER, og

overhold riktig dosering. Maskinens funksjon beror på at smusset strykes av fra rengjøringsvalsene. Dermed samles det smuss og rester av rengjøringsmiddel fra gulvbelegget i tanken for skittent vann. Under visse omstendigheter kan dette føre til skumdannelse.  Rengjør spillvannstanken, gulvstykkedekslet og

rengjøringsvalsene.

Valsene er tilsmusset.  Rengjør valsene. Valsene er ikke tilstrekkelig fuktet.  Fukt valsene ved å kjøre flere ganger fram og tilba-

ke på stedet. Feil rengjøringsmiddel eller feil dosering.  Bruk kun rengjøringsmiddel fra KÄRCHER, og

overhold riktig dosering. Det er rester av andre rengjøringsmidler på gulvet.  Skyll valsene grundig med vann for å få bort rester

av rengjøringsmiddel.  Rengjør gulvet flere ganger med apparatet, uten

rengjøringsmiddel og med rene valser. På den må-

ten fjernes rester av rengjøringsmiddel fra gulvet.

Valsene blokkeres.  Ta av valsene og sjekk om det sitter en inneklemt

gjenstand der.  Kontroller om valsene er skrudd helt inn i valsehol-

deren.  Kontroller om gulvstykkedekslet sitter riktig. Ta av

dekslet og sett det på igjen.

Gulvstykkedeksel ikke riktig montert  Kontroller om gulvstykkedekslet sitter riktig. Ta av

dekslet og sett det på igjen. Valsene er slitt.  Skift valsene.

Bruktvanntanken er overfylt.  Tøm bruktvanntanken straks. Bruktvanntanken sitter ikke riktig på tanken.  Kontroller om gulvstykkedekslet sitter godt fast på

spillvannstanken.  Kontroller om spillvannstankklaffene er ordentlig

lukket.

Apparatet kan ikke slås på

LED-feilvisning

Valsene er for tørre

Enheten absorberer ikke smuss

Skumdannelse i gulvstykket og på gulvet

Dårlig rengjøringsresultat

Valsene roterer ikke

Vannopptak ikke optimalt

Enheten mister bruktvann

69NO

– 12

OBS

Etter montering må ikke håndtaket lenger tas av fra basisapparatet. Håndtaket kan bare tas av fra basisapparatet når apparatet i forbindelse med service.

Figur Se bildet på slutten av bruksanvisningen  Sett skrutrekkeren inn i den lille åpningen på baksi-

den av håndtaket i 90 grader vinkel, og ta av håndtaket.

OBS

Pass på at forbindelseskabelen mellom basisapparatet og håndtaket ikke skades. Trekk forsiktig, ellers kan apparatet bli skadet.

Det tas forbehold om tekniske endringer!

Ta av håndtaket fra basisapparatet

Tekniske data

Elektrisk tilkobling

Spenning 100-240 V

1~50-60 Hz Beskyttelsesklasse IPX4 Apparat

Beskyttelsesklasse

III

Lader kapslingsgrad II Nominell effekt apparat 40 W Nominell spenning batteri 7,2 V Batteritype Li-ion Driftstid ved fullt ladet batteri 20 min Ladetid ved tomt batteri 4 h Utgangsspenning lader 9,5 V Utgangsstrøm lader 0,6 A

Effektspesifikasjoner

Valsomdreininger per minutt 500 o/min.

Fyllingsmengde

Rentvannstank 360 ml Spillvannstank 140 ml

Mål

Vekt (uten tilbehør og rengjøringsvæsker)

2,4 kg

Lengde 305 mm Bredde 226 mm Høyde 1220 mm Kabellengde

Batterilader 1800 mm

70 NO

– 6

Läs bruksanvisningen innan maskinen används första gången, följ anvisningarna och spara den för framtida behov, eller för nästa ägare.

Golvrengöringsmaskinen får endast användas för rengöring av hårda golv för privat bruk och endast på hårda golv som tål vatten. Rengör inga vattenkänsliga underlag som obehandlade korkgolv (fukt kan tränga in och skada golvet). Maskinen är lämplig för rengöring av PVC, linoleum, klinker, sten, oljad och vaxad parkett, laminat samt golvbeläggningar som tål vatten.

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning.

Batterier, engångs och uppladdningsbara, innehåller ämnen som inte får komma ut i miljön. Maskinen och batterierna i den får därför inte kas-

tas i hushållssoporna. Avfallshanteringen kan göras utan kostnad via lokala återlämnings- och insamlingssystem

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

Aggregatets leveransomfång är avbildat på förpackningen. Kontrollera att innehållet i leveransen är fullständig. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad. (Se baksidan för adress)

– Förutom anvisningarna i bruksanvisningen måste

gällande allmänna säkerhets- och olycksfallsföreskrifter beaktas.

– De varnings- och hänvisningsskyltar som finns på

apparaten ger viktiga hänvisningar för riskfri drift.

Innehåll

Allmänna anvisningar SV 6 Säkerhetsanvisningar SV 6 Beskrivning av aggregatet SV 8 Montering SV 8 Börja använda SV 8 Drift SV 9 Skötsel och underhåll SV 10 Åtgärder vid störningar SV 10 Tekniska data SV 12

Allmänna anvisningar

Ändamålsenlig användning

Miljöskydd

Leveransens innehåll

Reservdelar

Garanti

Säkerhetsanvisningar

Symboler på aggregatet

 FARA

Enheten innehåller elektriska komponenter och får därför inte hållas under rinnande vatten eller i behållare fyllda med vatten - inte heller för rengöring av enheten.

OBSERVERA

Observera följande tillvägagångssätt när du fyller på färskvattentanken under rengöringsarbeten:

Töm först smutsvattentanken.

Fyll sedan på färskvattentanken.

71SV

– 7

 FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

몇 VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

몇 FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

 FARA

 Sänk inte ned enheten i vatten!  Kontrollera före användningen att apparaten och

dess tillbehör befinner sig i ett oklanderligt tillstånd. Om tillståndet inte är korrekt får den inte tas i bruk.

 Vid synlig skada ska laddaren med laddkabel om-

gående bytas ut mot en originaldel.

 Stäng av aggregatet och dra ut nätkontaken innan

vård och skötselarbeten ska utföras.

 Reparationer på apparaten får endast genomföras

av en auktoriserad kundtjänst.

 Maskinen innehåller elektriska komponenter - ren-

gör inte under rinnande vatten.

 Stick inte in några ledande föremål (t.ex. skruv-

mejslar eller liknande) i laddningsuttaget.

 Rör inte vid kontakter eller ledningar.  Uppgifterna om spänning på typskylten måste

överensstämma med försörjningsspänningen.

 Drag inte kabeln över vassa kanter och kläm inte

ihop den.

몇 VARNING

 Maskinen får endast anslutas till ett nätuttag som

installerats av elektriker enligt IEC 60364.

 Maskinen får endast anslutas till växelström. Spän-

ningen ska motsvara den spänning som är angiven på maskinens typskylt.

 Av säkerhetsskäl rekommenderar vi principiellt att

pumpen används med jordfelsbrytare (max. 30mA).

 FARA

Risk för elektrisk stöt.  Ta aldrig tag i nätkontakten eller eluttaget med fuk-

tiga händer.

 Använd inte laddaren när den är smutsig eller fuktig.  Använd inte laddaren på platser där det finns risk

för explosion.

 Bär inte laddaren i nätsladden.  Använd och förvara bara laddaren inomhus.  Skydda nätsladden mot värme, skarpa kanter, olja

och rörliga apparatdelar.

 Undvik förlängningssladdar med flerkontaktsuttag

och samtidig drift av flera apparater.

 Tag inte nätkontakten ur vägguttaget genom att dra

i sladden.

 Täck inte över laddaren och håll ventilationsöpp-

ningar fria.

 Öppna inte laddaren. Låt endast fackpersonal utfö-

ra reparationer.

 Laddaren får endast användas för laddning av god-

kända, uppladdningsbara batterier.

 Vid synlig skada ska laddaren med laddkabel om-

gående bytas ut mot en originaldel.

 FARA

Risk för elektrisk stöt.  Utsätt inte det uppladdningsbara batteriet för starkt

solsken, värme samt eld.

몇 VARNING

 Det uppladdningsbara batteriet får bara laddas

med den bifogade originalladdaren eller en laddare som godkänts av KÄRCHER.

Använd följande adapter:

 Öppna inte batteriet, risk för kortslutning, dessut-

om kan irriterande ångor eller frätande vätska läcka ut.

 Denna enhet innehåller batterier som inte går att

byta ut.

 FARA

 Användaren måste använda apparaten enligt före-

skrifterna. Användaren ska ta hänsyn till förutsättningarna på platsen och kontrollera att ingen uppehåller sig i närheten vid arbete med maskinen.

 Användning av maskinen i utrymmen med explo-

sionsrisk är förbjuden.

 När maskinen används i riskområden ska motsva-

rande säkerhetsföreskrifter beaktas.

 Använd inte maskinen när den har fallit ner tidigare,

när den har synliga skador eller när den är otät.

 Håll förpackningsfolien borta från barn, risk för

kvävning!

몇 VARNING

 Aggregatet får inte användas av barn eller perso-

ner som inte har tillräcklig kunskap.

 Denna apparat är ej avsedd att användas av perso-

ner med begränsade psykiska, sensoriska eller mentala egenskaper eller som saknar erfarenhet och/eller kunskap att hantera den, såvida de inte befinner sig under uppsikt av en person ansvarig för deras säkerhet eller har fått anvisningar från en sådan person om hur apparaten ska användas och har förstått vilka faror som kan uppstå vid användningen av apparaten.

 Barn får inte leka med apparaten.  Barn ska hållas under uppsikt för att garantera att

de inte leker med maskinen.

 Håll maskinen borta från barn medan den är påsla-

gen eller när den ännu inte har svalnat.

 Rengöringen och användarunderhållet får inte utfö-

ras av barn om de inte står under uppsikt.

 Använd eller förvara bara maskinen enligt beskriv-

ningen resp. bilden!

Risknivåer

Elektriska komponenter

Batteriladdare

Uppladdningsbart batteri

Säker hantering

PS02

72 SV

– 8

몇 FÖRSIKTIGHET

 Säkerställ innan all typ av arbete med eller på ma-

skinen dess stabilitet för att undvika olyckor eller sakskador på grund av att maskinen faller omkull.

 Häll aldrig lösningsmedel, vätskor som innehåller lös-

ningsmedel eller outspädda syror (t.ex. rengöringsmedel, bensin, förtunning och aceton) i vattentanken eftersom de angriper materialet i maskinen.

 Lämna aldrig maskinen utan uppsikt så länge som

den är i drift.

 Håll kroppsdelar (t.ex. hår, fingrar) borta från de ro-

terande rengöringsvalsarna.

 Skydda händerna när golvhuvudet rengörs eftersom

du kan skada dig på vassa föremål (t.ex. splitter).

 Skydda anslutningskabeln mot värme, vassa kan-

ter, olja och rörliga komponenter.

OBSERVERA

 Starta bara maskinen när färskvattentanken och

smutsvattentanken är insatta.

 Sug inte upp vassa eller stora föremål (t.ex. glasbi-

tar, småsten, leksaker) med maskinen.

 Fyll inte på ättiksyra, avkalkningsmedel, eteriska

oljor eller liknande i färskvattentanken. Se även till att sådana ämnen inte sugs upp.

 Använd bara maskinen på hårda golv med vattenfast

yta (t.ex. lackad parkett, emaljerad klinker, linoleum).

 Maskinen är inte lämplig för rengöring av mattor

och heltäckningsmattor.

 För inte maskinen över golvgaller till konvektorele-

ment. Vattnet som rinner ut kan inte sugas upp av maskinen när den förs över galler.

 Stäng av maskinen på huvudbrytaren/maskinens

strömbrytare och dra ur laddarens nätkontakt vid längre arbetspauser och efter användning.

 Använd inte maskinen vid temperaturer under

0 °C.

 Skydda maskinen från regn. Får inte förvaras ut-

omhus.

* FC 3 Cordless ** FC 3 Cordless Premium

OBSERVERA

Det är viktigt att nätsladden ligger helt i styrskenan innan handtagslisten monteras.

Bild  Stick in handtaget i grundmaskinen så att det hörs

att det hakar fast. Handtaget måste sitta fast ordentligt i maskinen.

Bild  Ställ maskinen i parkeringsstationen så att den står

stadigt.

Bild  Vrid in rengöringsvalsarna så långt det går på hål-

laren.

 Sätt in valsarna åt rätt håll med hjälp av färgmarke-

ringarna (t.ex. blått mot blått).

 Kontrollera att rengöringsvalsarna sitter fast or-

dentligt när de satts in.


 Anslut laddkabeln till maskinens laddningsuttag.  Sätt laddarens nätkontakt i ett vägguttag.

Bild  LED-kontrollamporna visar batteriets aktuella ladd-

ningstillstånd.

 När det hela tomma batteriet laddas blinkar alla 3

LED-kontrollampor efter varandra, nedifrån och upp.

 Vid 1/3 batteriladdning lyser den nedersta LED:en

konstant, men de övre LED:erna fortsätter att blinka.

 Vid 2/3 batteriladdning lyser de båda nedre LED:er-

na konstant, men den översta LED:en fortsätter att blinka.

 Efter att batteriet har laddats helt lyser de 3 LED-

kontrollamporna konstant i ytterligare 60 minuter.

Efter den här tiden slocknar LED-kontrollamporna. Bild  Dra ut nätkontakten ur eluttaget och laddkabeln ur

laddningsuttaget efter laddningen.

Bild  Ställ maskinen i parkeringsstationen. Bild  Håll färskvattentanken i handtagsfördjupningen

och ta ut den ur maskinen. Bild  Öppna tanklocket och vrid det åt sidan. Bild  Fyll färskvattentanken med kallt eller ljummet kran-

vatten.  Rengörings- eller skötselmedel från KÄRCHER

kan fyllas på efter behov i färskvattentanken.*

 Överskrid inte markeringen ”MAX” när du fyller på.  Stäng tanklocket.


 Sätt tillbaka tanken i maskinen.  Färskvattentanken måste sitta fast ordentligt i ma-

skinen.

OBSERVERA

*Dosera rengörings- eller skötselmedlet korrekt enligt anvisningarna.

Beskrivning av aggregatet

1 TILL-/FRÅN brytare 2 Handtag 3 Vägghalksäkring handtag 4 Färskvattentank 5 Greppfördjupning på färskvattentanken 6 Laddningsuttag 7 Smutsvattentank 8 Handtag på rengöringsvals 9 Rengöringsvalsar 10 Golvhuvudkåpa 11 Förregling golvhuvudkåpa 12 Batteriindikering 13 Laddare med laddkabel 14 Parkeringsstation 15 Förvaring valsar

16 * Rengöringsmedel RM 536 30 ml 17 ** Rengöringsmedel RM 534 30 ml 18 ** Rengöringsmedel RM 536 500 ml 9 ** Rengöringsvalsar 2x

Montering

Börja använda

Montera valsar

Laddningsförlopp

Fyll färskvattentanken

73SV

– 9

OBSERVERA


Maskinen kan bara suga upp smuts och vätska (max. 140 ml).


Sopa eller dammsug golvet innan du påbörjar arbetet. Detta gör att golvet är fritt från smuts/lösa partiklar före den fuktiga rengöringen. Kontrollera om golvet tål vatten på ett ställe som inte syns väl innan maskinen används. Rengör inte vattenkänsliga ytor som obehandlade korkgolv (fukt kan tränga in och skada golvet).

Bild Arbeta bakåt mot dörren så att du inte lämnar fotavtryck på det nytvättade golvet.  Golvet rengörs genom att man för maskinen fram

och tillbaka med samma hastighet som när man dammsuger.

 Låt maskinen långsamt glida över golvet om det är

mycket smutsigt. Du behöver inte använda tryck på maskinen.

 Vid leveransomfång av borstvalsar i par i grått och

gult: Båda paren borstvalsar har samma funktionalitet men kan användas för olika användningsområden (åtskillnad vad färgerna beträffar, t.ex. för kök och badrum).

OBSERVERA

Direkt när maskinen startas börjar rengöringsvalsarna att rotera. Håll hårt i handtaget så att maskinen inte åker iväg. Kontrollera att det finns vatten i färskvattentanken och att smutsvattentanken är insatt i maskinen.

Bild  Tryck på strömbrytaren (På-/Av) för att starta ma-

skinen.

 Dra med maskinen fram och tillbaka flera gånger

tills valsarna är tillräckligt fuktade.

Bild – 3 LED lyser – 3/3 batteriets hållbarhet (full körtid). – 2 LED lyser – 2/3 batteriets hållbarhet. – 1 LED lyser – 1/3 batteriets hållbarhet.  Ca 2 minuter innan batteriet är tomt blinkar den ne-

dersta LED:en.

 När batteriet är tomt och maskinen har stängts av

blinkar den nedersta LED:en snabbare i 60 sekunder.

OBSERVERA

Töm smutsvattentanken innan färskvattentanken fylls på. Det förhindrar att smutsvattentanken svämmar över.

Se kapitlet ”Fyll färskvattentanken”. Se kapitlet ”Töm smutsvattentanken”.

Bild  Ställ maskinen i parkeringsstationen. Bild

 Manövrera golvhuvudkåpans förregling.  Ta av golvhuvudkåpan.

Bild  Ta ut smutsvattentanken ur golvhuvudet. Bild

 Fäll upp luckorna över de båda smutsvattentankarna.  Töm smutsvattentanken.

Bild  Rengör golvhuvudkåpan och smutsvattentanken

med kranvatten om det behövs.  Luckorna på de båda smutsvattentankarna kan tas

av och rengöras separat.  Sätt tillbaka och lås luckorna på de båda smutsvat-

tentankarna. Bild  Sätt in smutsvattentanken i golvhuvudet. Bild  Manövrera golvhuvudkåpans förregling och sätt

skyddet på golvhuvudet. Släpp sedan förreglingen.  Smutsvattentanken och golvhuvudkåpan måste

sitta fast i eller på maskinen.

OBSERVERA

Vid längre arbetsuppehåll rekommenderar vi att ställa maskinen i parkeringsstationen, för att undvika skador på känsliga golv till följd av de fuktiga valsarna.

Bild  Stäng av maskinen genom att trycka på strömbry-

taren. Bild  Ställ maskinen i parkeringsstationen.

Bild  Stäng av maskinen genom att trycka på strömbry-

taren. Bild  Ställ maskinen i parkeringsstationen.

OBSERVERA

Rengör maskinen när du är klar.

Bild  Töm ut vattnet om det fortfarande finns något kvar

i färskvattentanken. Bild till  Rengör smutsvattentanken, golvhuvudkåpan och

rengöringsvalsarna.

Se kapitlet ”Rengör smutsvattentanken”.

Se kapitlet ”Rengör golvhuvudet”.

Se kapitlet ”Rengör valsarna”.

OBSERVERA

För att undvika luktutveckling måste färskvatten- och smutsvattentanken tömmas helt och hållet innan enheten läggs i förvar. Låt våta valsar lufttorka, t.ex. i parkeringsstationen. Ställ dem inte för att torka i stängda skåp.

Bild  Ställ maskinen i parkeringsstationen. Bild

 Låt de våta valsarna torka i parkeringsstationen.  Förvara apparaten torrt.

Drift

Allmän information om

användning

Påbörja arbetet

Batteriets gångtid

Fyll på rengöringsvätska

Tömma smutsvattentanken

Avbryta drift

Stänga av apparaten

Förvara aggregatet

74 SV

– 10

 FARA


Enheten innehåller elektriska komponenter och får därför inte hållas under rinnande vatten eller i behållare fyllda med vatten - inte heller för rengöring av enheten.

OBSERVERA


När enheten ska rengöras måste de enskilda komponenterna (golvhuvudkåpa, färsk- och smutsvattenbehållare och rullar) tas bort och rengöras separat. Själva enheten kan torkas av med en fuktig trasa.

OBSERVERA

För att undvika att smuts fastnar i tanken måste smutsvattentanken rengöras regelbundet.

OBSERVERA

Rengör inte golvhuvudkåpan i diskmaskinen. Maskinens grundfunktion kan påverkas om golvhuvudkåpan blir skev under diskningen, vilket innebär att avstrykarkanten inte längre trycker korrekt mot valsarna. Rengöringsresultatet försämras i så fall.

Bild  Stäng av maskinen genom att trycka på strömbry-

taren. Bild  Ställ maskinen i parkeringsstationen. Bild till  Ta ut smutsvattentanken ur maskinen.

Se kapitlet ”Töm smutsvattentanken”.  Rengör golvhuvudkåpan, smutsvattentanken och

smutsvattentankens luckor med kranvatten.  Luckorna på de båda smutsvattentankarna kan tas

av och rengöras separat.  Smutsvattentanken och smutsvattentankens luck-

or tål maskindisk.

Hänvisning

Gummit på smutsvattentankens luckor kan bli klibbigt efter rengöring i diskmaskin. Detta påverkar dock inte tätheten. Bild till  Tvätta även valsarna när maskinen inte längre ska

användas.

Se kapitlet ”Rengör valsarna”. Bild till  Efter rengöringen sätter du smutsvattentanken med

luckorna och golvhuvudkåpan i maskinen igen.

OBSERVERA

Rengör golvhuvudet om det är smutsigt.

OBSERVERA

Bild  Stäng av maskinen genom att trycka på strömbry-

taren. Bild  Ställ maskinen i parkeringsstationen. Bild

 Manövrera golvhuvudkåpans förregling.  Ta av golvhuvudkåpan.


 Rengör golvhuvudkåpan under rinnande vatten.  Rengör smutsvattentanken och valsarna.

Se kapitlet ”Rengör smutsvattentanken”.

Se kapitlet ”Rengör valsarna”.  Rengör valsdrivningen med en våt trasa. Bild  Sätt i golvhuvudkåpan i golvhuvudet.

OBSERVERA

Valsarna ska rengöras under vattenkranen eller i tvättmaskinen efter varje användning, så att det inte bildas några rengöringsmedelsrester som med tiden kan leda till skumbildning. Töm färskvatten- och smutsvattentanken innan du lägger maskinen på golvet för att ta ut valsarna. På så sätt undviker du att det rinner ut vätska ur tanken på golvet.

Bild  Stäng av maskinen genom att trycka på strömbry-

taren. Bild  Ställ maskinen i parkeringsstationen. Bild  Vrid ut rengöringsvalsarna med handtaget. Bild  Rengör rengöringsvalsarna under rinnande vatten. eller  Tvätta rengöringsvalsarna i tvättmaskinen på upp

till 60 °C.

OBSERVERA

Använd inte sköljmedel vid rengöring i tvättmaskin. Mikrofibrerna skadas inte då och rengöringsvalsarna blir effektivare. Rengöringsvalsarna kan inte torktumlas.

Bild till  Efter rengöringen sätter du valsarna i parkerings-

stationen och låter dem lufttorka.  Valsarna torkar snabbare om man först vrider ur

dem.  Om maskinen inte längre ska användas rengör du

även golvhuvudkåpan och smutsvattentanken.  Rengör valsdrivningen med en våt trasa.

OBSERVERA

Olämpliga rengörings- och skötselmedel kan skada maskinen och leda till att garantin upphör.

Hänvisning

Tillsätt rengörings- eller skötselmedel för golvrengöring från KÄRCHER efter behov.  Följ tillverkarens doseringsanvisningar för rengö-

rings- eller skötselmedel.  Fyll först på vatten och sedan rengörings- eller

skötselmedel i färskvattentanken så att det inte bil-

das skum.  För att MAX-volymen i färskvattentanken inte ska

överskridas måste du lämna plats för rengörings-

eller skötselmedlet när du fyller på.

Fel har ofta enkla orsaker som du själv kan åtgärda med hjälp av fölande översikt. Om du inte är säker eller om fel uppkommer som inte finns med här bör du ta kontakt med en auktoriserad kundtjänst.

Skötsel och underhåll

Rengör smutsvattentanken

Rengör golvhuvudet

Rengör valsarna

Rengörings- och skötselmedel

Åtgärder vid störningar

75SV

– 11

 Laddningskontakten/nätkontakten är inte korrekt

ansluten.

 Anslut laddningskontakten/nätkontakten på rätt sätt.

 Batteriet är tomt.  Ladda maskinen.  Kontrollera om laddkabeln fortfarande sitter i ma-

skinen.

 Dra ut laddkabeln, eftersom maskinen inte kan an-

vändas med ansluten laddkabel.

Den nedersta LED:en blinkar när maskinen tillkopplas och maskinen startar inte.

 Batteriet är tomt.  Ladda maskinen.

Alla LED:er blinkar snabbt tillsammans.  Maskinen har en motorblockering (t.ex. på grund

av för starkt tryck mot valsarna eller på grund av

körning mot en vägg eller ett hörn).  Stäng av maskinen och starta den igen. eller

 Användning av fel eller defekt nätdel.  Använd originalnätdelen och byt ut ev. defekt nätdel.

De tre LED:erna tänds efter varandra i 1-sekundstakt.  Maskinen är för varm under användning (t.ex. vid

höga omgivande temperaturer).

 Ta en paus och låt maskinen svalna.  Om maskinen dessutom stängs av:  Ta en paus och låt maskinen svalna.  Maskinen går inte att tillkoppla förrän den har fått

svalna.

Valsarna är inte tillräckligt fuktade.  Fukta valsarna genom att dra dem fram och tillbaka

på ett ställe. Filtret under färskvattenbehållaren är insatt fel eller inte alls.  Se till att filtret under färskvattenbehållaren sitter

korrekt i enheten. Skumplast med gult stift i mitten

måste peka uppåt.

Hänvisning

Om filtret inte är tillgängligt kan det beställas som reservdel. Information om tillbehör och reservdelar finns på www.kaercher.com.

Inget vatten i färskvattentanken.  Efterfylla vatten Färskvattentanken sitter inte rätt i maskinen.  Sätt in färskvattentanken så att den sitter rätt i ma-

skinen. Det saknas rengöringsvalsar eller de är inte korrekt insatta.  Sätt in rengöringsvalsarna eller skruva fast dem så

långt det går på hållaren. Rengöringsvalsarna är smutsiga eller slitna.  Rengör rengöringsvalsarna. eller  Byt rengöringsvalsarna. Rengöringsmedlet saknas, är feldoserat eller är av fel typ  Använd endast rengöringsmedel från KÄRCHER

och dosera i rätt mängd. Golvhuvudkåpan felmonterad  Kontrollera att golvhuvudkåpan sitter som den ska.

Ta av kåpan och sätt dit den igen.

Hänvisning

Lätt skumbildning i golvhuvudet under användningen är normalt och påverkar inte funktionen på något sätt. Extra åtgärder är bara nödvändiga vid överdriven skumbildning (t.ex. skumränder på golvet). Fel rengöringsmedel eller fel dosering.  Använd endast rengöringsmedel från KÄRCHER

och dosera i rätt mängd. Maskinens funktionssätt styrs av borttagningen av smutsen från rengöringsvalsarna. Smuts- och rengöringsmedelsrester från golvbeläggningar samlas i smutsvattentanken. Detta kan leda till skumbildning under vissa förhållanden.  Rengör smutsvattentanken, golvhuvudkåpan och

rengöringsvalsarna.

Valsarna är smutsiga.  Rengör valsarna. Valsarna är inte tillräckligt fuktade.  Fukta valsarna genom att dra dem fram och tillbaka

på ett ställe. Fel rengöringsmedel eller fel dosering.  Använd endast rengöringsmedel från KÄRCHER

och dosera i rätt mängd. Det finns rester av andra rengöringsmedel på golvet.

 Tvätta bort dessa rester noggrant med vatten.  Rengör golvet flera gånger med maskinen och rena

valsar, utan rengöringsmedel. På så sätt avlägsnas

resterna av rengöringsmedlet från golvet.

Valsarna blockeras.  Ta bort valsarna och kontrollera om det har fastnat

något föremål i dem.  Kontrollera om valsarna är inskruvade till anslag på

valshållaren.  Kontrollera att golvhuvudkåpan sitter som den ska.

Ta av kåpan och sätt dit den igen.

Golvhuvudkåpan felmonterad  Kontrollera

att golvhuvudkåpan sitter som den ska.

Ta av kåpan och sätt dit den igen. Valsarna är nötta.  Byt ut valsarna.

Smutsvattentank är full.  Töm genast smutsvattentanken. Smutsvattentanken sitter inte rätt i maskinen.  Kontrollera om golvhuvudkåpan sitter fast på

smutsvattentanken.  Kontrollera att smutsvattentankens luckor är or-

dentligt stängda.

OBSERVERA

Ta inte bort handtaget från basenheten efter monteringen. Handtaget får endast tas bort från basenheten om apparaten ska skickas på service.

Bild Se bilden i slutet av bruksanvisningen  Stick in skruvmejseln med 90 graders vinkel i det lil-

la hålet på baksidan av handtaget och ta av det.

OBSERVERA

Se till att anslutningskabeln mellan basenheten och handtaget inte skadas. Dra försiktigt, annars kan enheten skadas.

Batteriet laddas inte

Det går inte att starta maskinen

LED-felmeddelande

Valsarna är för torra

Maskinen tar inte upp smuts

Skumbildning i golvhuvudet och på golvet

Ej tillfredsställande rengöringsresultat

Valsarna roterar inte

Vattenupptagningen ej optimal

Maskinen förlorar smutsvatten

Borttagning av handtaget från basenheten

76 SV

– 12

Med reservation för tekniska ändringar!

Tekniska data

Elanslutning

Spänning 100-240 V

1~50-60 Hz Skyddsgrad IPX4 Aggregat

Skyddsklass

III

Laddarens skyddsklass II Nominell effekt apparat 40 W Märkspänning batteri 7,2 V Typ av uppladdningsbart batteri Litiumjon Arbetstid med full batteriladdning 20 min Laddtid vid tomt batteri 4 tim Utgångsspänning laddare 9,5 V Utgångsström laddare 0,6 A

Prestanda

Valsvarv per minut 500 V/min

Påfyllningsmängd

Färskvattentank 360 ml Smutsvattentank 140 ml

Mått

Vikt (utan tillbehör och rengöringsvätskor)

2,4 kg

Längd 305 mm Bredd 226 mm Höjd 1220 mm Kabellängd

laddare 1800 mm

77SV

– 6

Lue tämä alkuperäiskäyttöohje ennen laitteesi ensimmäistä käyttöä, toimi sen mukaisesti ja säilytä käyttöohje myöhempää käyttöä tai mahdollista toista omistajaa varten.

Käytä lattianpuhdistinta vain kovien lattioiden puhdistukseen yksityisissä kotitalouksissa ja vain vedenkestävillä kovilla lattioilla. Älä puhdista vedelle arkoja pintoja, kuten esim. käsittelemättömiä korkkilattioita (kosteus voi tunkeutua sisään ja vahingoittaa lattiaa). Laite soveltuu seuraavien puhdistamiseen: PVC, linoleumi, kaakeli, kivi, öljytty ja vahattu parketti, laminaatti sekä kaikki lattiapinnoitteet, jotka eivät ole arkoja vedelle.

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Vanhat laitteet sisältävät arvokkaita kierrätyskelpoisia materiaaleja ja aineita, joita ei saa päästää ympäristöön. Laitetta ja siinä olevaa akkua ei

siksi saa hävittää tavallisena talousjätteenä. Paikallinen palautus- ja jätteidenkeruujärjestelmä suorittaa hävittämisen maksuttomasti.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

www.kaercher.com/REACH

Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys. Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja.

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja häiriöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon. (Osoite, katso takasivua)

– Tämän käyttöohjeen ohjeiden ohella on noudatet-

tava lakisääteisiä yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

– Laitteeseen kiinnitetyt varoitus- ja opastuskilvet an-

tavat tärkeitä ohjeita turvallista käyttöä varten.

Sisältö

Yleisiä ohjeita FI 6 Turvaohjeet FI 6 Laitekuvaus FI 8 Asennus FI 8 Käyttöönotto FI 8 Käyttö FI 9 Hoito ja huolto FI 10 Häiriöapu FI 10 Tekniset tiedot FI 12

Yleisiä ohjeita

Käyttötarkoitus

Ympäristönsuojelu

Toimitus

Varaosat

Takuu

Turvaohjeet

Laitteessa olevat symbolit

 VAARA

Laite sisältää sähkökomponentteja, joten sitä ei saa pitää juoksevan veden alla tai vedellä täytetyissä astioissa, ei edes laitteen puhdistamista varten.

HUOMIO

Noudata seuraavaa menettelytapaa, kun täytät puhdasvesisäiliön puhdistustöiden aikana:

Tyhjennä ensin likavesisäiliö.

Täytä sen jälkeen puhdasvesisäiliö.

78 FI

– 7

 VAARA

Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

몇 VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

몇 VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

 VAARA

 Älä upota laitetta veteen!  Tarkasta laitteen ja varusteiden asianmukainen

kunto ennen käyttöä. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua.

 Jos latauslaitteen latausjohdossa on näkyviä vauri-

oita, johto on korvattava välittömästi alkuperäisosalla.

 Kytke laite pois päältä ennen kaikkia hoito- ja huol-

totöitä ja vedä virtapistoke irti pistorasiasta.

 Vain valtuutettu asiakaspalvelu saa suorittaa laitet-

ta koskevia korjaustöitä.

 Laitteessa on sähköisiä rakenneosia - älä puhdista

sitä juoksevassa vedessä.

 Älä työnnä sähköä johtavia esineitä (esim. ruuvi-

meisseliä tai vastaavaa) latauspistorasiaan.

 Älä kosketa mitään kontakteja tai johtoja.  Tyyppikilvessä ilmoitetun jännitteen on oltava

sama kuin syöttöjännitteen.

 Älä vedä verkkoliitäntäjohtoa terävien reunojen yli

äläkä litistä sitä.

몇 VAROITUS

 Laitteen liittäminen on sallittu ainoastaan sähkölii-

täntään, joka on sähköasentajan toimesta asennettu IEC 60364:n mukaisesti.

 Liitä laite ainoastaan vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite.

 Suosittelemme turvallisuussyistä, että laitetta käy-

tetään aina vikavirtasuojakytkimen (maks. 30 mA) kautta.

 VAARA

Sähköiskun vaara  Älä koskaan tartu märillä käsillä virtapistokkeeseen

ja pistorasiaan.

 Älä käytä latauslaitetta, jos se on likainen tai märkä.  Älä käytä latauslaitetta räjähdysalttiissa tiloissa.  Älä kanna latauslaitetta verkkojohdosta.  Käytä ja säilytä latauslaitetta vain kuivissa tiloissa.  Suojaa verkkojohto kuumudelta, öljyltä ja liikkuvilta

laitteenosilta.

 Vältä sellaisten jatkojohtojen käyttöä, jossa on use-

ampi pistoke sekä useiden laitteiden samanaikaista käyttöä.

 Älä vedä irrota verkkojohtoa pistokkeestaan vetä-

mällä johdosta.

 Älä peitä latauslaitetta tai sen ilmastointiaukkoja.  Älä avaa latauslaitetta. Vain ammattilaiset saavat

suorittaa laitteen korjaustoimenpiteitä.

 Käytä latauslaitetta vain hyväksyttyjen akkupakka-

usten lataamiseen.

 Jos latauslaitteen latausjohdossa on näkyviä vauri-

oita, johto on korvattava välittömästi alkuperäisosalla.

 VAARA

Sähköiskun vaara  Älä altista akkua voimakkaalle auringonsäteilylle,

kuumuudelle tai tulelle.

몇 VAROITUS

 Lataa akku vain mukana olevalla alkuperäislataus-

laitteella tai KÄRCHER:in hyväksymällä latauslaitteella.

Käytä seuraavaa adapteria:

 Älä avaa akkua, vaarana on oikosulun muodostu-

minen, lisäksi akusta voi poistua ärsyttäviä höyryjä tai syövyttäviä nesteitä.

 Tämä laite sisältää akkuja, joita ei voi vaihtaa.

 VAARA

 Käyttäjän on käytettävä laitetta tarkoituksenmukai-

sesti. Käyttäjä on huomioitava paikalliset olosuhteet ja työskennellessään laitteen kanssa huomioitava ympäristössä oleskelevat henkilöt.

 Käyttö räjähdysalttiilla alueilla on kielletty.  Käytettäessä laitetta vaara-alueilla on noudatetta-

va vastaavia turvallisuusmääräyksiä.

 Laitetta ei saa käyttää, jos se on aikaisemmin pu-

donnut, näkyvästi vaurioitunut tai epätiivis.

 Pidä pakkausfoliot lasten ulottumattomissa, tukeh-

tumisvaara!

몇 VAROITUS

 Lapset tai henkilöt, jotka eivät ole saaneet opastus-

ta asiaan, eivät saa käyttää laitetta.

 Laitetta eivät saa käyttää sellaiset henkilöt, joilla on

rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai, joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet.

 Lapset eivät saa leikkiä laitteen kanssa.  Lapsia on valvottava sen varmistamiseksi, että he

eivät leiki laitteella.

 Pidä laite etäällä lapsista, kun se on kytkettynä

päälle tai ei ole vielä jäähtynyt.

 Lapset eivät saa ilman valvontaa suorittaa laitteen

puhdistus- tai huoltotoimenpiteitä.

 Käytä ja säilytä laitetta vain kuvausten tai kuvien

mukaisesti!

Vaarallisuusasteet

Sähköiset komponentit

Latauslaite

Akku

Turvallinen käyttö

PS02

79FI

몇 VARO

 Varmista ennen laitteen jokaista käyttämistä tai sii-

hen kohdistuvaa toimenpidettä, että laite seisoo kantavalla alustalla tukevasi paikallaan, jotta vältytään laitteen kaatumisen aiheuttamilta onnettomuuksilta tai vaurioilta.

 Älä koskaan täytä liuottimia, liuotinpitoisia nesteitä

tai laimentamattomia happoja vesisäiliöön (esim. puhdistusaineita, bensiiniä, maaliohenteita tai asetonia), koska ne syövyttävät laitteessa käytettyjä materiaaleja.

 Älä koskaan jätä laitetta valvomatta niin kauan, kun

se on käytössä.

 Pidä ruumiinosat (esim. hiukset, sormet) kaukana pyöri-

vistä puhdistusteloista.

 Suojaa kädet, kun puhdistat lattiapäätä, sillä terävät esi-

neet aiheuttavat loukkaantumisvaaran (esim. tikut).

 Pidä yhdysjohto kaukana kuumuudesta, terävistä

reunoista, öljystä ja liikkuvista laitteen osista.

HUOMIO

 Kytke laite päälle vain, kun puhdasvesisäiliö ja lika-

vesisäiliö on asetettu paikoilleen.

 Laitteella ei saa kerätä teräviä tai suuria esineitä

(esim. sirpaleita, pikkukiviä, leikkikalun osia).

 Älä laita puhdasvesisäiliöön etikkahappoa, kalkin-

poistoainetta, eteerisiä öljyjä tai vastaavia aineita. Varmista myös, ettei näitä aineita kerätä.

 Laitetta saa käyttää vain koville lattioille, joissa on

vedenkestävä pinta (esim. lakattu parketti, emaloidut kaakelit, linoleumi).

 Laitetta ei saa käyttää mattojen tai kokolattiamatto-

jen puhdistamiseen.

 Laitetta ei saa viedä konvektorilämmittimien pohja-

verkkojen yli. Laite ei pysty ottamaan vastaan ulosvaluvaa vettä, jos sitä viedään verkon yli.

 Kytke laite pois päältä pääkytkimestä/laitekytki-

mestä ja irrota laturin verkkopistoke pitkien työtaukojen ajaksi ja käytön jälkeen.

 Laitetta ei saa käyttää alle 0 °C lämpötiloissa.  Suojaa laite sateelta. Älä säilytä laitetta ulkona.

Laitekuvaus

1 PÄÄLLE-/POIS-kytkin 2 Käsikahva 3 Liukueste, kahva 4 Raikasvesisäiliö 5 Puhdasvesisäiliön kahvasyvennys 6 Latausliitin 7 Likavesisäiliö 8 Puhdistustelan kädensijasyvennys 9 Puhdistustelat 10 Lattiapään suojus 11 Lattiapään suojuksen lukitus 12 Akkunäyttö 13 Latauslaite ja latausjohto 14 Pysäköintiasema 15 Telojen säilytyspaikka

16 * Puhdistusaine RM 536 30 ml 17 ** Puhdistusaine RM 534 30 ml 18 ** Puhdistusaine RM 536 500 ml 9 ** Puhdistustelat 2x

* FC 3 Cordless ** FC 3 Cordless Premium

80 FI

Asennus

HUOMIO

Varmista, että virtajohto on koko matkalta ohjauskiskossa ennen kahvalistan asentamista.

Kuva  Työnnä kädensijalistaa peruslaitteeseen vastee-

seen saakka, kunnes kädensija lukittuu kuuluvasti. Kädensijalistan täytyy olla tiukasti laitteessa kiinni.

Käyttöönotto

Kuva  Aseta laite pysäköintiasemaan, jotta se pysyy var-

masti paikallaan.

Telojen asentaminen

Kuva  Kierrä puhdistustelat vasteeseen saakka telanpiti-

meen sisään.

 Kiinnitä huomiota telojen sisäpuolen ja telanpiti-

men värimerkintöihin laitteessa (esim.sininen siniseen).

 Tarkasta asennuksen jälkeen, ovatko puhdistuste-

lat tiukasti kiinni.

Lataustapahtuma

Kuva

 Yhdistä laturin latausjohto laitteen latausliittimeen.  Pistä latauslaitteen verkkopistoke pistorasiaan.

Kuva  LED-merkkivalot näyttävät akun senhetkisen la-

taustilan.

 Kun ladataan täysin tyhjää akkua, kaikki kolme

LED-merkkivaloa vilkkuvat alhaalta ylös peräkkäin.

 Kun akussa on latausta 1/3, palaa alin LED koko

ajan ja ylemmät LED-valot vilkkuvat edelleen.

 Kun akussa on latausta 2/3, palavat alimmat LED-

valot koko ajan ja ylin LED-valo vilkkuu edelleen.

 Kun akku on täysin ladattu, 3 LED-merkkivaloa pa-

lavat 60 minuuttia koko ajan. Sen jälkeen LED-

merkkivalot sammuvat. Kuva  Irrota verkkopistoke pistorasiasta ja latauskaapeli

latausliittimestä latauksen jälkeen.

Tuorevesisäiliön täyttö

Kuva  Aseta laite pysäköintiasemaan. Kuva  Tartu puhdasvesisäiliön kahvasyvennykseen ja

poista puhdasvesisäiliö laitteesta. Kuva  Avaa säiliön luukku ja käännä se sivuun. Kuva  Täytä puhdasvesisäiliö kylmällä tai haalealla vesi-

johtovedellä.  Tarvittaessa puhdasvesisäiliöön voidaan täyttää

KÄRCHERin puhdistus- tai hoitoaineita.*

 "MAX"-merkintää ei saa täytettäessä ylittää.  Sulje polttoainesäiliön korkki.

Kuva

 Aseta tuorevesisäiliö laitteeseen.  Puhdasvesisäiliön täytyy olla tiukasti laitteessa

kiinni.

HUOMIO

*Puhdistus- tai hoitoaineen annostelusuositukseen on kiinnitettävä huomiota.

– 8

– 9

HUOMIO

Kuva

Laitteella voi kerätä vain kuivunutta likaa ja nesteitä (enint. 140 ml).

Kuva

Lakaise tai imuroi lattia ennen työn aloittamista. Näin lattiasta poistetaan lika ja irralliset hiukkaset jo ennen kosteaa puhdistusta. Tarkasta lattian vedenkestävyys ennen laitteen käyttöä jostain huomaamattomasta kohdasta. Mitään vedelle herkkiä pintoja kuten käsittelemättömiä korkkilattioita ei saa puhdistaa (kosteutta voi päästä sisään lattiaan ja vaurioittaa sitä).

Kuva Jotta juuri pyyhitylle lattialle ei synny jalanjälkiä, työskentele taaksepäin oven suuntaan.  Lattian puhdistus tapahtuu liikuttamalla laitetta

eteen- ja taaksepäin samalla nopeudella, kuin käytettäessä pölynimuria.

 Jos likaa on erittäin paljon, laitteen voi antaa hi-

taasti liukua lattian yli. Laitetta ei tarvitse painaa.

 Jos toimitukseen kuuluu harmaa ja keltainen tela-

pari: Molemmilla telapareilla on samat toiminnot, mutta niitä voidaan käyttää eri käyttöalueilla (erottelu värin perusteella esim. keittiötä ja kylpyhuonetta varten).

HUOMIO

Heti kun laite käynnistetään, puhdistustelat alkavat pyöriä. Jotta laite ei liiku itsestään, sitä täytyy pitää kädensijasta kiinni. Varmista, että puhdasvesisäiliö on täytetty vedellä ja likavesisäiliö asetettu laitteeseen.

Kuva

 Käynnistä laite painamalla On/Off -laitekytkintä.  Vie laitetta useita kertoja eteen ja taakse, kunnes

telat ovat riittävän kosteat.

Kuva – 3 LEDiä palaa - 3/3 akun toiminta-ajasta (täysi toi-

minta-aika) – 2 LEDiä palaa - 2/3 akun toiminta-ajasta. – 1 LED palaa - 1/3 akun toiminta-ajasta.  Alin LED vilkkuu n. 2 minuuttia ennen akun tyhjen-

tymistä.  Kun akku on tyhjä ja laite on kytkeytynyt pois pääl-

tä, alin LED vilkkuu nopeammin 60 sekuntia.

HUOMIO

Tyhjennä likavesisäiliö ennen puhdasvesisäiliön täyttöä. Näin voidaan välttää likavesisäiliön ylivuotaminen.

Katso luku ”Puhdasvesisäiliön täyttäminen”. Katso luku "Likavesisäiliön tyhjennys".

Kuva  Aseta laite pysäköintiasemaan. Kuva

 Paina lattiapään suojuksen lukitusta.  Irrota lattiapään suojus.

Kuva  Irrota likavesisäiliö lattiapäästä. Kuva

 Avaa kummankin likavesisäiliön päällä olevat läpät.  Tyhjennä likavesisäiliö.

Kuva  Puhdista lattiapään suojus ja likavesisäiliö likaisuu-

desta riippuen vesijohtovedellä.

 Kummankin likavesisäiliön kammion läpät voi irrot-

taa ja puhdistaa erikseen.

 Aseta kummankin likavesisäiliön kammion läpät ta-

kaisin ja sulje ne. Kuva  Aseta likavesisäiliö lattiapäähän. Kuva  Paina lattiapään lukitusta, aseta suojus lattiapäälle

ja vapauta sitten lukitus.  Likavesisäiliön ja lattiapään suojuksen on oltava

tiukasti kiinni laitteessa.

HUOMIO

Suosittelemme laittamaan laitteen pitkien työtaukojen ajaksi pysäköintiasemaan, jotta märät telat eivät vaurioita herkkiä lattioita.

Kuva  Kytke laite pois päältä painamalla laitekytkintä

päälle/pois. Kuva  Aseta laite pysäköintiasemaan.

Kuva  Kytke laite pois päältä painamalla laitekytkintä

päälle/pois. Kuva  Aseta laite pysäköintiasemaan.

HUOMIO

Puhdista laite töiden päättymisen jälkeen.

Kuva  Jos puhdasvesisäiliössä on vielä vettä, poista se. Kuva –  Puhdista likavesisäiliö, lattiapään suojus ja puhdis-

tustelat.

Katso luku ”Likavesisäiliön puhdistaminen”.

Katso luku ”Lattiapään puhdistaminen”.

Katso luku ”Telojen puhdistaminen”.

HUOMIO

Hajujen muodostumisen välttämiseksi tuorevesi- ja jätevesisäiliö on tyhjennettävä kokonaan ennen laitteen varastointia. Anna märkien telojen kuivua ilmassa (esim. pysäköintiasemassa). Älä laita märkiä teloja suljettuihin kaappeihin kuivumaan.

Kuva  Aseta laite pysäköintiasemaan. Kuva

 Aseta märät telat pysäköintiasemaan kuivumaan.  Säilytä laitetta kuivissa tiloissa.

Käyttö

Yleiset

käyttöohjeet

Puhdistustyön aloitus

Akun toiminta-aika

Puhdistusaineen jälkitäyttö

Likavesisäiliön tyhjennys

Käytön keskeytys

Laitteen kytkeminen pois päältä

Laitteen säilytys

81FI

Hoito ja huolto

 VAARA

Kuva

Laite sisältää sähkökomponentteja, joten sitä ei saa pitää juoksevan veden alla tai vedellä täytetyissä astioissa, ei edes laitteen puhdistamista varten.

HUOMIO

Kuva

Yksittäiset komponentit (lattiapään kansi, puhdas- ja likavesisäiliö sekä rullat) on irrotettava puhdistusta varten ja ne puhdistettava erikseen. Laite voidaan pyyhkiä kostealla liinalla.

Likavesisäiliön puhdistus

HUOMIO

Likavesisäiliö on puhdistettava säännöllisesti, jotta lika ei jää kiinni säiliöön.

HUOMIO

Älä puhdista lattiapään suojusta astianpesukoneessa: laitteen perustoiminta voi heikentyä, jos lattiapään suojus käyristyy pesussa ja kaavinreuna ei enää paina oikein teloihin. Puhdistustulos heikkenee.

Kuva  Kytke laite pois päältä painamalla laitekytkintä

päälle/pois. Kuva  Aseta laite pysäköintiasemaan. Kuva –  Irrota likavesisäiliö laitteesta.

Katso luku "Likavesisäiliön tyhjennys".  Puhdista lattiapään suojus, likavesisäiliö ja likave-

sisäiliön läpät vesijohtovedellä.  Kummankin likavesisäiliön kammion läpät voi irrot-

taa ja puhdistaa erikseen.  Likavesisäiliö ja likavesisäiliön läpät voidaan puh-

distaa myös astianpesukoneessa.

Huomautus

Likavesisäiliön läppien kumit voivat tulla tahmeiksi astianpesukoneessa puhdistettaessa. Tämä ei kuitenkaan vaikuta tiiviyteen. Kuva –  Jos laitetta ei enää käytetä, puhdista myös telat.

Katso luku ”Telojen puhdistaminen”. Kuva –  Aseta likavesisäiliö ja läpät sekä lattiapään suojus

takaisin laitteeseen puhdistamisen jälkeen.

Lattiapään puhdistaminen

HUOMIO

Puhdista lattiapää, jos se on likainen.

HUOMIO

Kuva  Kytke laite pois päältä painamalla laitekytkintä

päälle/pois. Kuva  Aseta laite pysäköintiasemaan. Kuva

 Paina lattiapään suojuksen lukitusta.  Irrota lattiapään suojus.

Kuva

 Puhdista lattiapään suojus juoksevalla vedellä.  Puhdista likavesisäiliö ja telat.

82 FI

Katso luku ”Likavesisäiliön puhdistaminen”.

Katso luku ”Telojen puhdistaminen”.  Puhdista telakäyttö kostealla liinalla. Kuva  Aseta lattiapään suojus lattiapäähän.

Telojen puhdistaminen

HUOMIO

Telat tulisi pestä aina käytön jälkeen vesihanan alla tai pesukoneessa, jotta teloihin ei muodostu puhdistusainejäämiä, jotka voivat ajan mittaan johtaa vaahdon muodostumiseen. Jos laite käännetään lattialle telojen poistamista varten, puhdas- ja likavesisäiliöt on tyhjennettävä. Näin nesteet eivät pääse valumaan säiliöstä lattialle.

Kuva  Kytke laite pois päältä painamalla laitekytkintä

päälle/pois. Kuva  Aseta laite pysäköintiasemaan. Kuva  Kierrä kahvasyvennyksestä puhdistustelat ulos. Kuva  Puhdista puhdistustelat juoksevalla vedellä. tai  Pese puhdistustelat pesukoneessa enintään läm-

pötilassa 60 °C.

HUOMIO

Pesukoneessa pestäessä ei saa käyttää huuhteluaineita. Siten mikrokuituja ei vahingoiteta ja puhdistustelat säilyttävät suuren puhdistustehonsa. Puhdistustelat eivät sovellu kuivattavaksi kuivauskoneessa.

Kuva –  Aseta telat puhdistamisen jälkeen pysäköintiase-

maan ja anna kuivua ilmassa.  Telat voidaan puristaa kuiviksi, mikä lyhentää kui-

vumisaikaa.  Jos laitetta ei enää käytetä, puhdista myös latti-

apään suojus ja likavesisäiliö.  Puhdista telakäyttö kostealla liinalla.

Puhdistus- ja hoitoaineet

HUOMIO

Soveltumattomien puhdistus- ja hoitoaineiden käyttö voi vaurioittaa laitetta ja johtaa takuusuoritusten raukeamiseen.

Huomautus

Käytä tarvittaessa lattian puhdistukseen KÄRCHERin puhdistus- tai hoitoaineita.  Ota puhdistus-ja hoitoaineiden annostelussa huo-

mioon valmistajan antamat määrälliset tiedot.  Vaahdon muodostumisen välttämiseksi on puh-

dasvesisäiliö ensin täytettävä vedellä, ja vasta sen

jälkeen lisättävä puhdistus- tai hoitoainetta.  Jotta täyttömäärä "MAX" ei ylity puhdasvesisäiliös-

sä, on vettä täytettäessä jätettävä vielä tilaa puh-

distus- ja hoitoaineiden määrälle.

Häiriöapu

Häiriöillä on usein yksinkertainen syy, jonka voit itse korjata seuraavan ohjeen avulla. Epäselvissä tapauksissa tai häiriöissä, jotka eivät ole tässä mainittuja, käänny valtuutetun asiakaspalvelun puoleen.

Akku ei lataudu

 Latauspistoketta/verkkopistoketta ei ole kytketty oikein.  Kytke latauspistoke/verkkopistoke oikein.

– 10

– 11

 Akku on tyhjä.  Lataa laite.  Tarkista, onko latauskaapeli vielä laitteessa.  Irrota latauskaapeli, sillä laitetta ei voi käyttää, kun

latauskaapeli on liitettynä.

Alin LED vilkkuu, kun laite käynnistetään, ja laite ei käynnisty.

 Akku on tyhjä.  Lataa laite.

Kaikki LED-valot vilkkuvat nopeasti samaan aikaan.  Laitteessa on moottoritukos (esim. telojen liian voi-

makkaan painamisen tai seinää/kulmaa päin aja-

misen vuoksi).  Kytke laite pois päältä ja jälleen päälle. tai

 Väärän tai viallisen teholähteen käyttö.  Käytä alkuperäistä teholähdettä / vaihda viallinen

teholähde. Kolme LED-valoa syttyvät peräkkäin 1 sekunnin välein.  Laite on liian kuuma käytön aikana (esim. käytettä-

essä korkeissa ympäristön lämpötiloissa).

 Pidä tauko ja anna laitteen jäähtyä.  Jos laite lisäksi kytkeytyy pois päältä:  Pidä tauko ja anna laitteen jäähtyä.  Laite voidaan käynnistää vasta, kun se on jäähty-

nyt riittävästi.

Teloja ei ole kostutettu riittävästi.  Telojen kostutus liikuttamalla useita kertoja eteen

ja taakse samassa paikassa. Puhdasvesisäiliön alla oleva suodatin on väärä tai sitä ei ole ollenkaan.  Varmista, että puhdasvesisäiliön alla oleva suoda-

tin on kunnolla paikallaan laitteessa. Vaahtomuo-

vin, jonka keskellä on keltainen tappi, täytyy osoit-

taa ylöspäin.

Huomautus

Jos suodatinta ei ole, se voidaan tilata varaosana. Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Ei vettä puhdasvesisäiliössä.  Lisää vettä Puhtaan veden säiliö ei ole oikein paikallaan laitteessa.  Aseta puhdasvesisäiliö siten, että se on tiukasti

kiinni laitteessa. Puhdistustelat puuttuvat tai niitä ei ole oikein asetettu.  Aseta puhdistustelat paikoilleen tai kierrä ne vas-

teeseen saakka telanpitimeen sisään. Puhdistustelat ovat likaantuneet tai kuluneet.  Puhdista puhdistustelat. tai  Vaihda puhdistustelat. Puhdistusainetta ei ole laitettu, se on annosteltu väärin tai on käytetty väärää puhdistusainetta  Käytä vain KÄRCHER-puhdistusainetta ja varmista

oikea annostelu. Lattiapään suojusta ei ole asennettu oikein  Tarkista, onko lattiapään suojus oikein paikallaan.

Irrota suojus ja asenna se uudelleen.

Huomautus

Pesupään vähäinen vaahdonmuodostus käytön aikana on normaalia, eikä se vaikuta toimintaan. Toimenpiteisiin on ryhdyttävä vain, jos vaahdonmuodostus on liiallista (esim. vaahtoraitoja lattialla). Väärä puhdistusaine tai annostelu.  Käytä vain KÄRCHER-puhdistusainetta ja varmista

oikea annostelu. Laitteen toimintatapa perustuu lian pyyhkimiseen puhdistusteloilla. Samalla likavesisäiliöön kertyy likaa ja puhdistusainejäämiä lattiapäällysteiltä. Tietyissä olosuhteissa tämä voi johtaa vaahdonmuodostukseen.  Puhdista likavesisäiliö, lattiapään suojus ja puhdis-

tustelat.

Telat ovat likaiset.  Puhdista telat. Teloja ei ole kostutettu riittävästi.  Telojen kostutus liikuttamalla useita kertoja eteen

ja taakse samassa paikassa. Väärä puhdistusaine tai annostelu.  Käytä vain KÄRCHER-puhdistusainetta ja varmista

oikea annostelu. Lattiassa on muiden puhdistusaineiden jäämiä.  Poista puhdistusainejäämät teloista huolellisesti

vedellä.  Puhdista lattia laitteella ja puhtailla teloilla ilman

puhdistusainetta. Näin puhdistusainejäämät pois-

tuvat lattiasta.

Telat juuttuvat.

 Irrota telat ja tarkista, onko teloihin tarttunut esine.  Tarkasta, onko telat kierretty sisään telanpidikkeen

vasteeseen asti.  Tarkista, onko lattiapään suojus oikein paikallaan.

Irrota suojus ja asenna se uudelleen.

Lattiapään suojusta ei ole asennettu oikein  Tarkista, onko lattiapään suojus oikein paikallaan.

Irrota suojus ja asenna se uudelleen. Telat ovat kuluneet.  Vaihda telat.

Likavesisäiliö on liian täynnä.  Tyhjennä likavesisäiliö välittömästi. Likavesisäiliö ei ole oikein kiinni laitteessa.  Tarkasta,

onko lattiapään suojus tiukasti kiinni lika-

vesisäiliössä.  Tarkasta, onko likavesisäiliön läpät suljettu oikein.

Laite ei käynnisty

LED-vikanäyttö

Telat ovat liian kuivat

Laite ei ime likaa

Vaahdon muodostusta lattiapäässä ja

lattialla

Huono puhdistustulos

Telat eivät pyöri

Veden otto ei optimaalinen

Laitteesta valuu likavettä

83FI

– 12

HUOMIO

Älä irrota kädensijaa enää peruslaitteesta sen kokoamisen jälkeen. Kädensijan saa irrottaa peruslaitteesta vain, jos laite lähetetään huoltoon.

Kuva Katso käyttöohjeen lopussa oleva kuva  Aseta ruuvitaltta 90 asteen kulmassa kädensijan

takana olevaan pieneen aukkoon ja irrota kädensija.

HUOMIO

Varmista, että peruslaitteen ja kädensijan välinen liitoskaapeli ei vaurioidu. Vedä varovasti, sillä muuten laite voi vaurioitua.

Oikeus teknisiin muutoksiin pidätetään!

Kädensijan irrottaminen peruslaitteesta

Tekniset tiedot

Sähköliitäntä

Jännite 100-240 V

1~50-60 Hz Suojausluokka IPX4 Laite

Kotelointiluokka

III

Laturin suojaluokka II Laitteen nimellisteho 40 W Akun nimellisjännite 7,2 V Akkutyyppi Li-Ion Käyttöaika täydellä akkulatauk-

sella

20 min

Tyhjän akun latausaika 4 h Latauslaitteen lähtöjännite 9,5 V Latauslaitteen latausvirta 0,6 A

Suoritustiedot

Telakierroksia minuutissa 500 kierr./min

Täyttömäärä

Raikasvesisäiliö 360 ml Likavesisäiliö 140 ml

Mitat

Paino (ilman varusteita ja puhdistusnesteitä)

2,4 kg

Pituus 305 mm Leveys 226 mm Korkeus 1220 mm Johdon pituus

Latauslaite 1800 mm

84 FI

– 6

Πριν χρησιμοποιήσετε τη συσκευή σας για πρώτη φορά, διαβάστε το παρόν πρωτότυπο εγχειρίδιο οδηγιών χρήσης, ενεργήστε σύμφωνα με αυτό και φυλάξτε το για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Χρησιμοποιείτε τη συσκευή καθαρισμού δαπέδων αποκλειστικά για τον καθαρισμό σκληρών δαπέδων σε ιδιωτικές κατοικίες και μόνο σε σκληρά δάπεδα ανθεκτικά στο νερό. Μην καθαρίζετε δάπεδα με ευαισθησία στο νερό, όπως π.χ. δάπεδα από φελλό (η υγρασία μπορεί να διεισδύσει στο εσωτερικό και να προκαλέσει ζημιά στο δάπεδο). Η συσκευή ενδείκνυται για καθαρισμό δαπέδων από PVC, λινέλαιο, πλακάκια, πέτρα, παρκέ με λάδι ή με κερί, λαμινάτ καθώς και για κάθε δάπεδο ανθεκτικό στο νερό.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν πολύτιμα, ανακυκλώσιμα υλικά και ουσίες, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Γι' αυτό,

μην πετάτε τη συσκευή και το συσσωρευτή που περιέχει στα οικιακά απορρίμματα. Μπορείτε να τα απορρίψετε δωρεάν μέσω των τοπικών συστημάτων επιστροφής και συλλογής υλικών.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας.

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. (Για τη διεύθυνση βλ. στην πίσω σελίδα)

– Εκτός από τις υποδείξεις στις οδηγίες λειτουργίας

πρέπει να τηρούνται οι γενικές διατάξεις ασφάλειας και πρόληψης ατυχημάτων που προβλέπει ο νομοθέτης.

– Οι προειδοποιητικές πινακίδες και οι πινακίδες

υποδείξεων που είναι τοποθετημένες στη συσκευή, παρέχουν σημαντικές υποδείξεις για την ασφαλή λειτουργία.

Περιεχόμενα

Γενικές υποδείξεις EL 6 Υποδείξεις ασφαλείας EL 6 Περιγραφή συσκευής EL 8 Συναρμολόγηση EL 8 Ενεργοποίηση EL 9 Λειτουργία EL 9 Φροντίδα και συντήρηση EL 10 Αντιμετώπιση βλαβών EL 11 Τεχνικά χαρακτηριστικά EL 13

Γενικές υποδείξεις

Χρήση σύμφωνα με τους κανονισμούς

Προστασία περιβάλλοντος

Συσκευασία

Ανταλλακτικά

Εγγύηση

Υποδείξεις ασφαλείας

Σύμβολα στη συσκευή

 ΚΙΝΔΥΝΟΣ

Η συσκευή περιέχει ηλεκτρικά εξαρτήματα και συνεπώς δεν πρέπει να την κρατάτε κάτω από τρεχούμενο νερό ή σε δοχεία γεμάτα με νερό - ούτε και για τον καθαρισμό της.

ΠΡΟΣΟΧΗ

Κατά την πλήρωση της δεξαμενής καθαρού νερού κατά τη διάρκεια των εργασιών καθαρισμού, λάβετε υπόψη τον ακόλουθο τρόπο δράσης:

Πρώτα αδειάστε τη δεξαμενή ακάθαρτου νερού.

Έπειτα, γεμίστε τη δεξαμενή καθαρού νερού.

85EL

– 7

 ΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

몇 ΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

 ΚΙΝΔΥΝΟΣ

 Μην βυθίζετε τη συσκευή στο νερό!  Πριν από τη χρήση ελέγξτε εάν η συσκευή και τα

εξαρτήματά της είναι σε καλή κατάσταση. Σε περίπτωση που δεν βρίσκονται σε άψογη κατάσταση, δεν επιτρέπεται να χρησιμοποιηθούν.

 Αντικαταστήστε άμεσα το φορτιστή και το καλώδιο

φόρτισης με γνήσια εξαρτήματα σε περίπτωση εμφανούς βλάβης.

 Πριν από την εκτέλεση εργασιών περιποίησης και

συντήρησης απενεργοποιήστε το μηχάνημα και αποσυνδέστε το ρευματολήπτη από την πρίζα.

 Εργασίες επισκευής στη συσκευή επιτρέπεται να

εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

 Η συσκευή περιέχει ηλεκτρικά εξαρτήματα και δεν

πρέπει να καθαρίζεται με τρεχούμενο νερό.

 Μην εισάγετε αγώγιμα αντικείμενα (π.χ. κατσαβίδια

ή παρόμοια) στην υποδοχή φόρτισης.

 Μην αγγίζετε ηλεκτρικές επαφές ή αγωγούς.  Η τάση στην πινακίδα τύπου πρέπει να συμφωνεί

με την τάση τροφοδοσίας.

 Μην τραβάτε το καλώδιο τροφοδοσίας πάνω από

κοφτερές ακμές και μην το συνθλίβετε.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Η συσκευή πρέπει να συνδεθεί μόνο σε μια ηλεκτρι-

κή σύνδεση που έχει εγκατασταθεί από ειδικό ηλεκτρολόγο-εγκαταστάτη κατά το πρότυπο IEC

60364.

 Συνδέστε τη συσκευή μόνο σε εναλλασσόμενο ρεύ-

μα. Η τάση πρέπει να είναι σύμφωνη με τα στοιχεία στην πινακίδα τύπου της συσκευής.

 Για λόγους ασφαλείας συνιστούμε τη λειτουργία της

συσκευής κατά κανόνα μέσω ενός προστατευτικού διακόπτη ρεύματος διαρροής (έως 30mA).

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.  Μην αγγίζετε ποτέ το ρευματολήπτη και την πρίζα

με υγρά χέρια.

 Μην χρησιμοποιείτε τον φορτιστή, εάν είναι λερω-

μένος ή υγρός.

 Μην χρησιμοποιείτε τον φορτιστή σε χώρους, όπου

υπάρχει κίνδυνος έκρηξης.

 Μην κρατάτε τον φορτιστή από το καλώδιο τροφο-

δοσίας.

 Χρησιμοποιείτε και φυλάσσετε το φορτιστή σε στε-

γνούς χώρους.

 Κρατήστε το καλώδιο τροφοδοσίας μακριά από πη-

γές θερμότητας, αιχμηρά αντικείμενα, λάδια και κινούμενα εξαρτήματα συσκευών.

 Να αποφεύγονται τα καλώδια προέκτασης με πολ-

λαπλές υποδοχές για την ταυτόχρονη σύνδεση πολλών συσκευών.

 Μην βγάζετε τον ρευματολήπτη από την πρίζα τρα-

βώντας τον από το καλώδιο τροφοδοσίας.

 Μην καλύπτετε τον φορτιστή και κρατήστε ανοικτές

τις οπές εξαερισμού.

 Μην ανοίγετε τον φορτιστή. Αναθέστε τις ενδεχόμε-

νες επιδιορθώσεις σε εξειδικευμένο συνεργείο.

 Χρησιμοποιήστε τον φορτιστή αποκλειστικά για την

φόρτιση των εγκεκριμένων τύπων συσσωρευτή.

 Αντικαταστήστε άμεσα το φορτιστή και το καλώδιο

φόρτισης με γνήσια εξαρτήματα σε περίπτωση εμφανούς βλάβης.

 ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας.  Μην εκθέτετε το συσσωρευτή σε έντονη ηλιακή

ακτινοβολία, ζέστη και φωτιά.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Φορτίζετε την μπαταρία μόνο με το γνήσιο συνο-

δευτικό φορτιστή ή με ένα φορτιστή που έχει εγκριθεί από την KÄRCHER.

Χρησιμοποιήστε τον παρακάτω προσαρμογέα:

 Μην ανοίγετε το συσσωρευτή, υφίσταται κίνδυ-

νος βραχυκυκλώματος, ενώ ενδέχεται να εξέλθουν τοξικοί ατμοί ή καυστικά υγρά.

 Αυτή η συσκευή διαθέτει μη αντικαταστάσιμες μπα-

ταρίες.

Επίπεδα ασφαλείας

Ηλεκτρικά εξαρτήματα

Φορτιστής

Συσσωρευτής

PS02

86 EL

– 8

 ΚΙΝΔΥΝΟΣ

 Ο χρήσης οφείλει να χρησιμοποιεί τη συσκευή σύμ-

φωνα με τους κανονισμούς. Πρέπει να λαμβάνει υπόψη τις τοπικές συνθήκες, καθώς και τα άτομα που ενδέχεται να βρίσκονται στον περίγυρο κατά τη χρήση της συσκευής.

 Απαγορεύεται η λειτουργία σε χώρους όπου υπάρ-

χει κίνδυνος έκρηξης.

 Κατά τη χρήση της συσκευής σε επικίνδυνους χώ-

ρους πρέπει να τηρούνται οι αντίστοιχοι κανονισμοί ασφαλείας.

 Μην χρησιμοποιείτε τη συσκευή, εάν έχει πέσει κά-

τω, παρουσιάζει ορατή βλάβη ή δεν είναι στεγανή.

 Κρατάτε τις πλαστικές συσκευασίες μακριά από τα

παιδιά, υφίστανται κίνδυνος ασφυξίας!

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

 Δεν επιτρέπεται η χρήση της συσκευής από παιδιά

ή άτομα που δεν έχουν ενημερωθεί σχετικά με το χειρισμό της.

 Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται από

άτομα με περιορισμένες κινητικές, αισθητηριακές ή νοητικές ικανότητες χωρίς σχετική εμπειρία και/ή γνώσεις, εκτός εάν επιβλέπονται από ένα αρμόδιο για την ασφάλειά τους άτομο ή τους έχουν δοθεί οδηγίες για τη χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που ενδέχεται να προκύψουν.

 Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.  Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε

να εξασφαλιστεί ότι δεν θα παίζουν με τη συσκευή.

 Κρατήστε τη συσκευή μακριά από παιδιά, όταν είναι

ενεργοποιημένη ή δεν έχει κρυώσει ακόμη.

 Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτε-

λούνται από παιδιά χωρίς επίβλεψη.

 Χρησιμοποιείτε ή αποθηκεύετε τη συσκευή μόνον

σύμφωνα με την περιγραφή και/ή τις εικόνες!

몇 ΠΡΟΣΟΧΗ

 Πριν από κάθε εργασία με ή στη συσκευή διασφαλί-

στε τη σωστή έδρασή της, ώστε να αποφύγετε ατυχήματα ή ζημιές από την ανατροπή της.

 Μην γεμίζετε ποτέ τη δεξαμενή νερού με διαλύτες,

υγρά που περιέχουν διαλύτες ή μη αραιωμένα οξέα (π.χ. απορρυπαντικά, βενζίνη, αραιωτικά χρωμάτων και ακετόνη), διότι προσβάλλουν τα υλικά που χρησιμοποιούνται στη συσκευή.

 Η συσκευή δεν πρέπει να μένει ποτέ χωρίς επιτήρη-

ση, όταν βρίσκεται σε λειτουργία.

 Τα μέλη του σώματός σας (π.χ. μαλλιά, δάκτυλα)

πρέπει να παραμένουν μακριά από τους περιστρεφόμενους κυλίνδρους καθαρισμού.

 Κατά τον καθαρισμό της κεφαλής δαπέδου προστα-

τέψτε τα χέρια σας, επειδή υπάρχει κίνδυνος τραυματισμού από αιχμηρά αντικείμενα (π.χ. σκλήθρα).

 Κρατάτε το καλώδιο μακριά από πηγές θερμότητας,

αιχμηρές ακμές, λάδια και κινούμενα εξαρτήματα συσκευών.

ΠΡΟΣΟΧΗ

 Ενεργοποιείτε τη συσκευή μόνο όταν έχει τοποθε-

τηθεί η δεξαμενή καθαρού νερού και η δεξαμενή ακάθαρτου νερού.

 Με τη συσκευή δεν επιτρέπεται η απορρόφηση αιχ-

μηρών ή μεγάλων αντικειμένων (π.χ. θραύσματα, χαλίκια, κομμάτια παιχνιδιών).

 Μην γεμίζετε το δοχείο καθαρού νερού με οξικά

οξέα, αφαλατικά υλικά, αιθέρια έλαια ούτε με παρόμοιες ουσίες. Επίσης, προσέχετε να μην απορροφηθούν αυτές οι ουσίες.

 Χρησιμοποιείτε τη συσκευή μόνο σε σκληρά δάπε-

δα με αδιάβροχη επίστρωση (π.χ. λακαρισμένο παρκέ, επισμαλτωμένα πλακίδια, λινοτάπητας).

 Μην χρησιμοποιείτε τη συσκευή για τον καθαρισμό

χαλιών ή μοκετών.

 Μην οδηγείτε τη συσκευή επάνω από τις επιδαπέ-

διες σχάρες συστημάτων θέρμανσης με θερμοπομπούς. Το εξερχόμενο νερό δεν μπορεί να αναρροφηθεί από τη συσκευή όταν αυτή περνάει πάνω από τις σχάρες.

 Σε περίπτωση μεγάλων διακοπών των εργασιών

και μετά τη χρήση, απενεργοποιήστε τη συσκευή από το γενικό διακόπτη / το διακόπτη της συσκευής και αποσυνδέστε το ρευματολήπτη του φορτιστή.

 Μην χρησιμοποιείτε τη συσκευή σε θερμοκρασίες

κάτω των 0 °C.

 Προστατέψτε τη συσκευή από τη βροχή. Μην απο-

θηκεύετε τη συσκευή σε υπαίθριο χώρο.

* FC 3 Cordless ** FC 3 Cordless Premium

ΠΡΟΣΟΧΗ

Θα πρέπει να προσέξετε ώστε το ηλεκτρικό καλώδιο να είναι όλο μέσα στην ράγα οδήγησης πριν τοποθετηθεί η ράβδος χειρισμού.

Εικόνα  Τοποθετήστε τη ράβδο χειρολαβής μέχρι τέρμα

στο βασικό μηχάνημα, ώσπου να ακουστεί ότι ασφάλισε. Η ράβδος χειρολαβής πρέπει να είναι σταθερά συνδεδεμένη στη συσκευή.

Ασφαλής χρήση

Περιγραφή συσκευής

1 Διακόπτης ON/OFF 2 Χειρολαβή 3 Χειρολαβή ασφάλισης έναντι ολίσθησης για από-

θεση σε τοίχο 4 Δοχείο καθαρού νερού 5 Εσοχή λαβής δοχείου καθαρού νερού 6 Υποδοχή φορτιστή 7 Δοχείο βρώμικου νερού 8 Εσοχή λαβής κυλίνδρου καθαρισμού 9 Κύλινδροι καθαρισμού 10 Κάλυμμα κεφαλής δαπέδου 11 Ασφάλιση καλύμματος κεφαλής δαπέδου 12 Ένδειξη συσσωρευτών 13 Φορτιστής με καλώδιο φόρτισης 14 Σταθμός στάθμευσης 15 Υποδοχή κυλίνδρου

16 * Απορρυπαντικό RM 536 30 ml 17 ** Απορρυπαντικό RM 534 30 ml 18 ** Απορρυπαντικό RM 536 500 ml 9 ** Κύλινδροι καθαρισμού 2x

Συναρμολόγηση

87EL

– 9

Εικόνα  Για να στέκεται καλά η συσκευή, τοποθετήστε την

στο σταθμό στάθμευσης.

Εικόνα  Βιδώστε τους κυλίνδρους καθαρισμού μέχρι τέρμα

στο στήριγμα κυλίνδρων.

 Λάβετε υπόψη τη χρωματική αντιστοίχιση στην εσω-

τερική πλευρά των κυλίνδρων και στο στήριγμα κυλίνδρων στη συσκευή (π.χ. το μπλε στο μπλε).

 Μετά την τοποθέτηση βεβαιωθείτε πως οι κύλιν-

δροι καθαρισμού εφαρμόζουν καλά.

Εικόνα  Εισαγάγετε το καλώδιο φόρτισης του φορτιστή

στην υποδοχή φορτιστή της συσκευής.  Συνδέστε το φις του φορτιστή στην πρίζα. Εικόνα  Οι ενδεικτικές λυχνίες LED δείχνουν την τρέχουσα

κατάσταση φόρτισης της μπαταρίας.  Κατά τη φόρτιση μιας εντελώς εκφορισμένης μπα-

ταρίας αναβοσβήνουν και οι 3 ενδεικτικές λυχνίες

LED διαδοχικά από κάτω προς τα επάνω.  Αν η φόρτιση της μπαταρίας είναι στο 1/3, ανάβει

μόνιμα η κάτω LED, ενώ οι δύο επάνω LED συνε-

χίζουν να αναβοσβήνουν.  Αν η φόρτιση της μπαταρίας είναι στα 2/3, ανάβουν

μόνιμα οι δύο κάτω LED ενώ η επάνω LED συνεχί-

ζει να αναβοσβήνει.  Μετά την πλήρη φόρτιση της μπαταρίας, οι 3 ενδει-

κτικές λυχνίες LED παραμένουν αναμμένες για 60

ακόμα λεπτά. Έπειτα, οι ενδεικτικές λυχνίες LED

σβήνουν. Εικόνα  Μετά τη φόρτιση, βγάλτε το ρευματολήπτη από την

πρίζα και αποσυνδέστε το καλώδιο φόρτισης από

την υποδοχή του φορτιστή.

Εικόνα  Τοποθετήστε τη συσκευή στο σταθμό στάθμευσης. Εικόνα  Αφαιρέστε τη δεξαμενή καθαρού νερού από τη συ-

σκευή, κρατώντας την από την εσοχή της λαβής. Εικόνα  Ανοίξτε την τάπα της δεξαμενής και στρέψτε την

στο πλάι. Εικόνα  Γεμίστε τη δεξαμενή καθαρού νερού με κρύο ή χλι-

αρό νερό ύδρευσης.  Αν χρειάζεται, μπορείτε να προσθέσετε στο δοχείο

καθαρού νερού απορρυπαντικά ή μέσα περιποίη-

σης KÄRCHER.*  Κατά την πλήρωση δεν επιτρέπεται να υπερβαίνετε

την ένδειξη "MAX".  Κλείστε το σφράγισμα του ντεποζίτου. Εικόνα  Τοποθετήστε τη δεξαμενή φρέσκου νερού στη συ-

σκευή.  Η δεξαμενή καθαρού νερού πρέπει να εφαρμόζει

καλά στη συσκευή.

ΠΡΟΣΟΧΗ

*Τηρείτε τη σύσταση δοσολογίας των απορρυπαντικών και των μέσων περιποίησης.

ΠΡΟΣΟΧΗ

Εικόνα

Η συσκευή μπορεί να απορροφά μόνο ρύπους και

υγρά

(μέχρι 140 ml).

Εικόνα

Πριν από την έναρξη των εργασιών, σκουπίστε το δάπεδο ή πραγματοποιήστε αναρρόφηση. Έτσι θα απομακρυνθούν από το δάπεδο οι ρύποι ή τα ελεύθερα σωματίδια πριν τον υγρό καθαρισμό. Πριν χρησιμοποιήσετε τη συσκευή, ελέγχετε την αντοχή του δαπέδου στο νερό σε ένα μη ορατό σημείο. Μην καθαρίζετε δάπεδα που παρουσιάζουν ευαισθησία στο νερό, όπως π.χ. δάπεδα από ακατέργαστο φελλό (η υγρασία μπορεί να διεισδύσει στο εσωτερικό και να προκαλέσει ζημιά στο δάπεδο).

Εικόνα Για

να μην σχηματιστούν πατημασιές στο φρεσκοκαθαρισμένο δάπεδο, να εργάζεστε προς τα πίσω με κατεύθυνση προς την πόρτα.  Ο καθαρισμός του δαπέδου πραγματοποιείται με-

τακινώντας τη συσκευή προς τα εμπρός και προς τα πίσω με ταχύτητα όμοια με τη χρήση της ηλεκτρικής σκούπας.

 Αν υπάρχουν πιο δύσκολοι ρύποι, να περνάτε τη

συσκευή με αργές κινήσεις πάνω από το δάπεδο. Δεν απαιτείται η άσκηση πίεσης στη συσκευή.

 Στον παραδοτέο εξοπλισμό τα ζεύγη των βουρτσών

είναι γκρι και κίτρινα: Τα δύο ζεύγη κυλίνδρων έχουν την ίδια λειτουργικότητα, αλλά μπορούν να χρησιμοποιούνται σε διαφορετικά πεδία εφαρμογής (χρωματική διάκριση π.χ. για κουζίνα και λουτρό).

ΠΡΟΣΟΧΗ

Μόλις ενεργοποιηθεί η συσκευή ξεκινούν να περιστρέφονται οι κύλινδροι καθαρισμού. Για να μην

κινείται η συσκευή προς τα εμπρός από μόνη της, πρέπει να κρατάτε καλά τη χειρολαβή. Βεβαιωθείτε ότι η δεξαμενή καθαρού νερού είναι γεμάτη με νερό και ότι έχει τοποθετηθεί η δεξαμενή ακάθαρτου νερού στη συσκευή.

Εικόνα  Για την ενεργοποίηση πιέστε το διακόπτη της συ-

σκευής (Οn/Off).

 Οδηγήστε

με τη συσκευή πολλές φορές μπροστά και

πίσω μέχρι οι κύλινδροι να είναι επαρκώς υγροί.

Εικόνα – 3 LED ανάβουν - 3/3 διάρκεια μπαταρίας (πλήρης

χρόνος λειτουργίας). – 2 LED ανάβουν - 2/3 διάρκεια μπαταρίας. – Ανάβει 1 LED - 1/3 του χρόνου λειτουργίας μπαταρίας  Περ. 2 λεπτά προτού εκφορτιστεί εντελώς η μπατα-

ρία, αναβοσβήνει η κάτω LED.  Αφότου εκφορτιστεί εντελώς η μπαταρία και απε-

νεργοποιηθεί η συσκευή, η κάτω LED αναβοσβήνει

πιο γρήγορα για 60 δευτερόλεπτα.

Ενεργοποίηση

Τοποθέτηση κυλίνδρων

Φόρτιση

Πλήρωση της δεξαμενής φρέσκου νερού

Λειτουργία

Γενικές υποδείξεις

χειρισμού

Έναρξη εργασίας

Διάρκεια μπαταρίας

88 EL

– 10

ΠΡΟΣΟΧΗ

Πριν γεμίσετε τη δεξαμενή καθαρού νερού, αδειάστε τη δεξαμενή ακάθαρτου νερού. Έτσι αποφεύγετε την υπερχείλιση της δεξαμενής ακάθαρτου νερού.

Βλ. κεφάλαιο "Πλήρωση της δεξαμενής καθαρού νερού". Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου νερού".

Εικόνα  Τοποθετήστε τη συσκευή στο σταθμό στάθμευσης. Εικόνα  Ενεργοποιήστε την ασφάλιση καλύμματος κεφα-

λής δαπέδου.  Αφαιρέστε το κάλυμμα κεφαλής δαπέδου. Εικόνα  Αφαιρέστε τη δεξαμενή ακάθαρτου νερού από την

κεφαλή δαπέδου. Εικόνα  Ανοίξτε τα κλαπέτα πάνω από τους δύο θαλάμους

των δεξαμενών ακάθαρτου νερού.  Αδειάστε το δοχείο βρόμικου νερού. Εικόνα  Ανάλογα με το βαθμό ρύπανσης καθαρίστε το κα-

πάκι της κεφαλής δαπέδου και τη δεξαμενή ακά-

θαρτου νερού με νερό ύδρευσης.  Τα κλαπέτα των δύο θαλάμων της δεξαμενής ακά-

θαρτου νερού μπορούν να αφαιρεθούν και να κα-

θαριστούν ξεχωριστά.  Τοποθετήστε ξανά και κλείστε τα κλαπέτα των δύο

θαλάμων της δεξαμενής ακάθαρτου νερού. Εικόνα  Τοποθετήστε τη δεξαμενή ακάθαρτου νερού στην

κεφαλή του δαπέδου. Εικόνα  Ενεργοποιήστε την ασφάλιση του καλύμματος κε-

φαλής δαπέδου και τοποθετήστε το κάλυμμα επά-

νω στην κεφαλή δαπέδου, στη συνέχεια απελευθε-

ρώστε την ασφάλιση.  Η δεξαμενή ακάθαρτου νερού και το κάλυμμα κε-

φαλής δαπέδου πρέπει να είναι σταθερά συνδεδε-

μένα στη συσκευή και/ή να εδράζονται σε αυτήν.

ΠΡΟΣΟΧΗ

Σε περίπτωση παρατεταμένων διακοπών εργασίας, συνιστάται η τοποθέτηση της συσκευής στο

σταθμό στάθμευσης με σκοπό την αποφυγή ζημιών σε ευαίσθητα δάπεδα από τους υγρούς κυλίνδρους.

Εικόνα  Για

να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής. Εικόνα  Τοποθετήστε τη συσκευή στο σταθμό στάθμευσης.

Εικόνα  Για να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής. Εικόνα  Τοποθετήστε τη συσκευή στο σταθμό στάθμευσης.

ΠΡΟΣΟΧΗ

Μόλις ολοκληρώσετε την εργασία, καθαρίστε τη συσκευή.

Εικόνα  Αν στη δεξαμενή καθαρού νερού υπάρχει ακόμα

νερό, αδειάστε το.

Εικόνα έως  Καθαρίστε τη δεξαμενή ακάθαρτου νερού, το κά-

λυμμα κεφαλής δαπέδου και τους κυλίνδρους καθαρισμού. Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρτου νερού". Βλέπε κεφάλαιο "Καθαρισμός κεφαλής δαπέδου". Βλέπε κεφάλαιο "Καθαρισμός κυλίνδρων".

ΠΡΟΣΟΧΗ

Για την αποφυγή της δυσοσμίας θα πρέπει κατά την αποθήκευση της συσκευής να αδειάσετε τελείως τις δεξαμενές καθαρού και ακάθαρτου νερού. Αφήστε τους υγρούς κυλίνδρους να στεγνώσουν στον αέρα (π.χ. στο σταθμό στάθμευσης), μην τοποθετείτε υγρούς κυλίνδρους σε κλειστές ντουλάπες για να στεγνώσουν.

Εικόνα  Τοποθετήστε

τη συσκευή στο σταθμό στάθμευσης. Εικόνα  Τοποθετήστε τους υγρούς κυλίνδρους για να στε-

γνώσουν στο σταθμό στάθμευσης.

 Διατηρείτε τη συσκευή σε στεγνό περιβάλλον.

 ΚΙΝΔΥΝΟΣ

Εικόνα

Η συσκευή περιέχει ηλεκτρικά εξαρτήματα και συνεπώς δεν πρέπει να την κρατάτε κάτω από τρεχούμενο νερό ή

σε

δοχεία γεμάτα με νερό - ούτε και για τον καθαρισμό της.

ΠΡΟΣΟΧΗ

Εικόνα

Για να καθαρίσετε τη συσκευή, πρέπει να αφαιρεθούν και να καθαριστούν ξεχωριστά τα μεμονωμένα εξαρτήματα (κάλυμμα κεφαλής δαπέδου, δοχείο καθαρού και βρώμικου νερού, κύλινδρος). Μπορείτε να σκουπίσετε τη συσκευή με ένα υγρό πανί.

ΠΡΟΣΟΧΗ

Για να μην κατακαθίσει η βρομιά στο δοχείο, η δεξαμενή ακάθαρτου νερού πρέπει να καθαρίζεται τακτικά.

ΠΡΟΣΟΧΗ

Μην πλένετε το κάλυμμα κεφαλής δαπέδου στο πλυντήριο πιάτων: Η βασική λειτουργία της συσκευής μπορεί να επηρεαστεί αρνητικά, αν μετακινηθεί το κάλυμμα κεφαλής δαπέδου λόγω της διαδικασίας πλύσης και στη συνέχεια η ακμή αφαίρεσης δεν πιέζει σωστά τους κυλίνδρους. Το αποτέλεσμα του καθαρισμού επιδεινώνεται.

Εικόνα  Για

να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής. Εικόνα  Τοποθετήστε τη συσκευή στο σταθμό στάθμευσης. Εικόνα έως  Αφαιρέστε τη δεξαμενή ακάθαρτου νερού από τη

συσκευή.

Βλέπε κεφάλαιο "Άδειασμα δεξαμενής ακάθαρτου

νερού".  Καθαρίστε το κάλυμμα κεφαλής δαπέδου, τη δεξα-

μενή ακάθαρτου νερού και το κλαπέτο της δεξαμε-

νής ακάθαρτου νερού με νερό ύδρευσης.  Τα κλαπέτα των δύο θαλάμων της δεξαμενής ακά-

θαρτου νερού μπορούν να αφαιρεθούν και να κα-

θαριστούν ξεχωριστά.  Η δεξαμενή ακάθαρτου νερού και το κλαπέτο της

δεξαμενής ακάθαρτου νερού μπορούν εναλλακτικά

να καθαριστούν και στο πλυντήριο πιάτων.

Συμπλήρωση υγρού απορρυπαντικού

Κένωση του δοχείου βρόμικου νερού

Διακοπή λειτουργίας

Διακοπή λειτουργίας της συσκευής

Φύλαξη της συσκευής

Φροντίδα και συντήρηση

Καθαρισμός δεξαμενής ακάθαρτου νερού

89EL

– 11

Υπόδειξη

Η ελαστική ενίσχυση του κλαπέτου δεξαμενής ακάθαρτου νερού μπορεί να γίνει κολλώδης λόγω του καθαρισμού στο πλυντήριο πιάτων. Δεν επηρεάζεται όμως η στεγανότητά της. Εικόνα έως  Αν δεν επιθυμείτε περαιτέρω λειτουργία της συ-

σκευής, καθαρίστε και τους κυλίνδρους.

Βλέπε κεφάλαιο "Καθαρισμός κυλίνδρων". Εικόνα έως  Μετά τον καθαρισμό, τοποθετήστε ξανά τη δεξαμε-

νή ακάθαρτου νερού μαζί με το κλαπέτο και το κά-

λυμμα κεφαλής δαπέδου στη συσκευή.

ΠΡΟΣΟΧΗ

Σε περίπτωση ρύπανσης, καθαρίστε την κεφαλή δαπέδου.

ΠΡΟΣΟΧΗ

κυλίνδρους. Το αποτέλε-

σμα του καθαρισμού επιδεινώνεται.

Εικόνα  Για

να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής. Εικόνα  Τοποθετήστε τη συσκευή στο σταθμό στάθμευσης. Εικόνα  Ενεργοποιήστε την ασφάλιση καλύμματος κεφα-

λής δαπέδου.  Αφαιρέστε το κάλυμμα κεφαλής δαπέδου. Εικόνα  Καθαρίστε το κάλυμμα κεφαλής δαπέδου κάτω

από τρεχούμενο νερό.  Καθαρίστε τη δεξαμενή ακάθαρτου νερού και τους

κυλίνδρους.

Βλέπε κεφάλαιο "Καθαρισμός δεξαμενής ακάθαρ-

του νερού".

Βλέπε κεφάλαιο "Καθαρισμός κυλίνδρων".  Καθαρίστε το μηχανισμό κίνησης των κυλίνδρων

με ένα υγρό πανί. Εικόνα  Τοποθετήστε το κάλυμμα κεφαλής δαπέδου στην

κεφαλή δαπέδου.

ΠΡΟΣΟΧΗ

Οι κύλινδροι πρέπει να ξεπλένονται κάτω από τη βρύση ή να καθαρίζονται στο πλυντήριο μετά από κάθε χρήση, ώστε να μη σχηματίζονται κατάλοιπα απορρυπαντικού στους κυλίνδρους, τα οποία με την πάροδο του

χρόνου θα μπορούσαν να οδηγήσουν στον σχηματισμό αφρού. Σε περίπτωση που τοποθετήσετε τη συσκευή στο δάπεδο για να αφαιρέσετε τους κυλίνδρους, πρέπει να αδειάσετε τη δεξαμενή καθαρού νερού και τη δεξαμενή ακάθαρτου νερού. Έτσι, αποφεύγετε την εκροή υγρών από τις δεξαμενές, όταν αφήσετε τη συσκευή στο δάπεδο.

Εικόνα  Για

να απενεργοποιήσετε τη συσκευή, πιέστε το δι-

ακόπτη Οn/Off της συσκευής. Εικόνα  Τοποθετήστε τη συσκευή στο σταθμό στάθμευσης. Εικόνα  Ξεβιδώστε τους κυλίνδρους καθαρισμού στην εσο-

χή της λαβής.

Εικόνα  Καθαρίστε τους κυλίνδρους καθαρισμού με τρε-

χούμενο νερό. ή  Πλύνετε τους κυλίνδρους καθαρισμού στο πλυντή-

ριο ρούχων στους 60 °C.

ΠΡΟΣΟΧΗ

Κατά τον καθαρισμό στο πλυντήριο ρούχων μην χρησιμοποιείτε μαλακτικό. Έτσι, δεν προκαλούνται ζημιές στις μικροΐνες και οι κύλινδροι καθαρισμού διατηρούν την υψηλή καθαριστική τους δράση. Οι κύλινδροι καθαρισμού δεν είναι κατάλληλοι για στεγνωτήρια.

Εικόνα έως  Μετά τον καθαρισμό τοποθετήστε τους κυλίνδρους

στον σταθμό στάθμευσης και αφήστε τους να στε-

γνώσουν στον αέρα.  Υπάρχει δυνατότητα ελαχιστοποίησης του χρόνου

στεγνώματος μέσω προηγούμενου στυψίματος

των κυλίνδρων.  Αν δεν επιθυμείτε περαιτέρω λειτουργία της συ-

σκευής, καθαρίστε και το κάλυμμα κεφαλής δαπέ-

δου και τη δεξαμενή ακάθαρτου νερού.  Καθαρίστε το μηχανισμό κίνησης των κυλίνδρων

με ένα υγρό πανί.

ΠΡΟΣΟΧΗ

Αν

χρησιμοποιήσετε ακατάλληλα απορρυπαντικά και μέσα περιποίησης, τότε μπορεί να προκληθούν ζημιές στη συσκευή και να πάψει να ισχύει η εγγύηση.

Υπόδειξη

Όποτε χρειάζεται, για τον καθαρισμό των δαπέδων να χρησιμοποιείτε απορρυπαντικά και μέσα περιποίησης KÄRCHER.  Κατά τη δοσολογία των απορρυπαντικών και των

μέσων περιποίησης τηρείτε τις σχετικές οδηγίες του κατασκευαστή.

 Για να αποφύγετε τον σχηματισμό αφρού, γεμίστε

τη δεξαμενή καθαρού νερού πρώτα με νερό και έπειτα προσθέστε απορρυπαντικά και μέσα περιποίησης.

 Για να μην υπερβείτε την ένδειξη "MAX" στη δεξα-

μενή καθαρού νερού, αφήστε χώρο για την ποσότητα

των απορρυπαντικών και των μέσων περιποί-

ησης, όταν γεμίζετε με νερό.

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνες/οι σας με τη βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ παρακαλούμε να απευθύνεστε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

 Βύσμα φόρτισης/ρευματολήπτης μη σωστά συνδε-

δεμένα.

 Βύσμα φόρτισης/ρευματολήπτης σωστά συνδεδεμένα.

 Η μπαταρία είναι εντελώς εκφορισμένη.  Φορτίστε τη συσκευή.  Ελέγξτε αν το καλώδιο φόρτισης βρίσκεται ακόμη

στη συσκευή.

 Αποσυνδέστε το καλώδιο φόρτισης, γιατί η λειτουρ-

γία δεν είναι δυνατή με το καλώδιο φόρτισης συνδεδεμένο.

Καθαρισμός κεφαλής δαπέδου

Καθαρισμός κυλίνδρων

Απορρυπαντικά και μέσα περιποίησης

Αντιμετώπιση βλαβών

Η μπαταρία δε φορτίζει

Η συσκευή δεν ενεργοποιείται

90 EL

Ένδειξη σφάλματος LED

Αναβοσβήνει η κάτω LED κατά την ενεργοποίηση της συσκευής και η συσκευή δεν τίθεται σε λειτουργία.

 Η μπαταρία είναι εντελώς εκφορισμένη.  Φορτίστε τη συσκευή.

Όλες οι λυχνίες LED αναβοσβήνουν γρήγορα και ταυτόχρονα.  Υπάρχει μπλοκάρισμα κινητήρα στη συσκευή (π.χ.

λόγω πολύ ισχυρής πίεσης στους κυλίνδρους ή λόγω διαδρομών προς τοίχο/γωνία).

 Απενεργοποιήστε και επανενεργοποιήστε τη συ-

σκευή.

 Χρήση λανθασμένου ή ελαττωματικού τροφοδοτικού.  Χρησιμοποιήστε γνήσιο τροφοδοτικό/αντικαταστή-

στε το ελαττωματικό τροφοδοτικό. Οι τρεις LED ανάβουν διαδοχικά ανά 1 δευτερόλεπτο.  Η συσκευή είναι πολύ ζεστή κατά τη χρήση (π.χ.

κατά τη λειτουργία σε υψηλές θερμοκρασίες περι-

βάλλοντος).  Κάντε ένα διάλειμμα και αφήστε τη συσκευή να

κρυώσει.

 Εάν η συσκευή απενεργοποιείται παρόλα αυτά:  Κάντε ένα διάλειμμα και αφήστε τη συσκευή να

κρυώσει.  Η συσκευή μπορεί να ενεργοποιηθεί ξανά μόνο

όταν έχει κρυώσει κατάλληλα.

Οι κύλινδροι είναι πολύ στεγνοί

Οι κύλινδροι δεν είναι επαρκώς υγροί.  Ύγρανση των κυλίνδρων μέσω επανειλημμένης κί-

νησης εμπρός-πίσω σε μία θέση. Το φίλτρο κάτω από το δοχείο καθαρού νερού έχει τοποθετηθεί λανθασμένα ή δεν υπάρχει.  Βεβαιωθείτε ότι το φίλτρο κάτω από το δοχείο κα-

θαρού νερού είναι σωστά τοποθετημένο στη συ-

σκευή. Ο σπόγγος με κίτρινη καρφίτσα στη μέση

πρέπει να δείχνει προς τα πάνω.

Υπόδειξη

Εάν το φίλτρο δεν είναι διαθέσιμο, μπορεί να παραγγελθεί ως ανταλλακτικό. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Η συσκευή δεν αναρροφά τους ρύπους

Η δεξαμενή καθαρού νερού δεν έχει νερό.  Συμπληρώστε νερό Η δεξαμενή καθαρού νερού δεν εφαρμόζει σωστά στη συσκευή.  Τοποθετήστε τη δεξαμενή καθαρού νερού με τέτοιο

τρόπο ώστε να εφαρμόζει σωστά στη συσκευή. Οι κύλινδροι καθαρισμού λείπουν ή δεν έχουν τοποθετηθεί σωστά.  Τοποθετήστε τους κυλίνδρους καθαρισμού ή βιδώ-

στε τους μέχρι τέρμα στο στήριγμα κυλίνδρων. Οι κύλινδροι καθαρισμού είναι ακάθαρτοι ή φθαρμένοι.  Καθαρίστε τους κυλίνδρους καθαρισμού. ή  Αντικαταστήστε τους κυλίνδρους καθαρισμού. Ξεχάσατε το απορρυπαντικό, βάλατε λανθασμένη δοσολογία ή χρησιμοποιήσατε λανθασμένο απορρυπαντικό.  Χρησιμοποιείτε μόνο απορρυπαντικά KÄRCHER

και προσέχετε τη σωστή δοσολογία. Λανθασμένη τοποθέτηση του καλύμματος κεφαλής δαπέδου  Ελέγξτε αν γίνεται σωστά η έδραση του καλύμμα-

τος κεφαλής δαπέδου. Για το σκοπό αυτό αφαιρέ-

στε το κάλυμμα και επανατοποθετήστε το.

Σχηματισμός αφρού στην κεφαλή δαπέδου

και στο δάπεδο

Υπόδειξη

Μια μικρή συγκέντρωση αφρού στην κάτω κεφαλή κατά τη λειτουργία είναι συνηθισμένη και δεν επηρεάζει αρνητικά τη λειτουργία. Μόνο σε υπερβολική συγκέντρωση αφρού (π.χ. γραμμές αφρού στο πάτωμα) είναι αναγκαία περαιτέρω μέτρα. Λανθασμένο απορρυπαντικό ή λανθασμένη δοσολογία.  Χρησιμοποιείτε μόνο απορρυπαντικά KÄRCHER

και προσέχετε τη σωστή δοσολογία. Ο τρόπος λειτουργίας της συσκευής βασίζεται στην απομάκρυνση της βρωμιάς από τους κυλίνδρους καθαρισμού. Εκεί συσσωρεύεται βρωμιά και κατάλοιπα απορρυπαντικού από τις επιστρώσεις δαπέδου στη δεξαμενή ακάθαρτου νερού. Σε συγκεκριμένες περιπτώσεις, αυτό μπορεί να οδηγήσει σε συγκέντρωση αφρού.  Καθαρίστε τη δεξαμενή ακάθαρτου νερού, το κά-

λυμμα κεφαλής δαπέδου και τους κυλίνδρους κα-

θαρισμού.

Κακό αποτέλεσμα καθαρισμού

Οι κύλινδροι είναι ακάθαρτοι.  Καθαρίστε τους κυλίνδρους. Οι κύλινδροι δεν είναι επαρκώς υγροί.  Ύγρανση των κυλίνδρων μέσω επανειλημμένης κί-

νησης εμπρός-πίσω σε μία θέση. Λανθασμένο απορρυπαντικό ή λανθασμένη δοσολογία.  Χρησιμοποιείτε μόνο απορρυπαντικά KÄRCHER

και προσέχετε τη σωστή δοσολογία. Στο δάπεδο υπάρχουν κατάλοιπα άλλων απορρυπαντικών.  Καθαρίστε σχολαστικά τους κυλίνδρους με νερό

από τα κατάλοιπα απορρυπαντικού.  Καθαρίστε το δάπεδο με τη συσκευή και καθαρούς

κυλίνδρους πολλές φορές χωρίς να χρησιμοποιή-

σετε απορρυπαντικό. Έτσι απομακρύνονται τα κα-

τάλοιπα απορρυπαντικού από το δάπεδο

Οι κύλινδροι δεν περιστρέφονται

Οι κύλινδροι είναι μπλοκαρισμένοι.  Αφαιρέστε τους κυλίνδρους και ελέγξτε αν έχει κολ-

λήσει κάποιο αντικείμενο στους κυλίνδρους.  Ελέγξτε αν οι κύλινδροι είναι βιδωμένοι μέχρι τέρμα

στο στήριγμα κυλίνδρων.  Ελέγξτε αν γίνεται σωστά η έδραση του καλύμμα-

τος κεφαλής δαπέδου. Για το σκοπό αυτό αφαιρέ-

στε το κάλυμμα και επανατοποθετήστε το.

Μη βέλτιστη λήψη νερού

Λανθασμένη τοποθέτηση του καλύμματος κεφαλής δαπέδου  Ελέγξτε αν γίνεται σωστά η έδραση του καλύμμα-

τος κεφαλής δαπέδου. Για το σκοπό αυτό αφαιρέ-

στε το κάλυμμα και επανατοποθετήστε το. Οι κύλινδροι έχουν φθαρεί από τη χρήση.  Αντικαταστήστε τους κυλίνδρους.

Υπάρχει διαρροή ακάθαρτου νερού στη

συσκευή

Η δεξαμενή ακάθαρτου νερού έχει υπερχειλίσει.  Αδειάστε αμέσως τη δεξαμενή ακάθαρτου νερού. Η δεξαμενή ακάθαρτου νερού δεν εφαρμόζει σωστά στη συσκευή.  Ελέγξτε αν το κάλυμμα κεφαλής δαπέδου είναι στα-

θερά συνδεδεμένο στη δεξαμενή ακάθαρτου νε-

ρού.

– 12

91EL

– 13

 Ελέγξτε εάν είναι σωστά κλεισμένα τα κλαπέτα της

δεξαμενής ακάθαρτου νερού.

ΠΡΟΣΟΧΗ

Μετά τη συναρμολόγηση μην αφαιρείτε πλέον τη λαβή από τη βασική συσκευή. Η αφαίρεση της λαβής από τη βασική συσκευή επιτρέπεται να γίνεται μόνο όταν η συσκευή αποστέλλεται για σέρβις.

Εικόνα Βλ. σχήμα στο τέλος του εγχειριδίου λειτουργίας  Βάλτε το κατσαβίδι υπό γωνία 90 μοιρών στο μικρό

άνοιγμα στην πίσω πλευρά της λαβής και αφαιρέστε τη λαβή.

ΠΡΟΣΟΧΗ

Ταυτόχρονα προσέξτε ώστε να μην υποστεί ζημιά το καλώδιο ανάμεσα στη βασική συσκευή και τη

λαβή. Τραβήξτε προσεκτικά, διαφορετικά ενδέχεται να προκληθεί βλάβη στη συσκευή.

Με την επιφύλαξη τεχνικών αλλαγών!

Αφαίρεση της λαβής από τη βασική

συσκευή

Τεχνικά χαρακτηριστικά

Ηλεκτρολογική σύνδεση

Τάση 100-240 V

1~50-60 Hz Βαθμός προστασίας IPX4 Συσκευή

Κατηγορία προστασίας

III

Κατηγορία προστασίας φορτιστή II Ονομαστική ισχύς συσκευής 40 W Ονομαστική τάση συσσωρευτή 7,2 V Τύπος συσσωρευτή Li-Ion Διάρκεια λειτουργίας με πλήρως

φορτισμένο συσσωρευτή

20 ελάχ

Διάρκεια φόρτισης σε άδειο συσσωρευτή

Τάση εξόδου φορτιστή 9,5 V Ρεύμα εξόδου φορτιστή 0,6 A

Επιδόσεις

Περιστροφές κυλίνδρων ανά λεπτό 500 U/min

Χωρητικότητα

Δοχείο καθαρού νερού 360 ml Δοχείο βρώμικου νερού 140 ml

Διαστάσεις

Βάρος (χωρίς εξαρτήματα και υγρά απορρυπαντικά)

2,4 kg

Μήκος 305 mm Πλάτος 226 mm Ύψος 1220 mm Μήκος καλωδίου

Φορτιστής 1800 mm

92 EL

– 6

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Zemin temizleyiciyi sadece evde kullanımda sert zemin temizliği için ve sadece su geçirmez sert zeminler üzerinde kullanın. Örn. işlenmemiş mantar zeminler gibi suya duyarlı kaplamaları temizlemeyin (nem içeri girebilir ve zemine zarar verebilir). Cihaz PVC, linolyum, fayans, taş, yağlanmış ve cilalanmış parke, laminat ve suya duyarlı olmayan tüm yer kaplamalarının temizliğine uygundur.

Ambalaj malzemeleri geri dönüş-türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullan labilecekleri yerlere gönderin.

Eski cihazlar, çevreye yayılmaması gereken, değerli ve geri dönüştürülebilir malzemeler ve maddeler içerir. Bu nedenle, cihaz ve birlikte ge-

len evsel atık olarak tasfiye edilmemelidir. Tasfiye işlemi, yerel iade ve toplama sistemleri üzerinden ücretsiz olarak gerçekleşebilir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

www.kaercher.com/REACH

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol ediniz. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz. (Adres için Bkz. Arka sayfa)

– Kullanım kılavuzundaki uyarıların yanında yerel yö-

netimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

– Cihazın üzerindeki uyarı ve bilgi tabelaları tehlike-

siz kullanım için önemli bilgiler verir.

İçindekiler

Genel bilgiler TR 6 Güvenlik uyarıları TR 6 Cihaz tanımı TR 8 Montaj TR 8 İşletime alma TR 8 Çalıştırma TR 9 Koruma ve Bakım TR 10 Arızalarda yardım TR 11 Teknik Bilgiler TR 12

Genel bilgiler

Kurallara uygun kullanım

Çevre koruma

Teslimat kapsamı

Yedek parçalar

Garanti

Güvenlik uyarıları

Cihazdaki semboller

 TEHLIKE

Cihaz elektrikli parçalar içerir ve bu nedenle temizlenmek için olsa bile, akan su altında veya suyla dolu kaplarda tutulmamalıdır.

DIKKAT

Temizlik işleri sırasında temiz su deposunu doldururken lütfen aşağıdaki hareket tarzına dikkat edin:

Önce kirli su deposunu boşaltın.

Ardından temiz su deposunu doldurun.

93TR

– 7

 TEHLIKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

몇 UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

몇 TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

 TEHLIKE

 Cihazı suya daldırmayın!  Cihazı ve aksesuarları kullanmadan önce kontrol

edin. Eğer hasar veya eksik var ise kullanılmamalıdır.

 Görülür bir hasar olması durumunda, şarj cihazını

şarj kablosu ile birlikte zaman kaybetmeden bir ori- jinal parçayla değiştirin.

 Bütün bakım ve temizlik çalışmalarında cihaz ka-

patılmalı şebeke kablosu prizden çıkartılmalıdır.

 Cihazdaki onarım çalışmaları sadece yetkili müşte-

ri hizmeti tarafından gerçekleştirilebilir.

 Cihaz elektrikli yapı parçaları içermektedir, bu par-

çaları akar su altında yıkamayın.

 Şarj fişine iletken cisimler (Örn; tornavida ya da

benzeri) sokmay

ın.

 Kontaklara veya hatlara dokunmayın.  Tip etiketindeki gerilim bilgileri besleme gerilimiyle

aynı olmalıdır.

 Şebeke bağlantı kablosunu keskin kenarlar üzerin-

den çekmeyin ve sıkıştırmayın.

몇 UYARI

 Cihaz, sadece IEC 60364 uyarınca bir elektrik

montörü tarafından yapılması zorunlu olan bir elektrik bağlantısına bağlanmalıdır.

 Cihazı sadece alternatif akıma bağlayın. Gerilim,

cihazın tip plaketiyle aynı olmalıdır.

 Güvenlik nedenleriyle, cihazın prensip olarak bir

hatalı akım koruma şalteri (maksimum 30mA) üzerinden çalıştırılmasını öneriyoruz.

 TEHLIKE

Elektrik çarpması tehlikesi.  Elleriniz ıslak veya nemliyken fişi ve prizi kesinlikle

tutmayın.

 Şarj cihazını kirli ve ıslak durumda kullanmayın.  Şarj cihazını patlama tehlikesi bulunan ortamlarda

çalıştırmayın.

 Şarj cihazını elektrik kablosundan taşımayın.  Şarj cihazını sadece kuru mekanlarda kullanın ve

depolayın.

 Elektrik kablosunu ısı, keskin kenarlar, yağ ve ha-

reketli cihaz parçalarında uzak tutun.

 Çoklu prize sahip uzatma kabloları ve birden çok ci-

hazın aynı anda çalışmasını önleyin.

 Şebeke fişini, elektrik kablosundan çekerek priz-

den çıkartmayın.

 Ş

arj cihazının üstünü örtmeyin ve şarj cihazının ha-

valandırma kanallarını açık tutun.

 Şarj cihazını açmayın. Onarımları sadece teknik

personelin yapmasını sağlayın.

 Şarj cihazını, sadece izin verilen akü gruplarının

şarj edilmesi için kullanın.

 Görülür bir hasar olması durumunda, şarj cihazını

şarj kablosu ile birlikte zaman kaybetmeden bir ori- jinal parçayla değiştirin.

 TEHLIKE

Elektrik çarpması tehlikesi.  Aküyü güçlü güneş ışını, ısı ve ateşe maruz bırak-

mayın.

몇 UYARI

 Aküyü sadece birlikte teslim edilen orijinal şarj ciha-

zı ya da KÄRCHER tarafından onaylanmış bir şarj cihazıyla şarj edin.

Aşağıdaki adaptörü kullanın:

 Aküyü açmayın, kısa devre tehlikesi bulunmakta-

dır, ek olarak tahriş edici buharlar ya da yakıcı sıvılar dışarı çıkabilir.

 Bu cihaz, değiştirilemeyen aküler içerir.

 TEHLIKE

 Kullanıcı, cihazı talimatlara uygun olarak kullanmak

zorundadır. Yerel koşulları dikkate almalı ve çalışma esnasında çevredeki kişilere dikkat etmelidir.

 Patlama tehlikesi olan bölgelerde cihazın çalıştırıl-

ması yasaktır.

 Tehlikeli alanlarda cihazın kullanılması durumunda

gerekli emniyet tedbirlerinin dikkate alınması gerekir.

 Daha önceden yere düşmüşse, görülür şekilde ha-

sarlıysa veya sızdırıyorsa cihazı kullanmayın.

 Ambalaj folyolarını çocuklardan uzak tutun, boğul-

ma tehlikesi bulunmaktadır!

몇 UYARI

 Cihaz çocuklar veya eğitimsiz kişiler tarafından kul-

lanılmamalıdır.

 Bu cihaz, güvenlikten sorumlu bir kişinin gözetimi

altında veya cihazın nasıl kullanılması gerektiği konusunda ve bu kullanım neticesinde ortaya çıkan tehlikeler hakkında talimatlar almış olmayan kısıtlı fiziksel, duyusal ya da ruhsal yeteneklere sahip, deneyimi ve/veya bilgisi az olan kişiler tarafından kullanım için üretilmemiştir.

 Çocuklar cihazla oynamamalıdır.  Cihazla oynamamalarını sağlamak için çocuklar

gözetim altında tutulmalıdır.

 Açık olduğu veya soğumamış olduğu sürece cihazı

çocuklardan uzak tutun.

 Çocuklar gözetim olmadan temizlik ve kullanıcı

ba-

kımı yapmamalıdır.

 Cihazı sadece açıklamaya veya şekle uygun olarak

çalıştırın veya depolayın!

Tehlike kademeleri

Elektrikli bileşenler

Şarj cihazı

Akü

Güvenli kullanım

PS02

94 TR

몇 TEDBIR

 Cihazla veya cihazdaki tüm çalışmalardan önce, ci-

hazın devrilmesi nedeniyle kazaları ya da hasarları önlemek için devrilme emniyetinin sağlanmış olduğundan emin olun.

 Cihaza zarar verebilecekleri için çözücü madde, çö-

zücü madde içeren sıvılar veya inceltilmemiş asitleri (ör. temizleme maddeleri, benzin, boya inceltici ve aseton) kesinlikle su deposuna doldurmayın.

 Cihaz çalışır durumdayken cihazı hiçbir zaman gö-

zetimsiz durumda bırakmayın.

 Uzuvları (örn. saç, parmak) dönen temizlik silindir-

lerinden uzakta tutun.

 Zemin kafasını temizlerken ellerinizi koruyun, çün-

kü sivri cisimler nedeniyle yanık tehlikesi vardır (ör. kıymık).

 Bağlantı kablosunu sıcaktan, keskin kenarlardan,

yağdan ve hareketli parçalardan uzak tutun.

DIKKAT

 Cihazı sadece temiz su deposu ve kirli su deposu

takılı olduğunda çalıştırın.

 Cihazla keskin veya büyük cisimler (ör. cam kırıkla-

rı, çakıl taşları, oyuncak parçaları) alınamaz.

 Temiz su haznesine asetik asit, kireç giderici, uçu-

cu yağ veya benzeri maddeler doldurmayın. Bu maddelerin alınmamasına da aynı şekilde dikkat edilmelidir.

 Cihazı sadece kaplaması suya dayanıklı (örn. cilalı

parke, emaye fayanslar, linolyum) sert zeminlerde kullanın.

 Cihazı halı ya da halı zeminin temizliği için kullan-

mayın.

 Cihazı konvektör kaloriferlerin zemin ızgarası üze-

rinden geçirmeyin. Izgara üzerinden geçirildiğinde, dışarı sızan su cihaz taraf

 Uzun çalışma molalarında ve kullanımdan sonra ci-

hazı ana şalterden / cihaz şalterinden kapatın ve şarj aletinin şebeke fişini çekin.

 Cihaz, 0  Cihazı yağmurdan koruyun. Açık alanda saklamayın.

°C nin altındaki sıcaklıklarda çalıştırılmamalıdır.

Cihaz tanımı

1 AÇMA/KAPAMA düğmesi 2 Tutamak 3 Tutamak duvar kayma emniyeti 4 Temiz su deposu 5 Temiz su deposu tutamak yuvası 6 Şarj prizi 7 Pis su deposu 8 Temizlik silindiri tutamak yuvası 9 Temizlik silindirleri 10 Zemin kafası kapağı 11 Zemin kafası kapağının kilidi 12 Akü göstergesi 13 Şarj kablosuyla birlikte şarj cihazı 14 Park istasyonu 15 Silindirleri saklama

16 * Temizlik maddesi RM 536 30 ml 17 ** Temizlik maddesi RM 534 30 ml 18 ** Temizlik maddesi RM 536 500 ml 9 ** Temizlik silindirleri 2x * FC 3 Cordless

** FC 3 Cordless Premium

ından toplanamaz.

Montaj

DIKKAT

Tutamak çubuğu takılmadan önce, elektrik kablosunun kesintisiz olarak kılavuz rayı içinde olmasına dikkat edilmelidir.

Şekil  Gömme tutamağı dayanma noktasına kadar yerine

oturmasını sağlayacak şekilde ana cihaza yerleştirin. Gömme tutamak, cihazda sabit oturmalıdır.

İşletime alma

Şekil  Duruş emniyeti için cihazı park istasyonuna yerleş-

tirin.

Silindirleri monte edin

Şekil  Temizleme silindirlerini dayanma noktasına kadar

silindir tutucuların etrafında çevirerek çıkarın.

 Silindirlerin iç kısımlarındaki ve cihazdaki silindir tu-

tucuların renklerinin aynı olmasına dikkat edin (örn. maviyi maviye takma).

 Kurduktan sonra temizleme silindirlerinin sabit olup

olmadığını kontrol edin.

Şarj işlemi

Şekil

 Şarj aletinin şarj kablosunu cihazdaki şarj prizine takın.  Şarj cihazının elektrik fişini prize takın.

Şekil  LED kontrol lambaları akünün güncel şarj durumu-

nu gösterir.

 Komple boşalan akünün şarj edilmesinde 3 adet

LED kontrol lambaları aşağıdan yukarıya doğru ardı ardına yanıp söner.

 1/3 akü şarjında en alttaki LED sürekli yanar, üstte-

ki iki LED yanıp sönmeye devam eder.

akü şarjında en alttaki iki LED sürekli yanar, en

 2/3

üstteki LED yanıp sönmeye devam eder.

 Akü tamamen şarj edildikten sonra 3 LED kontrol

lambası 60 dakika boyunca sürekli yanar. Bu süre

sonunda LED kontrol lambaları söner. Şekil  Şarjdan sonra şebeke fişini prizden ve şarj kablo-

sunu şarj prizinden çekin.

Temiz su tankının doldurulması

Şekil  Cihazı park istasyonuna yerleştirin. Şekil  Temiz su deposunu tutamak yuvasından tutun ve

cihazdan çıkarın. Şekil  Depo kapağını açın ve yana çevirin. Şekil  Temiz su deposunu soğuk ya da ılık şebeke suyu

ile doldurun.  İhtiyaca göre temiz su deposuna KÄRCHER temiz-

leme veya bakım maddeleri ekleyebilirsiniz.*

 Doldurma sırasında "MAX" işareti aşılmamalıdır.  Depo kapağını kapatın.

Şekil

 Temiz su tankını cihaza yerleştirin.  Temiz su deposu cihaz üzerinde sabit oturmalıdır.

DIKKAT

*Temizleme ya da bakım maddesinin dozaj önerilerini dikkate alın.

– 8

95TR

– 9

DIKKAT

Şekil

Cihaz sadece kurumuş kir ve sıvıları (maks. 140 ml) alabilir.

Şekil

İşe başlamadan önce zemini süpürün veya vakumla temizleyin. Böylece ıslak temizleme işleminden önce zemin, kir ve gevşek parçacıklardan arındırılır. Cihazı kullanmadan önce zemini su dayanıklılığı açısından dikkat çekmeyen bir noktada kontrol edin. Örn. işlenmemiş mantar zeminler gibi suya hassasiyeti olan kaplamaları temizlemeyin (nem içeri sızabilir ve zemine zarar verebilir).

Şekil Yeni temizlenen zeminde ayak izi yapmamak için kapı yönünde geriye doğru çalışın.  Zemin temizliği cihazı süpürür gibi bir hızda öne ve

arkaya hareket ettirilerek yapılır.

 Cihazı yoğun kirlenmelerde yavaş bir şekilde ze-

min üzerinde kaydırın. Cihazın üzerine basınç uygulanması gerekmez.

 Gri ve sarı silindir çiftlerinin teslimat içeriği: Her iki

silindir çifti aynı işleve sahiptir ancak farklı uygulama alanları (renk farkı, ör. mutfak ve banyo için) için kullanılabilir.

DIKKAT

Cihaz çalıştırıldığı anda temizlik silindirleri dönmeye başlar. Cihazın kendi kendine hareket etmemesi için tutamak sıkıca tutulmalıdır. Temiz su deposuna su doldurulmuş olmasını ve kirli su deposunun cihaza takılı olmasını sağlayın.

Şekil

 Açmak için cihaz şalterine (Açma/Kapama) basın.  Silindirler yeterince ıslanana kadar cihazla birkaç

kez ileri ve geri gidin.

Şekil –

3 LED lambası yanmakta ise - 3/3 akü çalışma süresi (tam çalışma süresi).

– 2 LED lambası yanmakta ise - 2/3 akü çalışma sü-

resi.

– 1 LED lambası yanmakta ise - 1/3 akü çalışma sü-

resi.

 Akünün bitmesinden yakl. 2 dakika en alttaki LED

lambası kırmızı ışıkla yanıp söner.

 Akü bitip cihaz kapandıktan sonra en alttaki LED

lambası 60 saniye boyunca hızlıca yanıp söner.

DIKKAT

Lütfen temiz su deposunu doldurmadan önce kirli su deposunu boşaltın. Böylece kirli su deposunun taşması önlenir.

Bakınız Bölüm "Temiz su deposunu doldurma". Bkz. Bölüm "Kirli su deposunu boşaltma".

Şekil  Cihazı park istasyonuna yerleştirin. Şekil

 Zemin kafası kapağının kilidine basın.  Zemin kafası kapağını çıkarın.

Şekil  Zemin kafasından kirli su deposunu çıkarın. Şekil

 İki kirli su deposu bölmesinin üzerindeki kapakları açın.  Pis su deposunu boşaltın.

Şekil  Kirlenme durumuna göre zemin kafası kapağı ve

kirli su deposunu şebeke suyuyla temizleyin.

 İki kirli su deposu bölmesinin kapakları çıkarılabilir

ve ayrı olarak temizlenebilir.

 İki kirli su deposu bölmesinin kapaklarını tekrar ta-

kın ve kapatın. Şekil  Kirli su deposunu zemin kafasına yerleştirin. Şekil  Zemin kafası kapağının kilidine basın ve kapağı ze-

min kafasına takın, ardından kilidi bırakın.  Kirli su deposu ve zemin kafası kapağı cihazda

veya cihazın içinde sıkı oturmalıdır.

DIKKAT

Uzun çalışma molalarında hassas zeminlerde ıslak silindirler nedeniyle hasarları önlemek için cihazın park istasyonuna yerleştirilmesi önerilir.

Şekil  Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın. Şekil  Cihazı park istasyonuna yerleştirin.

Şekil  Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın. Şekil  Cihazı park istasyonuna yerleştirin.

DIKKAT

İş bittikten sonra cihazı temizleyin.

Şekil  Temiz

su deposunda halen su varsa suyu boşaltın. Resim ila  Kirli su deposu, zemin kafası kapağı ve temizleme

silindirlerini temizleyin. Bakınız Bölüm "Kirli su deposunu temizleme". Bakınız Bölüm "Zemin kafasını temizleme". Bakınız Bölüm "Silindirleri temizleme".

DIKKAT

Koku oluşmasını önlemek için, cihaz kaldırılmadan önce temiz su ve kirli su depolarının tümüyle boşaltılma- sı gerekir. Islak silindirleri havada kurumaya bırakın (ör. park istasyonunda), ıslak silindirleri kapalı dolaplara koymayın.

Şekil  Cihazı park istasyonuna yerleştirin. Şekil  Kurutmak için ıslak silindirleri park istasyonunun

üzerine takın.

 Cihazı kuru bir mekanda muhafaza ediniz.

Çalıştırma

Kullanımla ilgili genel

uyarılar

Çalışmaya Başlama

Akü çalışma süresi

Temizleme sıvısı ekleyin

Pis su deposunun boşaltılması

Çalışmayı yarıda kesme

Cihazın kapatılması

Cihazın saklanması

96 TR

– 10

 TEHLIKE

Şekil

Cihaz elektrikli parçalar içerir ve bu nedenle temizlenmek için olsa bile, akan su altında veya suyla dolu kaplarda tutulmamalıdır.

DIKKAT

Şekil

Cihazı temizlemek için, tekli parçalar (zemin kafası kapağı, temiz ve kirli su deposu ve silindirler) ayrı ayrı sökülüp temizlenmelidir. Cihazın kendisi nemli bir bezle silinebilir.

DIKKAT

Depoda kirin yapışmaması için kirli su deposu düzenli olarak temizlenmelidir.

DIKKAT

Zemin kafası kapağını bulaşık makinesinde yıkamayın: Zemin kafası kapağı yıkama işlemi nedeniyle çeker ve sıyırma kenarı silindirlere doğru şekilde bastırmazsa cihazın temel fonksiyonu olumsuz etkilenebilir. Temizleme sonucu kötüleşir.

Şekil  Cihazı kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın. Şekil  Cihazı park istasyonuna yerleştirin. Resim ila  Kirli su deposunu cihazdan çıkarın.

Bkz. Bölüm "Kirli su deposunu boşaltma".  Zemin kafası kapağı, kirli su deposu ve kirli su depo

kapaklarını şebeke suyuyla temizleyin.  İki kirli su deposu bölmesinin kapakları çıkarılabilir

ve ayrı olarak temizlenebilir.  Kirli su deposu ve kirli su depo kapakları alternatif

olarak bulaşık makinesinde yıkanabilir.

Not

Kirli su deposu kapaklarının lastikleri bulaşık makinesinde yıkama nedeniyle yapışkan hale gelebilir. Ancak sızdırmazlık bundan etkilenmez. Resim ila  Cihaz artık kullanılmayacaksa silindirleri de temizleyin.

Bakınız Bölüm "Silindirleri temizleme". Resim ila  Temizleme sonrasında kapaklarıyla birlikte kirli su

deposunu ve zemin kafası kapağını tekrar cihaza

yerleştirin.

DIKKAT

Kirlenme durumunda zemin kafasını temizleyin.

DIKKAT

Şekil  Cihazı

kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın. Şekil  Cihazı park istasyonuna yerleştirin. Şekil

 Zemin kafası kapağının kilidine basın.  Zemin kafası kapağını çıkarın.

Şekil

 Zemin kafası kapağını akan su altında temizleyin.  Kirli su deposu ve silindirleri temizleyin.

Bakınız Bölüm "Kirli su deposunu temizleme".

Bakınız Bölüm "Silindirleri temizleme".  Silindir tahrikini nemli bir bezle temizleyin. Şekil  Zemin kafası kapağını zemin kafasına takın.

DIKKAT

Silindirler her kullanımdan sonra su musluğunun altında temizlenmeli veya çamaşır makinesinde yıkanmalıdır, bu sayede silindirlerde zamanla köpük oluşumuna yol açan temizleme maddesi artıkları kalmaz. Silindirleri çıkarmak için cihaz zemine bırak

ılacaksa te-

miz su ve kirli su deposu boşaltılmalıdır. Bu sayede ze- minde dururken depolardan sıvı sızması önlenir.

Şekil  Cihazı

kapatın, bu amaçla açık/kapalı cihaz şalteri-

ne basın. Şekil  Cihazı park istasyonuna yerleştirin. Şekil  Temizleme silindirlerini tutamak yuvasını çevirerek

çıkarın. Şekil  Temizleme silindirlerini akan suyun altında temizleyin. veya  Temizleme silindirlerini çamaşır makinesinde mak-

simum 60 °C'de yıkayın.

DIKKAT

Çamaşır makinesinde yıkarken yumuşatıcı kullanmayın. Böylelikle mikro elyaf zarar görmez ve temizleme silindirleri yüksek temizleme etkisini korur. Temizleme silindirleri kurutucuda kurutmak için uygun değildir.

Resim ila  Temizleme sonrasında silindirleri park istasyonuna

takın ve havada kurumaya bırakın.  Silindirler öncesinde sıkılarak kuruma süresi kısal-

tılabilir.  Başka cihaz işletimi istenmiyorsa zemin kafası ka-

pağı ve kirli su deposunu da temizleyin.  Silindir tahrikini nemli bir bezle temizleyin.

DIKKAT

Uygun olmayan temizleme ve bakım maddelerinin kullanılması cihaza zarar verebilir ve garanti hizmetlerinin sonlanmasına neden olabilir.

Not

İhtiyaç duyulursa zemin temizliği için KÄRCHER temizleme veya bakım maddelerini kullanın.  Temizleme ve bakım maddelerinin dozajının ayar-

lanmasında üreticinin miktar bilgilerini dikkate alın.  Köpük oluşumunu önlemek için temiz su deposunu

önce su, daha sonra temizleme ve bakım maddesi

ile doldurun.  Temiz su deposunun "MAX" dolum miktarının aş-

mamak için su doldururken temizleme ve bakım

maddesi için bir miktar yer bırakın.

Koruma ve Bakım

Kirli su deposunun temizlenmesi

Zemin kafasını temizleme

Silindirleri temizleme

Temizleme ve bakım maddeleri

97TR

– 11

Arızalar, takip eden genel bakış sayesinde çözebileceğiniz, genellikle basit nedenlerden dolayı oluşur. Şüphe duyduğunuzda veya burada tarif edilmeyen bir arıza ile karşılaştığınızda lütfen müşteri servisine danışın.

 Şarj soketi/şebeke fişi doğru takılmamış.  Şarj soketi/şebeke fişini doğru takın.

 Akü boş.  Cihazı şarj edin.  Şarj kablosunun cihazda takılı olup olmadığını kon-

trol edin.

 Şarj kablosunu çıkarın, çünkü şarj kablosu takılıy-

ken işletme mümkün değildir.

Cihaz açıldığında en alttaki LED yanıp sönüyor ve cihaz çalışmıyor.

 Akü boş.  Cihazı şarj edin.

Tüm LED'ler aynı anda hızlı yanıp sönüyor.  Cihazda motor blokajı var (ör. silindirler üzerine çok

güçlü basınç veya bir duvara/köşeye karşı hareket

etme nedeniyle).  Cihazı kapatın ve tekrar açın. veya

 Yanlış veya arızalı adaptör kullanımı.  Orijinal adaptör kullanın/arızalı adaptörü değiştirin.

Üç LED 1 saniyelik periyotla arka arkaya yanıyor.  Cihaz uygulama sırasında çok ısındı (ör. yüksek or-

tam sıcaklıklarında işletmede).

 Mola verin ve cihazı soğumaya bırakın.  Eğer cihaz kapanırsa:  Mola verin ve cihazı soğumaya bırakın.  Cihaz ancak uygun şekilde soğuduğunda tekrar

açılabilir.

Silindirler yeterince ıslak değil.  Bir noktada birkaç defa ileri ve geri giderek silindir-

leri ıslatın. Temiz su deposunun altındaki filtre yanlış veya takılı değil.  Temiz su deposunun altındaki filtrenin cihaza düz-

gün şekilde oturduğundan emin olun. Ortadaki sarı

pimli köpük maddesi, yukarı doğru bakmalıdır.

Not

Filtre mevcut değilse, yedek parça olarak sipariş edilebilir. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.

Temiz su deposunda su yok.  Su ekleyin Temiz su deposu cihaza doğru takılmamış.  Temiz su deposunu cihazda sabit duracak şekilde

takın. Temizleme silindirleri yok ya da doğru takılmamış.  Temizleme silindirlerini takın ya da temizleme silin-

dirlerini dayanma noktasına kadar silindir tutucula-

rın etrafında döndürerek çıkarın. Temizleme silindirleri kirlenmiş ya da eskimiş.  Temizleme silindirlerini temizleyin. veya  Temizleme silindirlerini değiştirin.

Temizlik maddesi unutulmuş, yanlış dozajlanmış veya yanlış temizleme maddesi kullanılmış  Sadece KÄRCHER temizleme maddeleri kullanın

ve doğru dozaja dikkat edin. Zemin kafası kapağı doğru monte edilmemiş  Zemin kafası kapağının doğru oturup oturmadığını

kontrol edin. Bunun için kapağı çıkarın ve yeniden

takın.

Not

İşletme sırasında zemin kafasında hafif bir köpük oluşumu normaldir ve fonksiyon bozukluğuna yol açmaz. Sadece aşırı köpük oluşumunda (örneğin zeminde köpük izleri) ek önlemler gerekir. Yanlış temizleme maddesi veya yanlış dozaj.  Sadece KÄRCHER temizleme maddeleri kullanın

ve doğru dozaja dikkat edin. Cihazın çalışma şekli, kirlerin temizleme silindirlerinden silinerek giderilmesine dayanmaktadır. Bu sırada zemin döşemesinden kaynaklanan kir ve temizlik maddesi kalıntıları kirli su deposunda birikir. Bu durum belirli durumlarda köpük oluşumuna neden olabilir.  Kirli su deposu, zemin kafası kapağı ve temizleme

silindirlerini temizleyin.

Silindirler kirlenmiş.  Silindirleri temizleyin. Silindirler yeterince ıslak değil.  Bir noktada birkaç defa ileri ve geri giderek silindir-

leri ıslatın. Yanlış temizleme maddesi veya yanlış dozaj.  Sadece KÄRCHER temizleme maddeleri kullanın

ve doğru dozaja dikkat edin. Zeminde yabancı temizleme maddesi kalıntıları var.  Silindirdeki temizleme maddesi artıklarını suyla iyi-

ce temizleyin.  Zemini temizleme maddesi olmadan cihaz ve temiz

silindirlerle birkaç kez temizleyin. Bu sayede ze-

mindeki temizleme maddesi artıkları giderilir

Silindirler bloke olmuş.  Silindirleri çıkarın ve silindirlere bir cismin sıkışmış

olup olmadığını kontrol edin.  Silindirlerin silindir tutucusunda dayanağa kadar vi-

dalanmış olup olmadığını kontrol edin.  Zemin kafası kapağının doğru oturup oturmadığını

kontrol edin. Bunun için kapağı çıkarın ve yeniden

takın.

Zemin kafası kapağı doğru monte edilmemiş  Zemin

kafası kapağının doğru oturup oturmadığını kontrol edin. Bunun için kapağı çıkarın ve yeniden takın.

Silindirler aşınmış.  Silindirleri değiştirin.

Kirli su deposu aşırı dolmuş.  Kirli su deposunu hemen boşaltın. Kirli su deposu cihaza doğru takılmamıştır.  Zemin kafası kapağının kirli su deposunda sıkı otu-

rup oturmadığını kontrol edin.

 Kirli su deposu kapaklarının doğru kapanıp kapan-

madığını kontrol edin.

Arızalarda yardım

Akü şarj edilemiyor

Cihaz çalıştırılamıyor

LED lambası hata mesajı

Silindirler çok kuru

Cihaz kiri almıyor

Zemin kafasında ve zeminde köpük oluşumu

Kötü temizleme sonucu

Silindirler dönmüyor

Su alımı optimal değil

Cihaz kirli su sızdırıyor

98 TR

– 12

DIKKAT

Cihaz monte edildikten sonra tutamak ana cihazdan sökülmemelidir. Tutamak ana cihazdan sadece cihazı servise göndermek amacıyla sökülebilir.

Şekil Kullanım kılavuzunun sonundaki resme bakınız  Tornavidayı 90 derece açıyla tutamağın arka tara-

fındaki küçük deliğe sokun ve tutamağı sökün.

DIKKAT

Lütfen ana cihaz ile tutamak arasındaki bağlantı kablosunun zarar görmemesine dikkat edin. Dikkatlice çekin, aksi takdirde cihaz zarar görebilir.

Teknik değişiklik yapma hakkı saklıdır!

Ana cihazdan tutamağın sökülmesi

Teknik Bilgiler

Elektrik bağlantısı

Gerilim 100-240 V

1~50-60 Hz Koruma derecesi IPX4 Cihaz

Koruma sınıfı

III

Şarj aleti koruma sınıfı II Cihazın nominal gücü 40 W Akünün nominal gerilimi 7,2 V Akü tipi Li-ion Akü tam şarjlıyken çalışma süresi 20 min Akü boşken şarj süresi 4 saat Şarj aletinin çıkış gerilimi 9,5 V Şarj cihazının çıkış akımı 0,6 A

Performans değerleri

Dakika başına silindir turu 500 d/dk

Dolum miktarı

Temiz su deposu 360 ml Pis su deposu 140 ml

Boyutlar

Ağırlık (aksesuarlar ve temizleme sıvısı olmadan)

2,4 kg

Uzunluk 305 mm Genişlik 226 mm Yükseklik 1220 mm Kablo uzunluğu

Şarj cihazı 1800 mm

99TR

Содержание

Общие указания RU 6 Указания по технике безопасности RU 6 Описание прибора RU 9 Монтаж RU 9 Ввод в эксплуатацию RU 9 Эксплуатация прибора RU 9 Уход и техническое обслуживание RU 10 Помощь в случае неполадок RU 12 Технические данные RU 13

Общие указания

Перед первым применением устройства необходимо прочитать данную оригинальную инструкцию

по эксплуатацию, после этого действовать в соответствии с ней и сохранить ее для дальнейшего использования или для следующего владельца.

Использование по назначению

Поломоечная машина предназначена исключительно для очистки твердых напольных покрытий в домашнем хозяйстве и исключительно для применения на твердых, водостойких напольных покрытиях. Не чистить чувствительные к воде покрытия как, например, необработанные пробковые полы (может проникнуть влага и повредить пол). Устройство подходит для очистки ПВХ, линолеума, плитки, каменных поверхностей, вощеного и обработанного маслом паркета, ламината, а также всех не чувствительных к воде напольных покрытий.

Защита окружающей среды

Упаковочные материалы пригодны для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые устройства содержат ценные перерабатываемые материалы и вещества, которые не должны попасть в окружающую сре-

ду. По этой причине устройство и содержащийся в нем аккумулятор нельзя утилизировать вместе с бытовыми отходами. Утилизацию можно провести бесплатно через местные системы рециркуляции и сбора отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

www.kaercher.com/REACH

Комплект поставки

Комплектация прибора указана на упаковке. При распаковке прибора проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую прибор.

Запасные части

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства. Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

Указания по технике

безопасности

– Наряду с указаниями по технике безопасно-

сти, содержащимися в руководстве по эксплуатации, необходимо также соблюдать общие положения законодательства по технике безопасности и предотвращению несчастных случаев.

– Предупредительные и указательные таблич-

ки, размещенные на приборе, содержат важную информацию, необходимую для опасной эксплуатации.

его без-

100 RU

– 6

KARCHER FC 3 Premium 1.055-360.0 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Allgemeine Hinweise

Bestimmungsgemäße Verwendung

Umweltschutz

Lieferumfang

Ersatzteile

Garantie

Sicherheitshinweise

Symbole auf dem Gerät

Gefahrenstufen

Elektrische Komponenten

Ladegerät

Akku

Sicherer Umgang

Gerätebeschreibung

Montage

Inbetriebnahme

Walzen montieren

Ladevorgang

Frischwassertank befüllen

Betrieb

Mit der Arbeit beginnen

Akkulaufzeit

Reinigungsflüssigkeit nachfüllen

Schmutzwassertank entleeren

Betrieb unterbrechen

Gerät ausschalten

Gerät aufbewahren

Pflege und Wartung

Schmutzwassertank reinigen

Bodenkopf reinigen

Walzen reinigen

Reinigungs- und Pflegemittel

Hilfe bei Störungen

Akku wird nicht geladen

Gerät lässt sich nicht einschalten

LED-Fehleranzeige

Walzen sind zu trocken

Gerät nimmt Schmutz nicht auf

Kein gutes Reinigungsergebnis

Walzen drehen sich nicht

Wasseraufnahme nicht optimal

Gerät verliert Schmutzwasser

Abnahme des Handgriffs vom Grundgerät

Technische Daten

Contents

General information

Proper use

Environmental protection

Scope of delivery

Spare parts

Warranty

Safety instructions

Symbols on the machine

Hazard levels

Electric components

Charger

Battery

Safe handling

Description of the Appliance

Assembly

Commissioning

Installing the rollers

Charging process

Fill fresh water reservoir

Operation

Start working

Battery service life

Refill detergent

Emptying the waste Water tank

Interrupting operation

Turning Off the Appliance

Storing the Appliance

Care and maintenance

Clean the waste water tank

Cleaning the floor head
