Kampa Action AIR, Sprint AIR, Touring AIR TC RH, Touring AIR RH, Trip AIR User guide [en, pl, de, fr, it +10]
...Page 1
ActionAIR, CrossAIR, CrossAIRTC, SprintAIR, TouringAIRLH,
EN
DE
FR
ES
PT
IT
NLDASV
NO
FI
PL
SK
CS
HU
TouringAIRRH, TouringAIRTCLH, TouringAIRTCRH, TripAIR
Awning tent
Operating manual. . . . . . . . . . . . . . . . . . . . . . . 9
Vor zel t
Bedienungsanleitung. . . . . . . . . . . . . . . . . . . . 12
Auvent
Notice d’utilisation. . . . . . . . . . . . . . . . . . . . . .16
Avancé
Instrucciones de uso . . . . . . . . . . . . . . . . . . . 20
Avançado
Manual de instruções. . . . . . . . . . . . . . . . . . . .23
Veranda
Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . . . .26
Voo rtent
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . 30
Fort el t
Betjeningsvejledning. . . . . . . . . . . . . . . . . . . .33
Fört ält
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . .36
Fort el t
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . .39
Etuteltta
Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Przedsionek
Instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . .45
Prístrešok
Návod na obsluhu . . . . . . . . . . . . . . . . . . . . . . 49
Předstan
Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . .52
Elősátor
Használati utasítás. . . . . . . . . . . . . . . . . . . . . .55
Page 2
© 2022 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and
design law. The underlying technical design and the products contained herein may be protected by design,
patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB. All
rights are reserved.

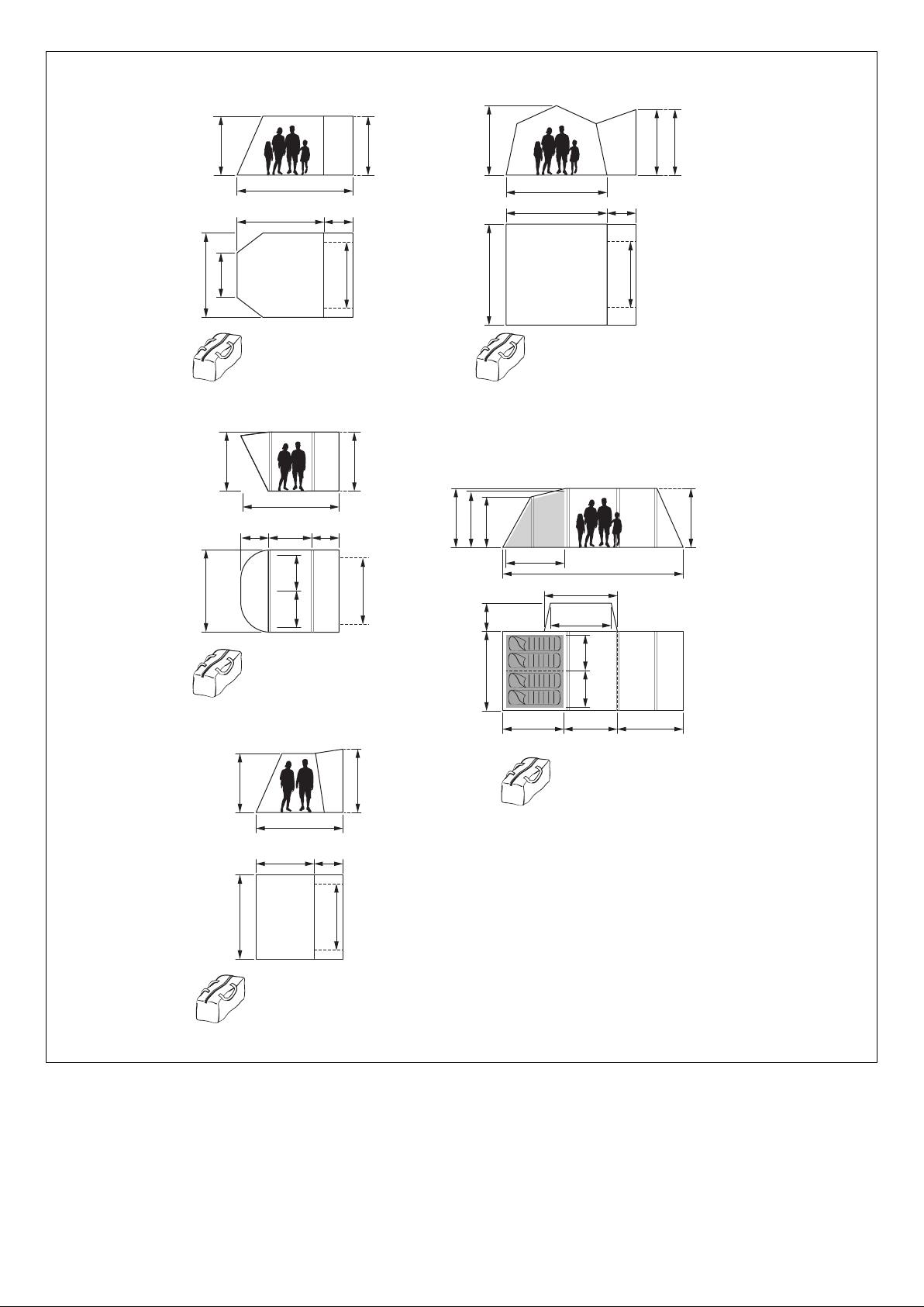

Page 3
Trip AIR
2050
2700
720 x 320 x 320 mm
11,75 k g
180 0 900
2900
Connection Height:
1800 – 2100
Connection
Width: 2500
Action AIR
2050
3600
680 x 360 x 340 mm
14,83 kg
2700 900
150 0
2900
Connection Height:
1800 – 2100
Connection
Width: 2500
2200 190 0 2000
Touring AIR (TC) LH/ RH
2100
2000
180 0
2800
900
6100
2100
130 0130 0
780 x 410 x 410 mm
22,19 kg
TC LH/ RH
740 x 480 x 450 mm
29,45 kg
2900
Connection
Width: 2500
Connection Height:
1800 – 2100
Cross AIR (TC)
2150
3000
760 x 350 x 350 mm
16,15 kg
3000 900
240 0
3000
Connection
Width: 2500
Connection Height:
1800 – 2100
Sprint AIR
2000
3350
720 x 320 x 300 mm
12,0 8 kg
1550 900900
2800
Connection
Width: 2400
Connection Height:
1800 – 2100
130 0130 0
TC
760 x 380x 380 mm
22,8 kg
1
4445103814 3
Page 4
90°90°
90°90°
2
3
1.
2.
4
2.
1.
5
3.
2.
1.
6
Action AIR
4 4445103814
Page 5
7
8
Cross AIR
Action AIR
Sprint AIR
2.
1.
9
0
4445103814 5
Page 6
Touring AIR
a
b
1.
2.
Cross AIR TC
c
Touring AIR
d
Cross AIR
Trip AIR
Sprint AIR
e
Touring AIR
6 4445103814
Action AIR
Page 7
4.
4.
1.
2.
3.
A
BC
f
X
X
a
X = 2 × a
3.
4.
2.
og
g
4445103814 7
Page 8
8.
7.
1.
2.
4.
3.
6.
5.
h
8 4445103814
Page 9
EN
Please read these instructions carefully and follow all instructions, guidelines, and warnings included in this
product manual in order to ensure that you install, use, and maintain the product properly at all times. These
instructions MUST stay with this product.
By using the product, you hereby confirm that you have read all instructions, guidelines, and warnings carefully
and that you understand and agree to abide by the terms and conditions as set forth herein. You agree to use
this product only for the intended purpose and application and in accordance with the instructions, guidelines,
and warnings as set forth in this product manual as well as in accordance with all applicable laws and regulations. A failure to read and follow the instructions and warnings set forth herein may result in an injury to yourself
and others, damage to your product or damage to other property in the vicinity. This product manual, including
the instructions, guidelines, and warnings, and related documentation, may be subject to changes and
updates. For up-to-date product information, please visit kampaoutdoors.com.
Explanation of symbols
DANGER!
D
!
!
A
Safety instruction: Indicates a hazardous situation that, if
not avoided, will result in death or serious injury.
WARNING!
Safety instruction: Indicates a hazardous situation that, if
not avoided, could result in death or serious injury.
CAUTION!
Safety instruction: Indicates a hazardous situation that, if
not avoided, could result in minor or moderate injury.
NOTICE!
Indicates a situation that, if not avoided, can result in property damage.
NOTE
Supplementary information for operating the product.
I
Safety instructions
DANGER! Failure to obey this instruction will cause
death or serious injury.
D
!
!
Hazard of carbon monoxide poisoning
• Never use a fuel-burning appliance such as barbecues or
gas heaters inside the awning tent. The burning process
produces carbon monoxide which accumulates inside the
awning tent as there is no flue.
WARNING! Failure to obey these warnings could
result in death or serious injury.
Fire hazard
• Ensure you know the fire precaution arrangements on the
site.
• Do not cook inside the awning tent or use open flames.
Beware of suffocation
• Ensure ventilation openings are open all the time to avoid
suffocation.
CAUTION! Failure to obey these cautions could result
in minor or moderate injury.
Risk of injury
• This device is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning
use of the device by a person responsible for their safety.
• Do not allow children to play around the awning tent and
ensure that suitable protective footwear is worn. Guy lines
are a trip hazard and pegs can be sharp.
• Cleaning and user maintenance may not be carried out by
unsupervised children.
• Keep passage ways clear.
Scope of delivery
Action AIR
Component Quantity
Awning tent 1
Lateral air pole 1
Fiberglass canopy pole 1
Toggle-in groundsheet 1
Hand pump 1
Peg pack 1
Carry bag 1
Cross AIR
Component Quantity
Awning tent 1
Fiberglass canopy pole 1
Toggle-in groundsheet 1
Hand pump 1
Peg pack 1
Carry bag 1
Trip AIR
Component Quantity
Awning tent 1
Toggle-in groundsheet 1
Hand pump 1
Peg pack 1
Carry bag 1
Tou ri ng AIR
Component Quantity
Awning tent 1
Inner tent 1
Hand pump 1
Peg pack 1
Carry bag 1
Sprint AIR
Component Quantity
Awning tent 1
Fiberglass canopy pole 1
Toggle-in groundsheet 1
Hand pump 1
Peg pack 1
Carry bag 1
4445103814 9
Page 10
EN
Intended use
This awning tent is suitable for:
• Campervans
• Motorhomes with a connection height of 1800 – 2100 mm
• Light to moderate weather
•Touring
This awning tent is not suitable for:
• Very strong winds or snowfall
• Seasonal pitch or commercial use
This product is only suitable for the intended purpose and application in
accordance with these instructions.
This manual provides information that is necessary for proper installation
and/or operation of the product. Poor installation and/or improper operating or maintenance will result in unsatisfactory performance and a possible failure.
The manufacturer accepts no liability for any injury or damage to the product resulting from:
• Incorrect assembly or connection, including excess voltage
• Incorrect maintenance or use of spare parts other than original spare
parts provided by the manufacturer
• Alterations to the product without express permission from the manufacturer
• Use for purposes other than those described in this manual
Kampa reserves the right to change product appearance and product
specifications.
NOTICE! Material damage
A
I
Keep the following tips in mind while setting up the awning tent:
• The figures provide a general overview of the set-up. The actual set-up
will vary slightly based on the model of awning tent.
• Get help. The set-up is easier with more people.
• After standing the awning tent upright, check the corner pegs and
re-peg if necessary. The groundsheet on the inside should be taut and
in a rectangular shape.
• Peg the guy lines so that the awning tent is under tension without distorting the shape.
• If available, attach the storm straps.
• Check the guy lines from time to time to ensure adequate tension, if
necessary use the runners to adjust.
• Do not open or close the zippers by force.
• If a wind-out awning is used to attach the awning tent,
support the wind-out awning while working to avoid
putting too much stress on it. After attaching the awning
tent, rewind the wind-out awning fully back into its housing.
NOTE
• The awning tent comes with heavy duty pegs. These will
be suitable for many sites but for some types of ground
special pegs will be needed. Ask your dealer.
• Drive the pegs at a 45° angle away from the awning tent
into the ground.
• Peg each guy line in-line with the seam it starts from.
Using the awning tent
CAUTION! Risk of injury and damage hazard
!
Before first use
Familiarize yourself with the product by carrying out a test set up before
the product is used for the first time. Check if the scope of delivery is
complete.
Choosing a site
Choose a flat site that is protected from wind:
1. If necessary, use a windbreak.
2. Choose a shaded site to avoid UV degradation of the fabric.
3. Avoid pitching under trees as falling branches, resin, etc. can damage
the product.
4. Clear the site of sharp stones and debris to avoid damaging the
groundsheet.
5. Set up the product with the doors facing away from the wind.
Setting up the awning tent
!
Never open the zipper on the protective sleeve while an air
pole is inflated. This will result in the air pole bursting.
CAUTION! Risk of injury and material damage
• Do not use any type of compressor designed to inflate
car tires.
• Only inflate the air poles into the green zone of the
pressure gauge of the supplied hand pump
(7 – 8 psi/0.48 – 0.55 bar).
Set up the awning tent as follows:
1. To protect the awning tent from dirt and damage, lay down a groundsheet or footprint before unpacking.
2. Unpack the awning tent.
3. Separate and identify the different components.

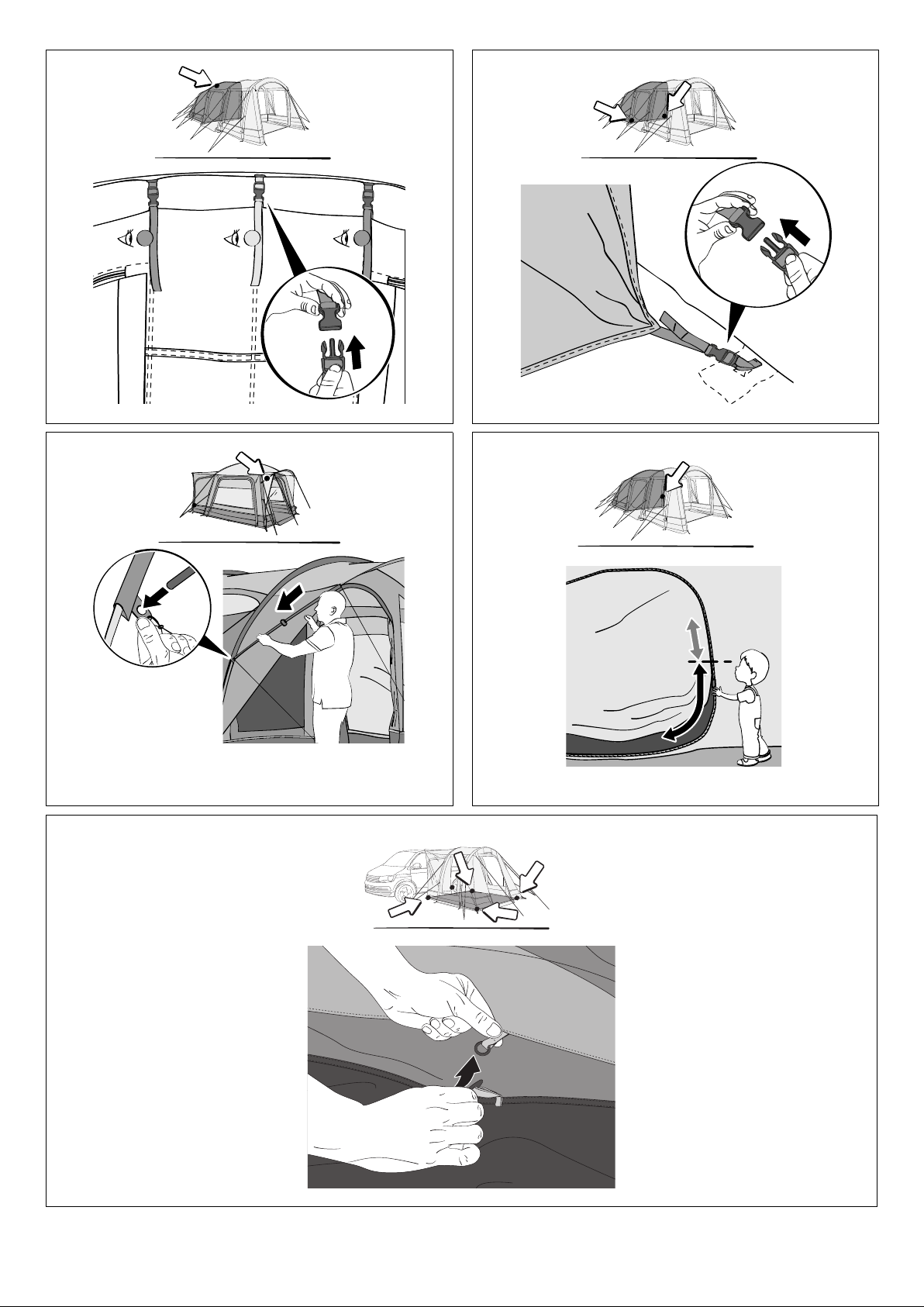

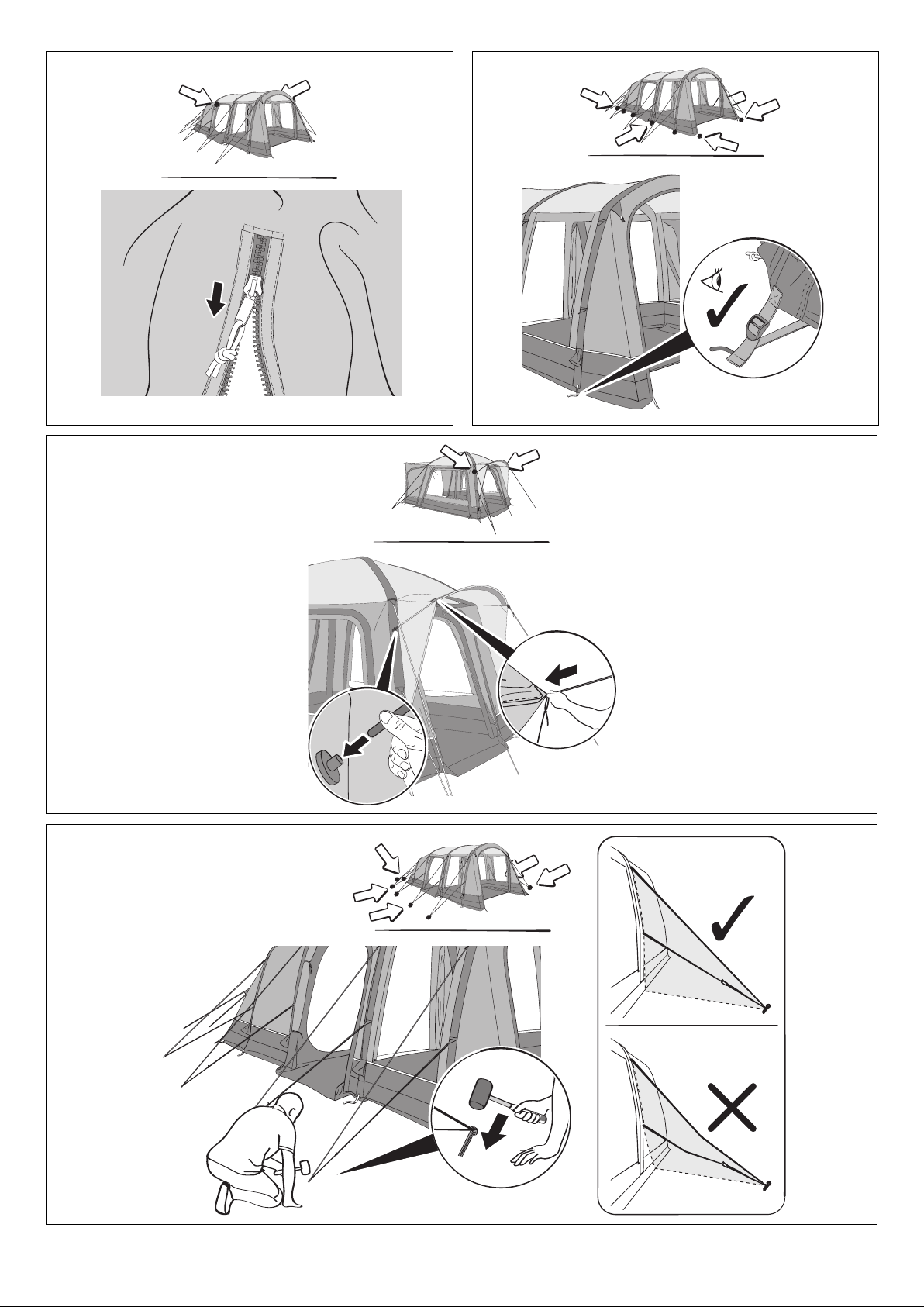

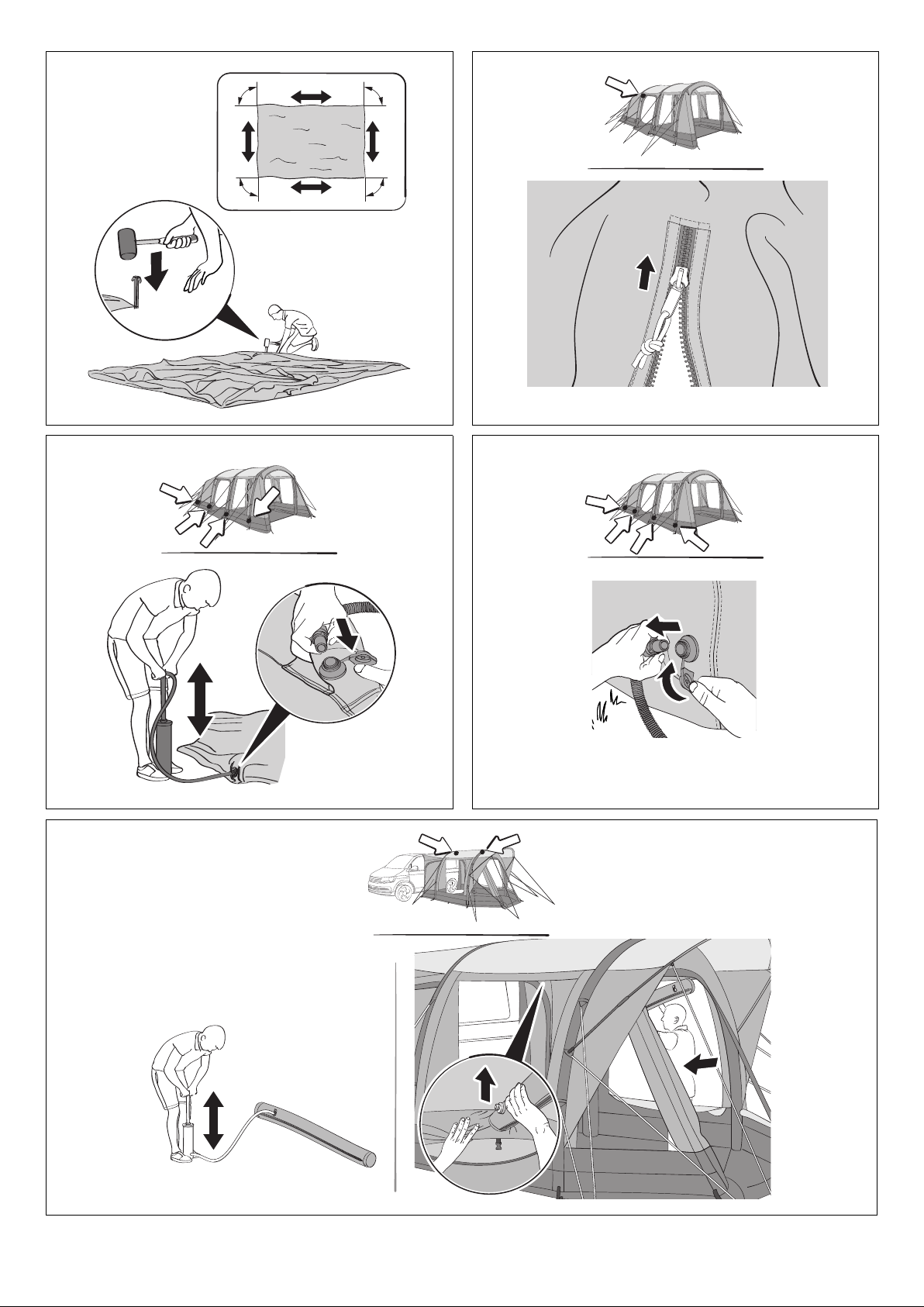

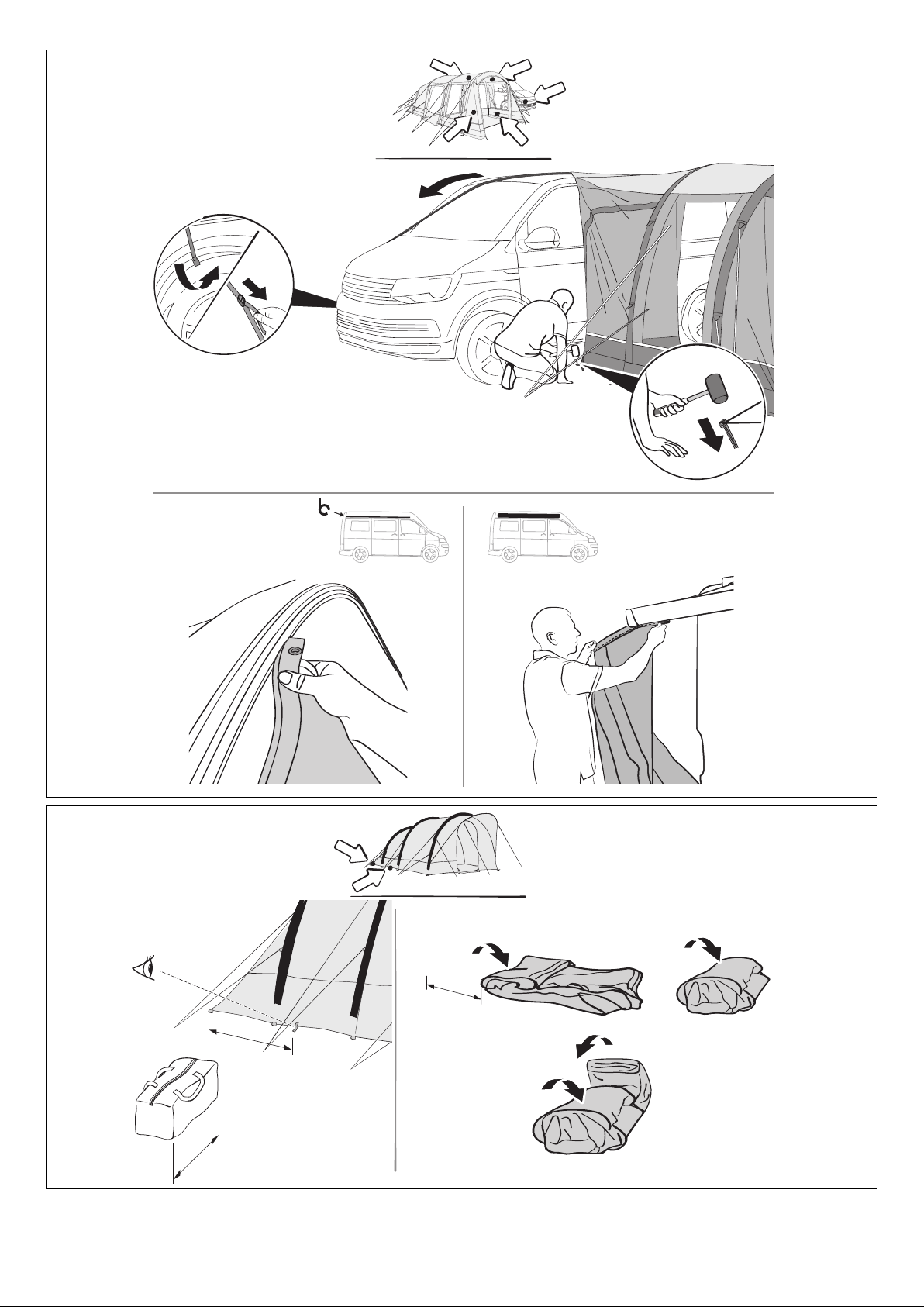

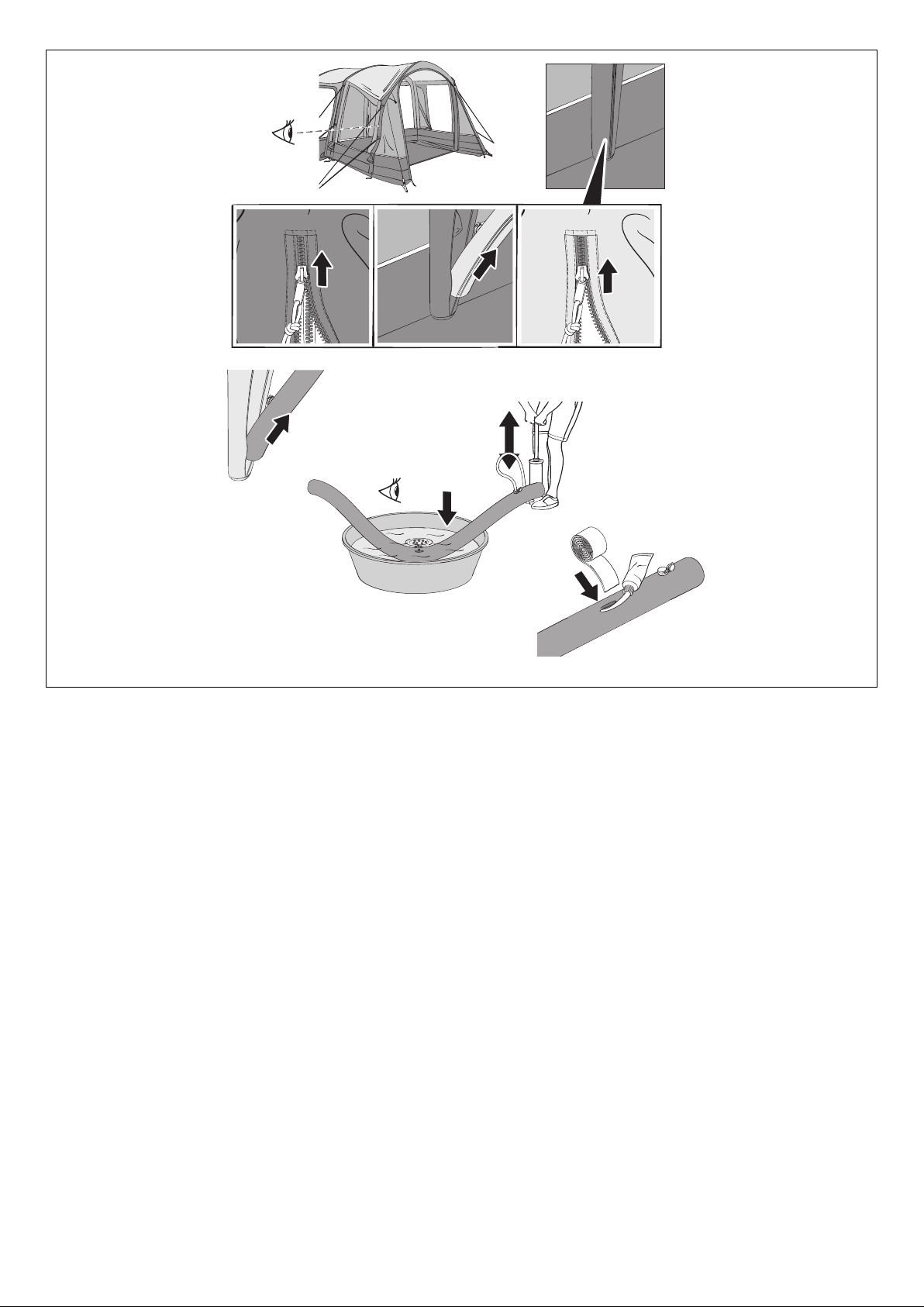

4. Proceed as shown to set up the awning tent (fig. 2, page 4 to
fig. f, page 7).
Dismantling the awning tent
NOTICE! Damage hazard
A
1. Remove any dirt on the outside.
2. Close all window blinds or remove curtains.
3. Close all doors and openings.
4. If installed, push the canopy pole out of the sleeve, do not pull.
5. Remove all lines and straps.
6. Remove all pegs between the corner pegs.
7. Open the valves on each pole.
8. Wait until most of the air has been expelled.
9. Remove the four corner pegs.
10. Fold/roll the awning tent towards the valves to expel more air.
11. When deflated, roll the awning tent to fit into the carry bag.
12. Ensure that all parts are clean before packing them into the carry bag.
13. If the awning tent is wet or damp, dry fully as soon as possible.
I
Do not use force when dismantling the awning tent. Otherwise you might damage any material.
NOTE
Touring AIR only: Information on the “Folding lines”
method (fig. g, page 7).
10 4445103814
Page 11
EN
Storing the awning tent
NOTE
I
1. Clean the awning tent.
2. Air fully and ensure the awning tent is totally dry before packing away.
3. Store in a well ventilated dry place.
• Fully set up the awning tent for cleaning.
• Choose a sunny day for cleaning to ensure the material
will dry thoroughly.
Cleaning and maintenance
NOTICE! Damage hazard
A
1. If necessary, clean the product with clean water and a soft brush.
2. Apply impregnation against water and UV radiation before each trip.
Condensation
All awning tents suffer from internal condensation if one or more of the
following conditions apply:
• High air humidity
• High ground moisture
• A drop in temperature
Severe condensation can run down the inside of the roof and drip off ties,
tapes and other internal fittings and can be mistaken for leaking.
➤ Increase ventilation by opening doors and/or windows.
➤ Install a waterproof groundsheet.
• Do not use sharp or hard objects or cleaning agents for
cleaning.
• Do not use alcohol based materials, chemicals, soap
and detergents for cleaning.
• Remove bird droppings and tree resin as soon as
possible to avoid permanent damage to the material.
Troubleshooting
NOTE
I
Problem Solution
Awning tent only inflates
with difficulties
Air poles are kinked ➤ Add more air (7 – 8 psi/0.48 – 0.55 bar).
Air leak ➤ Check that the valve is fully screwed into the air
Water leak ➤ Check for leaky seams, damaged tapings and
Rip in the fabric ➤ Use repair tape to seal the fabric.
• During first exposure to water there may be some
moisture at the seams. Through this moisture the threads
will swell and fill the holes that are created in the sewing
process.
• A fully equipped spare parts kit should include:
– Waterproofer
– Repair tape and repair solution
– Silicone spray for the zippers
– Spare pegs
➤ Check that the valve is fully screwed into the air
pole.
➤ Check if the inflatable tube is twisted at the
valve.This may be indicated by noise. Untwist
the inflatable tube.
➤ Check that the hand pump is working.
pole and the ring seal is in place.
➤ Check that the cap of the valve is done up
tightly.
➤ Check for punctures, see chapter “Condensa-
tion” on page 11.
moist areas.
➤ If you cannot find any leaks, see chapter
“Repairing a puncture in the air pole” on
page 11.
➤ If you find any leaks, apply seam sealant.
➤ Have repairs carried out by an authorized
service agent.
Repairing a puncture in the air pole
If the air pole loses air, proceed as follows:
1. Unzip the outer sleeve holding the air pole.
2. If installed, close isolation valves.
3. Remove the air pole.
4. Deflate the air pole.
5. Unzip the protective sleeve to expose the inflatable tube.
6. Blow some air into the inflatable tube.
7. Submerge the tube in water.
8. Locate the puncture.
9. Use repair tape and repair solution to seal the hole.
10. Zip the inflatable tube back into the protective sleeve.
11. Zip the air pole back into the outer sleeve.
Disposal
➤ Place the packaging material in the appropriate recycling
waste bins wherever possible.
➤ Consult a local recycling center or specialist dealer for
details about how to dispose of the product in accordance
with the applicable disposal regulations.
Warranty
The statutory warranty period applies. If the product is defective, please
contact the manufacturer's branch in your country (see
kampaoutdoors.com/store-locator) or your retailer.
For repair and warranty processing, please include the following documents when you send in the device:
• A copy of the receipt with purchase date
• A reason for the claim or description of the fault
The warranty covers manufacturing defects, materials and parts. The
warranty does not cover fading of the cover and wear and tear due to
UV radiation, misuse, accidental damage, storm damage, or permanent,
semi-permanent or commercial use. It does not cover any resulting
damage. Please contact your dealer for claims. This does not affect your
statutory rights.
4445103814 11
Page 12
DE
Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch
sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß
betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.
Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und
ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie
gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen
Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an
Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können
Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter
documents.dometic.com, dometic.com.
Erläuterung der Symbole
GEFAHR!
D
!
!
A
Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führt, wenn die
jeweiligen Anweisungen nicht befolgt werden.
WARNUNG!
Sicherheitshinweis: Kennzeichnet eine Gefahrensitua-
tion, die zum Tod oder schwerer Verletzung führen könnte,
wenn die jeweiligen Anweisungen nicht befolgt werden.
VORSICHT!
Sicherheitshinweis: Kennzeichnet eine Gefahrensitua-
tion, die zu geringer oder mittelschwerer Verletzung führen
könnte, wenn die jeweiligen Anweisungen nicht befolgt
werden.
ACHTUNG!
Kennzeichnet eine Situation, die zu Sachschäden führen
kann, wenn die jeweiligen Anweisungen nicht befolgt werden.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
I
• Erlauben Sie Kindern nicht, in der Nähe des Vorzeltes zu
spielen und vergewissern Sie sich, dass passende Schutzschuhe getragen werden. Abspannschnüre stellen eine
Stolpergefahr dar und Heringe können spitz sein.
• Reinigung und Pflege dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
• Halten Sie Durchgänge frei.
Lieferumfang
Action AIR
Komponente Anzahl
Vorzelt 1
Seitlicher AirPole 1
Baldachin-Stange aus Fiberglas 1
Einhakbare Bodenplane 1
Handpumpe 1
Packung Heringe 1
Tragetasche 1
Cross AIR
Komponente Anzahl
Vorzelt 1
Baldachin-Stange aus Fiberglas 1
Einhakbare Bodenplane 1
Handpumpe 1
Packung Heringe 1
Tragetasche 1
Sicherheitshinweise
GEFAHR! Nichtbeachtung dieses Hinweises führt zu
Tod oder schwerer Verletzung.
D
!
!
Gefahr einer Kohlenmonoxidvergiftung
• Verwenden Sie im Inneren des Vorzeltes niemals ein mit
Brennstoff betriebenes Gerät wie Grillgeräte oder Gasheizungen. Bei der Verbrennung entsteht Kohlenmonoxid,
das sich im Inneren des Vorzeltes ansammelt, da es keinen
Abzug gibt.
WARNUNG! Nichtbeachtung dieser Warnungen kann
zum Tod oder schwerer Verletzung führen.
Brandgefahr
• Machen Sie sich mit den Brandschutzmaßnahmen vor Ort
vertraut.
• Kochen Sie nicht im Vorzelt und verwenden Sie keine offenen Flammen.
Erstickungsgefahr
• Stellen Sie sich, dass die Belüftungsöffnungen jederzeit
geöffnet sind, um Ersticken zu verhindern.
VORSICHT! Nichtbeachtung dieser Hinweise kann zu
leichten bis mittelschweren Verletzungen führen.
Verletzungsgefahr
• Dieses Produkt ist nicht für die Benutzung durch Personen
(inkl. Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder fehlender Erfahrung und Kenntnis geeignet, es sei denn, diese werden
durch eine für ihre Sicherheit verantwortliche Person
beaufsichtigt oder wurden hinsichtlich der Benutzung des
Produkts eingewiesen.
Trip AIR
Komponente Anzahl
Vorzelt 1
Einhakbare Bodenplane 1
Handpumpe 1
Packung Heringe 1
Tragetasche 1
Tou ri ng AIR
Komponente Anzahl
Vorzelt 1
Innenzelt 1
Handpumpe 1
Packung Heringe 1
Tragetasche 1
12 4445103814
Page 13
DE
Sprint AIR
Komponente Anzahl
Vorzelt 1
Baldachin-Stange aus Fiberglas 1
Einhakbare Bodenplane 1
Handpumpe 1
Packung Heringe 1
Tragetasche 1
Bestimmungsgemäßer Gebrauch
Dieses Vorzelt ist geeignet für:
•Wohnmobile
• Reisemobile mit einer Anschlusshöhe von 1.800–2.100 mm
• milde bis mäßige Wetterbedingungen
• Reisetouren
Dieses Vorzelt ist nicht geeignet für:
• sehr starken Wind oder Schneefall
• einen Saisonplatz oder eine kommerzielle Nutzung
Dieses Produkt ist nur für den angegebenen Verwendungszweck und die
Anwendung gemäß dieser Anleitung geeignet.
Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Ins-
tallation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb
oder eine nicht ordnungsgemäße Wartung haben eine unzureichende
Leistung und u. U. einen Ausfall des Geräts zur Folge.
Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden
am Produkt, die durch Folgendes entstehen:
• Unsachgemäße Montage oder falscher Anschluss, einschließlich
Überspannung
• Unsachgemäße Wartung oder Verwendung von anderen als den vom
Hersteller gelieferten Original-Ersatzteilen
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des
Herstellers
• Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Kampa behält sich das Recht vor, das Erscheinungsbild des Produkts und
dessen technische Daten zu ändern.
Vorzelt verwenden
VORSICHT! Gefahr von Verletzungen und Sachschä-
!
den
Öffnen Sie niemals den Reißverschluss der Schutzhülle,
während ein AirPole aufgepumpt ist. Dies führt dazu, dass
der AirPole platzt.
3. Vermeiden Sie das Aufstellen unter Bäumen, da herabfallende Äste,
Harz usw. das Produkt beschädigen können.
4. Entfernen Sie scharfe Steine und Unrat vom Standort, um eine
Beschädigung der Bodenplane zu vermeiden.
5. Bauen Sie das Produkt so auf, dass die Türen sich auf der vom Wind
abgewandten Seite befinden.
Vorzelt aufbauen
VORSICHT! Gefahr von Verletzungen und Sachschä-
!
A
I
Beachten Sie beim Aufbau des Vorzeltes die folgenden Tipps:
• Die Abbildungen geben einen allgemeinen Überblick über den Aufbau. Der tatsächliche Aufbau kann je nach Vorzeltmodell leicht variieren.
• Holen Sie sich Unterstützung. Mit mehr Personen ist der Aufbau einfacher.
• Nachdem Sie das Vorzelt aufgerichtet haben, überprüfen Sie die
Heringe an den Ecken und setzen Sie sie gegebenenfalls neu ein. Die
Bodenplane im Innenraum sollte straff und in rechteckiger Form ausgelegt sein.
• Verankern Sie die Abspannschnüre so, dass das Vorzelt gespannt ist,
ohne dass es sich verformt.
• Falls vorhanden, befestigen Sie die Sturmverspannung.
• Überprüfen Sie von Zeit zu Zeit die Abspannschnüre auf ausreichende
Spannung und ziehen Sie sie bei Bedarf mithilfe der Spanner nach.
den
• Verwenden Sie keine Kompressoren, die zum Aufpumpen von Autoreifen bestimmt sind.
• Pumpen Sie die AirPoles nur bis zum grünen Bereich des
Manometers der mitgelieferten Handpumpe auf
(7–8 psi / 0,48–0,55 bar).
ACHTUNG! Materialschäden
• Öffnen oder schließen Sie die Reißverschlüsse nicht mit
Gewalt.
• Wenn eine ausziehbare Markise zur Befestigung des
Vorzeltes verwendet wird, stützen Sie die ausziehbare
Markise während der Arbeit ab, um sie nicht zu stark zu
belasten. Nach dem Befestigen des Vorzeltes, kurbeln
Sie die ausziehbare Markise komplett zurück in das
Gehäuse.
HINWEIS
• Das Vorzelt wird mit Schwerlast-Heringen geliefert.
Diese sind für viele Standorte geeignet. Bei manchen
Böden sind jedoch Spezialheringe erforderlich. Fragen
Sie Ihren Händler.
• Schlagen Sie die Heringe in einem Winkel von 45° vom
Vorzelt weg in den Boden ein.
• Richten Sie die Abspannschnüre an der Naht aus, von
der sie ausgehen.
Vor dem ersten Gebrauch
Machen Sie sich mit dem Produkt vertraut, indem Sie einen Testaufbau
durchführen, bevor Sie das Produkt zum ersten Mal verwenden. Prüfen
Sie, ob die Lieferung vollständig ist.
Auswahl des Standorts
Wählen Sie einen ebenen Standort, der vor Wind geschützt ist:
1. Verwenden Sie gegebenenfalls einen Windschutz.
2. Wählen Sie einen schattigen Standort, um Schäden am Gewebe
durch UV-Strahlung zu vermeiden.
Stellen Sie das Vorzelt wie folgt auf:
1. Um das Vorzelt vor Schmutz und Beschädigungen zu schützen, legen
Sie vor dem Auspacken eine Bodenplane oder Unterlage aus.
2. Packen Sie das Vorzelt aus.
3. Sortieren und bestimmen Sie die verschiedenen Komponenten.
4. Gehen Sie wie gezeigt vor, um das Vorzelt aufzubauen (Abb. 2,
Seite 4 bis Abb. f, Seite 7).
4445103814 13
Page 14
DE
Vorzelt abbauen
Reinigung und Pflege
ACHTUNG! Materialschaden
A
1. Entfernen Sie Schmutz von der Außenseite.
2. Schließen Sie alle Fensterrollos und entfernen Sie Vorhänge.
3. Schließen Sie alle Türen und Öffnungen.
4. Falls vorhanden, schieben Sie die Baldachin-Stange aus der Hülse,
ziehen Sie nicht daran.
5. Entfernen Sie alle Schnüre und Gurte.
6. Entfernen Sie alle Heringe zwischen den Heringen an den Ecken.
7. Öffnen Sie die Ventile an jedem AirPole.
8. Warten Sie, bis der Großteil der Luft entwichen ist.
9. Entfernen Sie die vier Heringe an den Ecken.
10. Falten bzw. rollen Sie das Vorzelt zu den Ventilen hin, um mehr Luft
abzuführen.
11. Wenn die Luft abgelassen ist, rollen Sie das Vorzelt so auf, dass es in
die Tragetasche passt.
12. Stellen Sie sicher, dass alle Teile sauber sind, bevor Sie sie in die Tragetasche packen.
13. Wenn das Vorzelt nass oder feucht ist, lassen Sie es so bald wie möglich vollständig trocknen.
I
Wenden Sie beim Abbau des Vorzeltes keine Gewalt an.
Andernfalls könnten Sie Teile beschädigen.
HINWEIS
Nur Touring AIR: Informationen zur „Faltlinien“-Methode
(Abb. g, Seite 7).
ACHTUNG! Beschädigungsgefahr
A
1. Reinigen Sie das Produkt bei Bedarf mit sauberem Wasser und einer
weichen Bürste.
2. Tragen Sie vor jeder Reise eine Imprägnierung gegen Wasser und
UV-Strahlung auf.
• Verwenden Sie zur Reinigung keine scharfen oder harten Gegenstände oder Reinigungsmittel.
• Verwenden Sie zur Reinigung keine Materialien auf Alkoholbasis, Chemikalien, Seife und Reinigungsmittel.
• Entfernen Sie Vogelkot und Baumharz so schnell wie
möglich, um dauerhafte Schäden am Material zu vermeiden.
Kondenswasserbildung
Bei allen Vorzelten bildet sich Kondenswasser im Innenraum, wenn eine
oder mehrere der folgenden Bedingungen zutreffen:
• hohe Luftfeuchtigkeit
• hohe Bodenfeuchtigkeit
• ein Abfall der Temperatur
Bei starker Kondenswasserbildung kann dieses an der Innenseite des
Daches herunterlaufen und von Schnüren, Bändern und anderen Innenelementen herunter tropfen; dies kann mit einer undichten Stelle verwechselt werden.
➤ Sorgen Sie für eine bessere Belüftung durch Öffnen von Türen
und/oder Fenstern.
➤ Legen Sie eine wasserdichte Bodenplane aus.
Vorzelt einlagern
HINWEIS
I
1. Reinigen Sie das Vorzelt.
2. Lüften Sie das Vorzelt gründlich und vergewissern Sie sich vor dem
Verpacken, dass es komplett trocken ist.
3. Lagern Sie es an einem gut belüfteten, trockenen Ort.
• Bauen Sie das Vorzelt zur Reinigung vollständig auf.
• Wählen Sie einen sonnigen Tag für die Reinigung, um
sicherzustellen, dass das Material gründlich trocknet.
Reparatur eines Lochs im AirPole
Wenn der AirPole Luft verliert, gehen Sie wie folgt vor:
1. Öffnen Sie den Reißverschluss der Außenhülle und halten Sie den AirPole dabei fest.
2. Schließen Sie die Absperrventile, falls vorhanden.
3. Entnehmen Sie den AirPole.
4. Lassen Sie die Luft aus dem AirPole ab.
5. Öffnen Sie den Reißverschluss der Schutzhülle, um den Luftschlauch
freizulegen.
6. Pumpen Sie etwas Luft in den Luftschlauch.
7. Tauchen Sie den Luftschlauch in Wasser ein.
8. Suchen Sie das Loch.
9. Dichten Sie das Loch mit Reparaturband und Reparaturlösung ab.
10. Setzen Sie den Luftschlauch wieder in die Schutzhülle ein und schließen Sie den Reißverschluss.
11. Setzen Sie den AirPole wieder in die Außenhülle ein und schließen
Sie den Reißverschluss.
14 4445103814
Page 15
DE
Fehlersuche und Fehlerbehebung
HINWEIS
I
Problem Lösung
Das Vorzelt lässt sich nur
schwer aufpumpen
Die AirPoles sind geknickt ➤ Pumpen Sie mehr Luft ein
Luft entweicht ➤ Überprüfen Sie, ob das Ventil vollständig in
Wasserleck ➤ Prüfen Sie das Vorzelt auf undichte Nähte,
Riss im Gewebe ➤ Reparieren Sie das Loch mit Reparaturband.
• Beim ersten Kontakt mit Wasser kann sich an den Nähten
etwas Feuchtigkeit bilden. Durch diese Feuchtigkeit
quellen die Fäden auf und füllen die Löcher, die beim
Nähen entstehen.
• Ein vollständig ausgestattetes Ersatzteilset enthält:
– Imprägniermittel
– Reparaturband und Reparaturlösung
– Silikonspray für die Reißverschlüsse
– Ersatzheringe
➤ Überprüfen Sie, ob das Ventil vollständig in
den AirPole eingeschraubt ist.
➤ Überprüfen Sie, ob der Luftschlauch am Ventil
verdreht ist. Ein Geräusch kann darauf hinweisen. Drehen Sie den Luftschlauch in die richtige
Position.
➤ Überprüfen Sie, ob die Handpumpe funktio-
niert.
(7–8 psi/0,48–0,55 bar).
den AirPole eingeschraubt ist und die Ringdichtung richtig sitzt.
➤ Überprüfen Sie, ob die Ventilkappe fest zuge-
dreht ist.
➤ Prüfen Sie, ob Löcher vorhanden sind, siehe
Kapitel „Reparatur eines Lochs im AirPole“ auf
Seite 14.
beschädigte Anschlüsse und feuchte Bereiche.
➤ Wenn Sie keine undichten Stellen finden, siehe
Kapitel „Kondenswasserbildung“ auf Seite 14.
➤ Wenn Sie eine undichte Stelle finden, tragen
Sie Nahtdichtungsmittel auf.
➤ Lassen Sie Reparaturen von einem autorisierten
Kundendienst durchführen.
Entsorgung
➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechen-
den Recycling-Müll.
➤ Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fach-
händler, um zu erfahren, wie Sie das Produkt gemäß den geltenden
Entsorgungsvorschriften entsorgen können.
Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt
sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem
Land (siehe kampaoutdoors.com/store-locator) oder an Ihren Fachhändler.
Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unterlagen mit dem Produkt ein:
• eine Kopie der Rechnung mit Kaufdatum
• einen Reklamationsgrund oder eine Fehlerbeschreibung
Die Garantie deckt Herstellungsfehler, Materialien und Teile ab. Die
Garantie erstreckt sich nicht auf das Ausbleichen des Bezugs und die
Abnutzung durch UV-Strahlung, fehlerhafte Verwendung, versehentliche
Beschädigung, Sturmschäden, eine Nutzung auf Dauer- und Saisonstellplätzen oder eine kommerzielle Nutzung. Sie deckt keine daraus resultierenden Schäden ab. Bitte wenden Sie sich an Ihren Händler, um
Ansprüche geltend zu machen. Dies beeinflusst nicht Ihre gesetzlichen
Rechte.
4445103814 15
Page 16
FR
Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce
manuel afin de vous assurer que vous installez, utilisez et entretenez le produit correctement à tout moment.
Ces instructions DOIVENT rester avec le produit.
En utilisant ce produit, vous confirmez expressément avoir lu attentivement l’ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées
dans le présent document. Vous acceptez d’utiliser ce produit uniquement pour l’usage et l’application prévus
et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu’à
toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant
dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit
ou d’endommager d’autres biens à proximité. Le présent manuel du produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises
à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site kampaoutdoors.com.
• Ne laissez pas les enfants jouer autour de l’auvent et assurez-vous de porter des chaussures de protection. Les cordons d’ancrage présentent un risque de trébuchement et
les piquets peuvent être coupants.
• Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
• Gardez les voies de passage libres.
Signification des symboles
DANGER !
D
!
!
A
Consignes de sécurité : indiquent une situation dangereuse qui, si elle n’est pas évitée, entraînera des blessures
graves, voire mortelles.
AVERTISSEMENT !
Consignes de sécurité : indiquent une situation dange-
reuse qui, si elle n’est pas évitée, est susceptible d’entraîner
des blessures graves, voire mortelles.
ATTENTION !
Consignes de sécurité : indiquent une situation dange-
reuse qui, si elle n’est pas évitée, est susceptible d’entraîner
des blessures légères ou de gravité modérée.
AVIS !
indiquent une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des dommages matériels.
REMARQUE
Informations complémentaires sur l’utilisation de ce produit.
I
Consignes de sécurité
DANGER ! Le non-respect des présentes instructions
peut entraîner des blessures graves, voire mortelles.
D
!
!
Risque d’empoisonnement au monoxyde de carbone
• N’utilisez jamais un appareil à combustible comme un
barbecue ou un chauffage au gaz à l’intérieur de l’auvent.
Le processus de combustion produit du monoxyde de
carbone qui s’accumule à l’intérieur de l’auvent car il n’y a
pas de conduit de fumée.
AVERTISSEMENT ! Le non-respect de ces mises en
garde peut entraîner des blessures graves, voire mortelles.
Risque d’incendie
• Assurez-vous de connaître les dispositions en matière de
prévention des incendies sur le site.
• Ne cuisinez pas dans l’auvent et n’utilisez pas de flammes
nues.
Risque d’étouffement
• Veillez à ce que les ouvertures de ventilation soient
ouvertes en permanence pour éviter toute asphyxie.
ATTENTION ! Le non-respect de ces mises en garde
peut entraîner des blessures légères ou de gravité
modérée.
Risque de blessure
• Cet appareil ne doit pas être utilisé par des personnes (y
compris les enfants) souffrant de déficiences physiques,
sensorielles ou mentales ou manquant d’expérience ou
de connaissances, sauf si une personne garante de leur
sécurité les surveille ou leur fournit toutes les instructions
adéquates concernant son utilisation.
Contenu de la livraison
Action AIR
Composant Quantité
Auvent 1
Tube d’air latéral 1
Tube de toit solaire autonome en fibre de verre 1
Tapis de sol à velcro 1
Pompe manuelle 1
Sac de piquets 1
Housse de transport 1
Cross AIR
Composant Quantité
Auvent 1
Tube de toit solaire autonome en fibre de verre 1
Tapis de sol à velcro 1
Pompe manuelle 1
Sac de piquets 1
Housse de transport 1
Trip AIR
Composant Quantité
Auvent 1
Tapis de sol à velcro 1
Pompe manuelle 1
Sac de piquets 1
Housse de transport 1
Tou ri ng AIR
Composant Quantité
Auvent 1
Tente intérieure 1
Pompe manuelle 1
Sac de piquets 1
Housse de transport 1
16 4445103814
Page 17
FR
Sprint AIR
Composant Quantité
Auvent 1
Tube de toit solaire autonome en fibre de verre 1
Tapis de sol à velcro 1
Pompe manuelle 1
Sac de piquets 1
Housse de transport 1
Usage conforme
Cet auvent est adapté à ce qui suit :
•Vans
• Camping-cars avec une hauteur de raccordement de
1800 – 2100 mm
• Intempéries légères à modérées
• Excursions
Cet auvent n’est pas adapté à ce qui suit :
• Vents très forts ou chutes de neige
• Emplacement saisonnier ou usage commercial
Ce produit convient uniquement à l’usage et à l’application prévus,
conformément aux présentes instructions.
Ce manuel fournit les informations nécessaires à l’installation et/ou à l’utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une
éventuelle défaillance.
Le fabricant décline toute responsabilité en cas de blessure ou de dégâts
sur le produit résultant :
• D’un montage ou d’un raccordement incorrect, y compris d’une
surtension
• D’un entretien inadapté ou de l’utilisation de pièces de rechange
autres que les pièces de rechange d’origine fournies par le fabricant
• De modifications apportées au produit sans autorisation explicite du
fabricant
• D’usages différents de ceux décrits dans ce manuel
Kampa se réserve le droit de modifier l’apparence et les spécifications
produit.
Utilisation de l’auvent
ATTENTION ! Risque de blessures et de dommages
!
Avant la première utilisation
Familiarisez-vous avec le produit en effectuant un test de mise en place
avant la première utilisation du produit. Vérifiez que le contenu de la livraison est complet.
N’ouvrez jamais la fermeture éclair de la housse de protection lorsqu’un tube d’air est gonflé. Cela entraînerait l’éclatement du tube d’air.
4. Débarrassez l’emplacement des pierres et débris coupants pour éviter d’endommager le tapis de sol.
5. Installez le produit avec les portes orientées contre le vent.
Installation de l’auvent
ATTENTION ! Risque de blessure et de dommages
!
A
I
Gardez les conseils suivants à l’esprit lorsque vous installez l’auvent :
• Les illustrations donnent un aperçu général de l’installation. L’installation effective varie légèrement en fonction du modèle d’auvent.
• Demandez de l’aide. L’installation est plus facile avec plusieurs personnes.
• Une fois l’auvent dressé, vérifiez les piquets d’angle et refixez-les si
nécessaire. Le tapis de sol à l’intérieur doit être tendu et de forme rectangulaire.
• Attachez les cordons d’ancrage aux piquets, afin que l’auvent soit
tendu sans se déformer.
• Si des sangles pour tempête sont disponibles, fixez-les.
• Vérifiez de temps en temps les cordons d’ancrage pour vous assurer
qu’ils sont bien tendus ; si nécessaire, utilisez les rails de coulissement
pour les ajuster.
Installez l’auvent comme suit :
1. Pour protéger l’auvent de la saleté et des dommages, posez un tapis
de sol avant de déballer.
2. Déballez l’auvent.
3. Séparez et identifiez tous les composants.
4. Procédez comme indiqué pour installer l’auvent (fig. 2, page 4 à
fig. f, page 7).
matériels
• N’utilisez pas de compresseurs conçus pour gonfler les
pneus de voiture.
• Ne gonflez les tubes d’air que dans la zone verte du
manomètre de la pompe manuelle fournie
(7–8 psi/0,48–0,55 bar).
AVIS ! Dommages matériels
• N’ouvrez pas et ne fermez pas les fermetures éclair par
la force.
• Si vous utilisez un store extérieur déroulant pour fixer
l’auvent, soutenez-le lors de l’installation pour éviter de
le soumettre à une trop forte contrainte. Après avoir fixé
l’auvent, enroulez complètement le store extérieur
déroulant dans son logement.
REMARQUE
• L’auvent est fourni avec des piquets résistants. Ceux-ci
conviennent pour de nombreux emplacements, mais
pour certains types de sols, des piquets spéciaux sont
nécessaires. Consultez votre revendeur.
• Enfoncez les piquets dans le sol à un angle de 45° par
rapport à l’auvent.
• Fixez les cordons d’ancrage en les alignant sur la couture d’où ils partent.
Choix d’un emplacement
Choisissez un emplacement plat et protégé du vent :
1. Si nécessaire, utilisez un brise-vent.
2. Choisissez un emplacement ombragé pour éviter la dégradation du
tissu par les UV.
3. Évitez les emplacements sous les arbres car la chute de branches, la
résine, etc. peuvent endommager le produit.
4445103814 17
Page 18
FR
Démontage de l’auvent
Nettoyage et maintenance
AVIS ! Dommages matériels
A
1. Enlevez toute saleté à l’extérieur.
2. Fermez tous les stores de fenêtre ou enlevez les rideaux.
3. Fermez toutes les portes et ouvertures.
4. Le cas échéant, poussez le tube du toit solaire autonome hors du
manchon, sans tirer.
5. Retirez toutes les lignes et sangles.
6. Retirez tous les piquets entre les piquets d’angle.
7. Ouvrez les valves sur chaque tube.
8. Attendez jusqu’à ce que presque tout l’air soit sorti.
9. Retirez les quatre piquets d’angle.
10. Pliez/roulez l’auvent vers les valves pour expulser plus d’air.
11. Une fois dégonflé, roulez l’auvent pour le faire rentrer dans le sac de
transport.
12. Assurez-vous que toutes les pièces sont propres avant de les mettre
dans le sac de transport.
13. Si l’auvent est mouillé ou humide, séchez-le complètement dès que
possible.
I
Ne forcez pas lors du démontage de l’auvent. Sinon, vous
risquez d’endommager le matériel.
REMARQUE
Touring AIR uniquement: Informations sur la méthode
des « lignes de pliage » (fig. g, page 7).
AVIS ! Risque d’endommagement
A
1. Si nécessaire, nettoyez le produit avec de l’eau propre et une brosse
douce.
2. Appliquez un traitement contre l’eau et les rayons UV avant chaque
voyage.
• N’utilisez pas d’objets pointus ou durs ni de produits de
nettoyage pour le nettoyage.
• N’utilisez pas de matériaux à base d’alcool, de produits
chimiques, de savon et de détergents pour le nettoyage.
• Enlevez les fientes d’oiseaux et la résine des arbres dès
que possible pour éviter d’endommager le matériau de
façon permanente.
Condensation
Tous les auvents subissent des effets de condensation interne si une ou
plusieurs des conditions suivantes s’appliquent :
• Humidité de l’air élevée
• Humidité du sol élevée
• Baisse de température
Une forte condensation peut s’écouler à l’intérieur du toit et s’égoutter
des attaches, des rubans et autres accessoires internes et peut être
confondue avec une fuite.
➤ Augmentez la ventilation en ouvrant les portes et/ou les fenêtres.
➤ Installez un tapis de sol étanche.
Stockage de l’auvent
REMARQUE
I
1. Nettoyez l’auvent.
2. Aérez complètement l’auvent et assurez-vous qu’il est entièrement
sec avant de l’emballer.
3. Conservez dans un lieu sec et bien ventilé.
• Montez entièrement l’auvent pour le nettoyer.
• Choisissez une journée ensoleillée pour le nettoyage
afin que le matériel sèche complètement.
Réparation d’une perforation dans le tube d’air
Si le tube d’air perd de l’air, procédez comme suit :
1. Ouvrez la fermeture à glissière du manchon extérieur tenant le tube
d’air.
2. Le cas échéant, fermez les valves d’isolement.
3. Retirez le tube d’air.
4. Dégonflez le tube d’air.
5. Ouvrez la fermeture éclair du manchon de protection pour dégager
le tube gonflable.
6. Soufflez de l’air dans le tube gonflable.
7. Immergez le tube dans de l’eau.
8. Trouvez la perforation.
9. Utilisez du ruban de réparation et une solution de réparation pour
sceller le trou.
10. Refermez le tube gonflable dans le manchon de protection.
11. Replacez le tube d’air dans le manchon extérieur.
18 4445103814
Page 19
FR
Guide de dépannage
REMARQUE
I
Problème Solution
L’auvent ne se gonfle
qu’avec difficulté
Des tubes d’air sont tordus ➤ Ajoutez de l’air (7 – 8 psi/0,48 – 0,55 bar).
Fuite d’air ➤ Vérifiez que la valve est entièrement vissée
Fuite d’eau ➤ Vérifiez si les coutures ne fuient pas, si les
Déchirure dans le tissu ➤ Utilisez du ruban de réparation pour étancher
• Lors de la première exposition à l’eau, il peut y avoir un
peu d’humidité au niveau des coutures. Grâce à cette
humidité, les fils vont gonfler et remplir les trous créés
lors du processus de couture.
• Un kit de pièces de rechange entièrement équipé
devrait contenir :
– Produit d’imperméabilisation
– Ruban de réparation et solution de réparation
– Spray silicone pour les fermetures éclair
– Piquets de rechange
➤ Vérifiez que la valve est entièrement vissée
dans le tube d’air.
➤ Vérifiez si le tube de gonflage est tordu au
niveau de la valve. Cela se remarque par un
bruit. Détordez le tube de gonflage.
➤ Vérifiez que la pompe manuelle fonctionne.
dans le tube d’air et que le joint d’étanchéité
est en place.
➤ Vérifiez que le capuchon de la valve est bien
serré.
➤ Vérifiez s’il y a des perforations, voir chapitre
« Réparation d’une perforation dans le tube
d’air », page 18.
rubans ne sont pas endommagés et s’il n’y a
pas de zones humides.
➤ Si vous ne trouvez pas de fuites, voir chapitre
« Condensation », page 18.
➤ Si vous trouvez des fuites, appliquez un produit
d’étanchéité pour les coutures.
le tissu.
➤ Faites effectuer les réparations par un agent de
service.
Mise au rebut
➤ Dans la mesure du possible, éliminez les emballages dans les conte-
neurs de déchets recyclables prévus à cet effet.
➤ Pour éliminer définitivement le produit, contactez le centre de recy-
clage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets.
Garantie
La période de garantie légale s’applique. Si le produit est défectueux,
veuillez contacter la filiale locale du fabricant (voir kampaoutdoors.com/store-locator) ou votre revendeur.
Pour toutes réparations ou autres prestations de garantie, veuillez joindre
à l’appareil les documents suivants :
• une copie de la facture avec la date d’achat
• Un motif de réclamation ou une description du dysfonctionnement
La garantie couvre les défauts de fabrication, les matériaux et les pièces. La
garantie ne couvre pas la décoloration de la couverture et l’usure et les
déchirures dues aux rayons UV, à une mauvaise utilisation, les dommages
accidentels, les dommages dus aux tempêtes ou à une utilisation permanente, semi-permanente ou commerciale. Elle ne couvre pas les dommages qui en résultent. Veuillez contacter votre revendeur pour toute
réclamation. Ceci n’affecte pas vos droits statutaires.
4445103814 19
Page 20
ES
Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual
para asegurarse de que instala, utiliza y mantiene correctamente el producto en todo momento. Estas instrucciones DEBEN permanecer con este producto.
Al utilizar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete
a utilizar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y
reglamentos aplicables. La no lectura y observación de las instrucciones y advertencias aquí expuestas puede
causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este
manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada,
pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el producto,
visite la página kampaoutdoors.com.
• Los niños solo podrán realizar las tareas de limpieza y mantenimiento bajo vigilancia.
• Mantenga las vías de paso libres.
Volumen de entrega
Action AIR
Explicación de los símbolos
¡PELIGRO!
D
!
!
A
Indicación de seguridad: Indica una situación peligrosa
que, de no evitarse, ocasionará la muerte o lesiones graves.
¡ADVERTENCIA!
Indicación de seguridad: Indica una situación peligrosa
que, de no evitarse, puede ocasionar la muerte o lesiones
graves.
¡ATENCIÓN!
Indicación de seguridad: Indica una situación peligrosa
que, de no evitarse, puede ocasionar o lesiones moderadas
o leves.
¡AVISO!
Indica una situación peligrosa que, de no evitarse, puede
provocar daños materiales.
NOTA
Información complementaria para el manejo del producto.
I
Indicaciones de seguridad
¡PELIGRO! La no observación de estas normas puede
causar heridas fatales o severas.
D
!
!
Peligro de intoxicación por monóxido de carbono
• No utilice nunca en el interior del avancé aparatos que
quemen combustible, como barbacoas o calentadores
de gas. El proceso de combustión produce monóxido de
carbono que se acumula en el interior del avancé, ya que
no hay chimenea.
¡ADVERTENCIA! El incumplimiento de estas advertencias podría acarrear la muerte o lesiones graves.
Peligro de incendio
• Asegúrese de conocer las medidas de precaución contra
incendios en el lugar.
• No cocine ni encienda fuego en el interior del avancé.
Peligro de asfixia
• Asegúrese de que las aberturas de ventilación estén abiertas todo el tiempo para evitar asfixias.
¡ATENCIÓN! El incumplimiento de estas precauciones
podría acarrear lesiones moderadas o leves.
Peligro de lesiones
• Este aparato no está previsto para que lo usen personas
(incluidos niños) con sus capacidades físicas, sensitivas o
mentales limitadas o sin la experiencia y los conocimientos pertinentes, siempre y cuando no haya una persona
responsable de la seguridad que supervise adecuadamente o explique detalladamente su uso.
• No permita que los niños jueguen alrededor del avancé y
asegúrese de usar un calzado protector adecuado. Las
cuerdas tensoras y las piquetas afiladas pueden resultar
peligrosas.
Componente Cantidad
Avancé 1
AIR Pole lateral 1
Poste de fibra de vidrio para carpa 1
Lona para el suelo intercambiable 1
Bomba manual 1
Paquete de piquetas 1
Bolsa de transporte 1
Cross AIR
Componente Cantidad
Avancé 1
Poste de fibra de vidrio para carpa 1
Lona para el suelo intercambiable 1
Bomba manual 1
Paquete de piquetas 1
Bolsa de transporte 1
Trip AIR
Componente Cantidad
Avancé 1
Lona para el suelo intercambiable 1
Bomba manual 1
Paquete de piquetas 1
Bolsa de transporte 1
Tou ri ng AIR
Componente Cantidad
Avancé 1
Tienda interior 1
Bomba manual 1
Paquete de piquetas 1
Bolsa de transporte 1
Sprint AIR
Componente Cantidad
Avancé 1
Poste de fibra de vidrio para carpa 1
Lona para el suelo intercambiable 1
Bomba manual 1
Paquete de piquetas 1
Bolsa de transporte 1
20 4445103814
Page 21
ES
Uso previsto
Este avancé es adecuado para:
• Caravanas
• Autocaravanas con una altura de conexión de 1800 – 2100 m
• Clima suave a moderado
• Uso itinerante
Este avancé no es adecuado para:
• Vientos muy fuertes o nevadas
• Acampada estacional o uso comercial
Este producto solo es apto para el uso y la aplicación previstos de acuerdo
con estas instrucciones.
Este manual proporciona la información necesaria para la correcta instala-
ción y/o funcionamiento del producto. Una instalación deficiente y/o un
uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos.
El fabricante no se hace responsable de ninguna lesión o daño en el producto ocasionados por:
• Un montaje o conexión incorrectos, incluido un exceso de tensión
• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas
de las originales proporcionadas por el fabricante
• Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Uso con una finalidad distinta de la descrita en las instrucciones
Kampa se reserva el derecho de cambiar la apariencia y las especificaciones del producto.
Uso del avancé
¡ATENCIÓN! Riesgo de lesiones y desperfectos
!
Antes del primer uso
Familiarícese con el producto realizando una prueba antes del primer uso.
Compruebe si el volumen de entrega está completo.
No abra nunca la cremallera de la cubierta protectora mientras infle un AIR Pole. Esto hará que el AIR Pole estalle.
¡AVISO! Peligro de daños materiales
A
I
Tenga en cuenta los siguientes consejos mientras monta el avancé:
• Las figuras ofrecen una visión general del montaje. El montaje real
variará ligeramente según el modelo de avancé.
• Consiga ayuda. El montaje es más fácil si lo realizan varias personas.
• Después de poner el avancé de pie, compruebe las piquetas de las
esquinas y vuelva a colocarlas si es necesario. La lona del suelo en el
interior debe estar tensa y con forma rectangular.
• Fije las cuerdas tensoras en las piquetas de manera que el avancé esté
en tensión sin distorsionar la forma.
• Si se suministran, coloque las correas antitormenta.
• Revise las cuerdas tensoras de vez en cuando para asegurar la tensión
adecuada; si es necesario, utilice los carriles para ajustar.
Coloque el avancé de la siguiente manera:
1. Para evitar que el avancé se ensucie y se dañe, coloque una lona o un
protector sobre el suelo antes de desembalarlo.
2. Desembale el avancé.
3. Separe e identifique los diferentes componentes.
4. Proceda como se muestra para montar el avancé (fig. 2, página 4 a
fig. f, página 7).
• No abra ni cierre las cremalleras forzándolas.
• Si utiliza un toldo enrollable para sujetar el avancé,
apoye el toldo enrollable mientras trabaja para evitar
someterlo a demasiada tensión. Después de fijar el
avancé, vuelva a enrollar completamente el toldo enrollable en el interior de su carcasa.
NOTA
• El avancé incluye piquetas de alta resistencia. Estas
serán aptas para muchos emplazamientos, pero en algunos tipos de suelo se necesitarán piquetas especiales.
Pregunte a su distribuidor.
• Coloque las piquetas en el suelo formando un ángulo de
45° con respecto al avancé.
• Coloque las cuerdas tensoras alineadas con la costura
de la que parten.
Elección de un emplazamiento
Elija un lugar plano y protegido del viento:
1. Si es necesario, utilice un paravientos.
2. Elija un lugar sombreado para evitar la degradación de la tela por los
rayos UV.
3. Evite acampar bajo los árboles, ya que las ramas, la resina, etc. pueden dañar el producto.
4. Elimine piedras afiladas y escombros del emplazamiento para evitar
dañar la lona del suelo.
5. Coloque el producto con las puertas orientadas en dirección contraria al viento.
Montaje del avancé
¡ATENCIÓN! Riesgo de lesiones y daños materiales
!
• No utilice compresores diseñados para inflar neumáticos de automóviles.
• Infle los AIR Poles solamente en la zona verde del manómetro de la bomba manual suministrada
(7–8 psi/0,48–0,55 bar).
Desmontaje del avancé
¡AVISO! Peligro de daños materiales
A
1. Elimine cualquier suciedad en el exterior.
2. Cierre todos las estores de las ventanas o quite las cortinas.
3. Cierre todas las puertas y aperturas.
4. Si está instalado, empuje el tubo de la carpa para extraerlo de la
funda; no tire de él.
5. Retire las cuerdas tensoras y las correas.
6. Retire las piquetas situadas entre las piquetas de las esquinas.
7. Abra las válvulas de cada tubo.
8. Espere hasta que la mayor parte del aire haya sido expulsado.
9. Retire las cuatro piquetas de las esquinas.
10. Doble/enrolle el avancé hacia las válvulas para expulsar más aire.
11. Cuando esté desinflado, enrolle el avancé para que quepa en la bolsa
de transporte.
12. Asegúrese de que todas las piezas estén limpias antes de meterlas en
la bolsa de transporte.
13. Si el avancé está mojado o húmedo, séquelo completamente lo antes
posible.
No utilice la fuerza para desmontar el avancé. De lo contrario, podría dañar los materiales.
4445103814 21
Page 22
ES
NOTA
I
Solo Touring AIR: Información sobre el método de “líneas
de plegado” (fig. g, página 7).
Almacenamieto del avancé
NOTA
I
1. Limpie el avancé.
2. Ventile completamente y asegúrese de que el avancé esté totalmente
seco antes de guardarlo.
3. Guárdelo en un lugar seco y bien ventilado.
• Monte completamente el avancé para limpiarlo.
• Elija un día soleado para la limpieza para asegurarse de
que el material se secará completamente.
Limpieza y mantenimiento
¡AVISO! Peligro de daños
A
1. Si es necesario, limpie el producto con agua limpia y un cepillo
suave.
2. Aplique la impregnación contra el agua y la radiación UV antes de
cada viaje.
Condensación
En todos los avancés se produce condensación interna si se dan una o
más de las siguientes condiciones:
• Alta humedad del aire
• Alta humedad del suelo
• Descenso de la temperatura
Si la condensación es severa, el agua puede correr por el interior del
techo y gotear desde las uniones, cintas y otros accesorios internos, con
lo cual puede ser confundida con una filtración.
➤ Aumente la ventilación abriendo puertas y/o ventanas.
➤ Instale una lona de suelo impermeable.
Reparación de un pinchazo en el AIR Pole
Si el AIR Pole pierde aire, proceda de la siguiente manera:
1. Abra la cremallera de la funda exterior que sostiene el AIR Pole.
2. Si están instaladas, cierre las válvulas de aislamiento.
3. Retire el AIR Pole.
4. Desinfle el AIR Pole.
5. Abra la cremallera de la funda protectora para exponer el tubo inflable.
6. Bombee un poco de aire en el tubo inflable.
7. Sumerja el tubo en agua.
8. Localice el pinchazo.
9. Utilice cinta adhesiva y solución de reparación para sellar el agujero.
10. Vuelva a colocar el tubo inflable en la funda protectora.
11. Vuelva a colocar el AIR Pole en la funda externa.
• Para limpiar, no utilice objetos afilados o duros ni productos de limpieza.
• No utilice materiales a base de alcohol, productos químicos, jabón y detergentes para la limpieza.
• Retire los excrementos de los pájaros y la resina de los
árboles lo antes posible para evitar daños permanentes
en el material.
Resolución de problemas
NOTA
I
Problema Solución
El avancé se infla con dificultad
Los AIR Poles están torcidos
Fuga de aire ➤ Compruebe que la válvula esté completa-
Filtración de agua ➤ Compruebe si hay costuras con filtraciones,
Rasgadura en la tela ➤ Utilice cinta reparadora para sellar la tela.
• Durante la primera exposición al agua puede haber algo
de humedad en las costuras. A través de esta humedad,
los hilos se hinchan y llenan los agujeros que se crean en
el proceso de costura.
• Un kit de repuestos completamente equipado contiene:
– Impermeabilizante
– Cinta de reparación y solución de reparación
– Spray de silicona para las cremalleras
– Piquetas de repuesto
➤ Compruebe que la válvula esté completa-
mente enroscada en el AIR Pole.
➤ Compruebe si el tubo inflable está retorcido en
la válvula. Puede guiarse por el sonido. Desenrosque el tubo inflable.
➤ Compruebe que la bomba manual funcione
correctamente.
➤ Añada más aire (7 – 8 psi/0,48 – 0.55 bar).
mente atornillada en el AIR Pole y que el anillo
de sellado esté en su lugar.
➤ Compruebe que la tapa de la válvula esté bien
ajustada.
➤ Compruebe si hay pinchazos, vea capítulo
“Reparación de un pinchazo en el AIR Pole” en
la página 22.
cintas dañadas y zonas húmedas.
➤ Si no encuentra ninguna filtración, vea capítulo
“Condensación” en la página 22.
➤ Si encuentra alguna filtración, aplique un sella-
dor de costuras.
➤ Las reparaciones deben ser realizadas por un
técnico de mantenimiento autorizado.
Gestión de residuos
➤ Si es posible, deseche el material de embalaje en los contenedores
de reciclaje adecuados.
➤ Consultar con un punto limpio o con un distribuidor especializado
para obtener más información sobre cómo eliminar el producto de
acuerdo con las normativas aplicables de eliminación.
Garantía
Se aplica el período de garantía estipulado por la ley. Si el producto es
defectuoso, contacte con su punto de venta o con la sucursal del fabricante en su país (kampaoutdoors.com/store-locator).
Para tramitar la reparación y la garantía, incluya los siguientes documentos
cuando envíe el aparato:
• Una copia de la factura con fecha de compra
• El motivo de la reclamación o una descripción de la avería
La garantía cubre los defectos de fabricación, materiales y piezas. La
garantía no cubre la decoloración de la lona ni el desgaste causado por la
radiación ultravioleta, el mal uso, los daños accidentales, los daños por
tormentas o el uso permanente, semipermanente o comercial. No cubre
ningún daño resultante. Contacte con su distribuidor para realizar las
reclamaciones. Esto no afecta a sus derechos legales.
22 4445103814
Page 23
PT
Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste
manual, de modo a garantir sempre a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.
Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que
compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este
produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações
e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso
não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual
do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem
estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite
documents.dometic.com, dometic.com.
• A limpeza e a manutenção por parte do utilizador não
podem ser efetuadas por crianças sem supervisão.
• Mantenha os pontos de passagem desobstruídos.
Material fornecido
Action AIR
Explicação dos símbolos
PERIGO!
D
!
!
A
Indicação de segurança: indica uma situação perigosa
que, se não for evitada, resultará em morte ou ferimentos
graves.
AVISO!
Indicação de segurança: Indica uma situação perigosa
que, se não for evitada, pode causar a morte ou ferimentos
graves.
PRECAUÇÃO!
Indicação de segurança: Indica uma situação perigosa
que, se não for evitada, pode causar ferimentos ligeiros ou
moderados.
NOTA!
Indica uma situação que, se não for evitada, pode causar
danos materiais.
OBSERVAÇÃO
Informações suplementares para a utilização do produto.
I
Indicações de segurança
PERIGO! O incumprimento destas instruções provocará a morte ou ferimentos graves.
D
!
!
Risco de envenenamento por monóxido de carbono
• Nunca utilize aparelhos de queima de combustível, como
grelhadores ou aquecedores a gás, dentro do avançado.
O processo de queima produz monóxido de carbono
que se acumula no interior do avançado, uma vez que não
há chaminé.
AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves.
Perigo de incêndio
• Certifique-se de que conhece as disposições de prevenção de incêndios em vigor no local.
• Não cozinhe nem utilize chamas abertas no interior do
avançado.
Perigo de asfixia
• Assegure-se de que as aberturas de ventilação estão sempre abertas para evitar asfixia.
PRECAUÇÃO! O incumprimento destas advertências
poderá resultar em ferimentos ligeiros ou moderados.
Perigo de ferimentos
• Este aparelho não foi previsto para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com insuficiente experiência
e conhecimento, exceto caso tenham recebido supervisão ou instruções acerca da utilização do aparelho por
parte de uma pessoa responsável pela sua segurança.
• Não permita que as crianças brinquem em redor do avançado e certifique-se de que é utilizado calçado de proteção adequado. Existe o risco de tropeçar nos estais e as
estacas podem ser afiadas.
Componente Quantidade
Avançado 1
Vareta lateral de ar 1
Vareta em fibra de vidro para coberta 1
Chão de tenda amovível 1
Bomba manual 1
Conjunto de estacas 1
Bolsa de transporte 1
Cross AIR
Componente Quantidade
Avançado 1
Vareta em fibra de vidro para coberta 1
Chão de tenda amovível 1
Bomba manual 1
Conjunto de estacas 1
Bolsa de transporte 1
Trip AIR
Componente Quantidade
Avançado 1
Chão de tenda amovível 1
Bomba manual 1
Conjunto de estacas 1
Bolsa de transporte 1
Tou ri ng AIR
Componente Quantidade
Avançado 1
Tenda interior 1
Bomba manual 1
Conjunto de estacas 1
Bolsa de transporte 1
Sprint AIR
Componente Quantidade
Avançado 1
Vareta em fibra de vidro para coberta 1
Chão de tenda amovível 1
Bomba manual 1
Conjunto de estacas 1
Bolsa de transporte 1
4445103814 23
Page 24
PT
Utilização adequada
Este avançado é adequado para:
• Autocaravanas
• Autocaravanas com uma altura de ligação de 1800–2100 mm
• Condições atmosféricas boas a moderadas
• Viagens de turismo
Este avançado não é adequado para:
• Ventos muito fortes ou queda de neve
• Estação alta ou utilização comercial
Este produto destina-se exclusivamente à aplicação e aos fins pretendidos
com base nestas instruções.
Este manual fornece informações necessárias para proceder a uma insta-
lação e/ou a uma operação adequadas do produto. Uma instalação e/ou
uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.
O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:
• Montagem ou ligação incorreta, incluindo sobretensões
• Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no presente
manual
A Kampa reserva-se o direito de alterar o design e as especificações do
produto.
Utilizar o avançado
PRECAUÇÃO! Perigo de ferimentos e de danos
!
Antes da primeira utilização
Antes da primeira utilização, familiarize-se com o produto testando a montagem. Verifique se o material fornecido está completo.
Escolher um local
Escolha um local plano protegido do vento:
1. Se for necessário, utilize um para-vento.
2. Escolha um local com sombra para evitar que a lona se degrade por
efeito dos UV.
3. Evite montar o para-vento por baixo de árvores, uma vez que a queda
de ramos, resina, etc., pode danificar o produto.
4. Limpe o local retirando pedras pontiagudas e detritos para evitar
danificar o chão de tenda.
5. Monte o produto com as portas viradas para o lado oposto à direção
do vento.
Montar o avançado
!
Nunca abra o fecho-éclair da manga protetora enquanto
uma vareta de ar está insuflada, pois isso resultará na explosão da vareta de ar.
PRECAUÇÃO! Perigo de ferimentos e de danos materiais
• Não utilize nenhum tipo de compressor concebido para
insuflar pneus de automóveis.
• Insufle as varetas de ar apenas até à zona verde do
manómetro da bomba manual fornecida
(7 – 8 psi/0,48 – 0,55 bar).
NOTA! Danos materiais
A
I
Ao montar o avançado, preste atenção às seguintes dicas:
• As ilustrações oferecem-lhe uma visão geral da montagem. A montagem real será ligeiramente diferente em função do respetivo modelo
do avançado.
• Peça ajuda. É mais fácil montar o produto com mais pessoas.
• Depois de colocar o avançado na vertical, verifique as estacas de
canto e volte a fixá-las, se necessário. O chão de tenda no interior
deve estar esticado e apresentar uma forma retangular.
• Fixe os estais de tal modo que o avançado fique esticado sem alterar
a sua forma.
• Se estiverem disponíveis, fixe as cintas contra intempéries.
• Controle regularmente os estais para garantir que apresentam a tensão adequada. Se necessário, utilize os esticadores para ajustar.
Monte o avançado da seguinte forma:
1. Para proteger o avançado de sujidade e danos, antes de o desembalar cubra o pavimento com o chão de tenda ou uma lona.
2. Retire o avançado da embalagem.
3. Separe e identifique os diferentes componentes.
4. Proceda conforme ilustrado para montar o avançado (fig. 2,
página 4 a fig. f, página 7).
• Não abra nem feche os fechos-éclair à força.
• Se utilizar um toldo extensível para fixar o avançado, sustenha o toldo extensível enquanto estiver a trabalhar
para evitar pressionar demasiado o toldo. Depois de
fixar o avançado, recolha o toldo extensível completamente para a respetiva caixa.
OBSERVAÇÃO
• O avançado é fornecido com estacas robustas. Estas
estacas serão adequadas para muitos locais mas alguns
tipos de chão exigem estacas especiais. Contacte o seu
revendedor.
• Enfie as estacas no chão fazendo um ângulo de 45° na
direção oposta do avançado.
• Fixe os estais alinhados com a bainha onde começam.
Desmontar o avançado
NOTA! Danos materiais
A
1. Elimine a sujidade do exterior.
2. Feche todas as persianas das janelas ou retire as cortinas.
3. Feche todas as portas e aberturas.
4. Se estiver instalada, empurre a vareta da coberta para fora da manga,
não a puxe.
5. Retire todas as linhas e cintas.
6. Retire todas as estacas posicionadas entre as estacas de canto.
7. Abra as válvulas de cada vareta.
8. Aguarde até a maior parte do ar ter sido eliminado.
9. Retire as quatro estacas de canto.
10. Dobre/enrole o avançado na direção das válvulas para expelir mais
ar.
11. Quando o avançado estiver vazio, enrole-o de modo a caber na bolsa
de transporte.
12. Assegure-se de que todas as peças estão limpas antes de as colocar
na bolsa de transporte.
13. Se o avançado estiver molhado ou húmido, seque-o completamente
assim que for possível.
Não faça força ao desmontar o avançado. Caso contrário,
pode danificar algum material.
24 4445103814
Page 25
PT
OBSERVAÇÃO
I
Apenas Touring AIR: Informação sobre o método “linhas
de dobra” (fig. g, página 7).
Armazenar o avançado
OBSERVAÇÃO
I
1. Limpe o avançado.
2. Areje completamente e assegure-se de que o avançado está totalmente seco antes de o guardar.
3. Armazene o produto num local seco e bem ventilado.
• Monte completamente o avançado para limpar.
• Escolha um dia ensolarado para limpar, de modo a
garantir que o material secará completamente.
Limpeza e manutenção
NOTA! Risco de danos
A
1. Se for necessário, limpe o produto com água limpa e uma escova
suave.
2. Antes de cada viagem, impregne o produto contra água e radiação
UV.
Condensação
Todos os avançados sofrem de condensação interior, se se verificarem
uma ou várias das condições seguintes:
• Elevada humidade do ar
• Elevada humidade do solo
• Uma queda da temperatura
A condensação acentuada pode escorrer pelo interior do teto e pingar de
cordas, fitas e outros acessórios internos, podendo ser confundida com
infiltrações.
➤ Aumente a ventilação abrindo as portas e/ou as janelas.
➤ Instale um chão de tenda impermeável.
• Não utilize objetos afiados ou duros, nem produtos de
limpeza.
• Não utilize materiais à base de álcool, químicos, sabão e
detergentes de limpeza.
• Elimine excrementos de pássaros e resina de árvores o
mais rapidamente possível para evitar danos permanentes no material.
Resolução de falhas
OBSERVAÇÃO
I
Problema Solução
Dificuldades em insuflar o
avançado
Varetas de ar dobradas ➤ Acrescente mais ar (7 – 8 psi/0,48 – 0,55 bar).
Fuga de ar ➤ Verifique se a válvula está completamente apa-
Fuga de água ➤ Verifique se existem costuras com fugas, fitas
Rasgo na lona ➤ Utilize a fita de reparação para vedar a lona.
• Durante a primeira exposição à água, poderá verificar-se
a existência de alguma humidade nas costuras. Esta
humidade faz inchar os fios e preencher os orifícios criados durante o processo de costura.
• Um kit de peças sobressalentes completamente equipado deve incluir:
– Impermeabilizante
– Fita e solução de reparação
– Spray de silicone para os fechos-éclair
– Estacas sobressalentes
➤ Verifique se a válvula está completamente apa-
rafusada na vareta de ar.
➤ Verifique se o tubo de insuflável está torcido na
válvula. Isto pode ser indicado por um ruído.
Destorça o tubo insuflável.
➤ Verifique se a bomba manual está a funcionar.
rafusa da na var eta de a r e se o an el de ve dação
está na posição correta.
➤ Verifique se a tampa da válvula está bem aper-
tada.
➤ Verifique se existem furos, ver capítulo “Repa-
rar um furo na vareta de ar” na página 25.
danificadas e áreas húmidas.
➤ Se não conseguir detetar fugas, ver capítulo
“Condensação” na página 25.
➤ Se detetar fugas, aplique uma massa de veda-
ção de costuras.
➤ As reparações devem ser realizadas por um
agente de assistência técnica autorizado.
Eliminação
➤ Sempre que possível, coloque o material de embalagem no respetivo
contentor de reciclagem.
➤ Informe-se junto do centro de reciclagem ou revendedor mais pró-
ximo sobre como eliminar este produto de acordo com as disposições de eliminação aplicáveis.
Reparar um furo na vareta de ar
Se a vareta de ar perder ar, proceda da seguinte forma:
1. Abra o fecho-éclair da manga exterior que suporta a vareta de ar.
2. Feche as válvulas de isolamento, se estiverem instaladas.
3. Retire a vareta de ar.
4. Elimine o ar da vareta de ar.
5. Abra o fecho-éclair da manga protetora para expor o tubo insuflável.
6. Encha o tubo insuflável com um pouco de ar.
7. Submerja o tubo em água.
8. Localize o furo.
9. Utilize a fita de reparação e a solução de reparação para vedar o orifício.
10. Feche novamente o fecho-éclair do tubo insuflável na manga protetora.
11. Feche novamente o fecho-éclair da vareta de ar na manga exterior.
Garantia
Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos,
contacte a filial do fabricante no seu país (ver kampaoutdoors.com/store-locator) ou o seu revendedor.
Para fins de reparação ou de garantia, terá de enviar também os seguintes
documentos:
• Uma cópia da fatura com a data de aquisição
• Um motivo de reclamação ou uma descrição da falha
A garantia cobre defeitos de fabrico, materiais e peças. A garantia não
cobre a descoloração do revestimento nem a deterioração causada por
radiação UV, uso indevido, danos acidentais, danos causados por tempestade, nem danos devidos à utilização permanente, semipermanente
ou comercial. A presente garantia não cobre danos subsequentes. Em
caso de reclamação, contacte o seu revendedor. Estas disposições não
afetam os seus direitos legais.
4445103814 25
Page 26
IT
Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse nel presente manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto
nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto.
Utilizzando il prodotto, l’utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L’utente
accetta di utilizzare questo prodotto solo per lo scopo e l’applicazione previsti e in conformità con le istruzioni,
le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le
leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze.
Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si
prega di visitare il sito kampaoutdoors.com.
• Non permettere ai bambini di giocare intorno alla veranda
e assicurarsi che vengano indossate le calzature di protezione adatte. I tiranti sono un pericolo di inciampo e i picchetti possono essere appuntiti.
• La pulizia e la manutenzione da parte dell’utente non possono essere eseguite da bambini lasciati soli.
• Mantenere libere le vie di passaggio.
Spiegazione dei simboli
PERICOLO!
D
!
!
A
I
Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, provoca lesioni gravi o mortali.
AVVERTENZA!
Istruzione per la sicurezza: indica una situazione di peri-
colo che, se non evitata, potrebbe provocare lesioni gravi o
mortali.
ATTENZIONE!
Istruzione per la sicurezza: indica una situazione di peri-
colo che, se non evitata, potrebbe provocare lesioni di
entità lieve o moderata.
AVVISO!
Indica una situazione di pericolo che, se non evitata, può
provocare danni alle cose.
NOTA
Informazioni supplementari relative all’impiego del prodotto.
Istruzioni per la sicurezza
PERICOLO! La mancata osservanza di questa istruzione causerà lesioni gravi o mortali.
D
!
!
Pericolo di avvelenamento da monossido di carbonio
• Non utilizzare mai apparecchi a combustibile come barbecue o riscaldatori a gas all’interno della veranda. Il processo di combustione produce monossido di carbonio
che si accumula all’interno della veranda per l’assenza di
una canna fumaria.
AVVERTENZA! La mancata osservanza di queste
avvertenze potrebbe causare la morte o lesioni gravi.
Pericolo di incendio
• Assicurarsi di essere a conoscenza delle misure antincendio valide sul posto.
• Non cucinare all’interno della veranda e non utilizzare
fiamme libere.
Pericolo di asfissia
• Assicurarsi che le aperture di ventilazione siano sempre
aperte per evitare il soffocamento.
ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.
Rischio di lesioni
• Questo dispositivo non è adatto per essere impiegato da
persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o psichiche o prive di esperienza e di conoscenze
specifiche, a meno che non siano sorvegliate da una persona competente o non siano state adeguatamente istruite sull’impiego dell’apparecchio da parte di una persona
addetta alla sicurezza.
Dotazione
Action AIR
Componente Quantità
Veranda 1
AirPole laterale 1
Palo per tendalino in fibra di vetro 1
Telo da terra agganciabile 1
Pompa manuale 1
Set di picchetti 1
Borsa di trasporto 1
Cross AIR
Componente Quantità
Veranda 1
Palo per tendalino in fibra di vetro 1
Telo da terra agganciabile 1
Pompa manuale 1
Set di picchetti 1
Borsa di trasporto 1
Trip AIR
Componente Quantità
Veranda 1
Telo da terra agganciabile 1
Pompa manuale 1
Set di picchetti 1
Borsa di trasporto 1
Tou ri ng AIR
Componente Quantità
Veranda 1
Tenda interna 1
Pompa manuale 1
Set di picchetti 1
Borsa di trasporto 1
26 4445103814
Page 27
IT
Sprint AIR
Installazione della veranda
Componente Quantità
Veranda 1
Palo per tendalino in fibra di vetro 1
Telo da terra agganciabile 1
Pompa manuale 1
Set di picchetti 1
Borsa di trasporto 1
Conformità d’uso
Questa veranda è adatta per:
•Camper
• Camper con un’altezza di collegamento di 1800 - 2100 mm
• Tempo da buono a moderato
• Viaggi itineranti
Questa veranda non è adatta per:
• Venti molto forti o nevicate
• Uso stagionale o commerciale
Questo prodotto è adatto solo per l’uso e l’applicazione previsti in confor-
mità con le presenti istruzioni.
Il presente manuale fornisce le informazioni necessarie per la corretta
installazione e/o il funzionamento del prodotto. Un’installazione errata
e/o un utilizzo o una manutenzione impropri comporteranno prestazioni
insoddisfacenti e un possibile guasto.
Il fabbricante non si assume alcuna responsabilità per eventuali lesioni o
danni al prodotto che derivino da:
• Montaggio o collegamento non corretti, compresa la sovratensione
• Manutenzione non corretta o uso di parti di ricambio diverse da quelle
originali fornite dal fabbricante
• Modifiche al prodotto senza esplicita autorizzazione del fabbricante
• Impiego per scopi diversi da quelli descritti nel presente manuale
Kampa si riserva il diritto di modificare l’aspetto e le specifiche del prodotto.
ATTENZIONE! Pericolo di lesioni e danni materiali
!
A
I
Tenere a mente i seguenti suggerimenti durante l’installazione della
veranda:
• Le figure forniscono una panoramica generale dell’installazione.
L’installazione effettiva varia leggermente in base al modello di
veranda.
• Chiedere aiuto. L’installazione risulta più facile con più persone.
• Dopo aver posizionato la veranda in posizione verticale, controllare i
picchetti angolari e, se necessario, riancorarli. Il telo da terra
all’interno deve essere teso e di forma rettangolare.
• Ancorare i tiranti in modo tale che la veranda sia sotto tensione, senza
distorcerne la forma.
• Se disponibili, fissare le cinghie di ancoraggio antivento.
• Controllare di tanto in tanto i tiranti per garantire una tensione adeguata, se necessario utilizzare i le guide per regolare.
• Non utilizzare compressori progettati per gonfiare le
gomme dell’auto.
• Gonfiare gli AirPole solo nella zona verde del manometro della pompa manuale in dotazione
(7–8 psi/0,48–0,55 bar).
AVVISO! Danni materiali
• Non aprire o chiudere le cerniere con la forza.
• Se si utilizza una tenda da sole avvolgibile per fissare la
veranda, sostenere la tenda da sole avvolgibile durante
il lavoro per evitare di sollecitarla troppo. Dopo aver fissato la veranda, riavvolgere completamente la tenda da
sole avvolgibile nel suo alloggiamento.
NOTA
• La veranda è fornita con picchetti per carichi pesanti, che
risulteranno adatti a molti luoghi, ma per alcuni tipi di terreno saranno necessari dei picchetti speciali. Chiedere
al proprio rivenditore di fiducia.
• Conficcare i picchetti nel terreno ad un angolo di 45°
rispetto alla veranda.
• Ancorare i tiranti allineandoli con la cucitura dalla quale
partono.
Uso della veranda
ATTENZIONE! Pericolo di lesioni e di danni
!
Prima del primo utilizzo
Familiarizzare con il prodotto eseguendo un test di prova prima di utilizzarlo per la prima volta. Controllare se la fornitura è completa.
Scelta del luogo
Scegliere un luogo pianeggiante e protetto dal vento:
1. Se necessario, usare un frangivento.
2. Scegliere un luogo ombreggiato per evitare il degrado dai raggi UV
del tessuto.
3. Non montare il prodotto sotto agli alberi perché potrebbe danneggiarsi a seguito della caduta di rami, resina o altro.
4. Sgombrare il luogo da pietre taglienti e detriti per evitare di danneggiare il telo da terra.
5. Montare il prodotto con le porte rivolte in una direzione diversa da
quella del vento.
Non aprire mai la cerniera del manicotto di protezione mentre si gonfia un AirPole. Questo provocherà lo scoppio
dell’AirPole.
Montare la veranda come segue:
1. Per proteggere la veranda da sporcizia e danni, stendere un telo o
una copertura a terra prima di disimballarla.
2. Disimballare la veranda.
3. Separare e identificare i diversi componenti.
4. Procedere come indicato per montare la veranda (da fig. 2,
pagina 4 a fig. f, pagina 7).
Smontaggio della veranda
AVVISO! Danni materiali
A
1. Rimuovere lo sporco all’esterno.
2. Chiudere tutte le coprifinestre oscuranti o rimuovere le tende.
3. Chiudere tutte le porte e le aperture.
4. Se il palo del tendalino è installato, spingerlo fuori dal manicotto,
senza tirare.
5. Rimuovere tutti i tiranti e le cinghie.
6. Rimuovere tutti i picchetti inseriti fra i picchetti angolari.
7. Aprire le valvole su ogni palo.
Smontare la veranda senza usare forza. Altrimenti si
potrebbe danneggiare qualsiasi materiale.
4445103814 27
Page 28
IT
8. Attendere fino a quando la maggior parte dell’aria è stata espulsa.
9. Rimuovere i quattro picchetti angolari.
10. Piegare/arrotolare la veranda verso le valvole per espellere più aria.
11. Quando è sgonfia, arrotolare la veranda per farla entrare nella borsa
per il trasporto.
12. Assicurarsi che tutte le parti siano pulite prima di imballarle nella borsa
di trasporto.
13. Se la veranda è bagnata o umida, asciugarla completamente il prima
possibile.
NOTA
I
Solo Touring AIR: Informazioni sul metodo “Folding Lines”
(fig. g, pagina 7).
Conservazione della veranda
NOTA
I
1. Pulire la veranda.
2. Arieggiare completamente e assicurarsi che la veranda sia completamente asciutta prima di riporla.
3. Conservare in un luogo asciutto e ben ventilato.
• Installare completamente la veranda per la pulizia.
• Scegliere una giornata soleggiata per eseguire la pulizia
in modo da garantire che il materiale si asciughi completamente.
Pulizia e manutenzione
Riparazione di una foratura nell’AirPole
Se l’AirPole perde aria, procedere nel seguente modo:
1. Aprire la cerniera del manicotto esterno che sostiene l’AirPole.
2. Se installate, chiudere le valvole di isolamento.
3. Rimuovere l’AirPole.
4. Sgonfiare l’AirPole.
5. Aprire la cerniera del manicotto di protezione per esporre il tubo gonfiabile.
6. Soffiare un po’ d’aria nel tubo gonfiabile.
7. Immergere il tubo in acqua.
8. Localizzare la foratura.
9. Usare il nastro adesivo e la soluzione di riparazione per sigillare il foro.
10. Chiudere la cerniera del manicotto di protezione in cui è inserito il
tubo gonfiabile.
11. Chiudere la cerniera del manicotto esterno in cui è inserito l’AirPole.
Risoluzione dei problemi
NOTA
I
• Durante la prima esposizione all’acqua può essere presente un po’ di umidità sulle cuciture. A causa dell’umidità i fili si gonfiano e riempiono i fori che si creano
durante il processo di cucitura.
• Un kit di parti di ricambio completo deve includere:
– Impermeabilizzante
– Nastro di riparazione e soluzione di riparazione
– Spray al silicone per cerniere
– Picchetti di ricambio
AVVISO! Rischio di danni
A
1. Se necessario, pulire il prodotto con acqua pulita e una spazzola morbida.
2. Eseguire un trattamento impregnante contro l’acqua e i raggi UV
prima di ogni viaggio.
• Non utilizzare oggetti appuntiti o duri o detergenti per la
pulizia.
• Non utilizzare per la pulizia materiali a base di alcol, prodotti chimici, sapone e detergenti.
• Rimuovere gli escrementi di uccelli e la resina degli
alberi il più presto possibile per evitare danni permanenti al materiale.
Condensa
Tutte le verande sono affette da condensa interna se si verificano una o più
delle seguenti condizioni:
• Elevata umidità dell’aria
• Elevata umidità del terreno
• Un calo di temperatura
Una forte condensa può colare dall’interno del tetto e gocciolare da
fascette, nastri e altri raccordi interni ed essere scambiata per una perdita.
➤ Aumentare la ventilazione aprendo porte e/o finestre.
➤ Installare un telo da terra impermeabile.
Problema Soluzione
La veranda si gonfia solo
con difficoltà
Gli AirPole sono piegati ➤ Aggiungere più aria (7 - 8 psi/0,48 - 0,55 bar).
Perdita d’aria ➤ Controllare che la valvola sia completamente
Perdita d’acqua ➤ Controllare che non vi siano cuciture che per-
Strappo nel tessuto ➤ Riparare la perforazione utilizzando nastro ade-
➤ Controllare che la valvola sia completamente
avvitata nell’AirPole.
➤ Controllare se il tubo gonfiabile è attorcigliato
in corrispondenza della valvola. In tal caso si
dovrebbero sentire dei rumori. Districare il
tubo gonfiabile.
➤ Controllare che la pompa manuale sia in fun-
zione.
avvitata nell’AirPole e che la guarnizione ad
anello sia in posizione.
➤ Controllare che il tappo della valvola sia serrato
saldamente.
➤ Controllare che non vi siano forature, vedi capi-
tolo “Riparazione di una foratura nell’AirPole” a
pagina 28.
dono, nastri danneggiati e zone umide.
➤ Se non si riscontrano perdite, consultare il capi-
tolo “Condensa” a pagina 28.
➤ Se si riscontrano perdite, applicare il sigillante
per cuciture.
sivo.
➤ Far eseguire le riparazioni da un servizio di assi-
stenza autorizzato.
28 4445103814
Page 29
IT
Smaltimento
➤ Raccogliere il materiale di imballaggio negli appositi cassonetti per il
riciclo, quando possibile.
➤ Per informazioni su come smaltire il prodotto secondo le norme sullo
smaltimento applicabili, contattare il centro locale di riciclo o il distributore specializzato.
Garanzia
Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso,
contattare la filiale del fabbricante nel proprio Paese (vedi kampaoutdoors.com/store-locator) o il rivenditore di riferimento.
Per la gestione della riparazione e della garanzia è necessario inviare la
seguente documentazione insieme al dispositivo:
• Una copia della ricevuta con la data di acquisto;
• Il motivo della richiesta o la descrizione del problema
La garanzia copre difetti di fabbricazione, materiali e componenti. La
garanzia non copre lo scolorimento del telo di protezione e l’usura dovuti
a raggi UV, uso improprio, danni accidentali, danni da intemperie o uso
permanente, semipermanente oppure commerciale. Non copre i danni
risultanti. Si prega di contattare il proprio distributore per eventuali
reclami. Questo non influisce sui diritti statutari dell’utente.
4445103814 29
Page 30
NL
Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze
handleiding op, om ervoor te zorgen dat je het product te allen tijde op de juiste manier installeert, gebruikt en
onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.
Door het product te gebruiken, bevestig je hierbij dat je alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat je de voorwaarden zoals hierin beschreven begrijpt en accepteert. Je gaat ermee
akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en
in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor jezelf en anderen, schade aan jouw product of
schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies,
richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en
updates. Actuele productinformatie vind je op kampaoutdoors.com.
• Reiniging en onderhoud mogen niet worden uitgevoerd
door kinderen zonder toezicht.
• Houd doorgangswegen vrij.
Omvang van de levering
Action AIR
Verklaring van de symbolen
GEVAAR!
D
!
!
A
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie
die, indien deze niet wordt voorkomen, leidt tot ernstig letsel of de dood.
WAARSCHUWING!
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie
die, indien deze niet wordt voorkomen, kan leiden tot ernstig letsel of de dood.
VOORZICHTIG!
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie
die, indien deze niet wordt voorkomen, kan leiden tot licht
of matig letsel.
LET OP!
Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.
INSTRUCTIE
Aanvullende informatie voor het gebruik van het product.
I
Veiligheidsaanwijzingen
GEVAAR! Niet-inachtneming van deze instructie leidt
tot ernstig letsel of de dood.
D
!
!
Gevaar voor koolmonoxidevergiftiging
• Gebruik nooit apparaten op brandstof in de voortent, bijvoorbeeld barbecues of gasbranders. Door het verbrandingsproces komt koolmonoxide vrij die zich in de
voortent verzamelt, omdat deze geen rookkanaal heeft.
WAARSCHUWING! Het niet in acht nemen van deze
waarschuwingen kan leiden tot ernstig letsel of de
dood.
Brandgevaar
• Zorg ervoor dat u bekend bent met de brandpreventiemaatregelen ter plaatse.
• Gebruik de voortent niet om in te koken en gebruik er
geen open vuur.
Gevaar voor verstikking
• Zorg ervoor dat alle ventilatieopeningen te allen tijde
open zijn om verstikking te voorkomen.
VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.
Gevaar voor letsel
• Dit toestel mag niet worden gebruikt door personen
(inclusief kinderen) met een lichamelijke, zintuiglijke of
geestelijke beperking of gebrek aan ervaring of kennis,
tenzij zij onder toezicht staan of zijn geïnstrueerd in het
gebruik van het toestel door een volwassene die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet rond de voortent spelen en zorg ervoor
dat u geschikt en beschermend schoeisel draagt. Scheerlijnen vormen struikelgevaar en haringen kunnen scherp
zijn.
Onderdeel Aantal
Voortent 1
Zijdelingse AirPole 1
Glasvezel paviljoententstok 1
Met haakjes vast te zetten grondzeil 1
Handpomp 1
Haringen 1
Draagtas 1
Cross AIR
Onderdeel Aantal
Voortent 1
Glasvezel paviljoententstok 1
Met haakjes vast te zetten grondzeil 1
Handpomp 1
Haringen 1
Draagtas 1
Trip AIR
Onderdeel Aantal
Voortent 1
Met haakjes vast te zetten grondzeil 1
Handpomp 1
Haringen 1
Draagtas 1
Tou ri ng AIR
Onderdeel Aantal
Voortent 1
Binnentent 1
Handpomp 1
Haringen 1
Draagtas 1
Sprint AIR
Onderdeel Aantal
Voortent 1
Glasvezel paviljoententstok 1
Met haakjes vast te zetten grondzeil 1
Handpomp 1
Haringen 1
Draagtas 1
30 4445103814
Page 31
NL
Beoogd gebruik
Deze voortent is geschikt voor:
• Campingbusjes
• Campers met een aansluithoogte van 1800 – 2100 mm
• Goed tot matig weer
• Rondreizen
Deze voortent is niet geschikt voor:
• Harde wind of sneeuw
• Seizoensplaatsen of commercieel gebruik
Dit product is alleen geschikt voor het beoogde gebruik en de toepassing
in overeenstemming met deze gebruiksaanwijzing.
Deze handleiding geeft informatie die nodig is voor een correcte installa-
tie en/of correct gebruik van het product. Een slechte installatie en/of
onjuist gebruik of onjuist onderhoud leidt tot onbevredigende prestaties
en mogelijke storingen.
De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan
het product als gevolg van:
• Onjuiste montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van
de fabrikant
• Gebruik voor andere doeleinden dan beschreven in deze handleiding
Kampa behoudt zich het recht voor om het uiterlijk en de specificaties van
het product te wijzigen.
De voortent gebruiken
VOORZICHTIG! Gevaar voor verwonding en schade
!
Vóór het eerste gebruik
Maak uzelf vertrouwd met het product door de tent bij wijze van proef op
te zetten, alvorens het product voor het eerst te gebruiken. Controleer of
de levering compleet is.
Een plaats kiezen
Kies een vlakke plaats die uit de wind ligt:
1. Gebruik indien nodig een windscherm.
2. Kies een schaduwrijke plaats om uv-aantasting van het doek te voorkomen.
3. Kampeer niet onder bomen, omdat vallende takken, hars enz.
schade aan het product kunnen veroorzaken.
4. Verwijder scherpe stenen en puin van de grond, om beschadiging
van het grondzeil te voorkomen.
5. Zet het product op met de ingangen van de wind af.
De voortent opzetten
!
Open de ritssluiting van de beschermhoes nooit als een AirPole is opgeblazen. Hierdoor zal de AirPole uiteenspatten.
VOORZICHTIG! Gevaar voor letsel en materiële
schade
• Gebruik geen compressoren die bestemd zijn om autobanden op te pompen.
• Blaas de AirPoles alleen op tot in de groene zone van de
manometer van de bijgeleverde handpomp
(7–8 psi/0,48–0,55 bar).
LET OP! Materiële schade
A
I
Denk aan de volgende tips wanneer je de voortent opzet:
• De afbeeldingen geven een algemeen overzicht van de opbouw. De
daadwerkelijke opbouw varieert enigszins afhankelijk van het model
van de voortent.
• Vraag om hulp. Het is gemakkelijker het product met meerdere personen op te zetten.
• Zodra de voortent rechtop staat, controleer je de hoekharingen en zet
je deze eventueel opnieuw vast. Het grondzeil aan de binnenzijde
moet strak liggen en een rechthoekige vorm hebben.
• Zet de scheerlijnen vast zodat de voortent strak staat, maar niet wordt
vervormd.
• Bevestig de stormlijnen, indien beschikbaar.
• Controleer de scheerlijnen regelmatig op goede spanning. Pas deze
indien nodig aan met behulp van de glijders.
Zet de voortent als volgt op:
1. Om de voortent te beschermen tegen vuil en schade, leg je er een
grondzeil of onderzeil onder alvorens hem uit te pakken.
2. Pak de voortent uit.
3. Sorteer en identificeer de verschillende onderdelen.
4. Om de voortent op te zetten, ga je te werk zoals afgebeeld (afb. 2,
pagina 4 tot afb. f, pagina 7).
• Open of sluit de ritssluitingen niet met grote kracht.
• Als er een oprolbaar zonnescherm wordt gebruikt om
de voortent te bevestigen, dien je het oprolbare zonnescherm te ondersteunen wanneer je eraan werkt, om te
voorkomen dat er te veel spanning op komt te staan.
Nadat de voortent is bevestigd, moet het oprolbare
zonnescherm weer volledig worden opgerold.
INSTRUCTIE
• De voortent wordt geleverd met zwaarlastharingen.
Deze zijn geschikt voor vele kampeerterreinen, maar
voor sommige soorten ondergrond zijn er speciale
haringen nodig. Raadpleeg hiervoor jouw dealer.
• Steek de haringen onder een hoek van 45° van de voortent af in de grond.
• Span de scheerlijnen in een rechte lijn ten opzichte van
de naad waar deze begint.
De voortent afbreken
LET OP! Materiële schade
A
1. Verwijder vuil van de buitenzijde.
2. Sluit alle raamverduisteringen of verwijder de gordijnen.
3. Sluit alle deuren en openingen.
4. Duw de paviljoententstok, indien geïnstalleerd, uit de hoes (niet trekken).
5. Verwijder alle lijnen en banden.
6. Verwijder alle haringen tussen de hoekharingen.
7. Open de afsluiters van elke AirPole.
8. Wacht totdat de meeste lucht eruit is gelopen.
9. Verwijder de vier hoekharingen.
10. Vouw/rol de voortent naar de afsluiters toe om meer lucht te laten
ontsnappen.
11. Rol de voortent zodra deze is leeggelopen op totdat hij in de draagtas past.
Gebruik geen kracht bij het afbreken van de voortent.
Anders kunt u materiaal beschadigen.
4445103814 31
Page 32
NL
12. Zorg ervoor dat alle onderdelen schoon zijn, alvorens ze in de draagtas te stoppen.
13. Als de voortent nat of vochtig is, dient u deze zo spoedig mogelijk te
laten drogen.
INSTRUCTIE
I
Alleen Touring AIR: Informatie over de ‘vouwlijn’-methode (afb. g, pagina 7).
De voortent opbergen
INSTRUCTIE
I
1. Reinig de voortent.
2. Laat de voortent volledig luchten en controleer of deze helemaal is
opgedroogd voordat u hem opbergt.
3. Berg de tent op op een goed geventileerde, droge plek.
• Zet de voortent volledig op om deze te reinigen.
• Kies een zonnige dag voor de reiniging om er zeker van
te zijn dat het materiaal goed droogt.
Reiniging en onderhoud
LET OP! Gevaar voor schade
A
1. Reinig het product indien nodig met schoon water en een zachte borstel.
2. Breng, voorafgaand aan elke reis, impregneermiddel tegen water en
uv-straling aan.
Condensatie
Alle voortenten ondervinden condensvorming indien één of meerdere
van de volgende omstandigheden van toepassing zijn:
• Hoge luchtvochtigheid
• Hoge grondvochtigheid
• Temperatuurval
Sterke condensvorming kan langs de binnenzijde van het dak stromen en
van koorden, tapes en andere bevestigingen druppelen en worden verward met lekkage.
➤ Zorg voor meer ventilatie door deuren en/of ramen te openen.
➤ Gebruik een waterdicht grondzeil.
Een gaatje in de AirPole repareren
Als de AirPole lucht verliest, gaat u als volgt te werk:
1. Rits de buitenste hoes los waar de AirPole in zit.
2. Sluit de isolatieventielen, indien geïnstalleerd.
3. Verwijder de AirPole.
4. Laat de AirPole leeglopen.
5. Rits de beschermhoes open om de opblaasbare buis bloot te leggen.
6. Pomp wat lucht in de opblaasbare buis.
7. Dompel de buis onder in water.
8. Zoek het gaatje.
9. Gebruik reparatietape en reparatieoplossing om het gaatje te dichten.
• Gebruik geen scherpe of harde voorwerpen of bijtende
schoonmaakmiddelen voor de reiniging.
• Gebruik geen middelen op alcoholbasis, chemicaliën,
zeep en reinigingsmiddelen voor de reiniging.
• Verwijder vogelpoep en boomhars zo snel mogelijk, om
te voorkomen dat het materiaal permanent beschadigd
raakt.
10. Rits de opblaasbare buis weer in de beschermhoes.
11. Rits de AirPole weer in de buitenste hoes.
Verhelpen van storingen
INSTRUCTIE
I
Probleem Oplossing
Voortent blaast moeilijk op➤ Zorg ervoor dat de afsluiter volledig in de AirPole
AirPoles zijn geknikt ➤ Voeg meer lucht toe (7 – 8 psi/0,48 – 0,55 bar).
Luchtlek ➤ Zorg ervoor dat de afsluiter volledig in de AirPole
Waterlek ➤ Controleer op lekkende naden, beschadigde
Scheur in het doek ➤ Gebruik reparatietape om het doek te dichten.
• Tijdens de eerste blootstelling aan water kunnen de
naden wat vochtig zijn. Door dit vocht zal de draad zwellen en de gaatjes opvullen die ontstaan zijn in het naaiproces.
• Een volledige set reserveonderdelen bevat:
– Vochtwerend middel
– Reparatietape en reparatieoplossing
– Siliconenspray voor de ritssluitingen
– Reserveharingen
geschroefd is.
➤ Controleer of de opblaasbare buis bij de afsluiter
gedraaid is. Dit valt te merken aan de hand van
geluiden. Draai de opblaasbare buis recht.
➤ Controleer of de handpomp werkt.
geschroefd is en dat de ringafdichting op haar
plek zit.
➤ Controleer of de dop van de afsluiter goed vastzit.
➤ Controleer op gaatjes, zie hoofdstuk „Een gaatje
in de AirPole repareren” op pagina 32.
tape en vochtige plekken.
➤ Als je geen lekkages kunt vinden, zie hoofdstuk
„Condensatie” op pagina 32.
➤ Als je wel lekkages vindt, breng dan naadafdich-
tingsmiddel aan.
➤ Laat reparaties uitvoeren door een bevoegde
onderhoudsvertegenwoordiger.
Afvoer
➤ Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafval-
bakken.
➤ Vraag het dichtstbijzijnde recyclingcentrum of jouw dealer naar infor-
matie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale
regelgeving.
Garantie
De wettelijke garantieperiode is van toepassing. Als het product defect is,
neem dan contact op met de vestiging van de fabrikant in uw land (zie
kampaoutdoors.com/store-locator) of met jouw dealer.
Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:
• Een kopie van de factuur met datum van aankoop
• Een reden voor de claim of een beschrijving van de fout
De garantie dekt productiefouten, materialen en onderdelen. De garantie
dekt geen verbleking van het tentdoek en slijtage en schade als gevolg
van uv-straling, onjuist gebruik, onopzettelijke schade, stormschade en
permanent, semipermanent of commercieel gebruik. De garantie dekt
geen enkele vorm van gevolgschade. Neem voor claims contact op met
je dealer. Dit heeft geen invloed op je wettelijke rechten.
32 4445103814
Page 33
DA
Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre,
at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen
med dette produkt.
Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med
kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne,
retningslinjerne og advarslerne i denne produktvejledning samt i overensstemmelse med alle de gældende
love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser
på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for
eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og
advarslerne samt den tilhørende dokumentation. For opdaterede produktoplysninger, se
documents.dometic.com, dometic.com.
• Rengøring og brugerens vedligeholdelse må ikke udføres
af børn uden opsyn.
• Sørg for, at adgangsvejene er frie.
Leveringsomfang
Action AIR
Forklaring af symboler
FARE!
D
!
!
A
Sikkerhedshenvisning: Angiver en farlig situation, som
medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke
undgås.
ADVARSEL!
Sikkerhedshenvisning: Angiver en farlig situation, som
kan medføre dødsfald eller alvorlig kvæstelse, såfremt den
ikke undgås.
FORSIGTIG!
Sikkerhedshenvisning: Angiver en farlig situation, som
kan medføre mindre eller lette kvæstelser, såfremt den ikke
undgås.
VIGTIGT!
Angiver en situation, som kan medføre materielle skader,
såfremt den ikke undgås.
BEMÆRK
Supplerende oplysninger om betjening af produktet.
I
Sikkerhedshenvisninger
FARE! Hvis dette ikke overholdes, vil det medføre
dødelige eller alvorlige kvæstelser.
D
!
!
Fare for kulilteforgiftning
• Brug aldrig et apparat, der forbrænder brændstof som en
grill eller gasvarmere, under forteltet. Forbrændingsprocessen danner kulilte, som ophobes under forteltet, da
der ikke er noget træk.
ADVARSEL! Manglende overholdelse af disse advarsler kan medføre dødelige eller alvorlige kvæstelser.
Brandfare
• Sørg for, at du kender brandbeskyttelsesforanstaltningerne på stedet.
• Undgå madlavning i forteltet eller brug af åben ild.
Fare for kvælning
• Sørg for, at ventilationsåbningerne hele tiden er åbne for
at undgå kvælning.
FORSIGTIG! Manglende overholdelse af disse forsigtighedshenvisninger kan medføre mindre eller moderate kvæstelser.
Fare for kvæstelser
• Dette apparat er ikke beregnet til at blive anvendt af personer (inkl. børn), som har begrænsede fysiske, sanseeller mentale evner eller er uerfarne eller uvidende, medmindre der er sørget for et passende opsyn eller udførlig
vejledning i brugen af apparatet fra en person, der er
ansvarlig for deres sikkerhed.
• Lad ikke børn lege omkring forteltet, og sørg for at bære
fodtøj, der beskytter fødderne. Bardunerne er en snublefare, og pløkkene kan være skarpe.
Komponent Antal
Fortelt 1
Luftstang i siden 1
Glasfiberstang til solafskærmning 1
Udskiftelig teltbund 1
Håndpumpe 1
Pløkpose 1
Bæretaske 1
Cross AIR
Komponent Antal
Fortelt 1
Glasfiberstang til solafskærmning 1
Udskiftelig teltbund 1
Håndpumpe 1
Pløkpose 1
Bæretaske 1
Trip AIR
Komponent Antal
Fortelt 1
Udskiftelig teltbund 1
Håndpumpe 1
Pløkpose 1
Bæretaske 1
Tou ri ng AIR
Komponent Antal
Fortelt 1
Indertelt 1
Håndpumpe 1
Pløkpose 1
Bæretaske 1
Sprint AIR
Komponent Antal
Fortelt 1
Glasfiberstang til solafskærmning 1
Udskiftelig teltbund 1
Håndpumpe 1
Pløkpose 1
Bæretaske 1
4445103814 33
Page 34
DA
Korrekt brug
Dette fortelt er beregnet til:
• Campervans
• Sutocampere med en forbindelseshøjde på 1800 – 2100 mm
• Lette til moderate vejrforhold
• Touring.
Dette fortelt er ikke beregnet til:
• Meget kraftige vindstyrker eller snefald
• Fastliggere eller erhvervsmæssig brug.
Dette produkt er kun egnet til dets beregnede formål og anvendelse i
overensstemmelse med disse anvisninger.
Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med
henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig
ydeevne og mulige fejl.
Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:
• Ukorrekt samling eller forbindelse, inklusive for høj spænding
• Ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke
stammer fra producenten
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Brug til andre formål end dem, der er beskrevet i vejledningen
Kampa forbeholder sig retten til at ændre produktets udseende og produktspecifikationer.
VIGTIGT! Materielle skader
A
I
Vær opmærksom på følgende tips, når du sætter forteltet op:
• Figurerne viser en generel oversigt over opsætningen. Den faktiske
opsætning varierer en smule afhængigt forteltets model.
• Få hjælp. Opsætningen er nemmere, hvis man er flere om det.
• Efter forteltet er rejst op, skal du kontrollere hjørnepløkkene og om
nødvendigt sætte dem i igen. Det indvendige forteltgulv skal være
glattet ud og have en firkantet form.
• Pløk bardunerne, så forteltet er stramt men stadig holder faconen.
• Anbring stormbånd, såfremt de forefindes.
• Kontrollér af og til bardunerne for at sikre, at de er tilstrækkeligt
stramme, og brug evt. skyderne til at justere dem.
• Du må ikke åbne eller lukke lynlåsen med brug af vold.
• Hvis der anvendes en udtrækningsmarkise til at fastgøre
forteltet, skal udtrækningsmarkisen understøttes under
arbejdet, så den ikke belastes for kraftigt. Når forteltet er
fastgjort, skal udtrækningsmarkisen rulles helt ind igen i
den kassette.
BEMÆRK
• Forteltet leveres med kraftige pløkke. De vil være egnet
til mange steder, men der kan kræves specielle pløkke til
særlige typer jordbunde. Spørg din forhandler.
• Slå pløkkene i jorden med en vinkel på 45° væk fra forteltet.
• Slå pløkkerne i bardunerne på linje med den søm, de
starter fra.
Brug af forteltet
FORSIGTIG! Fare for kvæstelser og skader
!
Før første brug
Lær produktet at kende ved at foretage en prøveopsætning, før produktet
anvendes første gang. Kontroller, om leveringsomfanget er komplet.
Valg af en plads
Vælg et plant sted, der er beskyttet mod vinden:
1. Brug om nødvendigt en læskærm.
2. Vælg et sted med skygge for at undgå, at UV-strålerne nedbryder
stoffet.
3. Undgå opsætning under træer, da faldende grene, harpiks osv. kan
beskadige produktet.
4. Fjern skarpe sten og andre rester, så underlaget ikke bliver beskadiget.
5. Opsæt produktet, så dørene vender væk fra vinden.
Opsætning af forteltet
!
Du må aldrig åbne lynlåsen til beskyttelseskraven, mens en
luftstang pumpes op. Dette vil medføre, at luftstangen brister.
FORSIGTIG! Fare for kvæstelser og materielle skader
• Brug ikke nogen former for kompressorer, der er beregnet til oppumpning af bildæk.
• Du må kun pumpe luftstængerne op i trykmålerens
grønne zone på den medfølgende håndpumpe
(7–8 psi/0,48–0,55 bar).
Sæt forteltet op på følgende måde:
1. For at beskytte forteltet mod snavs og beskadigelser skal der lægges
et underlag før udpakningen.
2. Pak forteltet ud.
3. Sortér og identificér de forskellige komponenter.
4. Fortsæt som vist for at sætte forteltet op (fig. 2, side 4 til fig. f,
side 7).
Afmontering af forteltet
VIGTIGT! Materielle skader
A
1. Fjern al udvendig smuds.
2. Luk alle rullegardiner, eller fjern gardinerne.
3. Luk alle døre og åbninger.
4. Tryk solsejlsstangen ud af muffen, hvis den er monteret. Der må ikke
trækkes.
5. Fjern alle barduner og bånd.
6. Fjern alle pløkke mellem hjørnepløkkene.
7. Åbn ventilerne på hver enkelt stang.
8. Vent, indtil det meste af luften er sivet ud.
9. Fjern de fire hjørnepløkke.
10. Fold/rul forteltet mod ventilerne for at fjerne mere af luften.
11. Når luften er tømt, skal du rulle forteltet sammen, så den passer i
bæretasken.
12. Kontrollér, at alle dele er rene, før de pakkes i bæretasken.
13. Hvis forteltet er vådt eller fugtigt, skal det tørres hurtigst muligt.
Brug ikke vold, når du afmonterer forteltet. Ellers kan du
beskadige materialerne.
34 4445103814
Page 35
DA
BEMÆRK
I
Kun Touring AIR: Information om metoden „foldelinjer“
(fig. g, side 7).
Opbevaring af forteltet
BEMÆRK
I
1. Rengør forteltet.
2. Tøm luften helt, og sørg for, at forteltet er helt tørt, inden det pakkes
væk.
3. Skal opbevares et tørt sted med god udluftning.
• Sæt forteltet helt op med henblik på rengøring.
• Vælg at gøre rent på en dag, hvor solen skinner, så du er
sikker på, at materialet tørrer helt.
Rengøring og vedligeholdelse
VIGTIGT! Fare for beskadigelse
A
1. Rengør produktet om nødvendigt med rent vand og en blød børste.
2. Påfør imprægnering mod vand og UV-stråling før hver tur.
Dannelse af kondensat
Alle fortelte kan dugge indvendigt, hvis et eller flere af de følgende forhold gør sig gældende:
• Høj luftfugtighed
• Høj jordfugtighed
• Et temperaturfald.
Kraftig kondensering kan løbe ned ad taget og dryppe ned på bindere,
bånd og andre indvendige fittings, og man kunne forveksle det med
lækage.
➤ Sørg for kraftigere udluftningen ved at åbne døre og/eller vinduer.
➤ Montér et vandtæt underlag.
Reparation af et hul i luftstangen
Gør følgende, hvis der mangler luft i luftstængerne:
1. Lyn yderkraven af luftstangen op.
2. Luk isoleringsventilerne, hvis de findes.
3. Fjern luftstangen.
4. Luk luften ud af luftstangen.
5. Lyn beskyttelseskraven af for at blotlægge luftslangen.
6. Pust luft i luftslangen.
7. Neddyk slangen i vand.
8. Find hullet.
9. Brug reparationstape og en reparationsopløsning for at tætne hullet.
10. Lyn luftslangen tilbage på beskyttelseskraven.
11. Lyn luftstangen tilbage på yderkraven.
• Du må ikke bruge skarpe eller hårde genstande eller rengøringsmidler under rengøringen.
• Brug ikke spritbaserede materialer, kemikalier, sæbe og
rengøringsmidler under rengøringen.
• Fjern fugleklatter og træharpiks så hurtigt som muligt for
at undgå, at materialet tager permanent skade.
Udbedring af fejl
BEMÆRK
I
Problem Løsning
Det er vanskeligt at pumpe
forteltet op
Luftstængerne har knæk ➤ Pump mere luft i (7 – 8 psi/0,48 – 0,55 bar).
Luftudslip ➤ Kontrollér, at ventilen er skruet helt i luftstan-
Vandlækage ➤ Kontrollér, om der er søm, der lækker, beskadi-
Revne i stoffet ➤ Brug reparationstape til at tætne stoffet.
• Under den første udsættelse for vand kan der være lidt
fugt på sømmene. Som følge af denne fugt svulmer trådene op og fylder de huller, der opstår under syningsprocessen.
• Et komplet udstyret reservedelssæt indeholder:
– Vandtætningsmiddel
– Reparationstape og reparationsopløsning
– Silikonespray til lynlåsene
– Reservepløkke
➤ Kontrollér, at ventilen er skruet helt i luftstan-
gen.
➤ Kontrollér, om luftslangen er snoet ved venti-
len. Støj kan være tegn på dette. Sørg for, at
luftslangen ikke er snoet.
➤ Kontrollér, at håndpumpen fungerer.
gen, og at ringtætningen sidder korrekt.
➤ Kontrollér, at ventilhætten sidder spændt
stramt på.
➤ Kontrollér, om der er huller, se kapitlet „Repa-
ration af et hul i luftstangen“ på side 35.
gede bånd og fugtige områder.
➤ Hvis du ikke kan finde lækager, så se kapitlet
„Dannelse af kondensat“ på side 35.
➤ Påfør sømtætningsmiddel, hvis du finder læka-
ger.
➤ Få reparationer udført hos en autoriseret ser-
vicerepræsentant.
Bortskaffelse
➤ Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågæl-
dende type genbrugsaffald.
➤ Kontakt en lokal genbrugsstation eller din forhandler for at få de
pågældende forskrifter om, hvordan du bortskaffer produktet i overensstemmelse med disse gældende forskrifter for bortskaffelse.
Garanti
Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal
du kontakte producentens afdeling i dit land (se kampaoutdoors.com/store-locator) eller din forhandler.
Ved reparation eller krav om garanti skal du medsende følgende bilag:
• En kopi af regningen med købsdato
• En reklamationsgrund eller en fejlbeskrivelse
Garantien dækker produktionsfejl, materialer og dele. Garantien dækker
ikke falmning af afdækningen og slitage samt UV-nedbrydning, misbrug,
utilsigtet beskadigelse, stormskader, permanent eller halvpermanent
brug eller brug i kommercielt øjemed. Den dækker ikke følgeskader. Kontakt din forhandler i forbindelse med krav. Dette påvirker ikke dine lovmæssige krav.
4445103814 35
Page 36
SV
Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att
du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.
Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast
använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges
i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer
instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten
eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna
samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök
documents.dometic.com, dometic.com.
• Rengöring och användarunderhåll får inte genomföras av
barn utan uppsikt.
• Håll fritt på gångvägarna.
Leveransomfattning
Action AIR
Symbolförklaring
FARA!
D
!
!
A
Säkerhetsanvisning: Anger en farlig situation som, om
den inte kan undvikas, leder till döden eller allvarlig personskada.
VAR NING !
Säkerhetsanvisning: Anger en farlig situation som, om
den inte kan undvikas, kan leda till döden eller allvarlig personskada.
AKTA!
Säkerhetsanvisning: Anger en farlig situation som, om
den inte kan undvikas, leder till lindrig eller måttlig personskada.
OBSERVERA!
Anger en situation som, om den inte kan undvikas, kan leda
till materiell skada.
ANVISNING
Kompletterande information om användning av produkten.
I
Säkerhetsanvisningar
FARA! Om inte denna anvisning följs leder det till
dödsfall eller allvarliga personskador.
D
!
!
Fara för kolmonoxidförgiftning
• Använd aldrig en förbränningsapparat som grill eller
gasolkök inuti förtältet. Förbränningen bildar kolmonoxid
som samlas inuti förtältet eftersom det inte finns någon
ventilation.
VARNING! Om man underlåter att följa de här varningarna kan följden bli dödsfall eller allvarlig personskada.
Brandrisk
• Ombesörj att du är bekant med säkerhetsåtgärderna vid
brand på plats.
• Laga inte mat i förtältet och använd inte öppen låga.
Kvävningsrisk
• Kontrollera att ventilationsöppningarna är öppna hela
tiden för att förhindra kvävning.
AKTA! Om man underlåter att följa de här försiktighetsåtgärderna kan följden bli lindrig eller måttlig
personskada.
Risk för personskada
• Denna apparat får inte användas av personer (inklusive
barn) med nedsatt fysisk, sensorisk eller mental förmåga,
eller som inte har erfarenhet eller tillräckliga kunskaper,
såvida inte apparaten används under uppsikt eller med tillräcklig vägledning av en person som ansvarar för säkerheten.
• Låt inte barn leka i närheten av förtältet och se till att de
använder lämpliga skyddande skor. Staglinor innebär
snubblingsrisk och pinnarna kan vara vassa.
Komponent Antal
Förtält 1
Sidoluftstolpe 1
Baldakin-stolpe i glasfiber 1
Markduk att haka fast 1
Handpump 1
Pinnförpackning 1
Bärväska 1
Cross AIR
Komponent Antal
Förtält 1
Baldakin-stolpe i glasfiber 1
Markduk att haka fast 1
Handpump 1
Pinnförpackning 1
Bärväska 1
Trip AIR
Komponent Antal
Förtält 1
Markduk att haka fast 1
Handpump 1
Pinnförpackning 1
Bärväska 1
Tou ri ng AIR
Komponent Antal
Förtält 1
Innertält 1
Handpump 1
Pinnförpackning 1
Bärväska 1
Sprint AIR
Komponent Antal
Förtält 1
Baldakin-stolpe i glasfiber 1
Markduk att haka fast 1
Handpump 1
Pinnförpackning 1
Bärväska 1
36 4445103814
Page 37
SV
Avsedd användning
Det här förtältet passar för:
• Campervans
• Husbilar med en anslutningshöjd på 1800–2100 mm
• Fint till måttligt dåligt väder
•Resor
Det här förtältet passar inte för:
• Mycket hårda vindar eller snöfall
• Säsongscamping eller kommersiellt bruk
Denna produkt lämpar sig endast för avsedd användning i enlighet med
denna bruksanvisning.
Denna bruksanvisning informerar om vad som krävs för att installera
och/eller använda produkten på rätt sätt. Felaktig installation och/eller
användning eller felaktigt underhåll kommer leda till att produkten inte
fungerar optimalt och riskerar gå sönder.
Tillverkaren tar inget ansvar för personskador eller materiella skador på
produkten som uppstår till följd av:
• Felaktig montering eller anslutning, inklusive för hög spänning
• Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
• Ändringar som utförts utan uttryckligt medgivande från tillverkaren
• Användning för andra ändamål än de som beskrivs i denna bruksanvisning.
Kampa förbehåller sig rätten att ändra produktens utseende och specifikationer.
Använda förtältet
AKTA! Risk för allvarliga person- och materialskador
!
Öppna aldrig dragkedjan på skyddshöljet medan en luftstolpe är uppumpad. Detta leder till att luftstolpen spricker.
OBSERVERA! Materiell skada
A
I
Tänk på följande tips när du sätter upp förtältet:
• Bilderna ger en allmän översikt över uppsättningen. Den verkliga uppsättningen kommer variera beroende på förtältsmodellen.
• Be om hjälp. Det är lättare att sätta upp tältet om man är flera.
• När förtältet har ställts upp lodrätt, kontrollera hörnpinnarna och stick
in dem på nytt vid behov. Markduken på insidan ska vara sträckt och
ha rektangulär form.
• Sätt fast staglinorna så att förtältet är spänt utan att formen påverkas
negativt.
• Sätt dit stormremmarna om sådana finns.
• Kontrollera staglinorna då och då för att se om de är rätt spända, justera vid behov med löparna.
Sätt upp förtältet så här:
1. Börja med att lägga ut en markduk eller underlag innan förtältet
packas upp, så att det inte blir smutsigt eller skadas.
2. Packa upp förtältet.
3. Separera och identifiera de olika delarna.
4. Gör så här för att sätta upp förtältet (bild 2, sida 4 till bild f, sida 7).
• Öppna eller stäng inte dragkedjorna med våld.
• Om en utrullbar markis används för att sätta fast förtältet,
stötta markisen under arbetet så att den inte belastas för
mycket. När du har satt fast förtältet rullar du in den utrullbara markisen i sitt hölje igen.
ANVISNING
• Förtältet levereras med robusta pinnar. Dessa kommer
att passa på många platser men för vissa underlag kommer specialpinnar krävas. Fråga din återförsäljare.
• Driv in pinnarna i marken med 45° vinkel från förtältet.
• Fäst staglinorna i linje med sömmen de börjar från.
Före den första användningen
Bekanta dig med produkten genom att göra en testuppsättning innan produkten används på riktigt första gången. Kontrollera att allt finns som ska
ingå i leveransen.
Välja en plats
Välj en plan plats som är vindskyddad:
1. Använd ett vindskydd om det behövs.
2. Välj en skuggig plats så att inte UV-strålning försämrar tyget.
3. Undvik att sätta upp tältet under träd eftersom nedfallande grenar,
kåda etc. kan skada tältet.
4. Rensa bort vassa stenar och skräp från platsen så att inte markduken
skadas.
5. Sätt upp tältet med dörrarna bort från vinden.
Sätta upp förtältet
AKTA! Risk för allvarliga person- och materialskador
!
• Använd inte några kompressorer som är avsedda att
pumpa bildäck.
• Pumpa endast luftstolparna till tryckmätarens gröna zon
på den medföljande handpumpen
(7–8 psi/0,48–0,55 bar).
Ta ner förtältet
OBSERVERA! Materiell skada
A
1. Ta bort all smuts på utsidan.
2. Stäng alla rullgardiner eller ta bort gardinerna.
3. Stäng alla dörrar och öppningar.
4. Tryck i förekommande fall ut baldakinen ur skyddshöljet, dra inte.
5. Ta bort alla linor och remmar.
6. Ta bort alla pinnar mellan hörnpinnarna.
7. Öppna ventilerna på varje stolpe.
8. Vänta tills den mesta luften har släppts ut.
9. Ta bort de fyra hörnpinnarna.
10. Vik/rulla förtältet mot ventilerna för att släppa ut mer luft.
11. När förtältet är helt tömt på luft, rulla ihop det så det passar i bärväskan.
12. Se till att alla delar är rena innan de packas i bärväskan.
13. Om förtältet är vått eller fuktigt, torka det helt så fort som möjligt.
I
Använd inte våld när du tar ner förtältet. Annars kan material
skadas.
ANVISNING
Endast Touring AIR: Information om ”viklinjemetoden”
(bild g, sida 7).
4445103814 37
Page 38
SV
Förvara förtältet
ANVISNING
I
1. Rengör förtältet.
2. Lufta förtältet ordentligt och se till att det är helt torrt innan du lägger
undan det.
3. Förvara på en torr och välventilerad plats.
• Sätt upp förtältet helt för rengöring.
• Välj en solig dag så att materialet kan torka ordentligt.
Rengöring och skötsel
OBSERVERA! Risk för skada
A
1. Rengör vid behov produkten med rent vatten och en mjuk borste.
2. Impregnera mot vatten och UV-strålning inför varje resa.
Kondens
Alla förtält utsätts för inre kondens om något eller flera av följande villkor
gäller:
• Hög luftfuktighet
• Hög markfukt
• Temperaturfall
Kraftig kondens kan rinna nedför insidan av taket och droppa från band
och andra interna beslag och av misstag ses som läckage.
➤ Öka ventilationen genom att öppna dörrar och/eller fönster.
➤ Installera en vattentät markduk.
Reparera en punktering i luftstolpen
Om en luftstolpe tappar luft, gör så här:
1. Öppna dragkedjan från det yttre höljet som håller luftstolpen.
2. Stäng isoleringsventilerna om sådana finns.
3. Ta bort luftstolpen.
4. Töm ut luften ur luftstolpen.
5. Öppna dragkedjan på skyddshöljet för att frilägga det uppblåsbara
röret.
6. Blås in lite luft i det uppblåsbara röret.
7. Sänk ner röret i vatten.
8. Leta reda på punkteringen.
9. Använd reparationstejp och solution för att täta hålet.
10. Dra igen skyddshöljets dragkedja runt det uppblåsbara röret.
11. Dra igen det yttre höljets dragkedja runt luftstolpen.
• Använd inte vassa eller hårda föremål eller rengöringsmedel för rengöringen.
• Använd inte alkoholbaserade material, kemikalier, såpa
eller rengöringsmedel vid rengöring.
• Ta bort fågelspillning och träkåda så snabbt som möjligt
för att förhindra att materialet skadas permanent.
Problem Åtgärd
Förtältet kan bara pumpas
upp med svårigheter
Luftstolparna är vikta ➤ Tillför mer luft (7–8 psi/0,48–0,55 bar).
Luftläckage ➤ Kontrollera att ventilen är helt inskruvad i luft-
Vattenläckage ➤ Se efter om det finns sömmar som läcker, ska-
Reva i tyget ➤ Använd reparationstejp för att försluta tyget.
➤ Kontrollera att ventilen är helt inskruvad i luft-
stolpen.
➤ Kontrollera om uppblåsningsröret är vridet vid
ventilen. Detta kan avge ljud. Räta till uppblåsningsröret.
➤ Kontrollera att handpumpen fungerar.
stolpen och att o-ringstätningen sitter på plats.
➤ Kontrollera att locket på ventilen är ordentligt
åtdraget.
➤ Kontrollera om det finns punkteringar, se kapi-
tel ”Reparera en punktering i luftstolpen” på
sidan 38.
dad tejp eller fuktiga områden.
➤ Om du inte hittar några läckage, se kapitel
”Kondens” på sidan 38.
➤ Applicera sömtätningsmedel om du hittar
några läckage.
➤ Låt en auktoriserad servicerepresentant utföra
reparationer.
Avfallshantering
➤ Lämna om möjligt förpackningsmaterialet till återvinning.
➤ Konsultera ett lokalt återvinningscenter eller en specialiserad återför-
säljare för information om hur man bortskaffar produkten i enlighet
med tillämpliga förordningar för bortskaffande.
Garanti
Den lagstadgade garantitiden gäller. Kontakta tillverkarens filial i ditt land
eller din återförsäljare om produkten är defekt (se kampaoutdoors.com/store-locator).
Vid reparations- och garantiärenden ska följande dokument skickas med
när du returnerar produkten:
• En kopia på fakturan med inköpsdatum
• En reklamationsbeskrivning eller felbeskrivning
Garantin täcker tillverkningsfel, material och delar. Garantin täcker inte
blekning av skyddet och slitage på grund av UV-strålning, felaktig användning, skador som beror på olyckor, stormskador eller permanent, halvpermanent eller kommersiell användning. Den täcker inga skador som
resultat av detta. Kontakta din återförsäljare vid reklamationer. Detta
påverkar inte dina lagstadgade rättigheter.
Felsökning
ANVISNING
I
• Vid första exponeringen för vatten kan det finnas lite fukt
vid sömmarna. Denna fukt gör att trådarna sväller och
täpper igen hålen som bildades när tältet syddes.
• En fullutrustad reservdelssats ska innehålla:
– Vattentätare
– Reparationstejp och -lösning
– Silikonspray för dragkedjorna
– Reservpinnar
38 4445103814
Page 39
NO
Vennligst les disse instruksjonene nøye og følg alle instruksjoner, retningslinjer og advarsler som er inkludert i
denne produktveiledningen for å sikre at du monterer, bruker og vedlikeholder produktet ordentlig til enhver
tid. Disse instruksjonene MÅ følge med dette produktet.
Ved å bruke dette produktet bekrefter du at du har lest alle instruksjoner, retningslinjer og advarsler nøye, og
at du forstår og aksepterer å overholde betingelsene og vilkårene slik de er presentert her. Du godtar å bruke
dette produktet kun til tiltenkt formål og anvendelse, og i samsvar med instruksjonene, retningslinjene og
advarslene slik de er presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lovbestemmelser og forskrifter. Hvis instruksjonene og advarslene som er presentert her, ikke blir lest og fulgt, kan
dette resultere i personskader hos deg selv eller andre, skade på produktet eller skade på annen eiendom i
nærheten. Denne produktveiledningen, inkludert instruksjonene, retningslinjene og advarslene, samt relatert
dokumentasjon, kan være underlagt endringer og oppdateringer. Aktuell produktinformasjon finner du på
kampaoutdoors.com.
• Rengjøring og vedlikehold må ikke utføres av barn uten at
de er under oppsikt.
• Ikke blokker gjennomganger.
Leveringsomfang
Action AIR
Symbolforklaring
FARE!
D
!
!
A
Sikkerhetsregel: Kjennetegner en farlig situasjon som dersom den ikke unngås - resulterer i alvorlige personskader, eventuelt med døden til følge.
ADVARSEL!
Sikkerhetsregel: Kjennetegner en farlig situasjon som -
dersom den ikke unngås - kan resultere i alvorlige personskader, eventuelt med døden til følge.
FORSIKTIG!
Sikkerhetsregel: Kjennetegner en farlig situasjon som -
dersom den ikke unngås - kan resultere i mindre til moderate
personskader.
PASS PÅ !
Kjennetegner en situasjon som - dersom den ikke unngås kan resultere i materielle skader.
MERK
Ytterligere informasjon om betjening av produktet.
I
Sikkerhetsanvisninger
FARE! Hvis disse instruksjonene ikke overholdes, kan
det oppstå alvorlige personskader, eventuelt med
D
!
!
døden til følge.
Fare for karbonmonoksidforgiftning
• Brenseldrevne apparater, som f.eks. griller eller gassvarmeapparater, må aldri benyttes inne i forteltet. Forbrenningsprosessen produserer karbonmonoksid som
akkumulerer inne i forteltet, da det ikke er noen avtrekkskanal.
ADVARSEL! Manglende overholdelse av disse advarslene kan resultere i alvorlige personskader, eventuelt
med døden til følge.
Brannfare
• Sørg for at du kjenner brannverntiltakene på stedet.
• Du må ikke tilberede mat eller bruke åpen ild i forteltet.
Kvelningsfare
• Sørg for at lufteåpningene er åpne til enhver tid for å
unngå kvelning.
FORSIKTIG! Manglende overholdelse av disse forsiktighetsvarslene kan resultere i mindre til moderate
personskader.
Fare for personskader
• Dette apparatet skal ikke brukes av personer (inkludert
barn) med reduserte fysiske, sensoriske eller psykiske
evner, eller også manglende erfaring eller kunnskap, med
mindre de er under egnet oppsyn eller har fått anvisninger
om bruk av apparatet av en person som er ansvarlig for
deres sikkerhet.
• Ikke la barn leke rundt forteltet, og påse at alle har på seg
egnet beskyttende fottøy. Bardunlinjer er en snublefare
og plugger kan være skarpe.
Komponent Antall
Fortelt 1
Luftstang på siden 1
Baldakinstang av glassfiber 1
Underlag med fester 1
Håndpumpe 1
Pakke med plugger 1
Bæreveske 1
Cross AIR
Komponent Antall
Fortelt 1
Baldakinstang av glassfiber 1
Underlag med fester 1
Håndpumpe 1
Pakke med plugger 1
Bæreveske 1
Trip AIR
Komponent Antall
Fortelt 1
Underlag med fester 1
Håndpumpe 1
Pakke med plugger 1
Bæreveske 1
Tou ri ng AIR
Komponent Antall
Fortelt 1
Innertelt 1
Håndpumpe 1
Pakke med plugger 1
Bæreveske 1
Sprint AIR
Komponent Antall
Fortelt 1
Baldakinstang av glassfiber 1
Underlag med fester 1
Håndpumpe 1
Pakke med plugger 1
Bæreveske 1
4445103814 39
Page 40
NO
Forskriftsmessig bruk
Dette forteltet er egnet for:
• Campingbiler
• Bobiler med en tilkoblingshøyde på 1800–2100 mm
• Lett til moderat vær
• Rundreiser
Dette forteltet er ikke egnet for:
• Svært sterk vind eller snøfall
• Sesongparkering eller kommersiell bruk
Dette produktet er kun egnet for det tiltenkte formålet og anvendelsen i
samsvar med disse instruksjonene.
Denne håndboken gir informasjon som er nødvendig for en ordentlig
installasjon og/eller drift av produktet. Dårlig montering og/eller upassende drift eller vedlikehold vil resultere i en utilfredsstillende ytelse og en
mulig svikt.
Produsenten påtar seg intet ansvar for personskader eller materielle skader på produktet som følge av:
• Ikke korrekt montering eller tilkobling, inkludert for høy spenning
• Ikke korrekt vedlikehold eller bruk av reservedeler foruten de originale
reservedelene som leveres av produsenten
• Endringer på produktet uten at det er gitt uttrykkelig godkjenning av
produsenten
• Bruk til andre formål enn det som er beskrevet i denne bruksanvisningen
Kampa forbeholder seg rettigheten til å endre produktet ytre og produktspesifikasjoner.
Slik bruker du forteltet
FORSIKTIG! Risiko for personskade og fare for skade
!
Åpne aldri glidelåsen på beskyttelseshylsen så lenge en luftstang er fylt med luft. Dette vil resultere i at luftstangen sprenges.
PASS PÅ! Materielle skader
A
I
Husk på følgende tips når du setter opp forteltet:
• Illustrasjonene viser en generell oversikt over oppsettet. Det faktiske
oppsettet vil variere noe, basert på forteltmodell.
• Skaff hjelp. Det er enklere for flere mennesker å sette opp.
• Når forteltet er satt opp, sjekk hjørnepluggene og sett ned plugger på
nytt om nødvendig. Underlaget på innsiden skal være stramt og ligge
rektangulært.
• Plugg i bardunene slik at forteltet er stramt uten av det ødelegger formen.
• Fest stormstroppene hvis de er tilgjengelige.
• Sjekk bardunene fra tid til annen for å sikre tilstrekkelig spenning, bruk
løpeskinner for å justere om nødvendig.
Sett opp forteltet som følger:
1. For å beskytte forteltet fra smuss og skade, legg ned et underlag på
bakken eller fotavtrykk før det pakkes opp.
2. Pakk opp forteltet.
3. Separer og identifiser de forskjellige komponentene.
4. Fortsett som vist for å sette opp forteltet (fig. 2, side 4 til fig. f,
side 7).
• Ikke åpne eller lukk glidelåsene med makt.
• Hvis en uttrekkbar markise brukes til å feste forteltet, skal
den uttrekkbare markisen støttes under arbeid for å
unngå å belaste den for mye. Etter at du har festet forteltet, sveiver du den uttrekkbare markisen helt tilbake i
huset.
MERK
• Forteltet leveres med kraftige plugger. Disse vil være
egnet for mange steder, men spesialplugger kreves for
noen typer underlag. Spør din forhandler.
• Kjør inn pluggene i 45 ° vinkel fra forteltet og ned i bakken.
• Plugg bardunene på linje med sømmen de starter fra.
Før første gangs bruk
Gjør deg kjent med produktet ved å utføre et testoppsett før produktet
brukes for første gang. Sjekk at leveransen er komplett.
Velge sted for oppsett
Velg et flatt sted som er beskyttet mot vind:
1. Bruk vindskjerm om nødvendig.
2. Velg et sted der det er skygge for å unngå UV-nedbrytning av tekstilen.
3. Unngå å sette opp under trær, da grener som faller ned, kvae, osv.
kan skade produktet.
4. Rydd stedet for skarpe steiner og rusk for å unngå å skade underlaget.
5. Sett opp produktet slik at dørene vender vekk fra vinden.
Slik setter du opp forteltet
FORSIKTIG! Risiko for personskade og skade på
!
materiale
• Ikke bruk kompressorer av noe slag som er ment for å
fylle luft på bildekk.
• Fyll luft i luftslangene bare i den grønne sonen på trykkmåleren på håndpumpen som følger med
(7 – 8 psi/0,48 – 0,55 bar).
Montere ned forteltet
PASS PÅ! Materielle skader
A
1. Fjern smuss på utsiden.
2. Lukk alle vinduspersienner eller fjern gardiner.
3. Lukk alle dører og åpninger.
4. Hvis baldakinstang er montert, trykk den ut av hylsen. Ikke dra i den.
5. Fjern alle linjer og stropper.
6. Fjern alle plugger mellom hjørnepluggene.
7. Åpne ventilene på hver stang.
8. Vent til mesteparten av luften har gått ut.
9. Fjern de fire hjørnepluggene.
10. Brett/rull sammen forteltet mot ventilene for å fjerne mer luft.
11. Når det er tømt for luft, rull sammen forteltet så det får plass i bærevesken.
12. Sjekk at alle deler er rene før du legger dem i bærevesken.
13. Hvis forteltet er vått eller fuktig, tørk helt så snart som mulig.
Ikke bruk makt når du demonterer forteltet. Da kan du skade
materialet.
40 4445103814
Page 41
NO
MERK
I
Kun Touring AIR: Informasjon om metoden «Brettelinjer»
(fig. g, side 7).
Oppbevare forteltet
MERK
I
1. Rengjør forteltet.
2. Luft forteltet godt, og påse at det er helt tørt før du pakker det bort.
3. Oppbevar på et godt ventilert, tørt sted.
• Sett opp forteltet helt for rengjøring.
• Velg en dag med sol for rengjøring for å være sikker på
at materialet vil tørke godt.
Rengjøring og vedlikehold
PASS PÅ ! Fare f or skader
A
1. Om nødvendig, rengjør produktet med rent vann og en myk børste.
2. På impregnering mot vann og UV-stråling før hver reise.
Kondens
Alle fortelt får innvendig kondens ved ett eller flere av følgende forhold:
• Høy luftfuktighet
• Høy bakkefuktighet
• Fall i temperatur
Sterk kondens kan renne ned innsiden av taket og dryppe fra bindinger,
tape og andre innvendige beslag og kan forveksles med lekkasje.
➤ Øk ventilering ved å åpne dører og/eller vinduer.
➤ Installer et vanntett underlag.
Reparere en punktering i luftstangen
Gjør følgende hvis luftstangen mister luft:
1. Åpne opp det ytre hylsteret som holder luftstangen.
2. Lukk stengeventiler hvis de er installert.
3. Fjern luftstangen.
4. Slipp ut luften fra luftstangen.
5. Åpne den beskyttende hylsen for at den oppblåsbare slangen skal bli
synlig.
6. Fyll litt luft inn i den oppblåsbare slangen.
7. Senk slangen i vann.
8. Finn punkteringen.
9. Bruk reparasjonsteipen og reparer løsningen for å gjøre hullet tett.
10. Lukk den oppblåsbare slangen inn i den beskyttende hylsen igjen.
11. Lukk luftstangen tilbake i den utvendige hylsen.
• Ikke bruk skarpe eller harde gjenstander eller rengjøringsmidler til rengjøring.
• Ikke benytt alkoholbaserte materialer, kjemikalier, såper
og rengjøringsmidler til rengjøring.
• Fjern fuglemøkk og kvae så snart som mulig, for å unngå
permanent skade på materialet.
Feilretting
MERK
I
Problem Løsning
Det oppstår alltid vanskeligheter med å fylle luft i forteltet
Luftstengene har en knekk ➤ Fyll på mer luft (7-8 psi/0,48-0,55 bar).
Luftlekkasje ➤ Sjekk at ventilen er skrudd helt inn i luftslangen
Vannlekkasje ➤ Kontroller for sømmer som lekker, skadd teip
Rift i tekstilen ➤ Bruk reparasjonsteip for å forsegle tekstilen.
• Under første eksponering for vann, kan det forekomme
fuktighet i sømmene. På grunn av denne fuktigheten vil
trådene svulme opp og fylle hullene som har oppstått i
syprosessen.
• Et fullt utstyrt reservedelsett skal inneholde:
– Impregnering
– Reparasjonsteip og reparasjonsløsning
– Silikonspray for glidelåsene
– Reserveplugger
➤ Sjekk at ventilen er skrudd helt inn i luftstangen.
➤ Sjekk om oppblåsningsslangen er vridd ved
ventilen. Dette kan indikeres med ulyd. Vri opp
oppblåsningsslangen.
➤ Sjekk at håndpumpen fungerer.
og at ringpakningen er på plass.
➤ Kontroller at topphetten på ventilen er festet
godt.
➤ Kontroller for punkteringer, se kapittel «Repa-
rere en punktering i luftstangen» på side 41.
og fuktige områder.
➤ Hvis ikke du finner noen lekkasjer, se kapittel
«Kondens» på side 41.
➤ Hvis du finner lekkasjer, påføres sømtetnings-
middel.
➤ Få reparasjoner utført av et autorisert service-
verksted.
Avfallsbehandling
➤ Avhend emballasjen i passende resirkuleringsavfallskasser så langt det
er mulig.
➤ Rådfør deg med en lokal resirkuleringsstasjon eller spesialforhandler
for detaljer om avhending av produktet i samsvar med gjeldende
avhendingsforskrifter.
Garanti
Lovmessig garantitid gjelder. Hvis produktet er defekt: Ta kontakt med
produsentens filial i ditt land (se kampaoutdoors.com/store-locator) eller
din forhandler.
Ved henvendelser vedrørende reparasjon eller garanti, må du sende med
følgende dokumentasjon:
• Kopi av kvitteringen med kjøpsdato
• Årsak til reklamasjonen eller beskrivelse av feilen
Garantien dekker produksjonsfeil, materialer og deler. Garantien dekker
ikke falming av duken og slitasje på grunn av UV-stråling, feil bruk, skader
som skyldes uhell, skader som skyldes sterk vind, permanent eller delvis
permanent eller kommersiell bruk. Den dekker heller ingen skader som
følge av dette. Vennligst ta kontakt med forhandleren ved eventuelle krav.
Dette påvirker ikke dine lovfestede rettigheter.
4445103814 41
Page 42
FI
Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja
varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY
jäädä tuotteen yhteyteen.
Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja
hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa
käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä
voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan
omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta
documents.dometic.com, dometic.com
• Lapset eivät saa puhdistaa laitetta eivätkä ryhtyä käyttäjän
suoritettavaksi tarkoitettuihin huoltotöihin ilman valvontaa.
• Huolehdi siitä, että kulkutiet pysyvät esteettöminä.
Toimituskokonaisuus
Symbolien selitykset
VAARA!
D
!
!
A
Turvallisuusohje: Viittaa vaaralliseen tilanteeseen, joka
johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei
vältetä.
VAR OITU S!
Turvallisuusohje: viittaa vaaralliseen tilanteeseen, joka voi
johtaa kuolemaan tai vakavaan loukkaantumiseen, jos
ohjetta ei noudateta.
HUOMIO!
Turvallisuusohje: viittaa vaaralliseen tilanteeseen, joka voi
johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjetta
ei noudateta.
HUOMAUTUS!
viittaa tilanteeseen, joka voi johtaa esinevahinkoon, jos
ohjetta ei noudateta.
OHJE
Tuotteen käyttöä koskevia lisätietoja.
I
Turvallisuusohjeet
VAARA! Näiden ohjeiden noudattamatta jättäminen
johtaa kuolemaan tai vakavaan loukkaantumiseen.
D
!
!
Häkämyrkytysvaara
• Älä milloinkaan käytä etuteltan sisällä polttoaineella toimivia laitteita kuten grillejä tai kaasulämmittimiä. Palaminen
synnyttää häkää, joka kerääntyy etuteltan sisään, koska
savuhormia ei ole.
VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.
Palovaara
• Varmista, että tunnet käyttöpaikan palontorjuntajärjestelyt.
• Etuteltassa ei saa laittaa ruokaa eikä käyttää avotulta.
Tukehtumisvaara
• Varmista tukehtumisen ehkäisemiseksi, että ilmanvaihtoaukot ovat jatkuvasti auki.
HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.
Loukkaantumisvaara
• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden
(mukaan lukien lapset) käyttöön, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu
laitteen käytön vaatima kokemus tai tietämys. Poikkeuksena tästä on tilanne, jossa edellä mainittujen henkilöiden
turvallisuudesta vastaava henkilö on antanut opastuksen
laitteen käyttöön tai laitteen käyttö tapahtuu turvallisuudesta vastaavan henkilön valvonnassa.
• Älä anna lasten leikkiä etuteltan ympärillä ja varmista, että
käytössä on sopivat suojaavat jalkineet. Naruihin voi kompastua ja kiilat voivat olla teräviä.
Action AIR
Osa Määrä
Etuteltta 1
Sivuttainen ilmatäytteinen kaari 1
Katoksen lasikuitukaari 1
Irrotettava pohjakangas 1
Käsipumppu 1
Kiilapakkaus 1
Kantolaukku 1
Cross AIR
Osa Määrä
Etuteltta 1
Katoksen lasikuitukaari 1
Irrotettava pohjakangas 1
Käsipumppu 1
Kiilapakkaus 1
Kantolaukku 1
Trip AIR
Osa Määrä
Etuteltta 1
Irrotettava pohjakangas 1
Käsipumppu 1
Kiilapakkaus 1
Kantolaukku 1
Tou ri ng AIR
Osa Määrä
Etuteltta 1
Sisäteltta 1
Käsipumppu 1
Kiilapakkaus 1
Kantolaukku 1
Sprint AIR
Osa Määrä
Etuteltta 1
Katoksen lasikuitukaari 1
Irrotettava pohjakangas 1
Käsipumppu 1
Kiilapakkaus 1
Kantolaukku 1
42 4445103814
Page 43
FI
Käyttötarkoitus
Tämä etuteltta sopii seuraaviin:
• Matkailuautot
• Asuntoautot, joiden kiinnityskorkeus on 1800–2100 mm
• Hyvä – kohtalainen sää
•Retkeily
Tämä etuteltta ei sovi seuraaviin:
• Hyvin voimakas tuuli tai lumisade
• Koko sesongin kestävään pystytykseen tai kaupalliseen käyttöön
Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoi-
tukseen ja käyttökohteeseen.
Näistä ohjeista saat tuotteenasianmukaiseen asennukseen ja/tai käyttöön
tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai
vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa
mennä epäkuntoon.
Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat
seuraavista:
• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen
Kampa pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.
Etuteltan käyttö
HUOMIO! Loukkaantumis- ja vahingoittumisvaara
!
Ennen ensimmäistä käyttökertaa
Tutustu tuotteeseen pystyttämällä se kokeeksi ennen kuin käytät tuotetta
ensimmäisen kerran. Tarkasta, että toimituskokonaisuus on täydellinen.
Paikan valitseminen
Valitse tasainen, tuulelta suojassa oleva paikka:
1. Käytä tarvittaessa tuulisuojaa.
2. Valitse varjoinen paikka, jotta UV-säteily ei saa kangasta ikääntymään.
3. Vältä pystyttämistä puiden alle, koska putoavat oksat, pihka jne. voivat
vahingoittaa tuotetta.
4. Poista paikasta terävät kivet ja roskat, jotka voivat vahingoittaa pohjakangasta.
5. Pystytä teltta niin, että ovet ovat suojan puolella.
Etuteltan pystyttäminen
!
Älä missään tapauksessa avaa suojuksen vetoketjua, kun
ilmatäytteinen kaari on täytettynä. Tämä saa ilmatäytteisen
kaaren halkeamaan.
HUOMIO! Loukkaantumis- ja materiaalivahinkovaara
• Älä käytä minkäänlaista auton renkaiden täyttämiseen
tarkoitettua kompressoria.
• Täytä ilmatäytteiset kaaret vain mukana toimitetun käsipumpun painemittarin vihreää aluetta vastaavaan paineeseen (7–8 psi / 0,48–0,55 baaria).
HUOMAUTUS! Materiaalivaurio
A
I
Muista seuraavat yleisvinkit, kun pystytät etutelttaa:
• Kuvista saat yleiskäsityksen pystytyksestä. Todellinen pystytys voi vaihdella hieman etuteltan mallista riippuen.
• Pyydä apua. Pystytys on helpompaa joukolla.
• Kun etuteltta on pystyssä, tarkasta kulmakiilat ja siirrä niitä tarvittaessa.
Sisäpuolella olevan pohjakankaan tulisi olla kireällä ja muodoltaan suorakaide.
• Laita narujen kiilat niin, että etuteltta on tiukalla, mutta sen muoto ei
muutu.
• Kiinnitä myrskyhihnat, jos sellaiset on.
• Tarkasta narujen kireys silloin tällöin, säädä niitä tarvittaessa kiristyskappaleilla.
Pystytä etuteltta seuraavalla tavalla:
1. Jotta etuteltta ei likaantuisi tai vaurioituisi, levitä pohjakangas tai maavaate ennen pakkauksesta purkamista.
2. Pura etuteltta pakkauksesta.
3. Erottele ja tunnista eri osat.
4. Pystytä etuteltta kuvien mukaisesti (kuva 2, sivulla 4–kuva f,
sivulla 7).
• Älä avaa tai sulje vetoketjuja väkisin.
• Jos etuteltan kiinnittämiseen käytetään teleskooppimarkiisia, tue sitä työskentelyn aikana, jotta se ei rasitu liikaa.
Kun etuteltta on kiinnitetty, kelaa teleskooppimarkiisi
kokonaan takaisin koteloonsa.
OHJE
• Etuteltan mukana toimitetaan lujatekoiset kiilat. Ne sopivat moniin paikkoihin, mutta eräänlaisten maaperätyppien yhteydessä tarvitaan erikoiskiiloja. Kysy
kauppiaaltasi.
• Lyö kiilat maahan 45 asteen kulmassa etutelttaan nähden.
• Lyö narujen kiilat samalle kohdalle kuin sauma, josta naru
alkaa.
Etuteltan purkaminen
HUOMAUTUS! Materiaalivaurio
A
1. Puhdista ulkopuoli liasta.
2. Sulje kaikki kaihtimet tai ota verhot pois.
3. Sulje kaikki ovet ja aukot.
4. Jos katoksen kaari on asennettuna, työnnä se ulos kujasta – älä vedä.
5. Ota kaikki narut ja hihnat pois.
6. Ota kaikki kiilat pois kulmakiilojen välistä.
7. Avaa jokaisen kaaren venttiilit.
8. Odota, kunnes suurin osa ilmasta on poistunut.
9. Ota neljä kulmakiilaa pois.
10. Taita/rullaa etutelttaa venttiileitä kohti, jotta lisää ilmaa poistuu.
11. Kun etuteltta on tyhjä, rullaa se niin, että se mahtuu kuljetuspussiinsa.
12. Varmista, että kaikki osat ovat puhtaita ennen niiden laittamista kuljetuspussiin.
13. Jos etuteltta on märkä tai kostea, kuivata se kokonaan mahdollisimman pian.
Älä käytä etuteltan purkamiseen voimaa. Voit muuten vahingoittaa materiaaleja.
4445103814 43
Page 44
FI
OHJE
I
Vain Touring AIR: Tietoa ”Taittolinja”-menetelmästä
(kuva g, sivulla 7).
Etuteltan säilytys
OHJE
I
1. Puhdista etuteltta.
2. Täytä kokonaan ja varmista, että etuteltta on täysin kuiva ennen sen
pakkaamista.
3. Säilytä kuivassa tuuletetussa paikassa.
• Pystytä etuteltta kokonaan puhdistusta varten.
• Valitse puhdistamiseen aurinkoinen päivä, jotta materiaali kuivuu perusteellisesti.
Puhdistus ja hoito
HUOMAUTUS! Vaurion vaara
A
1. Puhdista tuote tarvittaessa puhtaalla vedellä ja pehmeällä harjalla.
2. Lisää vesi- ja UV-säteilykyllästeainetta ennen jokaista matkaa.
Veden tiivistyminen
Kaikkiin etutelttoihin tiivistyy kosteutta, jos yksi tai useampi seuraavista
oloista ilmenee:
• Suuri ilmankosteus
• Hyvin kostea maaperä
• Lämpötilan putoaminen
Voimakas tiivistyminen voi johtaa veden valumiseen katon sisäpuolella ja
tippumiseen solmuista, teipeistä ja muista sisäkiinnityksistä. Tätä voi luulla
vuoksi.
➤ Lisää tuuletusta avaamalla ovet ja/tai ikkunat.
➤ Asenna vesitiivis pohjakangas.
• Älä käytä puhdistukseen teräviä tai kovia esineitä tai puhdistusaineita.
• Älä käytä puhdistamiseen alkoholipohjaisia aineita,
kemikaaleja, saippuaa äläkä puhdistusaineita.
• Poista lintujen jätökset ja pihka mahdollisimman pian,
jotta materiaaliin ei tule pysyvää vauriota.
Vianetsintä
OHJE
I
Ongelma Ratkaisu
Etuteltan täyttäminen
ilmalla on työlästä
Ilmatäytteiset kaaret ovat
taitteella
Ilmavuoto ➤ Tarkasta, että venttiili on ruuvattu kokonaan
Vesivuoto ➤ Tarkasta, vuotavatko saumat, onko teippauk-
Kankaassa on repeämä ➤ Korjaa kangas paikkausteipillä.
• Vesikosketuksen aikana saumoihin voi ilmestyä kosteutta. Tämän kosteuden ansiosta langat turpoavat ja
täyttävät ompeluprosessin aikana syntyneet reiät.
• Täydellinen varaosasarja sisältää seuraavat tuotteet:
– kyllästysaine
– korjausteippi ja korjausliuos
– vetoketjujen silikonisuihke
– lisäkiilat
➤ Tarkasta, että venttiili on ruuvattu kokonaan
ilmatäytteiseen kaareen.
➤ Tarkasta, onko ilmatäytteinen putki kierteellä
venttiilissä. Tämä voi käydä ilmi äänestä. Kierrä
ilmatäytteinen putki suoraksi.
➤ Tarkasta, että käsipumppu toimii.
➤ Lisää ilmaa (7–8 psi / 0,48–0,55 baaria).
ilmatäytteiseen kaareen ja rengastiiviste on paikallaan.
➤ Tarkasta, että venttiilin korkki on tiukasti kiinni.
➤ Etsi reikiä, katso kap. ”Ilmatäytteisen kaaren
reiän korjaaminen” sivulla 44.
sissa vaurioita ja löytyykö märkiä kohtia.
➤ Jos et löydä vuotoja, katso kap. ”Veden tiivisty-
minen” sivulla 44.
➤ Jos löydät vuotoja, käytä saumatiivistettä.
➤ Anna valtuutetun huoltopalvelun tehdä kor-
jaukset.
Hävittäminen
➤ Vie pakkausmateriaali mahdollisuuksien mukaan niille tarkoitettuihin
kierrätysjäteastioihin.
➤ Tiedustele lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä tuo-
tetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita.
Ilmatäytteisen kaaren reiän korjaaminen
Jos ilmatäytteinen kaari veltostuu, toimi seuraavasti:
1. Avaa ilmatäytteistä kaarta pitävän ulomman suojuksen vetoketju.
2. Sulje eristysventtiilit, jos sellaiset on.
3. Ota ilmatäytteinen kaari pois.
4. Tyhjennä ilmatäytteinen kaari.
5. Avaa suojus ilmatäytteisen putken paljastamiseksi.
6. Puhalla ilmatäytteiseen putkeen hieman ilmaa.
7. Upota putki veteen.
8. Paikallista reikä.
9. Käytä reiän paikkaamiseen korjausteippiä ja korjaussarjaa.
10. Sulje ilmatäytteinen putki takaisin suojukseen vetoketjun avulla.
11. Sulje ilmatäytteinen kaari takaisin ulompaan suojukseen.
Ta k u u
Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota
yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. kampaoutdoors.com/store-locator) tai jälleenmyyjään.
Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten
mukaan seuraavat asiakirjat:
• Kopio kuitista, jossa näkyy ostopäivä
• Valitusperuste tai vikakuvaus
Takuu kattaa valmistusvirheet, materiaalit ja osat. Takuu ei kata suojuksen
haalistumista eikä UV-säteilystä johtuvaa kulumista, väärinkäyttöä, vahingoista syntyneitä vaurioita, myrskyvaurioita eikä jatkuvaa, osittain jatkuvaa
eikä kaupallista käyttöä. Se ei kata seurannaisvaurioita. Jos sinulla on
aihetta valitukseen, ota yhteyttä jälleenmyyjään. Tämä ei rajoita lakisääteisiä oikeuksiasi.
44 4445103814
Page 45
PL
Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich zawartych w niej instrukcji
postępowania, wskazówek i ostrzeżeń. Pozwoli to zapewnić, że produkt będzie zawsze prawidłowo instalowany, wykorzystywany i konserwowany. Niniejsza instrukcja MUSI przez cały czas pozostawać przy produkcie.
Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek
i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobowiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zastosowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji
produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrzeganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami u użytkownika oraz osób trzecich, uszkodzeniem produktu lub też uszkodzeniem mienia w sąsiedztwie produktu. Zastrzega się możliwość
wprowadzania zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wskazówkami
i ostrzeżeniami oraz powiązaną dokumentacją. Aktualne informacje dotyczące produktu można zawsze znaleźć na stronie documents.dometic.com, dometic.com.
Objaśnienie symboli
NIEBEZPIECZEŃSTWO!
D
!
!
Wskazówka bezpieczeństwa: Wskazuje niebezpieczną
sytuację, która – jeśli się jej nie uniknie – prowadzi do śmierci
lub poważnych obrażeń.
OSTRZEŻENIE!
Wskazówka bezpieczeństwa: Wskazuje niebezpieczną
sytuację, która – jeśli się jej nie uniknie – może prowadzić
do śmierci lub poważnych obrażeń.
OSTROŻNIE!
Wskazówka bezpieczeństwa: Wskazuje niebezpieczną
sytuację, która – jeśli się jej nie uniknie – może prowadzić
do lekkich lub umiarkowanych obrażeń.
• Dzieci nie mogą bawić się w pobliżu przedsionka. W jego
otoczeniu należy nosić obuwie zapewniające odpowiednią ochronę. Odciągi stwarzają ryzyko potknięcia się,
a szpilki mogą być ostre.
• Dzieci nie mogą czyścić ani konserwować produktu bez
nadzoru.
• Nie zastawiać przejść.
Wzestawie
Action AIR
Element Ilość
Przedsionek 1
Nadmuchiwany słupek boczny 1
Słupek zadaszenia z włókna szklanego 1
Wykładzina mocowana na przetyczki 1
Pompka ręczna 1
Opakowanie ze szpilkami 1
Torba transportowa 1
Cross AIR
UWAGA!
A
Wskazuje sytuację, która – jeśli się jej nie uniknie – może prowadzić do powstania szkód materialnych.
WSKAZÓWKA
Dodatkowe informacje dotyczące obsługi produktu.
I
Wskazówki bezpieczeństwa
NIEBEZPIECZEŃSTWO! Nieprzestrzeganie tych
instrukcji może prowadzić do śmierci lub ciężkich
D
!
!
obrażeń.
Ryzyko zatrucia tlenkiem węgla
• Nigdy nie używać wewnątrz przedsionka urządzeń spalających paliwo, takich jak grille lub gazowe urządzenia
grzewcze. W procesie spalania powstaje tlenek węgla,
który gromadzi się wewnątrz przedsionka ze względu
na brak przewodu do odprowadzania spalin.
OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń
może prowadzić do śmierci lub ciężkich obrażeń.
Ryzyko pożaru
• Należy zapoznać się z lokalnymi zasadami ochrony przeciwpożarowej.
• Nie gotować wewnątrz przedsionka ani nie używać otwartego płomienia.
Ryzyko uduszenia
• Należy uważać, aby otwory wentylacyjne były przez cały
czas otwarte, aby uniknąć uduszenia.
OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub umiarkowanych obrażeń.
Ryzyko obrażeń
• To urządzenie nie może być używane przez osoby (w tym
dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, albo przez osoby bez
doświadczenia i wiedzy w przypadku braku odpowiedniego nadzoru lub gdy osoba odpowiedzialna
za bezpieczeństwo nie poinstruowała użytkowników
w zakresie bezpiecznego korzystania z danego urządzenia.
Element Ilość
Przedsionek 1
Słupek zadaszenia z włókna szklanego 1
Wykładzina mocowana na przetyczki 1
Pompka ręczna 1
Opakowanie ze szpilkami 1
Torba transportowa 1
Trip AIR
Element Ilość
Przedsionek 1
Wykładzina mocowana na przetyczki 1
Pompka ręczna 1
Opakowanie ze szpilkami 1
Torba transportowa 1
Tou ri ng AIR
Element Ilość
Przedsionek 1
Namiot wewnętrzny 1
Pompka ręczna 1
Opakowanie ze szpilkami 1
Torba transportowa 1
4445103814 45
Page 46
PL
Sprint AIR
Element Ilość
Przedsionek 1
Słupek zadaszenia z włókna szklanego 1
Wykładzina mocowana na przetyczki 1
Pompka ręczna 1
Opakowanie ze szpilkami 1
Torba transportowa 1
Użytkowanie zgodne z przeznaczeniem
Przedsionek nadaje się do:
• Busów kempingowych
• Kamperów o wysokości przyłącza 1800–2100 mm
• Użytkowania przy dobrej lub umiarkowanej pogodzie
• Rozbijania na krótki okres
Przedsionek nie nadaje się do:
• Użytkowania przy bardzo silnym wietrze lub opadach śniegu
• Rozbijania na cały sezon lub zastosowań handlowych
Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania
zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem
według niniejszej instrukcji.
Niniejsza instrukcja zawiera informacje, które są niezbędne
do prawidłowego montażu i/lub obsługi produktu. Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowalające działanie i mogą prowadzić do uszkodzeń.
Producent nie ponosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikłe z następujących przyczyn:
• Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie
• Niewłaściwa konserwacja lub użycie innych części zamiennych niż
oryginalne części zamienne dostarczone przez producenta
• Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta
• Użytkowanie w celach innych niż opisane w niniejszej instrukcji
obsługi
Firma Kampa zastrzega sobie prawo do zmiany wyglądu i specyfikacji produktu.
Korzystanie z przedsionka
OSTROŻNIE! Ryzyko obrażeń ciała i szkód material-
!
Przed pierwszym użyciem
Przed pierwszym użyciem produktu zapoznać się z nim poprzez jego
próbne rozłożenie. Sprawdzić, czy w zestawie znajdują się wszystkie elementy.
Wybór lokalizacji
Wybrać płaskie miejsce osłonięte od wiatru:
1. w razie potrzeby zastosować wiatrochron.
2. Wybrać zacienione miejsce, aby zapobiec pogorszeniu właściwości
tkaniny w wyniku działania promieniowania UV.
3. Unikać rozkładania pod drzewami, ponieważ spadające gałęzie,
żywica itp. mogą uszkodzić produkt.
nych
Nigdy nie otwierać zamka błyskawicznego na rękawie
ochronnym, gdy nadmuchiwany słupek jest napompowany.
Powoduje to bowiem jego rozerwanie.
4. Usunąć ostre kamienie i zanieczyszczenia z wybranej lokalizacji, aby
zapobiec uszkodzeniu wykładziny.
5. Ustawić produkt w taki sposób, aby drzwi były skierowane w stronę
przeciwną do wiatru.
Rozkładanie przedsionka
OSTROŻNIE! Ryzyko obrażeń ciała i szkód material-
!
A
I
Podczas ustawiania przedsionka należy pamiętać, że:
• Ilustracje przedstawiają tylko ogólną procedurę rozkładania. Rzeczywisty sposób rozkładania będzie się nieznacznie różnić w zależności
od modelu przedsionka.
• Warto poprosić o pomoc inne osoby. Przy większej liczbie osób rozkładanie przebiegnie sprawniej.
• Po rozłożeniu przedsionka należy skontrolować szpilki w narożnikach
i w razie potrzeby ponownie je wbić. Wykładzina wewnątrz powinna
być naprężona i mieć prostokątny kształt.
• Odciągi mocować szpilkami w taki sposób, aby przedsionek był
naprężony, ale nie odkształcał się.
• Zamocować pasy sztormowe, jeśli są one dostępne.
• Od czasu do czasu sprawdzać, czy odciągi są odpowiednio naprężone, i w razie potrzeby wyregulować je za pomocą napinaczy.
Przedsionek rozkłada się w następujący sposób:
1. Aby zabezpieczyć przedsionek przed zabrudzeniem i uszkodzeniem,
przed jego rozpakowaniem należy rozłożyć na ziemi wykładzinę lub
podłogę.
2. Rozpakować przedsionek.
3. Posegregować i zidentyfikować poszczególne elementy.
4. Przedsionek należy rozkładać w zilustrowany sposób (rys. 2,
strona 4 do rys. f, strona 7).
nych
• Nie używać sprężarek przeznaczonych do pompowania
opon samochodowych.
• Nadmuchiwane słupki pompować tylko do zielonej
strefy manometru na dołączonej pompce ręcznej
(7–8 psi / 0,48–0,55 bara).
UWAGA! Ryzyko szkód materialnych
• Nie otwierać ani nie zamykać zamków błyskawicznych
na siłę.
• W przypadku mocowania przedsionka do wysuwanej
markizy należy podpierać markizę, aby uniknąć jej nadmiernego obciążenia. Po zamocowaniu przedsionka
należy zwinąć wysuwaną markizę, tak aby znalazła się
ona w całości w obudowie.
WSKAZÓWKA
• Przedsionek dostarczany jest ze wzmocnionymi szpilkami. Nadają się one do zastosowania w różnych miejscach, jednak niektóre rodzaje podłoża mogą wymagać
innych, specjalnych szpilek. W razie wątpliwości należy
skonsultować się ze sprzedawcą.
• Szpilki wbijać w ziemię pod kątem 45°, główką skierowaną na zewnątrz przedsionka.
• Odciągi mocować szpilkami w jednej linii ze szwem,
od którego odchodzą.
46 4445103814
Page 47
PL
Demontaż przedsionka
UWAGA! Ryzyko szkód materialnych
A
1. Usunąć wszelkie zewnętrzne zanieczyszczenia.
2. Zamknąć wszystkie rolety okienne lub zdjąć zasłony.
3. Zamknąć wszystkie drzwi i otwory.
4. Jeśli zainstalowany jest drążek daszka, wypchnąć go z rękawa – nie
ciągnąć.
5. Odczepić wszystkie linki i pasy.
6. Usunąć wszystkie szpilki znajdujące się pomiędzy szpilkami narożnymi.
7. Otworzyć zawory na każdym ze słupków.
8. Odczekać do uwolnienia większości powietrza.
9. Usunąć wszystkie szpilki narożne.
10. Złożyć/zwinąć przedsionek w kierunku zaworów, aby wypuścić
pozostające powietrze.
11. Po wypuszczeniu powietrza zwinąć przedsionek w taki sposób, aby
zmieścił się on w torbie transportowej.
12. Przed zapakowaniem do torby transportowej upewnić się, że wszystkie części są czyste.
13. Jeśli przedsionek jest mokry lub wilgotny, jak najszybciej całkowicie
go wysuszyć.
I
Podczas demontażu przedsionka nie używać siły. W innym
wypadku może dojść do uszkodzenia materiału.
WSKAZÓWKA
Tylko Touring AIR: Informacja dotycząca metody „linii
składania” (rys. g, strona 7).
Przechowywanie przedsionka
WSKAZÓWKA
I
• Całkowicie rozkładać przedsionek do czyszczenia.
• Czyszczenie przeprowadzać w słoneczny dzień, aby
materiał mógł całkowicie wyschnąć.
Skropliny
We wszystkich przedsionkach osadzają się skropliny, gdy występuje co
najmniej jeden z poniższych warunków:
• Wysoka wilgotność powietrza
• Wysoka wilgotność podłoża
• Spadek temperatury
Duże ilości skroplin mogą spływać po wewnętrznej stronie dachu
i po linach, taśmach oraz innych wewnętrznych elementach, co może
zostać błędnie zinterpretowane jako przeciekanie.
➤ Zapewnić dodatkową wentylację poprzez otwarcie drzwi i/lub okien.
➤ Zastosować wodoodporną wykładzinę.
Naprawianie przebitego nadmuchiwanego słupka
Jeżeli z nadmuchiwanego słupka uchodzi powietrze, postępować
w następujący sposób:
1. Otworzyć zamek błyskawiczny zewnętrznego rękawa, w którym znajduje się nadmuchiwany słupek.
2. Jeśli zainstalowane są zawory odcinające, zamknąć je.
3. Wyjąć nadmuchiwany słupek.
4. Wypuścić powietrze z nadmuchiwanego słupka.
5. Otworzyć zamek rękawa ochronnego i odsłonić nadmuchiwaną
rurkę.
6. Wpompować nieco powietrza do nadmuchiwanej rurki.
7. Zanurzyć rurkę w wodzie.
8. Zlokalizować przebicie.
9. Uszczelnić otwór za pomocą taśmy naprawczej i roztworu
do naprawiania.
10. Z powrotem umieścić nadmuchiwaną rurkę w rękawie ochronnym
i zamknąć zamek błyskawiczny.
11. Z powrotem umieścić nadmuchiwany słupek w zewnętrznym rękawie
i zamknąć zamek błyskawiczny.
1. Wyczyścić przedsionek.
2. Przed zapakowaniem przedsionka pozostawić go na powietrzu, aby
całkowicie wysechł.
3. Przechowywać w dobrze wentylowanym, suchym miejscu.
Czyszczenie i konserwacja
UWAGA! Ryzyko uszkodzenia
A
1. W razie potrzeby wyczyścić produkt czystą wodą i miękką szczotką.
2. Przed każdą podróżą zastosować środek impregnujący w celu zabezpieczenia przed wodą i promieniowaniem UV.
• Do czyszczenia nie używać ostrych ani twardych przedmiotów lub środków czyszczących.
• Do czyszczenia nie używać środków na bazie alkoholu,
chemikaliów, mydła ani detergentów.
• Jak najszybciej usuwać ptasie odchody i żywicę, aby
uniknąć trwałego uszkodzenia materiału.
4445103814 47
Page 48
PL
Usuwanie usterek
WSKAZÓWKA
I
Problem Rozwiązanie
Nadmuchiwanie przedsionka sprawia trudności
Nadmuchiwane słupki
załamują się
Wyciek powietrza ➤ Sprawdzić, czy zawór jest całkowicie wkręcony
Przeciekanie wody ➤ Sprawdzić, czy nie ma przeciekających szwów,
Rozdarcie tkaniny ➤ Uszczelnić tkaninę taśmą naprawczą.
• Podczas pierwszego kontaktu z wodą na szwach może
pojawić się wilgoć. Spowoduje ona spęcznienie nici,
które uszczelnią otwory powstałe w trakcie szycia.
• W pełni wyposażony zestaw części zamiennych powinien zawierać następujące elementy:
– Impregnat
– Taśma naprawcza i roztwór naprawczy
– Silikon w sprayu do zamków błyskawicznych
– Zapasowe szpilki
➤ Sprawdzić, czy zawór jest całkowicie wkręcony
wnadmuchiwany słupek.
➤ Sprawdzić, czy nadmuchiwana rurka nie jest
skręcona przy zaworze. Wskazywać może
na to charakterystyczny odgłos. Wyprostować
nadmuchiwaną rurkę.
➤ Sprawdzić, czy pompka ręczna działa.
➤ Wpompować więcej powietrza (7–8 psi /
0,48–0,55 bara).
w nadmuchiwany słupek i czy uszczelka pierścieniowa znajduje się na swoim miejscu.
➤ Sprawdzić, czy korek zaworu jest mocno osa-
dzony.
➤ Sprawdzić, czy nie doszło do przebicia, patrz
rozdz. „Naprawianie przebitego nadmuchiwanego słupka” na stronie 47.
uszkodzonych uszczelnień taśmą lub wilgotnych obszarów.
➤ Jeśli nie można znaleźć nieszczelności, patrz
rozdz. „Skropliny” na stronie 47.
➤ W przypadku zlokalizowania nieszczelności
należy zastosować uszczelniacz do szwów.
➤ Naprawę należy zlecić autoryzowanemu cen-
trum serwisowemu.
Utylizacja
➤ Opakowanie należy w miarę możliwości wrzucić do odpowiedniego
pojemnika na odpady do recyklingu.
➤ Szczegółowe informacje na temat utylizacji produktu zgodnie
z obowiązującymi przepisami można uzyskać w lokalnym zakładzie
recyclingu lub u specjalistycznego dystrybutora.
Gwarancja
Obowiązuje ustawowy okres gwarancji. W przypadku stwierdzenia
uszkodzenia produktu należy zgłosić się do oddziału producenta
w danym kraju (patrz kampaoutdoors.com/store-locator) lub
do sprzedawcy.
W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie
następujących dokumentów:
• Kopii rachunku z datą zakupu
• Informacja o przyczynie reklamacji lub opis wady
Gwarancja obejmuje wady produkcyjne, materiałowe oraz części. Gwa-
rancja nie obejmuje wyblaknięcia zewnętrznej powłoki oraz zużycia
w wyniku działania promieniowania ultrafioletowego, nieprawidłowego
zastosowania, przypadkowego uszkodzenia, uszkodzeń spowodowanych przez burze lub też ciągłe, częściowo ciągłe lub komercyjne wykorzystywanie. Nie obejmuje ona również szkód następczych. Roszczenia
należy zgłaszać do dystrybutora. Powyższe zapisy nie ograniczają uprawnień ustawowych.
48 4445103814
Page 49
SK
Dôkladne si prečítajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto
návode k výrobku, aby bolo zaručené, že výrobok bude vždy správne nainštalovaný, používaný a udržiavaný.
Tento návod MUSÍ zostať priložený k výrobku.
Používaním tohto výrobku týmto potvrdzujete, že ste si dôkladne prečítali všetky pokyny, usmernenia
a varovania a že rozumiete a súhlasíte s dodržiavaním všetkých uvedených podmienok. Súhlasíte, že tento
výrobok budete používať iba v súlade s určeným použitím a v súlade s pokynmi, usmerneniami a varovania uvedenými v tomto návode k výrobku, ako aj v súlade so všetkými platnými zákonmi a nariadeniami. V prípade, že
si neprečítate a nebudete sa riadiť pokynmi a varovaniami uvedenými v tomto návode, môže mať za následok
vaše poranenie alebo poranenie iných osôb, poškodenie vášho výrobku alebo poškodenie majetku v jeho blízkosti. Tento návod na obsluhu výrobku vrátane pokynov, usmernení a varovaní, a súvisiaca dokumentácia môže
podliehať zmenám a aktualizáciám. Najaktuálnejšie informácie o výrobku nájdete na stránke
documents.dometic.com, dometic.com.
• Nedovoľte deťom, aby sa hrali v blízkosti prístrešku
a postarajte sa, aby nosili vhodnú ochrannú obuv. Napínacie laná predstavujú riziko zakopnutia a kolíky môžu byť
ostré.
• Čistenie a bežnú údržbu nesmú deti vykonávať
bez dozoru.
• Priechody ponechajte voľné.
Vysvetlenie symbolov
NEBZPEČENSTVO!
D
!
!
A
Bezpečnostný pokyn: Označuje nebezpečnú situáciu,
ktorej následkom je smrť alebo vážne zranenie, ak sa jej
nezabráni.
VÝSTRAHA!
Bezpečnostný pokyn: Označuje nebezpečnú situáciu,
ktorej následkom môže byť smrť alebo vážne zranenie, ak sa
jej nezabráni.
UPOZORNENIE!
Bezpečnostný pokyn: Označuje nebezpečnú situáciu,
ktorej následkom môže byť malé alebo stredne ťažké zranenie, ak sa jej nezabráni.
POZOR!
Označuje situáciu, ktorej následkom môže byť poškodenie
majetku, ak sa jej nezabráni.
POZNÁMKA
Doplnkové informácie týkajúce sa obsluhy produktu.
I
Bezpečnostné pokyny
NEBZPEČENSTVO! Nedodržanie tohto upozornenia
bude mať za následok smrť alebo vážne poranenie.
D
!
!
Nebezpečenstvo otravy oxidom uhoľnatým
• Nikdy nepoužívajte spotrebič na plynné alebo kvapalné
palivá, ako napríklad BBQ grily či plynové ohrievače vnútri
prístrešku. Pri procese spaľovania vzniká oxid uhličitý,
ktorý sa akumuluje vnútri prístrešku, keďže tento nemá
žiadny vetrací otvor.
VÝSTRAHA! Nedodržanie týchto varovaní môže mať
za následok smrť alebo vážne poranenie.
Nebezpečenstvo požiaru
• Postarajte sa o protipožiarne preventívne opatrenia
na mieste postavenia.
• Nevarte ani nepoužívajte otvorený plameň vnútri prístrešku.
Nebezpečenstvo udusenia
• Postarajte sa, aby vetracie otvory boli neustále otvorené.
Zabránite tak nebezpečenstvu udusenia.
UPOZORNENIE! Nedodržanie týchto upozornení
môže mať za následok drobné alebo stredne ťažké
poranenie.
Nebezpečenstvo poranenia
• Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo
duševnými schopnosťami alebo nedostatkom skúsenosti
a znalostí, pokiaľ nie sú pod primeraným dohľadom alebo
ich osoba, ktorá je zodpovedná za ich bezpečnosť,
dôkladne nepoučí o používaní zariadenia.
Rozsah dodávky
Action AIR
Dielec Počet
Prístrešok pre dĺžku 1
Bočná vzduchová tyčka 1
Tyč na kryt zo sklenených vlákien 1
Pripojiteľná podlážka 1
Ručná pumpa 1
Súprava zaisťovacích kolíkov 1
Prenosná taška 1
Cross AIR
Dielec Počet
Prístrešok pre dĺžku 1
Tyč na kryt zo sklenených vlákien 1
Pripojiteľná podlážka 1
Ručná pumpa 1
Súprava zaisťovacích kolíkov 1
Prenosná taška 1
Trip AIR
Dielec Počet
Prístrešok pre dĺžku 1
Pripojiteľná podlážka 1
Ručná pumpa 1
Súprava zaisťovacích kolíkov 1
Prenosná taška 1
Tou ri ng AIR
Dielec Počet
Prístrešok pre dĺžku 1
Vnútorný stan 1
Ručná pumpa 1
Súprava zaisťovacích kolíkov 1
Prenosná taška 1
4445103814 49
Page 50
SK
Sprint AIR
Postavenie prístrešku pre dĺžku
Dielec Počet
Prístrešok pre dĺžku 1
Tyč na kryt zo sklenených vlákien 1
Pripojiteľná podlážka 1
Ručná pumpa 1
Súprava zaisťovacích kolíkov 1
Prenosná taška 1
Používanie v súlade s určením
Tento prístrešok je vhodný pre:
• Obytné dodávky
• Obytné vozidlá s pripojovacou výškou 1800–2100 mm
• Mierne až stredne mierne počasie
• Výlety, zájazdy
Tento prístrešok nie je vhodný pre:
• Veľmi silný vietor alebo sneženie
• Vrchol sezóny alebo komerčné použitie
Tento výrobok je vhodný iba na použitie na zamýšľaný účel a použitie
v súlade s týmto návodom.
Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inšta-
láciu a/alebo obsluhu výrobku. Chybná inštalácia a/alebo nesprávna
obsluha či údržba bude mať za následok neuspokojivý výkon a možnú
poruchu.
Výrobca nenesie žiadnu zodpovednosť za akékoľvek poranenia či škody
na výrobku spôsobené:
• Nesprávnou montážou alebo pripojením vrátane nadmerného napätia
• Nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom
• Zmenami výrobku bez výslovného povolenia výrobcu
• Použitím na iné účely než na účely opísané v návode
Firma Kampa si vyhradzuje právo na zmenu vzhľadu a technických parametrov výrobku.
UPOZORNENIE! Nebezpečenstvo poranenia
!
A
I
Pri postavení prístrešku pre dĺžku majte na pamäti nasledujúce tipy:
• Obrázky znázorňujú základný prehľad postavenia. V závislosti
od modelu prístrešku pre dĺžku sa skutočné postavenie môže mierne
líšiť.
• Privolajte si pomoc. Postavenie je jednoduchšie s viacerými osobami.
• Po vztýčení prístrešku skontrolujte rohové zaisťovacie kolíky
a v prípade potreby ich nanovo zarazte. Podlážka vo vnútri má byť
napnutá a má mať štvorcový tvar.
• Zaistite napínacie laná zaisťovacími kolíkmi tak, aby prístrešok pre
dĺžku bol napnutý, ale nie deformovaný.
• Upevnite silné upínacie popruhy na ochranu pred búrkou a silným vetrom, ak sú k dispozícii.
• Napínacie laná občas skontrolujte, či sú dostatočne napnuté.
V prípade potreby použite napínače na dodatočné napnutie.
a poškodenia materiálu
• Nepoužívajte kompresory určené na hustenie pneumatík.
• Vzduchové tyčky nafúknite iba po zelenú zónu ukazovateľa tlaku na dodanej ručnej pumpe 7 – 8 psi/0,48 –
0,55 baru).
POZOR! Poškodenie materiálu
• Zipsy nezapínajte ani nerozopínajte hrubou silou.
• Ak sa na pripojenie prístrešku pre dĺžku používa rozťahovacia dĺžka, podoprite ju, aby nebola počas práce príliš zaťažená. Po pripojení prístrešku pre dĺžku zatiahnite
rozťahovaciu dĺžku úplne do jej puzdra.
POZNÁMKA
• Prístrešok pre dĺžku sa dodáva s robustnými zaisťovacími
kolíkmi. Tieto sú vhodné pre mnohé podklady, ale
pre niektoré druhy podkladov sú potrebné špeciálne
kolíky. Informujte sa u predajcu.
• Zarazte kolíky do zeme pod uhlom 45° smerom
od prístrešku pre dĺžku.
• Zaistite napínacie laná so zaisťovacími kolíkmi zarovno
so švom, od ktorého začína.
Používanie prístrešku pre dĺžku
UPOZORNENIE! Nebezpečenstvo poranenia
!
Pred prvým použitím
Oboznámte sa s výrobkom tak, že pred prvým použitím ho na skúšku
postavíte. Skontrolujte, či je obsah dodávky úplný.
Výber miesta
Vyberte rovné miesto chránené pred vetrom:
1. v prípade potreby použite vetrolam.
2. Vyberte tienisté miesto, aby ste predišli degradácii textílie vplyvom
UV žiarenia.
3. Vyhnite sa rozloženiu pod stromami, pretože padajúce vetvy, živica
a pod. môžu poškodiť výrobok.
4. Na mieste vyzbierajte ostré kamene a úlomky, aby ste predišli poškodeniu podlážky.
5. Postavte produkt s dverami smerujúcimi od vetra.
a poškodenia materiálu
Nikdy nerozopínajte zips na ochrannom puzdre, kým je
nafúknutá vzduchová tyčka. Spôsobilo by to roztrhnutie
vzduchovej tyčky.
Prístrešok pre dĺžku postavte nasledovne:
1. Na ochranu prístrešku pre dĺžku pred nečistotami a poškodením, skôr
než ho vybalíte, položte na zem podlážku alebo podložku pre dĺžku.
2. Vybaľte prístrešok pre dĺžku.
3. Rozdeľte a identifikujte jednotlivé komponenty.
4. Pri postavení prístrešku pre dĺžku postupujte podľa obrázkov
(obr. 2, strane 4 až obr. f, strane 7).
Demontáž prístrešku
POZOR! Poškodenie materiálu
A
1. Odstráňte všetky nečistoty z vonkajšej strany.
2. Zatvorte všetko okenné rolety alebo odoberte závesy.
3. Zatvorte všetky dvere a otvory.
4. Vytlačte tyčku baldachýnu z puzdra, ak je namontovaná. Neťahajte ju.
5. Demontujte všetky laná a popruhy.
6. Vyberte všetky kolíky medzi rohovými kolíkmi.
7. Otvorte ventily na každej tyčke.
8. Počkajte, kým unikne väčšina vzduchu.
Na demontáž prístrešku nepoužívajte silu. V opačnom prípade môžete poškodiť materiál.
50 4445103814
Page 51
SK
9. Vyberte štyri rohové kolíky.
10. Prístrešok zložte/zbaľte smerom k ventilom, aby ste vypustili ešte viac
vzduchu.
11. Po sfúknutí zbaľte prístrešok tak, aby sa zmestil do prenosnej tašky.
12. Ubezpečte sa, že všetky časti sú čisté, skôr než ich zabalíte
do prenosnej tašky.
13. Ak je prístrešok mokrý alebo vlhký, čo najskôr ho úplne vysušte.
POZNÁMKA
I
Iba Touring AIR: Informácie o metóde „Folding Lines“
(Línie na skladanie) (obr. g, strane 7).
Skladovanie prístrešku
POZNÁMKA
I
1. Očisťte prístrešok.
2. Úplne ho vyvetrajte a pred zabalením sa ubezpečte, že prístrešok je
kompletne suchý.
3. Uskladnite ho na dobre vetranom, suchom mieste.
• Prístrešok úplne rozložte kvôli čisteniu.
• Na čistenie si vyberte slnečný deň, aby sa materiál
dôkladne vysušil.
Čistenie a údržba
POZOR! Nebezpečenstvo poškodenia
A
1. Ak je to nutné, výrobok očisťte s čistou vodou a mäkkou kefkou.
2. Pred každým výletom ošetrite vetrolam s impregnáciou a ochranu
proti UV žiareniu.
Kondenzácia
Pri všetkých prístreškoch dochádza k vnútornej tvorbe kondenzácie, ak sa
vyskytne jedna alebo viacero nasledujúcich podmienok:
• Vysoká vlhkosť vzduchu
• Vysoká vlhkosť v zemi
• Pokles teploty
Pri výrazne tvorbe kondenzácie môže táto stekať po vnútornej strane strechy a odkvapkávať zo šnúr, pásiek a iných vnútorných prvkov a chybne sa
považovať za netesnosť.
➤ Zlepšite vetranie otvorením dverí a/alebo okien.
➤ Umiestnite vodotesnú podlážku.
Oprava prepichnutej vzduchovej tyčky
Ak zo vzduchovej tyčky uniká vzduch, postupujte nasledujúcim spôsobom:
1. Odzipsujte vonkajšie puzdro, ktoré drží vzduchovú tyčku.
2. Zatvorte poistné ventily, ak sú namontované.
3. Odoberte vzduchovú tyčku.
4. Vyfúknite vzduchovú tyčku.
5. Odzipsujte ochranné puzdro pre odkrytie nafukovacej trubice.
6. Nafukovaciu trubicu trochu nafúknite.
7. Ponorte trubicu do vody.
• Na čistenie nepoužívajte ostré ani tvrdé predmety alebo
čistiace prostriedky.
• Na čistenie nepoužívajte materiály na báze alkoholu,
chemické prípravky, mydlo a čistiace prostriedky.
• Okamžite odstráňte vtáčí trus a živicu, aby ste predišli
trvalému poškodeniu materiálu.
8. Nájdite miesto prepichnutia.
9. Použite pásku a roztok na opravu na utesnenie prepichnutia.
10. Nafukovaciu trubicu zazipsujte späť do ochranného puzdra.
11. Vzduchovú tyčku zazipsujte späť do vonkajšieho puzdra.
Odstraňovanie porúch
POZNÁMKA
I
Problém Riešenie
Prístrešok pre dĺžku sa
nafúkne iba sťažka
Vzduchové tyčky sú
zalomené
Unikanie vzduchu ➤ Skontrolujte, či je ventil úplne zakrútený
Presakovanie vody ➤ Skontrolujte kvôli netesným švom, poškodeným pri-
Trhlina v textílii ➤ Použite opravnú pásku na utesnenie textílie.
• Pri prvom kontakte s vodou môžu byť švy trochu navlhnuté. Vplyvom tejto vlhkosti vlákna zväčšia svoj objem
a vyplnia otvory vytvorené pri šití.
• Kompletná súprava náhradných dielov musí obsahovať:
– impregnačný prostriedok,
– pásku a roztok na opravu,
– silikónový sprej na zipsy,
– náhradné zaisťovacie kolíky.
➤ Skontrolujte, či je ventil úplne zakrútený
do vzduchovej tyčky.
➤ Skontrolujte, či je nafukovacia trubica skrútená
na ventil. To môže signalizovať zvuk. Odkrúťte nafukovaciu trubicu.
➤ Skontrolujte, či ručná pumpa funguje.
➤ Pridajte viac vzduchu (7 – 8 psi/0,48 – 0,55 baru).
do vzduchovej tyčky a tesniaci krúžok je na svojom
mieste.
➤ Skontrolujte, či je uzáver ventilu tesne zatvorený.
➤ Skontrolujte, či nedošlo k prepichnutiu, pozrite si
kap. „Oprava prepichnutej vzduchovej tyčky“ na
strane 51.
pojeniam a vlhkým miestam.
➤ Ak nedokáže nájsť žiadne netesné body, pozrite si
kap. „Kondenzácia“ na strane 51.
➤ Ak nájdete netesné body, aplikujte tesniacu hmotu
na švy.
➤ Opravy prenechajte kvalifikovanému odborníkovi.
Likvidácia
➤ Vždy, keď je to možné, umiestnite obalový materiál do príslušných
nádob na recyklovaný odpad.
➤ Informujte sa v najbližšom recyklačnom stredisku alebo u vášho špe-
cializovaného predajcu o likvidácii výrobku v súlade s príslušnými
predpismi týkajúcimi sa likvidácie.
Záruka
Platí zákonom stanovená záručná lehota. Ak je výrobok poškodený,
obráťte sa na pobočku výrobcu vo svojej krajine (pozri kampaoutdoors.com/store-locator) alebo na svojho predajcu.
Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky,
musíte priložiť nasledovné podklady:
• Kópiu faktúry s dátumom kúpy,
• Dôvod reklamácie alebo opis chyby.
Záruka sa vzťahuje na výrobné chyby, materiály a diely. Záruka sa nevzťa-
huje na blednutie krytu a opotrebenie spôsobené UV žiarením, nesprávne
použitie, náhodné poškodenie, poškodenie pri búrke, alebo trvalé, polotrvalé alebo komerčné použitie. Nevzťahuje na žiadne škody z toho vyplývajúce. V prípade nárokov sa obráťte na svojho predajcu. Toto nemá vplyv
na vaše zákonné práva.
4445103814 51
Page 52
CS
Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu
k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny
MUSÍ být uchovávány v blízkosti výrobku.
Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku
pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu
k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde
uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození
jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace
může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na adrese
documents.dometic.com, dometic.com.
Vysvětlení symbolů
NEBEZPEČÍ!
D
!
Bezpečnostní pokyn: Označuje nebezpečnou situaci,
která, pokud se jí nezabrání, bude mít za následek sm rt nebo
vážné zranění.
VÝSTRAHA!
Bezpečnostní pokyn: Označuje nebezpečnou situaci,
která, pokud se jí nezabrání, může mít za následek smrt
nebo vážné zranění.
• Udržujte volné průchody.
Obsah dodávky
Action AIR
Součást Množství
Předstan 1
Boční nafukovací tyč 1
Sklolaminátová tyč stříšky 1
Podlážka k zaháknutí 1
Ruční pumpa 1
Svazek kolíků 1
Přepravní taška 1
Cross AIR
UPOZORNĚNÍ!
!
A
Bezpečnostní pokyn: Označuje nebezpečnou situaci,
která, pokud se jí nezabrání, může mít za následek lehké
nebo středně těžké zranění.
POZOR!
Označuje nebezpečnou situaci, která, pokud se jí nezabrání,
může mít za následek majetkové škody.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
I
Bezpečnostní pokyny
NEBEZPEČÍ! Nedodržení tohoto pokynu bude mít
za následek smrt nebo vážné zranění.
D
!
!
Nebezpečí otravy oxidem uhelnatým
• Uvnitř předstanu nikdy nepoužívejte přístroje na spalování
paliva, jako jsou grily nebo plynové ohřívače. Při spalování
vzniká oxid uhelnatý, který se hromadí uvnitř předstanu,
protože v ní není komín.
VÝSTRAHA! Nedodržení těchto varování by mohlo mít
za následek smrt nebo vážné zranění.
Nebezpečí požáru
• Ujistěte se, že znáte protipožární opatření na místě.
• Uvnitř předstanu nevařte ani nepoužívejte otevřené plameny.
Nebezpečí udušení
• Přesvědčte se, že jsou větrací otvory stále otevřené, aby
nedošlo k udušení.
UPOZORNĚNÍ! Nedodržení těchto upozornění by
mohlo mít za následek lehké nebo střední zranění.
Riziko zranění
• Tento přístroj není určen k používání osobami (včetně
dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi, nebo osobami s nedostatkem zkušeností a vědomostí, pokud není zajištěn přiměřený dozor
nebo návod k použití přístroje osobou, která je odpovědná za bezpečnost těchto osob.
• Nedovolte dětem hrát si kolem předstanu a zajistěte, aby
byla používána vhodná ochranná obuv. Kotevní lana jsou
spojena s nebezpečím zakopnutí a kolíky mohou být
ostré.
• Čištění a běžnou údržbu nesmějí provádět děti
bez dozoru.
Součást Množství
Předstan 1
Sklolaminátová tyč stříšky 1
Podlážka k zaháknutí 1
Ruční pumpa 1
Svazek kolíků 1
Přepravní taška 1
Trip AIR
Součást Množství
Předstan 1
Podlážka k zaháknutí 1
Ruční pumpa 1
Svazek kolíků 1
Přepravní taška 1
Tou ri ng AIR
Součást Množství
Předstan 1
Vnitřní stan 1
Ruční pumpa 1
Svazek kolíků 1
Přepravní taška 1
Sprint AIR
Součást Množství
Předstan 1
Sklolaminátová tyč stříšky 1
Podlážka k zaháknutí 1
Ruční pumpa 1
Svazek kolíků 1
Přepravní taška 1
52 4445103814
Page 53
CS
Použití v souladu s účelem
Tento předstan je vhodný pro:
• Karavany,
• Obytné vozy s výškou připojení 1800–2100 mm,
• Jasné až mírně oblačné počasí,
• Turistiku.
Tento předstan není vhodný pro:
• Velmi silný vítr nebo sněžení,
• Sezónní kempování nebo komerční použití.
Tento výrobek je vhodný pouze k určenému účelu a použití v souladu
s tímto návodem.
Tento návod poskytuje informace, které jsou nezbytné pro řádnou insta-
laci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný
provoz či údržba povedou k neuspokojivému výkonu a možné závadě.
Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:
• Nesprávné sestavení nebo připojení včetně nadměrného napětí
• Nesprávná údržba nebo použití jiných náhradních dílů než původních
dílů dodaných výrobcem
• Změna výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu
Společnost Kampa si vyhrazuje právo změnit vzhled a specifikace
výrobku.
Používání předstanu
UPOZORNĚNÍ! Riziko zranění a poškození
!
Před prvním použitím
Před prvním použitím se s výrobkem obeznamte tak, že provedete jeho
první zkušební stavění. Zkontrolujte, zda je dodávka kompletní.
Výběr místa
Vyberte ploché místo chráněné před větrem:
1. v případě potřeby použijte protivětrnou zástěnu.
2. Vyberte místo ve stínu, abyste zabránili degradaci tkaniny působením
UV záření.
3. Vyvarujte se stavění zástěny pod stromy, protože padající větve, pryskyřice atd. mohou výrobek poškodit.
4. Z místa odstraňte ostré kameny a nečistoty, aby nedošlo k poškození
podlážky.
5. Výrobek postavte dveřmi odvrácenými od směru větru.
Stavění předstanu
!
Zip na ochranném pouzdru nikdy neotevírejte při nafukování
nafukovací tyče. To bude mít za následek prasknutí nafukovací tyče.
UPOZORNĚNÍ! Riziko zranění a hmotné škody
• Nepoužívejte žádné kompresory určené k huštění pneumatik automobilů.
• Nafukovací tyče nafoukněte pouze do zelené oblasti
na manometru dodané ruční pumpy (7–8 psi /
0,48–0,55 bar).
POZOR! Hmotná škoda
A
I
Při stavění předstanu mějte na paměti následující tipy:
• Obrázky poskytují obecný přehled o stavění. Skutečné stavění se
bude mírně lišit podle modelu předstanu.
• Přivolejte si pomocníka. Stavění více osobami je snazší.
• Po postavení předstanu do vzpřímené polohy zkontrolujte rohové
kolíky a v případě potřeby je znovu zajistěte. Podlážka na vnitřní straně
by měla být napnutá a měla by mít obdélníkový tvar.
• Kotevní lana zajistěte kolíky tak, aby předstan byl napnutý, aniž by
došlo k narušení tvaru.
• Jsou-li k dispozici, připevněte pásy proti bouři.
• Kotevní lana čas od času kontrolujte, abyste zajistili jejich dostatečné
napnutí, v případě potřeby použijte k nastavení jezdce.
Předstan postavte takto:
1. Abyste předstan chránili před nečistotami a poškozením, před vybalením pod něj položte podlážku nebo ochrannou podložku.
2. Předstan vybalte.
3. Seznamte se s jednotlivými součástmi.
4. Postupujte podle postupu stavění předstanu (obr. 2, strana 4 až
obr. f, strana 7).
• Zip neotevírejte ani nezavírejte nadměrnou silou.
• Pokud se k připevnění předstanu používá rolovací markýza, podepřete ji, aby během práce nebyla příliš zatěžována. Po připevnění předstanu naviňte rolovací
markýzu zcela zpět do jejího pouzdra.
POZNÁMKA
• Předstan se dodává s kolíky pro vysokou zátěž. Tyto
kolíky jsou vhodné pro mnoho míst, ale pro některé
druhy podkladu jsou zapotřebí speciální kolíky. Zeptejte
se svého prodejce.
• Kolíky zarazte do země pod úhlem 45° od předstanu.
• Kotevní lana zarovnejte se švem, ze kterého vycházejí,
a zajistěte kolíky.
Demontáž předstanu
POZOR! Hmotná škoda
A
1. Odstraňte vnější nečistoty.
2. Stáhněte všechny okenní rolety nebo odstraňte závěsy.
3. Zavřete všechny dveře a otvory.
4. Pokud je nainstalována, vytlačte tyč stříšky z pouzdra, netahejte za ni.
5. Odstraňte všechna lana a pásy.
6. Odstraňte všechny kolíky mezi rohovými kolíky.
7. Otevřete ventil na každé tyči.
8. Počkejte, až se vypustí převážné množství vzduchu.
9. Odstraňte čtyři rohové kolíky.
10. Složte/srolujte předstan směrem k ventilům, aby se vypustilo více
vzduchu.
11. Po vypuštění předstan srolujte, aby se vešel do přepravní tašky.
12. Před zabalením do přepravní tašky se ujistěte, že jsou všechny části
čisté.
13. Pokud je předstan mokrý nebo vlhký, co nejdříve jej úplně vysušte.
Při demontáži předstanu nevyvíjejte nadměrnou sílu. Jinak se
materiál může poškodit.
4445103814 53
Page 54
CS
POZNÁMKA
I
Pouze Touring AIR: Informace o metodě „Skládací linie“
(obr. g, strana 7).
Skladování předstanu
POZNÁMKA
I
1. Předstan očistěte.
2. Před zabalením předstan plně větrejte a zajistěte, aby byl zcela suchý.
3. Skladujte na dobře větraném a suchém místě.
• Předstan pro čištění zcela postavte.
• Pro čištění si vyberte slunečný den, abyste zajistili
důkladné vyschnutí materiálu.
Čištění a péče
POZOR! Nebezpečí poškození
A
1. V případě potřeby výrobek očistěte čistou vodou a měkkým kartáčem.
2. Před každou cestou naneste impregnaci proti vodě a UV záření.
Kondenzát
Všechny předstany jsou vystaveny vnitřnímu kondenzátu, pokud platí
jedna nebo více následujících podmínek:
• Vysoká vlhkost vzduchu
• Vysoká vlhkost půdy
• Pokles teploty
Silný kondenzát může stékat po vnitřní straně střechy a odkapávat z pásků,
pásek a jiných vnitřních prvků a být zaměněn za únik.
➤ Zvyšte větrání otevřením dveří a/nebo oken.
➤ Instalujte vodotěsnou podlážku.
Oprava díry v nafukovací tyči
Pokud z nafukovací tyče uniká vzduch, postupujte takto:
1. Odepněte vnější pouzdro, které nafukovací tyč přidržuje.
2. Zavřete uzavírací ventily, jsou-li namontovány.
3. Sejměte nafukovací tyč.
4. Vypusťte nafukovací tyč.
5. Odepněte ochranné pouzdro, abyste měli přístup k nafukovací
trubce.
6. Do nafukovací trubky foukněte trochu vzduchu.
7. Ponořte trubku do vody.
8. Vyhledejte díru.
9. Díru uzavřete pomocí záplatové pásky a opravného roztoku.
10. Nafukovací trubku zapněte na zip zpět do ochranného pouzdra.
11. Nafukovací tyč zapněte na zip zpět do vnějšího pouzdra.
• K čištění nepoužívejte žádné ostré nebo tvrdé předměty
ani čisticí prostředky.
• K čištění nepoužívejte materiály na bázi alkoholu, chemikálie, mýdlo a mycí prostředky.
• Co nejdříve odstraňte ptačí trus a stromovou pryskyřici,
aby nedošlo k trvalému poškození materiálu.
Odstraňování poruch a závad
POZNÁMKA
I
Problém Náprava
Předstan lze nafouknout
jen obtížně
Nafukovací tyče jsou zalomené
Únik vzduchu ➤ Zkontrolujte, zda je ventil zcela zašroubován
Únik vody ➤ Zkontrolujte těsnost švů, poškození pásek
Trhlina v plachtě ➤ K utěsnění plachty použijte záplatovou pásku.
• Při prvním vystavení vodě může být ve švech určitá vlhkost. Z důvodu této vlhkosti budou vlákna bobtnat
a vyplní otvory, které byly vytvořeny při šití.
• Plně vybavená sada náhradních dílů by měla obsahovat:
– vodoodpudivý sprej,
– záplatovou pásku a opravný roztok,
– silikonový sprej na zipy,
– náhradní kolíky.
➤ Zkontrolujte, zda je ventil zcela zašroubován
do nafukovací tyče.
➤ Zkontrolujte, zda je nafukovací trubka u ventilu
zkroucená. To může být signalizováno hlukem.
Vyrovnejte nafukovací trubku.
➤ Zkontrolujte, zda je ruční pumpa funkční.
➤ Přidejte více vzduchu (7–8 psi /
0,48–0,55 bar).
do nafukovací tyče a těsnicí kroužek je nasazen.
➤ Zkontrolujte, zda je krytka ventilu pevně uta-
žená.
➤ Zkontrolujte případné propíchnutí, viz kap.
„Odstraňování poruch a závad“ na stranì 54.
a vlhká místa.
➤ Pokud nelze žádné úniky najít, viz kap. „Kon-
denzát“ na stranì 54.
➤ Pokud zjistíte nějaké úniky, naneste těsnicí
hmotu.
➤ Opravy svěřte autorizovanému servisnímu pra-
covníkovi.
Likvidace
➤ Obalový materiál pokud možno zlikvidujte do vhodných recyklačních
odpadních nádob.
➤ Informace o likvidaci výrobku v souladu s platnými předpisy pro likvi-
daci vám sdělí místní recyklační středisko nebo specializovaný prodejce.
Záruka
výrobek vadný, kontaktujte pobočku výrobce ve vaší zemi nebo svého
prodejce (viz kampaoutdoors.com/store-locator).
K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:
• Kopie účtenky s datem zakoupení
• Důvod reklamace nebo popis závady
Záruka se vztahuje na výrobní vady, materiály a díly. Záruka se nevztahuje
na vyblednutí krytu a opotřebení způsobené UV zářením, nesprávným
použitím, náhodným poškozením, poškozením bouří nebo trvalým, polotrvalým nebo komerčním použitím. Nevztahuje se na žádné následné
škody. Pro reklamaci se prosím obraťte na svého prodejce. Tím nejsou
dotčena vaše zákonná práva.
54 4445103814
Page 55
HU
A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa
el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig
tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.
A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a
rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket.
Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a
benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő honlapra:
documents.dometic.com, dometic.com.
Szimbólumok magyarázata
VESZÉLY!
D
!
!
A
Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely
súlyos sérülést vagy halált okoz, ha nem kerülik el.
FIGYELMEZTETÉS!
Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely
súlyos sérülést vagy halált okozhat, ha nem kerülik el.
VIGYÁZAT!
Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely
könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.
FIGYELEM!
Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem
kerülik el.
MEGJEGYZÉS
A termék kezelésére vonatkozó kiegészítő információk.
I
Biztonsági útmutatások
VESZÉLY! Ennek az útmutatásnak a figyelmen kívül
hagyása súlyos vagy halálos sérüléshez vezet.
D
!
!
Szénmonoxid mérgezés veszélye
• Az elősátor közelében tilos üzemanyagot égető készülékeket, például grillezőket, vagy gázmelegítőket alkalmazni. Az égés szénmonoxidot termel, amely mivel nincs
légmozgás, felhalmozódik az elősátorban.
FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a
figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet.
Tűzveszély
• Győződjön meg róla, hogy ismeri a helyszíni tűzvédelmi
intézkedéseket.
• Az elősátorban tilos főzni, vagy nyílt lángot használni.
Fulladásveszély
• A fulladás elkerülése érdekében biztosítsa, hogy a szellőzőnyílások mindig nyitva legyenek.
VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül
hagyása könnyű vagy mérsékelt sérüléshez vezethet.
Sérülés kockázata
• A készüléket korlátozott testi, szellemi, illetve érzékelési
képességgel rendelkező (gyermekeket is beleértve),
illetve a készülékek használatához szükséges gyakorlat
vagy tudás híján lévő személyek nem használják, kivéve,
ha használata közben egy felelős személy felügyeli a biztonságukat, illetőleg az ő útmutatása alapján használják a
készüléket.
• Ne hagyja, hogy a gyermekek az elősátor körül játsszanak
és biztosítsa, hogy védőcipőt viseljenek. A kifeszítő kötelek botlásveszélyt okoznak, a csapok pedig hegyesek
lehetnek.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• Tartsa szabadon a közlekedési utakat.
A csomag tartalma
Action AIR
Szerkezeti elem Mennyiség
Elősátor 1
Oldalsó levegőrúd 1
Üvegszálas védőtető rúd 1
Rögzíthető sátoraljzat 1
Kézi pumpa 1
Sátorcövek csomag 1
Hordozótáska 1
Cross AIR
Szerkezeti elem Mennyiség
Elősátor 1
Üvegszálas védőtető rúd 1
Rögzíthető sátoraljzat 1
Kézi pumpa 1
Sátorcövek csomag 1
Hordozótáska 1
Trip AIR
Szerkezeti elem Mennyiség
Elősátor 1
Rögzíthető sátoraljzat 1
Kézi pumpa 1
Sátorcövek csomag 1
Hordozótáska 1
Tou ri ng AIR
Szerkezeti elem Mennyiség
Elősátor 1
Belső sátor 1
Kézi pumpa 1
Sátorcövek csomag 1
Hordozótáska 1
Sprint AIR
Szerkezeti elem Mennyiség
Elősátor 1
Üvegszálas védőtető rúd 1
Rögzíthető sátoraljzat 1
Kézi pumpa 1
Sátorcövek csomag 1
Hordozótáska 1
4445103814 55
Page 56
HU
Rendeltetésszerű használat
Ez az elősátor a következőkhöz alkalmas:
• Kempingautók
• 1800–2100 mm csatlakozási magasságú lakóautók
• Nyugodt és mérsékleten nyugodt időjárás
• Túrázás
Ez az elősátor a következőkhöz nem alkalmas:
• Igen erős szelek vagy hóesés
• Egész évszakos felállítás vagy professzionális használat
Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű haszná-
latra alkalmas.
Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű tele-
pítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés
és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.
A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:
• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás
A Kampa fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.
Az elősátor használata
VIGYÁZAT! Sérülés és anyagi kár veszélye
!
Az első használat előtt
Mielőtt először használná a terméket, egy próbafelállítás végrehajtásával
ismerkedjen meg a termékkel. Ellenőrizze a kiszállított csomag hiánytalanságát.
Terület kiválasztása
Széltől védett sík területet válasszon ki:
1. szükség esetén használjon szélfogót.
2. A szövet UV általi roncsolásának elkerülése érdekében árnyékos területet válasszon ki.
3. Kerülje a fák alatti felállítást, mivel a leeső ágak, a gyanta, stb. kárt
tehetnek a termékben.
4. A sátoraljzat sérülésének elkerülése érdekében tisztítsa meg a területet az éles kövektől és a hulladékoktól.
5. Úgy állítsa fel a terméket, hogy az ajtók a széllel ellentétes oldal felé
nézzenek.
Az elősátor felállítása
!
Amíg egy levegőrúd fel van fújva, tilos kinyitni a védőtokon
lévő cipzárt. Ez a levegőrúd felrepedéséhez vezet.
VIGYÁZAT! Sérülésveszély és anyagi kár
• Ne alkalmazzon autókerekek felfújására tervezett kompresszortípusokat.
• A levegőrudakat csak a mellékelt kézi pumpa nyomásmérő műszerének zöld zónájában lévő nyomással fújja
fel (7–8 psi/0,48–0,55 bar).
FIGYELEM! Anyagi kár
A
I
Az elősátor felállítása során vegye figyelembe a következő tanácsokat:
• Az ábrák általános áttekintést biztosítanak a felállításhoz. A tényleges
felállítás az elősátor modelljétől függően némileg eltérő lehet.
• Kérjen segítséget. Több emberrel egyszerűbb a felállítás.
• Miután függőleges helyzetbe állította az elősátort, ellenőrizze a sarokcsapokat és szükség esetén ismét üsse be a csapokat a talajba. A belső
részen a sátoraljzat ki kell hogy legyen feszítve, és négyzet alakú kell
hogy legyen.
• Tűzze le a kifeszítő köteleket, így az elősátor kifeszül, de az alakja nem
deformálódik el.
• Csatlakoztassa a vihar hevedereket, ha vannak ilyenek.
• A megfelelő feszesség biztosítása érdekében rendszeresen ellenőrizze a kifeszítő köteleket és szükség esetén a csúszórészekkel
állítsa be ezeket.
A következők szerint állítsa fel az elősátort:
1. Az elősátor szennyeződéstől és károsodástól való védelme érdekében a kicsomagolás előtt terítsen ki egy ponyvát vagy egy sátoraljzatot.
2. Csomagolja ki az elősátort.
3. Válogassa szét és azonosítsa az eltérő komponenseket.
4. Az elősátor felállításához az ábrán látható módon járjon el (2. ábra,
4. oldal - f. ábra, 7. oldal).
• Tilos a cipzárakat erővel nyitni és zárni.
• Ha az elősátor csatlakoztatásához kitekerhető előtetőt
használ, a túl nagy erőhatások megelőzése érdekében a
munka közben támassza alá a kitekerhető előtetőt. Az
elősátor csatlakoztatása után tekerje be teljesen a kitekerhető előtetőt a tokjába.
MEGJEGYZÉS
• Az elősátor csomagjában nagy teherbírású csapok találhatók. Ezek számos területhez alkalmasak, de bizonyos
talajtípusokhoz speciális csapokra van szükség. Kérje ki
kereskedője tanácsát.
• A csapokat az elősátorhoz képest 45°-os szögben elfelé
hajtsa bele a talajba.
• Állítsa be a kifeszítő köteleket ahhoz a varrathoz, ahonnan kiindulnak.
Az elősátor szétszerelése
FIGYELEM! Anyagi kár
A
1. Távolítsa el a szennyeződést a külső részről.
2. Zárja be az összes ablak sötétítőt, vagy vegye le a függönyöket.
3. Zárja be az összes ajtót és nyílászárót.
4. Ha van ilyen, tolja ki a védőtető rudat a zsákból, ne húzza.
5. Távolítsa el az összes zsinórt és hevedert.
6. Távolítsa el a sarokcsapok közötti összes csapot.
7. Minden rúdnál nyissa ki a szelepeket.
8. Várjon, amíg eltávozik a levegő nagy része.
9. Távolítsa el a négy sarokcsapot.
10. Még több levegő kinyomásához hajtogassa/tekercselje az elősátort a
szelepek felé.
11. Leeresztett állapotban tekercselje össze az elősátort a hordozózsákba
illeszkedő méretre.
12. Mielőtt bepakolná azokat a hordozótáskába, biztosítsa hogy az
összes alkatrész tiszta legyen.
Az elősátor szétszerelése során ne alkalmazzon túlzott erőkifejtést. Ellenkező esetben az anyagok károsodhatnak.
56 4445103814
Page 57
HU
13. Ha az elősátor nedves, vagy nyirkos, a lehető leghamarabb szárítsa
meg.
MEGJEGYZÉS
I
Csak Touring AIR: Információk a „hajtási vonalak” módszerhez (g. ábra, 7. oldal).
Az elősátor tárolása
MEGJEGYZÉS
I
1. Tisztítsa meg az elősátort.
2. Szárítsa meg a szabad levegőn az elősátort és az elpakolás előtt ellenőrizze, hogy teljesen megszáradt-e.
3. Jól szellőző, száraz helyen tárolja.
• A tisztításhoz teljesen állítsa fel az elősátort.
• Az anyag teljes megszáradása érdekében a tisztítást egy
napsütéses napon végezze.
Tisztítás és karbantartás
FIGYELEM! Károsodás veszélye
A
1. Szükség esetén tiszta vízzel és puha kefével tisztítsa meg a terméket.
2. Minden egyes út előtt alkalmazzon víz-, és UV-ellenes impregnálást.
Páralecsapódás
Ha a következő feltételek közül egy vagy több teljesül, akkor minden elősátorban kialakul belső páralecsapódás:
• Magas a levegő páratartalma
• Magas a talaj nedvességtartalma
• Lecsökken a hőmérséklet
Erős páralecsapódás esetén a nedvesség lefolyhat tető belső részén és
csöpöghet a rögzítőkről, szalagokról és más belső szerelvényekről, és ezt
hibásan szivárgásnak lehet vélni.
➤ Az ajtók és/vagy ablakok nyitásával növelje a szellőzést.
➤ Helyezzen el vízálló sátoraljzatot.
• A tisztításhoz ne használjon éles vagy kemény tárgyakat,
vagy tisztítószereket.
• A tisztításhoz ne használjon alkohol alapú anyagokat,
vegyszereket, szappant és tisztítószereket.
• Távolítsa el a madárürüléket és a fák gyantáját, mivel
ezek tartósan károsíthatják az anyagot.
Hibaelhárítás
MEGJEGYZÉS
I
Probléma Megoldás
Az elősátort csak nehezen
lehet felfújni
Meg vannak törve a levegőrudak
Levegőszivárgás ➤ Ellenőrizze, hogy a szelep teljesen be van-e
Vízszivárgás ➤ Ellenőrizze a szivárgó varratokat, sérült illeszté-
Szakadás a szövetben ➤ A szövet lezárásához használja a javítószalagot.
• A vízzel való első érintkezés során némi nedvesség jelen het meg a varratoknál. A nedvesség hatására a szálak
megduzzadnak és kitöltik a varrási művelet során keletkezett lyukakat.
• Egy teljesen felszerelt cserealkatrész készlet a következőket tartalmazza:
– Impregnálószer
– Javítószalag és javítási megoldás
– Szilikonspray a cipzárakhoz
– Tartalék csapok
➤ Ellenőrizze, hogy a szelep teljesen be van-e
tekerve a levegőrúdba.
➤ Ellenőrizze, hogy a felfújó cső nincs-e megcsa-
varodva a szelepnél. Ezt zaj is jelezheti. Egyenesítse ki a felfújó csövet.
➤ Ellenőrizze, hogy a kézi pumpa működik-e.
➤ Fújjon be több levegőt
(7–8 psi/0,48–0,55 bar).
tekerve a levegőrúdba, és hogy a helyén van-e
a tömítőgyűrű.
➤ Ellenőrizze, hogy a szelep kupakja szorosan
meg van-e húzva.
➤ Ellenőrizze a lyukadásokat, lásd: „A levegőrúd
lyukadásának javítása” fej., 57. oldal.
seket és a nedves területeket.
➤ Ha nem talál szivárgást, lásd: „Páralecsapódás”
fej., 57. oldal.
➤ Ha szivárgást talál, vigyen fel varrat tömítőanya-
got.
➤ A javításokat hivatalos szervizben végeztesse
el.
Ártalmatlanítás
➤ A csomagolóanyagot lehetőség szerint a megfelelő szelektív hulla-
dékgyűjtő tartályokba kell helyezni.
➤ A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a leg-
közelebbi újrahasznosító központban vagy szakkereskedőjénél.
A levegőrúd lyukadásának javítása
Ha a levegőrúdból szivárog a levegő, akkor a következő módon járjon el:
1. Cipzárazza ki a levegőrudat tartó külső zsákot.
2. Ha vannak ilyenek, akkor zárja le a szigetelő szelepeket.
3. Vegye ki a levegőrudat.
4. Engedje ki a levegőt a levegőrúdból.
5. A felfújható cső szabaddá tételéhez cipzárazza ki a védőzsákot.
6. Fújjon némi levegőt a felfújható csőbe.
7. Nyomja víz alá a csövet.
8. Keresse meg a lyukat.
9. Javítószalag és javítóoldat használatával zárja le a lyukat.
10. Cipzárazza vissza a felfújható csövet a védőzsákba.
11. Cipzárazza vissza a levegőrudat a külső zsákba.
Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben
a termék hibás, lépjen kapcsolatba a gyártó helyi képviseletével (lásd:
kampaoutdoors.com/store-locator) vagy a kereskedővel.
A javításhoz, illetve a garancia adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:
• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírás
A szavatosság a gyártási hibákra, az anyag és alkatrészhibákra vonatkozik.
A szavatosság nem vonatkozik a burkolat kifakulására, az UV-sugárzás
miatti kopásra és elhasználódásra, a helytelen használatra, a véletlen károsításra, a vihar általi károkra, vagy az állandó és részleges kereskedelmi
használatra. Nem vonatkozik következményes károkra. Igény érvényesítése érdekében forduljon kereskedőjéhez. Ez nem befolyásolja a törvény
által biztosított jogait.
4445103814 57
Page 58
Page 59
Page 60
kampaoutdoors.com
Part of the Dometic Group
We distribute our products in around 100 markets. Please ask for your contact point or check the web. kampaoutdoors.com
Manufacturer: Dometic UK Awnings Limited, Witham, Essex, UK
Importer EU: Dometic Germany GmbH, Hollefeldstraße 63, 48282 Emsdetten, Germany
a4445103814 2022-07-12
Loading...
