Kampa Hayling 6, Brean 3, Croyde 6, Watergate 8, Hayling 4 User guide [en, de, fr, pl, it +11]

Brean 3/4, Croyde 6, Hayling 4/6, Watergate 8

EN

DE

FR

ES

PT

IT

NLDASV

NO

FI

RU

PL

SK

CS

HU

Tent

Operating manual. . . . . . . . . . . . . . . . . . . . . . . .8

Zelt

Bedienungsanleitung. . . . . . . . . . . . . . . . . . . . 11

Tente

Notice d’utilisation. . . . . . . . . . . . . . . . . . . . . . 14

Tienda

Instrucciones de uso . . . . . . . . . . . . . . . . . . . . 17

Tenda

Manual de instruções. . . . . . . . . . . . . . . . . . . 20

Tenda

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . . . .23

Tent

Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . .26

Telt

Betjeningsvejledning. . . . . . . . . . . . . . . . . . . .29

Tält

Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . 32

Telt

Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . 35

Teltta

Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Палатка

Инструкция по эксплуатации . . . . . . . . . 41

Namiot

Instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . .44

Stan

Návod na obsluhu . . . . . . . . . . . . . . . . . . . . . . .47

Stan

Návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . 50

Sátor

Használati utasítás. . . . . . . . . . . . . . . . . . . . . .53

© 2021 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and
design law. The underlying technical design and the products contained herein may be protected by design,
patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB. All
rights are reserved.

EN

190 0

180 0

1550

4450

3650

2100

1950

2150

2200 1450 800

Brean 3

690 x 270 x 250 mm

11.75 kg

2000

190 0

1650

4650

3750

2100

130 0130 0

2800

2200 15 50 900

Brean 4

690 x 290 x 270 mm

14.37 kg

2200

2900 2300

Croyde 6

2100

2000

180 0410 0

74 0 0

2100

130 0130 0130 0

760 x 370 x 370 mm

30.03 kg

2200

190 0 2000

Hayling 4

2100

2000

180 02800

6100

2100

130 0130 0

720 x 310 x 310 mm

17.60 k g

Hayling 6

760 x 350 x 350 mm

22.55 kg

2200

2700 2000

2100

2000

180 03800

6900

2100

180 0180 0

760 x 350 x 350 mm

22.57 kg

2000

1910

1740

7000

2100 2100

130 0130 0

130 0130 0

2800

2200 2600 2200

Watergate 8

1

4445103236 3

EN

1. 2. 3.

4.

2

1.

2.

3.

3

90°90°

90°90°

4

4 4445103236

EN

5

6

1.1.

90° 90°

2.

7

4445103236 5

EN

8

9

0

Brean 3/4

a

1.

2.

Brean 3/4

b

6 4445103236

EN

Croyde 6

Watergate 8

c

1.

2.

Croyde 6

Watergate 8

d

e

f

Hayling 4

g

h

4445103236 7

EN

Please read these instructions carefully and follow all instructions, guidelines, and warnings included in this
product manual in order to ensure that you install, use, and maintain the product properly at all times. These
instructions MUST stay with this product.

By using the product, you hereby confirm that you have read all instructions, guidelines, and warnings carefully
and that you understand and agree to abide by the terms and conditions as set forth herein. You agree to use
this product only for the intended purpose and application and in accordance with the instructions, guidelines,
and warnings as set forth in this product manual as well as in accordance with all applicable laws and regula­tions. A failure to read and follow the instructions and warnings set forth herein may result in an injury to yourself
and others, damage to your product or damage to other property in the vicinity. This product manual, including
the instructions, guidelines, and warnings, and related documentation, may be subject to changes and
updates. For up-to-date product information, please visit kampaoutdoors.com.

Explanation of symbols

DANGER!

D

Safety instruction: Indicates a hazardous situation that, if
not avoided, will result in death or serious injury.

Scope of delivery

Brean 3/4

Component Quantity

Tent flysheet 1
Front canopy pole 1
Tent pole 3
Inner tent 1
Peg bag 1
Carry bag 1

WARNING!

!
!

A

Safety instruction: Indicates a hazardous situation that, if
not avoided, could result in death or serious injury.

CAUTION!
Safety instruction: Indicates a hazardous situation that, if

not avoided, could result in minor or moderate injury.

NOTICE!

Indicates a situation that, if not avoided, can result in prop­erty damage.

NOTE

Supplementary information for operating the product.

I

General safety instructions

DANGER! Failure to obey this instruction will cause
death or serious injury.

D

!

!

Hazard of carbon monoxide poisoning

• Never use a fuel-burning appliance such as barbecues or
gas heaters inside the tent. The burning process produces
carbon monoxide which accumulates inside the tent as
there is no flue.

WARNING! Failure to obey these warnings could
result in death or serious injury.

Fire hazard

• Make sure you know the fire precaution arrangements on
the site.

• Do not cook inside the tent or use open flames.

Beware of suffocation

• Make sure ventilation openings are open all the time to
avoid suffocation.

CAUTION! Failure to obey these cautions could result
in minor or moderate injury.

Risk of injury

• This device is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concern­ing use of the device by a person responsible for their
safety.

• Do not allow children to play around the tent and ensure
that suitable protective footwear is worn. Guy lines are a
trip hazard and pegs can be sharp.

• Cleaning and user maintenance may not be carried out by
unsupervised children.

• Keep passage ways clear.

Croyde 6

Component Quantity

Tent flysheet 1
Roof arc pole 5
Leg pole 10
Side canopy pole 1
Inner tent 1
Peg bag 1
Carry bag 1

Hayling 4/ 6

Component Quantity

Tent flysheet 1
Tent pole 4 / 5
Inner tent 1
Peg bag 1
Carry bag 1

Watergate 8

Component Quantity

Tent flysheet 1
Side canopy pole 1
Tent pole 5
Inner tent 2
Peg bag 1
Carry bag 1

NOTE

I

The inner tent may already be attached to the tent and can
be left attached for take down and set up.

Intended use

This tent is suitable for:

• light to moderate weather

•touring
This tent is not suitable for:

• very strong winds or snowfall

• seasonal pitch or commercial use

8 4445103236

EN

This product is only suitable for the intended purpose and application in
accordance with these instructions.

This manual provides information that is necessary for proper installation
and/or operation of the product. Poor installation and/or improper oper­ating or maintenance will result in unsatisfactory performance and a possi­ble failure.

The manufacturer accepts no liability for any injury or damage to the prod­uct resulting from:

• Incorrect assembly or connection, including excess voltage

• Incorrect maintenance or use of spare parts other than original spare
parts provided by the manufacturer

• Alterations to the product without express permission from the manu­facturer

• Use for purposes other than those described in this manual

Kampa reserves the right to change product appearance and product
specifications.

Using the tent

Set up the tent as follows:

1. To protect the tent from dirt and damage, lay down a groundsheet or
footprint before unpacking.

2. Unpack the tent.

3. Separate and identify the different components.

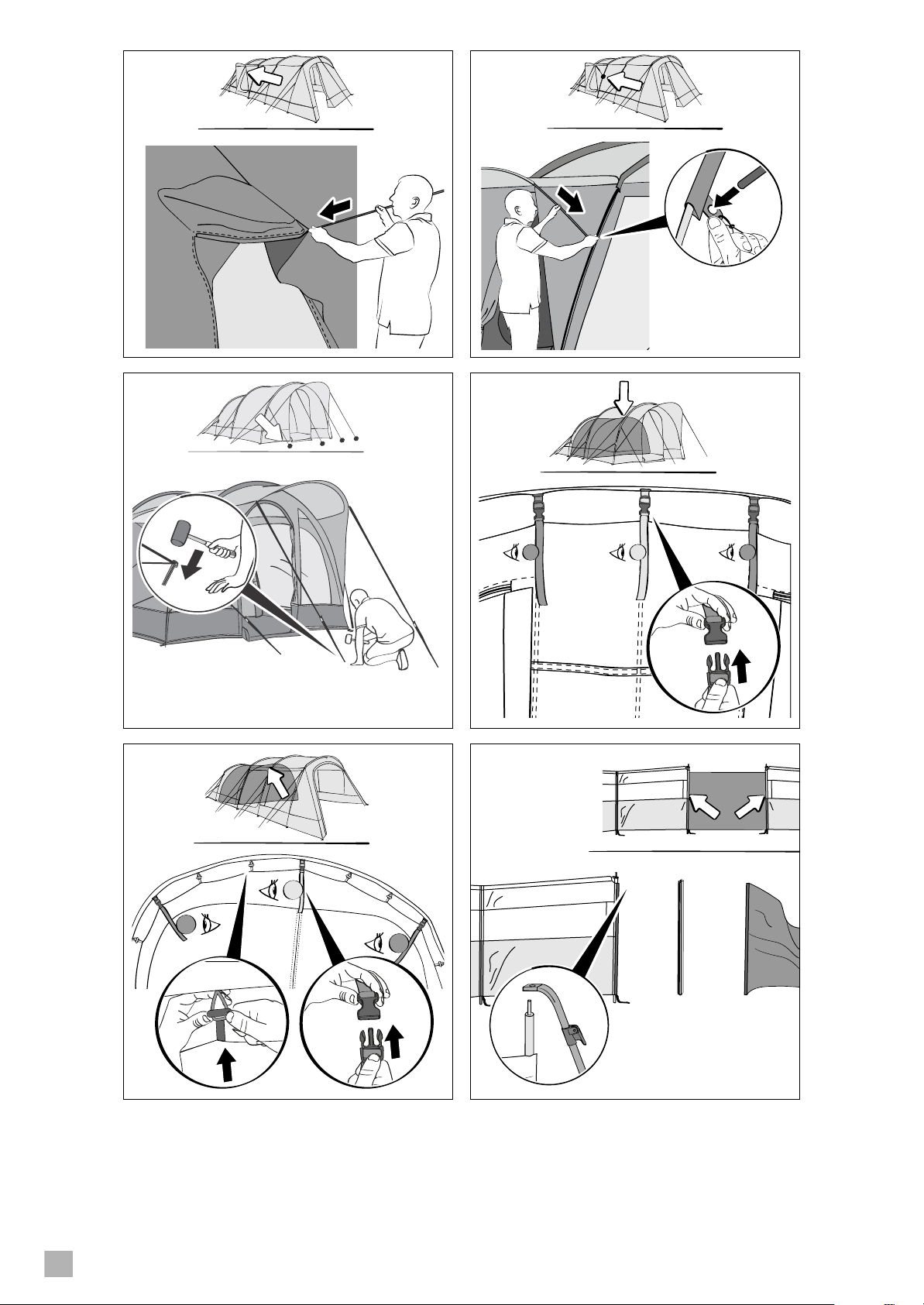

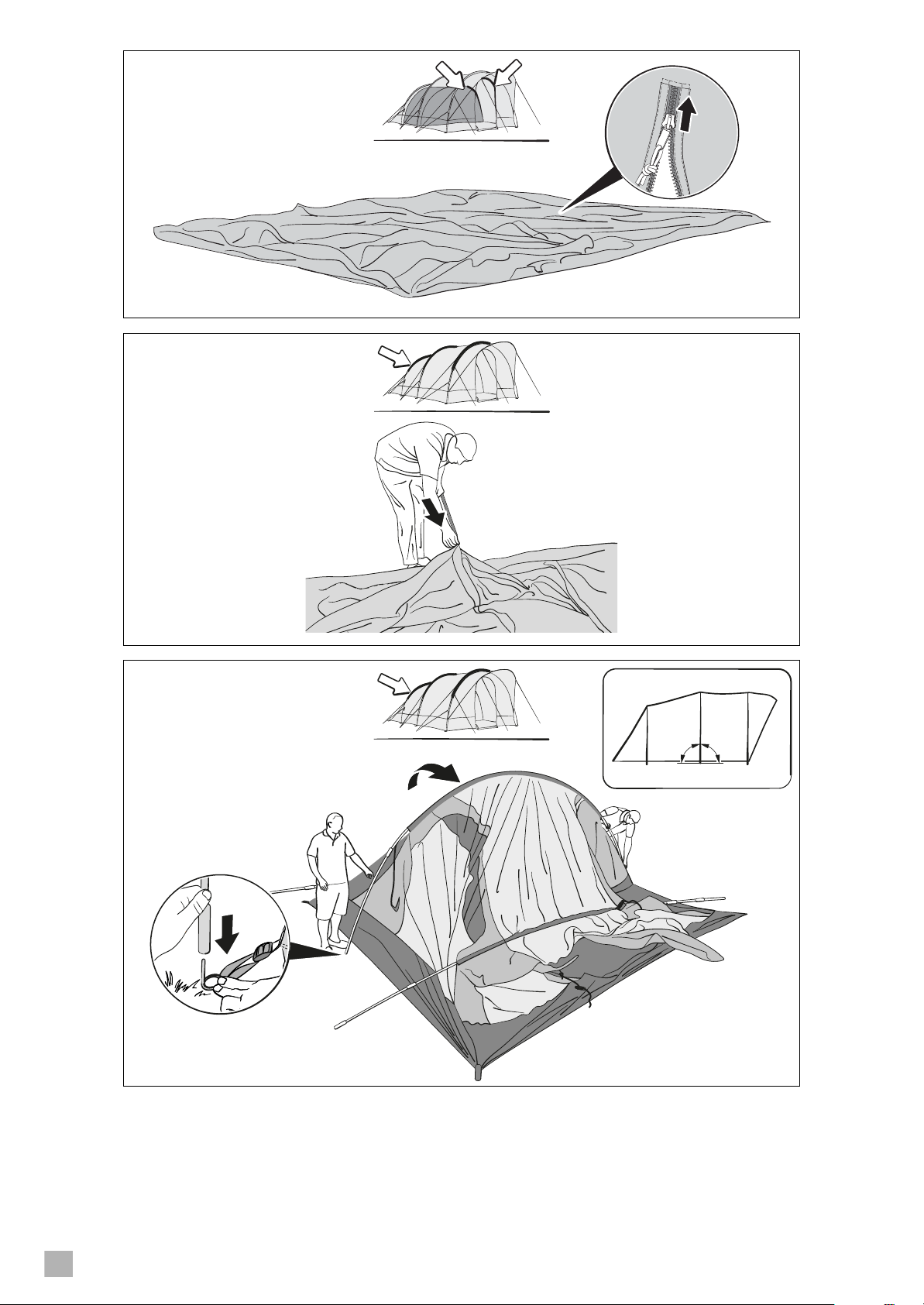

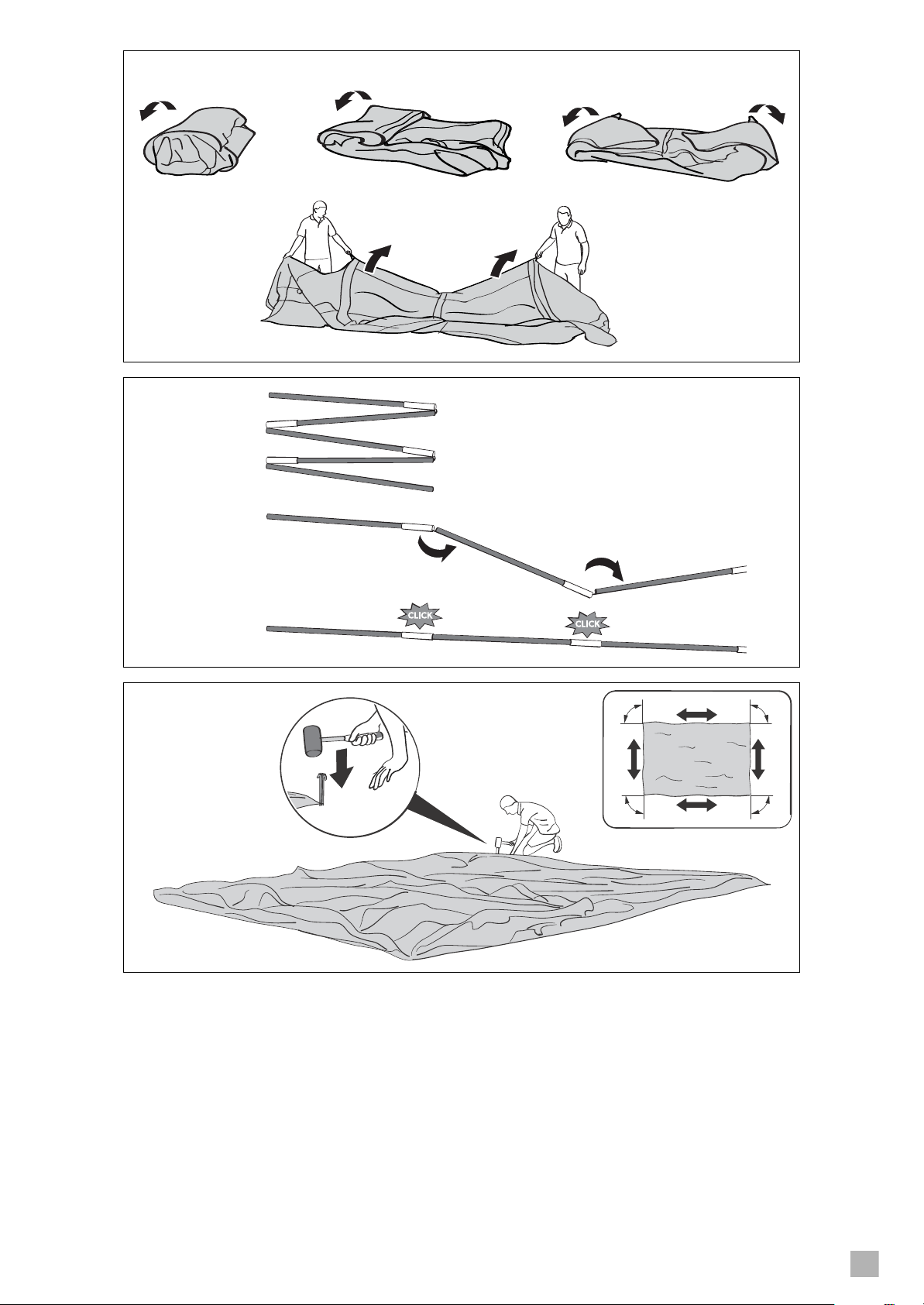

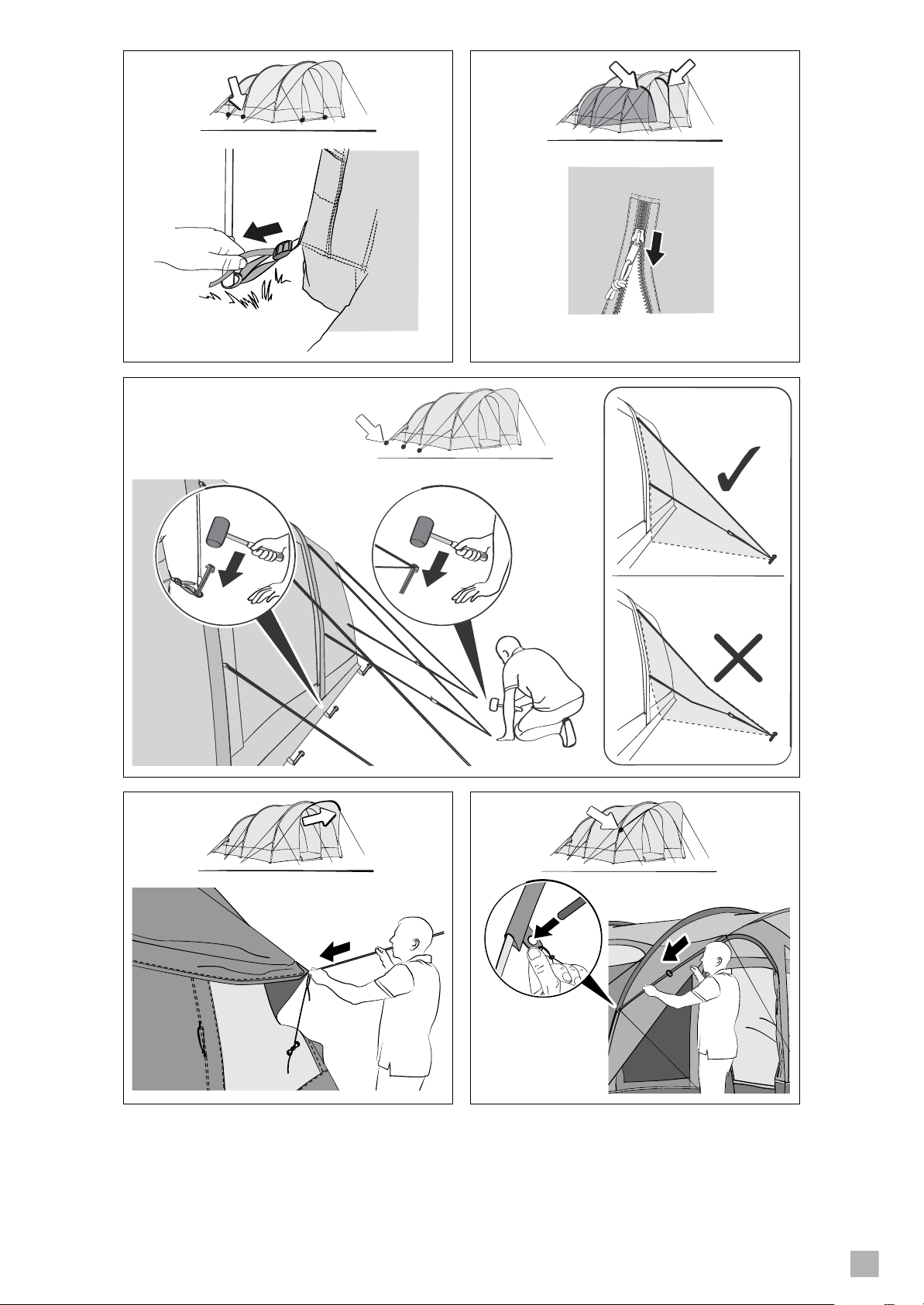

4. Proceed as shown to set up the tent (fig. 2, page 4 to fig. h,
page 7).

Dismantling the tent

NOTICE! Material damage

A

1. Reverse the set up procedure.

2. Push the poles out of the sleeves, do not pull.

3. Ensure that all parts are clean before packing in the carry bag.

4. If the tent is wet or damp, dry fully as soon as possible.

Do not use force when dismantling the tent. Otherwise you
might damage any material.

Before first use

Familiarize yourself with the product by carrying out a test set up before
the product is used for the first time. Check if the scope of delivery is
complete.

Choosing a site

Choose a flat site that is protected from wind:

1. If necessary, use a windbreak.

2. Choose a shaded site to avoid UV degradation of the fabric.

3. Avoid pitching under trees as falling branches, resin, etc. can damage
the product.

4. Clear the site of sharp stones and debris to avoid damaging the
groundsheet.

5. Set up the product with the doors facing away from the wind.

Setting up the tent

NOTICE! Material damage

Do not open or close the zippers by force.

A

NOTE

I

• The tent comes with general purpose pegs. These will
be suitable for many sites but for some types of ground
special pegs will be needed. Ask your dealer.

• Drive the pegs at a 45° angle away from the tent into the
ground.

• Peg each guy lines in-line with the seam it starts from.

Cleaning and maintenance

NOTICE! Damage hazard

A

1. If necessary, clean the product with clean water and a soft brush.

2. Apply impregnation against water and UV radiation before each trip.

Storing the tent

I

1. Clean the tent.

2. Air fully and ensure the tent is totally dry before packing away.

3. Store in a well ventilated dry place.

• Do not use sharp or hard objects or cleaning agents for
cleaning.

• Do not use alcohol based materials, chemicals, soap
and detergents for cleaning.

• Remove bird droppings and tree resin as soon as
possible to avoid permanent damage to the material.

NOTE

• Fully set up the tent for cleaning.

• Choose a sunny day for cleaning to ensure the material
will dry thoroughly.

Keep the following tips in mind while setting up the tent:

• The figures provide a general overview of the set-up. The actual set-up
will vary slightly based on the model of tent.

• Get help. The set-up is easier with more people.

• Thread the poles through the outer sleeves according to their color
code.

• After standing the tent upright, check the corner pegs and re-peg if
necessary. The groundsheet on the inside should be taut and in a
rectangular shape.

• Peg the guy lines so that the tent is under tension without distorting
the shape.

• If available, attach the storm straps.

• Check the guy lines from time to time to ensure adequate tension, if
necessary use the runners to adjust.

4445103236 9

EN

Troubleshooting

NOTE

I

Problem Solution

Water leak ➤ Check for leaky seams, damaged

Rip in the fabric ➤ Use repair tape to seal the fabric.

Shock cord connecting the poles
has broken

Pole has broken ➤ Use a metal peg as a splint by taping it

• During first exposure to water there may be some
moisture at the seams. Through this moisture the threads
will swell and fill the holes that are created in the sewing
process.

• A fully equipped spare parts kit should include:
– Waterproofer
– Repair tape and repair solution
– Silicone spray for the zippers
– Spare pegs

tapings and moist areas.

➤ If you cannot find any leaks, see

chapter “Condensation” on page 10.

➤ If you find any leaks, apply seam

sealant.

➤ Have repairs carried out by an

authorized specialist.

➤ Purchase a replacement shock cord.
➤ Replace the shock cord.

to the broken pole.

➤ Purchase a new pole.

Condensation

All tents suffer from internal condensation if one or more of the following
conditions apply:

• high air humidity

• high ground moisture

• a drop in temperature
Severe condensation can run down the inside of the roof and drip off ties,

tapes and other internal fittings and can be mistaken for leaking.

➤ Increase ventilation by opening doors and/or windows.
➤ Install a waterproof groundsheet.

Disposal

➤ Place the packaging material in the appropriate recycling waste bins,

wherever possible.

➤ Consult a local recycling center or specialist dealer for details about

how to dispose of the product in accordance with the applicable dis­posal regulations.

Warranty

The statutory warranty period applies. If the product is defective, please
contact the manufacturer's branch in your country (see
kampaoutdoors.com/store-locator) or your retailer.

For repair and warranty processing, please include the following docu­ments when you send in the device:

• A copy of the receipt with purchase date

• A reason for the claim or description of the fault
The warranty covers manufacturing defects, materials and parts. The

warranty does not cover fading of the cover and wear and tear due to
UV radiation, misuse, accidental damage, storm damage, or permanent,
semi-permanent or commercial use. It does not cover any resulting
damage. Please contact your dealer for claims. This does not affect your
statutory rights.

10 4445103236

DE

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch
sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß
betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warn­hinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und
ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwen­dungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie
gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen
Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an
Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, ein­schließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können
Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter
kampaoutdoors.com.

• Erlauben Sie Kindern nicht, in der Nähe des Zeltes zu spie­len und vergewissern Sie sich, dass passende Schutz­schuhe getragen werden. Abspannschnüre stellen eine
Stolpergefahr dar und Heringe können spitz sein.

• Reinigung und Pflege dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

• Halten Sie Durchgänge frei.

Erklärung der Symbole

GEFAHR!

D
!
!

A

Sicherheitshinweis: Weist auf eine gefährliche Situation
hin, die, wenn sie nicht vermieden wird, zum Tod oder zu
schweren Verletzungen führt.

WARNUNG!
Sicherheitshinweis: Weist auf eine gefährliche Situation

hin, die, wenn sie nicht vermieden wird, zum Tod oder zu
schweren Verletzungen führen kann.

VORSICHT!
Sicherheitshinweis: Weist auf eine gefährliche Situation

hin, die, wenn sie nicht vermieden wird, zu kleineren oder
mittelschweren Verletzungen führen kann.

ACHTUNG!

Kennzeichnet eine Situation, die zu Sachschäden führen
kann, wenn die jeweiligen Anweisungen nicht befolgt wer­den.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

I

Grundlegende Sicherheitshinweise

GEFAHR! Nichtbeachtung dieses Hinweises führt zu
Tod oder schwerer Verletzung.

D

!

!

Gefahr einer Kohlenmonoxidvergiftung

• Verwenden Sie im Inneren des Zeltes niemals ein mit
Brennstoff betriebenes Gerät wie Grillgeräte oder Gashei­zungen. Bei der Verbrennung entsteht Kohlenmonoxid,
das sich im Inneren des Zeltes ansammelt, da es keinen
Abzug gibt.

WARNUNG! Nichtbeachtung dieser Warnungen kann
zum Tod oder schwerer Verletzung führen.

Brandgefahr

• Machen Sie sich mit den Brandschutzmaßnahmen vor Ort
vertraut.

• Kochen Sie nicht im Zelt und verwenden Sie keine offenen
Flammen.

Erstickungsgefahr!

• Stellen Sie sicher, dass die Belüftungsöffnungen stets
geöffnet sind, um Ersticken zu verhindern.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu
leichten bis mittelschweren Verletzungen führen.
Verletzungsgefahr

• Dieses Produkt ist nicht für die Benutzung durch Personen
(inkl. Kindern) mit eingeschränkten physischen, sensori­schen oder mentalen Fähigkeiten oder fehlender Erfah­rung und Kenntnis geeignet, es sei denn, diese werden
durch eine für ihre Sicherheit verantwortliche Person
beaufsichtigt oder wurden hinsichtlich der Benutzung des
Produkts eingewiesen.

Lieferumfang

Brean 3/4

Komponente Anzahl

Zeltdach 1
Vordere Baldachinstange 1
Zeltstange 3
Innenzelt 1
Tasche mit Heringen 1
Tragetasche 1

Croyde 6

Komponente Anzahl

Zeltdach 1
Dachbogenstange 5
Stützstange 10
Seitliche Baldachinstange 1
Innenzelt 1
Tasche mit Heringen 1
Tragetasche 1

Hayling 4/6

Komponente Anzahl

Zeltdach 1
Zeltstange 4/5
Innenzelt 1
Tasche mit Heringen 1
Tragetasche 1

Watergate 8

Komponente Anzahl

Zeltdach 1
Seitliche Baldachinstange 1
Zeltstange 5
Innenzelt 2
Tasche mit Heringen 1
Tragetasche 1

HINWEIS

I

Das Innenzelt kann bereits am Zelt befestigt sein und kann
zum Ab- und Aufbau angebaut bleiben.

4445103236 11

DE

Bestimmungsgemäßer Gebrauch

Dieses Zelt ist geeignet für:

• milde bis mäßige Wetterbedingungen

• Reisetouren
Dieses Zelt ist nicht geeignet für:

• sehr starken Wind oder Schneefall

• einen Saisonplatz oder eine kommerzielle Nutzung
Dieses Produkt ist nur für den angegebenen Verwendungszweck und die

Anwendung gemäß dieser Anleitung geeignet.
Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Ins-

tallation und/oder den ordnungsgemäßen Betrieb des Produkts erforder­lich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb
oder eine nicht ordnungsgemäße Wartung haben eine unzureichende
Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden
am Produkt, die durch Folgendes entstehen:

• Unsachgemäße Montage oder falscher Anschluss, einschließlich
Überspannung

• Unsachgemäße Wartung oder Verwendung von anderen als den vom
Hersteller gelieferten Original-Ersatzteilen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung des
Herstellers

• Verwendung für andere als die in der Anleitung beschriebenen Zwe­cke

Kampa behält sich das Recht vor, das Erscheinungsbild des Produkts und
dessen technische Daten zu ändern.

Verwendung des Zeltes

Aufbau des Zeltes

ACHTUNG! Materialschaden

A

I

Beachten Sie beim Aufbau des Zeltes die folgenden Tipps:

• Die Abbildungen geben einen allgemeinen Überblick über den Auf­bau. Der tatsächliche Aufbau kann je nach Zeltmodell leicht variieren.

• Holen Sie sich Unterstützung. Mit mehr Personen ist der Aufbau einfa­cher.

• Fädeln Sie die Stangen entsprechend ihrem Farbcode durch die
Außenhüllen.

• Nachdem Sie das Zelt aufgerichtet haben, überprüfen Sie die Heringe
an den Ecken und setzen Sie sie gegebenenfalls neu ein. Die Boden­plane im Innenraum sollte straff und in rechteckiger Form ausgelegt
sein.

• Verankern Sie die Abspannschnüre so, dass das Zelt gespannt ist,
ohne dass es sich verformt.

• Falls vorhanden, befestigen Sie die Sturmverspannung.

• Überprüfen Sie von Zeit zu Zeit die Abspannschnüre auf ausreichende
Spannung und ziehen Sie sie bei Bedarf mithilfe der Spanner nach.

Öffnen oder schließen Sie die Reißverschlüsse nicht mit
Gewalt.

HINWEIS

• Das Zelt wird mit Allzweck-Heringen geliefert. Diese
sind für viele Standorte geeignet. Bei manchen Böden
sind jedoch Spezialheringe erforderlich. Fragen Sie
Ihren Händler.

• Schlagen Sie die Heringe in einem Winkel von 45° vom
Zelt weg in den Boden ein.

• Richten Sie die Abspannschnüre an der Naht aus, von
der sie ausgehen.

Vor dem ersten Gebrauch

Machen Sie sich mit dem Produkt vertraut, indem Sie einen Testaufbau
durchführen, bevor Sie das Produkt zum ersten Mal verwenden. Prüfen
Sie, ob die Lieferung vollständig ist.

Auswahl des Standorts

Wählen Sie einen ebenen Standort, der vor Wind geschützt ist:

1. Verwenden Sie gegebenenfalls einen Windschutz.

2. Wählen Sie einen schattigen Standort, um Schäden am Gewebe
durch UV-Strahlung zu vermeiden.

3. Vermeiden Sie das Aufstellen unter Bäumen, da herabfallende Äste,
Harz usw. das Produkt beschädigen können.

4. Entfernen Sie scharfe Steine und Unrat vom Standort, um eine
Beschädigung der Bodenplane zu vermeiden.

5. Bauen Sie das Produkt so auf, dass die Türen sich auf der vom Wind
abgewandten Seite befinden.

Stellen Sie das Zelt wie folgt auf:

1. Um das Zelt vor Schmutz und Beschädigungen zu schützen, legen
Sie vor dem Auspacken eine Bodenplane oder Unterlage aus.

2. Packen Sie das Zelt aus.

3. Sortieren und bestimmen Sie die verschiedenen Komponenten.

4. Gehen Sie wie gezeigt vor, um das Zelt aufzubauen (Abb. 2, Seite 4
bis Abb. h, Seite 7).

Abbau des Zeltes

ACHTUNG! Materialschaden

A

1. Führen Sie den Aufbauvorgang in umgekehrter Reihenfolge durch.

2. Schieben Sie die Stangen aus den Hülsen, ziehen Sie nicht daran.

3. Stellen Sie sicher, dass alle Teile sauber sind, bevor Sie sie in die Tra­getasche packen.

4. Wenn das Zelt nass oder feucht ist, lassen Sie es so bald wie möglich
vollständig trocknen.

Wenden Sie beim Abbau des Zeltes keine Gewalt an.
Andernfalls könnten Sie Teile beschädigen.

12 4445103236

DE

Reinigung und Pflege

ACHTUNG! Materialschaden

A

1. Reinigen Sie das Produkt bei Bedarf mit sauberem Wasser und einer
weichen Bürste.

2. Tragen Sie vor jeder Reise eine Imprägnierung gegen Wasser und UV­Strahlung auf.

• Verwenden Sie zur Reinigung keine scharfen oder har­ten Gegenstände oder Reinigungsmittel.

• Verwenden Sie zur Reinigung keine Materialien auf Alko­holbasis, Chemikalien, Seife und Reinigungsmittel.

• Entfernen Sie Vogelkot und Baumharz so schnell wie
möglich, um dauerhafte Schäden am Material zu vermei­den.

Kondenswasserbildung

Bei allen Zelten bildet sich Kondenswasser im Innenraum, wenn eine oder
mehrere der folgenden Bedingungen zutreffen:

• hohe Luftfeuchtigkeit

• hohe Bodenfeuchtigkeit

• ein Abfall der Temperatur
Bei starker Kondenswasserbildung kann dieses an der Innenseite des

Daches herunterlaufen und von Schnüren, Bändern und anderen Innen­elementen herunter tropfen; dies kann mit einer undichten Stelle ver­wechselt werden.

➤ Sorgen Sie für eine bessere Belüftung durch Öffnen von Türen

und/oder Fenstern.

➤ Legen Sie eine wasserdichte Bodenplane aus.

Lagerung des Zeltes

HINWEIS

I

1. Reinigen Sie das Zelt.

2. Lüften Sie das Zelt gründlich und vergewissern Sie sich vor dem Ver­packen, dass es komplett trocken ist.

3. Lagern Sie es an einem gut belüfteten, trockenen Ort.

• Bauen Sie das Zelt zur Reinigung vollständig auf.

• Wählen Sie einen sonnigen Tag für die Reinigung, um
sicherzustellen, dass das Material gründlich trocknet.

Fehlersuche und Fehlerbehebung

HINWEIS

I

Problem Lösung

Wasserleck ➤ Prüfen Sie das Vorzelt auf undichte

Riss im Gewebe ➤ Reparieren Sie das Loch mit Reparatur-

Gummiband zwischen den Stan­gen gerissen

Stange gebrochen ➤ Verwenden Sie einen Hering als

• Beim ersten Kontakt mit Wasser kann sich an den Nähten
etwas Feuchtigkeit bilden. Durch diese Feuchtigkeit
quellen die Fäden auf und füllen die Löcher, die beim
Nähen entstehen.

• Ein vollständig ausgestattetes Ersatzteilset enthält:
– Imprägniermittel
– Reparaturband und Reparaturlösung
– Silikonspray für die Reißverschlüsse
– Ersatzheringe

Nähte, beschädigte Anschlüsse und
feuchte Bereiche.

➤ Wenn Sie keine undichten Stellen fin-

den, siehe Kapitel „Kondenswasser­bildung“ auf Seite 13.

➤ Wenn Sie eine undichte Stelle finden,

tragen Sie Nahtdichtungsmittel auf.

band.

➤ Lassen Sie Reparaturen von autorisier-

tem Fachpersonal durchführen.

➤ Erwerben Sie ein Ersatzgummiband.
➤ Ersetzen Sie das Gummiband.

Schiene, indem Sie ihn an die gebro­chene Stange kleben.

➤ Erwerben Sie eine neue Stange.

Entsorgung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechen-

den Recycling-Müll.

➤ Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fach-

händler, um zu erfahren, wie Sie das Produkt gemäß den geltenden
Entsorgungsvorschriften entsorgen können.

Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt
sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem
Land (siehe kampaoutdoors.com/de/store-locator) oder an Ihren Fach­händler.

Bitte senden Sie bei einem Reparatur- bzw. Garantieantrag folgende
Unterlagen mit dem Produkt ein:

• eine Kopie der Rechnung mit Kaufdatum

• einen Reklamationsgrund oder eine Fehlerbeschreibung
Die Garantie deckt Herstellungsfehler, Materialien und Teile ab. Die

Garantie erstreckt sich nicht auf das Ausbleichen des Bezugs und die
Abnutzung durch UV-Strahlung, fehlerhafte Verwendung, versehentliche
Beschädigung, Sturmschäden, eine Nutzung auf Dauer- und Saisonstell­plätzen oder eine kommerzielle Nutzung. Sie deckt keine daraus resultie­renden Schäden ab. Bitte wenden Sie sich an Ihren Händler, um
Ansprüche geltend zu machen. Dies beeinflusst nicht Ihre gesetzlichen
Rechte.

4445103236 13

FR

Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce
manuel afin d’installer, d’utiliser et d’entretenir le produit correctement à tout moment. Ces instructions
DOIVENT rester avec le produit.

En utilisant ce produit, vous confirmez expressément avoir lu attentivement l’ensemble des instructions, direc­tives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées
dans le présent document. Vous acceptez d’utiliser ce produit uniquement pour l’usage et l’application prévus
et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu’à
toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant
dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit
ou d’endommager d’autres biens à proximité. Le présent manuel produit, y compris les instructions, directives
et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour.
Pour obtenir des informations actualisées sur le produit, veuillez consulter le site kampaoutdoors.com.

• Ne laissez pas les enfants jouer autour de la tente et assu­rez-vous de porter des chaussures de protection. Les cor­dons d’ancrage présentent un risque de trébuchement et
les piquets peuvent être coupants.

• Le nettoyage et la maintenance ne doivent pas être effec­tués par des enfants sans surveillance.

• Gardez les voies de passage libres.

Signification des symboles

DANGER !

D
!
!

A

Consignes de sécurité : indiquent une situation dange­reuse qui, si elle n’est pas évitée, entraînera des blessures
graves, voire mortelles.

AVERTISSEMENT !
Consignes de sécurité : indiquent une situation dange-

reuse qui, si elle n’est pas évitée, est susceptible d’entraîner
des blessures graves, voire mortelles.

ATTENTION !
Consignes de sécurité : indiquent une situation dange-

reuse qui, si elle n’est pas évitée, est susceptible d’entraîner
des blessures légères ou de gravité modérée.

AVIS !

indiquent une situation dangereuse qui, si elle n’est pas évi­tée, peut entraîner des dommages matériels.

REMARQUE

Informations complémentaires sur l’utilisation de ce produit.

I

Consignes générales de sécurité

DANGER ! Le non-respect des présentes instructions
entraîne des blessures graves, voire mortelles.

D

!

!

Risque d’empoisonnement au monoxyde de carbone

• N’utilisez jamais un appareil à combustible comme un
barbecue ou un chauffage au gaz à l’intérieur de la tente.
Le processus de combustion produit du monoxyde de
carbone qui s’accumule à l’intérieur de la tente car il n’y a
pas de conduit de fumée.

AVERTISSEMENT ! Le non-respect de ces mises en
garde peut entraîner des blessures graves, voire mor­telles.

Risque d’incendie

• Assurez-vous de connaître les dispositions en matière de
prévention des incendies sur le site.

• Ne cuisinez pas dans la tente et n’utilisez pas de flammes
nues.

Risque d’étouffement!

• Veillez à ce que les ouvertures de ventilation soient
ouvertes en permanence pour éviter toute asphyxie.

ATTENTION ! Le non-respect de ces mises en garde
peut entraîner des blessures légères ou de gravité
modérée.

Risque de blessure

• Cet appareil ne doit pas être utilisé par des personnes (y
compris les enfants) souffrant de déficiences physiques,
sensorielles ou mentales ou manquant d’expérience ou
de connaissances, sauf si une personne garante de leur
sécurité les surveille ou leur fournit toutes les instructions
adéquates concernant son utilisation.

Contenu de la livraison

Brean 3/4

Composant Quantité

Double toit de la tente 1
Tube de toit solaire avant 1
Montant de tente 3
Tente intérieure 1
Sac de piquets 1
Housse de transport 1

Croyde 6

Composant Quantité

Double toit de la tente 1
Tube coudé de toit 5
Tube de pied 10
Tube de toit solaire latéral 1
Tente intérieure 1
Sac de piquets 1
Housse de transport 1

Hayling 4/6

Composant Quantité

Double toit de la tente 1
Montant de tente 4 / 5
Tente intérieure 1
Sac de piquets 1
Housse de transport 1

Watergate 8

Composant Quantité

Double toit de la tente 1
Tube de toit solaire latéral 1
Montant de tente 5
Tente intérieure 2
Sac de piquets 1
Housse de transport 1

REMARQUE

I

La tente intérieure peut déjà être fixée à la tente et peut être
laissée attachée pour le démontage et le montage.

14 4445103236

FR

Usage conforme

Cette tente convient pour :

• Intempéries légères à modérées

• Excursions
Cette tente ne convient pas pour :

• Vents très forts ou chutes de neige

• Emplacement saisonnier ou usage commercial
Ce produit convient uniquement à l’usage et à l’application prévus,

conformément au présent manuel d’instructions.
Ce manuel fournit les informations nécessaires à l’installation et/ou à l’uti-

lisation correcte du produit. Une installation, une utilisation ou un entre­tien inappropriés entraînera des performances insatisfaisantes et une
éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dom­mage résultant :

• d’un montage ou d’un raccordement incorrect, y compris d’une
surtension

• d’un entretien inadapté ou de l’utilisation de pièces de rechange
autres que les pièces de rechange d’origine fournies par le fabricant

• de modifications apportées au produit sans autorisation explicite du
fabricant

• d’usages différents de ceux décrits dans ce manuel

Kampa se réserve le droit de modifier l’apparence et les spécifications
produit.

Gardez les conseils suivants à l’esprit lorsque vous installez la tente :

• Les illustrations donnent un aperçu général de l’installation. L’installa­tion réelle varie légèrement en fonction du modèle de tente.

• Demandez de l’aide. L’installation est plus facile avec plusieurs per­sonnes.

• Enfiler les tubes dans les manchons extérie urs selon leur code couleur.

• Une fois la tente dressée, vérifiez les piquets d’angle et refixez-les si
nécessaire. Le tapis de sol à l’intérieur doit être tendu et de forme rec­tangulaire.

• Attachez les cordons d’ancrage avec des piquets, afin que la tente soit
tendue sans se déformer.

• Si disponibles, fixez les sangles pour tempête.

• Vérifiez de temps en temps les cordons d’ancrage pour vous assurer
qu’ils sont bien tendus ; si nécessaire, utilisez les rails de coulissement
pour les ajuster.

Installez la tente comme suit :

1. Pour protéger la tente de la saleté et des dommages, posez un revê­tement de sol ou une empreinte avant de déballer.

2. Déballez la tente.

3. Séparez et identifiez les différents composants.

4. Procédez comme indiqué pour installer la tente (fig. 2, page 4 à
fig. h, page 7).

Démontage de la tente

Utilisation de la tente

Avant la première utilisation

Familiarisez-vous avec le produit en effectuant un test de mise en place
avant la première utilisation du produit. Vérifiez si l’étendue de la livraison
est complète.

Choix d’un emplacement

Choisissez un emplacement plat et protégé du vent :

1. Si nécessaire, utilisez un brise-vent.

2. Choisissez un emplacement ombragé pour éviter la dégradation du
tissu par les UV.

3. Évitez les emplacements sous les arbres car la chute de branches, la
résine, etc. peuvent endommager le produit.

4. Débarrassez l’emplacement des pierres et débris coupants pour évi­ter d’endommager le tapis de sol.

5. Essayez d’installer le produit avec les portes bloquant le vent.

Installation de la tente

AVIS ! Dommages matériels

A

I

N’ouvrez pas et ne fermez pas les fermetures éclair par la
force.

REMARQUE

• La tente est fournie avec des piquets universels. Ceux-ci
conviennent pour de nombreux emplacements mais
pour certains types de sols, des piquets spéciaux sont
nécessaires. Consultez votre revendeur.

• Enfoncez les piquets dans le sol à un angle de 45° par
rapport à la tente.

• Fixez les cordons d’ancrage en les alignant sur la cou­ture d’où ils partent.

AVIS ! Dommages matériels

A

1. Inversez la procédure de mise en place.

2. Poussez les tubes hors des manchons, sans tirer.

3. Assurez-vous que toutes les pièces sont propres avant de les mettre
dans le sac de transport.

4. Si la tente est mouillée ou humide, séchez-la complètement dès que
possible.

Ne forcez pas lors du démontage de la tente. Sinon, vous ris­quez d’endommager le matériel.

Nettoyage et entretien

AVIS ! Dommages matériels

A

1. Si nécessaire, nettoyez le produit avec de l’eau propre et une brosse
douce.

2. Appliquez une imprégnation contre l’eau et les rayons UV avant
chaque voyage.

• N’utilisez pas d’objets pointus ou durs ni de produits de
nettoyage pour le nettoyage.

• N’utilisez pas de matériaux à base d’alcool, de produits
chimiques, de savon et de détergents pour le net­toyage.

• Enlevez les fientes d’oiseaux et la résine des arbres dès
que possible pour éviter d’endommager le matériau de
façon permanente.

4445103236 15

FR

Stockage de la tente

REMARQUE

I

1. Nettoyez la tente.

2. Aérez complètement la tente et assurez-vous qu’elle est entièrement
sèche avant de l’emballer.

3. Conservez dans un lieu sec et bien ventilé.

• Montez entièrement la tente pour le nettoyage.

• Choisissez une journée ensoleillée pour le nettoyage
afin que le matériel sèche complètement.

Dépannage

REMARQUE

I

• Lors de la première exposition à l’eau, il peut y avoir un
peu d’humidité au niveau des coutures. Grâce à cette
humidité, les fils vont gonfler et remplir les trous créés
lors du processus de couture.

• Un kit de pièces de rechange entièrement équipé
devrait contenir :
– Produit d’imperméabilisation
– Ruban de réparation et solution de réparation
– Spray silicone pour les fermetures éclair
– Ancrages de rechange

Mise au rebut

➤ Dans la mesure du possible, veuillez éliminer les emballages dans les

conteneurs de déchets recyclables prévus à cet effet.

➤ Pour éliminer définitivement le produit, contactez le centre de recy-

clage le plus proche ou votre revendeur spécialisé afin de vous infor­mer sur les dispositions relatives au retraitement des déchets.

Garantie

La période de garantie légale s’applique. Si le produit est défectueux,
veuillez contacter la filiale locale du fabricant (voir kampaout­doors.com/store-locator) ou votre revendeur.

Pour toutes réparations ou autres prestations de garantie, veuillez joindre
à l’appareil les documents suivants :

• une copie de la facture avec la date d’achat

• un motif de réclamation ou une description du dysfonctionnement
La garantie couvre les défauts de fabrication, les matériaux et les pièces. La

garantie ne couvre pas la décoloration de la couverture et l’usure et les
déchirures dues aux rayons UV, à une mauvaise utilisation, des domma ges
accidentels, des dommages dûs aux tempêtes ou une utilisation perma­nente, semi-permanente ou commerciale. Elle ne couvre pas les dom­mages qui en résultent. Veuillez contacter votre revendeur pour toute
réclamation. Ceci n’affecte pas vos droits statutaires.

Problème Solution

Fuite d’eau ➤ Vérifiez si les coutures ne fuient pas, si

les rubans ne sont pas endommagés
et s’il n’y a pas de zones humides.

➤ Si vous ne trouvez pas de fuites,

consultez le chapitre
« Condensation », page 16.

➤ Si vous trouvez des fuites, appliquez

un produit d’étanchéité pour les cou­tures.

Déchirure dans le tissu ➤ Utilisez du ruban de réparation pour

étancher le tissu.

➤ Faites effectuer les réparations par un

spécialiste autorisé.

Le cordon de serrage reliant les
tubes est rompu

Le tube est cassé ➤ Utilisez un piquet métallique comme

➤ Achetez un cordon de serrage de

rechange.

➤ Remplacez le cordon de serrage.

attelle en le fixant au tube cassé.

➤ Achetez un nouveau tube.

Condensation

Toutes les tentes souffrent de condensation interne si une ou plusieurs des
conditions suivantes s’appliquent :

• Humidité de l’air élevée

• Humidité du sol élevée

• Baisse de température
Une forte condensation peut s’écouler à l’intérieur du toit et s’égoutter

des attaches, des rubans et autres accessoires internes et peut être
confondue avec une fuite.

➤ Augmentez la ventilation en ouvrant les portes et/ou les fenêtres.
➤ Installez un tapis de sol étanche.

16 4445103236

ES

Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual
para asegurarse de que instala, utiliza y mantiene correctamente el producto en todo momento. Estas instruc­ciones DEBEN permanecer con este producto.

Al utilizar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y adver­tencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete
a utilizar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, direc­trices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y
reglamentos aplicables. La no lectura y observación de las instrucciones y advertencias aquí expuestas puede
causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este
manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada,
pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el producto,
visite la página kampaoutdoors.com.

• Los niños solo podrán realizar las tareas de limpieza y man­tenimiento bajo vigilancia.

• Mantenga las vías de paso libres.

Volumen de entrega

Brean 3/4

Explicación de los símbolos

¡PELIGRO!

D
!

!

A

Indicación de seguridad: Indica una situación peligrosa
que, de no evitarse, ocasionará la muerte o lesiones graves.

¡ADVERTENCIA!
Indicación de seguridad: Indica una situación peligrosa

que, de no evitarse, puede ocasionar la muerte o lesiones
graves.

¡ATENCIÓN!
Indicación de seguridad: Indica una situación peligrosa

que, de no evitarse, puede ocasionar lesiones moderadas o
leves.

¡AVISO!

Indica una situación peligrosa que, de no evitarse, puede
provocar daños materiales.

NOTA

Información complementaria para el manejo del producto.

I

Indicaciones generales de seguridad

¡PELIGRO! La no observación de esta instrucción
puede causar heridas fatales o severas.

D

!

!

Peligro de intoxicación por monóxido de carbono

• No utilice nunca en el interior de la tienda aparatos que
quemen combustible, como barbacoas o calentadores
de gas. El proceso de combustión produce monóxido de
carbono que se acumula en el interior de la tienda, ya que
no hay chimenea.

¡ADVERTENCIA! El incumplimiento de estas adverten­cias podría acarrear la muerte o lesiones graves.
Peligro de incendio

• Asegúrese de conocer las medidas de precaución contra
incendios en el lugar.

• No cocine ni encienda fuego en el interior de la tienda.

¡Peligro de asfixia!

• Asegúrese de que las aberturas de ventilación estén abier­tas todo el tiempo para evitar asfixias.

¡ATENCIÓN! El incumplimiento de estas precauciones
podría acarrear lesiones moderadas o leves.

Peligro de lesiones

• Este aparato no está previsto para que lo usen personas
(incluidos niños) con sus capacidades físicas, sensitivas o
mentales limitadas o sin la experiencia y los conocimien­tos pertinentes, siempre y cuando no haya una persona
responsable de la seguridad que supervise adecuada­mente o explique detalladamente su uso.

• No permita que los niños jueguen alrededor de la tienda
y asegúrese de usar un calzado protector adecuado. Las
cuerdas tensoras y las piquetas afiladas pueden resultar
peligrosas.

Componente Cantidad

Doble techo 1
Tubo frontal de la carpa 1
Tubo de tienda 3
Tienda interior 1
Bolsa de piquetas 1
Bolsa de transporte 1

Croyde 6

Componente Cantidad

Doble techo 1
Tubo para arco del techo 5
Tubo para pata 10
Tubo lateral de la carpa 1
Tienda interior 1
Bolsa de piquetas 1
Bolsa de transporte 1

Hayling 4/6

Componente Cantidad

Doble techo 1
Tubo de tienda 4 / 5
Tienda interior 1
Bolsa de piquetas 1
Bolsa de transporte 1

Watergate 8

Componente Cantidad

Doble techo 1
Tubo lateral de la carpa 1
Tubo de tienda 5
Tienda interior 2
Bolsa de piquetas 1
Bolsa de transporte 1

NOTA

I

La tienda interior puede venir ya unida al doble techo y
puede dejarse unida para el desmontaje y el montaje.

Uso previsto

Esta tienda es apta para:

• clima suave a moderado

•turismo

4445103236 17

ES

Esta tienda no es apta para:

• vientos muy fuertes o nevadas

• acampada estacional o uso comercial
Este producto solo es apto para el uso previsto y la aplicación de acuerdo

con estas instrucciones.
Este manual proporciona la información necesaria para la correcta instala-

ción y/o funcionamiento del producto. Una instalación deficiente y/o un
uso y mantenimiento inadecuados conllevan un rendimiento insatisfacto­rio y posibles fallos.

El fabricante no se hace responsable de ninguna lesión o daño en el pro­ducto ocasionados por:

• Un montaje o conexión incorrectos, incluido un exceso de tensión

• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas
de las originales proporcionadas por el fabricante

• Modificaciones realizadas en el producto sin el expreso consenti­miento del fabricante

• Uso con una finalidad distinta de la descrita en las instrucciones

Kampa se reserva el derecho de cambiar la apariencia y las especificacio­nes del producto.

Uso de la tienda

Antes del primer uso

Familiarícese con el producto realizando una prueba antes del primer uso.
Compruebe si el volumen de entrega está completo.

Elección de un emplazamiento

Elija un lugar plano y protegido del viento:

1. Si es necesario, utilice un paravientos.

2. Elija un lugar sombreado para evitar la degradación de la tela por los
rayos UV.

3. Evite acampar bajo los árboles, ya que las ramas, la resina, etc. pue­den dañar el producto.

4. Elimine piedras afiladas y escombros del emplazamiento para evitar
dañar la lona del suelo.

5. Coloque el producto con las puertas orientadas en dirección contra­ria al viento.

• Después de poner la tienda de pie, compruebe las piquetas de las
esquinas y vuelva a colocarlas si es necesario. La lona del suelo en el
interior debe estar tensa y con forma rectangular.

• Coloque las cuerdas tensoras de manera que la tienda esté en tensión
sin distorsionar la forma.

• Si se suministran, coloque las correas antitormenta.

• Revise las cuerdas tensoras de vez en cuando para asegurar la tensión
adecuada; si es necesario, utilice los carriles para ajustar.

Coloque la tienda de la siguiente manera:

1. Para evitar que la tienda se ensucie y se dañe, coloque una lona o un
protector sobre el suelo antes de desembalarla.

2. Desembale la tienda.

3. Separe e identifique los diferentes componentes.

4. Proceda como se muestra para montar la tienda (fig. 2, página 4 a
fig. h, página 7).

Desmontaje de la tienda

¡AVISO! Peligro de daños materiales

A

1. Invierta el procedimiento de instalación.

2. Empuje los tubos para extraerlos de la fundas; no tire de ellos.

3. Asegúrese de que todas las piezas estén limpias antes de meterlas en
la bolsa de transporte.

4. Si la tienda está mojada o húmeda, séquela completamente lo antes
posible.

No utilice la fuerza para desmontar la tienda. De lo contrario,
podría dañar los materiales.

Limpieza y mantenimiento

¡AVISO! Peligro de daños materiales

A

• Para limpiar, no utilice objetos afilados o duros ni pro­ductos de limpieza.

• No utilice materiales a base de alcohol, productos quí­micos, jabón y detergentes para la limpieza.

• Retire los excrementos de los pájaros y la resina de los
árboles lo antes posible para evitar daños permanentes
en el material.

Montaje de la tienda

¡AVISO! Peligro de daños materiales

No abra ni cierre las cremalleras forzándolas.

A

NOTA

I

Tenga en cuenta los siguientes consejos mientras monta la tienda:

• Las figuras ofrecen una visión general del montaje. El montaje real
variará ligeramente según el modelo de tienda.

• Consiga ayuda. El montaje es más fácil si lo realizan varias personas.

• Pase los tubos por las mangas exteriores siguiendo el código de colo­res.

• La tienda incluye piquetas universales. Estas serán aptas
para muchos emplazamientos, pero en algunos tipos de
suelo se necesitarán piquetas especiales. Pregunte a su
distribuidor.

• Clave las piquetas en el suelo formando un ángulo de
45° en dirección contraria a la tienda.

• Coloque las cuerdas tensoras alineadas con la costura
de la que parten.

1. Si es necesario, limpie el producto con agua limpia y un cepillo
suave.

2. Aplique la impregnación contra el agua y la radiación UV antes de
cada viaje.

Guardar la tienda

I

1. Limpie la tienda.

2. Ventile completamente y asegúrese de que la tienda esté totalmente
seca antes de guardarla.

3. Guárdela en un lugar seco y bien ventilado.

18 4445103236

NOTA

• Monte completamente la tienda para su limpieza.

• Elija un día soleado para la limpieza para asegurarse de
que el material se secará completamente.

ES

Solución de problemas

NOTA

I

Problema Solución

Filtración de agua ➤ Compruebe si hay costuras con filtra-

Rasgadura en la tela ➤ Utilice cinta reparadora para sellar la

El cordón elástico que conecta los
tubos se ha roto

El tubo se ha roto ➤ Utilice una piqueta metálica como

• Durante la primera exposición al agua puede haber algo
de humedad en las costuras. A través de esta humedad,
los hilos se hinchan y llenan los agujeros que se crean en
el proceso de costura.

• Un kit de repuestos completamente equipado contiene:
– impermeabilizante
– cinta de reparación y solución de reparación
– spray de silicona para las cremalleras
– piquetas de repuesto

ciones, cintas dañadas y zonas húme­das.

➤ Si no encuentra ninguna filtración, vea

capítulo “Condensación” en la
página 19.

➤ Si encuentra alguna filtración, aplique

un sellador de costuras.

tela.

➤ Las reparaciones deben ser realizadas

por un especialista autorizado.

➤ Compre un cordón elástico de

repuesto.

➤ Sustituya el cordón elástico.

tablilla pegándola al tubo roto.

➤ Compre un tubo nuevo.

La garantía cubre los defectos de fabricación, materiales y piezas. La
garantía no cubre el descoloramiento de la lona ni el desgaste debido a la
radiación ultravioleta, el mal uso, los daños accidentales, los daños por
tormentas o el uso permanente, semipermanente o comercial. No cubre
ningún daño resultante. Contacte con su distribuidor para realizar las
reclamaciones. Esto no afecta a sus derechos legales.

Condensación

En una tienda puede producirse condensación interna si se dan una o más
de las siguientes condiciones:

• alta humedad del aire

• alta humedad del suelo

• descenso de la temperatura
Si la condensación es severa, el agua puede correr por el interior del

techo y gotear desde las uniones, cintas y otros accesorios internos, con
lo cual puede ser confundida con una filtración.

➤ Aumente la ventilación abriendo puertas y/o ventanas.
➤ Instale una lona de suelo impermeable.

Gestión de residuos

➤ Si es posible, deseche el material de embalaje en los contenedores

de reciclaje adecuados.

➤ Consultar con un punto limpio o con un distribuidor especializado

para obtener más información sobre cómo eliminar el producto de
acuerdo con las normativas aplicables de eliminación.

Garantía

Se aplica el período de garantía estipulado por la ley. Si el producto es
defectuoso, contacte con su punto de venta o con la sucursal del fabri­cante en su país (kampaoutdoors.com/store-locator).

Para tramitar la reparación y la garantía, incluya los siguientes documentos
cuando envíe el aparato:

• Una copia de la factura con fecha de compra

• El motivo de la reclamación o una descripción de la avería

4445103236 19

PT

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste
manual, de modo a garantir a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter
estas instruções junto com o produto.

Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que
compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este
produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações
e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso
não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar feri­mentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual
do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem
estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite
kampaoutdoors.com.

• A limpeza e a manutenção por parte do utilizador não
podem ser efetuadas por crianças sem supervisão.

• Mantenha os pontos de passagem desobstruídos.

Material fornecido

Brean 3/4

Explicação dos símbolos

PERIGO!

D
!
!

A

Indicação de segurança: Indica uma situação perigosa
que, se não for evitada, resultará em morte ou ferimentos
graves.

AVISO!
Indicação de segurança: Indica uma situação perigosa

que, se não for evitada, pode causar a morte ou ferimentos
graves.

PRECAUÇÃO!
Indicação de segurança: Indica uma situação perigosa

que, se não for evitada, pode causar ferimentos ligeiros ou
moderados.

NOTA!

Indica uma situação que, se não for evitada, pode causar
danos materiais.

OBSERVAÇÃO

Informações complementares para a utilização do produto.

I

Indicações de segurança gerais

PERIGO! O incumprimento destas instruções provo­cará ferimentos graves ou até mortais.

D

!

!

Risco de envenenamento por monóxido de carbono

• Nunca utilize aparelhos de queima de combustível, como
grelhadores ou aquecedores a gás, dentro da tenda. O
processo de queima produz monóxido de carbono que
se acumula no interior da tenda, uma vez que não há cha­miné.

AVISO! O incumprimento destes avisos poderá resul­tar em morte ou ferimentos graves.

Perigo de incêndio

• Certifique-se de que conhece as disposições de preven­ção de incêndios em vigor no local.

• Não cozinhe nem utilize chamas abertas no interior da
tenda.

Perigo de asfixia!

• Assegure-se de que as aberturas de ventilação estão sem­pre abertas para evitar asfixia.

PRECAUÇÃO! O incumprimento destas advertências
poderá resultar em ferimentos ligeiros ou moderados.
Perigo de ferimentos

• Este aparelho não foi previsto para ser utilizado por pes­soas (incluindo crianças) com capacidades físicas, senso­riais ou mentais reduzidas ou com insuficiente experiência
e conhecimento, exceto caso tenham recebido supervi­são ou instruções acerca da utilização do aparelho por
parte de uma pessoa responsável pela sua segurança.

• Não permita que as crianças brinquem em redor da tenda
e certifique-se de que é utilizado calçado de proteção
adequado. Existe o risco de tropeçar nos estais e as esta­cas podem ser afiadas.

Componente Quantidade

Teto duplo da tenda 1
Vareta dianteira do pavilhão 1
Vareta de tenda 3
Tenda interior 1
Bolsa de estacas 1
Bolsa de transporte 1

Croyde 6

Componente Quantidade

Teto duplo da tenda 1
Vareta para teto em arco 5
Vareta de apoio 10
Vareta lateral do pavilhão 1
Tenda interior 1
Bolsa de estacas 1
Bolsa de transporte 1

Hayling 4/6

Componente Quantidade

Teto duplo da tenda 1
Vareta de tenda 4/5
Tenda interior 1
Bolsa de estacas 1
Bolsa de transporte 1

Watergate 8

Componente Quantidade

Teto duplo da tenda 1
Vareta lateral do pavilhão 1
Vareta de tenda 5
Tenda interior 2
Bolsa de estacas 1
Bolsa de transporte 1

OBSERVAÇÃO

I

A tenda interior pode já estar fixada à tenda e pode ser dei­xada fixada durante a montagem e a desmontagem.

Utilização adequada

Esta tenda é adequada para:

• condições atmosféricas boas a moderadas

• viagens de turismo

20 4445103236

PT

Esta tenda não é adequada para:

• ventos muito fortes ou queda de neve

• estação alta ou utilização comercial
Este produto destina-se exclusivamente à aplicação e aos fins pretendidos

com base nestas instruções.
Este manual fornece informações necessárias para proceder a uma insta-

lação e/ou a uma operação adequadas do produto. Uma instalação e/ou
uma operação ou manutenção incorretas causarão um desempenho insa­tisfatório e uma possível avaria.

O fabricante não aceita qualquer responsabilidade por danos ou prejuí­zos no produto resultantes de:

• Montagem ou ligação incorreta, incluindo sobretensões

• Manutenção incorreta ou utilização de peças sobressalentes não ori­ginais fornecidas pelo fabricante

• Alterações ao produto sem autorização expressa do fabricante

• Utilização para outras finalidades que não as descritas no presente
manual

A Kampa reserva-se o direito de alterar o design e as especificações do
produto.

Utilizar a tenda

Antes da primeira utilização

Antes da primeira utilização, familiarize-se com o produto testando a mon­tagem. Verifique se o material fornecido está completo.

Escolher um local

Escolha um local plano protegido do vento:

1. Se for necessário, utilize um para-vento.

2. Escolha um local com sombra para evitar que a lona se degrade por
efeito dos UV.

3. Evite montar o para-vento por baixo de árvores, uma vez que a queda
de ramos, resina, etc., pode danificar o produto.

4. Limpe o local retirando pedras pontiagudas e detritos para evitar
danificar o chão de tenda.

5. Monte o produto com as portas viradas para o lado oposto à direção
do vento.

• Depois de colocar a tenda na vertical, verifique as estacas de canto e
volte a fixá-las, se necessário. O chão de tenda no interior deve estar
esticado e apresentar uma forma retangular.

• Fixe os estais de tal modo que a tenda fique esticada sem alterar a sua
forma.

• Se estiverem disponíveis, fixe as cintas contra intempéries.

• Controle regularmente os estais para garantir que apresentam a ten­são adequada. Se necessário, utilize os esticadores para ajustar.

Monte a tenda da seguinte forma:

1. Para proteger a tenda de sujidade e danos, antes de a desembalar
cubra o pavimento com o chão de tenda ou uma lona.

2. Retire a tenda da embalagem.

3. Separe e identifique os diferentes componentes.

4. Proceda conforme ilustrado para montar a tenda (fig. 2, página 4 a
fig. h, página 7).

Desmontar a tenda

NOTA! Danos materiais

A

1. Proceda à desmontagem no sentido inverso.

2. Empurre as varetas para fora das mangas, não as puxe.

3. Assegure-se de que todas as peças estão limpas antes de as colocar
na bolsa de transporte.

4. Se a tenda estiver molhada ou húmida, seque-a completamente
assim que for possível.

Não faça força ao desmontar a tenda. Caso contrário, pode
danificar algum material.

Limpeza e manutenção

NOTA! Danos materiais

A

• Não utilize objetos afiados ou duros, nem produtos de
limpeza.

• Não utilize materiais à base de álcool, químicos, sabão e
detergentes de limpeza.

• Elimine excrementos de pássaros e resina de árvores o
mais rapidamente possível para evitar danos permanen­tes no material.

Montar a tenda

NOTA! Danos materiais

Não abra nem feche os fechos-éclair à força.

A

OBSERVAÇÃO

I

Ao montar a tenda, preste atenção às seguintes dicas:

• As ilustrações oferecem-lhe uma visão geral da montagem. A monta­gem real será ligeiramente diferente em função do respetivo modelo
da tenda.

• Peça ajuda. É mais fácil montar o produto com mais pessoas.

• Enrosque as varetas através das mangas exteriores, de acordo com a
respetiva cor de código.

• A tenda é fornecida com estacas multiusos. Estas esta­cas serão adequadas para muitos locais mas alguns tipos
de chão exigem estacas especiais. Contacte o seu
revendedor.

• Enfie as estacas no chão fazendo um ângulo de 45° na
direção oposta da tenda.

• Fixe os estais alinhados com a bainha onde começam.

4445103236 21

1. Se for necessário, limpe o produto com água limpa e uma escova
suave.

2. Antes de cada viagem, impregne o produto contra água e radiação
UV.

Armazenar a tenda

OBSERVAÇÃO

I

1. Limpe a tenda.

2. Areje completamente e assegure-se de que a tenda está totalmente
seca antes de a guardar.

3. Armazene o produto num local seco e bem ventilado.

• Monte completamente a tenda para limpar.

• Escolha um dia ensolarado para limpar, de modo a
garantir que o material secará completamente.

PT

Resolução de falhas

OBSERVAÇÃO

I

Problema Solução

Fuga de água ➤ Verifique se existem costuras com

Rasgo na lona ➤ Utilize a fita de reparação para vedar a

O cordão elástico que une as vare­tas rompeu

A vareta partiu ➤ Utilize uma estaca de metal como tala,

• Durante a primeira exposição à água, poderá verificar-se
a existência de alguma humidade nas costuras. Esta
humidade faz inchar os fios e preencher os orifícios cria­dos durante o processo de costura.

• Um kit de peças sobressalentes completamente equi­pado deve incluir:
– impermeabilizante
– fita e solução de reparação
– spray de silicone para os fechos-éclair
– estacas sobressalentes

fugas, fitas danificadas e áreas húmi­das.

➤ Se não conseguir detetar fugas, ver

capítulo “Condensação” na
página 22.

➤ Se detetar fugas, aplique uma massa

de vedação de costuras.

lona.

➤ As reparações devem ser realizadas

por um técnico qualificado autori­zado.

➤ Adquirir um cordão elástico sobressa-

lente.

➤ Substituir o cordão elástico.

fixando-a na vareta partida.

➤ Adquirir uma vareta nova.

• Um motivo de reclamação ou uma descrição da falha
A garantia cobre defeitos de fabrico, materiais e peças. A garantia não

cobre a descoloração do revestimento nem a deterioração causada por
radiação UV, uso indevido, danos acidentais, danos causados por tem­pestade, nem danos devidos à utilização permanente, semipermanente
ou comercial. A presente garantia não cobre danos subsequentes. Em
caso de reclamação, contacte o seu revendedor. Estas disposições não
afetam os seus direitos legais.

Condensação

Todas as tendas sofrem de condensação interior, se se verificarem uma ou
várias das condições seguintes:

• elevada humidade do ar

• elevada humidade do solo

• uma queda da temperatura
A condensação acentuada pode escorrer pelo interior do teto e pingar de

cordas, fitas e outros acessórios internos, podendo ser confundida com
infiltrações.

➤ Aumente a ventilação abrindo as portas e/ou as janelas.
➤ Instale um chão de tenda impermeável.

Eliminação

➤ Sempre que possível, coloque o material de embalagem no respetivo

contentor de reciclagem.

➤ Informe-se junto do centro de reciclagem ou revendedor mais pró-

ximo sobre como eliminar este produto de acordo com as disposi­ções de eliminação aplicáveis.

Garantia

Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos,
contacte a filial do fabricante no seu país (ver kampaoutdoors.com/store­locator) ou o seu revendedor.

Para fins de reparação ou de garantia, terá de enviar também os seguintes
documentos:

• Uma cópia da fatura com a data de aquisição

22 4445103236

IT

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo
manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel
modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto.

Utilizzando il prodotto, l’utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avver­tenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L’utente
accetta di utilizzare questo prodotto solo per lo scopo e l’applicazione previsti e in conformità con le istruzioni,
le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le
leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espres­samente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze.
Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documen­tazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si
prega di visitare il sito -kampaoutdoors.com.

• La pulizia e la manutenzione da parte dell’utente non pos­sono essere eseguite da bambini lasciati soli.

• Mantenere libere le vie di passaggio.

Dotazione

Brean 3/4

Spiegazione dei simboli

PERICOLO!

D
!

!

A

Istruzione per la sicurezza: indica una situazione di peri­colo che, se non evitata, provoca lesioni gravi o mortali.

AVVERTENZA!
Istruzione per la sicurezza: indica una situazione di peri-

colo che, se non evitata, potrebbe provocare lesioni gravi o
mortali.

ATTENZIONE!
Istruzione per la sicurezza: indica una situazione di peri-

colo che, se non evitata, potrebbe provocare lesioni di
entità lieve o moderata.

AVVISO!

Indica una situazione di pericolo che, se non evitata, può
provocare danni alle cose.

NOTA

Informazioni integranti relative all’impiego del prodotto.

I

Istruzioni generali per la sicurezza

PERICOLO! La mancata osservanza di questa istru­zione causerà lesioni gravi o mortali.

D

!

!

Pericolo di avvelenamento da monossido di carbonio

• Non utilizzare mai un apparecchio a combustibile come
barbecue o riscaldatori a gas all’interno della tenda. Il pro­cesso di combustione produce monossido di carbonio
che si accumula all’interno della tenda per l’asse nza di una
canna fumaria.

AVVERTENZA! La mancata osservanza di queste
avvertenze potrebbe causare la morte o lesioni gravi.
Pericolo di incendio

• Assicurarsi di essere a conoscenza delle misure antincen­dio valide sul posto.

• Non cucinare nella tenda e non utilizzare fiamme libere.

Pericolo di asfissia!

• Assicurarsi che le aperture di ventilazione siano sempre
aperte per evitare il soffocamento.

ATTENZIONE! La mancata osservanza di queste pre­cauzioni potrebbe causare lesioni lievi o moderate.

Rischio di lesioni

• Questo dispositivo non è adatto per essere impiegato da
persone (bambini inclusi) con ridotte capacità fisiche, sen­soriali o psichiche o prive di esperienza e di conoscenze
specifiche, a meno che non siano sorvegliate da una per­sona competente o non siano state adeguatamente istru­ite sull’impiego dell’apparecchio da parte di una persona
addetta alla sicurezza.

• Non permettere ai bambini di giocare intorno alla tenda e
assicurarsi che vengano indossate le calzature di prote­zione adatte. I tiranti sono un pericolo di inciampo e i pic­chetti possono essere appuntiti.

Componente Quantità

Sovratelo della tenda 1
Palo per tendalino anteriore 1
Palo della tenda 3
Tenda interna 1
Borsa per picchetti 1
Borsa di trasporto 1

Croyde 6

Componente Quantità

Sovratelo della tenda 1
Palo ad arco per tetto 5
Palo della gamba 10
Palo per tendalino laterale 1
Tenda interna 1
Borsa per picchetti 1
Borsa di trasporto 1

Hayling 4/6

Componente Quantità

Sovratelo della tenda 1
Palo della tenda 4 / 5
Tenda interna 1
Borsa per picchetti 1
Borsa di trasporto 1

Watergate 8

Componente Quantità

Sovratelo della tenda 1
Palo per tendalino laterale 1
Palo della tenda 5
Tenda interna 2
Borsa per picchetti 1
Borsa di trasporto 1

NOTA

I

La tenda interna può essere già attaccata alla tenda e può
essere lasciata attaccata per smontaggio e montaggio.

Conformità d’uso

Questa tenda è adatta per:

• tempo da buono a moderato

• viaggi itineranti

4445103236 23

IT

Questa tenda non è adatta per:

• venti molto forti o nevicate

• uso stagionale o commerciale
Questo prodotto è adatto solo per l’uso e l’applicazione previsti in confor-

mità con le presenti istruzioni.
Il presente manuale fornisce le informazioni necessarie per la corretta

installazione e/o il funzionamento del prodotto. Un’installazione errata
e/o un utilizzo o una manutenzione impropri comporteranno prestazioni
insoddisfacenti e un possibile guasto.

Il produttore non si assume alcuna responsabilità per eventuali lesioni o
danni al prodotto che derivino da:

• montaggio o collegamento non corretti, compresa la sovratensione

• manutenzione non corretta o uso di ricambi diversi da quelli originali
forniti dal produttore

• modifiche al prodotto senza esplicita autorizzazione del produttore

• impiego per scopi diversi da quelli descritti nel presente manuale.

Kampa si riserva il diritto di modificare l’aspetto e le specifiche del pro­dotto.

Uso della tenda

• Dopo aver posizionato la tenda in posizione verticale, controllare i
picchetti angolari e, se necessario, riancorarli. Il telo da terra
all’interno deve essere teso e di forma rettangolare.

• Ancorare i tiranti in modo tale che la tenda sia sotto tensione, senza
distorcerne la forma.

• Se disponibili, fissare le cinghie di ancoraggio antivento.

• Controllare di tanto in tanto i tiranti per garantire una tensione ade­guata, se necessario utilizzare i le guide per regolare.

Montare la tenda come segue:

1. Per proteggere la tenda da sporcizia e danni, potrebbe essere utile
stendere un telo o una copertura a terra prima di disimballarla.

2. Disimballare la tenda.

3. Separare e identificare i diversi componenti.

4. Procedere come indicato per montare la tenda (da fig. 2, pagina 4 a
fig. h, pagina 7).

Smontaggio della tenda

AVVISO! Danni materiali

A

Smontare la tenda senza usare troppa forza. Altrimenti si
potrebbe danneggiare qualsiasi materiale.

Prima del primo uso

Familiarizzare con il prodotto eseguendo un test di prova prima di utiliz­zarlo per la prima volta. Controllare se la fornitura è completa.

Scelta del luogo

Scegliere un luogo pianeggiante e protetto dal vento:

1. Se necessario, usare un frangivento.

2. Scegliere un luogo ombreggiato per evitare il degrado dai raggi UV
del tessuto.

3. Evitate il montaggio sotto gli alberi poiché la tenda potrebbe dan­neggiarsi in seguito alla caduta di rami, resina e simili.

4. Sgombrare il luogo da pietre taglienti e detriti per evitare di danneg­giare il telo da terra.

5. Montare la tenda con le porte che si affacciano in una direzione
diversa da quella del vento.

Installazione della tenda

AVVISO! Danni materiali

Non aprire o chiudere le cerniere con la forza.

A

NOTA

I

• La tenda è fornita con picchetti per uso generico, che
risulteranno adatti a molti luoghi, ma per alcuni tipi di ter­reno saranno necessari dei picchetti speciali. Chiedere
al proprio rivenditore di fiducia.

• Conficcare i picchetti nel terreno ad un angolo di 45°
rispetto alla tenda.

• Ancorare i tiranti allineandoli con la cucitura dalla quale
partono.

1. Invertire la procedura di installazione.

2. Spingere i pali fuori di manicotti, senza tirare.

3. Assicurarsi che tutte le parti siano pulite prima di imballarle nella borsa
di trasporto.

4. Se la tenda è bagnata o umida, asciugarla completamente il prima
possibile.

Pulizia e cura

AVVISO! Danni materiali

A

1. Se necessario, pulire il prodotto con acqua pulita e una spazzola mor­bida.

2. Eseguire un trattamento impregnante contro l’acqua e i raggi UV
prima di ogni viaggio.

Conservazione della tenda

I

• Non utilizzare oggetti appuntiti o duri o detergenti per la
pulizia.

• Non utilizzare per la pulizia materiali a base di alcol, pro­dotti chimici, sapone e detergenti.

• Rimuovere gli escrementi di uccelli e la resina degli
alberi il più presto possibile per evitare danni perma­nenti al materiale.

NOTA

• Installare completamente la tenda per la pulizia.

• Scegliere una giornata soleggiata per eseguire la pulizia
in modo da garantire che il materiale si asciughi comple­tamente.

Tenere a mente i seguenti suggerimenti durante l’installazione della
tenda:

• Le figure forniscono una panoramica generale dell’installazione.
L’installazione effettiva varia leggermente in base al modello di tenda.

• Chiedere aiuto. L’installazione risulta più facile con più persone.

• Infilare i pali attraverso i manicotti esterni secondo il loro codice
colore.

24 4445103236

1. Pulire la tenda.

2. Arieggiare completamente e assicurarsi che la tenda sia completa­mente asciutta prima di riporla.

3. Conservare in un luogo asciutto e ben ventilato.

IT

Risoluzione dei problemi

NOTA

I

Problema Soluzione

Perdita d’acqua ➤ Controllare che non vi siano cuciture

Strappo nel tessuto ➤ Riparare la perforazione utilizzando

Si è rotto il cavo antiurto che col­lega i pali

Il palo si è rotto ➤ Utilizzare un picchetto di metallo

• Durante la prima esposizione all’acqua può essere pre­sente un po’ di umidità sulle cuciture. A causa dell’umi­dità i fili si gonfiano e riempiono i fori che si creano
durante il processo di cucitura.

• Un kit di ricambi completo deve includere:
– impermeabilizzante
– nastro di riparazione e soluzione di riparazione
– spray al silicone per cerniere
– picchetti di ricambio

che perdono, nastri danneggiati e
zone umide.

➤ Se non si riscontrano perdite, consul-

tare il capitolo “Condensa” a
pagina 25.

➤ Se si riscontrano perdite, applicare il

sigillante per cuciture.

nastro adesivo.

➤ Far eseguire le riparazioni da uno spe-

cialista autorizzato.

➤ Acquistare un cavo antiurto sostitu-

tivo.

➤ Sostituire il cavo antiurto.

come stecca legandolo al palo rotto.

➤ Acquistare un palo nuovo.

La garanzia copre difetti di fabbricazione, materiali e componenti. La
garanzia non copre lo scolorimento della copertura e l’usura dovuta ai
raggi UV, l’uso improprio, i danni accidentali, i danni da tempesta o l’uso
permanente, semipermanente o commerciale. Non copre i danni risul­tanti. Si prega di contattare il proprio rivenditore per eventuali reclami.
Questo non influisce sui diritti statutari dell’utente.

Condensa

Tutte le tende sono affette da condensa interna se si verificano una o più
delle seguenti condizioni:

• elevata umidità dell’aria

• elevata umidità del terreno

• un calo di temperatura
Una forte condensa può colare dall’interno del tetto e gocciolare da

fascette, nastri e altri raccordi interni ed essere scambiata per una perdita.

➤ Aumentare la ventilazione aprendo porte e/o finestre.
➤ Installare un telo da terra impermeabile.

Smaltimento

➤ Raccogliere il materiale di imballaggio possibilmente negli appositi

contenitori di riciclaggio.

➤ Consultare il centro locale di riciclaggio o il rivenditore specializzato

per informazioni su come smaltire il prodotto secondo le norme sullo
smaltimento applicabili.

Garanzia

Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso,
contattare la filiale del produttore nel proprio Paese (vedi kampaoutdo­ors.com/store-locator) o il rivenditore di riferimento.

Per la gestione della riparazione e della garanzia è necessario inviare la
seguente documentazione insieme al dispositivo:

• una copia della ricevuta con la data di acquisto,

• il motivo della richiesta o la descrizione del guasto.

4445103236 25

NL

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze
handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en
onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvul­dig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee
akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeen­stemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en
in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschre­ven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of
schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies,
richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en
updates. Actuele productinformatie vindt u op kampaoutdoors.com.

• Reiniging en onderhoud mogen niet worden uitgevoerd
door kinderen zonder toezicht.

• Houd doorgangswegen vrij.

Omvang van de levering

Brean 3/4

Verklaring van de symbolen

GEVAAR!

D
!
!

A

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie
die, indien deze niet wordt voorkomen, leidt tot ernstig let­sel of de dood.

WAARSCHUWING!
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie

die, indien deze niet wordt voorkomen, kan leiden tot ern­stig letsel of de dood.

VOORZICHTIG!
Veiligheidsaanwijzing: duidt op een gevaarlijke situatie

die, indien deze niet wordt voorkomen, kan leiden tot licht
of matig letsel.

LET OP!

Duidt op een situatie die, indien deze niet wordt voorko­men, kan leiden tot materiële schade.

INSTRUCTIE

Aanvullende informatie voor het gebruik van het product.

I

Algemene veiligheidsaanwijzingen

GEVAAR! Niet-inachtneming van deze instructie leidt
tot ernstig of dodelijk letsel.

D

!

!

Gevaar voor koolmonoxidevergiftiging

• Gebruik nooit apparaten op brandstof in de tent, bijvoor­beeld barbecues of gasbranders. Door het verbrandings­proces komt koolmonoxide vrij die zich in de tent
verzamelt, omdat deze geen rookkanaal heeft.

WAARSCHUWING! Het niet in acht nemen van deze
waarschuwingen kan leiden tot ernstig letsel of de
dood.
Brandgevaar

• Zorg ervoor dat u bekend bent met de brandpreventie­maatregelen ter plaatse.

• Gebruik de tent niet om in te koken en gebruik er geen
open vuur.

Gevaar voor verstikking!

• Zorg ervoor dat alle ventilatieopeningen te allen tijde
open zijn om verstikking te voorkomen.

VOORZICHTIG! Het niet in acht nemen van deze waar­schuwingen kan leiden tot licht of matig letsel.
Gevaar voor letsel

• Dit toestel mag niet worden gebruikt door personen
(inclusief kinderen) met een lichamelijke, zintuiglijke of
geestelijke beperking of gebrek aan ervaring of kennis,
tenzij zij onder toezicht staan of zijn geïnstrueerd in het
veilig gebruik van het toestel door een volwassene die
verantwoordelijk is voor hun veiligheid.

• Laat kinderen niet rond de tent spelen en zorg ervoor dat
u geschikt en beschermend schoeisel draagt. Scheerlij­nen vormen struikelgevaar en haringen kunnen scherp
zijn.

Onderdeel Aantal

Buitentent 1
Voorste luifelstok 1
Tentstok 3
Binnentent 1
Haringzak 1
Draagtas 1

Croyde 6

Onderdeel Aantal

Buitentent 1
Dakboogstok 5
Stok 10
Zijluifelstok 1
Binnentent 1
Haringzak 1
Draagtas 1

Hayling 4/6

Onderdeel Aantal

Buitentent 1
Tentstok 4 / 5
Binnentent 1
Haringzak 1
Draagtas 1

Watergate 8

Onderdeel Aantal

Buitentent 1
Zijluifelstok 1
Tentstok 5
Binnentent 2
Haringzak 1
Draagtas 1

INSTRUCTIE

I

De binnentent kan alvast aan de tent bevestigd worden en
kan bevestigd blijven voor het afbreken en opzetten.

Beoogd gebruik

Deze tent is geschikt voor:

• Goed tot matig weer

• Rondreizen

26 4445103236

NL

Deze tent is niet geschikt voor:

• Harde wind of sneeuw

• Seizoensplaatsen of commercieel gebruik
Dit product is alleen geschikt voor het beoogde gebruik en de toepassing

in overeenstemming met deze gebruiksaanwijzing.
Deze handleiding geeft informatie die nodig is voor een correcte installa-

tie en/of correct gebruik van het product. Een slechte installatie en/of
onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en
mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan
het product die het gevolg is van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning

• Onjuist onderhoud of gebruik van andere dan door de fabrikant gele­verde originele reserveonderdelen

• Wijzigingen aan het product zonder uitdrukkelijke toestemming van
de fabrikant

• Gebruik voor andere doeleinden dan beschreven in deze handlei­ding

Kampa behoudt zich het recht voor om het uiterlijk en de specificaties van
het product te wijzigen.

De tent gebruiken

• Steek de stokken in overeenstemming met de kleurcode door de bui­tenste hoezen.

• Zodra de tent rechtop staat, controleert u de hoekharingen en zet u
deze eventueel opnieuw vast. Het grondzeil aan de binnenzijde moet
strak liggen en een rechthoekige vorm hebben.

• Zet de scheerlijnen vast zodat de tent strak staat, maar niet wordt ver­vormd.

• Bevestig de stormlijnen, indien beschikbaar.

• Controleer de scheerlijnen regelmatig op goede spanning. Pas deze
indien nodig aan met behulp van de glijders.

Zet de tent als volgt op:

1. Om de tent te beschermen tegen vuil en schade, legt u er een grond­zeil of onderzeil onder alvorens hem uit te pakken.

2. Pak de tent uit.

3. Sorteer en identificeer de verschillende onderdelen.

4. Om de tent op te zetten, gaat u te werk zoals afgebeeld (afb. 2,
pagina 4 tot afb. h, pagina 7).

De tent afbreken

LET OP! Materiële schade

A

Gebruik geen kracht bij het afbreken van de tent. Anders
kunt u materiaal beschadigen.

Voor het eerste gebruik

Maak uzelf vertrouwd met het product door de tent bij wijze van proef op
te zetten, alvorens het product voor het eerst te gebruiken. Controleer of
de levering compleet is.

Een plaats kiezen

Kies een vlakke plaats die uit de wind ligt:

1. Gebruik indien nodig een windscherm.

2. Kies een schaduwrijke plaats om uv-aantasting van het doek te voor­komen.

3. Kampeer niet onder bomen, omdat vallende takken, hars enz.
schade aan het product kunnen veroorzaken.

4. Verwijder scherpe stenen en puin van de grond om beschadiging
van het grondzeil te voorkomen.

5. Zet het product op met de ingangen van de wind af.

De tent opzetten

LET OP! Materiële schade

Open of sluit de ritssluitingen niet met grote kracht.

A

INSTRUCTIE

I

Denk aan de volgende tips wanneer u de tent opzet:

• De afbeeldingen geven een algemeen overzicht van de opbouw. De
daadwerkelijke opbouw varieert enigszins afhankelijk van het model
van de tent.

• Vraag om hulp. Het is gemakkelijker het product met meerdere perso­nen op te zetten.

• De tent wordt geleverd met haringen voor algemeen
gebruik. Deze zijn geschikt voor vele kampeerterreinen,
maar voor sommige soorten ondergrond zijn er speciale
haringen nodig. Raadpleeg hiervoor uw dealer.

• Steek de haringen onder een hoek van 45° van de tent
af in de grond.

• Span de scheerlijnen in een rechte lijn ten opzichte van
de naad waar deze begint.

1. Voer de opzetprocedure in omgekeerde volgorde uit.

2. Duw de stokken uit de hoezen (niet trekken).

3. Zorg ervoor dat alle onderdelen schoon zijn, alvorens ze in de draag­tas te stoppen.

4. Als de tent nat of vochtig is, deze zo spoedig mogelijk laten drogen.

Reiniging en onderhoud

LET OP! Materiële schade

A

1. Reinig het product indien nodig met schoon water en een zachte bor­stel.

2. Breng voor elke reis impregneermiddel tegen water en uv-straling
aan.

De tent opbergen

I

1. Reinig de tent.

2. Laat de tent volledig luchten en controleer of deze helemaal is opge­droogd voordat u hem opbergt.

3. Berg de tent op op een goed geventileerde, droge plek.

• Gebruik geen scherpe of harde voorwerpen of bijtende
schoonmaakmiddelen voor de reiniging.

• Gebruik geen middelen op alcoholbasis, chemicaliën,
zeep en reinigingsmiddelen voor de reiniging.

• Verwijder vogelpoep en boomhars zo snel mogelijk om
te voorkomen dat het materiaal permanent beschadigd
raakt.

INSTRUCTIE

• Zet de tent volledig op om deze te reinigen.

• Kies een zonnige dag voor de reiniging om er zeker van
te zijn dat het materiaal goed droogt.

4445103236 27

NL

Problemen oplossen

INSTRUCTIE

I

Probleem Oplossing

Waterlek ➤ Controleer op lekkende naden,

Scheur in het doek ➤ Gebruik reparatietape om het doek te

Elastiek dat de stokken met elkaar
verbindt, is gebroken

Stok is gebroken ➤ Gebruik een metalen haring als spalk

• Tijdens de eerste blootstelling aan water kunnen de
naden wat vochtig zijn. Door dit vocht zal de draad zwel­len en de gaatjes opvullen die ontstaan zijn in het naai­proces.

• Een volledige set reserveonderdelen bevat:
– Vochtwerend middel
– Reparatietape en reparatieoplossing
– Siliconenspray voor de ritssluitingen
– Reserveharingen

beschadigde tape en vochtige plek­ken.

➤ Als u geen lekkages kunt vinden, zie

hoofdstuk „Condensatie” op
pagina 28.

➤ Als u lekkages vindt, brengt u naadaf-

dichtingsmiddel aan.

dichten.

➤ Laat reparaties uitvoeren door een

geautoriseerd vakbedrijf.

➤ Koop een nieuw elastiek.
➤ Vervang het elastiek.

door deze aan de gebroken stok te
tapen.

➤ Koop een nieuwe stok.

De garantie dekt productiefouten, materialen en onderdelen. De garantie
dekt geen verbleking van het tentdoek en slijtage en schade als gevolg
van uv-straling, onjuist gebruik, onopzettelijke schade, stormschade en
permanent, semi-permanent of commercieel gebruik. De garantie dekt
geen enkele vorm van gevolgschade. Neem voor claims contact op met
uw dealer. Dit heeft geen invloed op uw wettelijke rechten.

Condensatie

Alle tenten ondervinden condensvorming indien één of meerdere van de
volgende omstandigheden van toepassing zijn:

• Hoge luchtvochtigheid

• Hoge grondvochtigheid

• Temperatuurval
Sterke condensvorming kan langs de binnenzijde van het dak stromen en

van koorden, tapes en andere bevestigingen druppelen en worden ver­ward met lekkage.

➤ Zorg voor meer ventilatie door deuren en/of ramen te openen.
➤ Gebruik een waterdicht grondzeil.

Afvoer

➤ Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafval-

bakken.

➤ Vraag het dichtstbijzijnde recyclingcentrum of uw dealer naar informa-

tie over hoe het product kan worden weggegooid in overeenstem­ming met alle van toepassing zijnde nationale en lokale regelgeving.

Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is,
neem dan contact op met de vestiging van de fabrikant in uw land (zie
kampaoutdoors.com/store-locator) of met uw dealer.

Stuur voor de afhandeling van reparaties of garantie volgende documen­ten mee:

• Een kopie van de factuur met datum van aankoop

• De reden voor de claim of een beschrijving van de fout

28 4445103236

DA

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre,
at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen
med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grun­digt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med
kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne,
retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende
love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser
på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for
eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og
advarslerne samt den tilhørende dokumentation. For opdaterede produktinformationer, se
kampaoutdoors.com.

• Rengøring og brugerens vedligeholdelse må ikke udføres
af børn uden opsyn.

• Sørg for, at adgangsvejene er frie.

Leveringsomfang

Brean 3/4

Forklaring af symboler

FARE!

D
!
!

A

Sikkerhedshenvisning: Angiver en farlig situation, som
medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke
undgås.

ADVARSEL!
Sikkerhedshenvisning: Angiver en farlig situation, som

kan medføre dødsfald eller alvorlig kvæstelse, såfremt den
ikke undgås.

FORSIGTIG!
Sikkerhedshenvisning: Angiver en farlig situation, som

kan medføre mindre eller lette kvæstelser, såfremt den ikke
undgås.

VIGTIGT!

Angiver en situation, som kan medføre materielle skader,
såfremt den ikke undgås.

BEMÆRK

Supplerende informationer om betjening af produktet.

I

Generelle sikkerhedshenvisninger

FARE! Hvis dette ikke overholdes, vil det medføre
dødelige eller alvorlige kvæstelser.

D

!

!

Fare for kulilteforgiftning

• Brug aldrig et apparat, der forbrænder brændstof som en
grill eller gasvarmere, i teltet. Forbrændingsprocessen
danner kulilte, som ophobes inde i teltet, da der ikke er
noget træk.

ADVARSEL! Manglende overholdelse af disse advars­ler kan medføre dødelige eller alvorlige kvæstelser.
Brandfare

• Sørg for, at du kender brandbeskyttelsesforanstaltnin­gerne på stedet.

• Undgå madlavning i teltet eller brug af åben ild.

Fare for kvælning!

• Sørg for, at ventilationsåbningerne hele tiden er åbne for
at undgå kvælning.

FORSIGTIG! Manglende overholdelse af disse forsig­tighedshenvisninger kan medføre mindre eller mode­rate kvæstelser.

Fare for kvæstelser

• Dette apparat er ikke beregnet til at blive anvendt af per­soner (inkl. børn), som har begrænsede fysiske, sanse­eller mentale evner eller er uerfarne eller uvidende, med­mindre der er sørget for et passende opsyn eller udførlig
vejledning i brugen af apparatet fra en person, der er
ansvarlig for deres sikkerhed.

• Lad ikke børn lege omkring teltet, og sørg for at bære fod­tøj, der beskytter fødderne. Bardunerne er en snublefare,
og pløkkene kan være skarpe.

Komponent Antal

Oversejl til telt 1
Forreste solsejlsstang 1
Teltstang 3
Indertelt 1
Pløkpose 1
Bæretaske 1

Croyde 6

Komponent Antal

Oversejl til telt 1
Stang til tagbue 5
Benstang 10
Solsejlsstang i siden 1
Indertelt 1
Pløkpose 1
Bæretaske 1

Hayling 4/6

Komponent Antal

Oversejl til telt 1
Teltstang 4 / 5
Indertelt 1
Pløkpose 1
Bæretaske 1

Watergate 8

Komponent Antal

Oversejl til telt 1
Solsejlsstang i siden 1
Teltstang 5
Indertelt 2
Pløkpose 1
Bæretaske 1

BEMÆRK

I

Inderteltet kan allerede være anbragt på teltet og kan for­blive på i forbindelse med op- og nedtagning.

Korrekt brug

Dette fortelt er beregnet til:

• lette til moderate vejrforhold

• touring.

4445103236 29

DA

Dette fortelt er ikke beregnet til:

• meget kraftige vindstyrker eller snefald

• fastliggere eller erhvervsmæssig brug.
Dette produkt er kun egnet til dets beregnede formål og anvendelse i

overensstemmelse med disse anvisninger.
Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med

henblik på en korrekt montering og/eller drift af produktet. Dårlig monte­ring og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig
ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for kvæstelser eller skader i forbin­delse med produktet, der skyldes:

• ukorrekt samling eller forbindelse inklusive for høj spænding

• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke
stammer fra producenten

• ændringer på produktet uden udtrykkelig tilladelse fra producenten

• brug til andre formål end dem, der er beskrevet i vejledningen.

Kampa forbeholder sig ret til at ændre produktets udseende og produkts­pecifikationer.

Brug af teltet

• Kontrollér af og til bardunerne for at sikre, at de er tilstrækkeligt
stramme, og brug evt. skyderne til at justere dem.

Sæt teltet op på følgende måde:

1. For at beskytte teltet mod snavs og beskadigelser skal der lægges et
underlag før udpakningen.

2. Pak teltet ud.

3. Sortér og identificér de forskellige komponenter.

4. Fortsæt som vist for at sætte teltet op (fig. 2, side 4 til fig. h,
side 7).

Afmontering af teltet

VIGTIGT! Materielle skader

A

1. Pak forteltet sammen i omvendt rækkefølge i forhold til opsætningen.

2. Tryk stængerne ud af mufferne. Der må ikke trækkes.

3. Kontrollér, at alle dele er rene, før de pakkes i bæretasken.

4. Hvis teltet er vådt eller fugtigt, skal det tørres hurtigst muligt.

Brug ikke vold, når du afmonterer teltet. Ellers kan du beska­dige materialerne.

Før første brug

Lær produktet at kende ved at foretage en prøveopsætning, før produktet
anvendes første gang. Kontrollér, om leveringsomfanget er komplet.

Valg af en plads

Vælg et plant sted, der er beskyttet mod vinden:

1. Brug om nødvendigt en læskærm.

2. Vælg et sted med skygge for at undgå, at UV-strålerne nedbryder
stoffet.

3. Undgå opsætning under træer, da faldende grene, harpiks osv. kan
beskadige produktet.

4. Fjern skarpe sten og andre rester, så underlaget ikke bliver beskadi­get.

5. Opsæt produktet, så dørene vender væk fra vinden.

Opstilling af teltet

VIGTIGT! Materielle skader

Du må ikke åbne eller lukke lynlåsen med brug af vold.

A

BEMÆRK

I

• Teltet leveres med pløkke til almindelig brug. De vil
være egnet til mange steder, men der kan kræves spe­cielle pløkke til særlige typer jordbunde. Spørg din for­handler.

• Slå pløkkene i jorden med en vinkel på 45° væk fra teltet.

• Slå pløkkerne i bardunerne på linje med den søm, de
starter fra.

Rengøring og vedligeholdelse

VIGTIGT! Materielle skader

A

1. Rengør produktet om nødvendigt med rent vand og en blød børste.

2. Påfør imprægnering mod vand og UV-stråling før hver tur.

Opbevaring af teltet

I

1. Rengør teltet.

2. Tøm luften helt, og sørg for, at teltet er helt tørt, inden det pakkes
væk.

3. Skal opbevares et tørt sted med god udluftning.

• Du må ikke bruge skarpe eller hårde genstande eller ren­gøringsmidler under rengøringen.

• Brug ikke spritbaserede materialer, kemikalier, sæbe og
rengøringsmidler under rengøringen.

• Fjern fugleklatter og træharpiks så hurtigt som muligt for
at undgå, at materialet tager permanent skade.

BEMÆRK

• Sæt teltet helt op med henblik på rengøring.

• Vælg at gøre rent på en dag, hvor solen skinner, så du er
sikker på, at materialet tørrer helt.

Vær opmærksom på følgende tips, når du sætter teltet op:

• Figurerne viser en generel oversigt over opsætningen. Den faktiske
opsætning varierer en smule afhængigt teltets model.

• Få hjælp. Opsætningen er nemmere, hvis man er flere om det.

• Forbind stængerne via udvendige muffer efter deres farvekode.

• Efter teltet er rejst op, skal du kontrollere hjørnepløkkene og om nød­vendigt sætte dem i igen. Det indvendige forteltgulv skal være glattet
ud og have en firkantet form.

• Pløk bardunerne, så teltet er stramt men stadig holder faconen.

• Anbring stormbånd, såfremt de forefindes.

30 4445103236

DA

Udbedring af fejl

BEMÆRK

I

Problem Løsning

Vandlækage ➤ Kontrollér, om der er søm, der lækker,

Revne i stoffet ➤ Brug reparationstape til at tætne stof-

Kablet, der forbinder stængerne, er
knækket

Stangen er knækket ➤ Brug en metalpløk som en skinne ved

• Under den første udsættelse for vand kan der være lidt
fugt på sømmene. Som følge af denne fugt svulmer trå­dene op og fylder de huller, der opstår under synings­processen.

• Et komplet udstyret reservedelssæt indeholder:
– vandtætningsmiddel
– reparationstape og reparationsopløsning
– silikonespray til lynlåsene
– reservepløkker

beskadigede bånd og fugtige områ­der.

➤ Hvis du ikke kan finde lækager, så se

kapitlet „Dannelse af kondensat“ på
side 31.

➤ Påfør sømtætningsmiddel, hvis du fin-

der lækager.

fet.

➤ Få reparationer udført hos en autorise-

ret specialist.

➤ Køb et erstatningskabel.
➤ Udskift kablet.

at binde den til den ødelagte stang.

➤ Køb en ny stang.

Garantien dækker produktionsfejl, materialer og dele. Garantien dækker
ikke falmning af afdækningen og slitage samt UV-nedbrydning, misbrug,
utilsigtet beskadigelse, stormskader, permanent eller halvpermanent
brug eller brug i kommercielt øjemed. Den dækker ikke følgeskader. Kon­takt din forhandler i forbindelse med krav. Dette påvirker ikke dine lov­mæssige krav.

Dannelse af kondensat

Alle telte kan dugge indvendigt, hvis et eller flere af de følgende forhold
gør sig gældende:

• høj luftfugtighed

• høj jordfugtighed

• et temperaturfald.
Kraftig kondensering kan løbe ned ad taget og dryppe ned på bindere,

bånd og andre indvendige fittings, og man kunne forveksle det med
lækage.

➤ Sørg for kraftigere udluftningen ved at åbne døre og/eller vinduer.
➤ Montér et vandtæt underlag.

Bortskaffelse

➤ Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågæl-

dende type genbrugsaffald.

➤ Kontakt en lokal genbrugsstation eller din faghandel for at få de

pågældende forskrifter om, hvordan du bortskaffer produktet i over­ensstemmelse med disse gældende forskrifter for bortskaffelse.

Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal
du kontakte producentens afdeling i dit land (se kampaoutdo­ors.com/store-locator) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato

• en reklamationsgrund eller en fejlbeskrivelse.

4445103236 31

SV

Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att
du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsam­mans med produkten.

Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och var­ningar och att du förstår och är införstådd med att följa de villkor som anges häri. Du är införstådd med att endast
använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges
i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer
instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten
eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna
samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök
kampaoutdoors.com.

• Rengöring och användarunderhåll får inte genomföras av
barn utan uppsikt.

• Håll fritt på gångvägarna.

Leveransomfattning

Brean 3/4

Förklaring av symboler

FARA!

D
!
!

A

Säkerhetsanvisning: Anger en farlig situation som, om
den inte kan undvikas, leder till döden eller allvarlig person­skada.

VAR NING !
Säkerhetsanvisning: Anger en farlig situation som, om

den inte kan undvikas, kan leda till döden eller allvarlig per­sonskada.

AKTA!
Säkerhetsanvisning: Anger en farlig situation som, om

den inte kan undvikas, leder lindrig eller måttlig person­skada.

OBSERVERA!

Anger en situation som, om den inte kan undvikas, kan leda
till materiell skada.

ANVISNING

Kompletterande information om användning av produkten.

I

Allmänna säkerhetsanvisningar

FARA! Om inte denna anvisning följs leder det till död­liga eller allvarliga personskador.

D

!

!

Fara för kolmonoxidförgiftning

• Använd aldrig en förbränningsapparat som grill eller
gasolkök inuti tältet. Förbränningen bildar kolmonoxid
som samlas inuti tältet eftersom det inte finns någon venti­lation.

VARNING! Om man underlåter att följa de här varning­arna kan följden bli dödsfall eller allvarlig person­skada.

Brandrisk

• Ombesörj att du är bekant med säkerhetsåtgärderna vid
brand på plats.

• Laga inte mat i tältet och använd inte öppen låga.

Kvävningsrisk!

• Kontrollera att ventilationsöppningarna är öppna hela
tiden för att förhindra kvävning.

AKTA! Om man underlåter att följa de här försiktig­hetsåtgärderna kan följden bli lindrig eller måttlig
personskada.
Risk för personskada

• Denna apparat får inte användas av personer (inklusive
barn) med nedsatt fysisk, sensorisk eller mental förmåga,
eller som inte har erfarenhet eller tillräckliga kunskaper,
såvida inte apparaten används under uppsikt eller med till­räcklig vägledning av en person som ansvarar för säkerhe­ten.

• Låt inte barn leka i närheten av tältet och se till att de använ­der lämpliga skyddande skor. Staglinor innebär snubb­lingsrisk och pinnarna kan vara vassa.

Komponent Mängd

Yttertält 1
Takstolpe fram 1
Tältstolpe 3
Innertält 1
Pinnpåse 1
Bärväska 1

Croyde 6

Komponent Mängd

Yttertält 1
Takbågstolpe 5
Benstolpe 10
Sidotakstolpe 1
Innertält 1
Pinnpåse 1
Bärväska 1

Hayling 4/6

Komponent Mängd

Yttertält 1
Tältstolpe 4 / 5
Innertält 1
Pinnpåse 1
Bärväska 1

Watergate 8

Komponent Mängd

Yttertält 1
Sidotakstolpe 1
Tältstolpe 5
Innertält 2
Pinnpåse 1
Bärväska 1

ANVISNING

I

Innertältet kan redan sitta fast i tältet och kan lämnas fastsatt
när tältet tas ner eller sätts upp.

Avsedd användning

Tältet passar för:

• Fint till måttligt dåligt väder

•Resor

32 4445103236

SV

Tältet passar inte för:

• Mycket hårda vindar eller snöfall

• Säsongscamping eller kommersiellt bruk
Den här produkten lämpar sig endast för avsedd användning i enlighet

med denna bruksanvisning.
Den här manualen informerar om vad som krävs för att installera och/eller

använda produkten på rätt sätt. Felaktig installation och/eller användning
eller felaktigt underhåll kommer leda till att produkten inte fungerar opti­malt och riskerar gå sönder.

Tillverkaren åtar sig inget ansvar för personskador eller materiella skador
på produkten som uppstår till följd av:

• Felaktig montering eller anslutning, inklusive för hög spänning

• Felaktigt underhåll eller användning av reservdelar som inte är origi­naldelar från tillverkaren

• Ändringar som utförts utan uttryckligt medgivande från tillverkaren

• Användning för andra ändamål än de som beskrivs i denna bruksanvis­ning

Kampa förbehåller sig rätten att ändra produktens utseende och specifika­tioner.

• Kontrollera staglinorna då och då för att se om de är rätt spända, jus­tera vid behov med löparna.

Sätt upp tältet så här:

1. Börja med att lägga ut en markduk eller underlag innan tältet packas
upp, så att det inte blir smutsigt eller skadas.

2. Packa upp tältet.

3. Separera och identifiera de olika delarna.

4. Gör så här för att sätta upp tältet (bild 2, sida 4 till bild h, sida 7).

Ta n er t äl tet

OBSERVERA! Materiell skada

A

1. Gör som vid uppsättningen fast i omvänd ordning.

2. Tryck ut stolparna ur skyddshöljena, dra inte.

3. Se till att alla delar är rena innan förtältet packas i bärväskan.

4. Om tältet är vått eller fuktigt, torka det helt så fort som möjligt.

Använd inte våld när du tar ner tältet. Annars kan material
skadas.

Använda tältet

Före den första användningen

Bekanta dig med produkten genom att göra en testuppsättning innan pro­dukten används på riktigt första gången. Kontrollera att allt finns som ska
ingå i leveransen.

Välja en plats

Välj en vindskyddad plats:

1. Använd ett vindskydd om det behövs.

2. Välj en skuggig plats så att inte UV-strålning försämrar tyget.

3. Undvik att sätta upp tältet under träd eftersom nedfallande grenar,
kåda etc. kan skada tältet.

4. Rensa bort vassa stenar och skräp från platsen så att inte markduken
skadas.

5. Sätt upp tältet med dörrarna bort från vinden.

Sätta upp tältet

OBSERVERA! Materiell skada

Öppna eller stäng inte dragkedjorna med våld.

A

ANVISNING

I

• Tältet levereras med standardtältpinnar. Dessa kommer
att passa på många platser men för vissa underlag kom­mer specialpinnar krävas. Fråga din återförsäljare.

• Driv in pinnarna i marken med 45° vinkel från tältet.

• Fäst staglinorna i linje med sömmen de börjar från.

Rengöring och skötsel

OBSERVERA! Materiell skada

A

1. Rengör vid behov produkten med rent vatten och en mjuk borste.

2. Impregnera mot vatten och UV-strålning inför varje resa.

Förvara tältet

I

1. Rengör tältet.

2. Lufta tältet ordentligt och se till att det är helt torrt innan du lägger
undan det.

3. Förvara på en torr och välventilerad plats.

• Använd inte vassa eller hårda föremål eller rengörings­medel för rengöringen.

• Använd inte alkoholbaserade material, kemikalier, såpa
eller rengöringsmedel vid rengöring.

• Ta bort fågelspillning och träkåda så snabbt som möjligt
för att förhindra att materialet skadas permanent.

ANVISNING

• Sätt upp tältet helt för rengöring.

• Välj en solig dag så att materialet kan torka ordentligt.

Tänk på följande tips när du sätter upp tältet:

• Bilderna ger en allmän översikt över uppsättningen. Den verkliga upp­sättningen kommer variera beroende på tältmodellen.

• Be om hjälp. Det är lättare att sätta upp tältet om man är flera.

• Trä stolparna genom ytterhöljena enligt färgkoderna.

• När tältet har ställts upp lodrätt, kontrollera hörnpinnarna och stick in
dem på nytt vid behov. Markduken på insidan ska vara sträckt och ha
rektangulär form.

• Sätt fast staglinorna så att tältet är spänt utan att formen påverkas nega­tivt.

• Sätt dit stormremmarna om sådana finns.

4445103236 33

SV

Felsökning

ANVISNING

I

Problem Åtgärd

Vattenläckage ➤ Se efter om det finns sömmar som

Reva i tyget ➤ Använd reparationstejp för att försluta

Fångremmen som förbinder stol­parna har gått sönder

Stolpen har gått sönder ➤ Använd en metallpinne som skena

• Vid första exponeringen för vatten kan det finnas lite fukt
vid sömmarna. Denna fukt gör att trådarna sväller och
täpper igen hålen som bildades när tältet syddes.

• En fullutrustad reservdelssats ska innehålla:
– Vattentätare
– Reparationstejp och solution
– Silikonspray för dragkedjorna
– Reservpinnar

läcker, skadad tejp eller fuktiga områ­den.

➤ Om du inte hittar några läckage, se

kapitel ”Kondens” på sidan 34.

➤ Applicera sömtätningsmedel om du

hittar några läckage.

tyget.

➤ Låt en auktoriserad specialist utföra

reparationer.

➤ Köp en ny fångrem.
➤ Byt ut fångremmen.

genom att tejpa dit den på den trasiga
stolpen.

➤ Köp en ny stolpe.

Garantin täcker tillverkningsfel, material och delar. Garantin täcker inte
blekning av skyddet och slitage på grund av UV-strålning, felaktig använd­ning, skador som beror på olyckor, stormskador eller permanent, halvper­manent eller kommersiell användning. Den täcker inga skador som
resultat av detta. Kontakta din återförsäljare vid reklamationer. Detta
påverkar inte dina lagstadgade rättigheter.

Kondens

Alla tält utsätts för intern kondens om ett eller flera villkor gäller:

• Hög luftfuktighet

• Hög markfukt

• Temperaturfall
Kraftig kondens kan rinna nedför insidan av taket och droppa från band

och andra interna beslag och av misstag ses som läckage.

➤ Öka ventilationen genom att öppna dörrar och/eller fönster.
➤ Installera en vattentät markduk.

Avfallshantering

➤ Placera förpackningsmaterialet i motsvarande återvinningsbehållare

om möjligt.

➤ Konsultera ett lokalt återvinningscenter eller en specialiserad återför-

säljare för information om hur man bortkaffar produkten i enlighet med
tillämpliga bortskaffningsförordningar.

Garanti

Den lagstadgade garantitiden gäller. Kontakta tillverkarens filial i ditt land
eller din återförsäljare om produkten är defekt (se kampaout­doors.com/store-locator).

Vid reparations- och garantiärenden ska följande dokument skickas med
när du returnerar produkten:

• En kopia på fakturan med inköpsdatum

• En reklamationsbeskrivning eller felbeskrivning

34 4445103236

NO

Vennligst les disse instruksjonene nøye og følg alle anvisninger, retningslinjer og advarsler i denne produktvei­ledningen for å sikre at du installerer, bruker og vedlikeholder produktet ordentlig til enhver tid. Disse instruk­sjonene MÅ alltid følge med produktet.

Ved å bruke dette produktet bekrefter du at du har lest alle anvisninger, retningslinjer og advarsler grundig, og
at du forstår og samtykker i å overholde vilkårene slik de er presentert her. Du godtar å bruke dette produktet
kun til tiltenkt formål og bruksområder, og i samsvar med anvisningene, retningslinjene og advarslene slik de er
presentert i denne produktveiledningen, så vel som i samsvar med alle gjeldende lovbestemmelser og forskrif­ter. Hvis anvisningene og advarslene som er presentert her, ikke blir lest og fulgt, kan det føre til personskader
hos deg selv eller andre, skader på produktet eller skader på annen eiendom i nærheten. Denne produktvei­ledningen med sine anvisninger, retningslinjer og advarsler, samt relatert dokumentasjon, kan være underlagt
endringer og oppdateringer. Oppdatert produktinformasjon finner du på kampaoutdoors.com.

Symbolforklaring

FARE!

D
!
!

A

Sikkerhetsregel: Kjennetegner en farlig situasjon som –
dersom den ikke unngås – vil føre til alvorlige personskader,
eventuelt med døden til følge.

ADVARSEL!
Sikkerhetsregel: Kjennetegner en farlig situasjon som –

dersom den ikke unngås – kan føre til alvorlige personska­der, eventuelt med døden til følge.

FORSIKTIG!
Sikkerhetsregel: Kjennetegner en farlig situasjon som –

dersom den ikke unngås – kan føre til lettere eller moderate
personskader.

PASS PÅ!

Kjennetegner en situasjon som - dersom den ikke unngås ­kan resultere i materielle skader.

MERK

Ytterligere informasjon om betjening av produktet.

I

Generelle sikkerhetsinstruksjoner

FARE! Hvis man ikke overholder disse instruksjonene,
kan det føre til død eller alvorlig skade.

D

!

!

Fare for karbonmonoksidforgiftning

• Bruk aldri et drivstoffbrennende apparat som grill eller
gassvarmere inne i teltet. Forbrenningsprosessen produ­serer karbonmonoksid som akkumulerer inne i teltet, da
det ikke er noen avtrekkskanal.

ADVARSEL! Manglende overholdelse av disse advars­lene kan resultere i alvorlige personskader, eventuelt
med døden til følge.

Brannfare

• Sørg for at du kjenner brannverntiltakene på stedet.

• Du må ikke tilberede mat i forteltet eller bruke åpen ild.

Kvelningsfare!

• Sørg for at lufteåpningene er åpne til enhver tid for å
unngå kvelning.

FORSIKTIG! Manglende overholdelse av disse forsik­tighetsvarslene kan resultere i mindre til moderate
personskader.

Fare for personskader

• Dette apparatet skal ikke brukes av personer (inkludert
barn) med reduserte fysiske, sensoriske eller psykiske
evner, eller også manglende erfaring eller kunnskap, med
mindre de er under egnet oppsyn eller har fått anvisninger
om bruk av apparatet av en person som er ansvarlig for
deres sikkerhet.

• Ikke la barn leke rundt teltet, og påse at alle har på seg
egnet beskyttende fottøy. Bardunlinjer er en snublefare
og plugger kan være skarpe.

• Rengjøring og vedlikehold må ikke utføres av barn uten at
de er under oppsikt.

• Ikke blokker gjennomganger.

Leveringsomfang

Brean 3/4

Komponent Antall

Yttertelt 1
Baldakinstang, front 1
Teltstang 3
Innertelt 1
Pose med plugger 1
Bæreveske 1

Croyde 6

Komponent Antall

Yttertelt 1
Buet takstang 5
Stang nede 10
Baldakinstang, side 1
Innertelt 1
Pose med plugger 1
Bæreveske 1

Hayling 4/6

Komponent Antall

Yttertelt 1
Teltstang 4 / 5
Innertelt 1
Pose med plugger 1
Bæreveske 1

Watergate 8

Komponent Antall

Yttertelt 1
Baldakinstang, side 1
Teltstang 5
Innertelt 2
Pose med plugger 1
Bæreveske 1

MERK

I

Hvis innerteltet er festet til teltet, kan det forbli festet når tel­tet tas ned og settes opp.

4445103236 35

NO

Tiltenkt bruk

Dette teltet er egnet for:

• lett til moderat vær

•rundreiser
Dette teltet er ikke egnet for:

• svært sterk vind eller snøfall

• sesongparkering eller kommersiell bruk
Dette produktet er kun egnet for det tiltenkte formålet og bruksområdet i

samsvar med disse instruksjonene.
Denne veiledningen gir informasjon som er nødvendig for korrekt installa-

sjon og/eller bruk av produktet. Feilaktig installasjon og/eller ukorrekt
bruk eller vedlikehold vil resultere i en utilfredsstillende ytelse og mulig
svikt.

Produsenten fraskriver seg ethvert ansvar for personskader eller materielle
skader på produktet som følge av:

• Ukorrekt montering eller tilkobling, inkludert for høy spenning

• Ukorrekt vedlikehold eller bruk av andre reservedeler enn originale
reservedeler levert av produsenten

• Modifisering av produktet uten at det er gitt uttrykkelig godkjenning
av produsenten

• Bruk til andre formål enn beskrevet i denne veiledningen

Kampa forbeholder seg rettigheten til å endre produktets produktspesifi­kasjoner og utseende.

Bruke teltet

• Når teltet er satt opp, sjekk hjørnepluggene og sett ned plugger på
nytt om nødvendig. Grunnlaget på innsiden skal være stramt og ligge
rektangulært.

• Plugg i bardunene slik at teltet er stramt uten av det ødelegger for­men.

• Fest stormstroppene hvis de er tilgjengelige.

• Sjekk bardunene fra tid til annen for å sikre tilstrekkelig spenning, bruk
løpeskinner for å justere om nødvendig.

Sett opp forteltet som følger:

1. For å beskytte teltet fra smuss og skade, legg ned et underlag på bak­ken eller fotavtrykk før det pakkes opp.

2. Pakk opp teltet.

3. Separer og identifiser de forskjellige komponentene.

4. Fortsett som vist for å sette opp teltet (fig. 2, side 4 til fig. h,
side 7).

Demontere teltet

PASS PÅ! Materielle skader

A

1. Utfør oppsettprosedyren i motsatt rekkefølge.

2. Tykk stengene ut av hylsene, ikke dra i dem.

3. Sjekk at alle deler er rene før de pakkes i bærevesken.

4. Hvis teltet er vått eller fuktig, tørk helt så snart som mulig.

Ikke bruk makt når du demonterer teltet. Da kan du skade
materialet.

Før første gangs bruk

Gjør deg kjent med produktet ved å utføre et testoppsett før produktet
brukes for første gang. Sjekk at leveransen er komplett.

Velge sted for oppsett

Velg et flatt sted som er beskyttet mot vind:

1. Bruk vindskjerm om nødvendig.

2. Velg et sted der det er skygge for å unngå UV-nedbrytning av teksti­len.

3. Unngå å sette opp under trær, da grener som faller ned, kvae, osv.
kan skade produktet.

4. Rydd stedet for skarpe steiner og rusk for å unngå å skade underlaget.

5. Sett opp produktet slik at dørene vender vekk fra vinden.

Oppsett av teltet

PASS PÅ! Materielle skader

Ikke åpne eller lukk glidelåsene med makt.

A

MERK

I

• Forteltet leveres komplett med universalplugger. Disse
vil være egnet for mange steder men spesialplugger kre­ves for noen typer grunnlag. Spør din forhandler.

• Kjør inn pluggene i 45 ° vinkel fra forteltet og ned i bak­ken.

• Plugg bardunene på linje med sømmen de starter fra.

Rengjøring og vedlikehold

PASS PÅ! Materielle skader

A

1. Ved behov kan produktet rengjøres med rent vann og en myk børste.

2. Påfør impregnering mot vann og UV-stråling før hver reise.

Oppbevaring av teltet

I

1. Rengjør teltet.

2. Luft teltet godt, og påse at det er helt tørt før du pakker det bort.

3. Oppbevar på et godt ventilert, tørt sted.

• Ikke bruk skarpe eller harde gjenstander eller rengjø­ringsmidler til rengjøring.

• Ikke benytt alkoholbaserte materialer, kjemikalier, såper
og rengjøringsmidler til rengjøring.

• Fjern fuglemøkk og kvae så snart som mulig, for å unngå
permanent skade på materialet.

MERK

• Sett opp teltet helt for rengjøring.

• Velg en dag med sol for rengjøring for å være sikker på
at materialet vil tørke godt.

Husk på følgende tips når du setter opp forteltet:

• Illustrasjonene viser en generell oversikt over oppsettet. Det faktiske
oppsettet vil variere noe, basert på teltmodell.

• Skaff hjelp. Det er enklere for flere mennesker å sette opp.

• Trekk stengene gjennom de ytre hylsene i samsvar med fargekoden.

36 4445103236

NO

Feilretting

MERK

I

Problem Løsning

Vannlekkasje ➤ Kontroller for sømmer som lekker,

Rift i tekstilen ➤ Bruk reparasjonsteip for å forsegle tek-

Støtsnor som kobler sammen sten­gene, er ødelagt

Stangen er ødelagt ➤ Bruk en metallplugg som splint ved å

• Under første eksponering for vann, kan det forekomme
fuktighet i sømmene. På grunn av denne fuktigheten vil
trådene svulme opp og fylle hullene som har oppstått i
syprosessen.

• Et fullt utstyrt reservedelsett skal inneholde:
– impregnering
– reparasjonsteip og reparasjonsløsning
– silikonspray for glidelåsene
– reserveplugger

skadd teip og fuktige områder.

➤ Hvis ikke du finner noen lekkasjer, se

kapittel «Kondens» på side 37.

➤ Hvis du finner lekkasjer, påføres søm-

forsegling.

stilen.

➤ Få reparasjoner utført av en autorisert

spesialist.

➤ Kjøp en reservestøtsnor.
➤ Bytt ut støtsnoren.

teipe den til den ødelagte stangen.

➤ Kjøp en ny stang.

Kondens

Alle telt får innvendig kondens ved ett eller flere av følgende forhold:

• høy luftfuktighet

• høy bakkefuktighet

• fall i temperatur
Sterk kondens kan renne ned innsiden av taket og dryppe fra bindinger,

tape og andre innvendige beslag og kan forveksles med lekkasje.

➤ Øk ventilering ved å åpne dører og/eller vinduer.
➤ Installer et vanntett underlag.

Avfallsbehandling

➤ Lever emballasje til resirkulering så langt det er mulig.
➤ For å kaste produktet endelig ta kontakt med det lokale resirkulerings-

senteret eller faghandler om hvordan du kan gjøre dette i overens­stemmelse med gjeldende avfallshåndteringsforskrifter.

Garanti

Lovmessig garantitid gjelder. Hvis produktet er defekt: Ta kontakt med
produsentens kontor i ditt land (se kampaoutdoors.com/store-locator)
eller din forhandler.

Ved henvendelser vedrørende reparasjon eller garanti, må du sende med
følgende dokumentasjon:

• Kopi av kvitteringen med kjøpsdato

• Årsak til reklamasjonen eller beskrivelse av feilen
Garantien dekker produksjonsfeil, materialer og deler. Garantien dekker

ikke falming av duken og slitasje på grunn av UV-stråling, feil bruk, skader
som skyldes uhell, skader som skyldes sterk vind, permanent eller delvis
permanent eller kommersiell bruk. Den dekker heller ingen skader som
følge av dette. Vennligst ta kontakt med forhandleren ved eventuelle krav.
Dette påvirker ikke dine lovfestede rettigheter.

4445103236 37

FI

Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja
varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY
jäädä tuotteen yhteyteen.

Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja
hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa
käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä
voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättä­minen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan
omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheis­dokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta
kampaoutdoors.com.

• Lapset eivät saa puhdistaa laitetta eivätkä ryhtyä käyttäjän
suoritettavaksi tarkoitettuihin huoltotöihin ilman valvon­taa.

• Huolehdi siitä, että kulkutiet pysyvät esteettöminä.

Toimituskokonaisuus

Symbolien selitykset

VAARA!

D
!
!

A

Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen,
joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos
ohjeita ei noudateta.

VAR OITU S!
Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen,

joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen,
jos ohjeita ei noudateta.

HUOMIO!
Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen,

joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen,
jos ohjeita ei noudateta.

HUOMAUTUS!

viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos
ohjeita ei noudateta.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

I

Yleisiä turvallisuusohjeita

VAARA! Tämän ohjeen noudattamatta jättäminen joh­taa kuolemaan tai vakavaan loukkaantumiseen.

D

!

!

Häkämyrkytysvaara

• Älä milloinkaan käytä teltan sisällä polttoaineella toimivia
laitteita kuten grillejä tai kaasulämmittimiä. Palaminen syn­nyttää häkää, joka kerääntyy teltan sisään, koska savuhor­mia ei ole.

VAROITUS! Näiden varoitusten noudattamatta jättä­minen voi johtaa kuolemaan tai vakavaan vammaan.

Palovaara

• Varmista, että tunnet käyttöpaikan palontorjuntajärjeste­lyt.

• Teltassa ei saa laittaa ruokaa eikä käyttää avotulta.

Tukehtumisvaara!

• Varmista tukehtumisen ehkäisemiseksi, että ilmanvaih­toaukot ovat jatkuvasti auki.

HUOMIO! Näiden varoitusten noudattamatta jättämi­nen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Loukkaantumisvaara

• Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden
(mukaan lukien lapset) käyttöön, joiden fyysiset, aistinva­raiset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu
laitteen käytön vaatima kokemus tai tietämys. Poikkeuk­sena tästä on tilanne, jossa edellä mainittujen henkilöiden
turvallisuudesta vastaava henkilö on antanut opastuksen
laitteen käyttöön tai laitteen käyttö tapahtuu turvallisuu­desta vastaavan henkilön valvonnassa.

• Älä anna lasten leikkiä teltan ympärillä ja varmista, että käy­tössä on sopivat suojaavat jalkineet. Naruihin voi kompas­tua ja kiilat voivat olla teräviä.

Brean 3/4

Osa Määrä

Telttakangas 1
Etukatoksen tanko 1
Telttakaari 3
Sisäteltta 1
Kiilapussi 1
Kantolaukku 1

Croyde 6

Osa Määrä

Telttakangas 1
Kattokaari 5
Jalkatanko 10
Sivukatoksen telttakaari 1
Sisäteltta 1
Kiilapussi 1
Kantolaukku 1

Hayling 4/6

Osa Määrä

Telttakangas 1
Telttakaari 4 / 5
Sisäteltta 1
Kiilapussi 1
Kantolaukku 1

Watergate 8

Osa Määrä

Telttakangas 1
Sivukatoksen telttakaari 1
Telttakaari 5
Sisäteltta 2
Kiilapussi 1
Kantolaukku 1

OHJE

I

Sisäteltta saattaa olla jo kiinnitettynä telttakankaaseen. Se
voidaan jättää kiinni purkamista ja pystytystä varten.

38 4445103236

FI

Käyttötarkoitus

Tämä teltta sopii seuraaviin:

• hyvä – kohtalainen sää

•retkeily
Tämä teltta ei sovi seuraaviin:

• hyvin voimakas tuuli tai lumisade

• koko sesongin kestävään pystytykseen tai kaupalliseen käyttöön
Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoi-

tukseen ja käyttökohteeseen.
Näistä ohjeista saat tuotteenasianmukaiseen asennukseen ja/tai käyttöön

tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai
vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa
mennä epäkuntoon.

Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat
seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien

• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäis­ten varaosien käyttö

• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen

Kampa pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spe­sifikaatioissa.

• Laita narujen kiilat niin, että teltta on tiukalla, mutta sen muoto ei
muutu.

• Kiinnitä myrskyhihnat, jos sellaiset on.

• Tarkasta narujen kireys silloin tällöin, säädä niitä tarvittaessa kiristyskap­paleilla.

Pystytä teltta seuraavalla tavalla:

1. Jotta teltta ei likaantuisi tai vaurioituisi, levitä pohjakangas tai maavaate
ennen pakkauksesta purkamista.

2. Pura teltta pakkauksesta.

3. Erottele ja tunnista eri osat.

4. Pystytä teltta kuvatulla tavalla (kuva 2, sivulla 4 – kuva h, sivulla 7).

Teltan purkaminen

HUOMAUTUS! Materiaalivaurio

A

1. Toimi pystytykseen nähden käänteisessä järjestyksessä.

2. Työnnä kaaret ulos kujista – älä vedä.

3. Varmista, että kaikki osat ovat puhtaita ennen niiden laittamista kulje­tuspussiin.

4. Jos teltta on märkä tai kostea, kuivata se kokonaan mahdollisimman
pian.

Älä käytä teltan purkamiseen voimaa. Voit muuten vahingoit­taa materiaaleja.

Telta n käy tt ä min e n

Ennen ensimmäistä käyttökertaa

Tutustu tuotteeseen pystyttämällä se kokeeksi ennen kuin käytät tuotetta
ensimmäisen kerran. Tarkasta, että toimituskokonaisuus on täydellinen.

Paikan valitseminen

Valitse tasainen, tuulelta suojassa oleva paikka:

1. Käytä tarvittaessa tuulisuojaa.

2. Valitse varjoinen paikka, jotta UV-säteily ei saa kangasta ikääntymään.

3. Vältä pystyttämistä puiden alle, koska putoavat oksat, pihka jne. voivat
vahingoittaa tuotetta.

4. Poista paikasta terävät kivet ja roskat, jotka voivat vahingoittaa pohja­kangasta.

5. Pystytä teltta niin, että ovet ovat suojan puolella.

Teltan pystyttäminen

HUOMAUTUS! Materiaalivaurio

Älä avaa tai sulje vetoketjuja väkisin.

A

OHJE

I

Muista seuraavat yleisvinkit, kun pystytät telttaa:

• Kuvista saat yleiskäsityksen pystytyksestä. Todellinen pystytys voi vaih­della hieman teltan mallista riippuen.

• Pyydä apua. Pystytys on helpompaa joukolla.

• Pujota kaaret ulkokujien läpi niiden värikoodausta vastaavasti.

• Kun teltta on pystyssä, tarkasta kulmakiilat ja siirrä niitä tarvittaessa.
Sisäpuolella olevan pohjakankaan tulisi olla kireällä ja muodoltaan suo­rakaide.

• Teltan mukana tulee yleiskiilat. Ne sopivat moniin paik­koihin, mutta eräänlaisten maaperätyppien yhteydessä
tarvitaan erikoiskiiloja. Kysy kauppiaaltasi.

• Lyö kiilat maahan 45°-kulmassa telttaan nähden.

• Lyö narujen kiilat samalle kohdalle kuin sauma, josta naru
alkaa.

Puhdistus ja hoito

HUOMAUTUS! Materiaalivaurio

A

1. Puhdista tuote tarvittaessa puhtaalla vedellä ja pehmeällä harjalla.

2. Lisää vesi- ja UV-säteilykyllästeainetta ennen jokaista matkaa.

• Älä käytä puhdistukseen teräviä tai kovia esineitä tai puh­distusaineita.

• Älä käytä puhdistamiseen alkoholipohjaisia aineita,
kemikaaleja, saippuaa äläkä puhdistusaineita.

• Poista lintujen jätökset ja pihka mahdollisimman pian,
jotta materiaaliin ei tule pysyvää vauriota.

Teltan säilyttäminen

OHJE

I

1. Puhdista teltta.

2. Täytä kokonaan ja varmista, että teltta on täysin kuiva ennen sen pak­kaamista.

3. Säilytä kuivassa tuuletetussa paikassa.

• Pystytä teltta kokonaan puhdistusta varten.

• Valitse puhdistamiseen aurinkoinen päivä, jotta materi­aali kuivuu perusteellisesti.

Vianetsintä

OHJE

I

• Vesikosketuksen aikana saumoihin voi ilmestyä kos­teutta. Tämän kosteuden ansiosta langat turpoavat ja
täyttävät ompeluprosessin aikana syntyneet reiät.

• Täydelliseen varaosasarjaan tulisi sisältyä:
– kyllästysaine
– korjausteippi ja korjaussarja
– vetoketjujen silikonisuihke
– lisäkiilat

4445103236 39

FI

Ongelma Ratkaisu

Vesivuoto ➤ Tarkasta, vuotavatko saumat, onko

Kankaassa on repeämä ➤ Korjaa kangas paikkausteipillä.

Kaarien sisällä kulkeva kuminauha
on katkennut

Kaari on katkennut ➤ Käytä metallikiilaa lastana, jonka teip-

teippauksissa vaurioita ja löytyykö mär­kiä kohtia.

➤ Jos et löydä vuotoja, katso kap.

”Veden tiivistyminen” sivulla 40.

➤ Jos löydät vuotoja, käytä saumatiivis-

tettä.

➤ Anna valtuutetun ammattilaisen tehdä

korjaukset.

➤ Hanki korvaavaa kuminauhaa.
➤ Vaihda kuminauha.

paat kiinni katkenneeseen kaareen.

➤ Hanki uusi kaari.

Veden tiivistyminen

Kaikkiin telttoihin tiivistyy kosteutta, jos yksi tai useampi seuraavista oloista
ilmenee:

• suuri ilmankosteus

• hyvin kostea maaperä

• lämpötilan putoaminen
Voimakas tiivistyminen voi johtaa veden valumiseen katon sisäpuolella ja

tippumiseen solmuista, teipeistä ja muista sisäkiinnityksistä. Tätä voi luulla
vuoksi.

➤ Lisää tuuletusta avaamalla ovet ja/tai ikkunat.
➤ Asenna vesitiivis pohjakangas.

Hävittäminen

➤ Vie pakkausmateriaali mahdollisuuksien mukaan niille tarkoitettuihin

kierrätysjäteastioihin.

➤ Tiedustele lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä tuo-

tetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita.

Ta k u u

Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota
yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. kampaout­doors.com/store-locator) tai jälleenmyyjään.

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten
mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä

• Valitusperuste tai vikakuvaus
Takuu kattaa valmistusvirheet, materiaalit ja osat. Takuu ei kata päällysteen

haalistumista eikä UV-säteilystä johtuvaa kulumista, väärinkäyttöä, vahin­goista syntyneitä vaurioita, myrskyvaurioita eikä jatkuvaa, osittain jatkuvaa
eikä kaupallista käyttöä. Se ei kata seurannaisvaurioita. Jos sinulla on
aihetta valitukseen, ota yhteyttä jälleenmyyjään. Tämä ei rajoita lakisäätei­siä oikeuksiasi.

40 4445103236

RU

Пожалуйста, внимательно прочтите и соблюдайте все указания, рекомендации и предупреждения, содер­жащиеся в этом руководстве по использованию изделия, чтобы гарантировать правильную установку,
использование и обслуживание изделия. Эта инструкция ДОЛЖНА оставаться вместе с этим изделием.

Используя изделие, вы тем самым подтверждаете, что внимательно прочитали все указания, рекомендации
и предупреждения, а также, что вы понимаете и соглашаетесь соблюдать положения и условия, изложен­ные в настоящем документе. Вы соглашаетесь использовать это изделие только по прямому назначению
и в соответствии с указаниями, рекомендациями и предупреждениями, изложенными в данном ру ководстве
по использованию изделия, а также в соответствии со всеми применимыми законами и правилами. Несо­блюдение указаний и предупреждений, изложенных в данном документе может привести к травмам вас
и других лиц, повреждению вашего изделия или повреждению другого имущества, находящегося поблизо­сти. Данное руководство по использованию изделия, включая указания, рекомендации и предупреждения,
а также сопутствующую документацию, может подвергаться изменениям и обновлениям. Актуальную
информацию о продукте можно найти на сайте kampaoutdoors.com.

Пояснение к символам

ОПАСНОСТЬ!

D
!
!

A

Указание по технике безопасности: Указывает
на опасную ситуацию, которая, если ее не избежать, при­ведет к смерти или серьезным травмам.

ПРЕДУПРЕЖДЕНИЕ!
Указание по технике безопасности: Указывает

на опасную ситуацию, которая, если ее не избежать,
может привести к смерти или серьезным травмам.

ОСТОРОЖНО!
Указание по технике безопасности: Указывает

на опасную ситуацию, которая, если ее не избежать,
может привести к травмам легкой или средней степени
тяжести.

ВНИМАНИЕ!

Указывает на ситуацию, которая, если ее не избежать,
может привести к материальному ущербу.

ОСТОРОЖНО! Несоблюдение этих предостереже­ний может привести к травме легкой или средней

!

степени тяжести.
Опасность получения травм

• Лица (в том числе дети), которые в связи
с ограниченными физическими, сенсорными или
умственными возможностями или с недостатком опыта
или знаний не в состоянии пользоваться данным изде­лием, должны использовать это изделие только под при­смотром или после инструктажа ответственного лица.

• Не позволяйте детям играть с палаткой и носите подхо­дящую защитную обувь. Оттяжки представляют опас­ность спотыкания, а колышки могут быть острыми.

• Запрещается выполнять очистку и пользовательское
техническое обслуживание детям без присмотра.

• Держите проходы свободными.

Комплект поставки

Brean 3/4

Деталь Количество

Намет палатки 1
Передняя штанга балдахина 1
Штанга палатки 3
Внутренняя палатка 1
Сумка для колышков 1
Сумка 1

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

I

Общие указания по технике безопасности

ОПАСНОСТЬ! Несоблюдение этого указания ведет
к смертельной или серьезной травме.

D

!

Опасность отравления угарным газом

• Запрещается использовать устройства с горением
топлива, такие как барбекюшницы или газовые нагрева­тели, внутри палатки. В процессе горения образуется
угарный газ, который скапливается внутри палатки,
поскольку отсутствует дымоход.

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих преду­преждений может привести к смерти или серьезной
травме.

Опасность возникновения пожара

• Убедитесь, что вы знаете меры предосторожности при
пожаре на месте.

• Не готовьте пищу внутри палатки и не используйте
открытый огонь.

Опасность удушья!

• Убедитесь, что вентиляционные отверстия постоянно
открыты, чтобы избежать удушья.

Croyde 6

Деталь Количество

Намет палатки 1
Штанга арки крышки 5
Опорная штанга 10
Боковая штанга балдахина 1
Внутренняя палатка 1
Сумка для колышков 1
Сумка 1

Hayling 4/6

Деталь Количество

Намет палатки 1
Штанга палатки 4 / 5
Внутренняя палатка 1
Сумка для колышков 1
Сумка 1

4445103236 41

RU

Watergate 8

Деталь Количество

Намет палатки 1
Боковая штанга балдахина 1
Штанга палатки 5
Внутренняя палатка 2
Сумка для колышков 1
Сумка 1

УКАЗАНИЕ

I

Внутренняя палатка уже может быть прикреплена к палатке
и может быть оставлена прикрепленной при снятии
и установке.

Использование по назначению

Эта палатка подходит для:

• для легких и умеренных погодных условий

•туризма
Эта палатка не подходит для:

• очень сильного ветра или снегопада

• сезонной стоянки или коммерческого использования
Это изделие подходит только для использования по назначению

и применения в соответствии с данной инструкцией.
В данной инструкции содержится информация, необходимая

для правильного монтажа и/или эксплуатации изделия. Неправильный
монтаж и/или ненадлежащая эксплуатация или техническое обслужива­ние приводят к неудовлетворительной работе и возможному отказу.

Изготовитель не несет ответственности за какие-либо травмы или
повреждение продукта в результате следующих причин:

• Неправильная сборка или подключение, включая повышенное
напряжение

• Неправильное техническое обслуживание или использование
запасных частей, отличных от оригинальных запасных частей, пре­доставленных изготовителем

• Изменения в продукте, выполненные без однозначного разреше­ния изготовителя

• Использование в целях, отличных от указанных вданной инструк­ции

Компания Kampa оставляет за собой право изменять внешний вид
и технические характеристики продукта.

Использование палатки

4. Очистите место острых камней и мусора, чтобы не повредить под­стилку.

5. Установите изделие так, чтобы двери были обращены в сторону
от ветра.

Установка палатки

ВНИМАНИЕ! Материальный ущерб

Не открывайте и не закрывайте застежки-молнии силой.

A

УКАЗАНИЕ

I

При установке палатки следуйте следующим советам:

• На рисунках представлен общий вид установки. Реальная установка
будет немного отличаться в зависимости от модели палатки.

• Обратитесь за помощью. Установка становится проще при участии
нескольких людей.

• Проденьте штанги через наружные рукава в соответствии с их цве­товым кодом.

• После того, как палатка установлена в вертикальном положении,
проверьте угловые колышки и, при необходимости, повторное
закрепите. Подстилка с внутренней стороны должен быть натяну­той и иметь прямоугольную форму.

• Прикрепите оттяжки так, чтобы палатка находилась под натяжением,
не искажая формы.

• Если есть возможность, прикрепите штормовые ремни.

• Время от времени проверяйте оттяжки, чтобы обеспечить адекват­ное натяжение, при необходимости, используйте бегунки
для настройки.

Установите палатку следующим образом:

1. Чтобы защитить палатку от грязи и повреждений, перед распаков­кой постелите подстилку или коврик.

2. Распакуйте палатку.

3. Отделите и определите разные компоненты.

4. Чтобы установить палатку, действуйте, как показано на рисунках
(рис. 2, стр. 4 – рис. h, стр. 7).

Демонтаж палатки

A

• Палатка поставляется с колышками. Они подходят
для многих участков, но для некоторых типов грунта
потребуются специальные колышки. Выясните
в торговой организации.

• Забейте колышки в землю под углом 45° от палатки.

• Прикрепите оттяжки на одной прямой со швом,
от которого они начинаются.

ВНИМАНИЕ! Материальный ущерб

Не используйте силу при разборке палатки. В противном
случае вы можете повредить материал.

Перед первым использованием

Ознакомьтесь с изделием, выполнив тестовую настройку перед пер­вым использованием изделия. Проверьте полноту комплекта поставки.

Выбор места

Выберите плоский участок, защищенный от ветра:

1. При необходимости, используйте ветрозащитный экран.

2. Выберите затененное место, чтобы избежать повреждения ткани
ультрафиолетом.

3. Избегайте установки под деревьями, так как падающие ветки,
смола и т. д. могут повредить изделие.

42 4445103236

1. Выполните действия в порядке, обратном процедуре установки.

2. Вытолкните штанги из рукавов, не тяните.

3. Перед упаковкой в сумку для переноски убедитесь, что все детали
чистые.

4. Если палатка мокрая или сырая, как можно скорее полностью про­сушите ее.

RU

Очистка и уход

ВНИМАНИЕ! Материальный ущерб

A

1. При необходимости, очистите изделие чистой водой и мягкой щет­кой.

2. Перед каждой поездкой наносите пропитку, защищающую от воды
и УФ-излучения.

• Не используйте для очистки острые или твердые пред­меты, а также чистящие средства.

• Не используйте для очистки материалы на спиртовой
основе, химикаты, мыло и моющие средства.

• Как можно скорее удалите птичий помет и древесную
смолу, чтобы избежать необратимого повреждения
материала.

Хранение палатки

УКАЗАНИЕ

I

1. Очистите палатку.

2. Перед упаковкой проветрите и убедитесь, что палатка полностью
высохла.

3. Храните в хорошо вентилируемом сухом месте.

• Полностью установите палатку для очистки.

• Выберите для очистки солнечный день, чтобы мате­риал полностью высох.

Устранение неисправностей

УКАЗАНИЕ

I

• Во время первого воздействия воды на швах может
появиться определенная влага. Благодаря этой влажно­сти нити набухнут и заполнят отверстия, образован­ные в процессе шитья.

• Полный набор запасных частей должен включать
в себя:
– водостойкое покрытие
– ремонтную ленту и ремонтный комплект
– силиконовый спрей для застежек-молний
– запасные колышки

Конденсация

Все палатки страдают от внутреннего конденсата, если возникает одно
или несколько следующих условий:

• высокая влажность воздуха

• высокая влажность почвы

• падение температуры
При образовании большого количества конденсата он может просо-

читься внутрь крыши и стечь по шнурам, лентам и другим внутренним
элементам оснащения и может ошибочно приниматься за утечку.

➤ Увеличьте вентиляцию, открыв двери и/или окна.
➤ Установите водонепроницаемую подстилку.

Утилизация

➤ По возможности, выкидывайте упаковочный материал в мусор, под-

лежащий вторичной переработке.

➤ Выясните в ближайшем центре по вторичной переработке или

в торговой сети о соответствующих предписаниях по утилизации
изделия.

Гарантия

Действителен установленный законом срок гарантии. Если продукт
неисправен, обратитесь в представительство изготовителя в вашей
стране (см. kampaoutdoors.com/store-locator) или в торговую органи­зацию.

При обращении по вопросам ремонта или гарантийного обслужива­ния необходимо также предоставить следующую информацию:

• копию счета с датой покупки

• причину претензии или описание неисправности
Гарантия распространяется на производственные дефекты, материалы

и детали. Гарантия не распространяется на выцветание крышки и износ
в результате воздействия УФ-излучения, неправильного использова­ния, случайного повреждения, повреждения от стихийного бедствия
или постоянного, полупостоянного или коммерческого использова­ния. Она не покрывает любой полученный в результате это ущерб. В
случае претензий свяжитесь с вашим дилером. Это не влияет на ваши
законные права.

Проблема Устранение

Протечка воды ➤ Проверьте наличие протекающих

Разрыв ткани ➤ Используйте ремонтную ленту,

Оборвался амортизационный
шнур, соединяющий штанги

Сломалась штанга ➤ Используйте металлический колы-

швов, поврежденных участков кре­пежных лент и влажных зон.

➤ Если вам не удалось обнаружить

протечку, см. гл. «Конденсация» на
стр. 43.

➤ При обнаружении протечек приме-

ните герметик.

чтобы уплотнить ткань.

➤ Ремонт должен быть выполнен упол-

номоченным специалистом.

➤ Приобретите сменный амортизаци-

онный шнур.

➤ Замените амортизационный шнур.

шек в качестве шины, приклеив его
лентой к сломанной штанге.

➤ Приобретите новую штангу.

4445103236 43

PL

Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich instrukcji, wskazówek
i ostrzeżeń zawartych w niniejszej instrukcji produktu. Pozwoli to przez cały czas zapewnić prawidłową instala­cję, zastosowanie oraz konserwację produktu. Niniejsza instrukcja MUSI przez cały czas pozostawać przy pro­dukcie.

Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek
i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobo­wiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zasto­sowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji
produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrze­ganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami u użytkownika oraz osób trzecich, uszko­dzeniem produktu lub też uszkodzeniem mienia w sąsiedztwie produktu. Zastrzega się możliwość
wprowadzania zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wskazówkami
i ostrzeżeniami oraz powiązaną dokumentacją. Aktualne informacje dotyczące produktu można zawsze zna­leźć na stronie kampaoutdoors.com.

Objaśnienie symboli

NIEBEZPIECZEŃSTWO!

D
!
!

A

Wskazówka bezpieczeństwa: Wskazuje niebezpieczną
sytuację, która – jeśli się jej nie uniknie – prowadzi do śmierci
lub poważnych obrażeń.

OSTRZEŻENIE!
Wskazówka bezpieczeństwa: Wskazuje niebezpieczną

sytuację, która – jeśli się jej nie uniknie – może prowadzić
do śmierci lub poważnych obrażeń.

OSTROŻNIE!
Wskazówka bezpieczeństwa: Wskazuje niebezpieczną

sytuację, która – jeśli się jej nie uniknie – może prowadzić
do lekkich lub umiarkowanych obrażeń.

UWAGA!

Wskazuje sytuację, która – jeśli się jej nie uniknie – może pro­wadzić do powstania szkód materialnych.

WSKAZÓWKA

Dodatkowe informacje dotyczące obsługi produktu.

I

Ogólne wskazówki bezpieczeństwa

NIEBEZPIECZEŃSTWO! Nieprzestrzeganie tych
instrukcji może prowadzić do śmierci lub ciężkich

D

!

!

obrażeń.
Ryzyko zatrucia tlenkiem węgla

• Nigdy nie używać wewnątrz namiotu urządzeń spalają­cych paliwo, takich jak grille lub gazowe urządzenia
grzewcze. W procesie spalania powstaje tlenek węgla,
który gromadzi się wewnątrz namiotu ze względu na brak
przewodu do odprowadzania spalin.

OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń
może prowadzić do śmierci lub ciężkich obrażeń.
Ryzyko pożaru

• Należy zapoznać się z lokalnymi zasadami ochrony prze­ciwpożarowej.

• Nie gotować wewnątrz namiotu ani nie używać otwartego
płomienia.

Niebezpieczeństwo uduszenia!

• Należy uważać, aby otwory wentylacyjne były przez cały
czas otwarte, aby uniknąć uduszenia.

OSTROŻNIE! Nieprzestrzeganie tych uwag może pro­wadzić do lekkich lub umiarkowanych obrażeń.

Ryzyko obrażeń

• To urządzenie nie może być używane przez osoby (w tym
dzieci) o ograniczonych zdolnościach fizycznych, senso­rycznych lub umysłowych, albo przez osoby bez
doświadczenia i wiedzy w przypadku braku odpowied­niego nadzoru lub gdy osoba odpowiedzialna
za bezpieczeństwo nie poinstruowała użytkowników
w zakresie bezpiecznego korzystania z danego urządze­nia.

• Dzieci nie mogą bawić się w pobliżu namiotu. W jego
otoczeniu należy nosić obuwie zapewniające odpowied­nią ochronę. Odciągi stwarzają ryzyko potknięcia się,
a szpilki mogą być ostre.

• Dzieci nie mogą czyścić ani konserwować produktu bez
nadzoru.

• Nie zastawiać przejść.

Wzestawie

Brean 3 / 4

Element Ilość

Tropik namiotu 1
Przedni pałąk daszka 1
Pałąk namiotu 3
Namiot wewnętrzny 1
Woreczek ze szpilkami 1
Torba transportowa 1

Croyde 6

Element Ilość

Tropik namiotu 1
Pałąk łuku dachu 5
Pałąk nogi 10
Boczny pałąk daszka 1
Namiot wewnętrzny 1
Woreczek ze szpilkami 1
Torba transportowa 1

Hayling 4 / 6

Element Ilość

Tropik namiotu 1
Pałąk namiotu 4 / 5
Namiot wewnętrzny 1
Woreczek ze szpilkami 1
Torba transportowa 1

Watergate 8

Element Ilość

Tropik namiotu 1
Boczny pałąk daszka 1
Pałąk namiotu 5
Namiot wewnętrzny 2
Woreczek ze szpilkami 1
Torba transportowa 1

WSKAZÓWKA

I

Namiot wewnętrzny może być już przymocowany
do namiotu i nie ma potrzeby jego odłączania podczas skła­dania i rozkładania.

44 4445103236

PL

Użytkowanie zgodne z przeznaczeniem

Namiot jest przystosowany do:

• Użytkowania przy dobrej lub umiarkowanej pogodzie

• Rozbijania na krótki okres
Namiot nie nadaje się do:

• Użytkowania przy bardzo silnym wietrze lub opadach śniegu

• Rozbijania na cały sezon lub zastosowań handlowych
Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania

zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem
według niniejszej instrukcji.

Niniejsza instrukcja zawiera informacje, które są niezbędne
do prawidłowego montażu i/lub obsługi produktu. Nieprawidłowy mon­taż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowala­jące działanie i mogą prowadzić do uszkodzeń.

Producent nie ponosi żadnej odpowiedzialności za ewentualne obraże­nia lub uszkodzenia produktu wynikłe z następujących przyczyn:

• Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie

• Niewłaściwa konserwacja lub użycie innych części zamiennych niż
oryginalne części zamienne dostarczone przez producenta

• Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta

• Użytkowanie w celach innych niż opisane w niniejszej instrukcji
obsługi

Firma Kampa zastrzega sobie prawo do zmiany wyglądu i specyfikacji pro­duktu.

Podczas rozkładania namiotu należy pamiętać, że:

• Ilustracje przedstawiają tylko ogólną procedurę rozkładania. Rzeczy­wisty sposób rozkładania będzie się nieznacznie różnić w zależności
od modelu namiotu.

• Warto poprosić inne osoby o pomoc. Przy większej liczbie osób usta­wianie jest łatwiejsze.

• Przełożyć pałąki przez odpowiednie zewnętrzne rękawy zgodnie
zich kolorem.

• Po rozłożeniu namiotu skontrolować szpilki w narożnikach i w razie
potrzeby ponownie je wbić. Wykładzina wewnątrz powinna być
naprężona i mieć prostokątny kształt.

• Odciągi mocować szpilkami w taki sposób, aby namiot był naprę­żony, ale nie odkształcał się.

• Zamocować pasy sztormowe, jeśli są one obecne.

• Od czasu do czasu sprawdzać, czy odciągi są odpowiednio naprę­żone, i w razie potrzeby wyregulowywać je za pomocą napinaczy.

Namiot rozkłada się w następujący sposób:

1. Aby zabezpieczyć namiot przed zabrudzeniem i uszkodzeniem,
przed jego rozpakowaniem rozłożyć na ziemi wykładzinę lub pod­łogę.

2. Rozpakować namiot.

3. Posegregować i zidentyfikować poszczególne elementy.

4. Rozłożyć namiot w zilustrowany sposób (rys. 2, strona 4 do rys. h,
strona 7).

Korzystanie z namiotu

Przed pierwszym użyciem

Przed pierwszym użyciem produktu zapoznać się z nim poprzez jego
próbne rozłożenie. Sprawdzić, czy w zestawie znajdują się wszystkie ele­menty.

Wybór lokalizacji

Wybrać płaskie miejsce osłonięte od wiatru:

1. W razie potrzeby zastosować wiatrochron.

2. Wybrać zacienione miejsce, aby zapobiec pogorszeniu właściwości
tkaniny w wyniku działania promieniowania UV.

3. Unikać rozkładania pod drzewami, ponieważ spadające gałęzie,
żywica itp. mogą uszkodzić produkt.

4. Usunąć ostre kamienie i zanieczyszczenia z wybranej lokalizacji, aby
zapobiec uszkodzeniu wykładziny.

5. Ustawić produkt w taki sposób, aby drzwi były skierowane w stronę
przeciwną do wiatru.

Rozkładanie namiotu

UWAGA! Ryzyko szkód materialnych

A

Nie otwierać ani nie zamykać zamków błyskawicznych
na siłę.

Rozmontowywanie namiotu

UWAGA! Ryzyko szkód materialnych

A

1. Wykonać procedurę rozkładania w odwrotnej kolejności.

2. Wypchnąć pałąki z rękawów – nie ciągnąć.

3. Przed zapakowaniem do torby transportowej upewnić się, że wszyst­kie części są czyste.

4. Jeśli namiot jest mokry lub wilgotny, jak najszybciej całkowicie go
wysuszyć.

Podczas demontażu namiotu nie używać siły. W innym
wypadku może dojść do uszkodzenia materiału.

Czyszczenie i konserwacja

UWAGA! Ryzyko szkód materialnych

A

1. W razie potrzeby wyczyścić produkt czystą wodą i miękką szczotką.

2. Przed każdą podróżą zastosować środek impregnujący w celu zabez­pieczenia przed wodą i promieniowaniem UV.

• Do czyszczenia nie używać ostrych ani twardych przed­miotów lub środków czyszczących.

• Do czyszczenia nie używać środków na bazie alkoholu,
chemikaliów, mydła ani detergentów.

• Jak najszybciej usuwać ptasie odchody i żywicę, aby
uniknąć trwałego uszkodzenia materiału.

I

WSKAZÓWKA

• Namiot dostarczany jest z uniwersalnymi szpilkami.
Nadają się one do zastosowania w różnych miejscach,
ale niektóre rodzaje podłoża mogą wymagać innych,
specjalnych szpilek. W razie wątpliwości skonsultować
się ze sprzedawcą.

• Szpilki wbijać w ziemię pod kątem 45°, główką skiero­waną na zewnątrz namiotu.

• Odciągi mocować szpilkami w jednej linii ze szwem,
od którego odchodzą.

4445103236 45

Przechowywanie namiotu

WSKAZÓWKA

I

1. Wyczyścić namiot.

2. Przed zapakowaniem namiotu pozostawić go na powietrzu, aby cał­kowicie wysechł.

• Całkowicie rozkładać namiot do czyszczenia.

• Czyszczenie przeprowadzać w słoneczny dzień, aby
materiał mógł całkowicie wyschnąć.

PL

3. Przechowywać w dobrze wentylowanym, suchym miejscu.

Usuwanie usterek

WSKAZÓWKA

I

• Podczas pierwszego kontaktu z wodą na szwach może
pojawić się wilgoć. Spowoduje ona spęcznienie nici,
które uszczelnią otwory powstałe w trakcie szycia.

• W pełni wyposażony zestaw części zamiennych powi­nien zawierać następujące elementy:
– Impregnat
– Taśma naprawcza i roztwór naprawczy
– Silikon w sprayu do zamków błyskawicznych
– Zapasowe szpilki

Skropliny

We wszystkich namiotach osadzają się skropliny, gdy występuje co naj­mniej jeden z poniższych warunków:

• Wysoka wilgotność powietrza

• Wysoka wilgotność podłoża

• Spadek temperatury
Duże ilości skroplin mogą spływać po wewnętrznej stronie dachu

i po linach, taśmach oraz innych wewnętrznych elementach, co może
zostać błędnie zinterpretowane jako przeciekanie.

➤ Zapewnić dodatkową wentylację poprzez otwarcie drzwi i/lub okien.
➤ Zastosować wodoodporną wykładzinę.

Problem Rozwiązanie

Przeciekanie wody ➤ Sprawdzić, czy nie ma przeciekają-

cych szwów, uszkodzonych uszczel­nień taśmą lub wilgotnych obszarów.

➤ Jeśli nie można znaleźć nieszczelności,

patrz rozdz. „Skropliny” na stronie 46.

➤ W przypadku zlokalizowania niesz-

czelności zastosować uszczelniacz
do szwów.

Rozdarcie tkaniny ➤ Uszczelnić tkaninę taśmą naprawczą.

➤ Zlecić naprawę autoryzowanemu spe-

cjaliście.

Pękła elastyczna linka łącząca pałąki ➤ Kupić elastyczną linkę na wymianę.

➤ Wymienić elastyczną linkę.

Pękł pałąk ➤ Usztywnić pęknięty pałąk, przyklejając

do niego taśmą metalową szpilkę.

➤ Kupić nowy pałąk.

Utylizacja

➤ Opakowanie należy w miarę możliwości wrzucić do odpowiedniego

pojemnika na odpady do recyklingu.

➤ Szczegółowe informacje na temat utylizacji produktu zgodnie

z obowiązującymi przepisami można uzyskać w lokalnym zakładzie
recyclingu lub u specjalistycznego dystrybutora.

Gwarancja

Obowiązuje ustawowy okres gwarancji. W przypadku stwierdzenia
uszkodzenia produktu należy zgłosić się do oddziału producenta
w danym kraju (patrz kampaoutdoors.com/store-locator) lub
do sprzedawcy.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie
następujących dokumentów:

• Kopii rachunku z datą zakupu

• Informacji o przyczynie reklamacji lub opisu wady
Gwarancja obejmuje wady produkcyjne, materiałowe oraz części. Gwa-

rancja nie obejmuje wyblaknięcia obudowy oraz zużycia w wyniku działa­nia promieniowania ultrafioletowego, nieprawidłowego zastosowania,
przypadkowego uszkodzenia, uszkodzeń spowodowanych przez burze
lub też ciągłe, częściowo ciągłe lub komercyjne wykorzystywanie. Nie
obejmuje ona również szkód następczych. Roszczenia należy zgłaszać
do dystrybutora. Powyższe zapisy nie ograniczają uprawnień ustawo­wych.

46 4445103236

SK

Dôkladne si prečítajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto
návode k výrobku, aby bolo zaručené, že výrobok bude vždy správne nainštalovaný, používaný a udržiavaný.
Tento návod MUSÍ zostať priložený k výrobku.

Používaním tohto výrobku týmto potvrdzujete, že ste si dôkladne prečítali všetky pokyny, usmernenia
a varovania a že rozumiete a súhlasíte s dodržiavaním všetkých uvedených podmienok. Súhlasíte, že tento
výrobok budete používať iba v súlade s určeným použitím a v súlade s pokynmi, usmerneniami a varovania uve­denými v tomto návode k výrobku, ako aj v súlade so všetkými platnými zákonmi a nariadeniami. V prípade, že
si neprečítate a nebudete sa riadiť pokynmi a varovaniami uvedenými v tomto návode, môže mať za následok
vaše poranenie alebo poranenie iných osôb, poškodenie vášho výrobku alebo poškodenie majetku v jeho blíz­kosti. Tento návod na obsluhu výrobku vrátane pokynov, usmernení a varovaní, a súvisiaca dokumentácia môže
podliehať zmenám a aktualizáciám. Najaktuálnejšie informácie o výrobku nájdete na adrese ­kampaoutdoors.com.

• Nedovoľte deťom, aby sa hrali v blízkosti stanu
a postarajte sa, aby nosili vhodnú ochrannú obuv. Napína­cie laná predstavujú riziko zakopnutia a kolíky môžu byť
ostré.

• Čistenie a bežnú údržbu nesmú deti vykonávať
bez dozoru.

• Priechody ponechajte voľné.

Vysvetlenie symbolov

NEBZPEČENSTVO!

D
!
!

A

Bezpečnostný pokyn: Označuje nebezpečnú situáciu,
ktorej následnom je smrť alebo vážne zranenie, ak sa jej
nezabráni.

VÝSTRAHA!
Bezpečnostný pokyn: Označuje nebezpečnú situáciu,

ktorej následnom môže byť smrť alebo vážne zranenie, ak sa
jej nezabráni.

UPOZORNENIE!
Bezpečnostný pokyn: Označuje nebezpečnú situáciu,

ktorej následnom môže byť malé alebo stredne ťažké zrane­nie, ak sa jej nezabráni.

POZOR!

Označuje situáciu, ktorej následnom môže byť poškodenie
majetku, ak sa jej nezabráni.

POZNÁMKA

Doplňujúce informácie týkajúce sa obsluhy produktu.

I

Základné bezpečnostné pokyny

NEBZPEČENSTVO! Nedodržanie tohto upozornenia
bude mať za následok smrteľné alebo vážne porane-

D

!

!

nie.
Nebezpečenstvo otravy oxidom uhoľnatým

• Nikdy nepoužívajte spotrebič na plynné alebo kvapalné
palivá, ako napríklad BBQ grily či plynové ohrievače vnútri
stanu. Pri procese spaľovania vzniká oxid uhličitý, ktorý sa
akumuluje vnútri stanu, keďže tento nemá žiadny vetrací
otvor.

VÝSTRAHA! Nedodržanie týchto varovaní môže mať
za následok smrť alebo vážne poranenie.

Nebezpečenstvo požiaru

• Postarajte sa o protipožiarne preventívne opatrenia
na mieste postavenia.

• Nevarte ani nepoužívajte otvorený plameň vnútri stanu.

Nebezpečenstvo udusenia!

• Postarajte sa, aby vetracie otvory boli neustále otvorené.
Zabránite tak nebezpečenstvu udusenia.

UPOZORNENIE! Nedodržanie týchto upozornení
môže mať za následok drobné alebo stredne ťažké
poranenie.
Nebezpečenstvo poranenia

• Toto zariadenie nie je určené na používanie osobami (vrá­tane detí) s obmedzenými fyzickými, zmyslovými alebo
duševnými schopnosťami alebo nedostatkom skúsenosti
a znalostí, pokiaľ nie sú pod primeraným dohľadom alebo
ich osoba, ktorá je zodpovedná za ich bezpečnosť,
dôkladne nepoučí o používaní zariadenia.

Rozsah dodávky

Brean 3/4

Dielec Počet

Stanová plachta 1
Predná tyčka baldachýnu 1
Stanová tyčka 3
Vnútorný stan 1
Taška so zaisťovacími kolíkmi 1
Prenosná taška 1

Croyde 6

Dielec Počet

Stanová plachta 1
Tyčka strešného oblúka 5
Tyčka nožnej časti 10
Bočná tyčka baldachýnu 1
Vnútorný stan 1
Taška so zaisťovacími kolíkmi 1
Prenosná taška 1

Hayling 4/6

Dielec Počet

Stanová plachta 1
Stanová tyčka 4 / 5
Vnútorný stan 1
Taška so zaisťovacími kolíkmi 1
Prenosná taška 1

Watergate 8

Dielec Počet

Stanová plachta 1
Bočná tyčka baldachýnu 1
Stanová tyčka 5
Vnútorný stan 2
Taška so zaisťovacími kolíkmi 1
Prenosná taška 1

POZNÁMKA

I

Vnútorný stan už môže byť pripojený k stanu a pri zložení
a rozložení ho môžete nechať pripojený.

4445103236 47

SK

Používanie v súlade s určením

Tento stan je vhodný pre:

• mierne až stredne mierne počasie

• výlety, zájazdy
Tento stan nie je vhodný pre:

• veľmi silný vietor alebo sneženie

• vrchol sezóny alebo komerčné použitie
Tento výrobok je vhodný iba na použitie na určený účel a použitie v súlade

s týmto návodom.
Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inšta-

láciu a/alebo obsluhu výrobku. Chybná inštalácia a/alebo nesprávna
obsluha či údržba bude mať za následok neuspokojivý výkon a možnú
poruchu.

Výrobca nenesie žiadnu zodpovednosť za akékoľvek poranenia či škody
na výrobku spôsobené:

• nesprávnou montážou alebo pripojením vrátane nadmerného napätia

• nesprávnou údržbou alebo použitím iných ako originálnych náhrad­ných dielov poskytnutých výrobcom

• Zmeny produktu bez výslovného povolenia výrobcu

• Použitie na iné účely než na účely opísané v návode

Firma Kampa si vyhradzuje právo na zmenu vzhľadu a technických para­metrov výrobku.

Používanie stanu

Pred prvým použitím

Oboznámte sa s výrobkom tak, že pred prvým použitím ho na skúšku
postavíte. Skontrolujte, či je obsah dodávky úplný.

Výber miesta

Vyberte rovné miesto chránené pred vetrom:

1. V prípade potreby použite vetrolam.

2. Vyberte tienisté miesto, aby ste predišli degradácii textílie vplyvom
UV žiarenia.

3. Vyhnite sa rozloženiu pod stromami, pretože padajúce vetvy, živica
a pod. môžu poškodiť výrobok.

4. Na mieste vyzbierajte ostré kamene a úlomky, aby ste predišli poško­deniu podlážky.

5. Postavte produkt s dverami smerujúcimi od vetra.

• Po vztýčení stanu skontrolujte rohové zaisťovacie kolíky a v prípade
potreby ich nanovo zarazte. Podlážka vo vnútri má byť napnutá a má
mať štvorcový tvar.

• Zaistite napínacie laná zaisťovacími kolíkmi tak, aby stan bol napnutý,
ale nedeformovaný.

• Upevnite silné upínacie popruhy na ochranu pred búrkou a silným vet­rom, ak sú k dispozícii.

• Napínacie laná občas skontrolujte, či sú dostatočne napnuté.
V prípade potreby použite napínače na dodatočné napnutie.

Stan rozložte nasledujúcim spôsobom:

1. Na ochranu stanu pred nečistotami a poškodením, skôr než ho vyba­líte, položte na zem podlážku alebo podložku pre markízu.

2. Vybaľte stan.

3. Rozdeľte a identifikujte jednotlivé komponenty.

4. Pri postavení stanu postupujte podľa obrázkov (obr. 2, strane 4 až
obr. h, strane 7).

Zloženie stanu

POZOR! Poškodenie materiálu

A

1. Postup zopakujte v obrátenom poradí.

2. Vytlačte tyčky z puzdier, neťahajte ich.

3. Ubezpečte sa, že všetky časti sú čisté, skôr než ich zabalíte
do prenosnej tašky.

4. Ak je stan mokrý alebo vlhký, čo najskôr ho úplne vysušte.

Na zloženie stanu nepoužívajte silu. V opačnom prípade
môžete poškodiť materiál.

Čistenie a údržba

POZOR! Poškodenie materiálu

A

1. Ak je to nutné, výrobok očisťte s čistou vodou a mäkkou kefkou.

2. Pred každým výletom ošetrite vetrolam s impregnáciou a ochranu
proti UV žiareniu.

• Na čistenie nepoužívajte ostré ani tvrdé predmety alebo
čistiace prostriedky.

• Na čistenie nepoužívajte materiály na báze alkoholu,
chemické prípravky, mydlo a čistiace prostriedky.

• Okamžite odstráňte vtáčí trus a živicu, aby ste predišli
trvalému poškodeniu materiálu.

Rozloženie stanu

POZOR! Poškodenie materiálu

Zipsy nezapínajte ani nerozopínajte hrubou silou.

A

POZNÁMKA

I

Pri rozložení stanu majte na pamäti nasledujúce tipy:

• Obrázky znázorňujú základný prehľad postavenia. V závislosti
od modelu stanu sa skutočné rozloženie môže mierne líšiť.

• Privolajte si pomoc. Postavenie je ľahšie s viacerými osobami.

• Prevlečte tyčky cez vonkajšie puzdrá podľa ich farebného kódu.

48 4445103236

• Stan sa dodáva s univerzálnymi zaisťovacími kolíkmi.
Tieto sú vhodné pre mnohé podklady, ale pre niektoré
druhy podkladov sú potrebné špeciálne kolíky. Infor­mujte sa u predajcu.

• Zarazte kolíky do zeme pod uhlom 45° smerom
od stanu.

• Zaistite napínacie laná so zaisťovacími kolíkmi zarovno
so švom, od ktorého začína.

Skladovanie stanu

POZNÁMKA

I

1. Očisťte stan.

2. Úplne ho vyvetrajte a pred zabalením sa ubezpečte, že stan je kom­pletne suchý.

3. Uskladnite ho na dobre vetranom, suchom mieste.

• Stan úplne rozložte kvôli čisteniu.

• Na čistenie si vyberte slnečný deň, aby sa materiál
dôkladne vysušil.

SK

Odstraňovanie porúch

POZNÁMKA

I

Problém Riešenie

Presakovanie vody ➤ Skontrolujte na netesné švy, poško-

Trhlina v textílii ➤ Použite opravnú pásku na utesnenie

Elastické lano spájajúce tyčky sa roz­trhlo

Tyčka sa zlomila ➤ Použite kovový zaisťovací kolík ako

• Pri prvom kontakte s vodou môžu byť švy trochu navlh­nuté. Vplyvom tejto vlhkosti vlákna zväčšia svoj objem
a vyplnia otvory vytvorené pri šití.

• Kompletná súprava náhradných dielov musí obsahovať:
– impregnačný prostriedok
– pásku a roztok na opravu
– silikónový sprej na zipsy
– náhradné zaisťovacie kolíky

dené pripojenia a vlhké miesta.

➤ Ak nedokáže nájsť žiadne netesné

body, pozrite si kap. „Kondenzácia“
na strane 49.

➤ Ak nájdete netesné body, aplikujte

tesniacu hmotu na švy.

textílie.

➤ Opravy prenechajte kvalifikovanému

odborníkovi.

➤ Zakúpte náhradné elastické lano.
➤ Vymeňte elastické lano.

závlačku tak, že ho narazíte
do zlomenej tyčky.

➤ Zakúpte novú tyčku.

Záruka sa vzťahuje na výrobné chyby, materiály a diely. Záruka sa nevzťa­huje na blednutie krytu a opotrebenie spôsobené UV žiarením, nesprávne
použitie, náhodné poškodenie, poškodenie pri búrke, alebo trvalé, polo­trvalé alebo komerčné použitie. Nevzťahuje na žiadne škody z toho vyplý­vajúce. V prípade nárokov sa obráťte na svojho predajcu. Toto nemá vplyv
na vaše zákonné práva.

Kondenzácia

Pri všetkých stanoch dochádza k vnútornej tvorbe kondenzácie, ak sa
vyskytne jedna alebo viacero nasledujúcich podmienok:

• vysoká vlhkosť vzduchu

• vysoká vlhkosť v zemi

• pokles teploty
Pri výrazne tvorbe kondenzácie môže táto stekať po vnútornej strane stre-

chy a odkvapkávať zo šnúr, pásiek a iných vnútorných prvkov a chybne sa
považovať za netesnosť.

➤ Zlepšite vetranie otvorením dverí a/alebo okien.
➤ Umiestnite vodotesnú podlážku.

Likvidácia

➤ Obalový materiál dávajte podľa možnosti do príslušného recyklova-

teľného odpadu.

➤ Informujte sa v najbližšom recyklačnom stredisku alebo u vášho špe-

cializovaného predajcu o likvidácii výrobku v súlade s príslušnými
predpismi týkajúcimi sa likvidácie.

Záruka

Platí zákonom stanovená záručná lehota. Ak je výrobok poškodený,
obráťte sa na pobočku výrobcu vo svojej krajine (pozri kampaoutdo­ors.com/store-locator) alebo na svojho predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky,
musíte priložiť nasledovné podklady:

• kópiu faktúry s dátumom kúpy,

• dôvod reklamácie alebo opis chyby.

4445103236 49

CS

Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu
k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny
MUSÍ být uchovávány v blízkosti výrobku.

Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování a že rozu­míte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku
pouze k určenému účelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu
k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde
uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho výrobku nebo poškození
jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace
může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na kampaoutdoors.com.

Vysvětlení symbolů

NEBEZPEČÍ!

D

Bezpečnostní pokyn: Označuje nebezpečnou situaci,
která, pokud se jí nezabrání, bude mít za následek sm rt nebo
vážné zranění.

Obsah dodávky

Brean 3/4

Součást Množství

Tropiko 1
Přední tyč stříšky 1
Stanová tyč 3
Vnitřní stan 1
Taška na kolíky 1
Přepravní taška 1

VÝSTRAHA!

!
!

A

Bezpečnostní pokyn: Označuje nebezpečnou situaci,
která, pokud se jí nezabrání, může mít za následek smrt
nebo vážné zranění.

UPOZORNĚNÍ!
Bezpečnostní pokyn: Označuje nebezpečnou situaci,

která, pokud se jí nezabrání, může mít za následek lehké
nebo středně těžké zranění.

POZOR!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání,
může mít za následek majetkové škody.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

I

Všeobecné bezpečnostní pokyny

NEBEZPEČÍ! Nedodržení tohoto pokynu bude mít
za následek smrt nebo vážné zranění.

D

!

!

Nebezpečí otravy oxidem uhelnatým

• Uvnitř stanu nikdy nepoužívejte přístroje na spalování
paliva, jako jsou grily nebo plynové ohřívače. Při spalování
vzniká oxid uhelnatý, který se hromadí uvnitř stanu, pro­tože v něm není komín.

VÝSTRAHA! Nedodržení těchto varování by mohlo mít
za následek smrt nebo vážné zranění.

Nebezpečí požáru

• Ujistěte se, že znáte protipožární opatření na místě.

• Uvnitř stanu nevařte ani nepoužívejte otevřené plameny.

Nebezpečí udušení!

• Přesvědčte se, že jsou větrací otvory stále otevřené, aby
nedošlo k udušení.

UPOZORNĚNÍ! Nedodržení těchto upozornění by
mohlo mít za následek lehké nebo střední zranění.

Riziko zranění

• Tento přístroj není určen k používání osobami (včetně
dětí) s omezenými fyzickými, senzorickými nebo dušev­ními schopnostmi, nebo osobami s nedostatkem zkuše­ností a vědomostí, pokud není zajištěn přiměřený dozor
nebo návod k použití přístroje osobou, která je odpo­vědná za bezpečnost těchto osob.

• Nedovolte dětem hrát si kolem stanu a zajistěte, aby byla
používána vhodná ochranná obuv. Kotevní lana jsou spo­jena s nebezpečím zakopnutí a kolíky mohou být ostré.

• Čištění a běžnou údržbu nesmějí provádět děti
bez dozoru.

• Udržujte volné průchody.

Croyde 6

Součást Množství

Tropiko 1
Oblouková tyč stříšky 5
Tyč nohy 10
Boční tyč stříšky 1
Vnitřní stan 1
Taška na kolíky 1
Přepravní taška 1

Hayling 4/6

Součást Množství

Tropiko 1
Stanová tyč 4 / 5
Vnitřní stan 1
Taška na kolíky 1
Přepravní taška 1

Watergate 8

Součást Množství

Tropiko 1
Boční tyč stříšky 1
Stanová tyč 5
Vnitřní stan 2
Taška na kolíky 1
Přepravní taška 1

POZNÁMKA

I

Vnitřní stan je již pravděpodobně upevněn ke stanu a lze jej
pro složení a postavení ponechat upevněný.

Použití v souladu s účelem

Tento stan je vhodný pro:

• jasné až mírně oblačné počasí,

• turistiku.
Tento stan není vhodný pro:

• velmi silný vítr nebo sněžení,

• sezónní kempování nebo komerční použití.

50 4445103236

CS

Tento výrobek je vhodný pouze k určenému účelu a použití v souladu
s tímto návodem.

Tento návod poskytuje informace, které jsou nezbytné pro řádnou insta­laci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný
provoz či údržba povedou k neuspokojivému výkonu a možné závadě.

Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poško­zení výrobku vyplývající z následujícího:

• Nesprávné sestavení nebo připojení včetně nadměrného napětí

• Nesprávná údržba nebo použití jiných náhradních dílů než původních
dílů dodaných výrobcem

• Změna výrobku bez výslovného souhlasu výrobce

• Použití k jiným účelům, než jsou popsány v tomto návodu

Společnost Kampa si vyhrazuje právo změnit vzhled a specifikace
výrobku.

a

Používání stanu

Před prvním použitím

Před prvním použitím se s výrobkem obeznamte tak, že provedete jeho
první zkušební stavění. Zkontrolujte, zda je dodávka kompletní.

Stan postavte takto:

1. Abyste stan chránili před nečistotami a poškozením, před vybalením
pod něj položte podlážku nebo ochrannou podložku.

2. Vybalte stan.

3. Seznamte se s jednotlivými součástmi.

4. Postupujte podle postupu stavění stanu (obr. 2, strana 4 až obr. h,
strana 7).

Demontáž stanu

POZOR! Hmotná škoda

A

1. Postupujte v opačném pořadí než při stavění.

2. Vytlačte tyče z pouzder, netahejte za ně.

3. Před zabalením do přepravní tašky se ujistěte, že jsou všechny části
čisté.

4. Pokud je stan mokrý nebo vlhký, co nejdříve jej úplně vysušte.

Při demontáži stanu nevyvíjejte nadměrnou sílu. Jinak se
materiál může poškodit.

Čištění a péče

Výběr místa

Vyberte ploché místo chráněné před větrem:

1. V případě potřeby použijte protivětrnou zástěnu.

2. Vyberte místo ve stínu, abyste zabránili degradaci tkaniny působením
UV záření.

3. Vyvarujte se stavění zástěny pod stromy, protože padající větve, pry­skyřice atd. mohou výrobek poškodit.

4. Z místa odstraňte ostré kameny a nečistoty, aby nedošlo k poškození
podlážky.

5. Výrobek postavte dveřmi odvrácenými od směru větru.

Stavění stanu

POZOR! Hmotná škoda

Zip neotevírejte ani nezavírejte nadměrnou silou.

A

POZNÁMKA

I

• Stan se dodává s kolíky k univerzálnímu použití. Tyto
kolíky jsou vhodné pro mnoho míst, ale pro některé
druhy podkladu jsou zapotřebí speciální kolíky. Zeptejte
se svého prodejce.

• Kolíky zarazte do země pod úhlem 45° od stanu.

• Kotevní lana zarovnejte se švem, ze kterého vycházejí,
a zajistěte kolíky.

POZOR! Hmotná škoda

A

1. V případě potřeby výrobek očistěte čistou vodou a měkkým kartá­čem.

2. Před každou cestou naneste impregnaci proti vodě a UV záření.

• K čištění nepoužívejte žádné ostré nebo tvrdé předměty
ani čisticí prostředky.

• K čištění nepoužívejte materiály na bázi alkoholu, chemi­kálie, mýdlo a mycí prostředky.

• Co nejdříve odstraňte ptačí trus a stromovou pryskyřici,
aby nedošlo k trvalému poškození materiálu.

Uložení stanu

POZNÁMKA

I

1. Vyčistěte stan.

2. Před zabalením stan plně větrejte a zajistěte, aby byl zcela suchý.

3. Skladujte na dobře větraném a suchém místě.

• Stan pro čištění zcela postavte.

• Pro čištění si vyberte slunečný den, abyste zajistili
důkladné vyschnutí materiálu.

Odstraňování poruch a závad

Při stavění stanu mějte na paměti následující tipy:

• Obrázky poskytují obecný přehled o stavění. Skutečné stavění se
bude mírně lišit podle modelu stanu.

• Přivolejte si pomocníka. Stavění více osobami je snazší.

• Tyče prostrčte vnějšími pouzdry podle jejich barevného kódu.

• Po postavení stanu do vzpřímené polohy zkontrolujte rohové kolíky
a v případě potřeby je znovu zajistěte. Podlážka na vnitřní straně by
měla být napnutá a měla by mít obdélníkový tvar.

• Kotevní lana zajistěte kolíky tak, aby stan byl napnutý, aniž by došlo
k narušení tvaru.

• Jsou-li k dispozici, připevněte pásy proti bouři.

• Kotevní lana čas od času kontrolujte, abyste zajistili jejich dostatečné
napnutí, v případě potřeby použijte k nastavení jezdce.

POZNÁMKA

I

• Při prvním vystavení vodě může být ve švech určitá vlh­kost. Z důvodu této vlhkosti budou vlákna bobtnat
a vyplní otvory, které byly vytvořeny při šití.

• Plně vybavená sada náhradních dílů by měla obsahovat:
– vodoodpudivý sprej,
– záplatovou pásku a opravný roztok,
– silikonový sprej na zipy,
– náhradní kolíky.

4445103236 51

CS

Problém Náprava

Únik vody ➤ Zkontrolujte těsnost švů, poškození

Trhlina v plachtě ➤ K utěsnění plachty použijte záplatovou

Elastické lano spojující tyče se pře­trhlo

Tyč se zlomila ➤ Jako dlahu použijte kovový kolík jeho

pásek a vlhká místa.

➤ Pokud nelze žádné úniky najít, viz kap.

„Kondenzát“ na stranì 52.

➤ Pokud zjistíte nějaké úniky, naneste

těsnicí hmotu.

pásku.

➤ Opravy svěřte autorizovanému odbor-

níkovi.

➤ Zakupte náhradní elastické lano.
➤ Vyměňte elastické lano.

přilepením ke zlomené tyči.

➤ Zakupte novou tyč.

Kondenzát

Všechny stany jsou vystaveny vnitřnímu kondenzátu, pokud platí jedna
nebo více následujících podmínek:

• vysoká vlhkost vzduchu

• vysoká vlhkost půdy

• pokles teploty
Silný kondenzát může stékat po vnitřní straně střechy a odkapávat z pásků,

pásek a jiných vnitřních prvků a být zaměněn za únik.

➤ Zvyšte větrání otevřením dveří a/nebo oken.
➤ Instalujte vodotěsnou podlážku.

Likvidace

➤ Obalový materiál pokud možno zlikvidujte do vhodných recyklačních

odpadních nádob.

➤ Informace o likvidaci výrobku v souladu s platnými předpisy pro likvi-

daci vám sdělí místní recyklační středisko nebo specializovaný pro­dejce.

Odpovědnost za vady

Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je
výrobek vadný, kontaktujte pobočku výrobce ve vaší zemi nebo svého
prodejce (viz kampaoutdoors.com/store-locator).

K vyřízení opravy nebo záruky nezapomeňte odeslat následující doku­menty:

• Kopie účtenky s datem zakoupení

• Uvedení důvodu reklamace nebo popis vady.
Záruka se vztahuje na výrobní vady, materiály a díly. Záruka se nevztahuje

na vyblednutí krytu a opotřebení způsobené UV zářením, nesprávným
použitím, náhodným poškozením, poškozením bouří nebo trvalým, polo­trvalým nebo komerčním použitím. Nevztahuje se na žádné následné
škody. Pro reklamaci se prosím obraťte na svého prodejce. Tím nejsou
dotčena vaše zákonná práva.

52 4445103236

HU

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa
el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig
tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyel­meztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a
rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyel­meztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket.
Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérülésé­hez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a
benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhat­nak és frissülhetnek. Naprakész termékinformációk érdekében kérjük látogasson el a következő honlapra:
kampaoutdoors.com.

Szimbólumok magyarázata

VESZÉLY!

D
!

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely
súlyos sérülést vagy halált okoz, ha nem kerülik el.

FIGYELMEZTETÉS!
Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely

súlyos sérülést vagy halált okozhat, ha nem kerülik el.

• Tartsa szabadon a közlekedési utakat.

A csomag tartalma

Brean 3 / 4

Szerkezeti elem Mennyiség

Sátorponyva 1
Első védőtető rúd 1
Sátorrúd 3
Belső sátor 1
Csap zsák 1
Hordozótáska 1

Croyde 6

VIGYÁZAT!

!

A

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely
könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem
kerülik el.

MEGJEGYZÉS

A termék kezelésére vonatkozó kiegészítő információk.

I

Általános biztonsági útmutatások

VESZÉLY! Ennek az útmutatásnak a figyelmen kívül
hagyása súlyos vagy halálos sérüléshez vezet.

D

!

!

Szénmonoxid mérgezés veszélye

• A sátor közelében tilos üzemanyagot égető készülékeket,
például grillezőket, vagy gázmelegítőket alkalmazni. Az
égés szénmonoxidot termel, amely mivel nincs légmoz­gás, felhalmozódik a sátorban.

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a
figyelmen kívül hagyása súlyos, vagy halálos sérülés­hez vezethet.
Tűzveszély

• Győződjön meg róla, hogy ismeri a helyszíni tűzvédelmi
intézkedéseket.

• A sátorban tilos főzni, vagy nyílt lángot használni.

Fulladásveszély!

• A fulladás elkerülése érdekében biztosítsa, hogy a szellő­zőnyílások mindig nyitva legyenek.

VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül
hagyása könnyű vagy mérsékelt sérüléshez vezethet.

Sérülés kockázata

• A készüléket korlátozott testi, szellemi, illetve érzékelési
képességgel rendelkező (gyermekeket is beleértve),
illetve a készülékek használatához szükséges gyakorlat
vagy tudás híján lévő személyek nem használják, kivéve,
ha használata közben egy felelős személy felügyeli a biz­tonságukat, illetőleg az ő útmutatása alapján használják a
készüléket.

• Ne hagyja, hogy a gyermekek a sátor körül játsszanak és
gondoskodjon róla, hogy viseljenek védőcipőt. A kife­szítő kötelek botlásveszélyt okoznak, a csapok pedig
hegyesek lehetnek.

• A tisztítást és a felhasználói karbantartást gyermekek fel­ügyelet nélkül nem végezhetik.

Szerkezeti elem Mennyiség

Sátorponyva 1
Tetőív rúd 5
Lábrúd 10
Oldalsó védőtető rúd 1
Belső sátor 1
Csap zsák 1
Hordozótáska 1

Hayling 4 / 6

Szerkezeti elem Mennyiség

Sátorponyva 1
Sátorrúd 4 / 5
Belső sátor 1
Csap zsák 1
Hordozótáska 1

Watergate 8

Szerkezeti elem Mennyiség

Sátorponyva 1
Oldalsó védőtető rúd 1
Sátorrúd 5
Belső sátor 2
Csap zsák 1
Hordozótáska 1

MEGJEGYZÉS

I

A belső sátor már rögzítve lehet a sátorhoz és a szétszerelés­hez, valamint a felállításhoz csatlakoztatva maradhat.

4445103236 53

HU

Rendeltetésszerű használat

Ez a sátor a következőkhöz alkalmas:

• nyugodt és mérsékleten nyugodt időjárás

• túrázás
Ez a sátor a következőkhöz nem alkalmas:

• igen erős szelek vagy hóesés

• egész évszakos felállítás vagy professzionális használat
Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű haszná-

latra alkalmas.
Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű tele-

pítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés
és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesít­ményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérü­lésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is

• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkat­részektől eltérő cserealkatrészek használata

• A termék kifejezett gyártói engedély nélküli módosítása

• Az útmutatóban leírt céloktól eltérő felhasználás

A Kampa fenntartja a termék megjelenésének és specifikációjának módo­sítására vonatkozó jogát.

A sátor használata

Az első használat előtt

Mielőtt először használná a terméket, egy próbafelállítás végrehajtásával
ismerkedjen meg a termékkel. Ellenőrizze a kiszállított csomag hiánytalan­ságát.

• Kérjen segítséget. Több emberrel egyszerűbb a felállítás.

• A színkódjuknak megfelelően illessze át a rudakat a külső zsákokon.

• Miután függőleges helyzetbe állította a sátort, ellenőrizze a sarokcsa­pokat és szükség esetén ismét üsse be a csapokat a talajba. A belső
részen a sátoraljzat ki kell hogy legyen feszítve és négyzet alakú kell
hogy legyen.

• Tűzze le a kifeszítő köteleket, így a sátor kifeszül, de az alakja nem
deformálódik el.

• Csatlakoztassa a vihar hevedereket, ha vannak ilyenek.

• A megfelelő feszesség biztosítása érdekében rendszeresen elle­nőrizze a kifeszítő köteleket és szükség esetén a csúszórészekkel
állítsa be ezeket.

A következők szerint állítsa fel a sátort:

1. A sátor szennyeződéstől és károsodástól való védelme érdekében a
kicsomagolás előtt terítsen ki egy ponyvát vagy egy sátoraljzatot.

2. Csomagolja ki a sátort.

3. Válogassa szét és azonosítsa az eltérő komponenseket.

4. A sátor felállításához az ábrán látható módon járjon el (2. ábra,

4. oldal – h. ábra, 7. oldal).

A sátor szétszerelése

FIGYELEM! Anyagi kár

A

1. Végezze el fordított sorrendben a felállítás lépéseit.

2. Tolja ki a rudakat a zsákokból, ne húzza ezeket.

3. Mielőtt bepakolná azokat a hordozótáskába, biztosítsa hogy az
összes alkatrész tiszta legyen.

4. Ha a sátor nedves, vagy nyirkos, a lehető leghamarabb szárítsa meg.

A sátor szétszerelése során ne alkalmazzon túlzott erőkifej­tést. Ellenkező esetben az anyagok károsodhatnak.

Terület kiválasztása

Széltől védett sík területet válasszon ki:

1. Szükség esetén használjon szélfogót.

2. A szövet UV általi roncsolásának elkerülése érdekében árnyékos terü­letet válasszon ki.

3. Kerülje a fák alatti felállítást, mivel a leeső ágak, a gyanta, stb. kárt
tehetnek a termékben.

4. A sátoraljzat sérülésének elkerülése érdekében tisztítsa meg a terüle­tet az éles kövektől és a hulladékoktól.

5. Úgy állítsa fel a terméket, hogy az ajtók a széllel ellentétes oldal felé
nézzenek.

A sátor felállítása

FIGYELEM! Anyagi kár

Erővel tilos nyitni vagy zárni a cipzárakat.

A

MEGJEGYZÉS

I

• A sátor csomagjában univerzális csapok találhatók. Ezek
számos területhez alkalmasak, de bizonyos talajtípusok­hoz speciális csapokra van szükség. Kérje ki kereskedője
tanácsát.

• A csapokat a sátorhoz képest 45°-os szögben ferdén
hajtsa bele a talajba.

• Állítsa be a kifeszítő köteleket ahhoz a varrathoz, ahon­nan kiindulnak.

Tisztítás és karbantartás

FIGYELEM! Anyagi kár

A

1. Szükség esetén tiszta vízzel és puha kefével tisztítsa meg a terméket.

2. Minden egyes út előtt alkalmazzon víz-, és UV-ellenes impregnálást.

A sátor tárolása

I

1. Tisztítsa meg a sátort.

2. Szárítsa meg a szabad levegőn a sátort és az elpakolás előtt elle­nőrizze, hogy teljesen megszáradt-e.

3. Jól szellőző, száraz helyen tárolja.

• A tisztításhoz ne használjon éles vagy kemény tárgyakat,
vagy tisztítószereket.

• A tisztításhoz ne használjon alkohol alapú anyagokat,
vegyszereket, szappant és tisztítószereket.

• Távolítsa el a madárürüléket és a fák gyantáját, mivel
ezek tartósan károsíthatják az anyagot.

MEGJEGYZÉS

• A tisztításhoz teljesen állítsa fel a sátort.

• Az anyag teljes megszáradása érdekében a tisztítást egy
napsütéses napon végezze.

A sátor felállítása során vegye figyelembe a következő tanácsokat:

• Az ábrák általános áttekintés biztosítanak a felállításhoz. A tényleges
felállítás a sátor modelljétől függően némileg eltérő lehet.

54 4445103236

HU

Hibaelhárítás

MEGJEGYZÉS

I

Probléma Megoldás

Vízszivárgás ➤ Ellenőrizze a szivárgó varrat okat, sérült

Szakadás a szövetben ➤ A szövet lezárásához használja a javító-

Elszakadt a rudakat összekötő rögzí­tőkötél

Eltört a rúd ➤ Használjon egy fémcsapot merevítő-

• A vízzel való első érintkezés során némi nedvesség jelen­het meg a varratoknál. A nedvesség hatására a szálak
megduzzadnak és kitöltik a varrási művelet során kelet­kezett lyukakat.

• Egy teljesen felszerelt cserealkatrész készlet a követke­zőket tartalmazza:
– impregnálószer
– javítószalag és javítási megoldás
– szilikonspray a cipzárakhoz
– tartalék csapok

illesztéseket és a nedves területeket.

➤ Ha nem talál szivárgást, lásd: „Párale-

csapódás” fej., 55. oldal.

➤ Ha szivárgást talál, vigyen fel varrat

tömítőanyagot.

szalagot.

➤ A javításokat hivatalos szakemberrel

végeztesse el.

➤ Vásároljon csere rögzítőkötelet.
➤ Cserélje ki a rögzítőkötelet.

ként, ezt tekerje bele a törött rúdba.

➤ Vásároljon új rudat.

A szavatosság a gyártási hibákra, az anyag és alkatrészhibákra vonatkozik.
A szavatosság nem vonatkozik a burkolat kifakulására, az UV-sugárzás
miatti kopásra és elhasználódásra, a helytelen használatra, a véletlen káro­sításra, a vihar általi károkra, vagy az állandó és részleges kereskedelmi
használatra. Nem vonatkozik következményes károkra. Igény érvényesí­tése érdekében forduljon kereskedőjéhez. Ez nem befolyásolja a törvény
által biztosított jogait.

Páralecsapódás

Ha a következő feltételek közül egy vagy több teljesül, akkor minden
sátorban kialakul belső páralecsapódás:

• magas a levegő páratartalma

• magas a talaj nedvességtartalma

• lecsökken a hőmérséklet
Erős páralecsapódás esetén a nedvesség lefolyhat tető belső részén és

csöpöghet a rögzítőkről, szalagokról és más belső szerelvényekről, és ezt
hibásan szivárgásnak lehet vélni.

➤ Az ajtók és/vagy ablakok nyitásával növelje a szellőzést.
➤ Helyezzen el vízálló sátoraljzatot.

Ártalmatlanítás

➤ A csomagolóanyagot lehetőség szerint a megfelelő szelektív hulla-

dékgyűjtő tartályokba kell helyezni.

➤ A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a leg-

közelebbi újrahasznosító központban, vagy szakkereskedőjénél.

Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben
a termék hibás, lépjen kapcsolatba a gyártó helyi képviseletével (lásd:
kampaoutdoors.com/store-locator) vagy a kereskedővel.

A javításhoz, illetve a garancia adminisztrációhoz a következő dokumentu­mokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát

• A reklamáció okát vagy a hibát tartalmazó leírást

4445103236 55

kampaoutdoors.com

Part of the Dometic Group

We distribute our products in around 100 markets. Please ask for your contact point or check the web. kampaoutdoors.com

Manufacturer: Dometic UK Awnings Limited, Witham, Essex, UK

Importer EU: Dometic Germany GmbH, Hollefeldstraße 63, 48282 Emsdetten, Germany

4445103236 2021-09-24
