BEDIENUNGSUND EINBAUANLEITUNG ELEKTRO-WARMWASSER-SPEICHER
Operating and installation instructions electric storage water heater
Инструкция по монтажу и эксплуатации электрического водонагревателя накопительного типа
Návod k obsluze teplovodní zásobník
INHALT |
GERÄTEANGABEN |
|
|
|
|
WARMWASSERSPEICHER
GERÄTEANGABEN....................................................... |
1 |
ERKLÄRUNG.............................................................. |
1 |
MOD. 805 U, MOD. 805 U-A....................................... |
2 |
MOD. 805, MOD. 805-A............................................. |
2 |

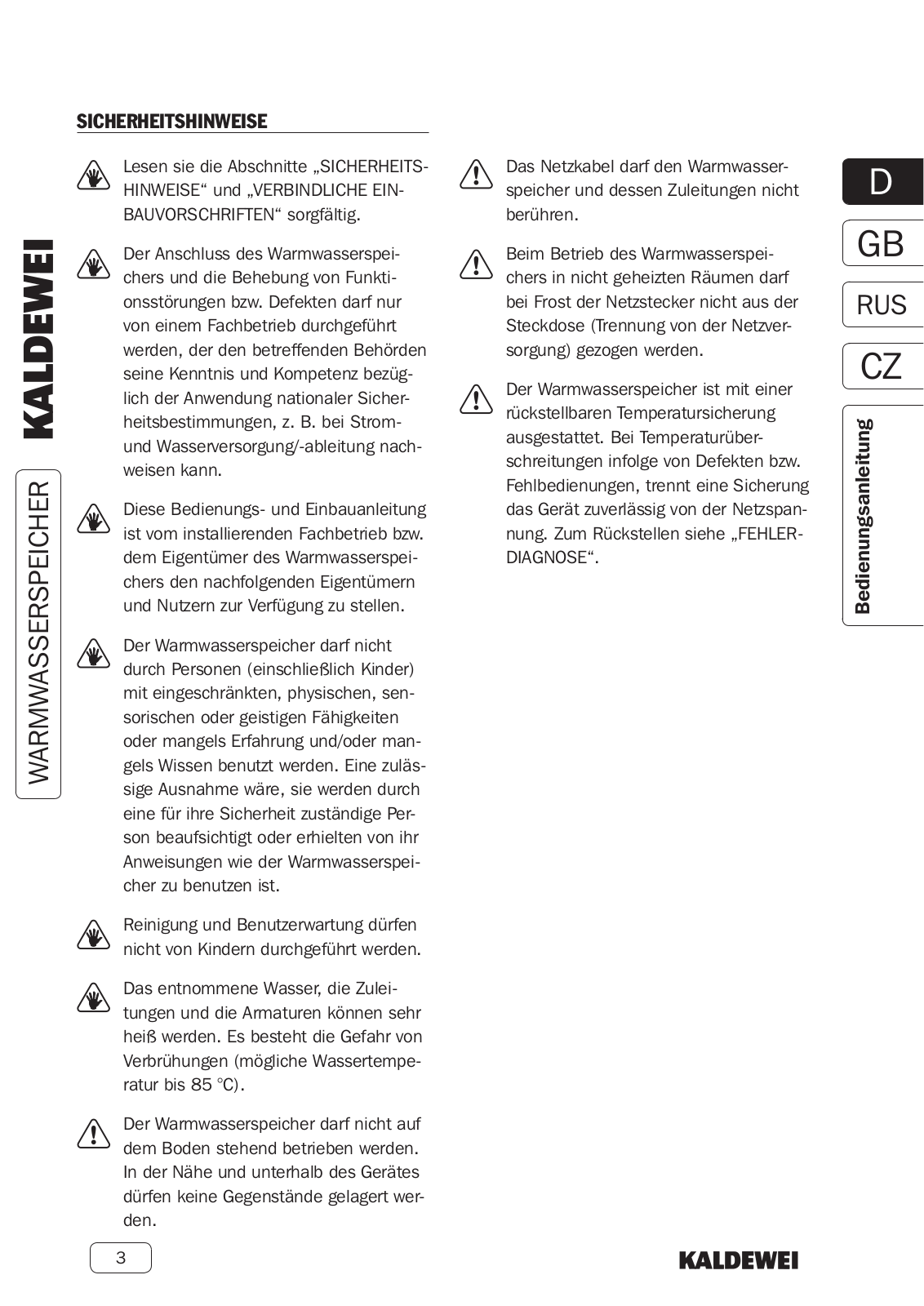

SICHERHEITSHINWEISE.............................................. |
3 |

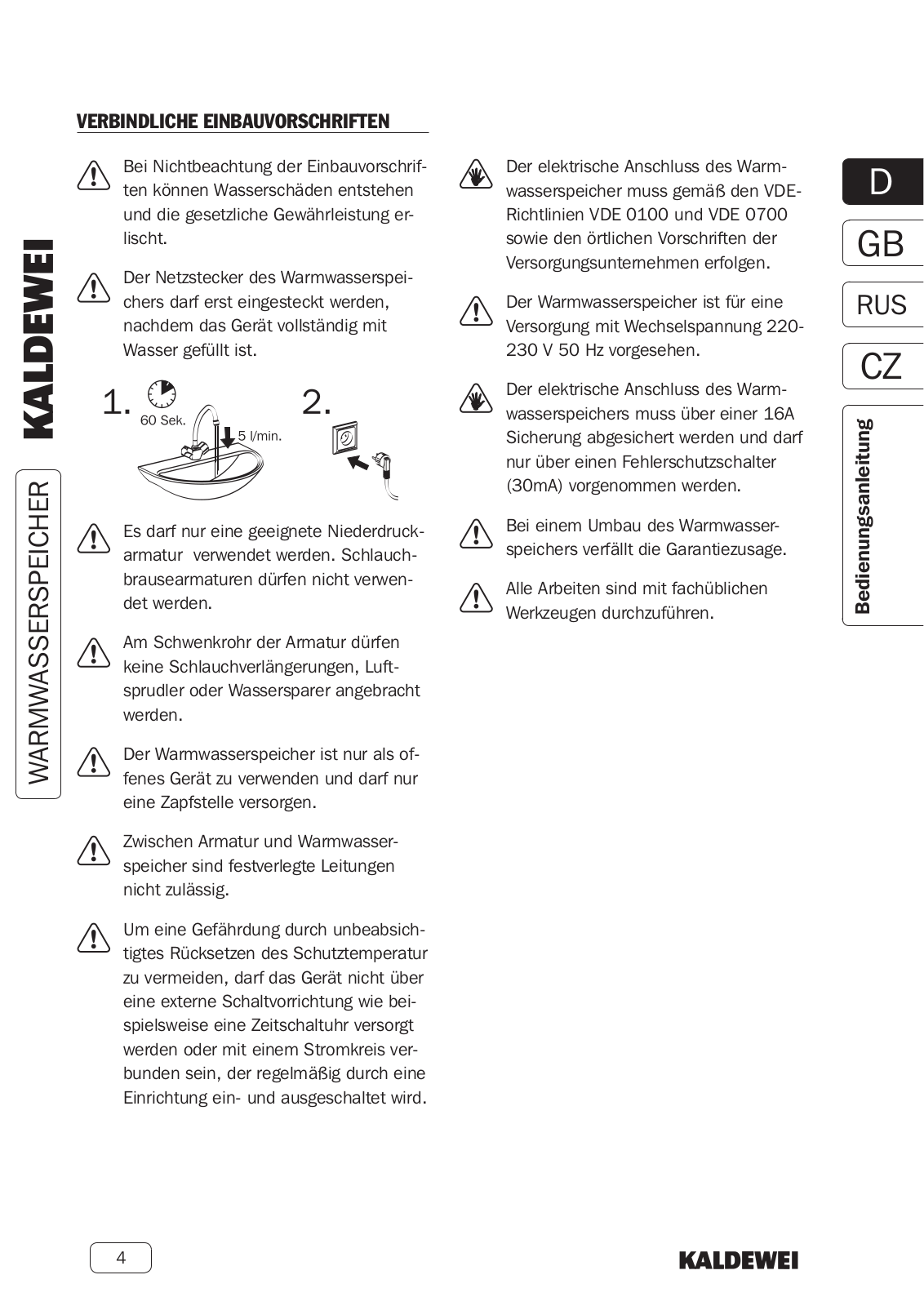

VERBINDLICHE EINBAUVORSCHRIFTEN........................ |
4 |

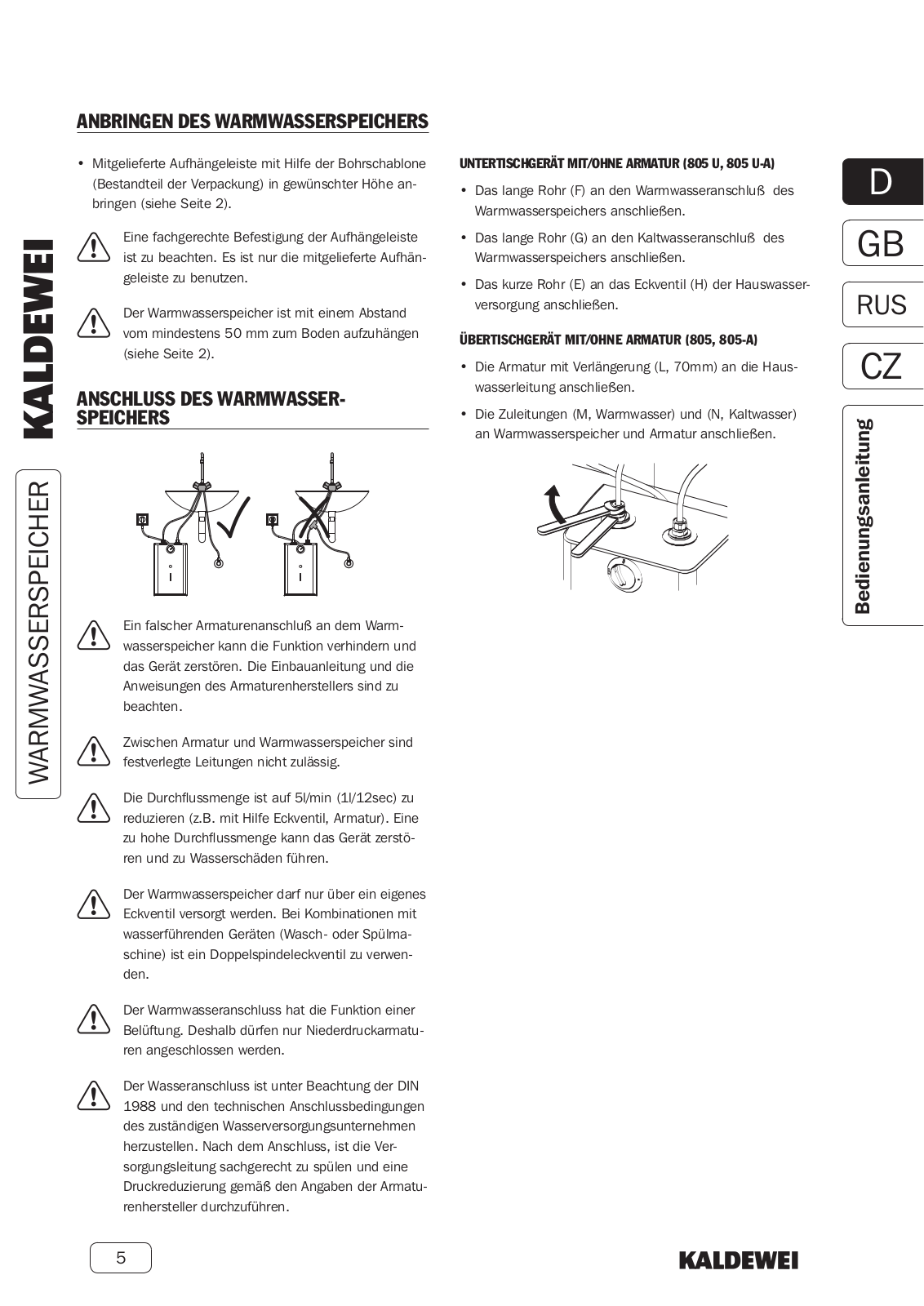

ANBRINGEN DES WARMWASSERSPEICHERS................ |
5 |
ANSCHLUSS DES WARMWASSERSPEICHERS................ |
5 |

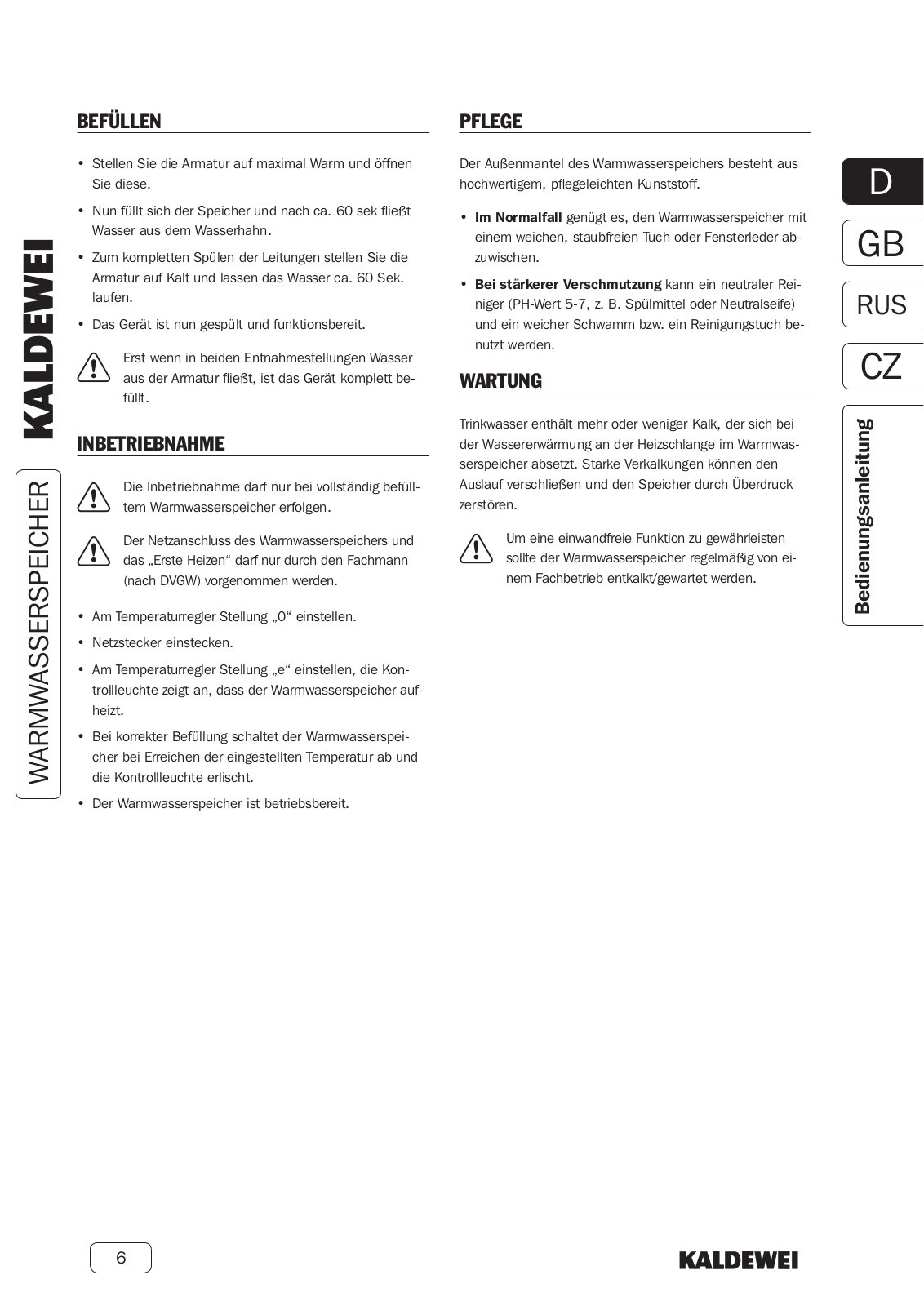

BEFÜLLEN................................................................. |
6 |
INBETRIEBNAHME...................................................... |
6 |
PFLEGE..................................................................... |
6 |
WARTUNG.................................................................. |
6 |

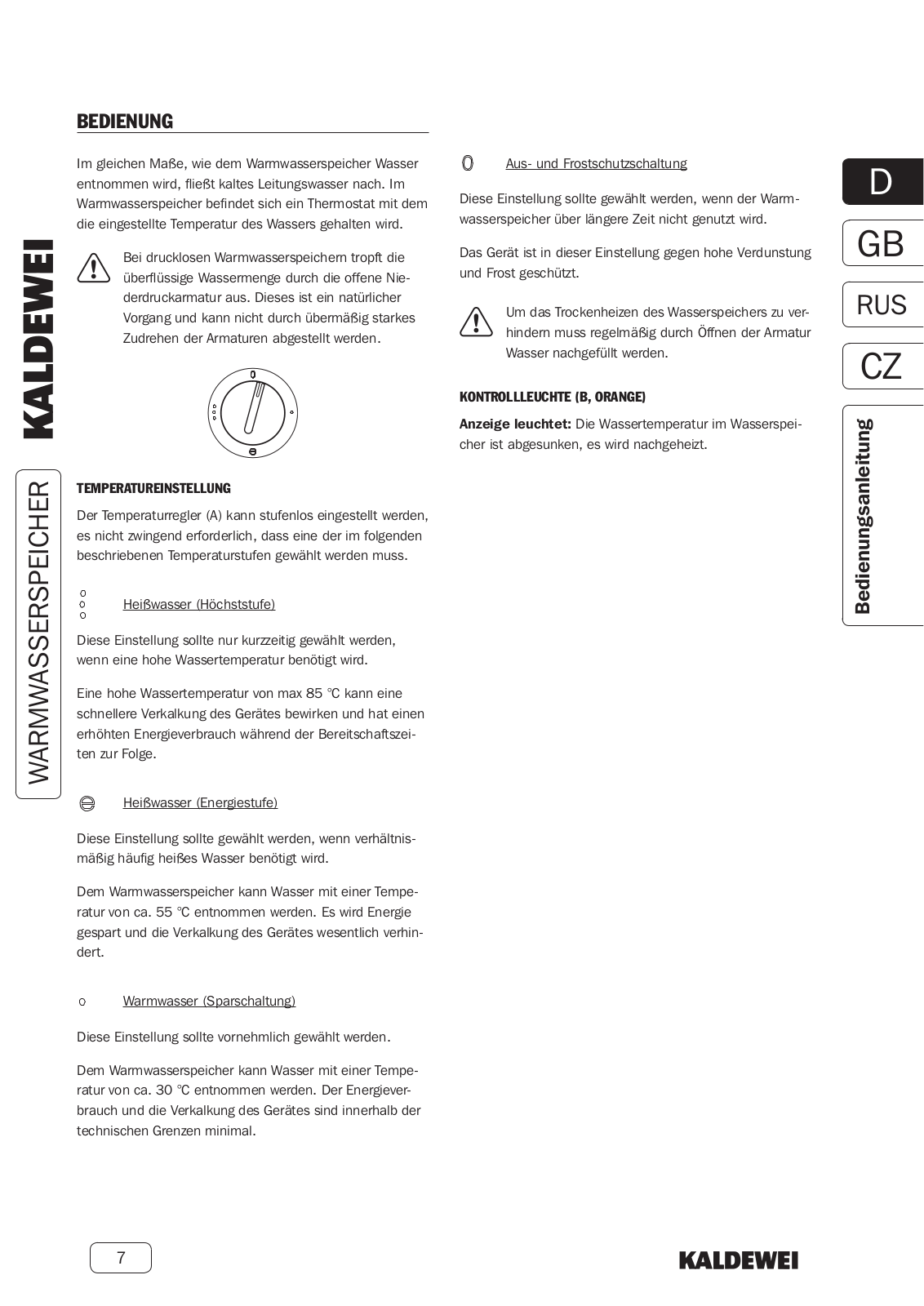

BEDIENUNG............................................................... |
7 |

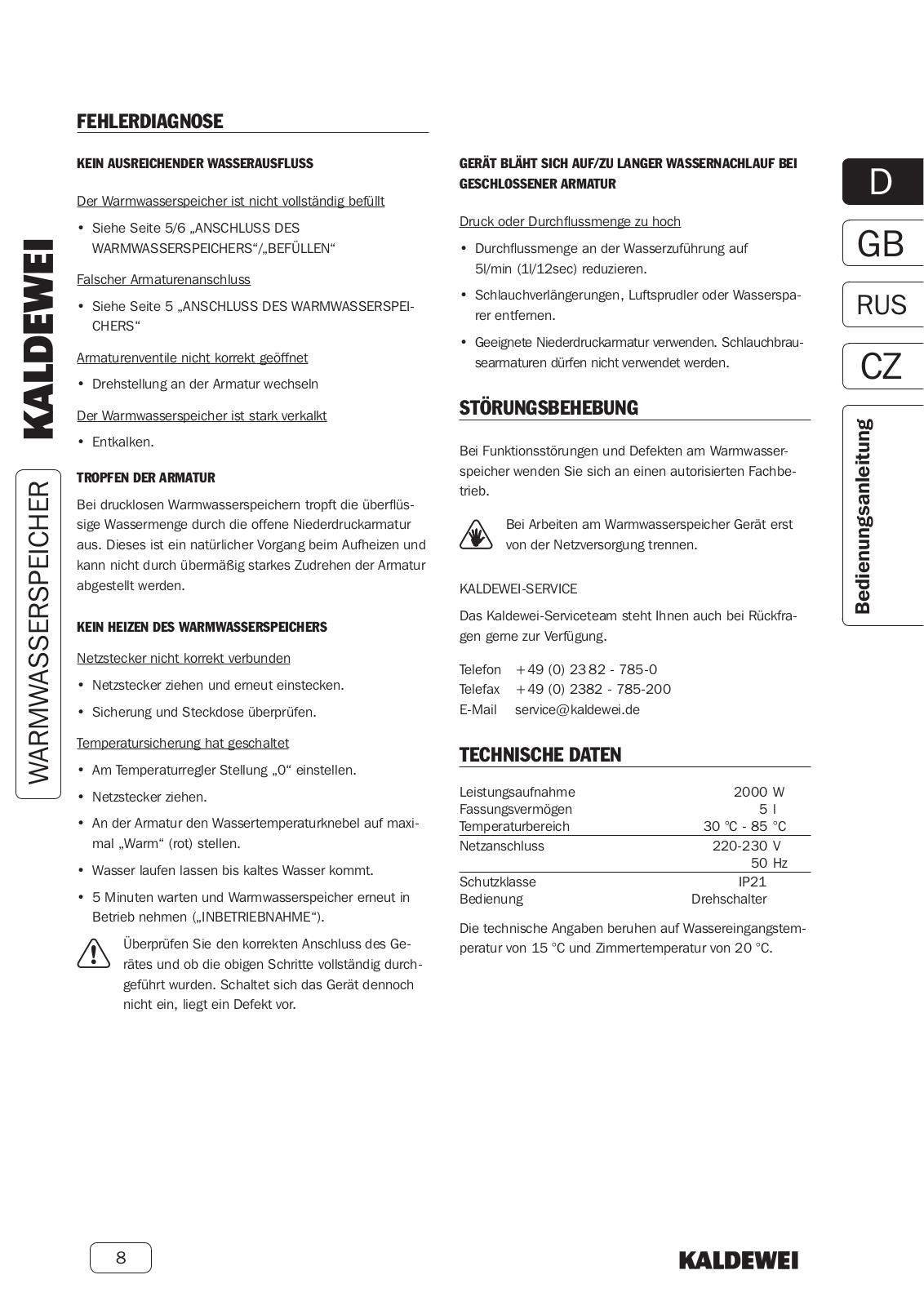

FEHLERDIAGNOSE...................................................... |
8 |
STÖRUNGSBEHEBUNG................................................ |
8 |
TECHNISCHE DATEN................................................... |
8 |
Mit diesen Piktogrammen werden Anweisungen und Hin- |
|
weise ausgewiesen, die besondere Aufmerksamkeit erfor- |
|
dern. |
|
Die Funktion des Warmwasserspeichers kann ge- |
|
stört werden. |
|
Ihre Gesundheit kann beeinträchtigt werden. |
|
Der Kaldewei Warmwasserspeicher arbeitet, sachgerecht angeschlossen und in Betrieb genommen, zuverlässig im eingestellten Temperaturbereich. Er stellt, bei einem Fassungsvermögen von 5 l, Wasser in einem regelbaren Temperaturbereich von 30 °C bis 85 °C zur Verfügung.
Der Warmwasserspeicher ist mit einer rückstellbaren Temperatursicherung ausgestattet. Bei Temperaturüberschreitungen infolge von Defekten bzw. Fehlbedienungen, trennt eine Sicherung das Gerät zuverlässig von der Netzspannung.
ERKLÄRUNG
•Kaldewei hat diese Bedienungsanleitung nach bestem
Wissen erstellt.
•Kaldewei behält sich das Recht vor, Änderungen am Inhalt der Bedienungsanleitung vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben.
•Kaldewei behält sich das Recht vor, Änderungen zur Verbesserung der technischen Anlage vorzunehmen, ohne damit die Verpflichtung zu übernehmen, Dritten davon Kenntnis zu geben. Lesen Sie gegebenenfalls beiliegende Zusatzinformationen.
•Kein Teil dieser Bedienungsanleitung darf ohne ausdrückliche Genehmigung der Firma Kaldewei reproduziert oder anderweitig übertragen werden.
Auf jeden Kaldewei Warmwasserspeicher erhalten Sie eine gesetzliche Gewährleistung von zwei Jahren.
Alte beziehungsweise defekte Geräte sind umweltfreundlich gemäß den gesetzlichen Bestimmungen zu entsorgen.
D
GB
RUS
CZ
Bedienungsanleitung
1
MOD. 805 U, MOD. 805 U-A |
|
|
MOD. 805, MOD. 805-A |
|
|
C |
blau |
|
D |
B |
|
|
|
|
|||
|
|
|
|
||
G |
rot |
|
|
A |
|
|
|
|
M |
||
F |
|
|
|
|
|
|
|
|
|
|
|
I |
è |
blau |
E |
N |
I |
|
|
|
|||
rot |
|
|
|
|
|
èblau |
|
|
|
|
|
è |
|
H |
|
|
|
|
|
|
|
|
|
|
|
|
|
J |
L |
A |
|
|
|
|
|
B
K
WARMWASSERSPEICHER
D
GB
RUS
CZ
Bedienungsanleitung
A |
Temperaturregler |
A |
Temperaturregler |
B |
Kontrollleuchte |
B |
Kontrollleuchte |
C |
Armatur „Mischen“ (kalt/warm) |
J |
Kaltwasserknebel |
D |
Armatur „Auf-Zu“ |
K |
Warmwasserknebel |
E |
Zuleitung (éblau, Hauswasser) |
L |
Zuleitung (blau, Hauswasser inkl. Verlängerung von |
F |
Zuleitung (érot, Warmwasserspeicher - Armatur) |
|
70 mm) |
G |
Zuleitung (êblau, Warmwasserspeicher - Armatur) |
M |
Zuleitung (rot, Warmwasserspeicher - Armatur) |
H |
Eckventil |
N |
Zuleitung (blau, Armatur - Warmwasserspeicher) |
I |
Netzstecker |
|
|
2
