WRE 4 Battery
WRE 4 Battery Set
|
|
|
|
|
Deutsch |
5 |
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|
English |
13 |
|
|
|
|
|
Français |
21 |
|
|
|
|
|
Italiano |
30 |
|
|
|
|
|
Nederlands |
38 |
|
|
|
|
|
Español |
46 |
|
|
|
|
|
Português |
55 |
|
|
|
|
|
Dansk |
63 |
|
|
|
|
|
Norsk |
71 |
|
|
|
|
|
Svenska |
78 |
|
|
|
|
|
Suomi |
86 |
|
|
|
|
|
Ελληνικά |
94 |
|
|
|
|
|
Türkçe |
103 |
|
|
|
|
|
Русский |
110 |
|
|
|
|
|
Magyar |
120 |
|
|
|
|
|
Čeština |
128 |
|
|
|
|
|
Slovenščina |
136 |
|
|
|
|
|
Polski |
144 |
|
|
|
|
|
Româneşte |
153 |
|
|
|
|
|
Slovenčina |
162 |
|
|
|
|
|
Hrvatski |
170 |
|
|
|
|
|
Srpski |
178 |
|
|
|
|
|
Български |
186 |
|
|
|
|
|
Eesti |
195 |
|
|
|
|
|
Latviešu |
202 |
|
|
|
|
|
Lietuviškai |
210 |
|
|
|
|
|
Українська |
218 |
|
|
|
|
|
Қазақша |
227 |
|
|
|
|
|
|
237 |
|
|
|
|
|
ﺔﻴﺑﺮﻌﻟﺍ |
245 |
001
Register |
5.968-605.0 |
(03/19) |
|
your product |
|||
|
|
www.kaercher.com/welcome
A
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N
|
|
|
|
|
|
|
|
|
zen, wenn sie korrekt beaufsichtigt werden |
|||
|
|
|
|
|
|
Inhalt |
|
|
||||
Allgemeine Hinweise |
5 |
oder wenn sie durch eine für ihre Sicherheit |
||||||||||
zuständige Person bezüglich der sicheren |
||||||||||||
Allgemeine Sicherheitshinweise |
5 |
|||||||||||
Anwendung des Geräts unterwiesen wur- |
||||||||||||
Unkrautentferner WRE 4 |
5 |
|||||||||||
den und wenn sie die daraus resultieren- |
||||||||||||
. . . . . . . . . . . . . .Sicherheitshinweise |
5 |
den Gefahren verstanden haben. ●Kinder |
||||||||||
. . . . . . . . . . . . . . . .Steckerladegerät |
5 |
dürfen das Gerät nicht betreiben. ●Beauf- |
||||||||||
Sicherheitshinweise |
5 |
|||||||||||
sichtigen Sie Kinder, um sicherzustellen, |
||||||||||||
Akkupack / Ladegerät |
6 |
|||||||||||
dass sie nicht mit dem Gerät spielen. |
||||||||||||
. .Bestimmungsgemäße Verwendung |
6 |
Hinweis ●Betreiben Sie das Gerät nicht, |
||||||||||
Umweltschutz. . . . . . . . . . . . . . . . . . . |
6 |
wenn sich andere Personen oder Tiere im |
||||||||||
Schutzabdeckung Bürste |
7 |
|||||||||||
Arbeitsbereich aufhalten. |
||||||||||||
Symbole auf dem Gerät |
7 |
|||||||||||
|
|
|
||||||||||
Unkrautentferner WRE 4 |
|
|||||||||||
Zubehör und Ersatzteile. . . . . . . . . . . |
7 |
|
||||||||||
Lieferumfang . . . . . . . . . . . . . . . . . . . |
7 |
Sicherheitshinweise |
|
|||||||||
. . . . . . . . . . . . .Gerätebeschreibung |
7 |
Tauchen Sie das Gerät niemals vollstän- |
|
|||||||||
Montage. . . . . . . . . . . . . . . . . . . . . . . |
8 |
dig in Flüssigkeiten. |
||||||||||
Inbetriebnahme . . . . . . . . . . . . . . . . . |
8 |
Betreiben Sie das Gerät nur im Außen- |
||||||||||
Informationen zum Betrieb mit Akku- |
|
|
bereich. |
|||||||||
pack und Ladegerät. . . . . . . . . . . . . . |
8 |
Prüfen Sie das Gerät regelmäßig auf |
||||||||||
Gerät einschalten. . . . . . . . . . . . . . . . |
9 |
Beschädigungen. Bei sichtbaren Be- |
||||||||||
Unkraut entfernen |
10 |
|||||||||||
schädigungen Gerät nicht mehr in Be- |
||||||||||||
Transport |
10 |
|||||||||||
trieb nehmen. |
||||||||||||
. . . . . . . . . . . . . . . . . . . . . .Lagerung |
10 |
Vergewissern Sie sich vor der Arbeit, |
||||||||||
Richtige Aufbewahrung des Geräts . . |
10 |
dass die zu reinigende Fläche frei von |
||||||||||
Pflege und Wartung |
10 |
|||||||||||
Sand, Steinen oder losen Bestandteilen |
||||||||||||
Borstenband wechseln |
10 |
|||||||||||
ist. Bei der Reinigung können diese |
||||||||||||
. . . . .Schutzabdeckung austauschen |
10 |
weggeschleudert werden oder die Ober- |
||||||||||
. . . . . . . . .Zweithandgriff abnehmen |
11 |
fläche und das Gerät beschädigen. |
||||||||||
. . . . . . . . . . . . . . . . . . . . . .Reinigung |
11 |
Beachten Sie beim Betrieb den Rück- |
||||||||||
Hilfe bei Störungen . . . . . . . . . . . . . . |
11 |
stoß des Geräts. Das eingeschaltet Ge- |
||||||||||
Garantie |
12 |
|||||||||||
rät kann sich unkontrolliert hinund |
||||||||||||
Technische Daten |
12 |
|||||||||||
herbewegen. Halten Sie das Gerät gut |
||||||||||||
. . . . . . . . .EU-Konformitätserklärung |
13 |
fest und sorgen Sie für einen sicheren |
||||||||||
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
Stand. |
|
|
|
|
|
Allgemeine Hinweise |
|
|
|
|
||||||
|
|
|
|
|
|
Lesen Sie vor der ersten Be- |
|
|
Betreiben Sie das Gerät nicht in der |
|||
|
|
|
|
|
|
|
|
Nähe von Geräten, die unter Spannung |
||||
|
|
|
|
|
|
nutzung des Geräts diese Ori- |
||||||
|
|
|
|
|
|
stehen. |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
||
ginalbetriebsanleitung und handeln Sie da- |
|
|
||||||||||
Beachten Sie dem Akkupack beiliegen- |
||||||||||||
nach. Bewahren Sie die Originalbetriebs- |
den Sicherheitshinweise und handeln |
|||||||||||
anleitung für den späteren Gebrauch oder |
||||||||||||
Sie danach. |
||||||||||||
für Nachbesitzer auf. |
|
|
||||||||||
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
Steckerladegerät |
|
||
|
|
|
|
|
|
Allgemeine |
|
|
||||
|
|
Sicherheitshinweise |
|
|
Sicherheitshinweise |
|
||||||
GEFAHR ●Erstickungsgefahr. Halten |
|
GEFAHR ●Explosionsgefahr. Keine |
|
|||||||||
Sie Verpackungsfolien von Kindern fern. |
|
|
Batterien (Primärzellen) aufladen. ●Ver- |
|||||||||
WARNUNG ●Personen mit verringer- |
wenden Sie das Ladegerät nicht in explosi- |
|||||||||||
ten physischen, sensorischen oder geisti- |
onsgefährdeter Umgebung. ●Werfen Sie |
|||||||||||
gen Fähigkeiten oder Mangel an Erfahrung |
Akkupacks nicht ins Feuer oder in den |
|||||||||||
und Wissen dürfen das Gerät nur benut- |
|
|
Hausmüll. |
●Vermeiden Sie den Kontakt |
||||||||
|
|
|
|
|
|
|
Deutsch |
5 |
|
mit aus defekten Akkus austretender Flüssigkeit. Spülen Sie die Flüssigkeit bei Kontakt sofort mit Wasser ab und konsultieren Sie bei Kontakt mit den Augen zusätzlich einen Arzt.
WARNUNG ●Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen dürfen das Gerät nur benutzen, wenn sie korrekt beaufsichtigt werden oder wenn sie durch eine für ihre Sicherheit zuständige Person bezüglich der sicheren Anwendung des Geräts unterwiesen wurden und wenn sie die daraus resultierenden Gefahren verstanden haben. ●Kinder dürfen mit dem Gerät nicht spielen. ●Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ●Kinder ab mindestens 8 Jahren dürfen das Gerät betreiben, wenn sie durch eine für ihre Sicherheit zuständige Person in der Anwendung unterwiesen wurden oder wenn sie korrekt beaufsichtigt werden und wenn sie die daraus resultierenden Gefahren verstanden haben. ●Kinder dürfen Reinigung und Anwenderwartung nur unter Aufsicht durchführen. ●Prüfen Sie die Übereinstimmung der Netzspannung mit der auf dem Typenschild des Ladegeräts angegebenen Spannung. ●Verwenden Sie das Ladegerät nur zum Laden zugelassener Akkupacks. ●Prüfen Sie Steckernetzteil, Verbindungskabel, Akkuadapter und Akkupack vor jedem Betrieb auf Schäden. Verwenden Sie keine beschädigten Geräte. Ersetzen Sie bei Beschädigung das Gerät. ●Laden Sie keine beschädigten Akkupacks. Ersetzen Sie beschädigte Akkupacks durch von KÄRCHER zugelasse-
ne Akkupacks.Gilt nicht für Geräte mit fest eingebautem
Akku ●Öffnen Sie nicht das Ladegerät. Ersetzen Sie bei Beschädigungen oder Defekt das Ladegerät. ●Schützen Sie das Verbindungskabel vor Hitze, scharfen Kanten, Öl und sich bewegenden Geräteteilen.VORSICHT ●Verwenden Sie das Ladegerät nicht in nassem oder verschmutztem Zustand. ●Schieben Sie Akkupacks nicht in nassem oder verschmutztem Zu-
stand auf den Akkuadapter des Ladegeräts.
ACHTUNG●Kurzschlussgefahr. Schützen Sie die Kontakte des Akkuadapters vor Metallteilen. ●Kurzschlussgefahr. Bewahren Sie Akkupacks nicht zusammen mit Metallgegenständen auf. ●Beschädigungsgefahr. Wickeln Sie das Verbindungskabel nicht um das Steckernetzteil oder den Akkuadapter. ●Decken Sie das Ladegerät während des Betriebs nicht ab. ●Tragen Sie das Ladegerät nicht am Verbindungskabel.
Hinweis ●Lesen Sie unbedingt die dem Akkupack beiliegenden Sicherheitshinweise. Beachten Sie die Sicherheitshinweise bei der Verwendung.
Akkupack / Ladegerät
Lesen und beachten Sie die Betriebsanleitungen und Sicherheitshinweise zur Handhabung des Akkus und des Ladegeräts.
Bestimmungsgemäße
Verwendung
WARNUNG
Verletzungsgefahr durch hochgeschleuderte Partikel
Verwenden Sie den Unkrautentferner nur mit intakter Schutzhaube.
DasGerätistzumEntfernen vonMoosund Unkraut aus geraden Fugen und komplexen Oberflächengestaltungen bestimmt . Verwenden Sie das Gerät ausschließlich für den Privathaushalt.
Der Teleskopstiel und der schwenkbarer Reinigungskopf können an verschiedene Körpergrößen angepasst werden.
Vorhersehbarer Fehlgebrauch
Jede nicht bestimmungsgemäße Verwendung ist unzulässig.
Der Bediener haftet für Schäden, die durch nicht bestimmungsgemäße Verwendung entstehen.
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte Verpackungen um-
weltgerecht entsorgen.
6 |
Deutsch |
Elektrische und elektronische Geräte enthalten wertvolle recyclebare Mate- rialien und oft Bestandteile wie Batteri-
en, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH
Schutzabdeckung Bürste
Abbildung B
Die Schutzabdeckung verhindert, dass der Verwender oder umstehende Personen durch hochgeschleuderte Partikel verletzt werden.

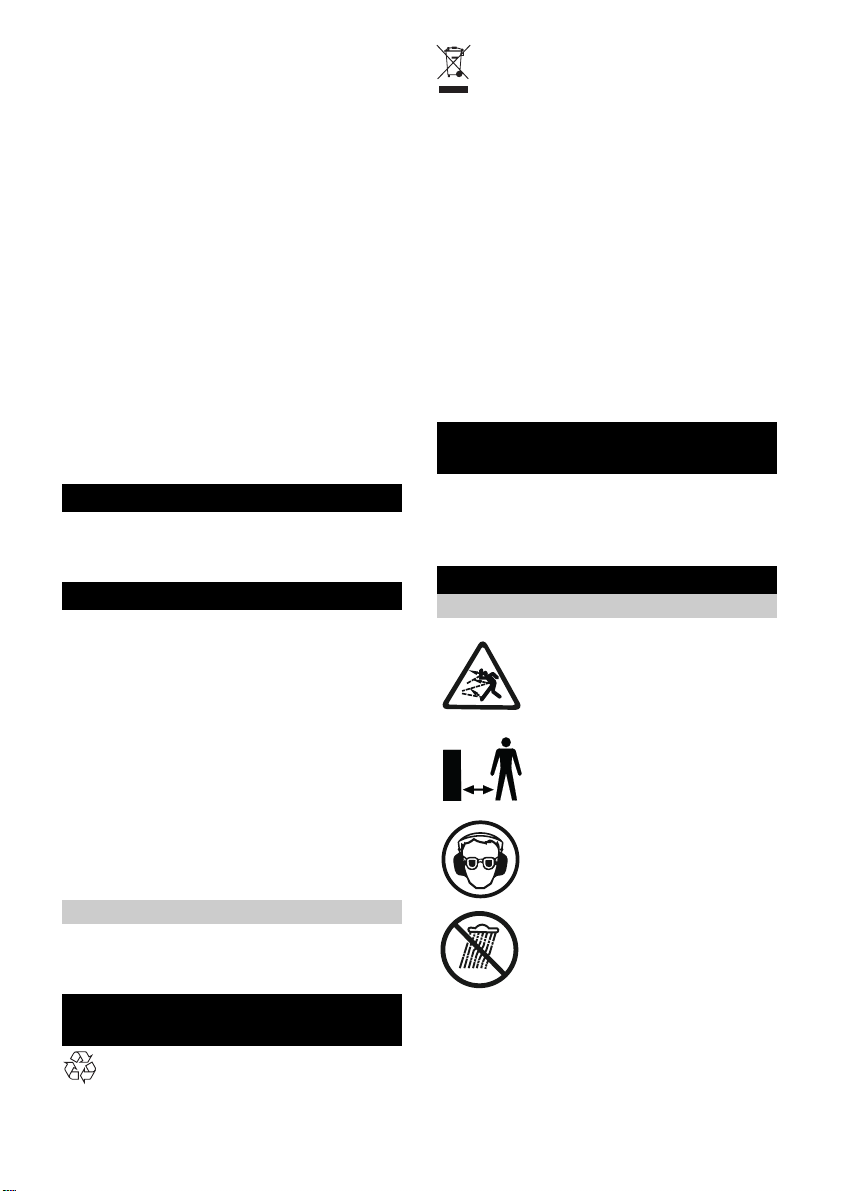

Symbole auf dem Gerät
Unkrautentferner WRE 4
Warnung vor umherfliegenden
Objekten.
Halten Sie andere Personen vom Arbeitsbereich fern.
Tragen Sie beim Betrieb des Geräts geeigneten Gehörschutz und eine Schutzbrille.
Schützen Sie das Gerät vor Regen und Spritzwasser.
Steckerladegerät
Schützen Sie das Gerät vor Nässe. Lagern Sie das Gerät trocken. Setzen Sie das Gerät nicht dem Regen aus. Das Gerät eignet sich nur zur Verwendung in Innenräumen.
Das Gerät erfüllt dieAnforderungen der Schutzklasse II.
Zubehör und Ersatzteile
Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.
Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.
Lieferumfang
Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.
Gerätebeschreibung
Abbildung A
1 Rotierende Nylonbürste
2 Schutzabdeckung Bürste
3 Schwenkbarer Reinigungskopf
4Entriegelungstaste schwenkbarer Reinigungskopf
5 |
Teleskopstiel |
6 |
Zweithandgriff |
7 |
Entriegelungstaste Geräteschalter |
8 |
Entriegelungstaste Teleskopstiel |
9 |
Handgriff |
10Geräteschalter
11Aufnahme für Akkupack 18 V Battery Power
Deutsch |
7 |
|
|
|
2. Reinigungskopf wie gewünscht einstel- |
|||||
Montage |
|
|||||||
1. Beiliegendes Rohr mit der angeschräg- |
|
|
len. |
|
|
|||
ten Seite in das Motorengehäuse schie- |
|
|
Abbildung K |
|||||
ben. |
|
|
|
|
|
Akku einsetzen |
||
Rastet hörbar ein. |
|
|
ACHTUNG |
|
|
|||
ACHTUNG |
|
|
Verschmutzte Kontakte |
|||||
Beschädigungsgefahr |
|
|
Schäden an Gerät und Akku |
|||||
Der Handgriff ist vormontiert und auf die |
|
Prüfen Sie Akkuaufnahme und Kontakte |
||||||
kürzeste Teleskopstufe eingestellt. Ver- |
|
vor dem Einsetzen auf Verschmutzung und |
||||||
ändern Sie die Einstellung nicht, bevor |
|
reinigen Sie diese gegebenenfalls. |
||||||
der Teleskopstiel komplett montiert ist. |
|
1. Akku in die Aufnahme schieben, bis er |
||||||
2. Oberen Teil des Rohrs in die Aufnahme |
|
|
hörbar einrastet. |
|||||
des Handgriffs stecken. |
|
|
|
|
|
|
|
|
|
|
|
|
Akku entnehmen |
||||
Abbildung C |
|
|
|
|
||||
|
|
WARNUNG |
||||||
Rastet hörbar ein. |
|
|
||||||
|
|
Unkontrollierter Anlauf |
||||||
3. Gerätekabelvonuntennachobeninden |
|
|||||||
|
Verletzungsgefahr |
|||||||
Kabelkanal im Teleskopstiel einlegen. |
|
|
||||||
|
|
Nehmen Sie den Akku in Arbeitspausen |
||||||
Abbildung D |
|
|
||||||
|
|
und vor Wartungsund Pflegearbeiten aus |
||||||
4. Den Zweithandgriff in die Aufnahme |
|
|
||||||
|
|
dem Gerät. |
|
|
||||
schieben. |
|
|
|
|
||||
|
|
1. Entriegelungstaste drücken. |
||||||
Abbildung E |
|
|
||||||
Rastet hörbar ein. |
|
|
2. Akku aus dem Gerät nehmen. |
|||||
5. Schutzabdeckung in die Aufnahme |
|
|
|
Informationen zum Betrieb |
||||
schieben. |
|
|
mit Akkupack und Ladegerät |
|||||
Abbildung F |
|
|
|
|
|
|

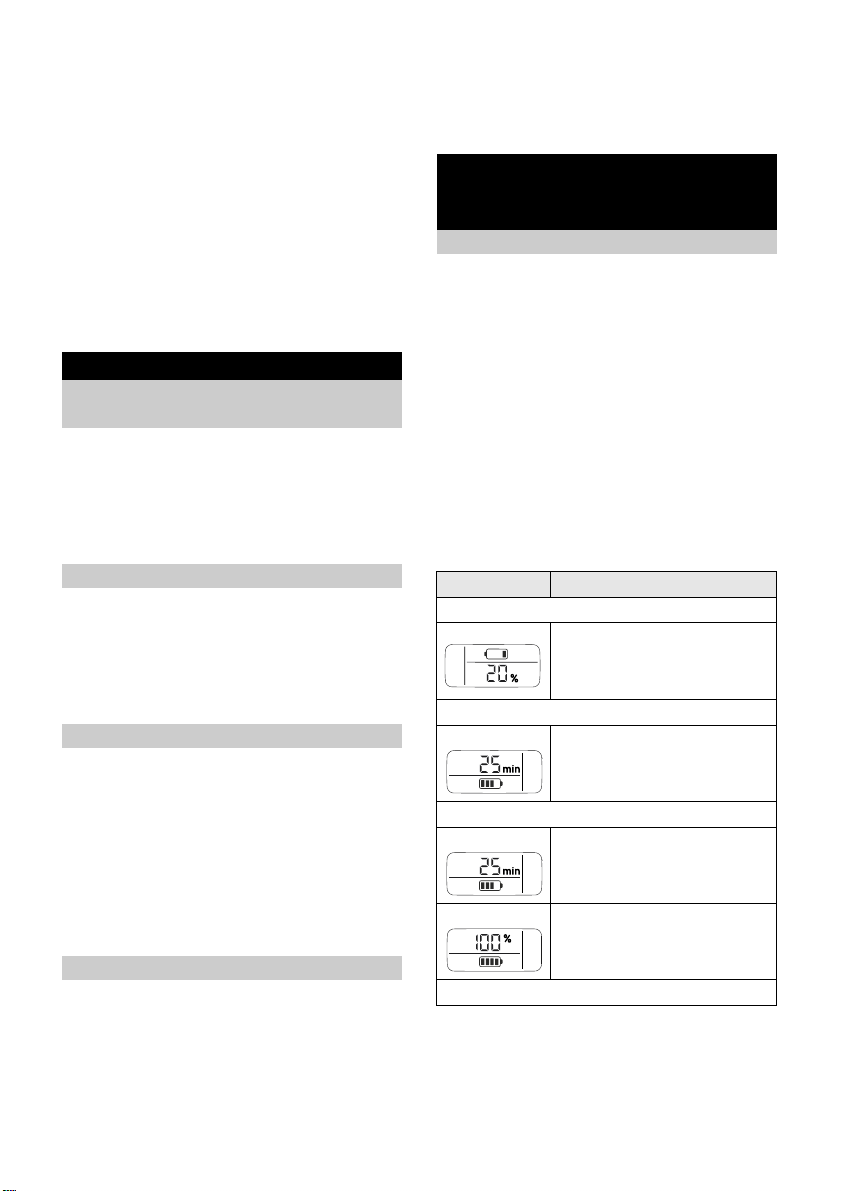

Display |
|
Rastet hörbar ein. |
|
|
|
|
|
|
||
|
|
Der Akkupack ist mit einem Display ausge- |
||||||
6. Den Verschlussgriff der Halterung auf- |
|
|||||||
|
stattet. Im Display kann Folgendes abgele- |
|||||||
drehen und abnehmen. |
|
|
||||||
|
|
sen werden: |
||||||
Abbildung G |
|
|
||||||
|
|
Ladezustand |
||||||
7. Borstenband ringförmig in die Bürsten- |
|
|||||||
|
Fortschritt der Aufladung |
|||||||
halterung drücken und einrasten. |
|
|
||||||
|
|
Restlaufzeit |
||||||
Abbildung H |
|
|
||||||
|
|
|
Hinweis |
|
|
|||
8. Den Verschlussgriff aufsetzen und zu- |
|
|
|
|
||||
|
|
Die Laufzeitanpassung wird durch Leis- |
||||||
drehen. |
|
|
|
|||||
|
|
|
tungsumschaltung erzeugt! |
|||||
Abbildung I |
|
|
|
|||||
|
|
Fehlermeldungen |
||||||
Inbetriebnahme |
|
|
Die Anzeige dreht sich je nach verwende- |
|||||
Gerät einstellen |
|
|
tem Gerät beim Einsetzen des Akkupacks. |
|||||
Teleskopstiel einstellen |
|
|
|
|
|
|
|
|
|
|
Anzeige |
|
Bedeutung |
||||
Sie können die Länge des Geräts an Ihre |
||||||||
|
Akkupack lagern |
|||||||
Anforderungen anpassen. |
|
|
||||||
|
|
|
|
|
|
Der Ladezustand des Akku- |
||
1. Die Entriegelungstaste drücken. |
|
|
|
|
|
|
||
|
|
|
|
|
|
packs bei Nichtverwendung. |
||
2. Teleskopstiel wie gewünscht einstellen. |
|
|
|
|
|
|||
|
|
|
|
|
|
|||
Abbildung J |
|
|
|
|
|
|
|
|
Reinigungskopf einstellen |
|
|
Akkupack verwenden |
|||||
Sie können den Winkel des Reinigungs- |
|
|
|
|
|
|
Die Restlaufzeit des Akku- |
|
kopfs an Ihre Reinigungsanforderungen |
|
|
|
|
|
|
packs bei Verwendung. |
|
|
|
|
|
|
|
|||
anpassen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
1. Die Entriegelungstaste drücken. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
8 |
Deutsch |
|
|
Anzeige Bedeutung
Akkupack laden
Die Restladezeit des Akku- packs beim Laden.
DerAkkupackistvollständig geladen.
Fehleranzeige
Die Akkupacktemperatur liegt außerhalb des zulässi-
gen Temperaturbereichs oder der Akkupack ist wegen Kurzschluss gesperrt
(siehe Kapitel ).
DerAkkupack ist defekt und zurSicherheitgesperrt.Den
Akkupack nicht verwenden und vorschriftsmäßig ent-
sorgen.
Betrieb
VORSICHT
Loser Akkupack
Verletzungsund Beschädigungsgefahr Achten Sie darauf, dass der Akkupack einrastet.
Hinweis
Das Display zeigt während der Verwendung die verbleibende Restlaufzeit an. Laden Sie teilentladene Akkupacks nach der Benutzung auf.
Beachten Sie vor der Verwendung des Akkupacks in einem Gerät der KÄRCHER Battery Power (+) Systeme die Betriebsanleitung und Sicherheitshinweise des verwendeten Geräts.
Prüfen Sie vor der Verwendung die Übereinstimmung von Akkupack und Gerät (18 V - 36 V).
1.Den Akkupack in die Aufnahme des Geräts schieben.
2.DenAkkupack nach der Arbeit aus dem Gerät nehmen.
3.Den Akkupack nach der Arbeit laden.
Ladevorgang
Hinweis
Hinweise zur Bedienung befinden sich in der Betriebsanleitung des Akkupacks oder auf dem verwendeten Gerät.
1.Den Akkupack in den Akkuadapter des Ladegeräts schieben.
2.Das Steckernetzteil in die Steckdose stecken.
3.Der Ladevorgang beginnt automatisch. Das Display des Akkupacks zeigt die Restladezeit an. Bei vollständig geladenem Akkupack zeigt das Display 100 % an.
4.Den Akkupack nach dem Laden vom Akkuadapter abziehen.
5.Das Steckernetzteil aus der Steckdose ziehen.
Hinweis
Der aufgeladene Akkupack kann bis zur Verwendung auf dem Ladegerät bleiben. Eine Gefahr der Überladung besteht nicht.
Vermeiden Sie unnötigen Energieverbrauch und stecken Sie das Ladegerät aus, wenn der Akkupack vollständig geladen ist.
Display zeigt Temperatursymbol an
Außerhalb der zulässigen Temperatur ist das Laden des Akkupacks nicht möglich. Das Display des Akkupacks zeigt beim Ladeversuch das Temperatursymbol an.
Warten bis die Akkutemperatur im Normalbereich liegt.
Der Ladevorgang startet, wenn die Temperatur des Akkupacks den zulässigen Temperaturbereich erreicht hat.
Gerät einschalten
Sie müssen die Entriegelung drücken um den Geräteschalter freizugeben (Sicherheitsfunktion). Erst dann kann das Gerät mit dem Geräteschalter eingeschaltet werden.
1.Die Entriegelungstaste drücken.
2.Den Geräteschalter gleichzeitig drücken.
Das Gerät läuft an, die Entriegelungstaste kann losgelassen werden, das Gerät läuft weiter.
3.Den Geräteschalter loslassen. Das Gerät stoppt.
Deutsch |
9 |
Unkraut entfernen
1.Das Gerät mit langsamen Bewegungen immer leicht angewinkelt und ohne Druckauszuübenüberdiezureinigende Fläche führen. Gerät nicht flach über die Fläche führen.
Abbildung L
2.Hartnäckigen Bewuchs mehrmals und langsam bearbeiten.
3.Zum Bearbeiten von Fugen kann das Gerät an den Seiten des zweiten Handgriffs gehalten und somit leicht gekippt werden.Bitte beachten, dass gegebenenfalls loses Fugenmaterial dabei entfernt wird.
Hinweis
Bitte beachten, dass das Gerät das Unkraut oberflächlich entfernt. Es entfernt nicht die Wurzel.
Die schonende Nylonbürste ist in der Lage, ein breites Spektrum von Unkrautarten von und zwischen nahezu jeder Hartfläche zu entfernen. Das Reinigungsergebnis kann, abhängig von äußeren Einflüssen (Luftfeuchtigkeit, Bodenfeuchtigkeit und Umgebungstemperatur) jedoch variieren.
ACHTUNG
Beschädigungsgefahr
Schrubben Sie nicht mit dem Gerät oder verwenden Sie die Schutzabdeckung der Bürste zum Kratzen. Das Gerät kann beschädigt werden
Transport
VORSICHT
Nichtbeachtung des Gewichts
Verletzungsund Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.
Lagerung
VORSICHT
Nichtbeachtung des Gewichts
Verletzungsund Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.
Richtige Aufbewahrung des Geräts
Hängen Sie das Gerät zur Aufbewahrung andieAufhängeöseimHandgriff.Alternativ dazu können Sie das Gerät auch auf die Kante der Schutzabdeckung stellen.
ACHTUNG
Beschädigungsgefahr der Bürsten
Stellen Sie das Gerät nicht auf den Bürsten ab.
Pflege und Wartung Borstenband wechseln
Hinweis
Das Borstenband muss gewechselt werden, wenn die Borsten Abnutzungserscheinungen aufweist.
1.Den Akkupack aus dem Gerät nehmen.
2.Den Verschlussgriff Bürstenhalterung aufdrehen und abnehmen.
3.Abgenutztes Borstenband an der Entnahmehilfe herausziehen.
4.Neues Borstenband stückweise in die Halterung drücken und einrasten (siehe “Montage”).
5.Den Verschlussgriff aufsetzen und zudrehen.
Schutzabdeckung austauschen
WARNUNG
Verletzungsgefahr durch hochgeschleuderte Partikel
Verwenden Sie den Unkrautentferner nur mit intakter Schutzabdeckung.
Die Schutzabdeckung muss gewechselt werden, wenn sie Abnutzungserscheinungen wie Risse oder Brüche aufweist.
1.Bürstenband ausbauen.
2.Verriegelung der Schutzabdeckung mit einem flachen Schraubendreher lösen.
Abbildung N
3.Schutzabdeckung nach hinten wegziehen.
4.NeueSchutzabdeckungaufsteckenund einrasten.
10 |
Deutsch |
Zweithandgriff abnehmen
Abbildung M
Der Zweithandgriff kann zu Reparaturzwecken abgenommen werden.
1.DieVerriegelungdesZweithandgriffsmit einem flachen Schraubendreher lösen.
2.Den Zweithandgriff nach unten aus dem Halter ziehen.
Bei Wiedereinbau darauf achten, dass der Zweithandgriff sicher einrastet.
Reinigung
DerAkkupack muss vor der Reinigung aus dem Gerät genommen werden.
ACHTUNG
Unsachgemäße Reinigung
Schäden am Gerät
Reinigen Sie das Gerät nicht mit Schlauchoder Hochdruckwasserstrahl.
Verwenden Sie keine aggressiven Reinigungsmittel.
Klopfen Sie die Bürste nicht auf dem Boden aus.
1.Den Akkupack entnehmen.
2.Pflanzenreste mit einer Bürste entfernen.
3.Das Gerät mit einem feuchten Tuch reinigen.
Hilfe bei Störungen
Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.
Mit zunehmenderAlterung wird sich die Kapazität des Akkupacks auch bei guter Pflege verringern, sodass auch im vollgeladenen Zustand nicht mehr die volle Laufzeit erreicht wird. Dies stellt keinen Mangel dar.
Störungen Gerät
Gerät läuft nicht an
Der Akkupack ist nicht richtig eingesetzt. 1. Den Akkupack in die Aufnahme schie-
ben bis er einrastet. Der Akkupack ist leer.
1. Den Akkupack aufladen.
Der Akkupack ist im Schlafmodus.
1.Den Geräteschalter länger oder ein zweites mal drücken.
Der Akkupack ist defekt.
1. Den Akkupack austauschen.
Gerät stoppt während des Betriebs
Der Akku ist überhitzt
Die Arbeit unterbrechen und den Akku unterdenzulässigenTemperaturbereich abkühlen lassen. Dies kann einige Minu-
ten dauern.
Gerät stoppt während des Betriebs Borstenband blockiert / Gerät ist überlastet / Motorschutz hat ausgelöst.
Gerät einige Minuten abkühlen lassen.
Im Betrieb weniger Druck auf das Gerät ausüben
Ungenügendes Reinigungsergebnis
Abgenutzte Borsten
Borstenband austauschen.
Fehler beim Laden
Akkupack lädt nicht, Display ist an
Das Ladegerät ist defekt.
1.Das Ladegerät ersetzen.
Akkupack lädt nicht, Display ist aus
Akkupack ist komplett entladen oder defekt.
1.Warten,obdasDisplaynacheinigerZeit die Restladezeit anzeigt.
Bleibt das Display aus, ist derAkkupack defekt.
2.Den Akkupack ersetzen.
Akkupack lädt nicht, Display zeigt Temperatursymbol
Die Akkupacktemperatur ist zu niedrig / hoch.
1.Akkupack in eine Umgebung mit gemäßigten Temperaturbedingungen bringen undwarten,bisdieAkkupacktemperatur im Normalbereich liegt, siehe Kapitel “Technische Daten” in der Betriebsanleitung des Akkupack.
Der Ladevorgang beginnt automatisch.
Deutsch |
11 |
Störungen Akkupack
Allgemeiner Fehler
Display zeigt durchbrochenes Batteriesymbol
DerAkkupack ist defekt und zur Sicherheit gesperrt.
1.Den Akkupack nicht verwenden.
2.Den Akkupack vorschriftsmäßig entsorgen.
Fehler im Betrieb Display zeigt Temperatursymbol
Die Akkupacktemperatur ist zu niedrig / hoch.
1.Warten, bis die Akkupacktemperatur im Normalbereich liegt, siehe Kapitel “Technische Daten” in der Betriebsanleitung des Akkupack.
Bei einem Kurzschluss wird der Akkupack für 30 Sekunden gesperrt. Tritt der Kurzschluss häufiger auf, wird der Akkupack dauerhaft gesperrt.
1.Den Akkupack zum Entsperren an das Ladegerät anschließen.
Display zeigt Restlaufzeit 0, Gerät schaltet sich aus
Der Akkupack ist entladen. 1. Den Akkupack laden.
Fehler bei der Lagerung
Display zeigt keine Restkapazität
Der Akkupack ist entladen. 1. Den Akkupack laden.
DisplayzeigtRestkapazität70%,obwohl der Akkupack voll geladen ist
Der Akkupack befindet sich im automatischen Lagermodus. Der Lagermodus aktiviert sich, wenn der Akkupack mehr als 21 Tage nicht verwendet wurde. Diese Funktion schützt die Akkuzellen vor schneller Alterung und erhöht die Lebensdauer.
1.Den Akkupack vor der nächsten Verwendung vollständig laden.
Garantie
In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Materialoder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.
(Adresse siehe Rückseite)
Technische Daten
|
|
WRE 4 |
WRE 4 |
|
|
Battery |
Battery |
|
|
|
Set |
Leistungsdaten Gerät |
|
|
|
Akkupacktyp |
|
- |
Battery |
|
|
|
Power |
|
|
|
18/25 |
Betriebsspannung V |
18 |
18 |
|
Bürstendrehzahl |
1/min |
2300- |
2300- |
|
|
2800 |
2800 |
Bürstendurchmesmm |
180 |
180 |
|
ser |
|
|
|
Bürstenmaterial |
|
Nylon |
Nylon |
Maße und Gewichte |
|
|
|
Gewicht |
kg |
2,8 |
3,3 |
Länge x Breite x |
mm |
1370 x |
1370 x |
Höhe |
|
230 x |
230 x |
|
|
380 |
380 |
Ermittelte Werte |
|
|
|
Hand-Arm- |
m/s2 |
<2,5 |
<2,5 |
Vibrationswert |
|
|
|
Unsicherheit K |
m/s2 |
0,2 |
0,2 |
Schalldruckpegel |
dB(A)71 |
71 |
|
Unsicherheit KpA |
dB(A)2 |
2 |
|
SchallleistungspedB(A)87 |
87 |
||
gel LWA + |
|
|
|
Unsicherheit KWA |
|
|
|
Technische Änderungen vorbehalten.
12 |
Deutsch |
EU-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EURichtlinien entspricht. Bei einer nicht mit unsabgestimmtenÄnderungderMaschine verliert diese Erklärung ihre Gültigkeit. Produkt: Unkrautentferner
Typ: WRE 4
Einschlägige EU-Richtlinien
2006/42/EG (+2009/127/EG) 2014/30/EU
2011/65/EU
2000/14/EG
Angewandte harmonisierte Normen
EN 60335-1 EN 62233: 2008
EN 55014-1: 2006+A2: 2011 EN 55014-2
EN 50581
Angewandtes Konformitätsbewertungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen: 85
Garantiert: 87
Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.
|
|
S. Reiser |
|
Chairman of the Board of Management |
Director Regulatory Affairs & Certification |
Dokumentationsbevollmächtigter: S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany) Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2018/10/01
Contents
General notes . . . . . . . . . . . . . . . . . . . 13 General safety instructions . . . . . . . . . 13 Weed remover WRE 4 . . . . . . . . . . . . 14 Safety instructions. . . . . . . . . . . . . . . . 14 Plug-in charger . . . . . . . . . . . . . . . . . . 14 Safety instructions. . . . . . . . . . . . . . . . 14 Battery pack/charger. . . . . . . . . . . . . . 15 Intended use . . . . . . . . . . . . . . . . . . . . 15 Environmental protection . . . . . . . . . . 15 Brush protective cover . . . . . . . . . . . . 15 Symbols on the device . . . . . . . . . . . . 15 Accessories and spare parts. . . . . . . . 15 Scope of delivery. . . . . . . . . . . . . . . . . 15 Device description. . . . . . . . . . . . . . . . 16 Installation. . . . . . . . . . . . . . . . . . . . . . 16 Initial startup . . . . . . . . . . . . . . . . . . . . 16
Informationonoperatingwithabattery pack and charger . . . . . . . . . . . . . . . . 16
Switching on the device . . . . . . . . . . . 18 Removing weeds. . . . . . . . . . . . . . . . . 18 Transport. . . . . . . . . . . . . . . . . . . . . . . 18 Storage . . . . . . . . . . . . . . . . . . . . . . . . 18 Correct storage of the device . . . . . . . 18 Care and service. . . . . . . . . . . . . . . . . 18 Changing the bristle strip . . . . . . . . . . 18 Replacing the protective cover . . . . . . 18 Removing the second handle . . . . . . . 19 Cleaning . . . . . . . . . . . . . . . . . . . . . . . 19 Troubleshooting guide. . . . . . . . . . . . . 19 Warranty . . . . . . . . . . . . . . . . . . . . . . . 20 Technical data. . . . . . . . . . . . . . . . . . . 20 EU Declaration of Conformity . . . . . . . 20
General notes
Read the original operating in-
struction before using the device for the first time and act in accordance with it. Keep the original operating instructions for future reference or for future owners.
General safety instructions
DANGER ●Risk of asphyxiation. Keep packaging film out of the reach of children.
WARNING ●Persons with reduced physical, sensory or mental capabilities and persons lacking experience and knowledge may only use the appliance if they are properly supervised, have been instructed on
English |
13 |
use of the appliance safely by a person responsible for their safety, and understand the resultant hazards involved. ●Children must not operate the device. ●Children must be supervised to prevent them from playing with the appliance.
Note ●Do not operate the device when other persons or animals are in the work area.
Weed remover WRE 4 Safety instructions
Never fully immerse the device in liquids.
Only operate the device outdoors.
Regularly check the device for damage. Donotoperatethedeviceifyoudiscover visible damage.
Ensure that the surface to be cleaned is free of sand, stones or loose elements before starting work.These can be flung away during cleaning or damage the surface and the device.
Be aware of the recoil of the device during operation. The device can move uncontrollably back and forth when switched on. Hold the device securely and maintain a solid and safe footing.
Do not operate the device in the vicinity of devices that are connected to electrical power.
Observethesafetyinstructionsprovided with the battery pack.
Plug-in charger
Safety instructions
DANGER ●Risk of explosion. Do not charge batteries (primary cells). ●Do not
charge the battery pack in an explosionhazard environment. ●Do not throw battery
packs into a fire or into the household rubbish. ●Avoid contact with fluid leaking from defective batteries. Immediately rinse off the fluid using water if contact is made, and also consult a doctor in the event of contact with the eyes.
WARNING ●Persons with reduced physical, sensory or mental capabilities and persons lacking experience and knowledge may only use the appliance if they are prop-
erly supervised, have been instructed on use of the appliance safely by a person responsible for their safety, and understand the resultant hazards involved. ●Children must not play with the appliance. ●Children must be supervised to prevent them from playing with the appliance. ●Children from the minimum age of 8 may use the appliance if they are properly supervised or have been instructed in its use by a person responsible for their safety, and if they have understood the resultant hazards involved. ●Children may only perform cleaning work and user maintenance under supervision. ●Check that the mains voltage corresponds with the voltage stated on the type plate of the charger. ●Only use the charger for charging approved battery packs. ●Inspect the plug-in power supply, connection cable, battery adapter and battery pack for damage every time before use. Do not use any damaged devices. Replace any damaged devices. ●Do not charge any damaged battery packs. Replace damaged battery packs with battery packs approved
by KÄRCHER.Does not apply to appliances with a fixed
battery ●Do not open the charger. In case of damage or defect, replace the charger. ●Protect the connection cable against heat, sharp edges, oil and moving unit parts.
CAUTION ●Do not use the battery pack when dirty or wet. ●Do not put the battery pack into the battery adapter of the charging device if it is dirty or wet. ATTENTION●Short circuit hazard. Protect the contacts of the battery adapter against contact with metal parts. ●Short circuit hazard. Do not store the battery packs together with metal objects. ●Risk of damage. Do not wind the connection cable around the plug-in power supply or the battery adapter. ●Never cover the charger during use. ●Do not carry the charger by the connection cable.
Note ●Be sure to read the safety instructions enclosed with the battery pack. Adhere to the safety instructions during use.
14 |
English |
Battery pack/charger
Read and adhere to the operating instructions and safety instructions for handling the battery and charger.
Intended use
WARNING
Risk of injury from flung particles
Use the weed remover only with an intact protective hood.
The device is intended for removing moss andweedsfromstraightjointsandcomplex surfaces .
Only use the device in private households. The telescoping handle and pivoting cleaning head can be adjusted to suit different body heights.
Foreseeable misuse
Any type of improper use is prohibited. The operating personnel are liable for damage resulting from incorrect use.
Environmental protection
The packing materials can be recy-
cled. Please dispose of packaging in accordance with the environmental regulations.
Electrical and electronic appliances contain valuable, recyclable materials
and often components such as batteries, rechargeable batteries or oil, which - if handled or disposed of incorrectly - can poseapotentialthreattohumanhealthand the environment. However, these components are required for the correct operation oftheappliance.Appliancesmarkedbythis symbol are not allowed to be disposed of together with the household rubbish.
Notes on the content materials (REACH)
Current information on content materials can be found at: www.kaercher.com/ REACH
Brush protective cover
Illustration B
The protective cover prevents the operator or persons in the vicinity from being injured by flung particles.
Symbols on the device
Weed remover WRE 4
Warning of flying objects.
Keep other persons away from the work area.
Wear suitable hearing protection and safety goggles when operating the device.
Protectthedevicefromrainand spray water.
Plug-in charger
Protect the device from moisture. Store the device in a dry place. Do not subject the device to rain. The device is only suitable for indoor use.
The device meets the requirements of protection class II.
Accessories and spare parts
Only use original accessories and original spareparts.Theyensurethattheappliance will run fault-free and safely.
Informationonaccessoriesandspareparts can be found at www.kaercher.com.
Scope of delivery
The scope of delivery for the appliance is shown on the packaging. Check the contents for completeness when unpacking. If any accessoriesare missing or in the event of any shipping damage, please notify your dealer.
English |
15 |
Device description
Illustration A
1 Rotating nylon brush
2 Brush protective cover
3 Pivoting cleaning head
4 Pivoting cleaning head unlocking button
5 Telescoping handle
6 Second handle
7 Power switch unlocking button
8 Telescoping handle unlocking button
9 Handle
10Power switch
11Mount for 18 V Battery Power battery pack
Installation
1.Push the pipe provided with the chamfered side into the motor housing. The pipe latches audibly into place.
ATTENTION
Risk of damage
The handle is pre-installed and set to the shortest telescopic length. Do not change the setting until the telescoping handle is completely installed.
2.Insert the upper tube section into the mount on the handle.
Illustration C
The pipe latches audibly into place.
3.Fit the power cable into the cable duct in the telescoping handle from the bottom to the top.
Illustration D
4.Push the second handle into the mounting.
Illustration E
The pipe latches audibly into place.
5.Push the protective cover into the mounting.
Illustration F
The pipe latches audibly into place.
6.Screwopenthehandlelockoftheholder and remove.
Illustration G
7.Press the bristle strip in a circle into the brush holder and latch into place.
Illustration H
8.Fit the handle cover and screw closed.
Illustration I
Initial startup
Adjusting the device Adjusting the telescoping handle
You can adjust the length of the device to suit your requirements.
1.Press the unlocking button.
2.Adjust the telescoping handle as desired.
Illustration J
Adjusting the cleaning head
You can adjust the angle of the cleaning head to suit your requirements.
1.Press the unlocking button.
2.Adjust the cleaning head as desired.
Illustration K
Inserting the battery pack
ATTENTION
Dirty contacts
Damage to the device and battery
Check the battery mount and the contacts for soiling and clean them as necessary before inserting the battery.
1.Pushthebatteryinto the mountinginthe device until it audibly latches into place.
Removing the battery
WARNING
Uncontrolled startup
Risk of injury
Remove the battery pack from the device during work breaks and before carrying out any service or care work.
1.Press the unlocking button.
2.Remove the battery from the device.
Information on operating with a battery pack and charger
Display
Thebatterypackisequippedwithadisplay. The following information is shown in the display:
Charging state
Charging progress
Remaining charging time
Note
The runtime adjustment is generated via capacity switching!
Error messages
16 |
English |
The display rotates when the battery pack is inserted, according to the device being used.
Display Meaning
Battery pack in storage
Chargingstateofthebattery pack while not in use.
Battery pack in use
Remaining battery life of the battery pack while in use.
Charging the battery pack
Remaining charging time of the battery pack during
charging.
The battery pack is fully charged.
Fault display
The battery pack temperature lies outside the permissible temperature range or the battery pack is disabled due to a short circuit (see Chapter ).
Battery pack is defective and disabled for safety. Do
not continue using the bat-
tery pack and dispose of it properly.
Operation
CAUTION
Loose battery pack
Risk of injury and damage
Ensure that the battery pack engages correctly.
Note
The display shows the remaining run time in minutes while the device is in use. Charge partly discharged battery packs after use.
Before using the battery pack in a KÄRCHER Battery Power (+) system, please ob-
serve the operating instructions and safety instructions for the device being used. Check that the battery pack and the device (18 V - 36 V) match before use.
1.Push the battery pack into the mounting on the device.
2.Remove the battery pack from the device after completing the work.
3.Charge the battery pack after completing the work.
Charging process
Note
Notes on operating the device are provided in the battery pack operating instructions or on the device being used.
1.Push the battery pack into the battery adapter of the charger.
2.Plug the plug-in power supply into the socket.
3.The charging process begins automatically.
The battery pack display shows the remaining charging time. The display shows 100% when the battery pack is fully charged.
4.Unplug the battery pack from the battery adapter after charging.
5.Unplug the plug-in power supply from the socket.
Note
The charged battery pack can remain in the charger until it is used. There is no danger of overcharging.
Avoid unnecessary energy consumption and unplug the charger when the battery pack is fully charged.
Display shows the temperature symbol
The battery pack cannot be charged outside the permissible temperature range. Thebatterypackdisplay shows the temperature symbol when attempting to charge.
Wait until the battery temperature lies within the normal range.
The charging process starts when the battery pack temperature has reached the permissible temperature range.
English |
17 |
Switching on the device
You must press the unlocking button to enable the power switch (safety function). Only then can the device be switched on via the power switch.
1.Press the unlocking button.
2.Press the power switch at the same time.
The device starts up, the unlocking button can be released and the device continues running.
3.Release the power switch. The device stops.
Removing weeds
1.Always guide the device with slow movements over the surface to be cleaned, at a slight angle without applying any pressure. Do nor guide the device flat over the surface.
Illustration L
2.Work on stubborn weeds multiple times slowly.
3.Holdthedeviceatthesideofthesecond handle when cleaning joints so that it is slightly titled. Please note that loose material in the joint may also be removed.
Note
Please note that the device only removes weeds at the surface. It does not remove the roots.
The gentle nylon brush is capable of removing a wide range of weed types from and between almost any hard surface. The cleaning results can however vary depending on external influences (ambient humidity, ground moisture and ambient temperature).
ATTENTION
Risk of damage
Do not scrub with the device or use the protective cover for scraping. This may damage the device
Transport
CAUTION
Failure to observe the weight
Risk of injury and damage
Be aware of the weight of the device during transportation.
Storage
CAUTION
Failure to observe the weight
Risk of injury and damage
Be aware of the weight of the device during storage.
Correct storage of the device
Store thedevice byhangingfromthe eyein thehandle.Youcanalsoalternativelyplace the device on the edge of the protective cover.
ATTENTION
Risk of damage to the brushes
Do not store the device standing on the brushes.
Care and service Changing the bristle strip
Note
The bristle strip must be replaced when the bristles show signs of wear.
1.Remove the battery pack from the device.
2.Screw open the handle lock of the brush holder and remove.
3.Pull out worn out bristle strip and the removal aid.
4.Press the new bristle strip section by section into the holder and latch into place (see "Installation").
5.Fit the handle cover and screw closed.
Replacing the protective cover
WARNING
Risk of injury from flung particles
Use the weed remover only with an intact protective hood.
The protective cover must be replaced whenitshowssignsofwearsuchascracks or fractures.
1.Remove the bristle strip.
2.Release the lock on the protective cover with a flat-blade screwdriver.
Illustration N
3.Pull the protective cover away to the rear.
4.Fit the new protective cover and latch into place.
18 |
English |
|
|
Stop working and allow the battery to |
||
Removing the second handle |
||||
Illustration M |
|
cool down to the permissible tempera- |
||
The second handle can be removed for re- |
ture range. This can take a few minutes. |
|||
pair purposes. |
The device stops during operation |
|
||
1. Release the lock on the second handle |
Bristle strip blocked/device overloaded/mo- |
|||
with a flat-blade screwdriver. |
tor protection has triggered. |
|
||
2. Pull the second handle downwards and |
Allow the device to cool down for a few |
|||
out of the holder. |
minutes. |
|
||
Take care to ensure thatthe second handle |
Press less hard when operating the de- |
|||
engages on re-installation. |
vice |
|
||
|
|
Unsatisfactory cleaning results |
|
|
Cleaning |
|
|
||
|
Worn bristles |
|
||
Thebatterypackmustberemovedfromthe |
|
|||
Replace the bristle strip. |
|
|||
device before cleaning. |
|
|
||
Faults during charging |
|
|||
ATTENTION |
|
|||
Battery pack not charging, display is on |
||||
Improper cleaning |
||||
Defective charger. |
|
|||
Damage to the device |
|
|||
1. Replace the charger. |
|
|||
Do not clean the device with a hose or high- |
|
|||
Battery pack not charging, display is off |
||||
pressure water jet. |
||||
Battery pack is completely discharged or |
||||
Do not use aggressive detergents. |
||||
defective. |
|
|||
Do not knock the brush on the ground. |
|
|||
1. Wait and see if the display shows the re- |
||||
1. Remove the battery pack. |
||||
maining charging time after a while. |
|
|||
2. Remove the plant residue using a brush. |
|
|||
Ifthedisplayremainsoffthenthebattery |
||||
3. Clean the device with a moist cloth. |
||||
pack is defective. |
|
|||
|
|
|
||
Troubleshooting guide |
|
|
||
|
2. Replace the battery pack. |
|
||
Malfunctionsoftenhavesimplecausesthat |
|
Battery pack not charging, display |
|
|
you can remedy yourself using the follow- |
shows the temperature symbol |
|
||
ing overview. When in doubt, or in the case |
The battery pack temperature is too low/ |
|||
ofmalfunctionsnotmentionedhere,please |
high. |
|
||
contact your authorised Customer Service. |
1. Put the battery pack in a moderate tem- |
|||
Asthebatterypackages,evenifitislooked |
perature environment and wait until the |
|||
after, its capacity reduces such that the full |
battery pack temperature returns to the |
|||
run time will no longer be reached when ful- |
normal range, see chapter "Technical |
|||
ly charged. This does not indicate a defect. |
data" in the battery pack operating in- |
|||
Faults on the device |
|
structions. |
|
|
The device does not start up |
|
The charging process begins automati- |
||
The battery pack is not inserted correctly. |
cally. |
|
||
1. Push the battery pack into the mounting |
Battery pack malfunctions |
|
||
in the device until it audibly latches into |
General fault |
|
||
place. |
Display shows broken battery symbol |
|||
The battery pack is discharged. |
Battery pack is defective and disabled for |
|||
1. Charge the battery pack. |
safety. |
|
||
The battery pack is in sleep mode. |
1. Do not use the battery pack. |
|
||
1. Press and hold the power switch longer |
2. Dispose of the battery pack in the cor- |
|||
or press the power switch a second time. |
rect manner. |
|
||
The battery pack is defective. |
|
|
||
1. Replace the battery pack. |
|
|
||
The device stops during operation |
|
|
||
The battery has overheated |
|
|
||
English |
19 |
Faults during operation
Display shows the temperature symbol
The battery pack temperature is too low/ high.
1.Wait until the battery temperature returns to the normal range, see chapter "Technical data" in the battery pack op-
erating instructions.
Incase ofashort-circuit, the batterypackis disabled for 30 seconds. If the short-circuit occurs more frequently, the battery pack is permanently disabled.
1. Connect the battery pack to the charger to unlock it.
Display shows remaining run time 0, device switches off
The battery pack is discharged. 1. Charge the battery pack.
Storage faults
Display shows no remaining capacity
The battery pack is discharged. 1. Charge the battery pack.
Display shows a remaining capacity of 70%, but the battery pack is fully charged
The battery pack is in automatic storage mode. The storage mode is activated if the battery pack has not been used for more than 21 days. This function protects the battery cells against rapid ageing and increases their service life.
1.Fully recharge the battery pack before next use.
Warranty
The warranty conditions issued by our relevant sales company apply in all countries. We shall remedy possible malfunctions on your appliance within the warranty period free of cost, provided that a material or manufacturing defect isthe cause. In a warrantycase,pleasecontactyourdealer(with the purchase receipt) or the next authorised customer service site.
(See overleaf for the address)
Technical data
|
|
WRE 4 BWRE 4 |
|
|
|
attery |
Battery |
|
|
|
Set |
Device performance data |
|
||
Battery pack type |
|
- |
Battery |
|
|
|
Power |
|
|
|
18/25 |
Working voltage of V |
18 |
18 |
|
the battery |
|
|
|
Brush speed |
1/min |
2300- |
2300- |
|
|
2800 |
2800 |
Brush diameter |
mm |
180 |
180 |
Brush material |
|
Nylon |
Nylon |
Dimensions and weights |
|
||
Weight |
kg |
2,8 |
3,3 |
Length x width x |
mm |
1370 x |
1370 x |
height |
|
230 x |
230 x |
|
|
380 |
380 |
Determined values |
|
|
|
Hand-arm vibra- |
m/s2 |
<2,5 |
<2,5 |
tion value |
|
|
|
K uncertainty |
m/s2 |
0,2 |
0,2 |
Sound level |
dB(A) 71 |
71 |
|
K uncertaintypA |
dB(A) 2 |
2 |
|
Sound power level dB(A) 87 |
87 |
||
LWA + K uncer- |
|
|
|
taintyWA |
|
|
|
Subject to technical modifications.
EU Declaration of Conformity
We hereby declare that the machine described below complies with the relevant basic safety and health requirements in the EU Directives, both in its basic design and construction as well as in the version placed in circulation by us.This declaration is invalidated by any changes made to the machine that are not approved by us. Product: Weed remover
Type: WRE 4
Currently applicable EU Directives
2006/42/EC (+2009/127/EC) 2014/30/EU
2011/65/EU
2000/14/EC
20 |
English |
Harmonised standards used
EN 60335-1 EN 62233: 2008
EN 55014-1: 2006+A2: 2011 EN 55014-2
EN 50581
Conformity evaluation procedure used
2000/14/EC: Appendix V
Sound power level dB(A)
Measured: 85
Guaranteed: 87
The signatories act on behalf of and with the authority of the company management.
|
|
S. Reiser |
|
Chairman of the Board of Management |
Director Regulatory Affairs & Certification |
Rangement correct de l'appareil . . . . . 26 Entretien et maintenance . . . . . . . . . . 26 Remplacement de la bande de poils. . 26
Remplacement du revêtement de protection . . . . . . . . . . . . . . . . . . . . . . . . . 27
Retrait de la poignée à deux mains. . . 27 Nettoyage . . . . . . . . . . . . . . . . . . . . . . 27 Dépannage en cas de défaut . . . . . . . 27 Garantie . . . . . . . . . . . . . . . . . . . . . . . 28 Caractéristiques techniques . . . . . . . . 28 Déclaration de conformité UE. . . . . . . 29
Remarques générales
Veuillez lire ce manuel d'ins-
tructions original avant la première utilisation de votre appareil et agis-
sez conformément. Conservez le manuel d'instructions original pour une utilisation ultérieure ou pour le propriétaire suivant.
|
|
|
|
|
||
|
|
|
Consignes de sécurité |
|||
|
|
|
|
générales |
|
|
|
|
|
DANGER ●Risque d'asphyxie. Ne |
|
||
|
|
|
laissez pas les matériaux d'emballage à la |
|||
|
|
|
portée des enfants. |
|||
|
|
|
AVERTISSEMENT ●Les personnes |
|||
Contenu |
|
|
dont les capacités physiques sensorielles |
|||
Remarques générales . . . . . . . . . . . . |
21 |
ou mentales sont réduites ou qui manquent |
||||
Consignes de sécurité générales. . . . |
21 |
d'expérience ou de connaissance peuvent |
||||
Eliminateur de mauvaises herbes |
|
|
utiliser l'appareil, si elles sont correctement |
|||
WRE 4 . . . . . . . . . . . . . . . . . . . . . . . . |
21 |
surveillées ou si elles ont été instruites sur |
||||
Consignes de sécurité . . . . . . . . . . . . |
21 |
l'utilisation sûre de l'appareil et com- |
||||
Chargeur à fiche . . . . . . . . . . . . . . . . |
22 |
prennent les dangers qui en résultent. ●Les |
||||
Consignes de sécurité . . . . . . . . . . . . |
22 |
enfants ne sont pas autorisés à utiliser l’ap- |
||||
Bloc-batterie / chargeur . . . . . . . . . . . |
22 |
pareil. ●Surveillez les enfants pour s’assu- |
||||
Utilisation conforme . . . . . . . . . . . . . . |
23 |
rer qu’ils ne jouent pas avec l’appareil. |
||||
Protection de l'environnement . . . . . . |
23 |
Remarque |
●N'utilisez pas l'appareil si |
|||
Revêtement de protection de la brosse |
23 |
d'autres personnes ou animaux se trouvent |
||||
Symboles sur l'appareil . . . . . . . . . . . |
23 |
dans la zone de travail. |
||||
Accessoires et pièces de rechange |
23 |
|
|
|||
Eliminateur de mauvaises |
||||||
Etendue de livraison . . . . . . . . . . . . . |
24 |
|
herbes WRE 4 |
|
||
Description de l'appareil. . . . . . . . . . . |
24 |
Consignes de sécurité |
|
|||
Montage. . . . . . . . . . . . . . . . . . . . . . . |
24 |
|
||||
Ne jamais plonger l'appareil complète- |
||||||
Mise en service . . . . . . . . . . . . . . . . . |
24 |
|||||
Informations sur le fonctionnement |
|
|
ment dans un liquide. |
|||
|
|
Utiliser l'appareil exclusivement à l'exté- |
||||
avec le bloc-batterie et le chargeur . . |
25 |
|||||
Démarrer l'appareil. . . . . . . . . . . . . . . |
26 |
rieur. |
|
|
||
Eliminer les mauvaises herbes . . . . . |
26 |
Contrôler régulièrement l'absence de |
||||
Transport . . . . . . . . . . . . . . . . . . . . . . |
26 |
dommages sur l'appareil. En cas de |
||||
Stockage . . . . . . . . . . . . . . . . . . . . . . |
26 |
|
|
|
||
|
Français |
21 |
|
dommage visible, ne pas mettre l'appareil en service.
S'assurer,avantletravail,quelasurface à nettoyer est exempte de sable, de pierres ou de composants détachés. Ces éléments pourraient être projetés lors du nettoyage ou endommager la surface et l'appareil.
Observer le recul de l'appareil pendant le fonctionnement. L'appareil en service peut faire des mouvements de va-et- vient incontrôlés. Bien tenir l'appareil ainsi qu'une position stable.
Ne pas utiliser l'appareil à proximité d'appareils sous tension.
Observer les consignes de sécurité fournies avec le bloc-batterie et les respecter.
Chargeur à fiche Consignes de sécurité
DANGER ●Risque d'explosion. Ne
pas charger d’accumulateurs (cellules primaires). ●Ne jamais utiliser le chargeur
dans un environnement présentant des risques d'explosion. ●Ne jetez pas les
blocs de batteries dans le feu ou les ordures ménagères. ●Evitez le contact avec le liquide s'échappant des batteries défectueuses. En cas de contact, rincez immédiatement le liquide avec de l'eau et consultez un médecin en cas de contact avec les yeux.
AVERTISSEMENT ●Les personnes dont les capacités physiques sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance peuvent utiliser l'appareil, si elles sont correctement surveillées ou si elles ont été instruites sur l'utilisation sûre de l'appareil et comprennent les dangers qui en résultent. ●Les
enfants ne sont pas autorisés à jouer avec l’appareil. ●Surveillez les enfants pour
s’assurer qu’ils ne jouent pas avec l’appareil. ●Les enfants peuvent utiliser l'appareil à partir de l'âge de 8 ans, s'ils ont été instruits par une personne compétente de son utilisation et des consignes de sécurité ou s'ils sont surveillés et s'ils ont compris
les dangers pouvant en résulter. ●Les enfants ne peuvent effectuer le nettoyage et l'entretien de l'appareil que sous surveillance. ●Vérifier la conformité de la tension du secteur avec la tension indiquée sur la plaque signalétique du chargeur. ●N'utilisez le chargeur que pour charger les blocs de batteries autorisés. ●Vérifier l’absence de dommages sur le bloc secteur, le câble de liaison, l’adaptateur de batterie et le bloc-batterie avant toute utilisation. Ne jamais utiliser d’appareils endommagés. Remplacer l’appareil en cas de dommage. ●Ne chargez pas un bloc de batteries endommagé. Remplacez les blocs de batteries endommagés par des blocs de batteries autorisés par KÄRCHER.Ne s’ap-
plique pas aux appareils avec une batterie fixe ●Ne jamais
ouvrir le chargeur. Remplacer le chargeur en cas de dommages ou de défaut. ●Protéger le câble de liaison contre la chaleur, les bords vifs, l'huile et les pièces mobiles de l’appareil.
PRÉCAUTION ●Ne jamais utiliser le chargeur dans un état mouillé ou sale. ●Ne jamais insérer le bloc-batterie mouillé ou sale sur l’adaptateur de batterie du chargeur.
ATTENTION ●Risque de court-circuit. Protéger les contacts de l’adaptateur de batterie contre les pièces en métal.
●Risque de court-circuit. Ne conservez pas les blocs de batteries avec des objets en métal. ●Risque d'endommagement. Ne pas enrouler le câble de liaison autour du bloc secteur ou de l’adaptateur de batterie. ●Ne jamais recouvrir le chargeur pendant le fonctionnement. ●Ne jamais porter le chargeur par le câble de liaison. Remarque ●Lire impérativement les consignes de sécurité fournies avec le bloc-batterie. Observer les consignes de sécurité lors de l’utilisation.
Bloc-batterie / chargeur
Lireetrespecterlesmanuelsd'utilisation et consignes de sécurité sur la manipulation de l'accumulateur et du chargeur.
22 |
Français |
Utilisation conforme
AVERTISSEMENT
Risque de blessure dû à la projection de particules
Utilisez l'éliminateur de mauvaises herbes exclusivement avec le capot de protection intact.
L'appareil est conçu pour l'élimination de mousse et de mauvaises herbes dans des joints droits et des surfaces complexes.
Utilisez l'appareil uniquement dans pour votre ménage.
Le manche télescopique et la tête de nettoyage pivotante peuvent être adaptés à différentes tailles corporelles.
Utilisation non conforme prévisible
Toute utilisation non conforme est interdite. L'opérateur est responsable des risques découlant d'une utilisation non conforme.
Protection de l'environnement
Les matériaux d'emballage sont recy-
clables. Veuillez éliminer les emballages dans le respect de l’environnement.
Les appareils électriques et électroniques contiennent des matériaux pré-
cieux recyclables et souvent des composants tels que des piles, batteries ou de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.
Remarques concernant les matières composantes (REACH)
Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.com/REACH
Revêtement de protection de la brosse
Illustration B
Le revêtement de protection empêche l'utilisateur ou les personnes aux alentours d'être blessés par la projection de particules.
Symboles sur l'appareil
Eliminateur de mauvaises herbes WRE 4
Avertissement contre la projection d'objets.
Tenir d'autres personnes impé- |
rativement éloignées de la |
zone de travail. |
Lors du fonctionnement de l'appareil, porter une protection auditive et des lunettes de protection adaptées.
Protégez l'appareil contre les projections d'eau.
Chargeur à fiche
Protégez l'appareil contre l'humidité. Stocker l'appareilausec.Nepasexposer pas l'appareil à la pluie.
L'appareilestadaptéàune utilisation en intérieur.
L'appareil répond aux exigences de la classe de protection II.
Accessoires et pièces de rechange
Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.
Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.
Français |
23 |
Etendue de livraison
L’étendue delivraison de l’appareilestillustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison estcomplet.Siunaccessoiremanqueouencasde dommage dû au transport, veuillez informer votre distributeur.
Description de l'appareil
Illustration A
1 Brosse rotative en nylon
2 Revêtement de protection de la brosse
3 Tête de nettoyage pivotante
4Touche de déverrouillage de la tête de nettoyage pivotante
5 Manche télescopique
6 Poignée à deux mains
7Touche de déverrouillage de l'interrupteur principal
8Touche de déverrouillage du manchetélescopique
9 Poignée
10Interrupteur principal
11Logement pour un bloc-batterie 18 V Battery Power
Montage
1.Pousser le tube fourni, côté biseauté dans le carter moteur. L'enclenchement est audible.
ATTENTION
Risque d'endommagement
La poignée est pré-montée et réglée au niveau de télescope le plus court. Ne pas modifier le réglage avant le montage complet du manche télescopique.
2.Enficher la partie supérieure du tube dans le logement de la poignée.
Illustration C
L'enclenchement est audible.
3.Insérer le câble de l'appareil de bas en haut dans le canal de câble du manche télescopique.
Illustration D
4.Pousser la poignée à deux mains dans le logement.
Illustration E
L'enclenchement est audible.
5.Pousser le revêtement de protection dans le logement.
Illustration F
L'enclenchement est audible.
6.Ouvrir et retirer la poignée de fermeture de la fixation.
Illustration G
7.Appuyer et enclencher la bande à poils annulaire dans le support de la brosse.
Illustration H
8.Poser et fermer la poignée de fermeture en la tournant.
Illustration I
Mise en service
Réglage de l'appareil Réglage du manche télescopique
Vous pouvez adapter la longueur de l'appareil à vos exigences.
1.Appuyer sur la touche de déverrouillage.
2.Régler le manche télescopique tel souhaité.
Illustration J
Réglage de la tête de nettoyage
Vous pouvez adapter l'angle de la tête de nettoyage à vos exigences.
1.Appuyer sur la touche de déverrouillage.
2.Régler la tête de nettoyage tel souhaité.
Illustration K
Insérer la batterie
ATTENTION
Contacts encrassés
Dommages sur l'appareil et l'accumulateur Vérifiez l'absence d'encrassement sur le logement de l'accumulateur et les contact savant l'utilisation et nettoyez les, si nécessaire.
1.Pousser la batterie dans le logement jusqu'à ce que son enclenchement soit audible.
Retirer la batterie
AVERTISSEMENT
Démarrage incontrôlé
Risque de blessures
Sortez l'accumulateur de l'appareil pendant les pauses de travail et avant tous les travaux de maintenance et d'entretien.
1.Appuyer sur la touche de déverrouillage.
2.Sortir l'accumulateur de l'appareil.
24 |
Français |
Informations sur le fonctionnement avec le blocbatterie et le chargeur
Écran
Le bloc-batterie est équipé d'un écran. L’écran affiche les indications suivantes :
État de charge
Progression de la charge
Durée de charge résiduelle
Remarque
L’adaptation de la durée de marche est générée par la commutation de puissance !
Messages d'erreur
L’affichage évolue en fonction de l’appareil utilisé lors de l’insertion du bloc-batterie.
Affichage Signification
Stocker le bloc-batterie
État de charge du bloc-bat- terie lorsque qu'il n'est pas
utilisé.
Utiliser le bloc-batterie
Durée de service restante du bloc-batterie lorsqu’il est
utilisé.
Charger la batterie
Durée de service restante du bloc-batterie lorsqu’il est
chargé.
Le bloc-batterie est pleine- ment rechargé.
Indicateur de défauts
La température du bloc-bat- terie est hors de la plage de
températures admissible ou le bloc-batterie est désacti-
vé suite à un court-circuit (voir le chapitre ).
Le bloc-batterie est défec- tueux et désactivé par sécu-
rité. Ne plus utiliser le blocbatterie et l'éliminer conformémentà la réglementation
en vigueur.
Fonctionnement
PRÉCAUTION
Bloc-batterie desserrée
Risque de blessure et d'endommagement Veiller à l'enclenchement du bloc-batterie.
Remarque
Pendant l'utilisation, l'écran affiche le temps de charge restant.
Recharger les batteries partiellement déchargées, après l'utilisation.
Avant d'utiliser le bloc-batterie dans un appareil des systèmes KÄRCHER Battery Power (+), consulter le manuel d'utilisation et les consignes de sécurité de l'appareil utilisé.
Avantl'utilisation,vérifierlacompatibilitédu bloc-batterie avec l'appareil (18 V - 36 V).
1.Pousser le bloc-batterie dans le logement de l'appareil.
2.Sortirlebloc-batteriedel'appareilàlafin du travail.
3.Charger le bloc-batterie à la fin du travail.
Cycle de charge
Remarque
Vous trouverez des remarques sur la commande dans le manuel d'utilisation du blocbatterie ou de l'appareil utilisé.
1.Pousser le bloc-batterie dans l'adaptateur de batterie du chargeur.
2.Brancher le bloc secteur dans une prise de courant.
3.Le cycle de charge débute automatiquement.
L'écran du bloc-batterie affiche l'état de charge restant. Lorsque le bloc-batterie estentièrementrechargé,l'écranaffiche 100 %.
4.Retirer le bloc-batterie de l'adaptateur de batterie après la charge.
5.Débrancher le bloc secteur de la prise de courant.
Remarque
Le bloc-batterie chargé peut rester dans le chargeur jusqu'à son utilisation. Il n'y a aucun danger de surcharge.
Éviter toute consommation d'énergie excessive et débrancher le chargeur lorsque
Français |
25 |
le bloc-batterie est complètement rechargé.
L'écran affiche le symbole de température
La charge du bloc-batterie n'est pas possible hors de la température admissible. L'écran du bloc-batterie affiche le symbole de température pendant la tentative de charge.
Attendre que la température de la batterie soit dans une plage normale.
Le cycle de charge démarre lorsque la température du bloc-batterie a atteint la plage de température admissible.
Démarrer l'appareil
Appuyer sur le déverrouillage pour libérer l'interrupteur principal (fonction sécurité). Ce n'est qu'alors que l'appareil peut être activé avec l'interrupteur principal.
1.Appuyer sur la touche de déverrouillage.
2.Appuyer simultanément sur l'interrupteur principal.
L'appareil démarre, vous pouvez relâcher la touche de déverrouillage, l'appareil continue à fonctionner.
3.Relâcher l'interrupteur principal. L'appareil s'arrête.
Eliminer les mauvaises herbes
1.Guider l'appareil avec des gestes lents, toujours légèrementincliné etsanspression, sur la surface à nettoyer. Ne pas guider l'appareil à plat sur la surface.
Illustration L
2.Traiter les végétations robustes lentement et plusieurs fois.
3.Pour traiter les joints, vous pouvez tenir l'appareil sur les côtés de la deuxième poignée etdonclégèrementincliné.Veillez à ne pas retirer d'éventuels joints dé-
tachés.
Remarque
Veiller à ce que l'appareil éliminer les mauvaises herbes en surface. Il n'élimine pas les racines.
La brosse douce en nylon peut éliminer de nombreuses sortes de mauvaises herbes de quasiment toute sorte de surface dure.
Le résultat de nettoyage peut cependant varier en fonction des conditions extérieures (humidité de l'air, humidité du sol et température ambiante).
ATTENTION
Risque d'endommagement
Ne pas frotter avec l'appareil, ne pas utiliser le revêtement de protection de la brosse pour gratter. L'appareil peut être endommagé
Transport
PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement Observer le poids de l’appareil pour le transport.
Stockage
PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement Tenir compte du poids de l’appareil pour le stockage.
Rangement correct de l'appareil
Pour le ranger, suspendre l'appareil par l'œillet de suspension dans la poignée. Vous pouvez également poser l'appareil sur le bord du revêtement de protection.
ATTENTION
Risque d'endommagement des brosses
Ne pas poser l'appareil sur les brosses.
Entretien et maintenance
Remplacementdelabandede poils
Remarque
En cas d'apparition d'usure des poils, il faut remplacer la bande de poils.
1.Sortir le bloc-batterie de l'appareil.
2.Ouvrir et retirer la poignée de fermeture de la fixation des brosses.
3.Sortir la bande de poils usée sur l'aide au retrait.
4.Presser et enclencher une nouvelle bande de poils dans la fixation (voir « Montage »).
5.Poser et fermer la poignée de fermeture en la tournant.
26 |
Français |
Remplacementdurevêtement de protection
AVERTISSEMENT
Risque de blessure dû à la projection de particules
Utilisez l'éliminateur de mauvaises herbes exclusivement avec le revêtement de protection intact.
Le revêtement de protection doit être remplacé en cas d'apparition de signes d'usure tels que des fissures ou des bris.
1.Démonter la bande de poils.
2.Desserrer le verrouillage du revêtement de protection à l'aide d'un tournevis plat.
Illustration N
3.Retirer le revêtement de protection vers l'arrière.
4.Mettre en place et enclencher un nouveau revêtement de protection.
Retrait de la poignée à deux mains
Illustration M
Il est possible de retirer la poignée à deux mains pour des réparations.
1.Desserrerleverrouillagedelapoignéeà deux mains à l'aide d'un tournevis plat.
2.Sortir la poignée à deux mains du
manche, vers le bas.
Veiller, lors du remontage, à l'enclenchement de la poignée à deux mains.
Nettoyage
Sortir le bloc-batterie de l'appareil avant le nettoyage.
ATTENTION
Nettoyage non conforme
Dommages sur l'appareil
Ne nettoyez pas l'appareil avec un flexible ou jet d'eau sous forte pression.
Ne pas utiliser de détergent agressif. Ne pas frapper la brosse sur le sol.
1.Retirer le bloc-batterie.
2.Retirer les résidus végétaux avec une brosse.
3.Nettoyer l'appareil avec un chiffon humide.
Dépannage en cas de défaut
Les défauts ont souvent des causes simples qui peuvent être éliminées soimême à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des défauts, veuillez vous adresser au service après-vente autorisé.
En vieillissant la capacité de la batterie baisse,mêmeencasdebonentretien,etla durée de marche complète n'est plus atteinte, même à l'état pleinement chargé. Ceci n'est pas un défaut.
Défauts de l'appareil
L'appareil ne démarre pas
Le bloc-batterie n'est pas correctement inséré.
1.Pousser le bloc-batterie dans le logement jusqu'à ce qu'il s'enclenche.
Le bloc-batterie est déchargé. 1. Charger le bloc-batterie.
Le bloc-batterie est en mode veille.
1. Appuyer plus longtemps ou une deuxième fois sur l'interrupteur principal.
Le bloc-batterie est défectueux. 1. Remplacer le bloc-batterie.
L'appareil s'arrête pendant le fonctionnement
L'accumulateur est en surchauffe
Interrompre le travail et laisser refroidir l'accumulateur en-dessous de la plage de température admissible. Ceci peut durer quelques minutes.
L'appareil s'arrête pendant le fonctionnement
Bande de poils bloquée / l'appareil est en surcharge / la protection du moteur a déclenché.
Laisser refroidir l'appareil pendant quelques minutes.
Exercer moins de pression sur l'appareil pendant le fonctionnement
Résultat de nettoyage insuffisant
Poils usés
Remplacer la bande de poils.
Défaut lors du chargement
Le bloc-batterie ne charge pas, l’écran est allumé
Français |
27 |
Le chargeur est défectueux. |
|
|
court-circuit se répète, le bloc-batterie est |
||||
1. Remplacer le chargeur. |
|
|
désactivé de façon permanente. |
|
|
||
Le bloc-batterie ne charge pas, l’écran |
1. Raccordez le bloc-batterie au chargeur |
||||||
est éteint |
|
|
pour le déverrouiller. |
|
|
|
|
Le bloc-batterie est complètement déchar- |
L'écran indique une durée de service |
||||||
gé ou défectueux. |
|
|
restante 0, l'appareil s'éteint |
|
|
||
1. Attendre si l'écran affiche la durée de |
|
|
Le bloc-batterie est déchargé. |
|
|
||
charge restante après quelques ins- |
|
|
1. Charger le bloc-batterie. |
|
|
||
tants. |
|
|
|
|
|||
|
|
Défaut en cours de stockage |
|||||
Sil’écranresteéteint,lebloc-batterieest |
L'écran n'indique aucune capacité rési- |
|
|||||
défectueux. |
|
|
duelle |
|
|
|
|
2. Remplacer le bloc-batterie. |
|
|
Le bloc-batterie est déchargé. |
|
|
||
Le bloc-batterie ne charge pas, l'écran |
1. Charger le bloc-batterie. |
|
|
||||
affiche le symbole de température |
|
|
L'écran indique une capacité résiduelle |
||||
La température du bloc-batterie est trop |
|
|
de 70%, bien que le bloc-batterie soit |
||||
basse/trop élevée. |
|
|
complètement chargé |
|
|
|
|
1. Amener le bloc-batterie dans un envi- |
|
|
Le bloc-batterie se trouve en mode entre- |
||||
ronnement à température ambiante |
|
|
pôt automatique. Le mode stockage est ac- |
||||
moyenneetattendrequelatempérature |
tivé si le bloc-batterie n'a pas été utilisé |
||||||
du bloc-batterie soit dans une plage nor- |
pendant plus de 21 jours. Cette fonction |
||||||
male, voir le chapitre « Caractéristiques |
protège les cellules de batterie d'un vieillis- |
||||||
techniques »danslemanueld'utilisation |
sement rapide et augmente la durée de vie. |
||||||
du bloc-batterie. |
|
|
1. Recharger complètement le bloc-batte- |
||||
Le cycle de charge débute automatique- |
rie avant la prochaine utilisation. |
|
|
||||
ment. |
|
|
|
|
|
|
|
|
|
Garantie |
|
|
|||
Défauts du bloc-batterie |
|
|
|
|
|||
|
|
Les conditions de garantie publiées par |
|||||
Erreur générale |
|
|
|||||
|
|
notre société commerciale compétente |
|||||
L'écran affiche le symbole de batterie |
|
|
|||||
|
|
s'appliquent dans chaque pays. Nous re- |
|||||
ajouré |
|
|
|||||
|
|
médions gratuitement aux défauts pos- |
|||||
Le bloc-batterie est défectueux et désacti- |
|||||||
sibles sur votre appareil dans la durée de |
|||||||
vé par sécurité. |
|
|
|||||
|
|
garantie dans la mesure où la cause du dé- |
|||||
1. Ne pas utiliser le bloc-batterie. |
|
|
|||||
|
|
faut est un vice de matériau ou de fabrica- |
|||||
2. Éliminer le bloc-batterie dans le respect |
|||||||
tion. En cas de garantie, veuillez vous |
|||||||
des règlementations. |
|
|
|||||
|
|
adresser à votre distributeur ou au point de |
|||||
|
|
|
|||||
Défaut en cours de fonctionnement |
|
|
serviceaprès-venteautorisé leplusproche |
||||
L'écran affiche le symbole de tempéra- |
|
avec la facture d'achat. |
|
|
|
||
ture |
|
|
(Voir l'adresse au dos) |
|
|
|
|
La température du bloc-batterie est trop |
|
|
|
|
|
|
|
|
|
Caractéristiques techniques |
|
||||
basse/trop élevée. |
|
|
|
||||
|
|
|
|
|
|
||
1. Attendre quela température du bloc-bat- |
|
WRE 4 WRE 4 |
|||||
teriesoitdansuneplagenormale,voirle |
|
BatteryBattery |
|||||
chapitre « Caractéristiques |
|
|
|
|
Set |
||
techniques »danslemanueld'utilisation |
Caractéristiques de puissance de l’appa- |
||||||
du bloc-batterie. |
|
|
reil |
|
|
|
|
En cas de court-circuit, le bloc-batterie est |
Type de bloc-batte- |
- |
Battery |
||||
désactivé pendant 30 secondes. Si le |
|
|
|||||
|
|
rie |
|
Power |
|||
|
|
|
|
||||
|
|
|
|
|
18/25 |
|
|
|
|
|
Tension de service V |
18 |
18 |
|
|
28 |
Français |
|
|
|
|
|
WRE 4 |
WRE 4 |
|
|
BatteryBattery |
|
|
|
|
Set |
Vitesse de rotation |
1/min |
2300- |
2300- |
de la brosse |
|
2800 |
2800 |
Diamètre de la |
mm |
180 |
180 |
brosse |
|
|
|
Matériau brosse |
|
Nylon |
Nylon |
Dimensions et poids |
|
|
|
Poids |
kg |
2,8 |
3,3 |
Longueurx largeurx mm |
1370 x |
1370 x |
|
hauteur |
|
230 x |
230 x |
|
|
380 |
380 |
Valeurs déterminées |
|
|
|
Valeur de vibrations |
m/s2 |
<2,5 |
<2,5 |
main-bras |
|
|
|
Incertitude K |
m/s2 |
0,2 |
0,2 |
Niveau de pression |
dB(A)71 |
71 |
|
acoustique |
|
|
|
Incertitude KpA |
dB(A)2 |
2 |
|
Niveau de puis- |
dB(A)87 |
87 |
|
sance acoustique |
|
|
|
LWA + incertitude
KWA
Sous réserve de modifications techniques.
Déclaration de conformité UE
Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration. Produit : Eliminateur de mauvaises herbes Type : WRE 4
Normes UE en vigueur
2006/42/CE (+2009/127/CE) 2014/30/UE
2011/65/EU
2000/14/CE
Normes harmonisées appliquées
EN 60335-1 EN 62233: 2008
EN 55014-1: 2006+A2: 2011 EN 55014-2
EN 50581
Méthode d'évaluation de conformité appliquée
2000/14/CE : Annexe V
Niveau de puissance acoustique dB(A)
Mesuré : 85
Garanti : 87
Lessignatairesagissentsousordreetavec le pouvoir de la direction.
|
|
S. Reiser |
|
Chairman of the Board of Management |
Director Regulatory Affairs & Certification |
Responsable de la documentation : S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany) Tél. : +49 7195 14-0 Télécopie : +49 7195 14-2212 Winnenden, le 01/10/2018
Indice
Avvertenze generali . . . . . . . . . . . . . . 30 Avvertenze di sicurezza generali . . . . 30
Decespugliatorepererbacceinfestanti WRE 4. . . . . . . . . . . . . . . . . . . . . . . . . 30
Avvertenze di sicurezza . . . . . . . . . . . 30 Caricabatteria a spina. . . . . . . . . . . . . 30 Avvertenze di sicurezza . . . . . . . . . . . 30 Accumulatore / caricabatterie . . . . . . . 31 Impiego conforme alle disposizioni. . . 31 Tutela dell’ambiente . . . . . . . . . . . . . . 31 Copertura di protezione spazzola . . . . 32 Simboli riportati sull’apparecchio. . . . . 32 Accessori e ricambi. . . . . . . . . . . . . . . 32 Volume di fornitura . . . . . . . . . . . . . . . 32 Descrizione dell’apparecchio . . . . . . . 32 Montaggio . . . . . . . . . . . . . . . . . . . . . . 32 Messa in funzione. . . . . . . . . . . . . . . . 33
Informazioni per l'esercizio con unità accumulatore e caricabatterie. . . . . . . 33
Accensione dell’apparecchio. . . . . . . . 34 Rimozione delle erbacce. . . . . . . . . . . 34 Trasporto. . . . . . . . . . . . . . . . . . . . . . . 35 Stoccaggio . . . . . . . . . . . . . . . . . . . . . 35
Conservazione corretta dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Cura e manutenzione . . . . . . . . . . . . . 35
Italiano |
29 |
Sostituzione della fascia di setole . . . 35 Sostituzione copertura di protezione . 35 Rimozione impugnatura secondaria . 35 Pulizia . . . . . . . . . . . . . . . . . . . . . . . . 36 Guida alla risoluzione dei guasti . . . . 36 Garanzia . . . . . . . . . . . . . . . . . . . . . . 37 Dati tecnici . . . . . . . . . . . . . . . . . . . . . 37 Dichiarazione di conformità UE . . . . . 38
Avvertenze generali
Prima di utilizzare l’apparec-
chio per la prima volta leggere e rispettare le Istruzioni per l'uso originali. Conservare le Istruzioni per l'uso originali per un uso futuro o per un successivo proprietario.
Avvertenze di sicurezza generali
PERICOLO ●Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori dalla portata dei bambini.
AVVERTIMENTO ●Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell’apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in
sicurezza l’apparecchio e se hanno compreso i pericoli derivanti dall’uso. ●L'appa-
recchio non deve essere utilizzato da bambini. ●Sorvegliare i bambini per assi-
curarsi che non giochino con l'apparecchio. Nota ●Non utilizzare l'apparecchio se vi sono altre persone o animali nell'area di lavoro.
Decespugliatore per erbacce infestanti WRE 4
Avvertenze di sicurezza
Non immergere mai completamente l'apparecchio in un fluido.
Utilizzare l'apparecchio solo in un'area esterna.
Verificate regolarmente la presenza di eventuali danni sull'apparecchio. Non utilizzare l'apparecchio se presenta danni visibili.
Prima di iniziare il lavoro accertarsi che le superfici da ripulire siano prive di sabbia,pietreo componenti allentati. Durante la pulizia questi potrebbero essere scagliatioppuredanneggiarelesuperfici e l'apparecchio.
Durante l'esercizio tenere in considerazione il contraccolpo dell'apparecchio. L'apparecchio attivato può muoversi in tutte le direzioni in modo incontrollato. Trattenere saldamente l'apparecchio e assicurarsi un appoggio sicuro.
Non utilizzare l'apparecchio vicino ad apparecchi sotto tensione.
Rispettare le avvertenze di sicurezza dell'accumulatoreallegateecomportarsi di conseguenza.
Caricabatteria a spina Avvertenze di sicurezza
PERICOLO ●Rischio di esplosioni. Non caricare batterie (celle primarie). ●Non
utilizzare il caricabatterie in ambienti soggetti al rischio di esplosioni. ●Non gettare
le unità accumulatore nel fuoco o nei rifiuti domestici. ●Evitare il contatto con il liquido che fuoriesce da accumulatori danneggiati. Se avete toccato il liquido, lavare subito con acqua e, in caso di contatto con gli occhi, consultare un medico.
AVVERTIMENTO ●Questo apparecchio può essere usato da persone con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dell’apparecchio, solo se queste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in
sicurezza l’apparecchio e se hanno compreso i pericoli derivanti dall’uso. ●Ai bam-
bini non è consentito giocare con l'apparecchio. ●Sorvegliare i bambini per
assicurarsi che non giochino con l'apparecchio. ●L’apparecchio può essere utilizzato da bambini a partire da almeno 8 anni se supervisionati o istruiti correttamente sull’utilizzo da parte di una persona respon-
sabile per la loro sicurezza e se hanno compreso i pericoli da esso derivanti. ●I bambini possono eseguire la pulizia e la
30 |
Italiano |
