MICRO COMPONENT SYSTEM
微型组合音响
UX-QD9S
Consists of CA-UXQD9S and SP-UXQD9S
由 CA-UXQD9S 和 SP-UXQD9S 组成
English
中
文
For hiding the demonstration
display, refer to page 15.
有关隐藏演示显示的详情，请参阅
15 页。
第
INSTRUCTIONS
使用说明书
LVT1220-006A
[US]
Introduction
Warnings, Cautions and Others
/
警告，注意及其他须知事项
CAUTION
To reduce the risk of electrical shocks, fire, etc.:
1. Do not remove screws, covers or cabinet.
2. Do not expose this appliance to rain or moisture.
CAUTION — F button!
Disconnect the mains plug to shut the power off
completely.
The F button in any position does not disconnect the
mains line.
The power can be remote controlled.
CAUTION
• Do not block the ventilation openings or holes.
(If the ventilation openings or holes are blocked by a
newspaper or cloth, etc., the heat may not be able to
get out.)
• Do not place any naked flame sources, such as lighted
candles, on the apparatus.
• When discarding batteries, environmental problems
must be considered and local rules or laws governing
the disposal of these batteries must be followed strictly.
• Do not expose this apparatus to rain, moisture, dripping
or splashing and that no objects filled with liquids, such
as vases, shall be placed on the apparatus.
IMPORTANT FOR LASER PRODUCTS / 镭射产品的重要说明
注意
为了减少触电、火灾等危险：
1. 请勿擅自卸下螺丝钉、盖子或机壳。
2. 请勿让本机受雨淋或置于潮湿环境中。
注意－ F 开关！
想要完全关闭电源，须将电源插头从插座上拔下。
无论 F 键处于何种位置，主电路仍旧没有关闭。
电源开关可用遥控器进行控制。
注意
• 切勿堵塞通风口或通风孔。
（如果通风口或通风孔被报纸或布等物堵塞，热量将无
法散出。）
• 切勿在本系统上放置明火，如点燃的蜡烛。
• 想要丢弃电池时，务必考虑环保问题以及严格遵守当地
关于处理废旧电池相关的法律规定和条例。
• 切勿让本机受雨淋、受潮湿、落上或溅上水滴，亦勿在
本机上面放置盛满液体的容器，如花瓶。
1. CLASS 1 LASER PRODUCT
2. CAUTION: Do not open the top cover. There are no
user serviceable parts inside the unit; leave all
servicing to qualified service personnel.
3. CAUTION: Visible and invisible laser radiation when
open and interlock failed or defeated. Avoid direct
exposure to beam.
4. REPRODUCTION OF LABEL: CAUTION LABEL,
PLACED INSIDE THE UNIT.
1. 一级镭射产品。
2. 注意：请勿打开顶盖板，本机内部没有用户可自行维修
的部件；所有维修工作应由有资格的人员完成。
3. 注意：当内部锁定装置失效或者损坏后，打开盖板可能
会产生可见或不可见的镭射辐射。 应避免受到镭射光
束的直接照射。
4. 标签的复制标示： 注意标签位于机内。
G-1
CAUTION — Proper Ventilation
To avoid risk of electric shock and fire and to protect from
damage, locate the apparatus as follows:
Top/Front/Back/Sides: No obstructions should be placed in
Bottom: Place on the level surface. Maintain
In addition, maintain the best possible air circulation.
Front view
前视图
15cm
the areas shown by the dimensions
below.
adequate air path for ventilation by
placing on a stand with a height of
10 cm or more.
Main unit
本机
1cm
15cm
1cm
注意 — 正确的通风方法
为了防止触电，火灾及避免损坏，
按如下要求放置机器：
上面 / 前面 / 后面 / 侧面： 在图中所示范围中，不应放置任何障
底部： 放置在水平面上。 放置在一个高
此外，如图所示，尽可能保持最佳的空气循环。
碍物。
或更高的台上以保留足够的通风道。
Side view
侧视图
15cm
Main unit
本机
Wall or
obstructions
墙壁或障碍物
10cm
15cm
10 cm
Front
前面
G-2
目录
简介
标记表示经常使用的操作。仅需阅读这些部分即可快速掌握本产品的常规使用。
简介
操作须知 ............................................... 3
本机的适当放置................................................... 3
结露..................................................................... 3
清洁本机 ............................................................. 3
聆听规则 ............................................................. 3
可供播放的光盘类型 ........................................... 4
光盘结构 ............................................................. 5
选择彩色制式 ...................................................... 6
特别注意事项 ........................................ 7
使用须知 ............................................................. 7
随机附件 ............................................................. 7
准备
部件说明 ............................................... 8
遥控器................................................... 9
将电池插入遥控器............................................... 9
使用遥控器操作电视机...................................... 10
连接 .................................................... 11
连接天线 ........................................................... 11
连接扬声器........................................................ 13
连接其他设备 .................................................... 14
连接电视机........................................................ 14
需要更为清晰的图像时...................................... 15
连接电源插头 .................................................... 15
基本操作
基本操作 ............................................. 16
设置时钟 ........................................................... 16
打开 / 关闭本机
调节音量
暂时关闭声音 (FADE MUTING)......................... 17
增强重低音 (AHB PRO)..................................... 17
调节音质 ........................................................... 17
更改显示器窗口和光盘托架的颜色图案............. 18
.................................. 17
........................................... 17
聆听广播
聆听广播........................................ 19
设置 AM 调谐器间隔 ......................................... 19
选择电台 ........................................................... 20
保存电台 （预设）............................................. 20
调到预设电台 .................................................... 20
聆听光盘
DVD 播放机的基本操作 .......................21
播放 .................................................. 21
播放从 10 秒之前的位置开始
（单触重播）..................................................23
停止播放
继续播放 (RESUME) ..........................................24
暂停播放 ............................................................24
逐帧播放图像..................................................... 24
快倒 / 快进搜索
慢动作播放.........................................................25
跳到曲目的开始位置
使用数字键跳到曲目的开始位置 ........................25
从菜单屏幕选择曲目 ..........................................25
DVD 播放机的易用功能 .......................26
选择音频 ........................................... 26
选择字幕 ............................................................27
选择视角 ............................................................27
放大图像 (ZOOM ) .............................................27
调节图像质量 (VFP) ...........................................28
创建真实声音 (3D PHONIC) ..............................28
调节播放电平 (DVD LEVEL)...............................29
欣赏更好的图像 (PROGRESSIVE) .....................29
播放赠送群组..................................................... 30
可浏览的静止图像 (B.S.P.) .................................30
按想要的顺序播放光盘
随机播放 ............................................................32
重复播放 ............................................................33
状态条和菜单条 ...................................34
使用状态条和菜单条 ..........................................34
重复播放指定的部分 （A-B 重复播放）..............35
指定时间 （时间搜索）.......................................35
播放 MP3/WMA 和 JPEG 光盘.............36
播放 ...................................................................36
重复播放 ............................................................37
个人偏好 ..............................................38
基本操作 ............................................................38
语言 ...................................................................38
图像 ...................................................................38
音频 ...................................................................39
其他 ...................................................................39
国家 / 地区代码 ....................................40
语言代码 ..............................................41
........................................... 24
.................................. 24
.......................... 25
（编程播放）..................................................31
1

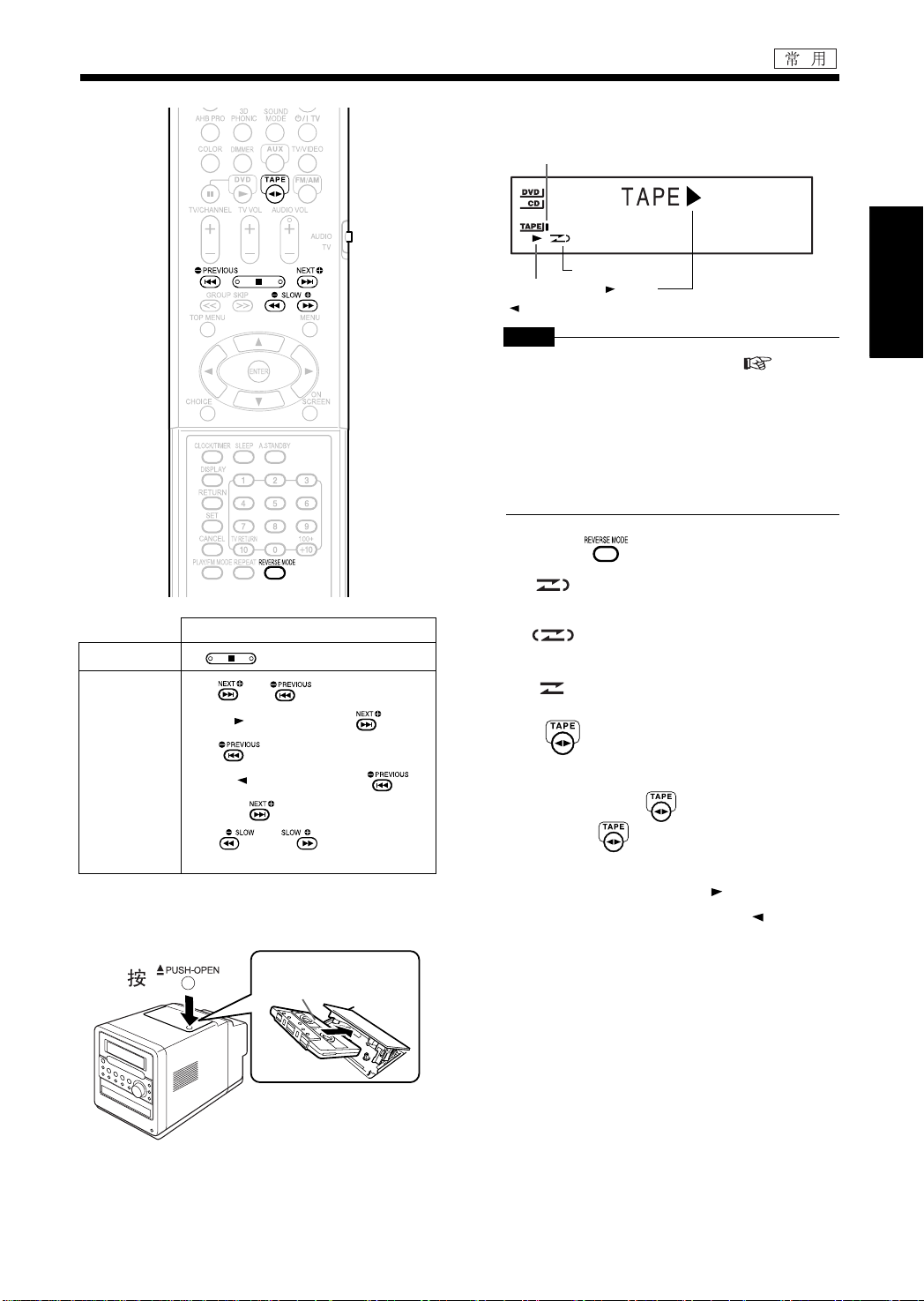

聆听磁带
参考
聆听磁带........................................ 42
聆听其他设备
聆听其他设备 ...................................... 43
调节其他设备的声音输入电平........................... 43
录音
将声音录制到磁带 ...................... 44
退出录制 ........................................................... 45
仅录制光盘的单首曲目...................................... 45
录制光盘的第 2 首或随后的曲目
到最后一首曲目............................................ 45
光盘的编程录制................................................. 45
曲目之间不带空白时间的录制........................... 45
删除磁带录制的声音 ......................................... 45
易用功能
使用定时器.......................................... 46
睡眠定时器........................................................ 46
录制定时器........................................................ 47
播放定时器........................................................ 48
自动待机 ............................................. 50
光盘弹出锁定 ...................................... 50
使用 AV 电脑连动................................ 51
连接和设置........................................................ 51
操作................................................................... 51
使用光盘 / 磁带....................................52
光盘讯息 ..............................................53
故障排除 ..............................................53
规格 .....................................................54
中
文
简
介
2
简介
操作须知
简介
本机的适当放置
为减少维修并保持本产品的高品质，请勿将本机放
置于下列地方：
• 高湿度或多尘的地方
• 不平稳的表面
• 靠近热源
• 靠近电脑、荧光灯或其他电器
• 通风不足的狭小房间
• 阳光直射的地方
• 极冷的地方
• 强烈震动的地方
• 靠近电视机、其他放大器或调谐器
• 靠近磁源
注 意
• 本产品的操作温度为 5°C 到 35°C。在该温度范围
之外使用可能导致本产品故障或损坏。
结露
在下列情况下，由于本机的镜头上形成结露，可能
导致无法正确操作本产品：
• 刚刚打开空调加热房间时
• 将本机放置于高湿度地方时
• 将本机从冷的地方搬到暖的地方时
结露形成时，请将本机电源打开，等待 1 至 2 小时，
然后操作本机。
清洁本机
操作面板变脏时，请使用柔软、干燥的布掸去灰尘。
操作面板非常脏时，请使用由少量中性洗涤剂润湿
的布擦拭操作面板，然后用柔软、干燥的布擦拭。
注 意
• 请勿使用稀释剂、苯或其他化学试剂擦拭操作面
板。请勿将杀虫剂喷洒到操作面板上。否则，可能
导致褪色和表面的损坏。
聆听规则
使用耳机时，请将音量保持适当，避免过度刺激您
的耳朵。
■通过扬声器欣赏声音时，请将音量调节到合
适大小，避免打扰您的邻居。
即使低音量也会传得很远，尤其是在夜晚。
请关闭窗户或使用耳机，避免打扰您的邻
居。
• 经 Dolby Laboratories 授权制造。“Dolby”、“MLP Lossless”和 双 D 标志是 Dolby Laboratories 的商标。
•“DTS”和 “DTS 2.0+DIGITAL OUT”是 Digital Theater Systems, Inc. 的注册商标。
• 本产品的防止拷贝技术属 Macrovision Corporation 和其他权利所有者所有，并受美国专利法和其他知识产
权保护法的保护。任何使用本技术的行为必须经过 Macrovision Corporation 批准，未 经 Macrovision
Corporation 特别批准时，不可用于家用或其他私用之外的目的。使用本机时不可进行违规操作或分解。
3
可供播放的光盘类型
本产品设计用于播放下列光盘：
DVD 视频， DVD 音频， VCD, SVCD, CD
本产品也可播放下列光盘：
• 以 DVD 视频格式终结录制的 DVD-R/RW 光盘。
• 以下列格式录制的 CD-R/RW 光盘
- 音乐 CD （终结录制）
- VCD
- SVCD
- 依照 ISO 9660 标准录制的 MP3/WMA/JPEG 光盘
（有关详情，请参阅“有关 MP3/WMA/JPEG 光盘”）
但是，某些光盘因其特性、录制条件或光盘损坏、
染污而无法播放。
下列光盘只能播放声音：
MIX-MODE CD CD-G
CD-EXTRA CD TEXT
您可以播放的光盘：
光盘类型 标记 （图标）
DVD 视频
DVD 音频
视频格式
PAL /
NTSC
地区代码
编号 *
3/ALL
——
• 对于某些 DVD 视频、DVD 音频、VCD 或 SVCD
光盘，它们实际的操作可能与本说明书中的说明
有所不同。这是由于光盘编程和结构的原因，并
非产品出现故障。
关于 CD-R/CD-RW
仅当光盘已经终结时，才可以播放 CD-R/
CD-RW。
•
可以播放以音频
RW
和录制视频数据
像数据
(JPEG) 的 CD-R/CD-RW
CD
格式录制的
(MP3/WMA)
CD-R/CD-
或静止图
。
但是，由于光盘特性、录制条件、光盘上的
擦伤或污垢、镜头上的污垢或结露等原因，
某些情况下可能无法播放。
•使用 CD-R/CD-RW
之前，请仔细阅读有关
光盘的注意事项。
•
本产品不支持声音文件（如
CD
文本显示。
•
在本产品上播放
以其他音频
CD-RW
CD
格式录制，则请清除所有曲
目。使用未清除所有曲目的
MP3
）的 播 放 或
时，如果
CD-RW
CD-RW
时，可
能会由于突然的高音量导致扬声器或其他部
件损坏。
中
文
简
介
VCD
SVCD
CD — —
CD-R — —
CD-RW — —
PAL /
NTSC
PAL /
NTSC
—
—
DVD 图标是 DVD Format/Logo Licensing
Corporation 的商标。
* 有关地区代码的说明
DVD 播放机和 DVD 视频光盘均有各自的地区代
码编号。本产品只能播放使用上述地区代码编号
和视频格式录制的 DVD 视频。
例如：
如果装载了地区代码编号不正确的 DVD 视频光
盘，“区域代码错误 !”会出现在电视机屏幕上，
并且无法播放光盘。
无法播放的光盘
• 下列光盘无法播放：
DVD-ROM, DVD-RAM, DVD-RW （VR 格式录
制）， CD-ROM, CD-I (CD-I Ready)，相片 CD,
SACD 等。
播放这些光盘会产生噪声和损坏扬声器。
• 损坏的光盘和特殊形状的光盘 （除直径为 12 cm
或 8 cm 的光盘外）无法播放。
• JVC 并不保证未经 CD-DA（一种 CD 规格）授权
的光盘的操作和音质。
播放之前，请检查标记和阅读包装上印刷的注意
事项确认光盘符合该 CD 规格。
4
（续）
操作须知
有关 MP3/WMA/JPEG 光盘
可播放的 MP3/WMA/JPEG 光盘和文件
• 可播放 ISO 9660 格式录制的光盘（“包写入”格
式（UDF 格式）录制的光盘除外）。
• 也可播放多重区段格式录制的光盘。
• 可播放以 “.mp3”、 “.wma” 、 “.jpg” 或 “.jpeg” 扩
展名 （大小写字母混用也可）结尾的文件。
有关 MP3/WMA/JPEG 光盘和文件的说明
• 光盘可能无法播放，或因录制条件或特性而需要
花较长时间读取。
• 读取时间因录制在光盘上的群组数或曲目 （文
件）数而不同。
• 如果在 MP3/WMA/JPEG 文件名中使用除单字节
英语字符之外的字符，曲目 / 文件名称将无法正
确显示。
• MP3/WMA 控制屏幕上显示的曲目/群组顺序以及
JPEG 控制屏幕上显示的文件/ 群组顺序可能与显
示在 PC 显示器屏幕上的文件 / 文件夹顺序不同。
• 对于 MP3/WMA 光盘，由于群组/曲目以字母顺序
显示，当前 MP3/WMA 光盘的播放顺序可能与光
盘标签上指示的顺序不同。
• 播放含有静止图像的 MP3/WMA 文件可能需要更
多的时间。消逝的时间从播放开始时显示。如果
播放开始，消逝的时间可能无法正确显示。
• 对于 MP3/WMA 文件，推荐取样率为 44.1 kHz、
数据传输率为 128 kbps 的光盘。
• 本产品不兼容 MP3i 或 MP3PRO。
•
本产品可以播放基线
文件。
• 本产品可以播放遵循 DCF (Design Rule for
Camera File System) 标准拍摄的 JPEG 数据（运
用诸如数码相机的自动翻转功能时，数据超出
DCF 标准，因而无法显示图像）。
• 如果数据已经 PC 图像编辑软件处理、编辑和存
储，数据可能无法显示。
• 本产品无法播放诸如 MOTION JPEG 的动画图
像、除 JPEG 以外的静止图像 （TIFF 等）和带有
声音的图像数据。
• 推荐 JPEG 文件使用 640
如果文件以超过 640
显示可能花费较长的时间。超过 8 192 × 7 680
像素分辨率的图像无法显示。
• 无法播放录制在 DVD-R/RW 光盘上的文件。
JPEG
文件，不包括单色
× 480 像素的分辨率。
× 480 像素的分辨率录制，
JPEG
简介
光盘结构
DVD 视频
DVD 视频光盘由“标题”组成并且每个标题可能分
为 “章节”。
标题 1 标题 2
章节 1 章节 2 章节 3 章节 1 章节 2
DVD 音频
DVD 音频光盘由“群组”组成并且每个群组可能分
为 “曲目”。
某些光盘包含 “赠送群组” ，需要密码才能播放
（第 30 页）。
群组 1 群组 2
曲目 1 曲目 2 曲目 3 曲目 1 曲目 2
VCD/SVCD/CD
VCD、 SVCD 和 CD 由 “曲目”组成。
一般来说，每个曲目均有各自的曲目号。（在有些光
盘上，每个曲目可能进一步分成若干个索引。）
曲目 1 曲目 2 曲目 3 曲目 4 曲目 5
MP3/WMA[JPEG] 光盘
在 MP3/WMA[JPEG] 光盘上，每张静止图像（素
材）以曲目 [ 文件 ] 录制。曲目 [ 文件 ] 通常被组
合成一个文件夹。文件夹可包含其他文件夹，并产
生分层结构。
本机简化光盘分层结构并且以 “群组”的方式管理
文件夹。
群组 1 群组 2
曲目 1
[文件1]
本产品可以识别单张光盘最多
另外，本产品可以识别每个群组最多
件 ] 以及每张光盘最多
150
过
曲目[文件]和群组无法播放。
• 如果光盘中存在除 MP3/WMA[JPEG] 文件外的某
种类型的文件，这些曲目 [ 文件 ] 也将计入文件
总数。
曲目 2
[文件2]
最多 150 个文件
的曲目 [ 文件 ] 号和超过
最多 99 个群组
群组 3 群组 4 群组 5
1 000
首曲目[文件]。
150
首曲目[文
99
个群组。由于本机忽略超
99
的群组号，这些
5
选择彩色制式
本产品兼容 PAL 和 NTSC 彩色制式。
待机模式时，选择 PAL 或 NTSC 匹配您的电视机。
如果在电源打开时对 VIDEO OUT SELECT 开关进
行了切换，请关闭电源，然后再次打开。
VIDEOOUTSELECT
PAL NTSC*
PA L PA L
NTSC NTSC
*
• 播放光盘前，根据您电视机的宽高比在图像菜单
中选择正确的屏幕类型 （ 第 38 页）。
中
文
简
介
注
如果在该设置设为
•
以观看播放的图像 （使用
盘），但是，电视机屏幕快速向上和向下回滚。
注
如果在该设置设为
•
以观看播放的图像，但是可能出现下列现象。
• 光盘菜单上的项目变模糊，在高亮时显得有些移
位。
• 图像的宽高比可能与原来的宽高比不同。
• 图像移动不平滑。
“PAL” 时播放 NTSC
“PAL 60”
“NTSC” 时播放 PAL
光盘，虽然可
制式再现该光
光盘，虽然可
6
特别注意事项
使用须知
■ 重要注意事项
系统安装
• 选择平稳、干燥、温度适中的地方进行安装－介
于 5°C 和 35°C 之间。
• 在本系统和电视机之间保持足够的距离。
• 请勿在易受震动的地方使用本系统。
电源线
• 请勿用湿手握持电源线！
• 电源线连接到墙上插座时，总会消耗少量的电
量。
• 从墙上插座断开电源线时，请拔插头而不是拔电
源线。
为了避免系统出现故障
• 使用者不可以自行维修内部部件。如果出现故
障，请拔出电源线并联络您的经销商。
• 请勿将任何金属物体插入系统。
• 请勿使用市售的任何非标准形状的光盘 （如心
形、花形或信用卡形等），否则可能损坏系统。
• 请勿使用粘有胶带、标签或粘贴的光盘，否则可
能损坏系统。
标签贴膜
简介
避免高温
请勿将本系统暴露于直射阳光和将本系统放置于加
热设备旁边。
当您出门时
当您要出门旅行或者由于其他原因需要较长时间外
出时，请将电源线插头从墙上插座拔出。
请勿堵塞通风口
堵塞通风口可能会损坏系统。
机壳的保养
清洁系统时，请使用软布并遵循使用化学涂层软布
的有关指示说明。请勿使用苯、稀释剂或其他有机
溶剂，包括杀毒剂。否则，可能会导致变形或褪色。
如果有水进入系统
关闭系统，将电源线插头从墙上插座拔出，然后联
络您购买本系统的商店。在这种情况下使用本系统
可能会引起火灾或触电。
■结露或水滴黏附在镜头上时
下列任何情况中，结露或水滴可能黏附在镜头上，
导致系统工作不正常：
• 房间加热开始后
• 系统安装在蒸汽多或潮湿的地方时
• 系统突然从冷的地方搬到暖的地方时
在上述情况情况下，请在使用前将系统电源打开，
放置 1 至 2 个小时。
标签
随机附件
请查看以确保您拥有所有随机附件。
粘贴
有关版权法的说明
从 CD 上录制之前，请查看您所在国家的版权法。
录制有版权的材料可能会侵犯版权法。
■ 安全注意事项
避免潮湿、水和灰尘
不要将本系统放在潮湿或充满灰尘的地方。
• 本产品的防止拷贝技术属 Macrovision Corporation 和其他权利所有者所有，并受美国专利法和其他知识产
权保护法的保护。任何使用本技术的行为必须经过 Macrovision Corporation 批 准，未 经 Macrovision
Corporation 特别批准时，不可用于家用或其他私用之外的目的。使用本机时不可进行违规操作或分解。
7
括号内的数字是这些附件的数量。如果缺少任何附
件，请立刻和您的经销商联系。
遥控器 (1)
电池 (2)
FM 天线 (1)
AM 环形天线 (1)
视频导线 (1)
AC 插头适配器 (1)
简介/ 准备
部件说明
20
21
22
42, 44
数字代表说明该部件的页码。
18
17
28
中
17
15, 18
遥感器： 9
30
46-49
21 20
42 43
17 50 31-33
磁带带仓：42
PUSH-OPEN
44
28
21
17
文
简
介
/
准
备
*
24, 4225, 30, 37, 45
* 本端子用于连接一对配备立体声微型插头的耳机 （未提供）。连接耳机时，扬声器不会产生任何声音。
光盘托架：21
8
遥控器
28
17
准备
数字代表说明该部件的页码。
简介
将电池插入遥控器
18
21
10
10
24, 42
24, 42,47-49
25, 30,
37, 45
25
22, 25-28,
30
38
46
16, 47
16
20, 47-49
32
20, 31
17
27
30
打开盖子
17
17
18
24
23
26
23
17
10
43
10
42
20
17
10,16
24, 42,
47-49
24, 25, 42
25
22, 25-28,
30
34
50
16, 20, 25,
31, 35
42, 44
33
17
27
27
28, 29
29
R6P(SUM-3)/AA(15F)
类型的干电池 (2)
注 意
• 请勿混用新旧电池。
• 请勿同时使用不同类型的电池。
• 如果遥控器长时间不用，请取出电池。否则电池可
能漏液。
遥控器操作
• 操作遥控器时，请将其对准本机的前面板。
• 遥控器和本机上的遥感器之间的有效距离最大约
5 m。
• 有效距离减小时，请更换电池。
• 请勿跌落遥控器或使其受到过度震动。
9
本页介绍使用本产品的遥控器操作您的电视机。
使用遥控器操作电视机
遥控模式选择器
数字键
4 按数字键 (1-9, 0)。
例如：
对于 Hitachi 电视机： 按 1，然后按 0。
对于 Toshiba 电视机： 按 0，然后按 8。
如果存在两个或以上的厂商代码，依次尝试，然后
选择能使本产品正确工作的厂商代码。
厂商 代码 厂商 代码
JVC 01 Samsung 12
Hitachi 10 Sanyo 13
Magnavox 02 Sharp 06
Mitsubishi 03 Sony 07
Panasonic 04, 11 Toshiba 08
Philips 14 Zenith 09
RCA 05
5 松开 。
注
厂商代码如有变更，恕不另行通知。可能无法操作由
•
上述厂商制造的电视机。
中
文
准
备
设置厂商代码
1 将遥控模式选择器滑至 TV 侧。
2 按住 。
注
•
按住 直到步骤
4
完成。
3 按 ，然后松开。
对于电视机操作
将遥控器指向电视机进行操作。
打开 / 关闭电源。
改变频道。
调节音量。
- /
/
在先前所选的频道和当前频道之
间更改。
在电视和视频输入之间更改。
*1 请确保先将遥控模式选择器滑至 TV 侧。
选择频道。
*1
注
•
更换电池后，请重新进行厂商代码设置。
10
简介
连接
连接天线
连接 AM 天线
1 安装 AM 天线 （随机附件）。
请将接头插
入插槽。
2 连接天线。
本机 （侧视图）
本机 （后视图）
连接电源插头之前，请连接所有必须的部件。
■使用随机提供的 AM 环形天线时，如果收听
广播的效果较差
乙稀基塑料外皮的电线：
3-5 m （未提供）
将乙稀基塑料外皮的电
线和 AM 环形天线扭绞
在一起。
本机 （后视图）
水平拉伸乙稀基塑料外
皮的电线，最好在较高
的位置，如高于窗户或
位于户外。
将 AM 环形天线和乙稀
基塑料外皮的电线连接
到本机。
连接天线
绝缘体覆盖在天
线末端时，请扭
动绝缘体并将其
拔下。
如上所示连接天
线末端。
3 将 AM 环形天线转向能获得最佳收听
效果的位置。
将 AM 环形天线尽可能安装在离本机
较远的位置。
• 请勿将 AM 环形天线安装在金属台面上或靠
近电视机、电脑或其他电器的地方。否则，可
能影响收听效果。
请在收听实际的电台节目时定位天线，寻找收听的最佳位置 （请参阅 “聆听广播”（ 第 19 页））。
11
连接 FM 天线
本机 （后视图）
FM 天线
（随机附件）
本机 （侧视图）
将 FM 天线拉伸到收听电台的最佳位置，然后用胶
带将其固定。
■使用随机提供的 FM 天线时，如果收听广播
效果较差，或者使用公用天线时
本机 （侧视图）
本机
（后视图）
天线 （未提供）
或
使用随机提供天线以外的天线时，请参阅天线的操
作说明书，获取连接的详情。
公用天线端子
户外 FM 天线
（未提供）
同轴电缆
（未提供）
中
文
准
备
请在收听实际的电台节目时定位天线，寻找收听的最佳位置 （请参阅 “聆听广播”（ 第 19 页））。
12
（续）
连接
连接扬声器
扬声器导线
简介
连接电源插头之前，请连接所有必须的部件。
连接扬声器后，轻拉扬声器导线，确保导线牢固地连
接，避免将其拉出。
本机 （后视图）
扬声器导线
红
黑
右扬声器 （后视图）
注 意
• 请勿将 和 扬声器端子短路。否则，可能损坏扬
声器。
• 请勿将其他扬声器连接到随机提供的扬声器。阻抗
的改变可能损坏本机和扬声器。
• 本产品的扬声器是防磁化的，但是根据扬声器安装
的位置可能会在电视上产生颜色彩不规则性。请牢
记下列情形：
1. 安装扬声器之前请关闭电视机的主电源。再次打
开电视机之前请等待 30 分钟。
2. 如果图像产生色彩不规则性，请在电视机和扬声
器之间空出 10 cm。
红
黑
左扬声器 （后视图）
可以取下扬声器盖子。
注
扬声器导线连接不当会影响立体声效果和音质。
•
• 连接到本产品的扬声器的阻抗必须处于 4 Ω 到 16 Ω
的范围内。
• 本机内置冷却风扇，用于排出产生的热量。打开本
机时，内部冷却风扇自动开始旋转。为确保有效冷
却，请在本机和扬声器或其他物体之间预留多于 1
cm 的空间。
扬声器导线
扬声器
盖子
13
连接其他设备
将其他音频设备连接到本产品时，请阅读本节。
其他音频设备
音频导线 （未提供）
注 意
• 连接其他设备之前，请关闭本机和设备。
注 意
• 有关输出信号的详情，请参阅第 39 页。
• 如果将本机连接到具有杜比数码解码器功能的设
备，对于本机数字音频输出的声音，“音频”（
第 39 页）下 “动态范围控制”的设置无效。
连接电视机
电视机
VIDEO IN
注 意
• 不通过录像机，直接连接本机和电视机 （或显示
器）。否则，播放时可能产生图像失真。（此类图像
失真是由复制保护系统所导致，并非故障。）
本机
另外，如果本机连接到内置录像机的电视机时，播
放时可能出现图像失真。
随机提供的视频导线
录像机
直接连接
VIDEO
电视机
（或显示器）
中
文
本机
准
备
连接数码设备
内置解码器的 AV 放大器
（未提供）
到光纤数字输入端子
光纤数字电缆
（未提供）
注
请检查本机后面板上的
•
设置和您的电视机彩色制式是否相同。
NTSC)
（第 6 页）
根据您的电视机的宽高比正确设置 “图像”菜单中
的 “屏幕类型”。（ 第 38 页）
VIDEO OUT SELECT (PAL/
14
（续）
连接
简介
连接电源插头之前，请连接所有必须的部件。
需要更为清晰的图像时
使用下列导线代替随机提供的视频导线您可以享受
更好质量的图像。
使用S视频导线连接
电视机
请确保 S 视频导线的各端均匹配其兼容的
端子，然后连接 S 视频导线的各端。
使用分量视频导线连接
使用 S 视频时您可以享受更好质量的图像。
S 视频导线 （未提供）
电视机
本机
S-VIDEO
连接电源插头
AC 插座
• 进行所有其他必须的连接之后，请连接电源插
头。
注
•
在下列情况中，预设设置 （如预设频道和声音调节）
可能在若干天后被清除 :
- 拔下电源插头时。
- 发生电源故障时。
演示显示功能
将电源插头连接到 AC 插座时，显示器窗口中出现
“DEMO START!”，开始演示显示。
本机 （后视图）
分量视频导线
（未提供）
本机
注 意
• 使用 S 视频导线或分量视频导线之一。如果同时使
用两条导线，图像可能无法正常播放。
注
•
为了使用逐行扫描模式 （ 第
电视机需要拥有逐行扫描视频输入。
• 如果您电视机的分量视频输入插孔是 BNC 型，请
使用插头适配器 （未提供）来转换插头。
29
页）观看图像，
按本机上的 时，显示器窗口中出现“DEMO
OFF”，并退出演示显示。
自动打开本机将退出演示显示。
重新开启演示显示
电源关闭时，按本机上的 。
隐藏演示显示
电源关闭时，按住 ，直至出现 “DEMO
CLEAR”。
断开并重新连接电源插头不会开始演示显
示。
如需再次激活演示显示，请按住 ，直至出
现“DEMO START!”。
15
准备/ 基本操作
基本操作
本说明书的操作说明以使用遥控器为前提。本机上
的某些键与遥控器上的键相同。此时两者皆可使
用。
遥控模式选择器
数字键
2 设置小时。
后 前
• 按住按键增加小时。
• 用数字键可以指定小时。
请参阅以下所示的 “使用数字键”。
使用数字键
用数字键之前，请将遥控模式选择器设
为 AUDIO。
例如： 3:
13: →
20: →
23: → →
3 按 。
中
文
准
备
/
基
本
操
作
注 意
• 将遥控模式选择器设为AUDIO，然 后 使
用数字键。
设置时钟
本机打开或关闭时均可设置时钟。
例如：如需将时钟设为 10:10 a.m.
1 按 。
• 如需返回步骤 2，请按 。
4 以步骤 2 和 3 相同的方式设置分钟。
调节时钟
按 4 次 显示时钟，然后从步骤 2 开始调节时
钟。
使用本机时显示时钟
反复按 。
注
本机的时间显示为
•
• 时钟每月误差约为 1 分钟。
• 断开电源插头或发生断电后，请重新设置时钟。
24
小时制。
16
（续）
基本操作
简介
打开 / 关闭本机
按
（或本机上的
• 电源关闭时，按上述键之一打开本机。同时，分配
给该键的功能开始启用。
遥控器：
本机：
注
本机内置冷却风扇，用于排出产生的热量。打开本机
•
时，内部冷却风扇自动开始旋转。
）。
调节音量
按
。
• 旋转本机上的 VOLUME 控制钮也可以调节
音量。
注
•
可以在
0 到 40
的范围内调节音量。
调节音质
选择声音模式
按 。
• 每按一次 ，显示变化如下。
: 增强高音和低音。
: 适合歌曲和叙述。
: 增强高音。
: 增强实况演出的感觉。
:调节您所选择曲目的高
音和低音 （显示如下）。
: 取消声音模式 （初始设
置）。
• 声音模式设为 “FLAT”以外的项目时，显示
器窗口中显示 。
暂时关闭声音 (FADE MUTING)
按
。
• 出现“FADE MUTING”，音量减小到“0”。
• 如需返回到先前的音量，请再次按 。
增强重低音 (AHB PRO)
按
。
• 每按一次 ，AHB PRO 功能在“ON”
和“OFF”之间切换。
• 激活 AHB PRO 功能时，显示器窗口中显
示 。
•“AHB PRO”代表 “Active Hyper Bass
PRO”。
注
•
本功能并不影响录制声音。
调节低音 / 高音
1 反复按 显示 “MANUAL”。
2 调节低音；
按 。
调节高音；
按
• 可以在 -5 到 +5 的范围内调节音质。
• 显示几秒钟后返回到音源显示。
注
声音模式设为 “
•
口中显示 “
。
MANUAL
NO OPERATE
”以外的项目时，显示器窗
”，无法调节低音/高音。
17
有关遥控键的位置，请参阅
第 16 页。
更改显示器窗口和光盘托架的
颜色图案
按 （或本机上的 ）。
• 每按一次 ，显示变化如下。
: 类似彩虹的图案。
: 花卉图案。
: 颜色图案逐渐更改，约
20 秒更改 1 次。
: 海洋图案。
: 科幻图案。
:您选择的颜色。（左图
所示的设置为初始设
置。）
设置显示器窗口和光盘托架的喜好
颜色
3 按 调节原色的强度。
•
旋转本机上的
色强度。
• 可以在“0”到“ 3”的范围内调节颜色强度。
无法同时将所有
“
0
”。
注
调节完各个原色后，显示约
•
• 无法为显示器窗口和光盘托架设置不同的颜色。
• 操作本机或遥控器上的按键时，显示器窗口和光盘
托架将点亮淡蓝色约 2 秒。
• 录制结束时，显示器窗口和光盘托架的颜色切换到
“MANUAL”设置的颜色，提示录制已经结束。（选
择“MANUAL”以外的项目时）
在录制结束后操作本机时，显示器窗口和光盘托架
的颜色图案返回到所选择的图案。
更改显示器窗口和光盘托架的亮度
(DIMMER)
按 。
• 每按一次 ，显示变化如下。
VOLUME
3
控制钮也可以调节颜
种原色 （红、绿和蓝）设为
8
秒钟后返回到音源显示。
: 颜色图案变淡。
中
文
基
本
操
作
1 反复按 显示 “MANUAL”。
2 按 或 选择原色。
• 所选原色的数值闪烁。
:颜色图案变暗，并切
换为蓝色。
:视频播放期间自动选
择 DIMMER 2，播放停
止时取消 DIMMER 2。
: 取消亮度调节
（初始设置）。
注
按
•
• 关闭本机时，亮度也将返回到初始设置。
• 无法关闭颜色图案。
更改颜色图案后，亮度立即返回到初始设置。
（
DIMMER AUTO
除外）
18
聆听广播
聆听广播
本产品可以接收 FM 和 AM 广播。
简介
设置 AM 调谐器间隔
某些国家使用的 AM 电台间隔为 9 kHz，而其他国
家则使用 10 kHz 间隔。
仅在本机上：
遥控模式选择器
数字键
■本机关闭时
如需选择 10 kHz 间隔，请在按住本机上的 的同
时，按本机上的 打开电源。“AM 10 kHz”出 现
在显示器窗口中。
如需选择 9 kHz 间隔，请在按住本机上的 的同
时，按本机上的 打开电源。“AM 9 kHz”出现
在显示器窗口中。
注
•
如果切换了间隔，记忆中保存的电台将会被清除。
注 意
• 将遥控模式选择器设为
使用数字键。
19
AUDIO，然后
选择电台
1 反复按 选择 “FM”或 “AM”。
例如：接收 FM 广播时的显示
立体声指示
预设数字 （ 右页）
频率
2 反复按 或 选择电台 （频
率）。
• 用自动调谐也可以选择电台。
自动调谐：
按住 或 ，直到频率开始更改，然
后放开该键。
本机接收到广播时，频率自动停止更改。
如需在搜索广播时退出本功能，请按
或 。
保存电台 （预设）
可以最多保存 30 个 FM 电台和 15 个 AM 电台。
■正在接收想要预设的电台的广播时
1 将遥控模式选择器设为 AUDIO。
2 按 。
• 预设号码闪烁约 5 秒。
3 预设号码闪烁时，按数字键（ -
或 ）选择想要使用的预设号码。
• 请参阅 “使用数字键”（ 第 16 页）。
4 所选的数字闪烁时，按 。
• 出现 “STORED”并保存所选的电台。
注
将电台保存到预设号码而该预设号码先前已经保存另
•
一电台时，最新设置的电台将覆盖先前保存的电台。
中
文
聆
听
广
播
• 本机接收到 FM 立体声广播时，“STEREO”
点亮。
注
如果由于噪声导致收听
•
按
将声音切换到单声道接收，可以比较容易地
收听。此时，“
体声接收，再次按
• 本产品不兼容 AM 立体声广播。
FM
立体声广播困难，则通过
MONO
”点亮。如需将声音返回到立
或选择另一个
FM
电台。
调到预设电台
■正在接收 FM 或 AM 广播时
1 将遥控模式选择器设为 AUDIO。
2 用数字键选择想要调到的电台的预设
号码。
• 请参阅 “使用数字键”（ 第 16 页）。
20
聆听光盘
DVD 播放机的基本操作
简介
如何阅读本使用说明书
• 主要使用遥控器按键说明操作。如果本机上存在相
同的标记，也可使用本机上的按键。
• 下列标记告诉您可读取的光盘类型。
• 实际的图形和电视机屏幕可能与说明的不同。
• “VCD”表示 “视频 CD”。
• “SVCD”表示 “超级视频 CD”。
遥控模式选择器
播放
（有关播放 MP3/WMA 和 JPEG 的详情，请参阅第
36 页。）
1 按本机上的 。
• 光盘托架弹出。
2 将光盘放置在光盘托架上。
印字面
光盘托架
• 想要聆听 8 cm 光盘时，请将其放置在光盘托
架的内凹陷部分。
3 按 。
注
• 将遥控模式选择器设为 AUDIO，然后
使用数字键。
数字键
■DVD 视频的显示
播放 DVD 视频时的显示：
DVD 指示
（DVD 视频停止播放时， DVD 指示点亮。 DVD 视频
正在播放或暂停时， DVD 指示闪烁。）
标题号
章节号
消逝的播放时间
DVD 视频停止时的显示：
标题总数
21
■ CD 的显示
播放 CD 视频时的显示：
CD 指示
（CD 停止播放时， CD 指示点亮。 CD 正在
播放或暂停时， CD 指示闪烁。）
曲目号
消逝的播放时间
CD 停止时的显示：
曲目总数
总播放时间
■ DVD 音频的显示
播放 DVD 音频时的显示：
DVD 指示
（DVD 音频停止播放时， DVD 指示点亮。 DVD 音频
正在播放或暂停时， DVD 指示闪烁。）
群组号
消逝的播放时间
DVD 音频停止时的显示：
群组总数
曲目号
■VCD/SVCD 的显示
播放 VCD/SVCD 时的显示：
VCD 指示
（VCD/SVCD 停止播放时， VCD 指示点亮。 VCD/
SVCD 正在播放或暂停时， VCD 指示闪烁。）
曲目号
消逝的播放时间
• 激活 PBC 时，显示 PBC 指示。
VCD/SVCD 停止时的显示：
曲目总数 (*1, *2)
*1“1”将显示在曲目总数之后。
*2 光盘兼容 PBC 时，会出现 “PBC”指示。
注
播放开始后，显示器窗口中可能出现菜单。在这
• DVD
种情况下，请使用遥控器上的下列键选择需要的菜单
项目。
• 请使用 、 或 选择菜单项目，
然后按 。
• 请使用数字键选择菜单项目。
• 操作可能不同于此处所述，视光盘类型而异。
PBC 指示
（第 23 页）
总播放时间
中
文
聆
听
光
盘
•“G1”和 “T1”将显示在群组总数之后。
（接下页）
22
（续）
DVD 播放机的基本操作
聆听光盘
简介
电视机屏幕上显示的讯息
音源选择 DVD 时，出现下列显示讯息，视状
态而异。
读取中
本机正在读取光盘。请稍候。
区域代码错误 !
由于地区代码不符，无法播放光盘。
（第
4
页）
无碟片
没有装载光盘。
打开
光盘托架正在打开。
关闭
光盘托架正在关闭。
无法播放
试图播放不可播放的光盘。
暂时显示在电视机屏幕上的指导图标
（屏幕显示指导）
PBC （播放控制）
• PBC 是录制于 VCD （2.0 版）上的信号，
用于控制 VCD 的播放。使用录制于兼容
PBC 的 VCD 中的菜单显示可以操作具有
互动和搜索功能的软件。如需播放不带
PBC 的 VCD，请遵循下列操作。
• 停止播放时，使用数字键选择所需的曲
目号。
• 停止播放时，请按 或 选择所
需的曲目号，然后按 。
• 正在播放 VCD 或 SVCD 时，请按 返
回到上一级菜单群组。
播放从 10 秒之前的位置开始
（单触重播）
■播放光盘时
按 。
:播放
(第21 页）
:暂停
(第24 页）
: 快倒 / 快进搜索
(第24 页）
:
慢动作播放 （倒退/前进）
(
第
25
页）
: 包含多角度浏览
（ 第27 页）
: 包含多音频
（ 第26 页）
: 包含多字幕
（ 第27 页）
: 光盘无法接受您的操作。
注
对于某些光盘可能无法进行本操作。
•
• 无法返回到先前的标题。
23
有关遥控键的位置，请参阅
第 21 页。
停止播放
■ 播放光盘时
按
。
继续播放 (RESUME)
播放在中间位置停止时，播放可从停止场景开始。
如何延缓播放
■ 播放光盘时
播放期间进行下列任意操作。
按 一次。 *
按 关闭电源。
将播放源改为 FM/AM 或 AUX。 *
* 即使在本操作之后按 关闭电源，播放的停
止位置也会保存。
暂停播放
■播放光盘时
按 。
如需继续正常播放，请按 。
• 在 JPEG 光盘幻灯片显示期间按本机上的 无
法暂停播放。
逐帧播放图像
（仅动态图像）
■暂停播放光盘时
按 。
• 每按一次 ，将会逐帧播放图像。
• 无法使用本机上的 操作本功能。
快倒 / 快进搜索
中
文
聆
听
光
盘
如何从保存位置开始播放
按 。
注
本功能在编程播放或随机播放时不起作用。
•
• 播放再次开始的位置可能与停止位置稍有不同。
• 显示光盘菜单时，续播功能不起作用。
• 音频语言、字幕语言、当时的角度以及停止位置被
保存。
如果光盘托架打开，保存位置将会被清除。还有，如
•
果在播放期间按
果此时按
信息将会被清除。
• 续播功能作为初始预设打开。可以将其关闭
（第 39 页）。
，“
，将显示“
RESUME
RESUME
”将会消失，保存的
”。如
存在两种方法。
■播放光盘时
按
或
• 每按一次 或 ，速度如下增加。
。
×2 ×5 ×10 ×20 ×60
• 如需恢复正常速度，请按 。
按住
或
• 按该键可进行快倒 / 快进搜索。
注
对于
DVD
•
间无声音输出。
• 对于 CD 或 DVD 音频，在快倒 / 快进搜索期间声音
间歇输出。
视频、
。
SVCD 或 VCD
，在快倒/快进搜索期
24
（续）
DVD 播放机的基本操作
简介
有关遥控键的位置，请参阅
第 21 页。
慢动作播放
（仅动态图像）
■ 暂停播放光盘时
按
或
• 每按一次 ，速度如下增加。
32
1
1
/
• 按 暂停播放，然后按 继续正常播放。
注
无声音产生。
•
• 以相反方向运动的图像可能不平滑。
• 对于 VCD 或 SVCD，仅可向前播放慢动作。
。
16
1
/
/
1
8
/
1
4
/
2
跳到曲目的开始位置
■ 播放光盘时 *
按
或
• 每按一次 ，当前章节 / 曲目 / 文件跳到前一
章节 / 曲目 / 文件的开始位置。
。
2 按数字键 （ - 或 ）选择想要
聆听的曲目 / 章节。
• 请参阅 “使用数字键”（ 第 16 页）。
注
停止播放光盘或关闭
•
VCD 或 SVCD
• 播放或停止播放光盘时，可以操作 DVD 音频、CD、
MP3、 WMA 或 JPEG。
• 对于某些光盘，可能无法进行本操作。
。
PBC
播放光盘时，可以操作
从菜单屏幕选择曲目
■停止播放或播放光盘时 *
1 将遥控模式选择器设为 AUDIO。
2 按 或 。
• 出现光盘的菜单屏幕。
• DVD 音频仅可使用 。
3 按 （仅 DVD 视频或
• 每按一次 ，当前章节/曲目/文件跳到下一章节
/ 曲目 / 文件的开始位置。
• 按 或 选择标题或群组。
注
对于
VCD 或 SVCD
*
进行本操作。
• 除 DVD 视频之外，光盘停止播放时也可以进行本操
作。
• 对于某些光盘，可能无法进行本操作。
，仅在无
PBC
功能播放期间可以
使用数字键跳到曲目的开始位置
■ 播放光盘时
1 将遥控模式选择器设为 AUDIO。
25
DVD 音频）或数字键选择要聆听的曲
目。
• 请参阅 “使用数字键”（ 第 16 页）。
• 如果菜单屏幕含有双页或多页，请按
或 改变页面 （仅 VCD 和 SVCD）。
4 按 。
注
设为关时，可以操作
*PBC
• 对于没有录制菜单屏幕的光盘，则无法操作本功
。
能
• 即使没有按 ，某些光盘可能也会开始播放。
VCD 或 SVCD
。
聆听光盘
DVD 播放机的易用功能
遥控模式选择器
选择音频
■播放包含双音频或多音频的光盘时
1 按 。
例如： 电视机屏幕
AUDIO
所选音频 / 音频总数
中
文
注
• 将遥控模式选择器设为 AUDIO ，然后
使用数字键。
数字键
所选音频
• 每按一次 ，音频将会更改。按
AUDIO
也可以更改音频。
2 等待几秒或按 。
注
• 用菜单条也可以操作本功能 （ 第 34 页）。
• 有关诸如 “AA”的语言代码，请参阅“语言代码”
（ 第 41 页）。
• DVD 音频中的 2 声道声音以 1/2 录制和禁止向下混
音的多声道声音以 2/2 录制时，仅可以选择 1/2。
聆
听
光
盘
26
（续）
DVD 播放机的易用功能
简介
选择字幕
（仅动态图像）
■ 播放包含双字幕或多字幕的光盘时
1 按 。
例如： 电视机屏幕
所选字幕 / 字幕总数
（光盘中没有字幕时，
出现 “- -”。）
所选字幕
（光盘中没有字幕时，
出 现 “ 断 ”。）
2 按 选择一个字幕。
3 等待几秒或按 。
注
• 用菜单条也可以操作本功能 （ 第 34 页）。
• 对于 SVCD，在步骤 1 中每按一次 ，将更改
字幕类型和 ON/OFF。
• 有关诸如 “AA”的语言代码，请参阅 “语言代码”
（ 第41 页）。
• 显示字幕的方式可能因光盘而异。
选择视角
（仅动态图像）
■播放包含双视角或多视角的光盘时
1 按 。
例如： 电视机屏幕
所选视角 / 视角总数
所选视角
• 每按一次 ，角度将会更改。按
也可以更改角度。
2 等待几秒或按 。
注
• 用菜单条也可以操作本功能 （ 第 34 页）。
放大图像
■播放或暂停播放光盘时
(ZOOM )
（仅动态图像）
取消字幕
按
27
选择 “
OFF
”。
1 按 。
• 每按一次 图像放大率将会更改 (OFF,
放大
1 - 6 )。
•
使用
JPEG
光盘时，图像放大率可在 “放大
1”、“放大2”至 “OFF”之间更改。幻灯
片播放期间无法更改图像放大率。
2 按 选择您想要观
看的部分。
注 意
• 放大图像时，图像质量可能变差或图像可能失真。
Loading...
