Wprowadzenie

Dziękujemy za nabycie produktu JVC.

Przed rozpoczęciem użytkowania urządzenia prosimy o dokładne

zapoznanie się z niniejszą instrukcją obsługi, co umożliwi optymalne

wykorzystanie jego możliwości. Zalecamy zachowanie instrukcji na wypadek

konieczności użycia jej w przyszłości.

Uwagi na temat instrukcji obsługi

Poniżej przedstawiono układ i zawartość niniejszej instrukcji obsługi:

Polski

• Użytkownik znajdzie tu przede wszystkim instrukcje dotyczące użycia pilota do obsługi funkcji związanych z odtwarzaniem i edycją, jak również opisy innych czynności, np. nagrywania przy użyciu przycisków znajdujących się na urządzeniu. Poszczególne funkcje można uaktywniać zarówno za pomocą przycisków pilota, jak i przycisków umieszczonych na urządzeniu, jeśli mają one takie same lub podobne nazwy (oznaczenia) a instrukcja nie zaleca inaczej.

• Podstawowe informacje, które są identyczne dla wielu funkcji, zostały zgrupowane w jednym miejscu i nie są powtarzane przy opisie poszczególnych czynności. Są to na przykład informacje dotyczące włączania i wyłączania urządzenia, regulacji głośności, czy zmiany charakterystyki dźwięku. Informacje te przedstawiono w rozdziale “Obsługa podstawowych funkcji urządzenia”, na stronach 10 – 13.

• W instrukcji obsługi użyto następujących oznaczeń i symboli:

Ostrzeżenie przed niebezpieczeństwem uszkodzenia urządzenia lub ryzykiem pożaru/porażenia prądem. W niektórych miejscach symbolem tym oznaczono także zalecenia, których należy bezwzględnie przestrzegać, aby wykorzystać możliwości urządzenia w stopniu maksymalnym.

Informacje i wskazówki, z którymi należy się zapoznać.

Zasilanie

• Odłączając urządzenie z gniazda zasilającego, należy

Skraplanie się pary wodnej

W następujących przypadkach może dojść do skraplania się pary wodnej na soczewce lasera:

• po włączeniu ogrzewania;

• w pomieszczeniu o dużej wilgotności;

• przy gwałtownej zmianie temperatury,

Skroplona para wodna może być przyczyną nieprawidłowości w funkcjonowaniu urządzenia. W takim przypadku urządzenie należy pozostawić włączone przez kilka godzin, aż do wyparowania wilgoci, po czym wyciągnąć wtyczkę z gniazda zasilającego i podłączyć ją ponownie.

Inne

• Ruchomy panel może nie funkcjonować prawidłowo,

NIE ustawiaj urządzenia w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych, silne drgania lub silnie zapylonych.

zawsze chwytać za wtyczkę, nie za przewód sieciowy.

NIE dotykaj przewodu sieciowego mokrymi rękoma.

np. po przeniesieniu urządzenia z miejsca chłodnego do ciepłego.

jeśli urządzenie zostało ustawione w miejscu narażonym na bezpośrednie działanie silnych źródeł światła, na przykład słonecznego.

NIE umieszczaj urządzenia w pobliżu silnych źródeł światła.

Środki ostrożności

Instalacja

• Urządzenie należy ustawić na równej powierzchni, w miejscu suchym, o umiarkowanej temperaturze pomiędzy 5°C a 35°C.

• Aby zapobiec przegrzewaniu się urządzenia, należy je ustawić w miejscu o odpowiedniej wentylacji.

• Wymagane jest zachowanie odpowiedniej odległości pomiędzy urządzeniem a odbiornikiem telewizyjnym.

• W celu uniknięcia zakłóceń obrazu należy również pamiętać o zachowaniu odpowiedniej odległości pomiędzy kolumnami głośnikowymi a odbiornikiem telewizyjnym.

• Jeśli do obudowy urządzenia dostanie się ciecz lub metalowy przedmiot, należy odłączyć wtyczkę przewodu sieciowego i skontaktować się ze sprzedawcą.

• Jeśli urządzenie nie będzie wykorzystywane przez dłuższy czas, należy je odłączyć od źródła zasilania.

Nie zdejmuj obudowy urządzenia. Naprawę i konserwację powierz autoryzowanemu punktowi usługowemu.

W przypadku nieprawidłowej pracy urządzenia należy odłączyć je od gniazda zasilającego i skontaktować się ze sprzedawcą.

– 1 –

Spis treści

Umiejscowienie przycisków ........................... 3

Urządzenie ............................................................. 4

Pilot ........................................................................ 5

Czynności wstępne ......................................... 6

Zawartość opakowania .......................................... 6

Podłączanie anten .................................................. 6

Podłączanie kolumn głośnikowych ....................... 7

Podłączanie urządzeń zewnętrznych ..................... 8

Wkładanie baterii do pilota .................................... 9

Obsługa podstawowych funkcji urządzenia ... 10

Włączanie zasilania .............................................. 11

Wybór źródła i rozpoczęcie odtwarzania ............. 11

Regulacja głośności ............................................. 12

Uwydatnianie niskich tonów ............................... 12

Zmiana charakterystyki dźwięku ......................... 12

Ustawianie podświetlenia wyświetlacza .............. 13

Obsługa tunera ............................................ 14

Strojenie tunera .................................................... 15

Programowanie stacji ........................................... 15

Odbiór zaprogramowanych stacji ........................ 16

Odbiór stacji obsługujących system RDS

(zakres FM) ................................................... 16

Zmiana informacji RDS ....................................... 16

Wyszukiwanie stacji nadającej wybrany typ

programu (wyszukiwanie PTY) .................... 16

Automatyczny wybór stacji nadającej żądany typ

programu ......................................................... 17

• Sposób działania funkcji EON ................... 18

• Opis kodów PTY ....................................... 19

Odtwarzanie płyt CD ................................... 20

Odtwarzanie całej płyty CD

— odtwarzanie zwykłe ................................. 21

Podstawowe funkcje odtwarzacza CD ................. 21

Programowanie kolejności odtwarzania utworów

— odtwarzanie programowane ...................... 22

Odtwarzanie w kolejności losowej

— odtwarzanie losowe .................................. 23

Powtarzanie utworów

— odtwarzanie z powtarzaniem ...................... 23

Odtwarzanie płyt MD .................................. 24

Odtwarzanie całej płyty MD

— odtwarzanie zwykłe ................................ 25

Podstawowe funkcje odtwarzacza MD ................ 26

Programowanie kolejności odtwarzania utworów

— odtwarzanie programowane ...................... 26

Odtwarzanie w kolejności losowej

— odtwarzanie losowe .................................. 27

Powtarzanie utworów

— odtwarzanie z powtarzaniem ...................... 27

Nagrywanie na płycie MD........................... 28

Zanim rozpoczniesz nagrywanie ................................29

Nagrywanie z tunera FM/AM (MW/LW) .................... 31

Nagrywanie z płyty CD

— nagrywanie synchroniczne (CD) ..................... 31

Nagrywanie z urządzenia zewnętrznego

— nagrywanie synchroniczne (AUX) ................. 32

MD – edycja .................................................. 33

Wprowadzenie do funkcji edycji płyty MD ............... 34

Funkcja DIVIDE (dzielenie) ...................................... 35

Funkcja JOIN (łączenie) ............................................ 35

Funkcja MOVE (przenoszenie) .................................. 36

Funkcja ERASE (kasowanie) ..................................... 37

Funkcja ALL ERASE (kasowanie całości) ................ 37

MD – nadawanie tytułów ............................ 38

Nadawanie tytułów płytom i utworom ....................... 39

Korzystanie z zegarów programowanych . 41

Nastawianie zegara .................................................... 42

Programowanie czasu rozpoczęcia nagrywania ....... 42

Programowanie czasu automatycznego włączenia ... 43 Programowanie czasu automatycznego wyłączenia ... 45

Kolejność działania zegarów programowanych ....... 45

Przechowywanie i konserwacja .................. 46

Informacje dodatkowe ................................. 47

Rodzaje płyt MD ........................................................ 47

ATRAC (Adaptive TRansform Acoustic Coding)/

ATRAC3 (

UTOC (własny spis treści) .......................................... 47

System pamięci zapobiegający przeskakiwaniu

dźwięku ................................................................ 47

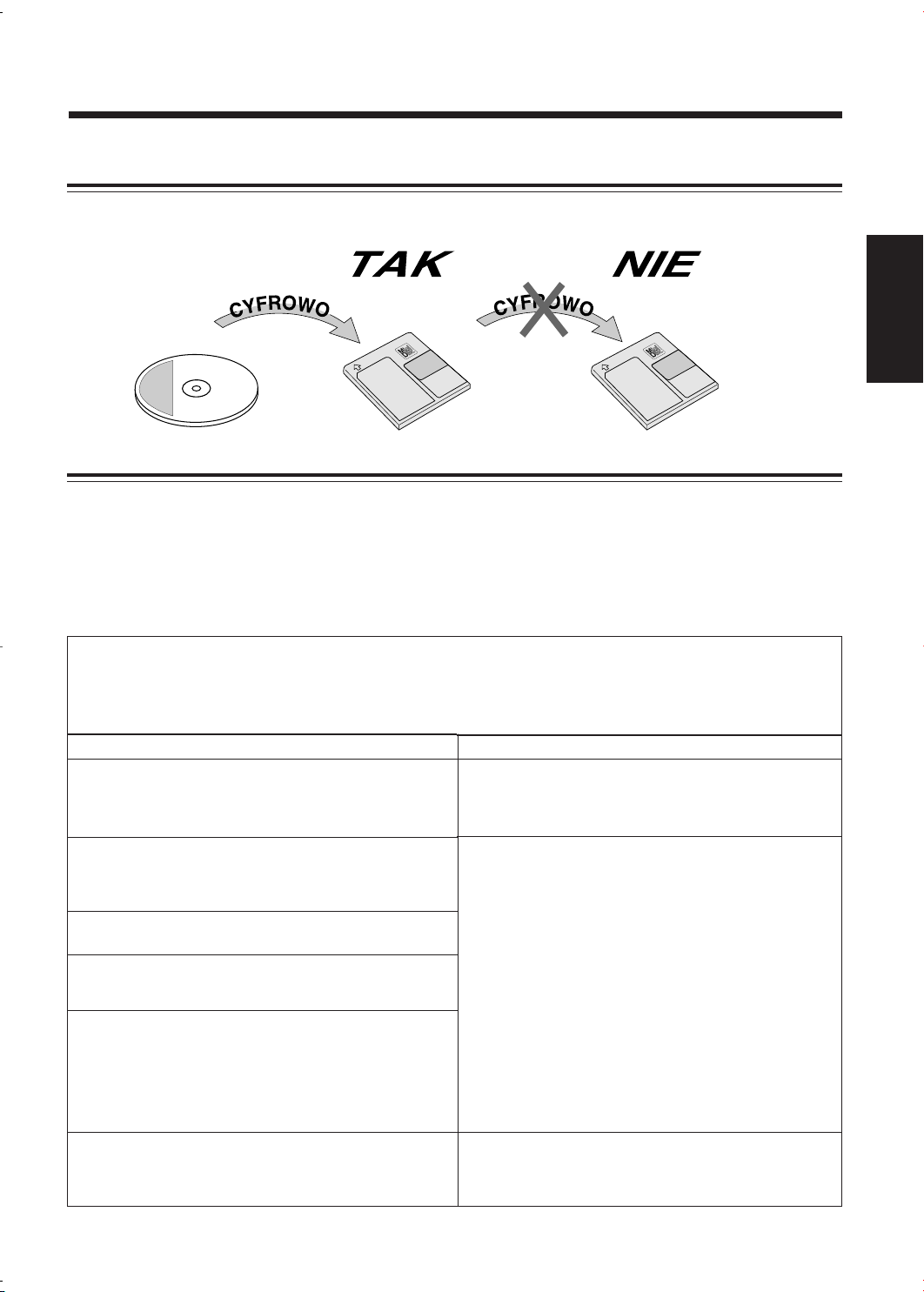

SCMS (system zarządzania kopiowaniem seryjnym) .. 48 HCMS (System zarządzania szybkim kopiowaniem) .. 48

• Płyty MD — ograniczenia ............................ 48

)............................................... 47

Komunikaty rekordera MD ........................ 49

Rozwiązywanie problemów ......................... 50

Dane techniczne ............................................ 50

Polski

– 2 –

Umiejscowienie przycisków

Poniżej przedstawiono funkcje poszczególnych elementów urządzenia.

Urządzenie

Polski

4 5

6 7

w e

Okienko wyświetlacza na ruchomym panelu

u i o ;

TRACK

HIGH

NORMAL SPEED ALL RANDOMPRGMREC

2 3 4 5 6 7 8 9 10 11 12 13 14

DAILY MD REC SLEEP MONO

LP2 LP4

asdf

– 3 –

STEREO

EON TA News Info

R·D·S

BASS

SOUND

g h j k

Szczegółowe informacje przedstawiono na stronach podanych w nawiasach.

ciąg dalszy

Urządzenie

1 Przycisk MD # ¥ 8 (odtwarzanie/pauza) (11, 25)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

2 Przycisk AUX (11, 32)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

3 Przycisk MD OPEN/CLOSE 0 (25, 40)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

4 Przycisk

(11, 13, 43)

5 Przycisk COLOR (9, 13) 6 Przycisk AHB (Active Hyper Bass) PRO (12) 7 Przyciski REC MODE oraz REC (31, 32) 8 Okienko wyświetlacza 9 Gniazdo PHONES — typu mini stereo (12) p Przycisk CD # ¥ 8 (odtwarzanie/pauza) (11, 21)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

q Przycisk FM/AM (11, 15)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

w Przycisk CD OPEN/CLOSE 0 (21)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

e Przyciski VOLUME –/+ (12) r Przyciski wielofunkcyjne

• 4 (przeszukiwanie wstecz), 7 (stop)

oraz ¢ (przeszukiwanie do przodu)

t Ruchomy panel y Czujnik zdalnego sterowania

(Standby/On) oraz dioda STANDBY/ON

Okienko wyświetlacza

u Wskaźniki numeru utworu i Wskaźniki trybu/rodzaju zegara programowanego (42)

(zegar programowany aktywny), DAILY

• (zegar funkcji automatycznego włączenia), MD REC (zegar funkcji nagrywania) oraz SLEEP (zegar funkcji automatycznego wyłączenia)

o Wskaźniki metody kompresji (25)

• SP, LP2 oraz LP4

; Wskaźniki HIGH/NORMAL SPEED REC (32) a Wskaźniki MD (25)

• MD i załadowanie płyty MD (

s Wskaźniki trybów odtwarzania i powtarzania (22, 26)

• PRGM (program), RANDOM (losowe) oraz

(powtarzanie)

d Wskaźniki CD (21)

• CD i załadowanie płyty CD ( )

f Wskaźniki trybu FM (15)

• MONO i STEREO

g Wskaźniki funkcji RDS (16, 17)

• RDS, EON oraz TA/News/Info

h Wskaźnik BASS (12) j Wskaźnik SOUND (12) k Wyświetlacz główny

• Pokazuje nazwę wybranego źródła oraz inne informacje.

)

Polski

M I

R O L

O C

L T I T

D E /

Pilota należy skierować na czujnik umieszczony na ruchomym panelu.

– 4 –

E W O

P E

M /

E M I

T /

T I

A L

R A

H C /

L E C

0 1

E D I

T A

P E R

A /

C D M

P A T

–

D A F

G N I

C E T

O M E

R R D

M 0 7

Polski

Pilot

PTY EON DISPLAY

– SELECT +

PTY EON DISPLAY

– SELECT +

;

Pilot

1 Przycisk DIMMER (13) 2 Przycisk CLOCK/TIMER (42) 3 Przycisk COLOR (9, 13) 4 Przycisk RDS CONTROL (16) 5 Przycisk TITLE/EDIT (35, 39) 6 Przycisk DISPLAY/CHARA (znak) (26, 30, 39) 7 Przycisk CANCEL (22, 27, 35, 39, 42) 8 Przycisk SET (13, 15, 29, 35, 39, 42) 9 Przycisk ENTER (35, 40) p Przycisk REPEAT (23, 27) q Przycisk MD # ¥ 8 (odtwarzanie/pauza) (11, 25)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

w Przycisk SOUND MODE (12) e Przycisk AHB (Active Hyper Bass) PRO (12) r Przycisk FADE MUTING (12) t Przycisk AUX (11, 32)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

y Przycisk FM MODE (15) u Przycisk i Przycisk SLEEP (45) o* Przyciski numeryczne

• Przyciski 1 – 10, +10

• Przyciski do wprowadzania znaków (A – Z, 0 – 9)

• Przyciski ø / Ø

• Przyciski PTY, EON, DISPLAY oraz SELECT –/+ (16, 17)

; Przycisk PLAY MODE (22, 26) a Przycisk FM/AM (11, 15)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

s Przycisk CD # ¥ 8 (odtwarzanie/pauza) (11, 21)

• Naciśnięcie tego przycisku powoduje również włączenie urządzenia.

d Przyciski wielofunkcyjne

• 4 (przeszukiwanie wstecz), 7 (stop),

oraz ¢ (przeszukiwanie do przodu)

f Przyciski VOLUME –/+ (12)

(Standby/On) (11, 13, 43)

* W przypadku korzystania z pilota:

Przy obsłudze funkcji RDS naciśnij i przytrzymaj przycisk RDS CONTROL na pilocie, naciskając jednocześnie przycisk PTY, EON, DISPLAY lub SELECT –/+.

– 5 –

Czynności wstępne

ciąg dalszy

Zawartość opakowania

Po wyciągnięciu urządzenia z kartonu sprawdź, czy nie brakuje żadnego z wymienionych poniżej elementów. W nawiasach podano liczbę poszczególnych elementów.

• Antena FM (1)

• Antena ramowa AM (MW/LW) (1)

• Przewód sieciowy (1)

• Pilot (1)

• Baterie (2)

• Elementy dystansowe (2)

Jeśli brakuje któregoś z elementów, niezwłocznie skontaktuj się ze sprzedawcą.

Podłączanie anten

Antena FM

(w zestawie)

Podłączanie zewnętrznej anteny FM

Przed jej podłączeniem odłącz antenę FM dostarczoną wraz z urządzeniem.

Zewnętrzna antena FM (nie należy do wyposażenia)

Należy użyć anteny o impedancji 75 Ω, wyposażonej we wtyk współosiowy (DIN 45325).

Polski

Podłącz antenę FM do gniazda FM (75 Ω) COAXIAL.

Rozciągnij antenę FM.

Zamocuj ją w położeniu zapewniającym najlepszy odbiór.

Dołączoną do zestawu antenę FM można zastąpić inną. W przypadku słabego odbioru można podłączyć zewnętrzną antenę FM.

Informacje o dołączonej antenie FM

– 6 –

Antena AM (MW/LW)

Podłączanie kolumn głośnikowych

Polski

Antena ramowa AM (MW/LW) (w zestawie)

Jeśli przewody pokryte są izolacją, skręć rdzeń na końcu każdego z nich i usuń izolację.

Podłącz antenę ramową dla zakresu AM (MW/LW) do zacisków AM LOOP w sposób przedstawiony na rysunku.

Obracając antenę ramową, ustal położenie zapewniające najlepszy odbiór.

Montaż elementów dystansowych

Jeśli kolumny głośnikowe mają zostać ustawione obok urządzenia, między prawą kolumną a urządzeniem musi zostać zachowany niewielki odstęp, zapewniający prawidłową wentylację. W takim przypadku, do prawej kolumny głośnikowej należy przytwierdzić elementy dystansowe (w zestawie),

Przewód w osłonie winylowej (nie należy do wyposażenia)

w sposób przedstawiony na poniższym rysunku.

Urządzenie

Prawa kolumna głośnikowa

Otwory wentylacyjne

Elementy dystansowe przymocowuje się do prawej kolumny, po ściągnięciu wierzchniej warstwy zabezpieczającej.

Zdejmowanie osłon kolumn głośnikowych

Sposób zdejmowania osłon kolumn głośnikowych pokazano na poniższym rysunku:

Otwory

Elementy dystansowe (w zestawie)

Sposób mocowania

Podłączanie zewnętrznej anteny AM (MW/LW)

W przypadku słabego odbioru podłącz pojedynczy przewód z izolacją winylową do zacisku AM EXT i rozwiń przewód w poziomie. Antena ramowa dla zakresu AM (MW/LW) musi pozostać podłączona.

Aby polepszyć odbiór programów FM i AM (MW/LW)

• Upewnij się, że kable przewodzące anteny nie stykają się z jakimikolwiek złączami ani przewodami.

• Ustaw anteny z dala od metalowych elementów urządzenia, przewodów połączeniowych oraz przewodu sieciowego.

Osłona kolumny głośnikowej

W celu zdjęcia osłony wsuń palce pod jej górną krawędź i pociągnij do siebie. Następnie pociągnij do siebie dolną część osłony.

W celu założenia osłony włóż jej wystające elementy do otworów w kolumnie głośnikowej i dociśnij.

– 7 –

ciąg dalszy

Podłączanie kolumn głośnikowych

Kolumny należy podłączyć przy użyciu przewodów głośnikowych.

Przewód głośnikowy

Zaciski przewodów

głośnikowych

Czerwony

3,42

Przewód głośnikowy

Podłączanie urządzeń zewnętrznych

Do urządzenia głównego można podłączyć inne urządzenie odtwarzające lub nagrywające. Może to być na przykład magnetofon, umożliwiający zarejestrowanie dźwięku z dowolnego źródła urządzenia głównego.

W przypadku podłączania do urządzenia głównego innych urządzeń, należy korzystać z ich instrukcji obsługi.

• NIE podłączaj innych urządzeń przy włączonym zasilaniu.

• NIE włączaj zasilania innych urządzeń przed ich podłączeniem.

Sposób podłączania urządzenia zewnętrznego (takiego jak magnetofon)

Upewnij się, że wtyki przewodów audio oraz gniazda w tylnej części urządzenia oznaczone są odpowiednimi kolorami. Białe wtyki i gniazda przeznaczone są dla lewego sygnału audio, zaś czerwone dla prawego.

Do gniazda wyjściowego (PLAY)

Zewnętrzny

magnetofon

Do gniazda wejściowego (REC)

Polski

Czarny

Tylna część prawej kolumny głośnikowej

Jeśli przewody pokryte są izolacją, skręć rdzeń na

Tylna część lewej kolumny głośnikowej

końcu każdego z nich i usuń izolację.

Odblokuj zacisk przewodu głośnikowego.

Wsuń końcówkę przewodu głośnikowego do złącza.

Pamiętaj o dopasowaniu biegunów przewodów do złączy: biały (+) do czerwonego (+) i czarny (–) do czarnego (–).

Zablokuj zacisk przewodu głośnikowego w tylnej części urządzenia.

Używaj wyłącznie kolumn o impedancji podanej przy zaciskach przewodów głośnikowych, w tylnej części urządzenia.

–

ANTENNA

AM EXT

AM LOOP

FM(75Ω) COAXIAL

Używając przewodów audio (nie należą do wyposażenia), połącz:

• Gniazda wejściowe audio w magnetofonie kasetowym z gniazdami LINE OUT — w przypadku nagrywania na magnetofon kasetowy.

• Gniazda wyjściowe w magnetofonie kasetowym z gniazdami LINE IN — w przypadku odtwarzania kasety.

– 8 –

Podłącz TERAZ urządzenie główne i wszelkie podłączone do niego urządzenia do gniazda zasilającego.

Polski

Wkładanie baterii do pilota

Włóż baterie — R6P(SUM-3)/AA(15F) — do pilota, dopasowując bieguny baterii (+ i –) do oznaczenia + i – w komorze baterii. Baterie (obie) należy wymienić, kiedy urządzenie przestanie reagować na sygnały wysyłane przez pilota.

SPEAKER IMPEDANCE

ANTENNA

AM EXT

AM LOOP

FM(75Ω) COAXIAL

Do gniazda AC IN

MIN 4Ω

AC IN

Przewód sieciowy (w zestawie)

Do gniazda

zasilającego

Po podłączeniu przewodu sieciowego do gniazda zasilającego na wyświetlaczu uruchomiony zostanie tryb demonstracyjny.

Aby przerwać tryb demonstracyjny, przy wyłączonym zasilaniu urządzenia, naciśnij przycisk COLOR.

W celu uruchomienia trybu demonstracyjnego naciśnij przycisk COLOR, gdy urządzenie jest wyłączone.

• Każde naciśnięcie przycisku powoduje na przemian włączenie i wyłączenie trybu demonstracyjnego wyświetlacza.

R6P(SUM-3)/AA(15F)

– 9 –

• NIE używaj częściowo zużytej baterii razem z nową.

• NIE używaj baterii różnych typów.

• NIE przechowuj baterii w miejscach narażonych na działanie wysokiej temperatury lub kontakt z ogniem.

• NIE zostawiaj baterii w pilocie, jeśli nie będzie on używany przez dłuższy czas. Wyciek elektrolitu z baterii może spowodować uszkodzenie pilota.

Obsługa podstawowych funkcji urządzenia

W rozdziale opisano funkcję przycisków wyróżnionych na poniższym rysunku (str. 11 - 13).

Pilot

PTY EON DISPLAY

– SELECT +

Polski

Urządzenie

– 10 –

Włączanie zasilania

Wybór źródła i rozpoczęcie odtwarzania

Po naciśnięciu przycisku odtwarzania (CD # / 8 lub MD # / 8) bądź jednego z przycisków wyboru źródła (FM/AM lub AUX) urządzenie włączy się automatycznie (i rozpocznie odtwarzanie, jeśli wybrane źródło jest gotowe).

Aby włączyć urządzenie bez rozpoczynania odtwarzania, naciśnij przycisk

Polski

Dioda STANDBY/ON urządzenia głównego zaświeci się na zielono. Na wyświetlaczu pojawi się napis “HELLO”.

W celu wyłączenia urządzenia (tak, by przeszło w tryb gotowości) ponownie naciśnij przycisk

Na wyświetlaczu pojawi się napis “SEE YOU”. Dioda STANDBY/ON urządzenia głównego zaświeci się na czerwono.

• Do czasu nastawienia zegara na wyświetlaczu migać będzie symbol “0:00”. Po nastawieniu zegara, przy wyłączonym zasilaniu wyświetlany będzie aktualny czas.

• W trybie gotowości urządzenie pobiera niewielką ilość energii elektrycznej.

Aby uzyskać szczegółowe informacje na temat nastawiania zegara, patrz str. 42.

W celu całkowitego odłączenia zasilania należy

wyciągnąć z gniazda wtyczkę przewodu sieciowego.

W celu wybrania tunera jako źródła naciśnij przycisk FM/AM. Urządzenie włączy się automatycznie (jeśli pracuje w trybie gotowości), a na wyświetlaczu pojawi się na chwilę napis “FM” lub “AM”. Tuner dostroi się do ostatnio odbieranej stacji.

• Aby uzyskać bardziej szczegółowe informacje, patrz str. 14 - 19.

W celu wybrania odtwarzacza CD jako źródła naciśnij przycisk CD # / 8. Urządzenie włączy się automatycznie (jeśli pracuje w trybie gotowości), a na wyświetlaczu pojawi się na chwilę napis “CD”.

• Jeśli w szufladzie odtwarzacza znajduje się płyta CD, rozpocznie się jej odtwarzanie.

• W przypadku gdy szuflada jest pusta, na wyświetlaczu pojawi się napis “CD NO DISC”.

W celu przerwania odtwarzania naciśnij przycisk 7.

• Aby uzyskać bardziej szczegółowe informacje, patrz str. 20 - 23.

W celu wybrania rekordera MD jako źródła naciśnij przycisk MD # / 8. Urządzenie włączy się automatycznie (jeśli pracuje w trybie gotowości), a na wyświetlaczu pojawi się na chwilę napis “MD”.

• Jeśli w kieszeni znajduje się płyta MD, rozpocznie się jej odtwarzanie.

• W przypadku gdy kieszeń jest pusta, na wyświetlaczu pojawi się napis “MD NO DISC”.

W celu przerwania odtwarzania naciśnij przycisk 7.

• Aby uzyskać bardziej szczegółowe informacje, patrz str. 24 - 27.

Z pamięci usunięte zostaną ustawienia zegara, zaprogramowane

W przypadku odłączenia lub awarii zasilania

stacje radiowe i inne ustawienia.

W celu wybrania urządzenia zewnętrznego jako źródła

naciśnij przycisk AUX. Urządzenie włączy się automatycznie (jeśli pracuje w trybie gotowości), a na wyświetlaczu pojawi się na chwilę napis “AUX”.

• Informacje dotyczące obsługi urządzeń zewnętrznych można znaleźć w ich instrukcjach obsługi.

– 11 –

Regulacja głośności

Uwydatnianie niskich tonów

Głośność można regulować wyłącznie przy włączonym zasilaniu.

Aby zmniejszyć poziom głośności, naciśnij przycisk

VOLUME – .

Aby zwiększyć poziom głośności, naciśnij przycisk

VOLUME +.

(GŁOŚN. 40)

(GŁOŚN. 0)

• Naciśnięcie i przytrzymanie każdego z tych przycisków umożliwia płynną regulację poziomu głośności.

Korzystanie ze słuchawek

Podłącz słuchawki do gniazda PHONES. Kolumny głośnikowe zostaną automatycznie odłączone. Pamiętaj o zmniejszeniu poziomu głośności przed podłączeniem słuchawek lub założeniem ich na uszy.

Komunikat “CAN NOT LISTEN”

W czasie nagrywania ze zwiększoną prędkością (patrz str. 30) nie jest możliwe odsłuchiwanie żadnego ze źródeł. W związku z tym nie można regulować poziomu głośności.

NIE wyłączaj (lub przełączaj w tryb gotowości) urządzenia przy głośności ustawionej na bardzo wysokim poziomie, ponieważ ponowne jego włączenie lub rozpoczęcie odtwarzania może spowodować uszkodzenie słuchu, głośników lub słuchawek. PAMIĘTAJ, regulacja głośności w trybie gotowości nie jest możliwa.

Chwilowe zmniejszenie poziomu głośności

TYLKO przy użyciu pilota: Naciśnij przycisk FADE MUTING.

Głośność zostanie natychmiast automatycznie zmniejszona do poziomu “VOL.MIN”. Aby przywrócić poprzedni poziom głośności, naciśnij ponownie przycisk FADE MUTING.

System Active Hyper Bass PRO zapewnia uzyskanie głębokiego i niskiego basu nawet przy niskich poziomach głośności.

• Można z niego korzystać wyłącznie podczas odtwarzania.

W celu uaktywnienia systemu naciśnij przycisk AHB PRO. Na wyświetlaczu pojawi się napis “BASS ON” i zaświeci się wskaźnik “BASS”. W celu wyłączenia systemu naciśnij ponownie przycisk AHB PRO. Na wyświetlaczu pojawi się napis “BASS OFF”, a wskaźnik “BASS” zgaśnie.

Zmiana charakterystyki dźwięku

Do wyboru są trzy charakterystyki. Nie mają one wpływu na parametry nagrywanego dźwięku.

TYLKO przy użyciu pilota: W celu wybrania żądanej charakterystyki dźwięku

naciśnij kilkakrotnie przycisk SOUND MODE, do momentu pojawienia się jej nazwy na wyświetlaczu. Na wyświetlaczu zaświeci się również wskaźnik “SOUND”.

• Każde naciśnięcie przycisku powoduje zmianę charakterystyki według następującego schematu:

ROCK: Wzmocnienie niskich i wysokich

częstotliwości. Optymalna dla muzyki akustycznej.

POP: Optymalna dla muzyki wokalnej

lub głosu.

CLASSIC: Optymalna dla muzyki klasycznej. FLAT: Przywrócenie standardowej, liniowej

charakterystyki dźwięku.

W celu sprawdzenia, jaka jest aktualnie wybrana charakterystyka, naciśnij przycisk SOUND MODE

w momencie gdy świeci się wskaźnik SOUND. Nazwa aktualnie wybranej charakterystyki pojawi się na wyświetlaczu.

Polski

– 12 –
