Page 1
INSTRUCTION MANUAL
CZ
PL
SK
HU
RO
5.1.2 Channel Soundbar with Wireless Subwoofer
TH-E874B
Page 2
Page 3
INTRODUCTION
• Thank you for buying our product.
• Please read through these operating instructions, so you will know how to operate your
equipment properly. After you finished reading the instructions manual, put it away in a safe
place for future reference.
The lightning ash with arrowhead symbol, within an equilateral triangle, is intended to
alert the user to the presence of uninsulated “dangerous voltage” within the product’s
enclosure that may be of sucient magnitude as to constitute a risk of electric shock to
persons.
The exclamation point within an equilateral triangle is intended to aler t the user to the
presence of important operating and maintenance (servicing) instructions in the literature
accompanying the appliance.
Safety
• Read these instructions – All the safety and operating instructions should be read before this
product is operated.
• Keep these instructions – The safety and operating instructions should be retained for future
reference.
• Heed all warnings – All warnings on the appliance and in the operating instructions should be
adhered to.
• Follow all instructions – All operating and usage instructions should be followed.
• Do not use this apparatus near water – The appliance should not be used near water or
moisture – for example, in a wet basement or near a swimming pool and the like.
• Clean only with a dry cloth.
• Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
• Do not install near any heat sources such as radiators, heaters, stoves, or other apparatus
(including amplifiers) that produce heat.
• Do not defeat the safety purpose of the polarized or grounding plug. A polarized plug has two
blades with one wider than the other. A grounding plug has two blades and a third grounding
prong. The wide blade orthe third prong is provided for your safety. If the provided plug does not
fit into your outlet, consult an electrician for replacement of the obsolete outlet.
• Protect the power cord from being walked on or pinched particularly at plugs, convenience
receptacles, and the point where they exit from the apparatus.
• Only use attachments/accessories specified by the manufacturer.
Use only with the cart, stand, tripod, bracket or table specified by the manufacturer, or
sold with the apparatus. When a cart or rack is used, use caution when moving the
cart/apparatus combination to avoid injury from tip-over.
EN
Page 4
• Unplug the apparatus during lightning storms or when unused for long periods of time.
• Refer all servicing to qualified personnel. Servicing is required when the apparatus has been
damaged in any way, such as power supply cord or plug is damaged, liquid has been spilled or
objects have fallen into the apparatus, the unit has been exposed to rain or moisture, does not
operate normally, or has been dropped.
• This equipment is a Class II or double insulated electrical appliance. It has been designed in
such a way that it does not require a safety connection to electrical earth.
• The apparatus shall not be exposed to dripping or splashing. No objects filled with liquids, such
as vases, shall be placed on the apparatus.
• Minimum distance around the apparatus for sufficient ventilation is 5cm.
• The ventilation should not be impeded by covering the ventilation openings with items, such as
newspapers,table-cloths, curtains, etc…
• No naked flame sources, such as lighted candles, should be placed on the apparatus.
• Batteries should be recycled or disposed of as per state and local guidelines.
• The use of apparatus in moderate climates.
Caution
• Use of controls or adjustments or performance of procedures other than those described herein,
may result in hazardous radiation exposure or other unsafe operation.
• To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. The
apparatus must not be exposed to dripping or splashing and objects filled with liquids, such as
vases, must not be placed on apparatus.
• The mains plug/appliance coupler is used as the disconnect device, the disconnect device must
remain readily operable.
• Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent
type.
Warning
• The battery (batteries or battery pack) shall not be exposed to excessive heat such as sunshine,
fire or the like.
• Before operating this system, check the voltage of this system to see if it is identical to the
voltage of your local power supply.
• Do not place this unit close to strong magnetic fields.
• Do not place this unit on the amplifier or receiver.
• If any solid object or liquid falls into the system, unplug the system and have it checked by
qualified personnel before operating it any further.
• Do not attempt to clean the unit with chemical solvents as this may damage the finish.
Use a clean, dry or slightly damp cloth.
• When removing the power plug from the wall outlet, always pull directly on the plug, never yank
on the cord.
• Changes or modifications to this unit not expressly approved by the party responsible for
compliance will void the user’s authority to operate the equipment.
• The rating label is pasted on the bottom or back of the equipment.
EN
Page 5
Battery usage CAUTION
• To prevent battery leakage which may result in bodily injury, property damage, or damage to the
apparatus:
- Install all batteries correctly, and as marked on the apparatus.
- Do not mix old and new batteries.
- Do not mix alkaline, standard (Carbon-Zinc) or rechargeable (Ni-Cd, Ni- MH, etc.) batteries.
- Remove batteries when the unit is not used for a long time.
Soundbar Surround Speakers Wireless Subwoofer
2 x AC Power Cord Adapter Surround Speaker Cable
HDMI Cable
Remote Control
2 x AAA Batteries
NOTE: Images, illustrations and drawings shown on this User Manual are for reference only, actual product may
vary in appearance. Power cord quantity and plug type vary by regions.
Wall mount kit
(for Soundbar)
Instruction Manual
EN
Wall mount kit
(for Speakers)
Page 6
SOUNDBAR
1. (ON/OFF) button
Switch the Soundbar between ON and Standby mode.
2. / (SOURCE) button
Select the play function.
3. +/- (VOLUME) buttons
Increase/decrease the volume level.
4. Remote Control
Sensor Receive signal from the remote control.
5. Display Window
Show the current status.
6. USB Socket
Insert the USB device to play music.
7. AUX Socket
Connect to an external audio device.
8. OPTICAL Socket
Use to connect to the OPTICAL OUT socket on an external device.
9. COAXIAL Socket
Use to connect to the COAXIAL OUT socket on an external device.
10. HDMI OUT (TV eARC/ARC) Socket
The port for connecting a TV. The port supports the eARC/ARC HDMI feature, which allows the
soundbar to play audio that originates on the connected TV.
EN
Page 7
11. HDMI IN (1/2) Sockets
Two HDMI ports for connecting HDMI source devices, such as a DVD player, Blu-ray Disc™ player,
or gaming console. Note that only one HDMI input is usable at a time.
12. AC~ Socket
Use to connect to power cable.
1. AC~ Socket
Connect to power supply.
2. PAIR button
Press to activate the pairing function between the
soundbar and the subwoofer.
3. PAIR Indicator
Light stops blinking once the subwoofer is paired
with the soundbar.
1. SPEAKER (L) Socket
2. DC~ Socket
Connect to adapter.
3. SPEAKER (R) Socket
4. PAIR button
Press to activate the pairing function between the
soundbar and the speakers.
5. PAIR Indicator
Light stops blinking once the speakers is paired
with the soundbar.
Prepare the Remote Control
The provided remote control allows the Soundbar to be operated from a distance.
• Even if the remote control is operated within the effective range 6m (19,7 feet), remote control
operation may be impossible if there are any obstacles between the Soundbar and the remote
control.
• If the remote control is operated near other products which generate infrared rays, or if other
remote control devices using infrared rays are used near the Soundbar, it may operate incorrectly.
Conversely, the other products may operate incorrectly.
Replace the Remote Control Battery
• Press and slide the back cover to open the battery compartment of the remote control.
• Insert two AAA size batteries (included). Make sure the and ends of the batteries match the
and ends indicated in the battery compartment.
• Close the battery compartment cover.
EN
Page 8
(ON/OFF)
Switch the Soundbar between ON and STANDBY
mode.
Select the Bluetooth mode.
AUX
USB
HDMI eARC
Select the AUX mode.
Select the USB mode.
Select the HDMI ARC mode.
OPT / COA Select the OPTCIAL or COAXIAL mode.
HDMI 1/2 Select the HDMI 1 or HDMI 2 mode.
/ Skip to previous/next track.
Play/pause/resume playback.
TREBLE +/- Adjust treble level.
BASS +/- Adjust bass level.
+/- Increase/decrease the volume level.
(MUTE) Mute or resume the sound.
EQ Select Equalizer (EQ) Eect.
DIMMER Adjust display brightness.
AV SYNC+/- Set the Audio Delay.
VERTICAL
SURROUND
Adjust the surround ON/OFF.
NOTE: Press and hold to activate the pairing function in Bluetooth mode or disconnect the existing paired
Bluetooth device.
Precautions Concerning Batteries
• Be sure to insert the batteries with correct positive and negative polarities.
• Use batteries of the same type. Never use different types of batteries together.
• Either rechargeable or non-rechargeable batteries can be used. Refer to the precautions on their
labels.
• Be aware of your fingernails when removing the battery cover and the battery.
• Do not drop the remote control.
• Do not allow anything to impact the remote control.
• Do not spill water or any liquid on the remote control.
• Do not place the remote control on a wet object.
• Do not place the remote control under direct sunlight or near sources of excessive heat.
• Remove the battery from the remote control when not in use for a long period of time, as
corrosion or battery leakage may occur and result in physical injury, and/or property damage,
and/or fire.
• Do not use any batteries other than those specified.
• Do not mix new batteries with old ones.
• Never recharge a battery unless it is confirmed to be a rechargeable type.
EN
Page 9
Placement
• Option A - If your TV is placed on a table, you can place
the Soundbar on the table directly in front of the TV stand,
centered with the TV screen.
• Option B - If your TV is attached to a wall, you can mount
the Soundbar on the wall directly below the TV screen.
Soundbar Wall Mounting (if using Option B)
1. Drill 2 parallel holes (Ø 5 - 8 mm eachaccording to wall type) in the wall. The distance between
the holes should be 962 mm.
2. Firmly fix 1 dowel into each hole in the wall if necessary. Leave a 3 mm gap between the wall
and the screw’s head.
3. Remove the screws at the back of the soundbar. Install the wall mounting brackets into the
back of the soundbar make sure the small notch for the mounting hole is facing up.
4. Lift the soundbar over the heads of the screws and slot into place.
EN
Page 10

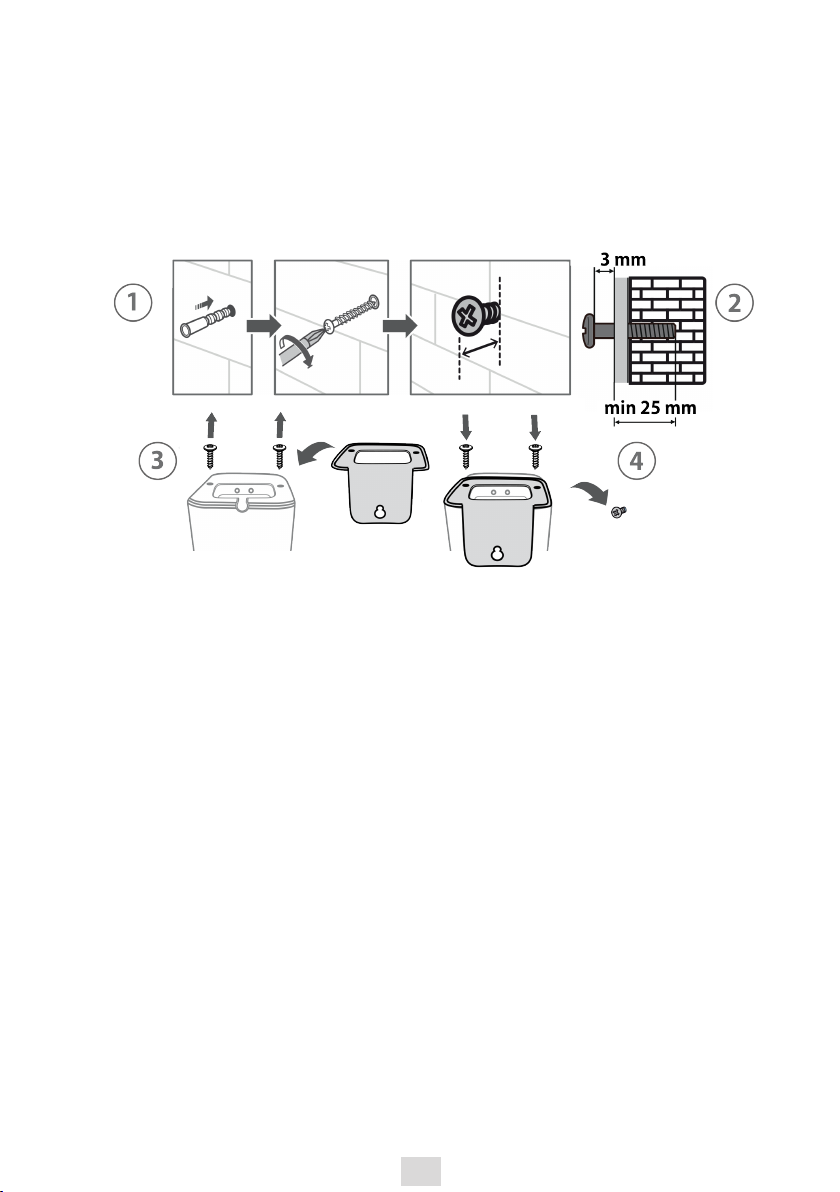

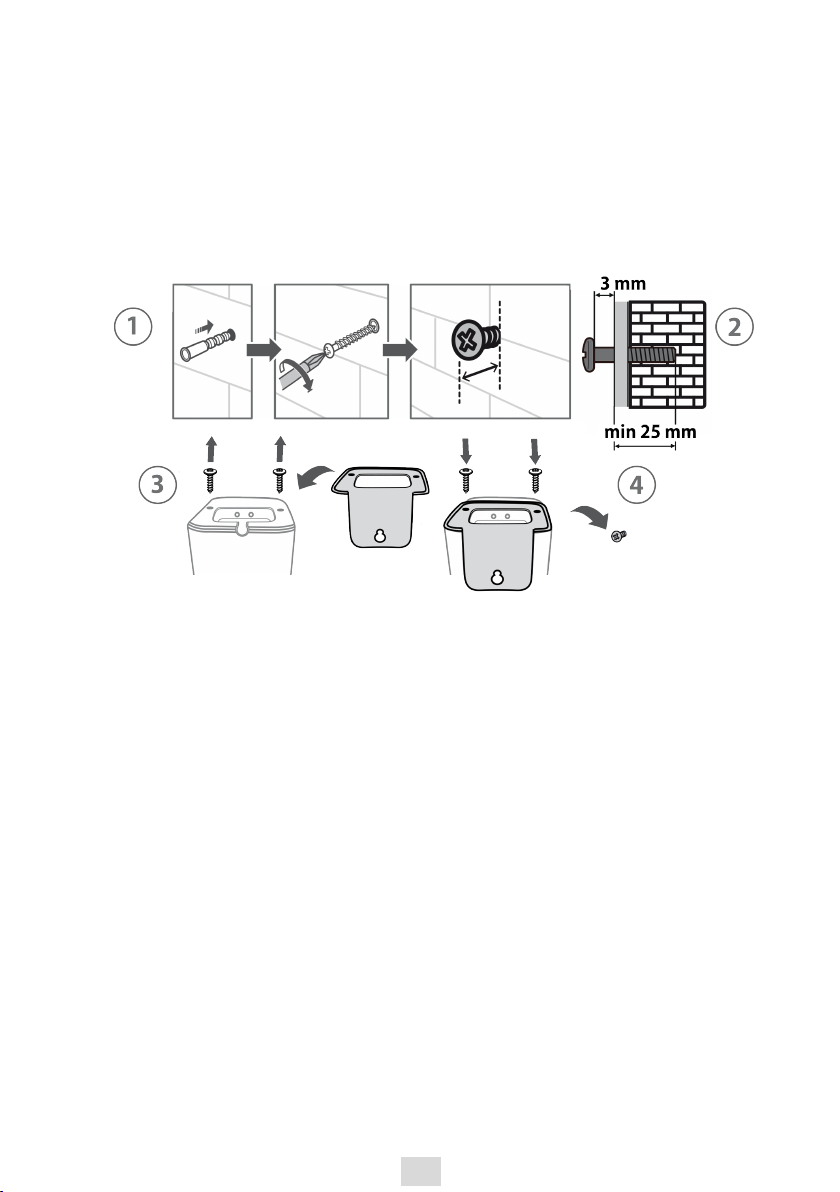

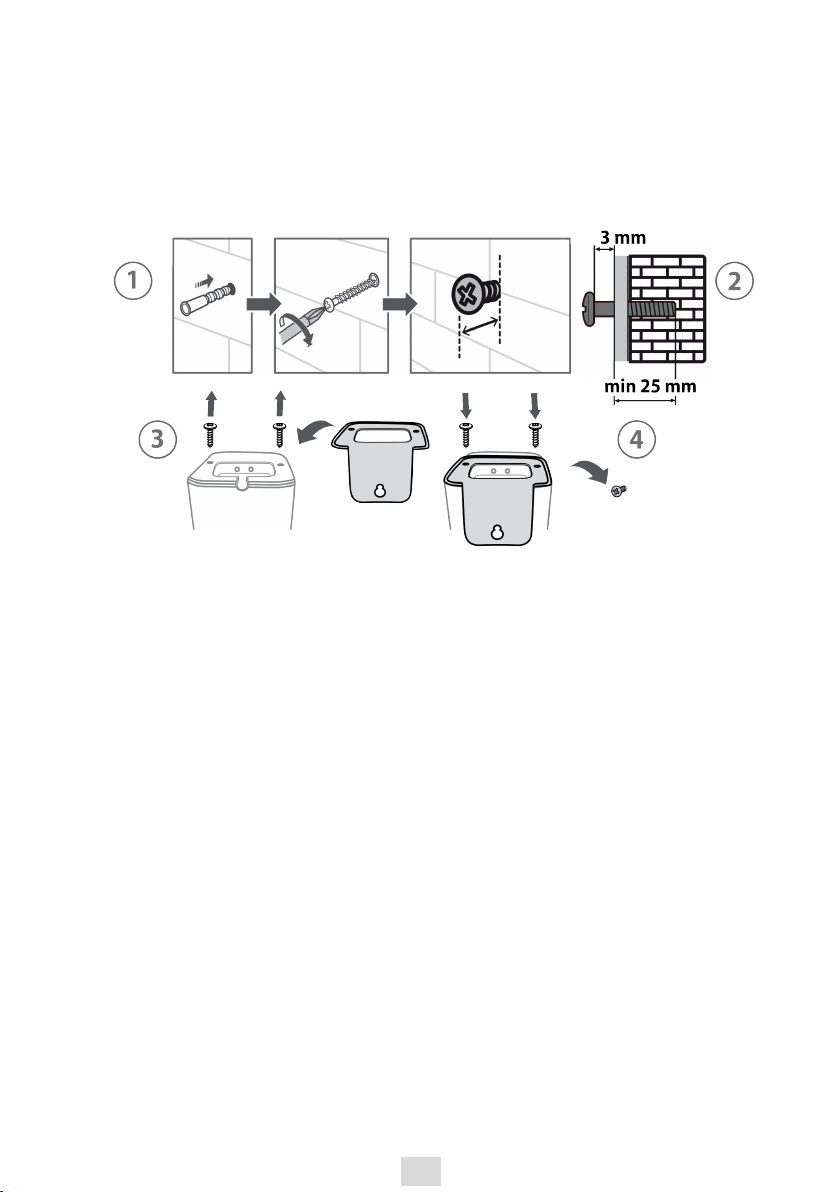

Surround Speakers Wall Mounting
NOTE: Before installing the wall mount, connect both speakers with the surround speaker cable and connect the
power adapter.
1. Drill 2 parallel holes (Ø 5 - 8 mm each according to wall type) in the wall.
2. Firmly fix 1 dowel into each hole in the wall if necessary. Leave a 3 mm gap between the wall
and the screw’s head.
3. Remove the screws from the bottom of the speakers. Install the wall mount brackets on the
speakers.
4. Hang the surround speakers on the screw.
• To prevent injury, this apparatus must be securely attached to the floor/wall in accordance with
the installation instructions.
• Suggested wall mounting height: ≤ 1,5 meters.
• Installation must be carried out by qualified personnel only. Incorrect assembly can result in
severe personal injury and property damage (if you intend to install this product yourself, you
must check for installations such as electrical wiring and plumbing that may be buried inside the
wall). It is the installer’s responsibility to verify that the wall will safely support the total load of
the Soundbar and wall brackets.
• Additional tools (not included) are required for the installation.
• Do not overtighten screws.
• Keep this instruction manual for future reference.
• Use an electronic stud finder to check the wall type before drilling and mounting.
EN
Page 11
Risk of product damage! Ensure that the power supply voltage corresponds to the voltage printed
on the back or the underside of the Soundbar.
Before connecting the AC power cord, ensure you have completed all other connections.
Soundbar
Connect the mains cable to the AC~ socket of the
Soundbar and then into a mains socket.
Subwoofer
Connect the mains cable to the AC~ socket of the
Subwoofer and then into a mains socket.
NOTE: If there is no power, ensure the power cord and plug are fully inserted and the power is turned on.
Surround Speakers
• Connect both speakers with the 2,5mm surround
speaker cable.
• Connect the DC adapter to the DC IN socket on
the bottom of the speaker and then into a mains
socket.
NOTE: When speakers are placed flat on a table, put the power cord and the surround speaker cable in the trough.
Automatic pairing
The subwoofer/surround speakers automatically pair with the soundbar when the soundbar is
turned on. The PAIR indicator of the subwoofer/surround speakers will become solid.
Determine the status based on the PAIR indicator:
• Fast blink > Pairing mode
• Constant on > Connected / Pairing successful
• Slow blink > Connection / Pairing Failed
NOTE: Do not press the PAIR button on the subwoofer/surround speakers, except for manual pairing. If the
soundbar is not connected with the subwoofer/surround speakers and it is in On mode, the PAIR Indicator on
the subwoofer/surround speakers will blink slowly. If the automatic pairing fails, pair the subwoofer/surround
speakers with the soundbar manually.
Manual pairing
1. Press the button on the Soundbar or on the remote control to switch the Soundbar on.
2. Press and hold the PAIR button on the subwoofer/surround speakers for a few seconds. The
subwoofer/surround speakers will enter the pairing mode and the PAIR Indicator will blink
quickly.
3. Press and hold the (MUTE) button on the remote control until the display show PAIR.
4. The soundbar enter the pairing state. The PAIR indicator on the subwoofer/surround speakers
will become solid when successful.
EN
Page 12
5. If the Pair indicator blinks, the wireless connection has failed. Unplug the cable of the
subwoofer/surround speakers and then reconnect the main cable after 4 minutes. Repeat step
1 ~ 4.
NOTE: If the wireless connection fails again, check if there is conflict or strong interference (for example,
interference from an electronic device) around your location. Remove these conflicts or strong interferences and
repeat the above procedures. The subwoofer/surround speakers should be within 6 m (19,7 feet) of the soundbar
in an open area.
When you rst connect the Soundbar to the mains socket, the Soundbar will be in Standby mode.
• Press the button on the Soundbar or on the remote control to switch the Soundbar ON.
• Press the button again to switch the Soundbar back to STANDBY mode.
• Disconnect the mains plug from the mains socket if you want to switch the Soundbar OFF
completely.
Automatic Power Off Function
The Soundbar automatically turns to Standby mode after about 15 minutes if the TV or the external
unit is disconnected, switched o or the volume is too close to mute.
• Please turn the Soundbar off completely to save energy when not in use.
Press the / (SOURCE) button on the Soundbar or the AUX, , OPT/COA, HDMI 1/2,
HDMI eARC and USB buttons on the remote control to select the desired mode. The selected mode
will show on the display.
Press the BASS +/- buttons on the remote control to adjust bass level.
Press the TREBLE +/- buttons on the remote control to adjust treble level.
Press the VERTICAL/SURROUND button on the remote control to turn on the surround sound. Press
this button again to turn o the surround sound.
Surround speakers status
Audio Signal
ON OFF
Dual channel
Multichannel All modes
Sound is output simultaneously from the soundbar, subwoofer, and surround speakers.
Sound is only output from the soundbar and subwoofer.
MUSIC / VOICE
MOVIE / SPORT
Press the EQ button repeatedly on the remote control to select your desired preset equalizer eects
(MOVIE / VOICE / MUSIC / SPORT).
EN
Page 13
Press the +/- (VOLUME) buttons on the Soundbar or on the remote control to adjust the volume.
If you wish to turn the sound o, press the (MUTE) button on the remote control. Press the
(MUTE) button again or press the +/- (VOLUME) buttons on the Soundbar or on the remote control
to resume normal listening.
Press the DIMMER button repeatedly on the remote control to select brightness level.
If the audio and video are not synchronized, delay the audio to match the video.
Press the AV SYNC+/- buttons on the remote control synchronize the audio with the video.
NOTE: The audio delay setting is only possible for digital audio (HDMI / OPTICAL / COAXIAL). In AUX / BT / USB
mode, the AV SYNC feature is not supported.
Some 4K HDR TVs require the HDMI input or picture settings to be set for HDR content reception.
For further setup details on HDR display, please refer to the instruction manual of your TV.
The eARC / ARC (Enhance Audio Return Channel) function allows you to send audio from your
ARC-compliant TV to your soundbar through a single HDMI connection. To enjoy the ARC function,
please ensure your TV is both HDMI-CEC and ARC compliant and set up accordingly. When correctly
set up, you can use your TV remote control to adjust the volume output (VOLUME +/- and MUTE) of
the soundbar.
Connect the HDMI cable from unit‘s
HDMI OUT (TV eARC/ARC) socket to the HDMI
(ARC) socket on your ARC compliant TV.
NOTE: Your TV must support the HDMI-CEC and ARC function. HDMI-CEC and ARC must be set to On.
The setting method of HDMI-CEC and ARC may differ depending on the TV. For details about ARC function,
please refer to the owner’s manual. ARC only works with devices that are HDMI ARC capable as well as with
an HDMI 1.4 cable (and higher).
EN
Page 14
Standard HDMI
If your TV is not HDMI ARC-compliant, connect your soundbar to the TV through a standard HDMI
connection.
Use an HDMI cable to connect the soundbar‘s
HDMI OUT (TV eARC/ARC) socket to the TV’s
HDMI IN socket.
Use an HDMI cable to connect the soundbar‘s
HDMI IN (1 or 2) socket to your external
devices (e.g. games consoles, DVD players and
Blu-ray).
Connect an OPTICAL cable to the TV’s OPTICAL
OUT socket and the OPTICAL socket on
the Soundbar.
You also can use the COAXIAL cable to connect
the TV‘s COAXIAL OUT socket and COAXIAL
socket on the Soundbar.
Use a 3,5mm to 3,5mm audio cable to connect
the TV’s or external audio device headphone
socket to the AUX socket on the Soundbar.
Use a RCA to 3,5mm audio cable to connect
the TV’s audio output sockets to the AUX
socket on the Soundbar.
EN
Page 15
1. Ensure that the Soundbar is connected to the TV or audio device.
2. Press the / (SOURCE) button repeatedly on the Soundbar or press the AUX, OPT/COA,
HDMI 1/2, HDMI eARC buttons on the remote control to select the desired mode.
The selected mode will show on the display.
3. Press the +/- (VOLUME) button to adjust the volume to your desired level.
NOTE: The Soundbar may not be able to decode all digital audio formats from the input source. In this case, the
Soundbar will mute. This is NOT a defect. Ensure that the audio setting of the input source (e.g. TV, game console,
DVD player, etc.) is set to PCM or Dolby Digital (Refer to the user manual of the input source device for its audio
setting details) with HDMI 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL input. When selecting a different audio
format, the Soundbar will display the following as follows:
PCM Audio - PCM AUDIO
Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS
Pairing the Soundbar with a Bluetooth® device to listen to music.
First time pairing
1. Press the / (SOURCE) button repeatedly on the Soundbar or press the button on the
remote control to select Bluetooth® mode. The display will show NO BT .
2. Activate your Bluetooth® device and select the search mode.
3. Select “TH-E874B” in the pairing list. After the audio prompt, the system is successfully
connected, the display will show BT .
Pairing a new device
1. If you want to connect your soundbar with another Bluetooth device, press and hold
the button on the remote control to disconnect the currently connected Bluetooth device.
2. Follow step 2-3 in “First time pairing“ above to pair a new Bluetooth® device.
If your Bluetooth® device supports A2DP, play music via your device.
If your Bluetooth® device supports AVRCP, use the supplied remote control to control play.
• To increase/decrease the volume, press +/- (VOLUME) button.
• To pause/resume playback, press button.
• To skip to a track, press / button.
To disconnect the Bluetooth® function, you can:
• Switch to another source on the Soundbar;
• Disable the function from your Bluetooth® device.
NOTE: The operational range between the Soundbar and the device is approximately 8 metres. Before connecting
a Bluetooth® device to the Soundbar, ensure you know the device’s capabilities. Compatibility with all Bluetooth®
devices is not guaranteed. Any obstacle between the device and the Soundbar can reduce operational range.
Keep this player away from other electronic devices that may cause interference. The player will also be
disconnected when your device is moved beyond the operational range.
EN
Page 16
By connecting a USB mass storage device (e.g. USB ash drive) to this unit, you can enjoy the
device’s stored music through the Soundbar.
1. Press the / (SOURCE) button on the Soundbar or press the USB button on the remote
control to select USB mode.
2. Press button to pause/resume playback.
3. To skip to a track, press / button.
NOTE: The player supports the USB music file format of MP3 only. The Soundbar can support USB devices with up
to 32 GB of memory. The Soundbar may not be compatible with all USB devices, this is not an indication of a
problem with the unit.
Dolby Atmos® gives you immersive listening experience by delivering sound in three dimensional
space, and all the richness, clarity, and power of Dolby sound. For more information, please visit
dolby.com/technologies/dolby-atmos
• Dolby Atmos® is available only in HDMI mode. For the details of the connection, please refer
to “HDMI Connection”.
• To use Dolby Atmos® in HDMI1, HDMI2 and HDMI ARC/eARC mode, your TV has to support
Dolby Atmos®.
• Make sure that “No Encoding“ is selected for bitstream in the audio output of the connected
external device (e.g. Blu-ray DVD player, TV etc.).
NOTE: The full Dolby Atmos experience is only available when the soundbar is connected to the source via a HDMI
2.0 cable. The soundbar will still function when connected via other methods (such as a Digital Optical cable) but
these are unable to support all of the Dolby features. Given this, our recommendation is to connect via HDMI,
in order to ensure full Dolby support.
To keep the warranty valid, never try to repair the system yourself. If you encounter problems when
using this unit, check the following points before requesting service.
Problem Solution
• Ensure that the AC cord of the apparatus is properly connected.
No power
Remote control does not
work
• Ensure that there is power at the AC outlet.
• Press button to turn the Soundbar on.
• Before you press any playback control button, first select the
correct source.
• Reduce the distance between the remote control and the
Soundbar.
• Insert the battery with its polarities / aligned as indicated.
• Replace the battery.
• Aim the remote control directly at the sensor on the front of the
Soundbar.
EN
Page 17
Problem Solution
• Make sure that the Soundbar is not muted. Press (MUTE) or +/-
(VOLUME) button to resume normal listening.
• Press button on the Soundbar or on the remote control to
switch the soundbar to standby mode. Then press the button
again to switch the soundbar on.
• Unplug both the soundbar and the subwoofer from the mains
socket, then plug them again. Switch on the soundbar.
• Ensure the audio setting of the input source (e.g. TV, game console,
DVD player, etc.) is set to PCM or Dolby Digital mode while using
No sound
TV has display problem
while viewing HDR
content from HDMI
source
I can’t nd the Bluetooth
name of this unit on my
Bluetooth device for
Bluetooth pairing
The Soundbar turns o
Can’t achieve
outstanding Dolby
Atmos® eects
digital (e.g. HDMI, OPTICAL, COAXIAL) connection.
• The subwoofer is out of range, please move the subwoofer closer
to the soundbar. Make sure the subwoofer is within 5 m of the
soundbar (the closer the better).
• The soundbar may have lost connection with the subwoofer.
Re-pair the units by following the steps on the section “Pair up with
the Subwoofer”.
• The Soundbar may not be able to decode all digital audio formats
from the input source. In this case, the Soundbar will mute. This is
NOT a defect.
• Some 4K HDR TVs require the HDMI input or picture settings to be
set for HDR content reception. For further setup details on HDR
display, please refer to the instruction manual of your TV.
• Ensure the Bluetooth function is activated on your Bluetooth®
device.
• Re-pair the Soundbar with your Bluetooth® device.
• The Soundbar has a Bluetooth® function that can receive a signal
within 8 metres. Keep a distance within 8 metres between the
Soundbar and your Bluetooth® device.
• When the Soundbar's external input signal level is too low, the
Soundbar will be automatically turn off after 15 minutes. Please
increase the volume level of your external device.
• For non-HDMI connections (such as use of USB, Bluetooth, OPTICAL
or AUDIO IN), limited height Surround effects are generated. See
the section of Dolby Atmos® about how to achieve best Dolby
Atmos® effects.
EN
Page 18
Soundbar
Power Supply 100-240 V~ 50/60 Hz
Power Consumption
USB
Dimension (WxHxD) 1000 x 67 x 105 mm
Net weight 3,6 kg
Audio input sensitivity 700 mV
Frequency Response 120 Hz - 20 KHz
Wireless Specification
Bluetooth version / proles
Bluetooth frequency range
Bluetooth Max. transmitting power
5,8G Wireless frequency range
5,8G Max. transmitting power
Modulation Type GFSK, π/4 DQPSK
51 W
< 0,5 W (StandBy)
5 V / 500 mA
Hi-Speed USB (2.0) / FAT32 / FAT16
32G (max), Supported les MP3
V 5.3 (A2DP, AVRCP)
2400 MHz ~ 2483,5 MHz
≤ 5 dBm
5729 MHz ~ 5819 MHz
≤ 6 dBm
Subwoofer
Power Supply 100-240 V~ 50/60 Hz
Power Consumption
Dimension (WxHxD) 240 x 420 x 240 mm
Net weight 5,2 kg
Frequency Response 40 Hz - 120 Hz
30 W
< 0,5 W (StandBy)
Surround Speaker
Adapter Model
Input
Output
Dimension (WxHxD) 71 x 150 x 108 mm
Net weight 1,0 kg (2 x 0,5 kg)
Frequency Response 120 Hz - 20 kHz
Impedance 2 x 8 Ω
KA3601A-2401500DE
100-240V~ 50/60Hz, 1,0A (Max)
24V / 1,5A
EN
Page 19
Amplifier (RMS Output power)
Soundbar
Subwoofer 180 W
Surround Speakers 2 x 40 W
2 x 60 W + 2 x 40 W + 60 W
Remote Control
Distance/Angle 6 m (19,7 feet) / 30°
Battery type AAA (2 x 1,5 V)
• Ensure the unit is fully unplugged from the mains socket before cleaning.
• Never use any harsh or strong solvents to clean the device since these may damage the surface
of the device. Dry, soft cloth is appropriate, however, if the device is extremely dirty, it may be
wiped off with a slightly moist cloth. Make sure the device is dried off after cleaning.
When you are necessary to ship the device, store it in its original package. Save the package for this
purpose.
WARNING: DO NOT USE THIS PRODUCT NEAR WATER, IN WET AREAS TO AVOID FIRE OR
INJURY OF ELECTRIC CURRENT. ALWAYS TURN OFF THE PRODUCT WHEN YOU DON’T USE IT
OR BEFORE A REVISION. THERE AREN’T ANY PARTS IN THIS APPLIANCE WHICH ARE
REPARABLE BY CONSUMER. ALWAYS APPEAL TO A QUALIFIED AUTHORIZED SERVICE. THE PRODUCT
IS UNDER A DANGEROUS TENSION.
TO AVOID DANGER OF SUFFOCATION, KEEP THE PLASTIC BAG AWAY FROM BABIES
AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS.
THIS BAG IS NOT A TOY.
This symbol on the product or on its packaging indicates that this product shall not be
treated as household waste. Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equipment. By ensuring this product is
disposed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by inappropriate
waste handling of this product. The recycling of materials will help to conserve natural resources.
For more detailed information about recycling of this product, please contact your local Civic Oce,
your household waste disposal service or the shop where you purchased the product.
Hereby, ETA a.s. declares that the radio equipment type TH-E874B is in compliance
with Directive 2014/53/EU. The full text of the EU declaration of conformity is available
at the following internet address: www.JVCAUDIO.cz/doc
EN
Page 20
ÚVOD
• Děkujeme vám za zakoupení tohoto výrobku.
• Přečtěte si prosím tento návod k použití, abyste věděli, jak správně tento přístroj ovládat.
Po přečtení návodu k použití jej uložte na bezpečné místo k možnému pozdějšímu využití.

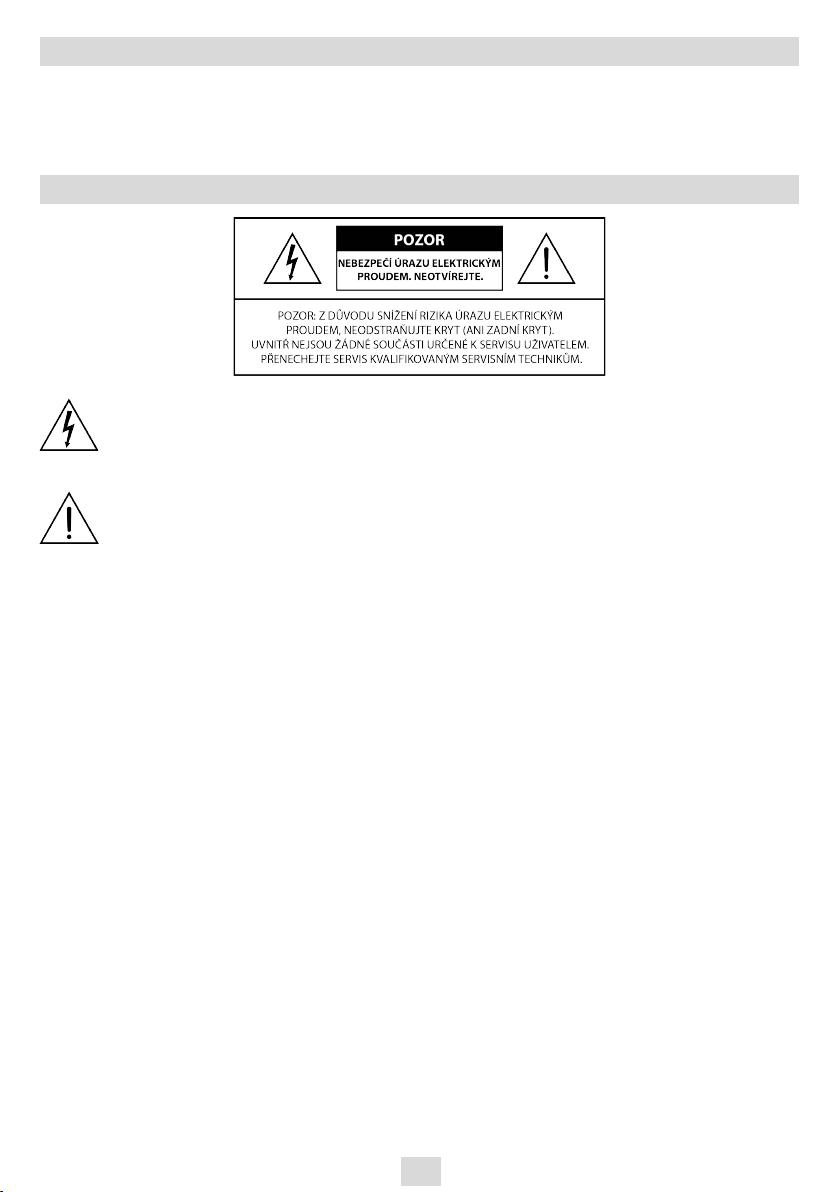

Symbol blesku se šipkou v rovnostranném trojúhelníku má upozornit uživatele
na přítomnost neizolovaného „nebezpečného napětí“ pod krytem výrobku, které může
být dostatečně velké na to, aby představovalo riziko úrazu elektrickým proudem.
Vykřičník v rovnostranném trojúhelníku má upozornit uživatele na přítomnost důležitých
provozních a údržbových (servisních) pokynů v dokumentaci přiložené ke spotřebiči.
• Přečtěte si tento návod – Před uvedením tohoto výrobku do provozu si přečtěte všechny
bezpečnostní a provozní pokyny.
• Návod uschovejte – Bezpečnostní a provozní pokyny by měly být uschovány pro budoucí
použití.
• Dbejte všech varování – Je třeba dodržovat všechna varování na spotřebiči a v návodu k použití.
• Dodržujte všechny pokyny – Dodržujte všechny pokyny k obsluze a použití.
• Nepoužívejte zařízení v blízkosti vody – Zařízení by nemělo být používáno v blízkosti vody ani
na vlhkých místech – například ve vlhkém sklepě, v blízkosti bazénu a podobně.
• Zařízení čistěte pouze suchým hadříkem.
• Neblokujte ventilační otvory. Instalujte zařízení v souladu s pokyny výrobce.
• Neinstalujte zařízení v blízkosti zdrojů tepla, jako jsou radiátory, tepelné výměníky, kamna nebo
jiná zařízení (včetně zesilovačů), která produkují teplo.
• Nesnažte se obejít bezpečnostní funkci polarizované nebo zemnící zástrčky. Polarizovaná zástrčka
má dva hroty, přičemž jeden je širší než druhý. Zemnící zástrčka má dva hroty a třetí zemnící kolík.
Široký hrot nebo třetí kolík slouží pro vaši bezpečnost. Pokud se dodaná zástrčka nehodí do vaší
zásuvky, poraďte se s elektrikářem o výměně zastaralé zásuvky.
• Chraňte napájecí kabel, aby se po něm nešlapalo nebo aby nedošlo k jeho přiskřípnutí, zejména
v blízkosti zástrčky, zásuvky a v místě, kde vychází z přístroje.
• Používejte zařízení pouze doplňky/příslušenství specifikované výrobcem.
• Používejte zařízení jen s vozíkem, stojanem, stativem, držákem nebo stolkem určeným
výrobcem nebo prodávaným se zařízením. Při použití vozíku nebo stojanu buďte
opatrní při přemísťování zařízení na stojanu nebo vozíku, aby nedošlo k jejich
převrácení a zranění.
• Během bouřky s blesky, nebo pokud zařízení delší dobu nepoužíváte, odpojte jej z napájení.
CZ
Page 21
• Veškeré opravy svěřte kvalifikovanému personálu. Servis je nutný v případě, že byl přístroj
jakýmkoli způsobem poškozen, např. došlo k poškození napájecího kabelu nebo zástrčky,
do přístroje vnikla kapalina nebo cizí předmět, byl vystaven dešti nebo vlhkosti, nefunguje
normálně, nebo došlo k jeho pádu.
• Tento přístroj je elektrickým zařízením třídy II neboli s dvojitou izolací. Byl navržen tak, aby
nevyžadoval bezpečnostní připojení k elektrickému uzemnění.
• Přístroj nesmí být vystaven kapající ani tekoucí vodě. Nepokládejte na něj předměty naplněné
tekutinou, například vázy.
• Minimální vzdálenost kolem přístroje pro dostatečné větrání je 5 cm.
• Nebraňte větrání zakrytím větracích otvorů předměty, jako jsou noviny, ubrusy, závěsy atd.
• Na přístroj by neměly být kladeny žádné zdroje otevřeného ohně, jako jsou zapálené svíčky.
• Baterie by měly být recyklovány nebo likvidovány v souladu se státními a místními směrnicemi.
• Přístroj je určen k použití v mírném klimatu.
Pozor
• Použití ovládacích prvků nebo nastavení nebo provádění postupů, které zde nejsou popsané,
může mít za následek vystavení se nebezpečnému záření nebo jinak nebezpečný provoz.
• Abyste snížili riziko požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti
ani vlhkosti. Přístroj nesmí být vystaven kapající ani tekoucí vodě a nesmí na něj být pokládány
předměty naplněné tekutinami, například vázy.
• Síťová zástrčka/přípojka se používá jako odpojovací zařízení a jako takové musí zůstat snadno
dostupné.
• Při nesprávné výměně baterie hrozí nebezpečí exploze. Baterie vyměňujte pouze za stejný nebo
ekvivalentní typ.
• Baterie (více baterií nebo sada baterií) nesmí být vystaveny nadměrnému teplu, např.
od slunce, ohně a podobně.
• Před použitím přístroje zkontrolujte jeho napětí a zjistěte, zda je totožné s napětím vašeho
místního napájecího zdroje.
• Neumisťujte tento přístroj do blízkosti silných magnetických polí.
• Nepokládejte tento přístroj na zesilovač nebo receiver.
• Pokud se do přístroje dostane jakýkoli pevný předmět nebo kapalina, odpojte jej a před dalším
používáním jej nechte zkontrolovat kvalifikovaným personálem.
• Nepokoušejte se přístroj čistit chemickými rozpouštědly, protože by mohlo dojít k poškození
povrchové úpravy. Použijte čistý, suchý nebo mírně navlhčený hadřík.
• Při vytahování zástrčky ze zásuvky vždy uchopte přímo zástrčku a netahejte za kabel.
• Změny nebo úpravy tohoto přístroje, které nejsou výslovně schváleny stranou odpovědnou
za dodržování předpisů, povedou ke zrušení oprávnění provozovat tento přístroj.
• Typový štítek je připevněn na spodní nebo zadní straně zařízení.
• Abyste zabránili vytečení baterie, které by mohlo způsobit zranění, poškození majetku nebo
poškození přístroje:
- Nainstalujte všechny baterie správně a podle označení a na přístroji.
- Nekombinujte staré a nové baterie.
- Nekombinujte alkalické, standardní (karbon-zinkové) nebo dobíjecí (Ni-Cd, Ni-MH atd.) baterie.
- Pokud přístroj delší dobu nepoužíváte, baterie vyjměte.
CZ
Page 22
Soundbar Prostorové reproduktory Bezdrátový subwoofer
2 x síťový kabel Adaptér Kabel pro reproduktory
HDMI kabel
Dálkový ovladač
2 x baterie AAA
POZNÁMKA: Obrázky, ilustrace a nákresy zobrazené v tomto návodu k použití jsou pouze orientační, skutečný
výrobek se může vzhledově lišit. Počet napájecího kabelů a typ zástrčky se liší podle oblastí.
Sada pro montáž na stěnu
(pro soundbar)
Návod k použití
Sada pro montáž na stěnu
(pro reproduktory)
CZ
Page 23
SOUNDBAR
1. Tlačítko (ZAP. /VYP.)
Přepíná mezi režimem ZAPNUTO a pohotovostním režimem.
2. Tlačítko / (ZDROJ)
Volba zdroje přehrávání.
3. Tlačítka +/- (HLASITOST)
Zvýšení/snížení úrovně hlasitosti
4. IR senzor
Senzor přijímající signál z dálkového ovladače.
5. Displej
Zobrazuje aktuální stav.
6. Vstup USB
Pro přehrávání hudby z připojeného paměťového zařízení USB.
7. AUX vstup
Pro připojení externího zvukového zařízení.
8. Optický audio vstup
Pro připojení externího zvukového zařízení.
9. Koaxiální audio vstup
Pro připojení externího zvukového zařízení.
10. Konektor HDMI OUT (TV eARC/ARC)
Vstup pro připojení televizoru. Vstup podporuje funkci eARC/ARC HDMI, která umožňuje,
aby soundbar přehrával zvuk z připojeného televizoru.
CZ
Page 24
11. Konektory HDMI IN (1/2)
Dva vstupy HDMI pro připojení zařízení s připojením HDMI, například přehrávače DVD,
přehrávače disků Blu-ray™ nebo herní konzole.
Mějte na paměti, že lze používat vždy jen jeden z obou vstupů HDMI.
12. Zdířka pro elektrické napájení
Pro připojení síťového kabelu.
1. Konektor elektrického napájení
Připojení k elektrickému napájení.
2. Tlačítko PAIR
Stisknutím aktivujete manuální párování mezi
soundbarem a subwooferem.
3. Kontrolka PAIR
Jakmile je subwoofer spárován se soundbarem,
kontrolka přestane blikat.
1. Konektor (L) reproduktoru
2. Konektor elektrického napájení
Připojení k adaptéru.
3. Konektor (P) reproduktoru
4. Tlačítko PAIR
Stisknutím aktivujete manuální párování mezi
soundbarem a reproduktory..
5. Kontrolka PAIR
Jakmile jsou reproduktory spárovány se
soundbarem, kontrolka přestane blikat.
• Přiložený dálkový ovladač umožňuje ovládat soundbar na dálku.
• I když je dálkový ovladač provozován v účinném dosahu 6 m, nemusí fungovat, pokud jsou mezi
soundbarem a dálkovým ovladačem překážky.
• Pokud je dálkový ovladač používán v blízkosti jiných výrobků, které generují infračervené
paprsky, nebo pokud se v blízkosti soundbaru používají jiné dálkového ovladače využívající
infračervené paprsky, nemusí fungovat správně. A naopak nemusí fungovat správně ostatní
výrobky.
• Stisknutím a posunutím zadního krytu otevřete prostor pro baterie dálkového ovladače.
• Vložte dvě baterie velikosti AAA (přiloženy). Ujistěte se, že konce baterií a odpovídají pólům
a označeným v prostoru pro baterie.
• Zavřete kryt prostoru pro baterie.
CZ
Page 25
(ON/OFF)
Přepíná mezi režimem ZAPNUTO
a pohotovostním režimem soundbaru.
Výběr režimu Bluetooth.
AUX
USB
HDMI eARC
Výběr režimu AUX.
Výběr režimu USB.
Výběr režimu HDMI ARC.
OPT / COA Výběr režimu OPTICAL / COAXIAL.
HDMI 1/2 Výběr režimu HDMI 1 / HDMI 2.
/ Přeskočení na předchozí/další stopu.
Přehrávání / Pauza / Obnovení přehrávání.
TREBLE +/- Nastavení úrovně výšek.
BASS +/- Nastavení úrovně basů.
+/- Zvýšení/snížení úroveň hlasitosti.
(MUTE) Vypnutí nebo opětovné zapnutí zvuku.
EQ Volba efektů ekvalizéru.
DIMMER Úprava jasu displeje.
AV SYNC+/- Nastavení synchronizace zvuku.
VERTICAL
SURROUND
Zapnutí/vypnutí prostorového zvuku.
POZNÁMKA: Stisknutím a podržením aktivujete funkci párování v režimu Bluetooth nebo odpojíte aktuálně
spárované Bluetooth zařízení.
• Ujistěte se, že jste vložili baterie se správnou kladnou a zápornou polaritou.
• Používejte baterie stejného typu. Nikdy nepoužívejte současně různé typy baterií.
• Lze použít nabíjecí i nenabíjecí baterie. Viz popisek na baterii.
• Při odstraňování krytu prostoru pro baterie a baterií buďte opatrní, abyste si nepoškodili nehty.
• Dbejte, aby nedošlo l pádu dálkového ovladače.
• Dbejte, aby dálkový ovladač nebyl ničím ovlivněn.
• Na dálkový ovladač nelijte vodu ani jinou tekutinu.
• Nepokládejte dálkový ovladač na mokré předměty.
• Nepokládejte dálkový ovladač na přímé sluneční světlo nebo do blízkosti zdrojů nadměrného
tepla.
• Vyjměte baterie z dálkového ovladače, pokud jej nebudete delší dobu používat, protože může
dojít ke korozi nebo vytečení baterie a následnému zranění, škodě na majetku a/nebo požáru.
• Nepoužívejte jiné než uvedené baterie.
• Nekombinujte nové baterie se starými.
• Nikdy nenabíjejte baterii, pokud si nejste jistí, že jde o nabíjecí baterii.
CZ
Page 26
• Možnost A -Pokud je váš televizor na stole, můžete
soundbar položit na stůl přímo před spodek televizoru
uprostřed jeho obrazovky.
• Možnost B - Pokud máte televizor instalovaný na stěně,
můžete soundbar připevnit na stěnu přímo pod televizní
obrazovku.
1. Vyvrtejte do stěny 2 paralelní otvory (každý o průměru 5 až 8 mm, podle typu stěny).
Vzdálenost mezi otvory by měla být 962 mm.
2. V případě potřeby vložte do každého otvoru ve zdi hmoždinku. Mezi stěnou a hlavou šroubu
ponechte mezeru 3 mm.
3. Odstraňte šrouby ze zadní strany soundbaru. Nainstalujte držáky pro montáž na stěnu tak, aby
užší zářez směřoval nahoru.
4. Přesuňte soundbar ke stěně a umístěte ho na šrouby.
CZ
Page 27
POZNÁMKA: Před instalací nástěnného držáku propojte oba reproduktory kabelem a připojte napájecí adaptér.
1. Vyvrtejte do stěny 2 paralelní otvory (každý o průměru 5 až 8 mm, podle typu stěny).
2. V případě potřeby vložte do každého otvoru ve zdi hmoždinku. Mezi stěnou a hlavou šroubu
ponechte mezeru 3 mm.
3. Odstraňte šrouby ze spodní části reproduktorů. Upevněte držáky na reproduktory.
4. Zavěste reproduktory na šroub.
• Aby nedošlo ke zranění, musí být toto zařízení bezpečně připevněno k podlaze/stěně
v souladu s pokyny k instalaci.
• Doporučená výška pro montáž na stěnu: ≤ 1,5 metru.
• Instalaci smí provádět pouze kvalifikovaný personál. Nesprávná montáž může mít
za následek vážné zranění a škody na majetku (pokud máte v úmyslu instalovat výrobek sami,
musíte zkontrolovat elektrické vedení a vodovodní potrubí, které mohou být ukryty
ve zdi). Technik, který instalaci provádí, je odpovědný za to, zda stěna bezpečně unese celkové
zatížení soundbaru a nástěnných držáků.
• Pro instalaci jsou zapotřebí další nástroje (nejsou součástí dodávky).
• Šrouby nadměrně neutahujte.
• Uschovejte tento návod k pozdějšímu použití.
• Před vrtáním a montáží zkontrolujte zeď pomocí elektronického vyhledávače kovu.
CZ
Page 28
Nebezpečí poškození výrobku! Ujistěte se, že napájecí napětí odpovídá napětí, které je vytištěno
na zadní nebo spodní straně soundbaru.
Před připojením napájecího kabelu se ujistěte, že jste dokončili všechna ostatní připojení.
Soundbar
Připojte síťový kabel do elektrické zdířky
na soundbaru a poté do síťové zásuvky.
Subwoofer
Připojte síťový kabel do elektrické zdířky
na subwooferu a poté do síťové zásuvky.
POZNÁMKA: Pokud napájení nefunguje, ujistěte se, že napájecí kabel a zástrčka jsou zcela zasunuty
a je zapnutý hlavní vypínač přístroje.
• Propojte oba reproduktory 2,5 mm kabelem
pro reproduktory.
• Připojte adaptér do konektoru DC IN, který se
nachází na spodní straně reproduktoru , a poté
do síťové zásuvky.
POZNÁMKA: Pokud se rozhodnete postavit reproduktory na rovnou plochu, protáhněte napájecí kabel a kabel
pro reproduktory žlábkem v dolní části reproduktorů.
Subwoofer/prostorové reproduktory se automaticky spárují se soundbarem po jeho zapnutí,
kontrolka PAIR na subwooferu/prostorových reproduktorech bude trvale svítit.
Zjistěte stav podle kontrolky PAIR:
• Rychlé blikání > režim párování
• Kontrolka svítí > připojeno / spárování bylo úspěšné
• Pomalé blikání > připojení/spárování se nezdařilo
POZNÁMKA: S výjimkou manuálního párování nepoužívejte tlačítko PAIR na subwooferu/prostorových
reproduktorech. Pokud není soundbar připojen k subwooferu/prostorovým reproduktorům a je zapnutý,
kontrolka PAIR na subwooferu/prostorových reproduktorech bude pomalu blikat. Pokud se automatické párování
nezdaří, spárujte subwoofer/prostorové reproduktory se soundbarem manuálně.
1. Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar.
2. Stiskněte a podržte tlačítko PAIR na subwooferu/prostorových reproduktorech. Subwoofer/
prostorové reproduktory přejdou do režimu párování, kontrolka PAIR bude rychle blikat.
3. Stiskněte a podržte tlačítko (MUTE) na dálkovém ovladači, dokud se na displeji nezobrazí
PAIR.
CZ
Page 29
4. Soundbar přejde do stavu párování. Pokud proběhne párování úspěšně, kontrolka PAIR na
subwooferu/prostorových reproduktorech bude trvale svítit.
5. Pokud kontrolka PAIR bliká, bezdrátové připojení se nezdařilo. Odpojte kabel subwooferu/
prostorových reproduktorů a po 4 minutách znovu připojte hlavní kabel. Opakujte kroky 1 až 4.
POZNÁMKA: Pokud se bezdrátové připojení znovu nezdaří, zkontrolujte, zda ve vašem okolí nedochází
k ovlivňování nebo silnému rušení přístroje (například z jiného elektronického zařízení). Odstraňte tento vliv nebo
rušení a opakujte výše uvedené postupy. Subwoofer/prostorové reproduktory by měl být umístěny v otevřeném
prostoru do 6 m od soundbaru.
Když poprvé připojíte soundbar k síťové zásuvce, bude v pohotovostním režimu.
• Stisknutím tlačítka na soundbaru nebo na dálkovém ovladači zapněte soundbar.
• Dalším stisknutím tlačítka přepnete soundbar zpět do pohotovostního režimu.
• Chcete-li soundbar zcela vypnout, odpojte síťovou zástrčku z elektrické zásuvky.
Soundbar se po přibližně 15 minutách automaticky přepne do pohotovostního režimu, pokud je
televizor nebo externí jednotka odpojena, vypnuta nebo je hlasitost téměř nulová.
• Pokud soundbar nepoužíváte, zcela jej vypněte, abyste šetřili energii.
Stisknutím tlačítka / (ZDROJ) na soundbar nebo tlačítek AUX, , OPT/COA, HDMI 1/2,
HDMI eARC a USB na dálkovém ovladači vyberte požadovaný zdroj. Vybraný zdroj se zobrazí
na displeji.
Pomocí tlačítek BASS +/- na dálkovém ovladači upravíte úroveň basů.
Pomocí tlačítek TREBLE +/- na dálkovém ovladači upravíte úroveň výšek.
Stisknutím tlačítka VERTICAL/SURROUND na dálkovém ovladači zapněte prostorový zvuk.
Dalším stisknutím tohoto tlačítka prostorový zvuk vypnete.
Zvukový signál
ZAP
Dvoukanálový
Vícekanálový Všechny režimy
Zvuk vychází současně ze soundbaru, subwooferu a prostorových reproduktorů.
Zvuk vychází pouze ze soundbaru a subwooferu.
MUSIC / VOICE
MOVIE / SPORT
Opakovaným stisknutím tlačítka EQ na dálkovém ovladači vyberte přednastavené efekty ekvalizéru
(MOVIE - Film / VOICE - Hlas / MUSIC - Hudba / SPORT).
CZ
Page 30
Stisknutím tlačítek +/- (HLASITOST) na soundbaru nebo na dálkovém ovladači upravíte hlasitost.
Pokud chcete zvuk vypnout, stiskněte tlačítko (MUTE) na dálkovém ovladači. Chcete-li obnovit
normální poslech, znovu stiskněte tlačítko (MUTE) nebo stiskněte tlačítka +/- (HLASITOST)
na soundbaru nebo na dálkovém ovladači.
Opakovaným stisknutím tlačítka DIMMER na dálkovém ovladači zvolte úroveň jasu.
Pokud zvuk a video nejsou synchronizovány, upravte časování zvukového signálu tak, aby
odpovídal videu. Stisknutím tlačítek AV SYNC+/- na dálkovém ovladači upravíte časování
zvukového signálu.
POZNÁMKA: Nastavení AV SYNC je možné pouze u digitálního formátu zvuk (HDMI / OPTICAL / COAXIAL). V režimu
AUX / BT / USB není funkce AV SYNC podporována.
Některé televizory 4K HDR vyžadují vstup HDMI nebo nastavení obrazu na příjem obsahu HDR.
Další podrobnosti o nastavení zobrazení HDR viz uživatelský manuál vašeho televizoru.
Funkce eARC / ARC (Enhance Audio Return Channel) umožňuje odesílat zvuk z vašeho televizoru
kompatibilního s ARC do soundbaru prostřednictvím jediného připojení HDMI.
Abyste mohli využít funkci ARC, ujistěte se, že váš televizor je kompatibilní s HDMI-CEC i ARC,
a podle toho jej nastavte. Po správném nastavení můžete pomocí dálkového ovladače televizoru
upravit výstup hlasitosti (VOLUME +/- a MUTE) soundbaru.
Pomocí kabelu HDMI propojte konektor HDMI
OUT (TV eARC/ARC) soundbaru s konektorem
HDMI (ARC) televizoru s funkcí ARC.
POZNÁMKA: Váš televizor musí podporovat funkce HDMI-CEC a ARC. Funkce HDMI-CEC a ARC musí být zapnuty.
Způsob nastavení funkcí HDMI-CEC a ARC se může lišit v závislosti na televizoru. Podrobnosti o funkci ARC
naleznete v uživatelské příručce televizoru. ARC funguje pouze se zařízeními, která podporují HDMI ARC a kabel
HDMI 1.4 (a vyšší).
CZ
Page 31
Pokud váš televizor není kompatibilní s HDMI ARC, připojte soundbar k televizoru prostřednictvím
standardního připojení HDMI.
Pomocí kabelu HDMI propojte konektor
HDMI OUT (TV eARC/ARC) soundbaru
s konektorem HDMI IN na televizoru.
Pomocí kabelu HDMI propojte konektor
HDMI IN (1 nebo 2) soundbaru s externím
zařízením (např. herní konzolí, přehrávači DVD
nebo Blu-ray).
Pomocí optického kabelu propojte konektor
OPTICAL soundbaru s příslušným konektorem
televizoru.
Pomocí koaxiálního kabelu propojte konektor
COAXIAL soundbaru s příslušným konektorem
televizoru.
Pomocí audio kabelu 3,5 mm propojte
konektor AUX soundbaru se sluchátkovým
konektorem televizoru nebo externího
zvukového zařízení.
Pomocí audio kabelu RCA 3,5 mm propojte
konektor AUX soundbaru s příslušnými
konektory televizoru.
CZ
Page 32
1. Ujistěte se, že je soundbar připojen k televizoru nebo zvukovému zařízení.
2. Opakovaným stisknutím tlačítka / (ZDROJ) na soundbaru nebo stisknutím tlačítek
AUX, OPT/COA, HDMI 1/2, HDMI eARC na dálkovém ovladači vyberte požadovaný zdroj.
Vybraný zdroj se zobrazí na displeji.
3. Stisknutím tlačítka +/- (HLASITOST) nastavte hlasitost na požadovanou úroveň.
POZNÁMKA: Soundbar nemusí být schopen dekódovat všechny digitální audio formáty ze vstupního zdroje.
V takovém případě se zvuk soundbaru vypne. NEJDE o závadu. Ujistěte se, že nastavení zvuku vstupního zdroje
(např. televizoru, herní konzole, DVD přehrávače atd.) je nastaveno na PCM nebo Dolby Digital. Podrobnosti
o nastavení zvuku naleznete v uživatelské příručce vstupního zařízení. Když vyberete jiný formát zvuku, soundbar
zobrazí následující:
PCM Audio - PCM AUDIO
Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS
Po spárování soundbaru se zařízením s funkcí Bluetooth® můžete poslouchat hudbu.
1. Opakovaným stisknutím tlačítka / (ZDROJ) na soundbaru nebo stisknutím tlačítka
na dálkovém ovladači vyberte režim Bluetooth®. Na displeji se zobrazí NO BT .
2. Aktivujte své Bluetooth® zařízení a vyberte režim vyhledávání.
3. Vyhledejte název soundbaru “TH-E874B” a poté se k němu připojte. Po úspěšném spárování
zazní zvukové oznámení a na displeji se zobrazí BT .
1. Dlouhým stisknutím tlačítka na dálkovém ovladači odpojíte od soundbaru aktuálně
připojené Bluetooth® zařízení.
2. Pro spárování nového Bluetooth® zařízení postupujte podle kroků 2 a 3 v části „První spárování“
výše.
Pokud vaše Bluetooth® zařízení podporuje A2DP, přehrávejte hudbu prostřednictvím svého zařízení.
Pokud vaše Bluetooth® zařízení podporuje AVRCP, použijte k ovládání přehrávání přiložený dálkový
ovladač.
• Pro zvýšení/snížení hlasitosti stiskněte tlačítko +/- (HLASITOST).
• Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko .
• Chcete-li přeskočit na určitou skladbu, stiskněte tlačítko / .
Chcete-li zrušit funkci Bluetooth®, můžete:
• Přepnout sounbar na jiný zdroj.
• Vypnout tuto funkci na připojeném zařízení s funkcí Bluetooth®.
POZNÁMKA: Provozní dosah mezi soundbarem a zařízením je přibližně 8 metrů. Před připojením zařízení s funkcí
Bluetooth® k soundbaru se ujistěte, že znáte funkce zařízení. Nelze zaručit kompatibilitu se všemi zařízeními
s funkcí Bluetooth®. Překážka mezi zařízením a soundbarem může snížit provozní dosah. Umístěte přehrávač
mimo dosah jiných elektronických zařízení, která mohou způsobovat rušení. Přehrávač se také odpojí, když své
zařízení přesunete mimo provozní dosah.
CZ
Page 33
Po připojení velkokapacitního paměťového zařízení USB (např. ash disku USB) k tomuto přístroji
můžete poslouchat hudbu uloženou na tomto zařízení prostřednictvím soundbaru.
1. Stisknutím tlačítka / (ZDROJ) na soundbaru nebo stisknutím tlačítka USB na dálkovém
ovladači vyberte režim USB.
2. Chcete-li přehrávání pozastavit/obnovit, stiskněte tlačítko .
3. Chcete-li přeskočit na určitou skladbu, stiskněte / .
POZNÁMKA: Přehrávač podporuje na zařízení USB pouze formát hudebních souborů MP3. Soundbar podporuje
zařízení USB s pamětí až 32 GB. Soundbar nemusí být kompatibilní se všemi zařízeními USB. Nejedná se o problém
soundbaru.
Dolby Atmos® vám umožňuje pohlcující zážitek z poslechu tím, že poskytuje zvuk v trojrozměrném
prostoru a veškerou bohatost, čistotu a sílu zvuku Dolby. Více informací naleznete na
dolby.com/technologies/dolby-atmos
• Dolby Atmos® je k dispozici pouze v režimu HDMI. Podrobnosti o připojení naleznete v části
„Propojení pomocí HDMI“.
• Chcete-li používat Dolby Atmos® v režimech HDMI1, HDMI2 a HDMI ARC/eARC, váš televizor musí
Dolby Atmos® podporovat.
• Ujistěte se, že pro bitový tok ve zvukovém výstupu připojeného externího zařízení
(např. přehrávače Blu-ray, přehrávače DVD, televizoru atd.) máte zvoleno „No Encoding“.
POZNÁMKA: Plný zážitek z Dolby Atmos je možný pouze v případě, že je soundbar připojen ke zdroji pomocí kabelu
HDMI 2.0. Soundbar bude fungovat, i když je připojen pomocí jiných způsobů (například přes digitální optický
kabel), ale tyto způsoby nejsou schopny podporovat všechny funkce Dolby. Vzhledem k tomu doporučujeme
k zajištění plné podpory Dolby připojení přes HDMI.
Aby zůstala záruka platná, nikdy se nepokoušejte opravit systém sami. Pokud se při používání
tohoto zařízení setkáte s problémy, zkontrolujte před kontaktováním servisu následující body.
• Ujistěte se, že je napájecí kabel zařízení správně připojen.
Soundbar nelze zapnout
Dálkové ovládání
nefunguje
• Ujistěte se, že v zásuvce je proud.
• Stisknutím tlačítka zapněte soundbar.
• Před stisknutím tlačítka ovládání přehrávání nejprve vyberte
správný zdroj.
• Snižte vzdálenost mezi dálkovým ovladačem a soundbarem.
• Baterie vložte se správnou polaritou / podle obrázku.
• Vyměňte baterie.
• Namiřte dálkový ovladač přímo na snímač na přední straně
soundbaru.
CZ
Page 34
• Ujistěte se, že zvuk soundbaru není vypnutý. Stisknutím tlačítka
• Stisknutím tlačítka nebo na dálkovém ovladači přepnete
soundbar do pohotovostního režimu. Poté znovu stiskněte tlačítko
• Odpojte soundbar i subwoofer ze síťové zásuvky a poté je znovu
zapojte. Zapněte soundbar.
• Ujistěte se, že nastavení zvuku vstupního zdroje (např. televizoru,
herní konzole, DVD přehrávače atd.) je při použití digitálního
Žádný zvuk
Televizor má problém se
zobrazením při sledování
obsahu HDR ze zdroje
HDMI
Nemohu najít název
přístroje na svém zařízení
s funkcí Bluetooth
pro spárování pomocí
Bluetooth
Soundbar se vypíná
Nelze docílit vynikajících
efektů Dolby Atmos®
připojení (např. HDMI, optického, koaxiálního) nastaveno na režim
PCM nebo Dolby Digital.
• Subwoofer je mimo dosah, přesuňte subwoofer blíže k soundbaru.
Ujistěte se, že subwoofer méně než 5 m od soundbaru (čím blíže,
tím lépe).
• Soundbar možná ztratil spojení se subwooferem. Znovu spárujte
jednotky podle kroků v části „Spárování se subwooferem“.
• Soundbar nemusí být schopen dekódovat všechny digitální
formáty zvuku ze vstupního zdroje. V tomto případě se zvuk
soundbaru vypne. NEJDE o závadu přístroje.
• Některé televizory 4K HDR vyžadují pro příjem obsahu, aby byl
nastaven vstup HDMI nebo obraz na HDR. Další podrobnosti
o nastavení zobrazení HDR najdete v návodu k obsluze svého
televizoru.
• Ujistěte se, že na svém Bluetooth® zařízení máte aktivovánu funkci
Bluetooth®.
• Znovu spárujte soundbar se svým Bluetooth® zařízením.
• Soundbar má funkci Bluetooth®, která dokáže přijímat signál
do 8 metrů. Mezi soundbarem a Bluetooth® zařízením udržujte
vzdálenost do 8 metrů.
• Pokud je úroveň externího vstupního signálu do soundbaru příliš
nízká, soundbar se po 15 minutách automaticky vypne. Zvyšte
hlasitost externího zařízení.
• Pro připojení bez HDMI (např. při použití USB, Bluetooth, optického
nebo audio vstupu) se vytvářejí prostorové efekty s omezeným
rozsahem. Jak dosáhnout nejlepších efektů Dolby Atmos® – viz
sekce Dolby Atmos®.
(MUTE) nebo +/- (HLASITOST) obnovíte normální poslech.
pro zapnutí soundbaru.
CZ
Page 35
Soundbar
Napájení 100 až 240 V, 50/60 Hz
Příkon
USB
Rozměry (ŠxVxH) 1000 x 67 x 105 mm
Čistá hmotnost 3,5 kg
Citlivost audio vstupu 700 mV
Frekvenční rozsah 120 Hz - 20 KHz
Verze/proly Bluetooth
Frekvenční rozsah Bluetooth
Max. vysílací výkon Bluetooth
5,8G bezdrátový frekvenční rozsah
5,8G max. vysílací výkon
Typ modulace
51 W
< 0,5 W (pohotovostní režim)
5 V / 500 mA
Vysokorychlostní USB / FAT32 / FAT16
32G (max), Podporované soubory MP3
V 5.3 (A2DP, AVRCP)
2400 MHz ~ 2483,5 MHz
≤ 5 dBm
5729 MHz ~ 5819 MHz
≤ 6 dBm
GFSK, π/4 DQPSK
Subwoofer
Napájení 100 až 240 V, 50/60 Hz
Příkon
Rozměry (ŠxVxH) 240 x 420 x 240 mm
Čistá hmotnost 5,2 kg
Frekvenční rozsah 40 Hz - 120 Hz
30 W
< 0,5 W (pohotovostní režim)
Adaptér
Vstup
Vstup
Rozměry (ŠxVxH) 71 x 150 x 108 mm
Čistá hmotnost 1,0 kg (2 x 0,5 kg)
Frekvenční rozsah 120 Hz - 20 kHz
Impedance 2 x 8 Ω
KA3601A-2401500DE
100-240V~ 50/60Hz, 1,0A (Max)
24V / 1,5A
CZ
Page 36
Soundbar 2 x 60 W + 2 x 40 W + 60 W
Subwoofer 180 W
Prostorové reproduktory 2 x 40 W
Vzdálenost/úhel 6 m / 30°
Typ baterie AAA (2 x 1,5 V)
• Před čištěním se ujistěte, že je přístroj zcela odpojen z elektrické zásuvky.
• K čištění zařízení nikdy nepoužívejte brusné čisticí prostředky nebo silná rozpouštědla, protože by
mohlo dojít k poškození povrchu přístroje. Vhodný je suchý měkký hadřík. Pokud je však přístroj
velmi znečištěn, lze použít mírně navlhčený hadřík. Po vyčištění se ujistěte, že je přístroj suchý.
Pokud je nutné zařízení někam odeslat, uložte jej do původního obalu. Pro tento účel si obal
uschovejte.
VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE ŘEDEŠLI VZNIKU
POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY,
KDYŽ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI
OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS.
PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.
NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ
NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH
NEBO DĚTSKÝCH OHRÁDKÁCH.
Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem
po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem
z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického
a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit
případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly
způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete
ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného
místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste
výrobek zakoupili.
Informace o výrobku a servisní síti najdete na internetové adrese www.JVCAUDIO.cz
Tímto ETA a.s. prohlašuje, že typ rádiového zařízení TH-E874B je v souladu se směrnicí 2014/53/EU.
Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.JVCAUDIO.cz/doc
CZ
Page 37
• Dziękujemy za zakup naszego produktu.
• Prosimy o przeczytanie niniejszej instrukcji obsługi, aby dowiedzieć się, jak prawidłowo
obsługiwać sprzęt. Po przeczytaniu instrukcji obsługi odłóż ją w bezpieczne miejsce, aby móc
z niej skorzystać w przyszłości.
Symbol błyskawicy ze strzałką wewnątrz trójkąta równobocznego ma na celu ostrzeżenie
użytkownika o obecności nieizolowanego „niebezpiecznego napięcia“ w obrębie
obudowy produktu, które może mieć wystarczającą wielkość, aby stanowić ryzyko
porażenia prądem elektrycznym osób.
Wykrzyknik w trójkącie równobocznym ma na celu ostrzeżenie użytkownika o obecności
ważnych instrukcji obsługi i konserwacji (serwisowania) w literaturze dołączonej do
urządzenia.
• Przeczytaj instrukcje – Przed rozpoczęciem użytkowania produktu należy przeczytać wszystkie
instrukcje dotyczące bezpieczeństwa i obsługi.
• Zachowaj instrukcje – Instrukcję bezpieczeństwa i obsługi należy zachować do wykorzystania
w przyszłości.
• Przestrzegaj wszystkich ostrzeżeń – Należy przestrzegać wszystkich ostrzeżeń umieszczonych
na urządzeniu oraz w instrukcji obsługi.
• Przestrzegaj wszystkich instrukcji – Należy przestrzegać wszystkich instrukcji obsługi i
użytkowania.
• Nie używaj urządzenia w pobliżu wody – Urządzenie nie powinno być używane w pobliżu
wody lub wilgoci – na przykład w wilgotnej piwnicy lub w pobliżu basenu i tym podobnych.
• Urządzenie należy czyścić wyłącznie suchą szmatką.
• Nie blokuj żadnych otworów wentylacyjnych. Instaluj zgodnie z instrukcjami producenta.
• Nie instaluj w pobliżu źródeł ciepła, takich jak kaloryfery, grzejniki, piece lub inne urządzenia
(w tym wzmacniacze) wytwarzające ciepło.
• Nie należy naruszać funkcji bezpieczeństwa wtyczki polaryzowanej lub uziemiającej. Wtyczka
polaryzowana ma dwa ostrza, z których jedno jest szersze od drugiego. Wtyczka z uziemieniem
ma dwa ostrza i trzeci bolec uziemiający. Szerokie ostrze lub trzeci bolec służą bezpieczeństwu
użytkownika. Jeśli dostarczona wtyczka nie pasuje do gniazdka, należy skonsultować się z
elektrykiem w celu wymiany przestarzałego gniazdka.
• Należy chronić przewód zasilający przed nadepnięciem lub przygnieceniem, szczególnie przy
wtyczkach, gniazdkach i w miejscu, w którym wychodzi on z urządzenia.
• Należy używać wyłącznie przystawek/akcesoriów określonych przez producenta.
PL
Page 38
• Używaj wyłącznie z wózkiem, stojakiem, trójnogiem, wspornikiem lub stołem
określonym przez producenta lub sprzedawanym razem z urządzeniem. W przypadku
korzystania z wózka lub stojaka należy zachować ostrożność podczas przenoszenia
kombinacji wózek/aparatura, aby uniknąć obrażeń spowodowanych przewróceniem
się urządzenia.
• Odłączaj urządzenie od zasilania podczas burz z wyładowaniami atmosferycznymi lub gdy nie
jest ono używane przez dłuższy czas.
• Wszelkie czynności serwisowe należy zlecać wykwalifikowanemu personelowi. Serwisowanie jest
konieczne, jeżeli urządzenie zostało w jakikolwiek sposób uszkodzone, np. przewód zasilający
lub wtyczka są uszkodzone, doszło do rozlania płynu lub przedmioty wpadły do urządzenia,
urządzenie zostało wystawione na działanie deszczu lub wilgoci, nie działa normalnie lub zostało
upuszczone.
• Niniejsze urządzenie jest urządzeniem elektrycznym klasy II lub podwójnie izolowanym.
Zostało ono zaprojektowane w taki sposób, że nie wymaga bezpiecznego połączenia
z uziemieniem elektrycznym.
• Urządzenie nie może być narażone na kapanie ani rozpryskiwanie cieczy. Na urządzeniu nie
wolno umieszczać żadnych przedmiotów wypełnionych płynami, takich jak wazony.
• Minimalna odległość wokół urządzenia zapewniająca wystarczającą wentylację wynosi 5 cm.
• Wentylacja nie powinna być utrudniona przez zakrywanie otworów wentylacyjnych
przedmiotami takimi jak gazety, obrusy, zasłony itp.
• Na urządzeniu nie wolno stawiać źródeł otwartego ognia, takich jak zapalone świece.
• Baterie należy poddać recyklingowi lub utylizacji zgodnie z państwowymi i lokalnymi wytycznymi.
• Aparat może być używany w klimacie umiarkowanym.
Uwaga
• Używanie elementów sterujących, regulacyjnych lub wykonywanie procedur innych niż opisane
w niniejszym dokumencie może spowodować narażenie na niebezpieczne promieniowanie lub
inne niebezpieczne działania.
• Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie należy wystawiać urządzenia na
działanie deszczu lub wilgoci. Urządzenie nie może być narażone na kapanie lub rozpryskiwanie
cieczy, a na urządzeniu nie wolno stawiać przedmiotów wypełnionych płynami, takich jak wazony.
• Jeżeli wtyczka sieciowa/złączka urządzenia jest używana jako urządzenie rozłączające, urządzenie
rozłączające musi być łatwo dostępne.
• Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymiana
dozwolona tylko na ten sam lub równoważny typ.
• Akumulator (baterie lub zestaw baterii) nie może być narażony na działanie nadmiernego ciepła,
takiego jak promienie słoneczne, ogień lub podobne.
• Przed uruchomieniem tego systemu należy sprawdzić, czy jego napięcie jest identyczne
z napięciem lokalnej sieci zasilającej.
• Nie należy umieszczać urządzenia w pobliżu silnych pól magnetycznych.
• Nie należy umieszczać urządzenia na wzmacniaczu lub odbiorniku.
• Jeżeli do wnętrza urządzenia wpadnie jakikolwiek obiekt stały lub ciecz, przed dalszą
eksploatacją należy odłączyć je od zasilania i zlecić sprawdzenie przez wykwalifikowany personel.
• Nie należy próbować czyścić urządzenia za pomocą rozpuszczalników chemicznych, ponieważ
może to spowodować uszkodzenie wykończenia. Należy używać czystej, suchej lub lekko
wilgotnej szmatki.
PL
Page 39
• Podczas wyjmowania wtyczki z gniazdka ściennego należy zawsze ciągnąć bezpośrednio za
wtyczkę, a nie szarpać za przewód.
• Zmiany lub modyfikacje tego urządzenia, które nie zostały wyraźnie zatwierdzone przez stronę
odpowiedzialną za zgodność, spowodują utratę przez użytkownika prawa do obsługi urządzenia.
• Etykieta znamionowa jest przyklejona na spodzie lub z tyłu urządzenia.
• Aby zapobiec wyciekowi z baterii, który może spowodować obrażenia ciała, szkody materialne
lub uszkodzenie urządzenia:
- Zainstaluj wszystkie baterie prawidłowo i zgodnie z oznaczeniami i na urządzeniu.
- Nie mieszaj starych i nowych baterii.
- Nie mieszaj baterii alkalicznych, standardowych (węglowo-cynkowych) i akumulatorków
(Ni-Cd, Ni- MH, itp.).
- Wyjmij baterie, jeżeli urządzenie nie jest używane przez dłuższy czas.
Soundbar Głośniki surround Bezprzewodowy subwoofer
2 x przewód zasilający AC Adapter Kabel do głośników surround
Kabel HDMI
Pilot zdalnego sterowania
2 x bateria AAA
UWAGA: Zdjęcia, ilustracje i rysunki przedstawione w niniejszej instrukcji obsługi mają charakter poglądowy, rzeczywisty
produkt może różnić się wyglądem. Ilość przewodu zasilającego i typ wtyczki różnią się w zależności od regionu.
Zestaw do montażu na ścianie
(dla listwy Soundbar)
Instrukcja obsługi
PL
Zestaw do montażu na ścianie
(dla głośników)
Page 40
SOUNDBAR
1. Przycisk (ON/OFF)
Przełączanie listwy Soundbar między trybem włączenia a trybem gotowości.
2. Przycisk / (SOURCE)
Wybór funkcji odtwarzania.
3. Przyciski +/- (VOLUME)
Zwiększanie/zmniejszanie poziomu głośności.
4. Czujnik pilota zdalnego sterowania
Czujnik odbiera sygnał z pilota zdalnego sterowania.
5. Okno wyświetlacza
Pokazuje bieżący stan.
6. Gniazdo USB
Włóż urządzenie USB, aby odtwarzać muzykę.
7. Gniazdo AUX
Podłącz do zewnętrznego urządzenia audio.
8. Gniazdo OPTICAL
Służy do podłączenia do gniazda OPTICAL OUT w urządzeniu zewnętrznym.
9. Gniazdo COAXIAL
Służy do podłączenia do gniazda COAXIAL OUT w urządzeniu zewnętrznym.
10. Gniazdo HDMI OUT (TV eARC/ARC)
Port służący do podłączenia telewizora. Port obsługuje funkcję eARC/ARC HDMI, która
umożliwia odtwarzanie przez listwę soundbar dźwięku pochodzącego z podłączonego
telewizora.
PL
Page 41
11. Gniazda HDMI IN (1/2)
Dwa porty HDMI do podłączania urządzeń źródłowych HDMI, takich jak odtwarzacz DVD,
odtwarzacz Blu-ray Disc™ lub konsola do gier. Należy pamiętać, że w danym momencie można
korzystać tylko z jednego wejścia HDMI.
12. Gniazdo AC~
Służy do podłączenia kabla zasilającego.
1. Gniazdo AC~
Podłączenie do źródła zasilania.
2. Przycisk PAIR
Naciśnij, aby włączyć funkcję parowania między
listwą Soundbar a subwooferem.
3. Wskaźnik PAIR
Lampka przestaje migać, gdy subwoofer
zostanie sparowany z listwą soundbar.
1. Gniazdo SPEAKER (L)
2. Gniazdo DC~
Podłącz do adaptera.
1. Gniazdo SPEAKER (R)
2. Przycisk PAIR
Naciśnij, aby aktywować funkcję parowania
pomiędzy soundbarem a głośnikami.
3. Wskaźnik PAIR
Lampka przestaje migać po sparowaniu głośników
z soundbarem.
Przygotowanie pilota zdalnego sterowania
Dostarczony w zestawie pilot zdalnego sterowania umożliwia obsługę listwy Soundbar na odległość.
• Nawet jeżeli pilot zdalnego sterowania znajduje się w zasięgu działania wynoszącym 6 m, jego
obsługa może być niemożliwa, jeśli między listwą Soundbar a pilotem znajdują się jakiekolwiek
przeszkody.
• Jeżeli pilot zdalnego sterowania jest używany w pobliżu innych produktów wytwarzających
promienie podczerwone lub jeśli w pobliżu listwy Soundbar używane są inne urządzenia
zdalnego sterowania wykorzystujące promienie podczerwone, może on działać nieprawidłowo.
I odwrotnie - inne produkty mogą działać nieprawidłowo.
Wymiana baterii w pilocie zdalnego sterowania
• Naciśnij i przesuń tylną pokrywę, aby otworzyć komorę baterii w pilocie.
• Włóż dwie baterie rozmiaru AAA (w zestawie). Upewnij się, że końcówki baterii i są zgodne
z końcami i wskazanymi w komorze baterii.
• Zamknij pokrywę komory baterii.
PL
Page 42
(ON/OFF)
Przełączanie listwy Soundbar między trybem
ON i STANDBY.
Wybór trybu Bluetooth.
AUX
USB
HDMI eARC
Wybór trybu AUX.
Wybór trybu USB.
Wybór trybu HDMI ARC.
OPT / COA Wybór trybu OPTICAL/ COAXIAL.
HDMI 1/2 Wybór trybu HDMI 1 / HDMI 2.
/
Przechodzenie do poprzedniego/następnego
utworu.
Odtwarzanie/pauza/wznawianie odtwarzania.
TREBLE +/- Regulacja poziomu tonów wysokich.
BASS +/- Regulacja poziomu basów..
+/- Zwiększanie/zmniejszanie poziomu głośności.
(MUTE) Wyciszanie lub wznawianie dźwięku.
EQ Wybór efektu korektora dźwięku (EQ).
DIMMER Regulacja jasności wyświetlacza.
AV SYNC+/- Ustawienie opóźnienia dźwięku.
VERTICAL
SURROUND
Włączenie/wyłączenie dźwięku przestrzennego.
UWAGA: Naciśnij i przytrzymaj przycisk , aby aktywować funkcję parowania w trybie Bluetooth lub rozłączyć
istniejące sparowane urządzenie Bluetooth.
• Należy upewnić się, że włożone baterie mają prawidłową biegunowość dodatnią i ujemną .
• Używaj baterii tego samego typu. Nigdy nie używaj razem baterii różnych typów.
• Można używać zarówno baterii wielokrotnego ładowania, jak i baterii wielokrotnego użytku.
Należy zapoznać się ze środkami ostrożności podanymi na ich etykietach.
• Podczas zdejmowania pokrywy baterii i wyjmowania baterii należy uważać na paznokcie.
• Nie należy upuszczać pilota zdalnego sterowania.
• Nie pozwól, aby cokolwiek uderzyło w pilota.
• Nie należy rozlewać wody ani innych płynów na pilota.
• Nie należy kłaść pilota na mokrym przedmiocie.
• Nie należy umieszczać pilota pod bezpośrednim działaniem promieni słonecznych ani w pobliżu
źródeł nadmiernego ciepła.
• Jeżeli pilot nie jest używany przez dłuższy czas, należy wyjąć z niego baterię, ponieważ może
dojść do korozji lub wycieku z baterii, co może spowodować obrażenia ciała i/lub szkody
materialne i/lub pożar.
• Nie należy używać baterii innych niż wymienione w specyfikacji.
• Nie należy mieszać nowych baterii ze starymi.
PL
Page 43
• Nigdy nie należy ponownie ładować baterii, chyba, że istnieje pewność, że jest to bateria
wielokrotnego ładowania.
• Opcja A - Jeżeli telewizor jest ustawiony na stole, można
umieścić listwę Soundbar na stole bezpośrednio przed
podstawą telewizora, na środku ekranu telewizora.
• Opcja B - Jeżeli telewizor jest przymocowany do
ściany, można zamontować listwę Soundbar na ścianie
bezpośrednio pod ekranem telewizora.
1. Wywierć w ścianie 2 równoległe otwory (Ø 5 – 8 mm każdy, zależnie od rodzaju ściany).
Odległość między otworami powinna wynosić 962 mm.
2. W razie potrzeby mocno zamocuj po jednym kołku w każdym otworze w ścianie.
Pozostaw 3 mm odstępu między ścianą a łbem śruby.
3. Wykręć śruby znajdujące się z tyłu soundbara. Zainstaluj uchwyty do montażu ściennego z tyłu
soundbara, upewniając się, że małe wycięcie na otwór montażowy jest skierowane do góry.
4. Podnieś soundbar nad łby śrub i wsuń go na miejsce.
PL
Page 44
UWAGA: Przed zainstalowaniem uchwytu ściennego podłącz oba głośniki za pomocą kabla głośników surround
i podłącz zasilacz.
1. Wywierć w ścianie 2 równoległe otwory (Ø 5 – 8 mm każdy, zależnie od rodzaju ściany).
2. W razie potrzeby mocno zamocuj po jednym kołku w każdym otworze w ścianie.
Pozostaw 3 mm odstępu między ścianą a łbem śruby.
3. Wykręć śruby z dolnej części głośników. Zainstaluj uchwyty do montażu ściennego
na głośnikach.
4. Zawieś głośniki surround na śrubie.
• Aby zapobiec obrażeniom, urządzenie musi być prawidłowo przymocowane do podłogi/ściany
zgodnie z instrukcjami instalacji.
• Sugerowana wysokość montażu na ścianie: ≤ 1,5 metra.
• Instalacja może być przeprowadzona wyłącznie przez wykwalifikowany personel. Nieprawidłowy
montaż może spowodować poważne obrażenia ciała i szkody materialne (jeżeli zamierzasz
zainstalować ten produkt samodzielnie, musisz sprawdzić, czy instalacje, takie jak przewody
elektryczne i hydrauliczne, mogą znajdować się w ścianie). Instalator jest odpowiedzialny za
sprawdzenie, czy ściana jest w stanie bezpiecznie utrzymać całkowite obciążenie listwy Soundbar
i uchwytów ściennych.
• Do instalacji wymagane są dodatkowe narzędzia (nie dołączone do zestawu).
• Nie należy nadmiernie dokręcać śrub.
• Zachowaj niniejszą instrukcję obsługi do wykorzystania w przyszłości.
• Przed przystąpieniem do wiercenia i montażu sprawdź typ ściany za pomocą elektronicznego
urządzenia do wyszukiwania kołków.
PL
Page 45
Ryzyko uszkodzenia produktu! Upewnij się, że napięcie zasilania jest zgodne z napięciem
podanym na tylnej lub spodniej części listwy Soundbar.
Przed podłączeniem przewodu zasilającego upewnij się, że wszystkie pozostałe połączenia zostały
wykonane.
Soundbar
Podłącz przewód zasilający do gniazda AC~ listwy
Soundbar, a następnie do gniazda sieciowego.
Subwoofer
Podłącz przewód zasilający do gniazda AC~
subwoofera, a następnie do gniazda sieciowego.
UWAG A: Jeżeli nie ma zasilania, upewnij się, że przewód zasilający i wtyczka są włożone do końca, a zasilanie jest
włączone.
• Podłącz oba głośniki za pomocą kabla
głośnikowego surround 2,5 mm.
• Podłącz zasilacz DC do gniazda DC IN na spodzie
głośnika, a następnie do gniazda sieciowego.
UWAG A: Gdy głośniki są ustawione płasko na stole, przewód zasilający i przewód głośnika surround należy
umieścić w korytku.
Parowanie automatyczne
Subwoofer/głośniki surround są automatycznie parowane z soundbarem po jego włączeniu.
Wskaźnik PAIR subwoofera/głośników surround zaświeci się na stałe.
Określ status na podstawie wskaźnika PAIR:
• Szybkie miganie > Trybie parowania
• Ciągłe świecenie > Połączenie / parowanie zakończone sukcesem
• Wolne miganie > Połączenie / parowanie nie powiodło się
UWAGA: Nie naciskaj przycisku PAIR na subwooferze/głośnikach surround, z wyjątkiem ręcznego parowania. Jeśli
soundbar nie jest połączony z subwooferem/głośnikami surround i znajduje się w trybie włączenia, wskaźnik
PAIR na subwooferze/głośnikach surround będzie powoli migać. Jeśli automatyczne parowanie nie powiedzie się,
sparuj subwoofer/głośniki surround z soundbarem ręcznie.
1. Naciśnij przycisk na listwie Soundbar lub na pilocie zdalnego sterowania, aby włączyć listwę
Soundbar.
2. Naciśnij i przytrzymaj przycisk PAIR na subwooferze/głośnikach surround przez kilka sekund.
Subwoofer/głośniki surround przejdą w tryb parowania, a wskaźnik PAIR zacznie szybko migać.
PL
Page 46
3. Naciśnij i przytrzymaj przycisk (MUTE) na pilocie zdalnego sterowania, aż na wyświetlaczu
pojawi się PAIR.
4. Soundbar wejdzie w stan parowania. Wskaźnik PAIR na subwooferze/głośnikach surround
zaświeci się po pomyślnym zakończeniu.
5. 5. Jeżeli wskaźnik parowania miga, oznacza to, że połączenie bezprzewodowe nie powiodło się.
Odłącz kabel subwoofera/głośników surround, a następnie podłącz ponownie główny kabel po
4 minutach. Powtórz kroki 1 ~ 4.
UWAGA: Jeżeli połączenie bezprzewodowe nie powiedzie się ponownie, sprawdź, czy w pobliżu nie występują silne
zakłócenia (na przykład zakłócenia powodowane przez urządzenia elektroniczne). Usuń te zakłócenia i powtórz
powyższe procedury. Subwoofer/głośniki surround powinny znajdować się w odległości do 6 m (19,7 stopy) od
soundbara na otwartej przestrzeni.
Po pierwszym podłączeniu listwy Soundbar do gniazda sieciowego listwa Soundbar znajduje się
w trybie gotowości.
• Aby włączyć listwę Soundbar, naciśnij przycisk na listwie Soundbar lub na pilocie zdalnego
sterowania.
• Ponowne naciśnięcie przycisku spowoduje przełączenie listwy Soundbar w tryb gotowości.
• Jeśli chcesz całkowicie wyłączyć listwę Soundbar, odłącz wtyczkę od gniazdka sieciowego.
Listwa Soundbar automatycznie przełącza się w tryb gotowości po około 15 minutach, jeżeli
telewizor telewizor lub urządzenie zewnętrzne są odłączone, wyłączone lub poziom głośności jest
zbyt bliski wyciszenia.
• Prosimy o całkowite wyłączenie listwy Soundbar w celu oszczędzania energii, gdy nie jest ona
używana.
Naciśnij przycisk / (SOURCE) na listwie Soundbar lub przycisk AUX, , OPT/COA, HDMI 1/2,
HDMI eARC i USB na pilocie, aby wybrać żądany tryb. Wybrany tryb zostanie wyświetlony
na wyświetlaczu.
Naciśnij przyciski BASS +/- na pilocie, aby wyregulować poziom basów.
Wciśnij przyciski TREBLE +/- na pilocie, aby wyregulować poziom tonów wysokich.
Naciśnij przycisk VERTICAL/SURROUND na pilocie, aby włączyć dźwięk przestrzenny. Naciśnij ten
przycisk ponownie, aby wyłączyć dźwięk przestrzenny.
Sygnał audio
Podwójny
kanał
Wielokanałowy Wszystkie tryby
MUSIC / VOICE
MOVIE / SPORT
PL
Page 47
Dźwięk wydobywa się jednocześnie z soundbara, subwoofera i głośników surround.
Dźwięk jest odtwarzany tylko przez soundbar i subwoofer.
Naciśnij kilkakrotnie przycisk EQ na pilocie zdalnego sterowania, aby wybrać efekty korektora
dźwięku (MOVIE / VOICE / MUSIC / SPORT).
Aby wyregulować głośność, naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie.
Jeżeli chcesz wyłączyć dźwięk, naciśnij przycisk (MUTE) na pilocie. Ponownie naciśnij przycisk
(MUTE) lub naciśnij przyciski +/- (VOLUME) na listwie Soundbar lub na pilocie,
aby powrócić do normalnego słuchania.
Naciśnij kilkakrotnie przycisk DIMMER na pilocie, aby wybrać poziom jasności.
Synchronizacja obrazu i dźwięku Jeśli dźwięk i obraz nie są zsynchronizowane, opóźnij dźwięk,
aby dopasować go do obrazu. Naciśnij przyciski AV SYNC+/- na pilocie zdalnego sterowania, aby
zsynchronizować dźwięk z obrazem.
UWAGA: Ustawienie opóźnienia dźwięku jest możliwe tylko dla dźwięku cyfrowego (HDMI / OPTICAL / COAXIAL).
W trybie AUX / BT / USB funkcja AV SYNC nie jest obsługiwana.
Niektóre telewizory 4K HDR wymagają skongurowania wejścia HDMI lub ustawień obrazu do
odbioru treści HDR. Szczegółowe informacje na temat konguracji wyświetlania obrazu HDR można
znaleźć w instrukcji obsługi telewizora.
Funkcja eARC / ARC (wzmocnienie zwrotnego kanału audio) umożliwia przesyłanie dźwięku z
telewizora zgodnego ze standardem ARC do listwy soundbar za pośrednictwem pojedynczego
połączenia HDMI. Aby korzystać z funkcji ARC, należy upewnić się, że telewizor jest zgodny z HDMICEC i ARC oraz odpowiednio skongurowany. Po prawidłowym skongurowaniu można użyć pilota
telewizora do regulacji głośności (VOLUME +/- oraz MUTE) listwy soundbar.
Podłącz kabel HDMI z gniazda HDMI OUT (TV
eARC/ARC) urządzenia do gniazda HDMI (ARC)
w telewizorze zgodnym z ARC.
UWAGA: Telewizor musi obsługiwać funkcję HDMI-CEC i ARC. Funkcja HDMI-CEC i ARC musi być włączona. Metoda
ustawiania HDMI-CEC i ARC może się różnić w zależności od telewizora. Szczegółowe informacje na temat funkcji
ARC można znaleźć w instrukcji obsługi. Funkcja ARC działa tylko z urządzeniami obsługującymi funkcję HDMI ARC
oraz z kablem HDMI 1.4 (lub nowszym).
PL
Page 48
Standardowe HDMI
Jeżeli telewizor nie jest zgodny z funkcją HDMI ARC, podłącz listwę soundbar do telewizora
za pomocą standardowego złącza HDMI.
Użyj kabla HDMI, aby połączyć gniazdo
HDMI OUT (TV eARC/ARC) listwy Soundbar
z gniazdem HDMI IN telewizora.
Użyj kabla HDMI, aby połączyć gniazdo
HDMI IN (1 lub 2) listwy Soundbar
z urządzeniami zewnętrznymi
(np. konsolą do gier).
Podłącz przewód OPTICAL do gniazda
OPTICAL OUT telewizora i gniazda OPTICAL
na listwie Soundbar.
Za pomocą przewodu COAXIAL połącz gniazdo
COAXIAL OUT telewizora z gniazdem COAXIAL
na listwie Soundbar.
Za pomocą przewodu audio 3,5 mm - 3,5 mm
połącz gniazdo słuchawkowe telewizora lub
zewnętrznego urządzenia audio z gniazdem
AUX listwy Soundbar.
Użyj przewodu audio RCA do 3,5 mm, aby
połączyć gniazda wyjściowe audio telewizora
z gniazdem AUX listwy Soundbar.
PL
Page 49
1. Upewnij się, że zestaw Soundbar jest podłączony do telewizora lub urządzenia audio.
2. Naciśnij kilkakrotnie przycisk / (SOURCE) na listwie Soundbar lub naciśnij na pilocie
zdalnego sterowania przyciski AUX, OPT/COA, HDMI 1/2, HDMI eARC, aby wybrać odpowiedni
tryb. Wybrany tryb zostanie wyświetlony na wyświetlaczu.
3. Za pomocą przycisków +/- (VOLUME) dostosuj głośność do żądanego poziomu.
UWAGA: Listwa Soundbar może nie być w stanie dekodować wszystkich cyfrowych formatów dźwięku ze źródła
wejściowego. W takim przypadku listwa Soundbar będzie wyciszona. NIE jest to wada. Upewnij się, że źródło
sygnału audio (np. telewizor, konsola do gier, odtwarzacz DVD itp.) jest ustawione w trybie PCM lub Dolby
Digital (szczegółowe informacje na temat ustawień dźwięku znajdują się w instrukcji obsługi urządzenia
źródłowego) z wejściem HDMI 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL. W przypadku wybrania innego
formatu dźwięku na listwie Soundbar zostanie wyświetlony następujący komunikat:
PCM Audio - PCM AUDIO
Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS
Parowanie zestawu Soundbar z urządzeniem Bluetooth® w celu słuchania muzyki.
Parowanie po raz pierwszy
1. Naciśnij kilkakrotnie przycisk / (SOURCE) na listwie Soundbar lub naciśnij przycisk
na pilocie, aby wybrać tryb Bluetooth®. Na wyświetlaczu pojawi się komunikat NO BT .
2. Włącz urządzenie Bluetooth® i wybierz tryb wyszukiwania.
3. Wybierz „TH-E874B” na liście parowania. Po sygnale dźwiękowym system zostanie pomyślnie
podłączony”, a na wyświetlaczu pojawi się komunikat BT .
1. Jeśli chcesz połączyć soundbar z innym urządzeniem Bluetooth, naciśnij i przytrzymaj przycisk
na pilocie zdalnego sterowania, aby odłączyć aktualnie podłączone urządzenie Bluetooth.
2. Aby sparować nowe urządzenie Bluetooth®, wykonaj czynności opisane w punkcie 2-3 w części
“Pierwsze parowanie“ powyżej.
Jeżeli Twoje urządzenie Bluetooth® obsługuje A2DP, odtwarzaj muzykę za pomocą urządzenia.
Jeśli twoje urządzenie Bluetooth® obsługuje AVRCP, użyj dołączonego pilota zdalnego sterowania,
aby sterować odtwarzaniem.
• Aby zwiększyć/zmniejszyć głośność, naciśnij przycisk +/- (VOLUME).
• Aby wstrzymać/wznowić odtwarzanie, naciśnij przycisk .
• Aby przejść do ścieżki, wciśnij przycisk / .
Aby wyłączyć funkcję Bluetooth®, możesz:
• Przełączyć się na inne źródło na listwie Soundbar;
• Wyłączyć tę funkcję w urządzeniu Bluetooth®.
UWAGA: Zasięg działania między listwą Soundbar a urządzeniem wynosi około 8 metrów. Przed podłączeniem
urządzenia Bluetooth® do listwy Soundbar upewnij się, że znasz możliwości tego urządzenia. Zgodność
z wszystkimi urządzeniami Bluetooth® nie jest gwarantowana. Wszelkie przeszkody znajdujące się pomiędzy
urządzeniem a listwą Soundbar mogą zmniejszyć zasięg działania. Trzymaj ten odtwarzacz z dala od innych
urządzeń elektronicznych, które mogą powodować zakłócenia. Odtwarzacz zostanie również odłączony, gdy
urządzenie znajdzie się poza zasięgiem działania.
PL
Page 50
Podłączając urządzenie pamięci masowej USB (np. pamięć ash USB) do tego urządzenia, można
odtwarzać zapisaną w nim muzykę za pośrednictwem listwy Soundbar.
1. Aby wybrać tryb USB, naciśnij przycisk / (SOURCE) na listwie Soundbar lub naciśnij
przycisk USB na pilocie.
2. Naciśnij przycisk , aby wstrzymać/wznowić odtwarzanie.
3. Aby przejść do ścieżki, wciśnij przycisk / .
UWAGA: Odtwarzacz obsługuje wyłącznie format plików muzycznych USB MP3. Listwa Soundbar obsługuje
urządzenia USB o pojemności do 32 GB. Listwa Soundbar może nie być kompatybilna ze wszystkimi
urządzeniami USB, nie jest to oznaką problemu z urządzeniem.
Dolby Atmos® zapewnia wciągające wrażenia słuchowe, dostarczając dźwięk w przestrzeni
trójwymiarowej oraz całe bogactwo, czystość i moc dźwięku Dolby. Więcej informacji można
znaleźć na stronie dolby.com/technologies/dolby-atmos.
• Dolby Atmos® jest dostępny tylko w trybie HDMI. Szczegółowe informacje na temat połączenia
znajdują się w części “Połączenie HDMI”.
• Aby korzystać z Dolby Atmos® w trybie HDMI1, HDMI2 i HDMI ARC/eARC, telewizor musi
obsługiwać Dolby Atmos®.
• Upewnij się, że opcja “No Encoding“ jest wybrana dla bitstream w wyjściu audio podłączonego
urządzenia zewnętrznego (np. odtwarzacz Blu-ray DVD, telewizor itp.).
UWAGA: Pełne wrażenia Dolby Atmos są dostępne tylko wtedy, gdy soundbar jest podłączony do źródła za
pomocą kabla HDMI 2.0. Soundbar będzie nadal działać po podłączeniu za pomocą innych metod (takich jak
kabel Digital Optical), ale nie są one w stanie obsługiwać wszystkich funkcji Dolby. W związku z tym zalecamy
podłączenie przez HDMI, aby zapewnić pełną obsługę Dolby.
Aby zachować ważność gwarancji, nigdy nie próbuj naprawiać systemu samodzielnie. Jeśli podczas
korzystania z urządzenia wystąpią problemy, przed wezwaniem serwisu należy sprawdzić poniższe punkty.
Problem
• Upewnij się, że przewód zasilający urządzenia jest prawidłowo
podłączony.
Brak zasilania
Pilot zdalnego
sterowania nie działa
• Upewnij się, że gniazdo prądu zmiennego jest podłączone
do zasilania.
• Naciśnij przycisk , aby włączyć listwę Soundbar.
• Przed naciśnięciem dowolnego przycisku sterowania
odtwarzaniem należy najpierw wybrać odpowiednie źródło.
• Zmniejsz odległość między pilotem a listwą Soundbar.
• Włóż baterię tak, aby jej bieguny / były ustawione zgodnie
z oznaczeniami.
• Wymień baterię.
• Skieruj pilota bezpośrednio na czujnik znajdujący się z przodu
listwy Soundbar.
PL
Page 51
Problem
• Upewnij się, że listwa Soundbar nie jest wyciszona. Naciśnij
przycisk (MUTE) lub przycisk +/- (VOLUME), aby powrócić do
normalnego słuchania.
• Naciśnij przycisk na listwie Soundbar lub na pilocie zdalnego
sterowania, aby przełączyć listwę Soundbar w tryb gotowości.
Następnie ponownie naciśnij przycisk , aby włączyć listwę
Soundbar.
• Odłącz soundbar i subwoofer od gniazda zasilania, a następnie
podłącz je ponownie. Włącz soundbar.
• Upewnij się, że ustawienia audio źródła sygnału wejściowego
Brak dźwięku
Telewizor ma problem z
wyświetlaniem podczas
oglądania zawartości
HDR z urządzenia HDMI
Nie można znaleźć
nazwy Bluetooth tego
urządzenia na moim
urządzeniu Bluetooth
w celu parowania
Bluetooth
Soundbar wyłącza się
Nie można uzyskać
wyjątkowych efektów
Dolby Atmos®
(np. telewizora, konsoli do gier, odtwarzacza DVD itp.) są ustawione
na tryb PCM lub Dolby Digital podczas korzystania z połączenia
cyfrowego (np. HDMI, OPTICAL, COAXIAL).
• Subwoofer jest poza zasięgiem, przesuń subwoofer bliżej
soundbara. Upewnij się, że subwoofer znajduje się w odległości
do 5 m od soundbara (im bliżej, tym lepiej).
• Soundbar mógł utracić połączenie z subwooferem. Ponownie
sparuj urządzenia, wykonując czynności opisane w sekcji
„Parowanie z subwooferem”.
• Listwa Soundbar może nie być w stanie dekodować wszystkich
cyfrowych formatów dźwięku ze źródła wejściowego. W takim
przypadku listwa Soundbar będzie wyciszona. To NIE jest usterka.
• Niektóre telewizory 4K HDR wymagają skonfigurowania wejścia
HDMI lub ustawień obrazu do odbioru treści HDR. Szczegółowe
informacje na temat konfiguracji wyświetlania obrazu HDR można
znaleźć w instrukcji obsługi telewizora.
• Upewnij się, że funkcja Bluetooth® jest włączona w urządzeniu
Bluetooth®.
• Ponownie sparuj zestaw Soundbar z urządzeniem Bluetooth®.
• Listwa Soundbar jest wyposażona w funkcję Bluetooth®, która
umożliwia odbieranie sygnału w odległości do 8 metrów. Zachowaj
odległość 8 metrów między listwą Soundbar a urządzeniem
Bluetooth®.
• Gdy poziom zewnętrznego sygnału wejściowego listwy Soundbar
jest zbyt niski, listwa Soundbar wyłączy się automatycznie po
15 minutach. Należy zwiększyć poziom głośności urządzenia
zewnętrznego.
• W przypadku połączeń innych niż HDMI (takich jak korzystanie
z USB, Bluetooth, OPTICAL lub AUDIO IN) generowane są
ograniczone efekty Surround o ograniczonej wysokości. Zobacz
sekcję Dolby Atmos® o tym, jak osiągnąć najlepsze efekty Dolby
Atmos®.
PL
Page 52
Soundbar
Zasilanie 100–240 V~; 50/60 Hz
Pobór mocy
USB
Wymiary (SxWxG) 1000 x 67 x 105 mm
Waga netto 3,6 kg
Czułość wejścia audio 700 mV
Charakterystyka częstotliwościowa 120 Hz – 20 KHz
Wersja / prole Bluetooth
Zakres częstotliwości Bluetooth
Maks. moc nadawcza Bluetooth
Zakres częstotliwości sieci bezprzewodowej 5,8G
Maks. moc nadawcza 5,8G
Typ modulacji GFSK, π/4 DQPSK
51W
< 0,5 W (tryb gotowości)
5 V / 500 mA
Hi-Speed USB (2.0) / FAT32 / FAT16
32G (maks.), Obsługiwane pliki MP3
V 5.3 (A2DP, AVRCP)
2400 MHz ~ 2483,5 MHz
≤ 5 dBm
5729 MHz ~ 5819 MHz
≤ 6 dBm
Subwoofer
Zasilanie 100–240 V~; 50/60 Hz
Pobór mocy
Wymiary (SxWxG) 240 x 420 x 240 mm
Waga netto 5,2 kg
Charakterystyka częstotliwościowa 40 Hz – 120 Hz
30W
< 0,5 W (tryb gotowości)
Model adaptera
Wejście
Wyjście
Wymiary (SxWxG) 71 x 150 x 108 mm
Waga netto 1,0 kg (2 x 0,5 kg)
Charakterystyka częstotliwościowa 120 Hz - 20 kHz
Impedancja 2 x 8 Ω
KA3601A-2401500DE
100-240V~ 50/60Hz, 1,0A (Max)
24V / 1,5A
PL
Page 53
Soundbar 2 x 60 W + 2 x 40 W + 60 W
Subwoofer 180 W
Głośnik surround 2 x 40 W
Zdalne Sterowanie
Odległość/Kąt 6 m (19,7 stóp) / 30°
Typ baterii AAA (2 × 1,5 V)
• Przed przystąpieniem do czyszczenia należy upewnić się, że urządzenie jest całkowicie odłączone
od gniazdka sieciowego.
• Do czyszczenia urządzenia nie wolno używać żadnych ostrych lub silnych rozpuszczalników,
ponieważ mogą one uszkodzić powierzchnię urządzenia. Odpowiednia jest sucha, miękka
szmatka, jednak jeżeli urządzenie jest bardzo brudne, można je przetrzeć lekko wilgotną
szmatką. Upewnij się, że urządzenie zostało wysuszone po czyszczeniu.
W przypadku konieczności wysłania urządzenia, należy je wysłać w oryginalnym opakowaniu.
Zachowaj opakowanie w tym celu.
OSTRZEŻENIE: ABY UNIKNĄĆ NIEBEZPIECZEŃSTWA POŻARU LUB PORAŻENIA PRĄDEM
ELEKTRYCZNYM, NIE WOLNO WYSTAWIAĆ SPRZĘTU NA DZIAŁANIE DESZCZU BĄDŹ WILGOCI.
URZĄDZENIE ODBIORCZE ZAWSZE WYŁĄCZYĆ Z GNIAZDKA, KIEDY NIE JEST UŻYWANE LUB
PRZED NAPRAWĄ. W URZĄDZENIU NIE MA ŻADNYCH CZĘŚCI, KTÓRE BY MÓGŁ ODBIORCASAMODZIELNIE
NAPRAWIAĆ. NAPRAWĘ SPRZĘTU NALEŻY ZLECIĆ ODPOWIEDNIO PRZYGOTOWANEMU SERWISU
AUTORYZACYJNEMU. URZĄDZENIE ZNAJDUJE SIĘ POD NIEBEZPIECZNYM NAPIĘCIEM.
NIEBEZPIECZEŃSTWO UDUSZENIA. TOREBKĘ Z PE POŁOŻYĆ W MIEJSCU BĘDĄCYM POZA
ZASIĘGIEM DZIECI. TOREBKA NIE SŁUŻY DO ZABAWY! TEGO WORKA NIE NALEŻY
UŻYWAĆ W KOŁYSKACH, ŁÓŻECZKACH, WÓZKACH LUB KOJCACH DZIECIĘCYCH.
Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany
jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki
sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie
zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz
zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania
odpadów. Recykling materiałów pomaga chroni środowisko naturalne. W celu uzyskania bardziej
szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną
jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem,
w którym zakupiony został ten produkt.
Więcej informacji dotyczących urządzenia oraz serwisu znajduje się na naszej stronie internetowej
www.JVCAUDIO.pl
Niniejszym ETA a.s. oświadcza, że sprzęt radiowy typu TH-E874B spełnia wymagania dyrektywy
2014/53/EU. Pełny tekst deklaracji zgodności jest dostępny pod poniższym adresem internetowym:
www.JVCAUDIO.cz/doc
PL
Page 54
ÚVOD
• Ďakujeme vám za zakúpenie tohto výrobku.
• Prečítajte si prosím tento návod na použitie, aby ste sa dozvedeli, ako správne tento prístroj
ovládať. Po prečítaní návodu na použitie ho uložte na bezpečné miesto k možnému neskoršiemu
využitiu.
Symbol blesku so šípkou v rovnostrannom trojuholníku má upozorniť používateľa
na prítomnosť neizolovaného „nebezpečného napätia“ pod krytom výrobku, ktoré môže
byť dostatočne veľké na to, aby predstavovalo riziko úrazu elektrickým prúdom.
Výkričník v rovnostrannom trojuholníku má upozorniť používateľa na prítomnosť
dôležitých prevádzkových a údržbových (servisných) pokynov v dokumentácii priloženej
k spotrebiču.
• Prečítajte si tento návod – Pred uvedením tohto výrobku do prevádzky si prečítajte všetky
bezpečnostné a prevádzkové pokyny.
• Návod uschovajte – Bezpečnostné a prevádzkové pokyny by mali byť uschované
pre budúce použitie.
• Dbajte na všetky varovania – Je potrebné dodržiavať všetky varovania na spotrebiči
a v návode na použitie.
• Dodržujte všetky pokyny – Dodržujte všetky pokyny na obsluhu a použitie.
• Nepoužívajte zariadenie v blízkosti vody – Zariadenie by nemalo byť používané v blízkosti vody
ani na vlhkých miestach – napríklad vo vlhkej pivnici, v blízkosti bazéna a podobne.
• Zariadenie čistite iba suchou handričkou.
• Neblokujte ventilačné otvory. Inštalujte zariadenie v súlade s pokynmi výrobcu.
• Neinštalujte zariadenia v blízkosti zdrojov tepla, ako sú radiátory, tepelné výmenníky, kachle
alebo iné zariadenia (vrátane zosilňovačov), ktoré produkujú teplo.
• Nesnažte sa obísť bezpečnostnú funkciu polarizovanej alebo uzemňovacej zástrčky. Polarizovaná
zástrčka má dva hroty, pričom jeden je širší ako druhý. Uzemňovacia zástrčka má dva hroty
a tretí uzemňovací kolík. Široký hrot alebo tretí kolík slúži pre vašu bezpečnosť. Pokiaľ sa dodaná
zástrčka nehodí do vašej zásuvky, poraďte sa s elektrikárom o výmene zastaranej zásuvky.
• Chráňte napájací kábel, aby sa po ňom nešliapalo alebo aby nedošlo k jeho privretiu, najmä
v blízkosti zástrčky, zásuvky a v mieste, kde vychádza z prístroja.
• Používajte iba doplnky/príslušenstvo zariadenia špecifikované výrobcom.
• Používajte zariadenie len s vozíkom, stojanom, statívom, držiakom alebo stolíkom
určeným výrobcom alebo predávaným so zariadením. Pri použití vozíka alebo stojana
buďte opatrní pri premiestňovaní zariadenia na stojane alebo vozíku, aby nedošlo k ich
prevráteniu a zraneniu.
SK
Page 55
• Počas búrky s bleskami, alebo ak zariadenie dlhšiu dobu nepoužívate, odpojte prístroj
z napájania.
• Všetky opravy zverte kvalifikovanému personálu. Servis je nutný v prípade, že bol prístroj
akýmkoľvek spôsobom poškodený, napr. došlo k poškodeniu napájacieho kábla alebo zástrčky,
do prístroja vnikla kvapalina alebo cudzí predmet, bol vystavený dažďu alebo vlhkosti, nefunguje
normálne, alebo došlo k jeho pádu.
• Tento prístroj je elektrickým zariadením triedy II alebo s dvojitou izoláciou. Bol navrhnutý
tak, aby nevyžadoval bezpečnostné pripojenie k elektrickému uzemneniu.
• Prístroj nesmie byť vystavený kvapkajúcej ani tečúcej vode. Neklaďte naň predmety naplnené
tekutinou, napríklad vázy.
• Minimálna vzdialenosť okolo prístroja na dostatočné vetranie je 5 cm.
• Nebráňte vetraniu zakrytím vetracích otvorov predmetmi, ako sú noviny, obrusy, závesy atď.
• Na prístroj by nemali byť kladené žiadne zdroje otvoreného ohňa, ako sú zapálené sviečky.
• Batérie by mali byť recyklované alebo likvidované v súlade so štátnymi a miestnymi smernicami.
• Prístroj je určený na použitie v miernej klíme.
Pozor
• Použitie ovládacích prvkov alebo nastavenie alebo vykonávanie postupov, ktoré tu nie sú
popísané, môže mať za následok vystavenie sa nebezpečnému žiareniu alebo inak nebezpečnú
prevádzku.
• Aby ste znížili riziko požiaru alebo úrazu elektrickým prúdom, nevystavujte tento prístroj dažďu
ani vlhkosti. Prístroj nesmie byť vystavený kvapkajúcej ani tečúcej vode a nesmú sa naň pokladať
predmety naplnené tekutinami, napríklad vázy.
• Sieťová zástrčka/prípojka sa používa ako zariadenie pre odpojenie, a ako také musí zostať ľahko
dostupné.
• Pri nesprávnej výmene batérie hrozí nebezpečenstvo explózie. Batérie vymieňajte iba
za rovnaký alebo ekvivalentný typ.
Upozornenie
• Batérie (viac batérií alebo set batérií) nesmú byť vystavené nadmernému teplu, napr. od slnka,
ohňa a podobne.
• Pred použitím prístroja skontrolujte jeho napätie a zistite, či je totožné s napätím vášho
miestneho napájacieho zdroja.
• Neumiestňujte tento prístroj do blízkosti silných magnetických polí.
• Neklaďte tento prístroj na zosilňovač alebo receiver.
• Ak sa do prístroja dostane akýkoľvek pevný predmet alebo kvapalina, odpojte ho a pred ďalším
používaním ho nechajte skontrolovať kvalifikovaným personálom.
• Nepokúšajte sa prístroj čistiť chemickými rozpúšťadlami, pretože by mohlo dôjsť k poškodeniu
povrchovej úpravy. Použite čistú, suchú alebo mierne navlhčenú handričku.
• Pri vyťahovaní zástrčky zo zásuvky vždy uchopte priamo zástrčku a neťahajte za kábel.
• Zmeny alebo úpravy tohto prístroja, ktoré nie sú výslovne schválené stranou zodpovednou
za dodržiavanie predpisov, povedú k zrušeniu oprávnenia prevádzkovať tento prístroj.
• Typový štítok je pripevnený na spodnej alebo zadnej strane zariadenia.
SK
Page 56
• Aby ste zabránili vytečeniu batérie, ktoré by mohlo spôsobiť zranenie, poškodenie majetku alebo
poškodenie prístroja:
- Nainštalujte všetky batérie správne a podľa označenia a na prístroji.
- Nekombinujte staré a nové batérie.Nekombinujte alkalické, štandardné (karbón-zinkové) alebo
dobíjacie (Ni-Cd, Ni-MH atď.) batérie.
- Pokiaľ prístroj dlhšiu dobu nepoužívate, batérie vyberte.
Soundbar Priestorové reproduktory Bezdrôtový subwoofer
2 x sieťový kábel Adaptér Kábel pre reproduktory
HDMI kábel
Diaľkový ovládač
2 x batérie AAA
POZNÁMKA: Obrázky, ilustrácie a nákresy zobrazené v tomto návode na použitie sú iba orientačné, skutočný
výrobok sa môže vzhľadovo líšiť. Počet napájacích káblov a typ zástrčky sa líši podľa oblastí.
Súprava na montáž na stenu
(pre soundbar)
Návod na použitie
SK
Súprava na montáž na stenu
(pre reproduktory)
Page 57
SOUNDBAR
1. Tlačidlo (ZAP. /VYP.)
Prepína medzi režimom ZAPNUTÉ a pohotovostným režimom.
2. Tlačidlo / (ZDROJ)
Voľba zdroja prehrávania.
3. Tlačidlá +/- (HLASITOSŤ)
Zvýšenie/zníženie úrovne hlasitosti.
4. IR senzor
Senzor prijímajúci signál z diaľkového ovládača.
5. Displej
Zobrazuje aktuálny stav.
6. Vstup USB
Pre prehrávanie hudby z pripojeného pamäťového zariadenia USB.
7. AUX vstup
Pre pripojenie externého zvukového zariadenia.
8. Optický audio vstup
Pre pripojenie externého zvukového zariadenia.
9. Koaxiálny audio vstup
Pre pripojenie externého zvukového zariadenia.
10. Konektor HDMI OUT (TV eARC/ARC)
Vstup pre pripojenie televízoru. Vstup podporuje funkciu eARC/ARC HDMI, ktorá umožňuje,
aby soundbar prehrával zvuk z pripojeného televízora.
SK
Page 58
11. Konektory HDMI IN (1/2)
Dva vstupy HDMI pro pripojenie zariadenia s pripojením HDMI, napríklad prehrávača DVD,
prehrávača diskov Blu-ray™ nebo herní konzole. Majte na pamäti, že možno používať vždy jen
jeden z oboch vstupov HDMI.
12. Konektor pre elektrické napájanie
Pre pripojenie sieťového kábla.
1. Konektor pre elektrické napájanie
Pripojenie k elektrickému napájaniu.
2. Tlačidlo PAIR
Stlačením aktivujete manuálne párovanie
medzi soundbarom a subwooferom.
3. Kontrolka PAIR
Akonáhle je subwoofer spárovaný so soundbarom,
kontrolka prestane blikať.
1. Konektor (L) reproduktora
2. Konektor pre elektrické napájanie
Pripojenie k adaptéru.
3. Konektor (P) reproduktora
4. Tlačidlo PAIR
Stlačením aktivujete manuálne párovanie medzi
soundbarom a reproduktory..
5. Kontrolka PAIR
Akonáhle sú reproduktory spárované
so soundbarom, kontrolka prestane blikať.
• Priložený diaľkový ovládač umožňuje ovládať soundbar na diaľku.
• Aj keď je diaľkový ovládač prevádzkovaný v účinnom dosahu 6 m, nemusí fungovať, pokiaľ sú
medzi soundbarom a diaľkovým ovládačom prekážky.
• Ak je diaľkový ovládač používaný v blízkosti iných výrobkov, ktoré generujú infračervené lúče,
alebo pokiaľ sa v blízkosti soundbaru používajú iné diaľkového ovládača využívajúce infračervené
lúče, nemusí fungovať správne. A naopak nemusia fungovať správne ostatné výrobky.
• Stlačením a posunutím zadného krytu otvorte priestor pre batérie diaľkového ovládača.
• Vložte dve batérie veľkosti AAA (priložené). Uistite sa, že konce batérií a zodpovedajú
pólom a označeným v priestore pre batérie.
• Zatvorte kryt priestoru pre batérie.
SK
Page 59
(ON/OFF)
Prepína medzi režimom ZAPNUTÉ
a pohotovostným režimom soundbaru.
Výber režimu Bluetooth.
AUX
USB
HDMI eARC
Výber režimu AUX.
Výber režimu USB.
Výber režimu HDMI ARC.
OPT / COA Výber režimu OPTICAL / COAXIAL.
HDMI 1/2 Výber režimu HDMI 1 / HDMI 2.
/ Preskočenie na predchádzajúcu/ďalšiu stopu.
Prehrávanie / Pauza / Obnovenie prehrávania.
TREBLE +/- Nastavenie úrovne výšok.
BASS +/- Nastavenie úrovne basov.
+/- Zvýšení/snížení úroveň hlasitosti.
(MUTE) Vypnutie alebo opätovné zapnutie zvuku.
EQ Voľba efektov ekvalizéra.
DIMMER Úprava jasu displeja.
AV SYNC+/- Nastavenie synchronizácie zvuku.
VERTICAL
SURROUND
Zapnutí/vypnutí priestorového zvuku.
POZNÁMKA: Stlačením a podržaním aktivujete funkciu párovania v režime Bluetooth alebo odpojíte aktuálne
spárované Bluetooth zariadenie.
• Uistite sa, že ste vložili batérie so správnou kladnou a zápornou polaritou.
• Používajte batérie rovnakého typu. Nikdy nepoužívajte súčasne rôzne typy batérií.
• Možno použiť nabíjacie aj nenabíjacie batérie. Pozri popis na batérii.
• Pri odstraňovaní krytu priestoru pre batérie a batérií buďte opatrní, aby ste si nepoškodili nechty.
• Dbajte, aby nedošlo k pádu diaľkového ovládača.
• Dbajte, aby diaľkový ovládač nebol ničím ovplyvnený.
• Na diaľkový ovládač nelejte vodu ani inú tekutinu.
• Neklaďte diaľkový ovládač na mokré predmety.
• Neklaďte diaľkový ovládač na priame slnečné svetlo alebo do blízkosti zdrojov nadmerného
tepla.
• Vyberte batérie z diaľkového ovládača, pokiaľ ho nebudete dlhšiu dobu používať, pretože môže
dôjsť ku korózii alebo vytečeniu batérie a následnému zraneniu, škode na majetku
a/alebo požiaru.
• Nepoužívajte iné ako uvedené batérie.
• Nekombinujte nové batérie so starými.
• Nikdy nenabíjajte batériu, pokiaľ si nie ste istí, že ide o nabíjaciu batériu.
SK
Page 60
Umiestnenie
• Možnosť A -Pokiaľ je váš televízor na stole, môžete
soundbar položiť na stôl priamo pred spodok televízora
uprostred jeho obrazovky.
• Možnosť B - Pokiaľ máte televízor inštalovaný na stene,
môžete soundbar pripevniť na stenu priamo pod televíznu
obrazovku.
1. Vyvŕtajte do steny 2 paralelné otvory (každý s priemerom 5 až 8 mm, podľa typu steny).
Vzdialenosť medzi otvormi by mala byť 962 mm.
2. V prípade potreby vložte do každého otvoru v stene hmoždinku. Medzi stenou a hlavou skrutky
ponechajte medzeru 3 mm.
3. Odstráňte skrutky zo zadnej strany soundbaru. Nainštalujte držiaky pre montáž na stenu tak,
aby užší zárez smeroval nahor.
4. Presuňte soundbar k stene a umiestnite ho na skrutky.
SK
Page 61
POZNÁMKA: Pred inštaláciou nástenného držiaka prepojte oba reproduktory káblom a pripojte napájací adaptér.
1. Vyvŕtajte do steny 2 paralelné otvory (každý s priemerom 5 až 8 mm, podľa typu steny).
2. V prípade potreby vložte do každého otvoru v stene hmoždinku. Medzi stenou a hlavou skrutky
ponechajte medzeru 3 mm.
3. Odstráňte skrutky zo spodnej časti reproduktorov. Upevnite držiaky na reproduktory.
4. Zaveste reproduktory na skrutku.
• Aby nedošlo k zraneniu, musí byť toto zariadenie bezpečne pripevnené k podlahe/stene
v súlade s pokynmi na inštaláciu.
• Odporúčaná výška pre montáž na stenu: ≤ 1,5 metra.
• Inštaláciu smie vykonávať iba kvalifikovaný personál. Nesprávna montáž môže mať
za následok vážne zranenie a škody na majetku (ak máte v úmysle inštalovať výrobok sami,
musíte skontrolovať elektrické vedenie a vodovodné potrubie, ktoré môžu byť ukryté
v stene). Technik, ktorý inštaláciu vykonáva, je zodpovedný za to, že stena bezpečne unesie
celkové zaťaženie soundbaru a nástenných držiakov.
• Na inštaláciu sú potrebné ďalšie nástroje (nie sú súčasťou dodávky).
• Skrutky nadmerne neuťahujte.
• Uschovajte tento návod na neskoršie použitie.
• Pred vŕtaním a montážou skontrolujte stenu pomocou elektronického vyhľadávača kovu.
SK
Page 62
Nebezpečenstvo poškodenia výrobku! Uistite sa, že napájacie napätie zodpovedá napätiu, ktoré
je vytlačené na zadnej alebo spodnej strane soundbaru.
Pred pripojením napájacieho kábla sa uistite, že ste dokončili všetky ostatné pripojenia.
Soundbar
Pripojte sieťový kábel do konektora pre elektrické
napájanie na soundbare a potom do sieťovej zásuvky.
Subwoofer
Pripojte sieťový kábel do konektora pre elektrické
napájanie na subwoofere a potom do sieťovej
zásuvky.
POZNÁMKA: Pokiaľ napájanie nefunguje, uistite sa, že napájací kábel a zástrčka sú úplne zasunuté a je zapnutý
hlavný vypínač prístroja.
• Prepojte oba reproduktory 2,5 mm káblom
• pre reproduktory.
• Pripojte adaptér do konektora DC IN, ktorý sa
nachádza na spodnej strane reproduktora, a potom
do sieťovej zásuvky.
POZNÁMKA: Ak sa rozhodnete postaviť reproduktory na rovnú plochu, pretiahnite napájací kábel a kábel pre
reproduktory žliabkom v dolnej časti reproduktorov.
Subwoofer/priestorové reproduktory sa automaticky spárujú so soundbarom po jeho zapnutí,
kontrolka PAIR na subwooferi/priestorových reproduktoroch bude trvalo svietiť.
Zistite stav podľa kontrolky PAIR:
• Rýchle blikanie > režim párovania
• Kontrolka svieti > pripojené / spárovanie bolo úspešné
• Pomalé blikanie > pripojenie/spárovanie zlyhalo
POZNÁMKA: S výnimkou manuálneho párovania nepoužívajte tlačidlo PAIR na subwooferi/priestorových
reproduktoroch. Ak nie je soundbar pripojený k subwooferu/priestorovým reproduktorom a je zapnutý, kontrolka
PAIR na subwooferi/priestorových reproduktoroch bude pomaly blikať. Ak sa automatické párovanie nepodarí,
spárujte subwoofer/priestorové reproduktory so soundbarom manuálne.
1. Stlačením tlačidla na soundbare alebo na diaľkovom ovládači zapnite soundbar.
2. Stlačte a podržte tlačidlo PAIR na subwooferi/priestorových reproduktoroch. Subwoofer/
priestorové reproduktory prejdú do režimu párovania, kontrolka PAIR bude rýchlo blikať.
3. Stlačte a podržte tlačidlo (MUTE) na diaľkovom ovládači, kým sa na displeji nezobrazí PAIR.
SK
Page 63
4. Soundbar prejde do stavu párovania. Pokiaľ prebehne párovanie úspešne, kontrolka PAIR
na subwooferi/priestorových reproduktoroch bude trvalo svietiť.
5. Ak kontrolka PAIR bliká, bezdrôtové pripojenie zlyhalo. Odpojte kábel subwoofera/priestorových
reproduktorov a po 4 minútach znova pripojte hlavný kábel. Opakujte kroky 1 až 4.
POZNÁMKA: Ak sa bezdrôtové pripojenie znovu nepodarí, skontrolujte, či vo vašom okolí nedochádza
k ovplyvňovaniu alebo silnému rušeniu prístroja (napríklad z iného elektronického zariadenia). Odstráňte
tento vplyv alebo rušenie a opakujte vyššie uvedené postupy. Subwoofer/priestorové reproduktory by mali byť
umiestnené v otvorenom priestore do 6 m od soundbaru.
Keď prvýkrát pripojíte soundbar k sieťovej zásuvke, bude v pohotovostnom režime.
• Stlačením tlačidla na soundbare alebo na diaľkovom ovládači zapnite soundbar.
• Ďalším stlačením tlačidla prepnete soundbar späť do pohotovostného režimu.
• Ak chcete soundbar úplne vypnúť, odpojte sieťovú zástrčku z elektrickej zásuvky.
Soundbar sa po približne 15 minútach automaticky prepne do pohotovostného režimu,
ak je televízor alebo externá jednotka odpojená, vypnutá alebo je hlasitosť takmer nulová.
• Ak soundbar nepoužívate, úplne ho vypnite, aby ste šetrili energiu.
Stisnutím tlačidla / (ZDROJ) na soundbar alebo tlačidiel AUX, , OPT/COA, HDMI 1/2,
HDMI eARC a USB na diaľkovom ovládači vyberte požadovaný zdroj. Vybraný zdroj sa zobrazí
na displeji.
Pomocou tlačidiel BASS +/- na diaľkovom ovládači upravíte úroveň basov.
Pomocou tlačidiel TREBLE +/- na diaľkovom ovládači upravíte úroveň výšok.
Stisnutím tlačidla VERTICAL/SURROUND na diaľkovom ovládači zapnite priestorový zvuk.
Ďalším stlačením tohoto tlačidla priestorový zvuk vypnete.
Zvukový signál
ZAP
Dvojkanálový
Viackanálový Všetky režimy
Zvuk vychádza súčasne zo soundbaru, subwoofera a priestorových reproduktorov.
Zvuk vychádza iba zo soundbaru a subwoofera.
MUSIC / VOICE
MOVIE / SPORT
Opakovaným stlačením tlačidla EQ na diaľkovom ovládači vyberte prednastavené efekty ekvalizéra
(MOVIE - Film / VOICE - Hlas / MUSIC - Hudba / SPORT).
SK
Page 64
Stisnutím tlačidiel +/- (HLASITOSŤ) na soundbaru alebo na diaľkovom ovládači upravíte hlasitosť.
Pokiaľ chcete zvuk vypnúť, stlačte tlačidlo (MUTE) na diaľkovom ovládači. Ak chcete obnoviť
normálne počúvanie, znovu stlačte tlačidlo (MUTE) alebo stlačte tlačidlá +/- (HLASITOSŤ)
na soundbare alebo na diaľkovom ovládači.
Opakovaným stlačením tlačidla DIMMER na diaľkovom ovládači zvoľte úroveň jasu.
Ak zvuk a video nie sú synchronizované, upravte časovanie zvukového signálu tak, aby zodpovedal
videu. Stlačením tlačidiel AV SYNC+/- na diaľkovom ovládači upravíte časovanie zvukového signálu.
POZNÁMKA: Nastavenie AV SYNC je možné iba pri digitálnom formáte zvuk (HDMI / OPTICAL / COAXIAL). V režime
AUX / BT / USB nie je funkcia AV SYNC podporovaná.
Niektoré televízory 4K HDR vyžadujú vstup HDMI alebo nastavenie obrazu na príjem obsahu HDR. Ďalšie
podrobnosti o nastavení zobrazenia HDR pozri užívateľský manuál vášho televízora.
Funkcia eARC/ARC (Enhance Audio Return Channel) umožňuje odosielať zvuk z vášho televízora
kompatibilného s ARC do soundbaru prostredníctvom jediného pripojenia HDMI. Aby ste mohli
využiť funkciu ARC, uistite sa, že váš televízor je kompatibilný s HDMI-CEC aj ARC, a podľa toho ho
nastavte. Po správnom nastavení môžete pomocou diaľkového ovládača televízora upraviť výstup
hlasitosti (VOLUME +/- a MUTE) soundbaru.
Pomocou kábla HDMI prepojte konektor HDMI
OUT (TV eARC/ARC) soundbaru s konektorom
HDMI (ARC) televízora s funkciou ARC.
POZNÁMKA: Váš televízor musí podporovať funkcie HDMI-CEC a ARC. Funkcie HDMI-CEC a ARC musia byť zapnuté.
Spôsob nastavenia funkcií HDMI-CEC a ARC sa môže líšiť v závislosti od televízora. Podrobnosti o funkcii ARC
nájdete v používateľskej príručke televízora. ARC funguje iba so zariadeniami, ktoré podporujú HDMI ARC a kábel
HDMI 1.4 (a vyšší).
SK
Page 65
Ak váš televízor nie je kompatibilný s HDMI ARC, pripojte soundbar k televízoru prostredníctvom
štandardného pripojenia HDMI.
Pomocou kábla HDMI prepojte konektor
HDMI OUT (TV eARC/ARC) soundbaru
s konektorom HDMI IN na televízore.
Pomocou kábla HDMI prepojte konektor
HDMI IN (1 alebo 2) soundbaru s externým
zariadením (napr. hernou konzolou,
prehrávačmi DVD alebo Blu-ray).
Pomocou optického kábla prepojte konektor
OPTICAL soundbaru s príslušným konektorom
televízora.
Pomocou koaxiálneho kábla prepojte konektor
COAXIAL soundbaru s príslušným konektorom
televízora.
Pomocou audio kábla 3,5 mm prepojte
konektor AUX soundbaru so slúchadlovým
konektorom televízora alebo externého
zvukového zariadenia.
Pomocou audio kábla RCA 3,5 mm prepojte
konektor AUX soundbaru s príslušnými
konektormi televízora.
SK
Page 66
1. Uistite sa, že je soundbar pripojený k televízoru alebo zvukovému zariadeniu.
2. Opakovaným stlačením tlačidla / (ZDROJ) na soundbare alebo stlačením tlačidiel AUX,
OPT/COA, HDMI 1/2, HDMI eARC na diaľkovom ovládači vyberte požadovaný zdroj. Vybraný
režim je zdroj na displeji.
3. Stlačením tlačidla +/- (HLASITOSŤ) nastavte hlasitosť na požadovanú úroveň.
POZNÁMKA: Soundbar nemusí byť schopný dekódovať všetky digitálne audio formáty zo vstupného zdroja.
V takom prípade sa zvuk soundbaru vypne. NEJDE o chybu. Uistite sa, že nastavenie zvuku vstupného zdroja
(napr. televízora, herná konzola, DVD prehrávače atď.) je nastavené na PCM alebo Dolby Digital (podrobnosti
o nastavení zvuku nájdete v užívateľskej príručke vstupného zariadenia) so vstupom HDMI 1 / HDMI 2 / HDMI ARC
/ OPTICKÝM vstupom / KOAXIÁLNYM vstupom. Keď vyberiete iný formát zvuku, soundbar zobrazí nasledujúce:
PCM Audio - PCM AUDIO
Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS
Po spárovaní soundbaru so zariadením s funkciou Bluetooth® môžete počúvať hudbu.
1. Opakovaným stisnutím tlačidla / (ZDROJ) na soundbare alebo stisnutím tlačidla
na diaľkovom ovládači vyberte režim Bluetooth®. Na displeji sa zobrazí NO BT .
2. Aktivujte svoje Bluetooth® zariadenie a vyberte režim vyhľadávania.
3. Vyhľadajte názov soundbaru “TH-E874B” a potom sa k nemu pripojte. Po úspešnom spárovaní
zaznie zvukové oznámeniee a na displeji sa zobrazí BT .
1. Dlhým stlačením tlačidla na diaľkovom ovládači odpojíte od soundbaru aktuálne pripojené
Bluetooth® zariadenie.
2. Pre spárovanie nového Bluetooth® zariadenia postupujte podľa krokov 2 a 3 v časti
„Prvé spárovanie“ vyššie.
Ak vaše Bluetooth® zariadenie podporuje A2DP, prehrávajte hudbu prostredníctvom svojho
zariadenia. Ak vaše Bluetooth® zariadenie podporuje AVRCP, použite na ovládanie prehrávania
priložený diaľkový ovládač.
• Na zvýšenie/zníženie hlasitosti stlačte tlačidlo +/- (HLASITOSŤ).
• Ak chcete prehrávanie pozastaviť/obnoviť, stlačte tlačidlo .
• Ak chcete preskočiť na určitú skladbu, stlačte tlačidlo / .
Ak chcete zrušiť funkciu Bluetooth®, môžete:
• Prepnúť sounbar na iný zdroj.
• Vypnúť túto funkciu na pripojenom zariadení s funkciou Bluetooth®.
POZNÁMKA: Prevádzkový dosah medzi soundbarom a zariadením je približne 8 metrov. Pred pripojením
zariadenia s funkciou Bluetooth® k soundbaru sa uistite, že poznáte funkcie zariadenia Nie je možné zaručiť
kompatibilitu so všetkými zariadeniami s funkciou Bluetooth®. Prekážka medzi zariadením a soundbarom
môže znížiť prevádzkový dosah. Umiestnite prehrávač mimo dosahu iných elektronických zariadení, ktoré môžu
spôsobovať rušenie. Prehrávač sa tiež odpojí, keď svoje zariadenie presuniete mimo prevádzkový dosah.
SK
Page 67
Po pripojení veľkokapacitného pamäťového zariadenia USB (napr. ash disku USB) k tomuto
prístroju môžete počúvať hudbu uloženú na tomto zariadení prostredníctvom soundbaru.
1. Stlačením tlačidla / (ZDROJ) na soundbare alebo stisnutím tlačidla USB na diaľkovom
ovládači vyberte režim USB.
2. Ak chcete prehrávanie pozastaviť/obnoviť, stlačte tlačidlo .
3. Ak chcete preskočiť na určitú skladbu, stlačte tlačidlo / .
POZNÁMKA: Prehrávač podporuje na zariadení USB iba formát hudobných súborov MP3. Soundbar podporuje
zariadenie USB s pamäťou až 32 GB. Soundbar nemusí byť kompatibilný so všetkými zariadeniami USB. Nejedná
sa o problém soundbaru.
Dolby Atmos® vám umožňuje pohlcujúci zážitok z počúvania tým, že poskytuje zvuk
v trojrozmernom priestore a všetku bohatosť, čistotu a silu zvuku Dolby. Viac informácií nájdete
na dolby.com/technologies/dolby-atmos
• Dolby Atmos® je k dispozícii iba v režime HDMI. Podrobnosti o pripojení nájdete v časti
„Prepojenie pomocou HDMI“.
• Ak chcete používať Dolby Atmos® v režimoch HDMI1, HDMI2 a HDMI ARC/eARC, váš televízor
musí Dolby Atmos® podporovať.
• Uistite sa, že pre bitový tok vo zvukovom výstupe pripojeného externého zariadenia
(napr. prehrávače Blu-ray, prehrávača DVD, televízora atď.) máte zvolené „No Encoding“.
POZNÁMKA: Plný zážitok z Dolby Atmos je možný iba v prípade, že je soundbar pripojený k zdroju pomocou kábla
HDMI 2.0. Soundbar bude fungovať, aj keď je pripojený pomocou iných spôsobov (napríklad cez digitálny optický
kábel), ale tieto spôsoby nie sú schopné podporovať všetky funkcie Dolby. Vzhľadom k tomu odporúčame
na zabezpečenie plnej podpory Dolby pripojenie cez HDMI.
Aby zostala záruka platná, nikdy sa nepokúšajte opraviť systém sami. Ak sa pri používaní tohto
zariadenia stretnete s problémami, skontrolujte pred kontaktovaním servisu nasledujúce body.
Soundbar nemožno
zapnúť
Diaľkové ovládanie
nefunguje
• Uistite sa, že je napájací kábel zariadenia správne pripojený
• Uistite sa, že v zásuvke je prúd.
• Stlačením tlačidla zapnite soundbar.
• Pred stlačením tlačidla ovládania prehrávania najskôr vyberte
správny zdroj.
• Znížte vzdialenosť medzi diaľk. ovládačom a soundbarom.
• Batérie vložte so správnou polaritou / podľa obrázku.
• Vymeňte batérie.
• Namierte diaľkový ovládač priamo na snímač na prednú stranu
soundbaru.
SK
Page 68
• Uistite sa, že zvuk soundbaru nie je vypnutý. Stlačením tlačidla
(MUTE) alebo +/- (HLASITOSŤ) obnovíte normálne počúvanie.
• Stlačením tlačidla na soundbaru alebo na diaľkovom ovládači
prepnete soundbar do pohotovostného režimu. Potom znovu
stlačte tlačidlo pre zapnutie soundbaru.
• Odpojte soundbar aj subwoofer zo sieťovej zásuvky a potom ich
znovu zapojte. Zapnite soundbar.
• Uistite sa, že nastavenie zvuku vstupného zdroja (nar. televízora,
hernej konzole, DVD prehrávača atď.) je pri použití digitálneho
Žiadny zvuk
Televízor má problém so
zobrazením pri sledovaní
obsahu HDR zo zdroja
HDMI
Nemôžem nájsť názov
prístroja na zariadení s
funkciou Bluetooth pre
spárovanie pomocou
Bluetooth
Soundbar sa vypína
Nedá sa docieliť
vynikajúcich efektov
Dolby Atmos®
pripojenia (napr. HDMI, optického, koaxiálneho) nastaveno na
režim PCM nebo Dolby Digital.
• Subwoofer je mimo dosahu, presuňte subwoofer bližšie
k soundbaru. Uistite sa, že subwoofer menej ako 5 m od soundbaru
(čím bližšie, tým lepšie).
• Soundbar možno stratil spojenie so subwooferom. Znovu spárujte
jednotky podľa krokov v časti „Spárovanie so subwooferom“.
• Soundbar nemusí byť schopný dekódovať všetky digitálne formáty
zvuku zo vstupného zdroja. V tomto prípade sa zvuk soundbaru
vypne. NEJDE o chybu prístroja.
• Niektoré televízory 4K HDR vyžadujú pre príjem obsahu, aby bol
nastavený vstup HDMI alebo obraz na HDR. Ďalšie podrobnosti
o nastavení zobrazení HDR nájdete v návode k obsluhe svojho
televízora.
• Uistite sa, že na svojom Bluetooth® zariadení máte aktivovanú
funkciu Bluetooth®.
• Znovu spárujte soundbar so svojim Bluetooth® zariadením.
• Soundbar má funkciu Bluetooth®, ktorá dokáže prijímať signál do
8 metrov. Medzi soundbarom a Bluetooth® zariadením udržujte
vzdialenosť do 8 metrov.
• Pokiaľ je úroveň externého vstupného signálu do soundbaru príliš
nízka, soundbar sa po 15 minútach automaticky vypne. Zvýšte
hlasitosť externého zariadenia.
• Pre pripojenie bez HDMI (napr. pri použití USB, Bluetooth,
optického alebo audio vstupu) sa vytvárajú priestorové efekty
s obmedzeným rozsahom. Ako dosiahnuť najlepšie efekty Dolby
Atmos® – viď sekcia Dolby Atmos®.
SK
Page 69
Soundbar
Napájanie 100 až 240 V, 50/60 Hz
Príkon
USB
Rozmery (ŠxVxH) 1000 x 67 x 105 mm
Čistá hmotnosť 3,6 kg
Citlivosť audio vstupu 700 mV
Frekvenčný rozsah 120 Hz - 20 KHz
Verzia/proly Bluetooth
Frekvenčný rozsah Bluetooth
Max. vysielací výkon Bluetooth
5,8G bezdrôtový frekvenčný rozsah
5,8G max. vysielací výkon
Typ modulácie GFSK, π/4 DQPSK
51 W
< 0,5 W (pohotovostný režim)
5 V / 500 mA
Vysokorýchlostné USB / FAT32 / FAT16
32G (max), Podporované súbory MP3
V 5.3 (A2DP, AVRCP)
2400 MHz ~ 2483,5 MHz
≤ 5 dBm
5729 MHz ~ 5819 MHz
≤ 6 dBm
Subwoofer
Napájanie 100 až 240 V, 50/60 Hz
Príkon
Rozmery (ŠxVxH) 240 x 420 x 240 mm
Čistá hmotnosť 5,2 kg
Frekvenčný rozsah 40 Hz - 120 Hz
30 W
< 0,5 W (pohotovostný režim)
Adaptér
Vstup
Výstup
Rozmery (ŠxVxH) 71 x 150 x 108 mm
Čistá hmotnosť 1,0 kg (2 x 0,5 kg)
Frekvenčný rozsah 120 Hz - 20 kHz
Impedancia 2 x 8 Ω
KA3601A-2401500DE
100-240V~ 50/60Hz, 1,0A (Max)
24V / 1,5A
SK
Page 70
Soundbar 2 x 60 W + 2 x 40 W + 60 W
Subwoofer 180 W
Priestorové reproduktory 2 x 40 W
Vzdialenosť/uhol 6 m / 30°
Typ batérie AAA (2 x 1,5 V)
• Pred čistením sa uistite, že je prístroj celkom odpojený z elektrickej zásuvky.
• K čisteniu zariadenia nikdy nepoužívajte brusné čistiace prostriedky alebo silné rozpúšťadlá,
pretože by mohlo dôjsť k poškodeniu povrchu prístroja. Vhodná je suchá mäkká handrička. Pokiaľ
je však prístroj veľmi znečistený, možno použiť mierne navlhčenú handričku.
Po vyčistení sa uistite, že je prístroj suchý.
Pokiaľ je nutné zariadenie niekam odoslať, uložte ho do pôvodného obalu. Pro tento účel si obal
uschovajte.
VAROVANIE: NEVYSTAVUJTE SPOTREBIČ DAŽĎU ALEBO VLHKOSTI, ABY STE PREDIŠLI
VZNIKU POŽIARU ALEBO ÚRAZU ELEKTRICKÝM PRÚDOM. PRED OPRAVOU ALEBO VŽDY,
KEĎ SPOTREBIČ NEPOUŽÍVATE, VYPNITE HO ZO ZÁSUVKY. V PRÍSTROJI NIESÚ ŽIADNE ČASTI
OPRAVITEĹNÉ SPOTREBITEĹOM. VŽDY SA OBRACAJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS.
SPOTREBIČ JE POD NEBEZPEČNÝM NAPÄTÍM.
NEBEZPEČENSTVO UDUSENIA. PE VRECKO ODKLADAJTE MIMO DOSAHU DETÍ.
VRECKO NIE JE NA HRANIE. NEPOUŽÍVAJTE TOTO VRECÚŠKO V KOLÍSKACH,
POSTIEĽKACH, KOČÍKOCH ALEBO DETSKÝCH OHRÁDKACH.
Tento symbol na výrobku alebo obale znamená, že s výrobkom po ukončení jeho
životnosti nemôže byť nakladané ako s bežným odpadom z domácnosti. Musí
sa odovzdať do príslušnej zberne na recykláciu elektrických a elektronických zariadení.
Zaručením správnej likvidácie tohto výrobku pomôžete pri predchádzaní potenciálnych
negatívnych dopadov na životné prostredie a na zdravie človeka, ktoré by mohli byt
zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním materiálov
pomôžete zachovať‘ prírodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám
na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa,
v ktorej ste si tento výrobok zakúpili.
Informácie o výrobku a servisnej sieti nájdete na internetovej adrese www.JVCAUDIO.sk
Týmto ETA a.s. prehlasuje, že typ rádiového zariadenia TH-E874B je v súlade so smernicou
2014/53/EU. Úplné znenie prehlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese:
www.JVCAUDIO.cz/doc
SK
Page 71
• Köszönjük, hogy a mi készülékünket választotta!
• Kérjük olvassa el a használati utasítást figyelmesen, a készülék megfelelő használata
érdekében! Elolvasás után tárolja a kézikönyvet biztonságos helyen a későbbi használathoz!
Az egyenlő oldalú háromszögben elhelyezkedő nyílhegy szimbólummal ellátott villám
gyelmezteti a felhasználót a termék burkolatán belüli szigeteletlen „veszélyes feszültség”
jelenlétére, amely elegendő erejű ahhoz, hogy áramütés veszélyt jelentsen az emberek
számára.
Az egyenlő oldalú háromszögben lévő felkiáltójel célja, hogy gyelmeztesse a felhasználót
a készülékhez mellékelt kézikönyvben található fontos kezelési és karbantartási
(szervizelési) utasításokra.
• Olvassa el az utasításokat – A termék használata előtt el kell olvasni az összes biztonsági
és használati utasítást!
• Tartsa meg a kézikönyvet – A biztonsági és kezelési útmutatót meg kell őrizni későbbi használat
céljából!
• Tartsa be a figyelmeztetéseket – A készüléken és a használati utasításban szereplő összes
figyelmeztetést be kell tartani!
• Tartsa be az utasításokat – Minden kezelési és használati utasítást be kell tartani!
• Ne használja a készüléket víz közelében – A készüléket nem szabad víz, vagy nedvesség
közelében használni – például nedves pincében, úszómedence és hasonlók közelében!
• Csak száraz ruhával tisztítsa!
• Ne takarja le a szellőzőnyílásokat! Telepítse a gyártó utasításai szerint!
• Ne telepítse hőforrások, például radiátorok, fűtőtestek, kályhák, vagy egyéb hőt termelő
berendezések (beleértve az erősítőket) közelébe!
• Ne akadályozza meg a polarizált, vagy földelt dugó biztonsági célját! A polarizált dugónak két
pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelő dugónak két pengéje és
egy harmadik földelő ága van. A széles penge, vagy a harmadik kar az Ön biztonságát szolgálja. Ha
a mellékelt dugó nem illik az aljzatba, forduljon villanyszerelőhöz az elavult aljzat cseréje céljából!
• Óvja a tápkábelt attól, hogy rálépjenek, vagy becsípjék, különösen a csatlakozóknál,
a csatlakozóaljzatoknál és azon a helyen, ahol kijön a készülékből!
• Csak a gyártó által meghatározott kiegészítőket/tartozékokat használja!
• Csak a gyártó által meghatározott, vagy a készülékkel együtt értékesített tartót,
állványt, konzolt, vagy asztalt használja! Ha kocsit, vagy állványt használ, legyen
körültekintő a kocsi/készülék kombináció mozgatásakor, hogy elkerülje
a felborulásból eredő sérüléseket!
HU
Page 72
• Húzza ki a készüléket villámlás közben, vagy ha hosszabb ideig nem használja azt!
• Minden szervizelést bízzon szakképzett szakemberre! Szervizelésre van szükség, ha a készülék
bármilyen módon megsérült, például megsérült a tápkábele, vagy a csatlakozódugó, folyadék
ömlött bele, vagy tárgyak estek a készülékbe, a készülék esőnek, vagy nedvességnek volt kitéve,
nem működik megfelelően, vagy leejtették.
• Ez a berendezés II. osztályú vagy kettős szigetelésű elektromos készülék. Úgy tervezték, hogy
ne legyen szükség elektromos földeléshez való biztonsági csatlakozásra.
• A készüléket ne tegye ki csepegő, vagy fröccsenő víz hatásának! Ne helyezzen a készülékre
folyadékkal töltött tárgyat, például vázát!
• A megfelelő szellőzés érdekében a készülék körüli minimális távolság 5 cm.
• A szellőzést nem szabad akadályozni a szellőzőnyílások letakarásával, például újságokkal,
terítőkkel, függönyökkel stb.!
• Ne helyezzen nyílt lángot, például égő gyertyát a készülékre!
• Az akkumulátorokat az állami és helyi irányelvek szerint kell újrahasznosítani, vagy
ártalmatlanítani!
• Használja a készüléket mérsékelt éghajlaton!
Figyelem
• Az itt leírtaktól eltérő kezelőszervek, beállítások, vagy eljárások végrehajtása veszélyes sugárzást,
vagy más nem biztonságos működést eredményezhet.
• A tűz, vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek,
vagy nedvességnek! A készülékre ne csepegjen, illetve ne fröccsenjen semmilyen folyadék és
nem szabad a készülékre folyadékkal teli tárgyakat, például vázákat helyezni!
• Ha használja a hálózati konnektort a készülék kikapcsolásához, legyen az könnyen elérhető!
• Az akkumulátor helytelen cseréje robbanásveszélyes. Csak azonos, vagy azzal egyenértékű
típusra cserélje ki!
• Az akkumulátort (elemeket, vagy akkumulátorcsomagot) ne tegye ki túlzott hőhatásnak, például
napsütésnek, tűznek, stb..!
• A rendszer működtetése előtt ellenőrizze, hogy a rendszer feszültsége megegyezik-e a helyi
tápegység feszültségével!
• Ne helyezze a készüléket erős mágneses mezők közelébe!
• Ne helyezze a készüléket az erősítőre, vagy a vevőegységre!
• Ha bármilyen szilárd tárgy, vagy folyadék kerül a rendszerbe, húzza ki a rendszert a konnektorból,
és a további üzemeltetés előtt ellenőriztesse szakemberrel!
• Ne próbálja meg tisztítani az egységet vegyi oldószerekkel, mert ez károsíthatja a felületet!
Használjon tiszta, száraz, vagy enyhén nedves ruhát!
• Amikor kihúzza a tápkábelt a fali aljzatból, mindig közvetlenül a csatlakozót fogja meg,
soha ne a kábelen keresztül húzza ki!
• Az egységen a megfelelőségért felelős fél által kifejezetten jóvá nem hagyott változtatások,
vagy módosítások érvénytelenítik a felhasználót a berendezés üzemeltetésére!
• A minősítési címke a berendezés aljára, vagy hátuljára van ragasztva.
HU
Page 73
• Az elemszivárgás elkerülése érdekében, amely testi sérülést, anyagi kárt, vagy a készülék
károsodását okozhatja:
- Helyezze be az összes elemet megfelelően és a készüléken feltüntetett módon!
- Ne használjon együtt régi és új elemeket!
- Ne keverje az alkáli, szabványos (szén-cink), vagy újratölthető (Ni-Cd, Ni-MH stb.) elemeket!
- Vegye ki az elemeket, ha a készüléket hosszabb ideig nem használja!
Soundbar Térhatású hangszórók Vezeték nélküli Subwoofer
2 x AC Töltőkábel Adapter Térhatású hangszóró kábel
HDMI kábel
Távirányító
2 x AAA elem
MEGJEGYZÉS: A felhasználói kézikönyvben látható képek, illusztrációk és rajzok csak tájékoztató jellegűek, a
tényleges termék megjelenése eltérő lehet! A tápkábel és a csatlakozó típusa régiónként eltérő.
Falra szerelhető készlet
(Soundbarhoz)
Használati utasítás
HU
Falra szerelhető készlet
(Hangszórókhoz)
Page 74
SOUNDBAR
1. (ON/OFF) gomb
Soundbar ON és Készenléti mód közötti kapcsolás.
2. / (SOURCE) gomb
Funkció kiválasztása.
3. +/- (VOLUME) gombok
Hangerő növelése/csökkentése.
4. Távirányító
Távirányítóból származó jel vevő szenzor.
5. Kijelző
Aktuális állapot megjelenése.
6. USB Aljzat
USB eszköz csatlakozása zene lejátszásához.
7. AUX Aljzat
Külső audió berendezés csatlakozása.
8. OPTICAL Aljzat
OPTICAL OUT aljzat csatlakozása külső berendezéshez.
9. COAXIAL Aljzat
COAXIAL OUT aljzat csatlakozása külső berendezéshez.
10. HDMI OUT (TV eARC/ARC) Aljzat
TV csatlakozása. Az aljzat eARC/ARC HDMI funkciót támogatja, amely lehetővé teszi
a csatlakozott TV hangját lejátszani.
HU
Page 75
11. HDMI IN (1/2) Aljzatok
Kettő HDMI aljzat HDMI eszközök csatlakozásához, mint pl. DVD, Blu-ray Disc™ lejátszó, vagy
játékkonzol. Csak egy HDMI aljzat használható egy időben.
12. AC~ Aljzat
Tápkábel csatlakozása.
1. AC~ Aljzat
Tápellátás csatlakozása.
2. PAIR gomb
Soundbar és subwoofer közötti
párosítás aktiválása.
3. PAIR Indikátor
Sikeres párosítás esetén a jelzőfény
abbahagyja a villogást.
1. HANGSZÓRÓ (L) aljzat
2. DC ~ aljzat
Csatlakoztassa az adapterhez.
3. HANGSZÓRÓ (R) aljzat
4. PAIR gomb
Soundbar és hangszórók közötti párosítás
aktiválása.
5. PAIR Indikátor
Sikeres párosítás esetén a jelzőfény abbahagyja a
villogást.
• A mellékelt távirányító lehetővé teszi a Soundbar távolról történő működtetését.
• Még akkor is, ha a távirányítót 6 m (19,7 láb) hatótávolságon belül működtetik, azonban
előfordulhat, hogy a távirányító nem működik, ha pl. bármilyen akadály van a Soundbar és
a távirányító között.
• Ha a távirányítót egyéb infravörös sugarakat kibocsátó termékek közelében használja, vagy ha
infravörös sugarakat használó más távirányítót használ a Soundbar közelében, előfordulhat, hogy
hibásan fog működni.
• Nyomja meg és csúsztassa el a hátsó fedelet a távirányító elemtartójának kinyitásához!
• Helyezze be kettő darab AAA típusú elemet (csomagolásban)! Győződjön meg arról, hogy az
elemek és az elemek végei megegyeznek az elemtartó rekeszében jelzett végekkel!
• Csukja be az elemtartót!
HU
Page 76
(ON/OFF)
Soundbar ON és Készenléti mód közötti
kapcsolás.
Válassza ki a Bluetooth módot.
AUX
USB
HDMI eARC
Válassza ki az AUX módot.
Válassza ki az USB módot.
Válassza ki a HDMI ARC módot.
OPT / COA Válassza ki az OPTICAL / COAXIAL módot.
HDMI 1/2 Válassza ki a HDMI 1 / HDMI 2 módot.
/ Előző/következő szám kiválasztása.
Lejátszás elindítása/szüneteltetése.
TREBLE +/- Magas hangok beállítása.
BASS +/- Basszus szint beállítása.
+/- Hangerő növelése/csökkentése.
(MUTE) Hang ki/bekapcsolása.
EQ Hangszínszabályozó (EQ) eektus kiválasztása.
DIMMER Kijelző fényerő beállítása.
AV SYNC+/- Audió késleltetés beállítása.
VERTICAL
SURROUND
Térhatás BE/KIkapcsolása.
MEGJEGYZÉS: Bluetooth módban nyomja meg és tartsa megnyomva gombot a párosítási funkció
aktiválásához, vagy párosított Bluetooth eszköz szétválasztásához.
• Ügyeljen arra, hogy az elemeket helyes pozitív és negatív polaritással helyezze be!
• Használjon azonos típusú elemeket! Soha ne használjon együtt különböző típusú elemeket!
• Újratölthető és nem újratölthető elemek is használhatók. Olvassa el a címkéken található
óvintézkedéseket!
• Ügyeljen a körmeire, amikor eltávolítja az elemtartó fedelét és az elemet!
• Ne ejtse le a távirányítót!
• Ügyeljen arra, hogy semmi ne érje a távirányítót!
• Ne öntsön vizet, vagy folyadékot a távirányítóra!
• Ne helyezze a távirányítót nedves tárgyra!
• Ne tegye a távirányítót közvetlen napfényre, vagy túlzott hőforrás közelébe!
• Vegye ki az elemet a távirányítóból, ha hosszabb ideig nem használja, mert korrózió vagy
elemszivárgás léphet fel, ami testi sérülést és/vagy anyagi károkat és/vagy tüzet okozhat!
• Ne használjon a megadottaktól eltérő elemeket!
• Ne keverje az új elemeket a régiekkel!
• Soha ne töltse újra az elemet, hacsak nincs megerősítve, hogy újratölthető típusú!
HU
Page 77
• A opció -Ha a TV-készüléket asztalra helyezi, a Soundbar-t
közvetlenül a TV-állvány elé helyezheti az asztalra,
a TV-képernyő közepére.
• B opció -Ha tévéje falra van rögzítve, a Soundbar-t
közvetlenül a TV képernyője alá szerelheti a falra.
1. Fúrjon 2 párhuzamos lyukat (egyenként Ø 5 - 8 mm a fal
típusától függően) a falba. A furatok közötti távolság 962 mm legyen.
2. Ha szükséges, rögzítsen szilárdan 1 tiplit a falon lévő minden furatba. Hagyjon 3 mm-es rést a
fal és a csavarfej között.
3. Távolítsa el a soundbar hátulján lévő csavarokat. Szerelje be a fali tartókonzolokat a soundbar
hátuljába, és ügyeljen arra, hogy a rögzítőfurat kis barázdája felfelé nézzen.
4. Emelje fel a soundbart a csavarok feje fölé, és csúsztassa a helyére.
HU
Page 78
MEGJEGYZÉS: A fali tartó felszerelése előtt csatlakoztassa mindkét hangszórót a térhatású hangszóró kábellel, és
csatlakoztassa a hálózati adaptert.
1. Fúrjon 2 párhuzamos lyukat (egyenként Ø 5 - 8 mm a fal típusától függően) a falba.
2. Ha szükséges, rögzítsen szilárdan 1 tiplit a falon lévő minden furatba. Hagyjon 3 mm-es rést a
fal és a csavarfej között.
3. Távolítsa el a csavarokat a hangszórók aljáról. Szerelje fel a fali konzolokat a hangszórókra.
4. Akassza fel a térhatású hangszórókat a csavarra.
• A sérülések elkerülése érdekében ezt a készüléket biztonságosan kell rögzíteni a padlóhoz/falhoz
a telepítési utasításoknak megfelelően!
• Javasolt fali szerelési magasság: ≤ 1,5 méter.
• A telepítést csak szakképzett személyzet végezheti el. A helytelen összeszerelés súlyos személyi
sérüléseket és anyagi károkat okozhat (,ha saját maga kívánja beszerelni ezt a terméket,
ellenőrizze, hogy nincsenek-e a falba vezetve olyan telepítések, mint például elektromos
vezetékek és vízvezetékek). A telepítő felelőssége annak ellenőrzése, hogy a fal biztonságosan
elbírja-e a Soundbar és a fali konzolok teljes terhelését.
• A telepítéshez további szerszámok szükségesek (nem tartozék).
• Ne húzza túl a csavarokat!
• Őrizze meg ezt a használati útmutatót a későbbi használatra!
• Fúrás és szerelés előtt elektronikus szegkeresővel ellenőrizze a fal típusát!
HU
Page 79
A termék károsodásának veszélye! Győződjön meg arról, hogy a tápfeszültség megegyezik
a Soundbar hátoldalán, vagy alján feltüntetett feszültséggel!
Az AC tápkábel csatlakoztatása előtt győződjön meg arról, hogy az összes többi csatlakoztatást
elvégezte!
Soundbar
Csatlakoztassa a hálózati kábelt a Soundbar
AC~ aljzatához, majd egy hálózati konnektorhoz.
Subwoofer
Csatlakoztassa a hálózati kábelt a Subwoofer
AC~ aljzatához, majd egy hálózati konnektorhoz.
MEGJEGYZÉS: Ha nincs áram, győződjön meg arról, hogy a tápkábel és a csatlakozó teljesen be van dugva,
és a tápellátás be van kapcsolva!
• Csatlakoztassa mindkét hangszórót a 2,5 mm-es
térhatású hangszóró kábellel.
• Csatlakoztassa a DC adaptert a hangszóró alján
található DC IN aljzathoz, majd egy hálózati
konnektorhoz.
MEGJEGYZÉS: Ha a hangszórókat az asztalra helyezi, helyezze a tápkábelt és a térhatású hangszóró kábelt a vályúba.
A subwoofer / térhatású hangszórók automatikusan csatlakoznak a sounbarral, ha az be van
kapcsolva. A subwoofer / térhatású hangszórók PAIR jelzőfénye folyamatosan világít.
Határozza meg az állapotot a PAIR indikátor alapján:
• Gyors villogás > Párosítási módban van
• Világít > Csatlakoztatva / Párosítás sikeres
• Lassú villogás > Csatlakozás / Párosítás sikertelen
MEGJEGYZÉS: Ne nyomja meg a subwooferen/térhatású hangszórókon lévő PAIR gombot, kivéve a manuális
párosítás esetén. Ha a soundbar nincs csatlakoztatva a subwooferhez / térhatású hangszórókhoz, és bekapcsolt
módban van, a subwoofer/térhatású hangszórók PAIR jelzőfénye lassan villog. Ha az automatikus párosítás
sikertelen, párosítsa manuálisan a subwoofert/térhatású hangszórókat a soundbarral.
1. Nyomja meg a soundbaron, vagy a távirányítón lévő gombot a Soundbar bekapcsolásához.
2. Nyomja meg és tartsa lenyomva néhány másodpercig a subwoofer / térhatású hangszórók
PAIR gombját. A subwoofer/térhatású hangszórók párosítási módba lépnek be és a PAIR
jelzőfény gyorsan villogni kezd.
HU
Page 80
3. Nyomja meg és tartsa lenyomva a távirányító (MUTE) gombját, amíg a kijelzőn a PAIR
felirat nem jelenik meg.
4. A soundbar belép a párosítási módba. Sikeres párosítás esetén a subwooferen / térhatású
hangszórókon PAIR jelzőfény világít.
5. 5. Ha a PAIR jelzőfény villog, a vezeték nélküli kapcsolat létrehozása sikertelen volt. Húzza
ki a Subwoofer / térhatású hangszórók tápkábelét, majd 4 perc múlva csatlakoztassa újra a
tápkábelt. Ismételje meg a lépést 1 ~ 4.
MEGJEGYZÉS: Ha a vezeték nélküli kapcsolat ismét meghiúsul, ellenőrizze, hogy nincs-e akadály, vagy erős
interferencia (például egy elektronikus eszköz által okozott interferencia) a készülék helye körül. Távolítsa el
ezeket az akadályokat, vagy az erős interferenciákat, és ismételje meg a fenti eljárást. A subwoofernek/térhatású
hangszóróknak nyílt területen 6 m-en (19,7 láb) belül kell lenniük a soundbartól.
Amikor először csatlakoztatja a Soundbart a hálózati konnektorhoz, a Soundbar készenléti
üzemmódban lesz.
• Nyomja meg a gombot a Soundbaron, vagy a távirányítón a Soundbar bekapcsolásához.
• Nyomja meg gombot újra KÉSZENLÉTI mód bekapcsolásához.
• Húzza ki a hálózati csatlakozót a konnektorból, ha teljesen ki szeretné kapcsolni a Soundbar.
A Soundbar körülbelül 15 perc elteltével automatikusan készenléti módba kapcsol, ha a TV-t, vagy
a külső egységet leválasztják, kikapcsolják, vagy a hangerő túl közel van a némításhoz.
• Ha nincs használatban, kapcsolja ki teljesen a Soundbart, hogy energiát takarítson meg!
Nyomja meg aSoundbar-on lévő / (SOURCE) gombot, vagy a távirányítón lévő AUX, , OPT/
COA, HDMI 1/2, HDMI eARC, vagy USB gombot a kívánt mód kiválasztásához. Kiválasztott mód
jelenik meg a kijelzőn.
Nyomja meg a távirányítón lévő BASS +/- gombot a beállításhoz.
Nyomja meg a távirányítón lévő TREBLE +/- gombot a beállításhoz.
Nyomja meg a távirányítón lévő VERTICAL/SURROUND gombot a surround hang bekapcsolásához.
Nyomja meg a gombot újra a surround hang kikapcsolásához.
Audió jel
Duális csatorna
Többcsatornás Minden mód
A hang egyszerre jön ki a soundbarból, a subwooferből és a térhatású hangszórókból.
A hang csak a soundbarból és a subwooferből jön ki.
MUSIC / VOICE
MOVIE / SPORT
KI
HU
Page 81
Nyomja meg ismételten a távirányítón lévő EQ gombot a kívánt eektus kiválasztásához
(MOVIE / VOICE / MUSIC / SPORT).
Nyomja meg a távirányítón, vagy a Soundbar-on lévő +/- (VOLUME) gombot a hangerő
beállításához. Ha szeretné a hangot teljesen kikapcsolni, nyomja meg a a távirányítón lévő
(MUTE) gombot. Nyomja meg (MUTE) gombot újra, vagy használja a távirányítón, vagy
a Soundbar-on lévő +/- (VOLUME) gombokat hang visszaállításához.
Nyomja meg ismételten a távirányítón lévő DIMMER gombot a fényerő beállításához.
Ha a hang és a videó nincs szinkronizálva, szinkronizálja a videót hanggal, ha szükséges késleltesse a
hangot, hogy egy időben legyen a videóval. Nyomja meg a távirányítón lévő AV SYNC +/- gombot,
hogy szinkronizálja a hang és a videó szinkronizálásához.
MEGJEGYZÉS: Az audió késleltetés beállítása csak a digitális hang esetén lehetséges (HDMI / OPTICAL / COAXIAL).
AUX / BT / USB módban az AV SYNC funkció nem támogatott.
CSATLAKOZÁSOK
HDMI CSATLAKOZÁS
Egyes 4K HDR TV-knél be kell állítani a HDMI bemenetet, vagy a képbeállításokat a HDR tartalom
vételéhez. A HDR-kijelző beállításának további részleteit a TV-készülék használati útmutatójában
találja.
Az eARC / ARC (Enhance Audio Return Channel) funkció lehetővé teszi, hogy egyetlen
HDMI-csatlakozáson keresztül hangot küldjön az ARC-kompatibilis TV-ről a soundbarra.
Az ARC funkció élvezetéhez győződjön meg arról, hogy TV-je HDMI-CEC és ARC kompatibilis, és
ennek megfelelően állítsa be. Ha helyesen van beállítva, a TV távirányítójával beállíthatja
a soundbar hangerejét (VOLUME +/- és MUTE).
Csatlakoztassa a HDMI-kábelt
az egység HDMI OUT (TV eARC/ARC)
aljzatához és az ARC-kompatibilis
TV-készülék HDMI (ARC) aljzatához.
MEGJEGYZÉS: A TV-nek támogatnia kell a HDMI-CEC és az ARC funkciót. A HDMI-CEC-et és az ARC-t be kell
kapcsolni. A HDMI-CEC és az ARC beállítási módja a TV-től függően eltérő lehet. Az ARC funkcióval kapcsolatos
részletekért lásd a használati útmutatót. Az ARC csak olyan eszközökkel működik, amelyek támogatják HDMI
ARC funkciót, valamint HDMI 1.4-es (vagy magasabb) kábellel kompatibilisek.
HU
Page 82
Ha tévéje nem HDMI ARC-kompatibilis, csatlakoztassa a soundbart a TV-hez szabványos HDMIcsatlakozáson keresztül.
HDMI-kábellel csatlakoztassa a soundbar
HDMI OUT (TV eARC/ARC) aljzatát a TV HDMI
IN aljzatához. HDMI-kábellel csatlakoztassa a
Soundbar HDMI IN (1 nebo 2) aljzatát külső
eszközeihez (például játékkonzolokhoz,
DVD-lejátszókhoz és Blu-ray-lejátszókhoz).
OPTIKAI ALJZAT HASZNÁLATA
Csatlakoztasson egy OPTICAL kábelt a TV
OPTICAL OUT aljzatához és a Soundbar
OPTICAL aljzatához.
A COAXIAL kábel segítségével a TV COAXIAL
OUT aljzatát és a Soundbar COAXIAL aljzatát
is csatlakoztathatja.
Használjon 3,5 mm-es audió kábelt a TV,
vagy külső audió eszköz fejhallgató
csatlakoztatásához a Soundbar AUX
aljzatához.
RCA–3,5 mm-es audiokábellel csatlakoztassa
a TV audió kimeneti aljzatait a Soundbar AUX
aljzatához.
HU
Page 83
1. Győződjön meg arról, hogy a Soundbar csatlakoztatva van a TV-hez vagy audió eszközhöz.
2. Nyomja meg ismételten a Soundbar-on lévő / (SOURCE) gombot, vagy a távirányítón
lévő AUX, OPT/COA, HDMI 1/2, HDMI eARC gombot a kívánt mód kiválasztásához.
A kiválasztott mód jelenik meg a kijelzőn.
3. +/- (VOLUME) gombbal állítsa be a hangerőt kívánt szintre.
MEGJEGYZÉS: Előfordulhat, hogy a Soundbar nem tudja dekódolni az összes digitális hangformátumot
a bemeneti forrásból. Ebben az esetben a Soundbar elnémul. Ez NEM hiba. Győződjön meg arról, hogy
a bemeneti forrás (pl. TV, játékkonzol, DVD-lejátszó stb.) hangbeállítása PCM-re, vagy Dolby Digitalra van állítva
(a hangbeállítások részleteit lásd a bemeneti forráseszköz felhasználói kézikönyvében) a HDMI 1 / HDMI 2 / HDMI
ARC / OPTIKAI / KOAXIÁLIS bemenet segítségével. Ha másik hangformátumot választ, a Soundbar a következőket
jeleníti meg:
PCM Audio - PCM AUDIO
Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS
Soundbar és Bluetooth® eszköz párosítása zene hallgatáshoz.
1. Nyomja meg ismételten a Soundbar-on lévő / (SOURCE) gombot, vagy a távirányítón lévő
gombot a Bluetooth® mód kiválasztásához. A kijelzőn NO BT felirat jelenik meg.
2. Aktiválja a Bluetooth® eszközét és indítsa el a keresést.
3. Válassza ki a „TH-E874B” eszközt a párosítási listából. A hangjelzést követően a rendszer
sikeresen csatlakozik, és a kijelzőn BT felirat jelenik meg.
1. Ha a soundbart egy másik Bluetooth eszközhöz szeretné csatlakoztatni, nyomja meg és tartsa
megnyomva a távirányítón lévő gombot az éppen csatlakoztatott Bluetooth eszköz
leválasztásához.
2. Folytassa a 2-3 lépések szerint (“Első párosítás“ fejezetből) és párosítsa az új Bluetooth® eszközt.
Ha Bluetooth® eszköze támogatja az A2DP-t, indítsa el a zenét saját eszközén.
Ha Bluetooth® eszköze támogatja az AVRCP-t, használja a távirányítót lejátszás vezérléséhez.
• Hangerő beállításához nyomja meg a +/- (VOLUME) gombot.
• Lejátszás megállításához/indításához nyomja meg a gombot.
• Nyomja meg a / gombot az előző/következő zenére való ugráshoz.
Bluetooth® funkció kikapcsolásához:
• Kapcsolja be a másik módot a Soundbar-on.
• Kapcsolja ki a Bluetooth® funkciót saját eszközén.
MEGJEGYZÉS: A Soundbar és az eszköz közötti működési tartomány körülbelül 8 méter. Mielőtt Bluetooth®-eszközt
csatlakoztatna a Soundbarhoz, győződjön meg arról, hogy ismeri az eszköz jellemzőit. Az összes Bluetooth®
eszközzel való kompatibilitás nem garantált. Az eszköz és a Soundbar között bármilyen akadály csökkentheti
a működési hatótávolságot. Tartsa távol a lejátszót más elektronikus eszközöktől, amelyek interferenciát
okozhatnak. A lejátszó akkor is lekapcsol, ha az eszközt a működési tartományon kívülre helyezi.
HU
Page 84
Ha USB-memóriát (pl. USB ash lemez) csatlakoztat ehhez a készülékhez, élvezheti az eszközön
tárolt zenét a Soundbaron keresztül.
1. Nyomja meg a Soundbar-on lévő / (SOURCE) gombot, vagy a távirányítón lévő USB
gombot az USB mód kiválasztásához.
2. Lejátszás megállításához/indításához nyomja meg a gombot.
3. Nyomja meg a / gombot az előző/következő zenére való ugráshoz.
MEGJEGYZÉS: A lejátszó csak az MP3 USB zenei fájlformátumot támogatja. A Soundbar akár 32 GB memóriával
rendelkező USB-eszközöket is támogat. Előfordulhat, hogy a Soundbar nem kompatibilis az összes USB-eszközzel,
ami nem jelenti a készülék problémáját.
A Dolby Atmos® nagy hallgatási élményt nyújt azáltal, hogy háromdimenziós térben ad hangot,
valamint a Dolby hang minden gazdagságát, tisztaságát és erejét élvezheti. További információért
látogasson el a dolby.com/technologies/dolby-atmos webhelyre.
• Dolby Atmos® csak HDMI módban érhető el. Csatlakozás részleteiért forduljon
a “HDMI Csatlakozás” fejezethez.
• Dolby Atmos® használatához HDMI1, HDMI2 és HDMI ARC/eARC módban szükséges,
hogy a TV-je Dolby Atmos® funkciót támogassa.
• Győződjön meg arról, hogy a „No Encoding” opció van kiválasztva a bitstream-hez
a csatlakoztatott külső eszköz (pl. Blu-ray DVD-lejátszó, TV stb.) audió kimenetében.
MEGJEGYZÉS: A teljes Dolby Atmos élmény csak akkor érhető el, ha a Soundbar HDMI 2.0 kábellel csatlakozik
a forráshoz. A Soundbar akkor is működik, ha más módszerrel (például digitális optikai kábellel) csatlakozik,
de más módszerek nem támogatják a Dolby összes funkcióját. Ennek fényében azt javasoljuk, hogy HDMI-n
keresztül csatlakozzon a teljes Dolby támogatás érdekében.
A garancia érvényességének megőrzése érdekében soha ne próbálja saját maga megjavítani
a rendszert. Ha problémákat tapasztal a készülék használata közben, ellenőrizze a következő
pontokat, mielőtt szervízbe vinné.
• Győződjön meg arról, hogy a készülék hálózati kábele megfelelően
Nincs áram
A távirányító nem
működik
van csatlakoztatva.
• Győződjön meg arról, hogy van áram a hálózati aljzatban.
• Nyomja meg a gombot a Soundbar bekapcsolásához.
• Mielőtt megnyomna bármely lejátszás vezérlő gombot, először
válassza ki a megfelelő forrást.
• Csökkentse a távolságot a távirányító és a Soundbar között.
• Helyezze be az elemet a jelzett polaritásnak / megfelelően.
• Cserélje ki az elemeket.
• Irányítsa a távirányítót közvetlen a Soundbar-on lévő szenzorra.
HU
Page 85
• Győződjön meg arról, hogy a Soundbar nincs lenémítva. Nyomja
meg a (MUTE), vagy a +/- (VOLUME) gombot a normál
hallgatáshoz.
• Nyomja meg a Soundbar, vagy a távirányító gombját a
Soundbar készenléti módba való kapcsolásához. Ezután nyomja
meg újra a gombot a soundbar bekapcsolásához.
• Húzza ki a soundbart és a subwoofert is a hálózati aljzatból, majd
csatlakoztassa újra. Kapcsolja be a soundbart.
• Győződjön meg arról, hogy a bemeneti forrás (pl. TV, játékkonzol,
Nincs hang
A TV-készüléknek
megjelenítési problémája
van, miközben
HDR-tartalmat néz HDMIforrásról
Nem találom ennek az
egységnek a Bluetooth
nevét a Bluetooth
párosításhoz használt
Bluetooth eszközön
Soundbar kikapcsolódik
Nem érhető el
kiemelkedő Dolby
Atmos® eektus
DVD-lejátszó stb.) hangbeállítása PCM módra van állítva digitális
(pl. HDMI, OPTIKAI, KOAXIÁLIS) csatlakozás használatakor.
• A subwoofer hatótávolságon kívül van, kérjük, helyezze közelebb a
subwoofert a soundbarhoz. Győződjön meg arról, hogy a subwoofer
5 méteren belül van a soundbartól (minél közelebb, annál jobb).
• Lehetséges, hogy a subwooferrel való soundbar kapcsolata
megszakadt. Párosítsa újra az egységeket a „Párosítás a
subwooferrel” című fejezetben leírtak szerint.
• Előfordulhat, hogy a Soundbar nem tudja dekódolni az összes
digitális hangformátumot a bemeneti forrásból. Ebben az esetben
a Soundbar elnémul. Ez NEM hiba.
• Egyes 4K HDR TV-knél be kell állítani a HDMI bemenetet, vagy
a képbeállításokat a HDR tartalom vételéhez. A HDR-kijelző
beállításának további részleteit a TV-készülék használati
útmutatójában találja.
• Győződjön meg arról, hogy a Bluetooth® funkció be van kapcsolva.
• Párosítsa újra a Soundbart Bluetooth-eszközével.
• A Soundbar Bluetooth® funkcióval rendelkezik, amely 8 méteren
belül képes jelet fogadni. Tartson 8 méteren belüli távolságot a
Soundbar és a Bluetooth® eszköz között.
• Ha a Soundbar külső bemeneti jelszintje túl alacsony, a Soundbar
15 perc elteltével automatikusan kikapcsol. Kérjük, növelje a külső
eszköz hangerejét.
• Nem HDMI csatlakozások esetén (például USB, Bluetooth, OPTICAL,
vagy AUDIO IN használata esetén) korlátozott magasságú Surround
effektusok jönnek létre. Tekintse meg a Dolby Atmos® című
fejezetet arról, hogyan érheti el a legjobb Dolby Atmos® hatásokat.
HU
Page 86
Soundbar
Tápellátás 100-240 V~ 50/60 Hz
Teljesítményfelvétel
USB
Méretek (SzxMxMé) 1000 x 67 x 105 mm
Súly 3,6 kg
Audió bemenet szenzitivitás 700 mV
Frekvencia válasz 120 Hz - 20 KHz
Bluetooth verzió / prolok Bluetooth
frekvencia tartomány Bluetooth
Max. átviteli teljesítmény
5,8G Frekvencia tartomány
5,8G Max. átviteli teljesítmény
Moduláció típusa GFSK, π/4 DQPSK
51 W
< 0,5 W (készenlét)
5 V / 500 mA
Magas sebességű USB (2.0) / FAT32 / FAT16
32G (max), Támogatott fájlok MP3
V 5.3 (A2DP, AVRCP)
2400 MHz ~ 2483,5 MHz
≤ 5 dBm
5729 MHz ~ 5819 MHz
≤ 6 dBm
Subwoofer
Tápellátás 100-240 V~ 50/60 Hz
Teljesítményfelvétel
Méretek (SzxMxMé) 240 x 420 x 240 mm
Súly 5,2 kg
Frekvencia válasz 40 Hz - 120 Hz
30 W
< 0,5 W (készenlét)
Adapter modell
Bemenet
Kimenet
Méretek (SzxMxMé) 71 x 150 x 108 mm
Súly 1,0 kg (2 x 0,5 kg)
Frekvencia válasz 120 Hz - 20 kHz
Impedancia 2 x 8 Ω
KA3601A-2401500DE
100-240V~ 50/60Hz, 1,0A (Max)
24V / 1,5A
HU
Page 87
Soundbar 2 x 60 W + 2 x 40 W + 60 W
Subwoofer 180 W
Térhatású hangszóró 2 x 40 W
Távolság/Szög 6 m / 30°
Elem típus AAA (2 x 1,5 V)
• Tisztítás előtt győződjön meg arról, hogy a tápkábel teljesen ki van húzva a hálózati aljzatból.
• Soha ne használjon durva vagy erős oldószert a készülék tisztításához, mert ezek károsíthatják
a készülék felületét. Száraz, puha ruha megfelelő, de ha a készülék erősen szennyezett, enyhén
nedves ruhával letörölheti. Tisztítás után győződjön meg arról, hogy a készülék teljesen
megszáradt.
Ha át kell helyeznie a készüléket, tárolja azt az eredeti csomagolásában. Tartsa meg a csomagolást
erre a célra.
FIGYELEM: TŰZ VAGY ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐ
VAGY NEDVESSÉG HATÁSÁNAK. HASZNÁLATON KÍVÜL VAGY JAVÍTÁS ELŐTT MINDIG
HÚZZA KI A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATBÓL. A KÉSZÜLÉK NEM TARTALMAZ
A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. MINDIG FORDULJON SZAKSZERVIZHEZ.
KÉSZÜLÉK VESZÉLYES FESZÜLTSÉG ALATT VAN.
FULLADÁSVESZÉLY. TARTSA A PE ZACSKÓT GYERMEKEKTŐL ELZÁRT HELYEN.
A ZACSKÓ NEM JÁTÉKSZER. NE HASZNÁLJA EZT A ZACSKÓT BÖLCSŐKBEN,
KISÁGYAKBAN, BABAKOCSIKBAN, VAGY GYEREK JÁRÓKÁKBAN.
Ez a szimbólum a készüléken, vagy annak csomagolásán azt jelzi, hogy a terméket
ne kezelje háztartási hulladékként! Kérjük, hogy az elektromos és elektronikai hulladék
gyűjtésére kijelölt gyűjtőhelyen adja le! A feleslegessé vált termék helyes kezelésével
segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne,
ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a
természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében, valamint további
információért forduljon a hozzátartozó hivatalhoz, vagy a lakhelyén lévő hulladékokkal foglalkozó
szolgáltatóhoz, illetve ahhoz az üzlethez, ahol a terméket megvásárolta!
Termékről és szerviz hálózatról szóló információ itt található www.JVCAUDIO.hu
Ezáltal az ETA a.s. kijelenti, hogy a TH-E874B típusú rádióberendezések megfelelnek
a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes
címen érhető el: www.JVCAUDIO.cz/doc
HU
Page 88
• Vă mulțumim că ați cumpărat produsul nostru.
• Vă rugăm să citiți aceste instrucțiuni de utilizare, astfel încât să știți cum să vă utilizați corect
echipamentul. După ce ați terminat de citit manualul de instrucțiuni, puneți-l într-un loc sigur
pentru referințe viitoare.
Simbolul fulgerului cu vârf de săgeată în cadrul unui triunghi echilateral are scopul de a
avertiza utilizatorul cu privire la prezența „tensiunii periculoase” neizolate în carcasa
produsului, tensiune care poate de o magnitudine sucientă pentru a constitui un risc
de electrocutare pentru persoane.
Semnul de exclamare din cadrul unui triunghi echilateral are scopul de a avertiza
utilizatorul asupra prezenței unor instrucțiuni de utilizare și întreținere (de service)
importante în documentația care însoțește aparatul.
• Citiți aceste instrucțiuni – Înainte de a utiliza acest produs trebuie citite toate instrucțiunile
privind siguranța și utilizarea.
• Păstrați aceste instrucțiuni – Instrucțiunile privind siguranța și utilizarea trebuie păstrate pentru
consultare ulterioară.
• Luați în considerare toate avertizările – Toate avertizările de pe aparat și din instrucțiunile de
utilizare trebuie respectate.
• Urmați toate instrucțiunile – Toate instrucțiunile privind siguranța și utilizarea trebuie urmate.
• Nu utilizați acest aparat în apropierea apei – Aparatul nu trebuie utilizat în apropierea apei sau
umezelii – de exemplu, într-un subsol umed sau lângă o piscină și alte locuri asemănătoare.
• Curățați numai cu o lavetă uscată.
• Nu acoperiți niciunul din orificiile de ventilație. Instalați în conformitate cu instrucțiunile
producătorului.
• Nu instalați în apropierea unor surse de căldură, cum ar fi radiatoare, încălzitoare, sobe sau alte
aparate (inclusiv amplificatoare) care produc căldură.
• Nu anulați rolul de siguranță al fișei polarizate sau cu împământare. O fișă polarizată are două
lame, una mai lată decât cealaltă. O fișă cu împământare are două lame și un al treilea pin de
împământare. Lama lată sau al treilea pin sunt prevăzute pentru siguranța dumneavoastră. Dacă
fișa furnizată nu se potrivește în priză, consultați un electrician pentru înlocuirea prizei învechite.
• Protejați cablul de alimentare astfel încât să nu fie călcat sau ciupit, în special la fișe, la
receptacule pentru utilizare comodă și la punctul în care iese din aparat.
• Utilizați numai atașamente/accesorii specificate de producător.
RO
Page 89
• Utilizați numai cu căruciorul, suportul, trepiedul, consola sau masa specificat(ă) de
producător sau vândut(ă) împreună cu aparatul. Atunci când se utilizează un cărucior
sau un stativ, fiți precaut când mutați combinația cărucior/aparat pentru a evita rănirea
prin răsturnare.
• Deconectați aparatul în timpul furtunilor cu fulgere sau atunci când nu este utilizat pentru
perioade lungi de timp.
• Toate lucrările de întreținere trebuie efectuate de personalul calificat. Întreținerea este necesară
atunci când aparatul a fost deteriorat în vreun fel, cum ar fi cablul de alimentare este deteriorat
sau fișa este deteriorată, s-a vărsat lichid sau au căzut obiecte în aparat, unitatea a fost expusă la
ploaie sau umezeală, nu funcționează normal sau a fost scăpată pe jos.
• Acest echipament este un aparat electric de Clasa II sau dublu izolat. A fost proiectat astfel
încât să nu necesite o conexiune de siguranță la împământare electrică.
• Aparatul nu trebuie expus la picurare sau stropire. Nu trebuie așezate pe aparat obiecte umplute
cu lichide, cum ar fi vaze.
• Distanța minimă în jurul aparatului necesară pentru o ventilație suficientă este de 5 cm.
• Ventilația nu trebuie să fie împiedicată prin acoperirea orificiilor de ventilație cu articole, cum ar fi
ziare, fețe de masă, perdele etc.
• Pe aparat nu trebuie amplasate surse de flacără deschisă, cum ar fi lumânări aprinse.
• Bateriile trebuie reciclate sau eliminate conform reglementărilor naționale și locale.
• Aparatul trebuie utilizat în condiții de climă moderată.
• Utilizarea controalelor sau reglajelor sau efectuarea de proceduri, altele decât cele specificate în
acest manual, pot conduce la expunerea la radiații periculoase.
• Pentru a reduce riscul de incendiu sau electrocutare, nu expuneți acest aparat la ploaie sau
umezeală. Aparatul nu trebuie expus la picurare sau stropire, iar obiectele pline cu lichide, cum ar
fi vaze, nu trebuie așezate pe aparat.
• Fișa de rețea/cuplajul aparatului se utilizează ca dispozitiv de deconectare, iar dispozitivul de
deconectare trebuie să rămână ușor de utilizat.
• Pericol de explozie dacă bateria este înlocuită incorect. Înlocuiți numai cu același tip sau un tip
echivalent.
Avertizare
• Bateria (bateriile sau acumulatorul) nu trebuie expusă(e) la căldură excesivă, cum ar fi soarele,
focul sau alte surse de căldură similare.
• Înainte de a utiliza acest sistem, verificați tensiunea acestui sistem pentru a vedea dacă este
identică cu tensiunea sursei de alimentare locale.
• Nu așezați această unitate în apropierea câmpurilor magnetice puternice.
• Nu așezați această unitate pe un amplificator sau pe un receptor.
• Dacă orice obiect solid sau lichid cade în sistem, deconectați sistemul și solicitați verificarea
sistemului de către personal calificat înainte de a-l utiliza în continuare.
• Nu încercați să curățați unitatea cu solvenți chimici, deoarece acest lucru poate deteriora finisajul.
Utilizați o lavetă curată, uscată sau ușor umedă.
• Atunci când scoateți fișa din priza de perete, trageți întotdeauna direct de fișă, nu trageți
niciodată de cablu.
• Schimbările sau modificările aduse acestei unități care nu sunt aprobate în mod expres de partea
responsabilă pentru conformitate vor anula autorizația utilizatorului de a opera echipamentul.
• Eticheta cu valorile nominale este lipită pe partea inferioară sau din spate a echipamentului.
RO
Page 90
• Pentru a preveni scurgerea bateriei, scurgere care poate duce la vătămări corporale, daune
materiale sau deteriorarea aparatului:
- Instalați corect toate bateriile, și așa cum este marcat pe aparat.
- Nu amestecați baterii vechi și noi.
- Nu amestecați baterii alcaline, standard (Carbon-Zinc) sau reîncărcabile (Ni-Cd, Ni-MH etc.).
- Scoateți bateriile când unitatea nu este utilizată o perioadă lungă de timp.
Bară de sunet Difuzoare surround Subwoofer wireless
2 cabluri de alimentare în
curent alternativ
Cablu HDMI
Telecomandă
2 baterii de tip AAA
NOTĂ: Imaginile, ilustrațiile și desenele prezentate în acest manual de utilizare sunt doar pentru referință, produsul
real poate varia ca aspect. Cantitatea de cablu de alimentare și tipul de fișă variază în funcție de regiune.
Kit de montare pe perete
Adaptor
(pentru bara de sunet)
Manual de instrucțiuni
Cablu pentru difuzoarele
surround
Kit de montare pe perete
(pentru difuzoare))
RO
Page 91
1. Buton (Pornire/Oprire)
Comutați bara de sunet între modurile ON și Standby.
2. Buton / (Sursă)
Selectați funcția de redare.
3. Butoane +/- (Volum)
Măriți/Micșorați nivelul volumului.
4. Senzor telecomandă
Senzor de recepție a semnalelor de la telecomandă.
5. Fereastră de afișare
Arată starea curentă.
6. Mufă USB
Introduceți dispozitivul USB pentru a reda muzică.
7. Mufă AUX
Conectați la un dispozitiv audio extern.
8. Mufă OPTICAL
Utilizată pentru a conecta mufa OPTICAL OUT (Ieșire optică) la un dispozitiv extern.
9. Mufă COAXIAL
Utilizată pentru a conecta mufa COAXIAL OUT (Ieșire coaxială) la un dispozitiv extern.
10. Mufă HDMI OUT (TV eARC/ARC)
Portul pentru conectarea unui televizor. Portul acceptă caracteristica eARC/ARC HDMI, care
permite barei de sunet să redea audio care provine de la televizorul conectat.
RO
Page 92
11. Mufe HDMI IN (1/2)
Două porturi HDMI pentru conectarea dispozitivelor sursă HDMI, cum ar fi un player DVD, un
player Blu-ray Disc™ sau o consolă de jocuri. Rețineți că numai o singură intrare HDMI poate fi
utilizată la un moment dat.
12. Mufă de curent alternativ
Utilizată pentru conectarea cablului de alimentare.
1. Mufă AC~
Conectați la sursa de alimentare.
2. Butonul PAIR
Apăsați pentru a activa funcția de împerechere
dintre bara de sunet și subwoofer.
3. Indicatorul PAIR
Indicatorul luminos încetează să clipească după ce
subwoofer-ul a fost împerecheat cu bara de sunet.
1. Mufă pentru difuzor (S)
2. Mufă de c.c.
Conectați la adaptor.
3. Mufă pentru difuzor (D)
4. Butonul PAIR
Apăsați pentru a activa funcția de asociere dintre
bara de sunet și difuzoare.
5. Indicatorul PAIR
Indicatorul luminos încetează să clipească după ce
difuzoarele au fost asociate cu bara de sunet.
Telecomanda furnizată permite operarea barei de sunet de la distanță.
• Chiar dacă telecomanda este operată în raza de acțiune de 6 m (19,7 picioare), operarea
telecomenzii poate fi imposibilă dacă există obstacole între bara de sunet și telecomandă.
• Dacă telecomanda este utilizată în apropierea altor produse care generează raze infraroșii sau
dacă în apropierea barei de sunet sunt utilizate alte dispozitive de tip telecomandă care utilizează
raze infraroșii, este posibil să funcționeze incorect. Invers, celelalte produse pot funcționa
incorect.
Înlocuirea bateriei telecomenzii
• Apăsați și glisați capacul din spate pentru a deschide compartimentul pentru baterii al
telecomenzii.
• Introduceți două baterii de tip AAA (incluse). Asigurați-vă că bornele și ale bateriilor
corespund cu bornele și indicate în compartimentul pentru baterii.
• Închideți capacul compartimentului pentru baterii.
RO
Page 93
(Pornire/Oprire)
Comutați bara de sunet între modurile ON
și Standby.
Selectați modul Bluetooth.
AUX
USB
HDMI eARC
Selectați modul AUX.
Selectați modul USB.
Selectați modul HDMI ARC.
OPT / COA Selectați modul OPTCIAL (Optic) / COAXIAL.
HDMI 1/2 Selectați modul HDMI 1 / HDMI 2.
/ Salt la pista anterioară/următoare.
Redare/Punere pe pauză/Reluare redare.
TREBLE +/- Reglați nivelul sunetelor înalte.
BASS +/- Reglați nivelul sunetelor joase (bași).
+/- Măriți/Micșorați nivelul volumului.
(MUTE) Dezactivați sau reactivați sunetul.
EQ Selectați efectul Egalizator (EQ).
DIMMER Reglați luminozitatea afișajului.
AV SYNC+/- Setați Întârzierea audio.
VERTICAL
SURROUND
Activați/Dezactivați sunetul surround
(ambiental).
NOTĂ: Apăsați și mențineți apăsat pentru a activa funcția de împerechere în modul Bluetooth sau pentru a
deconecta dispozitivul Bluetooth împerecheat existent.
• Asigurați-vă că introduceți bateriile cu polaritățile pozitivă și negativă asociate în mod
corect.
• Utilizați baterii de același tip. Nu utilizați niciodată împreună tipuri diferite de baterii.
• Pot fi utilizate fie baterii reîncărcabile, fie baterii nereîncărcabile. Consultați măsurile de precauție
de pe etichetele acestora.
• Fiți atenți la unghiile dumneavoastră atunci când scoateți capacul compartimentului pentru
baterii și bateria.
• Nu scăpați telecomanda pe jos.
• Nu lăsați nimic să afecteze telecomanda.
• Nu vărsați apă sau orice alt lichid pe telecomandă.
• Nu așezați telecomanda pe un obiect umed.
• Nu așezați telecomanda sub lumina directă a soarelui sau lângă surse de căldură excesivă.
• Scoateți bateria din telecomandă atunci când nu este utilizată pentru o perioadă lungă de timp,
deoarece pot apărea coroziune sau scurgerea bateriei, ceea ce poate duce la vătămări fizice și/sau
daune materiale și/sau incendiu.
• Nu utilizați baterii altele decât cele specificate.
• Nu amestecați baterii noi cu baterii vechi.
• Nu reîncărcați niciodată o baterie decât dacă se confirmă că bateria este de tip reîncărcabil.
RO
Page 94
Amplasare
• Opțiunea A -Dacă televizorul dumneavoastră este amplasat
pe o masă, puteți amplasa bara de sunet pe masă direct în
fața suportului pentru TV, centrată cu ecranul televizorului.
• Opțiunea B - Dacă televizorul dumneavoastră este atașat la
un perete, puteți monta bara de sunet pe perete direct sub
ecranul televizorului.
Montarea pe perete a barei de sunet
1. Perforați 2 găuri paralele (Ø 5 – 8 mm fiecare, în funcție de tipul de perete) în perete. Distanța
dintre găuri ar trebui să fie de 962 mm.
2. Fixați ferm 1 diblu în fiecare gaură din perete, dacă este necesar. Lăsați un spațiu de 3 mm între
perete și capul șurubului.
3. Scoateți șuruburile din partea din spate a barei de sunet. Instalați consolele de montare pe
perete pe partea din spate a barei de sunet și asigurați-vă că fanta mică pentru orificiul de
montare este orientată în sus.
4. Ridicați bara de sunet peste capetele șuruburilor și fixați-o în poziție.
RO
Page 95
Montarea pe perete a difuzoarelor surround
NOTĂ: înainte de a instala suportul de montare pe perete, conectați ambele difuzoare cu cablul pentru difuzoarele
surround și conectați adaptorul de alimentare.
1. Perforați 2 găuri paralele (Ø 5 – 8 mm fiecare, în funcție de tipul de perete) în perete.
2. Fixați ferm 1 diblu în fiecare gaură din perete, dacă este necesar. Lăsați un spațiu de 3 mm între
perete și capul șurubului.
3. Scoateți șuruburile din partea de jos a difuzoarelor. Instalați suporturile de montare pe perete
pe difuzoare.
4. Suspendați difuzoarele surround pe șuruburi.
• Pentru a preveni vătămarea corporală, acest aparat trebuie atașat ferm de podea/perete
în conformitate cu instrucțiunile de instalare.
• Înălțimea de montare pe perete recomandată: ≤ 1,5 metri.
• Instalarea trebuie efectuată numai de personal calificat. Asamblarea incorectă poate duce la
vătămări corporale grave și la daune materiale (dacă intenționați să instalați singur acest produs,
trebuie să verificați dacă există instalații precum cablurile electrice și instalațiile sanitare care ar
putea fi încorporate în interiorul peretelui). Este responsabilitatea instalatorului să verifice dacă
peretele va suporta în siguranță sarcina totală a barei de sunet și a suporturilor de perete.
• Pentru instalare sunt necesare unelte suplimentare (nu sunt incluse).
• Nu strângeți excesiv șuruburile.
• Păstrați acest manual de instrucțiuni pentru consultare în viitor.
• Utilizați un dispozitiv electronic de găsire a structurilor de sprijin din pereți pentru a verifica tipul
peretelui înainte de găurire și montare.
RO
Page 96
Risc de deteriorare a produsului! Asigurați-vă că tensiunea de alimentare corespunde tensiunii
imprimate pe partea din spate sau pe partea inferioară a barei de sunet.
Înainte de a conecta cablul de alimentare în curent alternativ, asigurați-vă că ați nalizat toate
celelalte conexiuni.
Conectați cablul de alimentare la mufa AC~ de pe
bara de sunet și apoi la o priză de rețea.
Subwoofer
Conectați cablul de alimentare la mufa AC~ de pe
subwoofer și apoi la o priză de rețea.
NOTĂ: Dacă nu există alimentare cu energie, asigurați-vă că cablul de alimentare și fișa sunt introduse complet și
alimentarea este pornită.
Difuzoare surround
• Conectați ambele difuzoare cu cablul pentru
difuzoarele surround de 2,5 mm.
• Conectați adaptorul de c.c. la mufa de intrare de c.c.
din partea inferioară a difuzorului, apoi la o priză
de rețea.
NOTĂ: atunci când difuzoarele sunt așezate orizontal pe o masă, treceți cablul de alimentare și cablul pentru
difuzoarele surround prin canelură.
Subwooferul/difuzoarele surround se asociază automat cu bara de sunet atunci când aceasta este
pornită. Indicatorul PAIR (Asociere) al subwooferului/difuzoarelor surround se va aprinde constant.
Determinați starea pe baza indicatorului PAIR:
• Clipire rapidă > Modul de împerechere
• Aprins constant > Conectat/Împerechere reușită
• Clipire lentă > Conexiune/Împerechere eșuată
NOTĂ: nu apăsați butonul PAIR (Asociere) de pe subwoofer/difuzoarele surround, cu excepția cazului în care
realizați asocierea manuală. Dacă bara de sunet nu este conectată la subwoofer/difuzoarele surround și este în
modul On (Pornit), indicatorul PAIR (Asociere) de pe subwoofer/difuzoarele surround va clipi lent. Dacă asocierea
automată eșuează, asociați manual subwooferul/difuzoarele surround cu bara de sunet.
1. Apăsați butonul de pe bara de sunet sau de pe telecomandă pentru a porni bara de sunet.
2. Apăsați lung butonul PAIR de pe subwoofer/difuzoarele surround timp de câteva secunde.
Subwooferul/difuzoarele surround vor intra în modul de asociere, iar indicatorul PAIR va clipi
rapid.
RO
Page 97
3. Apăsați lung butonul (MUTE) (Dezactivare sunet) de pe telecomandă până când apare PAIR
(Asociere) pe afișaj.
4. Bara de sunet intră în starea de asociere. Indicatorul PAIR (Asociere) de pe subwoofer/
difuzoarele surround se va aprinde după asociere.
5. Dacă indicatorul Pair clipește, stabilirea conexiunii wireless a eșuat. Deconectați cablul
subwooferului/difuzoarelor surround, apoi reconectați cablul principal după 4 minute. Repetați
pașii de la 1 la 4.
NOTĂ: Dacă stabilirea conexiunii wireless eșuează din nou, verificați dacă există conflicte sau interferențe
puternice (de exemplu, interferențe de la un dispozitiv electronic) în jurul locației dumneavoastră. Eliminați aceste
conflicte sau interferențe puternice și repetați procedurile de mai sus. Subwooferul/difuzoarele surround trebuie
să se afle la cel mult 6 metri de bara de sunet, într-o zonă deschisă.
Când conectați pentru prima dată bara de sunet la priza de rețea, bara de sunet va în modul
Standby.
• Apăsați butonul de pe bara de sunet sau de pe telecomandă pentru a activa bara de sunet.
• Apăsați din nou butonul pentru a comuta bara de sunet înapoi în modul STANDBY.
• Deconectați fișa cablului de alimentare de la priza de rețea dacă doriți să opriți complet bara de
sunet.
Bara de sunet trece automat în modul Standby după aproximativ 15 minute dacă televizorul sau
unitatea externă este deconectat(ă), oprit(ă) sau volumul este prea aproape de nivelul zero sunet.
• Vă rugăm să opriți complet bara de sunet pentru a economisi energie atunci când nu este utilizată.
Apăsați butonul / (Sursă) de pe bara de sunet sau butoanele AUX, , OPT/COA, HDMI 1/2,
HDMI eARC și USB de pe telecomandă pentru a selecta modul dorit. Modul selectat va arătat pe
așaj.
Apăsați butoanele BASS +/- de pe telecomandă pentru a regla nivelul sunetelor joase.
Apăsați butoanele TREBLE +/- de pe telecomandă pentru a regla nivelul sunetelor înalte.
Apăsați butonul VERTICAL/SURROUND de pe telecomandă pentru a porni sunetul surround.
Apăsați din nou acest buton pentru a opri sunetul surround.
Starea difuzoarelor surround
Semnal audio
Canal dublu
Multicanal Toate modurile
Sunetul este emis simultan de bara de sunet, subwoofer și difuzoarele surround.
Sunetul este emis numai de bara de sunet și de subwoofer.
MUSIC / VOICE
MOVIE / SPORT
PORNIT OPRIT
RO
Page 98
Apăsați în mod repetat butonul EQ de pe telecomandă pentru a selecta efectele de egalizator
presetate dorite (MOVIE / VOICE / MUSIC / SPORT).
Apăsați butoanele +/- (Volum) de pe bara de sunet sau de pe telecomandă pentru a regla volumul.
Dacă doriți să opriți sunetul, apăsați butonul (Dezactivare sunet) de pe telecomandă. Apăsați din
nou butonul (Dezactivare sunet) sau apăsați butoanele +/- (Volum) de pe bara de sunet sau de
pe telecomandă pentru a relua ascultarea normală.
Apăsați în mod repetat butonul DIMMER de pe telecomandă pentru a selecta nivelul luminozității.
Sincronizați conținutul video și sunetul Dacă sunetul și conținutul video nu sunt sincronizate, setați
întârzierea sunetului pentru a se potrivi cu conținutul video. Apăsați butoanele AV SYNC+/- de pe
telecomandă pentru a sincroniza sunetul cu conținutul video.
NOTĂ: setarea întârzierii audio este posibilă numai pentru conținutul audio digital (HDMI/OPTIC/COAXIAL). În
modul AUX/BT/USB, funcția AV SYNC nu este acceptată.
Pentru unele televizoare 4K HDR este necesar ca intrarea HDMI sau setările de imagine să e setate
pentru recepția de conținut HDR. Pentru detalii suplimentare de congurare pe așajul HDR,
consultați manualul de instrucțiuni al televizorului dumneavoastră.
Funcția eARC / ARC (Îmbunătățirea canalului de retur audio) vă permite să trimiteți semnal
audio de la televizorul dumneavoastră compatibil cu ARC către bara dumneavoastră de
sunet printr-o singură conexiune HDMI. Pentru a vă bucura de funcția ARC, asigurați-vă că
televizorul dumneavoastră este compatibil atât cu HDMI-CEC, cât și cu ARC, și că este congurat
corespunzător. Când este congurat corect, puteți utiliza telecomanda televizorului pentru a regla
volumul de ieșire (Volum +/- și Dezactivare sunet) al barei de sunet.
Conectați cablul HDMI de la mufa HDMI OUT
(TV eARC/ARC) a unității la mufa HDMI (ARC)
de pe televizorul dumneavoastră compatibil
cu ARC.
NOTĂ: Televizorul dumneavoastră trebuie să accepte HDMI-CEC și funcția ARC. HDMI-CEC și ARC trebuie setate la
On (Activat). Metoda de setare a HDMI-CEC și ARC poate diferi în funcție de televizor. Pentru detalii despre funcția
ARC, vă rugăm să consultați manualul de utilizare. ARC funcționează numai cu dispozitive care sunt compatibile
cu HDMI ARC, precum și cu un cablu HDMI 1.4 (și versiuni ulterioare).
RO
Page 99
HDMI standard
Dacă televizorul dumneavoastră nu este compatibil cu HDMI ARC, conectați bara dumneavoastră
de sunet la televizor printr-o conexiune HDMI standard.
Utilizați un cablu HDMI pentru a conecta mufa
HDMI OUT (TV eARC/ARC) a barei de sunet la
mufa HDMI IN a televizorului.
Utilizați un cablu HDMI pentru a conecta
mufa HDMI IN (1 sau 2) a barei de sunet la
dispozitivele dumneavoastră externe
(de exemplu console de jocuri, playere DVD și
Blu-ray)
Conectați un cablu OPTICAL la mufa OPTICAL
OUT a televizorului și la mufa OPTICAL de pe
bara de sunet.
De asemenea, puteți utiliza cablul COAXIAL
pentru a conecta mufa COAXIAL OUT
a televizorului cu mufa COAXIAL de pe bara de
sunet.
Utilizați un cablu audio de la 3,5 mm la 3,5 mm
pentru a conecta mufa pentru căști a
televizorului sau a dispozitivului audio extern
la mufa AUX de pe bara de sunet.
Utilizați un cablu RCA de la 3,5 mm la 3,5 mm
pentru a conecta mufele de ieșire audio ale
televizorului la mufa AUX de pe bara de sunet.
RO
Page 100
1. Asigurați-vă că bara de sunet este conectată la televizor sau la dispozitivul audio.
2. Apăsați în mod repetat butonul / (Sursă) de pe bara de sunet sau apăsați butoanele AUX,
OPT/COA, HDMI 1/2, HDMI eARC de pe telecomandă pentru a selecta modul dorit. Modul
selectat va fi arătat pe afișaj.
3. Apăsați butonul +/- (Volum) pentru a regla volumul la nivelul dorit.
NOTĂ: Este posibil ca bara de sunet să nu poată decoda toate formatele audio digitale de la sursa de intrare.
În acest caz, bara de sunet va dezactiva sunetul. Acesta NU este un defect. Asigurați-vă că setarea audio a sursei
de intrare (de exemplu TV, consolă de jocuri, player DVD, etc.) este setată la PCM sau la Dolby Digital (Consultați
manualul de utilizare al dispozitivului sursă de intrare pentru detaliile setărilor audio ale acestuia) cu intrarea
HDMI 1 / HDMI 2 / HDMI ARC / OPTICAL / COAXIAL. Când selectați un alt format audio, bara de sunet va afișa
următoarele:
PCM Audio - PCM AUDIO
Dolby Digital, Dolby TrueHD, Dolby Digital Plus - DOLBY AUDIO
Dolby Atmos - Dolby TrueHD, Dolby Atmos - Dolby Digital Plus - DOLBY ATMOS
Împerecherea barei de sunet cu un dispozitiv Bluetooth® pentru a asculta muzică.
1. Apăsați în mod repetat butonul / (Sursă) de pe bara de sunet sau apăsați butonul de pe
telecomandă pentru a selecta modul Bluetooth®. Afișajul va arăta NO BT .
2. Activați-vă dispozitivul Bluetooth® și selectați modul de căutare.
3. Selectați „TH-E874B” din lista de asociere. După solicitarea audio, sistemul este conectat cu
succe, afișajul va arăta BT .
Împerecherea unui dispozitiv nou
1. Dacă doriți să conectați bara de sunet la alt dispozitiv Bluetooth, apăsați lung butonul de
pe telecomandă pentru a deconecta dispozitivul Bluetooth conectat în prezent.
2. Urmați pașii 2 și 3 din „Împerecherea pentru prima oară“ de mai sus pentru a împerechea un
nou dispozitiv Bluetooth®.
Dacă dispozitivul dumneavoastră Bluetooth® acceptă A2DP, redați muzică prin intermediul
dispozitivului dumneavoastră.
Dacă dispozitivul dumneavoastră Bluetooth® acceptă AVRCP, utilizați telecomanda furnizată pentru
a controla redarea.
• Pentru a mări/micșora volumul, apăsați butonul +/- (Volum).
• Pentru a pune pe pauză/relua redarea, apăsați butonul .
• Pentru a sări o pistă, apăsați butonul / .
Pentru a deconecta funcția Bluetooth®, puteți:
• Comuta la o altă sursă pe bara de sunet;
• Dezactiva funcția de pe dispozitivul dumneavoastră Bluetooth®.
NOTĂ: Raza de acțiune dintre bara de sunet și dispozitiv este de aproximativ 8 metri. Înainte de a conecta un
dispozitiv Bluetooth® la bara de sunet, asigurați-vă că cunoașteți capabilitățile dispozitivului. Compatibilitatea cu
toate dispozitivele Bluetooth® nu este garantată. Orice obstacol între dispozitiv și bara de sunet poate reduce raza
de acțiune. Țineți acest player departe de alte dispozitive electronice care pot cauza interferențe. Playerul va fi, de
asemenea, deconectat atunci când dispozitivul dumneavoastră este mutat dincolo de raza de acțiune.
RO
Loading...
