JVC TH-A75R Instruction Manual [fr]

For Customer Use:

Enter below the Model No. and Serial No. which are located either on the rear, bottom or side of the cabinet. Retain this information for future reference.

Model No.

Serial No.

STANDBY

COMPACT

SUPER VIDEO

DIGITAL•EX

PRO LOGIC

DVD DIGITAL CINEMA SYSTEM

RGB

PHONES

SOURCE

− VOLUME +

RM–STHA75R

DVD CINEMA SYSTEM

CHANNEL/ZOOM

VOLUMETV VOL

TUNING

STOP

DIMMER

PAUSE

FF/

/REW

TV/VIDEO1MUTING

REC

PLAY

DOWN UP

MEMORY

STROBE

DVD

VCR 1

AUDIO

VIDEO/

TV SOUND

ANGLE

FM/AM

SUBTITLE

DECODE

RETURN DIGEST

VFP

TOP MENU

CONTROL

EFFECT

S.WFR

TEST

SLEEP

VCR

SETTING

TV RETURN

ENTER

SCREEN

CHOICE

FM MODE

123

456

789

+10

100+

TV AUDIO

VCR

SOUND

PTY SEARCH

DVD

RDS

TA/NEWS/INFO

PTY( PTY9

RDS DISPLAY

SURROUND

OFF

DSP

CENTER

–

SURR-L

SURR-R

S-BACK

–

ADJUST

O.T.

REPLAY

DVD DIGITAL CINEMA SYSTEM

DVD DIGITAL KINO SYSTEM SYSTÈME CINÈMA NUMÉRIQUE DVD DVD DIGITALE BIOSCOOP

TH-A75R

Consists of XV-THA75R, SP-WA75, SP-XSA75, and SP-XCA75 Bestehend aus XV-THA75R, SP-WA75, SP-XSA75 und SP-XCA75 Se compose de XV-THA75R, SP-WA75, SP-XSA75, et SP-XCA75 Bestaat uit XV-THA75R, SP-WA75, SP-XSA75, en SP-XCA75

SP-WA75

SP-XSA75

INSTRUCTIONS

BEDIENUNGSANLEITUNG MANUEL D’INSTRUCTIONS GEBRUIKSAANWIJZING

XV-THA75R

SP-XCA75

LVT0958-001A

[E]

Warnung, Achtung und sonstige Hinweise / Mises en garde, précautions et indications diverses / Waarschuwingen, voorzorgen en andere mededelingen

Achtung –– Taste!

Um den Strom ganz abzuschalten, muss der Netzstecker gezogen werden (STANDBYschaltet ab). Die Taste schaltet die Netzstrom nicht ab. Die Stromzufuhr kann mit der Fernbedienung gesteuert werden.

Attention –– Touche !

Déconnectez la fiche d’alimentation secteur pour couper l’alimentation complètement (le témoin STANDBY s’éteint). La touche , dans n’importe quelle position, ne déconnecte pas le système du secteur. L’alimentation ne peut pas être télécommandée.

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und nicht das Gehäuse öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.

• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

Voorzichtig –– toets!

Trek de stekker van het netsnoer uit het stopcontact om de stroom geheel uit te schakelen (STANDBY dooft). Met de toets in welke stand dan ook, wordt de stroom niet geheel uitgeschakeld. De stroom kan met de afstandsbediening worden ingeschakeld.

VOORZICHTIG

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.

2. Stel dit toestel niet bloot aan regen of vocht.

VOORZICHTIG

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door

bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)

• Zet geen bronnen met open vuur, zoals brandende kaarsen,

op het apparaat.

• Wees milieubewust en gooi lege batterijen niet bij het

huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.

• Stel dit apparaat niet bloot aan regen, vocht, drupwater of

spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

ATTENTION

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal un tissu, etc., la chaleur peut ne pas être évacuée correctement de l’appareil.)

• Ne placez aucune source de flamme nue, telle qu’une bougie, sur l’appareil.

• Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l’environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles.

• N’exposez pas cet appareil à la pluie, à l’humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu’un vase, sur l’appareil.

G-1

Deutsch

Achtung: Angemessene Ventilation

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und Feuer und zum Schutz gegen Beschädigung wie folgt auf: Vorderseite: Offener Platz ohne Hindernisse. Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten. Oberseite: Keine Hindernisse innerhalb 15 cm von der

Oberseite.

Rückseite: Keine Hindernisse innerhalb 20 cm von der

Rückseite.

Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche

stellen.

Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte

Pour éviter les chocs électriques, l’incendie et tout autre dégât. Disposer l’appareil en tenant compte des impératifs suivants Avant: Rien ne doit gêner le dégagement Flancs: Laisser 10 cm de dégagement latéral Dessus: Laisser 15 cm de dégagement supérieur Arrière: Laisser 20 cm de dégagement arrière Dessous: Rien ne doit obstruer par dessous; poser l’appareil

sur une surface plate. Veiller également à ce que l’air circule le mieux possible comme illustré.

Voorzichtig: Zorg Voor Goede Ventilatie

Om gevaar voor brand of een elektrische schok te voorkomen, dient u bij opstelling van het apparaat op de volgende punten te letten: Voorkant: Voldoende ruimte vrij houden. Zijkanten: Minstens 10 cm aan weerszijden vrij houden. Bovenkant: Niets bovenop plaatsen; 15 cm speling geven. Achterkant: Minstens 20 cm ruimte achteraan vrij houden. Onderkant: Opstellen op een egaal horizontaal oppervlak. Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in de afbeelding aangegeven.

Français

Nederlands

Wand oder Hindernisse Mur, ou obstruction Wand of meubilair

Abstand von 20 cm oder mehr Dégagement de 20 cm ou plus Minstens 20 cm tussenruimte

XV-THA75R

Vorderseite Avant Voorkant

Standhöhe 15 cm oder mehr Hauteur du socle: 15 cm ou plus Standard op minstens 15 cm van de vloer

Boden Plancher Vloer

G-2

WICHTIGER HINWEIS FÜR LASER-PRODUKTE / IMPORTANT POUR LES PRODUITS LASER / BELANGRIJKE INFORMATIE VOOR LASERPRODUKTEN

ANBRINGUNGSORTE FÜR LASER-PRODUKTE / REPRODUCTION DES ETIQUETTES / VERLARING VAN DE LABELS

1 KLASSIFIZIERUNGSHINWEIS BEFINDET SICH AUF DER

AUSSENSIETE

1 ÉTIQUETTE DE CLASSIFICATION, PLACÉE SUR LA

SURFACE EXTÉRIEURE

1 CLASSIFICATIE-ETIKET AAN DE BUITENKANT VAN HET

APPARAAT

1. LASER-PRODUKT DER KLASSE 1

2. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei Öffnung und unterlassener oder kaputter Sperre. Vermeiden Sie direkte Strahlung.

3. ACHTUNG: Das Gehäuse nicht öffnen. Das Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten Kundendienst-Fachleuten.

2 WARNETIKETTE IM GERÄTEINNEREN

2 ETIQUETTE D’AVERTISSEMENT PLACÉE À L’INTERIEUR

DE L’APPAREIL

2 WAARSCHUWINGSLABEL, IN HET APPARAAT

1. PRODUIT LASER CLASSE 1

2. ATTENTION: Radiations laser visibles et invisibles lorsque le boîtier de l’appareil est ouvert et que le verrouillage est défaillant ou a été annulé. Eviter une exposition directe au rayon.

3. ATTENTION: Ne pas ouvrir le couvercle du dessus. Il n’y a aucune pièce utilisable à l’intérieur. Laisser à un personnel qualifié le soin de réparer votre appareil.

1. KLAS 1 LASERPRODUKT

2. VOORZICHTIG: Zichtbare en onzichtbare laserstraling wanneer geopend en interlock uitgeschakeld of buitenwerking. Vermijd directe blootstelling aan de straal.

3. VOORZICHTIG: De bovenkap niet openen. Binnenin het toestel bevinden zich geen door de gebruiker te repareren onderdelen: laat onderhoud over aan bekwaam vakpersoneel.

G-3

Table des matières

Introduction ........................................... 2

A propos de ce mode d’emploi......................................... 2

Précautions ........................................................................ 2

Vérification des accessoires fournis ............................... 2

Noms des pièces et des commandes ...... 3

Appareil central .................................................................. 3

Télécommande ................................................................... 4

A propos des disques............................. 5

Types de disques reproductibles ..................................... 5

Structure des disques ....................................................... 6

Fonction de commande de la lecture (PBC)

—Uniquement pour les VCD et SVCD ........................ 6

Pour commencer .................................... 7

Connexions ........................................................................ 7

Connexion d’un téléviseur .................................................. 7

Connexion des antennes AM (PO) et FM ........................... 8

Connexion des enceintes satellite et du caisson de grave .. 10

Installation des enceintes satellites sur le mur ................. 12

Connexion des appareils vidéo ........................................ 13

Connexion du cordon d’alimentation................................ 14

Utilisation de la télécommande ...................................... 15

Mise en place des piles dans la télécommande .............. 15

Commande du système à partir de la télécommande ..... 15

Utilisation de la télécommande pour commander le

téléviseur ..................................................................... 16

Opérations de base ............................. 17

Mise sous tension du système ....................................... 17

Sélection de la source de lecture ................................... 17

Ajustement du volume .................................................... 18

Ajustement du niveau de sortie du caisson de grave ....

Coupure temporaire du son ............................................ 18

Ajustement de la luminosité ........................................... 18

Mise hors tension de l’appareil avec la minuterie d’arrêt .......

Changement du mode d’entrée analogique/numérique

et du mode de décodage ........................................... 19

Mémorisation des ajustements de bas

—Mémorisation automatique .................................... 19

Fonctionnement de base du lecteur de

DVD ................................................. 20

Opérations du tuner ............................ 22

Accord manuel d’une station.......................................... 22

Utilisation de l’accord par préréglage............................ 22

Sélection du mode de réception FM .............................. 23

Réduction du bruit des émissions AM (PO) .................. 23

Utilisation de la fonction RDS (Radio Data System)

pour recevoir des stations FM .................................. 24

Recherche d’un programme par code PTY ................... 25

Commutation temporaire sur le programme de votre

choix ............................................................................ 26

Réglages de base ................................ 28

Procédure de réglage ...................................................... 28

Réglage taille des enceintes ........................................... 28

Sélection du nombre de canaux pour la reproduction

des sources numériques multicanaux ..................... 28

Réglage de la distance des enceintes ........................... 29

Réglage de la fréquence de transition ........................... 29

Réglage de la phase du caisson de grave ..................... 29

Ajustements sonores ............................ 30

Procédure de réglage ...................................................... 30

Ajustement de la tonalité .........................................................

Réglage du niveau de l’atténuation de l’effet basse

fréquence ....................................................................

Réglage de la plage dynamique ..................................... 30

Renforcement des sons graves...................................... 30

Réglage de la position audio du caisson de grave....... 30

Ajustement de la balance des enceintes avant............. 30

Création de champs sonores réalistes ...

Modes Surround .............................................................. 31

Modes DSP ....................................................................... 33

Utilisation du mode Surround ....................................... 35

Utilisation du mode DSP ................................................. 35

Ajustement du son .......................................................... 36

Fonctionnement du lecteur de DVD ....... 37

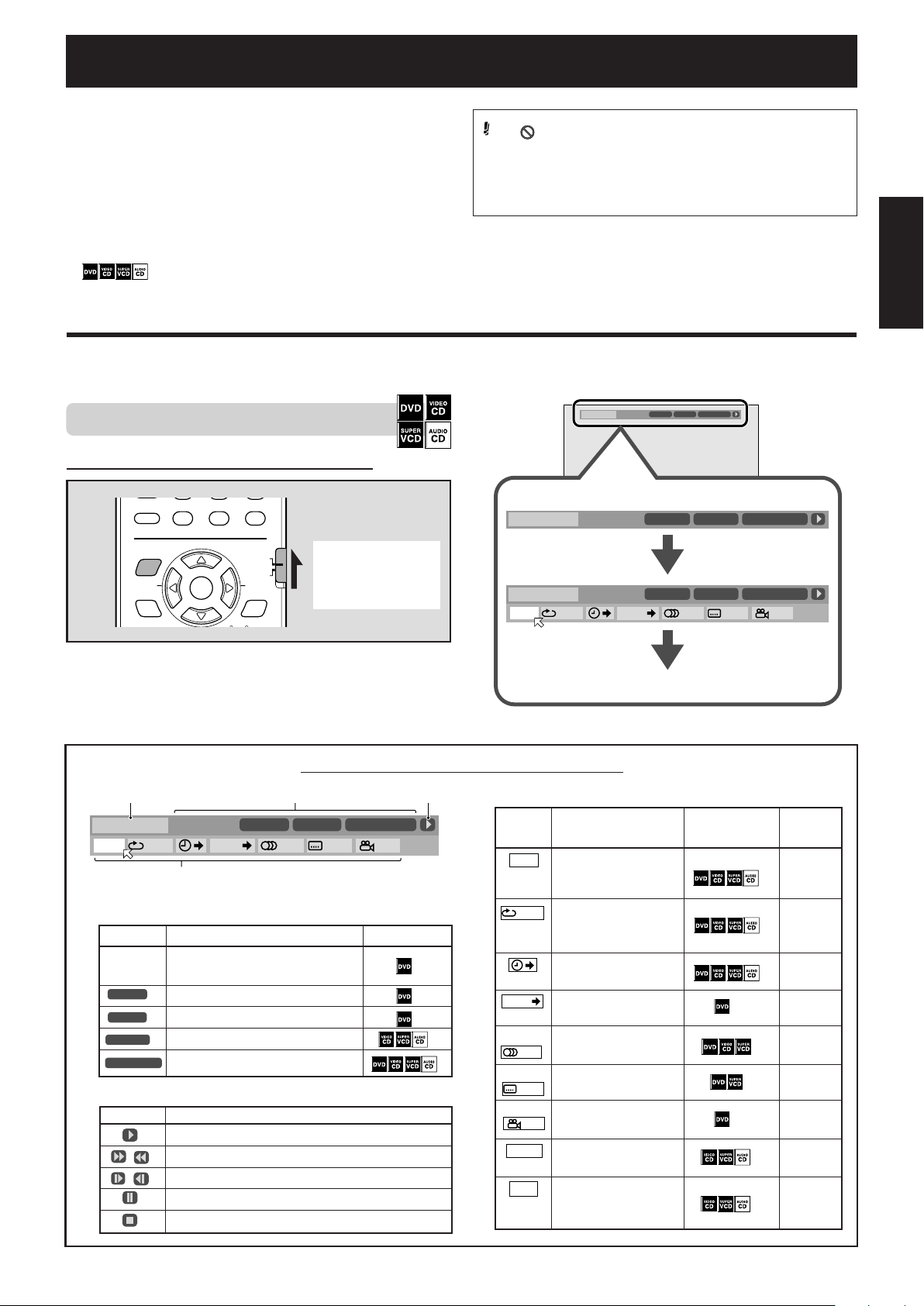

Utilisation de la barre sur l’écran ................................... 37

Affichage de la barre sur l’écran ...................................... 37

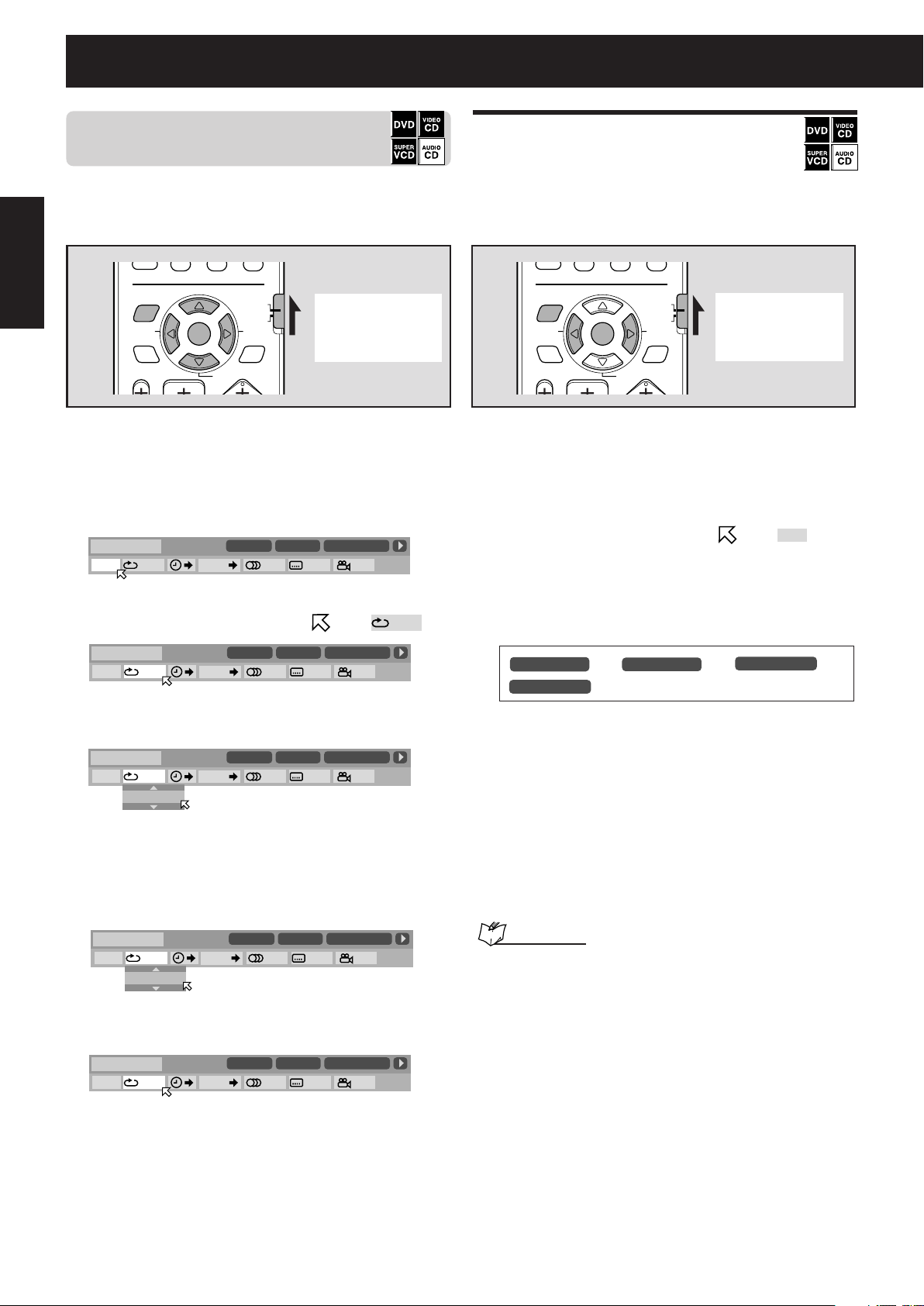

Opérations de base à l’aide de la barre sur l’écran ......... 38

Changement des informations de durée ....................... 38

Localisation de la scène souhaitée à partir du menu

de disque .................................................................... 39

Localisation de la scène souhaitée à partir du menu de DVD .....

Localisation de la scène souhaitée à partir du menu des

VCD/SVCD avec PBC ................................................. 39

Sélection d’un angle de vue ........................................... 40

Sélection d’un angle de vue ............................................. 40

Affichage de tous les angles de vue sur le téléviseur ...... 40

Changement de la langue des sous-titres et de la

langue audio ............................................................... 41

Sélection de la langue des sous-titres ............................. 41

Sélection de la langue audio ............................................ 41

Sélection du canal audio .................................................. 42

Lecture à partir d’un emplacement ................................ 43

Localisation d’un chapitre souhaité

––Recherche de chapitre............................................ 43

Localisation d’une position souhaitée

––Recherche temporelle ............................................. 43

Localisation d’une scène souhaitée—DIGEST ................. 44

Lecture d’image avec effets spéciaux ........................... 45

Lecture image par image ................................................. 45

Affichage d’images fixes en continu ................................ 45

Lecture au ralenti .............................................................. 46

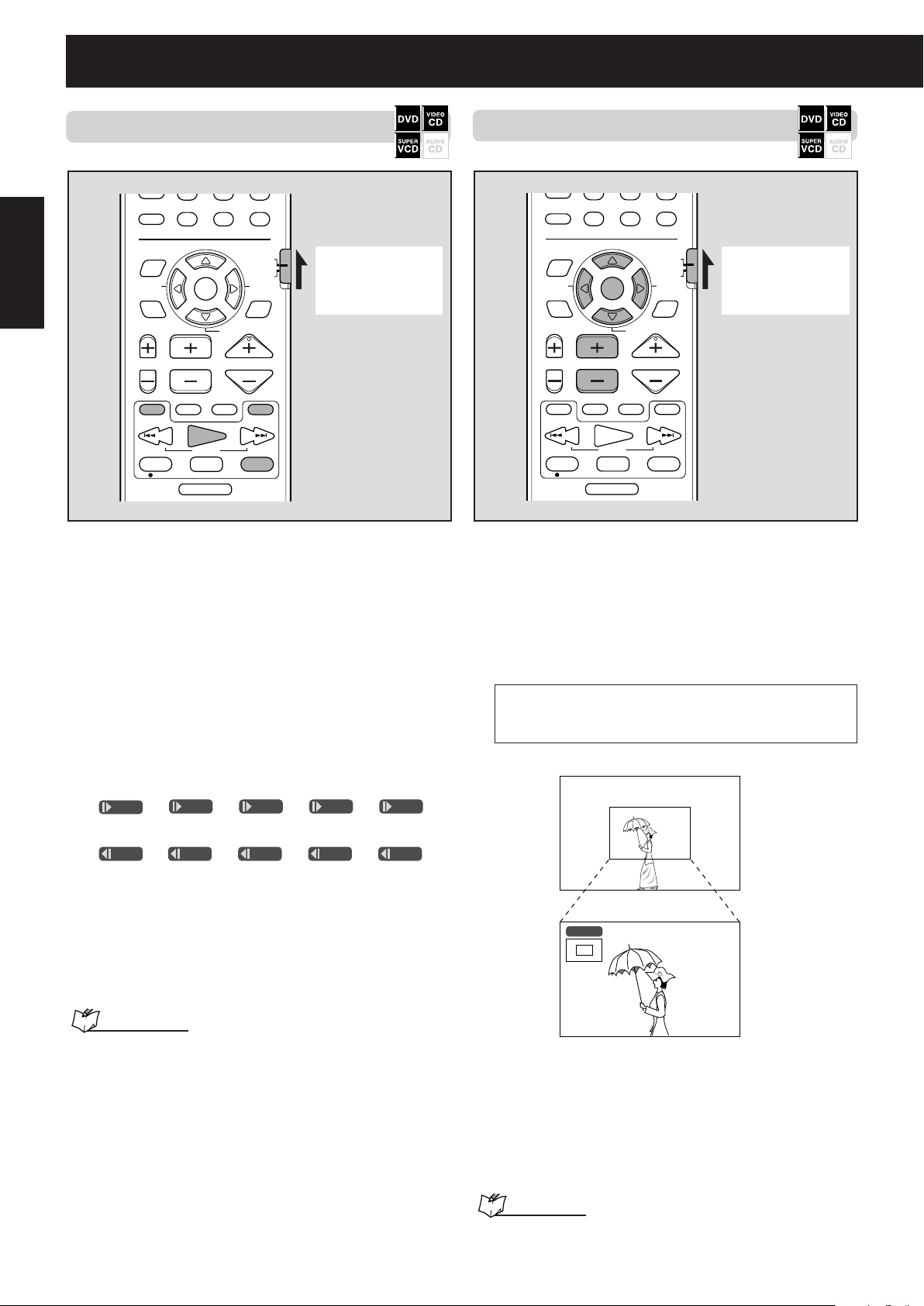

Zoom avant et arrière ....................................................... 46

Changement du réglage VFP ........................................... 47

Lecture dans l’ordre souhaité—

Lecture dans l’ordre aléatoire—Lecture aléatoire ......... 48

Lecture répétée ................................................................ 49

Répétition du titre ou du chapitre ou du plages ............... 49

Répétition d’un passage particulier—Répétition A-B ....... 49

Lecture programmée ....

Lecture de disque MP3 ......................... 50

Opérations de base ......................................................... 50

Operations à l’aide de l’écran MP3 CONTROL .............. 51

Lecture de disque JPEG ........................ 52

Diaporama ........................................................................ 52

Operations à l’aide de l’écran JPEG CONTROL............ 53

Utilisation du menu de choix................ 54

Menus de choix ................................................................ 54

Configuration des menus de choix .................................. 54

Touches de commande pour le menu de choix ............... 54

Procédure de base ........................................................... 55

Menu LANGUE ................................................................. 56

Menu IMAGE ..................................................................... 57

Menu AUDIO ..................................................................... 58

Menu REGLAGE H.-P....................................................... 59

Menu AUTRES .................................................................. 60

Lecture restreinte—Censure parentale ......................... 61

Réglage de la censure parentale ..................................... 61

Changement du réglage de la censure parentale ........... 62

Mise hors service temporaire de la censure parentale .... 62

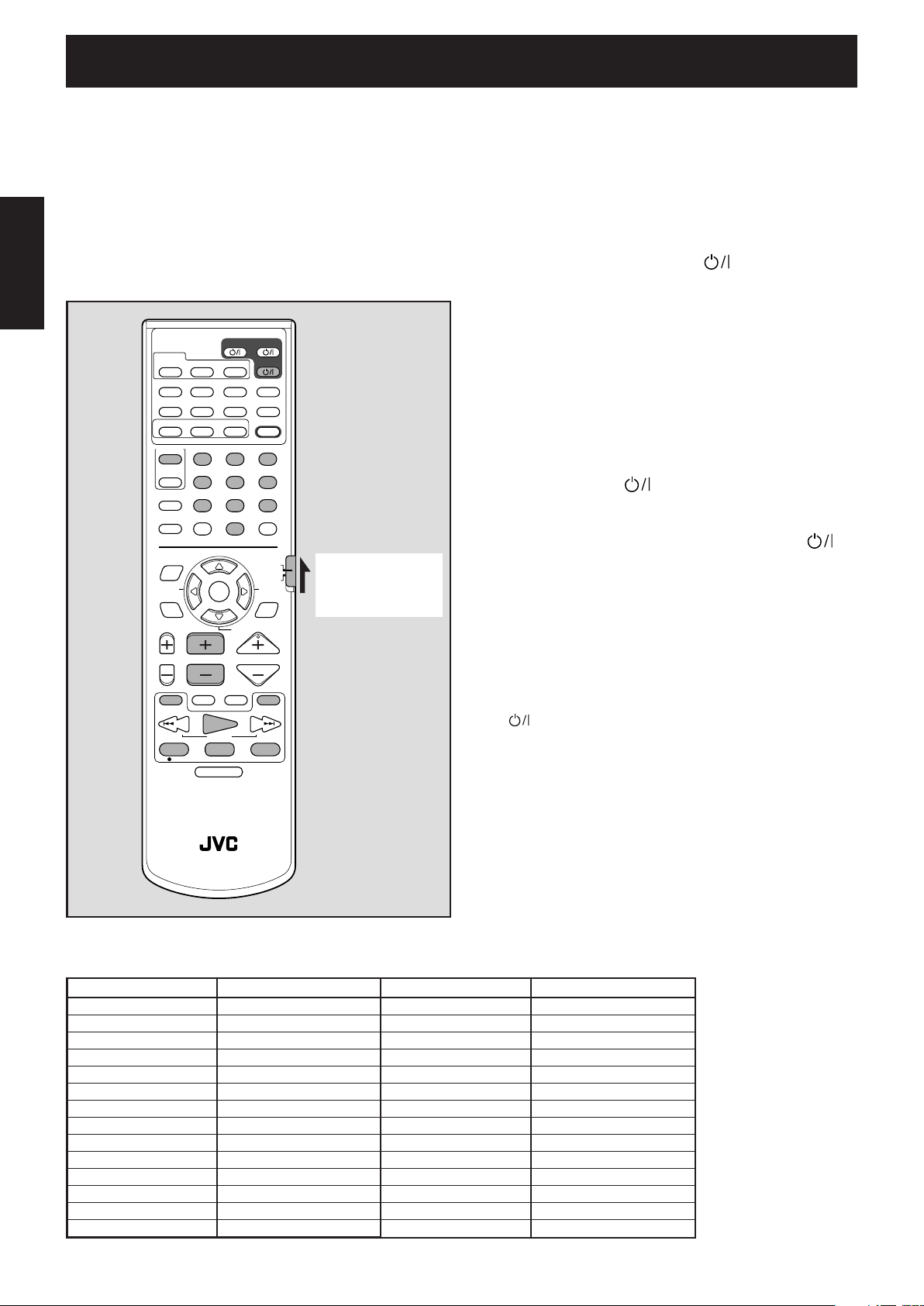

Commande d’un magnétoscope d’un

autre fabricant ................................. 64

Entretien .............................................. 65

Guide de dépannage ........................... 66

Glossaire ............................................. 69

Spécifications ....................................... 70

Français

Introduction

A propos de ce mode d’emploi

Ce mode d’emploi explique le fonctionnement de cet appareil à l’aide des touches et des réglages de la télécommande. Vous pouvez aussi utiliser les touches de l’appareil central si le nom (ou la marque) qu’elles portent et le même ou similaire que celui de la télécommande. Si l’opération à l’aide de la télécommande est différente de celle avec l’appareil central, elle est expliquée.

• Les durées données pour les diverses opérations ne le sont qu’à titre de référence. La durée réelle peut varier.

• Les marques suivantes sont utilisées dans ce mode d’emploi:

Français

Avertissement et précautions spéciales dont vous avez besoin pour obtenir les meilleures performances possibles du système.

:Informations et conseils spécifiques dont

vous avez besoin pour connaître les caractéristiques et les procédures.

:Types de disques disponibles pour les

opérations expliquées dans chaque section. Les types de disque non disponibles apparaissent en grisé.

Précautions

Installation du système

• Choisissez un endroit plat, sec et qui est ni trop chaud ni trop froid, entre 5°C et 35°C. Laissez suffisamment d’espace entre le système et le téléviseur.

•

• N’utilisez pas le système dans un endroit sujet aux vibrations.

Cordon d’alimentation

• Ne manipulez pas le cordon d’alimentation avec les mains mouillées!

• Une petite quantité d’électricité (2,5 watts) est toujours consommée quand le cordon d’alimentation est connecté à une prise secteur murale.

• Pour débrancher le cordon d’alimentation de la prise murale, tirez toujours sur la fiche et non pas sur le cordon.

Pour éviter tout mauvais fonctionnement du système

• Il n’y a pas de pièce réparable par l’utilisateur à l’intérieur de l’appareil. En cas de problème, débranchez le cordon d’alimentation et consultez votre revendeur.

• N’insérez pas d’objet métallique dans un appareil.

• N’utilisez pas de disques de forme non standard (tels que des disques en forme de cœur, de fleur, de carte de crédit, etc.) disponibles dans le commerce.

• N’utilisez pas de disques avec du ruban adhésif ou des autocollants collés à leur surface, car ils pourraient endommager le système.

Autocollant

A propos des droits d’auteur

Vérifiez les lois sur les droits d’auteur dans votre pays avant d’enregistrer à partir d’un DVD Vidéo (DVD), Super Vidéo CD (SVCD), CD Vidéo (VCD) et CD Audio. L’enregistrement de matériel protégé par des droits d’auteur peut contrevenir aux lois sur les droits d’auteur.

A propos du système copyguard

Les disques DVD Vidéo sont protégés par le système copyguard. Quand vous connectez le système à votre magnétoscope, le système copyguard se met en service et l’image peut ne pas être reproduite correctement.

Ruban adhésif

Étiquette

7 Précautions de sécurité

Eviter l’humidité, l’eau et la poussière

Ne placez pas le système dans un endroit humide ou poussiéreux.

Eviter les hautes températures

N’exposez pas le système à la lumière directe du soleil ni ne le placez près d’un appareil de chauffage.

Quand vous êtes absent

Quand vous êtes absent en voyage ou pour une période prolongée, retirez la fiche secteur de la prise murale.

Ne bloquez pas les évents de ventilation

Bloquer les évents de ventilation peut endommager le système.

Prenez soin du boîtier

Pour nettoyer le système, utiliser un chiffon doux et suivez les instructions concernant l’utilisation des chiffons enduits de substance chimique. N’utilisez pas de benzène, de diluant, de solvant organique ni de désinfectant. Ils pourraient déformer ou décolorer l’appareil.

Si de l’eau pénètre à l’intérieur du système

Mettez le système hors tension et retirez la fiche secteur de la prise murale, puis appelez le magasin où vous avez acheté l’appareil. Utiliser le système dans cet état peut entraîner un incendie ou un choc électrique.

Vérification des accessoires fournis

Vérifiez que vous avez bien tous les accessoires fournis. Le nombre entre parenthèses indique la quantité de pièces fournies. Si quelque chose manquait, contactez votre revendeur immédiatement.

Emballage de l’appareil central

• Télécommande—RM-STHA75R (1)

• Piles—R6S (SUM-3)/AA (15F) (2)

• Antenne FM (1)

• Antenne cadre AM (PO) (1)

• Cordon vidéo composite (1)

Emballage des enceintes

• Cordons d’enceinte Environ 5 m (3) avec une fiche mini

:Pour l’enceinte avant gauche, l’enceinte

avant droite et l’enceinte centrale Environ 5 m (1) :Pour le caisson de grave Environ 10 m (3) avec une fiche mini

:Pour l’enceinte Surround gauche,

l’enceinte Surround droite et l’enceinte

Surround arrière

• Supports muraux d’enceintes satellites (5)

• Vis pour les supports muraux d’enceintes satellite (5)

Noms des pièces et des commandes

Référez-vous aux pages entre parenthèses pour les détails.

Appareil central

Panneau avant

STANDBY

SUPER VIDEO

COMPACT

DIGITAL•EX

PRO LOGIC

DVD DIGITAL CINEMA SYSTEM

1 Témoin STANDBY (17) 2 Touche

(attente/sous

tension) (17)

3 Plateau à disque (20) 4 Touche 0 (ouverture/fermeture)

(20)

5 Témoin RGB (7)

Affichage

MP3

SURROUND

DSP

TUNED ST AUTO

LINEAR PCM

PRO LOGIC DIGITAL EX

4 5 678

RGB

6 Touche 7 (arrêt) (20, 50, 52, 53) 7 Touche 3 (lecture) (20, 50, 52, 53) 8 Touche 8 (pause) (20, 45, 50, 52) 9 Touche 4 (saut vers l’arrière)

(20, 50, 52)

p Touche ¢ (saut vers l’avant)

(20, 50, 52)

4 5

MUTING

RDS

NEWS

9pq

− VOLUME +SOURCE

q Touche SOURCE (17) w Touches VOLUME +/– (18) e Affichage (voir ci-dessous) r Capteur de télécommande (15) t Prise PHONES (18)

RESUME BASS

INFO

LFE

S.WFR S

Français

PHONES

1 • Indicateur LINEAR PCM (19)

• Indicateurs Pro Logic (32) PRO LOGIC, PRO LOGIC II

• Indicateurs de format de signal numérique

(19, 31, 32)

DIGITAL, DIGITAL EX, DTS

2 Indicateur MP3 (50) 3 Indicateur CH (canal) (23) 4 Affichage principal 5 Indicateur RESUME (21, 60)

Panneau arrière

SURROUND SPEAKERS SURROUND BACK

CENTER

FRONT SPEAKERS

RIGHTSUBWOOFER LEFT SPEAKER

CAUTION:SPEAKER IMPEDANCE 4 16

1 Prises d’enceintes (11)

SUBWOOFER, RIGHT/LEFT FRONT SPEAKERS, CENTER SPEAKER, RIGHT/LEFT SURROUND SPEAKERS, SURROUND BACK SPEAKER

6 Indicateurs de signal (1) et d’enceinte (2) (34) 7 Indicateur SURROUND (31, 32, 34, 35) 8 Indicateur DSP (33, 35) 9 Indicateurs de fonctionnement du tuner (22, 23)

p Indicateur de fonctionnement du RDS (24, 26)

q Indicateur BASS (30)

RIGHT LEFT SPEAKER

VCR IN

STB IN OUT

AV COMPU

S-VIDEO

LINK-

6 7

2 Cordon d’alimentation (14) 3 Prises AUDIO IN (13)

VCR, STB

4 Prise DIGITAL IN (STB) (13) 5 Prises ANTENNA (8, 9)

TUNED, ST (stéréo), AUTO MUTING

RDS, TA, NEWS, INFO

VCR

AUDIO IN

RL RL

VIDEO

RGB Y/C

STB

4 5

DIGITAL IN

(

)

STB

FM 75

COAXIAL

ANTENNA

AM LOOP

AM EXT

6 Prises AV COMPU LINK-III

(pour une utilisation future)

7 Prises VIDEO

VCR IN (13), STB IN (13), OUT (7)

8 Sélecteur RGB-Y/C (7) 9 Prise AV (SCART) (7)

Noms des pièces et des commandes

Télécommande

Français

1 2 3 4 5 6

p q

w e

TV AUDIO

VIDEO/

TV SOUND

AUDIO

TOP MENU

SURROUND

CONTROL

VCR

SLEEP

SURR-L

SETTING

TV RETURN

ADJUST

SCREEN

PTY( PTY9

CHOICE

RDS DISPLAY

CHANNEL/ZOOM

TV/VIDEO1MUTING

/REW

DOWN UP

O.T.

REPLAY

REC

DVD CINEMA SYSTEM

DVD

FM/AM

ANGLE

SUBTITLE

RETURN DIGEST

DSP

OFF

123

CENTER

S.WFR

–

456

789

S-BACK

–

FM MODE

TA/NEWS/INFO

ENTER

PTY SEARCH

PLAY

TUNING

STOP

MEMORY

DIMMER

RM–STHA75R

–

VOLUMETV VOL

VCR 1

VCR

DECODE

SOUND

EFFECT

TEST

SURR-R

+10

100+

VFP

FF/

PAUSE

STROBE

DVD

RDS

1 Touches de sélection de source (17)

VIDEO/TV SOUND, FM/AM, DVD

2 Touche AUDIO (41, 42)

i o ; a s d f g

3 Touche ANGLE (40) 4 Touche TOP MENU (39) 5 Touche MENU (39) 6 Touches de commande du Surround et du DSP

SURROUND (20, 35), DSP (20, 35), OFF (35)

7 Touches CONTROL

VCR (64), TV (16)

8 Touche SLEEP (19) 9 • Touche SETTING (28)

• Touche ADJUST (30)

p Touche ON SCREEN (37, 38) q • Touche ENTER (38, 51, 53)

–

• Touches de curseur 3/2/∞/5 (28, 30, 38, 50 – 53)

• Touches de commande du RDS (25, 26)

PTY 9, PTY (, TA/NEWS/INFO, PTY SEARCH

• Touches de commande pour le menu de choix (54, 61, 62)

w • Touche CHOICE (54, 61, 62)

• Touche RDS DISPLAY (24)

e • Touches CHANNEL +/– (16, 64)

• Touches ZOOM +/– (46, 53)

r Touches TV VOL (volume) +/– (16) t Touche TV/VIDEO (16) y • Touches de commande de disque

(20, 39, 44, 45, 46, 50, 52, 53, 64) 1, ¡, 4/REW, PLAY, FF/¢,

O.T. (monotouche) REPLAY, STOP, PAUSE

• Touches TUNING UP/DOWN (22)

• Touche ÷ REC (64)

• Touche MEMORY (22, 23)

• Touche STROBE (45)

u Touche DIMMER (18) i Touche TV

(16)

o Touche AUDIO (17) ; Touche VCR

(64)

a Touche DECODE (19) s Touche SUBTITLE (41) d Touche DIGEST (44) f Touche RETURN (39) g Touche SOUND (18, 36) h • Touches numériques

(16, 21, 23, 39, 43, 48, 61, 62, 64)

• Touches d’ajustement du son (18, 36) S.WFR +/–, CENTER +/–, SURR-L +/–, S-BACK +/–, SURR-R +/–

• Touche EFFECT (36)

• Touche TEST (36)

• Touche TV RETURN (16)

• Touche FM MODE (23)

j Sélecteur du mode de télécommande (17, 24) k Touche VFP (47) l Touches VOLUME +/– (18) / Touche MUTING (18)

A propos des disques

Types de disques reproductibles

Ce système est conçu pour reproduire les disques suivants:

DVD Vidéo (DVD), CD Vidéo (VCD), Super Vidéo CD (SVCD), CD Audio, CD-R et CD-RW

• Ce système peut aussi reproduire les fichiers MP3 et JPEG enregistrés sur des CD-R et des CD-RW. Pour de plus amples informations sur le format MP3, référez-vous à “Lecture de disque MP3” à la page 50, et pour le format JPEG, référez-vous à “Lecture de disque JPEG” à la page

52.

• Les disques DVD-R finalisés enregistrés au format DVD VIDEO peuvent être reproduits. Cependant, certains disques ne pourront pas être reproduits à cause de leurs caractéristiques ou des conditions d’enregistrement.

Disques que vous pouvez reproduire:

Type de Marque Format

disque (Logo) vidéo

DVD Vidéo

(DVD) ALL

CD Vidéo

(VCD)

Super Video CD

(SVCD)

CD Audio —— ——

CD-R —— ——

CD-RW —— ——

COMPACT

DIGITAL AUDIO

PAL

PAL ——

Numéro de

code de région*

• L’utilisation de certains disques DVD, VCD ou SVCD peut différer de ce qui est expliqué dans ce manuel. Cela est dû à la programmation et à la structure du disque et ce n’est pas un mauvais fonctionnement du système.

• Remarques sur les CD-R et CD-RW

– Les CD-R (enregistrables) et CD-RW (réinscriptibles)

réalisés par l’utilisateur peuvent être reproduits uniquement s’ils ont déjà été “finalisés”.

– Le système peut reproduire les CD-R et les CD-RW

enregistrés sur un ordinateur personnel si ces derniers ont été enregistrés au format CD Audio. Le système peut aussi reproduire les CD-R et les CD-RW si des plages (fichiers) MP3 ou des fichiers JPEG y sont enregistrés. Plus spécialement, la configuration et les caractéristiques d’un disque MP3 ou JPEG est déterminée par le logiciel d’écriture (codage) et le matériel utilisé pour l’enregistrement. Par conséquent, selon le logiciel et le matériel utilisé, les symptômes suivants peuvent se produire:

• Certains disques ne peuvent pas être reproduits.

• Certaines plages (fichiers) d’un disque MP3 sont sautées et ne peuvent pas être reproduites normalement.

• Certains fichiers d’un disque JPEG sont reproduits avec des déformations.

– Avant de reproduire un CD-R ou un CD-RW, lisez les

instructions et leurs précautions attentivement.

– Les CD-RW peuvent demander plus de temps avant

d’être reconnus par le système. Cela vient du fait que l’indice de réflexion des CD-RW est plus faible que celui CD ordinaires.

7 A propos des disques MP3

Ce système peut reproduire les fichiers MP3 enregistrés sur un CD-R ou un CD-RW. Nous appellerons un tel disque un “disque MP3” dans ce mode d’emploi. MP3 est l’abréviation de Motion Picture Experts Group 1 (ou MPEG-1) Audio Layer 3 (Norme MPEG 1 de niveau 3). MP3 est un simple format de fichier avec compression des données. En utilisant le format MP3, un CD-R ou un CD-RW peut contenir 10 fois plus de données qu’un CD ordinaire. Ce système simplifie la construction hiérarchique du disque et gère les fichiers et les répertoires en “plages” et “groupes”.

Français

* Remarque sur le code de région

Les lecteurs de DVD et les DVD possèdent leur propre numéro de code de région. Ce système ne peut reproduire que les DVD enregistrés avec le système de couleur PAL et les numéros de code de région comprenant “2”.

Ex.:

Si un DVD avec un numéro de code de région incorrect est chargé dans l’appareil, “ERREUR DE CODE REGION” apparaît sur l’affichage et la lecture ne peut pas démarrer.

• Les disques suivants ne peuvent pas être reproduits: DVD Audio, DVD-ROM, DVD-RAM, DVD-RW, DVD+RW, CD-ROM, CD-I (CD-I Ready), Photo CD, etc. Reproduire ces types de disque peut générer du bruit et endommager les enceintes.

7 A propos des disques JPEG

Ce système peut reproduire les fichiers JPEG tels que les photos numériques enregistrées sur un CD-R ou CD-RW. Nous appellerons un tel disque un “disque JPEG” dans ce mode d’emploi. JPEG c’est un système de compression de données pour images fixes mis au point par le groupe “Joint Photographic Expert Group” et qui offre une légère diminution de la qualité de l’image en échange du taux de compression élevé. Ce système simplifie la construction hiérarchique du disque et gère les répertoires en “groupes”.

A propos des disques

Structure des disques

Un disque DVD est composé de “titres” et chaque titre est divisé en “chapitres”. Par exemple, si un disque DVD contient des films, chaque film peut avoir son propre numéro de titre et même être divisé en plusieurs chapitres.

Titre 1

Français

Chapitre 1

Les VCD, SVCD et les CD Audio sont composés de “plages”. En général, chaque plage possède son propre numéro. (Sur certains disques, chaque plage peut aussi être divisée en index.)

Plage 1

Su un disque MP3, chaque chanson est enregistré sur un plage (fichier). Les plages sont normalement regroupés dans un groupe (répertoire). Les groupes peuvent aussi comprendre d’autres groupes, créant ainsi des niveaux hiérarchiques de groupe. Ce système peut accepter 150 plages maximum par groupe et 99 groupes maximum par disque (14.850 plages).

• S’il y a un autre type de fichiers, non MP3, dans un répertoire, ce fichiers est aussi pris en compte pour le nombre total de 150.

Chapitre 2

Plage 2 Plage 3

Groupe 1

Chapitre 3

Groupe 2

Titre 2

Chapitre 1

Chapitre 2

Plage 4 Plage 5

Fonction de commande de la lecture (PBC)—Uniquement pour les VCD et SVCD

La fonction de commande de la lecture vous permet de commander le disque à l’aide d’un menu et d’obtenir des images fixes de haute résolution, une résolution quatre fois plus grande que celle des images animées.

• Affichage des images fixes à haute résolution

Vous pouvez afficher des images de grande qualité, quatre fois plus claires que les images animées.

• Commande de la lecture par menu

Un menu de sélection est affiché quand vous démarrez la lecture d’un disque VCD ou SVCD utilisant la fonction de commande de la lecture. Le menu de sélection montre une liste de nombres permettant la sélection. Certains disques peuvent afficher des images animées ou un écran divisé. Vous pouvez interagir avec l’écran en utilisant l’affichage du menu afin de choisir et reproduire une entrée. L’illustration ci-dessous montre les caractéristiques de base de la lecture à partir du menu. Référez-vous à la page 39 pour les détails sur l’utilisation du menu.

Écran

de menu

Appuyez

sur RETURN.

Appuyez

sur RETURN.

Appuyez

sur RETURN.


animée


animée


animée


fixe


fixe

Sous-menuSous-menu


animée


animée

Plage 1

Plage 2

Groupe 3

Groupe 4 Groupe 5

Sur un disque JPEG, chaque image fixe est enregistrée sur un fichier. Les fichiers sont normalement regroupés dans un groupe (répertoire). Les groupes peuvent aussi comprendre d’autres groupes, créant ainsi des niveaux hiérarchiques de répertoire. Ce système peut accepter 150 fichiers maximum par groupe et 99 groupes maximum par disque (14.850 fichiers).

• S’il y a un autre type de fichiers, non JPEG, dans un répertoire, ce fichiers est aussi pris en compte pour le nombre total de 150.

Groupe 1

Fichier 1

Fichier 2

Groupe 3

Groupe 2

Groupe 4 Groupe 5

REMARQUE:

Lors de la commande d’un VCD ou d’un SVCD en utilisant le menu, certaines fonctions telles que la lecture répétée peuvent ne pas fonctionner.

IMPORTANT:

Avant de reproduire un disque, assurez-vous de ce qui

suit....

• Vérifiez la connexion avec le téléviseur.

• Mettez le téléviseur sous tension et choisissez le mode d’entrée correct sur le téléviseur pour voir les images ou les indications de l’affichage sur l’écran sur le téléviseur.

Si apparaît sur l’écran du téléviseur quand vous appuyez sur une touche, c’est que le disque ne peut

pas accepter l’opération que vous essayez de faire, ou que l’information nécessaire pour cette opération n’est pas enregistrée sur le disque. NOTICE: Dans certains cas, l’opération sera refusée sans que

n’apparaisse sur l’écran.

Pour commencer

Connexions

• Ne connectez pas le cordon d’alimentation secteur avant toutes les autres connexions ne soient terminées.

• Puisque chaque appareil différent a des noms de prises différents, lisez attentivement les instructions fournies avec l’appareil que vous souhaitez connecter.

Connexion d’un téléviseur

Pour voir les images et les affichages sur l’écran, connectez un téléviseur à l’appareil central.

• Une connexion à un téléviseur à travers un magnétoscope ou à un téléviseur avec un magnétoscope intégré peut causer une déformation de l’image.

• Vous devez régler correctement “TYPE D’ECRAN” dans le menu IMAGE en fonction du format d’image de votre téléviseur. Voir page 57.

7 Pour connecter un téléviseur sans prise AV (SCART)

Connectez un téléviseur en utilisant une des méthodes suivantes.

• La connexion par les prises S-vidéo offre une image de meilleure qualité.

• Par les prises S-vidéo • Par les prises vidéo composite

VCR

STB

AUDIO IN

RL RL

VIDEO

RGB

Y/C

FM 75

COAXIAL

ANTENNA

AM LOOP

AM EXT

DIGITAL IN

(

)

STB

AV COMPU LINK-

VCR IN

S-VIDEO

VCR

RL RL

STB IN OUT

VIDEO

RGB Y/C

Faites correspondre la marque ∞ de la fiche avec celle de l’appareil central.

AUDIO IN

STB

DIGITAL IN

(

)

STB

FM 75

COAXIAL

ANTENNA

AM EXT

AM LOOP

AV COMPU LINK-

VCR IN

S-VIDEO

STB IN OUT

Français

Cordon S-vidéo (non fourni)

Téléviseur

A l’entrée S-vidéo

Téléviseur

7 Pour connecter un téléviseur muni d’une prise AV (SCART)

VCR

STB

AUDIO IN

VCR IN

MPU

S-VIDEO

RL RL

STB IN OUT

VIDEO

RGB Y/C

DIGITAL IN

(

)

STB

FM 75

AM LOOP

AM EXT

COAXIAL

ANTENNA

Câble SCART (non fourni)

Cordon vidéo composite (fourni)

A l’entrée vidéo composite

Téléviseur

À la prise SCART*

Réglez le sélecteur RGB-Y/C correctement en fonction de votre téléviseur.

RGB Y/C

– Si le téléviseur prend en charge les signaux vidéo RGB, réglez le sélecteur

RGB-Y/C sur “RGB” de façon à pouvoir des images de meilleure qualité. Le témoin RGB s’allume de l’appareil central.

– Si le téléviseur prend en charge uniquement les signaux S-vidéo, réglez le

sélecteur RGB-Y/C sur “Y/C”.

REMARQUES:

• Quand le sélecteur RGB-Y/C est réglé sur “RGB” un signal vidéo correct n’est pas sorti par la prise S-VIDEO OUT sur le panneau arrière.

• Que le sélecteur RGB-Y/C soit réglé sur “RGB” ou “Y/C”, le signal vidéo composite est toujours sorti par la prise VIDEO OUT.

Certains connecteurs SCART ne sortent pas les signaux audio. Utilisez un connecteur SCART sortant les signaux audio pour écouter le son du téléviseur à travers ce système.

Pour commencer

Connexion des antennes AM (PO) et FM

• Assurez-vous que les conducteurs d’antenne ne touchent aucune autre prise, cordon de connexion ou cordon d’alimentation. Cela pourrait causer une mauvaise réception.

7 Antenne cadre AM (PO)

Français

Installation de l’antenne cadre AM (PO)

Attachez l’antenne cadre AM (PO) à sa base en insérant les languettes du cadre dans les fentes de la base.

Si le cordon d’antenne est recouvert de vinyle, retirez la partie en vinyle en la torsadant comme montré sur l’illustration.

Fil extérieur recouvert de vinyle (non fourni)

Si la réception est mauvaise:

Connectez un fil extérieur

Antenne cadre AM (PO)

recouvert de vinyle à la prise AM EXT. Laissez l’antenne cadre AM (PO) connectée.

Fil

Connexion de l’antenne cadre AM (PO)

Poussez pour maintenir le serre-câble en position ouverte.

Insérez le cordon d’antenne.

Relâchez votre doigt du serre-câble.

• Tournez le cadre jusqu’à ce que vous obteniez la meilleure réception possible.

RIGHTSUBWOOFER LEFT SPEAKER

CAUTION:SPEAKER IMPEDANCE 4 16

RIGHT LEFT SPEAKER

SURROUND SPEAKERS SURROUND BACK

CENTER

FRONT SPEAKERS

AV COMPU LINK-

VCR IN

S-VIDEO

VCR

RL RL

STB IN OUT

VIDEO

RGB Y/C

AUDIO IN

STB

DIGITAL IN

(

)

STB

FM 75

COAXIAL

ANTENNA

AM LOOP

AM EXT

7 Antenne FM

Connexion de l’antenne FM fournie

Etendez l’antenne FM fournie horizontalement.

Français

Si la réception est mauvaise:

Connectez une antenne FM

Antenne FM extérieure (non fourni)

extérieure avec un connecteur de type standard (coaxial).

Cordon d’antenne FM extérieure (non fourni)

RIGHTSUBWOOFER LEFT SPEAKER

CAUTION:SPEAKER IMPEDANCE 4 16

RIGHT LEFT SPEAKER

SURROUND SPEAKERS SURROUND BACK

CENTER

FRONT SPEAKERS

AV COMPU LINK-

VCR IN

S-VIDEO

STB IN OUT

VCR

RL RL

VIDEO

RGB Y/C

REMARQUES:

• Déconnectez l’antenne FM fournie avant de connecter un connecteur coaxial de 75 Ω (connecteur avec un câble rond provenant de l’antenne extérieure).

• Nous recommandons que vous utilisiez un câble coaxial (non fourni) pour l’antenne FM car il est bien protégé contre les interférences.

AUDIO IN

STB

DIGITAL IN

(

)

STB

FM 75

COAXIAL

ANTENNA

AM LOOP

AM EXT

Pour commencer

Connexion des enceintes satellite et du caisson de grave

Connectez les enceintes satellites fournies et le caisson de grave.

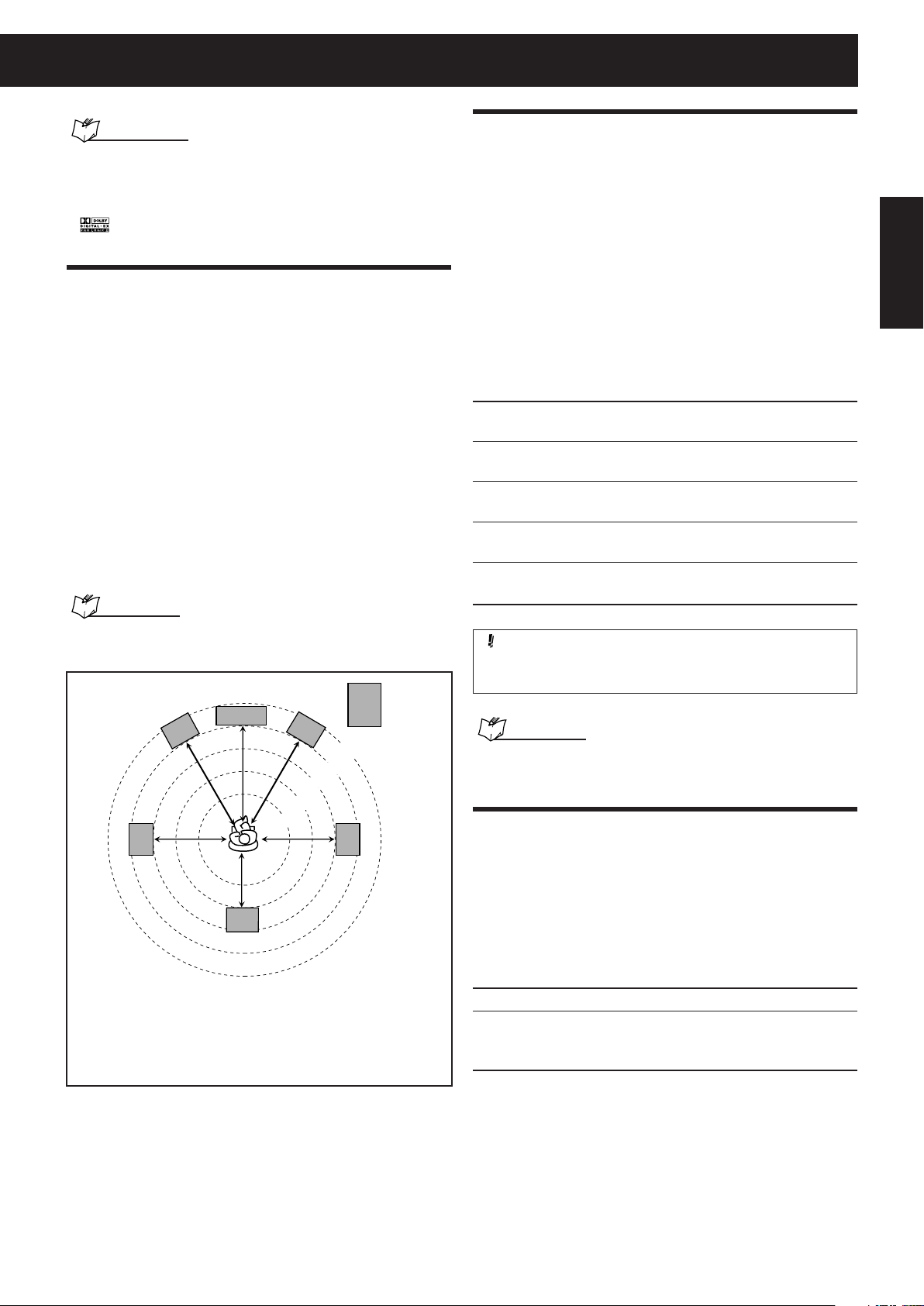

Diagramme disposition des enceintes

Enceinte avant gauche

Enceinte avant droite

Français

PROGRESSIVE

STANDBY

DVD DIGITAL CINEMA SYSTEM

COMPACT

DIGITAL•EX

SUPER VIDEO

PRO LOGIC

Appareil central

Enceinte suround gauche

Lorsque vous disposez les enceintes dans la pièce afin d’obtenir le meilleur son possible du système, vous devez placer toutes les enceintes à la même distance de la position d’écoute avec l’avant de chaque enceinte dirigé vers l’auditeur.

Si vous ne pouvez pas les placer toutes à la même distance de la position d’écoute, vous pouvez réaliser un ajustement et faire comme si toutes les enceintes étaient à la meilleure position. Voir pages 29 et 59.

• Placez le caisson de grave du côté avant droit du téléviseur. Si vous le placez du côté gauche du téléviseur, les couleurs de l’écran du téléviseur risquent d’être déformées.

REMARQUES:

• Bien que les enceintes satellites et le caisson de grave actif soient blindés magnétiquement, l’écran du téléviseur peut être parasité. Dans ce cas, laissez une distance de plus de 10 cm entre eux.

• Pour des raisons de sécurité, assurez-vous toujours qu’il y a suffisamment d’espace derrière le caisson de grave.

• Quand vous placez les enceintes satellites à une position relativement élevée, comme sur un meuble, placez-les sur une surface plate et à

niveau.

VOLUMESOURCE

PHONES

Enceinte centrale

Enceinte suround arrière

Caisson de grave

Enceinte suround droite

7 Avant de connecter les cordons d’enceinte

Si le cordon d’enceinte est recouvert de vinyle, retirez ce dernier en le torsadant comme montré ci-à droite.

7 Connexion des cordons d’enceinte aux

prises d’enceintes

1 Maintenez pressé le

serre-câble.

2 Insérez le cordon

d’enceinte.

3 Relâchez votre doigt du

serre-câble de la prise.

ATTENTION:

• Si vous ne connectez pas les enceintes fournies mais en connectez d’autres (plus grandes), utilisez des enceintes avec SPEAKER IMPEDANCE indiquée à côté des prises d’enceintes sur le panneau arrière du appareil central.

• NE CONNECTEZ PAS plus d’une enceinte à une prise d’enceinte.

Enceintes satellites:

1 Insérez les mini fiches des cordons d’enceinte sur les prises à l’arrière de chaque enceinte. 2 Connectez le fil blanc à la prise rouge (+) et le fil noir à la prise noire (–).

Enceinte avant gauche

Enceinte

surround gauche

Enceinte centrale

Enceinte avant droite

Enceinte surround droite

Français

FRONT SPEAKERS

RIGHTSUBWOOFER LEFT SPEAKER

CAUTION:SPEAKER IMPEDANCE 4 16

RIGHT LEFT SPEAKER

SURROUND SPEAKERS SURROUND BACK

CENTER

Si le cordon d’enceinte est recouvert de vinyle, retirez

Caisson

de grave

ce dernier en le torsadant comme montré ci-à droite.

Enceinte surround arrière

Caisson de grave: Connectez le fil blanc à la prise rouge (+) et le fil noir à la prise noire (–).

REMARQUES:

• Les grilles des enceintes satellites sont démontables. N’appliquez pas de force sur les grilles des enceintes satellite pour éviter de les

endommager.

• Les grilles du caisson de grave ne sont pas démontables.

Pour commencer

Installation des enceintes satellites sur le mur

En utilisant les supports muraux des enceintes satellites, vous pouvez fixer les enceintes surround sur le mur.

ATTENTION:

Lors de la fixation des supports au mur, faites réaliser ce travail par une personne qualifiée. NE FIXEZ PAS les supports sur un mur par vous-même afin d’éviter tout dommage accidentel s’ils devaient tomber du mur, à cause d’une mauvaise fixation ou de la faiblesse du mur.

Emplacement du support au mur:

Français

Choisissez avec soin l’emplacement de la fixation des enceintes surround au mur. Quelqu’un pourrait être blessé ou quelque chose pourrait être endommagé si les enceintes sont fixées à un endroit où elles interfèrent avec les activités quotidiennes.

Fixation des enceintes sur les supports

1 Utilisez la vis fournie pour fixer le support à

l’enceintes surround.

2 Ajustez l’angle des enceintes.

Desserrez légèrement la vis, réaliser l’ajustement puis resserrez fermement la vis.

ATTENTION:

Si la vis n’est pas serrée fermement, cela peut entraîner des blessures personnelles ou endommager l’appareil.

Connexion des appareils vidéo

Vous pouvez regarder les images et écouter le son d’un magnétoscope ou d’un décodeur (STB) à travers le système.

7 Connexion d’un magnétoscope

VCR STB

CENTER

FRONT SPEAKERS

UBWOOFER LEFT SPEAKER

RIGHT

CAUTION:SPEAKER IMPEDANCE 4 16

SURROUND SPEAKERS SURROUND BACK

RIGHT LEFT SPEAKER

AV COMPU LINK-

S-VIDEO

VCR IN

STB IN OUT

RGB YC

AUDIO IN

RL RL

VIDEO

RGB Y/C

DIGITAL IN

(

)

STB

FM 75

COAXIAL

ANTENNA

AM LOOP

AM EXT

Français

1 Connectez les prises vidéo

entre elles.

Connectez le cordon S-vidéo en faisant coïncider la marque ∞ sur la fiche et celle de l’appareil central.

7 Connexion du décodeur

SURROUND SPEAKERS SURROUND BACK

RIGHT LEFT SPEAKER

MPEDANCE 4 16

Connexion vidéo

Cordon vidéo composite

A la sortie

vidéo

composite

VCR IN

AV COMPU LINK-

S-VIDEO

Cordon S-vidéo

A la sortie S-vidéo

Magnétoscope

VCR STB

RL RL

STB IN OUT

VIDEO

RGB YC

RGB Y/C

AUDIO IN

Connexion audio

Cordon audio

A la sortie audio

Avant de connecter un cordon optique numérique, débranchez le capuchon protecteur.

DIGITAL IN

(

STB

FM 75

)

COAXIAL

2 Connectez les prises audio

entre elles.

Connectez la fiche blanche à la prise audio gauche (“L”) et la fiche rouge à la prise audio droite (“R”).

AM LOOP

AM EXT

ANTENNA

Connexion audio

Cordon optique numérique

A la sortie optique numérique

2 Connectez les prises

audio ou prises optiques numériques

entre elles.

Connectez la fiche blanche à la prise audio gauche (“L”) et la fiche rouge à la prise audio droite (“R”).

1 Connectez les prises

vidéo entre elles.

Connectez le cordon S-vidéo en faisant coïncider la marque ∞ sur la fiche et celle de l’appareil central.

Connexion vidéo

Cordon vidéo composite

A la sortie

vidéo

composite

Cordon S-vidéo

A la sortie S-vidéo

Cordon

audio

A la sortie audio

• Réaliser la connexion avec les prises optiques numériques vous permet d’obtenir un son de meilleure

REMARQUES:

STB (Décodeur)

• Le signal entrant par les prises S-vidéo est sorti à la fois par les prises composites vidéo et par les prises S-vidéo, cependant le signal entrant par les prises composites n’est pas sorti par les prises S-vidéo.

• Lorsque vous effectuez une connexion à la fois à l’aide des prises composites et des prises S-vidéo, le signal S-vidéo est choisi comme signal vidéo.

qualité.

Pour commencer

Connexion du cordon d’alimentation

Assurez-vous que toutes les connexions ont été faites avant de brancher les cordons d’alimentation.

VCR

STB

AUDIO IN

RL RL

VIDEO

RGB Y/C

FM 75

DIGITAL IN

(

)

STB

COAXIAL

Français

SURROUND SPEAKERS SURROUND BACK

CENTER

FRONT SPEAKERS

RIGHTSUBWOOFER LEFT SPEAKER

CAUTION:SPEAKER IMPEDANCE 4 16

RIGHT LEFT SPEAKER

AV COMPU LINK-

VCR IN

STB IN OUT

S-VIDEO

Cordon d’alimentation

ANTENNA

AM LOOP

AM EXT

Branchez sur une prise secteur mural.

ATTENTION:

• Déconnectez le cordon d’alimentation avant de nettoyer ou de déplacer le système.

• Ne touchez pas le cordon d’alimentation avec des mains humides.

• Ne tirez pas sur le cordon d’alimentation pour débrancher le cordon. Pour le débrancher, tirez toujours en tenant la fiche afin de ne pas endommager le cordon.

REMARQUES:

• Eloignez les cordons d’alimentation des cordons de connexion. Les cordons d’alimentation peuvent provoquer du bruit ou des interférences sur l’écran.

• Les réglages préréglés tels que les stations préréglées et les ajustements sonores seront effacés en quelques jours dans les cas suivants: – Quand vous débranchez le cordon d’alimentation. – Quand une coupure de courant se produit.

Utilisation de la télécommande

Mise en place des piles dans la télécommande

Avant d’utiliser la télécommande, mettez d’abord en place les deux piles fournies.

1 A l’arrière de la télécommande, retirez le couvercle du compartiment à piles. 2 Insérez les piles.

• Assurez-vous de respecter les polarités: (+) à (+) et (–) à (–).

3 Remettez le couvercle en place.

Français

Si la plage de fonctionnement de la télécommande diminue, remplacez les piles. Utilisez deux piles de type sec R6S (SUM-3)/ AA (15F).

ATTENTION:

Suivez ces précautions pour éviter toute fuite ou fissure des piles:

• Placez les piles dans la télécommande en respectant les polarités: (+) à (+) et (–) à (–).

• Utilisez le type de pile correct. Des piles qui paraissent similaires peuvent avoir une tension différente.

• Remplacez toujours les deux piles en même temps.

• N’exposez pas les piles à la chaleur ou aux flammes.

Commande du système à partir de la télécommande

Dirigez la télécommande directement sur le capteur de télécommande de l’appareil central. La distance de fonctionnement entre la télécommande et le capteur de télécommande de l’appareil central est d’environ 7 m.

• Vous pouvez aussi commander les autres appareils en utilisant la télécommande. – Pour commander votre téléviseur, voir page 16. – Pour commander votre magnétoscope, voir page 64. Pour commander les autres appareils, dirigez la télécommande directement sur le capteur de télécommande de chaque appareil. Référez-vous aussi à leurs modes d’emploi.

• Pour utiliser la télécommande correctement, ne cachez pas le capteur de télécommande avec un obstacle.

STANDBY

SUPER VIDEO

− VOLUME +

DVD DIGITAL CINEMA SYSTEM

COMPACT

DIGITAL•EX

PRO LOGIC

RGB

SOURCE

PHONES

Capteur de télécommande

Pour commencer

Utilisation de la télécommande pour commander le téléviseur

Vous pouvez commander votre téléviseur en utilisant la télécommande.

• Référez-vous aussi au mode d’emploi fourni avec votre téléviseur.

TV AUDIO

DVD

FM/AM

SUBTITLE

RETURN DIGEST

OFF

CENTER

–

S-BACK

–

FM MODE

ENTER

PTY SEARCH

PLAY

TUNING

STOP

MEMORY

–

DECODE

VOLUMETV VOL

FF/

PAUSE

ANGLE

DSP

123

S.WFR

456

789

SURR-L

TV RETURN

TA/NEWS/INFO

TV/VIDEO1MUTING

DIMMER

RM–STHA75R

VCR 1

VCR

SOUND

EFFECT

TEST

SURR-R

+10

100+

VFP

STROBE

–

DVD

RDS

Positionnez le sélecteur de mode de télécommande sur “DVD”.

Français

VIDEO/

TV SOUND

AUDIO

TOP MENU

SURROUND

CONTROL

VCR

SLEEP

SETTING

ADJUST

SCREEN

PTY( PTY9

CHOICE

RDS DISPLAY

CHANNEL/ZOOM

/REW

DOWN UP

O.T.

REPLAY

REC

DVD CINEMA SYSTEM

Codes de fabricant pour les téléviseurs

7 Réglage du signal de télécommande

pour la commande du téléviseur

Vous pouvez commander votre téléviseur sans régler le signal de télécommande.

1 Faites glisser le sélecteur de mode de

télécommande sur “DVD”.

2 Maintenez pressée TV .

• Maintenez la touche pressée jusqu’à de l’étape 5.

3 Appuyez sur TV CONTROL. 4 Appuyez sur les touches numériques

(1–9, 0) pour entrer un code de fabricant (2 chiffres).

Référez-vous à la liste ci-dessous pour trouver les codes. Ex.: Pour un téléviseur Sanyo, appuyez sur 0, puis sur 5.

Pour un téléviseur Toshiba, appuyez sur 2, puis sur 9.

5 Relâchez TV . 6 Essayez de commander votre téléviseur en

appuyant sur TV .

Si votre téléviseur se met sous ou hors tension, c’est que vous avez entré le code correct. S’il y a plus d’un code dans la liste pour la marque de votre téléviseur, essayez-les un par un jusqu’à ce que vous trouviez le bon.

Après avoir réglé les signaux de télécommande, vous pouvez utiliser les touches suivantes pour commander le téléviseur.

TV :Met le téléviseur sous et hors tension. TV VOL +/– :Ajuste le volume. TV/VIDEO :Choisit le mode d’entrée (TV ou VIDEO).

Après appuyer sur TV CONTROL: CHANNEL +/– :Changer les canaux.

1-10, 0, +10 (100+) :Choisir les canaux.

Ex.:

• Pour le numéro de canal 3, appuyez sur 3.

• Pour le numéro de canal 24, appuyez sur +10, sur +10, puis sur 4.

• Pour le numéro de canal 123, appuyez sur 100+, sur +10, sur+10, puis sur 3.

TV RETURN :Alterner entre le canal précédent et le

canal actuel.

Fabricant Code

JVC 01 Akai 02, 05 Blaupunkt 03 Daewoo 10, 31, 32 Fenner 04, 31, 32 Fisher 05 Grundig 06 Hitachi 07, 08 Inno-Hit 09 Irradio 02, 05 Magnavox 10 Mitsubishi 11, 33 Miver 03 Nokia 12, 34

Fabricant Code

Nordmende 13, 14, 18, 26 – 28 Okano 09 Orion 15 Panasonic 16, 17 Philips 10 Saba 13, 14, 18, 26 – 28 Samsung 10, 19, 32 Sanyo 05 Schneider 02, 05 Sharp 20 Sony 21 – 25 Telefunken 13, 14, 18, 26 – 28 Thomson 13, 14, 18, 26 – 28, 30 Toshiba 29

* Les codes de fabricant

sont sujets à changement sans notification. S’ils changent, cette télécommande ne peut pas commander l’appareil.

Opérations de base

S.WFR

TUNED

Cette section explique principalement les opérations de base communes.

• Mettez votre téléviseur sous tension et choisissez, si nécessaire, le mode d’entrée correct sur le téléviseur.

TV AUDIO

VIDEO/

TV SOUND

AUDIO

TOP MENU

SURROUND

CONTROL

VCR

SLEEP

SETTING

TV RETURN

ADJUST

SCREEN

PTY( PTY9

CHOICE

RDS DISPLAY

CHANNEL/ZOOM

/REW

DOWN UP

O.T.

REPLAY

REC

DVD

FM/AM

ANGLE

DSP

123

S.WFR

–

456

789

SURR-L

–

TA/NEWS/INFO

ENTER

TV/VIDEO1MUTING

PLAY

TUNING

STOP

MEMORY

DIMMER

VCR 1

VCR

DECODE

SUBTITLE

RETURN DIGEST

OFF

SOUND

EFFECT

CENTER

TEST

–

S-BACK

SURR-R

–

+10

FM MODE

100+

VFP

PTY SEARCH

VOLUMETV VOL

FF/

PAUSE

STROBE

–

DVD

RDS

Positionnez le sélecteur de mode de télécommande sur “DVD ”.

REMARQUES:

• Une petite quantité de courant est consommée même quand l’appareil est hors tension (mode d’attente). Retirez le cordon d’alimentation de la prise secteur murale pour mettre l’appareil complètement hors tension.

• Le témoin STANBY reste allumer un certain temps après que le cordon d’alimentation a été débranché. Ce n’est pas un mauvais fonctionnement du système.

Sélection de la source de lecture

A partir de la télécommande:

Appuyez sur une des touches de sélection de source (DVD, FM/AM ou VIDEO/TV SOUND).

DVD :Choisit le lecteur de DVD. FM/AM :Choisit la bande FM ou AM (PO).

• Chaque fois que vous appuyez sur la touche, la bande alterne entre FM et AM (PO).

VIDEO/TV SOUND:Choisit le magnétoscope connecté aux

prises VCR IN, le décodeur (STB) connecté aux prises STB IN ou le son du téléviseur*.

• Chaque fois que vous appuyez sur la touche, la source change comme suit.

VCR ] STB (STB DIGITAL) ] TV SOUND* ] (retour au début)

Sur l’appareil central:

Appuyez répétitivement sur SOURCE.

Chaque fois que vous appuyez sur la touche, la source change comme suit.

DVD ] AM ] FM ] VCR ] STB (STB DIGITAL) ] TV SOUND* ] (retour au début)

Français

RM–STHA75R

DVD CINEMA SYSTEM

Mise sous tension du système

Appuyez sur AUDIO sur la télécommande ou sur (attente/sous tension) sur l’appareil central.

Le témoin STANDBY s’éteint et la dernière source choisie est en service.

• Appuyer sur 0 sur l’appareil central ou sur une des

touches de sélection de source sur la télécommande met aussi l’appareil sous tension.

Pour mettre le système hors tension

Appuyez de nouveau sur AUDIO sur la télécommande ou sur (attente/sous tension) sur l’appareil central.

Le témoin STANDBY s’allume.

Ex.: Quand “AM” est choisi.

REMARQUE:

“TV SOUND” peut être choisi uniquement lorsque votre téléviseur est connecté à l’aide d’un câble SCART sortant les signaux audio (voir page 7).

Français

Opérations de base

AUDIO ANGLE SUBTITLE

TOP MENU

SURROUND

DSP

CONTROL

VCR

123

S.WFR

SLEEP

SETTING

ADJUST

SCREEN

PTY( PTY9

CHOICE

RDS DISPLAY

DOWN UP

REPLAY

–

456

789

SURR-L

–

TV RETURN

TA/NEWS/INFO

ENTER

CHANNEL/ZOOM

TV/VIDEO1MUTING

/REW

PLAY

TUNING

O.T.

STOP

REC

MEMORY

DIMMER

DECODE

RETURN DIGEST

OFF

SOUND

EFFECT

CENTER

TEST

–

S-BACK

SURR-R

–

+10

FM MODE

100+

VFP

PTY SEARCH

VOLUMETV VOL

FF/

PAUSE

STROBE

–

DVD

RDS

Positionnez le sélecteur de mode de télécommande sur “DVD”.

ATTENTION:

Assurez-vous de baisser le volume:

• Avant de connecter ou de se mettre un casque sur les oreilles, car un fort volume peut endommager votre casque et votre ouïe.

• Avant de débrancher le casque d’écoute, car un volume élevé peut sortir brusquement des enceintes.

Ajustement du niveau de sortie du caisson de grave

Vous pouvez ajuster le niveau de sortie du caisson de grave. Une fois que vous avez ajusté ce niveau, l’ajustement est mémorisé pour chaque source. Vous pouvez aussi ajuster le niveau de sortie en utilisant le menu sur l’écran (voir page 59).

A partir de la télécommande UNIQUEMENT:

1 Appuyez sur SOUND.

2 Appuyez sur S.WFR +/– pour ajuster le

niveau de sortie du caisson de grave (–10 dB à +10 dB).

Ajustement du volume

Vous pouvez ajuster le niveau de volume dans une plage de “0” (minimum) à “70” (maximum).

Appuyez sur VOLUME +/–.

• Appuyez sur + pour augmenter le volume.

• Appuyez sur – pour diminuer le volume. Le niveau de volume apparaît sur la fenêtre d’affichage.

ATTENTION:

Réglez toujours le volume sur le minimum avant de démarrer une source. Si le volume est réglé à un niveau élevé, la soudaine déflagration d’énergie sonore peut endommager votre ouïe et/ou vos enceintes.

7 Ecoute avec un casque d’écoute

Connectez un casque d’écoute à la prise PHONES sur l’appareil central. Cela annule le mode Surround/DSP (voir pages 31 à 33) en service actuellement, met hors service les enceintes et met en service le mode HEADPHONE.

Déconnecter le casque d’écoute de la prise PHONES annule

• le mode HEADPHONE et remet en service les enceintes ainsi que le mode Surround/DSP précédemment choisi.

Mode HEADPHONE

Lors de l’utilisation d’un casque d’écoute, les signaux suivants sont sortis quel que soit le réglage de vos enceintes: —Pour les sources à 2 canaux, les signaux des canaux

avant gauche et droit sont sortis directement par le casque d’écoute.

—Pour les sources multicanaux, les signaux des canaux

avant gauche et droite, du canal central et des canaux surround sont mixés et sortis par le casque d’écoute. Lors de l’utilisation d’un casque d’écoute, vous pouvez

profiter du son multicanaux sous-mixé.

Coupure temporaire du son

A partir de la télécommande UNIQUEMENT:

Appuyez sur MUTING.

“MUTING” apparaît sur la fenêtre d’affichage et le volume est coupé.

S.WFR

Pour rétablir le son

Appuyez de nouveau sur MUTING.

• Appuyez sur VOLUME +/– rétablit aussi le son.

Ajustement de la luminosité

Vous pouvez assombrir les indications sur l’affichage.

A partir de la télécommande UNIQUEMENT:

Appuyez sur DIMMER.

Chaque fois que vous appuyez sur la touche, le niveau de luminosité change comme suit.

OFF ] DIMMER 1 ] DIMMER 2 ] (retour au début)

DIMMER 1 :Assombrit l’affichage et l’éclairage bleu

des deux côtés de l’affichage.

DIMMER 2 :Assombrit l’affichage et met hors service

l’affichage bleu des deux côtés de l’affichage.

OFF :Éclaire l’affichage et met en service

l’éclairage bleu des deux côtés de l’affichage.

Mise hors tension de l’appareil avec la minuterie d’arrêt

En utilisant la minuterie d’arrêt, vous pouvez vous endormir en écoutant de la musique.

A partir de la télécommande UNIQUEMENT:

Appuyez sur SLEEP.

Chaque fois que vous appuyez sur la touche, la durée de mise hors tension change comme suit:

0min (annulé) ] 10min (minutes) ] 20min ] 30min ] 60min ] 90min ] 120min ] 150min ]

(retour au début)

Ex.: Quand “150min” est choisi.

S.WFR

Pour vérifier la durée restante avant la mise hors tension

Appuyez une fois sur SLEEP. La durée restante avant la mise hors tension apparaît sur l’affichage quelques instants.

Pour changer la durée restante avec la mise hors tension

Appuyez répétitivement sur SLEEP pour changer la mise hors tension.

• Chaque fois que vous appuyez sur la touche, la durée de mise hors tension change.

Pour annuler la minuterie d’arrêt

Appuyez répétitivement sur SLEEP jusqu’à ce que “0min” apparaisse sur la fenêtre d’affichage.

• Mettre l’appareil hors tension annule aussi la minuterie d’arrêt.

REMARQUES:

• Quand DVD est choisi comme source de lecture, vous pouvez aussi mettre le système automatiquement hors tension si la lecture s’arrête et ne reprend pas après une période spécifiée (attente automatique). Voir page 60.

• Si l’heure de mise en attente réglée par la fonction de mise en attente automatique arrive avant celle réglée par la minuterie d’arrêt, la fonction de mise en attente automatique fonctionne.

Changement du mode d’entrée analogique/numérique et du mode de décodage

Lorsque vous reproduisez un morceau codé avec Dolby Digital ou DTS Digital Surround, les symptômes suivants peuvent se produire:

• Aucun son ne sort au début de la lecture.

• Du bruit est entendu pendant la recherche ou le saut de chapitre ou de plage.

Pour résoudre ces problèmes, réglez le mode de décodage correct.

A partir de la télécommande UNIQUEMENT:

Appuyez sur DECODE pour choisir le mode d’entrée numérique quand DVD ou STB est choisi comme source.

Chaque fois que vous appuyez sur la touche, le mode d’entrée change comme suit.

Quand DVD est choisi comme source:

AUTO/PCM ] DOLBY D ] DTS ] (retour au début)

Quand STB est choisi comme source:

ANALOG ] AUTO/PCM ] DOLBY D ] DTS ]

(retour au début)

• Si vous souhaitez écouter un son numérique reproduit, connectez l’appareil central et l’appareil extérieur par les prises optiques numériques.

ANALOG : Choisissez ce réglage quand le STB est

connecté aux prises AUDIO IN.

Pour la connexion numérique

AUTO/PCM : Normalement, choisissez ce réglage pour le

mode d’entrée numérique. Ce système détecte automatiquement le signal entrant.

DOLBY D : Choisissez ce réglage si les symptômes ci-

DTS : Choisissez ce réglage si les symptômes ci-

Les indicateurs suivants sur l’affichage correspondent aux signaux numériques et indiquent quel type de signal entre dans l’appareil (voir aussi page 34).

LINEAR PCM :

DIGITAL EX :

DIGITAL : • S’allume quand un signal Dolby Digital

REMARQUES pur le mode d’entrée numérique:

• Si le signal entrant ne peut pas être reconnu quand “AUTO/PCM” est choisi, aucun indicateur de signal numérique ne s’allume sur l’affichage.

• Mettre le système hors tension ou changer la source ramène automatiquement le mode d’entrée sur “AUTO/PCM”.

dessus se produisent lors de la lecture d’un morceau codé avec Dolby Digital ou Dolby Digital EX.

dessus se produisent lors de la lecture d’un morceau codé avec DTS Digital Surround ou DTS-ES.

S’allume quand un signal Linear PCM entre. S’allume quand un signal EX entre.

entre.

• Clignote quand “DOLBY D” est choisi pour une source qui n’est pas codée avec Dolby Digital.

: • S’allume quand un signal DTS ou

DTS-ES entre.

• Clignote quand “DTS” est choisi pour une source qui n’est pas codée avec DTS.

Dolby Digital

Mémorisation des ajustements de bas—Mémorisation automatique

Ce système mémorise les réglages sonores pour chaque source:

• Quand vous mettez l’appareil hors tension, et

• Quand vous changez la source Les réglages suivants peuvent être mémorisés:

• Les ajustements pour les enceintes avant—balance, graves et aigus (voir pages 30 et 58)

• L’atténuation de l’effet basse fréquence (voir pages 30 et 58)

• La position audio du caisson de grave (voir page 30)

• Le niveau de sortie des enceintes et du caisson de grave (voir pages 18, 36 et 59)*

• Le réglage d’accentuation des graves (voir page 30)*

• La sélection du mode Surround et DSP (voir page 35)*

• Le niveau d’effet DSP (voir page 36)*

REMARQUE:

Pour les réglages repérés par un différent pour chaque source, y compris la bande FM et AM (PO).

“*”

, vous pouvez affecter un réglage

Français
