Запишите ниже номер модели и серийный
номер изделия, расположенные на задней,
нижней или верхней части корпуса.
Используйте эту информацию для справок
в дальнейшем.
Номер модели
Серийный номер
LVT0837-008A
[EE]
Предупреждения, предостережения и другое
В соответствии с Законом Российской Федерации “О
защите прав потребителей” срок службы (годности) данного
товара, “по истечении которого он может представлять
опасность для жизни, здоровья потребителя, причинить вред
его имуществу или окружающей среде” составляет семь (7) лет
со дня производства. Этот срок является временем, в течение
которого потребитель данного товара может безопасно им
пользоваться при условии соблюдения инструкции по
эксплуатации данного товара, проводя необходимое
обслуживание, включающее замену расходных материалов и/
или соответствующее ремонтное обеспечение в
специализированном сервисном центре JVC.
Дополнительные косметические материалы к данному
товару, поставляемые вместе с ним, могут храниться в течение
двух (2) лет со дня его производства.
Срок службы (годности), кроме срока хранения
дополнительных косметических материалов, упомянутых в
предыдущих двух пунктах, не затрагивает никаких других прав
потребителя, в частности, гарантийного свидетельства JVC,
которое он может получить в соответствии с законом о правах
потребителя или других законов, связанных с ним.
ПРЕДУПРЕЖДЕНИЕ
Во избежание возникновения пожара, опасности поражения
электрическим током и т.д.:
1. Не отвинчивайте винты, не снимайте панели и корпус
аппарата.
2. Не допускайте попадания на данный аппарат дождя
или другой жидкости.
Внимание ––Кнопка STANDBY/ON !
Отсоедините сетевую вилку для полного отключения
питания. Кнопка STANDBY/ON в любой позиции не
отключает сеть питания. Питанием можно управлять
дистанционно.
ВНИМАНИЕ
•Во избежание перегрева аппарата не загораживайте
вентиляционные отверстия (при блокировке вентиляционных отверстий тепло из аппарата не выходит, и он
перегревается).
•Не ставьте на аппарат источники освещения с открытым огнем, например, зажженные свечи.
•При замене батарей нужно учитывать охрану окружающей среды и по данной причине следует строго соблюдать локальные предписания или законы
распоряжения разряженными батареями.
•Не используйте данный аппарат в ванной комнате, а
также вблизи воды. Также не ставьте на корпус
аппарата сосуды с водой (вазы с цветами, цветочные
горшки, чашки, жидкие косметические и
парфюмерные средства и т.д.).
G-1
ВАЖНОЕ ЗАМЕЧАНИЕ ДЛЯ ЛАЗЕРНЫХ ИЗДЕЛИЙ
НАКЛЕЙКИ, ИМЕЮЩИЕСЯ НА АППАРАТЕ
1 КЛАССИФИКАЦИОННАЯ ПАМЯТКА, РАСПОЛОЖЕННАЯ
НА ВНЕШНЕЙ СТОРОНЕ ПАНЕЛИ
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
2 ПРЕДУПРЕЖДАЮЩАЯ ПАМЯТКА, РАСПОЛОЖЕННАЯ
ВНУТРИ АППАРАТА
1. ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1
2. ПРЕДОСТРЕЖЕНИЕ: Когда аппарат открыт, а защитная
блокировка отключена или вышла из строя, существует
опасность воздействия видимого излучения. Избегайте
прямого воздействия лазерного луча.
3. ПРЕДОСТЕРЕЖЕНИЕ: Не открывайте верхнюю крышку
аппарата. Внутри аппарата нет таких деталей, которые
могли бы быть заменены самим пользователем; в случае
неисправности аппарата обращайтесь за помощью только
к квалифицированному сервисному персоналу.
Внимание: не загораживайте вентиляционные отверстия
Во избежание поражения электрическим током и опасности пожара, а также для защиты самого аппарата от повреждений,
устанавливайте его следующим образом:
Спереди:Не должно быть никаких препятствий, полностью открытое пространство.
Сбоку:Свободное пространство как минимум на расстоянии 10-ти см от боковых панелей.
Сверху:Свободное пространство на расстоянии как минимум 10-ти см сверху.
Сзади:Свободное пространство на расстоянии как минимум 15 см от задней панели
Снизу:Не должно быть никаких препятствий, устанавливайте аппарат на ровную поверхность.
Для циркуляции воздуха оставляйте как можно больше открытого пространства, см. иллюстрацию.
Свободное пространство как
минимум 15 см
XV-THA5R
Спереди
Стена или
препятствие
Высота подставки не менее 15 см
Пол
G-2
Содержание
Органы управления и индикации ......................... 2
Основной аппарат ....................................................................... 2
Пульт дистанционного управления ......................................... 3
Перед началом работы ........................................... 4
Перед установкой ........................................................................ 4
Проверка дополнительных принадлежностей, входящих
в комплект ..............................................................................4
Установка батарей в пульт дистанционного управления ......4
Подключение FM и AM антенн .................................................5
Кнопки TUNER PRESET UP и DOWN (45)
Кнопки FF (вперед) и REW (назад)
•
Кнопка3/8 используется также для включения питания.
q Кнопки VCR CHANNEL + и – (54)
Кнопки TUNING + и – (14, 44)
Кнопки ¡ F. (вперед) SEARCH и 1 B. (назад) SEARCH
w Кнопки управления меню
• Кнопки 3, 2, 5 и ∞
• Кнопка ENTER
e Кнопки VOLUME + и – (10, 12, 14)
r Кнопки выбора источника (14, 15, 44)
• DVD, FM/AM, AUX
•
При нажатии одной из этих кнопок также происходит
включение питания.
Кнопки
t
VCR CONTROL ON и OFF (54)
ВАЖНАЯ ИНФОРМАЦИЯ:
При нажатии кнопки VCR CONTROL ON, с помощью данного
пульта можно будет управлять ТОЛЬКО видеомагнитофоном
JVC. Чтобы снова иметь возможность управлять данной
системой нажмите кнопку VCR CONTROL OFF еще раз.
1
2
3
4
5
6
7
8
RM-STHA5R
DVD CINEMA SYSTEM
Под крышкой
DVDAUX MUTING
FM/AM
1
2
4
5
7
8
SLOW
ANGLEZOOM
CLEARSLEEP
0
A-B REPEAT
SEARCH
SETUP
PROGRAM
REMAIN
D.R.C
y Кнопки TV CHANNEL + и – (54, 55)
u Кнопки TV VOLUME + и – (54, 55)
i Кнопка TV/VIDEO (10, 12, 54, 55)
o Кнопка STEP (33, 39)
; Кнопка MUTING (10, 12)
Чтобы открыть крышку пульта дистанционного
управления, наавите здесь, а затем отодвиньте ее вниз.
w Кнопка SETUP (51 – 53)
e Кнопка TEST (19)
r Кнопка D.R.C (21)
t Кнопка DSP MODE
y Кнопка EFFECT (24)
u Кнопка PROGRAM
i Кнопка SLEEP (15)
o Кнопка REMAIN (29, 34)
ETURN STEP TV/VIDEO
TV VOLUME
TUNER PRESET
VCR CHANNEL
TUNING
ENTER
(15, 17, 22)
(11, 13, 23, 24)
(31, 32, 37, 45)
9 Кнопка SOUND (20 – 24)
3
Перед началом работы
Перед установкой
Общие меры предосторожности
• НЕ вставляйте в аппарат никакие металлические предметы.
• НЕ разбирайте аппарат, не отвинчивайте винты, не снимайте
крышку и не открывайте корпус.
• НЕ подвергайте аппарат воздействию влажности и не
допускайте попадания на него дождя.
Установка
• Устанавливайте аппарат на ровной устойчивой поверхности,
защищенной от воздействия влажности.
• Аппарат должен эксплуатироваться при температуре воздуха
от 5˚C до 35˚C.
• Вокруг аппарата должна быть хорошая вентиляция. При
плохой вентиляции аппарат будет перегреваться, что
приведет к выходу его из строя.
Уход за аппаратом
• НЕ дотрагивайтесь до шнура питания мокрыми руками.
• НЕ тяните за шнур, вынимая его из розетки. Чтобы не
повредить шнур питания, вынимая его из розетки, держите
его за вилку, а не тяните за сам шнур.
• Шнур питания должен проходить как можно дальше от
соединительных проводов и антенны. Шнур питания может
создавать шумовые помехи и помехи изображения. При
подключении антенны рекомендуется использовать
коаксиальный кабель, так как он хорошо экранирован и
защищает от помех.
• В случае отключения электроэнергии или при удалении
шнура из сетевой розетки, такие предварительно
сохраненные в памяти аппарата настройки, как например,
каналы FM/AM и настройки параметров звучания стираются
из памяти аппарата через несколько дней.
Установка батарей в пульт
дистанционного управления
Перед использованием пульта дистанционного управления
сначала вставьте в него две батареи, входящие в комплект.
• При пользовании пультом направьте его непосредственно на
датчик сигналов пульта дистанционного управления на
основном аппарате.
1. Снимите крышку отделения для батарей,
находящегося на обратной стороне пульта.
2. Вставьте батареи. Проверьте правильность
соблюдения полярности: (+) к (+) и (–) к (–).
3. Вставьте крышку обратно.
Проверка дополнительных
принадлежостей, входящих в комплект
Проверьте, что в комплект поставки данного аппарата вошли
все перечисленные ниже предметы.
Число в скобках указывает количество предметов, входящих в
комплект поставки.
• Пульт дистанционного управления (1)
• Батареи (2)
• Контурная AM антенна (1)
• FM антенна (1)
• Видео шнур (1)
• Шнуры динамиков
5 м (4)* : Для подключения левого фронтального, правого
фронтального, центрального динамиков и
сабвуфера
10 м (2)* : Для подключения левого и правого тыловых
динамиков
* Длина шнура динамика дана приблизительно.
Если какого-либо из перечисленных аксессуаров не хватает,
немедленно обратитесь к дилеру.
Если диапазон или эффективность действия пульта
дистанционного управления снизились, замените батареи.
Используйте две батареи UM-4“AAA”/IEC “R03” сухого типа.
ПРЕДОСТЕРЕЖЕНИЕ:
Во избежание утечки электролита и повреждения батарей
соблюдайте следующие меры предосторожности:
• Устанавливая батареи в пульт, соблюдайте полярность: (+) к
(+) и (–) к (–).
• Используйте батареи одного типа. Батареи могут выглядеть
одинаков, но иметь различное напряжение.
• Всегда заменяйте одновременно обе батареи.
• Не оставляйте батареи в очень жарком месте и не допускайте
попадания в огонь.
4
Подключение FM и AM антенн
Если прем AM станции плохой, подключите
одиночный провод с виниловым покрытием (не
входит в комплект).
1
2
Если прием FM станции плохой,
подсоедините наружную FM
антенну (не входит в комплект).
FM антенна (входит в комплект)
3
Контурная AM
антенна
(входит в
комплект)
Чтобы собрать контурную AM
антенну, вставьте язычки
контура в эти отверстия на
основании.
MINMIN MINMIN
Охлаждающий вентилятор
(См. раздел “Об охлаждающем вентилятере” ниже.)
Подключение антенны FM
Входящую в комплект антенну FM можно подсоединить к
разъему FM 75 Ω COAXIAL в качестве временного способа
приема.
Вытяните входящую в комплект антенну FM горизонтально.
• Если прием плохой, подключите наружную антенну. Перед
подсоединением 75 Ω коаксиального кабеля (с соединителем
стандартного типа), отключите входящую в комплект
антенну FM.
Об охлаждающем вентиляторе
С целью предотвращения перегревания основного аппарата и
для обеспечения его оптимальной работы в заднюю панель
основного аппарата встроен охлаждающий вентилятор.
Данный вентилятор вращается автоматически и подает
внутрь аппарата охлаждающий воздух в случае повышения
температуры внутри аппарата.
Y/C
COMP.
Основной аппарат
Подключение антенны AM
Подключите входящую в комплект контурную AM антенну к
разъемам AM и H.
Поворачивайте контурную антенну так, чтобы обеспечить
наилучший прием.
• Если прием плохой, вставьте в разъем AM наружный
одиночный провод с виниловым покрытием. (Контурную AM
антенну при этом не отсоединяйте.)
Примечание:
Если провод контурной антенны AM покрыт винилом,
снимите виниловое покрытие, покрутив кончик
провода так, как показано на рисунке.
В целях безопасности соблюдайте следующие меры.
• Вокруг аппарата должна быть хорошая вентиляция. При
плохой вентиляции аппарат будет перегреваться, что
приведет к выходу его из строя.
• НЕ загораживайте вентилятор и вентиляционные отверстия.
(Если отверстия заблокированы газетой, тканью и т.д., тепло
будет скапливаться внутри аппарата.)
5
Перед началом работы
Схема расположения динамиков
Основной аппарат
COMPACT
DIGITAL VIDEO
STANDBY
AUDIO/FM MODE
STANDBY/ON
VOLUME SOURCE
DSP
DVD DIGITAL CINEMA SYSTEM TH-A5R
DIGITAL
SURROUND
DIGITAL
Левый
фронтальный
динамик
Центральный динамик
Правый
фронтальный
динамик
Сабвуфер
К правому
тыловому
динамику
К левому тыловому
динамику
MINMINMIN
Левый
тыловой
динамик
К центральному
динамику
К сабвуферу
Правый
тыловой
динамик
MIN
К левому фронтальному
динамику
К правому фронтальному
динамику
Y/C
COMP.
6
Подключение динамиков
С помощью входящих в комплект шнуров для динамиков
подключите боковые динамики, центральный динамик и
сабвуфер к терминалам на задней панели основного аппарата.
К каждому шнуру динамиков прикрепляется соответствующая
наклейка, указывающая динамик и терминал, к которому
должен быть подключен шнур.
• Четыре боковых динамика могут использоваться и как
фронтальные и как тыловые, а также как левый, так и правый.
• Белый шнур динамика подключается к красному (+)
терминалу, а черный – к черному терминалу (–).
ПРЕДОСТЕРЕЖЕНИЕ:
Используйте динамики, на разъемах которых есть пометка
SPEAKER IMPEDANCE.
Подключение шнуров динамиков к терминадам
132
При установке динамиков
Для достижения оптимального звучания системы необходимо
установить все динамики, за исключением сабвуфера, на одном
и том же расстоянии от позиции прослушивания лицевой
стороной к слушателю. Так как звучание басов не направленное,
сабвуфер может быть установлен в любом месте. Обычно он
устанавливается перед слушателем.
Центральный
динамик
Правый
фронтальный
динамик
Сабвуфер
Правый
тыловой
динамик
Левый
тыловой
динамик
Левый
фронтальный
динамик
1
Нажмите и удерживайте нажатым зажим
шнура динамика.
2
Вставьте шнур.
3
Отпустите зажим.
Примечание:
Если шнур покрыт виниловой изоляцией, удалите
винил, скрутив его так, как показано на рисунке.
Если динамики нельзя установить на одинаковом расстоянии
от позиции прослушивания
В этом случае следует настроить время задержки для
центрального и тыловых динамиков. Более подробную
информацию на этот счет см. в разделе “Установка времени
задержки” на стр. 17.
Примечание:
Чтобы изменить фазу звуковых сигналов сабвуфера следует
подключить шнуры к терминалам наоборот—белый шнур к
черному терминалу, а черный шнур к красному терминалу.
Изменив фазу, можно достичь более насыщенного звучания
басов.
ПРЕДОСТЕРЕЖЕНИЕ:
• WКронштейны должны закрепляться на стене только
квалифицированным техническим работником.
НЕ пытайтесь повесить динамики на стену сами, так как
вследствие неправильного способа крепления или просто слабой
конструкции, он может упасть и повредить оборудование.
• Выбирая место крепления динамика на стене, следует быть
особенно осторожным. Если динамики установлены в том
месте, где их легко задеть, они могут упасть, травмировать
окружающих или повредить оборудование.
7
Перед началом работы
Подключение аудио/видео компонентов
Перед подключением выключите питание всех компонентов.
Подключение аудио компонента
Подключайте другие компоненты к основному аппарату
при помощи аудио шнура.
Для подключения используйте шнур, прилагающийся к
другим компонентам, или приобретаемый в магазинах
электробытовых товаров.
Аудио шнур (не входит в комплект)
Основной аппарат
Y/C
COMP.
MIN
На рисунке внизу приведены основные примеры
расположения входных/выходных разъемов.
При подключении другого компонента обратитесь также к
инструкциям по его эксплуатации, так как названия
разъемов, расположенных на его задней панели, могут на
самом деле несколько отличаться от приведенных ниже.
Если вы подсоедините дополнительный аудио
компонент такой, как графический эквалайзер,
между аудио компонентом и основным аппаратом,
выходной сигнал этого аудио компонента может
быть искажен.
DBS тюнер
Устройство записи
минидисков
Кассетная дека
AUDIO
LEFT
OUT
RIGHT
Видеомагнитофон
Телевизор
8
Подключение телевизора
В комплект данной поставки не входит шнур S-video и кабель SCART.
Для подключения используйте шнуры и кабели, прилагающиеся к другим компонентам, или приобретаемые в магазинах
электробытовых товаров.
Видео шнур (входит в комплект)Кабель SCART (не входит в комплект)
A
Шнур S-video (не входит в комплект)
B
C
Можно выбрать один из трех типов соединений—A, B и C.
При использовании композитного видео шнура или шнура
S-video
• Если в телевизоре имеется разъем S-video (Y/C-разделение),
то его следует использовать для подключения с помощью
шнура S-video (не входит в комплект)
При использовании данного разъема удается достичь
лучшего качества изображения, чем при использовании для
подключения композитного видео шнура
.
B
A.
На рисунке внизу приведены
основные примеры
расположения разъемов.
При подключении
телевизора см. инструкции
по его эксплуатации, так как
названия разъемов,
расположенных на его
задней панели, могут
несколько отличаться от
приведенных ниже.
Y/C
COMP.
При подключении с использованием кабеля SCART ( C)
• Если в телевизоре имеется разъем S-video
(Y/C-разделение), установите переключатель
на основном аппарате Y/C-COMP. в
положение Y/C. При использовании настроек
S-video (Y/C-разделение) можно получить
изображение лучшего качества.
• Если телевизор на оборудован разъемом
S-video (Y/C-разделение), установите
переключатель Y/C-COMP. в положение COMP.
Y/C
COMP.
Y/C
COMP.
A
B
Телевизор
MIN
MIN
MINMIN
Y/C
COMP.
Переключатель Y/C–COMP.
Примечание:
На задней панели кабель SCART обозначается как “AV OUT”. Однако
данный терминал предназначен для использования его в качестве
видео выхода. Звук из него не входит.
Теперь вилку шнура питания можно вставить в сетевую розетку.
Примечание:
Шнур питания должен проходить как можно дальше от
соединительных проводов и антенных кабелей. Шнур питания может
стать причиной шумовых помех и искажения изображения.
C
9
Основные режимы работы проигрывателя DVD
В данном руководстве описание основных операций
приводится в основном с использованием кнопок пульта
дистанционного управления. Однако, для выполнения
этих операций можно также воспользоваться
аналогичными кнопками, имеющими такие же или
похожие названия, расположенными на аппарате.
Если операции, выполняемые с использованием кнопок
основного аппарата, отличаются от операций,
выполняемых с помощью пульта дистанционного
управления, они подробно объясняются в тексте.
1
STANDBY/ON
AUDIO
TV
6
7
4
VOLUME –
STANDBY/ON
AUDIO
TV
VCROFFON
TOP MENU
MENU
AUDIO/
SUBTITLE
FM MODE
DISPLAY
RETURN STEP TV/VIDEO
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
VCR
CONTROL
TV CHANNEL
TV VOLUME
UP
FF
F.SEARCH
TV/VIDEO
4
VOLUME +
MUTING
3
3/8
Нажмите STANDBY/ON
AUDIO (или
STANDBY/ON
STANDBY/ON на передней панели).
Индикатор STANDBY погаснет, а на основном
аппарате загорится индикатор подсветки. На
дисплее появится индикация выбранного ранее
источника.
2
Загрузка DVD
ТОЛЬКО на передней панели:
Нажмите 0 для открытия держателя, затем поместите
DVD диск стороной с надписью вверх.
ПРАВИЛЬНОНЕПРАВИЛЬНО
3
Начало воспроизведения
Нажмите 3/8.
TUNER PRESET
Держатель дисков закроется. На дисплее на
некоторое время появится индикация
“LOADING”.
• Для начала воспроизведения можно также
просто закрыть держатель дисков, нажав 0
на передней панели.
AUDIO
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
A-B REPEAT
REPEAT
SEARCH
CLEAR
TA
6
9
SETUP
D.R.CZOOM
PROGRAM
REMAIN
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
5
DSP MODE
Более подробную информацию об операциях с
проигрывателем DVD см. на стр. 25 – 33.
1
Включение питания
Перед включением данной системы, включите питание
телевизора и выберите соответствующий видео вход. (См.
руководство по эксплуатации, прилагаемое к телевизору).
• При использовании телевизора производства JVC, для
включения телевизора можно нажать кнопку TV
на
пульте дистанционного управления и выбрать видео вход,
нажав кнопку TV/VIDEO. (Если используется телевизор
другого производителя, см. раздел “Эксплуатация телевизоров
других производителей” на стр. 55.)
• Как отображать сообщения экранного меню–информацию
на телевизионном экране–на желаемом языке смотрите в
разделе “Выбор языка, устанавливаемого по умолчанию” на
стр. 50 и 51.
4
Настройка громкости
Для увеличения громкости, нажмите и удерживайте VOLUME +.
Для уменьшения громкости, нажмите и удерживайте VOLUME –.
VOLUME
ПРЕДОСТЕРЕЖЕНИЕ:
Перед включением любого источника всегда устанавливайте
уровень громкости на минимальный уровень. Если уровень
громкости высокий, то внезапное резкое и громкое включение
звука может отрицательно сказаться на вашем слухе и/или
повредить динамики.
Примечания:
• Нажимая VOLUME + или – повторно, уровень громкости
можно регулировать шаг за шагом.
• Уровень громкости может быть настроен в диапазоне —“MIN
(минимкум)”, 01 до 69 и “MAX (максимум)” за 71 шаг.
Для временного выключения громкости
ТОЛЬКО на пульте дистанционного управления:
Нажмите MUTING.
Для восстановления звучания,
снова нажмите MUTING.
• Для восстановления звучания можно также нажать VOLUME
+ или –.
DVDFM/AMAUXMUTING
10
5
Включение реалистичного звукового поля
6
Остановка воспроизведения
В данной системе можно использовать два режима объемного
звучания—режим цифрового многоканального звучания
(Dolby Digital и DTS Digital Surround) и режим DSP.
Режим цифрового многоканального звучания—
Dolby Digital и DTS Digital Surround
Режимами Dolby Digital или DTS Digital Surround можно
воспользоваться только при прослушивании диска, на котором
имеются сигналы данного формата—в этом случае на дисплее
загораются индикаторы DOLBY DIGITAL или DTS.
Индикаторы
звуковых
сигналов на
дисплее
Для включения режима цифрового многоканального
звучания Dolby Digital или DTS Digital Surround
Когда в аппарат загружен диск, записанный в формате Dolby
Digital или DTS Digital Surround, система устанавливает его
формат автоматически и начинает его воспроизведение с уже
включенным режимом многоканального объемного звучания.
– Более подробную информацию см. в разделе “Создание
реалистичных звуковых полей” на стр. 18 и 21.
Режимы DSP—HALL, THEATER, PAVILION, DANCE
CLUB, LIVE CLUB
Данными режимами можно воспользоваться только при
воспроизведении диска, записанного в линейном формате
PCM—в этом случае на дисплее загорается индикатор LINEAR
PCM.
Индикаторы
звуковых
сигналов на
дисплее
Дважды нажмите 7.
Воспроизведение полностью остановится и
на дисплее появится индикация “DVD”.
(Проигрыватель DVD продолжает работать
в течение 3 минут после остановки
воспроизведения.)
• Место окончания прослушивания сохраняется в памяти
данной системы и в том случае, если кнопка 7 будет нажата
один раз. В начале воспроизведения, для того, чтобы начать
его с того места, на котором оно было остановлено,
достаточно нажать кнопку 3/8—функция возобновления
воспроизведения.
TUNER PRESET
Для изъятия загруженного диска
Нажмите 0.
На дисплее появится индикация “OPEN”, и держатель
дисков выдвинется.
Для закрытия держателя дисков, снова нажмите 0.
• Если кнопка не будет нажата, держатель дисков закроется
автоматически через 35 секунд.
Для выключения питания (переход в режим
standby)
Нажмите STANDBY/ON AUDIO (или
STANDBY/ON на передней панели).
Индикатор подсветки погаснет, а индикатор
STANDBY загорится.
• Если кнопка STANDBY/ON
STANDBY/ON на передней панели) будет нажата тогда,
когда держатель дисков открыт, он автоматически закроется,
затем система выключится.
• В режиме standby аппарат продолжает потреблять небольшое
количество энергии. Для полного отключения питания
выньте шнур питания из сетевой розетки.
AUDIO (или
STANDBY/ON
AUDIO
Для включения режимов DSP
Нажмите DSP MODE (или DSP на передней панели).
На дисплее загорится индикатор DSP и отобразится
текущий режим DSP.
• При каждом нажатии этой кнопки, изменение режима DSP
происходит в следующем порядке:
HALL
PAVILIONTHEATER
DSP MODE
Обычная
индикация
LIVE CLUB
DANCE CLUB
(отмена)
– Более подробную информацию о режимах DSP см. в разделе
“Создание реалистичных звуковых полей” на стр. 19, 23 и 24.
Примечание:
Перед включением звукового поля для достижения лучшего
качества звучания системы настройте параметры динамиков.
Более подробную информацию о настройке динамиков см. в
разделе “Настройка динамиков” на стр. 16 и 17.
11
Основные режимы работы проигрывателя VCD/CD
2
1
STANDBY/ON
AUDIO
TV
STANDBY/ON
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TV/VIDEO
Загрузка VCD/CD
ТОЛЬКО на передней панели:
Нажмите 0 для открытия держателя диска и поместите
диск стороной с надписью вверх.
6
7
4
VOLUME –
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
PROGRAM
A-B REPEAT
REPEAT
SEARCH
CLEAR
TA
6
9
SETUP
D.R.CZOOM
REMAIN
F.SEARCH
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
UP
FF
4
VOLUME +
MUTING
5
DSP MODE
Более подробную информацию об операциях с
проигрывателем VCD/CD см. на стр. 25, 26 и 34 – 39.
3
3/8
ПРАВИЛЬНОНЕПРАВИЛЬНО
• При использовании 8-см компакт-диска (сингл) кладите его
так, чтобы он не выходил за обозначенные на держателе
дисков границы.
• Продолжительное использование дисков необычной формы
(в форме сердца, прямоугольных и т.д.) может привести к
повреждению аппарата.
3
Начало воспроизведения
Нажмите 3/8.
TUNER PRESET
Держатель дисков закроется. На дисплее на
некоторое время появится индикация
“LOADING”.
• Для начала воспроизведения можно также просто закрыть
держатель дисков, нажав 0 на передней панели.
4
Настройка громкости
Для увеличения громкости, нажмите и удерживайте VOLUME +.
Для уменьшения громкости, нажмите и удерживайте VOLUME –.
1
Включение питания
Перед включением данной системы, при необходимости
включите питание телевизора и выберите соответствующий
видео вход. (См. руководство по эксплуатации, прилагаемое к
телевизору).
• При использовании телевизора производства JVC, для
включения телевизора можно нажать кнопку TV
на
пульте дистанционного управления и выбрать видео вход,
нажав кнопку TV/VIDEO. (Если используется телевизор
другого производителя, см. раздел “Эксплуатация телевизоров
других производителей” на стр. 55.)
• Как отображать сообщения экранного меню–информацию
на телевизионном экране–на желаемом языке смотрите в
разделе “Выбор языка, устанавливаемого по умолчанию” на
стр. 50 и 51.
Нажмите кнопку STANDBY/ON
AUDIO
(или STANDBY/ON на передней панели).
STANDBY/ON
AUDIO
Индикатор STANDBY погаснет, а на основном
аппарате загорится индикатор подсветки. На
дисплее появится индикация выбранного ранее
источника.
VOLUME
ПРЕДОСТЕРЕЖЕНИЕ:
Перед включением любого источника всегда устанавливайте
уровень громкости на минимальный уровень. Если уровень
громкости высокий, то внезапное резкое и громкое включение
звука может отрицательно сказаться на вашем слухе и/или
повредить динамики.
Примечания:
• Нажимая VOLUME + или – повторно, уровень громкости
можно регулировать шаг за шагом.
• Уровень громкости может быть настроен в диапазоне —“MIN
(минимкум)”, 01 до 69 и “MAX (максимум)” за 71 шаг.
Для временного выключения громкости
ТОЛЬКО на пульте дистанционного управления:
Нажмите MUTING.
Для восстановления звучания,
снова нажмите MUTING.
• Для восстановления звучания можно также нажать VOLUME
+ или –.
DVDFM/AMAUXMUTING
12
5
Включение реалистичного звукового поля
6
Остановка воспроизведения
В данном случае можно воспользоваться режимами DSP.
Режимы DSP—HALL, THEATER, PAVILION, DANCE
CLUB, LIVE CLUB
Данными режимами можно воспользоваться только при
воспроизведении диска, записанного в линейном формате
PCM—в этом случае на дисплее загорается индикатор LINEAR
PCM.
Индикаторы
звуковых
сигналов на
дисплее
Для включения режимов DSP
Нажмите DSP MODE (или DSP на передней панели).
На дисплее загорится индикатор DSP и отобразится
текущий режим DSP.
• При каждом нажатии этой кнопки, изменение режима DSP
происходит в следующем порядке:
HALL
PAVILIONTHEATER
DSP MODE
Обычная
индикация
LIVE CLUB
DANCE CLUB
(отмена)
– Более подробную информацию о режимах DSP см. в разделе
“Создание реалистичных звуковых полей” на стр. 19, 23 и 24.
Примечание:
Перед включением звукового поля для достижения лучшего
качества звучания системы настройте параметры динамиков.
Более подробную информацию о настройке динамиков см. в
разделе “Настройка динамиков” на стр. 16 и 17.
Дважды нажмите 7.
Воспроизведение полностью остановится и
на дисплее появится индикация “VСD” или
“CD”. (Проигрыватель DVD продолжает
работать в течение 3 минут после остановки
воспроизведения.)
• Место окончания прослушивания сохраняется в памяти
данной системы и в том случае, если кнопка 7 будет нажата
один раз. В начале воспроизведения, для того, чтобы начать
его с того места, на котором оно было остановлено,
достаточно нажать кнопку 3/8—функция возобновления
воспроизведения.
TUNER PRESET
Для изъятия загруженного диска
Нажмите 0.
На дисплее появится индикация “OPEN”, и держатель
дисков выдвинется.
Для закрытия держателя дисков снова нажмите 0.
• Если кнопка не будет нажата, держатель дисков закроется
автоматически через 35 секунд.
Для выключения питания (переход в режим
standby)
Нажмите STANDBY/ON AUDIO (или
STANDBY/ON на передней панели).
Индикатор подсветки погаснет, а индикатор
STANDBY загорится.
• Если кнопка STANDBY/ON
ON на передней панели) будет нажата тогда, когда
держатель дисков открыт, он автоматически закроется, затем
система выключится.
• В режиме standby аппарат продолжает потреблять небольшое
количество энергии. Для полного отключения питания
выньте шнур питания из сетевой розетки.
AUDIO (или STANDBY/
STANDBY/ON
AUDIO
13

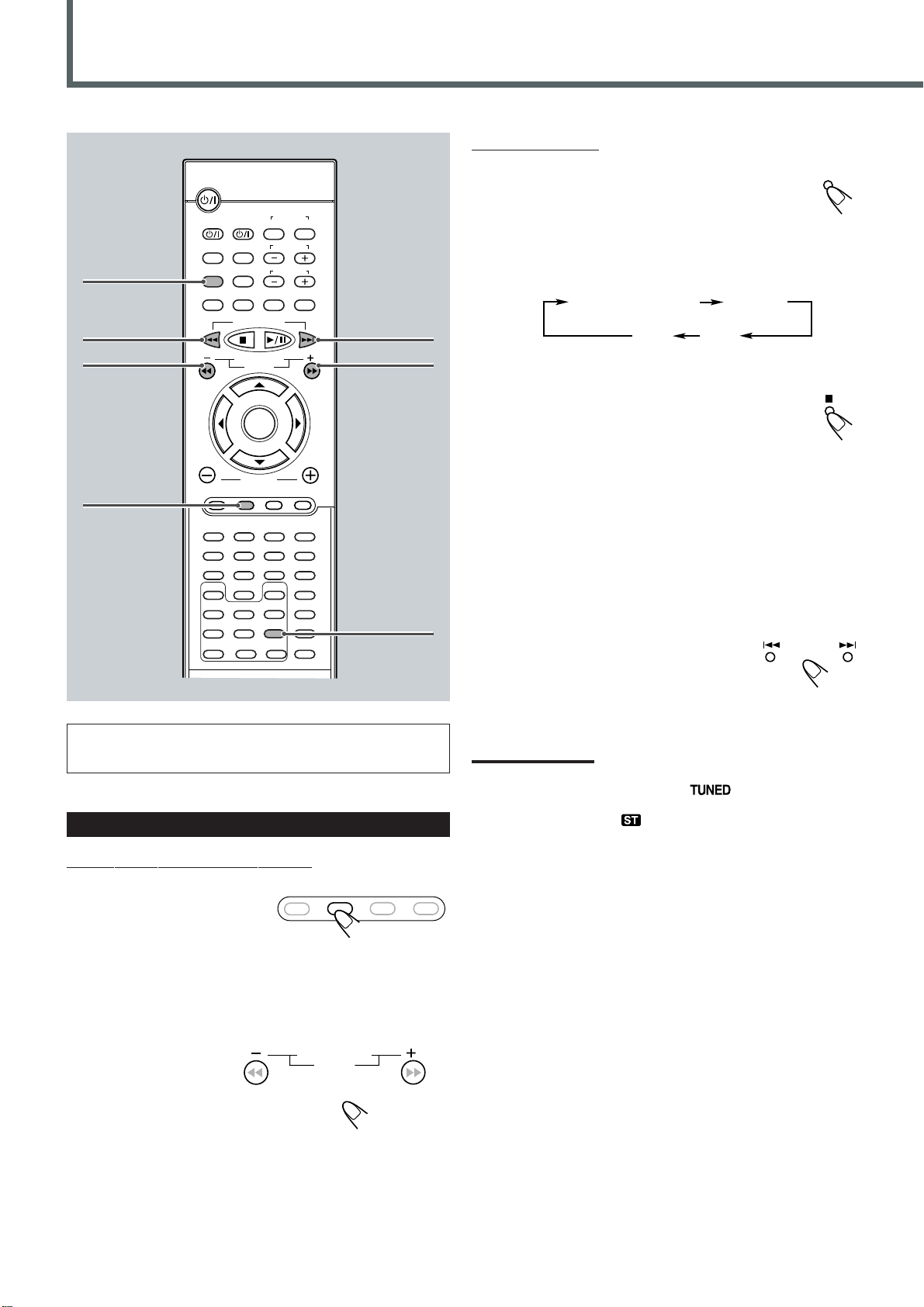

Основные режимы работы радиоприемника
3
Настройка громкости
1
STANDBY/ON
AUDIO
4
TUNING –
3
VOLUME –
2
FM/AM
STANDBY/ON
AUDIO
TV
VCROFFON
TOP MENU
MENU
AUDIO/
SUBTITLE
FM MODE
DISPLAY
RETURN STEP TV/VIDEO
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
VCR
CONTROL
TV CHANNEL
TV VOLUME
UP
FF
F.SEARCH
4
TUNING +
3
VOLUME +
MUTING
Для увеличения громкости, нажмите и удерживайте VOLUME +.
Для уменьшения громкости, нажмите и удерживайте VOLUME –.
VOLUME
ПРЕДОСТЕРЕЖЕНИЕ:
Перед включением любого источника всегда устанавливайте
уровень громкости на минимальный уровень. Если уровень
громкости высокий, то внезапное резкое и громкое включение
звука может отрицательно сказаться на вашем слухе и/или
повредить динамики.
Примечания:
• Нажимая VOLUME + или – повторно, уровень громкости
можно регулировать шаг за шагом.
• Уровень громкости может быть настроен в диапазоне —“MIN
(минимкум)”, 01 до 69 и “MAX (максимум)” за 71 шаг.
• Для временного выключения громкости нажмите MUTING.
Более подробную информацию об эксплуатации
радиоприемника см. в разделе “Эксплуатация
радиоприемника” на стр. 44 – 49.
1
Включение питания
Нажмите STANDBY/ON AUDIO (или
STANDBY/ON на передней панели).
STANDBY/ON
AUDIO
Индикатор STANDBY погаснет, а на основном
аппарате загорится индикатор подсветки.
На дисплее появится индикация выбранного
ранее источника.
2
Выбор диапазона
На пульте дистанционного управления:
Нажмите FM/AM.
DVDFM/AMAUXMUTE
Аппарат настроится на
последнюю принимаемую
станцию.
• При каждом нажатии этой кнопки происходит переклечение
между FM и AM.
На передней панели:
Повторно нажимайте кнопку SOURCE до появления
SOURCE
на дисплее желаемого диапазона (FM или AM).
Аппарат настроится на последнюю принимаемую
станцию.
• При каждом нажатии этой кнопки изменение диапазона
происходит в следующем порядке:
DVD проигрыватель*AUX IN
FMAM
* На дисплее появится индикация “WAIT”.
4
Настройка на станцию
На пульте дистанционного управления:
Нажмите и удерживайте TUNING + или – до тех пор, пока на
дисплее не начнет
меняться частота станций.
Система начинает поиск
B.SEARCHF.SEARCH
VCR CHANNEL
TUNING
станций.
На передней панели:
1) Нажмите 7 так, чтобы на дисплее появилась индикация
“MANUAL”.
2) Нажмите и удерживайте ¢ или 4 до тех пор, пока на
дисплее не начнет меняться частота станций.
Система начнет поиск станций.
Примечания:
• Если аппарат настраивается на станцию с сильным сигналом,
поиск останавливается, и на дисплее появляется индикатор
• При приеме стерео FM программ на дисплее загорается
• При повторном нажатии этой кнопки изменение частоты
.
индикатор
происходит шаг за шагом.
.
Для выключения питания (переход в режим
standby)
Нажмите STANDBY/ON AUDIO (или
STANDBY/ON на передней панели) снова.
Индикатор подсветки погаснет, а индикатор
STANDBY загорится.
• В режиме standby аппарат продолжает потреблять
небольшое количество энергии. Для полного отключения
питания выньте шнур питания из сетевой розетки.
STANDBY/ON
AUDIO
14
Другие основные режимы работы
ENTER
• При включении режима Dolby Surround на дисплее
загорается индикатор PRO LOGIC.
– Более подробную информацию о режимах Pro Logic см. в разделе
VOLUME
DVD FM/AM AUX MUTING
AUX
“Создание реалистичных звуковых полей” на стр. 18 и 22.
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
A-B REPEAT
REPEAT
SEARCH
CLEAR
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
PRO LOGIC
SLEEP
Прослушивание звучания внешних
компонентов
Подключив к разъемам AUX IN на тыловой панели основного
аппарата внешние компоненты, вы сможете наслаждаться их
звучанием.
• При прослушивании дисков, записанных в формате Dolby
Surround можно наслаждаться объемным звучанием.
1
Выберите в качестве источника AUX.
На пульте дистанционного управления:
Нажмите AUX.
На передней панели:
Повторно нажимайте SOURCE до появления на
дисплее индикации “AUX IN”.
• При каждом нажатии этой кнопки изменение
источника происходит в следующем порядке:
DVD проигрыватель*AUX IN
DVDFM/AMAUXMUTE
SOURCE
Выключение питания с использованием
таймера
Данная функция предоставляет возможность засыпать под
музыку—таймер засыпания.
ТОЛЬКО на пульте дистанционного управления:
Нажмите SLEEP.
• При каждом нажатии этой кнопки изменение
времени, через которое будет выключен аппарат,
происходит в следующем порядке:
10203060
OFF
(Отмена)
По истечению заданного времени, система автоматически
выключается.
15012090
Для просмотра или изменения оставшегося
времени до выключения питания
Нажмите один раз кнопку SLEEP.
На дисплее появится время, оставшееся до выключения
питания (в минутах).
• Нажав кнопку SLEEP еще раз, вы можете изменить это время.
Для отмены таймера засыпания
Нажимайте кнопку SLEEP повторно до тех пор, пока
на дисплее не появится индикация “OFF”.
• При выключении питания функция таймера
засыпания также отменяется.
SLEEP
SLEEP
SLEEP
FMAM
* На дисплее появляется индикация “WAIT”.
2
Начните воспроизведение внешнего
компонента.
• Более подробную информацию о внешнем компоненте
смотрите в прилагаемом к нему руководстве по
эксплуатации.
3
Нажмите PRO LOGIC для включения
режима Dolby Surround.
• При каждом нажатии этой кнопки изменение
режима Dolby Surround происходит в
следующем порядке:
PRO LOGIC
STEREO
(Отмена)
3 STEREO
PRO LOGIC
15

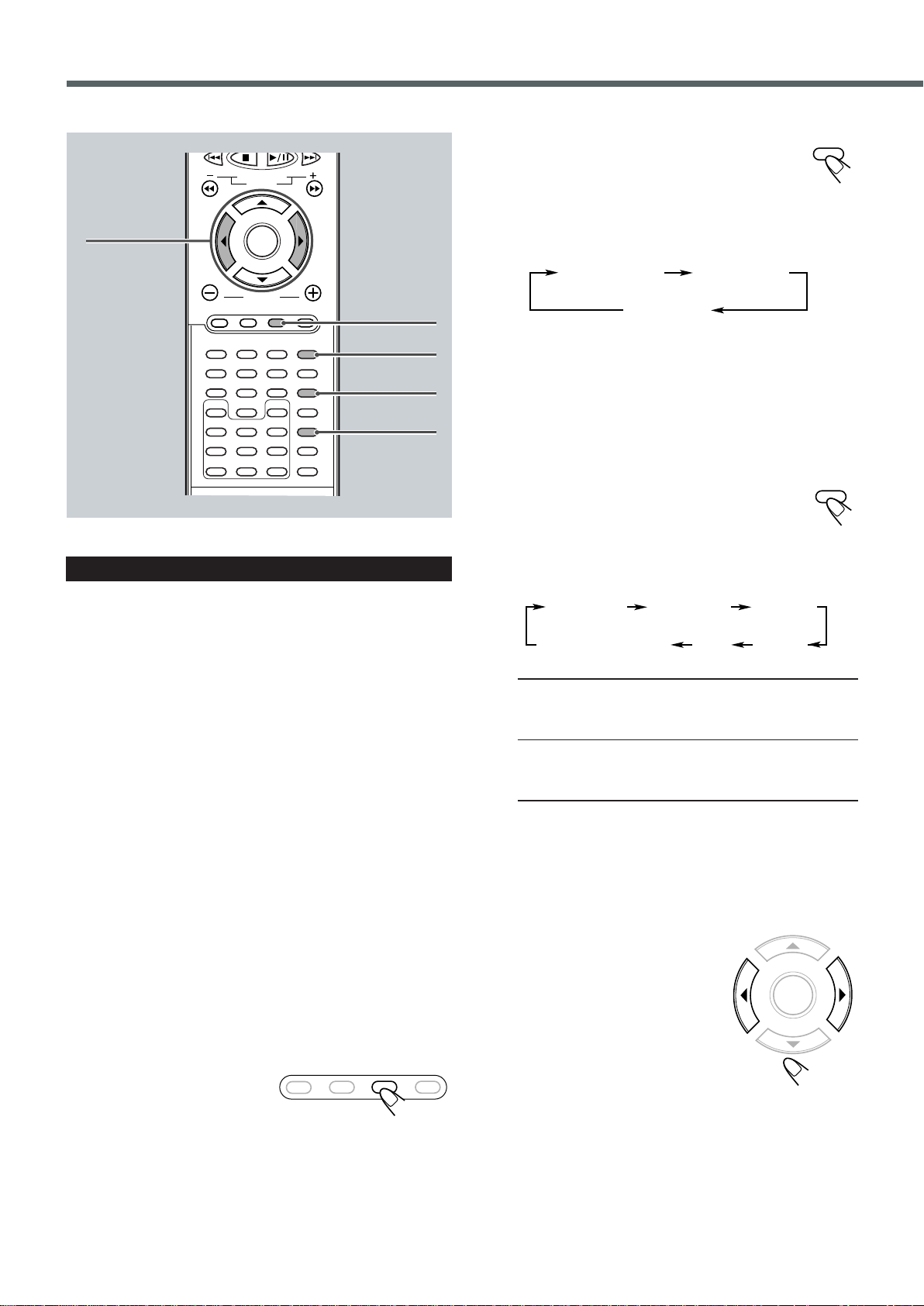

Настройка динамиков
F–SPSW–SPC–SPR–SP
(R–DEL)(C–DEL)
Обычная индикация
(отмена)
Ввод информации о динамике
2 3
STANDBY/ON
AUDIO
TV
VCROFFON
TOP MENU
MENU
AUDIO/
SUBTITLE
FM MODE
DISPLAY
RETURN STEP TV/VIDEO
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
A-B REPEAT
REPEAT
SEARCH
CLEAR
CONTROL
TV CHANNEL
TV VOLUME
TA
6
9
SETUP
D.R.C.
PROGRAM
REMAIN
VCR
F.SEARCH
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
UP
FF
SETTING
PRO LOGIC
Для достижения оптимального эффекта объемного звучания
необходимо установить значения параметров центрального (C–
SP) и тыловых (R–SP) динамиков после выполнения всех
подключений.
Перед началом работы, запомните...
При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет отменена до
окончания процедуры, ее придется начинать заново с пункта
1
ТОЛЬКО на пульте дистанционнго управления:
1
Повторно нажимайте SETTING до
SETTING
появления одного из следующих
динамиков (с текущим значением*) на
дисплее.
• При каждом нажатии этой кнопки изменение индикации
на дисплее основного аппарата происходит в следующем
порядке:
.
Настройки фронтального динамика и сабвуфера изменить
нельзя. Даже если их параметры можно выбрать нажатием
кнопки SETTING, то изменить значения этих параметров
нельзя.
C–SP (Центральный динамик) :
Для ввода информации о
центральном динамике.
R–SP (Тыловые динамики) :
Для ввода информации о
тыловых динамиках.
* По умолчанию задается значение “SMALL”.
Если значение уже было изменено, на дисплее
отображается индикация “NONE”.
2
Повторно нажимайте 3 (или
2) для выбора
соответствующей
информации о динамике.
• Каждый раз при нажатии этой
кнопки изменение информации о
динамике происходит в следующем
порядке:
SMALL
SMALL: Обычно выбирается это значение.
NONE: Это значение выбирается в том случае, если
соответствующий динамик не используется.
NONE
ENTER
16
3
Повторяйте пункты1 и 2 для выбора
соответствующей информации о другом
динамике.
Установка времени задержки
Время задержки звукового сигнала, выходящего из
центрального динамика, задается в зависимости от времени
задержки сигнала фронтальных динамиков. Если расстояние от
позиции прослушивания до центрального динамика* и/или до
тыловых динамиков** такое же, как и до фронтальных
динамиков, выберите “00 MS (мс)”.
* Время задержки можно настроить только тогда, когда на
дисплее горят индикаторы DOLBY DIGITAL или DTS.
** Время задержки можно настроить только тогда, когда на
дисплее горят индикаторы DOLBY DIGITAL, DTS или PRO
LOGIC.
Перед началом работы, запомните...
При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет отменена до
окончания процедуры, ее придется начинать заново с пункта
1
Включите режимы объемного звучания—
1
Dolby Digital или DTS Digital Surround—или
Dolby Pro Logic.
Для режимов Dolby Digital или DTS Digital Surround:
Подготовьте DVD диск, записанный в формате Dolby Digital
или DTS Digital Surround, а затем начните воспроизведение.
Для режимов Dolby Pro Logic:
1 Нажмите AUX для выбора внешнего источника.
2 Начните воспроизведение этого источника.
3 Нажмите на пульте дистанционного управления
кнопку PRO LOGIC так, чтобы на дисплее
появилась индикация “PRO LOGIC”.
2
Нажимайте повторно кнопку SETTING
PRO LOGIC
SETTING
до появления на дисплее индикации
времени задержки (с текущим
значением*).
* “00 MS” установочное значение по умолчанию для
центрального динамика.
Установочное значение по умолчанию для тылового
динамика в режиме Dolby Digital и DTS Digital Surround
“00 MS”, а в режиме Dolby Pro Logic “15 MS”.
Если значение уже было изменено, на дисплее отобразится
другое значение.
3
Нажмите 3 или 2 для
настройки времени задержки.
• 3 : для увеличения времени
задержки.
• 2 : для уменьшения времени
задержки.
• Увеличение (или уменьшение)
времени задержки на 1 мс
.
соответствует увеличению (или
уменьшению) расстояния на 30 см.
4
Повторите пункты 2 и 3 для настройки
ENTER
времени задержки других динамиков.
Левый
фронтальный
динамик
Левый
тыловой
динамик
Центральный
динамик
Правый
фронтальный
динамик
2,4 м
2,1 м
Правый
тыловой
динамик
Сабвуфер
3,0 м
2,7 м
• При каждом нажатии этой кнопки изменение индикации
на дисплее основного аппарата происходит в следующем
порядке:
F–SPSW–SPC–SPR–SP
Обычная индикация
(отмена)
C–DEL (Время задержки для центрального динамика) :
R–DEL (Время задержки для тылового динамика) :
R–DELC–DEL
Для настройки времени задержки
центрального динамика—в
диапазоне от 0 мс до 5 мс (нельзя
выбрать в режиме Dolby Pro Logic).
Для настройки времени задержки
тылового динамика—от 0 мс дo
15 мс в режимах Dolby Digital и DTS
Digital Surround и в диапазоне от
15 мс до 30 мс в режиме Dolby Pro
Logic.
Увеличение (или уменьшение) времени задержки на
1 мс соответствует увеличению (или уменьшению)
расстояния на 30 см.
Пример: В данном случае установите C–DEL на
“01 MS” и R–DEL на “02 MS”
17
Создание реалистичных звуковых полей
Для создания реального звукового поля можно использоваться
следующие режимы:
• Режимы цифрового многоканального звучания—Dolby
Digital и DTS Digital Surround
• Режим Dolby Surround
• Режимы DSP (процессор цифровых сигналов)
■ Режимы Dolby Digital и DTS Digital Surround
Чтобы насладиться объемным звучанием в полной мере, к
системе необходимо подключить все динамики и включить их.
Dolby Digital*
Данный режим используется для прослушивания
многоканальных фрагментов, записанных в формате Dolby
Digital (имеют маркировку
С помощью метода кодирования Dolby Digital (называемого
также цифровым форматом 5.1-канальной дискретной записи
звука) можно цифровым способом сжимать и записывать шесть
звуковых каналов - левый фронтальный, правый фронтальный,
центральный, левый тыловой, правый тыловой и канал LFE
(всего каналов 6, однако последний (канал LFE) принимается за
канал 0.1, поэтому и произошло название 5.1-канальный
формат). Во избежание возникновения помех каждый канал
совершенно не зависит от сигналов других каналов, таким
образом, вы получаете возможность наслаждаться отличным
качеством звучания с ярко выраженными стереофоническими и
объемными эффектами.
Кроме того, декодер Dolby Digital позволяет слышать звучание
тыловых динамиков и устанавливать частоту среза тыловых
высокочастотных сигналов равную 20 кГц по сравнению с 7 кГц,
допустимой в декодере Dolby Pro Logic. Таким образом, можно
отметить, что при использовании декодера Dolby Digital
достигается значительно большая подвижность, чистота и
глубина звучания, усиливается эффект присутствия по
сравнению с декодером Dolby Pro Logic.
При обнаружении сигналов Dolby Digital на дисплее загорается
индикатор DOLBY DIGITAL.
).
Dolby Pro Logic и Dolby 3 Stereo
Формат Dolby Surround представляет собой формат кодирования
звукового сигнала, при котором 4 звуковых канала (левый,
центральный, правый и тыловой) объединяются в 2 канала.
С помощью декодера Dolby Pro Logic, встроенного в данный
аппарат, происходит декодирование этих 2 звуковых каналов и
разделение их на первоначально записанные 4 канала—так
называемое многоканальное воспроизводство на матричной
основе, что позволяет вам наслаждаться мощным чистым
стерео звучанием у себя дома.
Если включен режим Dolby Surround, то на дисплее загорается
индикатор PRO LOGIC.
Индикация на дисплее для каждого режима
объемного звучания
• Dolby Digital
• DTS Digital Surround
• Dolby Pro Logic
• Dolby 3 Stereo
DTS Digital Surround**
Данный режим используется для прослушивания
многоканальных фрагментов, записанных в формате DTS
Digital Surround (имеют маркировку).
DTS Digital Surround – это еще один дискретный цифровой
5.1-канальный аудио формат, который встречается на компакт-
дисках, лазерных и DVD дисках.
По сравнению с форматом Dolby Digital интенсивность сжатия
аудио сигнала относительно низка, что позволяет придать
воспроизводимому звучанию дополнительную глубину и
широту. В результате в формате DTS Digital Surround достигается
более естественное, глубокое и прозрачное звучание.
При обнаружении сигналов DTS Digital Surround на дисплее
загорается индикатор DTS.
■ Режим Dolby Surround*
Данный режим используется для прослушивания фрагментов
видеокассет, записанных в форматах Dolby Surround (имеют
маркировку
Данный режим используется для воспроизведения только
сигналов источников звучания, выходящих из разъемов AUX IN.
* Изготовлено по лицензии фирмы Dolby Laboratories. “Dolby”,
Режимы DSP позволяют создать важнейшие элементы
акустического объемного звучания.
Звук, который мы слышим в концертных залах или
кинотеатрах, состоит из направленного прямого и
ненаправленного отраженного звука—раннего отражения и
отражения сзади. Прямые направленные звуки достигают
слушателя сразу без какого-либо отражения. Ненаправленные
отраженные звуки, напротив, задерживаются и отражаются от
стен и потолка.
Эти прямые и отраженные звуки и являются наиболее
важными элементами объемных акустических эффектов.
Вы можете выбрать один из следующих типов режима DSP.
HALL: Создание атмосферы концертного зала, очень
чистое звучание вокала.
THEATER: Создание атмосферы кинотеатра.
PAVILION: Создание неповторимой атмосферы летнего
концертного зала с высоким потолком.
DANCE CLUB : Создание атмосферы дискотечного зала,
сильные низкие частоты.
LIVE CLUB: Создание атмосферы клуба с низким
потолком, в котором звучит живая музыка.
Режимы DSP используются для придания эффектов объемного
звучания при воспроизводстве стерео аналоговых материалов
или цифровых линейных сигналов РСМ, и создают
неповторимый эффект присутствия в центре событий “being
there”.
Проверка соединений динамиков и их настроек при
помощи тестового сигнала
1. Выберите и воспроизведите диск DVD, записанный в
формате Dolby Digital или DTS Digital Surround.
2. Нажмите кнопку TEST на пульте
дистанционного управления.
Тестовый сигнал начнет выходить из динамиков
последовательно.
• Если из какого-либо динамика тестовый сигнал не
выходит, проверьте подключение этого динамика (см.
стр. 6 и 7) и его настройки (см. стр. 16).
3. Снова нажмите TEST для прекращения тестового
сигнала.
TEST
Если выбран один из режимов DSР, на дисплее загорается
индикатор DSP.
Доступность режимов в зависимости от формата входного сигнала
Режимы
пространственого
звучания
Аналоговый2 VVVVVV
Линейный PCM
Dolby DigitalV 2222 2 2
сигнала
Формат входного
DTSV 2222 2 2
Режимы
многоканального
звучания
2VVVVVV
HALLTHEATER
V: Доступен 2: Недоступен
DSP(отмена)
PAVILION
DANCE CLUBLIVE CLUB
STEREO
19
Создание реалистичных звуковых полей
3
Для настройки выходного баланса
фронтальных динамиков
1) Повторно нажимайте SOUND до
появления индикации фронтальных
динамиков на дисплее.
• При каждом нажатии этой кнопки изменение
индикации на дисплее происходит в следующем
порядке:
00 F 00
2 3
REWFF
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
F.SEARCH
SOUND
00 R 00CEN
SOUND
PRO LOGIC
DSP MODE
D.R.C
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
PROGRAM
A-B REPEAT
REPEAT
SEARCH
CLEAR
TA
6
9
SETUP
D.R.C
REMAIN
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
Настройка стерео звучания
Можно настроить следующие параметры:
Настройки рекомендуется выполнять с места прослушивания,
воспроизводя при этом диск.
– Выходной баланс фронтальных динамиков
– Уровень выходного сигнала сабвуфера
После того как эти параметры будут настроены, их значения
будут применяться ко всем режимам объемного звучания.
Перед началом работы, запомните...
• При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет
отменена до окончания процедуры, ее придется начинать
2
заново с пункта
1
Выберите и воспроизведите любой источник,
.
кроме Dolby Digital или DTS Digital Surround.
2
Если включены режимы Dolby Surround или
DSP, отмените их.
Для отмены режима Dolby Surround:
Нажимайте кнопку PRO LOGIC на пульте
дистанционного управления до тех пор, пока на
дисплее не появится индикация “STEREO”.
Для отмены режимов DSP:
Нажимайте DSP MODE (или DSP на передней
панели) до исчезновения с дисплея индикатора
DSP.
Теперь можно приступать собственно к настройкам
параметров.
• Для настройки выходного баланса фронтальных динамиков
переходите к следующему пункту.
• Для настройки выходного уровня сабвуфера переходите к
4
пункту
.
PRO LOGIC
DSP MODE
Обычная индикация
(отмена)
SW
2) Нажмите 3 или 2 для
настройки выходного
баланса.
3 : Уменьшает выходной уровень
левого канала и
восстанавливает выходной
уровень правого канала.
2 : Уменьшает выходной уровень
правого канала и
восстанавливает выходной
уровень левого канала.
• Выходной баланс меняется в диапазоне от OFF
(тишина), –06 (наибольшое уменьшение) до 00 (нет
уменьшения).
• Значением по умолчанию является значение “00 F 00”
(выходной баланс в центральном положении). Если
значение уже было изменено, на дисплее появляется
другое значение.
4
Для настройки уровня выходного сигнала
сабвуфера
1) Повторно нажимайте SOUND до
появления индикации “SW”.
• При каждом нажатии этой кнопки изменение
индикации на дисплее происходит в следующем
порядке:
00 F 00
Обычная индикация
(отмена)
00 R 00CEN
SW
2) Нажмите 3 или 2 для
настройки уровня
выходного сигнала.
3 : Увеличивает выходной
уровень.
2 : Уменьшает выходной
уровень.
• Уровень выходного сигнала
изменяется в диапазоне –06 до
+06.
• По умолчанию устанавливается значение “SW –06dB”.
Если значение уже было изменено, на дисплее
появляется другое значение.
REAR
ENTER
SOUND
REAR
ENTER
20
Настройка режимов Dolby Digital и
DTS Digital Surround
Включив режим Dolby Digital или DTS Digital Surround, можно
выполнить следующие настройки:
Настройки рекомендуется выполнять с места прослушивания,
воспроизводя при этом диск.
– Выходной баланс фронтальных динамиков
– Выходной баланс тыловых динамиков
– Выходной уровень центрального динамика
– Выходной уровень тыловых динамиков*
– Выходной уровень сабвуфера
* Эти настройки сохраняются отдельно для режимов
цифрового многоканального звучания (Dolby Digital и DTS
Digital Surround) и Dolby Pro Logic.
Перед началом работы, запомните...
• Проверьте, что была правильно введена информация о
динамиках (см. стр. 16). Если динамик установлен на
значение “NONE”, то настроить его выходной баланс и
уровень нельзя.
• При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет
отменена до окончания процедуры, ее придется начинать
2
заново с пункта
1
Выберите и воспроизведите DVD, записанный
.
в формате Dolby Digital или DTS Digital
Surround.
Теперь можно приступать собственно к настройкам
параметров.
• Для настройки выходного баланса фронтальных и тыловых
динамиков переходите к следующему пункту.
• Для настройки выходного уровня центрального динамика,
3
тыловых динамиков и сабвуфера переходите к пункту
.
2) Нажмите 3 или 2 для
настройки выходного
баланса.
3 : Уменьшает выходной уровень
левого канала и
восстанавливает выходной
уровень правого канала.
2 : Уменьшает выходной уровень
правого канала и
восстанавливает выходной уровень левого канала.
• Выходной баланс меняется в диапазоне от OFF (тишина),
–06 (наибольшее уменьшение) до 00 (нет уменьшения).
ENTER
3) Повторите пункты 1) и 2) для настройки
остальных динамиков.
3
Для настройки уровня выходного сигнала
центрального динамика, тыловых динамиков и
сабвуфера
1) Повторно нажимайте SOUND для
выбора одной из индикаций “CEN”,
“REAR” или “SW”.
• При каждом нажатии этой кнопки изменение индикации
на дисплее происходит в следующем порядке:
00 F 00
Обычная индикация
(отмена)
CEN (Центральный) : Для настройки выходного
REAR (Тыловые) : Для настройки выходного уровня
SW (Сабвуфер) : Для настройки выходного уровня
00 R 00CEN
SW
уровня центрального динамика
(от –06 дБ дo +06 дБ).
тыловых динамиков (от –06 дБ дo +06 дБ).
сабвуфера (от –06 дБ дo +06 дБ).
REAR
SOUND
2
Для настройки выходного баланса
фронтальных и тыловых динамиков
1) Повторно нажимайте SOUND до
появления на дисплее одной из
следующих индикаций.
• При каждом нажатии этой кнопки изменение
индикации на дисплее происходит в следующем
порядке:
00 F 00
Обычная индикация
(отмена)
00 F (Фронтальные) 00 :
00 R (Тыловые) 00 :
• По умолчанию устанавливаются значения “00 F 00” и
“00 R 00” (выходной баланс в центральном
положении). Если значение уже было изменено, на
дисплее появляется другое значение.
00 R 00CEN
SW
Для настройки выходного баланса
фронтальных динамиков.
Для настройки выходного баланса
тыловых динамиков.
REAR
SOUND
• По умолчанию устанавливаются значения “CEN –06дБ”,
“REAR –06дБ” и “SW –06дБ”. Если значение уже было
изменено, на дисплее появляется другое значение.
2) Нажмите 3 или 2 для
настройки уровня
выходного сигнала.
3 : Увеличивает выходной
уровень.
2 : Уменьшает выходной
уровень.
ENTER
3) Повторите пункты 1) и 2)
для настройки остальных динамиков.
Включение функции сжатия
динамического диапазона
С помощью данной функции можно сжимать динамический
диапазон (разницу между тихими и громкими звуками)
воспроизводимого звукового сигнала.
• Данной функцией можно воспользоваться только при
воспроизведении источника формата Dolby Digital или DTS
Digital Surround.
ТОЛЬКО на пульте дистанционного управления:
Нажмите D.R.C.
• При каждом нажатии этой кнопки режим сжатия
динамического диапазона соответственно включается или
выключается. При просмотре DVD диска ночью выберите “D.R.C.
ON”. (Таким образом удается достичь насыщенного звучания даже
при прослушивании на низком уровне громкости.)
D.R.C
21
Создание реалистичных звуковых полей
REWFF
VCR CHANNEL
TUNING
2 3
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
A-B REPEAT
REPEAT
SEARCH
CLEAR
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
F.SEARCH
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
AUX
SOUND
PRO LOGIC
DSP MODE
Настройка режима Dolby Surround
Включив режим Dolby Surround, можно выполнить следующие
настройки.
Настройки рекомендуется выполнять с места прослушивания,
воспроизводя при этом диск.
– Выходной баланс фронтальных динамиков
– Выходной баланс тыловых динамиков
– Выходной уровень тыловых динамиков*
– Выходной уровень сабвуфера
• Если включен режим Dolby 3 Stereo, то уровни сигналов
тыловых динамиков и сабвуфера настроить нельзя.
* Эти настройки сохраняются отдельно для режимов
цифрового многоканального звучания (Dolby Digital и DTS
Digital Surround) и Dolby Pro Logic.
• Режим Dolby Surround нельзя использовать одновременно с
режимами DSP. При включении какого-либо режима Dolby
Surround, используемые режимы DSP сразу отключаются.
Перед началом работы, запомните...
• Проверьте, что была правильно введена информация о
динамиках (см. стр. 16). Если динамик установлен на
значение “NONE”, то настроить его выходной баланс и
уровень нельзя.
• При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет
отменена до окончания процедуры, ее придется начинать
3
заново с пункта
1
Нажмите AUX и
.
DVDFM/AMAUXMUTE
выберите в качестве
источника внешний
компонент.
3
Повторно нажимайте кнопку PRO
PRO LOGIC
LOGIC на пульте дистанционного
управления для выбора режима Dolby
Pro Logic или Dolby 3 Stereo.
На дисплее загорается индикатор PRO LOGIC.
• При каждом нажатии этой кнопки изменение индикации
на дисплее происходит в следующем порядке:
PRO LOGIC
3 STEREO
STEREO
(Отмена)
Теперь можно приступать собственно к настройкам параметров.
• Для настройки выходного баланса фронтальных и тыловых
динамиков переходите к следующему пункту.
• Для настройки выходного уровня центрального динамика,
5
тыловых динамиков и сабвуфера переходите к пункту
4
Для настройки выходного баланса
фронтальных и тыловых динамиков
1) Повторно нажимайте SOUND до
.
SOUND
появления на дисплее одной из
следующих индикаций.
• При каждом нажатии этой кнопки изменение
индикации на дисплее происходит в следующем
порядке:
00 F 00
Обычная индикация
(отмена)
00 R 00CEN
SW
REAR
00 F (Фронтальные) 00 :
Для настройки выходного баланса
фронтальных динамиков.
00 R (Тыловые) 00 :
Для настройки выходного баланса
тыловых динамиков.
• Если выбран режим “3 STEREO”, настроить выходной
баланс тыловых динамиков нельзя.
• По умолчанию устанавливаются значения “00 F 00” и
“00 R 00” (выходной баланс в центральном
положении). Если значение уже было изменено, на
дисплее появляется другое значение.
2) Нажмите 3 или 2 для
настройки выходного
баланса.
3 : Уменьшает выходной уровень
левого канала и
восстанавливает выходной
уровень правого канала.
2 : Уменьшает выходной уровень
правого канала и
восстанавливает выходной уровень левого канала.
• Выходной баланс меняется в диапазоне от OFF (тишина),
–06 (наибольшее уменьшение) дo 00 (нет уменьшения).
ENTER
2
Начните воспроизведение источника,
записанного в формате Dolby Surround.
22
3) Повторите пункты 1) и 2) для настройки
остальных динамиков.
00 F 00
00 R 00REAR
Обычная
индикация
(отмена)
ROOMLIVEREVERB
5
Для настройки уровня выходного сигнала
центрального динамика, тыловых динамиков и
сабвуфера
1) Повторно нажимайте SOUND для
выбора одной из индикаций “CEN”,
“REAR” или “SW”.
• При каждом нажатии этой кнопки изменение индикации
на дисплее происходит в следующем порядке:
00 F 00
Обычная индикация
(отмена)
CEN (Центральный) : Для настройки выходного
REAR
(Тыловые)
SW (Сабвуфер) : Для настройки выходного уровня
• Если выбран режим “3 STEREO”, настроить выходные
уровни тыловых динамиков и сабвуфера нельзя.
• По умолчанию устанавливаются значения “CEN –06дБ”
“REAR –06дБ” и “SW –06дБ”. Если значение уже было
изменено, на дисплее появляется другое значение.
: Для настройки выходного уровня
00 R 00CEN
SW
уровня центрального динамика
(от –06 дБ дo +06 дБ).
тыловых динамиков (от –06 дБ дo +06 дБ).
сабвуфера (от –06 дБ дo +06 дБ).
REAR
2) Нажмите 3 или 2 для
настройки выходного
уровня.
3 : Увеличивает выходной
уровень.
2 : Уменьшает выходной
уровень.
ENTER
SOUND
1
Выберите и воспроизведите любой источник,
кроме Dolby Digital или DTS Digital Surround.
2
Повторно нажимайте кнопку DSP
DSP MODE
MODE (или DSP на основном аппарате)
для выбора желаемого режима DSP.
Во время работы режимов DSP на дисплее загорается
индикатор DSP.
• При каждом нажатии этой кнопки изменение режимов
DSP происходит в следующем порядке:
HALL
PAVILIONTHEATER
Обычная
индикация
LIVE CLUB
DANCE CLUB
(отмена)
Теперь можно приступать собственно к настройкам параметров.
• Для настройки выходного баланса фронтальных и тыловых
динамиков переходите к следующему пункту.
• Для настройки выходного уровня тыловых динамиков
4
переходите к пункту
• Для настройки общего уровня эффекта DSP переходите к
5
пункту
3
на следующей странице.
Для настройки выходного баланса
на следующей странице.
фронтальных и тыловых динамиков
1) Повторно нажимайте SOUND до
SOUND
появления на дисплее одной из
следующих индикаций.
• При каждом нажатии этой кнопки изменение индикации
на дисплее происходит в следующем порядке:
Настройка режимов DSP
Включив режим DSP, можно выполнить следующие настройки.
Настройки рекомендуется выполнять с места прослушивания,
воспроизводя при этом диск.
– Выходной баланс фронтальных динамиков
– Выходной баланс тыловых динамиков
– Выходной уровень тыловых динамиков
– Выходной уровень сабвуфера
– Общий уровень всех эффектов DSP
• Режим DSP нельзя использовать одновременно с режимами
Dolby Surround. При включении какого-либо режима DSP,
используемые режимы Dolby Surround сразу отключаются.
• При воспроизведении DVD диска, записанного в формате
Dolby Digital или DTS Digital Surround, кнопка DSP MODE
(или DSP на основном аппарате) не функционирует.
Перед началом работы, запомните...
• Проверьте, что была правильно введена информация о
динамиках (см. стр. 16). Если динамик установлен на значение
“NONE”, то настроить его выходной баланс и уровень нельзя.
• При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет отменена до
окончания процедуры, ее придется начинать заново с пункта
3) Повторите пункты 1) и 2)
для настройки остальных динамиков.
00 F (Фронтальные) 00 : Для настройки выходного
баланса фронтальных динамиков.
00 R (Тыловые) 00 : Для настройки выходного баланса
тыловых динамиков.
• По умолчанию устанавливаются значения “00 F 00” и
“00 R 00” (выходной баланс в центральном
положении). Если значение уже было изменено, на
дисплее появляется другое значение.
2) Нажмите 3 или 2 для
настройки выходного
баланса.
3 : Уменьшает выходной уровень
левого канала и
восстанавливает выходной
уровень правого канала.
2 : Уменьшает выходной уровень
правого канала и
восстанавливает выходной
уровень левого канала.
• Выходной баланс меняется в диапазоне от OFF (тишина),
–06 (наибольшое уменьшение) дo 00 (нет уменьшения).
ENTER
3) Повторите пункты 1) и 2) для настройки
2
.
остальных динамиков.
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
23
Создание реалистичных звуковых полей
00 F 00
00 R 00REAR
Обычная
индикация
(отмена)
ROOMLIVEREVERB
Настройка параметров звучания DSP
REWFF
2 3
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
F.SEARCH
Изменив три параметра—помещение, насыщенность и
реверберация—можно настроить режимы DSP в соответствии
с собственными предпочтениями.
Перед началом работы, запомните...
• При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет
отменена до окончания процедуры, ее придется начинать
заново с пункта 2.
4
5
24
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
PROGRAM
A-B REPEAT
REPEAT
SEARCH
CLEAR
TA
6
9
SETUP
D.R.C
REMAIN
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
SOUND
DSP MODE
EFFECT
Для настройки уровня выходного сигнала
тыловых динамиков
1) Повторно нажимайте SOUND до
SOUND
появления на дисплее индикации
“REAR”.
• При каждом нажатии этой кнопки изменение индикации
на дисплее происходит в следующем порядке:
00 F 00
Обычная
индикация
00 R 00REAR
ROOMLIVEREVERB
(отмена)
REAR (Тыловые) :
Для настройки выходного уровня тыловых
динамиков (от–06 дБ дo +06 дБ).
• По умолчанию устанавливается значение “REAR
–06дБ”. Если значение уже было изменено, на дисплее
появляется другое значение.
Для настройки общего уровня эффекта DSP
повторно нажимайте EFFECT.
На дисплее появляется индикация “EFFECT (с
текущим значением)” или “DEFAULT”.
• При каждом нажатии этой кнопки уровень эффекта
изменяется в следующем порядке:
EFFECT 1EFFECT 2
EFFECT 3DEFAULT
Чем выше номер эффекта DSP, тем он ярче выражен.
• По умолчанию установлено значение “DEFAULT”. Более
подробную информацию о “DEFAULT (начальное)” см. в
таблице справа.
EFFECT
1
Повторно нажимайте DSP MODE (или
DSP MODE
DSP на пердней панели) для выбора
желаемого режима DSP.
2
Повторно нажимайте SOUND для
выбора желаемого параметра звучания
DSP.
• При каждом нажатии этой кнопки изменение индикации
на дисплее происходит в следующем порядке:
ROOM : Для настройки резонанса в зависимости от
размера помещения. Чем больше это
значение, тем сильнее резонанс (от 04 до 16 с
шагом 2).
LIVE (Насыщенность) : Для настройки насыщенности.
Чем больше это значение, тем сильнее
насыщенность (от 04 до 16 с шагом 2).
REVERB (Реверберация): Для настройки времени
реверберации звука (от 0,0 мс до 1,6 мс с
шагом 0,2 мс).
• В таблице ниже приведены значения,
устанавливаемые по умолчанию “DEFAULT (по
умолчанию)” для каждого и режимов DSP.
DSP MODEROOMLIVEREVERB
HALL08160,4
THEATER04101,0
PAVILION08040,2
DANCE CLUB04081,6
LIVE CLUB08161,4
3
Нажмите 3 или 2 для настройки параметров
звучания DSP.
3 : Увеличивает значение.
2 : Уменьшает значение.
4
Повторите пункты 2 и 3 для настройки других
параметров DSP.
Примечание:
При нажатии кнопки EFFECT для настройки общего уровня
эффекта DSP значения, настроенные вами, будут вновь
установлены на значения по умолчанию.
SOUND
О дисках—DVD/VCD/CD
В настоящей системе можно воспроизводить следующие типы
дисков: DVD, видео CD, аудио CD, CD-R и CD-RW.
• Кроме того, а настоящей системе можно воспроизводить также
файлы МР3, записанные на CD-R и CD-RW. Более подробную
информацию о том, что представляют собой эти файлы см. в
разделе “ О дисках формата МР3” на стр. 40.
Диски, которые можно воспроизводить:
ТипОбозначениеВидеоРегиональный
диска(Logo)форматкод*
DVD
видео
Видео
CD
Аудио
CD
CD-R
CD-RW
PAL
COMPACT
DIGITAL AUDIO
5
ALL
Структура диска—DVD, видео CD (VCD) и аудио CD (CD)
DVD видео диск состоит из глав, которые в свою очередь
разделены на разделы. (См. пример 1.)
Например, если на DVD диске записано несколько фильмов, то
каждый фильм может иметь свой номер главы и может быть
разделен на несколько разделов.
VCD и CD диски состоят из фрагментов. (См. пример 2.)
Обычно каждой песне присваивается свой номер фрагмента.
(На некоторых дисках, каждый фрагмент может быть также
разделен на индексы).
При воспроизведении VCD с функцией управления
воспроизведением (РВС), можно выбрать желаемый фрагмент с
помощью экранного меню. (При управлении VCD с помощью
меню, некоторые функции, например поиск по времени, могут
не работать).
Пример 1: DVD
Глава 1
Раздел 1
Пример 2 : Видео CD/Аудио CD
Раздел 2
Раздел 3
Глава 2
Раздел 1Раздел 2
• При воспроизведении некоторых DVD или VCD процедура
управление ими может отличаться от приведенной в данном
руководстве. Это связано с процессом записи диска и
структурой диска и не говорит о неисправности системы.
• Диски, которые нельзя воспроизводить:
– DVD-Audio, DVD-ROM, DVD-RAM, DVD-R,
DVD-RW, CD-ROM, CD-I, (CD-I Ready), Photo CD и т.д.
При воспроизведении на данном проигрывателе дисков,
перечисленных выше, может быть слышен сильный шум,
из-за которого может произойти повреждение динамиков.
* Замечание относительно регионального кода
DVD видео проигрыватели и DVD диски имеют свои собственные
номера региональных кодов. На данной системе можно
воспроизводить только DVD видео диски, записанные в формате
PAL и в региональном номере которых имеется цифра “5”.
Пример:
5
При загрузке DVD диска с другим региональным кодом на
дисплее появляется сообщение “REGION ERR”, и
воспроизведение не начинается.
ВАЖНАЯ ИНФОРМАЦИЯ: Перед выполнением каких-либо
операций проверьте следующее....
• Проверьте подключение к телевизору.
• Включите телевизор и установите на нем соответствующий
вход для того, чтобы можно было просматривать
изображение или экранные меню на экране телевизора.
• При воспроизведении DVD значения параметров меню настройки
можно изменить по своему усмотрению. (См. стр. 50 – 53.)
Если при нажатии какой-либо кнопки на экране
телевизора появляется обозначение “
аппарат не может выполнить задаваемую операцию или
информация, необходимая для выполнения этой операции,
на диске не записана.
ПРИМЕЧАНИЕ : В некоторых случаях операции не могут быть
выполнены, но обозначение “
2
5
”, на экране не появляется.
5
”, это означает, что
Фрагмент 1
Замечание относительно CD-R и CD-RW
CD-R (компакт-диски с возможностью записи на них) и CDRW (компакт-диски с возможностью повторной записи) диски
могут воспроизводиться только в том случае, если они уже
прошли процедуру “окончательной обработки”.
• На данном аппарате можно воспроизводить оригинальные
CD-R или CD-RW диски, записанные в музыкальном аудио
формате компакт-диска или формате МР3 (см. стр. 40).
Однако, они могут и не воспроизводиться, так как возможность
их воспроизведения зависит от их характеристик и условий
записи.
• Перед воспроизведением CD-R или CD-RW дисков
внимательно ознакомьтесь с инструкциями по их
эксплуатации и соответствующими мерами
предосторожности.
• Некоторые типы CD-R и CD-RW дисков могут не
воспроизводиться на данном аппарате из-за их
характеристик. Кроме того, причинами не корректного
воспроизведения дисков могут быть их повреждение,
загрязнение, а также загрязнение линз проигрывателя.
• При воспроизведении CD-RW дисков может потребоваться
достаточно продолжительное время для считывания
записанной на них информации. Это связано с тем, что
отражательная способность CD-RW дисков намного меньше,
чем обычных CD.
Фрагмент 2Фрагмент 5
Фрагмент 4Фрагмент 3
25
Основные режимы воспроизведения дисков
Для кратковременной остановки
воспроизведения
STANDBY/ON
AUDIO
VCR
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
4
7
DISPLAY
DOWN
REW
B.SEARCH
Для начала воспроизведения
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
UP
FF
¢
3/8
TUNER PRESET
Нажмите 3/8.
Источник автоматически переключится на
проигрыватель DVD дисков.
На дисплее на некоторое время появится
индикация “WAIT”, а затем тип обнаруженного диска—DVD,
VCD, CD или MP3. (Если включен телевизор, то тип диска
появляется также и на экране телевизора.)
• Если диск не загружен, на дисплее появляется сообщение “NO
DISC”.
Воспроизведение начинается с первого раздела или фрагмента
выбранного диска.
• Если во время воспроизведения DVD диска или VCD диска с
функцией РВС на экране появилось меню, см. раздел
“Воспроизведение дисков, управляемых при помощи
записанных на них меню” на стр. 29 или раздел
“Воспроизведение дисков, управляемых при помощи
записанных на них меню (только для VCD)” на стр. 35.
Примечание:
Если на экране появилось сообщение “WRONG PARENTAL
CODE”, это значит, что включена функция родительского
запрета. В этом случае нельзя воспроизводить DVD диски, на
которых имеются сцены насилия или другие сцены, которые не
рекомендуются для просмотра членам вашей семьи.
Для воспроизведения такого диска сначала следует отменить
функцию родительского запрета (см. стр. 53.)
Воспроизведение информации на дисплее
DVD
Номер главыВремя, прошедшее с
Номер
раздела
начала воспроизведения
Нажмите 3/8.
Во время паузы на дисплее появляется
индикация “PAUSE”.
• Для возобновления воспроизведение,
нажмите 3/8.
Для перехода к другому разделу или фрагменту
(кроме МР3 диска)
Во время воспроизведения повторно нажимайте ¢ или 4.
• ¢ : Переход к началу следующего или последующего
раздела или фрагмента.
• 4 : Во время воспроизведения DVD или VCD диска с
функцией PBC
Возврат в начало предыдущего раздела или фрагмента.
Во время воспроизведения CD или VCD без функции
PBC
Переход в начало текущего или предыдущего
фрагмента.
Для перехода к другой главе (только для DVD)
или фрагменту (только для CD или VCD) с
использованием цифровых кнопок
Для перехода к желаемой главе/фрагменту можно просто
нажать кнопку с соответствующим номером еще до начала
воспроизведения. (Если телевизор включен, то на нем
автоматически появляется экранное меню.)
• Для выбора номера от 1 до 9 нажмите соответствующую
кнопку (затем нажмите ENTER или подождите 5 секунд).
• Для выбора номера 15, нажмите 1, 5.
• Для выбора номера 23, нажмите 2, 3.
Для остановки во время воспроизведения
Нажмите 7.
(Если телевизор включен, на его экране
появляется индикация “
• Если воспроизводился МР3 диск, он будет
полностью остановлен.
• Место окончания прослушивания
сохраняется в памяти данной системы и в том случае, если
кнопка 7 будет нажата один раз. В начале воспроизведения,
для того, чтобы начать его с того места, на котором оно было
остановлено, достаточно нажать кнопку 3/8—функция
возобновления воспроизведения.
• Для полной остановки воспроизведения, дважды нажмите
7. (На телевизионном экране появится индикация “7 STOP”.)
На дисплее появляется тип диска.
Проигрыватель DVD продолжает работать в течение 3 минут
после остановки воспроизведения.
STOP” .)
TUNER PRESET
TUNER PRESET
26
VCD/CD
MP3
Номер
фрагмента
Номер
фрагмента
Время, прошедшее с
начала воспроизведения
Время, прошедшее с
начала воспроизведения
Для изъятия диска
Нажмите 0 на передней панели.
Держатель дисков выдвинется.
Для закрытия держателя дисков, снова нажмите 0.
• Если кнопка не будет нажата, держатель дисков закроется
автоматически через 35 секунд.
Воспроизведение DVD
На некоторых DVD изображение записано с нескольких
ракурсов, записано несколько языков озвучивания и субтитров.
Если на DVD или его футляре имеются следующие маркировки,
это значит, что вы можете выбирать эти элементы, записанные
на диске.
На диске записаны субтитры. Номер внутри
3
3
3
Если на футляре диска нет соответствующих маркировок, то о
наличие той или иной из перечисленных выше функций на
данном диске, можно узнать из экранного меню.
Такие основные операции работы с диском, как его
загрузка, начало воспроизведения и переход к другим
разделам см. в разделах “Основные режимы работы
проигрывателя DVD” на стр. 10, 11 и “Основные режимы
воспроизведения дисков” на стр. 26.
Отображение экранного меню
Когда в аппарат загружен диск, на телевизионном экране
можно отобразить следующую информацию.
ТОЛЬКО на пульте дистанционного управления:
Нажмите DISPLAY.
• При каждом нажатии этой кнопки на экране
поочередно появляется следующая информация.
маркировки указывает общее число субтитров,
записанных на диске.
На диске записано несколько языков
озвучивания. Номер внутри маркировки
указывает общее число языков озвучивания,
записанных на диске.
Изображение на диске записано с нескольких
ракурсов. Номер внутри маркировки
указывает общее число ракурсов, записанных
на диске.
DISPLAY
1
234
56789
Индикации нет.
1 : Тип диска
DVDVCDCDMP3
2 : Текущая глава и общее число глав диска
• Пример: воспроизводится глава 1 из 3 записанных.
3 : Текущий раздел и общее число разделов
диска
• Пример: воспроизводится раздел 1 из 5 записанных.
4 : Время, прошедшее с начала воспроизведения,
или оставшееся до его окончания
Индикацию времени можно менять, нажимая REMAIN.
Более подробную информацию см. на стр. 29.
5 : Индикация языков субтитров
• Пример: на диске нет субтитров. Более подробную
информацию см. на стр. 28.
6 : Индикация языка озвучивания
• Пример: из трех записанных на диске языков выбран
язык, устанавливаемый по умолчанию. Более
подробную информацию см. на стр. 28.
7 : Индикатор формата сигнала
• Тип формата сигнала—линейный PCM (стерео),
Dolby Digital и DTS Digital Surround—отображается.
Пример: диск записан в формате Dolby Digital.
8 : Индикаор режима повтора
• Пример: режим повтора отключен. Более подробную
информацию см. на стр. 30.
9 : Индикатор ракурса
• Пример: изображение на диске записано только с
одним ракурсом. Более подробную
информацию см. на стр. 28.
27
Воспроизведение DVD
Выбор языка озвучивания
STANDBY/ON
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
MENU
SUBTITLE
UP
FF
TOP MENU
AUDIO/
FM MODE
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
3/2/5/∞
ENTER
Цифровые
кнопки
ANGLE
CLEAR
RDS DISPLAY
ENTER
VOLUME
DVD FM/AM AUX MUTING
PTY SEARCH PTY +
SETUP
0
D.R.C
ZOOM
PROGRAM
A-B REPEAT
REMAIN
SEARCH
TA
6
9
123
PTY –
45
78
SLOW
ANGLE
REPEAT
CLEAR
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
REMAIN
SEARCH
Выбор субтитров
При воспроизведении DVD, на котором субтитры записаны на
нескольких языках, можно выбрать тот язык, на котором они
будут отображаться на экране.
• Основной язык субтитров можно установить по умолчанию
и отобразить на экране. (См. стр. 50.)
ТОЛЬКО на пульте дистанционного управления:
Нажмите SUBTITLE.
На экране появится строка экранного меню.
• При каждом нажатии этой кнопки изменение
языка субтитров происходит в следующем порядке:
DEF 1/31/1OFF /3
SUBTITLE
При воспроизведении DVD с несколькими языками
озвучивания (звуковыми фрагментами), можно выбрать язык,
на котором будет воспроизводиться диск.
• Основной язык озвучивания можно установить по
умолчанию и отобразить на экране. (См. стр. 50.)
Нажмите AUDIO/FM MODE.
На экране появится строка экранного меню.
AUDIO/
FM MODE
• При каждом нажатии этой кнопки изменение
языка озвучивания происходит в следующем
порядке:
ENG 1/31/1ENG 1/3
ENG 1/3FRE 2/3
SPA 3/3
Пример: Если на диске записано три языка
озвучивания—английский,
французский и испанский
Выбор ракурса просмотра
Во время воспроизведения DVD с несколькими ракурсами
просмотра, одну и ту же сцену можно смотреть с разных
ракурсов.
• Во время воспроизведения DVD, содержащего сцены,
записанные под разным ракурсом, на телевизионном экране
появляется обозначение
ТОЛЬКО на пульте дистанционного управления:
Нажмите ANGLE.
• При каждом нажатии этой кнопки происходит
изменение ракурса.
ANGLE 1ANGLE 2
.
ANGLE
ANGLE 3
OFF /3ENG 1/3
SPA 3/3FRE 2/3
Пример: Если на диске субтитры записаны на
трех языках—английском,
французском, испанском, и также
имеется возможность их отключить
(OFF)
28
Пример: Если сцена записана с трех ракурсов
Примечание:
Когда на телевизионном экране отображается строка экранного
меню, индикация режима повтора также изменяется в
следующем порядке:
1/32/3
3/3
Проверка оставшегося времени
Переход к определенному месту диска
При воспроизведении DVD можно посмотреть, сколько
времени осталось до окончания воспроизведения.
ТОЛЬКО на пульте дистанционного управления:
Нажмите REMAIN.
На телевизионном экране на некоторое время
появится строка экранного меню и текущее время
воспроизведения.
• При каждом нажатии этой кнопки изменение индикации на
дисплее происходит в следующем порядке:
REMAIN TIME:TITLE
TITLE TIME
REMAIN TIME:TITLE
: Выберите эту индикацию, чтобы посмотреть время,
оставшееся до окончания текущей главы.
CHAPTER TIME
: Выберите эту индикацию, чтобы посмотреть время,
прошедшее с начала воспроизведения текущего раздела.
REMAIN TIME:CHAPTER
: Выберите эту индикацию, чтобы посмотреть время,
оставшееся до окончания текущего раздела.
TITLE TIME
: Выберите эту индикацию, чтобы посмотреть время,
прошедшее с начала воспроизведения текущей главы.
REMAIN TIME:CHAPTER
CHAPTER TIME
REMAIN
Воспроизведение дисков, управляемых
при помощи записанных на них меню
При воспроизведении DVD с записанными на них меню (меню
может представлять собой неподвижные или движущиеся
изображения в зависимости от диска) можно управлять этими
дисками при помощи их меню.
• При эксплуатации диска с записанным на нем меню, см.
инструкции по эксплуатации этого диска.
На DVD обычно записываются их собственные меню и
содержание записанных глав. В меню обычно содержится
различная информация о диске и функциях воспроизведения.
С другой стороны, в списке глав обычно приводится перечень
названий записанных кинофильмов или песен.
ТОЛЬКО на пудльте дистанционного управления:
1
Нажмите MENU или TOP MENU.
На экране появится меню или список глав.
На дисплее появится индикация “MENU”.
• На некоторых DVD меню появляется на
экране автоматически сразу после начала
воспроизведения.
2
С помощью 3/2/5/∞
MENU
TOP MENU
выберите желаемый параметр
меню или главу из списка и
нажмите ENTER.
Воспроизведение начнется с
выбранной главы.
• В некоторых дисках для выбора
параметра можно также
воспользоваться цифровыми
кнопками, соответствующими номерам параметров.
ENTER
С помощью данной функции можно перейти непосредственно
к выбранной главе, разделу или отдельной сцене раздела.
ТОЛЬКО на пульте дистанционного управления:
1
Во время воспроизведения или паузы
SEARCH
нажмите SEARCH.
• При каждом нажатии этой кнопки изменение
индикации на дисплее происходит в следующем порядке:
.
TITLE – –
Отмена
TITLE – –: Выберите для перехода к другой главе.
CHAPTER – – –: Выберите для перехода к другому
разделу.
TIME – – : – – : – –
2
Для выбора желаемой
: Выберите для перехода к желаемой
сцене.
главы, раздела, сцены или
времени воспроизведения
нажмите соответствующие
CHAPTER – – –
TIME – – : – – : – –
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
TA/NEWS/INFO
6
9
цифровые кнопки.
Аппарат начнет воспроизведение с
выбранного параметра. (На экране
на некоторое время появится
строка экранного меню.)
Как ввести номер главы или раздела
Нажмите цифровые кнопки, соответствующие нужному
номеру, а затем подождите в течение 5 секунд или нажмите
ENTER для начала воспроизведения.
• Для выбора номера 5, нажмите 5, затем ENTER.
• Для выбора номера 12, нажмите 1, 2, затем ENTER.
• Для выбора номера 22, нажмите 2, 2, затем ENTER.
Как ввести время воспроизведения
Для ввода времени воспроиведения нажмите
соответствующие цифровые кнопки, а затем подождите в
течение 5 секунд или нажмите ENTER для начала
воспроизведения с выбранного места.
• Для ввода времени “00:45:23”, нажмите 4, 5, 2, 3.
• Для ввода времени “01:23:45”, нажмите 1, 2, 3, 4, 5.
• Для отмены в случае неправильного ввода нажмите
CLEAR.
При каждом нажатии этой кнопки удаляется последняя
введенная цифра.
Примечание:
Для перехода сразу к другой главе можно просто нажать
соответствующие цифровые кнопки (не нажимая SEARCH в
пункте 1).
0
29
Воспроизведение DVD
STANDBY/ON
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
ENTER
VOLUME
SOUND
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
PTY SEARCH PTY +
0
ZOOM
A-B REPEAT
SEARCH
UP
FF
1
2 3
ENTER
REPEAT
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
45
78
SLOW
ANGLE
REPEAT
CLEAR
3/8
¡
PROGRAM
A-B REPEAT
Для быстрой перемотки раздела назад—поиск с
переменной скорость назад
ТОЛЬКО на пульте дистанционного управления:
Во время воспроизведения или паузы нажмите
1.
• При каждом нажатии этой кнопки изменение
B.SEARCH
скорости поиска происходит в следующем порядке:
x2x4
PLAY (
Обратное воспроизв
)
x8
Для возобновления воспроизведения в
обычном режиме
Нажмите 3/8.
TUNER PRESET
Повторное воспроизведение
7 Режим повторного воспроизведения
ТОЛЬКО на пульте дистанционного управления:
Повторно нажимайте REPEAT.
На телевизионном экране появится индикация,
соответствующая выбранному режиму.
• При каждом нажатии этой кнопки изменение режима
повторного воспроизведения происходит в следующем порядке:
REPEAT:CHAPTER
REPEAT:TITLE
REPEAT OFF
REPEAT
Поиск определенного места на диске
При воспроизведении диска можно осуществлять поиск
определенного места диска—функция поиска вперед/назад с
переменной скоростью.
• Во время аоиска вперед/назад с переменной скоростью звук
не выводится.
Для быстрой перемотки раздела вперед—поиск
с переменной скорость вперед
ТОЛЬКО на пульте дистанционного управления:
Во время воспроизведения или паузы нажмите
¡.
• При каждом нажатии этой кнопки изменение
скорости поиска происходит в следующем
порядке:
воспроиведения отменен.
(Воспроизведение возобновляется
в обычном режиме.)
* Нельзя выбрать в режиме программированного воспроизведения.
Примечание:
Когда на телевизионном экране отображается строка экранного
меню, индикация режима повтора также изменяется в
следующем порядке:
REPEAT:CHAPTERREPEAT:TITLE
REPEAT OFF

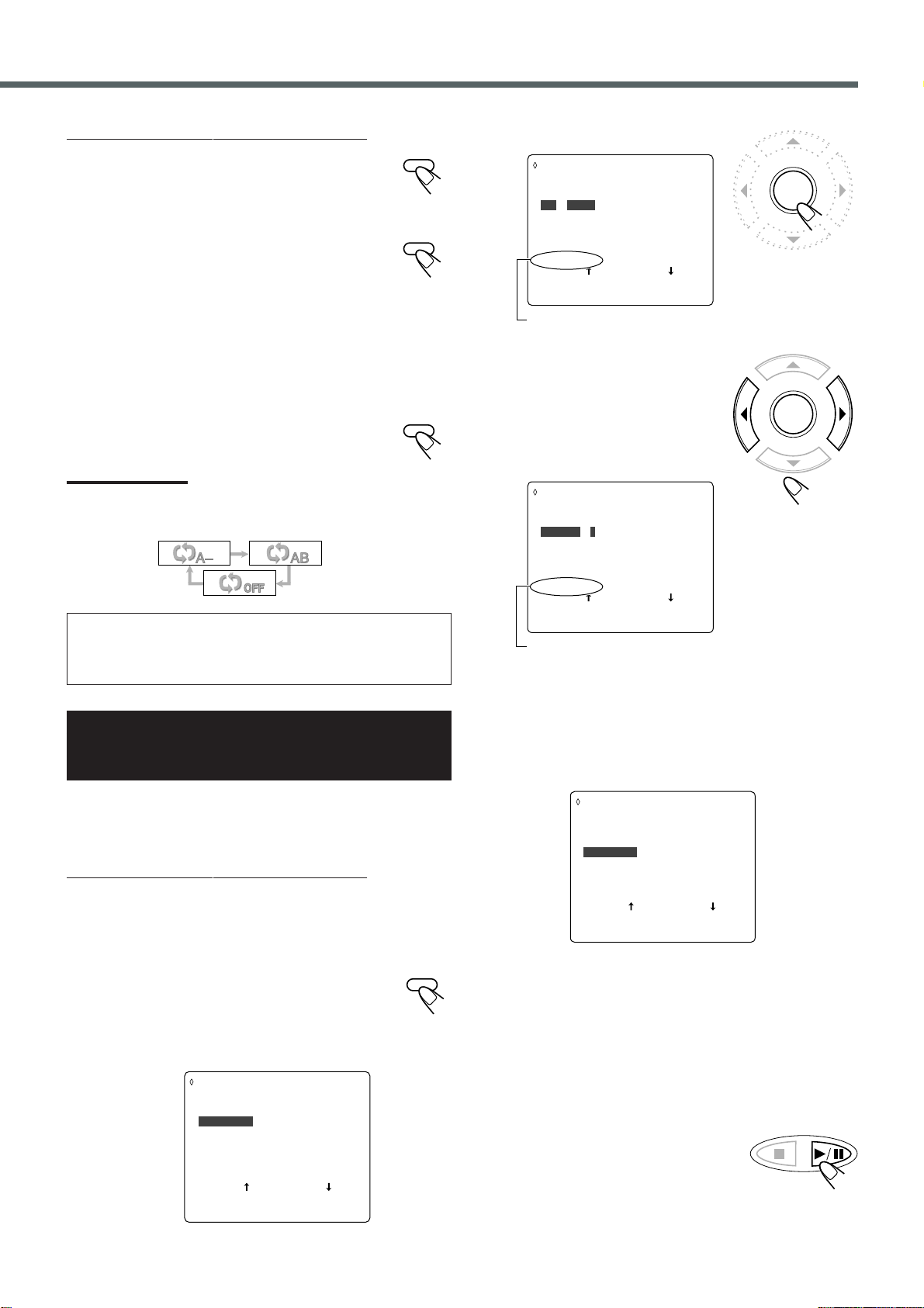

7 Режим повтора отрывка A–B
Во время воспроизведения можно выбрать какой-либо
отрывок и воспроизвести его повторно.
• Функцией повтора отрывка A–B нельзя воспользоваться для
воспроизведения отрывка, часть которого принадлежит
одной главе, а часть – другой.
• Интервал между точками А и В должен составлять не менее 5 секунд.
Пример:
30
REPEAT A
REPEAT A–B
ТОЛЬКО на пульте дистанционного управления:
1
Нажмите A–B REPEAT для выбора
A-B REPEAT
начальной точки отрывка.
На дисплее появится индикация “REPEAT A”.
2
Снова нажмите A–B REPEAT для
A-B REPEAT
выбора конечной точки отрывка.
На дисплее индикация “REPEAT A” изменится на
индикацию “REPEAT A–B”, и начнется повтор
выбранного отрывка A–B.
Аппарат автоматически определяет точку А и начинает
повторно воспроизводить отрывок, расположенный между
точками А и В.
Отмена повторного воспроизведения отрывка
A–B
Снова нажмите A–B REPEAT.
Индикация “REPEAT A–B” исчезнет с дисплея.
Примечание:
Когда на телевизионном экране отображается строка экранного
меню, индикация режима повтора также изменяется в
следующем порядке:
В некоторых DVD дисках функцией повтора отрывка A–B
нельзя воспользоваться даже для воспроизведения отрывка,
лежащего в пределах одной главы. Это связано со структурой
диска и не говорит о неисправности аппарата.
A-B REPEAT
Программирование порядка
воспроизведения разделов—
Программированное воспроизведение
Перед началом воспроизведения можно задать порядок
воспроизведения разделов. Программа может состоять из 20 шагов.
• Перед началом составления программы проверьте, что
телевизор включен и на нем установлен правильный вход.
ТОЛЬКО на пульте дистанционного управления:
1
Загрузите диск.
• Если текущий источник воспроизведения не является
проигрывателем DVD дисков, нажмите 3/8, а затем 7 для
перехода к следующему разделу.
2
Нажмите PROGRAM.
На телевизионном экране появится меню
PROGRAM MENU.
• На дисплее появится индикация“PROGRAM” и загорится
индикатор PROGRAM.
• Для выбора всех разделов выбранной главы за один шаг
программы, просто нажмите ENTER, не вводя никаких
номеров. Под номером раздела появится индикация “ALL”.
6
Повторите пункты с 3 пo 5 для продолжения
программирования фрагментов.
• После 10 шага программы на дисплее появляется
индикация “NEXT «” (горит). Для продолжения
программирования нажмите ENTER.
7
Нажмите 3/8.
Разделы будут воспроизводиться в
запрограммированном порядке.
После того как все разделы будут
воспроизведены на телевизионном экране снова появится
меню PROGRAM MENU.
TUNER PRESET
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
31
Воспроизведение DVD
STANDBY/ON
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
ENTER
UP
FF
7
3/2/5/∞
ENTER
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
STEP
3/8
Для удаления сохраненной программы
Нажмите 0 для изъятия диска.
• Программа также стирается из памяти при
выключении питания системы или изменении
источника.
Для просмотра содержания программы
Нажав PROGRAM, можно просмотреть содержание
программы.
На телевизионном экране появится меню PROGRAM MENU.
• При нажатии этой кнопки во время воспроизведения
программированное воспроизведение останавливается.
Для изменения программы
Если на экране отображено меню PROGRAM MENU, в
программу можно внести желаемые изменения.
VOLUME
DVD FM/AM AUX MUTING
SLOW
CLEAR
RDS DISPLAY
123
PTY –
45
78
SLOW
ANGLE
REPEAT
CLEAR
PTY SEARCH PTY +
SETUP
0
D.R.C
ZOOM
PROGRAM
A-B REPEAT
REMAIN
SEARCH
TA
6
9
Для остановки во время
воспроизведения
Нажмите 7 или PROGRAM на пульте
дистанционного управления.
На телевизионном экране снова
появится меню PROGRAM MENU.
• Если нажать 3/8 в момент
отображения этого меню на экране,
начнется программированное
воспроизведение.
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
PROGRAM MENU
TITLE CHAPT
1 2 8
2 1 5
3 1 17
4 3 6
5 4 2
PREVIOUS
PLAY: 3
ZOOM
PROGRAM
TUNER PRESET
SELECT: ENTER
TITLE CHAPT
6 2 2
7 2 12
8 1 9
9 –– – –
10 –– – –
NEXT
FINISH: PROGRAM
• Для удаления шага: Нажмите ∞ (или 5) для выбора
(выделения) ненужного шага программы, затем нажмите
CLEAR.
• Для изменения шага: Нажмите ∞ (или 5) для выбора
(выделения) того шага программы, который хотите заменить,
3
а затем выполните пункты с
пo 5 на стр. 31. (Перед вводом
нового номера нажимайте повторно CLEAR пока на позиции
ввода номера не появится индикация “– –”.)
• Для добавления шага: Нажмите ∞ (или 5) для выбора
(выделения) пустого шага программы, затем выполните
3
пункты с
пo 5 на стр. 31.
• Для перехода с шага 11 к шагу 10 нажмите 5 тогда, когда
выбран (выделен) шаг 11 так, чтобы была выбрана
(выделена) индикация “PREVIOUS »”. Затем нажмите
ENTER.
• Для перехода с шага 10 к шагу 11 нажмите ∞ тогда, когда
выбран (выделен) шаг 10 так, чтобы была выбрана
(выделена) индикация “NEXT « ”. Затем нажмите ENTER.
Для выхода из режима программированного
воспроизведения
ТОЛЬКО на пульте дистанционного управления:
Нажмите PROGRAM.
Меню PROGRAM MENU исчезнет, и появится меню
заставки. (Составленная программа
сохраняется в памяти.)
• Если нажать 3/8 в момент
отображения этого меню на экране,
начнется воспроизведение в обычном
режиме.
PROGRAM
DVD/Video CD/CD PLAYER
32
Специальные эффекты при
2x Zoom4x Zoom
Отмена
24
2
ENTER
ENTER
воспроизведении DVD
7 Воспроизведение неподвижного изображения
/Воспроизведение кадра за кадром
При воспроизведении DVD изображение можно
воспроизводить кадр за кадром.
ТОЛЬКО на пульте дистанционного управления:
1
Во время воспроизведения один раз
STEP
нажмите STEP.
На телевизионном экране появится неподвижное
изображение.
8
PAUSE
7 Увеличение изображения
При воспроизведении DVD диска можно воспользоваться
режимом увеличения изображения.
ТОЛЬКО на пульте дистанционного управления:
1
Нажмите ZOOM для увеличения
изображения.
• При каждом нажатии этой кнопки изображение
увеличивается следующим образом:
2
Нажимайте 3/2/5/∞ для
перемещения увеличиваемой
части изображения.
ENTER
ZOOM
2
Для перехода от одного кадра к другому
STEP
повторно нажимайте STEP.
• При каждом нажатии этой кнопки изображение
будет перекручиваться на один кадр вперед.
383838383838
Для возобновления воспроизведения в
обычном режиме
Нажмите 3/8.
Примечание:
При нажатии 3/8 для отображения неподвижного изображения
вы не сможете прокручивать изображение по кадрам нажатием
кнопки STEP.
7 Замедленное воспроизведение
При воспроизведении DVD диска можно воспользоваться
режимом замедленного воспроизведения.
TUNER PRESET
Для отмены увеличения ZOOM
Повторно нажимайте кнопку ZOOM до тех пор, пока
изображение не станет обычного размера.
ZOOM
:
ТОЛЬКО на пульте дистанционного управления:
Во время воспроизведения или паузы повторно
нажимайте SLOW.
• При каждом нажатии этой кнопки скорость
замедленного воспроизведения изменяется в следующем
порядке:
SLOW /
1
2
PLAY
SLOW /
(Обычное воспроизв)
SLOW
1
4
33
Воспроизведение VCD/CD
00:12
1/35
12 3645
Индикации нет.
7
STANDBY/ON
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
MENU
3/8
RETURN
DISPLAY
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
*
*
*Появляется только если загружен VCD диск.
4
1
ENTER
Цифровые
кнопки
CLEAR
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
A-B REPEAT
SEARCH
PROGRAM
REMAIN
REPEAT
CLEAR
TA
6
9
SETUP
D.R.C
F.SEARCH
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
UP
FF
REMAIN
SEARCH
Такие основные операции работы с диском, как его загрузка,
начало воспроизведения и переход к другим фрагментам см.
в разделах “Основные режимы работы проигрывателя VCD/
CD” на стр. 12, 13 и “Основные режимы воспроизведения
дисков” на стр. 26.
Отображение экранного меню
Когда в аппарат загружен диск, на телевизионном экране
можно отобразить следующую информацию.
ТОЛЬКО на пульте дистанционного управления:
Нажмите DISPLAY.
• При каждом нажатии этой кнопки на экране
поочередно появляется следующая информация.
DISPLAY
¢
¡
1 : Тип диска
DVDVCDCDMP3
2 : Текущий фрагмент и общее число фрагментов
на диске
• Пример: воспроизводится фрагмент 1 из 35 записанных.
3 : Режим звучания
• Пример: стерео звук (левый и правый каналы).
4 : Индикатор функции управления
воспроизведением (PBC)
• Пример: функция РВС включена. (Если функция РВС
выключена, появляется индикация .)
5 : Индикатор режима повтора
• Пример: режим повтора отключен. Более подробную
информацию см. на стр. 36.
6 : Время, прошедшее с начала воспроизведения,
или оставшееся до его окончания
Индикацию времени можно менять, нажимая REMAIN.
Более подробную информацию см. ниже.
7 : Индикация звукового сигнала
• Обозначает уровень входного звукового сигнала.
(Появляется только во время воспроизведения.)
Проверка оставшегося времени
При воспроизведении VCD или CD можно посмотреть, сколько
времени осталось до его окончания.
ТОЛЬКО на пульте дистанционного управления:
Нажмите REMAIN.
На телевизионном экране на некоторое время
появится строка экранного меню и текущее время
воспроизведения.
• При каждом нажатии этой кнопки изменение индикации на
дисплее происходит в следующем порядке:
REMAIN TIME:TRACK
DISC TIME
REMAIN
34
TRACK TIME
REMAIN TIME:DISC
REMAIN TIME:TRACK
: Выберите эту индикацию, чтобы посмотреть время,
оставшееся до окончания текущего фрагмента.
DISC TIME
: Выберите эту индикацию, чтобы посмотреть время,
прошедшее с начала воспроизведения текущего диска.
REMAIN TIME:DISC
: Выберите эту индикацию, чтобы посмотреть время,
оставшееся до окончания текущего диска.
TRACK TIME
: Выберите эту индикацию, чтобы посмотреть время,
прошедшее с начала воспроизведения текущего фрагмента.
Воспроизведение дисков, управляемых
при помощи записанных на них меню
(только для VCD)
• При каждом нажатии этой кнопки изменение индикации
на дисплее происходит в следующем порядке:
TIME – – : – –
TRACK TIME
– – : – –
При воспроизведении дисков с записанными на них меню
(PBC) можно управлять VCD при помощи их меню.
При воспроизведении VCD с функцией РВС меню появляется
на телевизионном экране автоматически. (На дисплее также
появляется индикация “MENU”.)
• Меню может представлять собой список параметров,
разделенных сцен или некоторые движущиеся изображения.
(См. схему “Концепция функции РВС” ниже.)
При появлении на экране меню из него можно выбрать
желаемый параметр.
• Если на экране представлен список параметров, нажмите цифровую
кнопку с соответствующим номером и выберите параметр.
• Если на экране отображено “3” или “SELECT” нажмите 3/8
для начала воспроизведения.
Для перехода к следующему подменю
UP
Нажмите ¢.
FF
Для возврата к предыдущему подменю
Нажмите 4.
DOWN
REW
Для отмены воспроизведения с функцией PBC
Воспроизведение под управлением меню (функция РВС) можно
отменить:
1 Нажмите 7 для остановки воспроизведения.
2 Нажмите цифровые кнопки для выбора фрагмента.
Воспроизведение начнется с выбранного фрагмента в
обычном режиме.
• Для включения или выключения функции РВС можно
MENU
также воспользоваться кнопкой MENU на пульте
дистанционного управления. При каждом нажатии этой
кнопки функция РВС включается или выключается.
Концепция
Нажмите
RETURN.
Нажмите
RETURN.
Нажмите
RETURN.
функции PBC
Подменю
Подвижное
Экранное
меню
Примечание:
При воспроизведении VCD с использованием меню некоторые
функции, например, повторное воспроизведение, могут не
работать.
Подменю
Подвижное
Подвижное
Неподвижное
Неподвижное
Отмена
TIME – – : – –
: Выберите для перехода к желаемому месту
на текущем диске.
TRACK TIME – – : – –
: Выберите для перехода к желаемому месту в
текущем фрагменте.
2
С помощью цифровых
кнопок выберите
желаемое время
воспроизведения.
Аппарат начнет воспроизведение
с выбранного времени
воспроизведения. (На экране на
RDS DISPLAY
123
PTY –
45
78
TA/NEWS/INFO
PTY SEARCH PTY +
6
9
0
некоторое время появится строка
экранного меню.)
• Для ввода времени “45:23,” нажмите 4, 5, 2, 3.
• Для ввода времени “09:45,” нажмите 9, 4, 5, затем
подождите 5 секунд (или нажмите ENTER).
• Для отмены в случае неправильного ввода нажмите CLEAR.
При каждом нажатии этой кнопки удаляется последняя
введенная цифра.
Поиск определенного места на диске
При воспроизведении диска можно осуществлять поиск
определенного места диска—функция поиска вперед/назад с
переменной скоростью.
• Во время поиска вперед/назад с переменной скоростью на
VCD звук не выводится.
Для быстрой перемотки фрагмента вперед —
поиск с переменной скорость вперед
Во время воспроизведения или паузы нажмите ¡.
• При каждом нажатии этой кнопки изменение
скорости поиска происходит в следующем порядке:
x2x4
PLAY (
Обычное воспроизв
)
x8
Для быстрой перемотки фрагмента назад—
поиск с переменной скорость назад
Во время воспроизведения или паузы нажмите 1.
• При каждом нажатии этой кнопки изменение
скорости поиска происходит в следующем порядке:
F.SEARCH
B.SEARCH
Переход к определенному месту диска
С помощью данной функции можно перейти непосредственно
к выбранному месту на фрагменте.
• Функция РВС при использовании данной функции отменяется.
ТОЛЬКО на пульте дистанционного управления:
1
Во время воспроизведения или паузы
SEARCH
нажмите SEARCH.
PLAY (
Обычное воспроизв
x2x4
)
x8
35
Воспроизведение VCD/CD
STANDBY/ON
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
ENTER
VOLUME
SOUND
TA
SETTING
6
PRO LOGIC
9
SETUP
D.R.C
PROGRAM
REMAIN
TEST
DSP MODE
EFFECT
SLEEP
0
ZOOM
A-B REPEAT
SEARCH
UP
FF
PROGRAM
A–B REPEAT
7
2 3
ENTER
REPEAT
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
ANGLE
REPEAT
CLEAR
3/8
Примечание:
Когда на телевизионном экране отображается строка экранного
меню, индикация режима повтора также изменяется в
следующем порядке:
REPEAT:ONE REPEAT:DISC
REPEAT OFF
7 Режим повтора отрывка A–B
Во время воспроизведения можно выбрать какой-либо
отрывок и воспроизвести его повторно.
• Интервал между точками А и В должен составлять не менее
5 секунд.
Пример:
REPEAT A
REPEAT A–B
1
Нажмите A–B REPEAT для выбора
A-B REPEAT
начальной точки отрывка.
На дисплее появится индикация“REPEAT A”.
Повторное воспроизведение
Режимом повторного воспроизведения нельзя воспользоваться
в следующих случаях:
• При воспроизведении VCD с функцией РВС.
• Во время программированного воспроизведения.
7 Режим повторного воспроизведения
ТОЛЬКО на пульте дистанционного управления:
Повторно нажимайте REPEAT.
На телевизионном экране появится индикация,
соответствующая выбранному режиму.
• При каждом нажатии этой кнопки изменение режима
повторного воспроизведения происходит в следующем порядке:
отменен. (Воспроизведение
возобновляется в обычном режиме.)
REPEAT
2
Снова нажмите A–B REPEAT для
A-B REPEAT
выбора конечной точки отрывка.
На дисплее индикация “REPEAT A” изменится на
индикацию “REPEAT A–B”, и начнется повтор выбранного
отрывка A–B.
Аппарат автоматически определяет точку А и начинает
повторно воспроизводить отрывок, расположенный между
точками А и В.
Отмена повторного воспроизведения отрывка
A–B
Снова нажмите A–B REPEAT.
Индикация “REPEAT A–B” исчезнет с дисплея.
Примечание:
Когда на телевизионном экране отображается строка экранного
меню, индикация режима повтора также изменяется в
следующем порядке:
A-B REPEAT
36
Программирование порядка
воспроизведения фрагментов
—Программированное воспроизведение
Перед началом воспроизведения можно задать порядок
воспроизведения фрагментов. Программа может состоять из 20
шагов.
• Перед выполнением программирования убедитесь, что
телевизор включен и входы на нем выбраны корректно.
ТОЛЬКО на пульте дистанционного управления:
1
Загрузите диск.
• Если текущий источник воспроизведения не является
проигрывателем DVD, нажмите 3/8 для выбора
желаемого диска, а затем нажмите 7 для перехода к
следующему пункту.
2
Нажмите PROGRAM.
PROGRAM
На телевизионном экране появится меню
PROGRAM MENU.
• На дисплее появится индикация “PROGRAM” и загорится
индикатор PROGRAM.
Номера фрагментов, которые могут
быть выбраны в следующем пункте
4
Нажмите 3 или 2 для выбора
номера фрагмента, а затем
нажмите ENTER.
• 3 : Для увеличения номера.
• 2 : Для уменьшения номера.
• Номер фрагмента можно выбрать
также с использованием цифровых
кнопок.
PROGRAM MENU
TRACK
17
2 – –
3 – –
4 – –
5 – –
PREVIOUS
PLAY: 3
SELECT: ENTER
TRACK
6 – –
7 – –
8 – –
9 – –
10 – –
NEXT
FINISH: PROGRAM
ENTER
5
Повторите пункты 3 и 4 для
программирования остальных желаемых
фрагментов.
• После 10 шага программы на дисплее появляется
индикация, “NEXT «” (горит). Для продолжения
программирования нажмите ENTER.
6
Нажмите 3/8.
Фрагменты будут воспроизводиться в
запрограммированном порядке.
После того как все фрагменты будут воспроизведены, на
телевизионном экране снова появится меню PROGRAM
MENU.
Для остановки во время воспроизведения
Нажмите 7 или PROGRAM на пульте
дистанционного управления.
На телевизионном экране снова появится
меню PROGRAM MENU.
• Если нажать 3/8 в момент
отображения этого меню на экране,
начнется программированное
воспроизведение.
Для выхода из режима программированного
воспроизведения
ТОЛЬКО на пульте дистанционного управления:
Нажмите PROGRAM.
Меню PROGRAM MENU исчезнет, и
появится меню заставки. (Составленная
программа сохраняется в памяти.)
• Если нажать 3/8 в момент
отображения этого меню на экране,
начнется воспроизведение в обычном
режиме.
Для удаления сохраненной программы
Нажмите 0 для изъятия диска.
• Программа также стирается из памяти при
выключении питания системы или изменении
источника.
Для просмотра содержания программы
Нажав PROGRAM, можно просмотреть содержание
программы. На телевизионном экране появится
меню PROGRAM MENU.
• При нажатии этой кнопки во время воспроизведения
программированное воспроизведение останавливается.
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
TUNER PRESET
TUNER PRESET
PROGRAM MENU
TRACK
1 7
2 6
39
413
511
PREVIOUS
PLAY: 3
DVD/Video CD/CD PLAYER
TRACK
61
7 ––
8 ––
9 ––
10 ––
NEXT
FINISH: PROGRAM
PROGRAM
PROGRAM
SELECT: ENTER
37
Воспроизведение VCD/CD
Выбор канала воспроизведения
AUDIO/
FM MODE
3/2/5/∞
ENTER
SLOW
CLEAR
STANDBY/ON
AUDIO
TV
VCROFFON
TOP MENU
MENU
AUDIO/
SUBTITLE
FM MODE
DISPLAY
RETURN STEP TV/VIDEO
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
A-B REPEAT
REPEAT
SEARCH
CLEAR
CONTROL
TV CHANNEL
TV VOLUME
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
VCR
F.SEARCH
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
При воспроизведении VCD или CD с функцией караоке, можно
выбирать для прослушивания только левый или правый канал.
Повторно нажимайте AUDIO/FM MODE.
На экране на некоторое время появится строка
AUDIO/
FM MODE
экранного меню.
STEP
• При каждом нажатии этой кнопки изменение
режима звучания происходит в следующем порядке:
UP
FF
3/8
AUDIO:LEFTAUDIO:RIGHT
AUDIO:
STEREO
1/35
00:12
AUDIO:STEREO (LR): Выберите для прослушивания
звучания обоих каналов.
ZOOM
AUDIO:LEFT (L): Выберите для прослушивания
звучания левого канала.
AUDIO:RIGHT (R): Выберите для прослушивания
звучания правого канала.
Для изменения программы
Если на экране отображено меню PROGRAM MENU, в
программу можно внести желаемые изменения.
• Для удаления шага: нажмите ∞ (или 5) для выбора
(выделения) ненужного шага программы, затем нажмите
CLEAR.
• Для изменения шага: нажмите ∞ (или 5) для выбора
(выделения) того шага программы, который хотите заменить,
3
а затем выполните пункты
номера нажимайте повторно CLEAR пока на позиции ввода
номера не появится индикация “– –”.)
• Для добавления шага: нажмите ∞ (или 5) для выбора
(выделения) пустого шага программы, затем выполните
3
пункты
и 4.
• Для перехода с шага 11 к шагу 10 нажмите 5 тогда, когда
выбран (выделен) шаг 11 так, чтобы была выбрана
(выделена) индикация “PREVIOUS » ”. Затем нажмите
ENTER.
• Для перехода с шага 10 к шагу 11 нажмите ∞ тогда, когда
выбран (выделен) шаг 10 так, чтобы была выбрана
(выделена) индикация “NEXT « ”. Затем нажмите ENTER.
и 4. (Перед вводом нового
ЗАПОМНИТЕ, что после воспроизведения VCD или CD с
функцией караоке и выборе параметра “AUDIO:LEFT” или
“AUDIO:RIGHT” для возобновления звучания в обычном
стерео режиме следует выбрать параметр “AUDIO:STEREO”.
38
Специальные эффекты при
2
2
ENTER
ENTER
воспроизведении VCD
7 Воспроизведение неподвижного изображения
/Воспроизведение кадра за кадром
При воспроизведении VCD изображение можно
воспроизводить кадр за кадром.
ТОЛЬКО на пульте дистанционного управления:
1
Во время воспроизведения один раз
STEP
нажмите STEP.
На телевизионном экране появится неподвижное
изображение.
8
PAUSE
7 Увеличение изображения
При воспроизведении VCD можно воспользоваться режимом
увеличения изображения.
ТОЛЬКО на пульте дистанционного управления:
1
Нажмите ZOOM для увеличения
ZOOM
изображения.
• При каждом нажатии этой кнопки изображение
изменяется следующим образом:
2x Zoom
2
Нажимайте 3/2/5/∞ для
Отмена
перемещения увеличиваемой
части изображения.
ENTER
2
Для перехода от одного кадра к другому
STEP
повторно нажимайте STEP.
• При каждом нажатии этой кнопки изображение
будет перекручиваться на один кадр вперед.
383838383838
Для возобновления воспроизведения в
обычном режиме
Нажмите 3/8.
Примечание:
При нажатии 3/8 для отображения неподвижного изображения
вы не сможете прокручивать изображение по кадрам нажатием
кнопки STEP.
7 Замедленное воспроизведение
При воспроизведении VCD можно воспользоваться режимом
замедленного воспроизведения.
TUNER PRESET
Для отмены увеличения ZOOM
Снова нажмите ZOOM.
Изображение станет обычного размера.
ZOOM
ТОЛЬКО на пульте дистанционного управления:
Во время воспроизведения или паузы повторно
нажимайте SLOW.
SLOW
• При каждом нажатии этой кнопки скорость
замедленного воспроизведения изменяется в
следующем порядке:
1
SLOW /
PLAY
2
(Обычное воспроизв)
SLOW /
1
4
SLOW /
SLOW /
1
8
1
16
39
О дисках формата MP3
Данный аппарат оборудован МР3 декодером. Поэтому на нем
можно воспроизводить МР3 файлы (фрагменты), записанные
на CD-R, CD-RW и CD-ROM дисках.
• Термины “файлы” и “фрагменты” взаимозаменяемы.
Что такое формат MP3?
МР3 – это аббревиатура формата MPEG Audio Layer 3. МР3 –
это файловый формат с коэффициентом сжатия данных 1:10
(128 Kbps*). Таким образом, с помощью формата МР3 на одном
CD-R или CD-RW диске может быть записан в 10 раз больший
объем данных, чем на обычном компакт-диске.
* Битовая скорость – это среднее число битов, содержащихся в
одной секунде аудио данных. Принятой единицей битовой
скорости является Kbps (1000 бит в секунду).
Чем больше битовая скорость, тем лучше качество аудио
сигнала. Наиболее часто сигнал кодируется со скоростью
128 Kbps.
Совместимость МР3 файлов
• Данный аппарат считывает только МР3 файлы, которые
записаны в формате, совместимом с уровнем 1 и уровнем 2
ISO 9660.
• Данный аппарат может считывать МР3 файлы только с
расширением—“.mp3”.
• Ярлыки ID3* нельзя отображать на дисплее.
* МР3 файл может содержать файловую информацию,
называемую “ярлыком ID3”, где записывается название
альбома, имя исполнителя, название фрагмента и т.д.
Существует две версии ярлыковs—ID3v1 (ID3 версия 1
ярлыка) и ID3v2 (ID3 версия 2 ярлыка).
DISPLAY
7
STANDBY/ON
AUDIO
TV
VCROFFON
TOP MENU
MENU
AUDIO/
SUBTITLE
FM MODE
RETURN STEP TV/VIDEO
DISPLAY
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY —
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
ZOOM
REPEAT
A-B REPEAT
CLEAR
SEARCH
CONTROL
TV CHANNEL
TV VOLUME
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
VCR
PRO LOGIC
DSP MODE
F.SEARCH
SOUND
SETTING
TEST
EFFECT
SLEEP
UP
FF
3/8
Структура диска—Как записываются и
воспроизводятся файлы формата МР3?
“МР3 файлы (фрагменты)” могут записываться в “каталоги
(или папки – в терминах персонального компьютера)”.
Во время записи файлы и каталоги можно расположить
способом, аналогичным способу расположения файлов и
каталогов/папок данных, хранящихся в компьютере.
“Корень” – аналогичен корню дерева. Каждый файл и каталог
может быть связан с этим корнем и произрастать из него.
В соответствии со стандартом ISO 9660, максимально
допустимая глубина вложенных каталогов—так называемой
“иерархии”—восемь (включая корневой каталог).
Порядок воспроизведения, порядок поиска файлов и порядок
поиска каталогов в МР3 файлах, записанных на диске,
определяется записанным (или закодированным)
приложением; таким образом, порядок воспроизведения может
отличаться от того, который вы хотели сохранить при записи
каталогов и файлов.
Примечание относительно МР3 дисков
Для считывания информации с МР3 дисков (CD-R или CD-RW)
аппарату требуется намного больше времени, чем для
считывания обычных дисков. (Время считывания зависит от
сложности конфигурации каталога/файла.)
Более подробную информацию о воспроизведении диска
смотрите в разделе “О дисках–DVD/VCD/CD” на стр. 25.
40

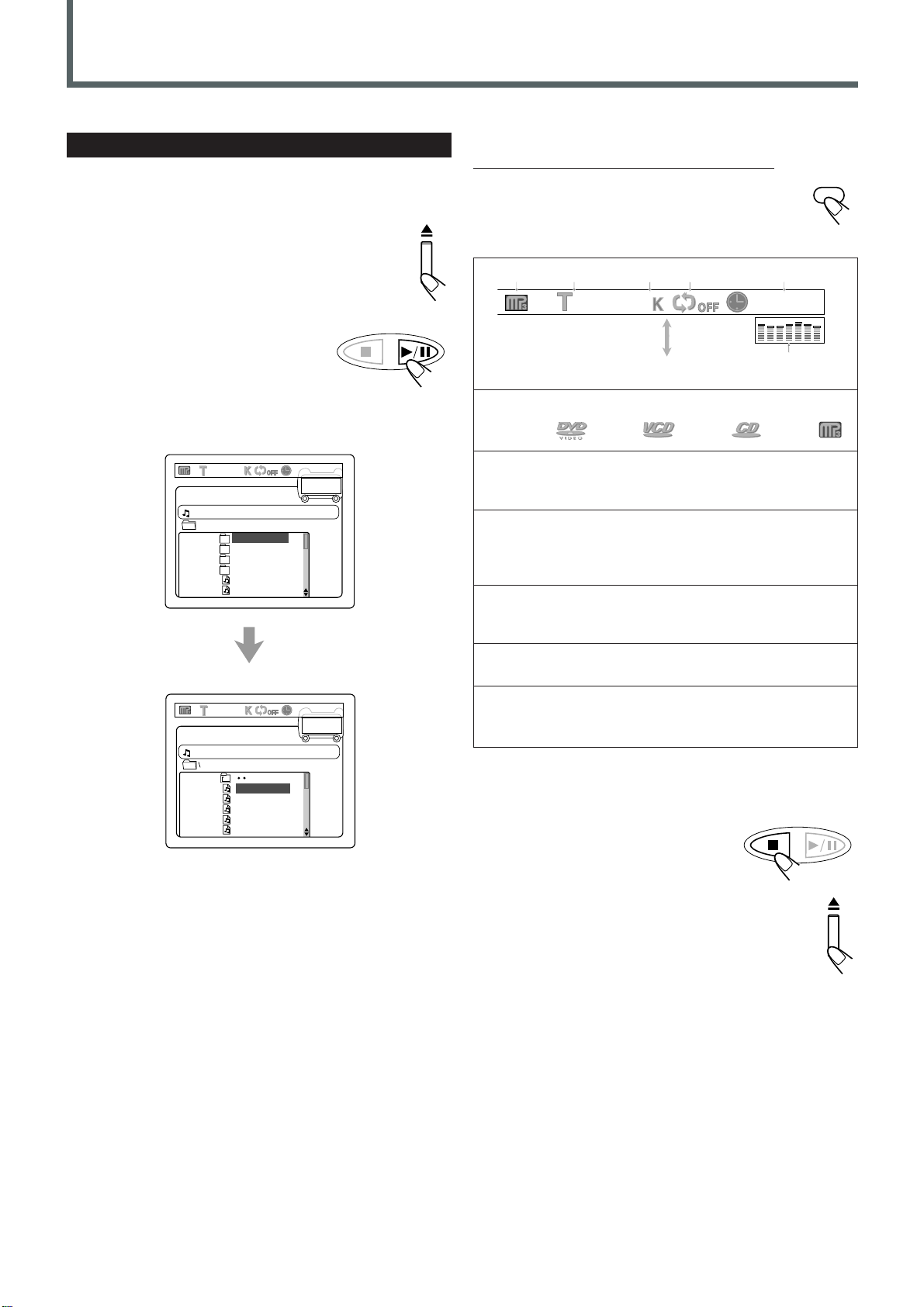

Воспроизведение MP3 дисков
Начало воспроизведения
Перед воспроизведением МР3 диска рекомендуется включить
телевизор.
1
Нажмите 0 для загрузки диска.
2
Нажмите 3/8.
Воспроизведение начинается сразу
после того, как аппарат
идентифицирует диск.
• Если телевизор включен, то на его экране появляется
экранное меню и информация, записанная на МР3 диске.
5/135
??
SPRING
SUMMER
FALL
WINTER
LIAR.MP3
LOVE.MP3
5/135
??
TUNER PRESET
Для перемещения по параметрам меню
ТОЛЬКО на пульте дистанционного управления:
Нажмите DISPLAY.
DISPLAY
• При каждом нажатии этой кнопки изменение
индикации на экране происходит в следующем
порядке.
12345
1/35
12800:22/03:48
Индикации нет.
6
1 : Тип диска
DVDVCDCDMP3
2 : Текущий фрагмент (файл) и общее число
фрагментов на диске
• Пример: воспроизводится фрагмент 1 из 35 записанных.
3 : Битовая скорость
• Пример: битовая скорость, с которой была проведена
запись загруженного диска, 128 Kbps. (См.
предыдущую страницу.)
4 : Индикатор режима повтора
• Пример: режим повтора отключен. Более подробную
информацию см. на стр. 43.
5 : Время, прошедшее с начала воспроизведения,
или оставшееся до его окончания
6 : Индикация звукового сигнала
• Обозначает уровень входного звукового сигнала.
(Появляется только во время воспроизведения.)
SPRING
SPRING1.MP3
SPRING2.MP3
SPRING3.MP3
SPRING4.MP3
SPRING5.MP3
Для остановки во время воспроизведения
Нажмите 7.
TUNER PRESET
Для изъятия диска
Нажмите 0 на передней панели.
Держатель дисков откроется.
Для закрытия держателя дисков, снова нажмите 0.
41

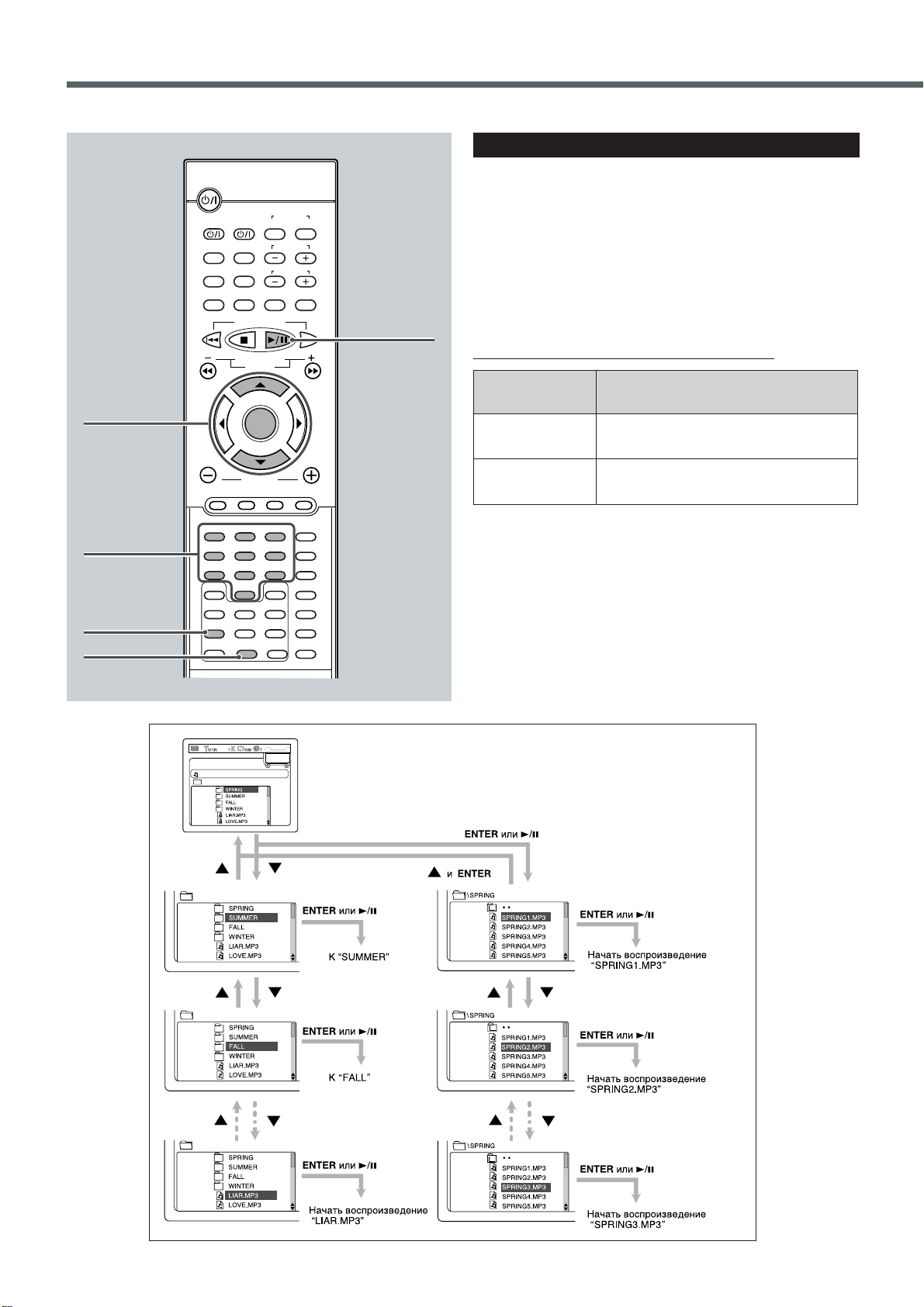

Воспроизведение MP3 дисков
Управление с помощью экранного меню
∞5
ENTER
Цифровые
кнопки
REPEAT
SEARCH
STANDBY/ON
AUDIO
TV
VCROFFON
TOP MENU
MENU
AUDIO/
SUBTITLE
FM MODE
DISPLAY
RETURN STEP TV/VIDEO
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
REPEAT
A-B REPEAT
CLEAR
SEARCH
CONTROL
TV CHANNEL
TV VOLUME
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
VCR
F.SEARCH
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
Перед воспроизведением МР3 диска рекомендуется включить
телевизор.
Сразу после того, как аппарат идентифицирует диск, на экране
телевизора появляется следующее меню. (Содержание этого
экранного меню зависит от диска—пособа записи МР3
фрагментов на диск.)
• На телевизионном экране появляются только 8 символов
UP
FF
3/8
заголовка.
ТОЛЬКО на пульте дистанционного управления:
Кнопка
ENTER, 3/8
∞ / 5
Функция
Начало воспроизведения или переход в
какой-либо каталог.
Выбор фрагмента или каталога.
Экранное меню MP3 диска
42
Непосредственный переход к нужному
REPEAT:RANDOMREPEAT:ONE
REPEAT:DIR
REPEAT OFFREPEAT:DISC
фрагменту
С помощью данной функции можно перейти непосредственно
к выбранному фрагменту на диске.
ТОЛЬКО на пульте дистанционного управления:
1
Во время воспроизведения или паузы
SEARCH
нажмите SEARCH.
На телевизионном экране появляется индикация
“TRACK – – – – ” .
2
Для выбора желаемого
фрагмента нажмите
соответствующие
цифровые кнопки.
Аппарат начнет воспроизведение
RDS DISPLAY
123
PTY –
45
78
с выбранного фрагмента.
• Для выбора номера 5, нажмите 5
(затем ENTER).
• Для выбора номера 10, нажмите 1, 0 (затем ENTER).
• Для выбора номера 23, нажмите 2, 3 (затем ENTER).
• Для выбора номера 123, нажмите 1, 2, 3.
Примечание:
Для перехода сразу к другому файлу (фрагменту) можно просто
нажать соответствующие цифровые кнопки (не нажимая кнопку
1
SEARCH в пункте
).
TA/NEWS/INFO
PTY SEARCH PTY +
6
9
0
Повторное воспроизведение
При воспроизведении МР3 дисков нельзя воспользоваться
режимом повторного воспроизведения отрывка А–В. В данном
случае доступен только обычный режим повторного
воспроизведения.
Режим повторного воспроизведения—
Повторное воспроизведение
Повторно нажимайте REPEAT.
На телевизионном экране появится индикация,
соответствующая выбранному режиму.
• При каждом нажатии этой кнопки изменение режима
повторного воспроизведения происходит в следующем
порядке:
REPEAT:RANDOM
: Все фрагменты на диске будут воспроизводиться по
разу в случайном порядке, и при желании этот режим
можно повторить.
REPEAT:ONE
: Повтор текущего фрагмента.
REPEAT:DIR
: Повтор фрагментов в текущем каталоге.
REPEAT:DISC
: Повтор текущего диска.
REPEAT OFF
: Режим повторного воспроиведения отменен.
(Воспроизведение возобновляется в обычном
режиме.)
REPEAT
Примечание:
Когда на телевизионном экране отображается строка экранного
меню, индикация режима повтора также изменяется в
следующем порядке:
REPEAT:RANDOMREPEAT:ONE
REPEAT:DISCREPEAT OFF
REPEAT:DIR
43
Эксплуатация радиоприемника
SOURCE
На передней панели:
1
STANDBY/ON
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
ENTER
VOLUME
SOUND
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
PTY SEARCH PTY +
0
ZOOM
A-B REPEAT
SEARCH
TUNER
PRESET
UP
FF
TUNING +
PROGRAM
AUDIO/
FM MODE
TUNER
PRESET
DOWN
TUNING –
FM/AM
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
45
78
SLOW
ANGLE
REPEAT
CLEAR
Основные режимы работы радиоприемника см. в разделе
“Основные режимы работы радиоприемника” на стр. 14.
Настройка на станции
На пульте дистанционного управления:
1
Повторно нажимайте
DVDFM/AMAUXMUTE
FM/AM для выбора
диапазона.
Аппарат настраивается на
последнюю принимаемую станцию.
• При каждом нажатии этой кнопки изменение диапазона
происходит между FM и AM.
UP
Повторно нажимайте SOURCE до
появления на дисплее желаемого
диапазона.
Аппарат настраивается на последнюю принимаемую
станцию.
• При каждом нажатии этой кнопки изменение источника
происходит в следующем порядке:
* На дисплее появляется индикация “WAIT”.
2
Нажмите 7 так, чтобы на дисплее
появилась индикация “MANUAL”.
• При каждом нажатии этой кнопки операционный
режим кнопок ¢ и 4 переключается между
“PRESET” и “MANUAL”.
PRESET: Выбирайте этот режим для использования
MANUAL : Выбирайте этот режим для использования
3
Нажмите и удерживайте ¢ или
4 до тех пор, пока желаемая
частота не будет найдена.
• ¢ : Для увеличения частоты.
• 4 : Для уменьшения частоты.
Примечания:
• После настройки на станцию с достаточно сильным сигналом
на дисплее загорается индикатор
• При приеме стерео программы станции FM диапазона также
загорается индикатор .
• При повторном нажатии этой кнопки изменение частоты
происходит последовательно шаг за шагом.
DVD проигрыватель*
AUX IN
FMAM
кнопок ¢ и 4 качестве кнопок для
выбора предварительно сохраненной
станции.
кнопок ¢ и 4 в качестве кнопок для
изменения частоты вручную.
.
2
Нажмите и
удерживайте
TUNING + или –
B.SEARCHF .SEARCH
VCR CHANNEL
TUNING
до появления на
дисплее желаесой
частоты.
• TUNING + : Для увеличения частоты.
• TUNING –: Для уменьшения частоты.
Система начинает поиск станций, который прекращается
после настройки на станцию с сильным сигналом.
44
Использование режима настройки на
SOURCE
предварительно сохраненные станции
После того, как станция будет сохранена в памяти аппарата под
каким-либо номером канала, на нее можно будет быстро
настроиться. В памяти данного аппарата можно сохранить 20
станций FM диапазона и 10 станций AM диапазона.
Сохранение станций в памяти аппарата
ТОЛЬКО на пульте дистанционного управления:
1
Настройтесь на станцию, которую вы хотите
сохранить в памяти аппарата (см. раздел
“Настройка на станции”).
2
Нажимайте TUNER PRESET UP или DOWN до
появления на
дисплее желаемой
станции.
• TUNER PRESET UP: Для увеличения номеров, под
• TUNER PRESET DOWN : Для уменьшения номеров, под
На передней панели:
1
Повторно нажимайте SOURCE до
DOWN
REW
которыми сохранены станции.
которыми сохранены станции.
TUNER PRESET
появления на дисплее желаемого
диапазона.
UP
FF
2
Нажмите PROGRAM.
На дисплее появится номер, под которым будет
сохранена станция, и загорится индикатор
PROGRAM .
Номер, под которым сохраняется станция
3
Нажмите TUNER PRESET UP или DOWN для
выбора номера,
под которым будет
сохранена станция.
4
Нажмите PROGRAM для сохранения
DOWN
REW
TUNER PRESET
PROGRAM
PROGRAM
станции в памяти под выбранным
номером.
Индикатор PROGRAM погаснет, и станция будет сохранена
под выбранным номером.
5
Повторите пункты с 1 пo 4 для сохранения
остальных станций.
Для удаления сохраненной станции из памяти
При сохранении новой станции под уже занятым номером,
станция, сохраненная под ним ранее, будет стерта.
Настройка на предварительно сохраненную
станцию
На пульте дистанционного управления:
1
Повторно нажимайте
DVDFM/AMAUXMUTE
FM/AM для выбора
диапазона.
Аппарат настраивается на последнюю принимаемую
станцию.
• При каждом нажатии этой кнопки изменение диапазона
происходит между FM и AM.
2
Нажимайте 7 так, чтобы на дисплее
появилась индикация “PRESET”.
• При каждом нажатии этой кнопки операционный
режим кнопок ¢ и 4 переключается между
“PRESET” и “MANUAL”.
PRESET: Выбирайте этот режим для использования
кнопок ¢ и 4 качестве кнопок для
выбора предварительно сохраненной
станции.
MANUAL : Выбирайте этот режим для использования
кнопок ¢ и 4 в качестве кнопок для
UP
FF
3
Повторно нажимайте ¢ или
изменения частоты вручную.
4 до появления на дисплее
желаемой станции.
• ¢ : Для увеличения номеров, под которыми сохранены
станции.
• 4 : Для уменьшения номеров, под которыми
сохранены станции.
Выбор режима приема FM
Если стерео прием FM программ затруднен или во время
приема слышны шумы, можно изменить режим приема FM и
тем самым улучшить качество приема.
Нажмите AUDIO/FM MODE.
Индикатор исчезнет с дисплея, и стерео эффект
пропадет.
Для возобновления стерео эффекта, снова нажмите AUDIO/
FM MODE. Стерео эффект возобновится.
Примечание:
Режим приема FM возобновляется также в следующих случаях:
• При изменении частоты, номера, под которым сохранена
станция или диапазона
• При изменении источника
• При выключении системы
AUDIO/
FM MODE
45
Эксплуатация радиоприемника
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
PTY –
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
REPEAT
A-B REPEAT
CLEAR
SEARCH
Если пульт дистанционного управления не установлен в
режим управления радиоприемником, кнопки для
управления RDS функцией—RDS DISPLAY, TA, PTY + и –, и
PTY SEARCH—не функционируют. В этом случае нажмите
кнопку FM/AM на пульте дистанционного управления для
перехода в режим управления радиоприемником.
Использование системы RDS (система
радиоданных) для приема FM станций
С помощью функции RDS (Системы радиоданных) имеется
возможность передавать со станций FM-диапазона наряду с их
обычными программными сигналами дополнительный сигнал.
Например, станции могут посылать информацию о названии
их станции, а также о том, какого типа программы они
передают, например, спортивные, музыкальные и т.д.
Во время приема FM-станции, предоставляющей услуги RDS,
на дисплее загорается индикатор RDS.
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
PTY +
PTY SEARCH
Какую информацию можно получить с помощью
сигналов RDS?
На дисплее аппарата можно отображать следующую
информацию, посылаемую станциями RDS.
PS NAME (Название станции):
Во время поиска на дисплее появляется индикация “PS NAME”,
а затем название станции. Если данный тип сигнала станцией
не посылается, на дисплее появляется индикация “NO PS”.
RT (Радио текст):
Во время поиска на дисплее появляется индикация “RT”, а затем
текстовое сообщение, посылаемое станцией. Если данный тип
сигнала станцией не посылается, на дисплее появляется
индикация “NO RT”.
CT (Точное время):
Во время поиска на дисплее появляется аббревиатура “СТ”, а
затем точное время, посылаемое станцией. Если данный тип
сигнала станцией не посылается, на дисплее появляется
индикация “NO CT”.
Частота:
Частота станции (не является услугой RDS).
ТОЛЬКО на пульте дистанционного управления:
Проверьте, что пульт дистанционного управления находится в
режиме управления радиоприемником. Если он находится в
другом режиме, нажмите кнопку FM/AM на пульте
дистанционного управления для перехода в режим управления
радиоприемником.
Во время прослушивания станции FM диапазона
нажмите кнопку RDS DISPLAY для отображения
RDS DISPLAY
1
сигналов RDS.
• При каждом нажатии этой кнопки информация,
отображаемая на дисплее, изменяется в следующем порядке:
PS NAMERT
CTОбычная индикация
(частота)
Индикатор RDS
Затем на дисплее отобразится название станции
Примечания:
• Услугой RDS нельзя воспользоваться при приеме станций АМ
диапазона.
• Если принимаемая станция передает сигналы некорректно,
или если сигнал слабый, то услуга RDS может работать
неточно.
Для просмотра кода PTY, нажмите один раз PTY SEARCH так,
чтобы на дисплее появился код PTY.
• Если сигнал не посылается, на дисплее появляется индикация
“NO PTY”.
О символах, отображаемых на дисплее
При отображении на дисплее информации сигналов PS NAME,
RT и СТ используются следующие символы.
• Аппарат не может различать маленькие и большие буквы,
поэтому вся информация отображается большими буквами.
• На дисплее нельзя отображать буквы с ударением, поэтому ,
например, буква “A” может обозначать одну из следующих
букв “Å, Ä, Ã, Á, À, Â, å, ä, ã, á, à и â”.
Примечание:
Если поиск прерывается внезапно, индикация “PS NAME”, “RT” и
“СТ” на дисплее не появляется.
46
Поиск программ по кодам PTY
Коды PTY
Одним из преимуществ системы RDS является то, что, указав
определенный код PTY, можно легко и быстро найти
интересующий вас тип передачи из станций, предварительно
сохраненных в памяти аппарата (см. стр. 45).
Поиск программ с помощью кодов PTY
Перед началом работы, запомните...
• Данной функцией PTY можно воспользоваться только для
станций, предварительно сохраненных в памяти аппарата.
• При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет
отменена до окончания процедуры, ее придется начинать
1
заново с пункта
.
ТОЛЬКО на пульте дистанционного управления:
Проверьте, что пульт дистанционного управления находится в
режиме управления радиоприемником. Если он находится в
другом режиме, нажмите кнопку FM/AM на пульте
дистанционного управления для перехода в режим управления
радиоприемником.
1
Нажмите PTY SEARCH во время
прослушивания станции FM
PTY SEARCH
5
диапазона.
На дисплее начнет мигать текущий выбранный код PTY.
2
Нажимайте PTY + или PTY –
до появление желаемого кода
PTY – PTY SEARCH PTY +
45
6
PTY.
• Более подробную информацию см. в
разделе“Описание кодов PTY” на стр. 49.
NEWS
DOCUMENT
AFFAIRS
FOLK M (Музыка)
INFO (Информация)
OLDIES
SPORT
NATION M
EDUCATE (Образование)
COUNTRY
DRAMA
JAZZ
CULTURE
LEISURE
SCIENCE
TRAVEL
VARIED
PHONE IN
POP M (Музыка)
RELIGION
ROCK M (Музыка)
SOCIAL A
EASY M (Музыка)
CHILDREN
LIGHT M (Музыка)
FINANCE
CLASSICS
WEATHER
OTHER M (Музыка)
3
Пока код PTY, выбранный в
предыдущем пункте не исчез с
дисплея, нажмите кнопку PTY
SEARCH еще раз.
Поиск станций производится среди предварительно
сохраненных в памяти аппарата FM станций и
прекращается после того, как будет найден желаемый тип
передачи.
Для остановки во время поиска
Снова нажмите PTY SEARCH.
PTY SEARCH
5
PTY SEARCH
5
47
Эксплуатация радиоприемника
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
REPEAT
A-B REPEAT
CLEAR
SEARCH
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
Временное переключение на сообщения о
дорожном движении
Еще одна удобная функция RDS называется “расширенный
сетевой прием”.
С помощью этой функции можно временно переключаться с
прослушиваемой FM RDS станции на сообщения о дорожном
движении (ТА), передающиеся в данный момент другой
станцией.
TA
Как работает функция EON (расширенного сетевого приема):
СЛУЧАЙ 1
Если станции, передающей сообщения о дорожном
движении, не оказалось
На аппарате продолжается воспроизведение текущего
источника.
«
Когда станция начинает передавать сообщения о дорожном
движении, аппарат переключается на эту станцию
автоматически, индикатор ТА загорается или начинает мигать.
«
По окончании передачи индикатор ТА гаснети и аппарат
возвращается на ранее выбранную станцию. Функция EON
(расширенный сетевой прием) продолжает оставаться
включенной.
СЛУЧАЙ 2
Если во время поиска была обнаружена станция,
передающая сообщения о дорожном движении
Индикатор ТА загорается или начинает мигать. Аппарат
настраивается на эту станцию.
«
По окончании передачи индикатор ТА гаснети и аппарат
возвращается на ранее выбранную станцию. Функция EON
(расширенный сетевой прием) продолжает оставаться
включенной.
Перед началом работы, запомните...
• Функцией расширенного сетевого приема можно
воспользоваться только для станций, предварительно
сохраненных в памяти аппарата.
ТОЛЬКО на пульте дистанционного управления:
Проверьте, что пульт дистанционного управления находится в
режиме управления радиоприемником. Если он находится в
другом режиме, нажмите кнопку FM/AM на пульте
дистанционного управления для перехода в режим управления
радиоприемником.
Нажмите TA.
• При каждом нажатии этой кнопки на дисплее
TA
3
поочередно отображается индикация “TA ON” или
“TA OFF”.
Если выбрана индикация “TA ON”, значит, функция
расширенного сетевого приема включена.
Примечания:
• EON (расширенный сетевой прием) данные, посылаемые с
некоторых станций, могут не восприниматься данным
аппаратом.
• Если станция меняется между станцией, настроенной с
помощью данной функции и текущей станцией, нажмите TA
для отмены этой функции.
48
■
Описание кодов PTY:
NEWS:Новости.
AFFAIRS:Тематические программы, основанные на
текущих новостях и событиях.
INFO:Программы, в которых приводятся
практические советы по самым разнообразным
вопросам.
SPORT:Спортивные события.
EDUCATE:Образовательные передачи.
DRAMA:Радиопостановки.
CULTURE:Передачи по вопросам национальных и
областных культур.
SCIENCE:Передачи о естественных науках и технике.
VARIED:Другие передачи, например, комедии, церемонии
вручения премий и т.д.
POP M:Поп-музыка.
ROCK M:Рок-музыка.
EASY M:Легкая для прослушивания музыка “easy-
listening”.
LIGHT M:Легкая музыка.
CLASSICS:Классическая музыка.
OTHER M:Другая музыка.
WEATHER:Прогноз погоды.
FINANCE:Репортажи по финансовым и торговым
вопросам, о состоянии рынка ценных бумаг,
акций и т.д.
CHILDREN: Развлекательные передачи для детей.
SOCIAL A:Передачи о социальной деятельности.
RELIGION:Передачи, имеющие отношение к вопросам
веры, о природе существования или этике.
PHONE IN:Передачи, где люди могут высказать свое мнение,
позвонив по телефону или выступив в прямом
эфире.
TRAVEL:Передачи о путешествиях и туристических
поездках.
LEISURE:Передачи о хобби и полезные советы по поводу
садоводства, кулинарии, рыбалки и т.д.
JAZZ:Джазовая музыка.
COUNTRY:Музыка в стиле кантри.
NATION M:Популярная музыка других народов на их языке.
OLDIES:Классическая поп-музыка.
FOLK M:Фольклорная музыка.
DOCUMENT: Передачи, основанные на фактических материалах,
представляемых в жанре расследования.
Классификация кодов PTY некоторых FM станций
может отличаться от приведенного списка.
49
Настройка желаемых значений параметров DVD
Выбор языка, устанавливаемого по
умолчанию
В данном меню можно выбрать тот язык, на котором по
умолчанию будут воспроизводиться диски, и отображаться
надписи на экране.
При эксплуатации настоящей системы или просмотре DVD вы
сможете управлять системой или наслаждаться звучанием диска
на выбранном вами и сохраненном в памяти языке.
RETURN
STANDBY/ON
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
DOWN
REW
B.SEARCH
VCR CHANNEL
TUNING
UP
FF
F.SEARCH
∞5
ENTER
RDS DISPLAY
ENTER
VOLUME
DVD FM/AM AUX MUTING
PTY SEARCH PTY +
SETUP
0
D.R.C
ZOOM
PROGRAM
A-B REPEAT
REMAIN
SEARCH
TA
6
9
123
PTY –
45
78
SLOW
ANGLE
REPEAT
CLEAR
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
SETUP
В меню настройки можно выполнить две самых важных
настройки—выбрать язык в меню (LANGUAGES) и произвести
настройку параметров системы в меню (SYSTEM).
• Меню настройки отображается на дисплее, только если диск
не воспроизводиться. (В качестве источника должен быть
выбран проигрыватель DVD дисков.)
• Настройки меню производятся только с помощью пульта
дистанционного управления.
В меню настройки языка можно выбрать и настроить
следующие параметры:
LANGUAGES
OSD LANGUAGE
AUDIO
SUBTITLE
MENU LANGUAGE
» « | \
: Move Setup : Exit
SYSTEM
ENGLISH
ENGLISH
ENGLISH
ENGLISH
OSD LANGUAGE: Выбор языка, на котором на
телевизионном экране будут
отображаться сообщения во время
управления системой. (например,
PLAY, STOP, PAUSE и т.д.)
AUDIO: Выбор языка, на котором будут
воспроизводиться просматриваемые
DVD.
SUBTITLE: Выбор языка субтитров, на котором
будут воспроизводиться
просматриваемые DVD .
MENU LANGUAGE: Выбор языка меню DVD при
использовании меню, записанного на
самом диске для управления диском.
Языки, которые можно выбрать в данном меню
Для каждого параметра меню можно выбрать свой язык.
• Для “OSD LANGUAGE”:
Английский, китайский, испанский, французский, немецкий,
японский и корейский.
Для управления диском и наслаждения его воспроизведением
на языке оригинала (значение устанавливаемое по
умолчанию) выберите “ORIGINAL”.
Примечание:
Язык оригинала выбирается в качестве языка по умолчанию в
следующих случаях:
• Если выбранный вами язык не записан на диске.
• Если диск запрограммирован для воспроизведения на языке
оригинала.
■ Процедура выбора языка
Пример: Выбор желаемого языка в качестве языка по
умолчанию для параметра “AUDIO”.
ТОЛЬКО на пульте дистанционного управления:
1
Нажмите SETUP.
На телевизионном экране появится подменю
выбора языка меню настройки.
LANGUAGES
OSD LANGUAGE
AUDIO
SUBTITLE
MENU LANGUAGE
» « | \
: Move Setup : Exit
2
Нажмите ∞ (или 5) для
SYSTEM
ENGLISH
ENGLISH
ENGLISH
ENGLISH
выбора (выделения) одного из
параметров.
LANGUAGES
OSD LANGUAGE
AUDIO
SUBTITLE
MENU LANGUAGE
» « | \
3
Нажмите ENTER.
: Move Setup : Exit
SYSTEM
ENGLISH
ENGLISH
ENGLISH
ENGLISH
На экране появится всплывающее
окно (там где перечислены языки).
указывает текущее значение.
LANGUAGES
OSD LANGUAGE
AUDIO
SUBTITLE
MENU LANGUAGE
» « | \: Move Setup : Exit
SYSTEM
ENGLISH
ENGLISH
ENGLISH
CHINESE
ENGLISH
FRENCH
ENGLISH
GERMAN
JAPANESE
RUSSIAN
ENTER
ENTER
SETUP
Настройка желаемых значений
параметров DVD (System)
В данном меню можно настроить предпочтительные значения
DVD в соответствии с действительными условиями
эксплуатации.
В меню настройки системы можно настроить следующие
параметры:
LANGUAGES
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
» « | \
: Move Setup : Exit
TV SCREEN: Выбор размера телевизионного экрана для
воспроизведения DVD дисков, записанных в
широкоэкранном формате 16:9.
• 4:3 LB: Выбирайте “4:3 LB (Letter Box)”
• 4:3 PS: Выбирайте “4:3 PS (Pan-Scan)”
• 16:9: Выбирайте “16:9” в том
SYSTEM
4 : 3 LB
OFF
BITSTREAM
В данной системе не
используется
в том случае, если формат
изображения вашего
телевизора равен 4:3. Во время
просмотра широкоэкранного изображения
сверху и снизу экрана появляются черные
полосы.
в том случае, если формат
изображения вашего
телевизора равен 4:3. Во время
просмотра широкоэкранного изображения
черные полосы на экране не появляются,
однако, левый и правый края изображения
не отображаются на экране.
случае, если формат
изображения вашего
телевизора равен 16:9. (На
телевизоре установить полный формат
изображения.)
обозначает, что на экране отображены не все
доступные языки.
4
Нажмите ∞ (или 5) для
выбора (выделения)
желаемого языка, затем
нажмите ENTER.
Выбранное значение будет сохранено
(всплывающее меню исчезнет).
• Для того чтобы отменить только что
установленное значение нажмите
RETURN, не нажимая ENTER.
(Всплывающее меню также исчезнет.)
5
Повторите пункты со 2 по 4 для выбора других языков.
Для выхода из меню настройки
Нажмите SETUP.
ENTER
RATING LEVEL: Данный параметр выбирается для
ограничения воспроизведения DVD, содержащем сцены
насилия и другие сцены, которые не рекомендуется для
просмотра членам вашей семьи. (Более подробную
информацию см. на стр. 53.)
DIGITAL OUTPUT: В настоящей системе не используется.
SETUP
51
Настройка желаемых параметров DVD
3
Нажмите ∞ (или 5) для
выбора (выделения) одного из
параметров меню настройки
системы.
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
4
Нажмите ENTER.
На экране появится всплывающее
окно (там где перечислены
выбираемые значения).
RETURN
3/2/5/∞
ENTER
STANDBY/ON
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
AUDIO
VCR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
ENTER
UP
FF
F.SEARCH
LANGUAGES
» « | \
: Move Setup : Exit
ENTER
SYSTEM
4 : 3 LB
OFF
BITSTREAM
ENTER
VOLUME
DVD FM/AM AUX MUTING
Цифровые
кнопки
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
A-B REPEAT
REPEAT
SEARCH
CLEAR
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
SOUND
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
■ Настройка размера экрана телевизора
ТОЛЬКО на пульте дистанционного управления:
1
Нажмите SETUP.
На телевизионном экране появится подменю
выбора языка меню настройки.
LANGUAGES
OSD LANGUAGE
AUDIO
SUBTITLE
MENU LANGUAGE
» « | \
: Move Setup : Exit
2
Нажмите ENTER (или 3/2)
SYSTEM
ENGLISH
ENGLISH
ENGLISH
ENGLISH
для выбора (выделения) меню
настройки системы.
LANGUAGES
SYSTEM
ENTER
SETUP
SETUP
Указывает текущее значение.
LANGUAGES
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
» « | \
: Move Setup : Exit
5
Нажмите ∞ (или 5) для
SYSTEM
4 : 3 LB
4:3 LB
4 : 3 PS
OFF
16 : 9
выбора (выделения)
желаемого значения, затем
нажмите ENTER.
Выбранное значение будет сохранено
(всплывающее меню исчезнет).
• Для того чтобы отменить только что
установленное значение нажмите
RETURN, не нажимая ENTER.
(Всплывающее меню также исчезнет.)
• Если выбирается формат “4:3 PS”, при
воспроизведении некоторых DVD дисков размер
экрана может оставаться в формате “4:3 LB”. Этот
зависит от того, как был записан и запрограммирован
компакт-диск.
• Если диск (или какая-либо часть диска) записан в
формате 4:3, данное значение не имеет никакого
действия. Изображение будет отображаться полностью
в формате 4:3 или в формате 4:3 LB.
Для выхода из меню настройки
Нажмите SETUP.
ENTER
SETUP
52
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
» « | \
: Move Setup : Exit
4 : 3 LB
OFF
BITSTREAM
Установка уровня родительского запрета
С помощью данной функции можно ограничить воспроизведение
DVD со сценами насилия и другими сценами, которые, по вашему
мнению, не следует показывать членам вашей семьи.
При установке данной функции диск нельзя будет
воспроизвести, пока эта функция не будет отменена. (При
попытке воспроизведения диска на дисплее появляется
сообщение“WRONG PARENTAL CODE”.)
• Данной функцией можно воспользоваться только для DVD
дисков, на которых содержится информация об уровнях запрета—
от Уровня 1 (самого строгого) дo уровня 8 (самого мягкого).
ТОЛЬКО на пульте дистанционного управления:
1
Нажмите SETUP.
SETUP
На телевизионном экране появится подменю
выбора языка меню настройки.
2
Нажмите ENTER (или 3/2)
для выбора (выделения) меню
настройки системы.
LANGUAGES
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
SYSTEM
4 : 3 LB
OFF
BITSTREAM
ENTER
6
Нажмите ∞ (или 5) для
выбора (выделения)
желаемого уровня, затем
нажмите ENTER.
Для выхода из меню настройки
Снова нажмите SETUP.
Для изменения пароля
1
Повторите пункты с 1 пo 5 процедуры
“Установка уровня родительского запрета”.
2
Нажмите ∞ (или 5) для
выбора (выделения)
параметра “NEW PASSWORD”,
затем нажмите ENTER.
ENTER
SETUP
ENTER
» « | \
: Move Setup : Exit
3
Нажмите ∞ (или 5) для выбора
(выделения) “RATING LEVEL”.
LANGUAGES
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
» « |\ : Move Setup : Exit
4
Нажмите ENTER.
SYSTEM
4 : 3 LB
OFF
BITSTREAM
Параметр “RATING LEVEL” изменится
на “ENTER PASSWORD”.
LANGUAGES
TV SCREEN
ENTER PASSWORD
DIGITAL OUTPUT
» « | \
: Move Setup : Exit
5
Для ввода пароля (4 цифры) воспользуйтесь
SYSTEM
4 : 3 LB
BITSTREAM
ENTER
ENTER
цифровыми кнопками.
• При отправке с завода-изготовителя на аппарате был
установлен парольs “7890”.
• При вводе неправильного пароля, настройка отменяется.
LANGUAGES
TV SCREEN
ENTER PASSWORD
DIGITAL OUTPUT
» « | \
: Move Setup : Exit
SYSTEM
4 : 3 LB
***
BITSTREAM
LANGUAGES
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
» « | \: Move Setup : Exit
SYSTEM
4 : 3 LB
OFF
OFF
BITSTREAM
LEVEL 1
LEVEL 2
LEVEL 3
LEVEL 4
LEVEL 5
LANGUAGES
TV SCREEN
RATING LEVEL
DIGITAL OUTPUT
» « | \: Move Setup : Exit
SYSTEM
4 : 3 LB
LEVEL 4
OFF
LEVEL 5
BITSTREAM
LEVEL 6
LEVEL 7
LEVEL 8
NEW PASSWORD
LANGUAGES
TV SCREEN
NEW PASSWORD
DIGITAL OUTPUT
» « | \
SYSTEM
4 : 3 LB
---BITSTREAM
: Move Setup : Exit
• Если параметр “NEW PASSWORD” последний в
всплывающем окне. Если он не отображается, нажимайте
повторно ∞, до тех пор, пока он не покажется во
всплывающем окне.
3
Нажмите цифровые кнопки
для ввода нового пароля,
затем нажмите ENTER.
Теперь новый пароль будет сохранен в
памяти.
Для выхода и меню настройки
Снова нажмите SETUP.
Для установки пароля на первоначальное
значение
Пароль можно установить вновь на его первоначальное
значение “7890”.
ЗАПОМНИТЕ, что при этом все остальные сохраненные в памяти
настройки, такие как часы, сохраненные станции, настройки
таймера и настройки меню DVD также устанавливаются на
исходные значения, заданные на заводе-изготовителе.
Когда источником воспроизведения является проигрыватель
DVD и воспроизведение остановлено, нажмите и
удерживайте кнопку 7 на передней панели до появления на
дисплее индикации “INITIAL”.
ENTER
SETUP
53
Эксплуатация компонентов JVC
Данный пульт дистанционного управления можно использовать для управления не только настоящей системой, но и
другими компонентами JVC.
• См. инструкции по эксплуатации, прилагаемые к этим компонентам.
– С помощью данного пульта управления можно управлять видеомагнитофоном, код дистанционного управления
которого установлен на значение А.
• Для управления другими компонентам, направьте пульт дистанционного управления непосредственно на дистанционный
сенсор целевого компонента.
❏ Для управления телевизором JVC
Доступно выполнение следующих операций на телевизоре.
STANDBY/ON
AUDIO
VCR
TV
TV CHANNEL
+/–
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
ENTER
TV VOLUME
UP
FF
❏ Для управлениявидеомагнитофоном JVC
STANDBY/ON
VCR
4
VCR CHANNEL
–
7
Цифровые
кнопки
AUDIO
TV
VCROFFON
TOP MENU
MENU
AUDIO/
SUBTITLE
FM MODE
RETURN STEP TV/VIDEO
DISPLAY
TUNER PRESET
DOWN
REW
VCR CHANNEL
TUNING
B.SEARCH
ENTER
VOLUME
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
PTY SEARCH PTY +
45
78
SLOW
0
ANGLE
ZOOM
PROGRAM
A-B REPEAT
REPEAT
REMAIN
SEARCH
CLEAR
VCR
CONTROL
TV CHANNEL
TV VOLUME
TA
6
9
SETUP
D.R.C
PRO LOGIC
DSP MODE
VCR CONTROL
UP
FF
VCR CHANNEL
F.SEARCH
SOUND
SETTING
TEST
EFFECT
SLEEP
+/–
TV/VIDEO
ON/OFF
STEP
¢
3/8
TV : Включение/выключение
телевизора.
TV VOLUME +/–: Настройка громкости.
TV/VIDEO: Установка входного режима
(TV или VIDEO).
TV CHANNEL +/– : Переключение каналов.
Нажав кнопку VCR CONTROL ON на
пульте дистанционного управления,
VCR
CONTROL
OFFON
становятся доступными следующие
операции на видеомагнитофоне.
VCR: Включение/выключение
видеомагнитофона.
VCR CHANNEL +/– : Переключение каналов.
1 – 9, 0: Выбор телевизионного канала
на видеомагнитофоне.
3/8: Начало воспроизведения.
7: Остановка воспроизведения.
+
STEP: Пауза воспроизведения. Для
отмены нажмите 3/8.
FF (¢): Быстрая перемотка ленты
вперед.
REW (4): Быстрая перемотка ленты
назад.
VCR
После окончания выполнения операций с
магнитофоном нажмите
CONTROL
OFFON
VCR CONTROL OFF.
ВАЖНАЯ ИНФОРМАЦИЯ:
При нажатии кнопки VCR CONTROL ON, некоторые
кнопки пульта дистанционного управления становится
нельзя использовать для управления системой.
Чтобы снова управлять данной системой нажмите VCRCONTROL OFF.
54
Эксплуатация телевизоров других производителей
Данный пульт дистанционного управления можно
использовать для управления телевизорами других
производителей.
• См. инструкции по эксплуатации, прилагаемой к этим
компонентам.
• Для управления другими компонентам, направьте
пульт дистанционного управления непосредственно на
дистанционный сенсор целевого компонента.
STANDBY/ON
AUDIO
VCR
TV
TV CHANNEL
+/–
Цифровые
кнопки
TV
TOP MENU
AUDIO/
FM MODE
DISPLAY
DOWN
REW
B.SEARCH
DVD FM/AM AUX MUTING
RDS DISPLAY
123
PTY –
45
78
SLOW
ANGLE
REPEAT
CLEAR
CONTROL
VCROFFON
TV CHANNEL
MENU
TV VOLUME
SUBTITLE
RETURN STEP TV/VIDEO
TUNER PRESET
VCR CHANNEL
TUNING
F.SEARCH
ENTER
VOLUME
SOUND
TA
6
9
SETUP
D.R.C
PROGRAM
REMAIN
SETTING
PRO LOGIC
TEST
DSP MODE
EFFECT
SLEEP
PTY SEARCH PTY +
0
ZOOM
A-B REPEAT
SEARCH
TV VOLUME
TV/VIDEO
UP
FF
+/–
❏ Для изменения передающихся сигналов для управления
телевизором
1. Нажмите и удерживайте кнопку TV
2. Введите код производителя с помощью кнопок1–9 и 0.
3. Отпустите кнопку TV
.
Теперь становятся доступны следующие операции.
TV : Включение/выключение
телевизора.
TV VOLUME +/–: Настройка громкости.
TV/VIDEO: Установка входного режима (TV
Коды производителей могут быть изменены без
предупреждения. Если они будут изменены, то управлять
оборудованием при помощи данного пульта
дистанционного управления будет нельзя.
55
Уход
Для обеспечения наилучших эксплуатационных качеств
аппарата необходимо следить за чистотой дисков и
механизмов.
Общие замечания
Наилучшие эксплуатационные качества аппарата достигаются
в том случае, если диски и механизмы содержаться в чистоте.
• Храните диски в футлярах, а футляры в шкафу или на полке.
• Если держатель дисков не используется, он должен быть
закрыт.
Правила обращения с дисками
• Вынимая диск из футляра,
держите его за края и слегка
надавливайте на отверстие в
середине.
• Не дотрагивайтесь до
сверкающей поверхности диска
и не сгибайте его.
• После прослушивания диска во
избежание его повреждения
всегда кладите диск обратно в
футляр.
• Кладя диск обратно в футляр,
следите за тем, чтобы не
поцарапать его поверхность.
• Избегайте воздействия на диск
прямого солнечного света,
экстремальных температур и
влажности.
Чистка аппарата
• Пятна на аппарате
Следует удалять мягкой тканью. Если аппарат сильно
загрязнен, протрите его тканью, смоченной в слабом растворе
моющего средства и хорошо отжатой, а затем протрите
насухо чистой сухой тканью.
• При выполнении следующих действий аппарат может быть
поврежден, с него может отойти краска, а также может
ухудшиться качество его функционирования.
— НЕ протирайте корпус аппарата жесткой тканью.
— НЕ применяйте излишнюю силу при чистке корпуса.
— НЕ протирайте корпус аппарат растворителем или
бензином.
— НЕ применяйте для чистки аппарата летучих веществ,
например, инсектицидов и т.д.
— НЕ допускайте продолжительного контакта корпуса
аппарата с изделиями из резины или пластика.
Очистка диска
Протирайте диск мягкой тканью
по прямой линии от центра к
краям.
НЕ используйте для очистки дисков никаких
растворителей—обычных чистящих средств для
чистки пластинок, ацетона, бензина и т.д.
56
Возможные неисправности
При возникновении какой-либо неисправности аппарата рекомендуем вам сначала ознакомиться с приведенной ниже таблицей и
только после этого обращаться в сервисную службу JVC.
НеисправностьВозможные причиныСпособ устранения
Нет питания.Шнур питания.
Не функционирует пульт дистанционного
управления.
Нет звука.
Звук выходит только из одного динамика.
Нет изображения.• Неправильно подключен видео шнур.
Диск не воспроизводится.
Изображение и звук искажены.
Края изображения отсутствуют.
Постоянный шум во время приема
станций FM диапазона.
Система функционирует некорректно.
С помощью данного пульта нельзя
управлять видеомагнитофоном.
• Пульт находится слишком далеко от
основного аппарата или не обращен на него.
• Что-то загораживает дистанционный
сенсор.
• Была нажата кнопка VCR CONTROL
ON.
• Разрядилась батарея.
• При загрузке батареи не была
соблюдена полярность (+/–).
• На детектор сигналов падает прямой
солнечный свет.
• Замыкание шнура динамика.
• Неправильно подключен аудио шнур.
• Выбран неправильный источник.
• Включена функция приглушения
звучания.
• Неправильно подключен шнур
динамика.
• Неправильно установлен баланс
левого/правого канала.
• Неправильно выбран вход телевизора.
• Система и региональный код диска
несовместимы.
• Установлена функция родительского
запрета.
• Диск грязный.
• В цепь между основным аппаратом и
телевизором подключен видеомагнитофон.
• Функция увеличения включена тогда,
когда воспроизведение DVD диска
остановлено.
• Неправильно выбран формат
изображения телевизора.
• Принимаемый сигнал слишком слабый. • Подключите наружную FM антенну (см.
• Станция слишком удалена.
• Неправильно подключена антенна.
• Работе микрокомпьютера мешают
вспышки молнии или электронные
шумы.
• Аппарат был перенесен из теплого
помещения в холодное, в результате
чего внутри образовалась конденсация.
• Пульт дистанционного управления не
установлен в режим управления
видеомагнитофоном.
• Видеомагнитофон не является
изделием JVC.
Вставьте шнур в розетку.
• Подойдите ближе к аппарату.
• Уберите препятствие.
• Для управления системой нажмите
кнопку VCR CONTROL OFF. (См. стр. 54.)
• Замените батареи.
• Правильно вставьте батареи.
• Уберите пульт управления с прямого
солнечного света.
• Вставьте шнур динамика.
• Правильно вставьте шнур. (См. стр. 8.)
• Выберите соответствующий источник.
(См. стр. 10 – 15.)
• Нажмите MUTING для отмены
функции приглушения звучания.
• Правильно подключите шнур.
(См. стр. 7.)
• Настройте баланс. (См. стр. 20 – 23.)
• Правильно подключите шнур. (См. стр. 9.)
• Выберите соответствующий вход.
• Замените диск. (См. стр. 25.)
• Введите пароль для изменения уровня
функции родительского запрета. (См.
стр. 53.)
• Очистите диск.
• Подключите основной аппарат и
телевизор напрямую.
• Нажмите ZOOM для выключения
функции увеличения во время
остановки воспроизведения DVD диска.
• Правильно установите формат
изображения телевизора. (См. стр. 51 и 52.)
стр. 5) или свяжитесь с дилером.
• Настройтесь на другую станцию.
• Проверьте соединения. (См. стр. 5.)
• Выключите питания, выньте шнур из
розетки, а затем снова вставьте.
• Выключите питание и оставьте аппарат
на несколько часов, затем снова
включите его.
• Для управления видеомагнитофоном
нажмите VCR CONTROL ON. (См. стр. 54.)
• С помощью данного пульта управления
JVC можно управлять видеомагнитофоном,
код дистанционного управления которого
установлен на значение А.
57
Технические характеристики
Основной аппарат (XV-THA5)
Секция усилителя
Фронтальные/центральные/тыловые каналы:
35 Вт на канал, мин. среднеквадратичное, 6 Ом при 1 кГц, при
общем гармоническом искажении не более 10%.
Сабвуфер:
60 Вт на канал, мин. среднеквадратичное, 3 Ом при 100 Гц, при
общем гармоническом искажении не более 10%.
Аудио секция
Чувствительность/полное сопротивление входного аудио
сигнала (при 1 кГц)
Aналоговый вход:
AUX (“AUX IN”): 500 mV/47 kΩ
Видео секция
Система цветности:PAL
Разрешение по горизонтали: 480 линий
Отношение сигнал/шум:68 дБ
Выходной уровень
Композитный: 1,0 V(p-p)/75 Ω
S-video-Y: 1,0 V(p-p)/75 Ω
S-video-C: 0,286 V(p-p)/75 Ω
Секция радиоприемника
Диапазон настройки FM : 87,5 МГц – 108,0 МГц
AM : 522 кГц – 1 629 кГц
ЧувствительностьFM: 8,0 dBf (0,9 µV/75 Ω)
Контурная антенна AM: 650 µV/m
Общие
Требования к питанию: напряжение переменного тока
230 В
Потребляемая мощность:
120 Вт (при эксплуатации)
2 Вт (в режиме standby)
Размеры (Ш × В × Д):350 мм × 80 мм × 300 мм
Вес:6,3 кг
, 50 Гц
Сабвуфер (SP-WA5)
Динамик:20 см
Отражение басов,
магнитоэкранированный
Мощность:60 Вт
Сопротивление:3 Ω
Диапазон частот:от 25 Гц дo 200 Гц
Размеры (Ш × В × Д):219 мм × 324 мм × 320 мм
Вес:6,2 кг
Тыловые динамики (SP-XSA5)
Динамики:7 см × 4 см
Отражение басов,
магнитоэкранированный
Мощность:35 Вт
Слпротивление:6 Ω
Диапазон частот:от 90 Гц дo 20 кГц
Размеры (Ш × В × Д):65 мм × 144 мм × 105 мм
Вес:420 г
Центральный динамик (SP-XCA5)
Динамики:7 см × 4 см
Отражение басов,
магнитоэкранированный
Мощность:35 Вт
Сопротивление:6 Ω
Диапазон частот:от 90 Гц дo 20 кГц
Размеры (Ш × В × Д):143 мм × 67 мм × 106 мм
Вес:420 г
Дизайн и технические характеристики могут быть изменены
без уведомления.
58
VICTOR COMPANY OF JAPAN, LIMITED
RU
1101KSMCAPSAM
JVC
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
