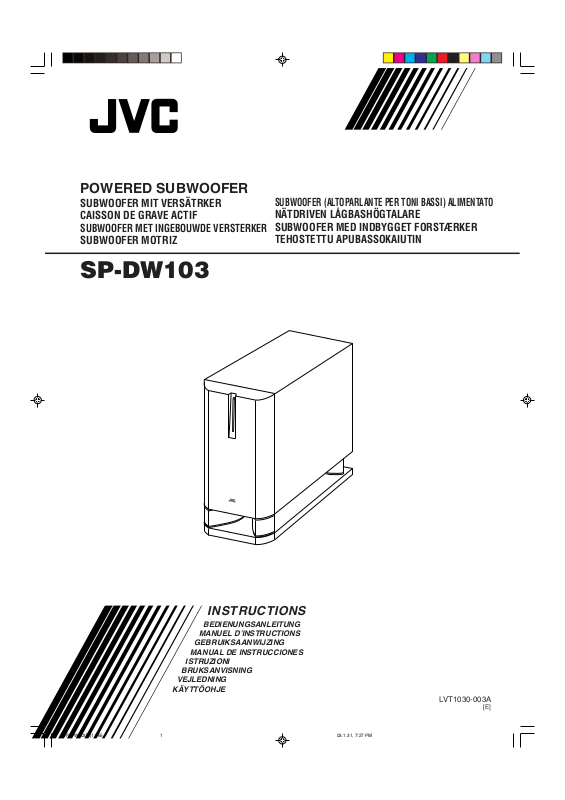

JVC SP-DW103 User Manual [de]

English

POWERED SUBWOOFER

SUBWOOFER MIT VERSÄTRKER
CAISSON DE GRAVE ACTIF
SUBWOOFER MET INGEBOUWDE VERSTERKER
SUBWOOFER MOTRIZ

COMPACT COMPONENT SYSTEM

SUBWOOFER (ALTOPARLANTE PER TONI BASSI) ALIMENTATO
NÄTDRIVEN LÅGBASHÖGTALARE
SUBWOOFER MED INDBYGGET FORSTÆRKER
TEHOSTETTU APUBASSOKAIUTIN

SP-DW103

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

VEJLEDNING

KÄYTTÖOHJE

– 1 –

LVT1030-003A

[E]

15 cm15 cm

20 cm

10 cm

20 cm

20 cm

Vielen Dank, dass Sie sich für einen JVC-Lautsprecher
entschieden haben.
Lesen Sie die Anleitung vor der Verwendung des Lautsprechers
sorgfältig durch, um eine optimale Geräteleistung zu erzielen.
Wenden Sie sich bei etwaigen Fragen bitte an Ihren JVC
Händler.

Vorsichtsmaßnahmen für die Installation

• Um Deformierung oder Verfärbung der Box zu
vermeiden, stellen Sie die Gerät nicht an einem
Ort auf, wo sie direktem Sonnenlicht oder großer
Feuchtigkeit ausgesetzt ist und vermeiden Sie die
Installation nahe an Ausgängen von Klimaanlagen.

Warnungen, Vorsichtshinweise usw.

Zur Verringerung des Risikos von elektrischem Schlag, Feuer usw.:

1. Entfernen Sie nicht Schrauben, Abdeckungen oder das
Gehäuse.

2. Setzen Sie dieses Gerät nicht Regen oder Feuchtigkeit aus.

Achtung—Einschaltknopf (POWER)

Dieses Gerät ist mit dem POWER-Schalter ausgestattet, um die
Stromaufnahme bei sicherem Betrieb möglichst gering zu halten.
Deshalb:

1. Bevor Sie die Grundeinstellungen vornehmen, schließen Sie
alle erforderlichen Verbindungen an, stecken Sie den
Netzstecker in die Wandsteckdose und stellen Sie dann den
POWER-Schalter auf ON [ ❙ ].

2. Wenn das Gerät nicht in Gebrauch ist, stellen Sie den
POWER-Schalter auf OFF [ ‡ ].
Dadurch wird die Stromversorgung zum Netz unterbrochen.

Achtung

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen.
(Wenn die Belüftungsöffnungen oder -löcher durch eine
Zeitung oder ein Tuch usw. blockiert werden, kann die
entstehende Hitze nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise
angezündete Kerzen, auf das Gerät.

• Wenn Sie Batterien entsorgen, denken Sie an den
Umweltschutz. Batterien müssen entsprechend den geltenden
örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit
oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit
Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt
werden.

Achtung—Angemessene Ventilation

Stellen Sie das Gerät wie folgt auf, um das Risiko von
elektrischem Schlag und Feuer zu vermeiden und Beschädigung
zu verhüten:
1 Vorderseite:

Keine Hindernisse und offener Raum.

2 Seiten, Oberseite und Rückseite:

In dem Bereich mit den folgenden Abmessungen sollten
sich keine Hindernisse befinden.

3 Unterseite:

Stellen Sie das Gerät auf eine ebene Oberfläche. Stellen
Sie das Gerät auf einen Stand mit einer Höhe von
mindestens 10 cm, um einen angemessenen Luftpfad für
Ventilation zu erhalten.

Vorderansicht Seitenansicht

Vorderseite

• Lautsprechervibrationen können Rückkopplungen
verursachen. Stellen Sie die Gerät so weit wie
möglich entfernt von dem Spieler auf.

• Ziehen Sie das Auftreten von Erdbeben oder
anderen physikalischen Erschütterungen in
Betracht, wenn Sie den Ort für die Installation
auswählen und sichern Sie die Gerät sorgfältig.

• Dieses Gerät verfügt über eine magnetische Abschirmung, um
Farbveränderungen im Fernsehgerät zu verhindern. Wenn es
nicht ordnungsgemäß installiert wird, kann es allerdings
dennoch Einbußen in der Bildqualität verursachen. Achten Sie
darum bei der Installation des Gerät auf Folgendes.
– Wenn Sie dieses Gerät in der Nähe eines Fernsehgeräts

aufstellen, schalten Sie den Hauptschalter des
Fernsehgeräts aus oder ziehen Sie den Netzstecker ab,
bevor Sie dieses Gerät installieren.
Warten Sie dann mindestens 30 Minuten, bevor Sie den

Hauptschalter des Fernsehgeräts wieder einschalten.
Manchmal kann ein Fernsehgerät dennoch Störungen
aufweisen, obwohl Sie die obigen Anweisungen befolgt haben.
Stellen Sie dieses Gerät in dem Fall weiter entfernt vom
Fernsehgerät auf.

• Wenn dieses Gerät in der Nähe des Tuners aufgestellt wird,
kann der Tunerempfang durch Rauschen oder
Nebengeräusche beeinträchtigt werden. Sorgen Sie in diesem
Fall für größeren Abstand zwischen diesem Gerät und dem
Tuner oder verwenden Sie eine Außenantenne, um besseren
Tunerempfang ohne störenden Einfluss durch dieses Gerät zu
erzielen.

Vorsichtsmaßnahmen für den Gebrauch

• So halten Sie das Gerät sauber

Wischen Sie die Box oder das Bedienungsfeld mit einem
trockenen, weichen Tuch ab, wenn sie schmutzig geworden sind.
Wenn sie sehr schmutzig geworden sind, dann geben Sie
etwas Wasser oder eine kleine Menge eines neutralen
Reinigungsmittels auf das Tuch und reiben sie sauber. Dann
wischen Sie mit einem trockenen Tuch ab.

• Verbessern des Klangfeldes

Wenn die Lautsprecher gegenüber einer Wand
oder Glastür usw. aufgestellt sind, ist es
empfehlenswert, die Wand mit Klang dämpfenden
Materialien zu versehen, z. B. mit schweren
Vorhängen, um so Reflexionen und Stehwellen
zu vermeiden.

Prüfen des zum Lieferumfang gehörigen Zubehörs

Überprüfen Sie, dass alle nachfolgend aufgeführten Zubehörteile
in der Verpackung enthalten sind.
Die Zahl in Klammern gibt die Menge der zum Lieferumfang
gehörigen Teile an.

• Mono-Audiokabel (1)

Deutesch

Sollte das oben angegebene Teil fehlen, setzen Sie sich
umgehend mit Ihrem Fachhändler in Verbindung.

– 1 –

SUBWOOFER

OUT

RIGHT LEFT/MONO

(LOW-LEVEL)

INPUT 1

TO MAIN
SPEAKERS

RIGHT

RIGHT LEFT

RIGHT LEFT

LEFT/MONO

MAX

VOLUME

50Hz

200Hz

MIN

ONOFF

FIXED

VARIABLE

POWER

FREQUENCY

CUT OFF FILTER

INPUT 2

(HIGH-LEVEL)

(LOW-LEVEL)

INPUT 1

AUTO POWER ON/STANDBY

PHASE

CANCEL

ON

REVERSE

NORMAL

Anschlüsse

SUBWOOFER

OUT

LINE OUT

L

R

RIGHT

LEFT

FRONT SPEAKERS

2

1

Überprüfen Ihres Verstärkers

Bevor Sie dieses Gerät an Ihren Verstärker (oder Receiver)
anschließen, stellen Sie fest, über welche Anschlüsse Ihr
Verstärker verfügt.

Befolgen Sie die untenstehenden Anweisungen, um Ihre Geräte
richtig anzuschließen.

• Die Abbildungen von Buchsen und Anschlüssen in dieser
Bedienungsanleitung können sich von den an Ihrem
Verstärker verwendeten unterscheiden. Die Abbildungen

Deutesch

stellen die am häufigsten verwendeten Typen dar.

Überprüfen Sie zunächst, ob Ihr Verstärker über eine
Subwoofer-Ausgangsbuchse verfügt.

Sie ist gewöhnlich als „SUBWOOFER OUT“ oder
„SUBWOOFER“ gekennzeichnet.

Wenn diese an Ihrem Verstärker vorhanden ist, nehmen Sie
den Anschluss nach Methode Å vor.

Wenn die Buchse

nicht vorhanden ist

Überprüfen Sie dann, ob Ihr Verstärker über Line­Ausgangsbuchsen verfügt.

Sie sind gewöhnlich als „LINE OUT“ oder „LINE OUTPUT“
gekennzeichnet.

Bevor Sie dieses Gerät an Ihren Verstärker (oder Receiver)
anschließen, beachten Sie Folgendes.

• Bevor Sie dieses Gerät an einen Verstärker anschließen,
schalten Sie den Verstärker aus.

• Bevor Sie den Netzstecker dieses Geräts einstecken,
schließen Sie alle Verbindungen an.

• Verwenden Sie die Anschlüsse INPUT 1 (LOW-LEVEL)
und INPUT 2 (HIGH-LEVEL) auf der Rückseite dieses
Geräts NICHT gleichzeitig, da ansonsten Störgeräusche
erzeugt werden, die Schäden am Gerät verursachen
können.

• Schließen Sie dieses Gerät NICHT an die REC OUT­Buchsen Ihres Verstärkers an.

Anschließen an den Verstärker

Beim Anschließen an den Verstärker (oder Receiver) beachten
Sie bitte auch die Bedienungsanleitungen zu Ihren Geräten.

Anschluss nach Methode Å

Einen Verstärker, der über die Subwoofer-Ausgangsbuchse
verfügt, an die LEFT/MONO-Buchse des Anschlusses INPUT 1
(LOW-LEVEL) anschließen.

Vorbereitung:

Verwenden Sie das mitgelieferte
Mono-Audiokabel.

Wenn diese an Ihrem Verstärker vorhanden sind, nehmen
Sie den Anschluss nach Methode ı vor.

Wenn die Buchse

nicht vorhanden ist

Nehmen Sie den Anschluss nach Methode Ç vor.

Dieser Anschluss kann an jedem Verstärker über die
Frontlautsprecher-Anschlüsse des Verstärkers (gewöhnlich
gekennzeichnet als „FRONT SPEAKERS“ oder „MAIN
SPEAKERS“) vorgenommen werden.

Haupt-(Front-)
Lautsprecher
(nicht mitgeliefert)

Ihr Verstärker

SP-DW103

Zu einer Netzsteckdose

Wenn Sie den Anschluss nach Methode Å vornehmen,
kommt kein Signal aus dem Anschluss TO MAIN
SPEAKERS.

– 2 –

Mono-Audiokabel
(mitgeliefert)
