CD PORTABLE SYSTEM

SISTEMA PORTATIL CON CD SISTEMA PORTATILE CD

RV-B55 GY/BU/LTD

TIMER ON/OFF

CLOCK TIMER

SLEEP

DOWN UP SET

PROGRAM

RANDOM

AUTO

PRESET

REPEAT

TUNER

TAPE

C D

BAND

AUX

FM MODE

REVERSE MODE

REW

MULTI CONTROL

DISPLAY

ACS

SOUND

AHB PRO

VOLUME

RM-RXVB55

REMOTE CONTROL

INSTRUCTIONS

INSTRUCCIONES MANUALE DI ISTRUZIONI

LVT0209-004A

[E]

ENGLISH ESPAÑOL ITALIANO

Thank you for purchasing this JVC product. Please read these instructions carefully before starting operation to be sure to obtain optimum performance and a longer service life from the unit.

CONTENTS

Features ............................................... 3

Safety precautions ..............................4

Handling precautions ......................... 5

Shoulder strap attachment/

detachment ..........................................7

Connections ........................................ 7

Power supply....................................... 8

Names of parts and their

functions ............................................ 11

Remote control unit .......................... 13

Switching the power on/off .............. 15

Volume, sound mode and other

controls ..............................................16

Handling CDs..................................... 18

Playing CDs ....................................... 19

Handling cassette tapes ...................23

Cassette playback............................. 24

Using with another audio unit.......... 25

Radio reception .................................26

Recording .......................................... 29

Clock adjustment .............................. 32

Timer operations ...............................33

Maintenance ...................................... 37

Troubleshooting................................ 38

Specifications.................................... 39

Le agradecemos la adquisición de este producto de JVC. Por favor lea detenidamente las instrucciones antes de comenzar la operación para obtener de esta unidad un rendimiento óptimo y una vida de servicio más larga.

Grazie per avere acquistato questo prodotto JVC. Si prega di leggere queste istruzioni con attenzione prima dell’uso per essere certi di ottenere prestazioni ottimali ed una lunga durata dell’unità.

INDICE INDICE

Características .................................... 3

Precauciones de seguridad ............... 4

Precauciones de manipulación ......... 5

Colocación/extracción de la correa

para el hombro .................................... 7

Conexiones.......................................... 7

Alimentación........................................ 8

Nombres de las partes y sus

funciones ........................................... 11

Unidad de control remoto ................ 13

Conexión/desconexión de la

alimentación ...................................... 15

Volumen, modo de sonido y otros

controles ............................................16

Manipulación de CD.......................... 18

Reproducción de CD......................... 19

Manipulación de cassettes de

cinta.................................................... 23

Reproducción de cassettes ............. 24

Empleo de otra unidad de audio...... 25

Radiorrecepción................................ 26

Grabación ...........................................29

Ajuste del reloj .................................. 32

Operaciones por temporizador........ 33

Mantenimiento................................... 37

Detección de problemas................... 38

Especificaciones ...............................39

Caratteristiche .....................................3

Precauzioni per la sicurezza .............. 4

Precauzioni per l'uso .......................... 5

Montaggio e distacco della tracolla.... 7

Collegamenti........................................ 7

Alimentazione...................................... 8

Nomi e funzioni delle parti ............... 11

Unità di telecomando........................ 13

Accensione e spegnimento.............. 15

Comandi del volume e delle varie

modalità sonore ................................ 16

Maneggio dei CD ...............................18

Riproduzione di CD........................... 19

Come trattare le nastrocassette ...... 23

Riproduzione di cassette.................. 24

Uso in congiunzione con un altro

apparecchio audio ............................ 25

Ricezione con la radio ...................... 26

Registrazione..................................... 29

Regolazione orologio........................ 32

Funzionamento col timer.................. 33

Manutenzione .................................... 37

Diagnostica........................................ 38

Dati tecnici .........................................39

Warnings, Cautions and Others

MPORTANT FOR LASER PRODUCTS

REPRODUCTION OF LABELS 1 CLASSIFICATION LABEL, PLACED

ON EXTERIOR SURFACE

Avisos, precauciones y otras notas

IMPORTANTE PARA PRODUCTOS LASER

REPRODUCCIÓN DE ETIQUETAS 1ETIQUETA DE CLASIFICACION,

PROVISTA SOBRE LA SUPERFICIE EXTERIOR

CLASS 1 LASER PRODUCT

Per l’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.”

Avvertenze e precauzioni da osservare

IMPORTANTI PRECAUZIONI PER PRODOTTI LASER

RIPRODUZIONE DELLE ETICHETTE 1 ETICHETTA DI CLASSIFICAZIONE

POSTA ALL’ESTERNO

2 WARNING LABEL, PLACED INSIDE

THE UNIT

DANGER: Invisible laser radiation when op en and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL: Usynlig laserstråling ved åbning, når sikkerh edsafbryd ere e r u de af funktion. Undgåudsættelse for stråling. (d)

VARNING: Osynlig laser- strålning när denna del är öppnad och spärren

urkopplad. Betrakta ej

strålen. (s)

VARO: Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

2 ETIQUETA DE ADVERTENCIA,

PEGADA EN EL INTERIOR DE LA UNIDAD

RV-B55 LTDRV-B55 GY/BU

DANGER: Invisible laser radiation when op en and

är

interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL: Usynlig laserstråling ved åbning, når sikkerh edsafbryd ere e r u de af funktion. Undgåudsættelse for stråling. (d)

2 ETICHETT A DI A VVERTENZA, SITUA T A

ALL’INTERNO DELL’APPARECCHIO

VARNING: Osynlig laser- strålning när denna del är öppnad och spärren

urkopplad. Betrakta ej

strålen. (s)

VARO: Avattaessa ja suojalukitus ohitettaessa olet

är

alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. (f)

1.CLASS 1 LASER PRODUCT

2.DANGER: Invisible laser radiation when open

and interlock failed or defeated. Avoid direct exposure to beam.

3.CAUTION: Do not open the top cover. There are no user serviceable parts inside the unit; leave all servicing to qualified service personnel.

CAUTION — switch!

Disconnect the mains plug to shut the power off completely. The switch in any position does not disconnect the mains line. The power can be remote controlled.

CAUTION

T o reduce the risk or electrical shocks, fire, etc.:

1. Do not remove screws, covers or cabinet.

2. Do not expose this appliance to rain or moisture.

FEATURES

÷ Active Hyper-Bass (AHB) Pro circuit for low-

frequency sound reproduction

÷ Active Clear Sound (ACS) circuit for enhanced

sound reproduction

÷ Sound mode control ÷ One-touch operation (COMPU PLAY) ÷ 34-key remote control unit operates all CD,

cassette deck and tuner functions

÷ Skip Play/Search Play/Repeat Play/Random

Play

÷ Programmed play of up to 20 tracks ÷ Full-logic cassette mechanism ÷ Auto reverse ÷ Auto tape select mechanism ÷ Metal (type IV) and CrO2 (type II) tape can be

played back for superior tone quality

÷ CrO2 (type II) tape recording capability ÷ 2-band digital synthesizer tuner with 45 station

(30 FM and 15 AM (MW/L W)) preset capability

÷ Seek/Manual tuning ÷ Auto preset tuning ÷ Timer/Clock function ÷ Timer on/off with preset volume function ÷ Sleep timer can be set for up to 120 minutes ÷ Shoulder strap ÷ DC IN 12 V jack for car battery

1.PRODUCTO LÁSER CLASE 1

2.PELIGRO: En el interior hay radiación láser

invisible. Evite el contacto directo con el haz.

3.PRECAUCIÓN: No abra la tapa superior. En el interior de la unidad no existen piezas reparables por el usuario; deje todo servicio técnico en manos de personal calificado.

PRECAUCIÓN –– Interruptor !

Desconectar el cable de alimentación para desactivar la alimentación totalmente. Cualquier que sea la posición de ajuste del interruptor , la alimentación no es cortada

completamente. La alimentación puede ser controlada remotamente.

PRECAUCIÓN

Para reducir riesgos de choques eléctricos, incendio, etc.:

1. No extraiga los tornillos, los cubiertas ni la caja.

2. No exponga este aparato a la lluvia o a la humedad.

÷ Circuito Active Hyper-Bass (AHB) Pro para

reproducción de sonidos de baja frecuencia.

÷ Circuito Active Clear Sound (ACS) para

reproducción de sonido mejorada

÷ Control de modo de sonido ÷ Operación de un sólo toque (COMPU PLAY) ÷ Unidad de control remoto con 34 teclas que

opera el CD, platina de cassette y las funciones del sintonizador

÷ Reproducción con salto/Reproducción con

búsqueda/Reproducción repetida/Reproducción aleatoria

÷ Reproducción programada de 20 pistas como

máximo

÷ Mecanismo de cassette con lógica completa ÷ Inversión automática ÷ Mecanismo de selección automática de cinta ÷ Las cintas de metal (tipo IV) y las de CrO2

(tipo II) pueden ser reproducidas para calidad de tono superior

÷ Capacidad de grabación en cinta de CrO2

(tipo II)

÷ Sintonizador sintetizador digital de 2 bandas

con capacidad para presintonizar 45 estaciones (30 de FM y 15 de AM (OM/OL))

÷ Sintonización por búsqueda/manual ÷ Sintonización automática preajustada ÷ Función de temporizador/reloj ÷ Activación/desactivación del temporizador

con función de volumen preajustable

÷ T emporizador de desconexión que puede ser

ajustado para un máximo de 120 minutos

÷ Correa para el hombro ÷ Jack DC IN de 12 V para batería del automóvil

PRODOTTO LASER CLASSE 1

2.PERICOLO:

Radiazione laser invisibile quando l’apparecchio è aperto ed il dispositivo di sicurezza è guasto o disattivato. Evitare l’esposizione diretta ai raggi.

3.ATTENZIONE:

Non aprire il coperchio superiore. Non vi sono parti adoperabili dall’utente all’interno di questo apparecchio; lasciare tutti i controlli a personale qualificato.

ATTENZIONE –– L’interruttore !

Disinserire la spina del cavo di alimentazione dalla presa della rete elettrica per staccare completamente l’alimentazione. L’interruttore

in nessuna posizione stacca la linea di

alimentazione elettrica principale. È possibile il controllo remoto dell’alimentazione.

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc...

1. Non togliete viti, coperchi o la scatola.

2. Non esponete l’apparecchio alla piogggia e all’umidità.

CARATTERISTICHECARACTERISTICAS

Circuito professionale AHB (Active Hyper-Bass = iperbassi attivi) per la riproduzione di suoni a bassa frequenza

Circuito ACS (Active Clear Sound = Suono nitido attivo) per una migliorata riproduzione del suono

Comando delle varie modalità sonore

Funzionamento ad un sol tocco (COMPU PLAY)

Telecomando con 34 tasti, per il comando di tutte le funzioni del lettore CD, deck a cassette e sintonizzatore

Riproduzioni a salto, a ricerca, ripetuta e casuale

Riproduzione programmata di sino ad un massimo di 20 brani

Meccanismo delle cassette a logica totale

Inversione automatica

Meccanismo di selezione automatica del nastro

Capacità di riproduzione di nastri di metallo (tipo IV) e al cromo (CrO2, tipo II), per una qualità sonora superiore

Capacità di registrazione su nastri al cromo (CrO2, tipo II)

Sintonizzatore digitale a sintetizzazione, a 2 bande e possibilità di predesignazione di 45 stazioni (30 FM e 15 AM (MW/LW))

Sintonizzazione automatica o manuale

Sintonizzazione automatica a stazioni predesignate

Funzione dell’ora e del timer

Funzione di attivazione e disattivazione del timer in relazione ad un certo livello di volume prefissato

Timer per spegnimento a tempo, predisponibile sino a 120 minuti

Tracolla

Presa DC IN 12V per alimentazione tramite batteria dell’auto (a 12 V)

SAFETY PRECAUTIONS PRECAUCIONES DE SEGURIDAD

PRECAUZIONI PER LA SICUREZZA

Prevention of Electric Shocks, Fire Hazards and Damage

1. Even when the button is set to STANDBY, a very small current will flow. To save power and for safety when not using the unit for an extended period of time, disconnect the power cord from the household AC outlet.

2. Do not handle the power cord with wet hands.

3. When unplugging from the wall outlet, always grasp and pull the plug, not the power cord.

4. Consult your nearest dealer when damage, disconnection, or contact failure affects the cord.

5. Do not bend the cord severely, or pull or twist it.

6. Do not modify the power cord in any manner.

7. To avoid accidents, do not remove screws to disassemble the unit and do not touch anything inside the unit.

8. Unplug the power cord when there is a possibility of lightning.

9. If water gets inside the unit, unplug the power cord from the outlet and consult your dealer .

10.Do not block the unit’s ventilation holes that allow heat to escape. Do not install the unit in a badly ventilated place.

button

When the power cord is connected to a household AC wall outlet, the power indicator lights in red indicating the STANDBY mode (only when AC power is used). When the button is pressed, the power indicator goes out and the display window lights (when using DC power, it lights for only 5 seconds).

When this unit is plugged into an AC wall outlet, it consumes a small current to operate the remote control and timer, or to back up the memory of the microprocessor, even when the button is set to STANDBY.

Prevención de choques eléctricos, peligro de incendio y daños

1. Aunque el botón de alimentación , esté colocado en STANDBY espera, fluye una pequeñísima corriente eléctrica. Para ahorrar energía y por seguridad cuando no utiliza esta unidad durante un largo período, desconecte el cordón eléctrico del tomacorriente de CA.

2. No manipule el cordón eléctrico con las manos mojadas.

3. Cuando lo desenchufa del tomacorriente de la pared, sujételo siempre por el enchufe, nunca por el cordón.

4. En caso de que el cordón sea afectado por daños, desconexión, o falso contacto, consulte a su agente más cercano.

5. No doble en ángulo agudo el cordón, no jale del mismo ni lo retuerza.

6. No modifique el cordón eléctrico de ninguna manera.

7. Para evitar accidentes, no extraiga los tornillos para desarmar la unidad y no toque nada dentro de la misma.

8. Desenchufe el cordón eléctrico cuando haya posibilidad de caída de rayos.

9. Si se introduce agua dentro de la unidad, desenchufe el cordón eléctrico del tomacorriente y consulte a su agente.

10.No bloquee los orificios de ventilación de la unidad que permiten el escape de calor. No instale la unidad en un lugar mal ventilado.

Botón

Cuando se conecta el cordón eléctrico al tomacorriente de CA de pared, el indicador de alimentación se enciende en rojo indicando el modo STANDBY (sólo cuand se usa alimentación de CA). Cuando presiona el botón , el indicador de alimentación se apaga y se enciende la ventanilla de indicación (cuando utilice la alimentación de CC, la ventanilla se enciende solamente durante 5 segundos).

Prevenzione di scosse elettriche, fiamme e danni

1. Anche quando l'interruttore si trova sulla posizione di attesa (ST ANDBY), una piccola quantità di corrente continua a fluire. Per risparmiare energia e per ragioni di sicurezza, scollegare il cavo dell'alimentazione dalla presa di corrente CA quando si prevede di non utilizzare l'unità per un periodo prolungato.

2. Non maneggiare il cavo di alimentazione con le mani bagnate.

3. Per scollegarsi dalla presa di rete, afferrare sempre la spina e non il cavo dell'alimentazione.

4. Consultare il rivenditore più vicino quando il cavo è danneggiato, scollegato o con contatti scadenti.

5. Non piegare eccessivamente il cavo, non tirarlo e non torcerlo.

6. Non modificare il cavo di alimentazione in alcun modo.

7. Per evitare incidenti, non rimuovere viti per smontare l'unità e non toccare alcun componente interno.

8. Scollegare il cavo di alimentazione durante temporali con fulmini.

9. Se dell'acqua dovesse penetrare all'interno dell'unità, scollegare il cavo dell'alimentazione dalla presa di rete e consultare il proprio rivenditore.

10.Non bloccare i fori per la ventilazione dell'unità che permettono la dissipazione del calore. Non installare l'unità in un luogo con ventilazione scadente.

Tasto

Collegando il cavo di alimentazione ad una presa di corrente alternata di rete, la spia di accensione si illumina in rosso ad indicare che l’apparecchio si trova in modalità di attesa (STANDBY). Notare che la spia si illumina solo in caso di alimentazione a corrente alternata di rete. Premendo poi il tasto , la spia di accensione si spegne e si illumina invece il quadrante delle indicazioni (in caso di alimentazione a corrente continua, si illumina solo per 5 secondi).

Esta unidad consume una pequeña corriente cuando se la conecta a un tomacorriente de CA de pared, para hacer funcionar el controlador remoto y el temporizador , o para apoyo de la memoria del microprocesador , aún cuando se haya colocado el botón en STANDBY.

Se l’apparecchio si trova collegato ad una presa di corrente alternata di rote, esso consuma una piccola quantità di corrente per il funzionamento del telecomando e del timer o per il mantenimento della memoria del microprocessore anche quando il tasto si trova su STANDBY.

Caution: Proper Ventilation

To avoid risk of electric shock and fire, and to prevent damage, locate the apparatus as follows:

1. Front: No obstructions and open spacing.

2. Sides/Top/Back: No obstructions should be placed in the areas shown by the dimensions below.

3. Bottom: Place on a level surface. Maintain an adequate air path for ventilation by placing on a table with a height of 10 cm or more.

Precaución: Ventilación correcta

Para evitar el riesgo de descargas eléctricas e incendio y prevenir posibles daños, instale el equipo en un lugar que cumpla los siguientes requisitos:

1. Parte frontal: Sin obstrucciones, espacio abierto.

2. Lados/Parte superior/Parte posterior: No debe haver ninguna obstrucción en las áreas mostradas por las dimensiones de la siguiente figura.

3. Parte inferior: Sitúe el equipo sobre una superficie nivelada. Mantenga un espacio adecuado para permitir el paso del aire y una correcta ventilación, situando el equipo sobre una mesa de 10 o más cm de altura.

Attenzione: Ventilazione corretta

Per evitare rischi di scosse elettriche e fiamme, installare l’apparecchio come indicato di seguito:

1. Lato anteriore: Nessun ostacolo e spazio aperto.

2. Lati sinistro e destro/superiore/posteriore: Nessun ostacolo deve essere posto nell’area indicata dalle dimensioni riportate in basso.

3. Fondo: Posizionare su di una superficie a livello. Mantenere un percorso adeguato per la ventilazione utilizzando una tavola con un’altezza di 10 cm o più.

Front view Vista frontal Visione anteriore

15 cm

HANDLING PRECAUTIONS

RV-B55

15 cm

PRECAUCIONES DE MANIPULACION

15 cm

10 cm

Side view Vista lateral Visione laterale

15 cm

PRECAUZIONI PER L’USO

15 cm

ACTIVE

HYPER-BASS

RV-B55

10 cm

Do not use this unit in direct sunlight where it would be exposed to high temperatures above 40°C (104°F).

÷ When abnormal operation occurs

* Unplug the AC power cord from the AC

wall outlet and remove all the batteries. Then reload the batteries after a few minutes, reconnect the AC power cord and switch the power ON.

1. Avoid installing in the following places

÷ Where it could be subject to vibrations. ÷ Where it is excessively humid, such as in

a bathroom.

÷ Where it could be magnetized by a magnet

or speaker.

2. Pay attention to dust

Be sure to close the CD door so that dust does not collect on the lens.

No utilice esta unidad bajo la luz directa del sol donde podría quedar expuesta a temperaturas superiores a 40°C.

÷ Cuando ocurre una falla de

funcionamiento

* Desenchufe el cordón de CA del

tomacorriente de pared y extraiga todas las pilas. Luego recoloque las pilas después de transcurridos unos pocos minutos; reconecte el cordón de CA y conecte ON la alimentación.

1. Evite instalarla en los siguientes lugares

÷ Donde pueda ser sujeta a vibraciones. ÷ Donde haya humedad excesiva, tal como

en un cuarto de baño.

÷ Donde pueda ser magnetizada por un

imán o altavoz.

2. Preste atención al polvo

Asegúrese de cerrar la puerta del CD para que el polvo no se deposite sobre la lente.

Non utilizzare questa unità in luoghi esposti alla luce solare diretta dove la temperatura può superare i 40°C.

÷ Se l’unità non funziona normalmente

* In caso di disfunzioni dell’apparecchio

Staccare il cavo di alimentazione dalla presa di corrente alternata di rete e togliere tutte le batterie dall’interno dell’apparecchio. Attendere alcuni minuti, reinserire le batterie, ricollegare il cavo di alimentazione alla presa di corrente di rete e riaccendere l’apparecchio

1. Evitare l'installazione nei luoghi indicati di seguito

Dove l'unità può essere soggetta a vibrazioni.

In luoghi eccessivamente umidi come una stanza da bagno.

Dove è possibile la magnetizzazione da parte di un magnete o di un diffusore.

2. Fare attenzione alla polvere

Accertarsi di chiudere lo sportello del CD in modo che la polvere non si depositi sulla lente del pickup.

3. Condensation

In the following cases, condensation may occur in the unit, in which case the unit may not operate correctly. ÷ In a room where a heater has just been

switched on.

÷ In a place where there is smoke or high

humidity.

÷ When the unit is moved directly from a cold

to a warm room. In these cases, set the button to ST ANDBY and wait 1 or 2 hours before use.

4. Volume setting

CDs produce very little noise compared with analog sources. If the volume level is adjusted for these sources, the speakers may be damaged by the sudden increase of output level. Therefore, lower the volume before operation and adjust it as required during play.

5. Safety mechanism

This unit incorporates a safety interlock mechanism which switches the laser beam on and off, so that when the CD door is open, the laser beam stops automatically.

6. Do not place cassette tapes, etc. near the speakers

Since there are magnets in the speakers, do not place tapes or magnetic cards on them as recorded data could be erased.

7. Keep this unit away from your TV

When this unit is used near a TV, the TV picture could be distorted. If this happens, move this unit away from the TV . If this does not correct the situation, avoid using this unit when the TV is turned on.

8. Cleaning the cabinet

If the cabinet gets dirty, wipe it with a soft, dry cloth. Never use benzine or thinner as these could damage the surface finish.

9. When listening with headphones

÷ Do not listen at high volumes as this could

damage your hearing.

÷ For safety, do not drive while listening to

this unit.

10.Pay attention to the following

÷ Do not place the unit on an inclination. ÷ Do not apply shock to the unit. ÷ For safety, retract the antenna so that it

doesn’t get hooked or broken during transport.

3. Condensación

En los siguientes casos, puede producirse condensación dentro de la unidad y en consecuencia la unidad no funcionará correctamente.

÷ En una sala donde haya un calentador

encendido.

÷ En un lugar donde haya humo o gran

humedad.

÷ Cuando se traslada rápidamente la

unidad de una sala fría a una templada. En estos casos, coloque el botón en ST ANDBY (conectado) y espere 1 o 2 horas antes de utilizarla.

4. Ajuste del volumen

Los productos de CD producen muy poco ruido comparados con las fuentes analógicas. Si ajusta el nivel de volumen para estas fuentes, es posible que los altavoces sean dañados por el incremento brusco del nivel de salida. Por ello, reduzca el volumen antes de la operación y ajústelo como desee durante la reproducción.

5. Mecanismo de seguridad

Esta unidad posee un mecanismo interconectado de seguridad que conecta y conecta el rayo láser de tal manera que cuando se abre la puerta del CD, el rayo láser es inmediatamente desconectado.

6. No coloque cassettes de cinta, etc., próximos a los altavoces

Como hay imanes en los altavoces, no coloque cintas o tarjetas magnéticas sobre los mismos, ya que los datos grabados pueden ser borrados.

7. Mantenga esta unidad lejos de su TV

Cuando se usa esta unidad próxima a un TV, la imagen de éste puede ser distorsionada. Si ello ocurre, mueva esta unidad lejos del TV. Si esto no corrige el problema, evite usar esta unidad cuando el TV está encendido.

8. Limpieza del gabinete

Si el gabinete se ensucia límpielo con un paño suave y seco. Nunca utilice bencina o solventes ya que estos pueden dañar la terminación de la superficie.

9. Cuando escuche con auriculares

÷ No escuche con el volumen muy alto

porque podrían dañarse sus oídos.

÷ Por seguridad no conduzca mientras

escucha esta unidad.

10.Preste atención a lo siguiente

÷ No coloque la unidad en un lugar

inclinado.

÷ No la golpee. ÷ Para seguridad, retraiga la antena de tal

manera que no se enganche o rompa durante el transporte.

3. Condensa

Nei casi indicati di seguito è possibile che della condensa si formi all'interno dell'unità impedendo il funzionamento corretto dell'unità stessa.

In una stanza dove il riscaldamento è appena stato acceso.

In un luogo fumoso o molto umido.

Quando l'unità viene spostata direttamente

da stanza fredda ad una calda. In questi casi, impostare il tasto su STANDBY ed attendere 1 o 2 ore prima dell'uso.

4. Impostazione volume

I CD producono molto poco rumore se paragonati alle fonti analogiche. Se il livello del volume è stato regolato per tali fonti, i diffusori possono essere danneggiati dall'improvviso aumento del livello in uscita. Abbassare perciò il volume prima dell'uso e regolarlo poi come necessario durante la riproduzione.

5. Meccanismo di sicurezza

Questa unità incorpora un meccanismo di sicurezza che attiva e disattiva il raggio laser in modo che quando lo sportello del CD è aperto, il raggio laser viene disattivato automatica- mente.

6. Non porre nastri a cassetta, ecc, vicino ai diffusori

Dato che i diffusori contengono magneti, non appoggiare nastri o schede magnetiche su di essi in quanto i dati memorizzati potrebber o venire cancellati.

7. Tenere questa unità lontana dal televisore

Quando questa unità viene utilizzata in prossimità di un televisore, l'immagine TV potrebbe essere distorta. Se ciò dovesse accadere, allontanare questa unità dal televisore. Se ciò non risolve il problema, evitare di utilizzare l'unità quando il televisore è acceso.

8. Pulizia del mobiletto

Se il mobiletto si sporca, pulirlo con un panno morbido ed asciutto. Non utilizzare mai benzina o diluente in quanto questi prodotti possono danneggiare le finiture.

9. Ascolto con le cuffie

Non ascoltare musica ad alto volume in quanto ciò può causare danni all'udito.

Permotivi di sicurezza, non guidare quando si ascolta questa unità in cuffia.

10.Fare particolarmente attenzione ai punti seguenti

Non appoggiare l’apparecchio su un piano inclinato.

Evitare urti o scosse violente all’apparecchio.

Per sicurezza, ritrarre l’antenna in caso di trasporto dell’apparecchio per evitare possibili intralci o rotture.

SHOULDER STRAP A TT ACHMENT/ DET ACHMENT

COLOCACION/EXTRACCION DE LA CORREA PARA EL HOMBRO

MONTAGGIO E DISTACCO DELLA TRACOLLA

÷ ATTACHMENT

As shown in the illustration below, press in the metal fitting at

1 and hook over 2.

÷ DETACHMENT

Press in the metal fitting at 1 and unhook.

Shoulder strap

Correa para el hombro

Tracolla

HYPER-BASS

ACTIVE

÷ COLOCACION

Presione el accesorio de metal en 1 y enganche en 2 como se muestra en la ilustración de abajo.

÷ EXTRACCION

Presione el accesorio de metal en 1 y desenganche.

Shoulder strap

Correa para el hombro

Tracolla

Remote control case

Estuche del control remoto

Contenitore del telecomando

÷ MONTAGGIO

Spingere la fibbia di metallo 1 in dentro ed agganciarla alla barretta 2, come indicato nella figura seguente.

÷ DISTACCO

Spingere la fibbia di metallo 1 in dentro e sganciarla dalla barretta.

Remote control unit

Unidad de control remoto

Telecomando

÷ Remote control unit may be stored in the

case.

÷ La unidad de control remoto puede ser

almacenada en el estuche.

Il telecomando può essere conservato

nell’apposito contenitore.

÷ Do not switch the power on until all connections

are completed.

Connection of external audio units

÷ Connection with a turntable or MD player,

etc.

Connection cable (optional)

Cable de conexión (opcional)

AUX IN

Cavo di collegamento (opzionale)

Stereo mini-plug

Mini conector estereofónico

Minipresa stereo

÷ No conecte la alimentación hasta haber

completado todas las conexiones.

Conexión de unidades externas de audio

÷ Conexión con un giradisco o reproductor

de MD, etc.

Turntable (with built-in equalizer, optional) or MD player (optional)

Reproductor de discos (con ecualizador incorporado opcional) o reproductor de MD (opcional), etc.

Giradischi (con equalizzatore incorporato) o lettore MD, ecc. (opzionale)

Pin-plug x 2

2 clavijas

Spinotto a spillo x 2

AUX IN

COLLEGAMENTICONEXIONESCONNECTIONS

Non attivare l'alimentazione prima del

completamento dei collegamenti.

Collegamento di componenti esterni

÷ Collegamento con un giradischi, un lettore

MD, ecc.

CAUTION

Note:

÷ Do not install the unit near a TV, otherwise

the TV picture color will become distorted. If this occurs, move the TV away from the unit, then turn off the TV and turn it on again after 15 to 30 minutes. The TV’s automatic degaussing circuit will correct the picture.

AC IN

PHONES

12V

DC IN

Nota:

÷ No instale la unidad cerca de un TV, de lo

contrario el color de la imagen del mismo puede distorsionarse. Si ocurre ésto, aleje el TV de la unidad, desconecte la alimentación del TV y conéctela otra vez después de 15 a 30 minutos. El circuito automático de desimantación corregirá la imagen.

Nota:

Non posizionare l’apparecchio nelle vicinanze di un televisore, perché i colori dell’immagine del televisore potrebbero subire delle distorsioni. Se ciò si verifica, allontanare l’apparecchio dal televisore, spegnere il televisore e riaccenderlo dopo un certo periodo di tempo variabile da 15 a 30 minuti. Il circuito di smagnetizzazione automatica del televisore provvederà a correggere l’immagine.

POWER SUPPLY ALIMENTACION ALIMENTAZIONE

A. Operation on household AC

÷ Connect the AC power cord after all other

connections have been made.

CAUTIONS:

1. ONLY USE WITH JVC POWER CORD PROVIDED WITH THIS UNIT TO AVOID MALFUNCTION OR DAMAGE TO THE UNIT.

2. BE SURE TO UNPLUG THE POWER CORD FROM THE OUTLET WHEN GOING OUT OR WHEN THE UNIT IS NOT IN USE FOR AN EXTENDED PERIOD OF TIME.

B. Batteries for memory back-up system

It is recommended that batteries are loaded to prevent the preset station memory and timer, etc. from being erased when there is a power failure, or when the AC power cord is disconnected.

A. Operación con tomacorriente de CA

÷ Conecte el cordón de CA después de haber

terminado todas las conexiones.

ÓAC IN

PRECAUCIONES:

1. PARA EVITAR FALLAS O DAÑOS EN LA UNIDAD UTILICE EL CORDON DE ALIMENT ACION DE JVC SUMINISTRADO CON ESTA UNIDAD.

2. ASEGURESE DE DESENCHUFAR EL CORDON DE ALIMENTACION DEL TOMACORRIENTES CUANDO SALGA O CUANDO NO VAYA A UTILIZAR LA UNIDAD POR UN LARGO PERIODO.

B. Pilas para el sistema de apoyo de

memoria

Se recomienda instalar las pilas para evitar que se borre la memoria de estaciones presintonizadas, el temporizador, etc., cuando hay un corte de energía o cuando se desconecta el cordón de CA.

÷ Loading batteries

Load three “R6/AA (15F)” size batteries (optional) into the battery compartment.

÷ Colocación de las pilas

Coloque tres pilas tamaño “R6/AA (15F)” (opcionales), dentro del portapila.

÷ Open the battery cover by pulling it toward you while pressing the sections marked with arrows. ÷ Abra la cubierta de las pilas tirando de la misma mientras presiona las secciones marcadas con

flechas.

Aprire il coperchietto del vano portabatterie tirandolo verso se stessi mentre si premono le sezioni

indicate con la freccia.

Power cord

Cordón de alimentación

Cavo alimentazione

“

R6/AA (15F)” size batteries

Pilas “R6/AA (15F)”

Batterie “R6/AA (15F)”

A. Fuzionamento con alimentazione di

rete CA

Collegare il cavo di alimentazione CA dopo aver eseguito tutti gli altri collegamenti.

PRECAUZIONI:

1. UTILIZZARE SOLO IL CAVO DI ALIMENTAZIONE JVC IN DOTAZIONE A QUESTA UNITA’ PER EVITARE DISFUNZIONI O DANNI ALL’UNITA’ STESSA.

2. ACCERTARSI DI SCOLLEGARE IL CAVO DI ALIMENTAZIONE DALLA PRESA DI RETE QUANDO SI ESCE O QUANDO SI PREVEDE DI NON UTILIZZARE L’UNITA’ PER UN PERIODO PROLUNGATO.

B. Batterie sistema di mantenimento

memoria

Si raccomanda di installare le batterie per evitare che le stazioni preselezionate, il timer, ecc., vengano cancellati quando si verifica un'interruzione di corrente o quando il cavo di alimentazione viene scollegato.

÷ Inserimento batterie

Inserire tre batterie di formato “R6/AA (15F)” (opzionali) nel vano delle batterie.

Battery compartment cover

Cubierta del compartimiento de las pilas

Coperchietto del vano portabatteria

Notes:

÷ The three “R6/AA (15F)” size batteries supply

the power to the memory back-up system which prevents the contents of the memory being lost when there is a power failure, or the power cord is disconnected. Battery power is not consumed when the power cord is connected to the household AC wall outlet. (When the memory backup function is activated, the time is not displayed to reduce power consumption.)

÷ When the power cord is not connected or the

“R20/D (13F)” size batteries are not loaded, the batteries should be replaced with new ones approximately every 12 months. (Connect the AC power cord when replacing batteries in order to back-up the memory.)

÷ When removing the batteries, remove battery number 3 first. ÷ Para extraer las pilas, extraiga la pila número 3 primero.

Per togliere le batterie, cominciare da quella indicata con il numero 3.

Notas:

÷ Las tres pilas tamaño “R6/AA (15F)”

suministran alimentación para el sistema de apoyo de memoria que evita que se pierda el contenido de la memoria en caso de un corte eléctrico, o cuando se desconecta el cordón de alimentación. Las pilas no se consumen cuando se desconecta el cordón de alimentación del tomacorriente de CA. (Cuando se activa la función de apoyo de memoria, la hora no es indicada para reducir el consumo de energía).

÷ Cuando el cordón de alimentación del

adaptador de CA no está conectado o cuando no se han colocado las pilas tamaño “R20/D (13F)”, es necesario reemplazar las pilas por nuevas cada 12 meses aproximadamente. (Al reemplazar las pilas, conecte el cordón de alimentación del adaptador de CA para alimentar la memoria).

÷ Insert batteries with · end first in the order shown. ÷ Inserte las pilas con el polo · primero en el orden

mostrado.

Inserire le batterie nell’ordine indicato in figura, e con l’estremità negativa

per prima.

Note:

Le tre batterie di formato “R6/AA (15F)” alimentano il sistema di mantenimento della memoria che evita la cancellazione dei contenuti memorizzati quando si verifica un'interruzione di corrente oppure quando il cavo di alimentazione viene staccato. L'energia delle batterie non viene utilizzata quando il cavo di alimentazione CA è collegato ad una presa di corrente alternata di rete. (Quando la funzione di mantenimento della memoria è attivata, l'orario non viene visualizzato per ridurre il consumo di energia).

Quando il cavo di alimentazione dell'alimentatore CA non è collegato ad una presa di rete oppure quando le batterie di formato “R20/D (13F)” non sono state inserite, le batterie devono essere sostituite con altre di nuove approssimativamente ogni 12 mesi. (Quando si sostituiscono le batterie, collegare il cavo di alimentazione dell'alimentatore CA per mentenere i contenuti memorizzati) .

C. Operation on batteries

÷ Loading batteries

1. Open the battery cover by pulling it toward you while pressing the sections marked by the arrows.

2. Insert 8 “R20/D (13F)” size batteries (optional) as shown in the diagram. * Be careful to insert the batteries with the

ª and · terminals positioned correctly.

3. Replace the cover.

C. Operación con pilas

÷ Colocación de las pilas

1. Abra la tapa del compartimiento de las pilas jalándola hacia usted mientras presiona las secciones marcadas con las flechas.

2. Inserte 8 pilas “R20/D (13F)” (opcional) como se muestra en el diagrama. * T ome pr ecauciones para insertar las pilas

con los terminales ª y · correctamente posicionados.

3. Coloque la tapa.

“R20/D (13F)” size batteries

Pilas “R20/D (13F)”

Batterie “R20/D (13F)”

C. Funzionamento a batterie

÷ Inserimento batterie

1. Aprire il coperchio del vano batterie tirando mentre si preme sulla sezione indicata dalle frecce.

2. Inserire 8 batterie di formato “R20/D (13F)” (opzionali) come indicato in figura. * Fare attenzione ad inserire le batterie con

le polarità ª e · nelle posizioni corrette.

3. Reinstallare il coperchio.

Battery replacement

When the batteries are nearly exhausted, the following symptoms may appear. In this case, replace the batteries with fresh ones. (Do not use fresh ones and old ones together.)

For the main unit

Mistracking occurs during CD playback or sound is distorted intermittently during T APE playback.

For the memory back-up

When the AC power cord is unplugged, the stored memory (timer/clock setting/preset tuning) is erased. It is recommended that the AC power cord be used when recording important material or listening to a CD.

÷ For better battery usage

Continuous operation of the unit causes the battery power to be consumed quicker than noncontinuous operation. Operation of the unit in a cold place causes the battery power to be consumed more quickly than in a warm place.

÷ For power supply

The use of household AC is recommended when continuous operation of the unit is required over a longer period of time.

Reemplazo de las pilas

Cuando las pilas estén casi agotadas, aparecerán los siguientes síntomas. En este caso reemplace las pilas por nuevas. (No emplee pilas nuevas y viejas conjuntamente).

Para la unidad principal

Durante la reproducción del CD ocurren fallas de seguimiento o el sonido presenta distorsión intermitente durante la reproducción de TAPE.

Para apoyo de memoria

Cuando se desenchufa el cable de CA, la memoria almacenada (ajustes del temporizador/reloj/presintonización) se borra. Se recomienda emplear el cable de alimentación de CA cuando graba material importante o escucha un CD.

÷ Para una mejor utilización de las pilas

Si este aparato se utiliza continuamente, las pilas se gastarán más rápido que si se utiliza de vez en cuando. Si se utiliza en un lugar frío, las pilas se consuminarán más rápidamente que si se utiliza en un lugar cálido.

÷ Para el suministro de energía

Se recomienda utilizar CA del hogar, cuando desee operar la unidad continuadamente durante un largo período.

Sostituzione della batteria

Quando le batterie sono prossime all’esaurimento, possono comparire i sintomi descritti qui di seguito. In tal caso provvedere alla sostituzione con batterie nuove. Non usare batterie nuove insieme a batterie già usate.

Apparecchio principale

Nel corso della lettura di un disco si verificano dei salti di pista o di tanto in tanto il suono risulta distorto durante la riproduzione di un nastro.

Memoria di appoggio

Se si stacca il cavo di alimentazione a corrente alternata di rete, i dati in memoria (predisposizioni per l’ora e il timer, o stazioni predesignate per la sintonizzazione) vengono cancellati. In caso di registrazione di materiale importante, o per l’ascolto di compact disc, si consiglia di alimentare l’apparecchio con collegamento ad una presa di corrente alternata di rete.

÷ Per un migliore utilizzo delle batterie

L’uso continuo dell’unità causa un consumo più rapido delle batterie che l’uso discontinuo. L’uso dell’unità al freddo causa un consumo più rapido delle batterie che l’uso al caldo.

÷ Alimentazione costante

In caso di uso per lunghi e continui periodi di tempo, si consiglia di alimentare l’apparecchio collegandolo ad una presa di corrente alternata di rete.

CAUTIONS: ÷ WHEN NOT USING THE UNIT FOR A LONG

TIME (MORE THAN TWO WEEKS) OR WHEN ALWAYS USING HOUSEHOLD AC, REMOVE THE BATTERIES TO AVOID A MALFUNCTION OR DAMAGE TO THE UNIT.

÷ WHEN THE JVC POWER CORD PROVIDED

WITH THIS UNIT IS CONNECTED, THE POWER IS AUTOMATICALLY SWITCHED FROM THE BATTERIES TO THE HOUSEHOLD AC EVEN WHEN THE BATTERIES ARE LOADED. HOWEVER, REMOVE THE BATTERIES WHEN USING THE POWER CORD.

PRECAUCIONES: ÷ SI NO VA A UTILIZAR LA UNIDAD

DURANTE LARGO TIEMPO (MAS DE DOS SEMANAS), O CUANDO UTILICE CA DEL HOGAR, EXTRAIGA LAS PILAS PARA EVITAR F ALLAS DE FUNCIONAMIENT O O DAÑOS A LA UNIDAD.

÷ CUANDO SE CONECTA EL CORDON DE

ALIMENTACION DE JVC DE EST A UNIDAD, LA ALIMENTACION CONMUTA AUTOMATICAMENTE DE LAS PILAS A CA AUN CUANDO LAS PILAS ESTEN COLOCADAS. SIN EMBARGO RECOMENDAMOS QUE EXTRAIGA LAS PILAS CUANDO UTILIZA EL CORDON DE ALIMENTACION.

ATTENZIONE: ÷ QUANDO NON SI UTILIZZA L'UNITA' PER

UN LUNGO PERIODO (PIU' DI DUE SETTIMANE) OPPURE QUANDO SI UTILIZZA SEMPRE UNA PRESA DI RETE CA , RIMUOVERE LE BATTERIE PER EVITARE DISFUNZIONI O DANNI ALL'UNITA'.

÷ QUANDO IL CAVO DI ALIMENTAZIONE

JVC IN DOTAZIONE A QUESTA UNITA' VIENE COLLEGATO, L'ALIMENTAZIONE PASSA AUTOMATICAMENTE DALLE BATTERIE ALLA CORRENTE DI RETE CA ANCHE CON LE BATTERIE INSERITE. RIMUOVERE COMUNQUE LE BATTERIE QUANDO SI UTILIZZA IL CAVO DI ALIMENTAZIONE.

CAUTIONS WHEN USING BATTERIES

When batteries are used incorrectly, it may result in the leakage of chemicals from the batteries or they may explode. The following care should be taken:

÷ Check that the positive ª and negative

· terminals of the batteries are

positioned correctly and load them as shown in the diagram.

÷ Do not mix new and old batteries

together, or mix different types of batteries.

÷ Do not try to recharge non-rechargeable

batteries.

÷ Remove the batteries when the unit is

not to be used for an extended period of

time. If chemicals from the batteries come in contact with your skin, wash them off immediately with water. If chemicals leak onto the unit, clean the unit completely.

PRECAUCIONES P ARA EL USO DE LAS PILAS

Si las pilas son incorrectamente usadas, ello puede resultar en fugas de productos químicos de las mismas o pueden explotar. Es necesario tomar las siguientes precauciones: ÷ Verifique que los terminales ª y

negativos · de las pilas estén correctamente colocados de acuerdo al diagrama.

÷ No mezcle pilas nuevas y viejas, ni

mezcle diferentes tipos de pilas.

÷ No intente recargar las pilas que no sean

recargables.

÷ Extraiga las pilas cuando no vaya a

utilizar la unidad durante un largo

período. Si los productos químicos provenientes de las pilas entran en contacto con su piel, lávese inmediatamente con agua. Si los productos químicos caen sobre esta unidad, límpiela completamente.

PRECAUZIONI NELL'USO DELLE BATTERIE

Se le batterie vengono utilizzate in modo scorretto, si possono verificare perdite di sostanze chimiche o esplosioni. Osservare quanto indicato di seguito:

Controllare che i terminali ª e · delle batterie siano orientati in modo corretto ed inserire le batterie come indicato in figura.

Non mescolare batterie vecchie e nuove o tipi diversi di batteria.

Non provare a ricaricare batterie non ricaricabili.

Rimuovere le batterie quando l'unità non viene utilizzata per un lungo

periodo. Se sostanze chimiche fuoriuscite dalle batterie entrano in contatto con la pelle, lavarsi immediatamente con acqua. Se vi sono perdite di sostanze chimiche nell'unità, pulire bene l'unità stessa.

D. Operation on car battery (DC 12 V) D. Funzionamento con la batteria di una

To car’s cigarette lighter socket (12 V)

Al enchufe del encendedor de cigarrillos del automóvil (12 V)

Alla presa dell’accendisigari della vettura (12 V)

Optional exclusive car adapter (JVC model CA-R120E)

Adaptador exclusivo para automóvil opcional (JVC modelo CA-R120E)

Adattatore esclusivo per automobile opzionale (modello JVC CA-R120E)

÷ First connect the car adapter to the DC IN 12 V

jack, not the cigarette lighter socket, because shorting of a plug on the car may cause the fuse to blow out. In addition, be careful not to make a short-circuit between the plugs.

CAUTIONS WHEN USING THIS UNIT IN A CAR

÷ When using a car battery, be sure to use the

specified car adapter (JVC model CA-R120E) to prevent mishaps or damage resulting from different polarity design.

÷ For safety, stop the car before performing

operations.

÷ Be sure to start the engine when you use the

car adapter, otherwise the car battery will be exhausted.

÷ During transport, stabilize the unit in a box,

etc.

÷ This unit is not waterproof or dustproof. To

prevent malfunctions, do not leave the unit in a car for long periods.

÷ Unplug the power cord from the AC IN jack

when using the unit with a car adapter.

D. Funcionamiento con batería de

automóvil (12 V de CC)

MIXING

AUX IN

CAUTION

÷ Primero conecte el adaptador al jack DC IN

12 V, no al enchufe del encendedor de cigarrillos, porque si pone en cortocircuito una clavija del automóvil, puede quemarse un fusible. Además, tenga cuidado de no producir un cortocircuito entre las clavijas.

PRECAUCIONES PARA USAR ESTA UNIDAD EN UN AUTOMOVIL

÷ Cuando utilice una batería de automóvil,

emplee el adaptador especificado (JVC modelo CA-R120E) para evitar fallas o daños por diferentes tipos de polaridad.

÷ Por seguridad, pare el automóvil antes de

efectuar estas operaciones.

÷ Asegúrese de poner en marcha el motor

cuando emplee el adaptador del automóvil de lo contrario se agotará la batería del mismo.

÷ Durante el transporte estabilice la unidad en

una caja, etc.

÷ Esta unidad no es impermeable ni a prueba

de polvo. Para evitar fallas no deje la unidad en un automóvil por largo tiempo.

÷ Desenchufe el cable de alimentación del jack

AC IN cuando emplee la unidad con un adaptador para automóvil.

vettura (CC 12 V)

MIC

AC IN

PHONES

12V

DC IN

12V

DC IN

Collegare prima l’alimentatore alla presa DC IN 12 V e non alla presa dell’accendisigari in quanto un cortocircuito nella vettura potrebbe far saltare il fusibile. Inoltre, fare attenzione a non mettere in cortocircuito le prese.

AVVERTENZE PER L’USO DI QUESTO APPARECCHIO IN AUTO

In caso di alimentazione tramite batteria dell’auto, è necessario utilizzare l’apposito adattatore (JVC, modello CA-R120E) per auto, onde evitare il possibile verificarsi di disfunzioni o danni dovuti al diverso tipo di polarità della corrente.

Per sicurezza, non agire sui comandi dell’apparecchio con l’autoveicolo in moto.

Durante l’uso dell’adattatore per alimentazione tramite batteria d’auto, tenere sempre il motore dell’auto in moto, onde evitare che la batteria dell’auto possa scaricarsi.

Per il trasporto dell’apparecchio, inserirlo in una scatola, o simili, per mantenerlo stabile.

L’apparecchio non è impermeabile all’acqua e alla polvere. Per evitare possibili disfunzioni, non lasciarlo a lungo all’interno di una autovettura.

Quando si utilizza l’apparecchio tramite l’adattatore per batteria d’auto, staccare dalla presa AC IN il cavo di alimentazione a corrente alternata di rete.

NAMES OF PARTS AND THEIR FUNCTIONS

NOMBRES DE LAS PARTES Y SUS FUNCIONES

NOMI E FUNZIONI DELLE PARTI

CD player/General section Sección del reproductor de CD/

Generalidades

1 Shoulder strap hook 2 button 3 AHB (Active Hyper Bass) PRO button 4 ACS (Active Clear Sound) button 5 SOUND button 6 OPEN knob

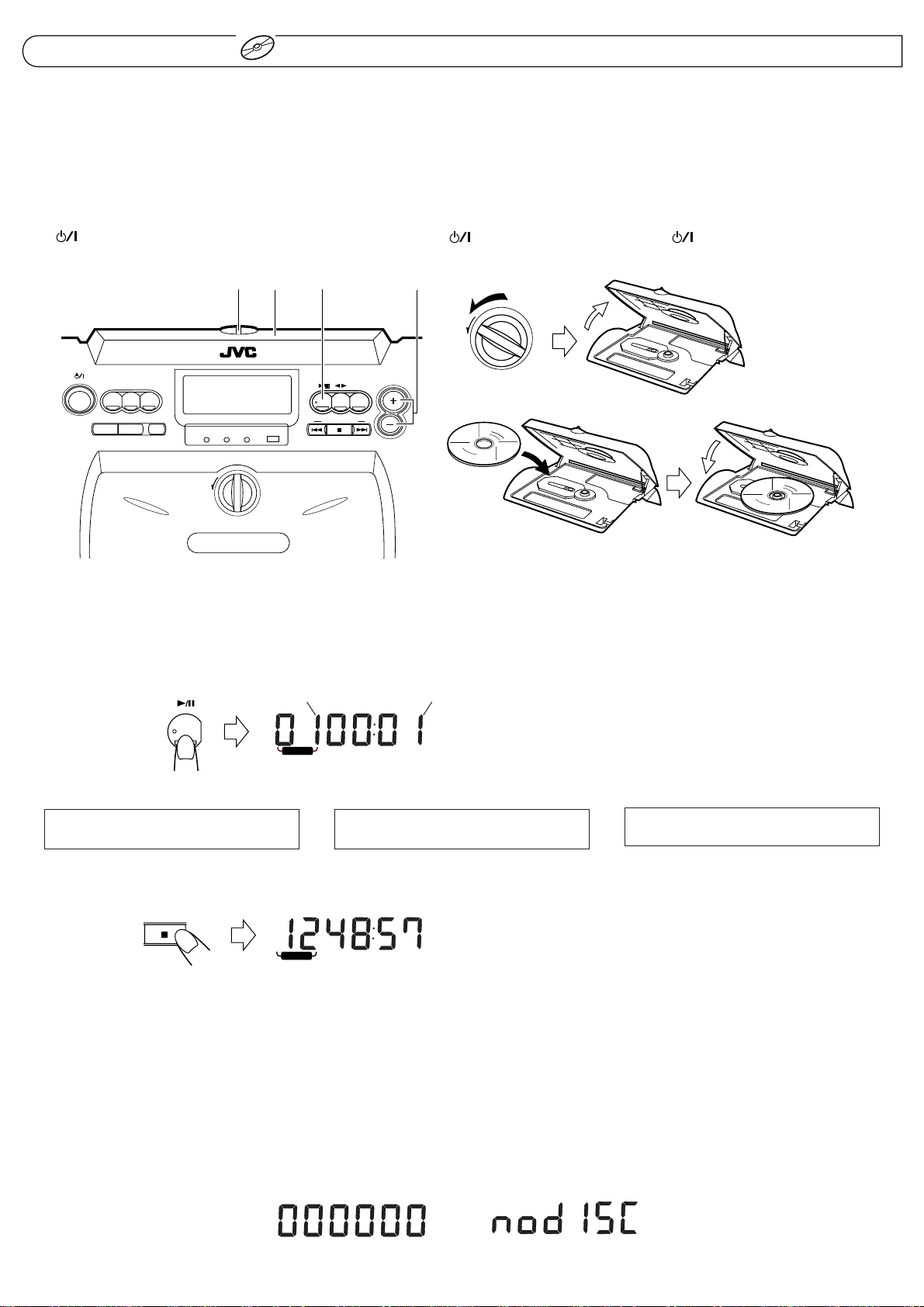

Turn the OPEN knob to the left to open the CD door. To close the CD door, press it down until it clicks shut.

7 CD door 8 Display window

1 Function/Track number display 2 Play time display 3 Repeat play indicator ( / ALL) 4 Program mode indicator (PROGRAM) 5 Random play indicator (RANDOM)

÷ See page 32 for clock adjustment display.

9 Volume control buttons (+/–) p AUX button q STANDBY indicator

AHB PRO indicator ACS indicator

w Remote sensor section

Remote control signals are received here.

e CD 3/8 button

Press to select the CD mode. Press to play/pause. Press to turn the power on.

r MULTI CONTROL buttons

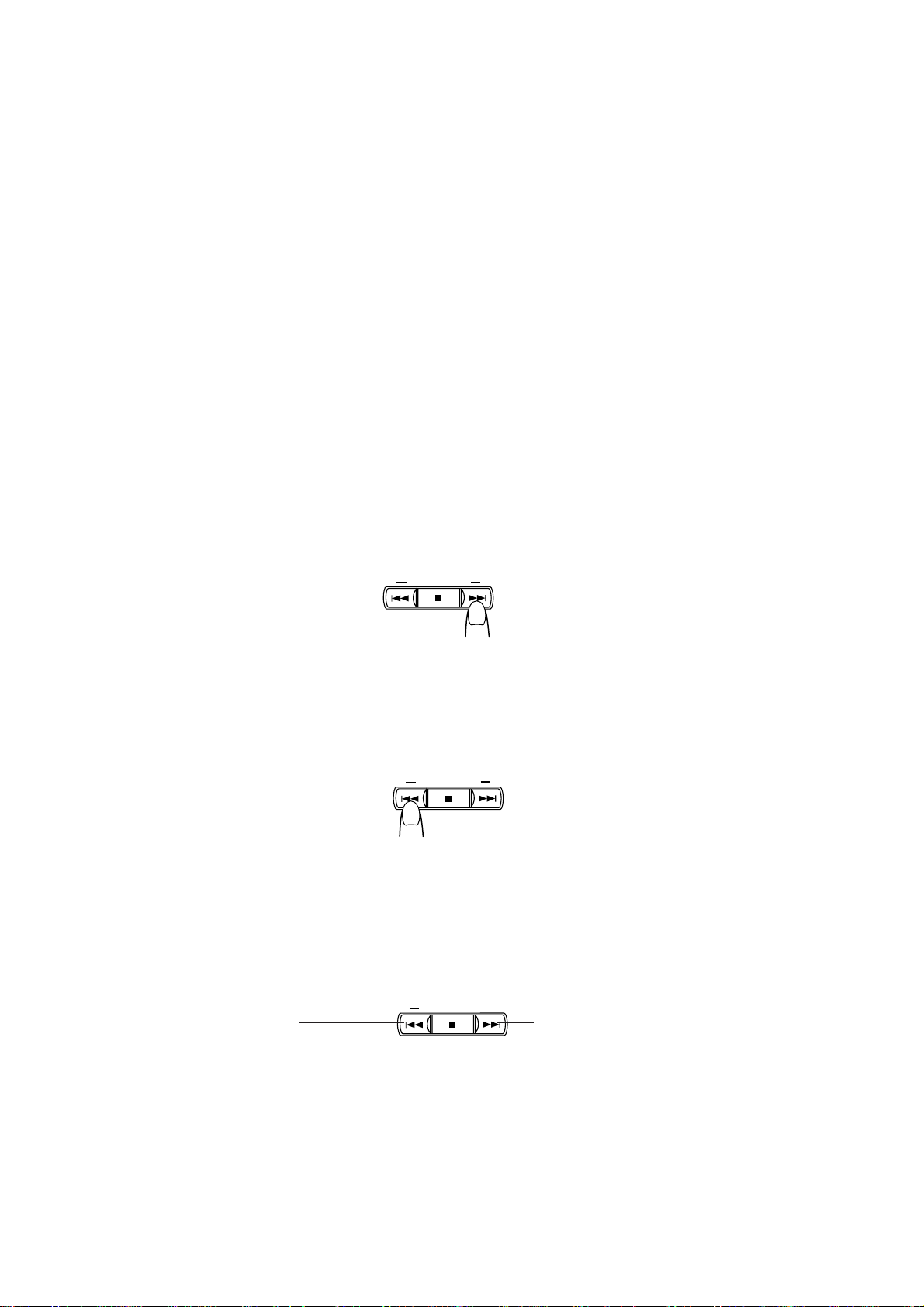

(When the mode is set to CD) 4/¢: Press to locate the beginning of a

track during skip play. Press to fast-forward/rewind during search play.

7: Press to stop.

Press to cancel program play.

qwe

1 2 Botón 3 Botón AHB (Active Hyper Bass) PRO (Hiper

4 Botón ACS (Active Clear Sound) (Sonido 5 Botón SOUND

6 Perilla OPEN

7 Puerta del CD 8 Ventanilla de indicación

9 Botones de control de volumen (+/–) p Botón AUX q Indicador STANDBY

w Sección del sensor remoto

e Botón CD 3/8

Gancho de la correa para el hombro

graves activos) Profesional claro activo)

Gire la perilla OPEN hacia la izquierda para abrir la puerta del CD. Para cerrar la puerta del CD, presione la puerta hacia abajo hasta que haga un clic que indica que está cerrada.

1 Indicación de número de función/

pista

2 Indicación de tiempo de reproducción 3 Indicador de repetición de reproducción

( / ALL)

4 Indicador de modo de programa

(PROGRAM)

5 Indicador de reproducción aleatoria

(RANDOM)

÷ Ver página 32 para la indicación de ajuste

del reloj.

Indicador AHB PRO Indicador ACS

Las señales del control remoto son recibidas aquí.

Presione para seleccionar el modo CD. Presione para reproducir/pausa. Presione para activar la alimentación.

r Botones MULTI CONTROL

(Cuando el modo es ajustado en CD) 4/¢:Presione para localizar el

principio de una pista durante la reproducción por salto. Presione para avanzar rápidamente/rebobinar durante la reproducción por búsqueda.

7: Presione para parar.

Presione para cancelar la reproducción programada.

Sezione del lettore CD e generale

ALL

PROGRAM

TRACK

Barretta per l’aggancio della tracolla

Tasto di attivazione e disattivazione ( )

Tasto della funzione AHB (iperbassi attivi) PRO

Tasto della funzione ACS (suono nitido attivo)

Tasto della sonorità (SOUND)

Manopola di apertura (OPEN) Per aprire lo sportello del vano portadischi ruotare questa manopola verso sinistra. Per richiudere lo sportello premerlo sino a quando scatta in posizione.

Sportello del vano portadischi

Quadrante delle indicazioni

IIndicazione della funzione o del numero del brano

Indicazione del tempo di riproduzione

Indicazione di riproduzione ripetuta ( / ALL)

Indicazione della modalità di programmazione (PROGRAM)

Indicazione di riproduzione in ordine casuale in corso (RANDOM)

Per la visualizzazione relativa alla regolazione dell’ora vedere a pag. 32.

Tasti di comando del volume (+ e –)

Tasto per ingresso ausiliario (AUX)

Indicazione di modalità di attesa (STANDBY) Indicazione della funzione AHB PRO Indicazione della funzione ACS

Sezione del sensore del telecomando I segnali del telecomando vengono ricevuti in questa zona.

Tasto di riproduzione e pausa del CD (CD 3/8) Premerlo per selezionare la modalità del CD. Premerlo per passare dalla riproduzione alla pausa, e viceversa. Premerlo per attivare l’apparecchio.

Tasti di comando polivalenti (MUL TI CONTROL) In caso di modalità disposta per la lettura di un CD:

4/¢

: Premerlo per localizzare l’inizio di un

brano, nel corso della riproduzione a salto. Premerlo per passare all’avanzamento o retrocessione veloce nel corso della riproduzione con ricerca.

: Premerlo per arrestare l’apparecchio.

Premerlo per cancellare la riproduzione programmata.

RANDOM

Tuner/Deck section Sección sintonizador/platina Sezione sintonizzatore/registratore

PRESET TUNING/BEAT CUT button

2 Display window

1 Band display 2 Radio frequency display

3 Mode display during FM broadcast

(STEREO/MONO)

4 Tape (TAPE) display 5 Reverse mode indicator ( / / ) 6 Recording indicator (REC) 7 Tape direction indicators (2/3)

3 TAPE 23 button

Press to select the tape mode. Press to select the tape direction. Press to turn the power on.

4 TUNER BAND button

Press to select the tuner mode. Press to select the band. Press to turn the power on.

5 ONE TOUCH REC button 6 OPEN knob

Turn the OPEN knob to the left to open the cassette holder. T o close the cassette holder, press it until it clicks shut.

7 Cassette holder 8 MULTI CONTROL buttons

(When the mode is set to TAPE)

4 REW : Press to rewind the tape.

7 STOP : Press to stop the tape. ¢ FF : Press to fast-forward the

(When the mode is set to TUNER)

4/¢ : Auto tuning/Manual tuning

tape.

1 Botón PRESET TUNING/BEAT CUT 2 Ventanilla de indicación

1 Indicación de banda 2 Indicación de frecuencia de radio 3 Indicación de modo durante una

radiodifusión FM (STEREO/MONO)

4 Indicación de cinta 5 Indicador de modo de inversión ( / /

)

6 Indicador de grabación (REC) 7 Indicadores de sentido de la cinta (2/3)

3 Botón TAPE 23

Presione para seleccionar el modo de cinta. Presione para seleccionar el sentido de la cinta. Presione activar la alimentación.

4 Botón TUNER BAND

Presione para seleccionar el modo de sintonizador. Presione para seleccionar la banda. Presione activar la alimentación.

5 Botón ONE TOUCH REC 6 Perilla OPEN

Gire la perilla OPEN hacia la izquierda para abrir el portacassette. Para cerrar el portacassette, presiónelo hasta que haga clic.

7 Portacassette 8 Botones MULTI CONTROL

(Cuando el modo está ajustado en TAPE)

4 REW: Presione para rebobinar la 7 STOP: Presione para parar la cinta.

¢ FF: Presione para avanzar

(Cuando el modo está ajustado en TUNER)

4/¢: Sintonización automática/

cinta.

rápidamente la cinta.

manual

456

REC

T asto per sintonizzazione a predesignazione (PRESET TUNING) ed eliminazione dei battimenti (BEAT CUT)

Quadrante delle indicazioni

Indicazione della banda

Indicazione della frequenza radio

Indicazione della modalità di ricezione di trasmissioni FM (STEREO o MONO)

Indicazione di uso del nastro (TAPE)

Indicazione della modalità di inversione ( / / )

Spia di registrazione in corso (REC)

Indicazioni della direzione di movimento del nastro (2 o 3)

Tasto di comando del nastro (TAPE Premerlo per selezionare la modalità del nastro. Premerlo per selezionare la direzione desiderata. Premerlo per attivare l’apparecchio.

Tasto della banda del sintonizzatore (TUNER BAND) Premerlo per selezionare la modalità del sintonizzatore. Premerlo per selezionare la banda. Premerlo per attivare l’apparecchio.

Tasto per registrazione ad un sol tocco (ONE TOUCH REC)

Manopola di apertura e chiusura (OPEN) Ruotarla verso sinistra per aprire il vano portacassette. Per richiudere il vano premerlo in dentro sino a quando scatta in posizione chiusa.

Vano portacassette

Tasti di comando polivalenti (MULTI CONTROL) In caso di modalità disposta su TAPE:

REW:Premerlo per riavvolgere il nastro.

STOP: Premerlo per arrestare il

IIn caso di modalità disposta su TUNER:

4/¢

movimento del nastro.

FF: Premerlo per far avanzare

rapidamente il nastro.

: Sintonizzazione automatica o

manuale

STEREO

MONO

MHz

)

Rear panel

Panel trasero

AUX IN

CAUTION

Pannello posterlore

MIXING

MIC

LEVEL

DIGITAL OUT

OPTICAL

PHONES

AC IN

12V

DC IN

1 AUX IN (AUX input) jack 2 Telescopic antenna 3 Headphone jack (PHONES) 4 AC IN (AC input) jack 5 Battery compartment cover 6 DC IN 12 V jack ( )

Preparation before use

÷ Installing batteries in the remote control

unit

1. Remove the battery cover from the back of the remote control unit.

2. Insert two “R6/AA (15F)” size batteries. ÷ Insert the batteries with the ª and ·

terminals matching the indication inside the battery compartment.

3. Replace the cover.

1 Jack AUX IN (entrada AUX) 2 Antena telescópica 3 Jack del auricular (PHONES) 4 Jack AC IN (entrada AC) 5 Tapa del compartimiento de las pilas 6 Jack DC IN 12 V ( )

Preparativos antes usarla

÷ Instalación de las pilas en la unidad de

control remoto

1. Extraiga la tapa de las pilas de la parte trasera de la unidad de control remoto.

2. Inserte dos pilas de tamaño “R6/AA (15F)”.

÷ Inserte las pilas con los terminales ª y

· de acuerdo a la indicación en el interior

del compartimiento de las pilas.

3. Recoloque la tapa.

Presa per ingresso ausiliario (AUX IN)

Antenna telescopica

Presa per la cuffia (PHONES)

Presa di ingresso di corrente alternata (AC IN)

Coperchietto del vano batteria

Presa di ingresso di corrente continua a 12 V (DC IN 12 V, )

UNITA’ DI TELECOMANDOUNIDAD DE CONTROL REMOTOREMOTE CONTROL UNIT

Preparativi prima dell’uso

÷ Installazione delle batterie nel tele-

comando

1. Rimuovere il coperchio del vano batterie dal retro del telecomando.

2. Inserire due batterie di formato “R6/AA (15F)”.

Inserire le batterie con i terminali ª e orientati come indicato all’interno del vano stesso.

3. Reinstallare il coperchio.

÷ Battery replacement

When the remote control operation becomes unstable or the distance from which remote control is possible decreases, replace the batteries.

Insert the · ends first.

Primero inserte el terminal ·.

Inserire il lato · per primo.

÷ Reemplazo de las pilas

Cuando el funcionamiento del controlador remoto se vuelve inestable o la distancia dentro de la cual actúa se reduce, reemplace las pilas.

÷ Sostituzione batterie

Quando il funzionamento dell’unità di telecomando è intermittente oppure quando la distanza utile diminuisce, sostituire le batterie.

Using the remote control unit

÷ Point at the remote sensor and operate within

about 7 m.

÷ The remote control range is less when the unit

is used at an angle.

÷ Do not expose the remote sensor to strong

direct sunlight or artificial lighting.

÷ Make sure that there are no obstacles

between the remote sensor and the unit.

÷ If the radio reception is noisy, move the remote

control unit away from the main unit.

Utilización de la unidad de control remoto

÷ Apúntela hacia el sensor remoto y hágala

funcionar dentro de un radio de 7 m. aprox.

÷ El radio de acción del controlador remoto es

menor cuando se lo apunta en ángulo.

÷ No exponga el sensor remoto a la luz directa

del sol o a fuerte iluminación artificial.

÷ Asegúrese de que no hayan obstáculos entre

el sensor remoto y el controlador remoto.

÷ Si la recepción de radio tiene ruido, aleje el

control remoto de la unidad principal.

Uso dell’unità di telecomando

Utilizzare l’unità di telecomando entro una distanza di circa 7 metri puntandola verso il sensore di telecomando.

Il campo di funzionamento dell’unità di telecomando è inferiore se essa viene utilizzata da una posizione angolare.

Non esporre il sensore di telecomando a luce naturale o artificiale intensa.

Accertarsi che non vi siano ostacoli tra il sensore di telecomando e l’unità di telecomando.

Se la ricezione radio risulta disturbata, spostare il telecomando lontano dall’apparecchio.

The following operations can be performed using the remote control unit.

÷ Check the operation button functions

carefully and operate them correctly.

TIMER

CLOCK TIMER

ON/OFF

SLEEP

DOWN UP SET

C D

AUX

REVERSE MODE

REW

RANDOM

AUTO

PRESET

TAPE

MULTI CONTROL

PROGRAM

REPEAT

TUNER

BAND

FM MODE

4 5

1 TIMER button

Press to change the mode to TIMER.

2 CLOCK button

Press to adjust the clock.

3 Number buttons (1-10, +10)

(When the mode is set to CD) Press to play specific tracks or to program tracks. (When the mode is set to TUNER) Press to select preset stations.

÷ Buttons 1-3 are also used for clock

4 REVERSE MODE button 5 DISPLAY button 6 AHB PRO button 7 TIMER ON /OFF button

Press to cancel or reset the TIMER.

8 button

When the main unit power is supplied from batteries, pressing this button will not turn on the main unit power. (In this case, press the button on the main unit.)

9 SLEEP button p PROGRAM button

Press to select the program play mode.

q RANDOM button w REPEAT button e AUTO PRESET button r VOLUME buttons (+/–)

÷ Buttons not mentioned here have the same

functions as those on the main unit.

DISPLAY

ACS

SOUND

AHB PRO

adjustment and timer operation (see page

32).

VOLUME

RM-RXVB55E

REMOTE CONTROL

Las siguientes operaciones deben ser ejecutadas utilizando la unidad de control remoto.

÷ Compruebe detalladamente el

funcionamiento de los botones de operación y opérelos correctamente.

8 9 p

q w

1 Botón TIMER

Presione para cambiar el modo a TIMER.

2 Botón CLOCK

Presione para ajustar el reloj.

3 Botones de número (1-10, +10)

(Cuando el modo está ajustado en CD) Presione para repr oducir pistas específicas o para programar pistas. (Cuando el modo está ajustado en TUNER) Presione para seleccionar estaciones presintonizadas.

÷ Los botones de 1 a 3 también son

empleados para el ajuste del reloj y para la operación del temporizador (ver página 32).

4 Botón REVERSE MODE 5 Botón DISPLAY 6 Botón AHB PRO 7 Botón TIMER ON/OFF

Presione para cancelar o r eposicionar TIMER.

8 Botón

Cuando la alimentación de la unidad principal proviene de las pilas, el presionar este botón no conectará la alimentación de la unidad principal. (En este caso, presione el botón de la unidad principal.)

9 Botón SLEEP p Botón PROGRAM

Presione para seleccionar el modo de reproducción programada.

q Botón RANDOM w Botón REPEAT e Botón AUTO PRESET r Botones VOLUME (+/–)

÷ Los botones que no están aquí mencionados

poseen las mismas funciones que los de la unidad principal.

Le operazioni seguenti possono essere eseguite utilizzando l’unità di telecomando.

÷ Controllare con attenzione le funzioni dei

tasti ed utilizzare quest’ultimi in modo corretto.

Tasto del timer (TIMER) Premerlo per passare alla modalità del TIMER

Tasto dell’orologio (CLOCK) Premerlo per poter regolare l’ora.

Tasti numerici (da 1 a 10, e +10) In caso di modalità disposta su CD, per la lettura dei dischi: Agire sui tasti numerici per la lettura di certi brani specifici, o per la programmazione dei brani. In caso di modalità disposta su TUNER, per la ricezione radio: Agire sui tasti per selezionare le stazioni presintonizzate.

I tasti da 1 a 3 sono anche usati per la regolazione dell’ora ed il funzionamento del timer (vedere a pag. 32).

Tasto di modalità inversa (REVERSE MODE)

Tasto di modifica della visualizzazione del quadrante (DISPLAY)

Tasto della funzione AHB PRO

T asto di attivazione e disattivazione del timer (TIMER ON/OFF)

Tasto di accensione Nel caso in cui l’apparecchio principale venga alimentato a batterie, l’azione su questo tasto non ha alcun effetto sull’accensione dell’apparecchio. In questo caso si deve agire sul tasto dell’apparecchio.

Tasto per la modalità di spegnimento a tempo (SLEEP)

Tasto della modalità di programmazione (PROGRAM) Premerlo per passare alla modalità di programmazione o riproduzione programmata.

T asto per la riproduzione casuale (RANDOM)

Tasto per la ripetizione della riproduzione (REPEAT)

Tasto per predesignazione automatica (AUTO PRESET)

Tasti per la regolazione del volume (VOLUME, + e –)

÷ I tasti non menzionati hanno le stesse

funzioni del tasti ballo stesso nome dell'unitê principale

SWITCHING THE POWER ON/OFF

AUX

BAND

TAPE

TUNER

CONEXION/DESCONEXION DE LA ALIMENTACION

ACCENSIONE E SPEGNIMENTO

Switching the power on/off

÷ Switching on:

ON/STANDBY

÷ Switching off:

ON/STANDBY

STANDBY

button

Botón

Tasto

ON/STANDBY

AHB PRO

PRESET TUNING

AUX

BEAT CUT

AUX button

Botón AUX

ACS

SOUND

ONE TOUCH

REC

STANDBY

T asto AUX

Conexión/desconexión de la alimentación

÷ Conexión:

The STANDBY indicator goes out.

El indicador STANDBY se apaga.

L'indicatore STANDBY si spegne.

÷ Desconexión:

The STANDBY indicator lights.

El indicador STANDBY se enciende.

L'indicatore STANDBY si illumina.

TUNER/BAND button

CD 3/8 button

Botón CD 3/8

Botón TUNER/BAND

Tasto TUNER/BAND

Tasto CD (3/8)

VOLUME

BAND

TAPE

TUNER

AHB PRO

ACS

MULTI CONTROL

REW

T APE 23 button

Botón TAPE 23

Tasto TAPE

STOP

Accensione e spegnimento dell’unità

Accensione:

÷ The display window lights. (when using DC power, it lights for only 5 seconds) ÷ Se enciende la ventanilla de indicación. (cuando utilice la alimentación de CC, la

ventanilla se enciende solamente durante 5 segundos)

Il quadrante delle indicazioni si illumina (in caso di alimentazione a corrente continua, si

illumina solo per 5 secondi)

Spegnimento:

÷ The display window light goes off and only the clock time is displayed. ÷ Se apaga la ventanilla de indicación y sólo queda indicada la hora del reloj. ÷

Tutte le indicazioni del quadrante si spengono e rimane visualizzata solo quella dell’ora.

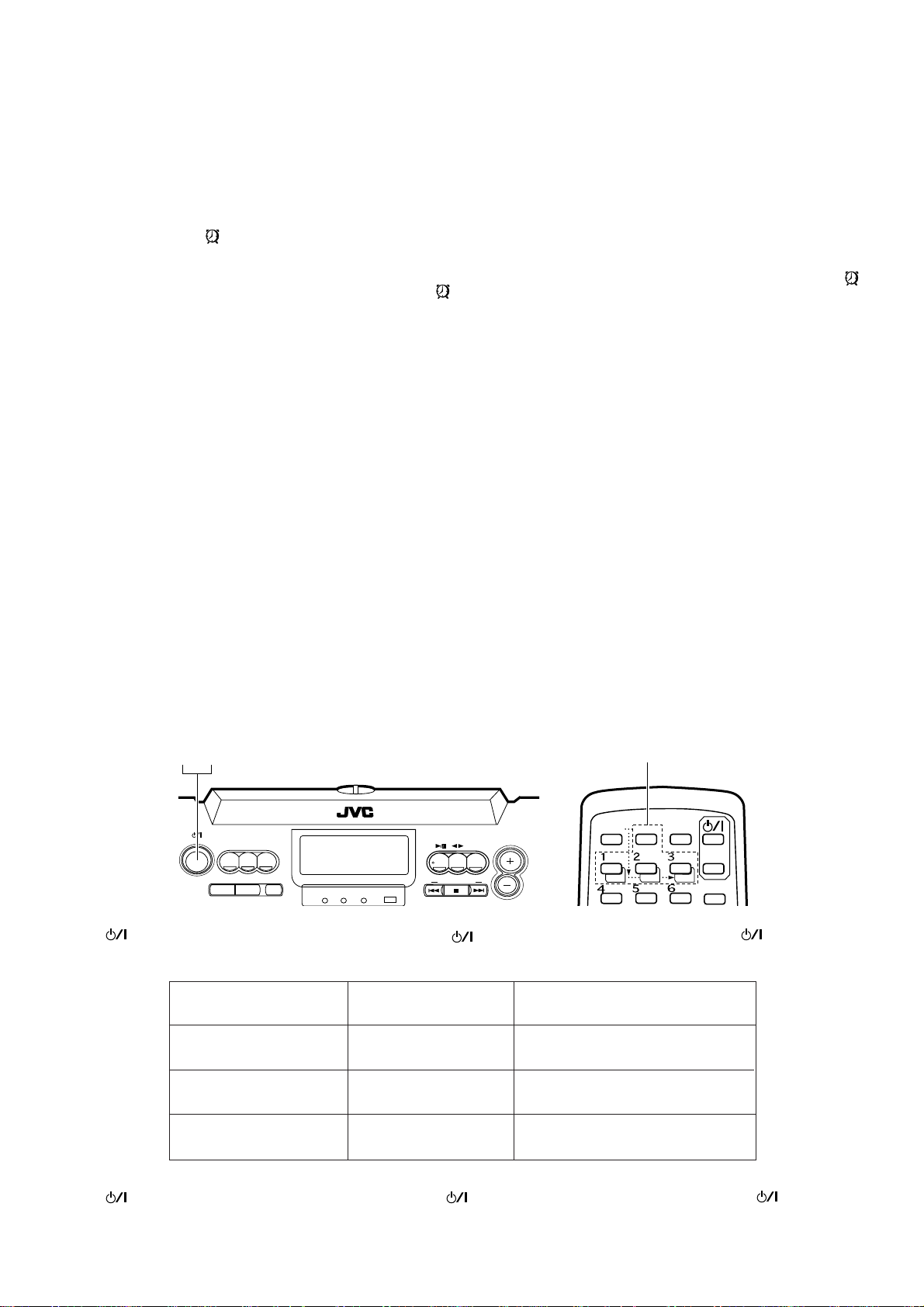

One touch operation (COMPU PLAY)

(only when AC power is used)

Even when the power is set to STANDBY, pressing the button shown below switches on the power and selects the source.

Function mode

Modo de función

Modo di funzionamento

Notes:

÷ COMPU PLA Y doesn’t function when the unit

is used with batteries or a car adapter . Press the button to turn on. To avoid battery exhaustion, the display window normally doesn’t light. However, when the button is pressed to turn on or an operation button is pressed, the display window lights for 5 seconds.

÷ When switching off the power, be sure to press

the button.

÷ The COMPU PLAY function on the remote

control has the same function as that on the main unit.

TAPE

TUNER

AUX

Operación de un solo toque (COMPU PLAY) (sólo cuando se usa alimentación de CA)

Cuando la alimentación está colocada en ST ANDBY , el presionar el botón mostrado abajo conecta la alimentación y selecciona la fuente.

Operations

Operaciones

Funzionamento ad un solo tocco (COMPU PLAY) (solo quando si usa corrente alternata)

Anche se l’unità si trova nel modo STANDBY, premendo uno dei tasti indicati di seguito essa si accende e una sorgente di segnale viene attivata.

Operazioni

When this button is pressed with a CD loaded, CD playback begins.

Cuando se presiona este botón habiendo un CD colocado, comienza la reproducción del mismo.

Se questo tasto viene premuto a lettore CD carico, la riproduzione del CD ha immediatamente inizio.

When this button is pressed with a tape loaded, tape playback begins.

Cuando se presiona este botón habiendo una cinta colocada, comienza la reproducción de la misma.

Se questo tasto viene premuto a registratore a cassette carico, la riproduzione della cassetta ha immediatamente inizio.

When this button is pressed, the tuner is engaged.

Cuando se presiona este botón, se activa el sintonizador.

Se questo tasto viene premuto, il sintonizzatore si accende.

A sound source connected to the AUX IN terminal can be engaged.

Es posible activar una fuente de sonido que esté conectada al terminal AUX IN.

Può attivare una sorgente di segnale collegata al terminale AUX IN.

Notas:

÷ COMPU PLAY no funciona cuando la unidad

es usada con pilas o con el adaptador del automóvil. Presione el botón para conectar la alimentación. Para evitar que la batería se agote, la ventanilla de indicación normalmente no se enciende. Sin embargo, cuando se presiona el botón para activar o cuando se presiona un botón de operación, la ventanilla de indicación se enciende durante 5 segundos

÷ Para desconectar la alimentación asegúrese

de presionar el botón .

÷ El fonctión COMPU PLAY del controlador

remoto tiene la misma función que el de la

Note:

La funzione COMPU PLAY non è operativa se l’apparecchio viene alimentato a batterie, o tramite la batteria dell’auto. In questo caso, per accendere l’apparecchio agire sul tasto

. Per prevenire un eccesivo consumo delle batterie, il quadrante delle indicazioni normalmente rimane spento. Solo al momento in cui si preme uno dei tasti operativi, o il tasto

per accendere l’apparecchio, il quadrante si illumina per 5 secondi.

Spegnere l’unità solo premendo il tasto .

Il modo di funzionamento COMPU PLAY del telecomando possiede le stesse funzioni di quello omonimo dell’unità principale.

unidad principal.

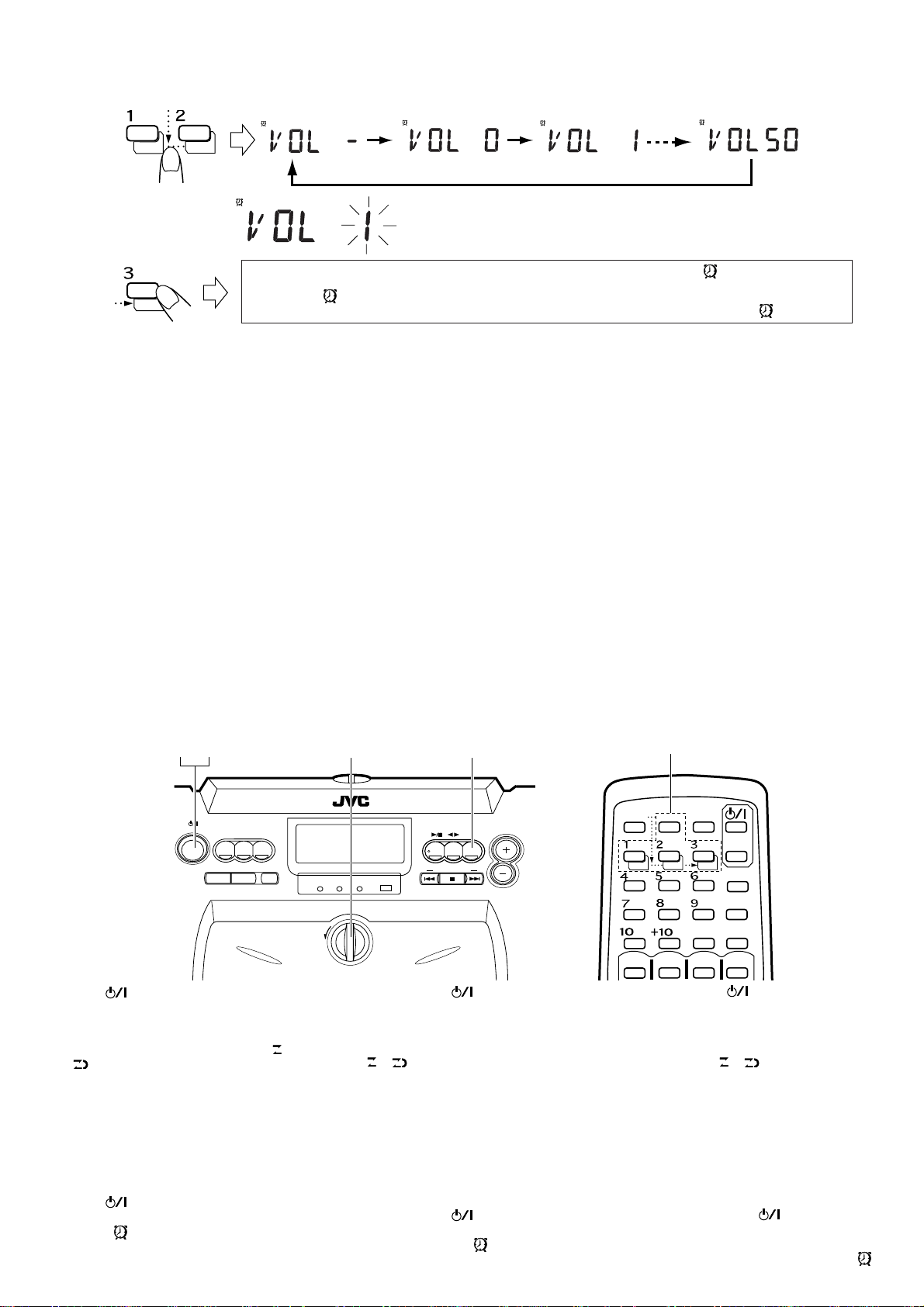

VOLUME, SOUND MODE AND OTHER CONTROLS

VOLUMEN, MODO DE SONIDO Y OTROS CONTROLES

COMANDI DEL VOLUME E DELLE VARIE MODALITA SONORE

VOLUME buttons

+ : Use to increase the volume. – : Use to decrease the volume. (Control range from VOL 0 to VOL 50.)

AHB (Active Hyper Bass*) PRO button

BASS 1:The AHB PRO indicator lights up, and

a mild bass boost is added to the sound.

BASS 2:The AHB PRO indicator lights up, and

a stronger bass boost is added to the sound.

OFF :The AHB PRO indicator goes out. Set

to this position when Active Hyper Bass Pro sound is not required.

* Active Hyper Bass (AHB) Pro

The Active Hyper Bass Pro circuit reinforces the bass sound to maintain rich, full bass at low volumes (playback only).

Main unit

Unidad principal

Apparecchio principale

Botones de volumen

+ : Uselo para aumentar el volumen. – : Uselo para reducir el volumen. (Los límites de control van de VOL 0 a VOL 50.)

Main unit

Unidad principal

Apparecchio principale

VOLUME

Remote control unit

Unidad de control remoto

Telecomando

Botón AHB (Active Hyper Bass*) PRO

BASS 1: El indicador AHB PRO se ilumina, y un

BASS 2: El indicador AHB PRO se ilumina, y un

OFF : El indicador AHB PRO se apaga.

* Hiper graves activos (AHB) Pro

El circuito de Hiper Graves Activos Pro refuerza el sonido de graves para mantener los graves sonoros y completos en volumen reducido (solamente reproducción).

AHB PRO

suave refuerzo de grave es agregado al sonido.

refuerzo más fuerte de grave es agregado al sonido.

Colóquelo en esta posición si el sonido Active Hyper Bass Pro no es necesario.

Remote control unit

Unidad de control remoto

Telecomando

Tasti del volume

+ : Per aumentare il volume. – : Per diminuire il volume. (La gamma di controllo va da VOL 0 a VOL 50).

VOLUME

Tasto della funzione AHB PRO (Active Hyper-Bass* = iperbassi attivi)

BASS 1: La spia AHB PRO si illumina, ed ai

suoni bassi viene aggiunta una leggera accentuazione.

BASS 2: La spia AHB PRO si illumina, ed ai

suoni bassi viene aggiunta una più forte accentuazione.

OFF : La spia AHB PRO si spegne. Disporre

il comando su questa posizione se non si desidera attivare la funzione degli iperbassi attivi.

* Active Hyper-Bass (AHB = iperbassi attivi)

Pro

Il circuito, a livello professionale, degli iperbassi attivi rinforza i suoni bassi per mantenere dei bassi ricchi e potenti ai bassi volumi (solo per la riproduzione).

AHB PRO

ACS (Active Clear Sound*) button

Use the ACS button to enhance the sound reproduction. Press the ACS button to turn it ON/ OFF .

* Active Clear Sound (ACS)

The Active Clear Sound (ACS) circuit emphasizes high-frequency sound without lowering the signal-noise ratio, while adjusting its output according to the input signal level. This results in a better balance between the highfrequency sound and the low-frequency heavy bass sound.

Note:

This fuction has no effect with monaural sound sources.

Main unit

Unidad principal

Apparecchio principale

AHB PRO

AHB PRO indicator lights in red when AHB PRO is set to BASS 1/BASS 2.

El indicador AHB PRO se enciende en rojo cuando AHB PRO es ajustado en BASS 1/BASS 2.

La spia AHB PRO si illumina in rosso quando la funzione AHB PRO si trova posizionata su BASS 1 o BASS 2.

Botón ACS (Active Clear Sound*)

Emplee el botón ACS para resaltar la reproducción de sonido. Presione el botón ACS para conectarlo/desconectarlo ON/OFF.

* Sonido claro activo (ACS)

El circuito Active Clear Sound (ACS) enfatiza el sonido de alta frecuencia sin reducir la relación señal - ruido, al mismo tiempo que ajusta la salida de acuerdo al nivel de la señal de entrada. Esto resulta en un balance mejorado entre los sonidos de frecuencias altas y los sonidos graves de baja frecuencia.

Nota:

Esta función no tiene efecto con fuentes de sonido monoaural.

Remote control unit

Unidad de control remoto

Telecomando

ACS

Tasto ACS (ACS = Suono nitido attivo*)

Usare il tasto ACS per enfatizzare la riproduzione sonora. Per attivare o disattivare questa modalità agire sul tasto ACS.

* Active Clear Sound (ACS = Suono nitido attivo)

Il circuito del Suono nitido attivo (ACS) accentua i suoni delle alte frequenze senza abbassare il rapporto segnale/rumore, regolandone contemporaneamente l’uscita in relazione al livello del segnale in ingresso. Il risultato è un migliore equilibrio fra i suoni ad alta frequenza ed i bassi profondi.

Nota:

Questa funzione non ha alcun effetto sulle sorgenti sonore monoaurali.

ACS

Lights in green when ACS is ON.

Se enciende en verde cuando ACS está en ON.

Si illumina in verde se la funzione ACS è attivata.

Sound mode button

Sound modes can be selected to enhance the type of music being played.

÷ Press the SOUND button to select the sound

mode.

÷ Each time the SOUND button is pressed the

sound mode changes as follows:

Botón de modo de sonido

Los modos de sonido pueden ser seleccionados para realzar el tipo de música que está siendo reproducida.

÷ Presione el botón SOUND para seleccionar

el modo de sonido.

÷ Cada vez que presiona el botón SOUND, el

modo de sonido cambia de la forma siguiente:

Tasto modo suono

I modi del suono possono essere selezionati per potenziare il tipo di musica riprodotto.

Premere il tasto SOUND per selezionare il modo desiderato.

Ogni volta che il tasto SOUND viene premuto, il modo cambia come indicato di seguito:

Main unit

Unidad principal

Apparecchio principale

SOUND

Remote control unit

Unidad de control remoto

Telecomando

SOUND

Sound mode selection LIVE:

Set to this position for heavy metal or rock music.

POP:

Set to this position for light music including popular and vocal music.

CLEAR:

Set to this position for crisp and clear sounding music with transparent highs.

FLA T (No sound effect (flat characteristics)):

Set to this position when listening to classical music.

Note:

The selected modes only affect the sound output from the speakers or headphones. They do not affect the sound when recording.

÷ The factory-preset is “FLAT”. Each time the SOUND button is pressed, the display changes as shown. ÷ El ajuste de fábrica es “FLAT”. Cada vez que presiona el botón SOUND, la indicación cambia como se

muestra.

L’apparecchio esce di fabbrica predisposto su “FLAT”. Ad ogni successiva pressione del tasto SOUND, la visualizzazione cambia come indicato.

Selección del modo de sonido LIVE:

Colóquelo en esta posición para música de ritmo pesado o rock.

POP:

Colóquelo en esta posición para música suave, incluyendo música popular y vocal.

CLEAR:

Colóquelo en esta posición para música con sonido vívido y claro con altos transparentes.

FLAT (Sin efecto de sonido (característica plana)):

Colóquelo en esta posición para escuchar

Selezione modo suono LIVE:

Selezionare questa posizione per musica di tipo heavy metal o per musica rock.

POP:

Impostare questa posizione per ascoltare musica leggera di tipo popolare o vocale.

CLEAR:

Impostare questa posizione per ascoltare musica chiara e nitida con acuti trasparenti.

FLAT (nessun effetto (caratteristiche piatte)):

Impostare questa posizione per ascoltare musica classica.

música clásica.

Nota:

Los modos seleccionados sólo afectan la salida de sonido proveniente de los altavoces o

I modi selezionati influenzano solo il suono dei diffusori o delle cuffie. Essi non influenzano il suono registrato.

audífonos, pero no afectan el sonido cuando se graba.

HANDLING CDs MANIPULACION DE CD MANEGGIO DEI CD

Since dirty, damaged and warped CDs may damage the unit, take care regarding the following:

1. Usable CDs

Use CDs with the Compact Disc mark shown below.

2. Notes on handling CDs

÷ Do not touch the reflective recorded

surface.

÷ Do not stick or write anything on the label

side.

÷ Do not bend CDs.

3. Storage

÷ After removing a CD from the unit, be sure

to put it back in its case.

÷ Do not expose CDs to direct sunlight, high

temperatures (such as from a heater), high humidity, or dust.

4. Cleaning CDs

÷ Before loading a CD, wipe off any dust,

dirt or fingerprints with a soft cloth. CDs should be cleaned by wiping radially from the center to the edge.

÷ Never use thinner, benzine, record cleaner

or antistatic spray.

Como los CD sucios, dañados o alabeados pueden dañar la unidad, tome precauciones en relación a lo siguiente:

1. CD utilizables

Utilice CD con la marca Compact Disc indicada abajo.

2. Notas sobre manipulación de CD

÷ No toque la superficie grabada reflejante. ÷ No adhiera ni escriba nada sobre el lado

de la etiqueta.

÷ No doble los CD.

3. Almacenamiento

÷ Después de extraer un CD de la unidad,

asegúrese de colocarlo otra vez en su caja.

÷ No exponga los CD a la luz directa del

sol, altas temperaturas (provenientes de un calentador , etc), alta humedad, o polvo.

4. Limpieza de CD

÷ Antes de colocar un CD, limpie el polvo,

suciedad o huellas digitales, con un paño suave. Los CD deben ser limpiados radialmente desde el centro hacia el borde.

÷ Nunca utilice solvente, bencina, limpiador

de discos o aerosol antiestático.

Dato che CD sporchi, danneggiati o deformati possono danneggiare l'unità, fare attenzione a quanto segue:

1. CD utilizzabili

Utilizzare solo CD recanti il marchio sotto indicato.

2. Note sul maneggio dei CD

Non toccare la superficie registrata iridescente.

Non incollare o scrivere alcunchè sul lato etichettato.

Non piegare i CD.

3. Conservazione

Dopo aver rimosso un CD dall'unità, accertarsi di riporlo nella sua custodia.

Non esporre i CD alla luce solare diretta, a temperature elevate (stufe o termosifoni), ad umidità elevate o a polvere.

4. Pulizia CD

Prima di inserire un CD, pulire polvere, sporco o impronte digitali con un panno morbido. I CD devono essere puliti strofinando radialmente, dal centro verso il bordo.

÷ Non utilizzare mai diluente, benzina,

liquido pulente per dischi o spray antistatici.

÷ Removing the CD from its storage case and loading it. ÷ Extracción del CD de su caja y colocación del mismo. ÷

Rimozione del CD dalla sua custodia e suo caricamento nel lettore.

÷ Press the center and lift out. ÷ Presione el centro y levántelo. ÷

Premere il centro e sollevare.

÷ Press to secure the CD. ÷ Presiónelo para sujetar el CD. ÷

Premere per fissare il CD.

÷ Handling ÷ Manipulación ÷

Maneggio

÷ Cleaning ÷ Limpieza ÷

Pulizia

Correct

Correcto

Corretto

Incorrect

Incorrecto

Scorretto

Incorrect

Incorrecto

Scorretto

Note:

CDs shaped like a heart, flower , etc. (speciallyshaped CDs) cannot be used with this unit. If this type of CD is loaded, it may cause a malfunction to occur.

Nota:

Los CD con forma de corazón, flor, etc. (CD con forma especial), no pueden ser uasados con esta unidad. Si coloca estos tipos de CD, puede producir una falla.

Nota:

I compact disc a forma di cuore, fiori o altro (cioè compact disc di forme diverse dal normale) non possono essere utilizzati in questo apparecchiro. Il loro eventuale uso può causare disfunzioni.

PLAYING CDs

REPRODUCCION DE CD

RIPRODUZIONE DI CD

Playing an entire CD

The following example of playing an entire CD assumes a CD with 12 tracks and a total playing time of 48 minutes 57 seconds.

Operate in the order shown

÷ When AC power is used

(When battery power is used, switch on the

button first, then perform operation):

ON/STANDBY

AHB PRO

AUX

ACS

PRESET TUNING

BEAT CUT

SOUND

ONE TOUCH

REC

STANDBY

OPEN

AHB PRO

ACS

Reproducción de un CD completo

El siguiente ejemplo de reproducción de un CD completo supone que se ha colocado un CD con 12 pistas y un tiempo total de reproducción de 48 minutos y 57 segundos.

Opere en el orden mostrado

÷ Cuando se emplea alimentación de CA

(Cuando use el botón de alimentación, conecte primero el botón y luego efectúe la operación):

MULTI CONTROL

REW

BAND

TAPE

TUNER

STOP

VOLUME

OPEN

Riproduzione di un intero CD

L'esempio seguente per la riproduzione di un intero CD considera un CD con 12 brani ed un tempo di riproduzione totale di 48 minuti e 57 secondi.

Eseguire le operazioni nell’ordine indicato

Se si usa corrente alternata (Se si usano invece batterie, accendere prima

l'unitê , quindi eseguire l'operazione):

1 T urn the OPEN knob to the left to open the

CD door.

2 Load a CD with the label side facing up and

close the CD door. Press the CD door down.

3 Press to start play.

Track number

Número de pista

Numero di brano

TRACK

4 Adjust the volume.

÷ 8-cm (3") CDs can be used in this unit

without an adapter.

÷ To stop in the middle of a CD

During play , press the 7 STOP button to stop play .

MULTI CONTROL

STOP

÷ To stop a CD temporarily

Press the CD 3/8 button to stop play temporarily (the play time display blinks). When pressed again, play resumes from the point where it was paused.

Note:

÷ The following indication may appear when a

CD is dirty or scratched, or when the CD is loaded upside down. In such a case, check the CD and insert again after cleaning the CD or turning it over.

TRACK

1 Gire la perilla OPEN hacia la izquierda para

abrir la puerta del CD.

2 Coloque el CD con el rótulo apuntando hacia

arriba y cierre la puerta del CD. Presione la puerta del CD hacia abajo.

3 Presione para iniciar la reproducción.

Elapsed playback time

Tiempo de reproducción transcurrido

Durata di riproduzione trascorsa

4 Ajuste el volumen. 4

÷ Los CD de 8-cm. pueden ser usados con

esta unidad sin necesidad de adaptador .

÷ Para detener un CD en la mitad del mismo

Presione el botón 7 STOP para detener la reproducción.

÷ The total number of tracks and total playback time are displayed. ÷ La unidad indica el número total de pistas y el tiempo total de reproducción. ÷

Viene visualizzato il numero totale di brani ed il tempo totale di riproduzione.

÷ Para parar un CD temporariamente

Presione el botón CD 3/8 para parar la reproducción temporariamente (en este momento la indicación de tiempo de reproducción parpadea). Si lo presiona otra vez, la reproducción continúa desde el punto dónde se efectuó la pausa.

Nota:

÷ La siguiente indicación puede aparecer

cuando el CD está sucio o rayado, o cuando se lo ha colocado al revés. En tal caso, inspeccione el CD y colóquelo otra vez después de limpiarlo o de girarlo.

Ruotare la manopola OPEN verso sinistra per aprire lo sportello del vano portadischi.

Inserire il compact disc con il lato etichettato rivolto verso l’alto e richiudere il portello spingendolo verso il basso.

Premere per avviare la riproduzione.

Regolare il volume come desiderato.

La riproduzione di CD da 8 cm non richiede l'uso di alcun adattatore.

÷ Per l'interruzione nel mezzo di un CD

Durante la riproduzione, premere il tasto

STOP per interrompere la riproduzione stessa.

÷ Per interrompere temporaneamente la

riproduzione del CD

Premere il tasto CD 3/8 per interrompere temporaneamente la riproduzione (la visualizzazione del tempo lompeggia). Quando il tasto viene premuto nuovamente, la riproduzione riprende dalla posizione dove era stata interrotta.

Nota:

L'indicazione seguente potrebbe apparire quando un CD è sporco o graffiato oppure quando il CD viene inserito rovescio. In tali casi, controllare il CD e quindi reinserirlo dopo averlo pulito o voltato.

÷ Do not use the unit at excessively high or

low temperatures. The recommended temperature range is from 5°C to 35°C.

÷ After playback, unload the CD and close the

CD door.

÷ If mistracking occurs during play, lower the

volume.

÷ Take the disc out of the unit before transporting

it.

÷ Do not place anything other than a CD in the

CD player, as this may cause damage to the unit.

÷ Do not apply shock to the unit or use the unit

in an unstable position, otherwise mistracking may occur.

÷ No utilice la unidad en un lugar con altas

o bajas temperaturas. Los límites recomendados de temperatura son 5°C a 35°C.

÷ Después de la reproducción, retire el CD y

cierre la puerta del CD.

÷ Si ocurre una falla de seguimiento durante la

reproducción, reduzca el volumen.

÷ Extraiga el disco de la unidad antes de

transportarla.

÷ No coloque ningún otro objeto que no sea el

CD en el reproductor de CD, ya que ello puede dañar la unidad.

÷ No golpee la unidad ni la coloque en un lugar

inestable, de lo contrario pueden ocurrir fallas de seguimiento.

÷ Non utilizzare l’unità con temperature

eccessivamente elevate o basse. La gamma raccomandata va dai 5°C ai 35°C.

Al termine della riproduzione, togliere il disco e richiudere il portello.

Se la riproduzione dovesse slittare, abbassare il volume.

Togliere il disco dall’apparecchio prima di eventuali spostamenti.

Sul piatto portadischi non porre nessun oggetto diverso da un compact disc, per evitare possibili danni all’apparecchio.

Fare attenzione a non urtare violentemente l’apparecchio, e a non usarlo in posizioni instabili, onde evitare possibili salti nella lettura delle piste.

Skip play

÷ During play, it is possible to skip forward to

the beginning of the next track or back to the beginning of the track being played or the previous track; when the beginning of the required track has been located, play starts automatically.

To listen to the next track...

Press the ¢ button once to skip to the beginning of the next track.

To listen to the previous track...

Press the 4 button to skip to the beginning of the track being played. Press twice quickly to skip to the beginning of the previous track.

Reproducción con salto

÷ Durante la reproducción es posible saltar

hacia adelante hasta el principio de la próxima pista o hacia atrás hasta el principio de la pista que está siendo reproducida o de la pista anterior; cuando haya localizado el principio de la pista deseada, la reproducción se inicia automáticamente.

Para escuchar la próxima pista...

Presione una vez el botón ¢ para saltar al principio de la próxima pista.

MULTI CONTROL

REW

Para escuchar la pista anterior...

Presione el botón 4 para saltar al principio de la pista que está siendo reproducida. Presiónelo dos veces rápidamente para saltar al principio de la pista anterior.

MULTI CONTROL

REW

STOP

Riproduzione con salto

Durante la riproduzione è possibile saltare all’inizio del brano successivo oppure all’inizio del brano in corso di riproduzione o di un brano precedente; la riproduzione inizia automaticamente quando l’inizio del brano desiderato viene raggiunto.

Per ascoltare il brano successivo...

Premere una volta il tasto ¢ per saltare all’inizio del brano successivo.

Per ascoltare il brano precedente...

Premere il tasto 4 per saltare all’inizio del brano in corso di riproduzione. Premerlo due volte in rapida successione per saltare all’inizio del brano precedente.

Search play (to locate the required position on the CD)

÷ The required position can be located using

fast-forward or reverse search while playing a CD.

Keep pressing for fast-reverse search.

Mantenga presionado para la búsqueda regresiva rápida.

Tenere premuto per la ricerca rapida all'indietro.

÷ Hold down the button; search play starts

slowly and then gradually increases in speed.

÷ Since low-volume sound (at about one quarter

of the normal level) can be heard in the search mode, monitor the sound and release the button when the required position is located.

Reproducción con búsqueda (para localizar la posición deseada en el CD)

÷ La posición deseada puede ser ubicada

utilizando la búsqueda de avance rápido o invertida mientras reproduce un CD.

MULTI CONTROL

REW

STOP

÷ Mantenga presionado el botón; la búsqueda

con reproducción se inicia lentamente y luego aumenta gradualmente la velocidad.

÷ Como en el modo de búsqueda es posible

escuchar el sonido a bajo volumen (aproximadamente a un cuarto del nivel normal), monitoree el sonido y suelte el botón cuando haya localizado la posición deseada.

Keep pressing for fast-forward search.

Mantenga presionado para la búsqueda progresiva rápida. Tenere premuto per la ricerca rapida in avanti.

Riproduzione con ricerca (per localizzare una determinata posizione sul CD)

La posizione desiderata può essere localizzata utilizzando la ricerca rapida in avanti o all’indietro durante la riproduzione di un CD.

Tenere premuto il tasto; la riproduzione con ricerca inizia lentamente e quindi aumenta gradualmente di velocità.

Dato che il suono può essere udito a basso volume (circa un quarto del livello normale) nel modo di ricerca, ascoltare e rilasciare il tasto quando la posizione desiderata viene raggiunta.

Direct access play (using the remote control unit)

÷ Pressing any of the track number buttons will

start play from the beginning of the designated track. (This function cannot be used during programmed play.)

Reproducción por acceso directo (utilizando la unidad de control remoto)

÷ Si presiona cualquiera de los botones de

número de pista la reproducción se iniciará desde el principio de la pista escogida. (Esta función no puede ser usada durante la reproducción programada.)

TIMER

CLOCK TIMER

DOWN UP SET

ON/OFF

SLEEP

PROGRAM

Riproduzione ad accesso diretto (utilizzando l’unità di telecomando)

La pressione di uno qualsiasi dei tasti del numero del brano avvia la riproduzione dall’inizio del brano designato. (Questa funzione non può essere utilizzata durante la riproduzione programmata.)

1 Press the CD 3

8 button to set to the CD mode.

2 Press the 7 button. 3 Designate the required track using the track

number buttons.

÷ To designate track numbers 1 to 10, press

the track number button corresponding to the track number.

÷ To designate track number 11 or higher,

press the +10 button* the required number of times, then a track number button. Example: (To designate the 20th track) Press the +10 button once, then press track number button 10. (To designate the 25th track) Press the +10 button twice, then press track number button 5.

* +10 button:

Each time this button is pressed, the number increases by 10. First press this button to set the 10’s digit, then press the track number button to set the 1’s digit.

C D

AUX

REVERSE MODE

REW

RANDOM

AUTO

PRESET

TAPE

MULTI CONTROL

REPEAT

TUNER

BAND

FM MODE

1 Presione el botón CD 3/8 para activar el

modo de CD.

2 Presione el botón 7. 3 Seleccione la pista deseada empleando los

botones de número de pista. ÷ Para seleccionar números de pista de 1

a 10, presione el botón de número de pista correspondiente al número de pista.

÷ Para seleccionar el número de pista 11 o

mayor , presione el botón +10* el número de veces necesarias y luego un botón de número de pista. Ejemplo: (Para seleccionar la pista no. 20) Presione una vez el botón +10 y luego presione el botón de número de pista 10. (Para seleccionar la pista no. 25) Presione dos veces el botón +10 y luego presione el botón de número de pista 5.

* Botón +10:

Cada vez que presiona este botón el número se incrementa en 10. Primero presione este botón para ingresar las decenas, luego presione el botón de número de pista para ingresar las unidades.

Premere il tasto CD 3/8 per impostare il modo del lettore CD.

Premere il tasto del 7.

Designare il brano desiderato utilizzando i tasti dei numeri di brano.

Per designare i numeri di brani da 1 a 10 agire sul tasto numerico corrispondente al numero del brano desiderato.

Per designare numeri di brani da 11 in poi, premere il tasto +10* il numero di volte necessario, e premere poi il numero del brano. Esempio Per designare il brano numero 20: Premere una volta il tasto +10, e premere poi il tasto numero 10. Per designare il brano numero 25: Premere due volte il tasto +10, e premere poi il tasto numero 5.

* Tasto +10:

Ogni volta che questo tasto viene premuto, il numero aumenta di 10. Premere questo tasto per impostare le decine e quindi premere un tasto numerico per impostare le unità.

÷ To skip to another track during play

When the required track number button is pressed, the display shows the designated track number and play starts from the beginning of the designated track.

÷ Para saltar a otra pista durante la reproducción

Cuando presiona el número de pista deseada, la indicación muestra el número de la pista y se inicia la reproducción desde el principio de la pista designada.

÷ Per saltare ad un altro brano durante la

riproduzione

Quando il tasto del numero di brano desiderato viene premuto, il display indica il numero di brano designato e la riproduzione inizia da tale brano.

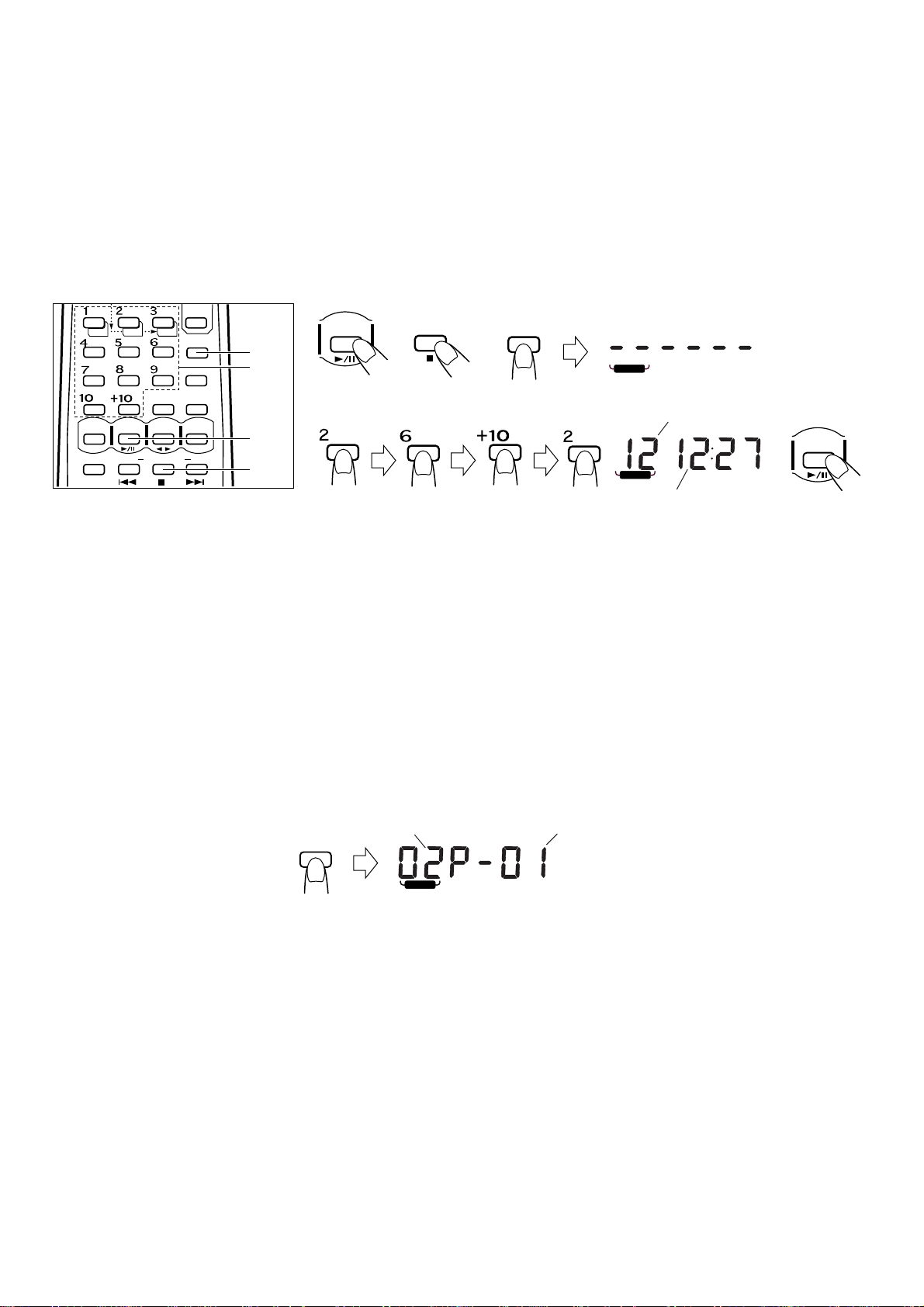

Programmed play (using the remote control unit)

÷ Up to 20 tracks can be programmed to be

played in any required order. The total playing time of programmed tracks is displayed (up to 99 minutes, 59 seconds).

(Example: When programming the 2nd track to be played first, and the 6th track next, then the 12th track, etc.)

Reproducción programada (utilizando la unidad de control remoto)

÷ Es posible programar un máximo de 20 pistas

para reproducción en el orden deseado. La unidad indicará el tiempo total de reproducción de las pistas programadas (máximo de 99 minutos, 59 segundos).

(Ejemplo: Cuando programa la 2ª pista para que sea reproducida primero y la 6ª para ser reproducida a continuación, y luego la pista 12ª, etc.)

Riproduzione programmata (utilizzando l'unità di telecomando)

Fino a 20 brani possono essere programmati per essere riprodotti in qualsiasi ordine desiderato. Il tempo totale di riproduzione dei brani programmati viene visualizzato (fino a 99 minuti e 59 secondi). (Esempio: Quando si programma per riprodurre per primo il brano numero 2, per secondo il brano numero 6, per terzo il brano numero 12, ecc.)

SLEEP

DOWN UP SET

PROGRAM

AUX

REVERSE MODE

C D

REW

RANDOM

AUTO

PRESET

TAPE

MULTI CONTROL

REPEAT

TUNER

BAND

FM MODE

1, 5 2

1 Press the CD 3/8 button to set to the CD

mode.

2 Press the 7 button. 3 Press the PROGRAM button to set to the

programming mode.

4 Press to designate the required track

number. Designate the remaining tracks by pressing the track number buttons.

5 Press the CD 3/8 button when programming

is completed. Programmed play starts.

To confirm the details of a program...

Press the PROGRAM button; the tracks making up the program will be displayed in programmed order.

C D

To designate the 12th track.

1 Para activar el mode CD, presione el botón

CD 3/8.

2 Presione el botón 7. 3 Para activar el modo de programación,

presione el botón PROGRAM.

4 Presione para seleccionar el número

deseado de pista. Designe las pistas restantes presionando los botones de número de pista.

5 Cuando termine la programación presione

el botón CD 3/8. Se inicia la reproducción programada.

Para confirmar los detalles de un programa...

Presione el botón PROGRAM; las pistas que componen el programa serán indicadas en el orden programado.

Track number

Número de pista

Numero di brano

PROGRAM

Para seleccionar la 12ª pista.

Per designare il brano numero 12.

Program order number

Número de orden de programa

Numero ordine programma

PROGRAM

TRACK

The total playback time of programmed tracks is displayed.

Se visualiza el tiempo de reproducción total de las pistas programadas.

Il tempo di riproduzione totale dei brani programmati viene visualizzato.

Premiere il tasto CD 3/8 del timer per impostare il modo del lettore CD.

Premere il tasto 7.

Premere il tasto PROGRAM del timer per impostare il modo di programmazione.

Designare il numero di brano desiderato con i tasti numerici. Designare gli altri brani con i tasti numerici.

Premere il tasto CD 3/8 quando la programmazione è terminata. La riproduzione programmata si avvia.

Per controllare i dettagli di un programma...

Premere il tasto PROGRAM; i brani programmati vengono visualizzati nell’ordine programmato.

PROGRAM

The 12th track

La 12ª pista

Il brano numero 12

REC

PROGRAM

C D

To clear the programmed tracks...

Press the 7 button before playing a CD. During programmed play , press this button twice. When the CD door is opened, programmed tracks are cleared automatically.

Notes:

÷ If the total playing time of the programmed

tracks exceeds 99 minutes 59 seconds, the total playing time indication will go out.

÷ No more than 21 tracks can be programmed

for playback.

÷ When programming tracks to be recorded, the

previous step 5 is not needed. Press the ONE TOUCH REC button instead of the CD 3/8 button.

÷ If the wrong track number is accidentally

pressed, press the 7 button to cancel it and perform the same operation from step 3.

÷ If the power is set to STANDBY, the program is

erased.

TRACK

PROGRAM

Para borrar las pistas programadas...

Presione el botón 7 antes de reproducir el CD. Durante la reproducción programada presione este botón dos veces. Cuando se abre la puerta del CD, las pistas programadas se borran automáticamente.

Notas:

÷ Si el tiempo total de reproducción de las

pistas programadas excede los 99 minutos y 59 segundos, se apagará la indicación de tiempo total de reproducción.

÷ No es posible programar más de 21 pistas

para la reproducción.

÷ Al programar pistas para grabar, no es

necesario el paso 5 anterior. Presione el botón ONE TOUCH REC en lugar del botón CD 3/8.

÷ Si presiona por accidente un número de pista

equivocado, presione el botón 7 para cancelar la selección y efectúe la operación otra vez desde el paso 3.

÷ Si conecta la alimentación en STANDBY el

programa se borrará.

Per cancellare i brani programmati...

Premere il tasto 7 prima di riprodurre un CD. Durante la riproduzione programmata, premere questo tasto due volte. Aprendo il piatto portadischi, i brani programmati vengono cancellati automaticamente.

Note:

Se la durata dei brani programmati per la riproduzione supera i 99 minuti e 59 secondi, l’indicazione della durata della riproduzione scompare dal display.

Per la riproduzione programmata non possono essere programmati più di 21 brani.

Durante la programmazione dei brani da registrare l’operazione del precedente punto

non è necessaria. Invece del tasto CD 3/8 agire sul tasto ONE TOUCH REC.

In caso di accidentale pressione di un tasto numerico errato, agire sul tasto 7 per cancellare il tutto, e riprendere la programmazione dal punto 3.

Portando l’apparecchio in posizione di attesa (STANDBY) il programma viene cancellato.

Repeat play (using the remote control unit)

Press the REPEA T button before or during play . A single track or all the tracks can be repeated.

Whether a single track or all tracks are to be repeated can be specified. Each time the REPEAT button is pressed, the mode will change from single track ( ), to all tracks ( ALL), to clear mode, in this order.

REPEAT

Single track

Una sola pista

Brano singolo

Repetición de reproducción (utilizando la unidad de control remoto)

Presione el botón REPEAT antes o durante la reproducción. Es posible repetir una sola o todas las pistas.

Es posible especificar la reproducción de una sola o de todas las pistas. Cada vez que presiona el botón REPEAT, el modo cambiará de la siguiente manera: una sola pista ( ), a todas las pistas ( ALL), al modo de borrado, en este orden.

Goes off.

ALL

All tracks

Todas las pistas

Tutti i brani

Se apaga.

Si spegne.

Repeat playback is released.

Desactivación de la repetición de reproducción.

La riproduzione ripetuta viene cancellata.

Riproduzione ripetuta (utilizzando l’unità di telecomando)

Premere il tasto REPEAT prima o durante l’esecuzione. La riproduzione ripetuta può essere eseguita per un brano singolo oppure per tutti i brani.

E’ possibile specificare se si desidera la riproduzione ripetuta di un singolo brano oppure di tutti i brani. Ogni volta che il tasto REPEAT viene premuto, il modo cambia dal modo di ripetizione di un brano ( ), al modo di ripetizione di tutti i brani ( ALL) al modo di cancellazione della riproduzione ripetuta, nell’ordine.

÷ Single track repeat ( )

The current or specified track will be played repeatedly.

÷ All tracks repeat ( ALL)

All tracks or the programmed tracks of a CD will be played repeatedly.

Random play (using the remote control unit)

Press the RANDOM button. “RANDOM” appears in the display window. After all tracks are played back once in random order, playback stops and random play is released.

Note:

Move the unit as far away possible from a TV or other radio set. Otherwise, the CD playback sound will be degraded or the TV picture may be distorted.

HANDLING CASSETTE TAPES

÷ Repetición de una sola pista ( )

La pista actual o la especificada será reproducida repetidamente.

÷ Repetición de todas las pista ( ALL)

Reproducción repetida de todas las pistas o de las pistas programadas del CD.

Reproducción aleatoria (utilizando la unidad de control remoto)

Presione el botón RANDOM. “RANDOM” aparece en la ventanilla de indicación. Después de reproducir todas las pistas una vez aleatoriamente, la reproducción para y se desactiva la reproducción aleatoria.

RANDOM

Nota:

Aleje la unidad lo más posible de un TV u otra radio. De lo contrario el sonido de reproducción del CD se degradará o la imagen del TV puede distorsionarse.

MANIPULACION DE CASSETTES DE CINTA

÷ Ripetizione di un singolo brano ( )

Il brano attuale o da voi indicato viene riprodotto più volte.

÷ Ripetizione ditutti i brani ( ALL)

Tutti i brani del disco o tutti i brani programmati vengono riprodotti ripetutamente.

Riproduzione casuale (utilizzando l’unità di telecomando)

Premere il tasto RANDOM. Sul quadrante compare l’indicazione “RANDOM”. Al termine della lettura di tutti i brani in un ordine casuale stabilito dall’apparecchio, la riproduzione si arresta e la funzione di riproduzione casuale viene disattivata.

Nota:

Tenere l’apparecchio quanto più possibile lontano da televisori, o altri apparecchi radio. In caso contrario, il suono di riproduzione del disco può risultare di qualità inferiore, o l’immagine del televisore può apparire distorta.

COME TRA TT ARE LE NASTROCASSETTE

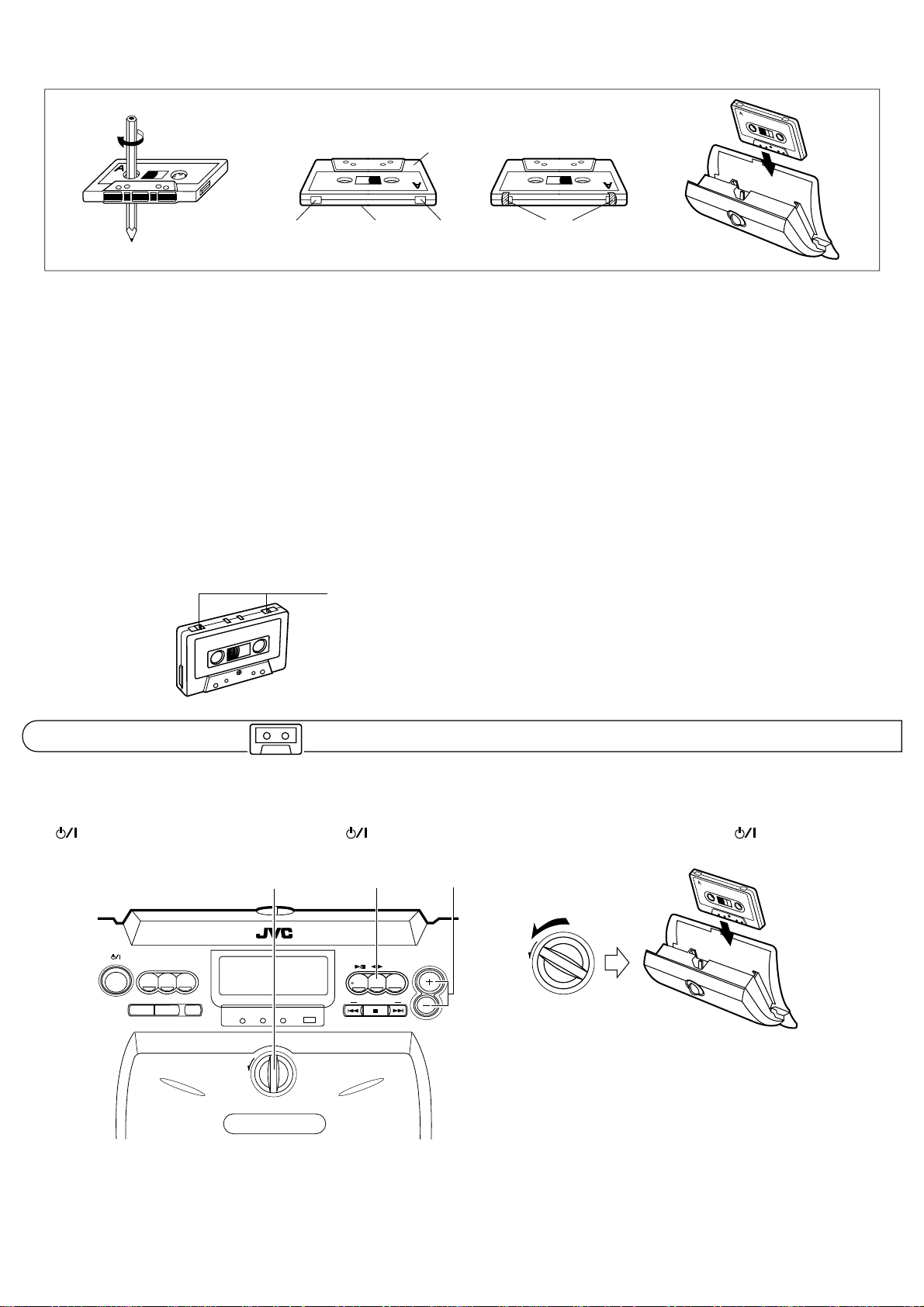

Cassette tapes

1. Loose tape may cause trouble. Using a pencil or similar object, gently tighten the tape as shown.

2. To prevent recordings from being erased accidentally, remove the tab(s) with a screwdriver, etc. Reseal the slots with adhesive tape to erase and re-record after the tabs have been removed.

3. C-120 cassettes are not recommended because they are prone to malfunction.

Cassette loading

1. Turn the OPEN knob to the left to open the cassette holder.

2. Insert a cassette tape as shown.

3. Close the cassette holder.

Cassettes de cinta

1. La cinta floja puede causar problemas. Utilice un lápiz o un objeto similar y tensione gentilmente la cinta tal como se muestra.

2. Para evitar borrar grabaciones accidentalmente, extraiga la/s lengüeta/s con un destornillador, etc. Para borrar la cinta después de haber extraído las lengüetas, selle las ranuras con cinta adhesiva.

3. No se recomienda el uso de cassettes C-120 porque tienen tendencia a fallar.

Colocación de cassettes

1. Gire la perilla OPEN hacia la izquierda para

abrir el portacassette.

2. Inserte una cinta cassette como se muestra

en la siguiente página.

3. Cierre el portacassette.

Nastri a cassetta

1. Nastri allentati possono causare problemi. Eliminare l'allentamento del nastro come illustrato per mezzo di una matita o di un oggetto simile.

2. Per evitare la cancellazione accidentale di registrazioni, rimuovere le linguette con un cacciavite o un oggetto simile. Per cancellare o registrare nuovamente il nastro, coprire i fori con nastro adesivo.

3. Si raccomanda di non utilizzare cassette C-120 in quanto queste possono causare problemi.

Inserimento della cassetta

1. Ruotare la manopola OPEN verso sinistra per aprire lo sportello del vano portacassette.

2. Inserire la cassetta nel modo indicato alla pagina seguente.

3. Richiudere il vano portacassette.

Turn the pencil to tighten the tape.

Gire el lápiz para ajustar la cinta.

Ruotare la matita per stringere il nastro.

Side “A”

Lado “A”

Lato “A”

Tab “B”

Lengüeta “B”

Linguetta "B"

Note:

If the power is switched off while a tape is running, it may be impossible to remove the cassette. If this happens, switch the power on again before attempting to remove the cassette.

Auto tape select mechanism

This unit has an Auto Tape Select mechanism which distinguishes between different types of tape using detection holes in the cassette. After the type of tape has been detected, bias and equalization suitable for the tape are set.

÷ Cassettes with detection holes:

Metal tape (EQ: 70 µs) .................... Type IV

CrO2 (chrome) tape (EQ: 70 µs) ..... Type II

÷ Cassettes without detection holes:

Normal tape (EQ: 120 µs) ............... Type I

Side “B”

Lado “B”

Lato “B”

Tab “A”

Lengüeta “A”

Linguetta “A”

Adhesive tape

Cinta adhesiva

Nastro adesivo

Nota:

Si se desconecta la alimentación durante el transporte de cinta, puede que sea imposible extraer el cassette. Si ello ocurre, conecte la alimentación otra vez antes de intentar extraer el cassette.

Mecanismo de selección automática de la cinta

Esta unidad posee un mecanismo de selección automática de la cinta que distingue los diferentes tipos de cinta por medio de orificios de detección en el cassette. Después de haber detectado el tipo de cinta, la unidad establece la polarización y ecualización adecuadas para la cinta.

÷ Cassettes con orificios de detección:

Cinta de metal (EQ: 70 µs) ................Tipo IV

Cinta de CrO2 (cromo) (EQ: 70 µs)... Tipo II

÷ Cassettes sin orificios de detección:

Cinta normal (EQ: 120 µs) .................Tipo I

Metal/CrO2 tape detection holes

Orificios de detección de cinta de metal/CrO

Fori identificazione nastro Metal/CrO

Nota:

Se l'alimentazione viene disattivata durante lo scorrimento del nastro, potrebbe essere impossibile rimuovere la cassetta. Se ciò dovesse accadere, riattivare l'alimentazione prima di riprovare a rimuovere la cassetta.

Meccanismo per la selezione automatica del tipo di nastro

Questa unità possiede un meccanismo per la selezione automatica del tipo di nastro che è in grado di rilevare automaticamente il tipo di nastro utilizzato per mezzo dei fori appositi sulla cassetta. Una volta rilevato il tipo di nastro, la polarizzazione e l'equalizzazione adatte a tale tipo di nastro vengono impostate automaticamente.

Cassette con fori di identificazione:

Nastro Metal (EQ: 70 µs)................. Tipo IV

Nastro CrO2 (al cromo) (EQ: 70 µs) .Tipo II

Cassette senza fori di identificazione:

Nastro normale (EQ: 120 µs) .......... Tipo I

CASSETTE PLAYBACK

Operate in the order shown

÷ When AC power is used

(When battery power is used, switch on the

button first, then perform operation):

ON/STANDBY

1 Load a cassette tape with side A facing out. 2 Press to start playback. (The power is

switched on and the T APE mode is engaged to start tape playback.)

3 Adjust the volume.

AHB PRO

AUX

ACS

PRESET

TUNING

BEAT CUT

SOUND

ONE TOUCH

REC

STANDBY

OPEN

AHB PRO

ACS

REPRODUCCION DE CASSETTES

Opere en el orden mostrado

÷ Cuando emplea alimentación de CA

(Si la pila está agotada, conecte primero el

botón de alimentación y luego ejecute la

operación):

OPEN

Turn the OPEN knob to the left to open the cassette holder.

Gire la perilla OPEN hacia la izquierda para abrir el portacassette.

Ruotare la manopola OPEN verso sinistra per aprire il vano portacassette.

MULTI CONTROL

REW

BAND

TAPE

TUNER

STOP

VOLUME

1 Coloque un cassette con la cara A apuntando

hacia afuera.

2 Presiónelo para iniciar la reproducción. (Se

conecta la alimentación y se activa el modo TAPE para iniciar la reproducción de la cinta).

3 Ajuste el volumen.

RIPRODUZIONE DI CASSETTE

Eseguire le operazioni nell’ordine indicato

÷ Se si una corrente alternata

(In caso di alimentazione a batterie, agire prima sul tasto e procedere poi ad

eseguire le operazioni descritte):

Close the cassette holder.

Cierre el portacassette.

Richiudere il vano portacassette.

Inserire una cassetta col lato A in alto.

Premere il tasto di riproduzione. (L’unità si accende e il modo TAPE viene impostato, attivando il registratore a cassette).

Regolare il volume come desiderato.

÷ After loading a cassette tape, simply press the

TAPE 23 button. The power is switched on and the tape starts playback. (To select the playback direction, press the TAPE 23 button. The change in direction can be checked with the tape direction indicator (2 or 3).)

÷ When the tape plays back with the reverse

mode set to (single side play) or (both sides play) mode, the tape stops automatically at the end of the tape after playing one or both sides. When the reverse mode is set to the

(continuous play) mode, the tape continuously plays one side after the other until you stop operation.

Notes:

÷ Place the unit on a level surface, otherwise

the cassette holder may not open when you turn the OPEN knob.

÷ Do not turn the OPEN knob until the tape

mechanism has stopped moving.

÷ When no tape is loaded in the deck, its tape

playback direction cannot be switched over.

÷ Después de colocar un cassette de cinta,

simplemente presione el botón T APE 23. Se conecata la alimentación y la cinta comienza a ser reproducida. (Para seleccionar el sentido de reproducción, presione el botón TAPE 23. El cambio de dir ección puede ser verificado en el indicador (2 o 3) de la dirección de la cinta.)

÷ La cinta está siendo reproducida en el modo

de inversión colocado en el modo (reproducción de un solo lado) o en el modo

(reproducción de ambos lados), la cinta se detiene automáticamente al fin de la misma después de la reproducción de uno o ambos lados. Cuando se activa el modo de inversión en el modo (reproducción continuada), la cinta es reproducida continuadamente de ambos lados hasta que usted pare la operación.

Notas:

÷ Posicione la unidad sobre una superficie

plana, de otra manera el portacassette podrá no abrirse cuando gire la perilla OPEN.

÷ No gire la perilla OPEN hasta que el

mecanismo de la cinta haya dejado de moverse.

÷ Cuando no hay cinta colocada en la platina,

la dirección de reproducción no puede ser invertida.

Caricato un nastro, premere il tasto TAPE 23.

L’unità si accende e il nastro viene riprodotto. (Per scegliere una direzione di riproduzione, premere il tasto TAPE 23. Il cambio di direzione può essere controllato con l’indicatore della direzione del nastro (2 o 3).)

Quando il nastro viene riprodotto col modo di autoreverse impostato su (riproduzione di un solo lato) o su (riproduzione di entrambi i lati), la riproduzione del nastro si interrompe automaticamente alla fine del nastro dopo aver riprodotto un lato oppure entrambi i lati rispettivamente. Se viene scelto il modo di scorrimento in direzione inversa (riproduzione continua), la riproduzione dei due lati della cassetta continua senza fine sino a che non viene interrotta dall’utente.

Note:

Posizionare l’apparecchio su una superficie in piano, perché in caso contrario il vano portacassette potrebbe non aprirsi quando si ruota la manopola OPEN.

Non agire sulla manopola OPEN prima che il meccanismo di movimento del nastro si sia completamente arrestato.

Quando non è stato inserito alcun nastro, la direzione di riproduzione non può essere cambiata.

How to fast-wind tapes

1. Press the TAPE 23 button (to set to TAPE mode).

2. Press the 4 (REW) or ¢ (FF) button.

USING WITH ANOTHER AUDIO UNIT

Operate in the order shown

÷ When AC power is used

(When battery power is used switch on the

button first, then perform operation):

ON/STANDBY

AHB PRO

AUX

ACS

PRESET

TUNING

BEAT CUT

SOUND

ONE TOUCH

REC

Método para bobinado rápido de cintas

1. Presione el botón T APE 23 (para activar el modo TAPE).

2. Presione el botón 4 (REW) o ¢ (FF).

EMPLEO DE OTRA UNIDAD DE AUDIO

Opere en el orden mostrado

÷ Cuando emplea alimentación de CA

(Si la pila está agotada, conecte primero el

botón de alimentación y luego ejecute la

operación):

VOLUME

BAND

TAPE

TUNER

STANDBY

AHB PRO

ACS

REW

MULTI CONTROL

STOP

Come avvolgere rapidamente i nastri

1. Premere il tasto TAPE 23 (per impostare il modo TAPE).

2. Premere il tasto 4 (REW) o ¢ (FF).

USO IN CONGIUNZIONE CON UN AL TRO APP ARECCHIO AUDIO

Eseguire le operazioni nell’ordine indicato

Se l’apparecchio viene alimentato a corrente

alternata di rete (In caso di alimentazione a batterie, agire prima sul tasto

e procedere poi ad

eseguire le operazioni descritte):

AUX

1 Connect the audio unit, turntable, MD player,

etc. to the AUX IN jack (see page 7).

2 Press the AUX button. (The power is

switched on and the AUX mode is engaged.)

3 Start playback on the connected audio unit.

(For more details, refer to the instruction manual of the connected audio unit.)

4 Adjust the volume.

(The volume level is displayed in the display window.)

1 Conecte la unidad de audio, tocadiscos,

reproductor de MD, etc, al jack AUX IN (ver página 7).

2 Presione el botón AUX. (Se conecta la

alimentación y se activa el modo AUX.)

3 Inicie la reproducción en la unidad de audio

conectada. (Por más detalles refiérase al manual de instrucción de la unidad de audio conectada.)

4 Ajuste el volumen.

(El nivel del volumen es indicado en la ventanilla de indicación.)

Collegare l’apparecchio audio, il giradischi,

il lettore MD, ecc., alla presa AUX IN (vedere a pag. 7).

Premere il tasto AUX. L’apparecchio si accende e si porta sulla modalità di ingresso ausiliario AUX.

Avviare la riproduzione dell’apparecchio audio collegato a questo apparecchio. Per ulteriori dettagli vedere il manuale di istruzioni dell’apparecchio audio collegato.

Regolare il volume come desiderato. Il livello del volume è visualizzato sul quadrante.

RADIO RECEPTION RADIORRECEPCION

RICEZIONE CON LA RADIO

Operate in the order shown

÷ When AC power is used

(When battery power is used, switch on the

button first, then perform operation):

1 Press the TUNER BAND button.

÷ The power is switched on.

2 Select the band by pressing the TUNER

BAND button. ÷ Pressing this button switches between FM

stereo, FM mono and AM.

3 Tune to the required station.

÷ Seek tuning (auto tuning) and manual

tuning are available (see below for details).

4 Adjust the antenna (see page 28). 5 Adjust the volume.

Opere en el orden mostrado

÷ Cuando emplea alimentación de CA

(Si la pila está agotada, conecte primero el

. botón de alimentación y luego ejecute

la operación):

ON/STANDBY

ACS

AHB PRO

SOUND

ONE TOUCH

PRESET

REC

TUNING

AUX

BEAT CUT

STANDBY

AHB PRO

ACS

1 Presione el botón TUNER BAND.

÷ Se conectará a alimentación.

2 Seleccione la banda presionando el botón

TUNER BAND. ÷ El presionar este botón conmuta entre FM

estéreo, FM monofónica y AM.

3 Sintonice la estación deseada.

÷ La búsqueda de sintonía (sintonización

automática) y la sintonización manual están disponibles (por detalles ver abajo).

4 Ajuste la antena (ver página 28). 5 Ajuste el volumen.

REW

TAPE

MULTI CONTROL

STOP

Eseguire le operazioni nell’ordine indicato

Se si usa corrente alternata (Se si usano invece batterie, accendere prima l'unitê , quindi eseguire l'operazione):

VOLUME

BAND

TUNER

Premere il tasto TUNER BAND.

L’apparecchio si accende.

Selezionare la banda desiderata agendo di nuovo sul tasto TUNER BAND.

Ad ogni successiva pressione di questo tasto si passa dalla banda FM automatica, alla banda FM mono, alla banda AM.

Sintonizzarsi sulla stazione desiderata.

Si può procedere alla sintonizzazione in modo automatico o manuale (per dettagli vedere qui di seguito).

Regolare la posizione dell’antenna (vedere a pag. 28).

Regolare il volume.

To listen to an FM stereo broadcast

FM stereo

Set to this position by pressing the TUNER BAND button when listening to or recording an FM broadcast. If an FM stereo broadcast is received, the “STEREO” indicator is lit in the display window, and the FM broadcast can be heard in stereo.

FM mono

Set to this position by pressing the TUNER BAND button if FM stereo reception is noisy. The “MONO” indicator is lit and the sound becomes monaural, but the reception will be improved. When another station is tuned to in this mode, the “MONO” indicator goes off and the unit returns to FM stereo automatically.

Note:

AM broadcasts are monaural.

Seek tuning (auto tuning)

Press the 4 or ¢ button for one second or more. The unit enters the seek tuning mode to tune in the nearest station automatically, so the broadcast can be heard. In AM operation, the frequency moves continuously from the MW to the LW band and vice versa.

Para escuchar un programa estereofónico de FM

FM estéreo

Ajuste en esta posición presionando el botón TUNER BAND mientras escucha o graba un programa de FM. Si la unidad recibe una radiodifusión estereofónica de FM, el indicador “STEREO” se enciende en la ventanilla de indicación y se escucha la radiodifusión estereofónica.

FM mono

Ajuste en esta posición presionando el botón TUNER BAND si la recepción de FM estereofónica tiene ruido. El indicador “MONO” se enciende y el sonido se vuelve monofónico, pero la recepción mejora. Cuando se sintoniza otra estación en este modo, el indicador “MONO” se apaga y la unidad vuelve automáticamente a FM estéreo.

Nota:

Los programas en AM son monofónicos.

Búsqueda de sintonía (sintonización automática)

Presione el botón 4 o ¢ durante un segundo o más. La unidad ingresa en el modo de búsqueda de sintonía, sintonizando automáticamente la estación más próxima, escuchándose la radiodifusión. En la operación de AM la frecuencia se mueve continuamente desde la banda de OM a la de OL y viceversa.

Ricezione di una trasmissione FM stereo

FM stereo

Per l’ascolto o la registrazione di una trasmissione FM stereo agire sul tasto TUNER BAND sino a portarlo su questa posizione. In caso di ricezione di una trasmissione stereofonica, sul quadrante compare l’indicazione “STEREO”, e la trasmissione può essere ascoltata in stereofonia.

FM mono

Se la ricezione FM stereo risulta molto disturbata passare a questa posizione agendo sul tasto TUNER BAND. Sul quadrante compare l’indicazione “MONO” e la ricezione passa a monoaurale, ma la qualità sonora risulta assai migliorata. Sintonizzandosi su un’altra stazione mentre ci si trova in questa modalità, l’indicazione “MONO” scompare e la banda ritorna automaticamente a quella FM auto.

Nota:

Le trasmissioni AM sono monoaurali.

Sintonizzazione con ricerca (sintonizzazione automatica)

Premere il tasto 4 o ¢ per un secondo o più. L’unità entra nel modo di sintonizzazione con ricerca per sintonizzare automaticament e la stazione più vicina e rendere così possibile la ricezione. Durante il funzionamento in AM, la frequenza passa continuamente dalla banda MW a quella LW e viceversa.

Manual tuning

Each time the 4 or ¢ button is pressed, the unit steps through the current frequency band. Tuning is done in steps of 50 kHz for FM and 9 kHz for AM (MW/LW). In AM operation, the tuned frequency moves continuously from the MW (522-1,629 kHz) to the L W (144-288 kHz) band and vice versa.

Press to move to lower frequencies.

Presione para disminuir la frecuencia.

Premere o ruotare per abbassare la frequenza.

Sintonización manual

Cada vez que se presiona el botón 4 o ¢, la unidad pasa a través de la banda de frecuencia actual. La sintonización es efectuada en pasos de 50 kHz para FM, de 9 kHz para AM (OM/OL). En AM, la frecuencia sintonizada se mueve continuamente de la banda de OM (522-

1.629 kHz) a la de OL (144-288 kHz) y viceversa.

MULTI CONTROL

REW

STOP

Press to move to higher frequencies.

Presione para aumentar la frecuencia.

Premere o ruotare per aumentare la frequenza.

Sintonizzazione manuale

Ogni volta che il tasto 4 o ¢ viene premuto, l’unità scorre attraverso la banda di frequenza corrente. La sintonizzazione viene effettuata in passi da 50 kHz in FM e da 9 kHz in AM (MW/ LW).Durante il funzionamento in AM, la frequenza sintonizzata passa continuamente dalla banda MW (522-1.629 kHz) alla banda LW (144-288 kHz) e viceversa.

Notes:

÷ When seek tuning to the required station is

not possible because the broadcast signal is too weak, press the 4 or ¢ button momentarily to perform manual tuning.

÷ When the power is set to STANDBY, or

another mode (TAPE or CD) is selected, the last tuned frequency is stored in memory. When the power is switched on again and TUNER BAND button is pressed, the same station will be tuned to.

Notas:

÷ Cuando la búsqueda de sintonía de la

estación deseada no es posible debido a que la señal de radiodifusión es demasiado débil, presione el botón 4 o ¢ para efectuar la sintonización manual.

÷ Cuando se coloca la alimentación en

STANDBY, o selecciona otro modo (TAPE o CD), la última frecuencia sintonizada es almacenada en memoria. Cuando conecta la alimentación otra vez y presiona el botón TUNER BAND, la unidad sintoniza la misma estación.

Note:

Quando la sintonizzazione con ricerca della stazione desiderata non è possibile a causa della debolezza del segnale, premere momentaneamente il tasto 4 o ¢ per eseguire la sintonizzazione manuale.

Quando l’alimentazione è impostata su STANDBY oppure quando viene selezionato un altro modo (TAPE o CD), l’ultima frequenza sintonizzata viene memorizzata. Questa stessa frequenza viene poi sintonizzata quando l’alimentazione viene riattivata ed il tasto TUNER BAND viene premuto.

Auto preset tuning

This function scans the current band, detecting frequencies used to broadcast signals, and stores the first 30 FM frequencies and 15 AM (MW/LW) frequencies in memory automatically.

(Using the main unit)

Press the PRESET TUNING button for more than 2 seconds.

(Using the remote control unit)

Press the AUTO PRESET button. The frequencies of stations’ broadcasting

signals are stored in memory automatically in the order of increasing frequency. (30 stations in FM band and 15 stations in AM (MW/LW) band.)

Presetting the desired stations (using the remote control unit)

30 stations in the FM band and 15 stations in the AM (MW/L W) band can be preset as follows: ÷ Example: (Presetting an FM station broadcasting

at 103.5 MHz to preset button “15”)

SLEEP

DOWN UP SET

C D

AUX

REVERSE MODE

REW

PROGRAM

RANDOM

AUTO

PRESET

TAPE

MULTI CONTROL

REPEAT

TUNER

BAND

FM MODE

Sintonización programada automática

Esta función busca la banda actual, detectando frecuencias usadas para señales de radiodifusión y almacena las primeras 30 frecuencias de FM y 15 frecuencias de AM (OM/ OL) en memoria automáticamente.

(Empleando la unidad principal)

Presione el botón PRESET TUNING durante más de 2 segundos.

(Empleando el control remoto)

Presione el botón AUTO PRESET. Las frecuencias de las estaciones que están

radiodifundiendo pueden ser automáticamente almacenadas en memoria en orden de frecuencias crecientes. (30 estaciones en la banda de FM y 15 estaciones en la banda de AM (OM/OL).)

Selección de las radiodifusoras deseadas (utilizando la unidad de control remoto)

Es posible presintonizar 30 estaciones en la banda de FM y 15 estaciones en la banda de AM (OM/OL) de la siguiente forma: ÷ Ejemplo: (Presintonización de la radioemisión

de una estación de FM en 103,5 MHz en el botón “15” de presintonización)

1 2

Sintonizzazione con preselezione automatica

Questa funzione esegue la scansione della banda attuale, rilevando così le frequenze utilizzate per la trasmissione dei segnali, e memorizza automaticamente le prime 30 frequenze FM e le prime 15 frequenze AM (MW/ LW).

Tramite l’apparecchio principale:

Premere il tasto PRESET TUNING e tenerlo premuto per almeno 2 secondi.

Tramite il telecomando:

Agire sul tasto AUTO PRESET. Le frequenze dei segnali trasmessi dalle stazioni

possono essere memorizzate automaticamente in ordine crescente. (30 stazioni per la banda FM e 15 stazioni per la banda AM (MW/LW).)

Preselezionare i tasti delle stazioni desiderate. (utilizzando l’unità di telecomando)

30 stazioni per la banda FM e 15 stazioni per la banda AM (MW/LW) possono essere preselezionate nel modo seguente:

Esempio: (Per preselezionare una stazione FM che trasmette sui 103,5 MHz nel tasto di preselezione numero “15”)

MHz

DISPLAY

ACS

SOUND

1 Press the TUNER BAND/FM MODE button. 2 Select the FM band using the TUNER BAND/

FM MODE button.

3 Tune to the required station. 4 Press preset button “+10”, then “5” for more

than 2 sec. (When “15” blinks in the preset station display, the station has been stored.)

÷ Repeat the previous procedure for each of the

other stations, using a different preset button each time.

÷ Repeat the previous procedure for the other

band.

÷ To change preset stations

Perform step 4 after tuning to the required station.

Notes:

÷ The previously stored station is erased when

a new station is stored, because the new station’s frequency replaces the previous frequency in memory.

÷ When listening to an AM (MW/L W) broadcast,

noise may be heard if the remote control unit is used.

1 Presione el botón TUNER BAND/FM MODE. 2 Seleccione la banda de FM utilizando el

botón TUNER BAND/FM MODE.

3 Sintonice la estación deseada. 4 Presione el botón “+10” de presintonización

y luego el “5” durante más de 2 segundos. (Cuando el “15” parpadea en la indicación de estación presintonizada, ésta ha sido registrada.)

÷ Repita el procedimiento anterior para cada

una de las otras estaciones, utilizando un botón de presintonización diferente para cada estación.

÷ Repita el procedimiento anterior para la otra

banda.

÷ Cambio de estaciones presintonizadas

Ejecute el paso 4 de arriba después de sintonizar la estación deseada.

Notas:

÷ La estación previamente almacenada se

borra cuando se almacena otra estación, ya que la frecuencia de la nueva estación reemplaza la frecuencia anterior en memoria.

÷ Cuando escucha una radiodifusión de AM

(OM/OL), es posible que se escuche ruido si se utiliza la unidad de control remoto.

Premere il tasto TUNER BAND/FM MODE.

Selezionare la banda FM utilizzando il tasto TUNER BAND/FM MODE.

Sintonizzare la stazione desiderata.

Premere il tasto di preselezione “+10” e quindi quello “5” per oltre 2 secondi. (Quando la cifra “15” lampeggia sul display di preselezione, la stazione è preselezionata.)

Ripetere la procedura sopraindicata per ciascuna stazione desiderata utilizzando ogni volta un tasto di preselezione diverso.

Ripetere la procedura sopradescritta per l’altra banda.

÷ Per cambiare le stazioni preselezionate

Eseguire la fase 4 dopo aver sintonizzato la nuova stazione desiderata.

Note:

Quando si memorizza una nuova stazione, la stazione memorizzata in precedenza viene cancellata in quanto la frequenza della nuova stazione sostituisce quella memorizzata in precedenza.

Quando si ascolta una trasmissione AM (MW/ LW) si possono udire dei disturbi se viene utilizzato il telecomando.

To prevent the preset stations from being erased because of a power failure, etc., install memory back-up batteries in the unit (see page 8).

Para evitar que las estaciones presintonizadas se borren debido a un corte de energía eléctrica, etc., coloque las pilas para apoyo de memoria en la unidad (ver página 8).

Per evitare che le stazioni così memorizzate possano venire cancellate a seguito di cadute di corrente, o simili, provvedere all’installazione nell’apparecchio delle batterie di appoggio della memoria (vedere a pag. 8).

Preset station tuning (Receiving the preset stations)

÷ The stations must be preset before this

operation can be performed.

(Using the main unit)

Presintonización de radiodifusoras (Recepción de radiodifusoras presintonizadas)

÷ Las estaciones deben ser presintonizadas

antes de que se pueda ejecutar esta operación.

1 Press the TUNER BAND button. 2 Select the band using the TUNER BAND

button.

3 Each time the PRESET TUNING button is

pressed, the next preset station is selected.

(Empleando la unidad principal)

1 Presione el botón TUNER BAND. 2 Seleccione la banda empleando el botón

TUNER BAND.

3 Cada vez que presiona el botón PRESET

(Using the remote control unit)

1 Press the TUNER BAND/FM MODE button.

TUNING, queda seleccionada la próxima estación presintonizada.

2 Select the band using the TUNER BAND/

FM MODE button.

3 Press the required preset station buttons (No.

1 - No. 10 and +10).

÷ The preset station number and frequency

corresponding to the button pressed are shown.

Using the antennas Utilización de antenas

(Utilizando la unidad de control remoto)

1 Presione el botón TUNER BAND/FM MODE. 2 Seleccione la banda utilizando el botón

TUNER BAND/FM MODE.

3 Presione los botones (No. 1 - No. 10 y +10)

de la estación presintonizada deseada.

÷ En el visor aparecen el número de estación

presintonizada y la frecuencia correspondiente al botón presionado.

AM (MW/LW)

AM (OM/OL)

AM (MW/LW)

Messa in sintonia di stazioni preselezionate (Ricezione di stazioni preselezionate)

Le stazioni devono essere preselezionate prima di poter eseguire questa operazione.

(Uso dell’unità principale)

Premere il tasto TUNER BAND.

Selezionare la banda utilizzando il tasto TUNER BAND.

Ad ogni successiva pressione del tasto PRESET TUNING viene selezionata la successiva stazione presente in memoria.

(Utilizzando l’unità di telecomando)

Premere il tasto TUNER BAND/FM MODE.

Selezionare la banda utilizzando il tasto TUNER BAND/FM MODE.

Premere il tasto della stazione preselezionata desiderata (No. 1 - No. 10, +10).

Il numero della stazione preselezionata e la frequenza corrispondenti al tasto premuto vengono visualizzati.

Uso delle antenne

FM: Adjust the telescopic antenna’s

length, angle and direction until optimum reception is received.

AM (MW/LW): Install the unit where suitable

reception is possible (beside a window, etc.) or change the direction of the unit.

Note:

The built-in ferrite core antenna can pick up interference from television receivers in the neighborhood and thereby disturb AM (MW/LW) reception.

FM: Ajuste la longitud de la antena

telescópica, el ángulo y la orientación hasta que logre la recepción óptima.

AM (OM/OL): Instale la unidad dónde la

recepción sea adecuada (cerca de una ventana, etc.), o cambie la orientación de la unidad.

Nota:

El núcleo incorporado de la antena de ferrita puede captar interferencia de receptores de televisión de la vecindad y disturbando la recepción de AM (OM/OL).

FM:

AM (MW/LW):

Nota:

L’antenna in ferrite incorporata può raccogliere interferenze da televisori vicini con conseguenti disturbi nella ricezione AM (MW/LW).

Regolare la lunghezza, angolazione e direzione dell’antenna telescopica sino a quando si ottiene una ricezione ottimale. Installare l’apparecchio in una posizione che consenta una buona ricezione (nelle vicinanze di una finestra, o simili), o modificarne la direzione.

RECORDING GRABACION REGISTRAZIONE

÷ During recording, the ALC (Automatic Level

Control) circuit automatically optimizes the recording level, so manual recording level adjustment is unnecessary.

÷ Check that the safety tab on the cassette tape

is not broken off.

Note:

This unit has recording characteristics suitable for normal and CrO2 tapes. Normal and CrO2 tapes have different characteristics from metal tapes.

Synchronized recording with the CD player

÷ In this system, the CD player starts play when

the cassette deck enters the recording mode.

Operate in the order shown

ON/STANDBY

AHB PRO

AUX

ACS

PRESET TUNING

BEAT CUT

SOUND

ONE TOUCH

REC

STANDBY

OPEN

÷ Durante la grabación, el circuito ALC (control

automático de nivel), optimiza automáticamente el nivel de grabación, haciendo innecesario el ajuste manual del nivel de grabación.

÷ Verifique que la lengüeta de seguridad del

cassette de cinta no esté rota.

Nota:

Esta unidad posee características de grabación adecuadas para cintas normales y de CrO2. Las cintas normales y de CrO2 tienen características diferentes que las cintas de metal.

Grabación sincronizada con el reproductor de CD

÷ En este sistema el reproductor de CD inicia

la reproducción cuando la platina de cassette ingresa en el modo de grabación.

Opere en el orden mostrado

AHB PRO

VOLUME

BAND

TAPE

TUNER

ACS

REW

MULTI CONTROL

STOP

Durante la registrazione, il circuito ALC (controllo automatico del livello) ottimizza automaticamente il livello di registrazione rendendo così superflua la regolazione manuale del livello di registrazione stesso.

Controllare che la linguetta di protezione della registrazione della cassetta non sia stata rimossa.

Nota:

Questo apparecchio possiede caratteristiche di registrazione adatte per nastri normali. I nastri normali possiedono caratteristiche diverse da quelle dei nastri al cromo (CrO2) e di mettallo.

Registrazione sincronizzata col lettore CD

In questo modo di funzionamento, il lettore CD inizia a riprodurre quando il registratore entra nel modo di registrazione.

Eseguire le operazioni nell’ordine indicato

SLEEP

DOWN UP SET

C D

AUX

REVERSE MODE

REW

RANDOM

AUTO

PRESET

TAPE

MULTI CONTROL

PROGRAM

REPEAT

TUNER

BAND

FM MODE

DISPLAY

ACS

SOUND

1 Load a CD and close the CD door. 2 Press the CD 3/8 button to engage the CD

mode, then press the 7 STOP button to enter the stop mode.

3 Load a cassette with side A facing out. (Wind

past the tape leader before starting recording.) ÷ Make sure the tape direction is set to 3

(forward direction).

4 Select the required reverse mode ( or

) using the remote control unit.

÷ When programmed play is required,

program the required tracks using the remote control. (See page 22.)

÷ Select tracks with a total playing time which

does not exceed the tape length (refer to the liner notes).

5 Press the ONE TOUCH REC button;

synchronized recording will start. ÷ Recording starts in the forward direction

and CD play starts automatically.

÷ The forward direction indicator (3) blinks

and the REC indicator lights up in the display window.

÷ Non-recorded sections of approx. 4 seconds

are automatically left between tunes.

÷ When the CD player stops, the tape deck

stops automatically.

÷ To stop recording in the middle, press the

7 STOP button. The cassette deck also stops

after 4 seconds.

1 Coloque un CD y cierre la puerta del CD. 2 Presione el botón CD 3/8 para activar el modo

de CD y luego presione el botón 7 STOP para activar el modo de parada.

3 Coloque un cassette con el lado A

apuntando hacia afuera. (Bobine la porción que no puede ser grabada antes de iniciar la grabación.) ÷ Asegúrese de colocar el sentido de la

cinta en 3 (hacia adelante.)

4 Seleccione el modo de inversión deseado

( o ) utilizando la unidad del control remoto. ÷ Cuando desea la reproducción programada,

programe las pistas deseadas utilizando el controlador remoto. (V er página 22.)

÷ Seleccione las pistas con un tiempo total

de reproducción que no exceda la longitud de la cinta (refiérase a las notas en la envoltura).

5 Al presionar el botón ONE TOUCH REC; se

inicia la grabación sincronizada. ÷ La grabación se inicia hacia adelante y

se inicia automáticamente la reproducción del CD.

÷ El indicador de transporte de cinta hacia

adelante (3) destella y se enciende el indicador REC en la ventanilla de indicación.

÷ En la cinta quedan automáticamente sin

grabar secciones de 4 segundos aprox..

÷ Cuando el reproductor de CD para la platina

de cinta para automáticamente.

÷ Para detener la grabación en mitad de la

misma, presione el botón 7 STOP. La platina de cassette también para después de transcurridos 4 segundos.

AHB PRO

VOLUME

Inserire il disco e richiudere il portello del vano portadischi.

Premere il tasto CD 3/8 per attivare la modalità del CD, e agire poi sul tasto 7 STOP per passare alla modalità di arresto.

Inserire una cassetta con il lato A rivolto verso l’esterno. Prima di passare alla registrazione far scorrere la parte iniziale guida del nastro.

Verificare che la direzione del nastro sia disposta su 3 (in avanti).

Per mezzo del telecomando selezionare la modalità di inversione ( o ) desiderata.

Se si vuole effettuare la riproduzione programmata, programmare i brani desiderati, agendo sul telecomando (vedere a pag. 22.)

Selezionare i brani in modo che la loro lunghezza totale non superi la durata del nastro (vedere la durata dei brani indicata sulla copertina del disco).

Agire sul tasto ONE TOUCH REC. La registrazione in sincronizzazione si avvia.

La registrazione si avvia nella direzione in avanti e la riproduzione del disco ha inizio in modo automatico.

Sul quadrante l’indicazione di direzione in avanti (3) lampeggia e quella di registrazione REC si illumina in modo continuo.

Degli spazi non registrati da circa 4 secondi vengono creati automaticamente tra i brani.

Quando il lettore CD si ferma, anche il registratore a cassette si ferma automaticamente.

Per interrompere la registrazione, premere il tasto 7 STOP. Il registratore si ferma dopo 4 secondi circa.

Notes:

÷ During CD synchro recording, the CD 3/8 and

(4, ¢) buttons do not function.

÷ If a recording is completed in the reverse

direction (2), it is possible to continue recording without changing the direction to forward (3), until the tape ends.

÷ If continuous play is selected, a recording

in the reverse direction (2) automatically stops at the end of the tape. The indicator appears in the display window during recording.

÷ CD complete recording function (Synchro

recording mode only)

If the tape is reversed while a CD is being played, recording will be done on the reverse side of the tape as follows: * When less than 10 seconds of the last tune

on the forward side of the tape have been recorded, recording on the other side of the tape will start from the beginning of the previous track.

* When more than 10 seconds of the last tune

on the forward side of the tape have been recorded, recording on the other side of the tape will start from the beginning of the current track.

Notas:

÷ Durante la grabación sincronizada de CD los

botones CD 3/8 y (4, ¢) no funcionan.

÷ Si se termina una grabación hacia atrás (2),

es posible continuar grabando sin cambiar el sentido de la cinta hacia adelante (3) hasta que la misma llega a su fin.

÷ Si selecciona la reproducción continuada

, la grabación hacia atrás (2) para automáticamente al fin de la cinta. El indicador aparece en la indicación durarte la grabación.

÷ Función de grabación del CD completo (modo

de grabación sincronizada exclusivamente)

Si la cinta es invertida mientras el CD está siendo reproducido, la grabación se efectuará en el lado opuesto de la cinta, de la siguiente manera: * Cuando se hayan grabado menos de 10

segundos de la última música en el lado frontal de la cinta, la grabación del otr o lado se iniciará desde el principio de la pista anterior.

* Cuando se hayan grabado más de 10

segundos de la última música en el lado frontal de la cinta, la grabación del otr o lado se iniciará desde el principio de la pista actual.

Note:

Durante la registrazione sincronizzata di CD, i tasti CD 3/ 8 e (4, ¢) non funzionano.

Se la registrazione termina nella direzione inversa (2), si può continuare la registrazione senza dover passare alla direzione in avanti (3), sino alla fine del nastro.

Se è stata selezionata la riproduzione continua ( , una registrazione effettuata in direzione inversa (2) si arresta automaticamente alla fine del nastro. Nel corso della registrazione sul quadrante è presente l’indicazione .

÷ Funzione di registrazione completa del CD

(solo nel modo di registrazione sincronizzata)

Se la direzione del nastro viene invertita durante la riproduzione del CD, la registrazione viene eseguita sul lato opposto nel modo seguente: * Se sono stati registrati meno di 10 secondi

dell'ultimo brano sul lato anteriore del brano, la registrazione sul lato opposto del nastro inizierà dall'inizio del brano precedente.

* Se sono stati registrati più di 10 secondi

dell'ultimo brano sul lato anteriore del brano, la registrazione sul lato opposto del nastro inizierà dall'inizio del brano in corso di riproduzione.

Useful functions for recording

When the tape direction is set to 2 (reverse direction) after a cassette tape is inserted...

1 Press the T APE 23 button twice to change

the tape direction to 3 (forward direction).

2 Press the 7 STOP button. 3 Change the mode to CD by pressing the

CD 3

8 button.

(If a non-recorded tape with side A facing out is recorded in the reverse direction (2), the recording is stopped immediately.)

When non-recorded sections between tunes are not required...

1 Press the CD 3/8 button twice. The CD

player enters the pause mode.

2 Press the ONE TOUCH REC button to start

recording.

Note:

÷ Depending on the CD used, non-recorded

sections of different lengths may be left between tunes.

To record one track...

Play the track to be recorded. Then, press the ONE TOUCH REC button to locate the beginning of the track and enter the one track recording mode. After the recording is finished, the CD player and cassette deck both stop.

To record only on side B or in the middle of a tape...

1 Load the cassette with the required side

facing out.

2 Set the reverse mode to with the remote

control unit.

3 Press the ONE TOUCH REC button on the

main unit.

Synchronized recording starts and the

cassette deck stops automatically when CD playback is completed.

How to rewind a tape

Press the TAPE 23 button (to set to TAPE

mode).

2 Press the 7 STOP button. 3 Press the 4 (REW) button.

Funciones útiles para la grabación

Cuando se ajusta el sentido de la cinta en 2 (hacia atrás), después que se coloca una cinta de cassette...

1 Presione dos veces el botón T APE 23 para

cambiar el sentido de la cinta a 3 (hacia adelante).

2 Presione el botón 7 STOP. 3 Cambie el modo a CD presionando el botón

CD 3/8. (Si intenta grabar una cinta del lado A que no está grabada hacia atrás (2), la grabación parará inmediatamente.)

Cuando no desea secciones sin grabar entre músicas ...

1 Presione dos veces el botón CD 3/8. El

reproductor de CD ingresa en el modo de pausa.

2 Presione el botón ONE TOUCH REC para

iniciar la grabación.

Nota:

÷ Dependiendo del CD utilizado es posible

dejar entre músicas secciones sin grabar de diferentes longitudes.

Grabación de una pista...

Reproduzca la pista a ser grabada. Luego, al presionar el botón ONE TOUCH REC la unidad ubica el principio de la pista y activa el modo de grabación de una pista. Después que termina la grabación, el reproductor de CD y la platina de cassette paran.

Para grabar sólo el lado B o en la mitad de una cinta...

1 Coloque el cassette con el lado correcto

apuntando hacia afuera.

2 Ajuste el modo de inversión en con el

control remoto.

3 Presione el botón ONE TOUCH REC en la

unidad principal. Se iniciará la grabación sincronizada y la platina de cassette para automáticamente cuando termina la reproducción del CD.

Método para rebobinar una cintas 1

Presione el botón TAPE 23 (para ajustar el modo TAPE)

2 Presione el botón 7 STOP. 3 Presione el botón 4 (REW).

Funzioni utili per la registrazione

Se la direzione del nastro si trova su 2 (direzione inversa) dopo l’inserimento della cassetta:

Agire due volte su TAPE 23 per modificare la direzione del nastro a 3 (direzione in avanti).

Agire sul tasto di arresto 7 STOP.

Passare alla modalità del CD agendo sul

tasto CD 3/8. Notare che, se si tenta di registrare in direzione inversa (2) su un nastro vergine con il lato A rivolto verso l’esterno, la registrazione si arresta immediatamente.

Se la presenza di sezioni non registrate fra un brano e l’altro non è necessaria...

Premere due volte il tasto CD 3/8. La

riproduzione del disco passa alla modalità di pausa.

Premere il tasto ONE TOUCH REC per

avviare la riproduzione.

Nota:

A seconda del tipo di disco utilizzato, fra un brano e l’altro possono venire lasciati degli intervalli non registrati di diversa lunghezza.

Per la registrazione di un brano:

Riprodurre il brano da registrare. Premere poi il tasto ONE TOUCH REC per individuare l’inizio del brano e passare alla modalità di registrazione di un solo brano. Al termine della registrazione sia il lettore CD sia il deck a cassette si arrestano.

Per registrare sul solo lato B, o a partire da una certa posizione del nastro...

Inserire la cassetta con il lato sul quale si vuole registrare rivolto verso l’esterno.

Per mezzo del telecomando predisporre la modalità di inversione su .

Premere il tasto ONE TOUCH REC dell’apparecchio principale. La registrazione in sincronizzazione ha inizio, ed il deck a cassette si arresta automaticamente al termine della riproduzione del disco.

Riavvolgimento del nastro

Agire sul tasto TAPE 23 per attivare la

modalità del nastro.

Premere il tasto di arresto 7 STOP.

Premere il tasto 4 (REW).

Recording from the radio or an external source connected to the AUX IN terminals

Operate in the order shown

Grabación desde la radio o desde una fuente externa conectada a los terminales AUX IN

Opere en el orden mostrado

Registrazione della radio o del componente collegato ai terminali AUX IN

Eseguire le operazioni nell'ordine indicato

ON/STANDBY

1 Load a cassette with side A facing out.

(Wind past the tape leader before starting recording.) ÷ Make sure the tape direction is set to 3

(forward direction).

2 Select the source to be recorded.

TUNER: Press the TUNER BAND/FM MODE

button. Tune to the required station.

AUX: Press the AUX button.

3 Select the desired reverse mode. 4 Press the ONE TOUCH REC button.

÷ The recording starts from the beginning of

side A.

AHB PRO

AUX

ACS

PRESET TUNING

BEAT CUT

SOUND

ONE TOUCH

REC

STANDBY

OPEN

AHB PRO

TAPE

ACS

REW

MULTI CONTROL

STOP

BAND

TUNER

VOLUME

1 Coloque un cassette con el lado A

apuntando hacia afuera. (Antes de iniciar la grabación, rebobine la cinta hasta el comienzo de la porción grabable.) ÷ Asegúrese de colocar el sentido de la

cinta en 3 (hancia adelante).

2 Seleccione la fuente a ser grabada.

TUNER: Presione el botón TUNER BAND/

AUX: Presione el botón AUX.

FM MODE. Sintonice la estación deseada.

3 Seleccione el modo de inversión deseado. 4 Presione el botón ONE TOUCH REC.

÷ La grabación se inicia desde el principio

de la cara A.

SLEEP

DOWN UP SET

C D

AUX

REVERSE MODE

REW

PROGRAM

RANDOM

AUTO

PRESET

TAPE

MULTI CONTROL

REPEAT

TUNER

BAND

FM MODE

DISPLAY

ACS

SOUND

AHB PRO

3 4

VOLUME

Inserire una cassetta con il lato A rivolto verso l’esterno. Prima di passare alla registrazione far scorrere la parte iniziale guida del nastro.

Verificare che la direzione del nastro sia

disposta su 3 (in avanti). Selezionare la sorgente dalla quale si intende registrare. Radio (TUNER): Premere il tasto TUNER

BAND/FM MODE. Sintonizzarsi sulla stazione

desiderata. Sorgente esterna (AUX): Premere il tasto AUX. Selezionare la modalità di inversione desiderata. Agire sul tasto ONE TOUCH REC.

La registrazione si avvia dall’inizio del lato A.

BEAT CUT button

When recording an AM broadcast, beats may be produced which are not heard when listening to the broadcast. In such case, set this button after setting the deck to the record mode so that the beats are eliminated. Normally set this button to "CUT-1".

PRESET TUNING

BEAT CUT

Erasing

A recorded tape can be erased by recording new material over the previous material.

To erase a tape without making a new recording...

1. Press the TAPE 23 button to set to the T APE mode.

2. Insert the cassette to be erased facing out.

3. Press the ONE TOUCH REC button.

It may be unlawful to record or playback copyrighted material without the consent of the copyright owner.

Botón BEAT CUT

Cuando graba una radiodifusión de AM, es posible que se escuchen compases inaudibles cuando escucha la radiodifusión. En tal caso, ajuste este botón después de activar el modo de grabación de la platina, para eliminar los compases. Normalmente, ajuste este botón en “CUT -1”.

Borrado

La cinta grabada puede ser borrada grabando otro material sobre el material anterior.

Para borrar una cinta sin efectuar una nueva grabación...

1. Presione el botón TAPE 23 para activar el modo TAPE.

2. Inserte el cassette con el lado a ser borrado apuntando hacia afuera.

3. Presione el botón ONE TOUCH REC.

Puede ser ilegal el grabar o reproducir material con derechos de autor sin el consentimiento del dueño de los mismos.

Tasto BEAT CUT

Durante la registrazione di una trasmissione AM, si possono verificare dei battimenti che non si sentono mentre si ascolta la trasmissione stessa. In tali casi, impostare questo tasto dopo aver portato il registratore nel modo di registrazione in modo da eliminare i battimenti. Impostare normalmente questo tasto su “CUT-1”.

Cancellazione

Un nastro registrato può essere cancellando eseguendo una nuova registrazione sopra a quella precedente.

Per cancellare un nastro senza eseguire una nuova registrazione ...

1 Agire sul tasto TAPE 23 per attivare la

modalità del nastro.

2 Inserire la cassetta con il lato che si vuole

cancellare rivolto verso l’esterno.

3 Premere il tasto ONE TOUCH REC.

Notare che la registrazione o la riproduzione di materiali protetti da diritti d’autore senza il permesso del proprietario di tali diritti potrebbe essere contro la legge.

CLOCK ADJUSTMENT (USING THE REMOTE CONTROL

UNIT)

AJUSTE DEL RELOJ

(UTILIZANDO LA UNIDAD DE CONTROL REMOTO)

REGOLAZIONE OROLOGIO (TRAMITE TELECOMANDO)

Names of parts in the clock/timer section, and their functions:

OFF

1 Timer mode indicator 2 Timer indicator (ON/OFF) 3 SLEEP indicator 4 CLOCK indicator 5 Time display 6 CLOCK button 7 TIMER button 8 TIMER ON/OFF button 9 DOWN/UP buttons p SET button q SLEEP button

Setting the current time (when this unit is used for the first time)

(Example: To set the clock to 13:15.)

CLOCK

Nombre de las parte de la sección del reloj/ temporizador y sus funciones:

CLOCK TIMER

DOWN UP SET

1 Indicador del modo temporizador 2 Indicador del temporizador (ON/OFF) 3 Indicador SLEEP 4 Indicador CLOCK 5 Indicación de la hora 6 Botón CLOCK 7 Botón TIMER 8 Botón TIMER ON/OFF 9 Botón DOWN/UP p Botón SET q Botón SLEEP

Ajuste de la hora actual (cuando se usa la unidad por primera vez)

(Ejemplo: Para ajustar el reloj a las 13:15.)

Within 2 minutes.

Dentro de 2 minutos.

Entro 2 minuti.

Nome e funzioni delle varie parti dell’orologio e del timer:

786

TIMER ON/OFF

Indicazione di modalità del timer

Indicazione di timer attivato o no (ON o OFF)

Indicazione di spegnimento a tempo (SLEEP)

Indicazione dell’orologio (CLOCK)

Indicazione dell’ora

Tasto dell’orologio (CLOCK)

Tasto del timer (TIMER)

T asto di attivazione e disattivazione del timer (TIMER ON/OFF)

T asti per scorrimento verso il basso (DOWN) o verso l’alto (UP)

Tasto di memorizzazione (SET)

Tasto di azionamento dello spegnimento a tempo (SLEEP)

SLEEP

PROGRAM

Impostazione dell’orario corrente (quando l’unità viene usata per la prima volta)

(Esempio: Per regolare l’orologio sulle 13:15.)

DOWN UP

1 Set the button to ON. 2 Press the CLOCK button; “ ” will blink

in the display.

3 Set to 13:15 by pressing the DOWN/UP

buttons. (When the button is kept pressed, the minute/ hour indication changes continuously.)

4 Press the SET button; the time will light in

the display.

÷ To set to the nearest second...

Press the SET button when you hear the time signal from a TV or radio.

÷ To confirm the time while listening to a CD

or radio broadcast

Press the DISPLAY button briefly on the remote control unit. Press it again to return to the previous display.

Notes:

÷ Before performing timer recording or playback,

it is necessary to set the current time.

÷ If memory back-up batteries are exhausted

or not installed, and the power cord is plugged in again after being disconnected, or power is restored after a power failure, “CLOCK” will blink in the display . Set the current time again.

Within 2 minutes.

Dentro de 2 minutos.

Entro 2 minuti.

1 Coloque el botón en ON. 2 Presione el botón CLOCK; “ ”

parpadeará en el visor.

3 Ajuste a la 13:15 presionando los botones

DOWN/UP. (Si mantiene el botón presionado, la indicación de los minutos/hora cambia continuamente.)

4 Presione el botón SET; la hora se iluminará

en el visor.

÷ Para fijar los segundos en forma más exacta...

Presione el botón SET al escuchar la señal horaria de la televisión o la radio.

÷ Confirmación de la hora mientras escucha

un CD o un programa de radio

Presione brevemente el botón DISPLAY del control remoto. Presiónelo otra vez para volver a la indicación anterior.

Notas:

÷ Antes de efectuar la grabación o r epr oducción

por temporizador, es necesario ajustar la hora actual.

÷ Si las pilas de apoyo de memoria están

agotadas o no están colocadas, y el cable de alimentación es enchufado otra vez después de desconectarlo, o se restaura el suministro eléctrico después de un corte, “CLOCK” parpadeará en la indicación. Ajuste la hora otra vez.

SET

Portare l’interruttore su ON.

Premere il tasto CLOCK l’indicazione “ ” lampeggia sul display.

Impostare 13:15 premendo i tasti DOWN/UP . (Se il tasto viene tenuto premuto, l’indicazione dei minuti/ore cambia continuamente.)

Premere il tasto SET; l’orario si illumina sul display.

Per impostare l’ora esatta... Premere il tasto SET in corrispondenza di un segnale orario della radio o della televisione.

÷ Controllo dell’ora durante l’ascolto di un

disco o di una trasmissione radio

Premere brevemente il tasto DISPLAY del telecomando. Premere di nuovo lo stesso tasto per tornare alla visualizzazione precedente.

Note:

Per poter procedere alla registrazione o alla riproduzione a mezzo timer, è necessario aver predisposto l’ora.

Se le batterie di appoggio della memoria sono esaurite, o non sono state installate, ricollegando il cavo di alimentazione dopo averlo staccato, o alla ripresa dell’alimentazione dopo una eventuale caduta di corrente, sul quadrante l’indicazione “CLOCK” lampeggia, ed è necessario procedere di nuovo alla predisposizione dell’ora.

TIMER OPERATIONS

(USING THE REMOTE CONTROL UNIT)

OPERACIONES POR TEMPORIZADOR (UTILIZANDO LA

UNIDAD DE CONTROL REMOTO)

FUNZIONAMENTO COL TIMER (TRAMITE TELECOMANDO)

Setting the timer

÷ The current time must be set before the timer

can be used.

1 Set the button to ON. 2 Press the TIMER button.

TIMER

3 Set the start time.

(Example: To set the timer to 12:15.)

DOWN UP

4 Set the stop time.

(Example: To set the timer stop time to 13:15.)

Ajuste del temporizador

÷ Antes de utilizar el temporizador es necesario

ajustar la hora actual.

1 Coloque el botón de en ON. 2 Presione el botón TIMER.

Within 30 sec.

Dentro de 30 seg.

Entro 30 secondi.

3 Ajuste el tiempo de inicio.

(Ejemplo: Para ajustar el temporizador a las 12:15.)

OFF

Within 30 sec.

Dentro de 30 seg.

Entro 30 secondi.

4 Ajuste la hora de parada.

(Ejemplo: Para ajustar la hora de parada del temporizador a las 13:15.)

SET

Impostazione del timer

Prima di poter utilizzare il timer deve essere impostata l’ora esatta.

Portare il tasto su ON.

Premere il tasto TIMER.

Impostare l’orario di avvio. (Esempio: Per impostare il timer sulle 12:15.)

÷ Press to set the start time. ÷ Presione para fijar la hora de comienzo. ÷

Premerlo per impostare l’ora di inizio.

Impostare l’orario di arresto. (Esempio: Per impostare il timer sulle 13:15.)

DOWN UP

5 Select the TIMER mode.

÷ The selected timer mode is shown in the

display.

DOWN UP

When the UP button is pressed to select the timer mode, the mode changes from TUNER (timer reception of a broadcast), to TUNER (timer recording of a broadcast to CD (timer play of a CD), to TAPE (timer playback of a tape), in this order.

OFF

SET

Within 30 sec.

Dentro de 30 seg.

Entro 30 secondi.

5 Seleccione el modo TIMER.

÷ El modo de temporizador seleccionado

aparece en la indicación.

REC and appears on the display.

REC y

Sul quadrante compaiono le indicazioni REC e .

Si presiona el botón UP para seleccionar el modo de temporizador, el modo cambia de TUNER (recepción de radiodifusión por temporizador), a TUNER (grabación de una radiodifusión por temporizador), a CD (reproducción de CD por temporizador), a TAPE (reproducción de cinta por temporizador), en este orden.

aparecen en la indicación.

÷ Press to set the timer stop time. ÷ Presione para fijar la hora de parada del

temporizador

Premerlo per impostare l’ora di fine.

Selezionare il modo del timer (TIMER).

Il modo del timer scelto viene indicato sul display.

Ad ogni successiva pressione del tasto UP per selezionare la modalità del timer, la modalità passa da TUNER (ricezione di una trasmissione a mezzo timer) a TUNER (registrazione di una trasmissione a mezzo timer), a CD (riproduzione di un disco a mezzo timer), a TAPE (riproduzione di un nastro a mezzo timer), nell’ordine.

SET

Within 30 sec.

Dentro de los 30 seg.

Entro 30 secondi.

6 Set the volume. 6 Ajuste el volumen.

DOWN UP

This shows that volume level 1 is selected.

Esto aparece cuando se selecciona el nivel de volumen 1.

Indica che è stato scelto il livello di volume 1.

÷ The unit enters the previously engaged mode when timer setting has been completed. (The indicator lights.) ÷ La unidad ingresa en el modo previamente activado cuando el ajuste del temporizador queda completado. (Se enciende

SET

el indicador

L’unità entra nel modo precedentemente attivato e l’impostazione del timer è così terminata. (L’indicatore

÷ When the volume setting is set to “VOL -”

(volume level is not specified), the timer playback volume is at the level used before setting the timer.

÷ To confirm the timer setting

1 Press the SET button after pressing the

TIMER button. Each time the SET button is pressed, the timer setting can be confirmed.

2. When the previously engaged mode is displayed, timer setting has been completed.

Note:

÷ When the timer is set incorrectly or the correct

mode is not selected, perform “Setting the timer” from the beginning.

÷ Si se ajusta el volumen en “VOL -” (no se

especifica el nivel del volumen), el volumen de la reproducción por temporizador permanece al nivel utilizado antes de ajustar el temporizador.

÷ Comprobación del ajuste del temporizador

1. Presione el botón SET después de presionar el botón TIMER. El ajuste del temporizador puede ser confirmado al presionar el botón SET.

2. Cuando se activa el modo anterior, el ajuste del temporizador queda completado.

Nota:

÷ Cuando se ajusta el temporizador

incorrectamente o no se selecciona el modo correcto, ejecute el “Ajuste del temporizador”, desde el principio.

Regolare del volume.

( )

si accende.)

Se il volume viene regolato su “VOL -” (volume non specificato), il volume di riproduzione via timer viene portato automaticamente al livello di prima dell’attivazione del timer stesso.

÷ Per controllare l’impostazione del timer

1. Premere il tasto SET dopo aver premuto il tasto TIMER. Le predisposizioni del timer possono poi essere verificate premendo il tasto SET.

2. Quando sul quadrante ricompare la modalità utilizzata in precedenza, la predisposizione del timer è terminata.

Nota:

Quando il timer viene impostato in modo scorretto oppure quando il modo corretto non viene selezionato, eseguire quanto descritto nella sezione “Impostazione del timer” dall’inizio.

Timer recording of broadcast

÷ The current time must be set before the timer

can be used.

÷ Make sure that the safety tabs of the cassette

have not been broken off.

Operations

ON/STANDBY

1 Set the button to ON. 2 Load a cassette.

÷ Insert the cassette with the side to be

recorded facing out.

÷ Select the required reverse mode ( or

÷ Set the tape direction to 3 (forward) by

pressing the TAPE 23 button.

3 Set the timer . (Refer to “Setting the timer” on

page 33.) ÷ Set the timer about a minute before the

broadcast to be recorded is scheduled to start.

4 Tune to the station to be recorded. (Refer to

page 26.)

5 Set the button to standby.

÷ Confirm that the timer mode indicator

(REC ) is displayed in the display window.

AHB PRO

AUX

ACS

PRESET TUNING

BEAT CUT

SOUND

ONE TOUCH

REC

Grabación por temporizador de una radiodifusión

÷ Antes de utilizar el temporizador es necesario

ajustar la hora actual.

÷ Asegúrese de que las lengüetas de

seguridad del cassette no estén rotas.

Operaciones

REW

TAPE

MULTI CONTROL

STOP

BAND

TUNER

VOLUME

STANDBY

OPEN

AHB PRO

ACS

1 Coloque el botón en ON. 2 Coloque un cassette.

÷ Coloque el cassette con la cara a ser

grabada apuntando hacia afuera.

÷ Seleccione el modo de inversión deseado

( o ).

÷ Ajuste el sentido de la cinta en 3 (hacia

adelante) presionando el botón TAPE 23.

3 Ajuste el temporizador . (Refiérase a “Ajuste

del temporizador” en la página 33.) ÷ Ajuste el temporizador a un minuto

aproximadamente antes del comienzo programado de la radiodifusión a ser grabada.

4 Sintonice la estación a ser grabada.

(Refiérase a la página 26.)

5 Coloque el botón en espera.

÷ Confirme que el indicador del modo

temporizador (REC ) esté indicado en la ventanilla de indicación.

Registrazione di trasmissioni col timer

Prima di poter utilizzare il timer deve essere impostata l’ora esatta.

Accertarsi che le linguette di protezione della registrazione della cassetta non siano state rimosse.

Operazioni

TIMER

CLOCK TIMER

DOWN UP SET

AUX

Portare il tasto su ON.

Inserire una cassetta.

Predisporre il timer. (Vedere il paragrafo “Predisposizione del timer” a pag. 33.)

Sintonizzarsi sulla stazione da registrare (vedre a pag.26).

Portare l’interruttore sulla posizione di attesa.

ON/OFF

SLEEP

PROGRAM

RANDOM

AUTO

REPEAT

PRESET

TUNER

TAPE

C D

BAND

Inserire la cassetta con il lato sul quale si vuole registrare rivolto verso l’esterno. Selezionare la modalità di inversione desiderata ( o ). Predisporre la direzione del nastro su (in avanti) agendo opportunamente sul tasto TAPE 23.

Predisporre l’ora di inizio del timer circa 1 minuto prima dell’ora prevista di inizio della trasmissione che si intende registrare.

Verificare che sul quadrante sia presente l’indicazione di modalità del timer (REC ).

÷ Timer recording will start at timer start time

and the power will be switched off at timer stop time. (The timer mode is then released.)

÷ To repeat timer recording every day

Press the TIMER ON/OFF button to display the timer mode indicator in the display window.

÷ To cancel timer operation

Press the TIMER ON/OFF button so that the timer mode indicator (REC ) goes out. If you do this, timer recording will not start at the timer start time.

Notes:

Once the timer has been set, the start and stop times, etc., are stored in memory. When timer recording or playback is required at different times, the timer must be set again. ÷ After setting the timer start and stop times,

check that the tuner is tuned to the required frequency.

÷ If memory back-up batteries are exhausted

or not installed, and the power cord is disconnected or there is a power failure, timer settings will be erased from memory. If this happens, set the current time and perform the timer setting again.

÷ La grabación por temporizador se iniciará

en a la hora de activación del temporizador y la unidad desconecta la alimentación a la hora de parada del temporizador. (Luego

se desactiva el modo de temporizador.)

÷ Para repetir la grabación por temporizador

todos los días

Presione el botón TIMER ON/OFF para llamar la indicación del modo de temporizador en la indicación.

÷ Cancelación de la operación por temporizador

Presione el botón TIMER ON/OFF para apagar el indicador (REC ) de modo de temporizador . Si usted hace esto, la grabación por temporizador no se iniciará a la hora de activación del temporizador.

Notas:

Una vez ajustado el temporizador, la hora de activación y desactivación, etc., son registradas en memoria. Cuando se desea efectuar una grabación o reproducción por temporizador a horas diferentes, es necesario ajustar otra vez el temporizador. ÷ Después de ajustar la hora de activación y

desactivación, etc. del temporizador, verifique que el sintonizador esté sintonizado en la frecuencia deseada.

÷ Si las pilas de apoyo de memoria están

agotadas o no están colocadas y si el cable de alimentación está desconectado o hay un corte de energía eléctrica, los ajustes del temporizador en memoria se borrarán. Si ocurre ésto, ajuste la hora actual y ajuste el temporizador otra vez.

÷ La registrazione col timer inizia all’orario

di avvio e l’alimentazione viene disattivata all’orario di arresto.

(Il modo del timer viene

quindi abbandonato).

÷ Ripetizione quotidiana della registrazione

a mezzo timer

Agire sul tasto TIMER ON/OFF sino a quando sul quadrante viene visualizzata l’indicazione di modalità del timer attivata.

÷ Per cancellare il funzionamento col timer

Premere il tasto TIMER ON/OFF in modo che l’indicatore del modo del timer (REC ) si spenga. Se questa operazione viene eseguita, la registrazione col timer non si avvierà all’orario di avvio del timer.

Note:

Una volta che il timer è stato impostato, gli orari di avvio e di arresto, ecc., vengono memorizzati. Quando si desidera eseguire la registrazione o la riproduzione ad un orario diverso, il timer deve essere reimpostato.

Dopo aver impostato gli orari di avvio e di arresto del timer, controllare che il sintonizzatore sia sintonizzato sulla frequenza desiderata.

Se le batterie di appoggio della memoria sono esaurite, o non sono state installate, il distacco del cavo di alimentazione o una eventuale caduta di corrente provocano la cancellazione dalla memoria delle predisposizioni del timer. In tal caso è necessario procedere di nuovo alla predisposizione dell’ora e della funzione del timer.

Timer playback

÷ Timer playback of tapes, broadcasts and CDs

is possible.

Operations

ON/STANDBY

1 Set the button to ON. 2 Set the timer. (Refer to “Setting the timer” on

page 33.)

Source sound

Fuente de sonido

Fonte sonora

CD play

Reproducción de CD

Riproduzione CD

Tape playback

Reproducción de una cinta

Riproduzione nastri

Broadcast

Radiodifusión

Trasmissione radio

AHB PRO

AUX

ACS

PRESET

TUNING

BEAT CUT

SOUND

ONE TOUCH

REC

Reproducción por temporizador

÷ La reproducción por temporizador de cintas,

radiodifusiones, y CD es posible.

Operaciones

VOLUME

BAND

TAPE

TUNER

STANDBY

AHB PRO

ACS

MULTI CONTROL

REW

STOP

1 Coloque el botón en ON. 2 Ajuste el temporizador . (Refiérase a “Ajuste

del temporizador” en la página 33.)

Timer mode

Modo de temporizador

Modo di funzionamento

TAPE

TUNER

Operations

Operaciones

Operazioni

Load a disc.

Coloque un disco.

Inserire un CD.

Load a cassette tape.

Coloque una cinta de cassette.

Caricare una cassetta.

Tune to the required station.

Sintonice la estación deseada.

Mettere in sintonia la stazione desiderata.

Riproduzione col timer

E’ possibile eseguire la riproduzione col timer di nastri, trasmissioni e CD.

Operazioni

TIMER

CLOCK TIMER

DOWN UP SET

ON/OFF

SLEEP

PROGRAM

Impostare il tasto su ON.

Impostare il timer (Vedi “Impostazione del timer” a pag. 33).

3 Set the button to STANDBY. 3 Coloque el botón en espera (ST ANDBY).

Portare l’interruttore su STANDBY.

÷ Timer playback will start at the timer start time

and the power will be switched off at the timer stop time. The unit remains in the same timer mode even after the power is switched off. The same timer function will repeat at the same time on the following day.

÷ When the timer mode is activated, the “ ”

indicator blinks.

÷ When the power is switched on, the sound is

faded up from volume level 0 (zero) to the preset volume.

÷ To cancel timer operation

Press the TIMER ON/OFF button so that the timer mode indicator ( ) goes out.

Notes:

÷ When the volume setting is set to “VOL -”

(volume level is not specified), the timer playback volume is at the level used before setting the timer. (In this case, the fade-in mode does not function.)

÷ To stop during timer playback, press the

button to switch the unit off.

÷ La reproducción por temporizador se iniciará

a la hora de activación del temporizador y la alimentación se desconecta a la hora de desactivación del temporizador. La unidad permanece en el mismo modo de temporizador aun después de desconectar la alimentación. La misma función de temporización se repetirá a la misma hora el día siguiente.

÷ El indicador “ ” parpadea cuando se activa

el modo de temporizador.

÷ Cuando se conecta la alimentación es posible

hacer que el sonido aumente gradualmente desde el volumen 0 (cero) al volumen preajustado.

÷ Cancelación de la operación por temporizador

Presione el botón TIMER ON/OFF para apagar el indicador ( ) de modo de temporizador.

Notas:

÷ Cuando se ajusta el volumen en “VOL -” (el

nivel de volumen no está especificado), el volumen de reproducción por temporizador permanece en el nivel usado antes del ajuste del temporizador. (En este caso el modo de aparición gradual no funciona).

÷ Para parar durante la reproducción por

temporizador, presione el botón para desconectar la unidad.

La riproduzione col timer inizia all’orario di

avvio del timer mentre l’alimentazione viene disattivata all’orario di arresto. L’unità rimane nello stesso modo del timer anche dopo che l’alimentazione viene disattivata. La stessa funzione del timer viene ripetuta alla stessa ora il giorno seguente.

Quando il modo del timer è attivato, l’indicatore “ ” lampeggia.

Quando l’alimentazione viene iniziata, ha luogo un’apertura in dissolvenza dal livello di volume 0 (zero) al livello impostato.

÷ Per cancellare il funzionamento col timer

Premere il tasto TIMER ON/OFF in modo che l’indicatore del modo del timer ( ) si spenga.

Note:

Quando l’impostazione del volume è “VOL -” (il livello del volume non é stato specificato), il volume della riproduzione col timer viene impostato come prima dell’impostazione del timer. (In questo caso, il modo di dissolvenza in entrata non funziona).

Per interrompere il funzionamento durante la riproduzione col timer, premere l’interruttore

per interrompere l’alimentazione.

Sleep timer operations (using the remote control unit)

A. Use this when you want to fall asleep

while listening to a tape, broadcast or CD.

Set to the required source and tune in a

broadcast or play back a CD or tape.

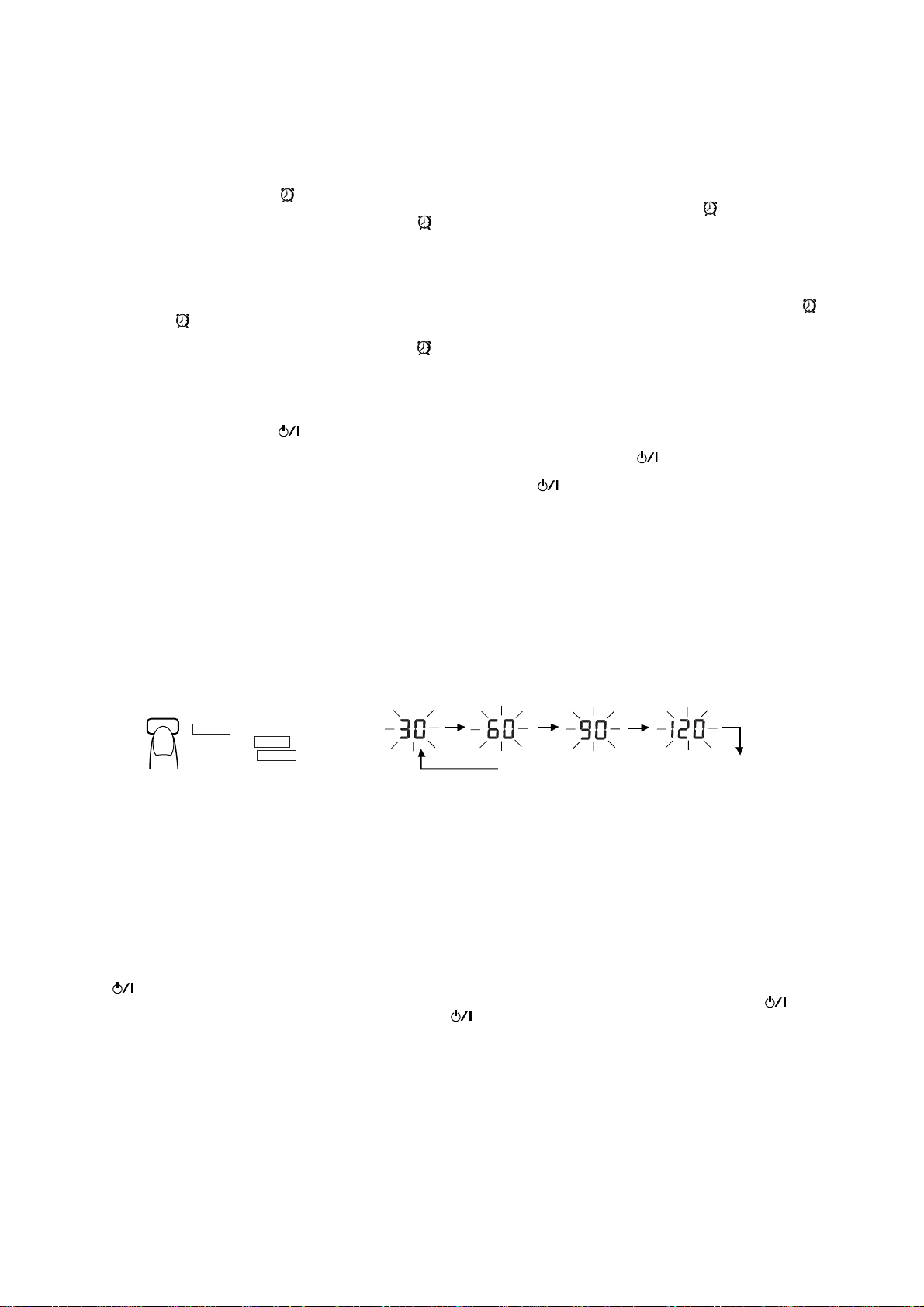

2 Press the SLEEP button to set the sleep time.

SLEEP

SLEEP is shown in the display.

Se visualiza SLEEP en el display.

L'indicazione SLEEP viene visualizzata sul display.

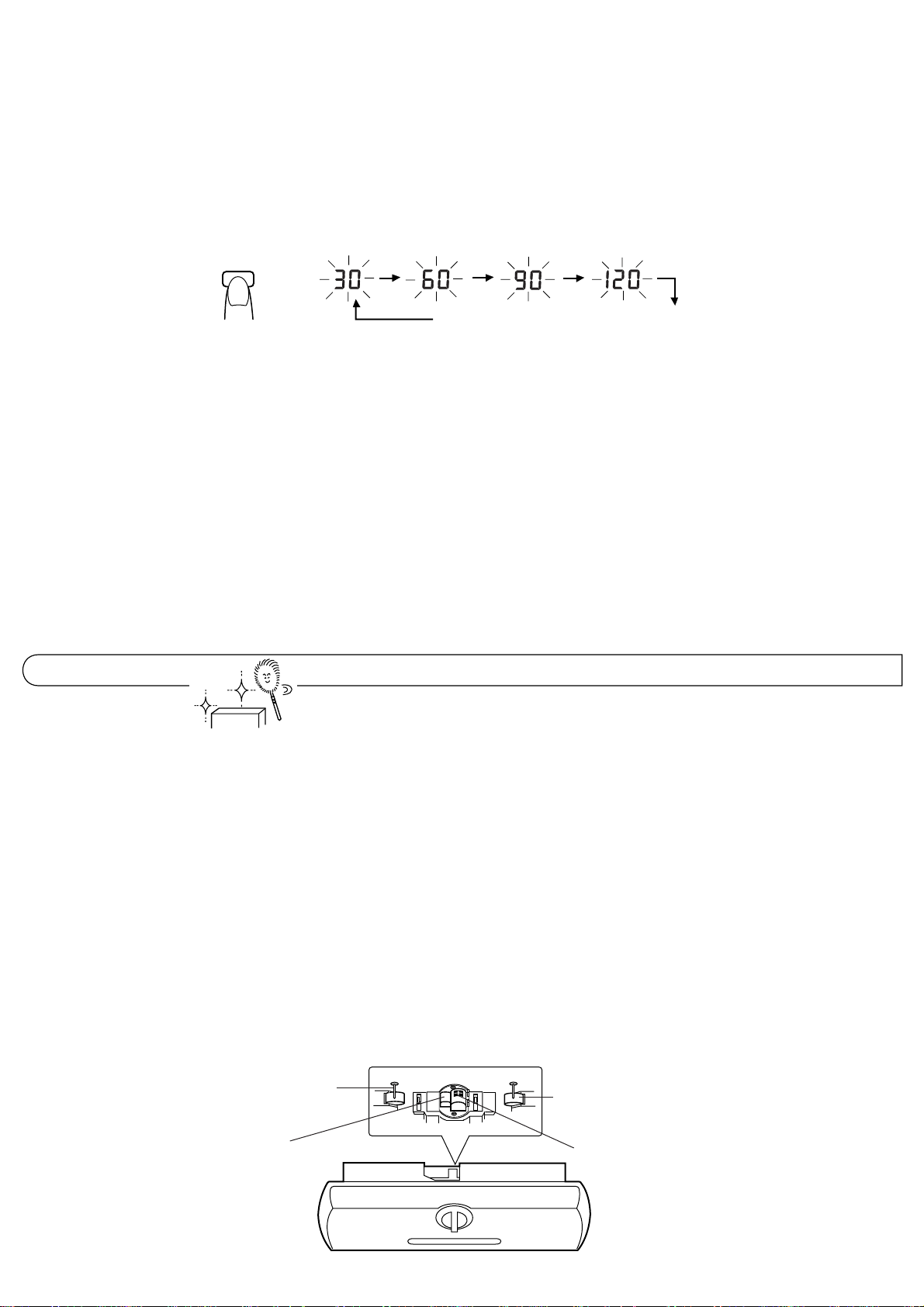

÷ Sleep time settings of 30, 60, 90 or 120

minutes can be set. When you release the SLEEP button, the source is displayed after 5 sec.

÷ The sleep timer operation will start and the

power will be switched off after the specified time.

÷ Checking the sleep time

When the SLEEP button is pressed, the remaining sleep time is displayed. If it is pressed again, a new sleep time can be set.

÷ To cancel the sleep timer operation

Press the or press the SLEEP button until the sleep time indicator disappears.

button to switch the power off

Operación del temporizador de desconexión (utilizando la unidad de control remoto)

A.Utilícelo cuando desee dormir

mientras escucha una cinta, radiodifusión o CD.

1 Ajuste la fuente deseada y sintonice una

radiodifusión o reproduzca CD o cinta.

2 Presione el botón SLEEP para ajustar el

tiempo que va a dormir.

Source mode display (Releasing the sleep mode)

Visualización del modo de fuente (Cancelación del modo de desconexión)

Visualizzazione fonte (Abbandono del modo di spegnimento a tempo)

÷ Los ajustes el tiempo para dormir pueden ser

30, 60, 90 o 120 minutos. Cuando usted suelta el botón SLEEP , la fuente es indicada después de que hayan transcurrido 5 segundos.

÷ Después de transcurrido el tiempo

especificado se activa el temporizador de desconexión y la alimentación es desconectada.

÷ Verificación del tiempo para dormir

Cuando presiona el botón SLEEP, aparece la indicación del tiempo restante. Si lo presiona otra vez, es posible establecer un nuevo período para dormir.

÷ Cancelación del temporizador de

desconexión

Presione el botón alimentación o presione el botón SLEEP hasta que el indicador del tiempo para dormir desaparezca.

para desconectar la

Operazioni per lo spegnimento automatico via timer (utilizzando l’unità di telecomando)

A.Utilizzare questa funzione per

addormentarsi ascoltando un nastro, una trasmissione o un CD.

Impostare la fonte desiderata e sintonizzarsi su trasmissioni radio o riprodurre un disco o un nastro.

Premere il tasto SLEEP per impostare l’orario di spegnimento.

Lo spegnimento automatico può essere impostato su 30, 60, 90 o 120 minuti. Quando si rilascia il tasto SLEEP, la fonte viene visualizzata 5 secondi dopo.

Lo spegnimento automatico via timer viene eseguito dopo che il tempo impostato è trascorso.

÷ Controllo del tempo specificato

Quando il tasto SLEEP viene premuto, il tempo rimanente fino allo spegnimento viene visualizzato. Se il tasto viene premuto nuovamente è possibile impostare un nuovo tempo per lo spegnimento automatico via timer.

÷ Per cancellare lo spegnimento automatico

Premere l’interruttore per spegnere il sistema o premere il tasto SLEEP sino a che l’indicatore dell’ora di spegnimento automatico via timer scompare.

B. To fall asleep while listening to a

tape, broadcast or CD and to perform timer playback the following morning

Set the timer. (Refer to “Setting the timer” on

page 33.)

2 Set to the required source (tape, broadcast

or CD).

3 Press the SLEEP button to set the sleep time.

SLEEP

÷ Any source can be selected for sleep timer

operation and timer playback. For example;

• CD play for sleep timer operation and broadcast reception for timer playback.

• Tuner play for sleep timer operation and CD play for timer playback.

However, when broadcast reception is selected for both sleep timer operation and timer playback, the station you heard at night will be tuned to the following morning.

B. Para dormir mientras escucha una

cinta, radiodifusión o CD y para efectuar la reproducción por temporizador la mañana siguiente

Ajuste el temporizador . (Refiérase a “Ajuste

del temporizador” en la página 33.)

2 Ajuste la fuente deseada (cinta, radiodifusión

o CD).

3 Presione el botón SLEEP para ajustar la hora

de desconexión del temporizador.

Source mode display (Releasing the sleep mode)

Visualización del modo de fuente (Cancelación del modo de desconexión)

Visualizzazione fonte (Abbandono del modo di spegnimento a tempo)

÷ Para las operaciones del temporizador de

desconexión y para reproducción por temporizador es posible seleccionar cualquier fuente. Por ejemplo:

• Reproducción de CD para la operación por temporizador de desconexión y recepción de radiodifusión para la reproducción por temporizador.

• Reproducción de cinta para la operación del temporizador de desconexión y reproducción de CD para la reproducción por temporizador.

Sin embargo, cuando se selecciona la recepción de radiodifusión tanto para el temporizador de desconexión como para la reproducción por temporizador , la estación que usted escucha durante la noche será sintonizada a la mañana siguiente.

B. Per addormentarsi ascoltando una

trasmissione, un nastro o un CD ed eseguire quindi la riproduzione col timer la mattina successiva

Impostare il timer. (Vedi “Impostazione del

timer” a pag. 33.)

Impostare la fonte desiderata (nastri, trasmissione radio o CD).

Premere il tasto SLEEP per impostare il tempo per lo spegnimento automatico via timer .

Per lo spegnimento automatico e per la riproduzione col timer è possibile selezionare qualsiasi fonte. Per esempio:

• Riproduzione di un CD per lo spegnimento automatico e ricezione di una trasmissione per la riproduzione col timer.

• Riproduzione di un nastro per lo spegnimento automatico e riproduzione di un CD per la riproduzione col timer.

Quando si seleziona la ricezione di trasmissioni sia per lo spegnimento automatico che per la riproduzione col timer, comunque, la stazione sintonizzata per lo spegnimento automatico viene sintonizzata anche per la riproduzione col timer.

MAINTENANCE MANTENIMIENTO MANUTENZIONE

La pulizia è estremamente importante!

Quando il nastro scorre, polvere magnetica e sporco si accumulano sulle testine, sui capstan e sui rullini. Quando essi sono troppo sporchi...

La qualità del suono si deteriora.

Il livello in uscita cala.

Registrazioni precedenti non vengono cancellate completamente.

La registrazione non viene eseguita in modo

insoddisfacente. Le testine, ecc., devono perciò essere pulite ogni 10 ore di uso per mantenere condizioni di funzionamento ottimali.

Pulizia di testine, capstan e rullini pressori

Aprire il vano della cassetta. Pulire testine, rullini pressori e capstan. Per pulire in modo efficace, utilizzare un corredo di pulizia disponibile presso i negozi specializzati. Dopo la pulizia accertarsi che il liquido pulente si sia asciugato completamente prima di inserire una cassetta.

Record/play head

Cabeza de grabación/reproducción

Testina per registrazione/riproduzione

Cleaning is important!

When the tape is running, magnetic powder and dust naturally accumulate on the heads, capstan and pinch roller. When they become too dirty...

÷ Sound quality deteriorates. ÷ The output sound level drops. ÷ Previously recorded tape is not completely

erased. ÷ Recording is not performed satisfactorily. Therefore, you should clean the heads, etc. after every 10 hours of use for optimal recording conditions.

Cleaning the heads, capstan and pinch roller

Open the cassette holder. Clean the heads, pinch roller and capstan. For effective cleaning, use a cleaning kit available from an audio store. After cleaning, be sure that the cleaning fluid has dried completely before loading a cassette.

Capstan shaft(s)

Eje(s) de cabrestante

Albero(i) capstan

Erase head

Cabeza de borrado

Testina cancellazione

¡La limpieza es importante!

Cuando la cinta está girando, el polvo magnético y el polvo se acumulan naturalmente en las cabezas, cabrestante y rodillo de presión. Cuando estén muy sucios...

÷ La calidad de sonido se deteriora. ÷ El nivel de salida de sonido se reduce. ÷ Las cintas grabadas no se borran

completamente. ÷ La grabación no se realiza satisfactoriamente. Por lo tanto, usted debe limpiar las cabezas, etc. después de cada 10 horas de uso para obtener condiciones de grabación óptimas.

Limpieza de las cabezas, cabrestante y rodillo de presión

Abra el portacassette. Limpie las cabezas, rodillo de presión y cabrestante. Para una limpieza efectiva, utilice un conjunto de limpieza disponible en cualquier tienda de audio. Después de la limpieza, asegúrese de que el líquido para la misma se haya secado completamente antes de colocar un cassette.

Pinch roller(s)

Rodillo(s) de presión

Rullino(i) pressore

Cautions:

1. Keep magnets and metallic objects away from the head. If the head becomes magnetized, noise will increase and the sound will deteriorate. Demagnetize the head every 20-30 hours of use with a head eraser (available from an audio store). (When demagnetizing the head, the button should be set to STANDBY.)

2. Do not use anything other than alcohol for cleaning. Thinner and benzine will damage the rubber pinch roller.

Precauciones:

1. Mantenga los imanes y los objetos metálicos lejos de la cabeza. Si la cabeza se magnetiza, el ruido aumentará y el sonido se deteriorará. Desmagnetice la cabeza cada 20-30 horas de uso con un desmagnetizador de cabezas (disponible en cualquier tienda de audio). (Cuando desmagnetiza la cabeza, el botón deberá estar colocado en ST ANDBY).

2. Para limpieza no utilice ningún otro producto que no sea alcohol. El diluyente y la bencina dañarán el rodillo de presión de goma.

Precauzioni:

1. Non avvicinare magneti o oggetti metallici alla testina. Se la testina si dovesse magnetizzare, i disturbi aumentano ed il suono si deteriora. Smagnetizzare la testina ogni 20-30 ore di utilizzo con un dispositvo apposito (disponibile presso un negozio specializzato). (Quando si smagnetizza la testina, il tasto deve essere impostato su STANDBY).

2. Utilizzare solo alcool per la pulizia. Diluente o benzina danneggiano la gomma del rullini pressori.

Cleaning the lens

If the lens in the CD pickup is dirty, dropout, etc., could degrade sound. Open the CD door and clean the lens as shown. ÷ Use a blower (available from a camera store)

to blow dust off the lens.

÷ If there are fingerprints, etc. on the lens, gently

wipe clean with a cotton swab.

TROUBLESHOOTING

Limpieza de la lente

Si la lente del lector de CD está sucia o manchada, etc., puede degradar el sonido. Abra la puerta del CD y limpie la lente como se muestra. ÷ Utilice un soplador (disponible en una tienda

de cámaras), para quitar el polvo de la lente.

÷ Si hay huellas digitales, etc. en la lente, limpie

suavemente con un isopo de algodón.

Blower

Soplador

Soffietto

Lens

Lente

Pulizia della lente

Se la lente del pickup del lettore CD è sporca, ecc., la qualità del suono potrebbe degradare. Aprire il portello del CD e pulire la lente come indicato.

Utilizzare un soffietto (reperibile in un negozio di materiale fotografico) per soffiare via la polvere dalla lente.

Se sulla lente vi sono impronte digitali, ecc., pulire con gentilezza utilizzando in bastoncino ovattato.

DIAGNOSTICADETECCION DE PROBLEMAS

What appears to be trouble is not always

serious. First make sure....

÷ Power cannot be turned on.

*Is the power cord unplugged?

÷ No sound from the speakers.

*Are headphones connected?

÷ Clock time is blinking in the display.

* Was there a power failure? * Was the power cord unplugged while the

memory back-up batteries were not installed?

(CD Player Section)

÷ The CD player does not play.

*Is the CD upside down? *Is the CD dirty? * Is there condensation on the lens? (See

“Cleaning the lens” above.)

÷ A certain portion of the CD does not play

correctly.

*Is the CD scratched? * Is there condensation on the lens?

÷ Operation stops.

*Switch to STANDBY and then to ON again. (Cassette Deck Section)

÷ Playback sound is at a very low level.

*Is the head dirty?

÷ The ONE TOUCH REC button does not

function.

* Have the safety tabs of the cassette been

broken off?

Lo que parece ser un problema no siempre

es grave. Primero asegúrese.....

÷ No es posible conectar la alimentación.

* ¿Está el cordón de alimentación desenchufado?

÷ No sale sonido de los altavoces.

*¿Están los audífonos conectados?

÷ La hora del reloj parpadea en la indicación.

* ¿Hubo un corte eléctrico?

*¿Estaba el cable de alimentación desenchufado

y las pilas de apoyo de memoria no estaban colocadas?

(Sección del reproductor de CD)

÷ El reproductor de CD no funciona.

*¿Está el CD invertido? *¿Está el CD sucio? *¿Hay condensación en la lente? (Ver

“Limpieza de la lente” arriba.)

÷ Cierta porción de un CD no es correctamente

reproducida.

*¿Está el CD rayado? *¿Hay condensación en la lente?

÷ Cuando la operación se para.

* Conmute a STANDBY y luego a ON otra uez. (Sección la platina de cassette)

÷ El sonido de reproducción tiene un nivel

muy bajo.

*¿Está la cabeza sucia?

÷ No funciona el botón ONE TOUCH REC.

* ¿Se han extraido las lengüetas de seguridad

del cassette?

Quanto sembra essere un problema spesso non è nulla di serio. Accertarsi prima di tutto...

÷ L'alimentazione non può essere attivata.

*Il cavo di alimentazione è scollegato?

÷ I diffusori non producono alcun suono.

*Le cuffie sono collegate?

÷ L’indicazione dell’ora sul quadrante

lampeggia.

* Può essersi verificata una caduta di corrente. * Il cavo di alimentazione può essere stato

staccato ad apparecchio senza batterie di appoggio della memoria installate.

(Sezione lettore CD)

÷ Il lettore CD non riproduce.

*Il CD è rovescio? *Il CD è sporco? * Probabile presenza di condensa sulla lente

(vedere il paragrafo “Pulizia della lente”qui sopra.)

÷ Una parte del CD non viene riprodotta

correttamente.

*Il CD è graffiato? *Probabile presenza di condensa sulla lente.

÷ Se l'unità si ferma.

*Portarla su STANDBY e poi di nuovo su ON. (Sezione registratore a cassette)

÷ Il livello del suono riprodotto è molto

basso.

*La testina è sporca?

÷ Il tasto ONE TOUCH REC non funziona.

*Le linguette di protezione della registrazione

della cassetta sono state rimosse?

(Tuner Section)

÷ Reception is noisy.

*Try adjusting the antenna. * Is there a TV set or computer device near the

unit?

(Timer Section)

÷ Timer operation does not start.

*Is the current time set correctly? *Is the timer mode indicator ( ) displayed?

(Remote Control)

÷ Remote control is impossible.

*Are the batteries in the remote control

exhausted?

* Is the remote sensor section exposed to bright

light (direct sunlight, etc.)?

Notes:

÷ When the above remedies do not help

Many operations of this unit are performed by the control of a microprocessor . If none of the buttons function, unplug the power cord and remove all the batteries, wait for a while, then load the batteries again and plug it back in. Reset the correct values for the clock and timer.

÷ Before making an important recording, be sure

to make a test recording first to check that the deck, etc. is working correctly.

(Sección del sintonizador)

÷ La recepción es ruidosa.

*Intente ajustar la antena. * ¿Hay un TV o computador cerca de la unidad?

(Sección del temporizador)

÷ La operación por temporizador no se activa.

* ¿Está la hora actual correctamente ajustada? *¿Está el indicador ( ) de modo de

temporizador indicado?

(Controlador remoto)

÷ El controlador remoto no funciona.

*¿Están las pilas del controlador remoto

agotadas?

*¿Está la sección sensor remoto expuesta a

una luz brillante (luz solar directa, etc.)?

Nota:

÷ Cuando los remedios de arriba no ayudan

Muchas de las operaciones de esta unidad son efectuandas por medio de un microprocesador de control. Si ninguno de los botones funciona, desenchufe el cordón de alimentación y extraiga las pilas, espere un momento, recoloque las pilas y enchufe la unidad otra vez. Reposicione los valores correctos del reloj y del temporizador.

÷ Antes de efectuar una grabación importante,

asegúrese de hacer una grabación de prueba para verificar que la platina, etc. esté funcionando correctamente.

(Sezione sintonizzatore)

÷ La ricezione è disturbata.

*Provare ad orientare l'antenna. *Probabile presenza di un televisore o di un

computer nelle vicinanze dell’apparecchio.

(Sezione timer )

÷ Il funzionamento col timer non si avvia.

* L'orario corrente è impostato in modo

corretto?

*Il modo del timer ( ) viene visualizzato? (Telecomando)

÷ Il funzionamento col telecomando è

impossibile.

*Le sue batterie sono scariche? *Il sensore di telecomando è colpito da luce

(solare o artificiale) intensa?

Note:

÷ Quando i rimedi sopraindicati non

funzionano

Molte delle operazioni di questa unità vengono eseguite sotto il controllo di un microprocessore. Se nessuno dei tasti funziona, staccare il cavo di alimentazione e togliere tutte le batterie. Attendere brevemente, reinserire le batterie, ricollegare il cavo di alimentazione e provare di nuovo. Reimpostare i valori corretti per l’orologio ed il timer.

Prima di eseguire registrazioni importanti, accertarsi di eseguire una registrazione di prova per essere

certi che il funzionamento del registratore, ecc., sia corretto.

SPECIFICATIONS ESPECIFICACIONES

CD player section

Type : Compact disc player Signal detection system : Non-contact optical pickup Number of channels : 2 channels Frequency response : 20 Hz - 20,000 Hz Signal-to-noise ratio : 90 dB Wow & flutter : Less than measurable limit

Radio section

Frequency range : FM 87.5 - 108 MHz

Antennas : Telescopic antenna for FM

Tape deck section

Track system : 4-track 2-channel stereo Motor : Electronic governor DC

Heads : Hard permalloy head for

Frequency response : 60 - 14,000 Hz Wow & flutter : 0.15% (WRMS)

Fast wind time : Approx. 150 sec (C-60

AM: (MW) 522 - 1,629 kHz

(LW) 144 - 288 kHz

Ferrite core antenna for AM (MW/LW)

motor for capstan recording/playback, 2 gap

ferrite head for erasure (Combination head)

(with CrO

cassette)

2 tape)

Sección del reproductor de CD

Tipo : Reproductor de discos Sistema de detección

de señal : Captor óptico sin contacto Número de canales : 2 canales Respuesta de frecuencia : 20 Hz - 20.000 Hz Relación señal-ruido : 90 dB Fluctuación y tremolación : Menor que el límite medible

Sección de la radio

Límites de frecuencia: FM 87,5 - 108 MHz

Antenas : Antena telescópica para FM

Sección de la platina de cinta

Sistema de pistas : 4 pistas 2 canales Motor : Motor de CC controlado

Cabezas : Cabeza de aleación

Respuesta de frecuencia : 60 - 14.000 Hz (con cinta de

Fluctuación y tremolación : 0,15% (WRMS) Tiempo de bobinado rápido : 150 seg. aprox. (cassette C-60)

compactos

AM (MW) 522 - 1.629 kHz

(LW) 144 - 288 kHz

Antena de núcleo de ferrita para AM (OM/OL)

estereofónicos electrónicamente para el

cabrestante metálica dura para

grabación/reproducción, cabeza de ferrita con 2 ranuras para borrado (Cabeza combinada)

CrO

DATI TECNICI

Sezione lettore CD

Tipo : Lettore di CD Sistema rilevamento segnale : Pickup ottico senza contatto Numero canali : 2 canali Risposta frequenza : 20 Hz - 20.000 Hz Rapporto segnale/rumore : 90 dB Wow e flutter : Meno del limite misurabile

Sezione radio

Gamme frequenza : FM 87,5 - 108 MHz

Antenna : Antenna telescopica FM

Sezione del deck a cassette

Sistema delle piste : Stereo a 2 canali e 4 piste Motore : Comando elettronico del

Testine : Testina per registrazione e

Risposta in frequenza : 60 - 14.000 Hz (con CrO

Wow e flutter : 0,15% (WRMS) Tempo avvolgimento rapido : Circa 150 secondi (cassetta

AM (MW) 522 - 1.629 kHz

(LW) 144 - 288 kHz

Antenna in ferrite AM (MW/ LW)

cabestano a motore a corrente continua

riproduzione in lega permalloy rigida, testina di cancellazione a 2 traferri (testina combinata)

nastro)

C-60)

General

Speakers (Impedance) Full range: 10 cm x 2 (4 Ω) Power output : (Max.)

Input terminals : AUX IN (300 mV/47 kΩ) Output terminals : PHONES (Output level: 0 -

Power requirements : AC 230 V, 50 Hz

Power consumption : 27 W (with

Dimensions : 541 (W) x 215 (H) x 259 (D) mm, Mass : RV-B55 GY/BU

Accessories provided : AC power cord x 1

Design and specifications are subject to change without notice.

26 W (13 W + 13 W) at 4 Ω

(10% THD)

20 W (10 W + 10 W) at 4 Ω

12 mW/ch, 32 Ω, Matching impedance: 16 Ω - 1 kΩ)

DC 12 V (“R20/D (13F)” batteries x 8) Ext. DC 12 V (car battery via optional CA-R120E car adapter)

3.0 W (with STANDBY)

including knobs

6.2 kg (without batteries)

7.1 kg (with batteries)

RV-B55 LTD

6.3 kg (without batteries)

7.2 kg (with batteries)

Remote control unit (RM-RXVB55E) x 1 R6/AA (15F) batteries x 2 Shoulder strap x 1

SW ON)

Generalidades

Altavoces (Impedancia) Límites totales: 10 cm x 2 (4 Ω) Salida de potencia :(máx.)

Terminales de entrada :AUX IN (300 mV/47 kΩ) Terminales de salida :PHONES (nivel de salida: 0 -

Requisitos de alimentación : 230 V CA, 50 Hz

Consumo de energía : 27 W (con

Dimensiones :541 (A) x 215 (Alt.) x 259 (P) Peso :RV-B55 GY/BU

Suministrados :Cordón de CA x 1

Diseño y especificaciones sujetos a cambio sin aviso.

26 W (13 W + 13 W) a 4 Ω

(10% THD)

20 W (10 W+ 10 W) a 4 Ω

12 mW/ch, 32 Ω, Impedancia de adaptación: 16 Ω - 1 kΩ)

Pilas de 12 V CC (“R20/D (13F)” x 8) Ex. CC 12 V (batería del automóvil vía adaptador opcional para automóvil CA-R120E)

3,0 W (con STANDBY)

mm, incluyendo las perillas

6,2 kg. ( sin pilas) 7,1 kg. (con pilas)

RV-B55 LTD

6,3 kg. ( sin pilas) 7,2 kg. (con pilas)

Unidad de control remoto (RM-RXVB55E) x 1 Pilas "R6/AA (15F)" x 2 Correa para el hombro x 1

SW en ON)

SW en

Generalità

Altoparlanti (impedenza) 2 da 1 0 c m , a gamma completa (4 Potenza di uscita : (Mass)

26 W (13 W + 13 W) a 4

(Al 10% di distors. arm. tot.)

Terminali di ingresso: AUX IN (300 mV e 47 kΩ)

20 W (10 W + 10 W) a 4

Ω

Terminali di uscita : PHONES (livello di uscita da 0 a

12 mW per canale, 32 ohm; impedenza richiesta: da

Ω

a 1 kΩ)

Alimentazione : Corrente alternata a 230 V, 50 Hz;

16 oppure 8 batterie

(tipo “R20/D (13F)” a corrente continua da 12 V); oppure corrente continua a 12 V (da batteria auto, tramite adattatore opzionale CA-R120E)

Consumo : 27 W (con Dimensioni : 541 (largh.) x 215 (alt.) x 259 (prof.)

3,0 W (con

su ON)

su STANDBY)

mm, manopole comprese

Peso : RV-B55 GY/BU

(senza batterie)

6,2 k

(con batterie)

7,1 k

RV-B55 LTD

(senza batterie)

6,3 k

(con batterie)

7,2 k Accessori in dotazione : Un cavo per alimentazione a

corrente alternata; Un telecomando (RM-RXVB55E); Due batterie tipo R6/AA (15 F) Una tracolla x 1

Disegno e dati tecnici soggetti a cambiamenti senza preavviso.

)

EN, SP, IT

VICTOR COMPANY OF JAPAN, LIMITED

0399MNMUIAJEIN
