JVC KS-FX8R User Manual [it]

CASSETTE RECEIVER

RECEPTOR-REPRODUCTOR DE CASSETTE RICEVITORE CON LETTORE DI AUDIOCASSETTE KASSETTSPELARE MED MOTTAGARE RADIOKASETTISOITIN

KS-FX8R

ESPAÑOL

ITALIANOSVENSKASUOMI

ATT

DISP

RDS

PTY

7 8 9 10 11 12

SCM

40Wx4

KS-FX8R

DOLBY B NR

RND

SSM

∞

RPT

DAB

TAPE

FM/AM

-CH

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d'installazione e di collegamento, vedere il manuale a parte. Se separat handbok för installation och anslutning. Katso asennus- ja liitäntäohjeet erillisestä ohjekirjasta.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

INSTRUZIONI

BRUKSANVISNING

KÄYTTÖOHJE

GET0006-002A

[E]

La ringraziamo per aver acquistato un prodotto JVC. La invitiamo a leggere le presenti istruzioni prima di utilizzare l’apparecchio in modo da poterne sfruttare al meglio le prestazioni.

Per I’Italia:

“Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95.”

INDICE

Come inizializzare l’apparecchio ..................................................3

OPERAZIONI BASE .....................................................4

FUNZIONI ESSENZIALI DELLA RADIO .......................... 5

Ascolto della radio ..........................................................................5

Memorizzazione di stazioni ...........................................................6

Preimpostazione automatica di stazioni FM: SSM ......................6

Preimpostazione manuale........................................................... 7

Sintonizzazione su una stazione preimpostata.............................8

FUNZIONI RDS ........................................................... 9

Funzioni possibili con RDS EON .................................................. 9

Individuazione automatica dello stesso programma

(Network-Tracking Reception) ............................................... 9

Ricezione in standby ..................................................................11

Selezione del programma preferito per la ricezione

PTY in standby.................................................................... 12

Ricerca del programma preferito................................................12

Altre interessanti regolazioni e funzioni RDS............................15

Selezione automatica della stazione con i tasti numerici...........15

Modifica della modalità di visualizzazione durante

l’ascolto di una stazione FM ................................................16

Impostazione del volume per la ricezione di notiziari

sul traffico (TA) .................................................................... 16

Regolazione automatica dell’ora ................................................16

CASSETTA.................................................................17

Ascolto da cassetta ........................................................................ 17

Disattivazione dell’espulsione del nastro ...................................18

Ricerca dell’inizio di un brano ....................................................19

ITALIANO

Altre comode funzioni del lettore di cassette..............................20

Salto delle porzioni non registrate del nastro.............................20

Riproduzione ripetuta del brano in corso di ascolto................... 20

REGOLAZIONE DEL SUONO ......................................21

Regolazione del suono .................................................................. 21

Memorizzazione delle regolazioni sonore (funzione SCM).........22

Selezione e memorizzazione delle modalità sonore..................22

Richiamo delle modalità sonore .................................................23

Memorizzazione di regolazioni sonore personali.......................24

PRIMA DELL’USO

Per motivi di sicurezza...

• Evitare di alzare eccessivamente il volume in quanto così facendo si escludono i rumori esterni e si rende pericolosa la guida.

• Dovendo effettuare manovre complicate, usare l’avvertenza di fermare la vettura.

* Temperatura all’interno della vettura...

In caso di parcheggio prolungato della vettura in zone particolarmente calde o fredde, prima di accendere l’apparecchio attendere che la temperatura all’interno dell’auto si sia stabilizzata.

ALTRE FUNZIONI PRINCIPALI ................................... 25

Impostazione dell’orologio...........................................................25

Modifica delle impostazioni generali (PSM) ..............................26

Procedura di base ..................................................................... 26

Annullamento della funzione SCM avanzata .............................28

Selezione del display orario .......................................................28

Selezione del livello di visualizzazione ......................................28

Selezione di muting telefonico ...................................................29

Selezione del componente esterno............................................30

Rimozione del pannello di comando ...........................................31

FUNZIONI CD CHANGER...........................................32

Riproduzione di CD......................................................................32

Selezione dei modi di riproduzione dei CD ................................34

FUNZIONAMENTO DEL COMPONENTE ESTERNO....... 35

FUNZIONI DEL TUNER DAB .......................................36

Sintonizzazione su un insieme di servizi e su un

solo servizio .............................................................................36

Memorizzazione di servizi DAB .................................................. 38

Sintonizzazione su un servizio DAB in memoria ....................... 40

Altre funzioni DAB.......................................................................41

Ricerca automatica dello stesso programma

(ricezione alternativa) ......................................................... 41

MANUTENZIONE ......................................................42

Durata ottimale dell’apparecchio ...............................................42

INDIVIDUAZIONE E RICERCA DEI GUASTI .................. 43

SPECIFICHE...............................................................44

Come inizializzare l’apparecchio

(attesa/accensione/ATT)

T enere premuti entrambi i tasti SEL (selezione) e (attesa/ accensione/ATT) contemporaneamente per alcuni secondi. Questo inizializza il computer incorporato.

Nota:

Le regolazioni preselezionate, come le stazioni preselezionate o le regolazione del suono, sono pure cancellate.

SEL (selezione)

Nota:

A scopo di sicurezza, ogni appar ecchio viene contrassegnato con un numero di matricola, riportato anche sulla cartolina di identificazione. Si consiglia di conservare con cura la cartolina e, in caso di furto, di comunicare il numero di matricola alle autorità competenti.

ITALIANO

OPERAZIONI BASE

Nota:

Quando si usa l’apparecchio per la prima volta è opportuno impostare l’orologio incorporato (cfr. pag. 25).

ITALIANO

Nota sul funzionamento con un solo tasto:

Selezionando il sintomizzatore come sor gente come indicato al punto 2 qui sotto, l’apparecchio si accende automaticamente, per cui non è necessario premere questo pulsante.

TAPE

FM/AM

-CH

™£

Accendere l’apparecchio.

Riprodurre la sorgente.

Per attivare il tuner, cfr. pagine 5 – 16. Per attivare la piastra a cassette, cfr. pagine 17 – 20. Per attivare il CD changer, cfr. pagine 32 – 34. Per attivare l’apparecchio esterno, cfr. pagina 35. Per attivare il tuner DAB, cfr. pagine 36 – 41.

Regolare il volume.

Viene visualizzato il livello di volume

Indicatore di livello volume

Regolare il suono al livello voluto (cfr. pagine 21 – 24).

Riduzione immediata del volume

Premere per un attimo mentre si ascolta da qualunque sorgente. Sul display comincia a lampeggiare “ATT” e il volume diminuisce rapidamente. Per ripristinare il volume precedente, premere di nuovo per un attimo lo stesso pulsante.

Spegnimento dell’apparecchio

Premere per almeno 1 secondo.

FUNZIONI ESSENZIALI DELLA RADIO

Ascolto della radio

FM/AM

F1 (FM1)F2(FM2)F3(FM3)

Selezionare la banda (FM1, FM2, FM3 o AM).

Per ascoltare un stazione FM è possibile selezionare una qualsiasi banda (FM1, FM2 e FM3).

Indicatore del livello audio (cfr. pagina 28) o volume

Appare la banda selezionata (o l’ora: cfr. pagina 28).

Ricerca di stazioni a frequenze superiori

Ricerca di stazioni a frequenze inferiori

Per interrompere la ricerca prima di ricevere una stazione, premere il pulsante di ricerca.

Sintonizzazione manuale su una certa particolare frequenza

1 Agire ripetutamente su FM/AM sino a selezionare la banda (FM o AM) desiderata. 2 Premere senza lasciarlo il tasto

lampeggiare “MANU (manuale)”. A questo punto (sempre mentre lampeggia “MANU”) è possibile modificare manualmente la frequenza.

3 Agire ripetutamente su ¢ o 4 sino a quando si raggiunge la frequenza desiderata.

• Tenendo premuto il pulsante, inizia a cambiare la frequenza (ad intervalli di 50 kHz per FM e di 9 kHz per AM–MW/LW) finché non si rilascia il pulsante.

¢ o 4 finché sul display non comincia a

Iniziare a cercare una stazione.

La ricerca s’interrompe non appena si riceve una stazione.

ITALIANO

Memorizzazione di stazioni

Per memorizzare delle stazioni si può procedere in due modi diversi.

• Preimpostazione automatica di stazioni FM: SSM (Strong-Station Sequential Memory)

• Preimpostazione manuale di stazioni FM e AM

Preimpostazione automatica di stazioni FM: SSM

Si possono preimpostare 6 stazioni FM locali per ogni banda FM (FM1, FM2 e FM3).

FM/AM

Selezionare il numero di banda FM (FM1, FM2 o FM3) sulla quale si vogliono memorizzare le stazioni FM.

F1 (FM1)

F2 (FM2)

F3 (FM3)

Premere, senza lasciarli, i due pulsanti per

SSM

ITALIANO

Le stazioni FM locali con i segnali più forti vengono ricercate e memorizzate automaticamente nel numero di banda selezionato (FM1, FM2 o FM3). Tali stazioni sono preimpostate nei pulsanti numerati — dal N° 1 (frequenza più bassa) al N° 6 (frequenza più elevata). Una volta ultimata la fase di preimpostazione automatica, ci si sintonizza automaticamente sulla stazione memorizzata sul pulsante N° 1.

almeno 2 secondi.

Viene visualizzato “SSM”, che sparisce una volta ultimata la fase di preimpostazione automatica.

Preimpostazione manuale

Si possono preimpostare manualmente fino a 6 stazioni locali per ogni banda (FM1, FM2, FM3 e AM).

ESEMPIO: Memorizzazione di stazione FM di 88,3 MHz nel pulsante di preimpostazione 1

della banda FM1.

FM/AM

Selezionare la banda FM1.

Sintonizzarsi sulla stazione di 88,3 MHz.

Per sintonizzarsi cfr. pag. 5.

Premere senza lasciarlo il tasto numerico (nel nostro esempio, 1) per almeno 2 secondi.

Per un certo periodo lampeggiano alternativamente “MEMO” e il numero memorizzato/di banda.

ITALIANO

Per memorizzare altre stazione con numeri preimpostati ripetere la procedura suddetta.

Note:

• Impostando una nuova stazione su un determinato numero si cancella la stazione impostata in precedenza.

• Le stazioni preimpostate vengono cancellate nel caso in cui il circuito della memoria resti senza alimentazione (ad esempio, quando si cambia la batteria). In tal caso, è necessario reimpostare la stazione.

Sintonizzazione su una stazione preimpostata

Sintonizzarsi su una stazione preimpostata è facilissimo. Ovviamente, è necessario aver prima impostato le stazioni. In caso negativo, vedere le pagine 6 e 7.

MO RND

FM/AM

Selezionare la banda voluta (FM1, FM2, FM3 o AM).

F1 (FM1)F2(FM2)F3(FM3)

Selezionare il numero (da 1 a 6) per la stazione preimpostata desiderata.

ITALIANO

Nel caso in cui sia difficile ricevere un programma stereo FM:

Premere MO RND stereo FM. L’indicatore MONO (monoaurale) si accende sul display. Il suono diventa monoaurale, ma migliora la ricezione.

(monoaurale/casuale/Dolby) durante l’ascolto d’una transmissione

RND

Si accende durante la ricezione di programmi FM in stereo.

Per ripristinare l’effetto stereo, premere di nuovo lo pulsante.

FUNZIONI RDS

Funzioni possibili con RDS EON

La funzione RDS (sistema dati radio) consente alle stazioni FM d’inviare un segnale supplementare assieme ai normali segnali, ad esempio il rispettivo nome e informazioni sul tipo di programma trasmesso (sport, musica etc). Un altro vantaggio della funzione RDS è l’EON (Enhanced Other Networks). La spia EON si accende durante la ricezione di stazioni FM con dati EON. L’indicatore EON si accende in caso di ricezione d’una stazione FM con dati EON. Utilizzando i dati EON inviati da una stazione, è possibile sintonizzare una stazione diversa di un’emittente che sta trasmettendo il programma preferito o il notiziario sul traffico durante l’ascolto d’un altro programma o d’una sorgente diversa, ad esempio una musicassetta.

Tramite i dati RDS, l’apparecchio espleta diverse funzioni:

• Individua lo stesso programma automaticamente (Network-Tracking Reception)

• Ricezione in standby di notiziari sul traffico (TA) o del programma preferito

• Ricerca per tipo di programma (PTY)

• Ricerca dei notiziari sul traffico (TP)

• Altre funzioni

Individuazione automatica dello stesso programma (Network-Tracking Reception)

Mentre si percorre una zona con una buona ricezione FM, il sintonizzatore incorporato nell’apparecchio si sintonizza automaticamente su un’altra stazione RDS che sta trasmettendo lo stesso programma con un segnale migliore, consentendo di proseguire l’ascolto dello stesso programma nelle migliori condizioni di ricezione, indipendentemente dal punto in cui ci si trova (cfr. l’illustrazione nella pagina successiva). Per poter funzionare correttamente la Network-Tracking Reception utilizza due tipi di dati RDS: PI (per l’identificazione del programma) e AF (per la frequenza alternativa). Se questi dati inviati dalla stazione RDS d’ascolto non vengono ricevuti correttamente, la Network-Tracking Reception non funziona.

RDS

Per usare la funzione Network-Tracking Reception, premere senza lasciarlo TP RDS (notiziari sul traffico/sistema dati radio) per almeno 1 secondo. Ogniqualvolta si preme questo tasto, le modalità previste dalla Network-Tracking Reception si avvicendano nel modo seguente:

Modalità

Mode 1 Mode 2 Mode 3

Modalità2Modalità

Spia REGSpia AF

ITALIANO

Modalità 1

Si accende la spia AF, ma non la spia REG. È attiva la funzione Network-Tracking con regionalizzazione disabilitata (off). Passa ad un’altra stazione della stessa rete quando si attenuano i segnali ricevuti dalla stazione corrente.

Nota:

In questa modalità, il programma può esser e diverso da quello ricevuto al momento.

Modalità 2

Si accendono la spia AF e la spia REG. È attiva la funzione Network-Tracking con regionalizzazione abilitata (on). Passa ad un’altra stazione della stessa rete che sta trasmettendo lo stesso programma quando si attenuano i segnali ricevuti dalla stazione corrente.

Modalità 3

Non si accendono né la spia AF né la spia REG. La funzione Network-Tracking è disattivata.

Note:

Se è collegato un sintonizzatore DAB ed è attiva la ricezione alternativa (per servizi DAB), si attiva automaticamente anche la Network-Tracking Reception. Ovviamente, se non si disattiva la ricezione alternativa, non è possibile disattivare la Network-Tracking Reception. (Cfr. pagina 41.)

Lo stesso programma può essere ricevuto su diverse frequenze.

Programma 1 trasmesso sulla frequenza A

ITALIANO

Programma 1 trasmesso sulla frequenza B

Programma 1 trasmesso sulla frequenza E

Programma 1 trasmesso sulla frequenza C

Programma 1 trasmesso sulla frequenza D

Ricezione in standby

La ricezione in standby consente la commutazione temporanea dell’unità sul programma preferito (PTY: Programme T ype) e sul notiziario del traffico (T A: Traffic Announcement) dalla sorgente attuale (altra stazione FM, musicassetta, CD e altri componenti collegati).

Nota:

La ricezione in standby non funziona durante l’ascolto di stazioni AM.

Ricezione in standby di notiziari sul traffico (TA)

RDS

• Se viene premuto TP RDS durante l’ascolto d’una stazione FM, l’indicatore TP si illumina in caso di ricezione d’una stazione TP (notiziari sul traf fico) e viene inserita la modalità TA standby.

Nota:

Se la stazione che si sta ricevendo non è del tipo TP, l’indicatore TP lampeggia. Premere

¢ o 4 per accedere alla modalità TA standby. Sul display appare “SEARCH” ed inizia la ricerca d’una stazione TP. Una volta sintonizzata una stazione TP, l’indicatore TP si illumina smettendo di lampeggiare.

• Se si stanno ascoltando una musicassetta o un CD e si vuole ascoltare

una stazione TP, premere TP RDS per inserire la modalità TA standby. (L’indicatore TP si accende.)

Se inizia la trasmissione d’un programma con gli annunci sul traffico mentre la modalità T A standby è attiva, appare la scritta “TRAFFIC” e la sorgente di riproduzione diventa la banda FM. Il volume aumenta fino al livello TA predisposto e può essere ascoltato il programma con gli annunci sul traffico (cfr. pagina 16).

Per disattivare la modalità di attesa T A, agire di nuovo sul tasto TP RDS.

Ricezione in standby del tipo di programma (PTY)

PTY

• Se viene premuto PTY durante l’ascolto d’una stazione FM, l’indicatore

PTY si illumina in caso di ricezione d’una stazione PTY e viene inserita la modalità PTY standby . Il nome del PTY selezionato, memorizzato a pagina 13, lampeggia per 5 secondi.

Nota:

Se la stazione che si sta ricevendo non è del tipo PTY, l’indicatore PTY lampeggia. Premere

¢ o 4 per accedere alla modalità PTY standby. Sul display appare “SEARCH” ed inizia la ricerca d’una stazione PTY. Una volta sintonizzata una stazione PTY, l’indicatore PTY si illumina smettendo di lampeggiare.

• Se si stanno ascoltando una musicassetta o un CD e si vuole ascoltare

una trasmissione PTY selezionata, premere PTY per inserire la modalità PTY standby mode. (L’indicatore PTY si accende.)

Se inizia la trasmissione del programma PTY selezionato mentre la modalità PTY standby è attiva, appare il nome del PTY selezionato e la sorgente di riproduzione diventa la banda FM. A questo punto può essere ascoltato il programma PTY selezionato.

ITALIANO

Per disattivare la modalità di attesa PTY, agire di nuovo sul tasto PTY.

Selezione del programma preferito per la ricezione PTY in standby

È possibile selezionare il programma preferito da memorizzare per la ricezione PTY in standby . Negli apparecchi nuovi, il tipo di programma impostato di fabbrica per la ricezione PTY è “NEWS” (notiziari).

ITALIANO

1,4

FM/AM

-CH

Per richiamare la modalità d’impostazione preferita (PSM: cfr . pagina 26), premere senza lasciarlo SEL (seleziona) per almeno 2 secondi.

Selezionare “PTY STBY (attesa)” se non appare sul display.

Selezionare uno dei 29 codici PTY. (Cfr. pagina 15.)

Il nome del codice selezionato appare sul display e viene memorizzato.

Fine dell’impostazione.

Ricerca del programma preferito

È possibile ricercare uno dei 6 tipi di programmi preferiti memorizzati. Negli apparecchi nuovi, vengono memorizzati di fabbrica i seguenti 6 tipi di programmi con i tasti numerici da 1 a 6:

Per modificare le impostazioni di fabbrica vedere pag. 13. Per cercare il programma preferito vedere pag. 14.

AFFAIRS

VARIED

POP M

ROCK M

EASY M

CLASSICS

Per memorizzare i tipi di programmi preferiti

FM/AM

-CH

1,5

Per richiamare la modalità d’impostazione preferita (PSM: cfr. pagina 26), premere senza lasciarlo SEL (seleziona) per almeno 2 secondi.

Selezionare “PTY SRCH (ricerca)” se non appare sul display.

Selezionare uno dei 29 codici PTY. (Cfr . pagina

15.)

Il nome del codice selezionato appare sul display.

• Se si seleziona un codice già memorizzato, questo lampeggia sul display.

Premere senza lasciarlo il tasto numerico per almeno 2 secondi: viene memorizzato il codice PTY selezionato nel numero memorizzato desiderato.

Viene visualizzato il numero memorizzato PTY, mentre sul display si avvicendano il nome del codice selezionato e “MEMORY”.

Fine dell’impostazione.

ITALIANO

Per ricercare il tipo di programma preferito

FM/AM

-CH

PTY

Premere senza lasciarlo PTY (tipo programma) per almeno 1 secondo durante l’ascolto di una stazione FM.

Vengono visualizzati il codice PTY selezionato e il numero memorizzato.

Selezionare uno dei codici PTY memorizzati nei tasti numerici memorizzati (da 1 a 6).

ITALIANO

Es.: Se al tasto 2 è stata associata la voce “ROCK M”.

La ricerca PTY del programma preferito inizia dopo 5 secondi.

• Se una stazione sta trasmettendo un programma con il codice PTY selezionato, l’apparecchio si sintonizza su tale stazione.

• Se nessuna stazione sta trasmettendo un programma con il codice PTY selezionato, l’apparecchio resta sintonizzato sulla stazione corrente.

Nota:

In alcune zone, la ricerca PTY non funziona correttamente.

Altre interessanti regolazioni e funzioni RDS

Selezione automatica della stazione con i tasti numerici

In genere, quando si preme il tasto numerico, ci si sintonizza sulla stazione memorizzata. Se, però, la stazione memorizzata è una RDS, si verifica una situazione diversa. Se i segnali provenienti dalla stazione memorizzata non sono sufficienti a garantire una buona ricezione, l’apparecchio, tramite i dati AF, si sintonizza su un’altra frequenza che sta trasmettendo lo stesso programma della stazione memorizzata originale. Se non la trova, l’utente può ricercare tutte le frequenze che consentono la ricezione dello stesso programma (ricerca programma). Per attivare la ricerca del programma, procedere come segue:

• La ricerca del programma non è immediata, ma richiede un po’ di tempo.

• Vedere anche “Modifica delle impostazioni generali (PSM)” a pagina 26.

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2. Premere

3. Selezionare “ON” agendo sul selettore in senso orario. A questo punto si attiva la ricerca del programma.

Per annullare la ricerca del programma, ripetere la procedura suindicata, ma selezionare “OFF” al punto 3 agendo sul selettore in senso antiorario.

Codici PTY

NEWS: Notizie AFFAIRS: Programma di attualità con

INFO: Programmi che forniscono idee

SPORT: Programmi sportivi EDUCATE: Programmi educativi DRAMA: Sceneggiati radiofonici CULTURE: Programmi di cultura nazionale

SCIENCE: Programmi di scienze naturali e VARIED: Altri programmi come POP M: Musica pop

ROCK M: Muscia rock EASY M: Musica di facile ascolto LIGHT M: Musica leggera CLASSICS: Musica classica OTHER M: Altra musica WEATHER: Programmi meteorologici FINANCE: Programmi dedicati al

CHILDREN: Programmi di intrattenimento

¢ o 4 per selezionare “P-SEARCH” (ricerca programma).

SOCIAL: Programmi su attività sociali notizie ed affari e suggerimenti su una grande

varietà di argomenti

o regionale tecnologia commedie o cerimonie

commercio, agli affari, alla Borsa, ecc

per i bambini

RELIGION: Programmi che trattano dei vari

aspetti delle credenze e della fede, della natura dell’esistenza e dell’etica

PHONE IN: Programmi nei quali gli

ascoltatori possono esprimere le proprie opinioni, sia per telefono, sia in un ambiente pubblico

TRAVEL: Programmi su destinazioni per

viaggi, tour organizzati, idee e opportunità di viaggio

LEISURE: Programmi dedicati ad attività

ricreative quali il giardinaggio, la

cucina, la pesca, ecc. JAZZ: Musica jazz COUNTRY: Musica “country” NATION M: Musica popolare

contemporanea di un altro

Paese o regione, nella lingua di

quel Paese OLDIES: Musica pop di tipo “classico” FOLK M: Musica folk DOCUMENT: Programmi dedicati ad

argomenti del momento,

presentati sotto forma di

inchieste, o simili

ITALIANO

Modifica della modalità di visualizzazione durante l’ascolto di una stazione FM

Durante l’ascolto di una stazione FM RDS, è possibile modificare l’indicazione iniziale sul display sia per il nome (PS NAME) sia per la frequenza (FREQ) della stazione.

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagina 26.

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2. Selezionare “TU DISP (display tuner)’’ con

3. Con il selettore portarsi sull’indicazione desiderata (“PS NAME” o “FREQ”).

Nota:

Premendo DISP, è possibile modificare il display anche durante l’ascolto di una stazione FM RDS. Ogniqualvolta si preme il tasto, nella parte superiore del display vengono visualizzate le seguenti informazioni:

(Nome stazione)

* A questo punto, dopo qualche secondo il display torna a visualizzare le indicazioni originali.

Station FrequencyPS (Station name) PTY (Programme type)

Frequenza stazione

¢ o 4.

PTY

(Tipo di programma)

Impostazione del volume per la ricezione di notiziari sul traffico (TA)

È possibile memorizzare il volume per la ricezione in standby di notiziari sul traffico. Quando si riceve un notiziario sul traffico, il volume si porta automaticamente sul livello memorizzato.

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagina 26.

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2. Selezionare “TA VOL (volume)’’ con

3. Con il selettore portarsi sul volume desiderato.

¢ o 4.

Regolazione automatica dell’ora

L’orologio incorporato nell’apparecchio viene impostato di fabbrica per regolarsi automaticamente con i dati CT (ora) del segnale RDS.

ITALIANO

Se si vuole disabilitare la regolazione automatica dell’ora, procedere nel modo seguente.

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagina 26.

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2. Selezionare “AUTO ADJ (regola)’’ con

3. Agendo sul selettore in senso antiorario selezionare “OFF”. A questo punto la regolazione automatica dell’ora è disabilitata.

Per riattivare la regolazione dell’ora, ripetere la stessa procedura, ma selezionare “ON” al punto 3 agendo sul selettore in senso orario.

Nota:

Occorrono cir ca 2 minuti per r egolar e l’ora con i dati CT. Di conseguenza, è necessario sintonizzarsi costantemente sulla stazione per almeno 2 minuti, altrimenti la regolazione non va a buon fine.

¢ o 4.

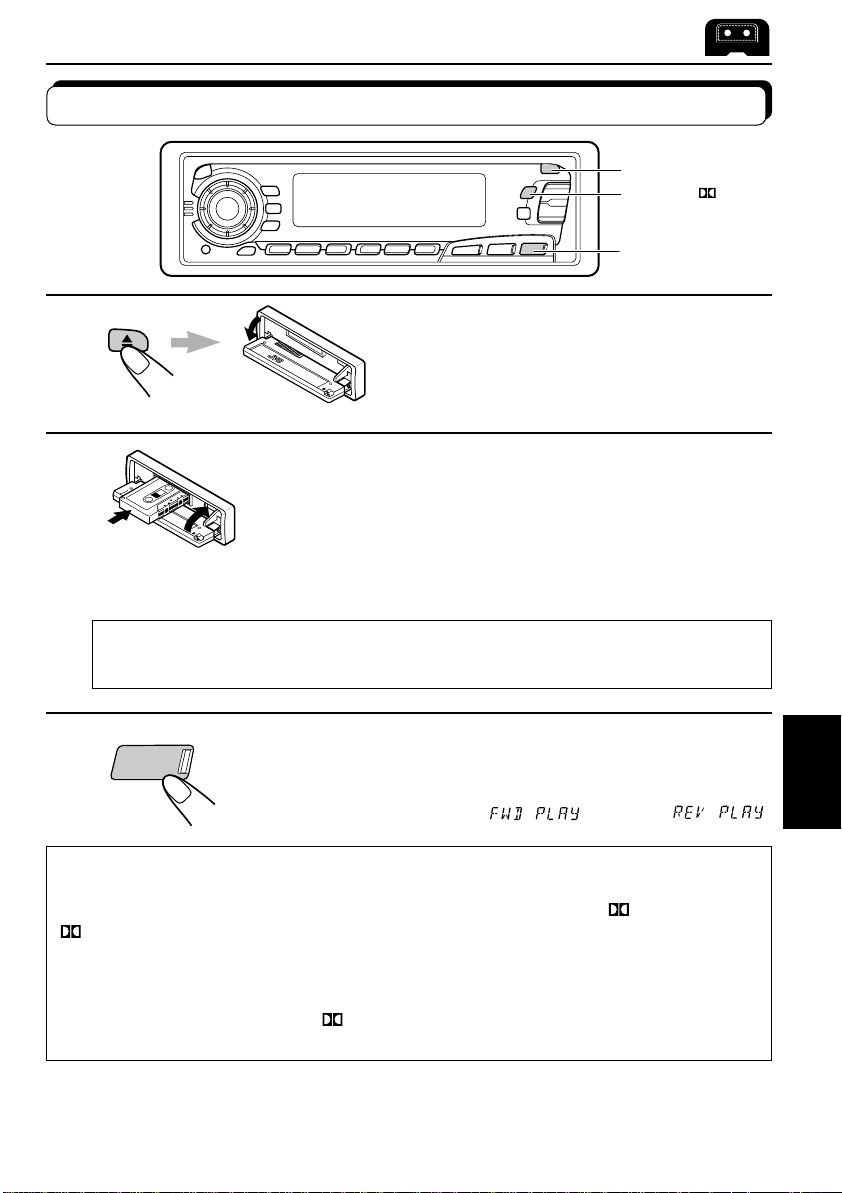

Ascolto da cassetta

CASSETTA

MO RND

Aprire il pannello di comando.

1. Inserire una cassetta nell’apposito vano.

Si accende l’apparecchio e parte automaticamente l’ascolto del nastro.

2. Richiudere a mano il pannello di comando.

• Quando, durante l’ascolto, si arriva in fondo ad uno dei lati del nastro, parte

automaticamente l’ascolto dell’altro (Auto Reverse).

Nota sul funzionamento con un solo tasto:

Se la cassetta è già nell’apposito vano, premendo TAPE 2 3 si attiva l’apparecchio e inizia automaticamente la riproduzione.

Riproduzione di musicassette registrate con il sistema Dolby B NR

Nel corso del precedente punto 2, predisporre come desiderato il sistema di riduzione del rumore Dolby B NR* agendo opportunamente sul tasto MO RND

B NR, premere nuovamente lo stesso pulsante. * Dispositivo Dolby di riduzione del rumore fabbricato su licenza della Dolby Laboratories

Licensing Corporation. DOLBY e il simbolo della D Corporation.

TAPE

™£

si accende e “DOLBY B” appare sul display per alcuni secondi.Per annullare il Dolby

Selezionare il senso di riproduzione del nastro.

Quando si preme il pulsante, cambia alternativamente la direzione del nastro: avanti (

sono marchi della Dolby Laboratories Licensing

) e indietro ( )

. L’indicatore

ITALIANO

Per interrompere la riproduzione ed espellere la cassetta

Premere 0. S’interrompe la riproduzione del nastro, si apre il pannello di controllo e la cassetta viene espulsa automaticamente dall’apposito vano. S’interrompe la riproduzione del nastro anche se si porta la sorgente su FM, AM, CD changer o altri componenti collegati in questo caso, però, non viene espulsa la cassetta.

• E possibile espellere la cassetta anche con apparecchio spento.

Avanzamento rapido e riavvolgimento del nastro

• Per far avanzare rapidamente il nastro, premere ¢ per almeno 1 secondo. Quando arriva in fondo, il nastro viene invertito e la riproduzione parte dall’inizio dell’altro lato.

• Per riavvolgere il nastro, premere Quando arriva in fondo, ricomincia la riproduzione dello stesso lato.

Per far avanzare rapidamente e riavvolgere in nastro in qualunque punto, premere TAPE 2 3. La riproduzione del nastro comincia esattamente da quel punto.

4 per almeno 1 secondo.

Disattivazione dell’espulsione del nastro

Volendo si può impedire l’espulsione del nastro, “bloccandolo” nel vano portacassette. Premere, senza lasciarlo, il pulsante T APE 2 3 e lampeggia “NO EJECT” per circa 5 secondi, quindi il nastro viene “bloccato”.

Per annullare il blocco del nastro, premere di nuovo, senza lasciarlo, il pulsante TAPE 2 3 e secondi, dopodiché il nastro è “sbloccato”.

per almeno 2 secondi. Lampeggia di nuovo “EJECT OK” per circa 5

ITALIANO

per almeno 2 secondi. Sul display

Ricerca dell’inizio di un brano

La funzione Multi Music Scan consente di far partire automaticamente la riproduzione dall’inizio di un brano specificato. Si possono specificare fino a 9 brani precedenti o successivi a quello corrente.

FM/AM

-CH

Durante la riproduzione

Ricerca di un brano dopo l’attuale brano del nastro

Individuazione di un brano prima dell’attuale brano del nastro

Specificare di quanti brani prima o dopo l’attuale ci si vuole posizionare.

Ogniqualvolta s’imposta il brano, il numero cambia fino a ±9.

Quando s’individua l’inizio di un brano specificato, la riproduzione inizia automaticamente.

Note:

• Quando si localizza un brano specificato: – Se il nastro viene riavvolto all’inizio, la riproduzione parte dall’inizio di quel lato. – Se il nastro viene riavvolto rapidamente alla fine, esso viene invertito e la riproduzione parte

dall’inizio dell’altro lato.

• Nei seguenti casi, la funzione Multi Music Scan potrebbe funzionare in modo improprio: – Nastri con brani che presentano lunghi passaggi pianissimo (zone particolarmente silenziose) o

parti non registrate nel corso dei brani.

– Nastri con brevi sezioni non registrate. – Nastri che presentano ronzii o rumori pronunciati tra un brano e l’altro. – Le predisposizioni del tasto Dolby NR non corrispondono. Ad esempio, il sistema di riduzione del

rumore Dolby NR B è attivato, mentr e invece il nastro era stato registrato senza l’uso del sistema Dolby NR.

ITALIANO

Altre comode funzioni del lettore di cassette

Salto delle porzioni non registrate del nastro

Le porzioni di nastro non registrate, presenti fra un brano e l’altro, possono essere saltate (salto delle porzioni non registrate). Con questa funzione attivata, l’apparecchio provvede automaticamente a saltare le porzioni di nastro non registrate di durata superiore a 15 secondi, facendo avanzare rapidamente il nastro sino all’inizio del brano successivo, da dove la normale riproduzione riprende.

• Cfr. anche “Modifica delle impostazioni generali (PSM)” a pagina 26.

1.Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2.Selezinare “B. SKIP” con

3.Selezionare la modalità desiderata con il selettore. La modalità Blank Skip (Salta porzioni vuote) viene alternativamente attivata/disattivata.

Nota:

Quando il nastro giunge a fine corsa durante l’avanzamento veloce, la direzione di movimento del nastro si inverte automaticamente.

Riproduzione ripetuta del brano in corso di ascolto

Il brano in corso di ascolto può essere riprodotto ripetutamente (riproduzione ripetuta).

¢ o 4.

RPT

Note:

• Nei casi seguenti, le funzioni di salto delle porzioni non registrate e di ripr oduzione ripetuta potrebber o

ITALIANO

non funzionare correttamente: – Nastri con brani che presentano lunghi passaggi pianissimo (zone particolarmente silenziose) o

parti non registrate nel corso dei brani.

– Nastri con brevi sezioni non registrate. – Nastri che presentano ronzii o rumori pronunciati tra un brano e l ’altro. – Le predisposizioni del tasto Dolby NR non corrispondono. Ad esempio, il sistema di riduzione del

rumore Dolby NR B è attivato, mentr e invece il nastro era stato registrato senza l’uso del sistema Dolby NR.

Ad ogni successiva leggera pressione del tasto RPT (ripetizione) nel corso della riproduzione di un nastro, la funzione di riproduzione ripetuta

si attiva e disattiva alternativamente.

Questa indicazione si illumina se è attivata la funzione di riproduzione ripetuta.

REGOLAZIONE DEL SUONO

Regolazione del suono

Le caratteristiche sonore possono essere regolate secondo le proprie preferenze.

FM/AM

-CH

Indicatore del modello di equalizzazione

Selezionare la voce che s’intende regolare.

BAS TRE FAD VOL

Indicazione Operazione: Campo

BAS Regolare le frequenze basse –06 (min.) — +06 (max.) (frequenze basse)

TRE Regolare le frequenze elevate –06 (min.) — +06 (max.) (frequenze elevate)

FAD Regolare la compensazione dei (affievolimento)* diffusori anteriore e posteriore

BAL Regolare la compensazione dei (compensazione) diffusori sinistro e destro

LOUD Accentua le frequenze basse e LOUD ON — LOUD OFF (sonorità) alte per produrre un suono ben (attivata) (disattivata)

VOL Regolare il volume 00 (min.) — 50 (max.) (volume)

Nota:

* Se si utilizza un sistema a due diffusori, impostare il livello di affievolimento a “00”.

bilanciato a bassi livelli di volume.

Regolazione del livello.

LOUD

BAL

R06 (solo retro) — F06 (solo anteriore)

L06 (solo sinistra) — R06 (solo destra)

ITALIANO

Il modello di equalizzazione varia in funzione della regolazione delle frequenze basse e di quelle alte.

Nota:

In genere la manopola di comando viene usta per la regolazione del volume. Di conseguenza, non è necessario selezionare “VOL (volume)” per regolare il livello del volume.

Memorizzazione delle regolazioni sonore (funzione SCM)

È possibile selezionare e memorizzare una regolazione sonora preimpostata idonea alle singole sorgenti di riproduzione (funzione SCM avanzata).

Selezione e memorizzazione delle modalità sonore

Una volta selezionata una modalità sonora, questa viene memorizzata e richiamata in occasione della successiva selezione della stessa sorgente. Si possono selezionare modalità sonore per le singole sorgenti: FM1, FM2, FM3, AM, musicassetta e componenti esterni.

• Se non si vuole memorizzare una specifica modalità sonora per le singole sorgenti di

riproduzione, ma si desidera utilizzare la stessa modalità per tutte, vedere quanto indicato in “Annullamento della funzione SCM avanzata” a pagina 28.

Indicazione di collegamento (“Link”)

SCM

FM/AM

-CH

ITALIANO

SCM

Selezionare la modalità sonora desiderata.

Ogniqualvolta si preme il pulsante, la modalità sonora varia nel modo seguente:

SCM OFF BEAT SOFT

POP

• Se sul display è attiva l’indicazione “Link” (con “SCM LINK” su “LINK ON” – cfr. pagina 28), è possibile memorizzare la modalità sonora selezionata per la sorgente corrente, applicando ad essa i relativi effetti.

• Se sul display l’indicazione “Link” NON è attiva (con “SCM LINK” su “LINK OFF”), l’effetto della modalità sonora selezionata viene applicato

a qualsiasi sorgente.

Indicazione Per: Valori preimpostati

Frequenze Elevate Sonorità

basse frequenze SCM OFF (Suono piatto) 00 00 attivata BEAT Rock o disco music +02 00 attivata SOFT Musica di sottofondo +01 –03 disattivata POP Musica leggera +04 +01 disattivata

Richiamo delle modalità sonore

Pulsanti sorgente

-CH

FM/AM

TAPE

™£

Selezionare la sorgente con indicazione “Link” attiva sul display .

L’indicazione “Link” inizia a lampeggiare e viene richiamata la modalità sonora memorizzata per la sorgente selezionata.

Indicatore della modalità sonora

Viene visualizzato il modello di equalizzazione della modalità sonora selezionata

Note:

•È possibile regolar e e memorizzare il comando del suono pr eimpostato in base alle proprie pr eferenze. Per regolar e e memorizzare una modalità di comando del suono originale, veder e “Memorizzazione di regolazioni sonor e personali” a pagina 24.

• Per regolar e i livelli di consolidamento delle frequenze basse e di quelle alte o per attivar e/disattivare temporaneamente la funzione dei livelli sonori vedere pagina 21 (le r egolazione vengono cancellate se si seleziona un’altra sorgente).

Indicatore LOUD (livello sonoro)

ITALIANO

Memorizzazione di regolazioni sonore personali

È possibile regolare le modalità sonore (BEAT, SOFT, POP: cfr. pagina 22) a piacere e memorizzare le regolazioni personali.

FM/AM

-CH

2 1,4

ITALIANO

SCM

5 secondi

SCM

Richiamare la modalità sonora che s’intende regolare.

Per i particolari, vedere pagina 22.

Selezionare “BAS (frequenze basse)”, “TRE (frequenze elevate)” o “LOUD (sonorità)”.

Entro

Regolare il livello dei bassi o degli alti o attivare/disattivare la funzione ON/OFF.

Per i particolari vedere pagina 21.

Mantenere premuto il tasto SCM (Sound Control Memory) fino a quando la modalità selezionata non inizia a lampeggiare sul display.

A questo punto l’impostazione viene memorizzata.

Memorizzare altre impostazioni ripetere la stessa procedura.

Per ripristinare le impostazioni di fabbrica

Ripetere la stessa procedura e riassegnare i valori preimpostati indicati nella tabella di pagina

22.

ALTRE FUNZIONI PRINCIPALI

Impostazione dell’orologio

È altresì possibile impostare l’ora nel formato 24 ore o 12 ore.

2,3,4

FM/AM

-CH

1,5

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display .

Impostare l’ora. 1 Se il display non indica l’ora,

selezionare “CLOCK H (ora)’’.

2 Regolare l’ora.

Impostare i minuti.

1 Selezionare “CLOCK M (minuto)’’. 2 Regolare i minuti.

Impostare l’orologio.

1 Selezionare il formato dell’ora:

“24H/12H’’.

2 Selezionare “24H’’ oppure “12H’’.

ITALIANO

Fine dell’impostazione.

Per controllare l’ora corrente con apparecchio spento, premere DISP. Si accende l’apparecchio, l’ora viene presentata per 5 secondi, poi l’apparecchio si spegne.

Modifica delle impostazioni generali (PSM)

È possibile modificare le voci indicate nella pagina seguente tramite la funzione PSM (modalità di impostazioni preferite).

Procedura di base

ITALIANO

1,4

FM/AM

-CH

Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

Selezionare la voce PSM che s’intende regolare. (Cfr . pagina 27.)

Selezionare o regolare la voce PSM selezionata qui sopra.

Fine dell’impostazione.

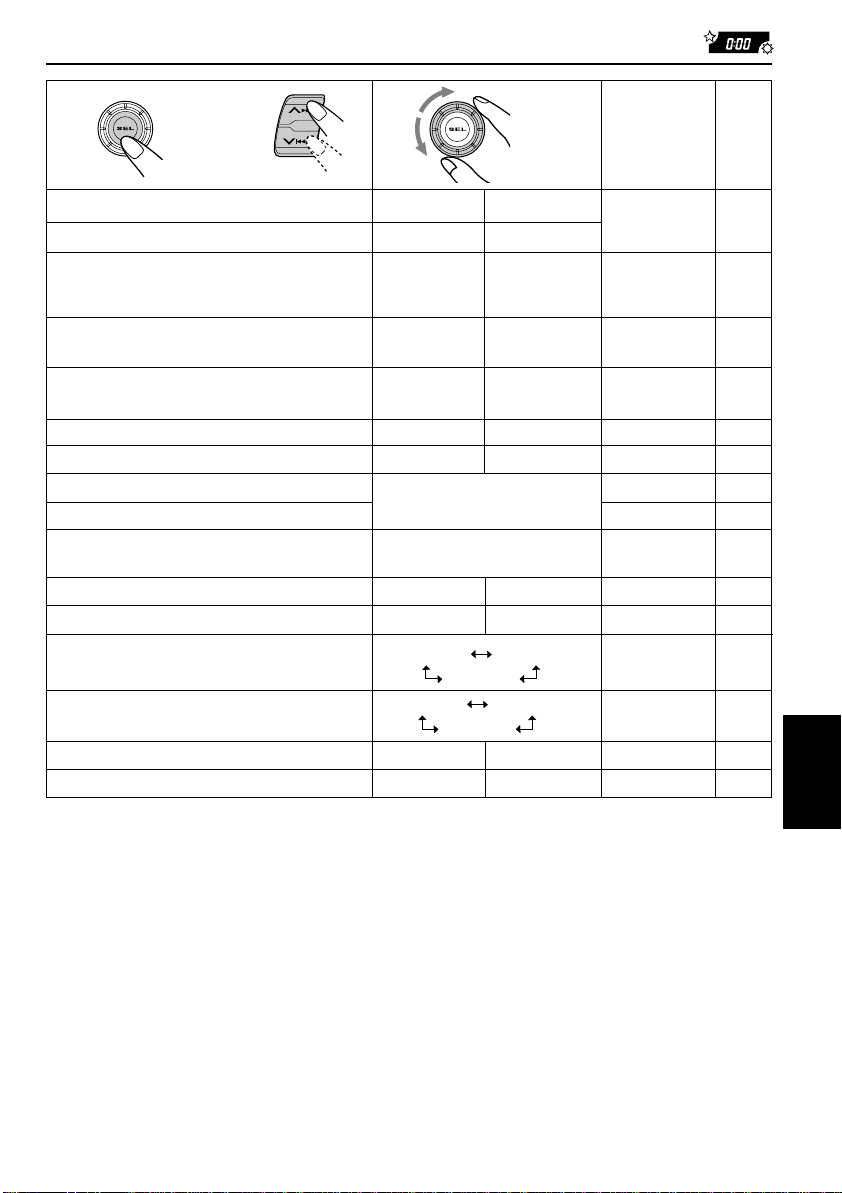

Selezione

Predisposizione

Valori predisposti in fabbrica

Cfr. a pagina

CLOCK H Regolazione dell’ora CLOCK M Regolazione dei minuti. SCM LINK

24H/12H Visualizzazione dell’ora sulla

AUTO ADJ Predisposizione automatica

CLOCK Display orario TU DISP Modalità di visualizzazione PTY STBY Attesa PTY PTY SRCH Ricerca PTY TA VOL Volume delle informazioni

P-SEARCH Ricerca programma DAB AF* Ricezione Alternativa LEVEL Livello di visualizzazione

TEL Funzione di muting per

B.SKIP Salta porzioni vuote LINE IN

Collegamento alla funzione di memorizzazione delle regolazioni sonore

gamma delle 24 o delle 12 ore

dell’orologio

sul traffico

telefono cellulare

** Componente esterno

Retrocessione Retrocessione

LINK OFF LINK ON LINK ON

12H 24H 24H

OFF

FREQ PS NAME

29 tipi di programmi

(Cfr. a pag. 15)

AUDIO 1

OFF

Avanzamento Avanzamento

VOL (00-50) VOL 20

AUDIO 2

OFF

MUTING 1

MUTING 2

0:00

ON ONOFF

PS NAME 16

NEWS

(Cfr. a pag. 12)

AUDIO 2 28

OFF OFFON

CHANGERLINE IN 30CHANGER

* Visualizzato soltanto quando è collegato il sintonizzatore DAB. **Visualizzato soltanto se viene selezionata una delle seguenti sorgenti: FM, AM e musicassetta.

• Al termine dell’impostazione premere SEL (seleziona).

16 28

12 16

15ONOFF OFF 41AF ONAF OFF AF ON

29 20

ITALIANO

Annullamento della funzione SCM avanzata

È possibile disabilitare la funzione SCM (Sound Control Memory) avanzata e scollegare le modalità sonore e le sorgenti di riproduzione. L’apparecchio viene impostato in stabilimento in modo da consentire la memorizzazione di una modalità sonora diversa per ogni sorgente cosicché per modificare le modalità sonore è sufficiente cambiare la sorgente.

• LINK ON: SCM avanzata (diverse modalità sonore per sorgenti diverse)

• LINK OFF: SCM convenzionale (una sola modalità sonora per tutte le sorgenti)

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2. Selezionare la modalità “SCM LINK” con

3. Selezionare la modalità desiderata con il selettore. La modalità SCM LINK varia nel modo seguente:

¢ o 4.

LINK ON LINK OFF

Selezione del display orario

Si può scegliere di visualizzare in fondo al display l’orario o il nome della sorgente. Di fabbrica, è impostata la visualizzazione dell’orario.

• ON: Orario

• OFF: Nome della sorgente (o banda emittente)

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2. Selezionare “CLOCK’’ con

3. Selezionare la modalità desiderata con il selettore. La modalità di visualizzazione dell’orario si attiva e disattiva alternativamente.

Per verificare le altre informazioni durante la riproduzione

Premere DISP (display). Ogniqualvolta si preme il tasto, in fondo dal display vengono visualizzate per un momento le altre informazioni (orario o nome della sorgente).

¢ o 4.

OFF

Selezione del livello di visualizzazione

ITALIANO

È possibile selezionare il livello di visualizzazione in base alle proprie preferenze. Di fabbrica, è impostata la modalità “AUDIO 2”. AUDIO 1: Vengono visualizzate l’indicazione del livello audio e quella del modello di

equalizzazione. AUDIO 2: Vengono visualizzate alternativamente “AUDIO 1” e display illuminato. OFF: Vengono cancellate l’indicazione del livello audio e l’indicazione del modello di

equalizzazione.

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti

PSM appaia sul display.

2. Selezionare “LEVEL” con

3. Selezionare la modalità desiderata con il selettore.

La visualizzazione del livello cambia nel modo seguente:

AUDIO 1 AUDIO 2

¢ o 4.

OFF

Selezione di muting telefonico

Questa modalità viene utilizzata se è collegato un telefono cellulare. In funzione del tipo di telefono usato, selezionare “MUTING 1” o “MUTING 2” a seconda dei casi. Di fabbrica, questa modalità è disattivata.

• MUTING 1: Selezionare questa modalità se in grado di silenziare i suoni.

• MUTING 2: Selezionare questa modalità se in grado di silenziare i suoni.

• OFF: Annulla il muting telefonico.

1. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti PSM appaia sul display.

2. Selezionare “TEL (telefono)’’ con

3. Selezionare la modalità desiderata con il selettore. La modalità di muting telefonico cambia come segue:

¢ o 4.

MUTING 1 MUTING 2

OFF

ITALIANO

Selezione del componente esterno

È possibile collegare il componente esterno al jack per CD changer (sul retro) tramite l’adattatore d’ingresso linea KS-U57 (non in dotazione). Per utilizzare il componente esterno come sorgente di riproduzione, non occorre selezionare il componente stesso (CD changer o componente esterno). Di fabbrica l’apparecchio è predisposto per il CD changer.

• LINE IN: Per utilizzare un componente esterno che non sia il CD changer

• CHANGER: Per utilizzare il CD changer

1. Per modificare la sorgente in FM, AM o musicassetta, premere FM/AM o TAPE 2 3.

2. Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti

PSM appaia sul display.

3. Selezionare “LINE IN” con

4. Selezionare la modalità desiderata con il selettore.

La modalità di selezione del componente esterno varia nel modo seguente:

Nota:

Per collegare l’adattatore d’ingresso linea KS-U57 e il componete esterno, si rimanda al manuale d’installazione/collegamento (volumetto separato).

¢ o 4.

LINE IN CHANGER

ITALIANO

Rimozione del pannello di comando

Quando si lascia la vettura, è possibile staccare il pannello di comando. Quando si disinserisce o reinserisce il pannello di comando, è opportuno fare attenzione a non rovinare i collegamenti sul retro del pannello e sul relativo supporto.

Rimozione del pannello di comando

Prima di disinserire il pannello di comando, verificare che l’apparecchio sia spento.

Sbloccare il pannello di comando.

Sollevare ed estrarre il pannello di comando.

Reinserimento del pannello di comando

Inserire il lato destor del pannello di comando nella scanalatura del supporto.

Premere sul lato sinistro del pannello di comando in modo da fissarlo al supporto.

ITALIANO

Riporre il pannello nel contenitore in dotazione.

Nota sulla pulizia dei connettori:

Rimuovendo spesso il pannello di comando, i connettori si rovinano. Al fine di ridurre tale possibilità, è opportuno pulire regolarmente i connettori con un batuffolo di cotone o una salvietta inumiditi con alcol, facendo attenzione a non rovinare i connettori.

Connettori

FUNZIONI CD CHANGER

Consigliamo di usare un CD changer della serie CH-X. Se si dispone di un CD changer automatico di altro tipo, rivolgersi al rivenditore car audio JVC per informazioni sui collegamenti.

• Ad esempio, se il CD changer automatico in uso è della serie KD-MK, per collegarlo all’apparecchio

occorre un cavo KS-U15K.

Prima di azionare il CD changer automatico:

• Vedere le istruzioni fornite con il CD changer.

• Se nel caricatore del CD changer non vi sono dischi o se vi sono dischi inseriti con la faccia in giù, sul display appare il messaggio “NO DISC”. In tal caso, si deve togliere il caricatore ed inserire i dischi in modo corretto.

• Se sul display appare la scritta “RESET 1 - RESET 8” significa che qualcosa non va nel collegamento tra l’apparecchio e il CD changer. In tal caso, verificare il collegamento, collegare perfettamente il cavo (o i cavi) di collegamento, se necessario, quindi premere il pulsante di reset del CD changer.

Riproduzione di CD

ITALIANO

Pulsanti numerati

-CH

Nota sul funzionamento con un solo tasto:

Premendo CD-CH l’apparecchio si attiva automaticamente. Non è necessario premere

per alimentare l’apparecchio.

Selezionare il CD changer automatico.

La riproduzione parte dalla prima pista del primo disco. Vengono riprodotte tutte le piste di tutti i dischi.

Durata di riproduzione trascorsa

Viene visualizzato il numero del disco (oppure l’orario: cfr. pagina 28).

CD-CH

Numero pista

Avanzamento rapido o inversione della pista

Premere, senza lasciarlo, il pulsante ¢, mentre è in corso la riproduzione di un CD, per far avanzare rapidamente la pista.

Premere, senza lasciarlo, il pulsante riproduzione di un CD, per invertire la pista.

4, mentre è in corso la

Passaggio alle piste successive o precedenti

Premere per un attimo il pulsante ¢, mentre è in corso la riproduzione di un CD, per andare avanti fino all’inizio della pista successiva. Ogniqualvolta si preme il pulsante consecutivamente, viene individuato l’inizio delle piste successive e la riproduzione inizia da questo punto.

Premere per un attimo il pulsante di un CD, per portarsi indietro fino all’inizio della pista corrente. Ogniqualvolta si preme il pulsante consecutivamente, viene individuato l’inizio delle piste precedenti e la riproduzione inizia da questo punto.

4, mentre è in corso la riproduzione

Per portarsi direttamente su un particolare disco

7 8 9 10 11 12

Premere il pulsante numerato corrispondente al numero del disco per avviarne l’ascolto (nel corso dell'uso dello scambiatore CD).

• Per selezionare un numero di disco da 1 a 6: Premere 1 (7) – 6 (12) per un attimo.

• Per selezionare un numero di disco da 7 a 12: Premere 1 (7) – 6 (12) senza lasciarlo per almeno 1 secondo.

ITALIANO

Esempio: Se si seleziona il numero di disco 3

Numero di pista

Numero di disco

Selezione dei modi di riproduzione dei CD

Per ascoltare piste a caso (riproduzione casuale)

RND

Modalità Indicazione RND Suona a caso

RND1 Illuminata Tutte le piste del disco corrente, quindi le piste del disco

RND2 Lampeggiante Tutte le piste de tutti i dischi inseriti nel caricatore.

Ripetizione ripetuta dei brani (ripetizione della riproduzione)

RPT

Modalità Indicazione RPT Riproduce ripetutamente

RPT1 Illuminata Il brano in corso di ascolto (o il brano specificato). RPT2 Lampeggiante Tutti i brani del disco in corso di ascolto (o del disco specificato).

Ad ogni successiva pressione del tasto MO RND (monoaurale/casuale/ Dolby), nel corso della lettura di un comfact disc, la modalità di lettura casuale cambia nell'ordine seguente:

RND1

(casuale 1)

(Random1)

Canceled

Disattivato

successivo così via.

Ad ogni pressione di RPT (

ripetizione

RND2

(casuale 2)

(Random2)

) durante la riproduzione di un CD, la

modalità di riproduzione ripetuta CD cambia nel modo seguente:

RPT1

(ripetizione 1)

(Repeat1)

Disattivato

Canceled

RPT2

(ripetizione 2)

(Repeat2)

ITALIANO

FUNZIONAMENTO DEL COMPONENTE ESTERNO

È possibile collegare il componente esterno al jack per CD changer (sul retro) tramite l’adattatore d’ingresso linea KS-U57 (non in dotazione).

Preparazione:

• Per collegare l’adattatore d’ingresso linea KS-U57 e il componente esterno, vedere il manuale d’installazione/collegamento (volumetto separato).

• Prima di attivare il componente esterno seguendo la procedura sottoindicata, selezionare l’ingresso

esterno (vedere “Selezione del componente esterno” a pagina 30).

Selezione dell’apparecchio esterno.

-CH

• Se sul display non compare “LINE IN”*, vedere pagina 30 e selezionare l’ingresso esterno (“LINE IN”).

* Visualizzato soltanto se viene selezionata una delle seguenti

sorgenti: FM, AM e musicassetta.

Nota sul funzionamento con un solo tasto:

Premendo CD-CH l’apparecchio si attiva automaticamente. Non è necessario premere

per alimentare l’apparecchio.

Accendere il componente collegato ed iniziare a riprodurre la sorgente.

ITALIANO

Regolare il volume.

FUNZIONI DEL TUNER DAB

Con questo apparecchio si consiglia di usare il tuner DAB (Digital Audio Broadcasting) KT-DB1500. Per tuner DAB di altre versioni, consultare il rivenditore car audio JVC.

• Vedere anche il manuale d’istruzioni in dotazione al tuner DAB.

Che cosa s’intende con sistema DAB?

DAB è uno dei sistemi di trasmissione radio digitali attualmente disponibili in grado di erogare suoni di qualità CD senza interferenze né distorsione del segnale. Inoltre il sistema è in grado di contenere testo, immagini e dati. Rispetto alla trasmissione FM, dove i singoli programmi vengono trasmessi su proprie frequenze, il sistema DAB abbina diversi programmi (denominati “servizi”) che formano un “insieme”. Con il tuner DAB collegato all’apparecchio, è possibile sfruttare i servizi DAB.

Sintonizzazione su un insieme di servizi e su un solo servizio

Un insieme tipico prevede 6 o più programmi (servizi) trasmessi contemporaneamente. Dopo essersi sintonizzati su un insieme, è possibile selezionare il servizio d’interesse.

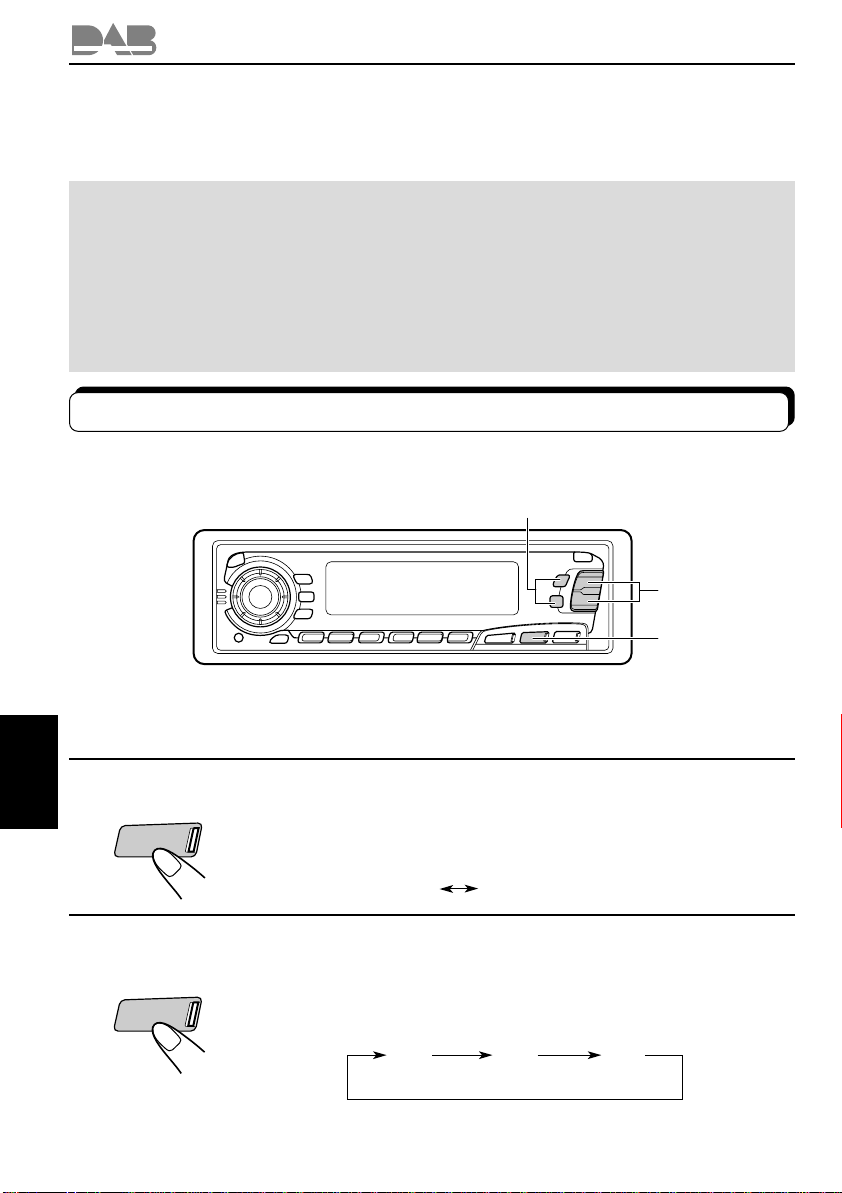

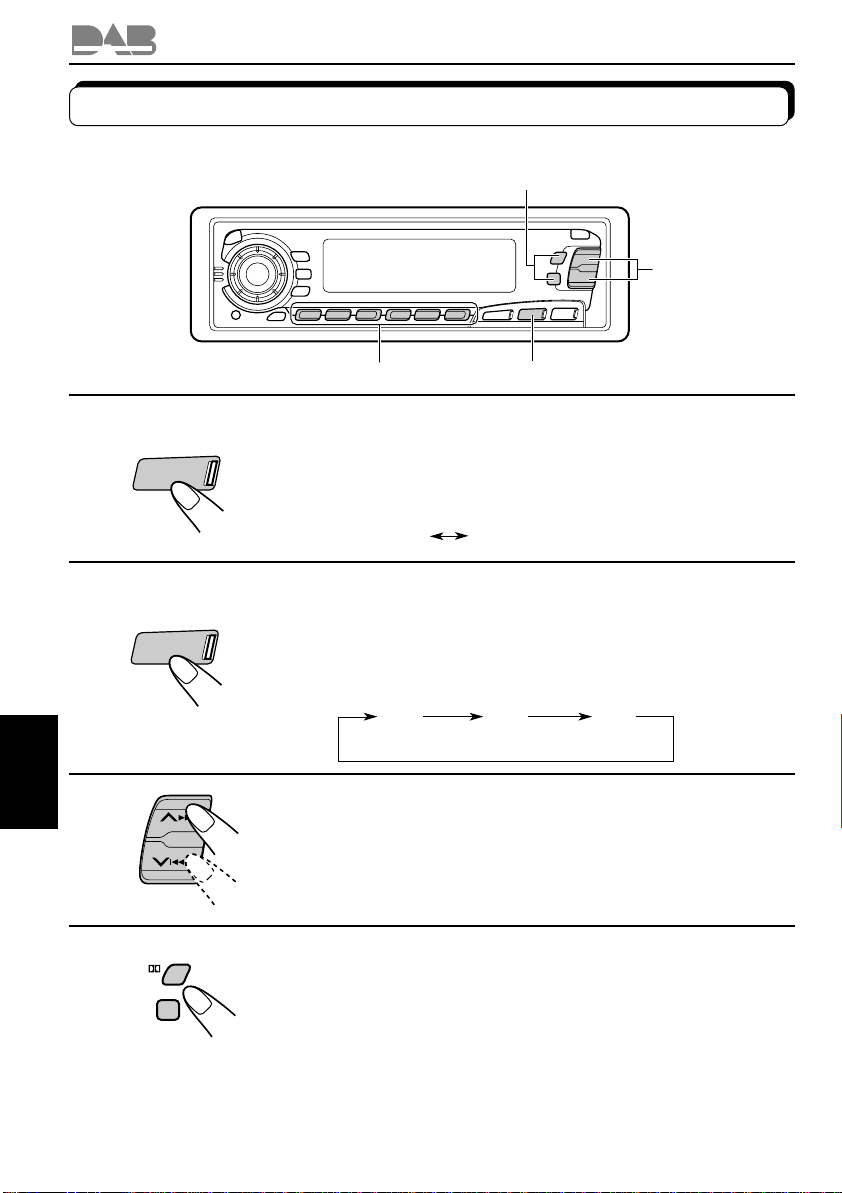

1,2

Prima di cominciare...

Premere momentaneamente FM/AM/DAB se si seleziona la piastra musicassetta, il cambiatore CD o LINE IN come fonte.

FM/AM

DAB

Selezionare il tuner DAB.

Ogniqualvolta si preme senza lasciarlo il tasto per più di 1 secondo, vengono selezionati alternativamente il tuner DAB e il tuner FM/AM.

DAB

Selezionare la banda DAB (DAB1, DAB2 o DAB3).

È possibile selezionare a piacere DAB1, DAB2 e DAB3 per sintonizzarsi su un insieme.

D1 D2

(DAB 1) (DAB 2)

FM/AM

(DAB 3)

ITALIANO

Per cercare insiemi a frequenze più elevate

Per cercare insiemi a frequenze più basse

Avviare la ricerca di un insieme.

La ricerca s’interrompe non appena si riceve un insieme.

Per interrompere la ricerca prima della ricezione di un insieme, premere lo stesso tasto premuto per la ricerca.

RND

5 ∞

RPT

Selezionare il servizio che s’intende ascoltare.

Per modificare le informazioni sul display mentre è in corso la sintonizzazione su un insieme

Normalmente, il nome del servizio appare nella parte superiore del display. Se s’intende verificare il nome dell’insieme oppure la sua frequenza, premere DISP. Ogniqualvolta si preme il tasto, le seguenti informazioni appaiono per un attimo nella parte superiore del display.

Nome gruppoNome servizio

Numero canale Frequenza

Per ripristinare il tuner FM/AM

Premere di nuovo senza lasciarlo FM/AM/DAB per almeno 1 secondo.

Per sintonizzarsi su un particolare insieme senza ricerca:

1 Premere senza lasciarlo FM/AM/DAB per almeno 1 secondo. 2 Premere più volte FM/AM/DAB per la banda DAB (DAB1, DAB2 o DAB3). 3 Premere senza lasciarlo 4 Premere ripetutamente

• Se si tiene premuto il tasto, la frequenza continua a cambiare finché non si rilascia il tasto.

¢ o 4 per almeno 1 secondo.

¢ o 4 finché non si raggiunge l’insieme d’interesse.

ITALIANO

Memorizzazione di servizi DAB

È possibile memorizzare manualmente fino a 6 servizi DAB per ogni banda DAB (DAB1, DAB2 e DAB3).

ITALIANO

FM/AM

DAB

1,2

Selezionare il tuner DAB.

Ogniqualvolta si preme senza lasciarlo il tasto, si selezionano alternativamente il tuner DAB e il tuner FM/AM.

DAB

FM/AM

Selezionare la banda DAB (DAB1, DAB2 o DAB3) voluta.

Ogniqualvolta si preme il tasto, la banda DAB cambia nel modo seguente:

D1 D2

(DAB 1) (DAB 2)

(DAB 3)

Sintonizzarsi sull’insieme voluto.

RND

5 ∞

RPT

Selezionare il servizio dell’insieme desiderato.

Premere senza lasciarlo il tasto numerico (nel nostro esempio,

1) per almeno 2 secondi.

Per un certo periodo lampeggiano alternativamente “MEMO” e il numero memorizzato/di banda.

Ripetere la procedura suindicata per memorizzare altri servizi DAB in altri numeri.

Note:

• Un servizio DAB memorizzato in precedenza viene cancellato se si memorizza un nuovo servizio DAB con lo stesso numero.

• I servizi DAB vengono cancellati se viene a mancare l’alimentazione elettrica al circuito della memoria (ad esempio, durante la sostituzione delle batterie). In questo caso, occorre memorizzar e di nuovo i servizi DAB.

ITALIANO

Sintonizzazione su un servizio DAB in memoria

È possibile sintonizzarsi facilmente su un servizio DAB in memoria. Si ricorda che, per potersi sintonizzare, i servizi devono essere già stati memorizzati. Se non si è ancora proceduto alla memorizzazione, cfr. le pagine 38 e 39.

ITALIANO

FM/AM

DAB

1,2

Selezionare il tuner DAB.

Ogniqualvolta si preme senza lasciarlo il tasto, si selezionano alternativamente il tuner DAB e il tuner FM/AM.

DAB

FM/AM

Selezionare la banda DAB (DAB1, DAB2 o DAB3) voluta.

Ogniqualvolta si preme il tasto, la banda DAB si alterna nel modo seguente:

D1 D2

(DAB 1) (DAB 2)

(DAB 3)

Selezionare il numero (1 – 6) per il servizio DAB memorizzato voluto.

Altre funzioni DAB

Ricerca automatica dello stesso programma (ricezione alternativa)

È possibile continuare ad ascoltare lo stesso programma

• Durante la ricezione di un servizio DAB:

Se si sta percorrendo una zona dove non si riceve un determinato servizio, l’apparecchio si sintonizza automaticamente su un altro assieme o stazione RDS FM che sta trasmettendo lo stesso programma.

• Durante la ricezione di una stazione RDS FM:

Se si sta percorrendo una zona dove un determinato servizio DAB sta trasmettendo lo stesso programma della stazione RDS FM, l’apparecchio si sintonizza automaticamente sul servizio DAB.

Nota:

Quando la ricezione passa da DAB a FM, il volume di ascolto può aumentare/diminuir e di conseguenza. Tale variazione di volume è dovuta a livelli d’inserimento audio ineguali a livello di emittente, e non deve essere considerata un’anomalia dell’apparecchio.

Per utilizzare la ricezione alternativa

Di fabbrica, sono attivate tutte le ricezioni alternative. 1 Tenere premuto SEL (seleziona) per almeno 2 secondi, in modo che uno dei componenti

PSM appaia sul display.

2 Premere 3 Selezionare la modalità desiderata con il selettore.

• AF ON: Individua il programma tra i servizi DAB e le stazioni RDS FM (ricezione

• AF OFF: Disattiva la ricezione alternativa.

¢ o 4 per selezionare “DAB AF” (se non è già visualizzato).

alternativa). Sul display si illumina l’indicatore AF (cfr. pagina 9).

Nota:

Se è attiva la ricezione alternativa (per servizi DAB), si attiva automaticamente anche la NetworkTracking Reception (per stazioni RDS: cfr. pagina 9). Ovviamente, se non si disattiva la ricezione alternativa, non è possibile disattivare la Network-Tracking Reception.

4 Premere nuovamente SEL (Selezione) per terminare.

ITALIANO

MANUTENZIONE

Durata ottimale dell’apparecchio

L’apparecchio richiede minimi accorgimenti di manutenzione. Per ottenere i migliori risultati, si consiglia comunque di attenersi alle semplici istruzioni che seguono.

Pulizia delle testine

• Pulire le testine ogni 10 ore di funzionamento con un nastro di pulizia delle testine di tipo umido (reperibile presso i negozi di prodotti audiovisivi). Quando la testina è sporca, si notano i seguenti problemi:

– Scade la qualità del suono. – Cala il livello sonoro. – Il suono tende a calare.

• Evitare di utilizzare nastri sporchi o polverosi.

• Evitare di toccare le testine lucide con strumenti magnetici o metallici.

Per mantenere pulito il nastro

• Dopo l’uso, riporre sempre i nastri negli appositi contenitori.

• Evitare di lasciare i nastri: – Alla luce diretta del sole – In ambienti fortemente umidi – A temperature eccessivamente calde

ITALIANO

ATTENZIONE:

• Non inserire nastri con etichette che stanno per staccarsi, per ché potr ebbe r ovinarsi l’appar ecchio.

• Serrare i nastri per eliminare il gioco in quanto i nastri lenti possono impigliarsi nel meccanismo.

• Dopo l’uso non lasciare la cassetta nel vano portacassette, in quanto il nastro può allentarsi.

Ai fini della migliore durata dell’apparecchio viene fornita anche la seguente funzione.

Rilascio nastro/partenza automatica della riproduzione con chiavetta di accensione

• Quando si disattiva la chiavetta di accensione con una cassetta nel vano portacassette, l’apparecchio rilascia automaticamente il nastro dalla testina.

• Quando si attiva la chiavetta di accensione con una cassetta nel vano portacassette, parte automaticamente.

INDIVIDUAZIONE E RICERCA DEI GUASTI

Le eventuali anomalie non sempre costituiscono dei problemi seri. Verificare i seguenti punti prima di rivolgersi al centro assistenza.

Sintomi

• Non si riesce ad inserire la cassetta.

• La cassetta si riscalda.

• Il suono del nastro è a livelli

molto bassi e la qualità del suono è scarsa.

• Il suono viene talvolta interrotto.

• Il suono non è avvertibile dai diffusori.

• La preimpostazione automatica della SSM (Strong-station Sequential Memory) non funziona.

• Rumore statico mentre si ascolta la radio.

• Sul display viene visualizzato “NO DISC”.

Cause

La cassetta è stata inserita in modo improprio.

Non è un’anomalia. Testina del nastro sporca.

Collegamenti impropri.

La regolazione del volume è al minimo livello.

I collegamenti non sono stati realizzati in modo corretto.

Segnali troppo deboli.

L’antenna non è stata collegata in modo sicuro.

Non vi è nessun CD nel caricatore.

I CD sono stati inseriti in modo improprio.

Azioni correttive

Inserire la cassette con nastro esposto rivolto verso destra.

Pulire con un nastro di pulizia per testine.

Verificare cavi e collegamenti.

Regolare al livello ottimale.

Verificare cavi e collegamenti.

Memorizzare le stazioni manualmente.

Collegare correttamente l’antenna.

Inserire i CD nel caricatore.

Inserirli correttamente.

• Sul display viene visualizzato “RESET8”.

• Sul display viene visualizzato “RESET 1 RESET 7”.

• L’apparecchio non funziona affatto.

• Il cambiatore CD non funziona affatto.

L’apparecchio non è stato collegato al CD changer in modo corretto.

Il computer incorporato può funzionare in modo improprio a causa di rumore etc.

Collegare l’apparecchio e il CD changer correttamente e premere il pulsante di reset del CD changer.

Premere il pulsante di reset del CD changer.

Tenere premuti entrambi SEL e contemporaneamente per alcuni secondi o resettare l’unità (le impostazioni dell’orologio e le stazioni preselezionate in memoria vengono cancellate). (Cfr. pagina 3.)

ITALIANO

SPECIFICHE

SEZIONE AMPLIFICATORE AUDIO

Uscita massima di potenza:

Anteriore: 40 W/canale Posteriore: 40 W/canale

Uscita di potenza continua (RMS):

Anteriore: 16 W/canale in 4 Ω, 40 Hz–

20 000 Hz a non più di 0,8% di distorsione armonica totale.

Posteriore: 16 W/canale in 4 Ω, 40 Hz–

20 000 Hz a non più di 0,8% di distorsione armonica totale.

Impedenza di carico: 4 Ω (tolleranza 4 Ω–

8 Ω)

Campo di regolazione tono:

Basse frequenze: ±10 dB a 100 Hz

Frequenze elevate: ±10 dB a 10 kHz Risposta in frequenza: 40 Hz–20 000 Hz Rapporto segnale-rumore: 70 dB Livello/Impedenza di uscita:

2,0 V/20 kΩ di carico (250 nWb/m)

SEZIONE TUNER

Campo frequenza:

FM: 87,5 MHz–108,0 MHz

AM: (MW) 522 kHz–1 620 kHz

(LW) 144 kHz–279 kHz

SEZIONE PIASTRA DI REGISTRAZIONE A CASSETTE

Affievolimento periodico del suono e oscillazione del suono: 0,11% (WRMS) Durata avvolgimento veloce:

100 secondi (C-60)

Risposta in frequenza (Con sistema Dolby NR

disattivato): da 30 Hz a 16 000 Hz (nastro normale)

Rapporto segnale/rumore (nastro normale):

(Con sistema Dolby NR attivato): 65 dB (Con sistema Dolby NR disattivato): 56 dB

Separazione stereo: 40 dB

GENERALITÀ

Requisiti di potenza: Tensione di servizio:

14,4 V CC (tolleranza 11 V–16 V)

T emperatura ambiente permissibile di lavoro:

da 0 °C a +40 °C Sistema di messa a terra: massa negativa Dimensioni (L x H x P)

Dimensioni d’installazione:

182 mm x 52 mm x 150 mm

Dimensioni pannello:

188 mm x 58 mm x 11 mm

Peso: 1,4 kg (accessori esclusi)

[Tuner FM]

Sensibilità utilizzabile: 1 1,3 dBf (1,0 µV/75 Ω) Soglia di sensibilità 50 dB:

16,3 dBf (1,8 µV/75 Ω)

Selettività canale alternativo (400 kHz):

ITALIANO

65 dB Risposta in frequenza: 40 Hz–15 000 Hz Separazione stereo: 30 dB Rapporto di assorbimento: 1,5 dB

[Tuner MW]

Sensibilità: 20 µV Selettività: 35 dB

[Tuner LW]

Sensibilità: 50 µV

La casa costruttrice si riserva di modificare dati e caratteristiche senza preavviso.

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l’apparecchio

Fare riferimento alla pagina di Come inizialiazzare l’apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Onko Käytössä ONGELMIA?

Säädä laite alkutilaan

Katso kohtaa Laitteen Säätö alkutilaan

SP, IT, SW, FI

VICTOR COMPANY OF JAPAN, LIMITED

0800HISFLEJES

JVC

KS-FX8R

184 mm

53 mm

Handleiding voor installatie/aansluiting Manual de instalación/conexión Manuale d’installazione/collegamento

GET0006-004A

[E]

0900HISFLEJES

JVC

NL, SP, IT

NEDERLANDS

• Dit apparaat mag worden gebruikt bij elektrische systemen die

werken op 12 volt gelijkstroom met negatieve aarding.

INSTALLATIE (INBOUW IN HET DASHBOARD)

• Op de volgende afbeelding kunt u zien hoe de installatie, normaal gesproken, in zijn werk gaat. U moet echter bij de installatie rekening houden met de bijzonderheden van uw eigen auto. Neem bij vragen of voor meer bijzonderheden over inbouwpakketten contact op met uw JVC car audio dealer of een dealer of een bedrijf dat inbouwpakketten levert.

Voordat u aan de montage van het apparaat begint: Druk op bedieningspaneel wilt loskoppelen indien dit aan de eenheid is vastgekoppeld.

* Standaard wordt het bedieningspaneel bij het verlaten

Verwijder de sierplaat.

Verwijder het huis nadat u de klemmen hebt losgemaakt.

1 Zet het apparaat rechtop.

2 Plaats de 2 hendels, zoals afgebeeld, tussen het 3 Verwijder het huis.

Installeer het huis in het dashboard. * Nadat het huis op de juiste wijze in het dashboard is

Maak de bevestigingsbout aan de achterkant van het apparaat vast en plaats de rubberdop over het uiteinde van de bout.

Breng de vereiste elektrische verbindingen tot stand.

Schuif het apparaat in het huis totdat het vergrendeld is.

Bevestig de sierplaat zodanig dat het uitstekende deel van de plaat aan de linkerkant van de eenheid vast komt te zitten.

Bevestig het bedieningspaneel.

(het bedieningspaneel vrijgeven) als u het

van de fabriek los verpakt meegeleverd.

Opmerking: Wanneer u het apparaat rechtop zet, moet u erop letten dat u de zekering aan de achterkant niet beschadigt.

apparaat en het huis, om de klemmen los te maken.

Opmerking: Bewaar de hendels nadat u het apparaat hebt geïnstalleerd, zodat u ze ook in de toekomst kunt gebruiken.

geplaatst, moet u de palletjes, zoals afgebeeld, stevig op hun plaats duwen.

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 voltios de

CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin

embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.

* Cuando se envía de la fábrica, el panel de control está

embalado en el estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las dos asas entre la unidad y la cubierta tal

como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las asas para uso futuro.

Instale la cubierta en el tablero de instrumentos. * Después de que la cubierta esté correctamente instalada

en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fixe el perno de montaje ou la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.

Coloque el panel de control.

ITALIANO

•

L’apparecchio è destinato a funzionare su impianti elettrici da 12V CC, con massa NEGA TIVA.

INSTALLAZIONE (MONTAGGIO SUL CRUSCOTTO)

•

La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio:

(sgancio del pannello di comando) per staccare il pannello di comando (se già inserito).

* Di fabbrica, il pannello di comando viene fornito in

contenitore rigido.

Togliere la piastra di finitura.

T ogliere la protezione dopo aver sganciato i relativi blocchi.

Posizionare l’apparecchio.

Nota:

Nel posizionare l’apparecchio, fare attenzione a

non danneggiare il fusibile sulretro.

Inserire le 2 maniglie tra l’apparecchio e la protezione (cfr. disegno) per sganciare i blocchi.

Togliere la protezione.

Nota:

Una volta ultimate le operazioni d’installazione,

conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione della protezione

nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Applicare la piastra d’assetto in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.

Inserire il pannello di comando.

Premere

Hendels

Manijas

Maniglie

Sleuf

Ranura

Feritoia

Zekering

Fusible

Fusibile

Vergrendelingsplaat

Placa de bloqueo

Piastra di bloccaggio

Huis

Cubierta

Protezione

Dashboard

Tablero de instrumentos

Cruscotto

Rubberdop

Cojín de goma

Gommino

Bevestigingsbout

Perno de montaje

Bullone di montaggio

Zie “ELEKTRISCHE VERBINDINGEN.”

Consulte “CONEXIONES ELECTRICAS.”

Vedere “COLLEGAMENTI ELETTRICI.”

Huis

Cubierta

Protezione

Sierplaat

Placa de guarnición

Piastra di finitura

• Wanneer u de steun gebruikt (facultatief)

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

Brandscherm

Tabique a prueba de incendios

Parete antincendio

Dashboard

Tablero de instrumentos

Cruscotto

Sluitring

Arandela

Lavatrice

Huis

Cubierta

Protezione

Steun (facultatief)

Soporte (opción)

Supporto (opzionale)

Contra-moer

Tuerca de seguridad

Dado di fermo

Schroef (facultatief)

Tornillo (opción)

Vite (opzionale)

Bevestigingsbout

Perno de montaje

Bullone di montaggio

• Wanneer u het apparaat zonder huis installeert

• Instalación de la unidad sin utilizar la manga

• Installazione dell’apparecchio senza protezione

Voorbeeld: Bij een T oyota moet u eerst de autoradio verwijderen en daarna het apparaat installeren.

En un Toyota por ejemplo, primero extraiga la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

Platkopschroeven (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Console*

Ménsula*

Staffa*

Zak

Compartimiento

T ascabile

Opmerking: Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 6 mm lange schroeven gebruiken. Als u langere schroeven gebruikt, kan het apparaat worden beschadigd.

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota:

Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente

Console*

Ménsula*

Staffa*

le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

* Niet bij dit apparaat inbegrepen.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

Platkopschroeven (M5 x 6 mm)*

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Verwijderen van het apparaat

• Voordat u het apparaat verwijdert, moet u het achtergedeelte losmaken.

Verwijder het bedieningspaneel.

Verwijder de sierplaat.

Plaats de 2 hendels, zoals afgebeeld, in de sleuven. Daarna duwt u de hendels zachtjes uit elkaar en kunt u het apparaat naar buiten schuiven. (Bewaar de hendels nadat u het

apparaat hebt geïnstalleerd!)

Lijst van onderdelen die u bij installatie en aansluiting nodig hebt

De volgende onderdelen worden bij het apparaat geleverd. Installeer ze op de juiste wijze, nadat u ze hebt gecontroleerd.

Behuizing/Bedieningspaneel

Estuche duro/Panel de control

Contenitore/pannello di comando

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Extraiga el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad.

(Asegúrese de conservar las manijas después de instalarlo.)

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Huis

Cubierta

Protezione

Sierplaat

Placa de guarnición

Piastra di finitura

Rimozione dell’apparecchio

•

Prima di rimuovere l’apparecchio, sganciare la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio.

(Conservare le maniglie per uso futuro.)

312

Hendel

Manija

Maniglia

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Stroomkabel

Cordón de alimentación

Cavo di alimentazione

Hendels

Manijas

Maniglie

Sluitring (ø5)

Arandela (ø5)

Lavatrice (ø5)

NEDERLANDS

ELEKTRISCHE VERBINDINGEN

Om kortsluiting te voorkomen adviseren wij u om de minpool van de accu los te maken en alle elektrische verbindingen tot stand te brengen voordat u het apparaat in de auto installeert. Als u niet zeker weet hoe u dit apparaat moet installeren, kunt u dit beter door een daartoe gekwalificeerde technicus laten doen.

Opmerking:

Dit apparaat mag worden gebruikt bij elektrische systemen die werken op 12 volt gelijkstroom met negatieve aarding. Als uw auto niet is uitgerust met een dergelijk systeem, is een spanningsomzetter vereist. Dit instrument kan worden aangeschaft bij JVC car audio dealers.

• Vervang de zekering door een exemplaar met het aangegeven vermogen. Als de zekering vaak doorslaat, moet u uw JVC car audio dealer raadplegen.

• Als u geluidsproblemen hebt… De krachtschakeling van dit apparaat heeft een ingebouwd geluidsfilter. In sommige voertuigen zijn tikgeluiden of andere ongewenste geluiden te horen. Als dit gebeurt, moet u de massaklem aan de achterkant (zie aansluitingsschema) aan het chassis van de auto vastmaken met behulp van een kortere en dikkere kabel, zoals kopermanteldraad of tellerkabel. Als het geluid niet verdwijnt, moet u contact opnemen met uw JVC car audio dealer.

• Het maximum ingangsvermogen van de speakers moet achterin meer dan 40 watt zijn en voorin 40 watt, met een impedantie van 4 tot 8 ohm.

• Zorg ervoor dat dit apparaat door middel van een aardkabel

is verbonden met het chassis van de auto.

• De warmte-opnemer kan na gebruik erg heet worden. Raak de warmte-opnemer niet aan wanneer u dit apparaat van zijn plaats haalt.

Contra-moer (M5)

Tuerca de seguridad (M5)

Dado di fermo (M5)

Bevestigingsbout (M5 x 20 mm)

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

ESPAÑOL

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 voltios de CC, con sistemas eléctricos de masa NEGA TIV A. Si su vehículo no

posee este sistema, será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (ver diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces traseros debe ser mayor de 40 vatios y la de los delanteros de 40 vatios, con una impedancia de 4 a 8 ohmios.

• Asegúrese de conectar esta unidad a tierra en el chasis del

automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Rubberdop

Cojín de goma

Gommino

ITALIANO

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di

tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

•

Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

•

In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il

sul retro

dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

•

L’ingresso massimo delle casse dev’essere superiore a 40W sul retro e 40W sul davanti, con impedenza di

• Mettere a terra l’apparecchio sul telaio dell’auto.

Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di

•

toccarlo quando si estrae l’apparecchio.

Warmte-opnemer

Sumidero térmico

Dissipatore di calore

terminale di terra

4–8 Ohm

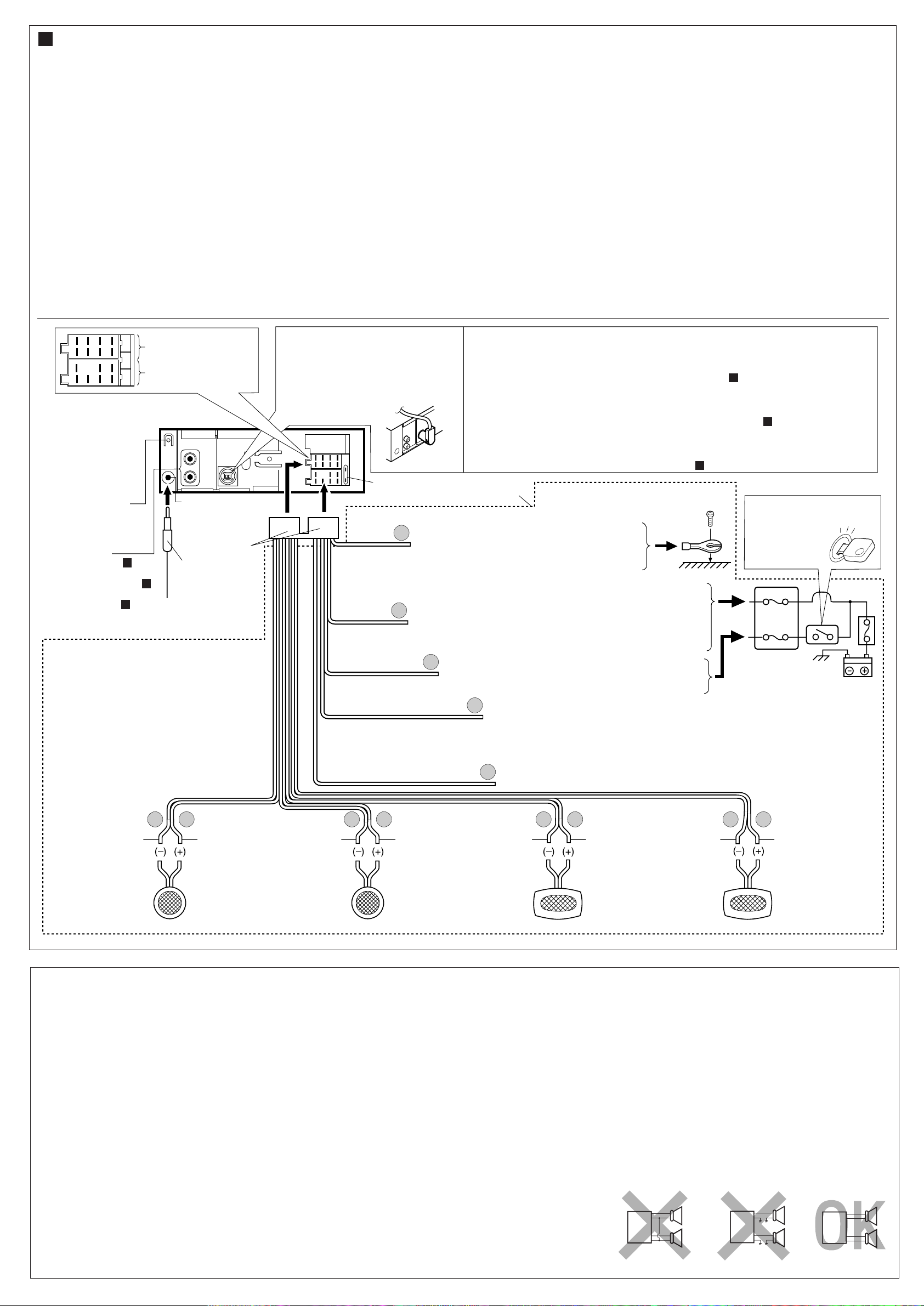

A Normale verbindingen / Conexiones tipicas / Collegamenti tipici

Alvorens de verbindingen tot stand te brengen: moet u de bedrading in de auto zorgvuldig. Het apparaat kan door verkeerde verbindingen ernstige schade oplopen.

Sluit de gekleurde snoerdraden in de hierna genoemde volgorde aan op de accu van de auto, de luidsprekers en de antenne (indien aanwezig).

1 Zwart: aarde 2 Geel: naar de accu van de auto (constant 12V) 3 Rood: naar de aansluitklem van de accessoire 4 Blauw met witte streep: naar de antenne

(Max. 200 mA.)

5 Bruin: Naar het mobiele-telefoonsysteem (Lees voor

meer informatie de instructies die bij de mobiele telefoon worden geleverd.)

6 Andere: naar de speakers

Sluit de antenne aan.

Verbind de draadbundel daarna met het apparaat.

Opmerking: Als uw voertuig niet beschikt over een aansluitklem, moet u de zekering verplaatsen van stand 1 (beginstand) naar stand 2 en moet u de rode draad (A7) met de pluspool (+) van de accu verbinden.

• In dit geval wordt de gele draad (A4) niet gebruikt.

Antes de la conexión: Verifique atentamente el conexionado del vehículo. Una conexión incorrecta podría producir daños graves en la unidad.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil (12V constantes) 3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena motriz (máx. 200mA) 5 Marrón: al sistema de teléfono celular (para mayor

información, refiérase a las instrucciones del teléfono celular.)

6 Otros: a los altavoces

Conecte el cable de antena.

Por último, conecte el cable de alimentación a la unidad.

Nota: Si su vehículo no dispone de ningún terminal para accesorios, mueva el fusible de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Prima del collegamento:

Verificare attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

Nero: massa

Giallo: alla batteria dell’auto (12V costanti)

Rosso: ad un terminale per accessori

Blu con strisce bianche: all’antenna (200mA max.)

Marrone: al cellulare (Per i particolari, vedere le instruzioni del telefono cellulare.)

Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota:

Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

B1 B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A6 A8

Massaklem aan achterkant

Terminal de tierra posterior

Terminale di terra posteriore

Uitgang (zie schema

Salida de línea (véase diagrama

Uscita (cfr.schema B )

*1:Voordat u controleert of het apparaat werkt (alvorens

het te installeren), moet deze draad aangesloten zijn. Als dit niet het geval is, kan de stroom niet worden ingeschakeld.

*1: Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1:Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

Zekering, stand 2

Posición 2 del fusible

Posizione 2 del fusibile

Zekering, stand 1

Posición 1 del fusible

Posizione 1 del fusibile

B )

Naar antenne

A la antena

Sull’antenna

Aansluitpunt antenne

Terminal de la antena

Terminale per antenna

JVC CD-wisselaar/DAB-tuner of een ander extern apparaat

Cambiador de CD de JVC/sintonizador de DAB u otro componente exterior

CD changer della JVC/tuner DAB ed altro componente esterno

B110B3 B5 B7 B2 B4 B6A6B8

A5 A7

A2 A4 A8

Geel *

Amarillo*

Giallo*

Rood

Rojo

Rosso

Blauw met witte streep

Azul con rayas blancas

Blu a strisce bianche

Oranje met witte streep

Naranja con rayas blancas

Arancione a strisce bianche

Bruin / Marrón /

Zwart

Negro

Nero

Zekering 10A

Fusible de 10A

Fusibile 10A

Marrone

Naar metalen ondergrond of chassis van de auto

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Naar een onder spanning staande aansluitklem in het zekeringblok die is aangesloten op de accu van de auto (u passeert de ontstekingsschakelaar)

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Voor het aansluiten van een CD-wisselaar raden we een wisselaar uit de CH-X-serie aan.

• Als de CD-wisselaar die u wilt aansluiten uit de KD-MK-serie komt, hebt u een extra kabel nodig (KS-U15K).

Het is ook mogelijk een extern apparaat zoals een draagbare MD-speler aan te sluiten met behulp van de Line Input Adapter KS-U57 (niet meegeleverd). (Zie afbeelding

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K).

Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior, tal como un reproductor de MD. (Véase el diagrama

Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X.

• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional).

È altresì possibile utilizzare un componente esterno tipo MD player portatile collegando l’adattatore d’ingresso linea KS-U57 (non in dotazione). (Cfr. schema

Niet bij het apparaat inbegrepen.

Naar een aansluitklem in het zekeringblok

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

No suministrado con esta unidad.

Non fornito con l’apparecchio.

Naar de antenne (indien aanwezig)

A la antena motriz si la hubiere

Sull’antenna, se presente

Naar het mobiele-telefoonsysteem

Al sistema de teléfono celular

Al cellulare

(ILLUMINATION)

B .)

Contactschakelaar

Interruptor de encendido

Interruttore di accensione

Zekeringblok

bloque de fusibles

Blocco fusibili

Wit met zwarte streep

Blanco con rayas negras

Bianco a strisce nere

B6 B5 B4 B3 B8 B7 B2 B1

Wit

Blanco

Bianco

Linkerspeaker (voorin)

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Grijs met zwarte streep

Gris con rayas negras

Grigio a strisce nere

VOORZORGSMAATREGELEN bij het verbinden van de stroomkabeldraad met de speakers:

• Verbind de speakerdraden van de stroomkabel NIET met

de accu van de auto; als u dit wel doet, zal het apparaat ernstige schade oplopen.

• Sluit de zwarte draad (aarding), de gele draad (verbinding met accu van de auto, constant 12V) en de rode draad (verbinding met een aansluitklem) op de juiste wijze aan.

• VOORDAT u de speakerdraden van de stroomkabel met de speakers verbindt, moet u de bedrading van de speakers in uw auto controleren. – Als de bedrading van de speakers eruitziet zoals

hieronder staat afgebeeld in Fig. 1 en Fig. 2, mag het apparaat NIET worden aangesloten met behulp van deze oorspronkelijke speakerbedrading. Als u dat wel doet, zal het apparaat ernstige schade oplopen. Pas de bedrading van de speakers aan, zodat u het apparaat met de speakers kunt verbinden, zoals staat afgebeeld in Fig.

– Als de bedrading van de speakers eruitziet zoals staat

afgebeeld in Fig. 3, kunt u het apparaat aansluiten met behulp van de oorspronkelijke speakerbedrading in uw auto.

– Als u twijfels hebt over de speakerbedrading in uw auto, moet

u contact opnemen met uw autodealer.

Grijs

Gris

Grigio

Rechterspeaker (voorin)

Altavoz derecho (frontal)

Cassa destra (anteriore)

Groen met zwarte streep

Verde con rayas negras

Verde a strisce nere

Groen

Verde

Linkerspeaker (achterin)

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de

alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el

conductor amarillo (a la batería del automóvil, 12V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz

del cable de alimentación, verifique el conexionado de altavoz de su automóvil. – Si el conexionado de altavoz de su automóvil es como

se indica en las Fig. 1 y 2 de abajo, NO conecte la unidad utilizando ese conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelva a efectuar el conexionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil es como

se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz de su

automóvil, consulte con su concesionario.

Paars met zwarte streep

Púrpura con rayas negras

Porpora a strisce nere

Paars

Púrpura

Porpora

Rechterspeaker (achterin)

Altavoz derecho (trasero)

Cassa destra (posteriore)

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per le casse

alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

Realizzare il corretto collegamento dei seguenti fili: filo nero

•

(massa), filo giallo (alla batteria dell’auto, 12V costanti) e filo rosso (ad un terminale per accessori).

•

PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. –

Se il cablaggio per le casse sulla vettura risulta come illustrato nelle Fig. 1 e 2 qui sotto,

l’apparecchio usando il cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

Se il cablaggio delle casse sulla vettura risulta come

–

illustrato in Fig. 3,

si può collegare l’apparecchio usando il

cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria concessionaria auto.

Fig. 1

Fig. 2

NON collegare

Fig. 3

Aansluiting van de gekleurde draden / Conexión de los conductores / Collegamento dei fili

Draai de kerndraden om elkaar heen wanneer u ze wilt aansluiten.

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Soldeer de kerndraden zodat ze stevig vast zitten.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

B Aansluitingen voor het toevoegen van andere apparatuur / Conexiones para añadir otros equipos / Collegamento di altre apparecchiature

Versterker / Amplificador / Amplificatore

LET OP! / PRECAUCION / ATTENZIONE:

• Om kortsluiting te voorkomen, moet u de aansluitklemmen van ONGEBRUIKTE gekleurde draden met isolatieband bedekken.

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZA TI con nastro isolante.

Het is mogelijk om uw autostereosysteem uit te breiden met een versterker of andere randapparatuur.

• Verbind de externe kabel (blauw met witte streep) met de externe kabel van het andere apparaat zodat deze op afstand vanaf deze eenheid kan worden bediend.

• Alleen voor een versterker: – Verbind de uitgang van het apparaat met de ingang van de

versterker.

– Koppel de speakers van dit apparaat los en verbind ze

aan de versterker. Gebruik de speakerdraden van dit apparaat niet. (Plak de aansluitklemmen van deze speakerdraden met isolatieband af zoals hierboven is afgebeeld.)

Achterspeakers

Altavoces posteriores

Casse posteriori

INPUT

L R

Signaalkabel (wordt niet bij dit apparaat geleverd)

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Altavoces delanteros

L R

Voorspeakers

Casse frontali

JVC VERSTERKER

Amplificador de JVC

Amplificatore JVC

LINE OUT

FRONT

REAR

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al

conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Conecte los terminales de salida de línea de esta unidad

con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad y conéctelos al

amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

Blauw met witte streep

Azul con rayas blancas

Blu a strisce bianche

Antennedraad (Blauw met witte streep)

Cable remoto (Azul con rayas blancas)

Filo remoto (Blu a strisce bianche)

KS-FX8R

Y-connector (niet meegeleverd)

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

•

Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

•

Solo per l’amplificatore: – Collegare i terminali di uscita dell’apparecchio ai terminali di

entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e collegarle

all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

Naar antenne (indien aanwezig)

A la antena motriz, si la hubiere

All’antenna, se presente

CD-wisselaar en DAB-tuner / Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB

Het is mogelijk een JVC CD-wisselaar en/of JVC DAB-tuner (Digital Audio Broadcasting) aan te sluiten.

• Zie de instructies van deze apparaten voor meer informatie

over het tot stand brengen van deze aansluiting.

Verbindingskabel die met de DAB-tuner wordt meegeleverd

Cable de conexión suministrado con su sintonizador de DAB

Collegamento del cavo fornito con il tuner DAB

JVC DAB-tuner

Sintonizador de DAB de JVC

Tuner DAB della JVC

Verbindingskabel die met de CD-wisselaar wordt meegeleverd

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

• Beide apparaten zijn volgens bovenstaande illustratie in serie aan te sluiten.

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

Podrá conectar un cambiador de CD de JVC y/o un sintonizador de DAB (Radiodifusión de audio digital) de JVC.

• Para sus conexiones, refiérase a las instrucciones suministradas con los mismos.

Verbindingskabel die met de DAB-tuner of CD-wisselaar wordt meegeleverd

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

JVC CD-wisselaar

Cambiador de CD de JVC

CD changer della JVC

LET OP! / PRECAUCION / ATTENZIONE:

• Zorg ervoor dat de eenheid is uitgeschakeld alvorens u de CD-wisselaar aansluit.

• Antes de conectar el cambiador de CD, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer, verificare che l’apparecchio sia spento.

Extern apparaat / Componente exterior / Componente esterno

È possibile collegare un CD changer della JVC e/o un tuner DAB (Digital Audio Broadcasting), sempre della JVC.

• Per il collegamento, vedere i libretti d’istruzione in dotazione a tali apparecchi.

JVC DAB-tuner

Sintonizador de DAB de JVC

Tuner DAB della JVC

o o

JVC CD-wisselaar

Cambiador de CD de JVC

CD changer della JVC

LINE OUT

REAR

FRONT

KS-FX8R

Line Input Adapter KS-U57 (wordt niet bij dit apparaat geleverd)

Aansluiting voor CD-wisselaar

Jack para el cambiador de CD

Presa per CD changer

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)

Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)

PROBLEMEN OPLOSSEN

• De zekering slaat door. * Zijn de rode en de zwarte draden op de juiste manier

aangesloten?

• De stroom kan niet worden ingeschakeld. * Is de gele draad aangesloten?

• Er komt geen geluid uit de speakers. * Is de uitgaande speakerdraad kortgesloten?

• Het geluid wordt vervormd. * Is de uitgaande speakerdraad geaard? * Zijn de minpolen van de linker- en de rechterspeakers

gemeenschappelijk geaard?

• Het apparaat raakt verhit. * Is de uitgaande speakerdraad geaard? * Zijn de minpolen van de linker- en de rechterspeakers

gemeenschappelijk geaard?

Signaalkabel (wordt niet bij dit apparaat geleverd)

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R conectados a

una masa común?

Extern apparaat

Componente exterior

Componente esterno

L R

RICERCA GUASTI

• Il fusibile brucia.

I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

Il filo di uscita delle casse è stato protetto contro i cortocircuiti?

• Suono distorto.

Il filo di uscita delle casse è collegato a terra?

I terminali “–” delle casse di sinistra e destra sono stati collegati a terra in comune?

• L’apparecchio si surriscalda.

Il filo di uscita delle casse è stato collegato a terra?

I terminali “–” delle casse di sinistra e destra sono stati collegati a terra in comune?

JVC KS-FX8R User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

INDICE

OPERAZIONI BASE

FUNZIONI ESSENZIALI DELLA RADIO

FUNZIONI RDS

CASSETTA

REGOLAZIONE DEL SUONO

ALTRE FUNZIONI PRINCIPALI

FUNZIONI CD CHANGER

FUNZIONAMENTO DEL COMPONENTE ESTERNO

FUNZIONI DEL TUNER DAB

MANUTENZIONE

INDIVIDUAZIONE E RICERCA DEI GUASTI

SPECIFICHE
