JVC KS-FX8R User Manual [de]

CASSETTE RECEIVER

CASSETTEN-RECEIVER
RADIOCASSETTE
RADIO/CASSETTESPELER

ENGLISH

DEUTSCH

KS-FX8R

KS-FX8R

ATT

/

/I

40Wx4

DISP

RDS

TP

PTY

7 8 9 10 11 12

SCM

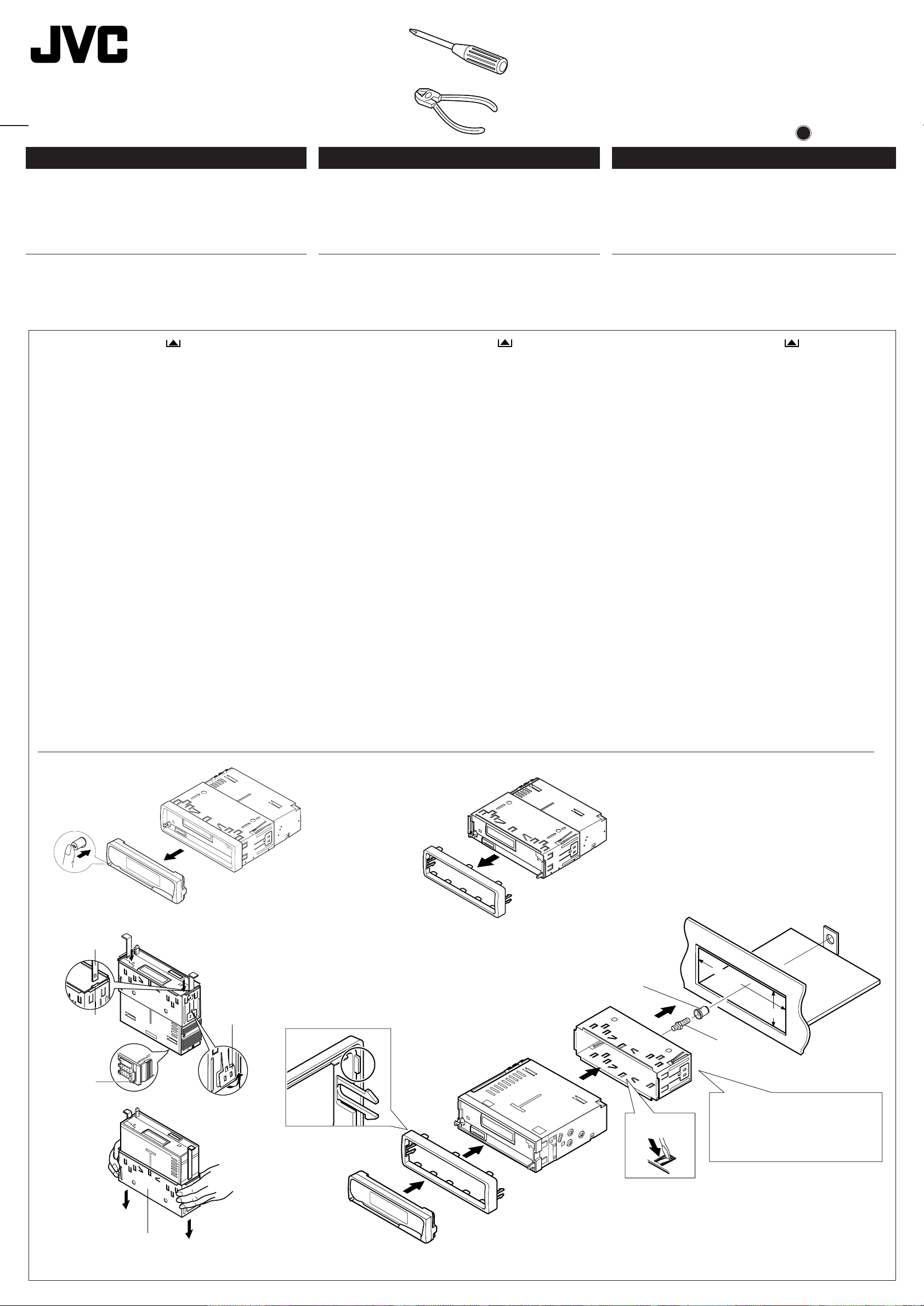

For installation and connections, refer to the separate manual.
Angaben zu Einbau und Verkabelung entnehmen Sie bitte der gesonderten Anleitung.
Pour l’installation et les raccordements, se référer au manuel séparé.
Zie de afzonderlijke handleiding voor details aangaande het installeren en verbinden van het
toestel.

KS-FX8R

DOLBY B NR

MO

RND

5

SSM

∞

RPT

DAB

TAPE

FM/AM

CD

-CH

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

FRANÇAIS

NEDERLANDS

GET0006-001A

[E]

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch,
bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die
bestmögliche Leistung des Geräts erhalten.

INHALTSVERZEICHNIS

Zurücksetzen des Geräts................................................................3

GRUNDBEDIENUNGEN................................................4

RADIOGRUNDBETRIEB ................................................ 5

Radiohören ...................................................................................... 5

Speichern der Sender .....................................................................6

DEUTSCH

Automatische UKW-Vorabstimmung: SSM..................................6

Manuelles Vorabstimmen............................................................ 7

Anwahl eines vorabgestimmten Senders ......................................8

RDS-BETRIEB...............................................................9

Betriebsmöglichkeiten mit der Funktion RDS EON ................... 9

Automatisches Verfolgen derselben Sendung

(Empfang mit Sendernetzerfassung) .....................................9

Verwenden des Bereitschaftsempfangs.....................................11

Auswählen Ihrer Lieblingssendung für den

Bereitschaftsempfang von Sendungstypen (PTY)............... 12

Suchen Ihrer Lieblingssendung..................................................12

Weiter e praktische RDS-Funktionen und

-Einstellungsmöglichkeiten....................................................15

Automatische Auswahl des Senders bei Verwenden der

Zahlentasten....................................................................... 15

Ändern der Anzeige bei der Wiedergabe eines

UKW-Senders ..................................................................... 16

Einstellen des Lautstärkepegels für Verkehrsnachrichten......... 16

Automatische Uhreinstellung .....................................................16

KASSETTENBETRIEB ................................................... 17

Hören einer Kassette ....................................................................17

Unterdrücken des Kassettenauswurfs .......................................18

Suchen eines Titelanfangs ............................................................ 19

Weitere Kassetten-Komfortfunktionen ......................................20

Überspringen von unbespielten Bandabschnitten ..................... 20

Einzeltitelwiederholung ............................................................. 20

KLANGEINSTELLUNGEN ............................................21

Klang-Einstellschritte...................................................................21

Verwenden des Klangregelungsspeichers (SCM) ......................22

Auswählen und Speichern der Klangmodi ................................. 22

Abrufen der Klangmodi ............................................................. 23

Speichern Ihrer eigenen Klangeinstellungen .............................24

VOR DEM GEBRAUCH

* Für die Sicherheit...

• Die Lautstärke nicht zu laut stellen, da dadurch
Außengeräusche überdeckt und das Autofahr en
gefährlich wird.

• Das Auto vor dem Durchführen von
komplizierten Bedienschritten anhalten.

2

* Temperatur im Auto...

Wenn Sie das Auto für lange Zeit in heißem oder
kaltem Wetter parken, bitte warten, bis sich die
Temperatur im Auto sich normalisiert hat, bevor
Sie das Gerät einschalten.

ANDERE WICHTIGE FUNKTIONEN ............................. 25

Stellen der Uhr .............................................................................. 25

Ändern der allgemeinen Einstellungen (PSM) ..........................26

Grundverfahren ......................................................................... 26

Deaktivieren der erweiterten SCM-Funktion .............................. 28

Wählen der Uhrzeit.................................................................... 28

Wählen der Pegelanzeige ......................................................... 28

Wählen der Telefonstummschaltung ..........................................29

Auswählen der zu verwendenden externen Komponente ......... 30

Abnehmen des Bedienteils ...........................................................31

CD-WECHSLERBETRIEB ..............................................32

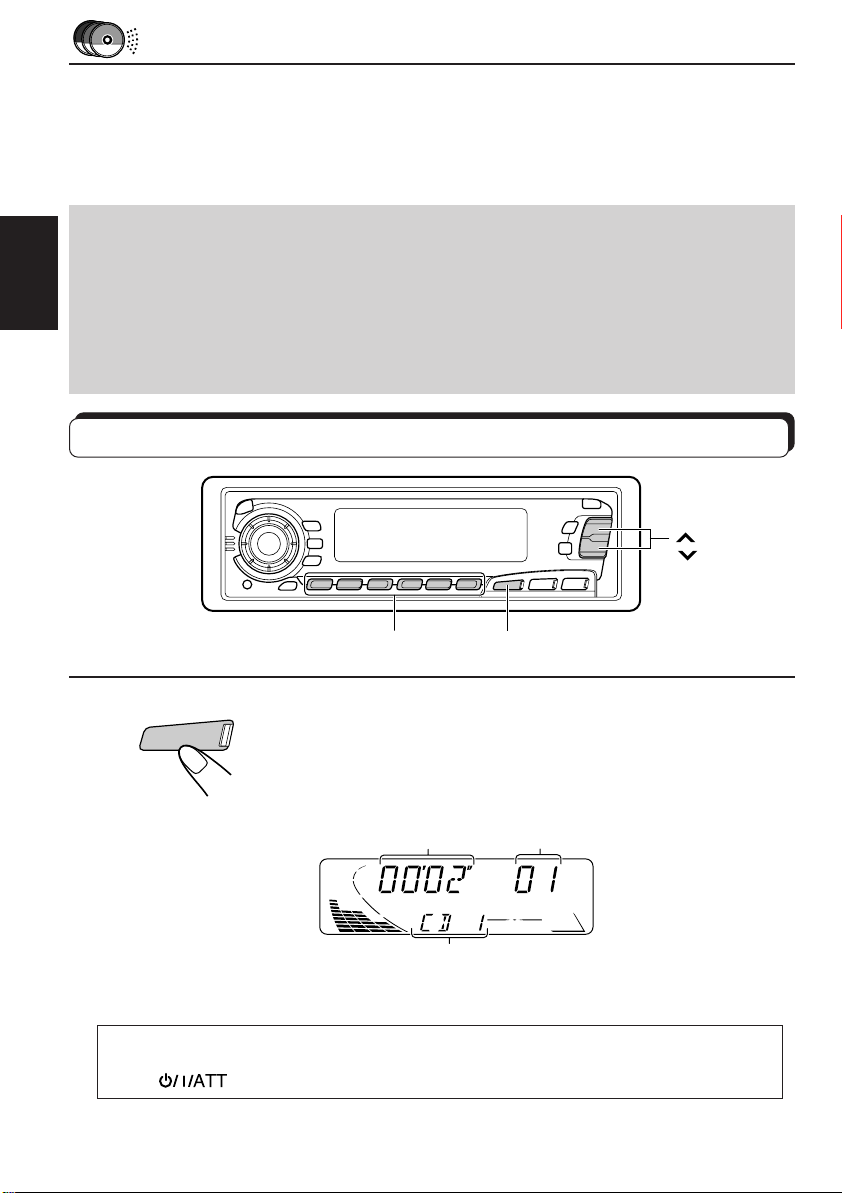

Abspielen der CDs ........................................................................32

Wählen der CD-Abspielbetriebsarten ........................................34

BETRIEB DER EXTERNEN KOMPONENTE .................... 35

BETRIEB DES DAB-TUNERS ......................................... 36

Einstellen eines Ensembles und eines Dienstes ..........................36

Sichern von DAB-Diensten im Speicher.....................................38

Einstellen eines gespeicherten DAB-Dienstes ............................ 40

Welche weiter en Möglichkeiten bietet DAB?............................. 41

Automatisches Erfassen identischer Sendungstypen

(Empfang von Alternativfrequenzen).....................................41

WARTUNG ............................................................... 42

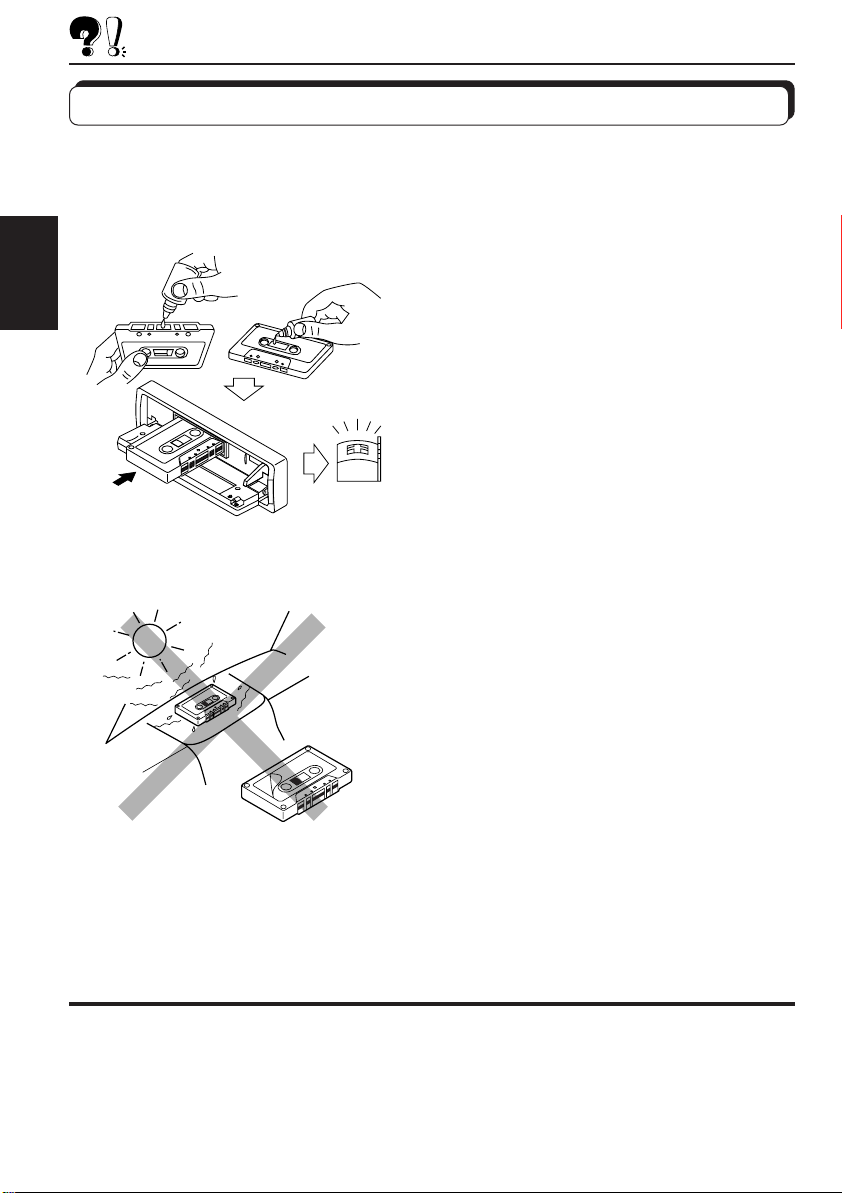

Zum verlängern der Geräte-Lebensdauer .................................42

FEHLERSUCHE ........................................................... 43

DEUTSCH

TECHNISCHE DATEN..................................................44

Zurücksetzen des Geräts

Die Tasten SEL (Auswahl) und (Bereitschaft/Ein/ATT)
mehrere Sekunden lang gleichzeitig gedrückt halten.
Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis:

Ihre Voreinstellungen — wie Vorwahlkanäle oder Klangeinstellungen
— werden ebenfalls gelöscht.

Hinweis:

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer
vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die
Geräteidentifizierung erleichtern.

(Bereitschaft/Ein/ATT)

SEL (Auswahl)

3

1

DEUTSCH

1

2

CD

GRUNDBEDIENUNGEN

3

ATT

/

/I

Das Gerät einschalten.

Hinweis zum Ein-T astendruck-Betrieb:

W enn Sie die Pr ogrammquelle Tuner in Schritt 2 unten wählen, wird das Gerät
automatisch eingeschaltet. Sie brauchen dafür nicht

Die Programmquelle abspielen.

FM/AM

-CH

TAPE

™ £

Für die Bedienung des Tuners, siehe Seiten 5 – 16.
Für die Bedienung des Kassettendecks, siehe Seiten 17 – 20.
Für die Bedienung des CD-Wechslers, siehe Seiten 32 – 34.
Für die Bedienung
Für die Bedienung des DAB-Tuner, siehe Seiten 36 – 41.

2

der externe Komponente,

Hinweis:

W enn Sie das Gerät erstmals
verwenden, stellen Sie bitte
die eingebaute Uhr korrekt
ein, siehe Seite 25.

zu drücken.

siehe

Seite 35.

3

Die Lautstärke einstellen.

Der Lautstärkepegel wird angezeigt

Anzeige des Lautstärkepegels

4

Den Klang wie gewünscht einstellen (siehe Seiten 21 – 24).

Für ein sofortiges Absenken der Lautstärke

Kurz beim Hören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf der
Anzeige und die Lautstärke fällt sofort ab.
Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

Zum Ausschalten des Geräts

länger als 1 Sekunde drücken.

4

Radiohören

RADIOGRUNDBETRIEB

2

1

1

FM/AM

F1
(FM1)F2(FM2)F3(FM3)

2

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für
die Suche gedrückt haben, nochmals drücken.

Wählen Sie den Empfangsbereich (FM1, FM2, FM3 oder AM).

Sie können zwischen FM1, FM2 und FM3 wählen, wenn Sie einen

UKW-Sender hören möchten.

AM

Das gewählte Frequenzband
(oder die Uhrzeit: siehe Seite

28) wird angezeigt.

Zum Suchen
von Sendern mit
höherer
Frequenz

Zum Suchen
von Sendern mit
niedrigerer
Frequenz

Anzeige des
audiopegels (siehe
Seite 28) oder
Lautstärkepegels

Beginnen Sie mit der Suche nach
einem Sender.

Wenn ein Sender empfangen wird, Stoppt die Suche.

DEUTSCH

Zum Feinabstimmen einer bestimmten Frequenz ohne Suchlauf:

1 Die T aste FM/AM wie erforderlich mehrmals drücken, um den Empfangsbereich (FM (UKW)

oder AM (MW/LW)) anzuwählen.

2 Halten Sie die Taste

zu blinken beginnt.
Sie können jetzt die Frequenz manuell ändern, solange „MANU“ blinkt.

3 Die Taste

Frequenz eingestellt ist.

• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei
UKW und 9 kHz Intervallen bei AM—MW/LW), bis Sie die Taste freigeben.

¢ oder 4 wie erforderlich wiederholt drücken, bis die gewünschte

¢ oder 4 gedrückt, bis „MANU (Manuelles)“ im Display

5

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKW-Sender: SSM (Strong-station Sequential Memory
= Sequentialspeicher für starke Sender)

• Manuelles Vorabstimmen für UKW- und MW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKW-Empfangsbereich (FM1, FM2 und FM3)
vorabstimmen.

DEUTSCH

2

1

1

FM/AM

Die gewünschte Empfangsbereichzahl (FM1,
FM2 oder FM3), in der UKW-Sender
gespeichert werden sollen, wählen.

F1
(FM1)

F2
(FM2)

F3
(FM3)

AM

2

Die beiden Tasten länger als 2 Sekunden

SSM

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der
Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese
vorabgestimmten Sender werden auf den Nummerntasten abgespeichert—Nr. 1 (niedrigste
Frequenz) bis Nr. 6 (höchste Frequenz).
Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Taste 1
automatisch angewählt.

6

drücken und halten.

„SSM“ erscheint und erlischt bei Abschluß
der automatischen Vorabstimmung wieder.

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Empfangsbereich (FM1, FM2, FM3 und AM) von Hand
vorabstimmen.

BEISPIEL:

Speichern des UKW-Senders 88,3 MHz auf der numerischen Taste 1 des FM1­Empfangsbereichs.

2

DEUTSCH

1

2

3

FM/AM

3

1

Den FM1-Empfangsbereich wählen.

Auf den Sender 88,3 MHz abstimmen.

Siehe Seite 5 zum Abstimmen auf einen Sender.

Halten Sie die Zahlentaste (in diesem Beispiel

1) länger als 2 Sekunden gedrückt.

Das Frequenzband/die
Speicherplatznummer und, „MEMO“
blinken abwechselnd einen
Augenblick lang.

4

Das obige Verfahren zum Speichern der anderen Sender auf
andere numerische Tasten wiederholen.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen
numerischen Taste abgespeichert wird.

• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises
unterbrochen wir d (z.B. beim W echseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

7

Anwahl eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen.
Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan
haben, siehe Seiten 6 und 7.

MO RND

DEUTSCH

1

FM/AM

2

Den gewünschten Empfangsbereich (FM1, FM2,
FM3 oder AM) anwählen.

F1
(FM1)F2(FM2)F3(FM3)

1

AM

2

Die gewünschte Zahl (1 – 6) für den
vorabgestimmten Sender wählen.

Wenn eine UKW-Stereosendung schwer zu empfangen ist:

Bei Stereoempfang die Taste MO RND
Anzeige MONO (Monaural) schaltet sich im Display ein. Das Empfangssignal, den Sie
nun hören, wird monaural, der Empfang jedoch besser.

(Monaural/Zufall/Dolby) drücken. Die

MO

RND

Leuchtet auf, wenn eine UKW-Sendung in Stereo empfangen wird.

Zum Wiederherstellen des Stereoempfangs die gleiche Taste nochmals drücken.

8

RDS-BETRIEB

Betriebsmöglichkeiten mit der Funktion RDS EON

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären
Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren
Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport
oder Musik etc.
Eine weitere Eigenschaft des RDS-Systems heißt „EON (Enhanced Other Networks)“. Die
Anzeige EON schaltet sich ein, wenn ein UKW-Sender mit EON-Daten empfangen wird.
Wenn Sie die EON-Daten verwenden, die von einem Sender übertragen werden, können Sie
einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder
Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere
Signalquelle wiedergeben, wie beispielsweise eine Kassette.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Dieselbe Sendung kann automatisch verfolgt werden (Empfang mit
Sendernetzerfassung).

• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA (Traffic
Announcement)) oder Ihrer Lieblingssendung geschaltet werden.

• Ein Sendungstyp (PTY (Program Type)) kann gesucht werden.

• Es können Verkehrsnachrichten (TP (Traffic Programme)) gesucht werden.

• Einige weitere Funktionen sind möglich.

Automatisches Verfolgen derselben Sendung (Empfang
mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner,
der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe
Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten
Fahrtstrecke mit bestem Empfang hören (Sehen Sie sich die Abbildung auf der nächsten
Seite an).
Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung
richtig funktioniert: PI (Sendungskenndaten) und AF (Alternativfrequenzdaten).
Wenn diese Daten vom eingestellten RDS-Sender nicht richtig empfangen werden, ist ein
Empfang mit Sendernetzerfassung nicht möglich.

DEUTSCH

RDS

TP

Wenn Sie den Empfang mit Sendernetzerfassung verwenden
wollen, drücken Sie die Taste TP RDS (Verkehrsnachrichten/

Radiodatensystem) länger als 1 Sekunde. Wenn Sie diese Taste
mehrfach hintereinander gedrückt halten, ändert sich der Empfang mit
Sendernetzerfassung zyklisch wie folgt:

Mode 1 Mode 2 Mode 3

Modus 1

Anzeige AF Anzeige REG

Modus 2

Modus 3

9

Modus 1

Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.
Die Sendernetzerfassung ist bei aktivierter Regionalisierung ausgeschaltet.
Es wird auf einen anderen Sender innerhalb desselben Sendernetzes
umgeschaltet, wenn die Eingangssignale des aktuellen Senders schwach
werden.

Hinweis:

In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung
abweichen.

DEUTSCH

Modus 2

Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.
Die Sendernetzerfassung ist bei aktivierter Regionalisierung eingeschaltet.
Es wird auf einen anderen Sender innerhalb desselben Sendernetzes
umgeschaltet, der dieselbe Sendung ausstrahlt, wenn die Eingangssignale
des aktuell eingestellten Senders schwach werden.

Modus 3

Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.
Die Sendernetzerfassung ist deaktiviert.

Hinweis:

W enn ein DAB-T uner angeschlossen ist und der Empfang von Alternativfr equenzen (für DAB-Dienste)
aktiviert ist, wird der Empfang mit Sendernetzverfolgung ebenfalls automatisch aktiviert. Ander erseits
kann der Empfang mit Sendernetzverfolgung nicht deaktiviert werden, ohne den Empfang von
Alternativfrequenzen zu deaktivieren. (

Siehe Seite 41.)

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

Sendung 1 wird auf
Frequenz A ausgestrahlt.

Sendung 1 wird auf Frequenz
B ausgestrahlt.

Sendung 1 wird auf Frequenz C ausgestrahlt.

Sendung 1 wird auf Frequenz E ausgestrahlt.

Sendung 1 wird auf Frequenz D ausgestrahlt.

10

Verwenden des Bereitschaftsempfangs

Mit Hilfe des Bereitschaftsempfangs können Sie das Gerät vorübergehend von der aktuellen
Signalquelle (anderer UKW-Sender, Cassette, CD oder sonstige angeschlossene
Komponente) auf eine Lieblingssendung (PTY: Sendungstyp) und Verkehrsnachrichten (TA)
umschalten.

Hinweis:

Der Bereitschaftsempfang funktioniert nicht, wenn Sie einen MW/LW-Sender empfangen.

Empfangsbereitschaft für Verkehrsnachrichten (TA)

RDS

TP

• Wenn Sie die Taste TP RDS drücken, während Sie einen UKW-Sender
wiedergeben, leuchtet die Anzeige TP während des Empfangs eines TP­Senders, und der TA-Bereitschaftsbetrieb wird aktiviert.

Hinweis:

W enn der empfangene Sender kein V erkehrsfunksender ist, blinkt die Anzeige TP. Drücken
Sie die Taste
„SEARCH“ wird im Display angezeigt, und die Suche nach einem Verkehrsfunksender
beginnt. Sobald ein Verkehrsfunksender eingestellt wurde, leuchtet die Anzeige TP.

• Wenn Sie gerade eine Cassette oder eine CD hören und einen Sender mit
Verkehrsinformationen (TP) hören möchten, drücken Sie die Taste TP RDS,
um das Gerät in den TA-Bereitschaftsmodus zu schalten. (Die Anzeige TP
schaltet sich ein.)

Wenn eine Verkehrsdurchsage übertragen wird, während der TA­Bereitschaftsbetrieb aktiviert ist, wird „TRAFFIC“ angezeigt, und das UKW­Frequenzband wird als Signalquelle eingestellt. Die Lautstärke wird auf den
Lautstärkepegel angehoben, der für Verkehrsdurchsagen voreingestellt wurde,
und die Verkehrsdurchsage wird wiedergegeben (siehe Seite 16).

Um die TA-Bereitschaft zu deaktivieren, nochmals die Taste TP RDS drücken.

¢ oder 4, um den TA-Bereitschaftsbetrieb zu aktivieren.

DEUTSCH

Bereitschaftsempfang für Sendungstypen (PTY)

PTY

• Wenn Sie die T aste PTY drücken, während Sie einen UKW-Sender wiedergeben,
leuchtet die Anzeige PTY während des Empfangs eines PTY-Senders, und der
PTY-Bereitschaftsbetrieb wird aktiviert. Der gewählte PTY-Code (siehe Liste
auf Seite 13) blinkt 5 Sekunden lang.

Hinweis:

Wenn es sich beim empfangenen Sender nicht um einen PTY-Sender handelt, blinkt die
Anzeige PTY . Drücken Sie die T aste ¢ oder 4, um den PTY -Ber eitschaftsbetrieb
zu aktivieren. „SEARCH“ wird im Display angezeigt, und die Suche nach einem PTY­Sender beginnt. Sobald ein PTY-Sender eingestellt wurde, leuchtet die Anzeige PTY.

• Wenn Sie gerade eine Cassette oder eine CD hören und einen gewählten
Sendungstyp hören möchten, drücken Sie die Taste PTY , um das Gerät in den
PTY-Bereitschaftsmodus zu schalten. (Die Anzeige PTY schaltet sich ein.)

Wenn die gewählte PTY-Sendung übertragen wird, während der PTY­Bereitschaftsbetrieb aktiviert ist, wird der gewählte PTY-Code angezeigt, und
das UKW-Frequenzband wird als Signalquelle eingestellt. Der gewählte PTY­Sender wird dann wiedergegeben.

Um die PTY-Bereitschaft zu deaktivieren, nochmals die Taste PTY drücken.

11

Auswählen Ihrer Lieblingssendung für den
Bereitschaftsempfang von Sendungstypen (PTY)

Sie können Ihre Lieblingssendung für den Bereitschaftsempfang von Sendungstypen (PTY)
im Speicher sichern. Bei Auslieferung ab Werk ist „NEWS“ als Sendungstyp für den
Bereitschaftsempfang von Sendungstypen gespeichert.

DEUTSCH

1

2

3

3

2

CD

FM/AM

CD-CH

1,4

Drücken Sie die Taste SEL (Auswahl), und halten
Sie sie länger als 2 Sekunden gedrückt, um den
Präferenzeinstellungsmodus zu aktivieren
(Informationen über PSM finden Sie auf Seite 26).

Wählen Sie „PTY STBY“ (PTY­Bereitschaftsbetrieb), sofern „PTY STBY“ nicht
bereits im Display angezeigt wird.

Wählen Sie einen der neunundzwanzig PTY­Codes. (Siehe Seite 15.)

Der gewählte Codename wird im Display angezeigt und im Speicher
gesichert.

4

Beenden Sie die Einstellung.

Suchen Ihrer Lieblingssendung

Sie können eine von 6 Lieblingssendungen suchen, die im Speicher gesichert sind.
Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Zahlentasten (1 bis

6) gespeichert.

Hinweise zum Ändern der Werkseinstellung finden Sie auf Seite 13.
Hinweise zu Suche Ihres Lieblingssendung finden Sie auf Seite 14.

5

AFFAIRS

6

VARIED

12

1

POP M

2

ROCK M

3

EASY M

4

CLASSICS

So speichern Sie Ihre Lieblingssendungstypen

1

2

3

3

2

CD

FM/AM

CD-CH

1,5

4

Drücken Sie die Taste SEL (Auswahl), und
halten Sie sie länger als 2 Sekunden gedrückt,
um den Präferenzeinstellungsmodus zu
aktivieren (Informationen über PSM finden Sie
auf Seite 26).

Wählen Sie „PTY SRCH“ (PTY-Suchbetrieb),
sofern „PTY SRCH“ nicht bereits im Display
angezeigt wird.

Wählen Sie einen der neunundzwanzig PTY­Codes. (Siehe Seite 15.)

Der gewählte Codename wird im Display angezeigt und im
Speicher gesichert.

• Wenn ein Code gewählt wird, der bereits im Speicher gesichert
wurde, blinkt er im Display.

DEUTSCH

4

Halten Sie die Zahlentasten länger als 2 Sekunden gedrückt,
um den gewählten PTY-Code unter der gewünschten
Speichertaste zu speichern.

Die PTY -Speichernummer erscheint, und der gewählte Codename sowie „MEMORY“
werden abwechselnd im Display angezeigt.

5

Beenden Sie die Einstellung.

13

So suchen Sie Ihren Lieblingssendungstyp

DEUTSCH

1

2

PTY

1

CD

FM/AM

CD-CH

2

Drücken Sie die Taste PTY (Sendungstyp), und
halten Sie sie länger als 1 Sekunde gedrückt,
während Sie einen UKW-Sender hören.

Der zuletzt gewählte PTY -Code und die Speichernummer werden
angezeigt.

Wählen Sie einen der PTY -Codes, die unter den
Speichertasten (1 bis 6) gesichert wurden.

Beispiel: „ROCK M“ wird unter Speichertaste 2 gespeichert.

Die PTY-Suche Ihrer Lieblingssendung beginnt nach 5
Sekunden.

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben,
wird dieser Sender eingestellt.

• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben,
wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

14

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der
Zahlentasten

Wenn Sie die Zahlentaste drücken, wird im allgemeinen der unter dieser Taste gespeicherte
Sender eingestellt.
Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht
jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang
nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender , der dieselbe
Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. Wird kein anderer Sender
eingestellt, können Sie auch sämtliche Empfangsfrequenzen nach derselben Sendung
durchsuchen. (Sendungssuchlauf) Führen Sie das nachstehend beschriebene Verfahren
durch, um den Sendungssuchlauf zu aktivieren.

• Der Sendungssuchlauf benötigt etwas Zeit.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf
Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden

gedrückt, bis eine der PSM-Elemente im Display angezeigt wird.

2. Drücken Sie die Taste

¢ oder 4, um die Funktion „P-SEARCH“

(Sendungssuchlauf) auszuwählen.

3. Wählen Sie „ON“ aus, indem Sie den Drehregler im Uhrzeigersinn drehen.

Der Sendungssuchlauf ist jetzt aktiviert.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und
wählen Sie in Schritt 3 die Einstellung „OFF“ aus, indem Sie den Drehregler entgegen dem
Uhrzeigersinn drehen.

DEUTSCH

PTY-Codes

NEWS: Nachrichten
AFFAIRS: Nachrichtenmagazin/Aktuelle

Themen
INFO: Ratgeber aller Art
SPORT: Sport
EDUCATE: Bildungsprogramme
DRAMA: Hörspiel
CULTURE: Kulturereignisse (regional/

überregional)
SCIENCE: Wissenschaft und Technik
VARIED: Gemischte Programme

(Komödien, Feiern etc.)
POP M: Popmusik
ROCK M: Rockmusik
EASY M: Leichte Unterhaltungsmusik
LIGHT M: Leichte Musik
CLASSICS: Klassische Musik
OTHER M: Sonstige Musik
WEATHER: Wettermeldungen
FINANCE: Finanz-Themen,

Wirtschaftsmeldungen etc.
CHILDREN: Kindersendungen

SOCIAL: Soziale Themen
RELIGION: Sendungen mit religiösen,

philosophischen Themen,
Gottesdienste etc.

PHONE IN: Hörermeinungen

(Telefonumfragen, Befragungen
etc.)

TRAVEL: Reiseimagazine,

Reiseberichte,
Reiseangebote etc.

LEISURE: Sendungen für

Freizeitgestaltung und
Hobbies (Garten, Kochen,

Angeln etc.)
JAZZ: Jazzmusik
COUNTRY: Countrymusik
NATION M: Unterhaltungsprogramme in

einer Fremdsprache
OLDIES: Schlageroldies
FOLK M: Volksmusik
DOCUMENT: Dokumentationen und

Themenmagazine

15

Ändern der Anzeige bei der Wiedergabe eines UKW-Senders

Während der Wiedergabe eines UKW-RDS-Senders können Sie festlegen, ob zunächst der
Sendername (PS NAME) oder die Sendefrequenz (FREQ) im Display angezeigt werden soll.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf
Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

bis eine der PSM-Elemente im Display angezeigt wird.

2. Wählen Sie „TU DISP“ (Tunerdisplay) mit Hilfe der Taste

3. Stellen Sie die gewünschte Anzeige (“PS NAME” oder “FREQ”) mit Hilfe des Drehschalters

ein.

Hinweis:

DEUTSCH

Wenn Sie die Taste DISP drücken, können Sie das Display auch ändern, während Sie einen UKW­RDS-Sender hören.
W enn Sie die T aste mehrfach hinter einander drücken, werden folgende Informationen im ober en Bereich
des Displays angezeigt:

(Sendername) Sendefrequenz (Sendungstyp)

* Nach ein paar Sekunden schaltet das Display auf die vorherige Anzeige zurück.

Station FrequencyPS (Station name) PTY (Programme type)

¢ oder 4.

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten
speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der
gespeicherten Lautstärke wiedergegeben.

• Weitere Informationen finden Sie auch unter „Ändern der allgemeinen Einstellungen (PSM)“
auf Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

bis eine der PSM-Elemente im Display angezeigt wird.

2. Wählen Sie „TA VOL“ (Lautstärke) mit Hilfe der Taste

3. Stellen Sie die gewünschte Lautstärke mit Hilfe des Drehschalters ein.

¢ oder 4.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß
sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen
Uhrzeitdaten korrigiert.
Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende
Verfahren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf
Seite 26.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

bis eine der PSM-Elemente im Display angezeigt wird.

2. Wählen Sie „AUTO ADJ“ (Anpassung) mit Hilfe der Taste

3. Wählen Sie „OFF“, indem Sie den Drehregler entgegen dem Uhrzeigersinn drehen.

Die automatische Uhreinstellung ist jetzt deaktiviert.

So aktivieren Sie die Uhreinstellung, Wiederholen Sie dasselbe Verfahren, und wählen
Sie in Schritt 3 „ON“, indem Sie den Drehregler im Uhrzeigersinn drehen.

Hinweis:

Es dauert in etwa 2 Minuten, die Uhrzeit mit Hilfe der Uhrzeitdaten einzustellen. Es ist erforderlich,
einen entsprechenden RDS-Sender mindestens 2 Minuten lang kontinuierlich wiederzugeben.
Anderenfalls wird die Uhrzeit nicht korrigiert.

16

¢ oder 4.

KASSETTENBETRIEB

Hören einer Kassette

1

MO RND

3

1

Das Bedienteil abklappen.

2

1. Legen Sie eine Kassette in das
Kassettenfach ein.

Das Gerät schaltet ein und die Kassette wird
automatisch abgespielt.

2. Das Bedienteil wieder von Hand nach oben
klappen.

• Wird das Ende einer Kassettenseite während des Abspielens erreicht, beginnt
automatisch das Abspielen der anderen Kassettenseite. (Autoreverse)

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn eine Kassette bereits im Kassettenfach eingelegt ist, wird durch Drücken der Taste
TAPE 2 3 (Kassette) das Gerät eingeschaltet und automatisch abgespielt.

3

TAPE

™ £

Die Kassettenabspielrichtung wählen.

Jedes Mal, wenn Sie diese Taste drücken, wird die jeweilige
Abspielrichtung gewechselt — vorwärts (
rückwärts (

).

DEUTSCH

) und

So geben Sie Cassetten wieder, die mit dem Dolby B­Rauschunterdrückungssystem aufgezeichnet wurden

Die Taste MO RND drücken, um das Dolby B NR* wie oben in Schritt 2 erforderlich
einzustellen. Die Anzeige
lang im Display angezeigt. Um die Dolby-B-Rauschunterdrückung zu deaktivieren,
brauchen Sie lediglich dieselbe Taste erneut zu drücken.
* Dolby Rauschunterdrückung hergestellt unter Lizenz von Dolby Laboratories Licensing

Corporation.
DOLBY und das Doppel-D-Symbol
Licensing Corporation.

schaltet sich ein, und „DOLBY B“ wird einige Sekunden

sind Warenzeichen der Dolby Laboratories

17

Zum Beenden des Abspielens und Auswerfen der Kassette

0 drücken.
Die Kassettenwiedergabe wird gestoppt, die Blende wird geöffnet, und anschließend wird die
Kassette automatisch aus dem Kassettenfach ausgeworfen.
Bei Umschaltung auf die Signalquelle UKW, MW/LW, CD-Wechsler oder sonstige
angeschlossene Komponente wird gleichfalls die Kassettenwiedergabe gestoppt (ohne
Kassettenauswurf).

• Sie können die Kassette auch durch Ausschalten des Geräts auswerfen lassen.

Zum schnellen Vorwärts- und Rückwärtsspulen einer Kassette

DEUTSCH

Zum Beenden des schnellen Vorwärts- und Rückspulens an beliebiger Stelle auf der
Kassette TAPE 2 3 (Kassette) drücken.

Die Kassette wird ab dieser Stelle wieder abgespielt.

• ¢ länger als 1 Sekunde zum schnellen Vorwärtsspulen der
Kassette drücken. Ist das Ende der Kassette erreicht, wird die
Abspielrichtung gewechselt und das Abspielen beginnt auf der
anderen Seite.

4

•

länger als 1 Sekunde zum Rückspulen der Kassette drücken.
Ist das Ende der Kassette erreicht, wird die gleichee Seite wieder
abgespielt.

Unterdrücken des Kassettenauswurfs

Sie können den Kassettenauswurf unterdrücken und eine Kassette im Kassettenfach „sperren“.
T APE 2 3 (Kassette) und länger als 2 Sekunden drücken und halten. „NO EJECT“
blinkt auf der Anzeige für ungefähr 5 Sekunden auf und die Kassette ist „gesperrt“.

Zum Widerrufen der Auswurfunterdrückung und zum „Entriegeln“ der Kassette TAPE
2 3 (Kassette) und
OK“ blinkt nochmals 5 Sekunden lang auf und diesmal ist die Kassette „entriegelt“.

18

nochmals länger als 2 Sekunden drücken und halten. „EJECT

Suchen eines Titelanfangs

Multi-Musik-Suchdurchlauf ermöglicht Ihnen die automatische Wiedergabe ab dem Anfang
eines bestimmten Titels. Sie können bis zu 9 Titel bestimmen, und zwar vor oder nach dem
derzeitigen Titel.

¢

4

CD

FM/AM

CD-CH

Während des Abspielens

DEUTSCH

Zum Finden eines Titels
nach dem derzeitigen
Titel auf der Kassette

Festlegen, wieviele Titel vor oder
nach dem derzeitigen Titel der
gewünschte Titel ist.

Zum Finden eines Titels
vor dem derzeitigen Titel
auf der Kassette

Jedes Mal wenn Sie einen Titel einstellen,
ändert sich die Zahl bis zu ± 9.

Wurde der Anfang eines bestimmten Titels gefunden, beginnt das Abspielen automatisch.

Hinweise:

• Beim Suchen eines bestimmten Titels:
– Wurde die Kassette an den Anfang zurückgespult, beginnt das Abspielen am Anfang dieser Seite.
– Wurde die Kassette schnell vorwärts bis ans Ende gespult, wird die Abspielrichtung gewechselt

und das Abspielen beginnt am Anfang der anderen Seite.

• In den folgenden Fällen kann es zu einer fehlerhaften Funktion des Multi-Musik-Suchdurchlaufs kommen:
– Titel auf den Kassetten haben lange Pianissimo-Passagen (sehr leise Teile) oder nicht bespielte

Abschnitte zwischen den Titeln.
– Kassetten mit kurzen nicht bespielten Abschnitten.
– Kassetten mit hohen Störpegeln oder Brummen zwischen den Titeln.
– Die Dolby-Rauschunterdrückungseinstellung ist ungeeignet. Wenn z.B. auf Dolby B geschaltet ist,

die Kassette jedoch ohne Dolby-Rauschunterdrückung bespielt wurde.

19

Weitere Kassetten-Komfortfunktionen

Überspringen von unbespielten Bandabschnitten

Das Band wird bei Erfassen eines längeren unbespielten Abschnittes automatisch
weitergespult (Blank Skip-Modus).
Bei aktiviertem Blank Skip-Modus wird das Band automatisch vorgespult, sobald ein
unbespielter Abschnitt von mehr als 15 Sekunden Dauer erfaßt wird. Die Wiedergabe wird
beim nächsten Titel automatisch fortgesetzt.

• Weitere informationen finden unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite

26.

DEUTSCH

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,
bis eine der PSM-Elemente im Display angezeigt wird.

2. Wählen Sie „B.SKIP“ mit Hilfe der Taste

3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.
Das Überspringen von Leerstellen wird abwechselnd ein- und ausgeschaltet.

Hinweis:

Wir d beim V orwärtsspulen das Bandende err eicht, wir d die Bandlaufrichtung automatisch gewechselt.

Einzeltitelwiederholung

Der vorliegende Titel kann wiederholt abgespielt werden (Wiedergabe-Wiederholung).

¢ oder 4.

RPT

Hinweise:

In den folgenden Fällen kann es zu einer Beeinträchtigung von Blank Skip- und Wieder holungs-Modus
kommen:
– Titel auf den Kassetten haben lange Pianissimo-Passagen (sehr leise Teile) oder nicht bespielte

Abschnitte zwischen den Titeln.
– Kassetten mit kurzen nicht bespielten Abschnitten.
– Kassetten mit hohen Störpegeln oder Brummen zwischen den Titeln.
– Die Dolby-Rauschunterdrückungseinstellung ist ungeeignet. Wenn z.B. auf Dolby B geschaltet ist,

die Kassette jedoch ohne Dolby-Rauschunterdrückung bespielt wurde.

20

Bei Abspielen einer Kassette die Taste RPT (Wiederholung) kurz
drücken, um den Wiederholungs-Modus ein- oder auszuschalten.

Diese Anzeige leuchtet bei
aktiviertem WIederholungs-Modus.

KLANGEINSTELLUNGEN

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

2

CD

FM/AM

CD-CH

Anzeige der Entzerrungscharakteristik

1

1

Die einzustellende Position wählen.

BAS TRE FAD
VOL

Anzeige Zu tun: Bereich

BAS Einstellen der Tiefen –06 (min.) — +06 (max.)
(Baß)

TRE Einstellen der Höhen –06 (min.) — +06 (max.)
(Treble)

FAD Einstellen des vorderen und hinteren R06 (nur hinten) — F06 (nur vorne)
(Ausblender)* Lautsprecherausgleichs

BAL Einstellen des linken und rechten L06 (nur links) — R06 (nur rechts)
(Ausgleich) Lautsprecherausgleichs

LOUD Tiefe und hohe Frequenzen werden
(Lautstärkekontur) betont, um bei niedriger Laustärke ein

ausgeglicheneres Klangbild zu erzielen.

VOL Einstellen der Lautstärke 00 (min.) — 50 (max.)
(Lautstärke)

Hinweis:

* Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, setzen Sie den Ausblender auf „00“.

LOUD

BAL

LOUD ON (ein) — LOUD OFF (aus)

DEUTSCH

2

Lautstärkekontur einstellen.

Die Entzerrungscharakteristik ändert sich, wenn
Sie die Baß- oder Höheneinstellung ändern.

Hinweis:

Normalerweise dient der Drehknopf zur Lautstärler egelung. Sie müssen
daher nicht „VOL (Lautstärke)“ wählen, um die Lautstärke einzustellen.

21

Verwenden des Klangregelungsspeichers (SCM)

Sie können für alle Wiedergabesignalquellen eine vorgegebene Klangeinstellung auswählen
und speichern. (Erweiterte SCM-Funktion)

Auswählen und Speichern der Klangmodi

Sobald Sie einen Klangmodus ausgewählt haben, wird er im Speicher gesichert und immer
wieder abgerufen, wenn Sie dieselbe Signalquelle auswählen. Ein Klangmodus kann für alle
folgenden Signalquellen gespeichert werden: FM1, FM2, FM3, AM, Cassette und externe
Komponenten.

DEUTSCH

• Wenn Sie nicht möchten, daß ein separater Klangmodus für jede einzelne

Wiedergabesignalquelle gespeichert wird, sondern statt dessen derselbe Klangmodus für
alle Signalquellen verwenden wird, finden Sie hierzu weitere Informationen auf Seite 28
unter „Deaktivieren der erweiterten SCM-Funktion“.

Verknüpfungsanzeige

CD

FM/AM

CD-CH

SCM

22

SCM

Wählen Sie den gewünschen Klangmodus.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der
Klangmodus wie folgt:

SCM OFF BEAT SOFT

POP

• Wenn die V erknüpfungsanzeige im Display leuchtet („SCM LINK“ ist auf
„LINK ON“ gesetzt — siehe Seite 28), kann der ausgewählte Klangmodus
für die aktuelle Signalquelle gespeichert werden, und die Klangeinstellung
bezieht sich nur auf die ausgewählte Signalquelle.

• Wenn die V erknüpfungsanzeige im Display NICHT leuchtet („SCM LINK“
ist auf „LINK OFF“ gesetzt), wird der ausgewählte Klangmodus für jede
Signalquelle aktiviert.

Anzeige Für: Voreingestellte Werte

Baß Treble

Lautstärkekontur
SCM OFF (lineares Signal) 00 00 Ein
BEAT Rock- oder Disko-Musik +02 00 Ein
SOFT Ruhige Hintergrundsmusik +01 –03 Aus
POP Leichte Musik +04 +01 Aus

Abrufen der Klangmodi

Signalquellentasten

CD

-CH

FM/AM

TAPE

™ £

Wählen Sie die Signalquelle aus, während die
Verknüpfungsanzeige im Display leuchtet.

Die Verknüpfungsanzeige beginnt zu blinken, und der
Klangmodus, der für die ausgewählte Signalquelle im
Speicher gesichert wurde, wird abgerufen.

Klangmodusanzeige

Die Entzerrungscharakteristik des
ausgewählten Klangmodus wird angezeigt.

Anzeige LOUD
(Lautstärkekontur)

Hinweise:

• Sie können die vorgegebenen Klangbetriebsarten nach Ihren Wünschen ändern und im Speicher
sichern.
Wenn Sie eigene Klangeinstellungen ändern und speichern wollen, finden Sie hierzu weitere
Informationen unter „Speichern Ihrer eigenen Klangeinstellungen“ auf Seite 24.

• Auf Seite 21 wird beschrieben, wie Sie die Baß- und Höhenverstärkung anpassen oder die Loudness­Funktion ein- oder ausschalten können. (Die Einstellungen werden deaktiviert, wenn eine andere
Signalquelle ausgewählt wird.)

DEUTSCH

23

Speichern Ihrer eigenen Klangeinstellungen

Sie können die Klangbetriebsarten (BEA T , SOFT , POP: siehe Seite 22) nach W unsch einstellen
und ihre eigenen Einstellungen speichern.

3

CD

FM/AM

DEUTSCH

2 1,4

CD-CH

1

2

3

4

SCM

Innerhalb

5 sekunden

SCM

Rufen Sie die Klangbetriebsart, die Sie
einstellen möchten, auf.

Siehe Seite 22 für Einzelheiten.

„BAS (Baß)“, „TRE (Treble)“ oder „LOUD
(Lautstärkekontur)“ anwählen.

Stellen Sie die Höhen- und T iefenregulierung
ein oder stellen Sie die Lautstärke-Funktion
ON/OFF.

Siehe Seite 21 für Einzelheiten.

Drücken Sie die Taste SCM
(Klangmodusspeicher) und halten Sie diese
Taste gedrückt, bis der von Ihnen
ausgewählte Klangmodus auf dem Display
erscheint.

Ihre Einstellung ist gespeichert.

5

Das gleiche V erfahren zum Speichern der anderen Einstellungen
wiederholen.

Zum Zurückstellen auf die Werkseinstellung

Das gleiche Verfahren wiederholen und die voreingestellten Werte, die in der Tabelle auf
Seite 22 aufgeführt werden, wieder zuordnen.

24

ANDERE WICHTIGE FUNKTIONEN

Stellen der Uhr

Die Uhr kann so eingestellt werden, daß entweder das 24-Stunden- oder das 12-Stunden­System angezeigt wird.

1

2

3

2,3,4

1

1

2

2

1,5

2,3,4

CD

FM/AM

CD-CH

Drücken Sie die Taste SEL (Auswahl), und
halten Sie sie länger als 2 Sekunden
gedrückt, bis eine der PSM-Elemente im
Display angezeigt wird.

Stellen Sie die Stunden ein.
1 Wählen Sie „CLOCK H“ (Stunden),

sofern diese Option im Display
noch nicht angezeigt wird.

2 Stellen Sie die Stunden ein.
Stellen Sie die Minuten ein.

1 Wählen Sie „CLOCK M“ (Minuten).
2 Stellen Sie die Minuten ein.

DEUTSCH

4

1

2

Stellen Sie das Zeitanzeigesystem ein.

1 Wählen Sie „24H/12H“.
2 Wählen Sie „24H“ oder „12H“ ein.

5

Beenden Sie die Einstellung.

So zeigen Sie die aktuelle Uhrzeit an, während das Gerät ausgeschaltet ist:

Drücken Sie die Taste DISP.
Die Stromversorgung wird eingeschaltet, und die Uhrzeit wird 5 Sekunden lang angezeigt.
Anschließend wird die Stromversorgung wieder ausgeschaltet.

25

Ändern der allgemeinen Einstellungen (PSM)

Sie können die auf der folgenden Seite aufgelisteten Elemente ändern, indem Sie den
Präferenzeinstellungsmodus (PSM) verwenden.

Grundverfahren

DEUTSCH

1

2

3

3

1,4

2

CD

FM/AM

CD-CH

Drücken Sie die Taste SEL (Auswahl), und
halten Sie sie länger als 2 Sekunden gedrückt,
bis eine der PSM-Elemente im Display
angezeigt wird.

Wählen Sie das PSM-Element, das Sie
einstellen möchten. (Siehe Seite 27.)

Wählen oder stellen Sie das weiter oben
gewählte PSM-Element.

26

4

Beenden Sie die Einstellung.

1

2

3

Einstellung
ab Werk

Sehe
Seite

Wählen.

CLOCK H Stundeneinstellung
CLOCK M Minuteneinstellung

SCM LINK Verknüpfung mit dem

Klangmodusspeicher

24H/12H 24/12-Std.-

Einstellung

AUTO ADJ Automatische

Uhrzeiteinstellung

CLOCK Anzeige der Uhrzeit
TU DISP Anzeigemodus
PTY STBY PTY-Bereitschaft
PTY SRCH PTY-Suchlauf

TA VOL

P-SEARCH Sendungssuchlauf
DAB AF* Empfang von

LEVEL Pegelanzeige

TEL Tonstummschaltung

B.SKIP Blank Skip-Modus

** Externe Komponente

LINE IN

Verkehrsfunkmeldungs­Lautstärke

Alternativfrequenzen

für Mobiltelephon

Einstellen.

Zurück

OFF

FREQ

29 Programmsparten
(Siehe Seite 15.)

VOL (00-50)

OFF

AF OFF
AUDIO 1

OFF

OFF

MUTING 2

OFF ON OFF 20

Vor
VorZurück

ON

PS NAME

ON

AF ON

AUDIO 2

MUTING 1

0:00

LINK ONLINK OFF LINK ON

24H12H 24H

ON

ON

PS NAME

NEWS

(Siehe Seite 12.)

VOL 20 16

OFF

AF ON 41

AUTO

OFF

CHANGERCHANGER LINE IN 30

25

28

DEUTSCH

25

16ONOFF

28
16

12
12

15

29

29

* Wird nur bei angeschlossenem DAB-Tuner angezeigt.
**Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist — FM, AM und

Cassette.

• Drücken Sie die Taste SEL (Auswahl), nachdem Sie die Einstellung vorgenommen haben.

27

Deaktivieren der erweiterten SCM-Funktion

Sie können die erweiterte SCM-Funktion (Sound Control Memory-Funktion) deaktivieren und
die Verknüpfung zwischen den Klangmodi und Wiedergabesignalquellen aufheben.
Nach der Auslieferung ab Werk kann für alle Signalquellen ein separater Klangmodus
gespeichert werden. Sie können die Klangmodi ändern, indem Sie einfach die Signalquellen
ändern.

• LINK ON: erweiterte SCM-Funktion (unterschiedliche Klangmodi für verschiedene

• LINK OFF:konventionelle SCM-Funktion (ein Klangmodus für alle Signalquellen)

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,
bis eine der PSM-Elemente im Display angezeigt wird.

DEUTSCH

2. Wählen Sie „SCM LINK“ mit Hilfe von

3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.
Der SCM LINK-Modus ändert sich folgendermaßen:

Klangquellen)

¢ oder 4.

LINK ON LINK OFF

Wählen der Uhrzeit

Sie haben die Möglichkeit, entweder die Uhrzeit oder die Signalquelle im unteren Teil des
Displays anzuzeigen. Bei Auslieferung ab W erk ist das Gerät so konfiguriert, daß die Uhrzeit
angezeigt wird.

• ON: Uhrzeit

• OFF: Signalquelle (oder Frequenzband)

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,
bis eine der PSM-Elemente im Display angezeigt wird.

2. Wählen Sie „CLOCK“ mit Hilfe der Taste

3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.
Die Anzeige der Uhrzeit kann ein- und ausgeschaltet werden.

ON

So rufen Sie andere Informationen während der Wiedergabe ab

Drücken Sie die T aste DISP (Display). W enn Sie diese T aste mehrfach hintereinander drücken,
werden die jeweils anderen Angaben (entweder die Uhrzeit oder die Signalquelle) im unteren
Teil des Display einen Augenblick lang angezeigt.

OFF

¢ oder 4.

Wählen der Pegelanzeige

Sie können wählen, welche Pegelanzeige Sie haben möchten.
Werkseitig wird die Einstellung „AUDIO 2“ ausgewählt.

• AUDIO 1:Der Audiopegel und die Entzerrungscharakteristik werden angezeigt.

• AUDIO 2: Die Einstellung „AUDIO 1“ und die Displaybeleuchtung werden abwechselnd

• OFF: Der Audiopegel und die Entzerrungscharakteristik werden gelöscht.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,
bis eine der PSM-Elemente im Display angezeigt wird.

2. Wählen Sie „LEVEL“ mit den Tasten

3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.
Die Einstellung der Pegelanzeige ändert sich zyklisch wie folgt:

28

ausgewählt.

¢ oder 4.

AUDIO 1 AUDIO 2

OFF

Wählen der Telefonstummschaltung

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in
Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder
„MUTING 2“. Wählen Sie die Einstellung, bei der die Lautstärke des Geräts stummgeschaltet
wird. Bei Auslieferung ab Werk ist dieser Modus deaktiviert.

• MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke stummgeschaltet
werden kann.

• MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke stummgeschaltet
werden kann.

• OFF: Die Telefonstummschaltung wird deaktiviert.

1. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

bis eine der PSM-Elemente im Display angezeigt wird.

2. Wählen Sie „TEL“ (Telefon) mit den Tasten

3. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.

Der Telefonstummschaltungsmodus ändert sich zyklisch wie folgt:

¢ oder 4.

DEUTSCH

MUTING 1 MUTING 2

OFF

29

Auswählen der zu verwendenden externen Komponente

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der
Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört)
anschließen.
Um die externe Komponente als Wiedergabesignalquelle für dieses Gerät verwenden zu
können, müssen Sie auswählen, welche Komponente — CD-Wechsler oder externe
Komponente — verwendet werden soll. Bei der Auslieferung ab Werk ist der CD-Wechsler
als externe Komponente ausgewählt.

• LINE IN: Es wird eine andere externe Komponente als der CD-Wechsler verwendet.

• CHANGER: Der CD-Wechsler wird verwendet

DEUTSCH

1. Um FM, AM oder Cassette als Signalquelle auszuwählen, drücken Sie die Taste FM/AM
oder TAPE 2 3.

2. Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,
um den allgemeinen Einstellungsbetrieb zu aktivieren.

3. Wählen Sie „LINE IN“ mit den Tasten

4. Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.
Es werden die folgenden externen Komponenten abwechselnd ausgewählt:

LINE IN CHANGER

Hinweis:

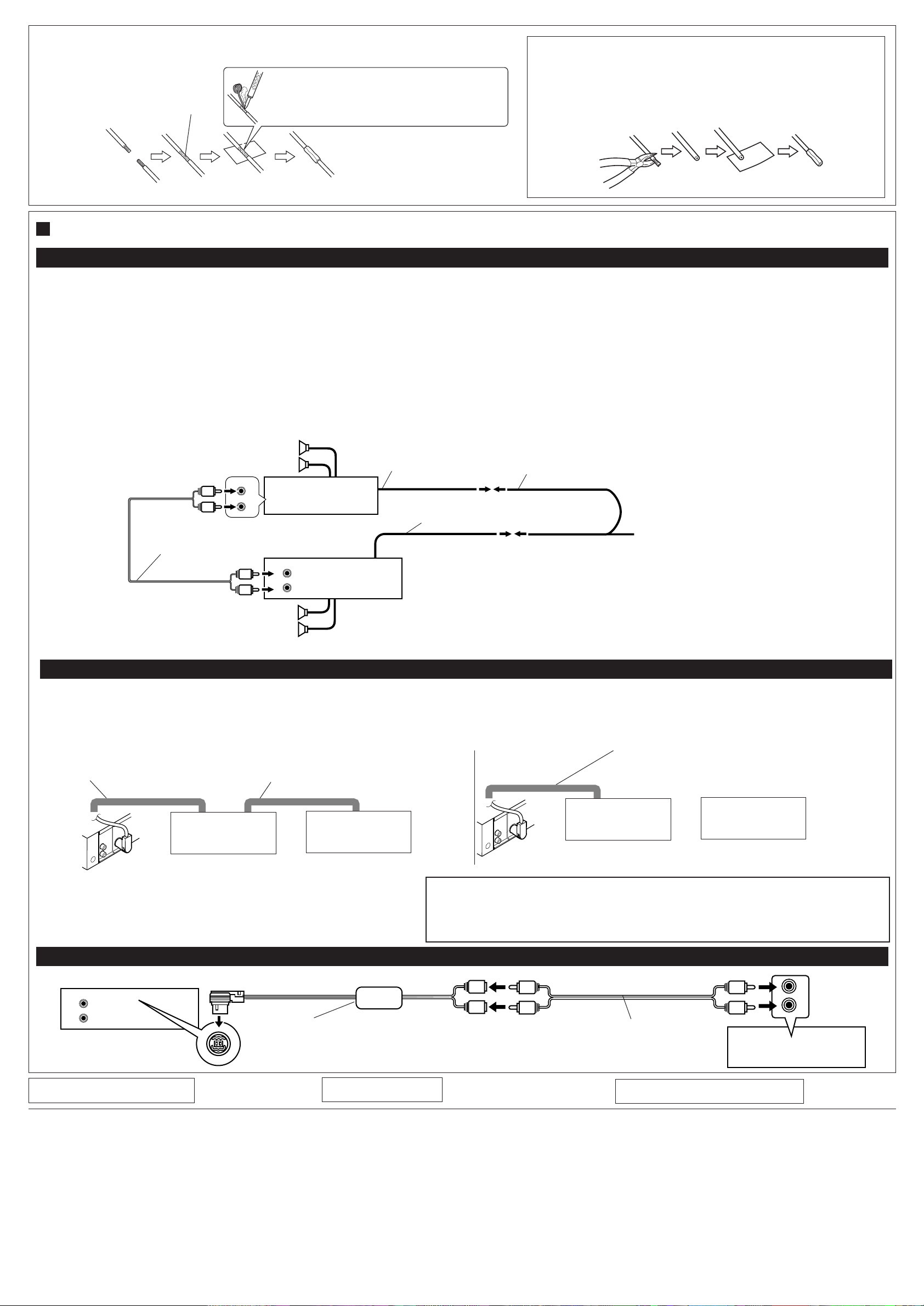

Im Einbau / Anschlußanleitung (separater Band) finden Sie Informationen, wie der Eingangsadapter
KS-U57 und die externe Komponente angeschlossen werden.

¢ oder 4.

30

Abnehmen des Bedienteils

Sie können das Bedienteil beim Verlassen des Autos abnehmen.
Beim Abnehmen oder Anbringen des Bedienteils vorsichtig vorgehen, damit die Stecker­kontakte auf der Rückseite des Bedienteils und der Halterung nicht beschädigt werden.

Zum Abnehmen des
Bedienteils

Vor dem Abnehmen des Bedienteils
sicherstellen, daß das Gerät ausgeschaltet ist.

1

Das Bedienteil entriegeln.

2

Das Bedienteil anheben und
abrehmen.

Zum Anbringen des
Bedienteils

DEUTSCH

1

Die rechte Seite des

Bedienteils in die Nut der
Halterung einsetzen.

2

Die linke Seite des

Bedienteils andrücken, um
dieses in der Halterung
einzurasten.

3

Das abgenommene Bedien­teil in dem dafür vorgesehe­nen Etui aufbewahren.

Hinweis zur Reinigung der Stecker:

Wenn Sie das Bedienteil häufig abnehmen,
Können die Steckerkontakte verschmutzen.
Reinigen Sie die Steckerkontakte regelmä ßig
mit einem Wattestäbchen oder Tuch, das mit
Alkohol befeuchtet wurde, um dieser
Beeinträchtigung vorzubeugen. Seien Sie
vorsichtig, damit Sie die Steckerkontakte nicht
beschädigen.

Steckerkontakte

31

CD-WECHSLERBETRIEB

Wir empfehlen Ihnen, einen CD-Wechsler der Serie CH-X zusammen mit diesem Gerät zu
verwenden.
Wenn Sie einen anderen automatischen CD-Wechsler besitzen, fragen Sie JVC-Fachhändler
für Autostereoanlagen, wie die Anschlüsse durchgeführt werden müssen.

• Handelt es sich bei Ihrem automatischen CD-W echsler um einen einen CD-Wechsler der Modellreihe

KD-MK, benötigen Sie ein Kabel (KS-U15K) zum Anschließen an dieses Gerät.

Vor dem Betreiben Ihres automatischen CD-Wechslers:

• Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt.

• Sind keine CDs im Magazin des CD-Wechslers oder sind die CDs mit der Oberseite
nach unten eingelegt, erscheint „NO DISC“ (keine DISC) auf der Anzeige. In diesem

DEUTSCH

Fall das Magazin herausnehmen und die CDs richtig einlegen.

• Erscheint „RESET 1 - RESET 8“ (zurücksetzen 1 – 8) auf der Anzeige, stimmt etwas
nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall
die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen und dann die
Rücksetztaste des CD-Wechslers drücken.

Abspielen der CDs

¢

4

32

Nummerntasten

CD

-CH

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür
nicht

zu drücken.

Den automatischen CD-Wechsler wählen.

Das Abspielen veginnt mit dem ersten Titel auf der ersten CD.
Alle Titel aller CDs werden abgespielt.

Abgelaufene Spielzeit

Die CD-Nummer (oder Uhrzeit: Informationen hierzu
finden Sie auf Seite 28) wird angezeigt.

CD-CH

Titelnummer

Zum schnellen Vor- oder Rücklauf des Titels

¢

für einen schnellen Vorlauf des Titels drücken und halten, während

eine CD abgespielt wird.

4 für einen Rücklauf des Titels drücken und halten, während eine

CD abgespielt wird.

Weitergehen zu nächsten oder vorhergehenden Titeln

¢ kurz bei laufender CD drücken, um zum nächsten Titelanfang zu
kommen. Mit jedem weiteren Antippen dieser Taste, wird der Anfang
der jeweils nächsten Titeln gesucht und abgespielt.

4 kurz bei laufender CD drücken, um zum derzeitigen Titelanfang
zu kommen. Mit jedem weiteren Antippen dieser T aste, wird der Anfang
der jeweils vorhergehenden Titeln gesucht und abgespielt.

Zum direkten Anwählen einer bestimmten CD

7 8 9 10 11 12

DEUTSCH

Die Nummerntaste der jeweiligen CD-Nummer drücken, um diese
abzuspielen (während der CD-Wechsler-Wiedergabe).

• Zum Wählen einer CD-Nummer von 1 – 6:
Kurz 1 (7) – 6 (12) drücken.

• Zum Wählen einer CD-Nummer von 7 – 12:
1 (7) – 6 (12) länger als 1 Sekunde drücken und halten.

Beispiel: Wird die CD-Nummer 3 gewählt

Titelnummer

CD-Nummer

33

Wählen der CD-Abspielbetriebsarten

Zum Abspielen der Title nach dem Zufallsprinzip

Jedes Mal, wenn Sie MO RND (Monaural/Zufall/Dolby) bei laufender

RND

MO

CD drücken, wechselt die Abspielbetriebsart nach dem Zufallsprinzip wie
folgt:

RND1

(Zufall1)

(Random1)

Ausgeschaltet

Canceled

RND2

(Zufall2)

(Random2)

DEUTSCH

Modus RND-Anzeiqe Zufallswiedergabe

RND1 Leuchtet

Alle Titel der aktuellen CD, dann dieTitel der nächsten CD usw .

RND2 Blinkt Alle Titel aller CDs im Magazin.

Zum wiederholten Abspielen der Titel (Wiederholung)

RPT

Modus RPT-Anzeige Wiedergabe-Wiederholung

RPT1 Leuchtet Vorliegender (oder aufgerufener) Titel.
RPT2 Blinkt Alle Titel der vorliegenden (oder aufgerufener) CD.

Jedes Mal, wenn Sie RPT (Wiederholung) bei laufender CD drücken, ändert
sich der CD-Wiederholungsmodus wie folgt:

RPT1

(Wiederholung1)

(Repeat1)

Ausgeschaltet

Canceled

RPT2

(Wiederholung2)

(Repeat2)

34

BETRIEB DER EXTERNEN KOMPONENTE

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der
Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört)
anschließen.

3

Vorbereitungen:

• Im Installations-/Anschlußhandbuch (separater Band) finden Sie Informationen, wie der
Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

• Bevor Sie die externe Komponente mit Hilfe des nachstehend beschriebenen V erfahrens betreiben,
wählen Sie zuvor den richtigen externen Eingang aus. (Weitere Informationen finden Sie auf
Seite 30 unter „Auswählen der zu verwendenden externen Komponente“.)

1

1

Wählen Sie die externe Komponente.

CD

-CH

• Wenn „LINE IN“* im Display nicht angezeigt wird, lesen
Sie auf Seite 30 nach, und aktivieren Sie den externen
Eingang („LINE IN“).

* Wird nur dann angezeigt, wenn eine der folgenden

Signalquellen ausgewählt ist — FM, AM und Cassette.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie CD-CH (CD-Wechsler) drücken, wird das Gerät automatisch eingeschaltet.
Sie brauchen dafür nicht

zu drücken.

DEUTSCH

2

Schalten Sie die angeschlossene Komponente ein, und starten
Sie die Wiedergabe der Signalquelle.

3

Die Lautstärke einstellen.

35

BETRIEB DES DAB-TUNERS

Wir empfehlen Ihnen, den DAB-Tuner KT -DB1500 (DAB = Digital Audio Broadcasting/digitaler
Rundfunk) zusammen mit diesem Gerät zu verwenden.
Wenn Sie einen anderen DAB-Tuner besitzen, setzen Sie sich mit Ihrem Fachhändler für
JVC-Fachhändler für Autostereoanlagen in Verbindung.

• Lesen Sie auch die Bedienungsanleitung des DAB-Tuners.

Was ist das DAB-System?

DAB ist eines der digitalen Rundfunksysteme, die heute angeboten werden. Sie können
Übertragungen in CD-Qualität empfangen, ohne daß sie durch Störungen und
Signalverzerrungen beeinträchtigt werden. Darüber hinaus können im digitalen Rundfunk
auch Text, Bilder und Daten gesendet werden.
Im Gegensatz zum UKW-Rundfunk, bei dem jede Sendung auf einer eigenen Frequenz

DEUTSCH

übertragen wird, werden beim DAB-System mehrere Sendungen („Dienste“ genannt)
kombiniert, um ein „Ensemble“ zu bilden.
Wenn Sie einen DAB-Tuner an dieses Gerät angeschlossen haben, können Sie diese
DAB-Dienste empfangen.

Einstellen eines Ensembles und eines Dienstes

Ein typisches Ensemble enthält 6 oder mehr Sendungen (Dienste), die gleichzeitig ausgestrahlt
werden. Nachdem Sie ein Ensemble eingestellt haben, können Sie den Dienst wählen, den
Sie hören möchten.

4

3

1,2

Bevor Sie beginnen...

Drücken Sie die T aste FM/AM/DAB kurz, wenn Sie Kassettendecks, CD-W echsler oder LINE
IN als Tonquelle wählen.

1

DAB

Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander länger als 1
Sekunde gedrückt halten, werden abwechselnd DAB-Tuner
und UKW/MW-Tuner (FM/AM) aktiviert.

DAB

FM/AM

2

FM/AM

DAB

Wählen Sie das DAB-Frequenzband (DAB1,

FM/AM

36

DAB2 oder DAB3).

Sie können DAB1, DAB2 und DAB3 wählen, um ein
Ensemble einzustellen.

D1 D2

(DAB 1) (DAB 2)

D3

(DAB 3)

3

So suchen Sie
Ensembles auf höheren
Frequenzen

So suchen Sie
Ensembles auf
niedrigeren Frequenzen

Suchen Sie ein Ensemble.

Wenn ein Ensemble empfangen wird,
brechen Sie die Suche ab.

4

Wenn Sie die Suche abbrechen wollen, bevor ein Ensemble empfangen wird, drücken
Sie erneut die Taste, die Sie zum Start der Suche gedrückt haben.

MO

RND

5
∞

RPT

Wählen Sie einen Dienst, den Sie hören
möchten.

So ändern Sie die Displayinformationen, während Sie ein
Ensemble einstellen

Normalerweise wird der Name des Dienstes im oberen Bereich des Displays angezeigt.
Wenn Sie den Ensemblenamen oder dessen Frequenz abrufen wollen, drücken Sie die Taste
DISP .
Wenn Sie diese T aste mehrfach hintereinander drücken, werden folgende Informationen einen
Augenblick lang im oberen Teil des Displays angezeigt.

Name des EnsemblesName des Dienstes Kanalnummer Frequenz

So schalten Sie den UKW/MW-Tuner wieder ein

Drücken Sie die T aste FM/AM/DAB, und halten Sie sie erneut länger als 1 Sekunde gedrückt.

So stellen Sie ein bestimmtes Ensemble ein, ohne es zu suchen:

1 Halten Sie die Taste FM/AM/DAB länger als 1 Sekunde gedrückt.
2 Drücken Sie wiederholt FM/AM/DAB, um das DAB-Frequenzband (DAB1, DAB2 oder DAB3)

zu wählen.

3 Halten Sie die Taste
4 Drücken Sie wiederholt die Taste ¢ oder 4, bis das gewünschte Ensemble

eingestellt ist.

• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz kontinuierlich, bis Sie die
Taste loslassen.

¢ oder 4 länger als 1 Sekunde gedrückt.

DEUTSCH

37

Sichern von DAB-Diensten im Speicher

Sie können maximal 6 DAB-Dienste in jedem DAB-Frequenzband (DAB1, DAB2 und DAB3)
manuell speichern.

DEUTSCH

4

3

1

2

3

FM/AM

FM/AM

DAB

DAB

5

1,2

Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt
halten, werden abwechselnd DAB-Tuner und UKW/MW­Tuner (FM/AM) aktiviert.

DAB

FM/AM

Wählen Sie das DAB-Frequenzband (DAB1,
DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken,
ändert sich das DAB-Frequenzband wie folgt:

D1 D2

(DAB 1) (DAB 2)

D3

(DAB 3)

Stellen Sie das gewünschte Ensemble ein.

38

4

MO

RND

5
∞

RPT

Wählen Sie den gewünschten Dienst des
Ensembles.

5

Halten Sie die Zahlentaste (in diesem Beispiel 1) länger als 2
Sekunden gedrückt.

Das Frequenzband/die Speicherplatznummer
und „MEMO“ blinken abwechselnd einen
Augenblick lang.

6

Wiederholen Sie das oben beschriebene V erfahren, um weitere
DAB-Dienste in anderen Kanälen zu speichern.

Hinweise:

• Ein zuvor gespeicherter DAB-Dienst wird gelöscht, wenn ein neuer DAB-Dienst unter derselben
Kanalnummer gespeichert wird.

• DAB-Dienste werden gelöscht, wenn die Stromversorgung der Speichereinheit unterbrochen wird
(beispielsweise beim Auswechseln von Batterien). Wenn dieser Fall eintritt, speichern Sie die DAB­Dienste erneut.

DEUTSCH

39

Einstellen eines gespeicherten DAB-Dienstes

Sie können einen gespeicherten DAB-Dienst ganz einfach einstellen.
Denken Sie daran, daß Sie die Dienste zunächst speichern müssen. Wenn Sie sie noch
nicht gespeichert haben, lesen Sie die Informationen auf Seite 38 und 39.

DEUTSCH

1

2

3

FM/AM

FM/AM

DAB

DAB

3

1,2

Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander gedrückt
halten, werden abwechselnd DAB-Tuner und UKW/MW­Tuner (FM/AM) aktiviert.

DAB

FM/AM

Wählen Sie das DAB-Frequenzband (DAB1,
DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken,
ändert sich das DAB-Frequenzband wie folgt:

D1 D2

(DAB 1) (DAB 2)

D3

(DAB 3)

Wählen Sie die Nummer (1 – 6), unter der
Sie den gewünschten DAB-Dienst
gespeichert haben.

40

Welche weiteren Möglichkeiten bietet DAB?

Automatisches Erfassen identischer Sendungstypen
(Empfang von Alternativfrequenzen)

In den folgenden Fällen können Sie denselben Sendungstyp hören:

• Sie empfangen einen DAB-Dienst
Wenn Sie in einem Gebiet fahren, in dem Sie einen Dienst nicht empfangen können, stellt
dieses Gerät automatisch ein anderes Ensemble oder einen anderen UKW-RDS-Sender
ein, der eine identische Sendung ausstrahlt.

• Sie empfangen einen UKW-RDS-Sender:
Wenn Sie in einem Bereich fahren, in dem ein DAB-Dienst dieselbe Sendung ausstrahlt
wie der UKW-RDS-Sender , wird bei diesem Gerät automatisch der DAB-Dienst eingestellt.

Hinweis:

Wenn der Empfang zwischen DAB und UKW umgeschaltet wird, wird die Lautstärke möglicherweise
unangenehm erhöht oder gesenkt. Diese Änderung der Lautstärke liegt an der unterschiedlichen
Lautstärkeeinspeisung bei den Sendern, ist aber keine Fehlfunktion dieses Geräts.

So empfangen Sie Alternativfrequenzen

Werkseitig sind alle alternativen Empfangsmöglichkeiten aktiviert.
1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt,

bis eine der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste

nicht bereits angezeigt wird.

3 Wählen Sie den gewünschten Modus mit Hilfe des Drehreglers.

• AF ON: Die Sendung wird in den DAB-Diensten und UKW-RDS-Sendern verfolgt —
Empfang von Alternativfrequenzen. Die Anzeige AF im Display schaltet sich
ein (siehe Seite 9).

• AF OFF: Der Empfang von Alternativfrequenzen wird deaktiviert.

¢ oder 4, um „DAB AF“ zu wählen, sofern diese Funktion

DEUTSCH

Hinweis:

Wenn der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit
Sendernetzverfolgung (RDS-Sender: siehe Seite 9) ebenfalls automatisch aktiviert. Andererseits kann
der Empfang mit Sendernetzverfolgung nicht deaktiviert werden, ohne den Empfang von
Alternativfrequenzen zu deaktivieren.

4 Drücken Sie erneut die Taste SEL (Auswahl), um die Einstellung abzuschließen.

41

WARTUNG

Zum Verlängern der Geräte-Lebensdauer

Dieses Gerät erfordert nur wenig Wartung und Pflege. Sie können jedoch die Lebensdauer
des Geräts verlängern, wenn Sie die nachfolgenden Anweisungen befolgen.

Zum Reinigen der Tonköpfe

• Die T onköpfe alle 10 Betriebsstunden mit einer
Tonkopf-Reinigungskassette (im Fachhandel
erhältlich) reinigen.

DEUTSCH

Zum Sauberhalten der Kassetten

Wenn die T onköpfe verschmutzen, merken Sie
das an folgenden Symptomen:

– Dumpfer Klang.
– Tonpegel sinkt.
– Tonaussetzer.

• Keine schmutzigen oder verstaubten
Kassetten abspielen.

• Die hochpolierten Tonköpfe nicht mit
metallischen oder magnetischen Werkzeugen
berühren.

• Die Kassetten immer in ihren Hüllen
aufbewahren.

• Die Kassetten nicht an folgenden Orten
aufbewahren:
– im direkten Sonnenlicht
– bei hoher Luftfeuchtigkeit
– bei extrem hohen Temperaturen

VORSICHT:

• Kassetten mit abblätternden Etiketten nicht abspielen, da sie das Gerät beschädigen können.

• Das Kassettenband straffen, um Durchhang zu entfernen, da sich loses Band im Mechanismus
verheddern kann.

• Kassetten nicht nach dem Gebrauch im Kassettenfach lassen, da andernfalls die Bandstraffung
nachläßt

Die untere Funktion dient ebenfalls der Verlängerung der Lebensdauer des Geräts.

„

Zündschlüssel abgezogen“-Freigabe/„Zündschlüssel steckt“-Abspielen

• Stellen Sie den Motor bei eingelegter Kassette ab, wird das Tonband automatisch vom
Tonkopf des Geräts freigegeben.

• Lassen Sie den Motor bei eingelegter Kassette an, beginnt das Abspielen automatisch.

42

FEHLERSUCHE

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem
Anruf bei einer Kundendienststelle überprüfen.

Symptome

• Kassette kann nicht
eingelegt werden.

• Kassetten werden heiß.

• Die T onwiedergabe der
Kassette ist sehr niedrig und
die Tonqualität hat sich
verschlechtert.

• Die T onwiedergabe ist
manchmal unterbrochen.

• Die Lautsprecher geben
keinen Ton wieder.

• Automatisches Zurückstellen
des SSM (Sequentialspeicher
für starke Sender) funktioniert
nicht.

• Störgeräusche beim
Radiohören.

• „NO DISC“ (keine DISC)
erscheint auf der Anzeige.

Ursachen

Sie haben die Kassette falsch
herum eingelegt.

Das ist keine Fehlfunktion.
Der Tonkopf ist verschmutzt.

Anschlüsse sind nicht gut.

Die Lautstärkenregelung ist
ganz zurückgestellt.

Anschlüsse sind falsch.

Signale sind zu schwach.

Die Antenne ist nicht fest
angeschlossen.

Es ist keine CD im Magazine.
CDs sind falsch eingelegt.

Abhilfen

Die Kassette mit dem freiliegenden
Tonband nach rechts einlegen.

Das Gerät mit einer Tonkopf­Reinigungskassette reinigen.

DEUTSCH

Die Kabel und Anschlüsse
überprüfen.

Auf optimales Niveau
einstellen.

Die Kabel und Anschlüsse
überprüfen.

Die Sender von Hand
speichern.

Die Antenne fest anschließen.

CDs ins Magazine legen.
Sie richtig herum einlegen.

• „RESET 8“ (zurücksetzen 8)
erscheint auf der Anzeige.

• „RESET 1 - RESET 7“
(zurückstellen 1 – 7)
erscheint auf der Anzeige.

Dieses Gerät arbeitet

•

überhaupt nicht.

• Der CD-Wechsler arbeitet

überhaupt nicht.

Das Gerät ist nicht richtig am
CD-Wechsler angeschlossen.

Der eingebaute Mikro­Computer funktioniert
aufgrund von Lärm usw. nicht
richtig.

Sie richtig herum einlegen. Das
Gerät und den CD-Wechsler
richtig miteinander verbinden
und die Rücksetztaste des CD­Wechslers drücken.

Die Rücksetztaste des CD­Wechslers drücken.

Die Tasten SEL und
mehrere Sekunden lang
gleichzeitig gedrückt halten, um
das Gerät zurückzustellen. (Die
im Speicher gespeicherte
Uhreinstellung und die
Sendervoreinstellung wird
gelöscht.) (Siehe Seite 3.)

43

TECHNISCHE DATEN

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 40 W pro Kanal
Hinten: 40 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 16 W pro Kanal an 4Ω, 40 Hz bis

20 000 Hz bei nicht mehr als 0,8%
Gesamtklirrfaktor.

Hinten: 16 W pro Kanal an 4Ω, 40 Hz bis

20 000 Hz bei nicht mehr als 0,8%

DEUTSCH

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)
Tonregelbereich:

Baß: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz
Frequenzgang: 40 Hz bis 20 000 Hz
Signal/Störabstand: 70 dB
Line-Ausgangspegel/Impedanz:

2,0 V pro 20 kΩ Last (250 nWb/m)

Gesamtklirrfaktor.

TUNER-TEIL

Frequenzbereich:

UKW: 87,5 MHz bis 108,0 MHz

MW/LW: (MW) 522 kHz bis 1 620 kHz

(LW) 144 kHz bis 279 kHz

[UKW-Tuner]

Nutzbare Empfindlichkeit:

11,3 dBf (1,0 µV/75 Ω)
50 dB Geräuschberuhigung:

16,3 dBf (1,8 µV/75 Ω)
Ausweichkanalabstimmschärfe (400 kHz):

65 dB
Frequenzgang: 40 Hz bis 15 000 Hz
Stereotrennabstand: 30 dB
Einfangsverhältnis: 1,5 dB

KASSETTENDECKTEIL

Gleichlaufschwankung: 0,11% (WRMS)
Schnellspulzeit: 100 s (C-60)
Frequenzgang (Dolby Rauschunterdrückung-

AUS): 30 Hz bis 16 000 Hz (Normalband)

Signal/Störabstand: (Normalband)

(Dolby Rauschunterdrückung-EIN): 65 dB
(Dolby Rauschunterdrückung-AUS): 56 dB

Stereotrennabstand: 40 dB

ALLGEMEIN

Spannungsversorgung:
Betriebsspannung: DC 14,4 V

(11 V bis 16 V zulässig)

zugelassene Arbeitstemperatur:

0 °C bis +40 °C
Erdungssystem: negative Masse
Abmessungen (b × h × t)

Einbaugröße: 182 mm × 52 mm × 150 mm

Bedienteilgröße: 188 mm × 58 mm × 11 mm
Gewicht: 1,4 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen
Daten ohne Vorankündigung möglich.

[MW-Tuner]

Empfindlichkeit: 20 µV
Trennschärfe: 35 dB

[LW-Tuner]

Empfindlichkeit: 50 µV

44

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to reset your unit

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts

Vous avez des PROBLÈMES de fonctionnement?

Réinitialisez votre appareil

Référez-vous à la page intitulée Comment réinitialiser votre appareil

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

EN, GE, FR, NL

VICTOR COMPANY OF JAPAN, LIMITED

0800HISFLEJES

JVC

KS-FX8R

Installation/Connection Manual
Einbau/Anschlußanleitung
Manuel d’installation/raccordement

GET0006-003A

[E]

0900HISFLEJES

JVC

EN, GE, FR

ENGLISH

• This unit is designed to operate on 12 volts DC, NEGATIVE

ground electrical systems.

INSTALLATION
(IN-DASH MOUNTING)

• The following illustration shows a typical installation. However,
you should make adjustments corresponding to your specific
car. If you have any questions or require information regarding
installation kits, consult your JVC IN-CAR ENTERTAINMENT
dealer or a company supplying kits.

1

Before mounting: Press (Control Panel Release) to
detach the control panel if already attached.

* When shipped from the factory, the control panel is packed

in the hard case.

2

Remove the trim plate.

3

Remove the sleeve after disengaging the sleeve locks.
1 Stand the unit.

Note: When you stand the unit, be careful not to damage
the fuse on the rear.

2 Insert the 2 handles between the unit and the sleeve, as

illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after
installing the unit.

4

Install the sleeve into the dashboard.
* After the sleeve is correctly installed into the dashboard,

bend the appropriate tabs to hold the sleeve firmly in place,
as illustrated.

5

Fix the mounting bolt to the rear of the unit’s body and place
the rubber cushion over the end of the bolt.

6

Do the required electrical connections.

7

Slide the unit into the sleeve until it is locked.

8

Attach the trim plate so that the projection on the trim plate
is fixed to the left side of the unit.

9

Attach the control panel.

DEUTSCH

• Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit

12 V Gleichstrom und (–) Erdung ausgelegt.

EINBAU
(IM ARMATURENBRETT)

• Die folgende Abbildung zeigt einen typischen Einbau. Dennoch

müssen Sie entsprechend Ihrem jeweiligen Auto Anpassungen
vornehmen. Bei irgendwelchen Fragen oder wenn Sie
Informationen hinsichtlich des Einbausatzes brauchen, wenden
Sie sich an ihren JVC Autoradiohändler oder ein Unternehmen
das diese Einbausätze vertreibt.

1

Vor dem Einbau: Drücken sie (Freigabe der
Bedienungsblende), um die Arretierung der Bedienungsblende
zu lösen, sofern diese bereits angebracht ist.

* Bei der Auslieferung ab Werk ist die Bedienungsblende

im Etui verpackt.

2

Den Frontrahmen herausnehmen.

3

Die Halterung nach dem Entriegeln der Halterungensperren
abnehmen.

1 Das Gerät aufstellen.

Hinweis: Beim Aufstellen des Geräts darauf achten, daß
die Sicherung auf der Rückseite nicht beschädigt wird.

2 Die beiden Griffe zwischen dem Gerät und der

Halterung wie abgebildet einstecken und die
Halterungensperren entriegeln.

3 Die Halterung entfernen.

Hinweis: Sicherstellen, daß die Griffe für künftigen
Gebrauch nach dem Einbau des Geräts aufbewahrt
werden.

4

Die Halterung im Armaturenbrett einbauen.
* Nach dem korrekten Einbau der Halterung im

Armaturenbrett, die entsprechenden Riegel umknicken, um
die Halterung an ihrem Platz zu sichern, siehe Abbildung.

5

Die Befestigungsschraube an der Rückseite des
Gerätekörpers befestigen und das Ende der Schraube mit
einem Gummipuffer abdecken.

6

Nehmen Sie die erforderlichen elektrischen Anschlüsse vor.

7

Das Gerät in die Halterung schieben, bis es einrastet.

8

Befestigen Sie die Frontrahmen in der Form, daß der
Fortsatz der Frontrahmen auf der linken Seite des Geräts
befestigt wird.

9

Die Schalttafel anbringen.

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de
courant continu de 12 volts à masse NEGATIVE.

INSTALLATION
(MONTAGE DANS LE TABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique.
Cependant, vous devez faire les ajustements correspondant à
votre voiture particulière. Si vous avez des questions ou avez
besoin d’information sur des kits d’installation, consulter votre
revendeur d’autoradios JVC ou une compagnie
d’approvisionnement.

1

Avant le montage:

panneau de commande) pour éventuellement détacher le
panneau de commande.

* Lorsque ce panneau de commande sort d’usine, il est

rangé dans un étui de transport.

2

Retirer la plaque d’assemblage.

3

Libérer les verrous du manchon et retirer le manchon.

1

Poser l’appareil à la verticale.

Remarque:

faire attention de ne pas endommager le fusible situé
sur le fond.

2

Insérer les 2 poignées entre l’appareil et le manchon
comme indiqué pour désengagé les verrous de manchon.

3

Retirer le manchon.

Remarque:

utilisation ultérieur, après l'installation de l'appareil.

4

Installer le manchon dans le tableau de bord.
* Après installation correcte du manchon dans le tableau

de bord, plier les bonnes pattes pour maintenir fermement
le manchon en place, comme montré.

5

Monter le boulon de montage sur l’arrière du corps de
l’appareil puis passer l’amortisseur en caoutchouc sur
l’extrémité du boulon.

6

Réalisez les connexions électriques.

7

Faire glisser l’appareil dans le manchon jusqu’à ce qu’il soit
verrouillé.

8

Attachez la plaque d’assemblage de façon que la projection
de la plaque soit fixée sur le côté gauche de l’appareil.

9

Remonter le panneau de commande.

Appuyez sur (déblocage du

Lorsque vous mettez l’appareil à la verticale,

S'assurer de garder les poignées pour une

1

3

Handle

Griffe

Poignée

Slot

Schlitz

Fente

Fuse

Sicherung

Fusible

Lock Plate

Arretierplättchen

Plaque de verrouillage

9

2

8

Sleeve

Halterung

Manchon

7

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

4

4

*

Dashboard

Armaturenbrett

Tableau de bord

184 mm

53 mm

5

Mounting bolt

Befestigungsschraube

Boulon de montage

6

See “ELECTRICAL CONNECTIONS.”

Siehe „ELEKTRISCHE ANSCHLÜSSE“.

Référez-vous “RACCORDEMENTS
ELECTRIQUES.”

Sleeve

Halterung

Manchon

Trim plate

Frontrahmen

Plaque d’assemblage

• When using the optional stay

• Beim Verwenden der Anker-Option

• Lors de l'utilisation du hauban en option

Fire wall

Feuerwand

Cloison

Washer

Dashboard

Armaturenbrett

Tableau de bord

Unterlegscheibe

Rondelle

Sleeve

Halterung

Manchon

Stay (option)

Anker (Option)

Hauban (en option)

Lock nut

Sicherungsmutter

Ecrou d’arrêt

Screw (option)

Schraube (Option)

Vis (en option)

Mounting bolt

Befestigungsschraube

Boulon de montage

• When installing the unit without using the sleeve

• Beim Einbau des Geräts ohne Halterung

• Lors de l'installation de l’appareil scans utiliser de manchon

In a Toyota for example, first remove the car radio and install the unit in its place.

Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Bracket*

Konsole*

Support*

Pocket

Taschen

Poche

Bracket*

Konsole*

Support*

Note: When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If
longer screws are used, they could damage the unit.

Hinweis: Beim Anbringen des Gerät an der Konsole sicherstellen, daß 6 mm lange Schrauben
verwendet werden. Werden längere Schrauben verwendet, können sie das Gerät beschädigen.

Remarque:

Lors de l'installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis

d’une longueur de 6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

* Not included with this unit.

* Nicht Teil dieses Geräts.

*

Non fourni avec cet appareil.

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Removing the unit

• Before removing the unit, release the rear section.

1

Remove the control panel.

2

Remove the trim plate.

3

Insert the 2 handles into the slots, as shown. Then, while
gently pulling the handles away from each other, slide out the
unit. (Be sure to keep the handles after installing it.)

Parts list for installation and connection

The following parts are provided with this unit.
After checking them, please set them correctly .

Hard case/Control Panel

Etui/Schalttafel

Etui de transport/Panneau de
command

Ausbau des Geräts

• Vor dem Ausbau des Geräts den hinteren Teil freigeben.

1

Die Schalttafel abnehmen.

2

Den Frontrahmen abnehmen.

3

Die 2 Griffe in die Schlitze wie gezeigt stecken. Dann die Griffe
behutsam auseinander ziehen und das Gerät herausziehen.

(Die Griffe nach dem Einbau auf jeden Fall aufbewahren.)

Teileliste für den Einbau und Anschluß

Die folgenden Teile werden zusammen mit diesem Gerät geliefert.
Nach ihrer Überprüfung, die Teile richtig einsetzen.

Sleeve

Halterung

Manchon

Trim plate

Frontrahmen

Plaque d’assemblage

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

1

Retirer le panneau de commande.

2

Retirer la plaque d’assemblage.

3

Introduire les deux poignées dans les fentes, comme montré.
Puis, tout en tirant doucement les poignées écartées, faire
glisser l’appareil pour le sortir.

(S'assurer de conserver les

poignées après l’installation de l’appareil.)

321

Handle

Griff

Poignée

Liste des pièces pour l’installation et
raccordement

Les pièces suivantes sont fournies avec cet appareil.
Après vérification, veuillez les placer correctement.

Power cord

Spannunsgversorgungskabel

Cordon d’alimentation

Handles

Griffe

Poignées

Washer (ø5)

Unterlegscheibe(ø5)

Rondelle (ø5)

ENGLISH

ELECTRICAL CONNECTIONS

T o prevent short circuits, we recommend that you disconnect the battery’s
negative terminal and make all electrical connections before installing
the unit. If you are not sure how to install this unit correctly , have it installed
by a qualified technician.

Note:
This unit is designed to operate on 12 volts DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a voltage

inverter is required, which can be purchased at JVC IN-CAR
ENTERT AINMENT dealers.

• Replace the fuse with one of the specified rating. If the fuse blows
frequently, consult your JVC IN-CAR ENTERTAINMENT dealer .

• If noise is a problem...
This unit incorporates a noise filter in the power circuit. However, with
some vehicles, clicking or other unwanted noise may occur. If this
happens, connect the unit’s rear ground terminal (see connection
diagram) to the car’s chassis using shorter and thicker cords, such as
copper braiding or gauge wire. If noise still persists, consult your JVC
IN-CAR ENTERT AINMENT dealer.

• Maximum input of the speakers should be more than 40 watts at the
rear and 40 watts at the front, with an impedance of 4 to 8 ohms.

• Be sure to ground this unit to the car’s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it
when removing this unit.

Heat sink

Dissipateur de chaleur

Abstrahlblech

Lock nut (M5)

Sicherungsmutter (M5)

Ecrou d’arrêt (M5)

Mounting bolt (M5 x 20 mm)

Befestigungsschrauben (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

DEUTSCH

ELEKTRISCHE ANSCHLÜSSE

Zur Vermeidung von Kurzschlüssen empfehlen wir, daß Sie den
negativen Batterieanschluß abtrennen und alle elektrischen
Anschlüsse herstellen, bevor das Gerät eingebaut wird. Sind Sie sich
über den richtigen Einbau des Geräts nicht sicher, lassen Sie es von
einem qualifizierten Techniker einbauen.

Hinweis:
Dieses Gerät ist für den Betrieb in elektrischen Anlagen mit 12 V
Gleichstrom und (–) Erdung ausgelegt. Verfügt Ihr Fahrzeug nicht

über diese Anlage, ist ein Spannungsinverter erforderlich, der bei
JVC Autoradiohändler erworben werden kann.

• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen.
Brennt die Sicherung häufig durch, wenden Sie sich an ihren JVC
Autoradiohändler.

• Sind Störgeräusche ein Problem...
Dieses Gerät enthält ein Störfilter im Stromkreis. Bei manchen
Fahrzeugen kann jedoch ein Klicken oder andere unerwünschte
Störgeräusche auftreten. Sollte das der Fall sein, die hintere
Erdungscanschlußklemme (siehe Schaltplan) des Geräts am
Fahrwerk des Fahrzeugs anschließen, dabei kürzere und dickere
Kabel wie beispielsweise Kupfergeflechtdraht oder Stahldraht
verwenden. Bleibt Störgeräusch bestehen, wenden Sie sich an Ihren
JVC Autoradiohändler.

• Maximale Eingangsleistung der Lautsprecher muß höher als 40 W
hinten und 40 W vorne sein, mit einer Impedanz von 4 bis 8 Ohm.

• Sicherstellen, daß das Gerät am Fahrwerk geerdet wird.

• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim
Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu
berühren.

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

FRANÇAIS

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher
la borne négative de la batterie et d’effectuer tous les raccordements
électriques avant d’installer l’appareil. Si l'on n’est pas sûr de pouvoir
installer correctement cet appareil, le faire installer par un technicien
qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant
continu de
ce type d’alimentation, il vous faut un convertisseur de tension, que vous
pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute
souvent, consulter votre revendeur d’autoradios JVC.

•

Si le bruit est un problème...
Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation.
Cependant, avec certains véhicules, quelques claquements ou autres
bruits non désirés risquent de se produire. Si cela arrive, raccorder la

borne de masse arrière

schéma de raccordement) en utiliscant des cordons les plus gros et
les plus courts possibles telle qu'une barre de cuivre ou une tresse. Si
le bruit persiste, consulter votre revendeur d’autoradios JVC.

•

La puisscance admissible des haut-parleurs doit être supérieure à 40
watts à l’arrière et à 40 watts l’avant, avec une impédance de

ohms

• S'assurer de raccorder la mise à la masse de cet appareil au
châssis de la voiture.

Le radiateur devient très chaud après usage. Faire attention de ne

•

pas le toucher en retirant cet appareil.

12 volts à masse NEGATIVE

de l’appareil au châssis de la voiture (voir le

.

. Si votre véhicule n’offre pas

4 à 8

A Typical Connections / Typische Anschlüsse / Raccordements typiques

Before connecting: Check the wiring in the vehicle carefully.
Incorrect connection may cause serious damage to this unit.

1

Connect the colored leads of the power cord to the car battery ,
speakers and power aerial (if any) in the following sequence.

1 Black: ground
2 Yellow: to car battery (constant 12V)
3 Red: to an accessory terminal
4 Blue with white stripe: to power aerial (200mA max.)
5 Brown: to cellular phone system (For details, refer to

the instructions of the cellular phone.)

6 Others: to speakers

2

Connect the aerial cord.

3

Finally connect the wiring harness to the unit.

Note: If your vehicle does not have any accessory terminal, move
the fuse from the fuse position 1 (initial position) to fuse position
2, and connect the red lead (A7) to the positive (+) battery terminal.

• The yellow lead (A4) is not used in this case.

B1 B3 B5 B7
B2 B4 B6 B8

A5 A7

A2 A4 A6 A8

Rear ground terminal

Hintere
Erdungscanschlußklemme

Borne arrière de masse

Line out
(see diagram

Ausgang (line-out)
(siehe schaltplan

Sortie de ligne
(voir le diagramme

*1: Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise
power cannot be turned on.

*1: Vor der Überprüfung der Funktionsfähigkeit des Geräts

vor dem Einbau, muß diese Leitung angeschlossen
werden, da sonst die Stromversorgung nicht
eingeschaltet werden kann.

*1:Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil
ne peut pas être mis sous tension.

B )

B )

B

Fuse position 2

2. Sicherungsposition

Position de fusible 2

Fuse position 1

1. Sicherungsposition

Position de fusible 1

)

To aerial

Zur Antenne

A l'antenne

Aerial terminal

Antennenanschlußklemme

Borne de l’antenne

3

2

JVC CD changer/DAB tuner or another
external component

JVC CD-Wechsler/DAB-Tuner oder eine
andere externe Komponente

Changeur CD JVC/tuner DAB ou autre
appareil extérieur

Vor dem Anschließen: Die Verdrahtung im Fahrzeug sorgfältig
überprüfen. Falsche Anschlüsse können ernsthafte Schäden am
Gerät hervorrufen.

1

Die farbigen Leitungen des Spannunsgversorgungskabels an
der Autobatterie, den Lautsprechern und dem Motorantenne
(sofern vorhanden) in folgender Reihenfolge anschließen.

1 Schwarz: Erdung
2 Gelb: an autobatterie (konstant 12 V)
3 Rot: an Zubehöranschlußklemme
4 Blau mit weißem Streifen: an Motorantenne (max. 200 mA)
5 Braun: an Mobiltelefon (Weitere informationen entnehmen

Sie bitte der Bedienungscanleitung des Mobiltelefons.)

6 Andere: an Lautsprecher

2

Das Antennenkabel anschließen.

3

Die Kabelbäume am Gerät anschließen.

Hinweis: Verfügt Ihr Fahrzeug nicht über eine
Zubehöranschlußklemme, die Sicherung von der 1.
Sicherungsposition (Erstposition) in die 2. Sicherungsposition
versetzen, die rote Leitung (A7) an der (+)
Batterieanschlußklemme anschließen.

• Die gelbe Leitung (A4) wird in diesem Fall nicht verwendet.

When connecting a CD changer, we recommend to use one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K).
You can also use an external component such as a portable MD player by connecting the Line Input
Adaptor KS-U57 (not supplied). (See diagram B .)

Wenn Sie einen CD-Wechsler anschließen möchten, empfiehlt es sich, einen CD-Wechsler der Modellreihe
CH-X zu verwenden.

• Wenn Ihr CD-Wechsler zur Modellreihe KD-MK gehören, benötigen Sie ein anderes Kabel (KS-U15K).
Sie können auch eine externe Komponente, z.B. einen tragbaren MD-Spieler, verwenden, wenn Sie den
(nicht zum Lieferumfang gehörenden) Line-Eingangsadapter KS-U57 anschließen (siehe Diagramm B ).

Lors de la connexion d’un changeur CD, nous vous recommandons d’utiliser un des changeurs CD de la
série CH-X.

• Si votre changeur appartient à la série KD-MK, vous avez besoin d’un cordon optionnel (KS-U15K).

B110B3 B5 B7
B2 B4 B6A6B8

A5 A7

A2 A4 A8

Black

Schwarz

Noir

1

Y ellow*

1

Gelb*

1

Jaune*

Red

Rot

Rouge

Blue with white stripe

Blau mit weißem Streifen

Bleu avec bande blanche

Brown / Braun /

10A fuse

10A Sicherung

Fusible 10A

A8

1

A4

2

A7

Marron

To metallic body or chassis of the car

Zur metallenen Karosserie oder zum Fahrwerk des
Autos

Vers corps métallique ou châssis de la voiture

To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition swich)

Zur einer stromführenden Anschlußklemme im Sicherungsblock zum
Anschließen an die Autobatterie (Umgehen des Zündschalters)

A une borne sous tension du porte-fusible connectée à la batterie de la
voiture (en dérivant l’interrupteur d’allumage)

Vous pouvez aussi utiliser un appareil extérieur tel qu’un lecteur de MD en connectant l’adaptateur d’entrée
de ligne KS-U57 (non fourni) (voir le diagramme B ).

1

To an accessory terminal in the fuse block

Zur einer Zubehöranschlußklemme im Sicherungsblock

3

Vers borne accessoire du porte-fusible

A5

A2

To power aerial if any

Zur Motorantenne, sofern vorhanden

4

Vers borne d’antenne automatique s'il
y en a une

5

Not included with this unit.

*

Wird nicht mit Gerät mitgeliefert.

Non fourni avec cet appareil.

To cellular phone system

Zur Moblitelephon

À un système de téléphone cellulaire

Avant de commencer la connexion:

vérifiez attentivement le
câblage du véhicule. Une connexion incorrecte peut endommager
sérieusement l’appareil.

1

Connectez les fils de couleur du cordon d’alimentation à la
batterie de la voiture, aux enceintes et à l’antenne automatique
(s’il y en a une) dans l’ordre suivant.

1

Noir: a la masse

2

Jaune: a la batterie de la voiture (12V constant)

3

Rouge: à la prise accessoire

4

Bleu à bandes blanches: à l’antenne automatique (200
mA max.)

5

Marron: à un système de téléphone cellulaire (Pour les
détails, se référer aux instructions du téléphone cellulaire.)

6

Autres: aux enceintes

2

Connectez le cordon d’antenne.

3

Finalement, connectez le faisceau de fils à l’appareil.

Remarque:

Si votre véhicule ne possède pas de borne
accessoire, déplacez le fusible de la position de fusible 1 (position
originale) à la position de fusible 2 et connectez le fil rouge (A7)
à la borne positive (+) de la batterie.

• Le fil jaune (A4) n’est pas utilisé dans ce cas.

Ignition switch

Zündschalter

*

Interrupteur d’allumage

*

Fuse block

Sicherungsblock

Porte-fusible

A6

5

(ILLUMINATION)

White with black stripe

Weiß mit schwarzem
Streifen

Blanc avec bande noire

B6 B5 B4 B3 B8 B7 B2 B1

White

Weiß

Blanc

Left speaker (front)

Linker Lautsprecher (vorne)

Haut-parleur gauche (avant)

6

Gray with black stripe

Grau mit schwarzem
Streifen

Gris avec bande noire

PRECAUTIONS on power supply and speaker
connections:

• DO NOT connect the speaker leads of the power cord to

the car battery; otherwise, the unit will be seriously
damaged.

• Connect the black lead (ground), yellow lead (to car battery,
constant 12V), and red lead (to an accessory terminal) correctly .

• BEFORE connecting the speaker leads of the power cord to
the speakers, check the speaker wiring in your car.
– If the speaker wiring in your car is as illustrated in Fig. 1

and Fig. 2 below, DO NOT connect the unit using that original
speaker wiring. If you do, the unit will be seriously damaged.
Redo the speaker wiring so that you can connect the unit to
the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated in Fig. 3,

you can connect the unit using the original speaker wiring in
your car.

– If you are not sure of the speaker wiring of your car, consult

your car dealer.

+

+

L

-

-

+

+

R

-

-

+

+

L

-

-

+

+

R

-

-

+

+

L

-

-

+

+

R

-

-

Gray

Grau

Gris

Right speaker (front)

Rechter Lautsprecher (vorne)

Haut-parleur droit (avant)

Green with black stripe

Grün mit schwarzem
Streifen

Vert avec bande noire

Green

Grün

Vert

Left speaker (rear)

Linker Lautsprecher (hinten)

Haut-parleur gauche (arrière)

VORSICHTSMASSREGELN beim Anschließen der
Stromversorgung und Lautsprecher:

• Die Lautsprecherleitungen des Netzkabels NICHT an der
Autobatterie anschließen, da sonst das Gerät schwer
beschädigt wird.

• Die schwarze Leitung (Erdung), die gelbe Leitung (zur
Autobatterie, konstant 12 V) und die rote Leitung (zur
Zubehöranschlußklemme) richtig anschließen.

• VOR dem Anschließen der Lautsprecherleitungen des
Spannunsgversorgungskabels an die Lautsprecher, die
Lautsprecherverdrahtung in Ihrem Auto überprüfen.
– Ist die Lautsprecherverdrahtung wie unten in “Fig. 1”

und “Fig. 2” abgebildet, das Gerät NICHT mit der
Originalverdrahtung der Lautsprecher anschließen, da
sonst das Gerät schwer beschädigt wird.
Die Lautsprecherverdrahtung erneuern, so daß Sie das Gerät
an den Lautsprechern wie in “Fig. 3” abgebildet anschließen
können.

– Ist die Lautsprecherverdrahtung in Ihrem Auto wie in “Fig.

3” abgebildet, können Sie das Gerät mit der
Originalverdrahtung der Lautsprecher in Ihrem Auto
anschließen.

– Sind Sie sich über die Lautsprecherverdrahtung in Ihrem Auto

nicht sicher, wenden Sie sich an Ihren Autohändler.

Purple with black stripe

Lila mit schwarzem Streifen

Violet avec bande noire

Purple

Lila

Violet

Right speaker (rear)

Rechter Lautsprecher
(hinten)

Haut-parleur droit (arrière)

PRECAUTIONS sur l’alimentation et la
connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon

d’alimentation à la batterie; sinon, l’appareil serait
sérieusement endommagé.

Connectez correctement le fil noir (a la masse), le fil jaune (a

•

la batterie de la voiture,12V constant) et le fil rouge (à la prise
accessoire).

•

AVANT de connecter les fils d’enceintes du cordon
d’alimentation aux enceintes, vérifiez le câblage des enceintes
de votre voiture.

Si le câblage des enceintes de votre voiture est réalisé

–

comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

CONNECTEZ P AS l’appareil en utiliscant ce câblage original
d’enceintes. Si vous le faites, l’appareil sera sérieusement
endommagé.
Recommencez le câblage des enceintes de façon que vous
puissiez connecter l’appareil aux enceintes comme montré
sur la Fig. 3.

Si le câblage des enceintes de votre voiture est comme

–

montré sur la Fig. 3,

vous pouvez connecter l’appareil en

utiliscant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câblage d’enceintes de votre

voiture, consulter le concessionnaire de votre voiture.

NE

Fig. 2Fig. 1 Fig. 3

Connecting the leads / Anschließen der Leitungen / Raccordement des fils

CAUTION / VORSICHT/ PRECAUTION:

• To prevent short-circuit, cover the terminals of the UNUSED leads with

Twist the core wires when connecting.

Die Kerndrähte beim Anschließen
verdrehen.

Torsader les âmes des fils en les
raccordant.

Solder the core wires to connect them securely .

Die Kerndrähte anlöten, um sie fest anzuschließen.

Souder les âmes desfils pour les raccorder entre eux
de façon sûre.

insulating tape.

• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen der NICHT
VERWENDETEN Leitungen mit Isolierklebeband umwickeln.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont
PAS utilisés avec de la bande isolante

B Connections Adding Other Equipment / Anschlüsse zum Hinzufügen von anderer Ausrüstung / Raccordement pour ajouter d’autres appareils

Amplifier / Verstärker / Amplificateur

You can connect an amplifier and other equipment to upgrade
your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that it can be controlled through
this unit.

• For amplifier only:
– Connect this unit’s line-out terminals to the amplifier’s line-in

terminals.

– Disconnect the speakers from this unit, connect them

to the amplifier. Leave the speaker leads of this unit
unused. (Cover the terminals of these unused leads with
insulating tape, as illustrated above.)

Rear speakers

Hintere Lautsprecher

Haut-parleur arrière

INPUT

L
R

Signal cord (not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

L

R

L

L
R

R

JVC Amplifier

JVC Verstärker

JVC Amplificateur

LINE OUT

L

FRONT

REAR

R

Sie können einen Verstärker oder ein anderes Gerät anschließen,
um Ihre Autostereoanlage zu erweitern.

• Schließen Sie das Fernbedienungskabel (blau mit weißem

Streifen) an das Fernbedienungskabel des anderen Geräts an,
so daß es über dieses Gerät gesteuert werden kann.

• Nur für den Verstärker:

– Die Anschlußklemmen am Ausgang dieses Gerät an den

Anschlußklemmen des Eingangs des Verstärkers
anschließen.

– Die Lautsprecher von diesem Gerät abtrennen und am

Verstärker anschließen. Die Lautsprecherleitungen dieses
Geräts unbenutzt lassen. (Die Anschlußklemmen dieser
nicht verwendeten Leitungen mit Isolierband umwickeln,
siehe Abb. oben.)

Blue with white stripe

Blau mit weißem Streifen

Bleu avec bande blanche

Remote lead (Blue with white stripe)

Fernbedienungsleitung (Blau mit weißem Streifen)

Fil d'alimentation à distance (Bleu avec bande blanche)

KS-FX8R

Y-connector (not supplied with this unit)

Y-Anschluß (nicht mitgeliefert)

Connecteur Y (non fourni avec cet appareil)

Vous pouvez connecter un amplificateur ou autre appareil pour
améliorer votre système autoradio.

•

Connectez le fil de commande à distance (bleu avec bande
blanche) au fil de commande à distance de l’autre appareil de
façon qu’il puisse être commandé via cet appareil.

•

Pour l'amplificateur seulement:
– Raccorder les bornes de sortie ligne de cet appareil aux

bornes d’entrée ligne de l’amplificateur.

– Déconnectez les enceintes de cet appareil et connectez-

les à l’amplificateur. Laissez les fils d’enceintes de cet
appareil inutilisés. (Recouvrir les extrémités de ces fils
inutilisés avec de la bande isolante comme montré ci­dessus.)

To power aerial if any

Zur Motorantenne, sofern vorhanden

Vers l’antenne automatique, s’il y en a une

Front speakers

Vordere Lautsprecher

Haut-parleur avant

CD changer and DAB tuner / CD-Wechsler und DAB-Tuner / Changeur CD et tuner DAB

You can connect a JVC CD changer and/or a JVC DAB (Digital
Audio Broadcasting) tuner.

• For their connections, refer to the instructions supplied with
them.

Connecting cord supplied with your DAB tuner

Verbindungskabel, das zum Lieferumfang des DAB­Tuners gehört

Cordon de connexion fourni avec votre tuner DAB

JVC DAB tuner

DAB-Tuner von JVC

Tuner DAB JVC

Connecting cord supplied with your CD changer

Verbindungskabel, das zum Lieferumfang des CD­Wechsler gehört

Cordon de connexion fourni avec votre changeur CD

• You can connect both components in series as illustrated above.

• Es ist möglich, beide Komponenten in einer Serienschaltung entsprechend
der obigen Darstellung anzuschließen.

• Vous pouvez connecter les deux appareils en série comme montré ci-dessus.

Sie können einen CD-Wechsler und/oder einen DAB-Tuner (Tuner
für digitalen Rundfunk) von JVC anschließen.

• Weitere Informationen über den Anschluß können Sie der

Bedienungscanleitung entnehmen, die dem jeweiligen Gerät
beiliegt.

JVC CD changer

CD-Wechsler von JVC

Changeur CD JVC

CAUTION / VORSICHT / PRECAUTION:

• Before connecting the CD changer and/or the DAB tuner, make sure that the unit is turned off.

• Bevor Sie den CD-Wechsler und/oder den DAB-Tuner anschließen, vergewissern Sie sich, daß
das Gerät ausgeschaltet ist.

• Avant de connecter le changeur CD et/ou le tuner DAB, s’assurer que l’unité est éteinte.

Vous pouvez connecter un changeur CD JVC et/ou un tuner
DAB (Digital Audio Broadcast) JVC.

•

Pour leurs connexions, référez-vous aux modes d’emploi qui
les accompagnent.

Connecting cord supplied with your DAB tuner or CD changer

Verbindungskabel, das zum Lieferumfang des DAB-Tuners oder
CD-Wechslers gehört

Cordon de connexion fourni avec votre tuner DAB ou changeur CD

JVC DAB tuner

DAB-Tuner von JVC

Tuner DAB JVC

or

oder

ou

JVC CD changer

CD-Wechsler von JVC

Changeur CD JVC

External component / Externe Komponente / Appareil extérieur

LINE OUT

L

L

REAR

FRONT

R

R

KS-FX8R

CD changer jack

Buchse für CD-Wechsler

Prise du changeur CD

TROUBLESHOOTING

• The fuse blows.
* Are the red and black leads connected correctly?

• Power cannot be turned on.
* Is the yellow lead connected?

• No sound from the speakers.
* Is the speaker output lead short-circuited?

• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

Line Input Adaptor KS-U57 (not supplied with this unit)
Line-Eingangsadapter KS-U57 (nicht mit diesem Gerät
mitgeliefert)

Adaptateur d’entrée de ligne KS-U57 (non fourni avec cet
appareil)

FEHLERSUCHE

• Die Sicherung brennt durch.

* Sind die roten und schwarzen Leitungen richtig angeschlossen?

• Stromversorgung kann nicht eingeschaltet werden.

* Ist die gelbe Leitung angeschlossen?

• Kein Ton aus den Lautsprechern.

* Ist die Lautsprecherausgangsleitung kurzgeschlossen?

• Ton verzerrt.

* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten

Lautsprecher zusammen geerdet?

• Gerät wird heiß.

* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten

Lautsprecher zusammen geerdet?

L

R

L

R

Signal cord (not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

L

R

External component

Externe Komponente

Appareil extérieur

L
R

EN CAS DE DIFFICULTÉS

• Le fusible saute.

*

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

*

Le fil jaune est-elle raccordée?

• Pas de son des haut-parleurs.

*

Le fil de sortie de haut-parleur est-il court-circuité?

• Le son est déformé.

*

Le fil de sortie de haut-parleur est-il à la masse?

*

Les bornes “–” des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?

• L’appareil devient chaud.

*

Le fil de sortie de haut-parleur est-il à la masse?

*

Les bornes “–” des haut-parleurs gauche et droit sont-elles mises
ensemble à la masse?
