JVC GV-LS2WE User guide [de]

Download
LIVE-STREAMING-KAMERA
Grundlegende Benutzeranleitung
GV-LS2WE
LYT2489-007A
Inhaltsverzeichnis
Einleitung
Bestätigen des Zubehörs .......................4
Einleitung
Komponentennamen und -funktionen ...5
Für Ihre Bedürfnisse
geeignete Konfiguration der
Kameraeinstellungen .........................8
Beispiel 1: Sie machen sich Sorgen um Ihr
Haustier, das alleine zu Hause ist. .............. 8
Beispiel 2: Aufnehmen von Vögeln, die einen
Futterspender auf dem Balkon besuchen. ...9
Beispiel 3: Live-Streaming eines Auftritts im
Studio. .........................................................9
Vorbereitung
Ablaufschritte beim Verbinden/
Einrichten ..........................................10
Anschließen der Kamera an Ihren
Computer ..........................................11
Anschließen des Netzteils ...................12
Für Ihre Bedürfnisse
geeignete Konfiguration der
Kameraeinstellungen .......................13
Ändern der Einstellungen nach dem Ändern des
Verbindungsziels ....................................... 14
Konfigurieren der Kameraeinstellungen ... 15
Eingeben von Benutzernamen und Passwort ...16
Wählen eines Formats von Bildern zur
Ausgabe/Speicherung .....................17
Erlaubt Anschluss von außen
(Überwachungs-Einstellung)...........18
Hinzufügen eines Kameratreiber-Benutzers ...19
Ändern des Verbindungsziels .............20
Herstellen einer Kabelverbindung zum
Zugangspunkt ............................................ 20
Verbinden mit einem drahtlosen Zugangspunkt
(Wi-Fi) ........................................................ 21
Direktes Verbinden mit einem Computer
(Wi-Fi Direct) .............................................23
Anschließen mehrerer Kameras .........24
Anbringen des Schwenkneigers .........25
2
Vorbereitung
Herstellen einer verkabelten
Verbindung .......................................27
Einsetzen/Entnehmen einer SD-Karte ...28
Verwendung Information
Verwendung des Geräts alleine ..........32
Steuerung von einem Webbrowser ....33
Einleitung Vorbereitung Verwendung Information
Anbringen/Abnehmen des Akkus .......29
Anschließen eines externen Mikrofons ...30
Anschließen des AV-Kabels ................31
Steuern der Kamera (Registerkarte
"MONITOR") .............................................. 34
Verwalten von auf SD-Karte
gespeicherten Dateien (Registerkarte
"DATEIMANAGEMENT") .......................... 37
Prüfen des Meldungsverlaufs (Registerkarte
"STATUS") ................................................38
Verwendung von "JVC CAM Control" ...39
Verwendung des mobilen Terminals ...40
Liste der Einstellelemente ...................41
Fehlersuche ..........................................48
Löschen (Rücksetzen) der
Verbindungsinformation ............................56
Technische Daten .................................58
3

Bestätigen des Zubehörs

Wenn ein Artikel fehlt oder beschädigt ist, wenden Sie sich bitte an den Fachhändler, bei dem das Gerät gekauft wurde, oder an eine Kundendienststelle.
Einleitung
Kamera
Schwenkneiger
Netzteil UIA324-12
Netzkabel
Kamera.
Bringen Sie das Teil vor der Verwendung an der Kamera an. Kann über Fernbedienung von einem Computer oder mobilen Terminal geschwenkt (rechts/links) oder geneigt (auf/ab) werden. ( ➭ Seite 25)
Schließen Sie das Teil an die Kamera oder den Schwenkneiger an, wenn Netzstrom verwendet wird. ( ➭ Seite 12) * Bringen Sie ein Netzkabel und ein Wandlerkabel an.
Verwenden Sie dies beim Anschließen des Netzteils.
Wandlerkabel
Rückabdeckung
LAN-Kabel (kreuz)
Software-CD-ROM
Grundlegende Benutzeranleitung
Verwenden Sie dies beim Anschließen des Netzteils.
Bringen Sie diese Abdeckung an der Rückseite der Kamera an, wenn Sie das Gerät tragen usw.
Verwenden Sie dies zum Verbinden der Einheit, des Computers und des Zugangspunkts (Router). Wird auch beim Konfigurieren der Anfangseinstellungen verwendet.
Verwenden Sie dies zum Installieren der mitgelieferten Software "JVC CAM Control". ( ➭ Seite 39)
Beschreibt die grundlegenden Verfahren "Sicherheitshinweise" und "Vorsichtshinweise". Bitte lesen Sie die Bedienungsanleitung vor dem Gebrauch sorgfältig durch und befolgen diese bei der Bedienung.
• Kaufen Sie eine SD-Karte getrennt.
• Bei Verwendung des Netzteils im Ausland verwenden Sie einen im Handel erhältliche Wandlerstecker für das betreffende Land bzw. Gebiet.
4

Komponentennamen und -funktionen

Kamera

Vorderseite
1
3
4
5
2
Eingebautes Mikrofon (Stereo)
1
Über dieses Mikrofon werden Töne übertragen/ aufgenommen, wenn kein externes Mikrofon angeschlossen ist.
Objektiv
2
Achten Sie darauf, es nicht direkt zu berühren oder in Kontakt mit Fremdmaterialien kommen zu lassen.
LED-Leuchte
3
Dient zur Beleuchtung an dunklen Orten. Zum Ein-/ Ausschalten in einem Browser. ( ➭ Seite 36)
Info-Leuchte
4
Kann aufleuchten, um den Aufnahmestatus usw. anzuzeigen.
Kamerasensor
5
Justiert den Weißabgleich automatisch. Stellen Sie sicher, dass der Sensor nicht von Gegenständen verdeckt wird.
Rückseite
6
1 2
354
Rückstelltaste
1
Setzt die Netzwerkeinstellungen zurück, wenn das Netzteil angeschlossen ist und Sie diese Taste mit der Spitze einer Büroklammer o.ä. für mindestens 3 Sekunden gedrückt halten. ( ➭ Seite 56) Verwenden Sie diese Taste z.B. wenn eine Netzwerkeinstellung konfiguriert wurde und keine Verbindung hergestellt werden kann.
LAN-Buchse
2
Schließen Sie ein LAN-Kabel an, um eine Kabelverbindung zu einem Computer oder einem Zugangspunkt (Router) herzustellen. ( ➭ Seite 11)
Netzwerkmodus-Schalter
3
Schaltet den Netzwerk-Modus um. ( ➭ Seite 20) DIRECT: Zum drahtlosen Verbinden mit einem Computer (Wi-Fi) WLAN: Zum drahtlosen Verbinden mit einem Zugangspunkt (WLAN-Router) (Wi-Fi) LAN(OFF): Zum Wählen, ob eine Kabelverbindung hergestellt werden soll oder nicht
Batterieklemme
4
Zum Anschließen eines separat gekauften Akkus (BN-VG114E, BN-VG121E, BN-VG138E) an, z.B. bei der Verwendung im Freien. ( ➭ Seite 29)
SD-Kartenschlitz
5
Setzen Sie eine SD-Karte ein, um aufgezeichnete Daten auf der Karte zu speichern. Für kompatible Karten siehe Seite 28.
MIC-Buchse
6
Schließen Sie ein externes Mikrofon zum Senden/ Aufnehmen externer Töne an. ( ➭ Seite 30)
DC-Anschluss
7
Schließen Sie das mitgelieferte Netzteil an, wenn Netzstrom verwendet wird. ( ➭ Seite 12)
AV-Anschluss
8
Zum Anschließen eines separat gekauften AV­Kabels, um übertragene/aufgezeichnete Videos zu betrachten. ( ➭ Seite 31)
7
8
Einleitung
5
Oberseite Unterseite
Einleitung
1
2
3
4
Hot Shoe
1
Zum Anbringen von Kamerazubehör. * Bringen Sie keine Zubehörteile an, wenn der
Schwenkneiger angebracht ist.
Aufnahmetaste
2
Beginnt den Aufnahmevorgang. Zum Stoppen drücken Sie die Taste erneut. Die Lampe zeigt den aktuellen Status an. Aus: Aufnahme läuft nicht Blinkt: Aufnahme läuft Blinkt schnell (für 2 Sekunden): Aufnahmefehler
WPS-Taste
3
Halten Sie diese Taste gedrückt, um eine drahtlose (Wi-Fi) Verbindung im WPS-Modus herzustellen.
( ➭ Seite 20)
Die Lampe zeigt den aktuellen Status an. Leuchtet: Online Aus: Offline Blinkt: Verbindung wird hergestellt
Netztaste
4
Halten Sie die Taste zum Einschalten gedrückt. Zum Ausschalten halten Sie die Taste erneut gedrückt. Die Lampe zeigt den aktuellen Status an. Aus: Ausgeschaltet Leuchtet: Eingeschaltet Blinkt langsam: Einstellung wird geändert Blinkt schnell: Akku wird geladen
1
Stativgewinde
1
Zum Anbringen eines getrennt gekauften Stativs.
* Die Aufnahme-, WPS- und Netztaste blinken,
während die Kamera zurückgesetzt wird ( ➭ Seite 56).
6

Schwenkneiger

Schließen Sie bei Verwendung des Schwenkneigers das Netzteil, das Netzkabel und das externe Mikrofon am Schwenkneiger an.
Vorderseite
1
Netztaste
1
Halten Sie die Taste zum Einschalten gedrückt. Zum Ausschalten halten Sie die Taste erneut gedrückt.
Betriebslämpchen
2
Zeigt den Schwenkneiger-Status an. Aus: Ausgeschaltet Leuchtet: Eingeschaltet Blinkt: Schwenkneiger-Fehler
Unterseite
1
2
Rückseite
1 2
3
6 7
45
Neige-Sperre (TILT LOCK)
1
Richten Sie den Schwenkneiger nach rechts vorne und schieben Sie den Knopf zum Sperren nach links. Achten Sie darauf, den Schwenkneiger beim Tragen immer zu sperren.
Kamerabefestigungsschraube
2
Sichert die Kamera am Schwenkneiger.
Befestigungsloch zur Sicherung gegen
3
Herunterfallen
Sichern Sie das ganze Gerät mit einem Binder o.ä.
MIC-Buchse
4
Schließen Sie ein externes Mikrofon zum Senden/ Aufnehmen externer Töne an. ( ➭ Seite 30)
AV-Anschluss
5
Zum Anschließen eines separat gekauften AV­Kabels, um übertragene/aufgezeichnete Videos zu betrachten. ( ➭ Seite 31)
EXTEND-Buchse
6
Nicht verwendet.
DC-Anschluss
7
Schließen Sie das mitgelieferte Netzteil an, wenn Netzstrom verwendet wird. ( ➭ Seite 26)
Schwenk-Sperre (PAN LOCK)
8
Richten Sie den Schwenkneiger nach rechts vorne und schieben Sie den Knopf zum Sperren nach links. Achten Sie darauf, den Schwenkneiger beim Tragen immer zu sperren.
Einleitung
8
Stativgewinde
1
Zum Anbringen eines getrennt gekauften Stativs.
7

Für Ihre Bedürfnisse geeignete Konfiguration der Kameraeinstellungen

Das Gerät kann für verschiedene Zwecke verwendet werden. Siehe folgende Beispiele zum Einrichten und zur richtigen Verwendung:
Einleitung
Betriebsstrom?
• Netzteil ( ➭ Seite 12)
• Batterie ( ➭ Seite 29)
Verbindungsmethode?
• Verkabelte Verbindung ( ➭ Seite 20)
• Drahtlose (Wi-Fi) Verbindung
( ➭ Seite 21)
Verbindungsziel?
• Computer ( ➭ Seite 23)
• Zugangspunkt (WLAN-Router) ( ➭ Seite 21)
• Nicht verbunden ( ➭ Seite 32)
Aufgezeichnete Daten?
• Auf einer SD-Karte speichern. ( ➭ Seite 17)
• Übertragen in hoher Qualität.
Aufgezeichnete Daten betrachten?
• Computer ( ➭ Seite 33)
• Smartphone ( ➭ Seite 40)
• Video Streaming Site ( ➭ Seite 39)
Schwenkneiger? ( ➭ Seite 25)
( ➭ Seite 17)
B
eispiel 1: Sie machen sich Sorgen um Ihr Haustier, das alleine zu Hause ist.
Einrichtung
• Bringen Sie den Schwenkneiger an, um die Richtung zu ändern, während sich das Haustier im Zimmer bewegt. ( ➭ Seite 25)
• Verbinden Sie mit einem drahtlosen Zugangspunkt (WLAN-Router) über Wi-Fi.
( ➭ Seite 21)
Einstellung
• Konfigurieren Sie die DDNS-Einstellung zum Zugriff über ein Netzwerk. ( ➭ Seite 18)
Verwendung
• Installieren Sie die App im Voraus, um das Bild auf einem Smartphone außerhalb der Wohnung zu betrachten. ( ➭ Seite 40)
8

Beispiel 2: Aufnehmen von Vögeln, die einen Futterspender auf dem Balkon besuchen.

Einrichtung
• Verwenden Sie den Akku, weil die Kamera auf
einem hohen Regal am Fenster aufgestellt ist.
( ➭ Seite 29)
• Setzen Sie eine SD-Karte ein, um aufgezeichnete
Daten zu speichern. ( ➭ Seite 28)
Einleitung
Einstellung
• Stellen Sie nicht die Verbindung zum Computer oder Zugangspunkt (Router) her.
• Nimmt nur auf, wenn die Szene sich ändert. ("AUTOM. AUFNAHME") ( ➭ Seite 36)
Verwendung
• Übertragen Sie nach der Aufnahme die aufgezeichneten Daten auf einen Computer und spielen sie ab. ( ➭ Seite 37)

Beispiel 3: Live-Streaming eines Auftritts im Studio.

Einrichtung
• Drei Kameras verwenden, um jeden Teilnehmer zu zeigen.
• Stellen Sie eine Kabelverbindung zum Zugangspunkt (Router) her, um Rauschen zu vermeiden. ( ➭ Seite
20)
• Stellen Sie ein externes Mikrofon in der Mitte der Bühne auf und schließen es an die Kamera an.
( ➭ Seite 30)
Einstellung
• Übertragen in hoher Qualität. ( ➭ Seite 17)
Verwendung
• Installieren Sie die mitgelieferte Software, um Streaming des Live-Auftritts mit Umschalten von Kameras auszuführen. ( ➭ Seite 39)
• Verwenden Sie die Video-Streaming-Site, um den Auftritt weltweit zu streamen. ( ➭ Seite 39)
Außerdem...
• Schalten Sie das Licht an dunklen Orten ein ( ➭ Seite 36). Es gibt endlos viele Verwendungsmöglichkeiten!
9

Ablaufschritte beim Verbinden/Einrichten

Schließen Sie das Gerät am Computer an und konfigurieren Sie die geeigneten Einstellungen auf einem Browser.
Starten Sie die Aufnahme
1 Schließen Sie die Kamera über das mitgelieferte LAN-Kabel an Ihren Computer an. ( ➭ Seite 11)
Zum Einrichten der Kamera schließen Sie diese zuerst an Ihren Computer an.
Vorbereitung
2 Schließen Sie das Netzteil an. ( ➭ Seite 12)
Schließen Sie das mitgelieferte Netzteil an, wenn die Verbindungen hergestellt sind.
3 Greifen Sie auf das Gerät von einem Browser zu, um die geeigneten Einstellungen zu konfigurieren.
( ➭ Seite 15)
Stellen Sie Passwort, Bildqualität, Anschlussziel, usw. ein. Durch Konfigurieren der richtigen Einstellungen können Sie aufgenommene Daten auf einem Computer oder Smartphone betrachten.
4 Sichern Sie die Kamera am Schwenkneiger. ( ➭ Seite 25)
Sichern Sie die Kamera am Schwenkneiger.
• Bringen Sie ein optionales Element an, wenn erforderlich.
Einsetzen/Anbringen einer SD-Karte ( ➭ Seite 28), eines Akkus ( ➭ Seite 29), eines externen Mikrofons ( ➭ Seite 30) und eines Netzkabels ( ➭ Seite 31).
• Siehe "Herstellen einer verkabelten Verbindung" (Seite 27) zum Anschließen des Geräts mit LAN-Kabel.
10

Anschließen der Kamera an Ihren Computer

Zum Einrichten der Kamera schließen Sie diese zuerst an Ihren Computer an.
Erforderliche Betriebsumgebung
Browser: Internet Explorer 9 oder höher
1 Bringen Sie das LAN-Kabel am Gerät an.
2 Schließen Sie die Kamera über das LAN-Kabel an Ihren Computer an.
Vorbereitung
3 Stellen Sie den Netzwerkmodus-Schalter auf "LAN(OFF)".
• Wenn der Netzwerkmodus-Schalter auf [DIRECT] oder [WLAN] gestellt wird, kann die LAN-Buchse nicht verwendet werden.
• In eingeschaltetem Zustand ändert das Umstellen des Netzwerkmodus-Schalters nicht die Einstellung.
11

Anschließen des Netzteils

Schließen Sie das mitgelieferte Netzteil an den DC-Anschluss der Kamera an.
ACHTUNG
• Achten Sie darauf, das mitgelieferte Netzteil zu verwenden. Verwendung eines anderen Druckers kann zu Fehlfunktionen führen.
• Schalten Sie die Stromversorgung vor dem Anschließen/Abtrennen des Netzteils aus.
Vorbereitung
Netzteil (mitgeliefert) Wandlerkabel (mitgeliefert)
12

Für Ihre Bedürfnisse geeignete Konfiguration der Kameraeinstellungen

Greifen Sie auf das Gerät von Ihrem Computer zu, um das Netzwerk, Streaming usw. einzurichten.
Erforderliche Betriebsumgebung
Browser: Internet Explorer 9 oder höher
Konfigurieren Sie die Anfangseinstellungen
Zum ersten Konfigurieren der Einstellungen nach dem Kauf schließen Sie die Kamera direkt über ein LAN­Kabel an Ihren Computer an.
1 Schließen Sie die Kamera über das LAN-Kabel
an Ihren Computer an. ( ➭ Seite 11)
2 Halten Sie die Netztaste zum Einschalten gedrückt.
Die Aufnahmetaste beginnt zu blinken. Warten Sie, bis sie zu blinken aufhört.
3 Konfigurieren Sie die Netzwerkeinstellungen des
Computers wie folgt:
• IP-ADRESSE
Anders als 192.168.1.100 innerhalb des Bereichs von 192.168.1.2 bis 192.168.1.254 (Beispiel) 192.168.1.23
• SUBNETZMASKE
255.255.255.0
• Um die Einstellungen nur zum Starten mit dem
Gerät zu konfigurieren, siehe "Konfigurieren der
Kameraeinstellungen" (Seite 15), "Wählen eines Formats von Bildern zur Ausgabe/Speicherung" (Seite 17), "Erlaubt Anschluss von außen (Überwachungs-Einstellung)" (Seite 18), "Ändern des Verbindungsziels" (Seite 20).
• Um alle Einstellungen zu bestätigen, siehe "Liste der Einstellelemente" (Seite 41).
Vorbereitung
ACHTUNG
Um die Einstellungen Ihres Computers nach dem Bestätigen der Leistung und Fertigstellen der Einstellungen wiederherzustellen, notieren Sie die aktuellen Einstellungen, bevor Sie sie ändern.
4 Starten Sie Internet Explorer und geben Sie
"http://192.168.1.100:8000" in der Adressleiste ein.
5 Geben Sie Benutzernamen und Passwort des
Administrators ein.
Anfangseinstellung: BENUTZERNAME "root", PASSWORT "password". Wenn die Anmeldung erfolgreich ist, erscheint die Setup-Bildschirmansicht.
13

Ändern der Einstellungen nach dem Ändern des Verbindungsziels

Zum Ändern der Einstellungen nach dem ändern des Verbindungsziels ( ➭ Seite 20) gehen Sie zur folgenden Adresse.
Wenn eine Kabelverbindung ( ➭ Seite 20) zum Zugangspunkt hergestellt ist
http://(konfigurierte IP-Adresse): 8000
Wenn eine Drahtlosverbindung (Wi-Fi) ( ➭ Seite 21)
Vorbereitung
zum Zugangspunkt hergestellt ist
http://(Kamera-IP-Adresse): 8000
Wenn eine Drahtlosverbindung ( ➭ Seite 23) direkt zum Computer hergestellt ist (Wi-Fi Direkt)
http://192.168.1.1: 8000
Wenn mehrere Kameras angeschlossen sind ( ➭ Seite 24)
http://(konfigurierte IP-Adresse): 8000
14

Konfigurieren der Kameraeinstellungen

Dieser Abschnitt beschreibt die erforderlichen Einstellungen für dieses Gerät. Für die Einstellungen von "VERWALTEN", die auf diesen Seiten nicht erwähnt sind, siehe Seite 46.

Einstellen der Uhr

Stellen Sie die interne Uhr ein. Die Zeit kann angezeigt werden, wenn Videos übertragen werden.
1 Wählen Sie "ALLGEMEINE EINST." in
"VERWALTEN".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "VERWALTEN".
2 Klicken Sie auf die Schaltfläche "EINST." rechts
neben "UHR EINSTELLEN".
4 Klicken Sie auf die Schaltfläche "EINST.".
Vorbereitung
3 Geben Sie Datum und Zeit ein.
Die Zeit wird eingestellt, und die Bildschirmansicht "ALLGEMEINE EINST." erscheint.
• Wenn ein falscher Wert eingegeben wird, erscheint "UNGÜLTIGE DATENEINGABE". Prüfen Sie den eingegebenen Wert.
• Wenn die Kommunikation mit der Kamera fehlschlägt, erscheint "KOMMUNIKATIONSFEHLER AUFGETRETEN". Prüfen Sie die Verbindung.
• Wenn "VORGANG FEHLGESCHLAGEN" angezeigt wird, prüfen Sie die Kamera und den Computer.
15

Eingeben von Benutzernamen und Passwort

Der Benutzername und das Passwort wie beim Kauf eingestellt sind, sind für alle Geräte dieses Modells gleich. Sie sollten aus Sicherheitsgründen so schnell wie möglich geändert werden.
1 Wählen Sie "ALLGEMEINE EINST." in
"VERWALTEN".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "VERWALTEN".
Vorbereitung
4 Klicken Sie auf die Schaltfläche "SPEICH".
Der neue Benutzername und das neue Passwort wurden eingestellt.
2 Klicken Sie auf die Schaltfläche "AKTUAL."
rechts neben "ADMINISTRATOR-BENUTZER/
-PASSWORT ÄNDERN".
3 Geben Sie "BENUTZERNAME", "PASSWORT"
und "PASSWORT (BESTÄTIGEN)" ein.
16
Geben Sie 1 bis 32 Zeichen für den Benutzernamen ein, und 8 bis 32 Zeichen für das Passwort. (Nur 1-Byte alphanumerische Zeichen und Symbole)

Wählen eines Formats von Bildern zur Ausgabe/Speicherung

Dieses Gerät kann bis zu zwei Linien von Bildern ausgeben. Stellen Sie das Ausgabeverfahren und die Bildqualität entsprechend Ihren Bedürfnissen ein. Für die Einstellungen von "NETZWERK", die auf diesen Seiten nicht erwähnt sind, siehe Seite 41.
1 Wählen Sie "STREAM-EINSTELLUNGEN" in
"NETZWERK".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "NETZWERK".
2 Wählen Sie eine Option unter "STREAM 1/STREAM 2".
3 Wählen Sie eine Option unter "MAX. BILDRATE
(MotionJPEG)".
Vorbereitung
12,5 fps:
Gibt Bilder mit einer Rate von bis zu 12,5 Vollbildern pro Sekunde aus. Geeignet zur Aufnahme von schnell bewegten Motiven.
6,25 fps:
Gibt Bilder mit einer Rate von bis zu 6,25 Vollbildern pro Sekunde aus. Geeignet, wenn die Kommunikationsgeschwindigkeit oder der Datendurchsatz des Anschlusses niedrig ist. Nur wählbar, wenn "STREAM 1/STREAM2" auf "MotionJPEG(640x360)/KEINER" gestellt ist.
MotionJPEG(640x360)/KEINER:
Wählen Sie dies, um aufgezeichnete Daten im Gerät zu speichern. MotionJPEG (640x360) wird zur Fernsteuerung über einen Browser usw. verwendet.
MPEG-2 TS (720x576)/MotionJPEG (640x360):
Gibt Daten mit niedriger Auflösung aus, die für Streaming usw. verwendet werden können.
MPEG-2 TS (1920x1080)/MotionJPEG (640x360):
Gibt Daten mit hoher Auflösung aus, die für Streaming usw. verwendet werden können.
4 Klicken Sie auf die Schaltfläche "SPEICH".
Die Ausgabe-Bildqualität wurde eingestellt.
17

Erlaubt Anschluss von außen (Überwachungs-Einstellung)

Um Bilder von außen zu betrachten, müssen Sie normalerweise eine globale IP-Adresse oder URL erhalten, um von einem Browser zuzugreifen. Durch Eingabe des Kontos Ihres DDNS-Dienstes können Sie dies leicht einrichten.

Erhalten des DDNS-Kontos

Greifen Sie von einem Computer oder Smartphone zur provisorischen Registrierung auf unser Konto zu.
1 Gehen Sie zur folgenden URL, um ein Konto
provisorisch zu registrieren.
Vorbereitung
https://dd3.jvckenwood.com/user/
Geben Sie Ihre E-Mail-Adresse als Benutzernamen ein.
2 Sie erhalten eine E-Mail mit der provisorischen
Registrierung und können dann zu der in der E-Mail enthaltenen URL gehen.
Damit ist die provisorische Registrierung abgeschlossen.

Einrichten des DDNS-Kontos

Geben Sie Benutzernamen und Passwort für provisorische Registrierung am Gerät ein. Führen Sie die drei folgenden Schritte innerhalb von drei Tagen nach der provisorischen Registrierung aus. Wenn drei oder mehr Tage vergangen sind, richten Sie erneut ein Konto ein.
1 Wählen Sie "ÜBERWACHUNGS-EINST." in
"NETZWERK".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "NETZWERK".
2 Stellen Sie "DDNS" auf "EIN" und geben
"BENUTZERNAME" und "PASSWORT" ein.
3 Klicken Sie auf die Schaltfläche "SPEICH".
18
Das DDNS-Konto wurde eingerichtet. (Die endgültige Registrierung)
• Wenn Sie 1 Jahr lang nicht auf den DDNS-Server zugreifen, wird die Registrierung annulliert.

Hinzufügen eines Kameratreiber-Benutzers

Zum Zugreifen auf dieses Gerät mit dem Kameratreiber ( ➭ Seite 39) müssen Sie vorher den Benutzernamen und das Passwort einstellen. (Bis zu vier Benutzer können registriert werden.) Anfangseinstellung: BENUTZERNAME "camuser", PASSWORT "password". Sie sollten aus Sicherheitsgründen so schnell wie möglich geändert werden. * Gleichzeitiges Betrachten von mehreren Benutzern ist nicht möglich.
1 Wählen Sie "ÜBERWACHUNGS-EINST." in "NETZWERK".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "NETZWERK".
3 Geben Sie "BENUTZERNAME", "PASSWORT"
und "PASSWORT (BESTÄTIGEN)" ein.
Geben Sie 1 bis 32 Zeichen für den Benutzernamen ein, und 8 bis 32 Zeichen für das Passwort. (Nur 1-Byte alphanumerische Zeichen und Symbole)
4 Klicken Sie auf die Schaltfläche "SPEICH".
Vorbereitung
2 Klicken Sie auf die Schaltfläche "ZUFÜG.".
• Wählen Sie einen Benutzer aus "BENUTZER (JVC CAM driver)", und klicken Sie auf die Schaltfläche "AKTUAL.", um den Benutzernamen und as Passwort des Benutzers zu ändern.
• Wählen Sie einen Benutzer aus der "BENUTZER (JVC CAM driver)" und klicken Sie auf die Schaltfläche "LÖSCHEN", um den Benutzer zu löschen.
Der Benutzer wurde registriert.
19

Ändern des Verbindungsziels

Wenn erforderlich, ändern Sie das Verbindungsziel zum Zugangspunkt (WLAN-Router).

Herstellen einer Kabelverbindung zum Zugangspunkt

1 Wählen Sie "KABELNETZWERK" in
"NETZWERK".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "NETZWERK".
Vorbereitung
2 Konfigurieren Sie die folgenden Einstellungen:
ACHTUNG
• Zum Einstellen des Zugangspunkts siehe Bedienungsanleitung usw. für den Zugangspunkt.
• Wenn mehrere Kameras im gleichen Netzwerk eingerichtet sind, weisen Sie verschiedene IP-Adressen zu, so dass sie einander nicht duplizieren.
• Wenn die Netzwerkeinstellung auf "AUTO" gestellt ist, wird die IP-Adresse der Kamera automatisch vom Zugangspunkt zugewiesen. Zum Zuweisen von Werten siehe Einstellen-Bildschirmansicht usw. für den Zugangspunkt.
• Wenn die IP-Adresse des Geräts unbekannt ist, bestätigen Sie die angezeigte Information der PC-Anwendung, von Android-Anwendungen oder iOS-Anwendung.
3 Klicken Sie auf die Schaltfläche "SPEICH", um
die Einstellungen zu speichern.
• IP-ADRESSE
Zuerst drei Werte, getrennt durch einen Punkt (.): Gleich wie die für den Zugangspunkt Letzter Wert: Unterschiedlich von der des Zugangspunkts in einem Bereich von 1 bis 254 (Beispiel) Wenn der Zugangspunkt 192.168.1.1 ist, stellen Sie 192.168.1.2 ein.
• SUBNETZMASKE
Gleich wie der Zugangspunkt (Beispiel) 255.255.255.0
• DEFAULT-GATEWAY
Gleich wie die IP-Adresse des Zugangspunkts (Beispiel) 192.168.1.1
• PRIMÄR-DNS
Gleich wie die IP-Adresse des Zugangspunkts (Beispiel) 192.168.1.1
• SEKUNDÄR-DNS
Leer
Die zu konfigurierenden Einstellungen auf einem Browser sind fertig. Schließen Sie den Browser und schalten Sie den Computer aus.
4 Halten Sie die Netztaste zum Ausschalten
gedrückt.
5 Schließen Sie die Kamera an den LAN-Anschluss
des Zugangspunkts über das LAN-Kabel an. ( ➭ Seite 27)
6 Stellen Sie den Netzwerkmodus-Schalter auf
"LAN(OFF)".
7 Halten Sie die Netztaste zum Einschalten
gedrückt.
Wenn die Taste "WPS" zu blinken aufhört und ständig leuchtet, ist die Verbindung hergestellt.
20
Verbinden mit einem drahtlosen
Suchen und Verbinden mit dem
Zugangspunkt (Wi-Fi)
Verwendung der WPS-Funktion
Verbinden Sie leicht mit einem Zugangspunkt mittels der WPS-Funktion.
1 Halten Sie die Netztaste zum Ausschalten
gedrückt.
2 Trennen Sie das LAN-Kabel ab, das die Kamera
mit dem Computer verbindet.
3 Stellen Sie den Netzwerkmodus-Schalter auf
"WLAN".
4 Halten Sie die Netztaste zum Einschalten
gedrückt.
Die Aufnahmetaste beginnt zu blinken. Warten Sie, bis sie zu blinken aufhört.
5 Aktivieren Sie die WPS-Funktion für den
Zugangspunkt. (Beispiel) Drücken Sie die Taste "WPS".
Zum Aktivieren der WPS-Funktion siehe Bedienungsanleitung für den Zugangspunkt.
Zugangspunkt
1 Wählen Sie "DRAHTLOSES NETZWERK" in
"NETZWERK".
Vorbereitung
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "NETZWERK".
2 Klicken Sie auf die Schaltfläche "SUCHEN".
6 Halten Sie die Taste "WPS" gedrückt.
Wenn die Taste "WPS" zu blinken aufhört und ständig leuchtet, ist die Verbindung hergestellt. Wenn die Verbindung nicht innerhalb von zwei Minuten hergestellt werden kann, schaltet die Taste "WPS" aus. Versuchen Sie es erneut oder nehmen Sie die Einrichtung manuell vor.
3 Wählen Sie einen Zugangspunkt, mit dem die
Verbindung hergestellt werden soll.
Wenn Ihr bevorzugter Zugangspunkt nicht in der Liste ist, klicken Sie auf die Schaltfläche "ERNEUT SUCHEN". Es ist möglich, dass er wegen großem Abstand nicht gefunden wird oder dass Störungen auftreten.
21
4 Geben Sie "PASSWORT" ein.
5 Klicken Sie auf die Schaltfläche "SPEICH".
Vorbereitung
Manuell verbinden
1 Wählen Sie "DRAHTLOSES NETZWERK" in
"NETZWERK".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "NETZWERK".
2 Klicken Sie auf die Schaltfläche "MANUELL".
Die zu konfigurierenden Einstellungen auf einem Browser sind fertig. Schließen Sie den Browser und schalten Sie den Computer aus.
6 Halten Sie die Netztaste zum Ausschalten
gedrückt.
7 Trennen Sie das LAN-Kabel ab, das die Kamera
mit dem Computer verbindet.
8 Stellen Sie den Netzwerkmodus-Schalter auf
"WLAN".
9 Halten Sie die Netztaste zum Einschalten
gedrückt.
Wenn die Taste "WPS" zu blinken aufhört und ständig leuchtet, ist die Verbindung hergestellt.
3 Geben Sie die Informationen ein und klicken Sie
auf die Schaltfläche "SPEICH".
Die zu konfigurierenden Einstellungen auf einem Browser sind fertig. Schließen Sie den Browser und schalten Sie den Computer aus.
22
4 Halten Sie die Netztaste zum Ausschalten
gedrückt, und trennen Sie das LAN-Kabel ab, das die Kamera mit dem Computer verbindet.
5 Stellen Sie den Netzwerkmodus-Schalter auf
"WLAN".
6 Halten Sie die Netztaste zum Einschalten
gedrückt.
Wenn die Taste "WPS" zu blinken aufhört und ständig leuchtet, ist die Verbindung hergestellt.
Direktes Verbinden mit einem
Manuell verbinden
Computer (Wi-Fi Direct)
Verwendung der WPS-Funktion
1 Halten Sie die Netztaste zum Ausschalten
gedrückt.
2 Trennen Sie das LAN-Kabel ab, das die Kamera
mit dem Computer verbindet.
3 Stellen Sie den Netzwerkmodus-Schalter auf
"DIRECT".
4 Halten Sie die Netztaste zum Einschalten
gedrückt.
Die Aufnahmetaste beginnt zu blinken. Warten Sie, bis sie zu blinken aufhört.
5 Stellen Sie eine WPS-Verbindung auf dem
Computer her.
Zum Verbinden siehe Bedienungsanleitung für das Gerät.
1 Halten Sie die Netztaste zum Ausschalten
gedrückt.
2 Trennen Sie das LAN-Kabel ab, das die Kamera
mit dem Computer verbindet.
3 Stellen Sie den Netzwerkmodus-Schalter auf
"DIRECT".
4 Halten Sie die Netztaste zum Einschalten
gedrückt.
Die Aufnahmetaste beginnt zu blinken. Warten Sie, bis sie zu blinken aufhört.
5 Stellen Sie die Verbindung zu DIRECT-**JVCCAM
über das WLAN des Computers.
• Zum Verbinden siehe Bedienungsanleitung für das Gerät.
• Beim Kauf ist "password" als Passwort eingestellt.
Vorbereitung
6 Halten Sie die Taste "WPS" gedrückt.
Wenn die Taste "WPS" zu blinken aufhört und ständig leuchtet, ist die Verbindung hergestellt. Wenn die Verbindung nicht innerhalb von zwei Minuten hergestellt werden kann, schaltet die Taste "WPS" aus. Versuchen Sie es erneut oder nehmen Sie die Einrichtung manuell vor.
23

Anschließen mehrerer Kameras

Zum Anschließen mehrerer Kameras konfigurieren Sie die folgenden Einstellungen.
1 Wählen Sie "ÜBERWACHUNGS-EINST." in
"NETZWERK".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "NETZWERK".
Vorbereitung
2 Ändern Sie "PORT-NUMMER" (1 bis 65535), so
dass die Nummern unter den Kameras nicht dupliziert werden.
4 Wählen Sie "ALLGEMEINE EINST." in
"VERWALTEN".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "VERWALTEN".
5 Ändern Sie "KAMERANAME", so dass sie nicht
unter den Kameras nicht dupliziert werden.
(Beispiel) Kamera1: 10080 Kamera2: 10082 Kamera3: 10083
3 Klicken Sie auf die Schaltfläche "SPEICH".
6 Klicken Sie auf die Schaltfläche "SPEICH".
24

Anbringen des Schwenkneigers

Der mitgelieferte Schwenkneiger erlaubt es Ihnen, die Kamera mittels Ihres Computers oder Smartphones zu schwenken (horizontal zu bewegen) und zu neigen (vertikal zu bewegen).
• Entfernen Sie alle Kabel, bevor Sie den Schwenkneiger anbringen.
• Schließen Sie bei Verwendung des Schwenkneigers das Netzteil, das Netzkabel und das externe Mikrofon am Schwenkneiger an.
• Bestätigen Sie die Lochposition an der Unterseite zum Anbringen.
• Bringen Sie die Kamera fest an und stellen Sie sicher, dass sie nicht angehoben ist.
• Halten Sie den Schwenkneiger, nicht die Kamera, beim Tragen. Durch Halten an der Kamera kann eine Fehlfunktion verursacht werden.
Vorbereitung

Anbringen des Schwenkneigers

1 Drücken Sie die Kamera gerade nach unten.
Richtung (vorne)
2 Schrauben Sie die Kamera fest.
• Der Schwenkneiger arbeitet nicht richtig, wenn er schräge, umgekehrt oder auf der Seite liegend platziert ist.
25

Anschließen des Netzteils

Schließen Sie das mitgelieferte Netzteil an den DC-Anschluss des Schwenkneigers an.
• Entriegeln Sie den Schwenkneiger vor dem Anschließen des Netzteils. ( ➭ Seite 7)
• Entfernen Sie sämtliches Band vom Schwenkneiger.
Vorbereitung
Netzteil (mitgeliefert) Wandlerkabel (mitgeliefert)

Abnehmen des Schwenkneigers

Zum Verwenden der Kamera alleine ( ➭ Seite 32) nehmen Sie den Schwenkneiger ab.
1 Lösen Sie die Kamerabefestigungsschraube
ausreichend.
2 Halten Sie das Gerät und den Schwenkneiger
und ziehen Sie gerade hoch.
• Nach dem Anschließen des Netzteils schaltet das Gerät ein, und der Schwenkneiger bewegt sich automatisch zur Positionsjustierung. Der Schwenkneiger bewegt sich bei jedem Einschalten des Gerätes.
• Das Betriebslämpchen blinkt, wenn die Positionsjustierung fehlschlägt. Schalten Sie das Gerät zur Neujustierung aus. (Die Positionsjustierung kann fehlgeschlagen sein, wenn das Betriebslämpchen nicht blinkt.)
Wenn der Schwenkneiger nicht verwendet wird, schließen Sie das Netzteil, das AV-Kabel und das externe Mikrofon an die Kamera selber an.
26

Herstellen einer verkabelten Verbindung

Beim Herstellen einer Kabelverbindung zum Computer oder Zugangspunkt bringen Sie die mitgelieferten LAN­Kabel wie folgt an.
Erforderliche Betriebsumgebung
Browser: Internet Explorer 9 oder höher
1 Stellen Sie den Netzwerkmodus-Schalter auf "LAN(OFF)".
Vorbereitung
• Wenn der Netzwerkmodus-Schalter auf [DIRECT] oder [WLAN] gestellt wird, kann die LAN-Buchse nicht verwendet werden.
• In eingeschaltetem Zustand ändert das Umstellen des Netzwerkmodus-Schalters nicht die Einstellung.
2 Bringen Sie das Wandlerkabel am Anschlag des LAN-Kabels an.
Anschlag
3 Bringen Sie das LAN-Kabel am Gerät in numerischer Reihenfolge an.
2
1
Halten Sie das Gelenk vorsichtig und führen Sie ein.
3
• Bringen Sie das Kabel ohne Verdrehen an.
• Stellen Sie bei Verwendung eines Stativs sicher, dass das Kabel nicht den Stativgriff berührt.
• Verlegen Sie das Kabel so, dass es nicht behindert wird. Andernfalls kann sich der Schwenkneiger nicht richtig bewegen.
• Verwenden Sie keine Kabel (AV-Kabel, Mikrofon, usw.) mit L-förmigen Steckern.
• Die Mittenposition der Kamera kann bei Umständen wie niedrigen Temperaturen leicht abweichen; dies ist normal und keine Fehlfunktion.
4 Schließen Sie die Kamera über das LAN-Kabel an Ihren Computer an.
27

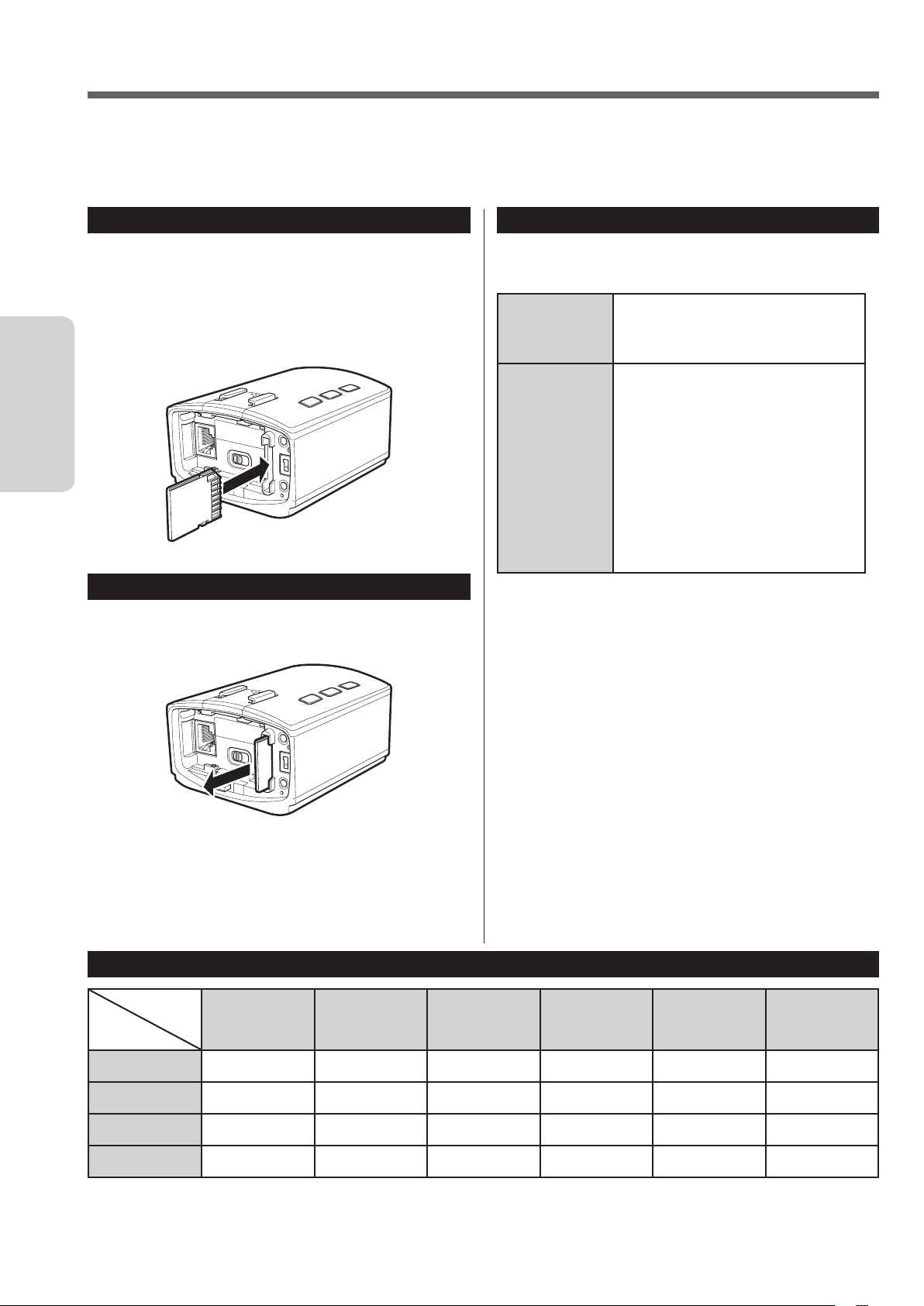

Einsetzen/Entnehmen einer SD-Karte

Setzen Sie eine separat gekaufte SD-Karte ein, um aufgezeichnete Daten auf der Karte zu speichern. Die gespeicherten Daten können gelöscht/von einem Browser heruntergeladen werden.
• Schalten Sie die Stromversorgung vor dem Einsetzen/Entnehmen der SD-Karte aus.
• Die gespeicherten Daten können mit Windows Media Player 12 ( ➭ Seite 37) abgespielt werden.

Einsetzen

Setzen Sie die Karte gerade mit der Kontaktseite nach rechts weisend ein.
• Stellen Sie sicher, dass der Schreibschutzschalter
Vorbereitung
der SD-Karte nicht auf LOCK (Schreibschutz) gestellt ist.

Entnehmen

Drücken Sie die Karte einmal ein, und ziehen Sie sie gerade heraus.

Kompatible SD-Karten

Die richtige Funktion ist für die folgenden SD-Karten geprüft.
Panasonic
Hersteller
Video
• Bei Verwendung anderer SD-Karten (einschließlich SDHC/SDXC-Karten) als den oben angegebenen besteht das Risiko von Aufnahmeversagen oder Datenverlust.
• Nicht alle SD-Kartenfunktionen werden garantiert. Manche Funktionen können aufgrund von Änderungen der technischen Daten usw. nicht ausgeführt werden.
• Berühren Sie nicht die Kontakte an der SD-Karte. Dadurch kann Datenverlust verursacht werden.
TOSHIBA SanDisk Mit Klasse 4 oder höher kompatible SD-Karte (2 GB) Mit Klasse 4 oder höher kompatible SDHC-Karte (4 GB bis 32 GB) Mit Klasse 4 oder höher kompatible SDXC-Karte (48 GB bis 64 GB) (Bei Aufnahme mit Videoqualität wird "UXP" Klasse 6 oder höher empfohlen.)
28

Ungefähre Aufnahmezeiten

Modus
Kapazität
UXP
XP
SP
EP
Die obigen Zeitangaben dienen nur als ungefähre Richtlinie. Je nach Situation können sie kürzer sein.
4 GB 8 GB 16 GB 32 GB 48 GB 64 GB
20 Min. 40 Min. 1 Std. 20 Min. 2 Std. 50 Min. 4 Std. 10 Min. 5 Std. 40 Min.
30 Min. 1 Std. 2 Std. 4 Std. 6 Std. 8 Std. 10 Min.
40 Min. 1 Std. 20 Min. 2 Std. 50 Min. 5 Std. 50 Min. 8 Std. 30 Min.
1 Std. 40 Min. 3 Std. 30 Min. 7 Std. 10 Min.
14 Std. 40 Min. 21 Std. 30 Min. 28 Std. 50 Min.
11 Std. 30 Min.

Anbringen/Abnehmen des Akkus

Die Kamera kann auch mit Akkustrom alleine laufen. Wenn der Akku (BN-VG114E, BN-VG121E, BN-VG138E) (getrennt erhältlich) angebracht ist, können Videos auch an Orten übertragen/aufgenommen werden, wo das Netzteil nicht verwendet werden kann.
• Der Akku kann nicht verwendet werden, wenn der Schwenkneiger angebracht ist.
• Schalten Sie die Stromversorgung vor dem Anbringen/Abnehmen des Akkus aus.
• Folgendes kann nicht verwendet werden, wenn der Akku angebracht ist: – LAN-Anschluss, Netzwerkmodus-Schalter, Rückstelltaste
ACHTUNG
• Achten Sie darauf, einen Original-Akku zu verwenden. Wenn ein Akku einer anderen Marke verwendet wird, können Sicherheit und Leistung nicht garantiert werden.
• Der Ladevorgang kann lange dauern oder an Orten außerhalb des Betriebstemperaturbereichs unmöglich sein.
Vorbereitung

Anbringen

Setzen Sie den Akku tief ein und schieben ihn dann nach rechts, bis er einrastet.

Entnehmen

Schieben Sie den Akku nach links und ziehen ihn heraus, während Sie den Hebel unter die Batterie drücken.
Ungefähre Ladezeiten
Ladezeit
BN-VG114E (getrennt erhältlich)
BN-VG121E (getrennt erhältlich)
BN-VG138E (getrennt erhältlich)
2 Std. 30 min.
3 Std. 30 min.
6 Std. 10 min.
Ungefähre Aufnahmezeiten
BN-VG114E (getrennt erhältlich)
Tatsächliche
Aufnahmezeit
35 min. 1 Std. 00 min.
Kontinuierliche
Aufnahmezeit

Laden

Schließen Sie den Adapter am DC-Anschluss der Kamera an und schalten die Stromversorgung aus. Der Ladevorgang beginnt. Die Netztaste der Kamera blinkt beim Ladevorgang. Die Netztaste erlischt, wenn der Ladevorgang fertig ist.
BN-VG121E (getrennt erhältlich)
BN-VG138E (getrennt erhältlich)
55 min. 1 Std. 35 min.
1 Std. 35 Min. 2 Std. 55 Min.
29

Anschließen eines externen Mikrofons

Schließen Sie ein externes Mikrofon zum Aufnehmen externer Töne an. Schließen Sie ein handelsübliches Mikrofon an die MIC-Buchse des Schwenkneigers an, wenn dieser angebracht ist, oder an die Kamera, wenn er nicht angebracht ist.
• Verwenden Sie einen Typ mit Einsteck-Stromversorgung.
• Verwenden Sie keine Mikrofone L-förmigen Steckern.
• Schalten Sie die Stromversorgung vor dem Anschließen/Abtrennen des Mikrofons aus.
• Ohne ein externes Mikrofon kann das interne Mikrofon Umgebungsgeräusche aufzeichnen.
• Wenn die Töne zu laut oder zu leise sind, ändern Sie die "MIKROFONPEGELEINST.". ( ➭ Seite 45)
Vorbereitung

Anschließen an die Kamera

Mikrofon (im Fachhandel erhältlich)
3,5 mm Stereo-Mikrofonbuchse
f

Anbringen an den Hot Shoe

1 Entfernen Sie die Abdeckung des Hot Shoe.
An
schließen an den Schwenkneiger
Mikrofon (im Fachhandel erhältlich)
3,5 mm Stereo-Mikrofonbuchse
f
30
2 Bringen Sie das Mikrofon an.

Anschließen des AV-Kabels

Anschließen an ein Fernsehgerät o.ä. über ein AV-Kabel (getrennt erhältlich) erlaubt es Ihnen, aufgenommene/ übertragene BIlder auch ohne einen Computer oder ein mobiles Terminal zu betrachten. Schließen Sie ein separat gekauftes AV-Kabel an den AV-Anschluss des Schwenkneigers an, wenn dieser angebracht ist, oder an die Kamera, wenn er nicht angebracht ist.
• Schalten Sie die Stromversorgung vor dem Anschließen/Abtrennen des AV-Kabels aus.
• Verwenden Sie den f3,5 mm 4-poligen Ministeckertyp. Verwenden Sie keinen L-förmigen Ministecker.

Anschließen an die Kamera

Video-Eingang
Video-Eingang (Gelb) Audio-Eingang (L) Audio-Eingang (R)
Fernsehgerät, usw.
(Weiß) (Rot)
AV-Kabel
(getrennt erhältlich)

Anschließen an den Schwenkneiger

Video-Eingang
Video-Eingang(Gelb) (Weiß) (Rot)
AV-Kabel
(getrennt erhältlich)
Audio-Eingang (L)
Audio-Eingang (R)
Fernsehgerät, usw.
Vorbereitung
31

Verwendung des Geräts alleine

Setzen Sie eine SD-Karte ein und bringen Sie den Akku an, so dass Sie das Gerät als eine normale Videokamera tragen und verwenden können. Stellen Sie ein, ob aufgenommene Videos auf SD-Karte gespeichert oder drahtlos über Streaming übertragen werden sollen. ( ➭ Seite 41)

Einschalten/Ausschalten

Einschalten
Halten Sie die Netztaste gedrückt. Die Aufnahmetaste beginnt zu blinken. Warten Sie, bis sie zu blinken aufhört.
Ausschalten
Halten Sie die Netztaste erneut gedrückt. Die Netztaste erlischt.
Verwendung

Starten/Stoppen der Aufnahme

Beginnen des Aufnahmevorgangs
Drücken Sie die Aufnahmetaste. Die Aufnahmetaste blinkt. Die Taste blinkt schnell für 2 Sekunden, wenn die Aufnahme nicht starten kann. Prüfen Sie die SD-Karte oder die Einstellungen des Geräts.
Stoppen der Aufnahme
Drücken Sie die Aufnahmetaste erneut. Die Aufnahmetaste erlischt.
ACHTUNG
• Die Stromversorgung wird automatisch ausgeschaltet, wenn "AUTO POWER AUS" auf "EIN" geschaltet ist, das Gerät mit Akkustrom läuft, und 5 Minuten lang keine Bedienung vorgenommen wird. ( ➭ Seite 46)
• Die Aufnahme stoppt automatisch, da sie nicht 12 oder mehr Stunden ununterbrochen ausgeführt werden kann.
32

Steuerung von einem Webbrowser

Sie können das Gerät von einem Webbrowser steuern, ohne zusätzliche Software zu installieren. Zum Betrachten eines Videos über ein Netzwerk müssen die "ÜBERWACHUNGS-EINST." ( ➭ Seite 18) eingestellt sein.
Erforderliche Betriebsumgebung
Betriebssystem: Windows 7 Browser: Internet Explorer 9 oder höher

Anmelden

Verwenden Sie "BENUTZERNAME" und "PASSWORT" des Administrators ( ➭ Seite 16).
1 Wenn das Gerät nicht eingeschaltet ist, halten
Sie die Netztaste zum Einschalten gedrückt.
Die Aufnahmetaste beginnt zu blinken. Warten Sie, bis sie zu blinken aufhört.
2 Starten Sie Internet Explorer und geben Sie
"http://(IP-Adresse der Kamera): 80" in der Adressleiste ein.
• Wenn eine Kabelverbindung hergestellt ist, ist die werkseitige Einstellung für die IP-Adresse der Kamera "192.168.1.100".
• Wenn die Kamera drahtlos verbunden ist, ist die werkseitige Einstellung, dass die IP-Adresse der Kamera automatisch vom Zugangspunkt zugewiesen wird. Zum Zuweisen von Werten siehe Einstellen-Bildschirmansicht usw. für den Zugangspunkt.
• Um vom Internet auf die Kamera zuzugreifen, geben Sie die über den DDNS-Dienst erhaltene URL anstelle der IP-Adresse der Kamera ein.
( ➭ Seite 18)
Verwendung
3 Geben Sie Benutzernamen und Passwort des
Administrators ein.
Anfangseinstellung: BENUTZERNAME "root", PASSWORT "password".
4 Klicken Sie auf die Schaltfläche "ANMELDEN".
Wenn die Anmeldung erfolgreich ist, erscheint die Bildschirmansicht "MONITOR".
33

Steuern der Kamera (Registerkarte "MONITOR")

Steuern Sie die Kamera und betrachten Sie Bilder in der Registerkarte "MONITOR".
1
2
3
Register
1
Verwendung
Schaltet die Anzeige um.
"MONITOR"
Steuern Sie die Kamera und betrachten Sie gestreamte Bilder.
"DATEIMANAGEMENT"
Löschen Sie auf SD-Karte gespeicherte Dateien oder laden Sie sie auf Ihren Computer herunter.
( ➭ Seite 37) "STATUS" Prüfen Sie den Meldungsverlauf. ( ➭ Seite 38)
Bedienfeld
2
Steuern Sie die Kamera/den Schwenkneiger.
1
Sie können den Zoom-Betrag in den "KAMERA­EINSTELLUNGEN" (Seite 45) ändern.
Schwenkneiger
2
Schwenken/Neigen Sie die Kamera in die geklickte Richtung. Sie können den Winkel in den
"SCHWENKNEIGER-EINST." (Seite 45) ändern.
"PRESET"-Taste
3
Klicken Sie auf die Schaltfläche "1", "2" oder "3", um die Kamera in der der betreffenden Schaltfläche zugewiesenen Richtung zu bewegen.
"ZURÜCK ZUR MITTE"-Taste
4
Setzen Sie die Schwenk-/Neigeposition zurück, um die Kamera nach vorne zurückzubringen.
"ALS VORGABE SPEICH."-Taste
5
Klicken Sie auf die Schaltfläche "1", "2" oder "3", um die aktuelle Kameraposition auf die betreffenden Schaltfläche vorzugeben.
Meldungsleiste
3
Zeigt eine Fehlermeldung usw. an.
4
5
6
7
34
1
2
3
4
Zoom
5
"ABMELDEN"
4
Klicken Sie hier zum Abmelden.
Status
5
Zeigt den aktuellen Status wie die restliche Batteriestärke an.
1 2 3
Schwenkwinkel
1
Zeigt den aktuellen Schwenkwinkel (rechts/links) an (als grobe Richtlinie).
Neigewinkel
2
Zeigt den aktuellen Neigewinkel (auf/ab) an (als grobe Richtlinie).
Zoomverhältnis
3
Zeigt das aktuelle Zoomverhältnis an.
4 5 6 7 8
Aufnahmestatus
4
Zeigt den Kamera-Status an. STANDBY: Aufnahme läuft nicht REC: Aufnahme läuft
Aufnahmemodus
5
Aufnahmemodus: UXP, XP, SP, EP
SD-Karte
6
Zeigt an, dass eine SD-Karte verwendet werden kann.
Verbleibende Aufnahmezeit
7
Zeigt die verbleibende Aufnahmezeit an.
Betriebsstromstatus
8
Zeigt den Betriebsstromstatus an.
(Grün): Restliche Akkustärke: 60 % oder
mehr
(Grün): Restliche Akkustärke: 50 bis 60 % (Gelb): Restliche Akkustärke: 40 bis 50 % (Gelb): Restliche Akkustärke: 30 bis 40 % (Rot): Restliche Akkustärke: 20 bis 30 % (Rot): Restliche Akkustärke: 0 bis 20 % : Läuft mit dem Netzteil.
Verwendung
9 p
Neuladen-Schaltfläche
9
Aktualisieren Sie Bilder.
Einstellungen-Schaltfläche
p
Zeigt die Einstellungen-Bildschirmansicht an. ( ➭ Seite 36)
"STREAM-EINSTELLUNGEN"
6
Wählen Sie ein Stream-Format.
Aufnahme-Schaltfläche/Stopp-Schaltfläche
7
: Beginnen Sie den Aufnahmevorgang.
●
: Stoppen Sie den Aufnahmevorgang.
■
ACHTUNG
• Die Aufnahme stoppt automatisch, da sie nicht 12 oder mehr Stunden ununterbrochen ausgeführt werden kann.
35
Konfigurieren der Kameraeinstellungen
Ändern Sie die Kameraeinstellungen.
1
2 3
4
5
6
7
8
9
0
-
=
"AUTOM. AUFNAHME"
Verwendung
1
Schalten Sie die Funktion "AUTOM. AUFNAHME" ein/aus, mittels der nur aufgenommen wird, wenn sich die Szene ändert. Wenn die Einstellung auf "EIN" gesetzt wird, werden die folgenden Einstellungen automatisch geändert: "HELLIGKEIT EINST.": "AUTO" "BILD-STABILISIERUNG": "AUS" "LICHT": "AUS" Bei Einstellung auf EIN können Sie nicht die Aufnahme starten, die Kamera schwenken/neigen oder die Einstellung "BILDAUFHELLUNG" ändern. Der Digitalzoom wird automatisch auf den optischen Zoombereich eingestellt.
"FOCUS"*
2
Ändern Sie die Fokuseinstellung. "AUTO": Fokussiert automatisch auf das Motiv, wenn es sich bewegt oder ändert. "FESTGELEGT": Zeigt die aktuelle Fokusposition an.
"BILD-STABILISIERUNG"*
3
Wählen Sie "AUS", "LEICHT", "MITTEL" oder "STARK" für den Bildstabilisator.
"HELLIGKEIT EINST."
4
Wählen Sie "–6" bis "+6" oder AUTO für die Hellichkeit.
"VERSCHLUSSGESCHW."
5
Wählen Sie "1/2" bis "1/4000" oder "AUTO" für die Verschlusszeit.
"WEISSABGLEICH"
6
Wählen Sie "AUTO", "SONNIG", "WOLKIG", "HALOGEN", "MAN. WEISSABGLEICH" für die Steuerung, die die Farbempfindlichkeit der Kamera entsprechend der Umgebung justiert. "MAN.
WEISSABGLEICH" justiert den Weißabgleich basierend auf dem aktuellen Bild, das Sie durch Klicken auf die Schaltfläche "IMPORT" importieren. (Klicken Sie auf die Schaltfläche, während ein weißes Blatt Papier als Vollbild aufgenommen wird.)
"VIDEOQUALITÄT"*
7
Wählen Sie "UXP", "XP", "SP" oder "EP" für die Qualität von Videos, die auf einer SD-Karte gespeichert werden sollen. Für Aufnahmezeiten in jedem Modus siehe Seite 28.
"LICHT"
8
Wählen Sie "AUS", "EIN" oder "AUTO" für den Status der LED-Leuchte.
"INFO LAMP"
9
Wählen Sie "AUS" oder "EIN" für die Info-Leuchte.
"BILDAUFHELLUNG"*
0
Wählen Sie "AUS", "EIN" oder "AUTO SLOW SHUTTER" für Maßnahmen, wenn das Bild nicht hell ist.
"DATUM/ZEIT-AUFNAHME"
-
Wählen Sie "AUS" (Nicht aufgenommen), "OBEN LINKS", " RECHTS OBEN", " LINKS UNTEN" oder "UNTEN RECHTS" für die Position, wo Datum und Zeit aufgezeichnet werden.
"ZEIGT DIE ZWEITE"
=
Wählen Sie "AUS" oder "EIN" für die zweite Anzeige von "DATUM/ZEIT-AUFNAHME".
* Kann nicht während der Aufnahme geändert
werden.
36

Verwalten von auf SD-Karte gespeicherten Dateien (Registerkarte "DATEIMANAGEMENT")

Verwenden Sie die Registerkarte "DATEIMANAGEMENT", um auf der SD-Karte gespeicherte Dateien zu übertragen/löschen.
3
1
2
"ÜBERTRAGUNG"
1
Zum Herunterladen einer Videodatei zu Ihrem Computer klicken Sie zuerst auf diese Schaltfläche. Klicken Sie dann ein Miniaturbild zur Anzeige der Download-Bildschirmansicht auf einem Browser.
Miniaturbild
2
Nach dem Klicken auf "ÜBERTRAGUNG" oder "LÖSCHEN", klick Sie auf das Miniaturbild der Zieldatei für die Übertragung oder Löschung.
4
"LÖSCHEN"
3
Zum Löschen einer Videodatei klicken Sie zuerst auf diese Schaltfläche. Klicken Sie dann ein Miniaturbild zur Anzeige der Löschen-Bildschirmansicht. Zum Löschen klicken Sie auf "JA".
Seite bewegen
4
Klicken Sie auf "VORHERIGE SEITE" oder "NÄCHSTE SEITE", um die Miniaturbilder umzuschalten.
Verwendung
Ordner/Datei-Listen
Ordner und Dateien werden wie folgt auf einer SD-Karte gespeichert. Ordner und Dateien werden bei Bedarf erzeugt.
JVCCAM_SD]
[
(Verwaltungsinformation)
• Löschen/Verschieben/Umbenennen Sie keine Ordner und Dateien.
• Die gespeicherten Daten können mit Windows Media Player 12 ( ➭ Seite 37) abgespielt werden.
EXTMOV]
[
PRIVATE]
[
管理情報
(
)
MOV_0001.MTS MOV_0002.MTS MOV_0003.MTS ←（管理情報が壊れたファイル）
[AVCHD] [JVC]
(Videodateien mit defekter Verwaltungsinformation)
[BDMV]
[STREAM] [BACKUP] [CLIPINF] [PLAYLIST] [INDEX.BDM] [MOVIEOBJ.BDM]
[XXXXX.MTS]
.
.
.
(Videodatei)
←（動画ファイル）
37

Prüfen des Meldungsverlaufs (Registerkarte "STATUS")

Verwenden Sie die Registerkarte "STATUS" zum Prüfen von Fehlermeldungen oder aktuell angeschlossenen Benutzern. Die Registerkarte "STATUS" hat die Kategorien "KAMERA", "NETZWERK" und "BENUTZERANMELDUNG".
"KAMERA"
1
Register
1
Schaltet die Anzeige um.
"FEHLERINFO"
2
Zeigt den Fehlerverlauf von Kamera/Schwenkneiger an.
Verwendung
"NETZWERK"
2
"BENUTZERANMELDUNG"
"ANGEMELDETE BENUTZER"
1
Zeigt die angemeldeten Benutzer an.
"DEAKTIVIEREN"-Schaltfläche
2
Wählen Sie eine Zielbenutzer unter "ANGEMELDETE BENUTZER", um Verbindungen vom Benutzer unterbinden.
1
2
"FEHLERINFO"
1
Zeigt den Netzwerk-Fehlerverlauf an.
"EINSTELLUNGSINFO"
2
Zeigt die aktuellen Einstellungen an.
1
2
38

Verwendung von "JVC CAM Control"

Die mitgelieferte "JVC CAM Control" erlaubt es Ihnen, mehrere Kameras zu steuern.
Erforderliche Betriebsumgebung
Betriebssystem: Windows® 7 Home Premium (32-Bit/64-Bit, Vorinstalliert, mit SP1) CPU: Intel® CoreTM 2 Duo 2 GHz oder höher (Intel® CoreTM 2 Quad 2,66 GHz oder höher bei Verwendung von MPEG-2 TS(HD)) RAM: 2 GB oder mehr

Installieren von "JVC CAM Control"

1 Setzen Sie die mitgelieferte Software CD-ROM in
das CD/DVD-Laufwerk Ihres Computers.
2 Klicken Sie auf "JVC_CAM_Control_1.0.0.0
(JVC_CAM_Control_1.0.0.0.exe)" im Auto-Play­Fenster
• Wenn das Auto-Play-Fenster nicht erscheint,
doppelklicken Sie auf das Symbol "JVC_CAM_ Control_1.0.0.0 (JVC_CAM_Control_1.0.0.0.exe)" in der Software CD-ROM.
• Folgen Sie den Anweidungen auf dem Bildschirm
zum Fertigstellen der Installation.
• Wenn das Fenster der Benutzerkontensteuerung
erscheint, klicken Sie auf "Ja".
• 2 Symbole erscheinen auf Ihrem Desktop, wenn
die Installation fertig sit.

Streaming von Bildern

Installieren des mitgelieferten Kameratreibers erlaubt es Ihnen, dieses Gerät als Web-Kamera zu benutzen. Verwenden Sie Verteilungssoftware oder eine Website wie wie "Ustream Producer" (http://www.ustream. tv/producer) zum Streamen der Bilder. Der Kameratreiber und "JVC CAM Control" werden gleichzeitig installiert.
Verwendung
39

Verwendung des mobilen Terminals

Sie können die Kamera intuitiv auf dem Sensordisplay eines Smartphone/Tablet-Terminals bedienen. Außerdem kann die Kamera durch Bewegen des Tablet-Terminals geschwenkt/geneigt werden.

Namen von Apps für mobile Terminale

Es gibt drei Typen von Apps für mobile Terminale: Für Smartphone (Android OS), für Android Tablet und für iOS. Laden Sie die geeignete App herunter.
Für Smartphone (Android OS)
"JVC CAM Control Single" Erforderliche Betriebsumgebung: Android OS 2.3 oder höher Laden Sie diese vom Google Play Store herunter.
Für Android Tablet
"JVC CAM Control Multi" Erforderliche Betriebsumgebung: Android OS 2.3 oder
Verwendung
höher, Bildschirmgröße: 7 Zoll oder mehr, Auflösung: 1024 x 600 oder mehr Laden Sie diese vom Google Play Store herunter.
Für iPhone/iPod touch/iPad
"JVC CAM Control" Erforderliche Betriebsumgebung: iOS 5.1.1 oder höher Laden Sie diese vom App Store herunter.

Installieren der App für mobile Terminale

1 Laden Sie die zu Ihrer Umgebung passende
Software herunter.
• Smartphone (Android OS 2.3 oder höher)
Laden Sie "JVC CAM Control Single" vom Google Play Store herunter.
• Android Tablet (Android OS 2.3 oder höher, Bildschirmgröße: 7 Zoll oder mehr, Auflösung: 1024 x 600 oder mehr)
Laden Sie "JVC CAM Control Multi" vom Google Play Store herunter.
• iPhone/iPod touch/iPad (iOS 5.1.1 oder höher)
Laden Sie "JVC CAM Control" vom App Store herunter.
2 Folgen Sie den Anweidungen auf dem
Bildschirm zum Fertigstellen der Installation.
40

Liste der Einstellelemente

Wenn Sie sich als Administrator auf einem Browser auf Ihrem Computer anmelden, können Sie die Einstellungen ändern. Die Netzwerkeinstellungen werden in die Kategorien "NETZWERK", "KAMERA-/SCHENKNEIGER" and "VERWALTEN" unterteilt. Zur Anzeige der Liste der Einstellelemente, "Für Ihre Bedürfnisse geeignete Konfiguration der
Kameraeinstellungen" (Seite 13)

"NETZWERK"

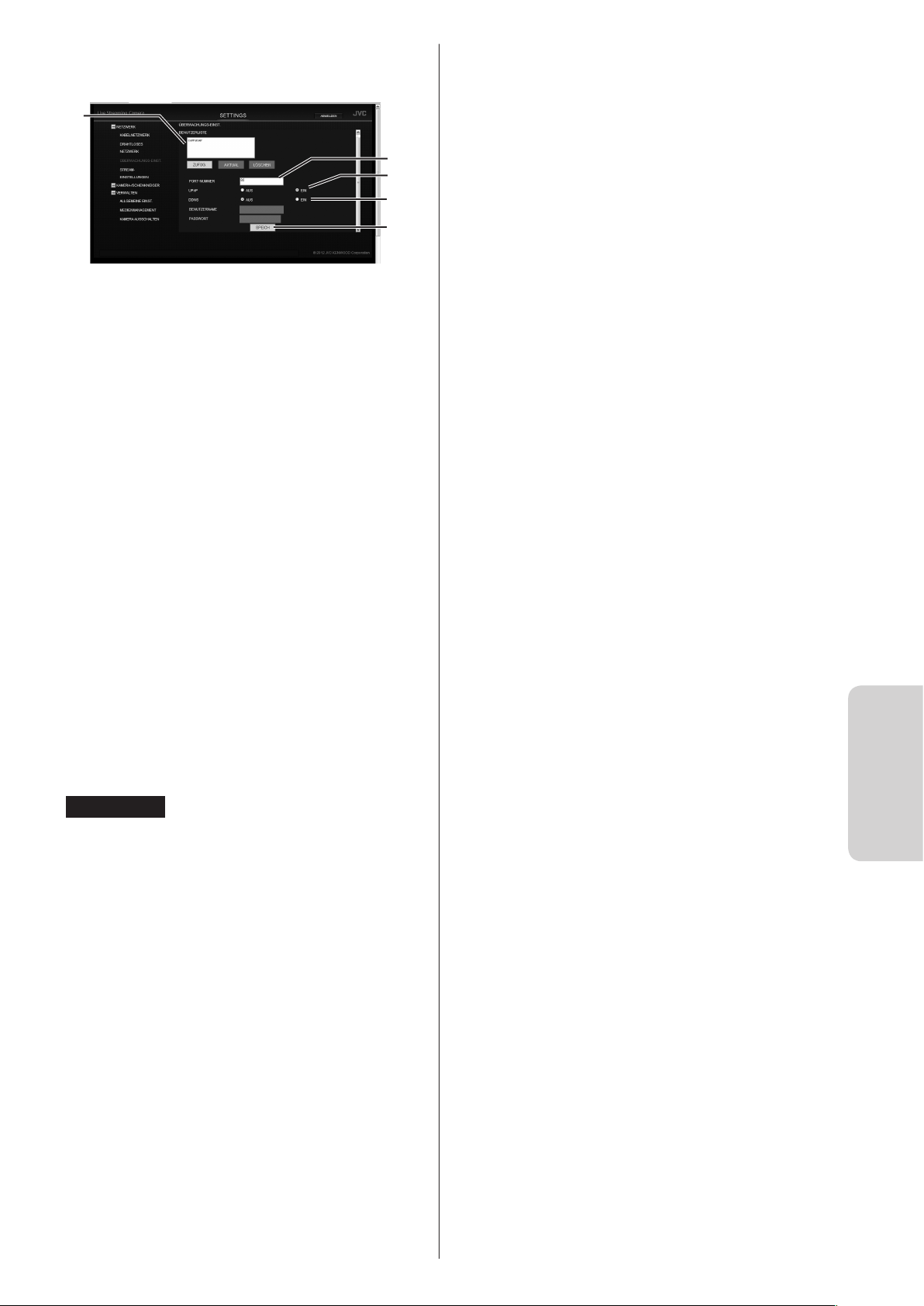

Konfigurieren Sie die Einstellungen für das Netzwerk und Streaming in "NETZWERK". "NETZWERK" ist in die Kategorien "KABELNETZWERK", "DRAHTLOSES NETZWERK", "ÜBERWACHUNGS-EINST." und "STREAM­EINSTELLUNGEN" unterteilt.
"KABELNETZWERK"
Ändern Sie die Einstellungen zum Herstellen einer verkabelten Verbindung.
1
2
"NETZWERK-EINST."
1
Wählen Sie "AUTO" oder "MANUELL". Wenn "MANUELL" gewählt ist, geben Sie "IP-ADRESSE", "SUBNETZMASKE", "DEFAULT­GATEWAY", "PRIMÄR-DNS", "SEKUNDÄR-DNS" entsprechend Ihrer Umgebung ein.
"MAC-ADRESSE"
2
Zeigt die MAC-Adresse (physische Adresse) des Geräts. Sie kann benötigt werden, wenn Sie von einem Computer oder Smartphone zugreifen.
"SPEICH"-Taste
3
Klicken Sie nach dem Vornehmen der obigen Einstellungen auf diese Schaltfläche, um die Änderungen zu speichern.
3
"DRAHTLOSES NETZWERK"
Ändern Sie die Einstellungen zum Herstellen einer drahtlosen Verbindung.
1
3 4
"DIREKTVERBINDUNG"
1
Einstellung zum drahtlosen Verbinden direkt mit einem Computer (Wi-Fi).
"SSID", "PASSWORT", "PASSWORT (BESTÄTIGEN)"
Ändern Sie die SSID und das Passwort des Geräts. Die SSID und das Passwort werden auf Ihrem Computer angezeigt. Geben Sie 2 bis 25 Zeichen für die SSID ein, und 8 bis 63 Zeichen für das Passwort.
"ERZW.GRUPPENBESITZER"
Stellen Sie ein, ob Sie zwangsweise Gruppenbesitzer bei direkter Verbindung werden wollen. Stellen Sie dies auf "AUS", wenn der Anschluss zu einem Wi-Fi Direct kompatiblen Gerät unmöglich ist. (Wenn dies auf "AUS" gestellt ist, können Sie keinen Anschluss zu einem Wi-Fi Direct inkompatiblen Gerät herstellen.)
"MAC-ADRESSE"
Zeigt die MAC-Adresse (physische Adresse) des Geräts bei Anschluss an einen Computer direkt (Wi-Fi Direct). Sie kann benötigt werden, wenn Sie von einem Computer oder Smartphone zugreifen.
2
Information
"ZUGANGSPUNKTVERBINDUNG"
2
41
Einstellung zur drahtlosen Verbindung mit einem Zugangspunkt (WLAN-Router) (Wi-Fi).
"REGISTRIERTER ZUGANGSPUNKT"
Listet bis zu acht Zugangspunkte auf, mit denen vorher eine Verbindung bestand.
"WÄHLEN"-Taste
Wählen Sie einen Zugangspunkt unter "REGISTRIERTER ZUGANGSPUNKT" und klicken Sie auf diese Schaltfläche, um das Verbindungsziel zu ändern.
"LÖSCHEN"-Taste
Wählen Sie einen Zugangspunkt unter "REGISTRIERTER ZUGANGSPUNKT" und klicken Sie auf diese Schaltfläche, um die Verbindungsinformation zu löschen.
"UPDATE"-Taste
Wählen Sie einen Zugangspunkt unter "REGISTRIERTER ZUGANGSPUNKT" und klicken Sie auf diese Schaltfläche, um die Verbindungsinformation zu aktualisieren.
"ZUFÜG."
3
Fügen Sie ein Verbindungsziel hinzu.
"SPEICH"-Taste
Zeigt die Bildschirmansicht "HINZUFÜGEN (SUCHEN)" an, um einen Zugangspunkt zu suchen und die Verbindung herzustellen. Bis zu zehn Zugangspunkte werden aufgelistet.
"MANUELL"-Taste
Zeigt die Bildschirmansicht "HINZUFÜGEN (MANUELL)" an, um die Verbindungsinformation manuell einzugeben.
1 2
3
"SSID", "AUTHENTIZ.METHODE",
1
"PASSWORT"
Geben Sie die für Ihre Umgebung geigneten Werte ein.
"NETZWERK-EINST."
2
Wählen Sie "AUTO" oder "MANUELL". Wenn "MANUELL" gewählt ist, geben Sie "IP­ADRESSE", "SUBNETZMASKE", "DEFAULT­GATEWAY", "PRIMÄR-DNS", "SEKUNDÄR­DNS" entsprechend Ihrer Umgebung ein.
"SPEICH"-Taste
3
Speichern Sie die Verbindungsinformationen und gehen Sie zur Bildschirmansicht "DRAHTLOSES NETZWERK" zurück.
Information
42
1
2 3
4
5
6
"SPEICH"-Taste
1
Suchen Sie erneut einen Zugangspunkt.
"AUTHENTIZ.METHODE"
2
Zeigt die Authentifizierungsmethode für den gewählten Zugangspunkt.
"PASSWORT"
3
Geben Sie das für die Verbindung verwendete Passwort ein.
"NETZWERK-EINST."
4
Wählen Sie "AUTO" oder "MANUELL".
"IP-ADRESSE", "SUBNETZMASKE",
5
"DEFAULT-GATEWAY", "PRIMÄR-DNS", "SEKUNDÄR-DNS"
Wenn "MANUELL" für "NETZWERK-EINST." gewählt ist, geben Sie direkt Werte ein, die zu Ihrer Umgebung passen.
"SPEICH"-Taste
6
Speichern Sie die Verbindungsinformationen und gehen Sie zur Bildschirmansicht "DRAHTLOSES NETZWERK" zurück.
"WPS PIN"-Taste
Zeigt die Bildschirmansicht "HINZUFÜGEN (WPS PIN)" an, um die Verbindung in WPS herzustellen. Geben Sie den angezeigten PIN­Code für die Basiseinheit ein, und klicken Sie auf die Schaltfläche "START".
"START"-Schaltfläche
1
Starten Sie die Verbindung.
"ZURÜCK"-Schaltfläche
2
Stoppen Sie die Verbindungs und gehen Sie zur Bildschirmansicht "DRAHTLOSES NETZWERK" zurück.
"MAC-ADRESSE"
4
Zeigt die MAC-Adresse (physische Adresse) des Geräts bei Anschluss an den Zugangspunkt an. Sie kann benötigt werden, wenn Sie von einem Computer oder Smartphone zugreifen.
1
2
"ÜBERWACHUNGS-EINST."
Ändern Sie die Einstellungen zum Verbinden über ein Netzwerk.
1
2 3
4
5
"BENUTZER (JVC CAM driver)"
1
Listet die registrierten Benutzer auf. Einzelheiten siehe Seite 19.
"ZUFÜG."-Taste
Bis zu vier Benutzer für den Kamera-Treiber können hinzugefügt werden.
"UPDATE"-Taste
Aktualisieren Sie den Benutzernamen und das Passwort des registrierten Benutzers.
"LÖSCHEN"-Taste
Löschen Sie den registrierten Benutzer.
"PORT-NUMMER"
2
Ändern Sie die dem Gerät zugewiesene Port­Nummer, z.b. wenn das Gerät mit anderen Geräten in Konflikt kommt.
"UPnP"
3
Wählen Sie "AUS" oder "EIN" für die UPnP (Universal Plug and Play)-Funktion. Stellen Sie dies auf "AUS", wenn Sie eine Verbindung zu einem mit UPnP inkompatiblen Zugangspunkt (WLAN-Router) herstellen oder mehrere mit UPnP kompatible Geräte angeschlossen sind.
ACHTUNG
Wenn die Netzwerkeinstellung der Kamera auf "MANUELL" gestellt ist, arbeitet UPnP nicht. Stellen Sie in diesem Fall Ihren Zugangspunkt so ein, dass Sie im Internet auf die Kamera zugreifen können. "UPnP" kann wie folgt je nach dem Zugangspunkt aufgerufen werden: – "IP Masquerade" – "Network Address Translation" – "Virtual Server"
Information
"DDNS"
4
Wählen Sie "AUS" oder "EIN" für die Funktion DDNS (Dynamic Domain Name System). Zur Verwendung unseres DDNS-Dienstes stellen Sie ihn auf "EIN" und geben "BENUTZERNAME" und "PASSWORT" ein.
( ➭ Seite 18)
"SPEICH"-Taste
5
Klicken Sie nach dem Vornehmen der obigen Einstellungen auf diese Schaltfläche, um die Änderungen zu speichern.
43

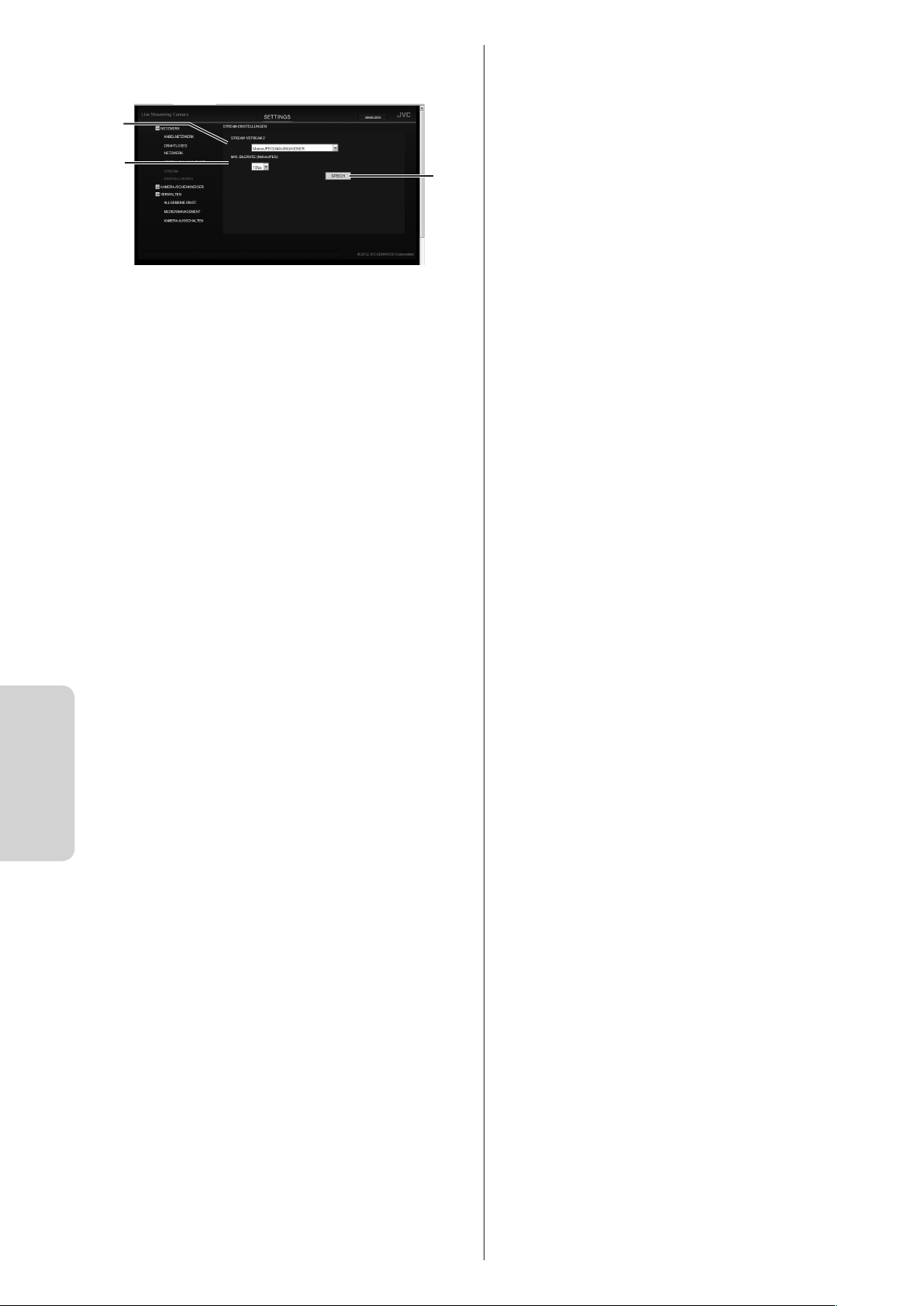

"STREAM-EINSTELLUNGEN"
Format zum Senden/Aufnehmen.
1
2
"STREAM 1/STREAM 2"
1
Wählen Sie eine Qualität für zu streamende Bilder unter den folgenden: "MotionJPEG(640x360)/KEINER" "MPEG-2 TS (720x576)/MotionJPEG (640x360)" "MPEG-2 TS (1920x1080)/MotionJPEG (640x360)"
"MAX. BILDRATE (MotionJPEG)"
2
Wählen Sie "12,5fps" oder "6,25fps" für die maximale Bildrate von MotionJPEG aus.
"SPEICH"-Taste
3
Klicken Sie nach dem Vornehmen der obigen Einstellungen auf diese Schaltfläche, um die Änderungen zu speichern.
3
Information
44

"KAMERA-/SCHENKNEIGER"

Konfigurieren Sie die Einstellungen für die Kamera und den Schwenkneiger in "KAMERA-/SCHWENKNEIGER". Es bestehen die Kategorien "KAMERA-EINSTELLUNGEN" und "SCHWENKNEIGER-EINST".
"KAMERA-EINSTELLUNGEN"
Ändern Sie die Kameraeinstellungen.
AUTOZOOM-RESET
1
Wählen Sie "AUS" oder " Zoomverhältnis automatisch rückstellt, wenn 5 Minuten lang keine Bedienung vorgenommen wird.
WINDFILTER
2
Wählen Sie "AUS" oder "EIN" für die Funktion, die Rauschen wie Windgeräusche verringert.
MIKROFONPEGELEINST.
3
Wählen Sie "+2", "+1", "0", "-1" oder "-2" für den Audiopegel des externen Mikrofons. Wenn die Töne zu laut sind, stellen Sie sie auf einen niedrigeren Wert. Wenn die Töne zu leise sind, stellen Sie sie auf einen höheren Wert.
MAX. ZOOMVERHÄLTNIS
4
Wählen Sie die Zoommethode und das maximale Verhältnis. Die Optionen sind je nach Modell unterschiedlich. Wählen Sie "10X/OPTISCH", "16X/DYNAMISCH", "64X/DIGITAL" oder "200X/DIGITAL".
ZOOMWERT (ZOOM1)
5
Wählen Sie "x1", "x2" oder "x3" für den gezoomten Betrag, wenn die Taste gedrückt wird.
EIN
" für die Funktion, die das
1
2 3
4 5 6
7
"SCHWENKNEIGER-EINST"
Ändern Sie die Schwenkneiger-Einstellungen.
POSITION AUTO RESET
1
Wählen Sie "AUS" oder "EIN" für die Funktion, die die Kameraposition automatisch rückstellt, wenn 5 Minuten lang keine Bedienung vorgenommen wird.
Schwenkneiger-Drehwinkel
2
DREHWINKEL (SCHW1)
Stellen Sie den Wert im Bereich von 1 bis 90 Grad für den Drehwinkel ein, wenn die Schwenken­Taste gedrückt wird.
DREHWINKEL (SCHW2)
Stellen Sie den Wert im Bereich von 1 bis 90 Grad für den Drehwinkel ein, wenn die Schwenken­Taste gedrückt wird.
DREHWINKEL (NEIG1)
Stellen Sie den Wert im Bereich von 1 bis 70 Grad für den Drehwinkel ein, wenn die Neigen-Taste gedrückt wird.
DREHWINKEL (NEIG2)
Stellen Sie den Wert im Bereich von 1 bis 70 Grad für den Drehwinkel ein, wenn die Neigen-Taste gedrückt wird.
"SPEICH"-Taste
3
Klicken Sie nach dem Vornehmen der obigen Einstellungen auf diese Schaltfläche, um die Änderungen zu speichern.
1
2 3
Information
ZOOMWERT (ZOOM2)
6
Wählen Sie "x1", "x2" oder "x3" für den gezoomten Betrag, wenn die Taste gedrückt wird.
"SPEICH"-Taste
7
Klicken Sie nach dem Vornehmen der obigen Einstellungen auf diese Schaltfläche, um die Änderungen zu speichern.
45

"VERWALTEN"

Konfigurieren Sie die Einstellungen für den Administrator und Hardware in "VERWALTEN". Es bestehen die Kategorien "ALLGEMEINE EINST.", "MEDIENMANAGEMENT" und "KAMERA AUSSCHALTEN".
"ALLGEMEINE EINST."
Ändern Sie die Einstellungen für den Administrator und die Kamera.
1
2
3
4
5
6
7
"KAMERANAME"
1
Geben Sie 1 bis 15 Zeichen für den Kameranamen ein, der beim Betrachten angezeigt wird. (Nur 1-Byte alphanumerische Zeichen)
"ADMINISTRATOR-BENUTZER/-PASSWORT
2
ÄNDERN"
Klicken Sie auf die Schaltfläche "AKTUAL." rechts, um den Benutzernamen und das Passwort des Administrators zu ändern. ( ➭ Seite 16)
"MEDIENMANAGEMENT"
Formatieren Sie die SD-Karte.
"UHR EINSTELLEN"
3
Klicken Sie auf die Schaltfläche "EINST." rechts,
Information
um die interne Uhr einzustellen. ( ➭ Seite 15)
"ANZEIGE DATUMSTYP"
4
Wählen Sie "JJJJ.MM.TT", "TT.MM.JJJJ" oder " MM.TT.JJJJ" für das Format des beim Betrachten angezeigten Datums. Wählen Sie außerdem "12h" (12-Stunden­Format) oder "24h" (24-Stunden-Format) für die Zeitanzeige.
"AUTO POWER AUS"
5
Wählen Sie "AUS" oder "EIN" für die Funktion, die die Stromversorgung automatisch ausschaltet, wenn das Gerät mit Akkustrom läuft und 5 Minuten lang keine Bedienung vorgenommen wird.
"AKTUAL"
6
Schreiben Sie die Aktualisierungsdaten auf die SD­Karte und klicken Sie dann auf die Schaltfläche "AUSF.", um die Firmware zu aktualisieren.
( ➭ Seite 57)
46
"WERKSVORGABE"
7
Klicken Sie auf die Schaltfläche "AUSF.", um alle Einstellungen auf werkseitige Vorgaben zurückzusetzen. ( ➭ Seite 56)
"KAMERA AUSSCHALTEN"
Klicken Sie auf die Schaltfläche "AUSF.", um die Kamera über Fernbedienung auszuschalten.
ACHTUNG
* Die Stromversorgung kann nicht über Fernbedienung eingeschaltet werden.
Information
47

Fehlersuche

Verbindung

Problem Prüfen Siehe
Der Akku kann nicht geladen werden.
Das Gerät schaltet bei Akkubetrieb nicht ein.
Die SD-Karte kann nicht eingesetzt werden.
Das Gerät schaltet bei Akkubetrieb nicht ein, wenn der Schwenkneiger angebracht ist.
• Prüfen Sie die restliche Akkustärke. Der Akku wird nicht länger geladen, wenn er bereits voll ist.
• Laden Sie den Akku.
• Prüfen Sie, ob der Anschluss verschmutzt ist. Falls er verschmutzt ist, säubern Sie ihn mit einem Wattetupfer o.ä.
• Prüfen Sie die Ausrichtung der Karte.
• Prüfen Sie, ob die Kamera fest am Schwenkneiger angebracht ist.
• Prüfen Sie, ob das Netzteil am Schwenkneiger angeschlossen ist.
Seite 35
Seite 29
Seite 28
Seite 25
Seite 26
Information
48

Einrichtung

Problem Prüfen Siehe
Sie können die Verbindung zum Gerät nicht herstellen, auch wenn Sie zu Hause sind. (Sie müssen die URL eingeben.)
Sie haben die URL eingegeben, aber das Gerät wird nicht gefunden. (Beim Verbinden mit dem Internet)
• Prüfen Sie, ob die drahtlose (Wi-Fi) Verbindung fertig ist.
• Prüfen Sie, ob das Verbindungsziel eines Computers oder mobilen Terminals auf die Kamera eingestellt ist.
• Schalten Sie das Gerät, den Computer und das mobile Terminal ein und versuchen Sie den Vorgang erneut.
• Prüfen Sie, ob die UPnP-Funktion des Zugangspunkts (WLAN-Router) aktiviert ist. Sie können die Verbindung nicht herstellen, wenn es deaktiviert oder inkompatibel ist.
• Sie können die Verbindung nicht herstellen, wenn mehrere Zugangspunkte verwendet werden.
• Prüfen Sie, ob DDNS richtig eingestellt ist.
• Prüfen Sie, ob die UPnP-Funktion des Geräts aktiviert ist. Sie können die Verbindung nicht herstellen, wenn es deaktiviert ist.
• UPnP ist nicht verfügbare, wenn Sie das Kameranetzwerk (IP-Adresse) manuell eingestellt haben.
• Prüfen Sie, ob die am Gerät verwendete Port-Nummer einzigartig und zur Verwendung am Zugangspunkt eingestellt ist.
• Schalten Sie das Gerät, den Computer und das mobile Terminal ein und versuchen Sie den Vorgang erneut.
Seite 20
–
–
Seite 18 Seite 43
Seite 43
Seite 43
–
Sie haben die URL eingegeben, aber Zugriff auf das Gerät ist nicht möglich. (Sie müssen Eingabe von Benutzernamen und Passwort vornehmen.)
Wenn das Gerät verbunden ist, kann nicht von einem Computer auf das Internet zugegriffen werden.
Die Verbindung wird unterbrochen, oder "KEIN KOMPATIBLES GERÄT GEFUNDEN" wird angezeigt.
• Geben Sie Benutzernamen und Passwort ein. Für das Administratorkonto ist die Anfangseinstellung des Benutzernamens "root" und die des Passworts ist "password".
• Wenn das Gerät direkt mit dem Computer verbunden ist, kann der Computer nicht mit dem Zugangspunkt (WLAN-Router) verbunden werden.
• Verbinden Sie den Computer erneut mit dem Zugangspunkt. Wenn der Computer versehentlich mit dem Gerät verbunden wurde, löschen Sie die Setup­Information am Gerät vom Computer.
• Stellen Sie den Netzwerkmodus-Schalter auf eine andere Einstellung als "DIRECT".
• Versuchen Sie die Verbindung erneut in einer besseren Empfangsumgebung. Wenn ein sehr großer Abstand besteht oder Störungen vorhanden sind, oder wenn ein Mikrowellenherd oder anderes drahtloses Gerät in der Nähe ist, kann die Kommunikationsgeschwindigkeit sinken, oder Verbindungsherstellung kann unmöglich sein.
• Schalten Sie den Computer und das mobile Terminal ein und versuchen Sie den Vorgang erneut.
• Die Kameras arbeiten möglicherweise nicht richtig, wenn mehrere Kameras angeschlossen sind. Verringern Sie die Anzahl der drahtlos verbundenen Kameras, indem Sie die Verbindung zum Zugangspunkt über LAN-Kabel herstellen.
Seite 16
Information
Seite 5
–
49
Problem Prüfen Siehe
Der Zugangspunkt (WLAN-Router) kann nicht gefunden werden.
• Versuchen Sie die Verbindung erneut in einer besseren Empfangsumgebung. Wenn ein sehr großer Abstand besteht oder Störungen vorhanden sind, oder wenn ein Mikrowellenherd oder anderes drahtloses Gerät in der Nähe ist, kann die Kommunikationsgeschwindigkeit sinken, oder Verbindungsherstellung kann unmöglich sein.
• Wenn eine Stealth-SSID zum Zugangspunkt zugewiesen ist, schalten Sie diese aus.
• Wenn es viele Zugangspunkte gibt, kann es sein, dass der Ziel-Zugangspunkt nicht gefunden wird. Nehmen Sie in diesem Fall die Einrichtung manuell vor.
Seite 21
Die Verbindung mit dem Zugangspunkt (WLAN-Router) kann nicht hergestellt werden.
Sie kennen nicht den Ziel­Zugangspunkt (WLAN-Router).
Information
• Bei manueller Verbindung prüfen Sie, ob die SSID und Authentifikationsmethode richtig sind.
• Die anfängliche Einstellung des Zugangspunkts wird normalerweise auf dem Gerät oder in der Bedienungsanleitung angegeben. Siehe Gerät oder Bedienungsanleitung.
–
–
50

Verwendung

Problem Prüfen Siehe
Der Aufnahmebetrieb stoppt automatisch.
• Der Aufnahmebetrieb stoppt automatisch, da er nicht 12 oder mehr Stunden ununterbrochen ausgeführt werden kann.
• Das Gerät stoppt automatisch, um die Schaltung zu schützen, wenn die Temperatur ansteigt. Schalten Sie das Gerät aus, warten Sie eine Zeit lang und schalten Sie es erneut ein.
–
Eine aufgenommene Datei kann nicht gefunden werden.
Die Helligkeit schwankt anormal.
Die Fokussierung wird nicht automatisch justiert.
Die Bewegung ist ruckartig.
• Es wird keine Datei gespeichert, wenn die Aufnahmezeit kürzer als eine Sekunde ist.
• "AUTO" unter "HELLIGKEIT EINST." funktioniert möglicherweise je nach Situation nicht richtig, z.B. wenn es mehrere Lichtquellen gibt. Führen Sie die Einrichtung manuell aus.
• Wenn Sie an einem dunklen Ort aufnehmen oder ein Motiv aufnehmen, das keinen Kontrast zwischen dunkel und hell hat, stellen Sie "FOCUS" auf "FESTGELEGT".
• Verwenden Sie eine High-Speed-SD-Karte (Klasse 4 oder höher).
• Prüfen Sie, ob die Kontakte der SD-Karte verschmutzt sind, oder ob es zu viele Dateien gibt. Wenn die Karte formatiert wird, kann die Schreibgeschwindigkeit verbessert werden.
• Pn, Sie ob die Line-Geschwindigkeit und die Computerleistung ausreichen.
–
Seite 36
Seite 36
Seite 28
Seite 46
–
Information
• Schalten Sie die Innenleuchte ein.
Bilder sind dunkel.
Die Farbe sieht anders aus. • Stellen Sie "WEISSABGLEICH" entsprechend ein.
Ton oder Video sind unterbrochen oder langsam.
Der Computer kann die SDXC­Karte nicht erkennen.
Daten können nicht auf der SD­Karte gespeichert werden.
• Prüfen Sie die Einstellungen von "HELLIGKEIT EINST." und "BILDAUFHELLUNG".
• Pn, Sie ob die Line-Geschwindigkeit und die Computerleistung ausreichen.
• Bestätigen und aktualisieren Sie das Betriebssystem Ihres Computers.
• Windows Vista und Windows 7 müssen möglicherweise aktualisiert werden.
• Mac OS X muss auf 10.6.5 oder höher aktualisiert werden.
• Stellen Sie "STREAM 1/STREAM 2" auf "MotionJPEG(640x360)/KEINER".
• Bei Verwendung einer neuen SD-Karte oder einer, die mit einem anderen Gerät verwendet wurde, formatieren Sie die Karte.
Seite 36
Seite 36
–
–
Seite 44
Seite 46
51
Problem Prüfen Siehe
Kamerabilder erscheinen nicht./ Kamerabilder sind verschwunden.
• Kamerabilder verschwinden, wenn 120 Stunden lang keine Bedienung ausgeführt wird. Führen Sie eine Bedienung aus, damit Bilder wieder erscheinen:
– Drücken Sie die Aufnahmetaste. (Der
Aufnahmebetrieb beginnt.) – Bedienen Sie den Schwenkneiger. – Drücken Sie die Aktualisieren-Taste. – Trennen Sie das AV-Kabel ab und schließen es
wieder an
• Schließen Sie das AV-Kabel nicht an der Kamera und am Schwenkneiger gleichzeitig an.
• Kamerabilder verschwinden automatisch, da sie nicht Bilder 12 Stunden lang oder länger ununterbrochen übertragen kann. Drücken Sie die Aktualisieren­Taste, um Bilder anzuzeigen.
–
Der Schwenkneiger arbeitet nicht./ Die Mittenposition der Kamera
Information
weicht ab.
• Schließen Sie das Netzteil am Schwenkneiger an. Wenn das Netzteil an der Kamera angeschlossen ist, arbeitet der Schwenkneiger nicht.
• Verwenden Sie das mitgelieferte LAN-Kabel. Sichern Sie es mit einem Anschlag.
• Achten Sie darauf, das Kabel beim Befestigen nicht zu verdrehen.
• Wenn das LAN-Kabel den Boden usw. berührt, kann der Schwenkneiger möglicherweise wegen Kabelreibung nicht richtig arbeiten.
• Der Schwenkneiger arbeitet nicht richtig, wenn er schräge platziert ist.
• Wenn ein Mikrofon am Hot Shoe angebracht ist, nehmen Sie dieses ab.
• Vor dem Anbringen der Kamera am Schwenkneiger nehmen Sie den Akku von der Kamera ab.
• Berühren Sie nicht die Kamera bei der Positionsjustierung.
• Die Mittenposition der Kamera kann bei Umständen wie niedrigen Temperaturen leicht abweichen; dies ist normal und keine Fehlfunktion.
Seite 26
Seite 27
Seite 27
Seite 27
Seite 27
Seite 30
Seite 29
Seite 27
Seite 27
52

Fehlermeldung

Meldungen Prüfen Siehe
BITTE SPEICHERKARTE EINLEGEN!
SPEICHERKARTE MUSS FORMATIERT WERDEN.
DIESE KARTE KANN NICHT FÜR DIE AUFNAHME ODER BEARBEITUNG AUF DIESER KAMERA VERWENDET WERDEN
SPEICHER REICHT NICHT AUS
HÖCHSTZAHL AN SZENEN ÜBERSCHRITTEN
SCHREIBSCHUTZ DER KARTE PRÜFEN
VIDEOMANAGEMENTDATEI IST BESCHÄDIGT, WIEDERHERSTELLUNG WIRD AUSGEFÜHRT
MANAGEMENTDATEI IST BESCHÄDIGT
• Zum Aufzeichnen setzen Sie eine SD-Karte in die Kamera.
• Wenn die Karte zum ersten Mal nach dem Kauf verwendet wird oder mit einem anderen Gerät verwendet wurde, kann es erforderlich sein, sie mit diesem Gerät zu formatieren.
• Formatieren Sie die Karte.
• Der verfügbare Speicherplatz reicht nicht aus. Löschen Sie unbenötigte Dateien.
• Es gibt zu viele aufgezeichnete Dateien. Löschen Sie unbenötigte Dateien.
• Der Schreibschutzschalter der SD-Karte ist auf "LOCK" (Schreibschutz) gestellt. Stellen Sie ihn auf Freigabestellung.
• Die Verwaltungsdatei muss wieder hergestellt werden, z.B. nachdem der Lesen/Schreiben-Vorgang auf SD­Karte von einem Computer usw. ausgeführt wurde. Warten Sie, bis der Vorgang abgeschlossen ist.
• Die Verwaltungsdatei konnte nicht wieder hergestellt werden. Formatieren Sie die SD-Karte.
Seite 28
Seite 46
Seite 46
Seite 37
Seite 37
–
–
Seite 46
AUFNAHMEFEHLER
AUFNAHME ABGEBROCHEN
SPEICHERKARTENFEHLER!
KEIN KOMPATIBLES GERÄT GEFUNDEN
KOMMUNIKATIONSFEHLER AUFGETRETEN
ANMELDUNG NICHT MÖGLICH PRÜFEN SIE BENUTZERNAMEN UND PASSWORT
WÄHREND DER AUFNAHME KANN NICHT UMGESCHALTET WERDEN
WÄHREND DER AUFNAHME KANN NICHT AKTUALISIERT WERDEN
• Die aufgezeichnete Datei konnte nicht gespeichert werden. Prüfen Sie die SD-Karte.
• Die Datei konnte nicht gespeichert werden, und die Aufnahme wurde abgebrochen. Prüfen Sie die Übertragungsgeschwindigkeit der Karte.
• Die SD-Karte kann nicht erkannt werden. Prüfen Sie die Karte.
• Es wird kein WPS-kompatibles Gerät gefunden. Prüfen Sie, ob die Geräte zu weit entfernt sind oder ob Störungen auftreten.
• Prüfen Sie die Verbindung und das Zielgerät.
• Geben Sie den richtigen Benutzernamen und das richtige Passwort ein. Für das Administratorkonto ist die Anfangseinstellung des Benutzernamens "root" und die des Passworts ist "password".
• Sie können die Registerkarte "DATEIMANAGEMENT" während des Aufzeichnungsvorgangs nicht öffnen. Stoppen Sie den Aufnahmevorgang.
• Sie können die Einstellung "BILD-STABILISIERUNG"/ "BILDAUFHELLUNG" während des Streamens/ Aufzeichnens nicht ändern. Stoppen Sie den Streaming/Aufzeichnungsvorgang.
Seite 28
Seite 28
Information
Seite 28
–
–
–
Seite 34
–
UNGÜLTIGE DATENEINGABE
DER BENUTZERNAME WIRD BEREITS VERWENDET
FALSCHES PASSWORT
• Prüfen Sie den Typ des eingegebenen Texts (Zeichen, Zahl, Einzelbyte/Doppelbyte, usw.).
• Sie können nicht einen bereits verwendeten Namen registrieren. Geben Sie einen anderen Benutzernamen ein.
• Die beiden in der Ändern-Bildschirmansicht eingegebenen Passwörter sind unterschiedlich. Geben Sie das gleiche Passwort in beiden Feldern ein.
–
–
–
53
Meldungen Prüfen Siehe
NETZTEIL VERWENDEN
KEINE UPDATES VERFÜGBAR
UPDATE DEFEKT
AUF KAMERA INSTALLIERTES UPDATE NICHT VERWENDBAR
GLEICHES UPDATE ODER ÄLTERE VERSION. INSTALLATION NICHT ERFORDERLICH
GERÄT AUSGESCHALTET, UM BATTERIELEISTUNG ZU SPAREN
(12 STUNDEN GRENZE) AUFNAHME ABGEBROCHEN
• Beim Aktualisieren der Firmware schließen Sie das Netzteil an.
• Prüfen Sie, ob die Aktualisierungsdatei in den richtigen Ordner auf der SD-Karte geschrieben wird.
• Rufen Sie die Firmware-Aktualisierungsdatei ab, und kopieren Sie sie auf SD-Karte.
• Besorgen Sie die Aktualisierungssoftware für das Gerät.
• Die Firmware wurde bereits aktualisiert. Sie muss nicht aktualisiert werden.
• Die Stromversorgung wird automatisch ausgeschaltet, wenn "AUTO POWER AUS" auf "EIN" geschaltet ist, das Gerät mit Akkustrom läuft, und 5 Minuten lang keine Bedienung vorgenommen wird.
• Die Aufnahme stoppt automatisch, da sie nicht 12 oder mehr Stunden ununterbrochen ausgeführt werden kann.
Seite 12
–
–
–
–
Seite 46
–
STÖRUNG IM SCHWENKNEIGER AUFGETRETEN
GERÄT AUSGESCHALTET, DA TEMPERATUR DER KAMERA ZU HOCH IST
Information
VORGANG FEHLGESCHLAGEN
• Schalten Sie die Stromversorgung wieder ein und wiederholen Sie den Vorgang.
• Warten Sie kurz und schalten Sie das Gerät wieder ein.
• Einrichtung, Dateilöschung usw. schlug aus irgendeinem Grund fehl. Prüfen Sie die Verbindung und wiederholen Sie den Vorgang.
Seite 7
Seite 6
–
54

Lampenstatus-Liste

Status
POWER
(Kamera)
Aufzeichnen WPS
Stromversorgung aus Licht aus – – –
Stromversorgung aus (Laden)
Blinkt langsam
– – –
Stromversorgung ein (Aktivieren) Leuchtet Blinkt – –
Stromversorgung ein (Aktivierung fertig)
Leuchtet – – –
Stromversorgung/Aktivierung
Drahtlos/Kabel deaktiviert *
Verbindung wird versucht *
Verbindung hergestellt *
Netzwerk
1
2
3
– – Licht aus –
– –
Blinkt langsam
– – Leuchtet –
WPS wird versucht – – Blinkt –
Kein Zugriff (unabhängig von Vorhandensein von Datenträgern)
– Licht aus – –
POWER
(Schwenkneiger)
–
Blinkt schnell
Aufnehmen unmöglich –
(nur für 2
– –
Sekunden)
Datenträger
Zugriff auf Datenträger – Blinkt – –
Aufnehmen – Blinkt – –
Stromversorgung aus (Schwenkneiger)
Stromversorgung ein (Schwenkneiger)
Schwenkneiger-Fehler – – – Blinkt schnell
Schwenkneiger
– – – Licht aus
– – – Leuchtet
Ändern der Einstellungen Blinkt – – –
Rückstellen Blinkt Blinkt Blinkt –
Usw.
Aktualisieren der Firmware Blinkt Blinkt Blinkt –
Formatieren von Datenträger Blinkt Blinkt Blinkt –
*1 Drahtlos-Modus (Zugangspunkt): Kein Zugangspunkt ist registriert. Drahtlos-Modus (Direkt): –
Kabelmodus: LAN-Kabel ist nicht angeschlossen.
Drahtlos-Modus (Zugangspunkt): Der Zugangspunkt ist registriert, aber die Verbindung ist noch nicht hergestellt.
*2 Drahtlos-Modus (Direkt): Es ist kein Gerät angeschlossen. Kabelmodus: LAN-Kabel ist angeschlossen, und Verbindung ist hergestellt. *3 Drahtlos-Modus (Zugangspunkt): Verbinden mit einem dem Zugangspunkt ist hergestellt. Drahtlos-Modus (Direkt): Das Gerät ist an der Einheit angeschlossen.
Kabelmodus:
LAN-Kabel ist angeschlossen, und LAN-Einstellung wurde vom DHCP­Server empfangen, oder LAN-Einstellung ist festgelegt.
Information
55

Rücksetzen auf werkseitige Vorgaben

Setzen Sie alle Einstellungen am Gerät auf werkseitige Vorgaben zurück.
1 Wählen Sie "ALLGEMEINE EINST." in
"VERWALTEN".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "VERWALTEN".
2 Klicken Sie auf die Schaltfläche "AUSF." rechts
neben "WERKSVORGABE".

Löschen (Rücksetzen) der Verbindungsinformation

Löschen Sie die im Gerät gespeicherte Verbindungsinformation.
Halten Sie die Rückstelltaste der Kamera drei Sekunden lang bei angeschlossenem Netzteil gedrückt.
Die Aufnahme-, WPS- und Netztaste blinken, während die Kamera zurückgesetzt wird. Warten Sie, bis sie zu blinken aufhört und ständig leuchtet.
Information
3 Zum Ausführen klicken Sie dann auf die
Schaltfläche "AUSF.".
56

Aktualisieren der Firmware

Die Aktualisierungssoftware für die Firmware wird gelegentlich zur Funktionsverbesserung auf unsere Website hochgeladen. (Wenn die Firmware-Aktualisierungssoftware auf der Website verfügbare ist, erscheint ein entsprechender Hinweis.) http://www3.jvckenwood.com/dvmain/support/ download/index.html
1 Kopieren Sie die Aktualisierungsdatei auf eine
SD-Karte und setzen Sie die Karte in das Gerät.
Kopieren Sie keine anderen Dateien.
2 Wählen Sie "ALLGEMEINE EINST." in
"VERWALTEN".
Wenn die Neben-Einstellungen nicht angezeigt werden, klicken Sie auf "+" links von "VERWALTEN".
3 Klicken Sie auf die Schaltfläche "AUSF." rechts
neben "UPDATE".
4 Stellen Sie sicher, dass das Netzteil
angeschlossen ist und klicken Sie auf die Schaltfläche "JA".
ACHTUNG
• Während der Aktualisierung der Firmware schalten Sie nicht die Stromversorgung aus oder entnehmen die SD-Karte. Wenn die Aktualisierung fehlschlägt, ist das Gerät nicht länger verwendbar, d.h. die Stromversorgung kann nicht länger eingeschaltet werden.
Akku (optional)
Der Akku ist ein Lithiumionen-Akku. Vor der Verwendung des Akkus machen Sie sich mit den folgenden Vorsichtshinweisen vertraut:
• Zur Gefahrenverhütung
... Werfen Sie die Akkus niemals
ins Feuer.
... Schalten Sie die Anschlüsse nicht kurz. Halten
Sie ihn von metallischen Gegenständen fern, wenn Sie ihn nicht benutzen. Transportieren Sie die Kamera in einer Plastiktüte.
... Der Akku darf niemals umgebaut oder zerlegt
werden.
... Der Akku darf niemals über 60°C erwärmt
werden (Brand- und Explosionsgefahr).
...
Verwenden Sie nur die angegebenen Ladegeräte.
• So verhindern Sie Schäden und verlängern die Lebensdauer
... Setzen Sie den Akku keinen unnötigen
Erschütterungen aus.
...
Laden Sie das Gerät bei einer Temperatur von 10°C bis 35°C auf. Niedrigere Temperaturen führen zu einer längeren Ladezeit oder der Ladevorgang wird ganz abgebrochen. Bei höheren Temperaturen ist eine vollständige Ladung nicht möglich oder der Ladevorgang wird ganz abgebrochen.
... Lagern Sie den Akku kühl und trocken. Bei
übermäßig langer Einwirkung von hohen Temperaturen wird die natürliche Entladung beschleunigt und die Nutzungsdauer verkürzt.
... Belassen Sie die Akkuladung ( ) bei 30 %,
wenn der Akku über einen längeren Zeitraum hinweg nicht benutzt wird. Laden Sie den Akku außerdem einmal alle sechs Monate auf und entleeren Sie ihn vollständig, bevor Sie ihn wieder mit 30 %-iger Akkuladung ( ) aufbewahren.
...
Bei Nichtgebrauch nehmen Sie den Akku vom Ladegerät oder von der Kamera ab, da auch ausgeschaltete Geräte Strom verbrauchen können.
...
Vor heftigen Stößen schützen und nicht fallen lassen.
Kontakte
Information
57

Technische Daten

Kamera
Stromversorgung Verwendung des Netzteils: 12 V Gleichstrom, Akkubetrieb: 3,6 V Gleichstrom Leistungsaufnahme 5,6 W (bei Verwendung des Schwenkneigers), Nenn-Leistungsaufnahme: 2 A Abmessungen (mm) 73 x 48 x 90 mm (B/H/T) Gewicht Ca. 229 g (nur Kamera)
Zulässige Betriebstemperatur: 0 ˚C bis 40 ˚C
Betriebsumgebung
Bildelement 1/2,3" 12.400.000 Pixel
Aufnahmebereich
Objektiv
Niedrigste Beleuchtung
Zoom
Aufnahmedatenträger SD/SDHC/SDXC-Karte (im Fachhandel erhältlich)
Netzwerkstandard
Uhrbatterie Akku
Zulässige Lagertemperatur: – 20 ˚C bis 50 ˚C Zulässige relative Luftfeuchtigkeit: 35 % bis 80 %
5.400.000 bis 2.070.000 Pixel (BILD-STABILISIERUNG: AUS, Dynamisches Zoom: EIN) F1.2 bis F2.8, f = 3,76 mm bis 37,6 mm 35-mm-Wandlung: 29,5 mm bis 476 mm (Dynamisches Zoom: EIN) 35-mm-Wandlung: 29,5 mm bis 407 mm (Dynamisches Zoom: AUS)* 10 Lux (BILDAUFHELLUNG: EIN) 1 Lux (BILDAUFHELLUNG: AUTO SLOW SHUTTER) Optisches Zoom: Bis zu 10x Dynamisches Zoom: Bis zu 16x (BILD-STABILISIERUNG: AUS) Digitales Zoom: Bis zu 200x
Verkabelt: 10BASE-T/100BASE-TX Drahtlos: IEEE 802.11b/g/n nur 2,4-GHz-Wellenbereich
1
*1
Geschätzt unter den Bedingungen dass BILD-STABILISIERUNG auf "AUS" für das Weitwinkel (W)-Ende und auf
Information
"MITTEL" für das Tele (T)-Ende gestellt ist.
Anschlüsse
AV-Ausgangsanschluss
Mikrofon-Buchse
Video
Aufzeichnungsformat
Erweiterung .MTS Signalsystem PAL-Standard
Bildqualität (Video)
Tonqualität (Audio) 48 kHz, 256 kbps
Video-Ausgang: 1,0 V (s-s), 75 Audio-Ausgang: 218 mV (eff), 1 k
3,5 mm Minibuchse: Stereo, analog, Einsteck-Stromversorgung unterstützt
f
AVCHD-Standard Video: AVC/H.264 Audio: Dolby Digital (2ch)
UXP: 1920 x 1080 Pixel Durchschnitt Ca. 24 Mbps XP: 1920 x 1080 Pixel Durchschnitt Ca. 17 Mbps SP: 1920 x 1080 Pixel Durchschnitt Ca. 12 Mbps EP: 1920 x 1080 Pixel Durchschnitt Ca. 4,8 Mbps
W
W
58
Stream-Ausgabeformat
Stream 1 Stream 2
Format 1
Format 2
Format 3
Video JPEG (640x360) Audio LPCM 16 kHz 16 Bit 1 Kanal System MPEG-2 TS — Video H.264 Hauptprofil (720x576) JPEG (640x360) Audio AAC 48 kHz 16 Bit 2 Kanal LPCM 16 kHz 16 Bit 1 Kanal System MPEG-2 TS — Video H.264 High Profile (1920x1080) JPEG (640x360) Audio AAC 48 kHz 16 Bit 2 Kanal LPCM 16 kHz 16 Bit 1 Kanal
Keine
Netzteil (UIA324-12)
Stromversorgung 100 V – 240 V Wechselstrom, 50 Hz/60 Hz Ausgang 12 V Gleichstrom, 2 A Zulässige Betriebstemperatur 0°C bis 40°C (10°C bis 35°C beim Laden) Abmessungen (mm) 44 x 29 x 96 (B/H/T, ohne Netzkabel und Netzstecker) Gewicht Ca. 175 g
Schwenkneiger (GV-LS2WEP)
Abmessungen (mm) 128 x 113 x 108 (B/H/T) Gewicht Ca. 625 g
Winkelbereich
• Unangekündigte Änderungen der technischen Daten und des Designs im Sinne der Produktverbesserung bleiben jederzeit vorbehalten.
Schwenken: ±150° (bei Drahtlos-Verbindung) / ±100° (bei Kabelverbindung), Neigen: – 30° bis + 40°
Information
59
©2012 JVC KENWOOD Corporation 0912HO-MW-VM
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
