数码摄录一体机
GR-X5AA/AC/AG/AH
亲爱的顾客，
感谢您购买此款数码摄录一体机。 在
使用之前，请仔细阅读说明书第 3 页
至第 4 页和第 10 页上的使用安全注
意事项，以保证安全使用本产品。
中文
准备工作
6
有关数码摄录一体机的信息，请访问我们在万维网上的网
页：
http://www.jvc.co.jp/english/cyber/
关于附件 :
http://www.jvc.co.jp/english/accessory/
视频记录及播放
数字静像照相机
（D.S.C.）记录及播放
高级功能
参考信息
术语
如果想取消演示，要将 " 演示模式 "
设定为 " 关 "。 (墌 第 33，36 页 )
18
25
33
51
62
使用说明书
LYT1440-002A
CH
2 中文
本摄像机的主要特色
划变 / 渐变效果
您可以使用划变 / 渐变效果制作前卫的场景转
换。 (
墌 第 44 页 )
渐现
渐隐
程序自动曝光和特殊效果
例如，" 运动 " 模式可以对迅速移动的图像进
行捕捉，每次一帧，以获得鲜活稳定的慢动作
图像。 (
墌 第 44，45)
闪光灯
拍摄静像时闪光灯自动闪光。 (墌 第 39 页 )
背光补偿
只需按下 BACKLIGHT 按键就能照亮逆光黑暗的
图像。 (
墌 第 42 页 )
● 您也可以选择一个点测光区，这样您可以使
用更精确的曝光补偿。 (
光控制 )
墌 第 42 页 , 点曝
电池电量数据显示
您只需按下 DATA 按键，就可以查看电池状
态。 (
墌 第 14 页 )
100%
50%
0%
直接打印
如果您的打印机与
PictBridge 兼容，则通
过使用 USB 电缆将摄
像机直接连接打印机，
可以方便地打印静像。 (
墌 第 31 页 )
中文 3
安全注意事项
小心：为预防火灾或电击，切勿使本机淋雨或受
潮。
警告：
● 若发现摄像机或交流电源适配器发出烟雾或异
味，应立即拿出电池，或者拔下电源插头。 如
果此时继续使用本摄像机或交流电源适配器，
将会导致火灾或电击。 请与 JVC 经销商联系。
切勿尝试自行修复。
● 为预防电击，请勿擅自打开机壳。 机内无用户
可修的零件。 检修时请找特约技术人员。
● 在您长时间不用交流电源适配器时，建议您从
交流电源插座上拔下电源电线。
● 在有些地方，请依据交流电源插座的种类而使
用转换电源插头。
警告：
为防电击或损坏本机，
先将电源电线的小头
紧紧插入交流电源适
配器直到不再松动，
然后将电源电线的大
头插入交流电源插座。
警告：
● 本摄像机适用于 PAL 彩色电视信号。 它不能在
其他标准的电视机上进行播放。 但是，可在任
何地方进行实况摄像和用液晶监视器播放。
● 本产品包含专利和其他知识产权技术，只能使
用 JVC 数据 电池。请使用 JVC BN- VF707U/
VF714U/VF733U 电池组件，可将其充电或由
交流电源插座为摄像机供电，应使用所附的多
电压对应交流电源适配器。（各国的交流电源插
座设计可能不同，须配备适当的转换适配器。）
更换锂电池之警告
本机所用的电池如果处理不当，则有引起火灾或
化学燃烧的危险。
请勿进行再充电、分解、加热到 100°C 以上或丢
入火中焚烧。
更换电池时，请使用松下、三洋、索尼或万胜的
CR2025 型电池。
电池更换错误，有可能引起爆炸及火灾。
● 用完的电池应及时处理。
● 严禁小孩玩弄。
● 请勿分解电池，也不可丢入火中。
注意：
● 额定值牌 （系列号码牌）和安全警告位于主机
的底部和或背面上。
● 交流电源适配器的额定信息和安全警告位于其
上部和下部。
本机安装在橱柜或架子上时，为了空气流通，使
机器四周保留充分的间隙 （两侧、上部及后面各
10 cm 以上）。
请勿堵塞透气孔。
（如果透气孔被报纸或布等堵塞，将影响散热。）
请将本机远离火源及点燃的蜡烛等。
处理蓄电池时，应充分考虑环境问题。请务必严
格遵守当地有关蓄电池处理的规则及法律。
请勿将本机置于高湿度的环境下或溅上水滴。
请勿在浴室或多水的地方使用本机。
而且，请勿将充满水或液体的物品 （化妆品及药
剂、鲜花瓶、盆栽植物、杯子等），放在本机的上
面。
（如果水或液体浸入本机，可能引起火灾或触
电。）
4 中文
不要将镜头直接对向太阳。 否则会损伤眼睛并导
致内部电路出现故障。 还可能有引起火灾或电击
的危险。
警告 !
下列注意事项关系到对摄像机及用户的可能损害。
携带时，请务必牢固连接好手提带，而且要使用
所附的手提带。抓着液晶监视器携带或拿持摄像
机会摔落本机，或引起故障。
请注意，不要被录像带舱盖夹住手指。 不要让小
孩操作摄像机，因为他们特别容易发生这种事故。
不要在不平稳的平面上使用三脚架。 否则可能翻
倒而使摄像机严重受损。
警告 !
最好不要把摄像机接在电缆 （音频 / 视频、S 视
频等）上或将本机放在电视机顶面上，否则不小
心勾到电缆则会使摄像机摔落而受损。
准备工作 6
索引...................................................................... 6
所提供的附件..................................................... 10
液晶监视器 ........................................................ 12
电源.................................................................... 13
操作模式 ............................................................ 14
语言设置 ............................................................ 15
日期 / 时间设置.................................................. 15
柄带调整 ............................................................ 15
显示器亮度调节................................................. 16
固定三脚架 ........................................................ 16
装入 / 取出磁带.................................................. 16
装入 / 取出存储卡.............................................. 17
视频记录及播放 18
视频记录 ........................................... 18
基本记录 ............................................................ 18
磁带剩余时间 ................................................ 18
变焦................................................................ 19
采访拍摄........................................................ 19
时间码............................................................ 19
快速查看........................................................ 20
从磁带的中间记录......................................... 20
视频播放 ........................................... 20
正常播放 ............................................................ 20
静止播放 （暂停）......................................... 20
快速搜索........................................................ 21
空白搜索........................................................ 21

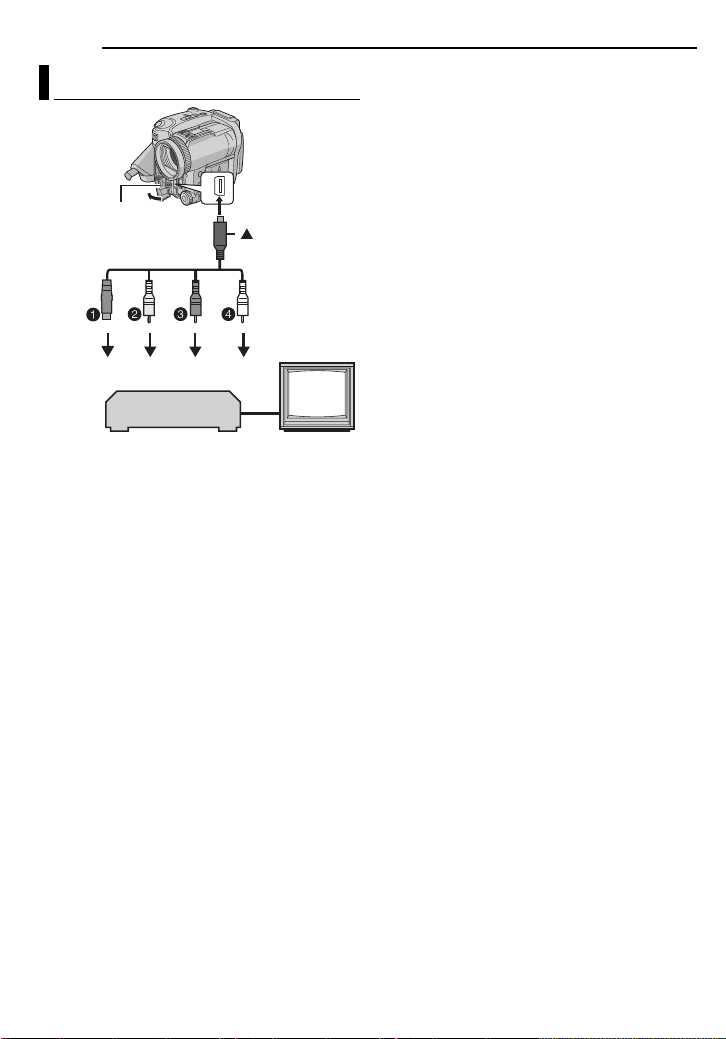

连接至电视或录像机 ......................................... 22
使用遥控器进行播放 ......................................... 23
数字静像照相机 （D.S.C.）记录及
播放 25
D.S.C. 记录 ..................................... 25
基本拍摄 （D.S.C. 快照）................................ 25
连拍................................................................ 25
包围拍摄........................................................ 25
间隔拍摄........................................................ 26
D.S.C. 播放 ..................................... 26
正常播放图像..................................................... 26
自动播放图像..................................................... 26

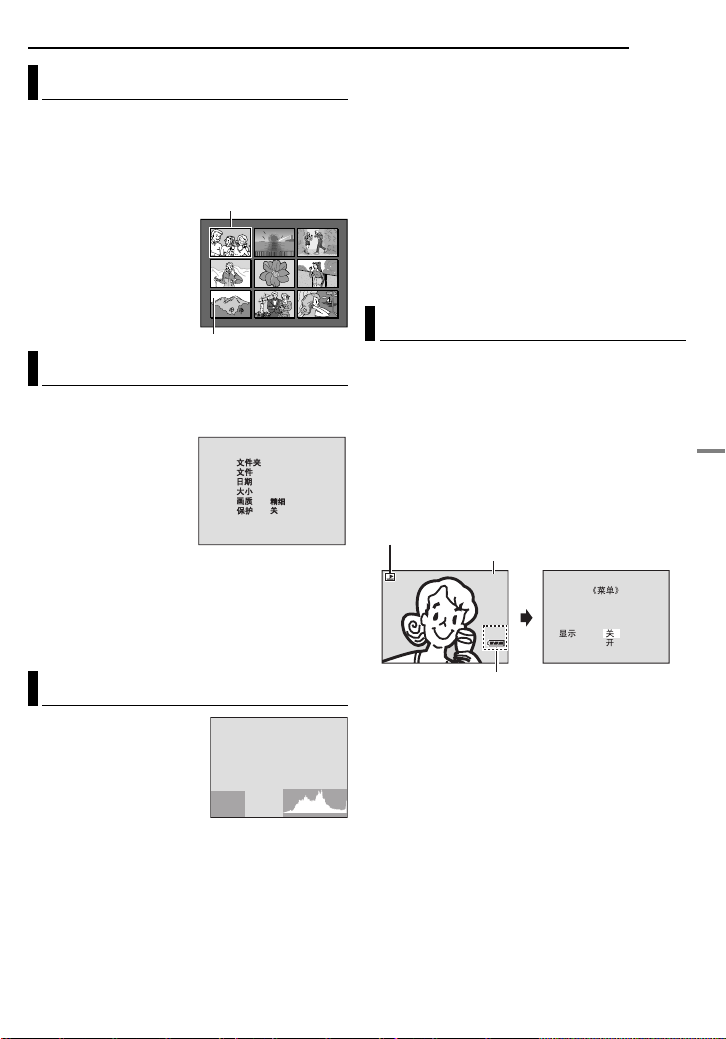

文件索引播放..................................................... 27
查看文件信息..................................................... 27
直方图 （用于静像文件）.................................. 27
去除屏幕上的显示 ............................................. 27
更多 D.S.C. 功能 .............................28
将记录在磁带上的静止图像复制到存储卡上.... 28
重新设置文件名................................................. 28
保护文件 ............................................................ 28
删除文件 ............................................................ 29
目录
中文

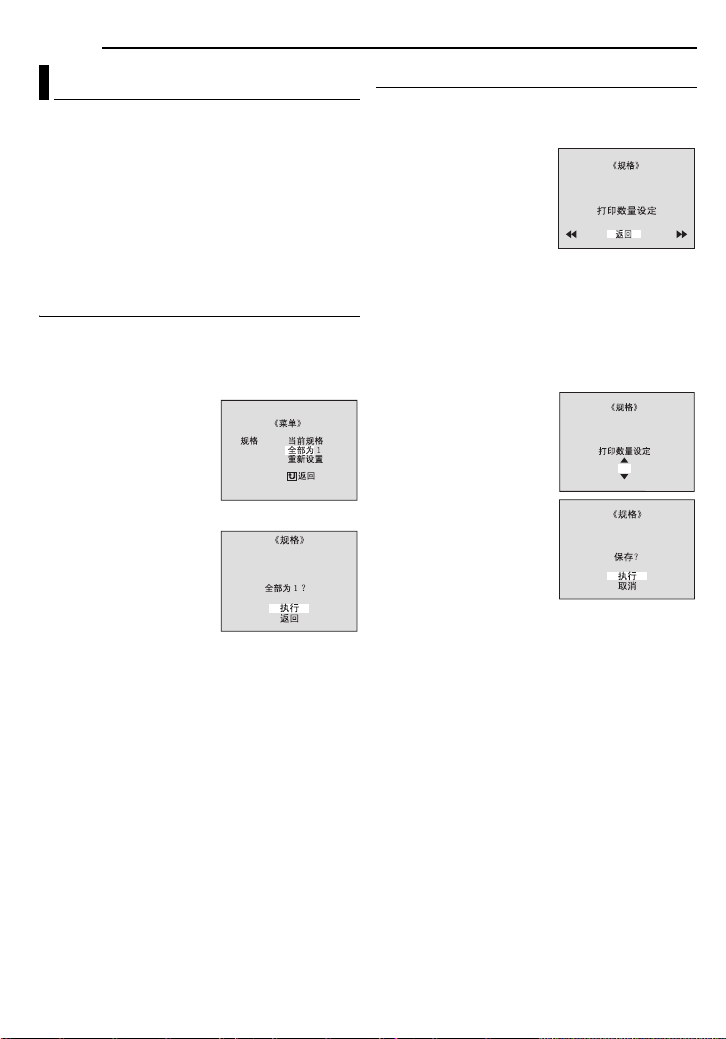

设置打印信息 （规格设置）.............................. 30

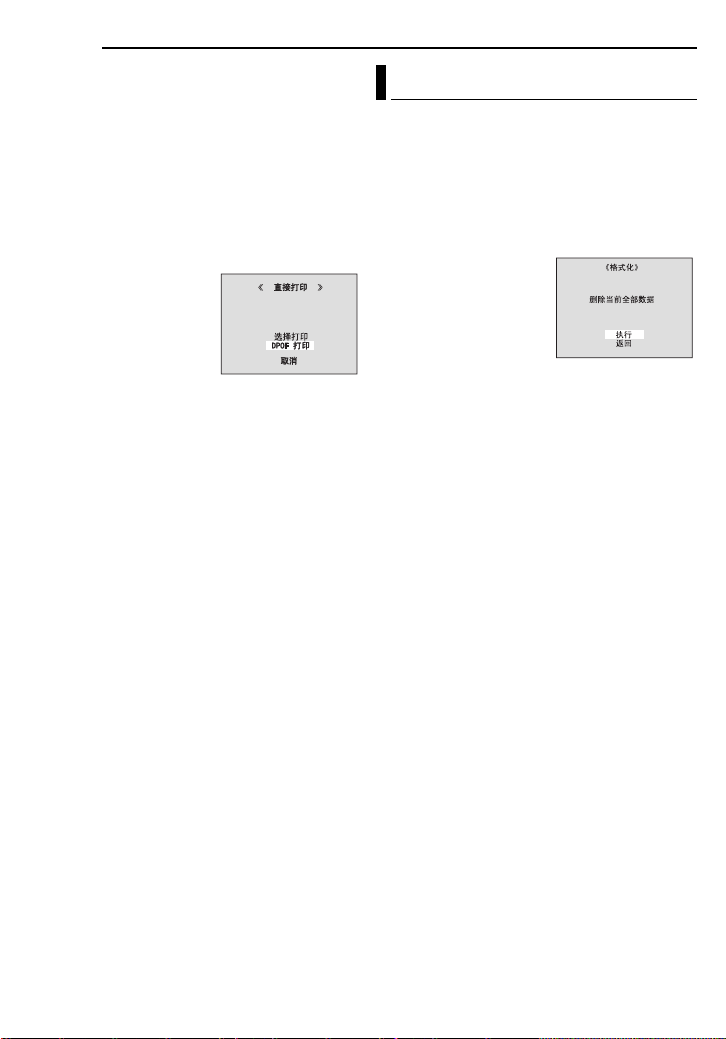

使用 PictBridge 打印机直接打印................... 31
初始化存储卡..................................................... 32
高级功能 33
详细调整菜单 .................................... 33
更改菜单设置..................................................... 33
记录菜单 ............................................................ 34
播放菜单 ............................................................ 37
用于记录的功能 ................................. 39
快照闪光灯......................................................... 39
闪光灯亮度调节 ................................................. 39
快照 （用于视频记录）...................................... 39
夜视.................................................................... 40
自拍.................................................................... 40
5- 秒钟记录........................................................ 40
手动对焦 ............................................................ 41
曝光控制 ............................................................ 41
光圈锁定 ............................................................ 42
背景光补偿......................................................... 42
点曝光控制......................................................... 42
白平衡调节......................................................... 43
手动白平衡调节 ................................................. 43
划变或渐变效果 ................................................. 44
程序自动曝光..................................................... 44
特殊效果 ............................................................ 45
编辑 ................................................. 46
向录像机或从录像机复制.................................. 46
复制至配备有 DV 接口的视频设备或由此设备复
制 （数字复制）............................................. 47

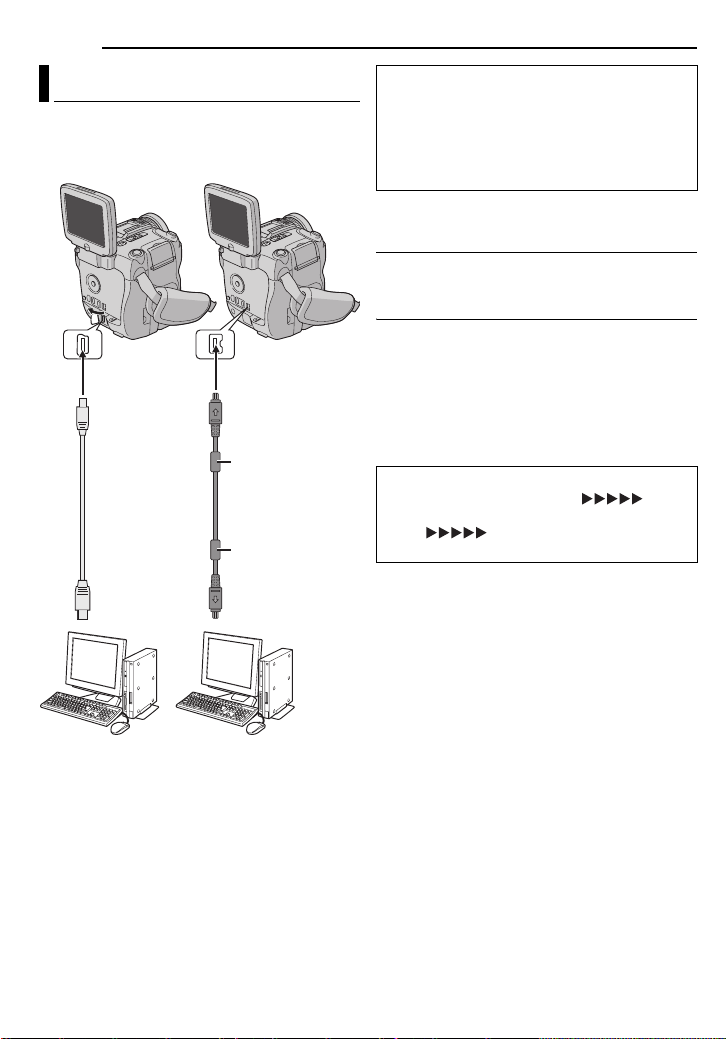

连接至个人计算机 ............................................. 48
插入编辑 ............................................................ 49
音频复制 ............................................................ 50
参考信息 51
故障排除 ........................................... 51
使用维护 ........................................... 56
注意事项 ........................................... 57
规格 ................................................. 60
术语 62
5
6 中文
索引
d
e
f
g
h
i
准备工作
a
bc
fg
jklmno
jk
在装载或卸载磁带时，断开耳
机电缆等，并关闭舱盖。 如果
舱盖打开，它可能卡入磁带托
座。
lm
W
no
X
Y
Z
a
b
p
q
r
s
hi
c
p
qr
d
tuv
st
控制键
A 设定键 [SET] (墌 第 33 页 )
B 播放／暂停键 [4/9] (墌 第 20 页 )
夜视按键 [NIGHT] (墌 第 40 页 )
调高键
C 快进键 [
D 倒带键 [
5
闪光按键 [FLASH] (墌 第 39 页 )
快速查看按键 [QUICK REVIEW] (墌 第 20
页 )
] (墌 第 20 页 )
3
] (墌 第 20 页 )
E 停止键 [8] (墌 第 20 页 )
背光补偿键 [BACKLIGHT] (墌 第 42 页 )
调低键
F 菜单键 [MENU] (墌 第 33 页 )
G 白平衡键 [W.B] (墌 第 43 页 )
信息键 [INFO] (墌 第 27 页 )
H 液晶监视器背光键 [LCD BACKLIGHT]
(墌 第 16 页 )
电池电量数据显示按键 [DATA]
(墌 第 14 页 )
I 渐变 / 划变按键 [FADE/WIPE] (墌 第 44 页 )
索引键 [INDEX] (墌 第 27 页 )
J 记录开始／停止按键 (墌 第 18 页 )
K VIDEO/MEMORY 开关 (墌 第 14 页 )
L 锁定按键 (墌 第 14 页 )
M 电源开关 [A, M, PLAY, OFF] (墌 第 14 页 )
N 快照键 [SNAPSHOT] (墌 第 25，39 页 )
O 磁带打开 / 弹出开关 [OPEN/EJECT]
(墌 第 16 页 )
P 电动变焦杆 [T/W] (墌 第 19 页 )
扬声器 / 耳机音量控制 [VOL. +, -]
(墌 第 20 页 )
Q 手动聚焦拨盘 (墌 第 41 页 )
R 聚焦设定键 [SET] (墌 第 41 页 )
S 手动聚焦键 [FOCUS] (墌 第 41 页 )
T 程序自动曝光按键 [PROGRAM AE]
(墌 第 44 页 )
U 曝光键 [EXPOSURE] (墌 第 41 页 )
V 电池拆卸开关 [BATT. RELEASE]
(墌 第 13 页 )
接口
接口位于盖子下。
W USB （通用串行总线）接口 (墌 第 48 页 )
X 数码视频接口 [DV IN/OUT] (i.Link*)
(墌 第 47，48 页 )
*i.Link 是指 IEEE1394-1995 行业规范及其扩
展。 该图标 用于符合 i.Link 标准的产品。
准备工作
中文 7
Y 麦克风接口 [MIC] (墌 第 12，50 页 )
（在录制视频和音频复录的过程中，可以选用
麦克风。 为了使麦克风稳定，推荐使用可选购
的附加器。）
Z 耳机接口 [] (墌 第 12，50 页 )
（当耳机与此接口连接时，扬声器不会输出声
音。）
a S- 视频 / 音频 / 视频输入 / 输出接口 [S/AV]
(墌 第 22，46 页 )
b 直流电源输入接口 [DC] (墌 第 13 页 )
指示灯
c POWER/CHARGE 灯 (墌 第 13，18 页 )
d 计数信号灯 (墌 第 18 页 )
其他部件
e 液晶监视器 (墌 第 12 页 )
f 插卡舱盖 [MEMORY CARD] (墌 第 17 页 )
g 肩带眼孔 (墌 第 11 页 )
h 柄带 (墌 第 15 页 )
i 磁带舱盖 (墌 第 16 页 )
j 扬声器 (墌 第 20 页 )
k 遥控感应器 (墌 第 23 页 )
摄像机感应器
（请小心不要遮挡此区域，拍摄必需的感应器
内置于此。）
l 镜头
m 闪光灯 (墌 第 39 页 )
（为获得适当的闪光灯亮度，注意不要挡住此
区域）
n 闪光灯感应器
( 请小心不要遮挡此区域，因为它包含闪光灯
所需的感应器。)
o 立体声麦克风 (墌 第 50 页 )
p 附加器
● 安装可选立体声麦克风或视频光源。 确保安
装和取下它们前关闭摄影机和麦克风电源。
● 根据大小不同，安装的麦克风可能被拍摄到
图像中。
q 电池支架 (墌 第 13 页 )
r 螺栓孔 (墌 第 16 页 )
s 三脚架固定槽 (墌 第 16 页 )
准备工作
8 中文
100
准备工作
液晶监视器上的指示
仅在记录视频时
1h40m
15:55
a 选择的划变／渐变效果指示灯 (墌 第 44 页 )
B 磁带运转指示灯 (墌 第 18 页 )
（磁带运转时旋转。）
C 选择的广角模式指示灯 (墌 第 35 页 )
D 记录速度模式 (SP/LP) (墌 第 34 页 )
E 磁带剩余时间 (墌 第 18 页 )
F 摄录 : （在记录过程中出现。） (墌 第 18 页 )
暂停 : （在记录待机模式中出现。） (墌 第 18
页 )
G 5S/ 动画 : 显示 5 秒钟记录模式或动画记录模
式。 (墌 第 35，40 页 )
H 插入编辑 / 插入编辑暂停模式 (墌 第 49 页 )
I 风声去除指示灯 (墌 第 35 页 )
J 时间码 (墌 第 19，36 页 )
K 数字图像稳定灯 (" 图像稳定 ") (墌 第 34 页 )
L 音频模式 12BIT/16BIT: 音频模式指示灯
(墌 第 34 页 ) （摄像机开机后出现约 5 秒
钟。）
L
R
（当可选购的麦克风已被连接时出
现。 墌 第 36 页，"AUX MIC")
:辅助麦克风电平指示灯
仅在 D.S.C. 记录过程中
1024
100
51
A 获得模式指示 (墌 第 34 页 )
B 图像尺寸： 2560 (2560 x 1920), 2048
(2048 x 1536), 1600 (1600 x 1200), 1280
(1280 x 960), 640 (640 x 480)
(墌 第 37 页 )
C 间隔拍摄图标 (墌 第 26 页 )
D 拍摄图标 (墌 第 25 页 )
（在拍摄过程中出现并闪烁。）
E 卡图标 (墌 第 25 页 )
: 在拍摄过程中出现。
: 未装入存储卡时闪烁白色。
: 当摄像机读取存储卡上的数据时，以黄色
闪烁。
F : 连拍模式指示灯 (墌 第 25，37, 39 页 )
: 包围拍摄模式指示灯 (墌 第 25，37 页 )
G
图像质量： (精细 ) / ( 标准 )（按照质
量顺序）(墌第 36 页 )
H 剩余拍摄数 (墌 第 61 页 )
（显示在 D.S.C. 记录过程中可保存的拍摄的
大约剩余数。）
I 时钟图标 (墌 第 26 页 )
J 闪光灯指示灯 (墌 第 39 页 )
在视频和 D.S.C. 记录过程中
50m
a 操作模式指示灯 (墌 第 14 页 )
B : 夜视指示灯 (墌 第 40 页 )
: 增益模式 (墌 第 34 页 )
C 红眼衰减指示灯 (墌 第 39 页 )
D 程序自动曝光指示灯 (墌 第 44 页 )
E 白平衡指示灯 (墌 第 43 页 )
F 特殊效果指示灯 (墌 第 45 页 )
G : 点曝光控制指示灯 (墌 第 42 页 )
: 背光补偿指示灯 (墌 第 42 页 )
±: 曝光调节指示灯 (墌 第 41 页 )
H 虹膜锁定指示灯 (墌 第 42 页 )
I 近似变焦比 (墌 第 19 页 )
J 变焦指示灯 (墌 第 19 页 )
K 自拍记录指示灯 (墌 第 40 页 )
L 照片 : （在拍摄快照时出现。）
(墌 第 25，39 页 )
M 亮度控制指示灯 (墌 第 16 页 )
N 电池剩余电量指示灯 (墌 第 54 页 )
O 日期／时间 (墌 第 15，36 页 )
P 手动聚焦调整指示灯 (墌 第 41 页 )
Q 闪光灯指示灯 (墌 第 39 页 )
在视频播放过程中
准备工作
中文 9
H 音量 : 音量指示灯 （扬声器或麦克风）(墌 第
20 页 )
亮度 : 亮度控制指示灯 (墌 第 16 页 )
I 时间码 (墌 第 19，36 页 )
J : 辅助麦克风电平指示灯
L
R
（在音频复制过程中，当可选购的麦
克风已被连接时出现。 墌 第 50 页 )
在 D.S.C. 播放过程中
100-0013
50m
准备工作
12BIT/
L
MIC
L
R
20:21:25
50m
a 音频模式指示灯 (墌 第 37 页 )
B 空白搜索指示灯 (墌 第 21 页 )
C 磁带速度 (墌 第 34 页 )
D U: 播放
5
: 快进 / 快速搜索
3
: 倒带 / 快速搜索
9: 暂停
9 U: 前向逐帧播放 / 慢动作
Y 9: 后向逐帧播放 / 慢动作
D: 音频复制
9D: 音频复制暂停
（磁带转动时出现。）
E 用于音频复制的声音输入 (墌 第 50 页 )
F 电池剩余电量指示灯 (墌 第 54 页 )
G 日期／时间 (墌 第 38 页 )
a 操作模式指示灯 (墌 第 27 页 )
B 文件夹／文件数 (墌 第 27 页 )
C 电池剩余电量指示灯 (墌 第 54 页 )
D 亮度控制指示灯 (墌 第 16 页 )
10 中文
准备工作
使用本摄像机须知
请确认使用的是标有 Mini DV 记号 的录像带。
请确认您使用的是带
的存储卡。
本摄像机是专为数字式录像带、SD 储存卡和多媒体
卡而设计的。 因而只能使用带有＂＂标记的录
像带和带有＂＂或＂＂标记
的存储卡。
请不要忘记本摄像机是不与其他数字式视频制式兼
容的。
请不要忘记本摄像机仅适于用户个人使用的目的。
任何未经许可的商业使用都是受禁止的。（即使是摄 录个人欣赏用的影片、表演或展览，您最好事先获 得准许。）
在进行重要的录像之前，请一定先进行一次试录。
播放试录的录像，来验证是否正确地录制了声音和 图像。
我们建议您在使用之前清洁录像磁头。
如果您有一会儿没有使用摄像机了，磁头就有可能
变脏。我们
磁头。
请一定在适合的环境中保存您的录像带和摄像机。
如果录像带和摄像机被放置在有灰尘的地方，录像
磁头就容易变脏。磁带应该从摄像机中取出并存放
在盒子里。将摄像机放置在一个袋子里的或者其他
的盒子里面。
对于重要的视频录制，请使用 SP （标准）模式。
LP （长时间）模式可以使您录制比 SP （标准）模
式长 50% 的视频，但是您在播放时可能会看到类似
马赛克的杂噪，这取决于磁带的特性和使用环境。
因此，对于重要的录像，我们建议您使用 SP
准）模式。
建议您使用 JVC 出品的录像带。
您的摄像机兼容市场上出售的所有品牌的磁带，只 要它们符合 MiniDV 标准，但是 JVC 出品的录像带 是专门为您的摄像机设计使用的，能够最大限度地 优化摄像机的摄像性能。
同时请您阅读第 57 － 59 页上的 " 注意事项 "。
建议您定期用清洗带（选购）清洁录像
或
标记
（标
®
● Microsoft
美国和 （或）其他国家的注册商标或商标。
● Macintosh 是 Apple 计算机公司的注册商标。
● QuickTime 是 Apple 计算机公司的注册商标。
和 Windows® 是 Microsoft 公司在
所提供的附件
或
a 交流电源适配器 AP- V17E、AP-V14E 或
AP-V14AC
b 电源线 （仅用于 AP- V14E 和 AP-V14AC）
c 电池 BN-VF707U
d Ｓ - 视频／音频／视频电缆
e USB 电缆
f 音频延长电源 （用于选购的麦克风，如何连
接请参阅第 12 页）
g 音频延长电源 （用于选购的耳机，如何连接
请参阅第 12 页）
h 芯线过滤器 [ 大 ] （关于 USB 电缆的装接，
请参阅第 12 页）
i 芯线过渡器 [ 小] x5（关于 S 视频/ 音频 /视频
电缆、音频延长电缆和交流电源适配器线的
装接，请参阅第 12 页）
j CD-ROM
k 遥控器 RM-V720U
l 锂电池 CR2025* （用于遥控器）
m 存储卡 32 MB （已插入摄像机）
n 肩带 （如何安装请参阅右面的说明）
o 镜头盖及其绳 （如何安装请参阅右面的说
明）
p 电池架盖 ** （已连接到摄影机上）
q 镜头罩 （如何安装请参阅以下说明）
* 交货时在遥控器装置内已装有一块锂电池 （带有
绝缘片）。 要使用遥控器，请除去绝缘片。
**取下电池时请安装电池架盖以保护电池接口。 有
关安装 / 取下的问题，请参考
" 电池充电 "(墌 第 13 页 )。
注意：
● 为维持摄像机最佳性能，附带的电缆可以配上一个
或多个芯线过滤器。 如果电缆仅有一个芯线过滤
器，应将最接近过滤器的那端连接摄像机。
● 请务必使用配备的连接电缆。 切勿使用任何其他
电缆。
安装镜头罩
在户外或明亮的场所中进行拍摄时，光有时会反
射到镜头内，使被摄对象上出现白色薄雾 （闪
光）。为防止闪光，并对镜头进行额外的保护，
请安装镜头罩。
准备工作
对齐。 顺时针旋转。
逆时针旋转可将其取出。
● 当要安装转换镜头或滤镜时，请将镜头罩卸下。如
果将此类镜头安装在镜头罩之上，则图像的各角可
能会变暗 （虚光）。
中文 11
如何安装镜头盖
为保护镜头，请按图示将配备的镜头盖安装到摄像
机。
注意：
为确保镜头盖正确盖
住，请务必使盖与摄
像机齐平。
在拍摄过程中放置在此。
如何系上肩带
按照示意图所示。
1 将带子穿过眼孔。
2 将它折回来穿过带子的导套和带扣。
● 通过放松和拉紧带扣中的带子来调节肩带的长度。
3 将带子的导套尽力拉向眼孔。
带子的导套
带扣
2
准备工作
眼孔
1
3
12 中文
准备工作
安装芯线过滤器
将芯线过滤器安装到电缆。 芯线过滤器能减少干
扰。
1 松开芯线过滤器两
端的挡块。
2 将电缆通过芯线过
滤器，在电缆插头与
芯线过滤器之间保留
约 3 厘米电缆。
S 视频 / 音频 / 视频电缆
3 厘米
芯线过滤器 （小）
挡块
如何使用音频延长电缆
使用选购的耳机或外部麦克风时，将其连接至附带
的音频延长电缆 （装有芯线过滤器），然后将音频
延长电缆连接至摄像机。 芯线过滤器能减少干扰。
芯线过滤器 *
耳机
至 MIC
麦克风
USB 电缆、音频延长电缆和交流电源适配器线
如图所示，将电缆在芯线过滤器外缠绕一圈。
● 缠绕电缆使其不会松弛。
芯线过滤器（大： USB 电缆、小：
音频延长电缆和交流电源适配器线）
3 厘米
缠绕一圈。
3 合上芯线过滤器，直到发出咔哒声关闭。
S 视频 / 音频 / 视频电缆USB 电缆、音频延长电缆和
注意：
● 注意不要损坏电缆。
● 连接电缆时，将芯线过滤器的末端连接到摄像机。
交流电源适配器线
音频延长电缆 （附带）
打开舱盖。
至
* 将两个芯线过滤器安装到耳机的音频延长电缆上。
液晶监视器
拉住液晶监视器的 端，然后将其全部打开。
它可以旋转 270°。
!90°
您还可以将液晶监视器
翻过来，将其移动到摄
像机体的后面，监视器
面向外。
180°
准备工作
中文 13
电源
本摄像机的双电源系统允许您选择最适宜的电源。
勿将附带的电源装置用于其他设备。
电池充电
POWER/CHARGE
交流电源适配器
（例： AP-V17E)
1 将电源开关设为 "OFF"。
2 让电池上的箭头指向上方，将电池轻推向电池
支架。
● 如果连接了电池架盖，则滑动 BATT. RELEASE 取
下它。
3 向上滑动电池直到其锁定到位。
4 将交流电源适配器与摄像机连接。
5 将电源线与交流电源适配器连接。 ( 仅适用于
AP-V14E, AP- V14AC）
6 将交流电源适配器插入交流电源插座。 摄像
机上的 POWER/CHARGE 指示灯闪烁，指示
充电已经开始。
7 当 POWER/CHARGE 指示灯熄灭时，充电
完成。 从交流电源插座拔下交流电源适配器。
将交流电源适配器与摄像机断开。
卸下电池
滑动 BATT. RELEASE 时，取下电池。
灯
电源开关
打开舱盖。
标记
至直流电源接口
至交流电源插座
A
箭头
电池
电池支架
BATT. RELEASE
电池 充电时间
BN-VF707U 大约 1 小时 30 分钟
BN-VF714U 大约 2 小时 40 分钟
BN-VF733U 大约 5 小时 40 分钟
* 附带
注意：
● 本产品所包含的技术已申请专利并成为专有技术，
并且只能和 JVC 数据电池一起工作。请使用
JVC BN-VF707U/VF714U/VF733U 电池。使
用非 JVC 品牌的普通电池可能会损坏内部充电电
路。
● 如果电池上有保护盖，先将其去除。
● 确保使用具有箭头 () 标记的电池。 对于没有箭
头 () 标记的电池架盖，摄像机无法打开。
● 第一次对电池充电或在长久搁置之后充电，
POWER/CHARGE 指示灯可能不亮。 在这种情
况下，从摄像机取出电池，然后尝试再次充电。
● 如果完全充电后电池的工作时间仍然非常短，则电
池寿命已近结束，需要更换电池。 请购买新电池。
● 因为交流电源适配器内部处理电能，所以使用过程
中会发热。 请务必只在通风良好的地方使用。
● 使用选购的 AA-VF7 电池充电器，可以直接对
BN-VF707U/VF714U/VF733U 电池充电，无须
使用摄像机。
●
在录制待机模式下，如果已经插入磁带，则 5 分
钟后，摄像机会断开从交流电源适配器处供给的电
源并自动关机。 在这种情况下，如果摄像机上已
装上电池，就会开始充电。
使用电池
执行 " 电池充电 " 中的第 2 步至第 3 步。
最长连续记录时间
电池 记录时间
BN-VF707U* 45 分钟 (55 分钟 )
BN-VF714U 1 小时 35 分钟
BN-VF733U 3 小时 45 分钟
* 附带
( ): 当液晶背光关闭时。
(1 小时 55 分钟 )
(4 小时 35 分钟 )
准备工作
下页继续
14 中文
注意：
● 在以下条件时，记录时间会大大缩短：
● 在长时间使用之前，建议准备可供预定拍摄时间 3
注意：
在断开电源之前，请确定已关闭摄像机电源。 否则
可能导致摄像机故障。
准备工作
• 重复使用变焦或记录待机模式。
• 重复使用液晶显示器。
• 重复使用播放模式。
倍以上时间所使用的足够电池。
电池电量数据显示系统
您可以查看电池剩余电量以及可以继续录制的时间。
1) 确保已安装电池并且电源开关设置为
"OFF"。
2) 将液晶显示器最大限度打开。
3) 按下 DATA，出现电池状态画面。
● 如果按下此键后快速松开，电池状态会显示约
3 秒，如果按下此键后持续按住几秒钟，则电
池状态会显示约 15 秒。
● 如果显示 " 信息读取错误 " 而不显示电池状态，
即使您反复按下 DATA 键几次后都没有改变，
这说明电池可能存在问题。 在这种情况下，请
咨询您最近的 JVC 经销商。
● 显示的可记录时间仅是指导性的，并以 10 分
单位。
钟为显示
使用交流电源
执行 " 电池充电 " 中的第 4 步。
注意：
附带的交流电源适配器可自动在 110 V 到 240 V
交流电源范围之间选择电压。
关于电池
危险！请勿试图拆解电池，或者将其暴露在火焰或
高温下，否则可能引起火灾或爆炸。
警告！请勿让电池或其端子接触金属，否则可能引
起短路甚至火灾。
恢复正确电池电量指示的原始功能
如果电池电量与实际操作时间不一致，请给电池充满
电，然后用光电池电量。 但是，如果电池在极高 / 极
低温度条件下使用了很长时间，或者充电次数太多，
这项功能也许不能恢复。
操作模式
要打开摄像机电源，请按住开关上的锁定按键，将
电源开关设 "OFF" 以外的任何操作模式。
POWER/CHARGE 灯亮起。
VIDEO/MEMORY
DATA
使用电源开关和 VIDEO/MEMORY 开关根据您的喜好
设定适合的操作模式。
MENU
电源开关位置
A （全自动记录）：
您可以使用无特殊效果或手动调节来进行记录。
适合标准记录。
显示器上出现 "A " 指示灯。
M （手动记录）：
您可以使用菜单设置各种记录功能。
(墌 第 33 页 )
如果您希望获得全自动记录所无法实现的创新功
能，请尝试这一模式。
OFF:
您可以关闭摄像机。
PLAY:
● 您可以播放磁带上的录像。
● 您可以显示存储在存储卡上的静止图像，或
将存储卡上保存的静止图像传送到 PC 上。
● 您可以使用菜单设置各种记录功能。
(墌 第 33 页 )
POWER/CHARGE
灯
电源开关
A
锁定按键
VIDEO/MEMORY 开关位置
VIDEO:
您可以在磁带上记录或播放磁带。 如果 " 记录媒
体 " 设置为 “ / ”(墌 第 37 页 )，则
静止图像可以同时记录在磁带和存储卡上。
MEMORY:
● 您可以在存储卡中记录或读取存储卡中保存
的数据。
● 当电源开关设置为 "A" 或 "M" 时，将显示当前
选择的图像尺寸。
与电源相关的操作
当电源开关设置为 "A" 或 "M" 时，您还可以打开 /
合上液晶显示器，以打开 / 关闭摄像机。
语言设置
监视器上显示的语言可以改变。
(墌 第 33，36, 38 页 )
1 按住开关上的锁定按键，将电源开关设为
"M"。
2 将液晶显示器最大限度打开。 (墌 第 12 页 )
3 按 MENU。 菜单画面出现。
4 按向上 (4/9) 或向下
(8) 选择 "n"，然后按
SET。 ( 显示菜单 ) 菜单出
现。
5 按向上 (4/9) 或向下
(8) 选择
"LANGUAGE"，然后按 SET。
6 按向上 (4/9) 或向下
(8) 选择所需语言，然后
按 SET。
7 按向上 (4/9) 或向下
(8) 选择 "BRETURN"，
然后按两次 SET。 菜单画
面关闭。
BRIGHT
LANGUAGE
AUX MIC ON
AD .
LANGUAGE
LADASERACM I YP
NCREON S E
LC–T/D
AU
–/TIDA E
MET
OT
OF
–COTI E
DEM
F
ENGLISH
–
–
O
KCL C
20. 12. 05
J
NRETUR
LADASERACM I YP
1/3
–
ENGLISH
FRANÇAIS
准备工作
日期 / 时间设置
日期 / 时间始终记录在磁带上，但在播放时可以打开
或关闭其显示。 (墌 第 33，38 页 )
1 执行左栏中"语言设置"的第 1 步至第 4 步。
2 按向上 (4/9) 或向下 (8) 选择" 时钟设定"，
然后按 SET。 日期即会突出显示。
3 按向上 (4/9) 或向下
(8) 输入日期，并按下
SET。 重复此过程，输入月
份、年份、小时和分钟。
4 按向上 (4/9) 或向下
(8) 选择 "BRETURN"，
然后按两次 SET。 菜单画面关闭。
柄带调整
1 调整尼龙带。
2 将您的右手伸入环内并
握住柄带。
3 调整穿过柄带的拇指和
其他手指，以便于操作记
录开始 / 停止按键、电源开
关和电动聚焦控制杆。 请
确保按照您的喜好固定尼
V
龙带。
17:00
中文 15
2210.
. 0 5
1
7
:00
准备工作
16 中文
准备工作
显示器亮度调节
1 按住开关上的锁定按
键，将电源开关设为 "M"
或 "PLAY"。
2 将液晶显示器最大限度
打开。 (墌 第 12 页 )
3 按 MENU。 菜单画面出
现。
4 按向上 (4/9) 或向下
(8) 选择 "n"，然后按
SET。 将出现 显示菜单 或
显示菜单 菜单。
向上 (4/9)
向下 (8)
LCD BACKLIGHT
MENU
5 按向上 (4/9) 或向下
(8) 选择 " 亮度 "，然后按
SET。 菜单画面关闭，出现亮度控制指示灯。
6 按
3
或 5 直到达到满意的亮度。
7 按 SET 从显示器上清除亮度控制指示灯。
液晶监视器的背光
在正常使用状态下，请打开背光 （亮）。
如果拍摄环境很亮，为使显示屏变暗并易于观
看，请将液晶背光关闭。 这还可以减少电池的消
耗。
按下 LCD BACKLIGHT 可关闭液晶背光。
● 再次按下 LCD BACKLIGHT 可打开液晶背光。
固定三脚架
将摄像机安装在三脚架上
时，将螺栓与螺丝的方向
与摄像机的固定槽和螺栓
孔对齐。 然后顺时针拧紧
螺丝。
● 某些三脚架未配备螺
栓。
装入 / 取出磁带
摄像机在加电的情况下才能装入或取出磁带。
PUSH HERE
OPEN/EJECT
1 按照箭头方向滑动并按住 OPEN/EJECT，然后
打开磁带舱盖直至锁定。 磁带舱盖自动打开。
● 不要触摸内部组件。
2 插入或取出磁带，并按下 "PUSH HERE" 关
闭磁带舱。
● 请确保只按下标有 "PUSH HERE" 的部分关闭磁
带舱；触摸其他部分可能使您的手指被磁带舱夹住
而造成受伤或产品损坏。
● 一旦磁带舱关闭，它将自动收回。 在关闭磁带舱
盖之前，请等待它完全收回。
● 当电池电力不足时，您可能无法关闭磁带舱盖。
不要使用强力。 在继续操作前，请更换已经完全
充电的电池或使用交流电源。
3 完全关闭磁带舱盖直至锁定。
● 小心不要让您的手指被磁带舱盖夹住。
防擦除开关
请确保窗口面向外。
磁带舱
磁带舱盖
保护珍贵的记录
按照 "SAVE" 方向滑动磁带背面的防擦除开关。 这
可防止磁带中的记录被覆盖。 如果要在此磁带上记
录，则在装入前将开关滑动回 "REC"。
注意：
● 如果等待几秒钟后磁带舱不打开，请关闭磁带舱盖
然后重试。 如果磁带舱仍打不开，请关闭摄像机然
后重试。
● 如果磁带未正确装入，请完全打开磁带舱盖，取出
磁带。 几分钟后再插入磁带。
● 摄像机从寒冷的环境突然移入温暖的环境时，在打
开磁带舱盖前请等待片刻。
准备工作
中文 17
装入 / 取出存储卡
购买时附带的存储卡已插入在摄像机中。
斜角边
防写 / 擦除开关
卡盖 （MEMORY CARD）
1 确保摄像机电源已关闭。
2 打开卡盖 （MEMORY CARD）。
3 装入存储卡卡时，从其斜角边一侧用力插入。
取出存储卡，推一下它。 存储卡退出摄像机后，
将其拉出。
● 请勿触摸标签背面的端子。
4 关闭卡盖。
保护有价值的文件 （仅适用于 SD 存储卡）
沿 "LOCK" 方向滑动存储卡一侧的防写 / 擦除开
关。 这可防止存储卡中的记录被覆盖。 要在该存储
卡上记录，装入之前请将开关滑回到 "LOCK" 对面
的位置。
注意：
● 某些品牌的存储卡与此摄像机不兼容。 在购买存储
卡前，请咨询其制造商或经销商。
● 使用新的存储卡之前，需要将其格式化。
(墌 第 32 页 )
注意：
请勿在摄像机电源打开时插入或取出存储卡，否则
可能损坏存储卡，或者导致摄像机无法识别存储卡
是否已装入。
标签
存储卡
准备工作
18 中文
视频记录
基本记录
注意：
继续操作之前，请执行下列步骤：
● 电源 (墌 第 13 页 )
● 装入磁带 (墌 第 16 页 )
电动聚焦控制杆
1 取下镜头盖。 (墌 第 11 页 )
2 将液晶显示器最大限度打开。 (墌 第 12 页 )
3 将 VIDEO/MEMORY 开关设为 "VIDEO"。
4 按住开关上的锁定按键，将电源开关设为 "A"
或 "M"。
● POWER/CHARGE 灯亮起，摄像机进入摄像待
● 如果以 LP （长时间）模式记录， 墌 第 34 页。
5 要开始记录，请按下记录开始 / 停止按键。 记
录过程中，计数信号灯亮起，并且 "T 摄录 " 出
现在显示器上。
6 要停止记录，再按一下记录开始 / 停止按键。
摄像机重新进入记录待机模式。
大约记录时间
POWER/CHARGE 灯
电源开关
A
锁定按键
记录开始 / 停止按键
VIDEO/MEMORY
计数信号灯
（记录过程中亮起。）
机模式。显示 " 暂停 "。
磁带
30 分钟 30 分钟 45 分钟
60 分钟 60 分钟 90 分钟
80 分钟 80 分钟 120 分钟
记录模式
标准 长时间
注意：
● 如果记录待机模式持续 5 分钟，则摄像机的电源
自动关闭。 要再次打开摄像机，请关闭并重新打
开液晶显示器。
● 磁带上所记录的场景之间有空白部分时，时间码被
中断，编辑此磁带时可能出错。 为避免发生这种情
况，请参阅 " 从磁带的中间记录 "(墌 第 20 页 )。
● 要关闭计数信号灯或蜂鸣声， 墌 第 33, 35 页。
● 记录过程中，不是从扬声器听
音，请将选购的耳机连接到耳机接口。
到声音。 要听到声
磁带剩余时间
磁带剩余的大约时间出现在
监视器上。"-h--m"表示
摄像机正在计算剩余时间。
当剩余时间达到 2 分钟时，
指示灯开始闪烁。
● 根据使用磁带的类型不同，用于计算和显示磁带剩
余长度的时间以及计算的准确度可能不同。
变焦
产生拉近 / 推远的效果，或图像放大比例的瞬时
变化。
拉近
将电动聚焦控制杆滑向 "T"。
推远
将电动聚焦控制杆滑向 "W"。
拉近 （T：摄远）
1xW
T
10xW
T
20xW
T
40xW
T
推远（W：广角）
10xW
T
● 滑动电动聚焦控制杆越多，变焦越快。
● 超过 10X 倍的变焦放大倍率通过数码图像处理进
行，因此称为数码变焦。 数码变焦最高可达
300X。 将 " 变焦 " 设为 "40 倍 " 或 "300 倍 "。
(墌 第 34 页 )
● 当 VIDEO/MEMORY 开关设为 "MEMORY" 时，变
焦最大可达 8 倍。
注意：
● 在变焦时，聚焦可能不稳定。 在这种情况下，在
记录待机模式中设定变焦，并使用手动聚焦
(墌 第 41 页 ) 锁 定聚焦，然后在记录模式中拉近
或推远。
● 数码变焦时，图像质量可能受影响。
●
当电动聚焦控制杆一直设到 "W" 时，可以进行宏拍
摄（与拍摄对象近至约 5 cm）。 另请参阅第 35 页
页上的 手动菜单 菜单中的 " 望远微距 "。
● 拍摄对象靠近镜头时，请先将镜头推远。 如果在
自动聚焦模式下拉近，摄像机可能根据摄像机与拍
摄对象的距离自动拉远。 当 " 望远微距 " 设置为
" 开 " 时不会出现这种现象。 (墌 第 35 页 )
数码变焦区
10X （光学）变焦区
近似变焦比
视频记录
中文 19
采访拍摄
在某些情况下，不同的
拍摄角度可能产生更加
生动的效果。 将摄像
机保持在理想的位置，
并将液晶监视器倾斜至
最方便的方向。
时间码
在记录过程中，时间码被记录在磁带上。 在播放
过程中，时间码可以确定磁带上所记录场景的位
置。
* 在记录过程中，帧不显示。
如果记录从空白部分开始，时间码从 "00:00:00"
（分 : 秒 : 帧）开始计算。 如果从先前所记录场
景的结束处开始记录，则时间码从上次时间码数
继续。 如果记录过程中磁带中间有空白部分，则
时间码被中断。 记录恢复时，时间码再次从
"00:00:00" 开始继续计算。 这意味着摄像机可能
记录与已有的先前所记录的场景相同的时间码。
为防止这种情况的发生，请执行以下情况中的
" 从磁带的中间记录 "(墌 第 20 页 )：
● 在播放已记录的磁带后再次拍摄时。
● 在拍摄过程中关机时。
● 在拍摄过程中磁带被取出并重新插入时。
● 在使用已被部分记录的磁带拍摄时。
● 在磁带上位于中间的空白部分拍摄时。
● 在拍摄某一场景然后打开 / 关闭磁带舱盖之后再次
12:34:24
拍摄。
显示
分钟
秒
帧 *
（25 帧 = 1 秒）
视频记录及播放
下页继续
20 中文
视频播放
注意：
● 时间码不能复位。
● 在快进和倒带过程中，时间码指示不能平稳变化。
● 时间码只有在"时间码"设置为 " 开 " 时才会显示。
(墌 第 36 页 )
快速查看
您可以查看上一次记录的结尾。
1) 在记录待机模式中按下 QUICK REVIEW (3)。
2) 磁带会倒回几秒钟然后自动播放，然后摄像机
会暂停在记录待机模式中等候下次拍摄。
● 在开始播放点可能会有失真。 这不是故障。
从磁带的中间记录
1) 播放磁带或使用空白搜索 (墌 第 21 页 ) 查找
您希望开始记录的点，然后进入静止播放 （暂
停）模式。 （参阅右面的说明文字。）
2) 按住开关上的锁定按键，将电源开关设为 "A"
或 "M" 然后开始记录。

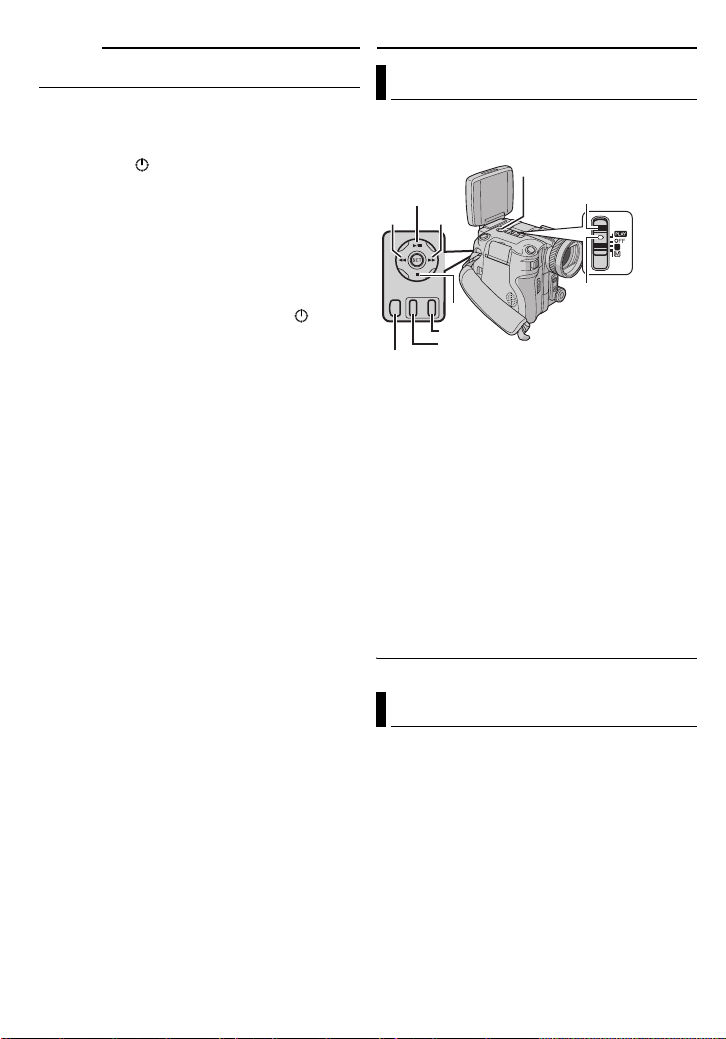

正常播放
VIDEO/MEMORY
4/9
5
3
MENU
8
扬声器
1 装入磁带。 (墌 第 16 页 )
2 将 VIDEO/MEMORY 开关设为 "VIDEO"。
3 按下开关上的锁定按键，将电源开关设为
"PLAY"。
4 要开始播放，按 4/9。
5 要停止播放，按 8。
● 在停止模式下，按下 3 倒带，或者 5 快进
磁带。
控制扬声器音量
将电动聚焦控制杆 (VOL.+,-) 滑向 "+" 调高
音量，或滑向 "-" 调低音量。
注意：

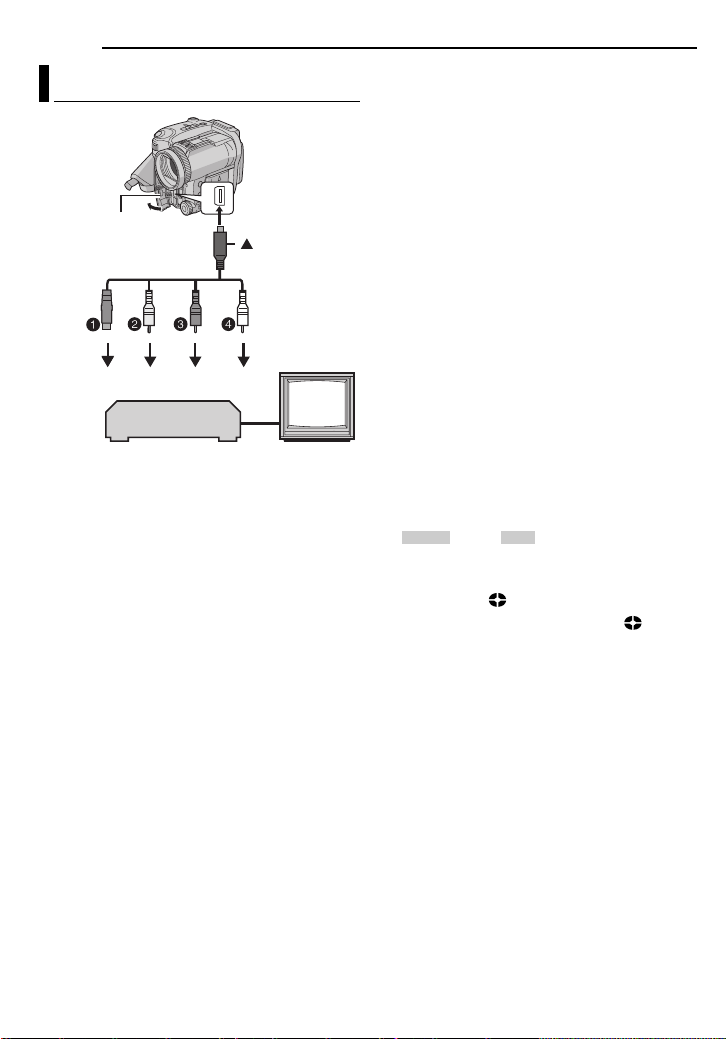

● 播放的图像可以在液晶监视器或连接的电视上观
看。 (墌 第 22 页 )
● 如果使用电池供电模式时保持停止模式 5 分钟，
则摄像机自动关机。 要再次开机，请将电源开关
设为 "OFF"，然后设为 "PLAY"。
● 当电缆连接 S/AV 接口时，无法从扬声器听到声
音。
静止播放 （暂停）
在视频播放过程中暂停。
1) 在播放过程中按 4/9。
2) 要恢复正常播放，再按一下 4/9。
● 如果静止播放持续约 3 分钟以上，摄像机自动进
入停止模式。
电源开关
A
锁定按键
VOL. +, -
Loading...
