BEDIENUNGSANLEITUNG

LYT1046-002A

Vielen Dank für den Kauf dieses Digital-Camcorders.

Bitte lesen Sie vor der Ingebrauchnahme die folgenden Sicherheitshinweise und Vorsichtsmaßnahmen durch, um den sachgemäßen und störungsfreien Gebrauch Ihres neuen Camcorders sicherzustellen.

Zu dieser Bedienungsanleitung

• Alle Haupt- und Nebenpunkte finden Sie in der Inhaltsangabe (Vorderseite) aufgelistet.

• Die meisten Nebenpunkte werden durch Hinweise ergänzt, die Sie bitte ebenfalls durchlesen sollten.

• Zur erleichterten Bezugnahme ist die Anleitung in Basisfunktionen und spezielle Funktionen bzw. Bedienschritte gegliedert.

Wir empfehlen . . .

..... vor der Ingebrauchnahme die Bezugnahme auf die Übersicht (墌 S. 58 bis 62), um sich mit der Anordnung

etc. der Bedienelemente vertraut zu machen.

..... die folgenden Sicherheitshinweise sorgfältig durchzulesen. Sie enthalten äußerst wichtige Informationen zur

sachgemäßen Handhabung Ihres neuen Camcorders.

Beachten Sie bitte insbesonders die Sicherheitsmaßnahmen auf den Seiten 54 bis 56.

SICHERHEITSHINWEISE

ACHTUNG: SCHÜTZEN SIE DIESES GERÄT

VOR NÄSSE UND FEUCHTIGKET, DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS ENTSTEHT.

VORSICHTSMASSNAHMEN:

● Um elektrische Schläge zu vermeiden, das Gehäuse nicht öffnen! Dieses Gerät enthält keinerlei Teile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten ServiceFachleuten.

● Bei Nichtgebrauch des Netzgeräts über einen längeren Zeitraum wird empfohlen, das Netzkabel von der Netzsteckdose abzuziehen.

HINWEISE:

● Das Typenschild (mit der Seriennummer) und

Sicherheitshinweise befinden sich an der Unterund/oder Rückseite des Geräts.

● Das Typenschild und Sicherheitshinweise des

Netzgeräts befinden sich an dessen Ober- und Unterseite.

VORSICHT:

Zur Vermeidung von Stromschlägen und Geräteschäden stets erst den geräteseitigen Stecker des Netzkabels am Netzadapter einwandfrei anbringen. Dann erst den Netzstecker an einer Netzsteckdose anschließen.

VORSICHTSMASSNAHMEN:

● Dieser Camcorder ist für PAL-Farbsignale ausgelegt. Die Wiedergabe ist mit einem Fernsehgerät

einer anderen Farbnorm nicht möglich. Selbstverständlich ist das Filmen mit LCD-Monitor- oder Sucherbildüberwachung überall möglich.

● Batteriesatz JVC BN-V408U/V416U/V428U verwenden. Zur Aufladung dieser Batteriesätze und zum

Camcorder-Netzbetrieb das Netzgerät mit variabler Netzspannung und das Netzkabel (beide mitgeliefert) verwenden. (In Ländern mit einer anderen Netzsteckdosennorm muss ein geeigneter Netzsteckeradapter verwendet werden.)

Wird dieses Gerät bei Einbau in ein Gehäuse oder ein Regal benutzt, ausreichend freie Flächen (jeweils 10 cm seitlich sowie hinter und über dem Gerät) lassen, um einen einwandfreien Temperaturausgleich zu gewährleisten. Niemals die Ventilationsöffnungen blockieren (z.B. durch eine Zeitung oder eine Stoffdecke etc.). Andernfalls können die im Geräteinneren auftretenden hohen Temperaturen nicht abgestrahlt werden.

Niemals offenes Feuer (z.B. eine brennende Kerze) auf oder unmittelbar neben dem Gerät plazieren. Beim Entsorgen der Batterien müssen geltende Gesetze sowie örtlich geltende Vorschriften zum

Umweltschutz und zur Müllentsorgung eingehalten werden. Das Gerät niemals Nässe wie Spritzwasser etc. aussetzen. Das Gerät niemals in Räumen oder an Orten verwenden, an denen Nässe, Feuchtigkeit oder Wasserdampf

auftreten kann (z.B. Badezimmer). Niemals Flüssigkeit enthaltende Behälter (wie Kosmetik- oder medizinische Behälter, Blumenvasen,

Blumentöpfe, Trinkgefäße etc.) über oder unmittelbar neben dem Gerät plazieren. (Falls Flüssigkeit in das Geräteinnere gelangt, besteht Feuer- und/oder Stromschlaggefahr.)

SICHERHEITSHINWEISE

Niemals das Objektiv oder den Sucher direkter Sonneneinstrahlung aussetzen. Dies kann Augenschäden zur Folge haben und Geräteschäden verursachen. Zudem besteht Stromschlag- und Feuergefahr.

ACHTUNG!

Die folgenden Handhabungshinweise beachten, um Camcorder-Schäden und Verletzungen zu vermeiden.

Zum Transportieren unbedingt den mitgelieferten Schultergurt einwandfrei anbringen und stets verwenden! Den Camcorder beim Transportieren niemals am Sucher und/oder LCD-Monitor fassen. Andernfalls kann der Camcorder herunterfallen oder anderweitig beschädigt werden.

Finger und Gegenstände können am Cassettenhalter eingeklemmt werden. Diesbezüglich insbesondere auf Kinder achten. Kinder sollten diesen Camcorder nicht handhaben.

Bei Verwendung eines Stativs auf stabile Aufstellung (schräger, unebener Untergrund etc.) achten, so dass es nicht umfällt. Der Camcorder kann andernfalls schwer beschädigt werden.

ACHTUNG!

Der mit dem TV-Gerät/Videorecorder verbundene (Audio/Video-, S-Videokabel etc.) Camcorder sollte nicht auf dem TV-Gerät oder an einem Ort plaziert werden, wo die Kabel Behinderungen verursachen. Die Kabel so verlegen, dass ein versehentliches Verrutschen (und Herunterfallen) des Camcorders nicht möglich ist.

䡲 Dieser Camcorder arbeitet ausschließlich mit Digital-Videocassetten, die das Zeichen

” tragen. Keine anderen Cassetten verwenden.

“

Vor der Herstellung wichtiger Aufnahmen . . .

.... Stellen Sie sicher, dass Sie geeignete Cassetten ( ) verfügbar haben.

.... Beachten Sie, dass dieser Camcorder mit anderen Digitalformaten nicht kompatibel ist.

.... Berücksichtigen Sie, dass dieser Camcorder ausschließlich für den privaten Gebrauch vorgesehen

ist. Der Gebrauch für kommerzielle Zwecke ist ohne ausdrückliche Genehmigung untersagt. (Wenn Sie bei einer öffentlichen Veranstaltung (Konzert, Ausstellung etc.) aufnehmen möchten, empfehlen wir Ihnen, sich zuvor eine Genehmigung zu besorgen.)

MITGELIEFERTES ZUBEHÖR

oder

Netzgerät AP-V10EG oder AP-V12EG

Schultergurt

Objektivschutzkappe (Anbringung siehe unten)

HINWEIS:

Damit bei Kabelanschluss keine Camcorder-Leistungseinbußen auftreten, können die mitgelieferten Kabel jeweils ein oder mehr Kabelfilter vorweisen. Ist nur ein Kabelfilter am Kabel angebracht, muss dieses Kabelende am Camcorder angeschlossen werden.

Kabelfilter für optionales S-Video-Kabel, zur Anbringung 墌 S. 6

Batteriesatz BN-V408U

Cassette (60 Min.)

NetzkabelKabeladapter

AV-Kabel (Ministecker (ø 3,5 mm) zu Cinchstecker)

Anbringen der Objektivschutzkappe

Zum Schutz der Objektivlinse die mitgelieferte Objektivschutzkappe wie gezeigt am Camcorder anbringen.

HINWEIS:

Sicherstellen, dass die Objektivschutzkappe einwandfrei angebracht ist und flach an der Vorderseite anliegt.

1 2 3

MOD EDEMO –ONOFF

Anbringen von Kabelfiltern

Schließen Sie Kabelfilter (wenn zu Ihrem Camcordermodell mitgeliefert, 墌 S. 5) am (an den) optionalen Kabel(n) an. Kabelfilter verringern die Einwirkung von Störeinstreuungen.

1 23

Riegel

Klinken Sie die beiden Riegel aus.

䡲 Bei Anbringung stets das Kabelende mit dem Kabelfilter am Camcorder anschließen.

Legen Sie das Kabel so im Filter ein, dass zwischen Kabelstecker und Kabelfilter ca. 3 cm Abstand eingehalten werden. Wickeln Sie dann das Kabel wie gezeigt einmal in Längsrichtung um das Kabelfilter.

• Das Kabel muss straff gewickelt werden.

HINWEIS:

Darauf achten, dass das Kabel nicht beschädigt wird.

3 cm

Einmal umwickeln.

Schließen Sie das Kabelfilter. Hierbei müssen beide Riegel einrasten.

AUTOMATISCHER VORFÜHRMODUS

Der Vorführmodus wird ausgelöst, wenn für den Menüeintrag “DEMO MODE” der Einstellstatus “ON” (Einstellung ab Werk) gilt.

䡲 Der automatische Vorführmodus wird automatisch ausgelöst, wenn

keine Cassette im Camcorder eingelegt ist und der Hauptschalter auf “ ” oder “ ” gestellt wird, ohne dass hierauf innerhalb von ca. 3 Minuten ein weiterer Bedienschritt vorgenommen wird.

䡲 Der Vorführmodus wird unterbrochen, sobald am Camcorder ein

Bedienschritt vorgenommen wird. Falls innerhalb von 3 Minuten kein weiterer Bedienschritt erfolgt, wird der Vorführmodus automatisch fortgesetzt.

䡲 “DEMO MODE” verbleibt auch nach Ausschaltung des Camcorders im

Status “ON”.

䡲 So beenden Sie den automatischen Vorführmodus:

1. Den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” stellen und dann MENU/BRIGHT andrücken. Das Menü wird gezeigt.

2. Durch Drehen von MENU/BRIGHT “ SYSTEM” wählen und dann MENU/BRIGHT andrücken. Das SYSTEM-Menü wird gezeigt.

3. Durch Drehen von MENU/BRIGHT “DEMO MODE” wählen und dann MENU/BRIGHT andrücken. Das Untermenü wird gezeigt.

4. Durch Drehen von MENU/BRIGHT “OFF” wählen und dann MENU/ BRIGHT andrücken.

5. Durch Drehen von MENU/BRIGHT “ RETURN” wählen und dann MENU/BRIGHT zweimal andrücken. Hierauf erfolgt die normale

Anzeige.

HINWEIS:

Wenn die Objektivschutzkappe des Camcorders nicht entfernt wird, können die im automatischen Vorführmodus demonstrierten Änderungen nicht auf dem LCD-Monitor oder Sucherbildschirm dargestellt werden.

MENU/BRIGHT-Wählrad

Hauptschalter

Sperrknopf

Untermenü

SO IST IHR CAMCORDER EINSATZBEREIT

SO IST IHR CAMCORDER

Spannungsversorgung ............................... 8 – 9

Einstellung der Griffschlaufe........................... 10

Suchereinstellung........................................ 10

Anbringung des Schultergurtes ........................ 10

Stativanbringung ........................................ 10

Datum-/Zeiteinstellung ................................ 11

Einlegen und Entnehmen einer Cassette .............. 12

Einstellung der Aufnahmegeschwindigkeit ........... 13

EINSATZBEREIT

INHALT

BAT. RELEASE-Entriegelung

Hauptschalter

Netzgerät

An Netzsteckdose

Batteriesatz

BN-V408U

BN-V416U (nicht mitgeliefert)

BN-V428U (nicht mitgeliefert)

CHARGE-Anzeige

An die

DC-Buchse

Ladedauer

Ca. 1 Std. 30 Min.

Ca. 3 Std.

Ca. 5 Std.

SO IST IHR CAMCORDER EINSATZBEREIT

Spannungsversorgung

Da dieser Camcorder zweifach mit Strom versorgt werden kann, können Sie stets die für die Aufnahmesituation bestgeeignete Stromquelle verwenden. Die mitgelieferte Stromquelle nicht für andere Geräte verwenden.

LADEN EINES BATTERIESATZES

1 Den Sucher nach oben 1 klappen. Drücken Sie

den Batteriesatz mit nach unten weisendem Pfeilsymbol leicht gegen die CamcorderRückwandhalterung 2 und dann nach unten 3, bis

Batteriesatz

er einrastet.

2 Stellen Sie den Hauptschalter auf “OFF”.

Schließen Sie erst das Netzgerät am Camcorder 4 und dann das Netzkabel am Netzgerät an 5.

3 Schließen Sie das Netzkabel an einer

Netzsteckdose an 6. Die blinkende CHARGEAnzeige bestätigt, dass der Ladebetrieb stattfindet.

4 Wenn die CHARGE-Anzeige vom Blinksignal auf

eine Daueranzeige wechselt, ist der Ladevorgang abgeschlossen. Erst das Netzkabel von der Netzsteckdose und dann das Netzgerät vom Camcorder abtrennen.

Abnehmen des Batteriesatzes . . .

..... Entriegeln Sie den Batteriesatz mit BAT.

RELEASE und nehmen Sie den Batteriesatz ab.

HINWEISE:

● Falls die Batteriesatzschutzkappe noch nicht entfernt wurde, muss diese nun abgenommen werden.

● Während des Ladevorganges arbeiten die Camcorder- Bedienungselemente nicht.

● Der Ladevorgang kann nicht durchgeführt werden, wenn die verwendete Batterie ungeeignet ist.

● Wenn der Batteriesatz zum ersten Mal oder nach einer langen Aufbewahrung aufgeladen wird, leuchtet die CHARGE-Anzeige ggf. nicht. In diesem Fall den Batteriesatz vom Camcorder abtrennen und hierauf erneut versuchen, einen Ladevorgang auszulösen.

● Falls sich die Batteriesatz-Nutzungsdauer nach voller Aufladung deutlich verkürzt, ist der Batteriesatz verbraucht und nicht mehr nutzbar. Einen neuen Batteriesatz verwenden.

● Bei Verwendung des als Sonderzubehör erhältlichen Netz-/Ladegeräts AA-V40EG kann ein Batteriesatz (BN-V408U/V416U/V428U) auch ohne Anbringung am Camcorder aufgeladen werden. Allerdings kann dieses Netz-/Ladegerät nicht als Netzgerät verwendet werden.

(Forts.)

Weitere Hinweise siehe Seite 47

ACHTUNG

Vor Abtrennen der Spannungsversorgung unbedingt den Camcorder ausschalten. Andernfalls können Camcorder-Fehlfunktionen auftreten.

HINWEISE:

● Die bei Batteriebetrieb verfügbare Aufnahmezeit kann sich wesentlich verkürzen, wenn:

• häufig die Zoomfunktion oder die Aufnahmebereitschaft verwendet werden.

• der LCD-Monitor häufig benutzt wird.

• der Wiedergabemodus häufig verwendet wird.

● Ist längerer Batteriebetrieb vorgesehen, sollten Sie genügend voll geladene Batteriesätze bereithalten. Als Faustregel gilt: Genügend Batteriesätze für die dreifache ursprünglich geplante Aufnahmedauer bereithalten.

Den Schritt 1 von Abschnitt “LADEN EINES BATTERIESATZES” durchführen (墌 S. 8).

Ungefähre Aufnahmezeit

BATTERIESATZ-VERWENDUNG

Batteriesatz

BN-V408U BN-V416U

(Sonderzubehör) BN-V428U

(Sonderzubehör) BN-V840U

(Sonderzubehör) BN-V856U

(Sonderzubehör)

LCD-Monitor ein

3 Std. 30 Min.

1 Std.

2 Std.

5 Std.

7 Std.

Sucher ein

1 Std. 15 Min.

2 Std. 30 Min.

4 Std. 20 Min.

6 Std. 10 Min.

8 Std. 40 Min.

ZU IHRER INFORMATION

Die Langzeit-Batteriesatz-Ausrüstung besteht aus Batteriesatz und Netz-/Ladegerät: VU-V840 KIT : Batteriesatz BN-V840U und Netz-/Ladegerät AA-V15EG VU-V856 KIT : Batteriesatz BN-V856U und Netz-/Ladegerät AA-V80EG Vor dem Gebrauch dieser Ausrüstung bitte die zugehörige Bedienungsanleitung durchlesen. Andernfalls können die Batteriesätze BN-V840U oder BN-V856U mit dem JVC Gleichspannungskabel VC-VBN856U (nicht mitgeliefert) zur Stromversorgung des Camcorders an diesem angeschlossen werden.

NETZBETRIEB

An Netzsteckdose

Netzgerät

An die DC-Buchse

Das Netzgerät verwenden (die Anschlüsse wie gezeigt vornehmen).

HINWEISE:

● Das mitgelieferte Netzgerät arbeitet mit automatischer Netzspannungsanpassung für Versorgungsnetze von 110 V bis 240 V Wechselspannung.

● Weitere Hinweise

墌 S. 47.

Lithium-Ionen-Batterien sind kälteempfindlich.

Batteriehinweise

GEFAHR! Batteriesätze niemals

auseinandernehmen, offenem Feuer oder starker Hitze aussetzen! Andernfalls besteht Feuer- und Explosionsgefahr!

ACHTUNG! Batteriesätze und insbesonders deren Polkontakte niemals mit metallischen Gegenständen in Berührung bringen! Andernfalls können Kurzschlüsse mit Feuergefahr auftreten.

Vorzüge von Lithium-Ionen-Batterien

Lithium-Ionen-Batterien bieten hohe Leistung bei kompakten Abmessungen. Bei Einwirkung niedriger Umgebungstemperaturen (unter 10°C) kann jedoch ein vorübergehender starker Leistungsabfall auftreten. In diesem Fall die Batterie kurz aufwärmen (in Jackeninnentasche etc.) und dann wieder am Camcorder anbringen. Solange die Batterie nicht abkühlt, sollte sie ihre Leistung voll abgeben.

(Wird die Batterie mit einem chemischen Heizkissen erwärmt, darauf achten, dass die Batterie nicht in direkte Berührung mit dem Heizkissen kommt!)

PAUSE

Motorzoomregler

AufnahmeStart/Stopp-Taste

Hauptschalter

SO IST IHR CAMCORDER EINSATZBEREIT

Einstellung der Griffschlaufe

1 Öffnen Sie den Klettverschluss. 2 Stecken Sie Ihre rechte Hand durch die Schlaufe

und fassen Sie den Griff.

3 Stellen Sie die Griffschlaufenlänge so ein, dass

Sie die Aufnahme-Start/Stopp-Taste, den Hauptschalter und den Motorzoomregler unbehindert bedienen können, und drücken Sie dann den Klettverschluss an.

Suchereinstellung

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Schalter-Sperrknopf auf “ ” oder “ ”.

Dioptrienregler

2 Drehen Sie den Dioptrienregler, bis die

Sucheranzeigen einwandfrei scharf abgebildet werden.

(Forts.)

Anbringung des Schultergurtes

1 Der Batteriesatz darf nicht am Camcorder

angebracht sein. Führen Sie wie gezeigt das Gurtende durch die Öse 1 und dann durch die Schnalle 2, so dass eine Schlaufe entsteht. Wiederholen Sie diesen Vorgang für die andere Öse

3 unter der Griffschlaufe und stellen Sie sicher, dass

sich der Gurt nicht verdreht.

Stativanbringung

VORSICHT

Bei Gebrauch eines Stativs darauf achten, dass die Stativbeine ausreichend gespreizt und einwandfrei eingerastet sind, um eine sichere CamcorderAufstellung zu gewährleisten. Kein zu kleines Stativ verwenden, da der Camcorder andernfalls umfallen und schwer beschädigt werden kann.

1 Zur Stativanbringung des Camcorders richten Sie

Passstift und Schraube des Stativs auf die Passstiftöffnung und das Stativgewinde des Camcorders aus und ziehen dann die Stativschraube im Uhrzeigersinn fest. Es ist möglich, dass je nach Stativausführung kein Passstift vorhanden ist.

/ W I P E

AM AEPROGR

EXPOSURE

AN E

W. BAL

ACAMER LMANUA MSYSTE

AYDISPL DSC END

T I ME CODE

CLOCK

ADJ .

MENU/BRIGHT-Wählrad

Sperrknopf

Hauptschalter

FADER

–

RE NEON SC

LCD/ TV

–

UAOT

IMETDATE /

– FFO

12.02

17 30:

Betriebsanzeige

Menü DISPLAY

Datum-/Zeiteinstellung

Datum und Zeit werden stets automatisch mit aufgezeichnet. Bei der Wiedergabe können Sie diese Anzeige nach Belieben beibehalten oder ausschalten (墌 S. 36, 37).

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Der Camcorder wird eingeschaltet, die Betriebsanzeige leuchtet.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT. 3 Wählen Sie durch Drehen von MENU/BRIGHT

“ DISPLAY” und drücken Sie dann MENU/ BRIGHT an. Das DISPLAY-Menü erscheint.

4 Wählen Sie durch Drehen von MENU/BRIGHT

“CLOCK ADJ.” und drücken Sie dann MENU/BRIGHT

an. Das Tagesfeld wird markiert. Geben Sie durch Drehen von MENU/BRIGHT den Tag ein und drücken Sie dann MENU/BRIGHT an. Wiederholen Sie diese Bedienschritte für Monat, Jahr, Stunden und Minuten. Wählen Sie durch Drehen von MENU/BRIGHT “ RETURN” und drücken Sie MENU/BRIGHT zweimal kurz an, um das Menü zu schließen.

HINWEIS:

Wenn der Leuchtbalken auf “CLOCK ADJ.” steht und noch kein Einstellbereich aufgerufen wurde, arbeitet die eingebaute Zeitmessung weiterhin. Die Zeitmessung stoppt, sobald der erste Einstellbereich (Tag) aufgerufen wird. Wenn nach der Minuteneingabe MENU/BRIGHT angedrückt wird, wird die Datums- und Zeitmessung ab diesem Zeitpunkt ausgelöst.

CLOCK ADJ .

NRETUR

12.02

17 30:

SO IST IHR CAMCORDER EINSATZBEREIT

(Forts.)

Aufnahmeschutzschieber*

Sicherstellen, dass das Cassettenfenster

Drücken (PUSH HERE)

Cassettenfachklappe

OPEN/EJECT-Riegel

nach außen weist.

Cassettenfach

* Zum Schutz vor versehentlicher Löschung . . .

.... Den am Cassettenrücken befindlichen

Aufnahmeschutzschieber in Position “SAVE” bringen. Hierauf ist diese Cassette für den Aufnahmebetrieb gesperrt. Soll diese Cassette erneut für Aufnahmen verwendet werden, den Schieber in Position “REC” bringen.

Beim Schließen des Cassettenfachs stets auf den mit “PUSH HERE” markierten Bereich drücken. Andernfalls kann Ihr Finger im Cassettenfach eingeklemmt werden. Hierbei besteht Verletzungsgefahr und es kann zu Schäden am Camcorder kommen.

Einlegen und Entnehmen einer Cassette

Zum Einlegen oder Entnehmen einer Cassette muss der Camcorder mit Spannung versorgt werden.

1 Schieben und halten Sie den OPEN/EJECT-

Riegel in Pfeilrichtung und klappen Sie dann die Cassettenfachklappe nach außen, bis sie einrastet. Das Cassettenfach wird automatisch ausgeschoben.

• Greifen Sie niemals in das Cassettenfach.

2 Nach dem Einlegen bzw. der Entnahme der

Cassette drücken Sie das Cassettenfach im Bereich “PUSH HERE” hinunter.

• Sobald das Cassettenfach einrastet, wird es

automatisch eingezogen. Warten Sie, bis es vollständig eingezogen ist, und schließen Sie dann die Cassettenfachklappe.

• Bei zu geringer Batteriesatzleistung kann die Klappe ggf. nicht vollständig geschlossen werden. IN KEINEM FALL VERSUCHEN, die Klappe unter starker Druckausübung zu schließen. Wechseln Sie den Batteriesatz gegen einen voll geladenen aus und schließen Sie hierauf die Klappe.

3 Drücken Sie die Cassettenfachklappe bis zum

Einrasten fest an.

Ungefähre Aufnahmezeit

Cassette

30 Min. 30 Min. 45 Min. 60 Min. 60 Min. 90 Min. 80 Min. 80 Min. 120 Min.

Aufnahmegeschwindigkeit

SP LP

HINWEISE:

● Das Cassettenfach wird mit einer Verzögerung von wenigen Sekunden ausgeschoben. Das Cassettenfach nicht mit Gewalt öffnen.

● Wenn das Cassettenfach nach einigen Sekunden nicht ausgeschoben wird, die Cassettenfachklappe schließen und erneut öffnen. Wird das Cassettenfach weiterhin nicht ausgeschoben, den Camcorder aus- und erneut einschalten.

● Wenn das Band nicht einwandfrei eingefädelt wird, die Cassettenfachklappe vollständig öffnen und die Cassette entnehmen. Warten Sie einige Minuten, ehe Sie die Cassette erneut einlegen.

● Wenn der Camcorder einem plötzlichen Temperaturwechsel von kalt zu warm ausgesetzt war, einige Zeit bis zum Öffnen der Cassettenfachklappe warten.

● Niemals die Cassettenfachklappe vor Ausschub des Cassettenfachs schließen! Andernfalls kann der Camcorder beschädigt werden.

● Eine Cassette kann auch bei ausgeschaltetem Camcorder eingelegt/entnommen werden. Wird das Cassettenfach bei ausgeschaltetem Camcorder geschlossen, wird dieses ggf. nicht eingezogen. Wir empfehlen, vor dem Einlegen/ Entnehmen einer Cassette den Camcorder einzuschalten.

● Wenn die Cassettenfachklappe bei eingelegter Cassette geöffnet wurde (mit oder ohne Ausschub des Cassettenfachs), wird bei der nächsten Aufnahmeanfügung ein kurzer Bandabschnitt ohne Bildsignal bespielt oder das Ende der vorhergehenden Szene gelöscht (durch den Anfang der nächsten Szene überdeckt). Weitere Angaben zu Aufnahmeanfügungen siehe Seite 18.

MENU/BRIGHT-Wählrad

Betriebsanzeige

Sperrknopf

Hauptschalter

SPREC MODE –

Menüanzeige

Untermenü

Einstellung der Aufnahmegeschwindigkeit

Wählen Sie die bevorzugte Geschwindigkeit.

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”. Der Camcorder wird eingeschaltet, die Betriebsanzeige leuchtet.

2 Drücken Sie MENU/BRIGHT an, so dass das

Menü erscheint.

3 Wählen Sie durch Drehen von MENU/BRIGHT

“ CAMERA” und drücken Sie dann MENU/BRIGHT an. Das CAMERA-Menü erscheint.

4 Wählen Sie durch Drehen von MENU/BRIGHT

“REC MODE” und drücken Sie dann MENU/BRIGHT

an. Das Untermenü erscheint. Wählen Sie durch Drehen von MENU/BRIGHT “SP” oder “LP” und drücken Sie dann MENU/BRIGHT an. Bei auf “ RETURN” gesetztem Leuchtbalken drücken Sie MENU/BRIGHT zweimal kurz an, um das Menü zu schließen.

• Ein im SP-Modus bespieltes Band kann zur Nachvertonung (墌 S. 43) oder zum Insert-Schnitt (墌 S. 44) verwendet werden.

• Der LP-Modus bietet eine bessere Bandnutzung, da die Aufnahmezeit um das Eineinhalbfache verlängert wird.

HINWEISE:

● Wird die Aufnahmegeschwindigkeit während der

Aufnahme umgestellt, treten am Umschaltpunkt Bildstörungen auf.

● Aufnahmen, die in LP-Geschwindigkeit mit diesem

Camcorder hergestellt wurden, sollten nach Möglichkeit mit diesem Camcorder abgespielt werden.

● Wird ein Band abgespielt, das auf einem anderen

Camcorder bespielt wurde, können Bildmosaikstörmuster und kurzzeitiger Tonausfall auftreten.

AUFNAHME & WIEDERGABE

AUFNAHME

WIEDERGABE

INHALT

AUFNAHME ......................................... 15 – 18

Einfache Aufnahme ........................................... 15

Aufnahme bei hoch oder tief gehaltenem Camcorder .... 16

Eigenportraitaufnahme ...................................... 16

Moduswahl.................................................... 16

Zoomen ........................................................ 17

Zeitcode ....................................................... 18

WIEDERGABE ....................................... 19 – 22

Normale Wiedergabe ........................................ 19

Standbildwiedergabe ........................................ 19

Bildsuchlauf ................................................... 19

Einzelbildfortschaltung....................................... 19

Anschlüsse............................................. 20 – 21

Leerabschnitte-Suchlauf ..................................... 22

AUFNAHME

Betriebsanzeige

Hauptschalter

Sperrknopf

Aufnahme-Start/Stopp-Taste

min

(Berechnete

Restzeit)

PUSH OPEN-Riegel

90 min

(Blinksignal) (Blinksignal) (Blinksignal)

GHT

BR I

min

Bandrestzeitanzeige (Annäherungswert)

89 min

1 min0 min

MENU/BRIGHT-Wählrad

Während der

Aufnahme

3 min

2 min

Einfache Aufnahme

HINWEIS:

Der Camcorder muss einsatzbereit sein. Falls dies nicht der Fall ist, zunächst die Einsatzbereitschaft herstellen.

● Spannungsversorgung (

● Einstellung der Griffschlaufe (

● Suchereinstellung (

● Einlegen einer Cassette (

● Einstellung der Aufnahmegeschwindigkeit (

墌 S. 8)

墌 S. 10)

墌 S. 12)

墌 S. 10)

墌 S. 13)

1 Nehmen Sie die Objektivkappe ab. 2 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ” oder “ ”.

Aufnahme mit LCD-Monitor-Bildüberwachung:

Den LCD-Monitor vollständig ausklappen sowie in die erforderliche Stellung drehen.

Aufnahme mit Sucherbildüberwachung:

Den LCD-Monitor schließen.

• Die Betriebsanzeige leuchtet und der Camcorder

schaltet auf Aufnahmebereitschaft. Hierbei wird die Anzeige “PAUSE” eingeblendet.

3 Drücken Sie die Aufnahme-Start/Stopp-Taste.

Während der Aufnahme wird die Anzeige “ ” eingeblendet.

Zum Aufnahmestopp . . .

..... Drücken Sie die Aufnahme-Start/Stopp-Taste.

Der Camcorder wechselt auf Aufnahmebereitschaft.

Bildhelligkeitseinstellung . . .

..... Drehen Sie MENU/BRIGHT, bis die

Bildhelligkeitsanzeige arbeitet und die gewünschte Helligkeitseinstellung erzielt wurde.

HINWEISE:

● Überschreitet die Aufnahmebereitschaft die Dauer von

5 Minuten, schaltet sich der Camcorder selbsttätig aus. Zur erneuten Camcorder-Einschaltung den Hauptschalter auf “OFF” und dann auf “ stellen.

● Die Wiedergabe erfolgt nicht gleichzeitig auf dem LCD-

Monitor und Sucherbildschirm. Die Wiedergabe erfolgt auf dem Sucher, wenn der LCD-Monitor eingeklappt ist. Die Wiedergabe erfolgt auf dem LCD-Monitor, wenn dieser vollständig geöffnet ist.

● Enthält das Band unbespielte Abschnitte zwischen den

Aufnahmen, ist der Zeitcode unterbrochen. Dementsprechend können beim Schnittbetrieb Fehler auftreten. Um dies zu vermeiden, wie im Abschnitt “Wenn eine Aufnahme nicht am Bandanfang gestartet wird” beschrieben vorgehen (

● Sollen die Warntonabgabe während der Aufnahme

unterbleiben, 墌 S. 32, 34.

墌 S. 18).

” oder “ ”

Weitere Hinweise, 墌 S. 47

Eigenportrait

AUFNAHME

(Forts.)

AUFNAHME BEI HOCH ODER TIEF

GEHALTENEM CAMCORDER

Gelegentlich ist es empfehlenswert oder erforderlich, einen ungewöhnlichen Aufnahmewinkel zu wählen. Bringen Sie den Camcorder in die gewünschte Position und kippen/drehen Sie den LCD-Monitor so, dass eine Bildüberwachung möglich ist. Der LCD-Monitor kann um 90° nach unten und um 180° nach oben gekippt werden. Dies entspricht einem 270°-Drehbereich.

EIGENPORTRAITAUFNAHME

Sie können sich selber bei handgehaltenem Camcorder aufnehmen, wobei Sie das Aufnahmebild im LCD-Monitor überwachen. Öffnen und drehen Sie hierzu den LCD-Monitor um 180° nach oben und vorne und richten Sie das Objektiv auf sich aus. Starten Sie dann die Aufnahme.

Zur Camcorder-Einschaltung den Hauptschalter bei gedrückt gehaltenem Sperrknopf in eine beliebige Stellung (außer “OFF”) bringen.

Hauptschalter

Betriebsanzeige

Sperrknopf

Moduswahl

Wählen Sie den gewünschten Modus mit dem Hauptschalter.

Hauptschalterposition

(Manuelle Aufnahme):

Verschiedene Aufnahmefunktionen können bei Menü- Bezugnahme benutzerspezifisch eingestellt werden. Sie haben größeren kreativen und situationsangepassten Spielraum als bei der Vollautomatik.

(Vollautomatik-Aufnahme):

Aufnahme ohne Spezialeffekte oder manuelle Einstellmöglichkeit. Geeignet für herkömmliche Aufnahmesituationen.

OFF (Aus):

In dieser Stellung ist der Camcorder ausgeschaltet.

PLAY:

• Sie können Videobandaufnahmen wiedergeben.

• Sie können Videoband-Standbilder auf einen Computer übertragen.

Bei auf “ Anzeige “ auf “

” gestelltem Hauptschalter erscheint die

”. Diese Anzeige unterbleibt bei Einstellung

” oder “PLAY”.

Einzoomen (T: Tele)

61x

Zoomverhältnis (Annäherungswert)

01x

Zoomanzeige

Motorzoomregler

02x

Auszoomen (W: Weitwinkel)

Digitalzoombereich

16fach-Zoombereich (optisch)

04x

FUNKTION: Zoomen AUFGABE:

Einzoomen oder Auszoomen, oder sofortige Änderung in der Bildvergrößerung.

BEDIENUNG:

Einzoomen

Drücken Sie den Motorzoomregler in Richtung “T”.

Auszoomen

Drücken Sie den Motorzoomregler in Richtung “W”.

䡲 Je stärker Sie den Motorzoomregler bewegen,

desto schneller läuft der Zoomvorgang ab.

HINWEISE:

● Während des Zoomvorgangs kann die Scharfeinstellung beeinträchtigt werden. In diesem Fall bei Aufnahmebereitschaft zoomen, manuell scharfstellen und die FocusVerriegelung verwenden (墌 S. 29). Dann bei der Aufnahme ein- oder auszoomen.

● Es kann bis zur 700fachen Bildvergrößerung gezoomt werden, und die Umschaltung auf die optische Zoomfunktion (bis 16fach) ist möglich (墌 S. 33).

● Bei Überschreiten der maximalen optischen Zoomvergrößerung (16fach) erfolgt der Zoomvorgang im Digitalzoom-Modus.

● Bei Betrieb mit dem Digitalzoom können ggf. Bildeinbußen auftreten.

● In der maximalen Weitwinkelstellung (“W”) können Makroaufnahmen (ab ca. 5 cm Entfernung) hergestellt werden. Siehe auch “TELE MACRO” im Menü auf Seite 34.

AUFNAHME

(Forts.)

Zeitcode

Bei der Aufnahme wird gleichzeitig ein Zeitcode auf das Band geschrieben, der die Szenenanwahl bei der Wiedergabe erleichtert. Wird die Aufnahme bei einem unbespielten Bandabschnitt begonnen, wird die Zeitcodemessung bei “00:00:00” (Minuten, Sekunden, Vollbilder) ausgelöst. Wird die Aufnahme bei Anfügung an einen vorhergehenden Aufnahmeabschnitt ausgelöst, wird der Zeitcode ab hier (dem letzten Zeitcode) entsprechend fortlaufend gemessen.

Tritt bei der Aufnahme ein teilweise unbespielter Bandabschnitt auf, wird die nächste Aufnahme bei Zeitcode “00:00:00” (Minuten, Sekunden, Vollbilder) ausgelöst. Dies bedeutet, dass dieses Band den gleichen Zeitcode an verschiedenen Bandabschnitten aufweisen kann. Um dies zu vermeiden, in den folgenden Fällen Aufnahmeanfügungen wie unten im Abschnitt “Wenn eine Aufnahme nicht am Bandanfang gestartet wird” beschrieben herstellen:

• Bei Aufnahmefortsetzung nach Wiedergabebetrieb.

• Wenn bei Aufnahme die Spannungsversorgung unterbrochen wurde.

• Wenn bei Aufnahme die Cassette entnommen und erneut eingelegt wurde.

• Wenn die Cassette bereits teilweise bespielt ist.

• Wenn die Aufnahme auf einen unbespielten

Abschnitt zwischen bereits bespielten Abschnitten fällt.

• Wenn bei Aufnahmeunterbrechung das Cassettenfach geöffnet und geschlossen wurde.

12: 34 : 24

Während der Aufnahme unterbleibt die Vollbildzahlanzeige

Minuten

Sekunden

Vollbilder (25 Vollbilder = 1 Sekunde)

Wenn eine Aufnahme nicht am Bandanfang gestartet wird

1. Bestimmen Sie die Bandstelle, an der die Aufnahme starten soll (bei Wiedergabe oder mit dem

Leerabschnitte-Suchlauf (墌 S. 22), und schalten Sie auf Standbild (墌 S. 19).

2. Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” oder “ ” und starten Sie die

Aufnahme.

HINWEISE:

● Der Zeitcode ist nicht rückstellbar.

● Beim Bandumspulen wird die Zeitcodeanzeige nicht durchgehend weitergeschaltet.

● Der Zeitcode wird nur angezeigt, wenn für “TIME CODE” der Einstellstatus “ON” vorliegt (墌 S. 35, 37).

Wenn das Band unbespielte Abschnitte enthält

Zeitcode 00:00:00

Band

Aufnahmestart

Zeitcode 05:43:21

Einwandfreie Aufnahmeanfügung

Zeitcode 00:00:00

Band

Aufnahmestart Aufnahmestart Aufnahmestart

Zeitcode 05:43:21

Zeitcode 00:00:00

AufnahmestartAufnahmestopp

Zeitcode 05:44:00

NeuaufnahmeUnbespieltBereits aufgenommen

Letzte AufnahmeNeuaufnahmeBereits aufgenommen

WIEDERGABE

Wiedergabe-/Pausentaste

/6)

(

Rückspultaste (2)

Stopptaste (5)

Lautsprecher

Motorzoomregler (VOL.)

Vorspultaste (

Normale Wiedergabe

1 Legen Sie eine Cassette ein (墌 S. 12). 2 Stellen Sie den Hauptschalter bei gedrückt

)

gehaltenem Sperrknopf auf “PLAY”. Zum Wiedergabestart drücken Sie 4/6.

• Zum Wiedergabestopp drücken Sie 5.

• Zum Bandumspulen vorwärts oder rückwärts drücken Sie bei auf Stopp geschaltetem Camcorder

oder 3.

Einstellen der Lautsprecher-Lautstärke . . .

..... Drücken Sie den Motorzoomregler (VOL.) in

Richtung “+” oder “–”, um die Lautstärke anzuheben oder abzusenken.

HINWEISE:

● Ist der Camcorder bei Batteriebetrieb für mehr als 5 Minuten auf Stopp geschaltet, erfolgt automatische Abschaltung. Zum erneuten Einschalten des Camcorders den Hauptschalter erst auf “OFF” und dann auf “PLAY” stellen.

● Die Wiedergabe kann über den Sucher, LCD-Monitor oder auf einem angeschlossenen TV-Gerät (墌 S. 20) erfolgen.

● Der LCD-Monitor kann zur Wiedergabe gedreht und flach am Camcordergehäuse angelegt werden.

● LCD-Monitor-/Sucheranzeigen:

• Bei Spannungsversorgung vom Batteriesatz: Der Batterieladezustand “

Bei Netzbetrieb: Die Anzeige “

• Im Stoppmodus unterbleibt diese Anzeige.

● Ist ein Kabel an der AV-Buchse angeschlossen, arbeitet der eingebaute Lautsprecher nicht.

” unterbleibt.

” wird angezeigt.

Standbildwiedergabe:

1) Drücken Sie bei Wiedergabe die Taste 4/6.

2) Drücken Sie zur Wiedergabefortsetzung nochmals die Taste 4/6.

● Dauert die Standbildwiedergabe länger als 3 Minuten, wechselt der Camcorder automatisch auf Bandstopp.

Dauert der Stoppmodus länger als 5 Minuten, schaltet sich der Camcorder automatisch aus.

● Bei Betätigen der Taste 4/6 wird das Bild ggf. nicht sofort angehalten, damit der Camcorder das Standbild

stabilisieren kann.

Bildsuchlauf:

1) Bei Wiedergabe die Taste 3 (Suchlauf vorwärts) oder 2 (Suchlauf rückwärts) drücken.

2) Zur erneuten normalen Wiedergabe die Taste 4/6 betätigen.

● Bei Wiedergabe die Taste 2 (rückwärts) oder 3 (vorwärts) gedrückt halten. Der Bildsuchlauf vorwärts oder

rückwärts erfolgt, solange die Taste gedrückt gehalten wird. Bei Tastenfreigabe erfolgt erneut normale Wiedergabe.

● Beim Bildsuchlauf tritt ein leichter Mosaikeffekt auf. Dies ist keine Fehlfunktion.

Ermöglicht die Zeitrafferwiedergabe vorwärts oder rückwärts.

Ermöglicht die kurzzeitige Wiedergabeunterbrechung.

Einzelbildfortschaltung: Ermöglicht die Wiedergabe in Einzelbildschritten.

1) Auf Standbild schalten.

2) Bei Standbildwiedergabe kann durch Drehen von MENU/BRIGHT gleichfalls eine Einzelbild-Weiterschaltung

vorwärts (in Richtung +) oder rückwärts (in Richtung –) durchgeführt werden.

● Zum Wechsel auf normale Wiedergabe 4/6 drücken.

ACHTUNG

Während des Bildsuchlaufs können Bildverzerrungen, insbesondere am linken Bildrandbereich, auftreten.

WIEDERGABE

Anschlüsse

Das mitgelieferte AV- Kabel und ein optionales S-Video-Kabel verwenden.

(Forts.)

Wenn das S-Video-Kabel

An AV

nicht benutzt wird.

Gelb an VIDEO IN

AV-Kabel [Mini/Cinch] (mitgeliefert)

Buchsenabdeckung*

An S-VIDEO

* Buchsenabdeckung: Vor Gebrauch der Buchsen aufklappen. ** Das Audiokabel ist nicht erforderlich, wenn Einzelbilder betrachtet werden sollen.

S-Video-Kabel (nicht mitgeliefert)

Wenn das TV-Gerät mit einer Eurobuchse (21-pol. SCART) ausgerüstet ist

Den mitgelieferten Kabeladapter verwenden.

AV-Kabel [Mini/Cinch] (mitgeliefert)

Weiß an

An AV

Camcorder

AUDIO L*

Weiß an AUDIO L IN**

Rot an AUDIO R IN**

An S-VIDEO IN

Wenn das S-Video-Kabel nicht benutzt wird.

Gelb

Rot an AUDIO R*

An TV-Gerät oder Videorecorder

Videorecorder

Kabeladapter

TV-

Gerät

TV-Gerät oder Videorecorder

An S-VIDEO

* Das Audiokabel ist nicht erforderlich, wenn Einzelbilder

betrachtet werden sollen.

S-Video-Kabel (nicht mitgeliefert)

An -IN

Video-Ausgangswahlschalter (Y/C oder CVBS)

HINWEIS:

Den Videoausgangsschalter des Kabeladapters wie erforderlich einstellen: Y/C : Bei Anschluss mit S-Video-Kabel an ein TV-Gerät/einen Videorecorder mit S-Video-Kompatibilität.

CVBS : Bei Anschluss mit AV-Kabel an ein TV-Gerät/einen Videorecorder ohne S-Video-Kompatibilität.

1 Stellen Sie sicher, dass alle Geräte ausgeschaltet

sind.

2 Verbinden Sie den Camcorder mit dem TV-Gerät

oder Videorecorder wie auf Seite 20 gezeigt.

Bei Verwendung eines Videorecorders: Weiter bei Schritt 3 Andernfalls: Weiter bei Schritt 4

3 Verbinden Sie den Videorecorder-Ausgang mit

dem TV-Gerät-Eingang. Siehe hierzu die Bedienungsanleitung des Videorecorders.

4 Schalten Sie Camcorder, Videorecorder und TV-

Gerät ein.

5 Schalten Sie den Videorecorder auf AUX-Betrieb

und das TV-Gerät auf VIDEO-Betrieb.

Die folgenden Anzeigen können wahlweise auf dem TV-Bildschirm eingeblendet werden . . .

• Datum/Zeit

..... Im Menü für “DATE/TIME” den Status “AUTO”,

“ON” oder “OFF” eingeben ( S. 36).

• Zeitcode

..... Im Menü für “TIME CODE” den Status “ON”

oder “OFF” eingeben ( S. 36).

• Wiedergabe-Audiomodus-, Bandgeschwindigkeitsund Bandlaufanzeige

..... Geben Sie im Menü für “ON SCREEN” den

Status “LCD” oder “LCD/TV” ein ( S. 36).

HINWEISE:

● Es wird empfohlen, den Camcorder per Netzgerät mit Spannung zu versorgen (

● Soll das Bild- und Tonsignal vom Camcorder ohne eingelegte Cassette geliefert werden, den Hauptschalter auf “ TV-Gerät auf externen Eingang schalten.

● Stellen Sie die TV-Lautstärke zunächst auf die Minimalposition, um das plötzliche Einsetzen des Camcorder-Audiosignals zu vermeiden.

● Falls das TV-Gerät oder die Lautsprecherboxen keine magnetische Abschirmung besitzen, auf ausreichenden Abstand achten. Andernfalls wird das Wiedergabebild durch magnetische Einstreuungen gestört.

● Solange an der AV-Buchse das AV-Kabel angeschlossen ist, arbeitet der Lautsprecher nicht.

 S. 9).

” oder “ ” stellen. Dann das

Hauptschalter

BLANK S EARCH

BLANK SEARCH-Taste

Sperrknopf

Stopptaste (5)

WIEDERGABE

(Forts.)

Leerabschnitte-Suchlauf

Erleichtert das Auffinden unbespielter Bandabschnitte, wenn auf ein bereits teilweise bespieltes Band ohne Unterbrechung des Zeitcodes ( S. 18) aufgenommen werden soll.

1 Legen Sie eine Cassette ein ( S. 12). 2 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”.

3 Drücken Sie BLANK SEARCH.

• Die blinkende Meldung “BLANK SEARCH” erscheint

und der Camcorder schaltet auf Suchlauf vorwärts oder rückwärts. Das Band wird ca. 3 Sekunden vor Beginn des erfassten Leerabschnittes automatisch gestoppt.

So brechen Sie den Leerabschnitte-Suchlauf vorzeitig ab:

Drücken Sie 5.

HINWEISE:

● Wenn bei Schritt 3 ein unbespielter Bandabschnitt vorliegt, erfolgt der Suchlauf in Rückwärtsrichtung. Entsprechend erfolgt der Suchlauf in Vorwärtsrichtung, wenn bei Suchlaufstart ein bereits bespielter Abschnitt vorliegt.

● Der Leerabschnitte-Suchlauf arbeitet nicht, wenn nach Einlegen der Cassette die Warnanzeige “HEAD CLEANING REQUIRED. USE CLEANING CASSETTE” (Verschmutzte Köpfe. Eine Reinigungscassette verwenden) erscheint.

● Wird beim Leerabschnitte-Suchlauf der Bandanfang oder das Bandende erreicht, schaltet der Camcorder automatisch auf Stopp.

● Unbespielte Bandabschnitte, die kürzer als 5 Sekunden sind, können beim Leerabschnitte-Suchlauf ggf. nicht erfasst werden.

● Ein unbespielter Bandabschnitt kann sich zwischen bereits bespielten Bandabschnitten befinden. Sie sollten sich vor dem Aufnahmestart vergewissern, dass auf den erfassten Leerabschnitt kein bereits bespielter Abschnitt folgt.

WEITERE FUNKTIONEN

BEI AUFNAHME............................................. 24 – 31

MENÜBEZOGENE EINSTELLUNGEN ...................... 32 – 37

KOPIERMODUS............................................. 38 – 39

WEITERE FUNKTIONEN

INHALT

Nachtsichtmodus ..................................................... 24

AE-Programm-Bildeffekte .................................... 24 – 25

Fader- und Wischeffekte ..................................... 26 – 27

Schnappschuss ........................................................ 28

Auto-Focus/Manuelle Scharfstellung .............................. 29

Belichtungseinstellung ............................................... 30

Blendenarretierung ................................................... 30

Weißbalance-Modus-Anwahl ....................................... 31

Manuelle Weißbalance-Einstellung ................................. 31

Angaben zum Aufnahme-Menü .............................. 32 – 35

Angaben zum Wiedergabe-Menü............................ 36 – 37

Kopieren vom Camcorder zu einem Videorecorder ............... 38

Kopieren zu einem Videogerät mit DV-Anschluss ................ 39

VERWENDUNG DER OPTIONALEN FERNBEDIENUNG .... 40 – 44

Einlegen der Batterie................................................. 40

Wiedergabe-Zoom ................................................... 42

Nachvertonung........................................................ 43

Insert-Schnitt ......................................................... 44

SYSTEM-ANSCHLÜSSE............................................. 45

Anschluss an einen Personal Computer ............................ 45

BEI AUFNAHME

HINWEISE:

● Bei aktiviertem Nachtsichtmodus sind die folgenden Funktionen oder Einstellungen nicht verfügbar und die zugehörigen Anzeigen blinken oder erlöschen:

• Einige AE-Programm-Bildeffekte (

•“GAIN UP” im CAMERA-Menü (

•“DIS” im MANUAL-Menü (

● Im Nachtsichtmodus kann die Scharfstellung ggf. schwierig sein. Zur Abhilfe wird empfohlen, den Camcorder auf einem Stativ zu montieren und die manuelle Scharfstellung zu verwenden.

MENU/BRIGHT-Wählrad

Sperrknopf

Hauptschalter

NIGHT SCOPE-Taste

SNO

ILI

SEP I A

SL XO

OFF

 S. 33).



GIHTSPOTL

GHTT

ONEMONOT

IC FILMCLASS ES TROB 4



 S. 24, 25).

 S. 33).

Nachtsichtmodus

Hellt Motive oder Motivbereich stark auf (heller als bei gut ausreichender natürlicher Beleuchtung). Die Bildqualität ist hierbei nicht körnig, es kann jedoch infolge der langen Verschlusszeit ein Flimmereffekt auftreten.

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”.

2 Drücken Sie NIGHT SCOPE, so dass die

Nachtsichtanzeige “ ” erscheint.

• Die Verschlusszeit wird automatisch so gewählt,

dass die bis zu 30fache Empfindlichkeit verfügbar ist.

• Neben dem Symbol “ ” erscheint “A”, wenn die

Verschlusszeit automatisch gewählt wird.

So deaktivieren Sie den Nachtsichtmodus . . .

..... Drücken Sie nochmals NIGHT SCOPE, so dass

das Symbol “ ” erlischt.

AE-Programm-Bildeffekte

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT an. 3 Wählen Sie durch Drehen von MENU/BRIGHT

“ PROGRAM AE” und drücken Sie MENU/ BRIGHT an.

4 Wählen Sie durch Drehen von MENU/BRIGHT

den gewünschten Modus/Effekt ( S. 25) und drücken Sie MENU/BRIGHT an. Damit ist diese Einstellung abgeschlossen. Drücken Sie nochmals

MENU/BRIGHT. Das Menü wird geschlossen.

• Das PROGRAM AE-Menü erlischt und der gewählte

Modus ist aktiviert. Dies wird durch die zugehörige Modusanzeige bestätigt.

So deaktivieren Sie den gewählten Modus . . .

..... Wählen Sie in Schritt 4 “OFF”.

HINWEISE:

● Der AE-Programm-Bildeffekt kann während der Aufnahme oder der Aufnahmepause geändert werden.

● Bei aktiviertem Nachtsichtmodus sind einige AEProgramm-Bildeffekte nicht verfügbar.

WICHTIG

Einige AE-Programm-Bildeffekte arbeiten nicht mit verschiedenen Fader- und Wischeffekten ( S. 26,

27) zusammen. In einem solchen Fall blinkt die

zugehörige Effekt-Symbolanzeige.

SHUTTER 1/50–Die Shutter-Zeit ist auf 1/50 Sek. festgelegt.

Die normalerweise beim Filmen von TVBildschirmen auftretenden schwarzen Rollbalken fallen weniger deutlich auf. 1/120–Die Shutter-Zeit ist auf 1/120 Sek. festgelegt. Die bei Aufnahmen unter Fluoreszenzoder Quecksilberdampfleuchten auftretenden Flackerstörungen werden verringert.

SPORTS (Variable Shutterzeit: 1/250 – 1/4000)

Verwenden, wenn schnelle Bewegungsabläufe (Sportaufnahmen etc.) aufgezeichnet werden. Diese Bilder können bei der Zeitlupenwiedergabe weitgehend verwischungsfrei gezeigt werden. Da bei kurzen Shutter-Zeiten eine Bildabdunkelung auftritt, sollte dieser Aufnahme-Modus nur bei hoher Umgebungshelligkeit verwendet werden.

SNOW (Schnee)

Diesen Modus für Aufnahmen verwenden, bei denen das Motiv vor einem extrem hellen Hintergrund abgebildet wird (z.B. Schneepiste), damit das Motiv nicht unterbelichtet wird.

SPOTLIGHT (Punktstrahler)

Diesen Modus für Aufnahmen verwenden, bei denen das aufgehellte Motiv vor einem extrem dunklen Hintergrund abgebildet wird (z.B. Scheinwerferlicht), damit das Motiv nicht überbelichtet wird.

HINWEIS:

Im SPOTLIGHT-Modus wird die gleiche Belichtungseinstellung wie bei Belichtungskorrektur “–3” gewählt ( S. 30).

TWILIGHT (DämmerlichtModus)

So werden Sonnenuntergänge, Abendstimmungen etc. in natürlichen Farben aufgenommen. Die Weißbalance ( S. 31) ist anfänglich auf eingestellt. Eine andere, bevorzugte Einstellung ist verwendbar. Im Dämmerlicht-Modus stellt der Camcorder automatisch zwischen 10 m und unendlich scharf. Bei kürzerem Abstand muss manuell scharfgestellt werden.

SEPIA (Sepia-Effekt)

Die Aufnahme erfolgt in einem einfarbigen Sepiaton (rotbraun), wie bei alten Fotoabzügen. Der “Oldie”-Effekt kann noch verstärkt werden, wenn zusätzlich der Cinema-Effekt verwendet wird.

MONOTONE (Schwarzweiß-Effekt)

Die Aufnahme erfolgt in Schwarzweiß. Dieser Effekt kann noch verstärkt werden, wenn zusätzlich der Cinema-Effekt verwendet wird.

CLASSIC FILM

(Kintopp-Effekt)

Die Bilder werden mit einem Flimmereffekt, wie bei Kintopp-Filmen gezeigt.

STROBE

(Stroboskop-Effekt)

Die Bildwiedergabe erfolgt abgehackt, mit Bewegungssprüngen.

SLOW (Langsame Shutter-Zeit)

So kann die Bildhelligkeit ohne zusätzliche Beleuchtung angehoben werden. Nur bei dunkler Umgebungshelligkeit verwenden.

SLOW 4X

Bei langsamer Shutterzeit erhöht sich die Lichtempfindlichkeit, so dass auch bei schwacher Umgebungshelligkeit aufgenommen werden kann.

HINWEISE:

● Bei Verwendung der langsamen Shutter-Zeit (SLOW) tritt ein Stroboskop-Effekt auf.

● Bei der Verwendung von “SLOW” kann es u. U. schwierig sein, den Camcorder scharfzustellen. Um dies zu verhindern, empfehlen wir die Verwendung der manuellen Scharfstellung und/ oder eines Stativs.

BEI AUFNAHME

(Forts.)

WICHTIG

Einige Fader-/Wischblendeneffekte können nicht verwendet werden, wenn bereits ein bestimmer AE-Programm-Bildeffekt ( S. 24, 25) aktiviert ist. Wird ein ungeeigneter Fader-/Wischblendeneffekt aufgerufen, blinkt die zugehörige Anzeige.

MENU/BRIGHT-Wählrad

Hauptschalter

Sperrknopf

Aufnahme-Start/Stopp-Taste

Fader- und Wischeffekte

Zur interessanteren Gestaltung von Szenenüberblendungen können zahlreiche Faderund Wischeffekte eingesetzt werden.

Der Fader-/Wischblendeneffekt arbeitet bei BandAufnahmestart und -stopp.

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT an. 3 Wählen Sie durch Drehen von MENU/BRIGHT

“ WIPE/FADER” und drücken Sie MENU/BRIGHT an.

4 Wählen Sie durch Drehen von MENU/BRIGHT

den gewünschten Effekt und drücken Sie MENU/ BRIGHT an. Damit ist diese Einstellung abgeschlossen. Drücken Sie nochmals MENU/ BRIGHT.

• Der Effekt wird vorgemerkt und das WIPE/FADER-

Menü erlischt. Das Effekt-Symbol wird eingeblendet.

5 Bei Betätigen der Aufnahme-Start/Stopp-Taste

wird der Fader- oder Wischeffekt ausgelöst.

So deaktivieren Sie den gewählten Effekt . . .

..... Wählen Sie in Schritt 4 “OFF”.

HINWEIS:

Die Effektdauer kann verlängert werden, indem die Aufnahme-Start/Stopp-Taste entprechend lange gedrückt gehalten wird.

Fader- und Wischblenden-Menü

Menü

FADER — WHITE

(WEISSER FADER)

FADER — BLACK

(SCHWARZER FADER)

FADER — B.W

(SCHWARZ/WEISS-FADER)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

Effekt

Bild-Ein-/Ausblendung von/auf weißen Bildschirm.

Bild-Ein-/Ausblendung von/auf schwarzen Bildschirm.

Farbbild-Ein-/Ausblendung von/auf Schwarzweiß-Bild.

Einblenden: Das Bild wird ab der rechten oberen Bildecke diagonal in den schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird durch eine von der linken unteren Bildecke diagonal zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der Bildmitte diagonal in alle vier Bildecken eingeblendet. Ausblenden: Das Bild wird von allen vier Ecken diagonal zur Bildmitte hin schwarz abgedeckt.

Einblenden: Das Bild wird ab der rechten Bildkante nach links eingeblendet. Ausblenden: Das Bild wird durch eine von links zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der senkrechten Mittelachse nach links und rechts auf einen schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird durch eine von beiden Seitenkanten nach innen zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der unteren Bildkante nach oben auf einen schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird ab der oberen Bildkante durch eine nach unten zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird von der Bildmitte nach oben und unten auf einen schwarzen Bildschirm eingeblendet. Ausblenden: Das Bild wird von oben und unten zur waagerechten Mittelachse durch zunehmende schwarze Balken abgedeckt.

SNAPSHOT-Taste

Sperrknopf

Hauptschalter

Menüanzeige

SNAP MODE –

Mit simuliertem Verschlussgeräusch.

FULL

PIN– UP FRAME

FULL Ungerahmter Schnappschuss

PIN-UP Pin-up-Modus

FRAME Eingerahmter Schnappschuss

BEI AUFNAHME

(Forts.)

Schnappschuss

Diese Schappschussaufnahme wird auf Band festgehalten.

SCHNAPPSCHUSS-MODUSWAHL

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “

”.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT an. 3 Wählen Sie durch Drehen von MENU/BRIGHT

“

CAMERA” und drücken Sie MENU/BRIGHT dann an.

Das CAMERA Menü erscheint.

4 Drehen Sie MENU/BRIGHT auf “SNAP MODE” und

drücken Sie MENU/BRIGHT dann an.

5 Wählen Sie durch Drehen von MENU/BRIGHT den

gewünschten Schnappschussmodus und drücken Sie

MENU/BRIGHT dann an. Wählen Sie durch Drehen von MENU/BRIGHT “ BRIGHT dann zweimal an, um das Menü zu schließen.

RETURN” und drücken Sie MENU/

SCHNAPPSCHUSS-AUFNAHME

1 Drücken Sie die Taste SNAPSHOT. Schnappschuss-

aufnahme erscheint die Anzeige “PHOTO”.

Schnappschuss bei Aufnahmebereitschaft:

..... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der Camcorder erneut auf Aufnahmebereitschaft.

Schnappschuss bei Aufnahme:

..... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der Camcorder erneut auf normale Aufnahme.

• Die Schnappschussaufnahme erfolgt unabhängig von

der Hauptschaltereinstellung (“ gewählten Schnappschussmodus.

Serienaufnahme

Wird die Taste SNAPSHOT gedrückt gehalten, erfolgt eine Serienaufnahme von Einzelbildern. (Der Abstand zwischen den Einzelbildern beträgt ca. 1 Sek.)

HINWEISE:

● Soll das simulierte Verschlussgeräusch unterbleiben,

 “BEEP” auf Seite 32, 34.

● Wenn der Schnappschussmodus nicht eingesetzt werden

kann, blinkt die Anzeige “PHOTO”, sobald die Taste SNAPSHOT gedrückt wird.

● Es ist zu beachten, dass bei einer Schnappschussaufnahme mit AE-Programm-Bildeffekt

 S. 24) einige AE-Programm-Bildeffekte nicht verfügbar

( sind. In diesem Fall blinkt das zugehörige Anzeigesymbol.

● Wird SNAPSHOT bei aktivierter Bildstabilisierung (“DIS” im Einstellstatus “ON”, Bildstabilisierung deaktiviert.

● Die Schnappschussmodi sind auch im Wiedergabemodus verfügbar. Hierbei unterbleibt jedoch die Abgabe des simulierten Verschlussgeräusches.

● Bei der Schnappschussaufnahme kann das im Sucher gezeigte Bild teilweise fehlen. Dies trifft nicht für das aufgenommene Bild zu.

● Ist der AV-Anschluss belegt, wird das simulierte Verschlussgeräusch nicht über den Lautsprecher abgegeben, jedoch auf Band aufgezeichnet.

 S. 33) gedrückt, wird die

” oder “ ”) im

Focus-Messbereich

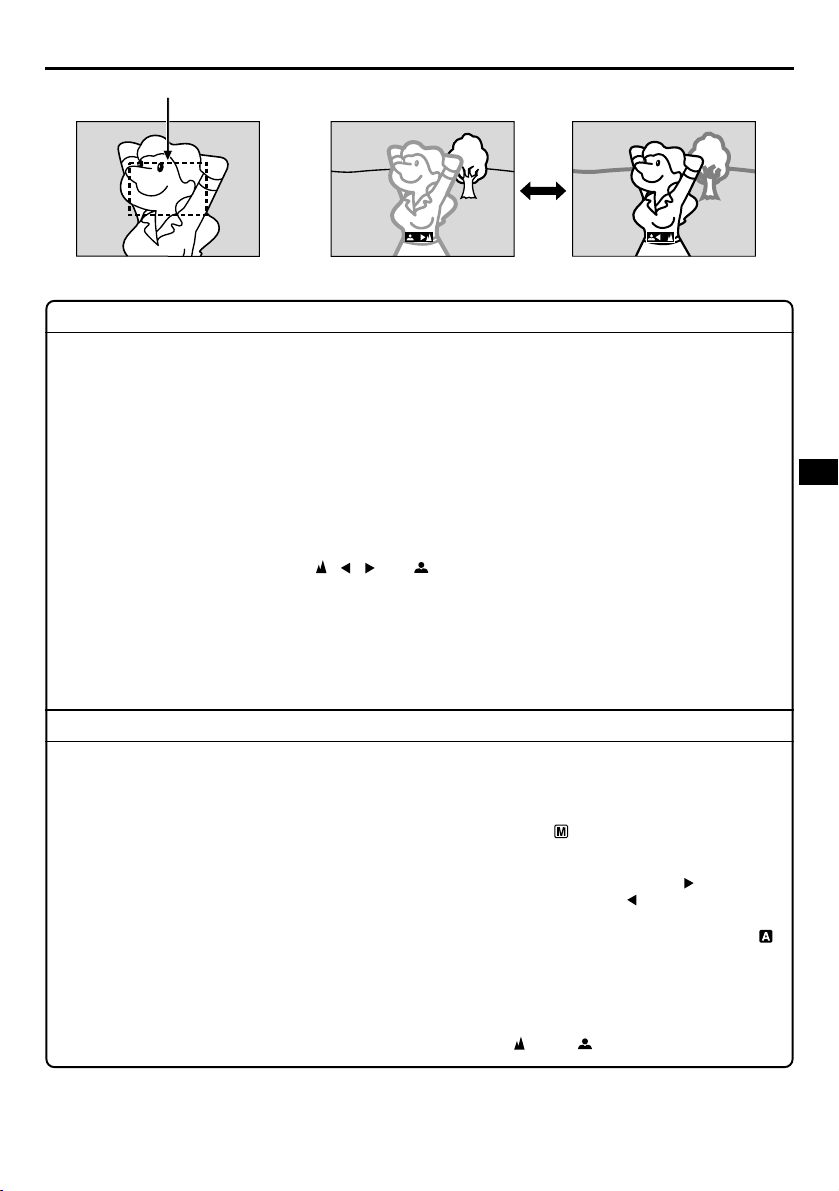

Auf weiter entferntes Motiv scharfstellen

FUNKTION: Auto-Focus AUFGABE:

Das Vollbereichs-Auto-Focus-System ermöglicht automatisch und kontinuierlich die korrekte Scharfstellung vom Nahaufnahmebereich (ab 5 cm) bis unendlich. In den folgenden Fällen arbeitet das Auto-Focus-System ggf. nicht einwandfrei (hier wird die manuelle Scharfstellung erforderlich):

• Wenn sich zwei unterschiedlich entfernte Motive überlappen.

• Wenn schwache Lichtverhältnisse vorherrschen.*

• Wenn das Motiv kaum Kontrast vorweist (z.B. einfarbige Wand, wolkenloser Himmel etc.).*

• Wenn sich das Hauptmotiv nicht vom Hintergrund abhebt.*

• Wenn feine gleichförmige oder regelmäßig auftretende Muster vorliegen.

• Wenn starkes Licht (Sonnenlicht) einfällt oder Licht auf besonders hellen oder glänzenden Flächen

reflektiert wird.

• Wenn der Hintergrund besonders starken Kontrast vorweist. * Die blinkende Kontrastwarnanzeige ( , , und ) erscheint.

HINWEISE:

● Falls das Objektiv verschmutzt oder beschlagen ist, ist keine einwandfreie Scharfstellung erzielbar. Das Objektiv stets sauber halten. Verunreinigungen und Kondensationsniederschlag mit einem weichen Tuch entfernen oder warten, bis sich die Kondensationsfeuchtigkeit verflüchtigt.

● Wenn sich das Motiv dicht vor dem Camcorder befindet, zuerst auszoomen ( S. 17). Wenn bei AutoFocus eingezoomt ist, kann der Camcorder ggf. (je nach Abstand zwischen Motiv und Camcorder) automatisch auszoomen. Bei Tele-Makro-Betrieb (TELE MACRO) ( S. 34) ist dies nicht der Fall.

Auf näheres Motiv scharfstellen

FUNKTION:

Manuelle Scharfstellung

AUFGABE:

Manuelle Einstellung der korrekten Entfernung.

BEDIENUNG:

1) Bei Verwendung des Suchers sollten die erforderlichen Suchereinstellungen ( S. 10) bereits erfolgt sein.

2) Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” und drücken Sie dann

FOCUS ( S. 58 und 59, 7 Fokussiertaste [FOCUS]). Die Anzeige für manuelle Scharfstellung

erscheint.

3) Für weiter entfernte Motive MENU/BRIGHT in Richtung “+” drehen. Die blinkende Anzeige “ ” erscheint.

Für nähere Motive MENU/BRIGHT in Richtung “–” drehen. Die blinkende Anzeige “ ” erscheint.

4) Drücken Sie MENU/BRIGHT einmal an. Damit ist die Scharfstellung abgeschlossen.

Um auf die Autofocus-Messung zurückzuschalten, FOCUS zweimal drücken oder den Hauptschalter auf “ ” stellen. Wird FOCUS einmal gedrückt, wechselt der Camcorder erneut auf manuelle Scharfstellung.

HINWEISE:

● Die manuelle Scharfstellung muss in der maximalen Teleposition erfolgen. Falls die Scharfstellung im Weitwinkelbereich erfolgt, wird das Motiv beim Einzoomen unscharf abgebildet, da die Schärfentiefe bei längerer Brennweite abnimmt.

● Wenn keine weitere Scharfstellung möglich ist, blinkt die Anzeige “ ” oder “ ”.

BEI AUFNAHME

(Forts.)

Belichtungseinstellung

Die Belichtungseinstellung wird in den folgenden Fällen empfohlen:

• Wenn das Hauptmotiv bei Gegenlicht oder besonders hellem Hintergrund aufgenommen wird.

• Wenn bei besonders grellem, reflektierendem Licht (am Strand/auf Skipisten etc.) aufgenommen wird.

• Wenn das helle Hauptmotiv bei besonders dunklem Hintergrund aufgenommen wird.

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT an. 3 Wählen Sie durch Drehen von MENU/BRIGHT

“ EXPOSURE” und drücken Sie MENU/BRIGHT an.

4 Rufen Sie durch Drehen von MENU/BRIGHT den

Status “MANUAL” auf und drücken Sie MENU/ BRIGHT an. Die Belichtungskorrekturanzeige

erscheint.

5 Zum Aufblenden MENU/BRIGHT in Richtung “+”

drehen. Zum Abblenden MENU/BRIGHT in Richtung “–” drehen. Die Belichtungskorrekturanzeige wechselt bis max. ±6.

6 Drücken Sie MENU/BRIGHT an. Damit ist die

Belichtungseinstellung abgeschlossen.

So schalten Sie auf die automatische Belichtungs-einstellung zurück:

..... Rufen Sie in Schritt 4 “AUTO” auf oder bringen

Sie den Hauptschalter in Stellung “ ”.

Schnelle Motivaufhellung . . .

..... Drücken Sie BACKLIGHT. Das Symbol “ ”

erscheint und das Motiv erscheint aufgehellt. Die gleiche Taste nochmals drücken, um die Anzeige

zu deaktivieren und auf Standardbelichtung

zurückzuschalten.

• Bei Belichtungskorrektur +3 wird der gleiche Aufhellungseffekt wie bei Betätigen der Taste BACKLIGHT erzielt.

• Bei Verwendung der Taste BACKLIGHT kann ggf. eine zu starke Aufhellung des Hintergrundes auftreten, wobei das Motiv überstrahlt wird.

• Die Gegenlichtkorrektur arbeitet auch bei auf “ ” gestelltem Hauptschalter.

HINWEIS:

Wenn bei manueller Belichtungseinstellung aufgenommen wird, arbeiten die Gegenlichtkorrektur, der SPOTLIGHT- ( S. 25) und der SNOW-Modus

 S. 25) nicht.

(

Blendenarretierung

Diese Funktion sollte in den folgenden Fällen eingesetzt werden:

• Wenn ein sich bewegendes Motiv aufgenommen wird.

• Wenn sich der Abstand zwischen Motiv und Camcorder ändert (wobei sich die Abbildungsgröße auf dem LCD-

Monitor oder Sucher verändert), z.B. bei sich entfernendem Motiv.

• Wenn bei besonders grellem, reflektierendem Licht (am Strand/auf Skipisten etc.) aufgenommen wird.

• Wenn das Hauptmotiv von einem Spotlicht-Strahler angeleuchtet wird.

• Wenn gezoomt wird.

Die Blende bei groß abgebildetem Motiv verriegeln. Wenn sich das Motiv vom Camcorder entfernt, tritt keine Abdunkelung oder Aufhellung auf.

Führen Sie vor diesem Schritt zunächst die Schritte 1 bis 4 (linke Spalte) durch.

5 Erfassen Sie das bildwichtige Motiv bildschirmfüllend

(LCD-Monitor oder Sucher) und drücken Sie dann MENU/BRIGHT für mehr als 2 Sekunden an. Die Belichtungskorrekturanzeige erscheint zusammen mit der Anfügung “ Drücken Sie MENU/BRIGHT an. Die Anzeige “ wechselt zur Bestätigung der ausgeführten Blendenverriegelung auf “

BACKLIGHT-Taste (5)

So schalten Sie auf die automatische Belichtungseinstellung zurück . . .

..... Rufen Sie in Schritt 4 durch Drehen von MENU/

BRIGHT die Anzeige “AUTO” auf und drücken Sie MENU/BRIGHT an. Die Belichtungskorrektur- und

Blendenarretieranzeige “ bringen Sie den Hauptschalter in Stellung “ ”.

Gleichzeitige Belichtungs- und Blendenarretierung . . .

..... Stellen Sie nach Schritt 4 (von “Belichtungs-

einstellung”) durch Drehen von MENU/BRIGHT die Belichtung ein und arretieren Sie hierauf die Blende entsprechend Schritt 5 (von ”Blendenarretierung”). Zur automatischen Verriegelung wählen Sie in Schritt 4 durch Drehen von MENU/BRIGHT die Anzeige “AUTO”. D r ücken Sie hierauf MENU/ BRIGHT an. Die Blende wird nach ca. 2 Sekunden automatisch eingestellt.

Blende

Die Blende arbeitet ähnlich der Pupille des menschlichen Auges. Bei starker Lichteinwirkung verengt sie sich, um den Lichteinfall zu verringern. Bei schwacher Lichteinwirkung erweitert sie sich, um den Lichteinfall zu erhöhen.

”.

Anzeige für Blendenarretierung

MENU/ BRIGHT-Wählrad

”.

” erlöschen. Oder

”

Hauptschalter

Weißbalance-Modus-Anwahl

Die Weißbalance erfolgt zur Erzielung einer naturgetreuen Farbwiedergabe in Anpassung an die Umgebungs-Farbtemperatur. Bei korrekt abgeglichener Weißbalance werden alle Farben korrekt wiedergegeben. Dieser Camcorder steuert die Weißbalance im Normalfall automatisch. Wenn Sie bereits Erfahrung beim Videofilmen gesammelt haben, empfiehlt sich die Verwendung der manuellen Weißbalance, um eine professionellere Farbgebung im Bild zu erzielen.

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT an. 3 Wählen Sie durch Drehen von MENU/BRIGHT

“ W.BALANCE” und drücken Sie MENU/BRIGHT an. Das W.BALANCE-Menü erscheint.

4 Rufen Sie durch Drehen von MENU/BRIGHT den

gewünschten Modus auf.

“AUTO” .................. Die Weißbalance wird

“ MWB” ............. Manuelle Weißbalance-

“ FINE” ..............Einstellung für Außenaufnahmen

“ CLOUD” ......... Einstellung für Außenaufnahmen

“ HALOGEN” .... Einstellung für Kunstlicht

automatisch korrigiert (Einstellung ab Werk).

Einstellung.

(wolkenloser Himmel).

(bewölkter Himmel).

(Videoleuchte etc.).

5 Drücken Sie abschließend MENU/BRIGHT an.

Damit ist die Anwahl abgeschlossen. Drücken Sie nochmals MENU/BRIGHT. Das Menü wird geschlossen und das Symbol für den gewählten Modus (außer “AUTO”) wird gezeigt.

So schalten Sie auf die automatische Weißbalance zurück . . .

..... Rufen Sie in Schritt 4 “AUTO” auf. Oder bringen

Sie den Hauptschalter in Stellung “ ”.

HINWEIS:

Die Weißbalance kann nicht eingestellt werden, wenn die AE-Programm-Bildeffekte “SEPIA” oder “MONOTONE” aktiviert sind ( S. 25).

Manuelle Weißbalance-Einstellung

Eine manuelle Weißbalance-Einstellung wird erforderlich, wenn gleichzeitig mehrere Lichtquellen mit unterschiedlicher Farbtemperatur vorliegen.

1 Führen Sie die Schritte 1 bis 4 von Abschnitt

“Weißbalance-Modus-Anwahl” durch. Wählen Sie den Modus “ MWB”.

2 Halten Sie einen weißen Papierbogen vor das

Motiv. Bilden Sie den Papierbogen formatfüllend ab (zoomen oder den Abstand zum Camcorder verändern).

3 Halten Sie MENU/BRIGHT angedrückt, bis die

Anzeige schnell zu blinken beginnt. Bei vollständig durchgeführter Einstellung wechselt die Anzeige auf ein langsameres Blinksignal.

4 Drücken Sie MENU/BRIGHT. Das Menü wird

geschlossen und das Symbol für den Weißabgleichmodus wird gezeigt.

MENU/BRIGHT-Wählrad

Weiße Vorlage

Hauptschalter

HINWEISE:

● Falls der Autofocus in Schritt 2 nicht einwandfrei auf die weiße Vorlage scharfstellt, muss manuell scharfgestellt werden ( S. 29).

● Wenn bei Innenaufnahmen gleichzeitig stark voneinander abweichende Farbtemperaturen (einfallendes Tageslicht, Fluoreszenzleuchte, Kerzenlicht etc.) auftreten, ist die manuelle Weißbalance-Einstellung besser geeignet, um eine möglichst naturgetreue Farbreproduktion zu erzielen.

● Die manuell abgespeicherte Weißbalance-Einstellung wird auch nach Ausschaltung des Camcorders bzw. nach Abnehmen des Batteriesatzes beibehalten.

W. BAL

MENU/BRIGHT-Wählrad

Hauptschalter

FADER

/ W I PE

AM AEPROGR

EXPOSURE

AN E

C ACAMER LMAN UA MSYSTE AYDISPL

DSC END

T I ME CODE

CLOCK

ADJ .

Sperrknopf

BEEP

DE MO MO DE – NO CAM ERSET

NRETUR

RE NEON SC LCD / T V

– –

IMETDATE /

– FFO

Menüanzeige

ODEREC M

ZOOM

MOD ESNAP UPGAIN

NRETUR

Untermenü

DIS –ONOFF

–

MEL ODY

UAOT

12 02

17 30

MENÜBEZOGENE EINSTELLUNGEN

Angaben zum Aufnahme-Menü

Dieser Camcorder bietet ein leicht bedienbares und übersichtliches Menü-System, das zahlreiche Camcorder-Einstellungen vereinfacht ( S. 33 –

35).

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “ ”.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT an. 3 Wählen Sie durch Drehen von MENU/BRIGHT

das gewünschte Menü und drücken Sie MENU/ BRIGHT an. Das zugehörige Funktionsmenü

erscheint.

4 Die Funktionsmenü-Einstellung erfolgt

entsprechend der Funktion.

Wurde “ WIPE/FADER”, “ PROGRAM AE”, “ EXPOSURE” oder “ W. BALANCE”

–

BTMOD ESOUND

–

LFUL

–

AGC

–

gewählt . . .

..... Siehe Seite 33.

Wurde “ CAMERA”, “ MANUAL”, “ SYSTEM” oder “ DISPLAY”gewählt . . .

..... Weiter bei Schritt 5.

5 Wählen Sie durch Drehen von MENU/BRIGHT

die gewünschte Funktion und drücken Sie MENU/ BRIGHT an. Das Untermenü erscheint.

Geben Sie durch Drehen von MENU/BRIGHT den gewünschten Einstellwert/-status ein und drücken Sie MENU/BRIGHT an. Damit ist die Einstellung abgeschlossen.

6 Wählen Sie durch Drehen von MENU/BRIGHT

“ RETURN” und drücken Sie MENU/BRIGHT so oft an, bis das Menü geschlossen wird.

• Das Symbol bedeutet “END”.

HINWEIS:

Wird das Menü für die Dauer von einigen Minuten durchgehend gezeigt, kann auf dem Bildschirm ein Bildecho auftreten, dass nach einigen Sekunden verschwindet. Dies stellt keine Fehlfunktion dieses Geräts dar.

NRETUR

FADER/ W I P E AM AEPROGR UREEXPOS AN E

W. BAL

ACAMER LMAN UA MSYSTE

AYDISPL DSC END

Normale Anzeige

Erläuterung der Menüanzeigen

WIPE/FADER

PROGRAM AE EXPOSURE W.BALANCE

REC MODE

SOUND MODE

ZOOM

CAMERA

SNAP MODE GAIN UP

DIS

MANUAL

12BIT

16BIT

16X

40X

700X

OFF AGC AUTO

OFF

Siehe “Fader- und Wischeffekte” ( S. 26, 27). Siehe “AE-Programm-Bildeffekte” ( S. 24, 25). Siehe “Belichtungseinstellung” und “Blendenarretierung” ( S. 30).

Siehe “Weißbalance-Modus-Anwahl” und “Manuelle Weißbalance-Einstellung” ( S. 31).

Ermöglicht die beliebige Einstellung der Band-Aufnahmegeschwindigkeit (SP oder LP) ( S. 13).

Stereoaufnahme auf vier Kanälen. Wird empfohlen, wenn Nachvertonung durchgeführt werden soll. (Entspricht dem 32-kHz-Modus vorhergehender Modelle.)

Das Audiosignal kann in Stereo auf zwei Kanälen aufgenommen werden. (Entspricht dem 48-kHz-Modus vorhergehender Modelle.)

Bei Einstellung auf “16X” wird der Digitalzoom-Modus deaktiviert und die Zoomvergrößerung erfolgt mit dem optischen Zoom.

In diesem Modus wird im Bereich von 16facher (max. optischer Zoom) bis 40facher Vergrößerung (maximaler Digitalzoom) mit digitaler Bildsignalbearbeitung gezoomt.

In diesem Modus wird im Bereich von 16facher (max. optischer Zoom) bis 700facher Vergrößerung (maximaler Digitalzoom) mit digitaler Bildsignalbearbeitung gezoomt.

Siehe “Schnappschuss” ( S. 28).

Auch bei dunklen Szenen wird ohne elektronische Aufhellung gefilmt.

Das aufgehellte Bild erscheint körnig.

Die Shutter-Zeit wird automatisch bestimmt (1/25 – 1/200 Sek.). Bei der auf 1/25 Sek. verlangsamten Shutter-Zeit liegt ein helleres Bild als im AGC-Modus vor, jedoch erscheinen Bewegungsabläufe abgehackt und das aufgehellte Bild erscheint körnig. Während der automatischen Verschlusszeitwahl erscheint die Anzeige “ ”.

Kompensiert Bildverwackelungen, die durch leichte Kameraschwankungen verursacht werden und sich insbesonders bei starkem Telezoom bemerkbar machen.

HINWEISE:

● Eine vollständige Kompensierung ist bei besonders unruhiger Camcorderführung und in den folgenden Fällen ggf. nicht erzielbar:

• Bei Motiven mit senkrechten oder waagerechten Streifen.

• Bei dunklen oder unzureichend beleuchteten Motiven.

• Bei starkem Gegenlicht.

• Bei einer Vielzahl von Motiven, die sich gleichzeitig in unterschiedliche

Richtungen bewegen.

• Bei geringem Hintergrundkontrast.

● Bei Stativmontage des Camcorders sollte dieser Modus deaktiviert werden.

● Wenn die Bildstabiliseranzeige “ ” blinkt, kann die digitale

Bildstabilisierung nicht ausgelöst werden.

: Einstellung ab Werk

HINWEISE:

● Die im Menü “ CAMERA” vorgenommenen Einstellungen werden unabhängig von der Hauptschaltereinstellung ” oder “ ”) beibehalten. Um jedoch Einstellungen ändern zu können, muss der Hauptschalter auf “ ” gestellt

(“ sein.

● Die Einstellungen für “ MANUAL” gelten nur bei auf “ ”gestelltem Hauptschalter.

FORTSETZUNG NÄCHSTE SEITE

Erläuterung der Menüanzeigen (Forts.)

TELE MACRO

WIDE MODE

MANUAL

WIND CUT

BEEP

SYSTEM

OFF

CINEMA

SQUEEZE

OFF

BEEP

MELODY

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig. Im Normalfall kann bei einem Abstand von unter 1m zum Motiv nicht in der maximalen Telezoom-Position scharfgestellt werden. Bei Position “ON” kann bis zu einem Minimalabstand von 60 cm in der maximalen Telezoom-Position scharfgestellt werden.

• Je nach Zoomposition kann Bildunschärfe auftreten.

Die Aufnahme erfolgt bei herkömmlichem Bildseitenverhältnis und wird so auf einem TV-Gerät wiedergegeben.

Am oberen und unteren Bildrand werden schwarze Balken eingeblendet. Bei Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bild ohne Balken im Breitformat gezeigt. Das Symbol “ ” erscheint. Bitte auch die zum Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten. Wird dieser Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit Seitenverhältnis 4:3 verwendet, wird das Bild oben und unten mit einem schwarzen Balken (“Letterbox”-Format) versehen.

Bei Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bildsignal diesem Bildformat verzerrungsfrei angepasst. Das Symbol “ ” erscheint. Bitte auch die zum Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten. Wird dieser Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit Seitenverhältnis 4:3 verwendet, wird das Bild in senkrechter Richtung gedehnt.

Der Windfilter ist deaktiviert.

Der Windfiltermodus ist aktiviert. Anzeige “ ” erscheint. Das Klangbild verändert sich. Dies ist keine Fehlfunktion.

Die Verschlussgeräuschabgabe unterbleibt bei der Aufnahme, das Verschlussgeräusch wird aber auf Band aufgezeichnet.

Ein Warnton ertönt bei Camcorder-Ein und -Ausschaltung und am Anfang oder Ende einer Aufnahme. In diesem Modus arbeitet auch die Verschlussgeräuschabgabe ( S. 28).

Anstelle des Warntons ertönt eine Melodie bei der Bedienung. In diesem Modus arbeitet auch die Verschlussgeräuschabgabe ( S. 28).

MENÜBEZOGENE EINSTELLUNGEN

(Forts.)

: Einstellung ab Werk

HINWEISE:

● Die Einstellungen für “ MANUAL” gelten nur bei auf “ ” gestelltem Hauptschalter.

● Einstellungen für “

“PLAY” gestelltem Hauptschalter (

SYSTEM”, die bei auf “ ” gestelltem Hauptschalter vorgenommen werden, gelten auch bei auf

 S. 36).

DEMO MODE

SYSTEM

CAM RESET

ON SCREEN

DATE/ TIME

DISPLAY

TIME CODE

CLOCK ADJ.

OFF ON

CANCEL EXECUTE LCD

LCD/TV

OFF AUTO

ON OFF ON

Der Vorführmodus arbeitet nicht.

Aktiviert den Vorführmodus für AE-Programm-Bildeffekte etc., so dass die Arbeitsweise dieser Funktionen verdeutlicht wird. Der Vorführmodus wird in den folgenden Fällen ausgelöst:

• Wenn für “DEMO MODE” die Einstelloption “ON” gewählt wurde und das Menü hierauf geschlossen wird.

• Wenn der Hauptschalter auf “ ” oder “ ” gestellt wird, ohne dass hierauf innerhalb von ca. 3 Minuten ein weiterer Bedienschritt vorgenommen wird.

Der Vorführmodus wird unterbrochen, sobald am Camcorder ein Bedienschritt vorgenommen wird. Falls innerhalb von 3 Minuten kein weiterer Bedienschritt erfolgt, wird der Vorführmodus automatisch fortgesetzt.

HINWEISE:

● Bei eingelegter Cassette arbeitet der Vorführmodus nicht.

● “DEMO MODE” verbleibt auch nach Ausschaltung des Camcorders im

Status “ON”.

● Ist “DEMO MODE” auf “ON” eingestellt, sind einige Funktionen nicht

verfügbar. Nach der Bezugnahme auf den Vorführmodus sollte dieser daher deaktiviert (“OFF”) werden.

Keine Gesamtrückstellung auf den Einstellstatus ab Werk.

Gesamtrückstellung auf den Einstellstatus ab Werk.

Die Camcorder-Anzeigen (außer Datum, Uhrzeit und Zeitcode bei Wiedergabe) erscheinen nicht auf dem Bildschirm eines angeschlossenen TVGeräts.

Die Camcorder-Anzeigen erscheinen auf dem Bildschirm eines angeschlossenen TV-Geräts

Datum/Uhrzeit werden nicht angezeigt.

Datum/Uhrzeit werden in den folgenden Fällen automatisch für ca. 5 Sekunden eingeblendet:

• Wenn der Hauptschalter von “OFF” auf “ ” oder “ ” gestellt wird.

• Bei Bandwiedergabestart. Datum und die Uhrzeit beziehen sich auf den

Zeitpunkt, an dem die Aufnahme stattfindet.

• Wenn das Datum bei Bandwiedergabe umgestellt wird.

Datum/Uhrzeit werden stets angezeigt.

Die Zeitcodeanzeige unterbleibt.

Der Zeitcode wird am Camcorder und auf dem Bildschirm eines angeschlossenen TV-Geräts angezeigt. Bei Aufnahme unterbleibt die Vollbildnummernanzeige.

Datum und Uhrzeit können neu eingegeben werden ( S. 11).

: Einstellung ab Werk

HINWEISE:

●

Einstellungen für “ SYSTEM” und “ DISPLAY”, die bei auf “ ” gestelltem Hauptschalter vorgenommen werden, gelten auch bei auf “PLAY” gestelltem Hauptschalter ( gezeigt.

● Die im Menü “ DISPLAY” vorgenommenen Einstellungen werden unabhängig von der Hauptschaltereinstellung ” oder “ ”) beibehalten. Um jedoch Einstellungen ändern zu können, muss der Hauptschalter auf “ ” gestellt

(“ sein.



S. 36). “CLOCK ADJ.” wird nur bei auf “ ” gestelltem Hauptschalter

MENU/BRIGHT-Wählrad

Aufnahme-Start/Stopp-Taste

VIDEO SOUND MODE

MSYSTE AYDISPL

END

Sperrknopf

BIT

MOD E

REC

COPY

Hauptschalter

MOD E

MENÜBEZOGENE EINSTELLUNGEN

Angaben zum Wiedergabe-Menü

1 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”.

2 Drücken Sie zum Menüaufruf MENU/BRIGHT an. 3 Wählen Sie durch Drehen von MENU/BRIGHT

die gewünschte Funktion und drücken Sie MENU/ BRIGHT an. Das zugehörige Funktionsmenü wird

gezeigt.

4 Wählen Sie durch Drehen von MENU/BRIGHT

die gewünschte Funktion und drücken Sie MENU/ BRIGHT an. Das zugehörige Untermenü erscheint.

5 Geben Sie durch Drehen von MENU/BRIGHT den

gewünschten Einstellwert/-status ein und drücken Sie MENU/BRIGHT an. Damit ist die Einstellung abgeschlossen.

6 Zum Schließen des Menüs drücken Sie MENU/

BRIGHT bei auf “ RETURN” gesetztem

Leuchtbalken zweimal an.

Erläuterung der Menüanzeigen

SOUND MODE 12BIT MODE REC MODE

VIDEO

 S. 37.  S. 37.

Bestimmt den Bandaufnahmemodus (SP oder LP) ( S. 13).

(Forts.)

RE NEON SC LCD/ TV

IMETDAT E /

T I ME CODE

NRETUR

BIT

BEEP

DEMO MODE – NO CAM ERSET

– – – FFO

–

NRETUR

UAOT

MDOESOUND MDOE

ODEREC M

COPY OF F–

NRETUR

MEL ODY

STEREO– SOUND SP––

Jede Einstellung ist mit “ DISPLAY”

SYSTEM

oder “ SYSTEM”, verkoppelt, das bei auf “ ( S. 34, 35) gezeigt wird. Die Einstellbereiche gelten wie auf Seite 34 und 35 beschrieben.

DISPLAY

” gestellten Hauptschalter

HINWEIS:

Die Einstellung für “REC MODE” ist bei auf “ ” oder

 S. 13, 33) gestelltem Hauptschalter möglich.

“PLAY” (

Audio-Wiedergabe

Bei der Bandwiedergabe liefert der Camcorder das Audiosignal entsprechend dem abgetasteten BandAudiosignalmodus. Das Audio-Wiedergabesignal kann gewählt werden. Wählen Sie wie auf Seite 36 beschrieben “SOUND MODE” oder “12BIT MODE” und geben Sie den gewünschten Einstellstatus ein.

SOUND MODE

12BIT MODE

STEREO

SOUND L

SOUND R

MIX

SOUND 1

Stereo-Wiedergabe beider Kanäle.

Wiedergabe des linken Kanals.

Wiedergabe des rechten Kanals.

Original-Audiosignal und Nachvertonungssignal werden gemischt in Stereo auf beiden Kanälen wiedergegeben.

Das Original-Audiosignal wird in Stereo auf beiden Kanälen wiedergegeben.

SOUND 2

Das Nachvertonungssignal wird in Stereo auf beiden Kanälen wiedergegeben.

: Einstellung ab Werk

HINWEISE:

● Die SOUND MODE-Einstellung ist für den 12-Bit- und 16-Bit-Audiomodus verfügbar. Bei vorhergehenden Modellen wird der Audiomodus “12 Bit” als “32 kHz”-Modus und der Audiomodus “16 Bit” als “48 kHz”-Modus bezeichnet.

● Beim Umspulen kann der Camcorder das Band-Audio-Signal nicht erfassen. Bei der Wiedergabe wird der Audiomodus links oben auf dem Bildschirm gezeigt.

ON SCREEN-Einstellung: Für Wiedergabe-Audiomodus und Bandgeschwindigkeit.

1L2

BIT/SOU

DATE/TIME-Einstellung: Für Datum/Uhrzeit.

TIME CODE-Einstellung: Für Zeitcode.

20..21

12: 34 : 24

Vollbilder*

Sekunden

Minuten

* 25 Vollbilder = 1 Sekunde

Hauptschalter

KOPIERMODUS

Kopieren vom Camcorder zu einem Videorecorder

Buchsenabdeckung*

An AV

An S-VIDEO

S-Video-Kabel (nicht mitgeliefert)

Videoausgangsschalter (Y/C, CVBS)

Videorecorder

TV-Gerät

* Vor dem Kabelanschluss die Buchsenabdeckung

abklappen.

** Belegen, wenn der S-Video-Anschluss nicht verwendet

wird.

AV-Kabel [Mini/Cinch] (mitgeliefert)

An AUDIO-, VIDEO-**

-IN-Buchse

und

Kabeladapter (mitgeliefert)

Für einen Videorecorder mit SCART-Buchse den mitgelieferten Kabeladapter verwenden.

1 Stellen Sie die Anschlüsse zwischen Camcorder

und Videogerät wie nebenstehend gezeigt her. Siehe auch Seite 20 und 21.

2 Stellen Sie den Hauptschalter des Camcorders

bei gedrückt gehaltenem Sperrknopf auf “PLAY”. Schalten Sie den Videorecorder ein und legen Sie jeweils eine geeignete Cassette ein.

3 Schalten Sie den Videorecorder auf externen

Eingang (AUX) und hierauf auf Aufnahmepause.

4 Spielen Sie die im Camcorder eingelegte

Cassette ab. Drücken Sie kurz vor dem vorgesehenen Schnittstart-punkt die Taste 4/6 am Camcorder.

5 Drücken Sie am Camcorder die Taste

schalten Sie den Videorecorder auf Aufnahme.

/6 und

6 Schalten Sie den Videorecorder auf

Aufnahmepause und drücken Sie am Camcorder die Taste 4/6.

7 Wiederholen Sie die Schritte 4 bis 6 wie

erforderlich. Schalten Sie nach dem letzten Schnitt Videorecorder und Camcorder auf Stopp.

HINWEISE:

● Sobald der Camcorder die Wiedergabe startet, erfolgt die Bildwiedergabe auf dem TV-Bildschirm. Hierdurch werden die Anschlüsse und der AUX-Kanal für den Überspielbetrieb bestätigt.

● Vor dem Überspielstart sicherstellen, dass der TV- Bildschirm keine Camcorder-Anzeigen enthält. Andernfalls werden die beim Überspielen eingeblendeten Anzeigen mit aufgezeichnet.

● Den Videoausgangsschalter des Kabeldapters wie erforderlich einstellen:

Y/C : Bei Anschluss an ein TV-Gerät/einen

Videorecorder mit S-Video-Kompatibilität.

CVBS : Bei Anschluss an ein TV-Gerät/einen

Videorecorder ohne S-Video-Kompatibilität.

Die folgenden Anzeigen können wahlweise auf dem TV-Bildschirm eingeblendet werden:

• Datum/Zeit

..... Im Menü für “DATE/TIME” den Status, “AUTO”,

“ON” oder “OFF” eingeben (

• Zeitcode

..... Im Menü für “TIME CODE” den Status “ON” oder

“OFF” eingeben (

• Wiedergabe-Audiomodus-, Bandgeschwindigkeits- und

Bandlaufanzeige

..... Geben Sie im Menü für “ON SCREEN” den Status

“LCD” oder “LCD/TV” ein (

 S. 36).

Kopieren zu einem Videogerät mit DV-Anschluss (Digitalkopiermodus)

Szenen können von diesem Camcorder auf ein Videogerät mit DV-Anschluss überspielt werden. Dieser digitale Kopiervorgang erfolgt praktisch ohne jede Kopierverluste beim Bild- und Tonsignal.

An DV OUTBuchse

Kabelfilter

DV-Kabel (nicht mitgeliefert)

An DV IN-Buchse

Hauptschalter

Kabelfilter

Videogerät mit DV-Eingang

Sperrknopf

1 Stellen Sie sicher, dass die Geräte ausgeschaltet

sind. Schließen Sie diesen Camcorder an dem Videogerät mit DV-Anschluss mittels eines DV-Kabels wie gezeigt an.

2 Stellen Sie den Hauptschalter dieses Camcorders

bei gedrückt gehaltenem Sperrknopf auf “PLAY”. Schalten Sie den Videorecorder ein und legen Sie jeweils eine geeignete Cassette ein.

3 Drücken Sie

abzuspielen.

, um das Band der Videoquelle

4 Bei Wiedergabebildüberwachung auf dem

Monitor das Videogerät mit DV-Anschluss auf Aufnahme schalten, sobald die Videoquelle die gewünschte Wiedergabe-Bandstelle erreicht.

HINWEISE:

● Der Camcorder sollte nach Möglichkeit im

Netzbetrieb mit Spannung versorgt werden

 S. 9).

(

● Wird die Fernbedienung verwendet und sind Aufnahme-

und Wiedergabegerät von JVC, führen beide Geräte den gleichen Bedienschritt aus. Um dies zu verhindern, die Bedienelemente an beiden Geräten verwenden. Wird bei Überspielbetrieb ein unbespielter oder

●

beeinträchtigter Bandabschnitt erfasst, kann der Überspielvorgang ggf. abgebrochen werden, so dass diese Bildbeeinträchtigung nicht mit aufgenommen wird.

● Auch bei korrekt angebrachtem DV-Kabel kann ggf. in

Schritt 4 Bildausfall auftreten. In diesem Fall die Geräte ausschalten und erneut alle Anschlüsse herstellen. Auch wenn bei Wiedergabe auf Wiedergabe-Zoom

●

(



S. 42) oder Schnappschuss geschaltet wird, gibt die Buchse DV OUT ausschließlich das auf Band aufgezeichnete Originalsignal ab.

● Als DV-Kabel muss Ausführung JVC VC-VDV204U (nicht mitgeliefert) verwendet werden.

VERWENDUNG DER OPTIONALEN FERNBEDIENUNG

Die Vollfunktions-Fernbedienung ist für diesen Camcorder und die grundsätzlichen

Laufwerksfunktionen Ihres Videorecorders (Wiedergabe, Stopp, Pause, Umspulen vor-/ rückwärts) ausgelegt. Zudem sind zusätzliche Wiedergabefunktionen verfügbar.

Riegel

Einlegen der Batterie (RM-V700U, nicht mitgeliefert)

Die Fernbedienung benötigt eine Lithium-Knopfzelle (CR2025).

1Der Batteriehalter kann je nach Ausführung auf

eine dieser zwei Vorgehensweisen aus der RM-V700U entnommen werden.

Lasche

: Den Riegel verschieben und den Batteriehalter

entnehmen.

: Die Lasche andrücken und den Batteriehalter

entnehmen.

2 Die Lithium-Knopfzelle mit nach oben weisendem

Pluspol (+) in den Halter einlegen.

3 Den Batteriehalter in Pfeilrichtung einschieben,

bis er einrastet.

• Lesen Sie bitte die Vorsichtsmaßnahmen für

Lithium-Batterien in der zu RM-V700U gehörigen Bedienungsanleitung durch.

Fernbediensensor

Bei Gebrauch die Fernbedienung unbedingt auf den Fernbediensensor des Camcorders ausrichten. Bei Innenaufnahmen beträgt die Fernbediensignalreichweite ca. 5 Meter. Bei Außenaufnahmen oder wenn der Fernbediensensor direkter Sonneneinstrahlung oder einer anderen sehr hellen Lichtquelle ausgesetzt ist, kann die Übertragung des Fernbediensignals behindert werden, bzw. können Fehlfunktionen auftreten.

RM-V700U

(nicht mitgeliefert)

Tasten

PAUSE IN-Buchse*

MBR SET (Recordercode-Voreinstelltaste)

INT. TIME-Taste* SELF TIMER-Taste*

REC TIME-Taste* ANIM.-Taste*

FF-Taste

REW-Taste

PAUSE-Taste

PLAY-Taste

FernbediensignalFenster

START/STOP-Taste

VISS-Taste*

ZOOM (T/W)-Tasten

VCR CTL-Taste*

A.DUB-Taste

STOP-Taste

INSERT-Taste

R.A.EDIT-Taste*

* Diese Funktion ist für diesen Camcorder nicht verfügbar.

Camcorder-Hauptschalter in Position

” oder “ ”).

(“

—

Gibt das Fernbediensignal ab.

Funktion wie bei der Aufnahme-Start/Stopp-Taste des Camcorders.

Ein-/Auszoomen (墌 S. 17)

—

Funktionen

Camcorder-Hauptschalter in Position “PLAY”.

—

Vorspulen, Bildsuchlauf vorwärts (

墌 S. 19)

Rückspulen, Bildsuchlauf rückwärts (

墌 S. 19)

Pause (

墌 S. 19)

Wiedergabestart (

—

Ein-/Auszoomen (

—

墌 S. 43

墌 S. 19)

Stopp (

墌 S. 44

—

墌 S. 19)

墌 S. 42)

PLAY

VERWENDUNG DER OPTIONALEN FERNBEDIENUNG

Fernbediensensor

Normale Wiedergabe

RM-V700U (nicht mitgeliefert)

Zoomtasten

STOP

FUNKTION: Wiedergabe-Zoom AUFGABE:

Ermöglicht die bis zu 44fache Wiedergabevergrößerung.

BEDIENUNG:

1) Die Wiedergabe mit Taste PLAY (4) starten.

2) Die Zoomtasten (T/W) der Fernbedienung

verwenden. Sicherstellen, dass die Fernbedienung auf den Fernbediensensor am Camcorder weist. Mit Taste T kann eingezoomt werden.

䡲 Zur weiteren Wiedergabe ohne Zoomeffekt die

Taste W drücken, bis normale Bildwiedergabe erfolgt. Oder erst STOP (5) und dann PLAY (4) drücken.

HINWEISE:

● Die Zoomfunktion kann auch bei Standbild

eingesetzt werden.

● Die Bildqualität kann infolge der digitalen

Bildsignalbearbeitung beeinträchtigt werden.

(Forts.)

T drücken

PAUSE

PLAY

Nachvertonungsbereitschaft

Lautsprecher

Fernbediensensor

Stereomikrofon

Hauptschalter

RM-V700U (nicht mitgeliefert)

A.DUB STOP

Nachvertonung

Eine Audio-Aufnahme, die im 12-Bit-Modus hergestellt wurde, kann nachvertont werden (墌 S. 33).

HINWEISE:

● Die Nachvertonung ist für ein im 16-Bit-Modus, ein in LP-Geschwindigkeit bespieltes Band oder unbespielte Bandabschnitte nicht möglich.

● Soll die Nachvertonung bei Bildüberwachung über den TV-Bildschirm erfolgen, die erforderlichen Anschlüsse

墌 S. 20) herstellen.

(

1 Spielen Sie die Aufnahme ab und drücken Sie an

der gewünschten Bandstelle die Taste PAUSE (6).

2 Betätigen Sie auf der Fernbedienung bei gedrückt

gehaltener Taste A.DUB (e) die Taste PAUSE (6). Die Anzeige “6e” erscheint.

3 Drücken Sie die Taste PLAY (

Sie den “Kommentar”. Sprechen Sie in das Mikrofon.

• Zur Nachvertonungspause drücken Sie die Taste

PAUSE (6).

) und sprechen

4 Zum Nachvertonungsstopp drücken Sie erst

PAUSE (6) und dann STOP (5).

Zur Wiedergabe des nachvertonten Audiosignals . . .

..... Geben Sie im Menü für “12 BIT MODE” den

Status “SOUND 2” oder “MIX” ein (墌 S. 36, 37).

HINWEISE:

● Bei der Nachvertonung arbeitet der eingebaute Lautsprecher nicht.

● Bei Nachvertonung auf ein im12-Bit-Modus bespieltes Band werden Original- und nachvertontes Signal voneinander getrennt bearbeitet und aufgezeichnet.

● Wenn die Nachvertonung auf einen unbespielten Bandabschnitt fällt, können Tonaussetzer auftreten. Sicherstellen, dass ausschließlich bereits bespielte Bandabschnitte nachvertont werden.

● Falls bei TV-Bildüberwachung Rückkopplungsstörungen auftreten, das Mikrofon weiter entfernt aufstellen oder die TV-Lautstärke verringern.

● Wurde bei der Aufnahme vom 12-Bit- auf den 16-BitModus umgeschaltet, kann der 16-Bit-Bandabschnitt der Cassette nicht für die Nachvertonung verwendet werden.

● Wird bei der Nachvertonung ein Bandabschnitt, der in LP-Geschwindigkeit oder im 16-Bit-Modus bespielt wurde, oder ein unbespielter Bandabschnitt erreicht, bricht die Nachvertonung ab (

墌 S. 62).

12: 3 4

PAUSE

Sperrknopf

Hauptschalter

REW

PLAY

(nicht mitgeliefert)

VERWENDUNG DER OPTIONALEN FERNBEDIENUNG

Insert-Schnitt

In ein bereits bespieltes Band kann ein neuer Aufnahmeabschnitt eingefügt werden, wobei das ursprüngliche Videosignal durch das neue Videosignal ersetzt wird. Am Schnitteinstieg/-ausstieg treten hierbei nur minimale Bildbeeinträchtigungen auf. Das Audiosignal wird unverändert beibehalten.

HINWEISE:

● Vergewissern Sie sich vor der Durchführung der folgenden Schritte, dass für den Menüeintrag ”TIME CODE” der Einstellstatus “ON” gilt (墌 S. 35, 37).

● Der Insert-Schnitt kann nicht für ein im LP-Modus bespieltes Band oder einen unbespielten Bandabschnitt durchgeführt werden.

● Soll der Insert-Schnitt bei Bildüberwachung auf einem TV-Bildschirm erfolgen, müssen die erforderlichen Anschlüsse zum TV-Gerät hergestellt werden

墌 S. 20).

(

Fernbediensensor

1 Starten Sie die Wiedergabe und drücken Sie am

vorgesehenen Schnittausstieg die Taste PAUSE (6). Beachten Sie den an dieser Bandstelle vorliegenden Zeitcode (墌 S. 35, 37).

2 Drücken Sie REW (

Schnitteinstieg erreicht wird, und drücken Sie dann

PAUSE (6).

), bis der vorgesehene

3 Halten Sie INSERT (w) auf der Fernbedienung

gedrückt und drücken Sie PAUSE (6). Das Symbol “6w” und die Zeitcodeanzeige (Min.:Sek.) bestätigen, dass der Camcorder nun auf Insert-Pause geschaltet ist.

4 Zum Schnittstart drücken Sie die Taste START/

STOP.

• Beachten Sie die Zeitcode-Anzeige.

• Zur Schnittunterbrechung drücken Sie START/

STOP. Zur Schnittfortsetzung drücken Sie diese Taste nochmals.

5 Zum Schnittabbruch drücken Sie am

Schnittausstieg erst START/STOP und dann STOP (5).

HINWEISE:

START/STOP

STOP INSERT

RM-V700U

● Um den Insert-Schnittszenen eine besondere Note zu verleihen, können Sie die AE-Programm-Bildeffekte (墌 S. 24, 25) einsetzen.

● Beim Insert-Schnitt ändert sich die Datums- und Zeitinformation.

● Falls der Insert-Schnitt für einen unbespielten Bandabschnitt erfolgt, kann Ton- und Bildausfall auftreten. Achten Sie darauf, dass der zum InsertSchnitt vorgesehene Bandabschnitt bereits bespielt ist.

● Wird während des Insert-Schnittes ein im LP-Modus bespielter oder ein unbespielter Bandabschnitt erreicht, wird der Insert-Schnitt abgebrochen (

(Forts.)

墌 S. 62).

SYSTEM-ANSCHLÜSSE

An DV OUT

Kabelfilter

DV-Kabel (nicht mitgeliefert)

Kabelfilter

An DV-Buchse

PC mit DV-Anschluss

Hauptschalter

Anschluss an einen Personal Computer

Die Bildübertragung vom Camcorder ist mittels DVAnschluss möglich. Hierbei muss die zum PC mitgelieferte oder im Fachhandel erhältliche Software verwendet werden.

1 Stellen Sie sicher, dass alle Geräte ausgeschaltet

sind.

2 Beim Anschluss des Camcorders am PC die

gezeigten Anschlussverbindungen einwandfrei herstellen.

3 Stellen Sie den Hauptschalter bei gedrückt

gehaltenem Sperrknopf auf “PLAY”. Schalten Sie den PC ein.

• Angaben zur Bildübertragung auf den PC

entnehmen Sie bitte der zur Software gehörigen Benutzerdokumentation.

4 Schalten Sie zuerst den PC und dann den

Camcorder aus.

HINWEISE:

● Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit Spannung versorgt werden (

● Die Datums- und Uhrzeitdatenanzeige kann nicht auf den PC übertragen werden.

● Siehe die Bedienungsanleitungen für die mitgelieferte Software.

● Die Einzelbildübertragung zum PC kann auch mittels einer Capture-Karte, die mit einem DV-Anschluss ausgerüstet ist, erfolgen.

● Wenn ein DV-Kabel verwendet wird, je nach Ausführung der DV-Buchse am PC (4-pol. oder 6-pol.) das geeignete optionale JVC DV-Kabel (VC-VDV206U oder VC-VDV204U) oder das zur Capture-Karte mitgelieferte DV-Kabel verwenden.

● Je nach PC- oder Capture-Kartenausführung kann es ggf. zu Systemstörungen kommen.

墌 S. 9).

BEZUGSANGABEN

INHALT

EINZELHEITEN .................................... 47

STÖRUNGSSUCHE......................... 48 – 52

PFLEGE UND INSTANDHALTUNG ............... 53

VORSICHTSMASSNAHMEN .............. 54 – 56

TECHNISCHE DATEN ............................. 57

GERÄTEÜBERSICHT ....................... 58 – 62

Bedienelemente, Anschlüsse und

Anzeigen..................................... 58 – 59

Anzeigen..................................... 60 – 62

STICHWORTVERZEICHNIS .... 63 –

Rückseite

EINZELHEITEN

B E T R I F F T E R L Ä U T E R U N G E N

➪ Spannungs-

versorgung (墌 S. 8)

➪ AUFNAHME

墌 S. 15, 16)

(

❍ Den Ladebetrieb im Umgebungstemperaturbereich zwischen 10° C und

35° C durchführen. (Die ideale Umgebungstemperatur für den Ladebetrieb liegt zwischen 20° C und 25° C). Bei zu niedrigen Umgebungstemperaturen kann der Batteriesatz ggf. nicht vollständig geladen werden.

❍ Die angegebenen Ladezeiten beziehen sich jeweils auf einen vollständig

entladenen Batteriesatz.

❍ Die Ladedauer variiert in Abhängigkeit von der Umgebungstemperatur und

dem Betriebszustand des Batteriesatzes.

❍ Das Netzgerät nicht in der Nähe eines Radioempfängers betreiben, um

Empfangsstörungen zu vermeiden.

❍ Das Netzgerät erwärmt sich während des Betriebs. Dies ist keine

Fehlfunktion. Sicherstellen, dass das Netzgerät an einem Ort aufgestellt wird, an dem kein Hitzestau auftreten kann.

❍ Die folgenden Bedienschritte beenden den Ladevorgang:

• Wenn der Hauptschalter auf “PLAY”, “ ” oder “ ” gestellt wird.

• Wenn das Netzgerät vom Camcorder abgetrennt wird.

• Wenn das Netzkabel des Netzgeräts von der Netzsteckdose abgetrennt

wird.

• Wenn der Batteriesatz vom Camcorder abgenommen wird.

❍ Bei Außenaufnahmen unter sehr hellen Lichtbedingungen kann das LCD-

Monitor-Bild ggf. nur schwer erkennbar sein. In diesem Fall bei der Aufnahme die Sucherbildüberwachung verwenden.

❍ Das Cassettenfach kann nur bei mit Spannung versorgtem Camcorder

geöffnet werden.

❍ Nach Öffnen der Cassettenfachklappe wird das Cassettenfach ggf. mit

leichter Verzögerung ausgeschoben. Das Cassettenfach niemals mit Gewalt öffnen!

❍ Sobald das Cassettenfach einrastet, wird es automatisch eingezogen.

Warten Sie, bis es vollständig eingezogen ist, und schließen Sie dann das Cassettenfach.

❍ Wenn die Aufnahme-Start/Stopp-Taste gedrückt wird, kann der

Aufnahmestart ggf. mit leichter Verzögerung ausgelöst werden. Der tatsächliche Aufnahmestart wird durch das sich drehende Symbol “ ” bestätigt.

❍ Die zur Berechnung der Restzeit erforderliche Zeitdauer sowie die

Messgenauigkeit variieren in Abhängigkeit von der verwendeten Cassette.

❍ Bei Erreichen des Bandendes erscheint die Anzeige “TAPE END”.

Unterbleibt hierauf für 5 Minuten jeder weitere Bedienschritt, schaltet der Camcorder automatisch ab. Diese Anzeige erscheint auch, wenn eine Cassette eingelegt wird, die bereits das Bandende erreicht hat.

Falls die Störung nach Durchführung der aufgelisteten Abhilfemaßnahmen weiterhin besteht, wenden Sie sich bitte an Ihren JVC Service.

Dieser Camcorder ist ein Mikrocomputer-gesteuertes Gerät. Externe Störsignale und Interferenzen (TVGerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle abtrennen (Batteriesatz, Netzgerät etc.) und einige Minuten warten. Dann die Spannungsquelle anschließen und die erforderlichen Bedienschritte durchführen.

STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

Keine Spannungsversorgung.

• Die Spannungsversorgungs-quelle ist nicht einwandfrei angeschlossen.

• Der Batteriesatz ist entladen.

• Das Netzgerät einwandfrei anschließen (墌 S. 9).

• Wechseln Sie den Batteriesatz

gegen einen voll aufgeladenen aus (墌 S. 8, 9).

Die Anzeige “SET DATE/ TIME!” erscheint.

Es kann nicht auf Aufnahme geschaltet werden.

Keine Bildwiedergabe.

Es kann nicht einwandfrei automatisch scharfgestellt werden.

Die Cassette kann nicht eingelegt werden.

Der Schnappschuss-Modus arbeitet nicht.

• Datum und Zeit wurden nicht eingestellt.

• Die eingebaute Uhrenbatterie ist erschöpft und die Datums-/ Zeitdaten wurden gelöscht.

• Der CassettenAufnahmeschutzschieber ist auf

“SAVE” gestellt.

• Der Hauptschalter ist auf “PLAY” oder “OFF” gestellt.

• Die Anzeige “TAPE END” liegt vor.

• Die Cassettenfachklappe ist geöffnet.

• Der Camcorder wird nicht mit

Spannung versorgt oder es liegt eine Betriebsblockierung vor.

• Der Camorder ist auf manuelle (MANUAL) Scharfstellung eingestellt.

• Bei der Aufnahme lag unzureichende Beleuchtung oder ein kontrastarmes Motiv vor.

• Das Objektiv ist verschmutzt oder beschlagen.

• Die Cassette ist nicht einwandfrei eingelegt.

• Die Batterieleistung ist unzureichend.

• Der Breitformat-Modus ist aktiviert.

• Datum und Zeit einstellen

(墌 S. 11).

• Wenden Sie sich bezüglich Batteriewechsel an Ihren JVC Service.

• Den Cassetten-Aufnahmeschutzschieber auf “REC” stellen (墌 S. 12).

• Den Hauptschalter auf “ ” oder “ ” stellen (墌 S. 16).

• Eine neue Cassette einlegen

(墌 S. 12).

• Die Cassettenfachklappe schließen.

• Schalten Sie den Camcorder aus und wieder ein (墌 S. 16).

• Schalten Sie auf automatische Scharfstellung (墌 S. 29).

• Reinigen Sie das Objektiv und überprüfen Sie die Scharfstellung

(墌 S. 53).

• Richten Sie die Cassette korrekt aus (墌 S. 12).

• Legen Sie einen voll aufgeladenen Batteriesatz ein (墌 S. 8, 9).

• Den Breitformat-Modus deaktivieren (墌 S. 34).

STÖRUNG MÖGLICHE URSACHE ABHILFE

Die im Schnappschussmodus hergestellte Aufnahme zeigt Farbverfälschungen.

• Die Lichtquelle und/oder das Motiv enthalten nicht die Farbe weiß oder es wirken verschiedene Lichtquellen auf das Motiv ein.

• Die Bildeffekte “SEPIA” oder “MONOTONE” werden verwendet.

• Den Bildausschnitt so wählen,

dass auch ein weißer Gegenstand mit ins Bild kommt (墌 S. 28).

• Die Bildeffekte “SEPIA” oder “MONOTONE” deaktivieren

(墌 S. 24, 25).

Die im Schnappschussmodus hergestellte Aufnahme ist unterbelichtet.

Die im Schnappschussmodus hergestellte Aufnahme ist überbelichtet.

Die Digital-Zoom-Funktion arbeitet nicht.

Die Fader-Funktion (weiß/ schwarz) arbeitet nicht.

Obwohl nicht auf langsame Shutterzeit geschaltet war, erscheint das Wiedergabebild mit Verwischungen.

Die Weißbalance kann nicht eingestellt werden.

Bei der Aufnahme von extrem hellen Lichtquellen treten senkrechte Nachziehbalken auf.

Wenn bei Außenaufnahmen Sonnenlicht direkt in den LCD-Monitorbildschirm einfällt, ist dieser kurzzeitig rot oder schwarz eingefärbt.

• Es wurde bei aktivierter Gegenlichtkorrektur aufgenommen.

• Das Motiv ist zu hell.

• Es ist auf 16fach-Zoom (optisch)

geschaltet.

• Der Sepia- oder SchwarzweißBildeffekt ist aktiviert.

• Beim Videofilmen unter dunklen Lichtverhältnissen arbeitet der Camcorder mit hoher Lichtempfindlichkeit. Die Bildqualität ist ähnlich wie bei langsamer Shutterzeit.

• Der Sepia- oder Schwarzweißeffekt ist aktiviert.

• Dies ist auf den extremen Bildkontrast zurückzuführen und stellt keine Fehlfunktion dar.

• Dies ist keine Fehlfunktion.

• Die Taste BACKLIGHT drücken

(墌 S. 30).

• Geben Sie im Menü für “PROGRAM AE” den Einstellstatus

“SPOTLIGHT” ein (墌 S. 24).

• Im Menü für “ZOOM” den

Einstellwert “40X” oder “700X” wählen (墌 S. 33).

• Deaktivieren Sie den Sepia- oder Schwarzweiß-Bildeffekt (墌 S. 24,

26).

• Zur Erzielung eines natürlicheren Wiedergabebildes die Verstärkungsanhebung im Menü auf “AGC” oder “OFF” stellen (墌 S. 33).

• Den Sepia- oder SchwarzweißBildeffekt deaktivieren (墌 S. 25,

31).

————

FORTSETZUNG NÄCHSTE SEITE

STÖRUNG MÖGLICHE URSACHE ABHILFE

Bei der Aufnahme unterbleibt die Datum/Zeit-Anzeige.

• Im Menü ist “DATE/TIME” auf “OFF” eingestellt.

STÖRUNGSSUCHE

• Im Menü “DATE/TIME” auf “ON” stellen (墌 S. 35).

(Forts.)

Zeitcode wird nicht gezeigt.

(

Zu dunkles oder blasses LCD-Monitorbild.

)

Starke Erwärmung der LCD-Monitor-Rückseite.

Verwischte LCD-MonitorAnzeigen und -Farben.

LCD-Monitor- oder Sucheranzeigen blinken.

•“TIME CODE” ist auf “OFF” eingestellt.

• Bei niedrigen Umgebungstemperaturen verdunkelt sich das LCD-Monitorbild (dies ist konstruktionsbedingt). In diesem Fall stimmen die Farben des Aufnahmesignals und des LCDMonitors nicht überein. Dies ist keine Fehlfunktion.

• Wenn die Fluoreszenzleuchte des LCD-Monitorbildschirms das Ende ihrer Lebensdauer erreicht hat, erscheinen die LCD-MonitorBildsignale stark abgedunkelt. Wenden Sie sich an Ihren JVC Service.

• Dies wird durch den LCDLeuchtschirm verursacht.

• Dies ist möglich, wenn Druck auf den LCD-Leuchtschirm/MonitorRahmen ausgeübt wird.

• Es wurden gleichzeitig AEProgramm-Bildeffekte sowie Fader- und Wischeffekte oder der Bildstabilisiermodus gewählt, die nicht zusammen arbeiten.

•“TIME CODE” auf “ON” einstellen (墌 S. 35, 36).

• Stellen Sie die LCD-MonitorBildhelligkeit ein und/oder ändern Sie den LCD-Monitor-Sichtwinkel (墌 S. 15, 16).

• Schließen Sie den LCD-Monitor zur Abschaltung oder stellen Sie den Hauptschalter auf “OFF”. Warten Sie, bis eine Abkühlung aufgetreten ist.

————

• Bitte lesen Sie die ent-

sprechenden Kapitel (AEProgramm-Bildeffekte, Fader- und Wischeffekte, Bildstabilisiermodus) in dieser Anleitung durch (墌 S. 24 – 27, 33).

STÖRUNG MÖGLICHE URSACHE ABHILFE

Auf dem LCD-Monitor oder Sucherbildschirm sind vereinzelt farbige (rot, grün oder blau) Punkte dauerhaft sichtbar.

• Der LCD-Monitor/Sucherbildschirm wird in Hochpräzisionstechnologie gefertigt. Wenn auf dem LCDMonitor/Sucherbildschirm dunkle oder farbige (rot, grün oder blau) Punkte dauerhaft sichtbar sind, handelt es sich nicht um eine Fehlfunktion. Diese Bildpunkte sind nicht Bestandteil des Aufnahmesignals. (Effektive Bildpunkte: Größer 99,99 %).

————

Kein Tonsignalabgabe bei der Aufnahme.

Wiedergabe- und Umspulfunktionen arbeiten nicht.

Verzerrte LCD-MonitorAnzeigen.

Es tritt LCD-MonitorBildzittern auf.

Bei Wiedergabe treten Klötzchenbildungen auf oder anstelle des Wiedergabebildes wird ein blauer Bildschirm gezeigt.

• Dies ist keine Fehlfunktion.

• Der Hauptschalter ist auf “ ”, “ ” gestellt.

• Bei der Wiedergabe von nicht

bespielten Bandabschnitten, Bildsuchlauf und Standbild treten Anzeigeverzerrungen auf. Dies ist keine Fehlfunktion.

• Zu hoher Lautstärkepegel.

————

• Den Hauptschalter auf “PLAY”

stellen (墌 S. 19).

————

• Die Lautsprecher-Lautstärke

verringern (墌 S. 19).

• Eine Videokopfreinigung mit einer Reinigungscassette (nicht mitgeliefert) durchführen (墌 S. 55).

FORTSETZUNG NÄCHSTE SEITE

STÖRUNG MÖGLICHE URSACHE ABHILFE

LCD-Monitor, Sucher und/ oder Objektiv sind verschmutzt.

————

STÖRUNGSSUCHE

• Vorsichtig mit einem weichen Tuch reinigen. Keinen zu hohen Druck ausüben (墌 S. 53).

(Forts.)

Eine Anzeige stimmt nicht mit dem Modus überein.

Eine Fehleranzeige (E01, E02 oder E06) erscheint.

Eine Fehleranzeige (E03 oder E04) erscheint.

Die Ladeanzeige des Camcorders leuchtet nicht.

————

• Es ist eine Camcorder-Fehlfunktion

aufgetreten. Hierauf werden alle Camcorder-Funktionen gesperrt.

• Es ist eine Camcorder-Fehlfunktion aufgetreten. Hierauf werden alle Camcorder-Funktionen gesperrt.

• Die Batteriesatztemperatur ist extrem hoch oder niedrig.

• Der Ladebetrieb kann bei extrem hohen oder niedrigen Umgebungstemperaturen beeinträchtigt werden.

• Beachten Sie die Angaben zu den LCD-Monitor-/SucherbildschirmAnzeigen (墌 S. 60 – 62).

• Die Spannungsquelle abtrennen (Batteriesatz, Netz-/Ladegerät etc.) und einige Minuten warten, bis die Anzeige erlischt. Dann die Spannungsquelle anschließen und den Camcorder erneut verwenden. Falls die Anzeige trotz wiederholter Ausführung dieser Abhilfeschritte beibehalten wird, wenden Sie sich bitte an Ihren JVC Service. Niemals die Cassette auswerfen. Andernfalls kann das Band schwer beschädigt werden.

• Die Cassette einmal auswerfen und erneut einlegen. Hierauf überprüfen, ob die Fehleranzeige weiterhin gezeigt wird. Dann die Spannungsquelle anschließen und den Camcorder erneut verwenden. Falls die Anzeige trotz wiederholter Ausführung dieser Abhilfeschritte beibehalten wird, wenden Sie sich bitte an Ihren JVC Service.

•

Ein Batteriesatz sollte bei zulässigen Umgebungstemperaturen (10°C bis 35°C) aufgeladen werden (墌 S. 54).

Beim Bildausdruck erscheint ein schwarzer Balken am unteren Bildrand.

Der Camcorder arbeitet nicht bei DVAnschlussverbindung.

• Dies ist keine Fehlfunktion.

• Das DV-Kabel wurde bei

eingeschaltetem Camcorder abgezogen oder angeschlossen.

• Dies kann bei Verwendung der digitalen Bildstabilisierung (墌 S. 33) verhindert werden.

• Den Camcorder aus- und erneut einschalten. Dann die Bedienschritte durchführen.

PFLEGE UND INSTANDHALTUNG

Nach dem Gebrauch

1 Schalten Sie den Camcorder aus. 2 Schieben und halten Sie den OPEN/EJECT-

Riegel in Pfeilrichtung und klappen Sie dann die Cassettenfachklappe nach außen, bis sie einrastet. Das Cassettenfach wird automatisch ausgeschoben. Entnehmen Sie die Cassette.

3 Drücken Sie das Cassettenfach zum Schließen

im Bereich “PUSH HERE” an und schließen Sie dann die Cassettenfachklappe.

4 Den Sucher nach oben 1 klappen. Drücken Sie

die BATT. RELEASE-Entriegelung 2 und nehmen Sie den Batteriesatz ab 3.

Entnehmen.

Cassettenfach

PUSH HERE-Bereich

Cassettenfachklappe

OPEN/EJECT-Riegel

Reinigen des Camcorders

1 Verwenden Sie zur äußeren Reinigung ein

weiches fusselfreies Tuch. Bei starker Verschmutzung ein mit mildem Seifenwasser befeuchtetes Tuch verwenden. Anschließend trockenreiben.

2 Drücken Sie PUSH OPEN und öffnen Sie den

LCD-Monitor. Reiben Sie den geöffneten LCDMonitor vorsichtig (ohne starke Druckausübung) mit einem trockenen fusselfreien Tuch ab. Schließen Sie den LCD-Monitor wieder.

3 Verwenden Sie zur Objektivreinigung einen

Blasebalgpinsel und reinigen Sie vorsichtig mit Linsenreinigungspapier nach.

4 Zur Sucherreinigung klappen Sie den Sucher

senkrecht nach oben. Öffnen Sie den Okulardeckel in Pfeilrichtung 1.

5 Reinigen Sie das Okularinnere mit einem weichen

Tuch oder einem Blasebalgpinsel 2.

6 Bringen Sie den Okulardeckel wieder so an, dass

dieser einrastet. Senken Sie den Sucher auf seine waagerechte Position ab.

HINWEISE:

● Keine starken Reinigungsmittel wie Benzin oder Alkohol verwenden.

● Vor der Reinigung unbedingt die Spannungsquelle (Batteriesatz, Netzgerät etc.) abtrennen.

● Bei langdauernder Verunreinigung der Objektivlinse kann sich Schimmel bilden.

● Bei Verwendung eines chemischen Reinigers oder chemisch behandelten Reinigungstuches bitte die zugehörigen Angaben beachten.

BATT. RELEASE-Entriegelung

Okulardeckel

Blasebalgpinsel

VORSICHTSMASSNAHMEN

Batteriesätze

Bei dem mitgelieferten Batteriesatz handelt es sich um eine Lithium-Ionen-Ausführung. Bitte lesen Sie vor der Ingebrauchnahme des Batteriesatzes die folgenden Sicherheitshinweise durch.

1. Zur Unfallverhütung Batteriesätze . . .

... niemals verbrennen. ... niemals an den Polkontakten kurzschließen.

Beim Transportieren stets die mitgelieferte Schutzkappe am Batteriesatz anbringen. Ist die Schutzkappe nicht verfügbar, den Batteriesatz vor dem Transportieren in einer Plastiktüte unterbringen.

... niemals zerlegen oder umbauen. ... niemals auf über 60° erwärmen (Brand- und

Explosionsgefahr).

... ausschließlich mit einem zulässigen Ladegerät

laden.

2. Zur Schadensverhütung und für eine verlängerte Nutzungsdauer Batteriesätze . . .

... niemals einer starken Erschütterung aussetzen. ... nur bei zulässigen Umgebungstemperaturen

(siehe die nachfolgende Tabelle) laden. Die verwendete Batteriesatzausführung arbeitet mit chemischer Reaktion — bei zu niedrigen Temperaturen wird die chemische Ablauf beeinträchtigt, bei zu hohen Temperaturen kann keine vollständige Aufladung erzielt werden.

... an einem kühlen und trockenen Ort

aufbewahren. Bei übermäßig langer Einwirkung von hohen Temperaturen wird die natürliche Entladung beschleunigt und die Nutzungsdauer verkürzt.

... den Batteriesatz alle 6 Monate vollständig laden

und wieder entladen, wenn dieser über einen besonders langen Zeitraum gelagert wird.

... bei Nichtgebrauch vom Ladegerät oder

betriebenen Gerät abnehmen, da Geräte auch im abgeschalteten Zustand Spannung verbrauchen können.

HINWEISE:

● Die Erwärmung des Batteriesatzes nach dem

Ladevorgang bzw. nach dem Gebrauch ist normal.

Zulässige Umgebungstemperaturbereiche

Ladebetrieb ................................. 10°C bis 35°C

Betrieb ......................................... 0°C bis 40°C

Lagerung ..................................... –10°C bis 30°C

● Die Ladedauer ist auf eine Umgebungstemperatur von

20°C bezogen.

● Je geringer die Umgebungstemperatur, desto länger

die Ladedauer.

Kontakte

Cassetten

Bitte beachten Sie die folgenden Angaben zur einwandfreien Handhabung und Lagerung Ihrer Cassetten :

1. Bei Cassettengebrauch . . .

... sicherstellen, dass die Cassette das Zeichen

“Mini DV” trägt.

... werden durch die Aufnahme auf einem bereits

bespielten Band die ursprünglichen Video- und Audiosignale automatisch gelöscht.

... sicherstellen, dass die Cassette einwandfrei

eingesetzt wird.

... die Cassette nicht wiederholt einlegen und

entnehmen, ohne dass das Band transportiert wurde. Andernfalls kann das Band durchhängen und beschädigt werden.

... niemals die Bandschutzklappe öffnen.

Andernfalls wird das Band der Einwirkung von Fingerabdrücken und Staub ausgesetzt.

2. Achten Sie bitte bei der Cassettenaufbewahrung darauf, dass . . .

... stets ausreichender Abstand zu Heizkörpern

und anderen Hitze abstrahlenden Orten gewährleistet ist.

... Cassetten niemals direkter Sonneneinstrahlung

ausgesetzt sind.

... Cassetten niemals übermäßigen Erschütte-

rungen und Vibrationen ausgesetzt sind.

... Cassetten niemals starken Magnetfeldern

(Motoren, Transformatoren, Magneten etc.) ausgesetzt sind.

... Cassetten in ihrer Schutzhülle senkrecht

aufgestellt werden.

LCD-Monitor

1. Zur Vermeidung von LCD-Monitor-Schäden NIEMALS . . .

... starken Druck auf den LCD-Monitor ausüben. ... den Camcorder mit nach unten weisendem

LCD-Monitor ablegen.

2. Zur Gewährleistung einer langen Nutzungsdauer . . .

... zur Reinigung keine rauhen Materialien (grobes

Tuch etc.) verwenden.

3. Beachten Sie, dass die folgenden LCD-MonitorEigenschaften keine Fehlfunktion darstellen:

• Bei Camcordergebrauch können sich LCD-Monitor-

Rahmen und -Rückseite erwärmen.

• Ist der Camcorder lange eingeschaltet, kann sich

der LCD-Monitor-Rahmen stark erwärmen.

Camcorder

1. Aus Sicherheitsgründen NIEMALS . . .

... Gehäuseteile entfernen. ... das Gerät zerlegen oder umbauen. ... die Batteriepole kurzschließen.

Einen Batteriesatz bei Aufbewahrung von metallischen Gegenständen entfernt halten.

... entflammbare oder metallische Gegenstände

bzw. Flüssigkeit in das Geräteinnere gelangen lassen.

... den Batteriesatz oder die Spannungsquelle bei

eingeschaltetem Gerät abtrennen.

... den Batteriesatz bei Nichtgebrauch des

Camcorders angebracht lassen.

2. Das Gerät NIEMALS an Orten verwenden, . . .

... die hoher Luftfeuchtigkeit oder Staubeinwirkung

ausgesetzt sind.

... die Dampf- oder Rußeinwirkung (Kochstelle

etc.) ausgesetzt sind.

... die Erschütterungen oder Vibrationen

ausgesetzt sind.

... die starken magnetischen oder

elektromagnetischen Feldern (von Lautsprecher, Sendeantenne etc.) ausgesetzt sind.

... wo zu geringer Abstand zu einem TV-Gerät

gegeben ist.

... die extremen Temperaturen (über 40° C bzw.

unter 0° C) ausgesetzt sind.

3. Das Gerät NIEMALS an Orten aufbewahren, . . .

... die extrem hohen Temperaturen (über 50° C)

ausgesetzt sind.

... die extrem geringer (unter 35 %) oder hoher

(über 80 %) Luftfeuchtigkeit ausgesetzt sind.

... die direkter Sonneneinstrahlung ausgesetzt

sind.

... an denen Hitzestaus auftreten

(Fahrzeuginnenraum im Sommer etc.) können.

... wo zu geringer Abstand zu einem Heizkörper

gegeben ist.

4. Das Gerät NIEMALS . . .

... Nässe aussetzen. ... fallenlassen oder gegen harte Gegenstände

stoßen lassen.

... beim Transport Erschütterungen oder starken

Vibrationen aussetzen.

... mit dem Objektiv für lange Zeit auf eine

besonders helle Lichtquelle richten.

... so halten, dass Sonnenlicht direkt in das

Objektiv einfallen kann.

... beim Transportieren am LCD-Monitor oder

Sucher halten.

... an der Handschlaufe oder am Tragegurt

schwingen.

5. Bei verschmutzten Videoköpfen können die folgenden Beeinträchtigungen auftreten:

• Keine Bild- und Tonwiedergabe.

• Blockförmige Wiedergabestöreinstreuungen.

• Bei der Aufnahme oder Wiedergabe erscheint die

LCD-Monitor- Warnanzeige für verschmutzte Videoköpfe “ ”.

• Es kann keine einwandfreie Aufnahmequalität

erzielt werden.

In diesem Fall die Reinigungscassette (Sonderzubehör) verwenden. Legen Sie die Reinigungscassette ein und schalten Sie auf auf Wiedergabe. Der Camcorder stoppt den Bandlauf nach 20 Sekunden automatisch. Wird die Reinigungscassette in zu kurzen Abständen wiederholt eingesetzt, können die Videoköpfe beschädigt werden. Falls nach einem Reinigungsvorgang weiterhin Verschmutzungsprobleme auftreten, wenden Sie sich bitte an Ihren JVC Fachhändler. Die Kopftrommel und das Laufwerk unterliegen Schmutzeinwirkungen und Abnutzungserscheinungen. Nach ca. 1000 Betriebsstunden sollten regelmäßig Inspektionen vorgenommen werden, um eine einwandfreie Bildqualität beizubehalten. Wenden Sie sich bitte an Ihren JVC Service.

VORSICHTSMASSNAHMEN

Feuchtigkeitskondensation . . .

● Wenn ein Glas mit kalter Flüssigkeit gefüllt wird, bilden sich an der Glasaußenfläche Kondenswassertropfen. Dementsprechend tritt Kondensationsniederschlag im Camcorderinneren auf, wenn Ihr Camcorder einem starken Temperaturwechsel von kalt zu warm (Ortswechsel, Aufheizen eines kalten Raumes etc.), extremer Luftfeuchtigkeit oder direkt dem Luftstrom einer Klimaanlage ausgesetzt ist.

● Bei Kondensationsniederschlag an der Kopftrommel kann das Band und/oder der Bandmechanismus ernsthaft beschädigt werden.

Schwerwiegende Betriebsstörungen

Bei einer schwerwiegenden Betriebsstörung den Camcorder auf keinen Fall benutzen. Wenden Sie sich umgehend an Ihren JVC Fachhändler.

Dieser Camcorder ist ein Mikrocomputergesteuertes Gerät. Externe Störsignale und Interferenzen (TV-Gerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle (Batteriesatz etc.) abtrennen und einige Minuten warten. Hierauf den Camcorder erneut mit Spannung versorgen und die erforderlichen Bedienschritte durchführen.

(Forts.)

TECHNISCHE DATEN

Camcorder

Allgemein

Spannungsversorgung : 11 V Gleichstrom (bei Netzbetrieb)

Leistungsaufnahme

Bei ausgeschaltetem LCD-Monitor und eingeschaltetem Sucher : Ca. 4,3 W

Bei eingeschaltetem LCD-Monitor und ausgeschaltetem Sucher : Ca. 5,3 W

Abmessungen (B x H x T) : 83 mm x 94 mm x 223 mm

Gewicht : Ca. 630 g Umgebungs-Betriebstemperatur :0°C – 40°C Umgebungs-Luftfeuchtigkeit : 35% – 80% Umgebungs-Lagerungstemperatur : –20°C – 50°C Bildwandler : 1/4" -CCD-Chip Objektiv : F 1,6, f = 3,9 mm bis 62,4 mm, 16fach Motorzoom Filterdurchmesser : 40,5 mm LCD-Monitor : 2,5" diagonal, LCD-Bildschirm/TFT Active Matrix Sucher : Elektronischer Sucher mit 0,24"-Schwarzweiß-LCD Lautsprecher : Mono

Aufnahmeformat : DV-Format (SD-Modus) Farbsignalnorm :PAL Aufnahme/Wiedergabe : Video: Digital-Komponenten-Aufnahme

Cassette : Mini-DV Bandgeschwindigkeit : SP: 18,8 mm/Sek.

Max. Aufnahmezeit : SP: 80 Min. (mit 80-Min.-Cassette) LP: 120 Min.

7,2 V Gleichstrom (bei Batteriebetrieb)

(bei eingeklapptem LCD-Monitor und vollständig abgesenktem Sucher)

Digital-Camcorder

: Audio: PCM-Digitalaufnahme, 32-kHz 4-Kanal (12 Bit),

48 kHz 2-Kanal (16 Bit)

LP: 12,5 mm/Sek.

Anschlüsse

Ausgang : Y : 1 Vss, 75 Ω, analog

Videoausgang : 1 Vss, 75 Ω, analog Audioausgang : 300 mV (eff.), 1 kΩ, analog, Stereo

Ausgang : 4-pol. nach IEEE 1394

C : 0,29 Vss, 75 Ω, analog

Netzgerät

Spannungsversorgung : 110 V bis 240 V Netzstrom, 50 Hz/60 Hz Nennabgabe : 11 V, Gleichstrom, 1 A

Die Angaben gelten, falls nicht anders angegeben, für die SP-Geschwindigkeit. Irrtümer sowie Änderungen des Designs und der technischen Daten vorbehalten.

GERÄTEÜBERSICHT

Bedienelemente, Anschlüsse und Anzeigen

)

4 5

6 7

# $@

0 !8 9

Q W

(

Bedienelemente

1 LCD-Monitorriegel [PUSH OPEN] ........... 墌 S. 15

2 Dioptrienausgleichsregler ........................ 墌 S. 10

3 Batteriesatz-Entriegelung

[BAT. RELEASE]........................................ 墌 S. 8

4 • Menüwahl-/Einstellrad [+, –, PUSH] ...... 墌 S. 32

• LCD-Monitor-Helligkeitsregler

[BRIGHT] [+, –] ..................................... 墌 S. 15

5 Schnappschusstaste

[SNAPSHOT] .........................................墌 S. 28

6 • Motorzoomregler [T/W].......................... 墌 S. 17

• Lautsprecher-Lautstärkeregler

[VOL.] .................................................... 墌 S. 19

7 • Fokussiertaste [FOCUS]........................ 墌 S. 29

• Leerabschnitte-Suchlauftaste

[BLANK SEARCH] .................................墌 S. 22

8 • Stopptaste [5] ....................................... 墌 S. 19

• Gegenlichttaste [BACKLIGHT] .............. 墌 S. 30

9 • Rückspultaste [

• Nachtsichttaste [NIGHT SCOPE] .......... 墌 S. 24

0 Wiedergabe-/Pausentaste [ ! Vorspultaste [ @ Hauptschalter

[ , , PLAY, OFF] ............................. 墌 S. 16

# Aufnahme-Start/Stopp-Taste ................... 墌 S. 15

$ Sperrknopf ............................................... 墌 S. 16

% Öffnen-/Auswurf-Riegel [OPEN/EJECT] ... 墌 S. 12

] ................................ 墌 S. 19

/6] ............. 墌 S. 19

] .................................... 墌 S. 19

Anschlüsse

Die Buchsen ^ bis * befinden sich unter der Buchsenabdeckung.

AV-Ausgang [AV] ............................... 墌 S. 20, 38

S-Video-Ausgangsbuchsen

[S-VIDEO] ..........................................墌 S. 20, 38

Gleichspannungseingangsbuchse ......... 墌 S. 8, 9

(

Digital-Videobuchse DV-Eingang/Ausgang [DV OUT]

(i.Link*) .............................................. 墌 S. 39, 45

* i.Link verweist auf die Industrienorm

IEEE1394-1995 und zugehörige Erweiterungen. Das Logo kennzeichnet Geräte, die mit der i.Link-Norm kompatibel sind.

Anzeigen

)

CHARGE-Anzeige ..................................... 墌 S. 8

Betriebsanzeige .................................墌 S. 15, 16

Andere Bereiche

Eingebautes Stereo-Mikrofon .................. 墌 S. 43

Sucher ..................................................... 墌 S. 10

Sucherokulardeckel ................................. 墌 S. 53

Riemenösen............................................. 墌 S. 10

Griffschlaufe............................................. 墌 S. 10

• Sensorfenster für Fernbediensignal ...... 墌 S. 40

• Messsensorfenster

Diesen Bereich nicht abdecken, da er die zum Aufnehmen erforderlichen Messsensoren enthält.

LCD-Monitor ...................................... 墌 S. 15, 16

Lautsprecher ............................................ 墌 S. 19

Batteriehalter ............................................. 墌 S. 8

Passstiftöffnung .......................................墌 S. 10

Stativgewinde .......................................... 墌 S. 10

LCD-Monitor-/Sucheranzeigen bei Aufnahme

8 0 ! @ # $9

3 4 5

xW T

BR IGHT

15: 55

GERÄTEÜBERSICHT

min

CER

& *

20.1

0.01 00

01:

Anzeigen

1 Erscheint bei auf “ ” gestelltem Hauptschalter.

(墌 S. 16)

2 • : Erscheint bei aktiviertem

Nachtsichtmodus. (墌 S. 24)

• : Erscheint, wenn für “GAIN UP” der Einstellstatus “AUTO” gilt und die Shutterzeit automatisch gewählt wird.

(墌 S. 33)

3 Erscheint bei Weißbalanceeinstellung. (墌 S. 31) 4 •“ⴣ”:Erscheint bei der Belichtungseinstellung.

(墌 S. 30)

• : Erscheint bei der Gegenlichtkorrektur.

(墌 S. 30)

5 Zeigt den gewählten AE-Programm-Bildeffekt an.

(墌 S. 24)

6 Erscheint bei Blendenverriegelung. (墌 S. 30) 7 Erscheint bei aktiviertem Bildstabilisierer (“DIS”).

(墌 S. 33)

8 Zoomverhältnis (Annäherungswert): Erscheint

beim Zoomen. (墌 S. 17)

9 Erscheint beim Zoomen.

Zoompegelanzeige (墌 S. 17)

0 Zeigt den gewählten Fader-/Wischblendeneffekt

an. (墌 S. 26, 27)

)

! Erscheint bei aktiviertem Breitformat- oder

Cinema- Modus. (墌 S. 34)

@ Dreht sich bei Bandlauf. (墌 S. 15) # Zeigt die Aufnahmegeschwindigkeit

(SP oder LP) an. (墌 S. 13)

$ Zeigt die Bandrestzeit an. (墌 S. 15) % • Anzeige bei Aufnahme: REC.

• Anzeige bei Aufnahmepause: PAUSE.

• Erscheint bei aktiviertem Schnappschuss-

Modus: PHOTO. (墌 S. 28)

^ Erscheint, wenn der Camcorder auf Insert-Schnitt

(w) oder Insert-Schnittpause (6w) geschaltet ist.

& Erscheint bei aktiviertem Mikrofon-

Windfiltermodus. (墌 S. 34)

* • BRIGHT : Zeigt die LCD-Monitor-Helligkeit an.

• SOUND : Zeigt nach Camcorder-Einschaltung für ca. 5 Sekunden den Audio-Modus an. (墌 S. 33)

( Anzeigefeld für Datum und Zeit. (墌 S. 11) ) Erscheint bei manueller Scharfeinstellung.

q Zeigt den Zeitcode an. (墌 S. 18, 35)

(墌 S. 15)

(墌 S. 44)

(墌 S. 15)

(墌 S. 29)

LCD-Monitor-/Sucheranzeigen bei Wiedergabe

1 32 4

12 / 1

BI SOUND

BLANK SEARCH

VOLUME

116: 21: 25

7 6

25.

01:

2 00

1 Zeigt den Audiomodus an. (墌 S. 36, 37) 2 Erscheint bei Leerabschnitte-Suchlauf. (墌 S. 22) 3 Zeigt die Aufnahmegeschwindigkeit an.(墌 S. 13) 4 Erscheint bei Bandlauf.

: Wiedergabe

: Vorspulen/Bildsuchlauf vorwärts

:Rückspulen/Bildsuchlauf rückwärts

6 : Pause 64: Vorwärts-Zeitlupe 1

6 :Rückwärts-Zeitlupe e : Nachvertonung 6e : Nachvertonungspause

5 Anzeigefeld für Datum/Zeit. (墌 S. 36, 37)

6 • BRIGHT : Zeigt den Pegel bei Helligkeits-

einstellung (LCD-Monitor) an.

• VOLUME : Zeigt den Lautstärkepegel an.

Die Pegelmarke wird versetzt.

(墌 S. 15)

(墌 S. 19)

7 Zeigt den Zeitcode an. (墌 S. 36, 37)

Anzeigen Funktion

CHECK TAPE’S ERASE

PROTECTION TAB

HEAD CLEANING

REQUIRED USE

CLEANING CASSETTE

CONDENSATION

OPERATION PAUSED

PLEASE WAIT

TAPE!

TAPE END

DIFFERENT

FORMATTED TAPE

SET DATE/TIME!

LENS COVER

A. DUB ERROR!

<CANNOT DUB

ON A LP RECORDED TAPE>

<CANNOT DUB

ON A 16BIT

RECORDING>

<CHECK TAPE’S ERASE

PROTECTION TAB>

INSERT ERROR!

<CANNOT EDIT

ON A LP RECORDED TAPE>

<CHECK TAPE’S ERASE

PROTECTION TAB>

E01, E02 oder E06

UNIT IN SAFEGUARD MODE

REMOVE AND REATTACH

BATTERY

E03 oder E04

UNIT IN SAFEGUARD MODE

EJECT AND

REINSERT TAPE

GERÄTEÜBERSICHT

Zeigt die Batteriesatz-Restleistung an.

Restleistung: Hoch Restleistung: Erschöpft

Wenn der Batteriesatz nahezu keine Leistung mehr abgibt, blinkt die Anzeige . Bei erschöpftem Batteriesatz wird der Camcorder automatisch ausgeschaltet.

Erscheint, wenn keine Cassette eingelegt ist. (墌 S. 12)

Erscheint, wenn die eingelegte Cassette schreibgeschützt (Schreibschutzschieber auf “SAVE”) ist und der Camcorder zur Bandaufnahme verwendet werden soll, Hauptschalter auf “ ” oder “ ”.

Erscheint, wenn bei Aufnahme oder Wiedergabe eine Verschmutzung der Videoköpfe festgestellt wird. Eine Reinigungscassette (Sonderzubehör) verwenden. (墌 S. 55)

Erscheint, wenn im Camcorderinneren Kondensationsniederschlag festgestellt wird. In diesem Fall mehr als eine Stunde warten, bis sich der Niederschlag verflüchtigt hat.

Erscheint, wenn keine Cassette eingelegt ist und die Aufnahme-Start/Stopp-Taste und die Taste SNAPSHOT bei auf “ ” oder “ ” gestelltem Hauptschalter gedrückt wird.

Erscheint, wenn das Bandende bei Aufnahme oder Wiedergabe erreicht wird. (墌 S. 47)

Erscheint, wenn eine Cassette mit nicht geeignetem Format eingelegt ist.

● Erscheint, wenn keine Datum/Zeit-Einstellung vorgenommen wurde. (墌 S. 11)

● Erscheint, wenn die eingebaute Uhrenbatterie erschöpft ist und die Datums-/Zeitdaten

gelöscht wurden. Bezüglich Batteriewechsel wenden Sie sich bitte an Ihren JVC Service.

Erscheint für ca. 5 Sekunden, wenn bei Einschaltung die Objektivschutzkappe angebracht ist.

Erscheint, wenn für einen leeren Bandabschnitt auf Nachvertonung geschaltet wird.

● Erscheint, wenn für einen im LP-Modus bespielten Bandabschnitt auf Nachvertonung geschaltet wird. (墌 S. 43)

● Erscheint, wenn für einen im 16-Bit-Modus bespielten Bandabschnitt auf Nachvertonung geschaltet wird. (墌 S. 43)

● Erscheint, wenn auf der Fernbedienung die Taste A.DUB (e) gedrückt wird und der Aufnahmeschutzschieber der eingelegten Cassette auf “SAVE” gestellt ist.

Erscheint, wenn beim Insert-Schnitt ein unbespielter Bandabschnitt vorliegt/erreicht wird.

● Erscheint, wenn beim Insert-Schnitt ein im LP-Modus bespielter Bandabschnitt vorliegt/ erreicht wird. (墌 S. 44)

● Erscheint, wenn auf der Fernbedienung die Taste INSERT (w) gedrückt wird und der Löschschutzschieber der Cassette auf “SAVE” gestellt ist.

Die Fehleranzeige (E01, E02 oder E06) verweist auf die Art der Fehlfunktion. Bei Fehleranzeige wird der Camcorder automatisch ausgeschaltet. Die Spannungsquelle abtrennen (Batteriesatz etc.) und einige Minuten warten. Wenn die Anzeige erlischt, kann der Camcorder erneut verwendet werden. Falls die Anzeige nicht erlischt, wenden Sie sich bitte an Ihren JVC Service.

Die Fehleranzeige (E03 oder E04) verweist auf die Art der Fehlfunktion. Bei Fehleranzeige wird der Camcorder automatisch ausgeschaltet. Die Cassette einmal auswerfen und erneut einlegen. Hierauf überprüfen, ob die Fehlermeldung weiterhin gezeigt wird. Wenn die Anzeige erlischt, kann der Camcorder erneut verwendet werden. Falls die Anzeige nicht erlischt, wenden Sie sich bitte an Ihren JVC Service.

Anzeigen (Forts.)

(墌 S. 12)

(墌 S. 43)

(墌 S. 44)

Stichwortverzeichnis

AE-Programm-Bildeffekte ....................... 墌 S. 24, 25

Anschlüsse .......................... 墌 S. 8, 9, 20, 21, 38, 45

Audio-Modus ..................................... 墌 S. 33, 36, 37

Audiokanäle (links/rechts) ............................. 墌 S. 37

Aufnahmebereitschaft ................................... 墌 S. 15

Aufnahmegeschwindigkeit ............................ 墌 S. 13

Auto-Datum ................................................... 墌 S. 35

Auto-Focus .................................................... 墌 S. 29

Automatische Ausschaltung .................... 墌 S. 15, 19

Bandumspulen .............................................. 墌 S. 19

Batteriesatz ........................................... 墌 S. 8, 9, 54

Batteriesatz-Ladebetrieb ................................. 墌 S. 8

Batteriewarnung ............................................ 墌 S. 62

Belichtungsregelung ..................................... 墌 S. 30

Bildstabilisierung [DIS] .................................. 墌 S. 33

Bildsuchlauf ................................................... 墌 S. 19

Blendeneinstellung ........................................ 墌 S. 30

Blendenverriegelung ..................................... 墌 S. 30

Breitformat-Modus ........................................ 墌 S. 34

Camcorder-Reinigung ................................... 墌 S. 53

Cassette einlegen ......................................... 墌 S. 12

Cassetten entnehmen ................................... 墌 S. 12

Cinema-Bildeffekt .......................................... 墌 S. 34

Classic Film-Bildeffekt ................................... 墌 S. 25

Dämmerlicht-Bildeffekt .................................. 墌 S. 25

Datums-/Uhrzeitanzeige ....................... 墌 S. 35 – 37

Datums-/Uhrzeiteinstellung ........................... 墌 S. 11

Digitalzoom ............................................. 墌 S. 17, 33

Dioptrienkorrektur ......................................... 墌 S. 10

Eigenportraitaufnahme .................................. 墌 S. 16

Einzelbildfortschaltung .................................. 墌 S. 19

Fader-Effekt ............................................ 墌 S. 26, 27

Fernbedienung .............................................. 墌 S. 40

Gegenlichtkorrektur (BACKLIGHT) ............... 墌 S. 30

Griffeinstellung .............................................. 墌 S. 10

Hauptschalterpositionen ............................... 墌 S. 16

Hoch oder tief gehaltener Camcorder ........... 墌 S. 16

Insert-Schnitt ................................................. 墌 S. 44

Kopiermodus ........................................... 墌 S. 38, 39

Lautsprecherlautstärke ................................. 墌 S. 19

Langsamer Shutter ....................................... 墌 S. 25

LCD-Monitor-Bildaufhellung .......................... 墌 S. 15

LCD-Monitor-Bildabdunkelung ...................... 墌 S. 15

LCD-Monitor-/Sucheranzeigen ............. 墌 S. 60 – 62

Leerabschnitte-Suchlauf ............................... 墌 S. 22

Manuelle Scharfstellung ................................ 墌 S. 29

Menü CAMERA ............................................. 墌 S. 33

Menü DISPLAY ....................................... 墌 S. 35, 36

Menü MANUAL ....................................... 墌 S. 33, 34

Menü SYSTEM ..................................... 墌 S. 34 – 36

Menü VIDEO ................................................. 墌 S. 36

Mitgeliefertes Zubehör .................................... 墌 S. 5

Monoton-Bildeffekt ........................................ 墌 S. 25

Nachtsichtmodus .......................................... 墌 S. 24

Nachvertonung .............................................. 墌 S. 43

Netzgerät .................................................... 墌 S. 8, 9

Rückstellmodus ............................................. 墌 S. 35

FORTSETZUNG NÄCHSTE SEITE

Schnappschuss ............................................. 墌 S. 28

Schnappschussmodus .................................. 墌 S. 28

Schnee-AE-Programm .................................. 墌 S. 25

Schreibschutz ............................................... 墌 S. 12

Sepia-Bildeffekt ............................................. 墌 S. 25

Serienbildaufnahme ...................................... 墌 S. 28

Shutterzeiten ................................................. 墌 S. 25

Sport-AE-Programm ..................................... 墌 S. 25

Spotlight-AE-Programm ................................ 墌 S. 25

Squeeze-Bildeffekt ........................................墌 S. 34

Standbildwiedergabe .................................... 墌 S. 19

Stativanbringung ........................................... 墌 S. 10

Stroboskop-Bildeffekt ....................................墌 S. 25

Symbolanzeigen ................................... 墌 S. 33 – 35

Technische Daten ......................................... 墌 S. 57

Tele-Makro .................................................... 墌 S. 34

Vorführmodus ............................................ 墌 S. 6, 35

Verstärkungsanhebung (Gain-up) ................. 墌 S. 33

Warnton......................................................... 墌 S. 34

Weißbalance ................................................. 墌 S. 31

Wiedergabezoom .......................................... 墌 S. 42

Windfilter ....................................................... 墌 S. 34

Wischblenden ......................................... 墌 S. 26, 27

Zeitcode .......................................... 墌 S. 18, 35 – 37

Zoomen ......................................................... 墌 S. 17

Siehe auch die vorhergehende Seite.

VICTOR COMPANY OF JAPAN, LIMITED

Gedruckt in Japan 0302HOV

*UN*

JVC GR-VF1EG User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

MITGELIEFERTES ZUBEHÖR

SO IST IHR CAMCORDER EINSATZBEREIT

AUFNAHME & WIEDERGABE

AUFNAHME

WIEDERGABE

WEITERE FUNKTIONEN

BEI AUFNAHME

MENÜBEZOGENE EINSTELLUNGEN

KOPIERMODUS

VERWENDUNG DER OPTIONALEN FERNBEDIENUNG

SYSTEM-ANSCHLÜSSE

BEZUGSANGABEN

EINZELHEITEN

STÖRUNGSSUCHE

PFLEGE UND INSTANDHALTUNG

VORSICHTSMASSNAHMEN

TECHNISCHE DATEN

Stichwortverzeichnis
