JVC GR DVP 1 User Manual

For Digital Video Camera

GR-DVP1, GR-DVP3

User’s Manual ENGLISH

WR-DVP3U

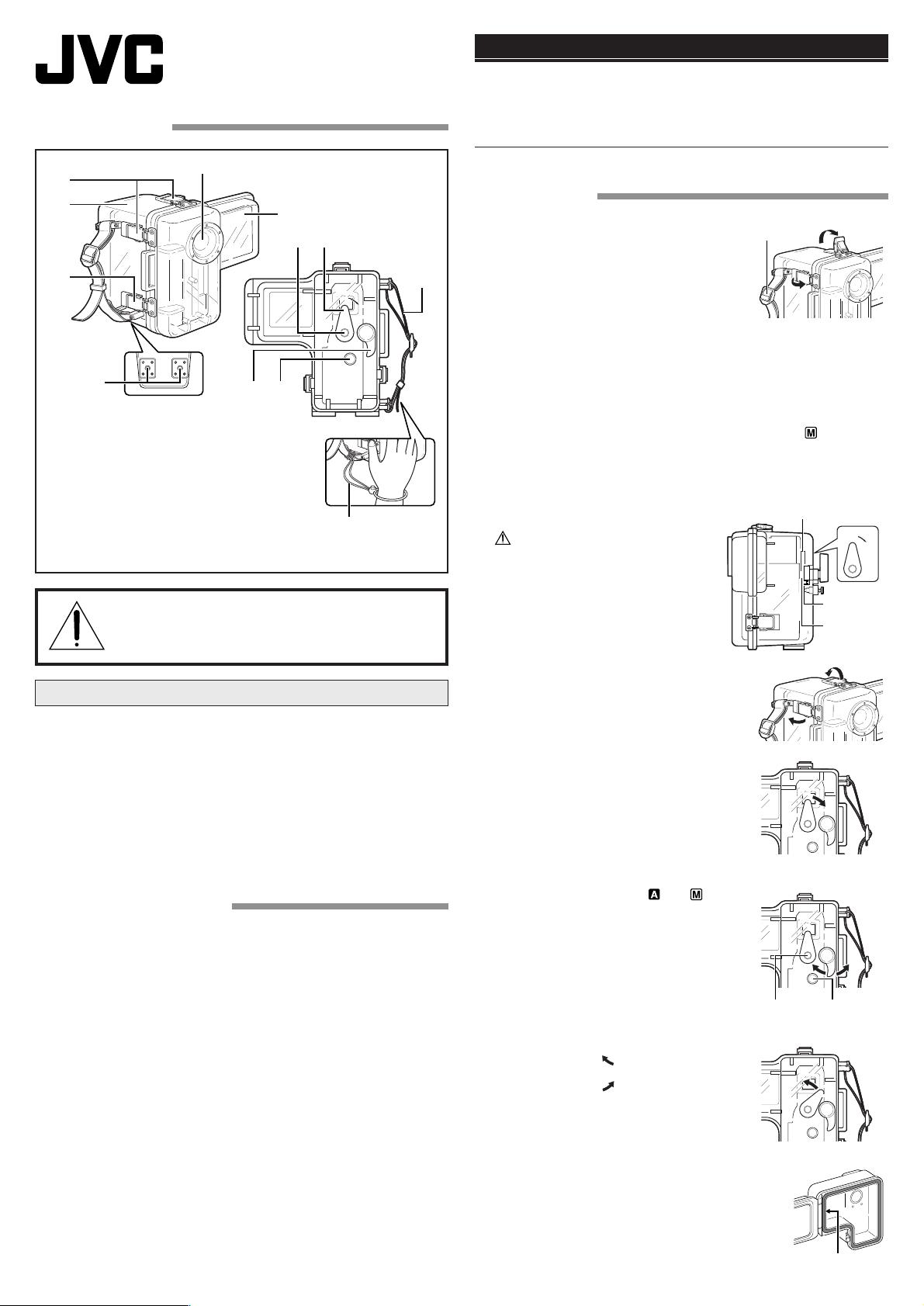

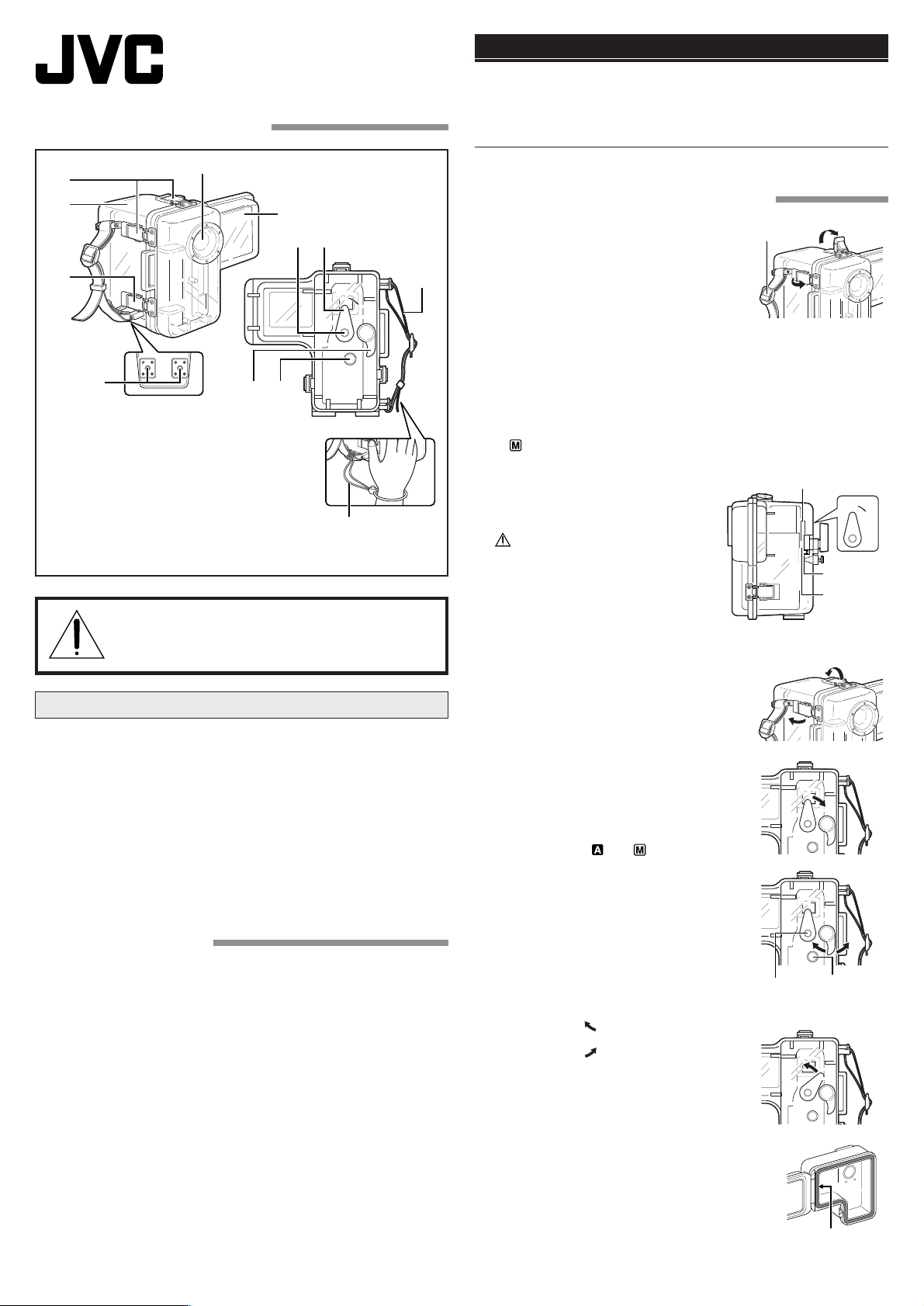

Names of the parts

3
2

3

Bottom view

4

1 Marine case front lid
2 Main unit
3 Buckle
4 Grip attachment holes
5 Power lever (POWER)
6 Recording start/stop button (START/STOP)
7 Zoom lever (ZOOM)
8 Snapshot button (SNAP SHOT)
9 Grip strap

Before use, this unit must be pre-tested
to check if there is any water leakage.

This marine case is a precision instrument designed to permit safe
video recording under high water pressure. Please pay careful
attention when handling the unit before and after use, as explained
in this user’s manual.
Each part of the marine case has been subject to strict controls
during the manufacturing process, and the individual functions
have faced stringent tests during the assembly process. Each marine
case has also had to pass water-proof inspections using high­pressure water testers. However, damage can sometimes occur
during transport and distribution, or during storage after purchase,
so before diving always carry out the following pre-use test to
verify safety.

Front glass

1

56

START/STOP

78

Please read before use.

POWER

OFF

SNAP SHOT

WR-DVP3U

Strap

9

ON

ZOOM

Pre-use test

Be sure to perform the following pre-use test before diving.

1. Before mounting the camcorder inside the marine case, dive
with only the empty marine case and test for water leaks.

• Check for leaks at a depth of 3 m where there is no water

pressure. Allow 5 or 6 minutes to ensure there are no leaks. Be
sure to perform this test to ensure the safety of your camcorder.

2. The following are some common causes of water leaks:
A. The marine case is used without attaching the O-ring.
B. The O-ring is not mounted in the correct position.
C. The O-ring is damaged or deformed.
D. There is sand, dirt, hair or other foreign matter on the O-ring.
E. There is sand, dirt, hair or other foreign matter on the contact

surface of the O-ring or on the inside of the lid.

F. The provided strap or silica gel bag is pinched inside the

marine case when the lid is closed.
To protect your camcorder and ensure optimum use, keep the
examples listed above in mind when using the marine case.

JVC accepts no responsibility for water leakage or damage to
anything inside the marine case (camcorder, cassette, etc.) due to
careless usage of this product. Be sure to follow correct procedures
when using the marine case.

Marine Case

Mounting method and operating method
for each part

1 Tighten the camcorder’s grip strap.
2 Remove the four buckles on the marine

case and open the front lid.

3 Align the Power Lever with the “OFF”

mark on the marine case.

4 Set the camcorder’s Power Switch to

“OFF”, then open the LCD monitor and
insert the camera into the marine case.
Place the included anti-fogging silica gel in the gap between the
camcorder and the marine case to prevent fogging in the marine
case.

• Only the BN-V107 battery can be used.

• Remove the grip belt or strap from the camcorder before inserting
it.

• If the camcorder’s Power Switch is set to “
required then insert the camcorder into the marine case.

5 Fit the Zoom Lever projection on the

marine case over the outer groove of
the Power Zoom Ring on the
camcorder, making sure that it is
securely fit.

If the camcorder’s Power Switch
is not set properly when the
camcorder is placed in the marine
case, it could break and/or it could
damage the Power Lever aligning
boss on the marine case.

6 Before sealing the marine case, check that there is no sand, dirt, or

other foreign matter on the O-ring mounted on the front lid or on
the O-ring contact surface on the main
unit.
Also make sure that the inserted silica gel
bag is not pinched. If you dive with foreign
matter trapped in these areas, water will
leak.

7 Check that the O-ring on the front lid is

correctly mounted in the groove, then press
in the front lid. Flip down the four buckles
in the directions indicated by the arrows in
the figure on the right to seal the marine
case.

8 Turn the marine case’s Power Lever in the

direction of the arrow to set the
camcorder’s Power Switch to “

• The camcorder’s Power Lamp lights.

” or “ ”.

9 To start video recording, press the Record-

ing Start/Stop Button.
To stop video recording, press it again.

• Press the Snapshot Button to perform

Snapshot recording.

0 The zoom can be adjusted with the Zoom

Lever.

• Telephoto : turn the lever to the left (

• Wide angle : turn the lever to the right

)

(

! When you are finished shooting, set the

marine case’s Power Lever to “OFF” (in the
direction of the arrow) to set the
camcorder’s Power Switch to “OFF”.

• The camcorder’s Power Lamp goes out.

NOTES:

䡲 The O-ring is made from rubber and is mounted on

the front lid.

䡲 Refer to the camcorder’s instructions for more

information.

Grip strap

”, perform settings as

Fit the Zoom Lever projection
over the Power Zoom Ring

POWER

OFF

Projection

Power Zoom
Ring

POWER

OFF

ON

ZOOM

START/STOP

POWER

OFF

ON

ZOOM

START/STOP

POWER

OFF

START/STOP

O-ring

LYT0839-001A

Snapshot
button

ON

ZOOM

Recording
start/stop
button

)

ON

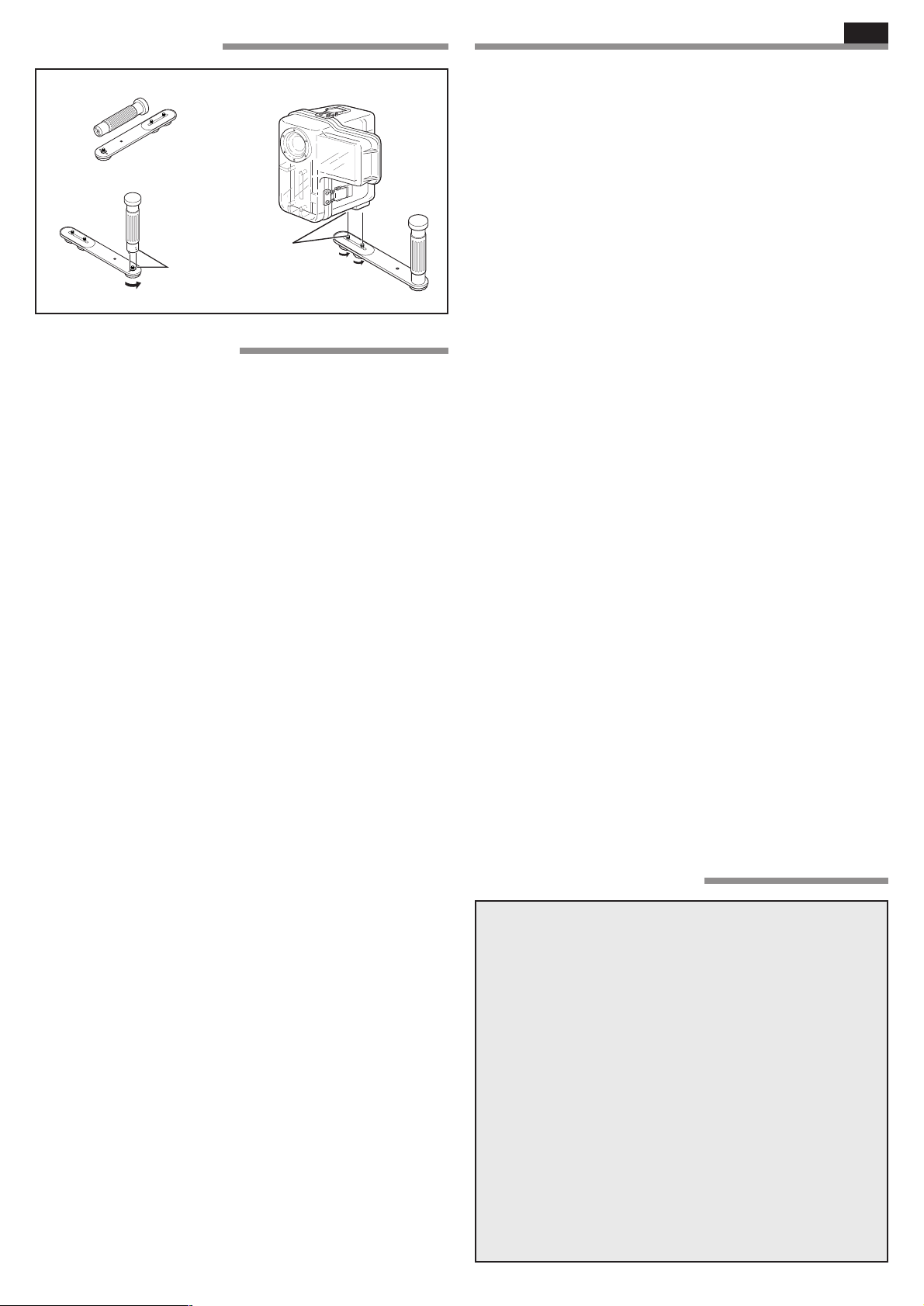

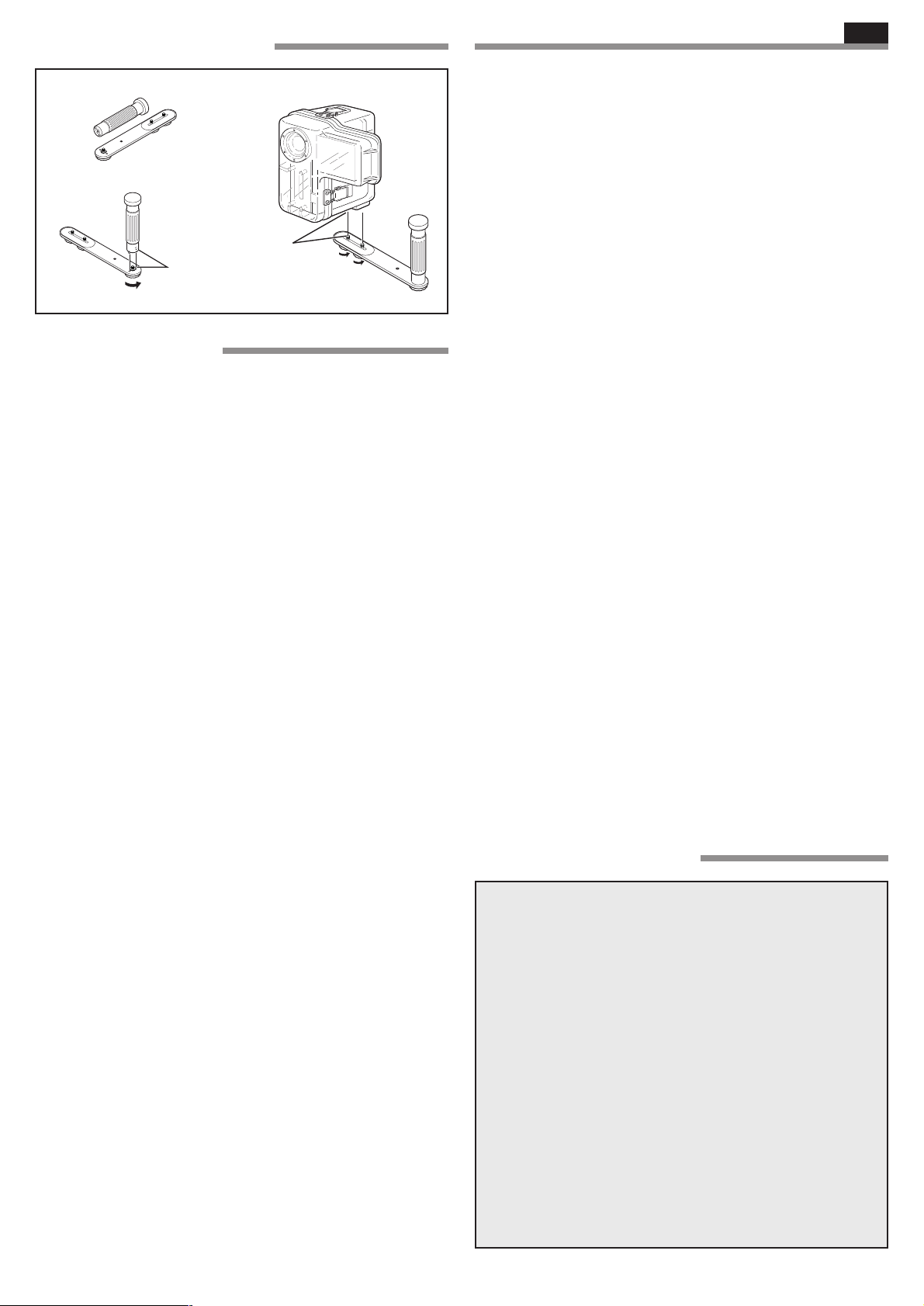

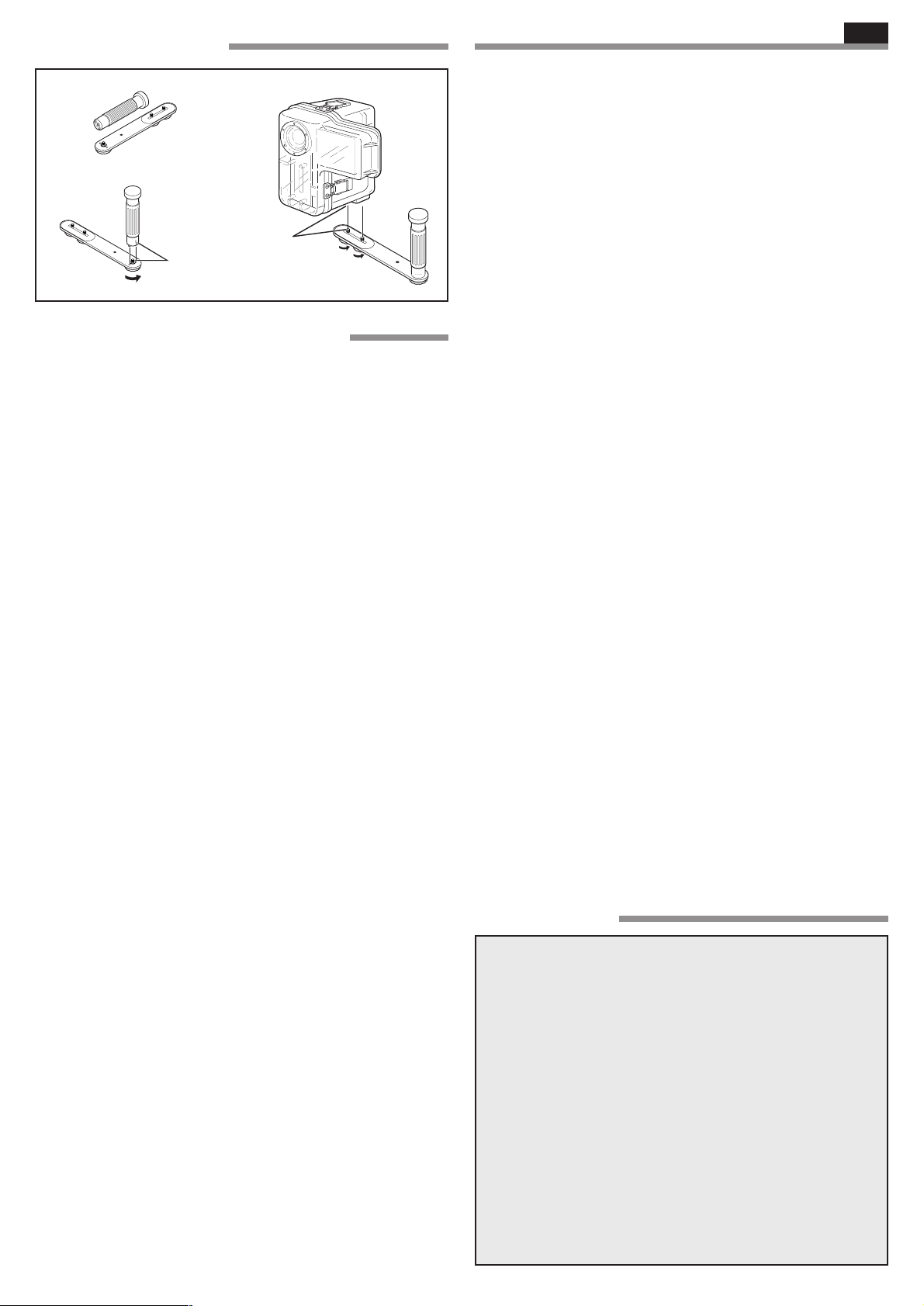

How to attach the grip

1

23

Fit them to
attachment holes.

Align them.

Usage precautions

1 Never use any of the following chemicals for cleaning, rust-

proofing, fog prevention, repair, or other purposes.

1) Do not clean the marine case with alcohol, gasoline, paint

thinner, or other volatile organic solvents, chemical cleaners
or similar agents. (Pure water or lukewarm water is adequate
for cleaning.)

2) Do not use rust-proofing agents or the like on metal parts.

(Stainless steel and aluminum are used for all metal parts, so
pure water is adequate for cleaning.)

3) Do not use commercially-available anti-fogging agents.

(Always use the fogging agent that came with the marine
case.)

4) Do not use any silicon grease other than that specified for the

O-ring. (Always use the silicon grease that came with the
marine case.)

5) Do not use any adhesives for repairs, etc. (If any repairs are

necessary, please consult the store of purchase.)
Direct or indirect use (vaporized chemicals) of any of the
above chemicals on the marine case can cause cracks when
the marine case is placed under high pressure.

2 Exercise caution, as this marine case is a completely airtight

structure. If it is left exposed to direct sunlight, or in a car, ship,
or on the beach, the internal temperature can climb extremely
high, which may cause the camcorder inside to stop working
properly.

3 Do not use the glass cleaner or cleaner for any purpose other

than cleaning the front glass.

4 If the camcorder is sealed inside the marine case in an area

where the humidity and temperature are high, diving will make
the humidity trapped inside the marine case cool down, causing
condensation to form and the glass surface to become fogged. It
is recommended that you insert the camcorder into the marine
case in an area where the humidity is low and the temperature
is close to that of the water where you will be diving.
If a piece of aluminum foil is cut to approx. 50 cm
inserted into the glass part of the marine case, fog inside the
marine case will adhere to the aluminum foil, as its heat
conductivity is higher than that of glass. This is an effective way
to quickly reduce fog inside the marine case.

5 Do not open or close the case in areas where it may be

subjected to water spray or sand.

6 If you must open the marine case at the diving site in order to

replace the battery or tape, observe the precautions below.

1) Select a location safe from water spray and sand.

2) Completely wipe off any water between the main unit and

the lid section of the main case and on the buckles. Thor­oughly dry off any water remaining on the marine case with a
dry cloth.

3) When removing the buckles and opening the lid section, be

careful that no water drips from your hair or body into the
marine case.

4) In order to avoid touching the camcorder with hands that

have salt water on them, place a towel dampened with pure
water in a plastic bag beforehand and use it to wipe any salt
off your hands and fingers before touching the camcorder.

2

and is

EN

7 Do not throw the marine case into the water.
8 After use, wash off adequately with pure water as soon as

possible. If the marine case has been used in salt water, soaking
the marine case in pure water for a while is an effective way to
remove salt.
Be sure to operate all levers and buttons to wash off any salt in
the grooves. If any salt remains, it will dry out and crystallize.
This could result in water leakage.

9 After washing, wipe off any water with a dry cloth free of salt to

completely dry off the marine case. However, do not expose the
marine case to direct sunlight in order to dry it. This can cause
discoloration and breakage of the marine case, and can speed
up deterioration of the O-ring.

0 Wipe the inside of the marine case with just a dry cloth.

Maintain the transparency of the front glass by wiping the inside
face with a silicon cloth or the like moistened with cleaner
agent.

! If the front glass is left dirty, it may cause fogging.
@ Remove the O-ring from the lid section and wipe off any salt,

sand, and other foreign matter. In the same manner, wipe off
any adhering foreign matter from the groove into which the
O-ring was fit and from the main unit of the marine case where
the O-ring contacted it. When removing the O-ring from the
groove, avoid using sharp-tipped metal objects; instead use a
round-tipped object, such as a hair pin, to avoid damaging the
O-ring when you remove it.

# Since the marine case is made of polycarbonate resin, handle it

carefully. In particular, it can be easily scratched by rocks, etc.
at the shooting site and may be damaged if it is dropped or
otherwise subject to shock. When going to the shooting site by
car, ship, train, or plane, avoid transporting the camcorder in
the marine case. If you take adequate handling precautions,
however, there should be no problem in transporting the
camcorder in the marine case for a short distance, for example
from the target site to the diving site.

$ Avoid removing any parts other than those indicated in the

user’s manual, altering the marine case, or using any parts other
than those specified. If any problems occur, please consult the
store of purchase.

% The appearance and specifications of this unit are subject to

change without prior notice.

Main specifications

Maximum pressure : Water depth up to 30 meters
Power switch : ON/OFF
Recording start/stop : START/STOP
Snapshot : SNAPSHOT
Zoom : T/W
Main unit dimensions

(W x H x D) : 150 mm x 150 mm x 130 mm
Main unit weight : Approx. 610 g
Compatible model : GR-DVP1, GR-DVP3
Accessories : Maintenance kit (glass cleaner

agent (for anti-fogging), cleaner
agent (for removing dirt),
silicon grease, silicon cloth,
anti-fogging silica gel, paper,
cotton swabs, O-ring, strap,
grip)

Für Digital-Camcorder

GR-DVP1, GR-DVP3

Gebrauchsanleitung DEUTSCH

WR-DVP3U

Bezeichnung der Teile

3
2

3

Unteransicht

4

1 Frontdeckel
2 Gehäusebehälter
3 Schließe
4 Griffeinbaubohrungen
5 Gehäuse-Hauptschalter (POWER)
6 Aufnahme-Start/Stopp-Taste (START/STOP)
7 Zoomhebel (ZOOM)
8 Schnappschußtaste (SNAP SHOT)
9 Griffschlaufe

Vor Gebrauch muß das Unterwasser-Gehäuse
auf seine Wasserdichtigkeit überprüft werden!

Bitte vor der Ingebrauchnahme durchlesen.

Dieses Unterwasser-Gehäuse ist präzisionsgefertigt und für
Unterwasseraufnahmen bei hoher Wasserdruckeinwirkung geeignet. Bitte
achten Sie unbedingt auf die Handhabungshinweise, die vor und nach dem
Gebrauch gelten.
Alle Bauteile des Unterwasser-Gehäuses unterliegen während der Fertigung
strikten Kontrollen und sind bei der Montage strengen Belastungstests
unterworfen. Jedes Unterwasser-Gehäuse wird zudem auf Wasserdichtigkeit
unter hohem Wasserdruck überprüft. Da bei Auslieferung, Beförderung
und/oder der Aufbewahrung ggf. Schäden auftreten können, muß vor dem
Gebrauch unter Wasser unbedingt jeweils ein Eignungstest durchgeführt
werden, der im folgenden erläutert wird.

Frontlinse

1

78

56

START/STOP

POWER

OFF

SNAP SHOT

WR-DVP3U

Gurt

9

ON

ZOOM

Eignungstest

Vor einem Tauchgang bitte den folgenden Eignungstest
durchführen.

1. Vor dem Einsetzen des Camcorders erst einmal mit leerem
Unterwasser-Gehäuse tauchen und hierbei die Wasserdichtigkeit
überprüfen.

•In einer Wassetiefe mit noch geringem Wasserdruck (3 m) auf

Wasserdichtigkeit prüfen. Mindestens 5 bis 6 Minuten warten, um
sicherzustellen, dass das Gehäuse nicht leckt. Führen Sie diese
Überprüfung durch, um den sicheren Gebrauch Ihres Camcorders zu
gewährleisten.

2. Falls Wasser eindringt, kann dies auf die folgenden Ursachen
zurückzuführen sein:
A. Wenn der Dichtungsring nicht verwendet wird.
B. Wenn der Dichtungsring nicht einwandfrei sitzt.
C. Wenn der Dichtungsring beschädigt und/oder verformt ist.
D. Wenn Fremdkörper (Sand, Schmutz, Haare etc.) am Dichtungsring

angelagert sind.

E. Wenn Fremdkörper (Sand, Schmutz, Haare etc.) an den

Kontaktflächen des Dichtungsringes oder am Deckel angelagert sind.

F. Wenn der mitgelieferte Tragegurt oder der Silica-Gel-Beutel zwischen

Deckel und Gehäuse eingeklemmt ist.
Bitte berücksichtigen Sie die hier genannten Beispiele, um Ihren Camcorder
optimal zu schützen und störungsfrei nutzen zu können.

JVC übernimmt keinerlei Haftung für ungenügende Abdichtung des
Unterwasser-Gehäuses oder für Schäden an dem im Unterwasser-Gehäuse
eingesetzten Gerät und Zubehör (Camcorder, Cassette etc.). Bitte achten Sie
stets auf sachgemäße und sichere Handhabung des Unterwasser-Gehäuses.

Unterwasser-Gehäuse

Installieren des Camcorders und Handhabung der
Unterwasser-Gehäuse-Teile

1 Die Griffbandschlaufe des Camcorders

straffen.

2 Die vier Schließen des Unterwasser-

Gehäuses ausklinken und den Frontdeckel
öffnen.

3 Den Gehäuse-Hauptschalter auf die “OFF”-

Marke am Unterwassergehäuse ausrichten.

4 Den Camcorder-Hauptschalter auf “OFF”

stellen, den LCD-Monitor nach außen
klappen und den Camcorder in das Gehäuse einsetzen. Das
mitgelieferte Anti-Beschlag-Silica-Gel zwischen Camcorder und
Gehäuse einlegen, um ein Beschlagen des Unterwasser-Gehäuses zu
verhindern.

• Es kann ausschließlich die Batterieausführung BN-V107 verwendet
werden.

• Vor dem Einsetzen müsseen die Griffschlaufe und/oder der Tragegurt
vom Camcorder abgenommen werden.

• Ist der Camcorder-Hauptschalter auf “ ” eingestellt, müssen die
manuellen Einstellschritte vor dem Einsetzen des Camcorders in das
Unterwasser-Gehäuse vorgenommen werden.

5 Den Zoomhebelgreifer des

Unterwasser-Gehäuses so ausrichten,
daß er einwandfrei fest auf der
Außennut des Camcorder­Motorzoomreglers aufsitzt.

Wenn der Camcorder­Hauptschalter beim Einsetzen des
Camcorders in das Unterwassergehäuse
nicht in der richtigen Position steht,
kann er beschädigt werden und/oder
den Greifer des Gehäuse­Hauptschalters beschädigen.

6 Vor Versiegeln des Unterwasser-Gehäuses sicherstellen, daß der

Dichtungsring am Deckel und die
Dichtungsring-Kontaktfläche am Gehäuse frei
von jeder Verunreinigung (Staub, Sand
sonstige Partkel etc.) sind. Zudem
sicherstellen, daß der Silica-Gel-Beutel nicht
zwischen Deckel und Gehäuse eingeklemmt
wird. Falls die einwandfreie Abdichtung
behindert wird, kann Wasser in das Gehäuse
eindringen.

7 Sicherstellen, daß der Dichtungsring des

Deckels einwandfrei in seiner Vertiefung sitzt.
Dann den Frontdeckel andrücken. Nun die
vier Schließen wie rechts gezeigt in
Pfeilrichtung andrücken, um den
wasserdichten Zustand des Unterwasser­Gehäuse zu gewährleisten.

8 Den Gehäuse-Hauptschalter in Pfeilrichtung

drehen, um den Camcorder-Hauptschalter auf
“ ” oder “ ” zu stellen.

• Die Camcorder-Betriebsanzeige leuchtet.

9 Zum Starten und Stoppen der Videoaufnahme

die Aufnahme-Start/Stopp-Taste drücken.

• Zur Schnappschußaufnahme die

Schnappschußtaste drücken.

0 Das Camcorder-Objektiv kann mit dem

Zoomhebel ein- oder ausgezoomt werden.

•Tele : Den Hebel nach links drehen
( )

• Weitwinkel: Den Hebel nach rechts drehen
( )

! Nach der Aufnahme den Gehäuse-

Hauptschalter auf “OFF” stellen (in
Pfeilrichtung drehen), um den Camcorder­Hauptschalter auf “OFF” zu stellen.

• Die Camcorder-Betriebsanzeige erlischt.

HINWEISE:

䡲 Der Gummi-Dichtungsring ist am Deckel angebracht.
䡲 Weitere Angaben siehe die Camcorder-

Bedienungsanleitung.

Griffschlaufe

Den Zoomhebelvorsprung auf
den Motorzoomring setzen.

POWER

OFF

Greifer

Motorzoom­ring

POWER

OFF

ON

ZOOM

START/STOP

POWER

OFF

ON

ZOOM

START/STOP

POWER

OFF

START/STOP

Dichtungsring

Schnapp­schußtaste

ON

ZOOM

Aufnahme­Start/Stopp­Taste

ON
