JVC GR-DVL200 Instruction Manual [de]

INHALT

AUTOMATISCHER
VORFÜHRMODUS

SO IST IHR CAMCORDER
EINSATZBEREIT

DEUTSCH

5

6 – 13

DIGITAL-CAMCORDER

GR-DVL200

Bitte besuchen Sie unsere Homepage im World
Wide Web und füllen Sie dort unseren
Fragebogen (in englischer Sprache) aus:

http://www.jvc-victor.co.jp/english/index-e.html

BEDIENUNGSANLEITUNG

AUFNAHME

Einfache Aufnahme (Video) ................... 14

Einfache Aufnahme (D.S.C.) .................. 17

Einfache Aufnahme (Video und D.S.C.) ..... 18

Weitere Funktionen (Video und D.S.C.) .... 21

WIEDERGABE

Einfache Wiedergabe (Video) ................ 31

Weitere Funktionen (Video) .................. 32

Einfache Wiedergabe (D.S.C.) ................ 34

Weitere Funktionen (D.S.C.) ................. 36

ANSCHLÜSSE

Grundsätzliche Anschlüsse.................... 40

Spezielle Anschlüsse ........................... 42

KOPIERMODUS

Kopieren vom Camcorder zu einem

Videorecorder ................................. 44

Kopieren vom Camcorder zu einem Video-gerät

mit DV-Anschluß (Digitalkopiermodus)

Bild-Kopieren vom Camcorder-Speicher

auf Band ....................................... 4 6

Bild-Kopieren vom Band auf den

Camcorder-Speicher .......................... 47

VERWENDUNG DER
FERNBEDIENUNG

Wiedergabe mit Zeitlupe,

Einzelbildversetzung und Zoomeffekt .... 50

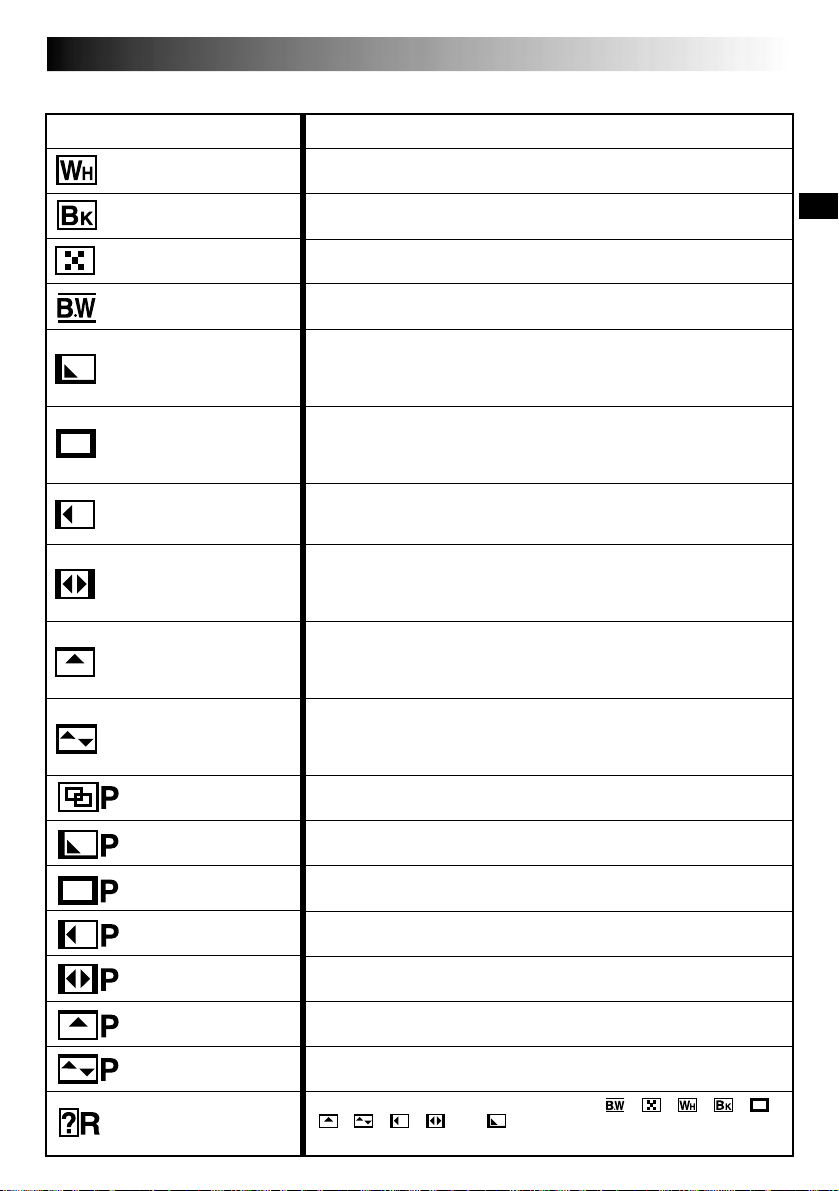

Wiedergabe-Bildeffekte ...................... 51

Random Assemble-Schnitt .................... 52

Erhöhte Schnittgenauigkeit ................... 56

Nachvertonung ................................. 58

STÖRUNGSSUCHE
PFLEGE UND

INSTANDHALTUNG
GERÄTEÜBERSICHT

Bedienelemente, Anschlüsse und Anzeigen

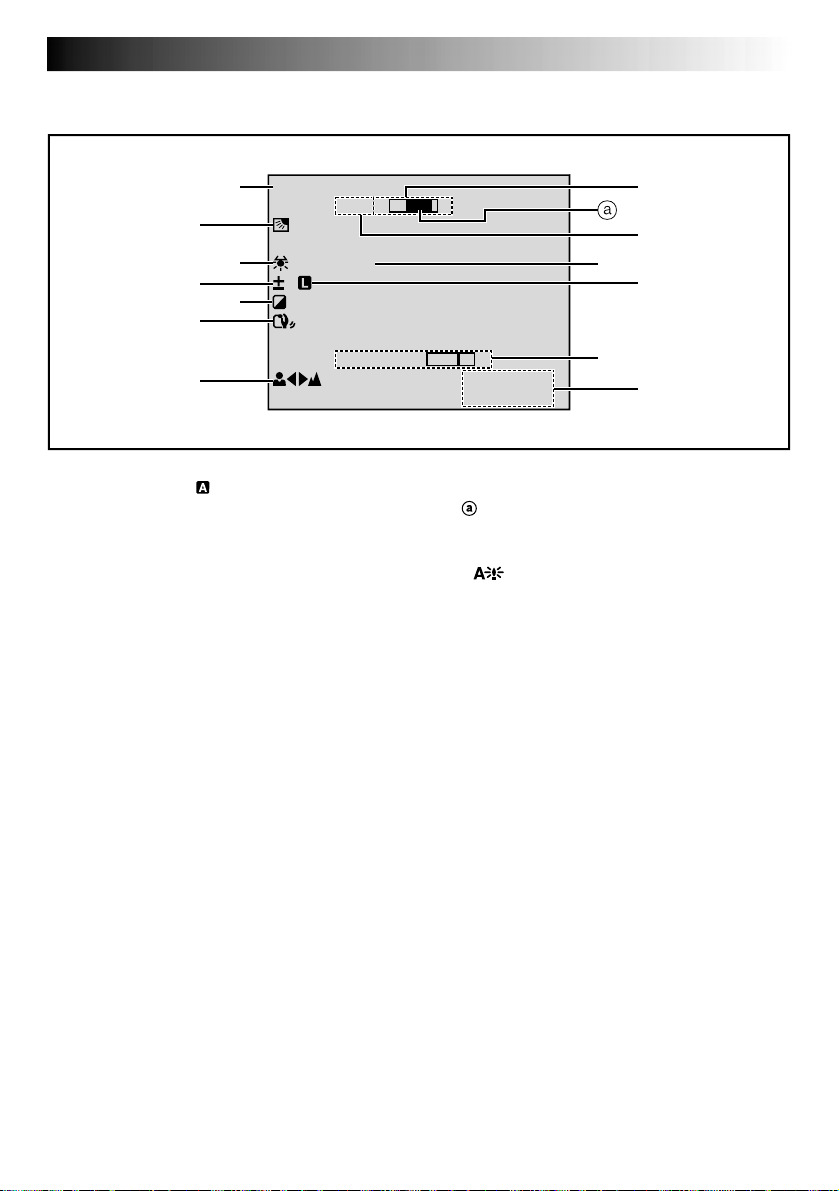

Anzeigen ........................................ 6 8

VORSICHTSMASSNAHMEN
STICHWORTVERZEICHNIS

TECHNISCHE DATEN

14 – 30

31 – 39

40 – 43

44 – 47

...... 45

48 – 58

59 – 64

66 – 72

.... 66

73 – 75

76 – 77

78 – 79

65

LYT0583-002A

GE

2 DE

Vielen Dank für den Kauf dieses Digital-Camcorders.

Bitte lesen Sie vor der Ingebrauchnahme die folgenden Sicherheitshinweise und Vorsichtsmaßregeln durch,
um den sachgemäßen und störungsfreien Gebrauch Ihres neuen Camcorders sicherzustellen.

Zu dieser Bedienungsanleitung

•Alle Haupt- und Nebenpunkte finden Sie in der Inhaltsangabe (Vorderseite) aufgelistet.

•Die meisten Nebenpunkte werden durch Hinweise ergänzt, die Sie bitte gleichfalls durchlesen sollten.

•Zur erleichterten Bezugnahme ist die Anleitung in Basisfunktionen und spezielle Funktionen bzw.

Bedienschritte gegliedert.

Wir empfehlen . . .

.... vor der Ingebrauchnahme die Bezugnahme auf die Übersicht ( S. 66 bis 72), um sich mit der Anordnung

etc. der Bedienelemente vertraut zu machen.

.... die folgenden Sicherheitshinweise sorgfältig durchzulesen. Sie enthalten äußerst wichtige Informationen

zur sachgemäßen Handhabung Ihres neuen Camcorders.

Beachten Sie bitte insbesonders die Sicherheitsmaßregeln auf den Seiten 73 bis 75.

SICHERHEITSHINWEISE

ACHTUNG:
SCHÜTZEN SIE DIESES GERÄT VOR NÄSSE UND FEUCHTIGKET,

DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS
ENTSTEHT.

VORSICHTSMASSNAHMEN:

 Um elektrische Schläge zu vermeiden, das Gehäuse nicht öffnen! Dieses Gerät enthält keinerlei Teile,

die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualifizierten Service­Fachleuten.

 Bei Nichtgebrauch des Netz-/Ladegeräts über einen längeren Zeitraum wird empfohlen, das Netzkabel

von der Netzsteckdose abzuziehen.

HINWEISE:

●

Das Typenschild (mit der Seriennummer) und Sicherheitshinweise befinden sich an der Unter- und/oder
Rückseite des Geräts.

●

Das Typenschild (mit der Seriennummer) des Netz-/Ladegeräts befindet sich an dessen Unterseite.

Dieser Camcorder ist für PAL-Farbsignale ausgelegt. Die Wiedergabe ist mit einem Fernsehgerät einer
anderen Farbnorm nicht möglich. Selbstverständlich ist das Filmen mit LCD-Monitor-/Sucherbildüber­wachung überall möglich. Batteriesatz BN-V408U/V416U/V428U verwenden. Zur Aufladung dieser
Batteriesätze das mitgelieferte Netz-/Ladegerät (mit variabler Netzspannung) verwenden. (In Ländern mit
einer anderen Netzsteckdosennorm muß ein geeigneter Netzsteckeradapter verwendet werden.)

DE3

Wird dieses Gerät bei Einbau in ein Gehäuse oder ein Regal benutzt, ausreichend freie Flächen (jeweils 10
cm seitlich sowie hinter und über dem Gerät) lassen, um einen einwandfreien Temperaturausgleich zu
gewährleisten. Niemals die Ventilationsöffnungen blockieren (z.B. durch eine Zeitung oder eine Stoffdecke
etc.). Andernfalls können die im Geräteinneren auftretenden hohen Temperaturen nicht abgestrahlt
werden.
Niemals offenes Feuer (z.B. eine brennende Kerze) auf oder unmittelbar neben dem Gerät plazieren.
Beim Entsorgen der Batterien müssen geltende Gesetze sowie örtlich geltende Vorschriften zum
Umweltschutz und zur Müllentsorgung eingehalten werden.
Das Gerät niemals Nässe wie Spritzwasser etc. aussetzen.
Das Gerät niemals in Räumen oder an Orten verwenden, an denen Nässe, Feuchtigkeit oder Wasserdampf
auftreten kann (z.B. Badezimmer).
Niemals Flüssigkeit enthaltende Behälter (wie Kosmetik- oder medizinische Behälter, Blumenvasen,
Blumentöpfe, Trinkgefäße etc.) über oder unmittelbar neben dem Gerät plazieren.
(Falls Flüssigkeit in das Geräteinnere gelangt, besteht Feuer- und/oder Stromschlaggefahr.)

Niemals das Objektiv oder den Sucher direkter Sonneneinstrahlung aussetzen. Dies kann Augenschäden
zur Folge haben und Geräteschäden verursachen. Zudem besteht Stromschlag- und Feuergefahr.

ACHTUNG!

Die folgenden Handhabungshinweise beachten, um Camcorder-Schäden und Verletzungen zu vermeiden.
Zum Transportieren unbedingt den mitgelieferten Schultergurt einwandfrei anbringen und stets verwenden!

Den Camcorder beim Transportieren niemals am Sucher und/oder LCD-Monitor fassen. Andernfalls kann
der Camcorder herunterfallen oder anderweitig beschädigt werden.

Finger und Gegenstände können am Cassettenhalter eingeklemmt werden. Diesbezüglich insbesondere auf
Kinder achten. Kinder sollten diesen Camcorder nicht handhaben.

Bei Verwendung eines Stativs auf stabile Aufstellung (schräger, unebener Untergrund etc.) achten, so daß es
nicht umfällt. Der Camcorder kann andernfalls schwer beschädigt werden.

ACHTUNG!

Der mit dem TV-Gerät/Videorecorder verbundene (Audio/Video-, S-Video-, Schnittsteuer-,
Spannungsversorgungskabel etc.) Camcorder sollte nicht auf dem TV-Gerät oder an einem Ort plaziert
werden, wo die Kabel Behinderungen verursachen. Die Kabel so verlegen, daß ein versehentliches
Verrutschen (und Herunterfallen) des Camcorders nicht möglich ist.

 Dieser Camcorder arbeitet ausschließlich mit Digital-Videocassetten, die das Zeichen

tragen. Keine anderen Cassetten verwenden.

Vor der Herstellung wichtiger Aufnahmen . . .

.... Stellen Sie sicher, daß Sie geeignete Cassetten verfügbar haben.

.... Beachten Sie, daß dieser Camcorder mit anderen Digitalformaten nicht kompatibel ist.

.... Berücksichtigen Sie, daß dieser Camcorder ausschließlich für den privaten Gebrauch vorgesehen ist. Der

Gebrauch für kommerzielle Zwecke ist ohne ausdrückliche Genehmigung untersagt. (Wenn Sie bei einer
öfffentlichen Veranstaltung (Konzert, Ausstellung etc.) aufnehmen möchten, empfehlen wir Ihnen, sich
zuvor eine Genehmigung zu besorgen.)

4 DE

MITGELIEFERTES ZUBEHÖR

•Netz-/Ladegerät

AA-V40EG

•Kabeladapter

•Objektivschutzkappe

(bereits am Camcorder
angebracht)

•Kabelfilter x 1
(für S-Video-Kabel (nicht
mitgeliefert))

•Fernbedienung
RM-V716U

•Schultergurt

•Batteriesatz

BN-V408U

•2 Batterien (AAA/R03)
für Fernbedienung

•CD-ROM
Enthält diese 3 Software­Programme:

•JLIP-Video Capture

•JLIP-Video Producer

•Picture Navigator

•Schnittsteuerkabel
Ein Stecker mit 3
Ringkontakten, ein Stecker
mit 1 Ringkontakt.

•PC-Anschlußkabel

•AV-Kabel (Ministecker
(ø 3,5 mm) zu Cinchstecker)

•Gleichpannungskabel

Anbringen des Kabelfilters

Schließen Sie das mitgelieferte Kabelfilter am optionalen S-Videokabel an. Das Kabelfilter verringert die
Einwirkung von Störeinstreuungen.

DE5

12 3

Riegel

Klinken Sie die
beiden Riegel
aus.

Legen Sie das Kabel so im Filter ein, daß zwischen
Kabelstecker und Kabelfilter ca. 3 cm Abstand
eingehalten werden. Wickeln Sie dann das Kabel wie

3 cm

Einmal umwickeln.

Schließen Sie das
Kabelfilter. Hierbei müssen
beide Riegel einrasten.

gezeigt einmal in Längsrichtung um das Kabelfilter.

•Das Kabel muß straff gewickelt werden.

HINWEIS:

Darauf achten, daß das Kabel nicht beschädigt wird.

 Bei Anbringung stets das Kabelende mit dem Kabelfilter am Camcorder anschließen.

AUTOMATISCHER VORFÜHRMODUS

Der Vorführmodus wird ausgelöst, wenn für den
Menüeintrag “DEMO. MODE” der Einstellstatus “ON”
(Einstellung ab Werk) gilt.

 Verfügbar bei auf “ ”oder “ ” gestelltem

Hauptschalter, wenn keine Cassette eingelegt ist.

 Der Vorführmodus wird unterbrochen, sobald am

Camcorder ein Bedienschritt vorgenommen wird. Falls
innerhalb von 1 Minute kein weiterer Bedienschritt
erfolgt, wird der Vorführmodus automatisch fortgesetzt.

 “DEMO. MODE” verbleibt auch nach Ausschaltung des

Camcorders im Status “ON”.

 Um den aktivierten Vorführmodus zu beenden, den

Hauptschalter auf “

” stellen und MENU/BRIGHT

drücken. Der Camcorder wechselt direkt auf das
Vorführmodus-Einstellmenü (unter Auslassung der
Hauptmenüseite). Versetzen Sie den Leuchtbalken durch
Drehen von MENU/BRIGHT auf “OFF” und drücken
Sie dann MENU/BRIGHT an. Die normale
Bildschirmanzeige erscheint.

MENU/BRIGHT-Wählrad

N

E

R

A

ME

C

A

M

N

T

U

R

R

E

1

E

M

O

D

E

C

R

O

D

E

D

M

N

O

U

S

M

O

O

Z

U

P

N

A

I

G

Y

L

L

T

A

E

R

U

M

B

N

I

D

.

M

O

D

E

D

E

S

I

N

D

E

O

M

O

FUF

O

L

E

D

6 DE

Batteriesatz
BN-V408U,
BN-V416U oder
BN-V428U

SO IST IHR CAMCORDER EINSATZBEREIT

An
Netzsteckdose

Spannungsversorgung

Da dieser Camcorder für Netz- und Batteriebetrieb
ausgelegt ist, können Sie stets die für die Aufnahmesituation
bestgeeignete Stromquelle verwenden. Die mitgelieferte
Stromquelle nicht für andere Geräte verwenden.

AUFLADEN EINES BATTERIESATZES

Netz-/Ladegerät

POWER-Anzeige

CHARGE-Anzeige

Batteriesatz

BN-V408U

BN-V416U
(nicht mitgeliefert)

BN-V428U
(nicht mitgeliefert)

HINWEISE:

●

Falls die Batteriesatzschutzkappe noch nicht entfernt wurde, muß diese nun abgenommen werden.

●

Den Ladebetrieb im Umgebungstemperaturbereich zwischen 10°C und 35°C durchführen. (Die ideale Umge­bungstemperatur für den Ladebetrieb liegt zwischen 20°C und 25°C). Bei zu niedrigen Umgebungstemperaturen
kann der Batteriesatz ggf. nicht vollständig geladen werden.

●

Die oben angegebenen Ladezeiten gelten jeweils für einen vollständig entladenen Batteriesatz.

●

Die Ladedauer variiert in Abhängigkeit von der Umgebungstemperatur und dem Betriebszustand des Batteriesatzes.

●

Das Netz-/Ladegerät nicht in der Nähe eines Radioempfängers betreiben, um Empfangsstörungen zu vermeiden.

●

Wird während des Ladebetriebs das Camcorder-Gleichspannungskabel am Netz-/Ladegerät angebracht, erfolgt die
Spannungsversorgung für den Camcorder und der Ladebetrieb wird vorzeitig abgebrochen.

●

Das Netz-/Ladegerät erwärmt sich während des Betriebs. Dies ist keine Fehlfunktion. Sicherstellen, daß das Netz-/
Ladegerät an einem Ort aufgestellt wird, an dem kein Hitzestau auftreten kann.

●

Bei Ladebetrieb für einen neuen oder besonders lange gelagerten Batteriesatz leuchtet die Ladeanzeige (CHARGE)
ggf. nicht auf. In diesem Fall den Batteriesatz vom Netz-/Ladegerät abnehmen und erneut anbringen.

●

Falls sich die Batteriesatz-Nutzungsdauer nach voller Aufladung deutlich verkürzt, ist der Batteriesatz verbraucht und
nicht mehr nutzbar. Einen neuen Batteriesatz verwenden.

Gleichspannungsausgang

Ladedauer

Ca. 1 Std. 30 Min.

Ca. 2 Std.

Ca. 3 Std. 20 Min.

Vergewissern Sie sich, daß das vom Camcorder
kommende Gleichspannungskabel nicht am Netz-/

1

Ladegerät angeschlossen ist. Stecken Sie den
Netzstecker des Netz-/Ladegeräts in eine
Netzsteckdose. Die Betriebsanzeige (POWER)
leuchtet.

Den Batteriesatz am Netz-/Ladegerät so anbringen,
daß die Plus- und Minuspolmarkierungen jeweils

2

korrekt aufeinander ausgerichtet sind. Die
Ladeanzeige (CHARGE) beginnt zu blinken. Dies
bestätigt, daß der Ladevorgang begonnen hat.

Wenn die Ladeanzeige (CHARGE) vom Blink- auf ein
Dauerleuchtsignal wechselt, ist der Ladevorgang

3

abgeschlossen. Den Batteriesatz abziehen und
anheben. Vergessen Sie nicht, das Netzkabel des
Netz-/Ladegeräts von der Netzsteckdose abzuziehen.

Batteriehinweise

GEFAHR! Batteriesätze niemals auseinandernehmen, offenem

Feuer oder starker Hitze aussetzen! Andernfalls besteht Feuer­und Explosionsgefahr!

ACHTUNG! Batteriesätze und insbesonders deren
Polkontakte niemals mit metallischen Gegenständen in
Berührung bringen! Andernfalls können Kurzschlüsse mit

Lithium-Ionen-Batterien sind kälteempfindlich.

Feuergefahr auftreten.

Vorzüge von Lithium-Ionen-Batterien

Lithium-Ionen-Batterien bieten hohe Leistung bei kompakten
Abmessungen. Bei Einwirkung niedriger Umgebungstempera­turen (unter 10°C) kann jedoch ein vorübergehender starker
Leistungsabfall auftreten. In diesem Fall die Batterie kurz
aufwärmen (in Jackeninnentasche etc.) und dann wieder am
Camcorder anbringen. Solange die Batterie nicht abkühlt,
sollte sie ihre Leistung voll abgeben.

(Wird die Batterie mit einem chemischen Heizkissen erwärmt,
darauf achten, daß die Batterie nicht in direkte Berührung mit
dem Heizkissen kommt!)

BATTERIESATZ-VERWENDUNG

DE7

BATTERY
RELEASE-Riegel

1

3

2

ACHTUNG:

Vor Abtrennen der Spannungsversor­gung unbedingt den Camcorder aus­schalten. Andernfalls können
Camcorder-Fehlfunktionen auftreten.

ZU IHRER INFORMATION:

VU-V856KIT besteht aus Batteriesatz
BN-V856U und Netz-/Ladegerät AA-V80EG. Bitte
lesen Sie vor der Ingebrauchnahme die zu
VU-V856KIT mitgelieferte Anleitung sorgfältig durch.
Batteriesatz BN-V856U kann nicht mit dem zum
Camcorder mitgelieferten Netz-/Ladegerät
wiederaufgeladen werden. Zum Ladebetrieb muß
Netz-/Ladegerät AA-V80EG verwendet werden!

HINWEISE:

●

Die bei Batteriebetrieb verfügbare Aufnahmezeit kann sich wesentlich verkürzen, wenn:

•

häufig die Zoomfunktion oder die Aufnahmebereitschaft verwendet werden.

•

der LCD-Monitor häufig benutzt wird.

•

der Wiedergabemodus häufig verwendet wird.

●

Ist längerer Batteriebetrieb vorgesehen, sollten Sie genügend voll geladene Batteriesätze bereithalten. Als Faustregel
gilt: Genügend Batteriesätze für die dreifache ursprünglich geplante Aufnahmedauer bereithalten.

Den Sucher nach oben 1 klappen.

1

Drücken Sie den Batteriesatz mit nach unten
weisendem Pfeilsymbol leicht gegen die Camcorder-

2

Rückwandhalterung 2 und dann nach unten 3, bis
er einrastet.

•Bei Anbringung des Batteriesatzes mit umgekehrter
Plus-/Minuspolanordnung können
Fehlfunktionen auftreten.

Abnehmen des Batteriesatzes . . .

.... Klappen Sie den Sucher nach oben 1. Halten Sie den

BATTERY RELEASE-Riegel gedrückt und drücken Sie
den Batteriesatz leicht nach oben. Nun kann der
Batteriesatz abgenommen werden.

Ungefähre Aufnahmezeit

Batteriesatz

BN-V408U

BN-V416U

(Sonderzubehör)

BN-V428U

(Sonderzubehör)

BN-V856U

(Sonderzubehör)

( ) : Bei eingeschalteter Videoleuchte.

LCD-Monitor ein/
Sucher aus

1 Std.

(35 Min.)

2 Std.

(1 Std. 10 Min.)

3 Std. 30 Min.

(2 Std. )

7 Std.

(4 Std. )

LCD-Monitor aus/
Sucher ein

1 Std. 15 Min.

(40 Min.)

2 Std. 30 Min.

(1 Std. 20 Min.)

4 Std. 20 Min.

(2 Std. 20 Min.)

8 Std. 40 Min.

(4 Std. 40 Min.)

NETZBETRIEB

Das Netz-/Ladegerät verwenden (die Anschlüsse wie gezeigt vornehmen).

HINWEISE:

●

Das mitgelieferte Netz-/Ladegerät arbeitet mit automatischer Netzspannungsanpassung für Versorgungsnetze
von 110 V bis 240 V Wechselspannung.

●

Weitere Hinweise  S. 6.

An
Gleichspannungs­eingang

Netz-/
Ladegerätr

Gleichspannungskabel

Netzkabel

An Netzsteckdose

An die
DC OUT-Buchse

8 DE

PAUSE

Motor-zoomregler

Aufnahme-Start/Stopp-Taste

SO IST IHR CAMCORDER EINSATZBEREIT

Einstellung der Griffschlaufe

Öffnen Sie den Klettverschluß.

1

Stecken Sie Ihre rechte Hand durch die Schlaufe

2

und fassen Sie den Griff.

Stellen Sie die Länge so ein, daß die Aufnahme-

3

Start/Stopp-Taste und der Motorzoomregler
bequem bedient werden können. Drücken Sie
nun den Klettverschluß an.

(Forts.)

2

1

3

Hauptschalter

Dioptrienregler

Suchereinstellung

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Schalter-Sperrknopf auf “ ” oder
“ ”.

Drehen Sie den Dioptrienregler, bis die

2

Sucheranzeigen einwandfrei scharf abgebildet
werden.

Anbringung des Schultergurtes

Batteriesatz oder Gleichspannungskabel dürfen

1

nicht am Camcorder angebracht sein. Führen
Sie wie gezeigt das Gurtende durch die Öse 1
und dann durch die Schnalle 2, so daß eine
Schlaufe entsteht. Wiederholen Sie diesen
Vorgang für die andere Öse 3 unter der
Griffschlaufe und stellen Sie sicher, daß sich der
Gurt nicht verdreht.

Stativanbringung

Richten Sie die Schraube und den Paßstift des

1

Stativs auf den Stativsockel des Camcorders aus
und ziehen Sie die Schraube fest.

•Es ist möglich, daß je nach Stativausführung
kein Paßstift vorhanden ist.

VORSICHT:

Bei Gebrauch eines Stativs darauf achten,
daß alle Stativbeine vollständig ausgezogen
und eingerastet sind, so daß der Camcorder
sicher aufgestellt ist. Kein zu kleines Stativ
verwenden, da andernfalls eine stabile
Camcorderaufstellung nicht erzielt werden
kann.

MENU/BRIGHT-Wählrad

DE9

Datum-/Zeiteinstellung

Datum und Zeit werden stets automatisch mit aufgezeich­net. Bei der Wiedergabe können Sie diese Anzeige nach
Belieben beibehalten oder ausschalten ( S. 32).

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.
Der Camcorder wird eingeschaltet, die Betriebs­anzeige leuchtet.

Drücken Sie MENU/BRIGHT an, so daß das Menü

2

erscheint.

FAD

4

D

I

S

1

R

E

T

U

O

N

S

C

/

D

A

T

E

T

I

M

E

K

C

L

O

C

Hauptschalter

Betriebsanzeige

Anzeige

R

E

/

P

E

W

I

–

P

I

W

I

W

A

R

F

O

A

F

A

F

A

F

P

L

R

N

R

E

T

I

C

O

A

D

L

O

C

R

E

S

–

P

T

T

H

U

E

S

N

D

O

M

F

–

T

D

I

H

E

R

W

–

D

C

A

L

B

E

R

–

D

S

A

O

M

E

R

U

A

Y

MEN

E

N

M

E

D

E

J.

1

.

112

L
E

E
K

IRC

.

000

:

0

Sperrknopf

F

F

O

Y

A

L

P

Menü
“DISPLAY MENU”

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie dann MENU/BRIGHT an. Das Menü
“DISPLAY MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“CLOCK ADJ.” und drücken Sie dann MENU/
BRIGHT an. Das Tagesfeld wird markiert.

Geben Sie durch Drehen von MENU/BRIGHT den
Tag ein und drücken Sie dann MENU/BRIGHT an.
Wiederholen Sie diese Bedienschritte für Monat, Jahr,
Stunden und Minuten. Wählen Sie durch Drehen von

MENU/BRIGHT “1RETURN” und drücken Sie
MENU/BRIGHT zweimal kurz an, um das Menü zu

schließen.

HINWEIS:

Wenn der Leuchtbalken auf “CLOCK ADJ.” steht und noch
kein Einstellbereich aufgerufen wurde, arbeitet die
eingebaute Zeitmessung weiterhin. Die Zeitmessung
stoppt, sobald der erste Einstellbereich (Tag) aufgerufen
wird. Wenn nach der Minuteneingabe MENU/BRIGHT
angedrückt wird, wird die Datums- und Zeitmessung ab
diesem Zeitpunkt ausgelöst.

10 DE

Cassettenhalter

*

Zum Schutz vor versehentlicher

SO IST IHR CAMCORDER EINSATZBEREIT

Aufnahme­schutzschieber*

Sicherstellen,
daß das
Cassettenfenster
nach außen
weist.

OPEN/EJECT-Riegel

Cassettenhalterklappe

ANDRÜCKEN (PUSH HERE)

Löschung:

.... Den am Cassettenrücken befindlichen

Aufnahmeschutzschieber in Position
“SAVE” bringen. Hierauf ist diese Cassette
für den Aufnahmebetrieb gesperrt. Soll
diese Cassette erneut für Aufnahmen
verwendet werden, den Schieber in
Position “REC” bringen.

(Forts.)

Einlegen und Entnehmen einer Cassette

Zum Einlegen oder Entnehmen einer Cassette muß der
Camcorder mit Spannung versorgt werden.

Schieben und halten Sie den OPEN/EJECT-Riegel in

1

Pfeilrichtung und klappen Sie dann die Cassetten­halterklappe nach außen, bis sie einrastet. Der
Cassettenhalter wird automatisch ausgeschoben.

•Greifen Sie niemals in das Cassettenfach.

Nach dem Einlegen bzw. der Entnahme der Cassette

2

drücken Sie den Cassettenhalter im Bereich “PUSH
HERE” an.

•Sobald der Cassettenhalter einrastet, wird er
automatisch eingezogen. Warten Sie, bis er
vollständig eingezogen ist, und schließen Sie dann
die Cassettenhalterklappe.

•Bei zu geringer Batteriesatzleistung kann die Klappe
ggf. nicht vollständig geschlossen werden. IN
KEINEM FALL VERSUCHEN, die Klappe unter
starker Druckausübung zu schließen. Wechseln Sie
den Batteriesatz gegen einen voll geladenen aus
und schließen Sie hierauf die Klappe.

Drücken Sie die Cassettenhalterklappe bis zum

3

Einrasten fest an.

Ungefähre Aufnahmezeit

Cassette

30 Min. 30 Min. 45 Min.

60 Min. 60 Min. 90 Min.

80 Min. 80 Min. 120 Min.

Aufnahmegeschwindigkeit

SP LP

HINWEISE:

●

Der Cassettenhalter wird mit einer Verzögerung von wenigen Sekunden ausgeschoben. Den Cassettenhalter
nicht mit Gewalt öffnen.

●

Wenn der Cassettenhalter nach einigen Sekunden nicht ausgeschoben wird, die Cassettenhalterklappe
schließen und erneut öffnen. Wird der Cassettenhalter weiterhin nicht ausgeschoben, den Camcorder aus­und erneut einschalten.

●

Wenn das Band nicht einwandfrei eingefädelt wird, die Cassettenhalterklappe vollständig öffnen und die
Cassette entnehmen. Warten Sie einige Minuten, ehe Sie die Cassette erneut einlegen.

●

Wenn der Camcorder einem plötzlichen Temperaturwechsel von kalt zu warm ausgesetzt war, einige Zeit bis
zum Öffnen der Cassettenhalterklappe warten.

●

Niemals die Cassettenhalterklappe vor Ausschub des Cassettenhalters schließen! Andernfalls kann der
Camcorder beschädigt werden.

●

Eine Cassette kann auch bei ausgeschaltetem Camcorder eingelegt/entnommen werden. Wird der
Cassettenhalter bei ausgeschaltetem Camcorder geschlossen, wird dieser ggf. nicht eingezogen. Wir
empfehlen, vor dem Einlegen/Entnehmen einer Cassette den Camcorder einzuschalten.

●

Wenn die Cassettenhalterklappe bei eingelegter Cassette geöffnet wurde (mit oder ohne Ausschub des
Cassettenhalters), wird bei der nächsten Aufnahmeanfügung ein kurzer Bandabschnitt ohne Bildsignal
bespielt oder das Ende der vorhergehenden Szene gelöscht (durch den Anfang der nächsten Szene
überdeckt). Weitere Angaben zu Aufnahmeanfügungen siehe Seite 19.

●

Die Griffschlaufe lockern, falls diese das Öffnen der Cassettenhalterklappe behindert ( S. 8).

MENU/BRIGHT-Wählrad

Hauptschalter

Betriebsanzeige

Anzeige

C

A

M

E

R

A

MEN

1

R

E

T

U

R

R

E

C

M

O

S

O

U

N

D

Z

O

O

M

G

A

I

N

U

T

A

L

L

Y

I

D

N

U

M

D

E

M

O

.

M

S

I

D

E

L

U
N

D

E

S

P
M

O

D

E

L

P

P
B

E

R

O

D

E

E

D

Sperrknopf

F

F

O

Y

A

L

P

Menüanzeige

Untermenü

DE11

Einstellung der Aufnahmegeschwindigkeit

Wählen Sie die bevorzugte Geschwindigkeit.

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.
Der Camcorder wird eingeschaltet, die Betriebs­anzeige leuchtet.

Drücken Sie MENU/BRIGHT an, so daß das Menü

2

erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie dann MENU/BRIGHT an. Das Menü
“CAMERA MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT “REC

4

MODE” und drücken Sie dann MENU/BRIGHT an.
Das Untermenü erscheint. Wählen Sie durch Drehen
von MENU/BRIGHT “SP” oder “LP” und drücken Sie
dann MENU/BRIGHT an. Wählen Sie durch Drehen
von MENU/BRIGHT “1RETURN” und drücken Sie
MENU/BRIGHT zweimal kurz an, um das Menü zu
schließen.

•Ein im LP-Modus bespieltes Band kann nicht zur
Nachvertonung ( S. 58) verwendet werden.

•Der LP-Modus bietet eine bessere Bandnutzung, da
die Aufnahmezeit um das Eineinhalbfache
verlängert wird.

HINWEISE:

●

Wird die Aufnahmegeschwindigkeit während der
Aufnahme umgestellt, treten am Umschaltpunkt
Bildstörungen auf.

●

Aufnahmen, die in LP-Geschwindigkeit mit diesem
Camcorder hergestellt wurden, sollten nach Möglichkeit
mit diesem Camcorder abgespielt werden.

●

Wird ein Band abgespielt, das auf einem anderen
Camcorder bespielt wurde, können Bildmosaik­störmuster und kurzzeitiger Tonausfall auftreten.

12 DE

MENU/BRIGHT-Wählrad

SO IST IHR CAMCORDER EINSATZBEREIT

Einstellung der Bildqualität

Die Bildqualität kann Ihren Aufnahmeerfordernissen
entsprechend voreingestellt werden. Sie haben zwei
Qualitätsstufen zur Wahl: FINE und STANDARD (in
abnehmender Qualitätsabstufung).

Stellen Sie den Hauptschalter bei gedrückt gehaltenem

1

Sperrknopf auf “ ”. Der Camcorder schaltet sich ein
und die Betriebsanzeige leuchtet.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

(Forts.)

1

R

E

T

Q

U

A

L

R

E

C

Hauptschalter

Betriebsanzeige

Anzeige

D

S

C

NU

U

R

N

I

T

Y

SFTIANNEDARD

S

E

LEMCET

Sperrknopf

F

F

O

Y

A

L

P

Menüanzeige

Untermenü

Wählen Sie durch Drehen von MENU/BRIGHT“ ”

3

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“QUALITY” und drücken Sie hierauf MENU/BRIGHT
an, um das Untermenü aufzurufen. Drehen Sie
MENU/BRIGHT, bis der gewünschte Qualitätsmodus
markiert wird und drücken Sie MENU/BRIGHT an.
Zum Schließen des Menüs setzen Sie den
Leuchtbalken auf “1RETURN” und drücken dann

MENU/BRIGHT zweimal an.

Bildqualitätsmodus

FINE

STANDARD

HINWEISE:

●

Die Anzahl der speicherbaren Bilder schwankt in

Anzahl der speicherbaren Bilder

(Annäherungswert)

30

60

Abhängigkeit vom eingestellten Bildqualitätsmodus
sowie dem Bildinhalt.

●

Die obigen Zahlenangaben gelten für den leeren
Camcorder-Speicher (wenn keine Musterbilder
abgespeichert sind).

F. AUTO

Zur Camcorder-Einschaltung den

DSC

Hauptschalter bei gedrückt gehaltenem
Sperrknopf in eine beliebige Stellung (außer
“OFF”) bringen.

Hauptschalter

Sperrknopf

F

F

Betriebsanzeige

O

Y

A

L

P

Bei auf “ ” gestelltem Hauptschalter
erscheint die Anzeige “F. AUTO”. Diese
Anzeige unterbleibt bei Einstellung auf
“ ” oder “ ”.

Bei auf “ ” oder “ ” gestelltem
Hauptschalter und auf “ ” gestelltem
Schalter VIDEO/DSC erscheint die Anzeige
“DSC”. Diese Anzeige unterbleibt bei
Einstellung auf “VIDEO”.

DE13

Moduswahl

Wählen Sie den gewünschten Modus mit dem
Hauptschalter und dem Schalter VIDEO/DSC.

Hauptschalterposition

(Manuelle Aufnahme):

Verschiedene Aufnahmefunktionen können bei Menü-
Bezugnahme benutzerspezifisch eingestellt werden.
Sie haben größeren kreativen und situationsange­paßten Spielraum als bei der Vollautomatik.

(Vollautomatik-Aufnahme):

Aufnahme ohne Spezialeffekte oder manuelle
Einstellmöglich-keit. Geeignet für herkömmliche
Aufnahmesituationen.

Aus: OFF:

In dieser Stellung ist der Camcorder ausgeschaltet.

:

Bandaufnahmen und im Camcorder-Speicher
enthaltene Standbilder können wiedergegeben
werden und Band- sowie Camcorder-Speicher­Standbilder können auf eine Computer übertragen
werden.

VIDEO/DSC-Schalterpositionen

VIDEO:

Die Aufnahme auf Band oder die Wiedergabe vom
Band ist möglich. Gilt im Menü “DSC” für “REC
SELECT” der Einstellstatus “
Standbilder gleichzeitig im Camcorder-Speicher
aufgezeichnet.

:

Standbilder können im Camcorder-Speicher aufge­zeichnet oder im Camcorder-Speicher enthaltene
Standbilder können wiedergegeben werden.

/

”, werden

VIDEO/DSC-Schalter (Der LCD-Monitor
muß aufgeklappt sein.)

14 DE

25

BR I GHT

–

+

Betriebsanzeige

Aufnahme-Start/
Stopp-Taste

Anzeige

Hauptschalter

Sperrknopf

F

F

O

Y

A

L

P

Während der

Aufnahme

Bandrestzeitanzeige
(Annäherungswert)

AUFNAHME

HINWEIS:

Einfache Aufnahme (Video)

Der Camcorder muß einsatzbereit sein. Falls dies nicht der
Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung ( S. 6)

●

Einstellung der Griffschlaufe ( S. 8)

●

Suchereinstellung ( S. 8)

●

Einlegen einer Cassette ( S. 10)

●

Einstellung der Aufnahmegeschwindigkeit ( S. 11)

Zum Abnehmen der Objektivschutzkappe drücken

1

Sie die beiden Riegel gleichzeitig nach innen.
Entriegeln (PUSH OPEN) und öffnen Sie den LCD­Monitor und stellen Sie den Schalter VIDEO/DSC auf
“VIDEO”.

Stellen Sie den Hauptschalter bei gedrückt

2

gehaltenem Sperrknopf auf “ ” oder “ ”.

Aufnahme mit LCD-Monitor-Bildüberwachung:

Vollständig ausklappen sowie in die erforderliche
Stellung drehen.

Aufnahme mit Sucherbildüberwachung:

Den LCD-Monitor schließen.

•Die Betriebsanzeige leuchtet und der Camcorder

schaltet auf Aufnahmebereitschaft. Hierbei wird die
Anzeige “PAUSE” eingeblendet.

min

(Berechnete
Restzeit)

Rotlicht
(leuchtet bei
Aufnahmebetrieb)

PUSH OPEN-Riegel

90 min

(Blinksignal) (Blinksignal) (Blinksignal)

180°

90°

89 min

VIDEO/DSC-Schalter

1 min0 min

BRIGHT-Wählrad

3 min

2 min

MENU/

Drücken Sie die Aufnahme-Start/Stopp-Taste.

3

Während der Aufnahme wird die Anzeige “ ”
eingeblendet.

Zum Aufnahmestopp . . .

.... Drücken Sie die Aufnahme-Start/Stopp-Taste. Der

Camcorder wechselt auf Aufnahmebereitschaft.

Bildhelligkeitseinstellung

.... Drehen Sie MENU/BRIGHT, bis die Bildhelligkeits-

anzeige arbeitet und die gewünschte Helligkeits­einstellung erzielt wurde.

DE15

HINWEISE:

●

Bei Außenaufnahmen unter sehr hellen Lichtbedingungen kann das LCD-Monitor-Bild ggf. nur schwer
erkennbar sein. In diesem Fall bei der Aufnahme die Sucherbildüberwachung verwenden.

●

Die Wiedergabe erfolgt nicht gleichzeitig auf dem LCD-Monitor und Sucherbildschirm.

●

Der Cassettenhalter kann nur bei mit Spannung versorgtem Camcorder geöffnet werden.

●

Nach Öffnen der Cassettenhalterklappe wird der Cassettenhalter ggf. mit leichter Verzögerung ausgeschoben.
Den Halter niemals mit Gewalt öffnen!

●

Sobald der Cassettenhalter einrastet, wird er automatisch eingezogen. Warten Sie, bis er vollständig
eingezogen ist, und schließen Sie dann die Cassettenhalterklappe.

●

Die zur Berechnung der Restzeit erforderliche Zeitdauer sowie die Meßgenauigkeit variieren in Abhängigkeit
von der verwendeten Cassette.

●

Bei Erreichen des Bandendes erscheint die Anzeige “TAPE END”. Unterbleibt hierauf für 5 Minuten jeder
weitere Bedienschritt, schaltet der Camcorder automatisch ab. Diese Anzeige erscheint auch, wenn eine
Cassette eingelegt wird, die bereits das Bandende erreicht hat.

●

Überschreitet die Aufnahmebereitschaft die Dauer von 5 Minuten, schaltet sich der Camcorder selbsttätig
aus. Zur erneuten Camcorder-Einschaltung den Hauptschalter auf “OFF” und dann auf “ ” oder “ ”
stellen.

●

Enthält das Band unbespielte Abschnitte zwischen den Aufnahmen, ist der Zeitcode unterbrochen.
Dementsprechend können beim Schnittbetrieb Fehler auftreten. Um dies zu vermeiden, wie im Abschnitt
“Wenn eine Aufnahme nicht am Bandanfang gestartet wird” beschrieben vorgehen ( S. 19).

●

Während der Aufnahme ist der Lautsprecher ausgeschaltet.

●

Soll die Rotlichtanzeige während der Aufnahme unterbleiben,  S. 22, 23.

●

Sollen die Anzeigeeinblendungen während der Aufnahme unterbleiben,  S. 22, 25.

Eigenportrait-Aufnahme

AUFNAHME BEI HOCH ODER TIEF
GEHALTENEM CAMCORDER

Gelegentlich ist es empfehlenswert oder erforderlich,
einen ungewöhnlichen Aufnahmewinkel zu wählen.
Bringen Sie den Camcorder in die gewünschte
Position und kippen/drehen Sie den LCD-Monitor
so, daß eine Bildüberwachung möglich ist. Der
LCD-Monitor kann um 90° nach unten und um 180°
nach oben gekippt werden. Dies entspricht einem
270°-Drehbereich.

EIGENPORTRAITAUFNAHME

Sie können sich selber bei handgehaltenem
Camcorder aufnehmen, wobei Sie das Aufnahmebild
im LCD-Monitor überwachen. Öffnen und drehen
Sie hierzu den LCD-Monitor um 180° nach oben
und vorne und richten Sie das Objektiv auf sich aus.
Starten Sie dann die Aufnahme.

16 DE

MODE-Taste

VIDEO/DSC-Schalter (Der LCD-Monitor
muß aufgeklappt sein.)

FULL

FRAME
Eingerahmter
Schnappschuß*

MULTI-4
Multi-Analyzer
m. 4 Bildern

* Mit simuliertem Verschlußgeräusch.

Schnappschußmodus

MULTI-9
Multi-Analyzer
m. 9 Bildern

FULL
Ungerahmter
Schnappschuß*

PIN-UP
Pin-up-Modus*

AUFNAHME

HauptschalterSNAPSHOT-Taste

Sperrknopf

F

F

O

Y

A

L

P

Schnappschuß (bei Videoaufnahme)

Diese Schappschußaufnahme wird auf Band festgehalten.

SCHNAPPSCHUSS-MODUSWAHL

1
2

SCHNAPPSCHUSS-AUFNAHME

1

Serienaufnahme

Wird die Taste SNAPSHOT gedrückt gehalten, erfolgt eine
Serienaufnahme von Einzelbildern. (Der Abstand zwischen
den Einzelbildern beträgt ca. 1 Sek.)

HINWEISE:

●

●

●

●

●

●

●

●

●

●

Einfache Aufnahme (Video) (Forts.)

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”
und dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ” oder “ ”.

Um einen der 5 Schnappschuß-Modi anzuwählen,
tippen Sie die Taste MODE wie erforderlich an, um
die gewünschte Schnappschußmodusanzeige
aufzurufen.

Drücken Sie die Taste SNAPSHOT.

Schnappschuß bei Aufnahmebereitschaft:

.... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der
Camcorder erneut auf Aufnahmebereitschaft.

Schnappschuß bei Aufnahme:

.... Anzeige “PHOTO” erscheint. Das Standbild wird für

ca. 6 Sekunden aufgenommen. Hierauf wechselt der
Camcorder erneut auf normale Aufnahme.

Wenn der Schnappschußmodus “MULTI-4” oder “MULTI-9”
gewählt wurde und mit Digitalzoom gefilmt wird, erfolgt die
Aufnahme im FULL-Modus.
Wenn der Schnappschußmodus nicht eingesetzt werden kann,
blinkt die Anzeige “PHOTO”, sobald die Taste SNAPSHOT
gedrückt wird.
Es ist zu beachten, daß bei einer Schnappschußaufnahme mit
AE-Programm-Bildeffekt (
Bildeffekte nicht verfügbar sind. In diesem Fall blinkt das
zugehörige Anzeigesymbol.
Wird SNAPSHOT bei aktivierter Bildstabilisierung (“DIS” im
Einstellstatus “ON”,
Bildstabilisierung deaktiviert.
Ist “REC SELECT” auf “ / ” eingestellt (Menü,



S. 25), wird das Standbild sowohl auf Band als auch im

Camcorder-Speicher aufgezeichnet. Wird SNAPSHOT gedrückt,
wenn keine Cassette im Camcorder eingelegt ist, kann keine
Aufnahme im Camcorder-Speicher erfolgen.
Zum Kopieren von Standbildern vom Band in den Camcorder-



Speicher
Die Schnappschußmodi sind auch im Wiedergabemodus
verfügbar, wenn im Menü “
gestellt ist (
simulierten Verschlußgeräusches.
Bei der Schnappschußaufnahme kann das im Sucher gezeigte
Bild teilweise fehlen. Dies trifft nicht für das aufgenommene Bild
zu.
Ist der AV-Anschluß belegt, wird das simulierte Verschluß-
geräusch nicht über den Lautsprecher abgegeben, jedoch auf
Band aufgezeichnet.
Während der Schnappschußaufnahme erscheint die Anzeige

“

S. 47.



S. 32). Hierbei unterbleibt jedoch die Abgabe des

”.



S. 28) einige AE-Programm-



S. 24) gedrückt, wird die

COPY” auf “OFF”

STD

10 / 30

AUFNAHME

SNAPSHOT-Taste

MODE-Taste

Einfache Aufnahme (D.S.C.)

Hauptschalter

Sperrknopf

F

F

O

Y

A

L

P

Einfache Aufnahme (Foto-Schnappschuß)

Sie können Ihren Camcorder wie eine Digital-Fotokamera
(D.S.C.) verwenden, um Standbilder digital aufzunehmen.

HINWEIS:

Der Camcorder muß einsatzbereit sein. Falls dies nicht der
Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung ( S. 6)

●

Einstellung der Griffschlaufe ( S. 8)

●

Suchereinstellung ( S. 8)

●

Einstellung der Bildqualität ( S. 12)

SCHNAPPSCHUSS-MODUSWAHL

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ” oder “ ”.

Um einen der 5 Schnappschußmodis anzuwählen,

2

tippen Sie die Taste MODE wie erforderlich an, um
die gewünschte Schnappschußmodusanzeige
aufzurufen.

• Die verfügbaren Schnappschußmodi sind die
gleichen wie auf Seite 16.

SCHNAPPSCHUSSAUFNAHME

Drücken Sie SNAPSHOT.

1

Das Bild wird im Camcorder-Speicher aufgezeichnet.

DE17

VIDEO/DSC-Schalter (Der LCD-Monitor
muß aufgeklappt sein.)

Gesamtbildzahl

Zeigt an, wieviele Bilder, einschließlich der bereits
hergestellten Aufnahmen, ungefähr zur Verfügung
stehen. Diese Anzeige schwankt in Abhängigkeit von
der Anzahl der bereits hergestellten Bilder, der
Bildqualität etc.

Anzeige

Bildzahl

Zeigt an, wieviele Bilder bereits
aufgenommen wurden.

Speichersymbol

Erscheint bei der Aufnahme.

Aufnahmesymbol

Erscheint als Blinksignal bei der Aufnahme.

Bildqualitätsmodus

Zeigt die Bildqualität (FINE oder STD) des
gespeicherten Bildes an (

 S. 12).

So löschen Sie nicht benötigte Standbilder . . .

.... Wenn der Camcorder-Speicher voll ist oder nicht

benötigte Bilder enthält, wie im Kapitel
“Bildlöschung” auf Seite 38 beschrieben eine
Löschung durchführen.

HINWEISE:

●

Wenn der Schnappschußmodus “MULTI-4” oder
“MULTI-9” gewählt wurde und mit Digitalzoom gefilmt

wird, erfolgt die Aufnahme im FULL-Modus.

●

Selbst bei aktiviertem (ON) Status für “DIS” ( S. 24)
ist die Bildstabiliserfunktion deaktiviert.

●

Wenn die Schnappschußaufnahme nicht möglich ist, blinkt
die Anzeige “PHOTO” bei Betätigen der Taste SNAPSHOT.

●

Bei auf “ ” gestelltem Schalter VIDEO/DSC ist der
Serienaufnahmemodus ( S. 16) deaktiviert.

●

AE-Programm-Bildeffekte ( S. 28), die nicht in
Verbindung mit dem Schnappschußmodus eingesetzt
werden können, werden bei der Schnappschußauf­nahme deaktiviert. In diesem Fall blinkt das zugehörige
Anzeigesymbol.

●

Erfolgt bei auf “ ” oder “ ” gestelltem Hauptschalter
innerhalb von 5 Minuten keinerlei Bedienschritt am
batteriebetriebenen Camcorder, erfolgt automatische
Ausschaltung, um Batteriestrom zu sparen. Zur erneuten
Aufnahme den Hauptschalter auf “OFF” und dann auf
“ ” oder “ ” stellen.

●

Ab Werk sind im Camcorder-Speicher einige Musterbilder
enthalten. Sollen diese gelöscht werden, erst den Schreib­schutz rückgängig machen ( S. 37) und dann die Bild­löschung ( S. 38) durchführen.

18 DE

Einzoomen (T: Tele)

1xW

T

Zoomanzeige

10xW

Zoomverhältnis
(Annäherungswert)

10xW

T

20xW

Auszoomen (W: Weitwinkel)

T

Motorzoomregler

AUFNAHME

T

40xW

T

Digitalzoom­bereich

10fach­Zoombereich
(optisch)

Einfache Aufnahme (Video und D.S.C.)

FUNKTION:

AUFGABE:

Einzoomen oder Auszoomen, oder sofortige Änderung
in der Bildvergrößerung.

BEDIENUNG:

Einzoomen

Drücken Sie den Motorzoomregler in Richtung “T”.

Auszoomen

Drücken Sie den Motorzoomregler in Richtung “W”.

 Je stärker Sie den Motorzoomregler bewegen, desto

schneller läuft der Zoomvorgang ab.

HINWEISE:

●

Während des Zoomvorgangs kann die
Scharfeinstellung beeinträchtigt werden. In diesem
Fall bei Aufnahmebereitschaft zoomen, manuell
scharfstellen und die Focus-Verriegelung verwenden
( S. 21). Dann bei der Aufnahme ein- oder
auszoomen.

●

Es kann bis zur 100fachen Bildvergrößerung
gezoomt werden, und die Umschaltung auf die
optische Zoomfunktion (bis 10fach) ist möglich
( S. 23).

●

Bei Überschreiten der maximalen optischen
Zoomvergrößerung (10fach) erfolgt der
Zoomvorgang im Digitalzoom-Modus.

●

Bei Betrieb mit dem Digitalzoom können ggf.
Bildeinbußen auftreten.

●

Das Digitalzoom kann nicht eingesetzt werden,
wenn digitale Bildeffekte wie die Bildüberblend-
effekte ( S. 26, 27) oder das Video-Echo
( S. 28) verwendet werden.

●

In der maximalen Weitwinkelstellung (“W”) können
Makroaufnahmen (ab ca. 5 cm Entfernung)
hergestellt werden. Siehe auch “TELE MACRO” im
Menü auf Seite 24.

Zoomen

Hauptschalter

DE19

HINWEIS: Wenn eine Aufnahme nicht am Bandanfang gestartet wird

Zeitcode

Bei der Aufnahme wird gleichzeitig ein Zeitcode auf das Band geschrieben, der die Szenenanwahl bei der
Wiedergabe erleichtert.
Wird die Aufnahme bei einem unbespielten Bandabschnitt begonnen, wird die Zeitcodemessung bei
“00:00:00” (Minuten, Sekunden, Vollbilder) ausgelöst. Wird die Aufnahme bei Anfügung an einen
vorhergehenden Aufnahmeabschnitt ausgelöst, wird der Zeitcode ab hier (dem letzten Zeitcode)
entsprechend fortlaufend gemessen.
Zur Durchführung des Random Assemble-Schnittes ( S. 52 – 57) ist ein Zeitcodesignal erforderlich. Tritt
bei der Aufnahme ein teilweise unbespielter Bandabschnitt auf, wird die nächste Aufnahme bei Zeitcode
“00:00:00” (Minuten, Sekunden, Vollbilder) ausgelöst. Dies bedeutet, daß dieses Band den gleichen
Zeitcode an verschiedenen Bandabschnitten aufweisen kann.
Um dies zu vermeiden, in den folgenden Fällen Aufnahmeanfügungen wie unten im Abschnitt “Wenn eine
Aufnahme nicht am Bandanfang gestartet wird” beschrieben herstellen:

•Bei Aufnahmefortsetzung nach
Wiedergabebetrieb.

•Wenn bei Aufnahme die Spannungsversorgung
unterbrochen wurde.

•Wenn bei Aufnahme die Cassette entnommen
und erneut eingelegt wurde.

•Wenn die Cassette bereits teilweise bespielt ist.

•Wenn die Aufnahme auf einen unbespielten

Abschnitt zwischen bereits bespielten
Abschnitten fällt.

•Wenn bei Aufnahmeunterbrechung der
Cassettenhalter geöffnet und geschlossen
wurde.

Wenn eine Aufnahmen nicht am Bandanfang gestartet wird

1. Die Bandstelle anwählen, an der die neue Aufnahme starten soll, und auf Standbild schalten ( S. 31).

2. Stellen Sie den Hauptschalter bei gedrückt gehaltenem Sperrknopf auf “ ” oder “ ” und starten Sie

die Aufnahme.

HINWEISE:

●

Der Zeitcode ist nicht rückstellbar.

●

Beim Bandumspulen wird die Zeitcodeanzeige nicht durchgehend weitergeschaltet.

●

Der Zeitcode wird nur angezeigt, wenn für “TIME CODE” der Einstellstatus “ON” vorliegt ( S. 25, 32).

TC

Anzeige

12:34:24

Während der Aufnahme
unterbleibt die
Vollbildzahlanzeige

Minuten

Sekunden

Vollbilder
(25 Vollbilder = 1 Sekunde)

Wenn das Band unbespielte Abschnitte enthält

Zeitcode
00:00:00

Band

Aufnahmestart

Zeitcode
05:43:21

Aufnahmestopp

Zeitcode
00:00:00

Aufnahmestart

Einwandfreie Aufnahmeanfügung

Zeitcode
00:00:00

Band

Aufnahmestart

Zeitcode
05:43:21

Aufnahmestart

Zeitcode
05:44:00

Aufnahmestart

NeuaufnahmeUnbespieltBereits aufgenommen

Letzte AufnahmeNeuaufnahmeBereits aufgenommen

20 DE

AUFNAHME

Einfache Aufnahme (Video und D.S.C.) (Forts.)

LIGHT OFF/AUTO/ON-Schalter
(Der LCD-Monitor muß
aufgeklappt sein.)

GEFAHR

 Die Videoleuchte ist bei und

für einige Zeit nach dem
Ausschalten noch sehr heiß.
Nicht berühren. Andernfalls
besteht Verletzungsgefahr!

 Den Camcorder niemals unmittelbar

nach Gebrauch der Videoleuchte im
Tragekoffer unterbringen! Die Video­leuchte strahlt auch nach Gebrauch noch
einige Zeit sehr hohe Temperaturen ab.

 Bei Gebrauch darauf achten, daß

zwischen der Videoleuchte und Personen
bzw. Gegenständen ein Mindestabstand
von 30 cm eingehalten wird.

 Die Videoleuchte nicht in der Nähe von

entflammbaren Materialien verwenden.

 Wir empfehlen, den Birnenwechsel bei

Ihrem JVC Fachhändler vornehmen zu
lassen.

FUNKTION:

Videoleuchte

AUFGABE:

Bei unzureichender Umgebungshelligkeit kann die
Aufnahmeszene mit der Videoleuchte aufgehellt
werden.

BEDIENUNG:

1) Den Wahlschalter LIGHT OFF/AUTO/ON in die

erforderliche Position bringen:

OFF : Zur Ausschaltung der Videoleuchte.
AUTO : Die Leuchte wird nur im erforderlichen Fall

ON : Die Leuchte bleibt eingeschaltet, solange der

 Die Leuchte kann nur bei eingeschaltetem

 Bei Verwendung der Leuchte wird die Weißbalance-

 Bei nicht erforderlicher Aufhellung die Leuchte

HINWEISE:

●

●

automatisch zur Aufhellung eingeschaltet.

Camcorder eingeschaltet ist.

Camcorder verwendet werden.

Einstellung ( S. 30) empfohlen.

ausschalten, um die Batterie zu schonen.

Selbst bei nicht blinkender Batterie-Warnanzeige
( ) kann bei niedriger Batterieleistung eine
automatische Camcorder-Abschaltung erfolgen,
wenn bei Aufnahme die Videoleuchte eingeschaltet
bzw. wenn bei eingeschalteter Videoleuchte die
Aufnahme gestartet wird.
Wenn LIGHT OFF/AUTO/ON auf “AUTO” gestellt
ist:

•

Je nach Umgebungslichtverhältnissen kann die
Ein- oder Ausschaltung der Leuchte ausbleiben. In
diesem Fall die Leuchte mit LIGHT OFF/AUTO/
ON manuell ein- oder ausschalten.

•

Im SHUTTER-Betrieb ( S. 28) bleibt die Leuchte
ggf. eingeschaltet.

•

Bei TWILIGHT-Betrieb ( S. 28) arbeitet die
Leuchte nicht.

AUFNAHME

Focus-Meßbereich

Weitere Funktionen (Video und D.S.C.)

Auf weiter entferntes Motiv
scharfstellen

DE21

Auf näheres Motiv scharfstellen

Funktion:

Auto-Focus

AUFGABE:

Das Vollbereichs-Auto-Focus-System ermöglicht automatisch und kontinuierlich die korrekte Scharfstellung
vom Nahaufnahmebereich (ab 5 cm) bis unendlich.
In den folgenden Fällen arbeitet das Auto-Focus-System ggf. nicht einwandfrei (hier wird die manuelle
Scharfstellung erforderlich):

•Wenn sich zwei unterschiedlich entfernte Motive überlappen.

•Wenn schwache Lichtverhältnisse vorherrschen.*

•Wenn das Motiv kaum Kontrast vorweist (z.B. einfarbige Wand, wolkenloser Himmel etc.).*

•Wenn sich das Hauptmotiv nicht vom Hintergrund abhebt.*

•Wenn feine gleichförmige oder regelmäßig auftretende Muster vorliegen.

•Wenn starkes Licht (Sonnenlicht) einfällt oder Licht auf besonders hellen oder glänzenden Flächen

reflektiert wird.

•Wenn der Hintergrund besonders starken Kontrast vorweist.
* Die blinkende Kontrastwarnanzeige ( , , und ) erscheint.

HINWEISE:

●

Falls das Objektiv verschmutzt oder beschlagen ist, ist keine einwandfreie Scharfstellung erzielbar. Das
Objektiv stets sauber halten. Verunreinigungen und Kondensationsniederschlag mit einem weichen
Tuch entfernen oder warten, bis sich die Kondensationsfeuchtigkeit verflüchtigt.

●

Wenn sich das Motiv dicht vor dem Camcorder befindet, zuerst auszoomen ( S. 18). Wenn bei Auto­Focus eingezoomt ist, kann der Camcorder ggf. (je nach Abstand zwischen Motiv und Camcorder)
automatisch auszoomen. Bei Tele-Makro-Betrieb (TELE MACRO) ( S. 24) ist dies nicht der Fall.

FUNKTION:

Manuelle Scharfstellung

AUFGABE:

Manuelle Einstellung der korrekten Entfernung.

BEDIENUNG:

1) Bei Verwendung des Suchers sollten die erforderlichen Suchereinstellungen ( S. 8) bereits erfolgt sein.

2) Den Hauptschalter auf “ ” stellen und dann FOCUS (3) drücken. Die Anzeige für manuelle

Scharfstellung erscheint.

3) Für weiter entfernte Motive MENU/BRIGHT in Richtung “+” drehen. Die blinkende Anzeige “ ”

erscheint.
Für nähere Motive MENU/BRIGHT in Richtung “–” drehen. Die blinkende Anzeige “ ” erscheint.

4) Drücken Sie MENU/BRIGHT einmal an. Damit ist die Scharfstellung abgeschlossen.
Um auf die Autofocus-Messung zurückzuschalten, FOCUS (3) zweimal drücken oder den Hauptschalter

auf “ ” stellen. Wird FOCUS (3) einmal gedrückt, wechselt der Camcorder erneut auf manuelle
Scharfstellung.

HINWEISE:

●

Die manuelle Scharfstellung muß in der maximalen Teleposition erfolgen. Falls die Scharfstellung im
Weitwinkelbereich erfolgt, wird das Motiv beim Einzoomen unscharf abgebildet, da die Schärfentiefe
bei längerer Brennweite abnimmt.

●

Wenn keine weitere Scharfstellung möglich ist, blinkt die Anzeige “ ” oder “ ”.

22 DE

MENU/BRIGHT-Wählrad

AUFNAHME

Hauptschalter

Sperrknopf

F

F

O

Y

A

L

P

Weitere Funktionen (Video und D.S.C.) (Forts.)

Menübezogene Einstellungen

Dieser Camcorder bietet ein leicht bedienbares und
übersichtliches Menü-System, das zahlreiche Camcorder­Einstellungen vereinfacht ( S. 23 – 25).

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT das

3

Symbol der gewünschten Funktion und drücken Sie
MENU/BRIGHT an. Das zugehörige Funktionsmenü
erscheint.

Die Funktionsmenü-Einstellung erfolgt entsprechend

4

der Funktion.

4

Anzeige

FAD

E

R

W

I

P

W

I

P

R

A

N

O

F

F

F

A

D

F

A

D

F

A

D

/

P

E

I

W

–

E

C

R

S

–

E

H

U

S

O

M

D

–

W

R

E

H

–

B

R

E

L

–

M

O

R

E

O

L

T

T

I

T

A

C

S

A

L
E

E
K

IRC

Menüanzeige

Wurde “ ”, “ ”, “ ” oder “ ” gewählt: . . .

C

A

M

E

A

MEN

U

D

S

C

NU

1

R

E

T

U

R

N

Q

U

A

L

I

T

Y

R

SFTIANNEDARD

E

C

S

E

LEMCET

R

1

R

E

T

U

R

N

R

E

C

M

O

S

P

D

E

S

O

U

N

D

D

E

L

P

M

O

Z

O

O

M

G

A

I

N

U

P

T

A

L

L

Y

I

D

N

U

M

R

B

E

D

E

M

O

.

M

E

O

D

S

I

D

E

L

D

E

.... Siehe Seite 23.

Wurde “ ”, “ ”, “ ” oder “ ” gewählt: . . .

.... Weiter bei Schritt 5.

Wählen Sie durch Drehen von MENU/BRIGHT die

5

gewünschte Funktion und drücken Sie MENU/
BRIGHT an. Das Untermenü erscheint.
Geben Sie durch Drehen von MENU/BRIGHT den

M

A

N

U

A

L

ME

1

R

D

I

T

E

W

I

W

I

C

A

N

E

T

U

R

N

S

O

N

L

E

M

A

C

R

O

O

FUF

D

E

M

O

D

E

N

D

C

U

T

M

R

E

S

E

T

gewünschten Einstellwert/-status ein und drücken Sie
MENU/BRIGHT an. Damit ist die Einstellung
abgeschlossen.

Wählen Sie durch Drehen von MENU/BRIGHT

6

“1RETURN” und drücken Sie MENU/BRIGHT so oft

an, bis das Menü geschlossen wird.

Untermenü

L

P

A

D

Y

I

S

1

N

R

R

E

T

U

E

O

N

E

R

N

S

C

I

D

A

/

T

M

E

T

E

C

O

T

I

D

E

M

E

J.

K

A

C

L

D

O

C

MEN

U

.

1

.

030

:

112

0

•Das Symbol bedeutet “END”.

END

Normale Anzeige

Erläuterung der Menüanzeigen

DE23

FADER/WIPE
P.AE/EFFECT

EXPOSURE
W.BALANCE

REC MODE

SOUND
MODE

ZOOM

CAMERA MENU

GAIN UP

TALLY

ID
NUMBER

Siehe “Fader- und Wischeffekte” ( S. 26, 27).

Siehe “AE-Programm-Bildeffekte” ( S. 28).

Siehe “Belichtungseinstellung” und “Blendenarretierung” ( S. 29).

Siehe “Weißbalance-Modus-Anwahl” und “Manuelle Weißbalance­Einstellung” ( S. 30).

Ermöglicht die beliebige Einstellung der Aufnahmegeschwindigkeit (SP oder
LP) ( S. 11).

12 BIT

16 BIT

10X

40X

100X

OFF
AGC
AUTO

ON
OFF

Dient der zukünftig erhältlichen JLIP-Schnittstelle für Anschluß an einen Personal Computer
etc. Der Einstellbereich reicht von 01 bis 99. Die Einstellung ab Werk ist 06.

Video-Stereoaufnahme auf vier Kanälen. Wird empfohlen, wenn
Nachvertonung durchgeführt werden soll ( S. 58). (Entspricht dem 32-kHz­Modus vorhergehender Modelle.)

Das Audiosignal kann in Stereo auf zwei Kanälen aufgenommen werden.
(Entspricht dem 48-kHz-Modus vorhergehender Modelle.)

Bei Einstellung auf “10X” wird der Digitalzoom-Modus deaktiviert und die
Zoomvergrößerung erfolgt mit dem optischen Zoom.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis
40facher Vergrößerung (maximaler Digitalzoom) mit digitaler
Bildsignalbearbeitung gezoomt.

In diesem Modus wird im Bereich von 10facher (max. optischer Zoom) bis
100facher Vergrößerung (maximaler Digitalzoom) mit digitaler
Bildsignalbearbeitung gezoomt.

Auch bei dunklen Szenen wird ohne elektronische Aufhellung gefilmt.

Das aufgehellte Bild erscheint körnig.

Die Shutter-Zeit wird automatisch bestimmt (1/25 – 1/200 Sek.). Bei der auf
1/25 Sek. verlangsamten Shutter-Zeit liegt ein helleres Bild als im AGC-Modus
vor, jedoch erscheinen Bewegungsabläufe abgehackt und das aufgehellte Bild
erscheint körnig. Bei automatisch bestimmter Shutter-Zeit erscheint die
Anzeige “ ”.

Während der Aufnahme leuchtet die Rotlichtanzeige.

Die Rotlichtanzeige bleibt stets ausgeschaltet.

: Einstellung ab Werk

HINWEISE:

●

Die Menüeinstellungen für “ CAMERA MENU” gelten bei auf “ ” und “ ” gestelltem Hauptschalter.

●

Die Einstellung für “REC MODE” ist bei auf “ ” oder “ ” ( S. 11, 32) gestelltem Hauptschalter
möglich.

FORTSETZUNG NÄCHSTE SEITE

24 DE

AUFNAHME

Erläuterung der Menüanzeigen (Forts.)

DEMO.
MODE

CAMERA MENU

SIDE LED

DIS

TELE
MACRO

WIDE

MANUAL MENU

MODE

ON

OFF

ON
OFF

ON

OFF

ON

OFF

OFF

CINEMA

SQUEEZE

Aktiviert den Vorführmodus für AE-Programm-Bildeffekte etc., so daß die
Arbeitsweise dieser Funktionen verdeutlicht wird. Der Vorführmodus startet, wenn
“DEMO. MODE” auf “ON” eingestellt und das Menü geschlossen ist.
Der Vorführmodus wird unterbrochen, sobald am Camcorder ein Bedienschritt
vorgenommen wird. Falls innerhalb von 1 Minute kein weiterer Bedienschritt
erfolgt, wird der Vorführmodus automatisch fortgesetzt.

HINWEISE:

● Bei eingelegter Cassette arbeitet der Vorführmodus nicht.

● “DEMO. MODE” verbleibt auch nach Ausschaltung des Camcorders im Status

“ON”.

● Ist “DEMO. MODE” auf “ON” eingestellt, sind einige Funktionen nicht
verfügbar. Nach der Bezugnahme auf den Vorführmodus sollte dieser daher
deaktiviert (“OFF”) werden.

Der Vorführmodus arbeitet nicht.

Die seitliche LED ( S. 66, 67) leuchtet, wenn der Hauptschalter auf “ ” oder
“ ” gestellt ist.

Kompensiert Bildverwackelungen, die durch leichte Kameraschwankungen
verursacht werden und sich insbesonders bei starkem Telezoom bemerkbar
machen.

HINWEISE:

● Eine vollständige Kompensierung ist bei besonders unruhiger
Camcorderführung und in den folgenden Fällen ggf. nicht erzielbar:

•Bei Motiven mit senkrechten oder waagerechten Streifen.

•Bei dunklen oder unzureichend beleuchteten Motiven.

•Bei starkem Gegenlicht.

•Bei einer Vielzahl von Motiven, die sich gleichzeitig in unterschiedliche

Richtungen bewegen.

•Bei geringem Hintergrundkontrast.

● Bei Stativmontage des Camcorders sollte dieser Modus deaktiviert werden.

● Wenn die Bildstabiliseranzeige “ ” blinkt, kann die digitale Bildstabilisierung

nicht ausgelöst werden.

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig. Im Normalfall kann
bei einem Abstand von unter 1m zum Motiv nicht in der maximalen Telezoom­Position scharfgestellt werden. Bei Position “ON” kann bis zu einem
Minimalabstand von 60 cm in der maximalen Telezoom-Position scharfgestellt
werden.

• Je nach Zoomposition kann Bildunschärfe auftreten.

Die Aufnahme erfolgt bei herkömmlichem Bildseitenverhältnis und wird so auf
einem TV-Gerät wiedergegeben.

Am oberen und unteren Bildrand werden schwarze Balken eingeblendet. Bei
Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bild ohne
Balken im Breitformat gezeigt. Das Symbol “ ” erscheint. Bitte auch die zum
Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten. Wird dieser
Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit Seitenverhältnis
4:3 verwendet, wird das Bild oben und unten mit einem schwarzen Balken
(“Letterbox”-Format) versehen.

• Der CINEMA-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem Schalter

VIDEO/DSC.

Bei Wiedergabe über einen Breitformat-TV-Bildschirm (16:9) wird das Bildsignal
diesem Bildformat verzerrungsfrei angepaßt. Das Symbol “ ” erscheint. Bitte
auch die zum Breitformat-TV-Gerät mitgelieferte Bedienungsanleitung beachten.
Wird dieser Modus bei Aufnahme oder Wiedergabe auf einem Bildschirm mit
Seitenverhältnis 4:3 verwendet, wird das Bild in senkrechter Richtung gedehnt.

• Der SQUEEZE-Modus arbeitet ausschließlich bei auf “VIDEO” gestelltem

Schalter VIDEO/DSC.

Weitere Funktionen (Video und D.S.C.) (Forts.)

: Einstellung ab Werk

DE25

WIND
CUT

CAM

MANUAL MENU

RESET

ON
SCREEN

DATE/
TIME

DISPLAY MENU

TIME
CODE

CLOCK
ADJ.

QUALITY
REC

SELECT

DSC MENU

ON

OFF

CANCEL
EXECUTE

LCD

LCD/TV

SIMPLE

ON
OFF
ON

OFF

Datum und Uhrzeit können neu eingegeben werden ( S. 9).

Dient der Bildqualitätseinstellung (FINE oder STANDARD) ( S. 12).

Der Windfiltermodus ist aktiviert. Anzeige “ ” erscheint. Das Klangbild
verändert sich. Dies ist keine Fehlfunktion.

Der Windfilter ist deaktiviert.

Keine Gesamtrückstellung auf den Einstellstatus ab Werk.

Gesamtrückstellung auf den Einstellstatus ab Werk.

Die Camcorder-Anzeigen (außer Datum, Uhrzeit und Zeitcode bei
Wiedergabe) erscheinen nicht auf dem Bildschirm eines angeschlossenen TV­Geräts.

Die Camcorder-Anzeigen erscheinen auf dem Bildschirm eines
angeschlossenen TV-Geräts.

Die Camcorder-Anzeigen (außer Bandlaufanzeige, Warnanzeigen, Datum,
Uhrzeit und Zeitcode etc.) sind nicht verfügbar und erscheinen (außer Datum,
Uhrzeit und Zeitcode bei Wiedergabe) nicht auf dem Bildschirm eines
angeschlossenen TV-Geräts.

Datum/Uhrzeit werden stets angezeigt.

Datum/Uhrzeit werden nicht angezeigt.

Der Zeitcode wird am Camcorder und auf dem Bildschirm eines
angeschlossenen TV-Geräts angezeigt. Bei Aufnahme unterbleibt die
Vollbildnummernanzeige.

Die Zeitcodeanzeige unterbleibt.

Erfolgt die Schnappschußaufnahme bei auf “VIDEO” gestelltem Schalter
VIDEO/DSC, wird der Schnappschuß ausschließlich auf Band aufgezeichnet.

/

Erfolgt die Schnappschußaufnahme bei auf “VIDEO” gestelltem Schalter
VIDEO/DSC, wird der Schnappschuß auf Band und im Camcorder-Speicher
aufgezeichnet.

: Einstellung ab Werk

HINWEISE:

●

Die Einstellungen für “MANUAL MENU” gelten nur bei auf “ ” gestelltem Hauptschalter.

●

Einstellungen für “DISPLAY MENU”, die bei auf “ ” gestelltem Hauptschalter vorgenommen werden, gelten
auch bei auf “ ” gestelltem Hauptschalter ( S. 32). “CLOCK ADJ.” wird nur nur bei auf “ ” gestelltem
Hauptschalter gezeigt.

●

Die Einstellungen für “DISPLAY MENU” gelten auch bei auf “ ” gestelltem Hauptschalter.

●

Die Einstellungen für “ON SCREEN” können auch mittels Taste DISPLAY auf der Fernbedienung (mitgeliefert)
erfolgen ( S. 41, 44, 53).

26 DE

AUFNAHME

Fader- und Wischeffekte

Zur interessanteren Gestaltung von
Szenenüberblendungen können zahlreiche
Fader- und Wischeffekte eingesetzt werden.

WICHTIG:

Einige Fader-/Wischblendeneffekte können
nicht verwendet werden, wenn bereits ein
bestimmer AE-Programm-Bildeffekt ( S. 28)
aktiviert ist. Wird ein ungeeigneter Fader-/
Wischblendeneffekt aufgerufen, blinkt die
zugehörige Anzeige.

MENU/BRIGHT-Wählrad

Weitere Funktionen (Video und D.S.C.) (Forts.)

FADER- UND WISCHEFFEKTWAHL ( , ,

, , , , , , , und )

Der Fader-/Wischblendeneffekt arbeitet bei Video­Aufnahmestart und -stopp.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”
und dann den Hauptschalter bei gedrückt gehaltenem

1

Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie MENU/BRIGHT an.

Wählen Sie durch Drehen von MENU/BRIGHT den

4

gewünschten Effekt und drücken Sie MENU/BRIGHT
an. Damit ist diese Einstellung abgeschlossen.

•Der Effekt wird vorgemerkt und das FADER/WIPE­Menü erlischt. Das Effekt-Symbol wird
eingeblendet.

Bei Betätigen der Aufnahme-Start/Stopp-Taste wird

5

der Fader- oder Wischeffekt ausgelöst.

Aufnahme­Start/Stopp-Taste

VIDEO/DSC-Schalter (Der LCD-Monitor
muß aufgeklappt sein.)

So deaktivieren Sie den gewählten Effekt . . .

.... Wählen Sie in Schritt 4 “OFF”.

HINWEISE:

●

Die Effektdauer kann verlängert werden,
indem die Aufnahme-Start/Stopp-Taste
entprechend lange gedrückt gehalten wird.

●

Wenn der Camcorder nach dem Aufnehmen
einer Szene ausgeschaltet wird, löscht er das
gespeicherte Bild. Die Bildüberblendung kann
daher in diesem Fall nicht ausgeführt werden.
Die blinkende Bildüberblend-Anzeige weist
auf diesen Umstand hin. Beachten Sie dabei
bitte auch, daß sich der Camcorder
automatisch ausschaltet, wenn er länger als
5 Minuten auf Aufnahmebereitschaft
geschaltet war.

●

Das Tonsignal für das letzte zur Überblen-
dung gespeicherte Bild wird nicht
gespeichert.

Hauptschalter

BILDÜBERBLENDEFFEKTWAHL ( , ,

, , , und )

Die Bildüberblendung wird bei Video-Aufnahmestart
ausgelöst.

Führen Sie zunächst die obigen Schritte 1 bis 4 durch.

1

Wird der Effekt bei Aufnahmebetrieb gewählt:

2

.... Die Aufnahme durch Drücken der Aufnahme-

Start/Stopp-Taste unterbrechen. Das Szenenende
wird abgespeichert.

Wird der Effekt bei Aufnahmebereitschaft gewählt:

.... Die Aufnahme durch Drücken der Aufnahme-

Start/Stopp-Taste starten und unterbrechen. Das
Szenenende wird abgespeichert.

Wird der Effekt bei Aufnahmebereitschaft gewählt,
wenn bereits einer der Effekte eingesetzt wurde:

.... Das Szenenende ist bereits abgespeichert.

Wenn Sie die Aufnahme innerhalb von 5 Minuten

3

fortsetzen (und zwischenzeitlich den Camcorder
nicht ausgeschaltet haben), erfolgt der Szenen­wechsel mit einer Bildüberblendung.

Fader- und Wischblenden-Menü

DE27

Menü

FADER — WHITE

(WEISSER FADER)

FADER — BLACK

(SCHWARZER FADER)

FADER — MOSAIC

(MOSAIK-FADER)

FADER — B.W

(SCHWARZ/WEISS-FADER)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

DISSOLVE

(AUFLÖSEBLENDE)

WIPE — CORNER

(ECKBLENDE)

WIPE — WINDOW

(FENSTERBLENDE)

WIPE — SLIDE

(GLEITBLENDE)

WIPE — DOOR

(SCHIEBEBLENDE)

WIPE — SCROLL

(ROLLBLENDE)

WIPE — SHUTTER

(VERSCHLUSSBLENDE)

RANDOM

(ZUFALLS-FADER)

Effekt

Bild-Ein-/Ausblendung von/auf weißen Bildschirm.

Bild-Ein-/Ausblendung von/auf schwarzen Bildschirm.

Bild-Ein-/Ausblendung von/auf ein Mosaikmuster.

Farbbild-Ein-/Ausblendung von/auf Schwarzweiß-Bild.

Einblenden: Das Bild wird ab der rechten oberen Bildecke diagonal in
den schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird durch eine von der linken unteren Bildecke
diagonal zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der Bildmitte diagonal in alle vier Bildecken
eingeblendet.
Ausblenden: Das Bild wird ab allen vier Ecken diagonal zur Bildmitte hin
schwarz abgedeckt.

Einblenden: Das Bild wird ab der rechten Bildkante nach links eingeblendet.
Ausblenden: Das Bild wird durch eine von links zunehmende schwarze
Blende abgedeckt.

Einblenden: Das Bild wird ab der senkrechten Mittelachse nach links und
rechts auf einen schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird durch eine von beiden Seitenkanten nach
innen zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird ab der unteren Bildkante nach oben auf einen
schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird ab der oberen Bildkante durch eine nach
unten zunehmende schwarze Blende abgedeckt.

Einblenden: Das Bild wird von der Bildmitte nach oben und unten auf
einen schwarzen Bildschirm eingeblendet.
Ausblenden: Das Bild wird von nach oben und unten zur waagerechten
Mittelachse durch zunehmende schwarze Balken abgedeckt.

Während das gespeicherte Bild langsam ausgeblendet wird, wird das
neue Bild langsam eingeblendet.

Das neue Bild wird ab der rechten oberen Bildecke diagonal
eingeblendet.

Das neue Bild wird ab der Bildmitte diagonal in alle vier Bildecken
eingeblendet.

Das neue Bild wird ab der rechten Bildkante nach links eingeblendet.

Das neue Bild wird ab der senkrechten Mittelachse nach links und rechts
eingeblendet.

Das neue Bild wird ab der unteren Bildkante nach oben eingeblendet.

Das neue Bild wird ab der waagerechten Mittelachse nach oben und
unten eingeblendet.

Hier werden die Fader- und Wischeffekte (ab , , , , ,

, , , und ) per Zufallsauswahl ausgeführt. Die Bild-

Überblendungen sind hiervon ausgeschlossen.

28 DE

AUFNAHME

WICHTIG:

Einige AE-Programm-Bildeffekte arbeiten nicht
mit verschiedenen Fader- und Wischeffekten
( S. 27) zusammen. In einem solchen Fall
blinkt die zugehörige Effekt-Symbolanzeige.

MENU/
BRIGHT­Wählrad

Hauptschalter

Anzeige

E

F

F

P.A

E

/

C

4

1/50
1/100
1/250

E

S

L

O

W

4

x

S

L

O

0

x

1

W

O

V

I

D

E

E

CTHO

O

F

F

1/50

T

S

H

U

T

R

E

1/100

H

U

T

T

S

R

E

1/250

H

U

T

T

S

R

E

Menüanzeige

Weitere Funktionen (Video und D.S.C.) (Forts.)

AE-Programm-Bildeffekte

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie MENU/BRIGHT an.

Wählen Sie durch Drehen von MENU/BRIGHT den

4

gewünschten Modus/Effekt und drücken Sie MENU/
BRIGHT an. Damit ist diese Einstellung

abgeschlossen.

•Der Modus/Effekt wird vorgemerkt und das P.AE/
EFFECT-Menü erlischt. Das zugehörige Modus-/
Effekt-Symbol wird eingeblendet.

So deaktivieren Sie den gewählten Modus . . .

.... Wählen Sie in Schritt 4 den Status “OFF”.

HINWEIS:

Der Programm-AE-Bildeffekt kann während der Aufnahme
oder der Aufnahmepause geändert werden.

TWILIGHT (Dämmerlicht-Modus)

So werden Sonnenuntergänge, Abendstimmungen
etc. in natürlichen Farben aufgenommen. Die
Wei ßbalance ( S. 30) ist anfänglich auf
eingestellt. Eine andere, bevorzugte Einstellung ist
verwendbar. Im Dämmerlicht-Modus stellt der
Camcorder automatisch zwischen 10 m und
unendlich scharf. Bei kürzerem Abstand muß
manuell scharfgestellt werden.

SEPIA (Sepia-Effekt)

Die Aufnahme erfolgt in einem einfarbigen
Sepiaton (rotbraun), wie bei alten Fotoabzügen.
Der “Oldie”-Effekt kann noch verstärkt werden,
wenn zusätzlich der Cinema-Effekt verwendet wird.

MONOTONE (Schwarzweiß-Effekt)

Die Aufnahme erfolgt in Schwarzweiß. Dieser
“Filmklassiker“-Effekt kann noch verstärkt werden,
wenn zusätzlich der Cinema-Effekt verwendet wird.

CLASSIC FILM (Kintopp-Effekt)

Die Bilder werden mit einem Flimmereffekt, wie
bei Kintopp-Filmen gezeigt.

STROBE (Stroboskop-Effekt)

Die Bildwiedergabe erfolgt abgehackt, mit
Bewegungssprüngen.

VIDEO ECHO (Video-Echo-Effekt)

Die Bildkonturen werden mit einem
Schattenffekt oder “Geisterbild” versehen. In
diesem Modus ist die Zoomvergrößerung bis
maximal 10fach-Zoom verfügbar.

SLOW (Langsame Shutter-Zeit)

So kann die Bildhelligkeit ohne zusätzliche Beleuchtung
angehoben werden. Nur bei dunkler Umgebungshelligkeit
verwenden.

SLOW 4X

Die Shutterzeit wird zur Vervierfachung der Empfindlichkeit auf
1/12,5 Sek. eingestellt.

SLOW 10X

Die Shutterzeit wird zur Verzehnfachung der Empfindlichkeit
auf 1/5 Sek. eingestellt.

HINWEISE:

●

Bei Verwendung der langsamen Shutter-Zeit (SLOW) tritt ein
Stroboskop-Effekt auf.

●

Wenn bei Verwendung der langsamen Shutter-Zeit (SLOW)
die blinkende Anzeige für manuelle Fokussierung erscheint,
manuell scharfstellen und ein Stativ verwenden.

SHUTTER (Variable Shutterzeit)

1/50–Die Shutter-Zeit ist auf 1/50 Sek. festgelegt. Die

normalerweise beim Filmen von TV-Bildschirmen auftretenden
schwarzen Rollbalken fallen weniger deutlich auf.
1/100–Die Shutter-Zeit ist auf 1/100 Sek. festgelegt. Die bei
Aufnahmen unter Fluoreszenz- oder Quecksilberdampfleuchten
auftretenden Flackerstörungen werden verringert.
1/250, 1/500–Verwenden, wenn schnelle Bewegungsabläufe
(Sportaufnahmen etc.) aufgezeichnet werden. Diese Bilder
können bei der Zeitlupenwiedergabe weitgehend
verwischungsfrei gezeigt werden. Da bei kurzen Shutter-Zeiten
eine Bildabdunkelung auftritt, sollte dieser Aufnahme-Modus
nur bei hoher Umgebungshelligkeit verwendet werden.

Belichtungseinstellung

Die Belichtungseinstellung wird in den folgenden
Fällen empfohlen:

•Wenn das Hauptmotiv bei Gegenlicht oder
besonders hellem Hintergrund aufgenommen wird.

•Wenn bei besonders grellem, reflektierendem Licht
(am Strand/auf Skipisten etc.) aufgenommen wird.

•Wenn das helle Hauptmotiv bei besonders
dunklem Hintergrund aufgenommen wird.

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT

2

an.

Wählen Sie durch Drehen von MENU/BRIGHT

3

“ ” und drücken Sie MENU/BRIGHT an.

Rufen Sie durch Drehen von MENU/BRIGHT

4

den Status “MANUAL” auf und drücken Sie
MENU/BRIGHT an. Das Menü erlischt und es
erscheinen die Anzeige “EXP.” und die
Belichtungskorrekturanzeige.

Zum Aufblenden MENU/BRIGHT in Richtung

5

“+” drehen.
Zum Abblenden MENU/BRIGHT in Richtung
“–” drehen. Die Belichtungskorrekturanzeige
wechselt bis max. ±6.

Drücken Sie MENU/BRIGHT an. Damit ist die

6

Belichtungseinstellung abgeschlossen. Die
Anzeige “EXP.” und die Belichtungskorrektur­anzeige erlöschen.

DE29

Blendenarretierung

Diese Funktion sollte in den folgenden Fällen eingesetzt
werden:

• Wenn ein sich bewegendes Motiv aufgenommen wird.

• Wenn sich der Abstand zwischen Motiv und Camcorder
ändert (wobei sich die Abbildungsgröße auf dem LCD-

Monitor oder Sucher verändert), z.B. bei sich
entfernendem Motiv.

• Wenn bei besonders grellem, reflektierendem Licht (am
Strand/auf Skipisten etc.) aufgenommen wird.

• Wenn das Hauptmotiv von einem Spotlicht-Strahler
angeleuchtet wird.

• Wenn gezoomt wird.

Die Blende bei groß abgebildetem Motiv verriegeln.
Wenn sich das Motiv vom Camcorder entfernt, tritt keine
Abdunkelung oder Aufhellung auf.

Führen Sie vor diesem Schritt zunächst die Schritte 1
bis 4 (linke Spalte) durch.

Erfassen Sie das bildwichtige Motiv bildschirmfül­lend (LCD-Monitor oder Sucher) und drücken Sie

5

dann MENU/BRIGHT für mehr als 2 Sekunden an.
Die Belichtungskorrekturanzeige erscheint
zusammen mit der Anfügung “ ”.
Drücken Sie MENU/BRIGHT an. Die Anzeige
“ ” wechselt zur Bestätigung der ausgeführten
Blendenverriegelung auf “ ”. Die Anzeige “EXP.”
erlischt.

MENU/BRIGHT­Wählrad

Hauptschalter

EX0P.

BACKLIGHT-Taste

So schalten Sie auf die automatische Belichtungs­einstellung zurück:

.... Rufen Sie in Schritt 4 “AUTO” auf oder bringen

Sie den Hauptschalter in Stellung “ ”.

HINWEIS:

Schnelle Motivaufhellung . . .

.... Drücken Sie BACKLIGHT. Das Symbol “ ”

erscheint und das Motiv erscheint aufgehellt. Die
gleiche Taste nochmals drücken, um die
Gegenlichtaufhellung zu deaktivieren und auf
Standardbelichtung zurückzuschalten.

•Bei Belichtungskorrektur +3 wird der gleiche
Aufhellungseffekt wie bei Betätigen der Taste
BACKLIGHT erzielt.

•Bei Verwendung der Taste BACKLIGHT kann ggf.
eine zu starke Aufhellung des Hintergrundes
auftreten, wobei das Motiv überstrahlt wird.

•Die Gegenlichtkorrektur ist auch bei auf “ ”
gestelltem Hauptschalter verfügbar.

• Die Taste BACKLIGHT arbeitet nicht, wenn die
Belichtung auf “MANUAL” eingestellt und der
Hauptschalter auf “ ” gestellt ist.

Anzeige für
Blendenarretierung

So schalten Sie auf die automatische Belichtungs­einstellung zurück:

..... Rufen Sie in Schritt 4 durch Drehen von MENU/

BRIGHT die Anzeige “AUTO” auf und drücken Sie
MENU/BRIGHT an. Die Belichtungskorrektur- und

Blendenarretieranzeige “
Sie den Hauptschalter in Stellung “

Gleichzeitige Belichtungs- und Blendenarretierung:

..... Stellen Sie nach Schritt 4 durch Drehen von MENU/

BRIGHT die Belichtung ein und arretieren Sie hierauf

die Blende entsprechend Schritt 5. Zur automatischen
Verriegelung wählen Sie in Schritt 4 durch Drehen von
MENU/BRIGHT die Anzeige “AUTO”. Drücken Sie
hierauf MENU/BRIGHT an. Die Blende wird nach
ca. 2 Sekunden automatisch eingestellt.

Blende

Die Blende arbeitet ähnlich der Pupille des
menschlichen Auges. Bei starker Lichteinwirkung
verengt sie sich, um den Lichteinfall zu verringern. Bei
schwacher Lichteinwirkung erweitert sie sich, um den
Lichteinfall zu erhöhen.

” erlöschen. Oder bringen

”.

30 DE

AUFNAHME

Weitere Funktionen (Video und D.S.C.) (Forts.)

Weißbalance-Modus-Anwahl

Die Weißbalance erfolgt zur Erzielung einer
naturgetreuen Farbwiedergabe in Anpassung an die
Umgebungs-Farbtemperatur. Bei korrekt
abgeglichener Weißbalance werden alle Farben
korrekt wiedergegeben.
Dieser Camcorder steuert die Weißbalance im
Normalfall automatisch. Wenn Sie bereits Erfahrung
beim Videofilmen gesammelt haben, empfiehlt sich
die Verwendung der manuellen Weißbalance, um
eine professionellere Farbgebung im Bild zu erzielen.

Stellen Sie den Hauptschalter bei gedrückt

1

gehaltenem Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT

2

an.

Wählen Sie durch Drehen von MENU/BRIGHT

3

“ ” und drücken Sie MENU/BRIGHT dann
an. Das Menü erlischt und “W.BAL.” sowie der
zu diesem Zeitpunkt gültige Weißbalance-
Modus werden angezeigt.

Manuelle Weißbalance-Einstellung

Eine manuelle Weißbalance-Einstellung wird
erforderlich, wenn gleichzeitig mehrere Lichtquellen
mit unterschiedlicher Farbtemperatur vorliegen.

Führen Sie die Schritte 1 bis 4 von Abschnitt

1

“Weißbalance-Modus-Anwahl” durch. Wählen
Sie den Modus “ MAN.”.

Halten Sie einen weißen Papierbogen vor das

2

Motiv. Bilden Sie den Papierbogen formatfüllend
ab (zoomen oder den Abstand zum Camcorder
verändern).

Halten Sie MENU/BRIGHT angedrückt, bis die

3

Anzeige zu blinken beginnt.
Bei vollständig durchgeführter Einstellung blinkt
die Anzeige nicht mehr.

Drücken Sie abschließend MENU/BRIGHT an.

4

Es wird nur das Symbol für den manuellen
Weißbalance-Modus gezeigt.

Rufen Sie durch Drehen von MENU/BRIGHT

4

den gewünschten Modus auf.
“AUTO” – Die Weißbalance wird automatisch

“ MAN.” – Manuelle Weißbalance-

“ ”–Einstellung für Außenaufnahmen

“ ”– Einstellung für Außenaufnahmen

“ ”–Einstellung für Kunstlicht (Videoleuchte

Drücken Sie abschließend MENU/BRIGHT an.

5

Damit ist die Anwahl abgeschlossen.

So schalten Sie auf die automatische Weißbalance
zurück:

.... Rufen Sie in Schritt 4 “AUTO” auf. Oder bringen

Sie den Hauptschalter in Stellung “ ”.

HINWEIS:

Die Weißbalance kann nicht eingestellt werden,
wenn die AE-Programm-Bildeffekte “SEPIA” oder
“MONOTONE” aktiviert sind ( S. 28).

korrigiert (Einstellung ab Werk).

Einstellung.

(wolkenloser Himmel).

(bewölkter Himmel).

etc.).

MENU/BRIGHT-Wählrad

Weiße Vorlage

Hauptschalter

Sie können der Aufnahme bewußt einen Farbstich
verleihen:

.... Wenn Sie bei Schritt 2 einen farbigen

Papierbogen verwenden, wird die
Komplementärfarbe bei der Aufnahme verstärkt:
Rotes Papier = Grünstich; blaues Papier =
Gelbstich; gelbes Papier = Blaustich.

HINWEISE:

●

Falls der Autofocus in Schritt 2 nicht einwandfrei
auf die weiße Vorlage scharfstellt, muß manuell
scharfgestellt werden ( S. 21).

●

Wenn bei Innenaufnahmen gleichzeitig stark
voneinander abweichende Farbtemperaturen
(einfallendes Tageslicht, Fluoreszenzleuchte,
Kerzenlicht etc.) auftreten, ist die manuelle
Weißbalance-Einstellung besser geeignet, um eine
möglichst naturgetreue Farbreproduktion zu
erzielen.

●

Die manuell abgespeicherte Weißbalance­Einstellung wird auch nach Ausschaltung des
Camcorders bzw. nach Abnehmen des
Batteriesatzes beibehalten.

WIEDERGABE

2

Rückspultaste (

Stopptaste (5)

)

Lautsprecher

VIDEO/DSC-Schalter
(Der LCD-Monitor muß
aufgeklappt sein.)

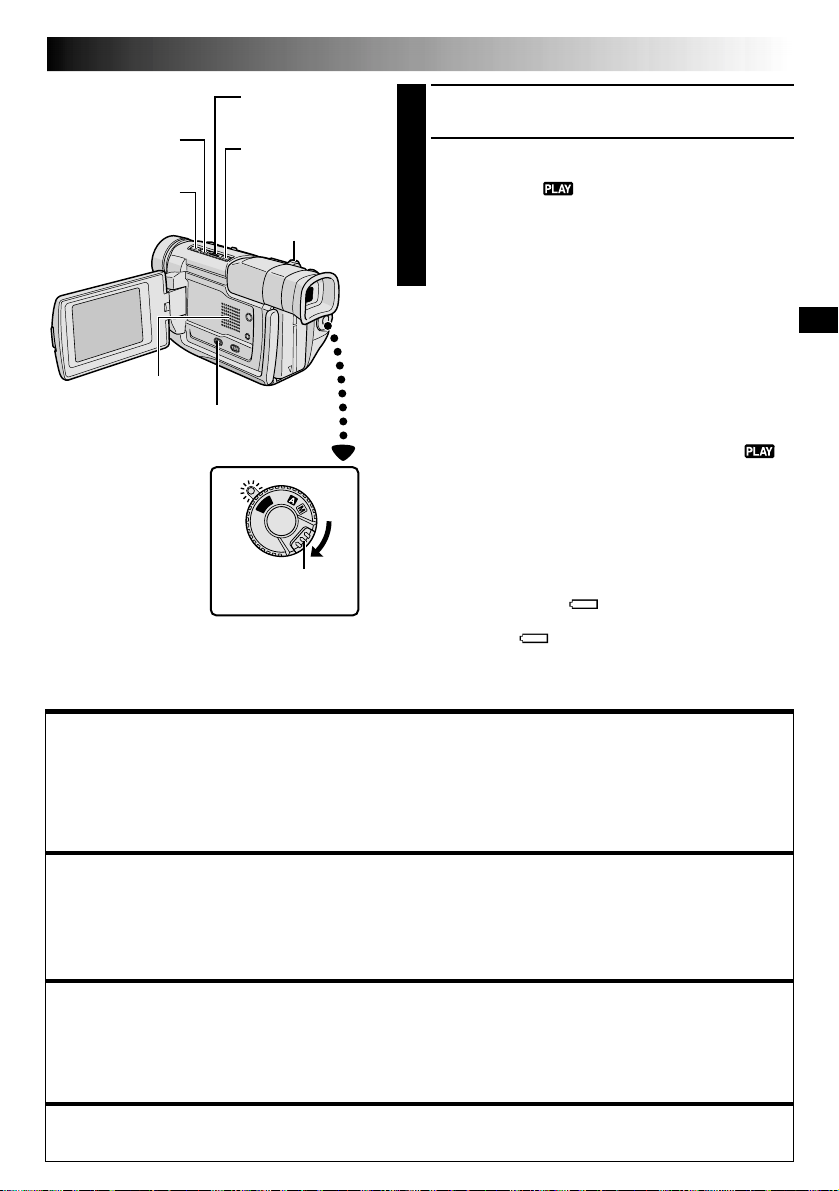

Einfache Wiedergabe (Video)

Wiedergabe-/
Pausentaste (

Vorspultaste (

Motorzoomregler
(VOL.)

F

F

O

Y

A

L

P

Sperrknopf

Hauptschalter

4

3

/6)

)

Legen Sie eine Cassette ein ( S. 10).

1

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”
und dann den Hauptschalter bei gedrückt gehaltenem

2

Sperrknopf auf “ ”. Zum Wiedergabestart
drücken Sie 4/6.

•Zum Wiedergabestopp drücken Sie 5.

•Zum Bandumspulen vorwärts oder rückwärts
drücken Sie bei auf Stopp geschaltetem Camcorder

2

oder 3.

Einstellen der Lautsprecher-Lautstärke:

.... Drücken Sie den Motorzoomregler (VOL.) in Richtung

“+” oder “–”, um die Lautstärke anzuheben oder

abzusenken.

HINWEISE:

●

Ist der Camcorder bei Batteriebetrieb für mehr als
5 Minuten auf Stopp geschaltet, erfolgt automatische
Abschaltung. Zum erneuten Einschalten des Camcorders
den Hauptschalter erst auf “OFF” und dann auf “ ”
stellen.

●

Die Wiedergabe kann über den Sucher, LCD-Monitor
oder auf einem angeschlossenen TV-Gerät ( S. 40)
erfolgen.

●

Der LCD-Monitor kann zur Wiedergabe gedreht und
flach am Camcordergehäuse angelegt werden.

●

LCD-Monitor-/Sucheranzeigen:

•

Bei Spannungsversorgung vom Batteriesatz: Der
Batterieladezustand “ ” wird angezeigt.
Bei Spannungsversorgung über Gleichspannungskabel:
Die Anzeige “ ” unterbleibt.

•

Im Stoppmodus unterbleibt diese Anzeige.

●

Ist ein Kabel an der AV-Buchse angeschlossen, arbeitet
der eingebaute Lautsprecher nicht.

DE31

Standbildwiedergabe: Ermöglicht die kurzzeitige Wiedergabeunterbrechung.

1) Drücken Sie bei Wiedergabe die Taste 4/6.

2) Drücken Sie zur Wiedergabefortsetzung nochmals die Taste

Dauert die Standbildwiedergabe länger als 3 Minuten, wechselt der Camcorder automatisch auf Bandstopp. Dauert

●

der Stoppmodus länger als 5 Minuten, schaltet sich der Camcorder automatisch aus.

●

Bei Betätigen der Taste
kann.

Bildsuchlauf:

1) Bei Wiedergabe die Taste 3 (Suchlauf vorwärts) oder 2 (Suchlauf rückwärts) drücken.

2) Zur erneuten normalen Wiedergabe die Taste

Bei Wiedergabe die Taste 2 (rückwärts) oder 3 (vorwärts) gedrückt halten. Der Bildsuchlauf vorwärts oder

●

rückwärts erfolgt, solange die Taste gedrückt gehalten wird. Bei Tastenfreigabe erfolgt erneut normale Wiedergabe.

●

Beim Bildsuchlauf tritt ein leichter Mosaikeffekt auf. Dies ist keine Fehlfunktion.

Einzelbild-Weiterschaltung:

1) Auf Standbild schalten.

2) Bei Standbildwiedergabe MENU/BRIGHT in Richtung “+” oder “–” drehen, um Einzelbilder in Vorwärts- oder

Rückwärtsrichtung weiterzuschalten.

 Zum Wechsel auf normale Wiedergabe

Die mitgelieferte Fernbedienung kann gleichfalls zur Einzelbild-Weiterschaltung verwendet werden ( S. 50).

●

4

/6

wird das Bild ggf. nicht sofort angehalten, damit der Camcorder das Standbild stabilisieren

Ermöglicht die Zeitrafferwiedergabe vorwärts oder rückwärts.

4

/6 betätigen.

Ermöglicht die Wiedergabe in Einzelbildschritten.

4

/6 drücken.

4

/6.

Wiedergabezoom und Wiedergabebildeffekte

Nur in Verbindung mit der mitgelieferten Fernbedienung ( S. 50, 51).

32 DE

1

S

1
S
R

R

O

2
Y
E

E

U

B
N
C

V
T

N

I

C

I
U

D

T
H
M

D
R

R

O

E
N

M

M
O
D
C

O

O

O
E

O

D

D

P

M

E

E

Y

ENU

S

S
S

T

O
O

E

U
U

R

N
N

E

D
D

O

L

R

1

O
D

T

R
N
A

I

D

E
T

M

I
T
S
E

E

S
U
C

/

P
R
R
T

C

L
N
E

I

O

A
E

M

D

Y
N

E

E

M

EN

O

O

U

N

FF

Hauptschalter

MENU/BRIGHT-Wählrad

Aufnahme-Start/Stopp-Taste

Anzeige

F

F

O

Y

A

L

P

Sperrknopf

Menüanzeige

WIEDERGABE

Wiedergabe-Menüs

Die folgenden Angaben gelten für alle Menüeinstellungen
außer der

1

Schnittsynchronisation ( S. 56, 57).

Stellen Sie den Hauptschalter bei gedrückt
gehaltenem Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT das

3

gewünschte Symbol und drücken Sie MENU/
BRIGHT an. Das zugehörige Funktionsmenü wird

gezeigt.

Wählen Sie durch Drehen von MENU/BRIGHT die

4

gewünschte Funktion und drücken Sie MENU/
BRIGHT an. Das zugehörige Untermenü erscheint.

Geben Sie durch Drehen von MENU/BRIGHT den

5

gewünschten Einstellwert/-status ein und drücken Sie
MENU/BRIGHT an. Damit ist die Einstellung
abgeschlossen.

Zum Schließen des Menüs drücken Sie MENU/

6

BRIGHT bei auf “1RETURN” gesetztem

Leuchtbalken zweimal an.

Weitere Funktionen (Video)

* Jede Einstellung ist mit Menü “DISPLAY

MENU” verkoppelt, das bei auf “ ”
gestellten Hauptschalter ( S. 25) verfügbar
ist. Die Einstellbereiche gelten wie auf Seite
25 beschrieben.

HINWEISE:

●

Die ON SCREEN-Einstellungen können auch

mit Taste DISPLAY auf der Fernbedienung

(mitgeliefert) vorgenommen werden.

●

Die Einstellung für “REC MODE” ist bei auf

“ ”

oder

“ ”

( S. 11, 23) gestelltem

Hauptschalter möglich.

●

Bei Einstellstatus “SIMPLE” für “ON SCREEN”

werden die Camcorder-Anzeigen (mit

Ausnahme von Datum/Zeit und Zeitcode)

nicht auf dem Bildschirm eines

angeschlossenen TV-Geräts abgebildet.

Zudem unterbleiben hierbei die Wiedergabe-

Audiomodus- und Bandge-schwindigkeits-

Anzeigen am Camcorder.

SOUND MODE
12BIT MODE
SYNCHRO
REC MODE

VIDEO MENU

ON SCREEN*

DATE/TIME*

TIME CODE*

DISPLAY MENU

COPY

 S. 33.

 S. 33.

 S. 57.

Bestimmt den
Aufnahmemodus (SP oder
LP) ( S. 11).

ON: Ermöglicht das
Kopieren von Band­Standbildern in den
Camcorder-Speicher
( S. 47).
OFF: Ermöglicht die
Aufnahme von Schnapp­schüssen während der
Videowiedergabe
( S. 16).

Bestimmt, ob Camcorder­Anzeigen auf dem
Bildschirm eines
angeschlossenen TV-Geräts
gezeigt werden oder nicht.

Bestimmt, ob Datum/
Uhrzeit am Camcorder
angezeigt werden oder
nicht.

Bestimmt, ob der Zeitcode
am Camcorder angezeigt
wird oder nicht.disappear
on the camcorder.

DE33

Audio-Wiedergabe

Der Camcorder führt die Audio-Wiedergabe entsprechend dem identifizerten Band-Audiosignalmodus durch.
Das Audio-Wiedergabesignal kann gewählt werden. Wählen Sie wie auf Seite 32 beschrieben “SOUND
MODE” oder “12BIT MODE” und geben Sie den gewünschten Einstellstatus ein.

SOUND MODE

STEREO

SOUND L

SOUND R

SOUND 1

Stereo-Wiedergabe beider Kanäle.

Wiedergabe des linken Kanals in Stereo.

Wiedergabe des rechten Kanals in Stereo.

Das Original-Audiosignal wird in Stereo auf beiden Kanälen
wiedergegeben.

12BIT MODE

SOUND 2

MIX

Das Nachvertonungssignal wird in Stereo auf beiden Kanälen
wiedergegeben.

Original-Audiosignal und Nachvertonungssignal werden gemischt in
Stereo auf beiden Kanälen wiedergegeben.

: Einstellung ab Werk

HINWEISE:

●

Die SOUND MODE-Einstellung ist für den 12-Bit- und 16-Bit-Audiomodus verfügbar. Bei vorhergehenden

Modellen wird der Audiomodus “12 Bit” als “32 kHz”-Modus und der Audiomodus “16 Bit” als “48 kHz”-

Modus bezeichnet.

●

Beim Umspulen kann der Camcorder das Band-Audio-Signal nicht erfassen. Bei der Wiedergabe wird der

Audiomodus links oben auf dem Bildschirm gezeigt.

Anzeige

ON SCREEN-Einstellung:
Für Wiedergabe-Audiomodus
und Bandgeschwindigkeit.

12

BIT/SOUND

1

SP

4

DATE/TIME-Einstellung:
Für Datum/Uhrzeit.

TIME CODE-Einstellung:
Für Zeitcode.

25. 1127.:030
0

TC

12:34:24

Vollbilder*

Sekunden

Minuten

* 25 Vollbilder = 1 Sekunde

34 DE

Rückspultaste

2

)

(

Aufruf des
nächsten Bildes

VIDEO/DSC-Schalter
(Der LCD-Monitor
muß aufgeklappt sein.)

Hauptschalter

Anzeige

10 / 30

WIEDERGABE

Vorspultaste (3)

F

F

O

Y

A

L

P

Sperrknopf

Einfache Wiedergabe (D.S.C.)

Normale Wiedergabe

Im Camcorder-Speicher aufgezeichnete Bilder werden
automatisch aufwärts zählend durchnumeriert und
abgespeichert. Gespeicherte Bilder können dann einzeln
zur Wiedergabe aufgerufen werden.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

•Ein gespeichertes Bild wird wiedergegeben.

Zum Aufruf des nächsten Bildes drücken Sie 3.

2

Zum Aufruf des vorherigen Bildes drücken Sie 2.

HINWEIS:

Wird nach der Wiedergabe eines Bildes mit niedriger
Indexnummer eine neue Aufnahme hergestellt, wird das
nächste Bild nicht durch die Neuaufnahme gelöscht, da
die Neuaufnahme stets automatisch als letzte Aufnahme
angefügt wird.

Aufruf des
vorherigen
Bildes

11 / 30

12 / 30

1

13 / 30

Gesamtbildzahl

Zeigt die Anzahl der bisher gespeicherten Bilder an.

Bildnummer

Zeigt die Index-Bildnummer der Bilddatei an (

 S. 35).

Bildqualitätsmodus

Index-Nr.

EXIT

01 02 03

04

Schreibschutzsymbol

MENU/BRIGHT-Wählrad

<

INDEX

05

Angewähltes Bild

>

06

Hauptschalter

F

F

O

Y

A

L

P

Sperrknopf

DE35

INDEX-Modus

Die gespeicherten Bilder können als Index-Bildmenü
zusammen mit den Index-Informationen gezeigt werden.
Dies ist vorteilhaft, um zuvor hergestellte Aufnahmen auf
Bildqualitätsmodus und Schreibschutzstatus zu
überprüfen.

01: Index-Nr.

Die Numerierung erfolgt ab 01. Sind z.B. 10 Bilder
abgespeichert (Index-Nr. 01 bis 10), erfolgt bei
Bildlöschung (z.B. Löschung von Bild 02, 04 und 06)
automatisch eine neue Index-Numerierung.
Dementsprechend reicht nun im Beispiel die Numerierung
von Index-Nr. 01 bis Index-Nr. 07.

: Bildqualitätsmodus

Zeigt an, in welcher Qualitätsstufe (FINE und STANDARD)
das Bild abgespeichert wurde ( S. 12). Im FINE-Modus
aufgezeichnete Bilder sind durch ein Sternchensymbol
gekennzeichnet. Bei im STANDARD-Modus aufgezeich­neten Bildern entfällt diese Anzeige.

: Schreibschutzsymbol

Ein schreibgeschütztes Bild wird neben der Bildquali­tätsmodus-Anzeige durch das Vorhängeschloß-Symbol
gekennzeichnet und kann nicht gelöscht werden.

Angewähltes Bild

Ein angewähltes Bild wird grün eingerahmt. Dieser grüne
Rahmen kann zur Indexbildanwahl durch Drehen von
MENU/BRIGHT versetzt werden.

Index-Wiedergabemodus

Im Index-Wiedergabmodus können gleichzeitig 6 Bilder
aufgerufen werden, so daß das Aussuchen von bestimmten
Bildern erleichtert wird.

Führen Sie die Schritte 1 von “Normale Wiedergabe”

1

Anzeige

MOEWNU

D

S

C

R

1

E

T

U

R

N

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

T

E

C

D

E

L

E

T

E

F

O

R

M

A

T

Menüanzeige

Wiedergabebild­schirm

auf Seite 34 durch.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“INDEX” und drücken Sie hierauf MENU/BRIGHT
an. Das INDEX-Menü erscheint.

Versetzen Sie durch Drehen von MENU/BRIGHT den

5

grünen Rahmen auf das gewünschte Bild und
drücken Sie MENU/BRIGHT an. Das gewählte Bild
wird in voller Größe gezeigt und es erfolgt normale
Wiedergabe.

36 DE

MENU/BRIGHT-Wählrad

WIEDERGABE

Hauptschalter

F

F

O

Y

A

L

P

Sperrknopf

Weitere Funktionen (D.S.C.) (Forts.)

Diashow

Alle im Camcorder-Speicher aufgezeichneten Bilder
können automatisch nacheinander wie bei einer Diashow
in numerischer Reihenfolge gezeigt werden.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“SLIDE SHOW” und drücken Sie MENU/BRIGHT an.
Die Diashow wird gestartet.

Stopptaste (5)

Wiedergabe-/
Pausentaste (

VIDEO/DSC-Schalter (Der LCD-Monitor
muß aufgeklappt sein.)

Anzeige

MOEWNU

D

S

C

R

1

E

T

U

R

N

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

T

E

C

D

E

L

E

T

E

F

O

R

M

A

T

4

/6)

Zum Beenden der Diashow drücken Sie 5.

5

So starten Sie die Diashow ohne Menübenutzung . . .

.... Nach Schritt 1 drücken Sie 4/6. Zum Beenden der

Diashow drücken Sie 5.

VIDEO/DSC-Schalter
(Der LCD-Monitor
muß aufgeklappt sein.)

MENU/BRIGHT-Wählrad

F

F

O

Y

A

L

P

DE37

Bildschreibschutz

Der Schreibschutz verhindert das versehentliche Löschen
von Bilddaten. Ein schreibgeschütztes Bild wird durch das
Vorhängeschloß-Symbol (neben der Bildqualitätsmodus-
Anzeige) gekennzeichnet.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

•Ein gespeichertes Bild wird wiedergegeben.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”
und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Anzeige

S

C

MOEWNU

D

1

R

N

R

E

T

U

I

N

D

E

X

S

E

STH

L

I

D

E

C

P

R

O

T

T

E

D

E

L

E

A

T

F

O

R

M

EXIT

<

PROTECT

01 02 03

04

Normale Wiedergabe

EXIT

01 02 03

04

05

<

PROTECT

05

>

06

>

06

Sperrknopf

Hauptschalter

Menüanzeige

PROTECT­Indexbild-Menü

Vorhängeschloß-
symbol

Bei annuliertem
Schreibschutz

Wählen Sie durch Drehen von MENU/BRIGHT

3

“PROTECT” und drücken Sie hierauf MENU/BRIGHT
an. Das PROTECT-Indexbild-Menü erscheint.

SO VERSEHEN SIE EIN BILD MIT
SCHREIBSCHUTZ

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Versetzen Sie hierzu den grünen Rahmen durch

4

Drehen von MENU/BRIGHT auf das gewünschte
Indexbild und drücken Sie MENU/BRIGHT an. Das
Bild wird durch das Vorhängeschloß-Symbol “ ”
gekennzeichnet.
Weitere zu schützende Bilder auf die gleiche Weise
aufrufen.

Drehen Sie MENU/BRIGHT nach oben, bis “EXIT”

5

angewählt ist, und drücken Sie dann MENU/
BRIGHT an. Es erfolgt normale Wiedergabe.

HINWEIS:

Wenn die Speicherkarte neuformatiert wird oder korrupte
Daten aufweist, gehen auch schreibgeschützte Bilder
verloren. Bilder, die Sie behalten möchten, sollten Sie auf
einen PC übertragen und abspeichern.

SO MACHEN SIE DEN SCHREIBSCHUTZ
RÜCKGÄNGIG

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Versetzen Sie hierzu den grünen Rahmen durch

4

Drehen von MENU/BRIGHT auf das gewünschte
Indexbild und drücken Sie MENU/BRIGHT an. Das
Vorhängeschloß-Symbol “ ” erlischt und der
Schreibschutz ist aufgehoben.
Weitere Bilder, für die der Schreibschutz aufgehoben
werden soll, auf die gleiche Weise aufrufen.

Normale Wiedergabe

Drehen Sie MENU/BRIGHT nach oben, bis “EXIT”

5

angewählt ist, und drücken Sie dann MENU/
BRIGHT an. Es erfolgt normale Wiedergabe.

38 DE

VIDEO/DSC-Schalter
(Der LCD-Monitor
muß aufgeklappt sein.)

NEXT

<

01 02 03

04

D

CEAXNEC

E

C

U

Anzeige

DELETE

05

S

MENU

L

TCE

>

06

WIEDERGABE

MENU/BRIGHT-Wählrad

F

F

O

Y

A

L

P

Sperrknopf

Hauptschalter

DELETE-Indexbild­Menü

Löschbefehl-Menü

VORSICHT:

Während des Löschvorganges NIEMALS eine andere
Funktion (z.B. Camcorder-Ausschaltung) auslösen!
Unbedingt das mitgelieferte Netz-/Ladegerät
verwenden, da im Camcorder-Speicher korrupte
Daten entstehen können, wenn die Batterieleistung
während des Löschvorganges nachläßt. Wenn der
Camcorder-Speicher korrupte Daten enthält, muß
der Speicher neu formatiert werden (

HINWEISE:

●

Schreibgeschützte Bilder ( S. 37) können nicht
wie oben beschrieben gelöscht werden. Zur
Löschung muß zunächst der Schreibschutzstatus
aufgehoben werden.

●

Nach der Löschung sind die Bilddaten
unwiderruflich verloren. Vor der Löschung stets
überprüfen, ob das zur Löschung vorgemerkte Bild
wirklich gelöscht werden soll.

 S. 39).

Weitere Funktionen (D.S.C.) (Forts.)

Bildlöschung

Gespeicherte Bilder können einzeln oder gesamt gelöscht
werden.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und
dann den Hauptschalter bei gedrückt gehaltenem

1

Sperrknopf auf “ ”.

•Ein gespeichertes Bild wird wiedergegeben.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.
Wählen Sie durch Drehen von MENU/BRIGHT “ ”

2

und drücken Sie hierauf MENU/BRIGHT an. Das Menü
“DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT
“DELETE” und drücken Sie hierauf MENU/BRIGHT an.

3

Das Untermenü erscheint.

SO LÖSCHEN SIE EINZELNE BILDER

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Wählen Sie durch Drehen von MENU/BRIGHT

“SELECT” und drücken Sie hierauf MENU/BRIGHT an.

4

Das DELETE-Indexbild-Menü erscheint.

Versetzen Sie den grünen Rahmen durch Drehen von

MENU/BRIGHT auf das gewünschte Indexbild und

5

drücken Sie MENU/BRIGHT an. Das Bild wird durch das
Ankreuz-Symbol “ ” gekennzeichnet.
Weitere zu löschende Bilder auf die gleiche Weise
aufrufen. Soll eine Vormerkung rückgängig gemacht
werden, nochmals MENU/BRIGHT drücken. Das
Ankreuz-Symbol “ ” erlischt.

Drehen Sie MENU/BRIGHT nach oben, bis “NEXT”
angewählt ist, und drücken Sie dann MENU/BRIGHT

6

an. Das Löschbefehl-Menü erscheint.

Drehen Sie MENU/BRIGHT, bis “EXECUTE” angewählt
ist, und drücken Sie dann MENU/BRIGHT an. Die

7

Anzeige “DELETING IN PROGRESS” erscheint. Die
vorgewählten Bilder werden gelöscht und es erfolgt
normale Wiedergabe.

•Soll die Löschung unterbleiben, wählen Sie mit MENU/
BRIGHT “CANCEL” an und drücken dann MENU/
BRIGHT an.

SO LÖSCHEN SIE ALLE BILDER
(GESAMTLÖSCHUNG)

Zunächst die obigen Schritte 1 bis 3 vornehmen.

Wählen Sie durch Drehen von MENU/BRIGHT “ALL”
und drücken Sie hierauf MENU/BRIGHT an. Das

4

Löschbefehl-Menü erscheint.

Drehen Sie MENU/BRIGHT, bis “EXECUTE” angewählt
ist, und drücken Sie dann MENU/BRIGHT an. Die

5

Anzeige “DELETING IN PROGRESS” erscheint. Sobald
alle Bilder gelöscht wurden, erscheint erneut die normale
Wiedergabeanzeige.

•Soll die Gesamtlöschung unterbleiben, wählen Sie mit

MENU/BRIGHT “CANCEL” an und drücken dann
MENU/BRIGHT an.

MENU/BRIGHT-Wählrad

DE39

Formatieren des Camcorder-Speichers

Der Camcorder-Speicher kann jederzeit neu formatiert
werden.

Beim Formatiervorgang werden alle Bilder, einschließlich
der schreibgeschützten Bilder, gelöscht!

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

1

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

VIDEO/DSC-Schalter
(Der LCD-Monitor
muß aufgeklappt sein.)

Anzeige

MOEWNU

S

C

D

1

R

E

T

R

N

U

I

N

D

E

X

S

L

I

D

E

STH

P

R

O

E

C

T

D

E

L

T

E

E

F

O

R

A

M

CEAXNECCEUL

T

Hauptschalter

TE

F

F

O

Y

A

L

P

Sperrknopf

Menüanzeige

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

2

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

3

und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “DSC MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“FORMAT” und drücken Sie MENU/BRIGHT an. Das
Untermenü wird gezeigt.

Wählen Sie durch Drehen von MENU/BRIGHT

5

“EXECUTE” und drücken Sie MENU/BRIGHT an.
Während des Formatiervorganges erscheint die
Anzeige “FORMATING IN PROGRESS”. Nach
vollständiger Formatierung erscheint die Anzeige

“NO IMAGES STORED”.

• Soll die Formatierung unterbleiben, wählen Sie

durch Drehen von MENU/BRIGHT “CANCEL” und
drücken Sie MENU/BRIGHT an.

VORSICHT:

Während des Formatiervorganges NIEMALS eine
andere Funktion (z.B. Camcorder-Ausschaltung)
auslösen! Unbedingt das mitgelieferte Netz-/
Ladegerät verwenden, da im Camcorder­Speicher korrupte Daten entstehen können,
wenn die Batterieleistung während des
Formatiervorganges nachläßt. Wenn der
Camcorder-Speicher korrupte Daten enthält,
muß der Speicher erneut formatiert werden.

40 DE

ANSCHLÜSSE

Grundsätzliche Anschlüsse

Hier sind einige grundsätzliche Anschlußbeispiele aufgeführt. Beachten Sie bitte auch die zum Videorecorder
und TV-Gerät mitgelieferte Bedienungsanleitungen.

A. Anschluß an TV-Gerät oder Videorecorder mit SCART-Buchse für FBAS-Signal

An TV-Gerät oder

An AV

Kabelfilter

AV-Kabel

Buchsenabdeckung*

* Vor dem Kabelanschluß die Buchsenabdeckung abklappen.
** Der Audiokabelanschluß ist nicht erforderlich, wenn bei auf “ ” gestelltem Schalter VIDEO/DSC Einzelbilder

wiedergegeben werden.

[Mini/Cinch]
(mitgeliefert)

Weiß an
AUDIO L IN**

Rot an
AUDIO R IN**

Gelb an VIDEO

Videorecorder

Kabeladapter
(mitgeliefert)

Einstellung: CVBS

TV-

Gerät

Videorecorder

B. Anschluß an TV-Gerät oder Videorecorder mit Y/C-kompatibler SCART-Buchse

AV-Kabel
[Mini/Cinch]
(mitgeliefert)

Kabelfilter

An AV

An S

Kabelfilter

Buchsenabdeckung*

* Vor dem Kabelanschluß die Buchsenabdeckung abklappen.
** Der Audiokabelanschluß ist nicht erforderlich, wenn bei auf “ ” gestelltem Schalter VIDEO/DSC Einzelbilder

wiedergegeben werden.

S-Video-Kabel
(nicht mitgeliefert)

Gelb:
Nicht belegen

Weiß an
AUDIO L IN**

Rot an
AUDIO R IN**

An

An TV-Gerät oder
Videorecorder

Kabeladapter
(mitgeliefert)

Einstellung: Y/C

-IN

TV-

Gerät

Videorecorder

C.

Anschluß an TV-Gerät oder Videorecorder mit S-Video- und/oder Cinch-AV-Eingang

DE41

* Vor dem Kabelanschluß die Buchsenabdeckung abklappen.
** Der Audiokabelanschluß ist nicht erforderlich, wenn bei auf

“ ” gestelltem Schalter VIDEO/DSC Einzelbilder
wiedergegeben werden.

AV-Kabel
[Mini/Cinch]
(mitgeliefert)

Kabelfilter

An AV

An S

Kabelfilter

Buchsenabdeckung*

Stellen Sie sicher, daß alle Geräte ausgeschaltet

1

sind.

Verbinden Sie den Camcorder mit dem TV-Gerät

2

oder Videorecorder wie auf Seite 40 gezeigt.

Bei Verwendung eines Videorecorders: Weiter
bei Schritt 3
Andernfalls: Weiter bei Schritt 4

Verbinden Sie den Videorecorder-Ausgang mit

3

dem TV-Gerät-Eingang. Siehe hierzu die
Bedienungsanleitung des Videorecorders.

Schalten Sie Camcorder, Videorecorder und TV-

4

Gerät ein.

Schalten Sie den Videorecorder auf AUX-Betrieb

5

und das TV-Gerät auf VIDEO-Betrieb.

S-Video-Kabel
(nicht mitgeliefert)

Wenn das S-Video-Kabel
nicht verwendet wird.

←

Gelb an VIDEO IN

TV-

Gerät

Weiß an AUDIO L IN**

Rot an AUDIO R IN**

An S-VIDEO IN

An TV-Gerät oder
Videorecorder

Die folgenden Anzeigen können wahlweise auf dem
TV-Bildschirm eingeblendet werden . . .

•Datum/Zeit:

.... Im Menü für “DATE/TIME” den Status “ON”

oder “OFF” eingeben (墌 S. 32).

•Zeitcode:

.... Im Menü für “TIME CODE” den Status “ON”

oder “OFF” eingeben (墌 S. 32).

•Wiedergabe-Audiomodus-, Bandgeschwindigkeits-

und Bandlaufanzeige

ODER

Bildnummer/Gesamtbildzahl für D.S.C.­Wiedergabe

.... Geben Sie im Menü für “ON SCREEN” den

Status “LCD” oder “SIMPLE” ein (墌 S. 32).
Oder drücken Sie DISPLAY auf der
Fernbedienung (mitgeliefert).

Videorecorder

HINWEISE:

●

Es wird empfohlen, den Camcorder per Netz-/Ladegerät mit Spannung zu versorgen (墌 S. 7).

●

Bei Verwendung der Kabel muß das Kabelende mit dem Kabelfilter am Camcorder angeschlossen werden,
um Störeinstreuungen zu verringern.

●

Soll das Bild- und Tonsignal vom Camcorder ohne eingelegte Cassette geliefert werden, den Hauptschalter
auf “ ” oder “ ” stellen. Dann das TV-Gerät auf externen Eingang schalten.

●

Stellen Sie die TV-Lautstärke zunächst auf die Minimalposition, um das plötzliche Einsetzen des Camcorder-
Audiosignals zu vermeiden.

●

Falls das TV-Gerät oder die Lautsprecherboxen keine magnetische Abschirmung besitzen, auf ausreichenden
Abstand achten. Andernfalls wird das Wiedergabebild durch magnetische Einstreuungen gestört.

●

Den Videoausgangsschalter des Kabeldapters wie erforderlich einstellen:
Y/C : Bei Anschluß an ein TV-Gerät/einen Videorecorder mit S-Video-Kompatibilität.
CVBS : Bei Anschluß an ein TV-Gerät/einen Videorecorder ohne S-Video-Kompatibilität.

42 DE

Buchsenab­deckung*

An
DV OUT­Buchse

DV-Kabel**

Hauptschalter

An PC
(DIGITAL
PHOTO)

Kabelfilter

PC-Anschlußkabel
(mitgeliefert)

ANSCHLÜSSE

Spezielle Anschlüsse

Anschluß an einen Personal Computer

Von diesem Camcorder können Standbilder auf einen wie
gezeigt angeschlossenen PC übertragen werden. Hierzu
das mitgelieferte Software-Programm verwenden. Die
Übertragung ist gleichfalls möglich, wenn der PC mit einer
Steckkarte mit DV-Eingang ausgerüstet ist.

Stellen Sie sicher, daß alle Geräte ausgeschaltet sind.

1

Beim Anschluß des Camcorders am PC die gezeigten

2

Anschlußverbindungen einwandfrei herstellen.

Stellen Sie den Hauptschalter bei gedrückt gehalte-

3

nem Sperrknopf auf “ ”. Schalten Sie den PC ein.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb
mit Spannung versorgt werden (墌 S. 7).

●

Niemals gleichzeitig das PC-Anschlußkabel und das DV­Kabel am Camcorder anschließen. Ausschließlich das
für die zu verwendende Anschlußverbindung
erforderliche Kabel anbringen.

●

Die Datums- und Uhrzeitdatenanzeige kann nicht auf
den PC übertragen werden.

●

Siehe die Bedienungsanleitungen für die mitgelieferte
Software.

●

Siehe auch die Bedienungsanleitung der DV-kompatiblen
Capture-Karte.

An
DV-Buchse

PC mit eingebauter
Capture-Karte mit
DV-Anschluß

* Vor dem Kabelanschluß die Buchsenabdeckung

abklappen.

** Das zur Capture-Karte mitgelieferte DV-Kabel

verwenden.

An
RS-232C

PC

Buchsenab­deckung*

An DV OUT-

Buchse

Kabelfilter

Hauptschalter

DE43

DV-Anschlußverbindung mit einem
anderen Videogerät

Bei Anschluß an einem Digital-Drucker GV-DT3 (nicht
mitgeliefert) können Bilder ausgedruckt oder auf einen PC
übertragen werden. Zudem können Szenen auf ein
anderes Videogerät mit DV-Anschluß überspielt werden.
Dieser digitale Kopiervorgang (墌 S. 45) erfolgt praktisch
ohne Kopierverluste beim Bild- und Tonsignal.

Stellen Sie sicher, daß alle Geräte ausgeschaltet sind.

1

Stellen Sie die DV-Kabel-Anschlußverbindung wie

2

gezeigt her.

Verbinden Sie die PC-Buchse des Druckers mittels

3

des mitgelieferten PC-Anschlußkabels mit der
RS-232C-Schnittstelle des PC (falls noch nicht
geschehen).

An DV
IN-Buchse

Digital-Drucker

DV-Kabel

(nicht mitgeliefert)

PC

An
DV-Buchse

Videogerät mit
DV-Anschluß

An
PC-Buchse

Kabelfilter

PC­Anschlußkabel
(mitgeliefert)

An RS-232C

Stellen Sie den Hauptschalter bei gedrückt gehalte-

4

nem Sperrknopf auf “ ”. Schalten Sie alle
weiteren Geräte ein.

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb
mit Spannung versorgt werden (墌 S. 7).

●

Beim digitalen Kopierbetrieb kann dieser Camcorder
ausschließlich als Wiedergabegerät eingesetzt werden.
Die DV-Buchse des Camcorders arbeitet ausschließlich
als Signalausgang.

●

Wenn der mittels DV-Anschlußverbindung angeschlos­sene Camcorder auf Standbild, Zeitlupe oder
Bildsuchlauf geschaltet wird, tritt ein farbiger
Bildmosaikeffekt oder Bildausfall (schwarzes Bild) auf.

●

Siehe auch die Bedienungsanleitungen der anderen
verwendeten Geräte.

●

Als DV-Kabel muß Ausführung JVC VC-VDV204U (nicht
mitgeliefert) verwendet werden.

*Vor dem Kabelanschluß die Buchsenabdeckung

abklappen.

44 DE

Hauptschalter

An AV

KOPIERMODUS

Kopieren vom Camcorder zu einem
Videorecorder

Die Anschlüsse zwischen Camcorder und

1

Videorecorder wie links gezeigt herstellen. Siehe
auch Seite 40 und 41.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

2

und dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”. Schalten Sie den Videorecor­der ein und legen Sie jeweils eine geeignete Cassette
ein.

Schalten Sie den Videorecorder auf externen Eingang

3

(AUX) und hierauf auf Aufnahmepause.

Kabelfilter

Buchsenab­deckung**

Kabelfilter

S-Video-Kabel
(nicht mitgeliefert)

Videoausgangs­schalter
(Y/C, CVBS)

* Belegen, wenn der S-Video-Anschluß nicht

verwendet wird.

** Vor dem Kabelanschluß die

Buchsenabdeckung abklappen.

An S

AV-Kabel
[Mini/Cinch]
(mitgeliefert)

An AUDIO-,
VIDEO-* und

Für einen Video­recorder mit SCART­Buchse den mitgelie­ferten Kabeladapter
verwenden.

Videorecorder

(Aufnahmegerät)

TV-

Gerät

-IN- Buchse

Spielen Sie die im Camcorder eingelegte Cassette ab.

4

Drücken Sie kurz vor dem vorgesehenen Schnittstart­punkt die Taste 4/6 am Camcorder.

Drücken Sie am Camcorder die Taste 4/6 und

5

schalten Sie den Videorecorder auf Aufnahme.

Schalten Sie den Videorecorder auf Aufnahmepause

6

und drücken Sie am Camcorder die Taste 4/6.

Wiederholen Sie die Schritte 4 bis 6 wie erforderlich.

7

Schalten Sie nach dem letzten Schnitt Videorecorder
und Camcorder auf Stopp.

HINWEISE:

●

Vor dem Überspielstart sicherstellen, daß der TV­Bildschirm keine Camcorder-Anzeigen enthält.
Andernfalls werden die beim Überspielen
eingeblendeten Anzeigen mit aufgezeichnet.

Die folgenden Anzeigen können wahlweise auf dem TV­Bildschirm eingeblendet werden:

• Datum/Zeit:

..... Im Menü für “DATE/TIME” den Status “ON” oder “OFF”

eingeben (

• Zeitcode:

..... Im Menü für “TIME CODE” den Status “ON” oder “OFF”

eingeben (

• Wiedergabe-Audiomodus-, Bandgeschwindigkeits- und

Bandlaufanzeige

..... Geben Sie im Menü für “ON SCREEN” den Status “LCD”

oder “SIMPLE” ein (
auf der Fernbedienung.

●

Bei Verwendung der Kabel muß das Kabelende mit dem
Kabelfilter am Camcorder angeschlossen werden, um
Störeinstreuungen zu verringern.

●

Den Videoausgangsschalter des Kabeldapters wie erforderlich
einstellen:

Y/C : Bei Anschluß an ein TV-Gerät/einen Videorecorder mit

CVBS : Bei Anschluß an ein TV-Gerät/einen Videorecorder

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit
Spannung versorgt werden (

●

In Schritt 5 können Wiedergabezoom (墌 S. 50) oder
Wiedergabe-Bildeffekte (

墌 S. 32).

墌 S. 32).

墌 S. 32). Oder drücken Sie DISPLAY

S-Video-Kompatibilität.

ohne S-Video-Kompatibilität.

墌

S. 7).

墌

S. 51) eingesetzt werden.

DE45

Kopieren vom Camcorder zu einem Video­gerät mit DV-Anschluß (Digitalkopiermodus)

Szenen können vom Camcorder auf ein Videogerät mit
DV-Anschluß überspielt werden. Dieser digitale
Kopiervorgang erfolgt praktisch ohne jede Kopierverluste
beim Bild- und Tonsignal.

Hauptschalter

Buchsenab­deckung*

An
DV IN-Buchse

*Vor dem Kabelanschluß die Buchsenabdeckung

abklappen.

An
DV OUT-Buchse

Kabelfilter

DV-Kabel
(nicht mitgeliefert)

Videogerät mit
DV-Anschluß

Stellen Sie sicher, daß die Geräte ausgeschaltet sind.

1

Schließen Sie den Camcorder an dem Videogerät mit
DV-Anschluß mittels eines DV-Kabels wie gezeigt an.

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

2

und dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”. Schalten Sie den
Videorecorder ein und legen Sie jeweils eine
geeignete Cassette ein.

Schalten Sie das Aufnahmegerät auf Aufnahmepause.

3

Schalten Sie den Camcorder auf Wiedergabe und

4

kurz vor dem Anfang des vorgesehenen
Zuspielmaterials mit Taste 4/6 auf Standbild.

Schalten Sie das Aufnahmegerät auf Aufnahme und

5

den Camcorder mit dessen Taste 4/6 auf
Wiedergabe.

Schalten Sie das Aufnahmegerät auf Aufnahmepause

6

und drücken Sie am Camcorder die Taste 4/6.

Wiederholen Sie die Schritte 4 bis 6 wie erforderlich.

7

HINWEISE:

●

Der Camcorder sollte nach Möglichkeit im Netzbetrieb mit Spannung versorgt werden (墌 S. 7).

●

Wird die Fernbedienung verwendet und sind Aufnahme- und Wiedergabegerät von JVC, führen beide Geräte
den gleichen Bedienschritt aus. Um dies zu verhindern, die Bedienelemente an beiden Geräten verwenden.

●

Beim digitalen Kopierbetrieb kann dieser Camcorder nur an ein anderes Gerät angeschlossen werden.

●

Wird bei Überspielbetrieb ein unbespielter oder beeinträchtigter Bandabschnitt erfaßt, kann der
Überspielvorgang ggf. abgebrochen werden, so daß diese Bildbeeinträchtigung nicht mit aufgenommen wird.

●

Auch bei korrekt angebrachtem DV-Kabel kann ggf. in Schritt 4 Bildausfall auftreten. In diesem Fall die Geräte
ausschalten und erneut alle Anschlüsse herstellen.

●

Auch wenn bei Wiedergabe auf Wiedergabe-Zoom (墌 S. 50), Wiedergabe-Bildeffekte (墌 S. 51) oder
Schnappschuß geschaltet wird, gibt die Buchse DV OUT ausschließlich das auf Band aufgezeichnete
Originalsignal ab.

●

Als DV-Kabel muß Ausführung JVC VC-VDV204U (nicht mitgeliefert) verwendet werden.

46 DE

Hauptschalter

Aufnahme­Start/Stopp-Taste

Rückspultaste (

VIDEO/DSC-Schalter (Der LCD-Monitor
muß aufgeklappt sein.)

F

F

O

Y

A

L

P

Sperrknopf

2

)

Vorspultaste (

3

KOPIERMODUS

(Forts.)

Bild-Kopieren vom Camcorder-Speicher auf
Band

Im Camcorder-Speicher enthaltene Bilder können auf
Band kopiert werden.

Legen Sie eine Cassette ein (墌 S. 10).

1

Spielen Sie das Band ab, um die Bandstelle zu

2

bestimmen, an der die Bildaufnahme erfolgen soll. An
der gewünschten Bandstelle das Band stoppen.

Stellen Sie den Schalter VIDEO/DSC auf “ ” und

3

dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Um das zu kopierende Bild auszuwählen, können Sie

4

die Index-Wiedergabe (墌 S. 35) oder die Tasten
bzw. 3 verwenden.

Schalten Sie mit der Aufnahme-Start/Stopp-Taste auf

5

Kopierbereitschaft. Die Meldung “TO COPY TO TAPE
PUSH START/STOP” erscheint.

)

Drücken Sie zum Kopieren bei gezeigter Meldung die

6

Aufnahme-Start/Stopp-Taste. Das gewählte Bild wird
für ca. 5 Sekunden auf Band aufgezeichnet.

• Nach vollständigem Kopiervorgang erscheint die
Anzeige .

HINWEIS:

Falls die eingelegte Cassette schreibgeschützt
(Aufnahmeschutzschieber auf SAVE) ist, erscheint die
Meldung “COPYING FAILED”, wenn die Aufnahme-Start/
Stopp-Taste in Schritt 5 gedrückt wird.

2

Anzeige

TPOUSCHOPSYTATROT/TSATPOE

P

R

4E4C4

MODE-Taste

SNAPSHOT-Taste

MENU/
BRIGHT­Wählrad

V

I

O

D

E

T

E

U

1

R

R

N

N

U

S

O

D

M

O

D

B

I

1

2

M

T

O

D

N

C

S

Y

O

H

R

C

E

R

D

M

E

O

C

O

P

Wiedergabe-/Pausentaste (

M
E

E

YENOUN

Hauptschalter

F

F

O

Y

A

L

P

Sperrknopf

4

/6)

DE47

Bild-Kopieren vom Band auf den
Camcorder-Speicher

Auf Band gespeicherte Bilder können auf den Camcorder­Speicher kopiert werden.

Legen Sie eine Cassette ein (墌 S. 10).

1

Stellen Sie den Schalter VIDEO/DSC auf “VIDEO”

2

und dann den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Drücken Sie zum Menüaufruf MENU/BRIGHT an.

3

Wählen Sie durch Drehen von MENU/BRIGHT “ ”
und drücken Sie hierauf MENU/BRIGHT an. Das
Menü “VIDEO MENU” erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT

4

“ COPY” und drücken Sie hierauf MENU/
BRIGHT an, um das Untermenü aufzurufen. Wählen

Sie “ON” und drücken Sie “MENU/BRIGHT” an.
Damit ist die Einstellung abgeschlossen.

Zum Schließen des Menüs drücken Sie MENU/

5

BRIGHT bei auf “1RETURN” gesetztem

Leuchtbalken zweimal an. Die normale
Bildschirmanzeige erscheint.

Schalten Sie mit Taste 4/6 auf Wiedergabe und in

6

der Szene mit dem vorgesehenen Zuspielmaterial wie
erforderlich auf Standbild.

Wählen Sie mit Taste MODE den Schnappschuß-

7

modus zur Bildaufnahme im Camcorder-Speicher.

VIDEO/DSC-Schalter (Der LCD-Monitor
muß aufgeklappt sein.)

Anzeige

SP

6

Zum Kopierstart SNAPSHOT drücken. Das gezeigte

8

Bild wird auf der MultiMediaCard abgespeichert.

•Während des Kopiervorganges blinkt die Anzeige
“ ”.

HINWEISE:

●

Falls der Camcorder-Speicher voll ist, erscheint die
Meldung “COPYING FAILED”, wenn die Taste SNAP-
SHOT in Schritt 8 gedrückt wird.

●

Soll ein im WIDE-Modus (墌 S. 24) auf Band
aufgezeichnetes Bild auf den Camcorder-Speicher
kopiert werden, wird das WIDE-Kennungssignal nicht mit
kopiert.

●

Sollen für das zu kopierende Videobild Bildeffekte
eingesetzt werden, bis zum Schritt 8 die mitgelieferte
Fernbedienung (墌 S. 51) verwenden.

48 DE

VERWENDUNG DER FERNBEDIENUNG

Die Vollfunktions-Fernbedienung ist für diesen Camcorder
und die grundsätzlichen Laufwerksfunktionen Ihres

1

3

Riegel

+

2

–

–

+

Videorecorders (Wiedergabe, Stopp, Pause, Umspulen vor­/rückwärts) ausgelegt. Zudem sind zusätzliche
Wiedergabefunktionen verfügbar.

Einlegen der Batterien

In die Fernbedienung müssen 2 Batterien (AAA/R03)
eingelegt werden. Siehe “Allgemeine Batterie­Sicherheitshinweise” auf Seite 73.

Den Batteriefachdeckel wie gezeigt bei angedrücktem

1

Riegel nach oben abnehmen.

Zwei Batterien (AAA/R03) polrichtig einlegen.

2

Den Batteriefachdeckel wieder einwandfrei

3

anbringen.

Fernbediensensor

Wirkungsbereich des
Fernbediensignals

5m

30°

Bei Gebrauch die Fernbedienung unbedingt auf den
Fernbediensensor des Camcorders ausrichten. Die
Abbildung zeigt den Wirkungsbereich der
Fernbedienung in geschlossenen Räumen.
Bei Außenaufnahmen oder wenn der
Fernbediensensor direkter Sonneneinstrahlung oder
einer anderen sehr hellen Lichtquelle ausgesetzt ist,
kann die Übertragung des Fernbediensignals
behindert werden, bzw. können Fehlfunktionen
auftreten.

30°

DE49

10

2

4

6
8

Tasten

1 Fernbediensignal-Fenster
2 Zoomtasten (T/W)
3 Anzeigetaste (DISPLAY)
4 Versetzungstaste (SHIFT)
5 Zeitlupentasten

(vorwärts/rückwärts) (SLOW)
Links/rechts-Tasten

6 Rückspultaste (REW)

7 Fader-/Wischblendentaste
8 Effekt-Ein/Aus-Taste
9 Effekttaste (EFFECT)
0 Pause-Eingang (PAUSE IN)
! Aufnahme-Start/Stopp-Taste

(START/STOP)

@ Herstellercode-Einstelltaste
# Schnappschußtaste (SNAPSHOT)
$ Aufwärtstaste

Insert-Taste* (INSERT)

% Abwärtstaste

Nachvertonungstaste (A.DUB)

^ Wiedergabetaste (PLAY)

& Vorspultaste (FF)

* Stopptaste (STOP)

( Pausentaste (PAUSE)
) Random Assemble-Schnitt-Tasten

(R.A.EDIT)

(FADE/WIPE)

(EFFECT ON/OFF)

(MBR SET)

!

3

@

#

5

$

%
7
9

^

&

*

(

)

Funktionen

Camcorder-Hauptschalter in
Position “ ” oder “ ”.

Gibt das Fernbediensignal ab.
Ein-/Auszoomen (墌 S. 18)

—
—
—

—
—

—
—
—
—

Funktion wie bei der Aufnahme-Start/Stopp-Taste des Camcorders.

—

Funktion wie bei der SNAPSHOT-Taste am Camcorder.

—

—
—

—

—

—

—
—

Camcorder-Hauptschalter in Position

”.

“

Ein-/Auszoomen (

墌 S. 41, 44, 53
墌 S. 50, 52
墌 S. 50

墌 S. 50

• Rückspulen/Bildsuchlauf rückwärts
(

墌 S. 31)

• Bildet das vorherige Camcorder-Speicher­Bild ab (

墌 S. 34)
墌 S. 54
墌 S. 51
墌 S. 51
墌 S. 53

墌 S. 52

墌 S. 50

—

墌 S. 50
墌 S. 58

• Wiedergabestart (

• Startet die Diashow (墌 S. 36)

• Vorspulen/Bildsuchlauf vorwärts (

• Bildet das nachfolgende Camcorder-

Speicher-Bild ab (

• Stopp (

墌 S. 31)

• Stoppt die Diashow (

墌 S. 50)

Pause (

墌 S. 52 – 57

墌 S. 50)

墌 S. 31)

墌 S. 31)

墌 S. 34)

墌 S. 36)

* Diese Funktion ist bei diesem Camcorder nicht verfügbar.

50 DE

Zoomtasten

Links-/SLOW-

Rückwärts-Taste

Rechts-/SLOW-

Vorwärts-Taste

Normale
Wiedergabe

Fernbediensensor

SHIFT

VERWENDUNG DER FERNBEDIENUNG

T drücken

Aufwärtstaste

Abwärtstaste

PLAY
PAUSE

STOP

FUNKTION:

AUFGABE

Video-Zeitlupenwiedergabe in Vorwärts- oder
Rückwärtsrichtung.

BEDIENUNG:

1) Zur Umschaltung von normaler Wiedergabe auf

Zeitlupenwiedergabe erst mit PAUSE (6) auf
Standbild schalten und dann SLOW (9 oder 0) für
mindestens 2 Sekunden gedrückt halten.
Nach ca. 1 Minute Zeitlupe rückwärts bzw. 2
Minuten Zeitlupe vorwärts wird automatisch auf
normale Wiedergabe umgeschaltet.

䡲 Zum Beenden der Zeitlupenwiedergabe die Taste

PLAY (4) betätigen.

HINWEISE:

●

Bei der Zeitlupenwiedergabe kann infolge der
digitalen Bildbearbeitung ein leichter Mosaikeffekt
auftreten.

●

Nach Betätigen der Taste SLOW (9 oder 0) kann für
einige Sekunden ein Standbild gezeigt werden, gefolgt
von einem Blausignal. Dies ist keine Fehlfunktion.

●

Zwischen gewählter und tatsächlicher Zeitlupenstart­Bandstelle kann ein leichter Versatz auftreten.

●

Bei Zeitlupenwiedergabe können Bildbeeinträch­tigungen, wie eine unruhige Bildwiedergabe, insbe­sonders bei unbewegten Motiven, auftreten. Dies ist
keine Fehlfunktion.

●

Bei Zeitlupenwiedergabe mit Taste PAUSE
Pause schalten.

Zeitlupenwiedergabe

(Forts.)

(6)

auf

FUNKTION:

Einzelbild-Weiterschaltung

AUFGABE:

Ermöglicht Video-Bildsuchlauf in Einzelbildschritten.

BEDIENUNG:

1) Zur Umschaltung von normaler Wiedergabe auf

Einzelbild-Weiterschaltung erst mit PAUSE (6) auf
Standbild schalten und dann SLOW (9 oder 0)
wiederholt antippen, um Einzelbilder in Vorwärts-
oder Rückwärtsrichtung weiterzuschalten.

FUNKTION:

Zur Versetzung des
Bildausschnittes bei
gedrückt gehaltener
Taste SHIFT die Taste

) (rechts) betätigen.

(

Wiedergabe-Zoom

AUFGABE:

Ermöglicht die bis zu 10fache Wiedergabevergrößerung.

BEDIENUNG:

1) Die Wiedergabe mit Taste PLAY (4) starten.

2) Die Zoomtasten (T/W) der Fernbedienung verwenden. Sicherstellen, daß die Fernbedienung auf den
Fernbediensensor am Camcorder weist. Mit Taste T kann eingezoomt werden.

3) Bei gedrückt gehaltener Taste SHIFT können mit den Tasten (links), (rechts), (oben) und
(unten) verschiedene Bildausschnitte zur Vergrößerung ausgewählt werden.

䡲 Zur weiteren Wiedergabe ohne Zoomeffekt die Taste W drücken, bis normale Bildwiedergabe erfolgt.

Oder erst STOP (5) und dann PLAY (4) drücken.

HINWEISE:

●

Die Zoomfunktion kann auch bei Zeitlupe und Standbild eingesetzt werden.

●

Die Bildqualität kann infolge der digitalen Bildsignalbearbeitung beeinträchtigt werden.

P4LOA

YFBACK

F
1
2
3
4
5

DE51

E

F

F

E

C

T

C

L

A

S

S

I

C

M

O

N

S

E

P

S

T

R

V

I

D

LM

O

T

O

N

E

I

A

O

B

E

E

O

E

CFHIO

Fernbediensensor

PLAYBACK
EFFECT-Menü

FUNKTION:

Wiedergabe-Bildeffekte

AUFGABE:

Ermöglicht die Hinzufügung eines Bildspezialeffekts bei
der Video-Wiedergabe.

BEDIENUNG:

1) Die Wiedergabe mit Taste PLAY (4) starten.

2) Sicherstellen, daß die Fernbedienung auf den

Fernbediensensor am Camcorder weist. Dann die
Taste EFFECT drücken. Das Menü “PLAYBACK
EFFECT” erscheint.

3) Durch wiederholtes Antippen der Taste EFFECT den

Leuchtbalken auf den gewünschten Effekt versetzen.
Die angewählte Funktion wird aktiviert. Das Menü
erlischt nach 2 Sekunden.

䡲 Soll der gewählte Effekt deaktiviert werden, auf der

Fernbedienung die Taste EFFECT ON/OFF betätigen.
Bei erneutem Drücken ist der Effekt wieder verfügbar.

䡲 Soll ein anderer Effekt verwendet werden, nochmals

wie ab Schritt 2 oben beschrieben vorgehen.

HINWEISE:

●

Bei einigen Bildeffekten sind die Schnappschuß-
Modi “Multi Analyzer 4” und “Multi Analyzer 9”
(墌 S. 16) nicht verfügbar.

●

Die bei Wiedergabe verfügbaren Bildeffekte sind
“CLASSIC FILM”, “MONOTONE”, “SEPIA”,
“STROBE”und “VIDEO ECHO”. Diese Bildeffekte

arbeiten wie bei der Aufnahme (墌 S. 28).

PLAY

EFFECT

EFFECT ON/OFF

52 DE

SHIFT

VERWENDUNG DER FERNBEDIENUNG

Videorecorder

(Aufnahme)

3

1
6

789`

VIDEORECORDER-CODE-ÜBERSICHT

VIDEO­RECORDER­HERSTELLER

AKAI

BLAUPUNKT
FERGUSON

GRUNDIG 1 4

HITACHI 6 6

JVC 9 1

A
B
C

MITSUBISHI 6 7

NEC 3 7

PANASONIC 1 3

TASTEN

(A) (B)

6 2
6 4
7 7

1 3

9 7
9 8
3 2

3 4

6 3

9 6
9 3

6 8

3 8

1 7
1 1
9 4
1 8

VIDEO­RECORDER­HERSTELLER

PHILIPS

SANYO 3 6

SELECO,
REX

SHARP 1 5

SONY

THOMSON,
TELEFUNKEN,
SABA,
NORDMENDE

TOSHIBA 6 9

MBR SET

4

2
5

TASTEN

(A) (B)

1 9
9 5
1 1
9 4
9 1
9 6
1 2
3 3
7 2




3 5
9 1

9 6

1 `
6 5

6 `
3 9
3 1



9 1
9 6
9 7
3 2

6 1

(Forts.)

Random Assemble-Schnitt
(Schnittcomputer)

Der Schnittbetrieb kann deutlich vereinfacht werden,
da der als Wiedergabegerät eingesetzte Camcorder 8
beliebige Szenen speichern kann, die in der
vorbestimmten Reihenfolge automatisch zum
Videorecorder überspielt werden. Diese
Schnittcomputerfunktion wird erleichtert, wenn die
“Multi Brand”-Fernbedienung auf den Videorecorder­Fernbediencode eingestellt ist (siehe Videorecorder­Code-Übersicht). Andernfalls kann der Videorecorder
manuell bedient werden.
Vor dem Gebrauch sicherstellen, daß Batterien in der
Fernbedienung eingelegt sind (墌 S. 48).

GEBEN SIE DEN VIDEORECORDER­FERNBEDIENCODE EIN

Schalten Sie den Videorecorder aus und richten
Sie die Fernbedienung auf dessen Infrarot-

1

Empfangssensor. Halten Sie nun die Taste MBR
SET gedrückt und betätigen Sie unter

Bezugnahme auf die Videorecorder-Code­Übersicht zunächst Taste (A) und hierauf Taste
(B).
Der zweistellige Code wird automatisch
abgespeichert, sobald Sie die Taste MBR SET
loslassen und der Videorecorder sich
einschaltet.

Der Videorecorder muß eingeschaltet sein. Bei
gedrückt gehaltener Taste SHIFT können Sie nun

2

die gewünschte Funktion fernbedienen: PLAY,
STOP, PAUSE, FF, REW und VCR REC STBY
(letztere arbeitet auch, wenn Taste SHIFT nicht
gedrückt gehalten wird).

Nun sind Sie für den Ramdom Assemble­Schnitt vorbereitet.

WICHTIG

Obwohl die Multi Brand-Fernbedienung mit
Videorecordern der Firma JVC und anderer
Hersteller kompatibel ist, kann sie ggf. für Ihren
Videorecorder nicht oder nur eingeschränkt
geeignet sein.

HINWEISE:

●

Wenn Ihr Videorecorder in Schritt 1 nicht
eingeschaltet wird, sollten Sie einen anderen
Videorecorder-Code ausprobieren.

●

Bei einigen Videorecorder-Geräten ist die
Einschaltung in Schritt 1 nicht möglich. In diesem
Fall den Videorecorder per Hand einschalten und
Schritt 2 ausführen.

●

Falls mit der Fernbedienung keine Funktion am
Recorder steuerbar ist, müssen die Bedienelemente
am Recorder verwendet werden.

●

Wenn die Batterien der Fernbedienung entladen
sind, wird die abgespeicherte Code-Eingabe
gelöscht. Neue Batterien einlegen und erneut den
Videorecorder-Code eintippen.

Buchsenab­deckung**

An S

An AV

Kabelfilter

An J­Anschluß
(EDIT)

STELLEN SIE DIE ERFORDERLICHEN
ANSCHLÜSSE HER

Siehe auch Seite 40 und 41.

Bei Anschluß an einen JVC Video-Recorder mit

1

Fernsteuer-Pause-Eingang . . .

... Schließen Sie das Schnittsteuerkabel an die

Fernsteuer-PAUSE-Buchse an.

Bei Anschluß an einen JVC Video-Recorder mit
R.A.EDIT-Buchse (ohne Fernsteuer-Pause-Eingang) . . .

... Schließen Sie das Schnittsteuerkabel an die

Buchse R.A.EDIT an.

Bei Anschluß an einen Videorecorder ohne obige
Anschlußmöglichkeit . . .

... Schließen Sie das Schnittsteuerkabel an die

Pause-Eingangs-Buchse der Fernbedienung an.

DE53

Kabelfilter

S-Videokabel
(nicht
mitgeliefert)

An AUDIO-,
VIDEO*- und

-IN-Buchse

Videoausgangs­schalter
(Y/C, CVBS)

Videorecorder

(Aufnahmegerät)

TV-Gerät

* Belegen, wenn der S-Video-Anschluß nicht

verwendet wird.

** Vor Kabelanschluß öffnen.

AV-Kabel
[Mini/Cinch]
(mitgeliefert)

Schnittsteuerkabel
(mitgeliefert)

Für einen Video­recorder mit
SCART-Buchse den
mitgelieferten Kabel­adapter verwenden.

An
Fernbedien-Pause
oder R.A.EDIT

An PAUSE IN

DISPLAY

WICHTIG FÜR SCHNITTSTEUER­KABEL

Stets das mit dem Kabelfilter versehene
Kabelende (Stecker mit drei Stiftkontakt­ringen) am Camcorder anschließen.

Legen Sie eine Cassette in den Camcorder ein. Stellen

2

Sie den Schalter VIDEO/DSC auf “VIDEO” und dann
den Hauptschalter bei gedrückt gehaltenem
Sperrknopf auf “ ”.

Schalten Sie den Videorecorder ein, legen Sie eine

3

bespielbare Cassette ein und schalten Sie auf externes
Eingangssignal (AUX-Betrieb) (siehe die
Bedienungsanleitung des Videorecorders).

HINWEISE:

●

Vor dem Random Assemble-Schnitt sicherstellen, daß der
TV-Bildschirm keine Camcorder-Anzeigen enthält.
Andernfalls werden diese Anzeigen bei der Random
Assemble-Schnittaufnahme mit aufgezeichnet.

Die folgenden Anzeigen können wahlweise auf dem TV­Bildschirm eingeblendet werden:

•Datum/Zeit:

.... Im Menü für “DATE/TIME” den Status “ON” oder

“OFF” eingeben (墌 S. 32).

•Zeitcode:

.... Im Menü für “TIME CODE” den Status “ON” oder

“OFF” eingeben (墌 S. 32).

•Wiedergabe-Audiomodus-, Bandlauf- und

Bandgeschwindigkeitsanzeige

.... Geben Sie im Menü für “ON SCREEN” den Status

“LCD” oder “SIMPLE” ein (墌 S. 32). Oder drücken
Sie DISPLAY auf der Fernbedienung.

●

Bei Verwendung der Kabel muß das Kabelende mit dem
Kabelfilter am Camcorder angeschlossen werden, um
Störeinstreuungen zu verringern.

●

Den Videoausgangsschalter des Kabeladapters wie
erforderlich einstellen:
Y/C : Bei Anschluß mit S-Video-Kabel an ein TV-Gerät/

einen Videorecorder mit S-Video-Kompatibilität.

CVBS : Bei Anschluß mit AV-Kabel an ein TV-Gerät/einen

●

Videorecorder ohne S-Video-Kompatibilität.
Bei Verwendung eines Videorecorders mit DV-Anschluß
kann anstelle der S-Video- oder AV-Anschlußverbindung
die DV-Anschlußverbindung mittels DV-Kabel (nicht
mitgeliefert) verwendet werden.

FORTSETZUNG NÄCHSTE SEITE

54 DE

Schnittszene

VERWENDUNG DER FERNBEDIENUNG

WÄHLEN SIE GEEIGNETE SCHNITTSZENEN AUS

(Forts.)

N

I

U

T

M

ODE

:

1

––

2
3
4
5
6
7
8

TTIOM

EDIT IN/OUT

HINWEISE:

●

Auf ausreichende Länge (Zeitabstand zwischen Einstieg und Ausstieg) der Schnittszenen achten.

●

Wenn die Suche nach einem Schnitteinstieg die Dauer von 5 Minuten überschreitet, beendet der Videorecorder die
Aufnahmebereitschaft, so daß keine Schnittaufnahme möglich ist.

●

Wenn vor oder nach dem Einstieg/Ausstieg unbespielte Bandabschnitte vorliegen, kann die Schnittaufnahme “Blue
Screen”-Abschnitte enthalten.

●

Da die Zeitcode-Daten nur in Sekundengenauigkeit erfaßt werden, kann zwischen Gesamtzeitanzeige und
tatsächlicher Schnittaufnahme-Gesamtzeit eine leichte Abweichung auftreten.

●

Bei Ausschaltung des Camcorders werden alle Schnittspeicherungen gelöscht.

●

Bei Verwendung des Sepia- oder Schwarzweiß-Bildeffektes kann der Bildüberblendeffekt bzw. die Ein-/Ausblendung
(schwarzer oder weißer Fader) nicht eingesetzt werden. Wenn dies versucht wird, blinkt die zugehörige Anzeige.
Sobald der nächste Einstieg abgespeichert wird, wird der Effekt gelöscht. Wenn Sie diese Effekte kombinieren
möchten, müssen Sie den Sepia- oder Schwarzweiß-Bildeffekt bereits bei der Aufnahme einsetzen. Hierauf können
Sie für diese Schnittaufnahme den Bildüberblendeffekt oder den schwarzen oder weißen Fader einsetzen.

●

Beim Random Assemble-Schnitt mit DV-Kabelanschluß können Fader/Wischblenden und AE-Programm-Bildeffekte
nicht verwendet werden.

~

–

–

~
~
~
~
~
~
~

E

C–O–D

EO–

L

T

A

FADE/WIPE

EFFECT

:

–

–0–

:

0

0

0

Fernbediensensor

CANCEL

R.A.-Schnitt-Menü

PLAY

R.A.EDIT
ON/OFF

Richten Sie die Fernbedienung auf den
Fernbediensensor am Camcorder aus. Drücken Sie

4

dann auf der Fernbedienung erst PLAY (4) und dann
R.A.EDIT ON/OFF.

Das R.A.-Schnitt- Menü erscheint.

Wenn Sie mit Fader/Wischblende einblenden, drücken
Sie die Taste FADE/WIPE auf der Fernbedienung.

5

•Die Fader-/Wischblenden-Anzeigen können durch
wiederholtes Antippen der Taste nacheinander
abgerufen werden.

•Beim ersten Schnitteinstieg kann nicht mit Bild­Wischblende oder weich überblendet werden.

Drücken Sie an der Einstiegsposition die Taste EDIT

IN/OUT auf der Fernbedienung. Die Schnittein-

6

stiegsdaten werden im R.A.Schnitt-Menü eingefügt.

Drücken Sie an der Ausstiegsposition die Taste EDIT

IN/OUT. Die Schnittausstiegsdaten werden im

7

R.A.Schnitt-Menü eingefügt.

Wenn Sie mit Fader/Wischblende ausblenden,
drücken Sie die Taste FADE/WIPE.

8

•Die Fader-/Wischblenden-Anzeigen können durch
wiederholtes Antippen der Taste nacheinander
abgerufen werden.

•Der für einen Schnittausstieg gewählte Fader-/
Wisch-Effekt gilt automatisch für den Einstieg der
nächsten Schnittszene.

•Am Ende der letzten Schnittszene können Bild­Wischblenden oder der weiche Überblendeffekt
nicht eingesetzt werden.

•Die Fader-Effekt-Zeit wird automatisch für die
Schnittgesamtzeit berücksichtigt (dies ist nicht für
die Bild-Überblend-Effekte erforderlich).

Wenn Sie einen Wiedergabe-Bildeffekt verwenden,
drücken Sie die Taste EFFECT (墌 S. 51).

9

Wiederholen Sie die Schritte 6 bis 9 wie erforderlich.

10

•Zur Korrektur eines Einstiegs oder Ausstiegs die Taste

CANCEL auf der Fernbedienung drücken. Die
Löschung erfolgt rückwirkend, jeweils ab dem
zuletzt gespeicherten Einstieg/Ausstieg.

•Falls kein Fader-/Wischeffekt oder AE-Programm­Bildeffekt eingesetzt wird, müssen nur die Schritte 6
und 7 wiederholt ausgeführt werden.

Aufnahme-Start/Stopp-Taste

O

N

I

:

1
2
3

–––

4
5

6

–

7
8

TTIOM

EDIT IN/OUT

~

0

0

2

5

:

~

0

7

1

8

:

~

0

3

3

3

:

~

0

9

3

0

:

~

1

5

5

5

:

~

–

–

–

–

~
~

E

C

O

D

E

L

T

A

FADE/WIPE

EFFECT

REW

CANCEL

0
0
0
1
1

1

U

T

M

O

DE

:

2

–

–

0

5

:

–

–

8

–

–

3

1

:

5

5

3

:

3

1

5

:

–

–

–

6

6
9

Fernbediensensor

–

2

0

:

3

0

:

3

9

R.A.-Schnitt-Menü

STOP

PAUSE
R.A.EDIT

ON/OFF
VCR REC

STBY

DE55

AUTOMATISCHE VIDEORECORDER­SCHNITTAUFNAHME

Spulen Sie das Band im Camcorder zum Beginn der

11

gewünschten Schnittszene und drücken Sie die Taste
PAUSE (6).

Drücken Sie die Taste VCR REC STBY (q6) auf der

12

Fernbedienung, die auf den Videorecorder­Fernbediensensor ausgerichtet sein muß, oder
schalten Sie den Videorecorder manuell auf
Aufnahmepause.

Drücken Sie die Aufnahme-Start/Stopp-Taste des

13

Camcorders. Alle Schnittszenen werden in der
abgespeicherten Reihenfolge überspielt.

•Mit Taste START/STOP auf der Fernbedienung kann
der Schnittvorgang nicht ausgelöst werden.

•Bei vollständiger Schnittaufnahme schaltet der
Camcorder auf Pause und der Videorecorder auf
Aufnahmepause.

•Wenn kein Schnitt-Ausstieg abgespeichert wird,
wird das Band automatisch bis zum Bandende

überspielt.

•Wird während der automatischen Schnittaufnahme

am Camcorder ein Bedienschritt vorgenommen,
wechselt der Videorecorder auf Aufnahmepause
und der automatische Schnittvorgang wird
abgebrochen.

Schalten Sie am Camcorder und am Videorecorder

14

auf Stopp.
Zur Löschung der Random Assemble-Schnitt­Zähleranzeige die Taste R.A.EDIT ON/OFF auf der
Fernbedieneinheit drücken.

HINWEISE:

●

Durch Drücken der Taste R.A.EDIT ON/OFF auf der
Fernbedienung werden alle R.A.-Schnittdaten gelöscht.

●

Ist beim Schnittbetrieb das Schnittsteuerkabel an der
Pause-Fernbedienbuchse der Fernbedienung
angeschlossen, muß die Fernbedienung auf den
Fernbediensensor des Videorecorders ausgerichtet sein.
Stellen Sie sicher, daß der Signalpfad nicht (durch
Personen, Gegenstände etc.) unterbrochen wird.

●

Wenn auf einem Band der gleiche Zeitcode mehrfach
vorliegt (墌 S. 19), sind Funktionsbeeinträchtigungen
beim Random Assemble-Schnitt möglich.

56 DE

Schnittszene 1

I

1

–

–

––

2
3
4
5
6
7
8

TTIOM

E

T

A

L

Videorecorder

N

U

T

:

~
~
~
~
~
~
~
~

:

C–O–D

EO–

–

:

0

0

(Aufnahme)

Fernbediensensor

VERWENDUNG DER FERNBEDIENUNG

Erhöhte Schnittgenauigkeit

M

ODE

R.A.-Schnitt-Menü

–0–

0

TV-

Gerät

Je nach Videorecordermodell kann der Wechsel von
Aufnahmepause auf Aufnahme leicht verzögert erfolgen.
Selbst wenn Camcorder und Videorecorder den
Schnittvorgang zeitgleich auslösen, kann infolge dieser
Ver zögerung ein minimaler Abschnitt der Schnittszene
fehlen oder nicht beabsichtigtes Aufnahmematerial
hinzugefügt werden. Wir empfehlen, den Zeitversatz
zwischen Videorecorder und Camcorder zu überprüfen
und hierauf die Videorecorder-Camcorder-Synchronisation
entsprechend zu korrigieren.

ZEITVERSATZMESSUNG (ZWISCHEN
VIDEORECORDER UND CAMCORDER)

Spielen Sie das Band im Camcorder ab und richten

1

Sie die Fernbedienung auf den Fernbediensensor des
Camcorders. Drücken Sie hierauf die Taste R.A.EDIT
ON/OFF.
Das R.A.-Schnitt-Menü erscheint.

Geben Sie nur den Einstieg für Schnittszene 1 ein.

2

Um die Zeitverzögerung zwischen Camcorder­Wiedergabestart und Videorecorder-Aufnahmestart zu
überprüfen, sollten Sie einen Szenenwechsel als
Einstieg wählen.

Spielen Sie die aufgenommene Szene ab.

3

•Wenn die Aufnahme Bildmaterial der
vorhergehenden Szene enthält, führt der
Videorecorder den Wechsel von Aufnahmepause zu
Aufnahme zu schnell durch.

•Wenn in der Aufnahme Bildmaterial der neuen
Szene fehlt, führt der Videorecorder den Wechsel
von Aufnahmepause zu Aufnahme langsam durch.

(Forts.)

R.A.EDIT
ON/OFF

MENU/BRIGHT-Wählrad

Anzeige

O

M

ENU

V

I

D

E

R

1

E

T

U

R

N

O

S

M

O

D

E

U

N

D

M

O

1

2

D

E

B

I

T

S

Y

N

C

H

R

E

C

M

+

O

R

D

E

O

C

O

P

Y

1.0

DE57

ZEITVERSATZAUSGLEICH ZWISCHEN
VIDEORECORDER UND CAMCORDER

Richten Sie die Fernbedienung auf den

4

Fernbediensensor am Camcorder und drücken Sie
erst R.A.EDIT ON/OFF, so daß das R.A.-Schnitt-Menü
erlischt, und dann MENU/BRIGHT an. Die Menütafel
erscheint.

Wählen Sie durch Drehen von MENU/BRIGHT “ ”

5

und drücken Sie MENU/BRIGHT an. Das Menü
“VIDEO MENU” erscheint.
Wählen Sie durch Drehen von MENU/BRIGHT
“SYNCHRO” und drücken Sie MENU/BRIGHT an.

Der zugehörige Einstellbereich wird markiert.

Je nach festgestelltem Zeitversatz (墌 S. 56) kann nun

6

die Recorder-Umschaltung beschleunigt (MENU/
BRIGHT in Richtung “+” drehen) oder verlangsamt

(MENU/BRIGHT in Richtung “–” drehen) werden.
Die Einstellung erfolgt in 0,1-Sekunden-Schritten im
Bereich von –1,3 bis +1,3 Sekunden.
Drücken Sie zum Abschluß der Einstellung MENU/

BRIGHT an.

Fernbediensensor

Videorecorder

(Aufnahme)

R.A.EDIT
ON/OFF

TV-

Gerät

Wählen Sie durch Drehen von MENU/BRIGHT

7

“1RETURN” und drücken Sie MENU/BRIGHT

zweimal kurz an.
Nun können Sie den Random Assemble-Schnitt,
beginnend bei Schritt 4 von Seite 54, durchführen.

HINWEISE:

●

Vor der eigentlich Random Assemble-Schnitt-Aufnahme
sollten Sie einige Probeaufnahmen durchführen, um die
Zeitversatz-Einstellung zu überprüfen. Falls erforderlich,
erneut eine Zeitversatz-Einstellung vornehmen.

●

Bei einigen Videorecordermodellen kann ggf. die
Zeitabweichung nicht vollständig korrigiert werden.

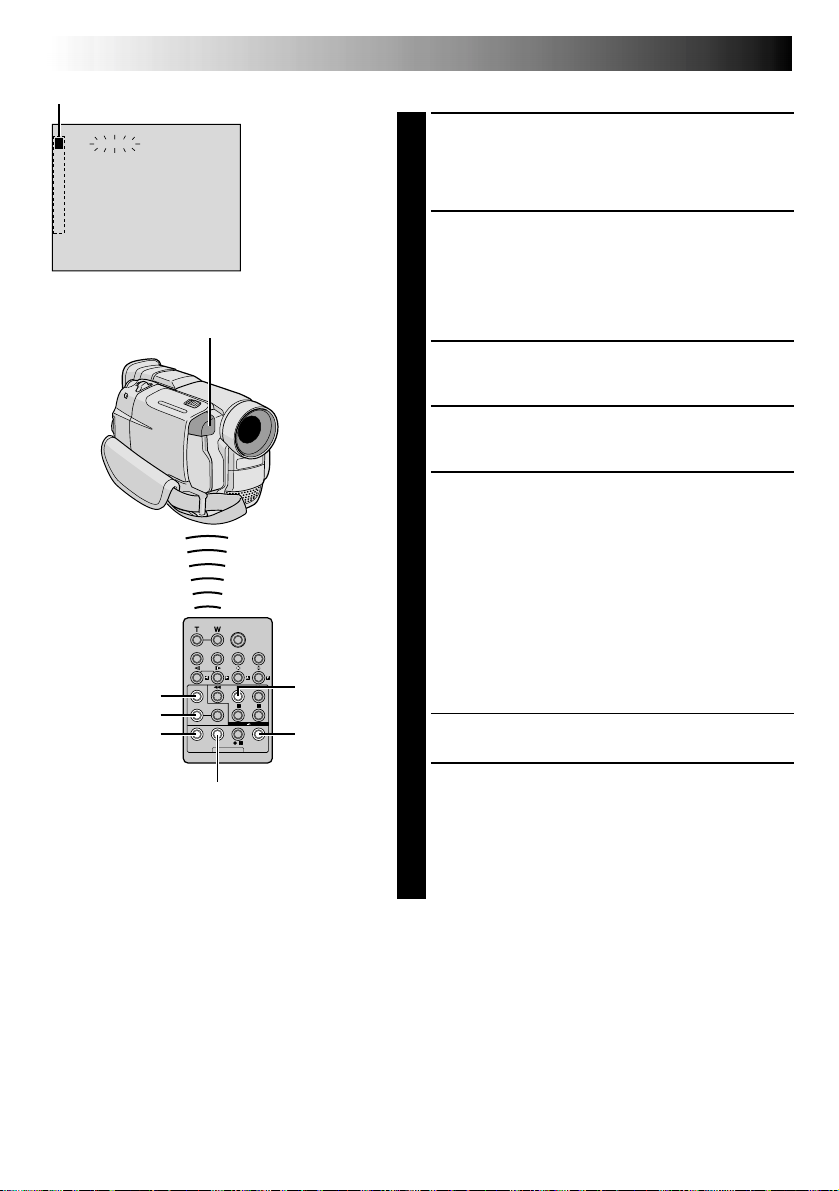

58 DE

Anzeige

Lautsprecher

Fernbediensensor

PLAY

STOP

VERWENDUNG DER FERNBEDIENUNG

Nachvertonung

6e

Nachvertonungs­bereitschaft

Hauptschalter

Stereomikrofon

A.DUB

PAUSE

Eine Audio-Aufnahme, die im 12-Bit-Modus hergestellt
wurde, kann nachvertont werden (墌 S. 23).

HINWEISE:

●

Die Nachvertonung ist für ein im 16-Bit-Modus, ein in
LP-Geschwindigkeit bespieltes Band oder unbespielte
Bandabschnitte nicht möglich.

●

Soll die Nachvertonung bei Bildüberwachung über den
TV-Bildschirm erfolgen, die erforderlichen Anschlüsse
(墌 S. 40) herstellen.

Spielen Sie die Aufnahme ab und drücken Sie an der

1

gewünschten Bandstelle die Taste PAUSE (6).

Betätigen Sie auf der Fernbedienung bei gedrückt

2

gehaltener Taste A.DUB (e) die Taste PAUSE (6). Die
Anzeige “6e” erscheint.

Drücken Sie die Taste PLAY (4) und sprechen Sie den

3

“Kommentar”. Sprechen Sie in das Mikrofon.

•Zur Nachvertonungspause drücken Sie die Taste

PAUSE (6).

Zum Nachvertonungsstopp drücken Sie erst

4

PAUSE (6) und dann STOP (5).

Zur Wiedergabe des nachvertonten Audiosignals:

.... Geben Sie im Menü für “12 BIT MODE” den Status

“SOUND 2” oder “MIX” ein (墌 S. 32, 33).

HINWEISE:

●

Bei der Nachvertonung arbeitet der eingebaute
Lautsprecher nicht.

●

Bei Nachvertonung auf ein im12-Bit-Modus bespieltes
Band werden Original- und nachvertontes Signal
voneinander getrennt bearbeitet und aufgezeichnet.

●

Wenn die Nachvertonung auf einen unbespielten
Bandabschnitt fällt, können Tonaussetzer auftreten.
Sicherstellen, daß ausschließlich bereits bespielte
Bandabschnitte nachvertont werden.

●

Falls bei TV-Bildüberwachung Rückkopplungsstörungen
auftreten, das Mikrofon weiter entfernt aufstellen oder die
TV-Lautstärke verringern.

●

Wurde bei der Aufnahme vom 12-Bit- auf den 16-Bit­Modus umgeschaltet, kann der 16-Bit-Bandabschnitt der
Cassette nicht für die Nachvertonung verwendet werden.

●

Wird bei der Nachvertonung ein Bandabschnitt, der in
LP-Geschwindigkeit oder im 16-Bit-Modus bespielt
wurde, oder ein unbespielter Bandabschnitt erreicht,
bricht die Nachvertonung ab (墌 S. 72).

(Forts.)

STÖRUNGSSUCHE

DE59

Falls die Störung nach Durchführung der aufgelisteten Abhilfemaßnahmen weiterhin besteht, wenden Sie sich
bitte an Ihren JVC Service.

Dieser Camcorder ist ein Mikrocomputer-gesteuertes Gerät. Externe Störsignale und Interferenzen (TV­Gerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungsquelle
abtrennen (Batteriesatz, Netz-/Ladegerät etc.) und einige Minuten warten. Dann die Spannungsquelle
anschließen und die erforderlichen Bedienschritte durchführen.

STÖRUNG MÖGLICHE URSACHE ABHILFE

1.

Keine Spannungsversorgung.

2.

Die Anzeige “SET DATE/
TIME!” erscheint.

3.

Es kann nicht auf Aufnahme
geschaltet werden.

4.

Keine Bildwiedergabe.

5.

Mit MENU/BRIGHT lassen
sich einige Funktionen nicht
aufrufen.

6.

Es kann nicht einwandfrei
automatisch scharfgestellt
werden.

1.

• Die Spannungsversorgungs­quelle ist nicht einwandfrei
angeschlossen.

• Der Batteriesatz ist entladen.

2.

• Datum und Zeit wurden nicht
eingestellt.

• Die eingebaute Uhrenbatterie
ist erschöpft und die Datums-/
Zeitdaten wurden gelöscht.

3.

— Für Video-Aufnahme —

• Der Cassetten-Aufnahmeschutz-
schieber ist auf “SAVE” gestellt.

• Der Hauptschalter ist auf
“ ” oder “OFF” gestellt.

• Schalter VIDEO/DSC ist auf
“ ” gestellt.

• Die Anzeige “TAPE END” liegt

vor.

• Die Cassettenhalterklappe ist
geöffnet.

— Für D.S.C.-Aufnahme —

• Schalter VIDEO/DSC ist auf
“VIDEO” gestellt.

• Der Camcorder-Speicher ist

voll.

4.

• Der Camcorder wird nicht mit
Spannung versorgt oder es liegt
eine Betriebsblockierung vor.

5.

• Der Hauptschalter ist auf “ ”
gestellt.

6.

• Der Camorder ist auf manuelle
(MANUAL) Scharfstellung
eingestellt.

• Bei der Aufnahme lag unzurei­chende Beleuchtung oder ein
kontrastarmes Motiv vor.

• Das Objektiv ist verschmutzt
oder beschlagen.

1.

• Das Netz-/Ladegerät
einwandfrei anschließen
(墌 S. 7).

• Wechseln Sie den Batterie-satz
gegen einen voll aufgeladenen
aus (墌 S. 6, 7).

2.

• Datum und Zeit einstellen
(墌 S. 9).

• Wenden Sie sich bezüglich
Batteriewechsel an Ihren JVC
Service.

3.

• Den Cassetten-Aufnahme­schutzschieber auf “REC”
stellen (墌 S. 10).

• Den Hauptschalter auf “ ”
oder “ ” stellen (墌 S. 13).

• Den Schalter VIDEO/DSC auf
“VIDEO” stellen.

• Eine neue Cassette einlegen

(墌 S. 10).

• Die Cassettenfachklappe
schließen.

• Den Schalter VIDEO/DSC auf
“ ” stellen.

• Nicht gewünschte Bilder
löschen (墌 S. 38)

4.

• Schalten Sie den Camcorder
aus und wieder ein (墌 S. 13).

5.

• Den Hauptschalter auf “ ”
stellen (墌 S. 13).

6.

• Schalten Sie auf automatische
Scharfstellung (墌 S. 21).

• Reinigen Sie das Objektiv und
überprüfen Sie die

Scharfstellung (墌 S. 65).

FORTSETZUNG NÄCHSTE SEITE

60 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

7.

Die Cassette kann nicht
eingelegt werden.

8.

Der Schnappschuß-Modus
arbeitet nicht.

9.

Die im Schnappschußmodus
hergestellte Aufnahme zeigt
Farbverfälschungen.

10.

Die im Schnappschußmodus
hergestellte Aufnahme ist
unterbelichtet.

11.

Die Digital-Zoom-Funktion
arbeitet nicht.

12.

AE-Programm-Bildeffekte
oder Fader-/Wischeffekte
arbeiten nicht.

13.

Die Fader-Funktion (weiß/
schwarz) arbeitet nicht.

14.

Der Bildüberblendeffekt
arbeitet nicht.

STÖRUNGSSUCHE

7.

• Die Cassette ist nicht
einwandfrei eingelegt.

• Die Batterieleistung ist
unzureichend.

8.

• Der Breitformat-Modus ist
aktiviert.

9.

• Die Lichtquelle und/oder das
Motiv enthalten nicht die Farbe
weiß oder es wirken
verschiedene Lichtquellen auf
das Motiv ein.

• Die Bildeffekte “SEPIA” oder
“MONOTONE” werden

verwendet.

10.

• Es wurde bei Gegenlicht
aufgenommen.

11.

• Es ist auf 10fach-Zoom (optisch)
geschaltet.

• Der Video-Echo-Modus ist
aktiviert.

• Szenenwechsel enthalten einen
Bildüberblendeffekt.

12.

• Der Hauptschalter ist auf “ ”
gestellt.

13.

• Der Sepia- oder Schwarzweiß­Bildeffekt ist aktiviert.

14.

• Ein AE-Programm-Bildeffekt
(Sepia-, Schwarzweiß- oder
langsamer Shutter-Modus) ist
aktiviert.

• Der Camcorder ist auf
Breitformat (SQUEEZE)
eingestellt.

• Der zuletzt gewählte AE
Programm-Bildeffekt wurde
nach Abspeicherung der letzten
Schnittszene geändert.

(Forts.)

7.

• Richten Sie die Cassette korrekt
aus (墌 S. 10).

•

Bringen Sie einen voll
aufgeladenen Batteriesatz an
(墌 S. 6, 7).

8.

• Den Breitformat-Modus
deaktivieren (墌 S. 24).

9.

• Den Bildausschnitt so wählen,
daß auch ein weißer
Gegenstand mit ins Bild
kommt (墌 S. 16, 17).

• Die Bildeffekte “SEPIA” oder
“MONOTONE” deaktivieren

(墌 S. 28).

10.

• Die Taste BACKLIGHT drücken
(墌 S. 29).

11.

• Im Menü für “ZOOM” den
Einstellwert “40X” oder

“100X” wählen (墌 S. 23).

• Das Video-Echo deaktivieren

(墌 S. 18, 28).

• Warten Sie, bis vollständig
überblendet wurde

(墌 S. 18, 26).

12.

• Den Hauptschalter auf “ ”
stellen (墌 S. 26, 28).

13.

• Deaktivieren Sie den Sepia­oder Schwarzweiß-Bildeffekt
(墌 S. 26, 28).

14.

• Deaktivieren Sie den Sepia­oder Schwarzweiß-Bildeffekt
oder langsamen Shutter­Modus, bevor Sie die
Überblendung auslösen
(墌 S. 26, 28).

• Geben Sie für “WIDE MODE”
“CINEMA” oder “OFF” ein

(墌 S. 24).

• Vor dem Schnittstart
sicherstellen, daß der
gewünschte AE-Programm­Bildeffekt aktiviert ist
(墌 S. 26, 28).

STÖRUNG MÖGLICHE URSACHE ABHILFE

15.

Der Bildüberblendeffekt
(Wisch-/Auflöseblende)
arbeitet nicht.

16.

Die Bild-Wischeffekte
arbeiten nicht.

17.

Der Szenenübergang erfolgt
nicht wie vorgesehen.

18.

Die Video-Echofunktion
arbeitet nicht.

19.

Obwohl nicht auf langsame
Shutterzeit geschaltet war,
erscheint das Wiedergabe­bild mit Verwischungen.

15.

• Beim Schnitt liegt der Ausstieg
der letzten Schnittszene vor.

• Nach Eingabe der letzten
Schnittszene wurde der
Hauptschalter auf “OFF”
gestellt.

• Der Camcorder wurde
zwischenzeitlich abgeschaltet.

16.

• Es ist auf langsame Shutterzeit
geschaltet.

•“WIDE MODE” ist nicht auf
“OFF” eingestellt.

17.

• Wird ein Bildüberblendeffekt
(墌 S. 26) eingesetzt, tritt
zwischen dem Ende der
vorhergehenden Szene und
dem Auslösen der
Überblendung für den Bruchteil
einer Sekunde eine Verzögerung
auf. Dies ist keine Fehlfunktion.
Allerdings wird diese
Ver zögerung deutlicher
bemerkbar, wenn ein schnell
bewegtes Motiv bzw. mit einem
schnellen Kameraschwenk
aufgenommen wurde.

18.

• Es wird mit Bildüberblendeffekt
aufgenommen.

• Für “WIDE MODE” wurde
“SQUEEZE” angewählt.

• Es wird ein Fadereffekt
ausgeführt.

19.

• Beim Videofilmen unter
dunklen Lichtverhältnissen
arbeitet der Camcorder mit
hoher Lichtempfindlichkeit. Die
Bildqualität ist ähnlich wie bei
langsamer Shutterzeit.

15.

• Wählen Sie den Bildüber­blendeffekt bereits vor der
Aufnahme an. Die Überblen­dung wird hierauf automa-tisch
durchgeführt (墌 S. 26).

• Den Camcorder nach der
Schnitteingabe nicht aus­schalten. Andernfalls werden
alle Schnittspeicherdaten
automatisch gelöscht
(墌 S. 26).

• Der Camcorder wird nach
5 Minuten Aufnahmebereit­schaft zwangsabgeschaltet. Sie
müssen bei Aufnahmebe­reitschaft den nächsten
Bedienschritt innerhalb von
5 Minuten durchführen
(墌 S. 26).

16.

• Den langsamen Shutter-Modus
deaktivieren oder “WIDE
MODE” auf “OFF” einstellen,
ehe der Bildüberblendeffekt
verwendet wird (墌 S. 24, 26,

28).

17.

————

18.

• Für “WIDE MODE” den Status
“CINEMA” oder “OFF” wählen

(墌 S. 24).

• Nicht versuchen, die Video­Echofunktion bei einem
Szenenübergang einzusetzen
(墌 S. 26, 28).

19.

• Zur Erzielung eines natürli­cheren Wiedergabebildes die
Verstärkungsanhebung im
Menü auf “AGC” oder “OFF”
stellen (墌 S. 23).

DE61

FORTSETZUNG NÄCHSTE SEITE

62 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

20.

Der Stroboskopeffekt
unterbleibt, wenn auf
Kintopp- oder Stroboskop­effekt geschaltet wird.

21.

Die Weißbalance kann nicht
eingestellt werden.

22.

Bei der Aufnahme von
extrem hellen Lichtquellen
treten senkrechte
Nachziehbalken auf.

23.

Wenn bei Außenaufnahmen
Sonnenlicht direkt in den
LCD-Monitorbildschirm
einfällt, ist dieser kurzzeitig
rot oder schwarz eingefärbt.

24.

Bei der Aufnahme
unterbleibt die Datum/Zeit­Anzeige.

25.

Im Camcorder-Speicher
enthaltene Bilder können
nicht gelöscht werden.

26.

Keine Anzeigen oder
Meldungen.

27.

Zu dunkles oder blasses
LCD-Monitorbild.

28.

Starke Erwärmung der LCD­Monitor-Rückseite.

29.

Verwischte LCD-Monitor­Anzeigen und -Farben.

STÖRUNGSSUCHE

20.

• Die Aufnahme enthält einen
Bildüberblendeffekt.

21.

• Der Sepia- oder Schwarzweiß­effekt ist aktiviert.

22.

• Dies ist auf den extremen
Bildkontrast zurückzuführen
und stellt keine Fehlfunktion
dar.

23.

• Dies ist keine Fehlfunktion.

24.

• Im Menü ist “DATE/TIME” auf
“OFF” eingestellt.

• Es wird eine Eigenportrait-
Aufnahme durchgeführt.

25.

• Die Bilder sind
schreibgeschützt.

26.

•“ON SCREEN” ist auf “SIMPLE”
oder “TIME CODE” ist auf
“OFF” eingestellt.

27.

• Bei niedrigen Umgebungs­temperaturen verdunkelt sich
das LCD-Monitorbild (dies ist
konstruktionsbedingt). In
diesem Fall stimmen die Farben
des Aufnahmesignals und des
LCD-Monitors nicht überein.
Dies ist keine Fehlfunktion.

• Wenn die Fluoreszenzleuchte
des LCD-Monitorbildschirms
das Ende ihrer Lebensdauer
erreicht hat, erscheinen die
LCD-Monitor-Bildsignale stark
abgedunkelt. Wenden Sie sich
an Ihren JVC Service.

28.

• Dies wird durch den LCD­Leuchtschirm verursacht.

29.

• Dies ist möglich, wenn Druck
auf den LCD-Leuchtschirm/
Monitor-Rahmen ausgeübt
wird.

(Forts.)

20.

• Diese beiden Effekte nicht an
Szenenübergängen verwenden
(墌 S. 26, 28)

21.

• Den Sepia- oder Schwarzweiß­Bildeffekt deaktivieren
(墌 S. 28, 30).

22.

————

23.

————

24.

• Im Menü “DATE/TIME” auf
“ON” stellen (墌 S. 25).

• Während der Eigenportrait-

Aufnahme unterbleibt die
Datum/Zeit-Anzeige
(墌 S. 15).

25.

•Den Schreibschutz rückgängig
machen und dann die Bilder
löschen (墌 S. 37, 38).

26.

•“ON SCREEN” auf “LCD” oder
“LCD/TV” bzw. “TIME CODE”

auf “ON” einstellen (墌 S. 25,

32).

27.

• Stellen Sie die LCD-Monitor­Bildhelligkeit ein und/oder
ändern Sie den LCD-Monitor­Sichtwinkel (墌 S. 14, 15).

28.

• Schließen Sie den LCD­Monitor zur Abschaltung oder
stellen Sie den Hauptschalter
auf “OFF”. Warten Sie, bis
eine Abkühlung aufgetreten ist.

29.

————

STÖRUNG MÖGLICHE URSACHE ABHILFE

30.

LCD-Monitor- oder
Sucheranzeigen blinken.

31.

Auf dem LCD-Monitor oder
Sucherbildschirm sind
vereinzelt farbige (rot, grün
oder blau) Punkte dauerhaft
sichtbar.

32.

Kein Tonsignalabgabe bei
der Aufnahme.

33.

Wiedergabe- und Umspul­funktionen arbeiten nicht.

34.

Im Camcorder-Speicher
enthaltene Bilder können
nicht wiedergegeben
werden.

35.

Keine Bildwiedergabe bei
Camcorder-Wiedergabe.

36.

Verzerrte LCD-Monitor­Anzeigen.

37.

Es tritt LCD-Monitor­Bildzittern auf.

38.

Bei Wiedergabe treten
Klötzchenbildungen auf oder
anstelle des Wiedergabebil­des wird ein blauer Bild­schirm gezeigt.

39.

LCD-Monitor, Sucher und/
oder Objektiv sind
verschmutzt.

30.

• Es wurden gleichzeitig AE­Programm-Bildeffekte sowie
Fader- und Wischeffekte oder
der Bildstabilisiermodus
gewählt, die nicht zusammen
arbeiten.

31.

• Der LCD-Monitor/
Sucherbildschirm wird in
Hochpräzisionstechnologie
gefertigt. Wenn auf dem LCD­Monitor/Sucherbildschirm
dunkle oder farbige (rot, grün
oder blau) Punkte dauerhaft
sichtbar sind, handelt es sich
nicht um eine Fehlfunktion.
Diese Bildpunkte sind nicht
Bestandteil des Aufnahme­signals. (Effektive Bildpunkte:
Größer 99,99 %).

32.

• Dies ist keine Fehlfunktion.

33.

• Der Hauptschalter ist nicht auf
“ ” gestellt.

34.

• Schalter VIDEO/DSC ist auf
“VIDEO” gestellt.

• Der Hauptschalter ist auf “ ”
oder “ ” gestellt.

35.

• Das TV-Gerät (mit AV-Anschluß)
ist nicht auf den AV-Modus
eingestellt.

• Die Cassettenhalterklappe ist
geöffnet.

36.

• Bei der Wiedergabe von nicht
bespielten Bandabschnitten,
Bildsuchlauf und Standbild
treten Anzeigeverzerrungen auf.
Dies ist keine Fehlfunktion.

37.

• Zu hoher Lautstärkepegel.

38.

————

39.

————

30.

• Bitte lesen Sie die
entsprechenden Kapitel (AE­Programm-Bildeffekte, Fader­und Wischeffekte,
Bildstabilisiermodus) in dieser
Anleitung durch
(墌 S. 24, 26 – 28).

31.

————

32.

33.

• Den Hauptschalter auf “ ”

34.

• Den Schalter VIDEO/DSC auf

• Den Hauptschalter auf “ ”

35.

• Schalten Sie das TV-Gerät auf

• Die Cassettenhalterklappe

————

stellen (墌 S. 31).

“ ” stellen.

stellen.

den Video-Modus oder
Videokanal (墌 S. 40, 41).

schließen (墌 S. 10).

36.

————

37.

• Die Lautsprecher-Lautstärke
verringern (墌 S. 31).

38.

• Eine Videokopfreinigung mit
einer Reinigungscassette (nicht
mitgeliefert) durchführen
(墌 S. 75).

39.

• Vorsichtig mit einem weichen
Tuch reinigen. Keinen zu
hohen Druck ausüben
(墌 S. 65).

DE63

FORTSETZUNG NÄCHSTE SEITE

64 DE

STÖRUNG MÖGLICHE URSACHE ABHILFE

40.

Eine Anzeige stimmt nicht
mit dem Modus überein.

41.

Eine Fehleranzeige (E01 —
E06) erscheint.

42.

Die Ladeanzeige des Netz-/
Ladegeräts leuchtet nicht.

43.

Keine LCD-Monitor­Bildwiedergabe.

44.

Beim Bildausdruck erscheint
ein schwarzer Balken am
unteren Bildrand.

STÖRUNGSSUCHE

40.

————

41.

• Es ist eine Camcorder­Fehlfunktion aufgetreten.
Hierauf werden alle
Camcorder-Funktionen gesperrt.

42.

• Die Batteriesatztemperatur ist
extrem hoch oder niedrig.

• Der Ladebetrieb kann bei
extrem hohen oder niedrigen
Umgebungstemperaturen
beeinträchtigt werden.

43.

• Die Objektivschutzkappe ist
angebracht.

• Die LCD-Monitor-Helligkeit ist
zu niedrig eingestellt.

44.

• Dies ist keine Fehlfunktion.

(Forts.)

40.

• Beachten Sie die Angaben zu
den LCD-Monitor-/
Sucherbildschirm-Anzeigen
(墌 S. 68 – 72).

41.

• Die Spannungsquelle
abtrennen (Batteriesatz, Netz-/
Ladegerät etc.) und einige
Minuten warten, bis die
Anzeige erlischt. Dann die
Spannungsquelle anschließen
und den Camcorder erneut
verwenden. Falls die Anzeige
trotz wiederholter Ausführung
dieser Abhilfeschritte
beibehalten wird, wenden Sie
sich bitte an Ihren JVC Service.

42.

• Ein Batteriesatz sollte bei
zulässigen Umgebungs­temperaturen (10° bis 35°)
aufgeladen werden
(墌 S. 73).

43.

• Die Objektivschutzkappe
abnehmen (墌 S. 14).

• Stellen Sie die LCD-Monitor­Helligkeit ein (墌 S. 14).

• Wenn der LCD-Monitor um
180° nach vorne gedreht
wurde, diesen vollständig
abklappen (墌 S. 15).

44.

• Dies kann bei Verwendung der
digitalen Bildstabilisierung
(墌 S. 24) verhindert werden.

45.

Der Camcorder arbeitet
nicht bei DV­Anschlußverbindung.

45.

• Das DV-Kabel wurde bei
eingeschaltetem Camcorder
abgezogen oder angeschlossen.

45.

• Den Camcorder aus- und
erneut einschalten. Dann die
Bedienschritte durchführen.

PFLEGE UND INSTANDHALTUNG

Nach dem Gebrauch

Reinigen des Camcorders

DE65

Schalten Sie den Camcorder aus.

1

Schieben und halten Sie den OPEN/EJECT-

2

Riegel in Pfeilrichtung und klappen Sie dann die
Cassettenhalterklappe nach außen, bis sie
einrastet. Der Cassettenhalter wird automatisch
ausgeschoben. Entnehmen Sie die Cassette.

Drücken Sie den Cassettenhalter zum Schließen

3

im Bereich “PUSH HERE” an und schließen Sie
dann die Cassettenhalterklappe.

•Sobald der Cassettenhalter einrastet, wird er
automatisch eingezogen. Warten Sie, bis er
vollständig eingezogen ist, und schließen Sie
dann die Cassettenhalterklappe.

Verschieben Sie den BATTERY RELEASE-Riegel

4

und nehmen Sie den Batteriesatz ab.

Cassettenhalter

Entnehmen

OPEN/EJECT­Riegel

Verwenden Sie zur äußeren Reinigung ein

1

weiches fusselfreies Tuch.
Bei starker Verschmutzung ein mit mildem
Seifenwasser befeuchtetes Tuch verwenden.
Anschließend trockenreiben.

Drücken Sie PUSH OPEN und öffnen Sie den

2

LCD-Monitor. Reiben Sie den geöffneten LCD-
Monitor vorsichtig (ohne starke Druckausübung)
mit einem trockenen fusselfreien Tuch ab.
Schließen Sie den LCD-Monitor wieder.

Verwenden Sie zur Objektivreinigung einen

3

Blasebalgpinsel und reinigen Sie vorsichtig mit
Linsenreinigungspapier nach.

Zur Sucherreinigung klappen Sie den Sucher

4

senkrecht nach oben. Vorsichtig die
Okularklappe 1 an der Sucherunterseite öffnen.

Reinigen Sie das Okularinnere mit einem

5

weichen Tuch oder einem Blasebalgpinsel 2.

Schließen Sie die Okularklappe. Senken Sie den

6

Sucher auf seine waagerechte Position ab.

HINWEISE:

●

Keine starken Reinigungsmittel wie Benzin oder
Alkohol verwenden.

●

Vor der Reinigung unbedingt die Spannungsquelle
(Batteriesatz, Netz-/Ladegerät etc.) abtrennen.

●

Bei langdauernder Verunreinigung der
Objektivlinse kann sich Schimmel bilden.

●

Bei Verwendung eines chemischen Reinigers oder
chemisch behandelten Reinigungstuches bitte die
zugehörigen Angaben beachten.

Cassettenhalterklappe

PUSH HERE-Bereich

BATTERY
RELEASE-Riegel

Blasebalgpinsel

Okular­klappe

1

2

66 DE

GERÄTEÜBERSICHT

Bedienelemente, Anschlüsse und Anzeigen

u

i

2

q
w
e

r

3 4 5 6 7 8

Q

p

p o

t

y

1

F

F

O

Y

A

L

P

$ %#

! @9 0

T E

&^ * ( )

YRU

Bedienelemente

1 LCD-Monitorriegel [PUSH OPEN] .......... 墌 S. 14

2 Dioptrienausgleichsregler ........................ 墌 S. 8

3 Batterie-Ausklinkriegel

[BATTERY RELEASE] ................................. 墌 S. 7

4 •Menüwahl-/Einstellrad [+/–, PUSH] ..... 墌 S. 22

•LCD-Monitor-Helligkeitsregler

[BRIGHT +/–] ...................................... 墌 S. 14

5 Schnappschußtaste

[SNAPSHOT]............................. 墌 S. 16, 17, 47

6 •Motorzoomregler [T/W] ...................... 墌 S. 18

•Lautsprecher-Lautstärkeregler [VOL.] ... 墌 S. 31

7 Schnappschußmodustaste

[MODE] ........................................... 墌 S. 16, 17

8 Öffnen-/Auswurf-Riegel [OPEN/EJECT] ... 墌 S. 10

9 Stopptaste [5] ....................................... 墌 S. 31

0 •Rückspultaste [

•Gegenlichttaste [BACKLIGHT] ............. 墌 S. 29

! Wiedergabe-/Pausentaste [
@ •Vorspultaste [

•Fokussiertaste [FOCUS] ....................... 墌 S. 21

# Hauptschalter [ , , , OFF] ....... 墌 S. 13

$ Aufnahme-Start/Stopp-Taste .................... 墌 S. 14

% Sperrknopf ............................................. 墌 S. 13

^ Video/DSC-Modus-Wahlschalter

[VIDEO, ] ....................................... 墌 S. 13

& Videoleuchtenschalter

[LIGHT OFF/AUTO/ON]........................ 墌 S. 20

2

] ............................. 墌 S. 31

4

/6] ............. 墌 S. 31

3

] ................................ 墌 S. 31

DE67

Anschlüsse

Zum Kabelanschluß an den folgenden Buchsen *
und ( muß der LCD-Monitor aufgeklappt werden.

* Digital-Fotobild-Buchse

[PC (DIGITAL PHOTO)] ......................... 墌 S. 42

( J-Buchse/Schnittsteuerbuchse [JLIP (Joint Level

Interface Protocol)/EDIT] ........................ 墌 S. 53

•Hier bei Random Assemble-Schnitt ein
Schnittsteuerkabel anschließen.

•Bei computergesteuerter Anwendung über die
mitgelieferte Software hier einen JLIP­kompatiblen Camcorder oder Videorecorder
anschließen.

) Gleichspannungseingangsbuchse ............. 墌 S. 7

Die Buchsen q bis e befinden sich unter der
Buchsenabdeckung.

q AV-Ausgang [AV] ........................ 墌 S. 40, 44, 53

w Digital-Videobuchse DV-Ausgang [DV OUT]

(i.link*) ...................................... 墌 S. 42, 43, 45

* i.link verweist auf die Industrienorm IEEE1394-

1995 und zugehörige Erweiterungen. Das Logo

kennzeichnet Geräte, die mit der i.link-Norm

kompatibel sind.

e S-Video-Ausgang [S] .................. 墌 S. 40, 44, 53

Anzeigen

r Rotlichtanzeige ...................................... 墌 S. 14

t Seitliche LED-Anzeige ............................ 墌 S. 24

y Betriebsanzeige ..................................... 墌 S. 14

Andere Bereiche

u •Sensorfenster für Fernbediensignal ....... 墌 S. 48

•Meßsensorfenster
Diesen Bereich nicht abdecken, da er die zum
Aufnehmen erforderlichen Meßsensoren enthält.

i Sucher ..................................................... 墌 S. 8

o Videoleuchte ......................................... 墌 S. 20

p Eingebautes Stereo-Mikrofon .................. 墌 S. 58

Q Riemenösen............................................. 墌 S. 8

W Griffschlaufe ............................................ 墌 S. 8

E Batteriehalter ........................................... 墌 S. 7

R LCD Monitor ................................... 墌 S. 14, 15

T Lautsprecher .......................................... 墌 S. 31

Y Paßstiftöffnung ......................................... 墌 S. 8

U Stativschraubgewinde .............................. 墌 S. 8

68 DE

GERÄTEÜBERSICHT

LCD-Monitor-/Sucheranzeigen bei Video-Aufnahme

1 Zeigt den gewählten Fader-/Wischblendeneffekt

an. (墌 S. 26, 27)

2 Erscheint bei aktiviertem Breitformat- oder

Cinema-Modus. (墌 S. 24)

*

3

Zeigt die Aufnahmegeschwindigkeit
(SP oder LP) an. (墌 S. 11)

*

4

Zeigt die Bandrestzeit an. (墌 S. 14)

*

5

•Anzeige bei Aufnahme: REC.

•Anzeige bei Aufnahmepause: PAUSE. (墌 S. 14)

6 Erscheint bei aktiviertem Mikrofon-

Windfiltermodus. (墌 S. 25)

7 Erscheint bei Bandlauf. (墌 S. 14)
8 Zeigt nach Camcorder-Einschaltung für ca. 5

Sekunden den Audio-Modus an. (墌 S. 23)

9 Zeigt den Zeitcode an. (墌 S. 19, 25)

1 2 3*4

3

5

SP

R

E4C

4

4

U:N2D512

TCS2O3

9 8

*Die mit einem Sternchen (*) markierten Anzeigen

erscheinen nicht, wenn im Menü für “ON SCREEN”
der Status “SIMPLE” gilt (墌 S. 25, 32).

BIT

7 6 5

*

*

Anzeigen

LCD-Monitor-/Sucheranzeigen bei D.S.C.-Aufnahme

1 Erscheint bei auf “ ” gestelltem Schalter

VIDEO/DSC, wenn der Hauptschalter auf “ ”

1 532 4 6

DSC

STD

10/30

oder “ ” gestellt ist. (墌 S. 13, 17)

2 Erscheint als Blinkanzeige bei der Aufnahme.

3 Zeigt die Bildqualität des aufgerufenen Bildes an.

Zwei Qualitätsstufen stehen zur Wahl: FINE und
STD (Standard). (墌 S. 12, 17)

4 Erscheint bei Aufnahme. (墌 S. 17)
5 Zeigt an, wieviele Bilder bereits aufgenommen

wurden. (墌 S. 17)

6 Zeigt an, wieviele Bilder, einschließlich der

bereits hergestellten Aufnahmen, zur Verfügung
stehen. (墌 S. 17)

(墌 S. 17)

LCD-Monitor-/Sucheranzeigen bei Video- und D.S.C.-Aufnahme

*

F.2AUPTHO

1

2

3

4

5

6

7

*

1

Erscheint bei auf “ ” gestelltem Hauptschalter.

2 Erscheint bei aktivierter Gegenlichtkorrektur

(BACKLIGHT). (墌 S. 29)

3 Erscheint bei Weißbalanceeinstellung. (墌 S. 30)
4 Erscheint bei der Belichtungseinstellung.

5 Zeigt den gewählten AE-Programm-Bildeffekt an.

6 Erscheint bei aktiviertem Bildstabilisierer (“DIS”).

7 Erscheint bei manueller Scharfeinstellung.

x

4

0

W

O

O

T

I

B

R

GHT

(墌 S. 13)

(墌 S. 29)

(墌 S. 28)

(墌 S. 24)

(墌 S. 21)

T

0

–

1+.

.

000

:

112

8 Erscheint beim Zoomen.

Zoompegelanzeige (墌 S. 18)

9 • Zoomverhältnis (Annäherungswert):

Erscheint beim Zoomen. (墌 S. 18)

• : Erscheint, wenn für “GAIN UP” der
Einstellstatus “AUTO” gilt und die
Shutterzeit automatisch gewählt wird.

0 Erscheint bei aktiviertem Schnappschuß-Modus.

! Erscheint bei Blendenverriegelung. (墌 S. 29)

*

@

Zeigt die LCD-Monitor-Helligkeit an. (墌 S. 14)

# Anzeigefeld für Datum und Zeit. (墌 S. 9)

@

0

DE69

8

9

!

*

#

(墌 S. 23)

(墌 S. 16, 17)

* Wird im Menü für “ON SCREEN” der Status “SIMPLE” eingegeben, erscheinen die mit einem Sternchen

gekennzeichneten Anzeigen nicht (墌 S. 25, 32).

70 DE

GERÄTEÜBERSICHT

LCD-Monitor-/Sucherbildschirmanzeigen bei Video-Wiedergabe

1 Zeigt den Audiomodus an. (墌 S. 32, 33)

1 3

1L2

TBC

IT

V
1

S

O

U

N

/

O

0

D

L

U

M

E

:

:

0

6

210

5

2

L.P

1

112

46

4

.

000

:

0

2 Zeigt die Aufnahmegeschwindigkeit an.

3 Erscheint bei Bandlauf.

4

: Wiedergabe

3

: Vorspulen/Bildsuchlauf vorwärts

2

: Rückspulen/Bildsuchlauf rückwärts

6 : Pause
64: Vorwärts-Zeitlupe
1

6 : Rückwärts-Zeitlupe
e : Nachvertonung
6e : Nachvertonungspause

4 Anzeigefeld für Datum/Zeit. (墌 S. 32, 33)
5 Zeigt den Zeitcode an. (墌 S. 32, 33)
6 BRIGHT :

VOLUME : Zeigt den Lautsprecher-

Zeigt den Pegel bei Helligkeits­einstellung (LCD-Monitor) an.

Lautstärkepegel an. (墌 S. 31)

Die Pegelmarke wird versetzt.

Anzeigen (Forts.)

(墌 S. 11)

(墌 S. 14)

LCD-Monitor-/Sucheranzeigen bei D.S.C.-Wiedergabe

1 Zeigt die Datei-Indexnummer an. (墌 S. 34)

1 2 3

BR I GHT

10/30

–

+

2 Zeigt die Gesamtzahl der bereits gespeicherten

Bilder an. (墌 S. 34)

3 Zeigt den LCD-Monitor-Helligkeitspegel an.

Die Pegelmarke wird versetzt.

(墌 S. 14)

Warnanzeigen

Anzeigen Funktion

CHECK TAPE’S ERASE

PROTECTION SWITCH

HEAD CLEANING

REQUIRED USE CLEAN-

ING CASSETTE

CONDENSATION,

OPERATION PAUSED

PLEASE WAIT

TAPE!

TAPE END

DIFFERENT

FORMATTED TAPE

DE71

Zeigt die Batteriesatz-Restleistung an.

Restleistung: Hoch

Restleistung: Erschöpft

Wenn der Batteriesatz nahezu keine Leistung mehr abgibt, blinkt die
Anzeige .
Bei erschöpftem Batteriesatz wird der Camcorder automatisch
ausgeschaltet.

Erscheint, wenn keine Cassette eingelegt ist. (墌 S. 10)

Erscheint, wenn die eingelegte Cassette schreibgeschützt
(Schreibschutzschieber auf “SAVE”) ist und der Camcorder zur
Videoaufnahme verwendet werden soll (Schalter VIDEO/DSC auf
“VIDEO”, Hauptschalter auf “ ” oder “ ”). (墌 S. 10)

Erscheint, wenn eine Verschmutzung der Videoköpfe festgestellt wird. Eine
Reinigungscassette (Sonderzubehör) verwenden. (墌 S. 75)

Erscheint, wenn im Camcorderinneren Kondensationsniederschlag
festgestellt wird. In diesem Fall mehr als eine Stunde warten, bis sich der
Niederschlag verflüchtigt hat.

Erscheint, wenn der Camcorder zur Videoaufnahme verwendet werden soll
(Schalter VIDEO/DSC auf “VIDEO”, Hauptschalter auf “ ” oder “ ”)
und keine Cassette eingelegt ist, und die Aufnahme-Start/Stopp-Taste oder
die Taste SNAPSHOT gedrückt wird.

Erscheint, wenn das Bandende bei Aufnahme oder Wiedergabe erreicht
wird. (墌 S. 15)

Erscheint, wenn eine Cassette mit nicht geeignetem Format eingelegt ist.

FORTSETZUNG NÄCHSTE SEITE

72 DE

Anzeigen Funktion

SET DATE/TIME!

LENS CAP

A. DUB ERROR!

A. DUB ERROR!

<CANNOT DUB

ON AN LP RECORDED

<CHECK TAPE’S ERASE

PROTECTION SWITCH>

TAPE>

<CANNOT DUB

ON A 16BIT

RECORDING>

MEMORY IS FULL

COPYING FAILED

NO IMAGES STORED

E01 — E06

UNIT IN SAFEGUARD

MODE REMOVE AND

REATTACH BATTERY

GERÄTEÜBERSICHT

● Erscheint, wenn Datum/Zeit nicht eingegeben wurden. (墌 S. 9)

● Erscheint, wenn die eingebaute Uhrenbatterie erschöpft ist und die

Datums-/Zeitdaten gelöscht wurden. Bezüglich Batteriewechsel wenden
Sie sich bitte an Ihren JVC Service.

Erscheint für ca. 5 Sekunden, wenn bei Einschaltung die Objektivschutz­kappe angebracht ist.

Erscheint, wenn für einen leeren Bandabschnitt auf Nachvertonung
geschaltet wird. (墌 S. 58)

● Erscheint, wenn für einen im LP-Modus bespielten Bandabschnitt auf
Nachvertonung geschaltet wird. (墌 S. 58)

● Erscheint, wenn für einen im 16-Bit-Modus bespielten Bandabschnitt auf
Nachvertonung geschaltet wird. (墌 S. 58)

● Erscheint, wenn auf der Fernbedienung die Taste A.DUB (e) gedrückt
wird und der Aufnahmeschutzschieber der eingelegten Cassette auf
“SAVE” gestellt ist. (墌 S. 58)

Erscheint, wenn der Camcorder-Speicher voll ist und keine weitere DSC­Aufnahme erfolgen kann.

● Erscheint, wenn der Camcorder-Speicher beim Band-zu-Camcorder­Speicher-Kopierbetrieb voll ist. (墌 S. 47)

● Erscheint in den folgenden Fällen beim Camcorder-Speicher-zu-Band­Kopierbetrieb:
– Bei Kondensation im Camcorder.
– Wenn keine Cassette eingelegt ist.
– Wenn der Cassetten-Aufnahmeschutzschieber auf “SAVE” gestellt ist.
– Wenn eine ungeeignete Cassette eingelegt ist.
– Wenn das Bandende erreicht wurde. (墌 S. 46)

Erscheint, wenn der Camcorder-Speicher leer ist und der Camcorder zur
DSC-Wiedergabe verwendet werden soll (Schalter VIDEO/DSC auf “ ”,
Hauptschalter auf “ ”).

Die Fehleranzeige (E01 — E06) verweist auf die Art der Fehlfunktion. Bei
Fehleranzeige wird der Camcorder automatisch ausgeschaltet. Die
Spannungsquelle abtrennen (Batteriesatz etc.) und einige Minuten warten.
Wenn die Anzeige erlischt, kann der Camcorder erneut verwendet werden.
Falls die Anzeige nicht erlischt, wenden Sie sich bitte an Ihren JVC Service.

Anzeigen (Forts.)

VORSICHTSMASSNAHMEN

DE73

Videoleuchte

GEFAHR

䡲 Die Videoleuchte ist bei und für einige

Zeit nach dem Ausschalten noch sehr
heiß. Nicht berühren. Andernfalls
besteht Verletzungsgefahr!

䡲 Den Camcorder niemals unmittelbar nach

Gebrauch der Videoleuchte im Tragekoffer
unterbringen! Die Videoleuchte strahlt auch nach
Gebrauch noch einige Zeit sehr hohe
Temperaturen ab.

䡲 Bei Gebrauch darauf achten, daß zwischen der

Videoleuchte und Personen bzw. Gegenständen
ein Mindestabstand von 30 cm eingehalten wird.

䡲 Die Videoleuchte nicht in der Nähe von

entflammbaren Materialien verwenden.

䡲 Wir empfehlen, den Birnenwechsel bei Ihrem JVC

Fachhändler vornehmen zu lassen.

Allgemeine Batterie-Sicherheitshinweise

Wenn die Fernbedienung bei einwandfreier
Handhabung nicht arbeitet, sind die Batterien
verbraucht und müssen gegen frische Batterien
ausgetauscht werden.

Ausschließlich die folgende Batterieausführung
verwenden: AAA (R03) x 2

Bitte beachten Sie die folgenden Batterie­Handhabungshinweise. Bei unsachgemäßer
Handhabung können Batterien auslaufen und/oder
platzen.

1. Angaben zum Batteriewechsel siehe Seite 48.

2. Niemals eine ungeeignete Batterieausführung

verwenden.

3. Batterien stets polrichtig einlegen.

4. Niemals wiederaufladbare Batterien verwenden.

5. Batterien niemals extrem hohen Temperaturen

aussetzen, da diese andernfalls auslaufen und/
oder platzen können.

6. Batterien niemals zur Entsorgung verbrennen.

7. Bei längerer Nichtbenutzung und Lagerung die

Batterien entnehmen. Falls Batterien auslaufen,
kann es zu Geräteschäden kommen.

Batteriesätze

Bei dem mitgelieferten
Batteriesatz handelt es sich um
eine Lithium-Ion-Ausführung.
Bitte lesen Sie vor der
Ingebrauchnahme des
Batteriesatzes die folgenden
Sicherheitshinweise durch.

1. Zur Unfallverhütung Batteriesätze . . .

.... niemals verbrennen.

.... niemals an den Polkontakten kurzschließen.

Beim Transportieren stets die mitgelieferte
Schutzkappe am Batteriesatz anbringen. Ist die
Schutzkappe nicht verfügbar, den Batteriesatz
vor dem Transportieren in einer Plastiktüte

unterbringen.

.... niemals zerlegen oder umbauen.

.... niemals auf über 60° erwärmen (Brand- und

Explosionsgefahr).

.... ausschließlich mit einem zulässigen

Ladegerät laden.

2. Zur Schadensverhütung und für eine
verlängerte Nutzungsdauer Batteriesätze . . .

.... niemals einer Überladung aussetzen.

.... nur bei zulässigen Umgebungstemperaturen

(siehe die nachfolgende Tabelle) laden. Die
verwendete Batteriesatzausführung arbeitet
mit chemischer Reaktion — bei zu niedrigen
Temperaturen wird die chemische Ablauf be­einträchtigt, bei zu hohen Temperaturen kann
keine vollständige Aufladung erzielt werden.

.... an einem kühlen und trockenen Ort

aufbewahren. Bei übermäßig langer
Einwirkung von hohen Temperaturen wird die
natürliche Entladung beschleunigt und die
Nutzungsdauer verkürzt.

.... den Batteriesatz einmal im Jahr vollständig

laden und wieder entladen, wenn dieser über
einen besonders langen Zeitraum gelagert
wird.

.... bei Nichtgebrauch vom Ladegerät oder

betriebenen Gerät abnehmen, da Geräte
auch im abgeschalteten Zustand Spannung
verbrauchen können.

HINWEISE:

●

Die Erwärmung des Batteriesatzes nach dem
Ladevorgang bzw. nach dem Gebrauch ist
normal.

Zulässige Umgebungstemperaturbereiche

Ladebetrieb ............................ 10°C bis 35°C

Betrieb ................................... 0°C bis 40°C

Lagerung ................................ –10°C bis 30°C

●

Die Ladedauer ist auf eine Umgebungstemperatur
von 20°C bezogen.

●

Je geringer die Umgebungstemperatur, desto
länger die Ladedauer.

Kontakte

74 DE

VORSICHTSMASSNAHMEN

(Forts.)

Cassetten

Bitte beachten Sie die folgenden Angaben zur ein­wandfreien Handhabung und Lagerung Ihrer
Cassetten:

1. Bei Cassettengebrauch . . .

.... sicherstellen, daß die Cassette das Zeichen

“Mini DV” trägt.

.... werden durch die Aufnahme auf einem bereits

bespielten Band die ursprünglichen Video­und Audiosignale automatisch gelöscht.

.... sicherstellen, daß die Cassette einwandfrei

eingesetzt wird.

.... die Cassette nicht wiederholt einlegen und

entnehmen, ohne daß das Band transportiert
wurde. Andernfalls kann das Band
durchhängen und beschädigt werden.

.... niemals die Bandschutzklappe öffnen.

Andernfalls wird das Band der Einwirkung von
Fingerabdrücken und Staub ausgesetzt.

2. Achten Sie bitte bei der Cassettenaufbewahrung
darauf, daß . . .

.... stets ausreichender Abstand zu Heizkörpern

und anderen Hitze abstrahlenden Orten
gewährleistet ist.

.... Cassetten niemals direkter Sonneneinstrahlung

ausgesetzt sind.

.... Cassetten niemals übermäßigen Erschütte-

rungen und Vibrationen ausgesetzt sind.

.... Cassetten niemals starken Magnetfeldern

(Motoren, Transformatoren, Magneten etc.)
ausgesetzt sind.

.... Cassetten in ihrer Schutzhülle senkrecht

aufgestellt werden.

LCD-Monitor

1. Zur Vermeidung von LCD-Monitor-Schäden
NIEMALS:

.... starken Druck auf den LCD-Monitor ausüben.

.... den Camcorder mit nach unten weisendem

LCD-Monitor ablegen.

2.

Zur Gewährleistung einer langen Nutzungsdauer:

.... zur Reinigung keine rauhen Materialien

(grobes Tuch etc.) verwenden.

3. Beachten Sie, daß die folgenden LCD-Monitor­Eigenschaften keine Fehlfunktion darstellen:

•Bei Camcordergebrauch können sich LCD­Monitor-Rahmen und -Rückseite erwärmen.

•Ist der Camcorder lange eingeschaltet, kann sich
der LCD-Monitor-Rahmen stark erwärmen.

Camcorder

1. Aus Sicherheitsgründen NIEMALS . . .

.... Gehäuseteile entfernen.

.... das Gerät zerlegen oder umbauen.

.... die Batteriepole kurzschließen.

Einen Batteriesatz bei Aufbewahrung von
metallischen Gegenständen entfernt halten.

.... entflammbare oder metallische Gegenstände

bzw. Flüssigkeit in das Geräteinnere gelangen
lassen.

.... den Batteriesatz oder die Spannungsquelle bei

eingeschaltetem Gerät abtrennen.

.... den Batteriesatz bei Nichtgebrauch des

Camcorders angebracht lassen.

2. Das Gerät NIEMALS an Orten verwenden, . . .

.... die hoher Luftfeuchtigkeit oder

Staubeinwirkung ausgesetzt sind.

.... die Dampf- oder Rußeinwirkung (Kochstelle

etc.) ausgesetzt sind.

.... die Erschütterungen oder Vibrationen

ausgesetzt sind.

.... wo zu geringer Abstand zu einem TV-Gerät

gegeben ist.

.... die starken magnetischen oder elektromagne-

tischen Feldern (von Lautsprecher,
Sendeantenne etc.) ausgesetzt sind.

.... die extremen Temperaturen (über 40°C bzw.

unter 0°C) ausgesetzt sind.

3. Das Gerät NIEMALS an Orten aufbewahren, . . .

.... die extrem hohen Temperaturen (über 50° C)

ausgesetzt sind.

.... die extrem geringer (unter 35%) oder hoher

(über 80%) Luftfeuchtigkeit ausgesetzt sind.

.... die direkter Sonneneinstrahlung ausgesetzt

sind.

.... an denen Hitzestaus auftreten (Fahrzeuginnen-

raum im Sommer etc.) können.

.... wo zu geringer Abstand zu einem Heizkörper

gegeben ist.

4. Das Gerät NIEMALS . . .

.... Nässe aussetzen.

.... fallenlassen oder gegen harte Gegenstände

stoßen lassen.

.... beim Transport Erschütterungen oder starken

Vibrationen aussetzen.

.... mit dem Objektiv für lange Zeit auf eine

besonders helle Lichtquelle richten.

.... so halten, daß Sonnenlicht direkt in das

Objektiv einfallen kann.

.... beim Transportieren am LCD-Monitor oder

Sucher halten.

.... an der Handschlaufe oder am Tragegurt

schwingen.

5. Bei verschmutzten Videoköpfen können die
folgenden Beeinträchtigungen auftreten:

•Keine Bild- und Tonwiedergabe.

•Blockförmige Wiedergabestöreinstreuungen.

•Bei der Aufnahme erscheint die LCD-Monitor-

Warnanzeige für verschmutzte Videoköpfe “ ”.

In diesem Fall eine Reinigungscassette
(Sonderzubehör) verwenden. Legen Sie die
Reinigungscassette ein und schalten Sie auf auf
Wiedergabe. Der Camcorder stoppt den Bandlauf
nach 20 Sekunden automatisch. Wird die
Reingungscassette in zu kurzen Abständen
wiederholt eingesetzt, können die Videoköpfe
beschädigt werden. Siehe auch die zur
Reinigungscassette mitgelieferte
Bedienungsanleitung.
Falls nach einem Reinigungsvorgang weiterhin
Verschmutzungsprobleme auftreten, wenden Sie
sich bitte an Ihren JVC Fachhändler.
Die Kopftrommel und das Laufwerk unterliegen
Schmutzeinwirkungen und Abnutzungserschei­nungen. Nach ca. 1000 Betriebsstunden sollten
regelmäßig Inspektionen vorgenommen werden,
um eine einwandfreie Bildqualität beizubehalten.
Wenden Sie sich bitte an Ihren JVC Service.

DE75

CD-ROM-Handhabung

•Die Signalseite (unbedruckt) stets frei von
Verunreinigungen und Kratzern halten. Die CD­ROM niemals beschriften oder bekleben!
Verunreinigungen mit einem weichen Tuch
entfernen. Hierbei gerade von der CD-ROM-Mitte
zur Kante wischen.

•Niemals herkömmliche Schallplattenreiniger oder
Reinigungssprays verwenden.

•Die CD-ROM niemals biegen und niemals die
Signalseite berühren.

•Die CD-ROM niemals an Orten aufbewahren, die
Staub, extremem Temperaturen, hoher
Luftfeuchtigkeit oder direkter Sonneneinstrahlung
ausgesetzt sind.

Feuchtigkeitskondensation . . .

● Wenn ein Glas mit kalter Flüssigkeit gefüllt
wird, bilden sich an der Glasaußenfläche
Kondenswassertropfen. Dementsprechend
tritt Kondensationsniederschlag im Cam­corderinneren auf, wenn Ihr Camcorder
einem starken Temperaturwechsel von kalt zu
warm (Ortswechsel, Aufheizen eines kalten
Raumes etc.), extremer Luftfeuchtigkeit oder
direkt dem Luftstrom einer Klimaanlage
ausgesetzt ist.

● Bei Kondensationsniederschlag an der
Kopftrommel kann das Band und/oder der
Bandmechanismus ernsthaft beschädigt
werden.

Schwerwiegende Betriebsstörungen

Bei einer schwerwiegenden Betriebsstörung den
Camcorder auf keinen Fall benutzen. Wenden
Sie sich umgehend an Ihren JVC Fachhändler.

Dieser Camcorder ist ein Mikrocomputer­gesteuertes Gerät. Externe Störsignale und
Interferenzen (TV-Gerät, Radio etc.) können
Funktionsbeeinträchtigungen verursachen. In
diesem Fall die Spannungsquelle (Batteriesatz,
Netz-/Ladegerät etc.) abtrennen und einige
Minuten warten. Hierauf den Camcorder erneut
mit Spannung versorgen und die erforderlichen
Bedienschritte durchführen.

76 DE

A

AE-Programm-Bildeffekte ............................ 墌 S. 28

Anschlüsse .......................... 墌 S. 7, 40, 42 – 45, 53

Audio-Modus ................................. 墌 S. 23, 32, 33

Audiokanäle (links/rechts) ........................... 墌 S. 33

Aufnahmebereitschaft ................................. 墌 S. 14

Aufnahmemodus ........................................ 墌 S. 11

Auto-Focus ................................................. 墌 S. 21

Automatische Ausschaltung .................. 墌 S. 15, 31

B

Bandumspulen ........................................... 墌 S. 31

Batteriesatz ......................................... 墌 S. 6, 7, 73

Batteriesatz-Ladebetrieb ................................ 墌 S. 6

Batteriewarnung ......................................... 墌 S. 71

Belichtungsregelung ................................... 墌 S. 29

Bildlöschung .............................................. 墌 S. 38

Bildqualität ................................................. 墌 S. 12

Bildschreibschutz ....................................... 墌 S. 37

Bildstabilisierung [DIS] ............................... 墌 S. 24

Bildsuchlauf ............................................... 墌 S. 31

Bildüberblendung ................................. 墌 S. 26, 27

Blendeneinstellung ..................................... 墌 S. 29

Blendenverriegelung ................................... 墌 S. 29

Breitformat-Modus ...................................... 墌 S. 24

C

Camcorder-Reinigung ................................. 墌 S. 65

Cassette einlegen ........................................ 墌 S. 10

Cassetten entnehmen .................................. 墌 S. 10

Cinema-Bildeffekt ....................................... 墌 S. 24

Classic Film-Bildeffekt ................................. 墌 S. 28

D

Dämmerlicht-Bildeffekt ............................... 墌 S. 28

Datums-/Uhrzeitanzeige ................. 墌 S. 25, 32, 33

Datums-/Uhrzeiteinstellung .......................... 墌 S. 9

Diashow ..................................................... 墌 S. 36

Digitalzoom ......................................... 墌 S. 18, 23

Dioptrienkorrektur ........................................ 墌 S. 8

Drucker ...................................................... 墌 S. 43

STICHWORTVERZEICHNIS

E

Eigenportraitaufnahme ................................ 墌 S. 15

Einzelbild-Weiterschaltung ................... 墌 S. 31, 50

F

Fader-Effekt .......................................... 墌 S. 26, 27

Fernbedienung ........................................... 墌 S. 48

Fernbedienungs-Herstellercode ................... 墌 S. 52

G

Gegenlichtkorrektur .................................... 墌 S. 29

Griffeinstellung ............................................. 墌 S. 8

I

Indexbilder ................................................. 墌 S. 35

Index-Wiedergabe ...................................... 墌 S. 35

H

Hauptschalterpositionen ............................. 墌 S. 13

Hoch oder tief gehaltener Camcorder .......... 墌 S. 15

K

Kopiermodus ...................................... 墌 S. 44 – 47

L

Lautsprecherlautstärke ................................ 墌 S. 31

Langsamer Shutter ...................................... 墌 S. 28

LCD-Monitor-Bildaufhellung ....................... 墌 S. 14

LCD-Monitor-Bildabdunkelung ................... 墌 S. 14

LCD-Monitor-/Sucheranzeigen ............ 墌 S. 68 – 72

Löschschutz................................................ 墌 S. 10

M

Manuelle Scharfstellung .............................. 墌 S. 21

Menü CAMERA MENU ......................... 墌 S. 23, 24

Menü DISPLAY MENU ......................... 墌 S. 25, 32

Menü DSC MENU ................................ 墌 S. 25, 37

Menü MANUAL MENU ........................ 墌 S. 24, 25

Menü VIDEO MENU .................................. 墌 S. 32

Mitgeliefertes Zubehör .................................. 墌 S. 4

Monoton-Bildeffekt ..................................... 墌 S. 28

N

Nachvertonung .......................................... 墌 S. 58

Netz-/Ladegerät ........................................ 墌 S. 6, 7

R

Random Assemble-Schnitt .................. 墌 S. 52 – 57

Rotlicht ................................................ 墌 S. 14, 23

Rückstellmodus .......................................... 墌 S. 25

S

Schnappschuß ...................................... 墌 S. 16, 17

Schnappschußmodus .................................. 墌 S. 16

Sepia-Bildeffekt .......................................... 墌 S. 28

Shutterzeiten .............................................. 墌 S. 28

Squeeze-Bildeffekt ...................................... 墌 S. 24

Standbildwiedergabe .................................. 墌 S. 31

Stativanbringung ........................................... 墌 S. 8

Stroboskop-Bildeffekt .................................. 墌 S. 28

Symbolanzeigen ................................. 墌 S. 22 – 25

T

Technische Daten ................................. 墌 S. 78, 79

Tele-Makro ................................................. 墌 S. 24

DE77

V

Vorführmodus......................................... 墌 S. 5, 24

Verstärkungsanhebung (Gain-up) ................ 墌 S. 23

Video-Echo-Bildeffeffekt ............................. 墌 S. 28

Videoleuchte .............................................. 墌 S. 20

VIDEO/DSC-Umschaltung .......................... 墌 S. 13

W

Weißbalance .............................................. 墌 S. 30

Wiedergabe-Bildeffekte .............................. 墌 S. 51

Wiedergabezoom ....................................... 墌 S. 50

Windfilter ................................................... 墌 S. 25

Wischblenden ...................................... 墌 S. 26, 27

Z

Zeitcode ................................... 墌 S. 19, 25, 32, 33

Zeitlupe ..................................................... 墌 S. 50

Zoomen ..................................................... 墌 S. 18

78 DE

TECHNISCHE DATEN

Camcorder

Allgemein

Spannungsversorgung : 6,3 V Gleichstrom (bei Netzbetrieb)

7,2 V Gleichstrom (bei Batteriebetrieb)

Leistungsaufnahme

Bei ausgeschaltetem LCD-Monitor
und eingeschaltetem Sucher : Ca. 4,3 W

Bei eingeschaltetem LCD-Monitor
und ausgeschaltetem Sucher : Ca. 5,3 W

Videoleuchte : Ca. 3,5 W

Abmessungen (B x H x T) : 80 mm x 96 mm x 170 mm (bei eingeklapptem LCD-Monitor und

Gewicht : Ca. 580 g
Umgebungs-Betriebstemperatur :0°C bis 40°C
Umgebungs-Luftfeuchtigkeit : 35% bis 80%
Umgebungs-Lagerungstemperatur : –20°C bis 50°C
Bildwandler : 1/4"-CCD-Chip
Objektiv : F1,8, f= 3,6 mm bis 36 mm, 10fach Motorzoom
Filterdurchmesser : 37 mm
LCD-Monitor : 3,0" diagonal, LCD-Bildschirm/TFT Active Matrix
Sucher : Elektronischer Sucher mit 0,24"-Schwarzweiß-LCD
Lautsprecher : Mono

Für Digital-Camcorder (Video)

Aufnahmeformat : DV-Format (SD-Modus)
Farbsignalnorm :PAL
Aufnahme/Wiedergabe : Video : Digital-Komponenten-Aufnahme

Cassette : Mini-DV
Bandgeschwindigkeit : SP: 18,8 mm/Sek.

Max. Aufnahmezeit : SP: 80 Min.
(mit 80-Min.-Cassette) LP: 120 Min.

Für Digital-Camcorder (D.S.C.)

Speichermedium : Eingebauter Flash Memory-Speicher mit 2 MB
Datenkompression : JPEG (kompatibel)
Dateigröße : VGA: 640 x 480 Bildpunkte
Bildqualität : 2 Stufen (FINE/STANDARD)
Anzahl der speicherbaren Bilder

FINE :30
STANDARD :60

vollständig abgesenktem Sucher)

: Audio : PCM-Digitalaufnahme, 32-kHz 4-Kanal (12 Bit),

48 kHz 2-Kanal (16 Bit)

LP: 12,5 mm/Sek.

DE79

Anschlüsse

S : Y : 1 Vss, 75 Ω, Analogausgang

C : 0,29 Vss, 75 Ω, Analogausgang

AV

Videoausgang : 1 Vss, 75 Ω, analog
Audioausgang : 300 mV (eff.), 1 kΩ, analog, Stereo

DV-Ausgang : 4-pol. nach IEEE 1394
PC (DIGITAL PHOTO)

Digital-Standbildausgang : ø 2,5 mm, 3-pol.

JLIP/EDIT : ø 3,5 mm, 4-pol.

Netz-/Ladegerät AA-V40EG

Spannungsversorgung : 110 V bis 240 V Netzstrom, 50 Hz/60 Hz
Leistungsaufnahme : 23 W
Nennabgabe

Laden : 7,2 V , Gleichstrom, 1,2 A

Camcorder : 6,3 V , Gleichstrom, 1,8 A
Abmessungen (B x H x T) : 68 mm x 38 mm x 110 mm
Gewicht : Ca. 260 g

Die Angaben gelten, falls nicht anders angegeben, für die SP-Geschwindigkeit. Irrtümer sowie Änderungen
des Designs und der technischen Daten vorbehalten.

COPYRIGHT© 2000 VICTOR COMPANY OF JAPAN, LTD.

EG

Gedruckt in Japan
0400HOV*UN*SN

VICTOR COMPANY OF JAPAN, LIMITED

GE

GR-DVL200
