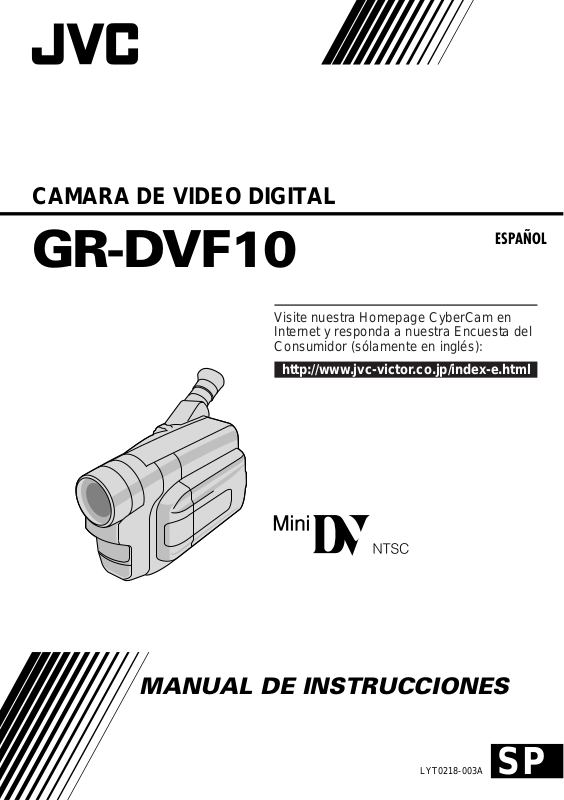

CAMARA DE VIDEO DIGITAL

GR-DVF10

Visite nuestra Homepage CyberCam en
Internet y responda a nuestra Encuesta del
Consumidor (sólamente en inglés):

http://www.jvc-victor.co.jp/index-e.html

ESPAÑOL

MANUAL DE INSTRUCCIONES

LYT0218-003A

SP

2 ES

Estimado cliente:

Le agradecemos la adquisición de esta cámara de video
digital. Antes de utilizarla, lea la información y pre­cauciones de seguridad contenidas en las siguientes
páginas para utilizar este producto con seguridad.

Uso de este manual de instrucciones

• Todas las secciones principales y subsecciones están
listadas en el contenido (Z p. 7).

• Las notas aparecen al fin de la mayoría de las
subsecciones. No deje de leerlas.

• Las características/operación básicas y avanzadas
están separadas para facilitar la referencia.

Le recomendamos que . . .

..... se refiera al índice (Z p. 64 a 68) y que se

familiarice con la ubicación de los botones, etc.
antes de utilizar la cámara.

..... lea con atención las precauciones de seguridad y

las precauciones siguientes. Las mismas contienen
información extremadamente importante referente
al uso seguro de este producto.

Le recomendamos leer detenidamente las precauciones
de las páginas 69 y 70 antes de utilizar la unidad.

PRECAUCIONES DE
SEGURIDAD

ATENCION

PELIGRO DE ELECTROCUCION

NO ABRA

ATENCION: PARA EVITAR RIESGOS DE ELECTROCUCION,

NO EXTRAIGA LA CUBIERTA (O LA PARTE POSTERIOR).

NO HAY PARTES REPARABLES POR USUARIO EN EL INTERIOR.

EN CASO DE REPARACIONES, ACUDA AL PERSONAL

DE SERVICIO AUTORIZADO.

El rayo con punta de flecha dentro de un triángulo
equilátero alerta al usuario sobre la presencia de
"tensión peligrosa" sin aislación dentro del gabinete de
la unidad, cuya magnitud constituye un riesgo de
electrocución de personas.

El signo de exclamación dentro de un triángulo
equilátero indica al usuario que existen importantes
instrucciones de mantenimiento (servicio) y operación
en el manual que acompaña al aparato.

ADVERTENCIA:
PARA EVITAR RIESGOS DE

INCENDIOS O
ELECTROCUCIONES, NO
EXPONGA ESTE APARATO A LA
LLUVIA O HUMEDAD.

Advertencia sobre la pila de litio (para
operación del reloj y el control remoto)

La pila utilizada en este aparato podría ocasionar
incendios o quemaduras por sus productos
químicos si no se la trata adecuadamente. No la
recargue, desarme, caliente a más de 100°C o
incinere.
Cámbiela por una CR2025 de Maxell, Panasonic
(Matsushita Electric), Sanyo o Sony; el uso de otra
pila podría acarrear riesgos de incendio o
explosión.

n Descarte correctamente las pilas usadas.
n Manténgala alejada del alcance de los niños.
n No la desarme ni la arroj e al fuego.

NOTAS:

●

La placa indicadora (placa del número de serie) y
la precaución de seguridad están en la parte
inferior y/o en la parte trasera de la unidad
principal.

●

La placa indicadora (placa del número de serie)
del adaptador/cargador de CA está en la parte
inferior de la misma.

Esta cámara de video está diseñada para ser
utilizada con señales de televisión en color tipo
NTSC. No puede emplearse para reproducir en un
televisor de otra norma. Sin embargo, son posibles
grabar en vivo y reproducir en el monitor LCD o el
visor en cualquier lugar. Utilice la batería
BN-V12U/ V20U, recargándola con el adptador/
cargador de CA AA-V15U suministrado.
(Posiblemente sea necesario un adaptador de
conversión apropiado que se adecúe al tipo de
toma de corriente de su país.)

El adaptador/cargador de CA AA-V15U debe
utilizarse con:
120 V`, 60 Hz en EE.UU. y Canadá,
110 – 240 V`, 50/60 Hz en otros países.

ATENCIÓN (se aplica al AA-V15U)

PARA EVITAR ELECTROCHOQUES, NO UTILICE
ESTA CLAVIJA POLARIZADA CON UN CORDÓN
DE EXTENSIÓN, RECEPTÁCULO U OTRO
TOMACORRIENTE A MENOS QUE LAS
CUCHILLAS PUEDAN INSERTARSE
COMPLETAMENTE SIN QUEDAR EXPUESTAS.

INSTRUCCIONES DE
SEGURIDAD IMPORTANTES

La energía eléctrica cumple con muchas funciones
útiles, pero el uso inadecuado de la misma puede
resultar en la posibilidad de choques eléctricos o
incendios. Este producto ha sido diseñado y fabricado
para su seguridad personal. Para no desactivar los
mecanismos de seguridad incorporados cumpla con las
siguientes reglas básicas, para su instalación, utilización
y reparación.

ATENCION:

Cumpla con todas las advertencias e instrucciones
marcadas en su producto y con sus instrucciones para
operación. Para su seguridad, lea detenidamente todas
las instrucciones de seguridad y de operación antes de
utilizar este producto y conserve este manual para
referencia futura.

INSTALACION

1. Conexión a masa o polarización

(A) Su producto puede estar equipado con un enchufe

de línea de corriente alterna polarizada. Este enchufe
encajará en el tomacorrientes de una sóla manera.
Esta es una característica para seguridad. Si usted no
puede insertar totalmente el enchufe en el
tomacorriente, intente invertir el enchufe. Si el
enchufe no puede ser conectado, póngase en
contacto con su electricista para que reemplace su
tomacorriente obsoleto. No destruya el propósito de
seguridad del enchufe polarizado.

(B) Su producto puede estar equipado con un enchufe

con conexión a masa de 3 cables, que tiene una
tercera clavija para conexión a masa. Este enchufe
sólo podrá ser conectado a un tomacorriente de tipo
conexión a masa. Esta es una característica de
seguridad. Si el enchufe no puede ser conectado,
póngase en contacto con su electricista para que
reemplace su tomacorriente obsoleto. No destruya el
propósito de seguridad del enchufe polarizado.

2. Fuentes de alimentación

Conecte su producto a una fuente de alimentación del
tipo indicado en la etiqueta. Si no está seguro del tipo
que alimentación eléctrica que tiene su hogar, consulte
al agente que le vendió el producto o a la compañía
local de energía eléctrica. Si su producto es para ser
utilizado con alimentación por pilas, u otras fuentes de
alimentación, refiérase a las instrucciones de operación.

3. Sobrecarga

No sobrecargue los tomacorrientes, los cordones de
extensión, o los enchufes integrales ya que ésto puede
resultar en riesgo de incendio o choques eléctricos.

4. Protección del cordón eléctrico

Los cordones eléctricos deben ser tendidos de manera
que se evite pisarlos o que sean pellizcados por artículos
colocados sobre o contra los mismos, prestando
particular atención a los cordones con enchufes, los
tomacorrientes y el punto desde dónde el cordón sale
del producto.

ES3

5. Ventilación

Las ranuras y aberturas en el gabinete sirven para
ventilación. Para asegurar un funcionamiento confiable
del producto y para protegerlo contra recalentamiento,
estas aberturas no deben ser bloqueadas o cubiertas.

• No bloquee las aberturas colocando el producto sobre

una cama, sofá, paño u otra superficie similar.

• No coloque el producto en lugares encerrados tales como
cajas o estanterías a menos que los mismos suministren
ventilación adecuada, o en los cuales estén adheridas las
instrucciones del fabricante.

6. Instalación en la pared o en el techo

El producto debe ser instalado en una pared o techo
sólo de la forma recomendada por el fabricante.

INSTRUCCIONES PARA LA
INSTALACION DE LA ANTENA

1. Conexión a masa de la antena al aire libre

Si se conecta el producto a una antena al aire libre o a
un sistema de cable, asegúrese que el sistema de antena
o de cable esté conectado a masa para suministrar
protección contra sobrevoltaje y acumulación de cargas
de electricidad estática. El Artículo 810 del Código
Eléctrico Nacional, ANSI/NFPA 70 suministra
información en referencia a la correcta conexión a masa
del mástil y de la estructura de soporte, conexión a masa
del cable conductor de la antena hacia una unidad de
descarga, tamaño de los conductores de conexión a
masa, ubicación de la unidad de descarga de la antena,
conexión a los electrodos de conexión a masa y
requisitos para el electrodo de conexión a masa.

2. Rayos

Para protección adicional de este producto durante una
tormenta de rayos o cuando se lo deja desatendido y sin
utilizar durante largos períodos, es necesario
desenchufarlo del tomacorrientes y desconectar la
antena o el sistema de cable. Esto evitará daños al
producto ocasionados por rayos y sobretensión.

3. Cables eléctricos

El sistema de antena al aire libre no debe estar ubicado en
la vecindad de cables eléctricos elevados ni otros circuitos
eléctricos para alimentación o iluminación, o cuando
pueda caer sobre tales cables o circuitos eléctricos. Cuando
instale el sistema de antena al aire libre, es necesario tomar
extremadas precauciones para que no entre en contacto
con tales cables o circuitos eléctricos, ya que el contacto
con los mismos puede ser fatal.

EJEMPLO DE CONEXION A MASA DE LA ANTENA DE
ACUERDO CON EL CODIGO ELECTRICO NACIONAL,
ANSI/NFPA 70

CABLE CONDUCTOR
DE ENTRADA A LA

SUJETADOR DE
CONEXION A MASA

EQUIPAMIENTO DEL
SERVICIO ELECTRICO

SISTEMA DE ELECTRODOS DE CONEXION A MASA DEL

NEC – CODIGO ELECTRICO NACIONAL

SERVICIO ELECTRICO (NEC ART. 250 APARTADO H)

ANTENA

UNIDAD DE
DESCARGA
DE LA ANTENA
(NEC SECCION
810-20)

CONDUCTORES DE
CONEXION A MASA
(NEC SECCION 810-21)

SUJETADOR DE MASA

4 ES

UTILIZACION

1. Accesorios

Para evitar lesiones personales:

•No coloque este producto sobre un carro, pedestal,
trípode, soporte o mesa inestable, ya que puede
caer causando graves lesiones a los niños o
adultos, y graves daños al producto.

•Utilice el carro, pedestal, trípode, soporte o mesa
recomendado por el fabricante o vendido
conjuntamente con el producto.

•Utilice los accesorios de montaje recomendados
por el fabricante y siga las instrucciones del mismo
para cualquier tipo de montaje del producto.

•No intente hacer rodar el carro con pequeñas
ruedecillas a través de umbrales o alfombras
gruesas.

2. Combinación de

producto y carro

El conjunto del producto
sobre el carro debe ser
movido con precaución.
Las paradas repentinas, la
fuerza excesiva, o las
superficies irregulares
pueden hacer que el
conjunto se vuelque.

3. Agua y humedad

No utilice este producto cerca del agua, por ejemplo
cerca de una bañera, recipiente para lavar, pileta de
cocina o lavabo, en sótanos húmedos o cerca de
piscinas o similares.

4. Entrada de objetos y líquidos

Nunca introduzca objetos de ningún tipo dentro de
este producto a través de las aberturas, ya que los
mismos pueden entrar en contacto con puntos dónde
hay altos voltajes o cortocircuitar componentes, lo
cual puede resultar en incendios o choques
eléctricos. Nunca derrame líquidos de ningún tipo
sobre el producto.

5. Accesorios

No utilice accesorios que no sean los recomendados
por el fabricante de este producto ya que pueden
producir accidentes.

6. Limpieza

Antes de limpiarlo desenchufe este producto del
tomacorriente. No utilice líquidos para limpieza ni
aerosoles. Para limpiarlo utilice un paño húmedo.

7. Calor

Este producto debe estar lejos de fuentes de calor
tales como radiadores, calentadores, estufas, u otros
productos (incluyendo amplificadores), que
producen calor.

ADVERTENCIA PARA EL
CARRO PORTATIL
(Simbolo suministrado
por RETAC)

REPARACION

1. Reparación

Si su producto no funciona correctamente o presenta
un cambio marcado en las prestaciones y si usted es
incapaz de hacerlo funcionar correctamente
siguiendo los procedimientos detallados de las
instrucciones de operación, no intente repararlo por
sí mismo ya que la abertura o extracción de las
cubiertas puede exponerlo a voltajes elevados u
otros peligros. Deje el trabajo de reparación en
manos de personal de servicio cualificado.

2. Daños que requieren reparación

Desenchufe este producto del tomacorriente y llame
al personal de servicio cualificado, en caso de
ocurrir lo siguiente:
a. Cuando el cordón o el enchufe de alimentación

está dañado.

b. Si ha derramado líquido o han caído objetos

dentro del producto.

c. Si el producto ha sido expuesto a la lluvia o al

agua.

d. Si el producto no funciona correctamente aunque

se esté cumpliendo con las instrucciones para
operación. Ajuste sólo aquellos controles que
están cubiertos por las instrucciones de operación
ya que un ajuste incorrecto de otros controles
puede resultar en daños y con frecuencia
requieren trabajo extensivo realizado por un
técnico cualificado para devolver el producto a
su funcionamiento normal.

e. Si el producto ha sido dejado caer o es dañado de

alguna manera.

f. Cuando el producto muestra un cambio marcado

en las prestaciones, lo cual indica la necesidad de
reparación.

3. Reemplazo de componentes

Cuando sea necesario reemplazar componentes,
asegúrese que el técnico de servicio utilice
componentes para reemplazo especificados por el
fabricante o que tengan las mismas características
que los componentes originales. La substitución no
autorizada puede resultar en incendios, choques
eléctricos u otros accidentes.

4. Inspección de seguridad

En el momento de completar cualquier servicio o
reparación de este producto, solicítele al técnico de
servicio que efectue las inspecciones de seguridad
para comprobar que el producto está en condiciones
para ser utilizado con seguridad.

ES5

PRECAUCIONES DE
SEGURIDAD

No apunte el objetivo o el visor directamente hacia
el sol. Esto puede causarle lesiones en los ojos así
como también fallas en los circuitos internos de la
cámara. Esto también puede producir riesgo de
incendio o de choque eléctrico.

¡PRECAUCION! Las siguientes notas indican
posibles daños a la cámara de video o lesiones al
usuario.

Cuando transporte la cámara de video asegúrese de
colocar y utilizar la correa para el hombro
suministrada. El transportar o sostener la cámara de
video por el visor y/o el montor LCD puede resultar
en la caída o en fallas de la unidad.

Tome precauciones para no atraparse los dedos en la
cubierta del portacassette. No permita que los niños
operen la cámara de video, ya que ellos son
particularmente susceptibles a este tipo de accidente.

No utilice el trípode sobre superficies inestables o
desniveladas ya que la cámara de video puede
caerse, produciendo graves daños a la misma.

¡PRECAUCION! Evite conectar los cables (video/
audio, S-video, edición, CC) a la cámara de video y
dejar la unidad sobre el TV, ya que el tropezar con
uno de los cables puede derribar la cámara de video
resultando ésta dañada.

ACCESORIOS

SUMINISTRADOS

•Adaptador/cargador
de CA AA-V15U

•Batería
BN-V20U

•Pila de litio CR2025 x 2
(para operación del reloj
y el control remoto)

•Cinta de cassette
miniDV 30 min
(DVM-30) M-DV30ME

TW

•Control remoto
RM-V712U

Acerca de las baterías

¡PELIGRO! No intente desarmar las baterías, ni las

exponga a la llama o calor excesivo ya que hay
peligro de incendio o explosión.

¡ADVERTENCIA! No permita que los terminales de
la batería, o ésta entren en contacto con metales, ya
que ello puede provacar cortocircuitos e iniciar un
incendio.

•Correa para hombro

•Cable de CC

•Cable de edición

•Cable S-video

n La cámara está diseñada exclusivamente para el videocassette digital . Los cassette que

llevan esta marca son los únicos que pueden utilizarse en esta unidad.

Antes de grabar una escena importante. . .

.... Asegúrese de utilizar cassettes con la marca exclusivamente.

.... Recuerde que la cámara de video no es compatible con otros formatos de video digital.

.... Recuerde que la cámara de video es para usuarios privados exclusivamente. Está prohibido cualquier uso

comercial sin la autorización correspondiente. (Aunque grabe eventos tales como espectáculos, o
exhibiciones para entretenimiento personal, se recomienda especialmente que obtenga autorización
previa).

6 ES

La cámara de video digital convierte las señales entrantes de audio y de video en formato digital para grabarlas.
Una señal de video está compuesta de una señal de luminancia (Y) y de señales de color (R-Y y B-Y). Estas

señales son identificadas y grabadas digitalmente (grabación de componentes digital). El convertidor A/D
(analógico a digital), muestrea la señal Y a 13,5 MHz, y las R-Y y B-Y a 3,375 MHZ, y las cambia en señales
cuánticas de 8 bits.

El sonido muestreado a 48 kHz es transformado en una señal cuántica de 16 bits, y el sonido muestreado a
32 kHz es convertido en una señal de 12 bits.

ACERCA DE LA CAMARA DE VIDEO DIGITAL

NOTA:

Los datos grabados en una cinta son digitales, pero la salida de esta cámara de video es analógica.

VIDEO

Objetivo

Crominancia (C)

AUDIO

Micrófono

Esta cámara de video divide los datos, escribiendo un tipo de información en cada pista de la cinta.

Dirección de
seguimiento de la cabeza

Señal de luminancia (Y)

Señal de diferencia
de color (R-Y)

Análisis

cromático

Señal de diferencia
de color (B-Y)

Conversión

A/D

Conversión

A/D

Conversión

A/D

Conversión

A/D

Dirección de la cinta

Area de código auxiliar

Area de video

Compresión de

señal

Area de audio

Area ITI

Grabación por
medio de una
cabeza giratoria
con barrido
helicoidal

5,24 mm

6,35 mm

1 Area de código auxiliar

El código de tiempo y los datos de fecha/hora
se escriben aquí, independientemente de los
datos de video. Esto le permite a usted,
llamar la indicación de fecha y hora durante
la reproducción, aunque estos datos no
hayan sido llamados durante la grabación.

2 Area de video

Aquí se graba la señal de video digital.

10 pistas/cuadro

3 Area de audio

Aquí se graba la señal de audio digital.

4 Area ITI (Información de

inserción y seguimiento)

Aquí se graban las señales de seguimiento de
inserción de edición y de edición posterior
de la grabación.

CONTENIDO

ES7

ACCESORIOS SUMINISTRADOS
ACERCA DE LA CAMARA DE VIDEO DIGITAL

PREPARATIVOS

Alimentación .................................................................................................... 8

Extracción e inserción de la pila (litio) del reloj.......................................................... 10

Ajustes de fecha/hora ...................................................................................... 11

Colocación/extracción de un cassette ..................................................................... 12

Ajuste del modo de grabación .............................................................................. 13

Ajuste de la empuñadura.................................................................................... 14

Ajuste del visor............................................................................................... 14

Colocación de la correa para el hombro ................................................................... 15

Montaje en el trípode ....................................................................................... 15

GRABACION

Grabación básica ............................................................................................. 16

Funciones avanzadas ........................................................................................ 23

REPRODUCCION

Reproducción básica ......................................................................................... 40

Funciones avanzadas ........................................................................................ 42

Conexiones .................................................................................................... 44

8 – 15

16 – 39

40 – 45

5

6

COPIA DE CINTAS
USO DEL CONTROL REMOTO

Edición por montaje aleatorio .............................................................................. 52

Para una edición más precisa............................................................................... 56

LOCALIZACION Y REPARACION DE AVERIAS

47 – 57

58 – 62

MANTENMIENTO POR PARTE DEL USUARIO
INDICE

Controles, conectores e indicadores ....................................................................... 64

Indicaciones ................................................................................................... 66

Glosario de terminos ........................................................................................ 68

PRECAUCIONES

64 – 68

69 – 70

ESPECIFICACIONES

46

63

71

8 ES

Marcas

Indicador
CHARGE (carga)

Interruptor REFRESH

Indicador REFRESH

REFRESCADO (REFRESH)

El adaptador de CA se caracteriza por la
función REFRESH que le permite descargar
totalmente la batería antes de recargarla.

Efectúe la función REFRESH después de un
mínimo de 5 cargas.

Para descargar la batería . . .

.... coloque la batería en el adaptador

como se muestra en la ilustración de
arriba. Luego presione REFRESH. El
indicador REFRESH se enciende cuando
se inicia la descarga y se apaga cuando
la descarga ha terminado.

A la toma de
corriente de CA

PREPARATIVOS

Alimentación

Esta cámara de video posee un sistema de alimentación de 3
vías que le permite seleccionar la fuente de alimentación más
apropiada.

NOTAS:

●

Sin alimentación no hay ninguna función disponible.

●

Utilice exclusivamente la alimentación indicada.

●

No utilice las unidades de alimentación suministradas con otro
equipo.

CARGA DE LA BATERIA

ALIMENTACION

1

Conecte el cable de alimentación de CA del cargador a
una toma de corriente.

COLOCACION DE LA BATERIA

2

Alinee las marcas y deslice la batería en la dirección de
la flecha hasta que quede bloqueada en su lugar.

• El indicador CHARGE comienza a destellar para indicar
que se ha iniciado la carga.

EXTRACCION DE LA BATERIA

3

Cuando el indicador CHARGE deja de destellar y
permanece encendido, la carga ha terminado.
Deslice la batería en el sentido opuesto al de la flecha.

Batería

BN-V12U aprox. 1 h 10 min aprox. 3 h 30 min
BN-V20U aprox. 1 h 50 min aprox. 6 h 40 min

Tiempo de carga Tiempo de descarga

A

Enganche.

B

Empuje.

BATTERY RELEASE

ATENCION:

Antes de desmontar la fuente de
alimentación, asegúrese que la
alimentación de la cámara de video
esté desconectada. El no hacerlo
puede producir un error de
funcionamiento en la cámara de
video.

USO DE LA BATERIA

COLOCACION DE LA BATERIA

1

Enganche el lado extremo de la batería en la cámara de
video (A) y empuje la batería hasta que se bloquee en
el lugar (B).

EXTRACCION DE LA BATERIA

2

Deslice BATTERY RELEASE y extraiga la batería.

Tiempo de grabación aproximado (unidad: min)

Batería conectado/visor desconectado/ conectado/

BN-V12U 60 (35) 70 (40) 50 (35)
BN-V20U 100 (60) 110 (65) 90 (55)

( ) : Cuando está encendida el foco.

Monitor LCD Monitor LCD Monitor LCD

desconectado visor conectado visor conectado

INFORMACION:

El VU-V856KIT es un juego compuesto de la batería BN­V856U y del cargador/adaptador de CA AA-V80U. La batería
BN-V856U suministra aprox. 7 horas de tiempo de grabación
cuando el visor está activado y el monitor LCD y el foco están
desactivados. También lea completamente los manuales de
instrucción del VU-V856KIT.
Es imposible cargar la batería BN-V856U utilizando el
cargador/adaptador de CA suministrado. Use el cargador/
adaptador de CA AA-V80U opcional.

ES9

Indicador de carga

Indicador de carga

Se incorpora un indicador de carga sobre la batería
para ayudarle a recordar si ha sido cargada o no. Los
dos colores indicadores (rojo y negro), le permiten
seleccionar la carga y la descarga.

NOTAS:

●

El tiempo de grabación por carga depende de factores tales como el tiempo de activación del modo de
grabación/pausa y la frecuencia de accionamiento del zoom. Lo más seguro es tener baterías de repuesto.

●

Los tiempos de carga indicados en la página 8 son para la batería completamente descargada, y los tiempos de
descarga son para la batería completamente cargada.

●

Los tiempos de carga y de descarga varían dependiendo de la temperatura ambiente y el estado de la batería.

●

Recuerde colocar el indicador de carga después de cargar la batería o después de extraer la descargada de su
cámara de video.

●

Efectúe la función REFRESH después de un mínimo de 5 cargas.

●

Mientras el cable de alimentación del adaptador de CA/cargador está desconectado de la toma de corriente de
alterna es posible descargar la batería presionando el interruptor REFRESH. Durante ese momento, el adaptador
de CA/cargador no carga la batería. Al terminar la descarga, extraiga la batería del adaptador de CA/cargador
para almacenarla.

●

Las altas temperaturas pueden dañar la batería, por eso, utilícela en un lugar con buena ventilación. No
permita que se descargue dentro de un lugar cerrado tal como una bolsa.

●

Si usted para de cargar o descargar la batería en medio del proceso, asegúrese de extraerla antes de
desconectar el cable del adaptador de CA.

●

Extraiga la batería del adaptador inmediatamente después de descargarla.

●

Para evitar interferencia con la recepción, no utilice el adaptador/cargador de CA cerca de una radio.

●

Asegúrese de desenchufar el cable de CC después de cargar o descargar la batería.

●

El indicador CHARGE puede no encenderse correctamente con una batería nueva, o cuando la misma ha sido
almacenada durante un largo período. En este caso extraiga y recoloque la batería para cargarla. El indicador
CHARGE debe encenderse durante la recarga, de lo contrario póngase en contacto con su agente JVC más
cercano.

Al jack de entrada
de CC (DC IN)

Cable de CC

Cable para batería de
automóvil␣ AP-V7U
(opcional)

A la toma de
corriente de

Terminal
DC OUT

Cargador/adaptador para
batería de automóvil
BH-V3U (opcional)

alterna

Adaptador/
cargador de CA
AA-V15U

Al enchufe
del
encendedor
de cigarrillos

USO DE ALIMENTACION CON CA

Utilice el adaptador/cargador de CA (conectado
como se muestra en la ilustración de la izquierda).

NOTAS:

●

El adaptador/cargador de CA se caracteriza por un
selector automático de voltaje con límites de CA que
van de 110 a 240 V.

●

Cuando utilice el cable CC, asegúrese de conectar el
extremo del cable con el filtro del núcleo a la cámara
de video. El filtro del núcleo reduce la interferencia.

USO DE LA BATERIA DEL AUTOMOVIL

Utilice el cable opcional para batería del automóvil
o el cargador/adaptador de la batería del automóvil
(conéctelo como se muestra en la ilustración de la
izquierda).

NOTAS:

●

Cuando utilice la batería del automóvil deje el motor
en marcha ralenti.

●

El cargador opcional de la batería del automóvil (BH­V3U) puede también ser usado para cargar la batería
(excepto BN-V20U/V856U).

●

Cuando utilice el cargador opcional de la batería del
automóvil o el cable de la batería del automóvil (AP­V7U), refiérase al librillo de instrucciones
correspondiente.

PREPARATIVOS

10 ES

Ranura

PREPARATIVOS

(cont.)

Extracción e inserción de la pila (litio) del
reloj

Esta pila es necesaria para el funcionamiento del reloj y
para efectuar los ajustes de fecha/hora.

DESCONEXION DE LA ALIMENTACION

1

Desconecte la alimentación de la unidad.

EXTRACCION DEL PORTAPILAS

2

Extraiga el portapilas.

Portapilas

INSERCION DE LA PILA EN EL

3

COMPARTIMIENTO

Inserte la pila en el compartimiento, y asegúrese de
tener visible la marca “+”.

REINSERCION DEL COMPARTIMIENTO

4

Deslice de vuelta el compartimiento en la ranura
hasta que escuche un clic.

NOTA:

Ver “PRECAUCIONES DE SEGURIDAD” (Z p. 2) por
información sobre la manipulación segura de las pilas de
litio.

ES11

Ajustes de fecha/hora

La fecha y la hora serán grabadas automáticamente en la
cinta en todo momento. Usted puede seleccionar la
indicación o no de la misma durante la reproducción
(Z p. 43).

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

•La lámpara de alimentación se enciende y se
conecta la alimentación de la cámara de video.

Botón MENU

Lámpara de alimentación

Disco selector

Indicación

REC MODE
WIDE MODE OFF
ZOOM
GAIN UP
TELE MACRO

4

TO DATE / TIME MENU

TO SYSTEM MENU

END

ON SCREEN OFF

4

DATE / TIME

RETURN

SP
64X

AGC
OFF

– – – – –6– – – – –

ONDISPLAY
DEC 25 ’ 98

DEC 25 ’ 98

PM 5 : 30

Conmutador de
alimentación

Menú de grabación

: 30

Menú de fecha/hora

ACCESO AL MENU DE GRABACION

2

Presione MENU. Aparecerá el menú de grabación.

ACCESO AL MENU DE FECHA/HORA

3

Mueva la barra iluminada hacia “TO DATE/TIME
MENU” girando el disco selector. Presione el disco
selector para llamar el menu de fecha/hora.

INGRESO DE LA FECHA Y HORA

4

Mueva la barra iluminada hacia “DATE/TIME”
girando el disco selector. Presione el disco selector
para que “mes” se ilumine y comience a destellar.
Ingrese el mes girando el disco selector. Presione el
disco selector. Repita el procedimiento para ingresar
el día, año, hora y minutos.

•Para salir, presione dos veces el disco selector
cuando el indicador y la barra iluminada están en
“RETURN”.

NOTA:

Aunque seleccione “DATE/TIME” (fecha/hora) si el
parámetro no está iluminado el reloj interno de la cámara
de video continúa funcionando. Una vez que mueva la
barra iluminada al primer parámetro de fecha/tiempo
(mes), el reloj se para. Cuando complete el ajuste del
minuto y presione el disco selector, la fecha y hora
empiezan a funcionar desde la fecha y hora recién
ajustados.

PREPARATIVOS

12 ES

Botón de
abertura del
monitor

Conmutador
OPEN/EJECT

Cubierta del portacassette

Portacassette

PUSH HERE

Asegúrese de que el
lado con la ventanilla
apunte hacia afuera.

Conmutador de protección
contra borrado**

PREPARATIVOS

(cont.)

Colocación/extracción de un cassette

Para colocar o extraer un cassette es necesario conectar la
alimentación de la cámara de video.

ABERTURA DEL MONITOR LCD

1

Presione el botón de abertura del monitor y abra el
monitor LCD a un ángulo mayor de 45 grados.

ABERTURA DE LA CUBIERTA DEL

2

PORTACASSETTE

Presione OPEN/EJECT en dirección a la flecha luego
abra la cubierta hasta que quede bloqueada. El
compartimiento se abre automáticamente.

•No toque los componentes internos.

INSERCION/EXTRACCION DEL

3

CASSETTE

Inserte o extraiga el cassette y presione “PUSH HERE”
para cerrar el portacassette.

•Una vez que el portacassette esté cerrado, se
retraerá automáticamente hacia el interior. Espere
hasta que entre completamente antes de cerrar la
cubierta del portacassette.

•Cuando las baterías están casi agotadas, no podrá
cerrar la cubierta del portacassette. No aplique
fuerza. Reemplace la batería por una
completamente cargada antes de continuar la
operación.

**

Protección de grabaciones valiosas . . .

.... deslice el conmutador de protección

contra borrado en la parte trasera del
cassette hacia “SAVE”. Esto evita que la
cinta sea regrabada. Si más tarde decide
que desea grabar en la misma cinta,
deslice el conmutador hacia “REC” antes
de colocar el cassette en la cámara de
video.

CIERRE DEL MONITOR LCD

4

Tiempo de grabacion aproximado

Cinta

DVM-30 30 min. 45 min.
DVM-60 60 min. 90 min.

Modo de grabación

SP LP

NOTAS:

●

El portacassette tarda unos pocos segundos en abrirse. No lo fuerce.

●

Si espera unos pocos segundos y el portacassette no se abre, cierre la tapa del mismo e intente abrirlo otra
vez. Si el portacassette aún no se abre, desactive la cámara de video y luego actívela nuevamente.

●

Cuando transporte la cámara de video rápidamente de un lugar frío a uno tibio, espere un momento antes de
abrir la cubierta del portacassette.

●

Cerrar la cubierta del portacassette antes de que el portacassete salga puede causar daños en la cámara de
video.

●

Un cassette puede ser colocado o extraído aunque la alimentación de la cámara de video esté
desconectada. Después de cerrar el portacassette con la alimentacíon de la cámara de video desconectada,
el portacassette puede no moverse. Para la colocación o extracción se recomienda conectar la alimentación.

●

Cuando reinicia la grabación y abre la cubierta del portacassette, la unidad dejará una porción sin grabar en
la cinta, o borrará la escena anteriormente grabada (graba sobre la misma), independientemente de que el
portacassette salga o no. Vea la página 22 para información acerca de la grabación a partir de la mitad de la
cinta.

Botón MENU

Lámpara de alimentación

Disco selector

Indicación

4

REC MODE

WIDE MODE OFF
ZOOM
GAIN UP
TELE MACRO
TO DATE / TIME MENU
TO SYSTEM MENU

END

4

REC MODE
WIDE MODE OFF
ZOOM
GAIN UP

TO DATE / TIME MENU
TO SYSTEM MENU

END

SP
64X

AGC
OFF

– – – – –6– – – – –

SP

64X
AGC
OFFTELE MACRO

– – – – –

DEC 25 ’ 98

DEC 25 ’ 98

6

– – – – –

Conmutador de
alimentación

Menú de grabación

: 30

: 30

ES13

Ajuste del modo de grabación

Ajuste de acuerdo a sus preferencias.

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

•La lámpara de alimentación se enciende y se
conecta la alimentación de la cámara de video.

ACCESO AL MENU DE GRABACION

2

Presione MENU. Aparecerá el menú de grabación.

ACTIVACION DEL MODO DE

3

GRABACION

Primero mueva la barra iluminada hacia “REC
MODE” girando el disco selector. Presione el disco
selector y el parámetro “SP” o “LP” quedará
iluminado. Seleccione “SP” o “LP” girando el disco
selector. Presione dos veces el disco selector para
salir del menú de grabación.

•“LP” (larga reproducción) es una grabación más
económica suministrando 1,5 veces más de tiempo
de grabación.

NOTAS:

●

Si se conmuta el modo de grabación durante la
grabación, la imagen de reproducción será borrosa en el
punto dónde se realizó la conmutación.

●

Se recomienda que para las cintas grabadas en el modo
LP en esta cámara de video, sean reproducidas en esta
cámara de video.

●

Durante la reproducción de una cinta grabada en otra
cámara de video, pueden aparecer bloques de
interferencia o pueden haber pausas momentáneas en el
sonido.

PREPARATIVOS

Indicador de mode de grabación

4

REC MODE
WIDE MODE OFF

GAIN UP
TO DATE / TIME MENU
TO SYSTEM MENU

END

SP
X40ZOOM

AGC

DEC 25 ’ 98

– – – – –6– – – – –

: 30

SP LP

14 ES

Botón de inicio/parada de grabación

Conmutador del zoom motorizado

33

PREPARATIVOS

Ajuste de la empuñadura

AGRANDAMIENTO DEL LAZO

1

Separe las cintas Velcro.

INSERCION DE LA MANO

2

Pase la mano derecha a través del bucle y sujete la
empuñadura.

AJUSTE DE LA LONGITUD DE LA

3

CORREA

Ajústela de tal manera que el pulgar y los dedos
puedan operar fácilmente el botón de inicio/parada
de grabación y el conmutador del zoom motorizado.
Recoloque la cinta Velcro.

Ajuste del visor

SELECCION DE MODO

1

Ajuste el conmutador de alimentación en “CAMERA”
(“AUTO” o “PRO.”).

(cont.)

PAUSE

22

180°180

°

1

Coloque “POWER”
en “CAMERA”.
(“AUTO” o “PRO.”)

POSICIONAMIENTO DEL VISOR

2

Ajuste el visor manualmente para la mejor visibilidad
(vea la ilustración a la izquierda).

AJUSTE DE LA DIOPTRIA

3

Gire el control de ajuste de la dioptría hasta que las
indicaciones en el visor queden claramente
enfocadas.

2

1

4

ES15

Colocación de la correa para el hombro

COLOCACION DE LA CORREA

1

Siguiendo las indicaciones de la ilustración de la
izquierda, enhebre la correa a través del ojal superior

1, luego dóblela y enhébrela a través de la hebilla

2. Repita el procedimiento para colocar el otro

extremo de la correa en el otro ojal 3, asegurándose
de que la correa no quede retorcida.

3

AJUSTE DE LA LONGITUD

2

Ajústela como se muestra en la indicación de la
izquierda 4.

Montaje del trípode

ALINEACION Y APRIETE

1

Alinee el tornillo y el perno de dirección de la
cámara en el trípode con el receptáculo de montaje
de la cámara de video y el orificio del perno. Luego
apriete el tornillo.

PRECAUCION:

Cuando utilice un trípode, asegúrese de abrir y
de extender totalmente las patas del mismo para
estabilizar la cámara de video. Para evitar daños
causados por su caída, no utilice trípodes
pequeños.

PREPARATIVOS

16 ES

Anillo de abertura del cubreobjetivo (LENS COVER)

Conmutador de
alimentación

Botón de inicio/parada de grabación

Lámpara de alimentación

Lámpara testigo
(Se enciende mientras está grabando)

GRABACION

Grabación básica

NOTA:

Usted primero debe haber efectuado los procedimientos
listados abajo. De lo contrario efectúelos antes de
continuar.

●

Alimentación (Z p. 8)

●

Ajuste del modo de grabación (Z p. 13)

●

Ajuste de la empuñadura (Z p. 14)

●

Ajuste del visor (Z p. 14)

COLOCACION DEL CASSETTE

1

Primero presione el botón de abertura del monitor y
abra el monitor LCD a un ángulo mayor de 45
grados.
Presione OPEN/EJECT en dirección a la flecha
impresa en el conmutador, luego abra la cubierta del
cassette hasta que quede bloqueada. El portacassette
se abre automáticamente. Inserte una cinta y presione
“PUSH HERE” para cerrar el portacassette.

•Una vez que el portacassette esté cerrado, se
retraerá automáticamente hacia el interior. Espere
hasta que entre completamente antes de cerrar la
cubierta del portacassette.

Filmación observando el visor

ACTIVACION DEL MODO DE ESPERA

2

DE GRABACION

Asegúrese de que el monitor LCD esté cerrado y
bloqueado. Gire el anillo LENS COVER de abertura/
cierre para abrir el cubreobjetivo, luego ajuste el
conmutador de alimentación a “CAMERA” (“AUTO”
o “PRO.”).

•Se enciende la lámpara de alimentación y la
cámara de video ingresa en el modo de espera de
grabación.

•La escena a la que usted está apuntando aparece en
la pantalla del visor con la palabra “PAUSE”
superpuesta en la misma.

INICIO DE LA FILMACION

3

Presione el botón de inicio/parada de grabación.

•En el visor aparece “
en progreso.

REC

” mientras la grabación está

Posición del conmutador de alimentación

De acuerdo con la posición del conmutador de alimentación seleccionada, las siguientes funciones están
disponibles:

AUTO
(Modo
completamente
automático):

Le permite grabar SIN emplear
efectos especiales o ajustes
manuales. Adecuado para la
grabación normal.
Cuando lo ajuste a este modo,
aparecerá “F.AUTO”.

Le permite activar varias funciones
de grabación empleando los
menúes. Si desea prestaciones más
creativas que la grabación
totalmente automática, intente este
modo. Cuando lo ajuste a este
modo, aparecerá “PRO.”

PRO.
(Modo PRO.):

OFF
(desactivado):

Le permite desconectar la
alimentación de la cámara de video.
Después de colocarlo en esta
posición, el enfoque manual y el
control de exposición se ajustarán
automáticamente en “AUTO”.

Indicador de tiempo restante de cinta

25 min

(Está calculándose)

Botón de inicio/parada
de grabación

DISPLAY

min

90min

89min

3min

2min

(Destellea)

1min

(Destellea)

0min

(Destellea)

ES17

PARADA DE LA GRABACION

4

Presione otra vez el botón de inicio/parada de
grabación.

•La cámara de video vuelve a establecerse en el
modo de espera de grabación.

NOTAS:

●

Cuando coloca el conmutador de alimentación en
“CAMERA” y abre el monitor LCD a un ángulo de 45
grados o mayor, el mismo se conecta y el visor se
desconecta automáticamente para ahorrar energía.

●

El portacassette no puede ser abierto a menos que la unidad
de alimentación esté colocada.

●

Puede haber unretraso después de abrir la cubierta del
cassette hasta que el compartimiento se abra. No lo fuerce.

●

El tiempo restante de la cinta sólo es indicado en el visor
como se muestra.

●

El tiempo restante indicado en el visor es aproximado.

●

El tiempo requerido para calcular la longitud restante de la
cinta y la precisión del cálculo pueden variar dependiendo
del tipo de cinta utilizada.

●

“TAPE END” aparece cuando la cinta llega al fin y la
alimentación se desconecta automáticamente si se deja la
unidad en esta condición durante 5 minutos.
“TAPE END” también aparece cuando se coloca un cassette
cuya cinta está en el fin.

●

Si el modo de pausa de grabación continúa activado
durante 5 minutos y no opera el zoom o cualquier otra
función, la alimentación de la cámara de video se
desconecta automáticamente. Coloque el conmutador de
alimentación en “POWER OFF” y vuelva a colocarlo en
“CAMERA” para activar otra vez la cámara de video.

●

Cuando se deja un espacio sin grabar entre escenas
grabadas en la cinta, el código de tiempo se interrumpe y
pueden ocurrir errores al editar la cinta. Continúe grabando
desde el punto en que paró para que no haya espacios sin
grabar, siguiendo las indicaciones en “Grabación desde la
mitad de una cinta” (Z p. 22).

●

La advertencia del cubreobjetivo (LENS COVER) parpadea
durante 5 segundos aproximadamente cuando se conecta la
alimentación de la cámara de video con el cubreobjetivo
cerrado.

●

Mientras filma no se escuchará sonido proveniente del
altavoz.

GRABACION

Indicaciones del monitor LCD/visor

Usted puede llamar/borrar las indicaciones del monitor
LCD/visor.

PRESIONAR BOTON DISPLAY

1

Cuando no desee que las indicaciones aparezcan,
presione DISPLAY durante más de 1 segundo
aproximadamente. Ciertas indicaciones se borrarán.
Presiónelo otra vez durante más de 1 segundo aprox.
para llamar las indicaciones otra vez.

NOTA:

Es imposible borrar el indicador de transporte de cinta
“

444

” y las advertencias, etc. del monitor LCD o del

visor. Para las indicaciones que pueden ser borradas

Z

p. 66, 67.

18 ES

90°

180°

Anillo de abertura del cubreobjetivo
(LENS COVER)

Conmutador
de alimentación

Botón de inicio/parada de grabación

Lámpara de alimentación

Lámpara testigo
(Se enciende mientras está grabando)

GRABACION

Grabación básica (cont.)

Filmación observando el monitor LCD

Antes de los siguientes pasos efectúe el paso 1 (Z p. 16).

ACTIVACION DEL MODO DE ESPERA

2

DE GRABACION

Asegúrese de que el monitor LCD está completa­mente abierto. Gire el anillo LENS COVER de
abertura/cierre para abrir el cubreobjetivo, luego
ajuste el conmutador de alimentación a “CAMERA”
(“AUTO” o “PRO.”).

•Se enciende la lámpara de alimentación y la
cámara de video ingresa en el modo de espera de
grabación.

•La escena a la que usted está apuntando aparece en
el monitor LCD con la palabra “PAUSE”
superpuesta en el mismo.

INICIO DE LA FILMACION

3

Incline el monitor LCD hacia arriba/hacia abajo para
obtener la mejor visibilidad (Z p. 19), y presione el
botón de inicio/parada de grabación.

•En el monitor LCD aparece “
grabación está en progreso.

PARADA DE LA GRABACION

4

Presione otra vez el botón de inicio/parada de
grabación.

•La cámara de video vuelve a establecerse en el
modo de espera de grabación.

NOTAS:

●

Cuando emplea el monitor LCD al aire libre bajo la luz
directa del sol, es posible que sea difícil de ver. Si ocurre
ésto, le recomendamos que emplee el visor (Z p. 16).

●

Por otras notas refiérase a la p. 17.

REC

” mientras la

ES19

Filmación periodística

En algunas situaciones puede ser necesario filmar desde
diferentes ángulos para obtener resultados más
dramáticos.

ABERTURA DEL MONITOR LCD

1

Asegúrese de que el monitor LCD esté
completamente abierto.

INCLINACION DEL MONITOR LCD

2

Incline el monitor LCD en la dirección más
conveniente.

•El monitor LCD puede girar casi un circulo
completo (270°: 90° hacia abajo y 180° hacia
arriba).

Filmación por interconexión

La persona que usted filma puede verse en el monitor
LCD y usted puede filmarse a si mismo mientras ve su
propia imagen en el monitor LCD.

INCLINACION DEL MONITOR LCD

1

HACIA ARRIBA

Abra el monitor LCD e inclínelo hacia arriba hasta
180 grados, de tal manera que apunte hacia adelante.

•Cuando el monitor LCD está inclinado hacia arriba
a un ángulo de aprox. 105 grados, la imagen del
monitor es invertida verticalmente y el visor
también se activa.

GRABACION

Grabación de sí mismo

Disco de brillo

INICIO DE LA GRABACION

2

Apunte el objetivo hacia el sujeto (a sí mismo cuando
se filma) e inicie la grabación.

•Durante la filmación por interconexión, la imagen
en el monitor y las indicaciones no aparecen
invertidas como cuando se mira en un espejo.

NOTA:

La imagen monitoreada puede ser vista en el monitor LCD
y en el visor.

Control de brillo

Usted puede ajustar el brillo del monitor LCD girando el
disco de brillo.

AJUSTE DEL BRILLO

1

Si desea aumentar el brillo de la imagen . . .

Gire el disco hacia “+”.

Si desea oscurecer la imagen . . .

Gire el disco hacia “–”.

20 ES

GRABACION

Grabación básica (cont.)

Aproximación de la imagen (T: Telefoto)

D

T

W

Zona del zoom
digital

Zona de zoom
(óptico) de
16 aumentos

D
T

1X

W

Conmutador del zoom motorizado

D
T

10X

16X

W

Alejamiento de la imagen

Indicación del zoom

D
T

16X

W

Relación aproximada del zoom

P. STABILIZER

(W: Gran angular)

FUNCION:

Zoom

PROPOSITO:

D
T

64X

W

Para producir el efecto de extensión/retracción del zoom o
un cambio instantáneo en la amplificación de la imagen.

OPERACION:

Extensión del zoom

Presione el conmutador del zoom motorizado hacia “T”.

Retracción del zoom

Presione el conmutador del zoom motorizado hacia “W”.
n Cuando más rápidamente presione el conmutador del

zoom motorizado, más rápida será la acción del mismo.

NOTAS:

●

El enfoque puede desestabilizarse durante el zoomado.
En este caso, ajuste el zoom mientras el modo de
espera de grabación está activado, bloquee el enfoque
empleando el enfoque manual (Z p. 35), luego
extienda o retraiga el zoom en el modo de grabación.

●

En el modo completamente automático (cuando el
conmutador de alimentación está en “AUTO”), es
posible obtener una ampliación de 64 aumentos. En el
modo Pro. (cuando el conmutador de alimentación está
ajustado en “PRO.”) es posible obtener un zoomado
máximo de 160 aumentos o conmutarlo a una
ampliación de 16 aumentos ofrecido por el zoom
óptico.

●

Los zoom superiores a 16 aumentos amplifican la
imagen a través de procesamiento de imagen digital, y
por lo tanto es denominado zoom digital.

●

Durante el zoom digital, la calidad de imagen se
reduce.

●

El zoom digital no puede ser empleado mientras están
activadas las funciones el procesamiento de imagen
digital (función de reemplazo/disolución de imagen,

Z

p. 30, fotografiado, Z p. 24, etc.).

●

La filmación macro (a aprox. 1,5 cm del sujeto) es
posible cuando el conmutador del zoom motorizado
está en “W”.

Indicación

Indicador de estabilizador
de imagen

Conmutador de
alimentación

FUNCION:

Estabilizador de imagen

PROPOSITO:

Para compensar las imágenes inestables causadas por el
movimiento de la cámara, particularmente durante la gran
amplificación.

OPERACION:

1) Presione P. STABILIZER. Aparecerá “ ”.

n Para desactivar el estabilizador de imagen, presione

otra vez P. STABILIZER. La indicación desaparece.

NOTAS:

●

La estabilización precisa puede no ser posible si el movi­miento de la mano es excesivo, o en los siguientes casos:

•

Cuando filma sujetos con rayas verticales u
horizontales

•Cuando filma sujetos oscuros o poco iluminados.

•Cuando los sujetos filmados tienen mucha
iluminación por detrás.

•Cuando las escenas filmadas se mueven en diferentes
direcciones.

•Cuando las escenas filmadas tienen fondos con poco
contraste.

●

Desactive el estabilizador de imagen cuando graba con
la cámara montada en un trípode.

●

Si el estabilizador no se puede utilizar, el indicador
“ ” aparecerá parpadeando.

ES21

LIGHT OFF/AUTO/ON

PELIGRO

n El foco de video puede calentarse

extremadamente. No lo toque cuando
está encendido ni inmediatamente
después de apagarlo, de lo contrario
podrá sufrir quemaduras graves.

n No coloque la cámara de video dentro

del estuche para transporte
inmediatamente después de emplear el
foco de video ya que continuará caliente
durante algún tiempo.

n Cuando emplea la cámara de video

mantenga una distancia de 30 cm. aprox.
entre el foco de video y las personas u
objetos.

n No la emplee cerca de materiales

inflamables o explosivos.

n Se recomienda consultar con su

distribuidor JVC más cercano para
reemplazar el foco de video.

FUNCION:

Foco de video

PROPOSITO:

Para iluminar la escena cuando la luz natural es
insuficiente.

OPERACION:

1) Coloque el conmutador LIGHT OFF/AUTO/ON

como sea necesario:

OFF : Apaga el foco de video.
AUTO : Enciende el foco de video automáticamente

ON : Mantiene el foco de video encendido mientras

n El foco del video sólo puede ser usado con la cámara

n Cuando emplea foco de video se recomienda colocar

n Cuando no emplea el foco de video, apáguelo para

cuando la cámara de video capta que el sujeto
está insuficientemente iluminado.

la cámara está activada.

de video activada.

el balance del blanco (Z p. 39) en ( ).

ahorrar batería.

NOTAS:

●

Aunque el indicador de la batería ( ) no destelle
si la carga está baja, la cámara de video puede
desconectarse automáticamente cuando usted
enciende el foco de video, o cuando comienza a
grabar con el foco de video encendido.

●

Cuando se coloca el conmutador LIGHT OFF/
AUTO/ON en “AUTO”:

•

Dependiendo de las condiciones de iluminación,
el foco de video puede encenderse y apagarse
repetidamente, en este caso, encienda
manualmente el foco de video con el conmutador
LIGHT OFF/AUTO/ON.

•

Mientras el modo “SHUTTER” (Z p. 33) está
activado, es muy probable que el foco de video
quede encendido.

•

Con el modo “TWILIGHT” (Z p. 33) activado, el
foco de video no se encenderá.

GRABACION

22 ES

GRABACION

Grabación básica (cont.)

NOTA: Grabación desde la mitad de una cinta

Código de tiempo

Durante la grabación la unidad graba un código de tiempo en la cinta. Este código sirve para confirmar la
ubicación de la escena grabada en la cinta, durante la reproducción.
Si la grabación comienza con un espacio sin grabar, el código de tiempo comienza a ser contado desde
“00:00:00” (minutos-segundos-fotograma). Si la grabación se inicia desde el fin de una escena
previamente grabada, el código de tiempo continúa desde el último número de código de tiempo.

Para realizar la edición por montaje aleatorio (Z p. 52 a 57), es necesario el código de tiempo. Si durante
la grabación se graba un espacio en blanco en la mitad de la cinta, el código de tiempo se interrumpe.
Cuando se reinicia la grabación, el código de tiempo es contado otra vez a partir de “00:00:00”. Esto
significa que la cámara de video puede grabar códigos de tiempo iguales a los existentes en una escena
previamente grabada. Para evitar dejar una porción sin grabar en la cinta, efectúe el procedimiento
indicado en “Grabación desde la mitad de una cinta” (vea abajo), en los siguientes casos:

• Después de reproducir la cinta grabada, cuando
filma otra vez.

• Cuando desconecta la alimentación durante la
filmación.

• Cuando extrae y coloca una cinta durante la
filmación.

• Cuando filma empleando una cinta parcialmente
grabada.

• Cuando filma sobre una porción sin grabar
ubicada a mitad de cinta.

• Cuando filma otra vez después de haber filmado
una escena y abierto/cerrado la cubierta del
cassette.

La grabación desde la mitad de una cinta

1. Reproduzca una cinta para encontrar el lugar en donde desea iniciar la grabación, luego active el modo

de reproducción fija (Z p. 41).

2. Ajuste el conmutador de alimentación a “CAMERA” (“AUTO” o “PRO.”) e inicie la grabación.

12 : 34 : 24

TC

Indicación

El código de tiempo es
indicado durante la
reproducción.

Minutos
Segundos

Fotogramas
(30 fotogramas = 1
segundo)

NOTAS:

●

El código de tiempo no puede ser modificado.

●

Durante el avance rápido o el rebobinado, la indicación de código de tiempo no se mueve coordinadamente.

Cuando se deja una porción sin grabar en la cinta

Código de tiempo
00:00:00

Cinta

Punto de inicio de la
filmación

Grabación correcta

Código de tiempo
00:00:00

Cinta

Punto de inicio de la
filmación

Código de tiempo
05:43:21

filmación

Código de tiempo
05:43:21

Punto de inicio de la
filmación

Código de tiempo
00:00:00

Escena recientemente grabadaEspacio sin grabarEscena ya grabada

Punto de inicio de la filmaciónPunto de parada de la

Código de tiempo
05:44:00

Punto de inicio de la
filmación

Ultima escenaNueva escenaEscena ya grabada

GRABACION

Botón MENU/
Botón DISPLAY

Disco selector Conmutador de

Indicación

Funciones avanzadas

Indicación de fecha y hora durante la
grabación

Cuando coloca el conmutador de alimentación en “PRO.”
es posible seleccionar o no la indicación de la fecha y
hora durante la grabación. Usted primero debe ajustar la
fecha y la hora (“Ajustes de fecha/hora”, Z p. 11). Ajuste
“DISPLAY” en “ON” en el menú de fecha/hora. La fecha/
hora siempre aparece indicada cuando se coloca el
conmutador de alimentación en “AUTO”.

1
2
3

alimentación

4

ES23

RECORDING

SELECCION DE MODO DE OPERACION

Ajuste el conmutador de alimentación en “PRO.”.

ACCESO AL MENU DE GRABACION

Presione MENU. Aparecerá el menú de grabación.

ACCESO AL MENU DE FECHA/HORA

Mueva la barra iluminada hacia “TO DATE/TIME
MENU”, girando el disco selector. Presiónelo para
que aparezca el menú de fecha/hora.

SELECCION DE LA FUNCION

Mueva la barra iluminada hacia “DISPLAY” girando
el disco selector y luego presiónelo.

Advanced Features

REC MODE
WIDE MODE OFF
ZOOM
GAIN UP
TELE MACRO

4

TO DATE / TIME MENU

TO SYSTEM MENU

END

ON SCREEN OFF
DATE / TIME

4

RETURN

SP
64X

AGC
OFF

– – – – –6– – – – –

ONDISPLAY
DEC 25 ’ 98

DEC 25 ’ 98

PM 5 : 30

Menú de grabación

: 30

Menú de fecha/hora

AJUSTE DE LOS PARAMETROS DE LA

5

FUNCION

Circule por los ajustes disponibles de las funciones
seleccionadas girando el disco selector y pare
cuando la que desea sea indicada.
Luego presione el disco para que la barra iluminada
se mueva automáticamente hacia “RETURN”.

CIERRE DEL MENU DE GRABACION

6

Presione dos veces el disco selector. La selección
termina y desaparece el menú.

NOTAS:

●

Conecte la cámara de video a un TV y ajuste “ON
SCREEN” en “ON” en el menú de fecha/hora. La
indicación aparece en el TV conectado.

●

La función de indicador/indicación se sobrepone a estos
ajustes. Aunque lo haya ajustado “ON SCREEN” en
“ON”, el presionar DISPLAY durante más de 1 segundo
borra las indicaciones en pantalla. El presionarlo
durante más de un segundo otra vez llama las
indicaciones otra vez. (“Indicaciones del monitor LCD/
visor”, Z p. 17).

GRABACION

24 ES

Disco selector

REC MODE
WIDE MODE OFF
ZOOM
GAIN UP
TELE MACRO
TO DATE / TIME MENU

4

TO SYSTEM MENU

END

4

PHOTO MODE

TALLY ON
WIND CUT
SOUND MODE
ID NUMBER
DEMO. MODE

RETURN


Botón MENU

Indicación

SP
64X

AGC
OFF

– – – – –6– – – – –

FRAME
OFF

32kHz
06
OFF

Botón SNAPSHOT

Conmutador de
alimentación

Menú de grabación

DEC 25 ’ 98

: 30

Menú de sistema

Durante el
fotografiado

GRABACION

Funciones avanzadas (cont.)

Fotografiado

Utilice su cámara de video como una cámara normal y
tome una o varias fotografías en sucesión.

SELECCION DE MODO FOTOGRAFIADO

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

ACCESO AL MENU DE GRABACION

2

Presione MENU. Aparecerá el menú de grabación.

ACCESO AL MENU DE SISTEMA

3

Mueva la barra iluminada hacia “TO SYSTEM
MENU” girando el disco selector. Presiónelo para
que aparezca el menú de sistema.

SELECCION DEL MODO DE

4

FOTOGRAFIADO

Mueva la barra iluminada hacia “PHOTO MODE”
girando el disco selector. Presiónelo y seleccione el
modo apropiado entre los cinco modos de
fotografiado (Z p. 25), girándolo. Pare cuando
aparezca indicado el que desea y presiónelo otra vez.
La barra iluminada se moverá automáticamente a
“RETURN”. Presione dos veces el disco selector. La
selección ha sido completada y el menú desaparece.

GRABACION DEL FOTOGRAFIADO

FOTOGRAFIADO

1

Presione SNAPSHOT.

•Independientemente de la posición del conmutador
de alimentación (“AUTO” o “PRO.”), la grabación
del fotografiado se realiza utilizando el modo de
fotografiado seleccionado.

Si lo presiona durante la pausa de grabación . . .

.... aparecerá “PHOTO” y la unidad grabará una

imagen fija durante 6 segundos aprox., luego la
cámara de video reingresará en el modo de
pausa de grabación.

Si lo presiona durante la grabación . . .

.... aparecerá “PHOTO” y se grabará una imagen fija

durante 6 segundos aprox., luego se reanudará el
modo de grabación normal.

FULL*
(Modo de
fotografiado
sin marco)

FRAME*
(Modo de
fotografiado
con marco)

PIN-UP
(Modo Pin-Up)
(para colgar)

MULTI 4
(Multianalizador 4)

ES25

Modo motorizado

El mantener presionado SNAPSHOT suministra un
efecto similar al fotografiado en serie (El intervalo
entre las imágenes fijas es de 0,7 segundos aprox.).

NOTAS:

●

En el modo automático total, todos los modos de
fotografiado están disponibles. Sin embargo, el
modo de fotografiado no puede ser cambiado.

●

Durante la reproducción también, todos los modos
de fotografiado están disponibles. El sonido del
obturador no se oye.

●

Sin embargo, durante la reproducción, “MULTI 4”
y “MULTI 9” no están disponibles cuando se
selecciona el efecto de reproducción “MONO­TONE” o “SEPIA” (Z p. 51).

●

El modo de fotografiado (excepto el modo FULL)
no puede ser activado mientras el zoom digital
(amplificación de más de 16 aumentos, Z p. 27),
está activado.

●

Si ciertos modos del programa AE con efectos
especiales (Z p. 32) están activados, algunos
modos de fotografiado no pueden ser usados. Si
usted selecciona un modo de fotografiado que no
puede ser activado en la situación presente, la
indicación “PHOTO” destella cuando usted
presiona SNAPSHOT.

GRABACION

MULTI 9
(Multianalizador 9)

* : Hay un oscurecimiento momentáneo tipo

obturación conjuntamente con el efecto de
sonido de un obturador que se cierra, que es
grabado conjuntamente con la imagen.

26 ES

4

REC MODE

WIDE MODE OFF
ZOOM
GAIN UP
TELE MACRO
TO DATE / TIME MENU
TO SYSTEM MENU

END

REC MODE
WIDE MODE OFF
ZOOM
GAIN UP
TELE MACRO
TO DATE / TIME MENU
TO SYSTEM MENU

4

END

Indicación

SP
64X

AGC
OFF

– – – – –

SP
64X

AGC
OFF

– – – – –

Menu de grabación

DEC 25 ’ 98

: 30

6– – – – –

4

ON SCREEN OFF

DATE / TIME

4

RETURN

Menú de fecha/hora

4

PHOTO MODE

TALLY ON
WIND CUT
SOUND MODE
ID NUMBER
DEMO. MODE

4

RETURN

Menú del sistema

DEC 25 ’ 98

: 30

6– – – – –

Conmutador
de alimentación

Botón MENU

Disco selector

ONDISPLAY
DEC 25 ’ 98

PM 5 : 30

FRAME
OFF

32kHz
06
OFF

GRABACION

Funciones avanzadas (cont.)

Uso del menú para ajustes detallados

Esta cámara de video está equipada de un sistema de
menú en pantalla de fácil uso que simplifica muchos de
los ajustes más detallados de la cámara de video.

ACCESO AL MENU DE GRABACION

1

Ajuste el conmutador de alimentación a “PRO.”,
luego presione MENU. El menú de grabación
aparece.

SELECCION DE LA FUNCION

2

Gire el disco selector para mover la barra iluminada
a la función deseada.

•Si el ajuste que desea no es encontrado en el menú
de la pantalla, posicione la barra iluminada en
“END”, luego vaya al paso 6.

PREPARACION DEL AJUSTE

3

Presione el disco selector. El procedimiento de ajuste
depende de la función que seleccione.

Si selecciona “REC MODE” o “GAIN UP” . . .

.... los parámetros de cada función empiezan a

destellar. Gire el disco selector hasta que el
parámetro deseado aparezca. Vaya al paso 5.

Si selecciona “TO DATE/TIME MENU” . . .

.... la menú de fecha/hora aparece. Vaya al paso 4.

Si selecciona “TO SYSTEM MENU” . . .

.... el menú del sistema aparece. Vaya al paso 4.

SELECCION DE LOS PARAMETROS DE

4

FUNCION EN EL MENU DE FECHA/
HORA O EN EL MENU DEL SISTEMA

Gire el disco selector para mover la barra iluminada
a la función deseada, luego presiónelo.

Si selecciona “DATE/TIME” . . . Z p. 11
Si selecciona otras funciones . . .

.... gire el disco selector hasta que el parámetro

deseado aparezca, luego presiónelo. La barra
iluminada se moverá automáticamente hacia
“RETURN”. Vaya al paso 5.

FINALIZACION DEL AJUSTE

5

Presione el disco selector. El menú de grabación
reaparecerá y la barra iluminada estará en “END”.

CIERRE DE LA PANTALLA DEL MENU

6

Presione el disco selector. La pantalla normal
reaparece.

Pantalla normal

Explicaciones del menú de grabación

ES27

REC MODE

WIDE MODE

ZOOM

GAIN UP

TELE MACRO OFF

TO DATE/TIME MENU
TO SYSTEM MENU

Le permite ajustar el modo de grabación (SP o LP) dependiendo de la cinta utilizada
(Z p. 13).

OFF

SQUEEZE

CINEMA

16X

64X

160X

AGC

AUTO

OFF

ON

Seleccione “OFF” cuando no desee utilizar “SQUEEZE” ni
“CINEMA”.

Para reproducción en TV con relación de imagen de 16:9. Expande
naturalmente la imagen para que quepa en la pantalla sin
alteraciones. Aparecerá . Cuando utilice este modo, refiérase al
manual de instrucción de su TV pantalla ancha. Durante la
reproducción/grabación en TV/monitor LCD 4:3/visor, la imagen se
alarga verticalmente.

Inserta barras negras en la parte superior e inferior de la pantalla.
Durante la reproducción en TV de pantalla ancha, las barras negras
en la parte superior e inferior de la pantalla son cortadas y la relación
de imagen se vuelve 16:9. Cuando utilice este modo, refiérase al
manual de instrucción de su TV pantalla ancha. Durante la
reproducción/grabación en TV/monitor LCD 4:3/visor, las barras
negras son insertadas en la parte superior e inferior de la pantalla y la
imagen aparece como una película de relación 16:9 tipo
cinemascope.

Cuando ajuste a “16X” mientra utilice el zoom digital, la ampliación
del zoom será reajustada a 16 aumentos ya que el zoom digital será
desactivado.

Le permite utilizar el zoom digital. Por el procesado digital y la
ampliación de imágenes, es posible zoomar desde 16 veces (límite
del zoom óptico), a un máximo de 64 veces de ampliación digital.

Le permite utilizar el zoom digital. Por procesado digital y
ampliación de imágenes es posible zoomar desde 16 veces (límite del
zoom óptico), a un máximo de 160 veces de ampliación digital.

Para grabar un sujeto en un ambiente oscuro. Cuando es más
conveniente filmar un sujeto con una imagen más brillante aunque la
imagen pierda un poco de contraste. Automáticamente seleccionado
cuando el conmutador de alimentación está ajustado en “AUTO”.

A

Para grabar un sujeto en un ambiente iluminado con luz mortecina.
Cuando es más conveniente filmar con una imagen más contrastada
aunque el sujeto se obscurezca un poco.

Le permite filmar escenas oscuras sin ajuste de brillo de imagen.
Usualmente la distancia al sujeto dónde el objetivo está enfocado

depende de la amplificación del zoom. A menos que haya una
distancia mayor a 1 m hasta el sujeto, el objetivo queda desenfocado
en el ajuste telefoto máximo. Cuando lo coloca en “ON” puede
filmar un sujeto tan grande como posible a una distancia de 60 cm.

•Dependiendo de la posición del zoom, el objetivo puede quedar
desenfocado.

Refiérase a las “Explicaciones del menú de fecha/hora” (Z p. 28).
Refiérase a las “Explicaciones del menú del sistema” (Z p. 28).

GRABACION

: Pre ajuste de fábrica

28 ES

Explicaciones del menú de fecha/hora

GRABACION

Funciones avanzadas (cont.)

ON SCREEN

DISPLAY

DATE/TIME

OFF

ON

ON

OFF

Le permite ajustar la fecha y hora actuales (Z p. 11).

Impide la aparición de la indicación de la cámara de video en la
pantalla de TV conectada.

Hace aparecer la indicación de la cámara de video en la pantalla
cuando la cámara de video sea conectada al TV.

Hace aparecer los ajustes de fecha/hora en la cámara de video
(Z p. 11).

Impide la aparición de los ajustes de fecha/hora en la cámara de
video.

Explicaciones del menú del sistema

PHOTO MODE

TALLY

WIND CUT

SOUND MODE

ID NUMBER

DEMO. MODE

Le permite ajustar los parámetros para la grabación “FULL”, “FRAME”, “PIN-UP”,
“MULTI 4” Y “MULTI 9” (Z p. 24).

ON
OFF

OFF
ON

32 kHz

48 kHz

Este número será necesario en el futuro cuando se conecte la cámara de video a un
computador utilizando el terminal JLIP. Los números van de 01 a 99. El ajuste de
fábrica es 06.

OFF
ON

La lámpara testigo se enciende indicando el inicio de la grabación.
La lámpara testigo permanece apagada.
Desactiva la función que corta el ruido ocasionado por el viento.
Ayuda a cortar el ruido ocasionado por el viento.

•“ ” aparece.

•La calidad del sonido se modificará. Este es normal.

Permite la grabación del sonido estéreo en cuatro canales separados,
y es recomiendado cuando realice la regrabación de audio con otra
cámara de video digital.

Permite grabar el sonido estéreo en dos canales separados.

La demostración automática no se realiza.
Demuestra ciertas funciones tales como el programa AE con efectos

especiales, etc. y puede ser usado para confirmar cómo estas
funciones operan. Cuando es ajustado “DEMO. MODE” en “ON” y
el menú de grabación está cerrado, la demostración se inicia.

NOTAS:

●

Si una cinta está en la cámara de video, la demostración no se
puede activar.

●

Al desactivar la cámara de video, “DEMO. MODE” es ajustado en
“OFF” automáticamente.

: Pre ajuste de fábrica

Disco selector

Indicación

FOCUS
EXPOSURE AUTO
W. BALANCE

4

FADER

/ WIPE

P. AE

/ EFFECT

RETURN

FADER / WIPE

4

SEL.

MANUAL

W

H

W

[Ejem:

Fundición de entrada

AUTO
AUTO

OFF
OFF

WIPE– SHUTTER

P

?

R

RANDOM
OFF

W

H

FADER– WHITE

B

K

FADER– BLACK
FADER– MOSAIC

B W

FADER– B.W

PAUSE

H

FADER – WHITE]

Botón de inicio/parada
de grabación

Menú de ítems del
modo manual

Menú de fundición/
reemplazo de imagen

ES29

Efectos de fundido/reemplazo de imagen

Estos efectos le permiten transiciones de escenas de estilo
profesional. Utilice estos efectos para amenizar la
transición de una escena a la siguiente.
También puede variar las transiciones de escena a escena.

SELECCION DE EFECTOS

ACCESO AL MENU DE ITEMS DEL

1

MODO MANUAL

Ajuste el conmutador de alimentación a “PRO.”,
luego presione el disco selector.

ACCESO AL MENU DE FUNDIDO/

2

REEMPLAZO DE IMAGEN

Gire el disco selector para mover la barra iluminada
a “FADER/WIPE”, luego presiónelo.

SELECCION DE EFECTOS

3

Gire el disco selector para mover la barra iluminada
a la función deseada, luego presiónelo.

•El menú de fundido/reemplazo de imagen
desaparece y el efecto es reservado. El indicador
representante del efecto seleccionado aparece.

SELECCION DE FUNDICION/ REEMPLAZO
DE IMAGEN

B

K

W

H

(

,

)

?

R

Una escena aparece gradualmente en una pantalla negra,
blanca, o negra y blanca, o diseño de mosaico (fundición
de salida o reemplazo de salida de imagen).

La fundición o el reemplazo de entrada de imagen
funciona cuando la grabación es comenzada o cuando
ingresa el modo de espera de grabación.

Antes del próximo paso, ejecute los pasos de arriba de 1
al 3.

INICIO O FINALIZACION DE

4

GRABACION

Presione el botón de inicio/parada de grabación para
activar la fundición de entrada/salida o reemplazo de
entrada/salida.

NOTA:

Z

p. 30.

, ,

B W

, , , , , , y

GRABACION

Fundición de salida

30 ES

Fin de la escena anterior

Dentro de los 5 minutos . . .

Aparición por reemplazo
con movimiento vertical

[Ejemplo:

GRABACION

Botón de inicio/parada
de grabación

WIPE – SCROLL]

P

Funciones avanzadas (cont.)

SELECCION DE REEMPLAZO O
DISOLUCION DE IMAGEN
(P, P, P, P, P, P y P)

Combine las funciones de reemplazo y disolución de
imagen, lográndose un efecto profesional de transición.
Existen 6 efectos de reemplazo de imagen y 1 efecto de
disolución. La función de reemplazo o disolución de
imagen funciona cuando la grabación se inicia.

Antes de continuar los pasos, ejecute el paso 1 hasta 3 de
la p. 29.

ALMACENAMIENTO DE UNA ESCENA

4

EN MEMORIA

Active el modo de espera de grabación.

Si selecciona el reemplazo o disolución de imagen
durante la grabación . . .

.... presione el botón de inicio/parada de grabación

cuando una escena haya terminado. El punto en
el cual la escena finalizó es almacenado en
memoria.

Si selecciona el reemplazo o disolución de imagen
durante el modo de espera de grabación . . .

.... presione el botón de inicio/parada de grabación

para iniciar la grabación y presiónelo
nuevamente cuando una escena haya terminado.
El punto en el cual la escena finalizó es
almacenado en memoria.

Si selecciona el reemplazo o disolución de imagen
durante el modo de espera de grabacion después de
ejecutar un reemplazo o disolución de imagen . . .

.... el punto en el cual la escena haya terminado ya

estará almacenado en memoria.

INICIO DE GRABACION

5

Si usted inició la grabación de una nueva escena
dentro de los 5 minutos desde el fin de la grabación
anterior (sin desconectar la alimentación de la
cámara de video), la escena anterior desaparece,
revelando la nueva escena.

NOTAS:

●

Usted puede extender la duración de un fundido/
reemplazo de imagen manteniendo presionado el botón
de inicio/parada de grabación.

●

Si se desconecta la alimentación después de terminar de
grabar una escena, el punto almacenado se borra. Esto
desactiva la combinación de reemplazo/disolución de
imagen. Cuando ocurra ésto,el indicador de reemplazo/
disolución de imagen parpadea. Tenga en cuenta que la
alimentación también se desconecta automáticamente si
pasan 5 minutos en el modo de espera de grabación.
Intente grabar otra vez, pero no desconecte la
alimentación de la cámara cuando haya terminado.

●

El sonido al final de la última escena grabada no es
almacenado.

Menú de fundido y reemplazo de imagen

Menú Efecto

FADER — WHITE

W

H

(Fundido en blanco)

FADER — BLACK

B

K

(Fundido en negro)

FADER — MOSAIC

(Fundido en mosaico)

FADER — B.W

B W

(Fundido en blanco
y negro)

WIPE — CORNER

(Reemplazo desde una
esquina)

WIPE — WINDOW

(Reemplazo tipo ventana)

WIPE — SLIDE

(Reemplazo deslizante)

WIPE — DOOR

(Reemplazo tipo puerta)

WIPE — SCROLL

(Reemplazo con
movimiento vertical)

WIPE — SHUTTER

(Reemplazo tipo persiana)

DISSOLVE

(Disolución)

P

WIPE — CORNER

(Reemplazo desde una

P

esquina)

WIPE — WINDOW

(Reemplazo tipo

P

ventana)

WIPE — SLIDE

(Reemplazo deslizante)

P

WIPE — DOOR

(Reemplazo tipo

P

puerta)

WIPE — SCROLL

(Reemplazo con

P

movimiento vertical)

WIPE — SHUTTER

(Reemplazo tipo

P

persiana)

R

RANDOM

(Variaciones
aleatorias)

?

La imagen aparece o desaparece en una pantalla blanca.

La imagen aparece o desaparece en una pantalla negra.

La imagen aparece o desaparece desde/en una pantalla con efecto de
mosaico.

La imagen aparece gradualmente en colores desde una pantalla en blanco
y negro o la pantalla en colores desaparece en una pantalla blanco y
negro.

La imagen aparece sobre una pantalla negra desde la esquina superior
derecha hacia la esquina inferior izquierda, o desaparece desde la
esquina inferior izquierda hacia la esquina superior derecha dejando una
pantalla negra.

La escena aparece en el centro de una pantalla negra difundiéndose hacia las
esquinas, o proviene de las esquinas desapareciendo gradualmente en el centro.

La imagen aparece de izquierda a derecha o desaparece de izquierda a
derecha.

La imagen aparece a medida que la pantalla negra se abre a derecha e
izquierda desde el centro, dejando ver la escena o desaparece en una
pantalla negra cuando las dos mitades de la misma se cierran.

La escena aparece desde la parte inferior hacia la superior de una pantalla
negra o desaparece desde la parte superior hacia la inferior de la pantalla
dejando una pantalla negra.

La imagen aparece hacia el centro de una pantalla negra desde la parte
superior e inferior de la misma, o desaparece desde el centro hacia la
parte superior e inferior de la pantalla.

La nueva escena aparece gradualmente a medida que la vieja desaparece
gradualmente.

La nueva escena aparece sobre la anterior desde la esquina superior
derecha hacia la esquina inferior izquierda.

La próxima escena aparece gradualmente desde el centro de la pantalla
hacia las esquinas, cubriendo la escena anterior.

La próxima escena aparece gradualmente sobre la previa de derecha a
izquierda.

La escena anterior desaparece del centro a la derecha y izquierda, como
una puerta que se abre revelando la próxima escena.

La nueva escena aparece sobre la anterior desde la parte inferior hacia la
parte superior de la pantalla.

La nueva escena aparece sobre la anterior desde el centro hacia la parte
superior e inferior de la pantalla.

Cuando activa esta función, la cámara de video selecciona aleatoriamente
el efecto utilizado para la transición de escena (desde

, , , y ). La función de reemplazo/disolución de imagen no

está disponible.

ES31

GRABACION

B

K

W

H

,

, , ,

32 ES

Disco selector Conmutador de

FOCUS
EXPOSURE AUTO
W. BALANCE
FADER

/ WIPE

4

P. AE

/ EFFECT

RETURN

P. AE / EFFECT

B/W

4

SEL.

Indicación

AUTO
AUTO

OFF
OFF

TWILIGHT
SEPIA
MONOTONE

CLASSIC FILM

STROBE

1

SLOW 4X

2

SLOW 10X

PAUSE

alimentación

Menú de ítems del
modo manual

Menú P.AE/EFFECT

GRABACION

Funciones avanzadas (cont.)

Programa AE con efectos especiales

IMPORTANTE:

Si ciertas fundiciones o reemplazos de imagen (Z p. 31)
se activan, algunos modos del programa AE con efectos
especiales no pueden ser usados. Si selecciona un modo
que es inusable en la situación actual, el símbolo del
modo destella.

Usted puede elegir cualquiera de los efectos del menú
P.AE/EFFECT.

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

ACCESO AL MENU DE ITEMS DEL

2

MODO MANUAL

Presione el disco selector y mueva la barra iluminada
hacia “P.AE/EFFECT” girando el disco selector.

ACCESO AL MENU DE SELECCION

3

P.AE/EFFECT

Presione el disco selector. El menú P.AE/EFFECT
aparece.

SELECCION DEL MODO

4

Mueva la barra iluminada al modo deseado girando
el disco selector, luego presiónelo.

•El menú P.AE/EFFECT desaparece y el modo
seleccionado es activado. El símbolo del modo
seleccionado aparece.

DESACTIVACION DEL MODO

5

Para desactivar el modo seleccionado, reingrese al
menú P.AE/EFFECT y mueva la barra iluminada a
“OFF” girando el disco selector. Luego presiónelo.

NOTA:

Pragrama AE con efectos especiales pueden modificarse
durante la grabación o durante la espera de grabación.

El indicador para el modo seleccionado aparece, y el
modo seleccionado es activado.

SHUTTER
(Obturación)
(Velocidad variable
de obturación)

ES33

CLASSIC FILM
(Película clásica)

1/60–La velocidad de obturación es fijada en

1/60 de segundo. Las barras negras que aparecen
usualmente cuando se filma una pantalla de TV se
reducen.
1/100–La velocidad de obturación es fijada en 1/
100 de segundo. El parpadeo que ocurre cuando
filma bajo un luz fluorescente o de lámpara de
vapor de mercurio, se reduce.
1/250, 1/500–Estos ajustes permiten capturar las
imágenes que se mueven rápido un fotograma
cada vez, produciendo una reproducción vívida, y
estable en cámara lenta. Cuanto mayor sea la
velocidad de obturación, más oscura se vuelve la
imagen. Utilícelas en áreas con buena
iluminación.

TWILIGHT
(Atardecer)

Hace que las escenas del atardecer luzcan más
naturales. El balance del blanco (Z p. 38) es
inicialmente ajustado en : pero puede ser
modificado al ajuste que desee. Cuando
selecciona atardecer, la cámara de video ajusta
automáticamente el enfoque de 10 m a infinito.
Para menos de 10 m, ajuste el enfoque
manualmente.

Hace que las escenas sean grabadas con un efecto
de estroboscopio.

STROBE
(Estroboscópico)

Sus grabaciones parecerán una serie de fotografías
continuadas.

SLOW (obturación lenta)

Usted puede iluminar los sujetos o áreas oscuras
de forma más brillante que si tuvieran iluminación
natural.

GRABACION

SLOW 4X

La velocidad de obturación es ajustada en 1/15 de
segundo al cuádruple de la sensibilidad.

SLOW 10X

La velocidad de obturación es ajustada en 1/6 de
segundo para suministrar 10 veces más
sensibilidad.

SEPIA (Sepia)

Las escenas grabadas tendrán un tinte marrón
como las fotografías viejas. Combine este efecto
con el modo cine para que la filmación parezca
clásica.

MONOTONE (Blanco y negro)

Al filmar con B/W su filmación será tal como las
películas clásicas en blanco y negro. Empleado
conjuntamente con el modo de cine realza el
efecto de “película clásica”.

NOTAS:

●

Cuando utilice obturación lenta (SLOW), la
imagen tendrá un efecto similar al
estroboscópico.

●

Utilice obturación lenta (SLOW) en lugares
oscuros.

●

Cuando se utiliza obturación lenta (SLOW) la
indicación de enfoque manual puede aparecer y
destellar.

●

Si la imagen está desenfocada, ajuste el enfoque
manualmente. También se recomienda que
utilice un trípode si es posible.

34 ES

Zona de detección del enfoque

GRABACION

Funciones avanzadas (cont.)

Enfoque

ENFOQUE AUTOMATICO

El sistema de enfoque automático de gama completa de la
cámara de video ofrece capacidad para filmar
continuadamente desde primer plano (a aprox. 1,5 cm del
sujeto) a infinito. Sin embargo, el enfoque correcto puede
no ser posible en las situaciones listadas abajo (en cuyo
caso es necesario utilizar el enfoque manual):

•Cuando hay dos sujetos superpuestos en la misma
escena.

•Cuando la iluminación es insuficiente.*

•Cuando el sujeto no está contrastado (diferencia en brillo
y oscuridad), tales como una pared plana de un sólo
color o un cielo azul despejado.*

•Cuando un objeto oscuro es apenas visible en el visor.*

•Cuando la escena contiene detalles diminutos o detalles
idénticos que se repiten regularmente.

•Cuando la escena es afectada por los rayos solares o por
la luz que se refleja en un cuerpo de agua.

•Cuando filma una escena con un fondo que tiene alto
contraste.

* Durante el enfoque manual, las siguientes advertencias

de poco contraste aparecen destellando: , , y

NOTAS:

●

Si el objetivo está manchado o sucio, el enfoque
correcto es imposible. Mantenga el objetivo limpio
limpiándolo con un trozo de paño suave si se ensucia.
Cuando haya condensación, límpielo con un paño
suave o espere a que se seque naturalmente.

●

Cuando filma un sujeto cercano al objetivo, primero
retraiga el zoom (Z p. 20). Si extiende el zoom en el
modo de enfoque automático, la cámara de video podrá
retraer el zoom automáticamente dependiendo de la
distancia entre la cámara de video y el sujeto.
Cuando se activa “TELE MACRO” (Z p. 27) el zoom
enfoca automáticamente una toma granangular.

Disco selector Conmutador de

Indicación

4

FOCUS
EXPOSURE AUTO
W. BALANCE
FADER

/ WIPE

P. AE

/ EFFECT

RETURN

MANUAL

AUTO
OFF

OFF

Menú de ajustes del
modo manual

alimentación

ES35

ENFOQUE MANUAL

NOTA:

Usted debe haber efectuado los ajustes necesarios del
visor (Z p. 14). Si no los ha realizado, efectúelos antes
de continuar.

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

ACCESO AL MENU DE AJUSTES DEL

2

MODO MANUAL

Presione el disco selector. Aparecerá el menú de
ajustes del modo manual.

ACCESO AL ENFOQUE MANUAL

3

Mueva la barra iluminada hacia “FOCUS” girando el
disco selector y presiónelo. Gire el disco selector
para llamar “MANUAL” y presiónelo. Desaparecerá
el menú de ajustes del modo manual y aparecerá
indicado “FOCUS” en la esquina superior izquierda.
En este momento el enfoque queda bloqueado.

AJUSTE DE ENFOQUE

4

Para alejar el sujeto . . .

.... gire el disco selector hacia arriba. Aparecerá “ ”

destellando. Vaya al paso 5.

Para acercar el sujeto. . .

.... gire el disco selector hacia abajo. Aparecerá “ ”

destellando. Vaya al paso 5.

GRABACION

FOCUS

FOCUS

FIN DEL AJUSTE DE ENFOQUE

5

Presione el disco selector. El ajuste de enfoque ha
terminado. La indicación cambia de “FOCUS” a
“PRO.”.

•Si usted desea reposicionar el enfoque, repita el

proceso desde el paso 2.

Para cambiar a enfoque automático . . .

.... gire el disco selector para llamar “AUTO” y presiónelo

en el paso 3. Desaparecerán los indicadores de
enfoque manual. O ajuste el conmutador de
alimentación en “AUTO”.

NOTAS:

●

Después de ajustar el conmutador de alimentación en
“OFF”, el enfoque manual es reajustado en “AUTO”.

●

Asegúrese de enfocar el objetivo en la posición de
extensión máxima cuando utilice el modo de enfoque
manual. Si usted enfoca un sujeto en posición gran
angular, no será posible obtener imágenes bien
contrastadas cuando retrae el zoom ya que la
profundidad de campo se reduce a mayor longitud
focal.

●

Cuando el nivel de enfoque no puede ser ajustado a más
lejos o más cerca, parpadeará “ ” o “ ”.

36 ES

Disco selector Conmutador de

FOCUS

4

EXPOSURE
W. BALANCE
FADER

/ WIPE

P. AE

/ EFFECT

RETURN

Indicación

AUTO

MANUAL

AUTO
OFF

OFF

alimentación

Menú de ajustes
del modo manual

GRABACION

Funciones avanzadas (cont.)

Control de exposición

Esta función ajusta automáticamente el iris para obtener la
mejor calidad disponible de imagen, pero usted puede
desactivarla y efectuar el ajuste manualmente.

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

ACCESO AL MENU DE AJUSTES DEL

2

MODO MANUAL

Presione el disco selector. Aparecerá el menú de
ajustes del modo manual.

ACCESO AL CONTROL DE EXPOSICION

3

Mueva la barra iluminada hacia “EXPOSURE”
girando el disco selector y presiónelo.
Gire el disco selector para llamar “MANUAL” y
presiónelo. El menú de ítems del modo manual
desaparece. "EXP." y la barra iluminada en el indicador
de control de exposición son mostrados.

AJUSTE DE LA EXPOSICION

4

Para aclarar la imagen . . .

.... gire el disco selector hacia arriaba. El indicador

de control de exposición aumenta (máximo +6).
Vaya al paso 5.

Para oscurecer la imagen . . .

.... gire el disco selector hacia abajo. El indicador de

control de exposicion disminuye (máximo –6).
Vaya al paso 5.

EXP.

6

EXP.

0

EXP.

6

Indicador de control de exposición

Para oscurecer
la imagen

Para iluminar
la imagen

FIN DEL AJUSTE DE EXPOSICION

5

Presione el disco selector. El ajuste de exposición está
terminado. La indicación "EXP." cambia a "PRO." y la
barra iluminada en el indicador de control de
exposición se apaga.

•Si desea reposicionar la exposición, repita el paso

2.

Para volver al control de exposición automático . . .

.... gire el disco selector para llamar “AUTO” y presiónelo

en el paso 3. Desaparecerá el indicador de control de
exposición. O coloque el conmutador de
alimentación en “AUTO”.

NOTAS:

●

Después que el conmutador de alimentación sea
ajustado en “OFF”, el control de exposición es
reajustado en “AUTO”.

●

Se recomienda el ajuste de exposición manual en las
siguientes condiciones:

•

Cuando filme utilizando iluminación invertida o
cuando el fondo sea demasiado brillante.

•

Cuando filme un fondo natural reflejante tal como una
playa o cuando esquía.

•

Cuando el fondo es demasiado oscuro o el sujeto es
brillante.

Disco selector

Indicación

FOCUS
EXPOSURE MANUAL
W. BALANCE
FADER

/ WIPE

P. AE

/ EFFECT

4

RETURN

EXP.

0 L

Indicador de bloqueo de iris

AUTO
AUTO

OFF
OFF

Conmutador de
alimentación

Menú de ajustes
del modo manual

ES37

Bloqueo del iris

Emplee esta función cuando filme un sujeto en
movimiento, cuando realiza el zoom, cuando la distancia
al sujeto cambia (así como también el tamaño en el
monitor LCD o en el visor), o cuando desea bloquear el
nivel de brillo.

Cuando el sujeto está cerca mantenga el iris bloqueado.
Aunque el sujeto se mueva lejos de usted, la imagen no se
oscurecerá o no se iluminará.

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

ACCESO AL MENU DE AJUSTES DEL

2

MODO MANUAL

Presione el disco selector. Aparecerá el menú de
ajustes del modo manual.

ACCESO AL CONTROL DE EXPOSICION

3

Mueva la barra iluminada hacia “EXPOSURE”
girando el disco selector y presiónelo. Gire el disco
selector para llamar “MANUAL” y presiónelo.
Aparecerá indicado “EXP.”.

CENTRADO DEL SUJETO, BLOQUEO

4

DEL IRIS

Ajuste el zoom de tal manera que el sujeto llene el
monitor LCD o el visor, luego mantenga presionado
el disco selector por más de 2 segundos. Aparecerá el
indicador de control de exposición y “L” indicando
que el iris está bloqueado. Presione el disco selector.
La indicación en la esquina superior izquierda
cambia de “EXP.” a “PRO.”.

Para volver al control automático del iris . . .

.... gire el disco selector para llamar “AUTO”, luego

presiónelo en el paso 3. Desaparecerá el indicador de
control de exposición y “L”. O ajuste el conmutador
de alimentación en“AUTO”.

NOTAS:

Se recomienda utilizar el bloqueo de iris en las siguientes
situaciones:

●

Cuando filme un fondo natural reflejante tal como una
playa o cuando esquía.

●

Cuando filme objetos bajo un foco de luz.

●

Cuando el sujeto se está alejando.

●

Cuando utiliza el zoom.

Para bloquear el control de exposición y el iris . . .

.... después del paso 3, ajuste la exposición girando el

disco selector. Luego bloquee el iris en el paso 4. Para
el bloqueo automático gire el disco selector para
llamar “AUTO”, luego presiónelo en el paso 3. El iris
se vuelve automático después de 2 segundos aprox.

Iris

Funciona como la pupila del ojo humano. En un ambiente
bien iluminado la pupila humana se contrae para impedir
la entrada de exceso de luz. Cuando la iluminación es
baja la pupila se dilata para permitir que entre más luz.

GRABACION

38 ES

Disco selector

FOCUS
EXPOSURE AUTO
W. BALANCE
FADER

/ WIPE

P. AE

/ EFFECT

4

RETURN

FOCUS
EXPOSURE AUTO

4

W. BALANCE

FADER

/ WIPE

P. AE

/ EFFECT

RETURN

W . BAL .

AUTO

Indicación

AUTO
AUTO

OFF
OFF

AUTO
AUTO

OFF
OFF

Conmutador de
alimentación

Menú de ajustes
del modo manual

Ajuste del balance
del blanco

GRABACION

Ajuste del balance del blanco

Es un término que se refiere a la exactitud de la
reproducción de color bajo diferentes tipos de
iluminación. Si el balance del blanco es correcto, todos
los otros colores serán reproducidos con precisión.
Usualmente el ajuste del balance del blanco es
automático. Sin embargo, un operador más avanzado de
la cámara de video puede preferir controlar esta función
manualmente y lograr una reproducción de
color/tinte más profesional.

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PRO.”.

ACCESO AL MENU DE AJUSTES DEL

2

MODO MANUAL

Presione el disco selector. Aparecerá el menú de
ajustes del modo manual.

ACCESO AL AJUSTE DEL BALANCE DEL

3

BLANCO

Mueva la barra iluminada hacia “W.BALANCE”
girando el disco selector. Luego presiónelo.
Desaparecerá el menú de ítemes del modo manual y
parecerá “W.BAL.” en la esquina superior izquierda y
“AUTO” en la pantalla.

AJUSTE DE LOS PARAMETROS DE LA

4

FUNCION

Circule por los ajustes disponibles de las funciones
seleccionadas girando el disco selector y pare
cuando la que desea sea indicada.

“AUTO”– El balance del blanco se ajusta

“ ” – Cuando filma con el balance del blanco ya

ajustado sobre el sujeto (Z p. 39).
“ ” – Cuando filme al aire libre en días soleados.
“ ” – Cuando filme al aire libre en días nublados.
“ ” – Cuando utilice una luz de video u otro tipo

similar de iluminación.

CIERRE DEL AJUSTE DEL BALANCE DEL

5

BLANCO

Presione otra vez el disco selector. La selección está
terminada. La indicación “W.BAL.” cambia a “PRO.”.

Para volver al balance del blanco automático . . .

.... seleccione “AUTO” en el paso 3. O coloque el

conmutador de alimentación en “AUTO”.

NOTA:

El balance de blanco no puede ser usado cuando el efecto
sepia o blanco y negro (Z p. 33) está activado.

Funciones avanzadas (Cont.)

automáticamente. Esta es la posición
ajustada en fábrica.

Papel blanco

ES39

Operación manual del balance del blanco

Si la cámara está funcionando en el modo PRO., efectúe
el balance manual del blanco cuando filme bajo diversos
tipos de iluminación.

SELECCION DE MODO DE OPERACION

1

Siga los pasos de 1 a 4 de ajuste del balance del
blanco (Z p. 38), seleccione “ MAN.”.

AJUSTE MANUAL DEL BALANCE DEL

2

BLANCO

Coloque una hoja de papel normal blanco frente al
sujeto. Ajuste el zoom o su propia posición de tal
manera que el papel blanco llene la pantalla.

INGRESO DEL AJUSTE

3

Presione el disco selector hasta que comience a
destellar.

•Cuando el ajuste esté terminado, para de

destellar.

Disco selector

Indicación

FOCUS
EXPOSURE AUTO

4

W. BALANCE

FADER

/ WIPE

P. AE

/ EFFECT

RETURN

PRO.

AUTO
AUTO

OFF
OFF

Conmutador de
alimentación

Menú de ajustes
del modo manual

Ajuste manual del
balance del blanco

SALIDA DEL AJUSTE MANUAL DEL

4

BALANCE DEL BLANCO

Presione el disco selector. La indicación “W.BAL.”
cambia a “MANUAL” y sólo aparece indicado el
indicador del balance del blanco manual.

Cambio del tintado para grabación . . .

.... en el paso 2 substituya el papel de color blanco por

uno de color. El balance del blanco queda ajustado en
base al color, cambiando el tintado. Papel rojo —
verde más profundo; papel azul — naranja; papel
amarillo — púrpura más profundo.

NOTAS:

●

En el paso 2, puede ser dificultoso enfocar en el papel
blanco en algunas circunstancias. En tal caso, ajuste el
enfoque manualmente (Z p. 35).

●

Es posible filmar un sujeto bajo diferentes tipos de
iluminación en interiores (natural, fluorescente, luz de
vela, etc.). Como la temperatura de color es diferente
dependiendo de la fuente de luz, el tinte del sujeto
diferirá dependiendo de los ajustes del balance del
blanco. Utilice esta función para obtener resultados más
naturales.

●

Una vez que haya ajustado el balance del blanco
durante la operación manual del balance del blanco, el
ajuste se conserva aunque se desconecte la
alimentación o se extraiga la batería.

GRABACION

40 ES

Lámpara de
alimentación

Altavoz

Botón STOP (5)

Indicación del monitor LCD/visor

Conmutador de
zoom motorizado

Monitor LCD retraído

Conmutador
de alimentación

2

Botón REW (

Botón FF (

Botón PLAY/PAUSE (

)

3

)

Indicador de
transporte de cinta

REPRODUCCION

COLOCACION DE UN CASSETTE

1

Primero presione el botón de abertura y abra el
monitor LCD a un ángulo mayor de 45 grados.
Presione OPEN/EJECT en dirección a la flecha
impresa en el conmutador, luego abra la cubierta del
cassette hasta que quede bloqueada. El portacassette
se abre automáticamente. Inserte una cinta y presione
“PUSH HERE” para cerrar el portacassette.

SELECCION DEL MODO

2

Asegúrese de que el monitor LCD esté completa­mente abierto, y luego ajuste el conmutador de
alimentación en “PLAY”. Se encenderá la lámpara de
alimentación.

REPRODUCCION

3

Presione PLAY/PAUSE (4/6). La imagen reproducida
aparece.

PARADA DE REPRODUCCION

4

Presione STOP (5).

Rebobine o avance rápidamente la cinta

4

/6)

Con el modo de parada activado, presione REW (2) para
rebobinar o FF (3) para avanzar rápidamente la cinta.

NOTAS:

●

La cámara de video se desconecta automáticamente después de
transcurridos 5 minutos aproximadamente con el modo de
parada activado. Para activarla otra vez, coloque el conmutador
de alimentación en “POWER OFF” y a continuación en “PLAY”.

●

Cuando coloca el conmutador de alimentación en “PLAY” y
abre el monitor LCD a un ángulo de 45 grados o mayor, el
monitor LCD se conecta y el visor se desconecta
automáticamente para ahorrar energía.

●

La imagen reproducida también puede ser vista en el visor (con
el monitor LCD cerrado), o en un TV conectado (
La operación de la cámara de video es la misma que se describe
en esta sección.

●

Usted también puede ver la imagen reproducida en el monitor
LCD cuando éste está levantado y retraído.

●

Indicaciones del monitor LCD/visor:

•

El indicador de carga restante de la batería es indicado
durante 5 segundos aprox. en el monitor LCD cuando se lo
enciende, y luego desaparece. Sin embargo, el indicador de
carga restante “
está casi agotada.

•

Con el modo de parada, avance rápido o rebobinado
activado, ninguna de las indicaciones aparece en el visor.

●

Las cintas protegidas contra copia no pueden ser reproducidas.
La pantalla muestra un fondo azul.

Control de volumen del altavoz

Usted puede ajustar el volumen del altavoz presionando el
conmutador del zoom motorizado.

Reproducción básica

Z

p. 44, 45).

” de la batería, destella cuando la carga

AJUSTE DEL VOLUMEN

1

Si desea aumentar el volumen . . .

.... presione el conmutador del zoom motorizado hacia “+”.

Si desea disminuir el volumen . . .

.... presione el conmutador del zoom motorizado hacia “–”.

Conmutador
de alimentación

ES41

FUNCION:

Reproducción de imagen
fija

PROPOSITO:

Para hacer una pausa durante la reproducción.

OPERACION:

1) Presione PLAY/PAUSE (4/6) durante la

reproducción. .

2) Para reanudar la reproducción normal, presione otra
vez PLAY/PAUSE (4/6).

NOTA:

Si la reproducción de imagen fija continúa más de 3
minutos aproximadamente, la cámara de video
ingresa automáticamente en el modo de parada.
Después de transcurridos 5 minutos en el modo de
parada, la alimentación de la cámara de video se
desconecta automáticamente.

Botón STOP (5)

Botón REW (2)

3

Botón FF (

Botón PLAY/PAUSE (

)

4

/6)

FUNCION:

Búsqueda rápida

PROPOSITO:

Para permitirle la búsqueda a alta velocidad en
cualquier sentido.

OPERACION:

1) Presione FF (3) para adelantar o presione REW

(2) para retroceder durante la reproducción.

2) Para reanudar la reproducción normal, presione
PLAY/PAUSE (4/6).

NOTAS:

●

Durante la reproducción mantenga presionado
REW (2) o FF (3). Cuando lo suelte se
reanudará la reproducción normal.

●

Un leve efecto de mosaico aparece en la pantalla
durante la búsqueda rápida. Esto no es un fallo.

FUNCION:

Reproducción en cámara
lenta

Disponible solamente con el control remoto
RM-V712U (suministrado) (Z p. 49).

FUNCION:

Disponible solamente con el control remoto
RM-V712U (suministrado) (Z p. 50).

FUNCION:

Zoom de reproducción

Efectos especiales de
reproducción

Disponible solamente con el control remoto
RM-V712U (suministrado) (Z p. 51).

REPRODUCCION

42 ES

REPRODUCCION

Funciones avanzadas

Menú de reproducción

El menú de reproducción le permite ajustar los siguientes
parámetros:

El sonido de reproducción (32 kHz, 48 kHz), componente
sincronizado, indicación y código de tiempo. El siguiente
procedimiento se aplica a todos exceptuando el
componente sincronizado

SELECCION DE MODO DE OPERACION

1

Ajuste el conmutador de alimentación en “PLAY”.

(Z p. 56, 57)

.

Botón MENU

Disco selector

Indicación

32kHz MODE
SYNCHRO
DISPLAY
TIMECODE

4

END

Menú de reproducción

4

32kHz MODE
SYNCHRO
DISPLAY
TIMECODE

END

FULL SOUND48kHz MODE
SOUND1
0 . 0
ON
OFF

FULL SOUND48kHz MODE
SOUND1
0 . 0
ON
OFF

Conmutador de
alimentación

FULL SOUND
SOUND1

FULL SOUND

SOUND2

SOUND1
SOUND2

ON
OFF

ON
OFF

ACCESO AL MENU DE REPRODUCCION

2

Presione MENU. Aparecerá el menú de
reproducción.

SELECCION DE LA FUNCION

3

Mueva la barra iluminada hacia el efecto deseado
girando el disco selector. Presione el disco selector
para activarlo.

AJUSTE DE LOS PARAMETROS DE

4

FUNCION

Gire el disco selector para circular a través de los
ajustes disponibles para la función seleccionada y
pare cuando aparezca el ajuste deseado. Luego
presione el disco selector para que la barra iluminada
se mueva automáticamente hacia “END”.

•Para ajustar los parámetros de otras funciones repita

los pasos 3 y 4.

CIERRE DEL MENU

5

Presione otra vez el disco selector para borrar el
menú.

ES43

Sonido de reproducción

Durante la reproducción la cámara de video detecta el modo de sonido en el cual se ha efectuado la
grabación y reproduce el sonido. Seleccione el tipo de sonido que acompañará la reproducción de imagen de
su grabación. (32 kHz preajustado en “SOUND 1” y 48 kHz preajustado en “FULL SOUND”.)

Sonido de reproducción Indicación Sonido de salida

32 kHz FULL SOUND

SOUND 1 Sonido estereofónico
SOUND 2

48 kHz FULL SOUND Sonido estereofónico

SOUND 1 El sonido “L” sale por ambos canales
SOUND 2 El sonido “R” sale por ambos canales

Si desea cambiar el sonido de salida para mirar una cinta grabada en 32 kHz, llame el menú de reproducción
en el paso 3 de la página 42, seleccione “32 kHz MODE” y ajústelo en “FULL SOUND”, “SOUND 1” o
“SOUND 2”. Cuando reproduzca una cinta grabada en 48 kHz, ajuste de la misma manera.

NOTAS:

●

Usted también puede utilizar el botón AUDIO MONITOR del control remoto RM-V712U suministrado para
cambiar el sonido de salida (sin tener que acceder al menú de reproducción). Asegúrese de apuntar el
control remoto hacia el sensor remoto de la cámara de video.

●

Durante la reproducción la cámara de video detecta el modo de sonido en el que se efectuó la grabación.
Esta detección no se realiza durante el avance o rebobinado rápido de la cinta. Durante la reproducción el
modo de sonido es indicado en la esquina superior izquierda.

TC

TC

Indicación

12 : 34 : 24

12 : 34 : 24

Minutos

Segundos

DEC 25 ’ 98

PM 5 : 30

DEC 25 ’ 98

PM 5 : 30

Cuadros*

*30 cuadros = 1 segundo

TIME CODE (Indicación del código de
tiempo durante la reproducción)

Usted puede llamar a pantalla el código de tiempo
durante la reproducción. Esto es especialmente útil para la
edición. Esta función está preajustada en “OFF”. Para
activarla seleccione “TIME CODE” en el menú de
reproducción y modifique el ajuste (Z p. 42).

ON– El código de tiempo es indicado en la pantalla

durante la reproducción.

OFF– El cóldigo de tiempo no aparece.

DISPLAY (Indicación de la fecha durante la
reproducción)

Si la hora ha sido ajustada, la fecha se graba
automáticamente independientemente de la señal de
video grabada. Usted puede llamar a pantalla o borrar la
fecha en cualquier momento durante la reproducción. Esta
función está preajustada en “ON”. Para desactivarla,
seleccione “DISPLAY” en el menú de reproducción y
modifique el ajuste (Z p. 42).

ON– La fecha es indicada en la pantalla durante la

reproducción.

OFF– La fecha no aparece.

REPRODUCCION

44 ES

Existen algunos tipos de conexión básicos. Cuando efectúe las conexiones, refiérase también a los manuales
de instrucciones de sus VCR y TV.

REPRODUCCION

Conexiones

A.Conexión a un TV o VCR equipado solamente con un S-VIDEO IN y

conectores de entrada A/V

Utilice el cable suministrado S-Video y el cable opcional de audio.

Blanco para la salida
de audio izquierda (L)

Cable de audio
(opcional)

Blanco para AUDIO L IN

Televisor

Rojo para AUDIO R IN

Para TV o VCR

VCR (video)

Para S-VIDEO IN

Cubierta de
conectores*

Para S-VIDEO OUT

Cubierta de conectores*

Rojo para la salida
de audio derecha (R)

Cubierta de
conectores*

Cable S-Video
(suministrado)

B.

Conexión a un TV o VCR equipado solamente con conectores de entrada A/V

Utilice los cables de video y audio opcionales.

Televisor

VCR (video)

Blanco para la
salida de audio
izquierda (L)

Rojo para la
salida de audio

Cubierta de conectores*

* Cuando conecte los cables, abra esta cubierta.

derechaj (R)

Cable de video
(opcional)

Cable de audio
(opcional)

Para VIDEO INPara salida de video (V)

Blanco para
AUDIO L IN

Rojo para
AUDIO R IN

Para TV o VCR

CONFIRMACION DE

1

DESCONEXION DE ALIMENTACION

Asegúrese de que la alimentación de la cámara
de video está desconectada.

CONEXION DE LA CAMARA DE

2

VIDEO AL TV O VCR

Extraiga la cubierta del conector y ábralo.
Conecte como se muestra en la ilustración
(Z p. 44).

Si emplea un VCR . . . vaya al paso 3.
De lo contrario . . . vaya al paso 4.

CONEXION DE LA SALIDA VCR A

3

LA ENTRADA TV

Refiérase al manual de instrucciones de su VCR.

CONEXION DE LA ALIMENTACION

4

Conecte la alimentación de la cámara de video
del VCR y del TV.

SELECCION DEL MODO

5

Ajuste el VCR en el modo de entrada AUX y
ajuste el TV en el modo de VIDEO.

Para seleccionar la visualización o no de la siguiente
indicación en el TV conectado . . .

•Fecha/hora, código de tiempo

.... debe ser colocado en “ON” u “OFF” en el

menú de reproducción (Z p. 42).

•Indicación del modo de sonido de reproducción

.... ajuste el conmutador de alimentación “PRO.”,

presione MENU y coloque “ON SCREEN” en
el menú de fecha/hora (Z p. 11) en “ON” u
“OFF”. Luego coloque el conmutador de
alimentación en “PLAY”.

ES45

NOTAS:

●

Como alimentación se recomienda emplear un
adaptador/cargador de CA en lugar de la batería
(Z p. 9).

●

Para monitorizar la imagen y el sonido
provenientes de una cámara de video sin insertar
un cassette, coloque el conmutador de
alimentación de la cámara de video en “CAM­ERA”. A continuación, coloque su TV en el modo
apropiado de entrada.

●

Asegúrese de ajustar el volumen de sonido del TV
al nivel mínimo para evitar aumentos bruscos de
sonido cuando se conecta la cámara de video.

●

Si usted posee un TV o altavoces que no están
especialmente blindados, no coloque los altavoces
junto al TV ya que producirá interferencia en la
imagen reproducida por la cámara de video.

●

Para que la indicación de la cámara de video no
aparezca en la pantalla de TV durante la
reproducción, presione DISPLAY durante más de 1
segundo.

●

Mientras el cable de video y audio está conectado
a los conectores de video y audio, el sonido no
puede ser escuchado por el altavoz.

REPRODUCCION

46 ES

Botón PLAY/PAUSE (4/6)

Conmutador de alimentación

Cubierta de conectores*

Para
S-VIDEO
OUT

Cable de audio
(opcional)

Blanco
para la
salida de
audio
izquierda
(L)

Cubierta de
conectores*

Rojo para la
salida de audio
derecha (R)

Para salida
de video (V)

Cable de video
(opcional)

COPIA DE CINTAS

Copia de cintas

CONEXION DEL EQUIPO

1

Conecte la cámara de video y el VCR basándose en
la ilustración a la izquierda. También refiérase a las
p. 44 y 45.

PREPARATIVOS PARA LA COPIA

2

Coloque el conmutador de alimentación de la
cámara de video en “PLAY”, conecte la alimentación
del VCR e inserte los cassettes apropiados en la
cámara de video y en el VCR.

SELECCION DEL MODO DEL VCR

3

Active los modos AUX y pausa de grabación del
VCR.

BUSQUEDA DEL PUNTO PARA

4

EDICION POR INSERCION

Active el modo de reproducción de la cámara de
video para encontrar el punto inmediato previo al
punto de edición por inserción. Una vez que lo
encuentra, presione PLAY/PAUSE (4/6) en la cámara
de video.

Cable S-Video
(suministrado)

Para
VIDEO IN

Blanco para
AUDIO L IN

(platina de grabación)

Para
S-VIDEO IN

* Cuando conecte los cables, abra esta cubierta.

VCR

Televisor

Rojo para
AUDIO R IN

INICIO DE LA EDICION

5

Presione PLAY/PAUSE (4/6) en la cámara de video y
active el modo de grabación del VCR.

PARADA TEMPORAL DE EDICION

6

Active el modo de pausa de grabación del VCR y
presione PLAY/PAUSE (4/6) en la cámara de video.

EDICION DE SEGMENTOS

7

ADICIONALES

Repita los pasos de 4 a 6 para edición adicional y al
terminar detenga el VCR y la cámara de video.

NOTAS:

●

Usted puede utilizar la reproducción con zoom
(Z p. 50), o los efectos para reproducción (Z p. 51),
en el paso 2.

●

Antes de iniciar la copia, asegúrese de que las
indicaciones no aparecen en el TV conectado. Si
aparecen durante la reproducción, las mismas están
siendo grabadas en la nueva cinta.
Para borrar la indicación del modo de sonido de
reproducción presione DISPLAY en el control remoto
RM-V712U (suministrado).

●

Seleccione “DISPLAY” y “TIME CODE” en el menú de
reproducción (Z p. 42) para registrar u omitir la fecha/
hora y el código de tiempo en la grabación.

●

Para llamar o borrar todas las indicaciones, presione
DISPLAY en la cámara de video durante más de 1
segundo.

USO DEL CONTROL REMOTO

El control remoto con funciones completas puede
operar a distancia esta cámara de video así como
también las operaciones básicas (reproducción,
parada, pausa, rebobinado y avance rápido) de su
VCR. El control remoto hace posible funciones
adicionales de reproducción.

ES47

2

1

Mando

Sensor remoto

Colocación de la pila

3

1

Area efectiva del
rayo transmitido

5m

30°

El control remoto usa una sóla pila de litio (CR2025).

EXTRACCION DEL PORTAPILAS

1

Extraiga el portapilas presionando el mando
como es mostrado.

INSERCION DEL PORTAPILAS

2

Coloque la pila de litio en el portapilas y
aségurese de que la marca “+” se vea.

REINSERCION DEL PORTAPILAS

3

Deslice el portapilas dentro de la unidad hasta
que escuche un “clic”.

•Lea “Precauciones sobre la pila de litio” en la
página 2.

Cuando emplea el control remoto, asegúrese de
apuntarlo hacia el sensor remoto. La ilustración
muestra el área efectiva aproximada del rayo
transmitido para uso en interiores. El rayo
transmitido puede ser ineficaz o causar
funcionamiento incorrecto al aire libre cuando el
sensor remoto está expuesto a la luz solar directa o

30°

a una iluminación potente.

48 ES

USO DEL CONTROL REMOTO

(cont.)

4

6
8

RM-V712U (suministrado)

Botones

1 Conector de entrada de pausa

(PAUSE IN)

2 Botones del zoom (T/W)

3 Botón de indicación (DISPLAY)
4 Botón de cambio (SHIFT)
5 Botones de rebobinado/avance

lento (SLOW)
Botones izquierda/derecha

6 Botón de fundido/reemplazo de

imagen (FADE/WIPE)

7 Botón REW

8 Botón de efecto (EFFECT)
9 Botón de activación/desactivación

de efectos (EFFECT ON/OFF)

0 Ventanilla de transmisión del rayo

infrarrojo

! Botón de inicio/parada de

grabación (START/STOP)

@ Botón de monitor de audio

(AUDIO MONITOR)

# Botón de ajuste MBR (MBR SET)
$ Botón de bajar
% Botón de subir
^ Botón FF

& Botón PLAY
* Botón PAUSE
( Botón STOP
) Botones de edición R.A. (R.A. EDIT)

1

2

3

TW

5
7 &

9 (

0
!

@
$

%

#

^
*

)

Funciones

Con el conmutador de
alimentación de la cámara de
video colocado en “CAMERA”
(“AUTO” o “PRO.”).

—

Alejamiento/acercamiento de la
imagen (Z p. 20)

—
—
—

—
—

—

—
—

Transmite el rayo de señales.

Funciona de la misma forma que el botón de inicio/parada de grabación
de una cámara de video.

—

—
—
—
—

—
—
—
—

Con el conmutador de
alimentación de la cámara de
video colocado en “PLAY”.

Z p. 53

Alejamiento/acercamiento de la
imagen (Z p. 50)

Z p. 46
Z p. 50
Z p. 49

Z p. 50
Z p. 53

Rebobinado, Búsqueda rápida
reversible (Z p. 40, 41)

Z p. 51
Z p. 51

Z p. 43

Z p. 52
Z p. 50
Z p. 50

Avance rápido, Búsqueda rápida
progresiva (Z p. 40, 41)

Inicio de reproducción (Z p. 40)
Pausa (Z p. 41)
Parada (Z p. 40)

Z p. 52 – 57

Sensor remoto

Botones de rebobinado/
avance lento (SLOW)

Botón PLAY

Botón PAUSE

RM-V712U (suministrado)

TW

ES49

FUNCION:

Reproducción en cámara
lenta

PROPOSITO:

Le permite la búsqueda en velocidad lenta en
cualquier dirección.

OPERACION:

1) Para cambiar de reproducción normal a cámara

lenta, presione PAUSE (6) en el punto donde desea
inicial la reproducción en cámara lenta.

2) Presione SLOW (9 or 0). Después de reproducir

por aprox. 20 segundos en rebobinado lento o
aprox. 60 segundos en avance lento, se reanuda la
reproducción normal.

n Para parar la reproducción en cámara lenta en

progreso, presione PLAY (4).

NOTAS:

●

Durante la reproducción en cámara lenta y debido
al procesamiento de imagen digital, la imagen
puede tener un efecto de mosaico.

●

Después de presionar SLOW (
aparecer una imagen fija durante unos pocos
segundos, luego la pantalla mostrará un fondo azul
durante unos pocos segundos. Esto no es un fallo.

●

Puede haber un pequeño margen entre el punto
seleccionado para inicio de la reproducción en
cámara lenta y el punto de inicio en el cual la
cámara de video realmente comienza la
reproducción en cámara lenta.

●

Durante la reproducción en cámara lenta ocurrirán
disturbios de video. Esto no es una falla.

9

o

0

), puede

50 ES

Reproducción
normal

Botón PLAY (

Botón STOP (5)

USO DEL CONTROL REMOTO

Presione T

Para mover la imagen, presione

(derecha) mientras mantiene

presionado SHIFT hacia abajo.

4

)

(cont.)

Reproducción con zoom

Las imágenes pueden ser amplificadas en cualquier
momento un máximo de 10 aumentos.

UBICACION DE LA ESCENA DE INTERES

1

Presione PLAY (4) para iniciar la reproducción.

ACTIVACION DEL ZOOM

2

Presione los botones (T/W) del zoom en el control
remoto. Asegúrese de que el control remoto esté
apuntado hacia el sensor remoto de la cámara de
video.

•Al presionar T el zoom se extiende.

DESACTIVACION DEL ZOOM

3

Mantenga presionado W hasta que la amplificación
regrese a la normal. O presione STOP y luego PLAY.

NOTAS:

●

El zoom puede ser empleado durante la reproducción
en cámara lenta o de imagen fija.

●

Durante el procesamiento de imagen digital la imagen
puede presentar calidad reducida.

Sensor remoto

Botones de zoom

Botón SHIFT

Botones izquierda/

derecha/de subir/bajar

Botón PLAY

Botón STOP

RM-V712U (suministrado)

Conmutador de
alimentación

TW

INFORMACION

La operación del control remoto RM-V712U le
permite mover la imagen en la pantalla de TV para
encontrar una porción particular de la imagen.
Mantenga presionado SHIFT y presione
(izquierda), (derecha), (arriba) o (abajo).

Botón PLAY (

PLAYBACK EFFECT

4

OFF

CLASSIC FILM

1

B/W

MONOTONE

2

SEPIA

3

STROBE

4

VIDEO ECHO5

Menú de selección
PLAYBACK EFFECT

4

)

Sensor remoto

Conmutador de
alimentación

ES51

Efectos para reproducción

Estos efectos le permiten ser creativo con la imagen
reproducida. Usted puede utilizar cualquiera de los 4
efectos.

INICIO DE LA REPRODUCCION

1

Presione PLAY (4).

ACCESO AL MENU DE SELECCION

2

PLAYBACK EFFECT

Apunte el control remoto al sensor remoto de la
cámara de video y presione EFFECT. Aparecerá el
menú de selección PLAYBACK EFFECT.

SELECCION DEL EFECTO PARA

3

REPRODUCCION

Mueva la barra iluminada hacia el efecto deseado
presionando EFFECT.
Se activa la función seleccionada y después de 2
segundos desaparece el menú.

NOTAS:

●

Para desactivar el efecto seleccionado presione EFFECT
ON/OFF en el control remoto. El presionarlo otra vez

reactiva el efecto seleccionado.

●

Repita el proceso desde el paso 2 cuando desee cambiar
el efecto seleccionado.

●

Cuando se activa “MONOTONE” o “SEPIA”, los modos
de fotografiado “MULTI 4” y “MULTI 9” (Z p. 25)
quedan inhabilitados.

Los efectos que pueden ser utilizados durante la
reproducción son:

efecto estroboscópico.

manera en la reproducción y en la grabación. Para más
información, refiérase a la página 33.

Película clásica, blanco y negro, sepia y

Los efectos funcionan de la misma

Botón PLAY

Botón EFFECT

Botón EFFECT ON/OFF

RM-V712U (suministrado)

TW

52 ES

VCR

(Platina de grabación)

3

SHIFT

1
6

RM-V712U
(suministrado)

LISTA DE CODIGOS DEL VCR

NOMBRE DE
LA MARCA VCR

GE

HITACHI

JVC

A
B
C

MAGNAVOX

MITSUBISHI

NEC

PHILIPS

TW

789`

BOTONES

(A) (B)

1 1
9 2
9 `
9 4

6 6
6 3

9 1
9 6
9 3

9 5
1 1
7 1
7 6

6 7
6 8

3 7
3 8

1 9
9 5
1 1
9 4
9 1
9 6
1 2

MBR SET

NOMBRE DE
LA MARCA VCR

PHILIPS

PANASONIC

RCA

SANYO

SHARP

SONY

TOSHIBA

ZENITH

USO DEL CONTROL REMOTO

Edición por montaje aleatorio
[Edición R.A.]

Utilizando su cámara de video como reproductor
fuente usted puede crear fácilmente videos editados.
Es posible seleccionar un máximo de 8 “cortes” para
edición automática en cualquier orden que desee. La
edición R.A. se realiza más fácilmente cuando se
instala un MBR (control remoto para múltiples marcas,

Z

p. 47) RM-V712U, para operar su marca de VCR
(vea la lista de códigos del VCR), pero también puede
ser realizada operando el VCR manualmente.
Antes de la operación, asegúrese que la pila de litio
esté colocada en el control remoto RM-V712U
(Z p. 47).

2
4

5

BOTONES

(A) (B)

3 3
7 2

1 3
1 7
1 1
9 4
1 8


9 2
9 4
6 6
6 3
9 `

3 6
3 5

1 5
1 `

6 5
6 `
3 9
3 1


6 9
6 1

1 6

AJUSTE DEL CODIGO DEL CONTROL
REMOTO/VCR

AJUSTE DEL CONTROL REMOTO

1

PARA OPERAR EL VCR

Desconecte la alimentación del VCR y apunte
el control remoto hacia el sensor infrarrojo del
VCR. Luego, refiriéndose a la lista de códigos
del VCR de la izquierda, mantenga presionado
MBR SET y presione el botón (A), después el (B).

•El código queda automáticamente ajustado

una vez que usted suelta MBR SET y se
conecta la alimentación del VCR.

OPERACION DEL VCR

2

Asegúrese de que la alimentación del VCR esté
conectada. Luego mantenga presionado SHIFT,
y presione el botón correspondiente a la función
deseada en el control remoto. Las funciones que
el control remoto puede operar son: PLAY, STOP,
PAUSE, FF, REW y VCR REC STBY (no es
necesario presionar SHIFT para esta última).

Ahora usted está listo para intentar la edición
de conjuntos aleatorios.

IMPORTANTE

Aunque el MBR es compatible con los VCR de JVC, y
con los de otros muchos fabricantes, puede no
funcionar con el suyo o puede ofrecer funciones
limitadas.

NOTAS:

●

Si la alimentación del VCR no queda conectada en el
paso 1, intente otro código de la lista de códigos del
VCR.

●

Algunas marcas de VCR no conectan la alimentación
automáticamente. En este caso, conecte
manualmente la alimentación e intente el paso 2.

●

Si el control remoto no es capaz de controlar el VCR,
utilice los controles del VCR.

●

Cuando se agote la batería del control remoto, la
marca de VCR que haya ajustado se borrará.
En tal caso, sustituya la batería vieja por una nueva y
vuelva a ajustar la marca.

(cont.)

ES53

EFECTUE LAS CONEXIONES

CONECTE A . . .

1

A

UN VCR DE JVC QUE ESTA EQUIPADO
CON TERMINAL PAUSE REMOTO

Conecte el cable de edición al terminal PAUSE
remoto.

B

EL VCR JVC NO ESTA EQUIPADO CON
TERMINAL PAUSE REMOTO SINO CON
UN CONECTOR R.A. EDIT

Conecte el cable de edición al conector R.A.
EDIT.

C

VCR DE TIPO DIFERENTE AL A O

Conecte el cable de edición al conector PAUSE IN
del RM-V712U.

PREPARACION DE LA CAMARA DE

2

VIDEO

Inserte una cinta grabada y coloque el conmutador
de alimentación en “PLAY”.

PREPARACION DEL VCR

3

Conecte la alimentación, inserte una cinta para
grabar y active el modo AUX (refiérase a las
instrucciones del VCR).

SELECCIONE LAS ESCENAS

INICIO DE REPRODUCCION DE LA

4

FUENTE

Primero coloque el disco de alimentación en “PLAY”.
Presione PLAY (4) y luego presione R.A. EDIT ON/
OFF en el control remoto. Asegúrese de apuntar el
control remoto hacia el sensor remoto de la cámara
de video.

•Aparece el menú de edición por montaje aleatorio.

ACTIVACION DE APARICION DE

5

IMAGEN POR FUNDIDO/REEMPLAZO
DE IMAGEN (SI ES NECESARIO)

Presione FADE/WIPE en el control remoto.

•Circule por los efectos presionando repetidamente
el botón y deteniéndose cuando visualice el efecto
que desea utilizar.

•No es posible utilizar reemplazo/disolución de
imagen al principio del programa 1.

B

Abra la
cubierta.

Al
terminal J
(JLIP)

Cable S-Video
(suministrado)

Cable de
edición
(suministrado)

Para
S-VIDEO IN

A

B

Para PAUSE
remoto

C

Para PAUSE IN

DISPLAY

FADE/WIPE

RM-V712U
(suministrado)

Para
S-VIDEO
OUT

Blanco
para la
salida de
audio
izquierda
(L)

Blanco
para
AUDIO
L IN

TW

Abra la
cubierta.

Para salida
de video (V)

Rojo para
la salida
de audio
derecha (R)

Cable de video
(opcional)

Cable de audio
(opcional)

Rojo
para
AUDIO
R IN

Para VIDEO IN

VCR (video)

Televisor

PLAY
R.A.EDIT

ON/OFF

NOTA:

Antes de la edición por montaje aleatorio asegúrese de que las indicaciones no aparezcan en el monitor de TV.
Si aparecen durante la edición por montaje aleatorio, serán grabadas en la nueva cinta. Para borrar la
indicación del modo de sonido de reproducción presione DISPLAY en el control remoto. Seleccione “DIS­PLAY” y “TIME CODE” en el menú de reproducción (Z p. 42) para llamar o borrar la fecha/hora y el código
de tiempo en la grabación. Para llamar o borrar todas las indicaciones exceptuando el menú de edición por
montaje aleatorio, presione DISPLAY en la cámara de video durante más de 1 segundo. Cuando se inicia la
edición por montaje aleatorio, la indicación de la misma desaparece y no es grabada en la nueva cinta.

CONTINUA EN LA PROXIMA PAGINA

54 ES

Programa

IN OUT MODE

1 –– –– : –– ~

2
3
4
5
6
7
8
TIME CODE

TOTAL

~
~
~
~
~
~

–– : ––
00 : 00

Menú de edición de
conjuntos aleatorios

Sensor remoto

USO DEL CONTROL REMOTO

SELECCIONE LAS ESCENAS

AJUSTE DEL PUNTO DE INSERCION DE

6

EDICION

Al principio de la escena presione EDIT IN/OUT en el
control remoto. La posición de entrada de edición
aparece en el menú de edición por montaje aleatorio.

AJUSTE DEL PUNTO DE CORTE DE

7

EDICION

Al principio de la escena presione EDIT IN/OUT en el
control remoto. La posición de corte de edición aparece

Conmutador de
alimentación

en el menú de edición por montaje aleatorio.

ACTIVACION DE FUNDIDO/REEMPLAZO

8

DE IMAGEN EN LA TRANSICION DE

(cont.)

ESCENA (SI ES NECESARIO)

Presione FADE/WIPE.

• Circule por los efectos presionando el botón repetidamente
y deténgase cuando visualice el efecto que desee.
Si seleccionó un efecto de fundido/reemplazo de imagen en

•
el punto de corte de edición, el efecto se aplicará
automáticamente al siguiente punto de inserción de edición.

• Es imposible emplear reemplazo de imagen/disolución al
fin de la última escena.

• Cuando utilice efectos de fundido/reemplazo de imagen, el
tiempo será incluído en el tiempo total (esto no se aplica a
reemplazo/disolución de imagen).

ACTIVACION DEL PROGRAMA AE CON

9

EFECTOS ESPECIALES (SI ES NECESARIO)

Presione EFFECT.

RM-V712U
(suministrado)

FADE/WIPE

EDIT IN/OUT

TW

CANCEL

PLAY

EFFECT

R.A.EDIT
ON/OFF

• Circule por los efectos presionando repetidamente el botón
y deténgase cuando visualice el que usted desea.

• Usted puede utilizar el modo de película clásica, blanco y
negro, sepia o estroboscópico.

CONTINUACION DE LA EDICION

10

Repita los pasos de 6 a 9.

• Para cambiar los puntos ya registrados, presione CANCEL
en el control remoto. Los puntos registrados son borrados
uno de cada vez, partiendo del punto más recientemente
registrado.

• Si no está empleando el fundido/reemplazo de imagen o el
programa AE con efectos especiales, repita los pasos 6 y 7
solamente.

NOTAS:

●

Cuando la cinta fuente tiene más de 2 códigos de tiempo idénticos (Z p. 22), la cámara de video puede no encontrar el
punto de inserción de edición que usted selecciona y puede ocurrir un fallo.

●

Cuando seleccione una escena, coloque los puntos de inserción y corte de edición de tal manera que haya una diferencia
relativamente grande entre ellos.

●

Si el tiempo de búsqueda de un punto de inserción de edición excede los 5 minutos, el modo de pausa de grabación de la
platina de grabación se desactivará y la edición no se realizará.

●

Si hay porciones sin grabar antes o después de los puntos de inserción y corte de edición, la pantalla de color azul puede
quedar incluída en la versión editada.

●

Como los códigos de tiempo registran tiempo con precisión de segundos solamente, el tiempo total de los códigos de
tiempo puede no coincidir exactamente con el tiempo total del programa.

●

El desconectar la alimentación de la cámara de video borra todos los puntos registrados de inserción y corte de edición.

●

Si usted utiliza el modo sepia o blanco y negro desde el programa AE con efectos especiales no podrá usar disolución ni
fundido en blanco y negro. En este caso el indicador de disolución o de fundido en blanco y negro comienza a parpadear.
Una vez que registra el próximo punto de inserción de edición, el modo se desactiva. Para combinar estos modos, utilice
sepia o blanco y negro durante la grabación y luego utilice disolución o fundido en blanco y negro durante la edición por
montaje aleatorio.

Botón PAUSE (6)

Botón STOP (5)

2

~

08 : 31––

~
~
~

16 : 30

9 : 39

)

Botón REW (

Botón de inicio/parada
de grabación

IN OUT

W

H

4

1 00 : 25 ~ 02 : 05 ––
2 07 : 18

P

3 –– 03 : 33 ~ 05 : 5 3
4 09 : 30 ~ 13 : 1 5
5 15 : 55 ~ 16 : 20–– ––

6 –– –– : ––

7
8
TIME CODE

TOTAL

RM-V712U
(suministrado)

MODE

Menú de edición de

?

R

P

conjuntos aleatorios

B/W

Sensor remoto

TW

Conmutador de
alimentación

ES55

EDICION AUTOMATICA EN UN VCR

PREPARACION DE LA CINTA FUENTE

11

Rebobine la cinta en la cámara de video hasta el
principio de la escena que desea editar y presione
PAUSE (6).

ACTIVACION DEL MODO DE PAUSA DE

12

GRABACION DEL VCR

Apunte el control remoto hacia el panel frontal del
VCR y presione VCR REC STBY (q6), o active
manualmente el modo de pausa de grabación del
VCR.

INICIO DE LA EDICION

13

Presione el botón de inicio/parada de grabación en la
cámara de video. La edición procede como se la
programó hasta el fin de la última escena registrada.

•El presionar START/STOP (inicio/parada) en el
control remoto no inicia la edición.

•Cuando la copia ha terminado, la cámara de video
ingresa en el modo de pausa, y el grabador ingresa
en el modo de pausa de grabación.

•Si usted no registra el punto de corte de edición, la
cinta será copiada automáticamente hasta el fin.

PARADA DE EDICION

14

Active el modo de parada en la cámara de video y en
el VCR.
Para que desaparezca la indicación del contador de
edición de conjuntos aleatorios, presione R.A. EDIT
ON/OFF en el control remoto.

NOTAS:

●

El presionar R.A. EDIT ON/OFF en el control remoto
borra todos los ajustes registrados durante la edición por
montaje aleatorio.

●

Cuando el cable de edición está conectado al terminal
pausa durante la copia, asegúrese de que el control
remoto esté apuntado al sensor del VCR y que la ruta
entre los dos esté desobstruída.

●

Si durante la edición por montaje aleatorio usted
presiona cualquier botón de la cámara de video, el
modo de pausa de grabación se activa
automáticamente.

●

La edición por montaje aleatorio puede no funcionar
correctamente cuando emplea una cinta que incluye
varios códigos de tiempo duplicados (Z p. 22).

FADE/WIPE

EFFECT

EDIT IN/OUT

CANCEL

PAUSE
R.A. EDIT

ON/OFF

VCR REC STBY

56 ES

USO DEL CONTROL REMOTO

Para una edición más precisa

Algunos VCR efectúan la transición del modo de pausa de
grabación al de grabación más rápido que otros. Aunque
usted comience la edición en la cámara de video y el VCR
exactamente al mismo tiempo, podrá perder escenas
deseadas o hallar que ha grabado escenas que no desea.
Para lograr una cinta bien editada, confirme y ajuste la
sincronización de la cámara de video de acuerdo con la
del VCR.

(cont.)

Programa 1

IN OUT MODE

1 –– –– : –– ~

2
3
4
5
6
7
8
TIME CODE

Menú de edición por
montaje aleatorio

(Platina de grabación)

TOTAL

~
~
~
~
~
~
~

–– : ––
00 : 00

VCR

Sensor remoto

Conmutador de
alimentación

Televisor

DIAGNOSIS DEL VCR EN BASE A LA
SINCRONIZACION DE LA CAMARA DE
VIDEO

PREPARATIVOS PARA LA EDICION R.A.

1

Reproduzca la cinta en la cámara de video y apunte
el control remoto hacia el sensor remoto de la
cámara de video y presione R.A. EDIT ON/OFF.

•Aparecerá “Menú de edición por montaje
aleatorio”.

SELECCION DE UNA ESCENA

2

Efectúe la edición por montaje aleatorio en el
programa 1 exclusivamente. Para verificar la
sincronización entre el VCR y la cámara de video,
seleccione el principio de una transición de escena
como el punto de inserción de edición.

REPRODUCCION DE LA ESCENA

3

COPIADA

•Si quedaron grabadas algunas imágenes de la
escena anterior a la transición que usted seleccionó
como punto de inserción de edición, ello significa
que su VCR pasa rápidamente del modo de pausa
de grabación al de grabación.

•Si la escena que usted intentó copiar está iniciada,
el VCR será lento para iniciar la grabación.

TW

R.A.EDIT ON/OFF

RM-V712U
(suministrado)

Disco selector

32kHz MODE

4

SYNCHRO

DISPLAY
TIMECODE

END

32kHz MODE

4

SYNCHRO
DISPLAY
TIMECODE

END

Botón MENU

Indicación

FULL SOUND48kHz MODE
SOUND1
0 . 0
ON
OFF

FULL SOUND48kHz MODE
SOUND1

0 . 0

ON
OFF

Conmutador de
alimentación

Menú de
reproducción

ES57

AJUSTE DEL VCR EN BASE A LA
SINCRONIZACION DE LA CAMARA DE
VIDEO

ACCESO AL MENU DE REPRODUCCION

4

Apunte el control remoto hacia el sensor remoto de
la cámara de video y presione R.A. EDIT ON/OFF
para borrar el menú de edición por montaje aleatorio
y presione MENU. Aparecerá el menú de
reproducción.

SELECCION DE LA FUNCION

5

Mueva la barra iluminada hacia “SYNCHRO”
girando el disco selector y luego presiónelo. Se
iluminará el valor de “SYNCHRO”.

INGRESO DE DATOS DE CORRECCION

6

Basándose en el diagnóstico realizado (Z p. 56),
usted puede aumentar la velocidad del VCR girando
arriba el disco selector. Usted también puede reducir
la velocidad del VCR girando abajo el disco selector.
Los límites de ajuste van de –1,3 a +1,3 segundos en
incrementos de 0,1 segundo.

CIERRE DEL MENU

7

Presione dos veces el disco selector.

•Ahora efectúe la edición por montaje aleatorio
comenzando por el paso 3 en la página 53.

NOTAS:

●

Antes de efectuar la edición por montaje aleatorio
realice algunas pruebas para verificar que el valor que
usted ha ingresado es adecuado o no y efectúe los
ajustes de acuerdo a ello.

●

Dependiendo del grabador, puede haber situaciones en
las que la diferencia de sincronización no puede ser
completamente corregida.

Televisor

(Platina de grabación)

VCR

58 ES

Si después de seguir los pasos en la tabla de abajo el problema persiste, consulte con su agente JVC más cercano.

La cámara de video es un mecanismo controlado por un microcomputador. El ruido y la interferencia externa
(proveniente de un TV, radio, etc.), puede evitar que funcione correctamente. En tales casos, primero
desconecte la unidad de alimentación de la cámara de video (batería, adaptador/cargador de CA, etc.), y
extraiga la pila del reloj, luego vuelva a conectarla y proceda normalmente desde el principio.

LOCALIZACION Y REPARACION DE AVERIAS

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

1.

No hay alimentación.

2.

Aparece “SET DATE/
TIME!”.

3.

No se puede realizar la
grabación.

4.

No hay reproducción de
imagen.

5.

Algunas funciones no
están disponibles
empleando MENU.

6.

Algunas funciones no están
disponibles empleando el
disco selector.

7.

El enfoque no se ajusta
automáticamente.

8.

El cassette no puede ser
colocado correctamente.

9.

Las funciones de
reproducción, rebobinado
y avance rápido no
funcionan.

1.

•La alimentación no está
correctamente conectada.

•La batería está agotada.

2.

•La pila de litio del reloj no
está instalada o está
descargada.

•La fecha/hora previamente
ajustados fueran apagadas.

3.

•La lengüeta de seguridad de
grabación del cassette está
colocada en “SAVE”.

•El conmutador de
alimentación está colocado
en “PLAY”.

•Aparece “TAPE END”.

•La cubierta del cassette está
abierta.

4.

•La cámara de video no
recibe alimentación, o hay
algún otro fallo.

5.

•El conmutador de
alimentación está colocado
en “AUTO”.

6.

•El conmutador de
alimentación está colocado
en “AUTO”.

7.

•El enfoque está colocado en
“MANUAL”.

•La grabación fue realizada
en un lugar oscuro, o el
contraste era insuficiente.

•El objetivo está sucio o
cubierto por condensación.

8.

•El cassette está en posición
incorrecta.

•La carga de la batería es
insuficiente.

9.

•El conmutador de
alimentación no está
colocado en “PLAY”.

1.

•Conecte firmemente el
adaptador/cargador de CA
(Z p. 9).

•Reemplace la batería
agotada por una cargada
(Z p. 8).

2.

•Instale una pila o reemplace
la pila antigua por una
nueva (Z p. 10).

3.

•Coloque la lengüeta de
seguridad de grabación del
cassette en “REC” (Z p. 12).

•Coloque el conmutador de
alimentación en “AUTO” o
“PRO.” (Z p. 16).

•Reemplace por un cassette
nuevo (Z p. 12).

•Cierre la cubierta del
portacassette.

4.

•Desconecte la alimentación
de la cámara de video y
conéctela otra vez (Z p. 16).

5.

•Coloque el conmutador de
alimentación en cualquier
posición exceptuando
“AUTO” (Z p. 16).

6.

•Coloque el conmutador de
alimentación en “PRO”
(Z p. 16).

7.

•Coloque el enfoque en
“AUTO” (Z p. 35).

•Limpie el objetivo y
compruebe el enfoque otra
vez (Z p. 63).

8.

•Colóquelo en la posición
correcta (Z p. 12).

•Coloque una batería
cargada (Z p. 8).

9.

•Coloque el conmutador de
alimentación en “PLAY”
(Z p. 40).

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

10.

La cinta se mueve, pero no
hay imágenes.

11.

No se puede utilizar el
modo de fotografiado.

12.

El zoom digital no
funciona.

13.

El programa AE con efectos
especiales y los efetos de
fundido/reemplazo de
imagen no funcionan.

14.

El fundido en blanco y
negro no funciona.

15.

La función de disolución
no funciona.

16.

La transición de escena no
produce los resultados
esperados.

10.

•Su TV posee terminales de
entrada AV, pero no activó
el modo de VIDEO.

•La cubierta del cassette está
abierta.

11.

•Se ha seleccionado el modo
comprimido.

12.

•Se ha seleccionado el zoom
óptico de 16 aumentos.

•Los efectos de reemplazo de
imagen o disolución están
siendo utilizados en la
transición de una escena.

•La fotografía fue intentada
durante el zoom digital.

13.

•El conmutador de
alimentación está ajustado
en “AUTO”.

14.

•El modo sepia o blanco y
negro está activado.

15.

•El modo sepia, blanco y
negro u obturación lenta del
programa AE con efectos
especiales está activado.

•Fue seleccionado el modo
comprimido.

•El modo seleccionado
previamente del programa
AE con efectos especiales
fue modificado después de
la última escena
seleccionada para editar fue
registrada.

16.

•Al usar “reemplazo/
disolución de imagen“
(Z p. 30), hay un retardo
de una fracción de segundo
entre el punto de parada de
la grabación anterior y el
punto de inicio de la
disolución.
Esto es normal, aunque este
pequeño retardo se vuelve
especialmente notable
cuando se filma un objeto
que se mueve rápidamente
o una inclinación rápida de
la cámara.

10.

•Active el TV en el canal o
modo apropiado para la
reproducción de video
(Z p. 44, 45).

•Cierre la cubierta del
cassette (Z p. 12).

11.

•Desactive el modo
comprimido (Z p. 27).

12.

•Espere hasta que los efectos
de reemplazo de imagen o
disolución hayan sido
completados (Z p. 30).

•No intente tomar una
fotografía cuando efectúa el
zoom digital (Z p. 24, 25).

13.

•Coloque el conmutador de
alimentación en “PRO.”
(Z p. 29, 32).

14.

•Desactive el modo sepia o
blanco y negro (Z p. 32).

15.

•Desactive el modo sepia,
blanco y negro u
obturación lenta antes de
agregar disolución a una
transición de escena
(Z p. 32).

•Asegúrese de que el modo
comprimido en el menú de
grabación, esté colocado en
“OFF” (Z p. 26).

•Asegúrese de seleccionar el
modo del programa AE con
efectos especiales que
desea antes de iniciar la
edición (Z p. 32).

16.

————

ES59

CONTINUA EN LA PROXIMA PAGINA

60 ES

LOCALIZACION Y REPARACION DE AVERIAS

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

17.

Las funciones de reemplazo
de imagen y disolución no
funcionan.

18.

La función de reemplazo de
imagen no funciona.

19.

Aunque no se haya activado
obturación lenta, la imagen
luce como si la hubiese
activado.

20.

No aparece el efecto
estroboscópico cuando se
activa el modo de película
clásica o estroboscópico.

21.

El balance del blanco no
puede ser activado.

22.

Cuando filma un sujeto
iluminado por una luz
brillante, aparecen líneas
verticales.

23.

Cuando la pantalla está bajo
la luz solar directa durante
la filmación, se vuelve roja o
negra durante un instante.

24.

Durante la grabación no se
visualiza la fecha/hora.

17.

• Está terminando la última
escena seleccionada para
edición.

• Al fin de la última escena
seleccionada para edición, se
colocó el conmutador de
alimentación en “OFF”.

• La alimentación está
desconectada.

18.

• El modo de obturación lenta
está activado.

• El modo comprimido o de
cine es seleccionado en el
menú de grabación.

19.

• Cuando filme en la oscuridad,
la unidad se vuelve altamente
sensible a la luz y la imagen
tiene un efecto similar a
obturación lenta.

20.

• La función de reemplazo de
imagen o disolución está
activada.

21.

• La función de reemplazo de
imagen o disolución está
activada.

22.

• Esto es el resultado de un
contraste extremadamente
alto y no es un fallo.

23.

• Esto no es una falla.

24.

• “DISPLAY” está colocado en
“OFF” en el menú de fecha/
hora.

(cont.)

17.

• Seleccione reemplazo de
imagen o disolución antes de
iniciar la grabación. Los
efectos se activarán
(Z p. 30).

• No desconecte la
alimentación de la cámara de
video después de ajustar el
punto de inserción o corte de
edición, ya que pueden
borrarse (Z p. 30).

• La cámara de video se
desconecta automáticamente
después de estar 5 minutos en
el modo de espera de
grabación. Asegúrese de
continuar las operaciones
dentro de los cinco minutos
después de activar el modo
de grabación/espera
(Z p. 30).

18.

• Asegúrese de que el modo
comprimido, cine u
obturación lenta no esté
activado cuando efectúa los
preparativos para utilizar la
función de reemplazo de
imagen (Z p. 30, 31).

19.

•Si desea que la iluminación
luzca más natural, coloque
GAIN UP en “AGC” o en
“OFF” en el menú de
grabación (Z p. 26).

20.

• No intente utilizar el modo de
película clásica o
estroboscópico durante la
transición de una escena
(Z p. 32).

21.

• Desactive el modo sepia o
blanco y negro antes de
ajustar el balance del blanco
(Z p. 32).

22.

————

23.

————

24.

• Coloque “DISPLAY” en “ON”
en el menú de fecha/hora
(Z p. 11).

• Presione DISPLAY durante
más de 1 segundo para llamar
las indicaciones (Z p. 17).

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

25.

Los indicadores y mensajes
no aparecen en pantalla.

26.

Los indicadores no
aparecen.

27.

Las imágenes en el monitor
LCD aparecen oscuras o
blancas.

28.

La parte trasera del monitor
LCD está caliente.

29.

Los indicadores y el color de
la imagen en el monitor LCD
no son claros.

30.

Las imágenes en el monitor
LCD fluctúan.

31.

El monitor LCD, el visor y el
objetivo están sucios
(ej.: huellas digitales).

32.

Las indicaciones en el
monitor LCD o el visor
parpadean.

33.

Aparecen puntos brillantes
en todo el monitor LCD o en
todo el visor.

25.

• “ON SCREEN” es ajustado en
“OFF” en el menú de fecha/
hora.

26.

• Usted ha borrado los
indicadores.

27.

• En lugares sujetos a bajas
temperaturas, las imágenes
pueden oscurecerse debido a
las características del monitor
LCD. Cuando ocurra ésto, los
colores mostrados difieren de
los grabados. Esto no es un
defecto de la cámara de
video.

• Cuando la luz fluorescente
del monitor LCD llega al fin
de su vida de servicio, las
imágenes en el monitor LCD
se oscurecen. Consulte con su
agente JVC más cercano.

28.

• La luz empleada para
iluminar el monitor LCD hace
que éste se caliente.

29.

• Esto puede ocurrir cuando
presiona la superficie o el
borde del monitor LCD.

30.

• El volumen del altavoz está
demasiado alto.

31.

————

32.

•

Ciertos efectos de fundido/
reemplazo de imagen, ciertos
modos del pograma AE con
efectos especiales,
estabilizador de imagen y
otras funciones que no pueden
ser empleadas conjuntamente
fueron seleccionadas al mismo
tiempo.

33.

• El monitor LCD o el visor está
fabricado con tecnología de
alta precisión. Sin embargo,
puntos negros o brillantes de
luz (roja, verde o azul),
pueden aparecer
constantemente en el monitor
LCD o en el visor. Estos
puntos no son grabados en la
cinta. Esto no se debe a fallo
de la unidad. (Puntos
efectivos: más del 99,99%)

25.

• Ajuste “ON SCREEN” en
“ON” en el menú de fecha/
hora (Z p. 23).

• Presione DISPLAY durante
más de 1 segundo para llamar
las indicaciones (Z p. 17).

26.

• Presione DISPLAY durante
más de 1 segundo para llamar
las indicaciones (Z p. 17).

27.

• Ajuste el brillo y el ángulo del
monitor LCD (Z p. 19).

28.

• Cierre el monitor LCD para
apagarlo o coloque el
conmutador de alimentación
en “OFF” y deje que la
unidad se enfríe.

29.

————

30.

• Reduzca el volumen del
altavoz (Z p. 40).

31.

• Límpielos con un paño suave.
El limpiarlos con fuerza puede
causar daños.

32.

• Lea las secciones que
explican los efectos de
fundido/reemplazo de
imagen, ciertos modos del
pograma AE con efectos
especiales, estabilizador de
imagen (Z p. 20, 29, 30, 32,

33).

33.

————

ES61

CONTINUA EN LA PROXIMA PAGINA

62 ES

LOCALIZACION Y REPARACION DE AVERIAS

SINTOMA CAUSAS POSIBLES ACCION CORRECTIVA

34.

Las indicaciones en el
monitor LCD están
distorsionadas.

35.

Aparece una marca
desconocida.

36.

Aparece una indicación de
error (E01 – E06).

37.

El indicador de carga en el
adaptador/cargador de CA
no se enciende.

38.

El indicador “LP” del modo
de grabación destella.

39.

La imagen no aparece en el
monitor LCD.

40.

La imagen no aparece en el
visor electrónico.

41.

Cuando la imagen es impresa
en un impresor, aparece una
barra negra en la parte
inferior de la pantalla.

42.

La lámpara de alimentación
parpadea.

34.

• Durante la reproducción de
una porción sin grabar, las
indicaciones de búsqueda a
alta velocidad y de
reprodución de imagen fija en
el monitor LCD pueden
presentar distorsión. Esto no
es un defecto.

35.

————

36.

• Ha ocurrido algún fallo. En
este caso las funciones de la
cámara de video no pueden
ser utilizadas.

37.

• La temperatura de la batería
es extremadamente alta/baja.

• La carga es difícil en lugares
sujetos a temperaturas
extremadamente altas/bajas.

38.

• Esto ocurre cuando la
grabación en el modo LP no
es posible. Después de que el
indicador parpadea, el modo
de grabación conmuta a “SP”
y la grabación continúa.

39.

• El cubreobjetivo está cerrado.

• El monitor LCD no está
abierto a un ángulo mayor de
45 grados.

• El brillo del monitor LCD es
demasiado reducido.

40.

• El cubreobjetivo está cerrado.

• El monitor LCD está abierto.

• Si el monitor LCD no está
inclinado hacia arriba en un
ángulo mayor de aprox. 105
grados, el disparo de interface
no será posible.

41.

• Esto no es un fallo.

42.

• La cámara de video fue
activada cuando la
alimentación de la batería
estaba casi agotada.

34.

————

35.

• Vea la sección del manual
que explica las indicaciones
en el monitor LCD/visor
(Z p. 66, 67).

36.

• Extraiga la unided de
alimentación (batería, etc.), la
pila del reloj y espere durante
unos pocos minutos para que
la indicación se borre. Cuando
se borre, usted puede
continuar empleando la
cámara de video. Si la
indicación permanece aunque
usted repita lo de arriba dos o
tres veces, consulte con su
agente JVC más cercano.

37.

• Para proteger la batería, se
recomienda cargarla en
lugares con una temperatura
de 10°C a 35°C (Z p. 69).

38.

————

39.

• Abra el cubreobjetivo
(Z p. 16).

• Abra el monitor LCD a un
ángulo mayor de 45 grados.

• Ajuste el brillo del monitor
LCD (Z p. 19).

• Si el monitor está inclinado
180 grados hacia arriba, ábralo
completamente (Z p. 19).

40.

• Abra el cubreobjetivo
(Z p. 16).

• Cierre el monitor LCD.

• Cierre el monitor LCD e
inclínelo hacia arriba a 180
grados de manera que esté
orientado hacia adelante
(Z p. 19).

41.

• Esto puede ser evitado
grabando con el estabilizador
de imagen ajustado en “ON”
(Z p. 20).

42.

• Reemplácela por una batería
cargada (Z p. 8).

(cont.)

MANTENIMIENTO POR PARTE DEL USUARIO

Anillo de abertura/cierre del LENS COVER

Después de usar

Coloque el conmutador de alimentación en “POWER

1

OFF” para desconectar la cámara de video.

Presione el botón de abertura del monitor y abra el

2

monitor LCD a un ángulo mayor de 45 grados.
Presione OPEN/EJECT en dirección a la flecha luego
abra la cubierta hasta que quede bloqueada. El
portacassette se abre automáticamente. Extraiga el
cassette.

ES63

Colóquelo en “POWER OFF”.

Botón de abertura
del monitor

OPEN/EJECT

BATTERY RELEASE

PUSH HERE

Extraiga.

Presione “PUSH HERE” para cerrar la cubierta del

3

cassette.

Cierre y bloquee el monitor LCD.

4

Presione BATTERY RELEASE para extraer la batería.

5

Gire el anillo de abertura/cierre de LENS COVER para

6

cerrar el cubreobjetivo.

Limpieza de la cámera de video

LIMPIEZA DEL EXTERIOR

1

Límpielo suavemente con un paño suave.

•Humedezca el paño en agua jabonosa diluída y
retuérzalo bien para limpiar la suciedad. Luego
seque con un paño seco.

LIMPIEZA DEL MONITOR LCD

2

Abra el monitor LCD y límpielo suavemente con un
paño suave. Tome precauciones para no dañar el
monitor. Cierre el monitor LCD.

LIMPIEZA DEL OBJETIVO

3

Utilice un cepillo soplador y después límpielo
suavemente con papel para limpieza de objetivos.

EXTRACCION DEL OCULAR

4

Gire el ocular en el sentido contrario a las agujas del
reloj y extráigalo.

LIMPIEZA DEL VISOR

5

Limpie el polvo utilizando un cepillo soplador.

RECOLOCACION DEL OCULAR

6

Recoloque el ocular girándolo en el sentido de las
agujas del reloj.

NOTAS:

●

Evite utilizar agentes fuertes de limpieza tales como bencina o alcohol.

●

La limpieza debe ser efectuada sólo después de haber extraído el paquete de pilas o de desconectar
cualquier otra unidad de alimentación.

●

Si se deja el objetivo sucio, puede crecer moho.

●

Cuando emplee un paño limpiador o con tratamiento químico refiérase a las precauciones de cada producto.

●

Cuando retire el ocular, asegúrese de mantener el visor firmemente.

64 ES

INDICE

Controles, conectores e indicadores

1

i

*

o

u

) w( q

^

t

2

p

Q
W

Y

7
8
9
0
!
@

E

R

e

3 4 5 6

r

#

y

T

%$

&

U I

Controles

1 Control de ajuste de dioptría .................Z p. 14

2 Anillo de abertura del cubreobjetivo

[LENS COVER] ..................................... Z p. 16

3 Conmutador del foco de video

[LIGHT OFF/AUTO/ON]....................... Z p. 21

4 Botón de fotografiado [SNAPSHOT] ...... Z p. 24

5 •Conmutador de zoom motorizado

[T/W] ................................................. Z p. 20

•Control de volumen del altavoz

[VOL.] ...............................................Z p. 40

6 Botón de estabilizador de imagen

[P.STABILIZER] ...................................... Z p. 20

7 Botón de avance rápido [
8 Botón de rebobinado [

9 Botón de parada [5, STOP] .................. Z p. 40

0 Botón de reproducción/pausa

[4/6, PLAY/PAUSE]..............................Z p. 40

! •Disco selector [+, –, PUSH].......... Z p. 11, 26

•Disco de brillo ................................... Z p. 19

@ Botón MENU/DISPLAY ................... Z p. 17, 26

# Botón de inicio/parada de grabación .....Z p. 16

$ Conmutador de alimentación .......... Z p. 16, 40

% Conmutador de desenganche de la batería

[BATTERY RELEASE] ............................. Z p. 8

^ Botón de abertura del monitor .............. Z p. 12

& Conmutador OPEN/EJECT .....................Z p. 12

3

, FF] .......... Z p. 40

2

, REW] .......... Z p. 40

ES65

Conectores

* Jack de entrada de CC [DC IN] ............. Z p. 9

Los conectores ( a r están ubicados debajo de la
cubierta del conector.

( Conector de salida de video .................. Z p. 44

) Conector de salida de audio

izquierdo [L] ......................................... Z p. 44

q Conector de salida de audio

derecho [R] .......................................... Z p. 44

w Conector de entrada del micrófono estereofónico

externo [MIC]
Si se conecta un micrófono opcional, el
micrófono incorporado queda inhabilitado.

e Conector de salida S-video [S OUT] ...... Z p. 44

r Terminal J [Conector JLIP (Protocolo de

Interconexión de Nivel conjunto)] ......... Z p. 53

•Conecte el cable de edición para efectuar la
edición por montaje aleatorio (Z p. 52 a 57).

•Es utilizado para conectar la cámara de video a
un computador personal.
Para más detalles, consulte a su agente más
cercano de JVC.

•La edición controlada por JLIP desde la cámara
de video a la platina de grabación no es posible
si ésta no está equipada con un terminal J.

Indicadores

t Lámpara testigo .................................... Z p. 16

y Lámpara de alimentación...................... Z p. 16

Otras partes

u Montaje de la batería ............................ Z p. 8

i Visor..................................................... Z p. 14

o Correa de empuñadura ......................... Z p. 14

p •Sensor de cámara

Tome precauciones para no cubrir esta área: aquí
se encuentra incorporado el sensor necesario para
filmación.

•Sensor remoto .................................... Z p. 47

Q Foco de video....................................... Z p. 21

W Micrófono estereofónico

Para uso durante la grabación.

E Ocular.................................................. Z p. 63

R Altavoz................................................. Z p. 40

T Monitor LCD ........................................ Z p. 19

Y Ojales de la correa para el hombro ....... Z p. 15

U Ranura de la pila del reloj ..................... Z p. 10

I Zócalo de fijación del trípode ............... Z p. 15

66 ES

1* 2* 3 5 6*7*4*

INDICE

Indicaciones

(

D

T

a

W

5X

b

&

%

PRO. LP 35 min

W

H

1/250

A

PAUSE

*

^

$

#
@

0 L PHOTO

SOUND

12 : 34 : 24

TC

VOLUME

TAPE !

0

SET5SDATE / TIME !

MODE

32kHz

– – – – –

E01

DEC 25 ’ 98

PM 5 : 30

6– – – – –

REC

444

6w

8*

9

0

!*

Indicaciones del monitor LCD/visor durante la grabación

No. Función

1* Indica la posición del modo de operación (Z p. 16)
2* Aparece cuando se toma una fotografía. (Z p. 24)
3 Aparece en el modo de reducción o cine. (Z p. 27)
4* Aparece en el modo de espera de grabación. (Z p. 16)
5 Aparece cuando el estabilizador de imagen está activado. (Z p. 20)
6* Indica el modo de grabación (SP o LP). (Z p. 13)
7* Indica el tiempo restante de la cinta. (Z p. 17)
8* Aparece durante la grabación. (Z p. 16)
9 Aparece mientras la cinta está siendo transportada. (Z p. 16)
0 Aparece cuando está activado el modo para reducir el ruido del viento. (Z p. 28)
!* Indica la fecha/hora. (Z p. 23)
@* Indica el modo de sonido durante 5 segundos aprox. después de conectar la

alimentación de la cámara de video. (Z p. 28)

# Aparece cuando se bloquea el iris. (Z p. 37)
$ Aparece cuando se ajusta manualmente el enfoque. (Z p. 35)
% Aparece cuando se ajusta la exposición. (Z p. 36)
^ Aparece cuando se ajusta el balance del blanco. (Z p. 39)
& Indica el programa AE con efectos especiales seleccionado. (Z p. 33)
* Indica el efecto de fundido/reemplazo de imagen seleccionado. (Z p. 31)
( Aparece durante el zoomado. (Z p. 20)

a

Indiador de nivel del zoom

b

Relación aproximada del zoom

* :El presionar DISPLAY durante más de 1 segundo le permite borrar las indicaciones marcadas con un * de la

pantalla.

Indicaciones del monitor LCD/visor
durante la reproducción

1 2 3

32kHz

TC

01 : 28 : 15

VOLUME

SOUND 1

TAPE END

ERROR !

REFER MANUAL

– – – – –

LP

E01

DEC 25 ’ 98

PM 5 : 30

6

– – – – –

4

6w

456

No. Función

1 Indica el modo de sonido. (Z p. 43)
2 Indica el modo de grabación.
3 Aparece mientras la cinta está siendo

4 Indica la fecha/hora. (Z p. 43)
5 Indica el brillo del monitor LCD

6 Indica el código de tiempo. (Z p. 43)

Indicaciones de advertencia

Indicaciones Función

Indica la carga restante de la batería.

Nivel de carga restante: Máximo
Nivel de carga restante: Agotada

A medida que la carga de la batería se acerca a nulo, el indicador de la batería
destella. Cuando la carga de la batería está agotada, la alimentación se desconecta
automáticamente.

Aparece cuando no hay una cinta colocada o cuando el cerrojo de protección contra
borrado está colocado en “SAVE”. (Z p. 12)

Aparece si las cabezas están sucias durante la grabación. (Z p. 70)

ES67

transportada.

4

: Reproducción

3

: Búsqueda con avance rápido/alta

velocidad

2

: Búsqueda por rebobinado/alta

velocidad

6 : Pausa
64: Cámara lenta hacia adelante
1

6 : Cámara lenta hacia atrás

o el volumen del altavoz. (Z p. 19, 40)

LENS COVER

TAPE!

TAPE END

SET DATE/TIME!

E01 — E06

Aparece si hay condensación. Cuando aparece esta indicación, la alimentación de la
cámara de video se desconecta automáticamente.

Aparece por aprox. 10 segundos después de desactivar la alimentación. También
destella cuando la pila del reloj (litio) ni siquiera está instalada o descargada. Instale o
reemplace la pila antigua por una nueva. (Z p. 10)

Destella por aprox. 5 segundos cuando la alimentación está activada con el
cubreobjetivo cerrado. (Z p. 16)

Aparece durante 10 segundos cuando se conecta la alimentación sin haber colocado
una cinta.

Aparece cuando termina la cinta durante la grabación o reproducción. (Z p. 17)

● Aparece cuando la fecha/hora no están ajustadas. (Z p. 11)

● Aparece cuando la batería recargable incorporada está descargada y la fecha/hora

anterior se ha borrado. (Z p. 11)

Las indicaciones de error (E01 – E06) muestran qué tipo de fallo ha ocurrido. Cuando
aparece una indicación de error, la cámara de video se desconecta automáticamente.
Desconecte la alimentación (batería, etc.), extraiga la pila del reloj y espere unos pocos
minutos para que se borre la indicación. Cuando se borre, usted podrá recontinuar
empleando la cámara de video. Si la indicación permanece, consulte con su agente JVC
más cercano. (Z p. 62)

68 ES

A

Accesorios suministrados ..............................Z p. 5

Adaptador/cargador de CA........................ Z p. 8, 9

Ajuste de la dioptría.................................... Z p. 14

Ajuste de la empuñadura ............................ Z p. 14

Ajuste del código del control remoto

y VCR ...................................................... Z p. 52

Ajuste telefoto máximo ............................... Z p. 27

Ajustes de fecha/hora.................................. Z p. 11

Aparición/desaparición de

imagen por fundido .................................. Z p. 29

Aparición/desaparición por

reemplazo de imagen ......................... Z p. 29, 30

Atardecer ................................................... Z p. 33

Avanzar rápidamente la cinta...................... Z p. 40

B

Balance del blanco ............................... Z p. 38, 39

Batería ............................................... Z p. 8, 9, 69

Batería con carga baja ................................ Z p. 67

Batería de automóvil..................................... Z p. 9

Blanco y negro (MONOTONE) ................... Z p. 33

Bloqueo del iris .......................................... Z p. 37

Búsqueda rápida ......................................... Z p. 41

C

Carga de la batería........................................ Z p. 8

Cinema ...................................................... Z p. 27

Código de tiempo ................................... Z p. 6, 21

Colocación de la correa para el hombro .... Z p. 15

Colocación de un cassette de cinta ............. Z p. 12

Conexiones ...................................... Z p. 9, 44, 53

Control de exposición ................................. Z p. 36

Control remoto ........................................... Z p. 47

Copia ......................................................... Z p. 46

D

Descarga de la batería .................................. Z p. 8

E

Edición por montaje aleatorio ............. Z p. 52 – 57

Efectos especiales de reproducción ............. Z p. 51

Enfoque automático .................................... Z p. 34

Enfoque manual ......................................... Z p. 35

Espeara de grabación .................................. Z p. 16

Especificaciones ......................................... Z p. 71

Estabilizador de imagen .............................. Z p. 20

Extracción del cassette ................................ Z p. 12

F

Filmación periodística ................................ Z p. 19

Filmación por interconexión ....................... Z p. 19

Foco de video ............................................ Z p. 21

Formato de grabación ................................... Z p. 6

G

Ganancia ................................................... Z p. 27

Grabación de sí mismo ............................... Z p. 19

INDICE

Glosario de términos

I

Iluminar el monitor LCD .............................Z p. 19

Indicación de fecha/hora ...................... Z p. 23, 43

Indicaciones del

monitor LCD/visor .............................. Z p. 66, 67

Indicador de carga ........................................ Z p. 9

Iris.............................................................. Z p. 37

L

Lámpara testigo .......................................... Z p. 28

Lengüeta de seguridad para grabación ........ Z p. 12

Limpieza de la cámara de video.................. Z p. 63

M

Menú de grabación .............................. Z p. 26, 27

Menú de reproducción ............................... Z p. 42

Menú de sistema ........................................ Z p. 28

Modo comprimido (SQUEEZE).................... Z p. 27

Modo de demonstración .............................Z p. 28

Modo de fotografiado ........................... Z p. 24, 25

Modo de grabación .................................... Z p. 13

Modo de parada automática ................. Z p. 17, 40

Modo estroboscópico ................................. Z p. 33

Modo motorizado ....................................... Z p. 25

Modo pantalla ancha .................................. Z p. 27

Montaje del trípode .................................... Z p. 15

O

Obturación lenta ........................................ Z p. 33

Oscurecer el monitor LCD .......................... Z p. 19

P

Película clásica........................................... Z p. 33

Posición del conmutador de alimentación ... Z p. 16

Programa AE con efectos especiales ............Z p. 32

R

Rebobinar la cinta ...................................... Z p. 40

Reemplazo/disolución de imagen ............... Z p. 30

Reproducción de imagen fija ...................... Z p. 41

Reproducción en cámara lenta ................... Z p. 49

S

Sepia ..........................................................Z p. 33

Silenciamiento del ruido del viento ............. Z p. 28

Sonido ....................................................... Z p. 28

V

Velocidad de obturación............................. Z p. 33

Z

Zoom ......................................................... Z p. 20

Zoom de reproducción ............................... Z p. 50

Zoom digital ............................................... Z p. 27

PRECAUCIONES

ES69

PELIGRO:

Foco de video

• El foco de video puede calentarse extremadamente.
No lo toque cuando está encendido ni
inmediatamente después de apagarlo, de lo contrario
podrá sufrir quemaduras graves.

• No coloque la cámara de video dentro del estuche para
transporte inmediatamente después de emplear el foco de
video ya que continuará caliente durante algún tiempo.

• Cuando emplea la cámara de video mantenga una
distancia de 30 cm. aprox. entre el foco de video y las
personas u objetos.

• No la emplee cerca de materiales inflamables o
explosivos.

• Se recomienda consultar con su distribuidor JVC más
cercano para reemplazar el foco de video.

Cuando utilice el Adaptador/Cargador de C.A. en
otras áreas que no sean los EE. UU.

n El Adaptador/Cargador de C.A. posee selección

automática de voltaje de C.A. que va de 110 a 240 V.

UTILIZACION DEL ENCHUFE ADAPTADOR DE
C.A. RESIDENCIAL

Si conecta el cordón eléctrico en un enchufe de C.A.
que pertenezca al Estándar Nacional Americano del tipo
serie C73, utilice un adaptador de C.A. llamado
“Siemens Plug”, como el mostrado.
Para obtener este enchufe adaptador de C.A. consulte al
agente de JVC más cercano.

Enchufe adaptador

INFORMACION

Este dispositivo cumple con el Apartado 15 de la
reglamentación FCC. La operación está sujeta a las dos
condiciones siguientes:
(1) Este dispositivo no debe causar interferencia
perniciosa y (2) este dispositivo debe aceptar cualquier
interferencia recibida, incluyendo la interferencia que
pueda causar fallas de funcionamiento.
Los cambios o modificaciones no aprobados por la parte
responsable para cumplimiento, puede anular la
autoridad del usuario para operar el equipo. Este equipo
ha sido examinado y cumple con los límites de
dispositivos digitales Clase B. de acuerdo al Apartado 15
de la reglamentación FCC.
Estos límites están diseñados para suministrar una protección
razonable contra interferencia perniciosa en una instalación
residencial. Este equipo genera, usa y puede irradiar
radiofrecuencia y si no se lo instala y emplea de acuerdo
con las instrucciones puede causar interferencia perniciosa a
las comunicaciones de radio. Sin embargo, no se garantiza
que no ocurra interferencia en una instalación en particular.
Si este equipo causa interferencia perniciosa a la recepción
de radio o televisión, lo cual puede ser determinado
desconectando y conectando la alimentación del equipo,
se alienta al usuario a que intente corregir la interferencia
por medio de una o más de las siguientes medidas:

Reoriente o recoloque la antena de recepción.
Aumente la separación entre el equipo y el receptor.
Conecte el equipo en un tomacorriente en un circuito
diferente al del receptor conectado.
Consulte con su distribuidor o con un téncio
experimentado de radio/TV.

Baterías

Las baterías son de níquel cadmio o
hidrido de metal níquel. Antes de utilizar
la batería suministrada o una batería
opcional, asegúrese de leer las siguientes
precauciones:

1. Para evitar peligro:

.... No las queme.

.... No cortocircuite los terminales.

.... No las modifique ni las desarme.

.... Utilice sólo los cargadores especificados.

2. Para evitar daños y prolongar la vida de servicio:

.... No las exponga a choques innecesarios.

.... Evite cargarlas repetidamente sin descargarlas

completamente.

....

Cárguelas en un ambiente dónde las temperaturas
estén dentro de las tolerancias mostradas en la tabla
de abajo. Estas baterías son de tipo reacción química,
el frío impide la reacción química, al mismo tiempo
que el calor puede impedir la recarga.

....

Almacénelas en un lugar fresco y seco. La exposición
prolongada a altas temperaturas aumentará la
descarga natural y acortará la vida de servicio.

.... Evite almacenar las pilas descargadas durante un

tiempo prolongado.

.... Extráigalas del cargador o unidad de alimentación

cuando no las utilice, ya que algunas máquinas
consumen corriente aunque estén desconectadas.

Terminals

NOTAS:

●

Es normal que la batería se caliente después de cargarla o
utilizarla.
Especificaciones de límites de temperatura

Carga ...................... 10° a 35°C

Operación ............... 0° a 40°C

Almacenado ............ –10° a 30°C

●

El tiempo de recarga está basado en una temperatura
ambiente de 20°C.

●

Cuanto más baja sea la temperatura, más tiempo durará la
recarga.

Cassettes

Para utilizar y almacenar correctamente los cassettes,
asegúrese de leer las siguientes precauciones:

1. Durante el uso:

....

Asegúrese de que el cassette tenga la marca Mini DV.

.... La grabación sobre cintas pregrabadas borra

automáticamente el video previamente grabado y
las señales de audio.

.... Asegúrese de que el cassette esté colocado

correctamente al insertarlo.

.... No coloque y extraiga el cassette repetidamente

sin permitir que la cinta gire un poco. Esto afloja la
cinta y puede causar en daños.

.... No abra la cubierta frontal de la cinta. Esto expone

la misma a las huellas digitales y al polvo.

2. Almacene los cassettes:

.... Lejos de calentadores u otras fuentes de calor.

.... Fuera de la luz directa del sol.

.... Dónde no queden expuestos a choques y

vibraciones innecesarios.

.... Dónde no queden expuestos a fuertes campos

magnéticos (tales como los generados por
motores, transformadores o imanes).

.... Verticalmente, en sus cajas originales.

70 ES

Unidad principal

1. Por seguridad, NO . . .

.... Abra el chasis de la cámara de video.

.... Desarme o modifique la unidad.

.... Ponga los terminales de la batería en cortocircuito.

Consérvelo lejos de objetos metálicos cuando no lo
está utilizando.

.... Permita que entren en la unidad elementos

inflamables, agua u objetos metálicos.

.... Extraiga la batería ni la desconecte de la unidad de

alimentación mientras la alimentación está
conectada.

.... Deje la batería colocada cuando no está

utilizando la cámara de video.

2. Evite utilizar la unidad:

.... En lugares sujetos a excesiva humedad o polvo.

.... En lugares con hollín o vapor tales como lugares

cercanos a una cocina.

.... En lugares sujetos a choques o vibración

excesivos.

.... Cerca de un aparato de televisión.

.... Cerca de aparatos que generen fuertes campos

magnéticos o eléctricos (altavoces, antenas de

transmisión, etc.).

.... En lugares sujetos a temperaturas extremadamente

altas (más de 40°C), o extremadamente bajas

(menos de 0°C).

3. NO DEJE la unidad:

.... En lugares con más de 50°C.

.... En lugares donde la humedad es extremadamente

baja (menos del 35%), o extremadamente alta

(más del 80%).

.... Expuesta a la luz directa del sol.

.... En un automóvil cerrado en verano.

.... Cerca de un calentador.

4. Para proteger la unidad NO . . .

.... Permita que se humedezca.

.... Deje caer la unidad ni la golpee con objetos

duros.

.... La exponga a choques o vibración excesiva

durante el transporte.

.... Mantenga el objetivo apuntado a objetos

extremadamente brillantes durante largos

períodos.

.... Apunte el ocular del visor hacia el sol.

.... La transporte sosteniéndola por el monitor LCD o

por el visor. Asegúrese de sostener la unidad

principal con ambas manos o por la empuñadura.

.... La balancee excesivamente cuando utiliza la correa

para el hombro.

5. Las cabezas sucias pueden causar los siguientes
problemas:

PRECAUCIONES

En tales casos, utilice el cassette de limpieza
opcional. Insértelo y reprodúzcalo. Si el cassette es
usado más de una vez consecutivamente, es posible
que dañe las cabezas de video. Después de que la
cámara de video reproduce durante 20 segundos, se
para automáticamente. Si después de utilizar el
cassette de limpieza todavía hay problemas,
consulte a su agente JVC más cercano.
Las partes móviles mecánicas empleadas para mover
las cabezas de video y la cinta se ensucian y
desgastan con el tiempo. Por ello se recomienda que
haga comprobaciones periódicas cada 1.000 horas
de uso para conseguir siempre imágenes claras. Para
las comprobaciones periódicas, consulte a su agente
JVC más cercano.

(cont.)

Monitor LCD

1. Para evitar daños al monitor LCD:

.... No lo presione fuertemente ni lo golpee.

.... Coloque la cámara de video con el monitor LCD

en la parte de abajo.

2. Para prolongar la vida de servicio . . .

.... Evite frotarlo con un paño áspero.

3. Tome precauciones con los siguientes fenómenos
para empleo del monitor LCD. No son fallos:

• Mientras usa la cámara de video, es posible que se

caliente la superficie alrededor del monitor LCD y/o la
parte trasera del mismo.

• Si deja la alimentación conectada durante largo

tiempo, la superficie alrededor del monitor LCD puede
calentarse.

Acerca de la condensación de humedad . . .

● Usted habrá observado que al verter un líquido
frío en un vaso se forman gotas de agua en la
superficie externa del mismo. Este es el mismo
fenómeno que ocurre en el tambor de cabezas de
la cámara de video cuando se la traslada desde
un lugar fresco a uno caliente, habiendo
humedad excesiva o en un lugar sujeto
directamente al aire frío proveniente de un
acondicionador de aire.

● La humedad en el tambor de cabezas puede
producir graves daños en la cinta de video y
también puede ocasionar daños internos en la
cámara de video.

Fallos graves

Si ocurre un fallo, deje de usar la unidad
inmediatamente y consulte a su agente local de
JVC.

•No hay imagen ni sonido durante la reproducción
(pantalla con fondo azul).

•Durante la reproducción aparecen bloques de
interferencia.

• Durante la grabación aparece en el visor la
indicación “ ” de advertencia de cabeza obstruída.

ESPECIFICACIONES

ES71

Cámara de video

Generalidades

Alimentación : 6,0 V CC
Consumo de energía

Monitor LCD desconectado/

visor conectado : Aprox. 5,5 W

Monitor LCD conectado/visor

desconectado : Aprox. 6,0 W

Monitor LCD conectado/visor

conectado : Aprox. 6,6 W

Foco de video : Aprox. 3,0 W
Format : Formato DV (modo SD)
Formato de señal : NTSC estándar
Formato de grabación de la señal de

video : Grabación de componentes digital
Cassette : Cassete MINI DV
Velocidad de la cinta : SP: 18,8 mm/seg.

Tiempo máximo de grabación : SP: 60 min.

Fonocaptor : CCD de 1/4"
Objetivo : Objetivo zoom motorizado F1,6, f = 3,9 a 62,4 mm, 16:1
Diámetro del filtro : ø40,5 mm
Monitor LCD : 2,5" medidas diagonalmente, sistema de matriz activa LCD/TFT
Visor : Electrónico con pantalla catódica monocroma de 0,5"
Altavoz : Monofónico
Temperatura de funcionamiento : 0 a 40°C
Humedad de funcionamiento : 35 a 80%
Temperatura de almacenamiento : –20 a 50°C
Dimensiones : 99 (An) x 119 (Al) x 198 (Pr) mm

Peso : Aprox. 800 g

Conectores

S-Video : Y: Salida analógica 1Vp-p, 75 Ω

JLIP : Jack con minicabeza (compatible con enchufe RC-5325) de
Video : 1 Vp-p, 75 Ω desequilibrada, salida analógica
Audio : Salida analógica de –8 dBs, 1 kΩ (vía conector de salilda de audio)

Entrada del micrófono externo : –68 dB, alta impedancia desequilibrada con ø3,5 mm (STEREO)

LP: 12,5 mm/seg.

LP: 90 min. (empleando un cassette M-DV60ME)

(con el monitor LCD cerrado y el visor electrónico completamente
inclinado hacia abajo)

C: Salida analógica 0,29 Vp-p, 75 Ω

ø3.5 mm, 4-polos

(vía conector de salida de video)

Adaptador/cargador de CA AA-V15U

Alimentación : 110 a 240 V de CA, 50/60 Hz
Consumo : 23 W
Salida

carga : CC 8,5 V , 1,3 A

cámara : CC 6,3 V , 1,8 A
Sistema de carga : Corriente constante, detección de cresta, temporizador
Dimensiones : 140 (An) x 42 (Al) x 68 (Pr) mm
Peso : Aprox. 300 g

Las espeificciones indiadas son para el modo SP a menos que se indique lo contrario. E & O.E. El diseño y las
especificaciones están sujetos a cambio sin aviso.

GR-DVF10

COPYRIGHT© 1998 VICTOR COMPANY OF JAPAN, LTD.

U

Impreso en Japón
0898TOV*UN*YP

VICTOR COMPANY OF JAPAN, LIMITED

SP
