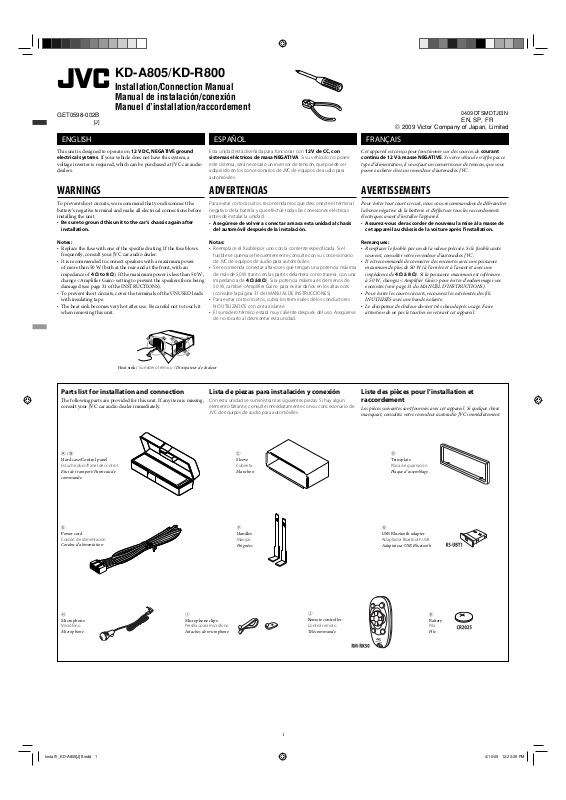

KD-A805/KD-R800

Installation/Connection Manual
Manual de instalación/conexión
Manuel d’installation/raccordement

0409DTSMDTJEIN

EN, SP, FR

© 2009 Victor Company of Japan, Limited

ENGLISH

This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a

voltage inverter is required, which can be purchased at JVC car audio
dealers.

WARNINGS

To prevent short circuits, we recommend that you disconnect the
battery’s negative terminal and make all electrical connections before
installing the unit.

• Be sure to ground this unit to the car’s chassis again after

installation.

Notes:

• Replace the fuse with one of the specified rating. If the fuse blows

frequently, consult your JVC car audio dealer.

• It is recommended to connect speakers with a maximum power

of more than 50 W (both at the rear and at the front, with an
impedance of 4 Ω to 8 Ω). If the maximum power is less than 50 W,
change <Amplifier Gain> setting to prevent the speakers from being
damaged (see page 31 of the INSTRUCTIONS).

• To prevent short circuits, cover the terminals of the UNUSED leads

with insulating tape.

• The heat sink becomes very hot after use. Be careful not to touch it

when removing this unit.

ESPAÑOL

Esta unidad está diseñada para funcionar con 12 V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee

este sistema, será necesario un inversor de tensión, que puede ser
adquirido en los concesionarios de JVC de equipos de audio para
automóviles.

ADVERTENCIAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal
negativo de la batería y que efectúe todas las conexiones eléctricas
antes de instalar la unidad.

• Asegúrese de volver a conectar a masa esta unidad al chasis

del automóvil después de la instalación.

Notas:

• Reemplace el fusible por uno con la corriente especificada. Si el

fusible se quemase frecuentemente consulte con su concesionario
de JVC de equipos de audio para automóviles.

• Se recomienda conectar altavoces que tengan una potencia máxima

de más de 50 W (tanto en las partes delantera como trasera, con una
impedancia de 4 Ω á 8 Ω). Si la potencia máxima es de menos de
50 W, cambie <Amplifier Gain> para evitar daños en los altavoces
(consulte la página 31 del MANUAL DE INSTRUCCIONES).

• Para evitar cortocircuitos, cubra los terminales de los conductores

NO UTILIZADOS con cinta aislante.

• El sumidero térmico estará muy caliente después del uso. Asegúrese

de no tocarlo al desmontar esta unidad.

FRANÇAIS

Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE. Si votre véhicule n’offre pas ce

type d’alimentation, il vous faut un convertisseur de tension, que vous
pouvez acheter chez un revendeur d’autoradios JVC.

AVERTISSEMENTS

Pour éviter tout court-circuit, nous vous recommandons de débrancher
la borne négative de la batterie et d’effectuer tous les raccordements
électriques avant d’installer l’appareil.

• Assurez-vous de raccorder de nouveau la mise à la masse de

cet appareil au châssis de la voiture après l’installation.

Remarques:

• Remplacer le fusible par un de la valeur précisée. Si le fusible saute

souvent, consulter votre revendeur d’autoradios JVC.

• Il est recommandé de connecter des enceintes avec une puissance

maximum de plus de 50 W (à l’arrière et à l’avant et avec une
impédance de 4 Ω à 8 Ω). Si la puissance maximum est inférieure
à 50 W, changez <Amplifier Gain> pour éviter d’endommager vos
enceintes (voir page 31 du MANUEL D’INSTRUCTIONS).

• Pour éviter les courts-circuits, recouvrez les extrémités des fils

INUTILISÉS avec une bande isolante.

• Le dissipateur de chaleur devient très chaud après usage. Faire

attention de ne pas le toucher en retirant cet appareil.

Heat sink / Sumidero térmico / Dissipateur de chaleur

Parts list for installation and connection

The following parts are provided for this unit. If any item is missing,
consult your JVC car audio dealer immediately.

A / B
Hard case/Control panel

Estuche duro/Panel de control

Etui de transport/Panneau de
commande

E

Power cord

Cordón de alimentación

Cordon d’alimentation

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Si hay algún
elemento faltante, consulte inmediatamente con su concesionario de
JVC de equipos de audio para automóviles.

C

Sleeve

Cubierta

Manchon

F

Handles

Manijas

Poignées

Liste des pièces pour l’installation et
raccordement

Les pièces suivantes sont fournies avec cet appareil. Si quelque chose
manquait, consultez votre revendeur autoradio JVC immédiatement.

D

Trim plate

Placa de guarnición

Plaque d’assemblage

G

USB Bluetooth adapter

Adaptador Bluetooth USB

Adaptateur USB Bluetooth

H

Microphone

Micrófono

Microphone

I

Microphone clips

Presillas para micrófono

Attaches de microphone

J

Remote controller

Control remoto

Télécommande

1

K

Battery

Pila

Pile

INSTALLATION

INSTALACION (MONTAJE EN EL

INSTALLATION (MONTAGE

(IN-DASH MOUNTING)

The following illustration shows a typical installation. If you have any
questions or require information regarding installation kits, consult
your JVC car audio dealer or a company supplying kits.

• If you are not sure how to install this unit correctly, have it installed

by a qualified technician.

TABLERO DE INSTRUMENTOS)

La siguiente ilustración muestra una instalación típica. Si tiene alguna
pregunta o necesita información acerca de las herramientas para
instalación, consulte con su concesionario de JVC de equipos de audio
para automóviles o a una compañía que suministra tales herramientas.

• Si usted no está seguro de cómo instalar correctamente la unidad,

hágala instalar por un técnico cualificado.

Do the required electrical connections.

Realice las conexiones eléctricas requeridas.

Réalisez les connexions électriques.

DANS LE TABLEAU DE BORD)

L’illustration suivante est un exemple d’installation typique. Si
vous avez des questions ou avez besoin d’information sur des kits
d’installation, consulter votre revendeur d’autoradios JVC ou une
compagnie d’approvisionnement.

• Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le

faire installer par un technicien qualifié.

Bend the appropriate tabs to hold the
sleeve firmly in place.

Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.

Tordez les languettes appropriées pour
maintenir le manchon en place.

Removing the unit

Before removing the unit, release the rear section.

Extracción de la unidad

Antes de extraer la unidad, libere la sección trasera.

When using the optional stay / Cuando emplea un
soporte opcional / Lors de l’utilisation du hauban en
option

Fire wall

Tabique a prueba de incendios

Cloison

Dashboard

Tablero de
instrumentos

Tableau de bord

Stay (option)

Soporte (opción)

Hauban (en option)

Retrait de l’appareil

Avant de retirer l’appareil, libérer la section arrière.

Insert the two handles, then pull them
as illustrated so that the unit can be
removed.

Inserte las dos manijas y, a continuación,
extráigalas de la manera indicada en
la ilustración para poder desmontar la
unidad.

Insérez les deux poignées, puis tirez de la
façon illustrée de façon à retirer l’appareil.

When installing the unit without using the sleeve / Instalación de la unidad sin utilizar
la cubierta / Lors de l’installation de l’appareil scans utiliser de manchon

In a Toyota car for example, first remove the car radio and install the unit in its place.

En un automóvil Toyota, por ejemplo, en primer lugar desmonte el autorradio e instale la unidad en su lugar.

Dans une voiture Toyota, par exemple, retirez d’abord l’autoradio et installez l’appareil à sa place.

6

Flat head screws—M5 × 8 mm (M5 × 3/8")

Tornillos de cabeza plana—M5 × 8 mm (M5 × 3/8 pulgada)*

Vis à tête plate—M5 × 8 mm (M5 × 3/8 pouces)*

6

Bracket*

6

Ménsula*

6

Support*

*

6

6

Screw (option)

Tornillo (opción)

Vis (en option)

Install the unit at an angle of less than 30˚.

Instale la unidad a un ángulo de menos de 30˚.

Installez l’appareil avec un angle de moins de
30˚.

1

*

When you stand the unit, be careful not to damage the fuse on

the rear.

2

*

Rubber cushion—Not supplied for this unit

3

*

Mounting bolt—M4 × 5 mm (M4 × 1/4"); M5 × 12.5 mm

(M5 × 1/2")—Not supplied for this unit

4

*

Washer (ø5)—Not supplied for this unit

5

*

Lock nut (M5)—Not supplied for this unit

6

*

Not supplied for this unit.

Pocket

Compartimiento

Poche

Bracket*

Ménsula*

Support*

Note : When installing the unit on the mounting bracket, make sure to use the 8 mm (3/8") -long screws. If longer

screws are used, they could damage the unit.

Nota : Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 8 mm (3/8 pulgada) de

longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Remarque : Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de 8 mm

(3/8 pouces). Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

1

*

Al poner la unidad vertical, tenga cuidado de no dañar el fusible

provisto en la parte posterior.

2

*

Cojín de goma—No suministrado con esta unidad

3

*

Perno de montaje—M4 × 5 mm (M4 × 1/4 pulgada); M5 × 12,5 mm
(M5 × 1/2 pulgada)—No suministrado con esta unidad

*4 Arandela (ø5)—No suministrado con esta unidad

5

*

Tuerca de seguridad (M5)—No suministrado con esta unidad

6

*

No suministrado con esta unidad.

2

Flat head screws—M5 × 8 mm (M5 × 3/8")*

Tornillos de cabeza plana—M5 × 8 mm (M5 × 3/8 pulgada)*

Vis à tête plate—M5 × 8 mm (M5 × 3/8 pouces)*

6

6

6

1

*

Lorsque vous mettez l’appareil à la verticale, faire attention de ne

pas endommager le fusible situé sur l’arrière.

2

*

Amortisseur en caoutchouc—Non fourni avec cet appareil

3

*

Boulon de montage—M4 × 5 mm (M4 × 1/4 pouces);

M5 × 12,5 mm (M5 × 1/2 pouces)—Non fourni avec cet appareil

4

*

Rondelle (ø5)—Non fourni avec cet appareil

5

*

Ecrou d’arrêt (M5)—Non fourni avec cet appareil

6

*

Non fourni avec cet appareil.

6

6

6

ELECTRICAL CONNECTIONS

CONEXIONES ELECTRICAS RACCORDEMENTS ELECTRIQUES

PRECAUTIONS on power supply and speaker
connections:

• DO NOT connect the speaker leads of the power cord to the

car battery; otherwise, the unit will be seriously damaged.

• BEFORE connecting the speaker leads of the power cord to the

speakers, check the speaker wiring in your car.

PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable de

alimentación a la batería de automóvil, pues podrían
producirse graves daños en la unidad.

• ANTES de conectar a los altavoces los conductores de altavoz del

cable de alimentación, verifique el conexionado de altavoz de su
automóvil.

Typical connections / Conexiones tipicas / Raccordements typiques

A

Before connecting: Check the wiring in the vehicle carefully.

Incorrect connection may cause serious damage to this unit.
The leads of the power cord and those of the connector from the car
body may be different in color.

Antes de la conexión: Verifique atentamente el conexionado del
vehículo. Una conexión incorrecta podría producir daños graves en la
unidad.
Los cordones del cable de alimentación y los del conector
procedentes de la carrocería del automóvil podrían ser de diferentes
en color.

1 Connect the colored leads of the power cord in the order

specified in the illustration below.

2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.

1 Conecte los conductores de color del cable de alimentación en el

orden especificado en la ilustración de abajo.

2 Conecte el cable de antena.
3 Por último, conecte el cable de alimentación a la unidad.

PRECAUTIONS sur l’alimentation et la
connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du cordon

d’alimentation à la batterie; sinon, l’appareil serait
sérieusement endommagé.

• AVANT de connecter les fils d’enceintes du cordon d’alimentation

aux enceintes, vérifiez le câblage des enceintes de votre voiture.

Avant de commencer la connexion: Vérifiez attentivement le
câblage du véhicule. Une connexion incorrecte peut endommager
sérieusement l’appareil.
Le fil du cordon d’alimentation et ceux des connecteurs du châssis de
la voiture peuvent être différents en couleur.

1 Connectez les fils colorés du cordon d’alimentation dans l’ordre

spécifié sur l’illustration ci-dessous.

2 Connectez le cordon d’antenne.
3 Finalement, connectez le faisceau de fils à l’appareil.

Antenna terminal

Terminal de la antena

Borne de l’antenne

MIC (microphone input terminal / terminal de entrada de micrófono / prise d’entrée de microphone )
(see diagram / véase diagrama / voir le diagramme )

SW (subwoofer / subwoofer / caisson de grave )
(see diagram

LINE OUT

(see diagram

voir le diagramme )

/ véase diagrama / voir le diagramme )

15 A fuse / Fusible de 15 A / Fusible 15 A

Rear ground terminal / Terminal de tierra posterior / Borne arrière de masse

Steering wheel remote input
(only for KD-A805) / Entrada del

control remoto del volante de
dirección (sólo para KD-A805) /

Entrée de la télécommande de
volant (seulement pour le
KD-A805)

(see diagram

/ voir le diagramme )

/ véase diagrama

/ véase diagrama /

USB cable (approx. 1.2 m/4 feet) / Cable USB (aprox. 1,2 m/4 pie) / Câble USB (environ 1,2 m/4 pieds)
(see diagram

To external components / A los componentes externos / Aux appareils extérieurs
(see diagram / véase diagrama / voir le diagramme )

Black

Negro

Noir

Yellow

Amarillo *

Jaune *

Red

Rojo

Rouge

8

*

8

8

To the metallic body or chassis of the car

A un cuerpo metálico o chasis del automóvil

Vers corps métallique ou châssis de la voiture

To a live terminal in the fuse block connecting to the car battery (bypassing
the ignition switch) (constant 12 V)

A un terminal activo del bloque de fusibles conectado a la batería del
automóvil (desviando el interruptor de encendido) (12 V constantes)

A une borne sous tension du porte-fusible connectée à la batterie de la voiture
(en dérivant l’interrupteur d’allumage) (12 V constant)

To an accessory terminal in the fuse block

A un terminal accesorio del bloque de fusibles

Vers borne accessoire du porte-fusible

/ véase diagrama / voir le diagramme )

Ignition switch

Interruptor de encendido

Interrupteur d’allumage

Fuse block
Bloque de fusibles

Porte-fusible

White with black stripe

Blanco con rayas negras

Blanc avec bande noire

*7 Not supplied for this unit.

8

*

Before checking the operation of this unit prior to installation,

White

Blanco

Blanc

Left speaker (front)

Altavoz izquierdo (frontal)

Enceinte gauche (avant)

Gray with black stripe

Gris con rayas negras

Gris avec bande noire

this lead must be connected; otherwise, the power cannot be
turned on.

Blue with white stripe

Azul con rayas blancas

Bleu avec bande blanche

Orange with white stripe

Naranja con rayas blancas

Orange avec bande blanche

Gray

Gris

Gris

Right speaker (front)

Altavoz derecho (frontal)

Enceinte droit (avant)

7

*

No suministrado con esta unidad.

8

*

Antes de comprobar el funcionamiento de esta unidad previa a

Green with black stripe

To the remote lead of other equipment or automatic antenna if any (200 mA max.)

Al conductor remoto de otro equipo o de la antena automática, si hubiere (máx. 200 mA)

Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une (200 mA max.)

To car light control switch

Al interruptor de control de las luces del automóvil

À l’interrupteur d’éclairage de la voiture

Verde con rayas negras

Vert avec bande noire

de la instalación, es necesario conectar este cable, de lo contrario
no se podrá conectar la alimentación.

3

Green

Verde

Vert

Left speaker (rear)

Altavoz izquierdo (trasero)

Enceinte gauche (arrière)

Purple with black stripe

Púrpura con rayas negras

Violet avec bande noire

7

*

Non fourni avec cet appareil.

8

*

Pour vérifier le fonctionnement de cet appareil avant installation,

ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous
tension.

Purple

Púrpura

Violet

Right speaker (rear)

Altavoz derecho (trasero)

Enceinte droit (arrière)

ENGLISH ESPAÑOL FRANÇAIS

Connecting the external amplifiers and subwoofer / Conexión de los amplificadores y subwoofer externos / Connexion d’amplificateurs

B

extérieurs et d’un caisson de grave

You can connect an amplifier to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote

lead of the other equipment so that it can be controlled through
this unit.

• For amplifier only:
– Disconnect the speakers from this unit, connect them to

the amplifier. Leave the speaker leads of this unit unused.

– For KD-A805: You can switch off the built-in amplifier and

send the audio signals only to the external amplifier(s) to get
clear sounds and to prevent internal heat built-up inside the
unit. See page 31 of the INSTRUCTIONS (separate volume).

– For KD-A805: The line output level of this unit is kept high to

maintain the hi-fi sounds reproduced from this unit.

When connecting an external amplifier to this unit, turn

down the gain control on the external amplifier to obtain the
best performance from this unit.

Usted podrá conectar un amplificador para mejorar el sistema estéreo
de su automóvil.

•

Conecte el conductor remoto (azul con rayas blancas) al conductor
remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:
– Desconecte los altavoces de esta unidad y conéctelos al

amplificador. Los cables de los altavoces de esta unidad
quedan sin usar.

– Para KD-A805: Podrá desconectar el amplificador incorporado

y enviar las señales de audio solamente al(los) amplificador(es)
externo(s) para obtener sonidos nítidos y evitar que se caliente
el interior de la unidad. Consulte la página 31 del MANUAL DE
INSTRUCCIONES (volumen separado).

– Para KD-A805: El nivel de salida de línea de esta unidad permanece

alto para que corresponda con los sonidos de alta fidelidad
reproducidos por esta unidad.

Cuando conecte un amplificador externo a esta unidad,

disminuya el control de ganancia del amplificador externo para
obtener un óptimo rendimiento de esta unidad.

Y-connector (not supplied for this unit)

Conector en Y (no suministrado con esta unidad)

Connecteur Y (non fourni avec cet appareil)

Remote lead (blue with white stripe)

Cable remoto (azul con rayas blancas)

Fil d’alimentation à distance (bleu avec bande blanche)

Vous pouvez connecter un amplificateur pour améliorer votre système
autoradio.

• Connectez le fil de commande à distance (bleu avec bande blanche)

au fil de commande à distance de l’autre appareil de façon qu’il
puisse être commandé via cet appareil.

• Pour l’amplificateur seulement:
– Déconnectez les enceintes de cet appareil et connectez-

les à l’amplificateur. Laissez les fils d’enceintes de cet
appareil inutilisés.

– Pour le KD-A805: Vous pouvez mettre hors service l’amplificateur

intégré et envoyer les signaux audio uniquement sur un ou
plusieurs amplificateurs extérieurs afin d’obtenir un son clair et
d’éviter tout échauffement interne de l’autoradio. Voir page 31 du
MANUEL D’INSTRUCTIONS (volume séparé).

– Pour le KD-A805: Le niveau de sortie de ligne de cet appareil est

maintenu à un niveau élevé pour maintenir une qualité Hi-Fi
pour les sons reproduits par cet appareil.

Lors de la connexion d’un amplificateur extérieur à cet

appareil, diminuez le réglage du gain sur l’amplificateur
extérieur pour obtenir les meilleures performances de cet appareil.

To the remote lead of other equipment or automatic antenna if
any

Al conductor remoto de otro equipo o de la antena automática, si
hubiere

Au fil de télécommande de l’autre appareil ou à l’antenne
automatique s’il y en a une

Front speakers

Altavoces delanteros

Enceintes avant

JVC Amplifier

Amplificador de JVC

JVC Amplificateur

Rear speakers

Altavoces posteriores

Enceintes arrière

JVC Amplifier

Amplificador de JVC

JVC Amplificateur

1

*

Remote lead

2

*

Firmly attach the ground wire to the metallic body or to the chassis of

the car—to the place uncoated with paint (if coated with paint, remove
the paint before attaching the wire). Failure to do so may cause damage
to the unit.

3

*

Signal cord (not supplied for this unit).

Front speakers

Altavoces delanteros

Enceintes avant

1

Cable remoto

*

2

*

Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a

un lugar no cubierto con pintura (si está cubierto con pintura, quítela
antes de fijar el cable). De lo contrario, se podrían producir daños en la
unidad.

3

*

Cable de señal (no suministrado con esta unidad)

JVC Amplifier

Amplificador de JVC

JVC Amplificateur

1

*

Fil d’alimentation à distance

2

*

Attachez solidement le fil de mise à la masse au châssis métallique de la

voiture—à un endroit qui n’est pas recouvert de peinture (s’il est recouvert
de peinture, enlevez d’abord la peinture avant d’attacher le fil). L’appareil
peut être endommagé si cela n’est pas fait correctement.

3

*

Cordon de signal (non fourni avec cet appareil)

Subwoofer

Subwoofer

Caisson de grave

TROUBLESHOOTING

• The fuse blows.
* Are the red and black leads connected correctly?

• Power cannot be turned on.
* Is the yellow lead connected?

• No sound from the speakers.
* Is the speaker output lead short-circuited?

• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s chassis using

shorter and thicker cords?

• This unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?

• This unit does not work at all.
* Have you reset your unit?

LOCALIZACION DE AVERIAS

• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?

• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una

masa común?

• Perturbación de ruido.
* ¿El terminal de tierra trasero está conectado al chasis del automóvil

utilizando los cordones más corto y más grueso?

• Esta unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una

masa común?

• Esta unidad no funciona en absoluto.
* ¿Reinicializó la unidad?

4

EN CAS DE DIFFICULTES

• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?

• Pas de son des enceintes.
* Le fil de sortie d’enceinte est-il court-circuité?

• Le son est déformé.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble

à la masse?

• Interférence avec les sons.
* La prise arrière de mise à la terre est-elle connectée au châssis de la

voiture avec un cordon court et épais?

• Cet appareil devient chaud.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble

à la masse?

• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?

Connecting to the steering wheel remote controller (only for KD-A805) /

C

Conexión al control remoto del volante de dirección

KD-A805) / Connexion de la télécommande de volant (seulement pour le KD-A805)

If your car is equipped with the steering wheel remote controller,
you can operate this unit using the controller. For connection, an
exclusive remote adapter (not supplied) which matches your car is
required. For details, consult the same car audio dealer as where the
unit is purchased.

Si su automóvil está equipado con control remoto en el volante de
dirección, podrá controlar este receptor utilizando el control remoto.
Para la conexión, se requiere un adaptador remoto exclusivo (no
suministrado) que sea adecuado para su automóvil. Para los detalles,
consulte con el concesionario car audio donde compró el receptor.

Remote adapter (not supplied for this unit)

Adaptador para remoto exclusivo (no suministrado con esta unidad)

Adaptateur pour télécommande spécialisé (non fourni avec cet appareil)

(sólo para

Si votre voiture est équipée d’une télécommande de volant, vous
pouvez commander cet autoradio en utilisant cette télécommande.
Pour la connexion, vous avez besoin d’un adaptateur de
télécommande spécialisé (non fourni) correspondant à votre voiture.
Pour en savoir plus, consultez le revendeur autoradio où vous avez
acheté votre autoradio.

Entrada del control remoto del volante de dirección

D

Connecting the USB devices / Conexión de dispositivos USB / Connexion des périphériques USB

You can connect the iPod/iPhone to the USB terminal using the
USB 2.0 cable (accessory of the iPod/iPhone).

• You cannot connect a computer to the USB (
the unit.

USB cable from the rear of the unit / Cable USB desde la parte trasera de la unidad / Câble USB à partir de l’arrière de l’appareil

Steering wheel remote input

Entrée de la télécommande de volant

) terminal of

Puede conectar el iPod/iPhone al terminal USB utilizando el cable USB

2.0 (accesorio del iPod/iPhone).

• No se puede conectar un ordenador al terminal USB (
unidad.

USB cable (approx. 1.2 m/4 feet)

Cable USB (aprox. 1,2 m/4 pie)

Câble USB (environ 1,2 m/4 pieds)

Steering wheel remote controller (equipped in the car)

Control remoto del volante de dirección (equipado en el vehículo)

Télécommande de volant (installée dans la voiture)

) de la

USB 2.0 cable

Cable USB 2.0

Câble USB 2.0

Vous pouvez connecter le iPod/iPhone à la prise USB en utilisant le
câble USB 2.0 (accessoire du iPod/iPhone).

• Vous ne pouvez pas connecter un ordinateur à la prise USB (
de l’appareil.

USB device

Dispositivo USB

Périphérique USB

or / o / ou

Apple iPod/iPhone

Apple iPod/iPhone

Apple iPod/iPhone

)

USB input terminal on the control panel of the unit / Terminal de entrada USB en el panel de control de la unidad / Prise d’entrée USB sur le panneau de commande de l’appareil

USB input terminal / Terminal de entrada USB /

Prise d’entrée USB

USB device

Dispositivo USB

Périphérique USB

or / o / ou

Apple iPod/iPhone

USB 2.0 cable

Cable USB 2.0

Câble USB 2.0

• iPod is a trademark of Apple Inc., registered in the U.S. and
other countries.

• iPhone is a trademark of Apple Inc.

Connecting the microphone unit / Conexión de la unidad de micrófono / Connexion du microphone

E

12

Microphone

Micrófono

Microphone

• iPod es una marca comercial de Apple Inc., registrada en los
EE.UU. y otros países.

• iPhone es una marca comercial de Apple Inc.

Secure the microphone cord using cord cramps (not supplied) if necessary.

Si es necesario, asegure el cable del micrófono por medio de abrazaderas (no suministradas).

Fixez si nécessaire le cordon du microphone en utilisant des serre-fils (non fournis).

Apple iPod/iPhone

Apple iPod/iPhone

• iPod est une marque de commerce d’Apple Inc., enregistrée aux
États-Unis et dans les autres pays.

• iPhone est une marque de commerce de Apple Inc.

Microphone clip

Presilla para micrófono

Attache de microphone

Adjust the microphone angle

Ajuste el ángulo del micrófono

Ajustez l’angle du microphone

or / o / ou

Microphone clip

Presilla para micrófono

Attache de microphone

5

Connecting the external components to the CD changer jack / Conexión de los componentes externos al jack del cambiador de CD /

F

Connexion des appareils extérieurs au changeur de CD

When connecting the external components, refer also to the
manuals supplied for the components and adapter.

Cuando conecte componentes externos, consulte, también, los
manuales suministrados con los componentes y el adaptador.

Lors de la connexion des appareils extérieurs, référez-vous aussi aux
manuels fournis avec les appareils et les adaptateurs.

CAUTION:

Before connecting the external components, make sure that the

unit is turned off.

You can connect the following JVC components to the CD changer
jack.

JVC component Model name

CD changer (CD-CH) CH-X1500, etc.

HD Radio

You can also connect the following components through the various
JVC adapters or system.

• Connection cords may need to be purchased separately.

Component Adapter/System Model name

iPod Interface adapter for

XMDirect

XMDirect2 Tuner
System

SIRIUS satellite radio SIRIUS satellite radio

SIRIUS satellite radio SIRIUS satellite radio

Portable audio player
with line output jacks

Portable audio player
with 3.5 mm (3/16
stereo mini jack

TM

tuner box KT-HD300

KS-PD100

iPod

TM

Tuner Box Smart Digital Adapter XMDJVC100

XM satellite radio
System

CNP2000UC and
CNPJVC1

SC-C1 and

System

KS-SRA100

PnP, SC-VDOC1

System

and KS-SRA100

Line input adapter KS-U57

AUX input adapter KS-U58

")

PRECAUCION:

Antes de conectar los componentes externos, asegúrese de que la

unidad esté apagada.

Puede conectar los siguientes componentes JVC al jack del cambiador
de CD.

Componente JVC

Cambiador de CD (CD-CH) CH-X1500, etc.

Sintonizador HD Radio

TM

También puede conectar los siguientes componentes a través de los
diversos adaptadores o sistema JVC.

• Puede ser necesario comprar los cables de conexión por separado.

Componente Adaptador/Sistema

iPod Adaptador de interfaz

para iPod

TM

XMDirect

Tuner Box Adaptador digital

inteligente

Sistema de sintonizador
XMDirect2

Sistema de radio XM
Satellite

Radio por satélite SIRIUS Sistema de radio

satelital SIRIUS

Radio por satélite SIRIUS Sistema de radio

satelital SIRIUS

Reproductor de audio
portátil con jacks de

Adaptador de entrada
por línea

salida de línea

Reproductor de audio
portátil con jack mini

Adaptador de entrada

AUX
estéreo de 3,5 mm
(3/16 pulgada)

Nombre del
modelo

KT-HD300

Nombre del
modelo

KS-PD100

XMDJVC100

CNP2000UC y
CNPJVC1

SC-C1 y
KS-SRA100

PnP, SC-VDOC1
y KS-SRA100

KS-U57

KS-U58

PRECAUTION:

Avant de connecter les appareils extérieurs, assurez-vous que

l’appareil est hors tension.

Vous pouvez connecter les appareils JVC suivants à la prise de
changeur de CD.

Appareil JVC

Changeur de CD (CD-CH) CH-X1500, etc.

Tuner HD Radio

TM

Vous pouvez aussi connecter les appareils suivants en utilisant divers
adaptateurs JVC ou systèmes.

• Vous pouvez avoir besoin d’acheter certains cordons de connexion

séparément.

Appareil

Adaptateur/
Système

iPod Adaptateur d’interface

pour iPod

XMDirect

TM

Tuner Box Adaptateur numérique

intelligent

XMDirect2 Tuner

Système radio satellite XMCNP2000UC et

System

Radio satellite SIRIUS Système radio satellite

SIRIUS

Radio satellite SIRIUS Système radio satellite

SIRIUS

Lecteur audio portable
avec prises de sortie de

Adaptateur d’entrée
de ligne

ligne

Lecteur audio portable
avec mini fiche stéréo
de 3,5 mm (3/16

Adaptateur d’entrée
auxiliaire

pouces)

Nom du
modèle

KT-HD300

Nom du
modèle

KS-PD100

XMDJVC100

CNPJVC1

SC-C1 et
KS-SRA100

PnP, SC-VDOC1
et KS-SRA100

KS-U57

KS-U58

When connecting more than one component (maximum: three),
it is recommended that you connect the components in series as
explained below.

• XM Radio and SIRIUS satellite radio cannot be used together.

Cuando conecte más de un componente (máximo: tres), se
recomienda que conecte los componentes en serie, como se explica a
continuación.

• No puede utilizar juntas la radio XM y la radio satelital SIRIUS.

Lors de la connexion de plus d’un appareil (maximum: trois), il est
recommandé que vous connectiez les appareils en série comme nous
l’expliquons ci-dessous.

• La radio XM et SIRIUS ne peuvent pas être utilisées en même

temps.

When connecting two components in series / Cuando conecta dos componentes en serie / Lors de la connexion de deux appareils en série

4

*

A KT-HD300 *5 / KS-SRA100 *5, *6 / XMDJVC100 / CNP2000UC *

7

B *4 CD-CH / KS-PD100 / KS-U57 / KS-U58

CD changer jack / Jack para el cambiador

de CD / Prise du changeur CD

When connecting three components in series / Cuando conecta tres componentes en serie / Lors de la connexion de trois appareils en série

CD changer jack / Jack para el cambiador

de CD / Prise du changeur CD

To disconnect the connector / Para desconectar el cable / Pour déconnecter le connecteur

4

*

A KT-HD300 *
B KS-SRA100 *5, *6 / XMDJVC100 / CNP2000UC *
C *4 KS-PD100 / KS-U57 / KS-U58

5

7

Hold the connector top tightly ( 1 ), then pull it out ( 2 ).

Sujete firmemente la parte superior del conector ( 1 ) y seguidamente, extráigalo ( 2 ).

Tenez fermement le connecteur par-dessus ( 1 ) et tirez vers l’extérieur ( 2 ).

HD Radio TM is a proprietary trademark of iBiquity Digital Corp.

4

*

To use these components, set the external input setting correctly (see

page 33 of the INSTRUCTIONS).

5

*

Power cannot be supplied to the component through the CD changer

jack. You need to connect the power cord supplied for the component
separately.

6

*

This model is a component of SIRIUS satellite radio System.

7

*

This model is a component of XM satellite radio System.

TM

HD Radio

4

*

5

*

6

*

7

*

es una marca comercial de iBiquity Digital Corp.

Para utilizar estos componentes, configure el ajuste de entrada externa

correctamente (consulte la página 33 del MANUAL DE INSTRUCCIONES).

No puede suministrar energía eléctrica al componente a través del

jack del cambiador de CD. Es necesario conectar, aparte, el cable de

alimentación suministrado con el componente.
Este modelo es un componente del sistema de radio satelital SIRIUS.
Este modelo es un componente del sistema de radio XM Satellite.

6

TM

HD Radio

4

*

5

*

6

*

7

*

est une marque de commerce d’iBiquity Digital Corp.

Pour utiliser ces appareils, réglez l’entrée extérieure correctement (voir

page 33 du MANUEL D’INSTRUCTIONS).

L’alimentation ne peut pas être fournie à l’appareil par la prise

de changeur de CD. Vous devez connecter séparément le cordon

d’alimentation fourni pour l’appareil.
Ce modèle est un composant du système radio satellite SIRIUS.
Ce modèle est un composant du système radio satellite XM.
