ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a
voltage inverter is required, which can be purchased at JVC car audio
dealers.
WARNINGS
• DO NOT install any unit or wire any cable in a location where;
– it may obstruct the steering wheel and gearshift lever
operations.
– it may obstruct the operation of safety devices such as air
bags.
– it may obstruct visibility.
• DO NOT operate the unit while driving.
• If you need to operate the unit while driving, be sure to look
around carefully.
• The driver must not watch the monitor while driving.
If the parking brake is not engaged, “DRIVER MUST NOT
WATCH THE MONITOR WHILE DRIVING.” appears on the
monitor, and no playback picture will be shown.
– This warning appears only when the parking brake lead is
connected to the parking brake system built in the car.
To prevent short circuits, we recommend that you disconnect the
battery’s negative terminal and make all electrical connections before
installing the unit.
• Be sure to ground this unit to the car’s chassis again after
installation.
Notes:
• Replace the fuse with one of the specified rating. If the fuse blows
frequently, consult your JVC car audio dealer.
• It is recommended to connect speakers with a maximum power
of more than 50 W (both at the rear and at the front, with an
impedance of 4 Ω to 8 Ω). If the maximum power is less than 50 W,
change <AMP GAIN> setting to prevent the speakers from being
damaged (see page 41 of the INSTRUCTIONS).
• To prevent short circuits, cover the terminals of the UNUSED leads
with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it
when removing this unit.
Heat sink
Sumidero térmico
Dissipateur de chaleur
ESPAÑOL
Esta unidad está diseñada para funcionar con 12 V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este
sistema, será necesario un inversor de tensión, que puede ser adquirido
en los concesionarios de JVC de equipos de audio para automóviles.
ADVERTENCIAS
• NO instale ningún receptor o tienda ningún cable en una
ubicación donde;
– puede obstaculizar las maniobras del volante de dirección y
de la palanca de cambios.
– puede obstaculizar la operación de los dispositivos de
seguridad, como por ejemplo, bolsas de aire.
– Donde pueda obstruir la visibilidad.
• NO opere la unidad mientras maneja.
• Si es necesario operar la unidad mientras maneja, asegúrese
de mirar atentamente en todas las direcciones.
• El conductor no debe mirar el monitor mientras conduce.
Si no está aplicado el freno de estacionamiento, aparecerá en el
monitor “EL CONDUCTOR NO DEBE MIRAR EL MONITOR MIENTRAS
CONDUCE.”, y no se mostrará la imagen de reproducción.
– Esta advertencia aparece sólo cuando el cable principal del
freno de estacionamiento está conectado al sistema del
freno de estacionamiento incorporado al automóvil.
Para evitar cortocircuitos, recomendamos que desconecte el terminal
negativo de la batería y que efectúe todas las conexiones eléctricas
antes de instalar la unidad.
• Asegúrese de volver a conectar a masa esta unidad al chasis
del automóvil después de la instalación.
Notas:
• Reemplace el fusible por uno con la corriente especificada. Si el
fusible se quemase frecuentemente consulte con su concesionario
de JVC de equipos de audio para automóviles.
• Se recomienda conectar altavoces que tengan una potencia máxima
de más de 50 W (tanto en las partes delantera como trasera, con
una impedancia de 4 Ω á 8 Ω). Si la potencia máxima es de menos
de 50 W, cambie <AMP GAIN> para evitar daños en los altavoces
(consulte la página 41 del MANUAL DE INSTRUCCIONES).
• Para evitar cortocircuitos, cubra los terminales de los conductores
NO UTILIZADOS con cinta aislante.
• El sumidero térmico estará muy caliente después del uso. Asegúrese
de no tocarlo al desmontar esta unidad.
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE. Si votre véhicule n’offre pas ce
type d’alimentation, il vous faut un convertisseur de tension, que vous
pouvez acheter chez un revendeur d’autoradios JVC.
AVERTISSEMENTS
• N’INSTALLEZ aucun appareil ni aucun câble dans un endroit
où:
– Il peut gêner l’utilisation du volant ou du levier de vitesse.
– Il peut gêner le fonctionnement de dispositifs de sécurité
tels que les coussins de sécurité.
– où il peut gêner la visibilité.
• NE manipulez pas l’appareil quand vous conduisez.
• Si vous devez commander l’appareil pendant que vous
conduisez, assurez-vous de bien regarder autour de vous.
• Le conducteur ne doit pas regarder le moniteur lorsqu’il
conduit.
Si le frein de stationnement n’est pas mis, “LE CONDUCTEUR
NE DOIT PAS REGARDER LE MONITEUR EN CONDUISANT.”
apparaît sur le moniteur et l’image de lecture n’apparaît pas.
– Cet avertissement apparaît uniquement quand le fil du
frein de stationnement est connecté au système de frein de
stationnement intégré à la voiture.
Pour éviter tout court-circuit, nous vous recommandons de débrancher
la borne négative de la batterie et d’effectuer tous les raccordements
électriques avant d’installer l’appareil.
• Assurez-vous de raccorder de nouveau la mise à la masse de
cet appareil au châssis de la voiture après l’installation.
Remarques:
• Remplacer le fusible par un de la valeur précisée. Si le fusible saute
souvent, consulter votre revendeur d’autoradios JVC.
• Il est recommandé de connecter des enceintes avec une puissance
maximum de plus de 50 W (à l’arrière et à l’avant et avec une
impédance de 4 Ω à 8 Ω). Si la puissance maximum est inférieure
à 50 W, changez <AMP GAIN> pour éviter d’endommager vos
enceintes (voir page 41 du MANUEL D’INSTRUCTIONS).
• Pour éviter les courts-circuits, recouvrez les extrémités des fils
INUTILISÉS avec une bande isolante.
• Le dissipateur de chaleur devient très chaud après usage. Faire
attention de ne pas le toucher en retirant cet appareil.
Parts list for installation and connection
If any item is missing, consult your JVC car audio dealer
immediately.
A / B
Hard case/Control panel
Estuche duro/Panel de control
Etui de transport/Panneau de commande
E
Power cord
Cordón de alimentación
Cordon d’alimentation
H
Lock nut (M5)
Tuerca de seguridad (M5)
Ecrou d’arrêt (M5)
Lista de piezas para instalación y conexión
Si hay algún elemento faltante, consulte inmediatamente con su
concesionario de JVC de equipos de audio para automóviles.
C
Sleeve
Cubierta
Manchon
F
Crimp connector
Sujeción
Cosse à sertir
I
Mounting bolt—M5 × 13/16" (M5 × 20 mm)
Perno de montaje—M5 × 13/16 pulgada (M5 × 20 mm)
Boulon de montage—M5 × 13/16 pouces (M5 × 20 mm)
Liste des pièces pour l’installation et
raccordement
Si quelque chose manquait, consultez votre revendeur autoradio JVC
immédiatement.
D
Trim plate
Placa de guarnición
Plaque d’assemblage
G
Washer (ø5)
Arandela (ø5)
Rondelle (ø5)
J
Rubber cushion
Cojín de goma
Amortisseur en caoutchouc
K
Handles
Manijas
Poignées
L
AV mini plug cable
Cable con miniclavija AV
Câble AV à mini fiches
M
Remote controller
Control remoto
Télécommande
N
Battery
Pila
Pile
2
INSTALLATION
INSTALACION (MONTAJE EN EL
INSTALLATION (MONTAGE
(IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any
questions or require information regarding installation kits, consult
your JVC car audio dealer or a company supplying kits.
• If you are not sure how to install this unit correctly, have it installed
by a qualified technician.
TABLERO DE INSTRUMENTOS)
La siguiente ilustración muestra una instalación típica. Si tiene alguna
pregunta o necesita información acerca de las herramientas para
instalación, consulte con su concesionario de JVC de equipos de audio
para automóviles o a una compañía que suministra tales herramientas.
• Si usted no está seguro de cómo instalar correctamente la unidad,
hágala instalar por un técnico cualificado.

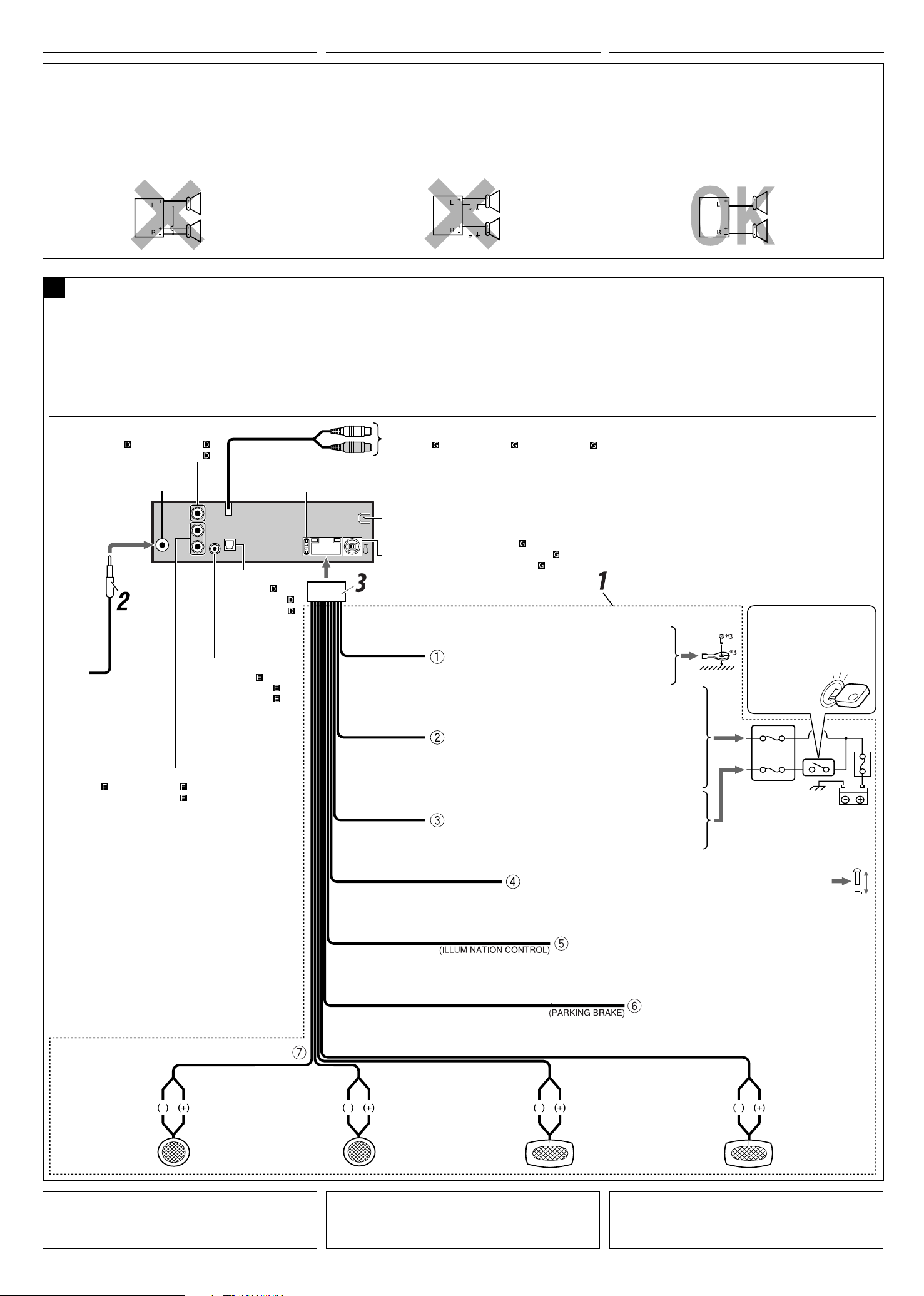

Do the required electrical connections.
Realice las conexiones eléctricas requeridas.
Réalisez les connexions électriques.
DANS LE TABLEAU DE BORD)
L’illustration suivante est un exemple d’installation typique. Si
vous avez des questions ou avez besoin d’information sur des kits
d’installation, consulter votre revendeur d’autoradios JVC ou une
compagnie d’approvisionnement.
• Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le
faire installer par un technicien qualifié.
Bend the appropriate tabs to hold the
sleeve firmly in place.
Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.
Tordez les languettes appropriées pour
maintenir le manchon en place.
When using the optional stay / Cuando emplea un
soporte opcional / Lors de l’utilisation du hauban en
option
Stay (option)
Fire wall
Tabique a prueba de incendios
Cloison
Dashboard
Tablero de
instrumentos
Tableau de bord
Install the unit at an angle of less than 30˚.
Instale la unidad a un ángulo de menos de 30˚.
Installez l’appareil avec un angle de moins de 30˚.
Soporte (opción)
Hauban (en option)
Screw (option)
Tornillo (opción)
Vis (en option)
When installing the unit without using the sleeve / Instalación de la unidad sin utilizar
la cubierta / Lors de l’installation de l’appareil scans utiliser de manchon
In a Toyota car for example, first remove the car radio and install the unit in its place.
En un automóvil Toyota, por ejemplo, en primer lugar desmonte el autorradio e instale la unidad en su lugar.
Dans une voiture Toyota, par exemple, retirez d’abord l’autoradio et installez l’appareil à sa place.
Flat head screws—M5 × 3/8" (M5 × 8 mm)*
Tornillos de cabeza plana—M5 × 3/8 pulgada (M5 × 8 mm)*
Vis à tête plate—M5 × 3/8 pouces (M5 × 8 mm)*
2
Bracket *
2
Ménsula *
2
Support *
Pocket
Compartimiento
Poche
Note : When installing the unit on the mounting bracket, make sure to use the 3/8" (8 mm) -long screws. If longer
screws are used, they could damage the unit.
Nota : Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 3/8 pulgada (8 mm) de
longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.
Remarque : Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de
3/8 pouces (8 mm). Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.
2
2
2
Flat head screws—M5 × 3/8" (M5 × 8 mm)
Tornillos de cabeza plana—M5 × 3/8 pulgada (M5 × 8 mm)*
Vis à tête plate—M5 × 3/8 pouces (M5 × 8 mm)*
2
Bracket *
2
Ménsula *
2
Support *
2
*
2
2
Removing the unit
Before removing the unit, release the rear section.
1
*
When you stand the unit, be careful not to damage the fuse on the rear.
2
*
Not supplied for this unit.
Extracción de la unidad
Antes de extraer la unidad, libere la sección trasera.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Inserte las dos manijas y, a continuación,
extráigalas de la manera indicada en la
ilustración para poder desmontar la unidad.
Insérez les deux poignées, puis tirez de la
façon illustrée de façon à retirer l’appareil.
1
*
Al poner la unidad vertical, tenga cuidado de no dañar el fusible
provisto en la parte posterior.
2
*
No suministrado con esta unidad.
Retrait de l’appareil
Avant de retirer l’appareil, libérer la section arrière.
1
*
Lorsque vous mettez l’appareil à la verticale, faire attention de ne pas
endommager le fusible situé sur l’arrière.
2
*
Non fourni avec cet appareil.
ELECTRICAL CONNECTIONS
CONEXIONES ELECTRICAS
RACCORDEMENTS ELECTRIQUES
PRECAUTIONS on power supply and speaker
connections:
• DO NOT connect the speaker leads of the power cord to the
car battery; otherwise, the unit will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the
speakers, check the speaker wiring in your car.
PRECAUCIONES sobre las conexiones de la
fuente de alimentación y de los altavoces:
• NO conecte los conductores de altavoz del cable de
alimentación a la batería de automóvil, pues podrían
producirse graves daños en la unidad.
• ANTES de conectar a los altavoces los conductores de altavoz del
cable de alimentación, verifique el conexionado de altavoz de su
automóvil.
Typical connections / Conexiones tipicas / Raccordements typiques
A
Before connecting: Check the wiring in the vehicle carefully.
Incorrect connection may cause serious damage to this unit.
The leads of the power cord and those of the connector from the car
body may be different in color.
1 Connect the colored leads of the power cord in the order
specified in the illustration below.
2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.
(see diagram
/ véase el diagrama /
VIDEO OUT
voir le diagramme )
Antes de la conexión: Verifique atentamente el conexionado del vehículo.
Una conexión incorrecta podría producir daños graves en la unidad.
Los cordones del cable de alimentación y los del conector procedentes
de la carrocería del automóvil podrían ser de diferentes en color.
1 Conecte los conductores de color del cable de alimentación en el
orden especificado en la ilustración de abajo.
2 Conecte el cable de antena.
3 Por último, conecte el cable de alimentación a la unidad.
LINE IN
(see diagram
/ véase el diagrama / voir le diagramme )
PRECAUTIONS sur l’alimentation et la
connexion des enceintes:
• NE CONNECTEZ PAS les fils d’enceintes du cordon
d’alimentation à la batterie; sinon, l’appareil serait
sérieusement endommagé.
• AVANT de connecter les fils d’enceintes du cordon d’alimentation
aux enceintes, vérifiez le câblage des enceintes de votre voiture.
Avant de commencer la connexion:
Vérifiez attentivement le câblage du
véhicule. Une connexion incorrecte peut endommager sérieusement l’appareil.
Le fil du cordon d’alimentation et ceux des connecteurs du châssis de
la voiture peuvent être différents en couleur.
1 Connectez les fils colorés du cordon d’alimentation dans l’ordre
spécifié sur l’illustration ci-dessous.
2 Connectez le cordon d’antenne.
3 Finalement, connectez le faisceau de fils à l’appareil.
Antenna terminal
Terminal de la antena
Borne de l’antenne
(see diagram / véase el diagrama /
voir le diagramme )
LINE OUT
DIGITAL OUT
(see diagram
véase el diagrama /
voir le diagramme )
OE
(see diagram /
véase el diagrama /
voir le diagramme )
15 A fuse / Fusible de 15 A / Fusible 15 A
Rear ground terminal / Terminal de tierra posterior / Borne arrière de masse
To external components (see diagram
A los componentes externos (véase el diagrama )
Aux appareils extérieurs (voir le diagramme )
/
Black
Negro
Noir
4
Yellow
*
4
Amarillo *
4
Jaune *
Red
Rojo
Rouge
)
To metallic body or chassis of the car
A un cuerpo metálico o chasis del automóvil
Vers corps métallique ou châssis de la voiture
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
A un terminal activo del bloque de fusibles conectado a la batería del
automóvil (desviando el interruptor de encendido) (12 V constantes)
A une borne sous tension du porte-fusible connectée à la batterie de la
voiture (en dérivant l’interrupteur d’allumage) (12 V constant)
To an accessory terminal in the fuse block
A un terminal accesorio del bloque de fusibles
Vers borne accessoire du porte-fusible
Ignition switch
Interruptor de encendido
Interrupteur d’allumage
Fuse block / Bloque de
fusibles / Porte-fusible
White with black stripe
Blanco con rayas negras
Blanc avec bande noire
3
*
Not supplied for this unit.
White
Blanco
Blanc
Left speaker (front)
Altavoz izquierdo (frontal)
Enceinte gauche (avant)
Gray with black stripe
Gris con rayas negras
Gris avec bande noire
*4 Before checking the operation of this unit prior to installation, this lead
must be connected; otherwise, power cannot be turned on.
Blue with white stripe
Azul con rayas blancas
Bleu avec bande blanche
Orange with white stripe
Naranja con rayas blancas
Orange avec bande blanche
Light green
Verde claro
Vert clair
Gray
Gris
Gris
Right speaker (front)
Altavoz derecho (frontal)
Enceinte droit (avant)
3
*
No suministrado con esta unidad.
4
*
Antes de comprobar el funcionamiento de esta unidad previa a de la
instalación, es necesario conectar este cable, de lo contrario no se podrá
conectar la alimentación.
Green with black stripe
Verde con rayas negras
Vert avec bande noire
To the remote lead of other equipment or automatic antenna if any (200 mA max.)
Al conductor remoto de otro equipo o de la antena automática, si hubiere
(máx. 200 mA)
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une
(200 mA max.)
To car light control switch
Al interruptor de control de las luces del automóvil
À l’interrupteur d’éclairage de la voiture
To parking brake, metallic body or chassis of the car
Al freno de estacionamiento, la carrocería metálica o el chasis
del automóvil
Au frein de stationnement, corps métallique ou châssis du
véhicule
Green
Verde
Vert
Left speaker (rear)
Altavoz izquierdo (trasero)
Enceinte gauche (arrière)
Purple with black stripe
Púrpura con rayas negras
Violet avec bande noire
3
*
Non fourni avec cet appareil.
4
*
Pour vérifier le fonctionnement de cet appareil avant installation, ce fil
doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.
Purple
Púrpura
Violet
Right speaker (rear)
Altavoz derecho (trasero)
Enceinte droit (arrière)
3
4
ENGLISH ESPAÑOL FRANÇAIS
Connecting the parking brake wire / Conexión del cable del freno de estacionamiento / Connexion du cordon de frein de stationnement
B
When installing the monitor in a location where it can be
seen by the driver
Connect the parking brake wire to the parking brake system built in
the car.
Parking brake
Freno de estacionamiento
Frein de stationnement
When installing the monitor in a location where it cannot be
seen by the driver
Connect the parking brake wire to metallic body or chassis of the
car.
Al instalar el monitor en un lugar donde pueda ser visto por el
conductor
Conecte el cable del freno de estacionamiento al sistema de freno de
estacionamiento del automóvil.
Parking brake switch (inside the car)
Interruptor del freno de estacionamiento (dentro del automóvil)
Commutateur de frein de stationnement (intérieur de la voiture)
Al instalar el monitor en un lugar donde no pueda ser visto por
el conductor
Conecte el cable del freno de estacionamiento a la carrocería metálica
o al chasis del automóvil.
Parking brake wire (light green)
Cable del freno de estacionamiento (verde claro)
Fil du frein de stationnement (vert clair)
Lorsqu’on installe le moniteur à un emplacement où il peut
être vu du conducteur
Connectez le fil de frein de stationnement au système de frein de
stationnement.
Parking brake wire (light green)
Cable del freno de estacionamiento (verde claro)
Fil du frein de stationnement (vert clair)
To metallic body or chassis of the car
A un cuerpo metálico o chasis del automóvil
Vers corps métallique ou châssis de la voiture
Lorsqu’on installe le moniteur à un emplacement où il ne
peut pas être vu du conducteur
Connectez le fil du frein de stationnement au corps métallique ou
châssis du véhicule.
Connecting the crimp connector / Conexión del conector de presión / Connexion de la cosse sertie
C
Wire connecting the battery and the parking brake switch.
Conecte el cable del freno de estacionamiento a este punto.
Fil connectant la batterie et l’interrupteur de frein de stationnement.
Attach the parking brake wire to this point.
Conecte la batería y el interruptor del freno
de estacionamiento.
Attachez le fil du frein de stationnement ici.
Required connections for video playback / Conexiones requeridas para la reproducción de vídeo / Connexions requises pour la lecture vidéo
D
Video cord *1 / Cordón de video *1 / Cordon vidéo *
Audio/video control amplifier or the decoder compatible with the multichannel
digital sources
Amplificador de control de audio/vídeo o el decodificador compatibles con las fuentes
KV-MR9010
9-INCH WIDESCREEN MONITOR
MONITOR DE PANTALLA ANCHA DE 9 PULGADAS
MONITEUR À ÉCRAN LARGE DE 9 POUCES
1
*
*
digitales multicanal
Amplificateur de commande audio/vidéo ou décodeur compatible avec les sources
numériques multicanaux
1
*
1
Contact the metallic part of the crimp to the wires inside.
Conecte la parte metálica de la sujeción a los cables de
dentro.
Mettez en contact la partie métallique de la cosse à sertir et
des fils intérieurs.
1
Digital optical cable *1 (only for DVD playback)
Cable óptico digital *1 (sólo para reproducción de DVD)
Câble optique numérique
Pinch the crimp firmly.
Apriete la sujeción con firmeza.
Pincez la cosse à sertir fermement.
1
*
(sólo para reproducción de DVD)
1
*
Not supplied for this unit. *1 No suministrado con esta unidad. *1 Non fourni avec cet appareil.
5
E
Connecting to the steering wheel remote controller /
Conexión al control remoto del volante de dirección
de volant
If your car is equipped with the steering wheel remote controller,
you can operate this unit using the controller. For connection, an
exclusive remote adapter (not supplied) which matches your car is
required. For details, consult the same car audio dealer as where the
unit is purchased.
Entrada del control remoto del volante de dirección
Connecting the external amplifier / Conexión del amplificador / Connexion d’un amplificateur extérieur
F
You can connect an amplifier to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that it can be controlled through
this unit.
• For amplifier only:
– Disconnect the speakers from this unit, connect them to
the amplifier. Leave the speaker leads of this unit unused.
– You can switch off the built-in amplifier and send the audio
signals only to the external amplifier(s) to get clear sounds and
to prevent internal heat built-up inside the unit. See page 41 of
the INSTRUCTIONS (separate volume).
– The line output level of this unit is kept high to maintain the
hi-fi sounds reproduced from this unit.
When connecting an external amplifier to this unit, turn
down the gain control on the external amplifier to obtain the
best performance from this unit.
Steering wheel remote input
Entrée de la télécommande de volant
Si su automóvil está equipado con control remoto en el volante de
dirección, podrá controlar este receptor utilizando el control remoto.
Para la conexión, se requiere un adaptador remoto exclusivo (no
suministrado) que sea adecuado para su automóvil. Para los detalles,
consulte con el concesionario car audio donde compró el receptor.
Remote adapter (not supplied for this unit)
Adaptador para remoto exclusivo (no suministrado con esta unidad)
Adaptateur pour télécommande spécialisé (non fourni avec cet appareil)
Usted podrá conectar un amplificador para mejorar el sistema estéreo
de su automóvil.
•
Conecte el conductor remoto (azul con rayas blancas) al conductor
remoto del otro equipo para poderlo controlar a través de esta unidad.
• Sólo para el amplificador:
– Desconecte los altavoces de esta unidad y conéctelos al
amplificador. Los cables de los altavoces de esta unidad
quedan sin usar.
– Podrá desconectar el amplificador incorporado y enviar las
señales de audio solamente al(los) amplificador(es) externo(s) para
obtener sonidos nítidos y evitar que se caliente el interior de la
unidad. Consulte la página 41 del MANUAL DE INSTRUCCIONES
(volumen separado).
– El nivel de salida de línea de esta unidad permanece alto para que
corresponda con los sonidos de alta fidelidad reproducidos por
esta unidad.
Cuando conecte un amplificador externo a esta unidad,
disminuya el control de ganancia del amplificador externo para
obtener un óptimo rendimiento de esta unidad.
Remote lead
Cable remoto
Fil d’alimentation à distance
Si votre voiture est équipée d’une télécommande de volant, vous
pouvez commander cet autoradio en utilisant cette télécommande.
Pour la connexion, vous avez besoin d’un adaptateur de
télécommande spécialisé (non fourni) correspondant à votre voiture.
Pour en savoir plus, consultez le revendeur autoradio où vous avez
acheté votre autoradio.
Steering wheel remote controller (equipped in the car)
Control remoto del volante de dirección (equipado en el vehículo)
Télécommande de volant (installée dans la voiture)
Vous pouvez connecter un amplificateur pour améliorer votre système
autoradio.
• Connectez le fil de commande à distance (bleu avec bande blanche)
au fil de commande à distance de l’autre appareil de façon qu’il
puisse être commandé via cet appareil.
• Pour l’amplificateur seulement:
– Déconnectez les enceintes de cet appareil et connectez-
les à l’amplificateur. Laissez les fils d’enceintes de cet
appareil inutilisés.
– Vous pouvez mettre hors service l’amplificateur intégré et envoyer
les signaux audio uniquement sur un ou plusieurs amplificateurs
extérieurs afin d’obtenir un son clair et d’éviter tout
échauffement interne de l’autoradio. Voir page 41 du MANUEL
D’INSTRUCTIONS (volume séparé).
– Le niveau de sortie de ligne de cet appareil est maintenu à un
niveau élevé pour maintenir une qualité Hi-Fi pour les sons
reproduits par cet appareil.
Lors de la connexion d’un amplificateur extérieur à cet
appareil, diminuez le réglage du gain sur l’amplificateur
extérieur pour obtenir les meilleures performances de cet appareil.
Y-connector (not supplied for this unit)
Conector en Y (no suministrado con esta unidad)
Connecteur Y (non fourni avec cet appareil)
/ Connexion de la télécommande
Rear speakers
Altavoces posteriores
Enceintes arrière
JVC Amplifier
Amplificador de JVC
JVC Amplificateur
Signal cord (not supplied for this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
2
*
Firmly attach the ground wire to the metallic body or to the chassis of
the car—to the place uncoated with paint (if coated with paint, remove
the paint before attaching the wire). Failure to do so may cause damage
to the unit.
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s chassis using
shorter and thicker cords?
• This unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• This unit does not work at all.
* Have you reset your unit?
Remote lead (blue with white stripe)
Cable remoto (azul con rayas blancas)
Fil d’alimentation à distance (bleu avec bande blanche)
To the remote lead of other equipment or automatic antenna if any
Al conductor remoto de otro equipo o de la antena automática, si hubiere
Au fil de télécommande de l’autre appareil ou à l’antenne automatique s’il y en a une
2
*
Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a
un lugar no cubierto con pintura (si está cubierto con pintura, quítela
antes de fijar el cable). De lo contrario, se podrían producir daños en la
unidad.
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Perturbación de ruido.
* ¿El terminal de tierra trasero está conectado al chasis del automóvil
utilizando los cordones más corto y más grueso?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una
masa común?
• Este receptor no funciona en absoluto.
* ¿Reinicializó el receptor?
Front speakers
Altavoces delanteros
Enceintes avant
2
*
Attachez solidement le fil de mise à la masse au châssis métallique de
la voiture—à un endroit qui n’est pas recouvert de peinture (s’il est
recouvert de peinture, enlevez d’abord la peinture avant d’attacher le fil).
L’appareil peut être endommagé si cela n’est pas fait correctement.
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Interférence avec les sons.
* La prise arrière de mise à la terre est-elle connectée au châssis de la
voiture avec un cordon court et épais?
• L’appareil devient chaud.
* Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?
Connecting the external components / Conexión de los componentes externos / Connexion des appareils extérieurs
G
When connecting the external components, refer also to the
manuals supplied for the components and adapter.
CAUTION:
Before connecting the external components, make sure that the
unit is turned off.
You can connect the following JVC components to the CD changer
jack.
JVC component Model name
CD changer (CD-CH) CH-X1500, etc.
You can also connect the following components through the various
JVC adapters or system.
• Connection cords may need to be purchased separately.
Component Adapter/System Model name
Bluetooth device Bluetooth adapter KS-BTA200
iPod Interface adapter for
iPod
XMDirect
Tuner
Smart Digital Adapter XMDJVC100
TM
Box
XMDirect2 Tuner
System
XM satellite radio
System
SIRIUS satellite radio SIRIUS satellite radio
System
SIRIUS satellite radio SIRIUS satellite radio
System
Portable audio player
Line input adapter KS-U57
with line output jacks
Portable audio player
AUX input adapter KS-U58
with 3/16" (3.5 mm)
stereo mini jack
When connecting more than one component (maximum: three),
it is recommended that you connect the components in series as
explained below.
• XM Radio and SIRIUS satellite radio cannot be used together.
KS-PD100
CNP2000UC and
CNPJVC1
SC-C1 and
KS-SRA100
PnP, SC-VDOC1
and KS-SRA100
Cuando conecte componentes externos, consulte, también, los
manuales suministrados con los componentes y el adaptador.
PRECAUCION:
Antes de conectar los componentes externos, asegúrese de que la
unidad esté apagada.
Puede conectar los siguientes componentes JVC al jack del cambiador
de CD.
Componente JVC
Cambiador de CD (CD-CH) CH-X1500, etc.
También puede conectar los siguientes componentes a través de los
diversos adaptadores o sistema JVC.
• Puede ser necesario comprar los cables de conexión por separado.
Componente Adaptador/Sistema
Dispositivo Bluetooth Adaptador Bluetooth KS-BTA200
iPod Adaptador de interfaz
para iPod
TM
XMDirect
Tuner Box Adaptador digital
inteligente
Sistema de sintonizador
XMDirect2
Sistema de radio XM
Satellite
Radio por satélite SIRIUS Sistema de radio
satelital SIRIUS
Radio por satélite SIRIUS Sistema de radio
satelital SIRIUS
Reproductor de audio
portátil con jacks de
Adaptador de entrada
por línea
salida de línea
Reproductor de audio
portátil con jack mini
Adaptador de entrada
AUX
estéreo de 3/16 pulgada
(3,5 mm)
Cuando conecte más de un componente (máximo: tres), se
recomienda que conecte los componentes en serie, como se explica a
continuación.
• No puede utilizar juntas la radio XM y la radio satelital SIRIUS.
Nombre del
modelo
Nombre del
modelo
KS-PD100
XMDJVC100
CNP2000UC y
CNPJVC1
SC-C1 y
KS-SRA100
PnP, SC-VDOC1
y KS-SRA100
KS-U57
KS-U58
Lors de la connexion des appareils extérieurs, référez-vous aussi aux
manuels fournis avec les appareils et les adaptateurs.
PRECAUTION:
Avant de connecter les appareils extérieurs, assurez-vous que
l’appareil est hors tension.
Vous pouvez connecter les appareils JVC suivants à la prise de
changeur de CD.
Appareil JVC
Changeur de CD (CD-CH) CH-X1500, etc.
Vous pouvez aussi connecter les appareils suivants en utilisant divers
adaptateurs JVC ou systèmes.
• Vous pouvez avoir besoin d’acheter certains cordons de connexion
séparément.
Appareil
Adaptateur/
Système
Périphérique Bluetooth Adaptateur Bluetooth KS-BTA200
iPod Adaptateur d’interface
pour iPod
XMDirect
Box
XMDirect2 Tuner
TM
Tuner
Adaptateur numérique
intelligent
Système radio satellite XMCNP2000UC et
System
Radio satellite SIRIUS Système radio satellite
SIRIUS
Radio satellite SIRIUS Système radio satellite
SIRIUS
Lecteur audio portable
avec prises de sortie de
Adaptateur d’entrée
de ligne
ligne
Lecteur audio portable
avec mini fiche
Adaptateur d’entrée
auxiliaire
stéréo de 3/16 pouces
(3,5 mm)
Lors de la connexion de plus d’un appareil (maximum: trois), il est
recommandé que vous connectiez les appareils en série comme nous
l’expliquons ci-dessous.
•
La radio XM et SIRIUS ne peuvent pas être utilisées en même temps.
Nom du
modèle
Nom du
modèle
KS-PD100
XMDJVC100
CNPJVC1
SC-C1 et
KS-SRA100
PnP, SC-VDOC1
et KS-SRA100
KS-U57
KS-U58
When connecting two components in series / Cuando conecta dos componentes en serie / Lors de la connexion de deux appareils en série
3
*
A KS-SRA100 *4, *5 / KS-BTA200 / XMDJVC100 / CNP2000UC *
6
B *3 CD-CH / KS-PD100 / KS-U57 / KS-U58
CD changer jack / Jack para el cambiador
de CD / Prise du changeur CD
When connecting three components in series / Cuando conecta tres componentes en serie / Lors de la connexion de trois appareils en série
3
CD changer jack / Jack para el cambiador
de CD / Prise du changeur CD
To disconnect the connector / Para desconectar el cable / Pour déconnecter le
connecteur
Hold the connector tightly ( 1 ), then pull it out ( 2 ).
Sujete firmemente la parte superior del conector ( 1 ) y
seguidamente, extráigalo ( 2 ).
Tenez fermement le connecteur par-dessus ( 1 ) et tirez
vers l’extérieur ( 2 ).
iPod is a trademark of Apple Inc., registered in the U.S. and other
countries.
iPod es una marca comercial de Apple Inc., registrada en los EE.UU.
y otros países.
*
A KS-SRA100 *
B KS-BTA200
3
KS-PD100 / KS-U57 / KS-U58
C *
It is not recommended to connect KS-U57/KS-U58 at C in series with XMDJVC100, CNP2000UC and KS-BTA200.
No se recomienda conectar el KS-U57/KSU58 en C, en serie con XMDJVC100, CNP2000UC y KS-BTA200.
Il n’est pas recommandé de connecter le KS-U57/KS-U58 en série à C in avec le XMDJVC100, CNP2000UC et le KS-BTA200.
4, *5
/ XMDJVC100 / CNP2000UC *
6
iPod est une marque de commerce d’Apple Inc., enregistrée aux
États-Unis et dans les autres pays.
You can also connect an external component to the LINE IN plugs
of the unit using a signal cord (not supplied).
3
*
To use these components, set the external input setting correctly (see
page 42 of the INSTRUCTIONS).
4
*
Power cannot be supplied to the component through the CD changer
jack. You need to connect the power cord supplied for the component
separately.
5
*
This model is a component of SIRIUS satellite radio System.
6
*
This model is a component of XM satellite radio System.
También puede conectar un componente externo a las clavijas LINE IN
de la unidad utilizando un cable de señal (no suministrado).
Signal cord (not supplied for this unit)
Cable de señal (no suministrado con esta unidad)
Cordon de signal (non fourni avec cet appareil)
3
*
Para utilizar estos componentes, configure el ajuste de entrada externa
correctamente (consulte la página 42 del MANUAL DE INSTRUCCIONES).
4
*
No puede suministrar energía eléctrica al componente a través del
jack del cambiador de CD. Es necesario conectar, aparte, el cable de
alimentación suministrado con el componente.
5
*
Este modelo es un componente del sistema de radio satelital SIRIUS.
6
*
Este modelo es un componente del sistema de radio XM Satellite.
6
Vous pouvez aussi connecter un appareil extérieur aux fiches
LINE IN de l’appareil en utilisant un cordon de signal (non fourni).
External component
Componente exterior
Appareil extérieur
3
*
Pour utiliser ces appareils, réglez l’entrée extérieure correctement (voir
page 42 du MANUEL D’INSTRUCTIONS).
4
*
L’alimentation ne peut pas être fournie à l’appareil par la prise
de changeur de CD. Vous devez connecter séparément le cordon
d’alimentation fourni pour l’appareil.
5
*
Ce modèle est un composant du système radio satellite SIRIUS.
6
*
Ce modèle est un composant du système radio satellite XM.
Loading...
