JVC DLA-HD1BE, DLA-HD1WE User Manual

Download

ENGLISH FRANÇAIS ESPAÑOL

D-ILA PROJECTOR PROJECTEUR D-ILA PROYECTOR D-ILA

DLA-HD1

INSTRUCTIONS

MANUEL D’INSTRUCTIONS

MANUAL DE INSTRUCCIONES

Getting Started Preparation Basic Operation Settings Troubleshooting Others

For Customer use :

Enter below the serial No. which is located on the bottom side of the cabinet. Retain this information for future reference.

Model No. DLA-HD1

Serial No.

Pour utilisation par le client :

Entrer ci-dessous le N° de série qui est situé sous le boîtier. Garder cette information comme référence pour le futur.

N° de modèle DLA-HD1

N° de série

Instrucción para el cliente :

Introduzca a continuación el nº de serie que aparece en la parte inferior lateral de la caja. Conserve esta información como referencia para uso ulterior.

Modelo Nº DLA-HD1

Nº de serie

LCT2215-001C

Pour commencer

Importantes Mesures De Sécurité

INFORMATIONS IMPORTANTES

Cet appareil est équipé d’une lampe à décharge à haute intensité (D.H.I.) qui contient du mercure.

La mise au rebut de ces matériaux peut être réglementée dans votre communauté pour des raisons environnementales. Pour plus d’informations sur la mise au rebut ou le recyclage, informez-vous auprès de votre administration locale ou, aux ÉtatsUnis, de l’Electronic Industries Alliance : http://www.eiae.org.

AVERTISSEMENT:

POUR ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLÉCTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MIS A LA TERRE.

ATTENTION:

Pour réduire les risques d’électrocution, ne retirez pas le couvercle de l’appareil. Référez-vous à un technicien qualifié.

Ce projecteur est équipé d’une fiche avec mise à la terre à trois broches qui respecte le règlement FCC. Si vous ne pouvez pas insérer la fiche dans la prise secteur, contactez votre électricien.

INFORMATION FCC (Etats-Unis uniquement)

ATTENTION:

Des changements ou modifications non approuvés par JVC peuvent empêcher l’utilisation de l’appareil.

REMARQUE:

Cet appareil a été testé et est en accord avec la limitation pour les appareils numériques de Classe B, suivant le règlement FCC, Partie 15. Ces limites sont destinées à donner une protection raisonnable contre les interférences dangereuses à l’intérieur d’une installation résidentielle. Cet appareil génère, utilise et peut envoyer des fréquences radio qui, si l’installation n’a pas été correctement réalisée, peuvent être la cause d’interférences dangereuses aux communications radio. Toutefois, il n’y a pas de garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil est la cause d’interférences dangereuses pour la réception radio ou télévision, interférences pouvant être déterminées en éteignant et allumant l’appareil, l’utilisateur est encouragé à essayer de corriger les interférences avec une ou plus des mesures suivantes:

● Réorienter ou repositionner ailleurs l’antenne de réception.

● Accroître la séparation entre l’appareil et le récepteur.

● Raccorder l’appareil sur une prise ou un circuit différent

de celui sur lequel le récepteur est raccordé.

● Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide.

INFORMATION SUR LE BRUIT MACHINE (Allemagne uniquementy)

Modification de l’arrêté n°3 sur le bruit machine. GSGV, 18 janvier 1991: Le niveau de pression accoustique à l’emplacement de l’utilisateur est inférieur ou égal à 70 dB (A) conformément à ISO 7779.

À propos du choix de l’emplacement

N’installez pas le projecteur dans un endroit qui ne peut pas soutenir son poids en toute sécurité.

Si l’emplacement de l’installation n’est pas suffisamment solide, le projecteur risque de tomber ou de se renverser et de blesser quelqu’un.

IMPORTANTES MESURES DE SÉCURITÉ

L’énergie électrique peut remplir beaucoup de fonctions utiles. Cet appareil a été conçu et fabriqué pour assurer votre propre sécurité. Mais UNE UTILISATION INCORRECTE PEUT ENTRAÎNER UN RISQUE POTENTIEL D’ÉLECTROCUTION OU D’INCENDIE. Afin de ne pas annuler les dispositifs de sécurité incorporés dans cet appareil, observez les règles fondamentales suivantes pour son installation, son utilisation et sa réparation. Veuillez lire attentivement ces Importantes mesures de sécurité avant d’utiliser l’appareil.

- Toutes les instructions de sécurité et de fonctionnement doivent être lues avant l’utilisation de l’appareil.

- Les instructions de sécurité et de fonctionnement doivent être conservées à titre d’information.

- Tous les avertissements sur l’appareil et dans le mode d’emploi doivent être compris et acceptés.

- Toutes les instructions de fonctionnement doivent être suivies.

- Mettre le projecteur près d’une prise de courant, de façon à pouvoir le brancher et débrancher facilement.

- Débranchez cet appareil de la prise murale avant de le nettoyer. Ne pas utiliser de netoyyant ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

- N’utilisez pas d’accessoires non recommandés par le fabricant de l’appareil car ils pourraient être dangereux.

- N’utilisez pas ce produit près de l’eau. Ne pas l’utiliser non plus après l’avoir déplacé d’une basse température à une température élévée. Cela produit une condensation d’humidité qui peut entraîner un incendie, une électrocution ou d’autres dangers.

- Ne placez pas cet appareil sur un chariot, une table ou tout autre support instable. L’appareil pourraît tomber, et ainsi blesser gravement un enfant ou un adulte, ainsi qu’être ui même sérieusement endommagé. L’appareil doit être monté conformément aux instructions du fabricant et doit utiliser un support recommandé par le fabricant.

- Quand vous utilisez l’appareil sur un chariot, faites attention aux arrêts brusques, aux forces excessives et aux surfaces accidentées qui pourraient causer un renversement de l’appareil, risquant de l’endommager ou de blesser l’opérateur.

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

- Les fentes et les ouvertures du coffret sont nécessaires pour la ventilation. Elles assurent un fonctionnement sûr de l’appareil et le protège d’une surchauffe. Ces ouvertures ne doivent pas être bloquées ou recouvertes. (Les ouvertures ne doivent jamais être bloquées en plaçant l’appareil sur un lit, un divan, un tapis ou une surface similaire. Il ne doit pas être encastré dans un emplacement comme une bibliothèque ou un bâti sauf si une ventilation correcte existe et si les instructions du fabricant ont été respectées.)

Afin de permettre une meilleure dissipation de la chaleur, laissez un espace libre tout autour de cet appareil, tel qu’illustré ci-dessous. Lorsque cet appareil se trouve dans un espace dont les dimensions correspondent à celles indiquées ci-dessous, utilisez un climatiseur pour que la température soit la même à l’intérieur et à l’extérieur de cet espace.

Au moins 150 mm

Au moins

300 mm

Au moins 300 mm

Au moins

150 mm

Au moins 200 mm

- Cet appareil doit être alimenté uniquement avec le type d’alimentation indiquée sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation secteur de votre maison, consultez le revendeur de l’appareil ou votre compagnie d’électricité.

- Cet appareil est équipé d’une fiche à trois broches. Elle ne peut être branchée que dans une prise secteur avec mise à la terre. Si vous ne pouvez pas insérer la fiche dans la prise, contactez votre électricien afin qu’il installe une prise correcte. N’essayez pas de défaire le principe de sécurité de la fiche avec mise à la terre.

- Les cordons d’alimentation doient être positionnés de façon à ce qu’ils ne soient pas écrasés ou coincés par des objets placés sous ou contre eux. Faites particulièrement attention aux cordons au niveau des portes, des fiches et prises ainsi qu’au niveau de la sortie de l’appareil.

- Pour une meilleure protection pendant un orage ou quand il est laissé sans surveillance ou n’est pas utilisé pendant une longue période de temps, débranchez-le de la prise secteur murale et déconnectez le système de câbles. Cela évitera qu’il soit endommagé du fait d’un éclair ou d’une surtension.

- Ne surchargez pas les prises murales, les cordons prolongateurs ou les prises de courant sur les autres appareils car cela pourrait entraîner un risaue d’incendie ou d’électrocution.

Ne jamais insérer d’objet d’aucune sorte à l’intérier de cet appareil à travers les ouvertures car ils pourraient toucher des points de tension dangeureuse ou créer un court circuit qui pourrait entraîner un incendie ou une éléctrocution. Ne jamais verser de liquide d’aucune sorte sur l’appareil.

- N’essayez pas de réparer cet appareil vous-même car l’ouvrir ou retirez les couvercles peut vous exposer à des tensions dangeureuses ou à d’autres dangers. Référezvous à un personnel qualifié pour toute réparation.

Débranchez l’appareil de la prise secteur murale et contactez un réparateur qualifié dans les conditions suivantes:

a) Quand le cordon ou la fiche d’alimentation secteur est endomagé. b) Si un liquide à coulé ou si un objet est tombé l’intérieur de l’appareil.

c) Si l’appareil a été exposé à la pluie ou à l’eau. d) Si l’appareil ne fonctionne pas normalement en suivant les

instructions de fonctionnement. Ajustez uniquement les commandes couvertes par le mode d’emploi, car un ajustement incorrect des commandes peut endommager l’appareil et demandera souvent beaucoup de temps à un technicien qualifié pour ramener l’appareil en état de fonctionnement normal.

e) Si le produit est tombé ou a été endommagé de n’importe

quelle autre façon.

f) Quand l’appareil montre un changement évident dans ses

performances, cela indique qu’il doit être réparé.

- Quand le remplacement des pièces est nécessaire, assurezvous que le réparateur a utilisé les pièces de rechange spécifiées par le fabricant ou possédant les mêmes caractéristiques que la pièce originale. Un remplacement non autorisé peut entraîner in incendie, une éléctrocution ou autres dangers.

Après que cet appareil a subi une réparation ou un entretien, demandez au réparateur de réaliser les vérifications de sécurité pour déterminer si l’appareil est en état de fonctionnement correct.

- L’appareil doit être placé à plus de trente centimètres de sources de chaleur, comme un radiateur, un accumulateur de chaleur, un fourneau ou tout autre appareil (amplificateurs inclus) produisant de la chaleur.

- Lors d’un raccordement avec un magnétoscope ou un lecteur de DVD, vous devez mettre cet appareil hors tension pour éviter tout choc électrique.

Ne placez pas de produits combustibles derrière le ventilateur de refroidissement. Par exemple, du tissu, du papier, des allumettes, une bombe aérosol ou un briquet à gaz qui présentent des dangers particuliers s’ils sont chauffés.

- Ne regardez pas dans l’objectif de projection quand la lampe du projecteur est allumée. Une exposition des yeux à une forte lumière peut affaiblir votre vue.

- Ne regardez pas à l’intérieur de l’appareil au travers de évents (orifices de ventilation), etc. Ner regardez pas directement la lampe de projection en ouvrant le coffret pendant que celle-ci est allumée. La lampe de projection émet aussi des rayons ultrviolets et la lumière est si forte que votre vue pourrait être affaiblie.

- Ne pas laisser tomber, frapper ou autrement endommager la source de lumière (module lampe). La source de lumière peut se briser et entraîner des blessures. Ne jamais utiliser de lampe endommagée. Si la source de lumière est cassée, demandez à votre revendeur d’eefectuer la réparation. Des fragments provenants d’une lampes brisée pourraient causer des blessures.

- La lampe utiliser dans ce projecteur est une lampe au mercure sous haute pression. Faire attention lorsque cette lampe doit être jetée. S’il y a quelque chose que vous ne comprenez pas, contactez votre revendeur.

N’effectuez pas de “montage au plafond” du projecteur dans endroit soumis à beaucoup de vibrations. Les fixations pourraient se défaire du fait des vibrations causant ainsi la chute de l’appareil et une éventuelle blessure physique.

- Utilisez uniquement le cordon fourni conçu pour cet appareil afin d’éviter tout choc éléctrique.

*NE LAISSEZ PAS une personne non qualifiée

installer l’appareil.

Demandez au revendeur d’installer l’appareil (par exemple, la fixation au plafond) car cela demande des connaissances et des techniques spéciales. Si l’installation est réalisée par une personne non qualifiée, cela pourrait entraîner des blessures personnelles ou une éléctrocution.

Pour commencer

Importantes Mesures De Sécurité (Suite)

CONNEXION ELECTRIQUE CONNEXION ELECTRIQUE

La tension d’alimentation secteur de cet appareil est de 120 V CA, 110 V – 240 V CA. Le cordon d’alimentation fourni est conforme à ces tensions. N’utilisez que le cordon d’alimentation désigné par nos revendeurs pour la sécurité et la compatibilité électromagnétique (EMC).

Si l’appareil est utilisé avec une tension d’alimentation secteur différente, le cordon d’alimentation doit être changé.

Assurez- vous que le cordon d’alimentation utilisé pour le projecteur correspond bien au type de prise de votre pays. Consultez votre revendeur.

Cordon díalimentation

Pour le Royaume-Uni Pour les pays d’Europe

continentale

REMPLACEMENT DU FUSIBLE:

Lors du remplacement du fusible, assurez-vous d’utiliser seulement un fusible de valeur correcte et de type approuvé. Remettez en place le couvercle du fusible.

EN CAS DE DOUTE —— CONSULTEZ UN ELECTRICIEN

Ouvrez le compartiment à fusible avec la lame d’un tournevis et remplacer le fusible. (* Voir l’illustration ci-dessous.)

(Royaume-Uni seulement)

QUALIFIE.

Fusible

Cordon díalimentation

Tension díalimentation secteur: 120 V CA

AVERTISSEMENT: Ne débranchez pas la fiche principale de cet

appareil.

Si la fiche existante ne convient pas aux prises de courant de votre maison ou si le cordon est trop court pour atteindre une prise de courant, procurez-vous un cordon prolongateur ou un adapteur de sécurité approuvé ou consultez votre revendeur. Si la fiche secteur etait coupée, jetez la prise immédiatement, pour éviter tout danger d’électrocution par une connexion accidentelle à l’alimentation secteur. Si la nouvelle fiche secteur doit être adapté, suivez les instructions données ci-dessous.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MIS A LA TERRE.

IMPORTANT:

Les codes couleurs des fils du cordon d’alimentation de cet appareil sont les suivants: Vert et jaune : Terre Bleu : Neutre Marron : Sous tension Comme ces couleurs ne correspondent peut être pas avec les couleurs identifiant les bornes de votre fiche. Procédez comme suit: Le fil coloré en vert et jaune doit être connecté à la borne marquée M par la lettre E ou le symbole de terre ou de couleur vert et jaune. Le fil qui est coloré en bleu doit être connecté à la borne qui est marqué par la lettre N ou de couleur noire. Le fil qui est coloré en marron doit être connecté à la borne qui est marquée de la lettre L ou de couleur rouge.

FRANÇAIS

Cher(e) client(e),

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited : JVC Technology Centre Europe GmbH Postfach 10 05 52 61145 Friedberg Allemagne

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Pour commencer

Importantes Mesures De Sécurité (Suite)

ENGLISH

Information for Users on Disposal of Old Equipment

Attention:

This symbol is only valid in the European Union.

[European Union]

This symbol indicates that the electrical and electronic equipment should not be disposed as general household waste at its end-oflife. Instead, the product should be handed over to the applicable collection point for the recycling of electrical and electronic equipment for proper treatment, recovery and recycling in accordance with your national legislation. By disposing of this product correctly, you will help to conserve natural resources and will help prevent potential negative effects on the environment and human health which could otherwise be caused by inappropriate waste handling of this product. For more information about collection point and recycling of this product, please contact your local municipal office, your household waste disposal service or the shop where you purchased the product. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

(Business users)

If you wish to dispose of this product, please visit our web page www.jvc-europe.com the product.

to obtain information about the take-back of

[Other Countries outside the European Union]

If you wish to dispose of this product, please do so in accordance with applicable national legislation or other rules in your country for the treatment of old electrical and electronic equipment.

DEUTSCH

FRANÇAIS

Informations relatives à l’élimination des appareils usagés, à l’intention des utilisateurs

Attention:

Ce symbole n’est reconnu que dans l’Union européenne.

[Union européenne]

Lorsque ce symbole figure sur un appareil électrique et électronique, cela signifie qu’il ne doit pas être éliminé en tant que déchet ménager à la fin de son cycle de vie. Le produit doit être porté au point de pré-collecte approprié au recyclage des appareils électriques et électroniques pour y subir un traitement, une récupération et un recyclage, conformément à la législation nationale. En éliminant correctement ce produit, vous contriburez à la conservation des ressources naturelles et à la prévention des éventuels effets négatifs sur l’environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets de ce produit. Pour plus d’informations sur le point de pré-collecte et le recyclage de ce produit, contactez votre mairie, le service d’évacuation des ordures ménagères ou le magasin dans lequel vous avez acheté le produit. Des amendes peuvent être infligées en cas d’élimination incorrecte de ce produit, conformément à la législation nationale.

(Utilisateurs professionnels)

Si vous souhaitez éliminer ce produit, visitez notre page Web www.jvc-europe.com récupération.

afin d’obtenir des informations sur sa

[Pays ne faisant pas partie de l’Union européenne]

Si vous souhaitez éliminer ce produit, faites-le conformément à la législation nationale ou autres règles en vigueur dans votre pays pour le traitement des appareils électriques et électroniques usagés.

Benutzerinformationen zur Entsorgung alter Geräte

Hinweis:

Dieses Symbol ist nur in der Europäischen Uniongültig.

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden. Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben. Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com Rücknahme des Produkts zu erhalten.

, um Informationen zur

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

NEDERLANDS

Informatie voor gebruikers over het weggooien van oude apparatuur

Let op:

Dit symbool is alleen geldig in de Europese Unie.

[Europese Unie]

Deze markering geeft aan dat de elektrische en elektronische apparatuur bij het einde van de gebruiksduur niet bij het huishoudelijk afval mag worden gegooid. Het product moet in plaats daarvan worden ingeleverd bij het relevante inzamelingspunt voor hergebruik van elektrische en elektronische apparatuur, voor juiste verwerking, terugwinning en hergebruik in overeenstemming met uw nationale wetgeving. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid, die anders veroorzaakt zouden kunnen worden door onjuiste afvalverwerking van dit product. Neem voor meer informatie over inzamelingspunten en hergebruik van dit product contact op met de gemeente in uw woonplaats, het afvalverwerkingsbedrijf of de winkel waar u het product hebt aangeschaft. Er kunnen boetes gelden voor een onjuiste verwijdering van dit afval, in overeenstemming met de nationale wetgeving.

(Zakelijke gebruikers)

Bezoek als u dit product wilt weggooien onze website www.jvc-europe.com product.

voor informatie over het terugnemen van het

[Landen buiten de Europese Unie]

Wanneer u dit product wilt verwijderen, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land voor de verwerking van oude elektrische en elektronische apparatuur.

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

ESPAÑOL

Información para los usuarios sobre la eliminación de equipos usados

Atención:

Este símbolo sólo es válido en la Unión Europea.

[Unión Europea]

Este símbolo indica que los aparatos eléctricos y electrónicos no deben desecharse junto con la basura doméstica al final de su vida útil. El producto deberá llevarse al punto de recogida correspondiente para el reciclaje y el tratamiento adecuado de equipos eléctricos y electrónicos de conformidad con la legislación nacional. Si desecha el producto correctamente, estará contribuyendo a conservar los recursos naturales y a prevenir los posibles efectos negativos en el medio ambiente y en la salud de las personas que podría causar el tratamiento inadecuado del producto desechado. Para obtener más información sobre el punto de recogida y el reciclaje de este producto, póngase en contacto con su oficina municipal, su servicio de recogida de basura doméstica o la tienda en la que haya adquirido el producto. De acuerdo con la legislación nacional, podrían aplicarse multas por la eliminación incorrecta de estos desechos.

(Empresas)

Si desea desechar este producto, visite nuestra página Web www.jvc-europe.com retirada del producto.

para obtener información acerca de la

[Otros países no pertenecientes a la Unión Europea]

Si desea desechar este producto, hágalo de conformidad con la legislación nacional vigente u otras normativas de su país para el tratamiento de equipos eléctricos y electrónicos usados.

PORTUGUÊS

Informações para os Utilizadores sobre a Eliminação de Equipamento Antigo

Atenção:

Este símbolo apenas é válido na União Europeia.

[União Europeia]

Este símbolo indica que o equipamento eléctrico e electrónico não deve ser eliminado como um resíduo doméstico geral, no fim da respectiva vida útil. Pelo contrário, o produto deve ser entregue num ponto de recolha apropriado, para efectuar a reciclagem de equipamento eléctrico e electrónico e aplicar o tratamento, recuperação e reciclagem adequados, de acordo com a respectiva legislação nacional. Ao eliminar este produto da forma correcta, ajudará a conservar recursos naturais e ajudará a evitar potenciais efeitos negativos no ambiente e saúde humana, que poderiam ser causados pelo tratamento residual inadequado deste produto. Para mais informações sobre o ponto de recolha e reciclagem deste produto, contacte a respectiva entidade local, o serviço de eliminação de resíduos ou a loja onde adquiriu o produto. Caso estes resíduos não sejam correctamente eliminados, poderão ser aplicadas penalizações, em conformidade com a respectiva legislação nacional.

(utilizadores profissionais)

Se pretender eliminar este produto, visite a nossa página da web em www.jvc-europe.com devolução do produto.

para obter informações sobre a

[Outros países fora da União Europeia]

Se pretender eliminar este produto, faça-o de acordo com a legislação nacional aplicável ou outras regras no seu país para o tratamento de equipamento eléctrico e electrónico velho.

ITALIANO

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

Attenzione:

Questo simbolo è valido solo nell’Unione Europea.

[Unione Europea]

Questo simbolo indica che l’apparecchiatura elettrica ed elettronica a cui è relativo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, invece, va consegnato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali. Mediante lo smaltimento corretto di questo prodotto, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull’ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di questo prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto. L’utente è responsabile del conferimento dell’apparecchio a fina vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jvc-europe.com ritiro del prodotto.

per ottenere informazioni sul

[Per altre nazioni al di fuori dell’Unione Europea]

Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

ΕΛΛΗΝΙΚΑ

Πληροφορίες σχετικά µε την απόρριψη εξοπλισµού

Προσοχή:

Αυτή η σήµανση ισχύει µόνο για την Ευρωπαϊκή Ένωση.

[Ευρωπαϊκή Ένωση]

Αυτή η σήµανση υποδηλώνει ότι ο ηλεκτρικός και ηλεκτρονικός εξοπλισµός δεν πρέπει να απορριφθεί ως κοινό οικιακό απόρριµµα. Αντ' αυτού, το προϊόν πρέπει να παραδοθεί στο ανάλογο σηµείο περισυλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών µερών και την κατάλληλη επεξεργασία, σύµφωνα µε τη νοµοθεσία της χώρας σας. Η σωστή απόρριψη αυτού το προϊόντος βοηθάει στη διαφύλαξη των φυσικών πόρων και στην αποφυγή αρνητικών επιπτώσεων στο περιβάλλον και στην ανθρώπινη υγεία, κάτι που ενδέχεται να προκληθεί από την ακατάλληλη διαχείριση αυτού του προϊόντος ως απόρριµµα. Για περισσότερες πληροφορίες σχετικά µε τα σηµεία περισυλλογής και ανακύκλωσης αυτού του προϊόντος, επικοινωνήστε µε τα γραφεία της τοπικής αυτοδιοίκησης, την υπηρεσία περισυλλογής απορριµµάτων ή το κατάστηµα από το οποίο αγοράσατε το προϊόν. Ανάλογα µε τη νοµοθεσία της χώρας σας, ενδέχεται να επιβληθούν κυρώσεις σε περίπτωση λανθασµένης απόρριψης αυτού του προϊόντος.

(Επιχειρήσεις)

Αν επιθυµείτε να απορρίψετε αυτό το προϊόν, επισκεφτείτε το διαδικτυακό µας τόπο www.jvc-europe.com πληροφορίες σχετικά µε την επιστροφή του προϊόντος.

για περισσότερες

[Άλλες χώρες εκτός Ευρωπαϊκής Ένωσης]

Αν επιθυµείτε να απορρίψετε αυτό το προϊόν, πρέπει να τηρήσετε την ισχύουσα εθνική νοµοθεσία ή όποιους άλλους κανονισµούς για τη χώρα σας για την απόρριψη ηλεκτρικού και ηλεκτρονικού εξοπλισµού.

Pour commencer

Importantes Mesures De Sécurité (Suite)

DANSK

Brugerinformation om bortskaffelse af gammelt udstyr

Bemærk:

Dette symbol er kun gyldigt i EU.

[EU]

Elektriske produkter og elektroniske apparater med dette symbol må ikke afhændes på samme måde som almindeligt husholdningsaffald, når det skal smides ud. I stedet skal produktet indleveres på det relevante indsamlingssted for elektriske apparater og elektronisk udstyr, hvor det vil blive håndteret korrekt og efterfølgende genanvendt og recirkuleret i henhold til de love, der gælder i dit land. Ved at bortskaffe dette produkt korrekt, medvirker du til at bevare naturens ressourcer samt forhindre eventuelle negative påvirkninger af miljøet og folkesundheden, der ellers kunne forårsages ved forkert affaldshåndtering af dette produkt. Mere information om indsamlingssteder og genanvendelse af dette produkt kan du få ved at kontakte din lokale kommune, dit renovationsselskab eller den forretning, hvor du har købt produktet. Ukorrekt bortskaffelse af dette affald kan være strafbar ifølge lovgivningen i nogle lande.

(Professionelle brugere)

Hvis du ønsker at bortskaffe dette produkt, kan du på vores webside www.jvc-europe.com produktet.

få information om tilbagetagning af

[Lande uden for EU]

Hvis du ønsker at bortskaffe dette produkt, bedes du gøre det i overensstemmelse med gældende lovgivning eller andre regler i dit land for behandling af gammelt elektrisk og elektronisk udstyr.

SVENSKA

Information till användare gällande kassering av gammal utrustning

Tänk på:

Att denna symbol endast gäller inom den Europeiska gemenskapen.

[Europeiska gemenskapen]

Denna symbol anger att elektrisk och elektronisk utrustning inte ska kasseras som vanligt hushållsavfall, när de inte ska användas mer. Istället ska produkten lämnas in på lämplig återvinningsstation för elektrisk eller elektronisk utrustning, så att den kan tas om hand och återvinnas i enlighet med ert lands lagstiftning. Genom att avyttra denna profukt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskiliga hälsan, som annars kan bli resultatet vid felaktig hantering av denna produkt. Kontakta ditt kommunkontor, det företag som hanterar dina hushållssopor eller butiken där du köpt produkten, för mer information om återvinningscentraler. Det kan hända att du bötfälls i enlighet med ert lands lagstiftning om detta avfall kasseras på fel sätt.

(Företagsanvändare)

Om ni vill kassera denna produkt, besök vår webbsida www.jvc-europe.com produkten.

för att få information om returnering av

[Övriga länder utanför den Europeiska gemenskapen]

Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet, eller enligt andra bestämmelser i ditt land, för behandling av gammal elektrisk eller elektronisk utrustning.

SUOMI

Tietoja käyttäjille vanhojen laitteiden hävittämisestä

Huomio:

Tämä symboli on voimassa vain Euroopan unionissa.

[Euroopan unioni]

Tämä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei tule laittaa talousjätteisiin, kun ne poistetaan käytöstä. Sen sijaan tuotteet tulee toimittaa asianmukaiseen sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen, jossa ne käsitellään uusiokäyttöä ja kierrätystä varten paikallisen lainsäädännön mukaan. Kun hävität tuotteen asianmukaisella tavalla, autat säästämään luonnonvaroja ja estämään mahdollisia ympäristö- ja terveyshaittoja, joita voisi aiheutua tämän tuotteen vääränlaisesta hävittämisestä. Lisätietoja keräyspisteistä ja tämän tuotteen kierrätyksestä saat paikkakuntasi viranomaisilta, kotitalousjätteiden keräyksestä huolehtivasta yrityksestä tai liikkeestä, josta ostit tuotteen. Tuotteen vääränlaisesta hävittämisestä voi seurata paikallisen lainsäädännön mukaisia rangaistuksia.

(Yrityskäyttäjät)

Jos haluat hävittää tämän tuotteen, web-sivustoltamme osoitteessa www.jvc-europe.com palautuksesta.

löydät tietoja käytetyn tuotteen

[Muut maat Euroopan unionin ulkopuolella]

Jos haluat hävittää tämän tuotteen, tee se kansallisen lainsäädännön tai muiden maassasi voimassa olevien määräysten mukaan, jotka koskevat vanhojen sähkö- ja elektroniikkalaitteiden käsittelyä.

NORSK

Informasjon til brukerne om kassering av gammelt utstyr

OBS!

Dette symbolet er kun gyldig i den Europeiske Union og i EFTA-landene Norge, Island og Sveits.

[Europeiske Union]

Dette symbolet betyr at det elektriske eller elektroniske utstyret ikke skal kasseres som vanlig husholdningsavfall når det har nådd slutten av sin levetid. I stedet skal produktet leveres til en passende mottaksstasjon for kasserte elektriske og elektroniske produkter, slik at disse kan behandles, gjenvinnes og resirkuleres i samsvar med nasjonal lovgivning. Hvis du kasserer dette produktet på riktig måte, bidrar til du til å bevare naturlige ressurser og til å motvirke de negative virkningene på miljøet og den menneskelige helse som kan oppstå hvis produktet kasseres på feil måte. Hvis du vil ha mer informasjon om mottaksstasjoner og gjennvinning av dette produktet, kan du ta kontakt med kommunen din, renovasjosselskapet ditt eller den forhandleren du kjøpte produktet av. Feilaktig kassering av dette utstyret kan kanskje bøtelegges, avhengig av nasjonale lover og regler.

(Bedriftsbrukere)

Hvis du ønsker å kassere dette produktet, kan du gå til hjemmesiden vår på www.jvc-europe.com for å få informasjon om retur av dette produktet.

eller www.elretur.no

[Andre land utenfor EU]

Hvis du ønsker å kassere dette produktet, må du gjøre det i samsvar med gjeldende nasjonal lovgivning eller andre regler som gjelder i landet ditt når det gjelder behandling av gammelt elektrisk og elektronisk utstyr.

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

РУССКИЙ

Информация для пользователей, выбрасывающих старое оборудование

Внимание:

Действие этого символа распространяется только на Европейский Союз.

[Европейский Союз]

Это символ указывает, что после окончания срока службы соответствующего электрического или электронного оборудования, нельзя выбрасывать его вместе с обычным бытовым мусором. Вместо этого, оно подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с национальным законодательством. Обеспечивая правильную утилизацию данного продукта, Вы помогаете сберечь природные ресурсы и предотвращаете ущерб для окружающей среды и здоровья людей, который возможен в случае ненадлежащего обращения. Более подробную информацию о пунктах приема и утилизации данного продукта можно получить в местных муниципальных органах, на предприятии по вывозу бытового мусора или по месту приобретения продукта. Нарушение правил утилизации данного типа отходов в соответствии с национальным законодательством является административным правонарушением.

(Организации-пользователи)

Прежде чем выбрасывать данный продукт, ознакомьтесь с информацией о приемке отработавших продуктов, приведенной на веб-узле www.jvc-europe.com

[Страны, не входящие в Европейский Союз]

Если Вы собираетесь выбросить данный продукт, руководствуйтесь национальным законодательством или другими правилами, действующими в Вашей стране по отношению к переработке старого электрического и электронного оборудования.

ČESKY

Informace pro uživatele k likvidaci starého zařízení

Upozornění:

Te n to s ym b o l j e pl a t ný jen v Evropské unii.

[Evropská unie]

Tento symbol udává, že elektrické a elektronické vybavení nesmí být po skončení životnosti likvidován jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Musí být zlikvidován správně v souladu s národními předpisy vaší země. Správnou likvidací tohoto produktu pomůžete zachovat přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace tohoto produktu. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo obchodu, kde jste produkt zakoupili. Nesprávná likvidace tohoto odpadu může mít za následek postih podle národní legislativy.

(Firemní uživatelé)

Přejete-li si tento produkt zlikvidovat, navštivte prosím naši webovou stránku www.jvc-europe.com možnosti vrácení produktu.

, kde získáte informace o

[Ostatní země mimo Evropskou unii]

Přejete-li si zlikvidovat tento produkt, proveďte to prosím v souladu s příslušnými národními zákony nebo jinými předpisy platnými ve vaší zemi, které se vztahují k likvidaci starého elektrického a elektronického vybavení.

MAGYAR

POLSKI

Informacja dla użytkowników, dotycząca utylizacji niesprawnych urządzeń

Uwaga:

Taki symbol jest ważny tylko w Unii Europejskej.

[Kraje Unii Europejskiej]

Symbol przedstawiony obok oznacza, że urządzeń elektrycznych i elektronicznych po zakończeniu okresu ich eksploatacji nie należy wyrzucać razem z odpadami gospodarczymi. Należy je natomiast przekazać do punktu odbioru urządzeń elektrycznych i elektronicznych w celu ich odpowiedniego przerobu, odzysku i utylizacji zgodnie z krajowym ustawodawstwem. Dbając o prawidłową utylizację produktu, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko i zdrowie ludzi, zagrożone niewłaściwym traktowaniem odpadów elektronicznych. Szczegółowe informacje dotyczące punktów zbiórki i powtórnego przerobu odpadów można uzyskać u władz lokalnych, w firmach zajmujących się zagospodarowaniem odpadów lub w sklepie z artykułami elektronicznymi. Zgodnie z krajowym ustawodawstwem w przypadku nieprawidłowego usuwania wspomnianych odpadów mogą być nakładane kary.

(Użytkownicy biznesowi)

Jeśli zaszła potrzeba pozbycia się niniejszego produktu, prosimy zajrzeć na strony www.jvc-europe.com o możliwości jego odbioru.

, aby uzyskać informacje

[Kraje poza Unią Europejską]

W razie konieczności pozbycia się niniejszego produktu prosimy postępować zgodnie z lokalnymi przepisami lub innymi zasadami postępowania ze zużytym sprzętem elektrycznymi i elektronicznymi.

Felhasználói tájékoztató az elhasznált berendezések ártalmatlanításáról

Figyelem!

Ez a szimbólum csak az Európai Unióban érvényes.

[Európai Unió]

Ez a szimbólum azt jelzi, hogy az elektromos és elektronikus berendezést a hasznos élettartama végén nem szabad háztartási szemétként kezelni. Ehelyett a terméket a megfelelő, elektromos és elektronikus berendezések hulladékainak hasznosítására szakosodott gyűjtőhelyre kell vinni, hogy a nemzeti törvényeknek megfelelően történjék kezelése, visszanyerése és újrahasznosítása. A termék megfelelő ártalmatlanításával segít megőrizni a természetes erőforrásokat és megelőzheti azokat a környezetre és az egészségre gyakorolt ártalmas hatásokat, amelyeket a termék hulladékának helytelen kezelése egyébként okozhat, továbbá csökkenti az elektromos berendezésekből származó hulladékok mennyiségét és segíti az újrahasznosítást és újrafeldolgozást. A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki.

(Üzleti felhasználók)

Amennyiben ártalmatlanítani kívánja ezt a terméket, kérjük, látogasson el weboldalunkra: www.jvc-europe.com tájékoztatást kaphat a termék visszavételével kapcsolatban.

, ahol

[Az Európai Unión kívüli országok]

Amennyiben ártalmatlanítani kívánja ezt a terméket, kérjük, a megfelelő nemzeti jogszabályok, illetve az Ön országának az elektromos és elektronikus berendezések hulladékának kezelésére vonatkozó, egyéb szabályai szerint végezze.

Principales caractéristiques

Compatible avec de nombreux appareils

numériques

Livré avec un double HDMI terminal permettant la transmission numérique de signaux haute définition. (pP18)

Superbes images sur grand écran

z Profitez d’images vidéo lisses à résolution élevée, sans

scintillement, grâce à la résolution complète en haute définition de 1920 c 1080 pixels. (pP24)

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Parfait dans tous les locaux

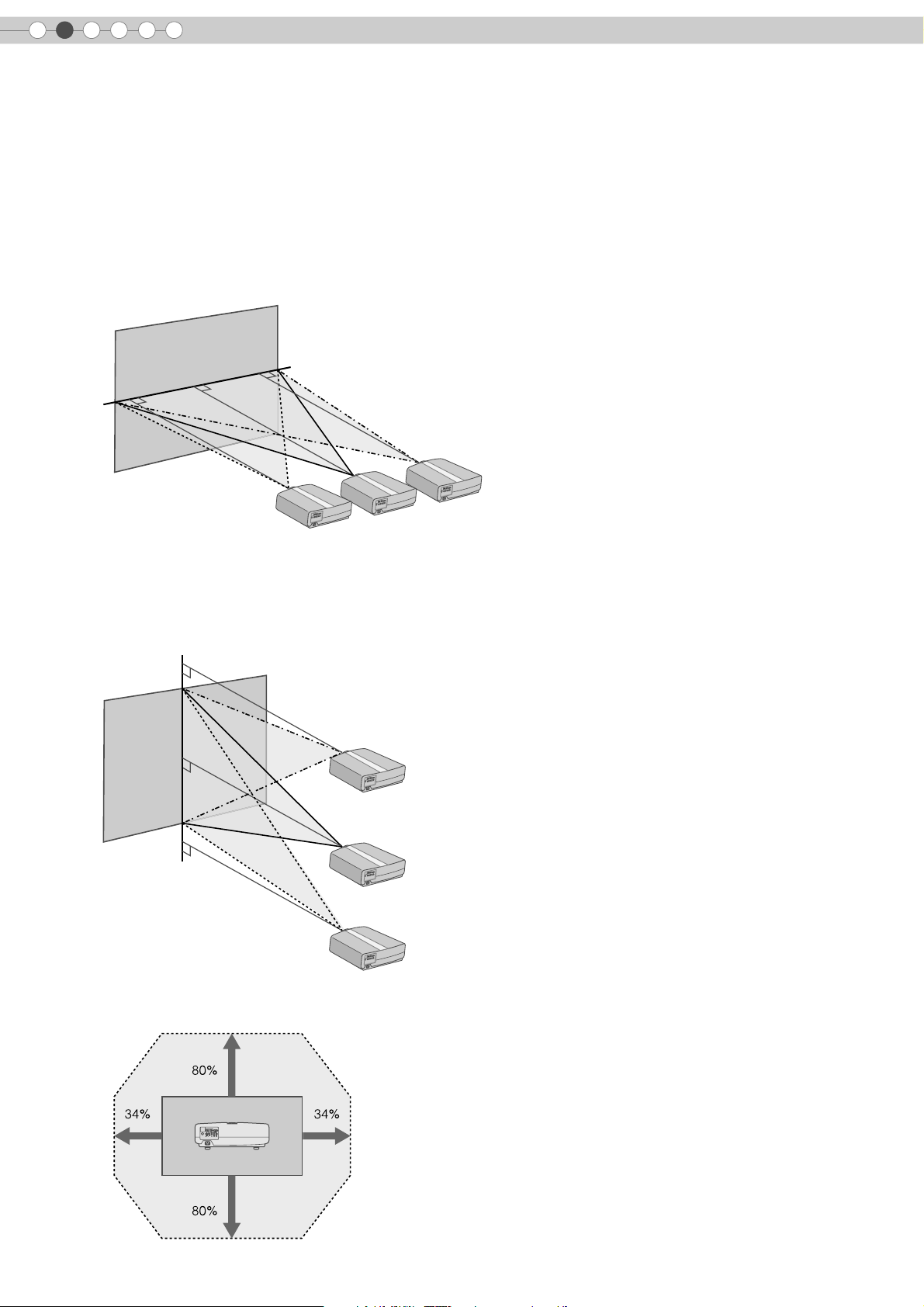

z Livré avec une fonction de décalage de l’objectif:

80 % verticalement et 34 % horizontalement. (pP22)

Contenu

Pour commencer

Importantes Mesures De Sécurité...........................2

Principales caractéristiques.................................10

Contenu............................................................12

Comment lire ce manuel/

Accessoires/Accessoires facultatifs ....................13

À propos de ce manuel..................................................13

Vérifier les accessoires...................................................13

Accessoires facultatifs ....................................................13

Commandes et fonctionnalités.............................14

Comment utiliser la télécommande ......................17

Mise en place des piles ..................................................17

Portée efficace de la télécommande ................................17

Préparation

Sélectionner les périphériques à raccorder...........18

Raccordements ..................................................19

Raccordement via câble vidéo ........................................19

Raccordement via câble S-vidéo .....................................19

Raccorder par le biais du câble HDMI ou du câble de

conversion HDMI-DVI ..................................................20

Raccordement via un câble vidéo composante .................20

Raccordement via un câble SCART-RCA (Péritel-RCA) ......21

Raccordement via câble vidéo RGB.................................21

Dépannage

Dépannage.......................................................38

Que faire lorsque ces messages s’affichent ..........40

À propos des indicateurs d’alertes ......................41

Mesures à prendre en cas d’avertissement ...................... 41

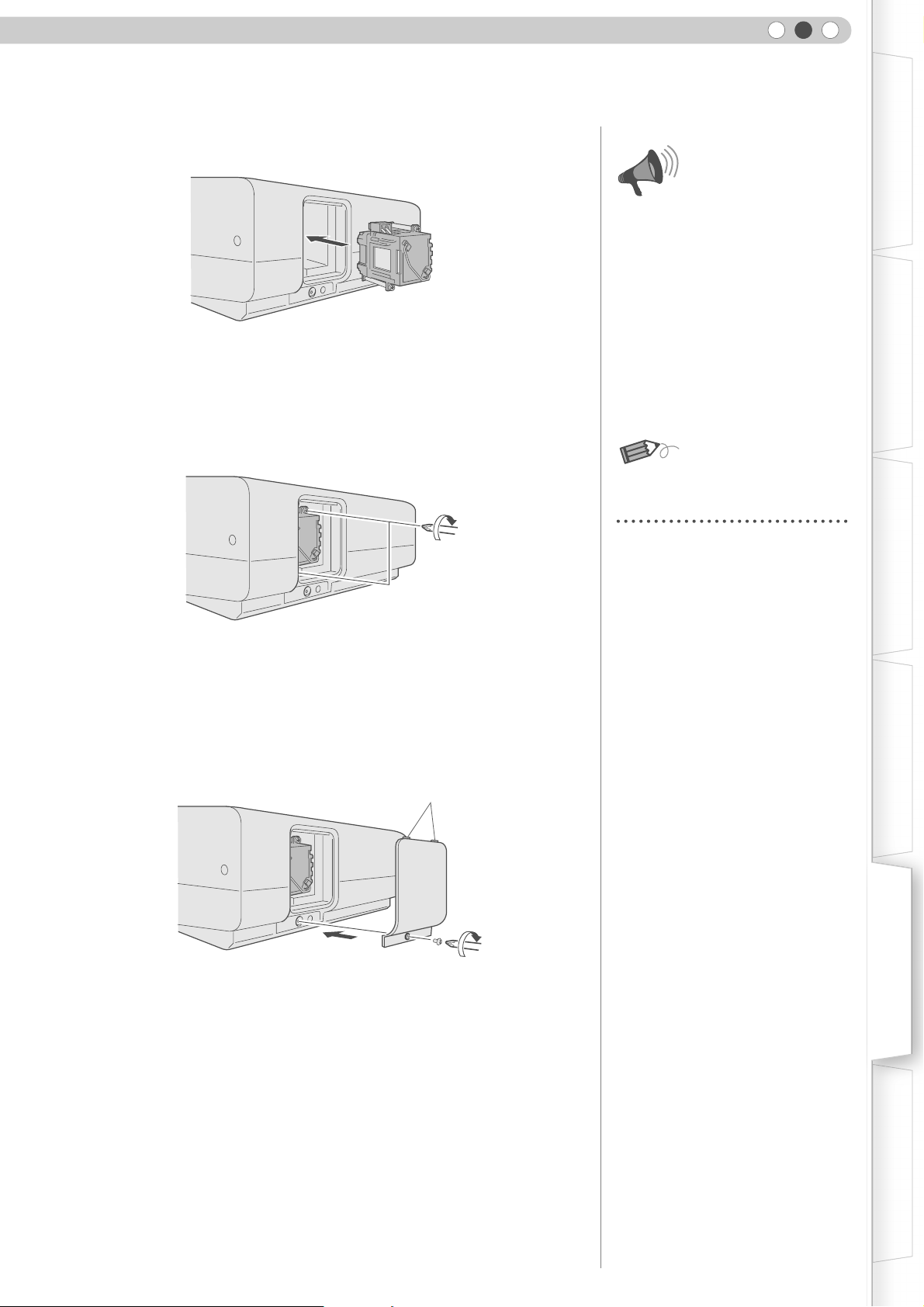

Remplacement de la lampe.................................42

Procédure pour le remplacement de la lampe.................. 42

Réinitialisez la durée de vie de la lampe ......................... 44

Nettoyage et remplacement du filtre....................45

Autres

Interface RS-232C .............................................46

Caractéristiques RS-232C.............................................. 46

Format de commande.................................................... 46

Exemples de communication RS-232C ............................ 49

Droits d’auteurs et mise en garde........................50

À propos des marques de commerce et droits d’auteurs ... 50

Mises en garde............................................................. 50

Fixation de l’appareil .................................................... 51

Caractéristiques.................................................52

Dimensions................................................................... 53

Installation du projecteur et de l’écran .................22

Taille de l’écran et distance de projection ........................23

Fonctionnement

Projection des images ........................................24

Fonctions utiles pendant la projection ..................26

Réglage de la taille de l’écran ........................................26

Masquage de la zone périphérique d’une image .............26

Réglages

Menu de configuration.......................................28

Procédures d’utilisation du menu ....................................28

Menu de configuration...................................................29

Personnalisation des images projetées.................36

Modification des valeurs par défaut du profil d’image......36

Enregistrement des profils d’image définis

par l’utilisateur............................................................37

FRANÇAIS

Comment lire ce manuel/ Accessoires/Accessoires facultatifs

À propos de ce manuel

Ce manuel décrit principalement le mode de fonctionnement de l’appareil au moyen de la télécommande.

Les boutons de la télécommande sont appelés [Nom du bouton].

z z Les éléments à sélectionner sur le menu sont décrits comme AÉlément à

sélectionnerB.

 Conventions utilisées dans ce manuel

Décrit les limites des fonctions ou de leur utilisation.

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Les boutons à utiliser sont colorés avec une teinte plus foncée.

Vérifier les accessoires

Télécommande

Indique une information “bonne à savoir”.

Décrit les précautions à observer au cours du fonctionnement.

pP13

Le câble d’alimentation inclus varie selon le marché auquel l’appareil est destiné. Pour le marché américain (x 1):

Pour le marché européen (x 2):

Indique les pages de renvoi.

Câble d’alimentation

Pour les États-Unis (2,4 m)

Piles AAA

(pour confirmation du fonctionnement)

z Le manuel d’instructions, la carte de garantie ainsi que les autres documents imprimés sont également inclus.

Câble d’alimentation

Pour le Royaume-Uni (2 m)

Pour les pays de l’Europe continentale (2 m)

Câble d’alimentation

Accessoires facultatifs

Veuillez vérifier auprès de votre revendeur officiel pour les détails.

Lampe de rechange : BHL5009-S (Lampe)

z z Filtre de rechange : LC32058-002A (Filtre interne)

Pour commencer

Commandes et fonctionnalités

Pour mettre au point (pP25)

Pour régler la taille de l’image (pP25)

z Cet appareil est livré avec une plaque de protection coussinant l’objectif. Retirer la

plaque de protection avant utilisation.

z Ne pas jeter cette plaque, la conserver pour une utilisation ultérieure. (pP50)

 Face avant/Côté gauche

Couvercle de la lampe (pP42)

Récepteur de commande à distance (pP17)

Entrées d’air

Capuchon de l’objectif

Évent de sortie d’aération

 Face arrière/Dessus

Récepteur de commande à distance (pP17)

Pour brancher le câble d’alimentation (pP24)

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Témoin allumé (rouge):

Mode veille (Stand-by)

Témoin allumé (vert):

Au cours de la projection

Clignotant (vert):

l’image est temporairement cachée (pP25)

Clignotant (rouge):

Mode de refroidissement (pP25)

Pour brancher une entrée

(pP24)

Pour afficher le menu

(pP28)

Témoin allumé (rouge):

Mode alerte (pP41)

Témoin allumé/clignotant (orange):

Témoin d’avertissement de lampe (pP41)

Pour allumer/éteindre

Pour cacher l’image temporairement (pP25)

Pour retourner au menu précédent

Pour sélectionner ou confirmer

 Face inférieure

Pieds:

Vous pouvez ajuster la hauteur (0 à 5 mm) en tournant les pieds.

Entrées d’air/Filtre (pP45)

Pour régler la position de l’image (pP23)

Pour commencer

Commandes et fonctionnalités (Suite)

 Télécommande

Pour éteindre l’appareil

Sélectionner le mode d’entrée (pP24)

Changer le profil image

(pP36)

Pour régler la densité de la couleur

(pP36)

Pour régler le contraste

(pP36)

Pour allumer l’appareil

Pour régler la taille de l’écran (pP26)

Définir le facteur de contraste (gamma) (pP36)

Pour régler le contour de l’image (pP36)

Définir la température de la couleur (pP36)

Pour régler la luminosité (pP36)

Pour afficher les informations

Pour afficher le menu

(pP28)

Pour afficher les mires

Pour cacher l’image temporairement (pP25)

Pour retourner au menu précédent

Pour illuminer les boutons de la télécommande

Pour sélectionner ou confirmer

FRANÇAIS

Comment utiliser la télécommande

Mise en place des piles

z S’il est nécessaire de rapprocher la télécommande du projecteur pour qu’elle fonctionne, cela signifie que les piles sont

faibles. Quand cela survient, remplacer les piles. Insérer les piles selon les +- marques.

z Assurez-vous d’insérer l’extrémité - en premier. z Si une erreur survient lors de l’utilisation de la télécommande, retirer les piles et attendre 5 minutes. Remettre en place les

piles et faire fonctionner la télécommande.

Les instructions qui suivent ne s’appliquent qu’aux Pays-Bas.

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Portée efficace de la télécommande

 En dirigeant la télécommande en

direction de l’appareil

En visant le récepteur de commande à

distance avec la télécommande, s’assurer que le capteur situé à l’avant ou l’arrière de l’appareil se trouve à une distance de moins de 7 m.

z Si la télécommande ne fonctionne pas

correctement, se rapprocher de l’appareil.

 En cas de réflexion à partir de l’écran

S’assurer que la distance totale A - entre

l’appareil et l’écran - plus B - entre la télécommande et l’écran - ne dépasse pas 7m.

z Dans la mesure où le rendement des signaux

réfléchis depuis la télécommande diffèrent selon le type d’écran utilisé, la distance de fonctionnement peut diminuer.

Cet appareil

Télécommande

Cet appareil

Écran

Télécommande

Préparation

Sélectionner les périphériques à raccorder

z Ne pas allumer avant d’avoir fini le raccordement. z Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, se reporter au manuel

d’instructions du périphérique à raccorder.

z Pour une sortie audio, raccorder l’appareil à un amplificateur. z Il est possible que les images ne s’affichent pas, dépendamment des câbles et périphériques qui restent à brancher. z Dépendamment de la dimension du couvercle du connecteur du câble à branché, il se peut qu’il soit impossible de brancher

cet appareil.

Enregistreur DVD Lecteur DVD

Pour raccordement via une borne HDMI (pP20)

Pour raccordement via une borne RS-232C (pour la maintenance)

Pour raccordement via une bornes de composant vidéo (pP20)

Pour raccordement via une borne vidéo (pP19)

Pour raccordement via une borne S-vidéo (pP19)

Camescope Magnétoscope

Raccordements

Raccordement via câble vidéo

Cet appareil

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Magnétoscope et camescope

Câble vidéo (vendu séparément)

Vers la borne d’entrée vidéo

Raccordement via câble S-vidéo

Cet appareil

Sortie vidéo

Magnétoscope et camescope

Câble S-vidéo (vendu séparément)

Vers la borne d’entrée S-vidéo

Sortie S-vidéo

Préparation

Raccordements (Suite)

Raccorder par le biais du câble HDMI ou du câble de conversion HDMI-DVI

Cet appareil

Câble de conversion HDMI-DVI (vendu séparément)

Câble HDMI (vendu séparément)

Vers borne d’entrée HDMI 1 ou HDMI 2

Les terminaux HDMI acceptent les formats PC de résolution 1920 c 1080 à 60 Hz, 640 c 480 à 60 Hz et 640 c 480 à 59,94 Hz.

Borne de sortie DVI

Enregistreur DVD

Borne de sortie HDMI

Raccordement via un câble vidéo composante

Cet appareil

Câble vidéo composante

(vendu séparément)

Vers les bornes d’entrée vidéo composante

z Régler ACOMPB dans le menu de configuration sur AY Pb/Cb Pr/CrB. (pP31 - P)

Lecteur DVD

Bornes de sortie vidéo composante

(Rouge)

R/PR

CB/PB(Bleu)

Y(Vert)

Raccordement via un câble SCART-RCA (Péritel-RCA)

Cet appareil

Lecteur DVD pour le marché européen

Câble SCART-RCA

(vendu séparément)

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Vers les bornes d’entrée vidéo RGB et signal sync.

z Régler ACOMPB dans le menu de configuration sur ASCARTB. (pP31 - P)

Raccordement via câble vidéo RGB

Cet appareil

Borne SCART

Périphérique équipé d’une borne de

sortie RGB

Bornes de sortie vidéo RGB

Câble vidéo RGB

(vendu séparément)

Vers les bornes d’entrée vidéo RGB

R (Rouge)

B (Bleu)

V (Vert) (inclus un signal sync.)

z Régler ACOMPB dans le menu de configuration sur ARGBB. (pP31 - P) z Pour plus de renseignements sur les signaux d’entrée, consultez ACaractéristiquesB. (pP52)

Préparation

Installation du projecteur et de l’écran

Installer cet appareil et l’écran. Placez cet appareil et l’écran perpendiculairement l’un par rapport à l’autre. Si ce n’est pas le cas, cela peut entraîner une distorsion trapézoïdale de l’image projetée.

A Installer le projecteur et l’écran

 Position gauche/droite

*Centrage vertical (0 % de décalage dans l’axe vertical)

Approximativement 34 % (au maximum) de l’image projetée. (Tourner la molette vers la droite pour obtenir le maximum)

Approximativement 34 % (au maximum) de l’image projetée. (Tourner la molette vers la gauche pour obtenir le maximum)

 Position dans l’axe vertical

*Centrage horizontal (0 % de décalage dans l’axe horizontal)

Approximativement 80 % (au maximum) de l’image projetée. (Tourner la molette vers la gauche pour obtenir le maximum)

Approximativement 80 % (au maximum) de l’image projetée. (Tourner la molette vers la droite pour obtenir le maximum)

 Changer la portée de l’image projetée.

FRANÇAIS

B Régler de telle façon que l’image projetée soit au centre de l’écran

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Déplace l’image vers la gauche ou la droite

Déplace l’image vers le haut ou le bas

z Il peut être nécessaire de régler AAjuste pixelsB dans le menu de configuration après avoir réglé la position de l’image.

(pP30 - J)

Taille de l’écran et distance de projection

Déterminer la distance entre l’objectif et l’écran pour obtenir la taille d’écran que vous souhaitez. Cet appareil utilise un objectif avec zoom manuel x2,0 pour la projection.

 Taille de l’écran projeté par rapport à la distance de projection

Taille de l’écran de

projection

(en diagonale)

Rapport de format

16:9

Distance approximative de

projection

W (Large) f T (Télé)

Taille de l’écran de

projection

(en diagonale)

Rapport de format

16:9

Distance approximative de

projection

W (Large) f T (Télé)

60"

(Environ 152,4 cm)

70"

(Environ 177,8 cm)

80"

(Environ 203,2 cm)

90"

(Environ 228,6 cm)

100"

(Environ 254,0 cm)

110"

(Environ 279,4 cm)

120"

(Environ 304,8 cm)

130"

(Environ 330,2 cm)

Les distances de projection du tableau ci-dessus dont fournies uniquement à titre indicatif. Veuillez en tenir compte lors de l’installation du projecteur.

Environ

1,78 m

Environ

2,09 m

Environ

2,40 m

Environ

2,71 m

Environ

3,01 m

Environ

3,32 m

Environ

3,63 m

Environ

3,93 m

Environ

3,63 m

Environ

4,24 m

Environ

4,86 m

Environ

5,47 m

Environ

6,08 m

Environ

6,70 m

Environ

7,31 m

Environ

7,93 m

140"

(Environ 355,6 cm)

150"

(Environ 381,0 cm)

160"

(Environ 406,4 cm)

170"

(Environ 431,8 cm)

180"

(Environ 457,2 cm)

190"

(Environ 482,6 cm)

200"

(Environ 508,0 cm)

Environ

4,24 m

Environ

4,55 m

Environ

4,86 m

Environ

5,16 m

Environ

5,47 m

Environ

5,78 m

Environ

6,08 m

Environ 8,54 m

Environ 9,16 m

Environ 9,77 m

Environ 10,38 m

Environ 11,00 m

Environ 11,61 m

Environ 12,23 m

z Pour régler l’installation, utiliser une image projetée au format 16:9.

Fonctionnement

Projection des images

Ce chapitre décrit les opérations de base pour projeter des images entrantes sur l’écran.

Préparation

z Retirez le capuchon de l’objectif.

A Branchez la prise du câble d’alimentation

dans la prise électrique

A Raccordez le câble à cet

appareil

B Raccordez à la prise

d’alimentation

Câble d’alimentation (Fourni)

Témoin allumé (rouge)

B Allumer l’appareil

z Vous pouvez également appuyer sur le bouton [STANDBY/ON] pour

allumer l’appareil. (pP15)

C Projetez l’image

a Sélectionner le mode d’entrée

z Vous pouvez également sélectionner la mode d’entrée en appuyant

sur le bouton [INPUT] sur l’appareil. (pP15)

b Affichez les images du périphérique sélectionné

Témoin allumé (vert)

D Réglez la position de l’écran de projection

z Voir AInstallation du projecteur et de l’écranB pour les procédures de

réglage de la position. (pP22)

E Réglez la taille de l’image (zoom)

FRANÇAIS

Pour commencer

CONSEILS

Plus

grande

Tenez et tournez la bague de zoom

F Réglez la mise au point

Tournez la bague et réglez

G Éteignez l’appareil

Alors qu’un écran de confirmation est affiché

Plus petite

Vous pouvez masquer temporairement l’image

Vous pouvez masquer temporairement l’image.

Le témoin vert clignote

lorsque l’image est

masquée

z Appuyez sur le bouton [HIDE] pour

afficher à nouveau l’image.

z L’appareil ne peut être éteint

lorsque l’image est temporairement masquée.

NOTE

Préparation Fonctionnement Réglages Dépannage Autres

Clignotant (rouge)

Mode de refroidissement

Témoin allumé (rouge)

z L’appareil ne peut être éteint avant au moins 90 secondes suivant sa mise

sous tension. Débutez l’opération uniquement après 90 secondes.

z Vous pouvez également appuyer sur le bouton [STANDBY/ON] pour

éteindre l’appareil. (pP15)

z Remettez le capuchon de l’objectif après emploi pour protéger l’objectif de

la poussière.

z Débranchez le câble d’alimentation lorsque vous n’utilisez pas l’appareil

pour une longue période.

À propos du mode de refroidissement

Le mode de refroidissement est

une fonction permettant le refroidissement de la lampe pendant environ 60 secondes suivant la fin de la projection. Cette fonction empêche la déformation ou l’endommagement des pièces internes de l’appareil du fait de la surchauffe de la lampe. Elle empêche également un éclatement ou un raccourcissement prématuré de la durée de vie de la lampe.

z Au cours de la phase de

refroidissement, l’indicateur [STANDBY/ON] clignote en rouge.

z Suivant la phase de

refroidissement, l’appareil retourne automatiquement en mode veille.

z Ne débranchez pas la prise

d’alimentation durant la phase de refroidissement. Cela pourrait raccourcir la durée de vie de la lampe et entraîner un mauvais fonctionnement.

Fonctionnement

Fonctions utiles pendant la projection

Vous pouvez modifier la taille de l’écran de l’image projetée ou masquer la zone entourant une image dont la qualité de la zone périphérique s’est détériorée.

Réglage de la taille de l’écran

L’image projetée peut être réglée pour correspondre à la taille d’écran la plus appropriée (rapport de format).

La taille de l’écran peut également être réglée à partir de AAspectB dans le menu de configuration. (pP32 - R)

z Lorsque la source fournit des images haute définition, le format de l’écran est fixé à

A16:9B.

 Image source et image projetée par différents paramètres de taille

d’écran

Image source

SDTV(4:3)

L’image a été enregistrée au format paysage (bandes noires en haut et en bas) avec le logiciel de DVD

En fonction de l’image source, la sélection de A4:3B peut se traduire par un étirement vertical de l’image alors qu’en sélectionnant A16:9B, vous obtiendrez la taille d’écran la plus appropriée.

Rapport de format : Identique

Taille d’écran la plus appropriée

Rapport de format : Identique Une petite image est projetée

4:3 16:9 Zoom

Format de l’écran

Rapport de format : Paysage L’image est étirée horizontalement

Rapport de format : Identique Le haut et le bas de l’image sont manquants

Rapport de format : Identique

Taille d’écran la plus appropriée

Masquage de la zone périphérique d’une image

Les images dont la qualité de la bordure externe est détériorée peuvent être projetées en masquant (cachant) le pourtour de l’image projetée.

A Projetez l’image

iImage dont la qualité de la bordure

externe est détériorée.

B Masquez l’image

FRANÇAIS

Pour commencer

a Affichez le menu de configuration

b Sélectionnez ARéglagesB g AMasqueB

SÉLECTIONNER

c Établissez une valeur de masque

SÉLECTIONNER

BCONFIRMER

Réglages


Qualité image

Temp. Couleur

Gamma

Décalage

Ajuste pixels

Profil image

Profil mémoire

Position d’image

Niveau entrée HDMI

Masque

Profil image

Profil mémoire

Position d’image

Niveau entrée HDMI

Masque

Vidéo Install. Fonction Info

RéglagesImage Vidéo Install. Fonction Info

2.5%

OFF

RéglagesImage Vidéo Install. Fonction Info

2.5%

OFF

NOTE

z Le masquage est disponible

uniquement pour des images haute définition.

Préparation Fonctionnement Réglages Dépannage Autres

Exemple :

Lorsque la valeur AMasqueB est changée à partir de AOFFB g A5%B

C Pour terminer

Réglages

Menu de configuration

Les images projetées peuvent être réglées pour correspondre au format souhaité en changeant les paramètres par défaut.

Procédures d’utilisation du menu

Exemple :

Lorsque AAspectB passe de A4:3B à A16:9B

A Affichez le menu de configuration

Réglages


Qualité image

Temp. Couleur

Gamma

Décalage

Ajuste pixels

Vidéo Install. Fonction Info

B Sélectionnez “Vidéo” g “Aspect”

Réglages

SÉLECTIONNER

BCONFIRMER


COMP

HDMI

Aspect

Film

Décodeur

Niveau de noir

Vidéo Install. Fonction Info

4:3

16:9

Zoom

C Réglez sur “16:9”

Réglages

SÉLECTIONNER

BCONFIRMER


COMP

HDMI

Aspect

Film

Décodeur

Niveau de noir

Vidéo Install. Fonction Info

4:3

16:9

Zoom

D Pour terminer

Menu de configuration

Les valeurs des éléments présentées en sont les réglages prédéfinis en usine.

z Les éléments pouvant être configurés varient selon les signaux entrants.

Image>Qualité image

A Contraste

Règle le contraste de l’image projetée.

(Noir) b30 f 30 (Blanc)

B Luminosité

Règle la luminosité de l’image projetée.

(Assombrit) b30 f 30 (Éclaircit)

C Couleur

Règle la densité de la couleur de l’image projetée.

(Éclaircit) b30 f 30 (Assombrit)

D Teinte

Règle la teinte de l’image projetée.

(Rouge) b30 f 30 (Vert)

E Détail

Règle la netteté de l’image projetée.

(Douce) b30 f 30 (Nette)

F DNR

Règle le niveau de suppression de bruit (interférences) de l’image projetée.

(Faible) 0 f 30 (Fort)

FRANÇAIS

Pour commencer

Préparation Fonctionnement Réglages Dépannage Autres

z AContrasteB, ALuminositéB, ACouleurB et ADétailB peuvent également être configurés à partir de la télécommande. (pP16) z ATeinteB peut uniquement être réglé lorsque les signaux NTSC entrent par la borne vidéo ou S-vidéo.

Image>Temp. Couleur

G Temp. Couleur

Fixe la température de la couleur de l’image projetée.

Bas Sélectionnez pour donner une teinte rougeâtre à l’image. Moyen Sélectionnez pour avoir une image équilibrée. Haut Sélectionnez pour donner une teinte bleuâtre à l’image.

Rouge (Moins rouge) b255 f 0 (Plus rouge)

Util. 10

Util. 20

* Les couleurs rouge, vert et bleu peuvent être réglées et enregistrées indépendamment.

Vert (Moins vert) b255 f 0 (Plus vert) Bleu (Moins bleu) b255 f 0 (Plus bleu) Rouge (Moins rouge) b255 f 0 (Plus rouge) Vert (Moins vert) b255 f 0 (Plus vert) Bleu (Moins bleu) b255 f 0 (Plus bleu)

z Ce paramétrage peut également être configuré à partir de la télécommande. (pP16)

Réglages

Menu de configuration (Suite)

Image>Gamma

H Gamma

Fixe les caractéristiques de dégradé de l’image projetée.

Normal Dans les cas habituels, choisir ce paramétrage. A Fixe le facteur de contraste à AAB. B Fixe le facteur de contraste à ABB. C Fixe le facteur de contraste à ACB.

ANormalB convient aux cas habituels mais AAB, ABB ou ACB peuvent être sélectionnés selon vos préférences.

z z Ce paramétrage peut également être configuré à partir de la télécommande. (pP16)

Image>Décalage

I Décalage

Règle la luminosité de chacune des couleurs rouge, verte et bleue. (Niveau de décalage)

Rouge (Moins rouge) b30 f 30 (Plus rouge) Vert (Moins vert) b30 f 30 (Plus vert) Bleu (Moins bleu) b30 f 30 (Plus bleu)

Image>Ajuste pixels

J Ajuste pixels

Permet des réglages fins de 1 pixel dans les couleurs rouge, verte et bleue dans, respectivement, le sens vertical et horizontal de l’image.

Rouge horiz. (Décale le rouge vers la gauche) 1 f 7 (Décale le rouge vers la droite) Vert horiz. (Décale le vert vers la gauche) 1 f 7 (Décale le vert vers la droite) Bleu horiz. (Décale le bleu vers la gauche) 1 f 7 (Décale le bleu vers la droite) Rouge vert. (Décale le rouge vers le bas) 1 f 5 (Décale le rouge vers le haut) Vert vert. (Décale le vert vers le bas) 1 f 5 (Décale le vert vers le haut) Bleu vert. (Décale le bleu vers le bas) 1 f 5 (Décale le bleu vers le haut)

z Les directions horizontales et verticales sont inversées lorsque l’image est tournée vers la gauche ou la droite, ou renversée

vers le haut ou le bas.

z Pour effectuer le réglage, utilisez des images statiques aux contours nets. z Lorsque les réglages sont minimes, l’effet peut être difficile à voir sur certaines images.

Réglages>Profil image

K Profil image

Configure le profil de l’image. (pP36)

Cinéma Sélectionnez pour voir des images ayant une qualité cinéma dans une pièce sombre.

Naturel

Dynamique Sélectionnez pour voir des images nettes, de qualité, dans une pièce éclairée. Util. 1 Sélectionne le profil de l’image enregistré dans AUtil. 1B. Util. 2 Sélectionne le profil de l’image enregistré dans AUtil. 2B. Util. 3 Sélectionne le profil de l’image enregistré dans AUtil. 3B.

Sélectionnez pour voir des images projetées avec une qualité naturelle dans une pièce sombre.

z Ce paramétrage peut également être configuré à partir de la télécommande. (pP16)

FRANÇAIS

Réglages>Profil mémoire

L Profil mémoire

Enregistre ou supprime les profils d’image.

Enreg. util. 1 Enregistre le profil d’image dans AUtil. 1B. Enreg. util. 2 Enregistre le profil d’image dans AUtil. 2B. Enreg. util. 3 Enregistre le profil d’image dans AUtil. 3B.

Suppr. util. 1

Suppr. util. 2

Suppr.util. 3

Réinit. Cinéma Ramène le profil d’image enregistré dans ACinémaB aux paramètres préréglés en usine. Réinit. naturel Ramène le profil d’image enregistré dans ANaturelB aux paramètres préréglés en usine. Réinit. dynamiq.

Ramène le profil d’image enregistré dans AUtil. 1B aux paramètres préréglés en usine (naturels).

Ramène le profil d’image enregistré dans AUtil. 2B aux paramètres préréglés en usine (naturels).

Ramène le profil d’image enregistré dans AUtil. 3B aux paramètres préréglés en usine (naturels).

Ramène le profil d’image enregistré dans ADynamiqueB aux paramètres préréglés en usine.

Pour commencer

Préparation Fonctionnement Réglages Dépannage Autres

z AContrasteB, ALuminositéB, ACouleurB, ADétailB, ADNRB, ATemp. CouleurB, AGammaB et ADécalageB sont enregistrés dans

AProfil imageB.

Réglages>Position d’image

M Position d’image

Règle la position horizontale/verticale de l’image projetée.

z La valeur de la position d’affichage varie selon le signal entrant. z Ce réglage est disponible uniquement pour les signaux d’entrée analogique.

Réglages>Niveau entrée HDMI

N Niveau entrée HDMI

Configure le réglage de niveau d’entrée de la borne d’entrée HDMI.

Standard Dans les cas habituels, choisir ce paramétrage.

Amélioré

Sélectionnez ce paramétrage quand le noir et blanc de l’image projetée n’est pas clair lorsque les signaux vidéo RGB proviennent d’appareils DVI.

z Ce paramétrage est disponible uniquement lors de la projection d’une entrée HDMI.

Réglages>Masque

O Masque

Masque (cache) la zone externe de l’image projetée.

2.5% Masque 2,5 % de l’écran. 5% Masque 5 % de l’écran. OFF Aucun masquage.

z Le masquage est disponible uniquement pour des images haute définition.

Vidéo>COMP

P COMP

Configure les signaux entrants de la bornes d’entrée vidéo en composante.

Y Pb/Cb Pr/Cr Sélectionnez lors de l’entrée de signaux vidéo composante. RGB Sélectionnez lorsque les signaux vidéo RGB sont entrants.

SCART

Sélectionnez lorsque des signaux vidéo RGB et des signaux sync. entrent en provenance d’une prise SCART (Péritel) pour le marché européen.

z Ce paramétrage est disponible uniquement lors de la projection d’une entrée vidéo en composante.

Réglages

Menu de configuration (Suite)

Vidéo>HDMI

Q HDMI

Configure les signaux entrants de la borne d’entrée HDMI.

Auto Configure automatiquement les signaux entrants. YCbCr(4:4:4) Sélectionnez lorsque les signaux vidéo Y Cb Cr (4:4:4) sont entrants. YCbCr(4:2:2) Sélectionnez lorsque les signaux vidéo Y Cb Cr (4:2:2) sont entrants. RGB Sélectionnez lorsque les signaux vidéo RGB sont entrants.

Ce paramétrage est disponible uniquement lors de la projection d’une entrée HDMI.

Vidéo>Aspect

R Aspect

Configure la taille d’écran (rapport de format) de l’image projetée.

4:3 Fixe la taille d’écran de l’image projetée à 4:3. 16:9 Fixe la taille d’écran de l’image projetée à 16:9. Zoom Agrandit l’image (zoom).

z Lorsque la source fournit des images haute définition, le format de l’écran est fixé à A16:9B. z Ce paramétrage peut également être configuré à partir de la télécommande. (pP16, 26)

Vidéo>Film

S Film

Sélectionnez pour visionner des films enregistrés sur film.

Auto Dans les cas habituels, choisir ce paramétrage. OFF Sélectionnez lorsque vous ne regardez pas des images de film sur film.

Vidéo>Décodeur

T Décodeur

Configure le système de couleurs.

Auto Configure automatiquement le système de couleurs. NTSC Sélectionnez lorsque le système de couleurs est NTSC. NTSC4.43 Sélectionnez lorsque le système de couleurs est NTSC4.43. PAL Sélectionnez lorsque le système de couleurs est PAL. PAL-M Sélectionnez lorsque le système de couleurs est PAL-M. PAL-N Sélectionnez lorsque le système de couleurs est PAL-N. SECAM Sélectionnez lorsque le système de couleurs est SECAM.

z Ce paramétrage est disponible uniquement lors de la projection d’une entrée vidéo ou S-vidéo.

Vidéo>Niveau de noir

U Niveau de noir

Configure le niveau de noir.

0 %

7.5%

Sélectionnez cette option lorsque la gradation de la partie sombre d’une image est floue avec un réglage de 7,5 %.

Sélectionnez cette option lorsque les parties sombres d’une image paraissent claires avec un réglage à 0 %.

z Ce paramétrage peut uniquement être réglé lorsque les signaux NTSC entrent par la borne vidéo ou S-vidéo.

Install.>Position menus

V Position menus

Fixe la position d’affichage du menu.

Supérieur gauche Affiche le menu dans le coin supérieur gauche de l’écran. Centre en haut Affiche le menu au centre dans le haut de l’écran. Supérieur droit Affiche le menu dans le coin supérieur droit de l’écran. Centre gauche Affiche le menu à gauche, au centre de l’écran. Centre Affiche le menu au centre de l’écran. Centre droit Affiche le menu à droite, au centre de l’écran. Inférieur gauche Affiche le menu dans le coin inférieur gauche de l’écran. Centre en bas Affiche le menu au centre dans le bas de l’écran. Inférieur droit Affiche le menu dans le coin inférieur droit de l’écran.

FRANÇAIS

Pour commencer

Préparation Fonctionnement Réglages Dépannage Autres

Install.>Affichage menus

W Affichage menus

Fixe la durée d’affichage du menu.

15sec Affichage pendant 15 secondes. ON Affichage permanent.

Install.>Aff source

X Aff source

Détermine si doit afficher l’entrée lors d’un changement d’entrée.

5sec Affichage pendant 5 secondes. OFF Ne pas afficher.

Install.>Invers D-G

Y Invers D-G

Sélectionnez cette option lorsque l’image est projetée de l’arrière de l’écran ou lorsque le projecteur est suspendu au plafond.

ON Inverse l’image vers la gauche ou la droite. OFF N’inverse pas l’image vers la gauche ou la droite.

Install.>Invers H-B

Z Invers H-B

Sélectionnez lorsque le projecteur est suspendu au plafond.

ON Inverse l’image dans le sens vertical. OFF Ne pas inverser l’image dans le sens vertical.

Réglages

Menu de configuration (Suite)

Install.>Mode haute altit.

a Mode haute altit.

Sélectionnez lorsque le projecteur est utilisé dans un endroit où la pression atmosphérique est faible (plus de 900 mètres audessus du niveau de la mer).

ON Activer. OFF Ne pas activer.

Fonction>Couleur fond

b Couleur fond

Configure la couleur de l’écran affichée en l’absence de signaux entrants.

Bleu Règle la couleur de l’écran sur ABleuB. Noir Règle la couleur de l’écran sur ANoirB.

Fonction>Sleep Time

c Sleep Time

Détermine le délai écoulé avant de basculer automatiquement en mode veille lorsqu’il n’y a aucun signal entrant.

15 Basculer en mode veille après 15 minutes. 30 Basculer en mode veille après 30 minutes. 60 Basculer en mode veille après 60 minutes. OFF Ne pas basculer en mode veille.

Fonction>Logo D-ILA

d Logo D-ILA

Détermine si ALogo D-ILAB doit être affiché lors du démarrage.

ON Affichage pendant 5 secondes. OFF Ne pas afficher.

Fonction>Puissance lampe

e Puissance lampe

Configure la puissance de la lampe source de lumière.

Normal Dans les cas habituels, choisir ce paramétrage. (170 W) Haut Sélectionnez lorsqu’il est difficile de voir l’image dans une pièce éclairée. (200 W)

La modification de la puissance de la lampe ne modifiera pas sa durée de vie.

z Les réglages ne peuvent être changés pendant environ 90 secondes après que cet appareil ait été allumé. z Les réglages ne peuvent être changés pendant environ 60 secondes après qu’ils aient été réglés.

Fonction>Mire de test

f Mire de test

Affiche 6 types de mires.

z Peut également être configuré à partir de la télécommande. (pP16)

Fonction>Language

g Language

Détermine la langue d’affichage du menu.

日本語 Japonais

English Anglais Deutsch Allemand Español Espagnol Italiano Italien Français Français Português Portugais Nederlands Néerlandais Svenska Suédois Norsk Norvégien

中文 Chinois (simplifié)

FRANÇAIS

Pour commencer

Préparation Fonctionnement Réglages Dépannage Autres

Info

h Entrée

Affiche l’entrée vidéo actuellement sélectionnée.

i Source

Affiche les types des signaux vidéo entrants actuels.

j Temps lampe

Affiche le nombre d’heures cumulé d’utilisation de la lampe.

z Peut également être configuré à partir de la télécommande. (pP16)

Réglages

Personnalisation des images projetées

Vous pouvez régler l’image projetée pour obtenir une qualité d’image souhaitée et enregistrer la valeur modifiée. (Profil d’image) À côté des paramètres ACinémaB, ANaturelB et ADynamiqueB par défaut, il y a trois autres types de réglages définis par l’utilisateur pour le profil d’image.

Modification des valeurs par défaut du profil d’image

AContrasteB, ALuminositéB, ACouleurB, ADétailB, ADNRB, ATemp. CouleurB, AGammaB et ADécalageB sont enregistrés dans le profil d’image.

A Sélectionnez le profil d’image

B Réglez la qualité d’image

Exemple : Pour ajuster AContrasteB

a Sélectionnez AImageB g AQualité imageB

SÉLECTIONNER

BCONFIRMER

a Réglez le paramétrage

SÉLECTIONNER

BCONFIRMER


Qualité image

Temp. Couleur

Gamma

Décalage

Ajuste pixels


Qualité image

Temp. Couleur

Gamma

Décalage

Ajuste pixels

Réglages

Vidéo Install. Fonction Info

Contraste

Luminosité

Couleur

Teinte

Détail

DNR

Réglages

Vidéo Install. Fonction Info

Contraste

Luminosité

Couleur

Teinte

Détail

DNR

z AContrasteB, ALuminositéB, ACouleurB, ADétailB, ATemp. CouleurB et

AGammaB peuvent également être réglés à partir de la télécommande. (pP16)

D’autres éléments peuvent également être réglés

D Pour terminer

z Pour rétablir les valeurs par défaut, rétablissez les paramètres enregistrés

avec AProfil mémoireB dans le menu de configuration. (pP31 - L)

Contraste

Enregistrement des profils d’image définis par l’utilisateur

FRANÇAIS

Pour commencer

AVERTISSEMENT

A Sélectionnez le profil d’image

B Réglez la qualité d’image

z Voir AModification des valeurs par défaut du profil d’imageB pour les

procédures de réglage de la qualité d’image. (pP36)

C Enregistrez le profil d’image

a Sélectionnez ARéglagesB g AProfil mémoireB


Réglages

SÉLECTIONNER

BCONFIRMER

b Enregistrez le réglage

Profil image

Profil mémoire

Position d’image

Niveau entrée HDMI

Masque

Vidéo Install. Fonction Info

Enreg. util. 1

Enreg. util. 2

Enreg. util. 3

Suppr. util. 1

Suppr. util. 2

Suppr.util. 3

Réinit. Cinéma

Réinit. naturel

Réinit. dynamiq.

z Le réglage des paramètres de

qualité d’image ne sera pas enregistré si d’autres profils d’image sont sélectionnés avant l’enregistrement de ces paramètres.

Préparation Fonctionnement Réglages Dépannage Autres

SÉLECTIONNER

BCONFIRMER

D Pour terminer

z Pour rétablir les valeurs par défaut, rétablissez les paramètres enregistrés

avec AProfil mémoireB dans le menu de configuration. (pP31 - L)


Profil image

Profil mémoire

Position d’image

Niveau entrée HDMI

Masque

Réglages

Vidéo Install. Fonction Info

Enreg. util. 1

Enreg. util. 2

Enreg. util. 3

Suppr. util. 1

Suppr. util. 2

Suppr.util. 3

Réinit. Cinéma

Réinit. naturel

Réinit. dynamiq.

Dépannage

Avant d’envoyer votre appareil à votre détaillant agréé pour une réparation, vérifiez les points suivants.

Les situations suivantes ne sont pas des défectuosités.



Vous ne devez pas vous inquiéter dans les situations suivantes si vous ne constatez aucune anomalie à l’écran.

z Une partie du dessus ou la face avant de l’appareil est chaude. z L’appareil émet un craquement. z Un bruit lié à son fonctionnement provient de l’intérieur de l’appareil.

 Effectuez les opérations suivantes lorsque l’appareil est incapable de fonctionner normalement en raison de parasites ou de

bruits externes.

A Lorsque l’appareil est en mode veille, débranchez l’alimentation électrique puis rebranchez la prise. B Appuyez sur le bouton marche/arrêt pour remettre l’appareil sous tension.

 On peut entendre un son lorsque la lampe est éteinte mais cela est sans danger.  La construction de l’appareil D-ILA fait appel à une technologie de haute précision mais il est possible de constater l’absence de

quelques pixels ou la présence permanente de pixels activés.

Il n’y a pas de courant

Le câble d’alimentation électrique est-il branché ?

Le couvercle de la lampe est-il correctement fermé ?

La lampe est-elle en phase de refroidissement ?

Insérez fermement la prise du câble d’alimentation. pP24

Retirez la prise du câble d’alimentation lorsque l’appareil est en mode veille et fermez correctement le couvercle de la lampe. Rebranchez ensuite la prise de courant.

Suivant la fin de la phase de refroidissement, rallumez l’appareil.

pP43

pP25

L’image projetée est sombre

La lampe est-elle proche de la fin de sa durée de vie ?

Vérifiez la durée de vie de la lampe dans le menu d’informations. Préparez une nouvelle lampe ou remplacez-la dès que possible lorsqu’elle approche de sa limite de durée.

pP42f44

L’appareil fonctionne lorsqu’il est allumé puis s’arrête brusquement après quelques minutes

Les entrées et sorties d’air sont-elles bloquées ?

Le filtre est-il sale ? Nettoyez le filtre. pP45

Retirez la prise du câble d’alimentation lorsque l’appareil est en mode veille et retirez tout objet qui bloquerait la ventilation. Rebranchez ensuite la prise de courant.

pP3, 14

L’image vidéo n’apparaît pas

Le capuchon de l’objectif a-t-il été enlevé ?

Le bon type d’entrée externe a-t-il été sélectionné ?

Le périphérique audiovisuel est-il correctement raccordé ?

Le périphérique audiovisuel est-il allumé (sous tension)?

Le périphérique audiovisuel émet-il les bons signaux vidéo ?

Le réglage de la borne d’entrée est-il correct ?

L’image vidéo est-elle temporairement masquée?

Retirez le capuchon de l’objectif. pP24

Sélectionnez le bon type d’entrée externe. pP24

Raccordez correctement le périphérique audiovisuel. pP18f20

Mettez le périphérique audiovisuel sous tension et faites défiler la vidéo.

Réglez correctement le périphérique audiovisuel. pP18f20

Réglez ACOMPB et AHDMIB dans le Menu de configuration en fonction des signaux entrants.

Appuyez sur le bouton [HIDE] pour afficher à nouveau l’image vidéo.

pP24

pP31 - P pP32 - Q

pP25

FRANÇAIS

Les couleurs n’apparaissent pas ou semblent étranges

L’image est-elle correctement réglée ? Réglez ACouleurB et ATeinteB dans le menu de configuration. pP29 - CD

L’image vidéo est floue

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

La mise au point est-elle correctement réglée ?

L’appareil est-il placé trop près ou trop loin de l’écran ?

Réglez en conséquence la mise au point au moyen de la bague de réglage.

Installez l’appareil à la bonne distance de l’écran. pP22, 23

pP25

Absence d’images vidéo

Le réglage du masque d’écran a-t-il été effectué ?

L’affichage n’est-il pas en position normale ?

Réglez le AMasqueB dans le menu de configuration sur AOFFB. pP27, 31 - O

Modifiez la valeur de APosition d’imageB dans le menu de configuration pour garantir que des images ne sont pas manquantes.

pP31 - M

La télécommande ne fonctionne pas

Les piles sont-elles installées correctement ?

Les piles sont-elles déchargées ? Remplacez les piles. pP17

Y a-t-il un objet qui bloque la communication entre la télécommande et le capteur de télécommande ?

La télécommande est-elle tenue trop loin de l’appareil ?

Assurez-vous que les pôles (+ ou -) correspondent bien lors de la mise en place des piles.

Enlevez tout objet pouvant faire obstruction. pP17

Tenez la télécommande plus près du capteur lors de son utilisation.

pP17

L’alimentation électrique est brutalement interrompue

Une heure de repos a-t-elle été programmée ?

Réglez le ASleep TimeB dans le menu de configuration sur AOFFB.

pP34 - c

Dépannage

Que faire lorsque ces messages s’affichent

Message Cause (description)

COMP

Pas de signal

HDMI-2

Fréquence du signal d’entrée hors plage

Remplacement de la lampe

Avertissement

Aucun appareil n’est raccordé à la borne d’entrée. La borne d’entrée est raccordée mais il n’y a pas de signal.

gActivez l’entrée des signaux vidéo.

Un signal vidéo ne pouvant être utilisé par cet appareil a été reçu.

gLes signaux vidéo entrants ne peuvent être utilisés.

Ce message s’affiche lorsque le temps cumulé d’utilisation de la lampe a dépassé 1900 heures.

Pour effacer le message, appuyez sur le bouton [EXIT].

EXIT

gPréparez une nouvelle lampe et remplacez-la dès que possible.

Ce message s’affiche lorsque le temps cumulé d’utilisation de la lampe a dépassé 2000 heures.

Ce message s’affiche à chaque fois au cours de la projection. Pour effacer le message, appuyez sur le bouton [EXIT].

EXIT

gRemplacez par une nouvelle lampe et réinitialisez le temps d’utilisation de

la lampe. (pP42f44)

FRANÇAIS

À propos des indicateurs d’alertes

Le temps cumulé d’utilisation de la lampe ou le mode d’avertissement de cet appareil est affiché par les indicateurs. Pour des informations concernant l’affichage des indicateurs au cours du fonctionnement normal, voir ACommandes et fonctionnalitésB (pP14).

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

N°

STANDBY/ON LAMP WARNING

b Témoin allumé b

4 La lampe s’éteint pendant la projection

5 Le couvercle de la lampe est retiré

b Clignotant Témoin allumé

bbTémoin allumé

Indicateur

Avertissement

Le remplacement de la lampe est proche (pP42 f 44) (Lorsque le temps cumulé d’utilisation de la lampe a

dépassé 1900 heures)

La lampe est parvenue à la limite de sa durée de vie (pP42 f 44)

(Lorsque le temps cumulé d’utilisation de la lampe a dépassé 2000 heures)

La lampe ne s’allume pas et l’appareil est incapable de projeter les images

Il y a une erreur dans le fonctionnement du circuit (Erreur de fonctionnement dans le microcircuit intégré)

Il y a une erreur dans le fonctionnement du circuit (Erreur de fonctionnement dans le circuit du pilote)

La température interne est anormalement élevée (Erreur de température interne)

La température extérieure est élevée (Erreur de température extérieure)

Le ventilateur s’est arrêté (Ventilateur bloqué)

Mesures à prendre en cas d’avertissement

Lorsque l’appareil passe en mode alerte (n° 3 à 10), la projection s’arrêtera automatiquement et le ventilateur de refroidissement fonctionnera pendant environ 60 secondes.

Suivant l’arrêt du ventilateur, débranchez l’alimentation électrique de l’appareil. Suivez ensuite la procédure ci-dessous.

N° Vérifier Action

Si l’indicateur d’avertissement s’allume à nouveau, attendez que le ventilateur s’arrête. Débranchez ensuite le câble d’alimentation de la prise électrique.

Appelez votre détaillant agréé pour faire réparer l’appareil.

z Assurez-vous que l’appareil n’a pas subit de choc d’impact

pendant qu’il fonctionnait.

z Assurez-vous que la lampe et le couvercle de lampe sont

installés correctement.

z Assurez-vous que rien ne bloque les entrées d’air. z Assurez-vous que la température externe est normale.

Rallumez l’appareil.

Laissez refroidir complètement l’appareil. Rallumez ensuite l’appareil.

Dépannage

Remplacement de la lampe

La lampe est un produit non durable. Si l’image est sombre ou si la lampe est éteinte, remplacez la lampe.

Lorsque le moment de remplacer la lampe approche, un message s’affiche à l’écran et son état est indiqué par le témoin.

(pP40, 41)

Procédure pour le remplacement de la

AVERTISSEMENT

lampe

z Débranchez le câble d’alimentation

de la prise électrique. Ne pas le faire peut être une cause de blessure ou de décharge électrique.

z Ne remplacez pas la lampe

immédiatement après une utilisation de l’appareil. Laissez-le refroidir une heure ou plus avant de procéder au remplacement. La température de la lampe est encore élevée et cela peut provoquer une brûlure.

z Ne pas cogner la lampe. Cela

pourrait provoquer son éclatement.

z Ne pas utiliser de dépoussiérant à

gaz inflammable pour nettoyer les pièces internes de l’appareil. Cela peut provoquer un incendie.

NOTE

Durée d’utilisation de la lamp

A Retirez le couvercle de la lampe

z Retirez les vis à l’aide d’un tournevis +.

B Desserrez les vis du couvercle de la lampe

z Desserrez les vis à l’aide d’un tournevis +.

La durée d’utilisation de la lampe

de ce produit est d’environ 2000 heures. La durée d’utilisation de 2000 heures représente seulement la durée moyenne d’utilisation de la lampe et nous n’offrons aucune garantie quant à cette durée.

z Selon les conditions de

fonctionnement, il se peut que la durée d’utilisation de la lampe n’atteint pas 2000 heures.

z Une fois que la lampe atteint la fin

de sa durée d’utilisation, le processus de détérioration avance rapidement.

z Si l’image est sombre ou si la

tonalité chromatique est anormale, remplacez l’unité de la lampe le plus vite possible.

Acheter une lampe

Veuillez consulter votre détaillant agréé.

 Lampe

Pièce n° : BHL5009-S

C Retirez le module de la lampe

z Saisissez la poignée et sortez le module de la lampe.

Poignée

D Installez le nouveau module de la lampe

E Resserrez les vis de la lampe

z Serrez les vis à l’aide d’un tournevis +.

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

AVERTISSEMENT

z N’utilisez que des produits

d’origine pour remplacer le module de lampe. De plus, n’essayez jamais de réutiliser un module de lampe usagé. Cela peut provoquer un dysfonctionnement.

z Ne pas toucher la surface de la

nouvelle lampe. Cela peut raccourcir la durée de vie de la lampe et provoquer son éclatement.

NOTE

F Fixez le couvercle de lampe

z Insérez la partie supérieure (comportant deux pattes) du couvercle de la

lampe dans l’appareil.

z Serrez les vis à l’aide d’un tournevis +.

Pattes

Suivant le remplacement de la lampe

Ne placez pas la lampe que vous

venez de retirer à la portée d’enfants ou à proximité d’éléments combustibles.

z Éliminez les lampes usagées de la

même façon que des lampes fluorescentes. Respectez votre réglementation locale pour leur élimination.

Dépannage

Remplacement de la lampe (Suite)

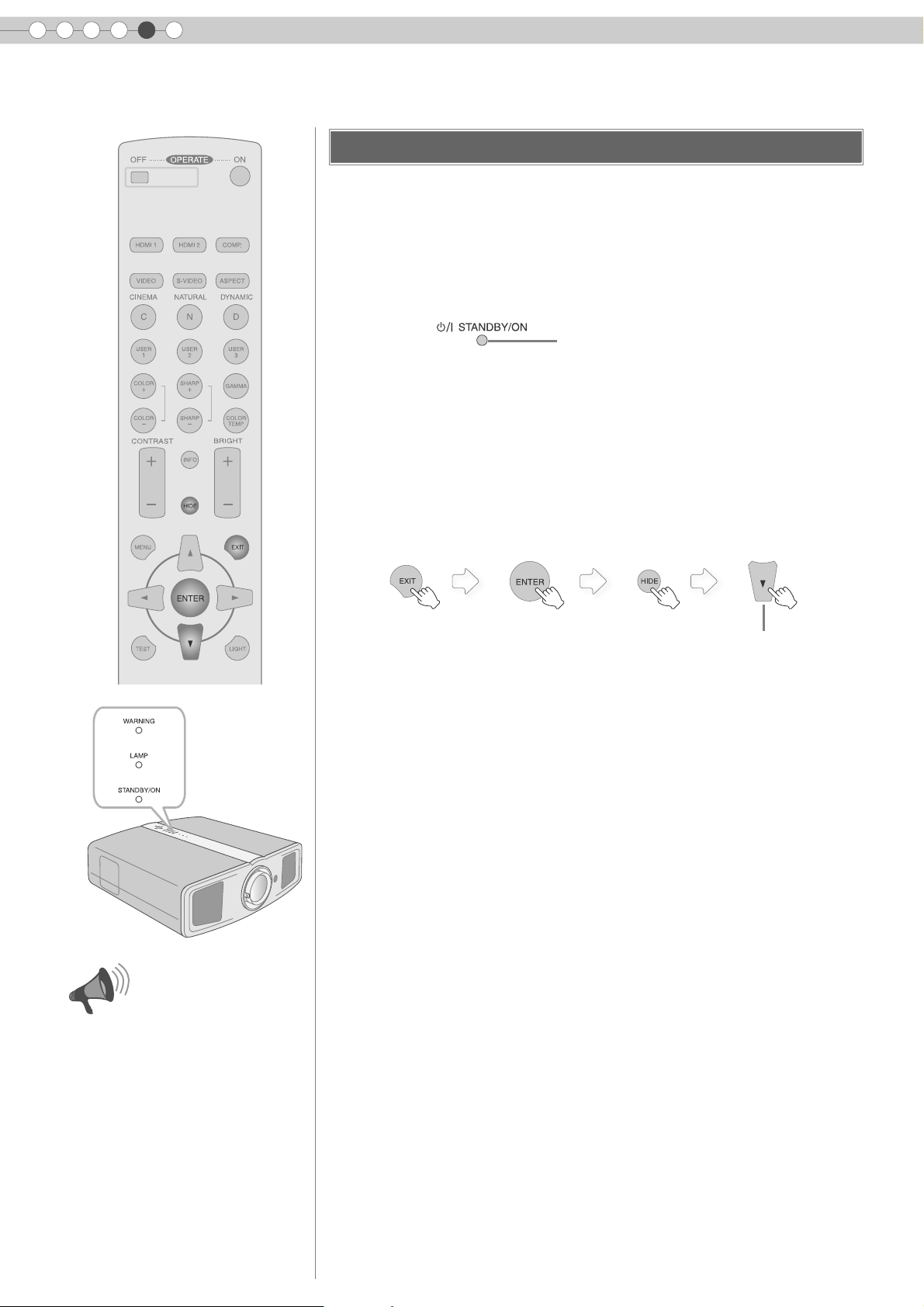

Réinitialisez la durée de vie de la lampe

Après avoir réinstallé une nouvelle lampe, réinitialisez sa durée de vie.

A Branchez la prise du câble d’alimentation

dans la prise électrique

Témoin allumé (rouge)

B Réinitialisez la durée de vie de la lampe

z Appuyez dans l’ordre indiqué.

Appuyez pendant 2 secondes ou plus

z Les témoins [LAMP] et [STANDBY/ON] clignent à tour de rôle pendant 3

secondes. L’appareil passe ensuite en mode veille.

AVERTISSEMENT

z Réinitialisez la durée de vie de la

lampe uniquement une fois cette dernière remplacée.

z Ne la réinitialisez jamais alors

qu’elle est toujours en service. Sinon, la mesure d’évaluation du délai de remplacement de la lampe pourrait être inexacte, et elle pourrait exploser.

FRANÇAIS

Nettoyage et remplacement du filtre

Nettoyez le filtre régulièrement faute de quoi l’efficacité de l’entrée d’air risque de diminuer, et un dysfonctionnement pourrait survenir.

A Retirez le filtre interne

AVERTISSEMENT

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Soulevez tout en poussant la patte

B Nettoyez le filtre

z Lavez le filtre avec de l’eau et séchez-le à l’abri du soleil. z Dans le cas de salissures très importantes, l’utilisation d’un détergent

neutre est recommandée. Portez des gants en caoutchouc lors de l’utilisation d’un détergent neutre.

z Après avoir nettoyé le filtre à l’eau, assurez-vous qu’il est complètement

sec avant de le remettre en place. Sinon, une décharge électrique ou des dysfonctionnements pourraient survenir.

z Ne pas nettoyer le filtre avec un aspirateur ou de l’air comprimé. Le filtre

est souple et pourrait être endommagé.

z Débranchez le câble d’alimentation

de la prise électrique.

NOTE

Si le filtre est endommagé ou trop sale pour être nettoyé

Le remplacer par un nouveau filtre.

Un filtre sale salira les pièces internes de l’appareil et entraînera des ombres sur l’image vidéo.

z Pour acheter un nouveau filtre ou

s’il y a de la saleté sur des pièces internes, consulter votre détaillant agréé.

 Filtre interne

Pièce n° : LC32058-002A

C Réinstallez le filtre interne

Vérifiez que les pattes gauches et droites sont bloquées sur l’appareil

Autres

Interface RS-232C

Il est possible de contrôler cet appareil par le biais d’un ordinateur en les reliant par un câble croisé RS-232C (D-Sub 9 broches).

Caractéristiques RS-232C

Cet appareil

Broche n° Signal Opération Direction du signal

2 RxD Recevoir des données Cet appareil  PC

3 TxD Transmettre des données Cet appareil  PC

5 GND Retour commun du signal b

1, 4, 6 b 9N/C bb

z PC renvoie à l’appareil assurant le contrôle, par exemple un ordinateur personnel.

Mode Non-synchrone

Longueur de caractère 8 bits

Parité Aucune

Bit de départ 1

Bit d’arrêt 1

Débit binaire 19.200 bps

Format des données Binaire

Format de commande

Bit de départ Bit d’arrêt

La commande transmise entre cet appareil et l’ordinateur comprend : AEn-têteB, AIdentification d’unitéB, ACommandeB, ADonnéesB et AFinB.

En-tête (1 octet), Identification d’unité (2 octets), Commande (2 octets), Données (n octets), Fin (1 octet)

 En-tête

Ce code binaire indique le début de la communication.

Code binaire Type Description

3F Commande de référence PC  Cet appareil

40 Commande de réponse Cet appareil  PC

06 ACK

Commande pour

l’utilisation

PC  Cet appareil

Cet appareil  PC (Lorsque la commande est acceptée sans erreur, elle retourne au

PC)

 Identification d’unité

Ce code spécifie l’unité. Le code binaire est A8901B.

 Commande et données

Commande de fonctionnement et données (Code binaire)

Commande Type Description des données

0000

5057 Alimentation électrique

4950 Entrée

5243 Télécommande

Vérification de la

connexion

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Vérifie si la communication est disponible entre cet appareil et le PC au cours du mode veille.

Au cours du mode veille 31: Allumez l’appareil.

Lorsque l’appareil est sous tension 30: Éteignez l’appareil. (Mode veille)

Lorsque l’appareil est sous tension 30: S-VIDEO

31: VIDEO 32: COMP. 36: HDMI 1 37: HDMI 2

Envoie le même code que la télécommande fournie avec l’appareil.

z ACode de la télécommandeB (pP48)

Commande et données de référence (Code binaire)

Commande Type Description des données

Au cours du mode veille ou lorsque l’appareil est sous tension 30: Mode veille (Stand-by)

5057 Alimentation électrique

4950 Entrée

31: Mode sous tension 32: Au cours de la mode de refroidissement 34: Mode alerte

Lorsque l’appareil est sous tension 30: S-VIDEO

31: VIDEO 32: COMP. 36: HDMI 1 37: HDMI 2

 Fin

Ce code indique la fin de la communication. Le code binaire est A0AB.

Autres

Interface RS-232C (Suite)

Code de la télécommande



z Un code binaire est envoyé au cours de la communication.

Nom de la touche de la

télécommande

J 37 33 30 31 USER1 37 33 36 43

K 37 33 30 32 USER2 37 33 36 44

EXIT 37 33 30 33 USER3 37 33 36 45

OPERATE ON 37 33 30 35 HDMI 1 37 33 37 30

OPERATE OFF 37333036 HDMI 2 37333731

HIDE 37 33 31 44 INFO 37 33 37 34

MENU 37 33 32 45 GAMMA 37 33 37 35

ENTER 37 33 32 46 COLOR TEMP 37 33 37 36

I 37 33 33 34 ASPECT 37 33 37 37

H 37 33 33 36 CONTRAST (a) 37333738

VIDEO 37333442 CONTRAST (b) 37333739

S-VIDEO 37333443 BRIGHT (a) 37333741

COMP. 37333444 BRIGHT (b) 37333742

TEST 37 33 35 39 COLOR (a) 37333743

Code binaire

Nom de la touche de la

télécommande

Code binaire

CINEMA 37 33 36 39 COLOR (b) 37333744

NATURAL 37 33 36 41 SHARP (a) 37333745

DYNAMIC 37333642 SHARP (b) 37333746

Exemples de communication RS-232C

Cette section montre les exemples de communication du RS-232C.

Commande pour l’utilisation



Type Commande Description

Vérification de la

connexion

Alimentation (On)

Alimentation (Off)

Entrée (COMP.)

Télécommande

(MENU)

PC  Cet appareil :21890100000A Cet appareil  PC: 06 89 01 00 00 0A

PC  Cet appareil : 21 89 01 50 57 31 0A Cet appareil  PC : 06 89 01 50 57 0A

PC  Cet appareil: 21 89 01 50 57 30 0A Cet appareil  PC :06890150570A

PC  Cet appareil :2189014950 32 0A Cet appareil  PC : 06 89 01 49 50 0A

PC  Cet appareil : 21 89 01 52 43 37 33 32 45 0A Cet appareil  PC :06890152430A

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Vérifie la connexion

Lorsque l’appareil est allumé, depuis le mode veille

Lorsque l’appareil est éteint (mode veille) à partir du mode sous tension

Lorsque l’entrée vidéo est réglée sur composante

Lorsque la même opération consistant à appuyer sur le bouton [MENU] de la télécommande est effectuée

 Commande de référence

Type Commande Description

PC  Cet appareil :3F890150570A

Alimentation (On)

Entrée (S-VIDEO)

Cet appareil  PC :06890150 570A Cet appareil  PC :4089015057310A

PC  Cet appareil :3F890149500A Cet appareil  PC :06890149500A Cet appareil  PC :4089014950300A

Lorsque les informations sur le mode sous tension sont acquises

Lorsque les informations sur l’entrée S-VIDEO sont acquises

Autres

Droits d’auteurs et mise en garde

À propos des marques de commerce et droits d’auteurs

z HDMI, le logo HDMI ainsi que l’interface multimédia haute

définition sont des marques de commerce ou des marques déposées de HDMI Licensing LCC.

Mises en garde

Caractéristiques du dispositif D-ILA

Ne pas projeter des images fixes ou des images qui ont des segments fixes pour une longue période de temps. Les parties fixes de l’image peuvent rester sur l’écran. C’est une caractéristique des dispositifs D-ILA et non pas un défaut de fonctionnement. L’image disparaîtra avec le temps.

Lorsque l’appareil est inutilisé pendant une période prolongée

Une période prolongée de non utilisation peut entraîner des erreurs dans les fonctions. Allumer l’appareil de temps en temps pour le faire fonctionner.

Conseils concernant la projection

Regarder continuellement l’écran pendant une période prolongée peut provoquer une fatigue oculaire. Laissez vos yeux se reposer de temps en temps.

Environnement d’utilisation

z Évitez l’exposition directe de l’écran à un éclairage direct

et à la lumière du soleil. Masquez la lumière au moyen d’un rideau. Les images peuvent être correctement projetées en assombrissant la pièce.

z N’utilisez pas cet appareil dans une pièce avec de la

fumée de cigarette ou de la fumée grasse. Cela pourrait entraîner un dysfonctionnement de l’appareil.

Remplacement des pièces

Cet appareil contient des pièces (éléments optiques, ventilateur, etc.) devant être remplacées pour préserver son fonctionnement. Le délai estimé pour le remplacement des pièces varie considérablement en fonction de l’utilisation et de l’environnement. Veuillez consulter votre détaillant agréé pour le remplacement des pièces.

z Ce produit utilise des polices Ricoh TrueType fabriquées

et vendues par Ricoh Co., Ltd.

Procédures d’entretien

Nettoyage du boîtier

z Nettoyez doucement la poussière présente sur le boîtier

avec un chiffon doux. En cas de salissures plus importantes, tremper un chiffon dans l’eau, l’essorer puis frotter avant d’essuyer à nouveau avec un chiffon sec. Veillez à respecter les consignes suivantes pour éviter une dégradation du boîtier ou l’atteinte de son revêtement peint.

• Ne pas essuyer avec un diluant ou du benzène

• Ne pas pulvériser de produits chimiques volatiles

comme un insecticide

• Ne pas laisser en contact prolongé avec des produits en

plastique ou en caoutchouc

Poussière dans les entrées d’air

z Utilisez un aspirateur pour éliminer la poussière. Sinon,

utilisez un chiffon pour essuyer la poussière. Si la poussière s’est accumulée dans les entrées d’air, la température interne ne peut être correctement réglée, et cela peut entraîner un dysfonctionnement de l’appareil.

Poussière sur l’objectif

z Nettoyez la poussière au moyen de soufflettes

commerciales ou de tampons nettoyants pour lunettes et appareils photos. N’utilisez pas de produits de nettoyage liquides. Cela peut provoquer un décollement du revêtement de l’appareil.

Transport de l’appareil

Lors du transport de cet appareil pour une réparation ou un déménagement, fixez le matériau de protection au-dessus et en dessous de l’objectif pour le protéger. Un choc pourrait endommager l’objectif si ce dernier n’a pas été protégé. Fixez le matériau de protection après avoir remis l’objectif en position centrale.

FRANÇAIS

Fixation de l’appareil

Pour des raisons de sécurité et pour prévenir les accidents, des mesures préventives doivent être prises pour empêcher l’appareil de glisser ou de tomber lors d’une urgence comme un tremblement de terre.

Lors de la fixation de l’appareil sur un socle ou au plafond, retirez les quatre pattes de la face inférieure de l’appareil et utilisez les quatre trous de vis (vis M5) pour le montage.

Plafond

 Face inférieure

Quatre emplacements

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Précautions à prendre lors de l’installation

z Une expertise et des techniques particulières sont

nécessaires pour installer cet appareil. Assurez-vous de demander à votre détaillant ou à un spécialiste d’effectuer l’installation.

z La profondeur des logements des vis (longueur de vis) est

de 30 mm. Utilisez des vis mesurant moins de 30 mm mais plus de 19 mm.

z Lors de la fixation sur un socle, assurez-vous qu’il y ait

suffisamment d’espace (hauteur du pied de 21,5 mm ou plus) autour de l’appareil de sorte que les entrées d’air ne soient pas bloquées.

Entrées d’air

z JVC n’est pas responsable des dommages provoqués par

l’installation de l’appareil avec des fixations de plafond non-JVC ou lorsque l’environnement n’est pas compatible avec un montage au plafond, que l’appareil soit encore sous garantie ou non.

z Lorsque l’appareil est fixé au plafond lors de son

utilisation, faire attention à la température environnante. Lorsqu’un chauffage est en service, la température au niveau du plafond est plus importante que prévue.

Autres

Caractéristiques

Nom du produit Projecteur D-ILA

Nom du modèle DLA-HD1

Appareil D-ILA 1 2 /

Affichage/résolution

Optique 2,0x objectif à zoom manuel (1,4: 1 f 2,8: 1) (Zoom/mise au point: manuelle)

Lampe de projection Lampe au mercure à ultra haute pression de 200 W [Pièce n°: BHL5009-S]

Format de l’écran Environ 60" f 200" (Rapports: 16:9)

Distance de projection Environ 1,8 m f 12,2 m

Système couleur NTSC, NTSC4.43, PAL, PAL-M, PAL-N, SECAM (Réglage automatique/manuel)

Format d’entrée vidéo analogique 480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz

0,7" (1920 pixels c1080 pixels) c 3 (Nombre total de pixels: Environ 6,22 millions)

Format d’entrée vidéo numérique

Résolution 1920 points c 1080 points

Bornes d’entrée

Entrée vidéo (VIDEO)

Entrée S-vidéo (S-VIDEO)

Entrée vidéo en composante (COMPONENT)

Entrée HDMI (HDMI 1, HDMI 2)

Alimentation CA 110 V - 240 V 50/60 Hz

Consommation 280 W (Mode veille: 2,7 W)

Environnement d’utilisation

Altitude d’installation En dessous de 5000 pi. (Environ 1524 m)

480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz, 1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, VGA 60Hz

1-ligne, RCA fiche (jack) c 1 1,0 V(p-p), 75 &, synchronisé

1-ligne, mini DIN 4 broches c 1 Y: 1,0 V(p-p), 75 & C: 0,286 V(p-p), 75 & (NTSC); 0,3 V(p-p), 75 & (PAL)

1-ligne, RCA fiche (jack) c 3 Y: 1,0 V(p-p), 75 &

, CR/PR: 0,7 V(p-p), 75 &

B/PB

2-lignes, HDMI 19 broches c 2 (HDCP compatible) 3

Température: 5 %f35 % Humidité: 20 % f 80 % (sans condensation) (Température de stockage: b10 %f60 %)

Dimensions (Largeur c Hauteur c Profondeur)

Poids 11,6 kg (25,5 lbs)

Accessoires (Voir page 13)

1 D-ILA est l’abréviation de Direct drive Image Light Amplifer. 2 Les dispositifs D-ILA ont été fabriqués selon une technologie de très haute précision. L’efficacité des pixels est de 99,99 %. Il est toujours

possible que seulement 0,01 % des pixels ou moins soient manquants ou soient éclairés en permanence.

3 HDCP est l’abréviation de High-bandwidth Digital Content Protection system.

L’image de la borne d’entrée HDMI risque de ne pas s’afficher en raison des changements apportés aux spécifications HDCP.

• L’aspect et les caractéristiques du produit sont susceptibles de modification sans préavis.

• Veuillez noter que certaines photos et illustrations de ce manuel ont été simplifiées, agrandies ou traitées de façon synthétique afin de faciliter

la compréhension. Les images peuvent différer du produit original.

455 mm c 172,5 mm c 418,5 mm (17 7/8" c 6 7/8" c 16 1/2") (Objectif et protubérance exclus)

Dimensions

 Dessus  Face inférieure

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

(Unité: mm)

 Avant  Côté gauche

Centre de l’objectif

Memo

Autres
