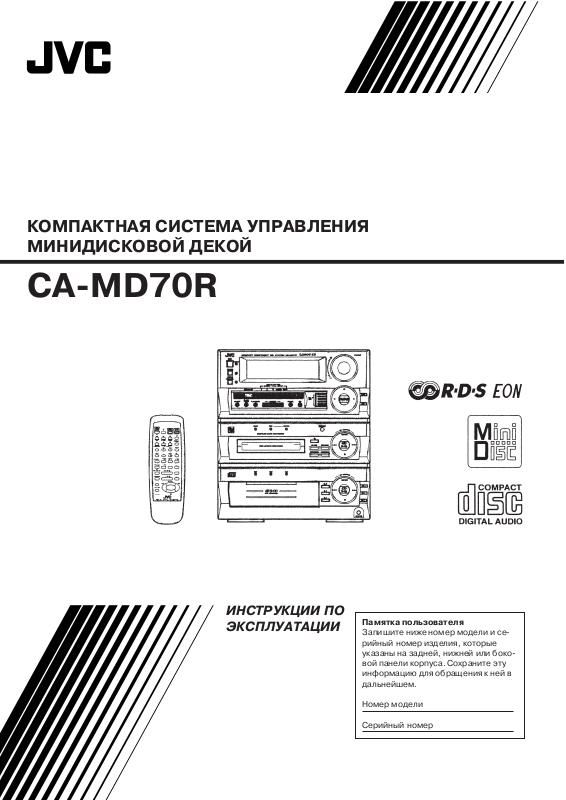

КОМПАКТНАЯ СИСТЕМА УПРАВЛЕНИЯ МИНИДИСКОВОЙ ДЕКОЙ
САMD70R
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
Памятка пользователя
Запишите ниже номер модели и се рийный номер изделия, которые указаны на задней, нижней или боко вой панели корпуса. Сохраните эту информацию для обращения к ней в дальнейшем.
Номер модели
Серийный номер
Предупреждения, предостережения и
другая важная информация по технике безопасности
Внимание – Выключатель 1/?!
Полное выключение питания аппарата происходит при уда лении вилки из разетки (лампочка STANDBY/ON гаснет). В каком бы положении ни находился этот выключатель, по мните о том, что аппарат остается подключенным к сети.
Если аппарат находится в режиме ожидания, лампочка STANDBY/ON горит красным.
Если аппарат включен, лампочка STANDBY/ON горит оранжевым.
ВНИМАНИЕ
Во избежание возникновения пожара, опасности пораже ния электрическим током и т.п.:
1. Не отвинчивайте винты, не снимайте панели и ко жух аппарата.
2. Не допускайте попадания на данный аппарат дождя и другой жидкости.
Лампочка STANDBY/ON
 2 
Внимание: не загораживайте вентиляционные отверстия
Во избежание риска поражения электрическим током и возгорания и для защиты самого аппарата от повреждений уста навливайте его следующим образом: 1 Спереди:
Не должно быть никаких препятствий – полностью открытое пространство
2 Сбоку/Сверху/Сзади:
Свободное пространство как минимум на расстоянии, обозначенном на рисунке ниже.
3 Снизу:
Устанавливайте аппарат на ровную поверхность. Для обеспечения оптимальной циркуляции воздуха рекомендуется устанавливать аппарат на стойку высотой не менее 10 см.
Вид спереди
15 см
15 см
1 см
ВАЖНОЕ ЗАМЕЧАНИЕ ДЛЯ ЛАЗЕРНЫХ ИЗДЕЛИЙ
НАКЛЕЙКИ, ИМЕЮЩИЕСЯ НА АППАРАТЕ
1 см
15 см
Вид сбоку
15 см
15 см
10 см
é КЛАССИФИКАЦИОННАЯ ПАМЯТКА, РАСПОЛОЖЕННАЯ
НА ЗАДНЕЙ ПАНЕЛИ
1. ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1.
2. ВНИМАНИЕ ОПАСНОСТЬ: Когда аппарат открыт, а защитная блокировка отключена или вышла из строя, существу
ет опасность воздействия видимого и невидимого лазерного излучения. Избегайте прямого воздействия лазерного луча.
3. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку аппарата. Внутри аппарата нет таких деталей, которые могли
бы быть заменены самим пользователем. В случае неисправности аппарата обращайтесь за помощью только к ква лифицированному сервисному персоналу.
ö ПРЕДУПРЕЖДАЮЩАЯ ПАМЯТКА, РАСПОЛОЖЕННАЯ
ВНУТРИ АППАРАТА
 3 
Введение
Благодарим вас за покупку изделия фирмы JVC. Перед началом эксплуатации изделия для
обеспечения его оптимальной работы, пожалуйста, внимательно ознакомьтесь с инструкциями
по эксплуатации и сохраните их для обращения к ним в дальнейшем.
О данном руководстве
Данное руководство организовано следующим образом:
Описание режимов работы аппарата в данном руководстве приводится с использованием кнопок и регуляторов управ­ления, расположенных на самом аппарате. Для управления аппаратом можно также использовать и кнопки на пульте дистанционного управления в том случае, если их названия (или обозначения) соответствуют названиям и обозначениям кнопок аппарата. Если эксплуатация изделия с помощью пульта дистанцион­ного управления отличается от эксплуатации с использова­нием кнопок самого аппарата, на это указывается в тексте и отличия подробно объясняются.
Общая базисная информация, являющаяся одинаковой для большинства функций, приводится отдельно в одном месте и не повторяется при описании каждой операции. Напри­мер, мы не повторяем описание включения/выключения ап­парата, регулировки громкости, изменения звуковых эффек­тов и другой информации, приведенной в разделе «Основ­ные настройки» и «Общие режимы работы» на стр. 13 и 14.
В данном руководстве используются следующие обозначения:
Знак, предупреждающий об опасности поражения электрическим током или о возможности возгора­ния. Также данный знак предупреждает о том, что та или иная операция отрицательно сказывается на характеристиках работы аппарата.
Полезная информация и рекомендации.
Источники питания
Вынимая шнур из сетевой розетки, всегда держите его за вилку, никогда не тяните за шнур.
НЕ дотрагивайтесь до шнура питания мокрыми руками.
Образование конденсации
Конденсационная жидкость внутри аппарата может образо­ваться в следующих случаях:
После включения в помещении обогревательных приборов
В сыром помещении
Если аппарат быстро перенесен из очень холодного в очень
теплое место.
В этом случае в работе системы может произойти сбой. Если это произошло, оставьте аппарат включенным на несколько часов до тех пор, пока жидкость полностью не испарится, а затем выньте шнур питания из розетки и снова включите его.
Другие
При попадании внутрь аппарата каких-либо металлических предметов или жидкости, выньте шнур питания из розетки и перед дальнейшей эксплуатацией аппарата свяжитесь со сво­им дилером.
Если аппарат не будет эксплуатироваться в течение длитель­ного времени, выньте шнур питания из сетевой розетки.
НЕ разбирайте аппарат, внутри его корпуса нет таких деталей, которые могут быть заменены са­мим пользователем.
В случае неисправности отключите аппарат от сети и свяжитесь со своим дилером.
Меры предосторожности
Установка
Устанавливайте аппарат в на ровной сухой поверхности в ме­сте, не подверженном воздействию экстремальных темпера­тур  оптимальная рабочая температура аппарата от 5°С до 35°С.
Во избежание нагревания аппарата изнутри устанавливайте его в месте с хорошей вентиляцией.
Оставляйте достаточно свободного места между аппаратом и телевизором.
Во избежание возникновения помех при работе телевизора старайтесь устанавливать динамики как можно дальше от те­левизора.
НЕ устанавливайте данный аппарат вблизи нагре­вательных приборов или в местах, подверженных воздействию прямого солнечного света, сильным вибрациям или в сильно запыленных местах.
 4 
Содержание
Органы управления и индикации.................................... 6
Передняя панель ............................................................ 7
Пульт дистанционного управления ............................... 8
С чего начать ................................................................ 9
Распаковка ...................................................................... 9
Загрузка батарей в пульт дистанционного управления . 9
Подключение антенны................................................... 9
Подключение динамиков ............................................. 10
Подключение другого оборудования ............................ 11
Основные настройки ....................................................13
Настройка часов............................................................. 13
Изменение конфигурации дисплея.............................. 13
Общие режимы работы ................................................. 14
Включение/выключение питания и выбор
источников .................................................................... 14
Регулировка громкости ................................................. 14
Усиление басов .............................................................. 15
Выбор режимов звучания .............................................. 15
Создание собственного режима звучания
- Режим MANUAL (Ручной)......................................... 15
Прослушивание станций FM и АМ диапазонов ..............16
Настройка на станцию .................................................. 16
Сохранение станций в памяти аппарата ....................... 16
Настройка на сохраненную станцию ............................ 17
Прием FM станций, предоставляющих услуги RDS .......18
Изменение RDS информации ...................................... 18
Поиск программ с помощью кодов PTY (Поиск PTY) .. 19 Временное переключение на выбранный вами тип
программы ..................................................................... 19
Воспроизведение компакт-дисков ................................. 22
Загрузка компакт-дисков .............................................. 22
Воспроизведение дисков полностью
- Непрерывное воспроизведение .................................. 23
Основные режимы работы проигрывателя
компакт-дисков ............................................................. 23
Программирование порядка воспроизведения фрагментов - Программированное воспроизведение... 23 Воспроизведение в случайном порядке
 Выборочное воспроизведение ................................... 25
Повтор фрагментов или компакт-дисков
 Повторное воспроизведение ...................................... 25
Запрет выброса диска  Блокировка диска .................. 25
Воспроизведение мини-диска........................................ 26
Воспроизведение минидиска полностью
- Непрерывное воспроизведение .................................. 26
Основные режимы работы минидисковой деки .......... 26
Программирование порядка воспроизведения фрагментов - Программированное воспроизведение... 27 Воспроизведение в случайном порядке
 Выборочное воспроизведение ................................... 29
Повтор фрагментов  Повторное воспроизведение ..... 29
Запись на минидиск......................................................30
Информация, с которой необходимо ознакомиться
перед началом записи .................................................... 30
Запись FM/AM программ или запись с кассетной
äåêè ................................................................................31
Запись с дополнительного (AUX) оборудования ......... 32
Запись с компакт-дисков .............................................. 33
Редактирование минидисков......................................... 35
Краткое описание функций редактирования
минидиска .....................................................................35
Функция DIVIDE (Разделение) ................................... 36
Функция JOIN (Объединение) ..................................... 37
Функция MOVE (Перемещение) ..................................38
Функция ERASE (Удаление) ........................................ 39
Функция ALL ERASE (Удалить все) ............................. 40
Удаление отрывка фрагмента ........................................ 40
Присваивание минидискам названий ................... 41
Присваивание названия с использованием кнопок
управления на аппарате ................................................. 41
Присваивание названия с использованием пульта
дистанционного управления ........................................ 44
Эксплуатация таймеров................................................ 46
Эксплуатация таймера записи ...................................... 46
Эксплуатация ежедневного таймера ............................. 47
Эксплуатация таймера засыпания ................................ 49
Приоритет таймеров ...................................................... 49
Уход и техническое обслуживание ................................ 50
Дополнительная информация........................................ 51
Типы минидисков ......................................................... 51
ATRAC (адаптивное трансформационное
акустическое кодирование) ........................................... 51
UTOC (содержание пользователя) ................................ 51
Система защиты от копирования (SCMS) .................... 51
Предотвращение прерывания звука ............................. 52
Возможные неисправности ........................................... 53
Сообщения мини-дисков ............................................. 54
Технические характеристики ........................................55
 5 
Органы управления и индикации
Ознакомтесь с кнопками и регуляторами управления на вашем устройстве.
Передняя панель
Секция усилителя/ приемника
Секция минидисковой деки
Секция проигрывателя компакт-дисков
Окно дисплея
 6 
Более подробную информацию смотрите на страницах, указан­ных в скобках.
Передняя панель
Секция усилителя/приемника
1 Кнопка 1/? и лампочка STANDBY/ON 2 Кнопка и лампочка SOUND (Звук) (15) 3 Кнопка и лампочка ACTIVE BASS EX. (Глубина басов) (15) 4 Кнопка CONTRAST/DISPLAY/CHARA. (Символ) (13, 23, 41) 5 Кнопка TITLE (41) 6 Кнопка MD EDIT (36) 7 Кнопка CLOCK/TIMER (13, 46) 8 Кнопка PLAY MODE (23, 25, 27, 29) 9 Кнопки CURSOR (15, 42) 0 Кнопки DISPLAY PATTERN (13)
Кнопки 1, 2, 3, DIMMER и DEMO
Кнопку DEMO можно использовать также и для включения аппарата.
Кнопки DIRECT TITLE INPUT (42)
qa Окно дисплея qs Регулятор VOLUME (14) qd Кнопка ENTER (42) qf Поворотный диск MULTI JOG qg Кнопка ТАРЕ (14)
Эту кнопку можно также использовать для включения аппа­рата.
qh Кнопки управления приемником (16)
Кнопки FM/AM, +/- и </>
Кнопки FM/AM также используются для включения аппарата.
qj Кнопка AUX (14)
Эта кнопка также используется для включения аппарата.
qk Кнопка SET ql Кнопка CANCEL
Секция минидисковой деки
w; Лампочки режимов работы устройства записи минидисков
Лампочки MD IN, REC и DIGITAL
wa Кнопка E (выброс) (26)
Эта кнопка также используется для включения аппарата.
ws Отверстие для загрузки минидиска wd SENSOR (Дистанционный датчик) wf Кнопки управления минидиском MD CONTROL (26)
Кнопки MD >/P, REPEAT, I<</>>I è S
Кнопка MD >/P также используется для включения аппарата.
wg Кнопки режима записи (31-34)
Кнопки CD REC, REC PAUSE, IST TRACK REC и LISTENING
Секция проигрывателя компакт'дисков
wh Лампочки номера диска
Лампочки CD1, CD2 и CD3
wj Отделение для загрузки диска wk Кнопки управления проигрывателем компакт-дисков (22)
Кнопки CD >/P, REPEAT, I<</>>I è S Кнопка CD >/P также используется для включения аппарата.
wl Кнопки номера диска (23)
Кнопки CD1, CD2 и CD3.
При нажатии одной из этих кнопок также происходит включение аппарата.
e; Кнопки E (Открыть/Закрыть) (22)
Кнопки E 1, E 2 è E 3
При нажатии одной из этих кнопок также происходит включение аппарата.
ea Гнездо PHONES (Наушники) (14)
Окно дисплея
1 Основной дисплей 2 Индикаторы режима воспроизведения MD/CD
Индикаторы режимов PROGRAM, RANDOM, REPEAT
3 Индикаторы режима таймеров
Индикаторы DAILY (Ежедневный таймер) и REC (Тай­мер записи)
4 Индикаторы режима приемника
Индикаторы STEREO, TUNED, RDS, EON и TA/NEWS/ INFO
5 Аналоговые часы
Относительно индикации на основном дисплее
При эксплуатации аппарата с использованием пульта дистан­ционного управления, индикаторы на дисплее сначала выво­дятся в увеличенном формате (без индикатора аудио уровня), а затем отображаются в уменьшенном формате (с индикатором аудио уровня). При использовании кнопок, расположенных на самом аппарате, индикаторы отображаются всегда в уменьшен­ном формате.
Пример: при использовании пульта дистанционного управления
Все изображения основного дисплея, приводя щиеся далее в данном руководстве, соответ ствуют индикации дисплея, появляющейся на нем при использовании для управления аппара том кнопок, расположенных на самом аппарате.
 7 
Пульт дистанционного управления
Пульт дистанционного управления
1 Кнопка PLAY MODE (23, 25, 27, 29) 2 Кнопка MD TITLE INPUT (44) 3 Кнопки с номерами*
Кнопки 1 - 10, +10 (17, 23, 27)
Кнопки ввода символов (A - Z) (44)
Кнопки (44)
Кнопки управления RDS (18):
Кнопки EON, PTY SEARCH, DISPLAY, TA/NEWS/ INFO, PTY SELECT -/+
4 Кнопка SOUND (15) 5 Кнопка FM MODE (16) 6 Кнопки выбора источника (14, 16)
Кнопки FM/AM, TAPE и AUX
При нажатии одной из этих кнопок также происходит включение аппарата.
7 Кнопка MD >/P (26)
Эта кнопка также используется для включения аппарата.
8 Кнопка MD REC PAUSE (32) 9 Кнопка CD >/P (22)
Эта кнопка также используется для включения аппарата.
0 Кнопка FADE MUTING (14) qa Кнопка VOLUME +/- (14) qs Кнопка RDS CONTROL (18) qd Кнопка 1/? (14) qf Кнопка SLEEP (49) qg Кнопка DISPLAY/CHARA. (Символ) (27, 41) qh Кнопка CANCEL qj Кнопка SET qk Кнопка BASS (15) ql Кнопка ENTER w; Кнопки номера диска (23)
Кнопки CD1, CD2 и CD3
При нажатии одной из этих кнопок происходит включение аппарата.
wa Кнопки управления CD/MD/тюнер*
Кнопки REPEAT, I<< / >>I, S è g / G / f / F
При использовании пульта дистанционного управления, направьте его на дистанционный датчик на передней панели.
* Перед использованием этих кнопок:
Для эксплуатации приемника нажмите сначала кнопку FM/
AM на пульте дистанционного управления. Для эксплуатации проигрывателя компакт-дисков нажмите сначала на пульте дистанционного управления одну из кно­пок номера диска (CD1, CD2 или CD3) или кнопку CD >/P. Для эксплуатации минидисковой деки нажмите сначала кнопку MD >/P на пульте дистанционного управления.
Кнопки с номерами могут использоваться также и в следую-
щих случаях:
Для эксплуатации функции RDS сначала нажмите RDS CONTROL на пульте дистанционного управления. Для ввода названия минидиска сначала нажмите MD TITLE INPUT на пульте дистанционного управления.
 8 
С чего начать
Распаковка
Распаковав аппарат, проверьте, что в комплект поставки вошли следующие дополнительные принадлежности. Число в скобках указывает количество предметов, входящих в комплект поставки.
Контурная АМ антенна (1)
FM антенна (1)
Пульт дистанционного управления (1)
Батареи (2)
Если какого-либо из перечисленных предметов не достает, не­медленно свяжитесь со своим дилером.
Загрузка батарей в пульт дистанционного управления
Соблюдая полярность (+ и -) на батареях с отметками + и - на отделении для загрузки батарей, вставьте батареи (R6P(SUM-3)/ AA (15F)) в пульт дистанционного управления. Если управление аппаратом при помощи пульта дистанцион­ного управления становится затруднено, вставьте в пульт новые батареи. Заменять следует одновременно обе батареи.
Подключение антенны
FM антенна
FM антенна (входит в комплект поставки)
1 Вставьте FM антенну в разъем FM 75 Ом COAXIAL.
2 Вытяните антенну.
3 Установите ее в то положение, которое обеспечивает наилуч-
шее качество приема.
НЕ используйте старую батарею одновременно с новой.
НЕ используйте вместе разные типы батарей.
НЕ подвергайте батареи воздействию тепла и не
бросайте их в огонь.
НЕ оставляйте батареи в пульте дистанционно­го управления в том случае, если он не будет ис­пользоваться в течение длительного времени, так как в случае утечки электролита из батарей пульт может быть поврежден.
FM антенну, входящую в комплект поставки, можно использо-
Относительно FM антенны, входящей в комплект поставки
вать в качестве временной меры для улучшения приема. Если качество приема остается неудовлетворительным, рекомендует­ся подключать наружную FM антенну.
Подключение наружной FM антенны
Перед ее подключением, отключите FM антенну, входящую в комплект поставки.
Наружная FM антенна (не входит в комплект поставки)
Следует использовать антенну 75 Ом с разъемом коаксильного типа (DIN 45325).
 9 
АМ антенна
Подключение динамиков
Для подключения динамиков используются шнуры динамиков.
Провод с виниловым покрытием (не входит в комплект поставки)
Контурная АМ антенна (входит в комплект поставки)
1 Вставьте контурную АМ антенну в разъемы AM LOOP так,
как показано на рисунке.
Шнур ди намика
Чер ный
Правый динамик
Крас ный
Красный
Черный
Динамики
Чер ный
Шнур ди намика
Крас ный
Левый динамик
2 Поворачивайте антенну до тех пор, пока не найдете то ее по-
ложение, которое обеспечивает наилучшее качество приема.
Подключение наружной АМ антенны
Если качество приема неудовлетворительное, вставьте в разъем АМ ЕХТ провод с виниловым покрытием и вытяните его го­ризонтально. (Контурную АМ антенну следует оставить под­ключенной).
Для обеспечения наилучшего качества приема и FM и
АМ станций
Проверьте, что провода антенн не касаются никаких других разъемов и соединительных шнуров.
Старайтесь, чтобы антенны были расположены как можно дальше от металлических деталей аппарата, соединительных шнуров и шнура питания.
1 Скрутите жилы на конце каждого провода, а
затем снимите изоляцию.
2 Откройте разъем динамика.
3 Вставьте конец шнура динамика в терминал.
Соблюдайте полярность терминалов динамиков: Красный (+) к красному (+), а черный (-) к черному (-).
4 Закройте разъем динамика, находящийся на тыловой панели
аппарата.
Используйте только те динамики, сопротивление которых соответствует сопротивлению, указанному на разъемах дина­миков на тыловой панели аппарата.
 10 
Подключение другого оборудования
К данному аппарату можно подключать следующее оборудование:
Кассетную деку  используется как воспроизводящее и запи­сывающее устройство.
Аудио оборудование  используется только как аналоговое воспроизводящее устройство.
Аудио оборудование с оптическим цифровым выходным разъемом  используется только как цифровое воспроизводя­щее устройство.
При подключении и эксплуатации данного оборудования об­ращайтесь также к руководству по эксплуатации, входящему в комплект поставки этого оборудования.
При подключении аудио шнуров к разъемам на тыловой пане­ли аппарата соблюдайте цветовую кодировку: белые штекера и гнезда предназначены для левых аудио сигналов, а красные  для правых аудио сигналов.
НЕ подключайте оборудование, если включено питание.
НЕ включайте оборудование до тех пор, пока не выполнены все соединения.
Подключение кассетной деки
Подключение аудио оборудования, не имеющего цифрового выходного разъема
К аудио выходу
Аудио оборудова ние, не имеющее цифрового выхода
К аудио входу
Кассетная дека
К аудио выходу
С помощью аудио шнуров (не входят в комплект поставки), со­едините:
Входные аудио разъемы на кассетной деке с разъемами TAPE OUT (REC).
Выходные аудио разъемы на кассетной деке с разъемами TAPE IN (PLAY).
Соедините выходные аудио разъемы на оборудовании с разъе­мами AUX при помощи аудио шнура (не входит в комплект по­ставки).
 11 
Подключение аудио оборудования с оптическим цифровым выходным разъемом
Предохра нительный штекер
ТЕПЕРЬ, НАКОНЕЦ, можно подключить данный аппарат и до­полнительное оборудование к сетевой розетке.
К сетевой розетке
Перед подключением дополнительного оборудования снимите с этого разъема предохранительный штекер.
К оптическому цифровому выходу
Аудио оборудование с оптическим цифровым выходом
К аудио выходу
Используя оба шнура  оптический цифровой (не входит в комплект поставки) и аудио шнур (не входит в комплект по­ставки), соедините:
Оптический цифровой выходной разъем на дополнительном оборудовании с разъемом AUX DIGITAL IN OPTICAL.
Выходные аудио разъемы на дополнительном оборудовании с разъемами AUХ.
При подключении шнура питания к сетевой розетке, дисплей автоматически начинает работать в демонстрационном режиме.
Äля остановки демонстрационного режима дисплея нажмите лю­бую кнопку на аппарате или на пульте дистанционного управ­ления.
 12 
Основные настройки
Усилитель/Приемник
Перед дальнейшей эксплуатацией аппарата следует настроить встроенные в него часы, а также выполнить некоторые другие основные настройки.
Настройка часов
Настройку часов можно производить как в режиме ожидания аппарата, так и во включенном режиме.
1 Нажмите CLOCK/TIMER.
На основном дисплее начнет мигать час.
2 Для установки часа поверните диск MULTI
JOG, а затем нажмите SET.
Для того, чтобы изменить введенное значение после нажатия кнопки SET, нажмите CANCEL. Индикация часа снова начнет мигать.
3 Для установки минут поверните диск MULTI JOG, а затем
нажмите SET.
После завершения настройки часов
Аналоговые часы в окне дисплея показывают текущее время. Минутная стрелка аналоговых часов перемещается два раза в течении 5 минут. (По прошествию трех минут она перемещает­ся один раз. Затем через 2 минуты, она перемещается еще раз).
В случае внезапного отключения питания
Часы сбрасываются на значение «0:00» и их приходится уста­навливать заново.
Изменение конфигурации дисплея
Изменение конфигурации индикатора аудио уровня
Индикатор аудио уровня появляется на основном дисплее только во время воспроизведения источника.
Нажмите 1, 2 или 3.
1: Конфигурация дисплея:
2: Конфигурация дисплея:
3:Удаление индикатора аудио
уровня: Индикатор аудио уровня пропадает, а другие индикаторы  номер диска или номер фрагмента и время воспроизве­дения отображаются на основном дисплее в увеличенном формате.
Для восстановления индикатора аудио уровня на дисплее
снова нажмите 3. (Теперь другие индикаторы будут ото­бражены в уменьшенном формате).
Затемнение окна дисплея
Нажмите кнопку DIMMER.
При каждом нажатии этой кнопки окно дисплея и диск MULTI JOG начинают гореть либо более тускло, либо более ярко.
Демонстрационный режим дисплея
Нажмите DEMO.
Если аппарат находится в режиме ожидания, он автомати­чески включится.
Для остановки демонстрационного режима нажмите любую кнопку.
Настройка контрастности окна дисплея
1 Нажмите и удерживайте нажатой кнопку CONTRAST
(DISPLAY/CHARA.) не менее 2-х секунд.
На дисплее появится меню настройки контрастности.
2 Для настройки контрастности поверните диск MULTI JOG.
После завершения настройки контрастности
Для возврата к предыдущему состоянию дисплея достаточно нажать любую кнопку.
 13 
Общие режимы работы
Усилитель/Приемник Пульт дистанционного управления
Ниже мы приводим основные общие операции, которые отно­сятся ко всем функциям аппарата.
Включение/выключение питания и выбор источников
При нажатии кнопки воспроизведения какого-либо отдельно­го источника, аппарат автоматически включается и начинается воспроизведение этого источника.
Для выбора в качестве источника дополнительного оборудования
нажмите ТАРЕ или AUX для того, чтобы произошло автомати­ческое включение аппарата.
Для включения аппарата без начала воспроизведения нажмите кнопку 1/?, так, чтобы лампочка STANDBY/ON загорелась оранжевым.
Для выключения аппарата (режим ожидания) снова нажмите кнопку 1/?, так, чтобы лампочка STANDBY/ON загорелась красным. Аппарат потребляет немного питания всегда, даже находясь в режиме ожидания. Для полного отключения питания выньте шнур питания из сете­вой розетки. Лампочка STANDBY/ON погаснет.
Регулировка громкости
Уровень громкости можно настроить только тогда, когда аппа­рат включен.
Для увеличения громкости поворачивайте регулятор VOLUME по часовой стрелке, а для уменьшения - против часовой стрелки.
При использовании пульта дистанционного управления для увеличения громкости нажимайте кнопку VOLUME+, а для уменьшения - VOLUME-.
Для личного прослушивания
Вставьте в гнездо PHONES наушники. Звук из динамиков вы­ходить не будет. Перед подключением наушников проверьте, что регулятор громкости установлен на минимальное значение.
НЕ выключайте (не переводите в режим ожида­ния) аппарат, если уровень громкости установлен на достаточно высокий уровень, в противном слу­чае при включении аппарата или воспроизведе­нии любого источника из-за внезапного очень громкого звучания может произойти повреждение динамиков и/или наушников, а также такой рез­кий звук вреден для вашего слуха.
При изъятии шнура питания из сетевой розетки или во
время внезапного отключения электроэнергии
Часы сбрасываются на значение 0:00 сразу же, однако сохра­ненные станции остаются в памяти тюнера еще в течение не­скольких дней.
Временное приглушение звучания
Нажмите кнопку FADE MUTING на пульте дистанционного управления. Для восстановления громкости звучания на прежнем уровне сно­ва нажмите эту кнопку.
 14 
Усиление басов
Насыщенность и полнота басов поддерживается в данном ап­парате независимо от уровня громкости. Однако данным эффектом можно воспользоваться только во время воспроизведения.
Для достижения этого эффекта нажмите кнопку ACTIVE BASS EX. на аппарате или кнопку BASS на пульте дистанционного управления так, чтобы на аппарате загорелась лампочка ACTIVE BASS EX.
Создание собственного режима звучания – Режим MANUAL (Ручной)
С помощью данной функции можно самим создать свой соб­ственный режим звучания и сохранить его в памяти аппарата.
При выполнении описанных ниже действий существует оп­ределенный лимит времени. Если настройка будет отменена до окончания процедуры, ее придется начинать заново с пун­кта 1.
1 Повторно нажимайте кнопку SOUND до появления на дисп-
лее сообщения «MANUAL» (Ручной).
(На основном дисплее)
Для отмены эффекта снова нажмите эту кнопку так, чтобы лам­почка погасла.
Выбор режимов звучания
В данном аппарате можно выбрать один из шести запрограм­мированных в нем режимов звучания. Данные режимы звуча­ния можно использовать только во время воспроизведения, применять же их во время записи нельзя.
Для выбора режима звучания нажмите кнопку SOUND так, чтобы на аппарате загорелась лампочка SOUND.
При каждом нажатии этой кнопки изменение режимов зву­чания происходит в следующем порядке:
(Танцевальный клуб)
(Отмена)
D.CLUB: Увеличение резонанса и басов. HALL: Придание звучанию глубины и насыщенности. STADIUM: Придание звучанию ясности и четкости, а также
создание атмосферы присутствия на открытом ста­дионе.
ROCK: Усиление низких и высоких частот. Рекомендуется
для прослушивания акустической музыки.
ÐÎÐ: Рекомендуется для прослушивания вокальной му-
çûêè.
CLASSIC: Рекомендуется для прослушивания классической
музыки.
MANUAL: Для включения режима пользователя, сохраненного
в памяти аппарата. Смотрите раздел «Создание соб­ственного режима звучания  Режим MANUAL».
OFF: Отмена режима звучания.
Конфигурация эквалайзера
2 Нажмите SET.
Регулируемый час тотный диапазон
3 Отрегулируйте конфигурацию эквалайзера.
1) Нажмите CURSOR зон, который вы будете настраивать (LOW, MID, HIGH) (Низкий, Средний, Высокий).
2) Для настройки уровня (от 3 до +3) выбранного частот­ного диапазона поверните диск MULTI JOG.
Регулируемый час тотный диапазон
3) Для регулировки уровня других частотных диапазонов по­вторите пункты 1) и 2).
и выберите частотный диапа-
4 Снова нажмите SET.
Созданная вами эквалайзерная конфигурация будет сохра­нена в памяти аппарата.
Как воспользоваться созданным вами режимом
При использовании режимов звучания выберите режим MANUAL (Ручной). Смотрите раздел «Выбор режимов звучания».
 15 
Прослушивание станций FM и АМ диапазонов
Усилитель/Приемник Пульт дистанционного управления
Кнопки с цифрами
Регуляторы управления
Регуляторы управления приемником ( / + / < / >)
приемником (f / F / g / G)
При использовании кнопок с номерами на пульте дистанцион­ного управления, проверьте, что они готовы к управлению при­емником.
Для того, чтобы подготовить кнопки с номерами для управ­ления тюнером необходимо нажать кнопку FM/AM на пуль­те дистанционного управления.
Настройка на станцию
1 Нажмите FM/AM.
Аппарат автоматически включается и настраивается на ка­кую-либо предварительно сохраненную в его памяти стан­цию (либо FM либо АМ диапазона).
При каждом нажатии этой кнопки происходит переклю­чение диапазона между FM и АМ.
2 На аппарате:
Нажмите и удерживайте нажатой кнопку + или  из кнопок управления приемником. На пульте дистанционного управления: Нажмите и удерживайте нажатой кнопку f èëè F из кнопок управления приемником.
Начинается поиск станций, который прекращается после настройки на станцию с достаточно сильным сигналом. В окне дисплея загорается индикатор TUNED. Если про­грамма передается в стерео режиме, также загорается инди­катор STEREO.
Изменение режима приема FM
Если стерео прием FM программ затруднен или во время при­ема слышны шумы, нажмите кнопку FM MODE на пульте ди­станционного управления, так чтобы на основном дисплее по­явилось сообщение «MONO» (Монофонический режим). Ка­чество приема должно улучшиться. Для восстановления стерео эффекта снова нажмите кнопку FM MODE так, чтобы на основном дисплее появилось сообщение «AUTO». В стереофоническом режиме при приеме стерео программ мож­но слышать стерео эффекты.
Сохранение станций в памяти аппарата
В памяти данного аппарата можно в случайном порядке сохра­нить до 30 станций FM диапазона и до 15 станций АМ диапа­зона (MW/LW). В некоторых случаях в памяти аппарата уже имеются несколько сохраненных тестовых частот, так как перед отправкой с заво­да-изготовителя на нем проводилась проверка приемника. Это не является неисправностью. Выполнив приведенные ниже действия, вы сможете сохранить в памяти своего аппарата дру­гие желаемые станции.
При выполнении описанных ниже действий существует оп­ределенный лимит времени. Если настройка будет отменена до окончания процедуры, ее придется начинать заново с пун­кта 1.
Для остановки поиска снова нажмите кнопку +/- (или f/F) èç кнопок управления приемником.
При кратком и повторном нажатии кнопки +/- (или f/F)
Происходит пошаговое изменение частоты.
1 Настройтесь на станцию, которую вы хотите сохранить в па-
мяти аппарата.
Смотрите раздел «Настройка на станцию».
2 Нажмите SET.
На дисплее начнет мигать текущий номер, под которым мо­жет быть сохранена станция.
 16 
3 Выберите номер, под которым вы хотите сохранить станцию.
На аппарате: Поверните диск MULTI JOG или нажмите кнопку < или > из кнопок управления приемником. На пульте дистанционного управления: Нажмите кнопку g èëè G из кнопок управления приемником.
Можно также воспользоваться кнопками с номерами. (Перед нажатием какой-либо кнопки с номером не за­будьте нажать кнопку FM/AM на пульте дистанционного управления). Для сохранения станции под номером 5 нажмите кнопку 5. Для сохранения станции под номером 15 нажмите кноп­ку +10, а затем 5. Для сохранения станции под номером 20 нажмите кноп­ку +10, а затем 10. Для сохранения станции под номером 30 нажмите кноп­ку +10, еще раз +10, а затем 10.
4 Снова нажмите SET.
Станция, настроенная в пункте 1, будет сохранена под но­мером, выбранным в пункте 3.
При сохранении новой станции под уже занятым номе­ром, станция сохраненная под ним ранее, будет стерта.
Настройка на сохраненную станцию
1 Нажмите FM/AM.
Аппарат автоматически включается и настраивается на ка­кую-либо предварительно сохраненную в его памяти стан­цию (либо FM либо АМ диапазона).
При каждом нажатии этой кнопки происходит переклю­чение диапазона между FM и АМ.
2 Выберите номер, под которым сохранена желаемая станция.
На аппарате: Поверните диск MULTI JOG или нажмите кнопку < или > из кнопок управления приемником. На пульте дистанционного управления: Нажмите кнопку g èëè G из кнопок управления приемником.
Можно также воспользоваться кнопками с номерами. (Перед нажатием какой-либо кнопки с номером не за­будьте нажать кнопку FM/AM на пульте дистанционного управления). Для выбора станции под номером 5 нажмите кнопку 5. Для выбора станции под номером 15 нажмите кнопку +10, а затем 5. Для выбора станции под номером 20 нажмите кнопку +10, а затем 10. Для выбора станции под номером 30 нажмите кнопку +10, еще раз +10, а затем 10.
При нажатии кнопки SET на пульте дистанционного управления сообщение «MEMORY» (Память) на дисплее не появляется.
При изъятии шнура питания из сетевой розетки или во
время внезапного отключения электроэнергии
Станции, сохраненные в памяти аппарата, будут стерты через несколько дней. В этом случае их придется сохранить в памяти заново.
Удаление сохраненной станции
Для удаления станции из памяти аппарата можно воспользо­ваться только описанной ниже процедурой:
1 Выберите номер, под которым сохранена станция, которую
вы хотите удалить.
2 Нажмите CANCEL.
На дисплее начнет мигать номер, под которым сохранена эта станция.
3 Нажмите SET.
На основном дисплее появится сообщение «CANCEL» (От­мена) и частота станции, сохраненной под этим номером, будет стерта из памяти аппарата.
 17 
Прием FM станций, предоставляющих услуги RDS
Пульт дистанционного управления
С помощью функции RDS (Системы радиоданных) имеется возможность передавать со станций FM-диапазона наряду с их обычными программными сигналами дополнительный сиг­нал. Например, станции могут посылать информацию о назва­нии их станции, а также о том, какого типа программы они пе­редают, например, спортивные, музыкальные и т.д.
Во время приема FM-станции, предоставляющей услуги RDS, на дисплее загорается индикатор RDS.
В данном аппарате имеется возможность приема сигналов RDS следующих типов:
PS (Название станции):
Обычно на дисплей выводится название станции
PTY (Тип передачи):
Типы транслируемых передач.
RT (Радио текст):
Вывод на дисплей текстовых сообщений, посылаемых станцией
EON (Расширенный сетевой прием):
Предоставление информации о типах передачах, транс­лируемыми другими RDS станциями, во время приема одной RDS станции.
Дополнительная информация об услуге RDS
Не все FM станции посылают сигналы RDS. Разные станции могут предоставлять разные типы услуг RDS. Поэтому более под­робную информацию о предоставляемых станциями RDS услу­гах рекомендуется узнавать на самих местных радиостанциях.
Если принимаемая станция передает сигналы некорректно или если сигнал слабый, то услуга RDS может работать неточно.
Изменение RDS информации
При прослушивании FM станции RDS информация выводит­ся на дисплей.
Управление функциями RDS возможно только при помощи пульта дистанционного управления.
1 Нажмите RDS CONTROL.
2 Нажмите DISPLAY.
При каждом нажатии этой кнопки информация, отобра­жаемая на дисплее, изменяется в следующем порядке:
(Название станции)
Вся информация (PS/PTY/RT)
Если сигналы PS, PTY, RT станцией не посылаются
на основном дисплее отображаются сообщения «NO PS», «NO PTY», «NO RT».
Если для вывода на дисплей RDS информации, получен-
ной со станции, требуется некоторое время
На дисплее появляется сообщение «WAIT PS» (Подождите PS), «WAIT PTY» (Подождите PTY) или «WAIT RT» (Подождите RT).
(Тип передачи)
(Радио текст)
 18 
Поиск программ с помощью кодов PTY (Поиск PTY)
Одним из преимуществ системы RDS является то, что указав определенный код PTY, можно легко и быстро найти интересу­ющий вас тип передачи.
Функцией поиска PTY можно воспользоваться только для станций, сохраненных в памяти аппарата.
При выполнении описанных ниже действий существует оп­ределенный лимит времени. Если настройка будет отменена до окончания процедуры, ее придется начинать заново с пун­кта 1.
Для поиска передачи с помощью кодов PTY используйте пульт дистанционного управления.
1 Нажмите RDS CONTROL.
2 Нажмите PTY SEARCH.
На основном дисплее начнет мигать сообщение «PTY SELECT» (Выбор PTY).
3 В то время, пока на дисплее мигает сообщение «PTY SELECT»
(Выбор PTY), нажмите PTY SELECT -/+ и выберите код PTY.
При каждом нажатии этой кнопки коды PTY изменяются так, как это показано ниже (смотрите также описание кодов PTY на стр. 21):
Временное переключение на выбранный вами тип программы
С помощью функции EON можно временно переключаться с прослушиваемой станции (кроме станций, не предоставляю­щих RDS услуг (некоторых FM станций), и АМ (MW/LW) станций) на выбранный вами тип программы (новости, сооб­щения о дорожном движении и/или информационные переда­чи), передающийся в данный момент другой станцией.
При приеме станции с кодом EON загорается индикатор EON.
Функцией EON можно воспользоваться только для станций,
сохраненных в памяти аппарата.
Для включения функции EON используйте пульт дистанцион­ного управления.
1 Нажмите RDS CONTROL.
2 Нажмите EON.
В окне дисплея загорится последний выбранный тип дан­ных EON  TA/NEWS/INFO.
3 Нажимайте повторно кнопку TA/NEWS/INFO до появления
желаемого типа данных EON.
При каждом нажатии этой кнопки изменение типа данных EON происходит в следующем порядке:
NEWS \ AFFAIRS \ INFO \ SPORT \ EDUCATE
\ DRAMA \ CULTURE \ SCIENCE \ VARIED \ POP M \ ROCK M \ M.O.R.M \ LIGHT M \ CLASSECS \ OTHER M \ WEATHER \ FINANCE \ CHILDREN \ SOCIAL A \ RELIGION \
PHONE IN \ TRAVEL \ LEISURE \ JAZZ \ COUNTRY \ NATIONAL \ OLDIES \ FOLK M \ DOCUMENT TRAFFIC \ NONE \ (назад в начало)
4 Снова нажмите PTY SEARCH.
Во время поиска на дисплее поочередно появляется сооб­щение «SEARCH» (Поиск) и выбранный код PTY. Аппарат производит поиск из всех 30 FM станций, сохра­ненных в памяти аппарата, останавливается тогда, когда выдранный тип передач будет найден, и настраивается на эту станцию.
Продолжение поиска после первой остановки:
В то время, пока индикация продолжает мигать на дисплее, снова нажмите кнопку PTY SEARCH. Если передача желаемого типа не найдена, на дисплее появит­ся сообщение «NOT FOUND» (Не найдена) и аппарат возвра­тится к последней принимаемой станции.
Остановка поиска в любой момент:
Во время поиска нажмите PTY SEARCH.
TA NEWS INFO t TA t NEWS t INFO t TA NEWS t NEWS INFO t TA INFO t (назад в начало)
ÒÀ: Сообщения о дорожном движении NEWS: Новости INFO: Программы с советами и рекомендациями в са-
мых различных областях.
Для отмены функции EON снова нажмите EON так, чтобы ин­дикатор TA/NEWS/INFO погас.
Если функция EON будет отменена во время приема про­граммы, выбранной с ее помощью, то аппарат возвратится назад на ранее настроенную станцию.
 19 
Как работает функция EON:
СЛУЧАЙ 1:
Если станции, передающей выбранный вами тип программы, не оказалось
На аппарате остается настроена текущая станция.
m
Когда станция начинает передавать выбранный тип програм­мы, аппарат переключается на эту станцию автоматически. Индикатор принимаемого кода PTY начинает мигать.
m
По окончании программы, на дисплее появляется сообще­ние «EON END» (Программа EON закончена), и аппарат возвращается на ранее настроенную станцию, однако фун­кция EON продолжает оставаться включенной.
СЛУЧАЙ 2:
Если во время поиска была обнаружена станция, передаю­щая выбранный вами тип программы
Аппарат настраивается на эту станцию. Индикатор прини­маемого кода PTY начинает мигать.
Более подробная информация о функции EON
EON данные, посылаемые с некоторых станций, могут не восприниматься данным аппаратом.
Во время прослушивания программы станции, которая была настроена с помощью функции EON, эта станция уже не пе­реключается даже в том случае, если другая станция сети так­же начинает передавать программы с теми же EON данными.
Во время прослушивания программы, которая была настрое­на с помощью функции EON, для управления приемником можно воспользоваться только кнопками EON и DISPLAY.
Если переключение между станцией, настроенной с помо­щью функции EON, и текущей настроенной станцией про­исходит непрерывно (на дисплее мигает сообщение «WAITING» (Подождите)), то функцию EON следует отме­нить, нажав для этого кнопку EON.
Если эта кнопка нажата не будет, то аппарат в конце концов настроится на текущую станцию, а индикация типа EON данных, мигающая на дисплее, исчезнет.
При приеме станции с кодом EON (в окне дисплея горит ин­дикатор EON), стереть станцию, сохраненную в памяти ап­парата, нельзя.
m
По окончании программы, на дисплее появляется сообще­ние «EON END» (Программа EON закончена), и аппарат возвращается на ранее настроенную станцию, однако фун­кция EON продолжает оставаться включенной.
СЛУЧАЙ 3:
Если прослушиваемая FM станция передает выбранный вами тип программы
Аппарат продолжает принимать эту станцию, однако начи­нает мигать индикатор принимаемого кода PTY.
m
По окончании программы, индикатор принимаемого кода PTY перестает мигать и начинает гореть постоянно, однако функция EON остается включенной.
 20 
Описание кодов PTY:
NEWS: Новости AFFAIRS: Тематические программы, основанные на те-
кущих новостях и событиях
INFO: Программы, в которых приводятся практичес-
кие советы по самым разнообразным вопросам
SPORT: Спортивные события EDUCATE: Образовательные передачи DRAMA: Радиопостановки CULTURE: Передачи по вопросам национальных и обла-
стных культур, включая языки, театр и т.д.
SCIENCE: Передачи о естественных науках и технике VARIED: Другие передачи, например, игры, пародии,
интервью
POP M: Коммерческая музыка, музыка популярная
сегодня
ROCK M: Рок-музыка M.O.R.M: Легкая для прослушивания музыка LIGHT M: Инструментальная музыка, вокальные и хо-
ровые исполнения
CLASSICS: Классическая музыка  оркестровые испол-
нения, симфонии, камерная музыка
OTHER M: Музыка, не попадающая ни под одну из пе-
речисленных категорий
WEATHER: Прогноз погоды
FINANCE: Репортажи по финансовым и торговым воп-
росам, о состоянии рынка ценных бумаг, ак­ций и т.д.
CHILDREN: Развлекательные передачи для детей
SOCIAL: Передачи о социальной деятельности, исто-
рии, географии, психологии
RELIGION: Религиозные передачи.
PHONE IN: Передачи, в которых люди могут высказать
свое мнение, позвонив по телефону или выс­тупив в прямом эфире
TRAVEL: Передачи о путешествиях и туристических
поездках
LEISURE: Передачи о хобби.
JAZZ: Джазовая музыка
COUNTRY: Музыка в стиле кантри, продолжающая тра-
диции Южно-американских штатов.
NATIONAL: Популярная музыка других народов на их
языке
OLDIES: Классическая поп-музыка, музыка «золотого
âåêà»
FOLK M: Фольклорная музыка, корни которой уходят в
музыкальную культуру отдельного народа.
DOCUMENT: Передачи, основанные на фактических матери-
алах, представляемых в жанре расследования
TRAFFIC: Сообщения о дорожном движении.
NONE: Неопределенный тип.
Классификация кодов PTY на некоторых FM станциях может отличаться от представленного выше списка.
 21 
Воспроизведение компакт'дисков
Усилитель/Приемник
Проигрыва' тель ком' пакт'дисков
Отделение для загрузки дисков
При использовании пульта дистанционного управления, про­верьте, что он готов к управлению проигрывателем компакт­дисков.
Для того, чтобы подготовить пульт для управления проигры­вателем компакт-дисков необходимо нажать на пульте дистан­ционного управления кнопку CD1, CD2, CD3 или CD >/P.
Лампочки с номером диска (CD1, CD2, CD3)
Кнопки Открыть/ Закрыть (E 1, E 2, E 3)
Кнопки с номе ром диска (CD1, CD2, CD3)
Загрузка компакт'дисков
Пульт дистанционного управления
Кнопки с номерами
Кнопки с номером диска (CD1, CD2, CD3)
Кнопки управления про игрывателем компакт дисков (S, I<<, >>I)
3 Нажмите туже кнопку Открыть/Закрыть (E 1 - E 3), которая
была нажата в пункте 1.
Отделение для компакт-дисков закроется, а на аппарате заго­рится соответствующая лампочка номера диска (CD1 - CD3).
4 Для загрузки остальных компакт-дисков повторите пункты
1  3.
1 Для того, чтобы открыть один из держателей дисков (CD 1 - 3),
на который вы хотите положить компакт-диск, нажмите одну из кнопок Открыть/Закрыть (E 1 - E 3).
Аппарат автоматически включится, от­деление для загрузки компакт-дисков откроется, при этом выбранный держа­тель дисков будет сверху.
2 Поместите диск на держатель дисков лицевой стороной вверх
так, чтобы он находился в границах обозначенной окружности.
Правильно
При использовании компакт-диска «сингл» (8 см), кладите его так, чтобы он не выступал за границы внутренней окружности держателя дисков.
Неправильно
Для того, чтобы открыть следующий держатель компакт-дис-
При одновременной загрузке нескольких компакт-дисков
ков, на который вы хотите положить диск, нажмите кнопку от­крыть/закрыть (E 1 - E 3). Отделение для компакт-дисков ав­томатически закроется, а затем откроется, при этом сверху уже окажется следующей держатель дисков.
Несколько слов о лампочках номеров дисков (CD1  CD3)
Каждая лампочка номера диска соответствует держателю диска с тем же номером.
Если на держателе диска лежит диск, то соответствующая ему лампочка загорается оранжевым.
Если в качестве текущего диска выбран диск, лежащий на этом держателе диска, или если этот диск воспроизводится, соответствующая этому держателю дисков лампочка горит зе­леным.
 22 
Воспроизведение дисков полностью – Непрерывное воспроизведение
С помощью данной функции компакт-диски можно воспроиз­водить непрерывно.
Поиск определенного места фрагмента
Во время воспроизведения нажмите и удерживайте нажатой кнопку I<< èëè >>I из кнопок управления проигрывателем компакт-дисков.
I<< : Быстрый переход назад.
>>I : Быстрый переход вперед.
1 Загрузите компакт-диски.
2 Нажмите одну из кнопок номера диска (CD1, CD2 или CD3)
и выберите тот, диск, который хотите воспроизвести.
Воспроизведение начинается с первого фрагмента выбран­ного компакт-диска.
Номер диска
При нажатии вместо кнопки с номером диска >/P êíîï-
ки CD, начинается воспроизведение того диска, для ко­торого горит зеленая лампочка номера диска.
Для остановки воспроизведения нажмите кнопку S из кнопок управления Проигрывателем компакт-дисков.
Для изъятия диска нажмите соответствующую кнопку Открыть/ Закрыть (E 1 - E 3).
Последовательность воспроизведения компакт-дисков
Если в отделение для компакт-дисков загружены все три дис­ка, то их воспроизведение начинается в одном из следующих порядков:
Если нажата кнопка CD1: CD1 k CD2 k CD3 (затем оста-
новка)
Если нажата кнопка CD2: CD2 k CD3 k CD1 (затем оста-
новка)
Если нажата кнопка CD3: CD3 k CD1 k CD2 (затем оста-
новка)
Если загружены только два диска, они воспроизводятся в том же порядке, при этом держатель дисков без компакт-диска пропускается.
Основные режимы работы проигрывателя компакт'дисков
При воспроизведении компакт-диска можно воспользоваться следующими режимами.
Номер фрагмента
Время, прошедшее с на чала воспроизведения
Переход к другому фрагменту
До начала или во время воспроизведения нажмайте повторно кнопку I<< èëè >>I из кнопок управления проигрывателем компакт-дисков.
I<< : Переход назад к началу текущего фрагмента или к
предыдущим фрагментам.
>>I : Переход к началу следующего фрагмента или к после-
дующим фрагментам. Для перехода к другому фрагменту можно также воспользовать­ся диском MULTI JOG на аппарате.
Переход к другому фрагменту непосредственно с помощью кнопок с номерами
Для начала воспроизведения фрагмента под желаемым номером можно просто нажать кнопку с соответствующим номером. (Пе­ред использованием кнопок с номерами не забудьте нажать на пульте дистанционного управления одну из следующих кнопок  кнопки номера диска (CD1, CD2, CD3) или CD >/P.)
Пример: Для воспроизведения фрагмента под номером 5
нажмите кнопку 5. Для воспроизведения фрагмента под номером 15 нажмите кнопку +10, затем 5. Для воспроизведения фрагмента под номером 20 нажмите кнопку +10, затем 10. Для воспроизведения фрагмента под номером 32 нажмите +10, +10, +10, затем 2.
Программирование порядка воспроизведения фрагментов – Программированное воспроизведение
С помощью данной функции можно запрограммировать поря­док воспроизведения фрагментов. Программа может состоять не более чем из 32 фрагментов.
1 Загрузите диски.
Если текущий источник воспроизведения не является
проигрывателем компакт-дисков, нажмите CD >/P, à çà- тем перед переходом к следующему пункту нажмите кнопку S из кнопок управления проигрывателем ком­пакт-дисков.
2 Нажмите кнопку PLAY MODE так, чтобы на основном дисп-
лее появилось сообщение «PROGRAM» (Программа).
При каждом нажатии этой кнопки изменение режима воспроизведения происходит в следующем порядке:
Замена компакт'дисков во время воспроизведения
Для выдвижения держателя диска и замены компакт-диска на­жмите кнопку Открыть/Закрыть (E 1 - E 3), соответствующую номеру диска, лампочка которого горит оранжевым. Если компакт-диски были заменены во время воспроизведе­ния, то воспроизведение прекращается после воспроизведения последнего замененного компакт-диска.
Кратковременная остановка воспроизведения
Нажмите CD >/P. Для возобновления воспроизведения снова нажмите CD >/P.
(Непрерывное воспроизведение)
Отмена
Номер шага Номер диска
Номер фрагмента
 23 
Усилитель/Приемник
Проигрыва' тель ком' пакт'дисков
Лампочки с номером диска (CD1, CD2, CD3)
Отделение для загрузки дисков
Кнопки Открыть/ Закрыть (E 1, E 2, E 3)
Пульт дистанционного управления
Кнопки с номерами
Кнопки с номером дис ка (CD1, CD2, CD3)
Кнопки управления проигрывателем компактдисков (S,
I<<, >>I) Кнопки с номе ром диска (CD1, CD2, CD3)
3 Для выбора диска, который вы хотите воспроизвести, на-
жмите одну из кнопок с номером диска (CD1, CD2 или CD3).
Пример: Выбран диск под номером 2
4 Выберите фрагмента компакт-диска, выбранного в предыду-
щем пункте. На аппарате: Для выбора номера фрагмента поверните диск MULTI JOG, затем нажмите SET. На пульте дистанционного управления: Нажмите кнопки с номерами.
Как пользоваться кнопками с номерами смотрите в разде­ле «Переход к другому фрагменту непосредственно с по­мощью кнопок с номерами».
Пример: Выбран фрагмент под номером 8.
5 Запрограммируйте другие желаемые фрагменты.
Для программирования фрагментов того же самого диска повторите пункт 4.
Для программирования фрагментов другого диска повто­рите пункты 3 и 4.
6 Нажмите CD >/P.
Фрагменты будут воспроизводиться в заданном вами по­рядке.
Для остановки воспроизведения нажмите кнопку S из кнопок управления проигрывателем компакт-дисков.
Для выхода из программированного режима воспроизведения на­жмите кнопку PLAY MODE один или два раза так, чтобы на аппарате установился другой режим воспроизведения (выбо­рочное воспроизведение или непрерывное воспроизведение).
Просмотр содержания программы
Перед воспроизведением содержание программы можно про­смотреть, нажав для этого кнопку I<< èëè >>I из кнопок уп­равления проигрывателем компакт-дисков.
>>I : Показ фрагментов программы в запрограммирован-
ном порядке.
I<< : Показ фрагментов в обратном порядке.
Изменение программы
Перед воспроизведением можно стереть последний запрограм­мированный фрагмент, нажав для этого кнопку CANCEL. При каждом нажатии этой кнопки происходит удаление после­днего запрограммированного фрагмента программы. Для добавления фрагментов в программу до начала воспроиз­ведения просто введите номера фрагментов, которые вы хотите добавить.
 24 
На основном дисплее появляется сообщение «PROGRAM
При попытке программирования 33-его фрагмента
FULL» (Программа заполнена).
Если фрагмент не был введен в программу
Это значит, что была осуществлена попытка программирования фрагмента с пустого держателя диска или что фрагмента с та­ким номером нет на компакт-диске (например, был выбран фрагмент 14, тогда как на диске записано всего 12 фрагментов). Такой ввод игнорируется.
Воспроизведение в случайном порядке – Выборочное воспроизведение
С помощью данной функции можно воспроизводить все фраг­менты загруженных компакт-дисков в случайном порядке.
1 Подготовьте диски.
Если текущий источник воспроизведения не является
проигрывателем компакт-дисков, нажмите CD >/P, à çà- тем перед переходом к следующему пункту нажмите кнопку S из кнопок управления проигрывателем ком­пакт-дисков.
Повтор фрагментов или компакт'дисков – Повторное воспроизведение
С помощью данной функции можно повторять все компакт­диски, программу или отдельный фрагмент желаемое число раз.
Для входа в режим повторного воспроизведения нажмите кноп­ку REPEAT во время или перед воспроизведением. При каждом нажатии этой кнопки режим повторного воспро­изведения изменяется в указанном ниже порядке, и индика­ция режима появляется на дисплее:
REPEAT ALL REPEAT 1CD
(Непрерывное воспроизведение)
Отмена
REPEAT ALL: Повтор всех фрагментов на всех компакт-дис-
ках или всех фрагментов программы*.
REPEAT 1CD**: Повтор всех фрагментов одного компакт-диска. REPEAT 1: Повтор одного фрагмента одного компакт-диска.
* При использовании режима REPEAT ALL во время про-
граммированного воспроизведения, его следует выбирать до начала воспроизведения.
** Режим REPEAT 1CD не используется для программирован-
ного и выборочного воспроизведения.
Для отмены повторного воспроизведения нажимайте повторно кнопку REPEAT до тех пор, пока с дисплея не исчезнет вся ин­дикация повторного режима (REPEAT ALL, REPEAT 1CD, REPEAT 1).
Режим REPEAT 1 также отменяется и при нажатии кнопки PLAY MODE при изменении режима воспроизведения.
REPEAT 1
2 Нажмите кнопку PLAY MODE так, чтобы на основном дисп-
лее появилось сообщение «RANDOM» (Выборочное воспро­изведение).
При каждом нажатии этой кнопки изменение режима воспроизведения происходит в следующем порядке:
Отмена
(Непрерывное воспроизведение)
3 Нажмите CD >/P.
Фрагменты будут воспроизводиться в случайном порядке. После того, как все фрагменты будут воспроизведены по од­ному разу, выборочной воспроизведение заканчивается.
Режим выборочного воспроизведения отменяется также и при открытии отделения для компакт-дисков.
Для остановки воспроизведения нажмите кнопку S из кнопок управления проигрывателем компакт-дисков.
Для выхода из режима выборочного воспроизведения нажмите кнопку PLAY MODE один или два раза, так, чтобы на аппарате установился другой режим воспроизведения (программирован­ное воспроизведение или непрерывное воспроизведение).
Запрет выброса диска – Блокировка диска
С помощью данной функции можно запретить выброс ком­пакт- и минидиска из аппарата и заблокировать диски.
Данной операцией можно воспользоваться только с помо­щью кнопок аппарата.
Для запрета выброса диска нажав и удерживая нажатой в режи­ме ожидания кнопку S из кнопок управления проигрывателем компакт-дисков, нажмите E 1 . На некоторое время на дисплее появится сообщение «LOCKED» (Заблокирован) и загруженные диски (как ком­пакт-диски, так и мини-диск) будут заблокированы.
При попытке выброса заблокированных дисков
На дисплее появляется сообщение «LOCKED» (Заблокирован), пре­дупреждающее о том, что включена блокировка держателя диска.
Для отмены запрета выброса и разблокирования дисков снова, на­жав и удерживая нажатой в режиме ожидания кнопку S èç êíî- пок управления проигрывателем компакт-дисков, нажмите E 1 . На некоторое время на дисплее появится сообщение «UNLOCKED» (Разблокирован) и загруженные диски (как компакт-диски, так и минидиск) будут разблокированы.
 25 
Воспроизведение минидиска
Усилитель/Приемник
Минидисковая дека
Лампочка MD IN
Отверстие для заг рузки минидиска
При использовании пульта дистанционного управления про­верьте, что он готов к управлению минидисковой деки.
Для того, чтобы подготовить пульт к управлению минидис-
ковой деки, нажмите кнопку MD >/P на пульте.
E
Пульт дистанционного управления
Кнопки с номерами
Кнопки управления минидисквой деки (S, I<<, >>I)
Патенты США и другие иностранные патенты получены от корпорации Dolby Laboratories Licensing Corporation.
2 Нажмите MD >/P.
Воспроизведение минидиска начинается с первого фраг­мента.
Воспроизведение минидиска полностью – Непрерывное воспроизведение
Вы можете проигрывать минидиск непрерывно.
1 Вставьте минидиск в отверстие для загрузки минидиска.
Минидиск задвинется внутрь автома­тически. На аппарате загорится лампочка MD IN.
Вставляйте минидиск в направ лении, указанном стрелочкой на самом минидиске.
Общее количество фрагментов
(Через несколько секунд)
Номер текущего фрагмента
Общее время воспро
изведения
Время воспроизведения текущего фрагмента
Номер фрагмента
Для остановки воспроизведения нажмите кнопку S из кнопок управления минидисковой декой.
Для изъятия диска нажмите кнопку E.
Если минидиск или фрагмент имеет название
Это название отображается в нижней части основного дисплея. (Если название слишком длинное и не умещается на дисплее, оно будет прокручено).
Время, прошедшее с на чала воспроизведения
Основные режимы работы минидисковой деки
Во время воспроизведения минидиска можно воспользоваться следующими режимами.
Кратковременная остановка воспроизведения
Нажмите MD >/P. Для возобновления воспроизведения снова нажмите MD >/P.
 26 
Поиск определенного места фрагмента
Во время воспроизведения нажмите и удерживайте нажатой кнопку I<< èëè >>I из кнопок управления минидисковой декой.
I<< : Быстрый переход назад.
>>I : Быстрый переход вперед.
Переход к другому фрагменту
До начала или во время воспроизведения нажмите кнопку I<< èëè >>I из кнопок управления минидисковой декой.
I<< : Переход назад к началу текущего фрагмента или к
предыдущим фрагментам.
>>I : Переход к началу следующего фрагмента или к после-
дующим фрагментам.
Для перехода к другому фрагменту можно также воспользовать­ся диском MULTI JOG на аппарате.
Переход к другому фрагменту непосредственно с помощью кнопок с номерами
Для начала воспроизведения фрагмента под желаемым номе­ром можно просто нажать кнопку с соответствующим номером. (Перед использованием кнопок с номерами не забудьте нажать на пульте дистанционного управления кнопку MD >/P).
Пример: Для воспроизведения фрагмента под номером 5 на-
жмите кнопку 5. Для воспроизведения фрагмента под номером 15 нажмите кнопку +10, затем 5. Для воспроизведения фрагмента под номером 20 нажмите кнопку +10, затем 10. Для воспроизведения фрагмента под номером 32 нажмите +10, +10, +10, затем 2.
Изменение индикации дисплея
На основном дисплее можно одновременно отображать назва­ния четырех фрагментов. При каждом нажатии кнопки DISPLAY/CHARA. (CONTRAST), из­менение индикации на дисплее происходит в следующем порядке:
Нормальный режим дисплея
Программирование порядка воспроизведения фрагментов ' Программированное воспроизведение
Вы можете установить порядок воспроизведения фрагментов. Вы можете запрограммировать до 32 фрагментов.
1 Загрузите диск.
Если текущий источник воспроизведения не является ус-
тройством записи минидисков, нажмите МD >/P, а затем перед переходом к следующему пункту нажмите кнопку S из кнопок управления минидисковой декой.
2 Нажмите кнопку PLAY MODE так, чтобы на основном дисп-
лее появилось сообщение «PROGRAM» (Программа).
При каждом нажатии этой кнопки изменение режима вос­произведения происходит в следующем порядке:
Отмена
(Непрерывное воспроизведение)
Номер фраг мента
Номер шага
3 Выберите фрагмент.
На аппарате: Для выбора номера фрагмента поверните диск MULTI JOG, затем нажмите SET. На пульте дистанционного управления: Нажмите кнопки с номерами.
Как пользоваться кнопками с номерами смотрите в разде­ле «Переход к другому фрагменту непосредственно с по­мощью кнопок с номерами».
Режим отображе ния названий че тырех фрагментов
Если название фрагмента не получается отобразить на дисплее за один раз в режиме отображения названий четырех фрагментов
Название будет прокручено. Однако, если одно состоит более чем из 32 символов, его все равно нельзя будет отобразить полностью.
При быстрой смене фрагментов в режиме отображения названий четырех фрагментов
Аппарат не успевает измененять названия фрагментов и поэто­му, названия этих фрагментов могут отображаться некорректно.
Пример: Выбран фрагмент под номером 5.
Если минидиск или фрагмент имеет название, то оно отображается в нижней части основного дисплея. (Если название слишком длинное и не умещается на дисплее, оно будет прокручено).
 27 
Усилитель/Приемник
Минидисковая дека
Лампочка MD IN
Отверстие для загрузки минидиска
4 Для программирования других фрагментов повторите пункт 3.
Пульт дистанционного управления
Кнопки с номерами
Кнопки управле ния минидиско вой декой (S, I<<, >>I, REPEAT)
5 Нажмите МD >/P.
Фрагменты будут воспроизводиться в заданном вами по­рядке.
Для остановки воспроизведения нажмите кнопку S из кнопок управления минидисковой декой.
Для выхода из программированного режима воспроизведения на­жмите кнопку PLAY MODE один или два раза так, чтобы на аппарате установился другой режим воспроизведения (выбо­рочное воспроизведение или непрерывное воспроизведение).
Просмотр содержания программы
Перед воспроизведением содержание программы можно про­смотреть, нажав для этого кнопку I<< èëè >>I из кнопок уп­равления минидисковой декой.
>>I : Показ фрагментов программы в запрограммирован-
ном порядке.
I<< : Показ фрагментов в обратном порядке.
Изменение программы
Перед воспроизведением можно стереть последний запрограм­мированный фрагмент, нажав для этого кнопку CANCEL. При каждом нажатии этой кнопки происходит удаление после­днего запрограммированного фрагмента программы. Для добавления фрагментов в программу до начала воспроиз­ведения просто введите номера фрагментов, которые вы хотите добавить.
На дисплее появляется сообщение «PROGRAM FULL» (Про-
При попытке программирования 33-его фрагмента
грамма заполнена).
Если фрагмент не был введен в программу
Это значит, что была осуществлена попытка программирования фрагмента с таким номером , которого нет на минидиске (на­пример, был выбран фрагмент 14, тогда как на диске записано всего 12 фрагментов). Такой ввод игнорируется.
 28 
Воспроизведение в случайном порядке – Выборочное воспроизведение
С помощью данной функции можно воспроизводить все фраг­менты загруженного минидиска в случайном порядке.
1 Вставьте минидиск.
Если текущий источник воспроизведения не является
минидисковой декой, нажмите МD >/P, а затем перед пе­реходом к следующему пункту нажмите кнопку S из кно­пок управления минидисковой декой.
2 Нажмите кнопку PLAY MODE так, чтобы на основном дисп-
лее появилось сообщение «RANDOM» (Выборочное воспро­изведение).
При каждом нажатии этой кнопки изменение режима воспроизведения происходит в следующем порядке:
Отмена
(Непрерывное воспроизведение)
3 Нажмите МD >/P.
Фрагменты будут воспроизводиться в случайном порядке. После того, как все фрагменты будут воспроизведены по од­ному разу, выборочное воспроизведение заканчивается.
Режим выборочного воспроизведения отменяется также и при изъятии минидиска.
Повтор фрагментов – Повторное воспроизведение
С помощью данной функции можно повторять все фрагменты, программу или отдельный фрагмент желаемое число раз.
Для входа в режим повторного воспроизведения нажмите кноп­ку REPEAT во время или перед воспроизведением. При каждом нажатии этой кнопки режим повторного воспро­изведения изменяется в указанном ниже порядке, и индика­ция режима появляется на дисплее:
Отмена
(Непрерывное воспроизведение)
REPEAT ALL: Повтор всех фрагментов на минидиске или
всех фрагментов программы.
REPEAT 1: Повтор одного фрагмента.
Для отмены повторного воспроизведения нажимайте повторно
кнопку REPEAT до тех пор, пока с дисплея не исчезнет вся ин­дикация повторного режима (REPEAT ALL, REPEAT 1).
Запрет выброса диска – Блокировка держателя
С помощью данной функции можно запретить выброс ком­пакт- и минидиска из аппарата и заблокировать их.
Более подробную информацию смотрите на стр. 25.
Для остановки воспроизведения нажмите кнопку S из кнопок управления минидисковой декой.
Для выхода из режима выборочного воспроизведения нажмите кнопку PLAY MODE один или два раза, так, чтобы на аппарате установился другой режим воспроизведения (программирован­ное воспроизведение или непрерывное воспроизведение).
 29 
Запись на минидиск
Информация, с которой необходимо ознакомиться перед началом записи
Запись и воспроизведение авторского материала без согласия владельца авторских прав противозаконны.
При записи на частично записанный диск его содержание не стирается и не перезаписывается. Запись начинается сразу после
окончания последнего записанного на минидиске фрагмента. Для того, чтобы на таком диске начать запись с самого начала, необходимо перед этим удалить все его содержание (смотрите раз­дел «Функция ALL ERASE (Удалить все)» на стр. 40).
Уровень записи устанавливается автоматически и не регулируется при помощи регулятора громкости VOLUME. Таким образом, во время записи можно отрегулировать уровень громкости прослушиваемого в данный момент отрывка, но это никак не скажет­ся на уровне записи.
Во время записи можно прослушивать записываемый материал с применением эффектов режимов звучания и/или эффекта усиле­ния басов через динамики или наушники, однако запись звучания будет воспроизводиться без этих эффектов (см. стр. 15).
Зачем нужны маркеры фрагментов
При воспроизведении минидиска с помощью диска MULTI JOG или кнопки I<< / >>I из кнопок управления минидисковой декой можно переходить от одного фраг­менту к другому последовательно шаг за шагом, а с помо­щью пульта дистанционного управления, можно даже не­посредственно выбирать желаемый фрагмента. Все это становится возможно благодаря наличию специаль­ных маркеров, записанных в начале каждого фрагмента и позволяющих находить фрагменты. Этот маркер называет­ся «маркером фрагмента», а участок между двумя соседними маркерами фрагмента  «фрагментом».
При записи с цифрового источника, например, проигрыва­теля компакт-дисков, маркер фрагмента записывается ав-
томатически в начале каждого фрагмента.
При записи с аналогового источника, например, при запи­си радиопрограмм FM/AM, маркеры фрагментов на
мини-диск не записываются. Поэтому, в данном случае, при воспроизведении минидиска устройство будет при­нимать всю запись за один фрагмент (фрагмент 1). Таким образом выбрать сразу же желаемый фрагмент или вос­пользоваться функцией поиска будет нельзя.
Однако, в случае если между отдельными записями име­ются пустые участки продолжительностью не менее 3-х секунд, то они будут рассматриваться устройством как участки, разделяющие два фрагмента и им присвоятся соответствующие маркеры фрагментов.
Во избежание удаления важных записей
На записываемых минидисках во избежание удаления важной информации имеется язычок защиты от записи. После оконча­ния записи или редактирования передвиньте язычок, располо­женный сбоку на картридже минидиска, в открытое положе­ние. Теперь диск будет защищен от записи и редактирования. Для перезаписи материала или его редактирования передвинь­те язычок обратно в закрытое положение.
Язычок защиты от записи
Запись и ре дактирование возможны
Диск защищен: Запись и редак тирование не возможны
Для того, чтобы во время записи с аналогового источника ввести маркер фрагмента вручную, в том месте, где вы хотите
его вставить, нажмите кнопку SET.
Для того, чтобы добавить маркер фрагмента после окончания записи, можно воспользоваться функцией разделения
DIVIDE (Разделение) (см. стр. 36).
 30 
Усилитель/Приемник
Устройство записи мини'диска
Лампочка MD IN Лампочка REC
Отверстие для загрузки минидиска
Пульт дистанционного управления
Регулятор управле ния минидиской де кой (S)
При использовании пульта дистанционного управления про­верьте, что он готов к управлению минидисковой декой.
Для того, чтобы подготовить пульт к управлению мини-дис-
ковой декой, нажмите кнопку MD >/P на пульте.
Запись FM/AM программ или запись с кассетной деки
С помощью данного устройства можно осуществлять запись FM/AM программ или запись материалов с кассетной деки, подключенной к разъемам ТАРЕ на тыловой панели.
1 Вставьте минидиск с возможностью записи.
Загорится оранжевая лампочка MD IN.
2 Начните воспроизведение источника  FM, AM или кассет-
ной деки, подключенной к разъемам ТАРЕ.
При записи FM/AM программы сначала нажмите кнопку FM/AM, а затем настройтесь на желаемую станцию.
При записи с кассетной деки для выбора ее в качестве ис­точника нажмите кнопку ТАРЕ.
3 Нажмите кнопку REC PAUSE на аппарате (или кнопку MD
REC PAUSE на пульте дистанционного управления).
На аппарате начнет мигать лампочка REC.
Пример: При записи FM программы:
Оставшееся время записи
4 Нажмите MD >/P.
Лампочка REC прекратит мигать и станет гореть постоянно, что свидетельствует о начале записи.
Для остановки записи нажмите кнопку S регулятора управле- ния минидисковой декой.
Для временной остановки записи снова нажмите кнопку REC PAUSE (или MD REC PAUSE). Для возобновления записи снова нажмите кнопку MD >/P.
Для изъятия минидиска нажмите E.
 31 
Усилитель/Приемник
Минидисковая дека
Пульт дистанционного управления
Лампочка MD IN
Отверстие для заг рузки минидиска
Лампочка REC
Лампочка DIGITAL
Запись с дополнительного (AUX) оборудования
С дополнительного оборудования, подключенного к разъемам AUX, можно проводить как аналоговую, так и цифровую запись.
Для цифровой записи: Соедините:
Оптический цифровой выходной разъем на дополнитель­ном оборудовании с разъемом AUX DIGITAL IN OPTICAL с помощью оптического цифрового шнура (не входит в комплект поставки).
Выходные аудио разъемы на дополнительном оборудова­нии с разъемами AUX с помощью аудио шнура (не входит в комплект поставки).
1 Вставьте минидиск с возможностью записи.
Загорится лампочка MD IN.
2 Нажмите один раз кнопку AUX, а затем начните воспроизве-
дение источника.
3 Нажмите кнопку REC PAUSE на аппарате (или кнопку MD
REC PAUSE на пульте дистанционного управления).
Лампочка REC на аппарате начнет мигать.
4 Снова нажмите AUX.
При каждом нажатии этой кнопки происходит переклю-
чение между аналоговым и цифровым входом.
Регулятор управле ния минидисковой декой (S)
Пример: При записи FM программы
При выборе цифрового входа на аппарате загорается лам­почка DIGITAL.
DIGITAL: Проведение цифровой записи посредством опти-
ческого цифрового шнура, подключенного к разъему AUX DIGITAL IN OPTICAL. Благодаря встроенному в данный аппарат преоб­разователю частоты дискретизации можно вы­полнять запись с цифрового устройства с часто­той дискретизации 32 кГц, 44,1 кГц или 48 кГц.
ANALOG: Проведение аналоговой записи посредством
аудио шнура, подключенного к разъемам AUX.
5 Нажмите MD >/P.
Лампочка REC прекратит мигать и станет гореть постоянно, что свидетельствует о начале записи.
 32 
Для остановки записи нажмите кнопку S регулятора управле- ния устройством записи минидиска.
Для временной остановки записи снова нажмите кнопку REC PAUSE (или MD REC PAUSE). Для возобновления записи снова нажмите кнопку MD >/P.
Для изъятия минидиска нажмите E.
Запись одного фрагмента во время воспроизведения компакт­диска
Во время воспроизведения желаемого фрагмента компакт-дис­ка для его записи нажмите кнопку CD REC. (Должен быть подготовлен минидиск с возможностью записи). Воспроизведение данного фрагмента компакт-диска будет ос­тановлено, и он начнет воспроизводиться с начала. В это же время на минидисковой деке начнется запись этого фрагмента.
Запись с компакт'дисков
Для записи компакт-диска на минидиск можно воспользовать­ся одним из трех способов.
Синхронизированная запись  Запись всего компакт-диска
целиком или запись созданной вами программы.
Запись первого фрагмента  Запись первого фрагмента каж-
дого компакт-диска.
Запись и редактирование во время прослушивания  Позволя-
ет создавать программу во время прослушивания компакт­диска.
Синхронизированная запись
Это самый простой способ записи компакт-диска. Для того, чтобы начать воспроизведение компакт-диска и записать его содержание на минидиск, в данном случае достаточно просто нажать кнопку CD REC.
1 Вставьте минидиск с возможностью записи.
Загорится лампочка MD IN.
2 Подготовьте компакт-диск.
Положите компакт-диск на один из держателей диска (CD1, CD2 или CD3), нажмите соответствующую кнопку с номером диска (CD1, CD2 или CD3), а затем, перед пе­реходом к следующему пункту, кнопку S регулятора уп- равления проигрывателем компакт-дисков. Проверьте, что на аппарате загорелась соответствующая лампочка но­мера диска.
При желании можно создать программу (см. стр. 23).
3 Нажмите кнопку CD REC на аппарате.
На нем загорятся лампочки REC и DIGITAL.
Запись первого фрагмента
С помощью данной функции можно записывать первые фраг­менты каждого загруженного компакт-диска, таким образом, вы можете, например, создать каталог ваших лучших компакт­дисков.
1 Подготовьте компакт-диски и минидиск с возможностью за-
ïèñè.
Следите за тем, чтобы в держатель дисков 1 был всегда загружен компакт-диск, в противном случае эта функция работать не будет.
2 Нажмите 1ST TRACK REC.
Загорятся лампочки REC и DIGITAL и начнется запись фрагмента 1 с первого компакт-диска.
После того, как запись первого фрагмента компакт-диска, загруженного в держатель дисков 1, будет завершена, нач­нется запись первого фрагмента компакт-диска из держате­ля дисков 2. Запись будет продолжаться до тех пор, пока не будут записаны все первые фрагменты всех дисков, загру­женных в проигрыватель.
Для остановки записи нажмите кнопку S (либо на регуляторе управления проигрывателем компакт-дисков, либо на регуля­торе управления минидисковой декой).
3 Замените компакт-диски, загруженные в держатели дисков,
лампочки с номерами дисков которых не горят зеленым.
Для продолжения записи первых фрагментов для осталь­ных дисков можно постепенно заменять компакт-диски.
После того, как первый фрагмент последнего загруженного диска будет записан, запись прекращается.
Для остановки записи нажмите S (либо на регуляторе управле- ния проигрывателем компакт-дисков, либо на регуляторе уп­равления минидисковой декой).
 33 
Усилитель/Приемник Минидисковая дека
Лампочка MD IN
Отверстие для заг рузки минидиска
Запись и редактирование во время прослушивания
С помощью данной функции можно составить программу во вре­мя прослушивания и проверить каждый фрагмент с загруженных компакт-дисков, а затем уже начинать запись программы.
1 Подготовьте компакт-диски и минидиск с возможностью за-
ïèñè.
Следите за тем, чтобы в держатель дисков 1 был всегда загружен компакт диск, в противном случае эта функция работать не будет.
Лампочка REC
Если эта кнопка не будет нажата или если диск MULTI JOG не будет повернут, один и тот же фрагмент будет воспроиз­водиться повторно.
Лампочка DIGITAL
4 Для программирования остальных фрагментов повторите
пункт 3.
После того, как все компакт-диски были прослушаны или если на минидиске больше не остается времени для записи, запись и ре­дактирование при прослушивании начинается автоматически. Загораются лампочки REC и DIGITAL.
2 Нажмите LISTENING.
Запись начнется с компакт-диска, загруженного в держа­тель дисков 1.
Оставшееся время записи
3 Определитесь, что вы хотите сделать с текущим фрагментов
 добавить его в программу или пропустить.
Для добавления текущего воспроизводящегося фрагмента в программу снова нажмите кнопку LISTENING.
Текущий фрагмент будет внесен в программу и начнется воспроизведение следующего фрагмента. (Если програм­мируется последний фрагмент компакт-диска воспроиз­ведение начинается с первого фрагмента следующего компакт-диска).
Для пропуска текущего фрагмента поверните диск MULTI JOG вниз или нажмите кнопку >>I регулятора управле­ния минидисковой декой. Текущий воспроизводящийся фрагмент не будет включен в программу и начнется воспроизведение следующего фрагмента.
Для остановки в любое время во время процесса редактирования и начала записи нажмите CD REC.
Для остановки записи нажмите S (либо на регуляторе управле-
ния проигрывателем компакт-дисков, либо на регуляторе уп­равления минидисковой декой).
Для удаления программы во время просмотра материала загру­женных компакт-дисков нажмите кнопку S регулятора управле-
ния проигрывателем компакт-дисков.
Изменение программы
Перед началом записи запрограммированные фрагменты мож­но стереть, нажав для этого кнопку I<< регулятора управления проигрывателем компакт-дисков. При каждом нажатии этой кнопки из программы стирается последний запрограммированный фрагмент.
Для того, чтобы стереть запрограммированные фрагменты, можно также повернуть диск MULTI JOG наверх.
 34 
Редактирование минидисков
Краткое описание функций редактирования минидисков
Записанный минидиск можно редактировать несколькими способами. Функции редактирования минидиска включают в себя разделение, объединение, перемещение, удаление одного фрагмента и удаление всех фрагментов диска, а также по мере необходи­мости их можно совмещать друг с другом.
Разделение фрагмента (DIVIDE): стр. 36
С помощью данной функции можно разделить один фрагмент, добавив в него в середине или в желаемом месте (местах) мар­кер (маркеры) фрагментов, для облегчения поиска желаемого фрагмента на диске.
После разделение фрагмента В
Номер фрагмента
Объединение фрагмента (JOIN): стр. 37
С помощью данной функции можно объединить два соседних фрагмента в один, удалив для этого маркер фрагмента.
Удаление всех фрагментов (ERASE ALL): стр. 40
С помощью данной функции можно стереть весь диск полностью.
Номер
После использования функции ALL ERASE
фрагмента
Совместное использование функций редактирования минидиска
Применив совместно, например, функции DIVIDE (Разделе­ние), ERASE (Удаление) и JOIN (Объединение), можно стереть только отрывок одного фрагмента.
Удаляемый отрывок
После объединения фрагмента A и В
Номер фрагмента
Перемещение фрагмента (MOVE): стр. 38
С помощью данной функции можно переместить фрагмент, поменяв номера фрагментов.
Номер фрагмента
После перемещения фрагмента В
Удаление фрагмента (ERASE): стр. 39
С помощью данной функции можно удалить определенный фрагмент. После удаления одного фрагмента, последующим фрагментам автоматически присваиваются меньшие номера.
После удаления фрагмента В
Номер фрагмента
Номер фрагмента
Разделение фрагмента A на три фрагмента
Номер фрагмента
Удаление фрагмента B
Номер фрагмента
Объединение фрагментов A и C
Можно также воспользоваться функцией присваи-
вания названия минидиску и/или фрагментам (см. стр. 41)
Названия можно присвоить фрагменту или диску. После того, как название будет присвоено, оно отобразится на дисплее для подтверждения. Каждое название может состоять не более чем из 64 симво­лов (знаков), и может быть введено при помощи букв алфа­вита (больших и маленьких), символов и цифр.
 35 
Усилитель/Приемник
Минидисковая дека
Лампочка MD IN
Отверстие для заг рузки минидиска
Функция DIVIDE (Разделение)
С помощью данной функции можно разделить один фрагмент на два отдельных фрагмента. Этой функцией удобно пользо­ваться, например, для добавления маркеров фрагмента в опре­деленное место внутри фрагмента или для разделения записан­ного материала.
Для выполнения описанных ниже действий используйте кнопки и регуляторы на аппарате.
Для остановки в любой момент во время процесса редактиро­вания нажмите кнопку MD EDIT.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
2 Нажмите MD EDIT.
На минидисковой деке будет установлен режим редактирова­ния (с выбранной функцией DIVIDE (Разделение)).
Если фрагмент был выбран неправильно, нажмите CANCEL и выберите его заново.
5 В том месте, где вы хотите разделить фрагмент, нажмите SET.
Дека повторит выбранное место  отрывок продолжительно­стью не более 3-х секунд, следующий за точкой разделения.
Если точка разделения выбрана удачно, переходите к пункту 7.
Если выбранная точка разделения вам не понравилась, переходите к следующему пункту.
6 Для более точной настройки точки разделения поверните
äèñê MULTI JOG.
Точку разделения можно сдвигать в диапазоне ±128 ша­гов. Весь диапазон (±128 шагов) равен приблизительно ±8 секундам от первоначальной точки разделения (пози­ция 0).
3 Нажмите SET.
На основном дисплее появится информация о первом фрагменте (или текущем фрагменте во время воспроизведе­ния) минидиска, и начнется воспроизведение.
4 Поверните диск MULTI LOG и выберите фрагмент, который
вы хотите разделить.
Пример: Если для разделения выбран фрагмент 3.
После остановки вращения диска MULTI JOG, аппарат повторит новую выбранную точку разделения.
После того, как удовлетворяющая вас точка разделения будет наконец найдена, переходите к следующему пункту.
 36 
7 Нажмите SET. 4 Нажмите SET.
5 Поверните диск MULTI JOG и выберите два соседних фраг-
мента, которые вы хотите объединить.
Пример: Объединение фрагментов 1 и 2.
Для отмены редактирования нажмите CANCEL.
8 Для окончания процедур редактирования нажмите ENTER.
6 Нажмите SET.
9 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
Как снова объединить разделенные фрагменты смотрите в разде­ле «Функция JOIN (Объединение)».
Функция JOIN (Объединение)
С помощью данной функции можно объединить два соседних фрагмента в один.
Для выполнения описанных ниже действий используйте кнопки и регуляторы на аппарате.
Для остановки в любой момент во время процесса редактиро­вания нажмите кнопку MD EDIT.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
2 Нажмите MD EDIT.
На минидисковой деке будет установлен режим редактиро­вания (с выбранной функцией DIVIDE (Разделение)).
Если фрагменты были выбраны неправильно, нажмите CANCEL, а затем снова поверните диск MULTI JOG и выберите фрагменты еще раз.
Для отмены редактирования нажмите CANCEL.
7 Для окончания процедур редактирования нажмите ENTER.
8 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
Как разделить объединенные фрагменты смотрите в разделе «Функция DIVIDE (Разделение)».
3 Поверните диск MULTI JOG и выберите «JOIN» (Объеди-
нение).
 37 
Усилитель/Приемник
Минидисковая дека
Лампочка MD IN
Отверстие для заг рузки минидиска
Функция MOVE (Перемещение)
С помощью данной функции можно переместить фрагмент на любое желаемое место. Этой функцией удобно пользоваться для изменения порядка расположения фрагментов по своему желанию.
Для выполнения описанных ниже действий используйте кнопки и регуляторы на аппарате.
Для остановки в любой момент во время процесса редактиро­вания нажмите кнопку MD EDIT.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
2 Нажмите MD EDIT.
На минидисковой деке будет установлен режим редактиро­вания (с выбранной функцией DIVIDE (Разделение)).
5 Поверните диск MULTI JOG и выберите фрагмент, который
хотите переместить.
Пример: Перемещение фрагмента 2
6 Нажмите SET.
Если номер фрагмента был выбран неправильно, нажми­те CANCEL, а затем выберите фрагмент еще раз.
3 Поверните диск MULTI JOG и выберите «MOVE» (Переме-
щение).
4 Нажмите SET.
7 Поверните диск MULTI JOG и выберите то положение, в ко-
торое хотите переместить фрагмент.
Пример: Перемещение данного фрагмента на место фрагмента 4.
 38 
8 Нажмите SET. 3 Поверните диск MULTI JOG и выберите «ERASE» (Удаление).
Если фрагменты были выбраны неправильно, нажмите CANCEL, а затем повернув диск MULTI JOG, выберите фрагменты правильно.
Для отмены редактирования нажмите CANCEL.
9 Для окончания процедур редактирования нажмите ENTER.
10 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редакти­рования на минидиске на дисплее появляется сообщение «WRITING» (Запись).
Функция ERASE (Удаление)
С помощью данной функции можно удалить ненужный фраг­мент.
Для выполнения описанных ниже действий используйте кнопки и регуляторы на аппарате.
Для остановки в любой момент во время процесса редакти­рования нажмите кнопку MD EDIT.
4 Нажмите SET.
5 Поверните диск MULTI JOG и выберите фрагмент, который
хотите удалить.
6 Нажмите SET.
Если номер фрагмента был выбран неправильно, нажми­те CANCEL, а затем выберите фрагмент еще раз.
7 Для удаления остальных фрагментов (не более 16) повторите
пункты 5 и 6.
8 Для окончания выбора удаляемых фрагментов нажмите
ENTER.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
2 Нажмите MD EDIT.
На мини-дисковой деке будет установлен режим редакти­рования (с выбранной функцией DIVIDE (Разделение)).
Для отмены редактирования нажмите CANCEL.
9 Снова нажмите ENTER.
10
Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
 39 
Усилитель/Приемник
Минидисковая дека
Лампочка MD IN
Функция ALL ERASE (Удалить все)
С помощью данной функции можно стереть все фрагменты минидиска.
Для выполнения описанных ниже действий используйте кнопки и регуляторы на аппарате.
Для остановки в любой момент во время процесса редактиро­вания нажмите кнопку MD EDIT.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
2 Нажмите MD EDIT.
На минидисковой деке будет установлен режим редактиро­вания (с выбранной функцией DIVIDE (Разделение)).
3 Поверните диск MULTI JOG и выберите «ALL ERASE»
(Удалить все).
Отверстие для заг рузки минидиска
6 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
Удаление отрывка фрагмента
Воспользовавшись функциями DIVIDE (Разделение), ERASE (Удаление) и JOIN (Объединение), можно удалить всего лишь отрывок одного фрагмента.
Для выполнения описанных ниже действий используйте кнопки и регуляторы на аппарате.
Для остановки в любой момент во время процесса редактиро­вания нажмите кнопку MD EDIT.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
4 Нажмите SET.
Для отмены редактирования нажмите CANCEL.
5 Нажмите ENTER.
2 Нажмите MD EDIT.
На минидисковой деке будет установлен режим редактиро­вания (с выбранной функцией DIVIDE (Разделение)).
3 Для того, чтобы выделить тот отрывок (часть) фрагмента, ко-
торый будет удален, разделите фрагмент на 3 части.
Для разделения фрагмента воспользуйтесь функцией DIVIDE (см. стр. 36).
4 Удалите среднюю часть.
Для удаления воспользуйтесь функцией ERASE (см. стр. 39).
5 Объедините оставшиеся две части.
Для объединения воспользуйтесь функцией JOIN (см. стр. 37).
 40 
Присваивание минидискам названий
Усилитель/Приемник
Минидисковая дека
С помощью данной функции можно присвоить название каж­дому минидиску и каждому фрагменту. После того, как название будет присвоено, оно отобразится на дисплее для подтверждения. Каждое название может состоять не более чем из 64 символов (знаков), и может быть введено при помощи букв алфавита (больших и маленьких), символов и цифр.
Присваивание названия с использованием кнопок управления на аппарате
Для остановки процесса в любой момент нажмите TITLE.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
2 Нажмите TITLE.
На минидисковой деке установится режим ввода названия.
Лампочка MD IN
Отверстие для загрузки минидисков
3 Для изменения режима ввода названия поверните диск
MULTI JOG.
Режим ввода названия изменяется в следующем порядке:
Название диска
Название последнего фрагмента
Пример: Выбор режима ввода названия третьего фрагмента
Название 1ого фрагмента
Название 2ого фрагмента
Название 3его фрагмента
4 Для ввода выбранного режима ввода названия нажмите SET.
Индикация режима ввода названия диска: появляется при
нажатии кнопки TITLE во время отображении на основ­ном дисплее информации о диске.
Индикация режима ввода названия фрагмента: появляется
при нажатии кнопки TITLE во время отображения на ос­новном дисплее информации о фрагменте.
5 Для выбора желаемого символа нажмите DISPLAY/CHARA.
(CONTRAST).
При каждом нажатии этой кнопки изменение вводимых символов происходит следующим образом:
Заглавные бук вы и символы
Цифры и символы
Символы и знаки, которые могут использоваться при вводе названия, приведены в таблице на странице 43.
 41 
Строчные бук вы и символы
Усилитель/Приемник
Минидисковая дека
6 Введите символ.
Пример: Ввод буквы «Н».
1) Поверните диск MULTI JOG и выберите ряд, в котором находится желаемый символ.
В данном примере выберите ряд «F G H I J».
Выберите ряд
2) Для выбора положения символа в данном ряду нажмите одну из кнопок DIRECT TITLE INPUT.
Выбранный символ будет введен, а курсор ввода симво­ла переместится к следующей позиции.
В данном примере нажмите кнопку 3, что соответ-
ствует положению буквы «Н» в ряду «F G H I J».
Лампочка MD IN
Для перемещения позиции ввода символа во время ввода названия нажмите
Для отмены неправильно введенного символа нажмите кнопку CANCEL и отмените последнее действие.
Отверстие для загрузки минидисков
CURSOR .
7 Для ввода оставшихся символов повторите пункты 5 и 6.
На основном дисплее может быть отображено одновре­менно не более 8 символов. При вводе 9-ого символа с дисплея исчезает первый символ и так далее.
8 Для окончания ввода названия нажмите дважды кнопку
ENTER.
Для отмены редактирования после нажатия в этом пункте кнопки ENTER один раз, нажмите кнопку TITLE.
9 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
или записи
••
Во время воспроизведения: Ввод названия фрагмента
••
••
Во время записи: Ввод названия фрагмента
••
Названия могут присваиваться во время воспроизведения
Воспроизведение текущего фрагмента повторяет­ся до тех пор, пока кнопка ENTER в пункте 8 выше не будет нажата два раза. После этого вос­произведение минидиска останавливается.
Ввод названия диска
Воспроизведение всех фрагментов минидиска по­вторяется до тех пор, пока кнопка ENTER в пункте 8 выше не будет нажата два раза. После этого вос­произведение минидиска останавливается.
Минидисковая дека продолжает запись даже после того, как кнопка ENTER в пункте 8 выше была нажата два раза. После того, как она будет нажата дважды, название фрагмента присваива­ется тому фрагменту, во время записи которого была начала процедура ввода названия.
 42 
Изменение названия
Название можно исправить или изменить.
5 Для исправления остальных символов повторите пункты 2 - 4
текущей процедуры.
1 Выполните пункты 1  4 на стр. 41.
2 Для выбора того символа, который вы хотите исправить, на-
жмите CURSOR .
Убедитесь, что символ, который вы хотите исправить, ми­гает.
3 Для удаления символа, выбранного в пункте выше, нажмите
CANCEL.
4 Введите новый символ.
1)Для выбора желаемого символа нажмите DISPLAY/CHARA. (CONTRAST).
2)Поверните диск MULTI JOG, а затем нажмите одну из кнопок DIRECT TITLE INPUT.
Используемые символы
Заглавные буквы и символы
Строчные буквы и символы
6 Для окончания корректировки названия два раза нажмите
ENTER.
Для отмены процедуры исправления названий после того, как в этом пункте кнопка ENTER была нажата один раз, нажмите TITLE.
7 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
Удаление всех символов
Для удаления всех символов в пункте 3 нажимайте повторно кнопку CANCEL, а затем переходите к пункту 6.
Цифры и символы
(Про бел)
(Пробел)
(Про бел)
(Пробел)
(Про бел)
 43 
Пульт дистанционного управления
Кнопки для ввода текста
Минидисковая дека
Присваивание названия с использованием пульта дистанционного управления
Для остановки процесса в любой момент нажмите MD TITLE INPUT.
1 Вставьте минидиск, который вы хотите отредактировать, в
отверстие для загрузки минидисков.
Загорится лампочка MD IN.
2 Нажмите MD TITLE INPUT.
На минидисковой деке установится режим ввода названия.
Индикация режима ввода названия диска: появляется при
нажатии кнопки MD TITLE INPUT во время отображе­нии на основном дисплее информации о диске.
Индикация режима ввода названия фрагмента: появляется
при нажатии кнопки MD TITLE INPUT во время отобра­жения на основном дисплее информации о фрагменте.
3 Для изменения режима ввода названия нажмите или .
Режим ввода названия изменяется в следующем порядке:
Название диска
Название последнего фрагмента
Название 1ого фрагмента
Название 2ого фрагмента
Название 3его фрагмента
Лампочка MD IN
Отверстие для заг рузки минидисков
4 Для ввода выбранного режима ввода названия нажмите SET.
5 Для выбора желаемого символа нажмите DISPLAY/CHARA.
(CONTRAST).
При каждом нажатии этой кнопки изменение вводимых символов происходит следующим образом:
Заглавные буквы Строчные буквы
Цифры
6 Введите символ
1) Нажмите кнопку ввода текста с той буквой, которую вы
хотите ввести в название.
Примеры:
Для ввода буквы «А» или «а» нажмите кнопку АВС один раз. Для ввода буквы «В» или «b» нажмите кнопку АВС два раза. Для ввода буквы «С» или «с» нажмите кнопку АВС три раза.
Для ввода буквы «D» или «d» нажмите кнопку DEF один раз. Для ввода буквы «E» или «e» нажмите кнопку DEF два раза. Для ввода буквы «F» или «f» нажмите кнопку DEF три раза.
............
Для ввода символа нажимайте повторно кнопку MARK до появления желаемой отметки.
Для перемещения позиции ввода символа во время ввода названия нажмите или .
В случае ввода неправильного символа, для отмены последнего действия нажмите CANCEL.
 44 
2) Нажмите кнопку, соответствующую следующему вводи­мому символу.
Если следующий вводимый символ находится под
той же кнопкой, которая была нажата только что в предыдущем пункте 6-1), сначала для перемещения позиции ввода символа вправо нажмите .
7 Для ввода остальных символов повторите пункты 5 и 6.
На основном дисплее может быть отображено одновре-
менно не более 8 символов. При вводе 9-ого символа с дисплея исчезает первый символ и так далее.
8 Для окончания ввода названия нажмите дважды кнопку
ENTER.
Для отмены редактирования после нажатия в этом пункте
кнопки ENTER один раз, нажмите кнопку MD TITLE INPUT.
Изменение названия
Название можно исправить или изменить.
1 Выполните пункты 1  5 на стр. 43.
2 Для выбора того символа, который вы хотите исправить, на-
жмите или .
Убедитесь, что символ, который вы хотите исправить, ми­гает.
3 Для удаления символа, выбранного в пункте выше, нажмите
CANCEL.
4 Нажав одну из кнопок ввода текста, введите новый символ.
5 Для исправления остальных символов повторите пункты 2 - 4
текущей процедуры.
9 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
или записи
••
Во время воспроизведения: Ввод названия фрагмента
••
••
Во время записи: Ввод названия фрагмента
••
Названия могут присваиваться во время воспроизведения
Воспроизведение текущего фрагмента повторяет­ся до тех пор, пока кнопка ENTER в пункте 8 выше не будет нажата два раза. После этого вос­произведение минидиска останавливается.
Ввод названия диска
Воспроизведение всех фрагментов минидиска по­вторяется до тех пор, пока кнопка ENTER в пункте 8 выше не будет нажата два раза. После этого вос­произведение минидиска останавливается.
Минидисковая дека продолжает запись даже после того, как кнопка ENTER в пункте 8 выше была нажата два раза. После того, как она будет нажата дважды, название фрагмента присваива­ется тому фрагменту, во время записи которого была начала процедура ввода названия.
6 Для окончания корректировки названия два раза нажмите
ENTER.
Для отмены процедуры исправления названий после того, как в этом пункте кнопка ENTER была нажата один раз, нажмите MD TITLE INPUT.
7 Для изъятия минидиска нажмите E.
Во время записи произведенного вами действия редактиро­вания на минидиске на дисплее появляется сообщение «WRITING» (Запись).
Удаление всех символов
Для удаления всех символов в пункте 3 нажимайте повторно кнопку CANCEL, а затем переходите к пункту 6.
Используемые символы
Заглавные буквы
Строчные буквы
Цифры
 45 
Символы
(Про бел)
Эксплуатация таймеров
Усилитель/Приемник
В данном аппарате имеется три варианта таймеров  таймер за­писи, ежедневный таймер и таймер засыпания. Перед эксплуатацией любого таймера необходимо настроить встроенные в аппарат часы.
Эксплуатация таймера записи
Используя таймер записи, можно записывать радиопрограммы на минидиск автоматически.
Настройку таймера записи можно выполнять как на вклю­ченном, так и на выключенном аппарате.
Для исправления введенного времени в любой момент во время настройки нажмите кнопку CANCEL.
Как работает таймер записи
Когда подходит установленное время включения, аппарат авто­матически включается, настраивается на заданную станцию и начинает запись минидиска. По достижении установленного времени выключения, аппарат автоматически выключается (переходит в режим ожидания). Настройки таймера сохраняются в памяти аппарата до тех пор, пока они не будут сброшены, или не будет отсоединен шнур питания.
1 Нажимайте повторно кнопку CLOCK/TIMER до появления
на основном дисплее сообщения «REC SET» (Настройка тай­мера записи).
При каждом нажатии этой кнопки режим таймера изме­няется в следующем порядке:
Предыдущая индикация
Часы
2 Для установки часа времени включения поверните диск
MULTI JOG, а затем нажмите SET.
3 Для установки минут времени включения поверните диск
MULTI JOG, а затем нажмите SET.
4 Для установки часа времени выключения поверните диск
MULTI JOG, а затем нажмите SET.
5 Для установки минут времени выключения поверните диск
MULTI JOG, а затем нажмите SET.
6 Поверните диск MULTI JOG и выберите «FM» или «АМ»,
затем нажмите SET.
 46 
7 Для выбора канала, сохраненного в памяти, поверните диск
MULTI JOG, а затем нажмите SET.
После завершения настройки 
В окне дисплея загорается индикатор REC, и таймер записи го­тов к выполнению записи.
При нажатии какой-либо кнопки во время работы таймера
записи
Запись остановится.
Использование одних и тех же настроек таймера несколько раз
После того, как таймер записи был один раз настроен, его на­стройки остаются в памяти аппарата до тех пор, пока они не бу­дут изменены. Для включения таймера записи с вызовом предыдущих настро­ек выполните следующую процедуру.
Эксплуатация ежедневного таймера
Используя этот таймер, вы каждое утро сможете просыпаться под любимую музыку или радиопрограмму.
Настройку ежедневного таймера можно выполнять как на включенном, так и на выключенном аппарате.
Как функционирует ежедневный таймер
Когда подходит установленное время включения, аппарат авто­матически включается, и начинается воспроизведение задан­ного источника. По достижении установленного времени вык­лючения, аппарат автоматически выключается (переходит в ре­жим ожидания). Настройки таймера сохраняются в памяти аппарата до тех пор, пока они не будут сброшены, или не будет отсоединен шнур питания.
1 Нажимайте повторно кнопку CLOCK/TIMER до появления
на основном дисплее сообщения «DAILY SET» (Настройка ежедневного таймера).
При каждом нажатии этой кнопки режим таймера изме­няется в следующем порядке:
Предыдущая индикация
Часы
1 Нажимайте повторно кнопку CLOCK/TIMER до появления
на основном дисплее сообщения «REC ON/OFF» (Включе­ние/выключение таймера записи).
2 Для того, чтобы использовать предыдущие настройки тайме-
ра для следующей записи с таймером нажмите SET.
В окне дисплея загорится индикатор SET.
Для отключения таймера записи нажмите в этом пункте кнопку CANCEL.
2 Для установки часа времени включения поверните диск
MULTI JOG, а затем нажмите SET.
3 Для установки минут времени включения поверните диск
MULTI JOG, а затем нажмите SET.
4 Для установки часа времени выключения поверните диск
MULTI JOG, а затем нажмите SET.
5 Для установки минут времени выключения поверните диск
MULTI JOG, а затем нажмите SET.
 47 
Усилитель/Приемник Пульт дистанционного управления
6 Для того, чтобы установить источник, поверните диск
MULTI JOG, а затем нажмите SET.
FM: Настройка на сохраненную в памяти FM стан-
цию. Переходите к пункту 7.
ÀÌ: Настройка на сохраненную в памяти АM стан-
цию. Переходите к пункту 7.
CD: Воспроизведение компакт-диска. Подготовьте
компакт-диск, а затем переходите к пункту 7.
MD: Воспроизведение минидиска. Подготовьте ми-
нидиск.
ÒÀÐÅ:* Выбор в качестве источника кассетной деки.
Подготовьте деку к воспроизведению.
AUX:* Выбор в качестве источника дополнительного
оборудования. Подготовьте дополнительное обо­рудование к воспроизведению.
* Для того, чтобы настроить ежедневный таймер при ис-
пользовании данного оборудования, необходимо, чтобы в нем также была функция таймера.
7 Если в качестве источника в пункте выше был выбран FM
или АМ диапазон, выберите из памяти аппарата сохраненный в ней канал.
1) Для выбора канала поверните диск MULTI JOG.
2) Нажмите SET.
8 Для того, чтобы установить уровень громкости, поверните
диск MULTI JOG, а затем нажмите SET.
9 Поверните диск MULTI JOG и выберите параметр «FADE»
или «NO FADE», а затем нажмите SET.
FADE: Когда наступает установленное время вклю-
чения аппарата, аппарат включается, а уро­вень громкости постепенно возрастает до ус­тановленного значения.
NO FADE: Эффект постепенного возрастания уровня
громкости отсутствует. Когда наступает уста­новленное время включения, аппарат вклю­чается сразу на заданном уровне громкости.
После завершения настройки 
В окне дисплея загорается индикатор DAILY. Если ежедневный таймер настраивался при включенном аппа­рате, после установки, выключите аппарат (переведите в режим ожидания).
Если в качестве источника в пункте выше был выбран проиг­рыватель компакт-дисков, выберите диск.
1) Для выбора диска поверните диск MULTI JOG.
2) Нажмите SET.
Пример: Выбран «CD2»
ежедневного таймера
При нажатии какой-либо кнопки во время работы
Аппарат автоматически не выключится.
 48 
Использование одних и тех же настроек таймера несколько раз
После того, как дневной таймер был один раз настроен, его на­стройки остаются в памяти аппарата до тех пор, пока они не бу­дут изменены. Для включения ежедневного таймера с вызовом предыдущих настроек выполните следующую процедуру.
1 Нажимайте повторно кнопку CLOCK/TIMER до появления
на основном дисплее сообщения «DAILY ON/OFF» (Включе­ние/выключение ежедневного таймера).
2 Для включения ежедневного таймера нажмите SET.
Для отключения ежедневного таймера нажмите в этом пункте кнопку CANCEL.
Эксплуатация таймера засыпания
Используя этот таймер, вы сможете засыпать под любимую му­зыку. Настройку таймера засыпания можно выполнять только на включенном аппарате.
Приоритет таймеров
Так как каждый из таймеров можно установить отдельно, воз­никает вопрос  что может случиться, если их настройки со­впадают. Ниже мы приводим информацию о том, настройкам каких таймеров отдается предпочтение.
••
Таймер записи имеет приоритет над ежедневным таймером и
••
таймером засыпания.
Если ежедневный таймер должен начать свою работу во вре­мя функционирования таймера записи, он не включится.
Таймер записи
Ежедневный таймер
Не работает
Если таймер записи должен включиться во время функцио­нирования таймера засыпания, то настройки последнего будут отменены за несколько секунд до начала работы тай­мера записи.
Таймер записи Таймер засыпания
Как функционирует ночной таймер
По истечении заданного промежутка времени аппарат автома­тически выключается.
1 Нажмите кнопку SLEEP на пульте дистанционного управления.
При каждом нажатии этой кнопки временной промежу­ток изменяется в следующем порядке:
(Выключен)
2 После задания временного промежутка подождите примерно
6 секунд.
Окно дисплея станет затемнено.
Просмотр времени, оставшегося до выключения аппарата
Нажмите один раз кнопку SLEEP. На 5 секунд на дисплее по­явится время, оставшееся до выключения аппарата.
Для изменения времени выключения аппарата, нажимайте по­вторно кнопку SLEEP до появления желаемого временного промежутка.
Для отмены установленного значения нажимайте повторно кнопку SLEEP до появления на дисплее сообщения «SLEEP OFF» (Таймер засыпания).
При выключении аппарата настройки таймера засыпания также отменяются.
Отменен
••
Таймер засыпания имеет приоритет перед ежедневным таймером.
••
Если ежедневный таймер должен включиться во время фун­кционирования таймера засыпания, то он не включится.
Таймер засыпания
Ежедневный таймер
Не работает
Таким образом, мы получаем следующую формулу:
Таймер записи > Таймер засыпания > Ежедневный таймер
 49 
Уход и техническое обслуживание
Для обеспечения наилучших эксплуатационных качеств аппарата необходимо следить за чистотой дисков и механизмов.
Общие замечания
Для обеспечения наилучшего функционирования аппарата не­обходимо, чтобы его механизмы, а также все компакт- и мини­диски всегда были чистыми.
Храните компакт- и минидиски в футлярах, а футляры кла­дите в шкаф или на полку.
Следите за тем, чтобы отделение для компактдисков и отвер­стие для загрузки минидисков в случае, если они не исполь­зуются, всегда были закрыты.
Правила обращения с компакт'дисками
Вынимая компакт-диск из футляра, держите его на края и слегка надавли­вайте на отверстие в середине.
Не дотрагивайтесь до сверкающей по­верхности диска и не сгибайте его.
После прослушивания диска во избе­жание его повреждения всегда клади­те диск обратно в футляр.
Кладя диск обратно в футляр, следите за тем, чтобы не поцарапать его повер­хность.
Избегайте воздействия на компакт­диск прямого солнечного света, экст­ремальных температур и влажности.
Правила обращения с минидисками
Не отодвигайте задвижку.
- Задвижка минидиска заблокирована, поэтому она не дол­жна открываться. При попытке открытия ее силой, можно сломать минидиск. Если задвижка случайно открылась, быстро закройте ее, не дотрагиваясь до внутренней поверх­ности минидиска.
Не храните минидиски в следующих местах:
- В местах, подверженных воздействию высоких температур, например под прямым солнечным светом или в автомобиле.
- В местах с повышенной влажностью, например, в ванной.
- Не используйте минидиски на пляже или в каком-либо другом месте, где много песка.
Периодически очищайте минидиск.
- Если картридж минидиска загрязнился или запылился, протрите его мягкой сухой тканью.
Очистка компакт-диска
Протирайте компакт-диск мягкой тка­нью по прямой линии от центра к краям.
Для очистки компакт-дисков не используйте ни­каких растворителей, в том числе обычных чистя­щих средств для чистки пластинок, ацетон, бен­зин и т.д.
 50 
Дополнительная информация
Типы минидисков
Существует два типа минидисков: уже записанные и чистые диски с возможностью записи на них.
Предварительно записанные минидиски
Диски, предварительно записанные в музыкальной студии, можно воспроизводить также как и обычные компакт-диски. На ми­нидисках такого типа данные записываются в виде наличия или отсутствия на нем крошечных углублений. Лазерный луч фокуси­руется на углублениях на поверхности минидиска и отражает обнаруженную информацию обратно на линзы устройства записи минидиска. Затем устройство записи минидисков декодирует сигналы и воспроизводит их в виде музыки. Минидиск такого типа называется еще «оптическим диском».
Минидиски с возможностью записи на них
Записываемые диски, в которых используется магнитно-оптическая технология, можно записывать и воспроизводить повторно. Лазер, расположенный внутри минидисковой деки, нагревает минидиск, размагничивая тем самым магнитный слой минидиска для записи и воспроизведения. Минидиск такого типа называется еще «магнитно-оптическим диском».
ATRAC (Адаптивное трансформационное акустическое кодирование)
Время записи и воспроизведения минидиска составляет 74 минуты, что совпадает с временем продолжительности обычного аудио компакт-диска, однако при этом диаметр минидиска составляет всего 64 см. Возможность сохранения такого большого объема данных является результатом использования технологии ATRAC  техники сжатия звука, разработанной специально для мини­дисков. С ее помощью отсекаются очень тихие звуки, которые не могут различить слуховые органы человека. Данная технология, в основе которой лежит чувствительность человека к звукам, позволяет уменьшить объем записываемых данных до одной пятой от общего объема исходных данных.
UTOC (Содержание пользователя)
В данном содержании, которое может находиться только на дисках с возможностью записи, хранятся дополнительные данные о диске (например, номер фрагмента, дата записи и т.д.), которые могут быть изменены самим пользователем. Благодаря содержанию UTOC мы можем быстро находить фрагменты на минидиске и редактировать их.
Содер­жание фраг­ментов
Система защиты от копирования (SCMS)
В данной минидисковой деке используется специальная система защиты от копирования (SCMS), которая позволяет проводить только цифровое копирование предварительно записанных дисков (например, компакт-дисков или предварительно записанных минидисков) первого поколения.
1ое поколение 2ое поколение
 51 
Предотвращение прерывания звука
Наиболее уязвимым свойством дисков является их подверженность вибрации. Для борьбы с этим явлением была разработана функция предотвращения прерывания звука. С помощью данной функции несколько секунд сигналов, считываемых оптической головкой с диска, перед тем как они будут воспроизведены в качестве звукового сигнала, сначала сохраняются в памяти аппарата. Таким образом, даже в том случае если во время вибрации или при толчке произойдет прерывание считываемого сигнала, благодаря наличию этих сохраненных сигналов, воспроизведение звука продлится еще несколько секунд, и пользователь сможет наслаждаться музыкой без какого-либо прерыва­ния звука.
Обычное воспроизведение …
При вибрации …
Ограничения для минидисков
Данные на минидиске записываются в оригинальном формате, отличающемся от формата обычных кассетных лент или цифро­вых аудио кассет. Так как при использовании данного формата записи существуют некоторые ограничения, то во время эксплуа­тации аппарата вы можете столкнуться с приведенными ниже ситуациями, которые однако, не являются неисправностями ап­парата, а связаны лишь с системными ограничениями.
Симптомы Причины
На дисплее появляется сообщение «DISC FULL» (Диск пол­ный), хотя на минидиске остается еще достаточно времени для записи.
На дисплее появляется сообщение «DISC FULL» (Диск пол­ный), хотя на нем еще есть свободное время записи и не записа­но максимально возможного числа фрагментов.
Не удается воспользоваться функцией JOIN (Объединение).
Оставшееся время записи не увеличивается даже после удале­ния некоторых фрагментов.
Во время быстрой перемотки вперед или назад происходит пре­рывание звука.
Сумма записанного и оставшегося времени меньше общего возможного времени записи минидиска.
На минидиск, не зависимо от оставшегося времени записи, уже записано максимально возможное число фрагментов. На минидиск нельзя записать больше 254 фрагментов.
Многократное редактирование и запись одного и того же минидиска приводят к тому, что на нем появляется боль­шое количество хаотично разбросанных участков. При за­писи на такой минидиск фрагмент также хаотично запи­сывается на эти участки. Поэтому, в случае когда фрагмент разделяется и записывается на несколько участков, на дис­плее появляется сообщение «DISC FULL» (Диск полный).
Если во время записи фрагмента на минидиск производит­ся разделение отрывка продолжительностью менее 8 се­кунд, то такой фрагмент объединить с другим фрагментом при помощи функции JOIN (Объединение) нельзя. Более того, если такой фрагмент удаляется, оставшееся время на минидиске даже не увеличивается точно в соответствии с продолжительностью удаленного фрагмента.
В случае если фрагмент во время записи на минидиск был разделен на несколько частей, то во время быстрой пере­мотки такого фрагмента вперед или назад звук будет пре­рываться.
Запись на участок минидиска продолжительностью менее 2-х секунд проводить нельзя. Поэтому действительное время за­писи дисков может быть короче.
 52 
Возможные неисправности
При возникновении какой-либо неисправности аппарата рекомендуем вам сначала ознакомиться с приведенной ниже таблицей, и только после этого обращаться в сервисную службу. В случае если устранить возникшую неисправность с помощью данных советов и рекомендацией не удается, обратитесь к квали­фицированному сервисному персоналу, например, к своему дилеру.
Неисправность Возможная причина Способ устранения
Íåò звука. Соединение выполнено неправильно èëè
ненадежно.
Нельзя выполнить запись на минидиск. Используется предварительно запи-
санный минидиск.
Минидиск защищен от записи.
Плохое качество радиоприема. Неправильно подключена антенна.
Положение контурной АМ антенны не обеспечивает наилучшего приема.
FM антенна выдвинута не до конца или неправильно направлена.
Прерывается звучание компакт-диска. Компакт-диск грязный èëè поцарапанный. Очистите из замените компакт-диск.
Проверьте правильность выполнения всех соединений (см. стр. 9  12).
Замените его минидиском с возмож­ностью записи на него.
Отодвиньте защитный язычок записи (см. стр. 54).
Подключите антенну правильно и на­дежно.
Измените положение и направление антенны.
Для обеспечения наилучшего приема полностью выдвиньте антенну.
Не функционирует пульт дистанционного управления.
Не вынимается загруженный компакт­или минидиск.
Компакт-диск не воспроизводится. Компакт-диск вставлен обратной стороной. Положите компакт-диск лицевой сторо-
Аппарат íå функционирует. Èç-çà наличия внешних электрических
На пути между пультом дистанцион­ного управления и приемным датчи­ком аппарата находится какое-либо препятствие.
Разрядились батареи.
Аппарат не подключен к сети питания.
Включена функция блокировки диска.
помех вышел из строя встроенный мик­ропроцессор.
Уберите препятствие.
Замените батареи.
Вставьте шнур питания в сетевую ро-
зетку.
Выключите функцию блокировки (см. стр. 25).
ной вверх.
Выньте шнур питания аппарата из розет­ки, а затем снова вставьте его.
 53 
Сообщения минидиска
Сообщение Значение Способ устранения неисправности
BLANK DISC Äèñê чистый. Åñëè âû хотите воспроизвести äèñê è ïî-
CANNOT JOIN Производится попытка объединения
DISC ERROR Возникли какие-то проблемы с мини-
DISC FULL На минидиске нет больше места или на
EMERGENCY STOP Во время записи произошла какая-то
MD NO DISC Íåò минидиска. Вставьте минидиск.
NON-AUDIO
CANNOT COPY
PLAYBACK ÌD Попытка редактирования или записи на
DISC PROTECTED Ìèíè-äèñê защищен îò записи. Передвиньте язычок защиты записи èëè
SCMS CANNOT
COPY
DIGITAL IN
LOCKED
фрагментов, которые нельзя объединить.
диском.
нем записано больше 254 фрагментов.
ошибка.
Попытка копирования не аудио диска, например, CD-ROM диска или видео компакт-диска.
минидиск, предназначенный только для воспроизведения.
Цифровое копирование второго поколе­ния запрещено.
К терминалу AUX DIGITAL IN OPTICAL не подключено цифровое устройство.
слушать музыку замените этот диск.
Это сообщение не свидетельствует о не­исправности (смотрите раздел «Ограниче­ния для минидисков»).
Замените минидиск.
Воспользуйтесь другим минидиском с возможностью записи на нем или удалите некоторые фрагменты.
Выньте минидиск и вставьте его заново.
Остановите запись.
Используйте минидиск с возможностью записи на него.
используйте другой минидиск.
Воспользуйтесь аналоговой записью.
Подключите цифровое устройство с помо­щью оптического цифрового кабеля.
 54 
Технические характеристики
Усилитель
Выходная мощность (IEC 268-3/DIN) 37 Вт на канал, минимальный RMS (МТКК), оба канала запус­каются на 6 Ом при 1 кГц с общим гармоническим искажением не более 0,9%.
Чувствительность аудио входа/сопротивление (при 1 кГц)
Аналоговый вход:
ÒÀÐÅ 200 ìÂ/47 êÎì AUX 500 ìÂ/47 êÎì
Цифровой вход:
AUX: Оптический
Длина волны сигнала: 660 нм Входной уровень: от - 23 dBm до -15dBm (со встроенным преобразователем частоты дискретизации, соответствующей 32 кГц/ 44,1 кГц/48 кГц)
Выходной аудио уровень/сопротивление (при 1 кГц)
ÒÀÐÅ 170 ìÂ/3,9 êÎì
Динамики/сопротивление: 6 Ом
Приемник
Частотный диапазон FM: 87,50  108,00 МГц Частотный диапазон АМ: MW: 522  1,629 êÃö
LW: 144  288 êÃö
Общие
Требования к питанию: Переменное напряжение 230 В,
50 Ãö
Потребляемая мощность: 105 Вт (при эксплуатации)
11 Вт (в режиме ожидания при выключенном демонстрационном режиме) 15 Вт (в режиме ожидания при включенном демонстрационном
режиме) Размеры (приблизит.): 245 х 280 х 346 мм (Ш/В/Д) Вес (приблизительный): 7,8 êã
Дополнительные принадлежности
Ñì. ñòð. 9
Дизайн и технические характеристики могут быть изменены без уведомления.
Проигрыватель компакт'дисков
Загрузка проигрывателя: 3 компакт-диска Динамический диапазон: 92 дБ Отношение сигнал/шум: 100 дБ Коэффициент детонации: Ниже предела измерений
Минидисковая дека
Система аудио воспроизведения:
Цифровая аудио система мини­дисков
Система записи: Магнитно-оптическая перезапи-
сывающая система
Система считывания: Бесконтактная, полупроводнико-
вый лазер, (λ=780 íì)
Система корректировки ошибки:
CIRC (Cross Interleave Reed­Solomon Code)
Частота дискретизации: 44,1 кГц (с преобразователем часто-
ты дискретизации для записи  32 кГц/44,1 кГц/48 кГц)
Система сжатия звука: ATRAC (Адаптивное трансформиро-
ванное акустическое кодирование)
 55 
Loading...
