Шасси JVC AV-G21T
Эта модель использует микросхему электрически стираемого ППЗУ (EEPROM).
Микросхема хранит данные, необходимые для правильной работы видеотракта и схем
развертки. При замене ППЗУ, Вы должны быть уверены, что микросхема содержит эти данные
(начальные значения).
Процедура замены микросхемы памяти
1. Выключение питания. Выключите (OFF) питание и выньте вилку сетевого шнура из розетки.
2. Замена микросхемы памяти. Начальные значения должны быть введены в новую
микросхему.
3. Включение питания Вставьте вилку сетевого шнура в розетку и включите (ON) питание.
4. Проверка и установка системных констант.
4.1. Одновременно нажмите на кнопки [DISPLAY] и [PICTURE MODE] на пульте
дистанционного управления.
4.2. На экране появляется меню SERVICE (Рис.1).
4.3. После того, как появилось меню, вновь одновременно нажмите на кнопки [DISPLAY]
и [PICTURE MODE] на пульте, чтобы получить экран системных констант SYSTEM
CONSTANT (Рис. 2).
4.4. В соответствии со значениями системных констант, данных в Таблице 1, проверьте
установочные позиции COLOR. SOUND и INPUT.
4.5. Для установки позиции ABL выберите ее в меню системных констант нажатием на
среднюю кнопку [CENTER] в состоящей из трех кнопок группе PICTURE ADJUST
(Рис. 2), затем вызовите экран установок ABL (ABL SETTING), который показан на
рис. 3, нажатием на кнопки [+]/[-] группы PICTURE ADJUST.
4.6. Выбирайте каждую позицию (ABL, REF или STEP) нажатием на кнопку [CENTER]
группы PICTURE ADJUST и устанавливайте значения в соответствии с Таблицей 1
кнопками [+]/[-] группы PICTURE ADJUST.
4.7. После регулирования нажмите на кнопку [MUTE], чтобы вернуться в предыдущее
меню SYSTEN CONSTANT.
4.8. Дважды нажмите на кнопку 'MUTE', чтобы вернуться в обычный экран.
5. Установка принимаемых каналов. Обратитесь к инструкции по управлению и задайте
принимаемые каналы (CHANNELS PRESET) в соответствии с описанной там процедурой.
6. Установки пользователя. Проверьте позиции установок пользователя на соответствие Таблице
2.Если они не совпадают, обратитесь к инструкции по управлению и задайте в соответствии с
описанной там процедурой.
7. Установка меню SERVICE. Проверьте позиции на соответствие Таблице 3. Если необходимо,
обратитесь к разделу Cepвисные регулировки и задайте в соответствии с описанной там
процедурой.
SERVICE MENU
1.VSM PRESET
2. SUB VSM
3. IF, V/C ADJ.
4. SET UP MENU
1-4 : SELECT MUTE : EXIT
Рис.1 Рис.2
ABL SETTINGS
++++ABL ON
REF 3.6
STEP 4
PIC ADJ: SELECT
-/+: OPERATE MUTE: EXIT
SYSTEM CONSTANT
++++COLOUR TRIPLE
SOUND TRIPLE
INPUT 1
ABL
PIC ADJ : SELECT
-/+ : OPERATE MUTE: EXIT
Рис.3
Таблица 1, Установки системных констант,
Установочная
позиция
1. COLOUR (цвет)
2. SOUND (звук)
3. INPUT (вход)
4.ABL
MULTI - многосистемный, TPIPLE - трехсистемный, DUAL - двухсистемный,
ON - включено,
OFF - выключено
REF - опорный сигнал, STEP - шаг.
Содержание установки Установочное
→→→→ MULTI →→→→ TRIPLE →→→→ PAL →→→→
→→→→ MULTI→→→→ TRIPLE →→→→ DUAL→→→→
→→→→ 1→→→→ 2→→→→
ABL →→→→ ON →→→→ OFF→→→→
REF →→→→ 2. 0 →→→→ 2.3 →→→→ 2.6 →→→→ 3.0 →→→→ 3.3 →→→→ 3.6 →→→→ 3.9 →→→→
STEP →→→→ 2→→→→ 4→→→→ 6→→→→
значение
TRIPLE
TRIPLE
1
ON
3.6
4
Таблица 2. Значения установок пользователя.
Установочная позиция Установочное значение
1. SUB POWER (субпитание) ON (Включено)
2. CHANNEL (канал) 1
3. CHANNEL PRESET
(предустановка канала)
4.VOLUME ( громкость) 20
5.TV/VIDEO (телевизор, видео) TV (Телевизор)
6. ON SCREEN DISPLAY
(экранный дисплей)
7.OFF TUNER (таймер
выключения)
8. PICTURE MODE (режим
изображения)
Таблицa 3. Установочные позиции меню SERVICE.
Меню SERVICE Установочное значение
1.VSM PRESET (предустановка
памяти cоcтояния видео)
2. SUB VSM : (субпамять состояния
видео)
3.IF V/C (ПЧ, видео и цетность
TV ( телевизор)
TV(канал AV (нулевой ))
VIDEO (видео)
Установите по п. 2.(5) "Установка
принимаемых каналов' (стр. 6).
Расположение дисплея.
00
BRIGHT (Яркий)
BRIGHT (яркий), STANDARD
(стандартный), SOFT (программный)
→→→→PAL →→→→SECAM →→→→
→→→→AUTO →→→→PAL →→→→SECAM →→→→
→→→→AUTO→→→→PAL→→→→SECAM→→→→NTSC3.58→→→→
NTSC4.43→→→→
1. NOISE ADJ (шумовая регулировка)
2. VCO ADJ →→→→не регулируется
3. AUDIO ATT →→→→ не peryлиpyется
4. DL TIME ADJ →→→→не peryлиpyется
5. DRIVE (R) (запуск красный)
6. DRIVE (B) (запуск синий)
7. CUT OFF (R) (отсечка красный)
8. CUT OFF (G) (отсечка зеленый)
9. CUT OFF (В) (отсечка синий)
10. H-CENTER (центр по горизонтали)
11. PEAK ACL →→→→не peryлиpyется
12. AFC GAIN→→→→ не peryлиpyется
13. DOUBLE TRAP →→→→не peryлиpyется
14. TRAP FINE ADJ (точная
регулировка режекторного фильтра)
Сервисные регулировки
Перед началом регулировок
1. Регулировка данной модели выполняются с использованием ПДУ, и обычным образом с
помощью регулировочных элементов.
2. Регулировки с использованием дистанционного контроллера выполняются на базе
установленных начальных значений. Однако результаты регулировки на оптимальное
изображение могут отличаться от начальных значений.
3. Перед регулировкой включите питание телевизора и измерительных приборов и дайте им
прогреться не менее 30 минут.
4. Убедитесь, что используется соответствующее напряжение питания (переменное, 220 B).
5. Taм, где не заданы принимаемые или подаваемые на вход сигналы, используйте сигналы,
оптимальные для регулировки.
6. Работайте так, чтобы не разрегулировать настроечные элементы (переменные резисторы,
трансформаторы, конденсаторы и т.д.), которые не относятся к выполняемой регулировке.
Предустновка перед регулировкой.
7. Если иное не указано в инструкции, используйте ПДУ, чтобы выполнить предустановку
следующим образом:
- PICTURE MОDЕ BRIGHT
(режим картинки) (яркий)
Основные узлы и расположение плат
Измерительное оборудование
1. Вольтметр постоянного напряжения (цифровой вольтметр).
2. Осциллограф.
3. Генератор изображения (в системах PAL/SECAM/NTSC).
4. ПДУ.
Регулировочные позиции
Регулировки I Регулировки II
Проверка напряжения В1 Баланс белого (низкая освещенность)
Размер по вертикали Баланс белого (высокая освещенность)
Центр по горизонтали
Предустновка памяти состояния видео (VSM)
Шумы (ВЧ АРУ)
Фокусировка
Схемы видео/цветности
Режекторный фильтр цветности
Дискриминатор SECAM
MAIN PWB ASS'Y (1/4) основная плата в сборе (1-я из
4-х).
FRONT - передняя панель
(экран).
TUNER - тюнер.
HVT - высоковольтный
трансформатор.
SCREEN - регулировочный
элемент «Экран».
FOCUS - регулировочный
элемент «Фокусировка»
CRT SOCKET PWB ASS'Y (2/4) -плата гнезда ЭЛТ в сборе (2-я
из 4-х).
CRT EAPTH (.BRAIDED ASS'Y) -заземление ЭЛТ (в
оплетке).
FRONT
CONTROL
РWВ ASS'V
(3/4)
передняя
плата управления в сборе (3-я яз 4-х),
(Within MAIN PWB) - на основной плате.
PIN JACK PWB ASS'Y (4/4)
плата штекеров в сборе (1-я из 4-х)
SOLDER SIDE - со стороны паек
Основные операции меню SERVICE.
1. Для работы с меню SERVICE используется ПДУ.
2. Установки (регулировки) меню SERVICE выполняются тремя большими группами:
(1) 1. VSM PRESET (предустановка памяти состояния видео)
Установки значений в режимах BRIGHT (яркий), STANDARD (стандартный), SOFT
(программный).
(2) 2. SUB VSM (субпамять состояния видео).
Установки значения для каждой системы цветности,
(3) IF V/C (ПЧ, видео и цветность).
Установи регулировочных значений для схем промежуточной частоты, видеотракта я
канала цветности.
3. Основные операции меню SERVICE
(1) Вход в меню SERVICE
Одновременно нажмите на кнопки [DISPLAY] и [PICTURE MODE] на ПДУ. На экране
появляется меню SERVICE, показанное на рис. 1.
SERVICE MENU
1. VSM PRESET
2. SUB VSM
3. IF, V/C ADJ
4. SET UP MENU
1-4: SELECT MUTE: EXIT
НЕ
ВЫБИРАТЬ!
Рис. 1 Экран меню SERVICE
Примечание: Пожалуйста, не входите в установки меню "4. SET UP". Если Вы его
выбрали, вернитесь в зкран меню SERVICE, нажав для этого на кнопку 'MUTE'.

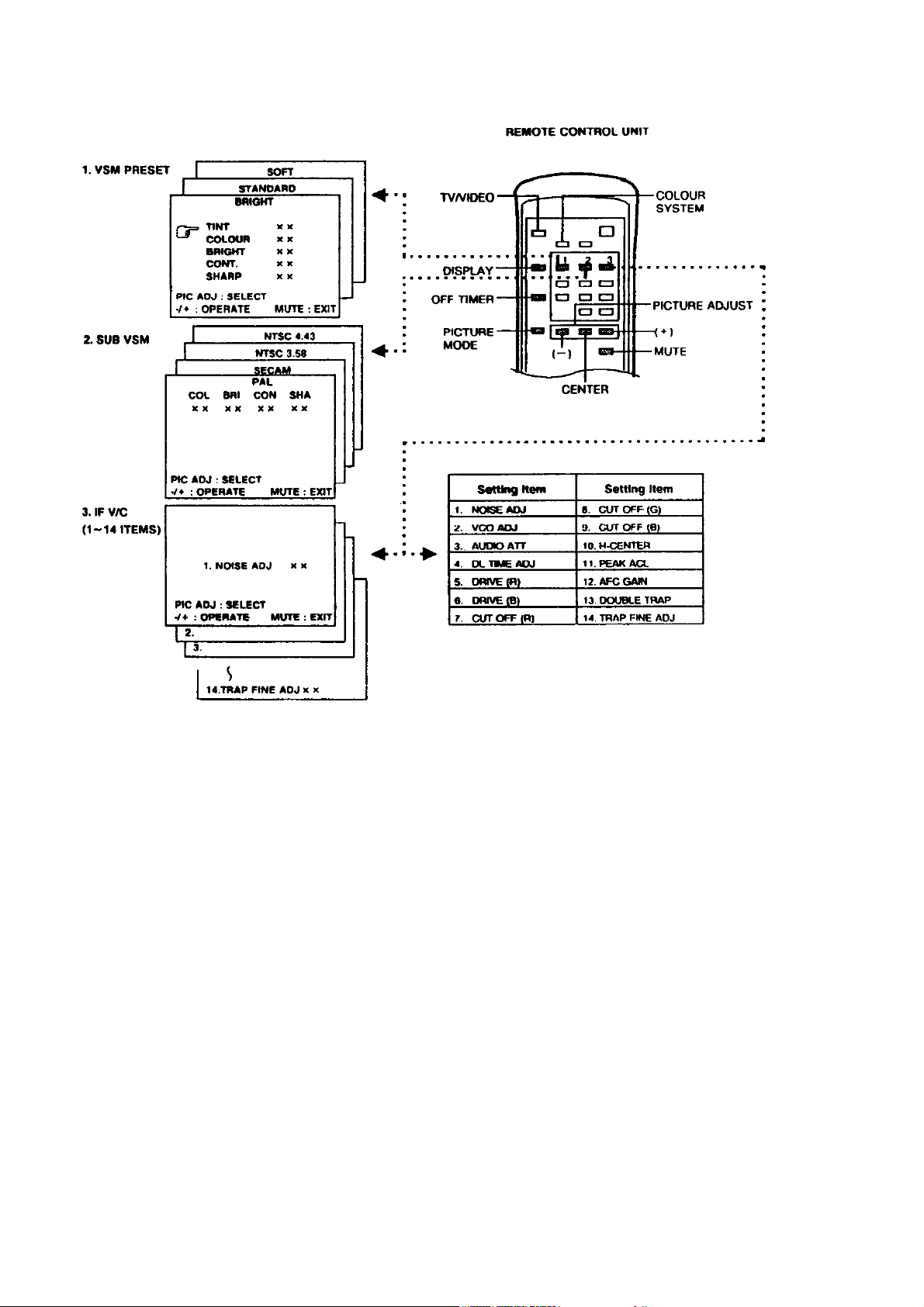

(2) Выбор экрана субменю
Нажмите на кнопку '1' '2' или '3' на ПДУ для выбора экрана субменю из меню SERVICE.
SERVICE MENU →- SUB MENU → 1.VSM PRESET
2. SUB VSM
3. IF V/C
(3) Методика установки
1) VSM PRESET (предустановка памяти состояния видео)
1. Нажмите на кнопку [PICTURE MODE] на ПДУ и выберите позиции BRIGHT
(яркий), STANDARD (стандартный), SOFT (программный).
2. Нажмите на кнопку [CENTER] группы PICTURE ADJUST для выбора
установочной позиции
3. Установите значение для выбранной позиции с помощью нажатий на кнопки [+]
и [-] группы PICTURE ADJUST.
4. После регулировки отпустите кнопку [+] или [-] для запоминания
установленного значения.
5. Для выполнения последовательности установок повторите пп. 1-3.
6. Нажмите на кнопку [MUTE] для возврата в экран меню SERVICE.
Рис 2. Экран субменю.
2) SUB VSM (субпамять состояния видео)
1. Нажмите на кнопку [COLOR SYSTEM] и выберите систему PAL, SECAM, NTSC 3.58
или NTSC 4.43.
2. Нажмите на кнопку CENTER группы PICTURE ADJUST для выбора установки меню.
3. Установите значение для выбранной позиции с помощью нажатий на кнопки [+] и [-]
группы PICTURE ADJUST
4. После регулировки отпустите кнопку [+] или [-] для запоминания установленного
значения.
5. Для выполнения последовательности установок повторите пп. 1-3.
6. Нажмите на кнопку [MUTE] для возврата в экран меню SERVICE.
3) IF V/С (ПЧ, видео и цветность)
1. Нажмите на кнопку [CENTER] группы PICTURE ADJUST для выбора
установочной позиции.
2. Установите значение для выбранной позиции с помощью нажатий на кнопки [+] и
[-] группы PICTURE ADJUST.
3. После регулировки отпустите кнопку [+] или [-] для запоминания установленного
значения.
4. Для выполнения последовательности установок повторите пп. 1-2.
5. Нажмите на кнопку [MUTE] для возврата в экран меню SERVICE.
4) Выход из меню SERVICE
После завершения установки, вернитесь в меню SEPVICE, а затем вновь нажмите на
кнопку [MUTE].
Позиция Измерительно
е
оборудование
Проверка
напряжения
В1
Регулировка
размера по
вертикали
Boльтметр
постоянного
напряжения
- Генератор
изображения
Точка
тестирова
ния
ТР-91
(В1)
ТР-Е
(земля)
Переменный
92%
размер
экрана
Рис 3
Позиция Измерительн
ое
оборудовани
е
Регулировка
центра по
горизонтали
- Генератор
изображения
- ПДУ
Точка
тестирова
ния
Регулировки I
Регулировочн
ый элемент
1. Примите черно-белый сигнал
резистор
«Размер по
вертикали»
(V.SIZE)
(R428)
[ocновная
плата]
Описание
(без цвета).
2. Подключите вольтметр между
точками ТР-91 (В1) и ТР-Е (земля).
3. Убедитесь, что
напряжение равно 114,5 В +- 1,5 В.
- PICTURE HOOE:STANDARD
(режим картинки - стандартный)
1. Примите сигнал СЕТЧЕТОЕ
ПОЛЕ.
2. С помощью резисторов V.SIZE
выставьте размер экрана 92%.
постоянное
100%
размер
картинки
Регулировоч
ный элемент
Позиция
10.
H.CENTER
(центр по
горизонтали)
Описание
1. Примите сигнал с изображением
круга и вертикальной (кадровой)
частотой 50 Гц.
2. Из меню SERVICE выберите
позицию «3. IF V/C».
3. Выберите «10. H.CENTER».
4. В соответствии с рисунком,
используя кнопки [+] и [-] группы
PICTURE ADJUST, выровняйте
ширину отрезков А н В (А : В).
5. Примите сигнал с изображением
круга и вертикальной (кадровой)
частотой 60 Гц.
6. Тем же способом выровняйте
ширину отрезков А и В (А = В).
Установочная
(регулировочна
я) позиция
Диапазон
регулировки
Начальное
значение
установки
А В
Рис. 4
10. H-CEHTER 0 - 15
50 Гц: 6
60 Гц: 9
Позиция Измерите-
льное
оборудование
Регулиро
вка
шумов
(ВЧ АРУ)
Регулиро
вка
фокусиро
вки
Регулиро
вка
режектор
ного
фильтра
цветност
и
Регулиро
вка
дискрими
натора
SECAM
ПДУ
Генератор
изображени
й
Генератор
изображени
й
ПДУ
Осциллогра
ф
Точка
тестирования
позиция
ТР-47G - ПОЗИЦИЯ
Регулировочный
элемент
1. NOISE ADJ
Переменный
резистор
«Фoкycиpoвкa
» (FOCUS)
[встроен в
высоковольтн
ый трансформатор (HVT)]
I4. TRAP FINE
ADJ
Переключате
ль
дискриминато
ра SECAM
(SECAM
DISCRI SW )
(S301)
[основная
плата]
Описание
1. Примите сигнал телевещания.
2. Из меню SERVICE выберите позицию «3. IF
V/C».
3. Выберите «1. NOISE ADJ».
4. Используя кнопки [+] и [-] группы PICTURE
ADJUST, регулируйте до исчезновения шумов с
экрана.
5.При исчезновении шумов отпустите кнопку [+]
или [-].
6. Проверьте другие каналы и убедитесь в отсутствия проблем.
Установочная
(регулировочная
) позиция
1. NOISE ADJ 0 - 63 38
1. Примите сигнал СЕТЧАТОГО ПОЛЯ.
2. Смотрите на изображение и поворачивайте
резистор против часовой стрелки (уменьшая
напряжение) до тех пор, пока горизонтальные и
вертикальные линии не станут тонкими и
четкими, насколько это возможно.
3. Затемните экран и проверьте достаточность
фокусировки.
4. Заключительная регулировка сведения
должна всегда выполняться после регулировки
фокусировки.
1. Примите сигнал ЦВЕТНЫЕ ПОЛОСЫ в
системе PAL (75% белого)
2. Подсоедините осциллограф к точке ТР-47G
(катод зеленого ЭЛT).
3. Из меню SERVICE выберите позицию «3. IF
V/C».
4. Выберите «14. TRAP FINE ADJ».
5. Используйте кнопки [+] и [-] группы PICTURE
ADJUST для переключения между HIGH
(высокий) и LOW (низкий) так, чтобы уменьшить
компонент цветности сигнала (Y-B).
6. Примите сигнал ЦВЕТНЫЕ ПОЛОСЫ в
системе NTSC (75% белого)
7. Действуя тем же способом, повторите п.5.
Установочная
(регулировочная)
позиция
14. TRAP FINE ADJ HIGH/LOW
- Регулировка баланса белого (высокая
освещенность) должна быть выполнена
предварительно.
1, Примите вещательную станцию в системе
SECAM.
2. Переключите S301 так, чтобы получить цвет
оптимальной сочности.
Диапазон
регулировки
Значение установки
Начальное
значение
установки
Позиция Измерите-
льное
оборудование
Perулиро
вка
баланса
белого
(низкая
Генератор
изображений
ПДУ
освещен
ность)

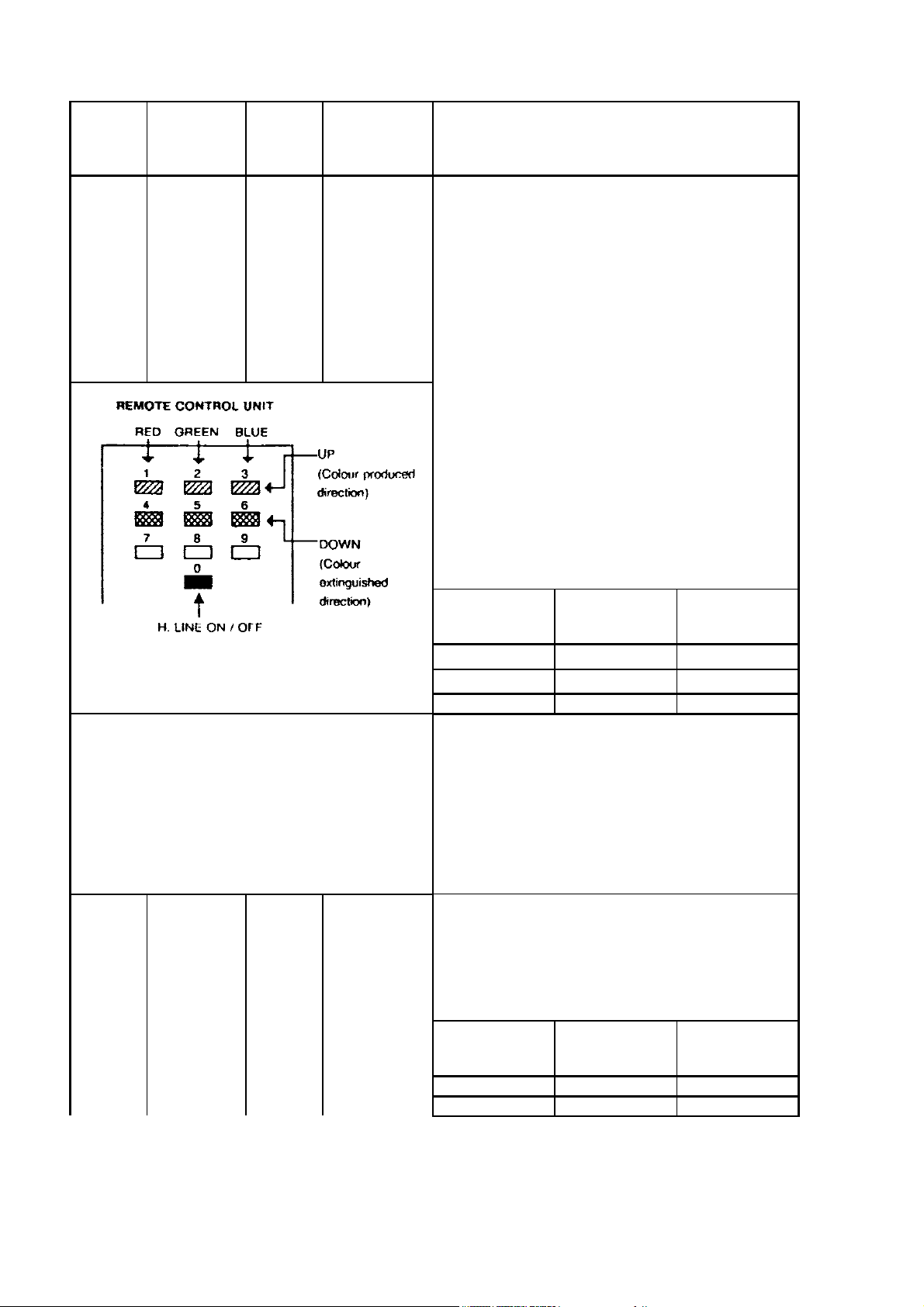

REMOTE CONTROL UNIT - ПДУ.
RED, GREEN, BLUE – красный, зеленый, синий.
UP (Color produced direction) -вверх
(направление
увеличения цвета).
DOWN (Color extinguished direction) - вниз
(направление уменьшения цвета).
H.LINE ON/OFF - Включение/выключение
горизонтальной линии.
Регулиро
вка
баланса
белого
(высокая
Генератор
изображени
й
ПДУ
освещен
ность)
Точка
тестирования
Регулировочный
элемент
Позиции
7. CUT OFF
(R)
8. CUT OFF
(G)
9. CUT OFF
(B)
Переменный
резистор
'Экран'
(SCREEN)
Позиция
5. DRIVE (R)
6. DRIVE (В)
Описание
1. Примите черно-белый сигнал (без цвета}.
2. Из меню SERVICE выберите позицию «3. IF
V/С».
3. Выберите позиции «7. CUT OFF (R)», «8.
CUT OFF (G)» и «9. CUT OFF (В)» и
присвоите каждой значение «128».
4. Выберите один из режимов, указанный в п.3,
и нажмите на кнопку «0» ПДУ, чтобы
получить изображение единичной
горизонтальной линии.
5. Поверните переменный резистор SCREEN
до конца против часовой стрелки, а затем
медленно поворачивайте по часовой до тех
пор, пока не появится красный, синий или
зеленый цвет.
6. Используйте кнопки [1] – [6] ПДУ и
регулируйте два других цвета до тех пор,
пока горизонтальная линия не станет белой.
7. Поверните резистор SCREEN так, чтобы
горизонтальная линия
слабо светилась.
8. Нажмите на кнопку «0» ПДУ, чтобы вернуть
обычный экран.
Установочная
позиция
7. CUT OFF (R) 0 - 256
8. CUT OFF (G)
9. CUT OFF (8)
- Если
в результате нажатия на неправильную
Диапазон
регулировки
0 -256
0 -256
Начальное
значение
установки
128
128
128
кнопку появился непонятный экран, выключите
(OFF) основное питание выключателем NAIN
POWER, а затем включите (ON) его вновь для
перезапуска регулировки.
1. Примите черно-белый сигнал (без цвета}.
2. Из меню SERVICE выберите позицию "3. IF
V/С".
3. Выберите позиции 5. DRIVE (R), 6. DRIVE (В)
4. Используя кнопки [+] и [-] группы PICTURE
ADJUST, получите белый экран.
Установочная
позиция
Диапазон
регулировки
Начальное
значение
установки
5. DRIVE (R) 0-63 32
6. DRIVE (В) 0-63 32
Регулиро
вка
предуста
новки
памяти
состоянн
ия видео
(VSM)
-ПДУ
Позиция
TINT (тон)
COLOUR
(цвет)
BRIGHT
(яркость)
CONT.
(контраст)
SHARP
(четкость)
Режим VSM (PICTURE MODE) Установочная
позиция
BRIGHT STANDA
SOFT
RD
TINT 30 30 30
COLOUR 15 15 15
BRIGHT 15 15 15
CONT. 30 24 17
SHARP 20 15 10
Регулиро
вки схем
видео/цв
етности
-ПДУ - Позиции
TINT (
COLOUR
(цвет)
BRIGHT
(яркость)
СОNТ.
(контраст)
SHARP
(четкость)
1.Устано
вка
субпамят
и
состояни
я видео
(SUB
VSM)
Система цветности Установочная
позиция
PAL SECAM NTSC
3.58
SHARP
TV [41] - TINT
VIDEO
TV - - COLOUR
VIDEO
TV - - BRIGHT
VIDEO
TV - - CONT.
VIDEO
TV 9
VIDEO 9
- -
33
←
17
←
30
←
← ← ←
← ← ←
(+-0) (-1)
30 (-1)
← ←
← ←
ТОН
NTSC
4.43
1. Из меню SERVICE выберите позицию
предустановки памяти состояния видео «1.
VSM Preset”.
2. Выберите BRIGHT (яркий) с ключом
PICTURE MODE (режим картинки).
3. Посмотрите на таблицу и используйте кнопки
[+] и [-] группы PICTURE ADJUST для
присвоения указанных в ней установочных
значений всем позициям от TINT до SHARP.
4. Этим же способом выберите и присвойте
значения в режимах STANRARD
(стандартный) и SOFT (программный).
-В режиме VSM «PICTURE MODE» выберите
)
«BRIGHT».
1. Из меню SERVICE выберите позицию «2.
SUB VSM».
2. Установите ключ COLOR SYSTEM (система
цветности) в режим TV PAL.
[PAL/SECAM/NTSC 3.58 (COLOUR)]
3. Используя кнопки [+] и [-] группы PICTURE
ADJUST, установите начальные значения
позиций COLOUR, BRIGHT, CONT, и SHARP
для системы PAL, которые указаны в
таблице.
4. Таким же способом установите начальное
значение позиции COLOUR для системы
SECAM.
5. 5.Нажмите на кнопку [TV/VIDEO], чтобы
переключиться из режима TV в режим
VIDEO.
6. В режиме VIDEO установите начальное
значение позиции SHARP для системы PAL и
позиции COLOUR для системы NTSC 3.58.
[системные константы]
7. Нажмите на кнопку [TV/VIDEO], чтобы
переключиться из режима VIDEO в режим
TV.
8. Нажмите на кнопку [MUTE], чтобы
переключиться с экрана «2. SUB VSM» в
экран меню SERVICE.
9. Одновременно нажмите на кнопки [DISPLAY]
и [PICTURE MODE], чтобы получить экран
системных констант «SYSTEN CONSTANT».
10. Используя кнопки [+] и [-] группы PICTURE
ADJUST, измените значение позиции
COLOUR (система цвета) с TRIPLE (тройная)
на MULTI (многосистемная).
11. Нажмите на кнопку [OFF TIMER], чтобы
закончить установку.
12. Нажмите на кнопку [MUTE], чтобы вернуться
в экран меню SERVICE.
Позиция Измерител
ьное
оборудова
ние
Начальные значения SUB-VSM.
- позиция в скобках ( ) автоматически
устанавливается в верхнее табличное значение,
когда задаются COLOUR и TINT для NTSC 3.58.
- Стрелки ← обозначают начальное значение
SECAM и NTSC те же, что и для PAL.
для
Точка
тестиров
ания
Регулировоч
ный элемент
SYSTEM CONSTANT
++++COLOUR TRIPLE
SOUND TRIPLE
INPUT 1
ABL
PIC ADJ : SELECT
-/+ : OPERATE MUTE:
EXIT
2.
Установк
а
яркости
3.
Установк
а
контраст
а
4.
Установк
а цвета
-
-
-
Генерат
ор
изображ
ений
Осцилл
ограф
ПДУ
- TP-47G - Позиция
- Позиция
BRIGHT
- Позиция
CONTRAST
COLOUR
(PAL - NTSC
3.58)
PAL COLOUR
SECAM
COLOUR
NTSC 3.58
COLOUR
(VIDEO)
Описание
[NTSC 3.58 (TINT)]
13. Из меню SERVICE выберите позицию «2.
SUB VSM».
14. Выберите NTSC 3.58 с ключом COLOUR
SYSTEM (режим TV).
15. Установите начальное значение 41
(таблица) позиции TINT для NTSC 3.58
(режим TV).
16. Нажмите на кнопку [MUTE], чтобы вернуться
в экран меню SERVICE.
17. Одновременно нажмите на кнопки [DISPLAY]
и [PICTURE MODE], чтобы получить экран
системных констант (SYSTEN CONSTANT).
18. Используя кнопки [+] и [-] группы PICTURE
ADJUST, измените значение позиции
COLOUR (система цвета) с MULTI (многосистемная) на TRIPLE (тройная) .
19. Нажмите на кнопку [OFF TIMER], чтобы
закончить установку.
20. Нажмите на кнопку [MUTE], чтобы вернуться
в нормальный экран
1.Если яркость при начальном значении,
установленном регулировкой SUB VSM, не
является оптимальной, подстройте значение
SUB VSN BRIGHT.
1. Если контраст npи начальном значении,
установленном регулировкой SUB VSM,не
является оптимальным, подстройте значение
SUB VSM CONT.
[Регулировка без измерительных приборов]
1. Если цвет npи начальном значении, установ-
ленном регулировкой SUB VSM, не является
оптимальным, подстройте значение SUB VSM
COLOUR.
[Регулировки с измерительными приборами]
-
Нажмите на кнопку
переключиться из peжима TV в режим
VIDEO. (PAL COLOUR)
1. Подайте на вход VIDEO сигнал "цветные
полосы* с уровнем 75% белого в системе
PAL.
2. Установите начальное значение, указанное
в таблице, позиция COLOUR для системы
PAL с помощью регулировки SUB VSM.
3. Подсоедините осциллограф к TP-47G (катод
зеленого ЭЛТ).

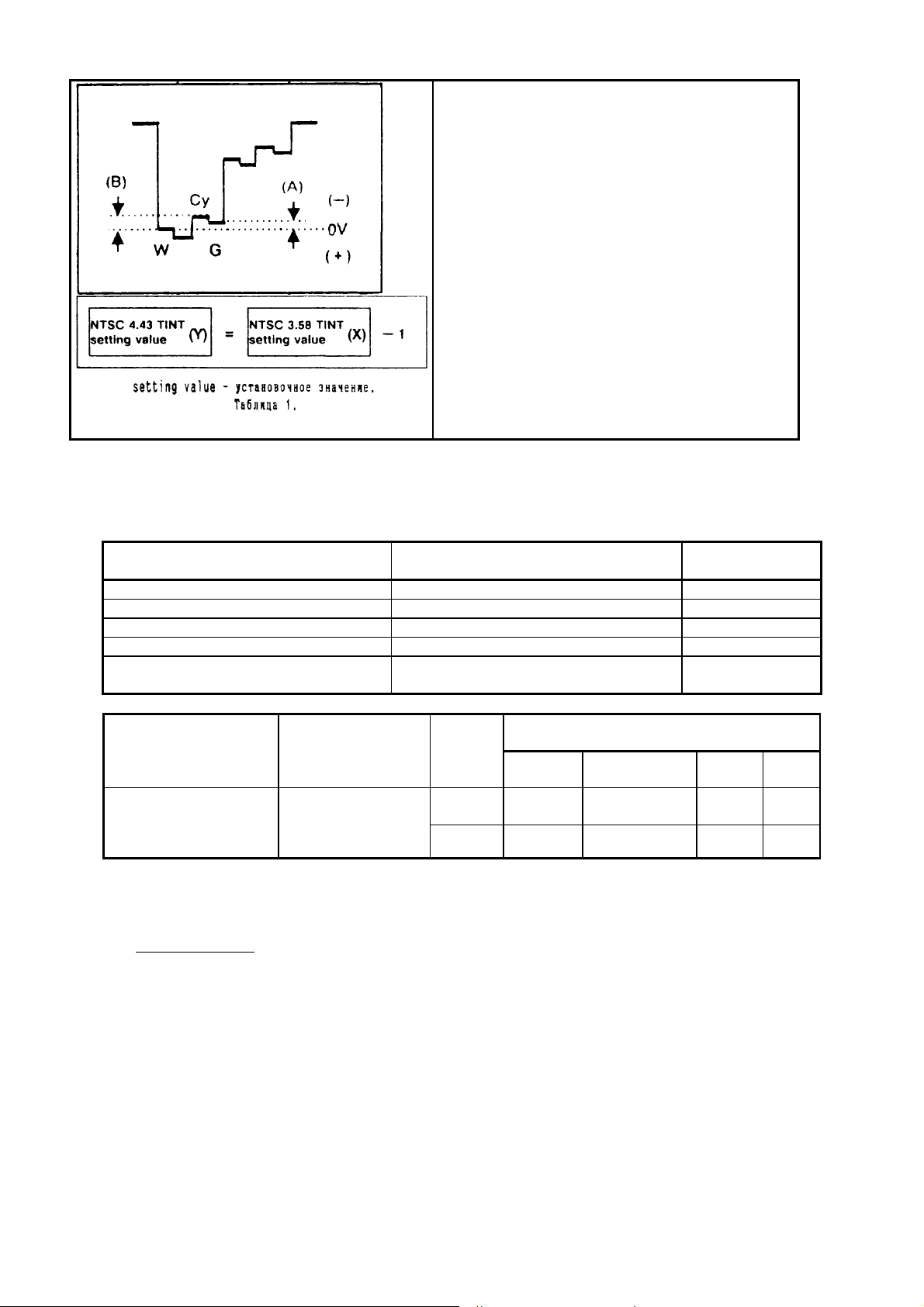

4. Посмотрите на рисунок и отрегулируйте
SUB VSM PAL COLOUR так,
разности (А) было равно 0 В (разность W G).
"TV/VIDEO", чтобы
чтобы значение
Обозначения уровней:
W - бепый (whlte)
Y - сигнал ярхости
Сy - бирюзовый (cyan)
G - зеленый (green)
Mg - пурпурный (magenta)
R - красный (red)
В - черный (black)
5.
Установк
а
преоблад
ающего
цветовог
о тона
-
-
-
Генерат
ор
изобра
жений
Осцилл
ограф
ПДУ
- TP-47G Позиции
NTSC
3.58 TINT
4.43 TINT
(VIDEO)
(SECAM COLOUR)
5. Подайте на вход VIDEO сигнал "цветные
полосы* с уровнем 75% белого в системе
SECAM.
6. Установите начальное значение, указанное
в таблице, позиция COLOUR для системы
SECAM с помощью регулирования SUB
VSM.
7. Посмотрите на рисунок и отрегулируйте
SUB VSM SECAM COLOUR так, чтобы
значение разности (А) было равно +4 В
(разность W - G).
(NTSC 3.58 COLOUR)
8. Подайте на вход VIDEO сигнал "цветные
полосы* с уровнем 75% белого в системе
NTSC 3.58.
9. Установите начальное значение, указанное
в таблице, позиция COLOUR для системы
NTSC 3.58 с помощью регулирования SUB
VSM.
10. Посмотрите на рисунок и отрегулируйте
SUB VSM NTSC 3.58 COLOUR так, чтобы
значение разности (А) было равно -1 В
(разность W - G).
(NTSC 4.43 COLOUR)
Устанавливается автоматически при
установлении
NTSC 3.58 COLOUR.
1. Нажмите на кнопку "TV/VIDEO', чтобы
переключиться в режим TV.
2. Дважды одновременно нажмите на кнопки
'DISPLAY' и 'PICTURE NODE', чтобы
получить экран системных констант SYSTEM
CONSTANT.
3. Аналогично пп. 10 - 19 описания регулировки
"1. Установка субпамяти состояния видео
(SUB VSM)" установите начальное значение
позиция "NTSC 3.58 TINT" (режим TV) в
соответствии с таблицей равным "41".
4. Нажмите на кнопку "MUTE", чтобы получить
экран меню SERVICE, затем выберите
позицию '2.SUB VSH".
5. Нажмите на кнопку "TV/VIDEO", чтобы
переключиться из режима TV в режим
VIDEO.
[Регулировки без измерительных приборов]
(NTSC 3.58 TINT)
(6). Выберите "NTSC 3.58" с ключом COLOUR
SYSTEM (режим VIDEO).
(7). Если тон при начальной значении,
установленном регулировкой SUB VSH, не
является оптимальным, подстройте значение
SUB VSH NTSC 3.58 TINT. (NTSC 4.43 TINT)
(8). Выберите "NTSC 4,43' с ключом COLOUR
SYSTEM (режим VIDEO).
(9). Если тон при начальной значении,
установленном регулировкой SUB VSH, не
является оптимальным, подстройте значение
SUB VSH NTSC 4.43 TINT.
[Регулировки с измерительными приборами]
,
(NTSC 3.58 TINT)
(5). Подайте на вход VIDEO сигнал "цветные
полосы' с уровнем 75% белого в системе NTSC
3.58 (режим VIDEO).
(6). Подсоедините осциллограф к точке TP- 47G
(катод зеленого ЭЛТ).
(7). Отрегулируйте NTSC 3.58 TINT в SUB VSH
так, чтобы значение разности (В) на рисунке
было равно -3 В (разность W - Су). Имейте в
виду, что установочное значение (I) NTSC 3.5S
Регулировки 2:
Как правило, избегайте изменения позиций, указанных в таблице.
TINT отображается на экране.
(NTSC 4.43 TINT)
(8). Подайте на вход VIDEO сигнал "цветные
полосы' с уровнем 75% белого в системе NTSC
4,43
(режим VIDEO).
(9). Отрегулируйте NTSC 4,43 TINT в SUB VSH
так, чтобы получить установочное значение (Y),
показанное в таблице 1.
Установочные позиции сервисного меню "3. IF Y/C"
Установочная позиция Диапазон регулировки Фиксированное
значение
2. VCO ADJ (регулировка ГУНа) 0 - 63 32
3. AUDIO АТТ (аттенюатор звука) 0 - 127 73
11. PEAK ACL 150 IRE/120 IRE 150 IRE
12. AGC GAIN (уровень АРУ) NORMAL(нормальный)/HIGH(высокий) HIGH
13. DOUBLE TRAP (двойной
режекторный фильтр)
Установочная
позиция
(peгулировка времени
линии задержки)
Диапазон
регулировки
0-7
SINGLE (одинарный)/DOUBLE(
двойной)
TV/VIDE
O
TV 4 2 - - 4. DL TIME ADJ
VIDEO
Фиксированное значение
PAL SECAM NTSC
4 7 4 4
SINGLE
58
3
NTSC
4,43
Функции самопроверки:
1. Отключение
Эта модель имеет защитную функцию CRT NECK (горловина ЭЛТ) для отсечки
субпитания в случае неправильной работы. Функция самопроверки также информирует о
неправильной работе миганием светодиодов таймера выключения (off-timer) и на экранном
дисплее. Неправильная работа определяется по состоянию управляющей линии, вход которой
соединен с главным микропроцессором (CPU).
2. Индикация
Защитная функция CRT NECK начинает
работу через 3 секунды после включения
питания.
В течение следующих 2-х секунд, даже
если обнаружена ненормальная работа,
субпитание не отключается.
Ненормальная работа в это время
индицируется на экранном дисплее и миганием
светодиодов.
В случае, если неисправность
обнаруживается и после истечения 5-ти секунд
после включения питания, субпитание
немедленно отсекается.
С этого времени экранный дисплей не выводится, но светодиоды мигают.
[Экранный дисплей]
1. На экран выводится слово "NECK",
Примечание: Могут также выводиться слова ОСР
или Х-RАУ, но исключительно благодаря ошибке
управления, они к делу не относятся.
[Светодиодный индикатор таймера выключения] 1,
Светодиоды мигают с интервалом 2 секунды.
9. Содержание
Проверочная
позиция
Защита CRT
NECK
(Обнаруживает
также ситуации,
когда выход
высоковольтного
трансформатора
HVT замкнут на
«землю»
или закорочен)
Дисплей Содержание обнаружения Метод
NECK Падение напряжения на
конденсаторе С413 схемы
S-коррекции вертикальной
развертки контролируется
для предотвращения
сгорания ЭЛТ (замыкание
ва "землю" или закоротка
выхода HVT и пониженное
напряжение питания также
обнаруживается).
NECK
обнарухения
Главный
микропроцессор
детектирует 16
циклов с
интервалом 30
мс, Если
результат
отрицательный 9
или более раз из
16-ти - неправи-
Ненормаяьное состояние
На время ненормального
состояния субпитаиие
отсекается. Управление
питанием от ПДУ игнорируется, и выключение субпитания
действует до тех пор, пока не
будет вынута и вновь
вставлена вилка сетевого
шнура или не будет
выключен (OFF) и включен
Loading...
