INSTALLATION INSTRUCTIONS

JUNO IC1LED NEW CONSTRUCTION
RECESSED HOUSINGS

WARNING: For your safety, read and understand instructions completely before starting installation.

Before wiring to power supply, turn off electricity at the fuse or circuit breaker box.
NOTE: Juno recessed fixtures are designed to meet the latest NEC requirements and are listed in full compliance with the
relevant UL standard(s). Before attempting installation of any recessed lighting fixture, check your local electrical building
code. This code sets the wiring standards and installation requirements for your locality and should be understood before
starting work. Use of non-Juno trims voids Juno warranty.

SAVE THESE INSTRUCTIONS

TYPE IC FOR
INSULATED CEILINGS

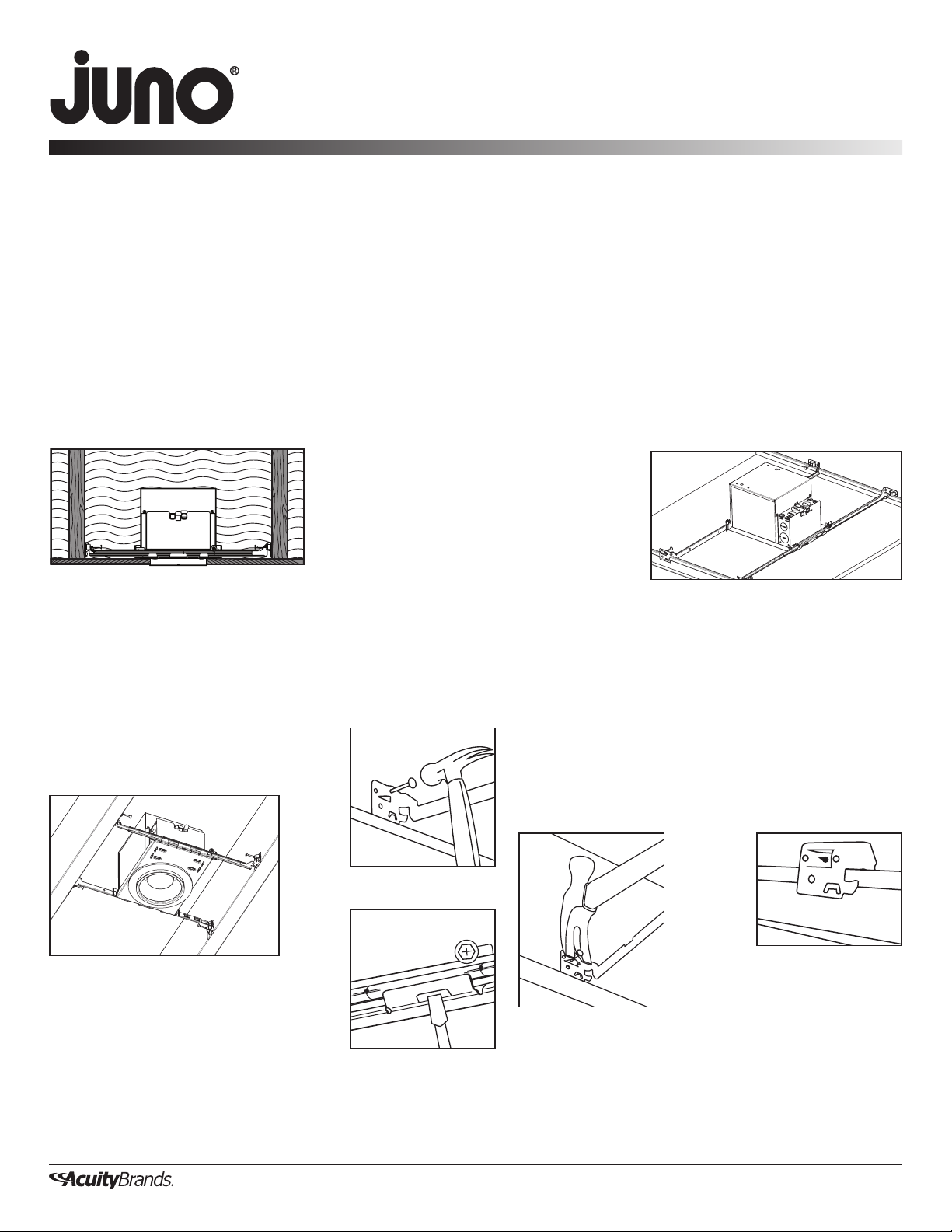

Figure 1

Juno Type IC fixtures are designed for direct
contact with insulating materials which are
approved for this application (Fig. 1). Fixtures
may also be used in non-insulated ceilings.

Juno Air-Loc LED housings are supplied
with pre-installed gaskets for energy savings
and to comply with energy code air leakage
requirements per ASTM E283.

INSTALLATION INTO
JOIST CONSTRUCTION

Step 2. Slide fixture along bar hangers into

desired location. Use locking screws or slot to
secure (Fig. 4).

Relocating Fixture – Nail can be removed
with hammer claw to allow easy repositioning
of fixture without damaging bar hanger or nail
(Fig. 5).

Step 3. Follow steps 1-4 under Electrical
Connection.

Step 4. When installing in drywall, cut a hole
measuring 4-1/2” diameter. After installing
drywall, adjust inner housing height
(if necessary) to match the bottom surface
of ceiling by pulling down on inner housing,
which is retained by springs. The housing is
adjustable for ceilings up to 1-1/2” thick.

INSTALLATION INTO
SUSPENDED CEILING

Figure 6

Step 1. Locate center of proposed opening

on ceiling tile and cut a hole measuring
4-1/2” diameter.

Step 2. Place ceiling tile in T-bar grid.

Step 3. Place fixture into position and snap

bar hanger foot with integral T-bar notch onto
T-bars (Fig. 6). Additional holes are provided for
securing with wire or screws if desired (Fig. 7).

Step 4. Follow Steps 1-4 under Electrical
Connection.

Figure 2

Step 1. Extend bar hangers to fit between

joists. Bar hanger foot is contoured to easily
align with bottom of joist (Fig. 2). Position fixture
by hammering Real-Nails® into joists (Fig. 3).

(Note: Bar hanger may be shortened to fit 12”
framing or smaller by breaking at score lines).

1300 S. Wolf Road • Des Plaines, IL 60018 • Phone [phone] • Visit us at www.acuitybrands.com/juno-recessed
©2017 Acuity Brands Lighting, Inc Rev 3/17 P5911

Figure 3

Figure 7

Figure 5

Figure 4

1 of 2

INSTALLATION INSTRUCTIONS

JUNO IC1LED NEW CONSTRUCTION
RECESSED HOUSINGS

ELECTRICAL CONNECTION
INSTRUCTIONS

Knock­out

Quick

Connector

Step 1. Provide electrical service according to

national and/or local electrical code to the wiring
box located on the fixture plaster frame. Supply wire
insulation must be rated for at least 90°C.

Step 2. Remove wiring box cover. Remove the
appropriate knock-out(s) to accommodate the type
of electrical supply being used (Fig. 8):

Metal Conduit. Remove appropriate round knock­out(s) and connect conduit to wiring box with proper
connectors (not supplied).

12/2 or 14/2 Non-Metallic Sheathed Cable
(Type NM-B). Remove appropriate D-shaped cable

knock-out(s). Insert the NM-B cable through the
cable trap and make a 90˚L-shaped bend in cable
as shown (Fig. 9).

12/3 or 14/3 Cable (Type NM-B). Remove the
appropriate round knockouts and connect cable
with proper electrical connectors (not supplied and
not shown).

Step 3. Strip supply wire 3/8” and insert each supply
wire into appropriate connector. Connect black fixture
wire to hot, white fixture wire to neutral and green
fixture wire to ground. (Fig. 8).

Connect violet (+) and gray (-) dimmer wires,
( -U models only).

Step 4. Place all wiring and connectors back in
wiring box and replace cover.

NM-B Cable

Knock-out

(D-Shaped)

NM-B Cable

Tra p

(4 Places)

12/2 or 14/2 NM-B Installation

0-10V Dimming Wires
(-U models only)

Figure 8

NM-B Cable

Figure 9

FIXTURE DIMMING

Universal Voltage IC1LED Downlights:
Universal input voltage (120VAC thru 277VAC)
housings. Dimmable with the use of most 0-10V
wall box dimmers.

120VAC IC1LED Downlights: 120VAC input
housings. Dimmable with the use of most
incandescent, magnetic low voltage or electronic
low voltage* wall box dimmers.

Consult Juno Product Services or website
for compatibility.

*Electronic low voltage dimmers require a neutral
wire connection in the wall box.

TRIM INSTALLATION

After ceiling is finished and painted, remove
and discard paint shield from fixture.
Insert trim into fixture by lining up trim springs
with the housing opening, and pressing trim up
towards the ceiling. Take note of the position of
the optic within the housing, and avoid contact
with it when pushing in trim.

DRIVER REPLACEMENT

Driver replacement must be performed by
a qualified electrician. Before servicing,
disconnect or switch off electrical supply to
fixture. Failure to do so can result in electrical
shock and/or injury.

120VAC IC1LED Downlights:

Step 1. Remove trim from fixture.

Step 2. Pull down inner housing to remove

from fixture. Disconnect red and black wires
connecting driver to inner housing and set
aside. (Fig. 10)

Step 3. Remove junction box cover and
disconnect driver lead wires from supply
connections.

Step 4. Loosen wing nuts and slide driver out
of the mounting bracket. Remove from housing.
(Fig. 11)

Step 5. Install new driver into mounting bracket
and tighten wing nuts to secure in place.

Step 6. Re-connect all leads disconnected in
prior steps.

Step 7. Re-install
inner housing and
trim by pushing up
into housing.

Universal Voltage
IC1LED Downlights:
Step 1. Remove
trim from fixture.

Step 2. Pull down
inner housing to
remove from
fixture. (Fig. 10)

Step 3. Remove the wing nuts holding the
driver to the housing. Bring driver (with leads
connected) through ceiling opening. (Fig. 11)

Step 4. Release all wires from driver by using
the quick disconnect slots located next to each
wire.

Step 5. Insert wires into the ports on the new
driver. Note: The red LED lead goes into the
black opening and the black LED lead goes into
the yellow opening on the secondary side.

Step 6. Re-install driver in housing with
wing nuts.

Step 7. Re-install inner housing and trim by
pushing up into housing.

Wing

Nuts

Figure 10

Inner
Housing

Driver

Trim

Figure 11

WARRANTY

5-year limited warranty. Complete warranty terms located at

www.acuitybrands.com/CustomerResources/Terms_and_conditions.aspx

Technical Services Phone [phone]

1300 S. Wolf Road • Des Plaines, IL 60018 • Phone [phone] • Visit us at www.acuitybrands.com/juno-recessed
©2017 Acuity Brands Lighting, Inc Rev 3/17 P5911

2 of 2

INSTRUCCIONES DE INSTALACIÓN

CARCASA EMPOTRADA PARA CONSTRUCCIONES
NUEVAS IC1LED DE JUNO

ADVERTENCIA: Por su seguridad, lea y entienda completamente las instrucciones antes de iniciar la instalación.

Antes de cablear a la fuente de energía, apague la electricidad en la caja de fusibles o cortacircuitos.
NOTA: Los accesorios empotrados Juno están diseñados para cumplir con los últimos requisitos NEC y están enlistados
en cumplimiento completo con los estándares UL pertinentes. Antes de intentar la instalación de cualquier accesorio
luminoso empotrado, revise su código eléctrico de construcción local. Este código establece el estándar del cableado y
los requisitos de instalación para su localidad y debe de entenderse antes de que inicie el trabajo. El uso de bordes que
no sean de Juno anula la garantía.

GUARDE ESTAS INSTRUCCIONES

TIPO IC PARA
TECHOS AISLADOS

Figura 1

Los accesorios Juno Tipo IC están diseñados
para estar en contacto directo con materiales
aislantes aprobados para esta aplicación
(Figura 1). Los accesorios también pueden
usarse con techos no aislados.

Las carcasas LED Air-Loc de Juno cuentan
con empaques preinstalados para ahorro de
energía y para cumplir con los requisitos de
fugas de aire del código de energía según
ASTM E283.

INSTALACIÓN EN
CONSTRUCCIÓN CON VIGAS

Paso 2. Deslice el accesorio a lo largo de

las barras colgantes hasta el lugar deseado.
Usando los tornillos o la ranura de fijación para
asegurar (Figura 4).

Reubicar el Accesorio – El clavo puede ser
removido con un martillo de garra para permitir
una fácil reubicación del accesorio, sin dañar la
barra colgante o el clavo (Figura 5).

Paso 3. Siga los pasos 1 a 4 bajo
Conexión Eléctrica.

Paso 4. Cuando se instala en tablayeso, corte
un agujero de 4-1/2” de diámetro. Después
de instalar en tablayeso, ajuste la altura de
la carcasa interior (si es necesario) para que
concuerde la superficie inferior del techo
jalando la carcasa interior hacia abajo, la cual
está sujetada por resortes. La carcasa es
ajustable para techos con un grosor de
hasta 1-1/2”.

INSTALACIÓN EN UN
TECHO SUSPENDIDO

Paso 1. Ubique el centro de la abertura

planteada en el panel del techo y corte un
agujero de 4-1/2” de diámetro.

Paso 2. Coloque el panel del techo en la
rejilla de barras-T.

Paso 3. Ponga el accesorio en su posición y
presione la barra colgante con la muesca para
Barras-T integrada en las Barras-T (Figura 6).
Se proporcionan agujeros adicionales para
asegurar con alambre o con tornillos si se
desea (Figura 7).

Paso 4. Siga los Pasos 1 a 4 bajo Conexión
Eléctrica.

Figura 6

Paso 1. Extienda las barras colgantes para

que quepan entre las vigas. El pie de la
barra colgante está formado para alinearse
fácilmente con la parte inferior de la viga
(Figura 2). Coloque el accesorio martillando
Real-Nails® en las vigas (Figura 3).

(Nota: La barra colgante puede acortarse para
que quepa en enmarcados de 12” o menos,
quebrándolo en las líneas marcadas).

Figura 2

1300 S. Wolf Road • Des Plaines, IL 60018 • Teléfono 800-323-5068 • Visítenos en www.acuitybrands.com/juno-recessed
©2017 Acuity Brands Lighting, Inc. Rev 3/17 P5911

Figura 3

Figura 7

Figura 5

Figura 4

1 de 2

INSTRUCCIONES DE INSTALACIÓN

CARCASA EMPOTRADA PARA CONSTRUCCIONES
NUEVAS IC1LED DE JUNO

INSTRUCCIONES DE
CONEXIÓN ELÉCTRICA

Troquel

Conector

Rápido

Paso 1. Proporcione el servicio eléctrico, según

su código eléctrico nacional y/o local, a la caja
de empalmes ubicada en el marco de yeso del
accesorio. El aislante de los alambres de suministro
debería estar clasificado para al menos 90ºC.

Paso 2.

Quite la tapa de la caja de empalmes. Quite
el/los troquel(es) apropiados para acomodar el tipo
de suministro eléctrico que se está usando (Figura 8):

Ducto Metálico. Quite el/los troquel(es) redondo(s)
correspondiente(s) y conecte el ducto a la caja de
alambrado con los conectores correctos
(no proporcionados).

Cable con Revestimiento No Metálico 12/2 ó
14/2 (Tipo NM-B). Quite el/los troquel(es) de forma

D para cables correspondientes. Inserte el cable
NM-B a través del sujetador de cable y haga un
doblez en forma de L de 90º en el cable, como
se muestra (Figura 9).

Cable 12/3 ó 14/3 (Tipo NM-B). Quite los troqueles
redondos correspondientes y conecte el cable con
los conectores correctos (no proporcionados y no
se muestran).

Paso 3. Pele el alambre de suministro 3/8” e inserte
cada alambre de suministro en el conector
correspondiente. Conecte el alambre negro del
accesorio al caliente, el alambre blanco del accesorio
al neutral y el alambre verde del accesorio a tierra.
(Figura 8).

Conecte los alambres violeta (+) y gris (-) del
regulador, (sólo modelos -U).

Paso 4. Coloque todo el alambrado y los conectores
de vuelta en la caja de empalmes y vuelva a colocar
la tapa.

Troquel para

Cable NM-B

(Forma D)

Sujetador de

Cable NM-B

(4 Lugares)

Instalación NM-B 12/2 ó 14/2

Alambres de Regulación
de 0 a 10V (Sólo
modelos -U)

Figura 8

Cable NM-B

Figura 9

REGULACIÓN DEL ACCESORIO

Luz focal IC1LED de Voltaje Universal:
Carcasas de voltaje de entrada universal (120VCA
a 277VCA). Regulable con la mayoría de
reguladores de caja de pared de 0 a 10V.

Luz focal IC1LED de 120VCA: Carcasa de
entrada de 120VCA. Regulables usando la
mayoría de reguladores de caja de pared
incandescentes, magnéticos de voltaje bajo
y electrónicos de voltaje bajo*.

Consulte con Servicios de Productos Juno o en el
sitio web para compatibilidad.

*Los reguladores electrónicos de bajo voltaje
requieren una conexión de alambre neutral en
la caja de pared.

INSTALACIÓN DE BORDES

Después de que el techo esté acabado y
pintado, quite el protector de pintura del
accesorio. Inserte el borde en el accesorio
alineando los resortes del borde con la
abertura de la carcasa y presionando el borde
para arriba hacia el techo. Tome nota de la
posición del óptico dentro de la carcasa y evite
el contacto con él al presionar en el borde.

REEMPLAZO DE IMPULSADOR

El reemplazo del impulsador debe llevarse a
cabo por un electricista calificado. Antes de
dar servicio desconecte o apague el suministro
eléctrico al accesorio. El incumplimiento puede
resultar en una descarga eléctrica y/o lesión.

Luz focal IC1LED de 120VCA:

Paso 1. Quite el borde del accesorio.
Paso 2. Jale la carcasa interior hacia abajo

para quitar del accesorio. Desconecte los
alambres rojo y negro que conectan el
impulsador a la carcasa interior y póngalos
a un lado. (Figura 10)

Paso 3. Quite la tapa de la caja de empalmes
y desconecte los alambres del impulsador de
las conexiones de suministro.

Paso 4. Afloje las tuercas mariposa y deslice
el impulsador fuera del soporte de montaje.
Quite de la carcasa. (Figura 11)

Paso 5. Instale el nuevo impulsador en el
soporte de montaje y apriete las tuercas
mariposa para sujetarlo en su lugar.

Paso 6. Vuelva a conectar todos los alambres
desconectados en los pasos previos.

Paso 7. Vuelva a
instalar la carcasa
interior y el borde
presionándolo hacia
arriba en la carcasa.

Luz focal IC1LED
de Voltaje Universal:

Paso 1. Quite el
borde del accesorio.

Paso 2. Jale la
carcasa interior hacia
abajo para quitar del
accesorio. (Figura 10)

Paso 3. Quite las tuercas mariposa que sujetan
el impulsador a la carcasa. Pase el impulsador
(con los alambres conectados) a través del
agujero en el techo. (Figura 11)

Paso 4. Libere todos los alambres del
impulsador usando las ranuras de conexión
rápida localizadas a la par de cada alambre.

Paso 5. Inserte los alambres en los puertos
en el nuevo impulsador. Nota: El alambre rojo
del LED va en la abertura negra y el alambre
negro del LED va en la abertura amarilla en el
lado secundario.

Paso 6. Vuelva a instalar el impulsador en la
carcasa con las tuercas mariposa.

Paso 7. Vuelva a instalar la carcasa interior y el
borde presionándolo hacia arriba en la carcasa.

Tuercas

Mariposa

Figura 11

Figura 10

Impulsador

Carcasa
Interior

Borde

GARANTÍA

Garantía limitada de 5 años. Términos completos de garantía ubicados en

www.acuitybrands.com/CustomerResources/Terms_and_conditions.aspx

Teléfono de servicio de técnicos [phone]

1300 S. Wolf Road • Des Plaines, IL 60018 • Teléfono 800-323-5068 • Visítenos en www.acuitybrands.com/juno-recessed
©2017 Acuity Brands Lighting, Inc. Rev 3/17 P5911

2 de 2
