Junker JC15KA20 Operating Instructions [en, fr, it, nl, de]

;

JC..KA..

1

0

5

de Gebrauchsanleitung
en Instruction for Use
fr Mode d’emploi
it Istruzioni per I´uso
nl Gebruiksaanwijzing

de Inhaltsverzeichnis

Sicherheits- und Warnhinweise ........... 4

Hinweise zur Entsorgung ...................... 7

Lieferumfang ........................................... 7

Raumtemperatur und Belüftung

beachten .................................................. 8

Aufstellort ................................................. 8

Gerät anschließen .................................. 9

Gerät kennenlernen ............................... 9

Gerät einschalten ................................. 10

Temperatur einstellen .......................... 10

Nutzinhalt ............................................... 10

en Table of Contents

Safety and warning information ......... 16

Information concerning disposal ....... 19

Scope of delivery ................................. 19

Ambient temperature and

ventilation ............................................... 20

Installation location .............................. 20

Connecting the appliance .................. 21

Getting to know your appliance ........ 21

Switching the appliance on ................ 22

Setting the temperature ...................... 22

Usable capacity .................................... 22

Der Kühlraum ....................................... 10

Ausstattung ........................................... 11

Aufkleber “OK” ..................................... 11

Gerät ausschalten und stilllegen ...... 12

Abtauen ................................................. 12

Gerät reinigen ....................................... 12

Energie sparen ..................................... 13

Betriebsgeräusche .............................. 14

Kleine Störungen

selbst beheben ..................................... 14

Kundendienst ........................................ 15

Refrigerator compartment .................. 22

Interior fittings ....................................... 23

Sticker “OK” .......................................... 24

Switching off and disconnecting

the appliance ........................................ 24

Defrosting .............................................. 24

Cleaning the appliance ....................... 25

Tips for saving energy ........................ 26

Operating noises ................................. 26

Eliminating minor faults yourself ....... 27

Customer service ................................. 28

fr Table des matières

Consignes de sécurité

et avertissements ................................. 29

Conseil pour la mise au rebut ........... 32

Étendue des fournitures ..................... 33

Contrôler la température

ambiante et l'aération .......................... 34

Lieu d'installation .................................. 34

Branchement de l’appareil ................. 35

Présentation de l’appareil ................... 35

Enclenchement de l’appareil ............. 36

Réglage de la température ................ 36

Contenance utile .................................. 37

Le compartiment réfrigérateur ........... 37

Equipement ........................................... 38

Autocollant « OK » ............................... 38

Arrêt et remisage de l'appareil .......... 38

Si vous dégivrez l'appareil ................. 39

Nettoyage de l’appareil ...................... 39

Economies d’énergie .......................... 40

Bruits de fonctionnement ................... 40

Remédier soi même aux

petites pannes ...................................... 41

Service après-vente ............................. 42

it Indice

Avvertenze di sicurezza

e potenziale pericolo ........................... 43

Avvertenze per lo smaltimento .......... 46

Dotazione ............................................... 47

Osservare la temperatura
ambiente e la ventilazione

del locale ............................................... 47

Luogo d'installazione ........................... 48

Collegare l’apparecchio ..................... 48

Conoscere l’apparecchio ................... 49

Accendere l’apparecchio ................... 49

Regolare la temperatura ..................... 49

nl Inhoud

Veiligheidsbepalingen

en waarschuwingen ............................. 56

Aanwijzingen over de afvoer .............. 59

Omvang van de levering .................... 59

Let op de omgevings-

temperatuur en de beluchting ........... 60

De juiste plaats ..................................... 60

Apparaat aansluiten ............................ 61

Kennismaking met het apparaat ....... 61

Inschakelen van het apparaat ........... 62

Instellen van de temperatuur ............. 62

Netto-inhoud .......................................... 62

Capacità utile totale ............................. 50

Il frigorifero ............................................ 50

Dotazione .............................................. 50

Adesivo «OK» ....................................... 51

Spegnere e mettere fuori

servizio l'apparecchio ......................... 51

Scongelamento .................................... 52

Pulizia dell’apparecchio ...................... 52

Risparmiare energia ............................ 53

Rumori di funzionamento ................... 53

Eliminare piccoli guasti ....................... 54

Servizio Assistenza Clienti ................. 55

De koelruimte ....................................... 63

Uitvoering .............................................. 63

Sticker „OK” .......................................... 64

Apparaat uitschakelen en

buiten werking stellen ......................... 64

Ontdooien .............................................. 64

Schoonmaken van

het apparaat ......................................... 65

Energie besparen ................................ 66

Bedrijfsgeluiden ................................... 66

Kleine storingen zelf verhelpen ......... 67

Servicedienst ........................................ 68

de

deInhaltsverzeichnis

deGebrauchsanleitung

Sicherheits­und Warnhinweise

Bevor Sie das Gerät in Betrieb nehmen

Lesen Sie Gebrauchs- und
Montageanleitung aufmerksam
durch! Sie enthalten wichtige
Informationen über Aufstellen,
Gebrauch und Wartung
des Gerätes.

Der Hersteller haftet nicht, wenn
Sie die Hinweise und
Warnungen der
Gebrauchsanleitung
missachten. Bewahren Sie alle
Unterlagen für späteren
Gebrauch oder für
Nachbesitzer auf.

Technische Sicherheit

Das Gerät enthält in geringer
Menge das umweltfreundliche,
aber brennbare
Kältemittel R600a. Achten Sie
darauf, dass die Rohre des
Kältemittel-Kreislaufes bei
Transport oder Montage nicht
beschädigt werden.
Herausspritzendes Kältemittel
kann zu Augenverletzungen
führen oder sich entzünden.

Bei Beschädigung

■ offenes Feuer oder

Zündquellen vom Gerät
fernhalten,

■ Raum für einige Minuten gut

durchlüften,

■ Gerät ausschalten und

Netzstecker ziehen,

■ Kundendienst

benachrichtigen.

Je mehr Kältemittel in einem
Gerät ist, umso größer muss der
Raum sein, in dem das Gerät
steht. In zu kleinen Räumen
kann bei einem Leck ein
brennbares Gas-Luft-Gemisch
entstehen.
Pro 8 g Kältemittel muss der
Raum mindestens 1 m³ groß
sein. Die Menge des
Kältemittels Ihres Gerätes steht
auf dem Typenschild im Inneren
des Gerätes.

Wenn die Netzanschlussleitung
dieses Gerätes beschädigt wird,
muss sie durch den Hersteller,
Kundendienst oder eine ähnlich
qualifizierte Person ersetzt
werden. Unsachgemäße
Installationen und Reparaturen
können den Benutzer erheblich
gefährden.

Reparaturen dürfen nur durch
den Hersteller, Kundendienst
oder eine ähnlich qualifizierte
Person durchgeführt werden.

4

de

Es dürfen nur Originalteile des
Herstellers benutzt werden. Nur
bei diesen Teilen gewährleistet
der Hersteller, dass sie die
Sicherheitsanforderungen
erfüllen.

Eine Verlängerung der
Netzanschlussleitung darf nur
über den Kundendienst
bezogen werden.

Beim Gebrauch

■ Nie elektrische Geräte

innerhalb des Gerätes
verwenden (z. B. Heizgeräte,
elektrische Eisbereiter usw.).
Explosionsgefahr!

■ Nie das Gerät mit einem

Dampfreinigungsgerät
abtauen oder reinigen! Der
Dampf kann an elektrische
Teile gelangen und einen
Kurzschluss auslösen.
Stromschlaggefahr!

■ Keine spitzen oder

scharfkantigen Gegenstände
verwenden, um Reif- und
Eisschichten zu entfernen. Sie
könnten damit
die Kältemittel-Rohre
beschädigen.
Herausspritzendes Kältemittel
kann sich entzünden oder zu
Augenverletzungen führen.

■ Keine Produkte mit

brennbaren Treibgasen
(z. B. Spraydosen) und keine
explosiven Stoffe lagern.
Explosionsgefahr!

■ Sockel, Auszüge, Türen usw.

nicht als Trittbrett oder zum
Abstützen missbrauchen.

■ Zum Abtauen und Reinigen

Netzstecker ziehen oder
Sicherung ausschalten.
Am Netzstecker ziehen, nicht
am Anschlusskabel.

■ Hochprozentigen Alkohol nur

dicht verschlossen und
stehend lagern.

■ Kunststoffteile und

Türdichtung nicht mit Öl oder
Fett verschmutzen.
Kunststoffteile und
Türdichtung werden sonst
porös.

■ Be- und Entlüftungsöffnungen

für das Gerät nie abdecken
oder zustellen.

5

de

■ Vermeidung von Risiken für

Kinder und gefährdete
Personen:

Gefährdet sind Kinder,
Personen, die körperlich,
psychisch oder in ihrer
Wahrnehmung eingeschränkt
sind sowie Personen, die nicht
genügend Wissen über die
sichere Bedienung des
Gerätes haben.

Stellen Sie sicher, dass Kinder
und gefährdete Personen die
Gefahren verstanden haben.

Eine für die Sicherheit
verantwortliche Person muss
Kinder und gefährdete
Personen am Gerät
beaufsichtigen oder anleiten.

Nur Kinder ab 8 Jahren das
Gerät benutzen lassen.

Bei Reinigung und Wartung
Kinder beaufsichtigen.

Niemals Kinder mit dem Gerät
spielen lassen.

Kinder im Haushalt

■ Verpackung und deren Teile

nicht Kindern überlassen.
Erstickungsgefahr durch
Faltkartons und Folien!

■ Das Gerät ist kein Spielzeug

für Kinder!

■ Bei Gerät mit Türschloss:

Schlüssel außer Reichweite
von Kindern aufbewahren!

Allgemeine Bestimmungen

Das Gerät eignet sich zum
Kühlen von Lebensmitteln.

Dieses Gerät ist für den
häuslichen Gebrauch im
Privathaushalt und das
häusliche Umfeld bestimmt.

Das Gerät ist funkentstört nach
EU-Richtlinie 2004/108/EC.

Der Kältekreislauf ist auf
Dichtheit geprüft.

Dieses Erzeugnis entspricht den
einschlägigen
Sicherheitsbestimmungen für
Elektrogeräte (EN 60335-2-24).

Dieses Gerät ist für eine
Nutzung bis zu einer Höhe von
maximal 2000 Metern über dem
Meeresspiegel bestimmt.

6

de



Hinweise zur Entsorgung

* Verpackung entsorgen

Die Verpackung schützt Ihr Gerät vor
Transportschäden. Alle eingesetzten
Materialien sind umweltverträglich und
wieder verwertbar. Bitte helfen Sie mit:
Entsorgen Sie die Verpackung
umweltgerecht.

Über aktuelle Entsorgungswege
informieren Sie sich bitte bei Ihrem
Fachhändler oder bei
der Gemeindeverwaltung.

* Altgerät entsorgen

Altgeräte sind kein wertloser Abfall!
Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe
wiedergewonnen werden.

Dieses Gerät ist entsprechend
der europäischen Richtlinie
2012/19/EU über Elektro- und
Elektronikaltgeräte (waste
electrical and electronic
equipment - WEEE)
gekennzeichnet.

Die Richtlinie gibt den Rahmen
für eine EU-weit gültige
Rücknahme und Verwertung der
Altgeräte vor.

m Warnung

Bei ausgedienten Geräten

1. Netzstecker ziehen.

2. Anschlusskabel durchtrennen und mit
dem Netzstecker entfernen.

3. Ablagen und Behälter nicht
herausnehmen, um Kindern
das Hineinklettern zu erschweren!

4. Kinder nicht mit dem ausgedienten
Gerät spielen lassen.
Erstickungsgefahr!

Kältegeräte enthalten Kältemittel und in
der Isolierung Gase. Kältemittel und
Gase müssen fachgerecht entsorgt
werden. Rohre des Kältemittel­Kreislaufes bis zur fachgerechten
Entsorgung nicht beschädigen.

Lieferumfang

Prüfen Sie nach dem Auspacken alle
Teile auf eventuelle Transportschäden.

Wenden Sie sich bei Beanstandungen an
den Händler, bei dem Sie das Gerät
erworben haben oder an unseren
Kundendienst.

Die Lieferung besteht aus folgenden
Teilen:

■ Unterbaugerät

■ Ausstattung (modellabhängig)

■ Beutel mit Montagematerial

■ Gebrauchsanleitung

■ Montageanleitung

■ Kundendienstheft

■ Garantiebeilage

■ Informationen zu Energieverbrauch

und Geräuschen

7

de

Raumtemperatur und Belüftung beachten

Raumtemperatur

Das Gerät ist für eine bestimmte
Klimaklasse ausgelegt. Abhängig von
der Klimaklasse kann das Gerät bei
folgenden Raumtemperaturen betrieben
werden.

Die Klimaklasse ist auf dem Typenschild
zu finden, Bild ,.

Klimaklasse zulässige

Raumtemperatur

SN +10 °C bis 32 °C
N +16 °C bis 32 °C
ST +16 °C bis 38 °C
T +16 °C bis 43 °C

Hinweis

Das Gerät ist innerhalb der
Raumtemperaturgrenzen der
angegebenen Klimaklasse voll
funktionsfähig. Wird ein Gerät der
Klimaklasse SN bei kälteren
Raumtemperaturen betrieben, können
Beschädigungen am Gerät bis zu einer
Temperatur von +5 °C ausgeschlossen
werden.

Belüftung

Bild !/6
Die Be- und Entlüftung der Kühlmaschine

erfolgt nur über das Lüftungsgitter im
Sockel. Auf keinen Fall das
Lüftungsgitter abdecken oder etwas
davorstellen. Die Kühlmaschine muss
sonst mehr leisten, das erhöht den
Stromverbrauch.

Aufstellort

Zum Aufstellen eignet sich ein trockener,
belüftbarer Raum. Der Aufstellplatz sollte
nicht direkter Sonnenbestrahlung
ausgesetzt und nicht in der Nähe einer
Wärmequelle wie Herd, Heizkörper etc.
sein. Wenn das Aufstellen neben einer
Wärmequelle unvermeidbar ist,
verwenden Sie eine geeignete
Isolierplatte oder halten Sie folgende
Mindestabstände zur Wärmequelle ein:

■ Zu Elektro- oder Gasherden 3 cm.

■ Zu Öl- oder Kohleanstellherden

30 cm.

Unterbau

Bei bestimmten Arbeitsplatten, wie
z. B. Stein, Glas oder Edelstahl, ist eine
Befestigung unter der Arbeitsplatte oft
nicht möglich. Sie können beim
Kundendienst Zubehör für die Montage
an den Seitenwänden bestellen.

8

de

Gerät anschließen

Nach dem Aufstellen des Gerätes mind.
1 Stunde warten, bis das Gerät in Betrieb
genommen wird. Während des
Transports kann es vorkommen, dass
sich das im Verdichter enthaltene Öl im
Kältesystem verlagert.

Vor der ersten Inbetriebnahme den
Innenraum des Gerätes reinigen
(siehe Kapitel Gerät reinigen).

Elektrischer Anschluss

Die Steckdose muss nahe dem Gerät
und auch nach dem Aufstellen des
Gerätes frei zugänglich sein.

Das Gerät entspricht der Schutzklasse I.
Über eine vorschriftsmäßig installierte
Steckdose mit Schutzleiter das Gerät an
220–240 V/50 Hz Wechselstrom
anschließen. Die Steckdose muss mit
einer 10-A bis 16-A Sicherung
abgesichert sein.

Bei Geräten, die in nicht-europäischen
Ländern betrieben werden, ist zu
überprüfen, ob die angegebene
Spannung und Stromart mit den Werten
Ihres Stromnetzes übereinstimmt. Diese
Angaben finden Sie auf dem
Typenschild, Bild ,.

Gerät kennenlernen

Bitte klappen Sie die letzte Seite mit den
Abbildungen aus. Diese
Gebrauchsanleitung gilt für mehrere
Modelle.

Die Ausstattung der Modelle kann
variieren.

Abweichungen bei den Abbildungen sind
möglich.

Bild !

1 Lichtschalter
2 Temperaturregler/Beleuchtung
3 Glasablage im Kühlraum
4 Auszugsbehälter
5 Gemüsebehälter
6 Be- und Entlüftungsöffnung
7 Ablage für Butter und Käse
8 Ablage für Eier
9 Ablage für große Flaschen

9

de

Gerät einschalten

Temperaturregler, Bild "/A, aus Stellung
„0“ herausdrehen. Das Gerät beginnt zu
kühlen. Die Beleuchtung ist bei
geöffneter Tür eingeschaltet.

Hinweise zum Betrieb

Die Kühlraum-Temperatur wird wärmer:

■ durch häufiges Öffnen der Gerätetür,

■ durch Einlegen großer Mengen

Lebensmittel,

■ durch hohe Raumtemperatur.

Kühlvermögen

Die Temperatur im Kühlraum kann durch
Einbringen von größeren Mengen
Lebensmitteln oder Getränken
vorübergehend wärmer werden.

Daher sollte der Temperaturregler für
ca. 7 Stunden auf eine höhere
Einstellung gedreht werden.

Nutzinhalt

Die Angaben zum Nutzinhalt finden Sie in
Ihrem Gerät auf dem Typenschild. Bild ,

Temperatur einstellen

Temperaturregler, Bild "/A, auf die
gewünschte Einstellung drehen.

Bei mittlerer Einstellung werden ca.
+4 °C in der kältesten Zone erreicht,
Bild #.

Höhere Einstellungen ergeben kältere
Temperaturen im Kühlraum.

Wir empfehlen:

■ empfindliche Lebensmittel nicht

wärmer als +4 °C lagern,

■ eine niedrige Einstellung für die

kurzfristige Lagerung von
Lebensmitteln (energiesparender
Betrieb),

■ eine mittlere Einstellung für die

langristige Lagerung von
Lebensmitteln.

■ eine hohe Einstellung nur

vorübergehend einstellen bei
häufigem Öffnen der Tür und beim
Einlegen großer Mengen Lebensmittel
in den Kühlraum.

Der Kühlraum

Der Kühlraum ist der ideale
Aufbewahrungsort für fertige Speisen,
Backwaren, Konserven, Kondensmilch
und Hartkäse sowie kälteempfindliches
Obst und Gemüse.

Beim Einordnen beachten

Lebensmittel gut verpackt oder
abgedeckt einordnen. Dadurch bleiben
Aroma, Farbe und Frische erhalten.
Außerdem werden
Geschmacksübertragungen und
Verfärbungen der Kunststoffteile
vermieden.

Hinweis

Vermeiden Sie Kontakt zwischen
Lebensmitteln und Rückwand. Die
Luftzirkulation wird sonst beeinträchtigt.

Lebensmittel oder Verpackungen
könnten an der Rückwand festfrieren.

10

de

Kältezonen im Kühlraum beachten

Durch die Luftzirkulation im Kühlraum
entstehen Zonen unterschiedlicher Kälte:

■ Kälteste Zone ist in dem

Auszugsbehälter. Bild #

Hinweis

Lagern Sie in der kältesten Zone
empfindliche Lebensmittel,
(z. B. Fisch, Wurst, Fleisch).

■ Wärmste Zone ist an der Tür ganz

oben.

Hinweis

Lagern Sie in der wärmsten Zone
z. B. Hartkäse und Butter. Käse kann
so sein Aroma weiter entfalten, die
Butter bleibt streichfähig.

Ausstattung

Sie können die Ablagen des Innenraums
und die Türablagen nach Bedarf
variieren:

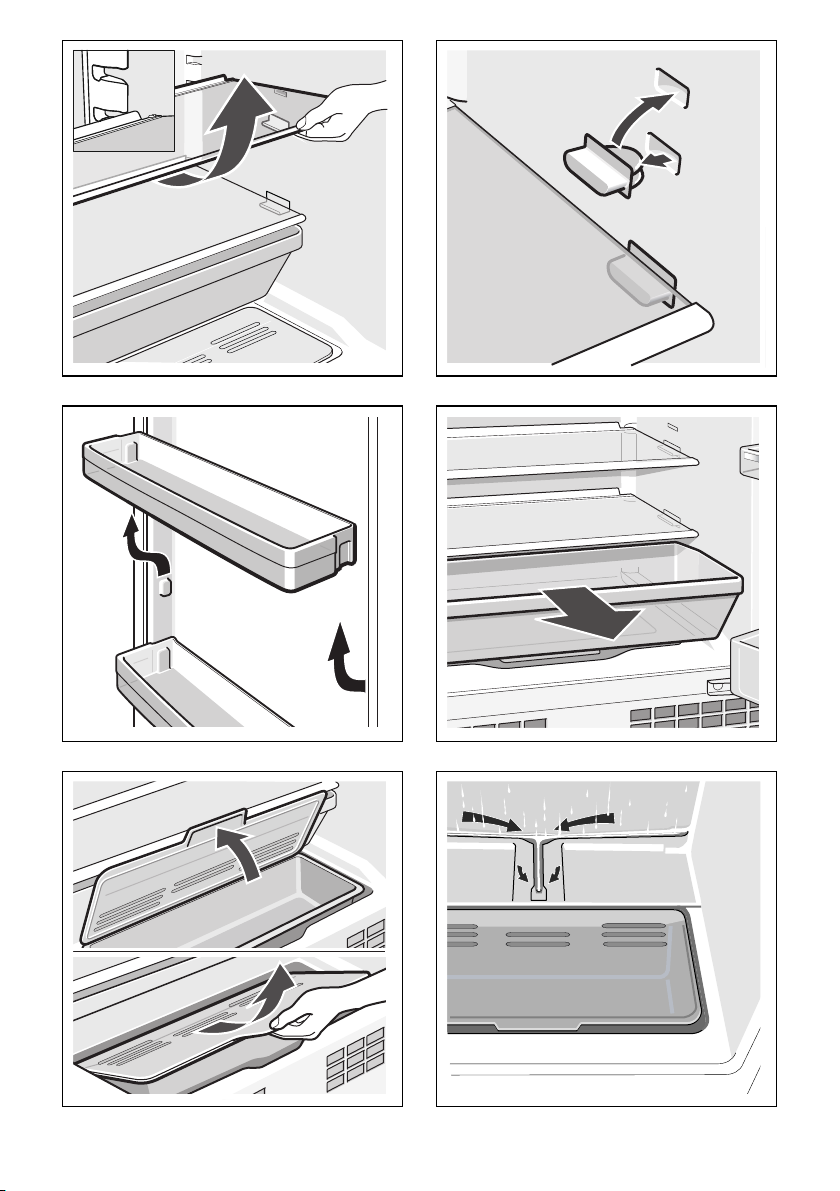

■ Die Glasablagen anheben, nach vorne

ziehen, absenken und seitlich
herausschwenken. Bild $

■ Stopfen umsetzen und Ablage wieder

einsetzen. Bild %

■ Türablage anheben und

herausnehmen. Bild &

Sonderausstattung

(nicht bei allen Modellen)

Auszugsbehälter

Bild '
Der Auszugsbehälter eignet sich

besonders zur Lagerung von tierischen
Lebensmitteln. Er kann zum Be- und
Entladen und zum Reinigen
herausgenommen werden.

Gemüsebehälter mit Deckel

Bild (
Der Gemüsebehälter kann zum Be- und
Entladen und zum Reinigen
herausgenommen werden.

Aufkleber “OK”

(nicht bei allen Modellen)
Mit der “OK”-Temperaturkontrolle

können Temperaturen unter +4 °C
ermittelt werden. Stellen Sie die
Temperatur stufenweise kälter, falls der
Aufkleber nicht “OK” anzeigt.

Hinweis

Bei Inbetriebnahme des Gerätes kann es
bis zu 12 Stunden dauern, bis die
Temperatur erreicht ist.

Korrekte Einstellung

11

de

Gerät ausschalten und stilllegen

Gerät ausschalten

Temperaturregler, Bild "/A, auf Stellung
„0“ drehen. Kühlmaschine und
Beleuchtung schalten ab.

Gerät stilllegen

Wenn Sie das Gerät längere Zeit nicht
benutzen:

1. Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung
ausschalten.

3. Gerät reinigen.

4. Gerätetür offen lassen.

Abtauen

Kühlraum

Während die Kühlmaschine läuft, bilden
sich an der Rückwand des Kühlraums
Tauwassertropfen oder Reif. Dies ist
funktionsbedingt. Sie brauchen die
Tauwassertropfen oder den Reif nicht
abzuwischen. Die Rückwand taut
automatisch ab. Das Tauwasser läuft in
die Tauwasserrinne, Bild ). Von der
Tauwasserrinne läuft das Tauwasser zur
Kühlmaschine, wo es verdunstet.

Hinweis

Tauwasserrinne und Ablaufloch sauber
halten, damit das Tauwasser ablaufen
kann.

Gerät reinigen

m Achtung

■ Keine sand-, chlorid- oder

säurehaltigen Putz- und Lösungsmittel
verwenden.

■ Keine scheuernden oder kratzenden

Schwämme verwenden. Auf den
metallischen Oberflächen könnte
Korrosion entstehen.

■ Nie Ablagen und Behälter im

Geschirrspüler reinigen. Die Teile
können sich verformen!

Gehen Sie wie folgt vor:

1. Vor dem Reinigen Gerät ausschalten.

2. Netzstecker ziehen oder Sicherung
ausschalten.

3. Lebensmittel herausnehmen und an
einem kühlen Ort lagern.

4. Warten, bis die Reifschicht abgetaut
ist.

5. Gerät mit einem weichen Tuch,
lauwarmem Wasser und etwas
pH-neutralem Spülmittel reinigen.
Das Spülwasser darf nicht in die
Beleuchtung gelangen.

6. Die Türdichtung nur mit klarem
Wasser abwischen und danach
gründlich trocken reiben.

7. Spülwasser darf nicht durch das
Ablaufloch in den
Verdunstungsbereich laufen.

8. Nach dem Reinigen Gerät wieder
anschließen und einschalten.

9. Lebensmittel wieder einlegen.

12

Ausstattung

Zum Reinigen lassen sich alle variablen
Teile des Gerätes herausnehmen.

Glasablagen herausnehmen

Bild $
Die Glasablagen anheben, nach vorne

ziehen, absenken und seitlich
herausschwenken.

Auszugsbehälter herausnehmen

Bild '
Behälter anheben und herausziehen.

Tauwasserrinne

Bild )
Zum Reinigen der Tauwasserrinne muss

der Auszugsbehälter, Bild !/4,
herausgenommen werden.

Tauwasserrinne und Ablaufloch
regelmäßig mit Wattestäbchen oder
ähnlichem reinigen, damit das
Tauwasser ablaufen kann.

Gemüsebehälter mit Deckel herausnehmen

Bild (
Gemüsebehälter anheben und nach
vorne herausnehmen.

Ablagen in der Tür herausnehmen

Bild &
Ablagen nach oben anheben und

herausnehmen.

Be- und Entlüftungsöffnung

Bild *

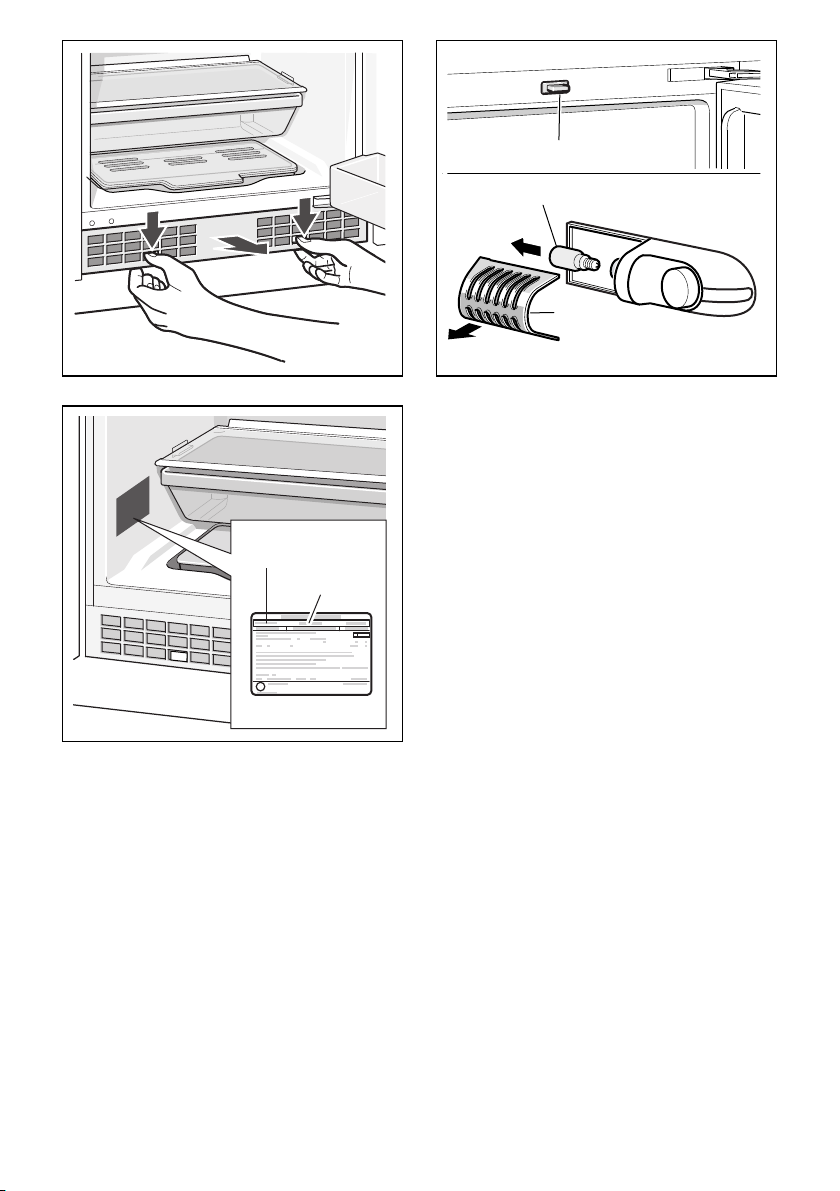

Das Lüftungsgitter im Sockel kann zum
Reinigen abgenommen werden. Dazu
die Klammern in den Lüftungsöffnungen
nach unten drücken und gleichzeitig
Lüftungsgitter nach vorne abziehen.

de

Energie sparen

■ Gerät in einem trockenen, belüftbaren

Raum aufstellen. Das Gerät soll nicht
direkt in der Sonne oder in der Nähe
einer Wärmequelle stehen (z. B.
Heizkörper, Herd).

Verwenden Sie ggf. eine Isolierplatte.

■ Warme Lebensmittel und Getränke

erst abkühlen lassen, dann ins Gerät
stellen.

■ Gefriergut zum Auftauen in den

Kühlraum legen und die Kälte des
Gefriergutes zur Kühlung von
Lebensmitteln nutzen.

■ Gerät so kurz wie möglich öffnen.

■ Die Anordnung der Ausstattungsteile

hat keinen Einfluss auf die
Energieaufnahme des Gerätes.

13

de

Geräusche vermeiden

Betriebsgeräusche

Ganz normale Geräusche

Brummen

Motoren laufen (z. B. Kälteaggregate,
Ventilator).

Blubbernde, surrende oder gurgelnde Geräusche

Kältemittel fließt durch die Rohre.

Klicken

Motor, Schalter oder Magnetventile
schalten ein/aus.

Das Gerät steht uneben

Richten Sie das Gerät mit Hilfe einer
Wasserwaage aus. Verwenden Sie dazu
die Schraubfüße oder legen Sie etwas
unter.

Das Gerät “steht an”

Rücken Sie das Gerät von anstehenden
Möbeln oder Geräten weg.

Behälter oder Abstellflächen wackeln oder klemmen

Prüfen Sie die herausnehmbaren Teile
und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich

Rücken Sie die Flaschen oder Gefäße
leicht auseinander.

Kleine Störungen selbst beheben

Bevor Sie den Kundendienst rufen:
Überprüfen Sie, ob Sie die Störung aufgrund der folgenden Hinweise selbst beheben

können.
Sie müssen die Kosten für Beratung durch den Kundendienst selbst übernehmen –

auch während der Garantiezeit!

Störung Mögliche Ursache Abhilfe

Die Beleuchtung funktioniert
nicht.

Der Boden des Kühlraums ist
nass.

Die Glühlampe ist defekt. Glühlampe austauschen. Bild +/B

1. Gerät ausschalten.

2. Netzstecker ziehen bzw. Sicherung
ausschalten.

3. Abdeckgitter nach vorne ziehen.

4. Glühlampe wechseln
(Ersatzlampe: 220 - 240 V Wechselstrom,

Sockel E14, Watt siehe defekte Lampe).

Lichtschalter klemmt. Prüfen, ob der Lichtschalter sich bewegen

lässt. Bild +/A

Die Tauwasserrinnen oder
das Ablaufloch sind
verstopft.

Reinigen Sie die Tauwasserrinnen und das
Ablaufloch (siehe Kapitel Gerät reinigen).
Bild )

14

Störung Mögliche Ursache Abhilfe

Im Kühlraum ist es zu kalt. Temperaturregler ist zu hoch

eingestellt.

Die Kältemaschine schaltet
immer häufiger und länger
ein.

Das Gerät hat keine
Kühlleistung.

Häufiges Öffnen des Gerätes. Gerät nicht unnötig öffnen.
Die Be- und

Entlüftungsöffnungen sind
verdeckt.

Der Temperaturregler steht
auf Stellung “0“.

■ Stromausfall

■ Sicherung ist

ausgeschaltet

■ Netzstecker sitzt nicht

fest

Temperaturregler niedriger einstellen.

Hindernisse entfernen.

Temperaturregler aus Stellung “0“
herausdrehen. Bild "/A

Prüfen, ob Strom vorhanden ist, Sicherung
überprüfen.

Kundendienst

Einen Kundendienst in Ihrer Nähe finden
Sie im Telefonbuch oder im
Kundendienst-Verzeichnis. Geben Sie
bitte dem Kundendienst die
Erzeugnisnummer (E-Nr.) und die
Fertigungsnummer (FD-Nr.) des Gerätes
an.

Sie finden diese Angaben auf dem
Typenschild. Bild ,

Bitte helfen Sie durch Nennung der
Erzeugnis- und Fertigungsnummer mit,
unnötige Anfahrten zu vermeiden. Sie
sparen die damit verbundenen
Mehrkosten.

de

Reparaturauftrag und Beratung bei Störungen

Die Kontaktdaten aller Länder finden Sie
im beiliegenden Kundendienst­Verzeichnis.

15

en

enTable of Contents

enInstruction for Use

Safety and warning information

Before you switch ON the appliance

Please read the operating and
installation instructions carefully!
They contain important
information on how to install,
use and maintain the appliance.

The manufacturer is not liable if
you fail to comply with the
instructions and warnings.
Retain all documents for
subsequent use or for the next
owner.

Technical safety

The appliance contains a small
quantity of environmentally
friendly but flammable
refrigerant R600a. Ensure that
the tubing of the refrigerant
circuit is not damaged during
transportation and installation.
Leaking refrigerant may cause
eye injuries or ignite.

If damage has occurred

■ Keep naked flames and/or

ignition sources away from the
appliance,

■ thoroughly ventilate the room

for several minutes,

■ switch off the appliance and

pull out the mains plug,

■ inform customer service.

The more refrigerant an
appliance contains, the larger
the room must be in which the
appliance is situated. Leaking
refrigerant can form a
flammable gas-air mixture in
rooms which are too small.
The room must be at least
1 m³ per 8 g of refrigerant. The
amount of refrigerant in your
appliance is indicated on the
rating plate inside the appliance.

If the power cord of this
appliance is damaged, it must
be replaced by the
manufacturer, customer service
or a similarly qualified person.
Improper installations
and repairs may put the user
at considerable risk.

Repairs may be performed by
the manufacturer, customer
service or a similarly qualified
person only.

16

en

Only original parts supplied by
the manufacturer may be used.
The manufacturer guarantees
that only these parts satisfy the
safety requirements.

A extension cable may be
purchased from customer
service only.

Important information when using the appliance

■ Never use electrical

appliances inside the
appliance (e.g. heater, electric
ice maker, etc.). Explosion
hazard!

■ Never defrost or clean the

appliance with a steam
cleaner! The steam may
penetrate electrical parts and
cause a short-circuit. Risk
of electric shock!

■ Do not use pointed or sharp-

edged implements to remove
frost or layers of ice. You
could damage the refrigerant
tubes. Leaking refrigerant may
cause eye injuries or ignite.

■ Do not store products which

contain flammable propellants
(e.g. spray cans) or explosive
substances in the appliance.
Explosion hazard!

■ Do not stand on or lean

heavily against base
of appliance, drawers
or doors, etc

■ For defrosting and cleaning,

pull the mains plug out or
switch off the fuse. Do not pull
out the mains plug by tugging
on the power cord.

■ Store high-percentage alcohol

tightly closed and standing up.

■ Keep plastic parts and the

door seal free of oil and
grease. Otherwise, parts and
door seal will become
porous.

■ Never cover or block the

ventilation openings of the
appliance!

17

en

■ Avoiding placing children

and vulnerable people at
risk:

At risk are children, people
who have limited physical,
mental or sensory abilities, as
well as people who have
inadequate knowledge
concerning safe operation of
the appliance.

Ensure that children and
vulnerable people have
understood the hazards.

A person responsible for
safety must supervise or
instruct children and
vulnerable people who are
using the appliance.

Only children from 8 years
and above may use the
appliance.

Supervise children who are
cleaning and maintaining the
appliance.

Never allow children to play
with the appliance.

Children in the household

■ Keep children away from

packaging and its parts.
Danger of suffocation from
folding cartons and plastic
film!

■ Do not allow children to play

with the appliance!

■ If the appliance features a

lock:
keep the key out of the reach
of children!

General regulations

The appliance is suitable for
refrigerating food.

This appliance is intended for
use in the home and the home
environment.

The appliance is suppressed
according to EU Directive
2004/108/EC.

The refrigeration circuit has
been checked for leaks.

This product complies with
the relevant safety regulations
for electrical appliances
(EN 60335-2-24).

This appliance is intended for
use up to a maximum height of
2000 metres above sea level.

18

en



Information concerning disposal

* Disposal of packaging

The packaging protects your appliance
from damage during transit. All utilised
materials are environmentally safe and
recyclable. Please help us by disposing
of the packaging in an environmentally
friendly manner.

Please ask your dealer or inquire at your
local authority about current means of
disposal.

* Disposal of your old appliance

Old appliances are not worthless
rubbish! Valuable raw materials can be
reclaimed by recycling old appliances.

This appliance is labelled in
accordance with European
Directive 2012/19/EU concerning
used electrical and electronic
appliances (waste electrical and
electronic equipment - WEEE).
The guideline determines the
framework for the return and
recycling of used appliances as
applicable throughout the EU.

m Warning

Redundant appliances

1. Pull out the mains plug.

2. Cut off the power cord and discard
with the mains plug.

3. Do not take out the trays
and receptacles: children are
therefore prevented from climbing in!

4. Do not allow children to play with
the appliance once it has spent its
useful life. Danger of suffocation!

Refrigerators contain refrigerant
and gases in the insulation. Refrigerant
and gases must be disposed
of professionally. Ensure that tubing
of the refrigerant circuit is not damaged
prior to proper disposal.

Scope of delivery

After unpacking all parts, check for any
damage in transit.

If you have any complaints, please
contact the dealer from whom you
purchased the appliance or our
customer service.

The delivery consists of the following
parts:

■ Built-under appliance

■ Interior fittings (depending on model)

■ Bag containing installation materials

■ Operating instructions

■ Installation manual

■ Customer service booklet

■ Warranty enclosure

■ Information on the energy

consumption and noises

19

en

Ambient temperature and ventilation

Ambient temperature

The appliance is designed for a specific
climate class. Depending on the climate
class, the appliance can be operated at
the following temperatures.

The climate class can be found on
the rating plate. Fig. ,

Climate class Permitted ambient

temperature

SN +10 °C to 32 °C
N +16 °C to 32 °C
ST +16 °C to 38 °C
T +16 °C to 43 °C

Note

The appliance is fully functional within
the room temperature limits
of the indicated climatic class. If
an appliance of climatic class SN
is operated at colder room temperatures,
the appliance will not be damaged up to
a temperature of +5 °C.

Ventilation

Fig. !/6
The refrigeration unit is ventilated only via

the ventilation grille in the base. Never
cover the ventilation grille or place
anything in front of it. Otherwise
the refrigeration unit must work harder,
increasing the power consumption.

Installation location

Install the appliance in a dry, well
ventilated room. The installation
location should neither be exposed
to direct sunlight nor near a heat source,
e. g. a cooker, radiator, etc. If installation
next to a heat source is unavoidable, use
a suitable insulating plate or observe
the following minimum distances to a
heat source:

■ 3 cm to electric or gas cookers.

■ 30 cm to an oil or coal-fired cooker.

Undercounter

An attachment under certain worktops,
e.g. stone, glass or stainless steel, is
frequently not possible. You can order
accessories from customer service for
installation on the side walls.

20

en

Connecting the appliance

After installing the appliance, wait at least
1 hour until the appliance is switched on.
During transportation the oil in
the compressor may have flowed into
the refrigeration system.

Before switching on the appliance for
the first time, clean the interior of
the appliance (see chapter “Cleaning
the appliance”).

Electrical connection

The socket must be near the appliance
and also freely accessible following
installation of the appliance.

The appliance complies with the
protection class I. Connect the appliance
to 220–240 V/50 Hz alternating current
via a correctly installed socket with
protective conductor. The socket must
be fused with a 10 to 16 A fuse.

For appliances operated in non­European countries, check whether the
stated voltage and current type match
the values of your mains supply. This
information can be found on the rating
plate. Fig. ,

Getting to know your appliance

Please fold out the illustrated last page.
These operating instructions refer
to several models.

The features of the models may vary.
The diagrams may differ.
Fig. !

1 Light switch
2 Temperature controller/light
3 Glass shelf in the refrigerator

compartment
4 Pull-out container
5 Vegetable container
6 Ventilation opening
7 Shelf for butter and cheese
8 Egg rack
8 Egg rack
9 Shelf for large bottles

21

en

Switching the appliance on

Turn temperature controller, Fig. "/A,
from position “0”. The appliance begins
to cool. Light is switched on when
the door is open.

Operating tips

The refrigerator compartment
temperature rises:

■ if the appliance door is opened

frequently,

■ if large quantities of food are placed in

the refrigerator compartment,

■ if the ambient temperature is high.

Setting the temperature

We recommend:

■ Perishable food should not be stored

above +4 °C.

■ Low setting for short-term

storage of food (energy-saving mode).

■ Medium setting for long-term storage

of food.

■ Select a higher setting only

temporarily, when the door is
frequently opened or large quantities
are placed in the refrigerator
compartment.

Refrigeration capacity

The temperature in the refrigerator
compartment may rise temporarily if
large amounts of food or a lot of drinks
are placed inside.

Therefore the temperature controller
should be set to a higher setting for
approx. 7 hours.

Turn temperature controller, Fig. "/A, to
the required setting.

When the controller is at a medium
setting, the temperature drops
to approx. +4 °C in the coldest zone.
Fig. #

Higher settings lower the temperature in
the refrigerator compartment.

22

Usable capacity

Information on the usable capacity can
be found inside your appliance on
the rating plate. Fig. ,

Refrigerator compartment

The refrigerator compartment is the ideal
storage location for ready meals, cakes
and pastries, preserved food, condensed
milk, hard cheese, fruit and vegetables
sensitive to cold.

Note when loading products

Wrap or cover food before placing
in the appliance. This will retain
the aroma, colour and freshness
of the food. In addition, flavours will not
be transferred between foods
and the plastic parts will not become
discoloured.

Note

Avoid contact between food and rear
panel. Otherwise the air circulation will
be impaired.

Food or packaging could freeze
to the rear panel.

Note the chill zones in the refrigerator compartment

The air circulation in the refrigerator
compartment creates different chill
zones:

■ Coldest zone is in the pull-out

container. Fig. #

Note

Store perishable food (e.g. fish,
sausage, meat) in the coldest zone.

■ Warmest zone is at the very top

of the door.

en

Interior fittings

You can reposition the shelves inside
the appliance and the door shelves as
required:

■ Lift the glass shelves, pull forwards,

lower and swivel out to the side.
Fig. $

■ Reposition stoppers and re-insert

shelf. Fig. %

■ Lift the door shelf and remove. Fig. &

Special features

(not all models)

Pull-out container

Fig. '
The pull-out container is especially

suitable for the storage of foods which
contain meat. It can be taken out for
loading, unloading and cleaning.

Vegetable container with cover

Fig. (
The vegetable container can be taken
out for loading, unloading and cleaning.

Note

Store e.g. hard cheese and butter
in the warmest zone. Cheese can then
continue to release its flavour and the
butter will still be easy to spread.

23

en

Sticker “OK”

(not all models)
The “OK” temperature monitor

can be used to determine temperatures
below +4 °C. Gradually reduce
the temperature if the sticker
does not indicate “OK”.

Note

When the appliance is switched on,
it may take 12 hours until
the temperature is reached.

Correct setting

Switching off and disconnecting the appliance

Switching the appliance off

Turn temperature controller, Fig. "/A, to
position “0”. Refrigeration unit and light
switch off.

Disconnecting the appliance

If you do not use the appliance
for a prolonged period:

1. Switch off the appliance.

2. Pull out mains plug or switch off fuse.

3. Clean the appliance.

4. Leave the appliance door open.

Defrosting

Refrigerator compartment defrosts fully automatically

While the refrigerating unit is running,
beads of condensation or hoarfrost form
at the back of the refrigerator
compartment. This is quite normal. It
is not necessary to wipe off
the condensation or frost. The rear panel
defrosts automatically. The condensation
runs into the condensation channel,
Fig. ). and is conveyed
to the refrigerating unit where
it evaporates.

Note

Keep the condensation channel
and drainage hole clean, so
that the condensation can run out.

24

Cleaning the appliance

m Caution

■ Do not use abrasive, chloride or acidic

cleaning agents or solvents.

■ Do not use scouring or abrasive

sponges. The metallic surfaces could
corrode.

■ Never clean shelves and containers

in the dishwasher. The parts may
become deformed!

Proceed as follows:

1. Before cleaning: Switch off
the appliance.

2. Pull out the mains plug or switch off
the fuse!

3. Take out the food and store in a cool
location.

4. Wait until the layer of frost has thawed.

5. Clean the appliance with a soft cloth,
lukewarm water and a little pH neutral
washing-up liquid. The rinsing water
must not run into the light.

6. Wipe the door seal with clear water
only and then wipe dry thoroughly.

7. Rinsing water must not run through
the drainage hole into the evaporation
area.

8. After cleaning reconnect and switch
the appliance back on.

9. Put the food back into the appliance.

en

Interior fittings

All variable parts of the appliance
can be taken out for cleaning.

Take out glass shelves

Fig. $
Lift the glass shelves, pull forwards,

lower and swivel out to the side.

Taking out pull-out container

Fig. '
Lift the container and pull out.

Condensation channel

Fig. )
To clean the condensation channel, take

out the pull-out container. Fig. !/4
Regularly clean the condensation

channel and drainage hole with a cotton
bud or similar implement to ensure that
the condensation can drain.

Taking out vegetable container with cover

Fig. (
Lift vegetable container and take out
forwards.

Take out shelves in the door

Fig. &
Lift shelves upwards and take out.

Ventilation opening

Fig. *
The ventilation grille in the base can be
removed for cleaning. To do this,
depress the clips in the ventilation
openings and simultaneously remove
the ventilation grille forwards.

25

en

Tips for saving energy

■ Install the appliance in a dry, well

ventilated room! The appliance should
not be installed in direct sunlight
or near a heat source (e.g. radiator,
cooker).

If required, use an insulating plate.

■ Allow warm food and drinks to cool

down before placing in the appliance.

■ Thaw frozen food in the refrigerator

compartment and use the low
temperature of the frozen food to cool
refrigerated food.

■ Open the appliance as briefly as

possible.

■ The arrangement of the fittings does

not affect the energy rating of the
appliance.

Operating noises

Quite normal noises

Droning

Motors are running (e.g. refrigerating
units, fan).

Bubbling, humming or gurgling noises

Refrigerant is flowing through the tubing.

Clicking

Motor, switches or solenoid valves are
switching on/off.

Preventing noises

The appliance is not level

Please align the appliance with a spirit
level. Use the height-adjustable feet
or place packing underneath them.

The appliance is not free-standing

Please move the appliance away
from adjacent units or appliances.

Containers or storage areas wobble or stick

Please check the removable parts
and re-insert them correctly if required.

Bottles or receptacles are touching each other

Move the bottles or receptacles slightly
away from each other.

26

Eliminating minor faults yourself

Before you call customer service:
Please check whether you can eliminate the fault yourself based on the following

information.
Customer service will charge you for advice – even if the appliance is still under

guarantee!

Fault Possible cause Remedial action

The light does not work. The bulb is defective. Replace bulb. Fig. +/B

1. Switch the appliance off.

2. Pull out mains plug or switch off fuse.

3. Slide cover forwards and remove.

4. Change the bulb.
(Replacement bulb: 220-240 V a.c., E14

bulb holder, see defective bulb for
wattage.)

Light switch is jammed. Check whether the light switch can move.

Fig. +/A

Floor of the refrigerator
compartment is wet.

The temperature in
the refrigerator
compartment is too cold.

The refrigerating unit
is switching on more
frequently and for longer.

Appliance has no
refrigeration capacity.

The condensation channels
or drainage hole are blocked.

Temperature controller has
been set too high.

Appliance opened
frequently.

The ventilation openings
have been covered.

The temperature controller is
in position “0”.

■ Power failure.

■ The fuse has been

switched off.

■ The mains plug has not

been inserted properly.

Clean the condensation channels
and the drainage hole. See chapter Cleaning
the appliance. Fig. )

Set temperature controller lower.

Do not open the appliance unnecessarily.

Remove obstacles.

Turn the temperature controller from position
“0”. Fig. "/A

Check whether the power is on, check
the fuses.

en

27

en

Customer service

Your local customer service
can be found in the telephone directory
or in the customer-service index. Please
provide customer service
with the appliance product number
(E-Nr.) and production number (FD).

These specifications
can be found on the rating plate. Fig. ,

To prevent unnecessary call-outs, please
assist customer service by quoting
the product and production numbers.
This will save you additional costs.

Repair order and advice on faults

Contact information for all countries can
be found on the enclosed customer
service list.

28

frTable des matières

frMode d’emploi

Consignes de sécurité et avertissements

Avant de mettre l'appareil en service

Veuillez lire attentivement
et entièrement les informations
figurant dans les notices
d'utilisation et de montage. Elle
contiennent des remarques
importantes concernant
l'installation, l'utilisation
et l'entretien de l'appareil.

Le fabricant décline toute
responsabilité si les consignes
et mises en garde contenues
dans la notice d'utilisation ne
sont pas respectées. Veuillez
conserver ces documents en
vue d’une réutilisation ultérieure
ou pour le cas où l’appareil
changerait de propriétaire.

fr

Sécurité technique

L'appareil contient une petite
quantité de R600a, un fluide
réfrigérant respectueux de
l'environnement, mais
inflammable. Pendant le
transport et la mise en place de
l'appareil, veillez à ne pas
endommager les tuyauteries du
circuit frigorifique. Le fluide
réfrigérant peut s’enflammer en
jaillissant ou provoquer des
blessures oculaires.

Si l'appareil est endommagé

■ éloignez de l'appareil toute

flamme nue ou source
d'inflammation,

■ aérez bien la pièce pendant

quelques minutes,

■ éteignez l'appareil puis

débranchez la fiche mâle de
la prise de courant,

■ prévenez le service après-

vente.

29

fr

Plus l'appareil contient du fluide
réfrigérant et plus grande doit
être la pièce dans laquelle il se
trouve. Dans les pièces trop
petites, un mélange gaz-air
inflammable peut se former en
cas de fuite.
Comptez 1 m³ de volume
minimum de la pièce pour 8 g
de fluide réfrigérant. La quantité
de fluide présente dans
l'appareil est indiquée sur la
plaque signalétique située
à l'intérieur de ce dernier.

Si le cordon d’alimentation
électrique de cet appareil a été
endommagé, il faut confier son
remplacement au fabricant, au
service après-vente ou à une
personne détenant des
qualifications similaires. Les
installations et réparations
inexpertes peuvent engendrer
des risques considérables pour
l’utilisateur.

Les réparations ne pourront être
réalisées que par le fabricant,
le service après-vente ou une
personne détenant des
qualifications similaires.

Il ne faut utiliser que les pièces
d'origine du fabricant. Le
fabricant ne garantit que les
pièces d'origine car elles seules
remplissent les exigences de
sécurité.

S’il faut allonger le cordon
de raccordement au secteur
avec un prolongateur, procurez­vous-le exclusivement auprès
du service après-vente.

Pendant l’utilisation

■ N’utilisez pas d’appareils

électriques à l’intérieur de
l’appareil (par ex. appareils de
chauffage, machine à
glaçons, etc.). Risque
d’explosion !

■ Ne nettoyez jamais l’intérieur

de l’appareil avec un
nettoyeur à vapeur ! La vapeur
risque d’atteindre des pièces
électriques et de provoquer
un court-circuit. Risque
d’électrocution !

■ Pour détacher le givre ou les

couches de glace, n’utilisez
jamais d’objets pointus ou
présentant des arêtes vives.
Vous risqueriez
d’endommager les tubulures
dans lesquelles circule le
produit réfrigérant. Si le fluide
réfrigérant jaillit, il peut
provoquer des lésions
oculaires ou s’enflammer.

■ Ne stockez dans l’appareil ni

produits contenant des gaz
propulseurs inflammables (par
ex. bombes aérosols) ni
produits explosifs. Risque
d’explosion !

30

fr

■ Ne vous servez pas des

socles, clayettes et portes
comme marchepieds ou pour
vous appuyer.

■ Pour dégivrer et nettoyer

l’appareil, débranchez la fiche
mâle de la prise de courant
ou retirez le fusible /
désarmez le disjoncteur. Pour
débrancher l’appareil, tirez sur
la fiche mâle et non pas sur
son cordon.

■ Stockez les boissons

fortement alcoolisées en
position verticale dans des
récipients bien fermés.

■ L’huile et la graisse ne doivent

pas entrer en contact avec les
parties en matières plastiques
et le joint de porte. Ces
derniers pourraient sinon
devenir poreux.

■ Ne recouvrez et n’obstruez

jamais les orifices
de ventilation de l’appareil.

■ Évitez des risques pour les

enfants et les personnes en
danger :

Sont en danger les enfants et
les personnes dont les
capacités physiques,
psychiques ou de perception
sont restreintes, ainsi que les
personnes ne détenant pas
suffisamment de
connaissances sur l’utilisation
sûre de l’appareil.

Assurez-vous que les enfants
et les personnes en danger
ont bien compris la nature des
dangers.

Une personne responsable de
la sécurité doit surveiller ou
guider les enfants et les
personnes en danger
lorsqu’elles se trouvent près
de l’appareil.

Ne permettez l’utilisation de
l’appareil qu’aux enfants à
partir de 8 ans.

Surveillez les enfants pendant
le nettoyage et la
maintenance.

Ne jamais laisser des enfants
jouer avec l'appareil.

31

fr
Les enfants et l’appareil

■ Ne confiez jamais l’emballage

et ses pièces constitutives aux
enfants.
Ils risquent de s'étouffer avec
les cartons pliants et les
feuilles de plastique !

■ L’appareil n’est pas un jouet

pour enfants !

■ Appareils équipés d’une

serrure :
rangez la clé hors de portée
des enfants !

Dispositions générales

L’appareil sert à réfrigérer
des produits alimentaires.

Cet appareil est destiné à un
usage domestique
dans un foyer privé,
et à l’environnement
domestique.

L’appareil a été antiparasité
conformément à la directive
UE 2004 / 108 / EC.

Le circuit frigorifique a subi
un contrôle d’étanchéité.

Ce produit est conforme
aux dispositions de sécurité
applicables visant les appareils
électriques (EN 60335-2-24).

Cet appareil est conçu pour une
utilisation jusqu'à une altitude
maximale de 2 000 m.

Conseil pour la mise au rebut

* Mise au rebut de l'emballage

L’emballage protège votre appareil
contre les dommages susceptibles de
survenir en cours de transport. Tous les
matériaux qui le composent sont
compatibles avec l’environnement et
recyclables. Aidez-nous : à éliminer
l’emballage dans le respect
de l’environnement.

Pour connaître les circuits actuels de
mise au rebut, adressez-vous s.v.p.
à votre revendeur ou à l’administration
de votre commune.

Eliminez l'emballage en
respectant l'environnement.

32

* Mise au rebut de l'ancien



appareil

Les appareils usagés ne sont pas des
déchets dénués de valeur ! Leur
élimination dans le respect de
l'environnement permet d'en récupérer
de précieuses matières premières.

Cet appareil est marqué selon la
directive européenne 2012/19/
UE relative aux appareils
électriques et électroniques
usagés (waste electrical and
electronic equipment - WEEE).

La directive définit le cadre pour
une reprise et une récupération
des appareils usagés applicables
dans les pays de la CE.

m Mise en garde

Avant de mettre au rebut l'appareil qui ne
sert plus :

1. Débranchez sa fiche mâle.

2. Sectionnez son câble d’alimentation et
retirez-le avec la fiche mâle.

3. Pour dissuader les enfants de grimper
dans l’appareil, ne retirez pas les
clayettes et les bacs !

4. Ne permettez pas aux enfants de
jouer avec l’appareil lorsqu’il ne sert
plus. Risque d’étouffement !

fr

Étendue des fournitures

Après avoir déballé, vérifiez toutes les
pièces pour détecter d’éventuels dégâts
dus au transport.

En cas de réclamation, veuillez vous
adresser au revendeur auprès duquel
vous avez acquis l’appareil ou auprès de
notre service après-vente.

La livraison comprend les pièces
suivantes :

■ Appareil en soubassement

■ Équipement (selon le modèle)

■ Sachet avec visserie de montage

■ Notice d’utilisation

■ Notice de montage

■ Carnet de service après-vente

■ Pièce annexe de la garantie

■ Informations relatives à la

consommation d’énergie et aux bruits

Les appareils réfrigérants contiennent du
fluide réfrigérant. L’isolant contient des
gaz. Il faut que le fluide réfrigérant et les
gaz soient éliminés dans les règles de
l’art. Jusqu'à l'enlèvement de l'appareil,
veillez bien à ce que son circuit
frigorifique ne soit pas endommagé.

33

fr

Contrôler la température ambiante et l'aération

Température ambiante

L’appareil a été conçu
pour une catégorie climatique précise.
Suivant la catégorie climatique,
l’appareil est utilisable dans les
températures ambiantes suivantes.

La catégorie climatique de l’appareil
figure sur sa plaque signalétique, Fig. ,.

Catégorie
climatique

SN +10 °C à 32 °C
N +16 °C à 32 °C
ST +16 °C à 38 °C
T +16 °C à 43 °C

Remarque

L’appareil est entièrement fonctionnel
à l’intérieur des limites de température
ambiante prévues dans la catégorie
climatique indiquée. Si un appareil de la
catégorie climatique SN est utilisé
à des températures ambiantes plus
basses, il est possible d’exclure que
l’appareil s’endommage jusqu'à
une température de +5 °C.

Température ambiante
admissible

Aération

Fig. ! / 6
L’air destiné au groupe frigorifique rentre

et sort par la grille d’aération située
dans le socle. Ne recouvrez en aucun
cas la grille d’aération et ne placez rien
devant. Sinon le groupe frigorifique se
trouverait sollicité plus fortement, ce qui
augmenterait la consommation
de courant.

Lieu d'installation

Un local sec et aérable convient pour
installer l'appareil. Evitez de placer
l'appareil à un endroit directement
exposé aux rayons solaires
ou à proximité d'une source de chaleur
telle une cuisinière, un radiateur, etc.
Si l'installation près d'une source
de chaleur est inévitable,
utilisez une plaque isolante appropriée
ou respectez les distances minimales
suivantes :

■ 3 cm par rapport aux cuisinières

électriques ou à gaz.

■ 30 cm par rapport à un appareil

de chauffage au fuel ou au charbon.

Montage sous un plan de travail

Il est souvent impossible de fixer quoi
que ce soit sous certains plans de
travail, ceux par exemple en pierre, en
verre ou en acier inoxydable. Auprès du
service après-vente, vous pouvez vous
procurer des accessoires de montage
contre les parois latérales.

34

fr

Branchement de l’appareil

Après l’installation de l’appareil
en position verticale, attendez
au moins une heure avant de le mettre
en service. Il peut en effet arriver,
pendant le transport, que l’huile présente
dans le compresseur se déplace vers
le circuit frigorifique.

Avant la première mise en service,
nettoyez le compartiment intérieur
de l’appareil. (Voir le chapitre
« Nettoyage de l’appareil ».)

Branchement électrique

La prise doit être proche de l’appareil et
demeurer librement accessibles même
après avoir installé ce dernier.

L’appareil est conforme à la classe
de protection I. Raccordez l’appareil au
courant alternatif 220–240 V / 50 Hz,
via une prise femelle installée
réglementairement et comportant un
fil de terre. La prise doit être protégée
par un fusible supportant un ampérage
de 10 A à 16 A.

Sur les appareils qui fonctionneront dans
des pays non européens, il faut vérifier
que la tension et le type de courant
mentionnés sur la plaque signalétique
correspondent bien avec celle et celui
offert par votre secteur. Vous trouverez
ces indications sur la plaque
signalétique. Fig. ,

Présentation de l’appareil

Veuillez déplier la dernière page,
illustrée, de la notice. La présente notice
d’utilisation vaut pour plusieurs modèles.

L’équipement des modèles peut varier.
Selon le modèle, l’appareil peut différer

du contenu des illustrations.
Fig. !

1 Interrupteur d'éclairage
2 Thermostat/Éclairage
3 Clayette en verre dans

le compartiment réfrigérateur
4 Bac tiroir
5 Bac à légumes
6 Orifice d’apport et d’évacuation

d’air
7 Rangement pour le beurre

et le fromage
8 Balconnet à oeufs
9 Clayette à grandes bouteilles

35

fr

Enclenchement de l’appareil

Tournez le thermostat, Fig. "/A, pour lui
faire quitter la position « 0 ». L’appareil
commence à réfrigérer. Porte en position
ouverte, l’éclairage est allumé.

Remarques concernant le fonctionnement de l’appareil

La température du compartiment
réfrigérateur augmente temporairement :

■ Si vous ouvrez fréquemment la porte

de l’appareil.

■ Si vous rangez de grandes quantités

d’aliments.

■ En présence d’une température

ambiante élevée.

Réglage de la température

Recommandations :

■ Nous conseillons de stocker les

produits alimentaires délicats à une
température non supérieure à +4 °C.

■ Réglage peu élevé pour stocker peu

de temps des produits alimentaires
(mode économe en énergie).

■ Réglage moyen pour stocker

longtemps des produits alimentaires.

■ Réglage élevé uniquement de façon

temporaire, s’il faut ouvrir
fréquemment la porte ou si vous
venez de ranger de grandes quantités
de produits alimentaires dans
le compartiment réfrigérateur.

Capacité de réfrigération

La température peut monter dans
le compartiment réfrigérateur si vous
rangez des quantités importantes
de produits alimentaires ou de boissons.

Pour cette raison, il faudrait régler
le thermostat sur un chiffre plus élevé
pendant environ 7 heures.

Tournez le thermostat, Fig. "/A, jusque
sur le réglage souhaité.

Sur un réglage médian, la zone la plus
froide atteint env. +4 °C. Fig. #

Des réglages plus élevés donnent
des températures plus basses dans
le compartiment réfrigérateur.

36

Contenance utile

Vous trouverez les indications relatives
à la contenance utile sur la plaque
signalétique de votre appareil. Fig. ,

Le compartiment réfrigérateur

Le compartiment réfrigérateur est
l’endroit idéal où ranger les plats finis
de préparer, les pâtisseries, conserves,
le lait condensé, le fromage dur ainsi
que les fruits et légumes craignant
le froid.

fr

Tenez compte des différentes zones froides dans le compartiment réfrigérateur

L’air circulant dans le compartiment
réfrigérateur fait que des zones
différemment froides apparaissent :

■ La zone la plus froide se trouve dans

le bac tiroir. Fig. #

Remarque

Rangez les produits alimentaires
délicats dans la zone la plus froide
(par ex. le poisson, la charcuterie,
la viande).

■ Zone la moins froide elle se trouve

complètement en haut, contre
la porte.

Consignes de rangement

Rangez les aliments si possible bien
emballés ou bien couverts. Ils garderont
ainsi arôme, couleur et fraîcheur. Ceci
empêche en outre que certains aliments
ne communiquent leur goût à d’autres
et que les pièces en plastique changent
anormalement de couleur.

Remarque

Évitez que les produits alimentaires
entrent en contact avec la paroi arrière.
Cela gênerait sinon la circulation de l’air.

Les produits alimentaires
ou les emballages pourraient rester
collés, par congélation, contre la paroi
arrière.

Remarque

Rangez dans la zone la moins froide
par ex. le fromage dur et le beurre. De
la sorte, le fromage peut continuer
de développer son arôme et le beurre
demeure tartinable.

37

fr

Equipement

Vous pouvez modifier suivant besoin
l’agencement des clayettes
du compartiment intérieur
et l’agencement des rangements en
contre-porte :

■ Soulevez les clayettes en verre, tirez-

les en avant, abaissez-les puis sortez­les en les faisant pivoter sur le côté.
Fig. $

■ Transférer les bouchons et remettre

le clayette en place. Fig. %

■ Soulevez le rangement en contre-

porte puis extrayez-le. Fig. &

Equipement spécial

(selon le modèle)

Bac tiroir

Fig. '
Le bac tiroir convient particulièrement

bien pour stocker des produits
alimentaires d’origine animale. Il est
possible de le retirer pour le garnir
et le dégarnir.

Autocollant « OK »

(selon le modèle)
Le contrôle de température « OK »

permet de signaler les températures
inférieures à +4 °C. Si l’autocollant
n’affiche pas « OK », abaissez
la température par palier.

Remarque

A la mise en service de l’appareil, ce
dernier peut mettre jusqu’à 12 heures
avant d’atteindre la température correcte.

Réglage correct

Arrêt et remisage de l'appareil

Coupure de l’appareil

Tournez le thermostat, Fig. "/A, sur
la position « 0 ». Le groupe frigorifique
et l’éclairage s’éteignent.

Bac à légumes avec couvercle

Fig. (
Il est possible de retirer le bac
à légumes pour le garnir, le dégarnir
et pour le nettoyer.

38

Remisage de l'appareil

Si l'appareil doit rester longtemps sans
servir :

1. Éteignez l'appareil.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position
éteinte.

3. Nettoyez l'appareil.

4. Laissez la porte de l'appareil ouverte.

fr

Si vous dégivrez l'appareil

Le dégivrage du compartiment réfrigérateur est entièrement automatique

Pendant que le groupe frigorifique
tourne, des gouttelettes d’eau
de condensation ou du givre se forment
contre la paroi arrière du compartiment
réfrigérateur. Ce
phénomène est le résultat
du fonctionnement de l'appareil. Inutile
d'essuyer les gouttelettes d'eau
de dégivrage ou de gratter le givre.
La paroi arrière se dégivre
automatiquement. L’eau du dégivrage
s’écoule par la rigole d’écoulement à cet
effet, Fig. ). Ensuite, elle gagne
le groupe frigorifique où elle s'évapore.

Remarque

Maintenez les rigoles à eau
de dégivrage et le trou d’écoulement
propres afin que cette eau puisse
s’écouler.

Nettoyage de l’appareil

m Attention

■ N’utilisez aucun produit de nettoyage

contenant du sable, du chlorure ou
de l’acide, ni aucun solvant.

■ N’utilisez jamais d’éponges abrasives

ou susceptibles de rayer. Des zones
corrodées pourraient apparaître sur
les surfaces métalliques.

■ Ne nettoyez jamais les clayettes et les

bacs au lave-vaisselle. Ces pièces
pourraient se déformer !

Procédure :

1. Éteignez l’appareil avant de le

nettoyer.

2. Débranchez la fiche mâle du secteur

ou ramenez le disjoncteur en position
éteinte !

3. Sortez les produits alimentaires

et rangez-les dans un endroit frais.

4. Attendez que la couche de givre ait

fondu.

5. Ne nettoyez l’appareil qu’avec

un chiffon doux, de l’eau tiède
et du produit à vaisselle présentant
un pH neutre. L’eau de nettoyage ne
doit pas pénétrer dans l’éclairage.

6. N’essuyez le joint de porte qu’avec

un chiffon et de l’eau propre ; ensuite,
séchez-le à fond.

7. Veillez à ce que l’eau de nettoyage ne

traverse pas le trou d’écoulement
et ne pénètre pas dans la zone
d’évaporation.

8. Après le nettoyage : rebranchez

la fiche mâle de l’appareil puis
réenclenchez-le.

9. Remettez les produits alimentaires en

place.

39

fr
Equipement

Pour nettoyer, il est possible de retirer
toutes les pièces variables de l’appareil.

Retirer les clayettes en verre

Fig. $
Soulevez les clayettes en verre, tirez-les

en avant, abaissez-les puis sortez-les en
les faisant pivoter sur le côté.

Extraire le bac tiroir

Fig. '
Soulevez le bac tiroir et extrayez-le.

Rigole d’écoulement

Fig. )
Pour nettoyer la rigole d’écoulement

d’eau de dégivrage, il faut extraire le bac
tiroir. Fig. ! / 4

Avec un bâtonnet ouaté ou assimilé,
nettoyez régulièrement les rigoles et le
trou d’écoulement de l’eau de dégivrage
afin que cette eau puisse bien s’écouler.

Retirer le bac à légumes avec couvercle

Fig. (
Soulevez le bac à légumes et extrayez-le
par l’avant.

Sortir les supports en contre-porte

Fig. &
Soulevez les supports et retirez-les.

Orifice d’apport et d’évacuation d’air

Fig. *
Les grilles d’aération dans le socle
s’enlèvent pour pouvoir nettoyer. A cette
fin, poussez vers le bas les agrafes
situées dans les orifices d’aération, puis
extrayez simultanément la grille
d’aération en avant.

Economies d’énergie

■ Placez l’appareil dans un local sec

et aérable. Veillez à ce que l’appareil
ne soit pas directement exposé aux
rayons solaires et qu’il ne se trouve
pas à proximité d’une source
de chaleur (par ex. radiateur,
cuisinière).

Utilisez le cas échéant une plaque
isolante.

■ Attendez que les plats chauds aient

refroidi avant de les ranger dans
le compartiment congélateur.

■ Déposez le produit congelé dans le

compartiment réfrigérateur et profitez
de son froid pour refroidir les produits
alimentaires.

■ N’ouvrez la porte de l’appareil que

le plus brièvement possible.

■ L'agencement des pièces

d'équipement n'influe pas sur l'énergie
absorbée par l'appareil.

Bruits de fonctionnement

Bruits parfaitement normaux

Bourdonnement sourd

Les moteurs tournent (par ex. groupes
frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis

Le fluide frigorigène circule dans
les tuyaux.

Cliquetis

Le moteur, les interrupteurs ou les
électrovannes s’allument / s’éteignent.

40

fr

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb

Veuillez mettre l’appareil
d’aplomb à l’aide d’un niveau à bulle.
Ajustez ensuite l'horizontalité par les
pieds à vis ou placez un objet dessous.

L'appareil touche quelque chose

Eloignez l'appareil de meubles
ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coincent

Vérifiez les pièces amovibles puis
remettez-les en place correctement.

Des bouteilles ou récipients se touchent

Eloignez légèrement les bouteilles
ou récipients les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV) :
Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide

des instructions qui suivent.
Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous

sera facturé même pendant la période de garantie.

Dérangement Cause possible Remède

L’éclairage ne fonctionne
pas.

Le fond du compartiment
de réfrigération est mouillé.

La température dans
le compartiment
réfrigérateur est trop basse.

L’ampoule est grillée. Changez l’ampoule. Fig. + / B

1. Éteignez l’appareil.

2. Débranchez la fiche mâle de la prise
de courant et / ou ramenez le disjoncteur
en position éteinte.

3. Tirez la grille en avant.

4. Changez l’ampoule
(Ampoule de rechange : 220 - 240 V ,

courant alternatif, culot E14. Puissance :
voir l’inscription sur l’ampoule
défectueuse).

L’interrupteur de l’éclairage
est coincé.

Les rigoles à eau
de dégivrage ou le trou
d'écoulement sont bouchés.

Le thermostat est réglé trop
haut.

Vérifiez si l’interrupteur d’éclairage se déplace.
Fig. + / A

Nettoyez les rigoles d’écoulement de l’eau
de condensation et le tuyau d’écoulement voir
« Nettoyage de l’appareil ». Fig. )

Réglez le thermostat sur une température plus
basse.

41

fr

Dérangement Cause possible Remède

Le groupe frigorifique
s'enclenche de plus en plus
souvent et longtemps.

L’appareil ne refroidit pas. Le thermostat se trouve sur

Vous avez ouvert
fréquemment l'appareil.

Les orifices d'apport
et d'évacuation d'air sont
recouverts par des objets
faisant obstacle.

la position « 0 ».

■ Coupure de courant.

■ Le fusible / disjoncteur

a été retiré / se trouve
en position éteinte.

■ Fiche mâle

incorrectement branchée
dans la prise de courant.

N'ouvrez pas l'appareil inutilement.

Enlevez ces obstacles.

Tournez le thermostat pour lui faire quitter
la position « 0 ». Fig. " / A

Vérifiez s’il y a du courant, vérifiez les fusibles /
disjoncteurs.

Service après-vente

Pour connaître le service après-vente
situé le plus près de chez vous,
consultez l'annuaire téléphonique
ou le répertoire des services après-vente
(SAV). Veuillez indiquer au SAV
le numéro de série (E-Nr.) de l'appareil
et son numéro de fabrication (FD).

Vous trouverez ces indications
sur la plaque signalétique Fig. ,

Aidez-nous à éviter des déplacements
inutiles : indiquez les numéros de série
et de fabrication. Vous économiserez
ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouverez les données de contact
pour tous les pays dans l’annuaire ci­joint du service après-vente.

42

itIndice

itIstruzioni per I´uso

Avvertenze di sicurezza e potenziale pericolo

Prima di mettere in funzione l'apparecchio

Leggere attentamente tutte
le istruzioni per l'uso
ed il montaggio. Esse
contengono importanti
informazioni per l'installazione,
l'uso e la manutenzione
dell'apparecchio.

Il produttore non è responsabile
se voi trascurate le indicazioni
ed avvertenze del libretto
d’istruzioni per l’uso.
Conservare tutta
la documentazione per l'uso
futuro oppure per eventuali
successivi proprietari.

Elementi tecnici di sicurezza

Questo apparecchio contiene
una piccola quantità di gas
refrigerante (R600a), un gas
Eco-Compatibile, ma
infiammabile. Prevenire
danneggiamenti ai raccordi del
circuito refrigerante durante il
trasporto o l’installazione
dell’apparecchio. Il gas
fuoriuscendo per effetto della
pressione, può provocare
irritazioni agli occhi.

it

In caso di danni:

■ tenere lontano

dall'apparecchio fiamme
o fonti di accensione,

■ ventilare l'ambiente per alcuni

minuti,

■ spegnere l’apparecchio

ed estrarre la spina
di alimentazione elettrica,

■ informare il Servizio

Assistenza Clienti autorizzato.

La quantità di gas refrigerante
contenuta nel vostro
apparecchio, circa 8 gr.
è indicata nella targhetta
d'identificazione posta all'interno
dell'apparecchio. Nel caso in cui
il cavo di collegamento elettrico
dovesse subire danni,
è necessario sostituirlo,
coinvolgere il servizio assistenza
clienti autorizzato o un
elettricista qualificato ad
eseguire questa operazione.

Installazioni o riparazioni
eseguite da personale non
autorizzato, possono
potenzialmente creare pericolo
per l’utente e danni
all’apparecchio. Le riparazioni
vanno eseguite dal servizio
assistenza clienti autorizzato

Le riparazioni vanno eseguite
dal servizio assistenza clienti
autorizzato o da personale
qualificato ad eseguire questa
operazione.

43

it

È consentito usare solo parti
di ricambio originali del
costruttore. Solo con l’impiego
di detti componenti il costruttore
garantisce che i requisiti
di sicurezza del prodotto siano
rispettati.

Il prolungamento del cavo
elettrico di alimentazione deve
essere eseguito dal servizio
assistenza clienti autorizzato.

Nell’impiego quotidiano

■ Non introdurre mai

apparecchi elettrici nell’interno
di questo elettrodomestico
(es. apparecchi di
riscaldamento, produttori di
ghiaccio elettrici ecc.).
Pericolo di esplosione!

■ Non sbrinare o pulire mai

l’apparecchio con una
pulitrice a vapore. Il vapore
può raggiungere parti
elettriche e provocare un
cortocircuito. Pericolo di
scarica elettrica!

■ Non utilizzare oggetti appuntiti

o affilati per rimuovere la brina
o il ghiaccio. E’ possibile
danneggiare i raccordi del
circuito refrigerante, che
rende inservibile
l’apparecchio. Il gas
fuoriuscendo per effetto della
pressione, può provocare
irritazioni agli occhi.

■ Non conservare

nell’apparecchio prodotti
contenenti propellenti gassosi
combustibili (per es.
bombolette spray) e sostanze
infiammabili. Pericolo di
esplosione!

■ Non usare impropriamente lo

zoccolo, i cassetti estraibili, le
porte ecc. quale punto di
appoggio o come sostegno.

■ Per lo sbrinamento e la pulizia

estrarre la spina
d’alimentazione o disinserire
l’interruttore di sicurezza.
Evitare di esercitare trazioni
sul cordone elettrico,
ma impugnare correttamente
la spina.

■ Conservare alcool ad alta

gradazione in un contenitore
ermeticamente chiuso,
e posto in posizione verticale.

■ Evitare che olii o grassi

imbrattino parti plastiche o le
guarnizioni delle porte. I grassi
aggrediscono il materiale
plastico e la guarnizione della
porta diventano fragili
e porose.

■ Non ostruire le aperture di

passaggio dell’aria di
aereazione dell’apparercchio.

44

it

■ Evitare pericoli a bambini e

persone a rischio:

Sono esposti a pericolo i
bambini e le persone con
limiti fisici, psichici o percettivi
ed altresì persone, sprovviste
di sufficiente conoscenza del
sicuro funzionamento
dell'apparecchio.

Accertarsi che i bambini e le
persone a rischio abbiano ben
compreso i pericoli.

Una persona responsabile
della sicurezza è tenuto a
sorvegliare o istruire i bambini
e le persone a rischio in
rapporto con l'apparecchio.

Permettere l’uso
dell’apparecchio solo a
bambini in età di 8 anni o
superiore.

Sorvegliare i bambini durante
la pulizia e la manutenzione.

Non permettere che i bambini
giochino con l'apparecchio.

Bambini in casa

■ Non abbandonare parti

dell'imballaggio che possano
essere fonte di gioco per
i bambini.
Pericolo di soffocamento
causato da scatole di cartone,
fogli di plastica, polistirolo!

■ L'apparecchio non

è un giocattolo per bambini!

■ Per apparecchi con serratura

della porta:
conservare la chiave fuori
della portata dei bambini!

Norme generali

L’apparecchio è idoneo per
raffreddare alimenti.

Questo apparecchio è destinato
esclusivamente all’uso
domestico e da collocarsi
in ambiente domestico.

L’apparecchio è dotato
di schermatura contro
i radiodisturbi in allineamento
alle direttive UE 2004/108/EC.

La tenuta ermetica del circuito
refrigerante è stata sottoposta
a controllo.

Questo prodotto è conforme alle
vigenti norme di sicurezza per
gli apparecchi elettrici
(EN 60335-2-24).

Questo apparecchio è
progettato solo per l'utilizzo fino
ad un'altezza di massimo 2000
metri sul livello del mare.

45

it



Avvertenze per lo smaltimento

* Smaltimento dell'imballaggio

L'imballaggio ha protetto l'apparecchio
da eventuali danni da trasporto. Tutti
i materiali impiegati sono Eco­Compatibili e riciclabili. Il Vostro
contributo: smaltite l'imballaggio
secondo la vigenti norme.

Chiedere informazioni circa
le piattaforme di smaltimento locale alla
propria amministrazione comunale.

* Rottamazione di un apparecchio dismesso

Gli apparecchi dismessi dispongono
ancora di un valore residuo! Un corretto
smaltimento nel rispetto dell’ecologia,
permette di recuperare materie prime
pregiate.

Questo apparecchio dispone di
contrassegno ai sensi della
direttiva europea 2012/19/UE in
materia di apparecchi elettrici ed
elettronici (waste electrical and
electronic equipment - WEEE).

Questa direttiva definisce le
norme per la raccolta e il
riciclaggio degli apparecchi
dismessi valide su tutto il territorio
dell’Unione Europea.

m Avviso

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico
di collegamento e rimuoverlo
unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,
questo rende più difficile ai bambini
di entrare nel vano frigo
dell'apparecchio!

4. Vietare ai bambini di giocare con
un apparecchio dismesso. Pericolo
di asfissia!

I frigoriferi contengono gas nel circuito
refrigerante e gas nell'isolamento.
Refrigerante e gas devono essere
smaltiti in modo appropriato. Evitare
di danneggiare i raccordi del circuito
refrigerante, durante il conferimento
dell’apparecchio alla piattaforma
di riciclaggio.

46

it

Dotazione

Dopo il disimballo controllare
l’apparecchio per accertare eventuali
danni di trasporto.

In caso di contestazioni rivolgersi
al Vs. fornitore, presso il quale
l’apparecchio è stato acquistato.

La dotazione comprende i seguenti
componenti:

■ Apparecchio sottopiano

■ Accessori (a secondo del modello)

■ Busta con il materiale utile

al montaggio

■ Istruzioni per l’uso

■ Istruzioni per il montaggio

■ Libretto del servizio assistenza clienti

autorizzato

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

Osservare la temperatura ambiente e la ventilazione del locale

Temperatura ambiente

L’apparecchio è progettato per una
specifica classe climatica. In funzione
di questa, l’apparecchio può essere
usato alle seguenti temperature
ambientali.

La classe climatica è indicata nella
targhetta porta-dati. Figura ,

Classe
climatica

SN da +10 °C a 32 °C
N da +16 °C a 32 °C
ST da +16 °C a 38 °C
T da +16 °C a 43 °C

Avvertenza

L’apparecchio è perfettamente efficiente
nei limiti di temperatura ambiente della
classe climatica indicata. Se un
apparecchio della classe climatica SN
viene messo in funzione a temperature
ambiente inferiori, possono essere
esclusi danni all’apparecchio fino ad una
temperatura di +5 °C.

Temperatura ambiente
ammessa

47

it
Ventilazione

Figura !/6
L’afflusso e deflusso dell’aria

per il refrigeratore avviene solo
attraverso la griglia di ventilazione nello
zoccolo. Evitare assolutamente di coprire
la griglia di ventilazione o di mettere
qualcosa avanti ad essa. Altrimenti
il frigorifero deve lavorare più a lungo,
e ciò fa aumentare il consumo di energia
elettrica.

Collegare l’apparecchio

Dopo avere posizionato l’apparecchio,
attendere circa 1 ore prima di metterlo
in funzione, questo assicura che l’olio
lubrificante si raccolga nella parte bassa
del motore e non penetri nel circuito
di raffreddamento.

Pulire l’interno dell’apparecchio prima
di attivarne la funzione (vedi capitolo
«Pulizia dell’apparecchio»).

Luogo d'installazione

Per l'installazione è idoneo un ambiente
asciutto ventilato. Il luogo d'installazione
non deve essere esposto all'irradiazione
solare diretta e non essere vicino
ad una fonte di calore, come stufa,
calorifero ecc. Se è inevitabile
l'installazione accanto ad una fonte
di calore, utilizzare un idoneo pannello
isolante, oppure rispettate le seguenti
distanze minime dalla fonte di calore.

■ Da cucine elettriche o a gas 3 cm.

■ Da stufe ad olio o a carbone 30 cm.

Installazione sottopiano

Con alcuni piani di lavoro, come ad es.
in pietra, vetro o acciaio inossidabile,
spesso non è possibile un fissaggio
sotto il piano di lavoro. In tal caso è
possibile ordinare presso il servizio
assistenza clienti accessori per il
fissaggio sulle pareti laterali.

Allacciamento elettrico

La presa elettrica deve essere vicino
all’apparecchio ed accessibile anche
ad installazione avvenuta
dell’apparecchio.

L’apparecchio è conforme alla classe
d’isolamento I. Collegare l’apparecchio
a tensione alternata di 220–240 V/
50 Hz utilizzando una presa elettrica
dotata di connettore di messa a terra.
La presa deve essere protetta con
dispositivo elettrico di sicurezza da
10–16 A.

Per apparecchi, che vengono impiegati
in paesi non europei, controllare
se la tensione indicata corrisponda
ai valori della locale rete elettrica. Questi
dati sono riportati nella targhetta porta­dati. Figura ,

48

Conoscere l’apparecchio

Svolgere l’ultima pagina con le figure.
Questo libretto d’istruzioni per l’uso
è valido per vari modelli,

pertanto le dotazioni possono variare.
Nelle illustrazioni sono possibili

differenze.
Figura !

1 Interruttore luce
2 Regolatore di temperatura/

Illuminazione
3 Ripiano di vetro nel frigorifero
4 Contenitore estraibile
5 Cassetto per verdure
6 Apertura di afflusso e deflusso

dell'aria
7 Balconcino per burro e formaggio
8 Balconcini per uova
9 Ripiano per bottiglie grandi

Accendere l’apparecchio

Ruotare il regolatore di temperatura,
figura "/A, oltre la posizione «0».
L’apparecchio comincia a raffreddare.
Quando la porta è aperta l'illuminazione
è accesa.

it

Istruzioni per il funzionamento

La temperatura nel frigorifero aumenta:

■ a causa della frequente apertura

della porta dell’apparecchio,

■ a causa dell’introduzione di grandi

quantità di alimenti,

■ a causa di un’alta temperatura

ambiente.

Regolare la temperatura

Ruotare il regolatore di temperatura,
figura "/A, nella posizione di
regolazione desiderata.

In caso di regolazione media nella zona
più fredda si raggiungono ca. +4 °C.
Figura #

Regolazioni a valori superiori
comportano temperature più basse nel
frigorifero.

Consigliamo:

■ Conservare gli alimenti delicati

a temperatura non superiore a +4 °C.

■ Una regolazione a temperatura

superiore per la conservazione
a breve termine di alimenti
(funzionamento a risparmio
energetico).

■ Una regolazione a media temperatura

per la conservazione a lungo termine
di alimenti.

■ Regolare una temperature inferiori

solo per brevi periodi o in caso
di frequenti aperture della porta
e quando nel frigorifero si introducono
di grandi quantità di alimenti.

49

it
Potenza refrigerante

La temperatura nel frigorifero può
aumentare temporaneamente in caso
d’introduzione di grandi quantità
di alimenti o bevande.

Perciò il regolatore di temperatura
dovrebbe essere ruotato per ca. 7 ore su
una regolazione più alta.

Capacità utile totale

I dati di volume utile sono indicati sulla
targhetta d'identificazione
dell'apparecchio. Figura ,

Il frigorifero

Il frigorifero è il vano di conservazione
ideale per alimenti pronti, prodotti da
forno, conserve, latte condensato,
formaggi, frutta fresca e verdura sensibili
al freddo.

Considerare le zone più fredde nel frigorifero

La circolazione dell’aria nel frigorifero,
genera delle zone con temperature
differenti:

■ La zona più fredda è nel contenitore

estraibile. Figura #

Avvertenza

Conservare nella zona più fredda gli
alimenti delicati (per es. pesce,
salsiccia, carne).

■ La zona meno fredda è nella parte

più alta della porta.

Avvertenza

Conservare nelle zone meno fredde
ad es. formaggio duro e burro. Il
formaggio può così continuare
a diffondere il suo aroma e il burro
resta spalmabile.

Dotazione

Tenere presente nella sistemazione

Sistemare gli alimenti ben confezionati
oppure coperti. Aroma, colore
e freschezza sono salvaguardati. Inoltre
si evitano passaggi di aromi o alterazioni
del colore di contenitori plastici.

Avvertenza

Evitare che gli alimenti vengano
a contatto con la parete di fondo. In tal
caso la circolazione dell’aria viene
impedita.

Durante il funzionamento attivo,
le confezioni degli alimenti possono
attaccarsi alla parete di fondo.

50

I ripiani interni ed i balconcini della porta
possono essere spostati secondo
la necessità:

■ Sollevare il ripiani di vetro, tirarli

in avanti, abbassarli e ruotarli
lateralmente. Figura $

■ Spostare i tappi ed inserire di nuovo

il ripiano. Figura %

■ Sollevare il balconcino o ripiano

ed estrarlo. Figura &

Dotazione speciale

(non in tutti i modelli)

Contenitore estraibile

Figura '
Il contenitore estraibile è idoneo

specialmente per la conservazione
di alimenti di origine animale. Esso può
essere estratto per il carico, lo scarico
e la pulizia.

Cassetto verdura con coperchio

Figura (
Il cassetto verdura può essere estratto
per il carico, lo scarico e la pulizia.

Adesivo «OK»

(non in tutti i modelli)
Con il controllo della temperatura «OK»

possono essere rilevate temperature
inferiori a +4 °C. Ridurre gradualmente
la temperatura, se l’adesivo
termosensibile non visualizza «OK».

it

Spegnere e mettere fuori servizio l'apparecchio

Spegnere l’apparecchio

Ruotare il regolatore temperatura,
figura "/A, sulla posizione «0». Il
refrigeratore
e l’illuminazione si spengono.

Mettere fuori servizio l’apparecchio

Quando non si usa l'apparecchio per
un lungo periodo:

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione
o disinserire il dispositivo elettrico
di sicurezza.

3. Pulire l’apparecchio.

4. Lasciare aperta la porta
dell’apparecchio.

Avvertenza

Alla messa in funzione dell’apparecchio
per raggiungere la temperatura possono
essere necessarie fino a 12 ore.

Corretta regolazione

51

it

Scongelamento

Il frigorifero si sbrina automaticamente

Durante il funzionamento
del refrigeratore, sulla parete posteriore
del frigorifero si formano gocce
di condensa oppure brina. Questo
dipende dal funzionamento. Non
è necessario asciugare le gocce
di rugiada oppure rimuovere la brina.
La parete posteriore si sbrina
automaticamente. L'acqua
di sbrinamento scorre nel relativo
convogliatore, figura ). Dal
convogliatore di scarico l’acqua
di sbrinamento scorre sul gruppo
frigorifero e qui evapora.

Avvertenza

Affinché l’acqua di sbrinamento possa
defluire, mantenere pulito il convogliatore
dell’acqua di sbrinamento ed il foro di
scarico.

Pulizia dell’apparecchio

m Attenzione

■ Non utilizzare prodotti per pulizia

e solventi chemici contenenti sabbia,
cloro o acidi.

■ Non usare spugne abrasive o spugne

che graffiano. Sulle superfici
metalliche potrebbe formarsi macchie
da corrosione.

■ Non lavare mai in lavastoviglie i ripiani

ed i contenitori. Questi elementi
si possono deformare!

Procedere come segue:

1. Prima di iniziare la pulizia spegnere
l’apparecchio.

2. Estrarre la spina di alimentazione
o disinserire il dispositivo elettrico
di sicurezza!

3. Estrarre gli alimenti e conservarli in un
luogo fresco.

4. Attendere lo sbrinamento dello strato
di brina.

5. Pulire l’apparecchio con un panno
morbido, acqua tiepida e poco
detergente a pH neutro. Evitare che
l’acqua di lavaggio penetri nell’unità
di illuminazione.

6. Lavare la guarnizione della porta solo
con acqua pulita e poi asciugarla
con cura.

7. Evitare che l’acqua di lavaggio
defluisca attraverso il foro di scarico
che conduce alla vaschetta
di evaporazione.

8. Dopo la pulizia: ricollegare
ed accendere l’apparecchio.

9. Introdurre di nuovo gli alimenti.

52

Dotazione

Per la pulizia tutte le parti mobili
dell’apparecchio possono essere
estratte.

Estrarre i ripiani di vetro

Figura $
Sollevare il ripiani di vetro, tirarli

in avanti, abbassarli e ruotarli
lateralmente.

Rimuovere il contenitore estraibile

Figura '
Sollevare ed estrarre il contenitore.

Convogliatore dell’acqua di sbrinamento

Figura )
Per pulire il convogliatore di scolo

dell'acqua di sbrinamento rimuovere
il contenitore estraibile. Figura !/4

Per fare defluire l’acqua di sbrinamento,
pulire regolarmente il convogliatore di
scolo dell’acqua di sbrinamento ed il
foro di scarico con bastoncini cotonati o
simili.

Estrarre il cassetto verdura con il coperchio

Figura (
Sollevare il cassetto verdura ed estrarlo
in avanti.

Rimozione dei balconcini dalla porta

Figura &
Sollevare ed estrarre i balconcini.

Apertura di afflusso e deflusso dell’aria

Figura *
La griglia di ventilazione nello zoccolo
può essere rimossa per la pulizia. A tal
fine premere in basso le mollette nelle
aperture di ventilazione e
contemporaneamente estrarre in avanti
la griglia di ventilazione.

it

Risparmiare energia

■ Installare l’apparecchio

un in ambiente asciutto ventilabile.
L’apparecchio non deve essere
esposto direttamente al sole o vicino
ad una fonte di calore (per es.
calorifero, stufa).

Altrimenti usare un pannello isolante.

■ Lasciare raffreddare gli alimenti

e le bevande, se caldi, prima
di introdurli nell’apparecchio.

■ Per scongelare un alimento surgelato

metterlo nel frigorifero, si utilizza così il
freddo del surgelato per il
raffreddamento degli alimenti.

■ Aprire la porta dell’apparecchio

il tempo più breve possibile.

■ La disposizione delle parti

dell'attrezzatura non ha influenza
sull'assorbimento di energia
dell'apparecchio.

Rumori di funzionamento

Rumori normali

Ronzio

Motori in funzione (ad es. gruppi
frigoriferi, ventilatore).

Gorgoglìo, scroscio o fruscìo

Derivano dal gas refrigerante, che circola
nei i raccordi del circuito refrigerante.

Breve scatto

Motore, interruttori ed elettrovalvole
s'inseriscono/disinseriscono.

53

it
Evitare i rumori

L'apparecchio non è correttamente livellato

Livellare l'apparecchio con una livella
a bolla d'aria. A tal fine utilizzare i piedini
a vite o inserire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili
o apparecchi con i quali è in contatto.

I contenitori o i ripiani traballano o non sono correttamente inseriti

Controllare le parti estraibili
ed eventualmente inserirle di nuovo
correttamente.

I contenitori all’interno dell’apparecchio si toccano tra loro

Allontanare un poco le bottiglie
o i contenitori.

Eliminare piccoli guasti

Prima di rivolgersi al customer service:
provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti

istruzioni.
L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento

del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio

L’illuminazione non funziona. La lampadina

ad incandescenza
è fulminata.

Interruttore bloccato. Controllare se l’interruttore luce si muove

Il fondo del vano frigorifero
è bagnato.

La temperatura
nel frigorifero è troppo
bassa.

I convogliatori di scolo
dell’acqua di sbrinamento o il
foro di scarico sono otturati.

Il egolatore di temperatura
è su un valore troppo alto.

Sostituire la lampadina ad incandescenza.
Figura +/B

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione
o disinserire il dispositivo elettrico
di sicurezza.

3. Spingere in avanti la griglia di copertura.

4. Sostituire la lampadina.
(Lampadina di ricambio: 220-240 V

corrente alternata, portalampada E14,
Watt vedi lampadina guasta.)

liberamente. Figura +/A
Pulire i convogliatori dell’acqua di sbrinamento

ed il foro di scarico (vedi «Pulire
l’apparecchio»). Figura )

Regolare il regolatore temperatura
ad un valore inferiore.

54

Guasto Causa possibile Rimedio

Il refrigeratore si accende
sempre più spesso e più
a lungo.

L’apparecchio non ha
potenza di raffreddamento.

Frequente apertura della
porta dell'apparecchio.

I passaggi dell'aria per
l'areazione sono ostruiti.

Il regolatore temperatura
è disposto su «0».

■ Interruzione dell’energia

elettrica.

■ L’interruttore di sicurezza

è scattato.

■ La spina d’alimentazione

non è inserita
correttamente.

Non aprire inutilmente la porta
dell’apparecchio.

Liberare le aperture.

Ruotare il regolatore di temperatura oltre
la posizione «0». Figura "/A

Controllare se vi è energia elettrica
e controllare il dispositivo elettrico
di sicurezza.

Servizio Assistenza Clienti

Trovate un centro d’assistenza clienti
autorizzato a voi vicino tramite i numeri
verdi (800…) in Internet oppure
nell’elenco del Servizio Assistenza Clienti
in dotazione all’apparecchio. Indicate
al Servizio Assistenza Clienti autorizzato
la sigla del prodotto (E-Nr.) e il numero
di fabbricazione (FD) dell’apparecchio.

Trovate questi dati sulla targhetta
d’identificazione. Figura ,

Indicando la sigla del prodotto
ed il numero di fabbricazione contribuite
ad evitarci interventi inutili. Risparmiate
così la relativa spesa.

it

Ordine di riparazione e consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi
nell’accluso elenco dei centri
di assistenza clienti.

55

nl

nlInhoud

nlGebruiksaanwijzing

Veiligheidsbepalingen en waarschuwingen

Voordat u het apparaat in gebruik neemt

Lees de gebruiksaanwijzing
en het installatievoorschrift
nauwkeurig door. U vindt daarin
belangrijke informatie over
plaatsing, gebruik en onderhoud
van het apparaat.

De fabrikant aanvaardt geen
aansprakelijkheid als
de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing niet
in acht worden genomen.
Bewaar de gebruiksaanwijzing
en het montagevoorschrift voor
later gebruik of voor een
eventuele latere bezitter.

Technische veiligheid

Het apparaat bevat een geringe
hoeveelheid van het
milieuvriendelijke maar
brandbare koelmiddel R600a.
Let erop dat de leidingen van
het koelcircuit bij het transport
of de installatie niet beschadigd
worden. Koelmiddel dat naar
buiten spuit kan vlam vatten of
zich ontsteken.

Bij beschadiging

■ Open vuur of andere

ontstekingsbronnen uit
de buurt van het apparaat
houden;

■ Ruimte gedurende een paar

minuten goed luchten;

■ Apparaat uitschakelen

en de stekker uit het
stopcontact trekken;

■ Contact opnemen met

de Servicedienst.

Hoe meer koelmiddel het
apparaat bevat, des te groter
moet de ruimte zijn waarin het
apparaat wordt opgesteld.
In een te kleine ruimte kan bij
een lek een ontvlambaar
mengsel van gas en lucht
ontstaan.
Per 8 g koelmiddel moet het
vertrek minstens 1 m³ groot zijn.
De hoeveelheid koelmiddel
in uw apparaat vindt u op het
typeplaatje aan de binnenkant
van het apparaat.

Als de aansluitkabel van het
apparaat beschadigd raakt,
moet deze worden vervangen
door de fabrikant, de
klantenservice of een andere
gekwalificeerde persoon.
Onvakkundige installatie en
reparaties kunnen groot gevaar
opleveren voor de bezitter.

56

nl

Reparaties mogen uitsluitend
worden uitgevoerd door de
fabrikant, de klantenservice of
een andere gekwalificeerde
persoon.

Er mogen alleen originele
onderdelen van de fabrikant
gebruikt worden. Alleen bij deze
onderdelen garandeert de
fabrikant dat ze aan de
veiligheidseisen voldoen.

Een verlengsnoer voor
de aansluitkabel mag uitsluitend
via de klantenservice worden
aangeschaft.

Bij het gebruik

■ Nooit elektrische apparaten

in het apparaat gebruiken
(bijv. verwarmingsapparaten,
elektrische ijsmaker etc.).
Explosiegevaar!

■ Het apparaat nooit met een

stoomreiniger ontdooien of
schoonmaken! De hete stoom
kan in de elektrische
onderdelen terechtkomen en
kortsluiting veroorzaken.
Gevaar van elektrische schok!

■ Gebruik geen puntige of

scherpe voorwerpen om een
laag ijs of rijp te verwijderen.
U kunt hierdoor de
koelleidingen beschadigen.
Koelmiddel dat naar buiten
spuit kan vlam vatten oftot
oogletsel leiden.

■ Geen producten met

brandbare drijfgassen
(bijv. spuitbussen) en geen
explosieve stoffen in het
apparaat opslaan.
Explosiegevaar!

■ Plint, uittrekbare manden of

laden, deuren etc. niet als
opstapje gebruiken of om op
te leunen.

■ Om te ontdooien of schoon

te maken: stekker uit
het stopcontact trekken resp.
de zekering uitschakelen of
losdraaien. Altijd aan de
stekker trekken, nooit aan
de aansluitkabel.

■ Dranken met een hoog

alcoholpercentage altijd goed
afgesloten en staand
bewaren.

■ Geen olie of vet gebruiken op

kunststof onderdelen en
deurdichtingen. Ze kunnen
poreus worden.

■ De be- en

ontluchtingsopeningen van
het apparaat nooit afdekken.

57

nl

■ Vermijden van risico's voor

kinderen en kwetsbare
personen:

Kwetsbaar zijn kinderen/
personen met lichamelijke,
geestelijke of zintuigelijk
beperkingen, evenals
personen die onvoldoende
kennis hebben over de veilige
bediening van het apparaat.

Zorg ervoor dat kinderen en
kwetsbare personen begrijpen
wat de gevaren zijn.

Een voor de veiligheid
verantwoordelijke persoon
moet toezicht houden op
kinderen en kwetsbare
personen bij het apparaat of
hen instrueren.

Alleen kinderen vanaf 8 jaar
het apparaat laten gebruiken.

Bij reiniging en onderhoud
toezicht houden op kinderen.

Laat kinderen nooit met het
apparaat spelen.

Kinderen in het huishouden

■ Verpakkingsmateriaal en

onderdelen ervan zijn geen
speelgoed voor kinderen.
Verstikkingsgevaar door
opvouwbare kartonnen dozen
en folie!

■ Het apparaat is geen

speelgoed voor kinderen!

■ Bij een apparaat met deurslot:

sleutel buiten het bereik van
kinderen bewaren!

Algemene bepalingen

Het apparaat is geschikt
om levensmiddelen te koelen.

Dit apparaat is bestemd voor
privégebruik in het huishouden
en de huiselijke omgeving.

Het apparaat is ontstoord
volgens EU richtlijn
2004/108/EC.

Het koelcircuit is op dichtheid
gecontroleerd.

Dit apparaat voldoet aan
de veiligheidsbepalingen voor
elektrische apparaten
(EN 60335-2-24).

Dit apparaat is bestemd voor
gebruik tot op hoogten van
maximaal 2.000 meter boven
zeeniveau.

58

nl



Aanwijzingen over de afvoer

* Afvoeren van de verpakking van uw nieuwe apparaat

De verpakking beschermt uw apparaat
tegen transportschade. De gebruikte
materialen zijn onschadelijk voor het
milieu en kunnen opnieuw worden
gebruikt. Help daarom mee en zorg
dat de verpakking milieuvriendelijk wordt
afgevoerd.

U kunt bij uw leverancier
of bij de reinigingsdienst
in uw gemeente informeren hoe
u uw oude apparaat en het
verpakkingsmateriaal van het nieuwe
apparaat kunt (laten) afvoeren voor een
milieuvriendelijke verwerking.

* Afvoeren van uw oude apparaat

Oude apparaten zijn geen waardeloos
afval! Door een milieuvriendelijke afvoer
kunnen waardevolle grondstoffen worden
teruggewonnen.

Dit apparaat is gekenmerkt in
overeenstemming met de
Europese richtlijn 2012/19/EU
betreffende afgedankte
elektrische en elektronische
apparatuur (waste electrical and
electronic equipment - WEEE).

De richtlijn geeft het kader aan
voor de in de EU geldige
terugneming en verwerking van
oude apparaten.

m Waarschuwing

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.

2. Aansluitkabel doorknippen en samen
met de stekker verwijderen.

3. Legplateaus en voorraadvakken niet
eruit halen om het kinderen moeilijk
te maken erin te klimmen!

4. Laat kinderen niet met het afgedankte
apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddel
en in de isolatie gas. Die zorgvuldig
moeten worden afgevoerd. Met het oog
op een doelmatige en milieuvriendelijke
afvoer mogen de leidingen van het
koelcircuit tot het moment van transport
niet beschadigd worden.

Omvang van de levering

Controleer na het uitpakken alle
onderdelen op eventuele
transportschade.

Voor klachten kunt u terecht bij de winkel
waar u het apparaat hebt aangeschaft of
bij onze klantenservice.

De levering bestaat uit de volgende
onderdelen:

■ Onderbouwapparaat

■ Uitrusting (modelafhankelijk)

■ Zakje met montagemateriaal

■ Gebruiksaanwijzing

■ Montagevoorschrift

■ Klantenserviceboekje

■ Garantiebijlage

■ Informatie over energieverbruik en

geluiden

59

nl

Let op de omgevingstemperat uur en de beluchting

Omgevingstemperatuur

Het apparaat is voor een bepaalde
klimaatklasse geconstrueerd. Afhankelijk
van de klimaatklasse kan het apparaat
bij de volgende omgevingstemperaturen
gebruikt worden.

De klimaatklasse staat op
het typeplaatje, afb. ,.

Klimaatklasse Toelaatbare

omgevingstemperatuur

SN +10 °C tot 32 °C
N +16 °C tot 32 °C
ST +16 °C tot 38 °C
T +16 °C tot 43 °C

Aanwijzing

Het apparaat is volledig functioneel
binnen de binnentemperatuurgrenzen
van de aangegeven klimaatklasse.
Wanneer een apparaat uit klimaatklasse
SN wordt gebruikt bij een lagere
binnentemperatuur, kunnen
beschadigingen aan het apparaat
worden uitgesloten tot een temperatuur
van +5 °C.

Beluchting

Afb. !/6
De be- en ontluchting van de

koelmachine vindt uitsluitend via het
ventilatierooster in de plint plaats. Het
ventilatierooster nooit afdekken of er iets
voor zetten. Anders moet de
koelmachine meer presteren waardoor
het energieverbruik toeneemt.

De juiste plaats

Geschikt voor het opstellen zijn droge,
ventileerbare vertrekken. Het apparaat
liefst niet in de zon of naast een fornuis,
verwarmingsradiator of een andere
warmtebron plaatsen. Is plaatsing naast
een warmtebron niet te vermijden, maak
dan gebruik van een isolerende plaat of
neem de volgende minimumafstanden in
acht:

■ Naast elektrische of gasfornuizen

3 cm.

■ Naast een CV-installatie 30 cm.

Onderbouw

Bij bepaalde aanrechtbladen, bijv. van
steen, glas of roestvrij staal, is
bevestiging onder het aanrechtblad vaak
niet mogelijk. Toebehoren voor de
montage op de zijwanden kunt u bij de
klantenservice bestellen.

60

nl

Apparaat aansluiten

Na het plaatsen van het apparaat moet
u minimaal 1 uur wachten voordat u het
apparaat in gebruik neemt. Tijdens het
transport kan het gebeuren dat de olie
van de compressor in het koelsysteem
terecht komt.

Vóór het eerste gebruik de binnenruimte
van het apparaat schoonmaken
(zie hoofdstuk „Schoonmaken van
het apparaat”).

Elektrische aansluiting

Het stopcontact moet zich in de buurt
van het apparaat bevinden en ook na het
opstellen van het apparaat goed
bereikbaar zijn.

Het apparaat voldoet aan
beschermklasse I. Het apparaat
aansluiten op een volgens
de voorschriften geïnstalleerd
220–240 V/50 Hz
wisselstroomstopcontact met
aardleiding. Het stopcontact moet
zijn beveiligd met een zekering van
10 A tot 16 A.

Bij apparaten die in niet Europese landen
worden gebruikt op het typeplaatje
controleren of de aansluitspanning
en de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
U vindt deze gegevens
op het typeplaatje. Afb. ,

Kennismaking met het apparaat

De laatste bladzijde met de afbeeldingen
uitklappen. Deze gebruiksaanwijzing is
op meer dan één type van toepassing.

De uitrusting van de modellen kan
variëren.

Kleine afwijkingen in de afbeeldingen zijn
mogelijk.

Afb. !

1 Lichtschakelaar
2 Temperatuurregelaar/Verlichting
3 Glasplateau in de koelruimte
4 Schuiflade
5 Groentelade
6 Be- en ontluchtingsopening
7 Voorraadvak voor boter en kaas
8 Eierrekje
9 Vak voor grote flessen

61

nl

Inschakelen van het apparaat

Temperatuurregelaar, afb. "/A, uit
regelstand „0” draaien. Het apparaat
begint te koelen. De verlichting is
ingeschakeld wanneer de deur open is.

Aanwijzingen bij het gebruik

De temperatuur in de koelruimte wordt
warmer:

■ als de deur van het apparaat te vaak

geopend werd,

■ door het inladen van grote

hoeveelheden levensmiddelen,

■ door een hoge

omgevingstemperatuur.

Instellen van de temperatuur

Temperatuurregelaar, afb. "/A, op de
gewenste instelling draaien.

Bij een gemiddelde instelling wordt de
temperatuur in de koudste zone
ca. +4 °C. Afb. #

Hogere instellingen veroorzaken koudere
temperaturen in de koelruimte.

Wij adviseren:

■ Gevoelige levensmiddelen niet

opslaan op een temperatuur lager
dan +4 °C.

■ Een lage instelling voor het

kortstondig opslaan van
levensmiddelen
(energiebesparingsstand).

■ Een gemiddelde instelling voor het

langdurig opslaan van
levensmiddelen.

■ Een hoge instelling alleen voor korte

tijd instellen wanneer de deur vaak
wordt geopend en wanneer er grote
hoeveelheden levensmiddelen worden
opgeslagen in de koelruimte.

Koelcapaciteit

De temperatuur in de koelruimte kan
door het inladen van grotere
hoeveelheden levensmiddelen of
dranken tijdelijk warmer worden.

Daarom moet de temperatuurkiezer voor
ca. 7 uur op een hoge instelling
gedraaid worden.

Netto-inhoud

De gegevens over de netto-inhoud vindt
u op het typeplaatje in uw apparaat.
Afb. ,

62

nl

De koelruimte

De koelruimte is de ideale bewaarplaats
voor bereide gerechten, bakproducten,
conserven, gecondenseerde melk en
harde kaas, evenals koudegevoelige
groente en fruit.

Attentie bij het inruimen

De levensmiddelen goed verpakt of
afgedekt inruimen. Hierdoor blijven geur,
kleur en versheid behouden. Bovendien
wordt voorkomen dat de levensmiddelen
naar elkaar gaan smaken en
de kunststof onderdelen verkleuren.

Aanwijzing

Voorkom dat de levensmiddelen
de achterwand raken. Anders wordt
de luchtcirculatie verminderd.

Levensmiddelen of verpakkingen kunnen
aan de achterwand vastvriezen.

Let op de koudezones in de koelruimte

Door de luchtcirculatie in de koelruimte
verschillen de koudezones:

■ De koudste zone is de schuiflade.

Afb. #

Aanwijzing

Bewaar in de koudste zone gevoelige
levensmiddelen (bijv. vis, worst,
vlees).

■ De warmste zone bevindt zich

helemaal bovenaan in de deur.

Uitvoering

U kunt de legplateaus en de deurvakken
naar wens verplaatsen:

■ De glasplateaus optillen, naar voren

trekken, laten zakken en zijdelings
eruit zwenken. Afb. $

■ Stoppen verplaatsen en het legplateau

weer aanbrengen. Afb. %

■ Vakken in de deur iets optillen en eruit

halen. Afb. &

Speciale uitvoering

(niet bij alle modellen)

Schuiflade

Afb. '
De schuiflade is bijzonder geschikt voor

het bewaren van dierlijke
levensmiddelen. Hij kan worden
verwijderd om hem te laden, leeg
te maken of te reinigen.

Groentelade met deksel

Afb. (
De groentelade kan worden verwijderd
om hem te laden, leeg te maken
of te reinigen.

Aanwijzing

Bewaar in de warmste zone bijv.
harde kaas en boter. Kaas kan zo zijn
aroma verder ontwikkelen en de boter
blijft goed smeerbaar.

63

nl

Sticker „OK”

Buiten werking stellen van het apparaat

(niet bij alle modellen)
Met de „OK”-temperatuurcontrole

kunnen temperaturen onder +4 °C
worden geregistreerd. Stel
de temperatuur trapsgewijs kouder in als
de sticker niet „OK” aangeeft.

Aanwijzing

Bij ingebruikneming van het apparaat
kan het tot 12 uur duren voor
de temperatuur is bereikt.

Correcte instelling

Apparaat uitschakelen en buiten werking stellen

Uitschakelen van het apparaat

Temperatuurregelaar, afb. "/A, op
stand „0” draaien. Koelmachine en
verlichting worden uitgeschakeld.

Als u het apparaat langere tijd niet
gebruikt:

1. Uitschakelen van het apparaat.

2. Stekker uit het stopcontact trekken of
de zekering losdraaien resp.
uitschakelen.

3. Schoonmaken van het apparaat.

4. Deur van het apparat open laten.

Ontdooien

De koelruimte wordt volautomatisch ontdooid

Als de koelmachine loopt, vormen zich
dooiwaterdruppels of een laagje rijp op
de achterwand van de koelruimte. Dit is
normaal. U hoeft de waterdruppels niet
af te wissen of de rijp af te schrapen.
De achterwand wordt automatisch
ontdooid. Het dooiwater loopt via
het dooiwatergootje, afb. ). Het
dooiwater loopt van het dooiwatergootje
naar de koelmachine waar het verdampt.

Aanwijzing

Dooiwatergootje en afvoergaatje
regelmatig schoonmaken, zodat het
dooiwater kan weglopen.

64

Schoonmaken van het apparaat

m Attentie

■ Gebruik geen schoonmaak of

oplosmiddelen die zand, chloride of
zuren bevatten.

■ Geen schuursponsjes gebruiken. Op

de metalen oppervlakken kan corrosie
ontstaan.

■ De legplateaus en voorraadvakken

mogen niet in de afwasmachine
gereinigd worden. Ze kunnen
vervormen!

U gaat als volgt te werk:

1. Vóór het schoonmaken het apparaat
uitschakelen.

2. Stekker uit het stopcontact trekken of
de zekering losdraaien
resp. uitschakelen!

3. Levensmiddelen verwijderen en op
een koele plaats bewaren.

4. Wachten tot de rijplaag is ontdooid.

5. Het apparaat schoonmaken met
een zachte doek en lauw water
met een scheutje pH neutraal
schoonmaakmiddel. Het sop mag niet
in de verlichting terechtkomen.

6. Deurafdichting alleen met schoon
water schoonmaken en grondig
droogwrijven.

7. Het sop mag niet via het afvoergaatje
in het verdampingsgedeelte
terechtkomen.

8. Na het schoonmaken apparaat weer
aansluiten en inschakelen.

9. Levensmiddelen weer aanbrengen.

nl

Uitvoering

Voor het reinigen kunnen alle variabele
onderdelen van het apparaat worden
verwijderd.

Glasplateaus eruit halen

Afb. $
De glasplateaus optillen, naar voren

trekken, laten zakken en zijdelings eruit
zwenken.

Schuiflade verwijderen

Afb. '
Voorraadvak iets optillen en eruit halen.

Dooiwatergoot

Afb. )
De schuiflade moet worden verwijderd

om de dooiwatergoot te reinigen.
Afb. !/4

De dooiwatergoot en het afvoergat
regelmatig reinigen met wattenstaafjes
o.i.d., zodat het dooiwater goed kan
weglopen.

Groentelade met deksel verwijderen

Afb. (
Groentelade optillen en voorwaarts
verwijderen.

Legplateaus uit de deur nemen

Afb. &
Legplateaus optillen en verwijderen.

Be- en ontluchtingsopening

Afb. *
Het ventilatierooster in de sokkel kan ter
reiniging worden verwijderd. Daartoe de
klemmen in de ventilatieopeningen naar
onderen drukken en tegelijkertijd het
ventilatierooster naar voren wegtrekken.

65

nl

Energie besparen

■ Het apparaat in een droge, goed

te ventileren ruimte plaatsen! Het
apparaat niet direct in de zon of in de
buurt van een warmtebron plaatsen
zoals een verwarmingsradiator of een
fornuis.

Gebruik eventueel een isolatieplaat.

■ Warme gerechten en dranken eerst

laten afkoelen, daarna in het apparaat
plaatsen.

■ Diepvrieswaren in de koelruimte

leggen om ze te ontdooien en de kou
van de diepvrieswaren gebruiken om
andere levensmiddelen te koelen.

■ Deuren van het apparaat zo kort

mogelijk openen.

■ De ordening van de uitrustingsdelen

heeft geen invloed op de
energieopname van het apparaat.

Bedrijfsgeluiden

Heel normale geluiden

Brommen

De motoren lopen (bijv. koelaggregaten,
ventilator).

Borrelen, zoemen of gorgelen

Koelmiddel stroomt door de buizen.

Klikgeluiden

Motor, schakelaar of magneetventielen
schakelen in/uit.

Voorkomen van geluiden

Het apparaat staat niet waterpas

Het apparaat met behulp van
een waterpas stellen. Gebruik hiervoor
de schroefvoetjes of leg iets onder
het apparaat.

Het apparaat staat tegen een ander meubel of apparaat

Het apparaat van het meubel of apparaat
ernaast wegschuiven.

Reservoirs of draagplateaus wiebelen of klemmen

Controleer de delen die eruit gehaald
kunnen worden en zet ze eventueel
opnieuw in het apparaat.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van
elkaar zetten.

66

nl

Kleine storingen zelf verhelpen

Voordat u de hulp van de Servicedienst inroept:
Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen.
Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over

de bediening of het onderhoud van het apparaat) hoeft te geven om de storing
te verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek
betalen!

Storing Eventuele oorzaak Oplossing

De verlichting functioneert
niet.

De bodem van de koelruimte
is nat.

In de koelruimte is het te
koud.

De koelmachine wordt
steeds vaker en langer
ingeschakeld.

Het apparaat koelt niet. De temperatuurregelaar

Het lampje is kapot. Lampje vervangen. Afb. +/B

1. Apparaat uitschakelen.

2. Stekker uit het stopcontact trekken of
de zekering losdraaien resp. uitschakelen.

3. Afdekking naar voren eraf trekken.

4. Lampje vervangen.
(Reservelamp: 220-240 V wisselstroom,

fitting E14, voor wattage zie het kapotte
lampje.)

De lichtschakelaar klemt. Controleer of er beweging

in de lichtschakelaar zit. Afb. +/A

De dooiwatergoten of het
afvoergat zijn verstopt.

De dooiwatergoten en het afvoergaatje
schoonmaken (zie „Schoonmaken van het
apparaat”). Afb. )

De temperatuurregelaar is

Temperatuurregelaar lager instellen.

te hoog ingesteld.
De deur van het apparaat

Deur van het apparaat niet onnodig openen.

werd te vaak geopend.
De be en

Afdekkingen verwijderen.
ontluchtingsopeningen zijn
afgedekt.

Temperatuurregelaar uit stand „0” draaien.
staat op de stand „0”.

■ Stroomuitval.

■ De zekering is

Afb. "/A

Controleer of er stroom is. Controleer

de zekeringen.

uitgeschakeld.

■ De stekker zit niet goed in

het stopcontact.

67

nl

Servicedienst

Adres en telefoonnummer van
de Servicedienst in uw omgeving kunt u
vinden in het telefoonboek of
in de meegeleverde brochure met
service-adressen. Geef a.u.b. aan
de Servicedienst het E-nummer (E-Nr.)
en het FD-nummer (FD) van
het apparaat op.

U vindt deze gegevens op
het typeplaatje. Afb. ,

Door vermelding van het fabrikaat- en
productnummer kunt u onnodige
voorrijdkosten vermijden. Zo bespaart u
zich de daarmee verbonden meerkosten.

Verzoek om reparatie en advies bij storingen

De contactgegevens in alle landen vindt
u in de bijgesloten lijst met
Servicedienstadressen.

68

66666

6

1

1

0

5

2

7

3

8

4

5

6

9

!

1

0

"#

$%

&'

()

A

220-240V max. 25W, E14

B

*+

E - Nr

FD - Nr

,

BSH Hausgeräte -GmbH
Carl-Wery-Straße 34
81739 München
Germany

*9001001033*

9001001033

de, en, fr, it, nl (9507)
