Type 702042 Type 702044 Type 702041
JiTRON
Régulateur compact géré
par microprocesseur
B 70.2040
Type 702043
Notice de mise en
service
Type 702040
01.04/00357970
)
)
Veuillez lire attentivement cette notice avant de procéder à la mise en service de l’appareil et
la conserver à un endroit accessible à tous les utilisateurs.
Si nécessaire, aidez nous à améliorer cette notice en nous adressant directement vos
observations, critiques ou suggestions.
Téléphone : 03 87 37 53 00
Télécopieur : 03 87 37 89 00
E-Mail : info@jumo.net
Service soutien à la vente
Tous les réglages et toutes les interventions éventuellement nécessaires sont décrits dans
cette notice. Cependant si vous rencontrez des difficultés lors de la mise en service de cet
appareil, ne procédez en aucun cas à des manipulations non autorisées qui pourraient compromettre votre recours en garantie, mais prenez contact avec nos services.
Sommaire
1 Identification de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
2 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3 Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
4 Conduite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.1 Affichage et touches . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4.2 Concept d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
4.3 Utilisation de la fonction timer (minuterie) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
5 Fonctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
5.1 Entrée valeur réelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
5.2 Entrée logique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
5.3 Régulateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
5.4 Seuil d’alarme (contact d’alarme) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
5.5 Fonction de rampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
5.6 Autooptimisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
5.7 Verrouillage des niveaux par code . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
5.8 Fonction minuterie (Timer) (option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6 Tableaux : Configuration et paramétrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
7 Messages d’erreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
8 Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Sommaire
1 Identification de l’appareil
(1) (2) (3) (4) (5) (6)
7020 . . / . . – . . . – . . . – . . / . . . ,...
(1) Type de base
(Dimensions en mm)
(2) Complément au
type de base
(3) Entrées 888 =
(4) Sorties 000 = Standard Type 702040/41 Type 702042/43/44
40 = 48 x 24, 41 = 48 x 48, 42 = 48 x 96 (vertical), 43 = 96 x 48 (horiz), 44 = 96 x 96
88 =
99 =
999 =
Type de régulateur configurable
Type de régulateur configurable suivant spécification
Entrées configurables
Entrées configurables suivant spécification
Sortie 1 Relais (à fermeture) Relais (à fermeture)
Sortie 2 Logique 0/5V, configurable en
Sortie 3 (Inexistant) Relais (à fermeture)
Options Type 702040/41 Type 702042/43/44
1
1
2
2
Logique 0/5V
entrée logique
1 Identification de l’appareil
113 =Sortie 2
(Sorties 1+3 idem standard)
101 =Sortie 2
(Sortie 1 idem standard)
1. Régulateur à 2 plages avec alarme, voir réglages d’usine aux niveaux de configuration et de paramétrage
2. Voir texte de commande spécifique ou réglages aux niveaux de configuration et de paramétrage
Logique 0/12V, configurable en
entrée logique
Relais (à fermeture) (entrée
logique toujours disponible)
Logique 0/12V
impossible
4
(5) Alimentation 16 =
22 =
23 =
10 à 18V DC
20 à 53V AC/DC, 48 à 63Hz
48 à 63Hz, 110 à 240V AC, -15/+10%
(6) Option 061 =
210 =
Livraison d’usine pour Type 702040/41 Type 702042/43/44
Agrément UL (Underwriter Laboratories)
Fonction timer (minuterie)
1 cadre de fixation 2 éléments de fixation
1 joint, 1 notice de mise en service 70.2040
1 Identification de l’appareil
5
2 Montage
2 Montage
Montage 702042
identique à 702044
.
1. Retirer le joint
2. Insérer l’appareil
Type (cadre frontal) Découpe du tableau
(lxh) en mm
702040 (48mm x 24mm) 45
702041 (48mm x 48mm) 45
702042 (48mm x 96mm) 45
702043 (96mm x 48mm) 92
702044 (96mm x 96mm) 92
+0,6
+0,6
+0,6
+0,8
+0,8
x 22,2
x 45
x 92
x 45
x 92
+0,3
+0,6
+0,8
+0,6
+0,8
3. Ôter les éléments de fixation
4. Serrer les vis
Montage côte-à-côte
(Ecarts min. de la découpe du tableau)
hoizontal vertical
> 8mm > 8mm
> 8mm > 8mm
> 10mm > 10mm
> 10mm > 10mm
> 10mm > 10mm
6
3 Raccordement électrique
Remarques concernant l’installation
- Veuillez respecter la réglementation en vigueur aussi bien pour le choix du matériel des
lignes, pour l’installation que pour le raccordement électrique de l’appareil.
- Le raccordement électrique ne doit être effectué que par du personnel qualifié.
- Débrancher les 2 conducteurs du réseau lorsque les pièces sous tension peuvent être
touchées lors d’une intervention.
- En cas de court-circuit, une résistance de limitation de courant interrompt le circuit d’alimentation. Le fusible externe de l’alimentation ne doit pas dépasser la valeur de 1 A (à action
retardée). En cas de court-circuit externe dans la charge, pour empêcher un soudage des
relais de sortie, le fusible doit être calibré selon le courant maximal du relais.
- La compatibilité électromagnétique correspond aux normes et prescriptions mentionnées
dans les données techniques.
- Les lignes d’entrée, de sortie et d’alimentation doivent être séparées physiquement les unes
des autres et ne doivent pas circuler parallèlement les unes aux autres.
3 Raccordement électrique
- Ne pas raccorder d’autres appareils aux bornes de raccordement.
- L’appareil n’est pas adapté pour être installé dans des atmosphères explosibles.
7
- Non seulement une installation défectueuse mais également des valeurs mal réglées sur le
régulateur (consignes, données de paramétrage et de configuration, modifications effectuées
à l’intérieur de l’appareil) peuvent altérer le bon fonctionnement du process qui suit ou le
détruire. C’est pourquoi, il doit toujours y avoir des dispositifs de sécurité indépendants du
régulateur (soupapes de surpression ou limiteur/contrôleur de température par exemple) et le
réglage ne doit être effectué que par du personnel qualifié. Nous vous prions de respecter les
règles de sécurité correspondantes. L’autooptimisation ne permet pas de contrôler tous les
systèmes asservis imaginables, un paramétrage instable est donc théoriquement possible.
C’est pourquoi, il faut contrôler la stabilité de la valeur réelle atteinte.
- Les lignes d’entrée et de sortie qui ne sont pas raccordées au réseau d’alimentation doivent
être torsadées et blindées. Ne pas amener à proximité de ces câbles des composants ou des
câbles parcourus par du courant. Mettre le blindage du côté de l’appareil sur le potentiel de
la terre.
3 Raccordement électrique
8
Type 702040/41
Sortie 2
Sortie logique Relais
5V(12V)/20mA
1
+
–
Sortie 1
250V/3A
2
Tension
d’alimentation
suivant plaque
signalétique
3 Raccordement électrique
NL198654321
AC
ⵒ
Thermocouple
Pt100/1000
(3 fils)
Pt100/1000
KTY11-6
(2 fils)
Courant
0/4 - 20mA
Tension
0/2 - 10V
Entrée valeur réelle
Entrée logique
+
ϑ
–
Contact sec
1
110 - 240V
AC/DC
ⵒ
–
20 - 53V
+
Le raccordement
ϑ
V
électrique ne doit
être effectué que
par du personnel
DC
–
=
+
qualifié.
10 - 18V
Alimentation
+
–
–
+
1. Sortie ou entrée logique (configurable)
2. Charge ohmique
9
Type 702040/41 avec
2 sorties relais (option)
Sorties
Relais 250 V/3 A
12
Alimentation
suivant plaque
signalétique
3 Raccordement électrique
Thermocouple
Pt100/1000
(3 fils)
Pt100/1000
KTY11-6
(2 fils)
Courant
0/4 à 20 mA
Tension
0/0,2 à 1 V
7
NL19854321
AC
ⵒ
Entrée logique
+
ϑ
ϑ
–
V
Le raccordement électrique ne doit être effectué que par du
personnel qualifié.
+
–
110 à 240V
AC/DC
ⵒ
–
20 à 53V
+
DC
=
–
10 à 18V
Alimentation
+
+
Entrée valeur réelle
-
10
Type 702042/43/44
Sortie 2
Sortie logique
5V(12V)/20mA
+
–
Sortie 3Sortie 1
Relais Relais
250V/3A 250V/3A
22
13 N L1121097654321
Alimentation
suivant plaque
signalétique
AC
ⵒ
3 Raccordement électrique
Thermocouple
Pt100/1000
(3 fils)
Pt100/1000
KTY11-6
(2 )fils)
Courant
0/4 à 20mA
Tension
0/2 à 10V
+
ϑ
+
Entrée valeur réelle
–
ϑ
–
–
+
Entrée logique
Contact sec
Le raccordement électrique ne
V
doit être effectué que par du
personnel qualifié.
110 à 240V
AC/DC
ⵒ
–
20 à 53V
+
DC
=
–
10 à 18V
Alimentation
2. En charge ohmique
+
11
4 Conduite
4.1 Affichage et touches
(1) Indicateur
7 segments 4 digits, verts
Hauteur des chiffres Type 702040/41/42 : 10mm
Affichage -1999 à +9999 Digit
Décimale aucune, une, deux
Unité
(2) Indication de la position des contacts
Alternance de l’affichage
pour l’affichage et la saise
des consignes, des paramètres et des codes.
Type 702043/44 : 20mm
°C/ °
F (affichage de la valeur réelle)
4 Conduite
Exemple type 702041
LED 2 LED jaunes pour les sorties 1 et 2
(3) Touches
q, i, d
Pour la conduite et la programmation de l’appareil.
Modification dynamique des réglages et des
paramètres.
Incrémentation de la valeur avec
h
Décrémentation de la valeur avec
h
Acquisition automatique après 2 secondes
i
d
12
4.2 Concept d’utilisation
Affichage normal
L’indicateur affiche la valeur réelle.
Niveau "Utilisateur"
SP
La consigne
est réglée à ce niveau. En cas de commutation active de la consigne par l’intermédiaire de l’entrée logique,
lorsque la fonction de rampe est active. Lorsque la fonction timer est active, la valeur
valeur de démarrage du timer
Modification dynamique de la consigne à l’aide des touches
Acquisition automatique du réglage après 2s env.
Niveau de paramétrage
Les consignes, la valeur limite de l’alarme, les paramètres du régulateur ainsi que la pente de la
rampe sont programmés à ce niveau.
Niveau de configuration
Les principales fonctions du régulateur sont réglées à ce niveau.
Les réglages ne peuvent être effectués, au niveau de configuration, que par
l’intermédiaire du paramètre
Niveau "timer" (minuterie)
La valeur actuelle du timer (seulement si timer démarré) ainsi que la valeur de démarrage du
timer sont modifiées à ce niveau. Les paramètres sont affichés soulignés à ce niveau.
SP 1
ti0
SP 2
ou
s’affiche.
y:0
(niveau de paramétrage).
s’affiche
. La consigne de la rampe
et d.
i
SPr
s’affiche
ti
ou la
4 Conduite
Time-out
Lorsque le régulateur reste inactif pendant env. 30 s, celui-ci retourne en affichage normal (exception : pour les fonctions timer avec démarrage après mise sous tension, la valeur du timer
s’affiche ). Lorsque la valeur du timer s’affiche au niveau "Utilisateur", time-out est inactif.
13
Affichage normal
Valeur réelle
259
Niveau “Utilisateur”
Consigne de la
rampe *
(uniquement
affichage)
SPr
> 2s
Niveau “Paramétrage”
Pb:1
- Consignes 1+2
- Valeur de l’alarme
- Paramètre du régulateur
- Pente de la rampe
Time-Out
(30s)
Ou
qd+
Consigne
(en cas de commutation
de la consigne
ou )SP 1 SP 2
Valeur du timer*
(uniquement
affichage ;
représentation
différente suivant
l’état du timer (voir tableau))
SP
ti
ii d/+
Après dernier
paramètre
> 2s
Time-Out
y.0
Après dernier
paramètre
Niveau “Configuration”
- Codes de configuration
- Mise à l’échelle du signal normalisé
- Correction de valeur réelle
- Différentiel de coupure
de l’alarme
Niveau “timer” (timer arrêté)
Modifier la valeur
actuelle du timer
(uniquement si le
timer est démarré)
Régler/modifier la valeur
de démarrage du
timer
ti
ti0
A
C111
über
> 2s
y.0 !
4 Conduite
* Affichage uniquement si la fonction est configurée
Soulignement pour différencier le niveau
“Utilisateur”
14

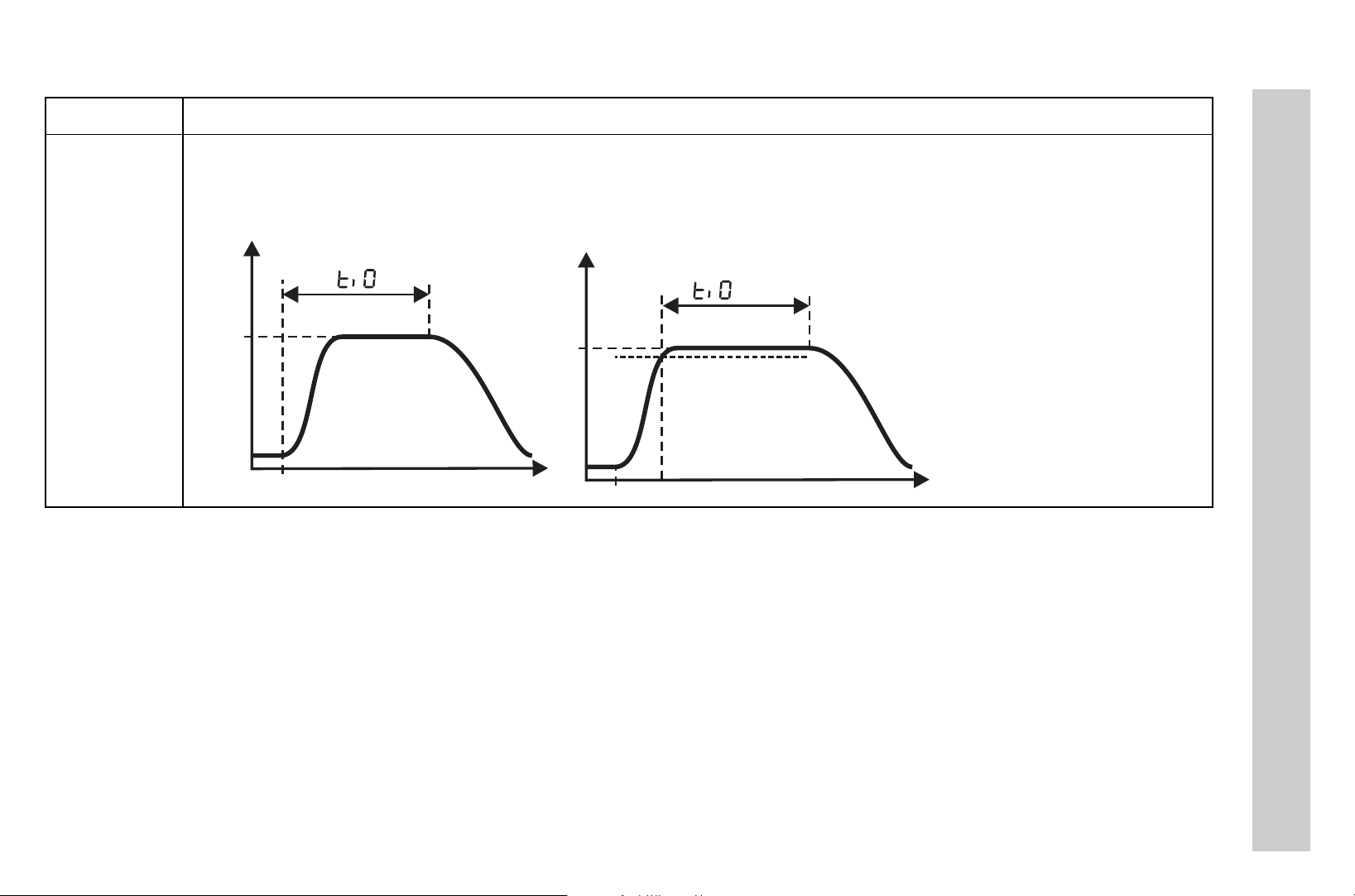

4.3 Utilisation de la fonction timer (minuterie)
Pilotage par le clavier
La minuterie peut être pilotée, quand elle est affichée (niveau "Utilisateur"). Time-Out inactif.
Pilotage par l’entrée logique
Pour configurer l’entrée logique, il est possible d’utiliser une touche comme la touche
i
par
exemple dans ce cas, la minuterie peut également être pilotée quand la valeur du timer n’est
pas affichée
Affichage Etat/Action Affichage Etat/Action
La minuterie n’est pas
démarrée
h Démarrer avec
Timer démarré, mais la
limite de tolérance n’est pas
encore atteinte
Interruption avec i + d
h
Minuterie en cours ;
ti
affichée qu’une seule
fois
h Arrêter avec
i
i
Minuterie arrêtée
h Poursuite avec
h Interruption avec i +
Temps de la minuterie écoulé
h Acquitter avec n’importe
quelle touche (valeur de
démarrage du timer
affichée)
Acquitter une régulation
avec temporisation au démarrage (C120=3) avec
i
d
ti0
4 Conduite
Interruption avec
h
Lorsque la minuterie est démarrée, la décimale clignote au niveau de l’affichage de la valeur du timer
i +
d
i
+ d
!
15
5 Fonctions
Nous vous recommandons de procéder de la manière suivante :
h
Etudier les fonctions de l’appareil
h
Reporter le code de configuration et les valeurs des paramètres dans le tableau prévu à cet effet
au chapitre 6. Inscrire les valeurs ( ) ou cocher la sélection ( ). Les paramètres et les codes
X
de configuration sont énoncés d’après leur ordre d’apparition. Les paramètres non importants
sont masqués (voir tableau ci-dessous).
h
Entrer les codes de configuration et les paramètres au niveau de l’appareil
Configuration Masquage des paramètres Paramètre
Régulateur à 2 plages Régulateur à 3 plages
Régulateur à 3 plages Alarme pour type 702040/41
Entrée logique, type 702040/41
Alarme sans fonction Alarme
Alarme active Entrée logique, type 702040/41
Sonde à résistance, thermocouple Mise à l’échelle du signal normalisé
Fonction rampe désactivée Fonction rampe
Commutation de consigne inactive Consignes au niveau paramétrage
1
1
Pb:2, Cy 2, db, HyS.2
C114, HySt, AL
C117
HySt, AL
C117
SCL, SCH
rASd, SPr
SP 1, SP 2
5 Fonctions
Fonction timer sans fonction Entrée logique
Type 702040/41 Sortie 3
1. sauf type 702040/41 avec 2 sorties relais (option)
ti, C121, C122, C123
C118
16
5.1 Entrée valeur réelle
Symbole Capteurs/Sondes (entrée valeur réelle) vPage 33
C111
C112
SCL
SCH
OFFS
Unité de la valeur réelle (°C/°F)/des décimales de l’affichage vPage 33
Valeur initiale/finale de la plage des valeurs pour signaux normalisés vPage 37
Exemple : 0 à 20 mA→20 à 200°C:
Correction de la valeur réelle vPage 37
La correction de la valeur réelle permet de corriger la valeur mesurée (offset).
La correction de la valeur réelle, permet d’effectuer un tarage de ligne, en montage 2 fils, du
point de vue logiciel..
Exemples :
Valeur mesurée Offset Valeur affichée
294,7 + 0,3 295,0
295,3 - 0,3 295,0
Constante de temps du filtre (amortissement) pour adaptation du filtre numérique (0s = filtre
inactif) vPage 38
quand dF grand : - amortissement important des signaux parasites
- réaction lente de l’affichage de la valeur réelle lors de modifications de la
valeur réelle
- fréquence de coupure basse (filtre passe-bas de second ordre)
SCL
= 20 /
SCH
= 200
5 Fonctions
dF
Capteurs/Sondes (entrée valeur réelle) vPage 33
17
5.2 Entrée logique
Verrouillage du clavier Pilotage par touches possible. Pilotage par touches impossible.
Verrouillage des
niveaux
Arrêt rampe Rampe active. Rampe arrêtée.
Commutation de la
consigne
Commande de la
minuterie
Symbole Remarques
C117
Fonction de l’entrée logique vPage 35
Pour type 702040/41, le pamamètre C117 est masqué, lorsque la sortie 2 est définie comme
sortie de régulateur (C113) ou que le seuil d’alarme ait été configuré (C114) (double affectation
; sauf type 702040/41 avec 2 sorties relais (option)).
Accès aux touches possible.
Le démarrage de l’auto-optimisation
est possible.
Consigne
Les symboles
Acquitter marche/arrêt/poursuite/temps écoulé de la minuterie (fonctionnement
par transition)
SP 1
SP 1
active Consigne
SP 2
et
sont représentés au niveau "Utilisateur".
Accès aux touches impossible.
Le démarrage de l’auto-optimisation est
impossible.
SP 2
5 Fonctions
active
18
5.3 Régulateur
Structure du régulateur
La structure du régulateur est définie par l’intermédiaire des paramètres
Exemple : réglage pour régulateur avec comportement
Symbole Remarques
C113
C116
C118
Pb:1
Pb:2
Type et affectation des sorties de régulateur aux sorties physiques
Sorties 1+2 vPage 34
Sorties en cas d’erreur vPage 35
A ce niveau, sont définis les états de commutation des sorties en cas de dépassement inf. ou
sup. de l’étendue de mesure, en cas de rupture ou de court-circuit du capteur ou de dépassement de l’indication.
v Chapitre 7
Affectation des sorties vPage 35
Uniquement pour types 702042/43/44 ; surinscrit l’affectation de
identique à
Bande proportionnelle 1 (1ère sortie de régulateur) vPage 38
Bande proportionnelle 2 (2e sortie de régulateur)
Influence le comportement P du régulateur. Pour Pb=0 l’algorithme du régulateur est
inopérant.
C113
)
→
Pb .1
=120, dt=0s, rt=350s
C113
Pb, dt
et rt.
(type de régulateur
5 Fonctions
dt
rt
Temps de dérivée vPage 38
Influence le comportement D du régulateur. Si dt=0 le régulateur n’a pas de structure D.
Temps d’intégrale vPage 38
Influence le comportement I du régulateur. Si rt=0 le régulateur n’a pas de structure I.
19
Symbole Remarques
Cy 1
Cy 2
db
HYS.1
HYS.2
Durée de la période de commutation 1 (1ère sortie de régulateur) vPage 38
Durée de la période de commutation 2 (2e sortie de régulateur)
La durée du cycle de commutation doit être choisie de telle sorte que l’apport en énergie au process
s’effectue de façon continue mais que les organes de commutation ne soient pas trop sollicités.
Ecart entre les contacts vPage 38
Pour régulateur à 3 plages
Différentiel de coupure 1 (1ère sortie rég) vPage 38
Différentiel de coupure 2 (2e sortie rég)
Pour régulateur avec
Pb. 1
=0 ou
Pb. 2
=0
5 Fonctions
Y:0
Y:1
Y:2
Point de travail (charge minimale) vPage 38
Taux de modulation quand valeur réelle = consigne
Limitation du taux de modulation vPage 38
y:1
- taux de modulation max.
y:2
- taux de modulation min.
Pour rég. sans algorithme (
Pb.1
=0 ou
Pb.2
H
=0) il faut que
y:1
=100% et
y:2
=-100%.
20
5.4 Seuil d’alarme (contact d’alarme)
lk1
lk4
lk7 lk8
ON
AL
HySt
ON
AL
HySt
ON
HySt
lk2 lk3
lk5
ON
ON
ON
HySt
AL
HySt
AL
HySt
ON
AL
HySt
lk6
lk1 à lk6 : surveillance par rapport
lk7 / lk8 : surveillance par rapport à
une valeur fixe
ON
à la consigne.
AL
AL
HySt
.
5 Fonctions
AL
Symbole Remarques
C114
Hyst
AL
Fonction de l’alarme (lk1 à lk8) vPage 34
Différentiel de coupure de l’alarme vPage 37
Valeur limite de l’alarme vPage 38
AL
w - consigne, x - valeur réelle
21
5.5 Fonction de rampe
Consigne de la rampe
Valeur réelle
t1
t2 à t3 Coupure secteur ou dépassement inf./sup. de l’étendue de mesure
t4 à t5 Arrêt rampe
t6 Commutation de la consigne sur
Réseau ON (SP 1 actif)
SPr
SP 2
5 Fonctions
Symbole Remarques
C115
C117
rAsd
Fonction rampe (activée/désactivée, unité de temps) vPage 34
Arrêt rampe par l’entrée logique (contactsec) vPage 35
Pente de la rampe en K/h ou K/min vPage 38
22
5.6 Autooptimisation
L’auto-optimisation définit les paramètres d’un régulateur avec structure PID ou PI.
Les paramètres suivants sont déterminés :
Le régulateur sélectionne entre le procédé a ou b en fonction de l’importance de la dérive du
régulateur :
a) Autooptimisa-
tion en phase
démarrage
x - Valeur réele
w - Consigne
Démarrage de l’autooptimisation
Il est impossible de démarrer l’auto-optimisation
Démarrage
rt, dt, Pb:1, Pb:2, Cy 1, Cy 2, dF
b) Autoop-
Droite de
commutation
timisation à la
consigne
Démarrage
H
lorsque le verrouillage des niveaux et la fonction
5 Fonctions
rampe sont actifs.
L’auto-optimisation se termine automatiquement ou peut
être interrompue.
23
5.7 Verrouillage des niveaux par code
Au lieu de l’entrée logique, il est possible de verrouiller les
niveaux à l’aide d’un code (l’entrée logique est prioritaire).
h Réglage du code avec
+ d (>5s) en affichage normal
q
Le verrouillage des niveaux par l’entrée logique verrouille les
niveaux de paramétrage et de configuration (correspond au code 011).
Code Niveau "Utilisateur" Niveau "Paramétrage" Niveau "Configuration" Niveau "Timer"
000 accessible accessible accessible accessible
001 accessible accessible verrouillé accessible
011 accessible verrouillé verrouillé accessible
111 verrouillé
1. Les valeurs du niveau "Utilisateur" peuvent seulement être affichées, mais ne peuvent pas être modifiées.
2. La commande de la minuterie (marche/arrêt/poursuite/annulation) est, en outre, possible.
1
verrouillé verrouillé verrouillé
2
5 Fonctions
24
5.8 Fonction minuterie (Timer) (option)
La fonction timer peut influencer la régulation par l’intermédiaire d’un temps programmé
Après démarrage du timer par mise sous tension, pression sur les touches ou l’entrée logique, la
valeur de démarrage du timer
réelle dépasse une limite de tolérance programmée. Après écoulement du temps réglé, différents événements sont libérés (par ex. arrêt de la régulation (taux de modulation 0%), commutation de la consigne). De plus, il est possible de mettre en place un signal sur la minuterie pendant ou après l’écoulement du temps réglé sur la minuterie par l’intermédiaire d’une sortie.
Exemple :
w/x
SP
t0
peut être ramenée à 0 immédiatement ou après que la valeur
w - consigne
x - valeur réelle
SP
t0
-----
- consigne programmée
- valeur de démarrage du
timer
- signalisation de la minuterie
t0
.
5 Fonctions
iiii
Arrêt
Réseau ON
Marche
Poursuite
la touche
Acquitter avec
Marche
(ici C122=1)
i
t
- touche incrémentale
25
Remarques concernant la fonction timer par rapport à la fonction rampe
- Les consignes peuvent également être démarrées avec la fonction rampe.
- L’arrêt de la minuterie n’a aucune incidence sur la fonction rampe.
- Lorsque la régulation est active après l’écoulement du temps de la minuterie, la consigne en
cours est démarrée avec la rampe. Après annulation de la minuterie, il s’ensuit un saut de
rampe.
- Pour les fonctions timer avec limite de tolérance, seule la valeur de consigne (= valeur finale
de la rampe) est surveillée.
Remarque concernant la commutation de consigne par l’entrée logique
- Une commutation de consigne par l’entrée logique est possible. Exception faite de la
fonction timer „Commutation de la consigne en fonction du temps“. A ce niveau, une commutation de la consigne configurée par l’entrée logique est inactive.
Remarque à propos de l’affichage en cas de panne secteur
- Restauration de l’affichage d’avant la panne secteur, sauf s’il se produit un événement en re-
lation avec la minuterie (marche, annulation, poursuite, arrêt). Dans ce cas, la valeur de la minuterie s’affiche.
5 Fonctions
26
Symbole Remarques
C120
C120 = 1
Fonction minuterie vPage 36
Régulation délimitée par le temps :
La régulation s’arrête après écoulement du temps
réglé sur la minuterie (timer) (taux de modulation
C121=1, 2, 5 ou 6
w/x
SP
Démarrage
w/x
SP
t
C121=3, 4, 7 ou 8
Démarrage
0%)
Représentations avec
et sans démarrage par
l’intermédiaire de la
limite de tolérance.
---- limite de tolérance
t
5 Fonctions
27
Symbole Remarques
w/x
C120 = 2 Commutation de consigne en fonction du temps :
SP2
. Après écoulement du temps de la minuterie, le régulateur
SP1
w/x
SP2
SP1
t
.
C121=1 ou 5
Démarrage après
mise sous tension
la régulation se déclenche après
.
C120
sur la consigne
commute automatiquement sur
C121=2 ou 6
w/x
SP2
SP1
Sous
tension
Démarrage avec
ou entrée logiquei
Temporisation au démarrage de la minuterie :
écoulement du temps de la minuterie
C120 = 3
C121=1, 2, 5 ou 6
Après écoulement du temps réglé sur la
SP
H
minuterie (
après démarrage du timer, réglage
C121=3, 4, 7 ou 8
w/x
SP2
SP1
t
Sous
tension
End
) validation avec les
Démarrage avec
ou entrée logiquei
t
5 Fonctions
Démarrage
id+
(Annuler)
touches i + d .
ti0
Régler
t
> 0s!
28
Symbole Remarques
C120=4 Timer :
indépendamment du timer. L’écoulement du temps de la minuterie peut également
être signalé par l’intermédiaire d’une sortie
w/x
SP
Démarrage après
mise sous tension
après démarrage du timer,
C121 =1, 2, 5 ou 6
Signalisation Timer
C122 = 3
t
Démarrage avec
ou l’entrée logiquei
t0
peut être ramené à 0. La régulation se fait
.
w/x
SP
Démarrage après
mise sous tension
Démarrage avec
ou l’entrée logiquei
5 Fonctions
C122 = 1
t
29
Symbole Remarques
C121
Condition de démarrage de la minuterie vPage 36
La valeur de démarrage du timer
1. mise sous tension ou entrée logique/clavier
2. démarrage par le clavier/l’entrée logique
3. limite de tolérance (1K ou 5K) atteinte par la valeur réelle (démarrage par le clavier/l’entrée
logique)
La limite de tolérance dépend du régulateur :
- Régulateur à 2 plages (direct) : limite de tolérance au-dessus de
la consigne
- Régulateur à 2 plages (inverse) : limite de tolérance au-dessous
de la consigne
- Régulateur à 3 plages : limite de tolérance au-dessus de la consigne
Lorsque la valeur réelle dépasse la limite de tolérance au cours de la régulation, la minuterie
s’arrête le temps du dépassement.
Comportement en cas de panne secteur vPage 36
Après une panne secteur, l’état d’avant la panne peut être restauré ou la fonction timer peut
être annulée. Lorsque le temps réglé sur la minuterie est écoulé avant la panne, la valeur de
démarrage du timer est chargée. Pour C121=1 ou 5, la minuterie démarre automatiquement.
t0
est décrémentée quand :
Consigne
5 Fonctions
C122
C123
La valeur de la minuterie est sauvegardée dans la trame des minutes en cas de panne secteur.
Signalisation Timer vPage 37
Après démarrage de la fonction timer jusqu’à ce que le temps réglé soit écoulé ou après écoulement du temps réglé sur la minuterie, il est possible d’émettre un signal par l’intermédiaire
de la sortie.
Unité de temps de la minuterie vPage 37
30
Exemple de programmation
Après démarrage par l’entrée logique ou le clavier, régler 30 minutes une consigne à 80°C. En
cas de panne secteur, la régulation doit être interrompue.
Configuration :
- C111 à C116 : programmation du régulateur
- C117=5 : entrée logique = pilotage de la minuterie
- C120=1 : fonction timer = régulation délimitée par le temps
- C121=6 : condition de démarrage de la minuterie = par l’entrée logique/clavier - interruption
en cas de panne secteur
- C122=0 : signalisation Timer = sans fonction
- C123=1 : unité de temps (Timer) = mm.ss
5 Fonctions
31
Pilotage :
h Saisir la consigne SP (80°C)
w/x
30 min.
h Appuyer sur la touche
h Passer au niveau timer à l’aide de
jusqu’à ce que
q
q
h Entrer la valeur de démarrage du timer
h Retour au niveau "Utilisateur" (valeur timer) avec
ti0
(>2s)
t0
_
s’affiche
(30.00)
q
h Démarrage de la régulation par l’entrée logique ou
avec
i
80°C
Démarrage avec
ou entrée logiquei
t
5 Fonctions
32
6 Tableaux : Configuration et paramétrage
6 Tableaux : Configuration et paramétrage
q
>2s
y:0
.
.
q
.
Pb:1
1
C111
001 Pt 100 (3 fils)
006 Pt 1000 (3 fils)
601 KTY11-6 (2 fils)
003 Pt 100 (2 fils)
005 Pt 1000 (2 fils)
039 Cu-CuNi „T“
040 Fe-CuNi „J“
041 Cu-CuNi „U“
042 Fe-CuNi „L“
043 NiCr-Ni „K“
044 Pt10Rh-Pt „S“
045 Pt13Rh-Pt „R“
046 Pt30Rh-Pt „B“
048 NiCrSi-NiSi „N“
052 Signal normalisé 0 à 20mA
Capteur X
q
C112
0 9999/°C
1 999.9/°C
2 99.99/°C
3 9999/°F
4 999.9/°F
5 99.99/°F
Décimale/Unité X
. . .
q
053 Signal normalisé 4 à 20mA
q
>2s
Affichage normal/niveau "Utilisateur"
1.
Suivant configuration, SP 1, AL ou Pb1 s’affiche ici.
2. 0 à 1V pour type 702040/41 avec 2 sorties relais (option)
3. 0,2 à 1V pour type 702040/41 avec 2 sorties relais (option)
063 Signal normalisé 0 à 10V
071 Signal normalisé 2 à 10V
2
3
Cochez votre sélection.
X
33
C113
Type de régulateur Sortie 1 (relais) Sorties 2+3
(logique + relais)
6 Tableaux : Configuration et paramétrage
X
10 Rég. à 2 plages (inverse) Régulateur
11 Rég. à 2 plages (direct) Régulateur
30 Rég. à 3 plages Régulateur inverse Régulateur direct
20 Rég. à 2 plages (inverse)
21 Rég. à 2 plages (direct)
33 Régulateur à 3 plages Régulateur direct Régulateur inverse
LK/Signalisation timer
LK/Signalisation timer
1
1
1. Une alarme programmée (LK) a priorité
q
Pour d’autres réglages des sorties des types 702042/43/44 voir C118.
C114
0 sans fonction
1lk 1
2lk 2
3lk 3
4lk 4
5lk 5
6lk 6
Alarmes (LK) X
q
C115
0 Fonction rampe désactivée
1 Fonction rampe (K/min)
2 Fonction rampe (K/h)
LK/Signalisation timer
LK/Signalisation timer
Régulateur
Régulateur
sur la signalisation du timer
Fonction rampe X
q
. . .
1
1
7lk 7
8lk 8
inverse = Chauffer (sortie activée, lorsque la valeur réelle < consigne) = 1ère sortie régulateur
direct = Refroidir (sortie activée, lorsque la valeur réelle > consigne) = 2e sortie régulateur
34
C116
Sorties en cas d’erreur X
C117
6 Tableaux : Configuration et paramétrage
Entrée logique X
. . .
q
0 0%
1100%
2-100%
30%
4100%
1. Limitation min. du taux de modulation
2. Limitation min. du taux de modulation
1
1
LK/Signalisation
LK/Signalisation
2
timer désactivée
1
2
timer activée
y.2
active
y.1
active
q
0 Sans fonction
1 Verrouillage du clavier
2 Verrouillage du niveau
3 Arrêt rampe
4 Commut. de la consigne
5 Pilotage du timer
q
C118
0 Fonctions des sorties comme définies sous
1
2 Sortie de régulateur Signalisation timer Alarme
3 Alarme Sortie de régulateur Signalisation minuterie
4 Alarme Signalisation minuterie Sortie de régulateur
5 Signalisation minuterie Sortie de régulateur Alarme
Sortie
Sortie de régulateur Alarme Signalisation minuterie
1 : Relais (K1)
Sortie
2 : Logique (K2)
C113
Sortie
3 : Relais
X
6 Signalisation minuterie Alarme Sortie de régulateur
7
8 1ère sortie régulateur Alarme/Minuterie 2e sortie de régulateur
9 2e sortie de régulateur 1ère sortie régulateur Alarme/Minuterie
10 2e sortie de régulateur Alarme/Minuterie 1ère sortie régulateur
11 Alarme/Minuterie 1ère sortie régulateur 2e sortie de régulateur
12 Alarme/Minuterie 2e sortie de régulateur 1ère sortie régulateur
pour rég. à 2 plages
1ère sortie régulateur 2e sortie de régulateur Alarme/Minuterie
pour rég. à 3 plages
35
C120
0 Sans fonction
1 Régulation délimitée par le temps
2 Commutation de consigne en fonction du temps
3 Temporisation au démarrage
4 Minuterie (régulation par rapport à la minuterie)
Fonction Minuterie X
q
6 Tableaux : Configuration et paramétrage
. . .
q
C121
1 Après réseau ON, entrée logique/clavier
2 Par entrée logique/clavier
3 Entrée logique/clavier ; la minuterie compte à
4 Entrée logique/clavier ; la minuterie compte à
5 Après réseau ON, entrée logique/clavier
6 Par entrée logique/clavier
7 Par entrée logique/clavier ; la minuterie
8 Par entrée logique/clavier ; la minuterie
Les conditions de démarrage avec limite de tolérance(C121= 3, 4, 7, 8) ne sont pas valables
pour C120=3 ou 4. Si C120 est modifié, il faut vérifier la validité de C121.
Conditions de démarrage de la minuterie
partir de la limite de tolérance 1K
partir de la limite de tolérance 5K
compte à partir de la limite de tolérance 1K
compte à partir de la limite de tolérance 5K
Etat comme avant la
panne
Interruption de la fonction
minuterie
StOP s’affiche
(
)
X
36
C122
Signalisation minuterie X
C123
6 Tableaux : Configuration et paramétrage
Unité de temps (Timer) X
. . .
0 Sans fonction
1 Du démarrage du timer
jusqu’à écoulement
2Après 10s
3 Après 1min.
4 De fin à validation
Une sortie doit être configurée conformément à
(C113/C118).
Paramètre Explication Plage de valeurs Réglage
Valeur initiale du signal
normalisé
Valeur finale du signal
normalisé
Limitation inf. de la
consigne
Limitation sup. de la
consigne
Correction valeur réelle -1999 à 9999Digit
Différentiel de coupure
de l’alarme
q
SCL
sCH
SPL
SPH
OFFS
HySt
q
-1999 à +9999Digit 0
-1999 à +9999Digit 100
-1999 à +9999Digit -200
-1999 à +9999Digit 850
0 à 9999Digit
1 mm.ss (max. 99.59)
2 hh.mm (max. 99.59)
3 hhh.h (max. 999.9)
s = seconde ; m = minute ;
h = heure
d’usine
1
1
0
1
q
Votre
réglage
1. La plage des valeurs ainsi que le réglage d’usine changent en fonction de l’affichage à 1
ou 2 décimales.
Plage de valeurs : -199,9 à +999,9
Exemple : 1 décimale
→
37
Paramètre Explication Plage de valeurs Réglage
Votre
6 Tableaux : Configuration et paramétrage
sP 1
sP 2
AL
Pb:1
Pb:2
dt
rt
Cy 1
Cy 2
db
HYS.1
HYS.2
Y:0
d’usine
Consigne 1 SPL à SPH 0
Consigne 2 SPL à SPH 0
Valeur limite de l’alarme -1999 à +9999Digit 0
Bande proportion. 1 0 à 9999Digit
Bande proportion. 2 0 à 9999Digit
Temps de dérivée 0 à 9999s 80s
Temps d’intégrale 0 à 9999s 350s
Durée de la période 1 1,0 à 999,9s 20,0s
Durée de la période 2 1,0 à 999,9s 20,0s
Ecart entre les contacts 0 à 1000Digit1 0
Différentiel de coupure 1 0 à 9999Digit1 1
Différentiel de coupure 2 0 à 9999Digit1 1
Point de travail -100 à 100% 0%
1
1
0
0
réglage
Y:1
Y:2
dF
rAsd
1. La plage des valeurs ainsi que le réglage d’usine changent en fonction de l’affichage à 1 ou
2 décimales.
Taux de modulation max. 0 à 100% 100%
Taux de modulation max. -100 à +100% -100%
Constante du filtre 0,0 à 100,0s 0,6s
Pente de la rampe 0 à 999 K/h (K/min)
1
0
38
7
Affichage Descriptif Cause/Remède
Messages d’erreur
H
L’indicateur de valeur réelle ou
l’indicateur de la valeur du
timer affiche „1999“ en clignotant.
Afficher la valeur en cours du
timer en appuyant plusieurs
fois sur la touche q
L’indicateur de la valeur du
timer affiche alternativement
„StOP“ et la date.
h Acquitter à l’aide de n’im-
porte quelle touche (la valeur de démarrage du timer
t0
est chargée)
Derrière un dépassement inférieur ou supérieur de l’étendue de mesure sont regroupés les
événements suivants :
Dépassement inf./sup. de l’étendue de
mesure par la valeur réelle.
Régulateur et alarmes se référant à l’entrée
valeur réelle se comportent suivant la
configuration des sorties.
Le timer est arrêté.
La fonction timer a été interrompue par une
panne secteur. La valeur du moment de la
panne s’affiche.
7 Messages d’erreur
- rupture ou court-circuit du capteur
- La valeur mesurée se trouve en dehors de la plage de réglage du capteur raccordé
- Dépassement de l’indication
39
Surveillance du circuit de mesure
(
• = détecté)
Capteur Dépassement inf./sup.
de l’étendue de
mesure
Thermocouple • - •
Sonde à résistance • • •
Tension 2 à 10V/0,2 à 1V
0à10V/0à1V
Courant 4 à 20mA
0à20mA
•
•
•
•
Court-circuit du
capteur/de la ligne
•
-
•
-
Rupture du capteur/de
la ligne
7 Messages d’erreur
•
-
•
-
40
8 Données techniques
Entrée thermocouple
Désignation Etendue de mes
Fe-CuNi „L“
Fe-CuNi „J“ EN 60584
Cu-CuNi „U“
Cu-CuNi „T“ EN 60584
NiCr-Ni „K“ EN 60584
NiCrSi-NiSi „N“ EN 60584
Pt10Rh-Pt „S“ EN 60584
Pt13Rh-Pt „R“ EN 60584
Pt30Rh-Pt6Rh „B“ EN 60584
Précision :
-200 à +900°C
-200 à +1200°C
-200 à +600°C
-200 à +400°C
-200 à +1372°C
-200 à +1300°C
0 à 1768°C
0 à 1768°C
0 à 1820°C
≤
0,4% / 100ppm/K
Compensation de soudure froide : Pt 100 interne
1. Précision de mesure garantie pour la plage 300 à 1820°C
Entrée signaux normalisés
Désignation Etendue de mesure
2
Tension 0 à 10V, RE > 100k
2à10V, RE > 100k
RE - résistance d’entrée
Courant 4 à 20mA, chute de tension ≤ 1,5V
0 à 20mA, chute de tension ≤ 1,5V
Précision : ≤0,1% / 100ppm/K
Ω
2. 0 à 1V, RE>10M
3. 0,2 à 1V, R
>10M
E
pour type 702040/41 avec 2 relais
Ω
pour type 702040/41 avec 2 relais
Ω
Ω
3
Entrée sonde à résistance
Désignation Etendue de mesure
Pt 100 EN 60751 -200 à +850°C
Pt 1000 EN 60751 -200 à +850°C
KTY11-6 -50 à +150°C
Précision :
Pt100/1000 :
KTY11-6 :
1
Résistance de la ligne du capteur : max. 20Ω
par ligne
Courant de mesure : 250µA
Sorties :
Relais :
Contact de travail (à fermeture) ; 3A à 250V AC
en charge ohmique ; 150 000 coupures à charge
nominale
Logique 0/5V :
Limitation de courant : 20mA ; R
Logique 0/12V :
Limitation de courant : 20mA ; R
110 à 240V AC, 48 à 63Hz, -15/+10% ou
20 à 53V AC/DC, 48 à 63Hz ou
10 à 18V DC
≤
0,1% / 50ppm/K
≤
1,0% / 50ppm/K
Charge
Charge
≥
≥
250
600
8 Données techniques
Ω
Ω
41
Régulat
eur:
S
EEPROM
auvegarde des données :
Type de régulateur Régulateur à 2 plages avec alarme,
Structures du rég. P/PD/PI/PID
Convertisseur A/N Résolution >15 Bit
Cadence de
scrutation
Précision (timer) : 0,7% / 10ppm/K
Tension d’essai (essai de type) :
suivant EN 61 010, partie 1 de mars 1994,
catégorie de surtension II, degré de pollution 2,
pour type 702040/41
catégorie de surtension III, degré de pollution 2,
pour type 702042/43/44
Consommation : 5VA max.
Raccordement électrique :
à l’arrière par connecteurs embrochables.
régulateur à 3 plages
210ms (250ms avec fonction
minuterie)
Type de boîtier :
en matière synthétique pour la découpe du
tableau suivant DIN 43 700
Nettoyage de la face avant du régulateur :
nettoyage à l’eau tiède ou chaude (vous pouvez
éventuellement ajouter un détergent légèrement
acidifié, neutre ou légèrement alcalin). Ne pas
utiliser de produit abrasif ou de nettoyeur à haute pression. Utiliser uniquement des solvants organiques (comme par ex. alcool, ligroïne, ...).
Fixation du boîtier :
dans la découpe du tableau suivant DIN 43 834
Température ambiante et de stockage :
0 à 55°C / -40 à +70°C
Résistance climatique :
≤
75% humidité relative, sans condensation
Position d’utilisation : au choix
8 Données techniques
Section de fil ≤ 2,5mm2 (1,3mm2 pour type 702040/41) unifilaire ou 1,5mm2 (1,0mm2 pour type 702040/41) de faible
diamètre avec embouts
Compatibilité électromagnétique :
EN 61 326
Résistance aux parasites : classe B
Emission de parasites : normes industrielles
Poids : env. 75g (702040) env. 160g (702043)
env. 95g (702041) env. 200g (702044)
env. 145g (702042)
Degré de protection :
IP66 (en façade) suivant EN 60 529
IP20 (à l’arrière)
42
JUMO GmbH & Co. KG
JUMO Régulation S.A.
J
UMO AUTOMATION
Hausadresse:
Moltkestraße 13 - 31
36039 Fulda, Germany
Lieferadresse:
Mackenrodtstraße 14
36039 Fulda, Germany
Postadresse:
36035 Fulda, Germany
Telefon: 0661 6003-0
Telefax: 0661 6003-500
E-Mail: mail@jumo.net
Internet: www.jumo.net
Actipôle Borny
7 rue des Drapiers
B.P. 45200
57075 Metz - Cedex 3, France
Téléphone : +33 387375300
Télécopieur : +33 3 87 37 89 00
E-Mail : info@jumo.net
Internet : www.jumo.fr
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
Téléphone : +32 87 59 53 00
Télécopieur : +32 87 74 02 03
E-Mail : info@jumo.be
Internet : www.jumo.be
Loading...
