dTRANS T04
707040/...
JUMO dTRANS T04
Convertisseur de mesure
en technique 4 fils
B 70.7040.0
Notice de mise en service
01.08/00443955
A
Indications importantes
Il ne faut raccorder au convertisseur de mesure que des
sondes du type pour lequel il a été configuré à la fabrication.
707040/1... pour sonde à résistance Pt 100
707040/2... pour sonde à résistance Pt 1000
707040/3... pour potentiomètre
Reportez-vous aux indications de la plaque signalétique du convertisseur de mesure !
A
Les commutateurs DIP mettent à disposition plusieurs
étendues de mesure fixes et types de sortie.
Le logiciel Setup pour PC permet de régler d’autres
étendues de mesure.
Sommaire
1 Identification du type ................................................ 5
1.1 Types et code de commande .............................................5
1.2 Accessoire de série.............................................................5
1.3 Accessoires.........................................................................5
2 Installation ................................................................. 6
2.1 Schéma de raccordement ..................................................6
2.2 Conseils pour l’installation..................................................7
2.3 Dimensions .........................................................................9
2.4 Configuration par commutateurs DIP ...............................10
3 Logiciel Setup pour PC ........................................... 11
3.1 Conditions matérielles et logicielles..................................12
3.2 Paramètres configurables.................................................12
3.3 Démarrage du logiciel.......................................................13
3.3.1 Mode online ...............................................................15
3.3.2 Mode offline ...............................................................15
3.4 Interface du logiciel...........................................................16

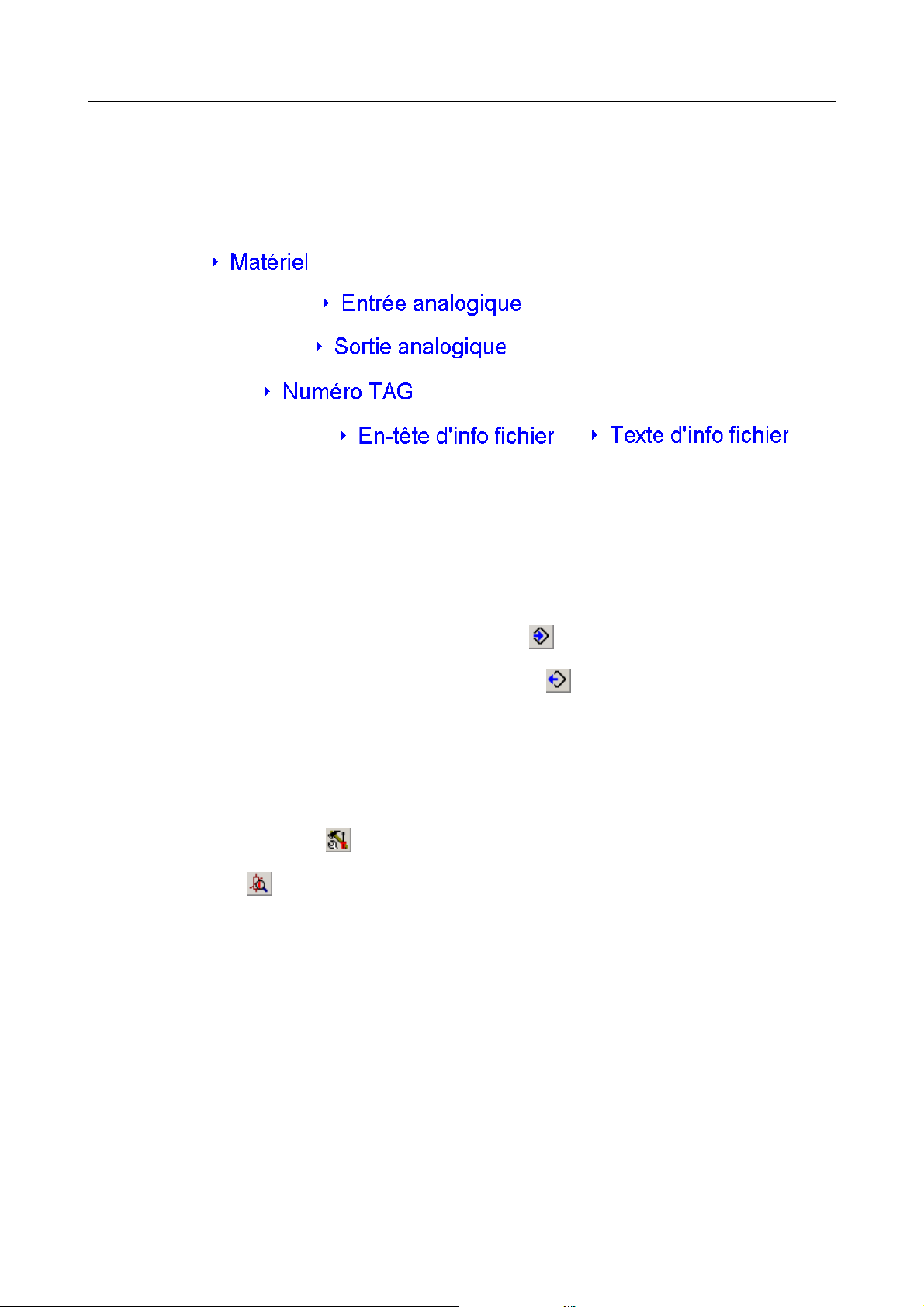

3.5 Vue d’ensemble des fonctions..........................................19
3.5.1 Matériel ......................................................................20
3.5.2 Entrée analogique ......................................................20
3.5.3 Sortie analogique .......................................................23
3.5.4 Editer numéro TAG ....................................................23
3.5.5 Info données Setup....................................................24
3.5.6 Données de configuration..........................................24
3.5.7 Transfert de données vers l’appareil..........................24
3.5.8 Transfert de données depuis l’appareil......................24
3.5.9 Etalonner et tester......................................................24
3.5.10 Réglage fin ...............................................................25
3.6 Intervalle de mesure (Pt 100 et Pt 1000)...........................26
3.7 Intervalle de mesure (potentiomètre) ................................28
4 Caractéristiques techniques .................................. 30
3
Sommaire
4
1 Identification du type
1.1 Types et code de commande JUMO dTRANS T04
(1) Exécution de base
1
707040/1
707040/2
707040/3
x x 888 Réglée en usine
x 888 Réglée en usine
x x x 999 Configuration suivant indications du client
x x x 888 Réglée en usine (0 à 20 mA)
x x x 999 Configuration suivant indications du client
x x x 22 20 à 53 V AC/DC, 48 à 63 Hz
x x x 23 110 à 240 V AC +10/−15%, 48 à 63 Hz
dTRANS T04
pour sonde à résistance Pt 100
dTRANS T04
pour sonde à résistance Pt 1000
dTRANS T04
pour potentiomètre
(2) Entrée
2
(montage à 3 fils, 0 à 100 °C)
2
(montage à 3 fils, 0 à 1 kΩ)
(l’indiquer en clair)
(3) Sortie
(l’indiquer en clair)
(4) Alimentation
(1) (2) (3) (4)
Code de commande ---
Ex. de commande 707040/1 - 888 - 888 - 23
1
Les sondes ne sont pas interchangeables.
2
Il est possible de régler d’autres étendues de mesure à l’aide d’un commutateur DIP
ou du logiciel Setup pour PC.
1.2 Accessoire de série
- Notice de mise en service
1.3 Accessoires
- Logiciel Setup pour PC, multilingue
- Câble d’interface pour PC avec convertisseur TTL/RS232 et
adaptateur (prise femelle)
- Câble d’interface pour PC avec convertisseur USB/TTL,
adaptateur (prise femelle) et adaptateur (fiche mâle)
5
2 Installation
2.1 Schéma de raccordement
L1 (L+)
N (L-)
interface Setup
sonde à résistance
montage montage
3 fils 2 fils
1
2
3
7 (-)
6 (+)
5 (-)
4 (+)
1
2
3
sortie en courant 0(4)-20 mA
sortie en tension 0-10 V
Potentiomètre
montage montage
3 fils 2 fils
1
2
3
1
2
3
A
A
L’interface Setup, l’entrée analogique et
la sortie analogique ne sont pas séparées galvaniquement.
(v Page 8).
Un raccordement électrique différent de ce schéma de raccordement peut provoquer la destruction de l’appareil.
6
2 Installation
2.2 Conseils pour l’installation
Aussi bien pour le choix du matériau des câbles, pour l’installation que pour le raccordement électrique de l’appareil, il faut
respecter la réglementation en vigueur.
Le raccordement électrique et les travaux à l’intérieur de
l’appareil doivent être effectués exclusivement par du personnel qualifié.
Déconnecter du secteur les deux conducteurs de l’appareil s’il
y a un risque de toucher des pièces sous tension lors d’une
intervention sur l’appareil.
Une résistance de limitation du courant (fonction de sécurité)
coupe l’alimentation en cas de court-circuit dans le convertisseur de mesure. La protection externe par fusible de l’alimentation ne doit pas dépasser la valeur de 1 A (à action retardée).
À proximité de l’appareil, ne laisser apparaître aucun champ
magnétique ou électrique, dû par exemple à des transforma-
teurs, des radiotéléphones ou des décharges électrostatiques
Ne pas installer de récepteurs inductifs (relais, électrovanne,
etc.) à proximité de l’appareil ; supprimer les parasites à l’aide
de circuits RC, de circuits absorbeurs d’ondes ou de diodes de
roue libre.
Les câbles d’entrée, de sortie et d’alimentation doivent être
séparés les uns des autres et ne doivent pas cheminer parallèlement. Les câbles d’aller et de retour doivent cheminer l’un à
côté de l’autre et si possible être torsadés.
1
.
Tous les câbles d’entrée et de sortie qui ne sont pas reliés au
réseau d’alimentation doivent être blindés et torsadés (ne pas
les amener à proximité de composants ou de câbles parcourus
par du courant). Le blindage doit être mis à la terre à proximité
de l’appareil.
7
2 Installation
Ne raccorder aucun autre récepteur aux bornes d’alimentation
de l’appareil.
L’appareil ne peut être installé dans des zones exposées à un
risque d’explosion.
Si le secteur est soumis à des parasites (par ex. des commandes à thyristors), il faut alimenter l’appareil avec un transformateur de séparation.
Les fluctuations du secteur sont autorisées dans la mesure des
tolérances indiquées
L’interface Setup, l’entrée analogique et la sortie analogique ne
sont pas séparées galvaniquement. C’est pourquoi, dans des
1
.
conditions défavorables, lorsque l’interface PC est raccordée,
des courants transitoires peuvent circuler sur un convertisseur
de mesure installé. Les courants transitoires peuvent endommager les appareils impliqués.
Il n’y a aucun risque si le circuit de sortie du convertisseur de
mesure est séparé galvaniquement de la terre. S’il n’est pas
garanti que le circuit de sortie d’un convertisseur de mesure
installé est séparé galvaniquement, il faut prendre l’une des
mesures de sécurité suivantes :
utiliser un ordinateur sans couplage galvanique avec la terre
(par exemple un portable sur batterie) ou bien débrancher la
sortie du convertisseur de mesure avant de raccorder l’interface PC.
1
Voir Chapitre 4 “Caractéristiques techniques”
8
2.3 Dimensions
2 Installation
9
2 Installation
2.4 Configuration par commutateurs DIP
Fonction ou
étendue de mesure
pour Pt 100 et Pt 1000
Logiciel Setup Logiciel Setup
Sortie 0à10V Sortie 0à10V •
Sortie 0 à 20 mA Sortie 0 à 20 mA •
Sortie 4 à 20 mA Sortie 4 à 20 mA • •
Etendue mes. 0 à 50 °C Etendue mes. 0 à 500 Ω •
Etendue mes. 0 à 60 °C Etendue mes. 0 à 1 kΩ •
Etendue mes. 0 à 100 °C Etendue mes. 0 à 2 kΩ ••
Etendue mes. 0 à 150 °C Etendue mes. 0 à 3 kΩ •
Etendue mes. 0 à 200 °C Etendue mes. 0 à 4 kΩ ••
Etendue mes. 0 à 250 °C Etendue mes. 0 à 5 kΩ ••
Etendue mes. 0 à 300 °C Etendue mes. 0 à 6 kΩ •••
Etendue mes. 0 à 400 °C Etendue mes. 0 à 7 kΩ •
Fonction ou
étendue de mesure
pour potentiomètre
Commuta-
teurs DIP
123456
Etendue mes. 0 à 500 °C Etendue mes. 0 à 8 kΩ ••
Etendue mes. 0 à 600 °C Etendue mes. 0 à 9 kΩ ••
Etendue mes. −20 à +80 °C Etendue mes. 0 à 10 kΩ •• •
Etendue mes. −30 à +60 °C Etendue mes. 0 à 11kΩ ••
Etendue mes. −30 à +70 °C • • •
Etendue mes. −40 à +60 °C • • •
Etendue mes. −50 à +50 °C • • • •
• = on
H Voir les remarques de la Page 11.
10
3 Logiciel Setup pour PC
Le logiciel Setup pour PC sert à configurer et à réaliser un réglage
fin du convertisseur de mesure à l’aide d’un ordinateur (en cas de
dérive de la sonde par ex.). Le raccordement est réalisé via
l’interface pour PC avec le convertisseur TTL/RS232 et l’adaptateur,
ainsi que l’interface Setup du convertisseur de mesure. Pour être
configuré, il faut que le convertisseur de mesure soit alimenté.
Si on souhaite utiliser le convertisseur de mesure avec le
H
réglage transmis par le logiciel Setup pour PC, il faut régler
tous les commutateurs DIP sur off.
Si on souhaite utiliser une configuration présente dans le
convertisseur de mesure, il faut régler l’étendue de mesure,
l’entrée et la sortie à l’aide des commutateurs DIP.
11
3 Logiciel Setup pour PC
3.1 Conditions matérielles et logicielles
Pour installer et exploiter le logiciel Setup pour PC, il faut satisfaire
les conditions matérielles et logicielles suivantes :
- IBM PC ou compatible PC avec processeur Pentium ou sup.
-64Mo de RAM
- 15 Mo libres sur disque dur
- lecteur de CD-ROM
- 1 port sériel libre
- Win 98, ME ou Win NT4.0, 2000, XP
3.2 Paramètres configurables
- Numéro d’identification (14 caractères)
- Comportement en cas de rupture de sonde ou de câble
- Début d’étendue de mesure, fin d’étendue de mesure
- Signal de sortie 0(4) à 20 mA ou 0 à 10 V
- Résistance de ligne pour le montage 2 fils
12
3 Logiciel Setup pour PC
3.3 Démarrage du logiciel
Après le démarrage du logiciel Setup pour PC, apparaît l’interface
du logiciel.
Barre de menus
Barre des icônes
Zone de travail
Sélectionnez la fonction souhaitée sur la barre de menus ou la barre
des icônes (clic avec le bouton gauche de la souris).
Il est possible d’effectuer la configuration soit online, soit offline.
h Sélectionnez la fonction Fichier
nouvelle configuration.
Î
Nouveau ( ) pour réaliser une
13
3 Logiciel Setup pour PC

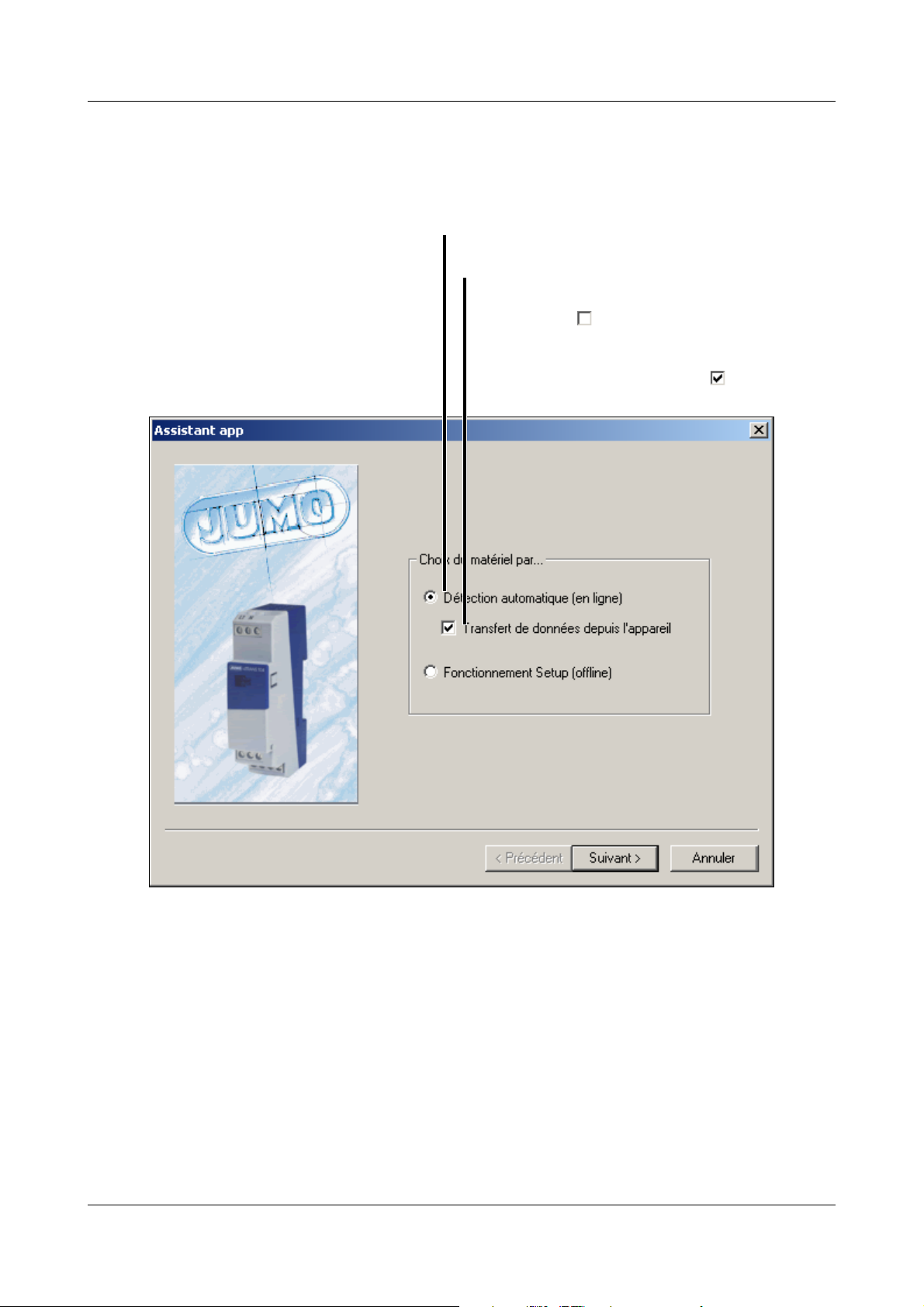

L’“Assistant appareil” apparaît. Il permet de choisir entre le mode
online ou offline.
Mode online
Vérifier uniquement le type
d’entrée ( ) ou bien
extraire également le
réglage de l’appareil ( ).
h Sélectionnez le mode online ou offline.
14
3 Logiciel Setup pour PC
3.3.1 Mode online
En mode online, le logiciel cherche si un convertisseur de mesure
est raccordé à l’ordinateur. S’il en trouve un, le type d’entrée trouvée est affiché et, le cas échéant, la configuration actuelle est lue
().
Le mode online est toujours la meilleure solution, c’est-à-dire préférable au mode offline. Il permet d’éviter les réglages incorrects.
3.3.2 Mode offline
En mode offline, l’utilisateur doit décider quel est le type de sonde
adapté au convertisseur de mesure.
On peut utiliser ce mode lorsque le convertisseur de mesure à
configurer n’est pas raccordé ou lorsqu’on doit préparer un fichier
de configuration.
La plaque signalétique permet de connaître le type du
H
convertisseur de mesure. Reportez-vous à l’identification du
type (Chapitre 1 “Identification du type”).
15
3 Logiciel Setup pour PC
3.4 Interface du logiciel
Barre de menus
Barre des icônes
Zone de travail
Barre de menus
La barre de menus permet de démarrer les différentes fonctions du
logiciel Setup pour PC.
Barre des icônes
La barre des icônes contient les fonctions sélectionnées. Un clic
avec le bouton gauche de la souris permet de les démarrer. Si vous
laissez le curseur de la souris sur une des icônes, le titre de la fonction s’affichera brièvement.
16
3 Logiciel Setup pour PC
Zone de travail
Elle contient une vue d’ensemble des réglages actuels du fichier de
configuration.
Un double clic (bouton gauche de la souris) sur un enregistrement
de la zone de travail permet de démarrer la fonction correspondante
– comme si vous appeliez la fonction via la barre de menus.
Clic de souris (double) sur “Entrée analogique” :
Un clic avec le bouton gauche de la
souris sur la flèche ( ou ) permet
d’augmenter ou de réduire
l’affichage.
17
3 Logiciel Setup pour PC
La fonction Editer Î Entrée analogique est démarrée.
18
3 Logiciel Setup pour PC
3.5 Vue d’ensemble des fonctions
Le menu Editer (ou bien la zone de travail) permet d’accéder aux
fonctions suivantes :
- Matériel ( ),
- Entrée analogique ( ),
- Sortie analogique ( ),
- Numéro TAG ( ),
- Info données Setup ( et )
- Données de configuration.
Le menu Transfert de données (ou bien la barre des icônes) permet
d’accéder aux fonctions suivantes :
1
- Transfert de données
vers l’appareil ( )
- Transfert de données depuis l’appareil ( ).
Le menu Extras (ou bien la barre des icônes) permet d’accéder aux
fonctions suivantes :
- Etalonner et tester ( )
-Réglage fin ( ).
1
Les paramètres de l’appareil ne sont mis à jour qu’après le transfert
des données.
19
3 Logiciel Setup pour PC
3.5.1 Matériel
La fonction Editer Î Matériel (ou l’icône de la barre des icônes)
permet de démarrer l’Assistant appareil (voir page 14).
3.5.2 Entrée analogique
Chapitre 3.6 “Intervalle de mesure (Pt 100 et
Pt 1000)”
La fonction Editer Î Entrée analogique permet de régler les paramètres de l’entrée.
Attention : la valeur de début de l’étendue de mesure dépend de
l’intervalle de mesure. Pendant la saisie, le logiciel Setup surveille la
modification des limites de l’étendue de mesure et signale les saisies incorrectes.
20
3 Logiciel Setup pour PC
intervalle de mesure =
fin de l’étendue de mesure − début de l’étendue de mesure
La figure suivante montre une saisie incorrecte :
message d’erreur
Le bouton Afficher diagramme de l’étendue de mesure vous permet
de visualiser toutes les valeurs de début d’étendue de mesure en
fonction de l’intervalle de mesure.
vChapitre 3.6 “Intervalle de mesure (Pt 100 et Pt 1000)”
h Appuyez sur le bouton Afficher diagramme de l’étendue de
mesure.
La fenêtre suivante apparaît (pour une entrée Pt 100 par ex.) :
21
3 Logiciel Setup pour PC
h Placez le curseur de la souris sur la ligne de titre de la fenêtre,
maintenez le bouton gauche de souris enfoncé et tirez la fenêtre
sur le côté.
Vous voyez maintenant deux fenêtres (“Entrée analogique” et
“Organisation de l’étendue de mesure”).
h Revenez à la fenêtre “Entrée analogique”.
h Modifier le début ou la fin de l’étendue de mesure.
Le point d’intersection de la ligne horizontale et de la ligne verticale
se déplace dans la fenêtre “Organisation de l’étendue de mesure”
et montre le réglage actuel. Le réglage n’est correct que si le point
d’intersection se trouve à l’intérieur de la zone verte.
22
3 Logiciel Setup pour PC
3.5.3 Sortie analogique
La fonction Editer Î Sortie analogique permet de configurer le type
de la sortie analogique (commutation entre sortie en courant et sortie en tension) et le comportement en cas de rupture de la sonde.
3.5.4 Editer numéro TAG
La fonction Editer Î Numéro TAG (max. 14 caractères) vous per-
met d’enregistrer un identifiant (désignation du point de mesure)
dans le convertisseur de mesure.
La fonction Transfert de données Î Transfert de données vers
l’appareil ou bien l’icône de la barre des icônes permettent
d’envoyer au convertisseur de mesure le numéro TAG réglé avec les
paramètres d’entrée. Si vous ne saisissez que le numéro TAG (tous
les autres réglages restent les mêmes), utilisez la fonction Editer en
ligne.
h Placez le curseur de la souris sur Numéro TAG dans la zone de
travail ; appuyez sur le bouton droit de la souris.
h Appuyez sur le bouton gauche de la souris pour démarrer la fonc-
tion Numéro TAG Editer en ligne.
Le logiciel Setup lit le numéro actuellement stocké dans le convertisseur de mesure raccordé et envoie le nouveau numéro (après sa
saisie) au convertisseur de mesure (terminer avec le bouton
Transférer).
23
3 Logiciel Setup pour PC
3.5.5 Info données Setup
La fonction Editer Î Info données Setup se décompose en deux
parties : Entête info fichier et Texte info fichier. Elles servent à
décrire le fichier Setup du côté de l’ordinateur. Ces informations ne
sont pas stockées dans le convertisseur de mesure.
3.5.6 Données de configuration
La fonction Editer Î Données de configuration n’est accessible
que lorsqu’on a extrait des données du convertisseur de mesure
raccordé. Le nom de l’appareil et le numéro de version du logiciel
de l’appareil sont affichés.
3.5.7 Transfert de données vers l’appareil
La fonction Transfert de données Î Transfert de données vers
l’appareil (ou l’icône de la barre des icônes) permet d’envoyer au
convertisseur de mesure le réglage actuel du logiciel Setup pour
PC.
3.5.8 Transfert de données depuis l’appareil
La fonction Transfert de données Î Transfert de données depuis
l’appareil (ou l’icône de la barre des icônes) permet de lire le
réglage actuel d’un convertisseur de mesure et de l’afficher dans le
logiciel Setup pour PC. Les informations Info données Setup
(Entête info fichier et Texte info fichier) ne sont pas perdues lors de
la lecture, c’est-à-dire qu’elles ne sont pas écrasées.
3.5.9 Etalonner et tester
La fonction Extras Î Etalonner et tester (ou l’icône de la barre
des icônes) est réservée au fabricant pour le service après-vente.
24
3 Logiciel Setup pour PC
3.5.10 Réglage fin
La fonction Extras Î Réglage fin (ou l’icône de la barre des icônes), vous permet de corriger le signal de sortie d’un convertisseur
de mesure étalonné. Il est possible de corriger le signal sur une
plage de ±0,2 mA pour le signal en courant ou sur une plage de
±0,1 V pour le signal en tension.
Après l’appel de la fonction, la fenêtre “Réglage fin” apparaît :
h Procédez au réglage fin à l’aide des boutons ornés de flèches
et validez-le avec OK.
Si vous appuyez sur le bouton Annuler, le réglage fin est aban-
donné.
H
Attention : lors du réglage fin de l’offset, le signal d’entrée
doit se trouver sur le début de l’étendue de mesure ; lors du
réglage fin de la fin de l’étendue de mesure, le signal
d’entrée doit se trouver sur la fin de l’étendue de mesure.
Les données du réglage fin sont écrasées lors du transfert
suivant vers le convertisseur de mesure. Dans ce cas, il faut
recommencer le réglage fin.
25
3 Logiciel Setup pour PC
3.6 Intervalle de mesure (Pt 100 et Pt 1000)
intervalle de mesure en °C
début d’étendue de mesure en °C
intervalle de mesure = fin d’étendue de mes. − début d’étendue de mes.
26
3 Logiciel Setup pour PC
Exemple de calcul :
Début de l’étendue de mesure = −50 °C,
Fin de l’étendue de mesure = 275 °C
Intervalle de mes. =
Intervalle de mesure = 275 °C − (−50 °C)
Intervalle de mesure = 325 K
Il faut choisir le début de l’étendue de mesure de telle sorte
A
qu’il se trouve à l’intérieur de la surface grise.
fin d’étendue de mes. − début d’étendue de mes.
27
3 Logiciel Setup pour PC
3.7 Intervalle de mesure (potentiomètre)
intervalle de mesure en Ω
début d’étendue de mesure en Ω
intervalle de mesure = fin d’étendue de mes. − début d’étendue de mes.
28
3 Logiciel Setup pour PC
Exemple de calcul :
Début de l’étendue de mesure = 100 Ω,
Fin de l’étendue de mesure = 3100 Ω
Intervalle de mesure =
Intervalle de mesure = 3100 Ω − 100 Ω
Intervalle de mesure = 3000 Ω
Il faut choisir le début de l’étendue de mesure de telle sorte
A
qu’il se trouve à l’intérieur de la surface grise.
fin d’étendue de mes. − début d’étendue de mes.
29
4 Caractéristiques techniques
Ω
707041/1 707041/2 707041/3
°C (°F réglable
avec logiciel Setup pour PC)
réglable par logiciel Setup pour PC
réglage d’usine : résistance de ligne de 0 Ω,
avec logiciel Setup pour PC)
Entrée de mesure Pt 100 EN 60 751 Pt 1000 EN 60 751 Potentiomètre
Entrée
Limites de l’étendue de mesure −200 à +850 °C −200 à +850 °C 0 à 11000 Ω
Type de raccordement en montage 2 fils et 3 fils
Configuration par commutateurs DIP ou par logiciel Setup pour PC
Plus petit intervalle de mesure 25 K 25 K 250 Ω
Plus grand intervalle de mesure 1050 K 1050 K 11000 Ω
Début de l’étendue de mesure
pour le plus petit intervalle de mesure −50 °C à +20 °C −50 °C à +20 °C 0 à 500 Ω
Début de l’étendue de mesure
pour les autres intervalles de mesure voir organisation de l’étendue de mesure, page 26 et page 28
Unité °C (°F réglable
Résistance de ligne du capteur
pour montage 3 fils ≤ 11 Ω par ligne
Résistance de ligne du capteur
pour montage 2 fils
Courant du capteur ≤ 0,5 mA ≤ 0,1 mA ≤ 0,1 mA
Vitesse de mesure mesure continue (signal analogique)
30
4 Caractéristiques techniques
1
≤ ± 0,3%
2
au choix par commutateurs DIP ou logiciel Setup pour PC
707041/1 707041/2 707041/3
courant continu contraint 0 - 20 mA ou 4 - 20 mA
1
1
1
1
ou ≤ ± 0,3K
1,2
tension continue 0 - 10 V
linéaire par rapport à la résistance
linéaire par rapport à la température
≤ ± 0,3%
2
ou ≤ ± 0,3K
1,2
Sortie
Entrée de mesure Pt 100 EN 60 751 Pt 1000 EN 60 751 Potentiomètre
Toutes les indications se rapportent à la valeur de fin de l’étendue de mesure (10 V ou 20 mA).
Signal de sortie
- courant :
- tension :
Fonction de transfert
- si sonde à résistance :
- si potentiomètre :
Vitesse de transfert ≤ ± 0,1%
Ondulation résiduelle ≤ ± 0,2%
Charge (si sortie en courant) ≤ 750 Ω
Influence de la charge ≤ ± 0,01% / 100 Ω1Limitation du courant > 21,6 mA et < 28 mA (typiquement 24 mA)
Charge (si sortie en tension) ≥ 10 kΩ
Influence de la charge ≤ ± 0,1%
Limitation de la tension > 11 V et < 14 V (typiquement 12 V)
Temps de réponse
si variation de température ≤ 40 ms
Temps de réponse
après mise sous tension ou RAZ ≤ 200 ms
Conditions d’étalonnage 230 V AC ou 24V DC (suivant alimentation) à 23°C (± 5K)
Précision d’étalonnage ≤ ± 0,3%
Influence de la tension d’alimentation ≤ ± 0,05%
Il faut utiliser la valeur la plus élevée.
2
1
31
4 Caractéristiques techniques
décroissant jusqu’à ≤ 3,6 mA
< 0 mA (typique −0,05 mA)
< 0 V (typique −0,6 V)
croissant, > 11 V et < 14 V (typiquement 12 V)
croissant, > 21,6 mA et < 28mA (typiquement 24 mA)
croissant, > 21,6 mA et < 28 mA (typiquement 24 mA)
≥ 1,5 mA et ≤ 3,6 mA (typiquement 2 mA)
< 0 mA (typique −0,05 mA)
< 0 V (typique −0,6 V)
Possibilité de configurer le signal.
positif : > 21,6 mA et < 28 mA (typiquement 24 mA)
négatif : ≥ 1,5 mA et ≤ 3,6 mA (typiquement 2 mA)
négatif : < 0 V (typique −0,6 V)
négatif : < 0 mA (typique −0,05 mA)
positif : > 11 V et < 14 V (typiquement 12 V)
positif : > 21,6 mA et < 28 mA (typiquement 24 mA)
Surveillance du circuit de mesure
Dépassement inférieur
de l’étendue de mesure :
- sortie en courant 4 - 20 mA
- sortie en courant 0 - 20 mA
- sortie en tension 0 - 10 V
Dépassement supérieur
de l’étendue de mesure
- sortie en courant 4 - 20 mA
- sortie en courant 0 - 20 mA
- sortie en tension 0 - 10 V
Court-circuit de sonde :
- sortie en courant 4 - 20 mA
- sortie en courant 0 - 20 mA
- sortie en tension 0 - 10 V
Rupture de sonde et ligne :
- sortie en courant 4 - 20 mA
- sortie en courant 0 - 20 mA
- sortie en tension 0 - 10 V
32
4 Caractéristiques techniques
classe de protection III,
suivant EN 61 010, Partie 1
trée, la sortie et le connecteur Setup.
La tension d’alimentation est séparée gal-
Raccordement à des circuits SELV ou PELV
a pas de séparation galvanique entre l’en-
vaniquement de l’entrée et de la sortie. Il n’y
classe B
EN 61 326
suivant EN 50 178
degré de pollution 2,
catégorie de surtension III,
trée, la sortie et le connecteur Setup.
pour montage dans une armoire électrique
a pas de séparation galvanique entre l’en-
vaniquement de l’entrée et de la sortie. Il n’y
normes industrielles
humidité relative ≤ 85% en moyenne annuelle, sans condensation
Tension d’alimentation 110 à 240V AC +10/-15%, 48 à 63Hz 20 à 53V AC/DC, 48 à 63Hz
Consommation 4VA 3VA
Caractéristiques électriques
Sécurité électrique suivant EN 61 010, Partie 1
Tension d’essai 3700V 500V
Séparation galvanique La tension d’alimentation est séparée gal-
Influences de l’environnement
33
Plage de température
de fonctionnement −25 à +55 °C
Plage de température de stockage −40 à +90 °C
Humidité pour le stockage humidité relative ≤ 85%, sans condensation
Influence de la température ≤ ± 0,01% / K1Résistance climatique EN 60721-3-3 3K3
Résistance aux vibrations conformément à GL caractéristique 2
- émission de parasites
- résistance aux parasites
CEM
Indice de protection IP IP 20 suivant EN 60 529
Toutes les indications se rapportent à la valeur de fin de l’étendue de mesure (10 V ou 20 mA).
1
4 Caractéristiques techniques
pour montage dans une armoire de commande
Matériau polycarbonate
Boîtier
Classe d’inflammabilité UL 94 V0
Dimensions (L × H × P) 22,5 × 93,5 × 60 mm
Raccord à vis section du fil 2,5 mm² / diamètre du fil 2,5 mm
Montage sur rail oméga 35 mm × 7,5 mm suivant EN 60 715 A.1,
Position de montage quelconque
Poids env. 100 g
34
JUMO GmbH & Co. KG
Adresse :
Moritz-Juchheim-Straße 1
36039 Fulda, Allemagne
Adresse de livraison :
Mackenrodtstraße 14
36039 Fulda, Allemagne
Adresse postale :
36035 Fulda, Allemagne
Téléphone : +49 661 6003-0
Télécopieur : +49 661 6003-607
E-Mail : mail@jumo.net
Internet : www.jumo.net
JUMO Régulation SAS
Actipôle Borny
7 rue des Drapiers
B.P. 45200
57075 Metz - Cedex 3, France
Téléphone : +33 387375300
Télécopieur : +33 3 87 37 89 00
E-Mail : info@jumo.net
Internet : www.jumo.fr
JUMO AUTOMATION
S.P.R.L. / P.G.M.B.H. / B.V.B.A
Industriestraße 18
4700 Eupen, Belgique
Téléphone : +32 87 59 53 00
Télécopieur : +32 87 74 02 03
E-Mail : info@jumo.be
Internet : www.jumo.be
JUMO Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Suisse
Téléphone : +41 44 928 24 44
Télécopieur : +41 44 928 24 48
E-Mail : info@jumo.ch
Internet : www.jumo.ch
Loading...
