J dTRANS T02 Ex
Programmierbarer
Messumformer
Programmable
transmitter
B 95.6525.0
Betriebsanleitung
Operating Instructions
10.02/00396221

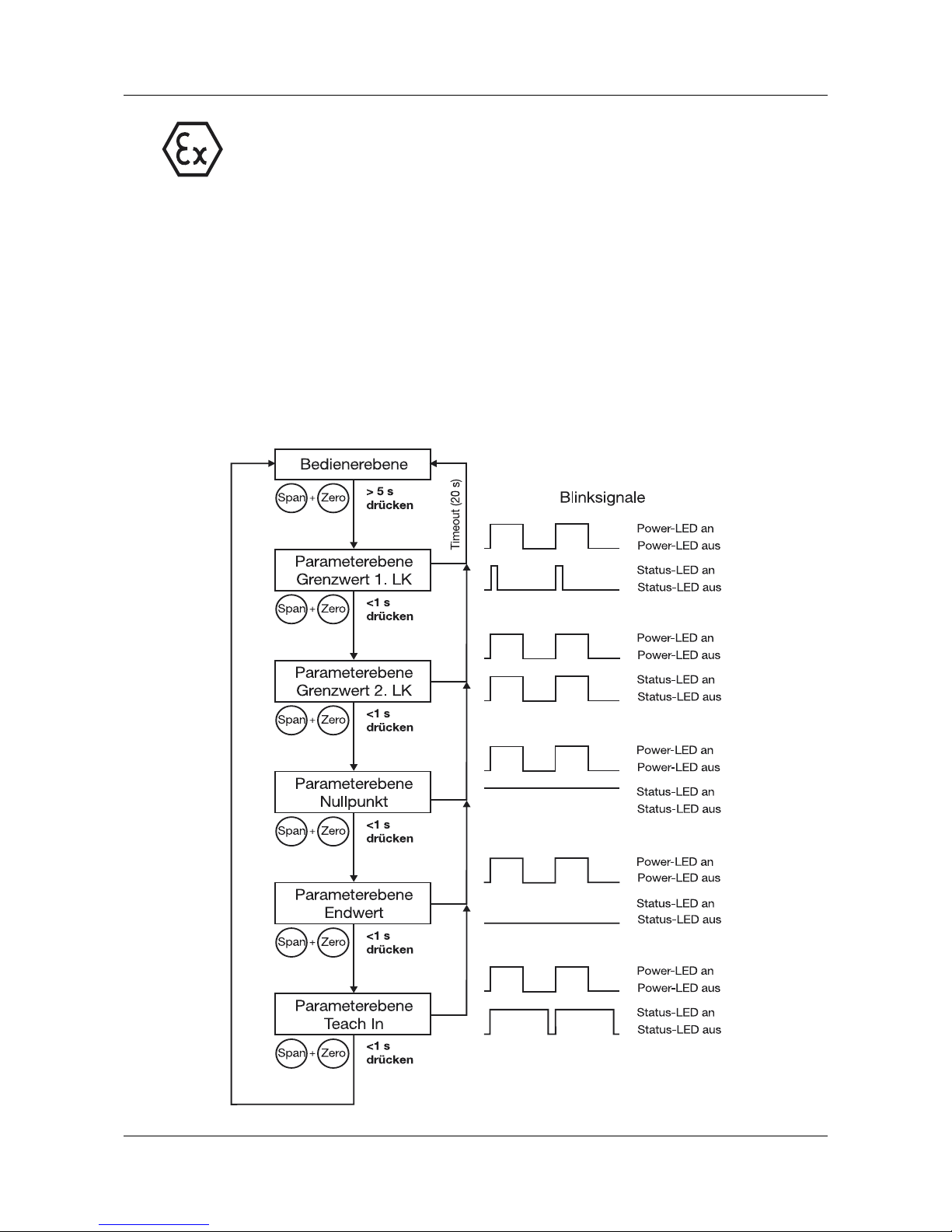

Besonderheiten / Bedienübersicht
A
Die Konformitätserklärung (Seite 24) ist zu beachten
H
Innerhalb der EU-Mitgliedsstaaten kann diese Betriebsanleitung auf Wunsch in einer anderen EU-Landessprache angefordert werden.
II (1) G D [EEx ia] IIC
1
1 Zielgruppe / Normenkonformität
Zielgruppe
Der Messumformer JUMO dTRANS T02 Ex Typ 956525/... dient zur
Signalumwandlung von Widerstandsthermometern, Thermoelementen, Widerstands-, Spannungs- und Stromgebern in die Einheitssignale 0 … 20mA, 4 … 20mA bzw. 0 … 10V.
Eingang, Ausgang und weitere Konfigurationsparameter sind über
eine Schnittstelle mittels PC-Programm frei einstellbar.
Der Messumformer ist zur Montage auf Tragschiene außerhalb des
explosionsgefährdeten Bereichs vorgesehen.
Normenkonformität
Die grundlegenden Sicherheits- und Gesundheitsanforderungen
werden erfüllt durch Übereinstimmung mit:
- EN 50 014+A1+A2: 1997
- EN 50 020: 1994
- EN 61 326-1: 1997
2
2 Sicherheitshinweise
- Die Errichtung und der Betrieb des Messumformers muss unter
Berücksichtigung dieser Betriebsanleitung und den für sie gültigen Regeln und Normen erfolgen.
- Der Messumformer ist zur Montage auf Tragschiene außerhalb
des explosionsgefährdeten Bereiches vorgesehen.
Versorgung und Ausgang des Messumformers müssen in der
nicht eigensicheren Zone liegen.
- Der Sensorstromkreis kann entsprechend der Gerätegruppe „II“
Kategorie „(1) G D“ in die Zone 0, Zone 1 und Zone 2 geführt werden.
- Feldgeräte, die an den Sensorstromkreis zum Einsatz in staubexplosionsgefährdeten Bereich angeschlossen werden, bedürfen einer gesonderten Baumusterprüfung.
- Eingang, Ausgang und weitere Konfigurationsparameter sind über
eine Schnittstelle mittels PC-Programm frei einstellbar.
- Die höchstzulässige Umgebungstemperatur für den Messumformer beträgt +60°C.
- Der Messumformer ist so zu errichten, dass auch für die Anschlussteile ein Schutzgrad von mindestens IP 20 gemäß
EN 60 529 erreicht wird.
- Bei der Errichtung und dem Betrieb des Messumformers ist darauf zu achten, dass keine elektrostatische Aufladung auftreten
kann.
- Der eigensichere Sensorstromkreis ist von allen nichteigensicheren Stromkreisen bis zu einem Scheitelwert der Nennspannung
von 375V sicher galvanisch getrennt.
3
2 Sicherheitshinweise
Auszug aus der EG-Baumusterprüfbescheinigung
PTB 01 ATEX 2149
Messumformer 956525 II (1) G D [EEx ia] IIC
Versorgungsstromkreis
(Höchstwerte an den Klemmen
L1(L+) und N(L-) und PE)
AC 230V ±10%, 48…63Hz oder
AC/DC 20 … 53V, 48…63Hz
Sicherheitstechnische Maximalspannung U
m
= 253V
Ausgangsstromkreis
(Klemmen 9(+) und 10(-) )
0 … 20mA
(U
m
= 253V)
Ausgangsstromkreis
(Klemmen 11(-) und 12(+) )
0…10V
(U
m
= 253V)
Setup-Stromkreis 5V - TTL-Pegel
(U
m
= 253V)
Sensorstromkreis
(Klemmen 1 … 5)
in Zündschutzart Eigensicherheit
EEx ia IIB/IIC bzw. EEx ib IIB/IIC
U
o
= 6,0V / Io = 18,9mA
P
o
= 28,4mW
Kennlinie: linear
L
i
≈ 0 / Ci ≈ 0
höchstzulässige äußere
Induktivität/Kapazität
EEx ia IIB / EEx ib IIB
EEx ia IIC / EEx ib IIC
L
o
= 400mH / Co = 1000µF
L
o
= 100mH / Co = 40µF
Bei Vorhandensein konzentrierter Kapazitäten und / oder Induktivitäten im eigensicheren
Sensorstromkreis gelten:
höchstzulässige äußere
Induktivität/Kapazität
EEx ia IIB / EEx ib IIB
EEx ia IIC / EEx ib IIC
L
o
= 20mH / Co = 8µF
L
o
= 10mH / Co = 1,7µF
4
3 Typenerklärung / -schilder
Serienmäßiges Zubehör
- 1 Betriebsanleitung 95.6525.0
Zubehör
- PC-Setup-Programm, mehrsprachig
- PC-Interfaceleitung mit TTL/RS232-Umsetzer und Adapter
JUMO dTRANS T02 Ex
(1) Grundausführung
956525
dTRANS T02 Ex
programmierbarer Messumformer
mit Ex-Schutz II (1) G D [EEx ia] IIC
(2) Eingang (programmierbar)
x
888 Werkseitig eingestellt (Pt100 DIN vl / 0 … 100 °C)
x
999 Konfiguration nach Kundenangaben
1
(3) Ausgang (eingeprägter Gleichstrom - programmierbar)
x
888 Werkseitig eingestellt (4 … 20mA)
x
999 Konfiguration nach Kundenangaben
(4 … 20mA oder 0 … 10V bzw. 2 … 10V)
(4) Spannungsversorgung
x
03 AC 230V ±10%, 48 … 63Hz
x
22 AC/DC 20 …53V, 48 … 63Hz
(1) (2) (3) (4)
Bestellschlüssel / - - 03
Bestellbeispiel 956525 / 888
-
888-03
1. Bei der Konfiguration nach Kundenangaben sind die
Fühlerart und der Messbereich im Klartext anzugeben
5
3 Typenerklärung / -schilder

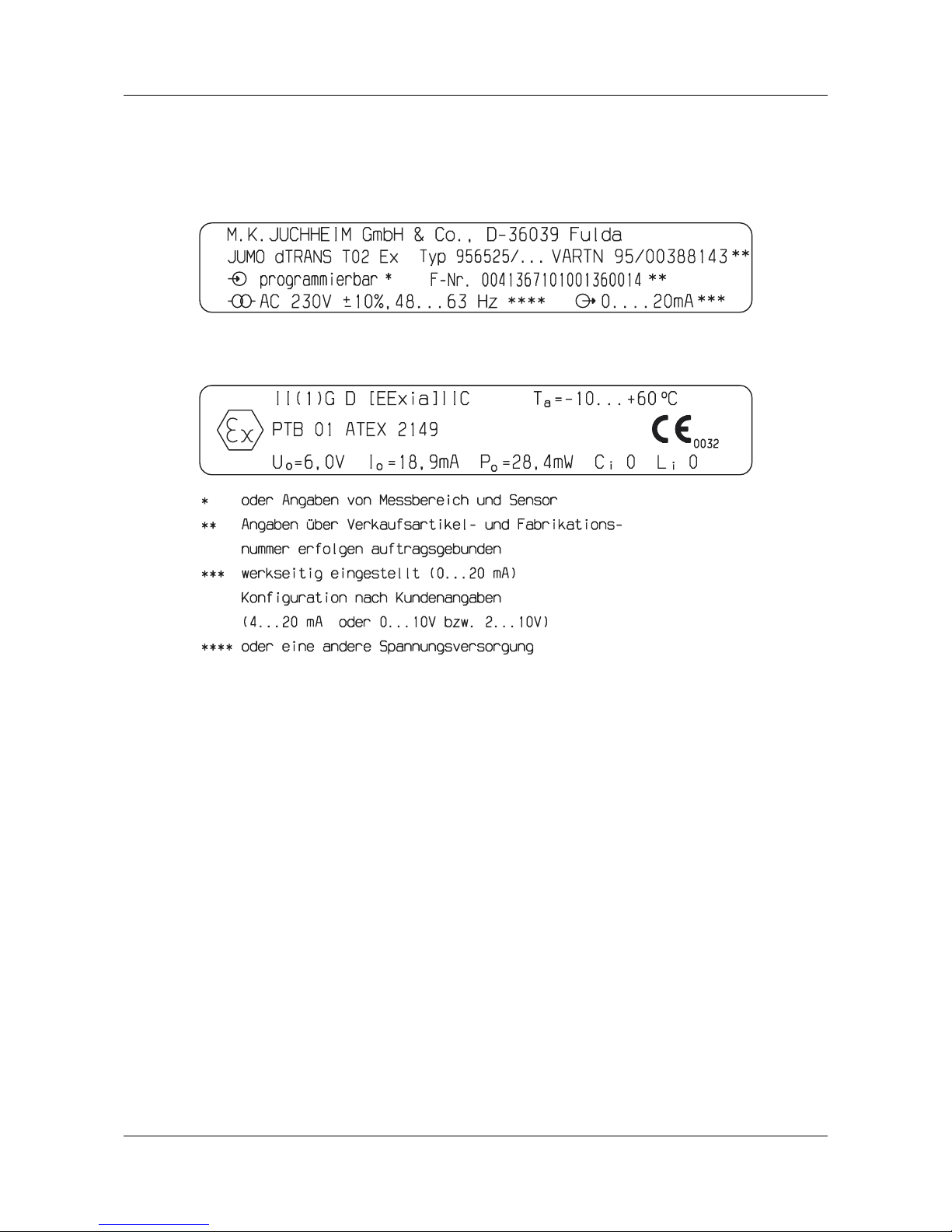

Die nachfolgende abgebildeten Typenschilder befinden sich auf
dem Gehäuse des Messumformers.
Der F-Nr. (Fabrikations-Nummer) kann das Produktionsdatum (Jahr/
Woche) entnommen werden. Es handelt sich hierbei um die Zeichen
12, 13, 14, 15.
Beispiel:
F-Nr. 0041367101001360014
Der Messumformer wurde demnach in der 36. Woche 2001 produziert.
6
4 Technische Daten
- Kennzeichnung:
- EG-Baumusterprüfbescheinigung: PTB 01 ATEX 2149
siehe Kapitel 2 „Sicherheitshinweise“
- Konformitätserklärung: siehe Seite 24.
- Typenblatt: T 95.6520
II (1) G D [EEx ia] IIC
7
5 Installation
Für das Errichten/Betreiben sind die Vorschriften gemäß ElexV und
diese Betriebsanleitung maßgebend. Die höchstzulässige Umgebungstemperatur für den Messumformer von +60°C ist unbedingt
einzuhalten.
Abmessungen
Weitere Installationshinweise entnehmen Sie bitte Kapitel 2 „Sicherheitshinweise“.
dTRANS T02 Ex
Status
Span
Zero
Power
1234
5678
9 101112
L1N15PE
(L+) ( L - )
8
5 Installation
Anschlussplan
Anschluss für
Spannungsversorgung lt. Typenschild
Analoge Eingänge (Ex)
Thermoelement
Widerstandsthermometer
in Zweileiterschaltung
R
L
≤ 15Ω (RL = Leitungswiderstand je Leiter)
Widerstandsthermometer
in Dreileiterschaltung
Widerstandsthermometer
in Vierleiterschaltung
dTRANS T02 Ex
Status
Span
Zero
Power
9 101112
L1N15PE
(L+) ( L - )
1234
5678
R
L
R
A
R=R
AL
21 345
21 345
21 345
9
5 Installation
Potentiometer in Zweileiterschaltung
R
L
≤ 15Ω (RL = Leitungswiderstand je Leiter)
Potentiometer in Dreileiterschaltung
Potentiometer in Vierleiterschaltung
Widerstandsferngeber in
Dreileiterschaltung
Spannungseingang < 1V
Spannungseingang ≥ 1V
Stromeingang
Analoge Ausgänge
Spannungsausgang
Stromausgang
R
L
R
A
R=R
AL
21 345
21 345
21 345
A
Strom- und Spannungsausgang sind
nicht gegeneinander galvanisch getrennt. Die Massen von Strom- und
Spannungsausgang dürfen nicht zusammengeschaltet werden.
10
5 Installation
Anschlussbeispiel
Setup-Schnittstelle
A
Die Setup-Schnittstelle und der analoge Ausgang sind nicht galvanisch
getrennt.
v Siehe “Setup-Schnittstelle” auf Seite 12.
Registriergerät
Anzeigegerät
Regler
Messumformer
=
~
+
-
+
4...20 mA / 0...20 mA
+ +- - -
L1 PE
+
-
+
0...10 V
+ +- - -
Ex-Bereich Nicht Ex-Bereich
N
11
5 Installation
Installationshinweise
!
Sowohl bei der Wahl des Leitungsmaterials bei der Installation
als auch beim elektrischen Anschluss des Gerätes sind die Vorschriften der VDE 0100 „Bestimmungen über das Errichten von
Starkstromanlagen mit Nennspannungen unter 1000V“ bzw. die
jeweiligen Landesvorschriften zu beachten.
!
Der elektrische Anschluss, sowie Arbeiten im Geräteinneren
dürfen ausschließlich von Fachpersonal durchgeführt werden.
!
Das Gerät allpolig vom Netz trennen, wenn bei Arbeiten spannungsführende Teile berührt werden können.
!
Ein Strombegrenzungswiderstand (Sicherheitsfunktion) unterbricht bei einem Kurzschluss im Messumformer den Netzstromkreis. Die äußere Absicherung der Spannungsversorgung
sollte einen Wert von 1A (träge) nicht überschreiten.
!
In der Nähe des Gerätes keine magnetischen oder elektrischen
Felder, z.B. durch Transformatoren, Funksprechgeräte oder
elektrostatische Entladungen entstehen lassen.
!
Induktive Verbraucher (Relais, Magnetventile etc.) nicht in Gerätenähe installieren und durch RC- oder Funkenlöschkombinationen bzw. Freilaufdioden entstören.
!
Eingangs-, Ausgangs- und Versorgungsleitungen räumlich voneinander getrennt und nicht parallel zueinander verlegen. Hinund Rückleitungen nebeneinander führen und nach Möglichkeit
verdrillen.
!
Alle Ein- und Ausgangsleitungen ohne Verbindung zum Spannungsversorgungsnetz müssen mit geschirmten und verdrillten
Leitungen verlegt werden. Die Schirmung muss geräteseitig auf
Erdpotential gelegt werden.
!
An die Netzklemmen des Gerätes keine weiteren Verbraucher
anschließen.
12
5 Installation
Setup-Schnittstelle
!
Der Messumformer ist zur Montage auf Tragschienen außerhalb
des explosionsgefährdeten Bereiches vorgesehen.
!
Ein vom Anschlussplan abweichender elektrischer Anschluss
kann zur Zerstörung des Gerätes führen.
!
Bei störungsbelasteten Netzen (z. B. Thyristorsteuerungen) sollte das Gerät über einen Trenntransformator gespeist werden.
!
Netzschwankungen sind nur im Rahmen der angegebenen Toleranzen zulässig (siehe Typenblatt).
A
Die Setup-Schnittstelle und der analoge Ausgang sind nicht
galvanisch getrennt. Unter ungünstigen Umständen können
daher, bei einem eingebauten Messumformer, Ausgleichsströme fließen, wenn das PC-Interface angeschlossen wird.
Die Ausgleichsströme können Schäden bei den beteiligten
Geräten bewirken.
Keine Gefahr besteht, wenn der Ausgangsstromkreis des
Messumformers galvanisch von Erde getrennt ist. Wenn
nicht sichergestellt ist, dass bei einem eingebauten Messumformer der Ausgangskreis galvanisch getrennt ist, sollte
eine der folgenden Sicherheitsmaßnahmen verwendet werden:
Einen Rechner ohne galvanische Kopplung mit Erde verwenden (z.B. einen Notebook im Batteriebetrieb) oder den
Ausgang des Messumformers abklemmen bevor das PC-Interface angeschlossen wird.
13
6 Instandhaltung
Die für die Wartung/Instandsetzung/Prüfung geltenden Bestimmungen sind einzuhalten. Im Rahmen der Wartung sind vor allem Teile
zu prüfen, von denen die Zündschutzart abhängt.
Eine Konfiguration des Messumformers über den Setup-Kreis darf
niemals im explosionsgefährdeten Bereich erfolgen. Außerhalb des
explosionsgefährdeten Bereiches darf der Anschluss aus sicherheitstechnischen Gründen (Schutz der ex-relevanten Bauelemente)
nur zur kurzzeitigen Konfiguration erfolgen.
14
7 Anzeige- und Bedienelemente
Betriebszustand in der
Bedienerebene
(Normalbetrieb)
Leucht-/Blinkverhalten
Limitkomparator
1 inaktiv
2 inaktiv
Limitkomparator
1 aktiv
2 inaktiv
Limitkomparator
1 inaktiv
2 aktiv
Limitkomparator
1 aktiv
2 aktiv
Overrange
dTRANS T02 Ex
Status
Span
Zero
Power
9 101112
L1N15PE
(L+) ( L - )
1234
5678
Tasten zur Bedienung
der Parameterebene
LEDs für Betriebszustand
Schnittstelle für
PC-Setup-Programm
15
7 Anzeige- und Bedienelemente
Unterscheidung der Betriebszustände
- Im Betriebszustand Bedienerebene ist die
Power-LED permanent an.
- Im Betriebszustand Parameterebene blinkt die
Power-LED (zu gleichen Teilen an und aus).

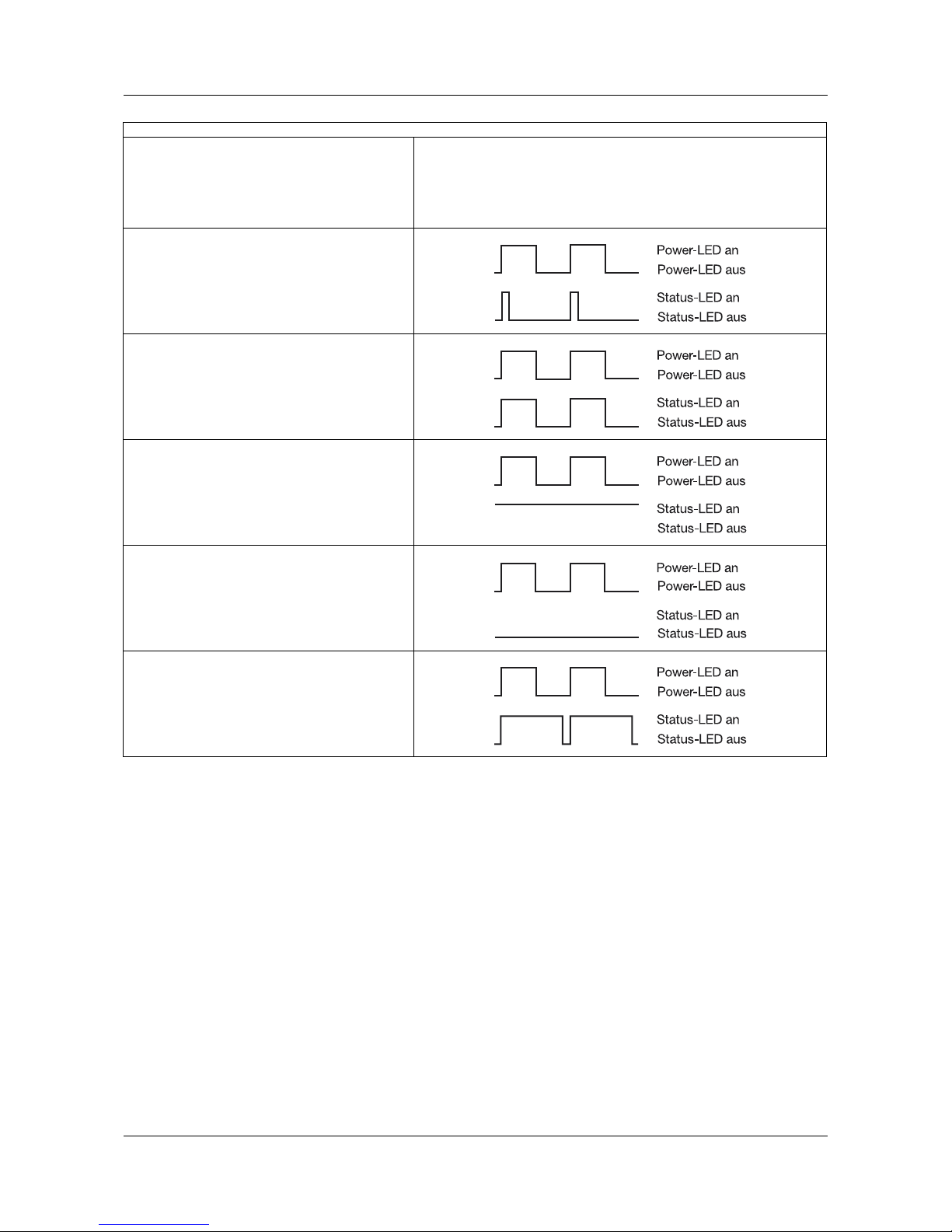

Betriebszustand in der
Parameterebene
(Programmier-Modus)
Leucht-/Blinkverhalten
Grenzwert von
Limitkomparator 1
Grenzwert von
Limitkomparator 2
Feinabgleich (Nullpunkt)
Feinabgleich (Endwert)
Teach In
(0-%-Wert)
